Comment changer le ventilateur sur Switch Oled

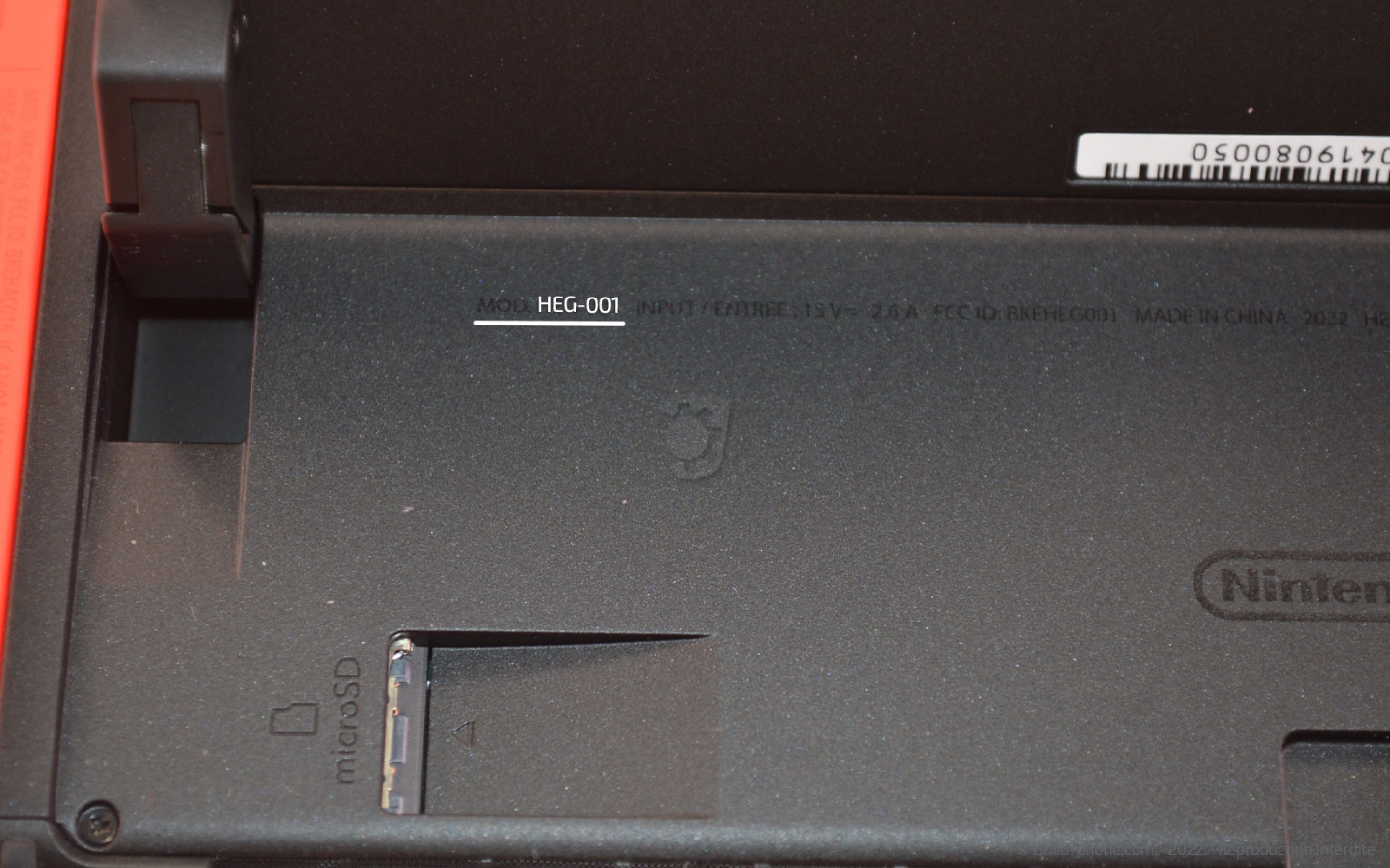

Dans un premier temps, nous vous conseillons de vérifier le modèle de votre switch avant de passe commande afin de vérifier que la pièce choisie soit bien compatible avec votre console. Pour cela, soulevez le support placé à l'arrière de l'appareil pour réussir à lire la référence HEG-001 qui correspond au numéro de modèle de la Switch Oled.

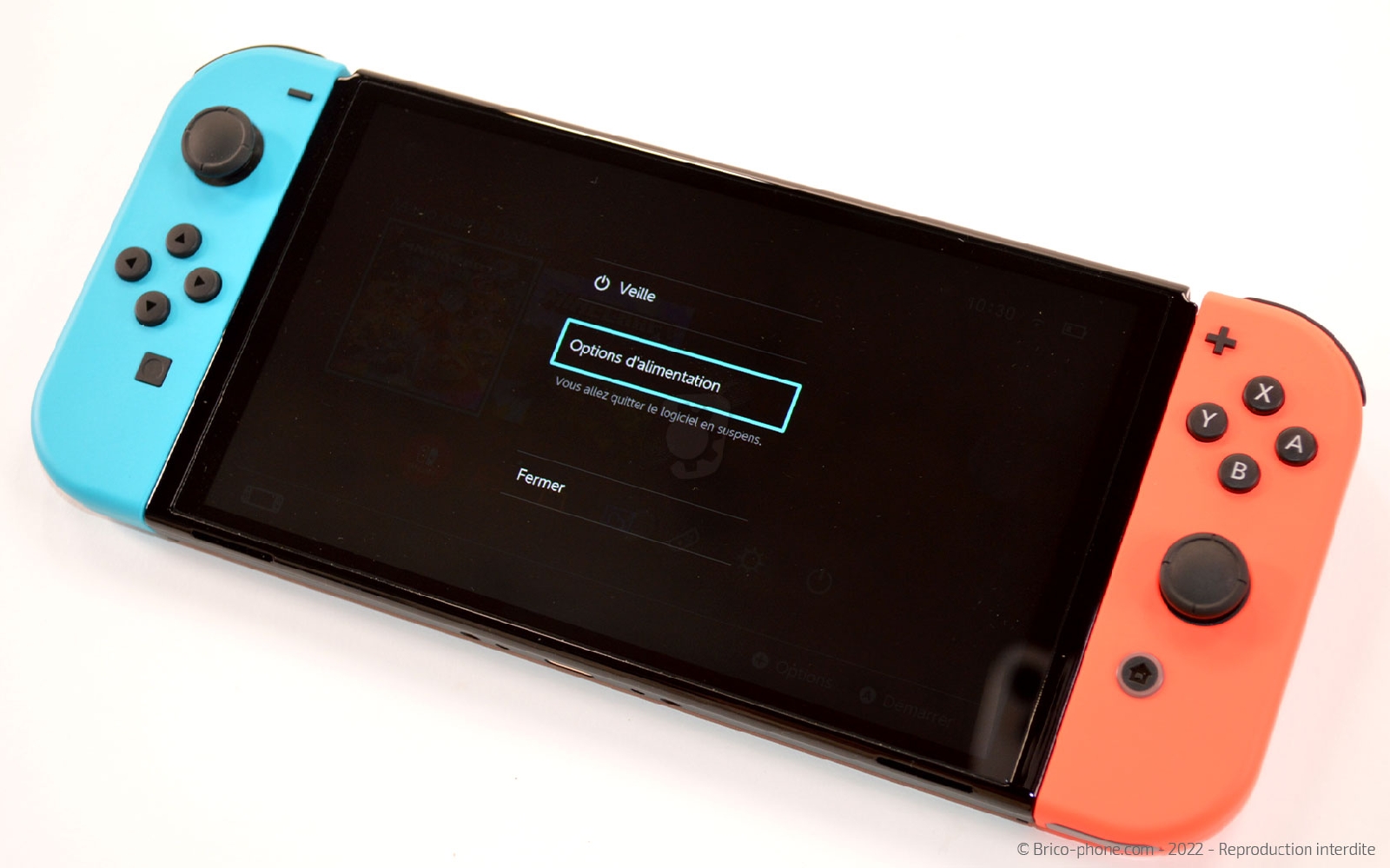

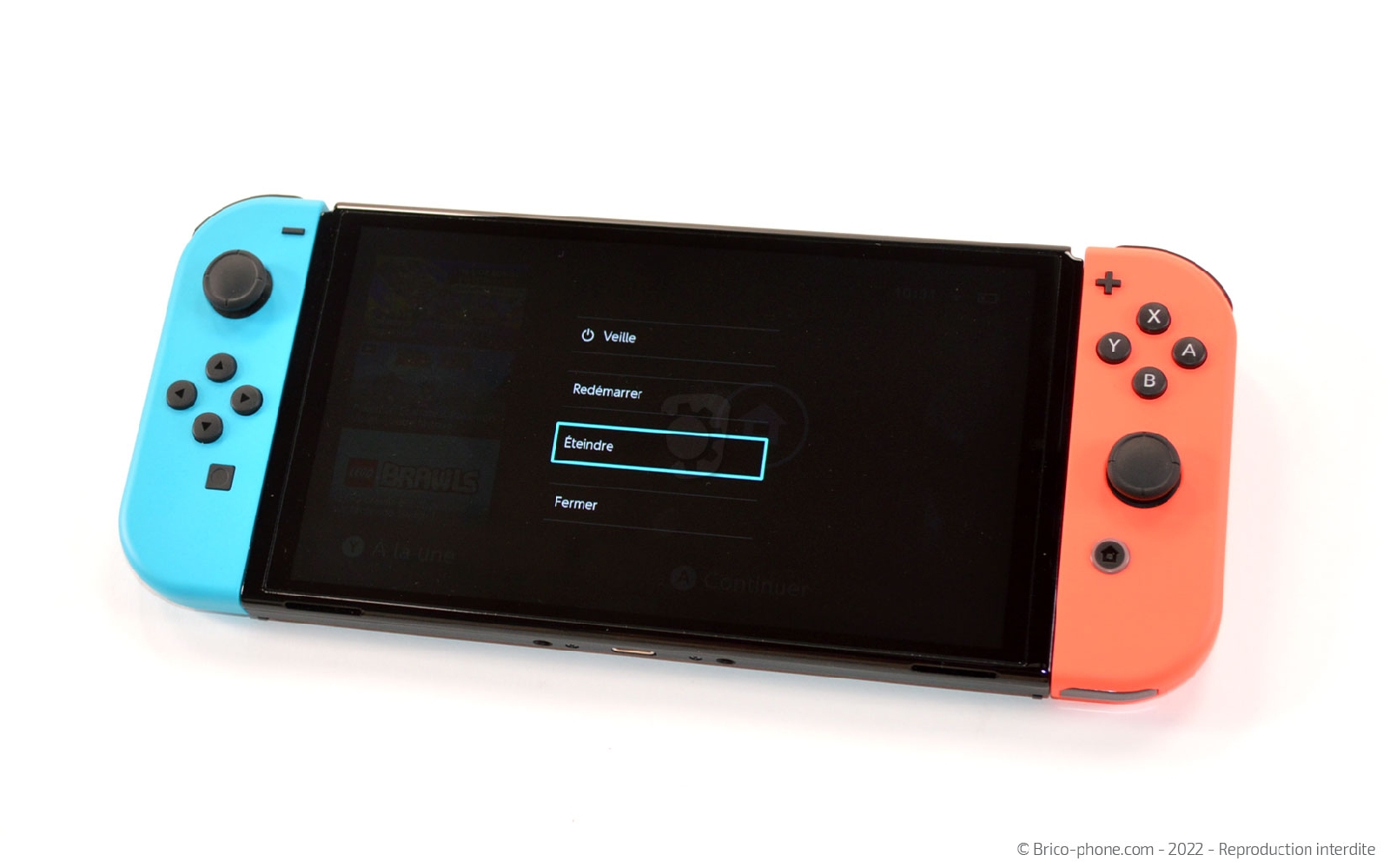

Une fois la commande reçue, installez vous dans un endroit calme avec les outils à disposition, le patron d'aide au montage et ce tutoriel à proximité avant de commencer la réparation. Procédez à l'extinction et au retrait des carte de jeux et de la carte SD si vous en possédez une.

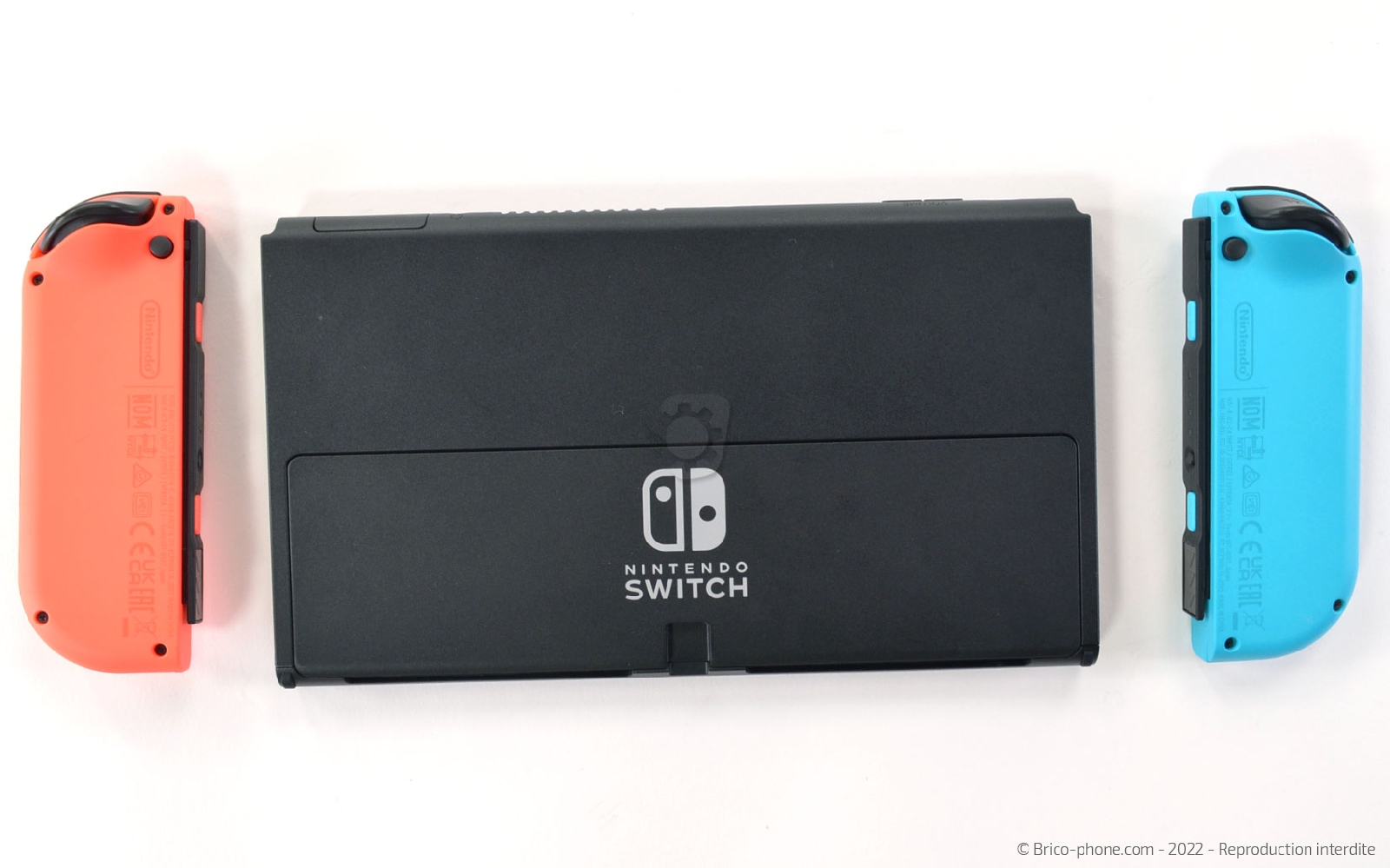

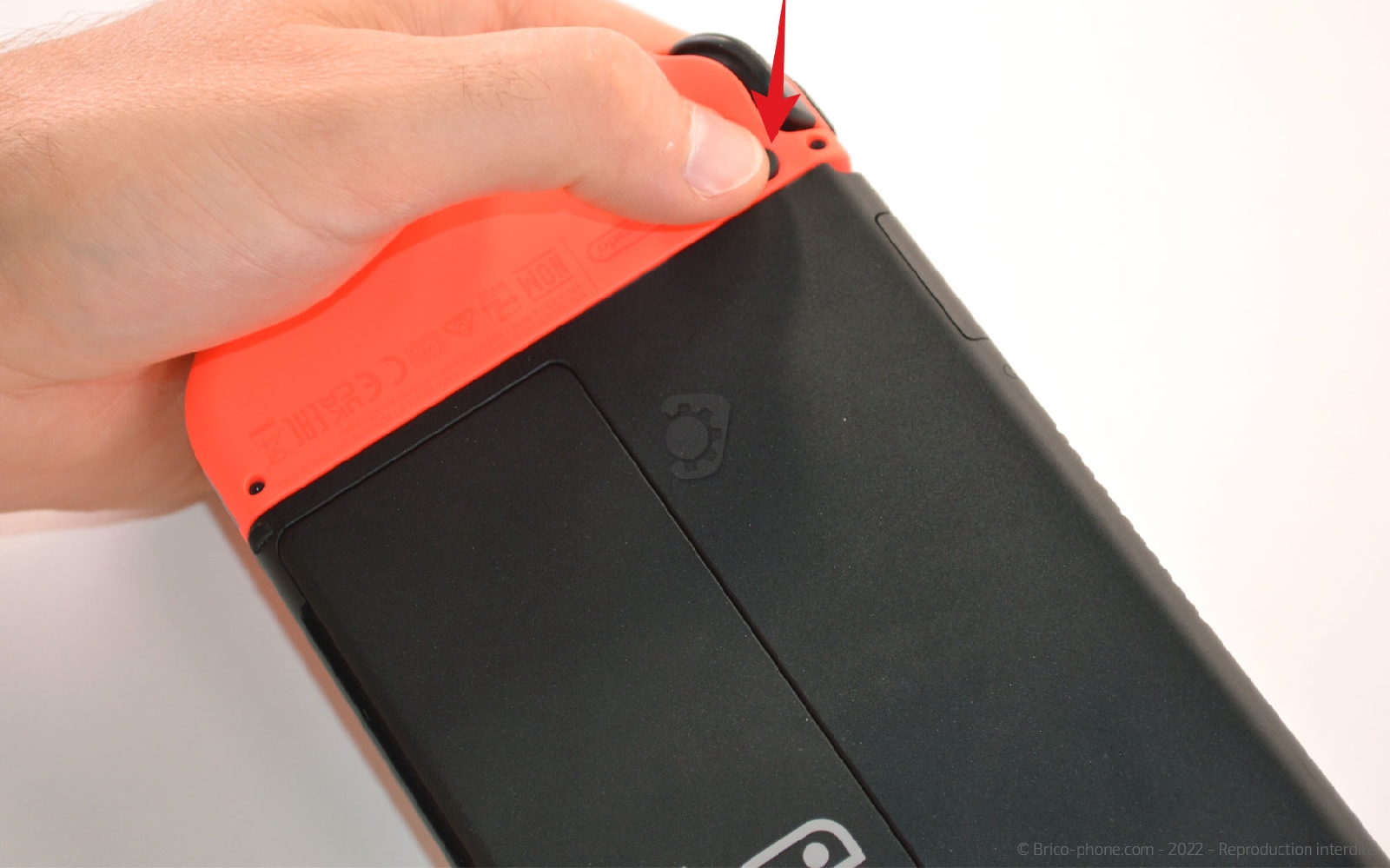

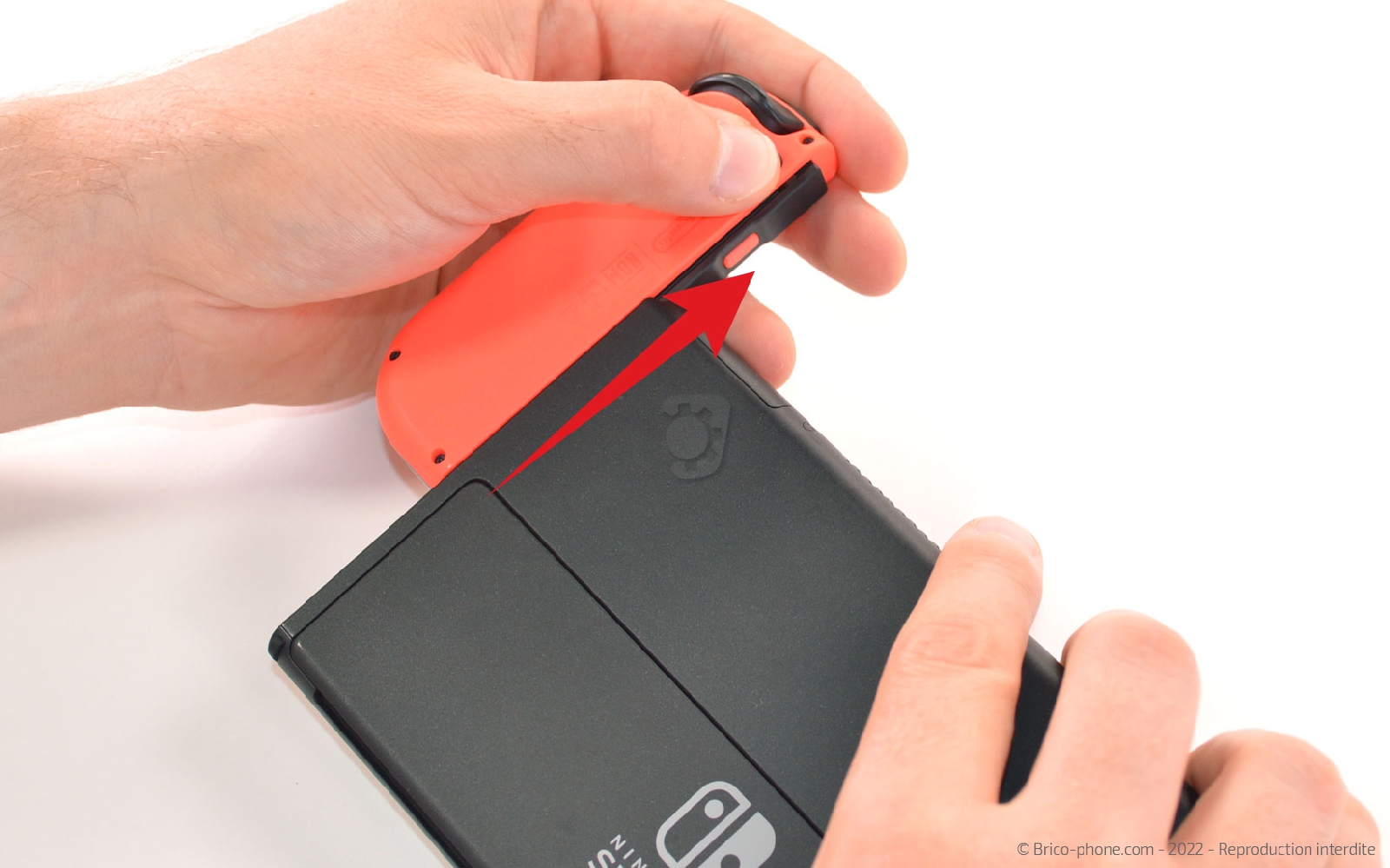

Appuyez sur les boutons avant de faire glisser les joy-cons hors de la console.

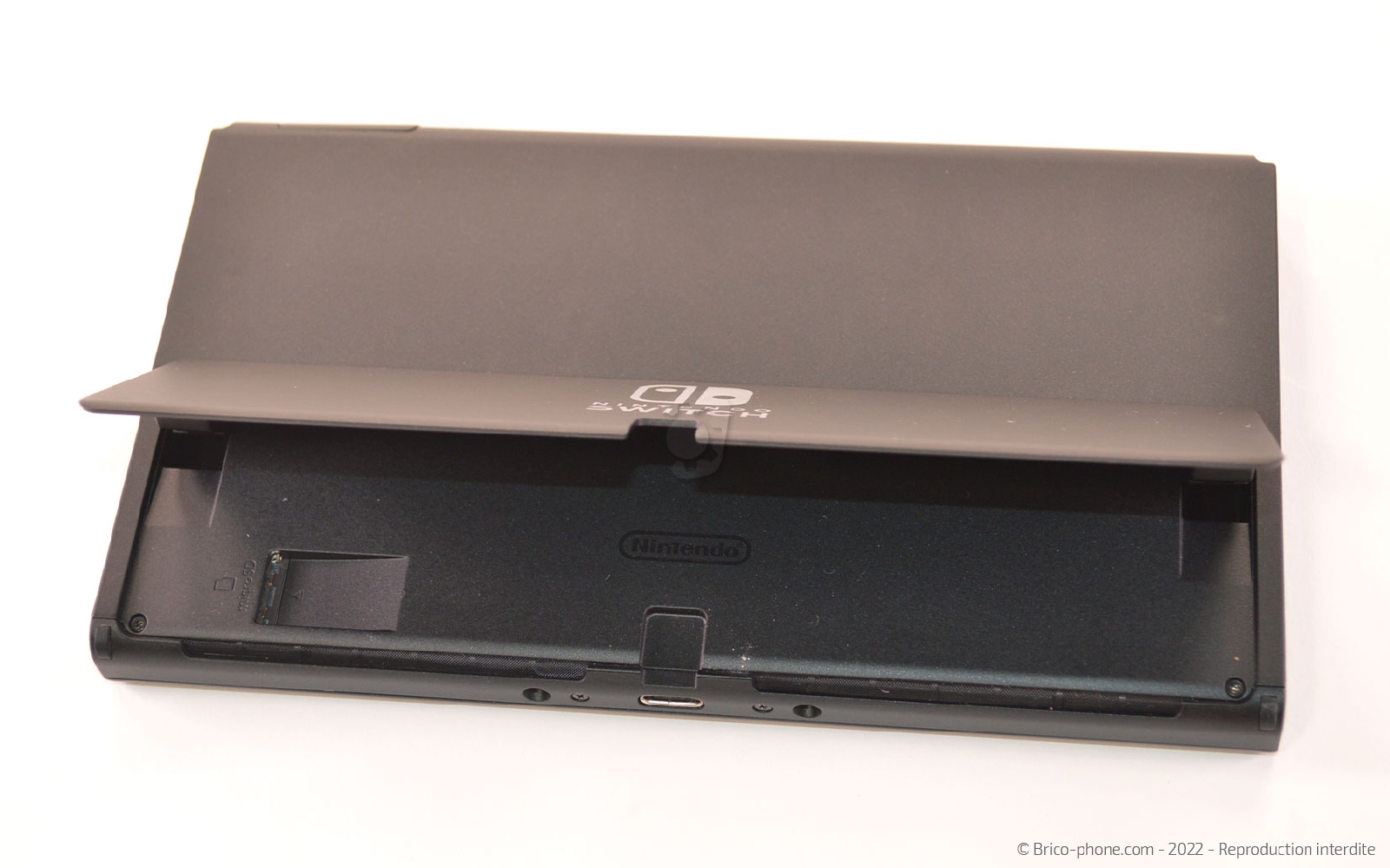

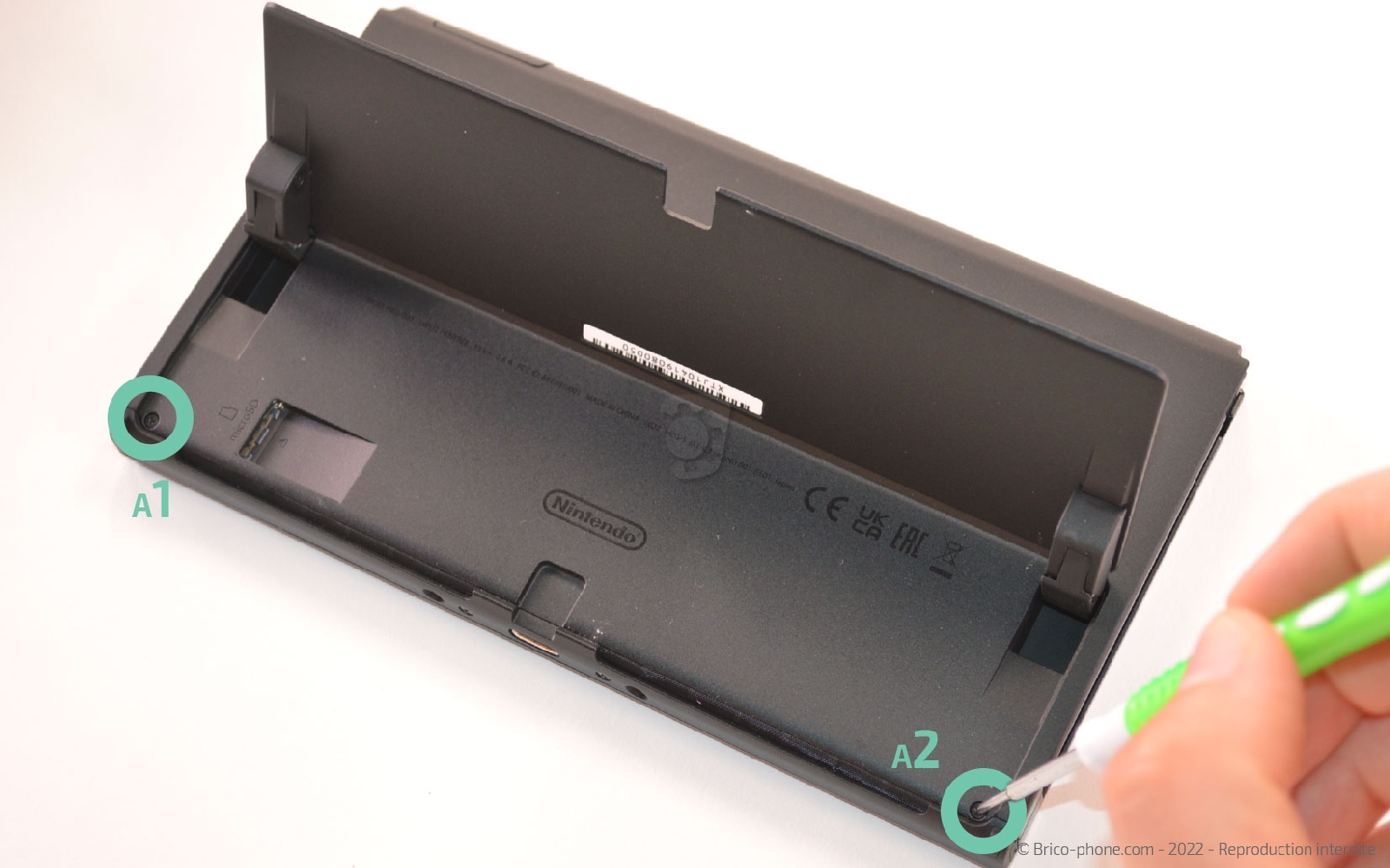

Commençons par extraire les deux vis triwing située sous le support de table.

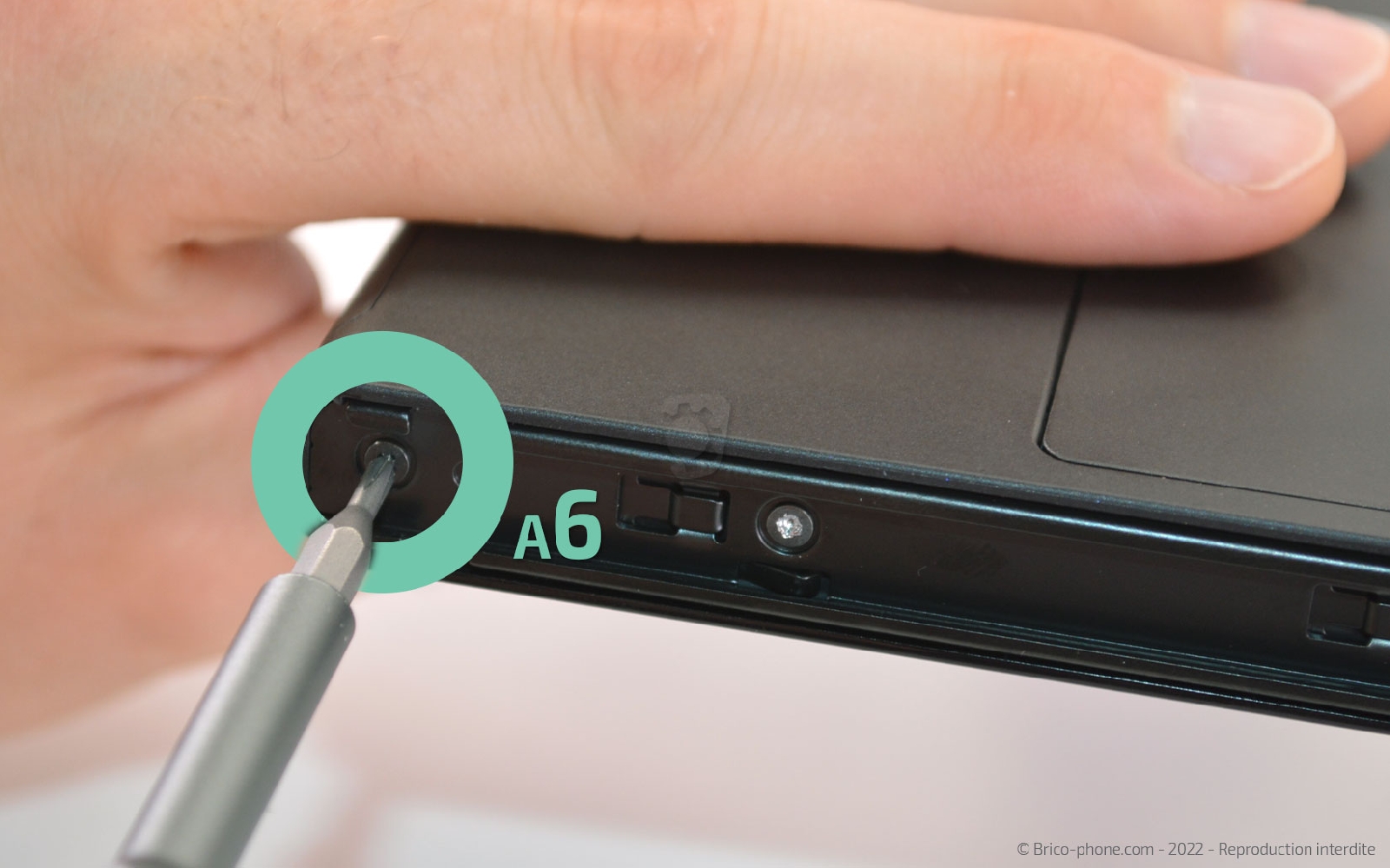

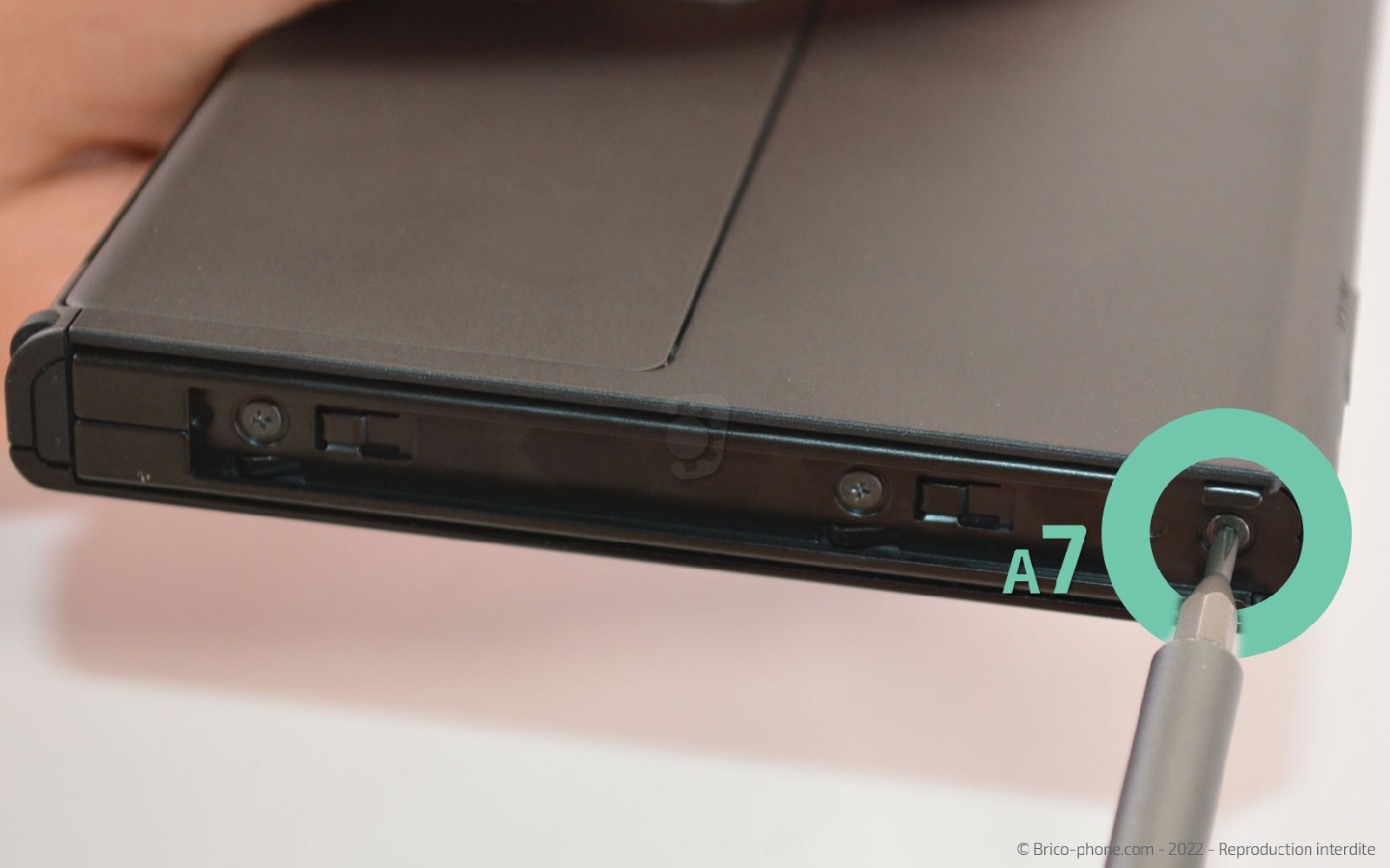

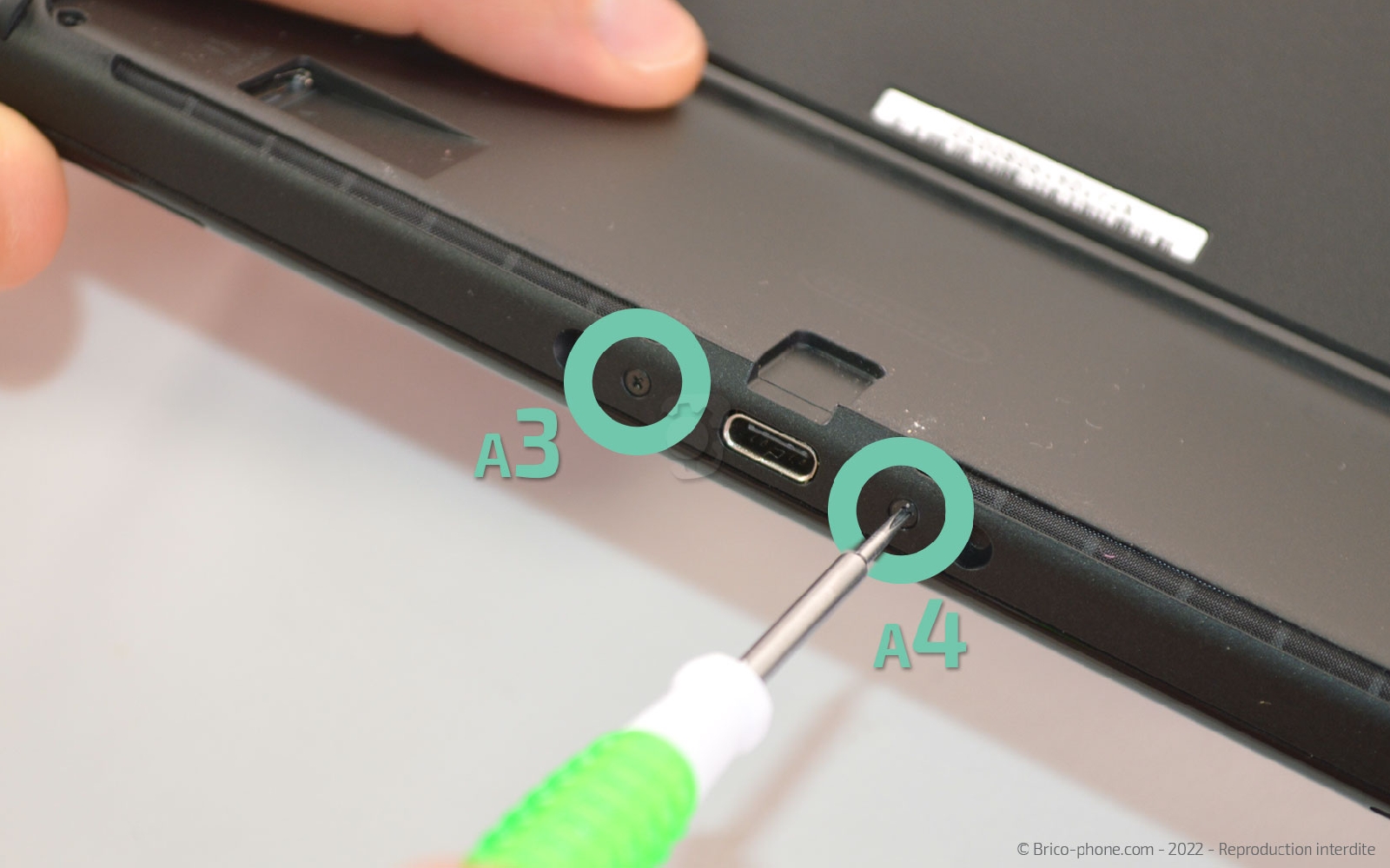

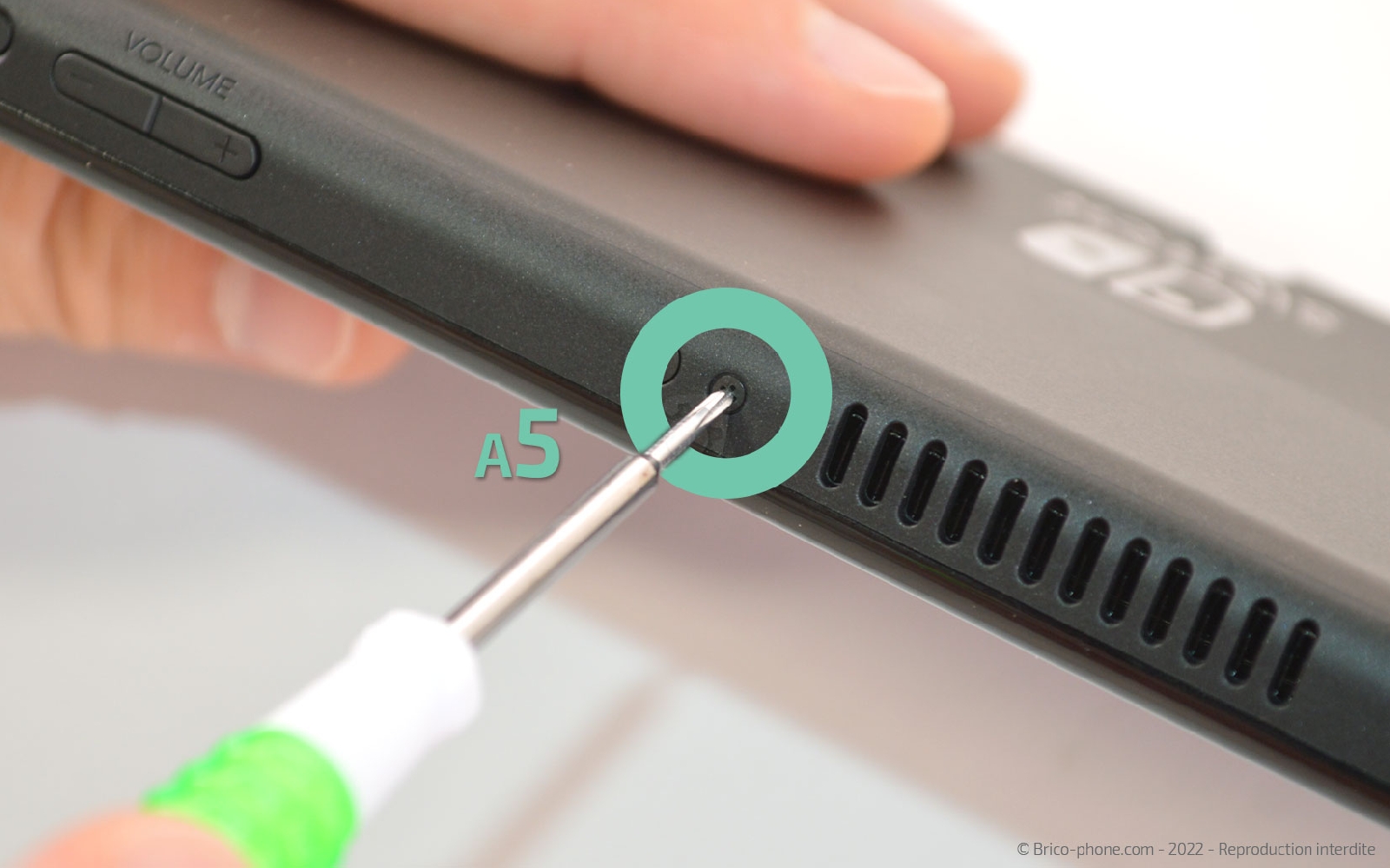

Continuez de sortir les vis nommées A mais cette fois-ci avec le tournevis cruciforme. Il y en a une de chaque coté de la prise de charge, une près des boutons volume, une sur le haut du rail droit et une sur le haut du rail gauche.

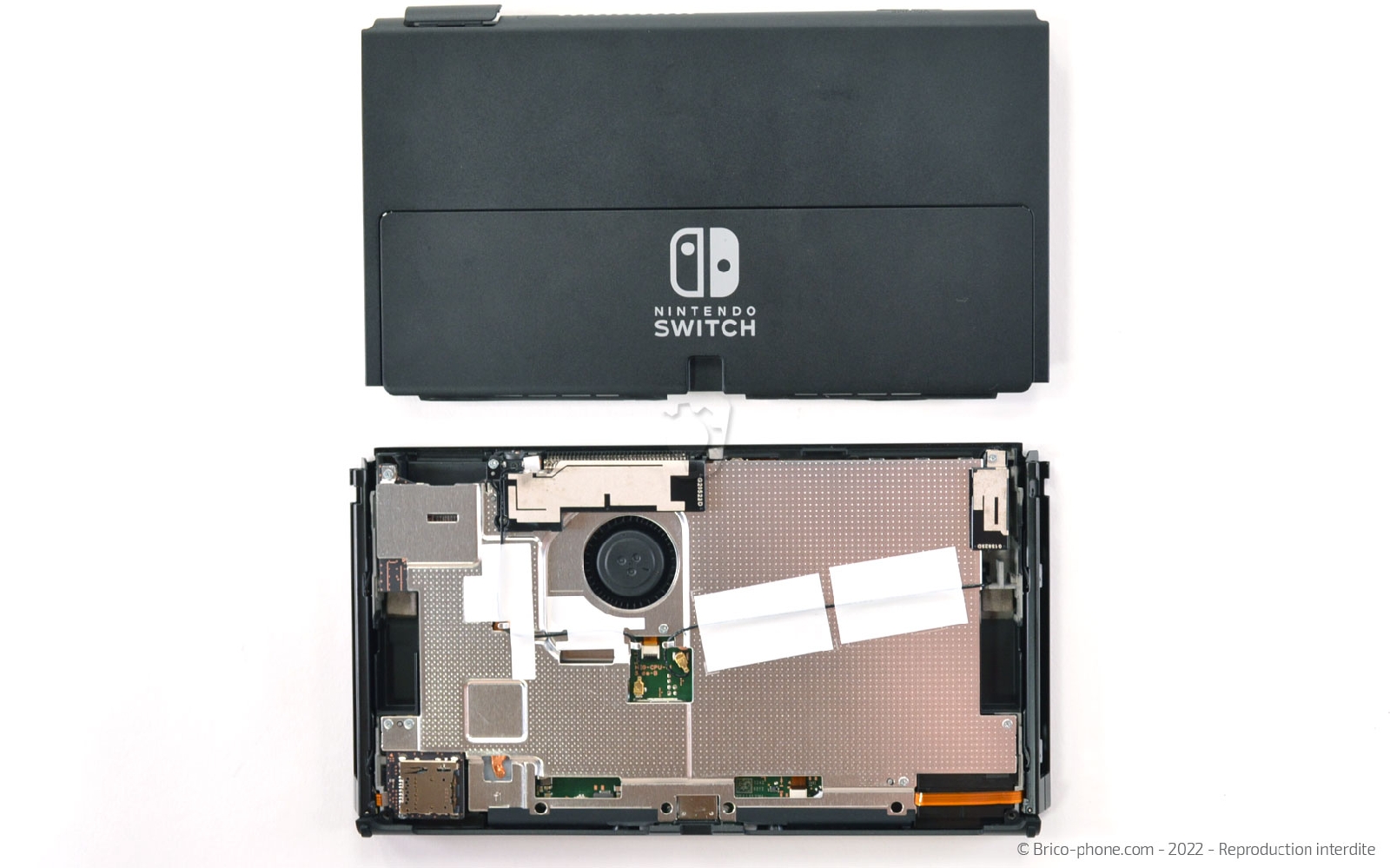

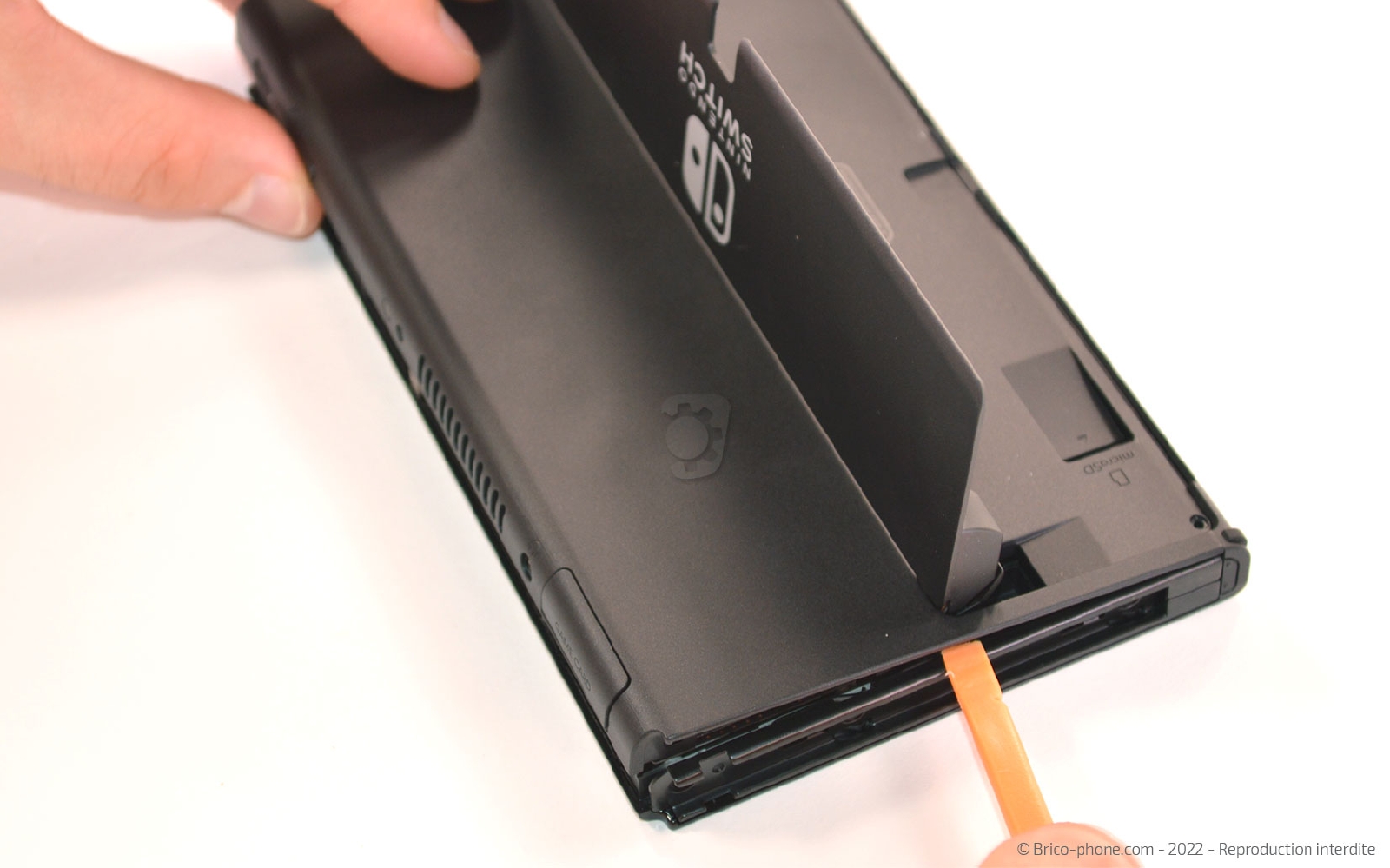

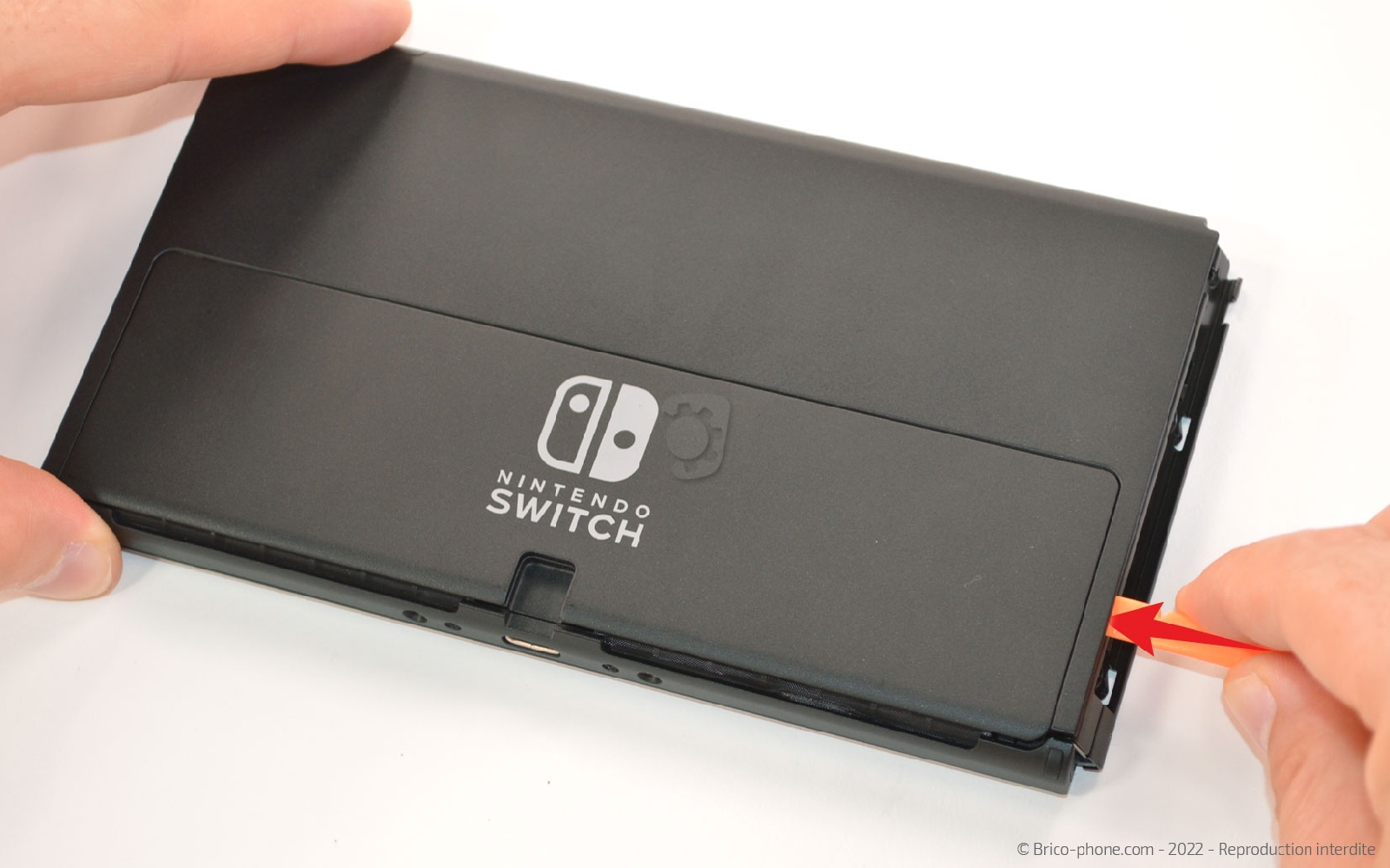

A l'aide du levier en nylon, déclipsez la coque arrière en insérant l'outil entre la coté et le châssis de la console.

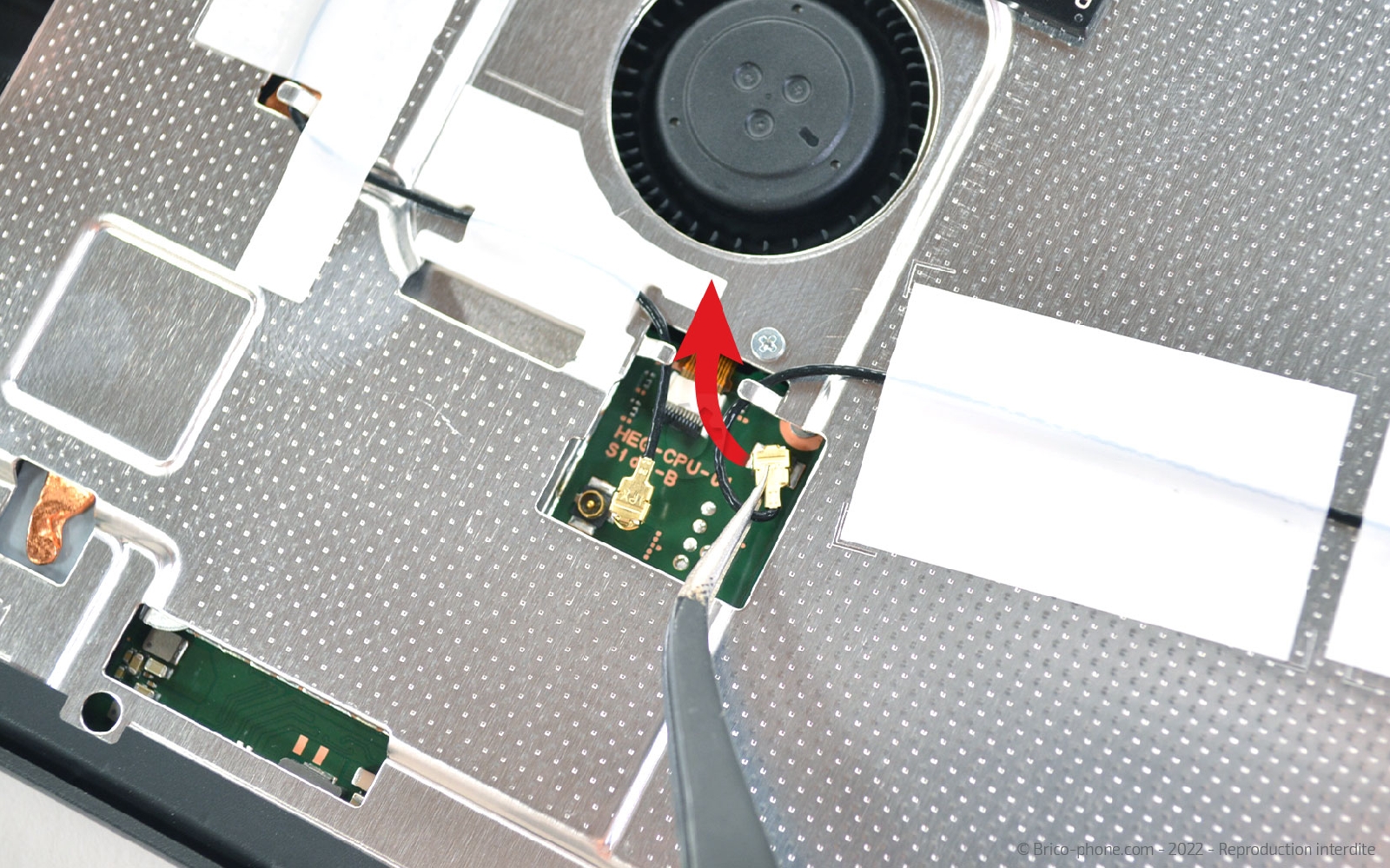

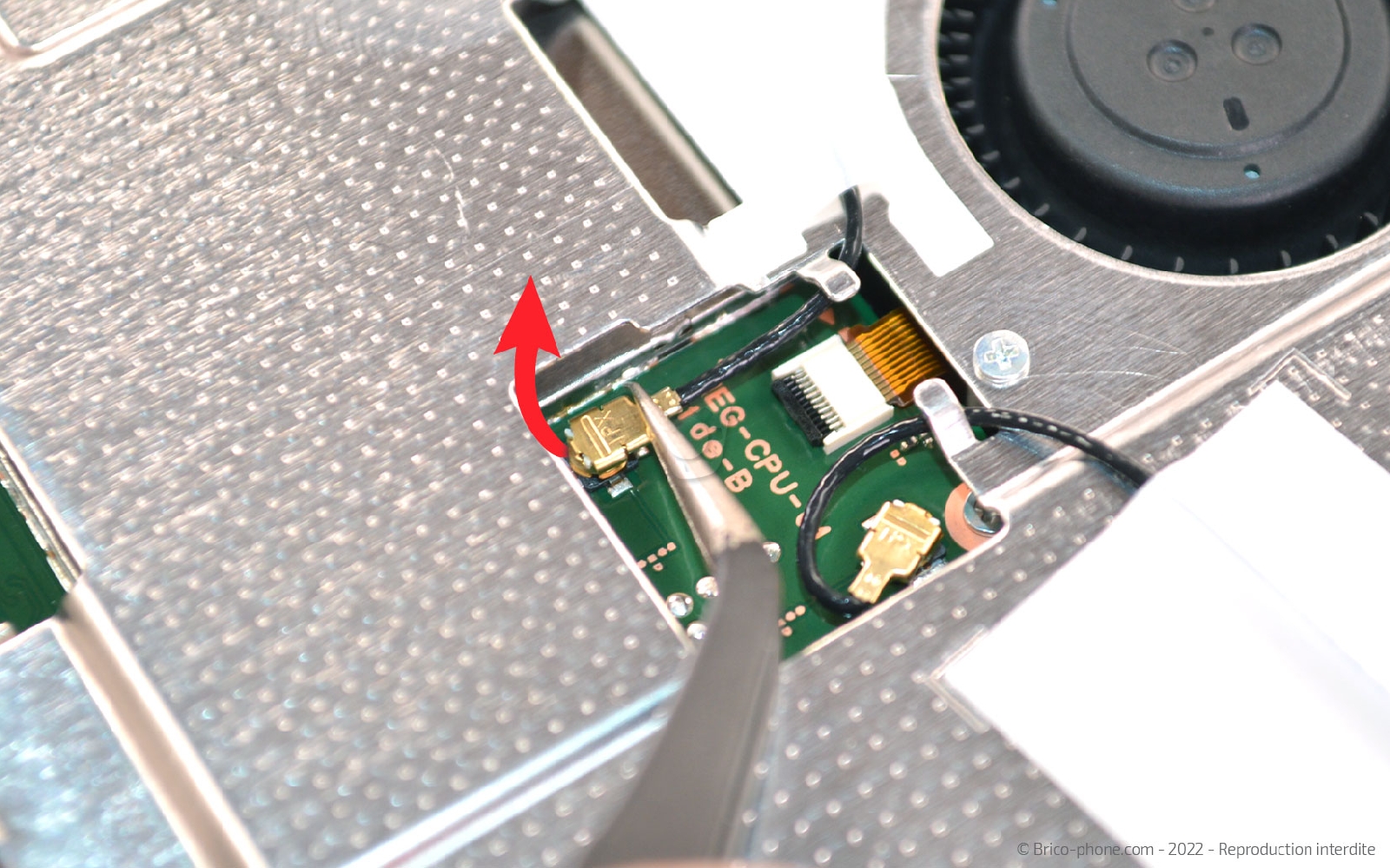

Attrapez la pincette pour débrancher les deux câbles coaxiaux.

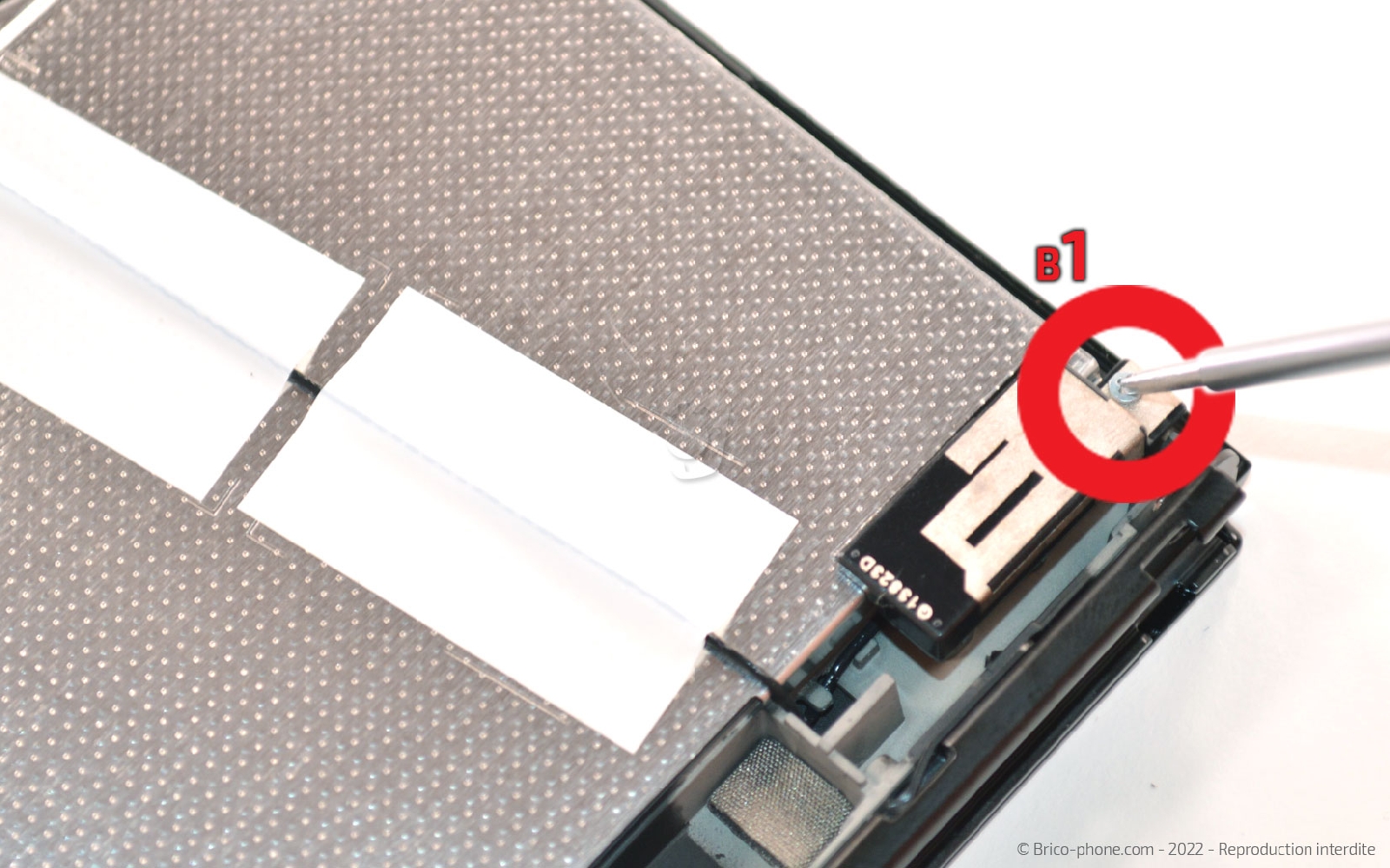

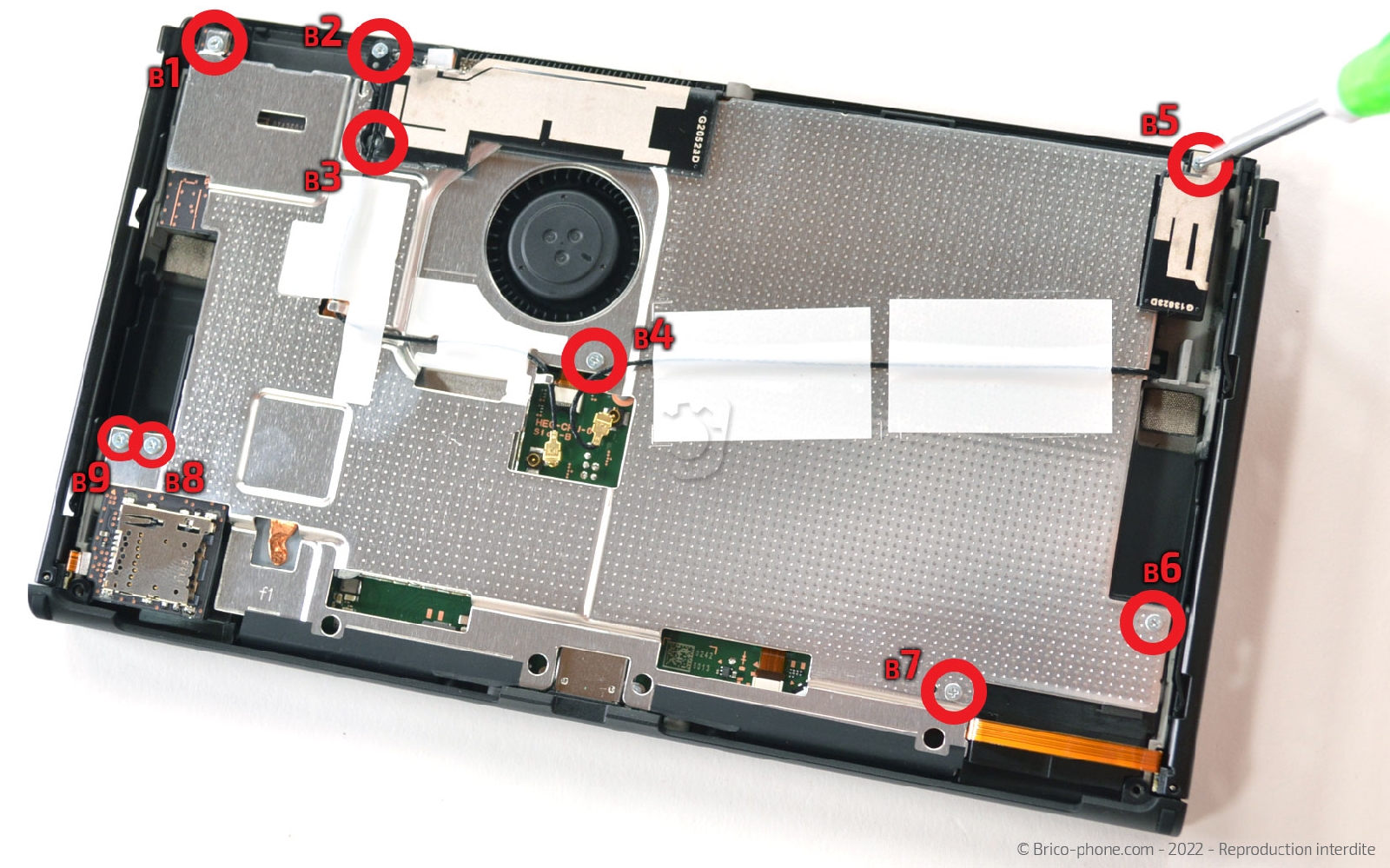

Ensuite, dévissez toutes les vis cruciformes B.

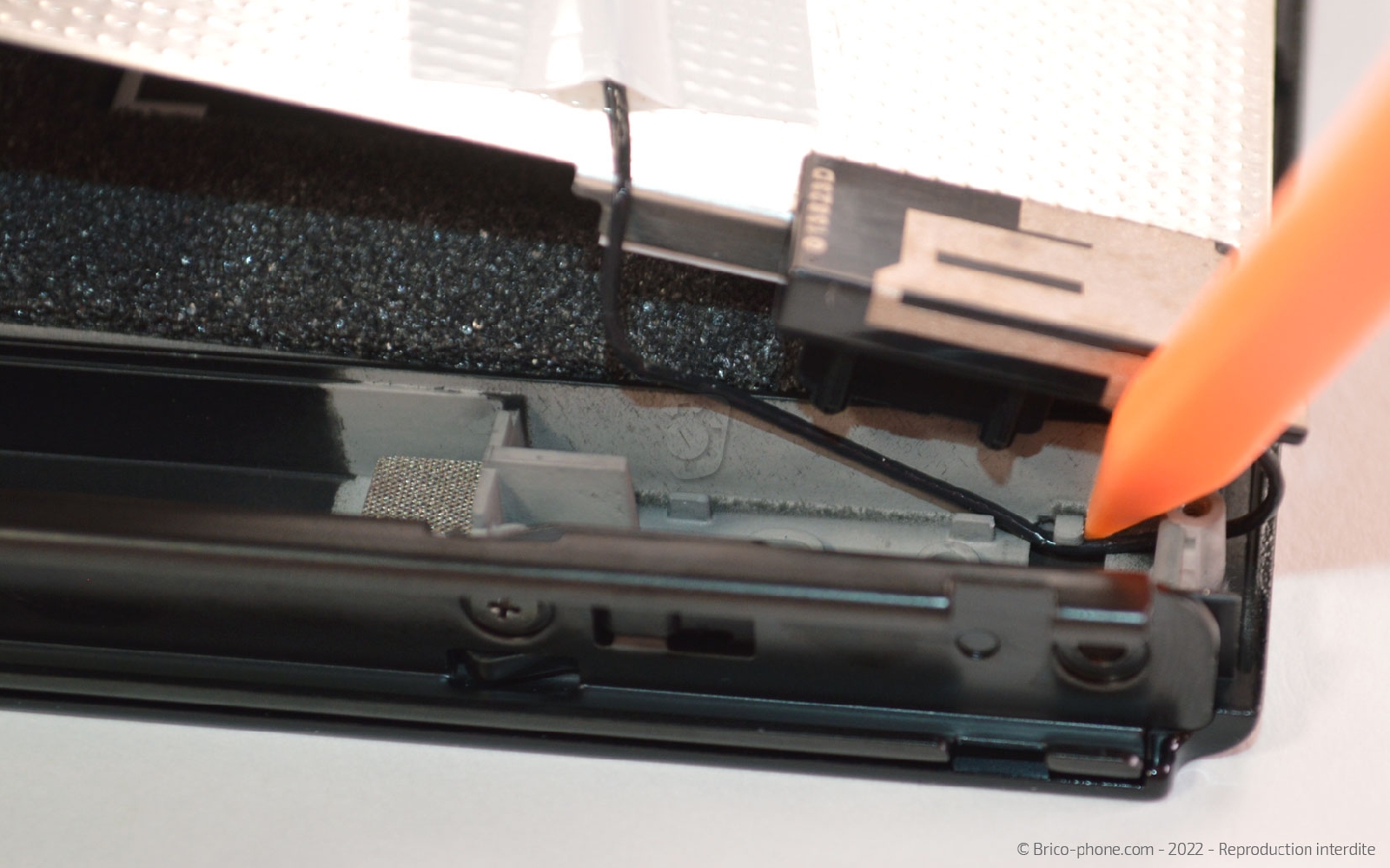

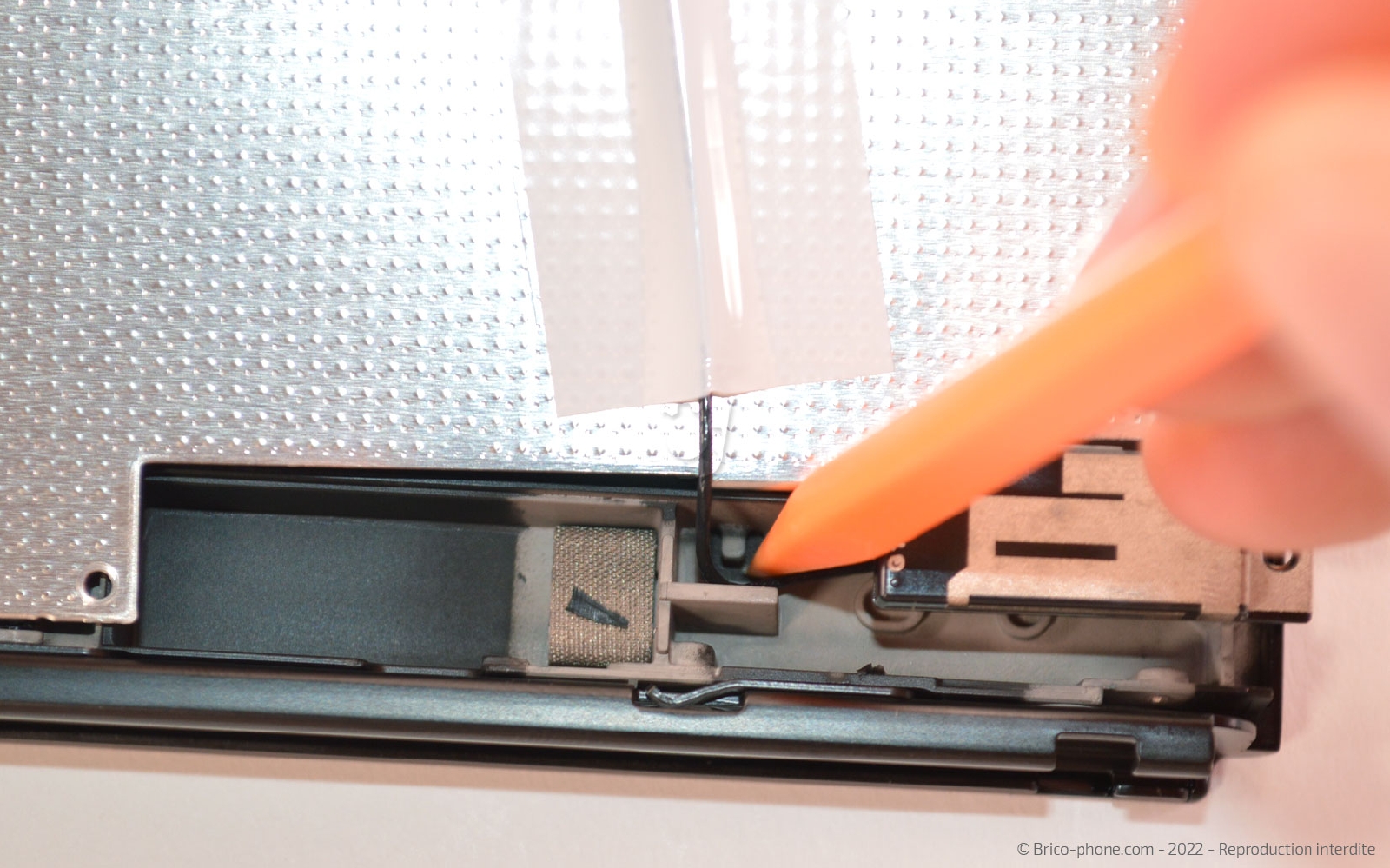

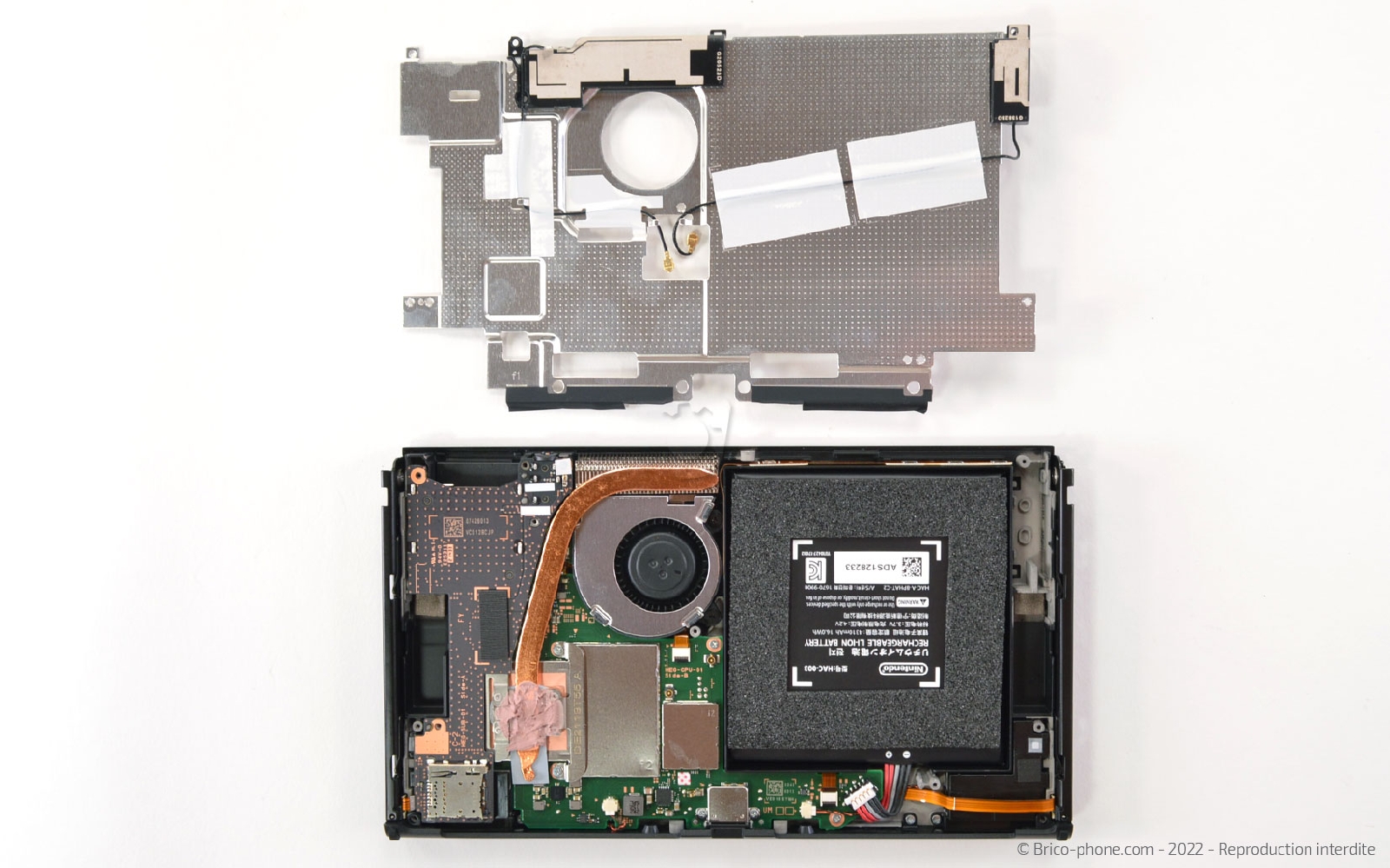

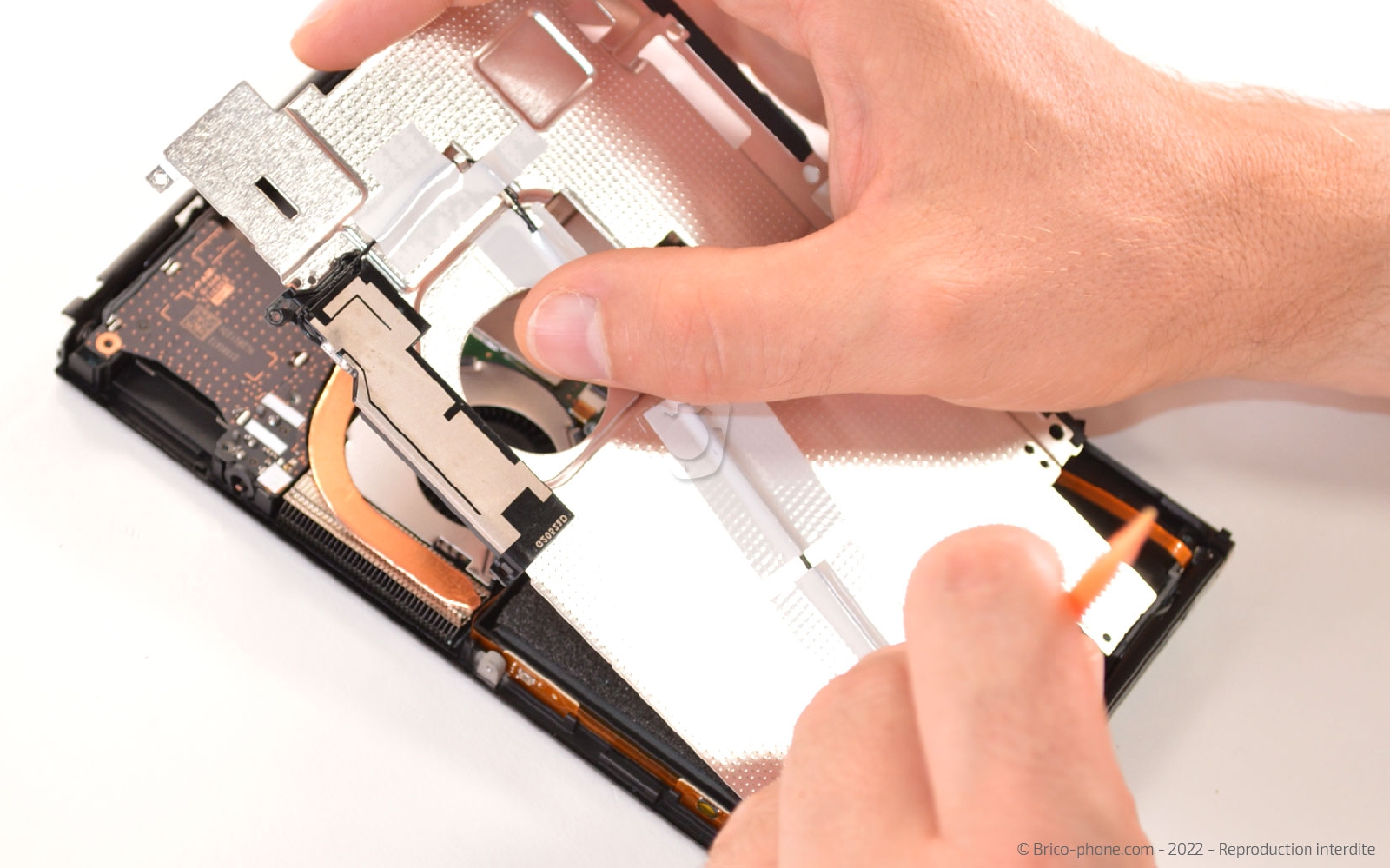

Faites basculer la plaquette vers la droite afin de pouvoir glisser le câble coaxial sous les accroches pour sortir la plaquette métallique du châssis.

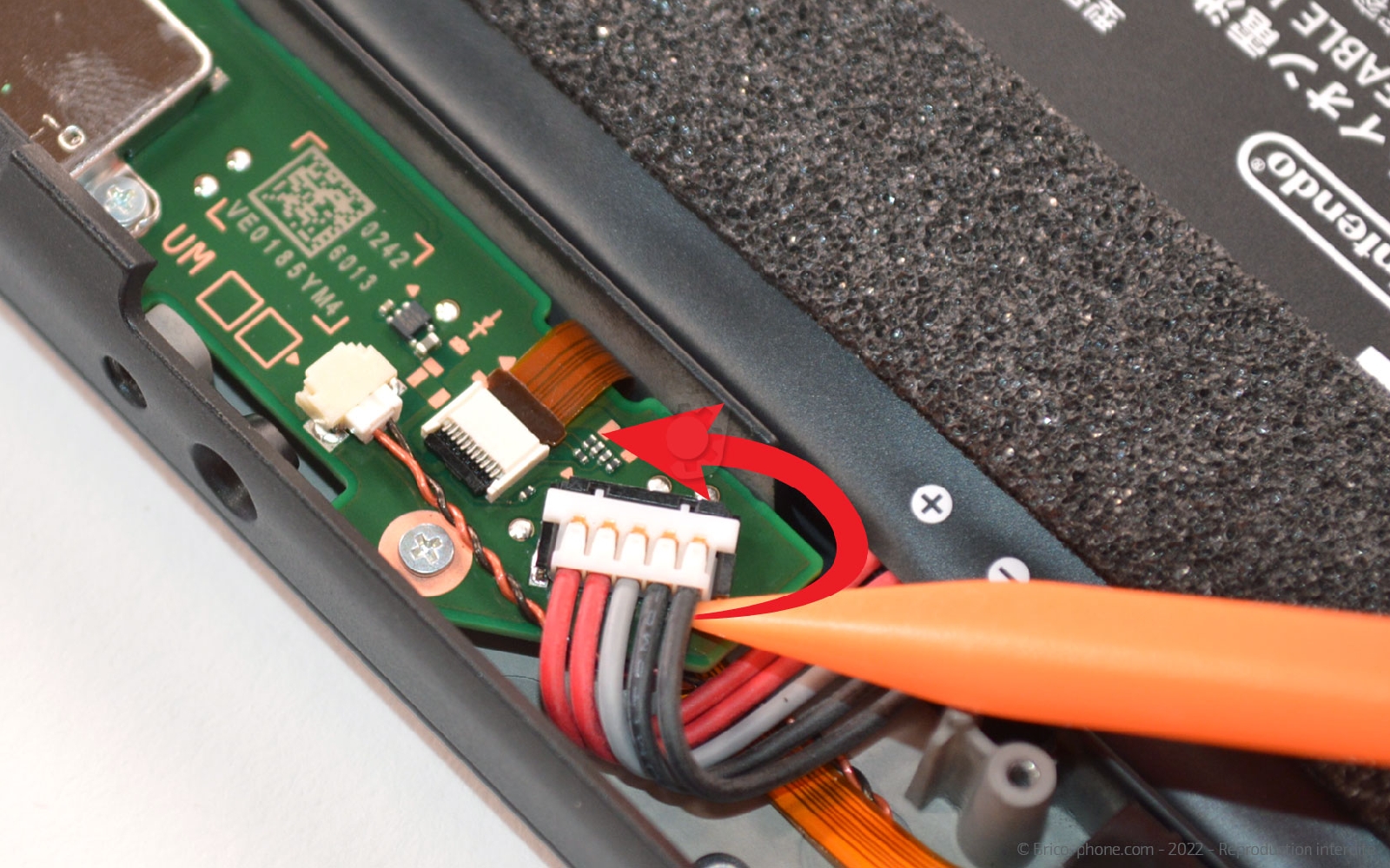

Reprenez le spudger pour déconnecter la batterie.

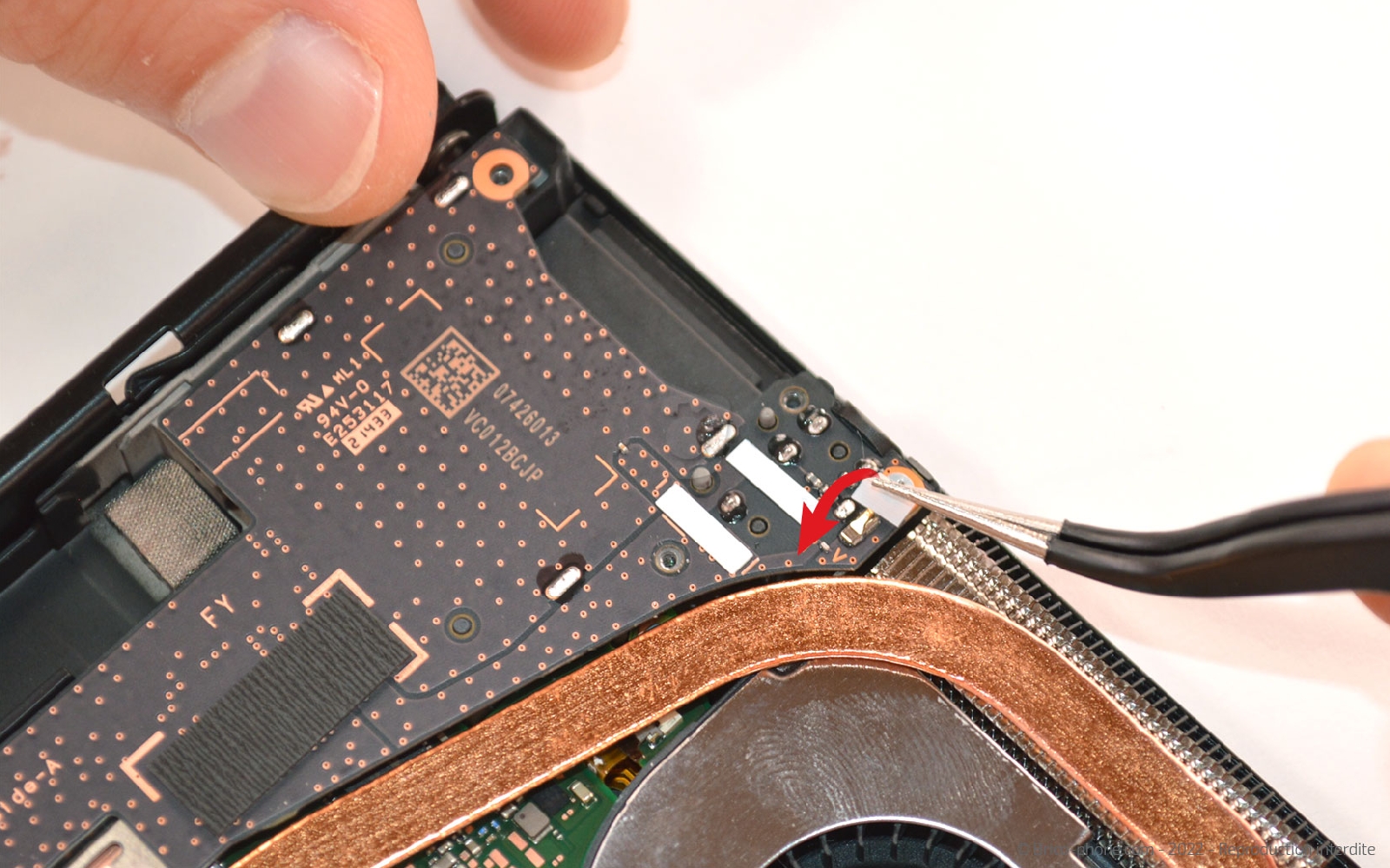

Retirez le petit adhésif blanc à l'aide de la Brucelles pour découvrir la vis cachée.

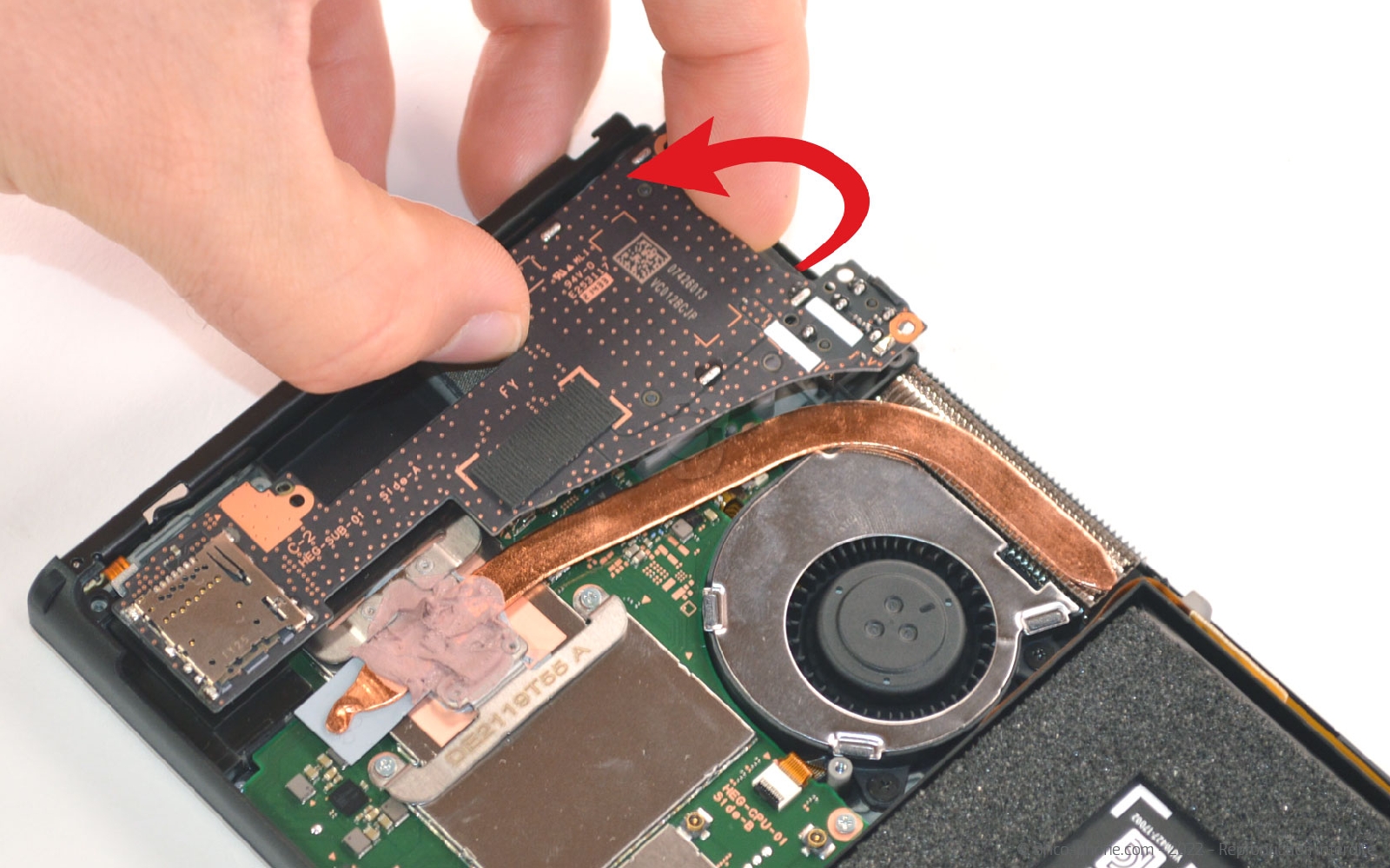

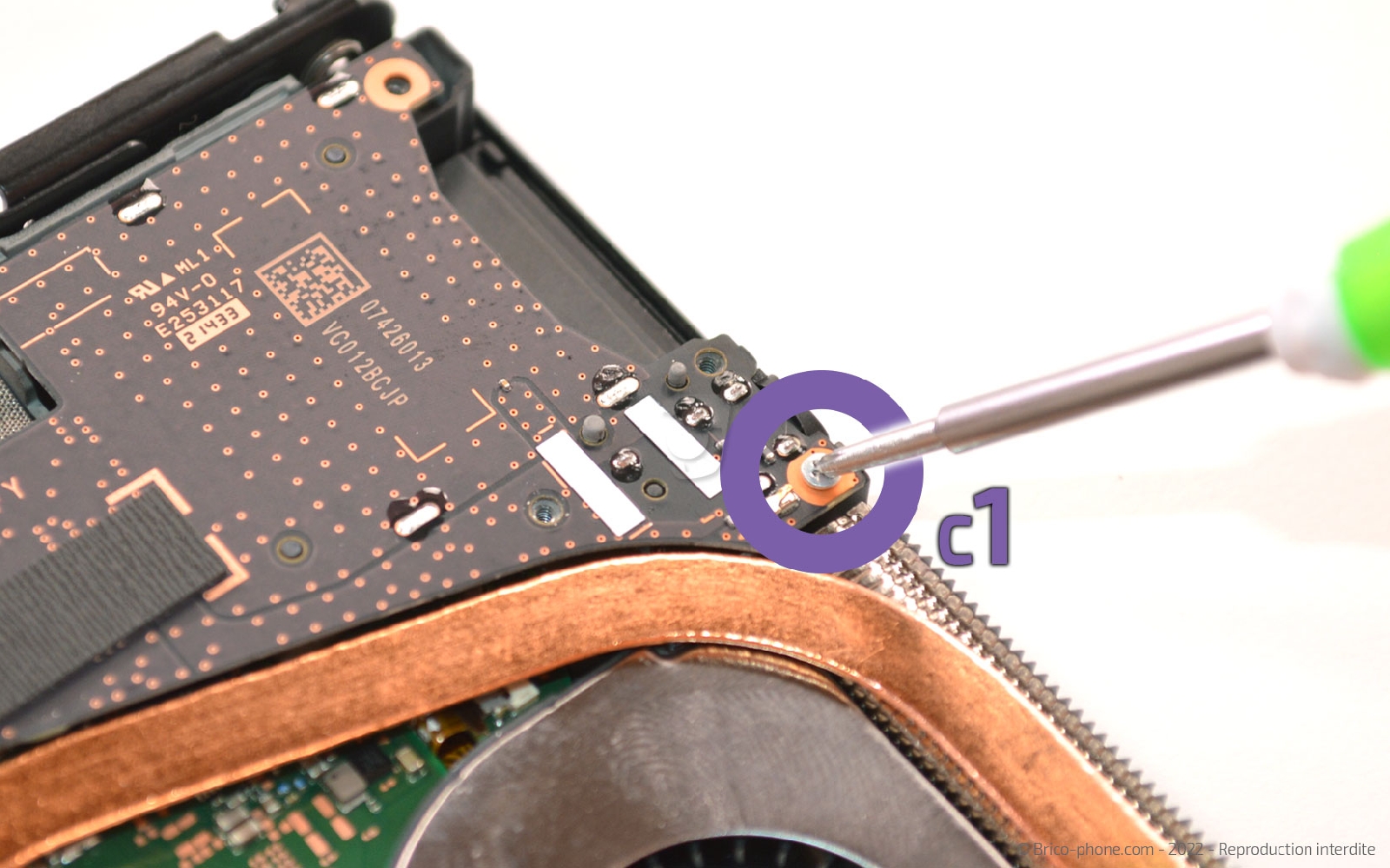

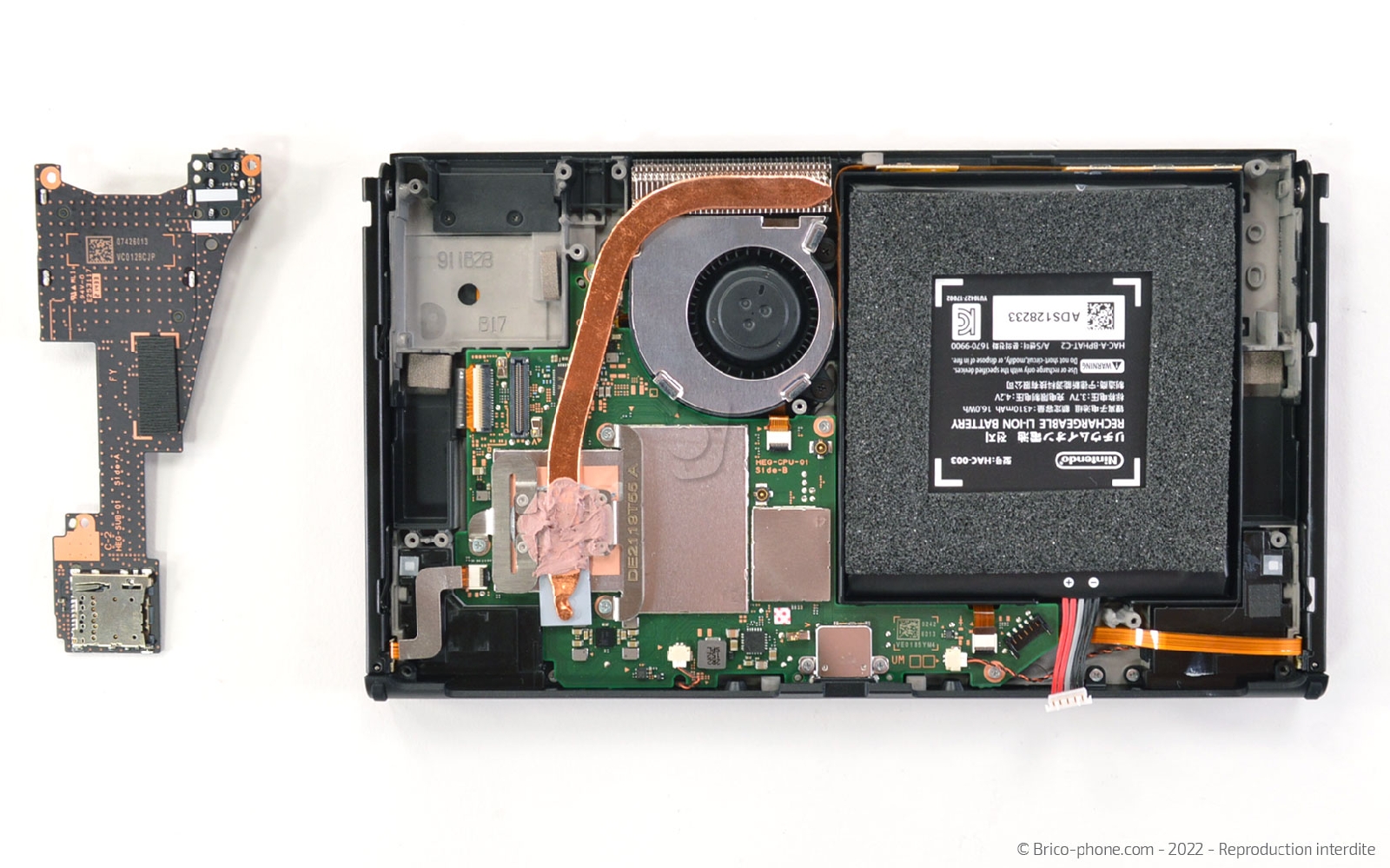

Ôtez la vis avec le tournevis cruciforme avant de sortir l'élément composé du lecteur de cartouches, celui de carte SD ainsi que la prise jack.

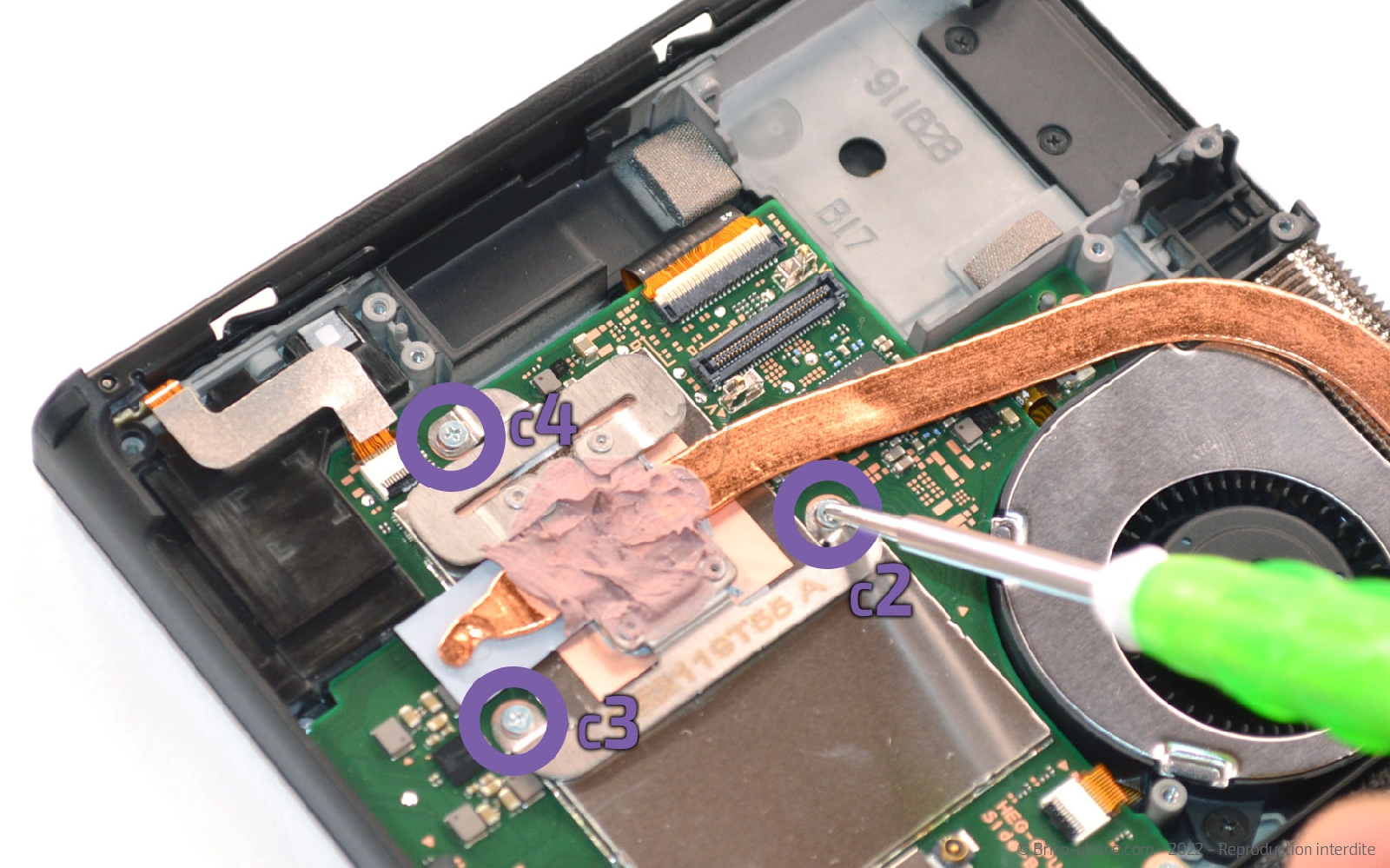

Sortez les trois vis cruciformes afin de pouvoir ensuite glisser le levier sous le dissipateur.

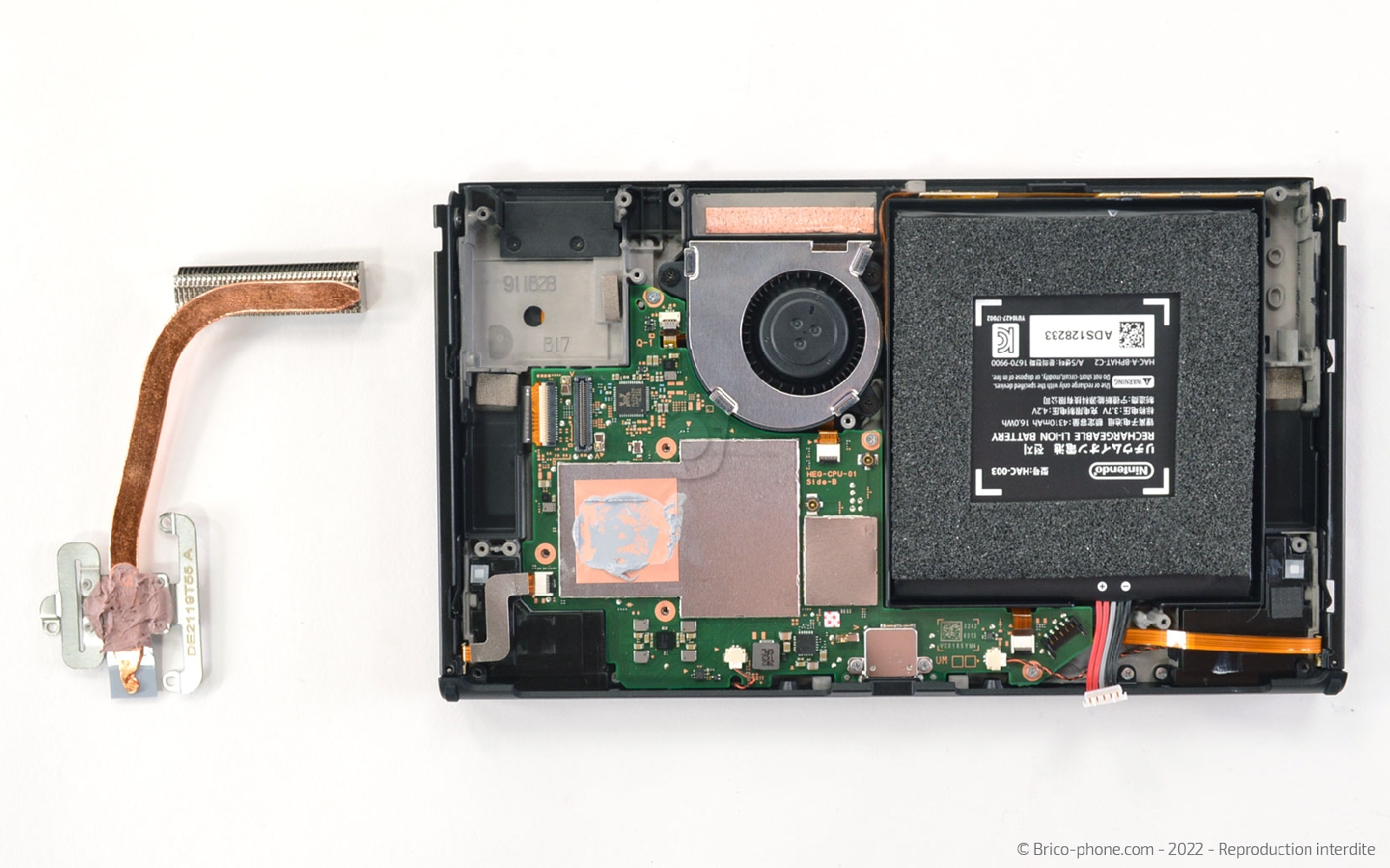

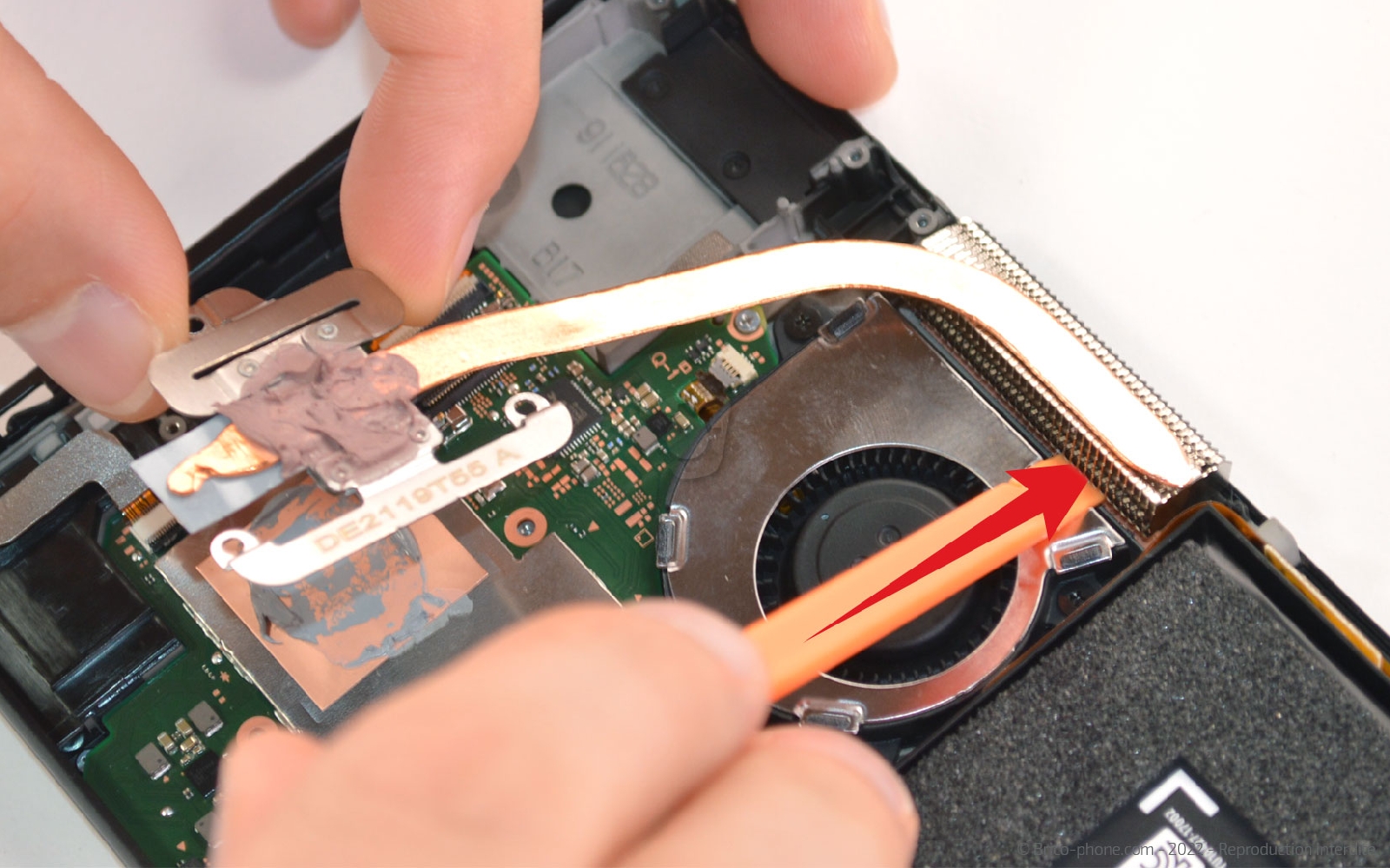

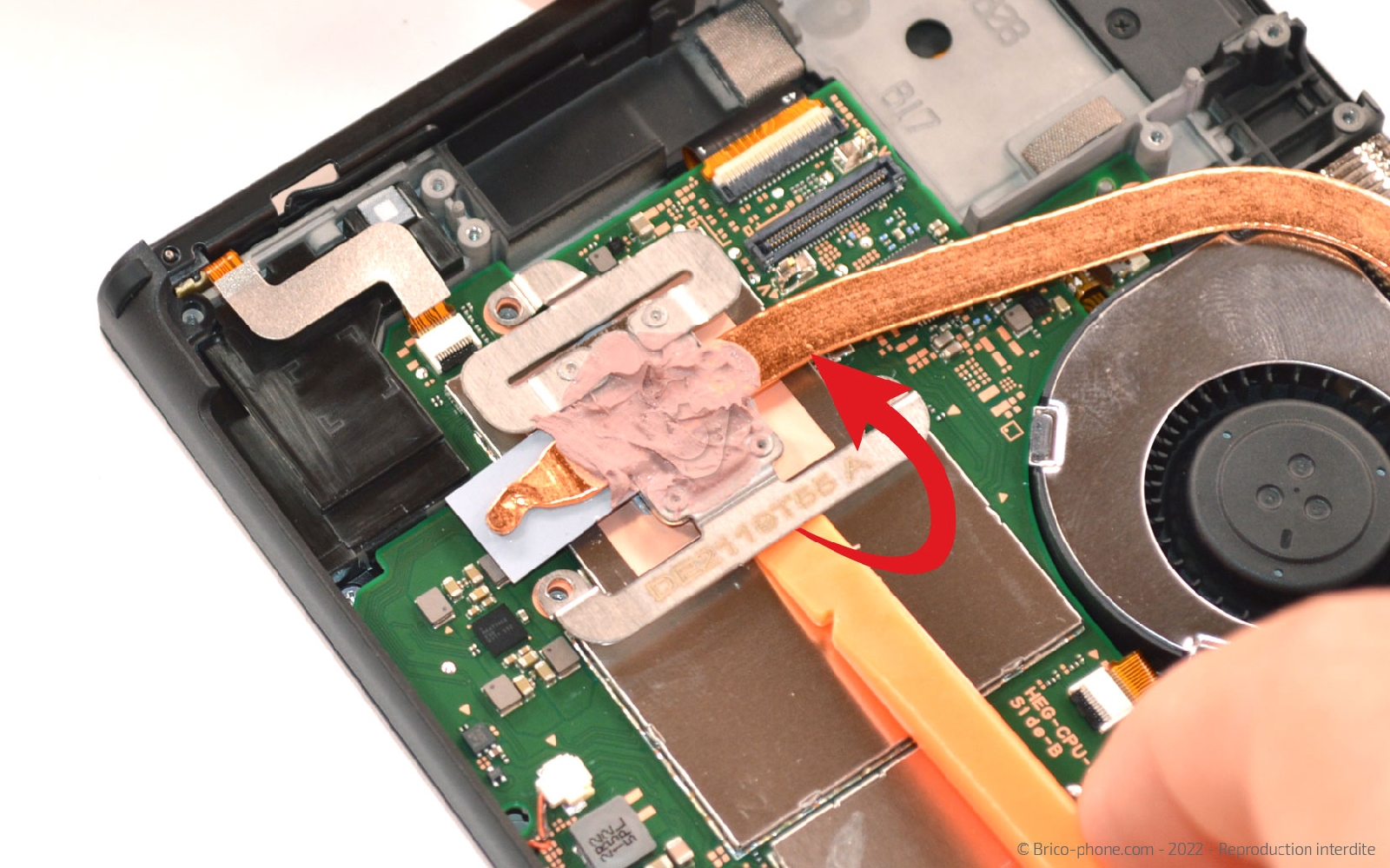

Insérez l'ustensile, entre le ventilateur et le composant pour réussir à sortir le dissipateur thermique.

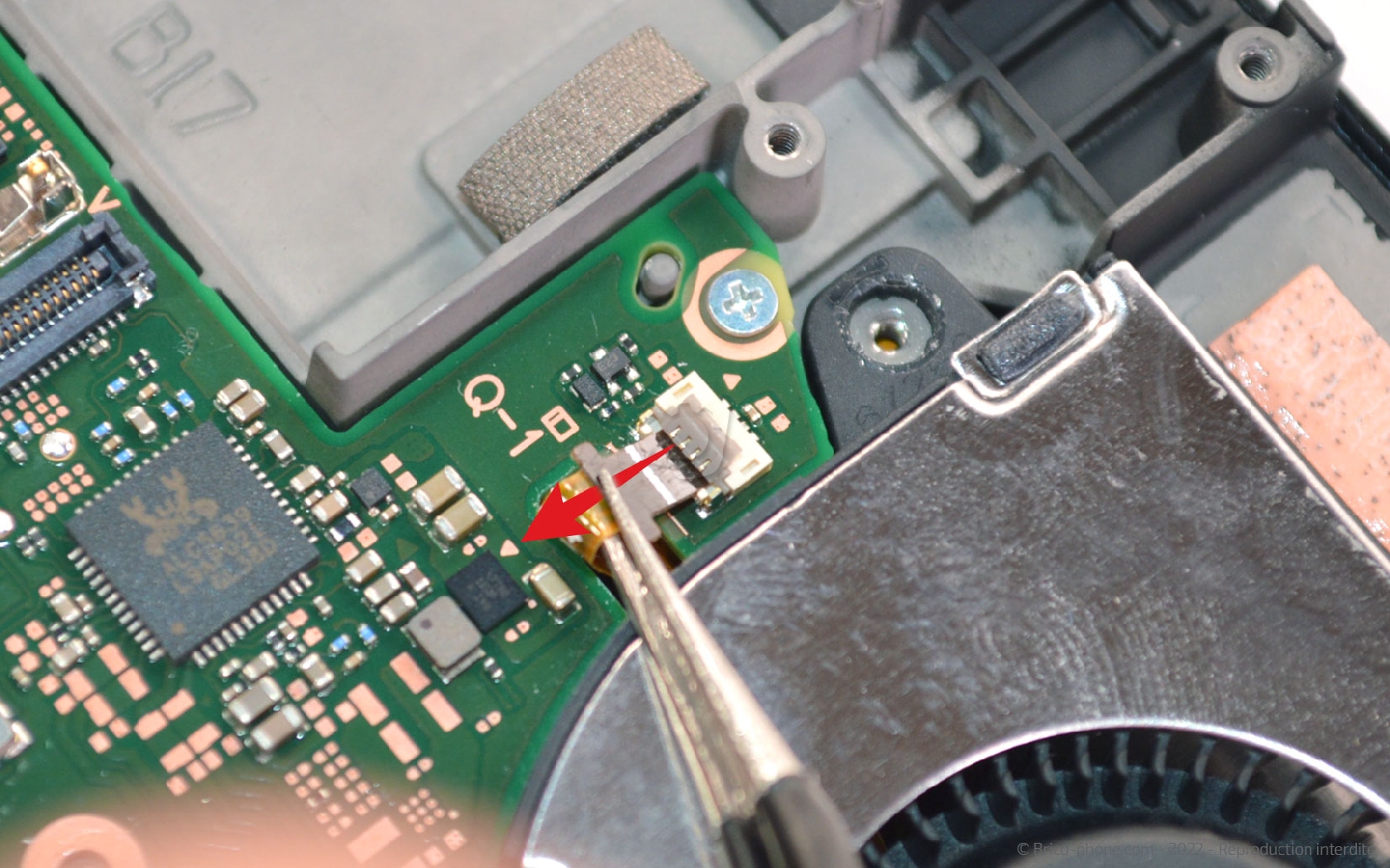

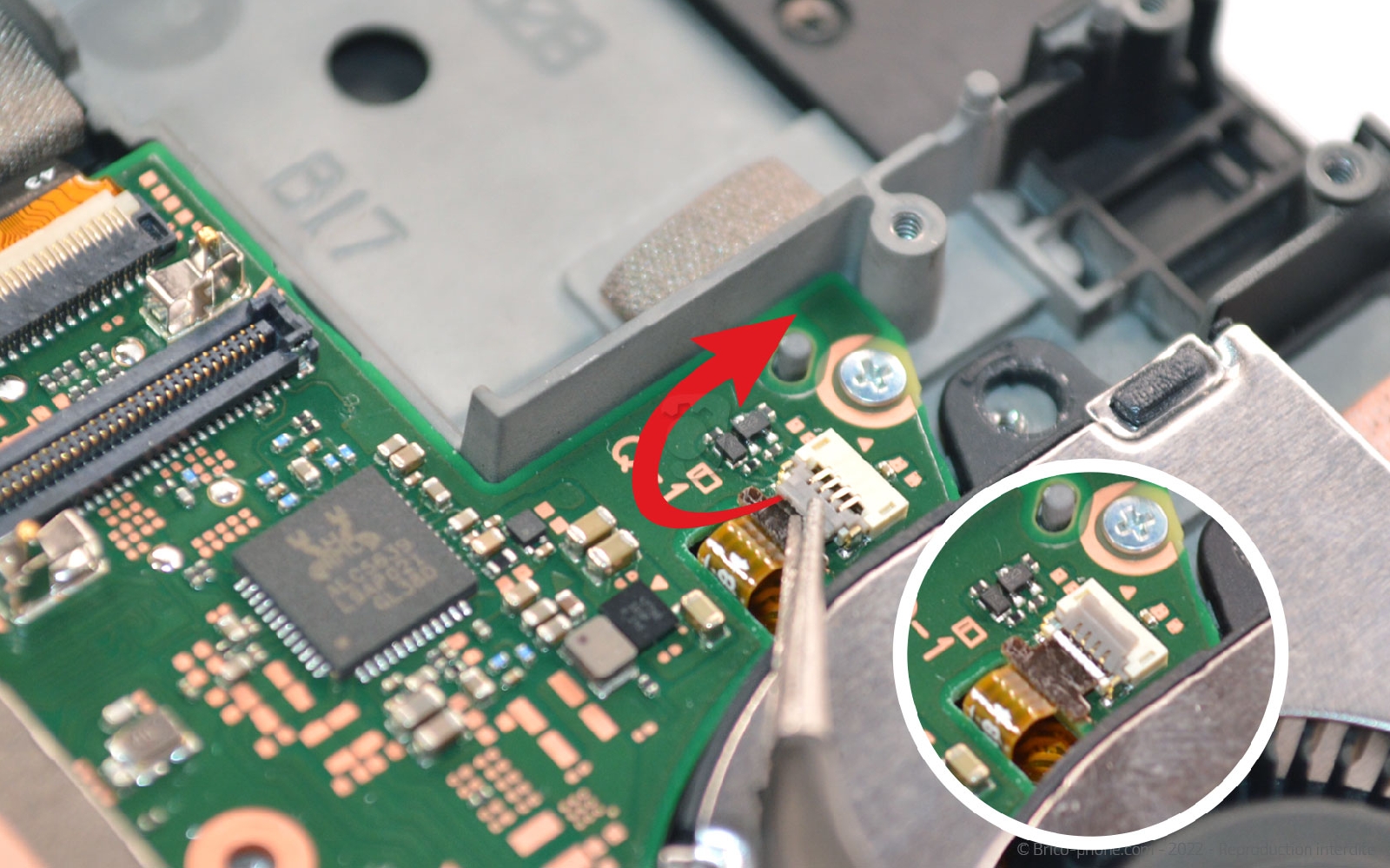

Déconnectez la nappe du ventilateur.

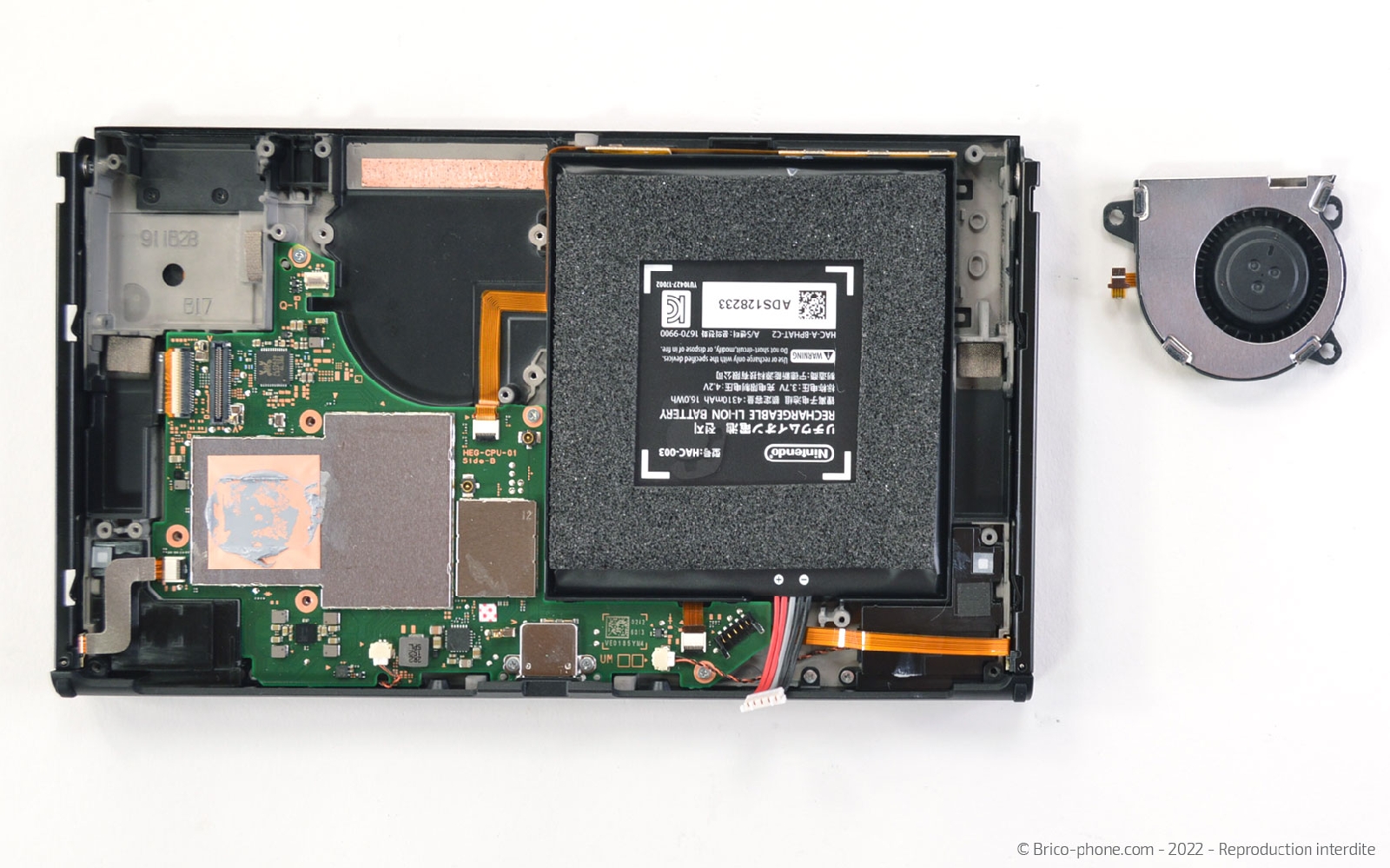

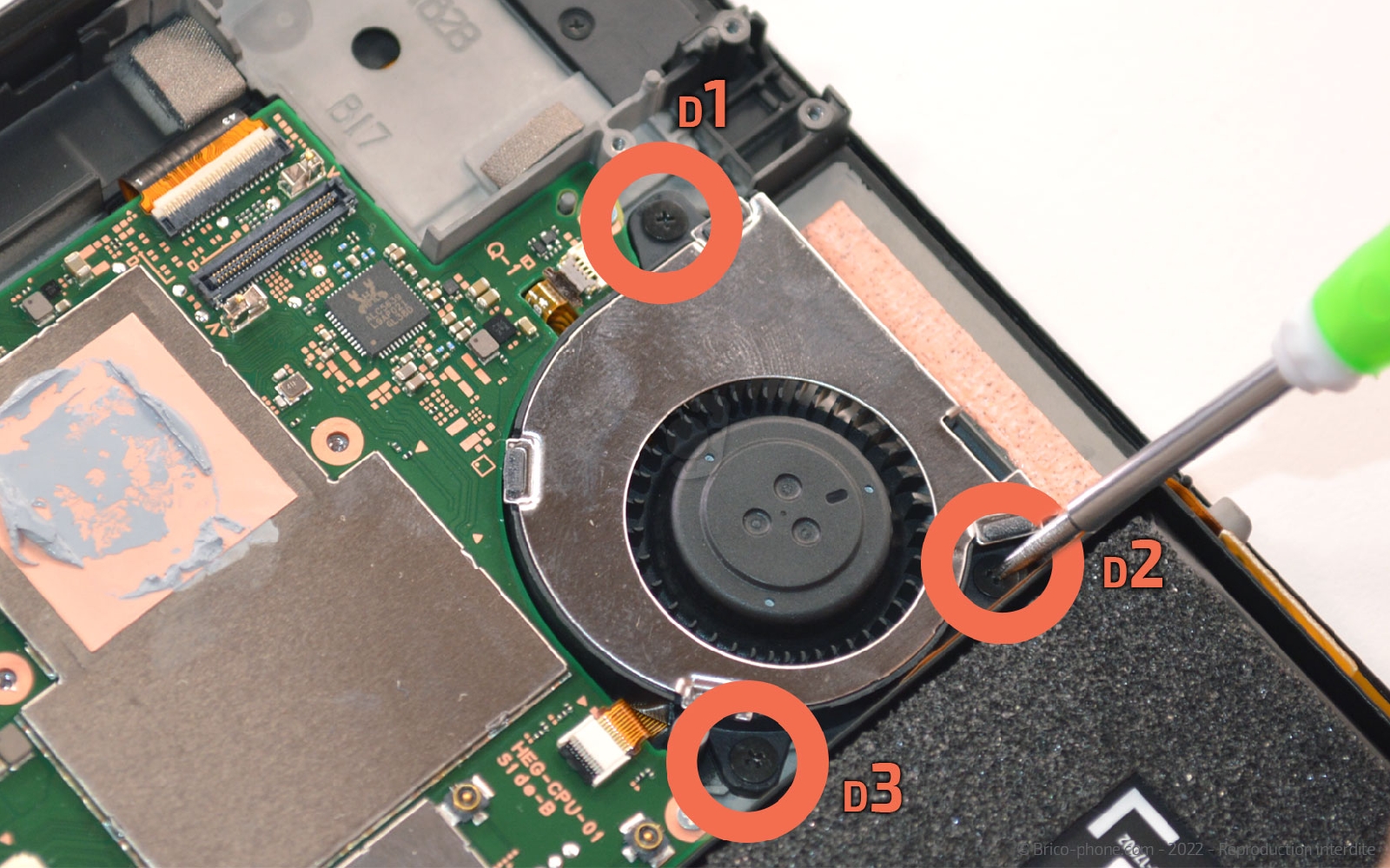

Puis à l'aide du tournevis cruciforme, retirez les 3 vis du ventilateur avant de pouvoir l'extraire du châssis.

Installez le nouveau ventilateur puis reprenez les étapes un par une en commençant par la dernière pour refermer votre console sans oublier de vis ou de pièces.

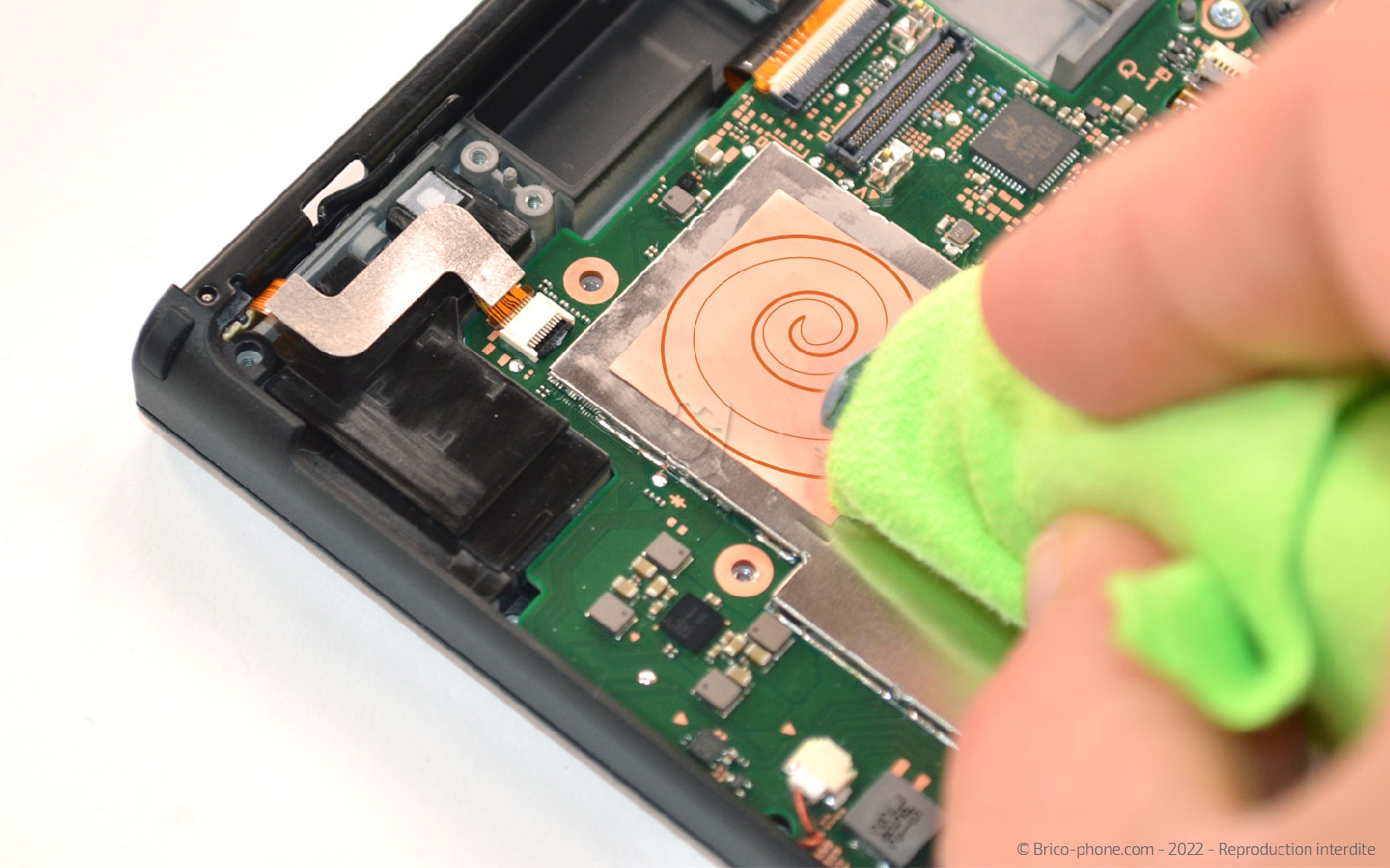

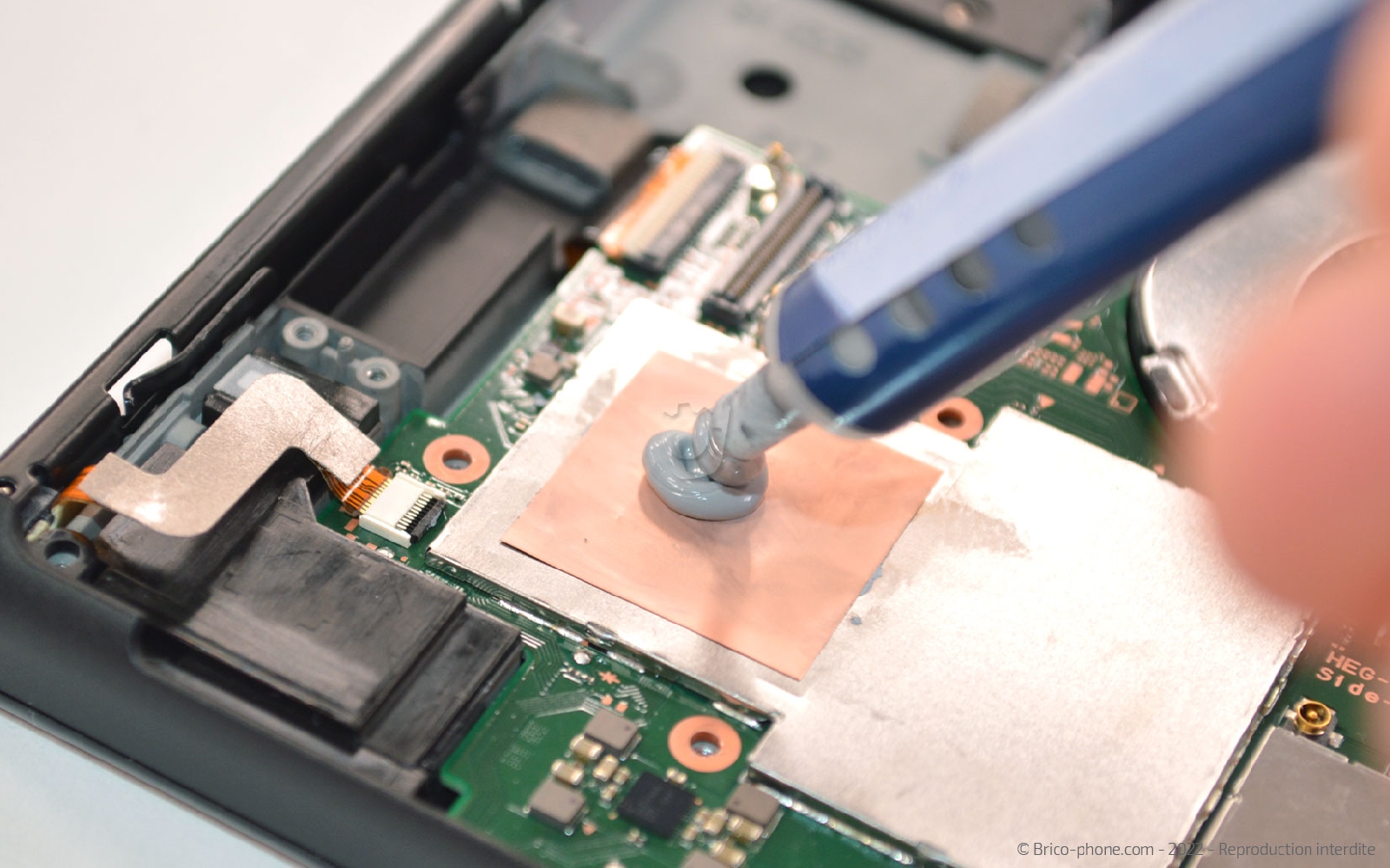

Avant de replacer le dissipateur thermique, nous vous conseillons d'appliquer une noisette de pâte thermique.
