Lecteur Blu-Ray sur Xbox One S

Temps estimé : 30 min
Difficulté : 4/5
Note de réparabilité : 14/20
Xbox One S | Temps estimé : 30 min | Difficulté : 4/5

ATTENTION : Lisez bien ce tutoriel avant de vous lancer dans la réparation. La dernière étape nécessite une micro-soudure. Nous vous conseillons de suivre ce guide, uniquement si vous êtes familier avec les soudures.

Diagnostic

Votre Xbox One S ne lit plus vos jeux ou vos DVD ? Vous pensez que le lecteur Blu-ray ne fonctionne plus ? S'il est cassé et que vous souhaitez le réparer vous pouvez le changer vous-même en suivant simplement ce tutoriel qui vous guidera étape par étape.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc lecteur de disque pour Xbox One S
37,90 €
Ajouter au panier

Outils nécessaires
Spatule en métal double embouts (arrondi et pointe)
5,90 €
Ajouter au panier

Produit optionnel
Coffret Professionnel 53 en 1
24,90 €
Ajouter au panier

Etape 1

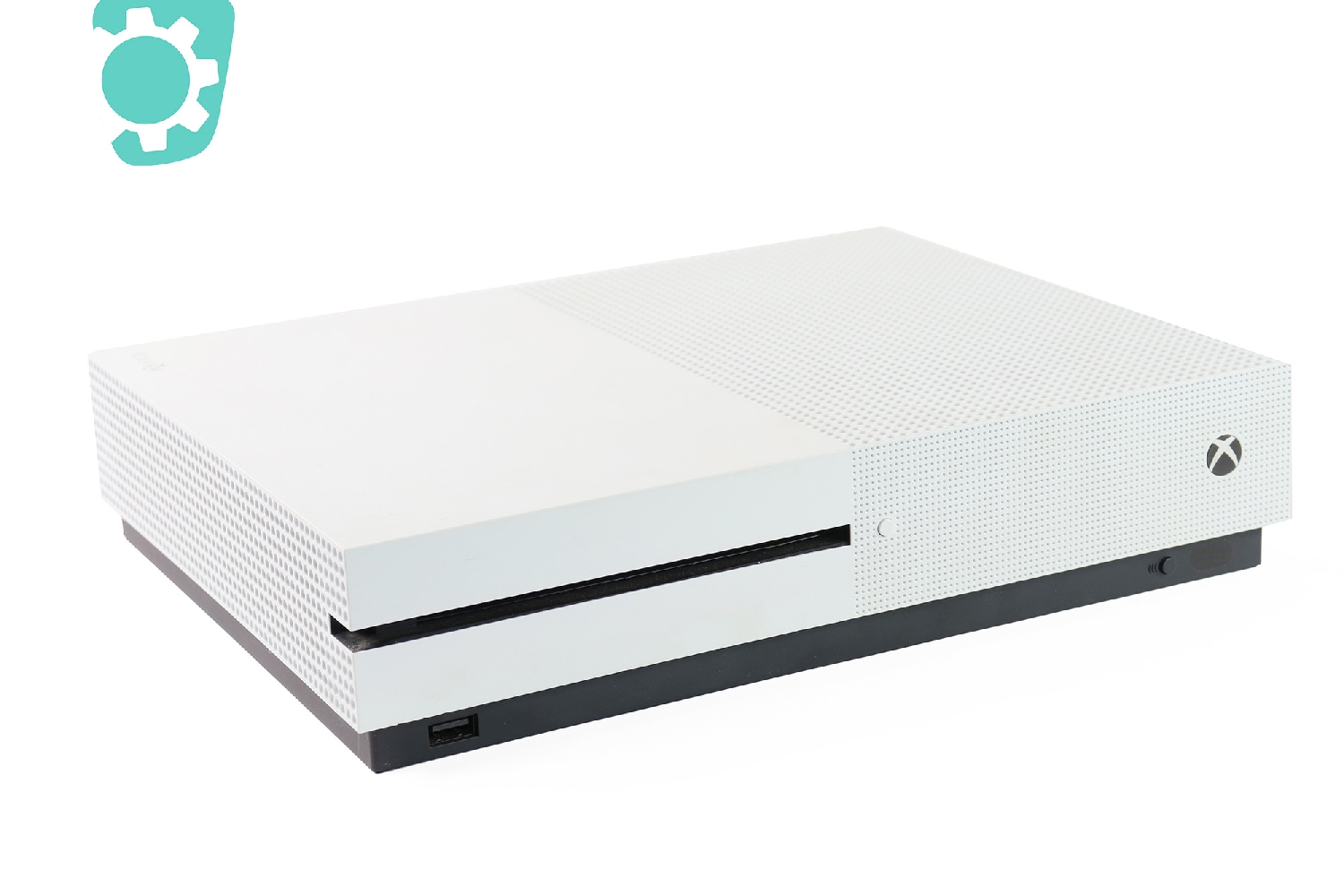

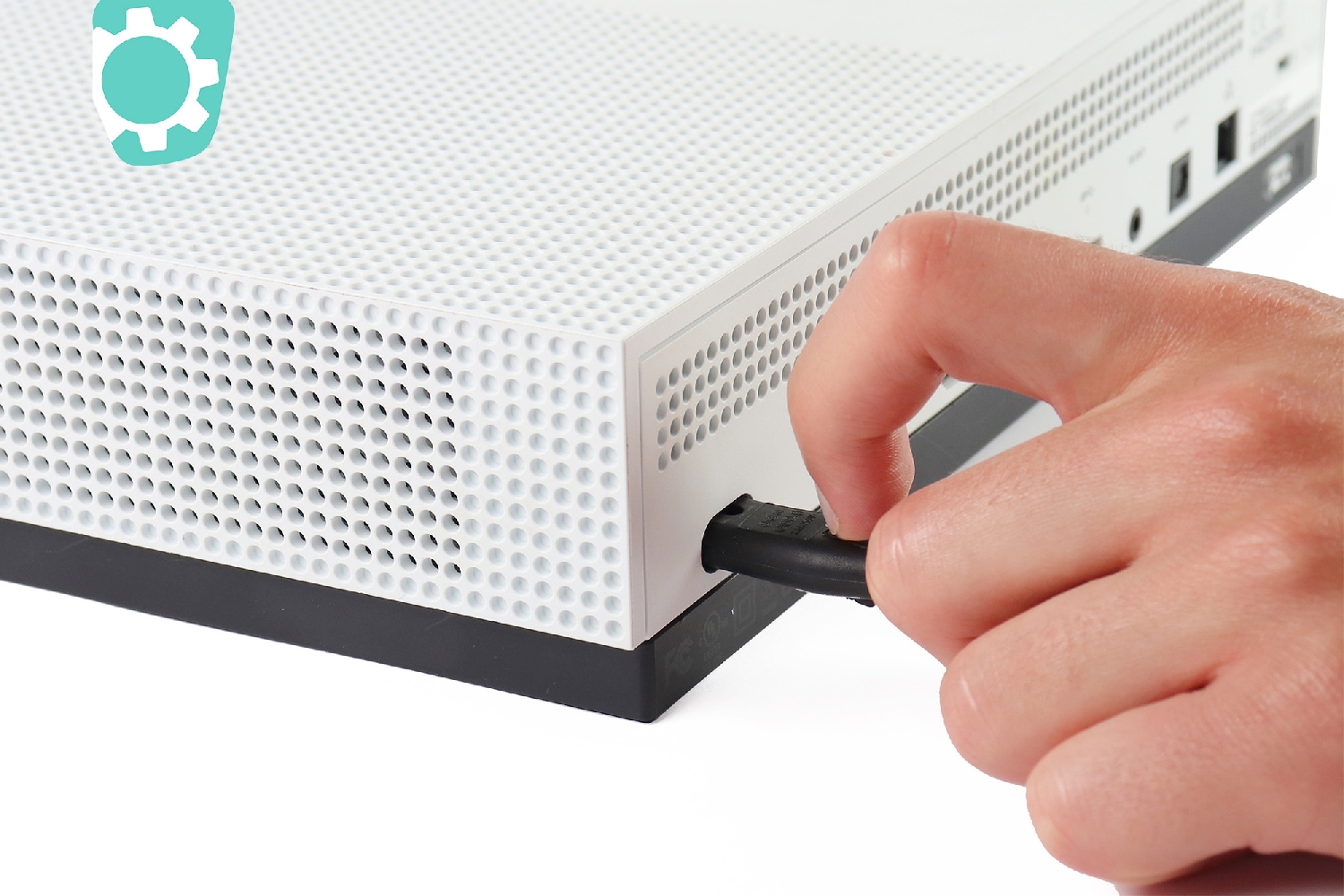

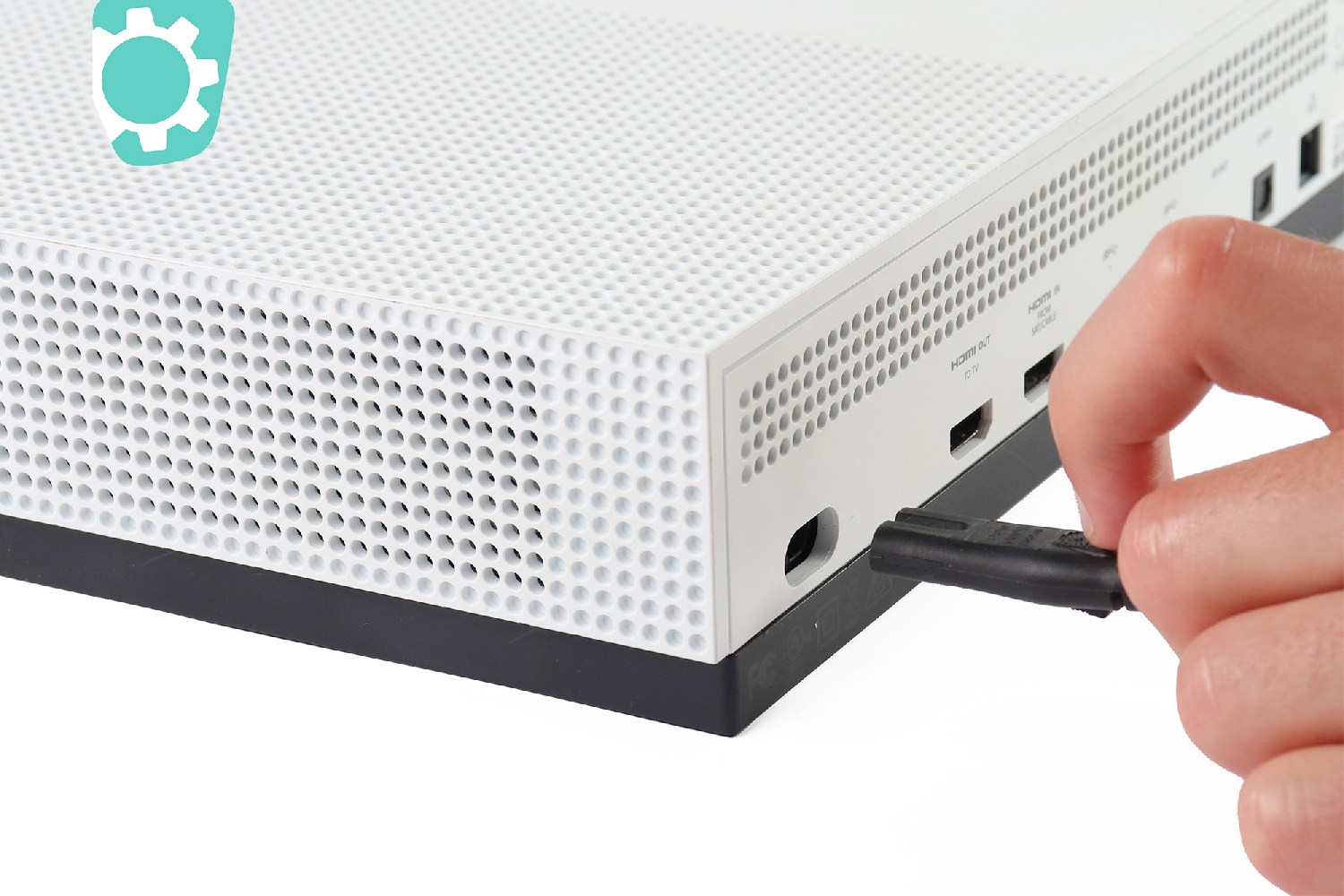

Nous allons démonter votre lecteur d'Xbox One S. Pour commencer, éteignez votre console puis, par sécurité, débranchez la.
Etape 2

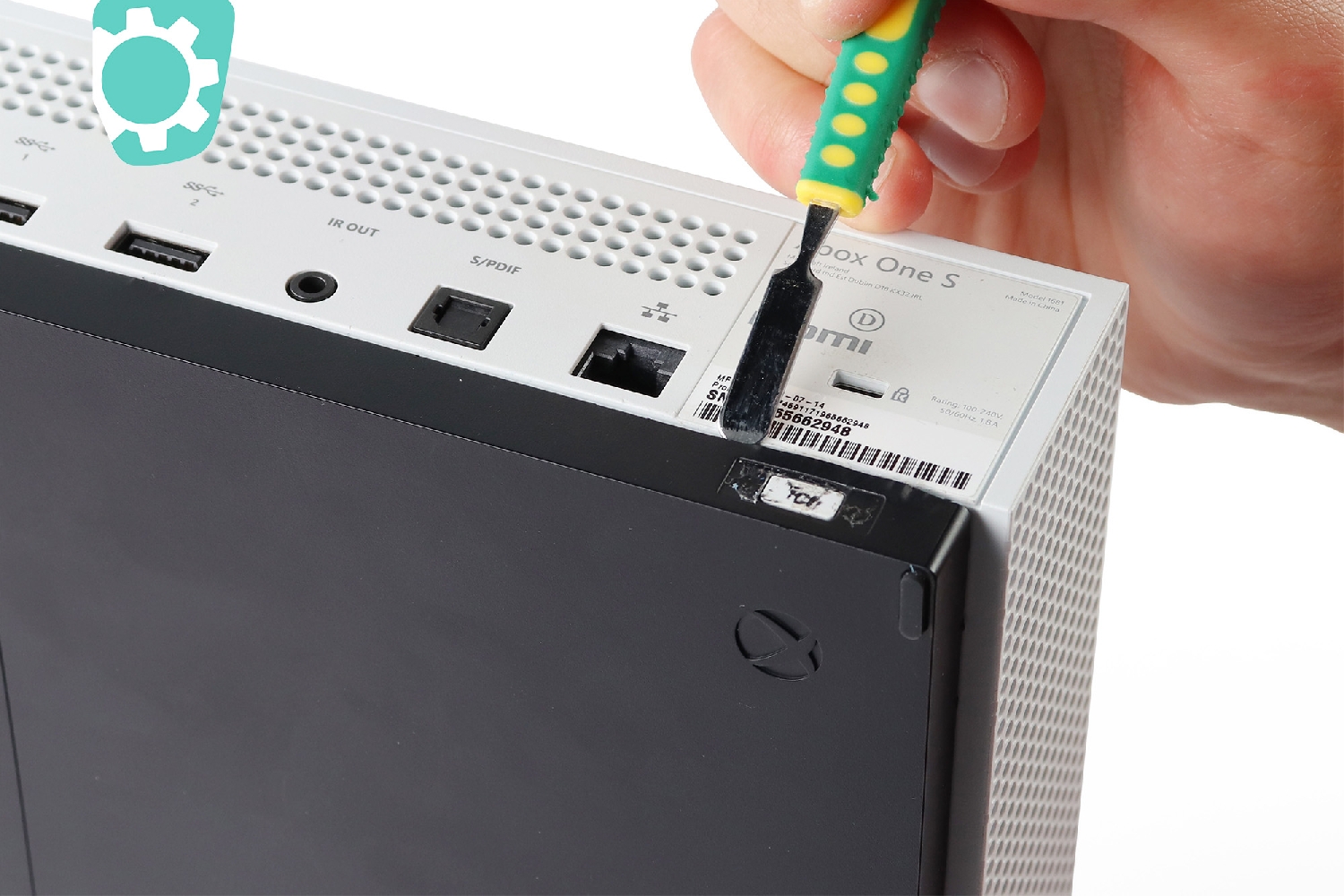

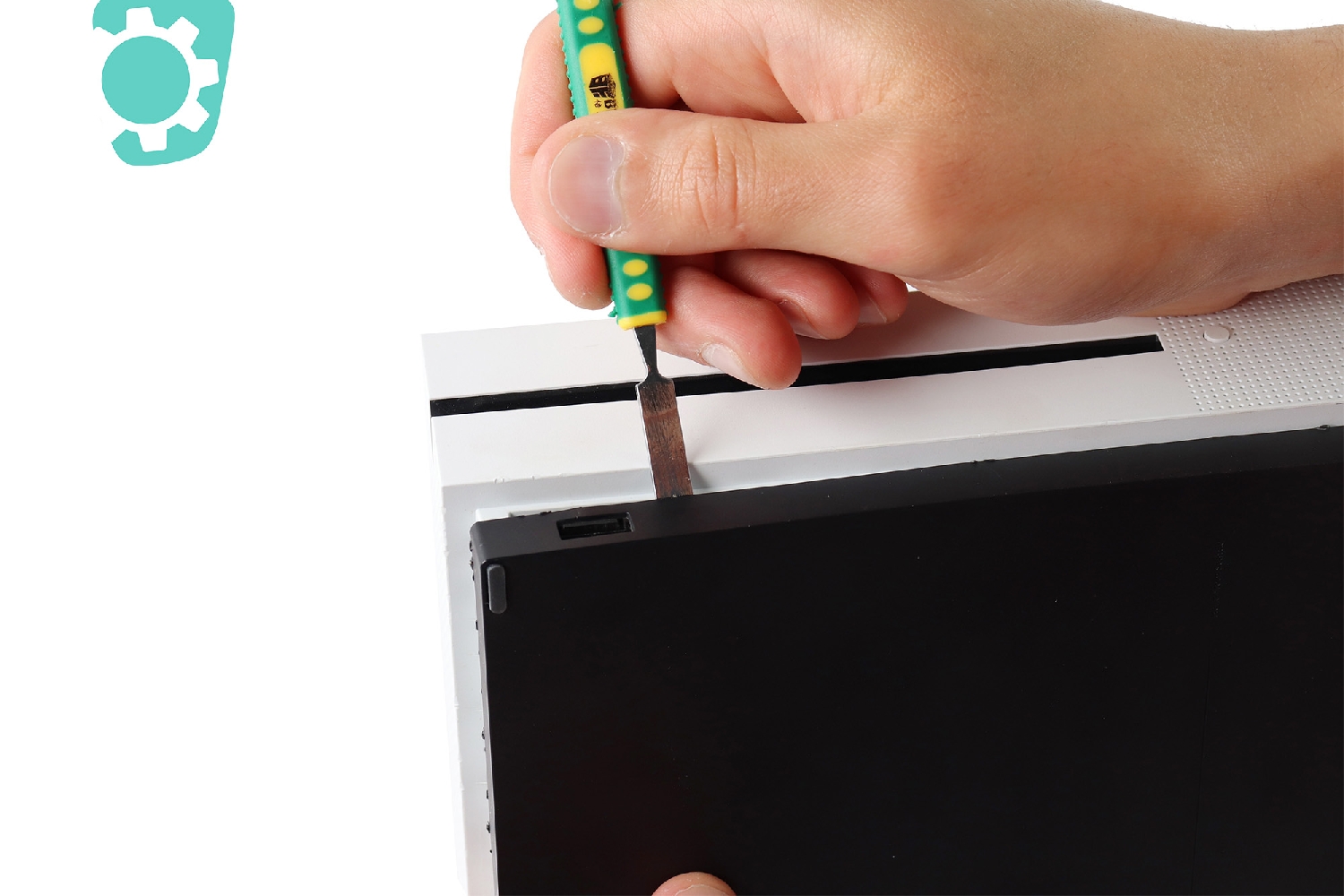

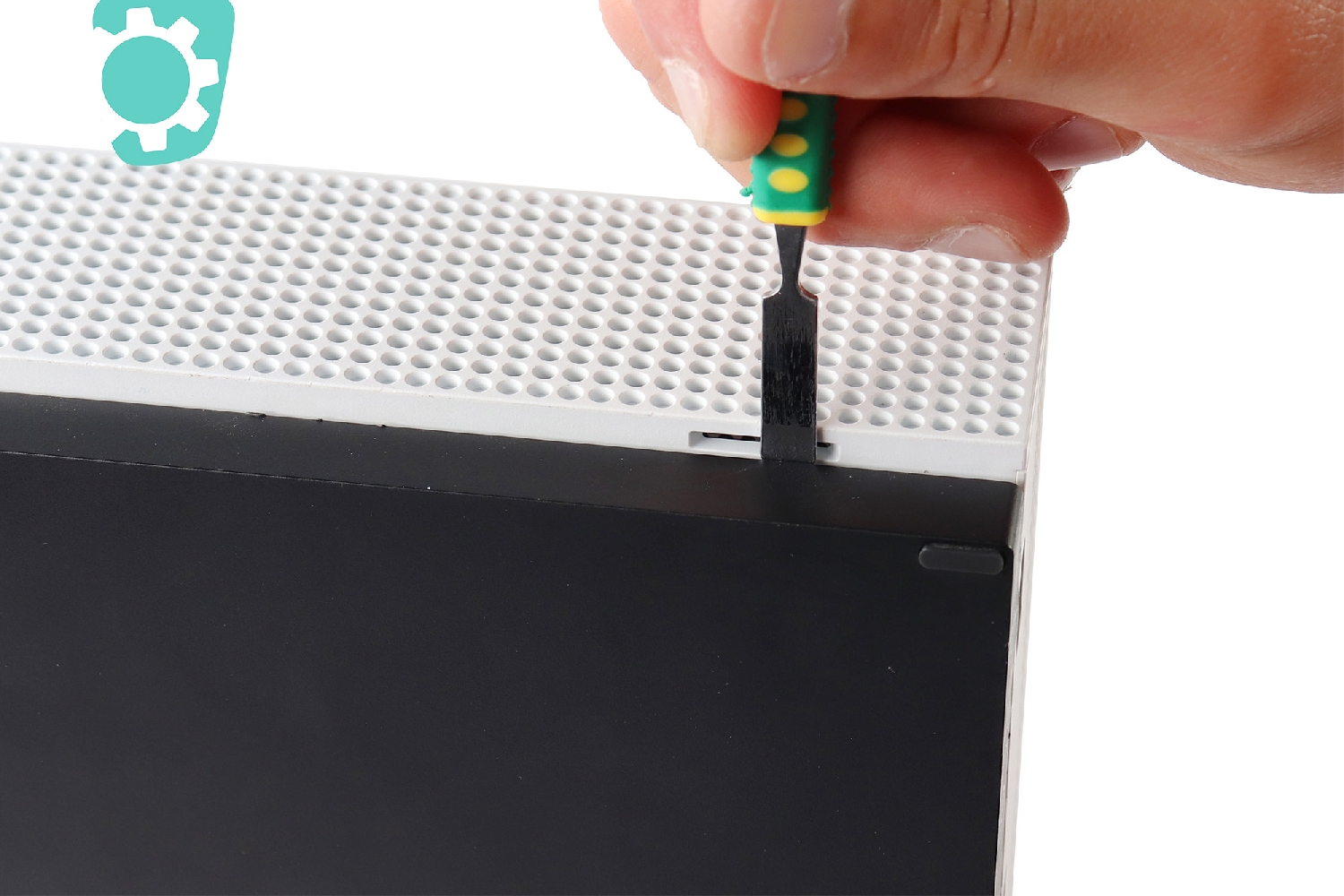

A l'arrière de la Xbox vous allez insérer la spatule en métal double embout entre le capot du dessous (noir) et le reste de la console.

En faisant délicatement levier, vous allez déclipser le capot.

Répétez ce mouvement sur toute la longueur.
Etape 3

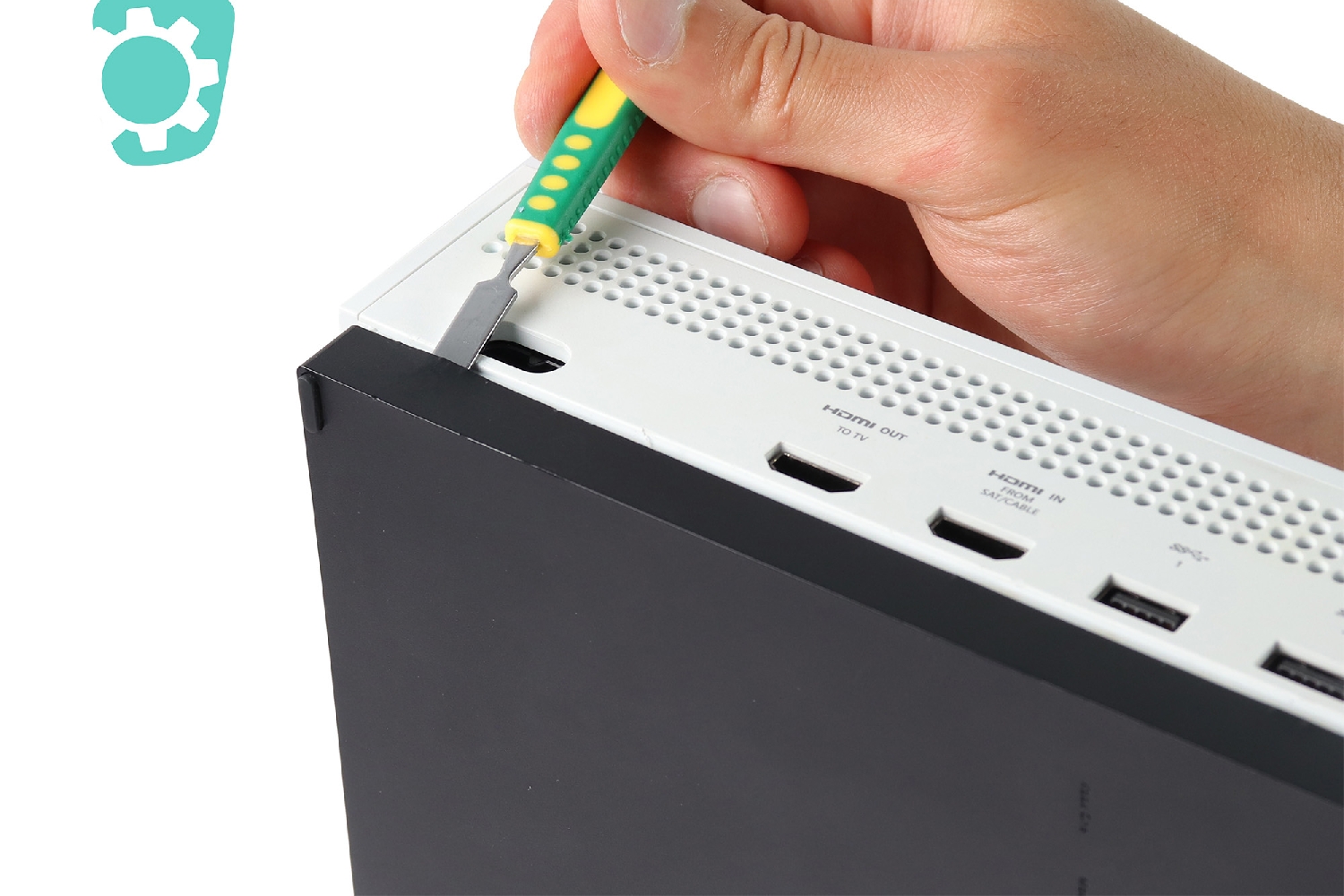

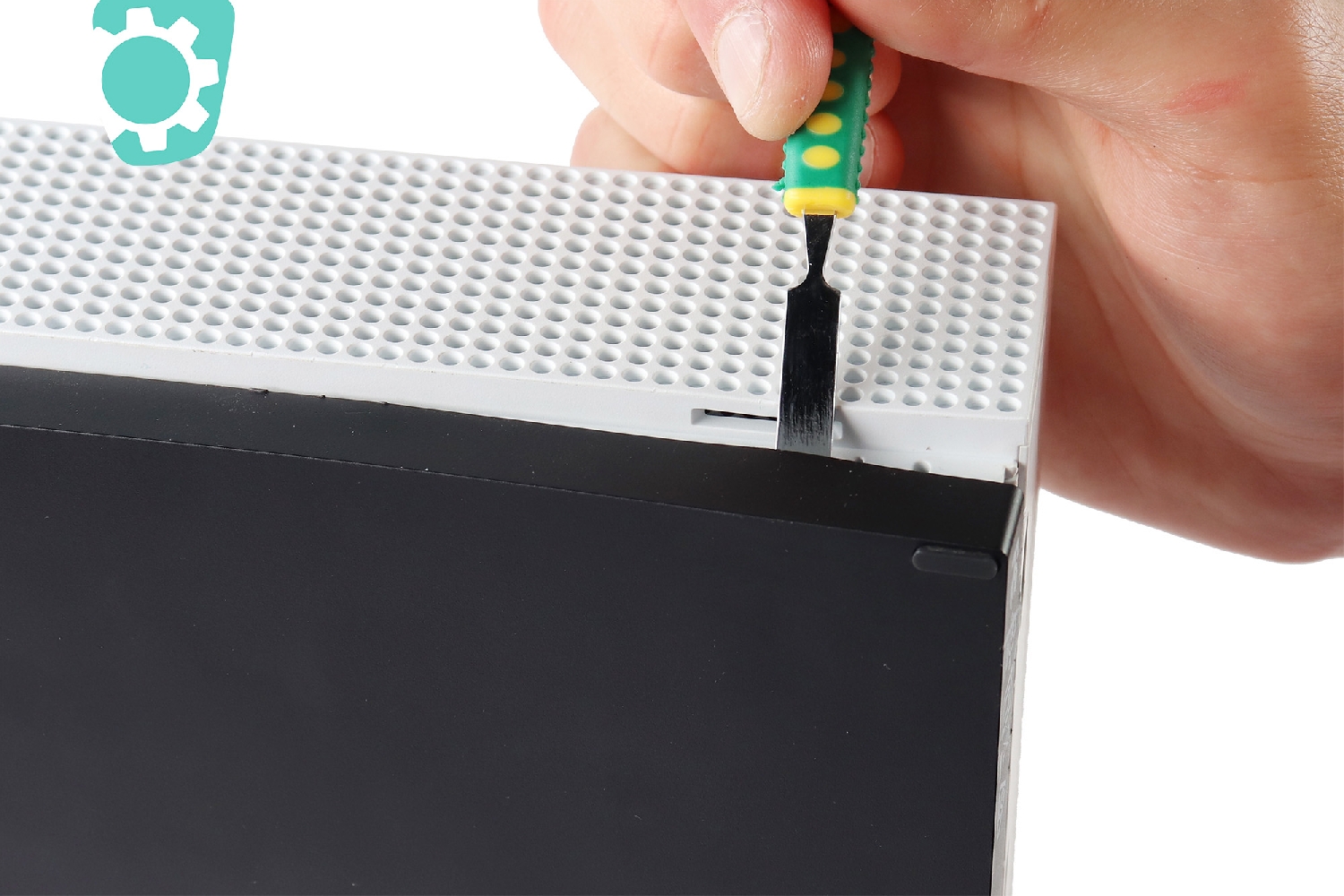

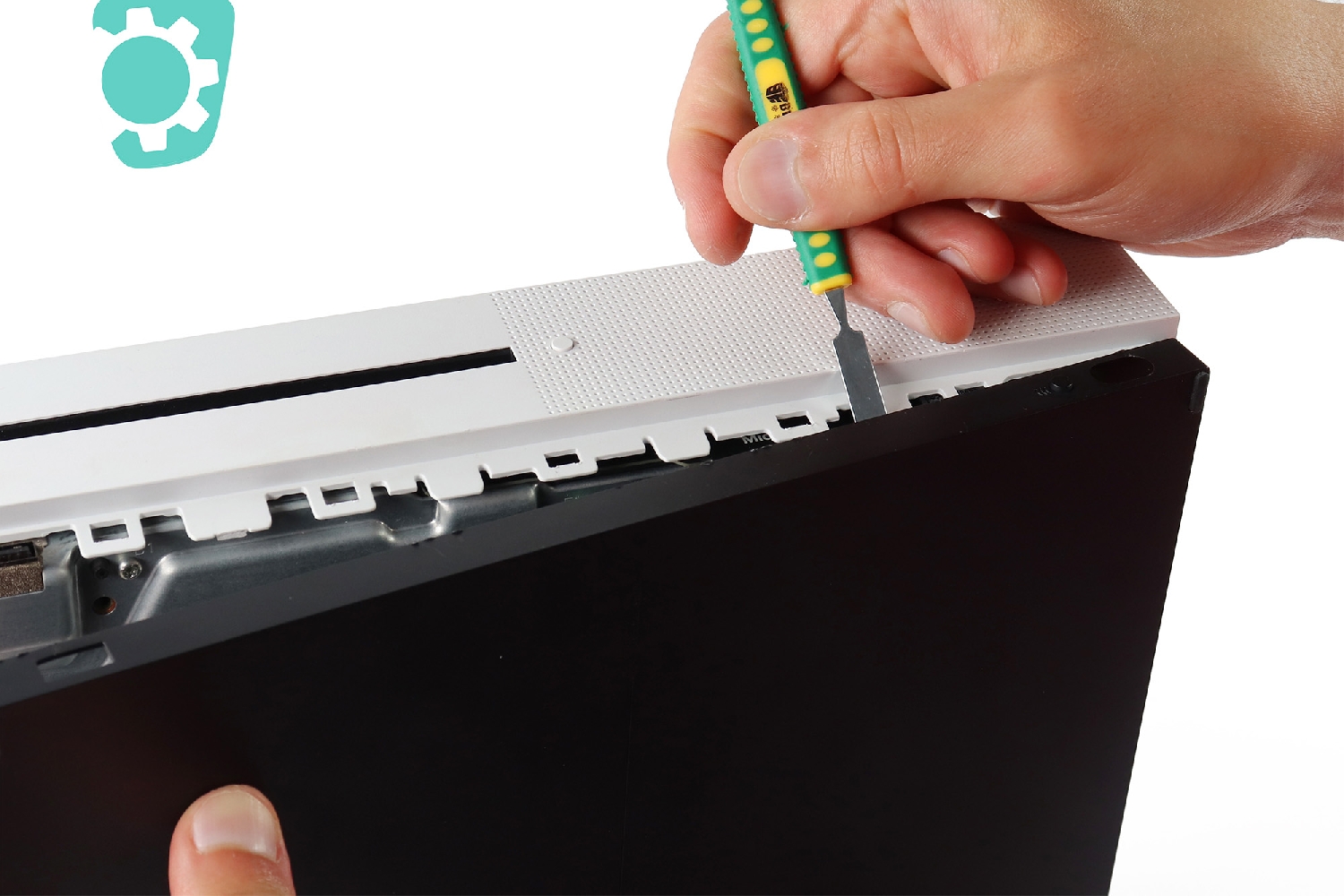

Faites maintenant effet de levier, de la même manière sur l'un des côtés de la console.
Etape 4

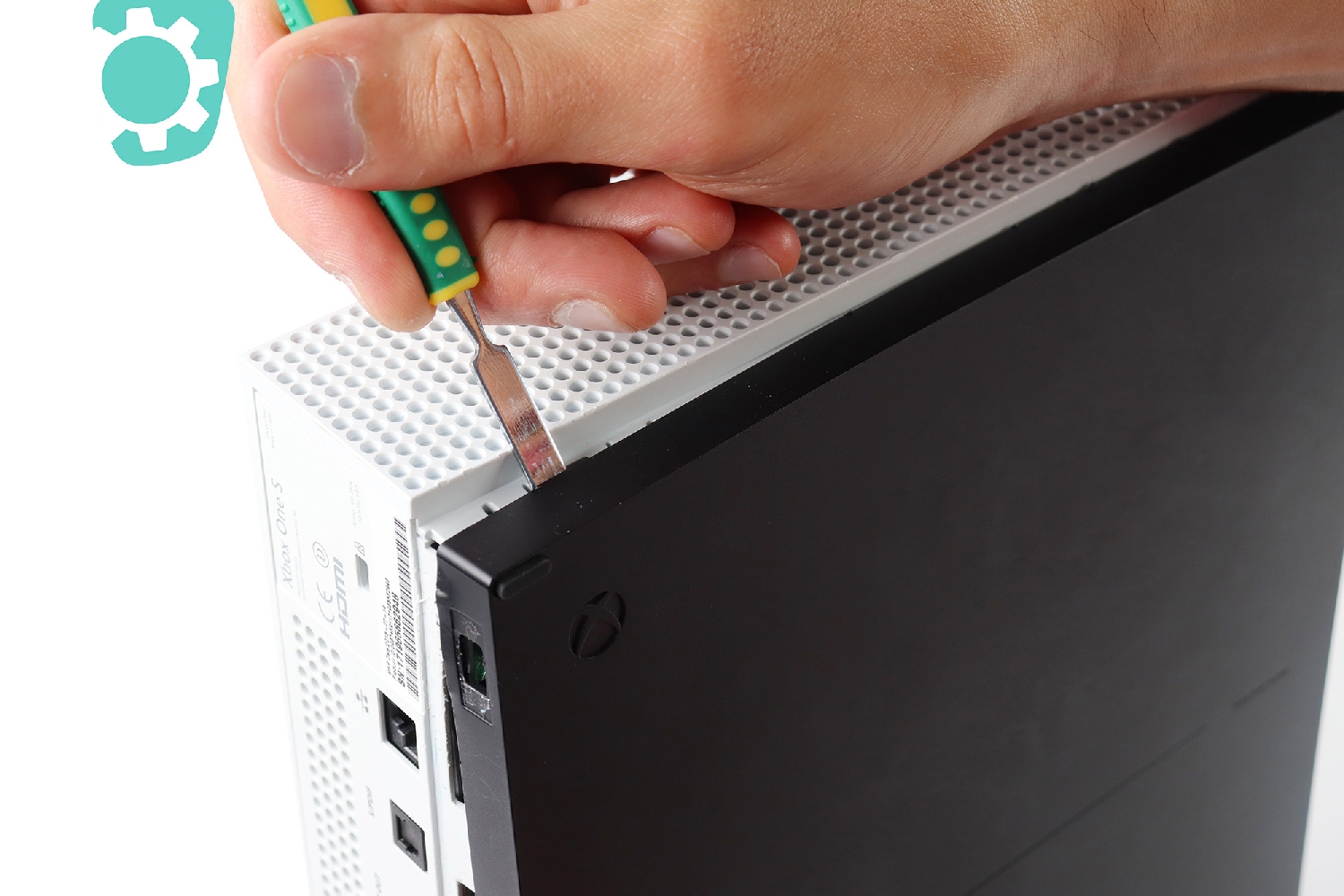

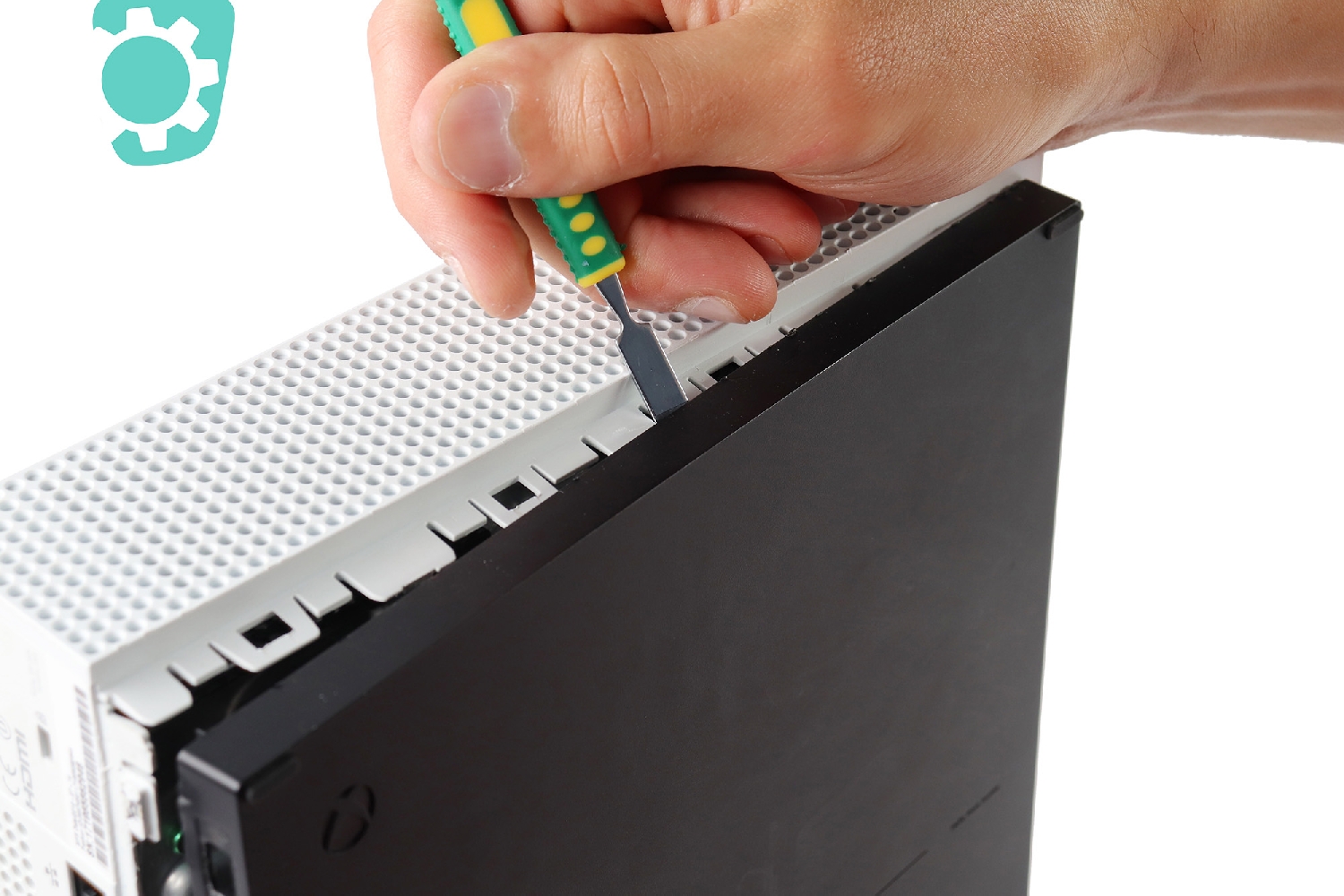

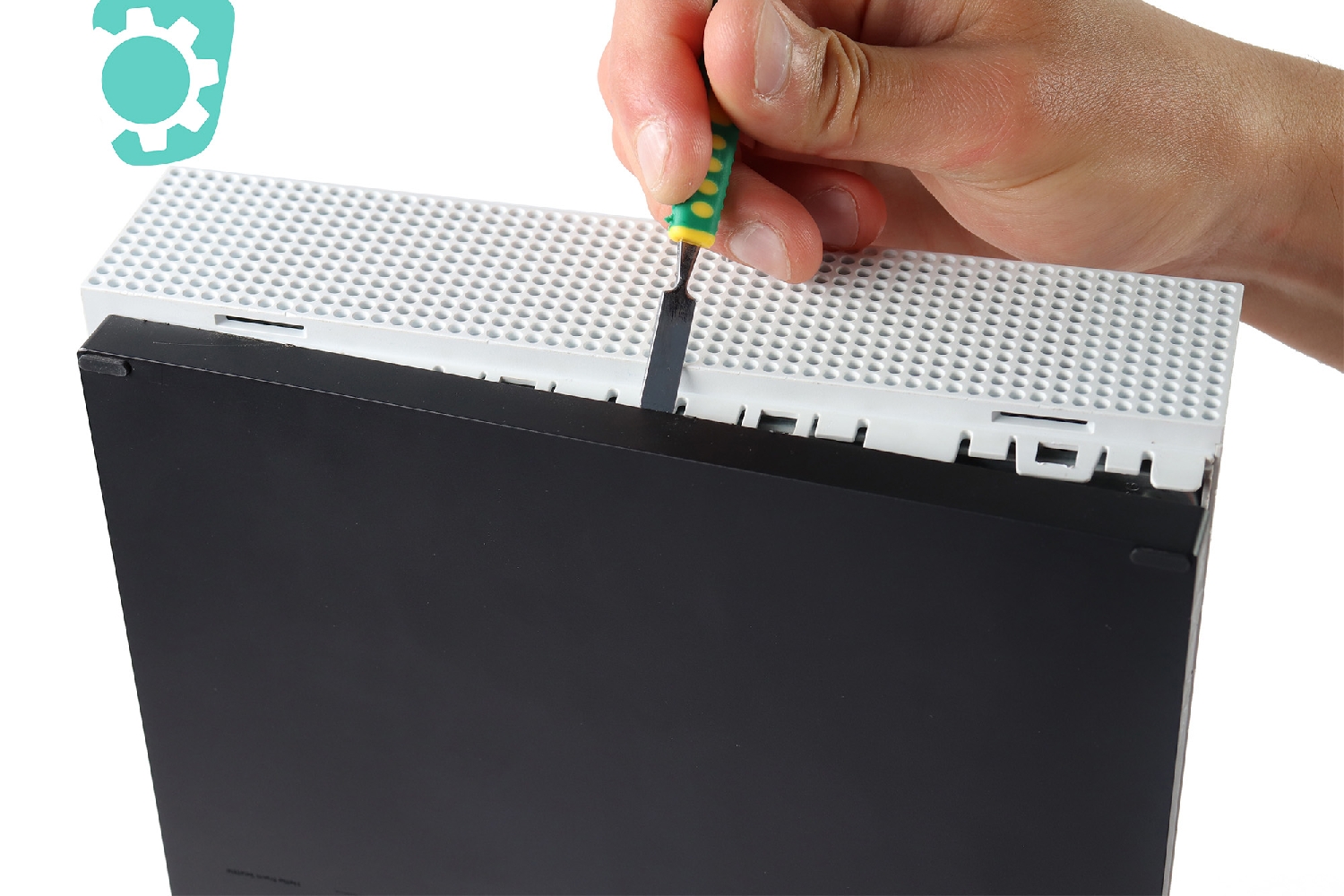

Poursuivez en déclipsant le côté opposé en procédant de la même façon.
Etape 5

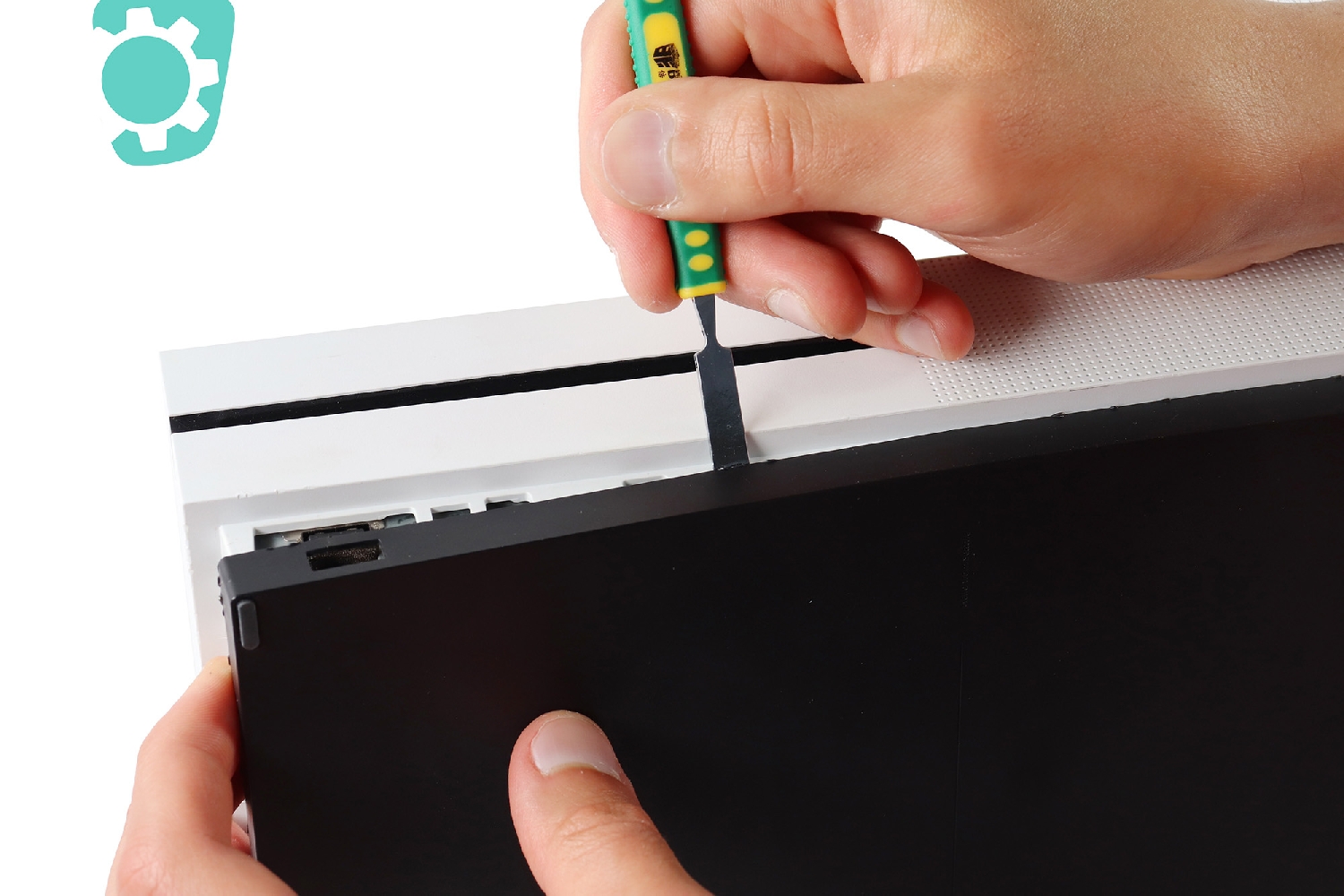

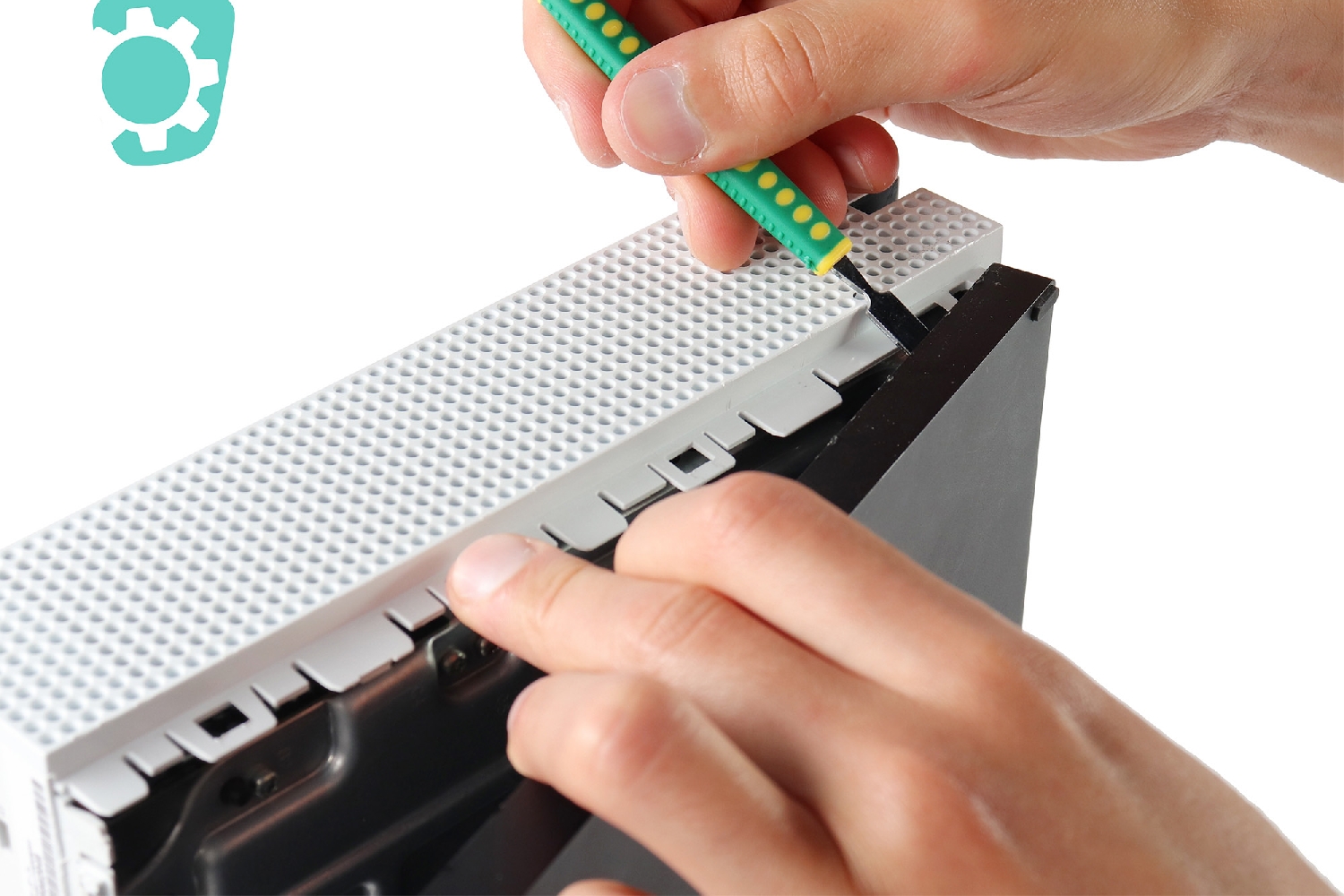

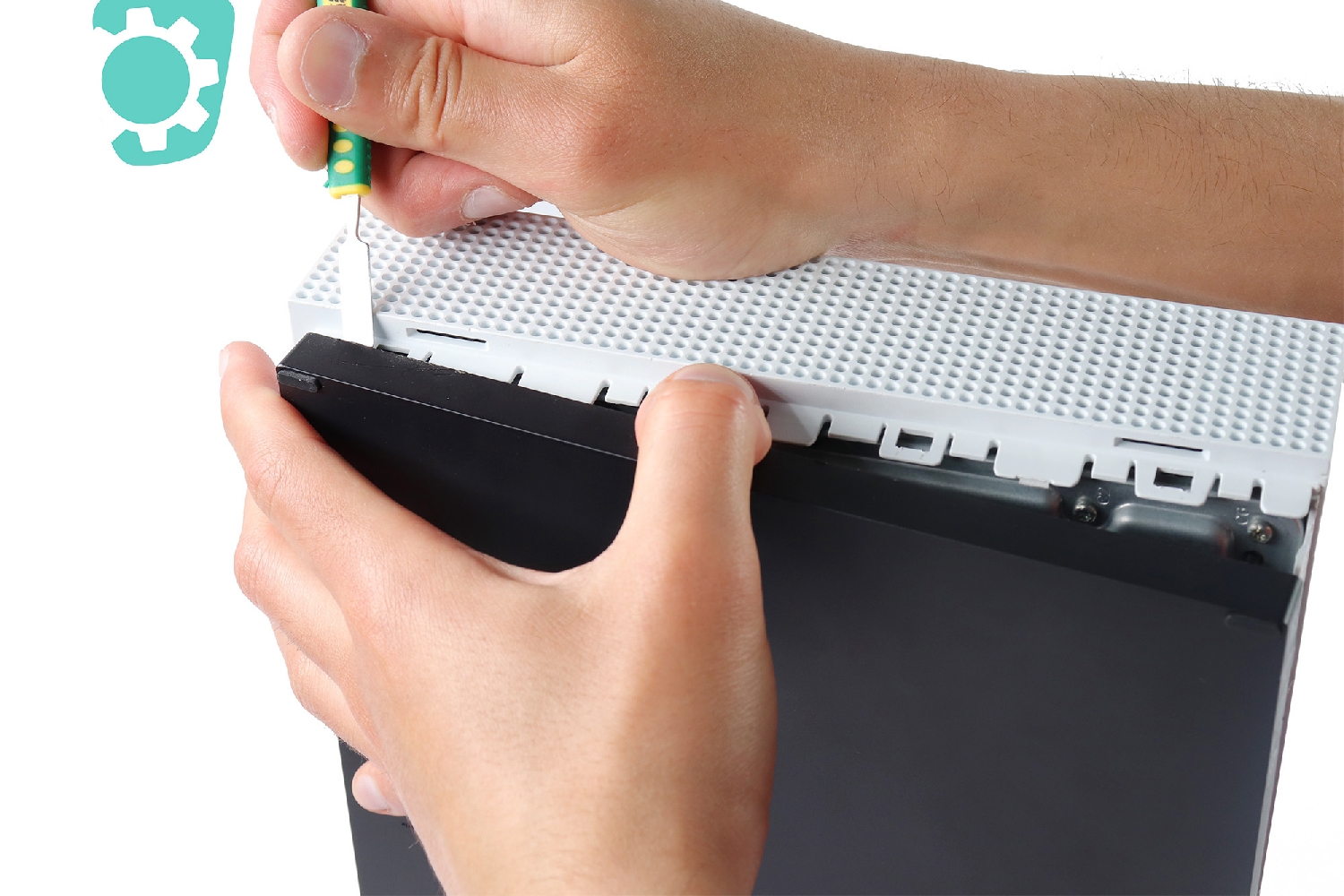

Enfin, déclipsez le dernier côté de la Xbox.

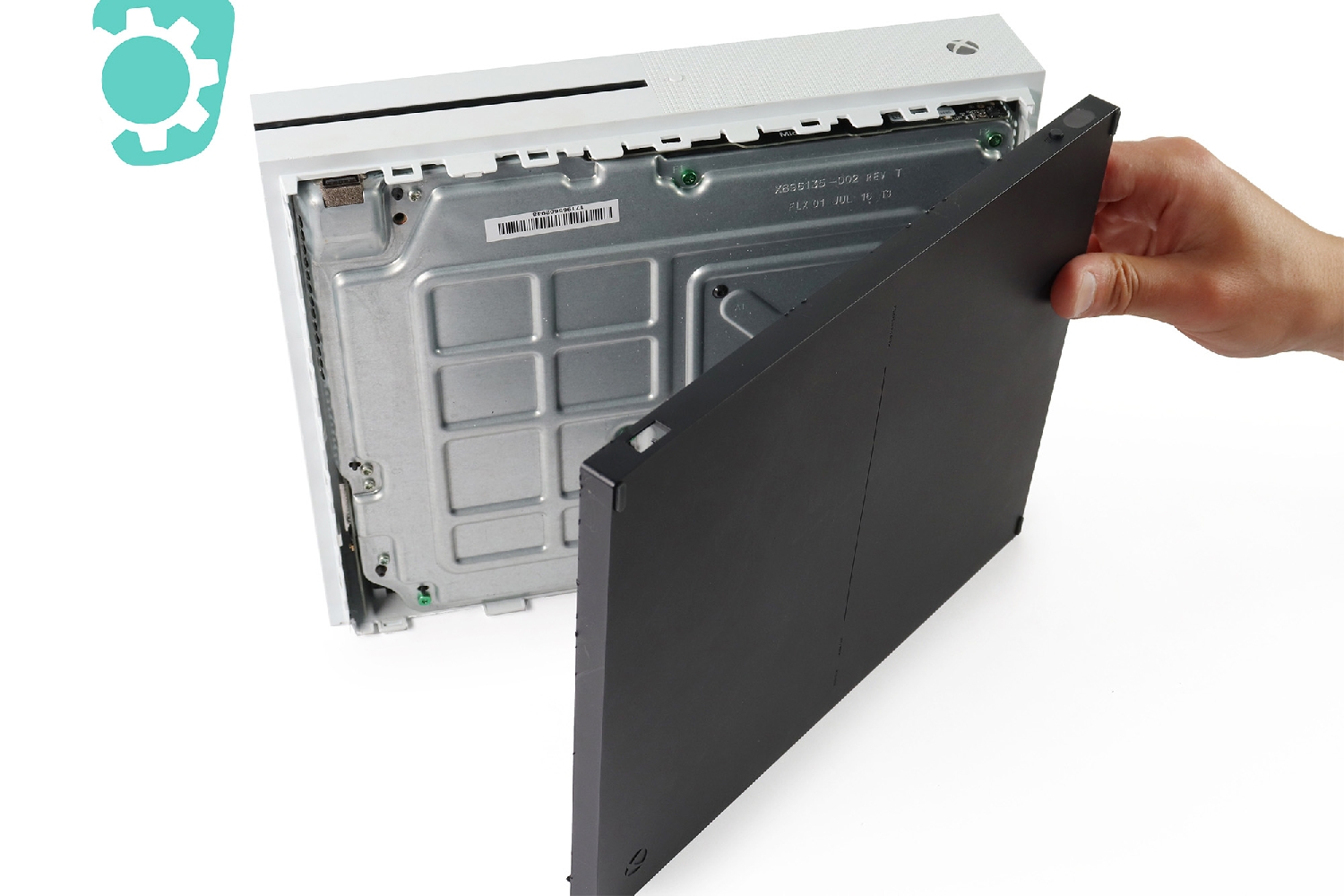

Vous devriez pouvoir séparer le capot inférieur (noir) du reste de la console.
Etape 6

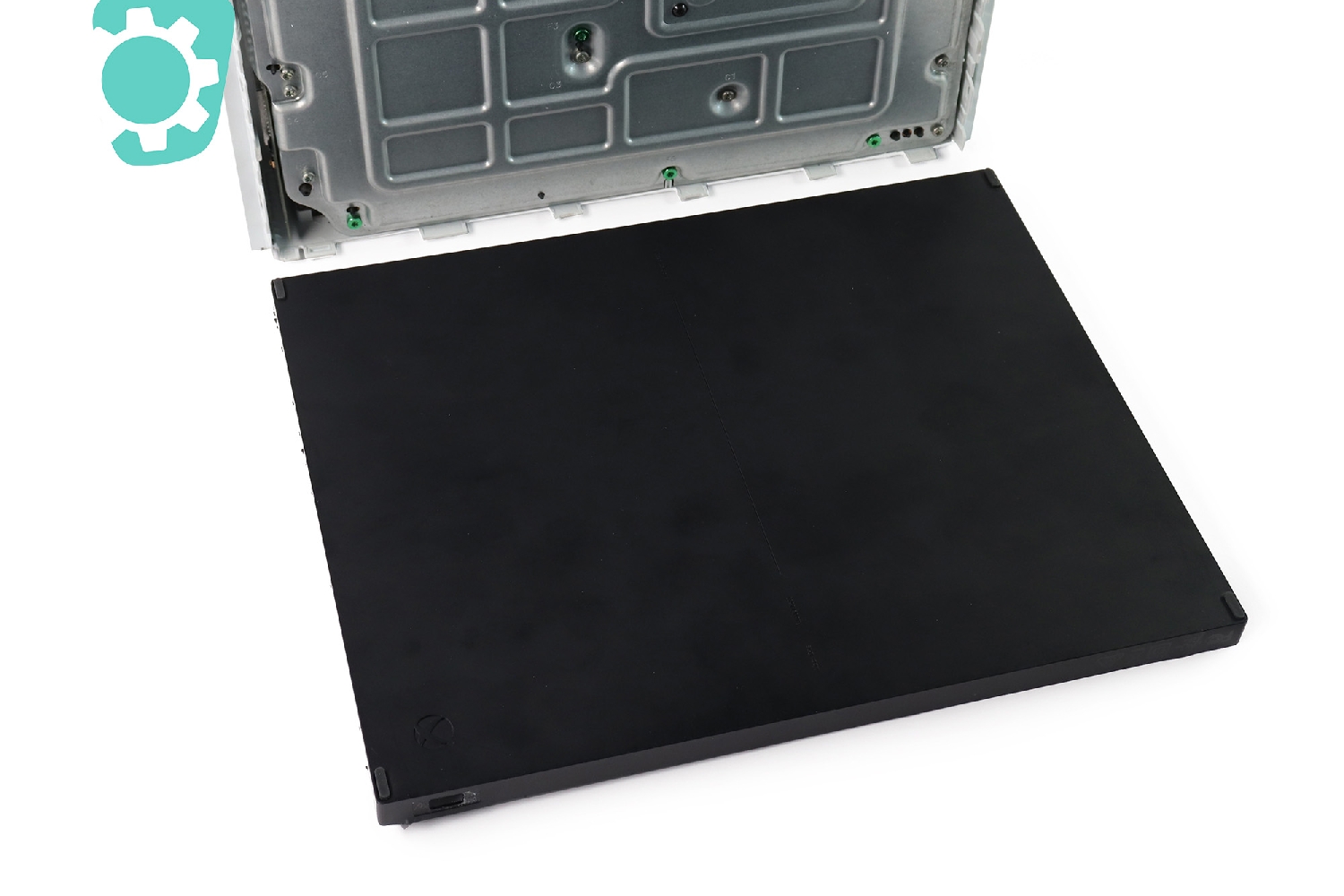

Le capot inférieur est retiré.
Etape 7

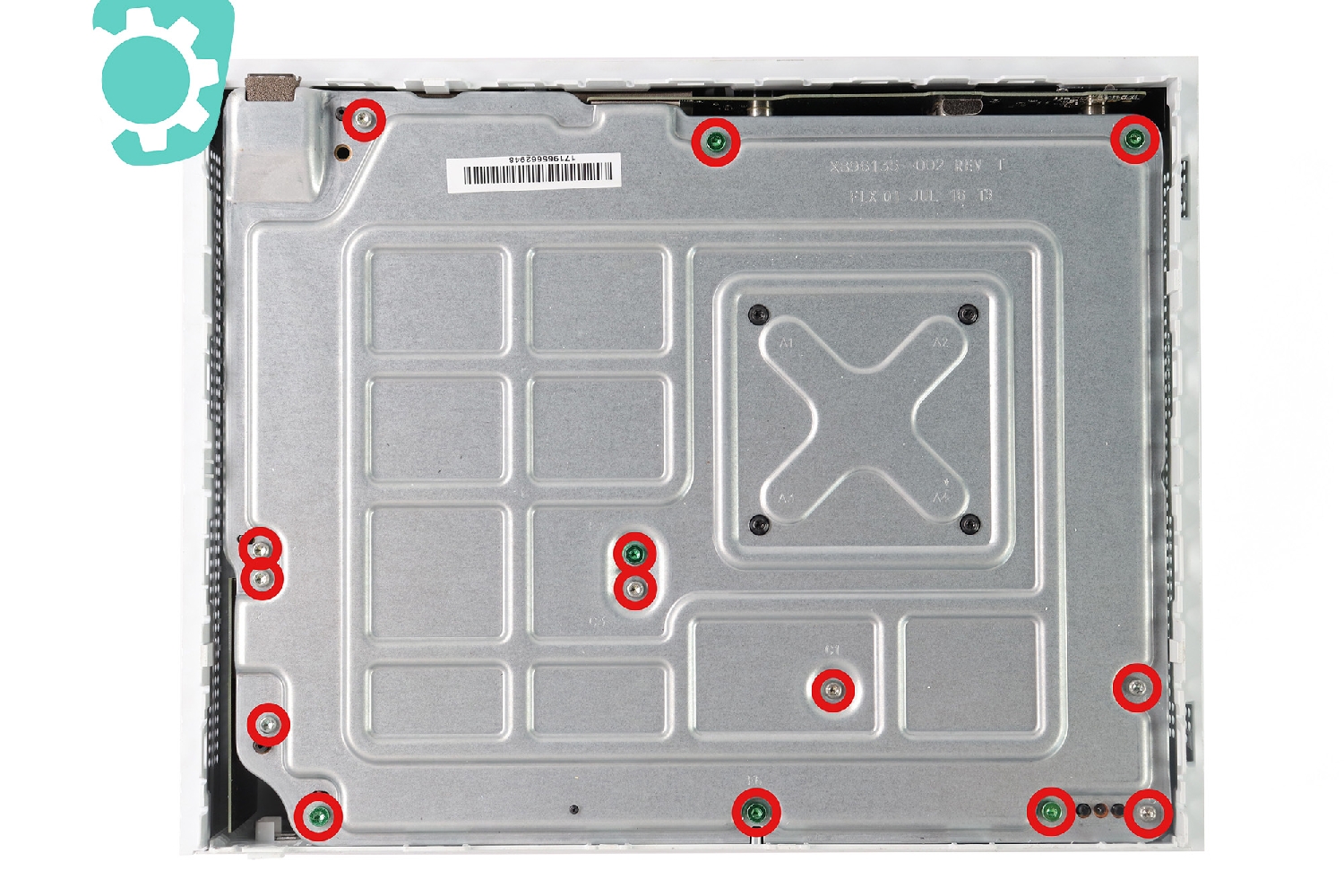

Dévissez ensuite les 14 vis (entourées en rouge sur la photo) à l'aide du tournevis Torx T10 (disponible dans notre kit outils 53 en 1).
Etape 8

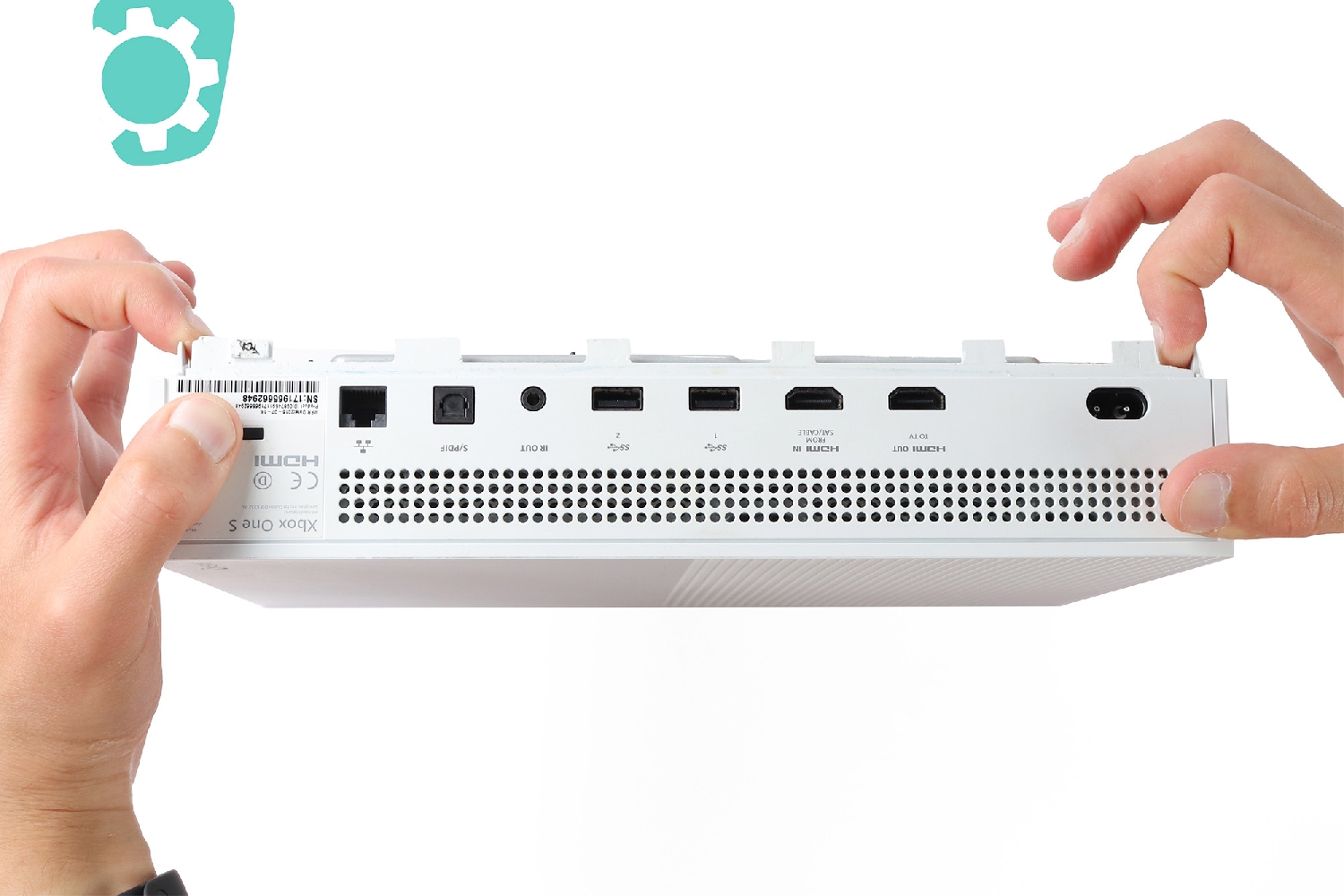

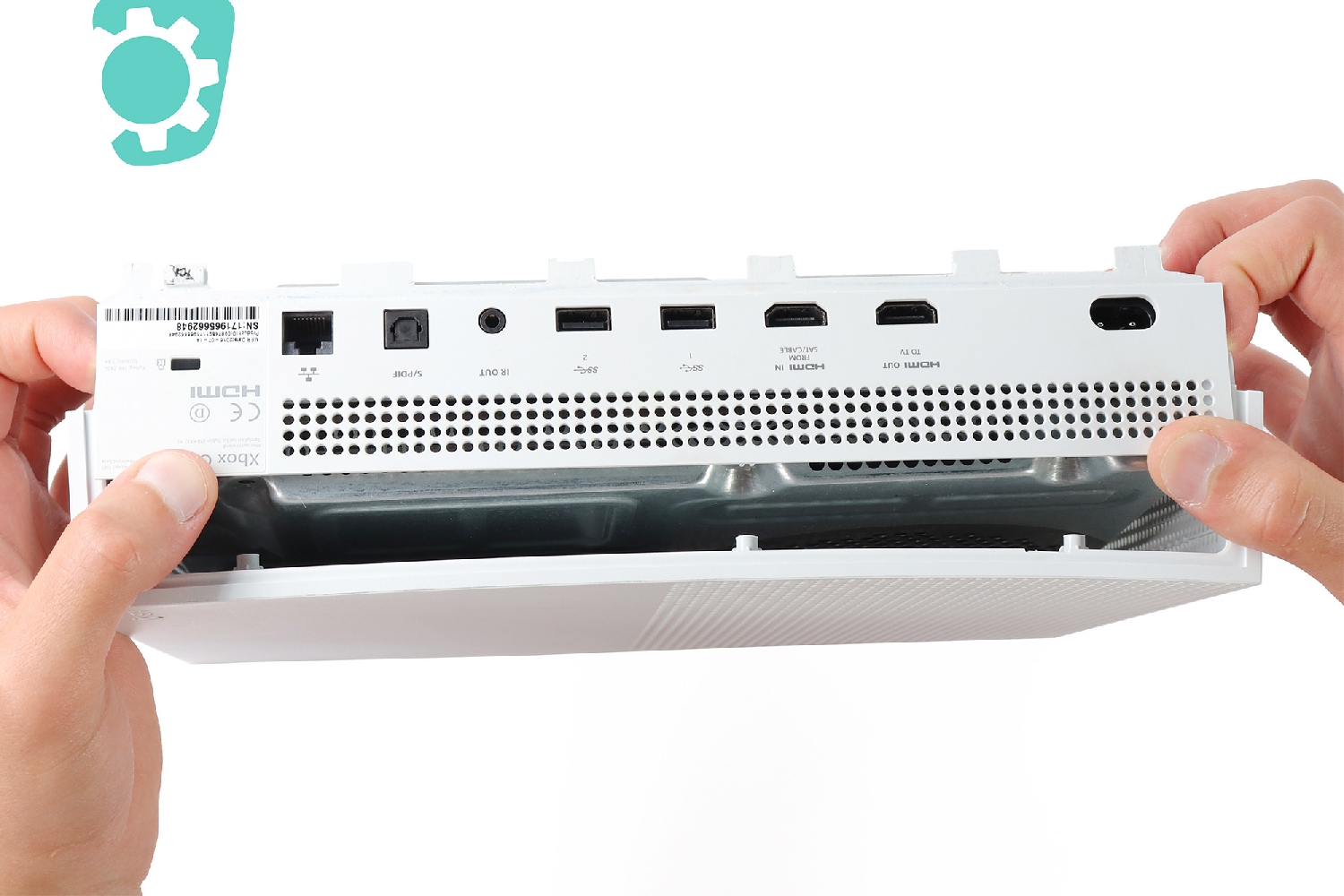

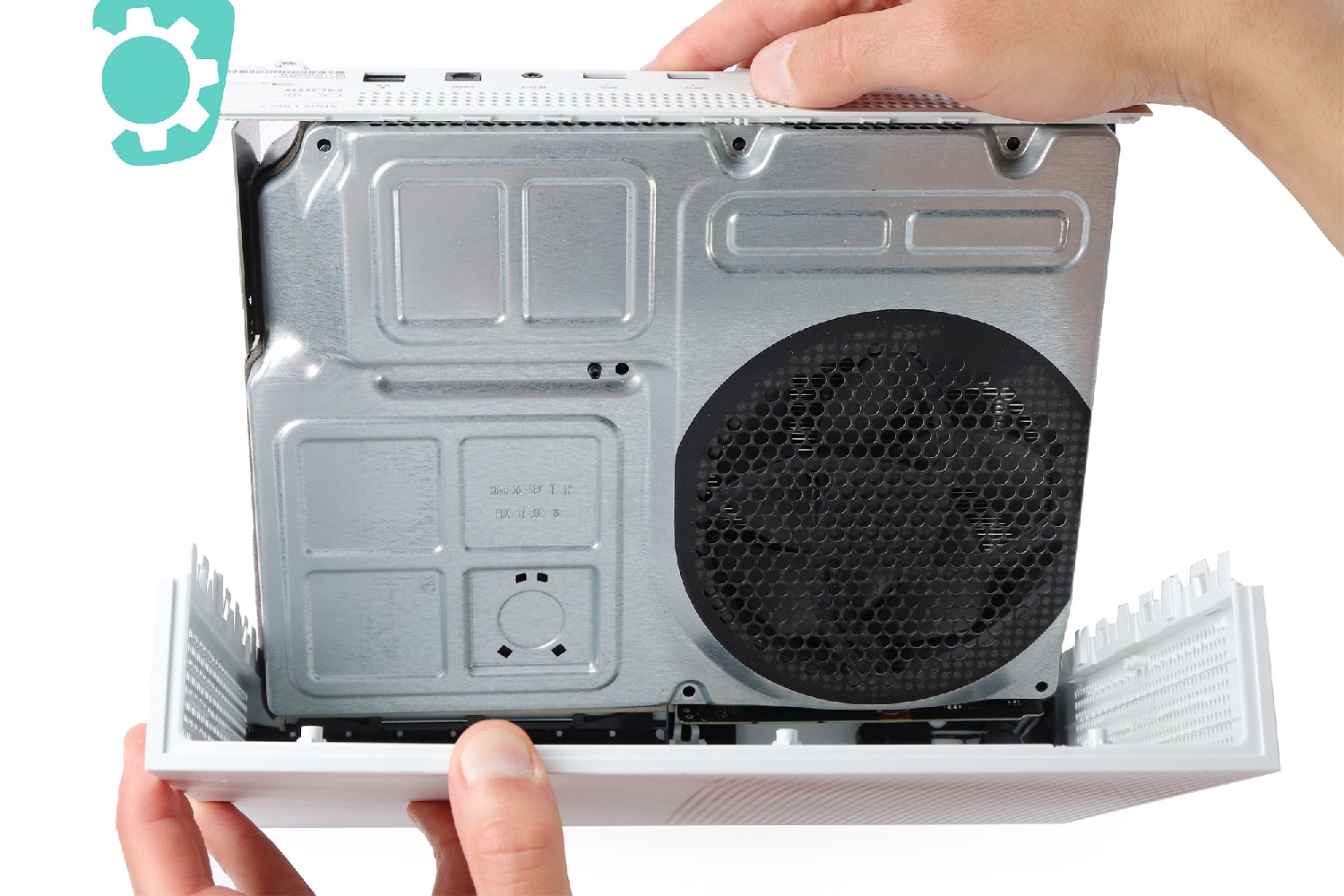

Maintenant, vous pouvez séparer délicatement le capot supérieur (blanc) du reste de la console.
Etape 9

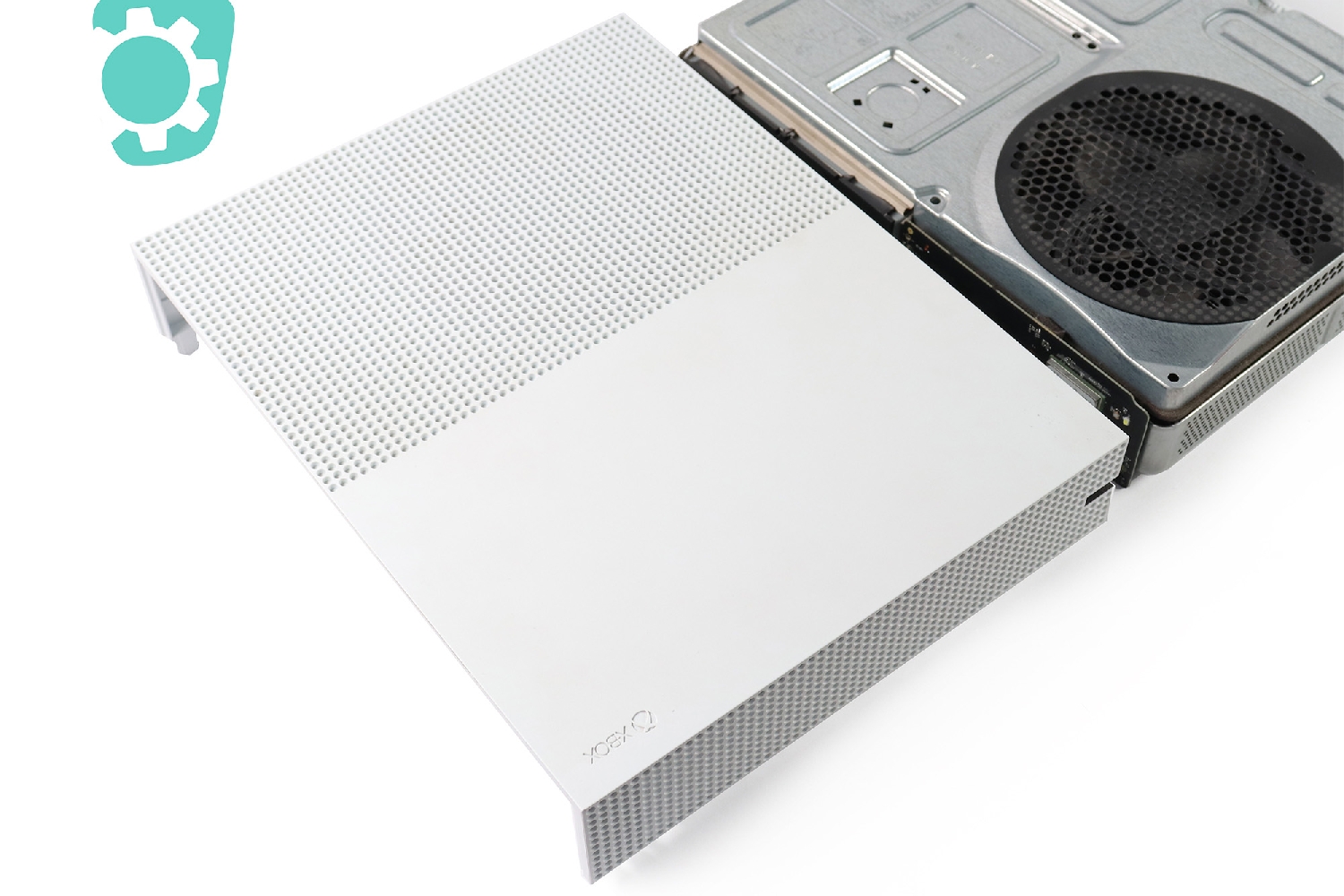

Le capot supérieur est retiré.
Etape 10

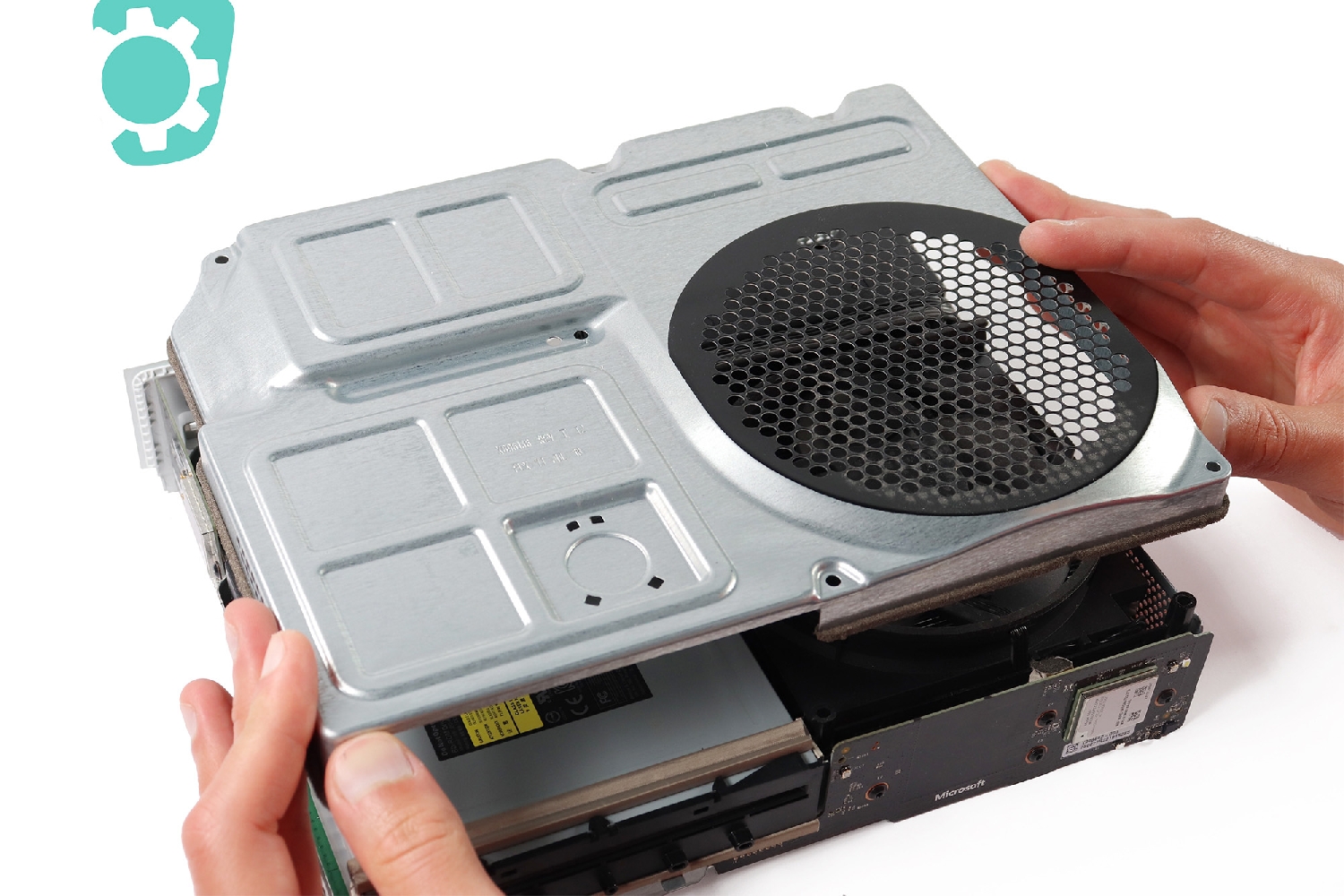

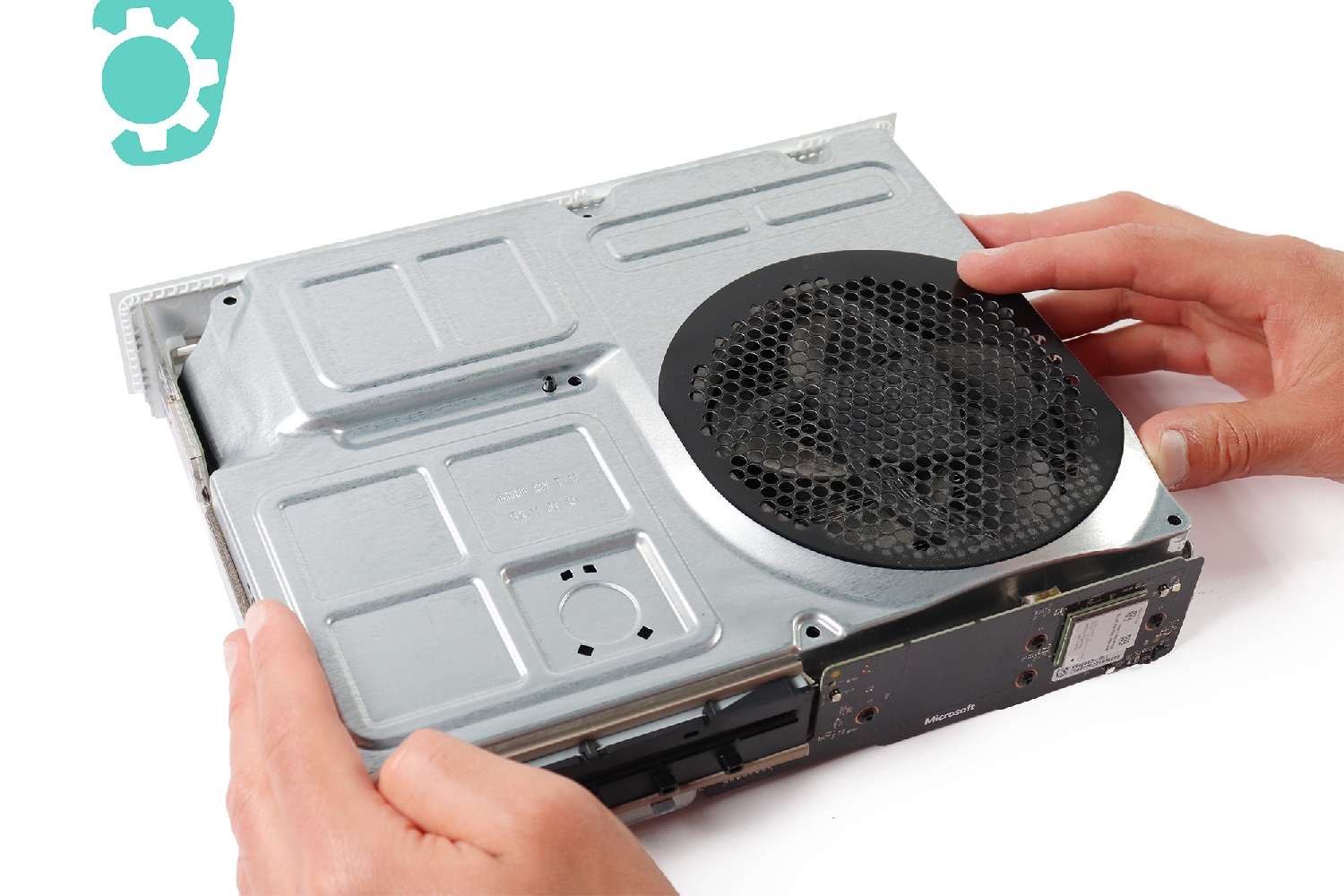

Ensuite, retirez le capot métallique.
Etape 11

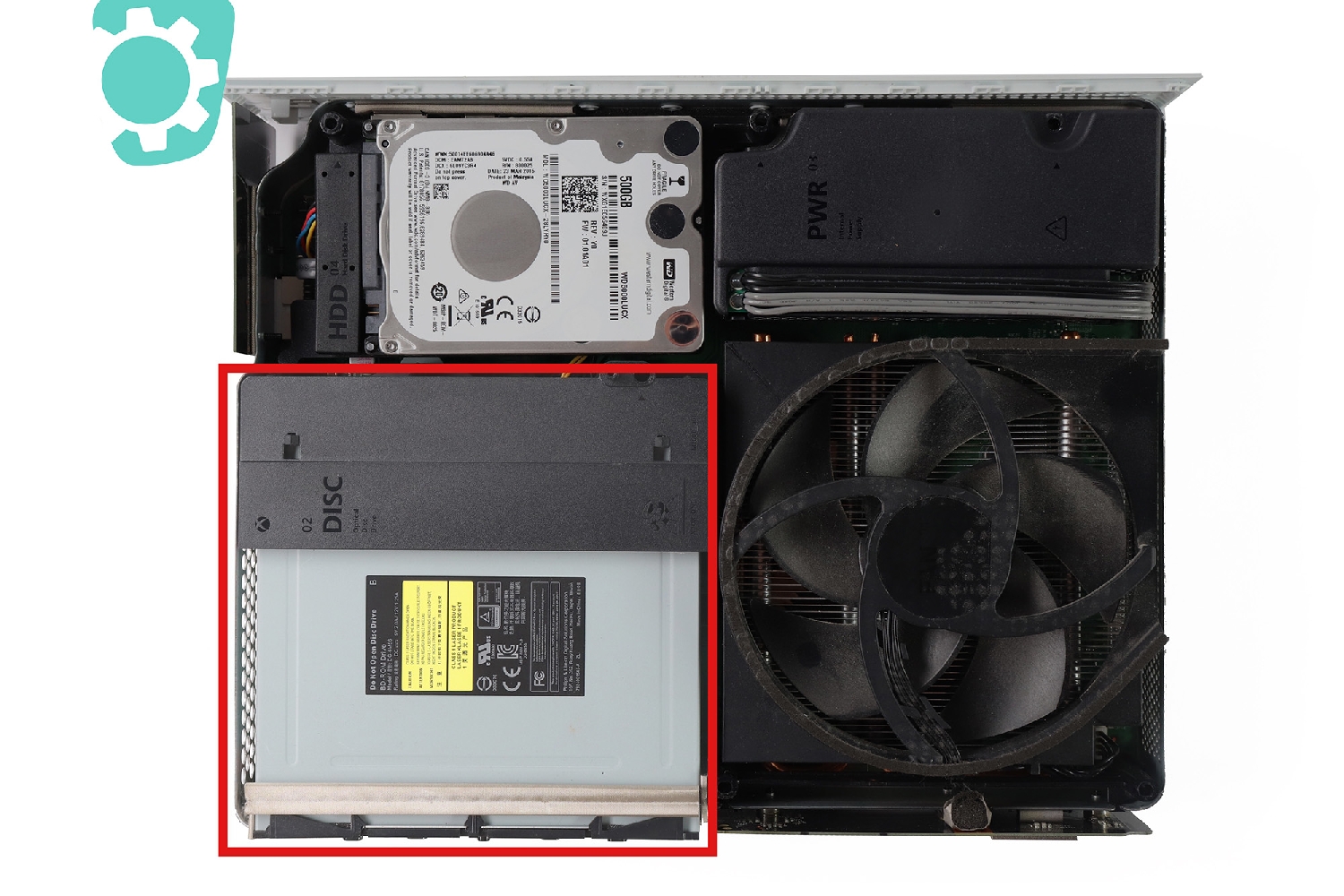

Le lecteur Blu-Ray est localisé par un cadre rouge sur la photo.

Pour y accéder il va d'abord falloir retirer le disque dur.

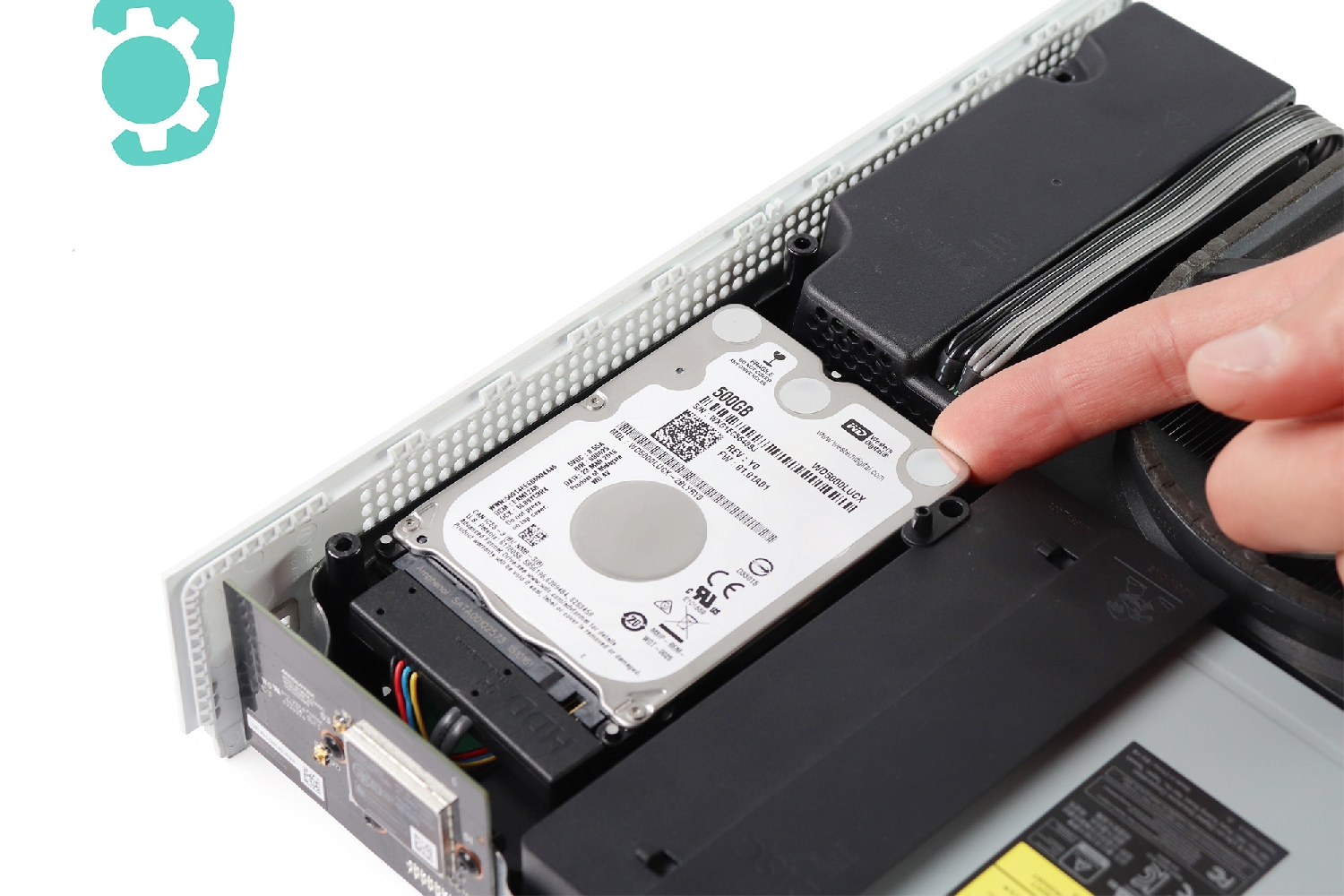

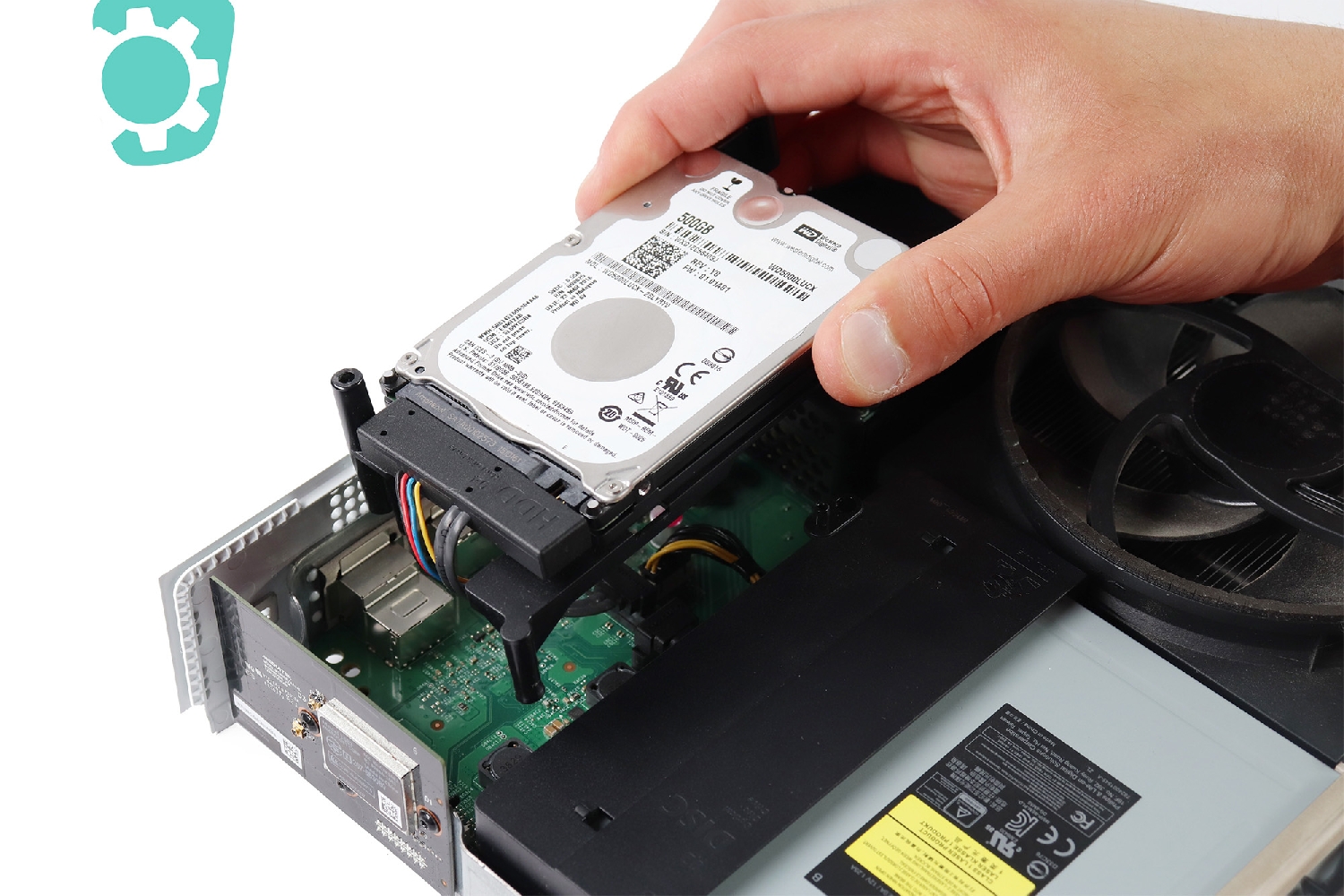

Soulevez-le par le coin inférieur et basculez-le à 180°.

Le disque est encore maintenu par des nappes, attention de ne pas les arracher !
Etape 12

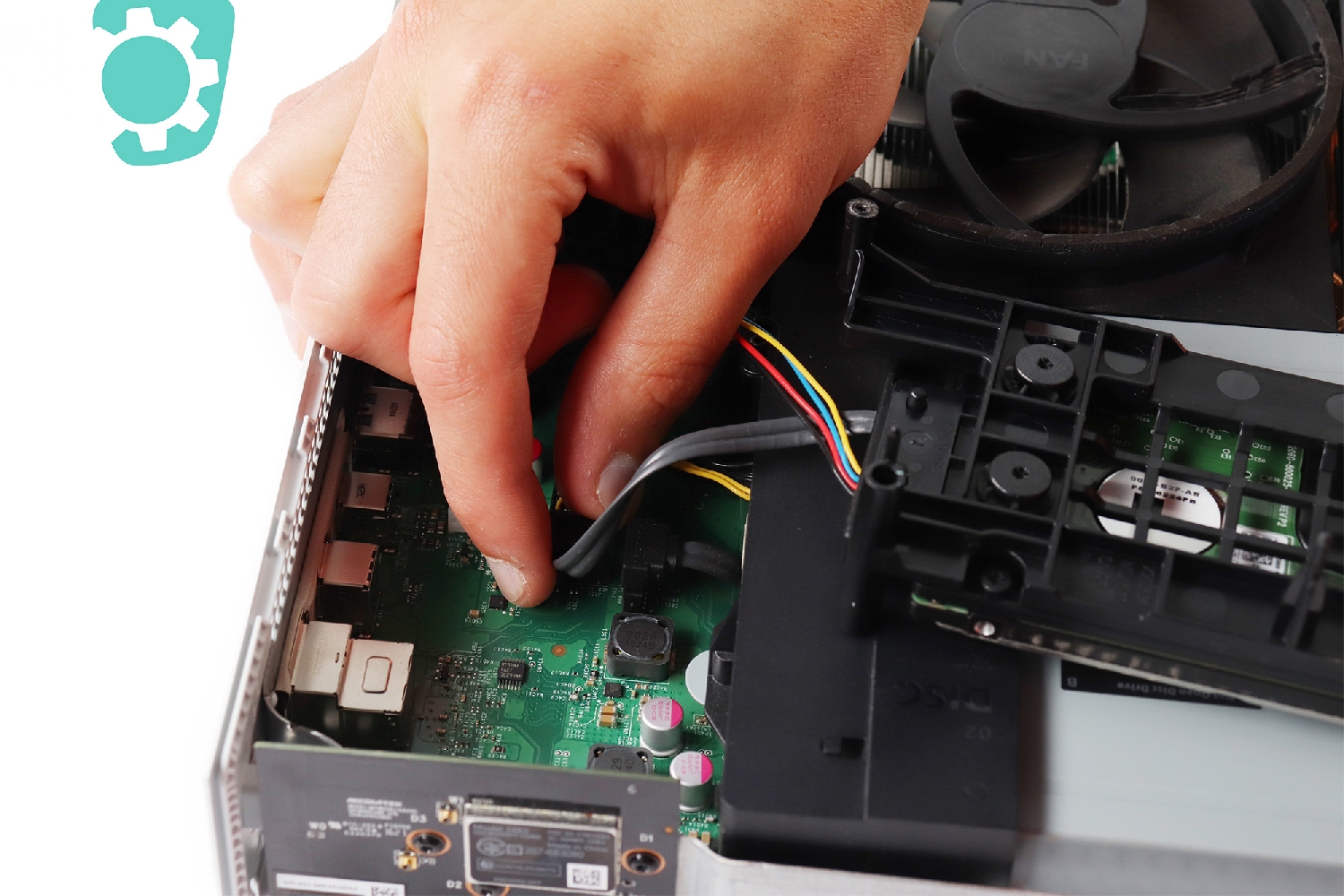

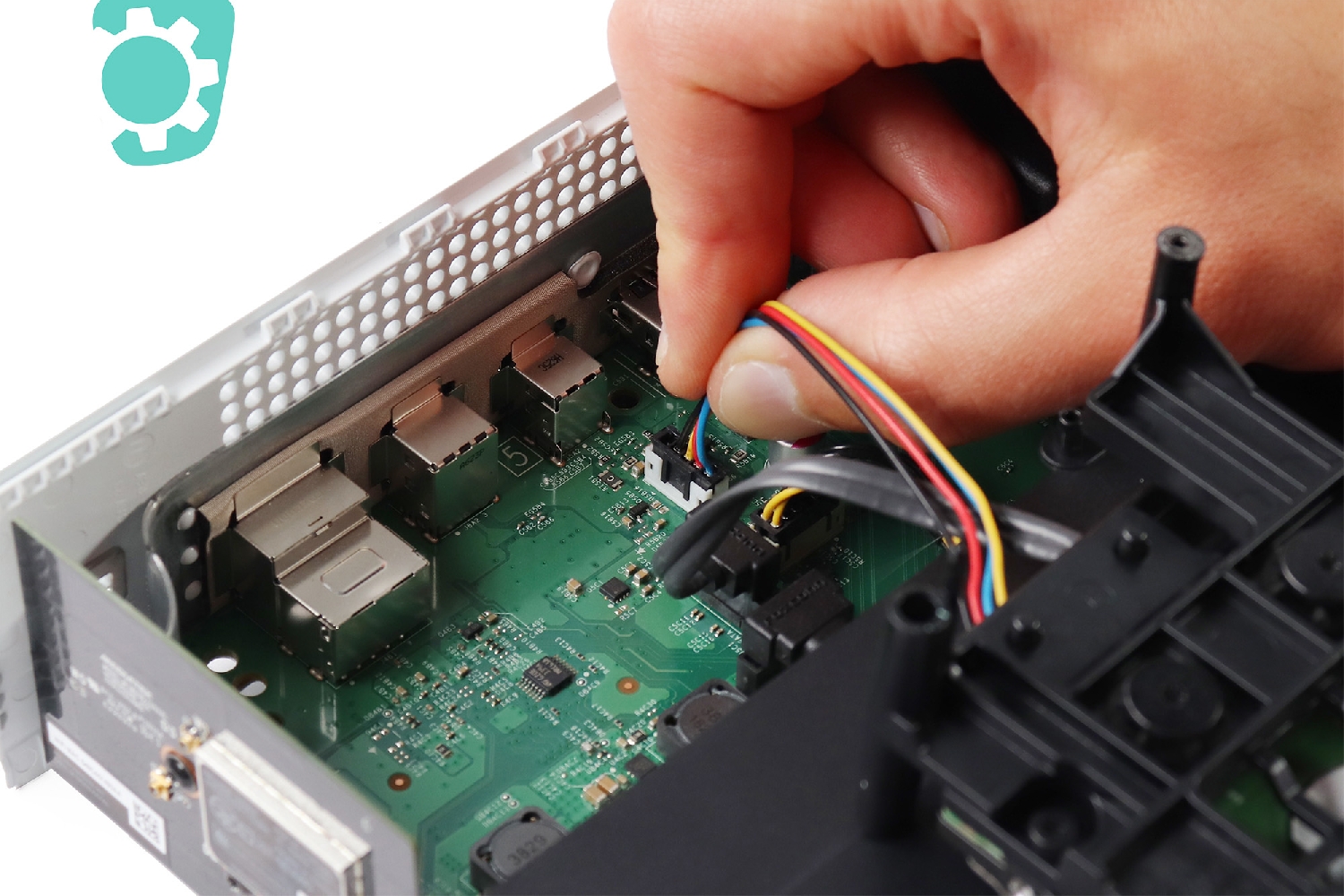

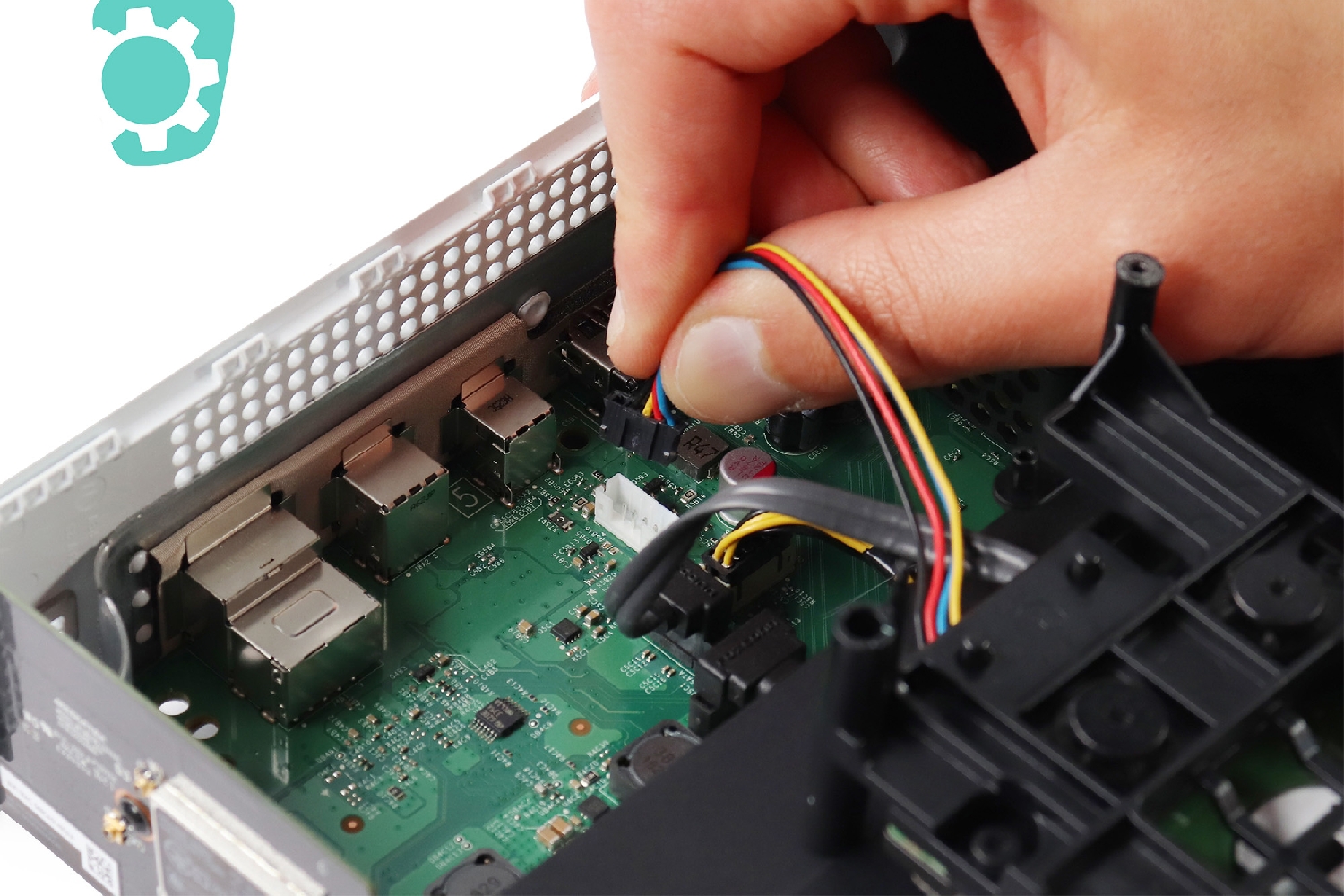

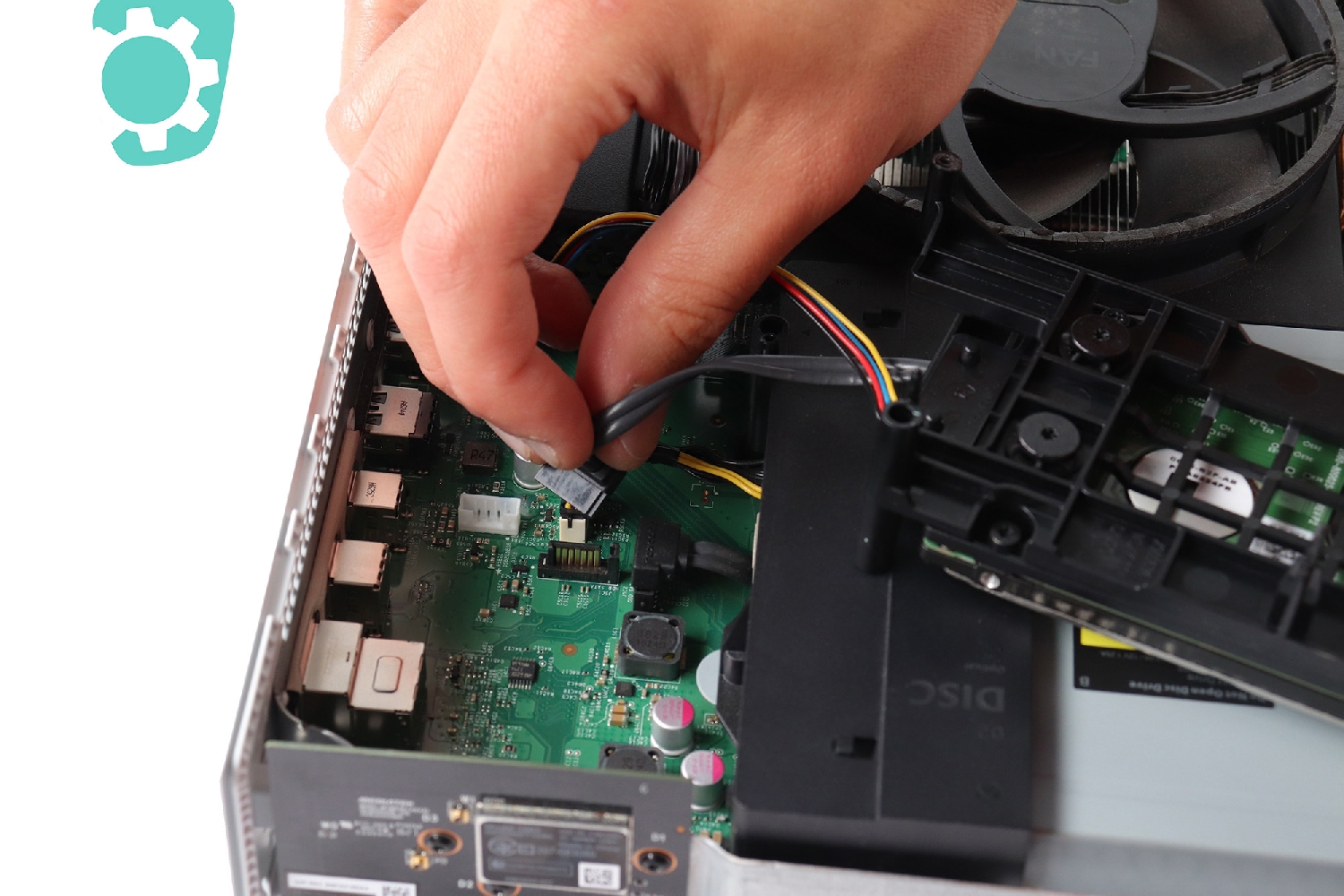

Déconnectez les câbles qui relient le disque à la carte mère ainsi que la nappe.
Etape 13

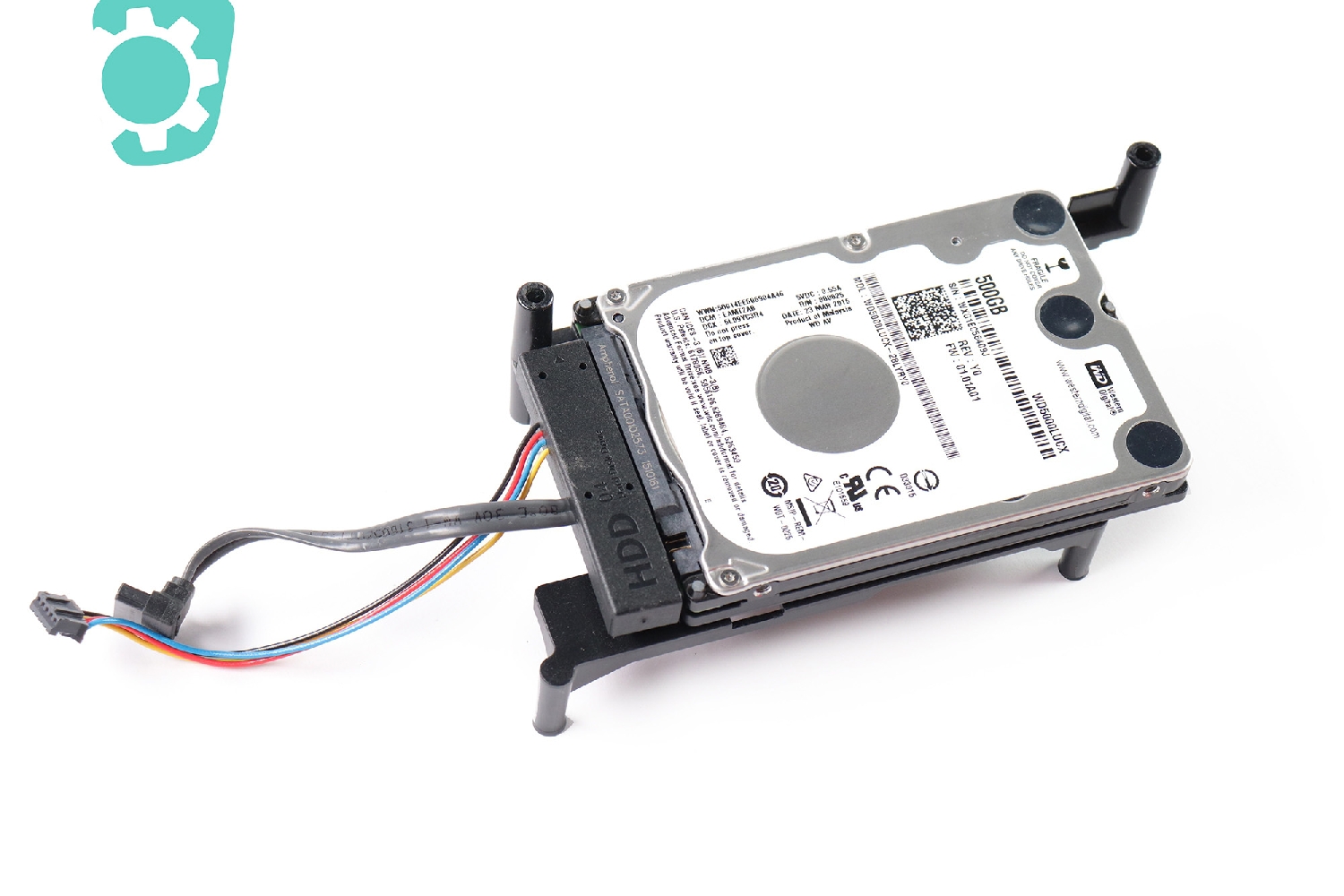

Vous pouvez maintenant retirer le disque dur.
Etape 14

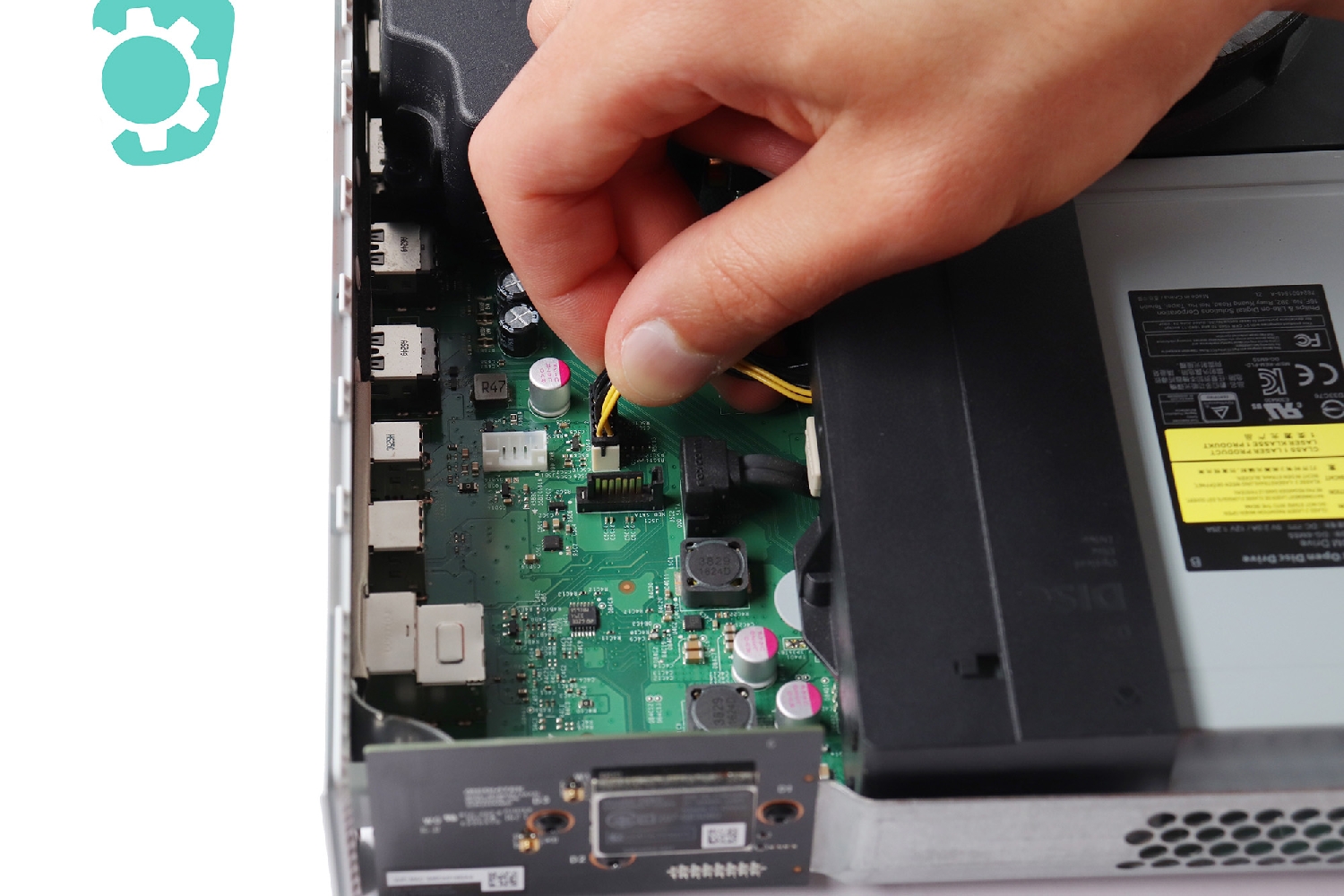

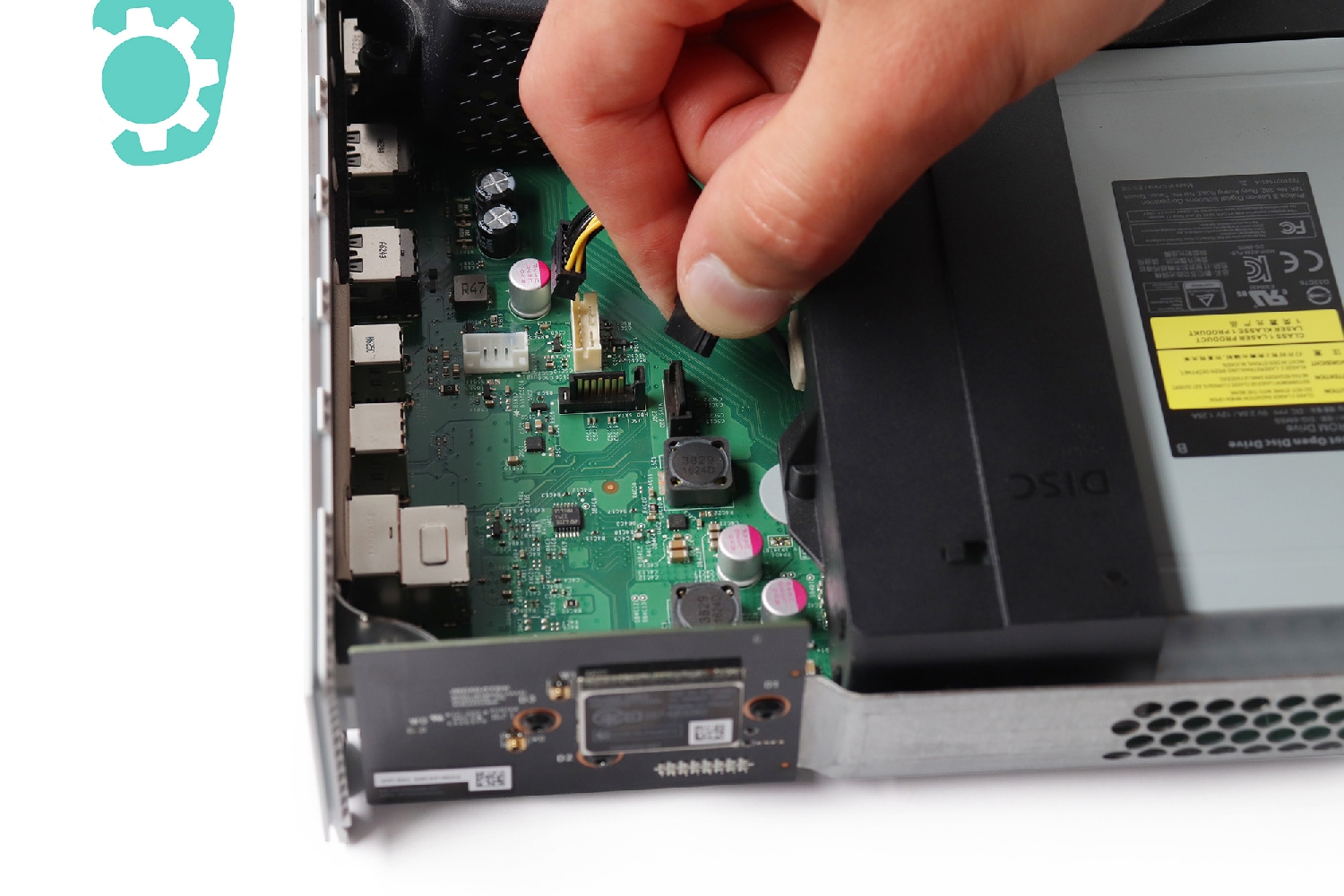

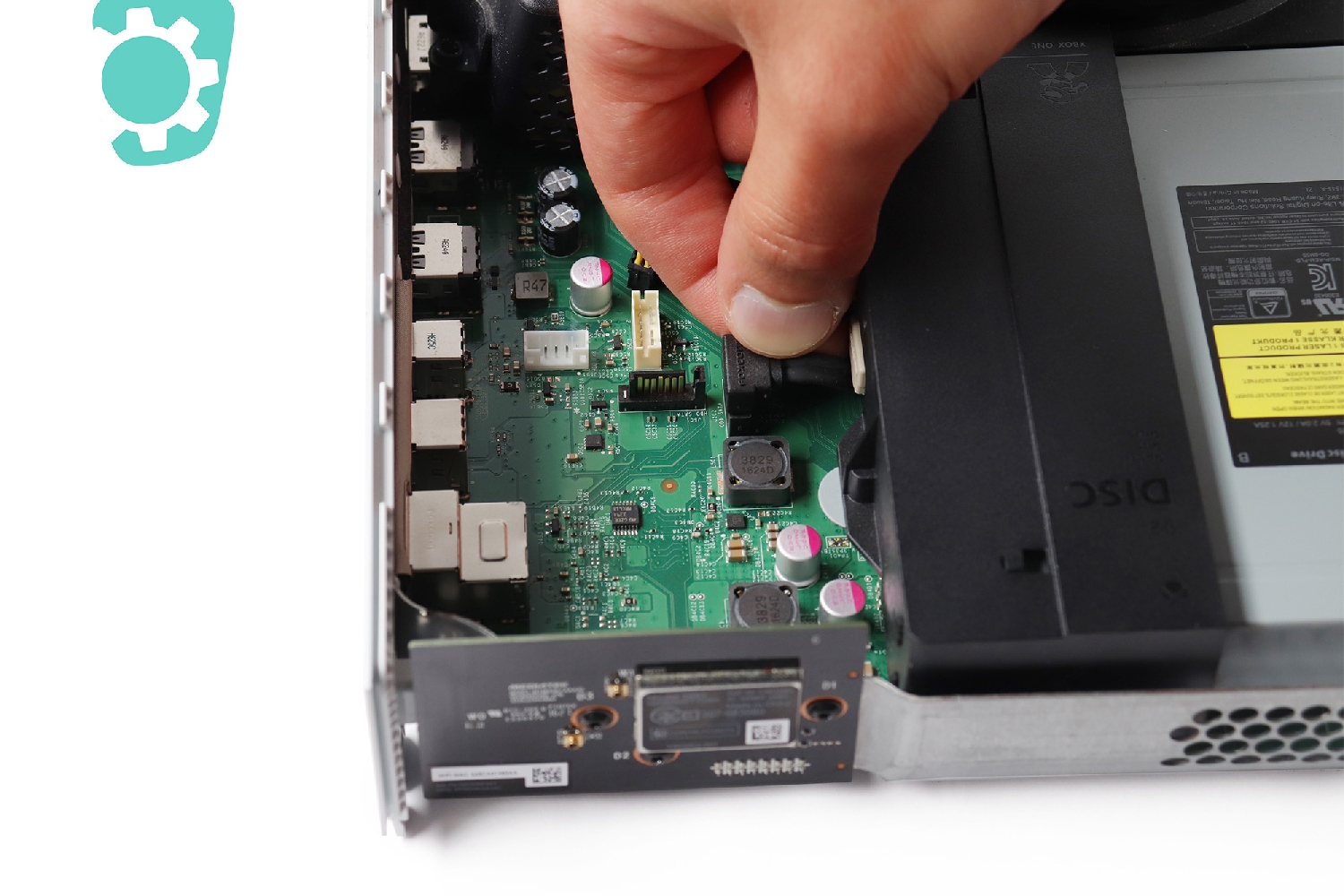

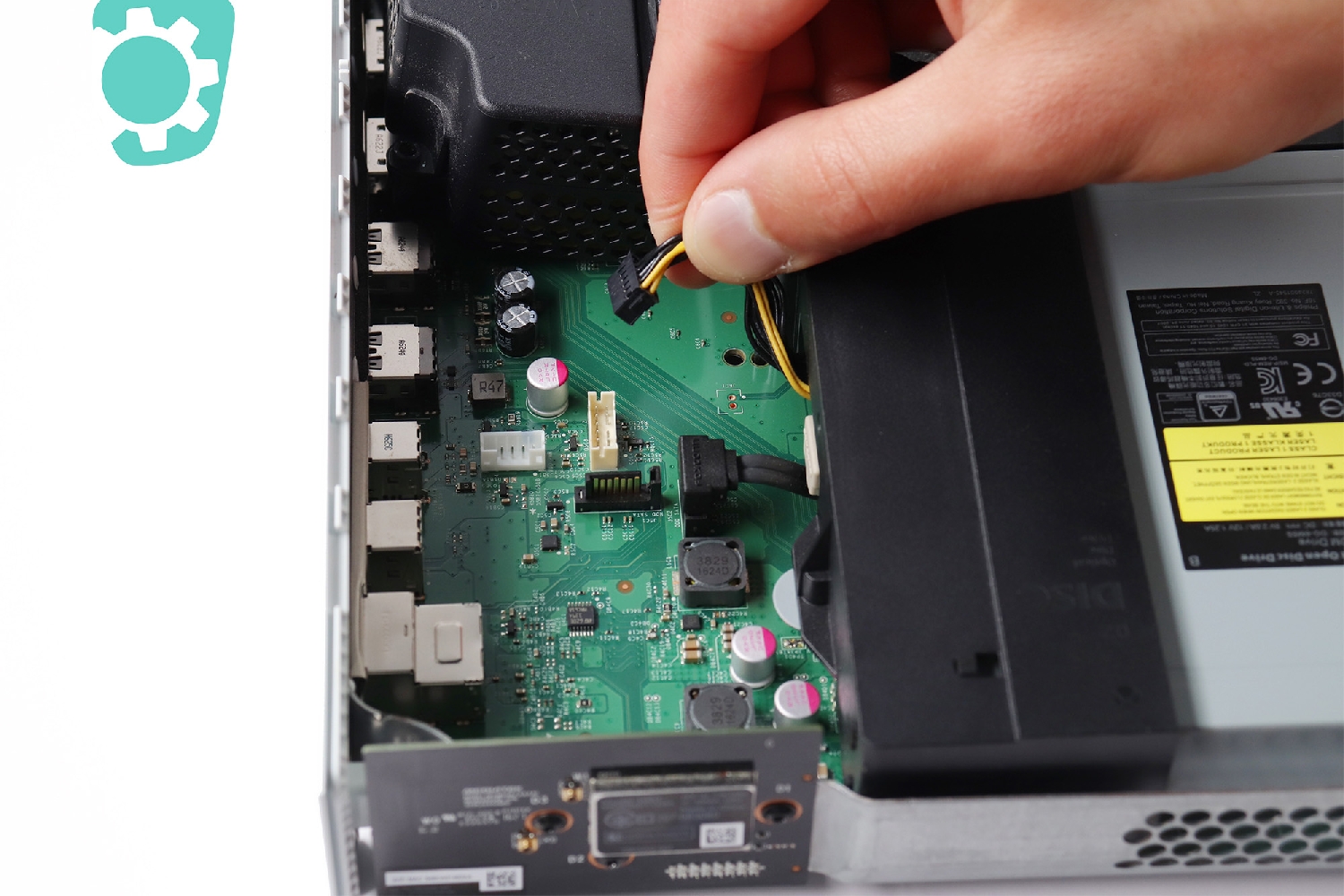

Vous avez maintenant accès aux connecteurs des deux nappes qui relient le lecteur Blu-ray. Déconnectez-les chacune à leur tour.
Etape 15

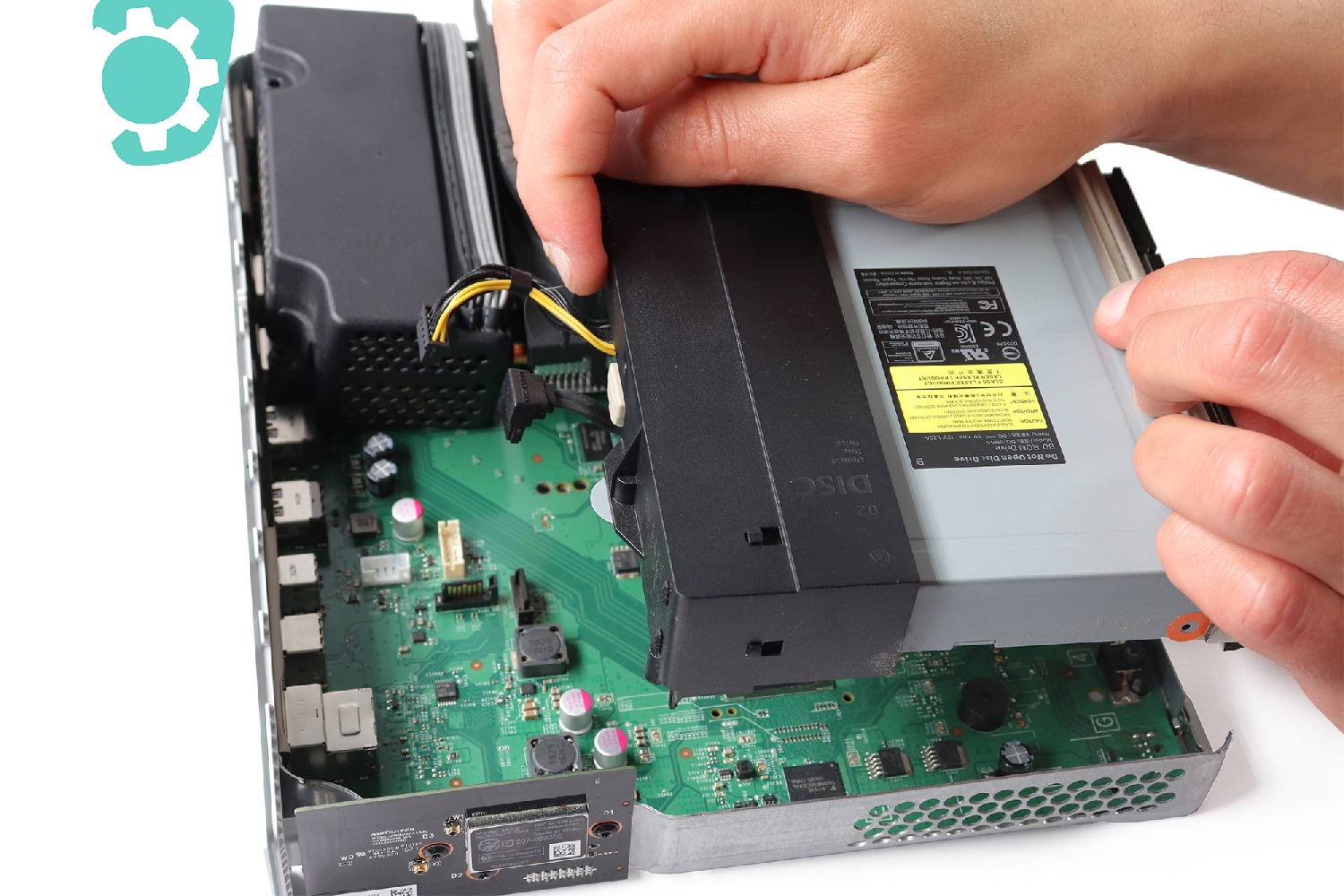

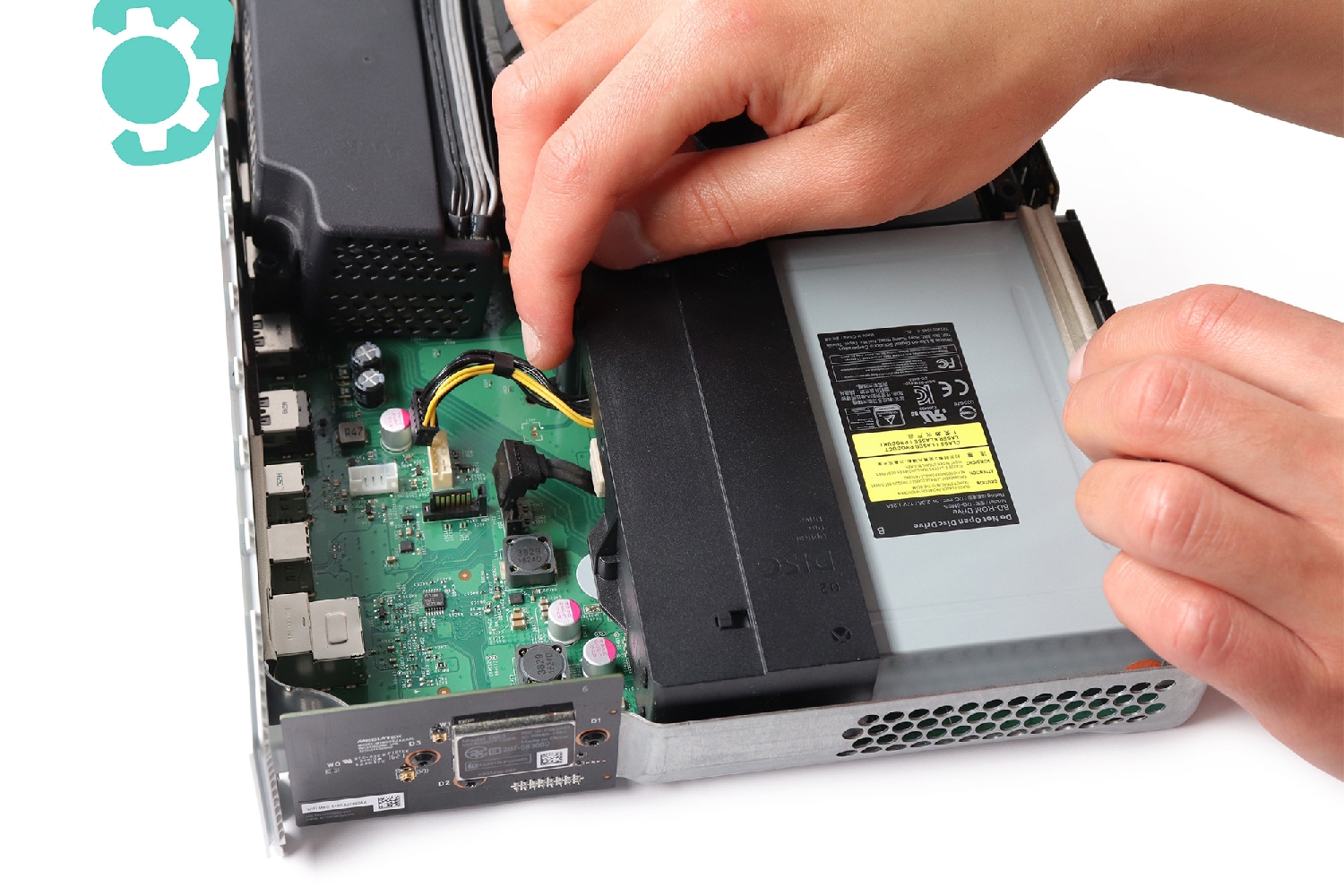

Saisissez le lecteur Blu-Ray pour le retirer du châssis.
Etape 16

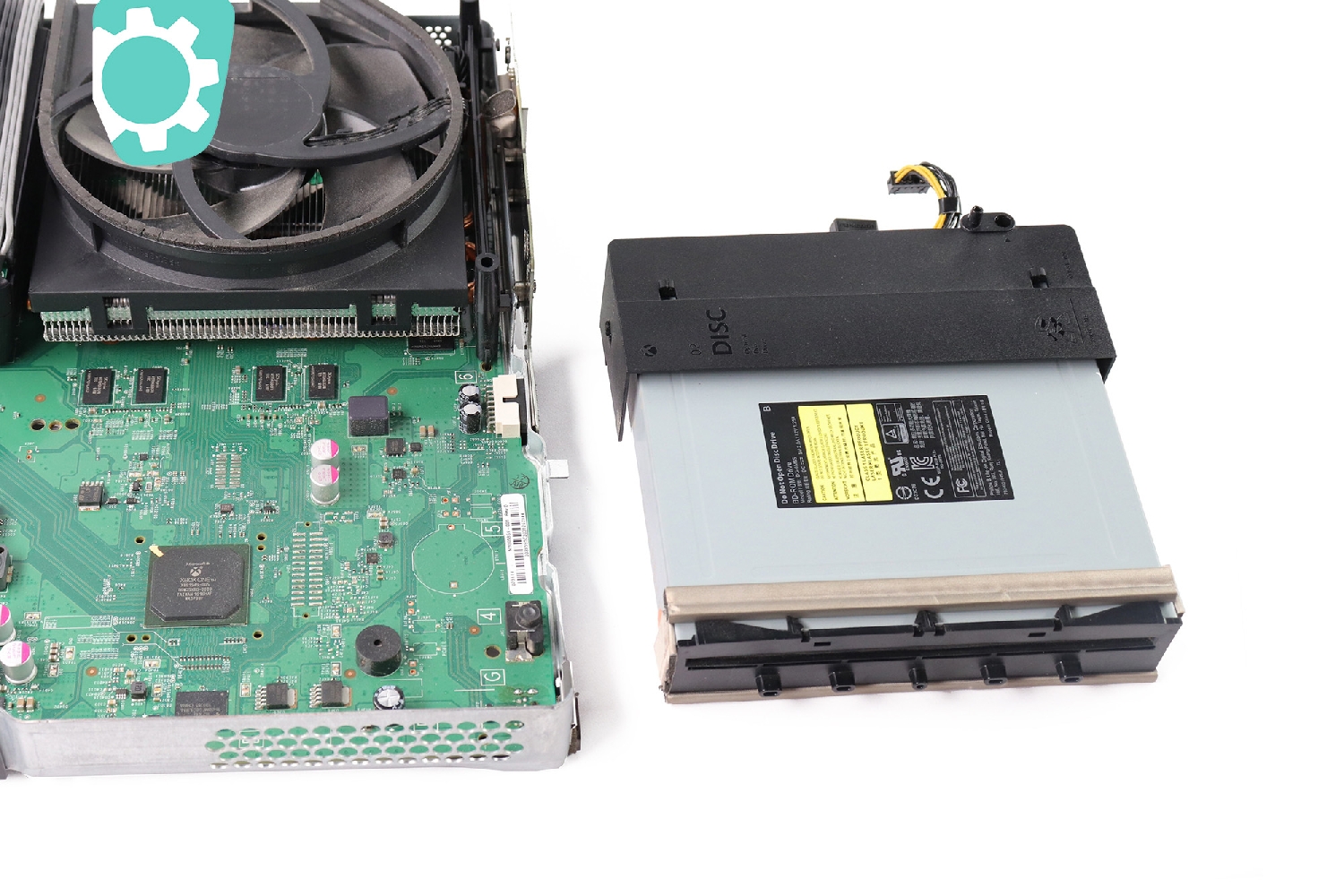

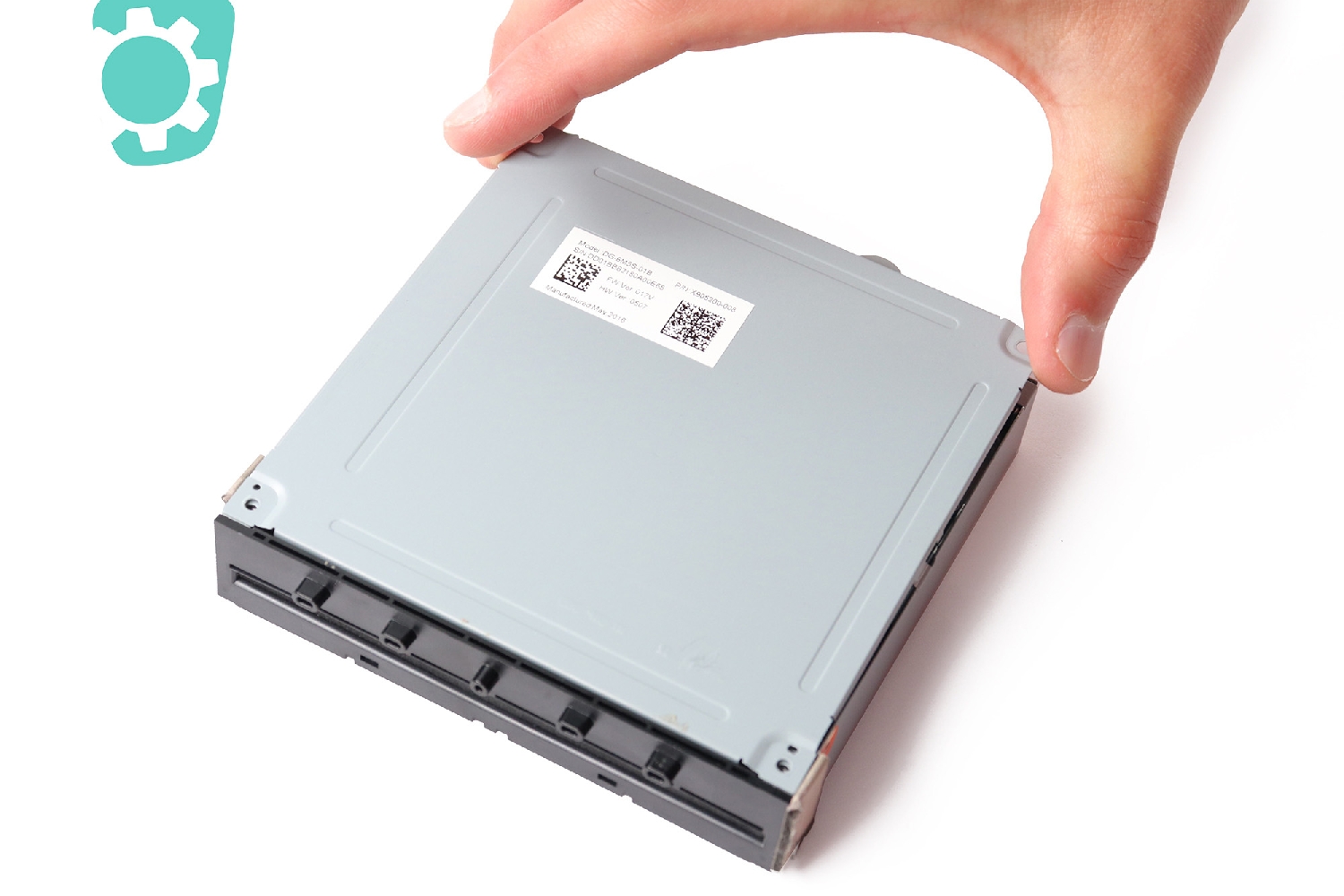

Le lecteur Blu-Ray Xbox One S est extrait.

Attention: Les étapes suivantes montrent comment atteindre la carte fille / carte mère du Lecteur Blu-Ray. Mais l'étape finale nécessite de la micro-soudure. Une opération difficile réservée aux réparateurs aguerris.
Etape 17

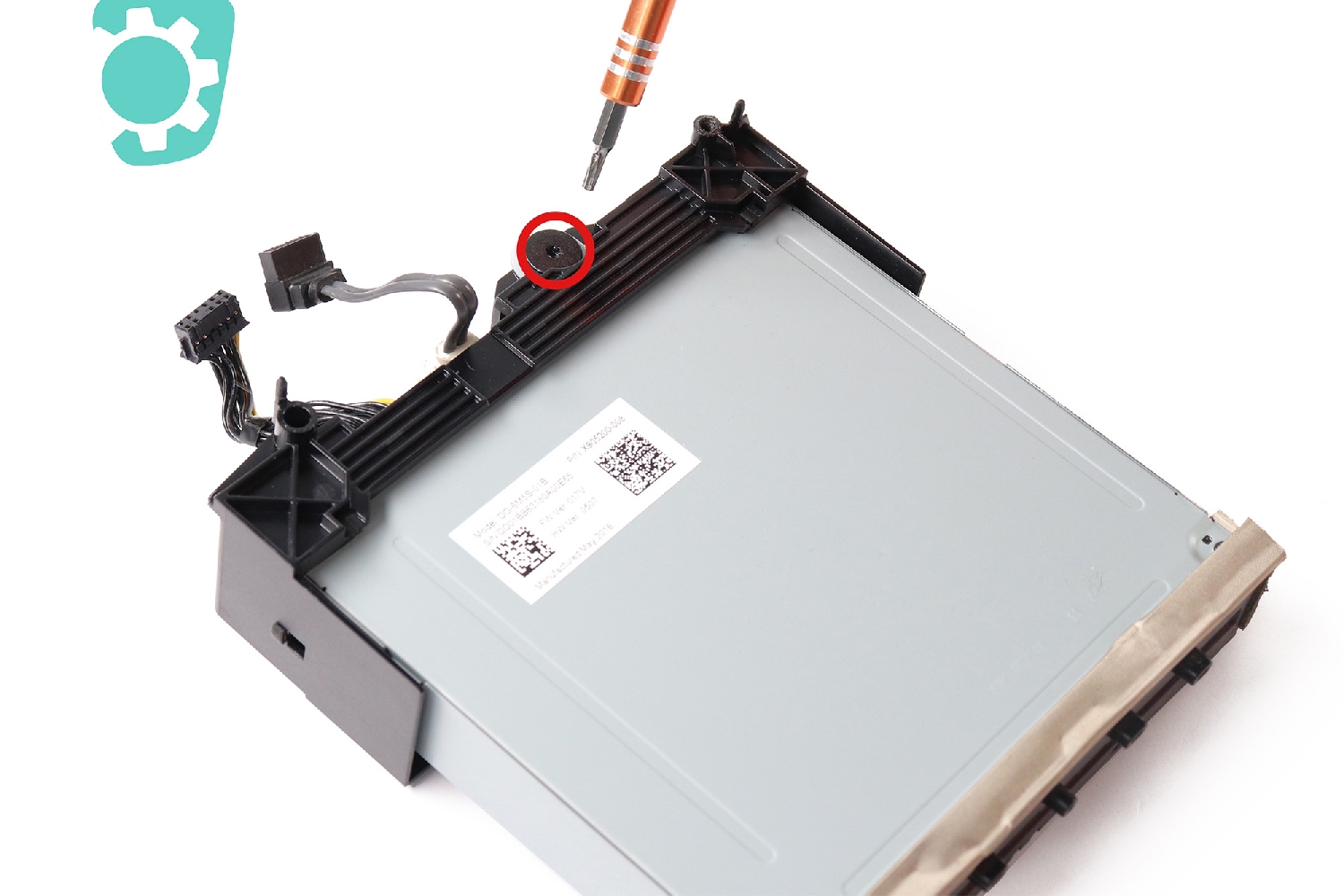

Retirez la vis cruciforme entourée en rouge sur la photo.
Etape 18

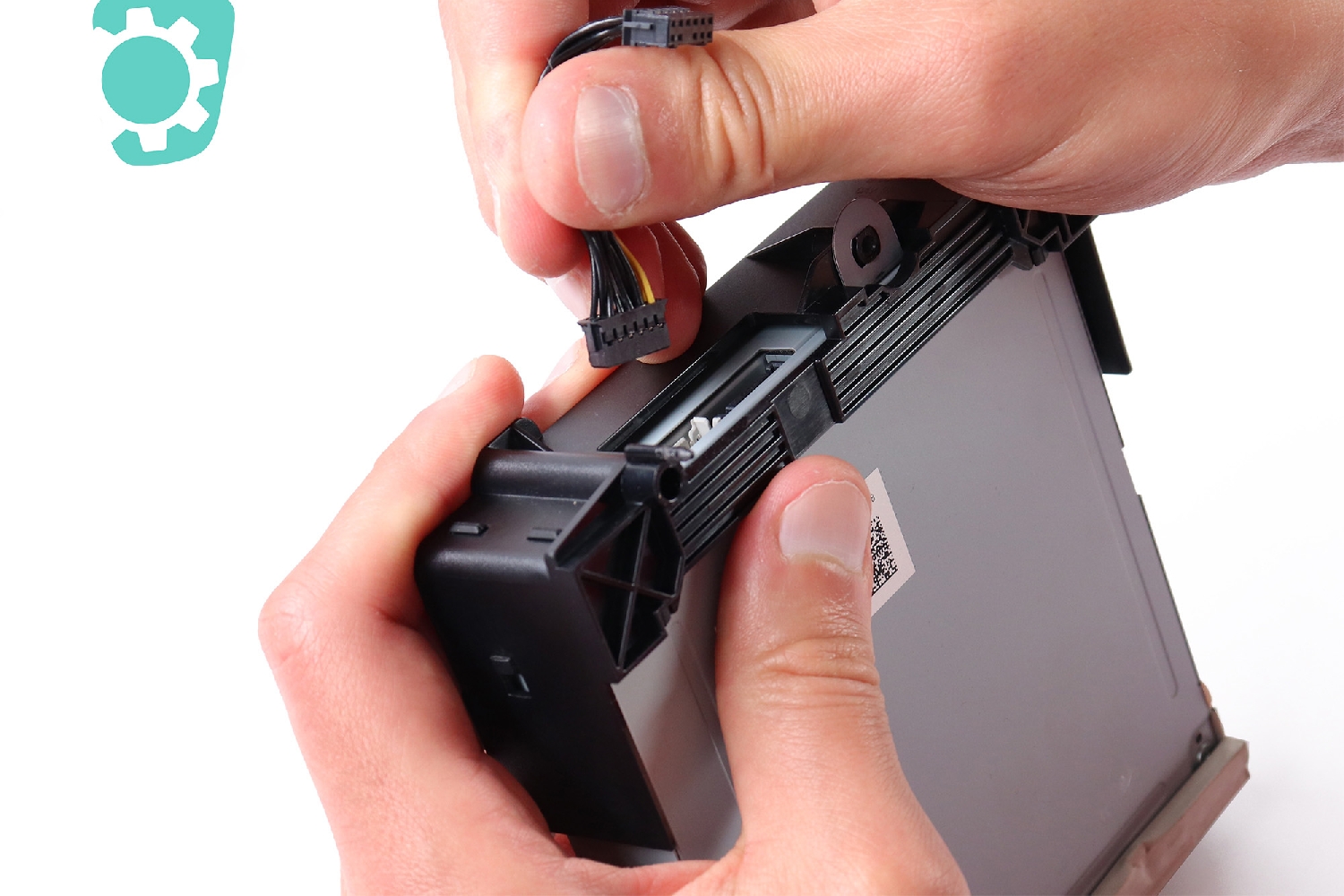

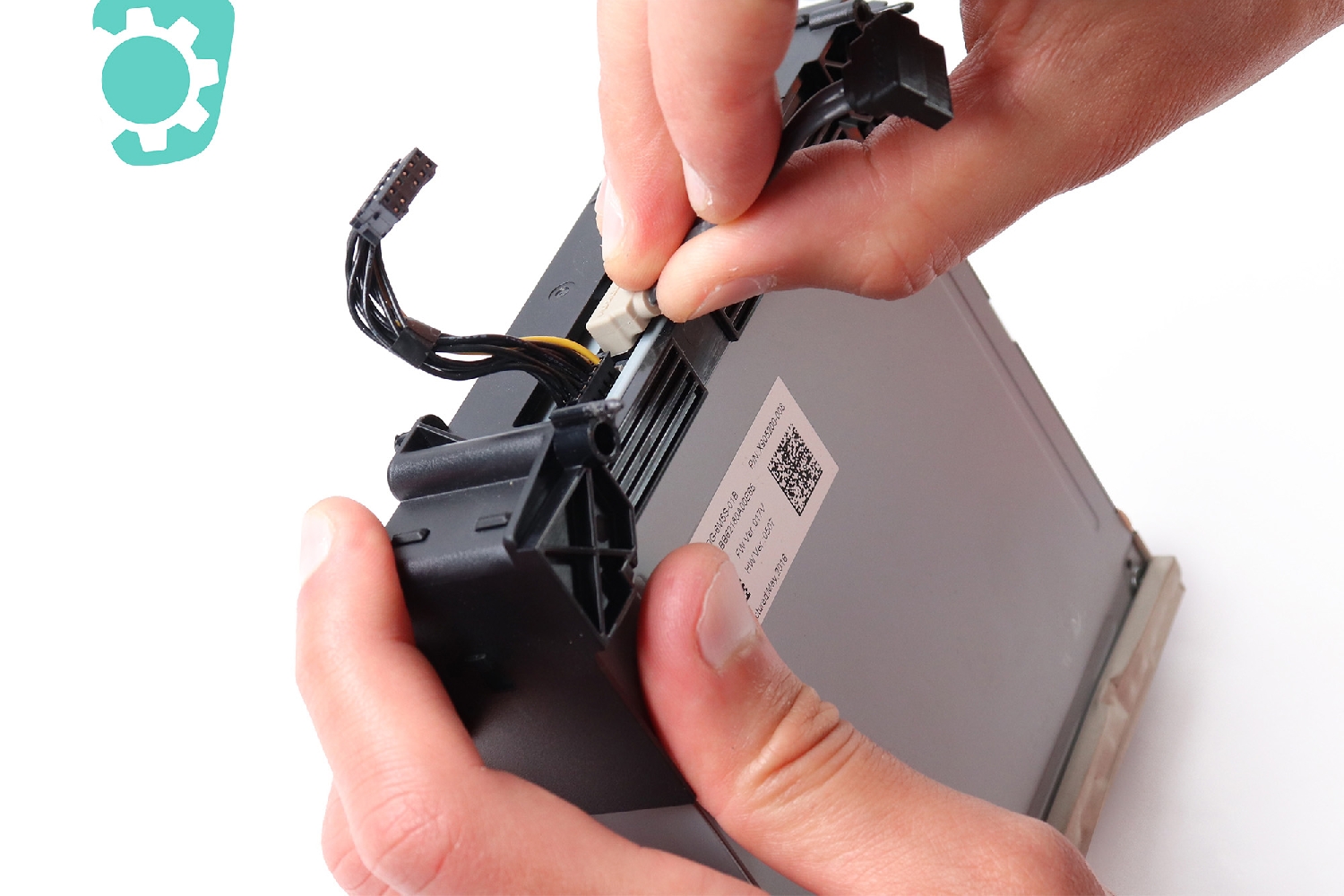

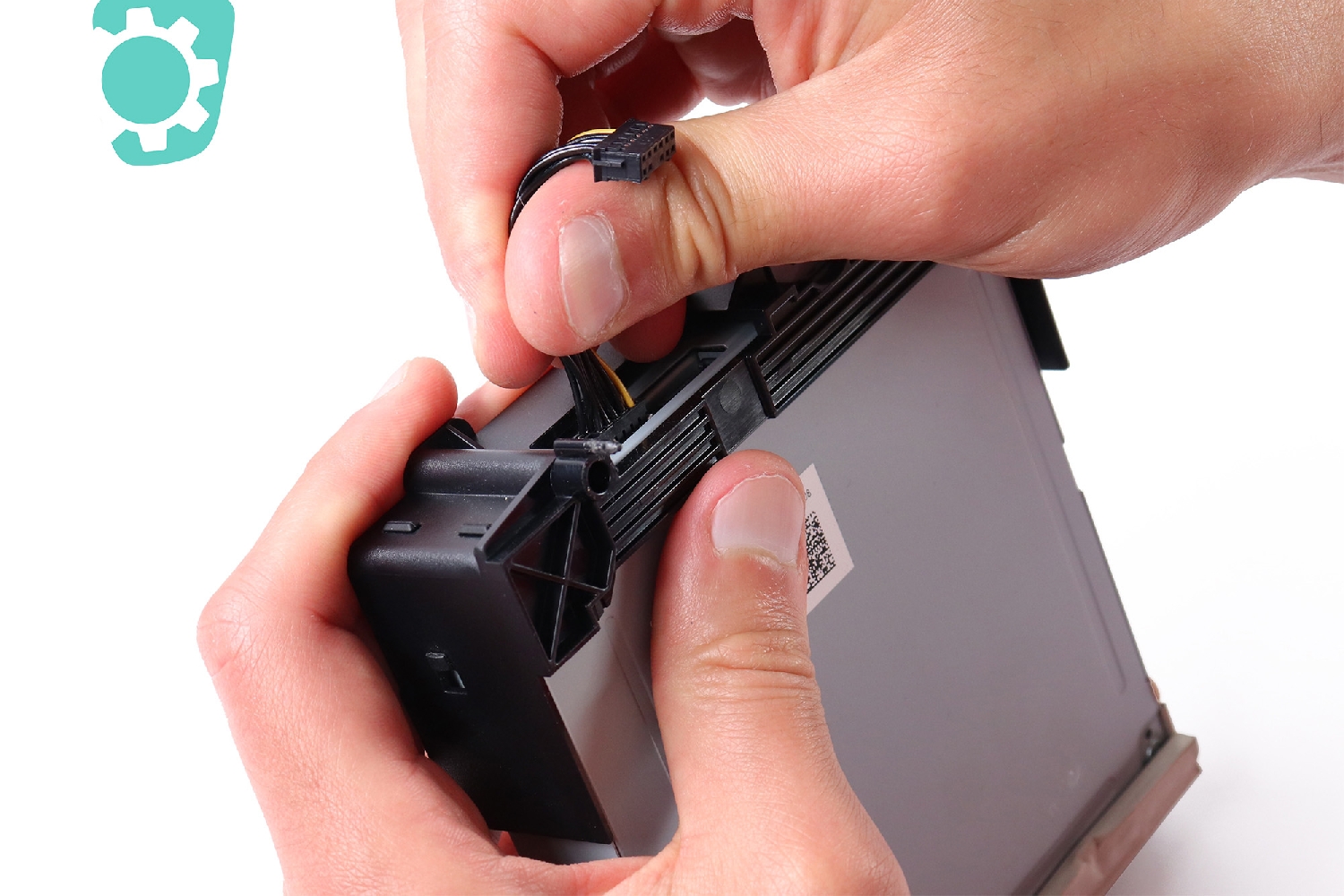

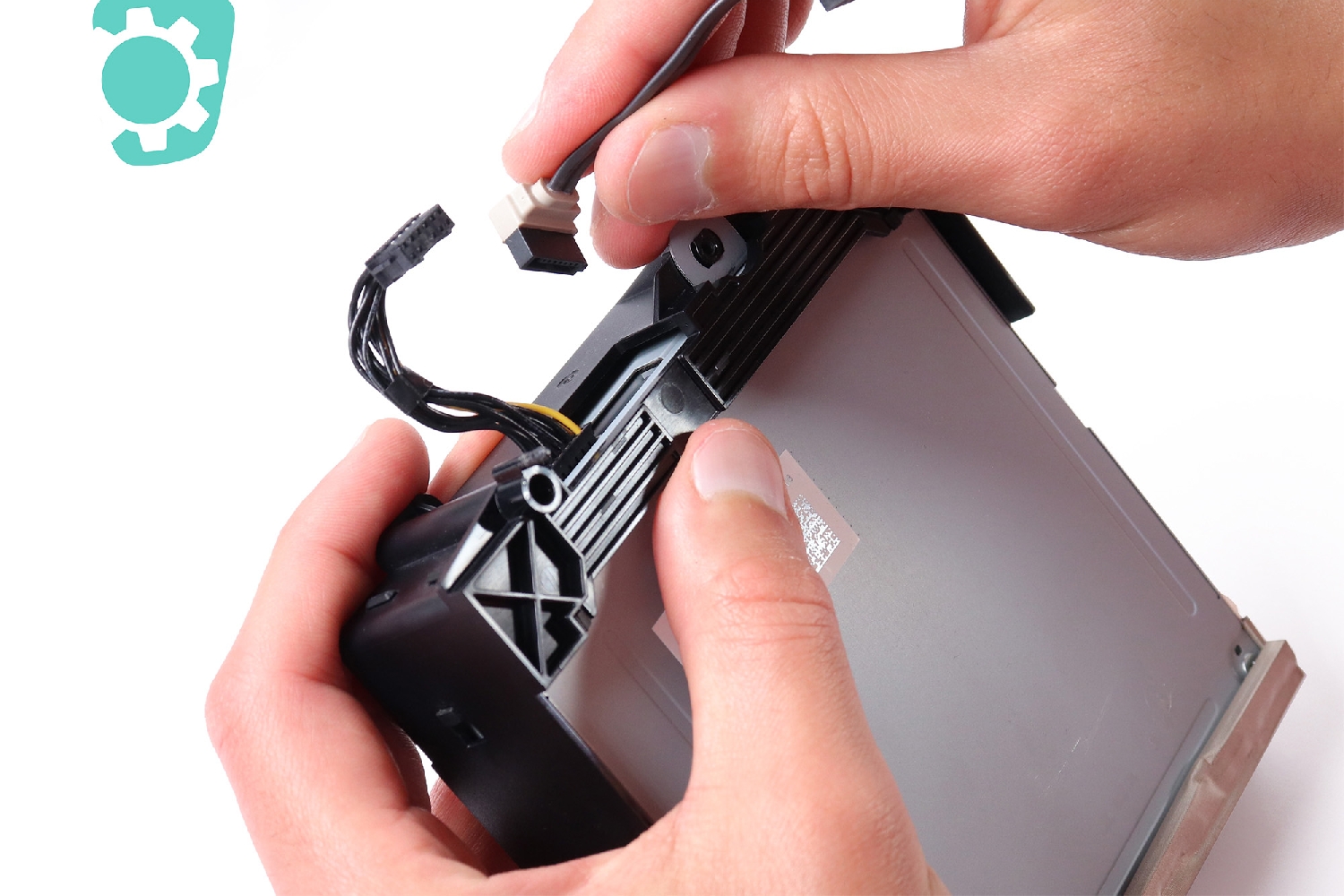

Débranchez le premier câble d'alimentation.

Puis le second.
Etape 19

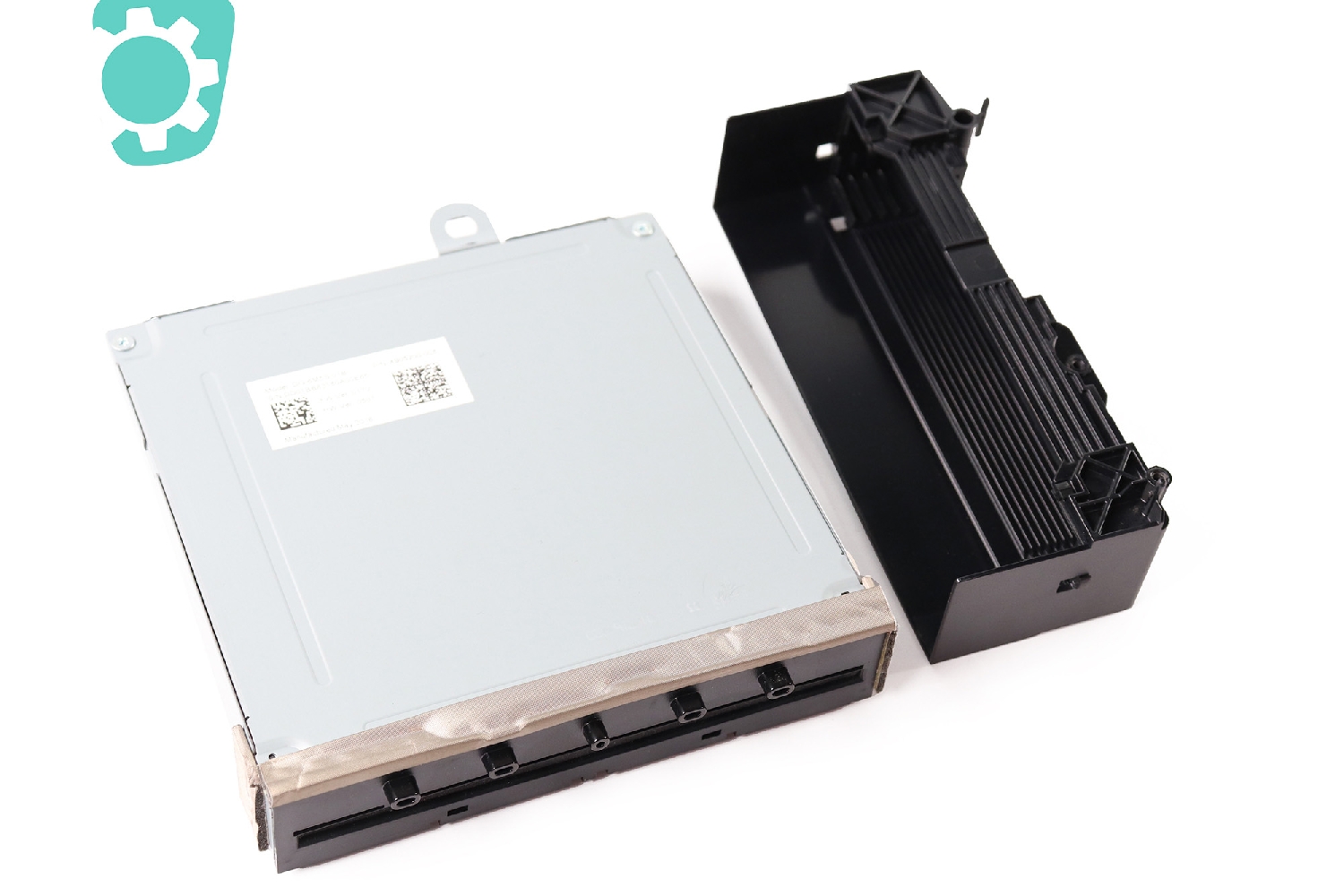

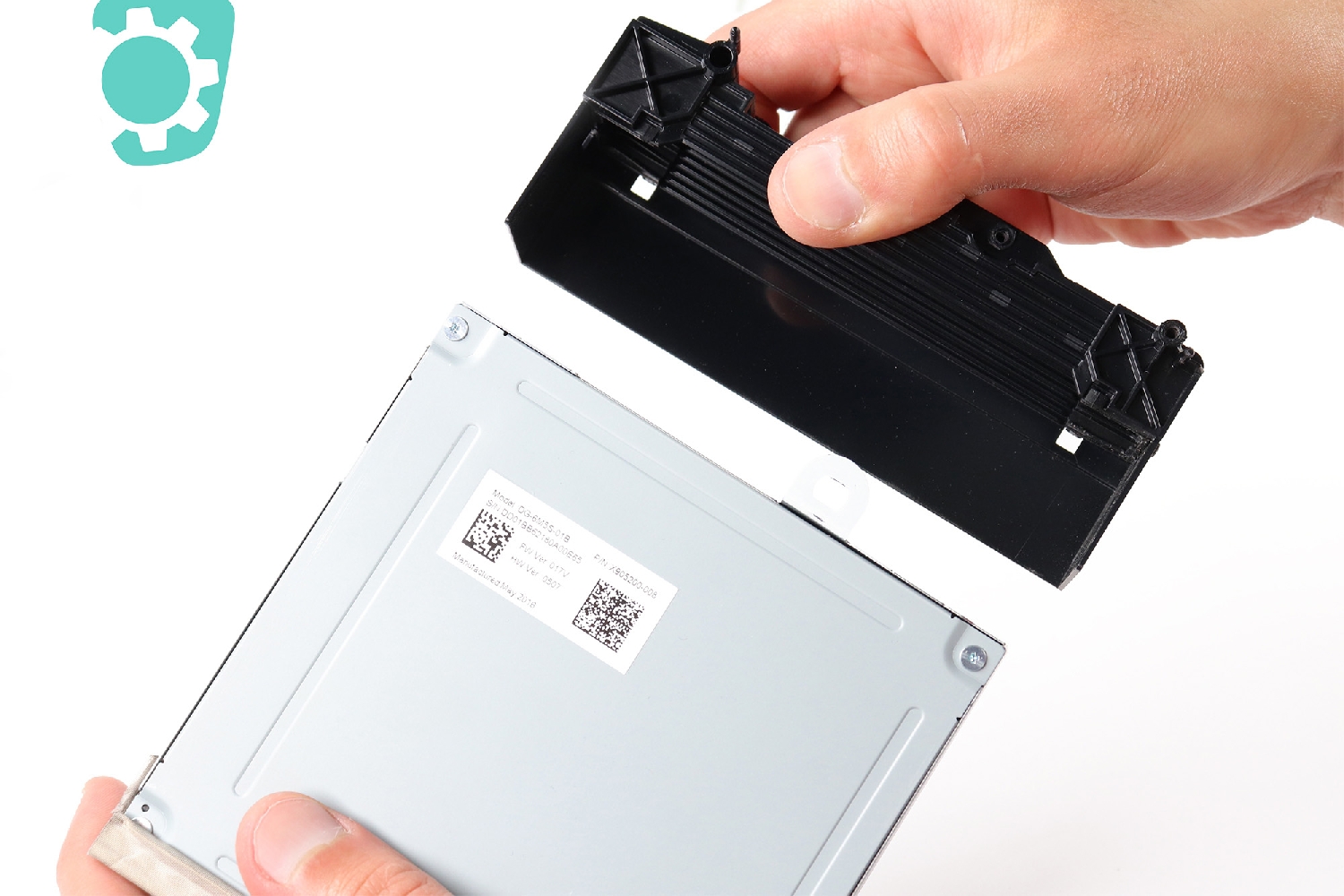

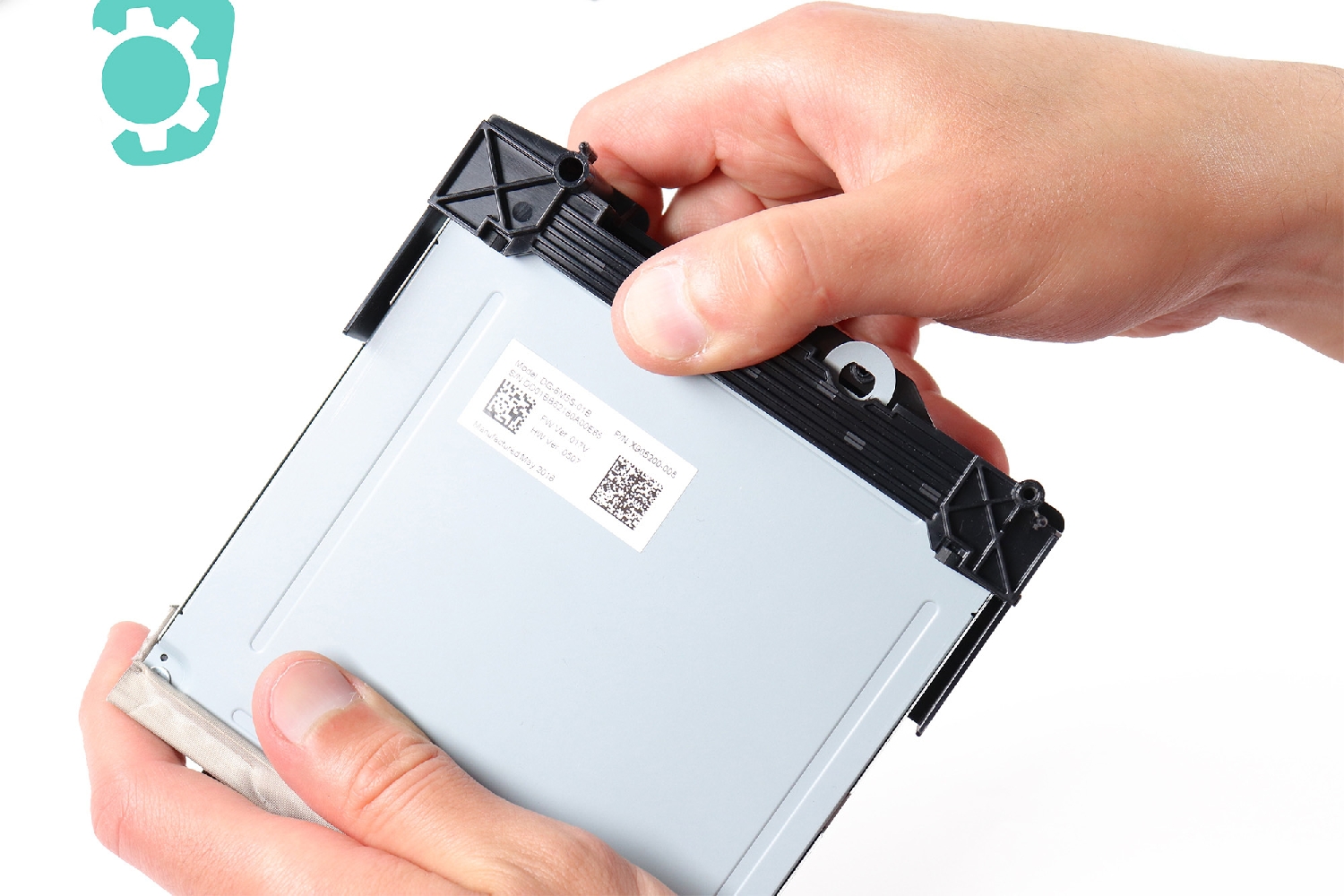

Séparez le support plastique du lecteur.
Etape 20

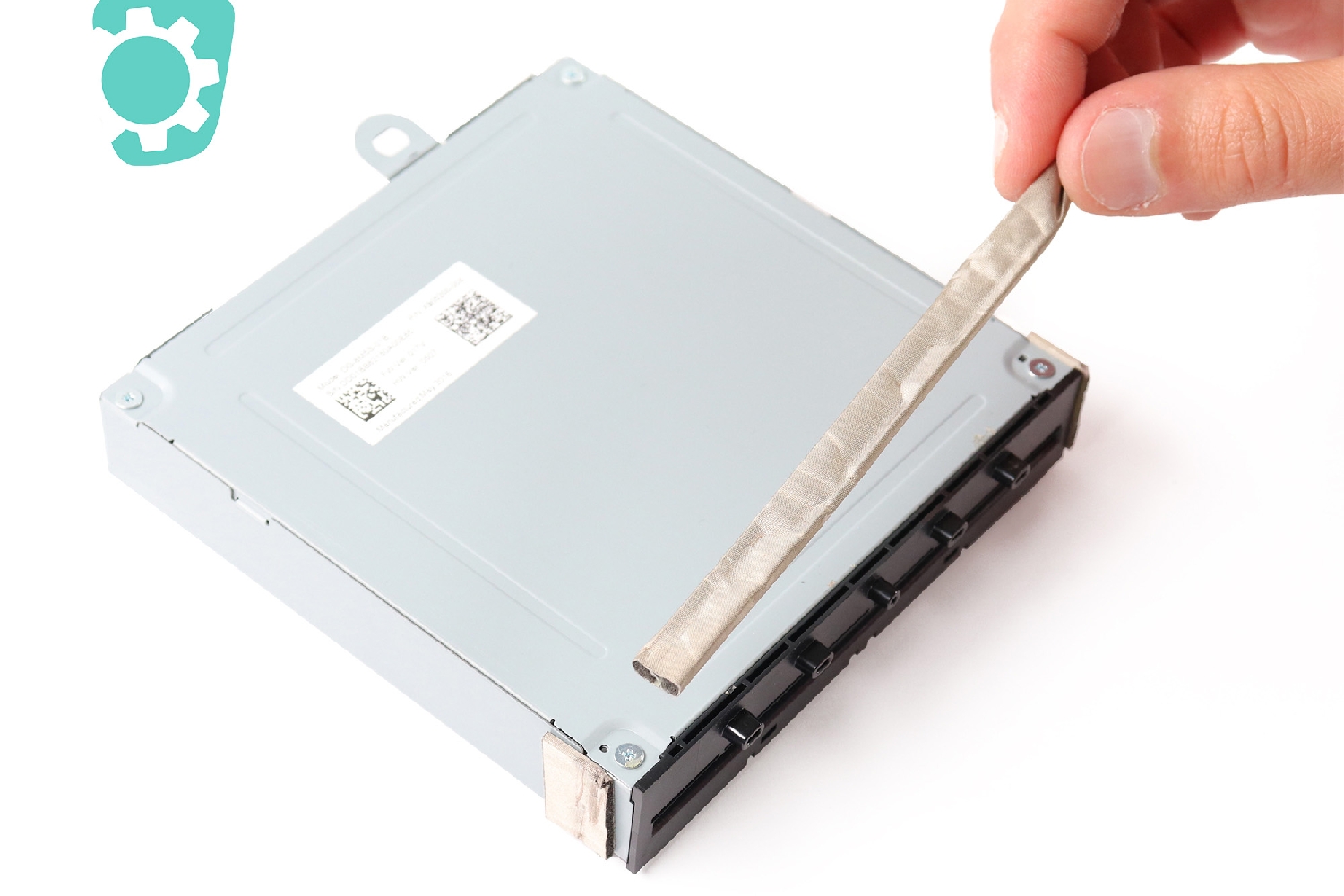

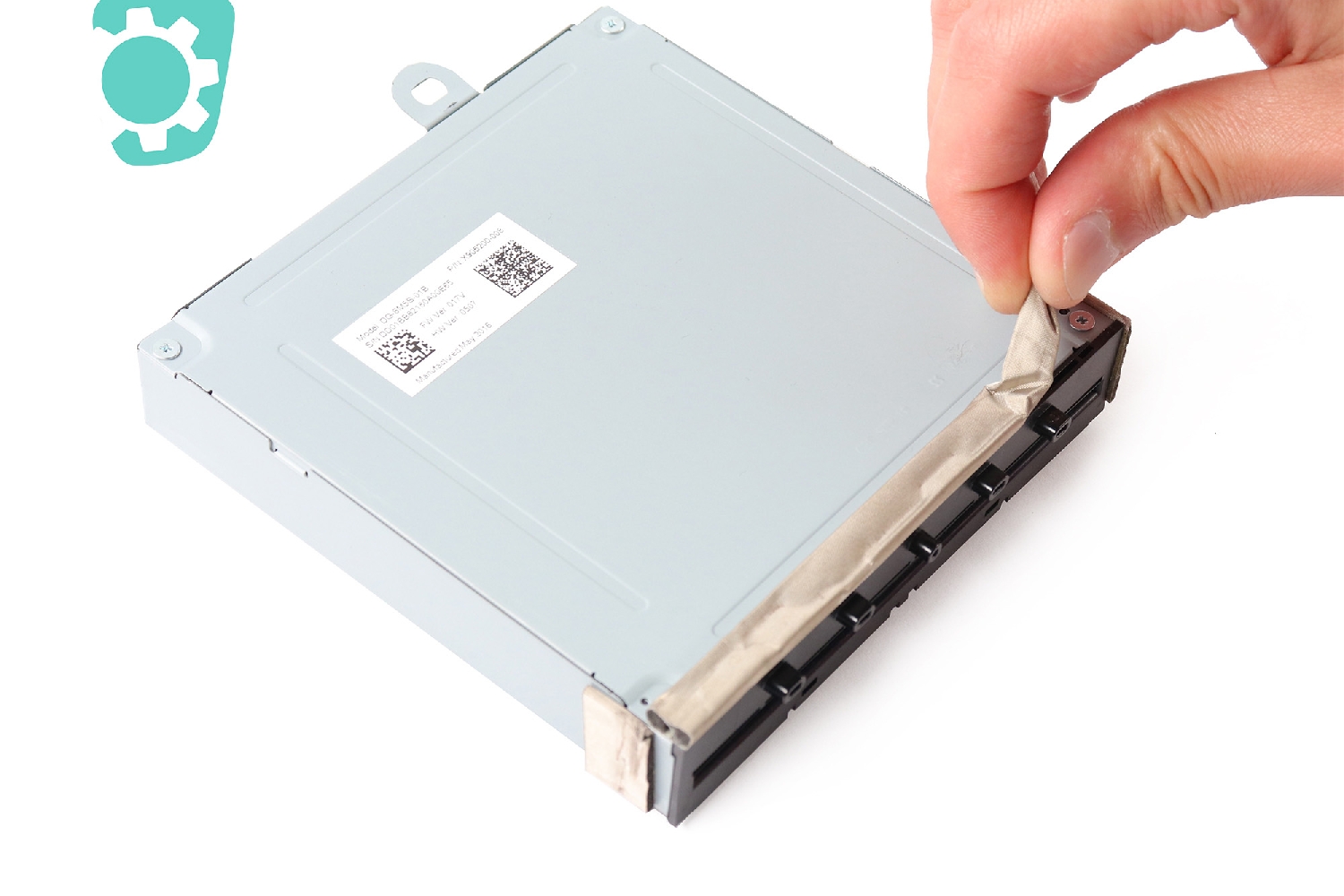

Décollez l'adhésif de protection.

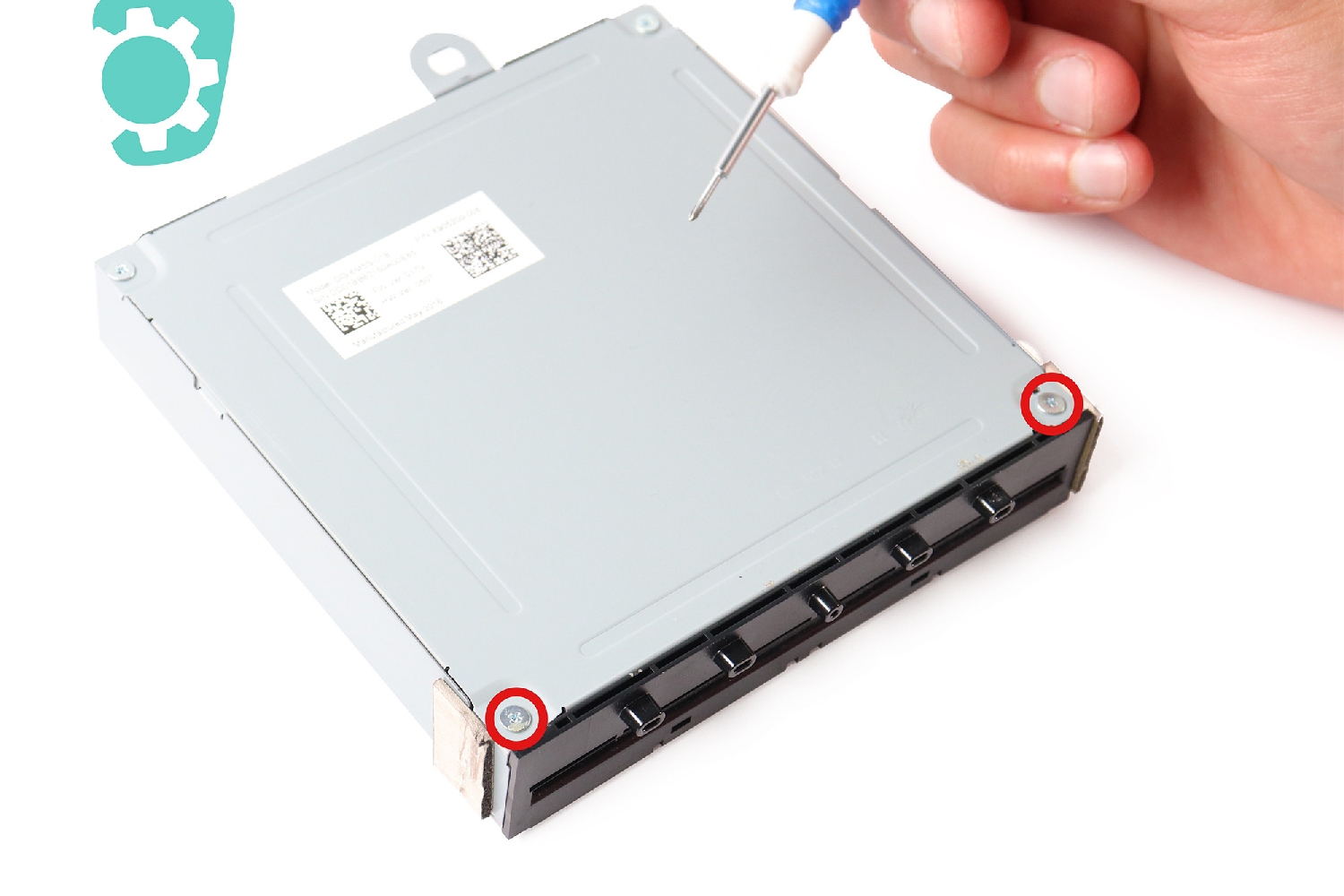

Retirez ensuite les 2 vis cruciformes entourées en rouge sur la 3ème photo.
Etape 21

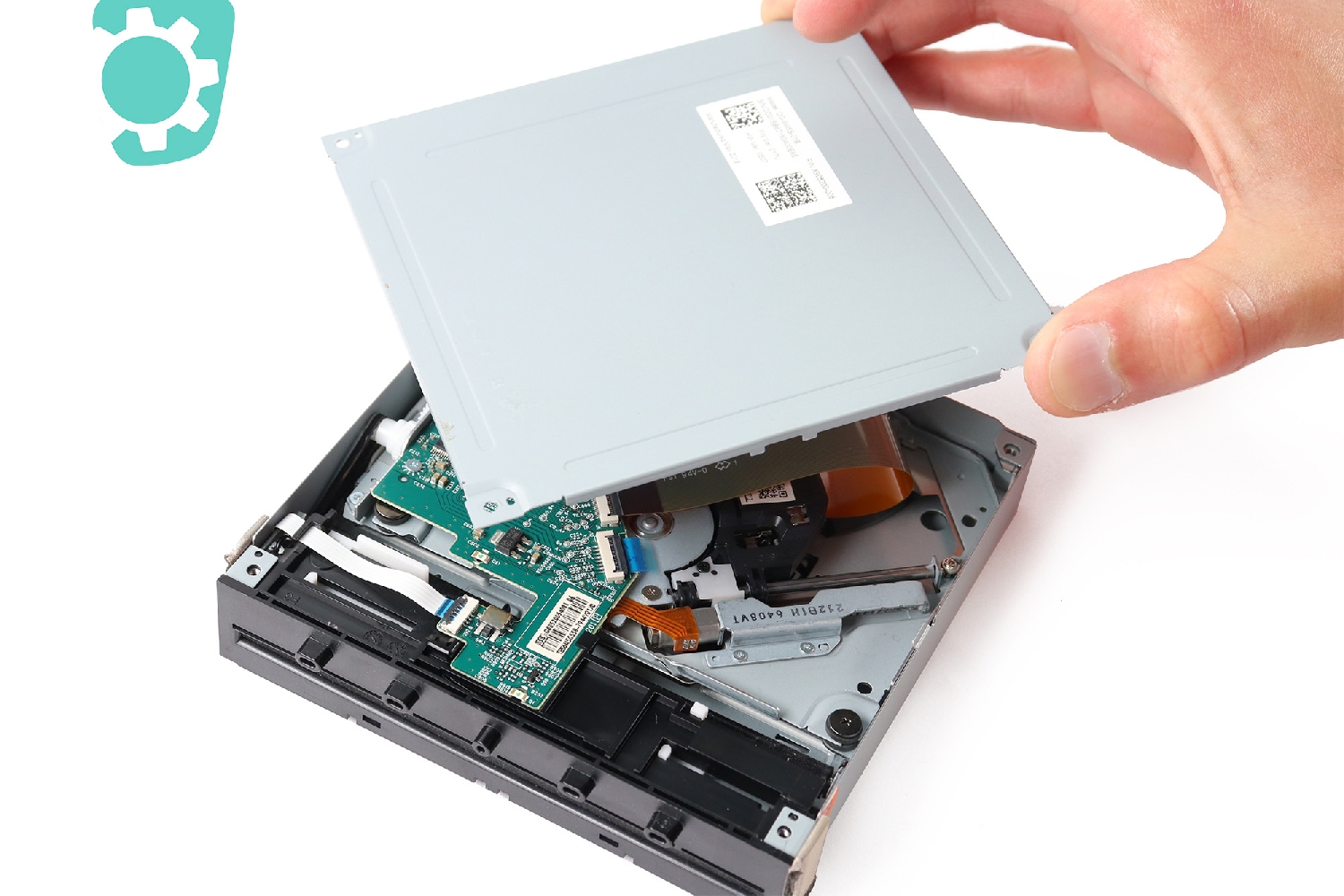

Soulevez le cache métallique.
Etape 22

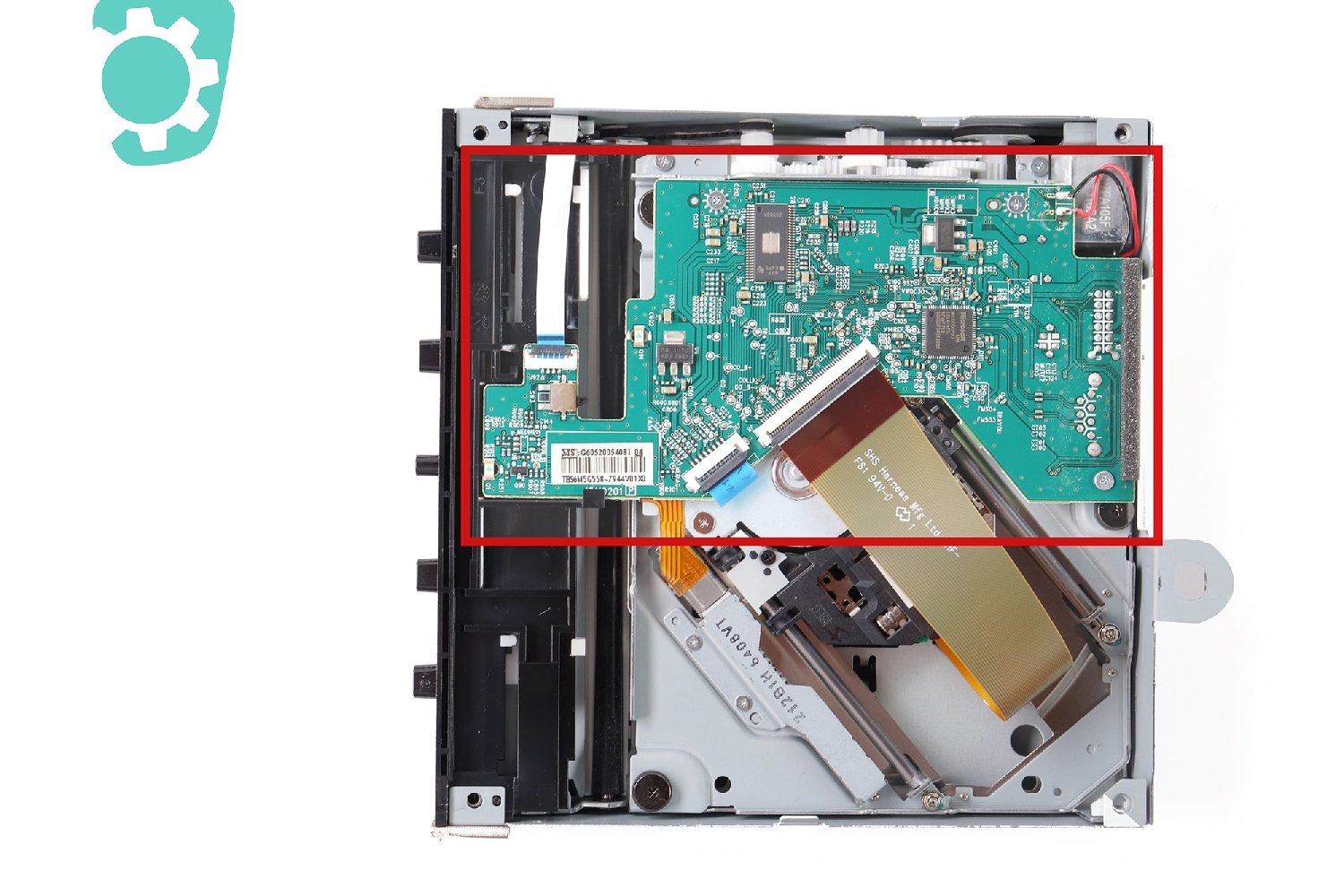

La carte fille / carte mère du lecteur Blu-Ray est encadrée en rouge.

Il faut la déssouder du lecteur d'origine puis la ressouder sur le nouveau lecteur. Sans quoi la console ne pourra détecter correctement le nouveau lecteur.

Attention: Cette étape est complexe et réservée aux utilisateurs aguerris, nous vous déconseillons de procéder à cette étape vous-même si vous n'avez jamais fait de soudure.

Cette étape est cependant indispensable car la carte fille du lecteur est appairée à la carte mère de la console, les deux sont donc inséparables.
