Ventilateur / Carte mère sur Xbox One S

Temps estimé : 45 min
Difficulté : 5/5
Note de réparabilité : 14/20
Xbox One S | Temps estimé : 45 min | Difficulté : 5/5

Ce tutoriel vous permet de changer vous-même le ventilateur ou la carte mère défectueuse de la Xbox One S en suivant chacune des étapes.

Diagnostic

  • Ventilateur HS
  • Ventilateur trop bruyant
  • Ventilateur qui ne s'arrête jamais
  • Carte mère HS

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ventilateur pour Xbox One S
33,90 €
Ajouter au panier

Outils nécessaires
Spatule en métal double embouts (arrondi et pointe)
5,90 €
Ajouter au panier

Produit optionnel
Coffret Professionnel 53 en 1
24,90 €
Ajouter au panier

Etape 1

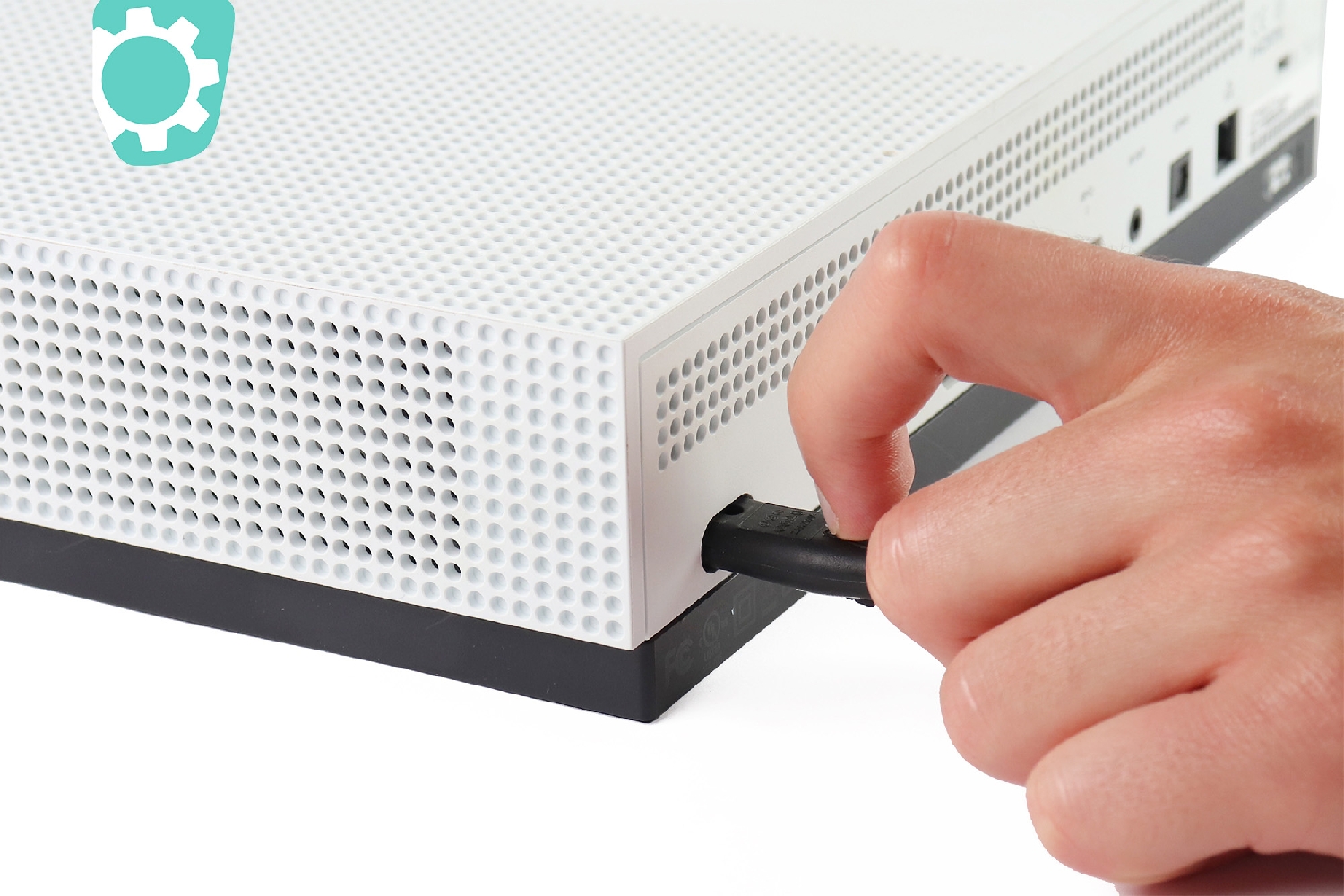

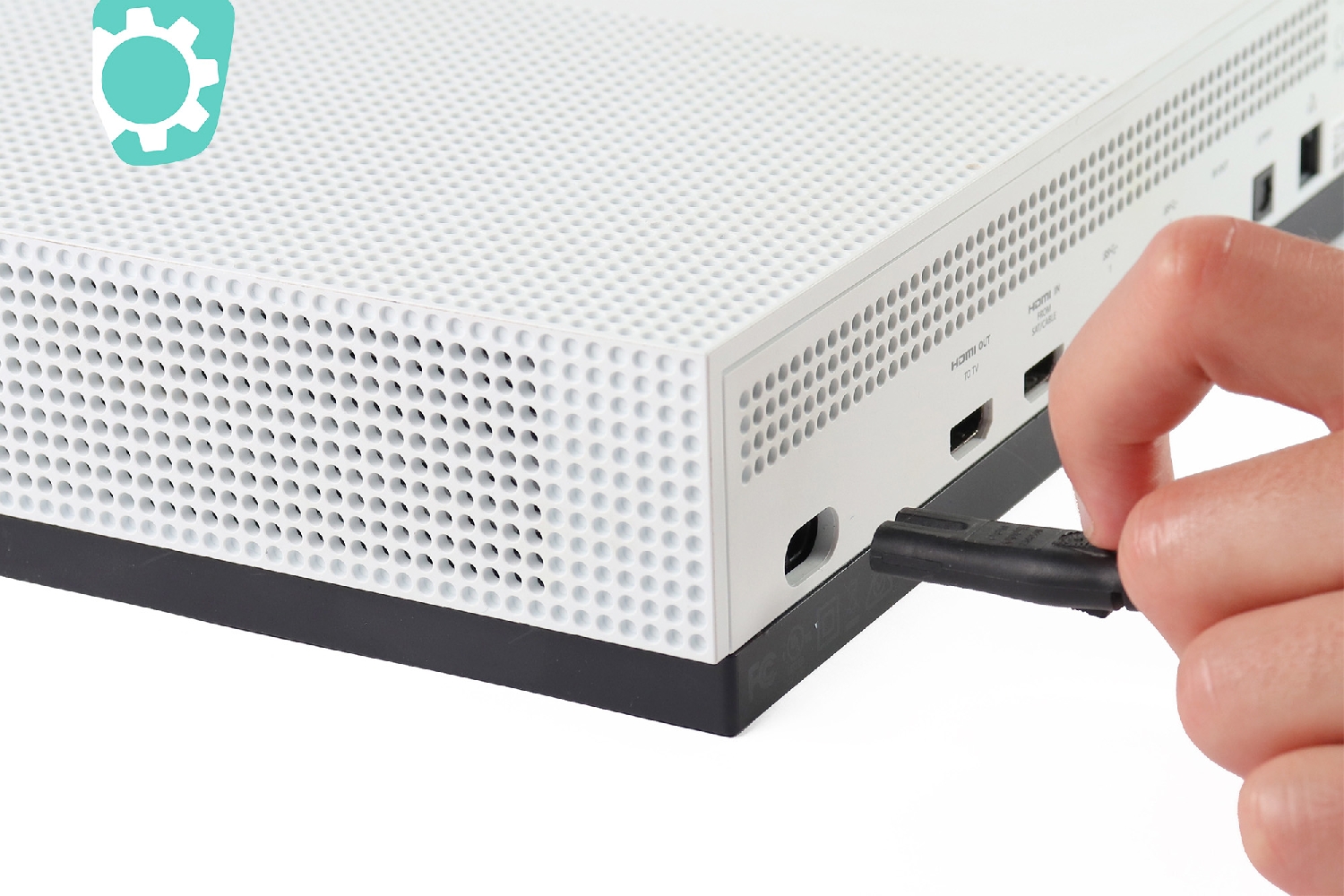

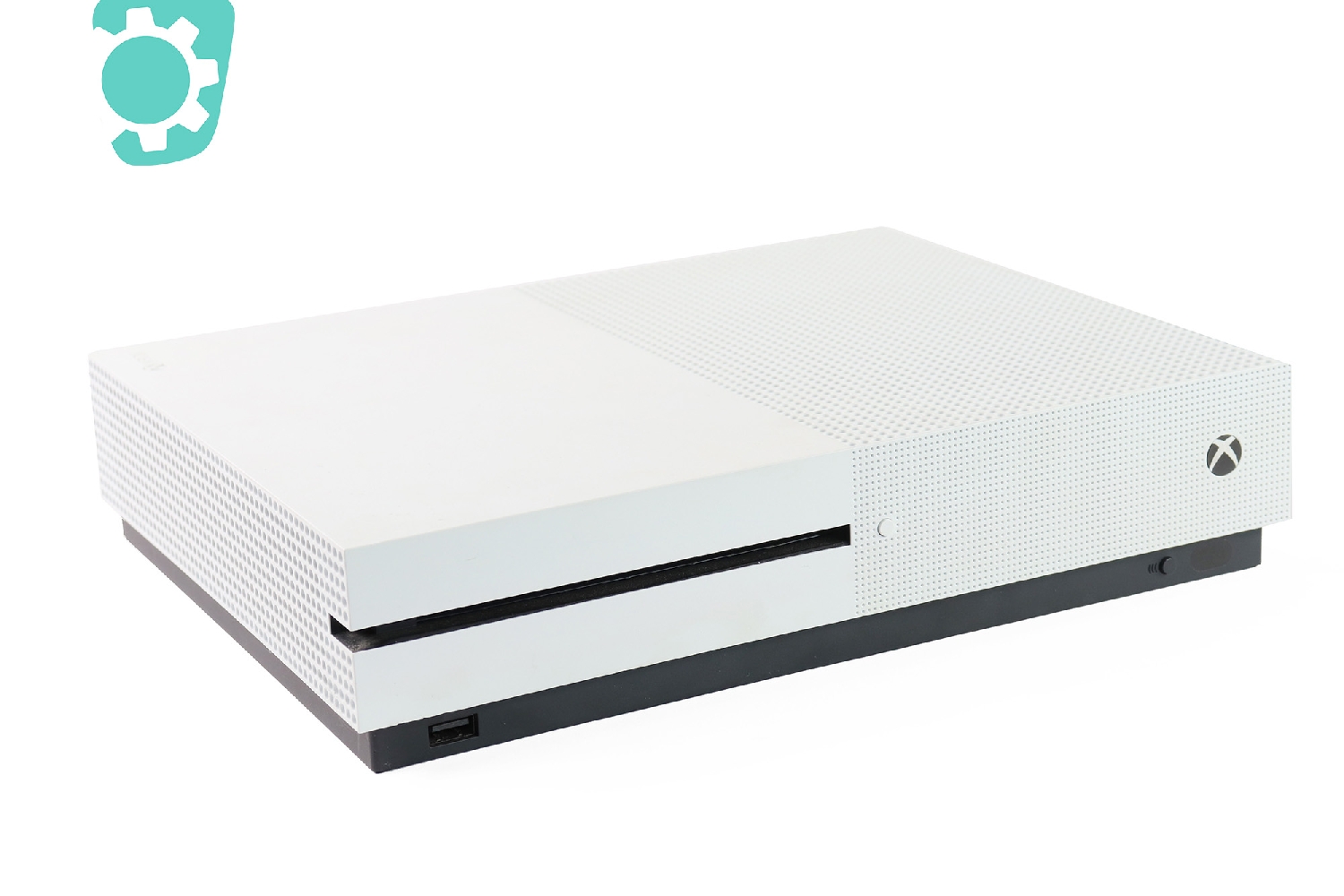

Nous allons démonter votre lecteur d'Xbox One S. Pour commencer, éteignez votre console puis, par sécurité, débranchez la.
Etape 2

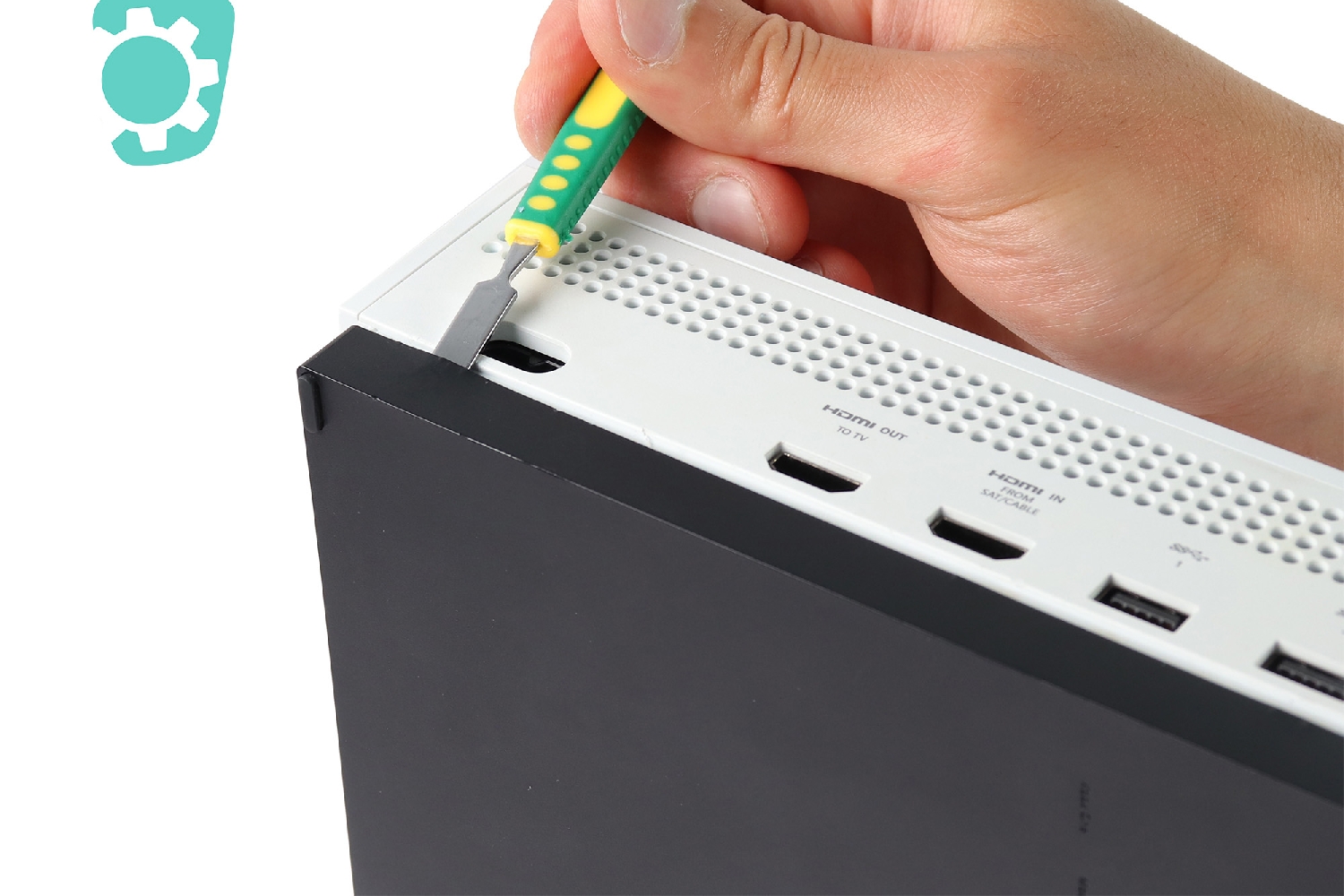

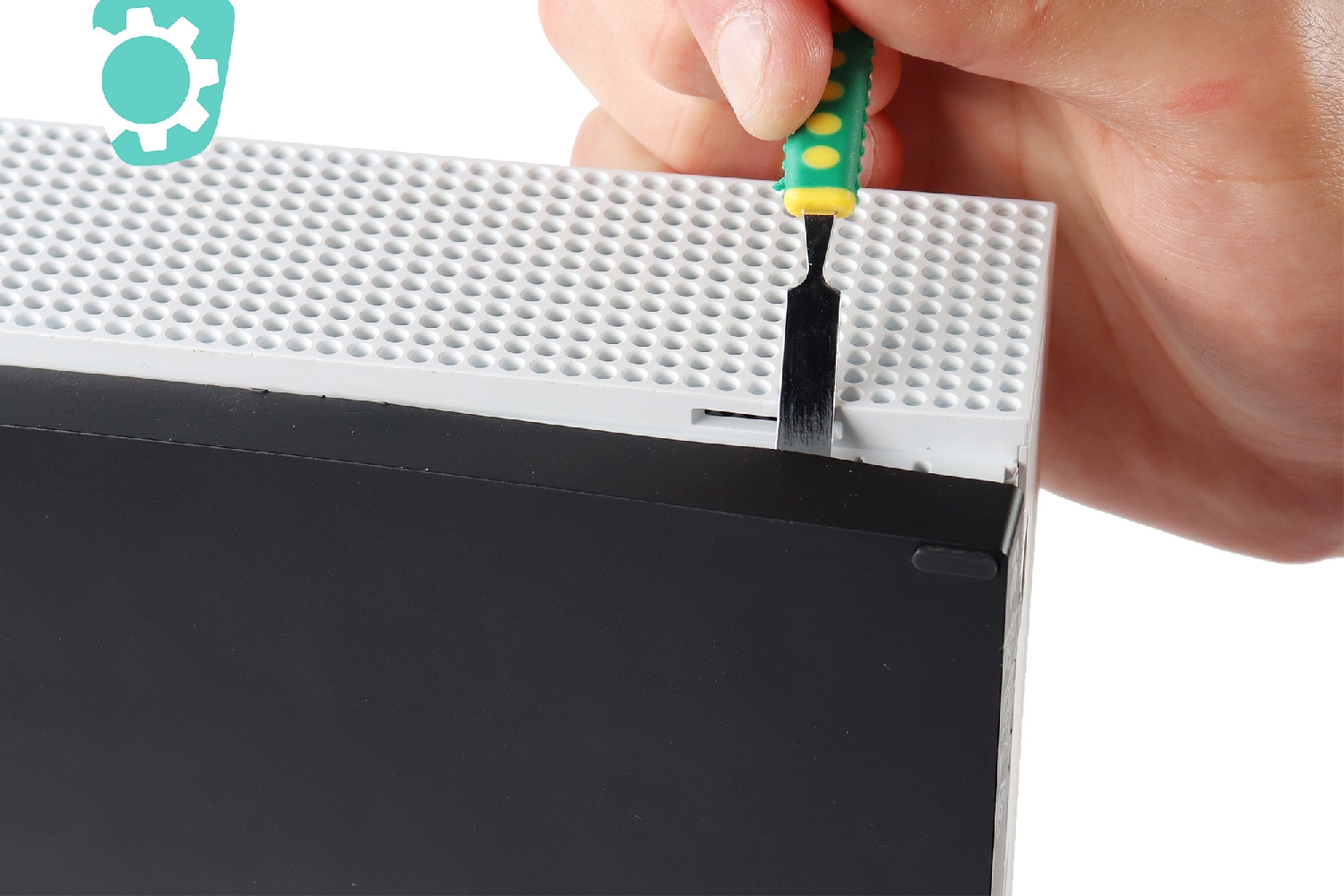

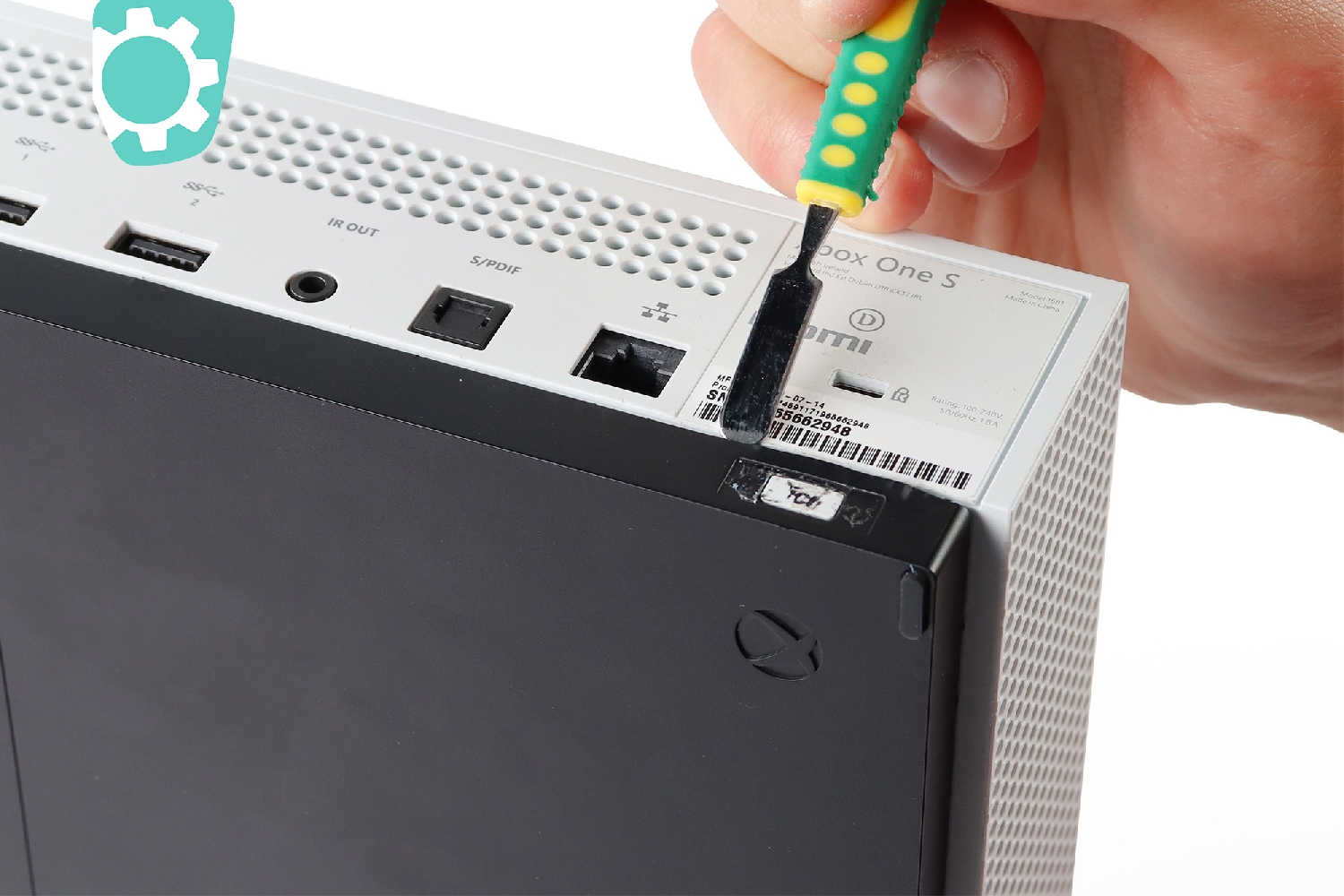

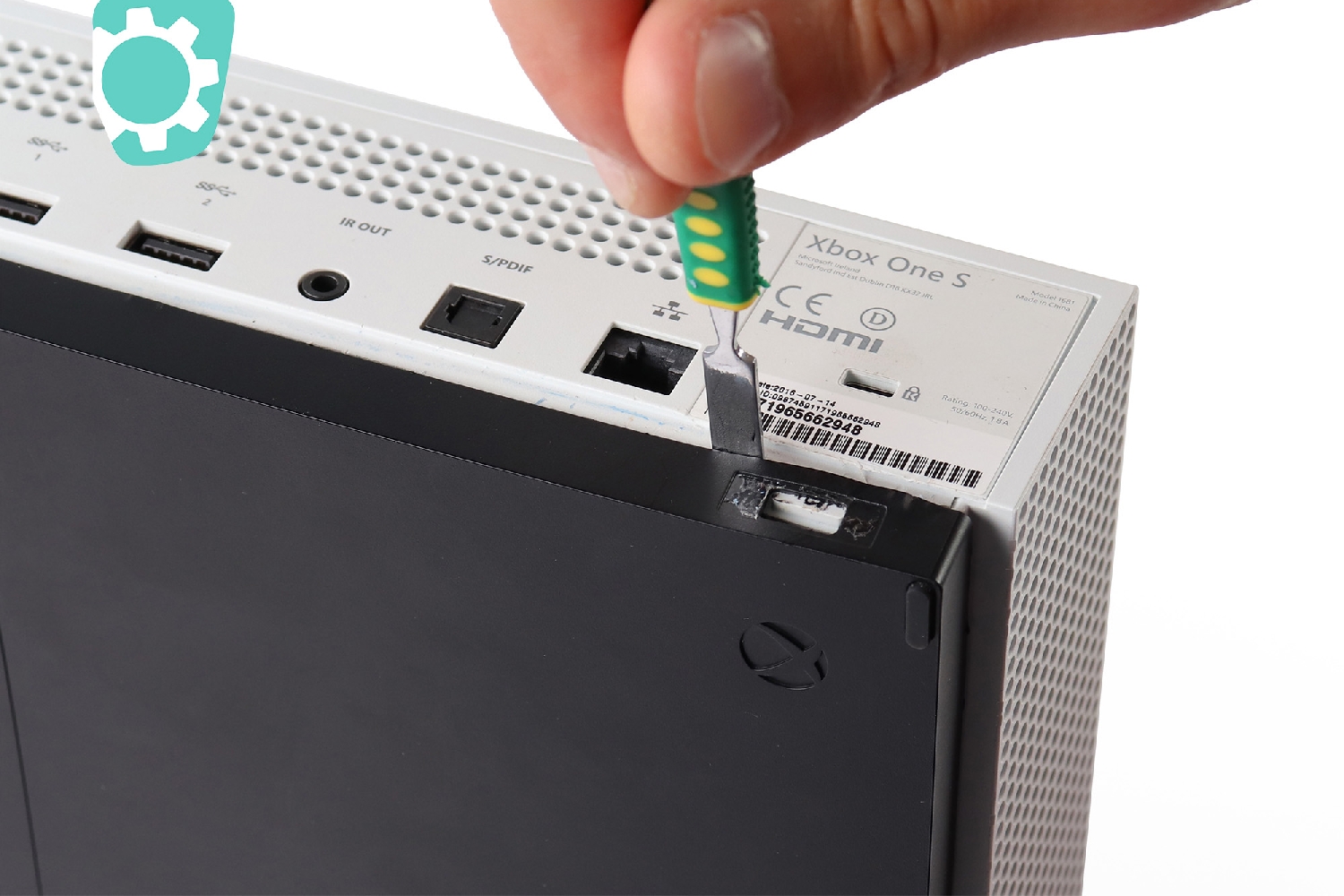

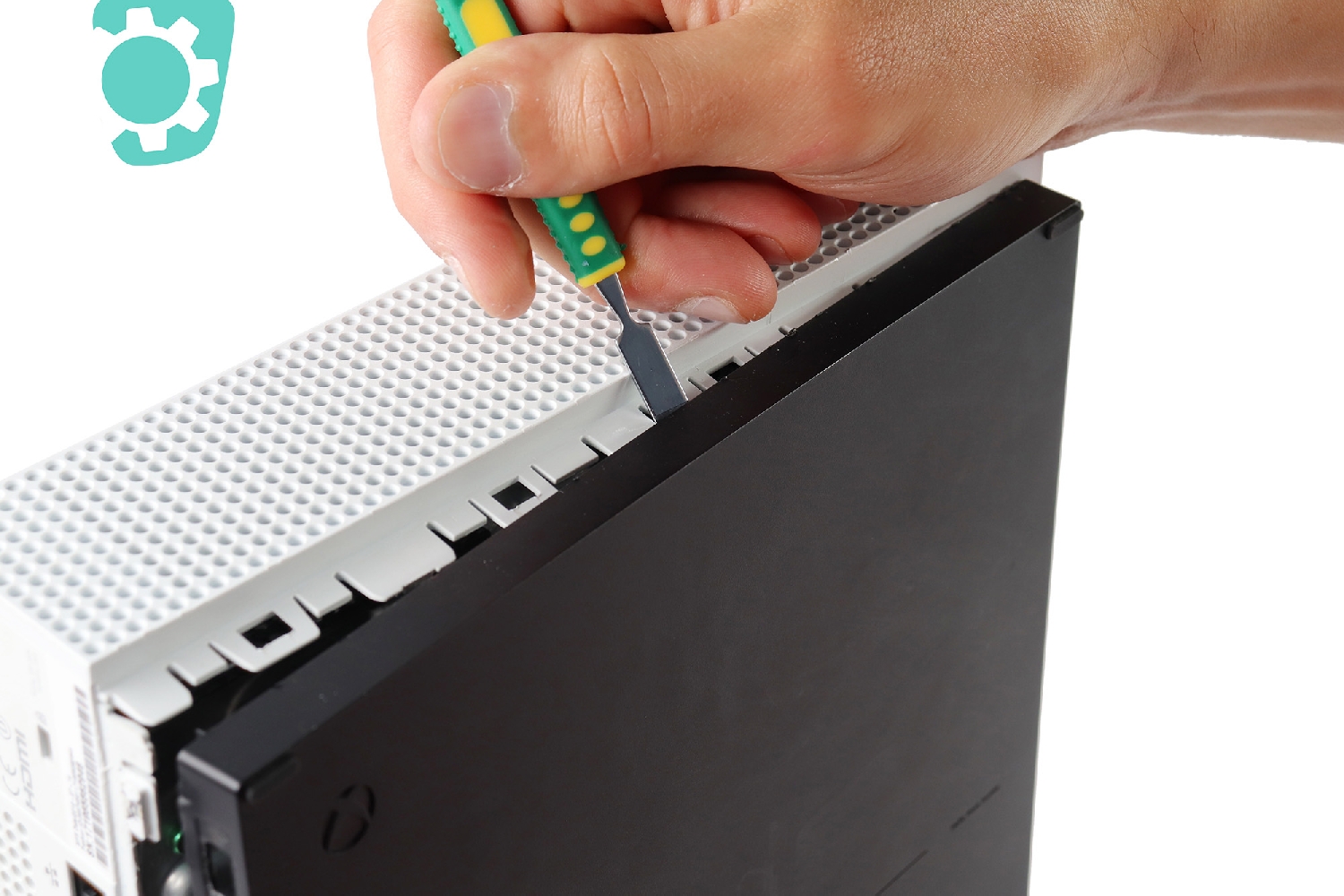

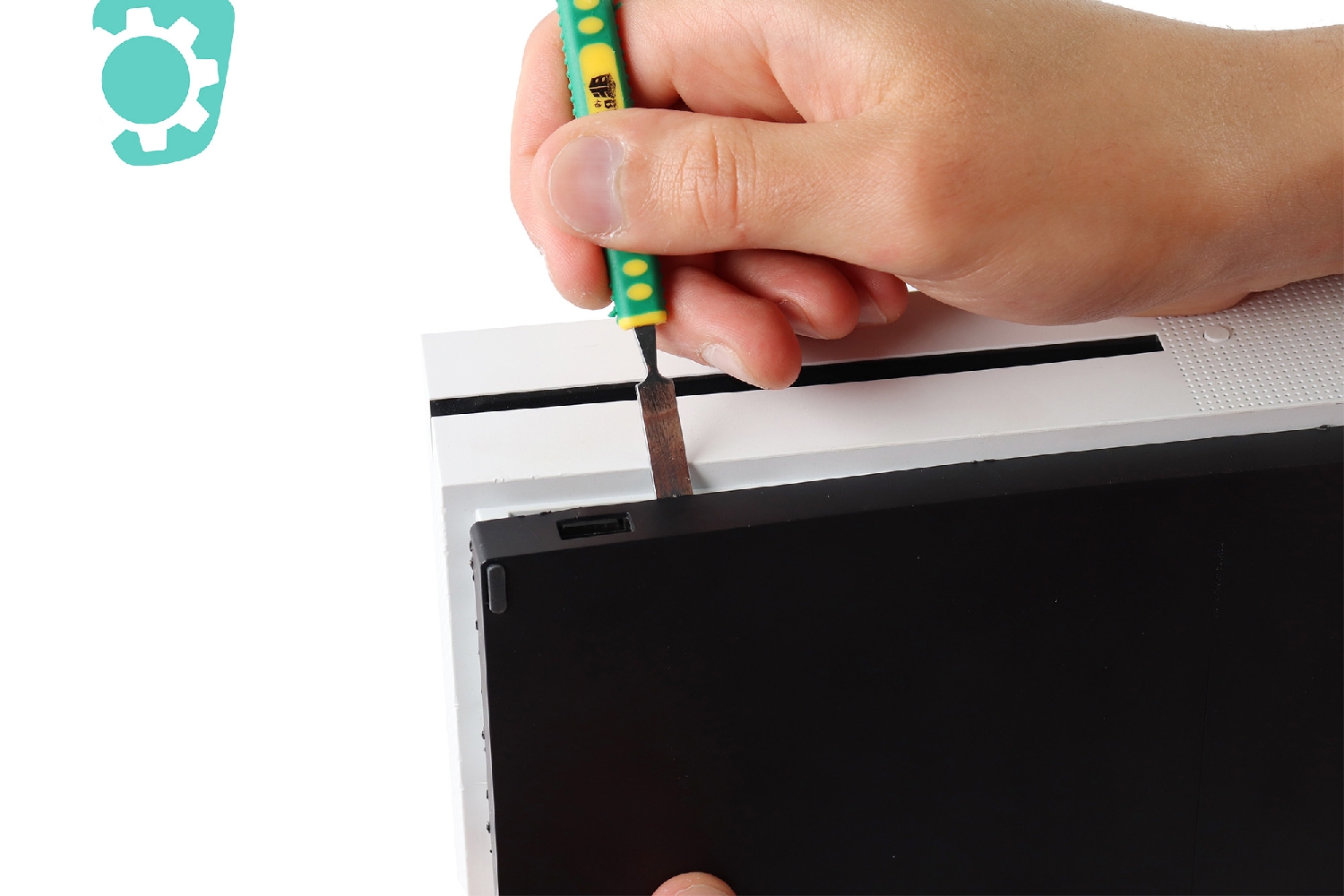

A l'arrière de la Xbox vous allez insérer la spatule en métal double embout entre le capot du dessous (noir) et le reste de la console.

En faisant délicatement levier, vous allez déclipser le capot.

Répétez ce mouvement sur toute la longueur.
Etape 3

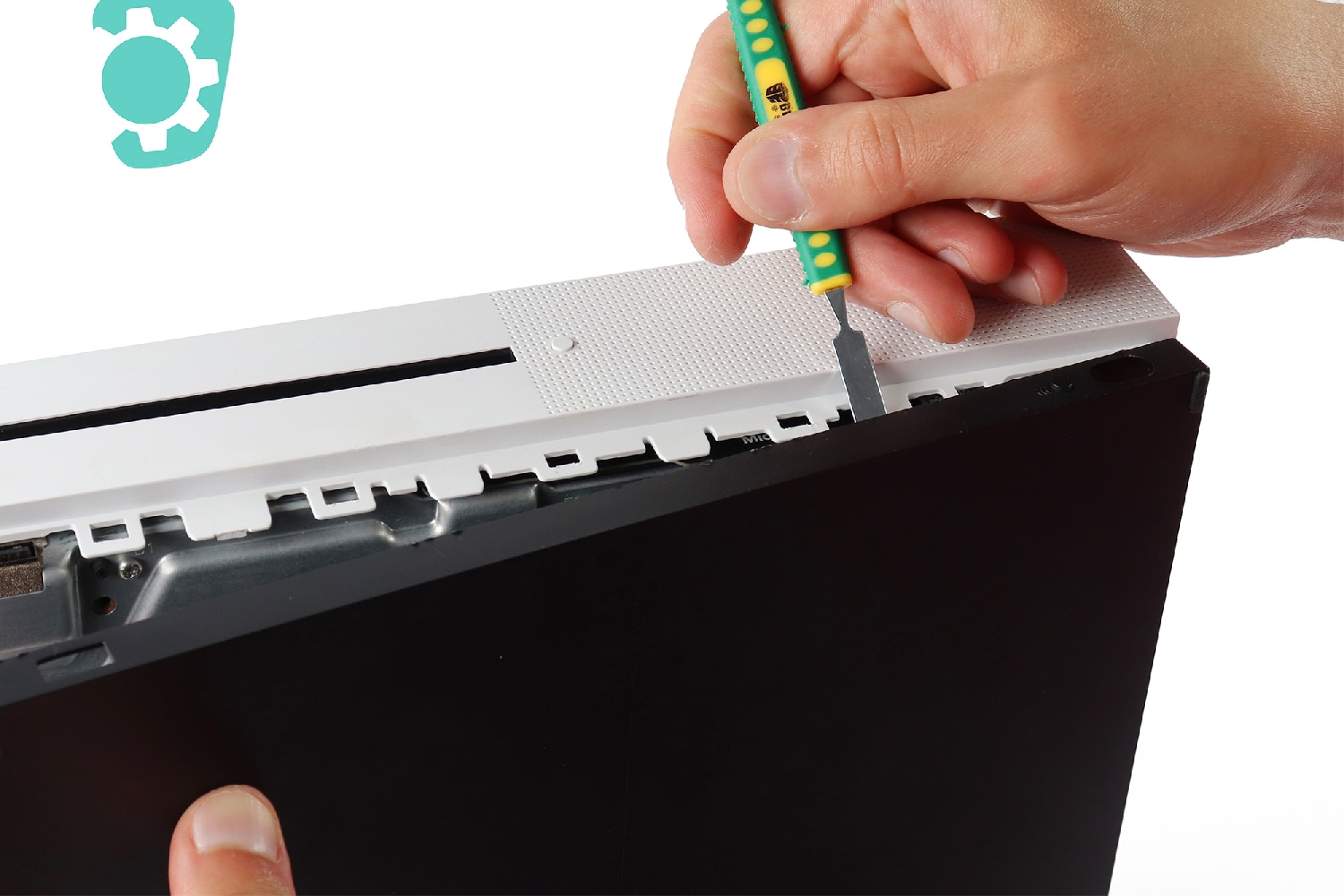

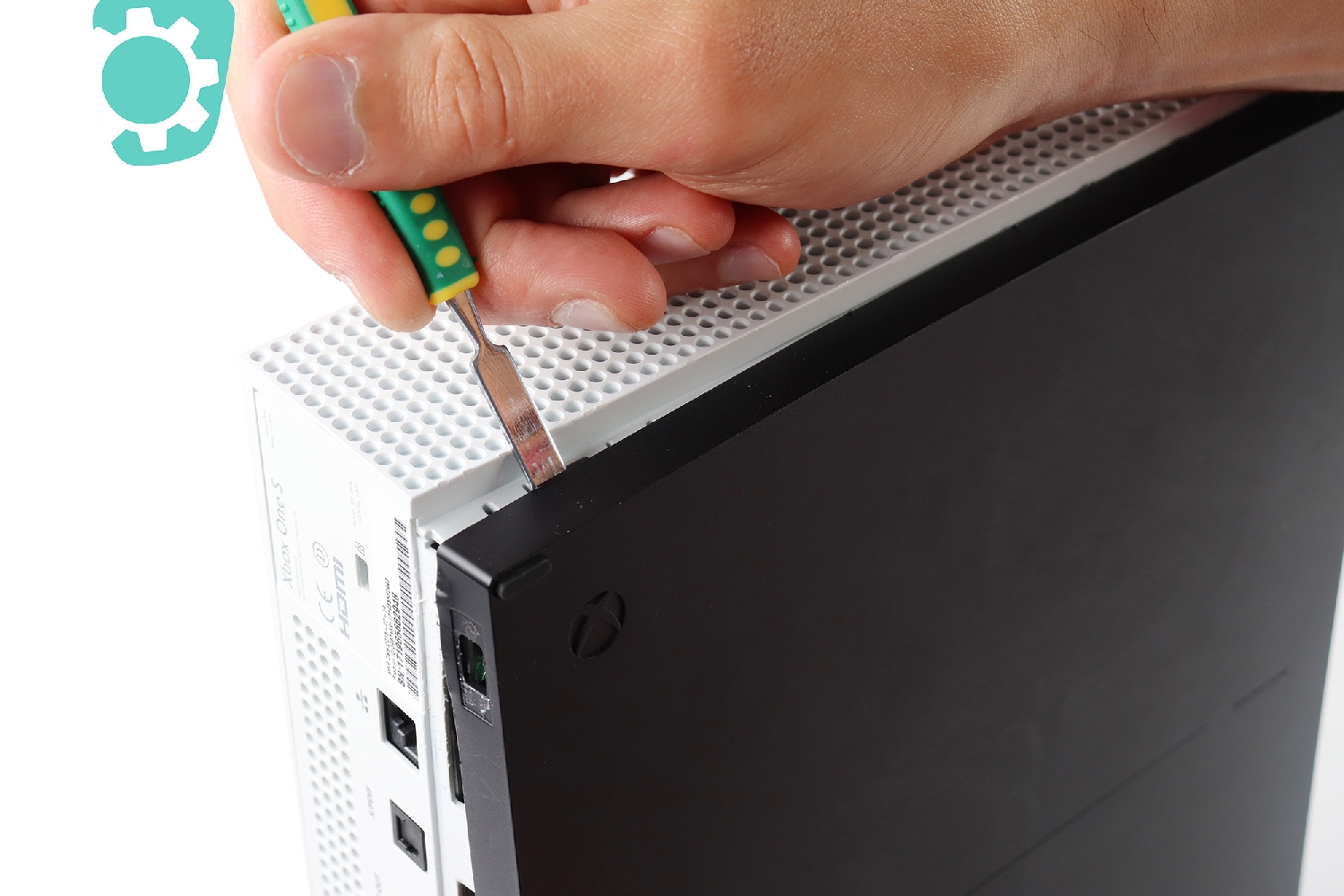

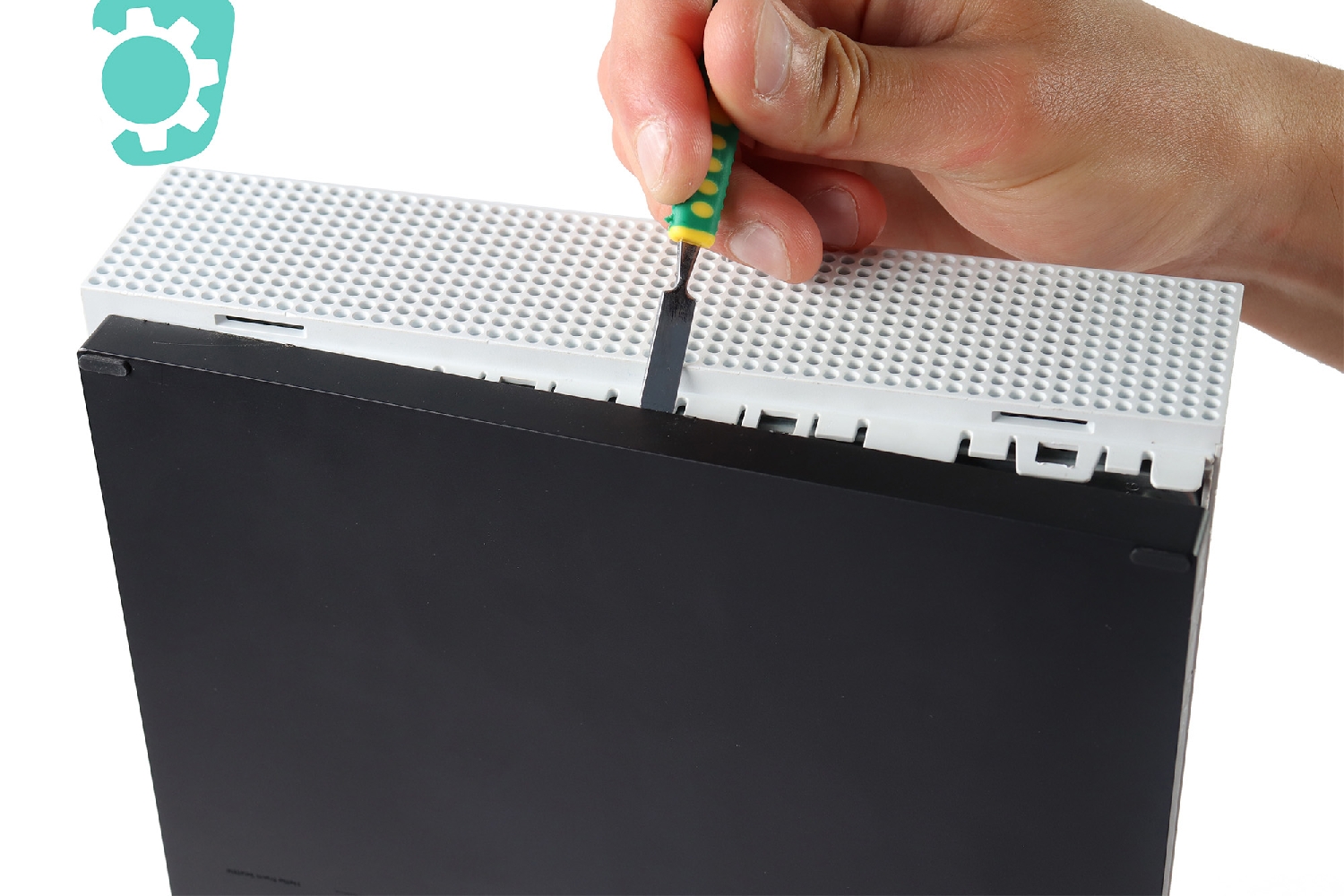

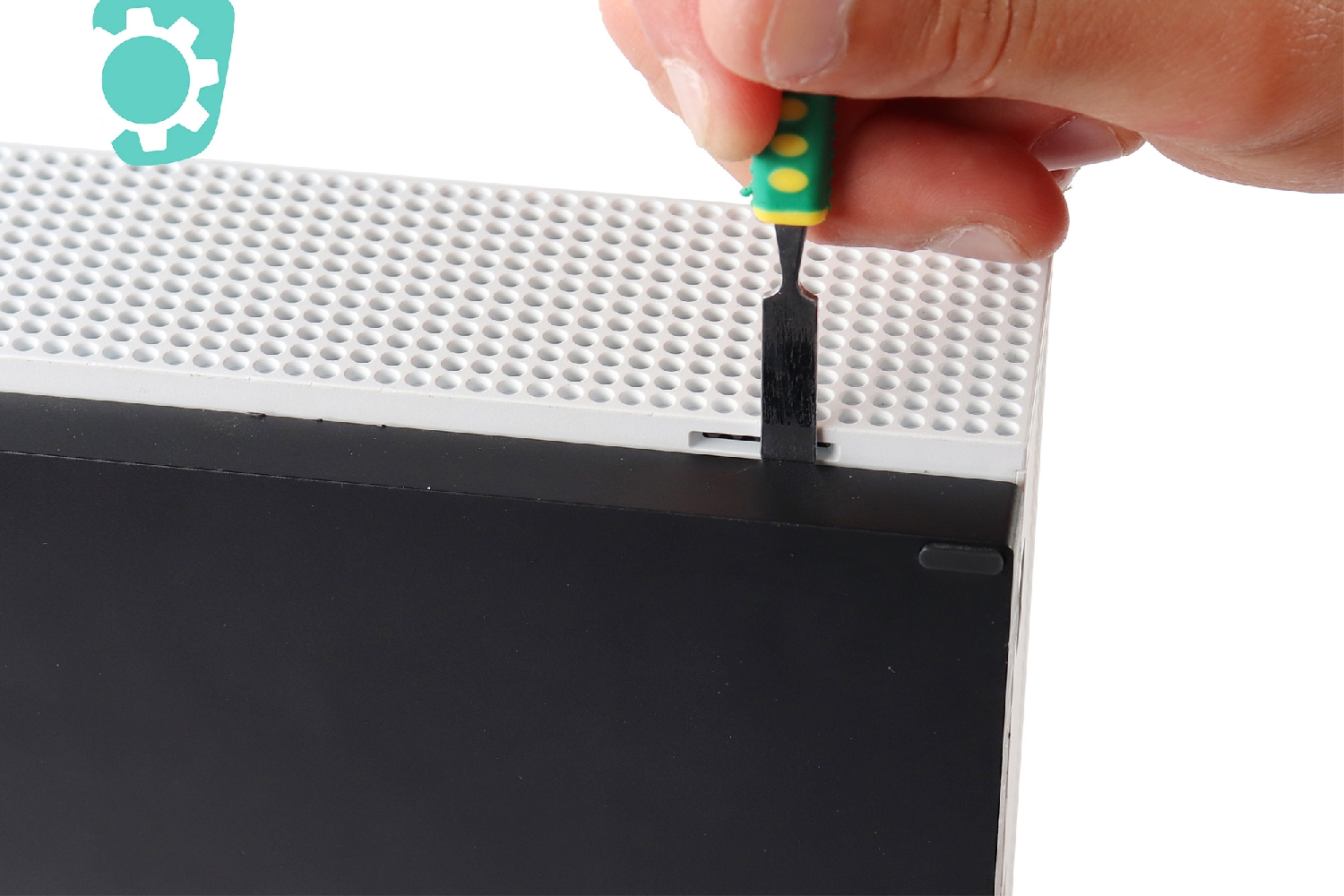

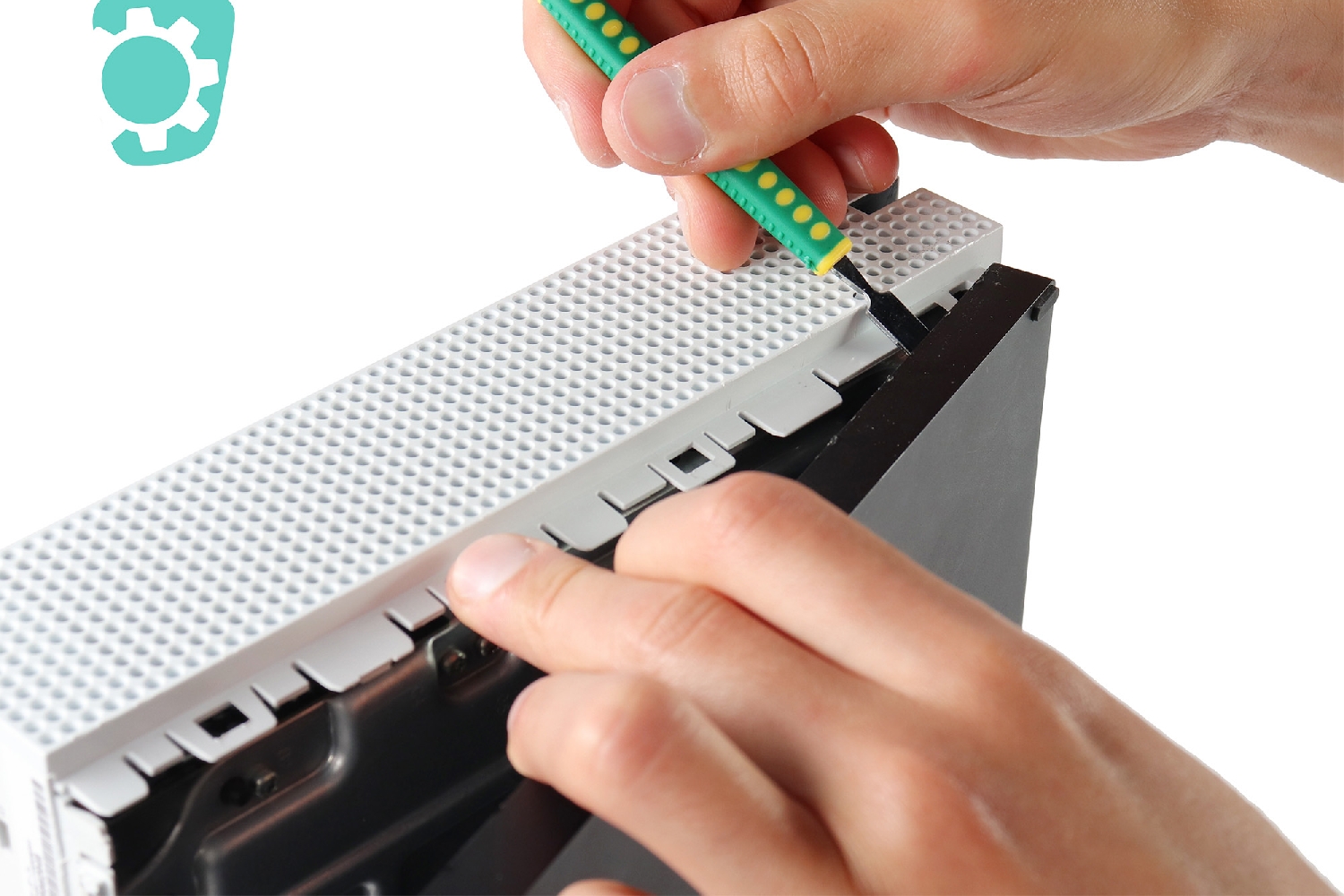

Faites maintenant effet de levier, de la même manière sur l'un des côtés de la console.
Etape 4

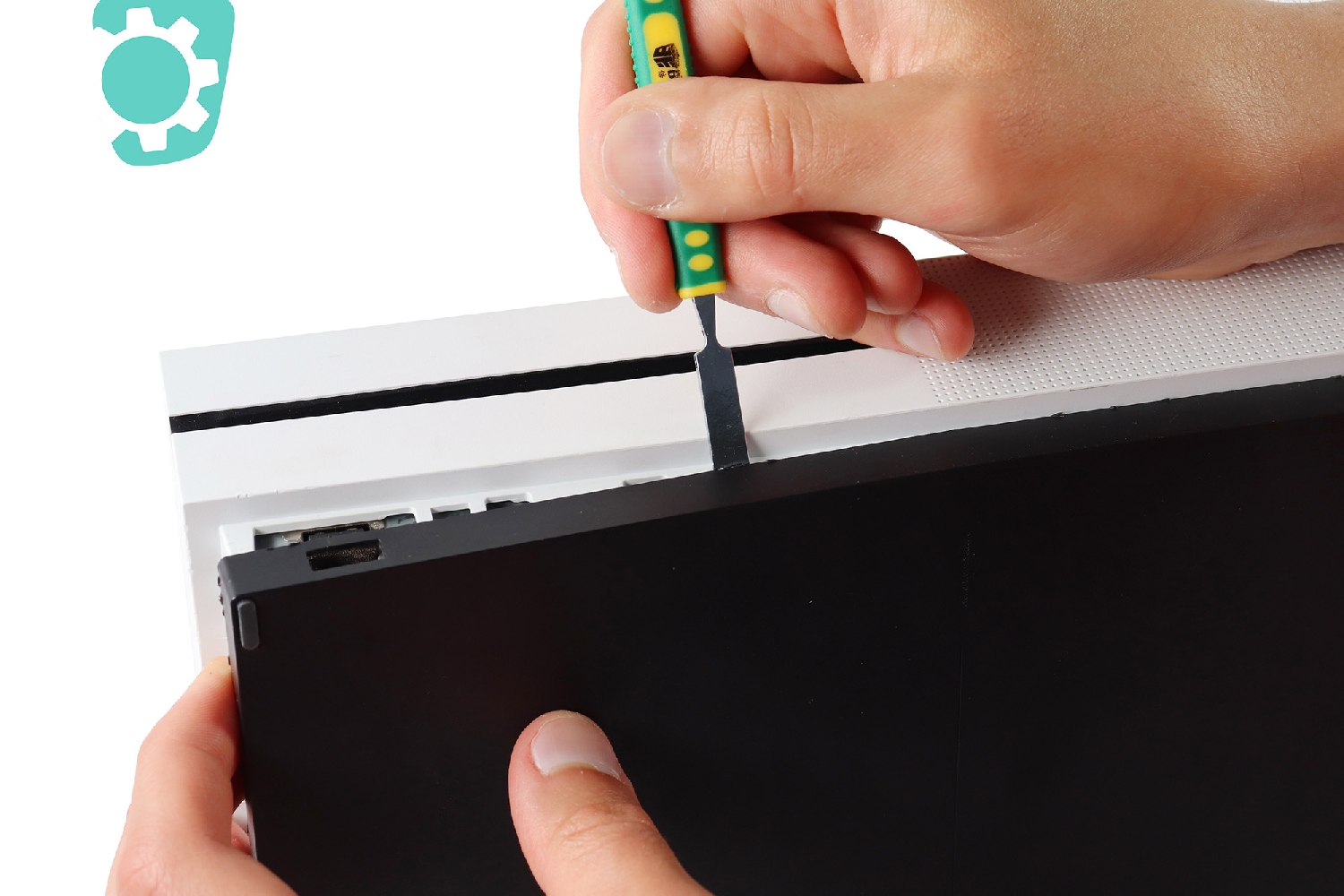

Poursuivez en déclipsant le côté opposé en procédant de la même façon.
Etape 5

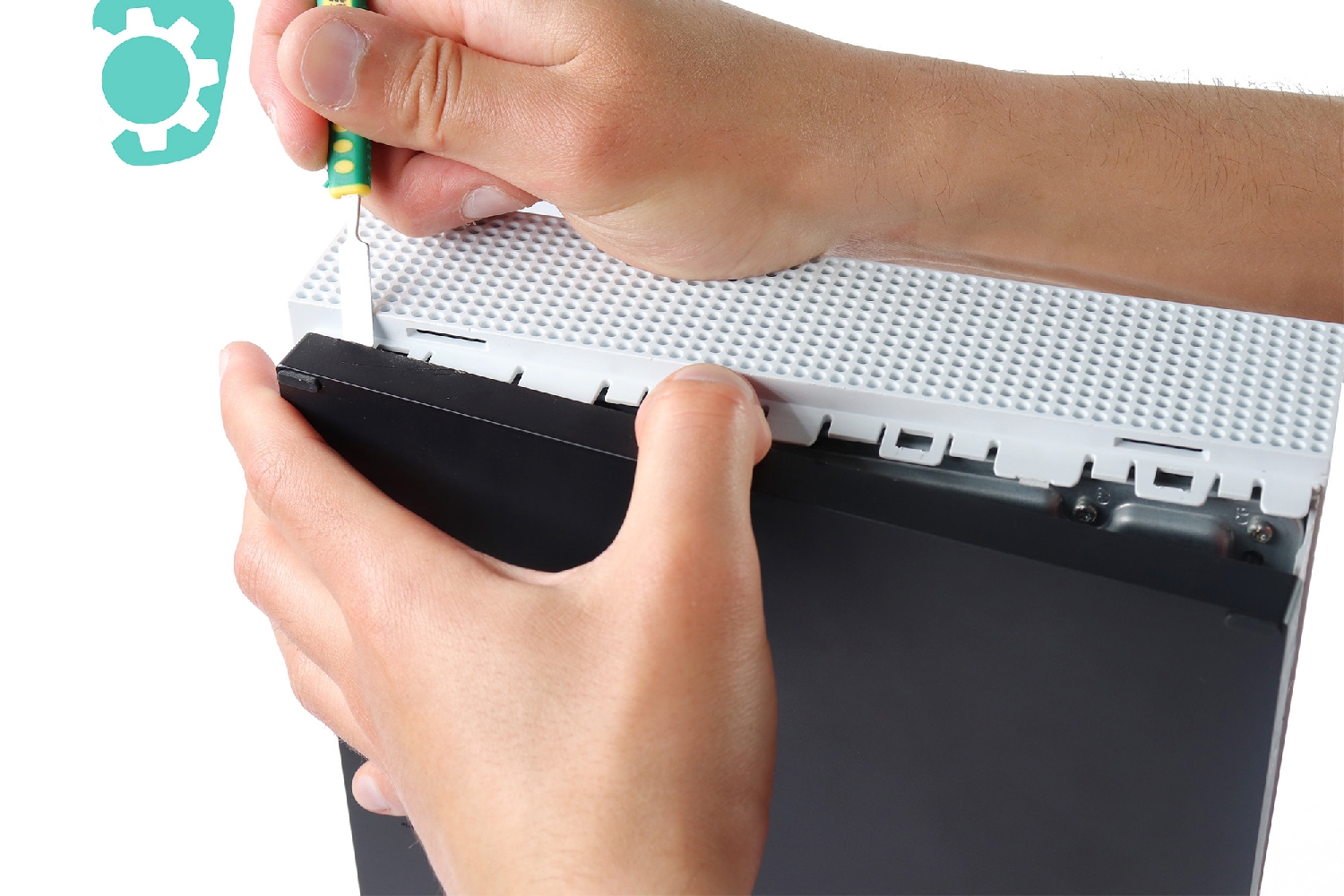

Enfin, déclipsez le dernier côté de la Xbox.

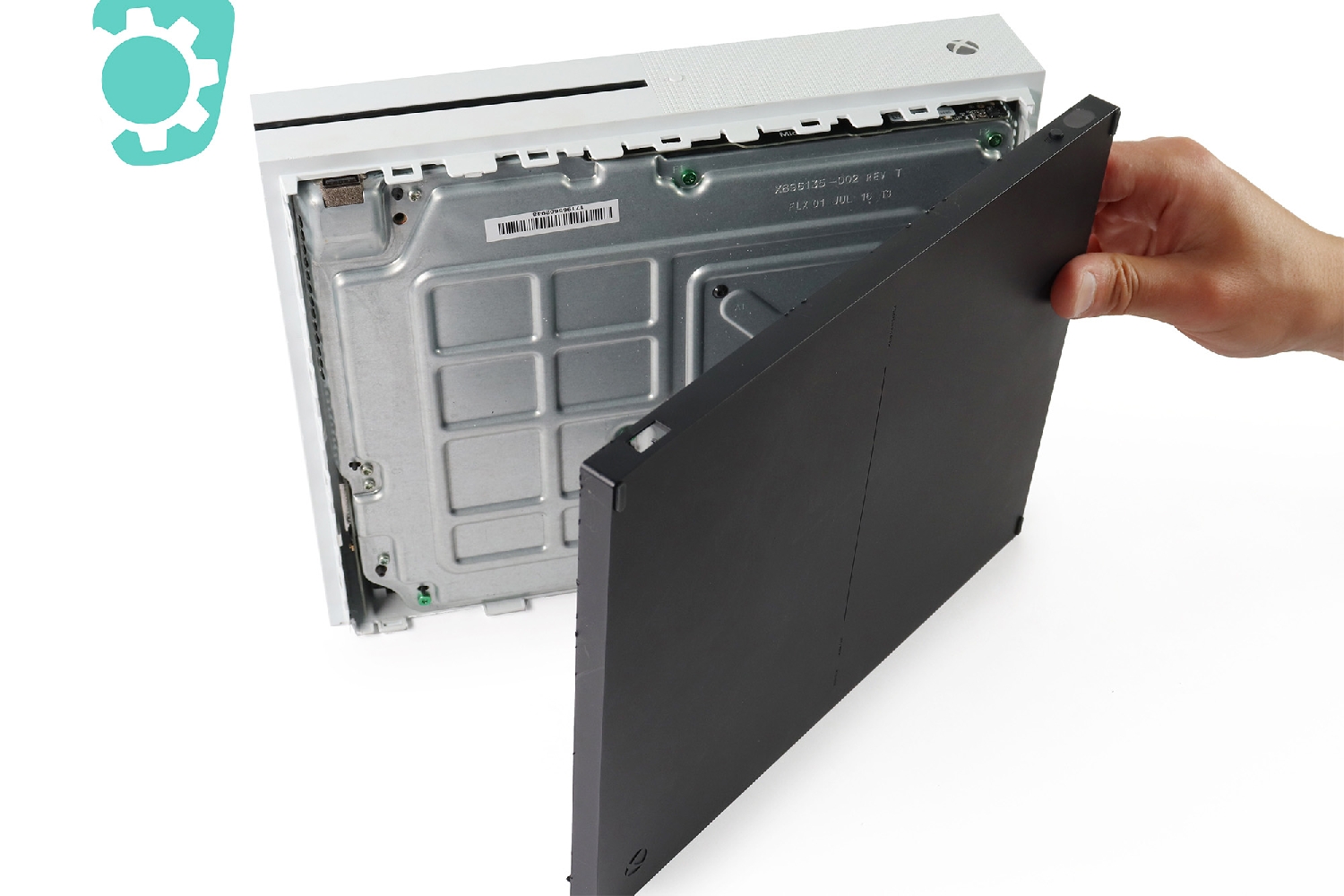

Vous devriez pouvoir séparer le capot inférieur (noir) du reste de la console.
Etape 6

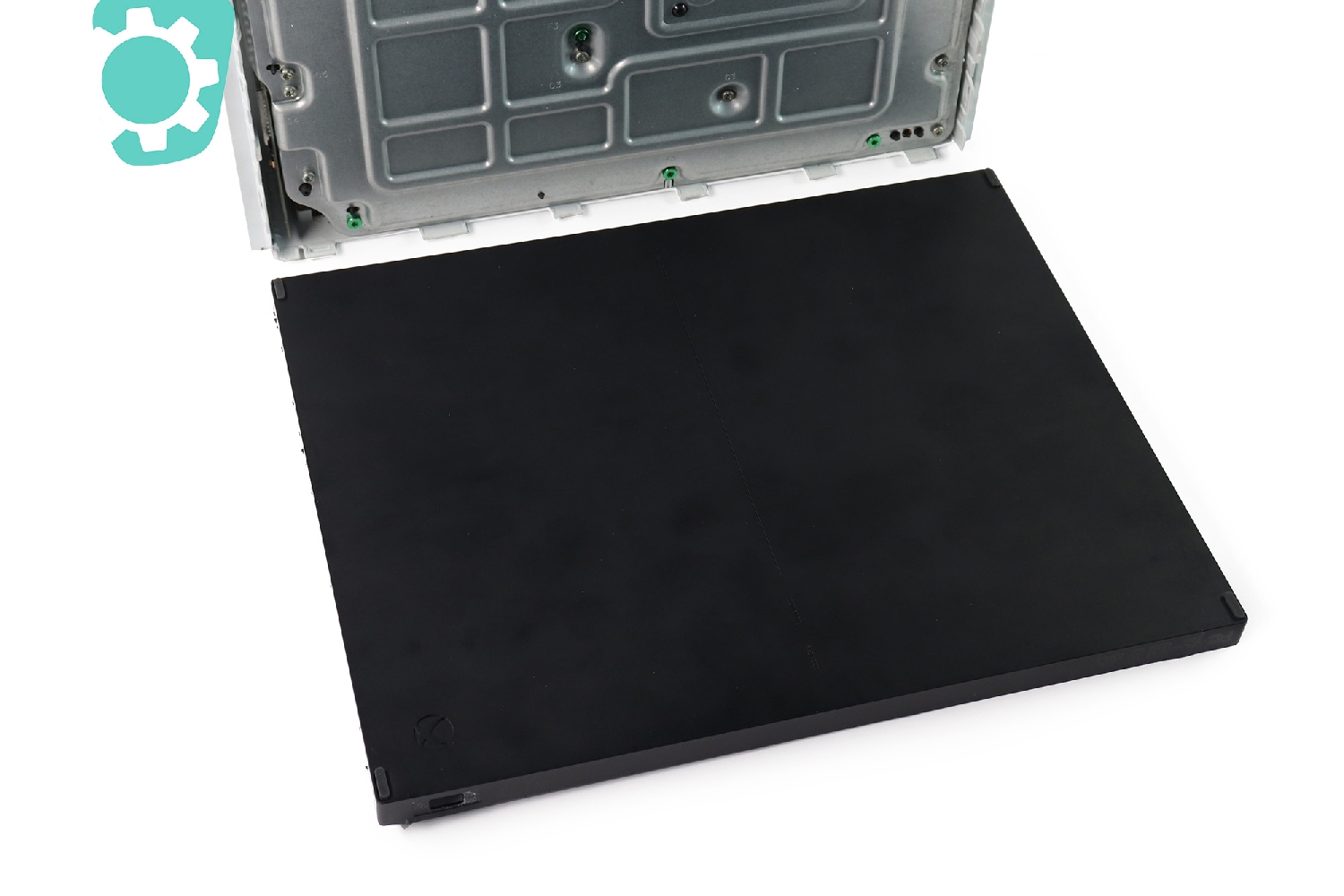

Le capot inférieur est retiré.
Etape 7

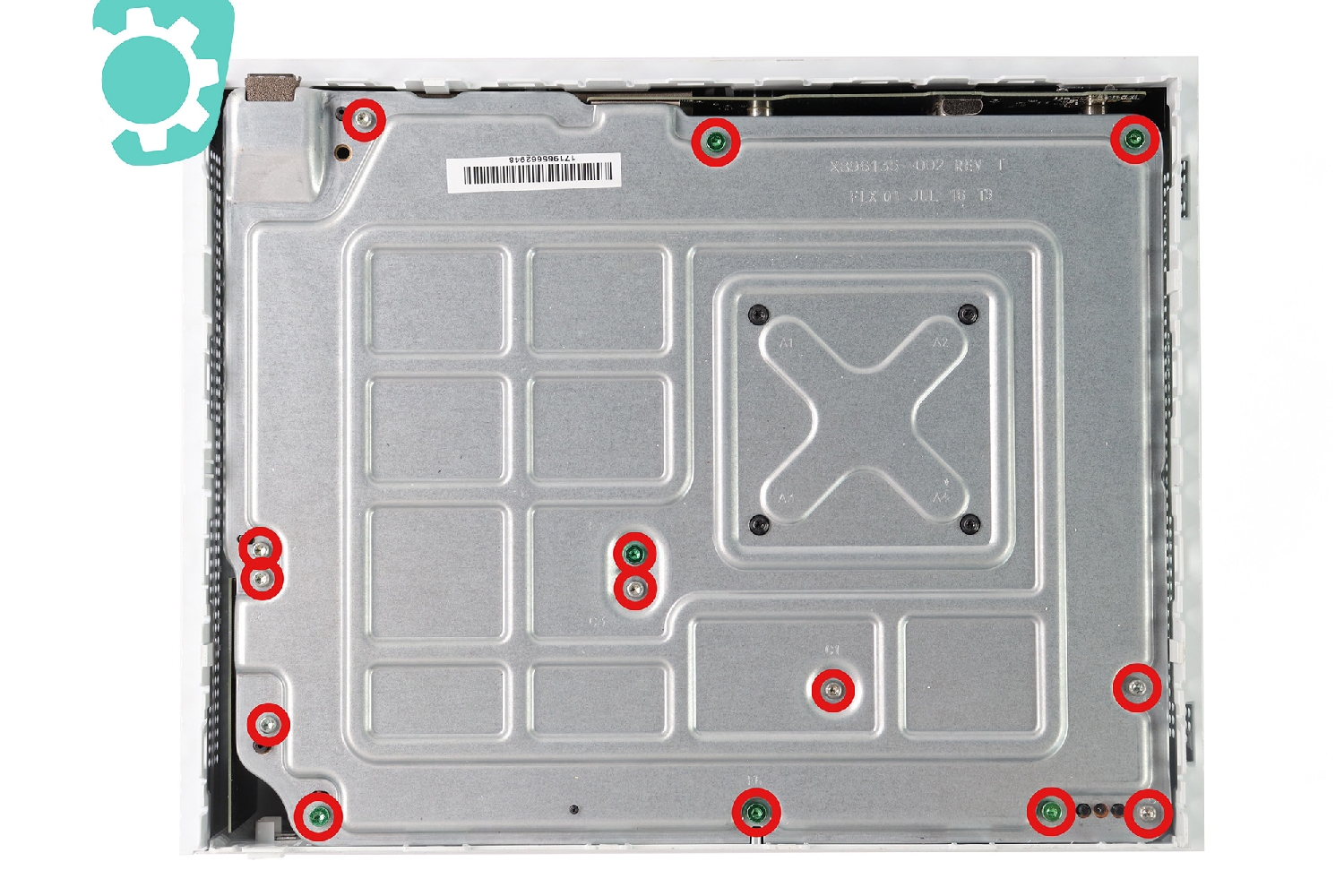

Dévissez ensuite les 14 vis (entourées en rouge sur la photo) à l'aide du tournevis Torx T10 (disponible dans notre kit outils 53 en 1).
Etape 8

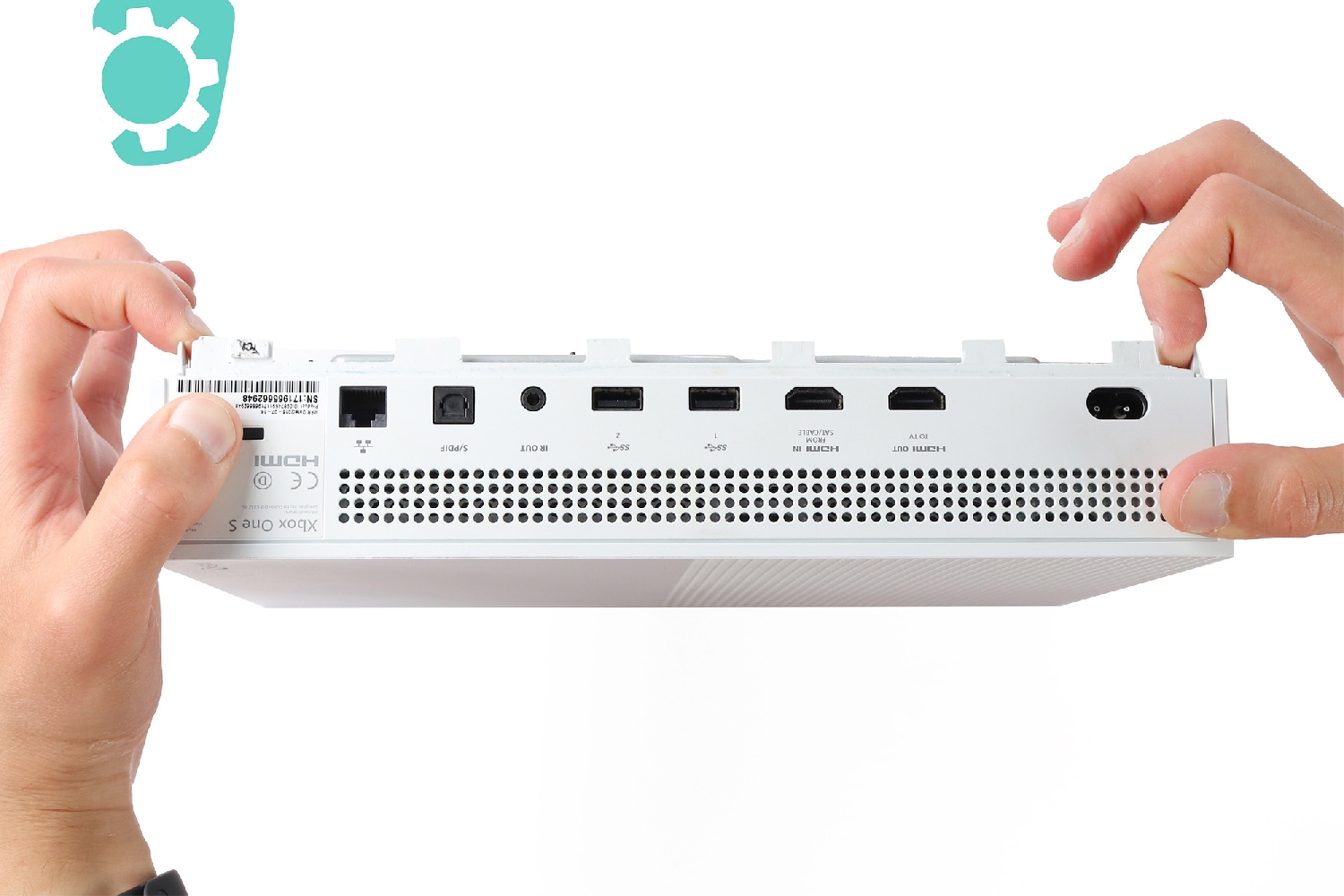

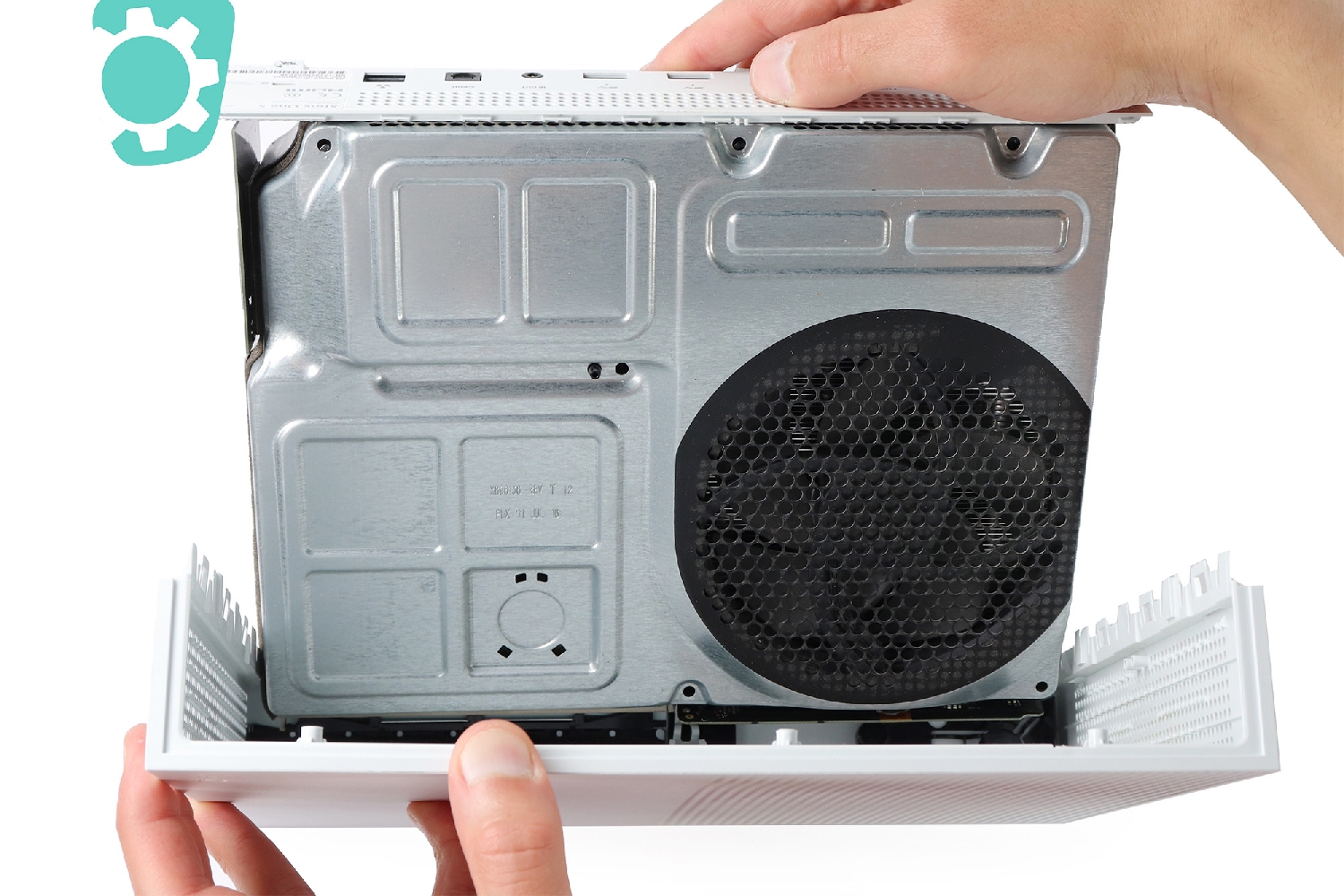

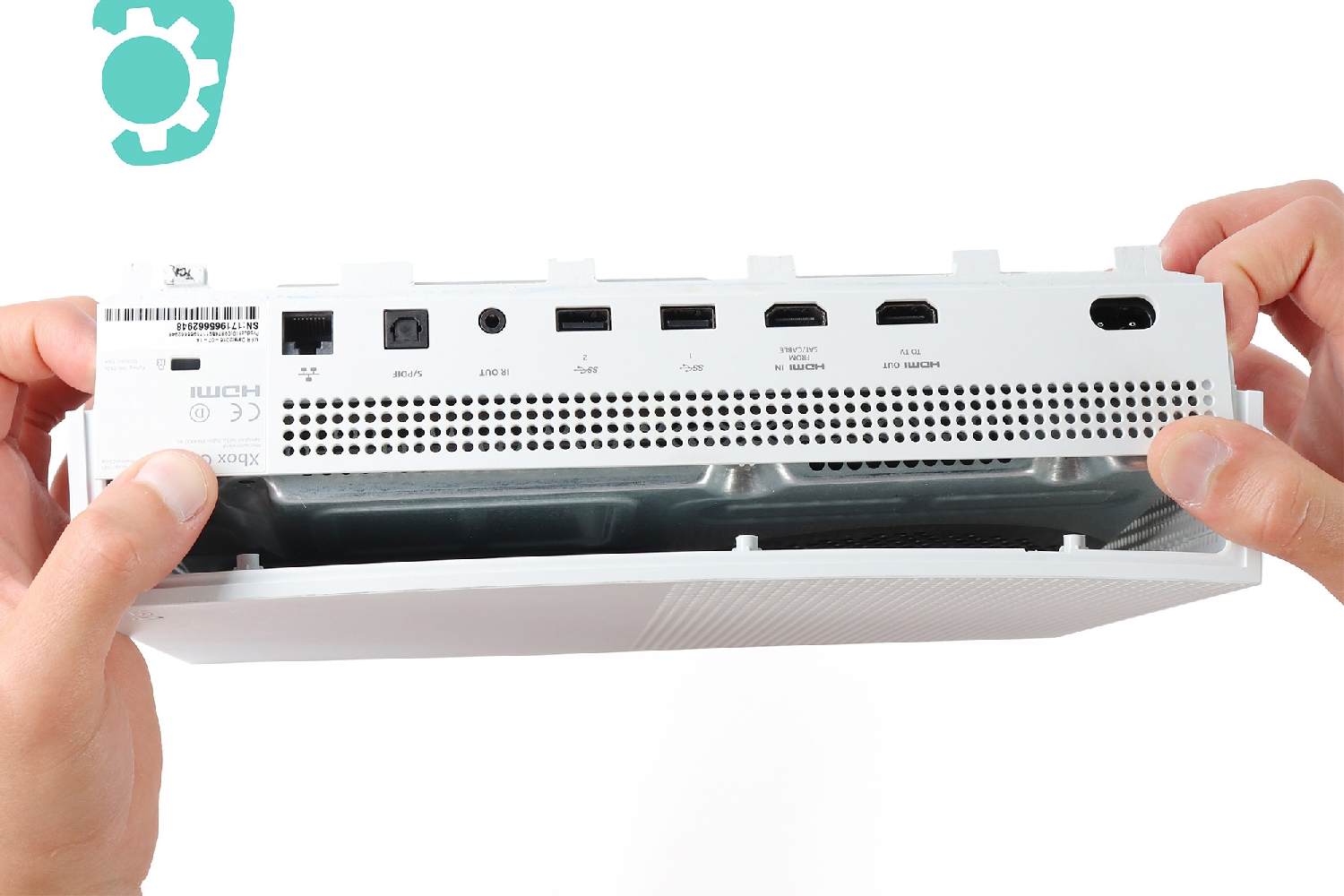

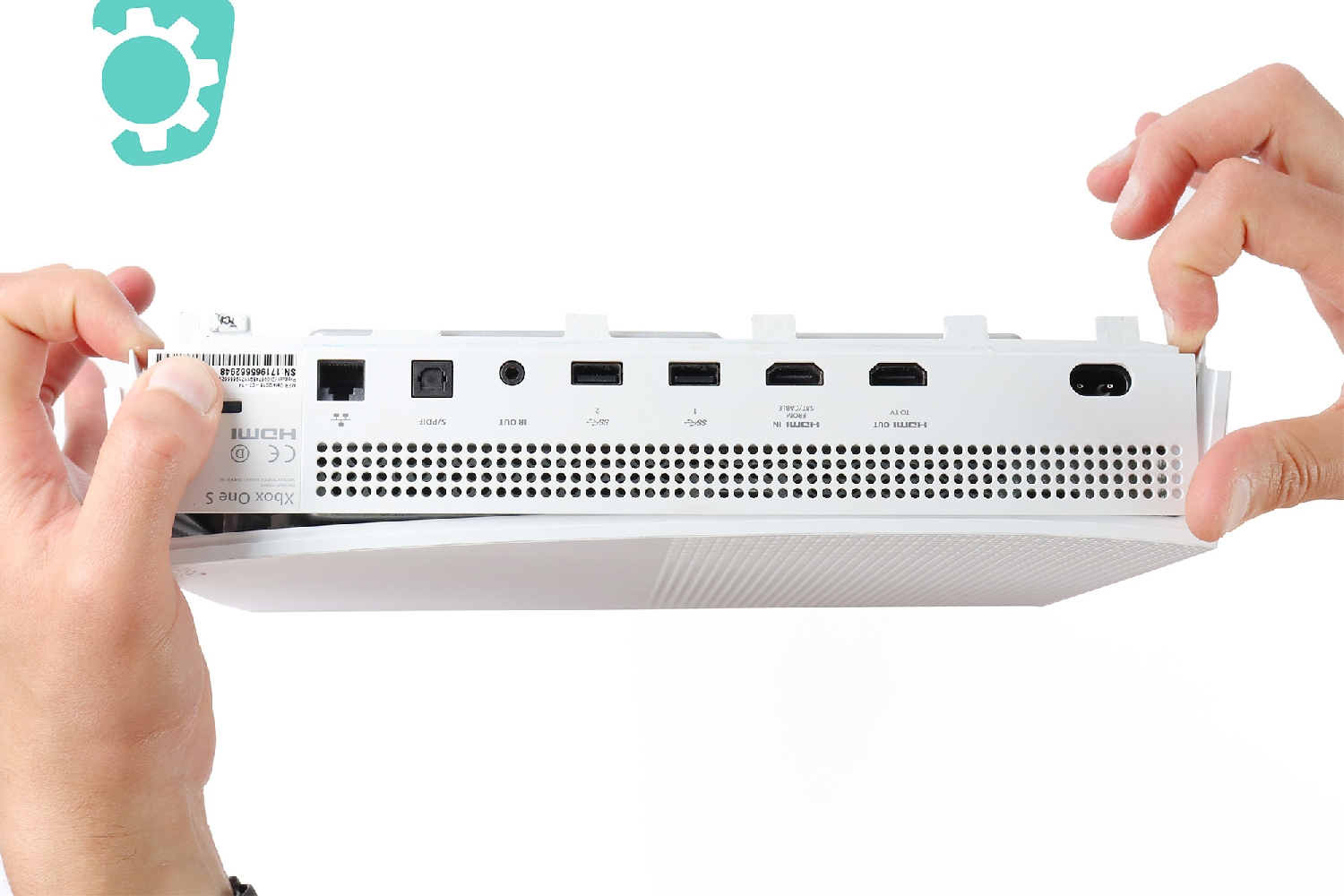

Maintenant, vous pouvez séparer délicatement le capot supérieur (blanc) du reste de la console.
Etape 9

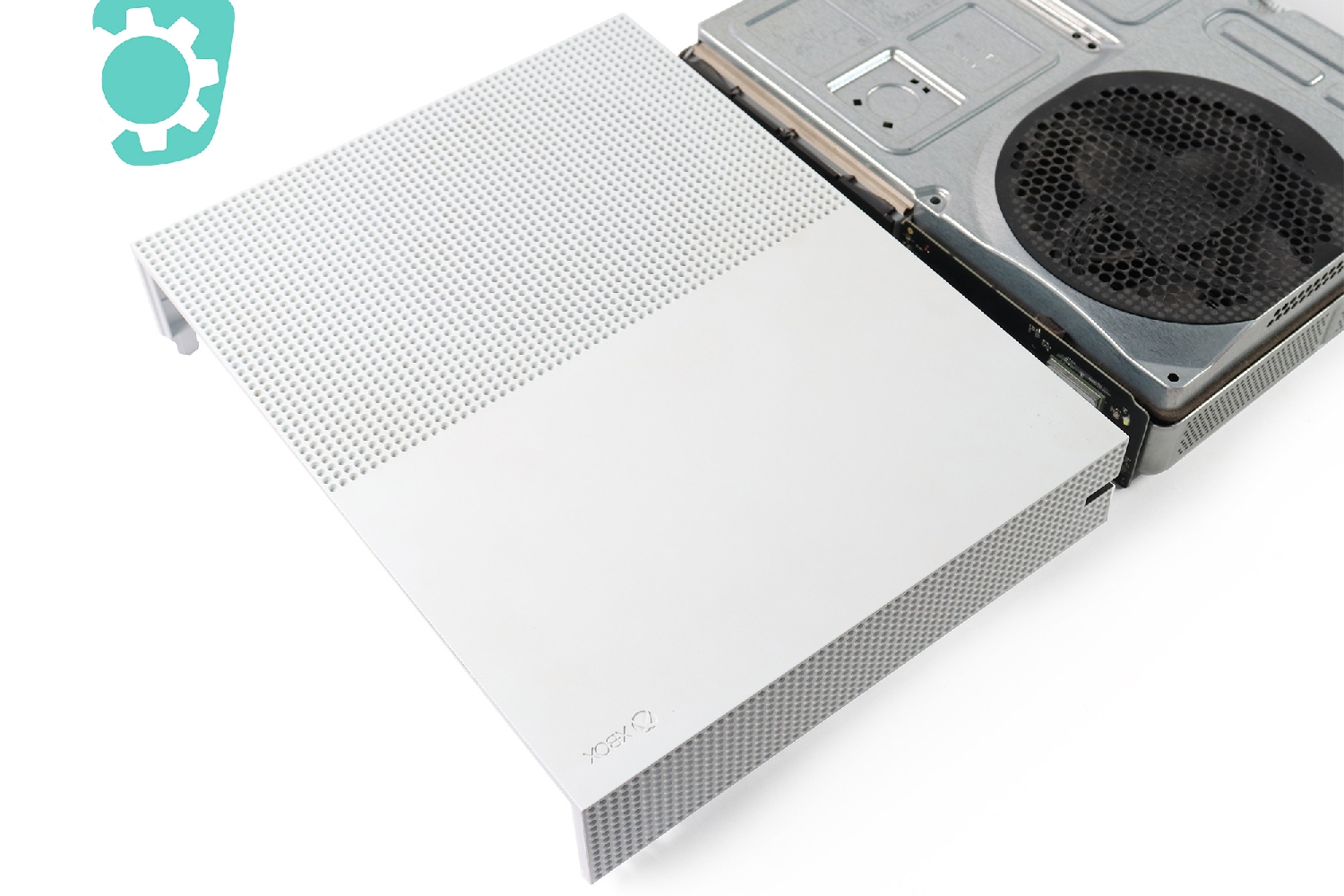

Le capot supérieur est retiré.
Etape 10

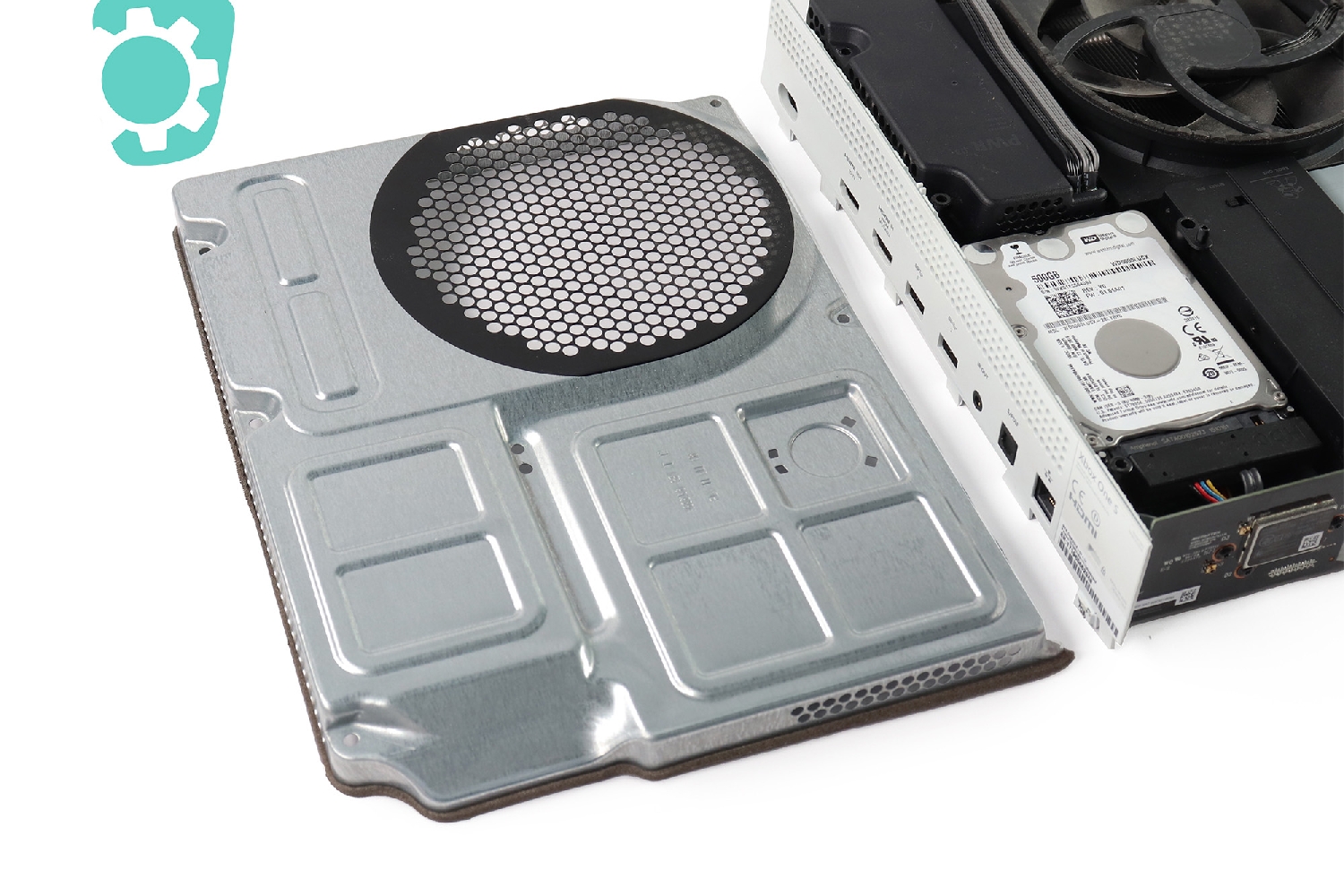

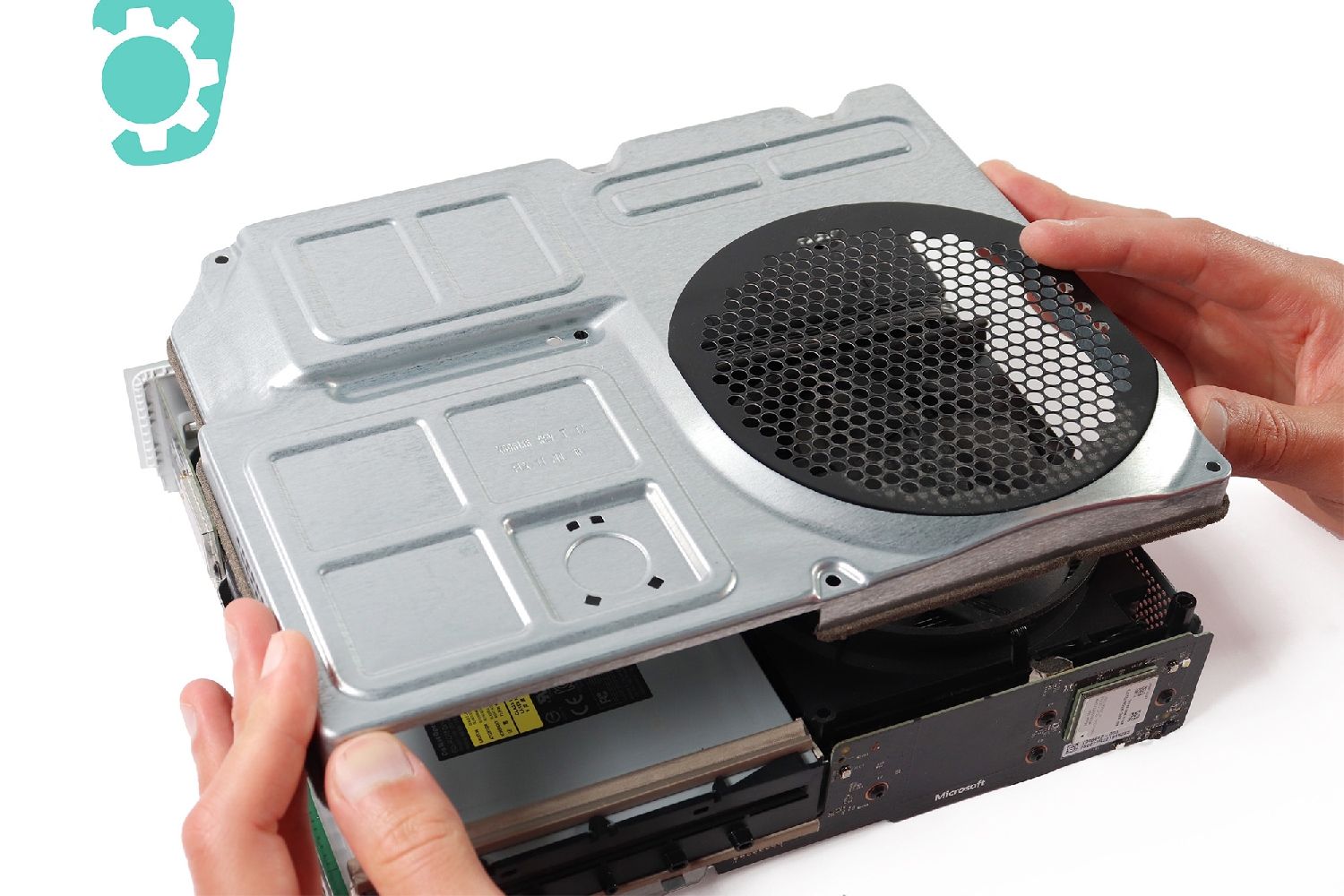

Ensuite, retirez le capot métallique.
Etape 11

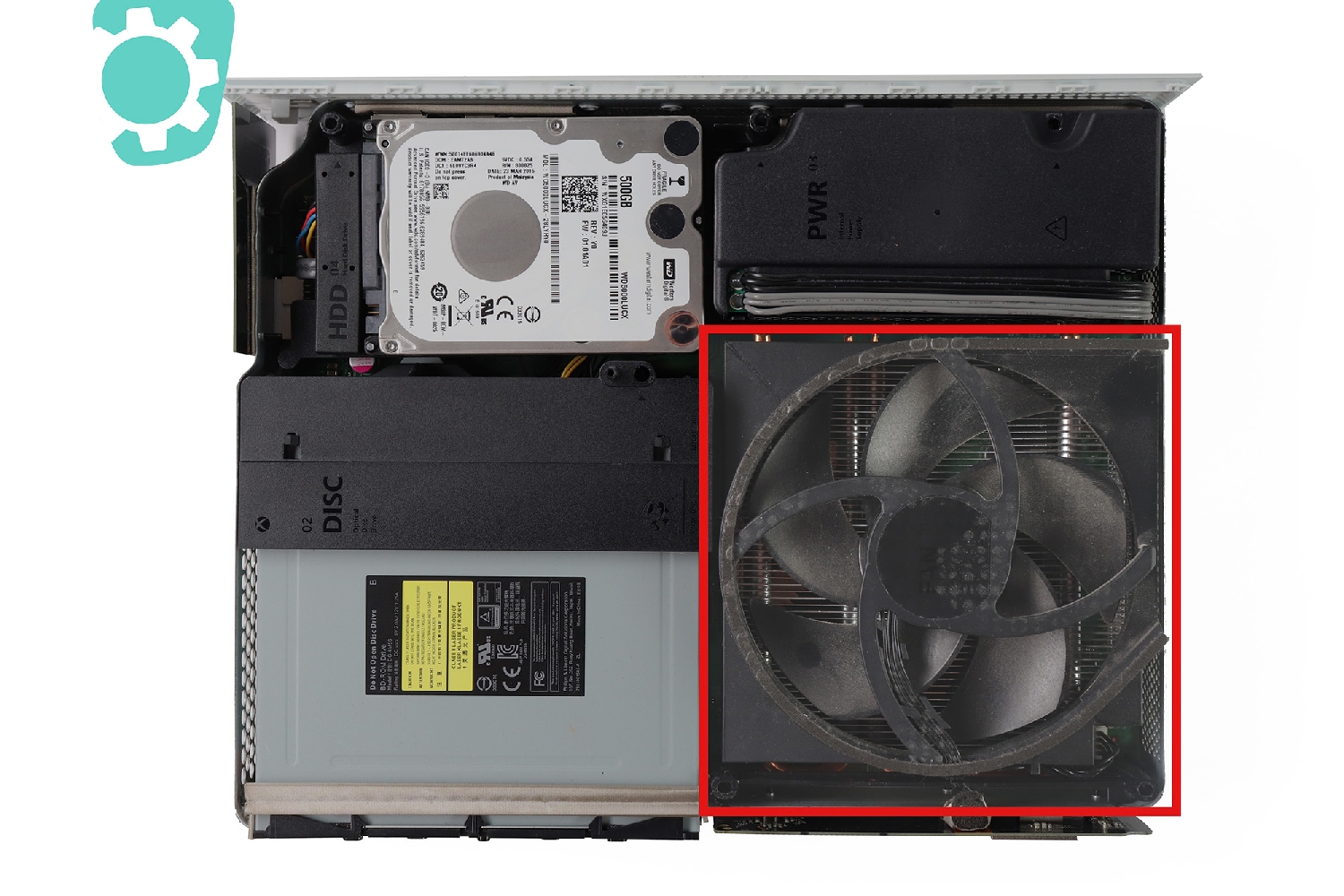

A noter que le ventilateur est encadré en rouge sur la photo suivante.

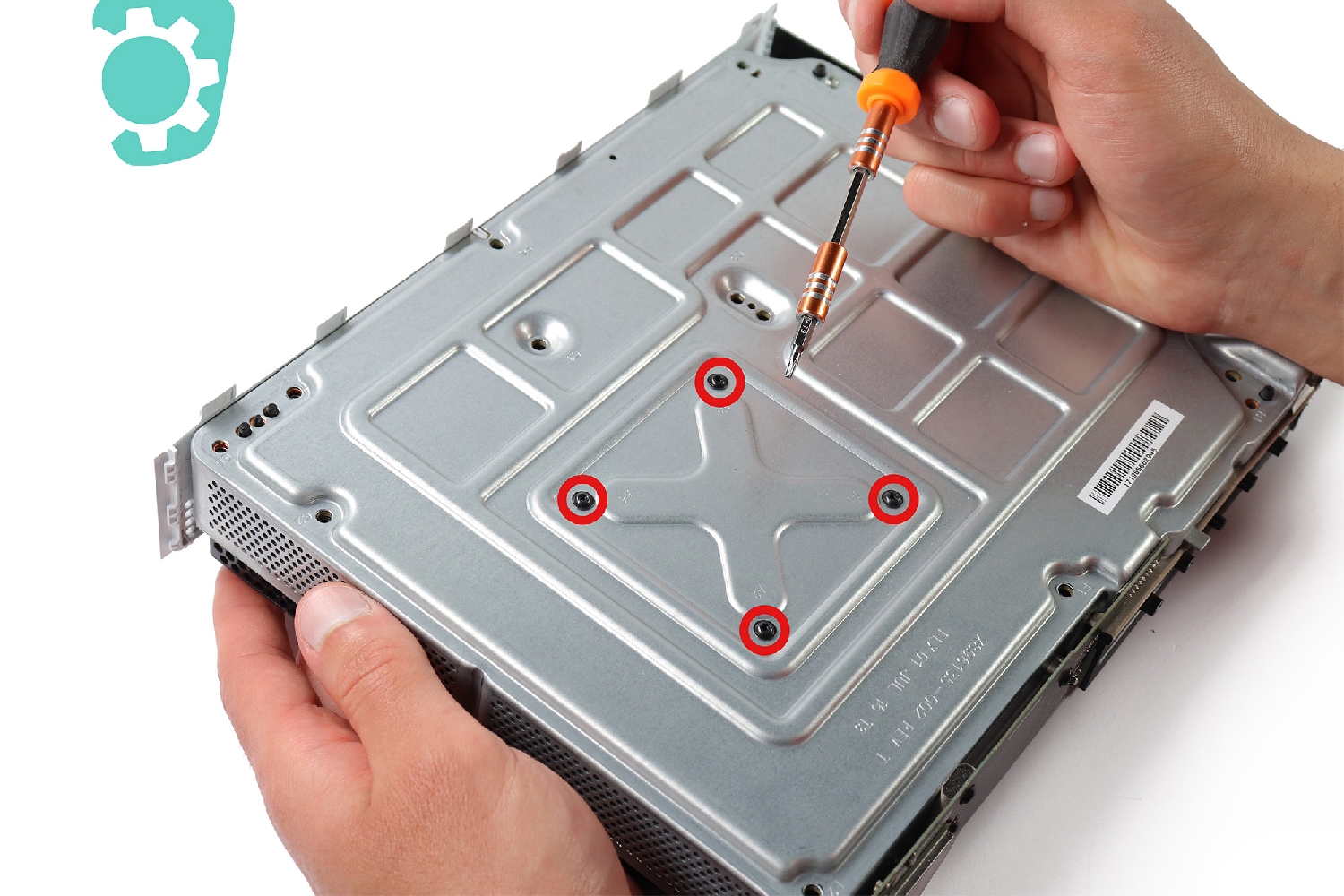

Retournez la Xbox et dévissez les 4 vis entourées en rouge à l'aide d'un tournevis cruciforme.
Etape 12

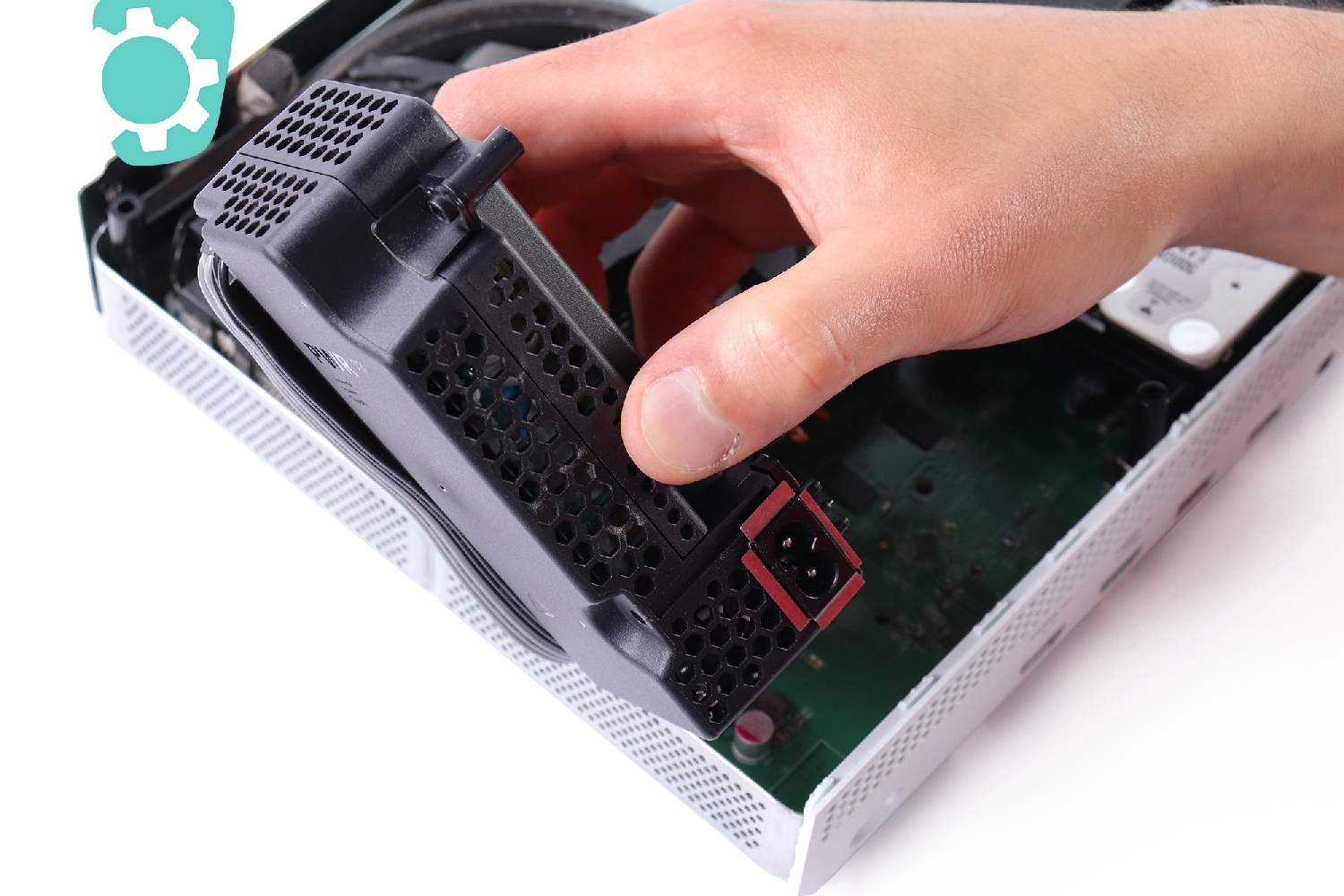

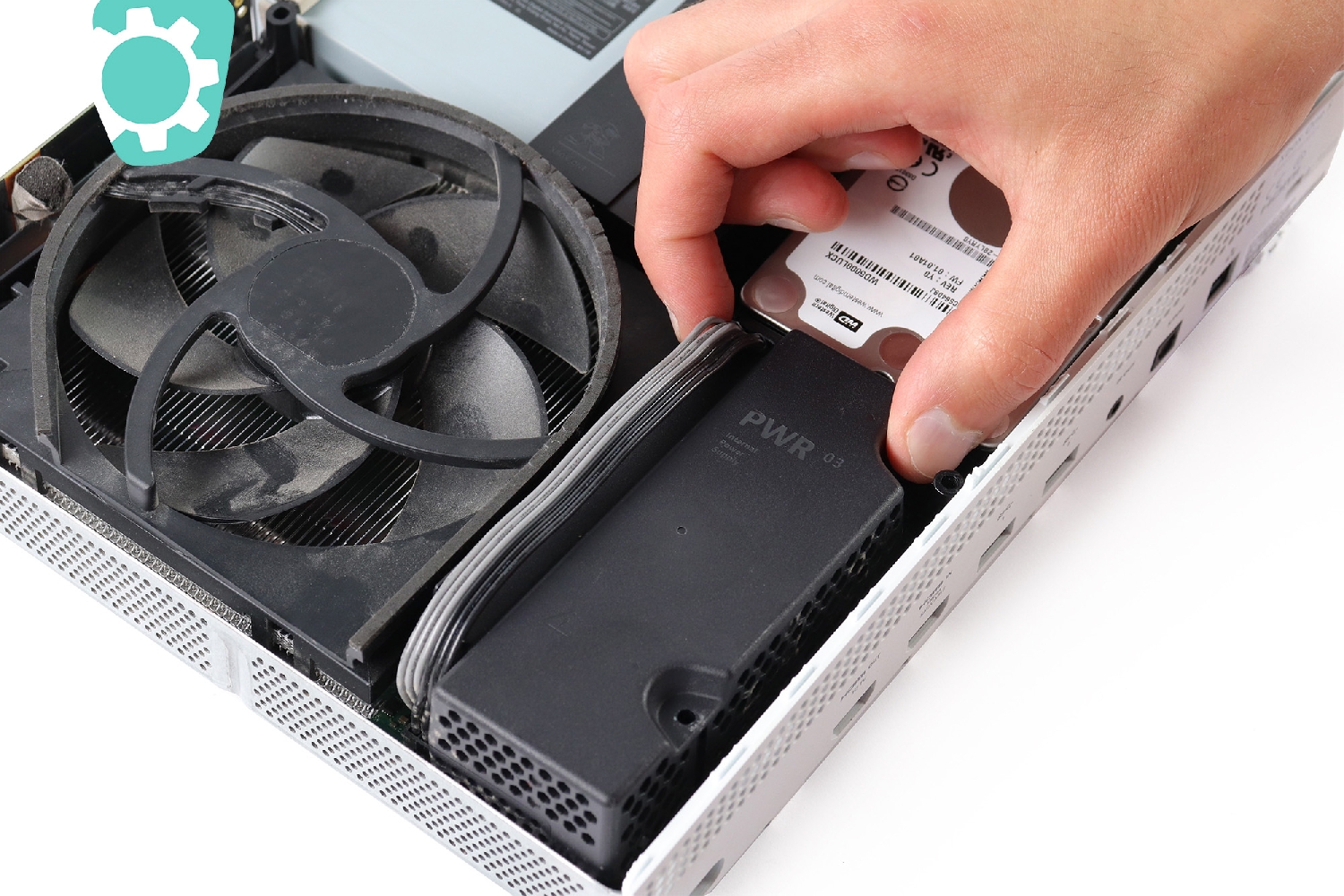

Vous pouvez maintenant retirer le bloc d'alimentation.

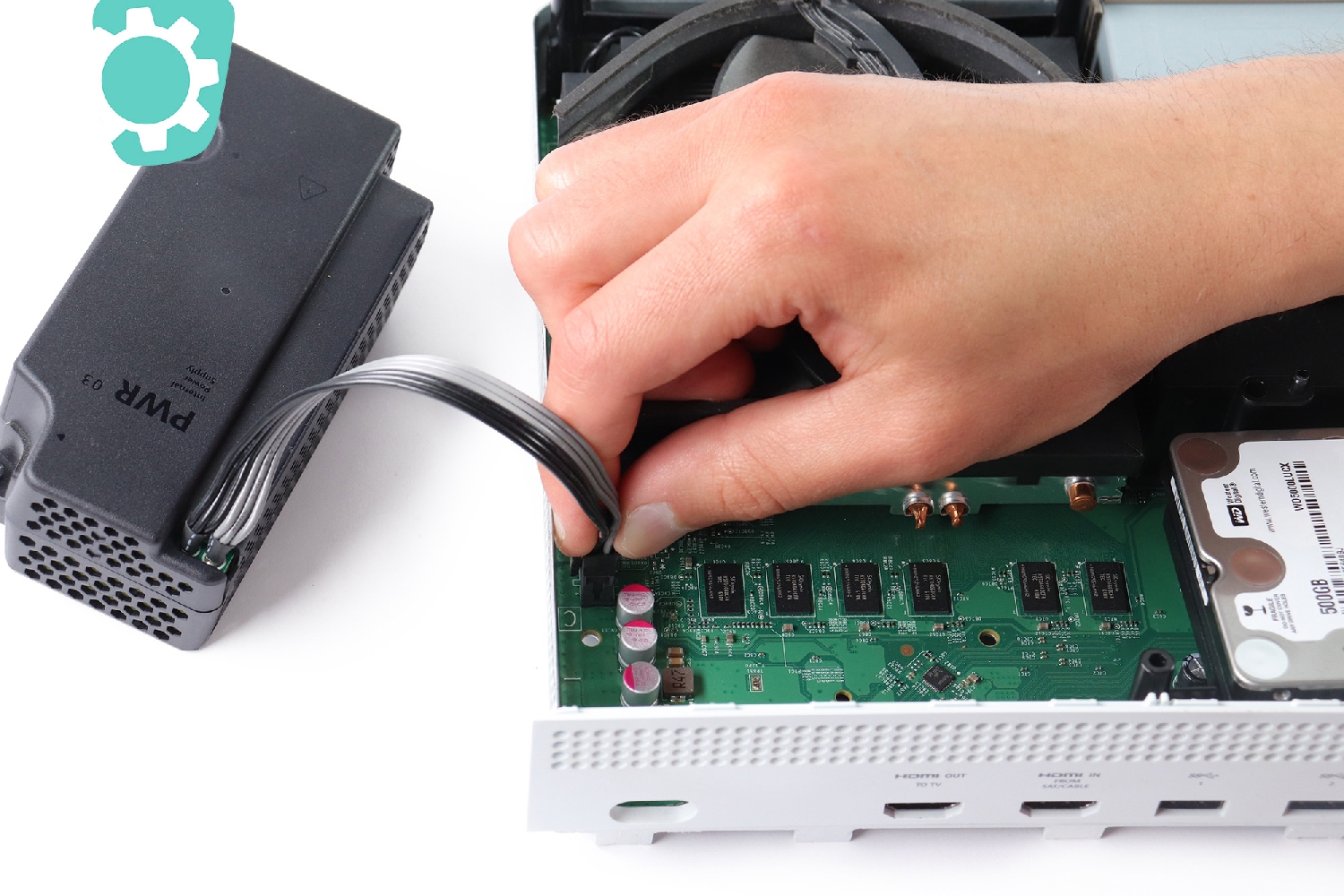

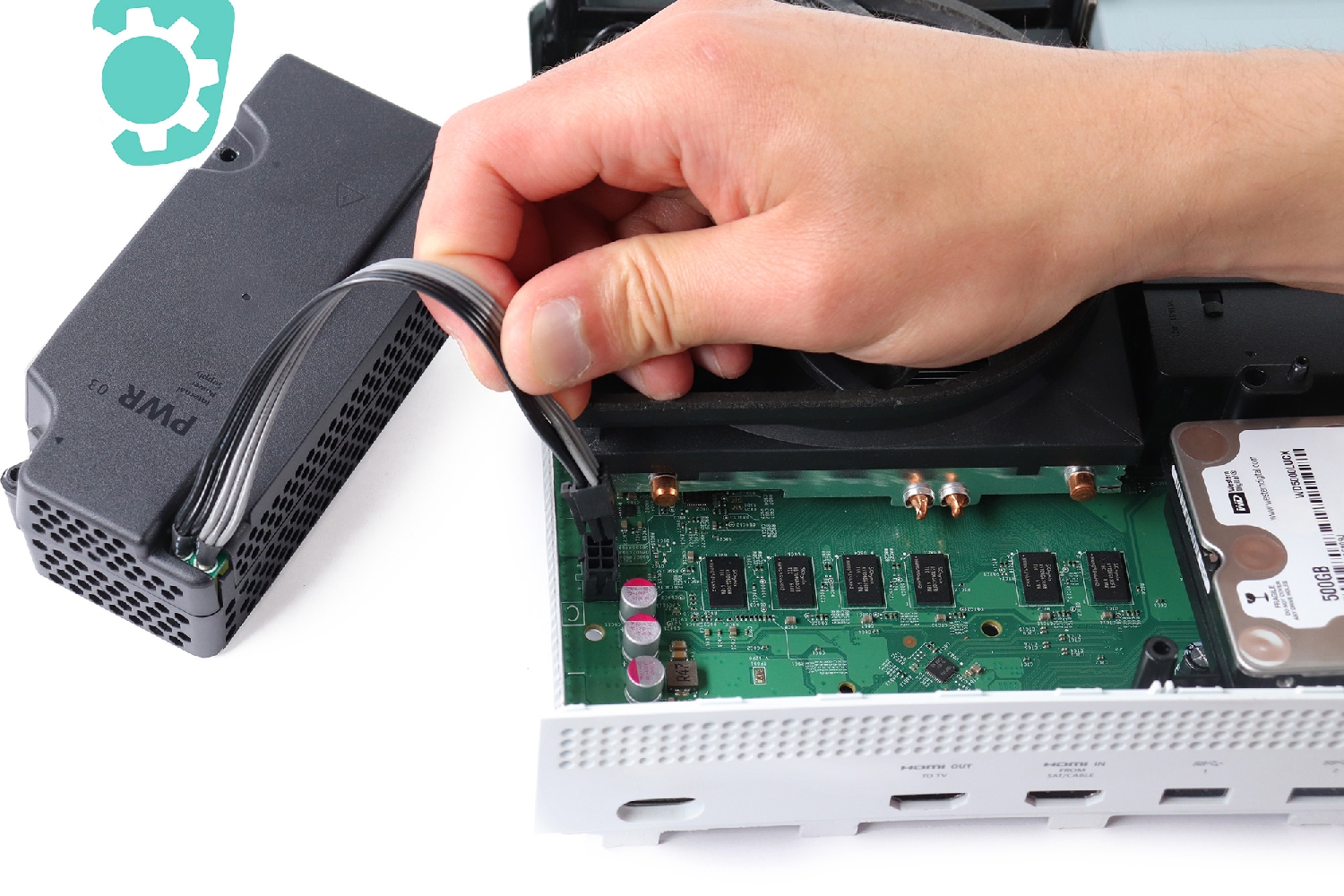

Attention à bien débrancher la nappe qui connecte encore le bloc d'alimentation à la carte mère pour pouvoir le retirer totalement.
Etape 13

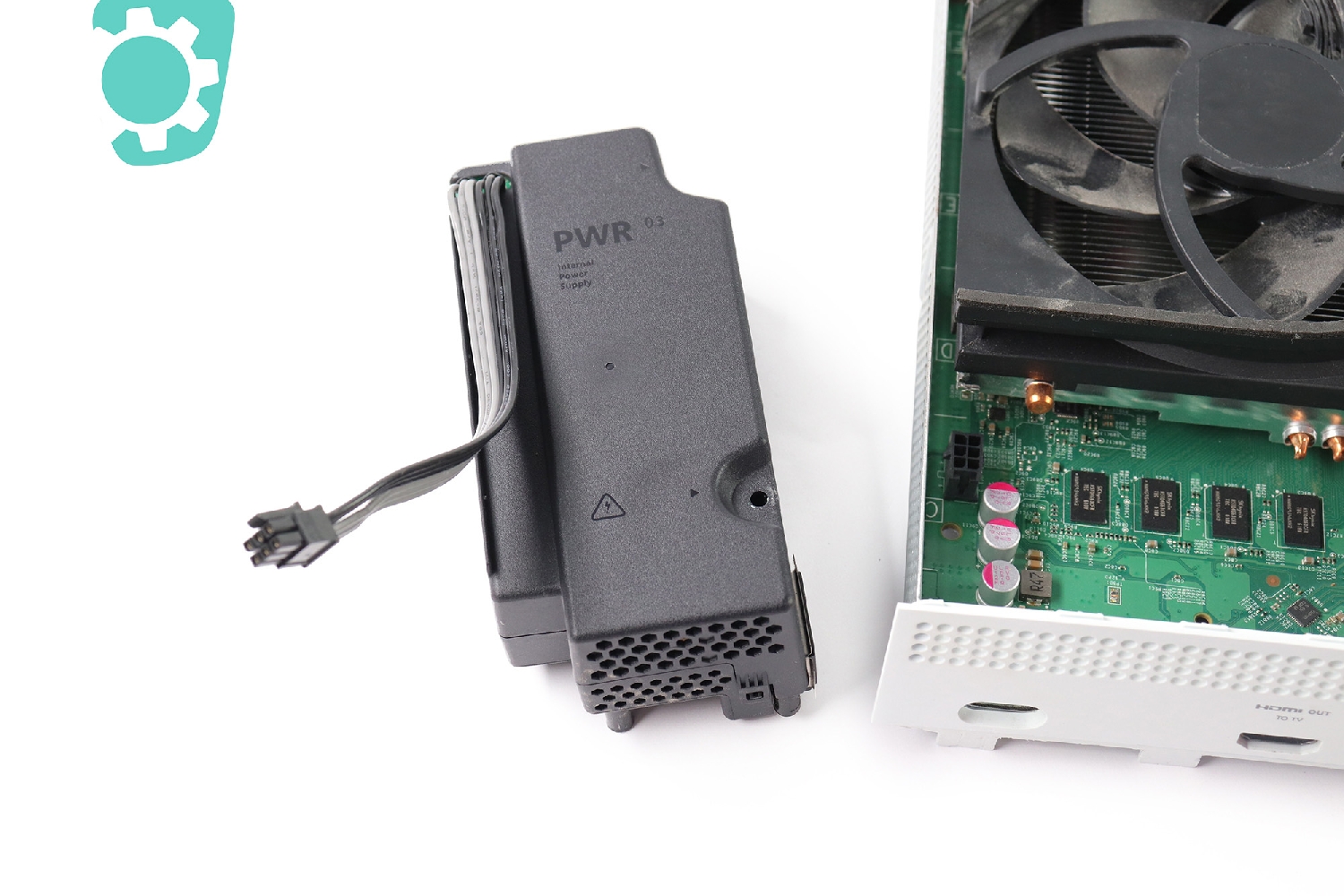

Gardez de côté le bloc d'alimentation pour le remonter plus tard.
Etape 14

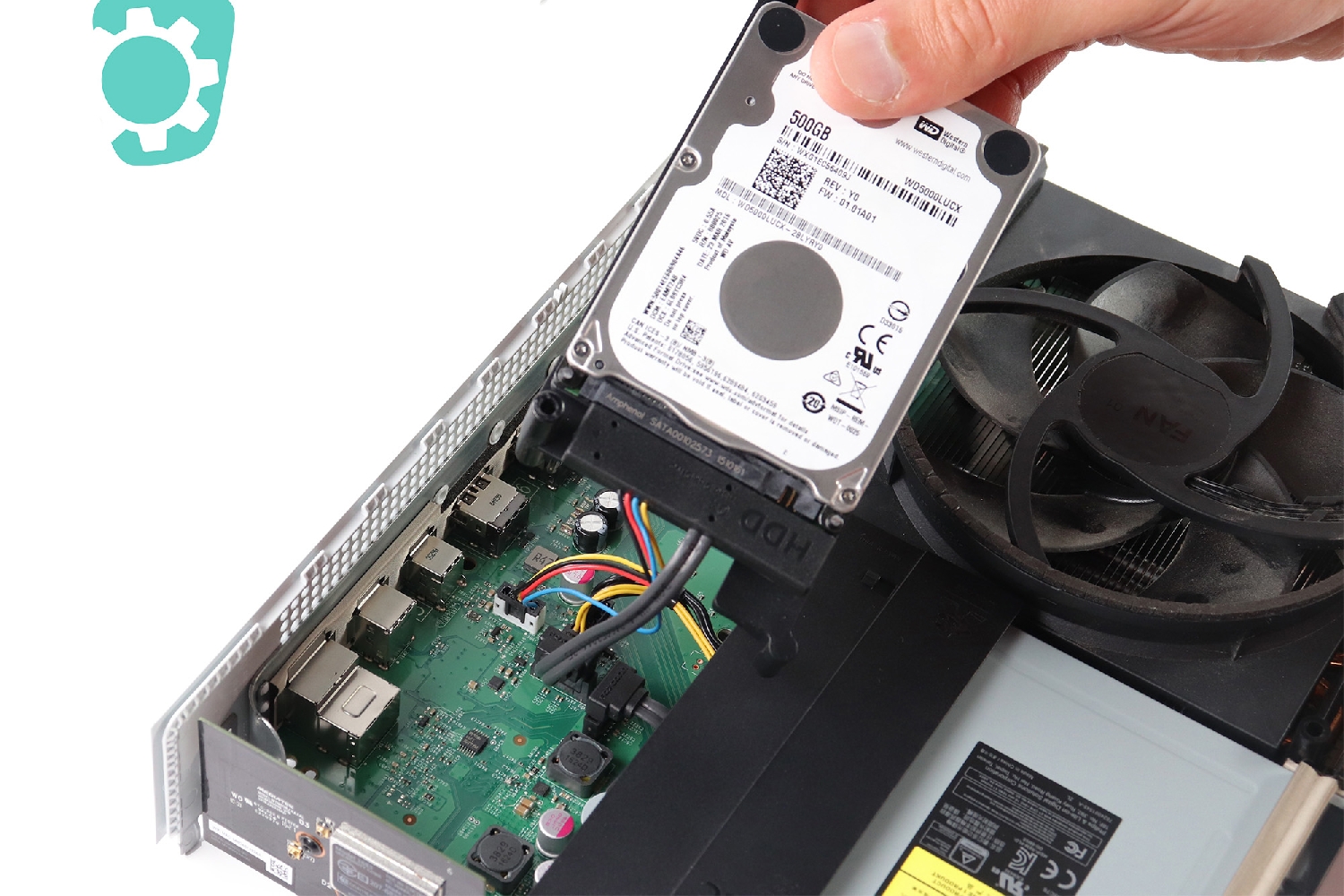

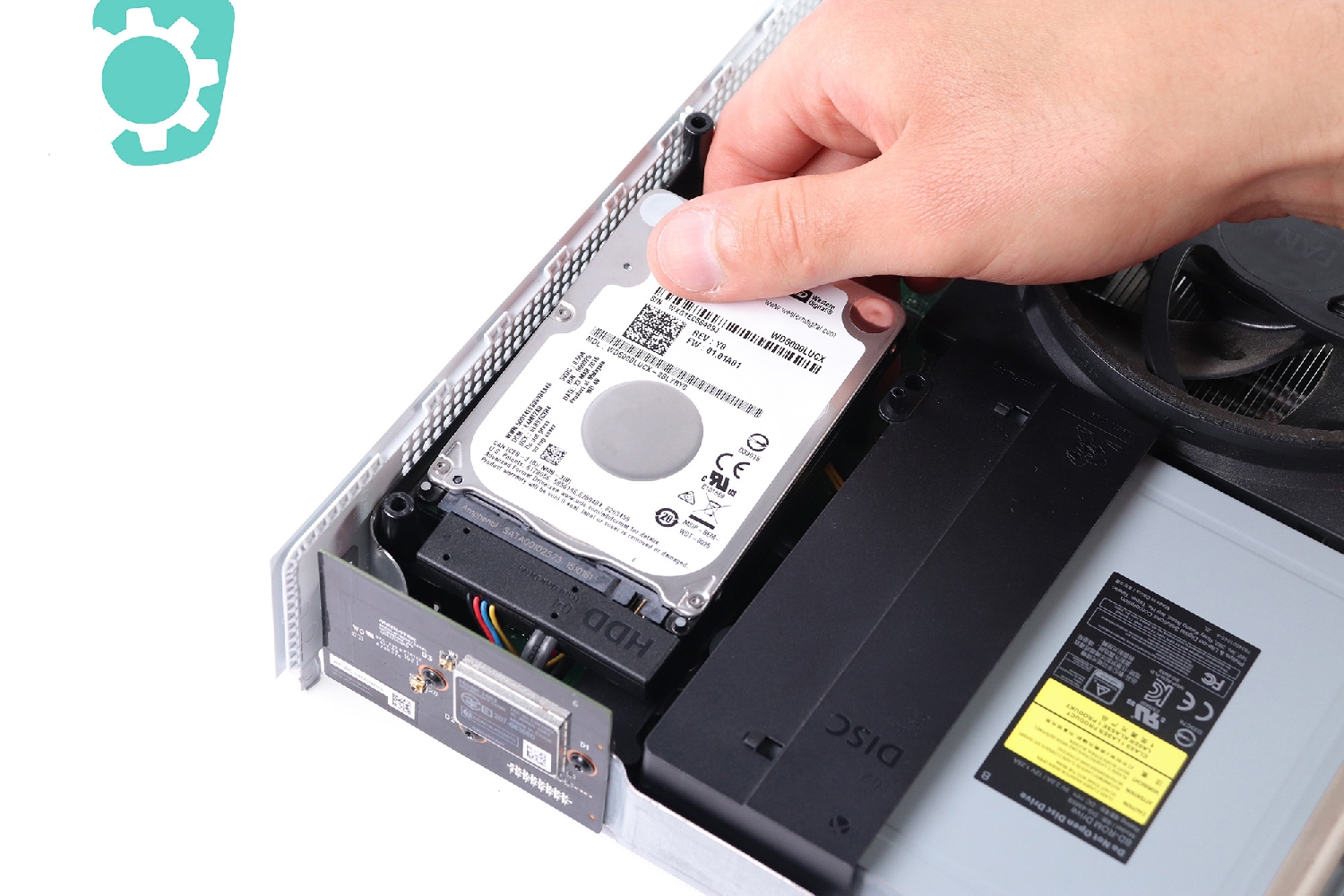

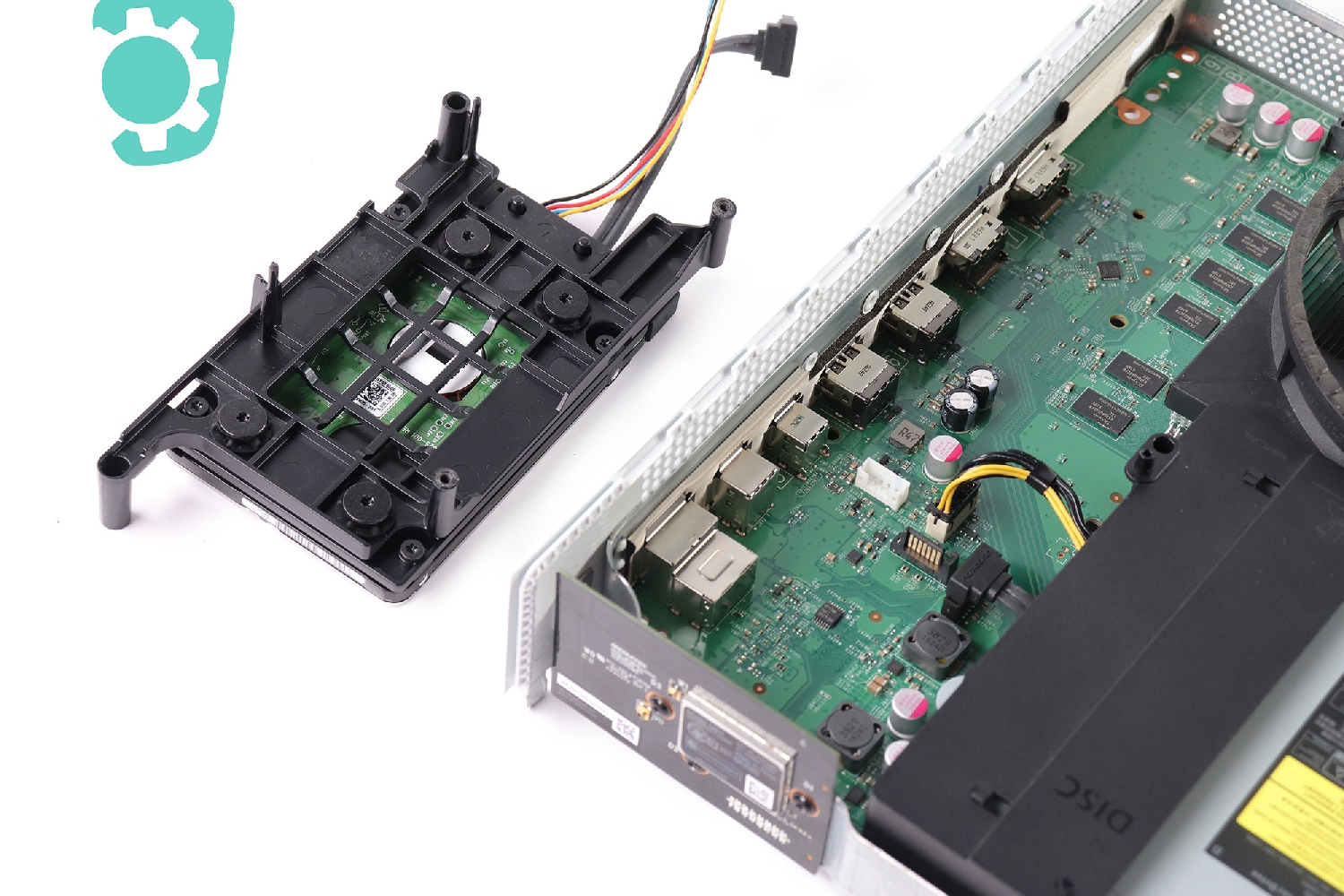

Enlevez maintenant le disque dur en le faisant basculer à 180°.

Faites attention aux câbles qui le relie à la carte-mère !
Etape 15

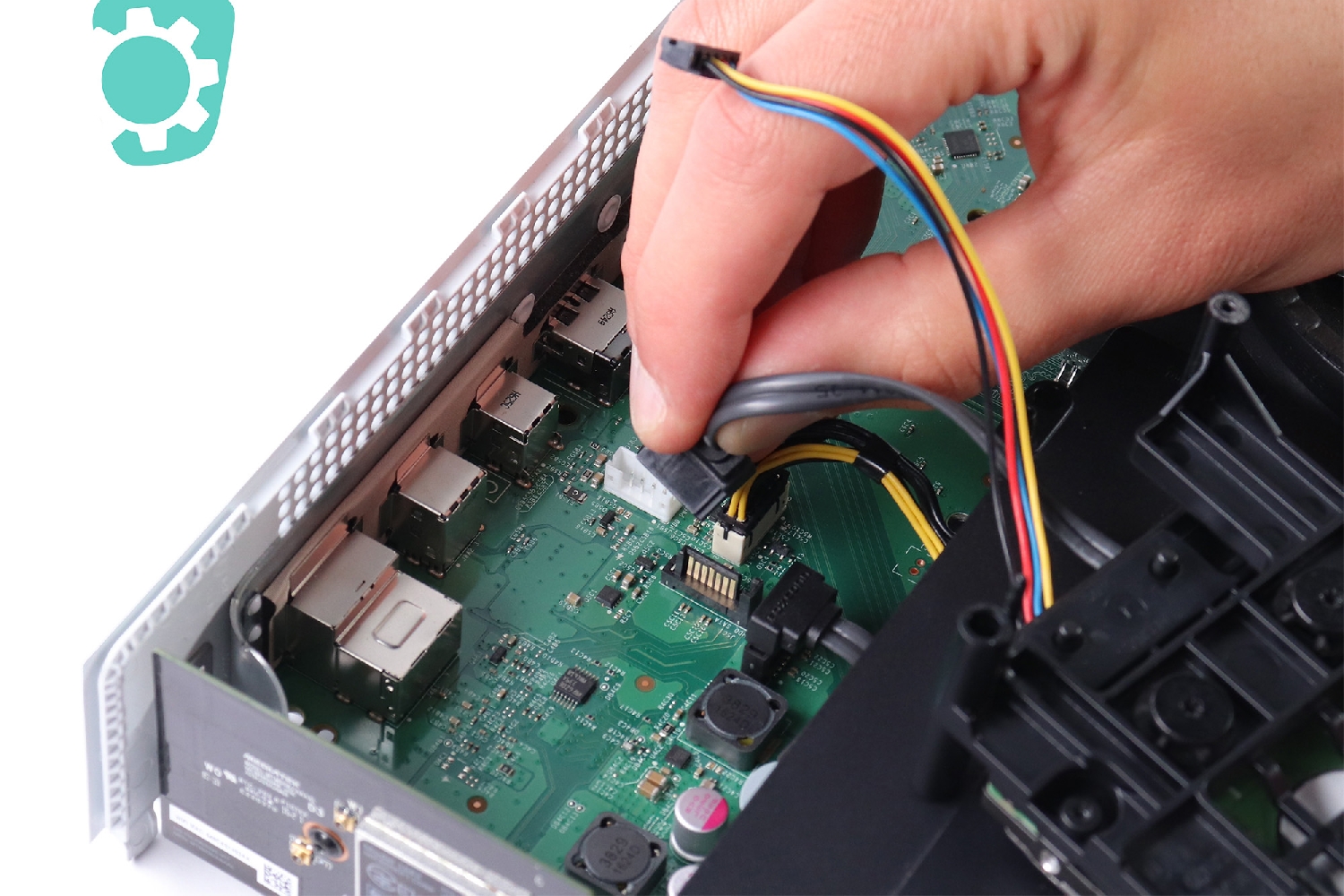

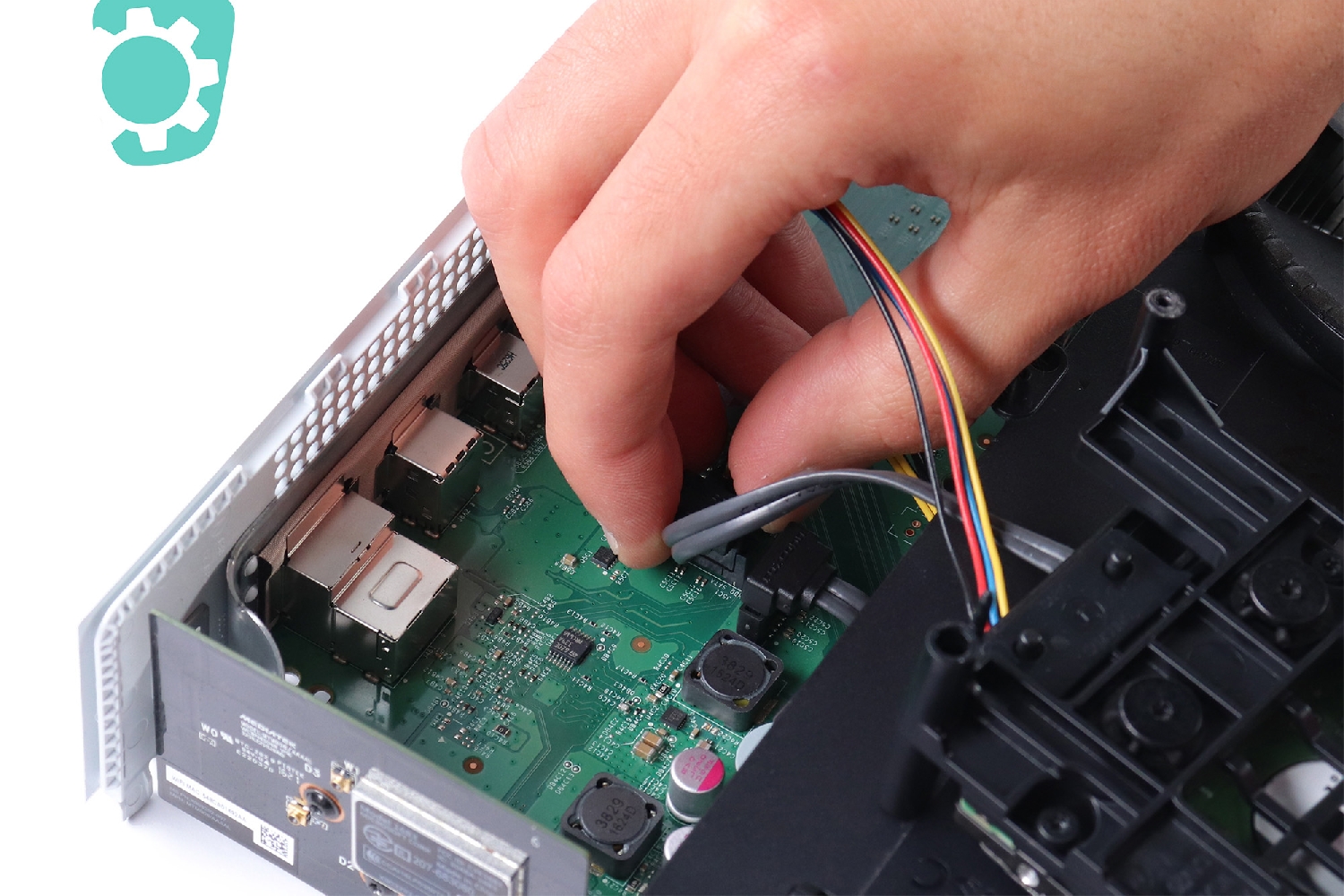

Déconnectez délicatement chacun des câbles du disque dur.
Etape 16
Voilà. Vous pouvez séparer totalement le disque dur et le garder de côté.
Etape 17

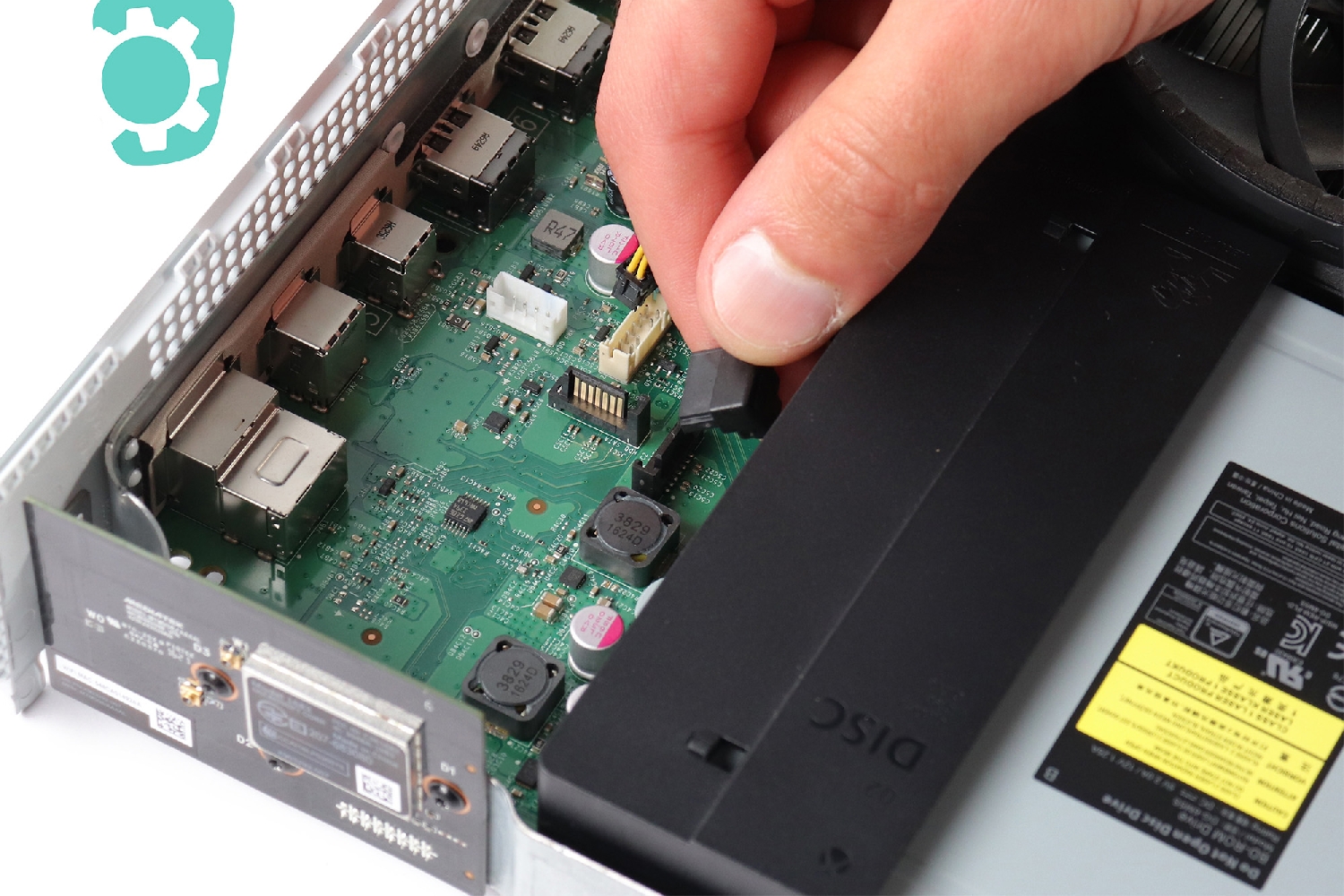

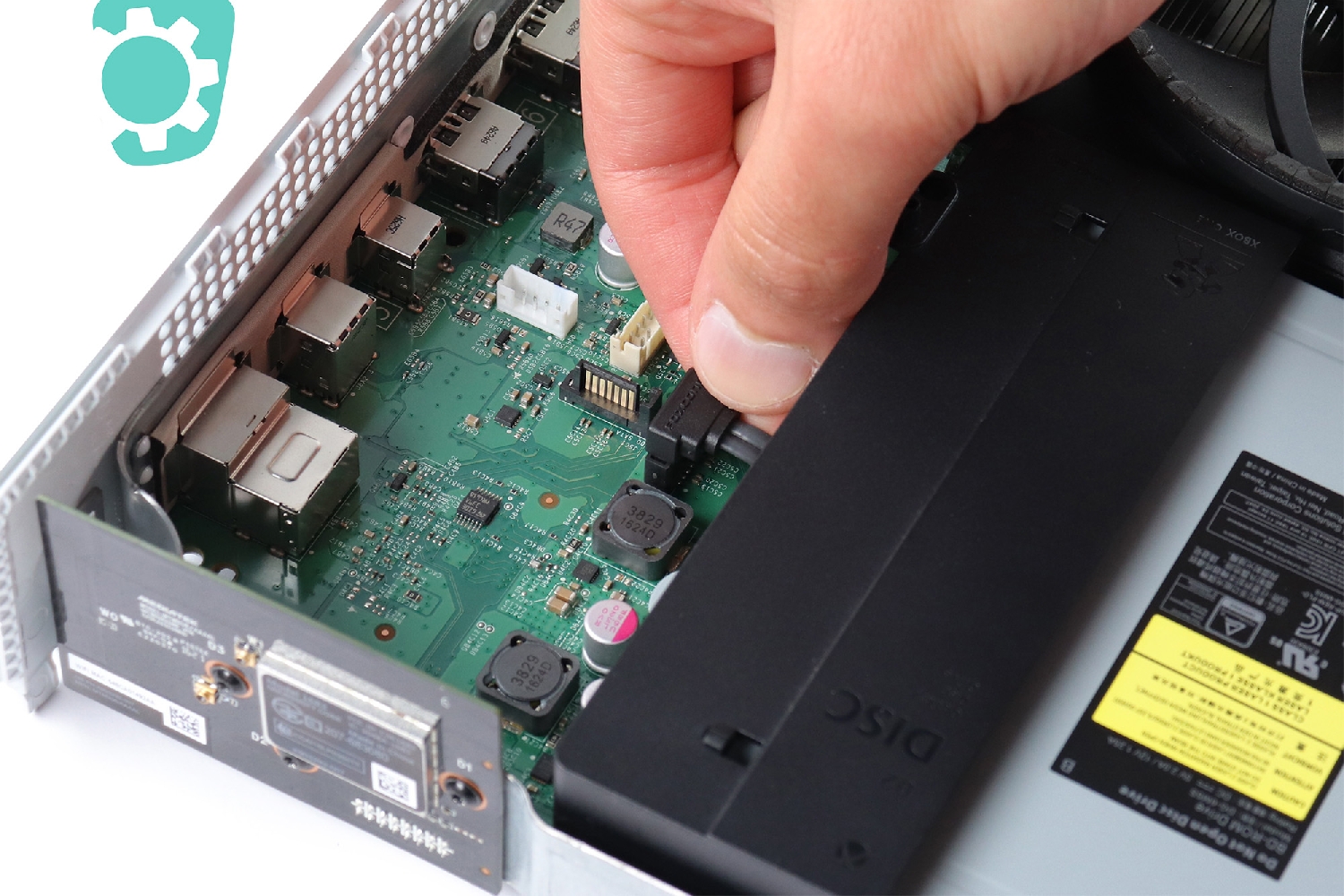

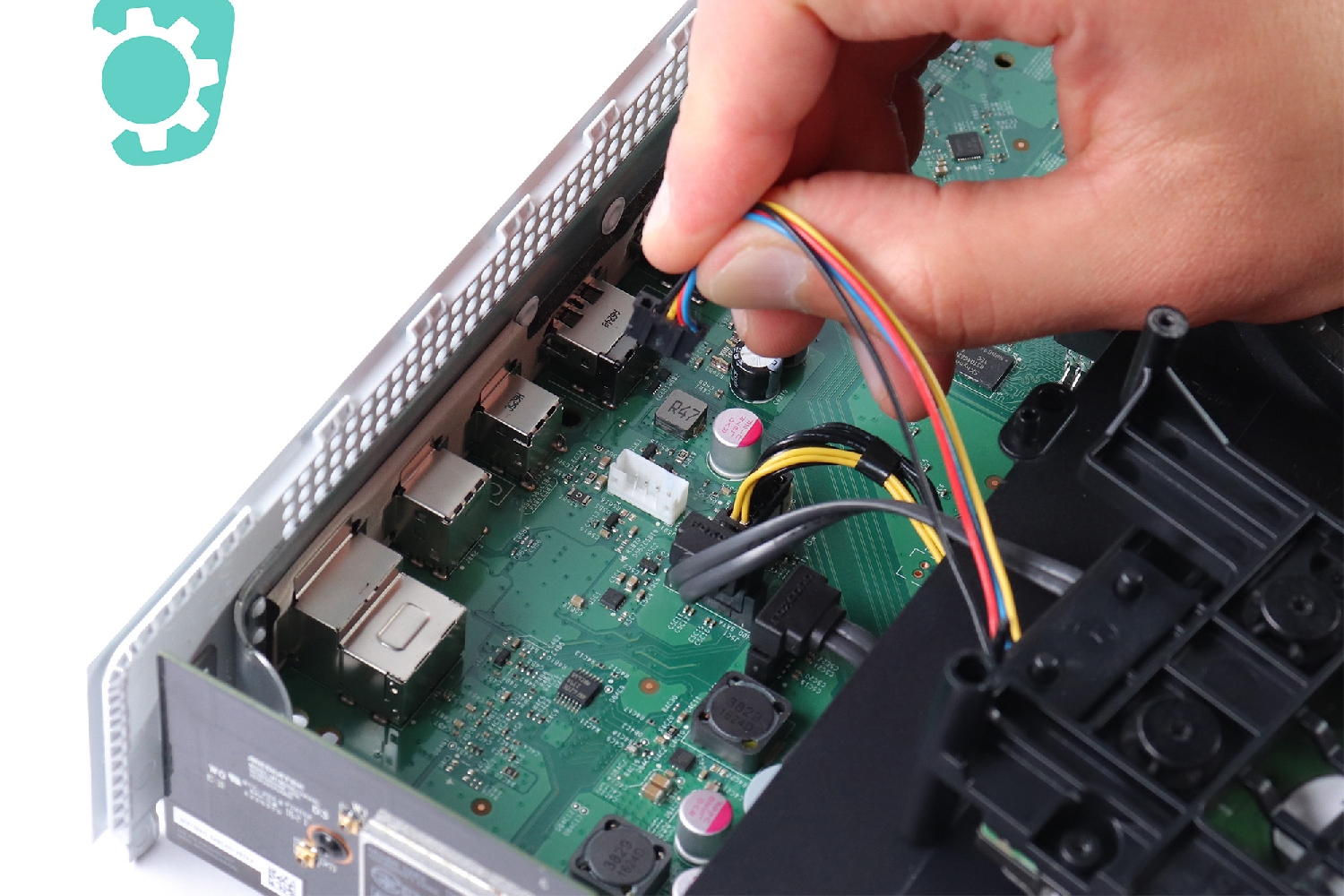

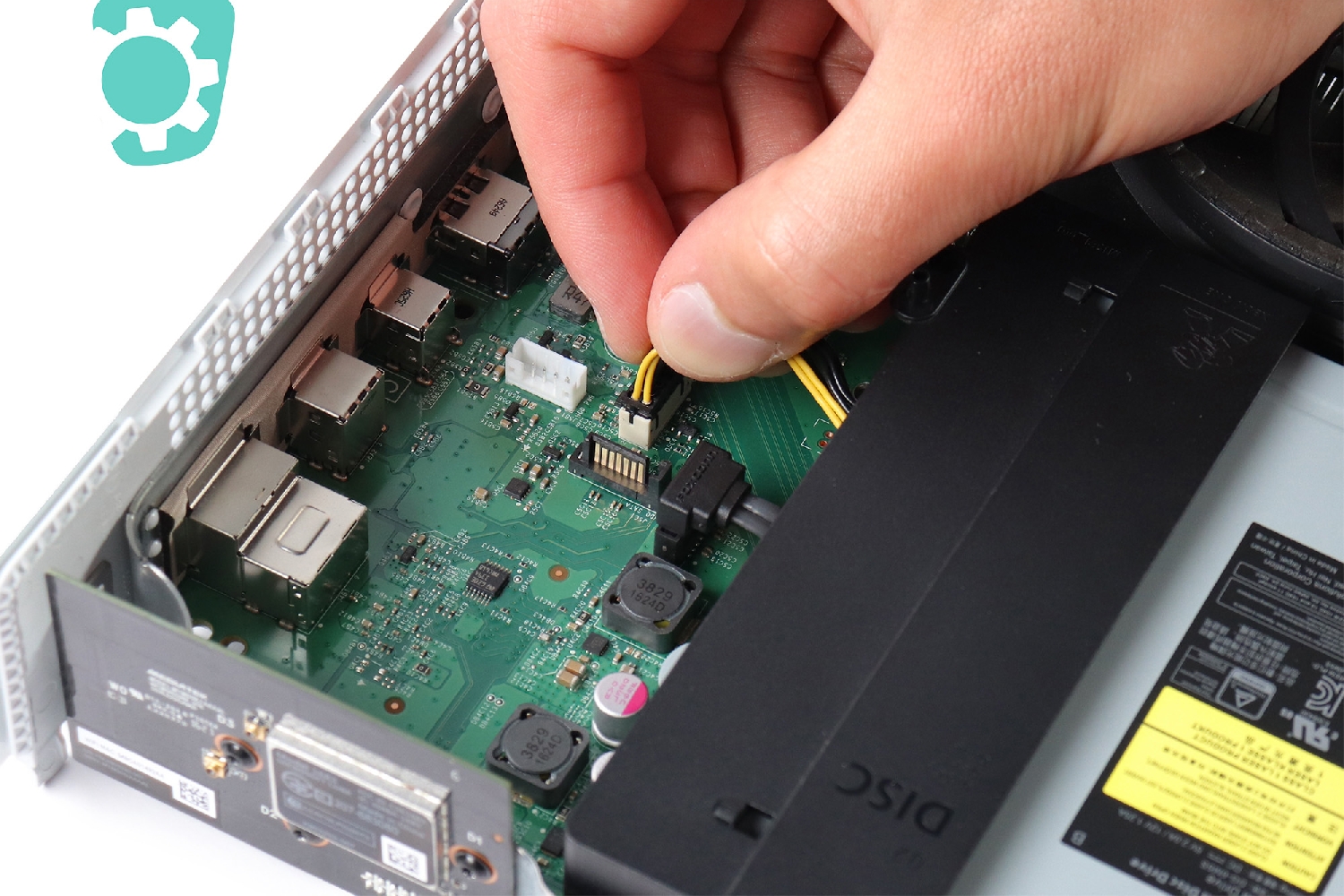

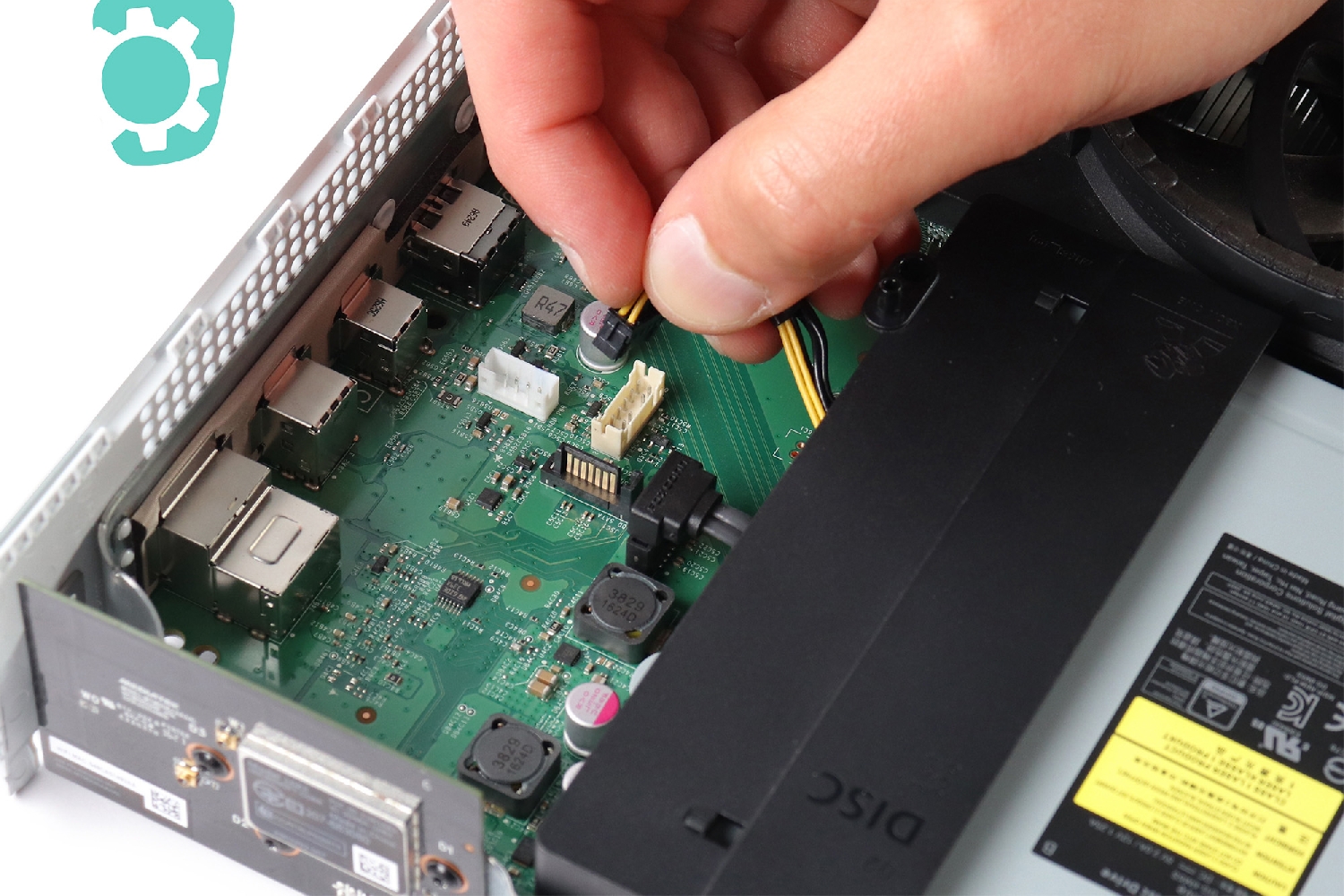

Dans cette étape vous allez débrancher les deux câbles du lecteur Blu-Ray.
Etape 18

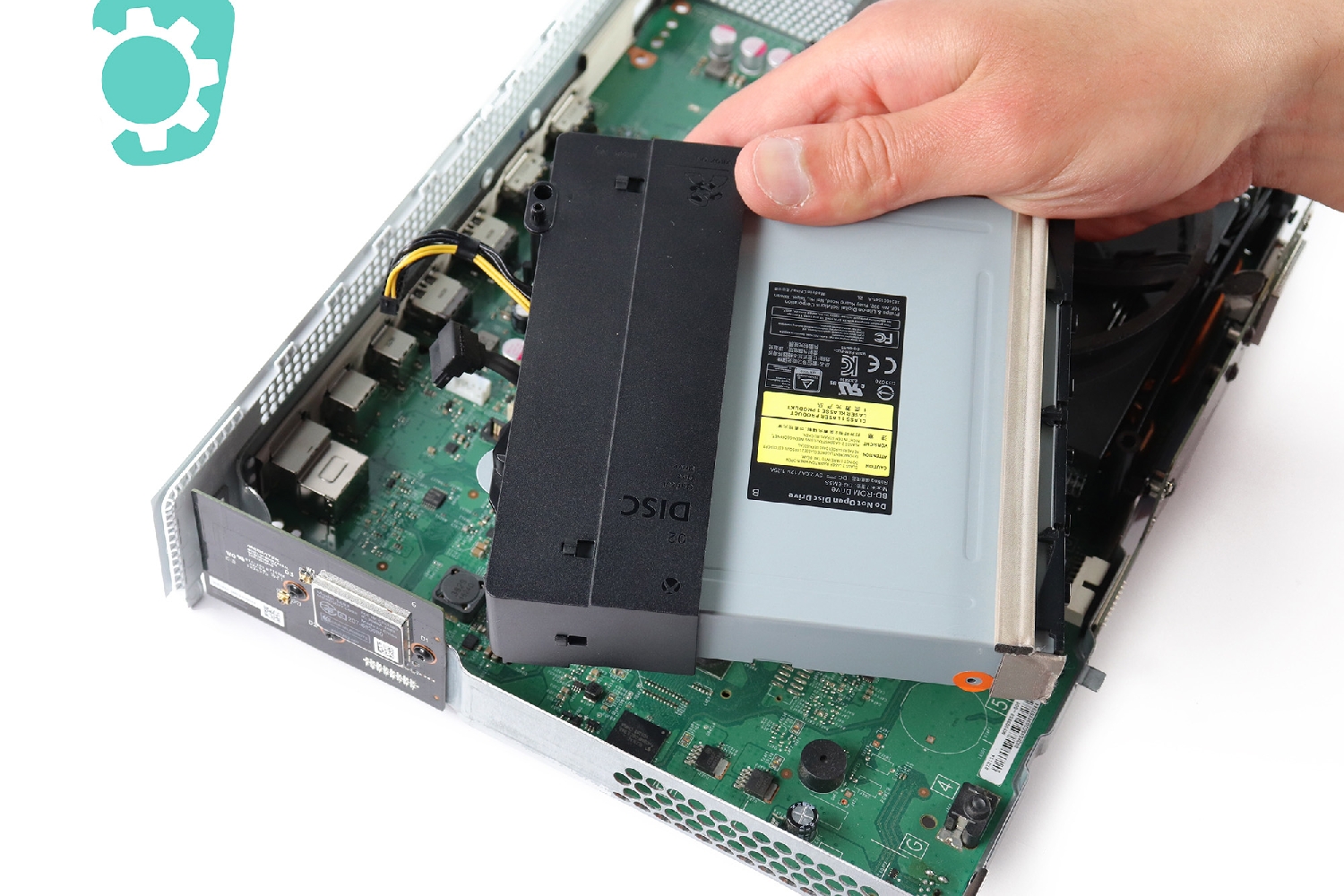

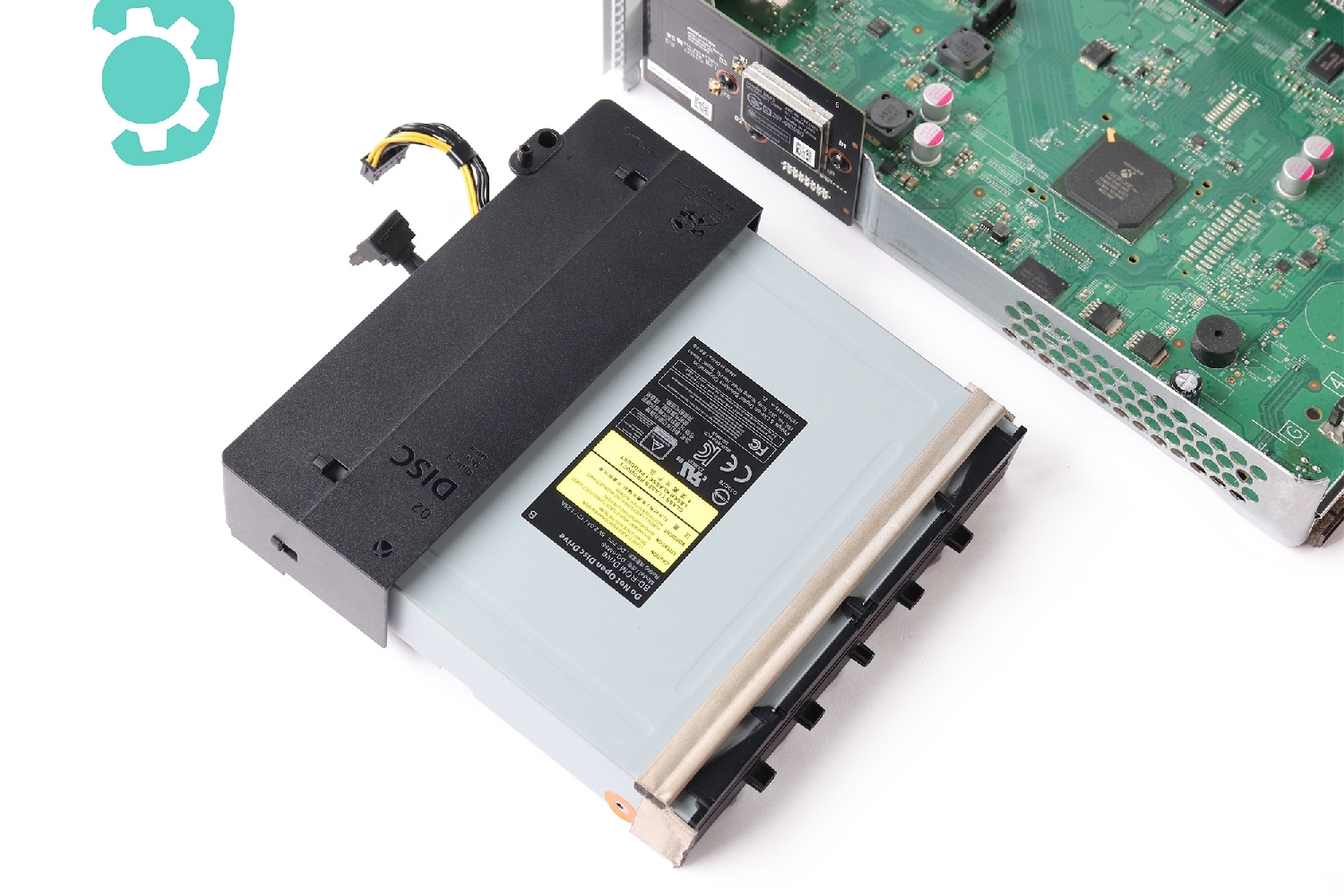

Sortez le lecteur de la console et gardez le de côté.
Etape 19

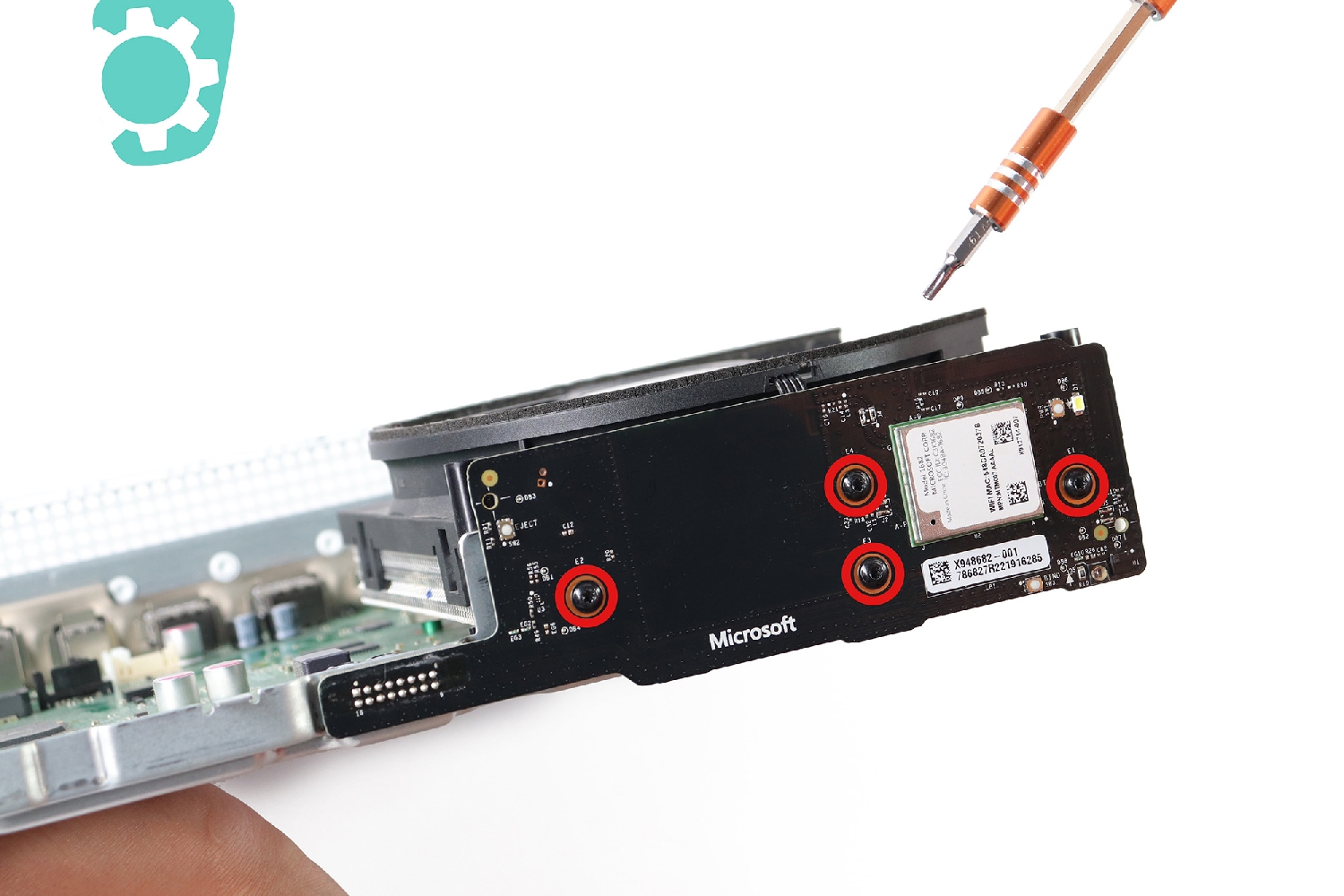

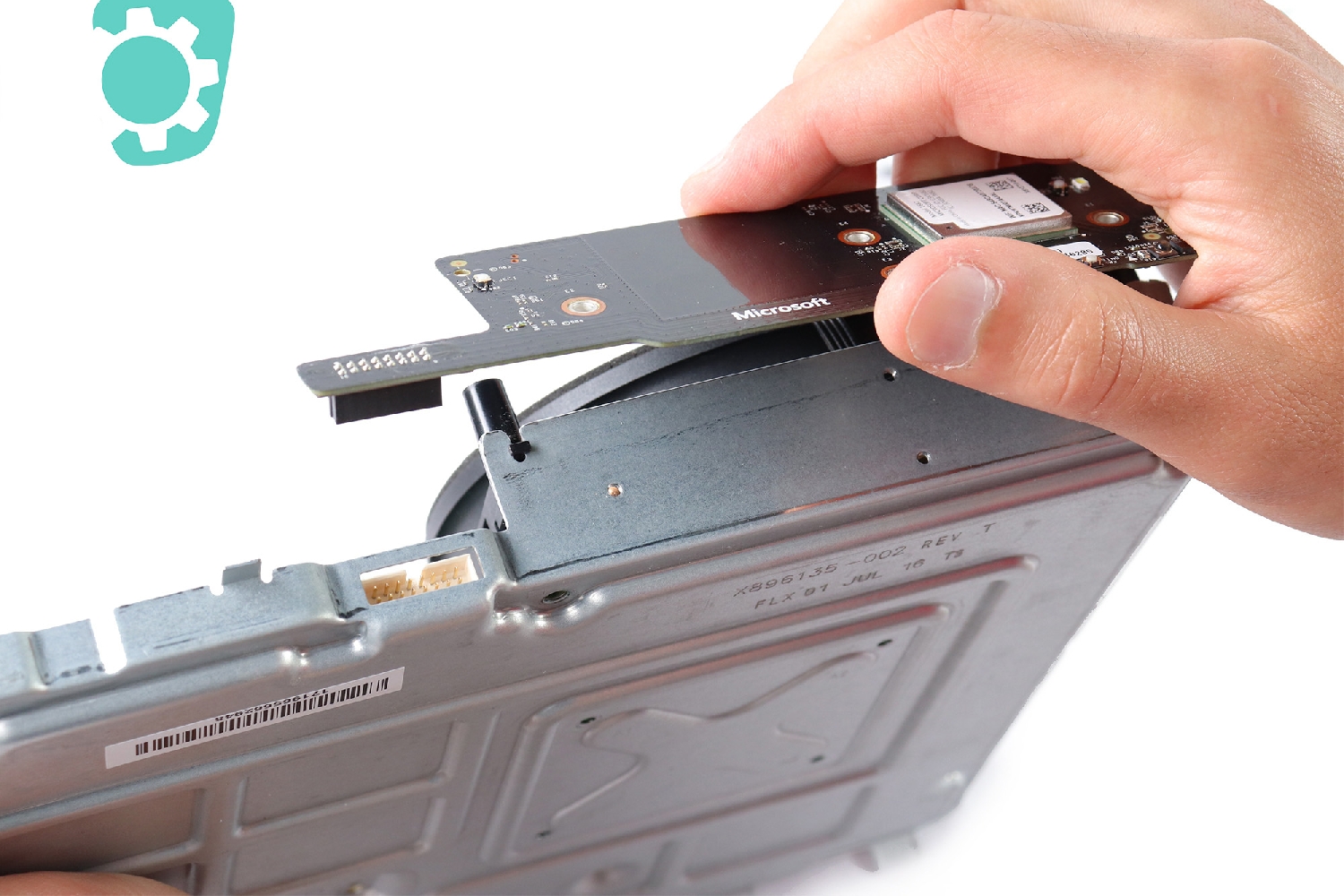

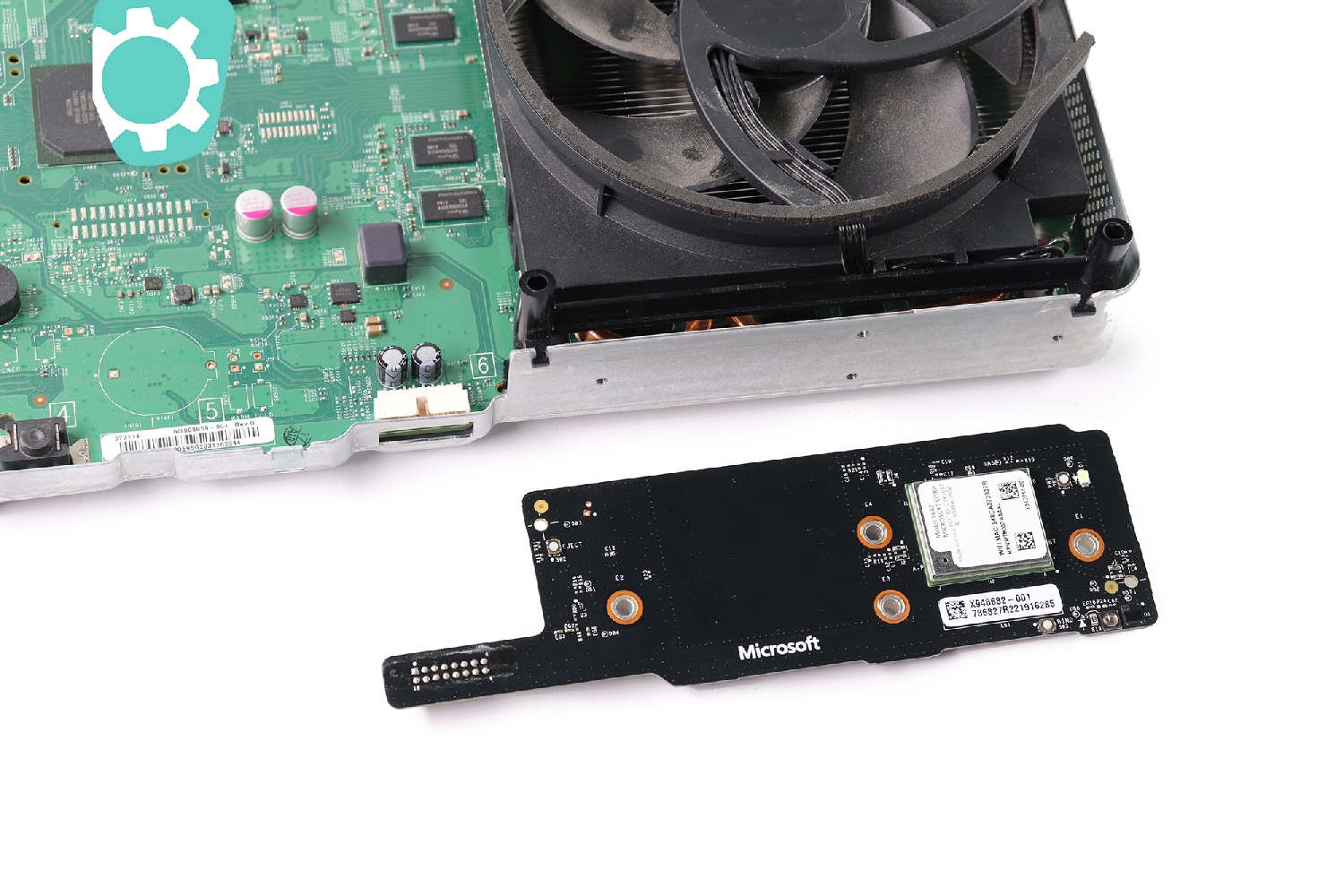

A l'aide d'un tournevis Torx T9, dévissez les 4 vis entourées en rouge sur la photo.

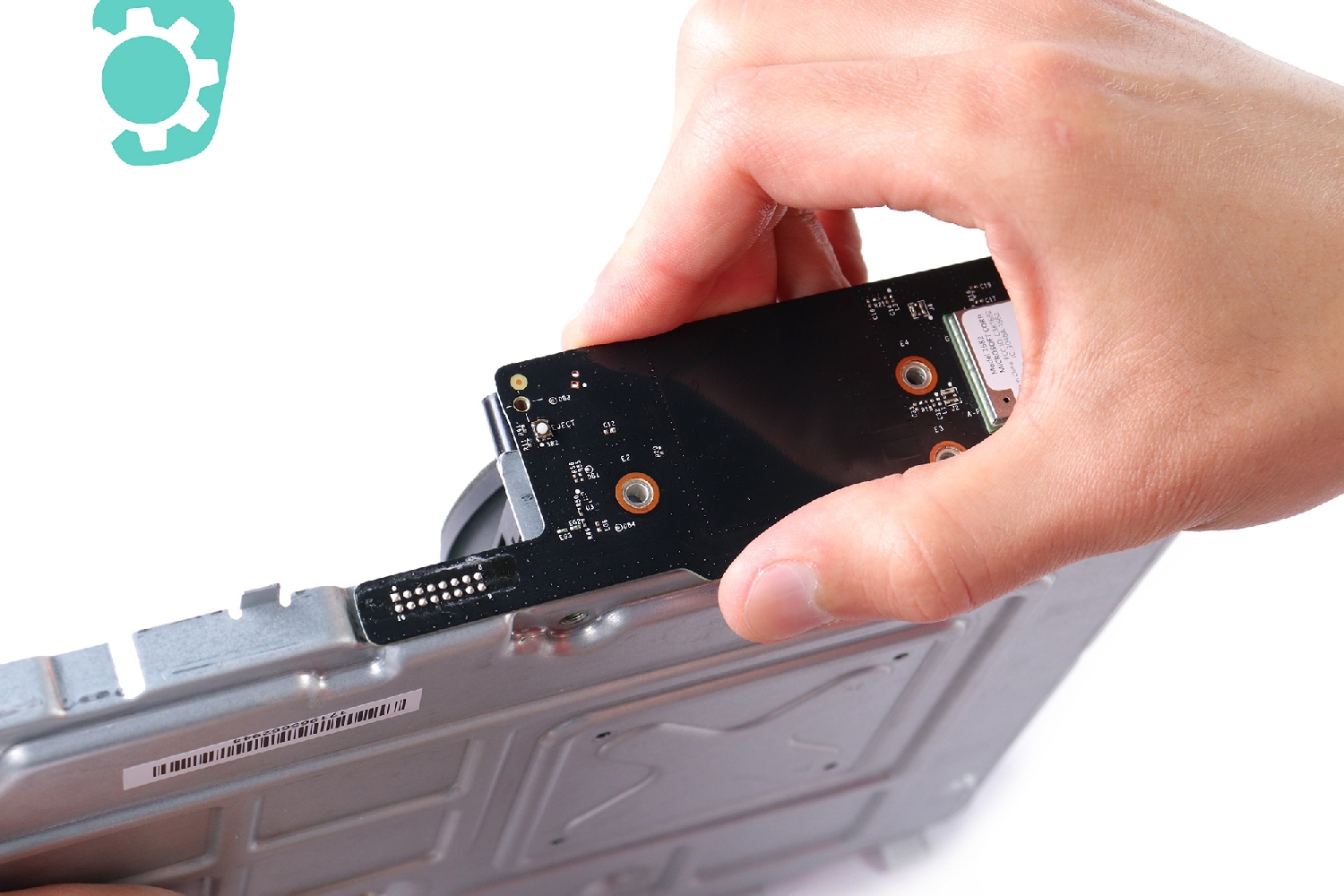

Vous pouvez ensuite retirer la carte d'alimentation.
Etape 20

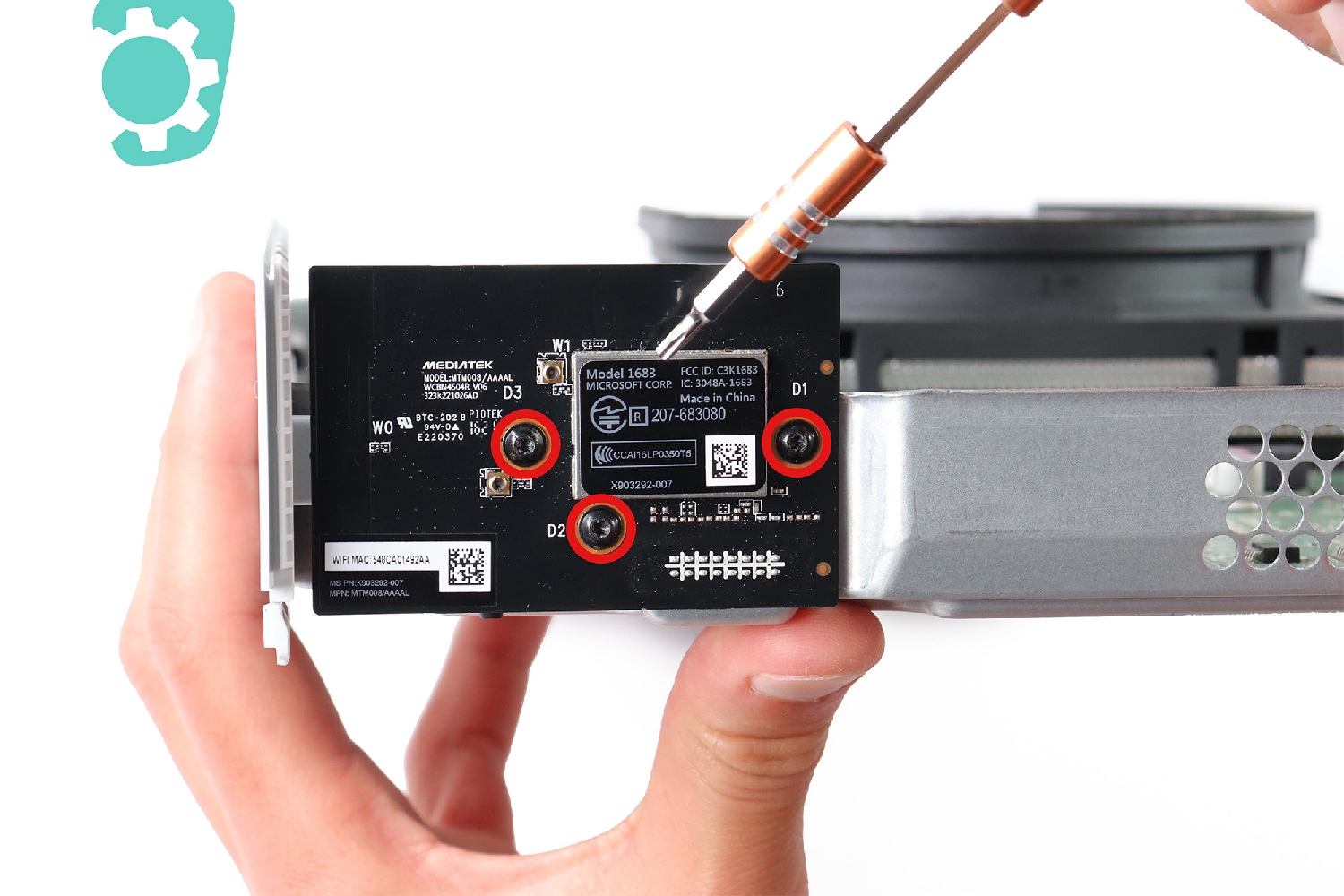

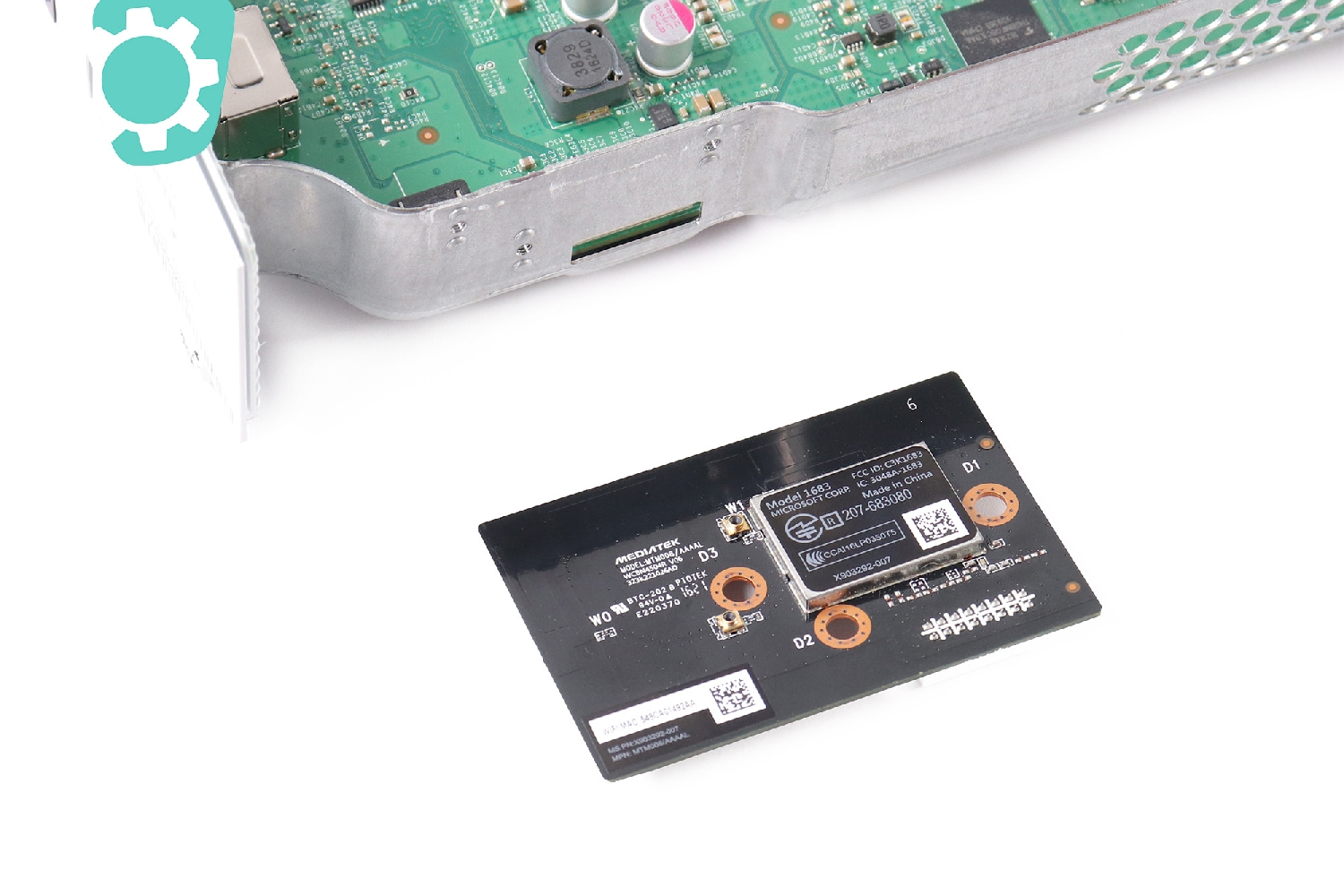

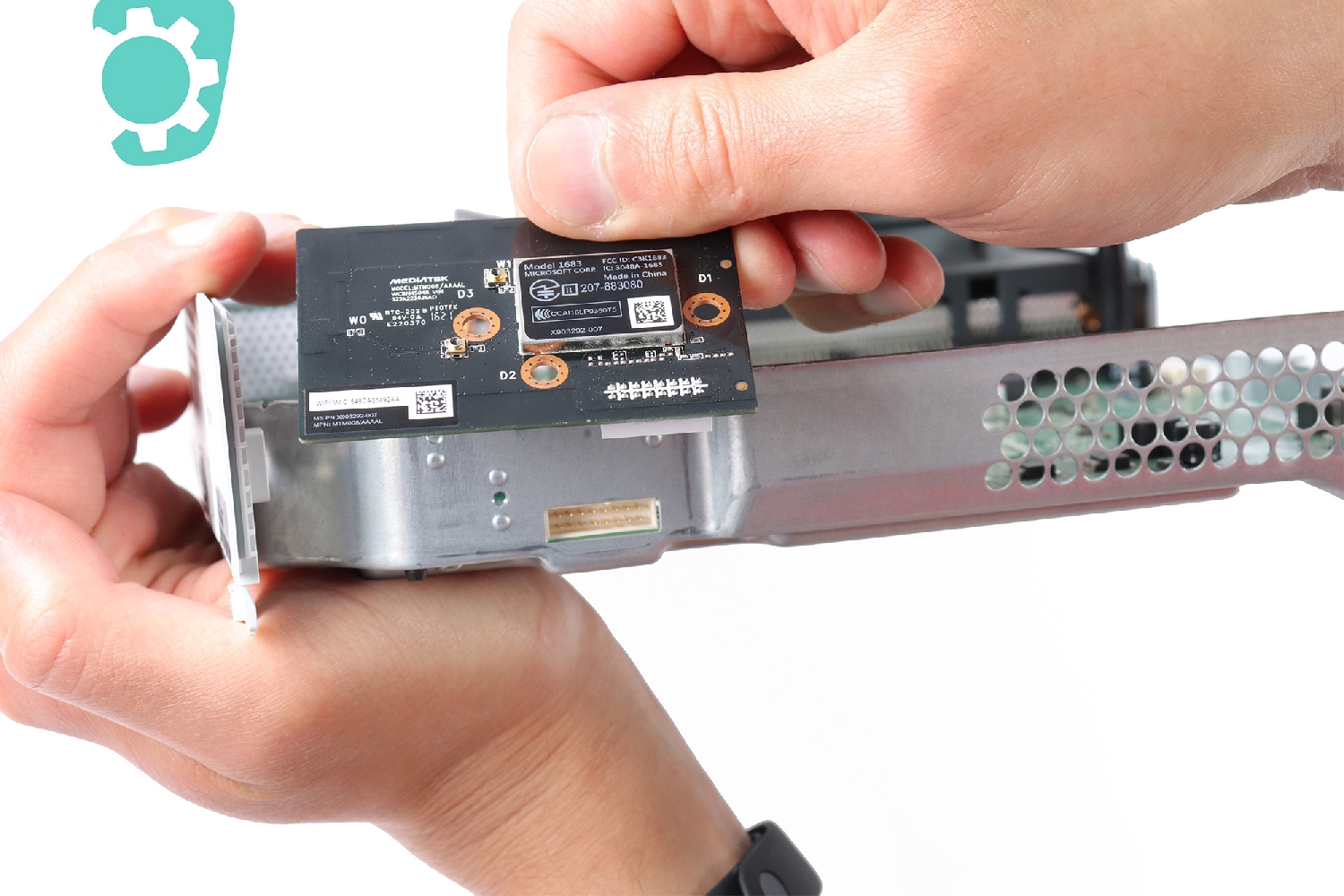

Maintenant, vous allez retirer la carte Wifi en utilisant à nouveau le tournevis T9 pour enlever les 3 vis entourées en rouge.
Etape 21

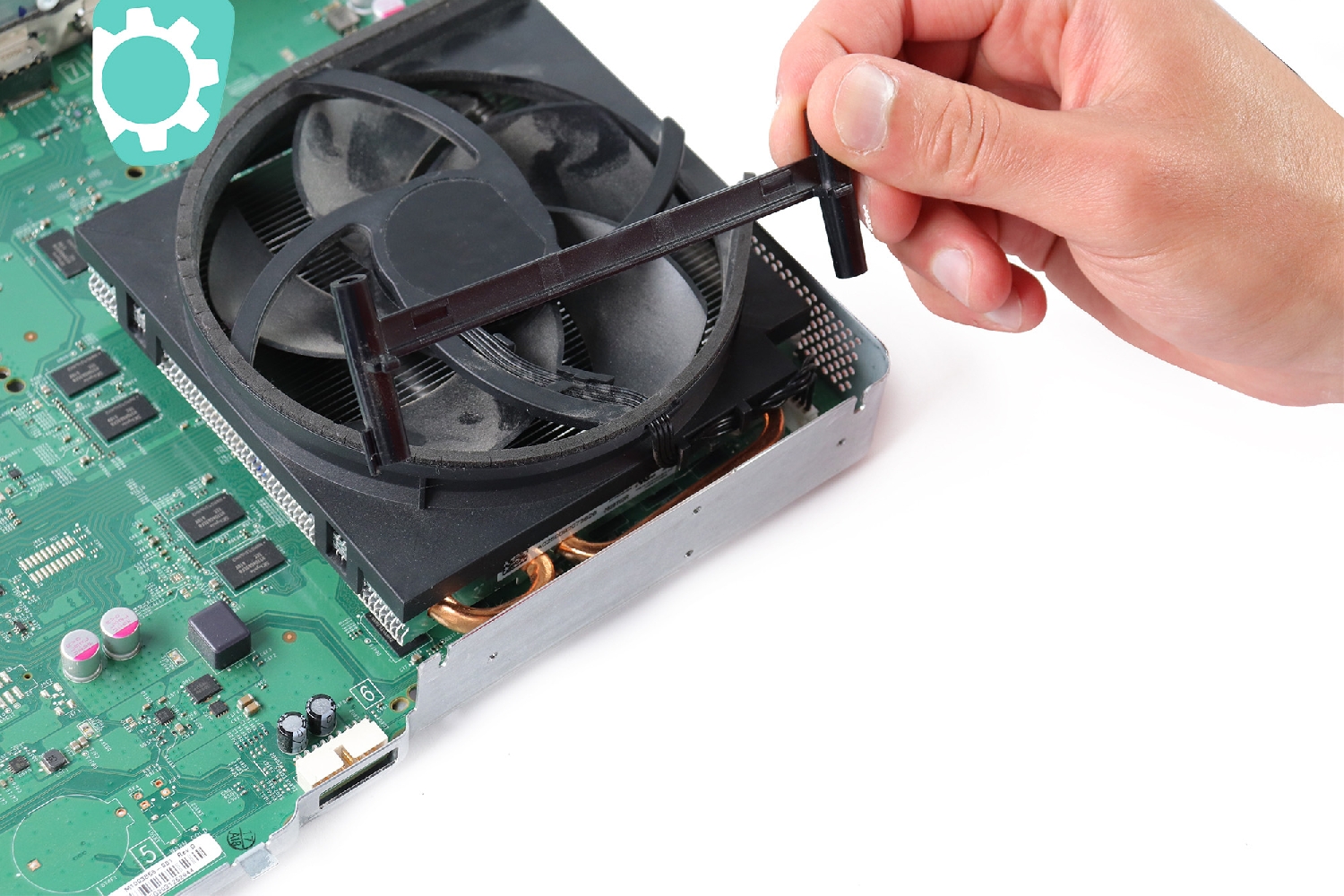

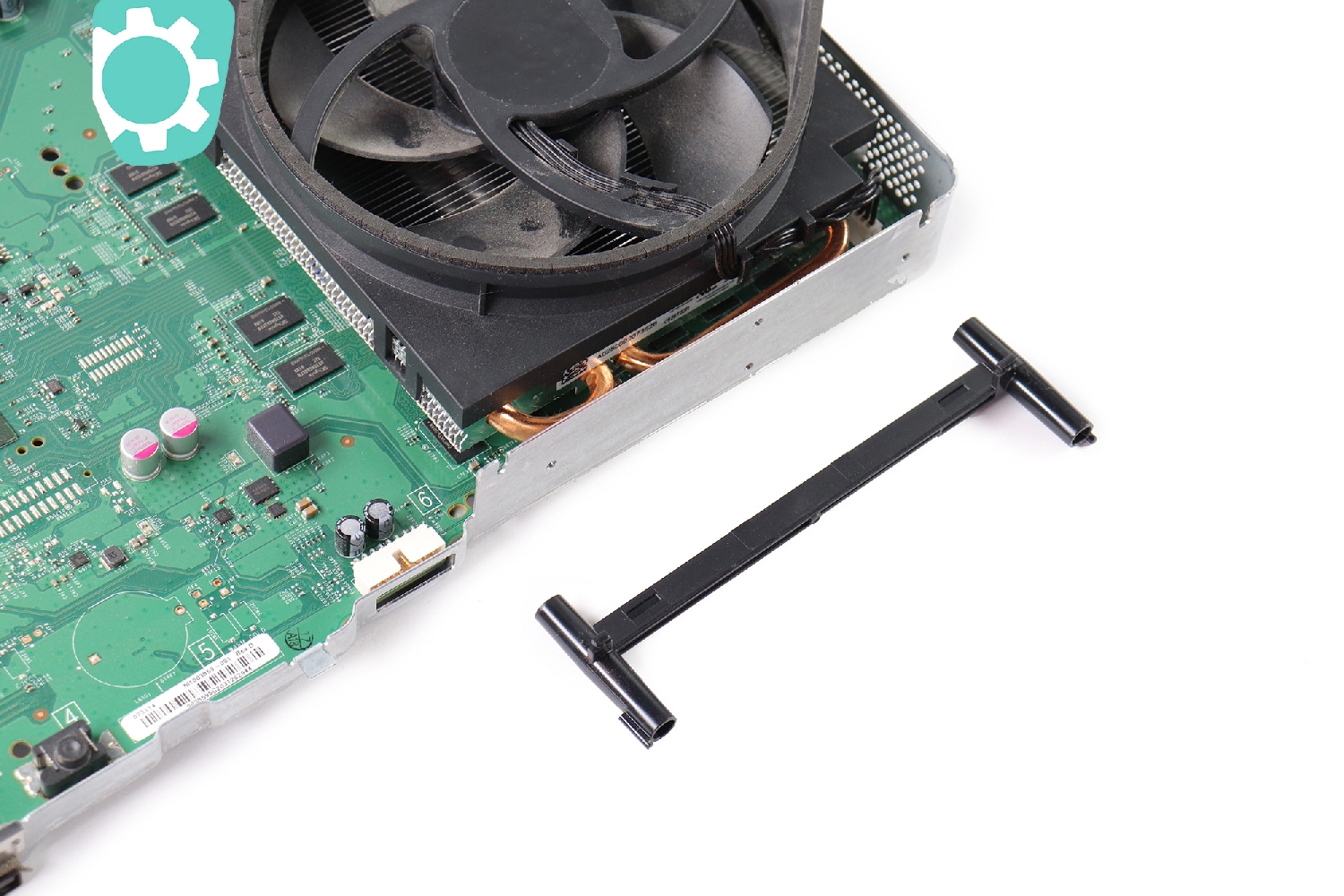

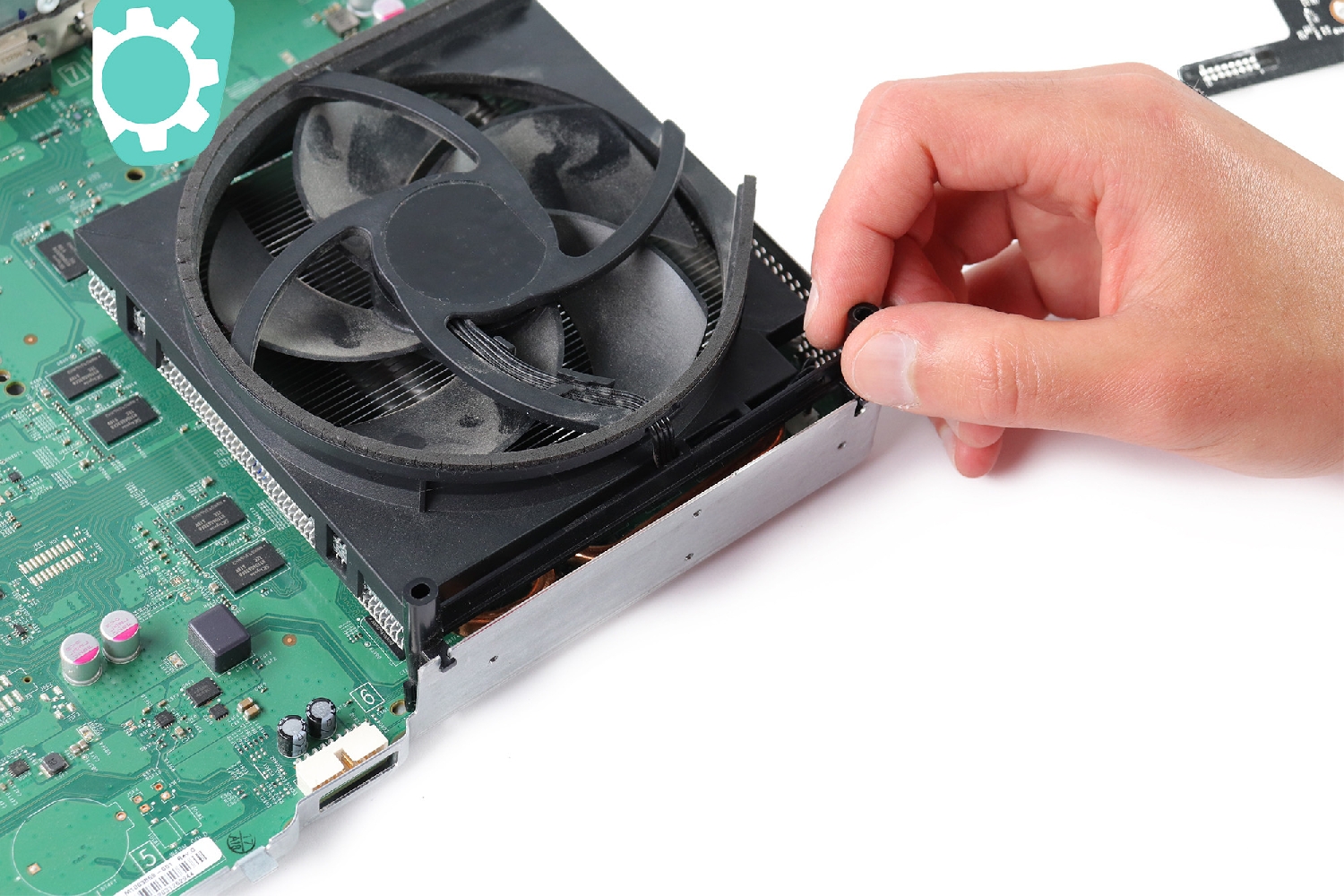

vous allez maintenant retirer le cache en plastique du ventilateur.
Etape 22

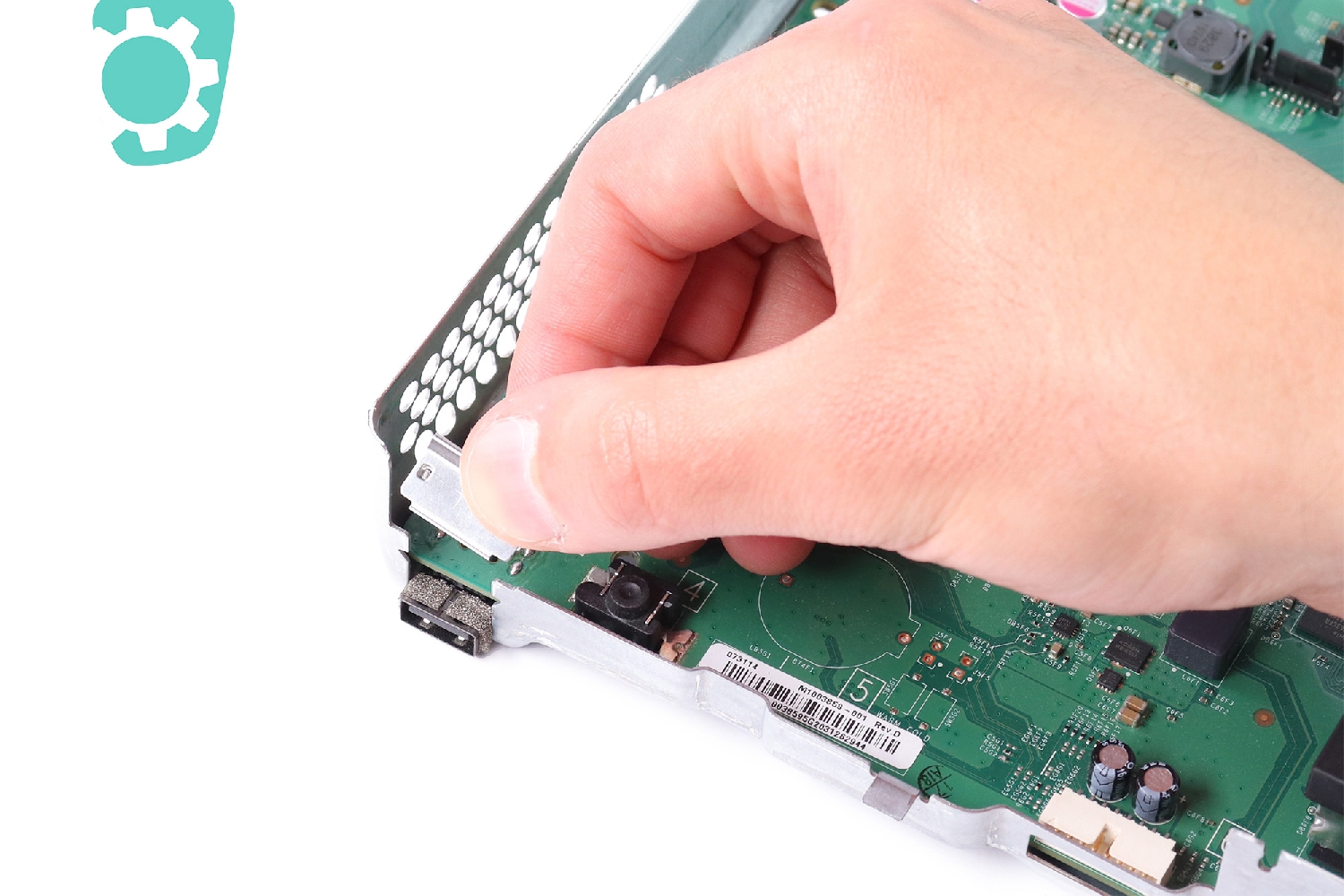

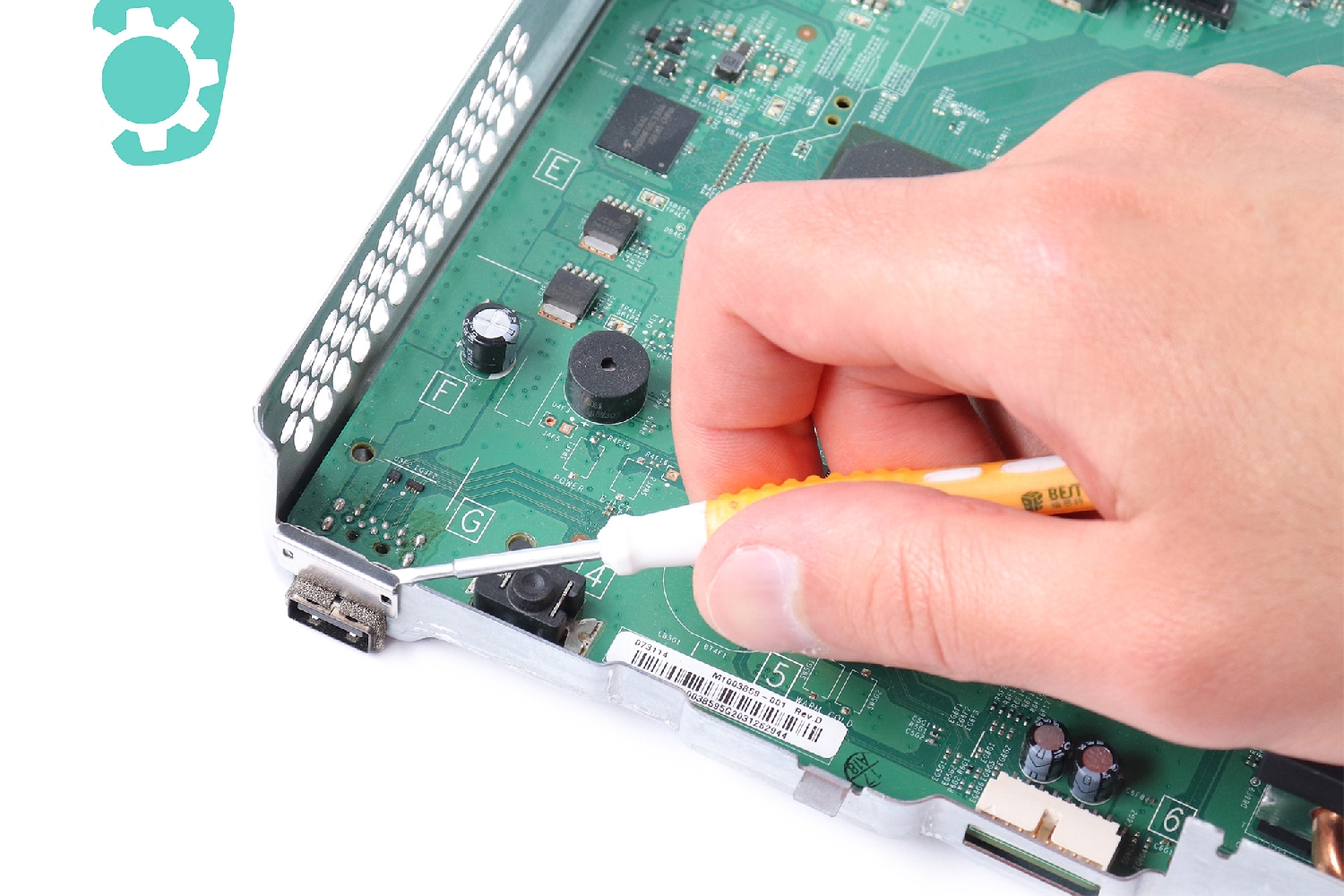

Avec la spatule ou le tournevis plat, décollez le cache en métal qui recouvre le port USB.

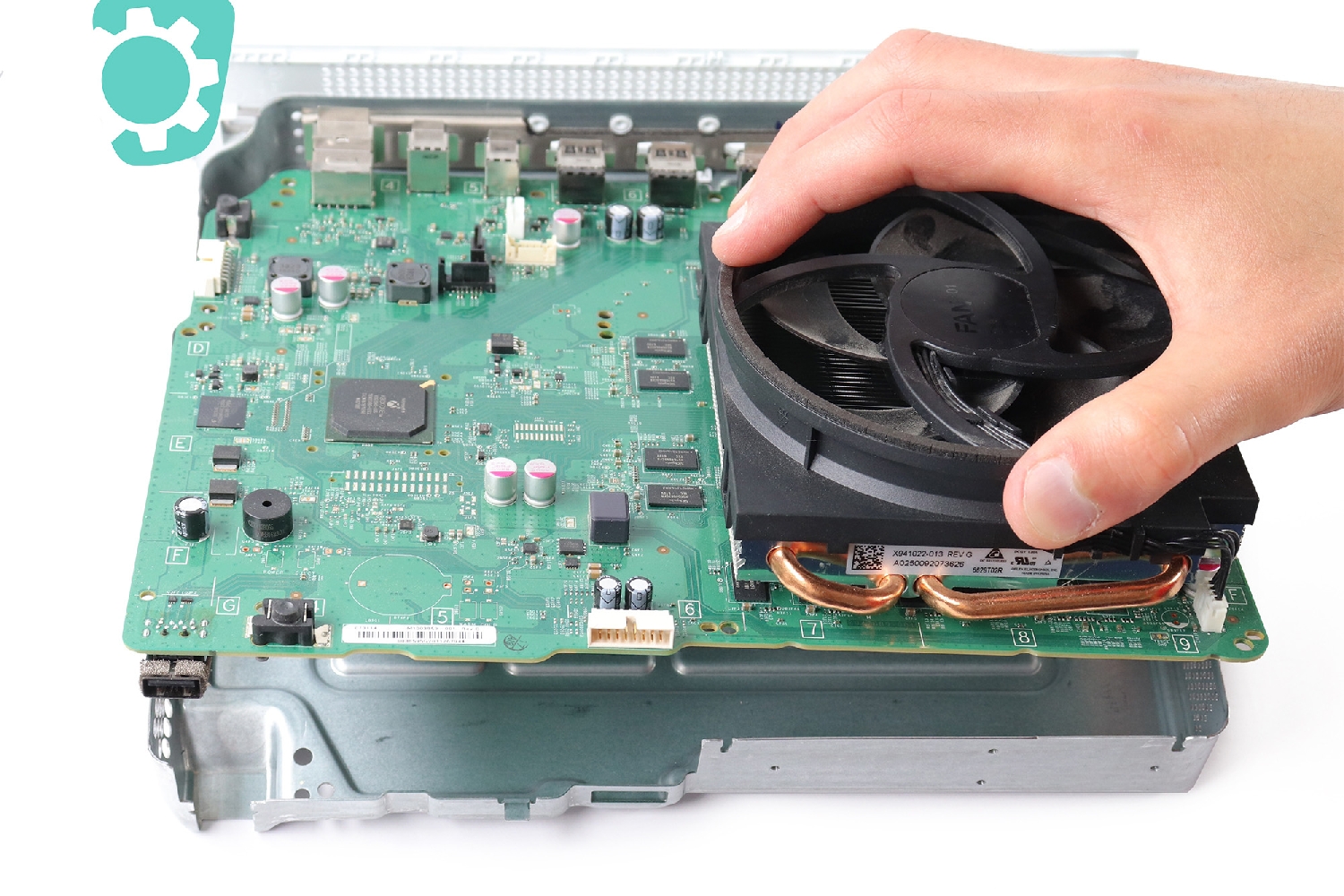

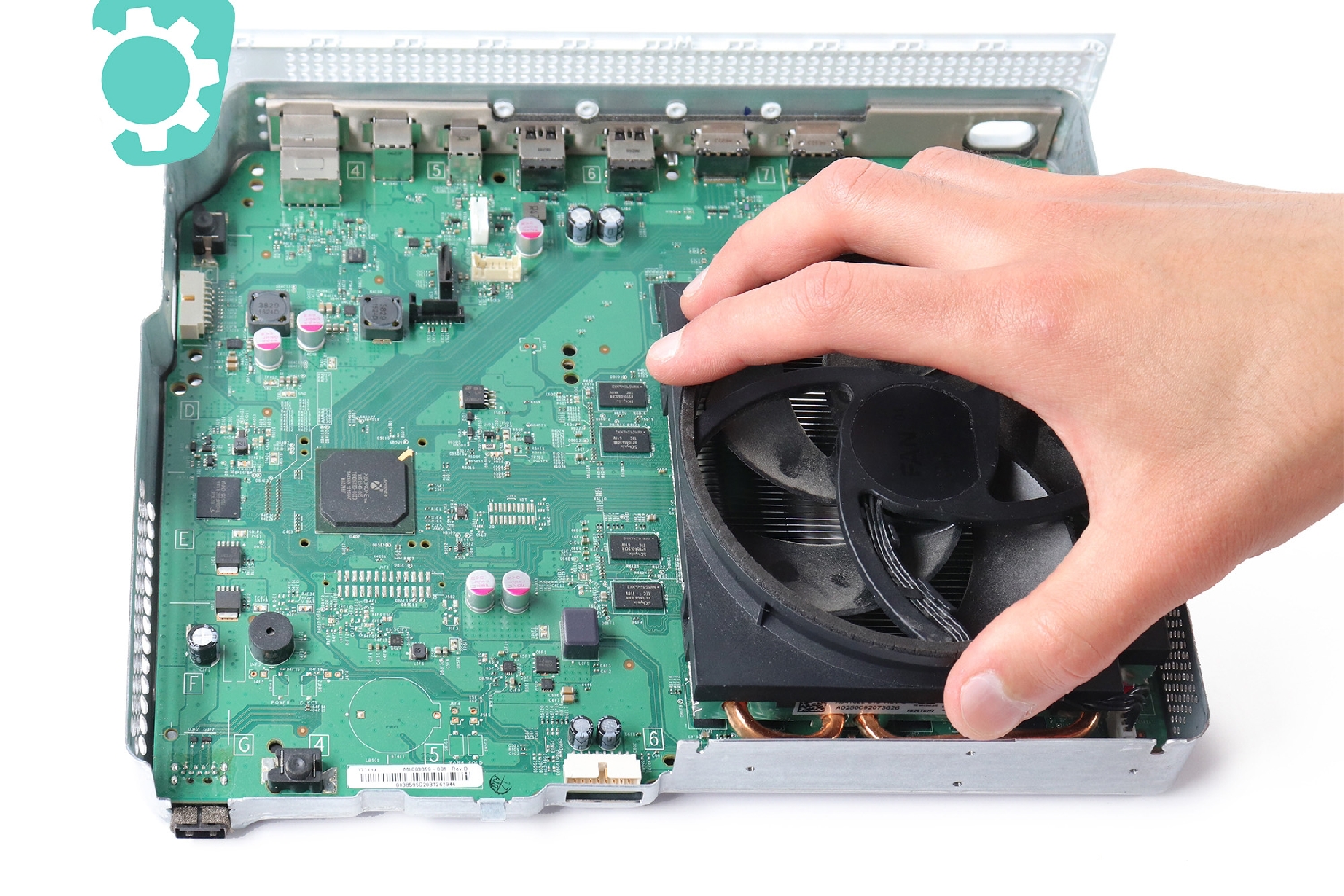

Soulevez ensuite le bloc carte mère-ventilateur (les deux sont liés.)
Etape 23
Vous avez retiré le ventilateur et la carte mère de la console.
Etape 24

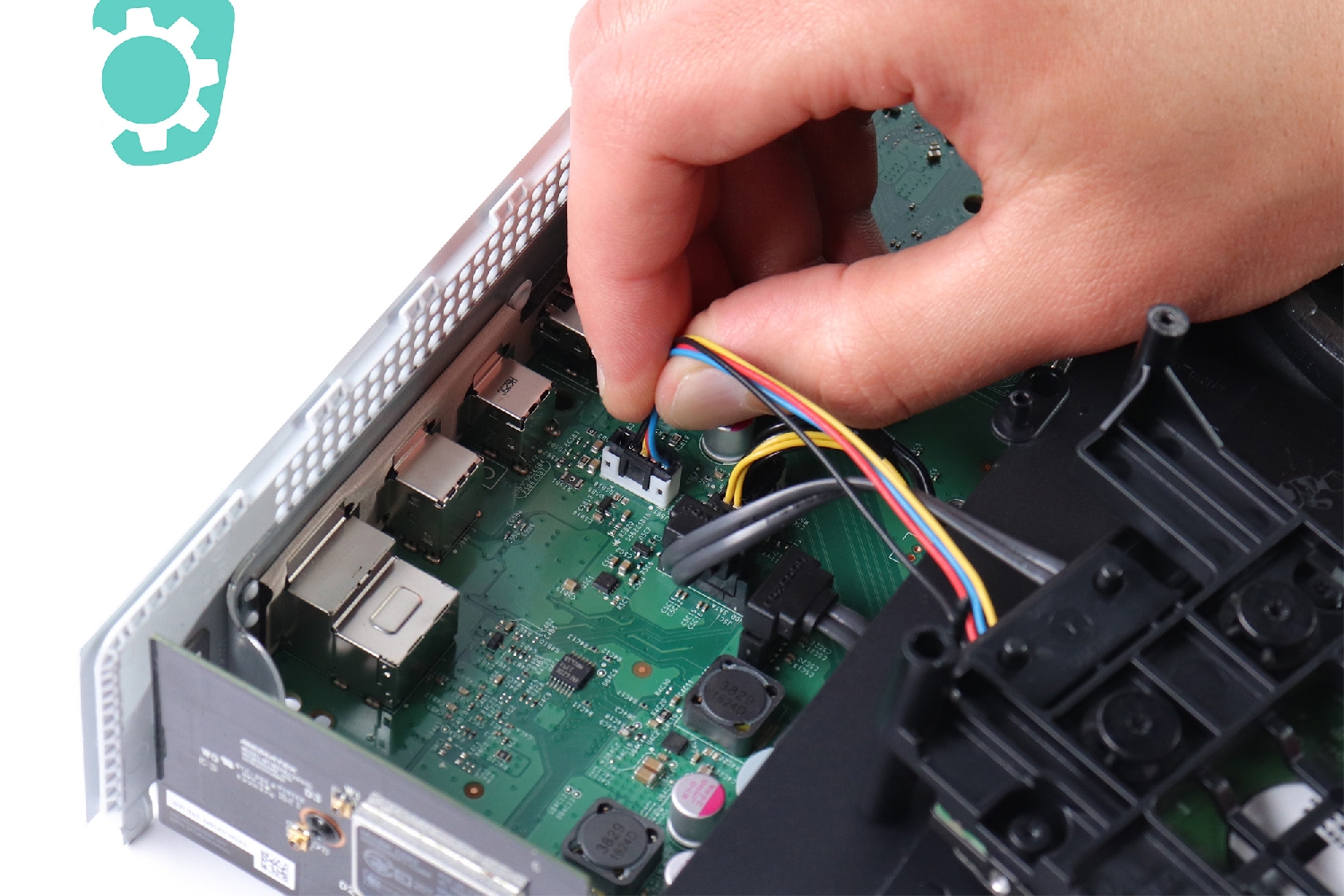

Il faut maintenant débrancher le câble du ventilateur.
Etape 25

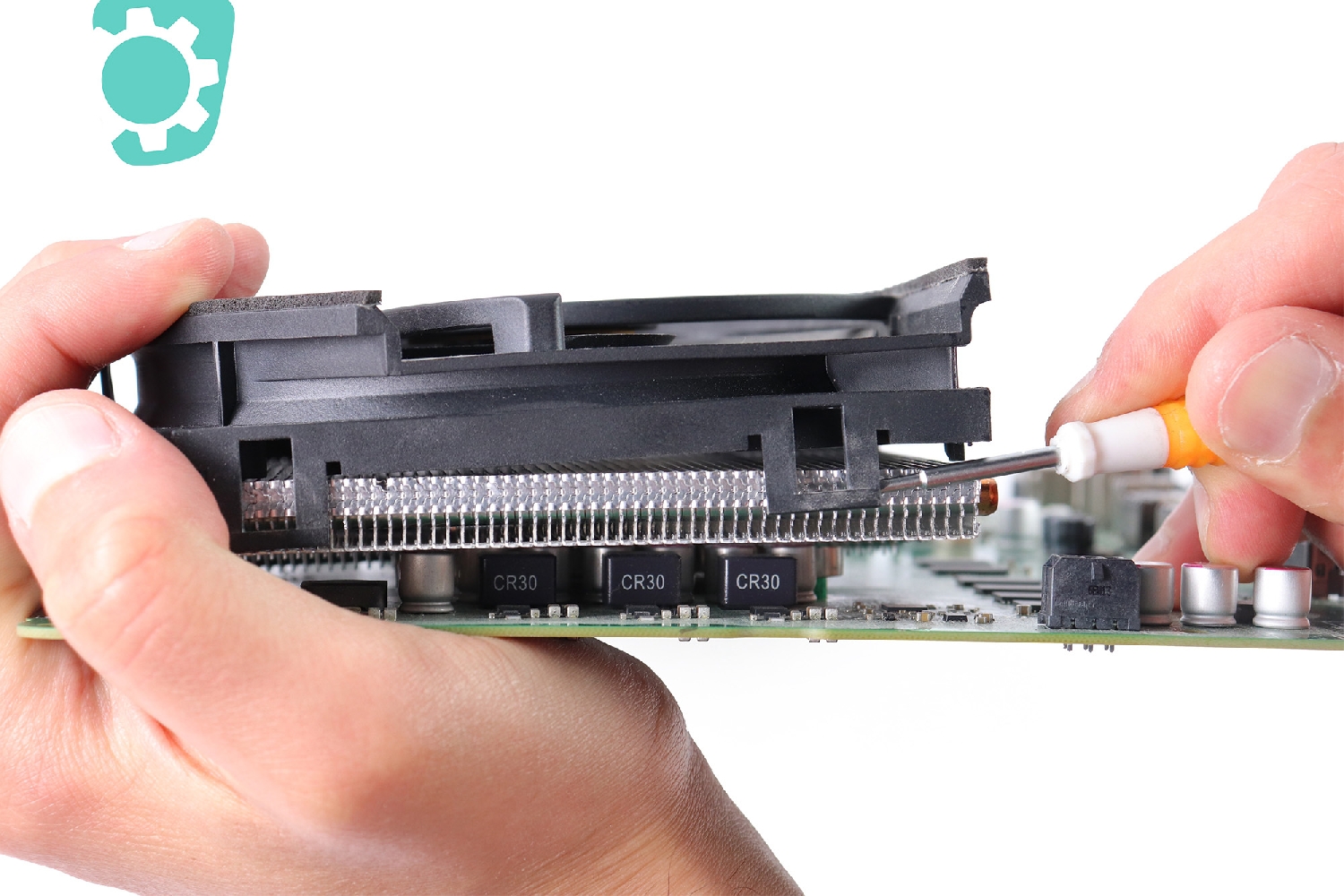

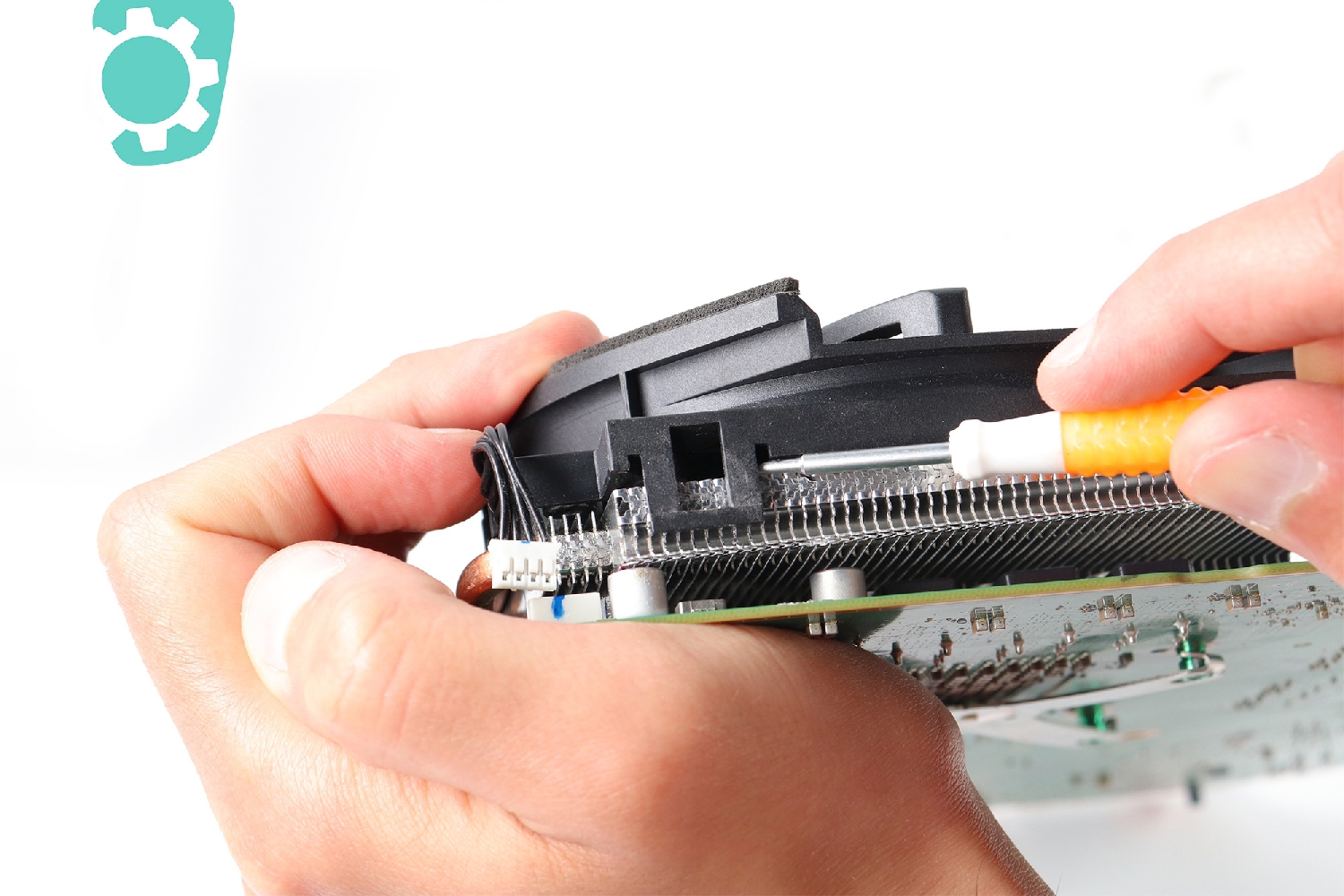

Déclipsez le ventilateur à l'aide du tournevis plat à chaque coin de celui-ci.
Etape 26

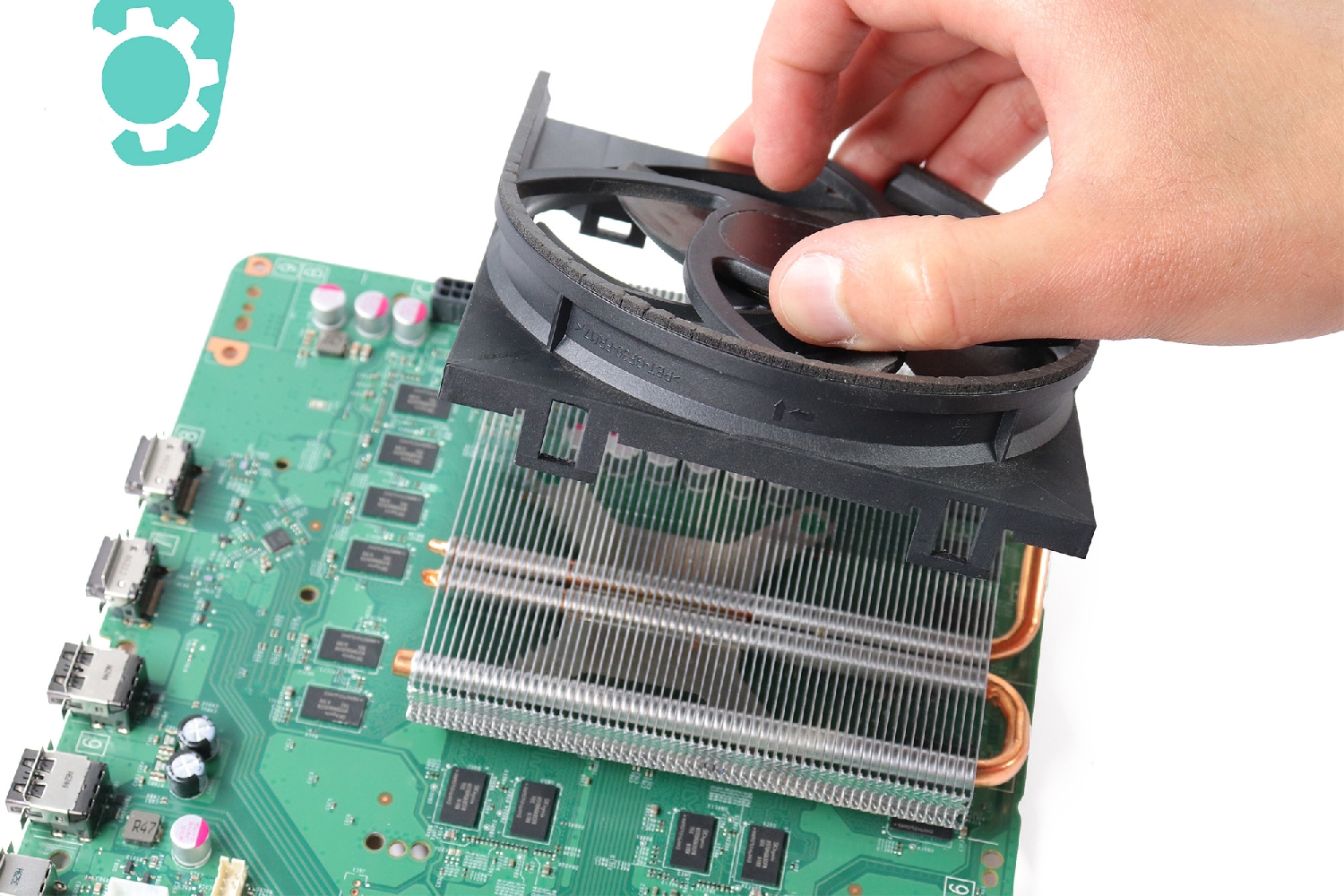

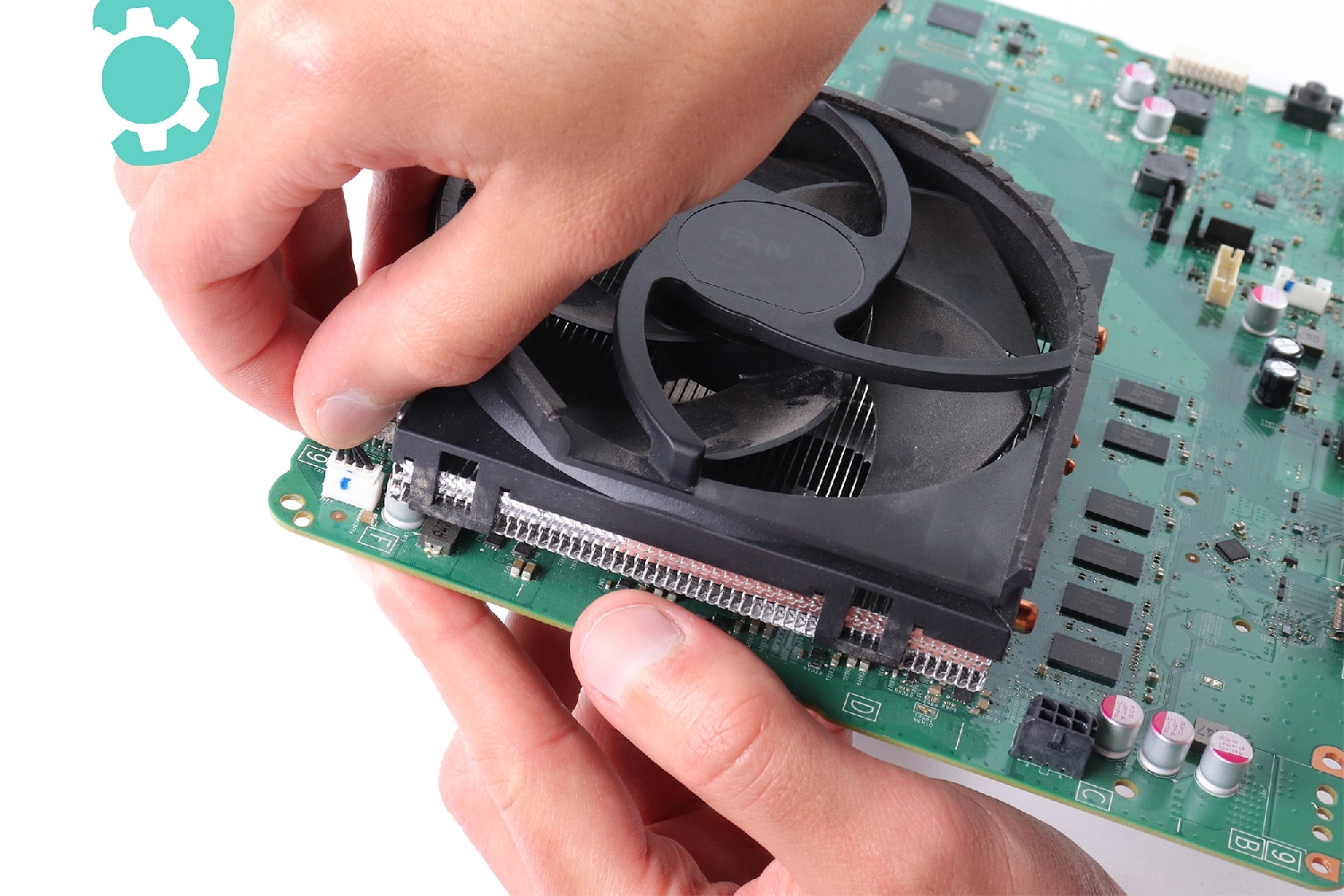

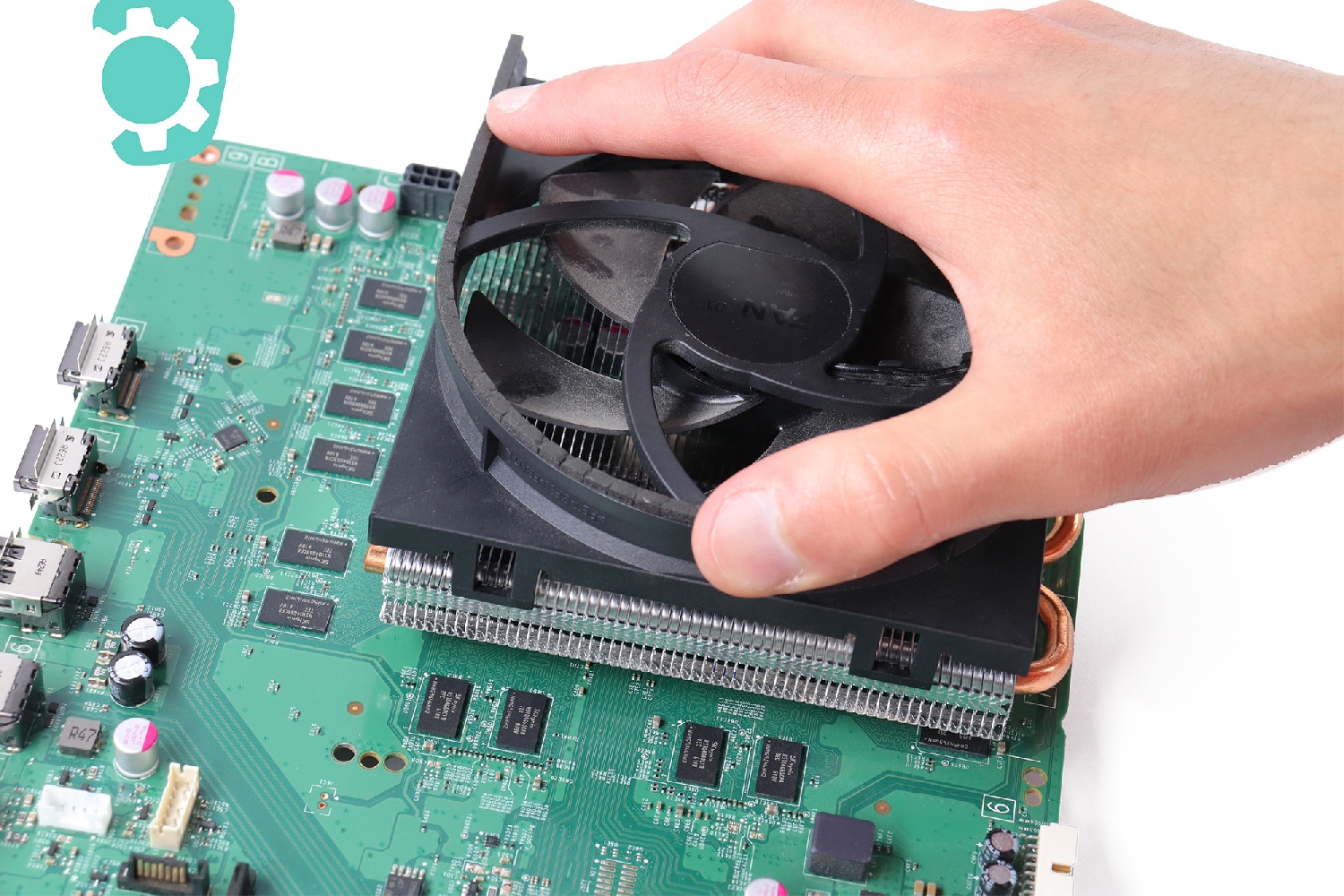

Séparez le ventilateur de la carte mère.
Etape 27

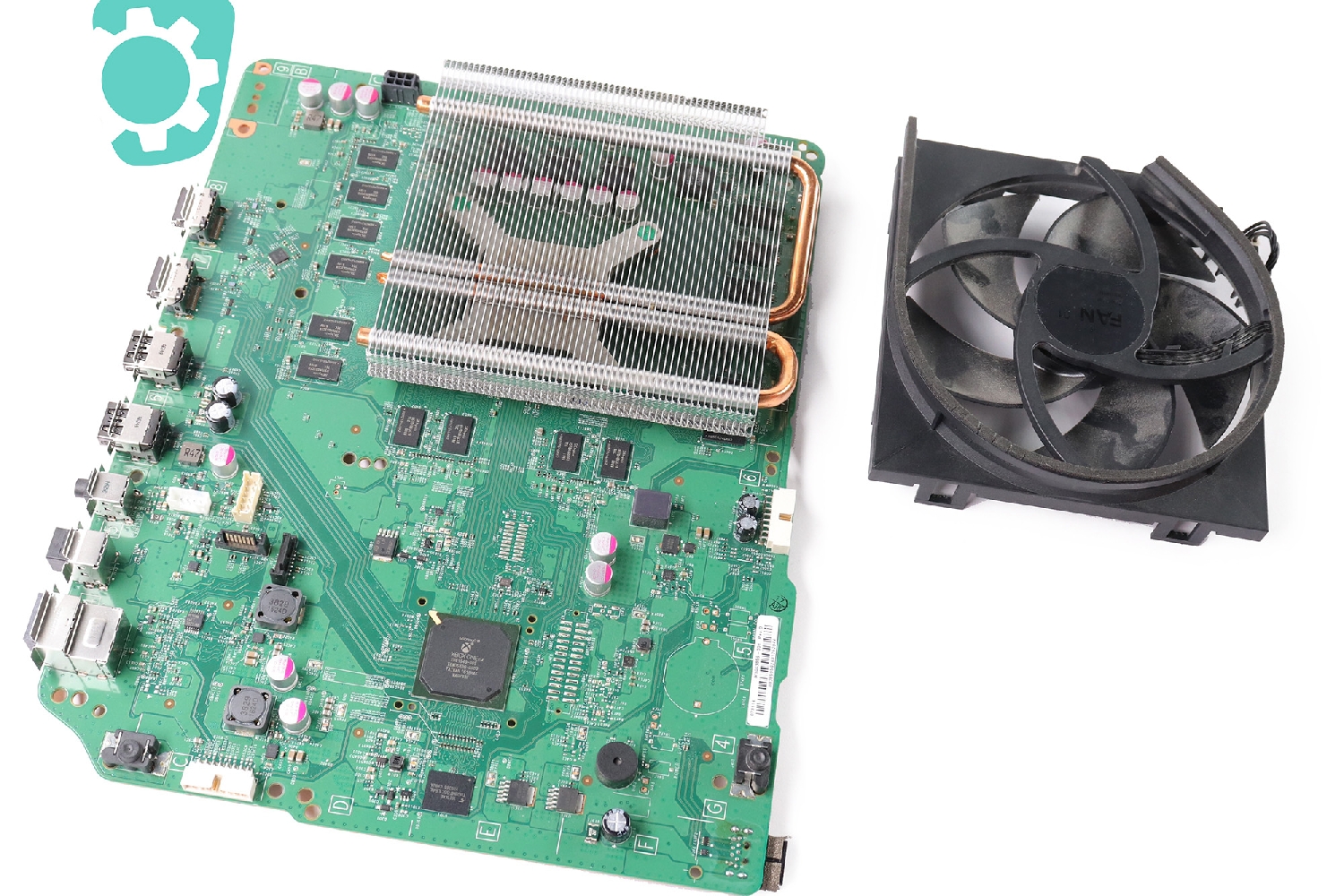

Le ventilateur et la carte mère sont maintenant séparés.

Vous pouvez remplacer l'une ou l'autre pièce selon votre besoin.


Pour remonter votre console Xbox One S, reprenez ce tuto en sens inverse.
