Guide de réparation sur Galaxy Note 20 Ultra 5G

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 13/20
Galaxy Note 20 Ultra 5G | Temps estimé : 45 min | Difficulté : 3/5

Votre smartphone ne vibre plus ? Vos photos sont floues ? Votre écouteur de l'oreille ne fonctionne plus ? Remplacez les composants endommagés en suivant notre guide de réparation complet. Il reprend chaque étape pas à pas pour vous permettre de réussir haut la main ce dépannage.

Bien évidemment, il vous faut choisir les étapes en fonction de l'élément à changer. Par exemple, si vous devez remplacer la caméra frontale de votre Samsung Galaxy Note 20 Ultra 5G vous n'aurez pas besoin de retirer la batterie et de toucher au bas du téléphone. Seules les étapes sur l'ouverture de l'appareil et du retrait de la carte mère sont intéressantes pour vous.

Pour arriver au bout de ce démontage complet, il vous faudra environ une heure. Bonne réparation !

Diagnostic

›  Dysfonctionnement de petites pièces (vibreur, caméras, haut-parleurs...)

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer
Avant toute chose, nous vous conseillons de vérifier le numéro de modèle de votre appareil et de sa compatibilité avec le produit à commander.
Pour cela, plusieurs possibilités :
- vérifiez le numéro de modèle inscrit sur la petite étiquette blanche placée au dos de votre appareil ;
- composez le *#06# sur le clavier du téléphone pour obtenir un numéro IMEI à retranscrire sur Brico-phone.com.

Une fois la commande réalisée et le colis reçu, installez-vous dans un endroit calme et paisible avec un plan de travail propre et dégagé.

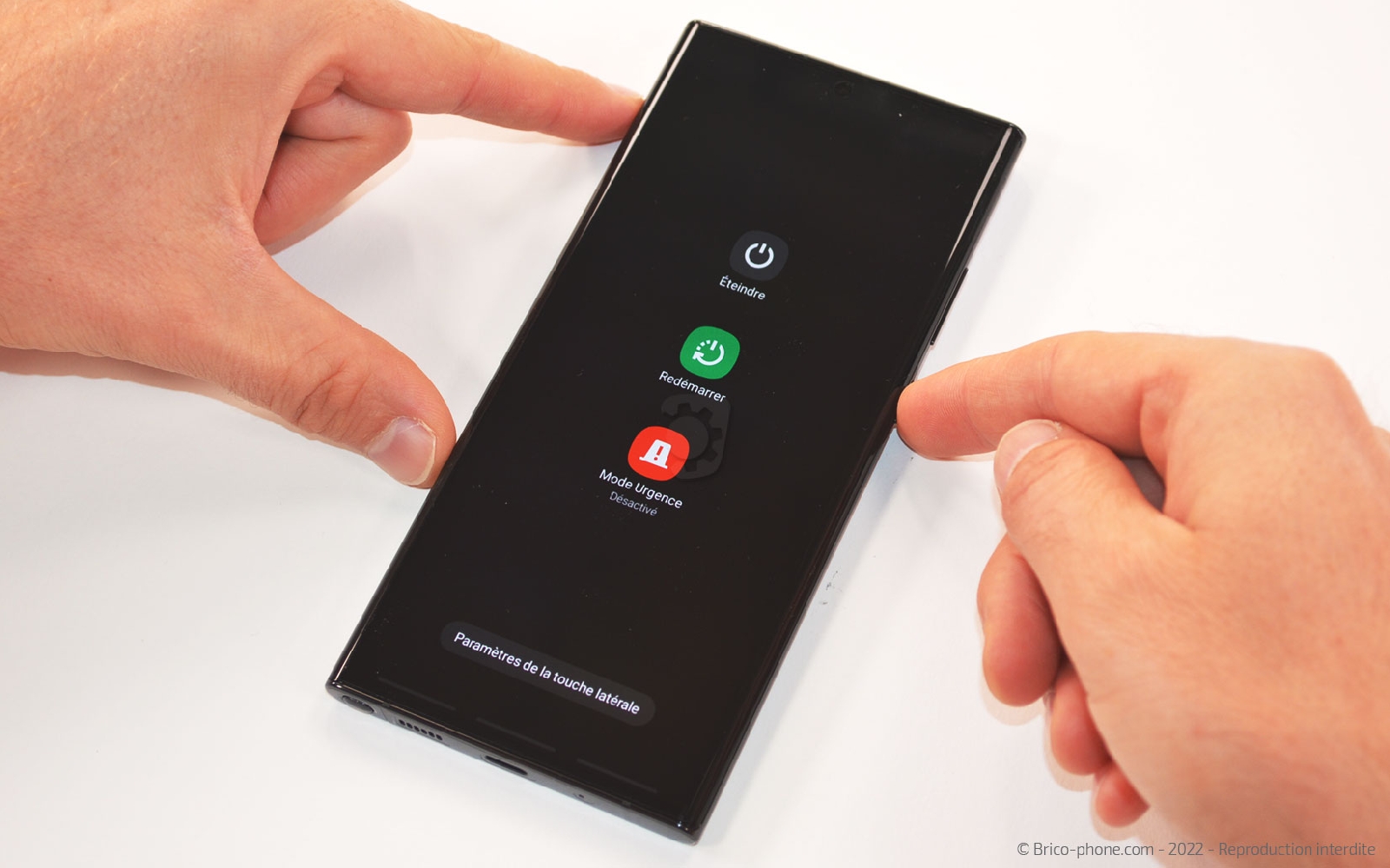

Placez les outils, le patron d'aide au montage et ce tutoriel à proximité et commencez par éteindre votre appareil.
Etape 1 : Extraire le rack SIM et le S-Pen

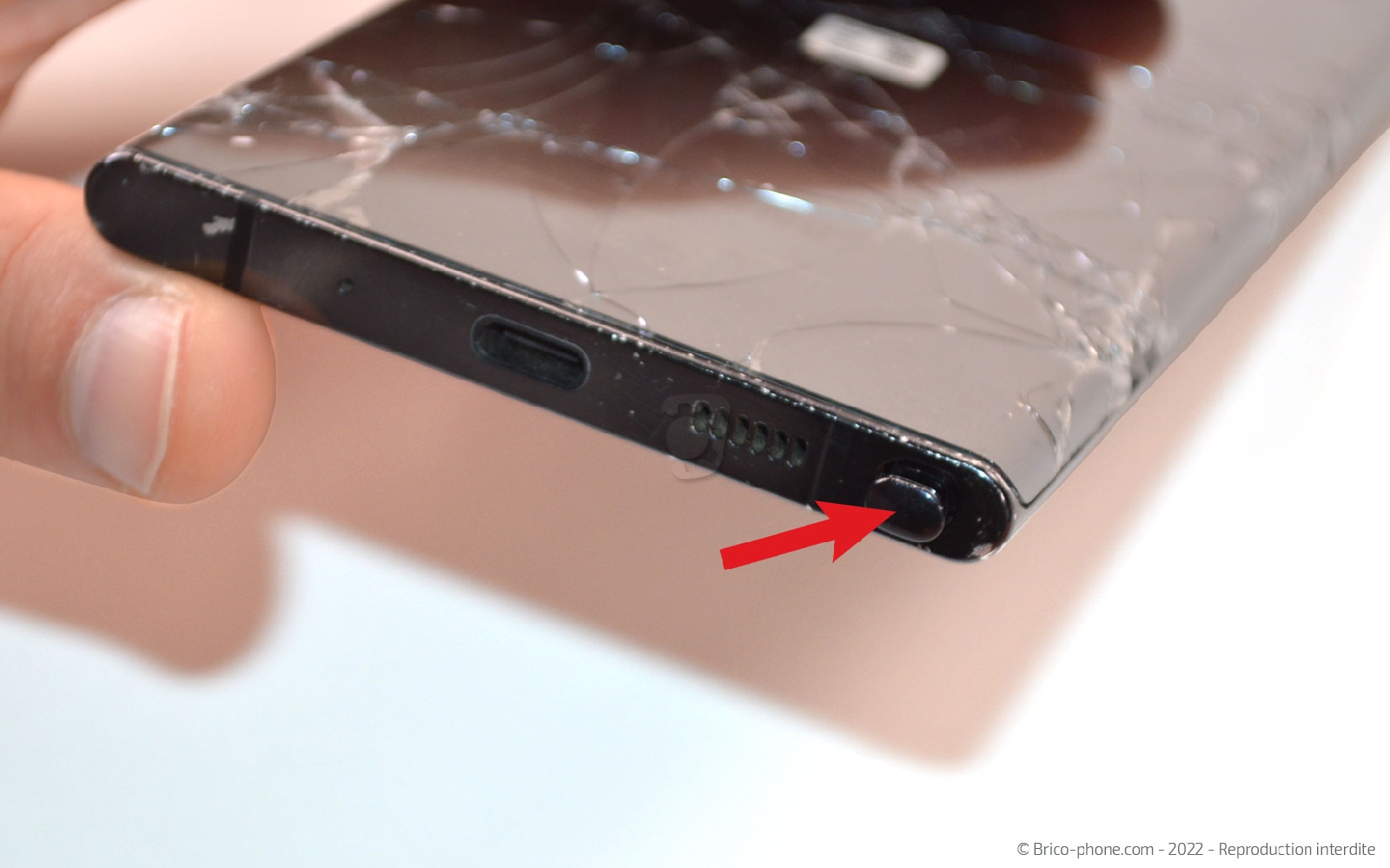

Sortez le S-Pen et le tiroir de la carte Sim de votre appareil.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Stylet S-Pen Noir pour Samsung Galaxy Note 20 et Note 20 Ultra et versions 5G
49,90 €

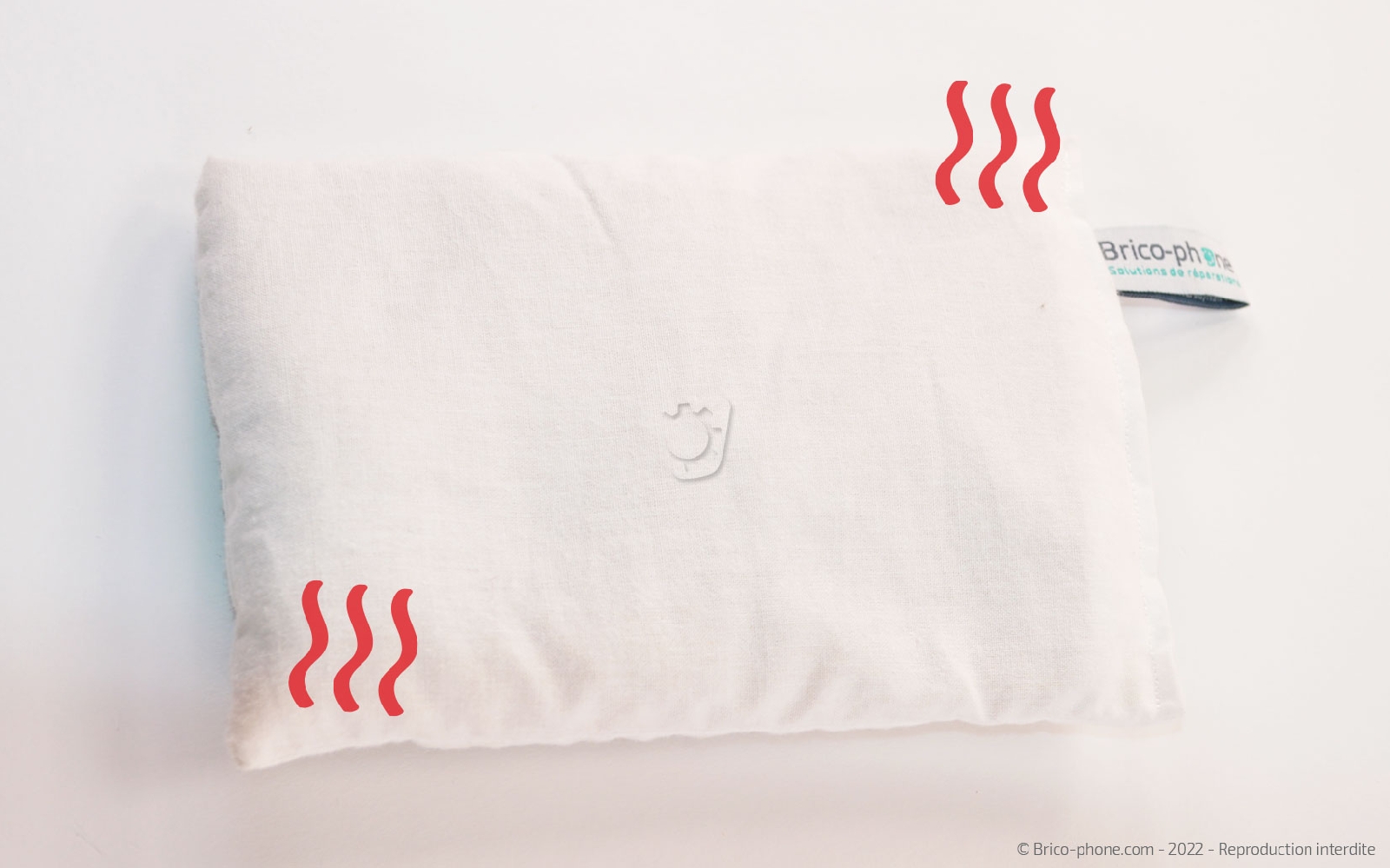

Etape 2 : Chauffer la vitre arrière
Utilisez le coussin chauffant, un décapeur thermique ou un sèche cheveux pour ramollir le sticker de la vitre arrière.

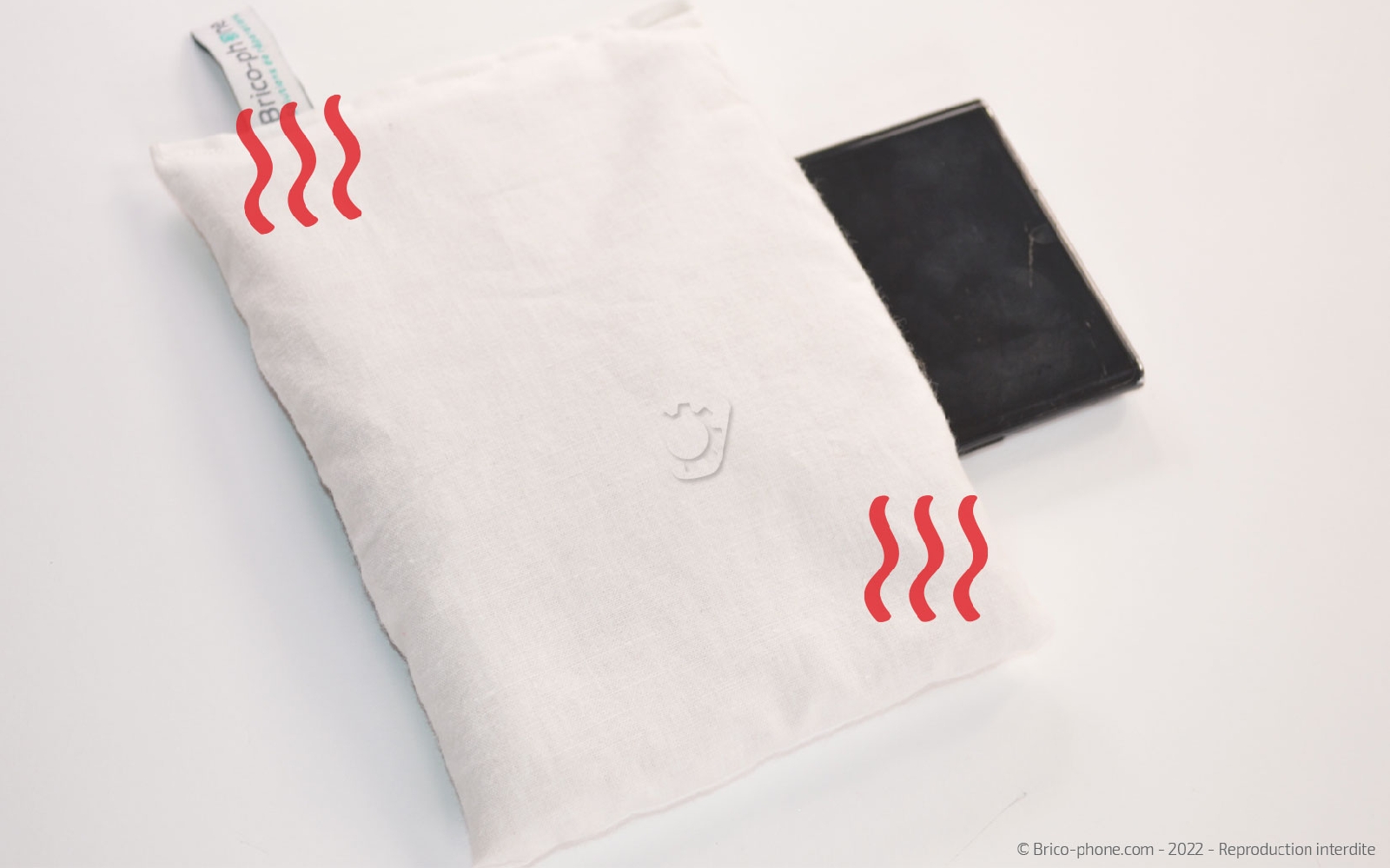

Pour l'option 1 soit le coussin chauffant, il vous faut le passer au préalable dans le micro-ondes environ 2 minutes avant de le déposer sur la vitre arrière de votre appareil pendant une trentaine de secondes.

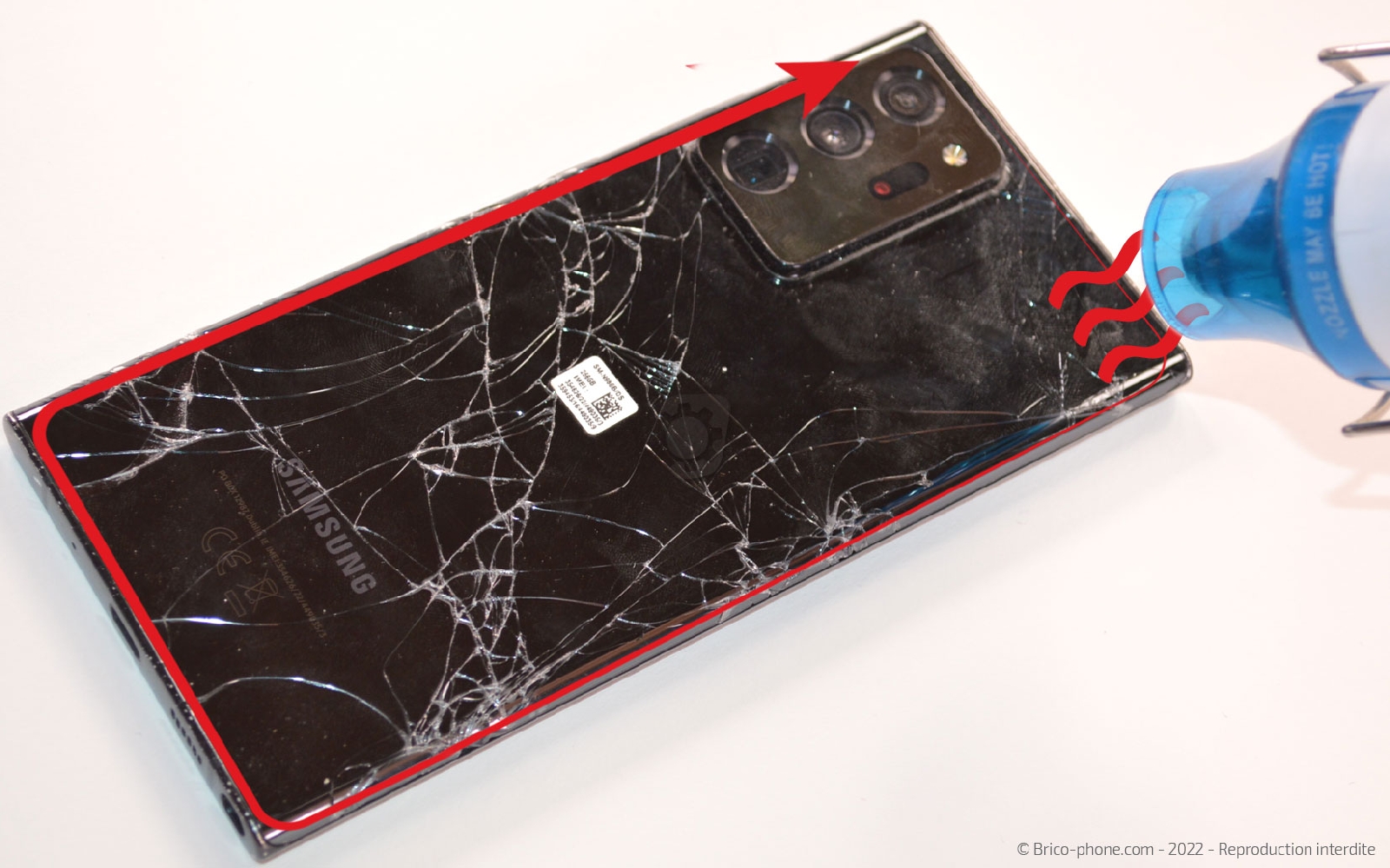

Si vous ne disposez pas du coussin Brico-phone, utilisez un décapeur thermique ou votre sèche cheveux pour chauffer le contour de la vitre arrière de votre Samsung Galaxy Note 20 Ultra.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €
Etape 3 : Ouvrir le téléphone

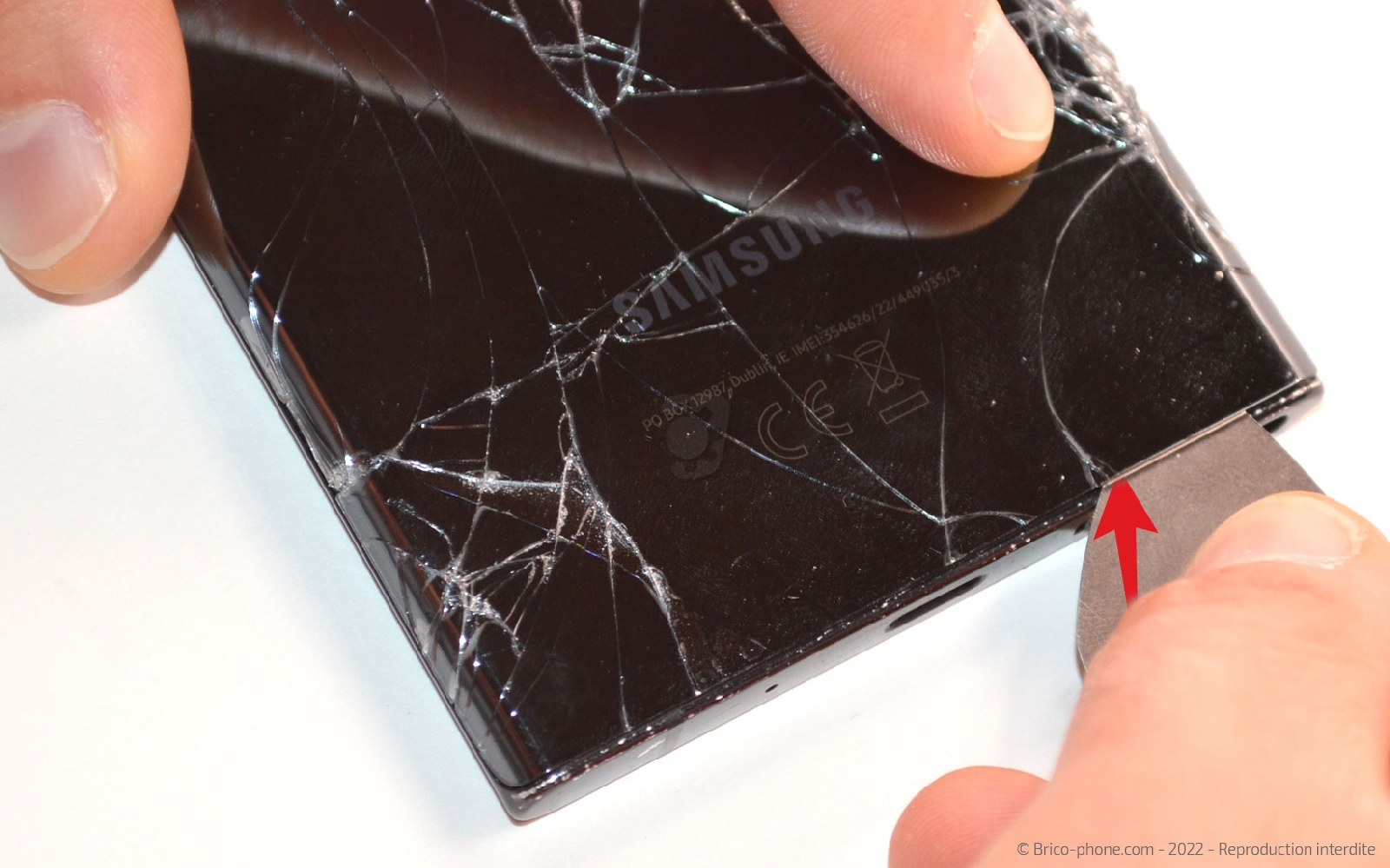

Insérez le médiator en métal entre la vitre arrière et le châssis. Vous pouvez vous aider de la ventouse afin de soulever le composant pour créer un interstice.

Une fois le médiator en métal en place, insérez ces homologues en plastique pour terminer le décollage.
Retirez l'outil métallique avant de faire coulisser les deux autres médiators sur les bords du téléphones pour décoller entièrement la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy Note 20 Ultra Noir
54,90 €

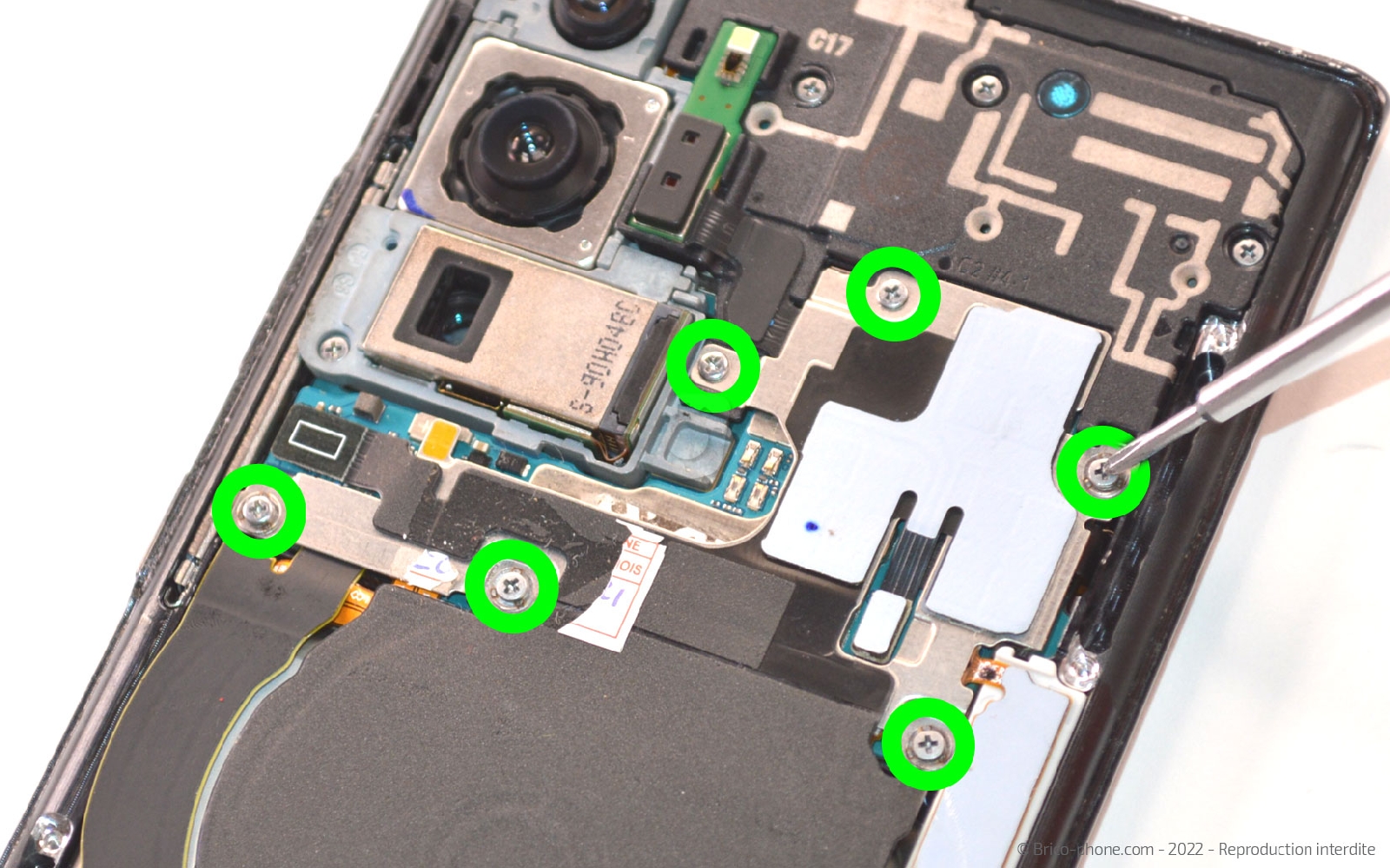

Etape 4 : Retirer la plaquette NFC
Ôtez les vis avec 6 vis cruciforme de la plaquette NFC avant de décoller doucement le film noir.

Débranchez la nappe afin de pouvoir récupérer le support NFC entier.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Déconnecter la batterie

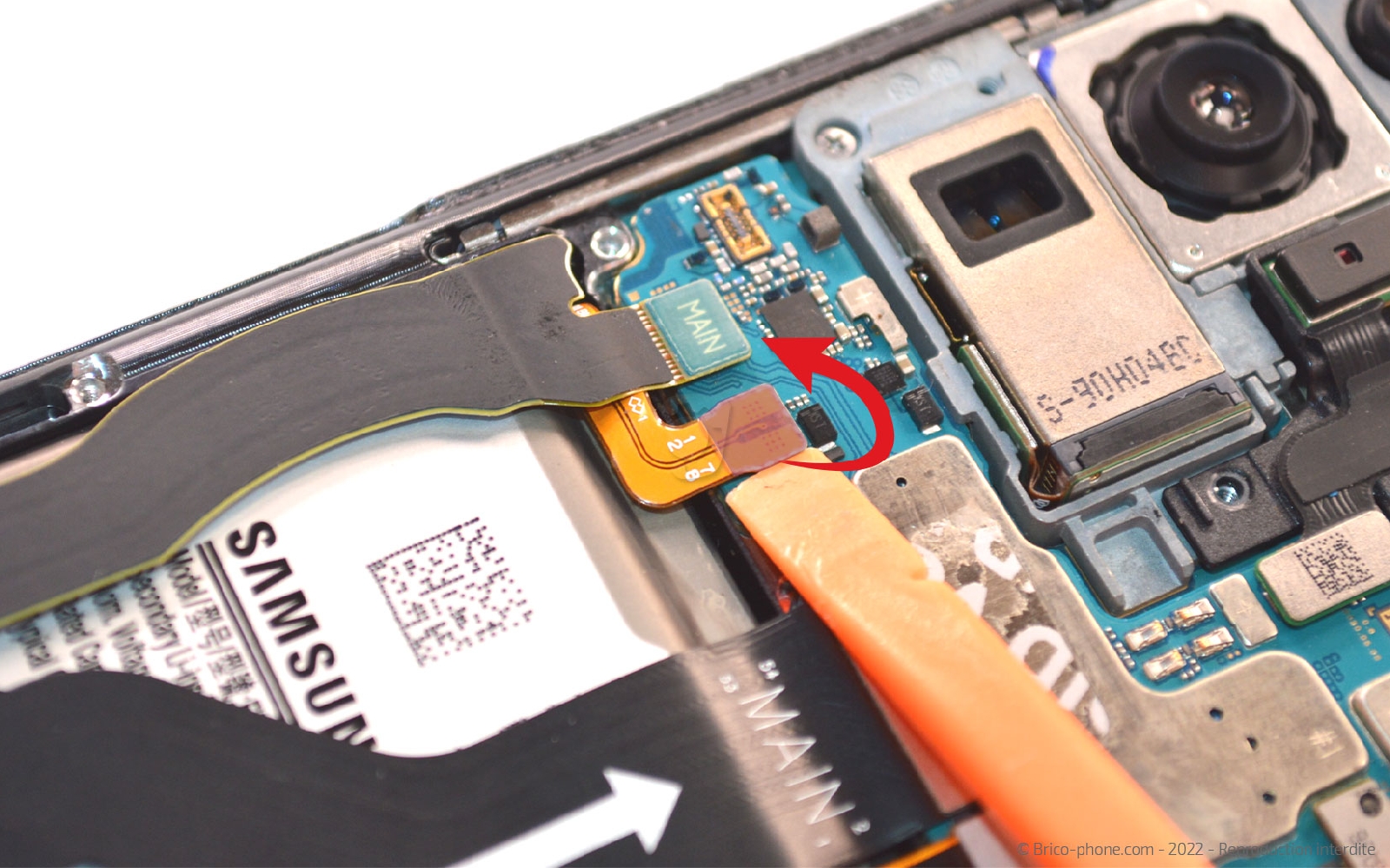

A l'aide du levier en nylon, déconnectez la nappe de la batterie afin de pouvoir continuer la réparation en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

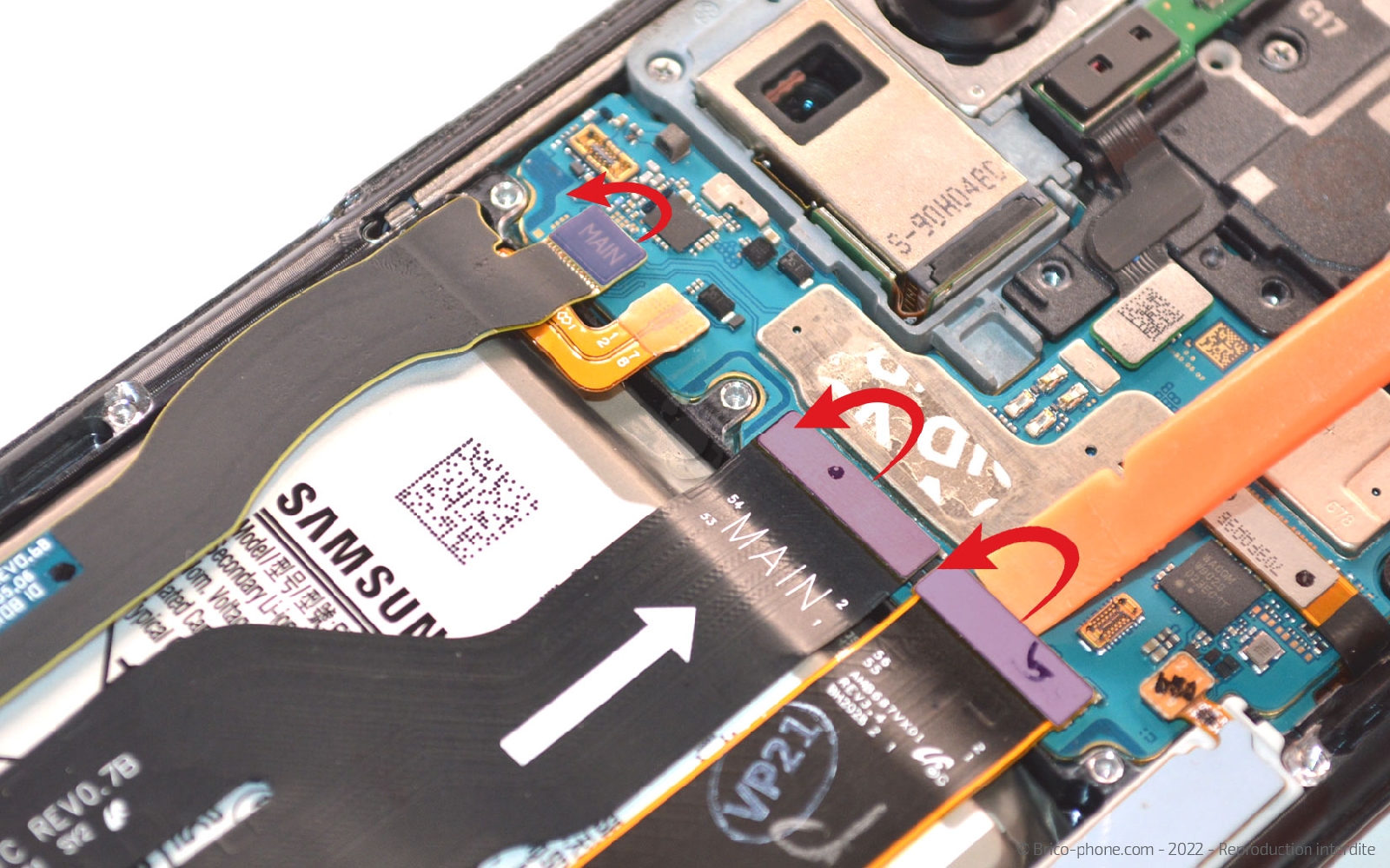

Etape 6 : Chauffer l'arrière de la batterie

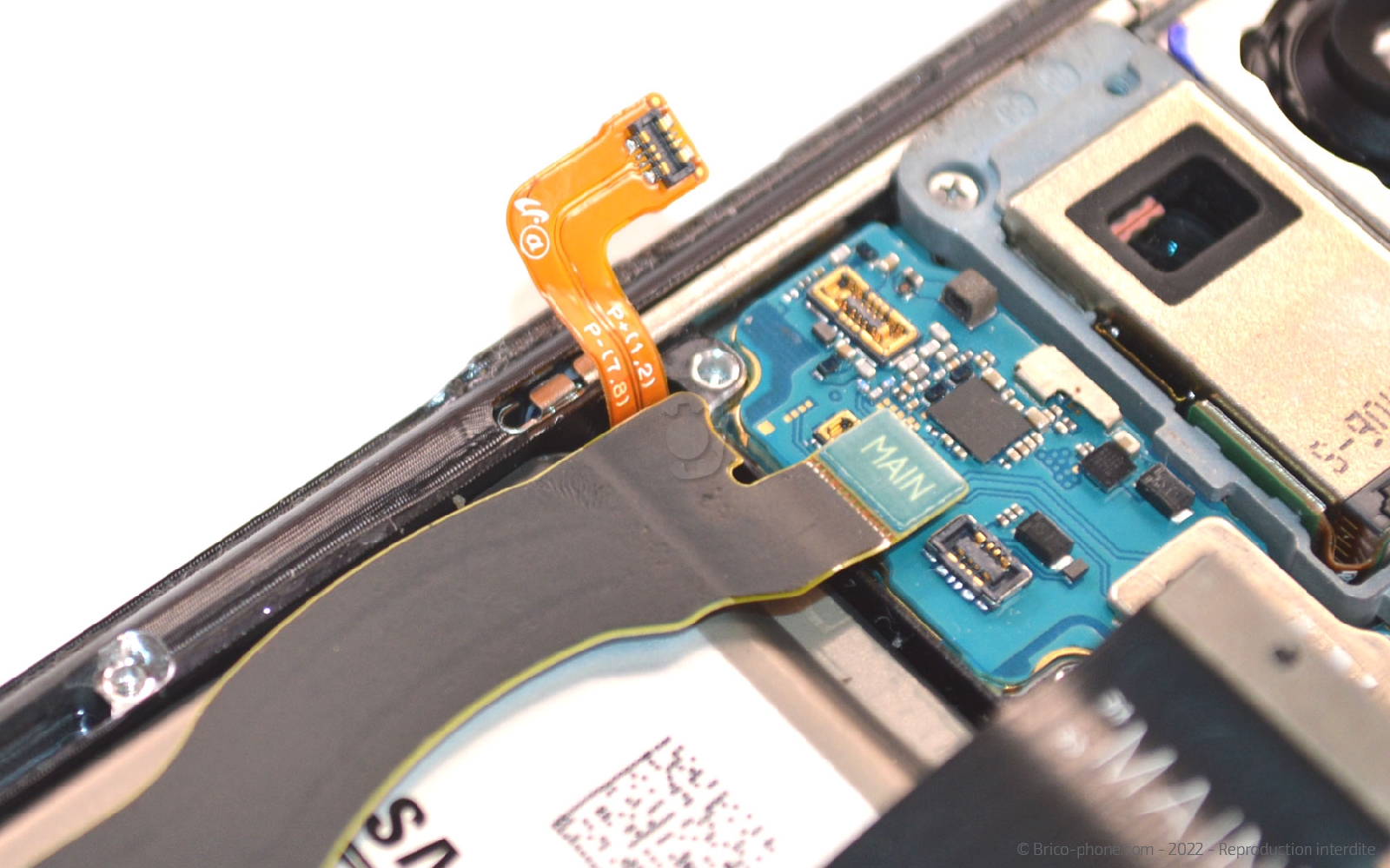

Continuez avec le spudger pour déconnecter la nappe d'interconnexion, celle du connecteur de charge et celle de l'écran.
Décallez la nappe de la batterie pour éviter tout contact avec la carte mère.

Pour décoller la batterie, nous aurons besoin de chauffer l'arrière de cette dernière avec le coussin chauffant ou le décapeur thermique. En effet, nous déconseillons l'utilisation du iRemover pour ce smartphone car le LCD est accessible sous la batterie. De ce fait, le produit risquerait d'endommager l'écran de votre téléphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €
Etape 7 : Décoller la batterie

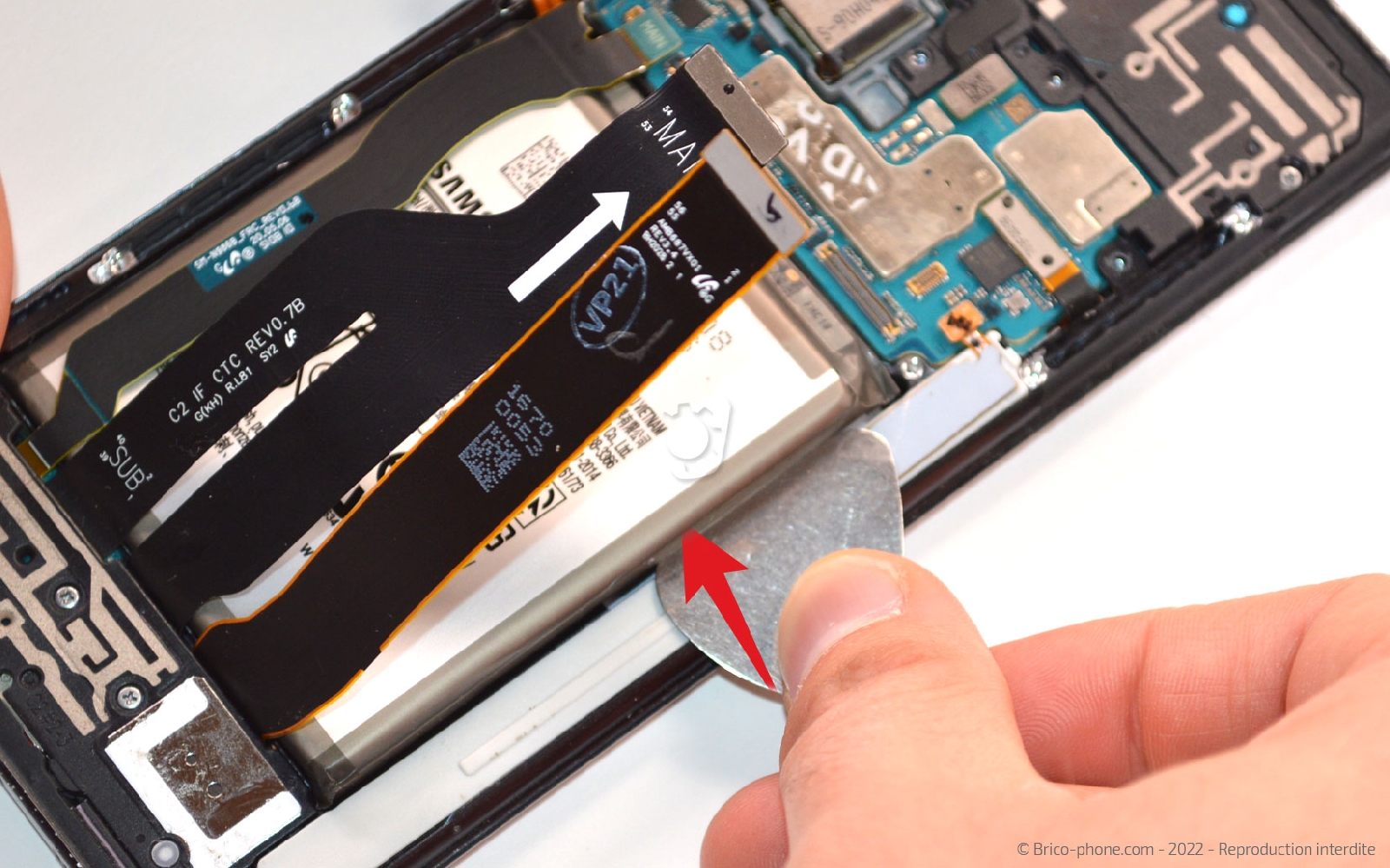

Insérez le médiator en métal sous la la batterie pour faire levier afin de pouvoir insérer la carte en PVC sous le composant.

Ensuite, glissez la carte plus en profondeur pour extraire la batterie.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Batterie d'origine pour Samsung Galaxy Note 20 Ultra
36,90 €
Etape 8 : Enlever le haut-parleur externe

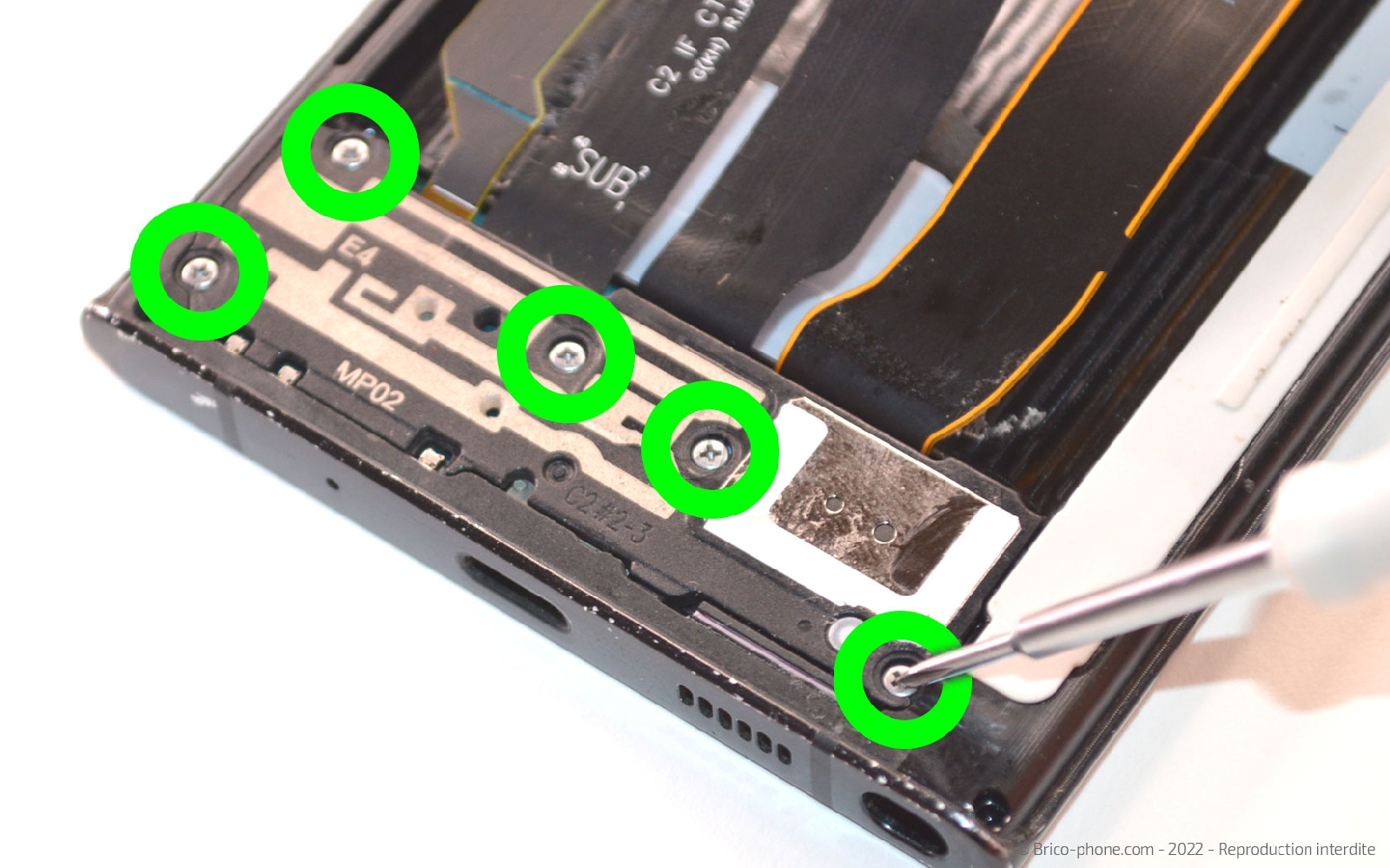

Toujours avec le tournevis cruciforme, sortez les 5 vis du haut-parleur externe.

Faites basculer le composant à l'extérieur du châssis à l'aide du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Haut-parleur externe pour Samsung Galaxy Note 20 Ultra
24,90 €
Etape 9 : Sortir la carte fille

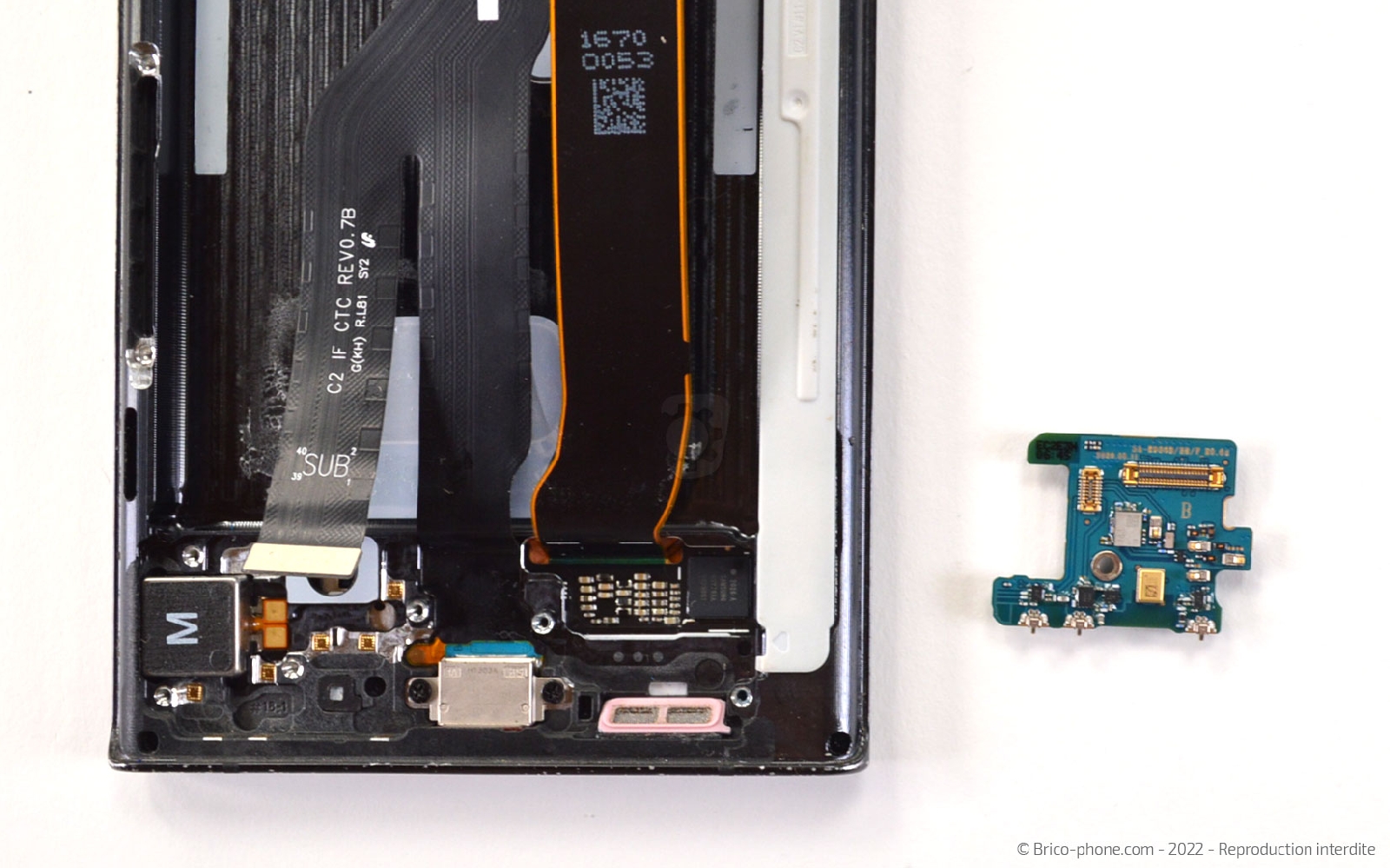

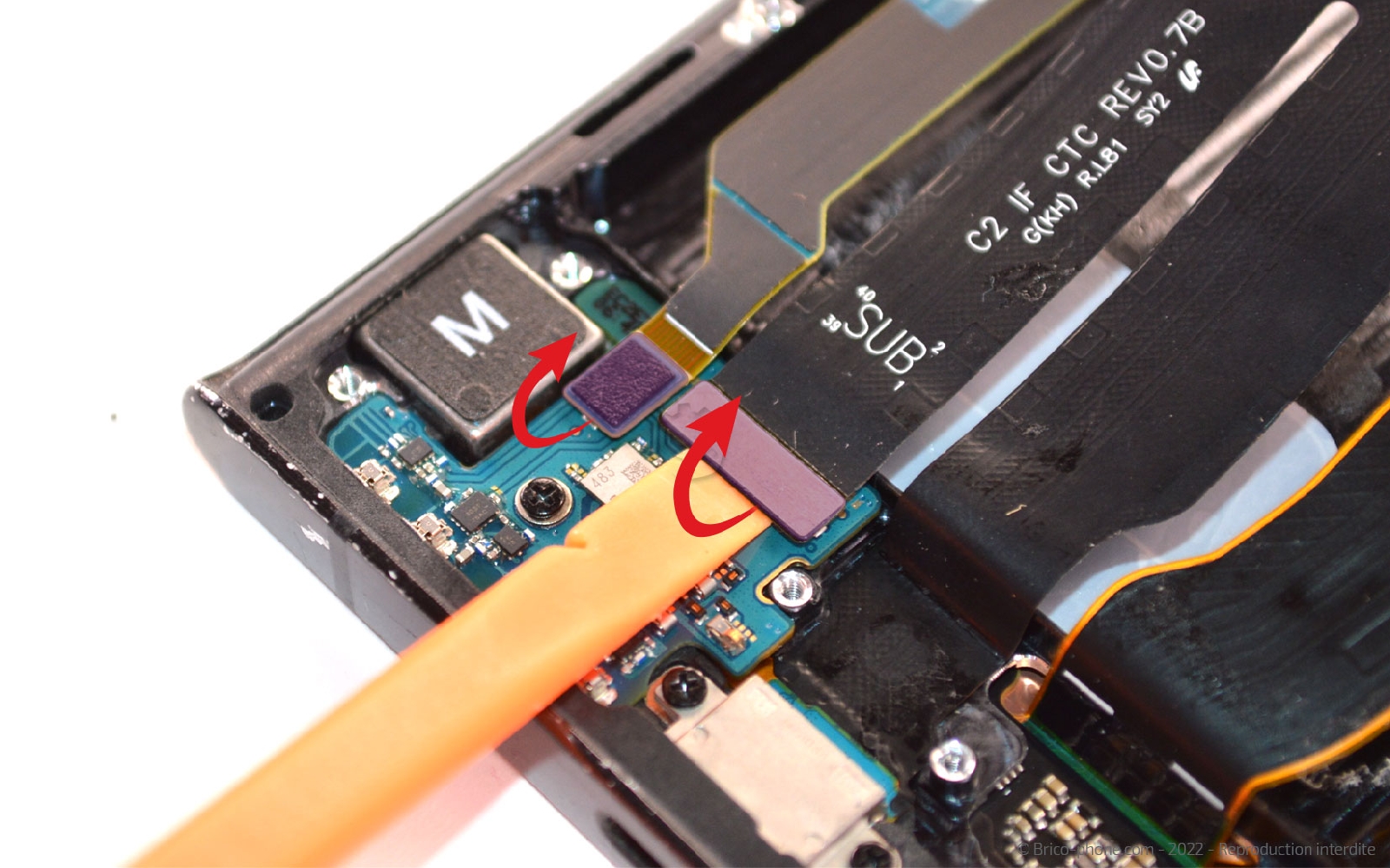

Maintenant, il vous faut déconnecter la nappe d'interconnexion et celle du connecteur de charge.

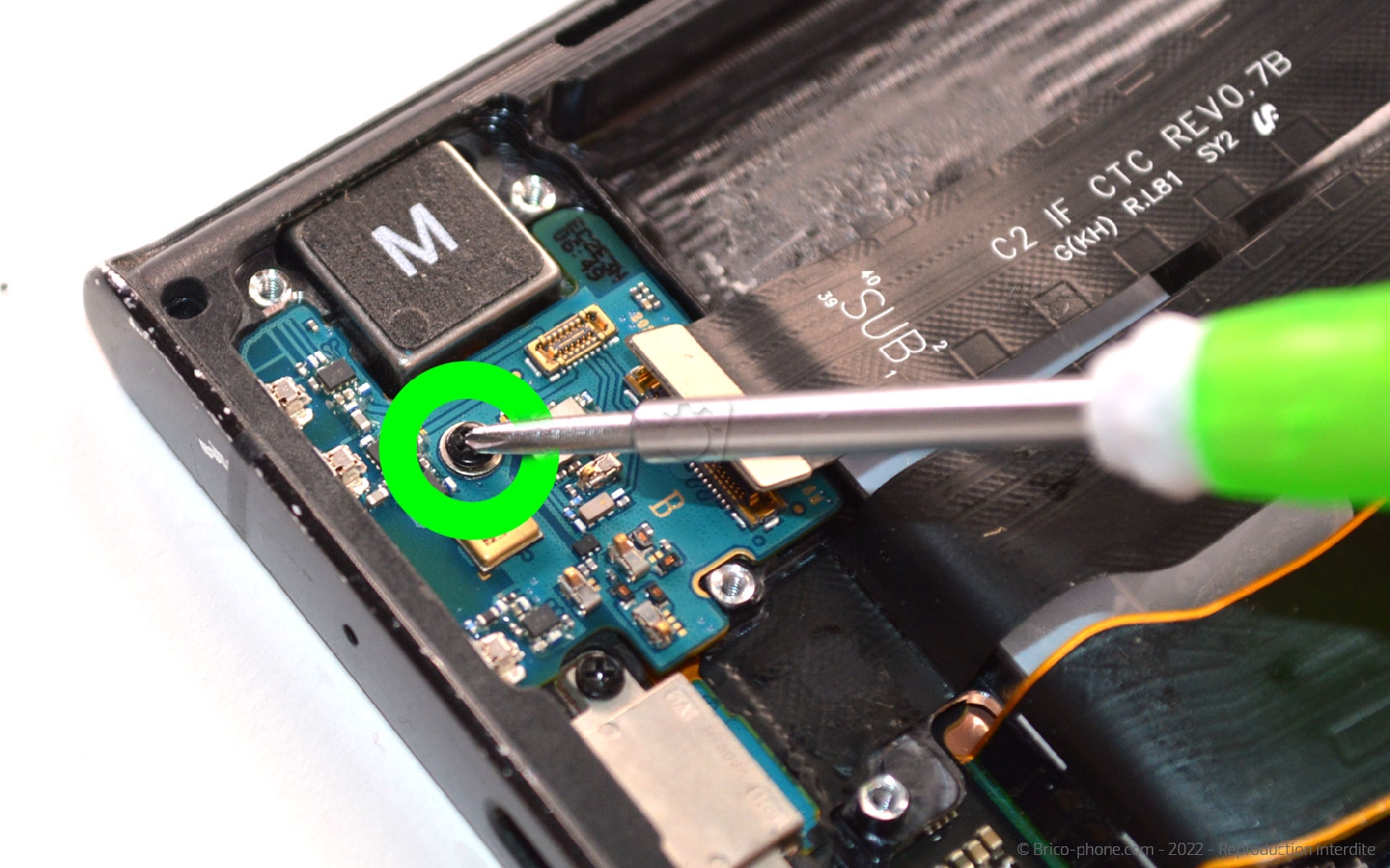

Ensuite, retirez la vis cruciforme avant de soulever la plaquette pour l'extraire du téléphone avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Etape 10 : Libérer le connecteur de charge

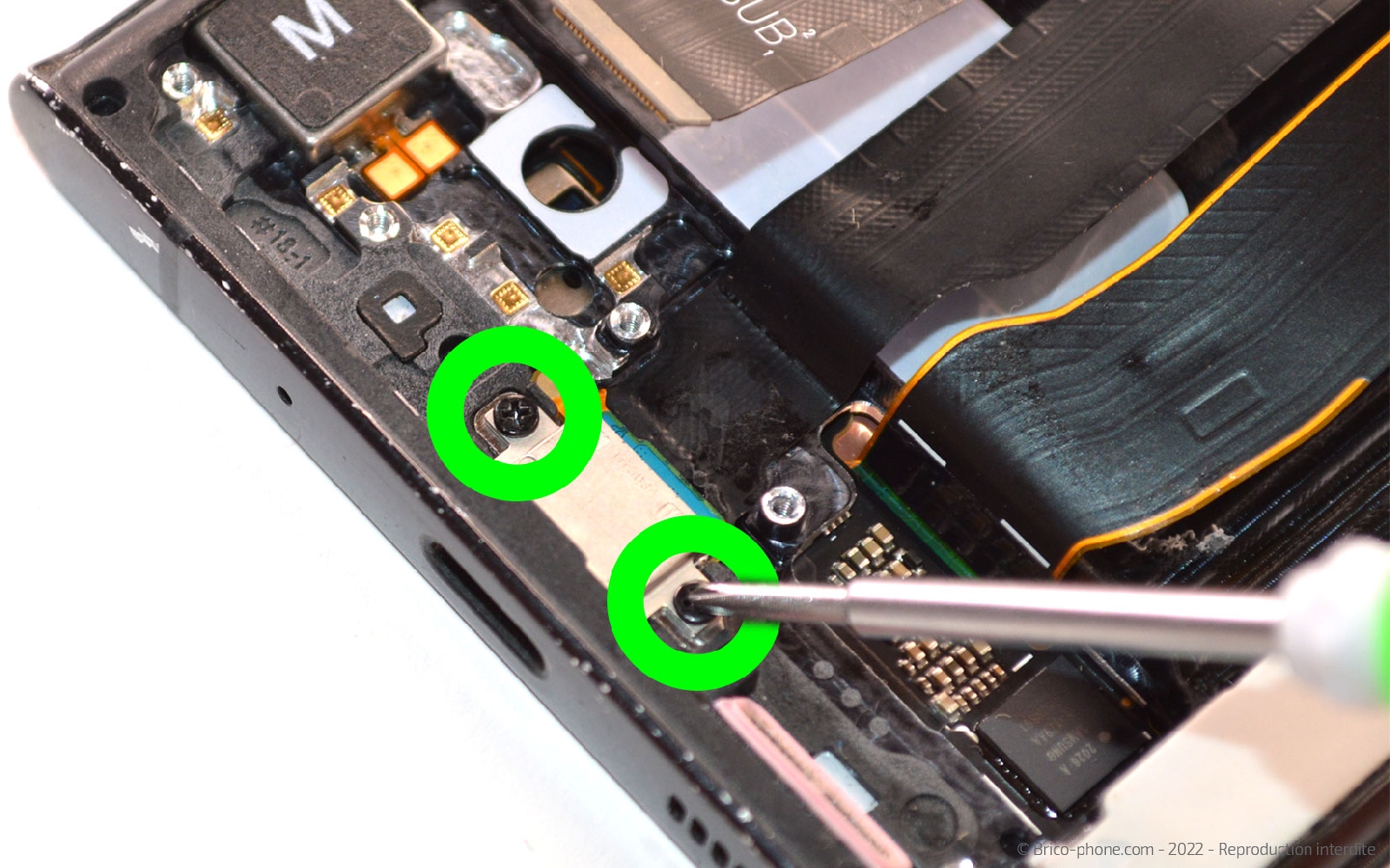

Reprenez le tournevis cruciforme pour sortir les deux vis situées de part et d'autre de la prise de charge.

Chauffez légèrement le dock afin de pouvoir le retirer plus facilement du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Connecteur de charge compatible pour Samsung Galaxy Note 20 Ultra (5G)
19,90 €
Décapeur thermique petit modèle
14,90 €

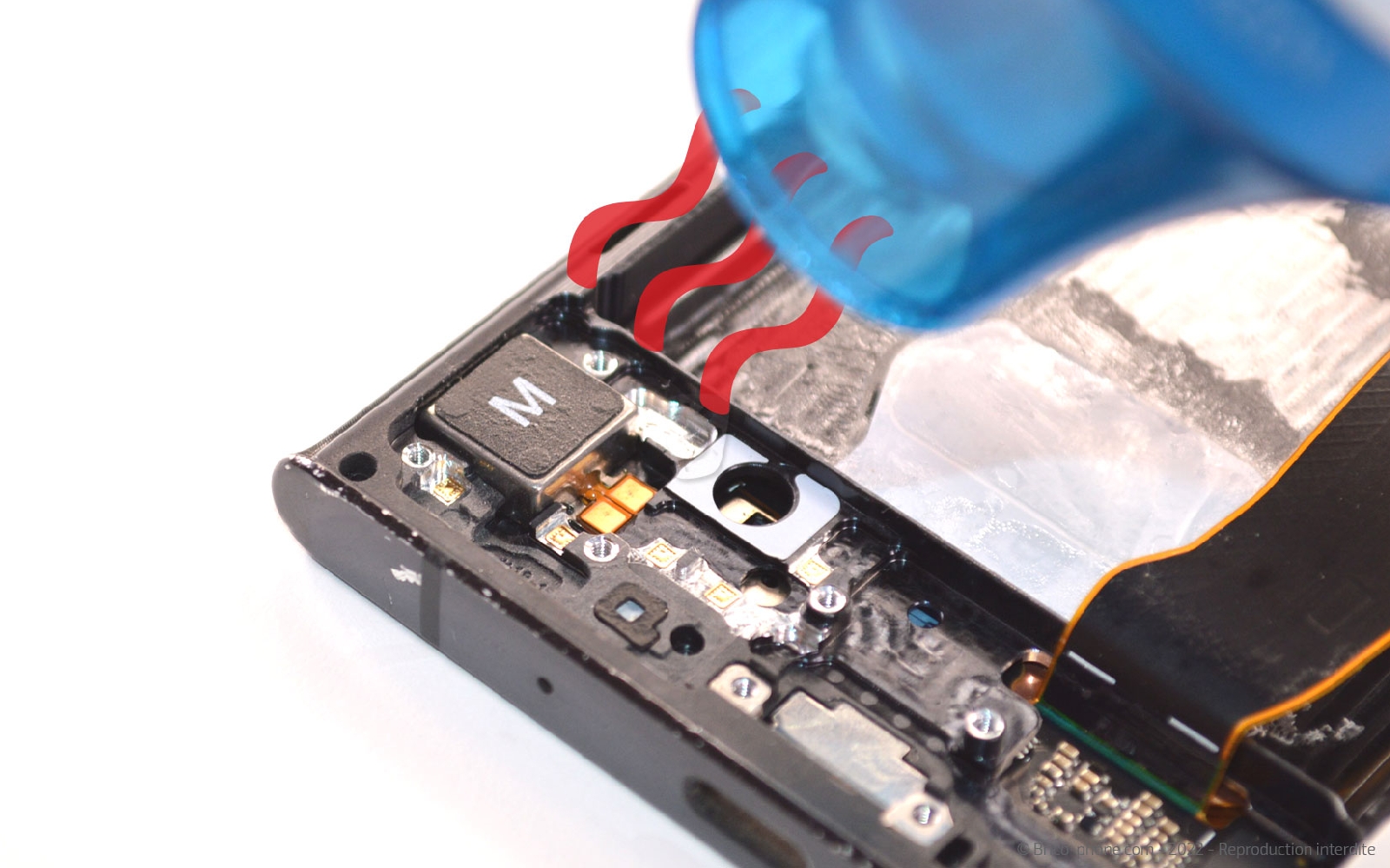

Etape 11 : Récupérer le vibreur
Pour cette étape, il vous faut chauffer de nouveau mais cette fois-ci la nappe le vibreur afin de faciliter son décollage.

Glissez la pincette sous le composant pour le faire basculer hors de l'appareil.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 12 : Mettre de coté le support de l'écouteur de l'oreille
Passons sur la partie haute du téléphone où vous allez devoir retirer les 4 vis de l'écouteur de l'oreille.

Saisissez le spudger pour débrancher la nappe du capteur flash puis soulevez la pièce avec toujours le même outil.
Outils du kit utilisés
Outils du kit utilisés

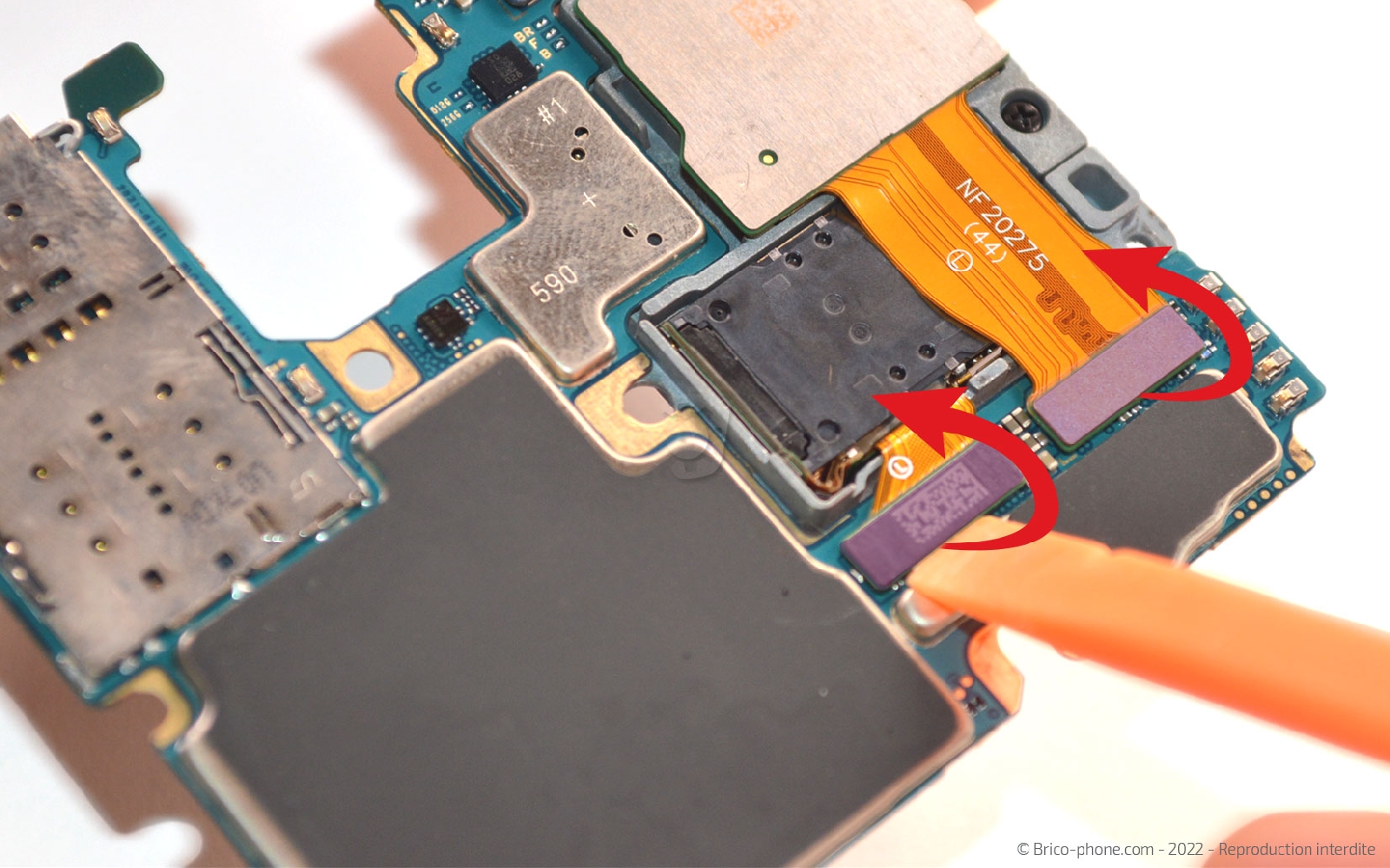

Etape 13 : Déconnecter les nappes de la carte mère

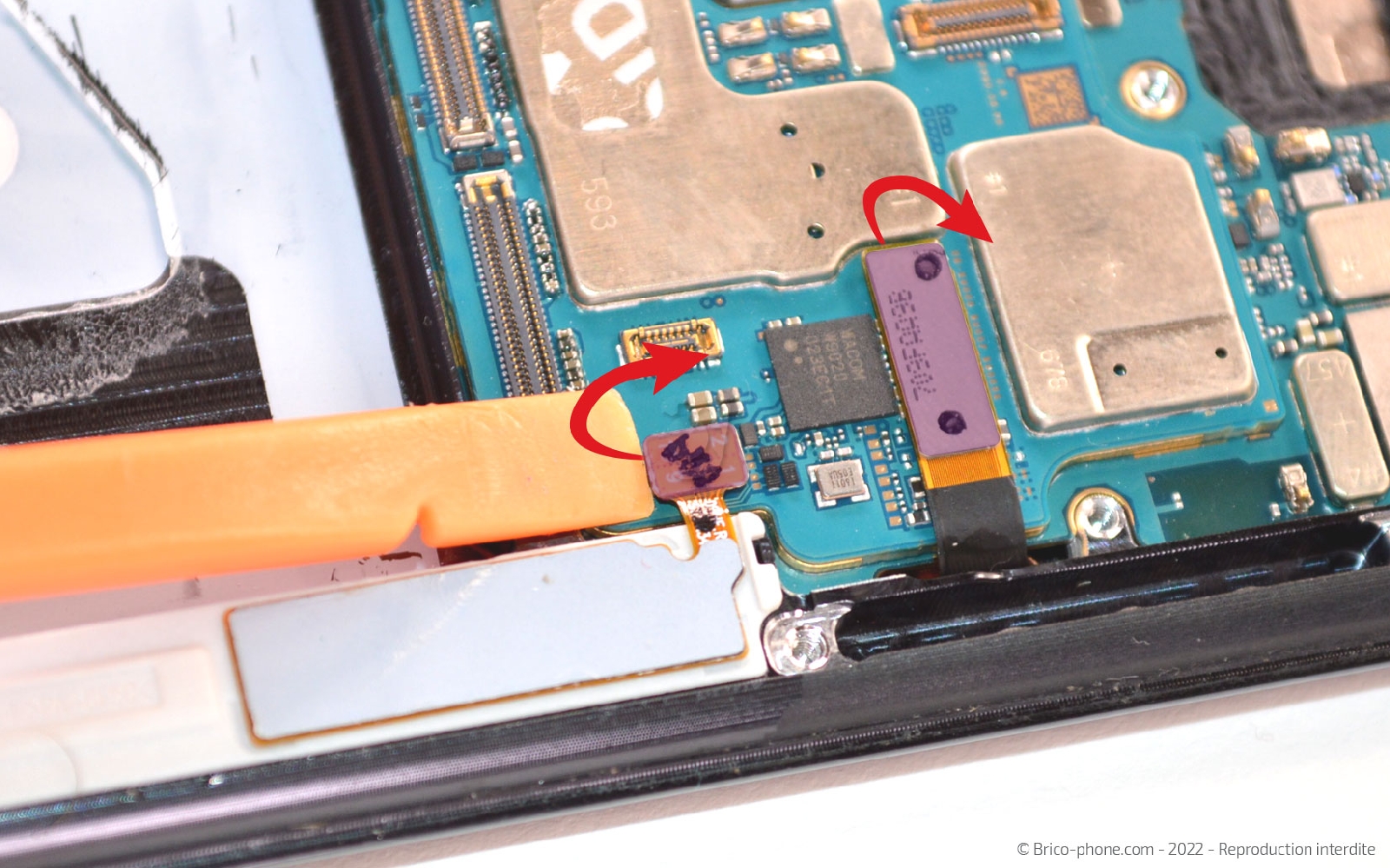

Continuons à libérer la carte mère en déconnectant le support du stylet, la seconde nappe de l'écran puis celle de la caméra avant.

Dévissez les deux cruciformes placées près du module des caméras arrière.
Outils du kit utilisés
Outils du kit utilisés


Etape 14 : Retirer la carte mère

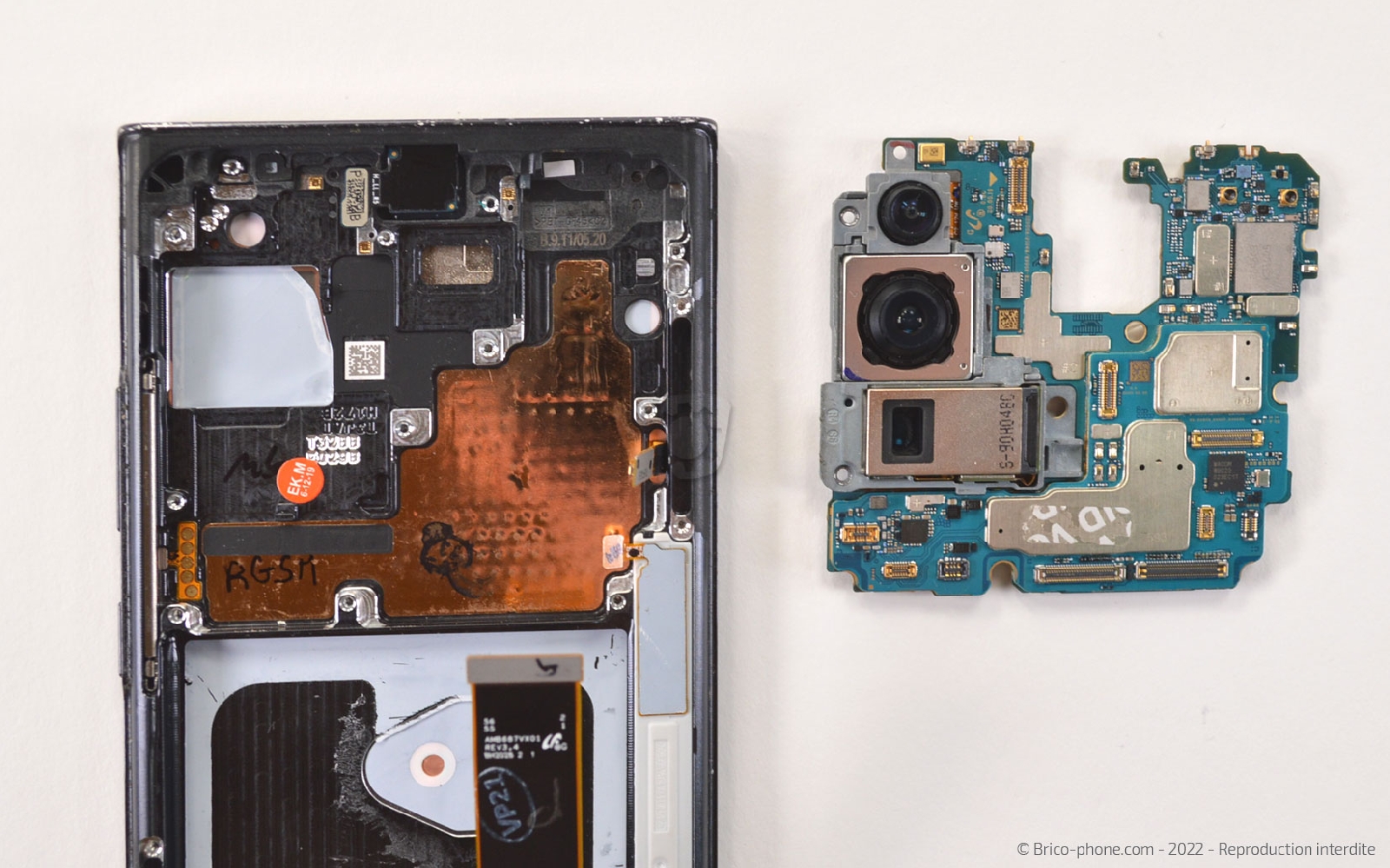

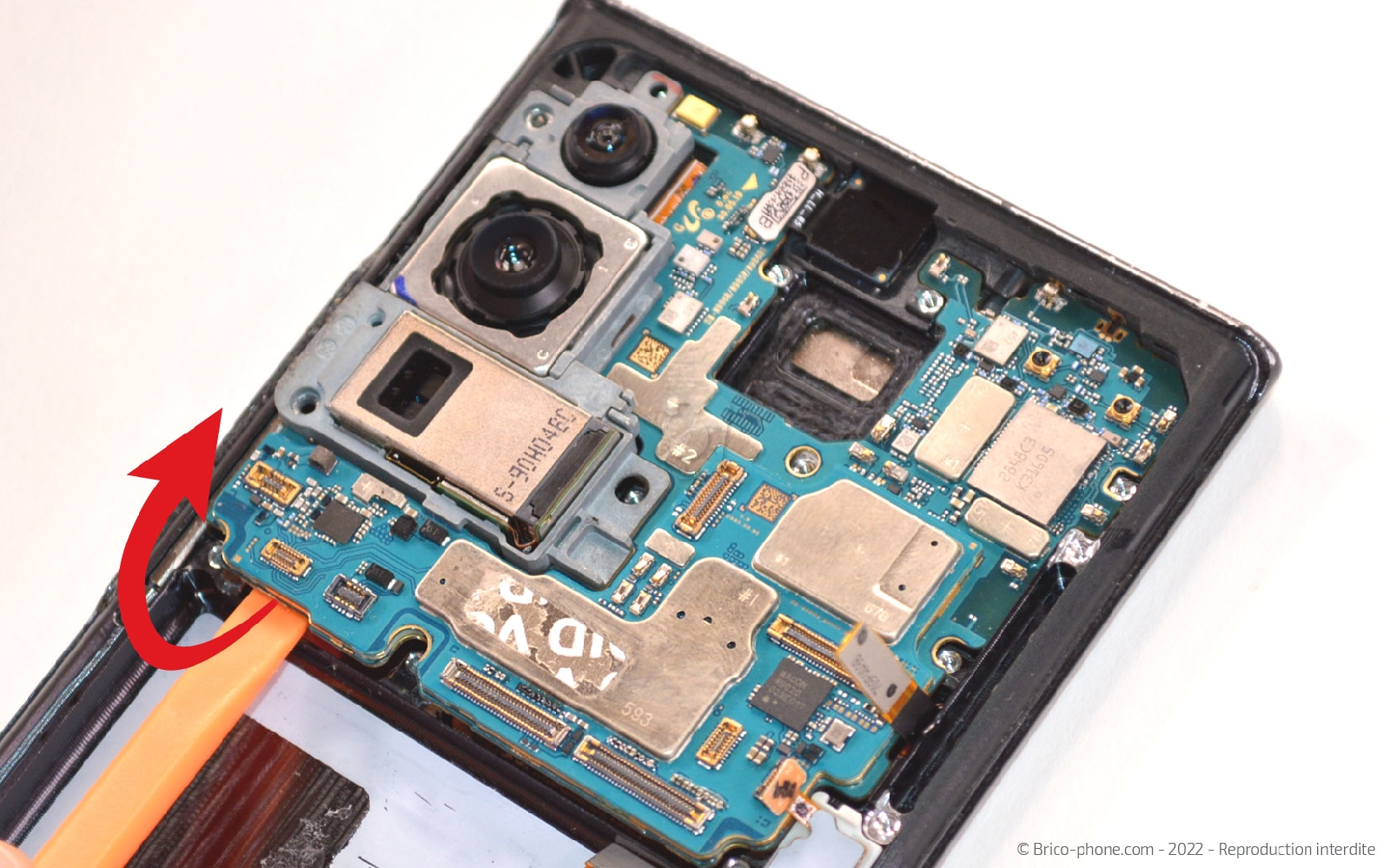

Soulevez la carte mère avec le spudger puis glissez-la vers le bas pour la décrocher.
Outils du kit utilisés
Outils du kit utilisés

Etape 15 : Détacher le bloc caméra arrière
Déconnectez les nappes des caméras puis chauffez un tout petit peu le devant du module.

Faites glissez le bloc vers l'extérieur de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 16 : Séparer le module appareil photo

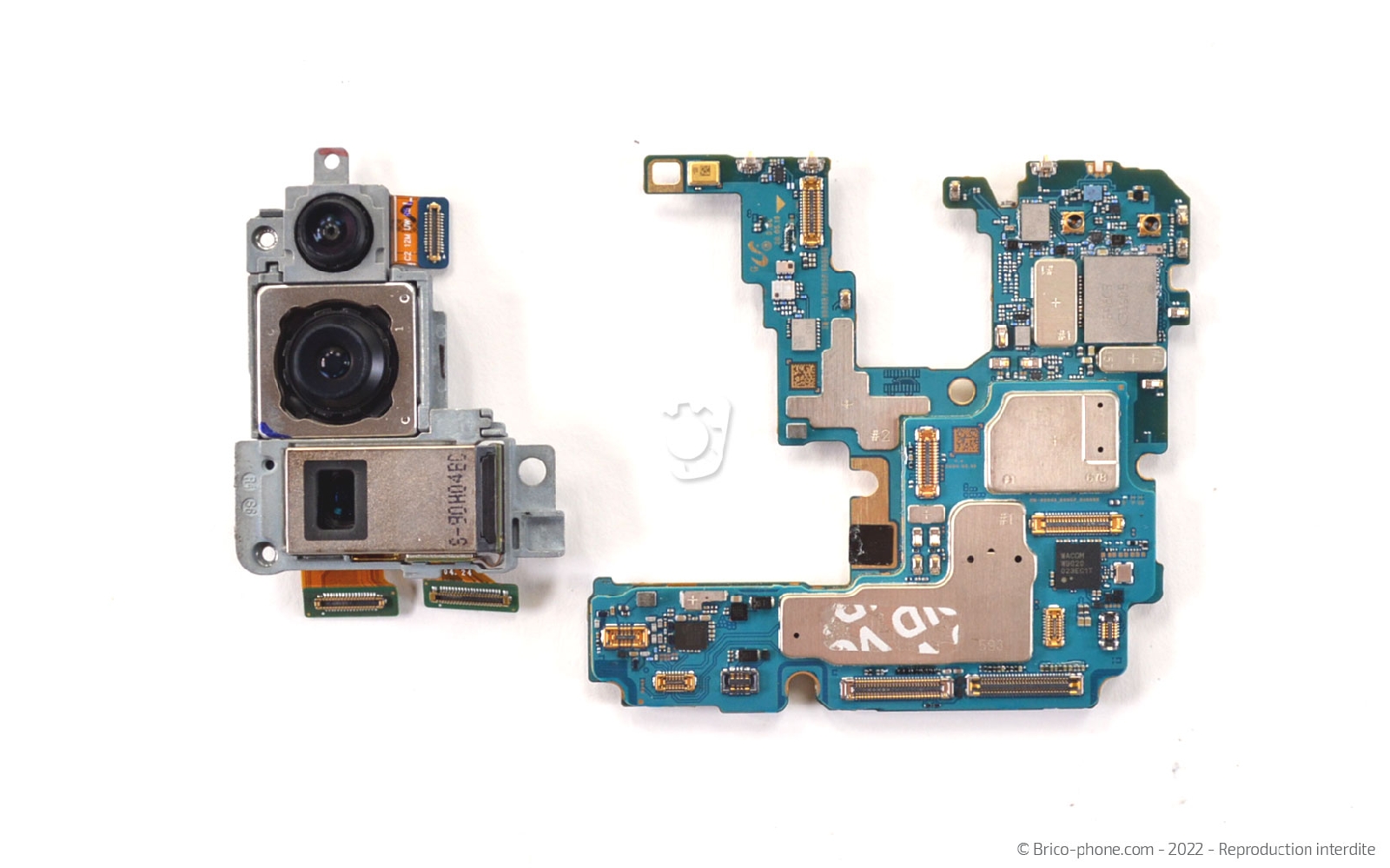

Retirez la vis cruciforme pour séparer les modules des caméras arrière.
Outils du kit utilisés
Outils du kit utilisés

Etape 17 : Ôter la caméra avant du châssis

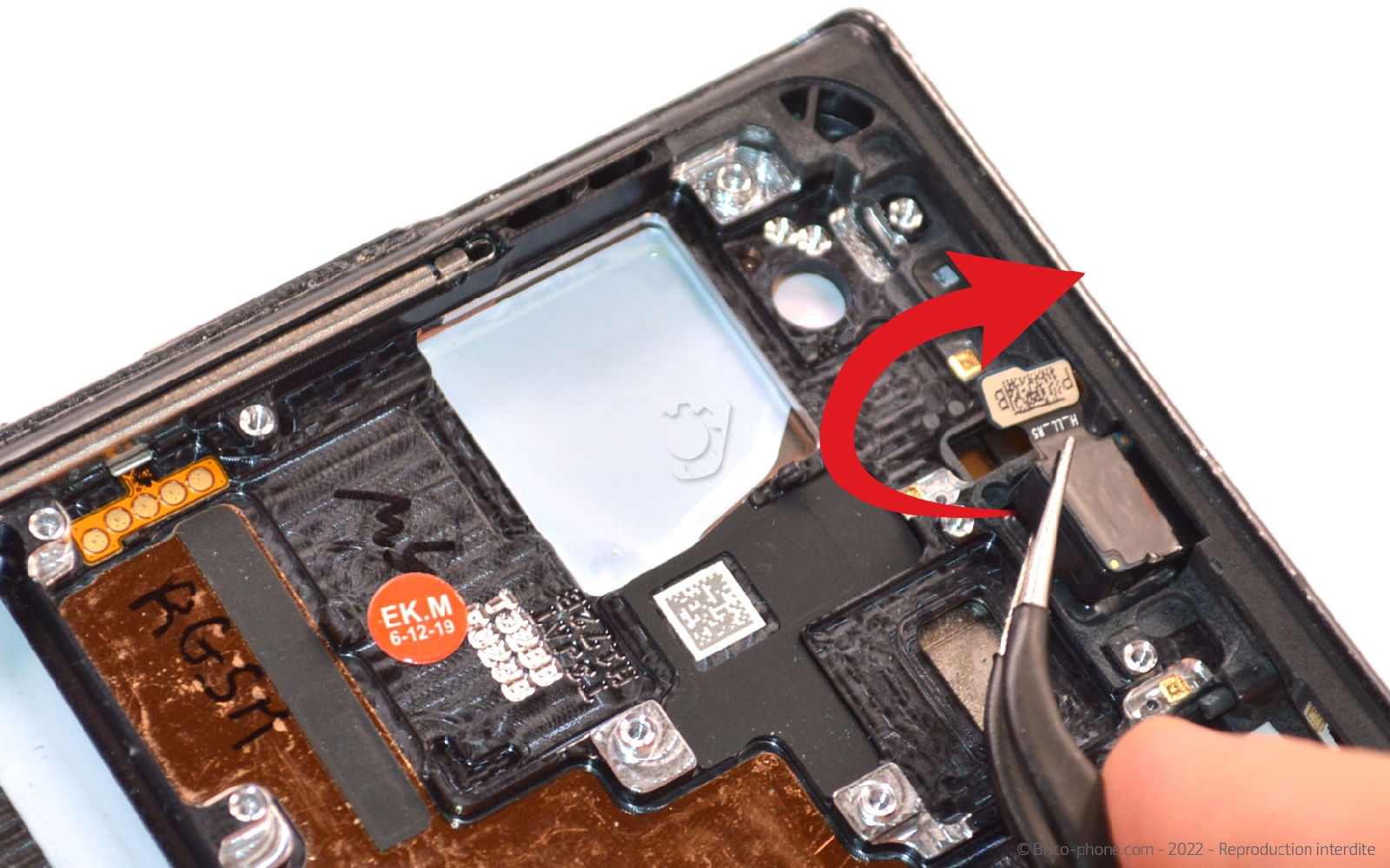

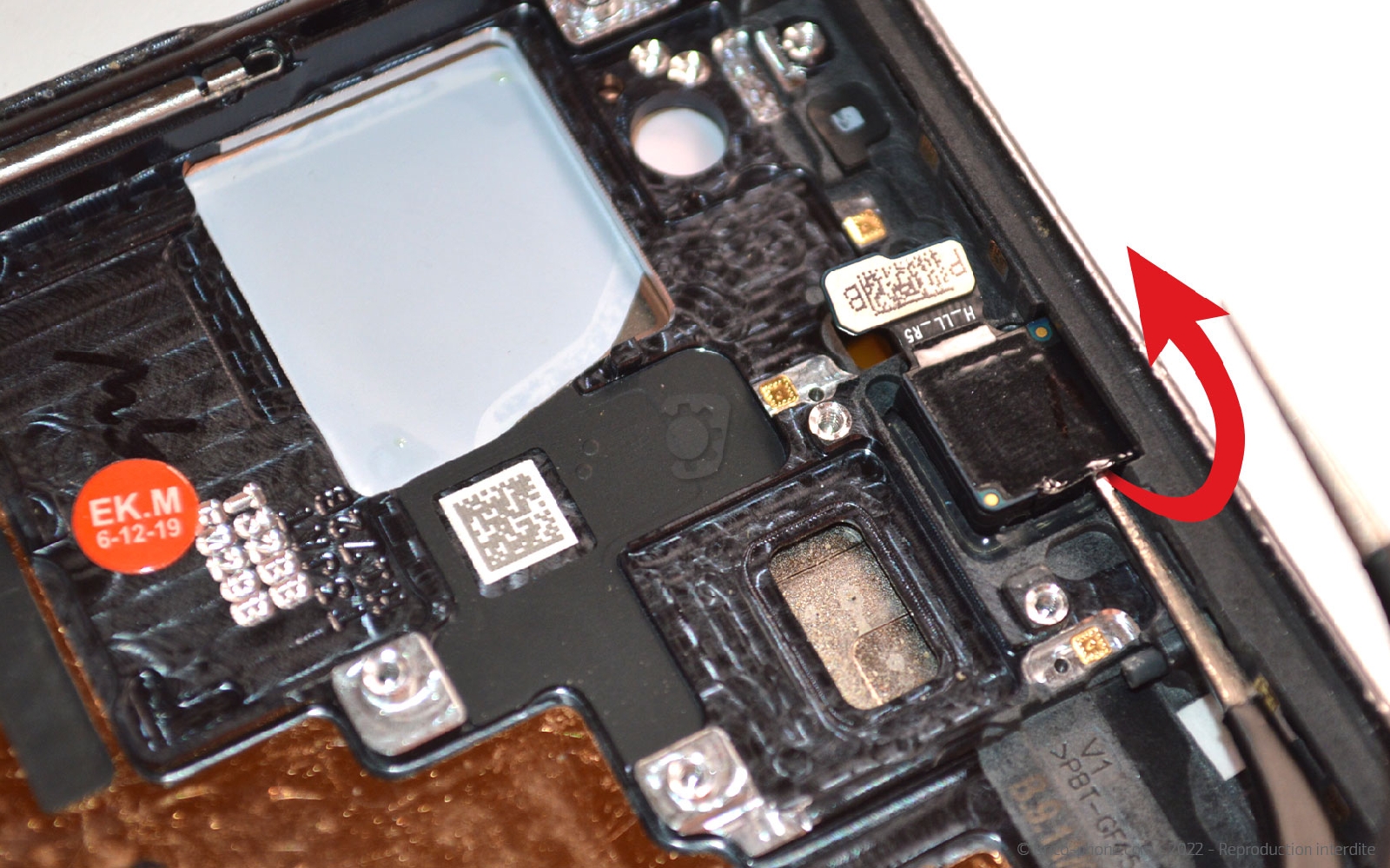

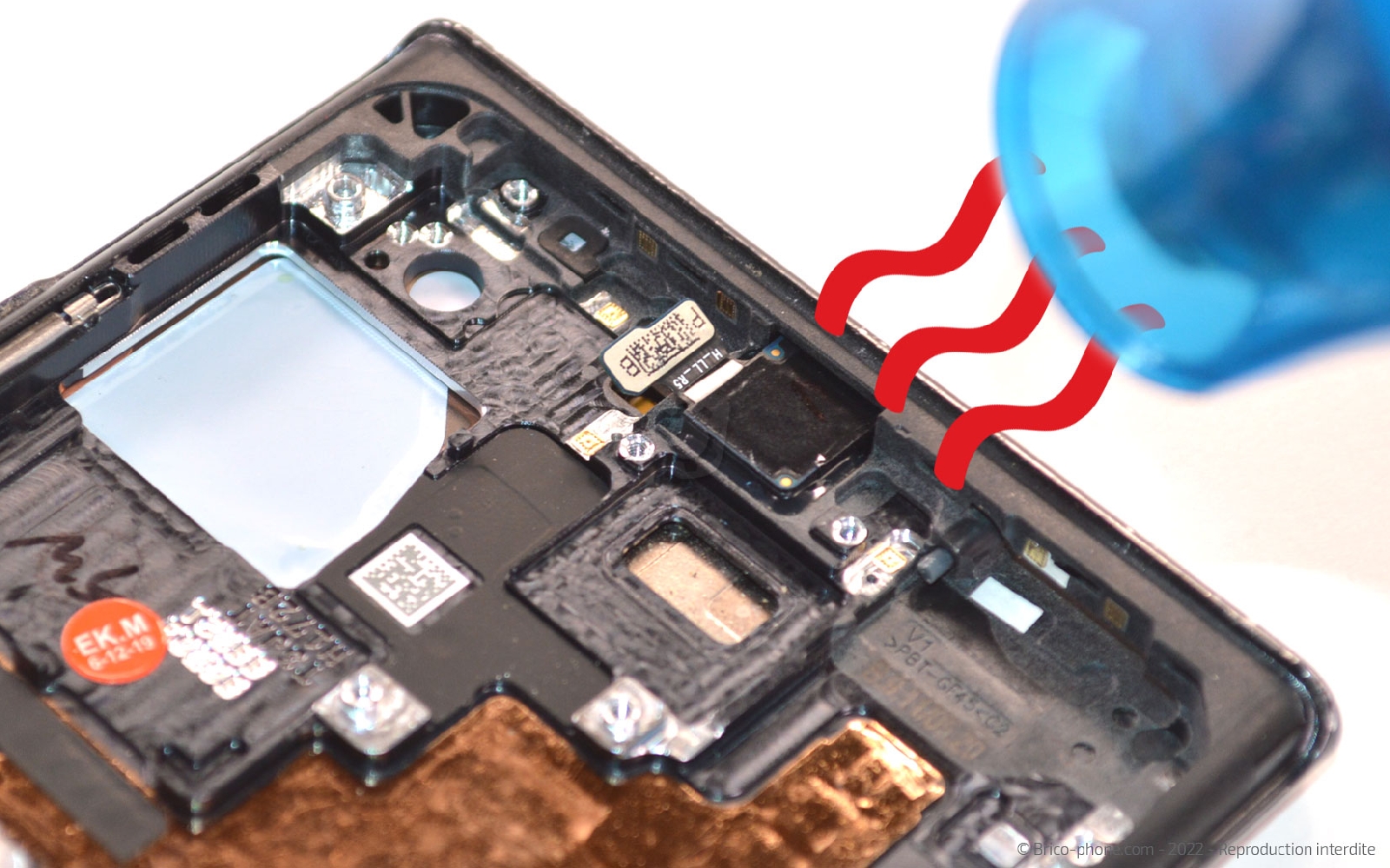

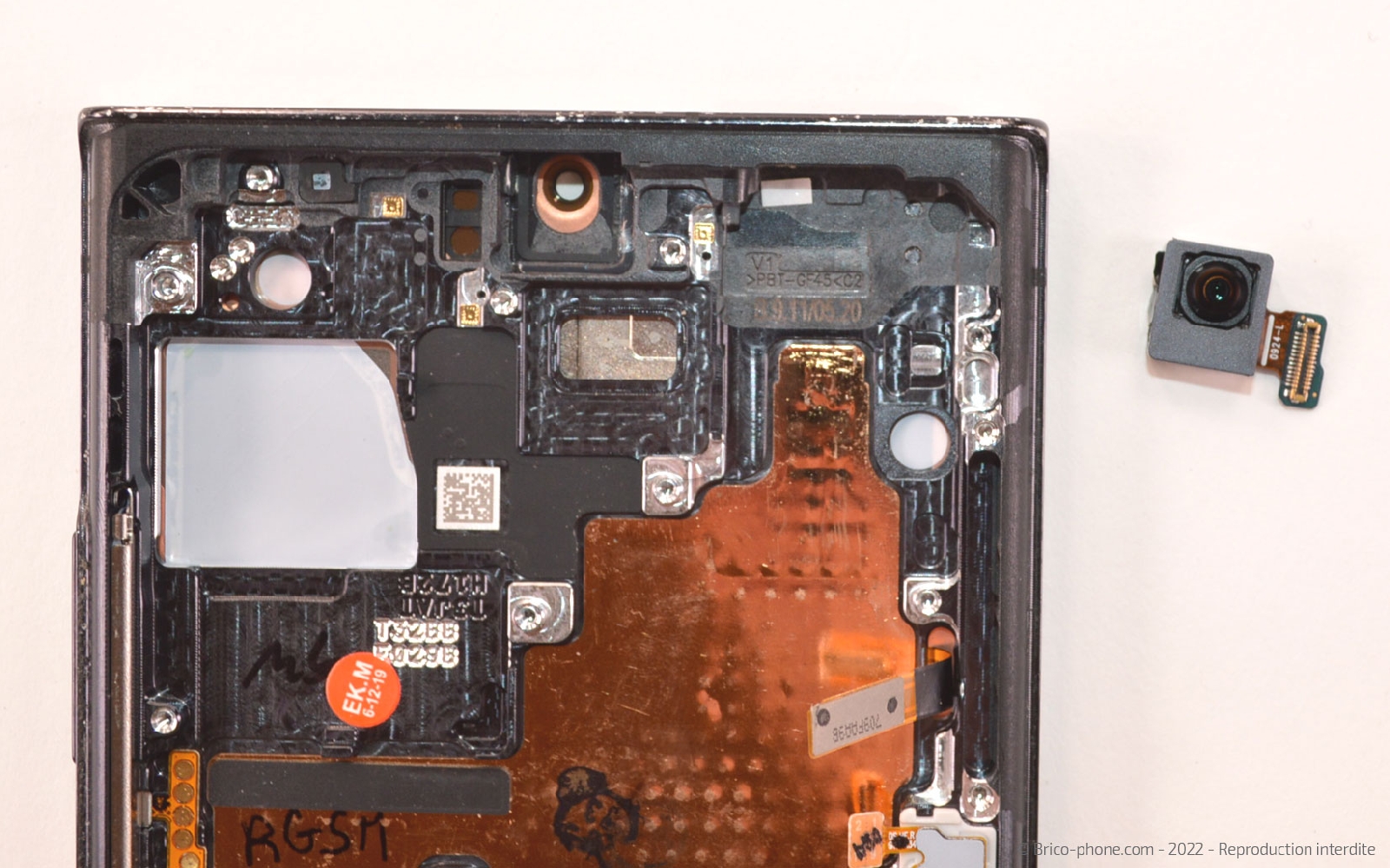

Sur le châssis il nous faut encore récupérer la caméra avant. Pour cela, vous aurez besoin de chauffer le composant avant de le décoller à l'aide de la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Camera avant d'origine Samsung SM-G985 Galaxy S20 Plus, SM-G980 Galaxy S20, SM-G981 Galaxy S20 5G
49,90 €

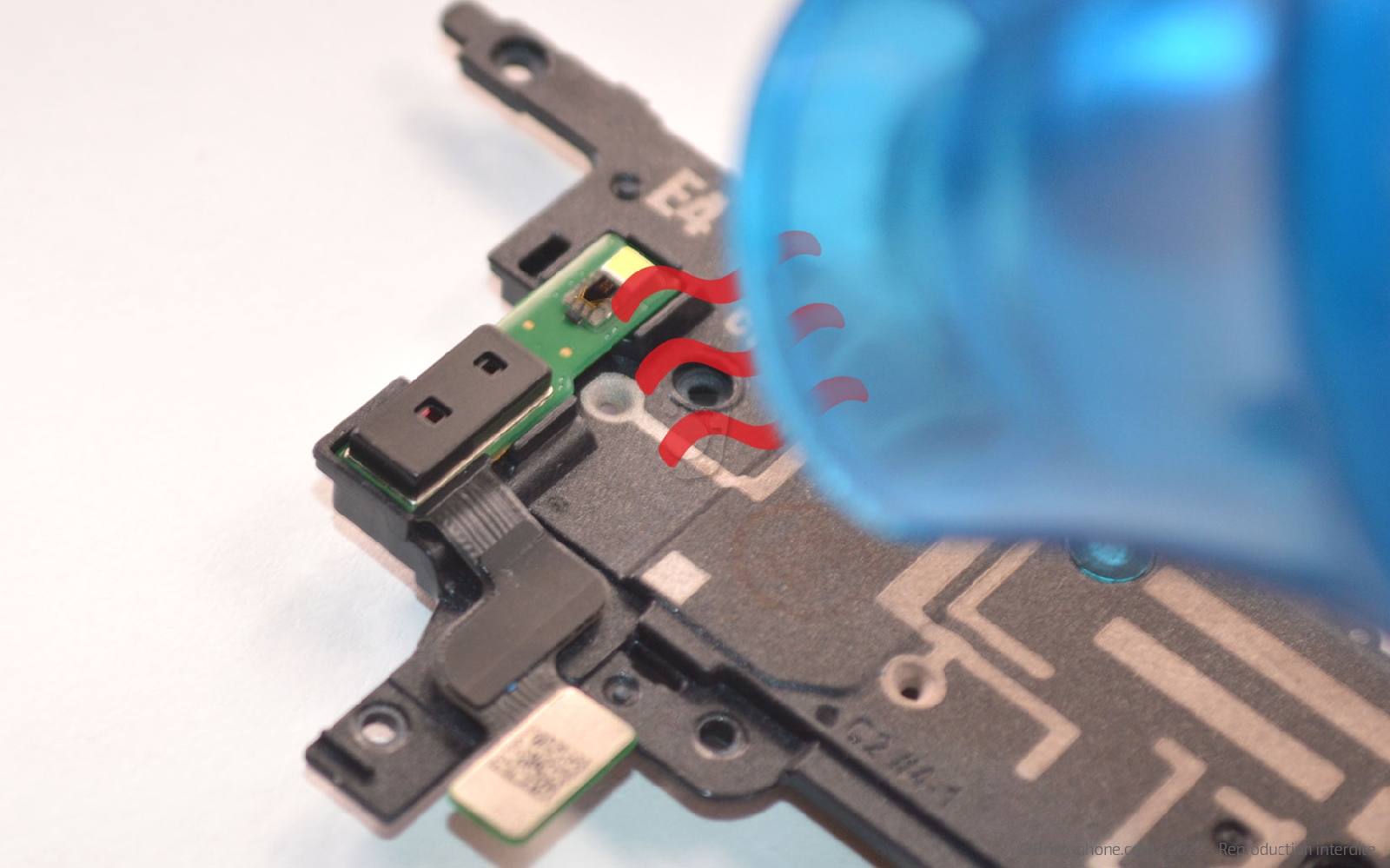

Etape 18 : Récupérer la nappe capteur - Flash

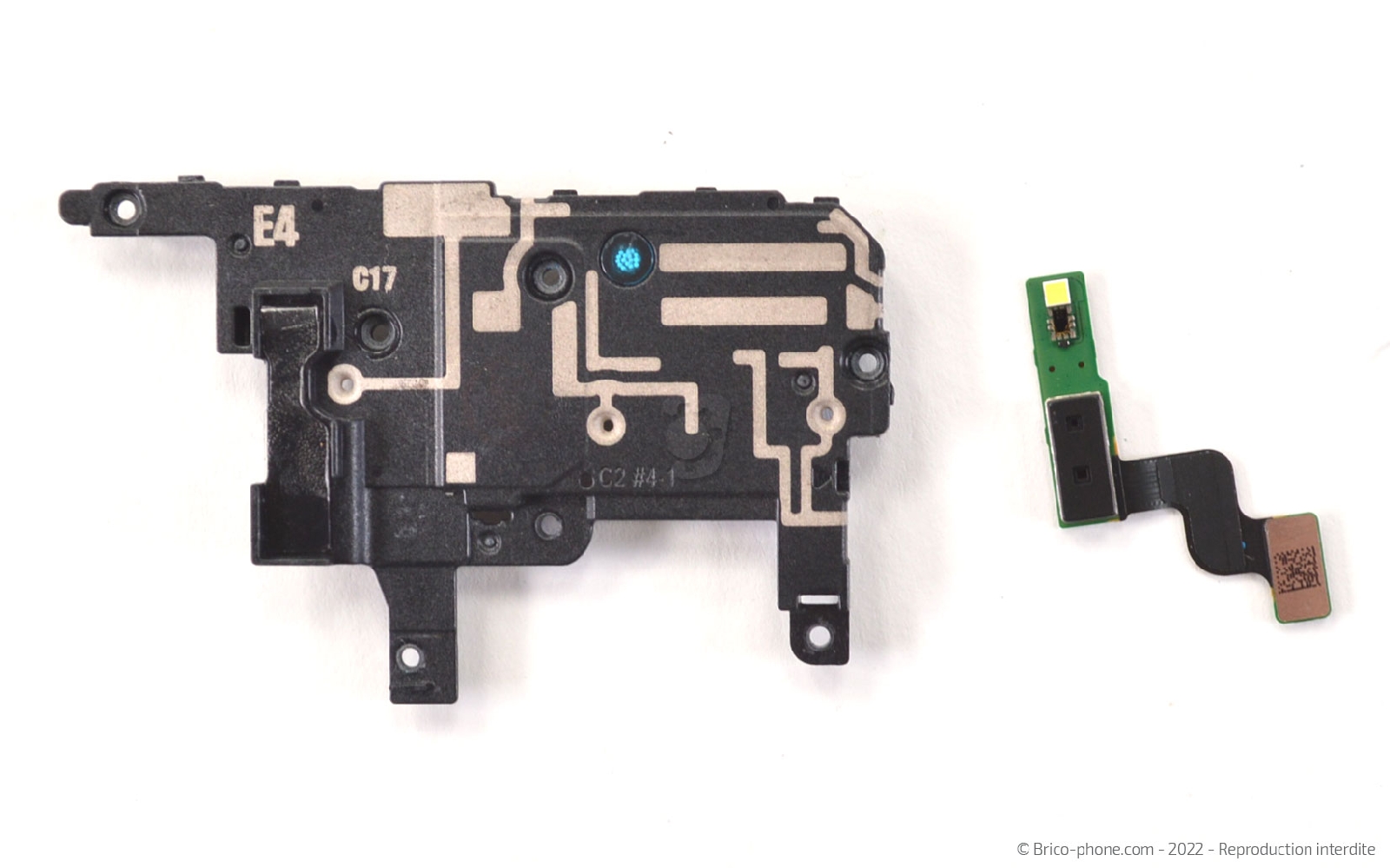

Reprenez le haut-parleur interne pour détacher le capteur Flash car ce dernier n'est pas vendu avec l'écouteur de l'oreille.

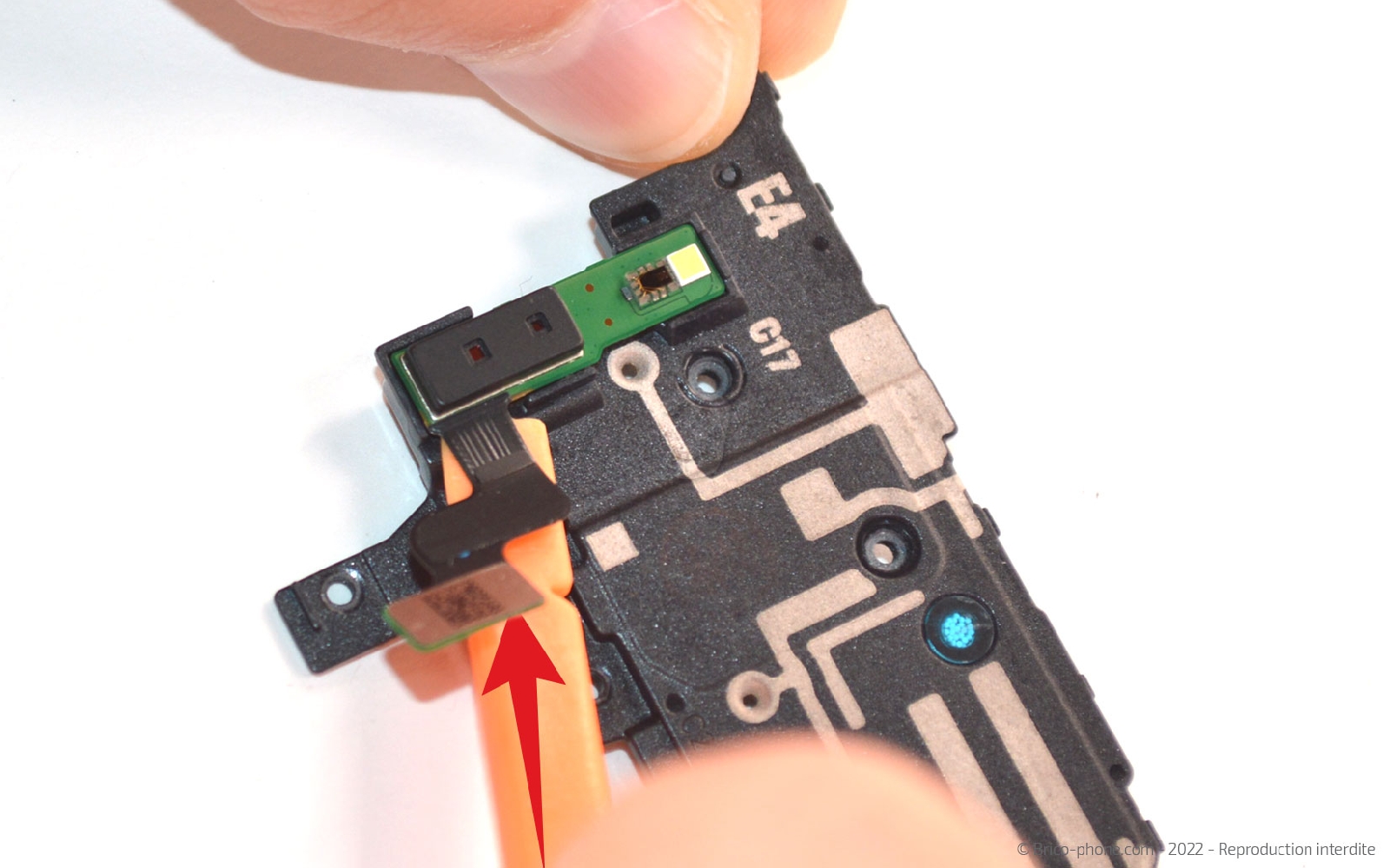

Il vous faut donc chauffer l'élément avant de glisser le levier en nylon dessous pour le décoller.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Ecouteur interne de l'oreille pour Samsung Galaxy Note 20 Ultra et Note 20 Ultra 5G
8,90 €

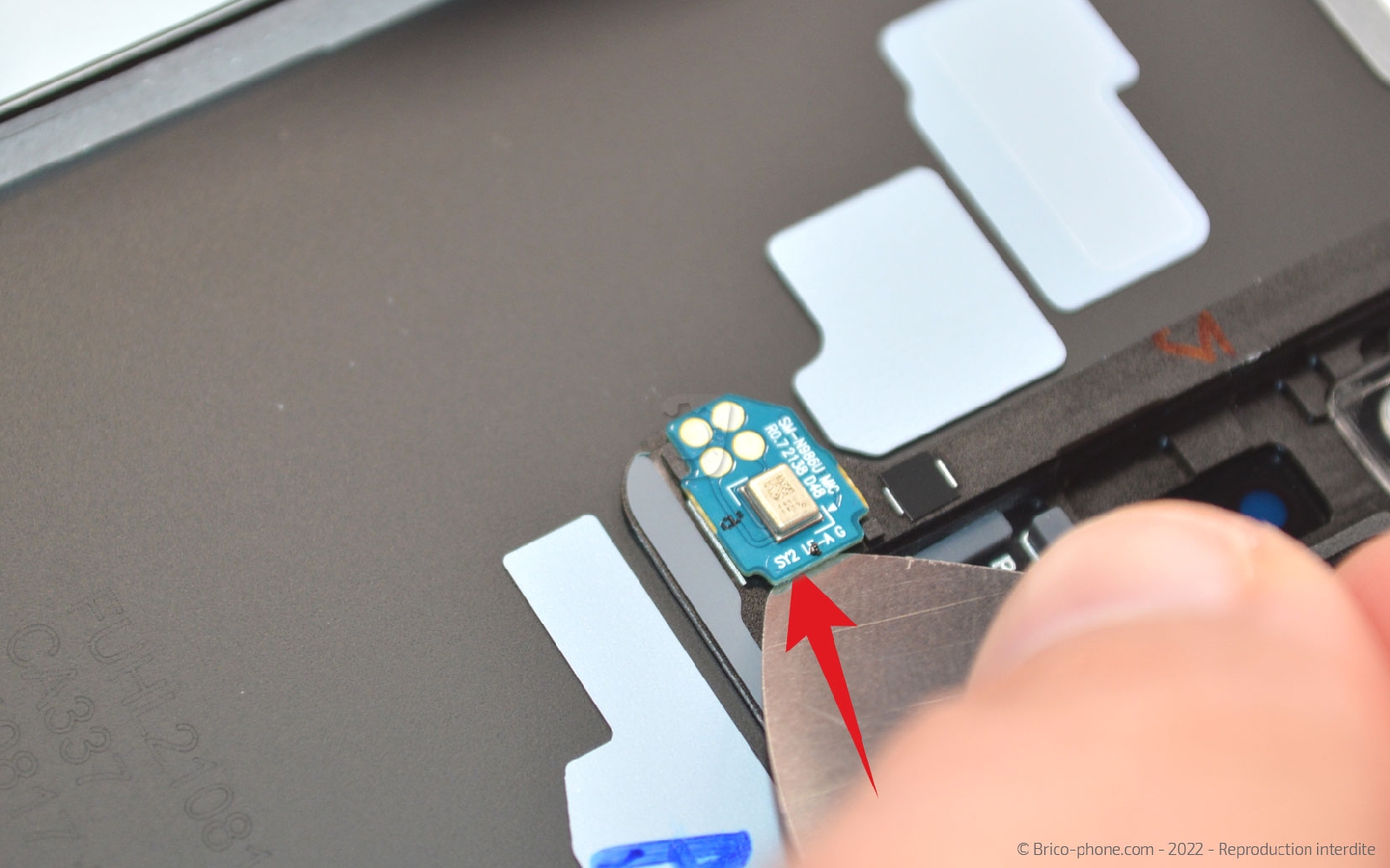

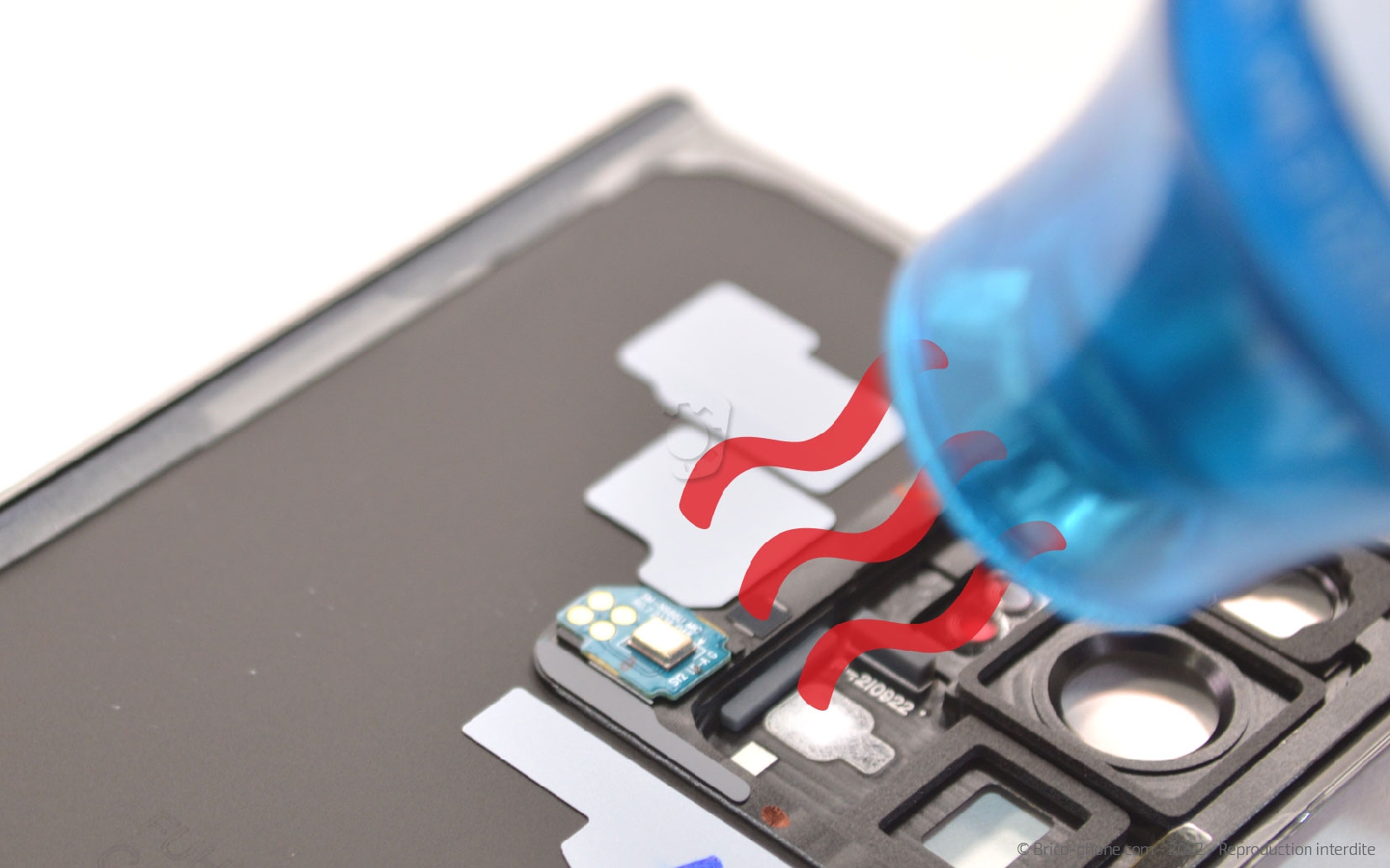

Etape 19 : Décoller le micro d'ambiance
Si vous avez commandé une vitre arrière compatible sur Brico-phone, il vous faut récupérer le micro d'ambiance d'origine.

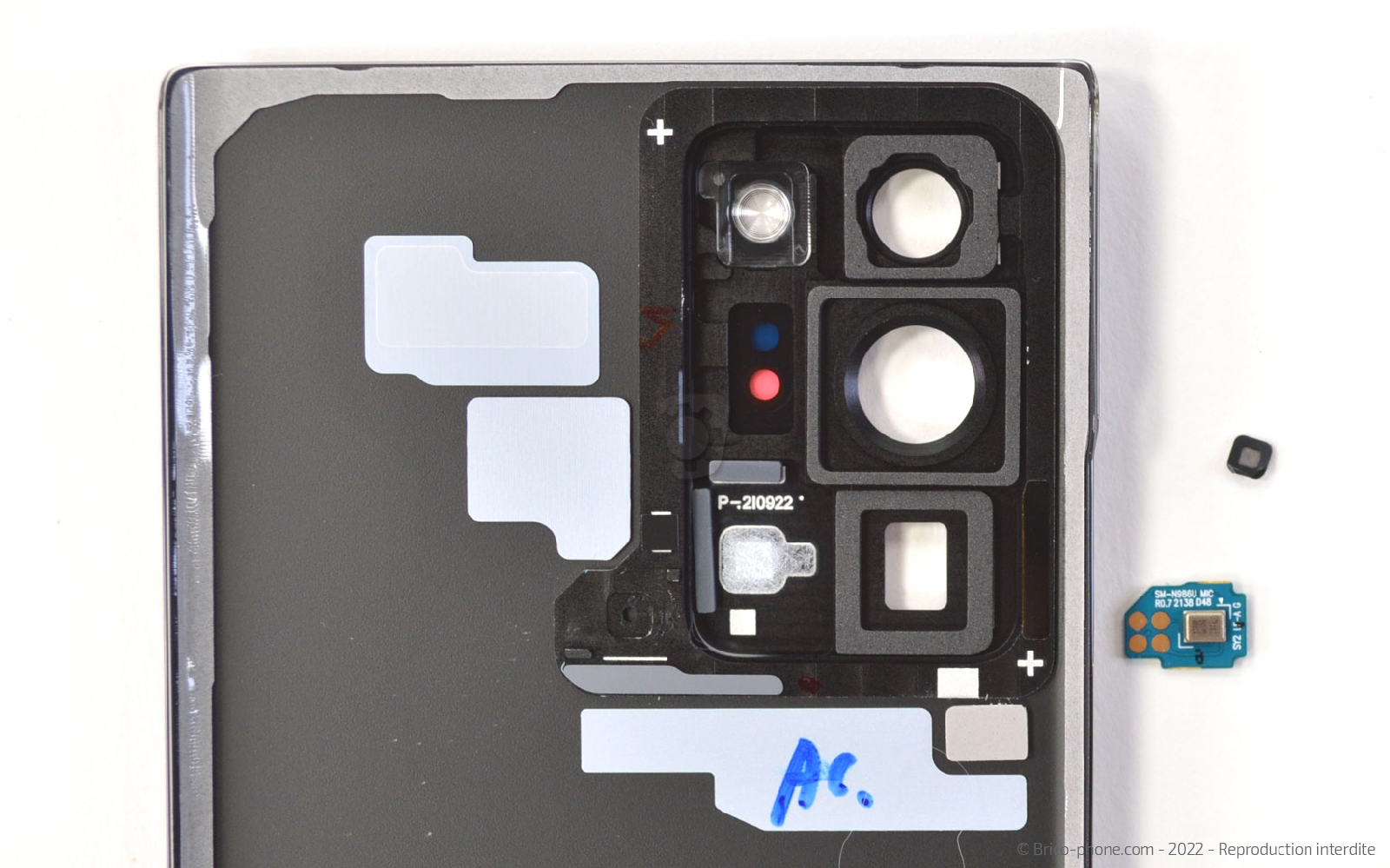

Pour cela, chauffez la plaquette avant d'insérez le médiator fin sous le composant pour le décoller de la vitre arrière.
Un petit carré en caoutchouc devrait venir avec et doit être récupérer.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Vitre arrière compatible pour Samsung Galaxy Note 20 Ultra Noir
18,90 €
Vue éclatée

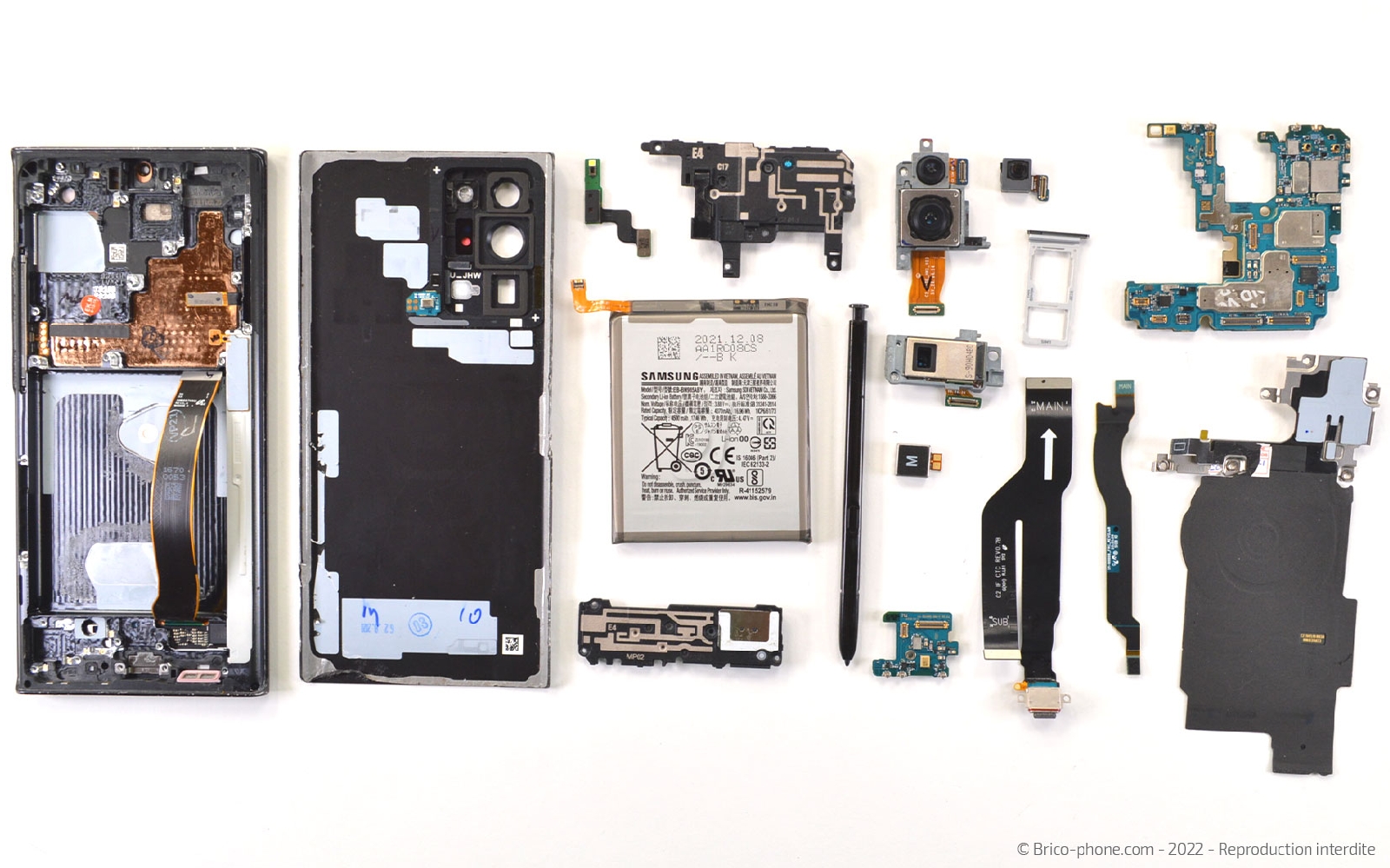

Voici l'ensemble des composants de votre Samsung Galaxy Note 20 Ultra 5G.

Pour remonter votre appareil, vous devez simplement reprendre les étapes une par une de ce tutoriel en commençant par la dernière.
Avant de refermer votre appareil avec de la colle B-7000, pensez à tester les composants remplacés.
