Comment remplacer l'écran complet sur Galaxy Note 20 Ultra 5G

Avant toute chose, nous vous conseillons de vérifier le numéro de modèle de votre appareil et de sa compatibilité avec le produit à commander.
Pour cela, plusieurs possibilités :
- vérifiez le numéro de modèle inscrit sur la petite étiquette blanche placée au dos de votre appareil ;
- composez le *#06# sur le clavier du téléphone pour obtenir un numéro IMEI à retranscrire sur Brico-phone.com.

Une fois la commande réalisée et le colis reçu, installez-vous dans un endroit calme et paisible avec un plan de travail propre et dégagé.

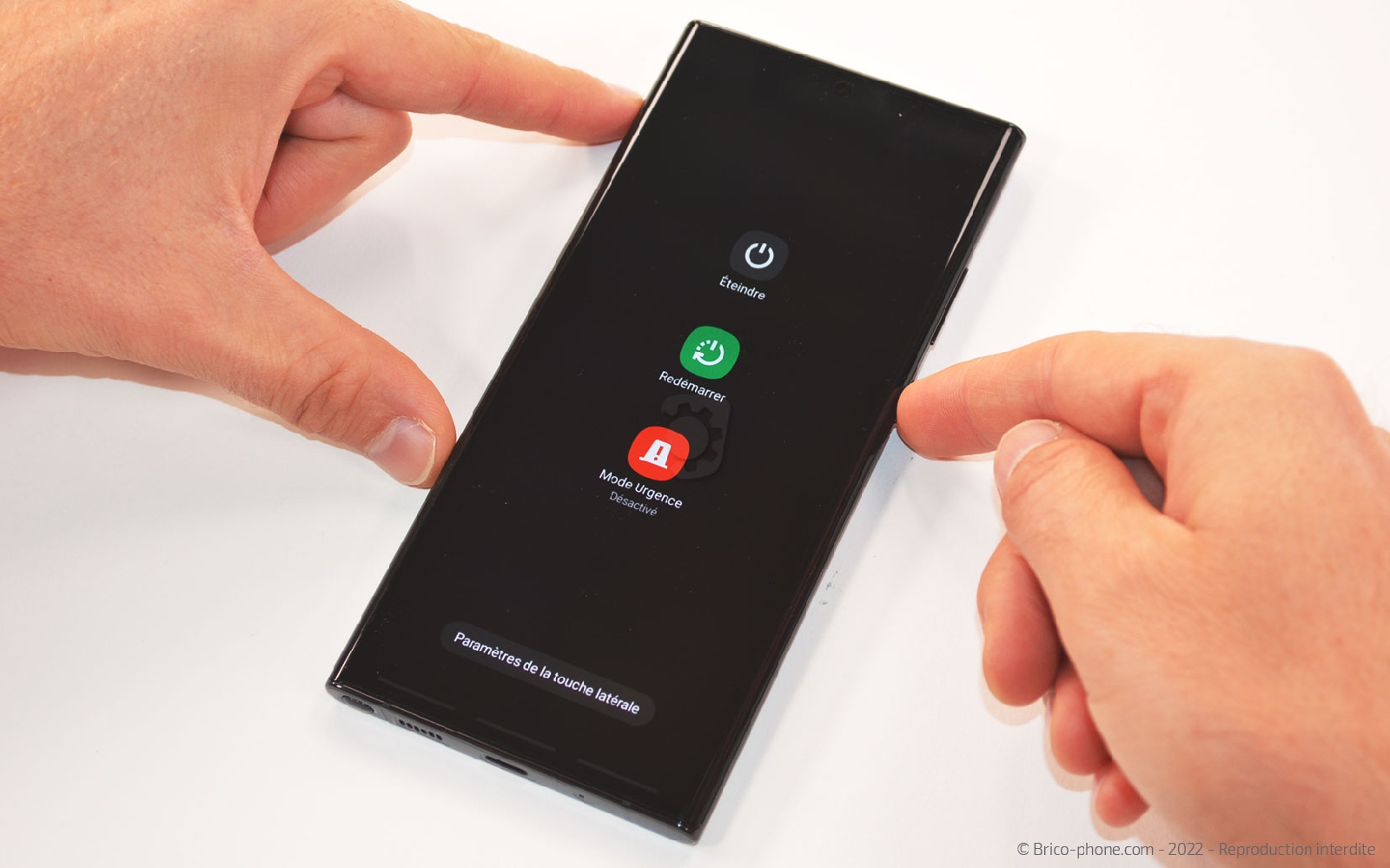

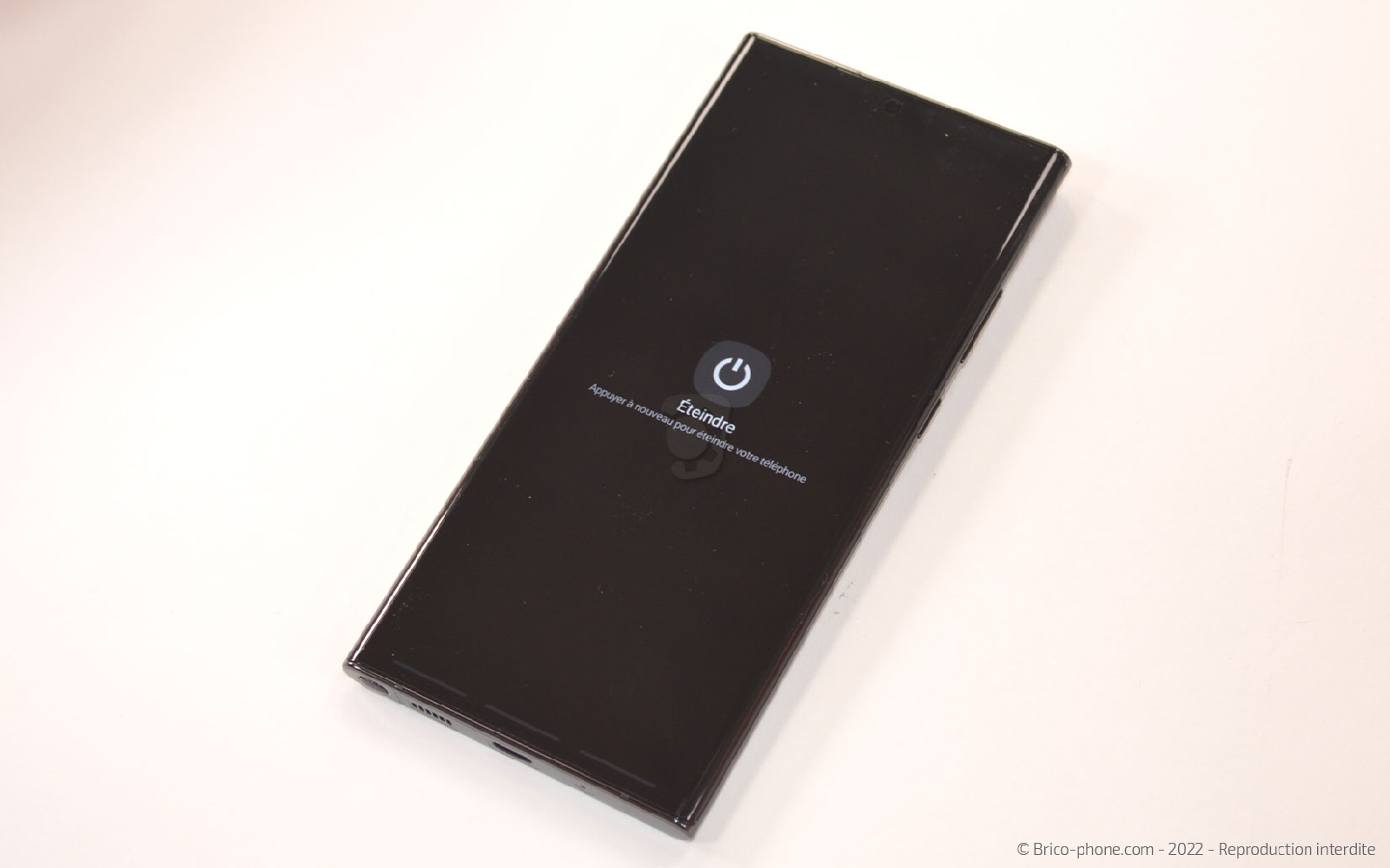

Placez les outils, le patron d'aide au montage et ce tutoriel à proximité et commencez par éteindre votre appareil.

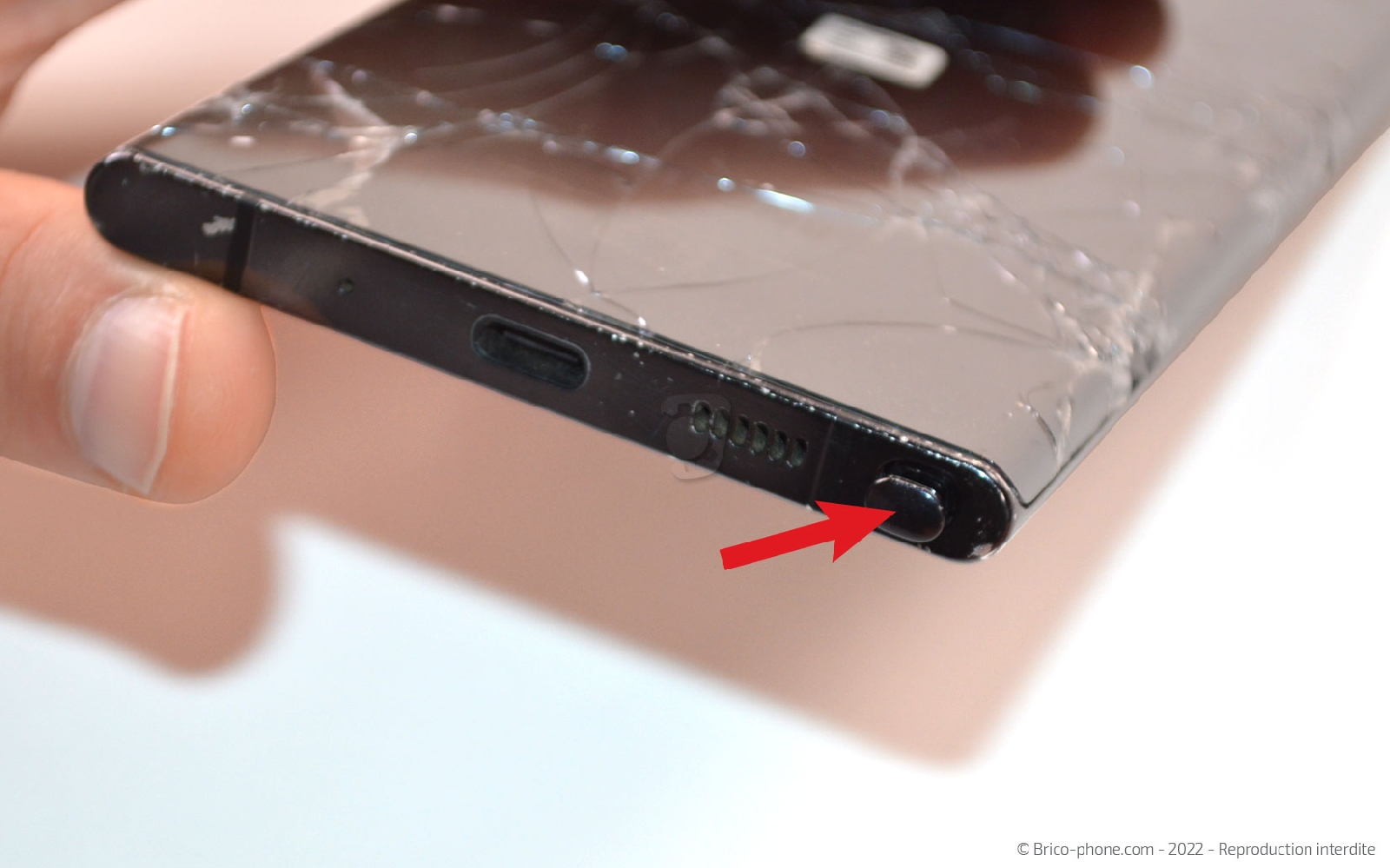

Sortez le S-Pen et le tiroir de la carte Sim de votre appareil.

Utilisez le coussin chauffant, un décapeur thermique ou un sèche cheveux pour ramollir le sticker de la vitre arrière.

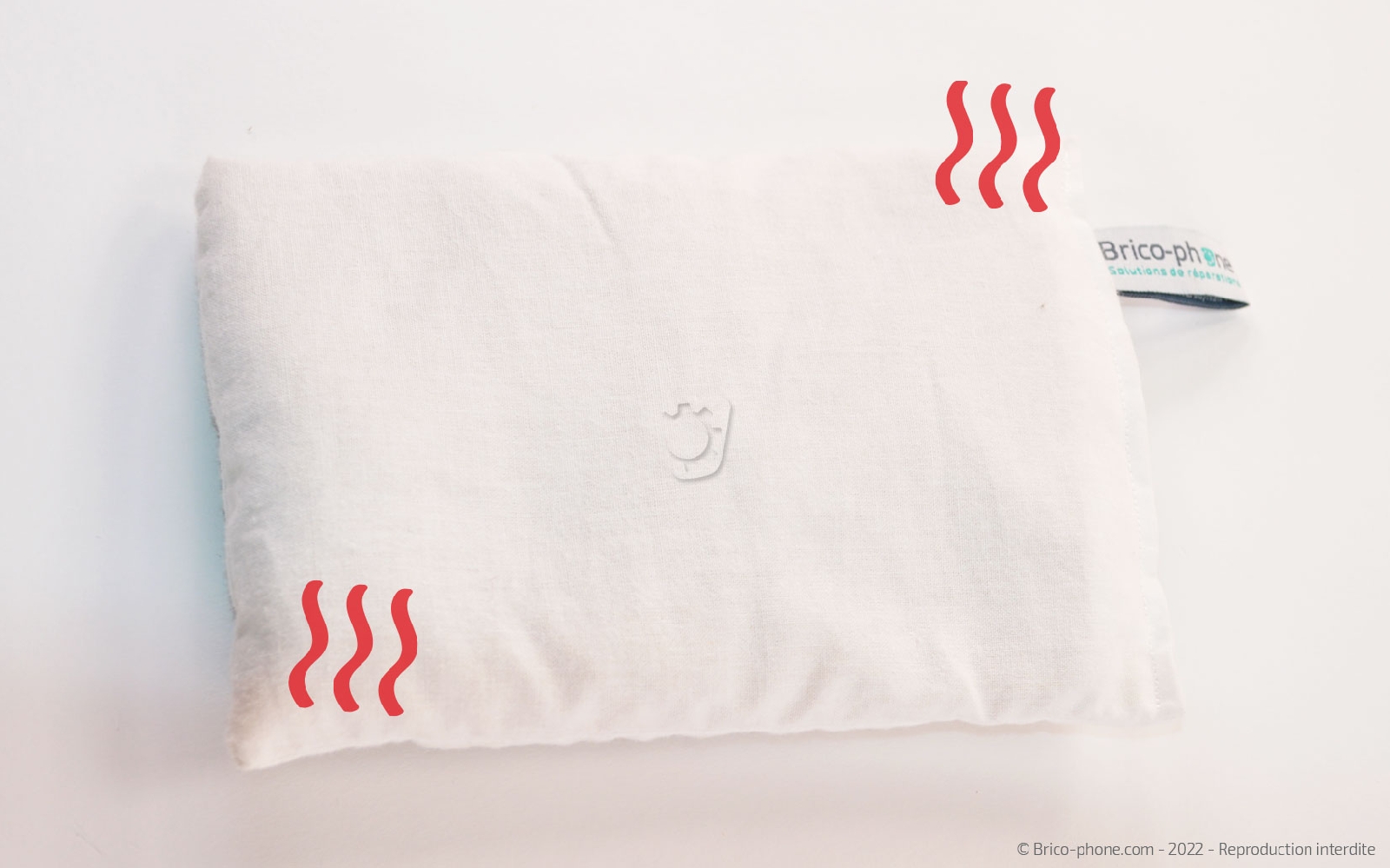

Pour l'option 1 soit le coussin chauffant, il vous faut le passer au préalable dans le micro-ondes environ 2 minutes avant de le déposer sur la vitre arrière de votre appareil pendant une trentaine de secondes.

Si vous ne disposez pas du coussin Brico-phone, utilisez un décapeur thermique ou votre sèche cheveux pour chauffer le contour de la vitre arrière de votre Samsung Galaxy Note 20 Ultra.

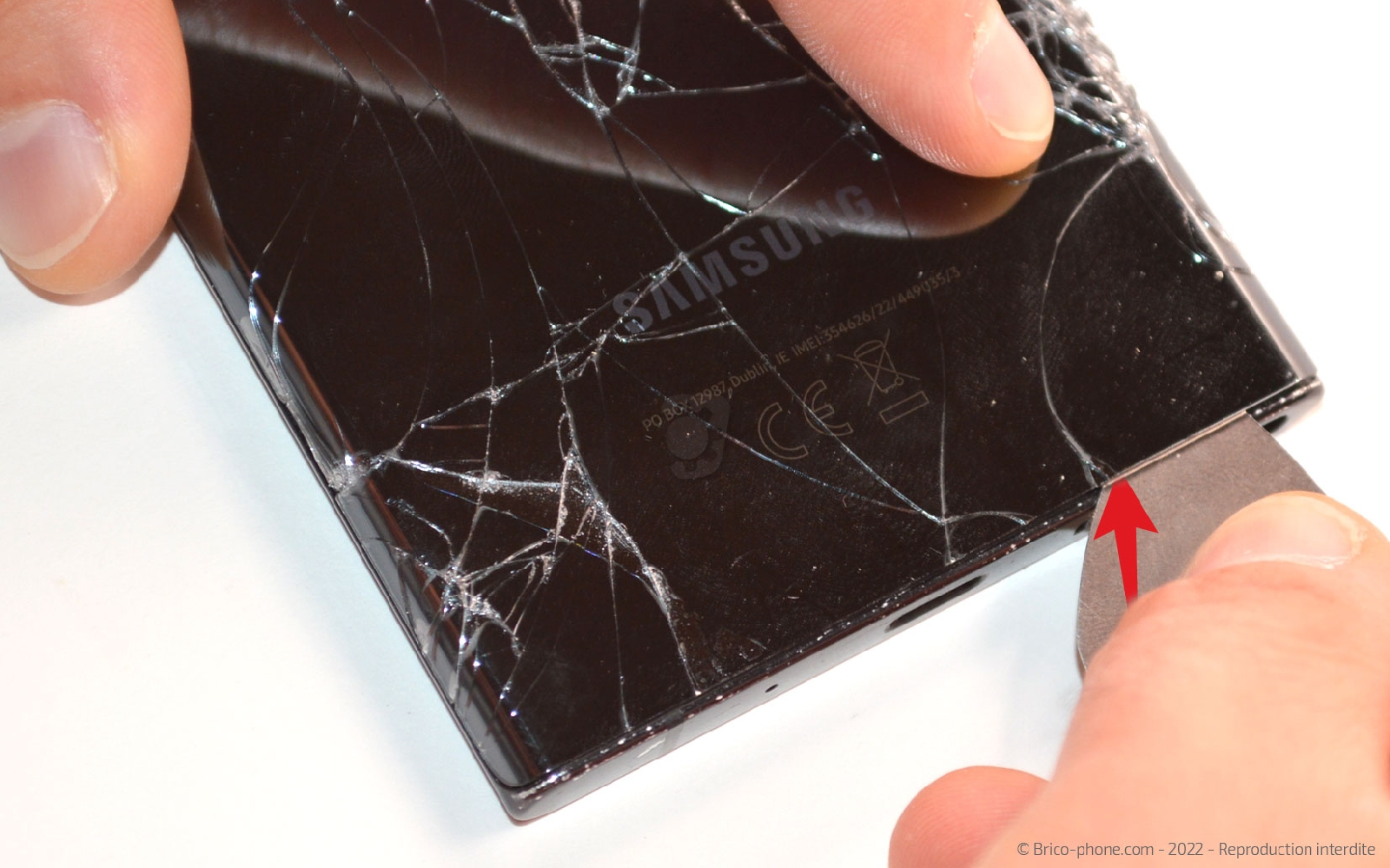

Insérez le médiator en métal entre la vitre arrière et le châssis. Vous pouvez vous aider de la ventouse afin de soulever le composant pour créer un interstice.

Une fois le médiator en métal en place, insérez ces homologues en plastique pour terminer le décollage.
Retirez l'outil métallique avant de faire coulisser les deux autres médiators sur les bords du téléphones pour décoller entièrement la vitre arrière.

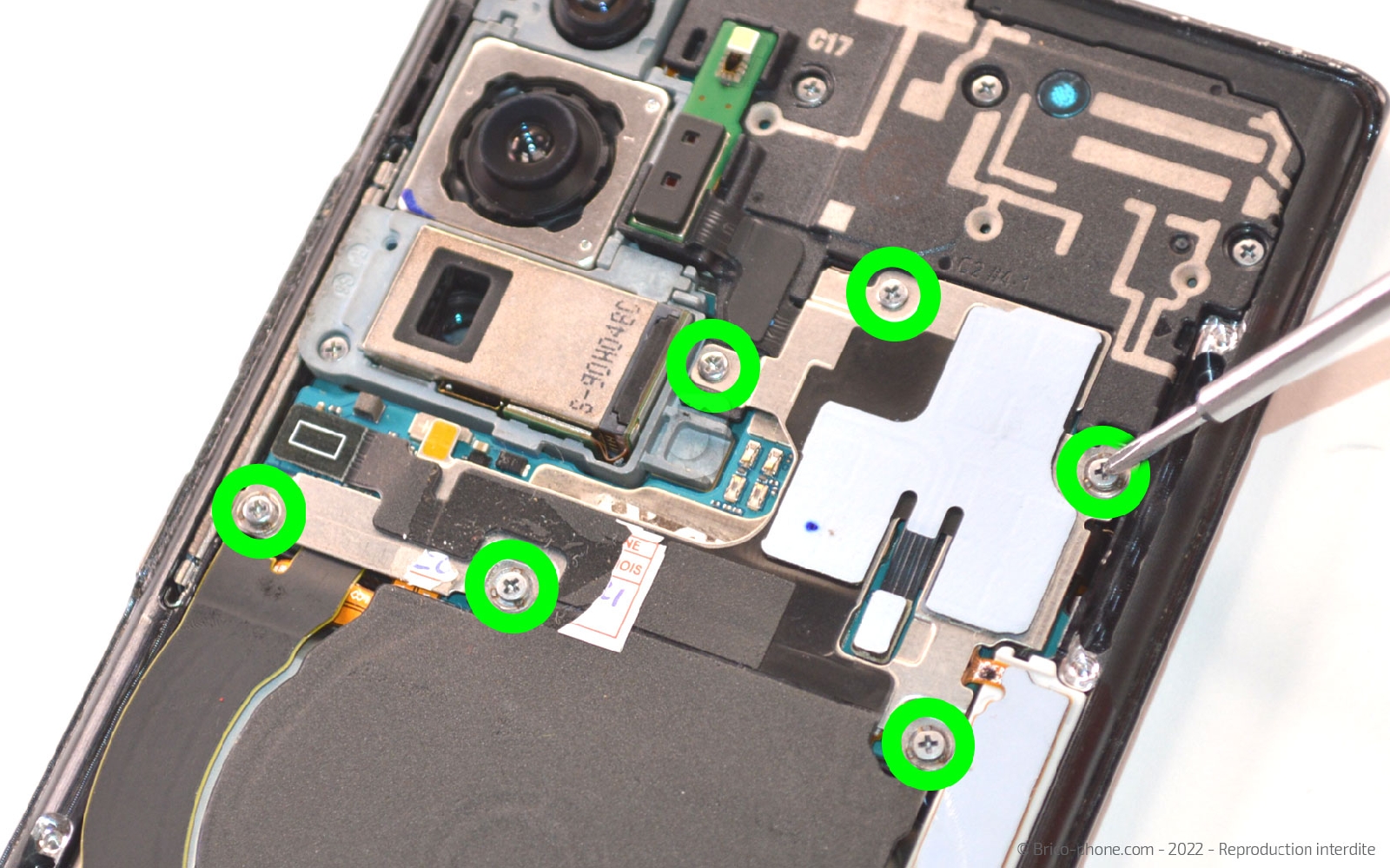

Ôtez les vis avec 6 vis cruciforme de la plaquette NFC avant de décoller doucement le film noir.

Débranchez la nappe afin de pouvoir récupérer le support NFC entier.

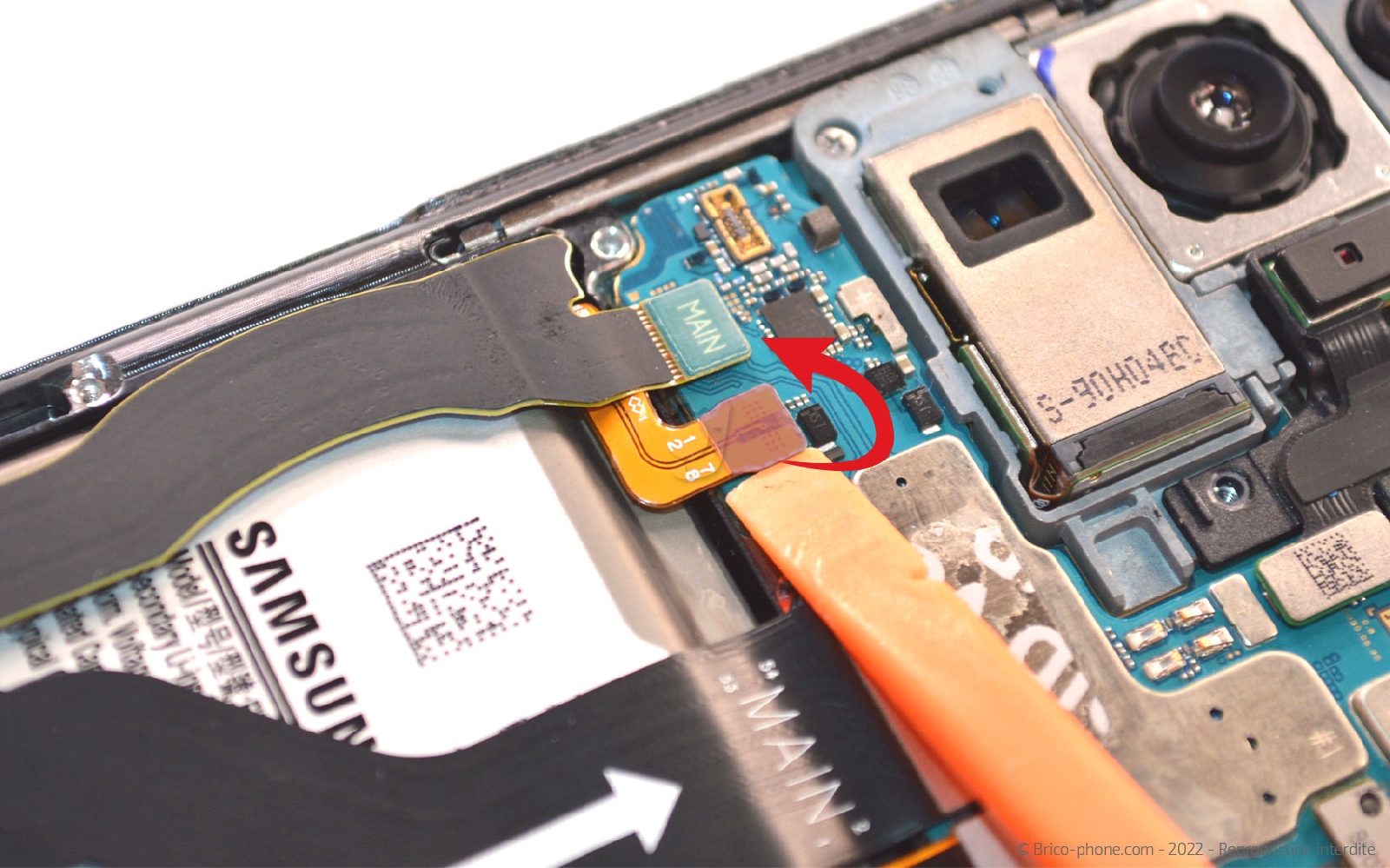

A l'aide du levier en nylon, déconnectez la nappe de la batterie afin de pouvoir continuer la réparation en toute sécurité.

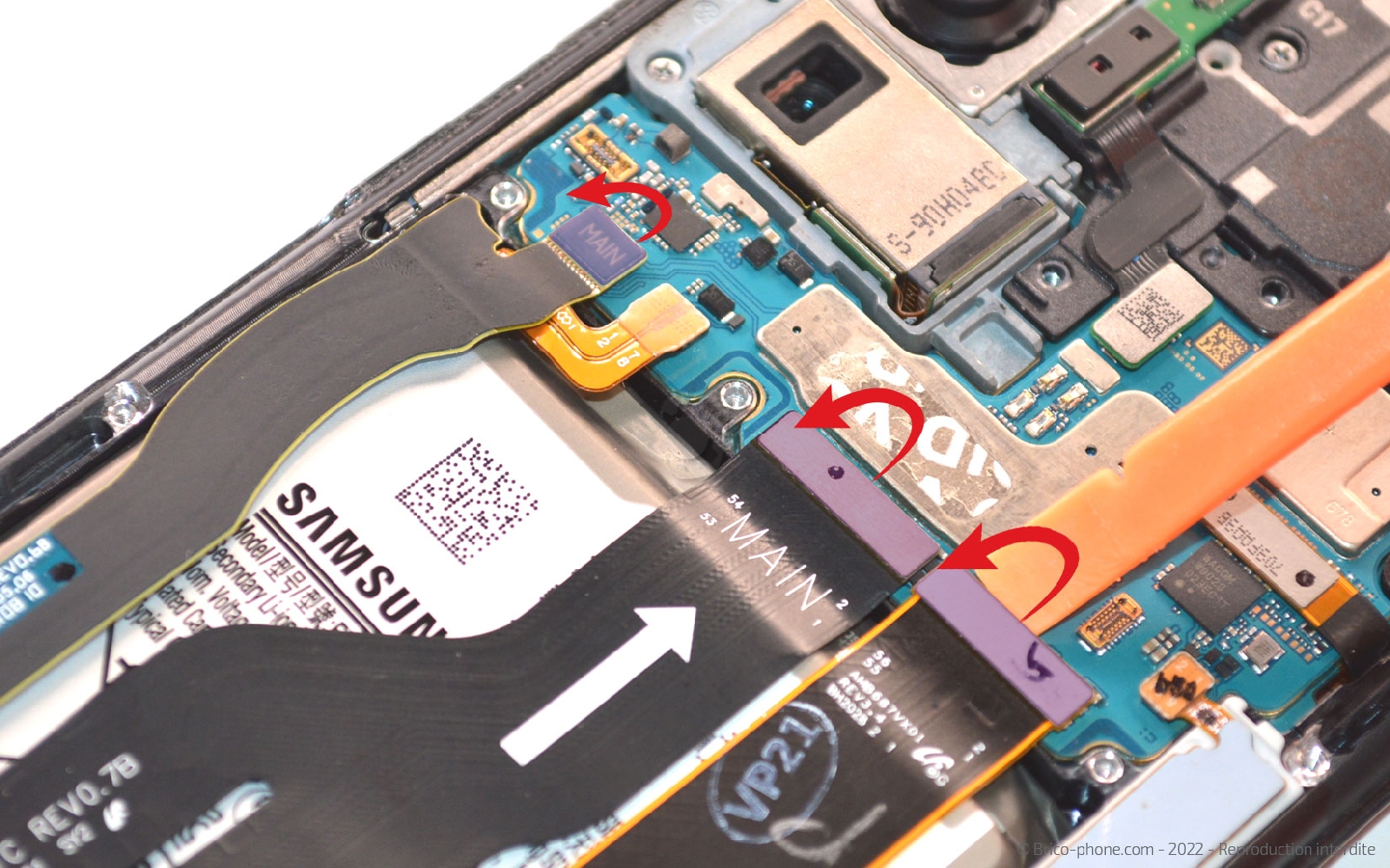

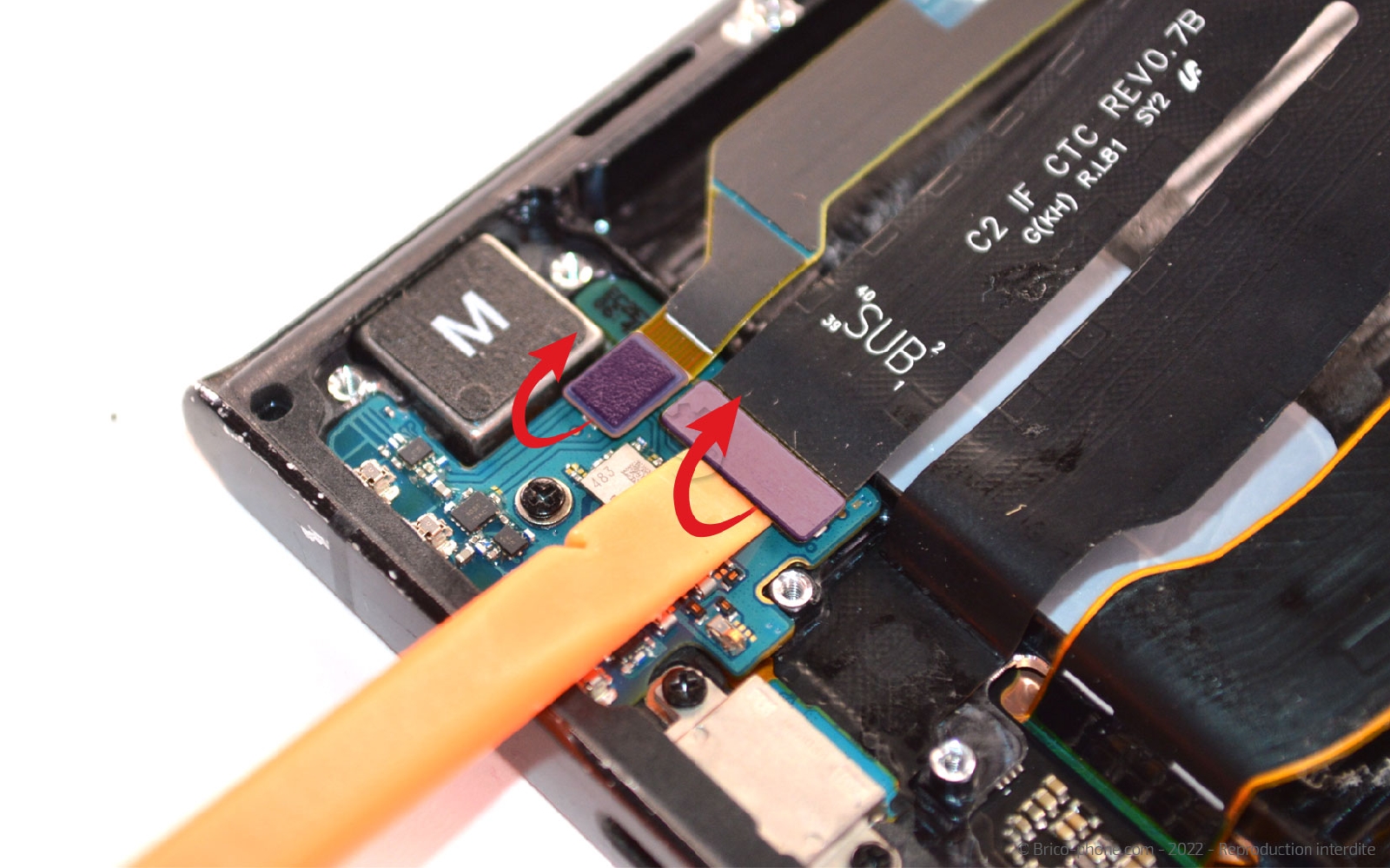

Continuez avec le spudger pour déconnecter la nappe d'interconnexion, celle du connecteur de charge et celle de l'écran.
Décallez la nappe de la batterie pour éviter tout contact avec la carte mère.

Pour décoller la batterie, nous aurons besoin de chauffer l'arrière de cette dernière avec le coussin chauffant ou le décapeur thermique. En effet, nous déconseillons l'utilisation du iRemover pour ce smartphone car le LCD est accessible sous la batterie. De ce fait, le produit risquerait d'endommager l'écran de votre téléphone.

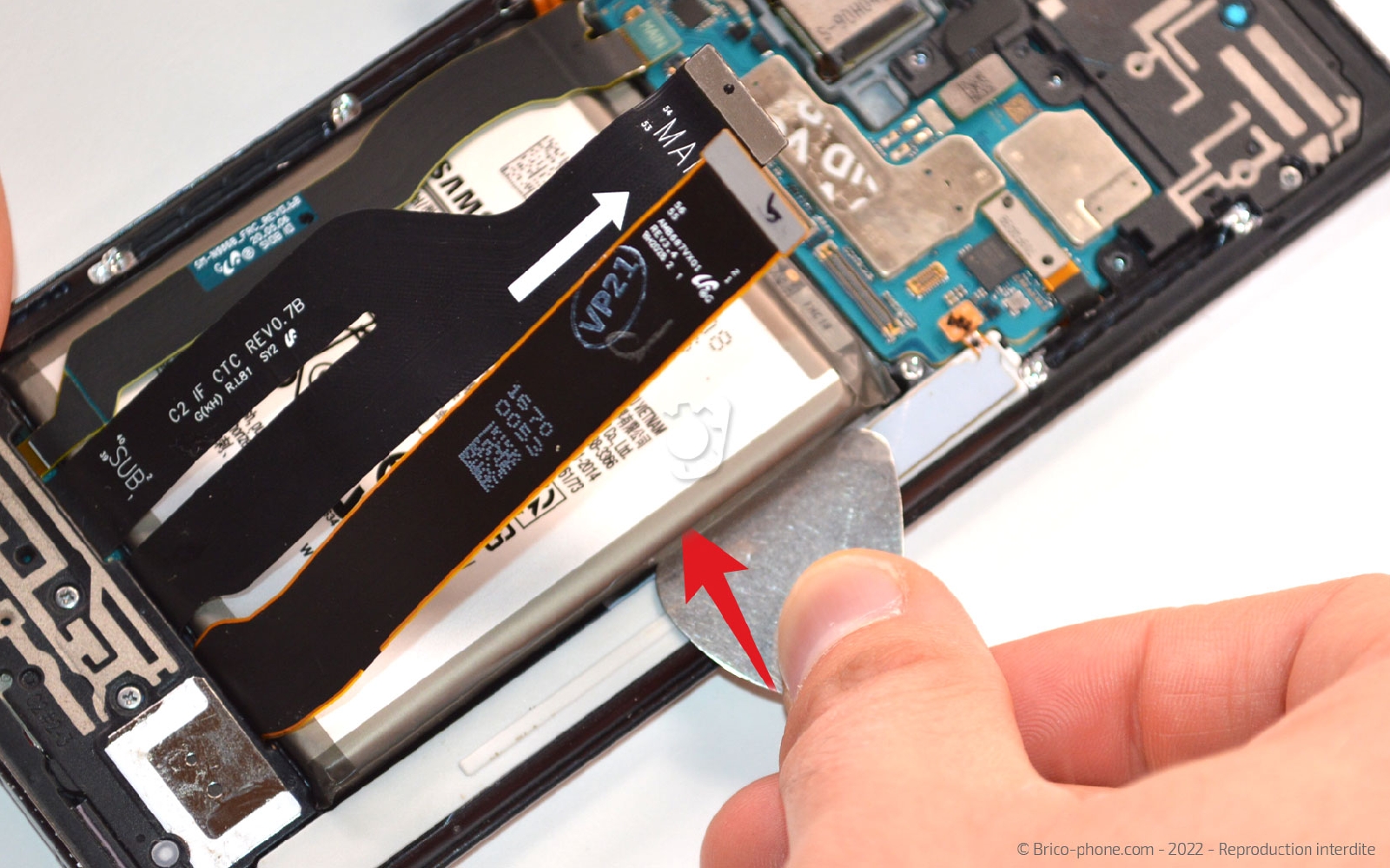

Insérez le médiator en métal sous la batterie pour faire levier afin de pouvoir insérer la carte en PVC sous le composant.

Ensuite, glissez la carte plus en profondeur pour extraire la batterie.

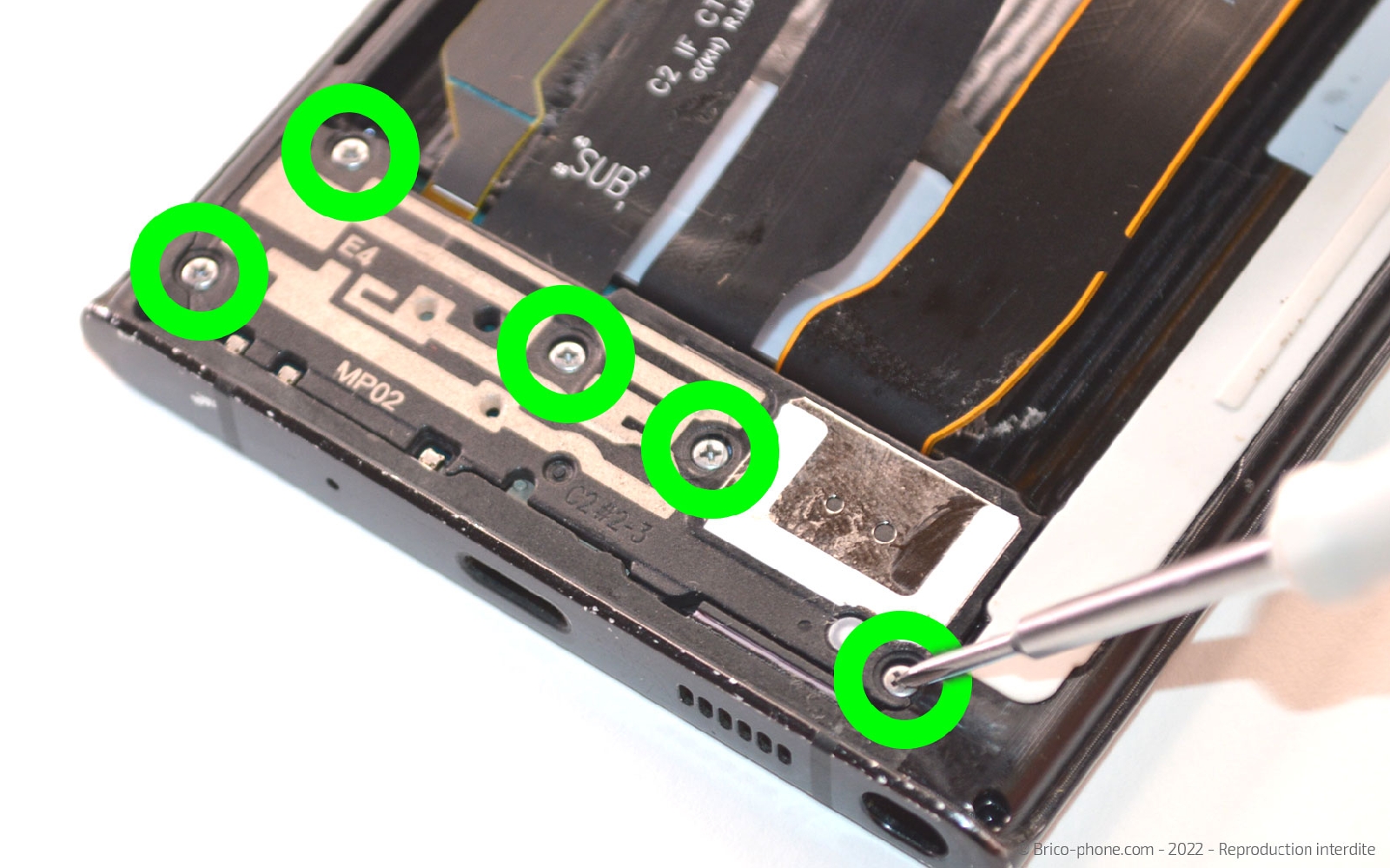

Toujours avec le tournevis cruciforme, sortez les 5 vis du haut-parleur externe.

Faites basculer le composant à l'extérieur du châssis à l'aide du levier en nylon.

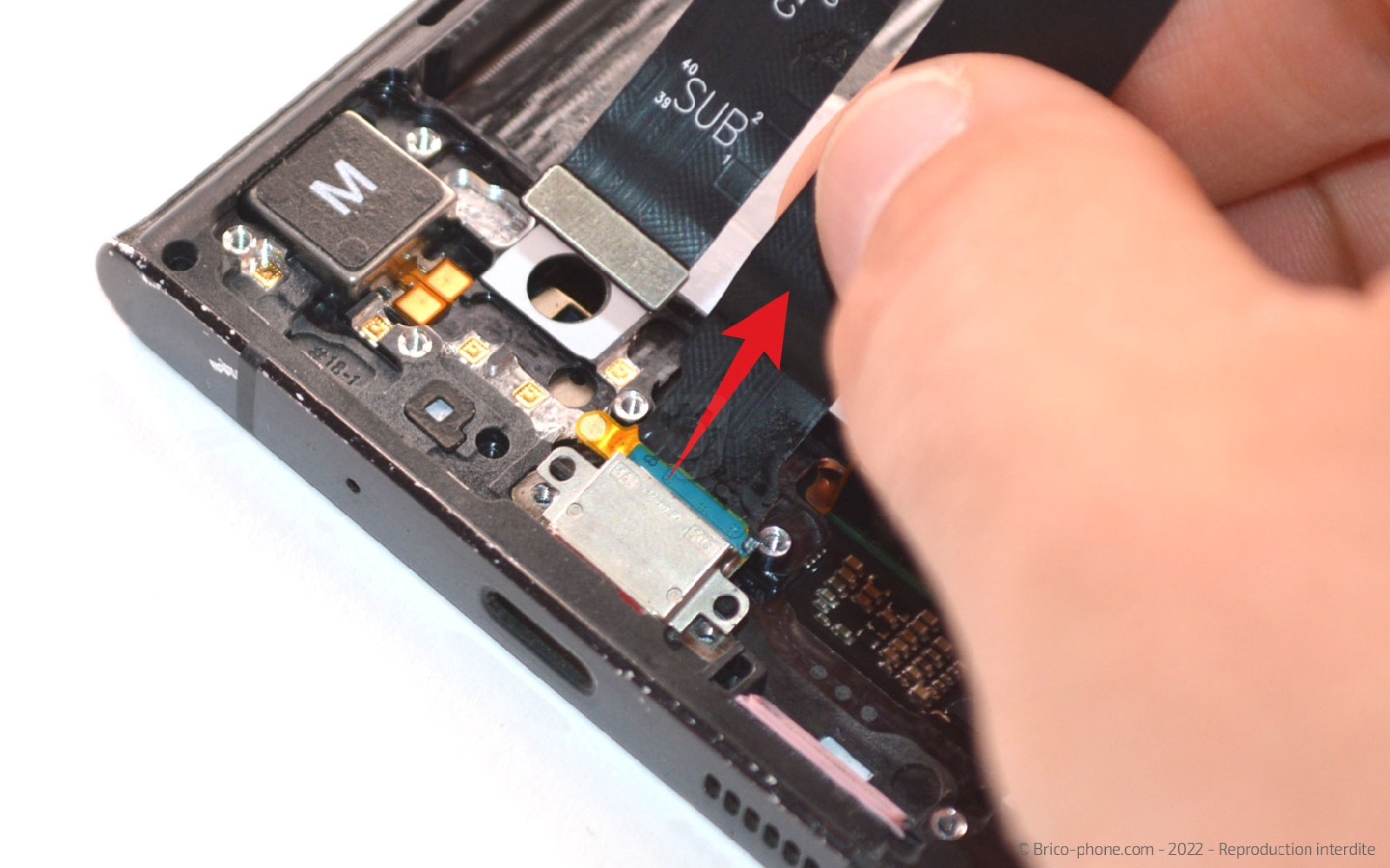

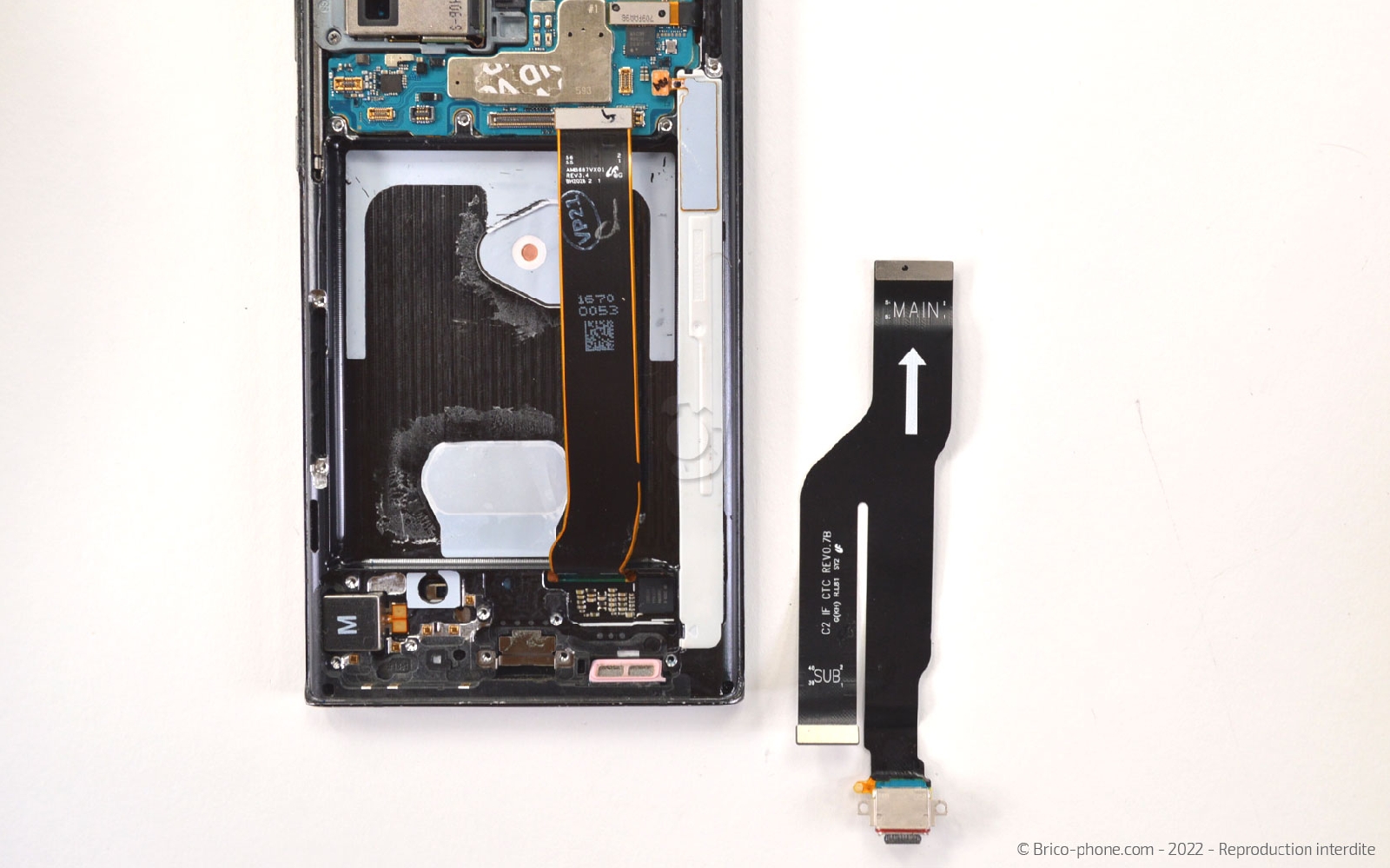

Maintenant, il vous faut déconnecter la nappe d'interconnexion et celle du connecteur de charge.

Ensuite, retirez la vis cruciforme avant de soulever la plaquette pour l'extraire du téléphone avec le levier en nylon.

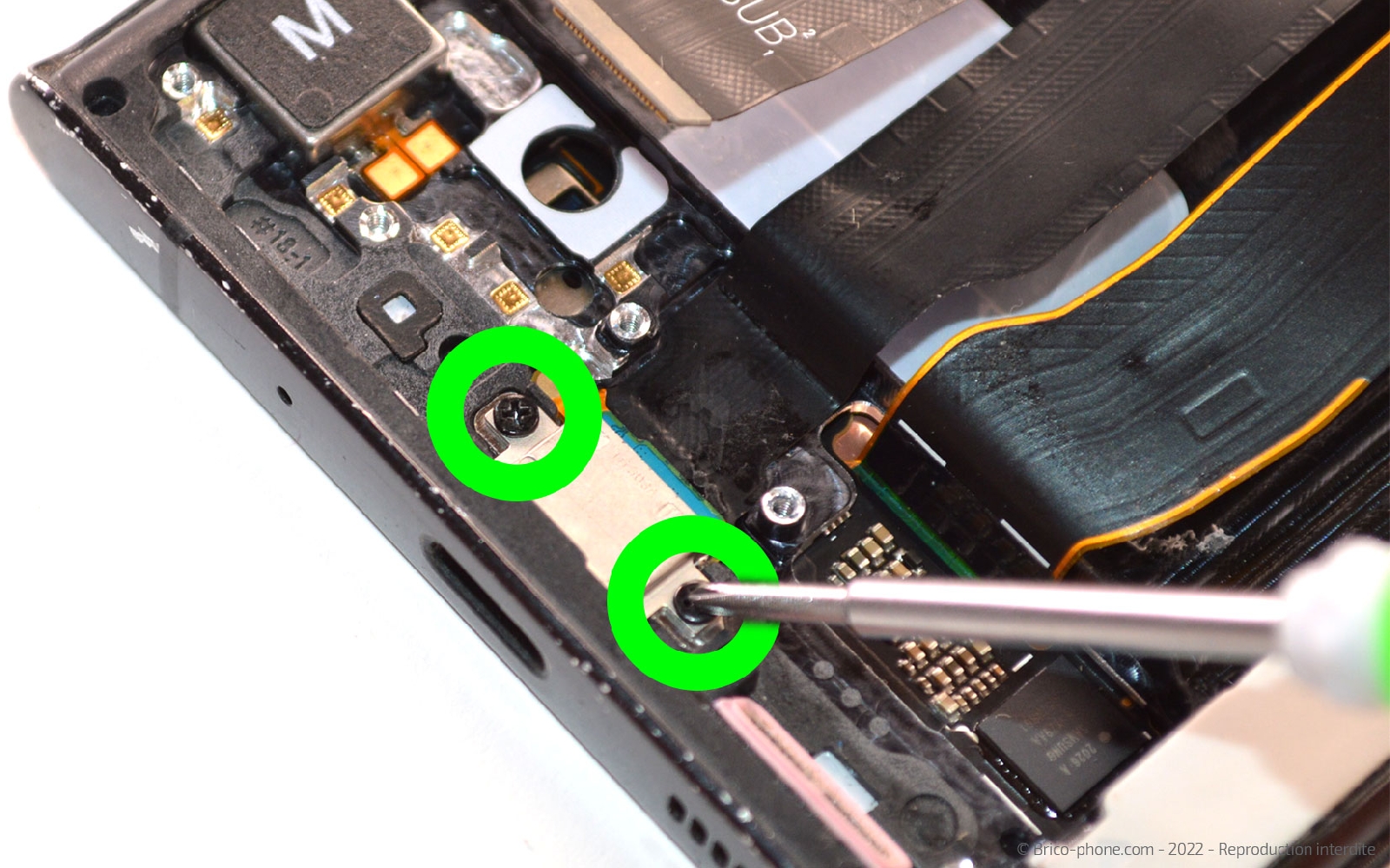

Reprenez le tournevis cruciforme pour sortir les deux vis situées de part et d'autre de la prise de charge.

Chauffez légèrement le dock afin de pouvoir le retirer plus facilement du châssis.

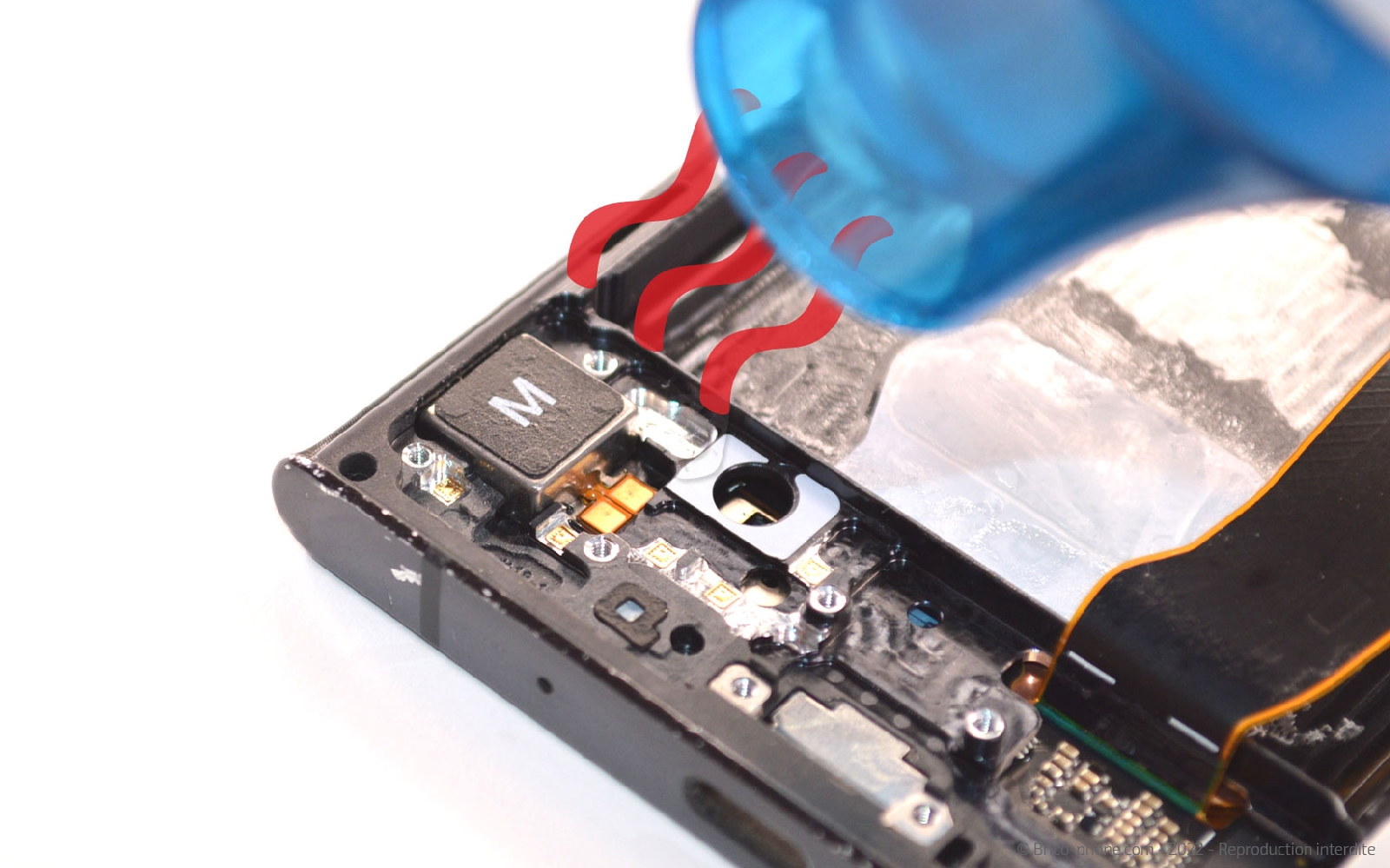

Pour cette étape, il vous faut chauffer de nouveau mais cette fois-ci la nappe le vibreur afin de faciliter son décollage.

Glissez la pincette sous le composant pour le faire basculer hors de l'appareil.

Passons sur la partie haute du téléphone où vous allez devoir retirer les 4 vis de l'écouteur de l'oreille.

Saisissez le spudger pour débrancher la nappe du capteur flash puis soulevez la pièce avec toujours le même outil.

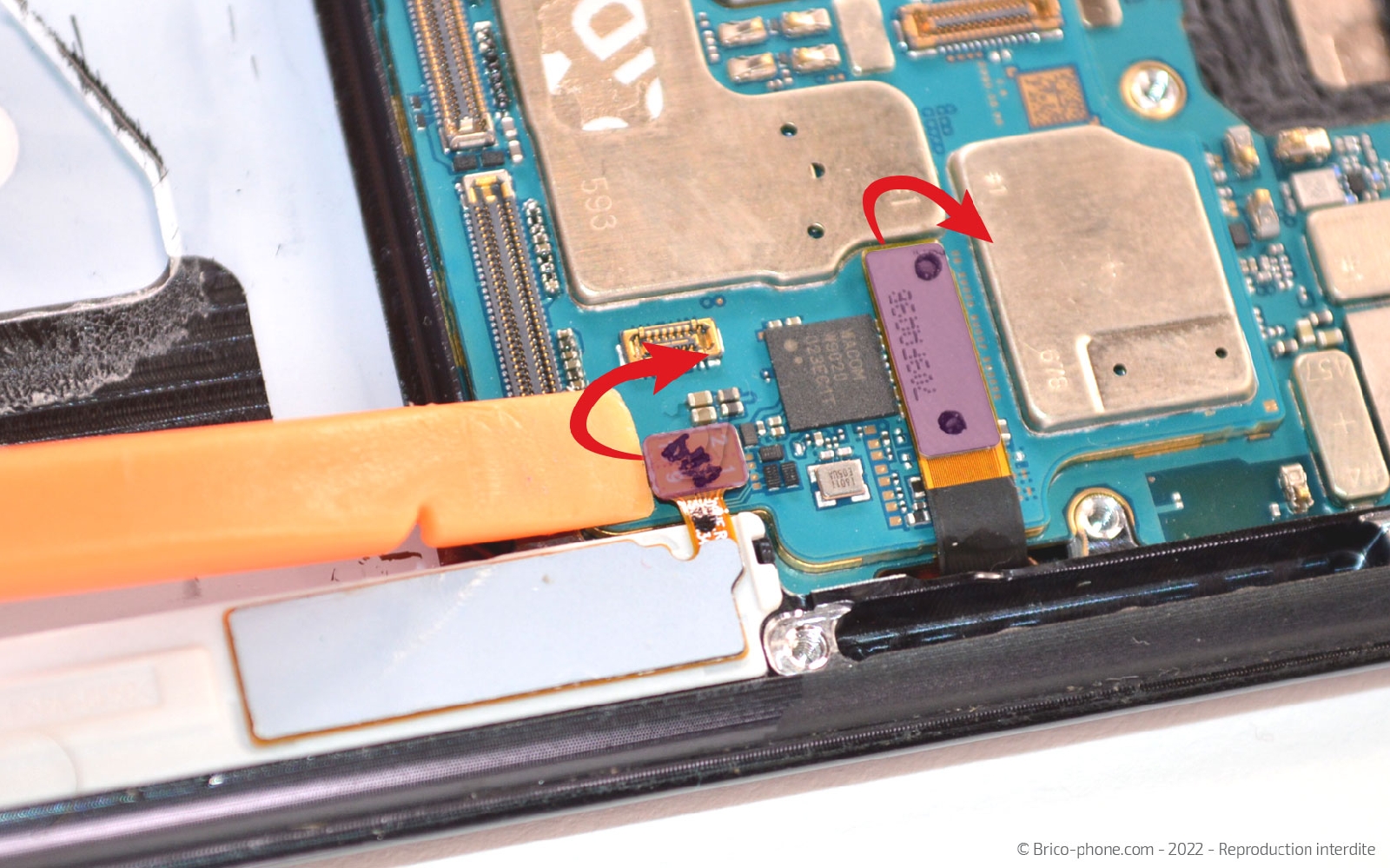

Continuons à libérer la carte mère en déconnectant le support du stylet, la seconde nappe de l'écran puis celle de la caméra avant.

Dévissez les deux cruciformes placées près du module des caméras arrière.

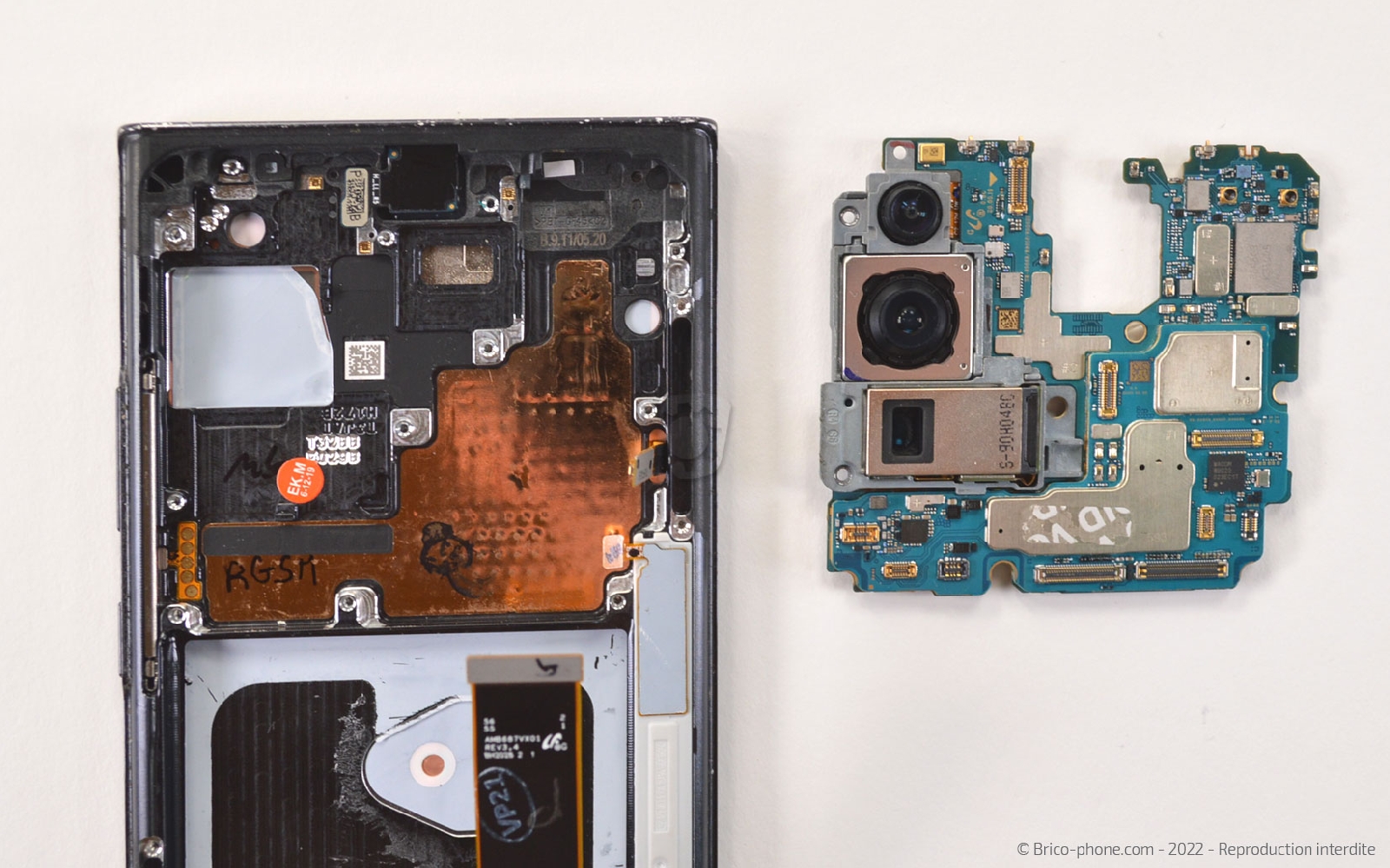

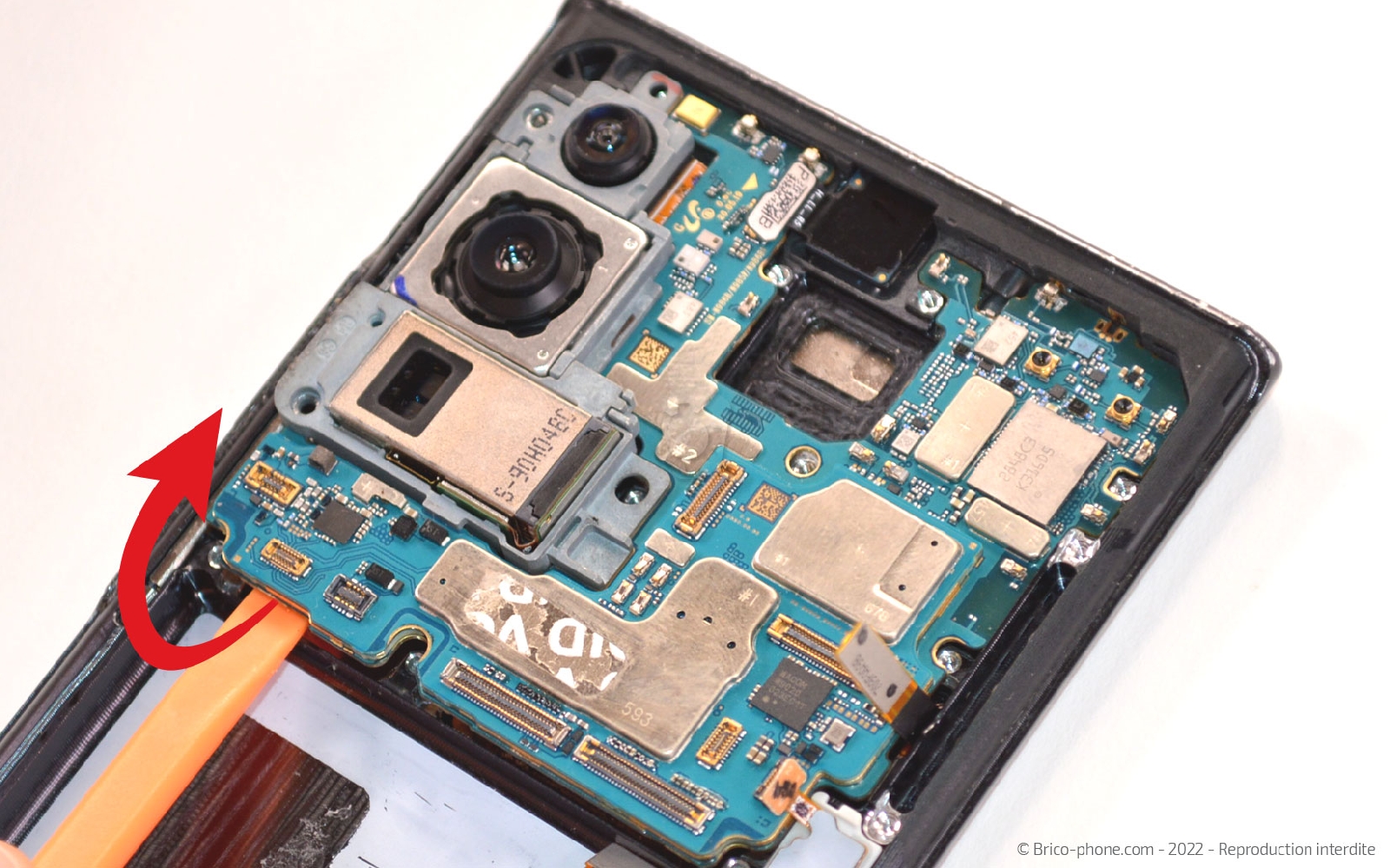

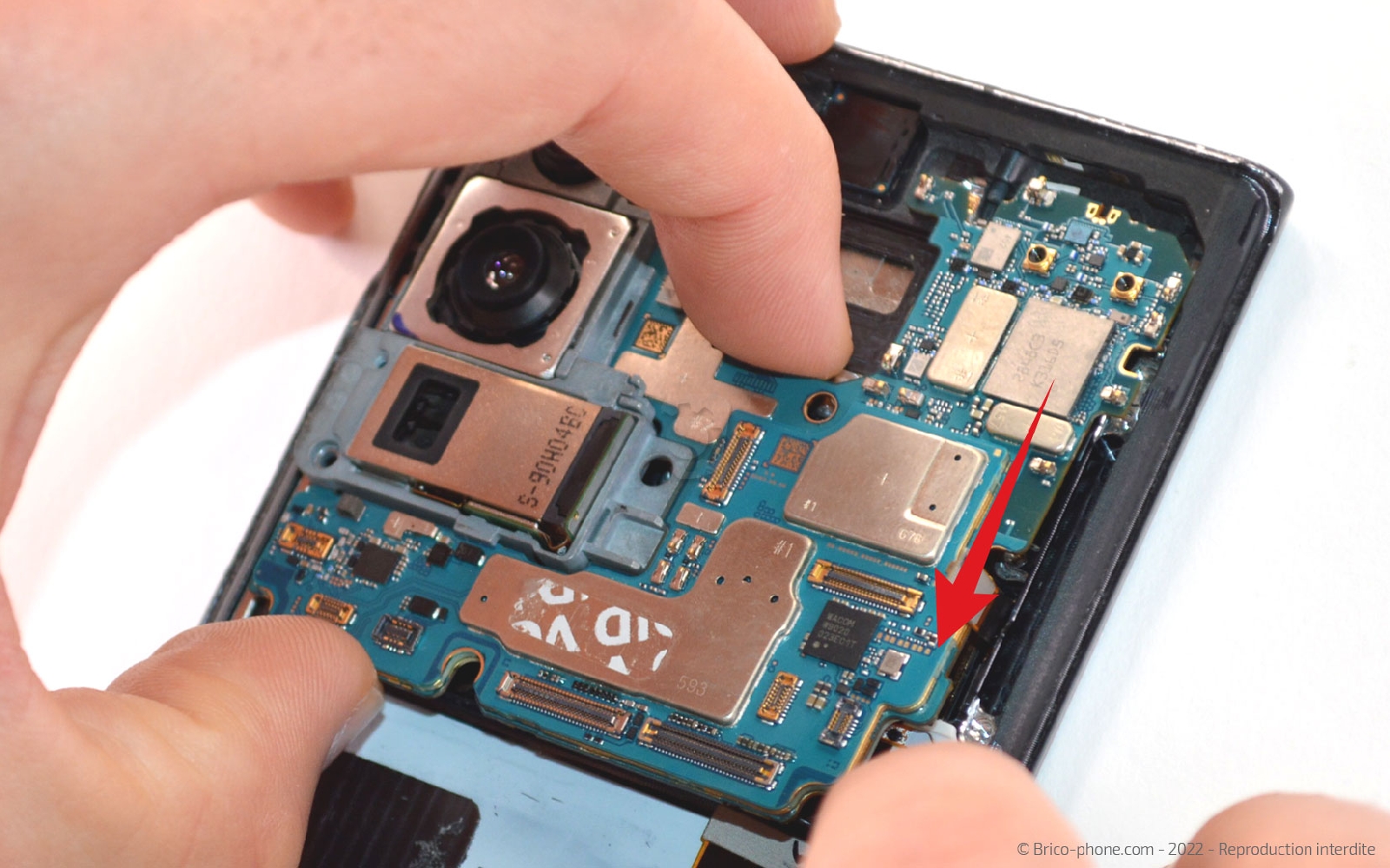

Soulevez la carte mère avec le spudger puis glissez-la vers le bas pour la décrocher.

Voici comment remettre votre batterie dans le nouveau bloc écran.

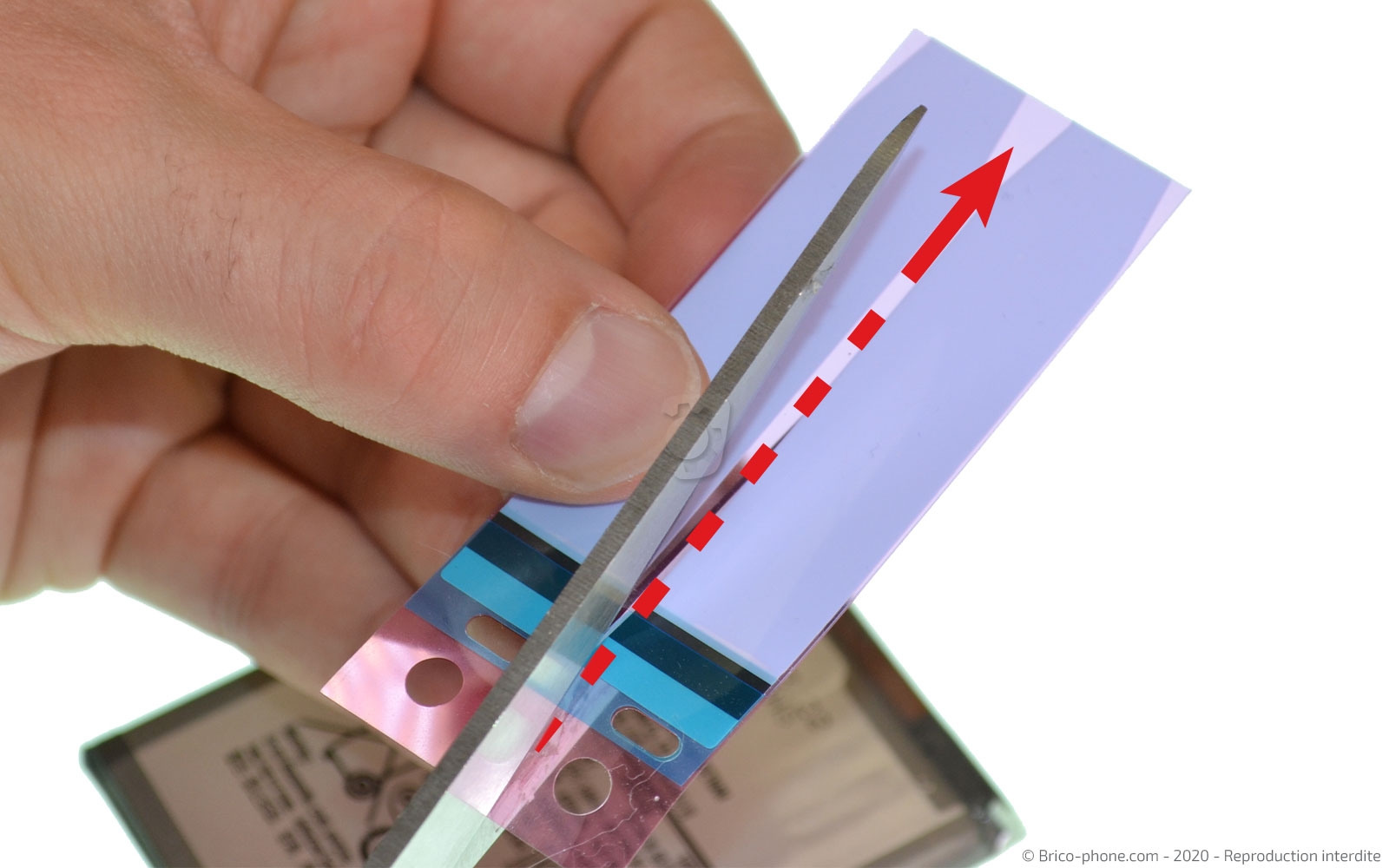

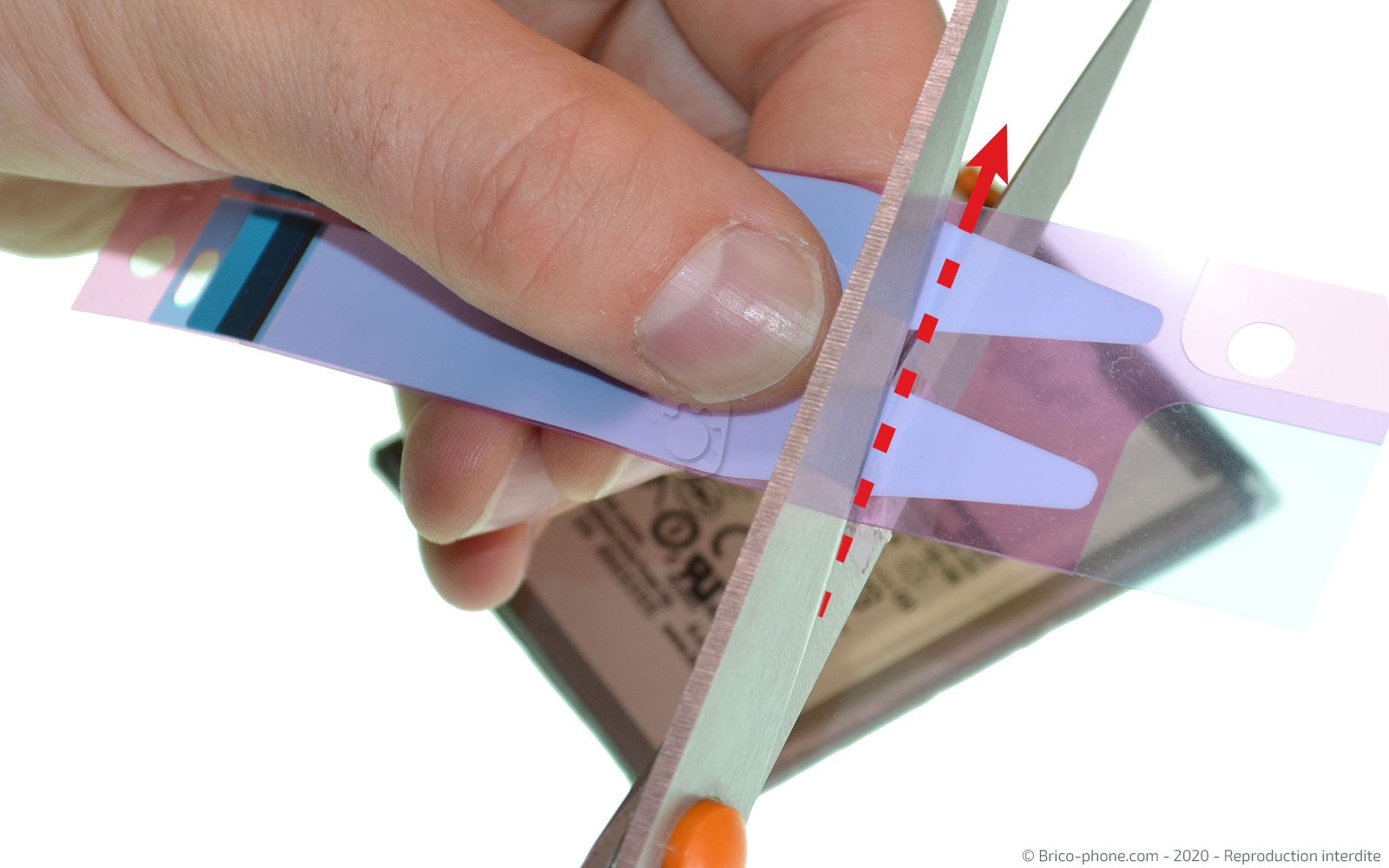

Coupez les stickers universels à la bonne taille, puis séparez-les.

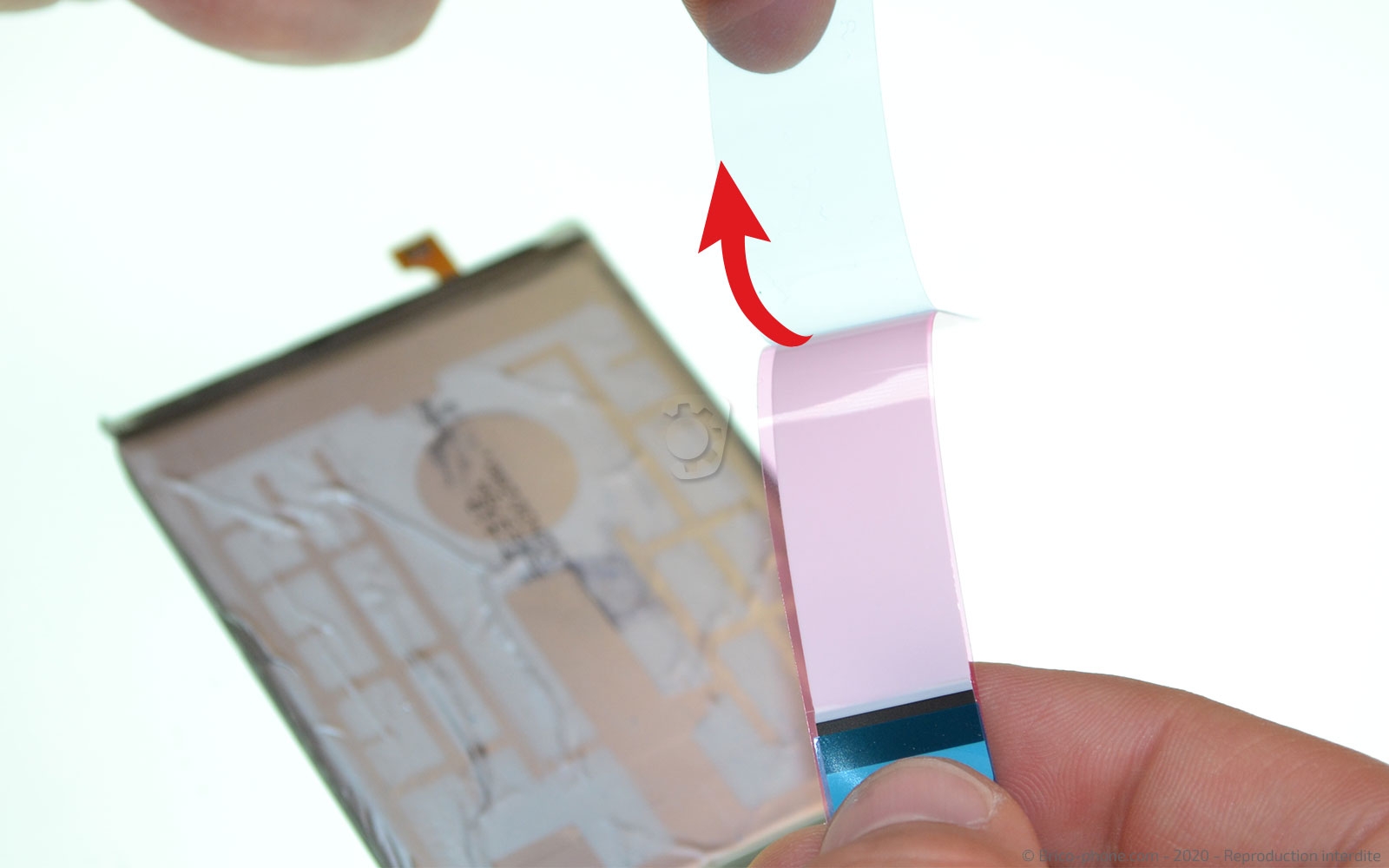

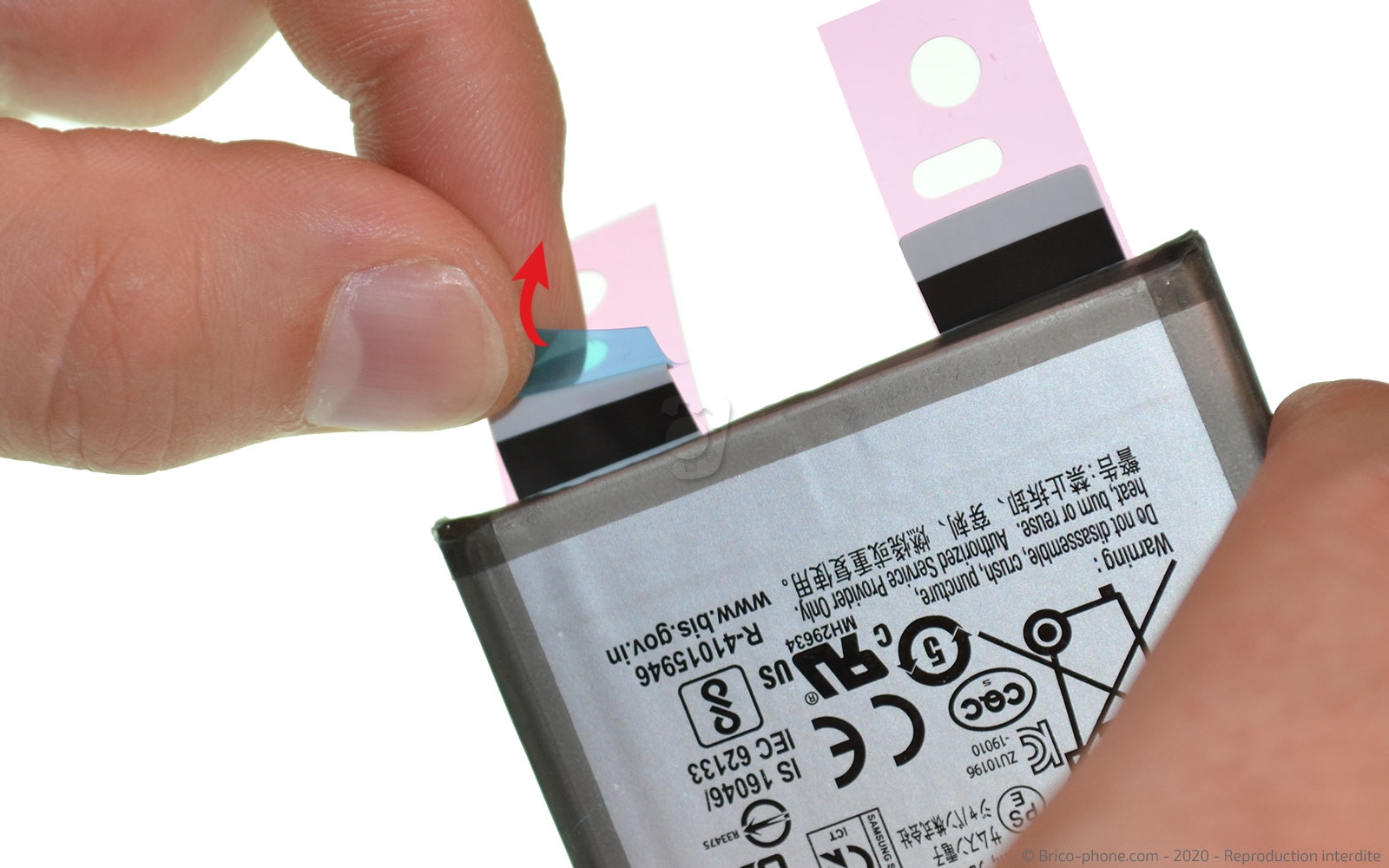

Retirez la protection bleue des stickers avant de les positionner sur la batterie.

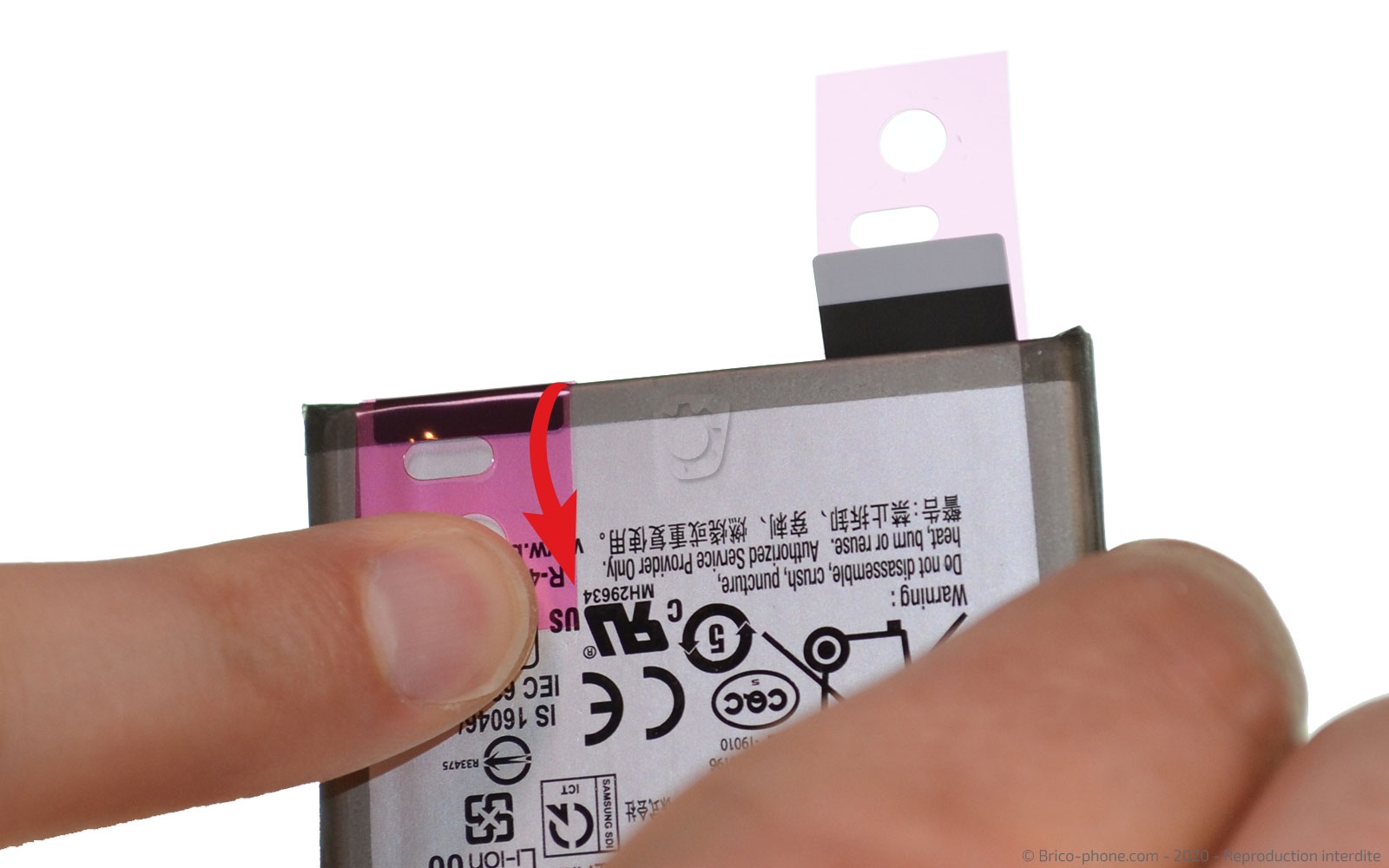

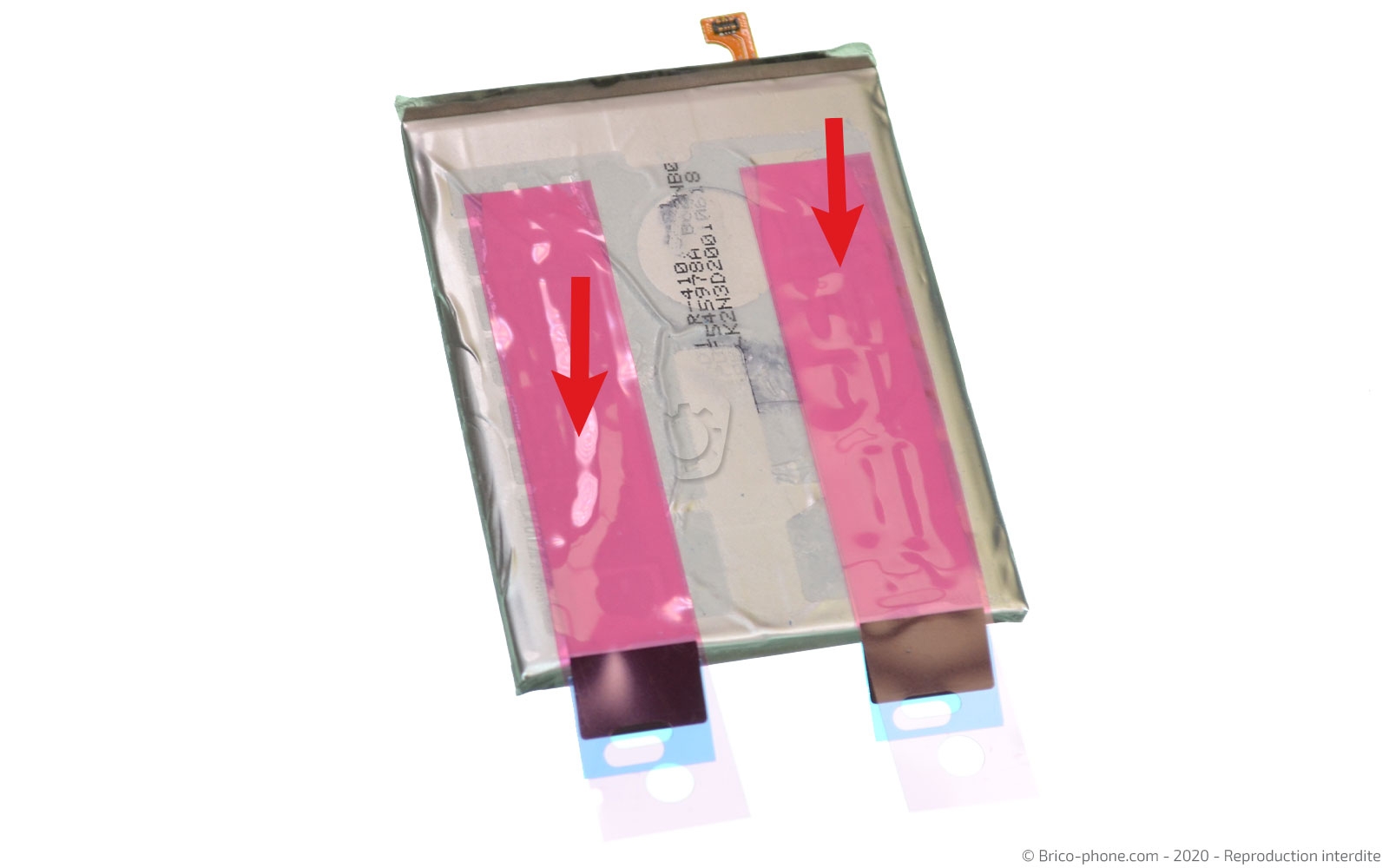

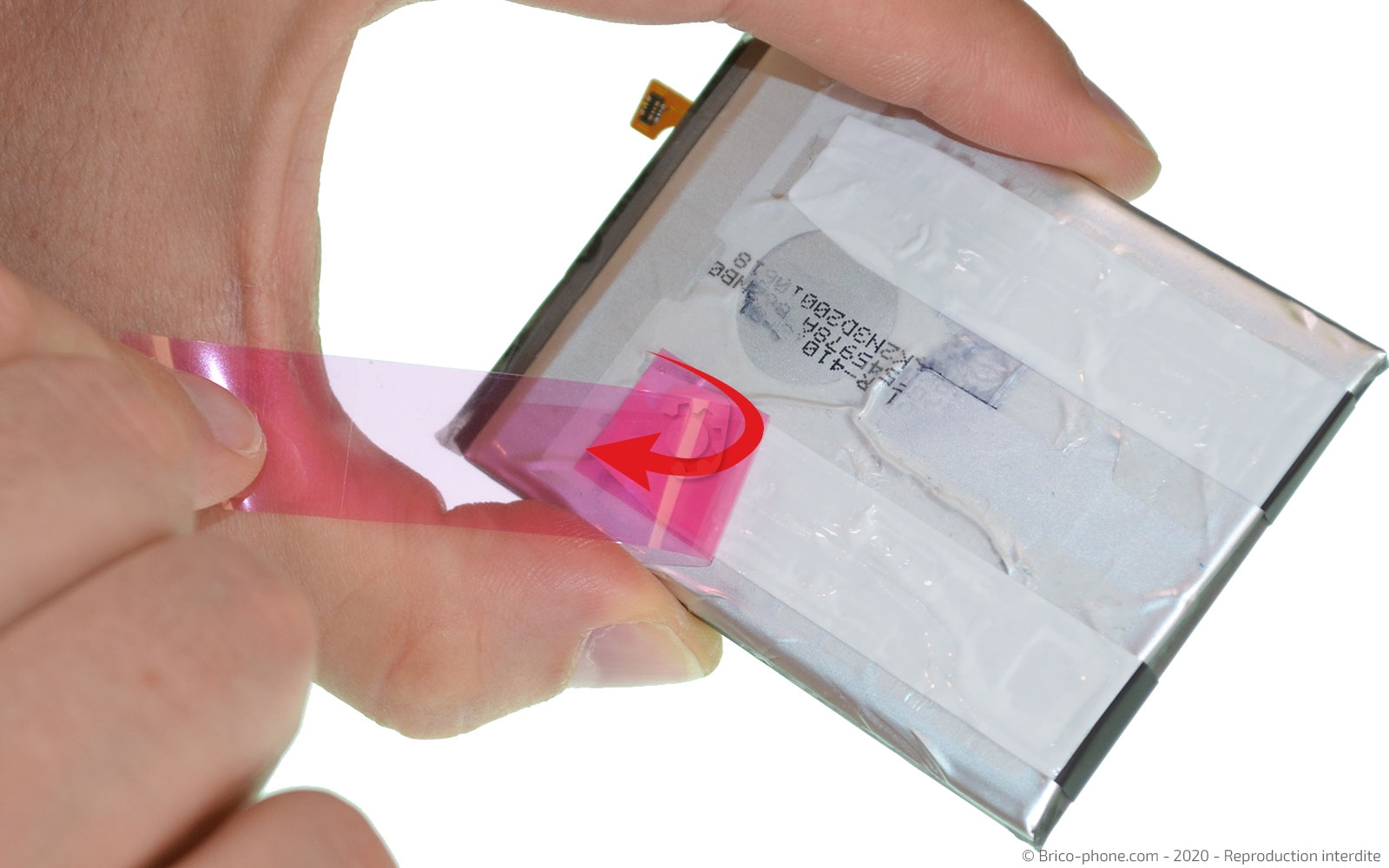

Sur la partie noire qui dépasse, retirez la protection avant de les rabattre sur la batterie.

Il ne vous reste plus qu'à retirer la protection avant d'insérer la batterie dans le châssis.

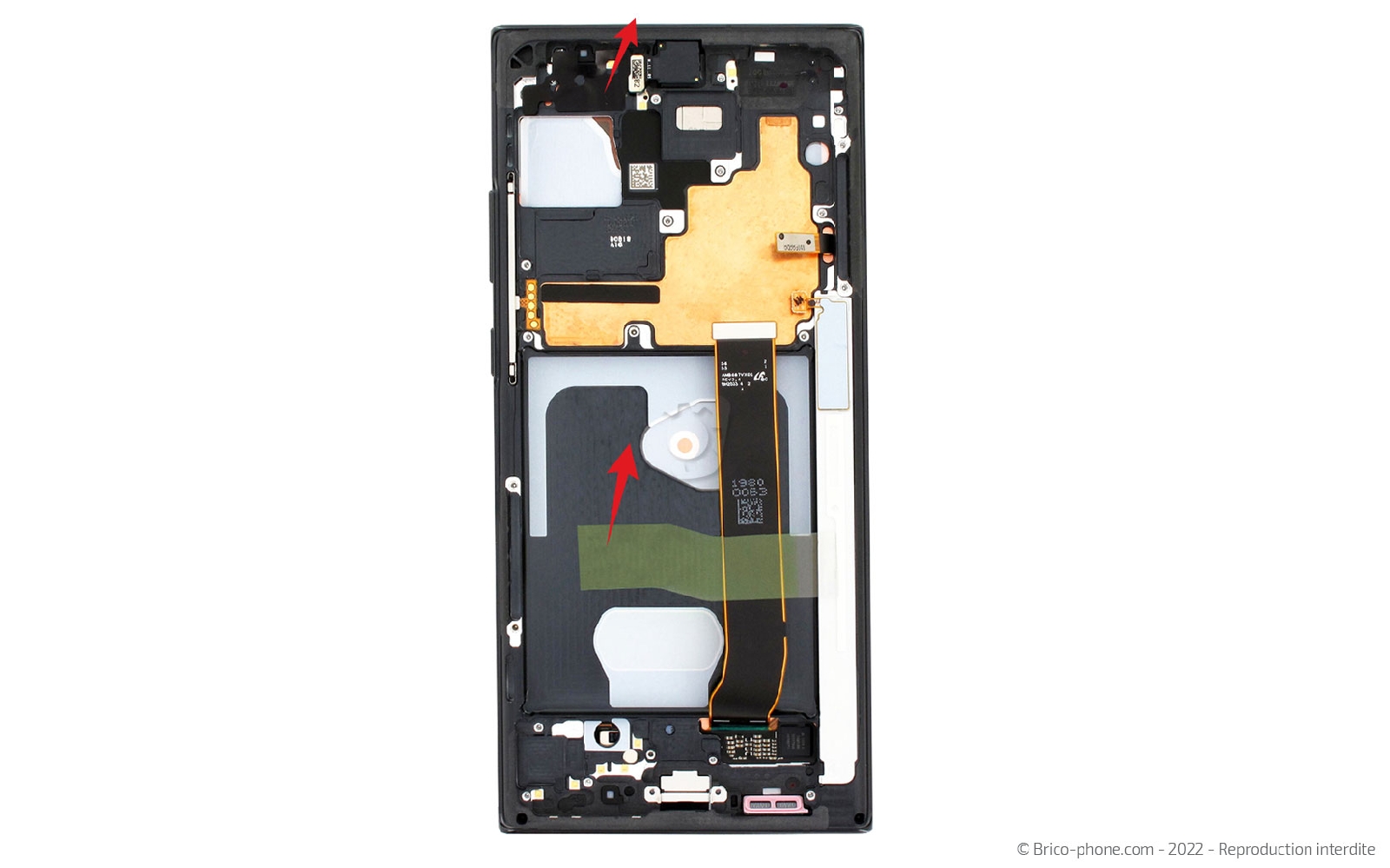

Retirez tous les stickers de protection du nouveau bloc écran avant d'installer l'ensemble des composants dans ce dernier.
Pour replacer chaque élément correctement, il vous suffit de reprendre ce tutoriel en commençant pas la dernière étape.

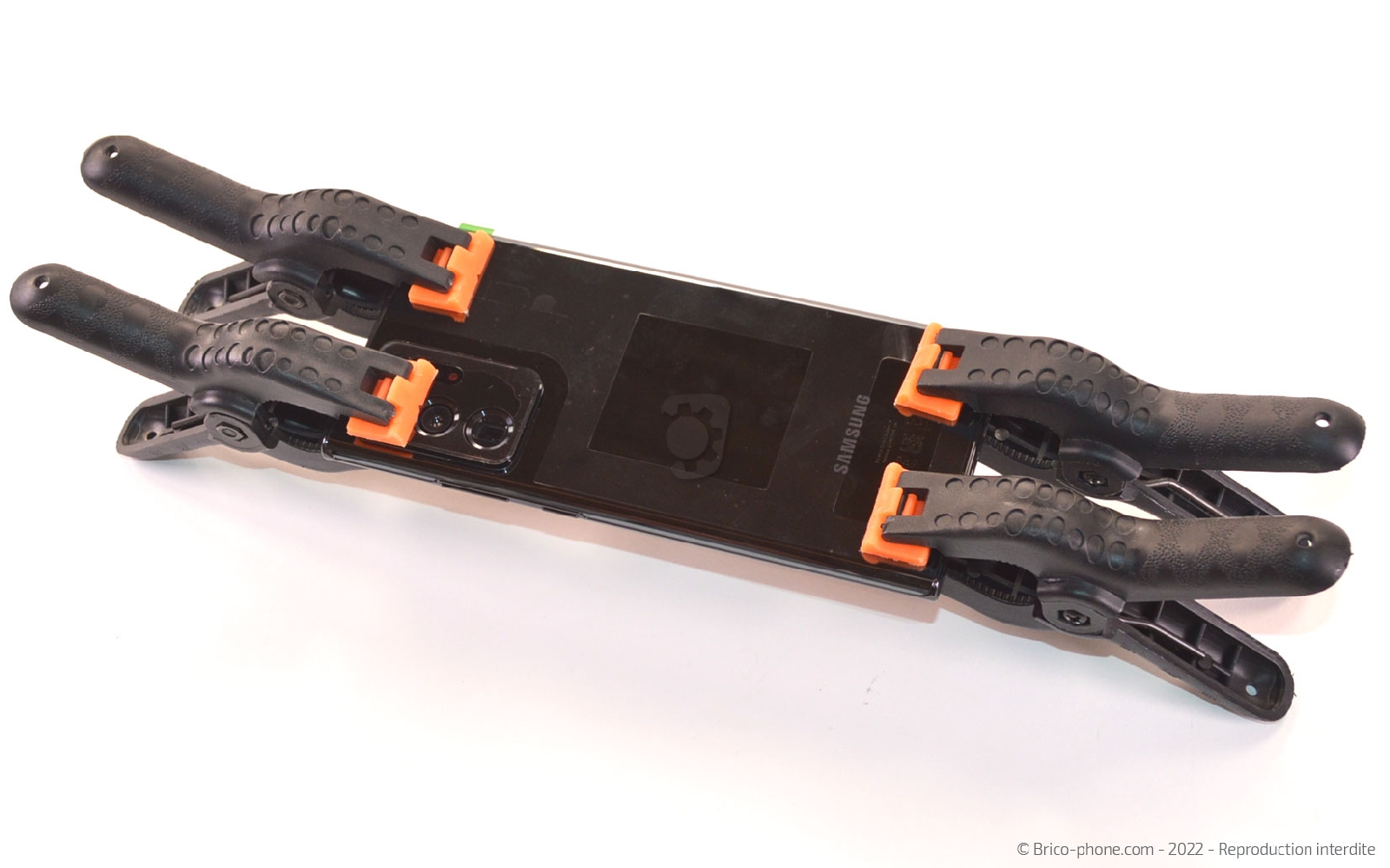

Ensuite, appliquez un filet de colle B-7000 sur toute la longueur du châssis pour fixer la vitre arrière. Laissez sécher la colle environ une heure à l'aide de pinces ou de livres.
Félicitations votre Samsung Galaxy Note 20 Ultra 5G est maintenant comme neuf !
