Changement de caméra arrière sur iPhone 4S

Temps estimé : 45 min
Difficulté : 3/5
iPhone 4S | Temps estimé : 45 min | Difficulté : 3/5

Ce guide photos vous explique comment remplacer la caméra arrière sur votre iPhone 4S.

Diagnostic

› Les photos de votre iPhone 4S sont de mauvaise qualité
› L'iris de la camera de votre iPhone 4S ne s'ouvre plus
› Le flash de votre iPhone 4S ne fonctionne plus ou reste enclenché

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Caméra appareil photo arrière pour iPhone 4S
9,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 4S
4,90 €
Ajouter au panier

Etape 1a : Retirer la vitre arrière

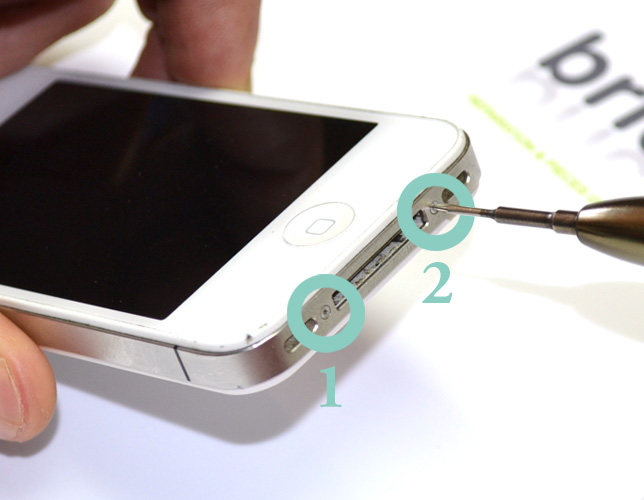

A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées de chaque côté du connecteur de charge (vis A1 et A2).

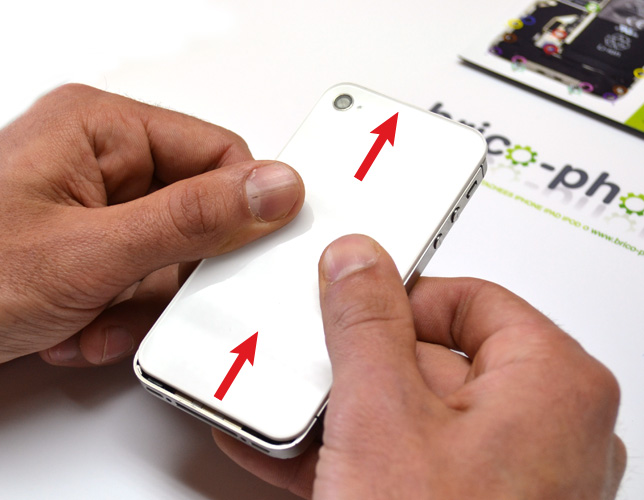

Etape 1b : Retirer la vitre arrière
Tirer légèrement sur la ventouse jusqu'à pouvoir insérer le bout du levier en plastique.

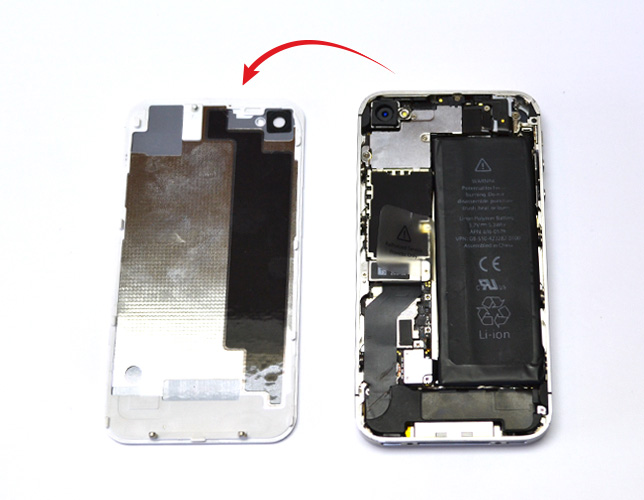

Etape 1c : Retirer la vitre arrière
Etape 2a : Retirer la batterie

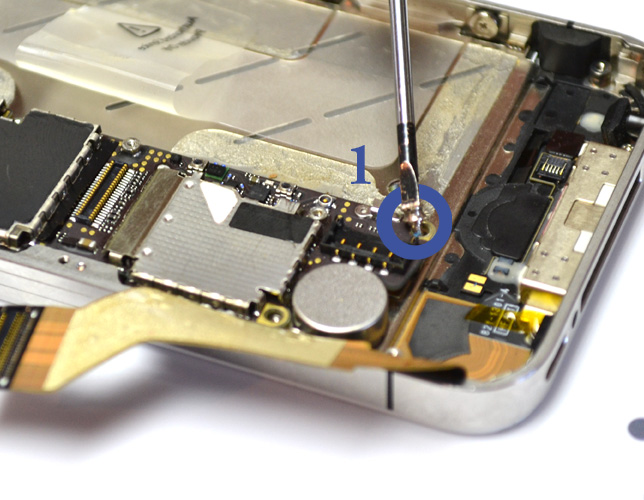

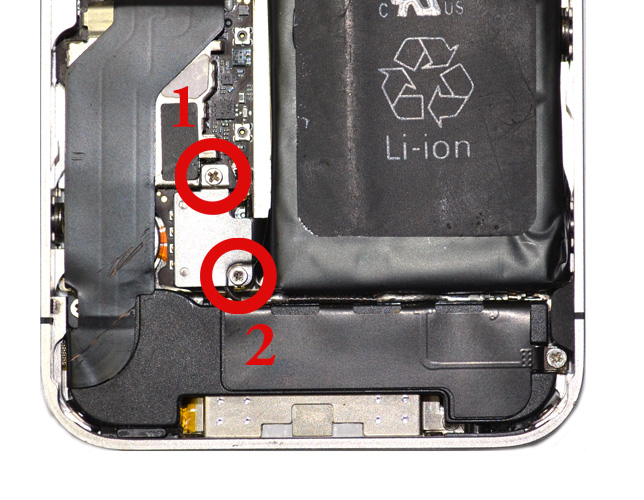

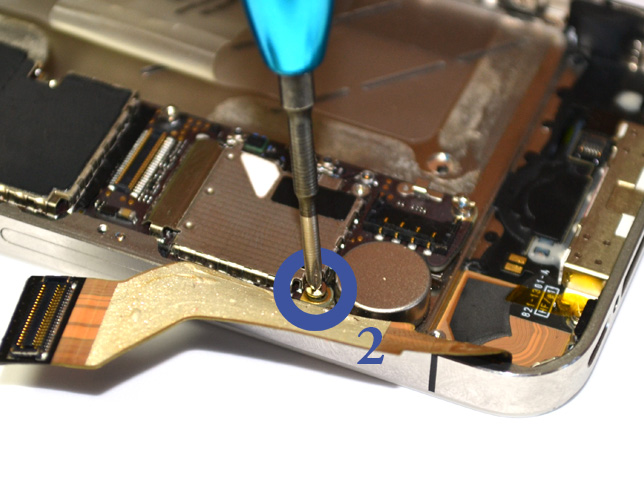

A l'aide du tournevis cruciforme, dévisser les 2 vis situées en bas à gauche de la batterie (vis B1 et B2).

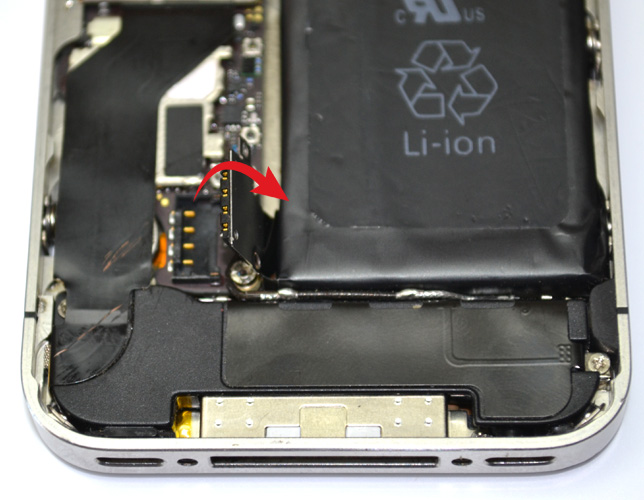

Etape 2b : Retirer la batterie

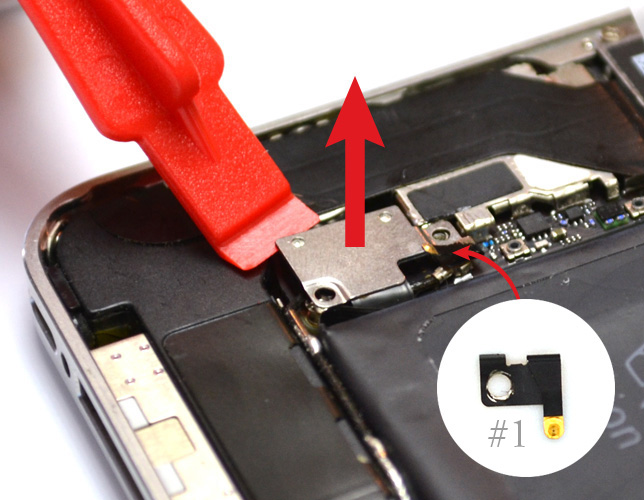

A l'aide du levier en plastique déclipser le connecteur de la batterie puis récupérer le petit élément métallique #1
Etape 2c : Retirer la batterie
Etape 3a : Retirer la plaquette métallique du haut

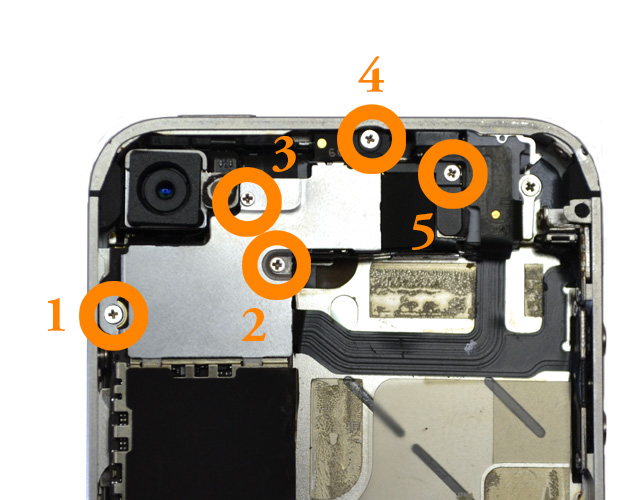

Retirer les vis D1 à D5 avec le tournevis cruciforme.
Etape 3b : Retirer la plaquette métallique du haut

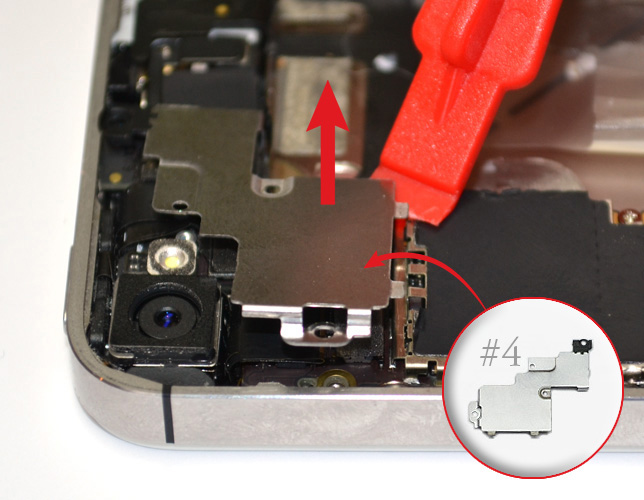

Soulever à présent la plaquette métallique avec le levier plastique.
Etape 4 : Retirer la caméra arrière

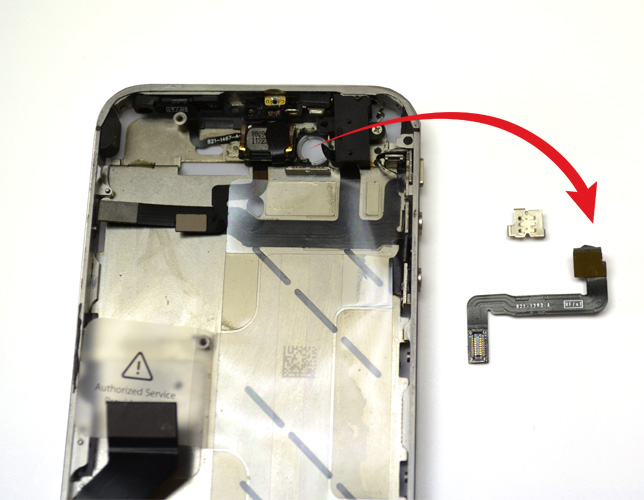

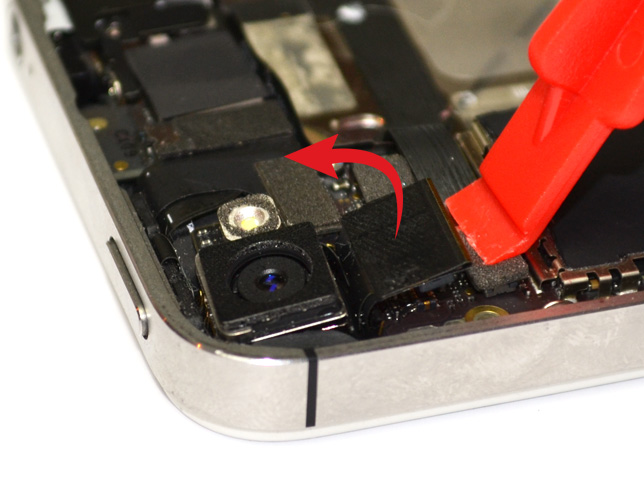

Utiliser le levier plastique pour déclipser le connecteur de la caméra arrière puis retirez la.
Etape 3c : Déconnecter les nappes USB et GSM

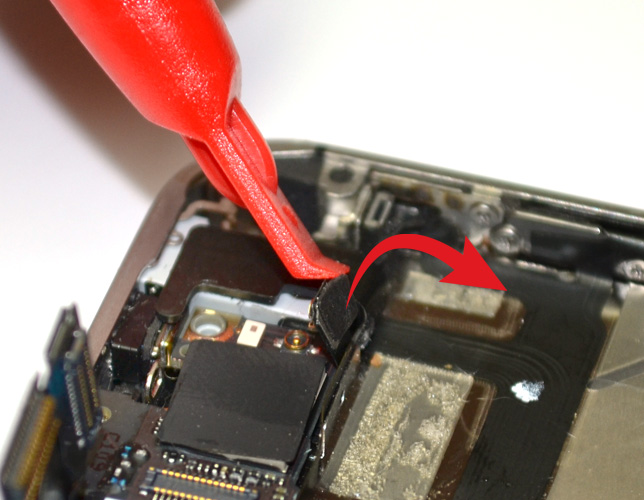

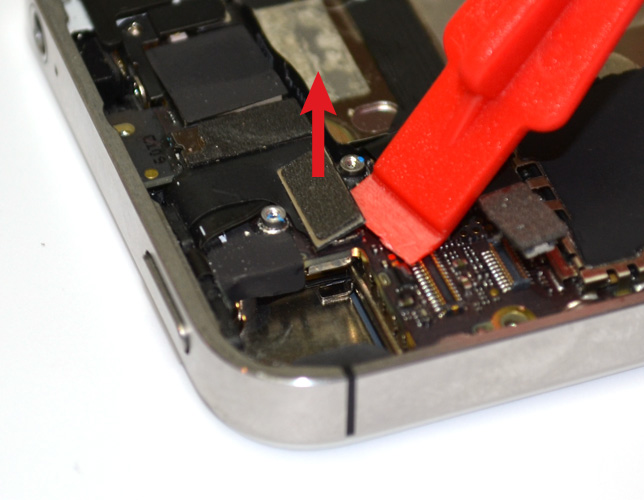

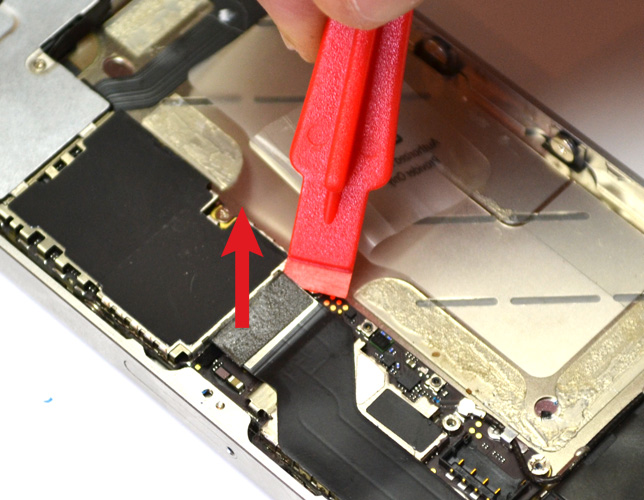

Déconnecter la nappe en tirant vers le haut avec le levier plastique.
Etape 3d : Déconnecter les nappes USB et GSM
Vous pouvez à présent décoller la nappe délicatement en la tirant vers le haut et l'arrière.
Etape 3e : Déconnecter les nappes USB et GSM

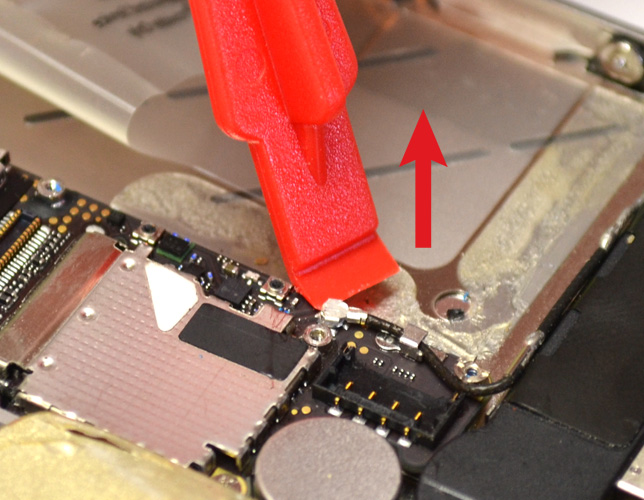

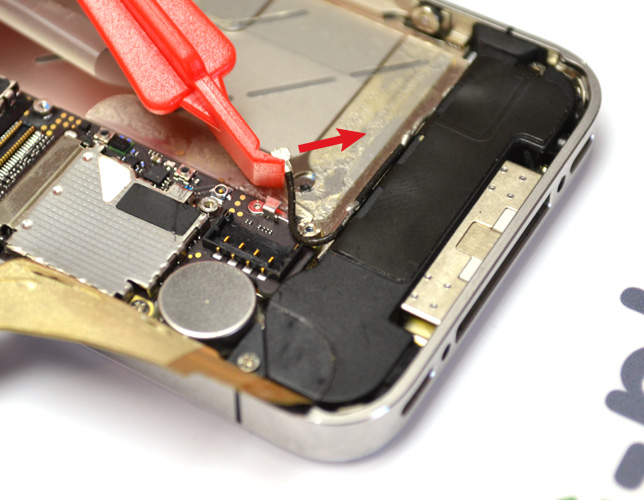

Utiliser le levier plastique pour déconnecter le câble coaxial GSM.
Etape 3f : Déconnecter les nappes USB et GSM
Dégager maintenant ce câble coaxial du petit crochet métallique qui le retient au dessus de la carte mère.
Etape 4a : Retirer la plaquette métallique du haut
Retirer les vis D1 à D5 avec le tournevis cruciforme.
Etape 4b : Retirer la plaquette métallique du haut
Soulever à présent la plaquette métallique avec le levier plastique.
Etape 5 : Retirer la caméra arrière
Utiliser le levier plastique pour déclipser le connecteur de la caméra arrière puis retirez la.

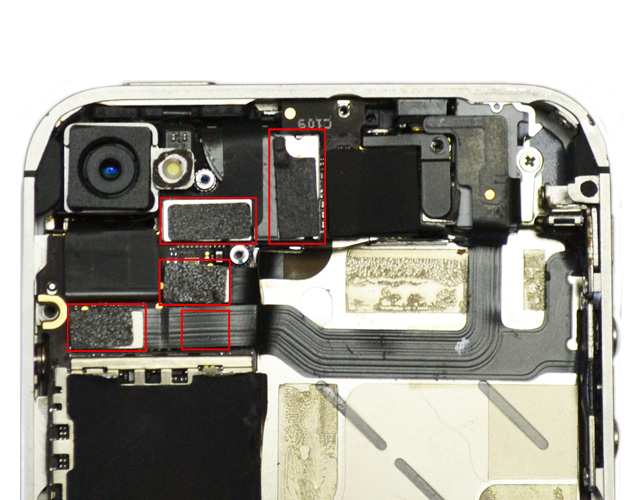

Etape 6a : Déconnecter les nappes LCD, tactiles, Jack et Power

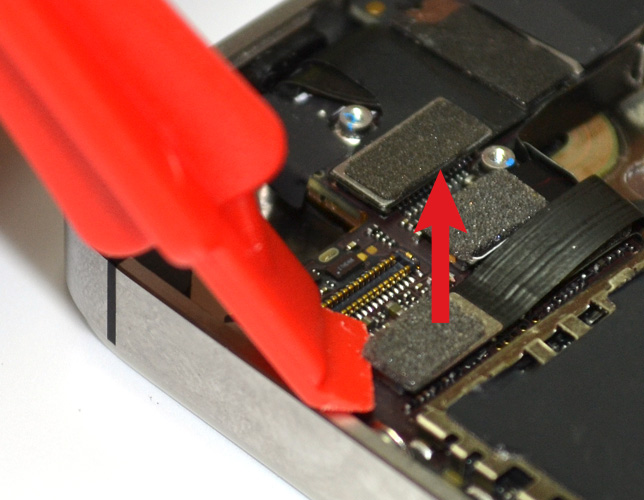

Déconnecter les nappes du LCD, du tactile, de la nappe Jack et de la nappe Power avec le levier plastique.
Etape 6b : Déconnecter les nappes LCD, tactiles, Jack et Power
Vous pourrez constater que la nappe Power est quant à elle située en dessous de la nappe Jack.
Etape 6c : Déconnecter les nappes LCD, tactiles, Jack et Power

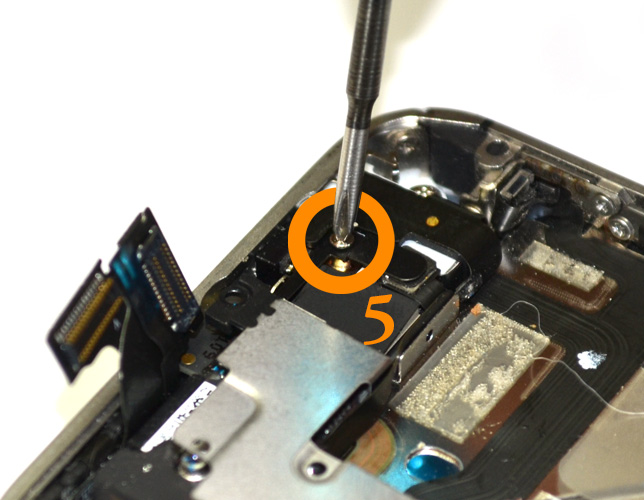

Etape 7a : Déconnecter le câble WIFI
Retirer la vis D5 si vous ne l'avez pas encore fait auparavant.
Etape 7b : Déconnecter le câble WIFI

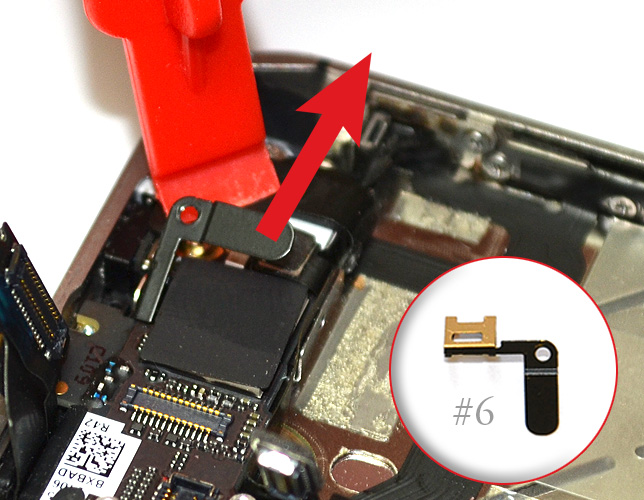

Retirer le petit cache métallique (noté #6) situé au dessus du connecteur du câble coaxial WIFI.
Etape 7c : Déconnecter le câble WIFI
Déconnecter enfin ce connecteur avec le levier plastique.
Etape 8a : Retirer le bloc haut-parleur
Retirer la vis E1 et E2 avec le tournevis cruciforme.
Etape 8b : Retirer le bloc haut-parleur
Sachez que la vis E1 est située sous la nappe du connecteur Dock. Décollez bien cette nappe afin d'atteindre la vis.

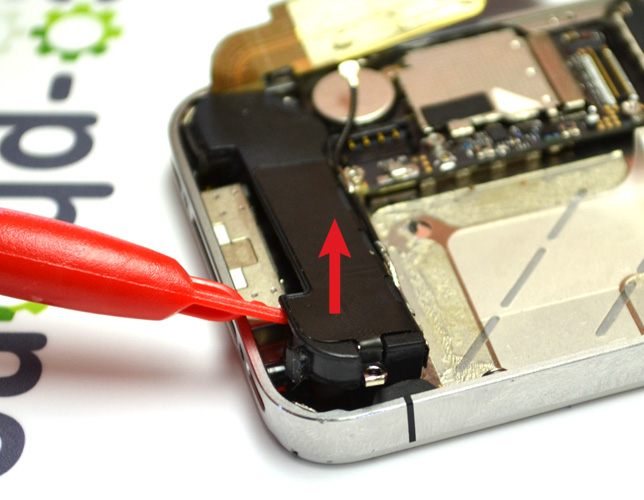

Etape 8c : Retirer le bloc haut-parleur
Enfin, utiliser le levier plastique pour le tirer le bloc haut-parleur vers le haut et l'extraire.

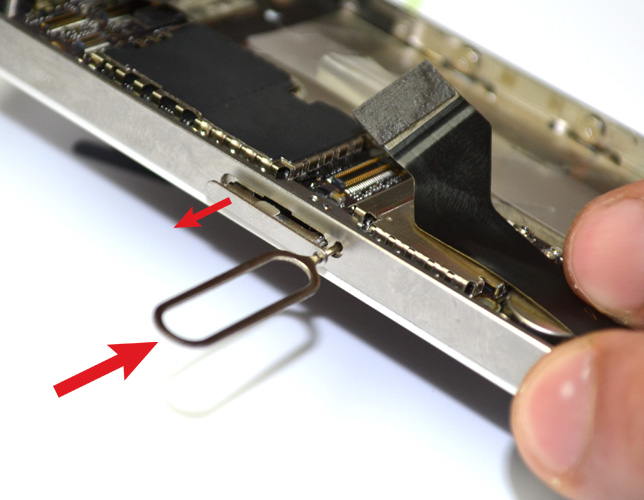

Etape 9a : Retirer la carte mère
Commencer par extraire la carte SIM et son rack du téléphone si vous ne l'avez pas déjà fait.
Etape 9b : Retirer la carte mère

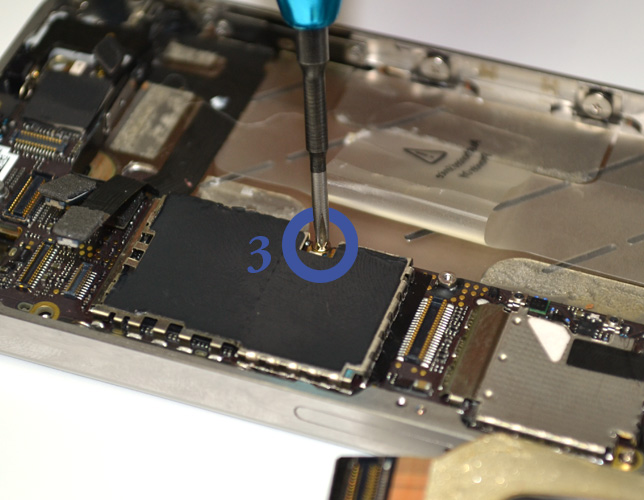

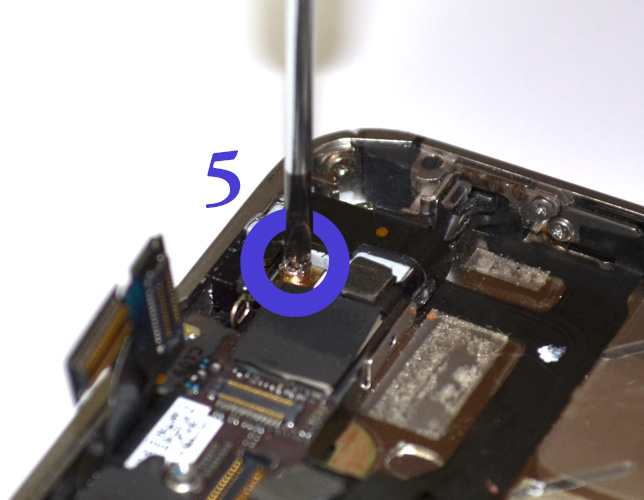

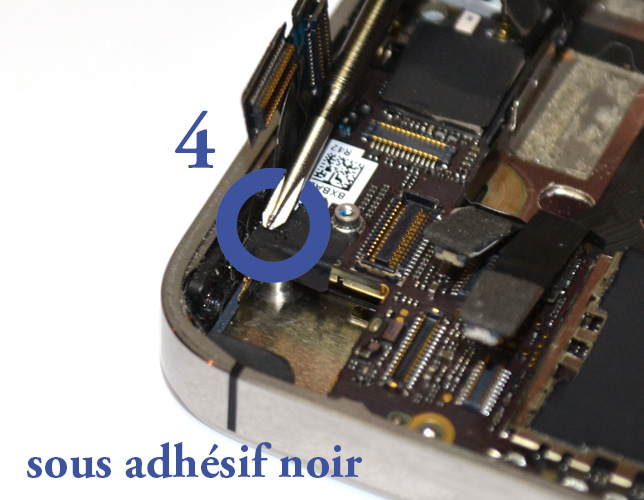

Retirer les vis F2 à F4 avec le tournevis cruciforme puis les vis F1 et F5 avec le tournevis plat.
Etape 9c : Retirer la carte mère
Etape 9d : Retirer la carte mère
Etape 9e : Retirer la carte mère
Etape 9f : Retirer la carte mère
Etape 9g : Retirer la carte mère

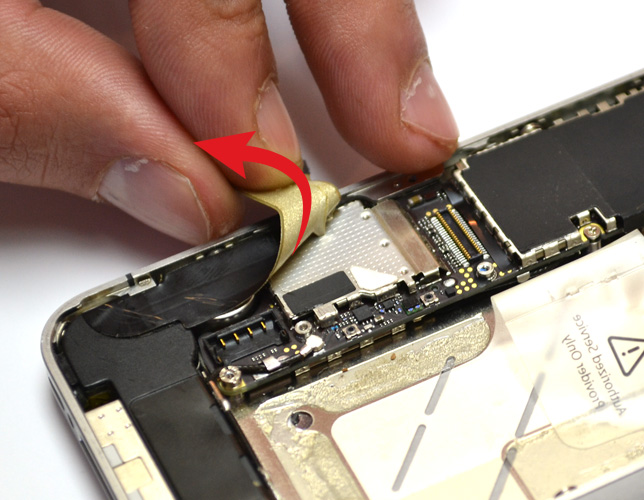

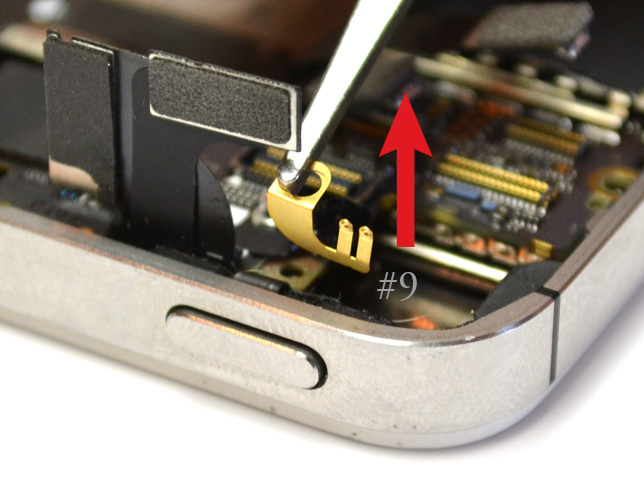

Retirer la patte dorée de fixation de la caméra arrière (notée #9).
Etape 9h : Retirer la carte mère

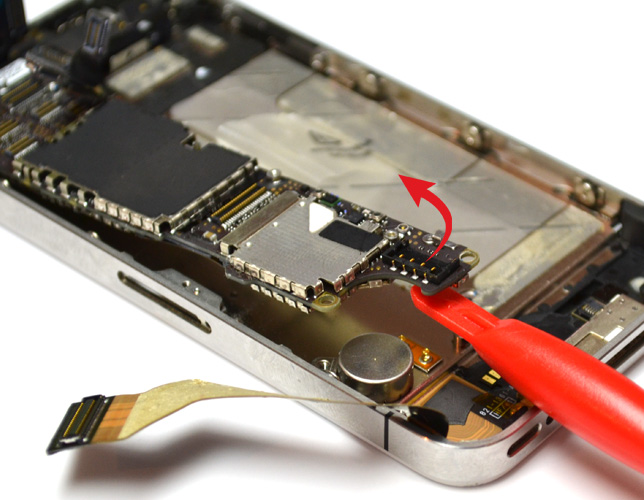

Vous pouvez désormais retirer la carte mère à l'aide d'un levier.
Etape 10a : Retirer la nappe WIFI
Retirer la vis J avec le tournevis cruciforme.
Etape 10b : Retirer la nappe WIFI

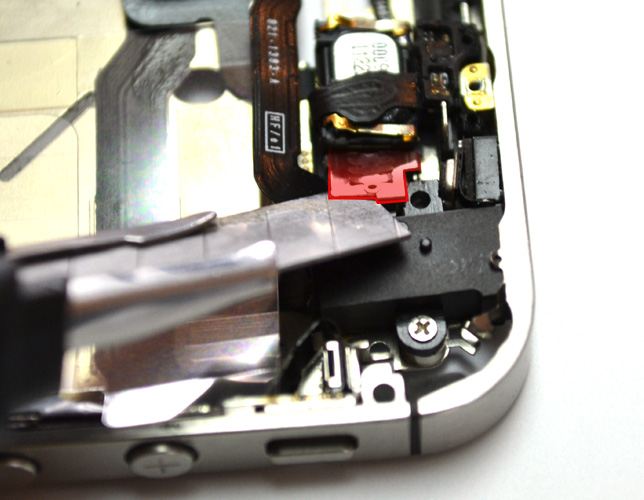

Décoller la nappe WIFI de la prise Jack à l'aide d'un cutter.

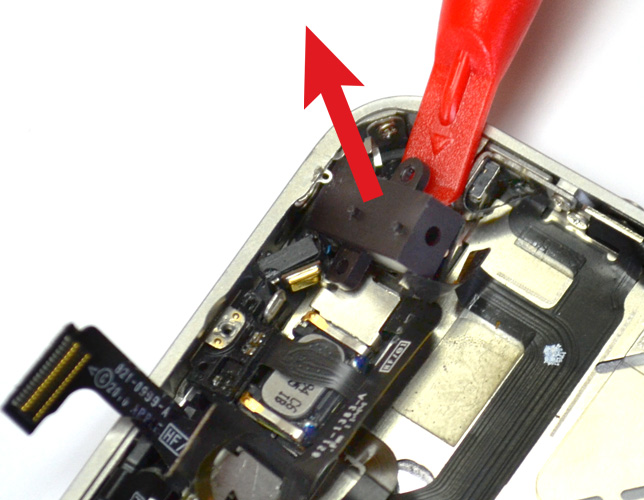

Etape 11 : Retirer la prise Jack
A l'aide d'un levier plastique retirer la prise Jack de son emplacement.
Etape 12a : Retirer la nappe prise Jack, mute et volume

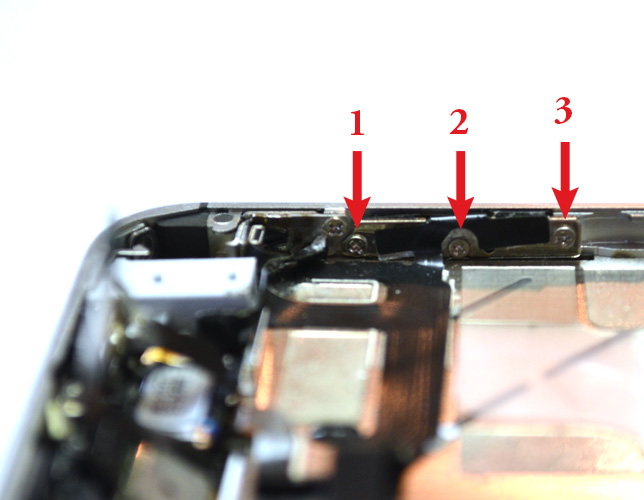

Retirer les 3 vis fixant la nappe au bouton volume.
Etape 12b : Retirer la nappe prise Jack, mute et volume

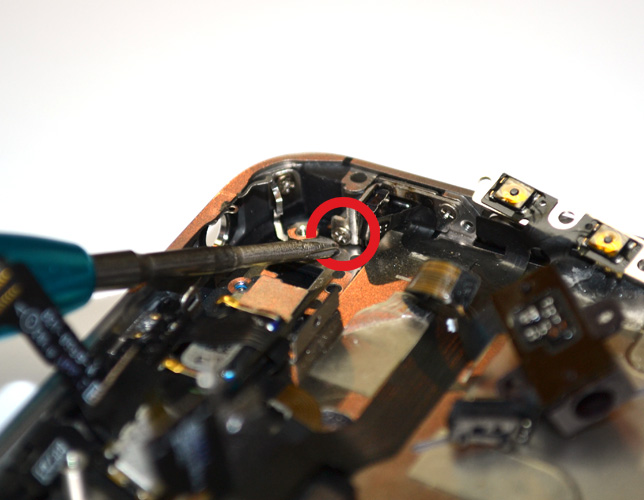

Retirer la vis fixant la nappe au bouton mute.
Etape 12c : Retirer la nappe prise Jack, mute et volume

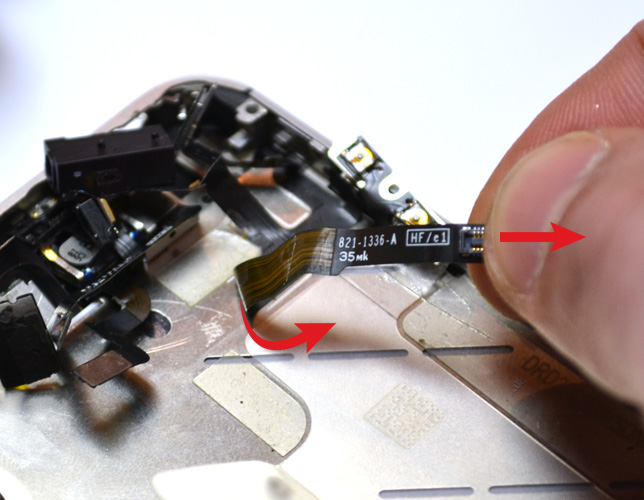

Vous pouvez désormais décoller la nappe Jack, mute et volume du châssis.
Etape 12d : Retirer la nappe prise Jack, mute et volume

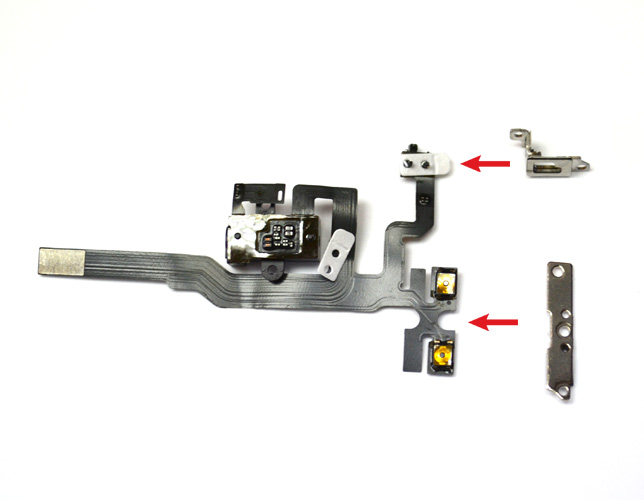

Récupérer les 2 éléments métalliques servant à fixer la nappe sur le bouton mute et les boutons du volume.
Etape 12a : Conseils pour le remontage
Récupérer la grille du haut-parleur sur l'ancien écran afin de la placer sur le nouvel écran.
Etape 12b : Conseils pour le remontage

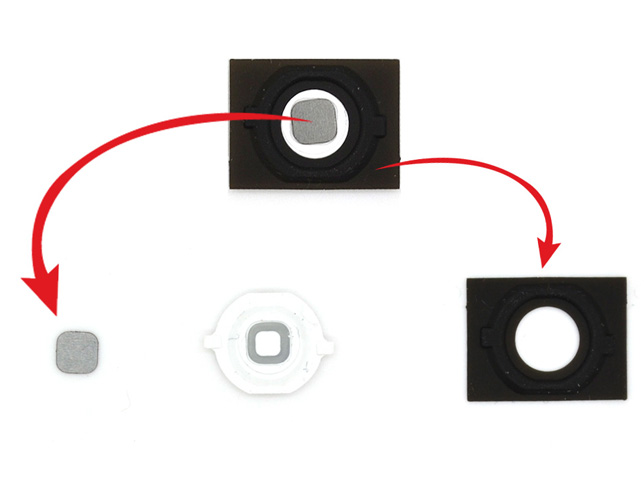

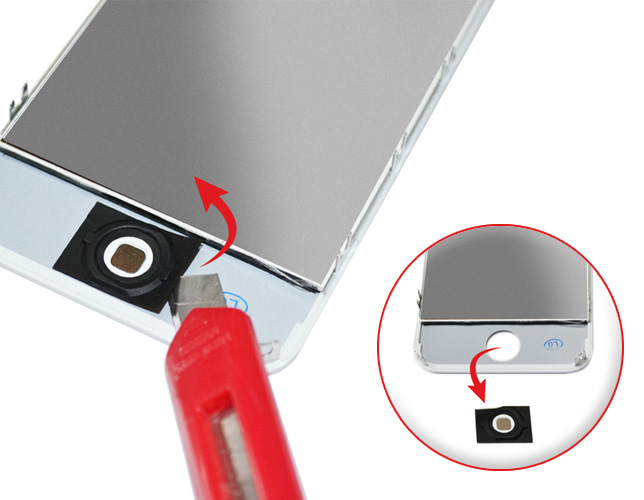

Décoller à l'aide d'un cutter le bouton Home et sa membrane présent sur votre ancienne vitre.
Etape 12c : Conseils pour le remontage
Faites bien attention avant de replacer le bouton sur votre nouvelle vitre que l'élément de contact métallique est bien présent.
Etape 12d : Conseils pour le remontage

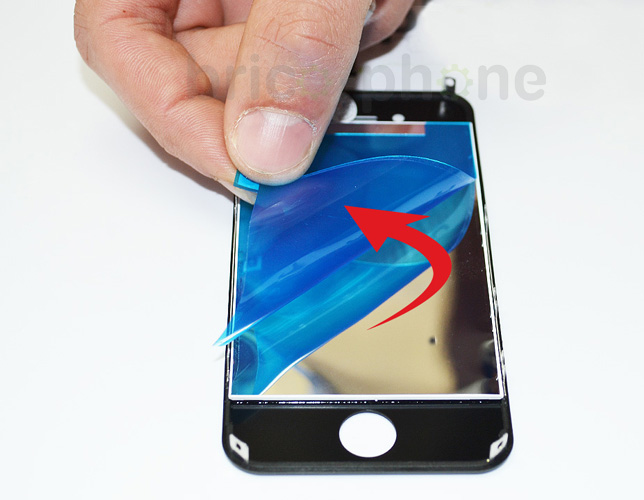

Retirer le film protecteur de l'écran LCD tout en faisant attention à ne pas retirer la feuille métallisée qui est également située sur le LCD.
Etape 12e : Conseils pour le remontage

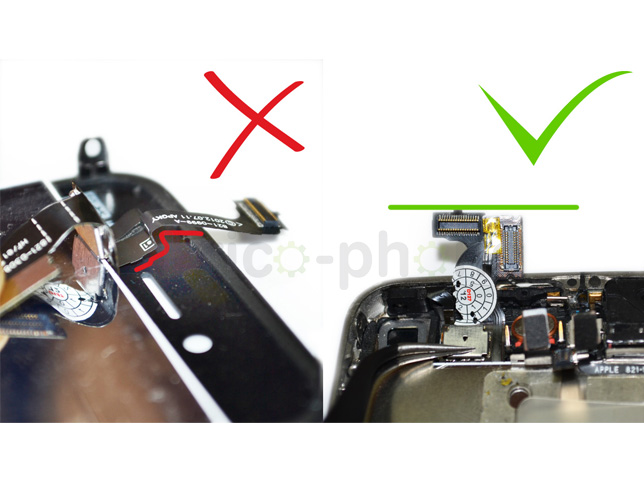

Lors du remontage faites bien attention à ne pas plier une des nappes de l'écran dans le châssis de façon à ce que les deux nappes ressortent à la même hauteur.
Etape 13a : Retirer la caméra avant

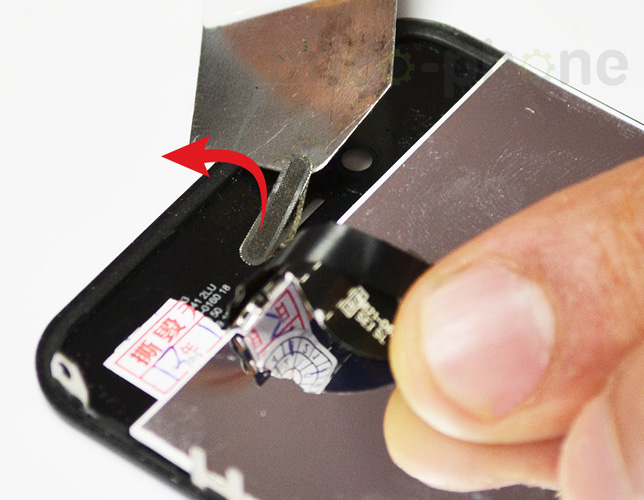

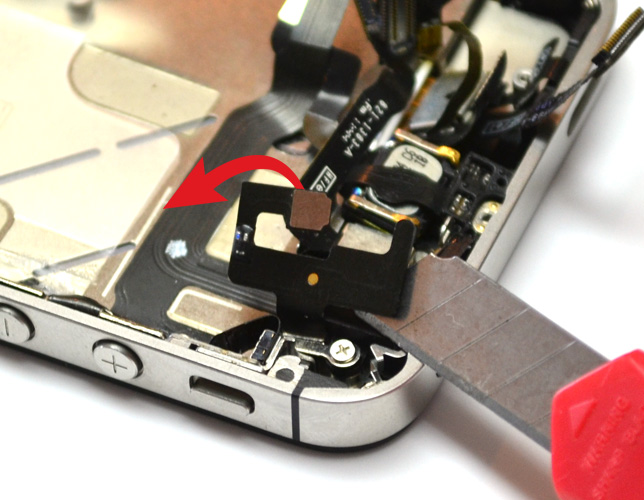

A l'aide d'un cutter retirer le cache métallique de la caméra avant.
Etape 13b : Retirer la caméra avant
Vous pouvez désormais retirer la caméra avant.
