ventilateur sur Xbox 360 Slim

Avant toute chose, veuillez éteindre votre Xbox 360 Slim et débranchez tous les câbles (alimentation, vidéo et manettes).

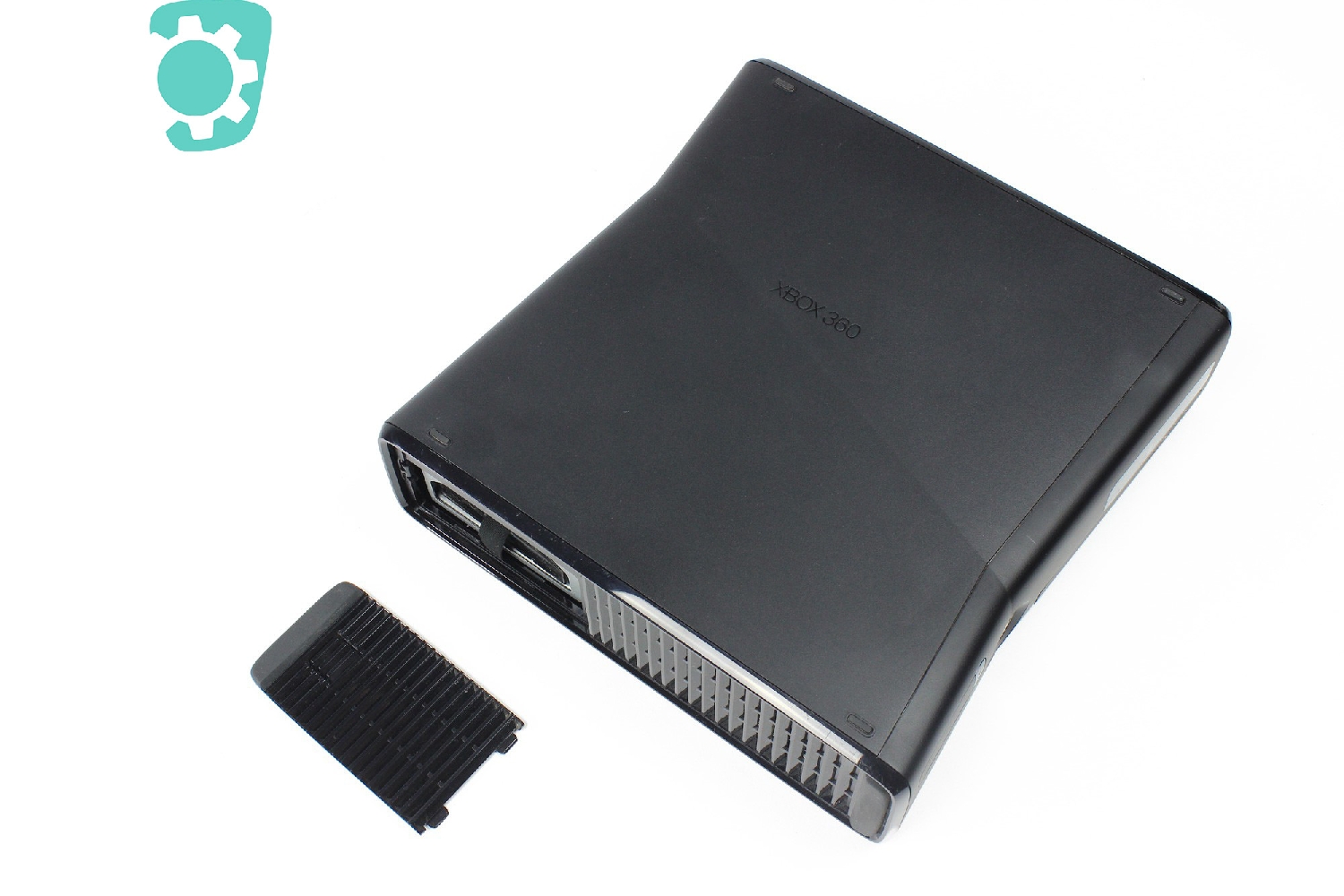

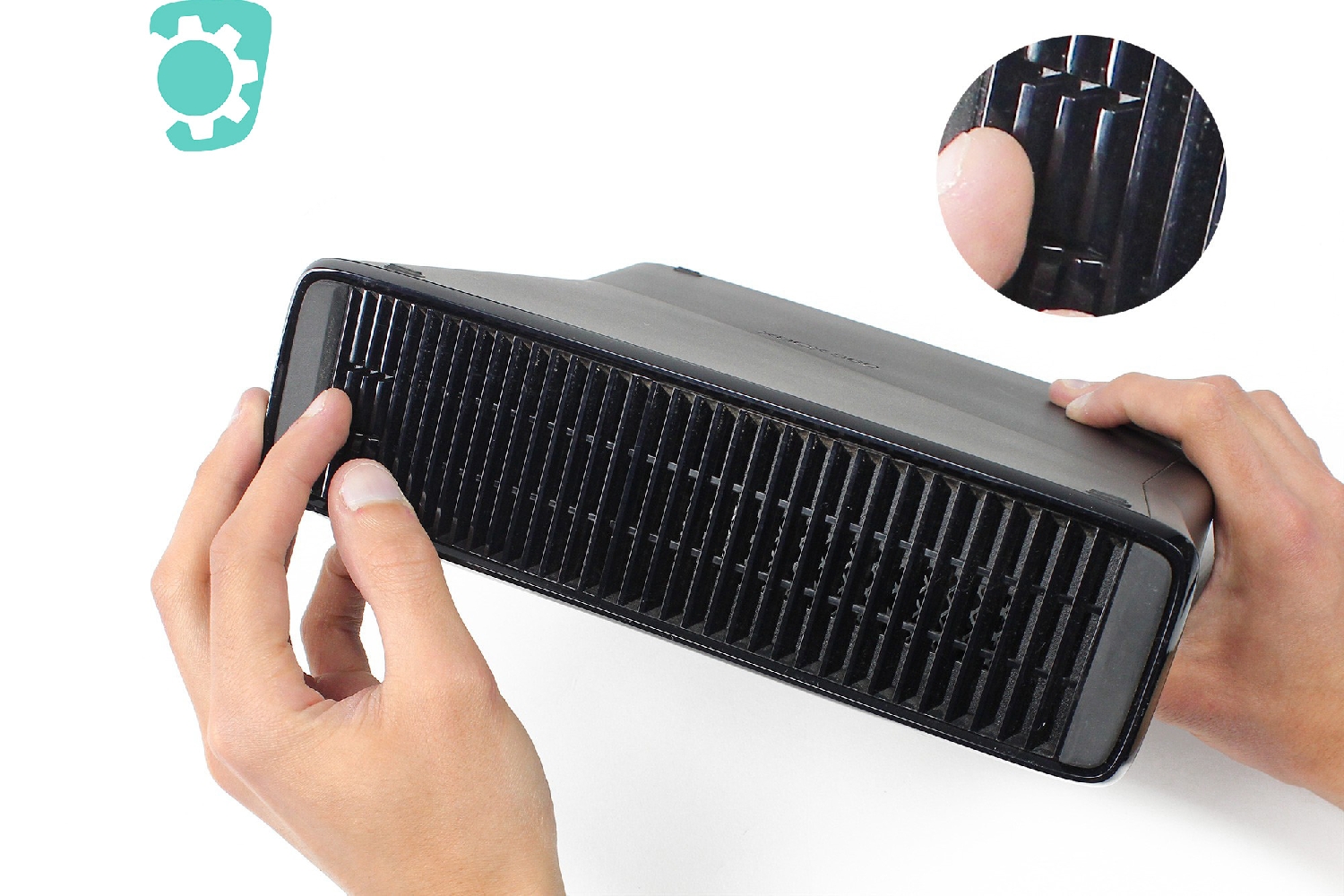

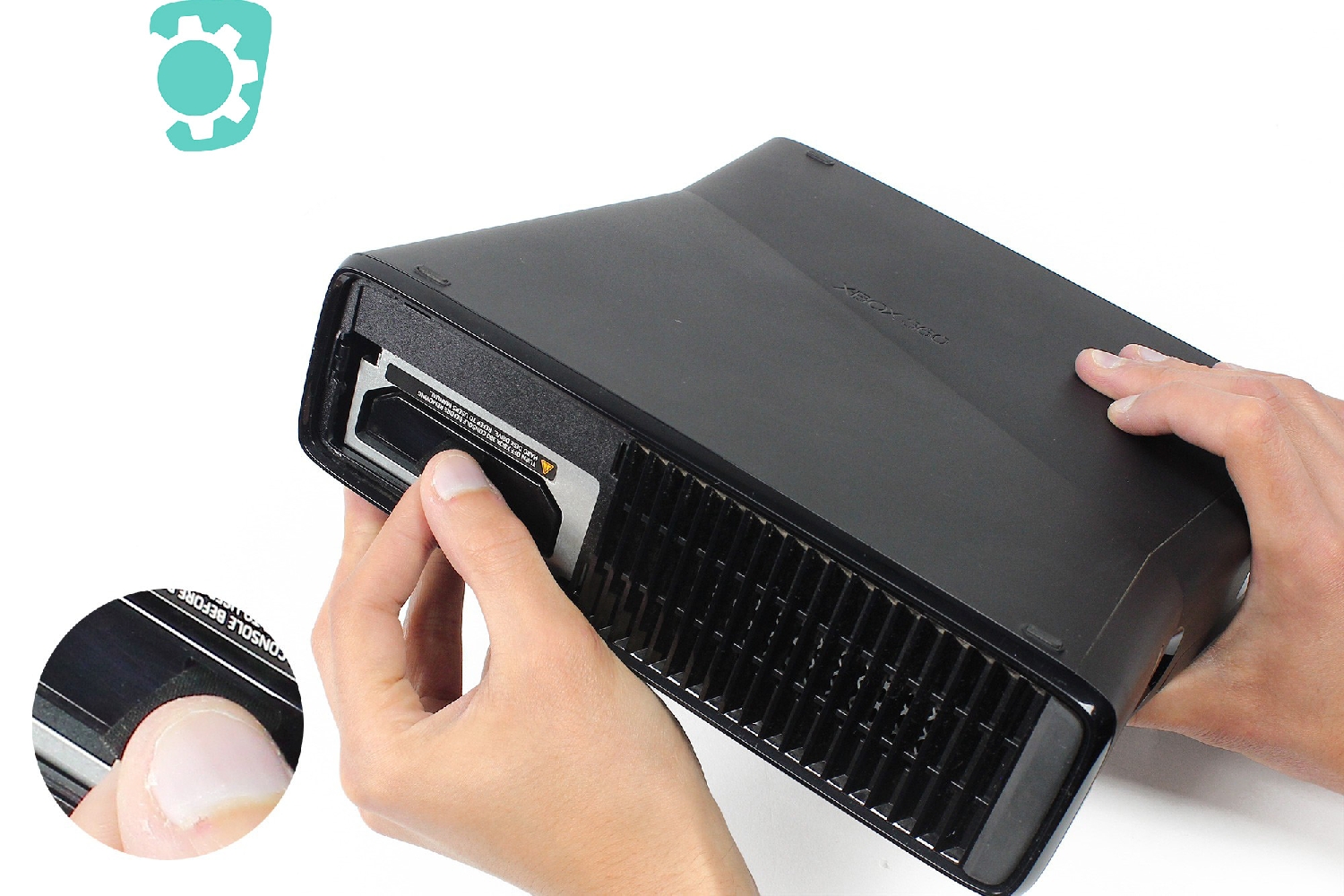

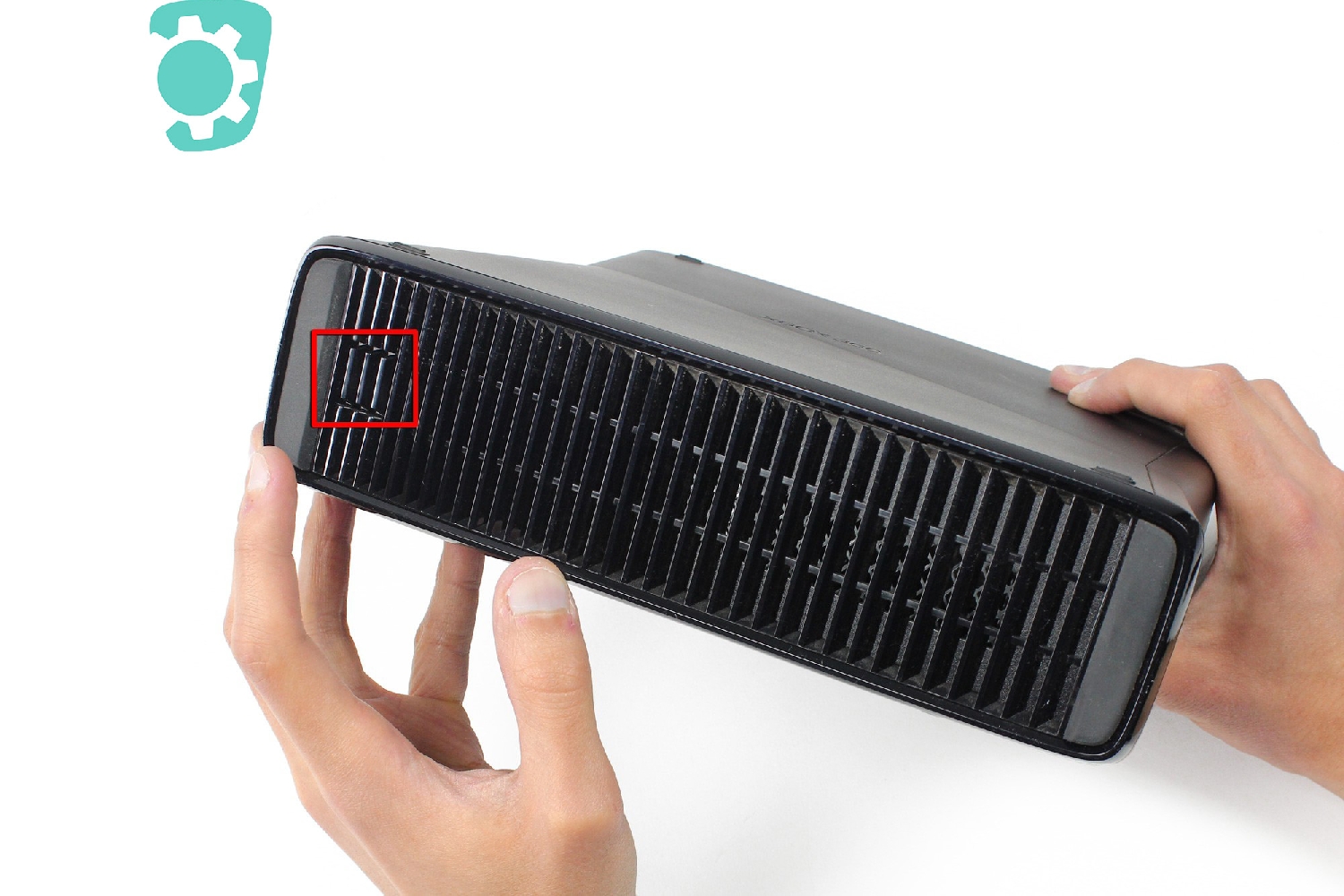

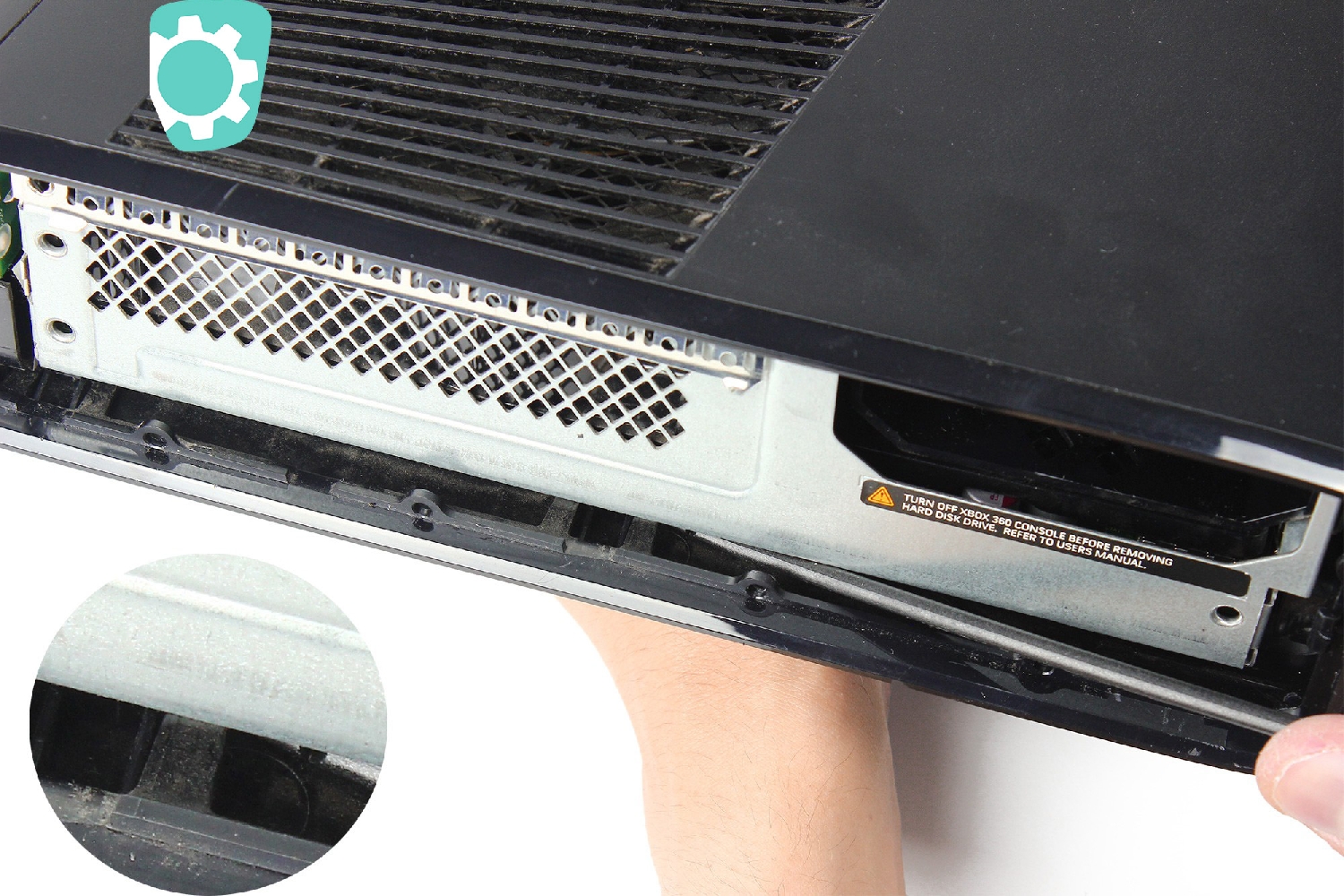

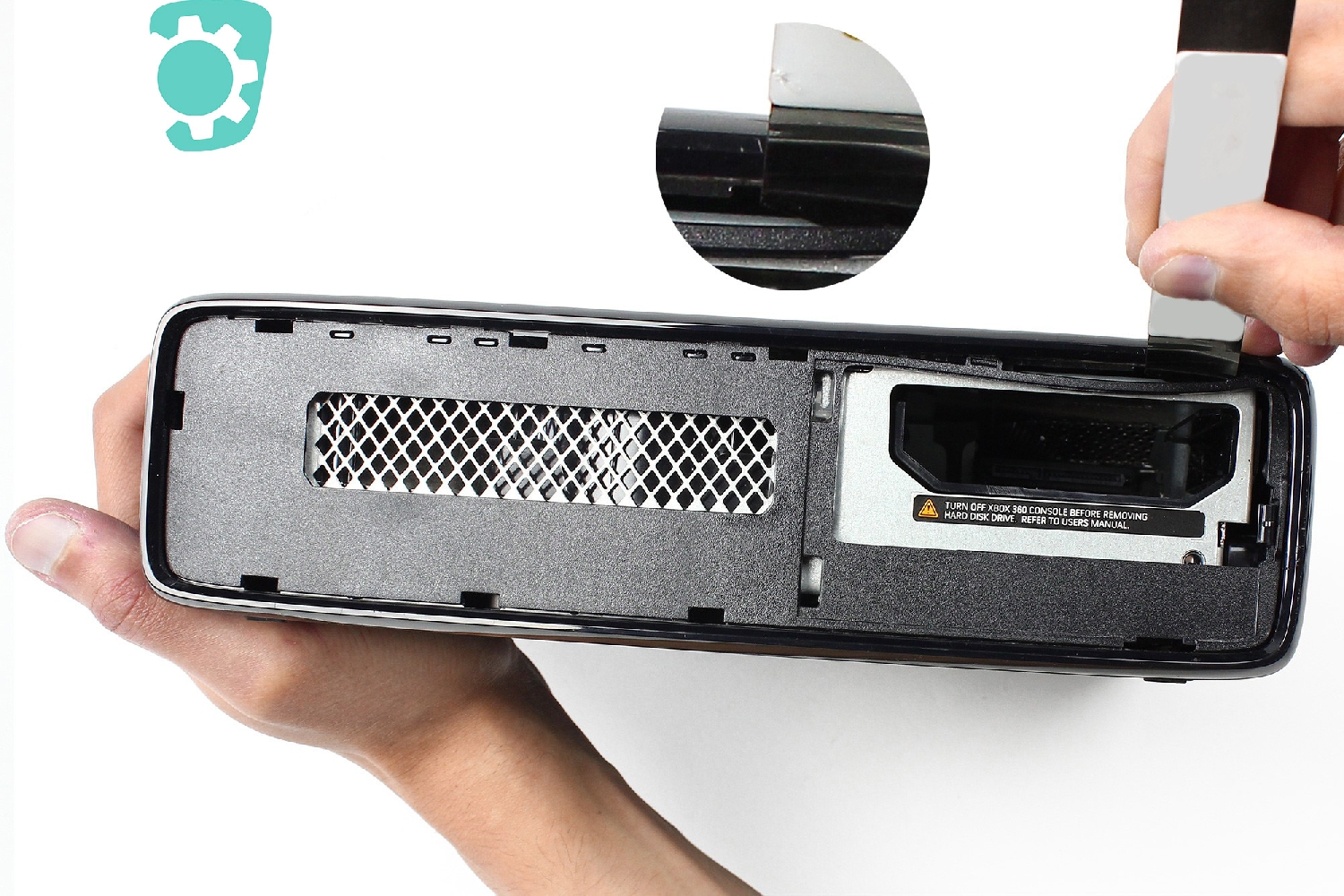

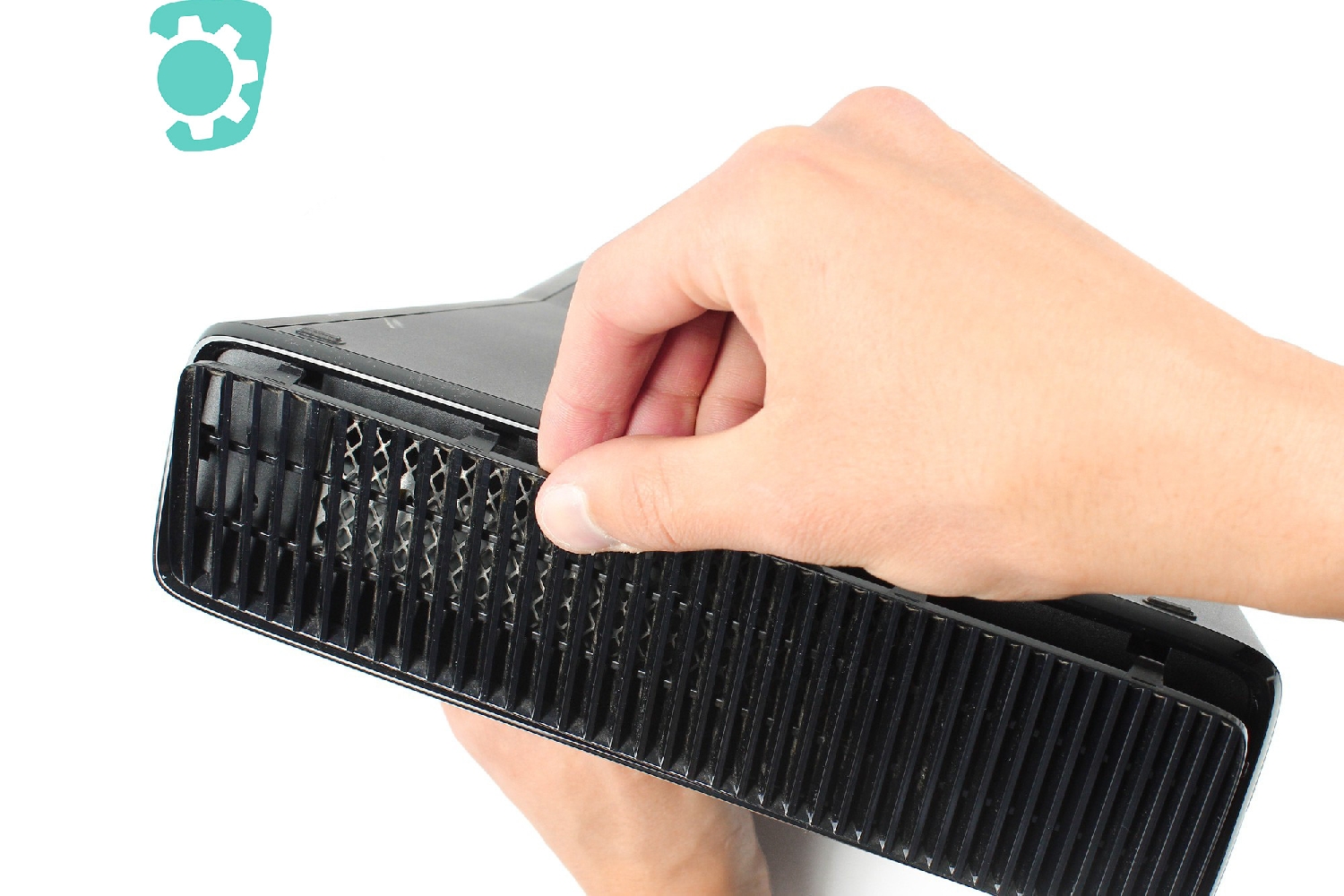

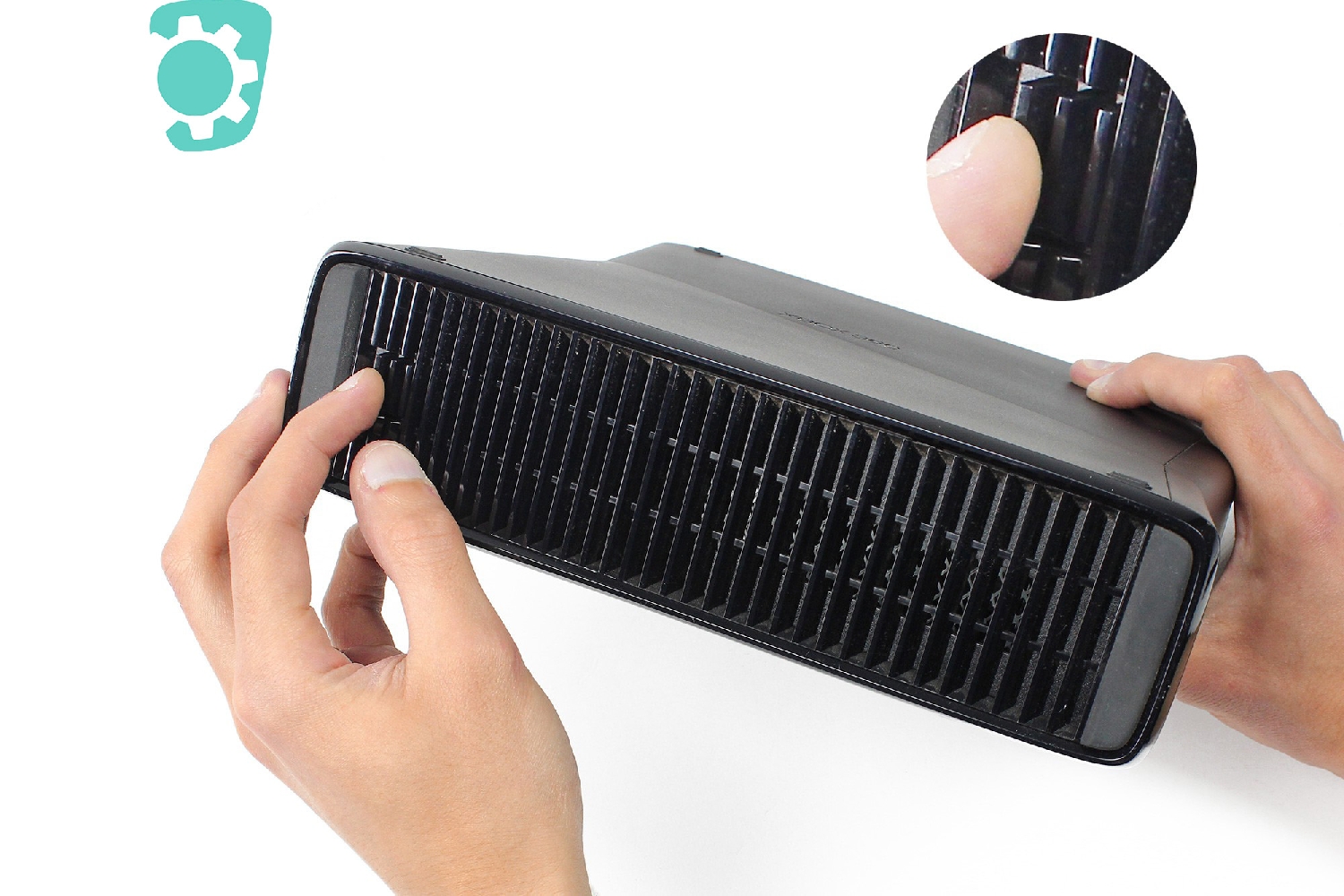

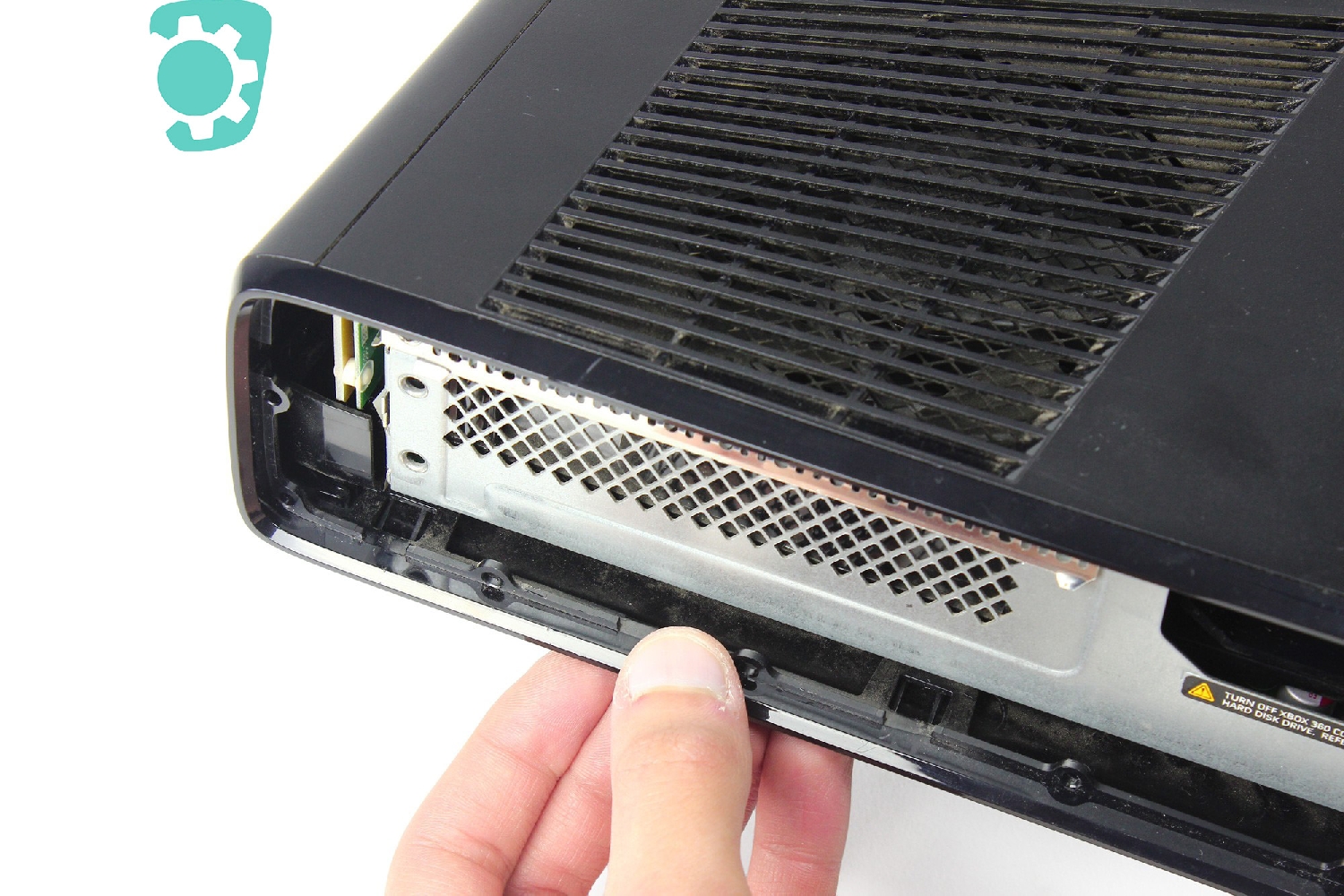

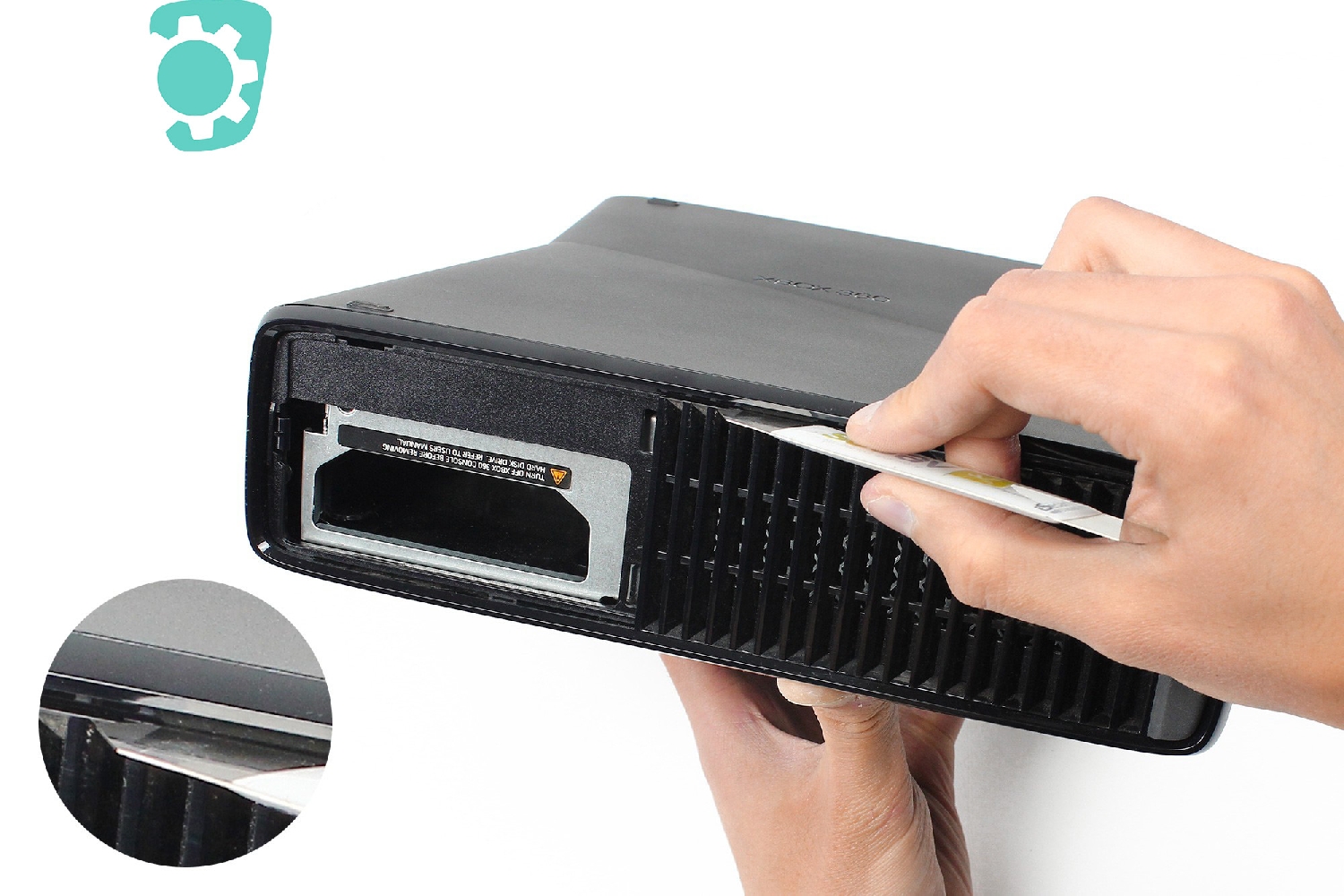

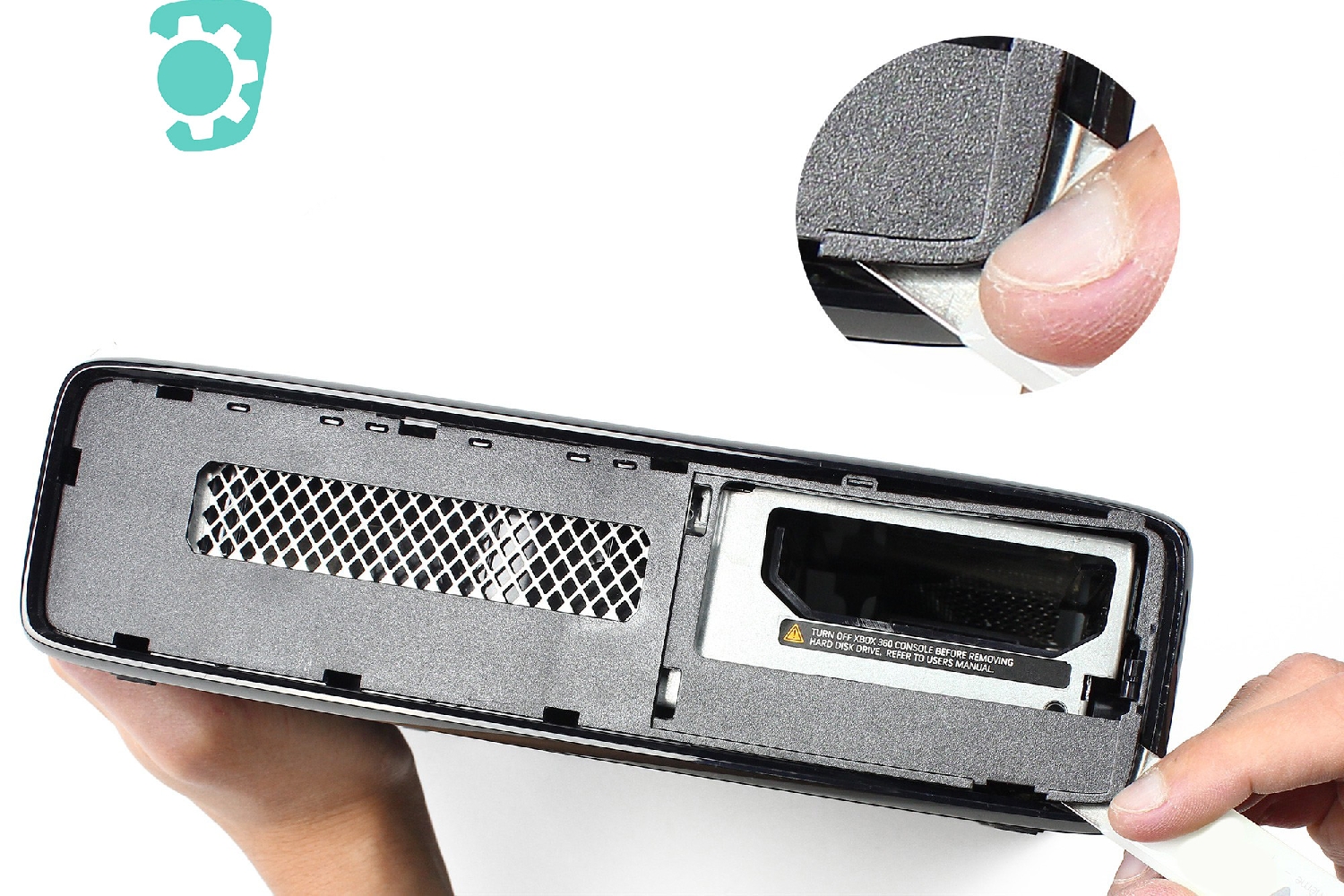

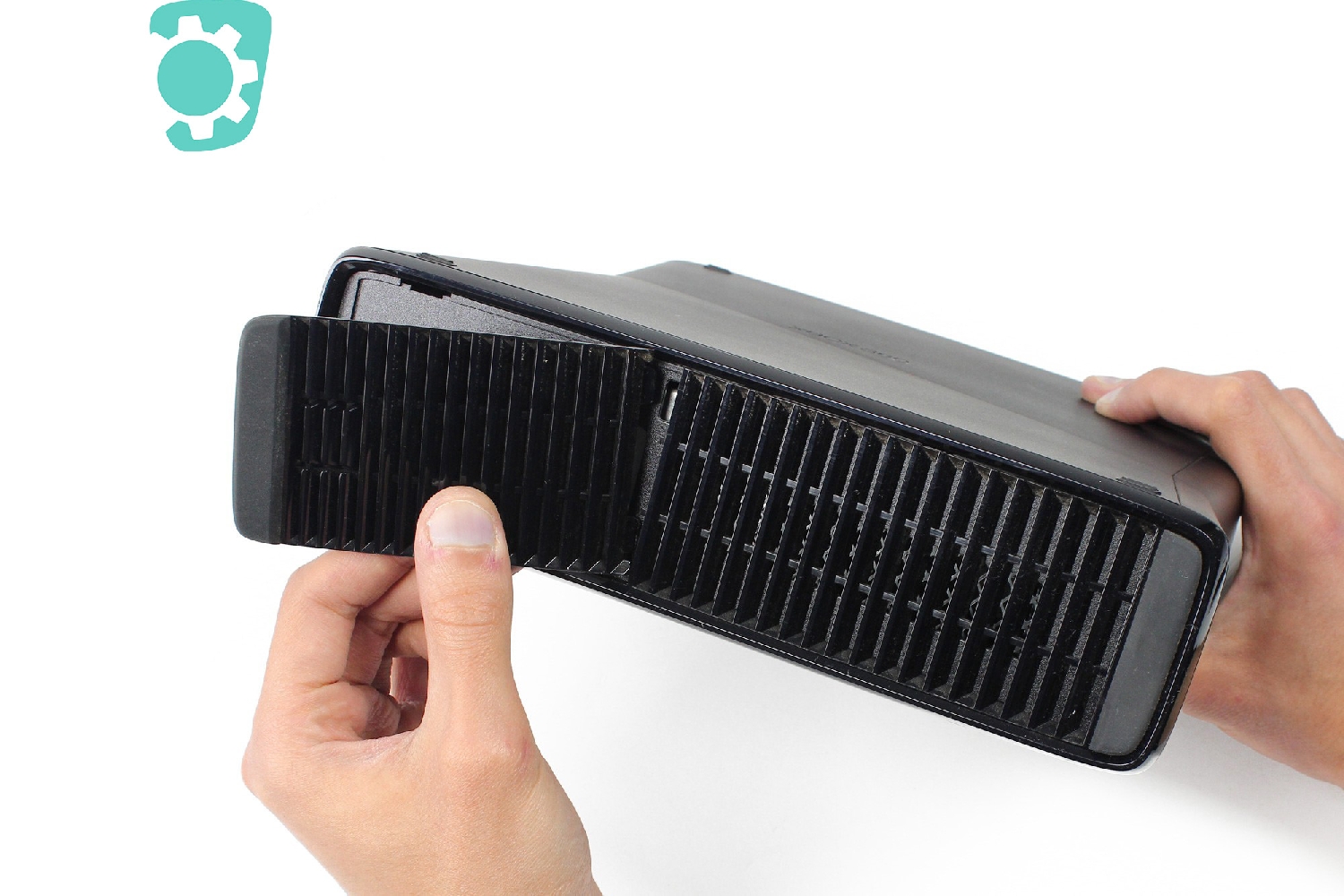

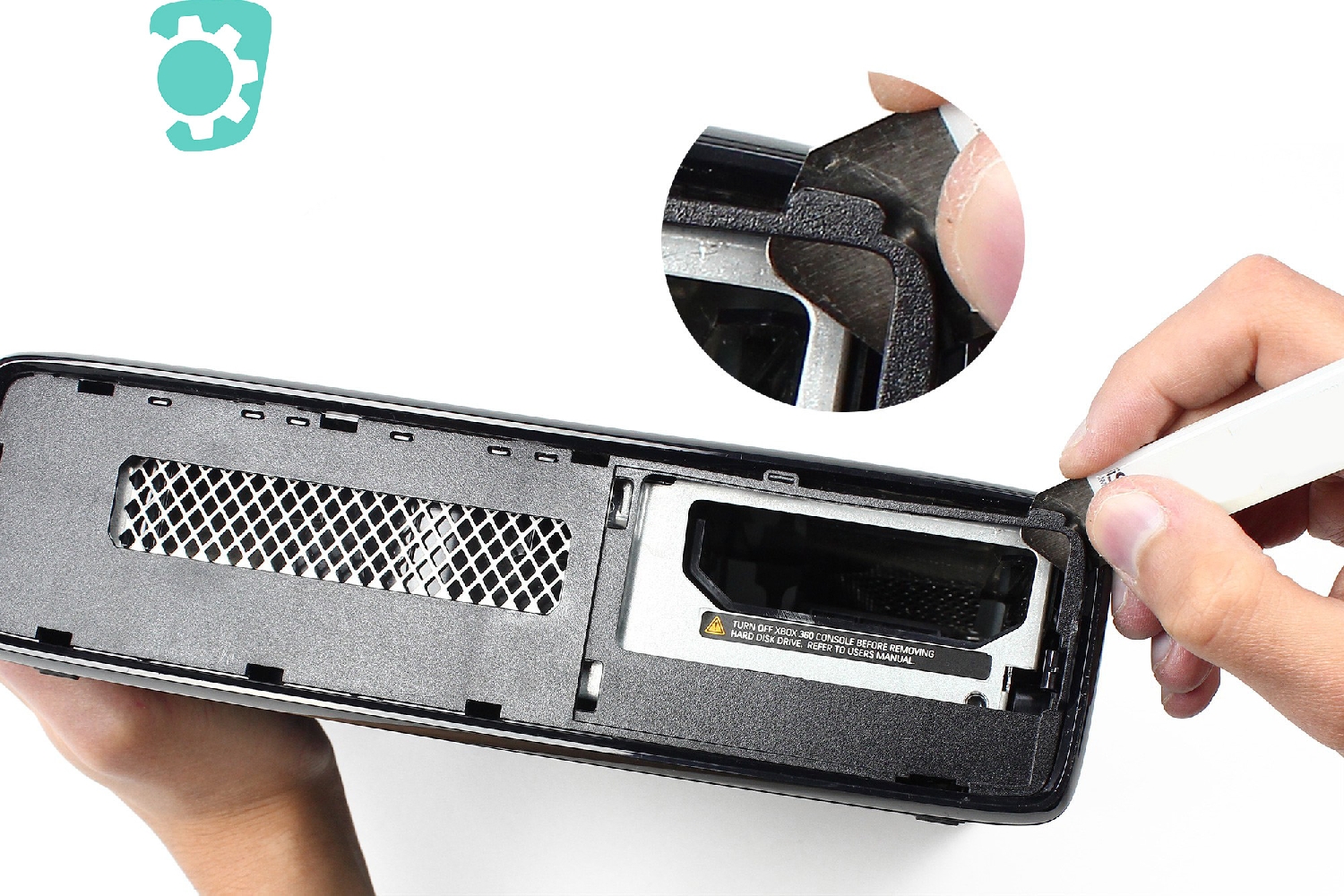

Pour commencer, vous allez d'abord retirer le cache du disque dur. Pour cela, déclipsez-le en poussant la partie amovible de la grille comme sur la photo.

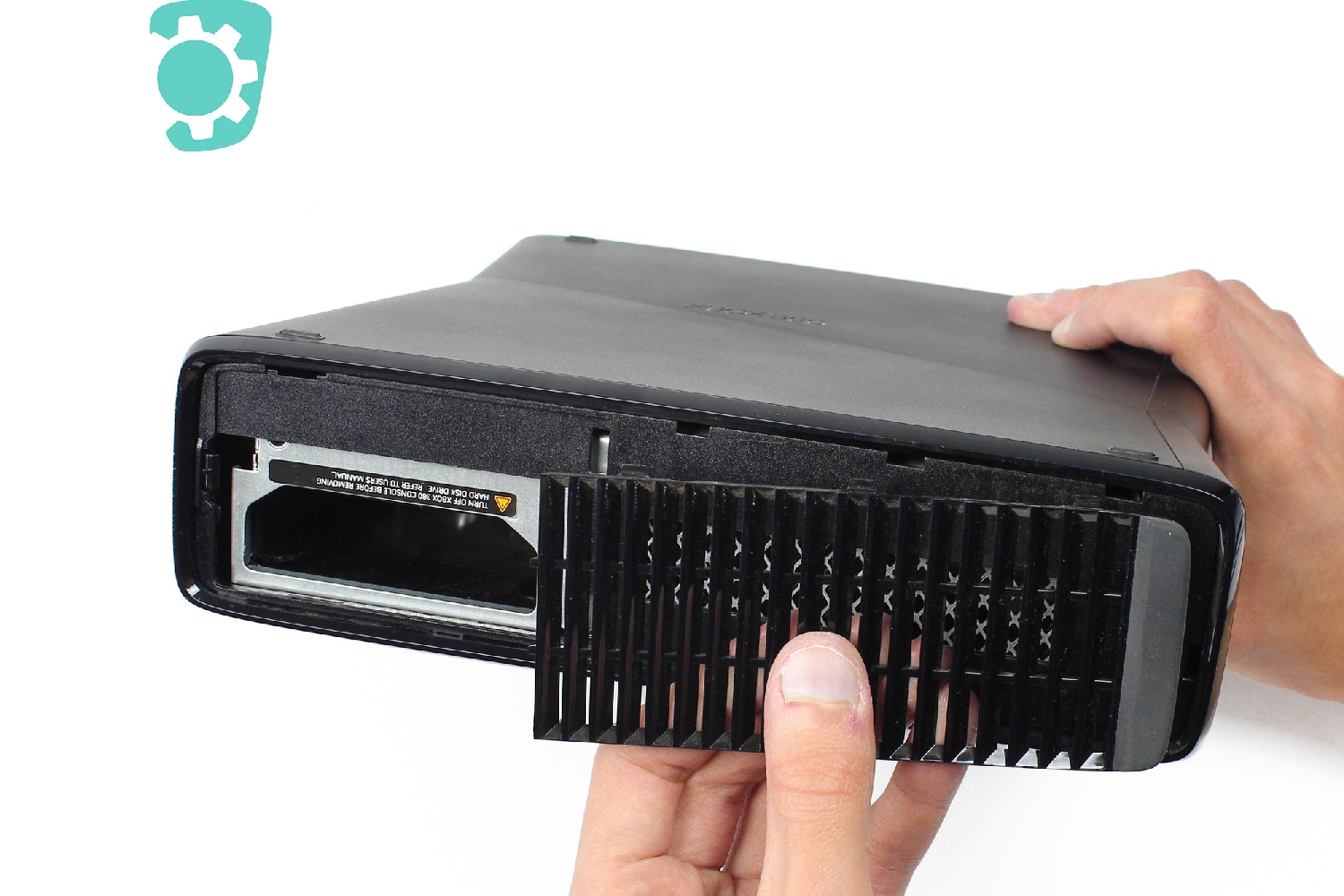

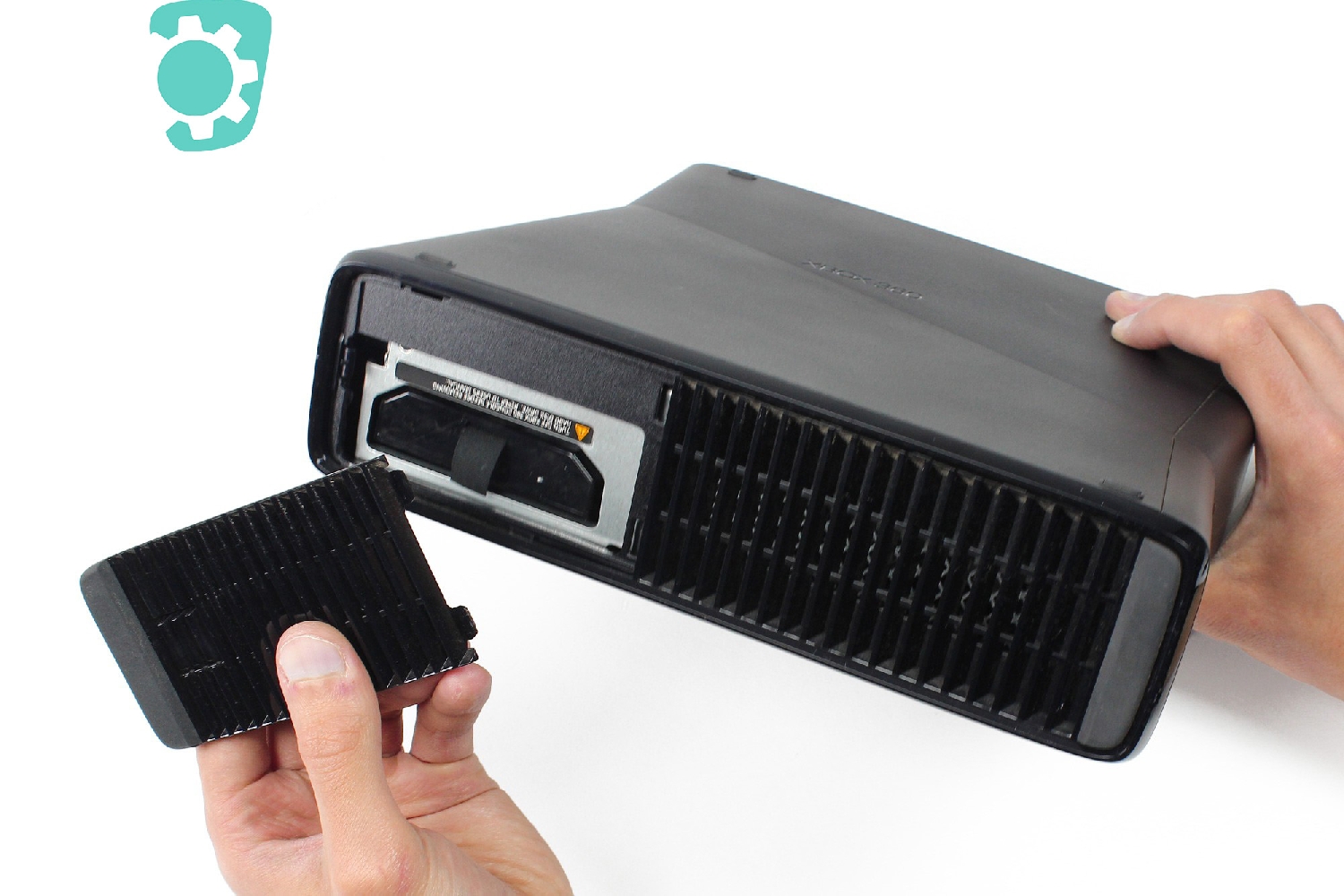

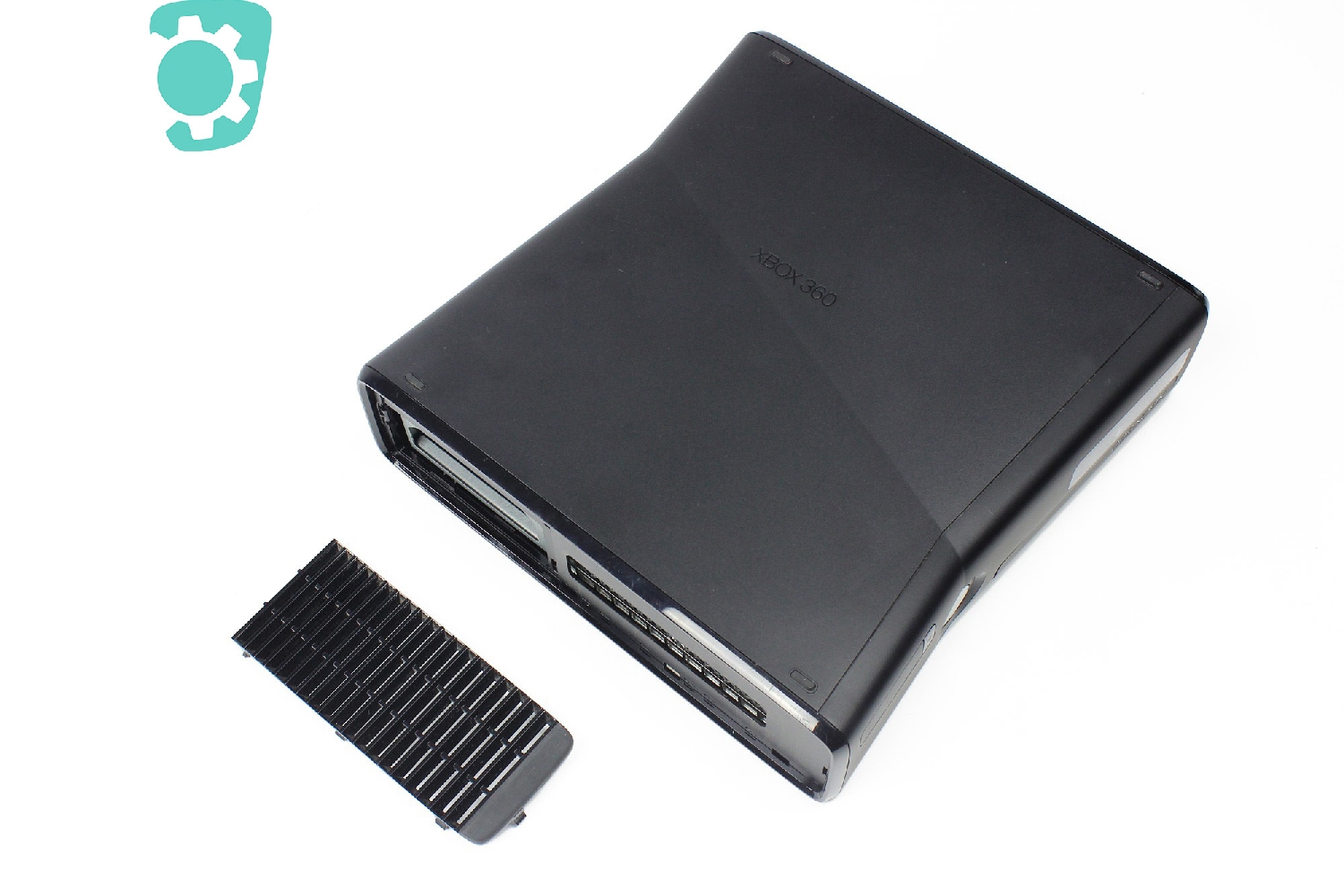

Une fois déclipsé, vous pouvez retirer le cache du disque dur à la main.

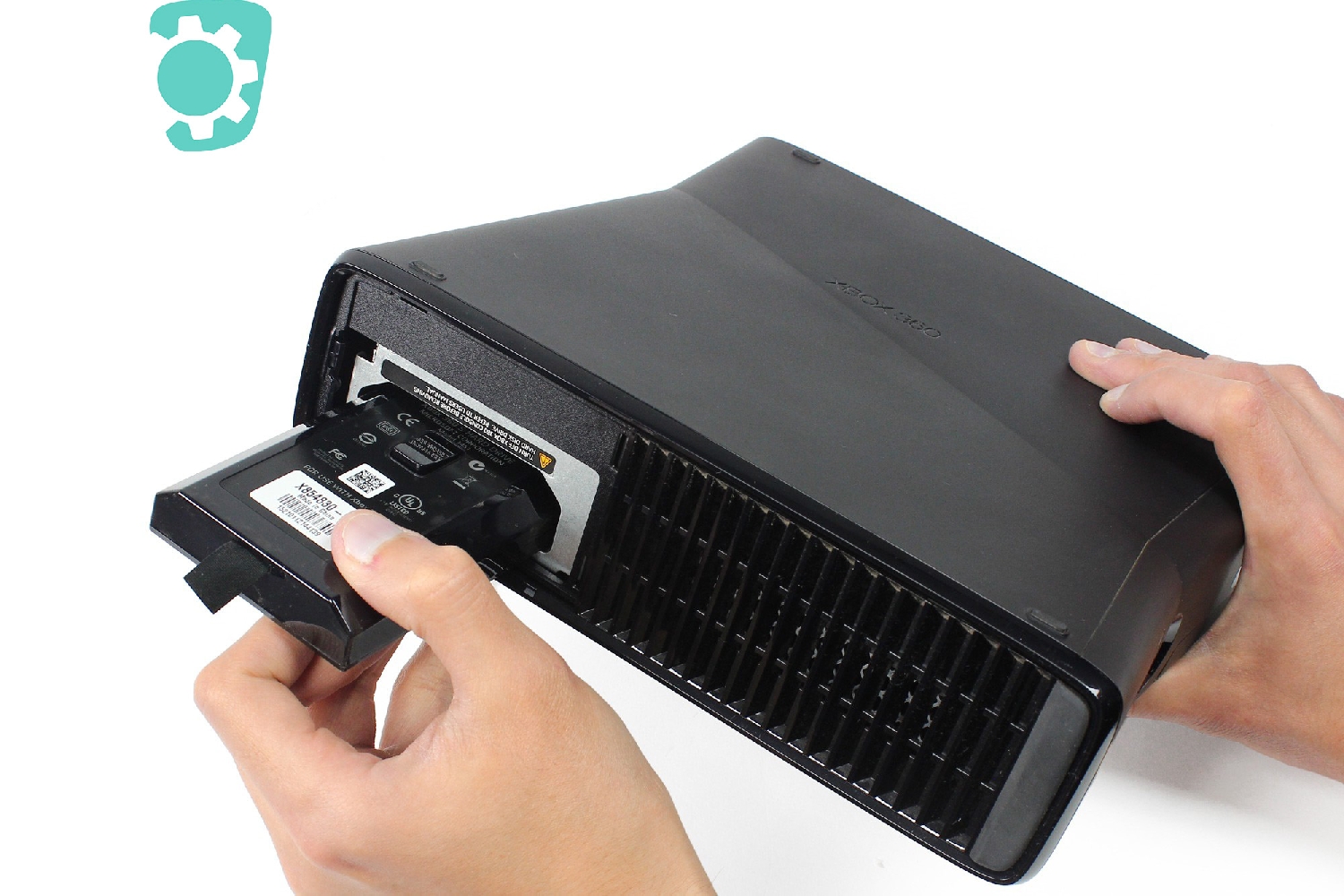

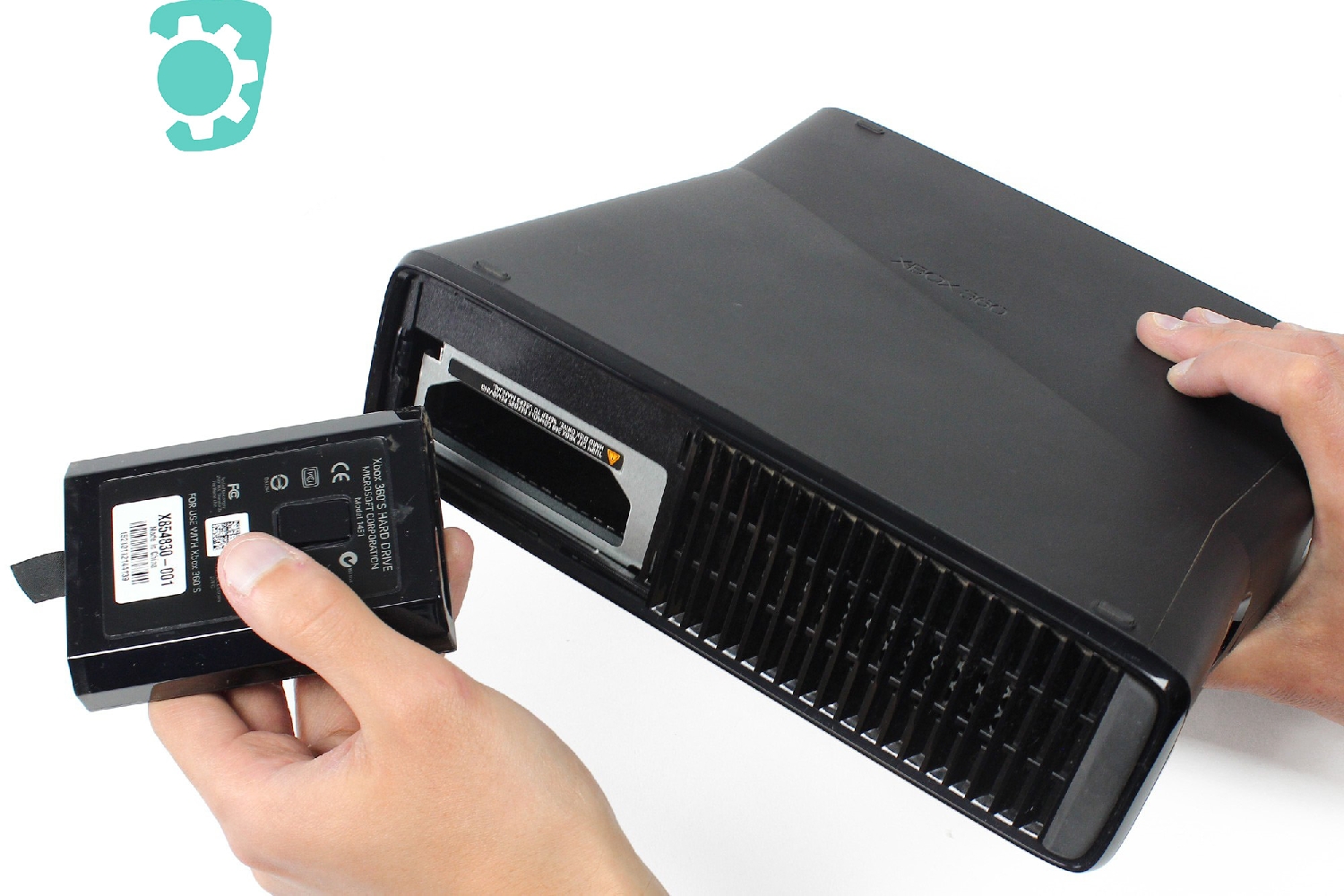

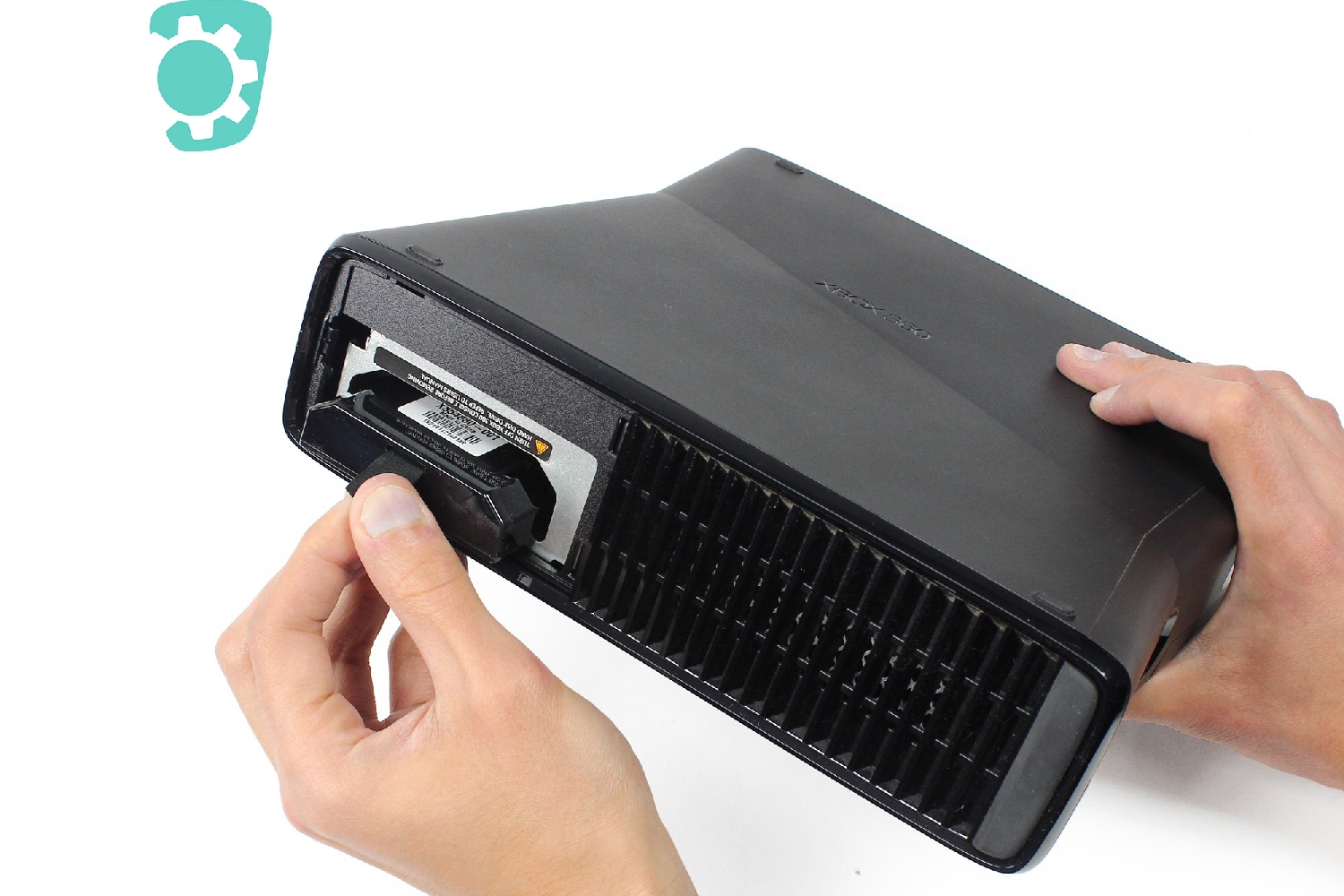

Dans cette étape vous allez retirer le disque dur en le tirant par la languette noire prévue à cette effet.

Sortez-le totalement et gardez-le de côté.

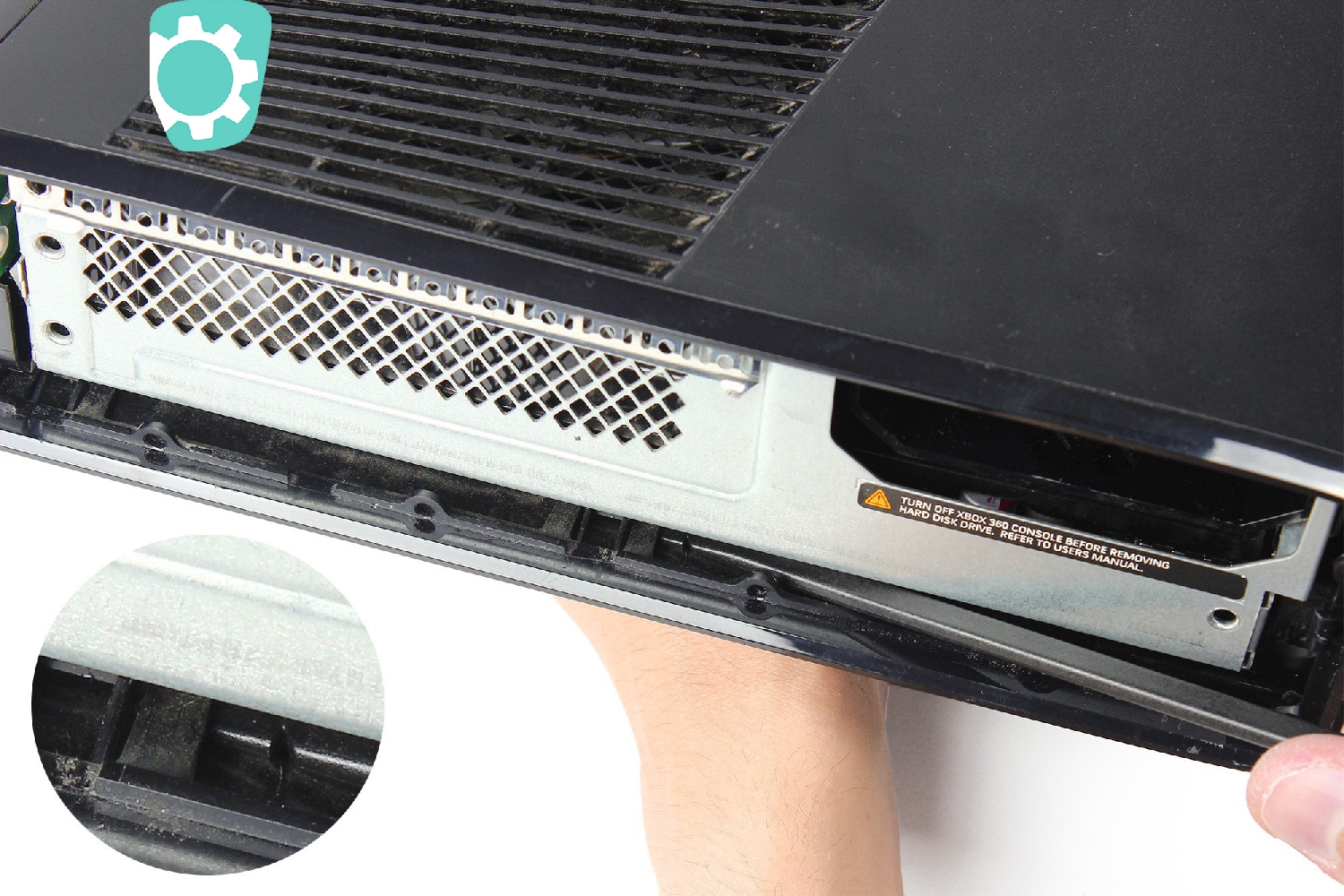

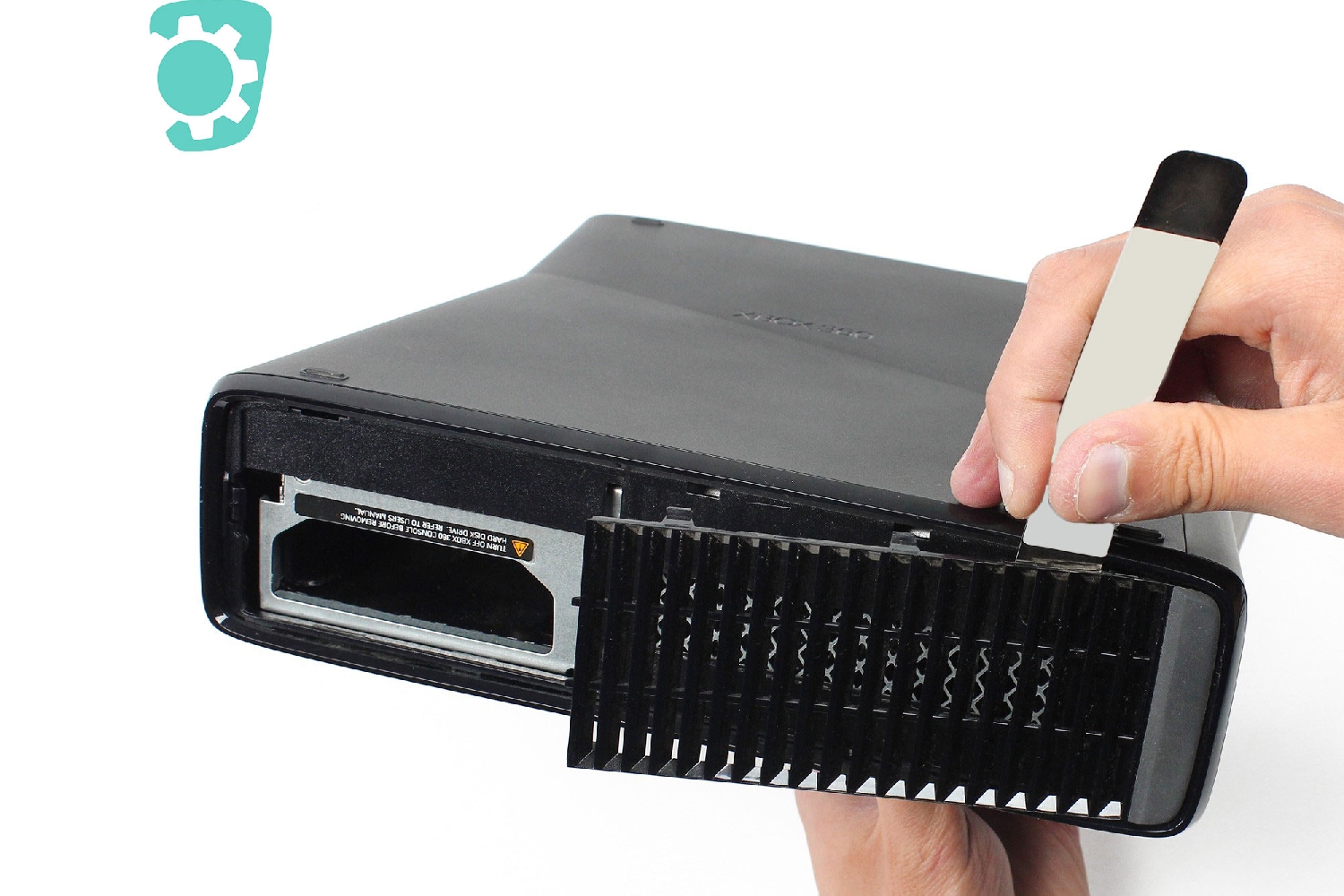

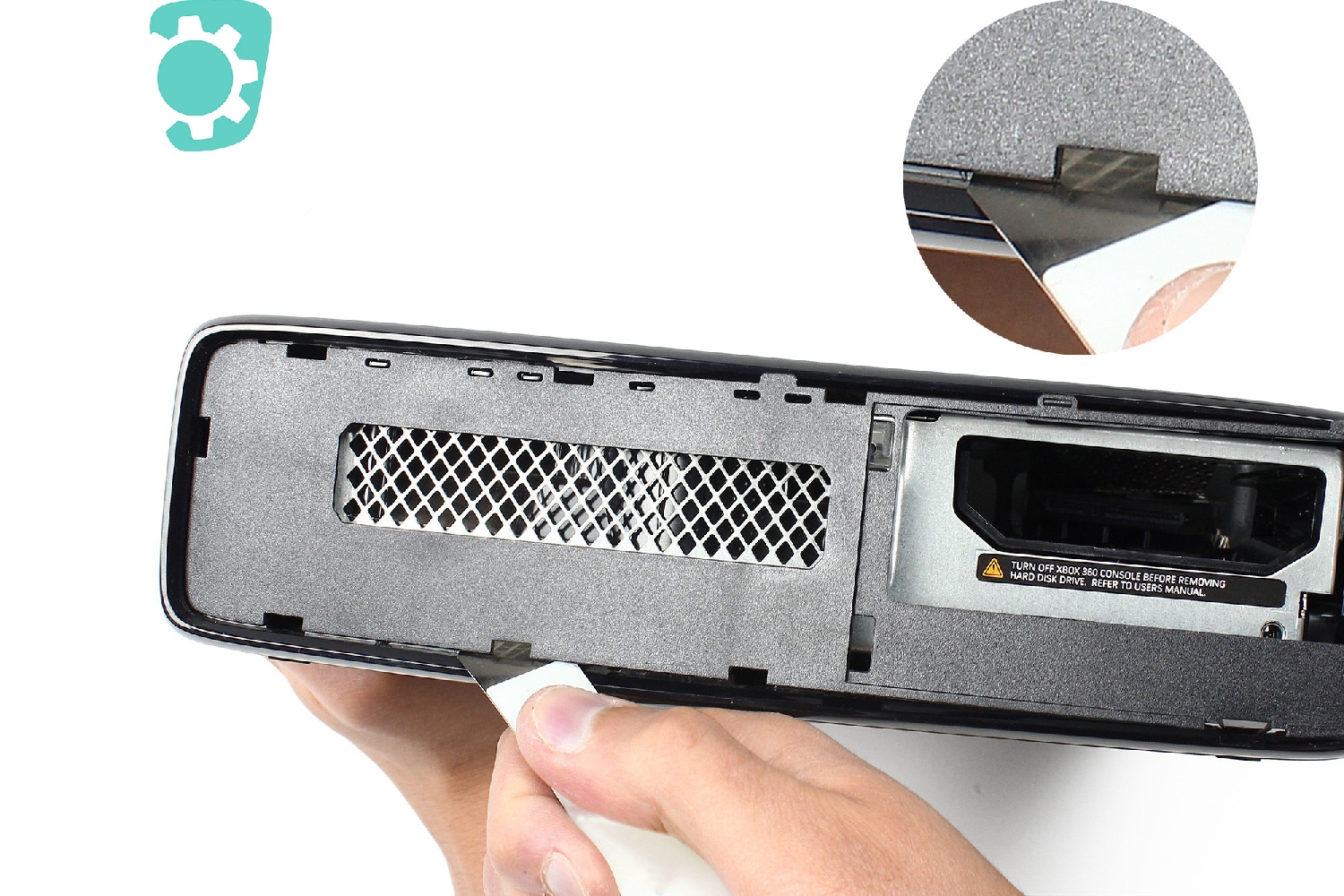

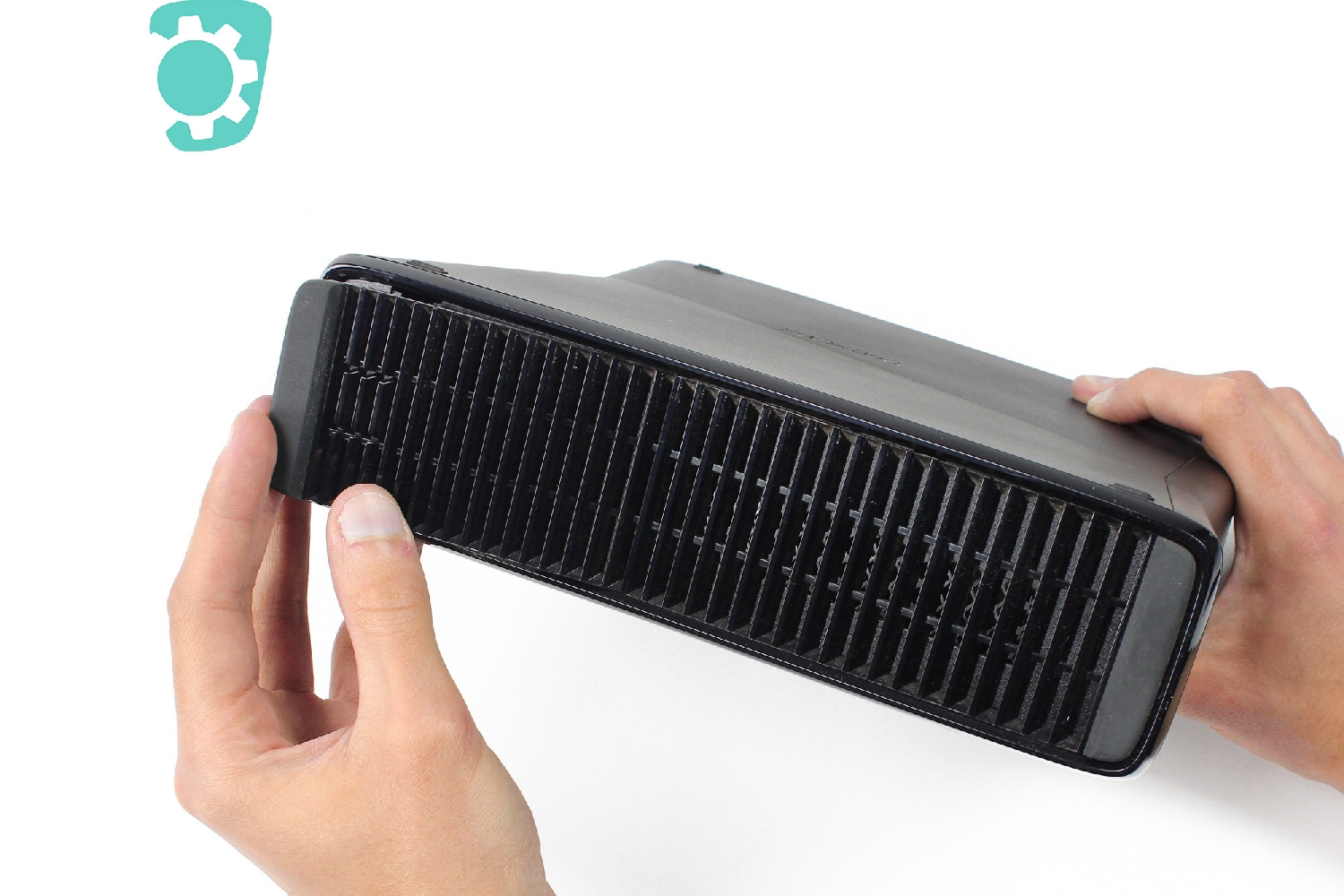

Vous allez maintenant retirer la grille d'aération inférieure. Celle-ci est maintenue par 7 clips. Pour la retirer munissez vous de la spatule en métal et glissez la derrière la grille.

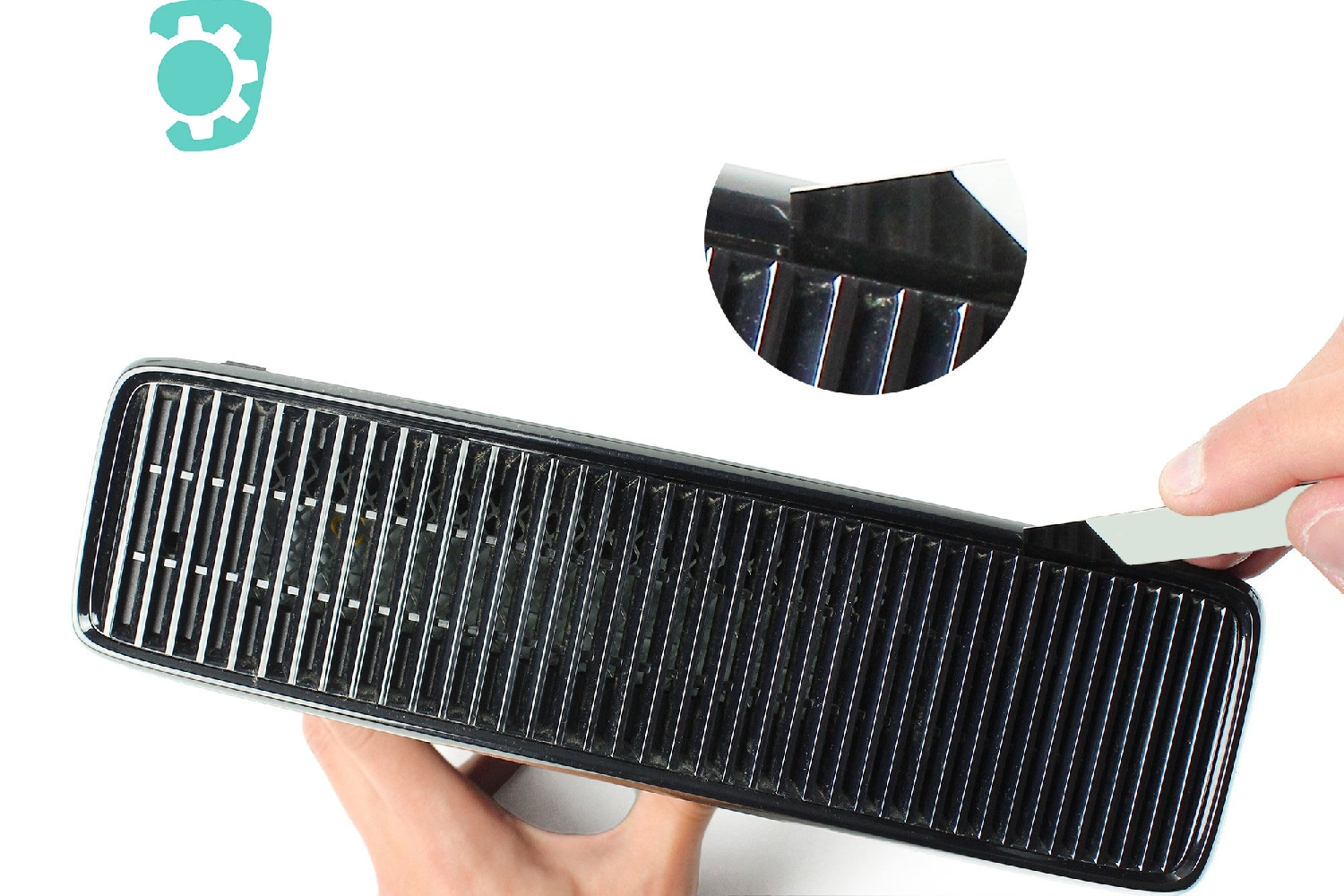

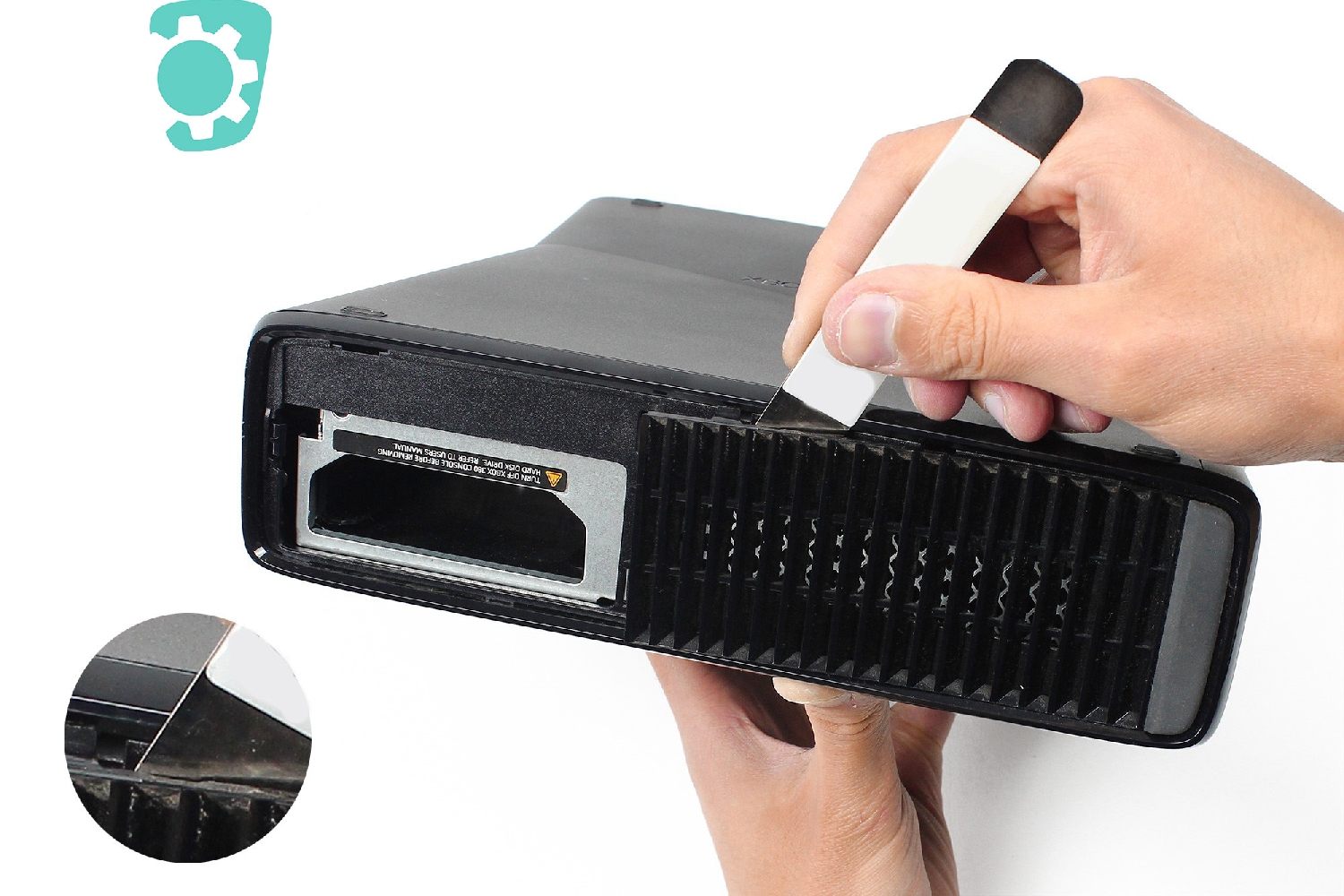

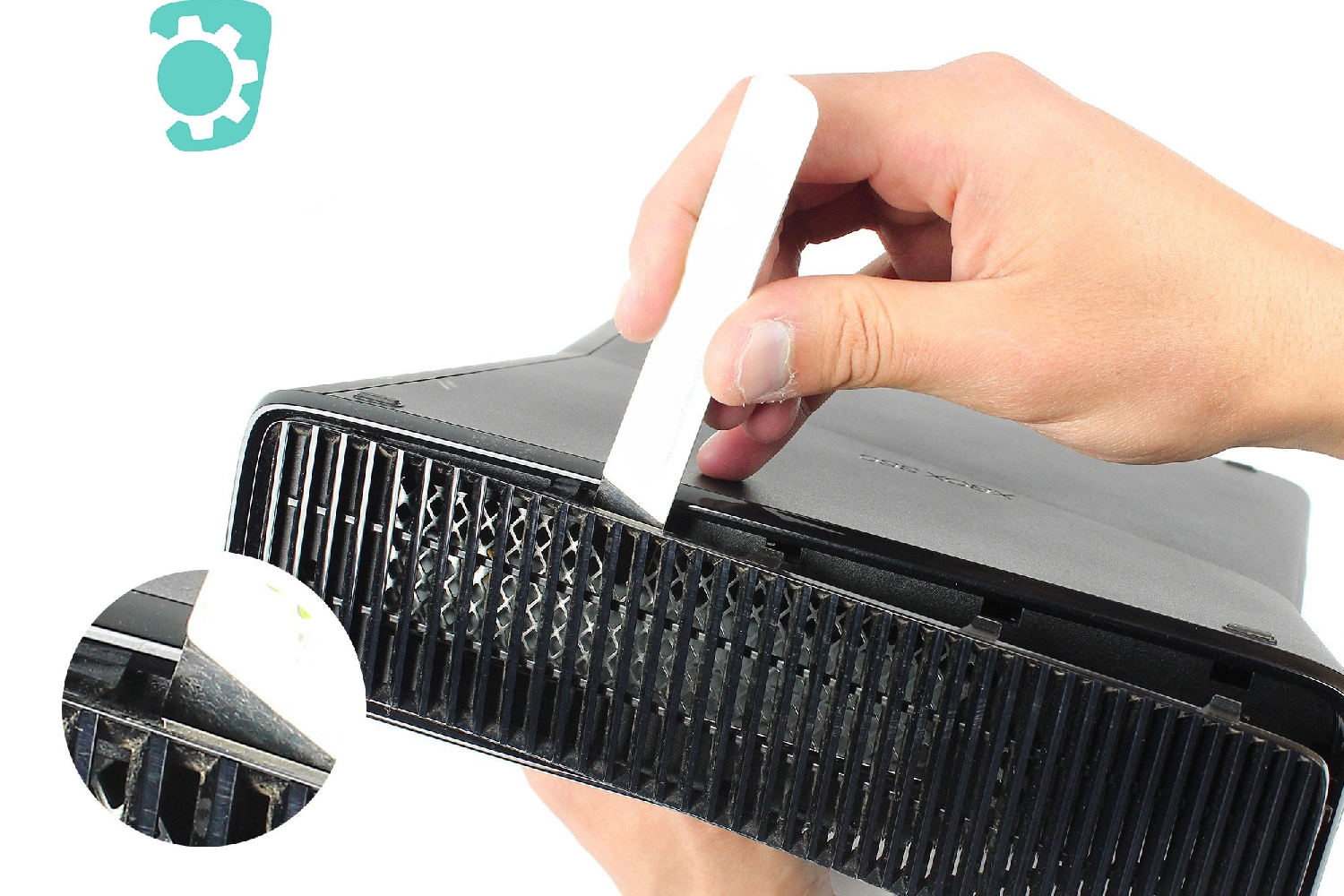

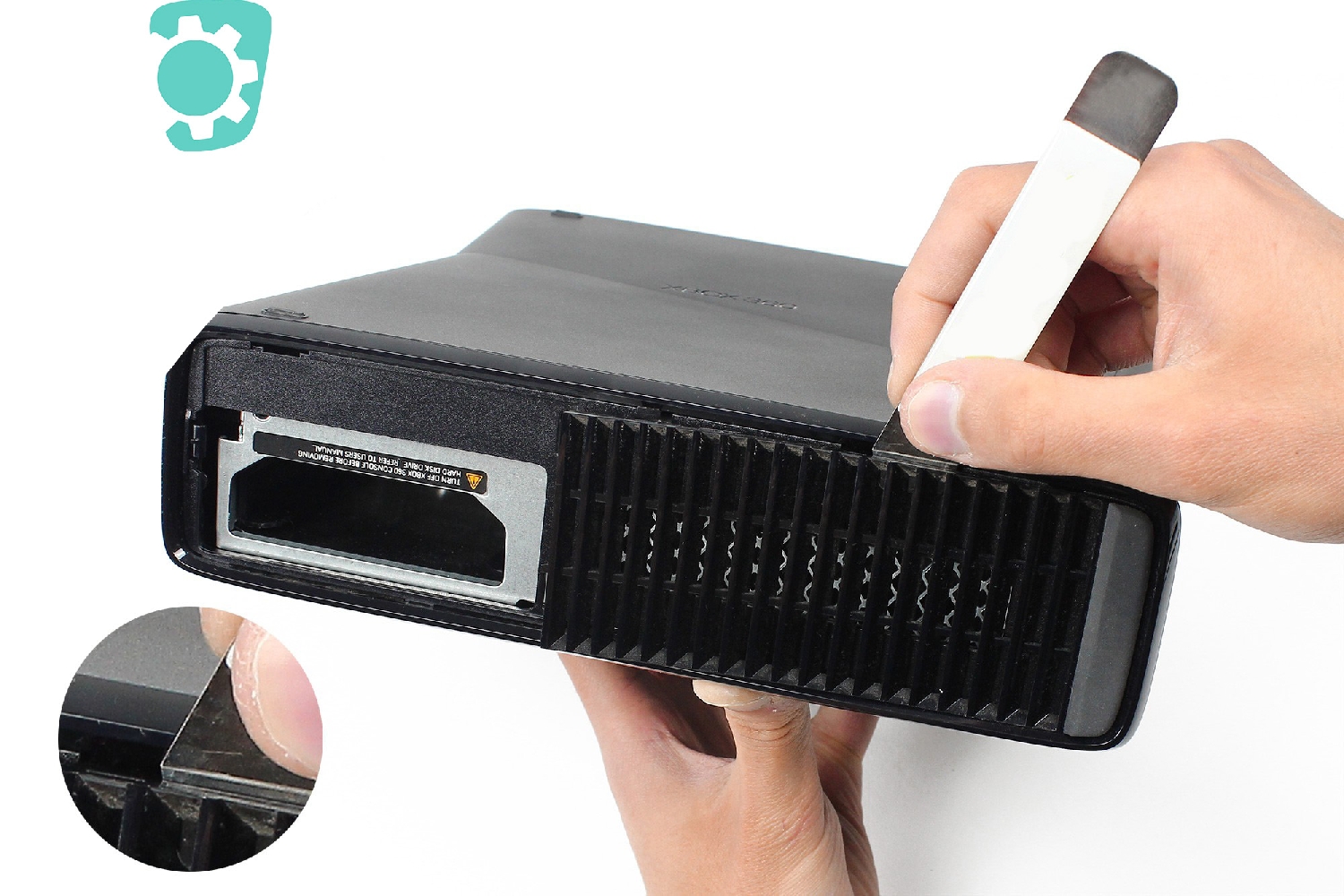

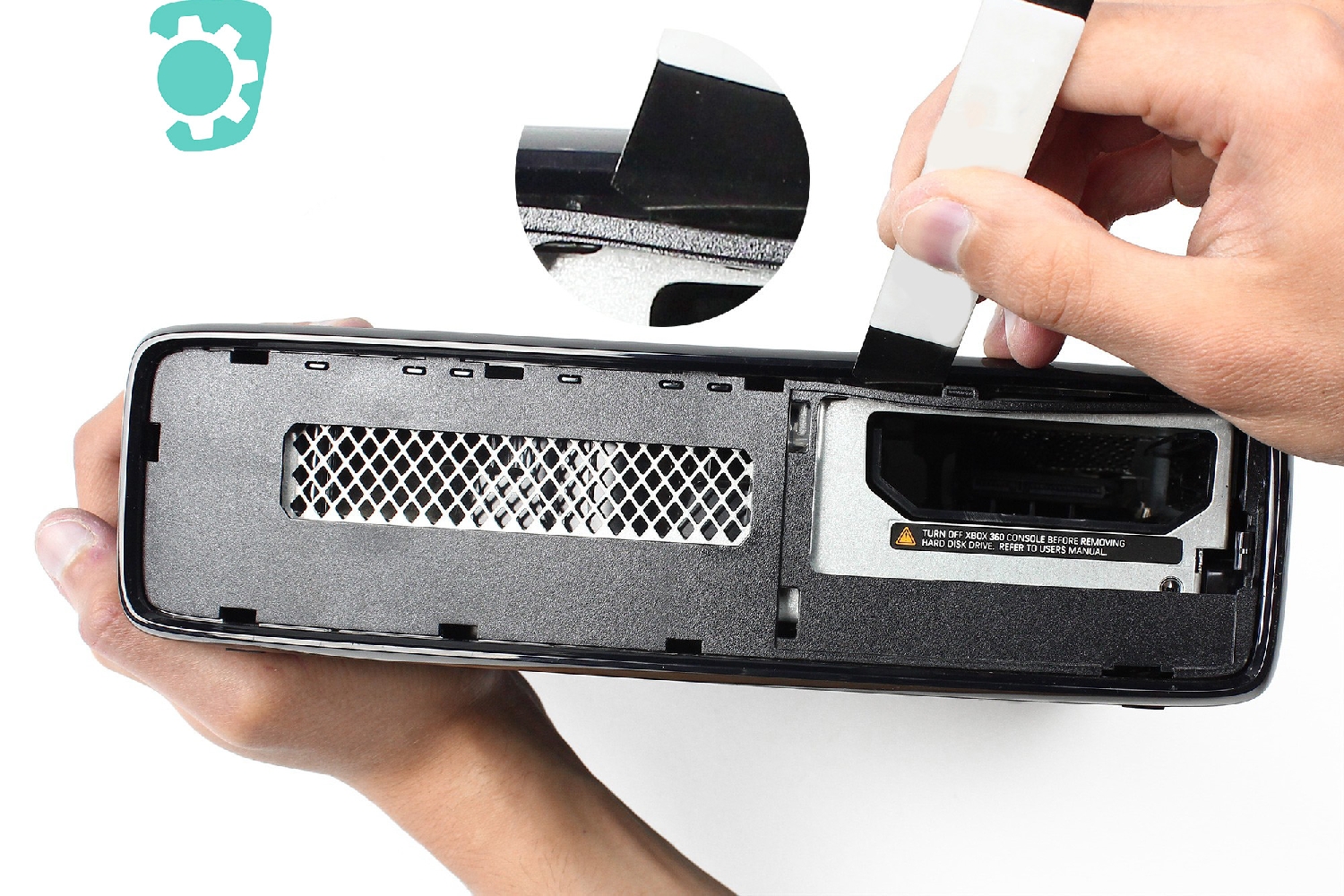

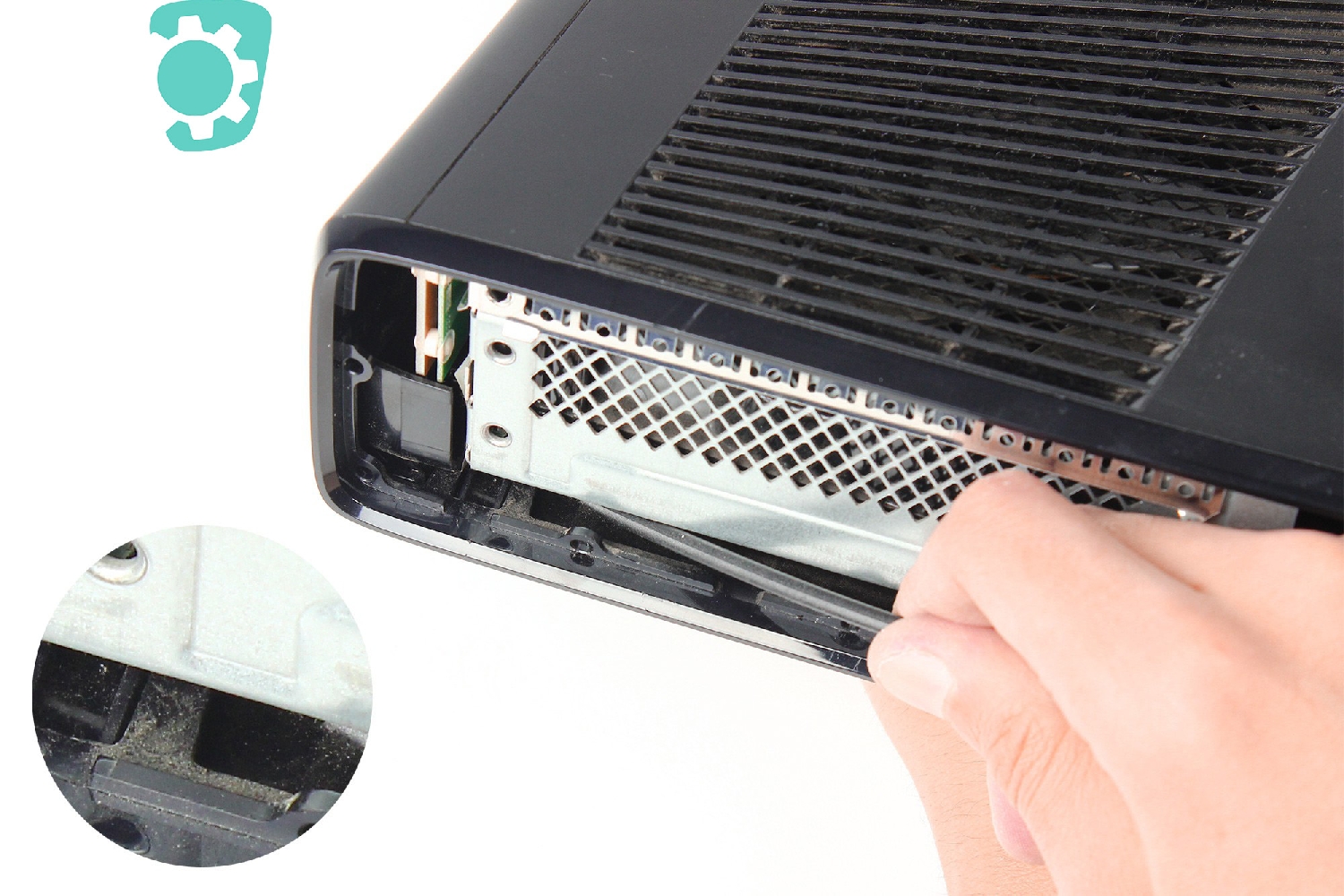

Ensuite, faites la glisser tout autour de la grille et faites levier lorsque vous rencontrez un clip pour déboiter la grille.

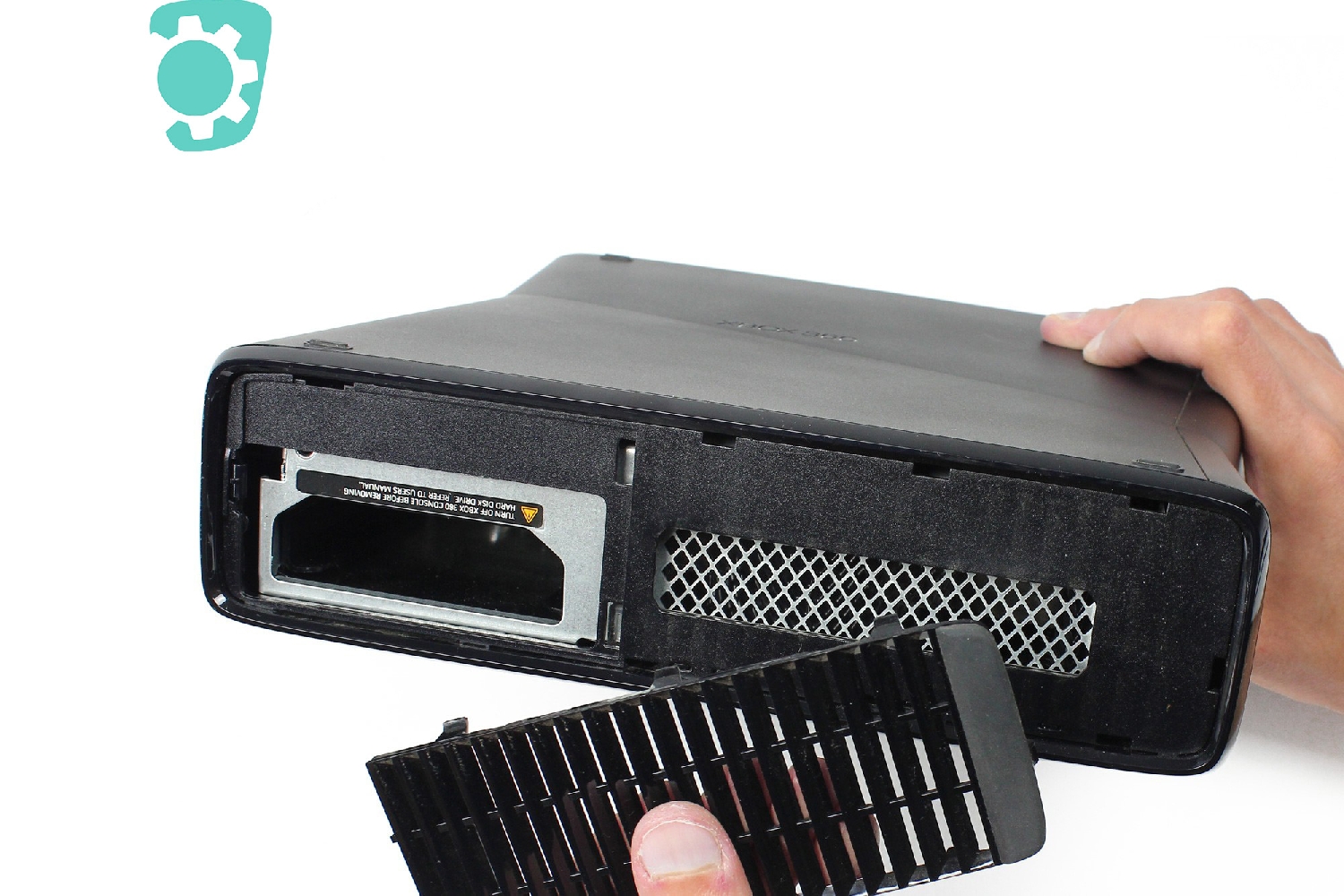

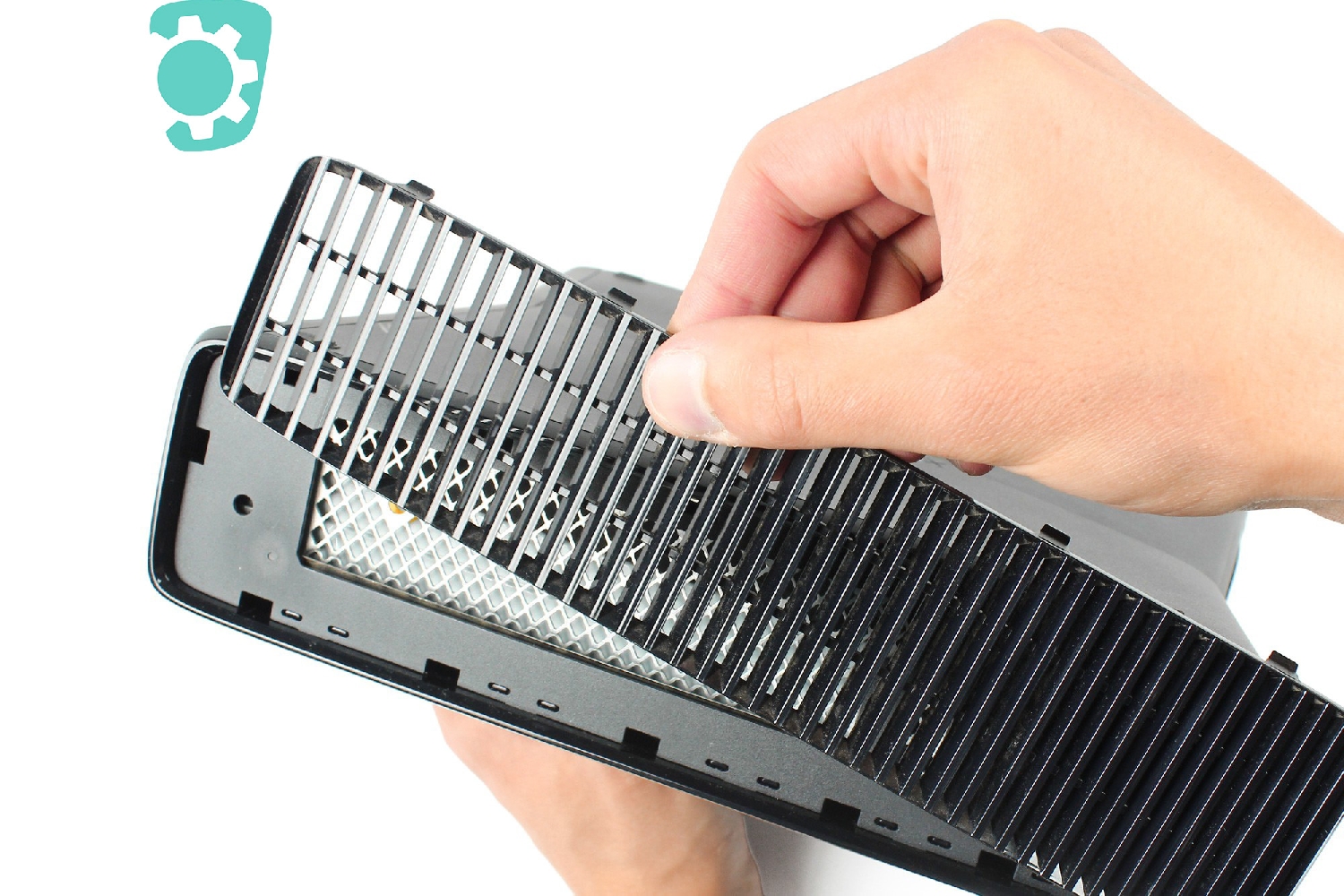

Lorsque vous avez declipsé toute la grille vous pouvez la retirer totalement.

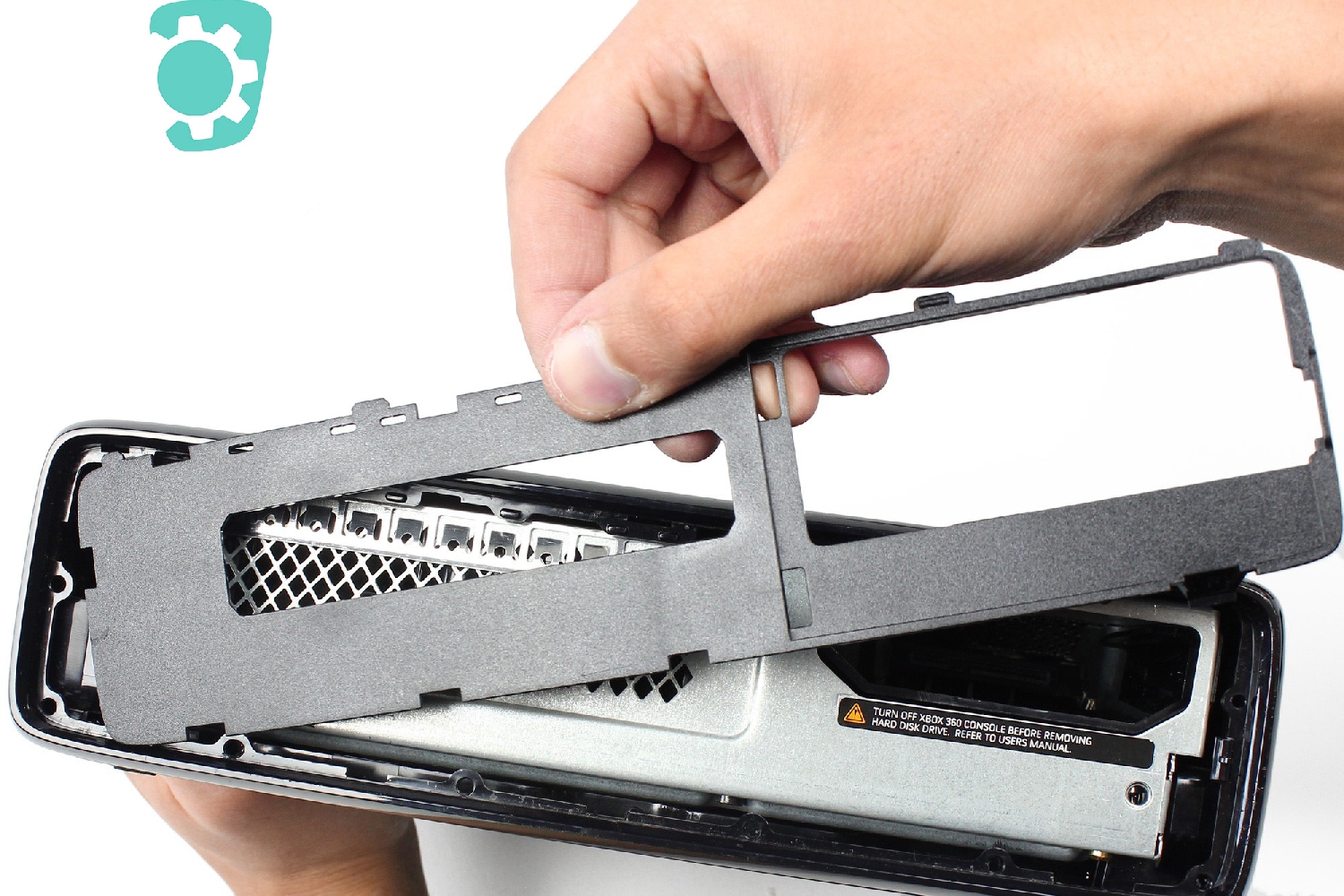

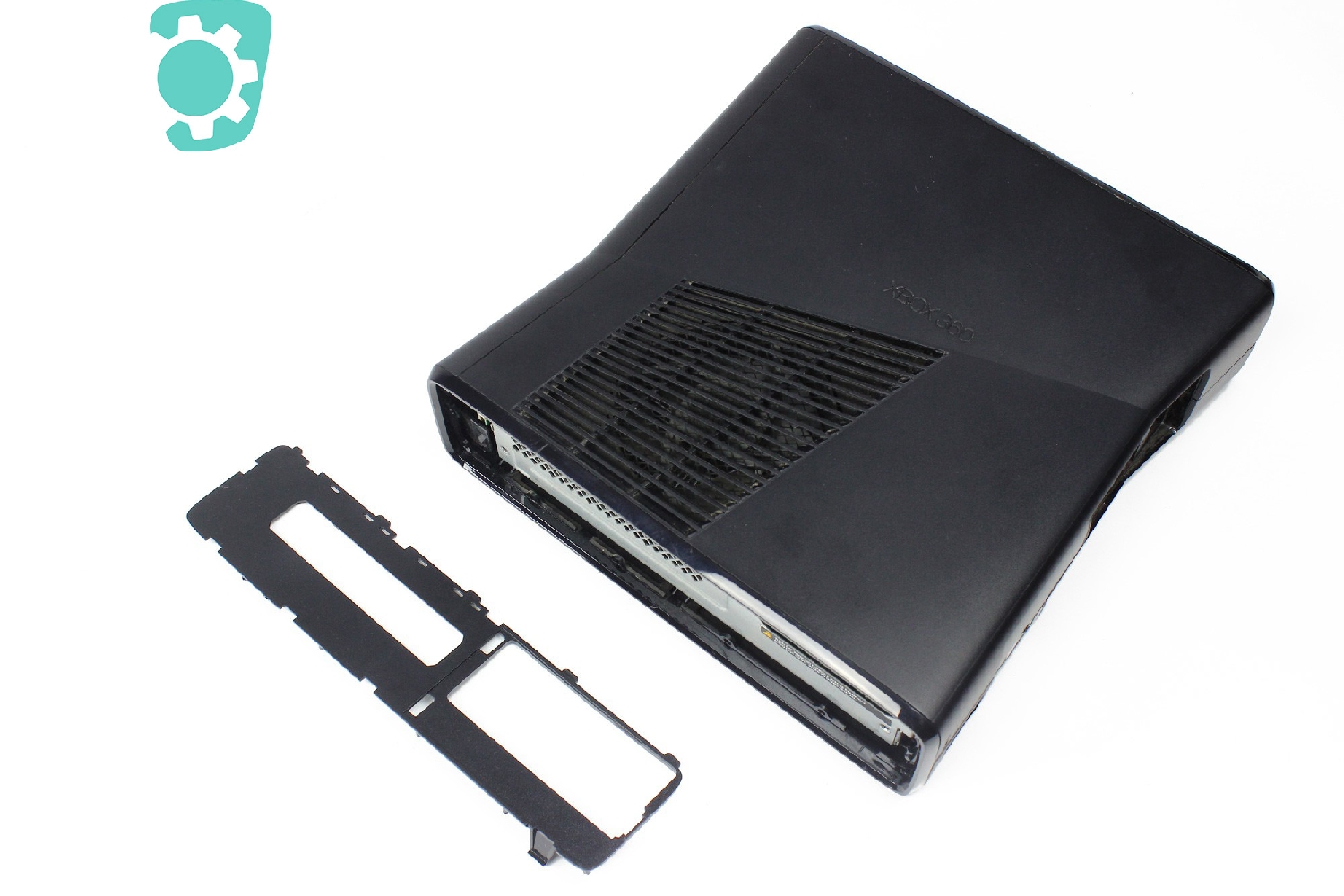

Mettez la de côté pour le remontage.

Maintenant vous allez procéder à la dépose du panneau inférieur.

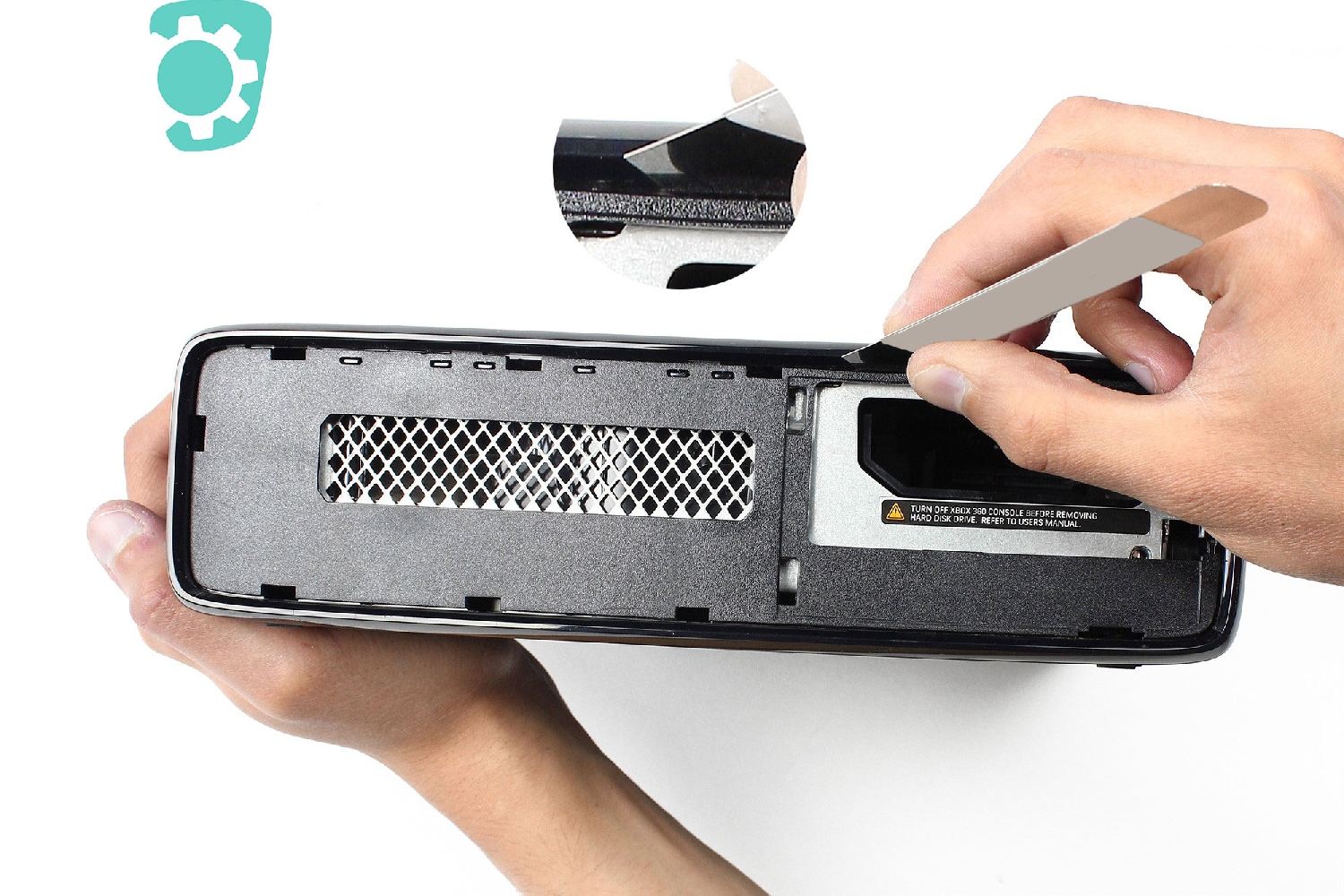

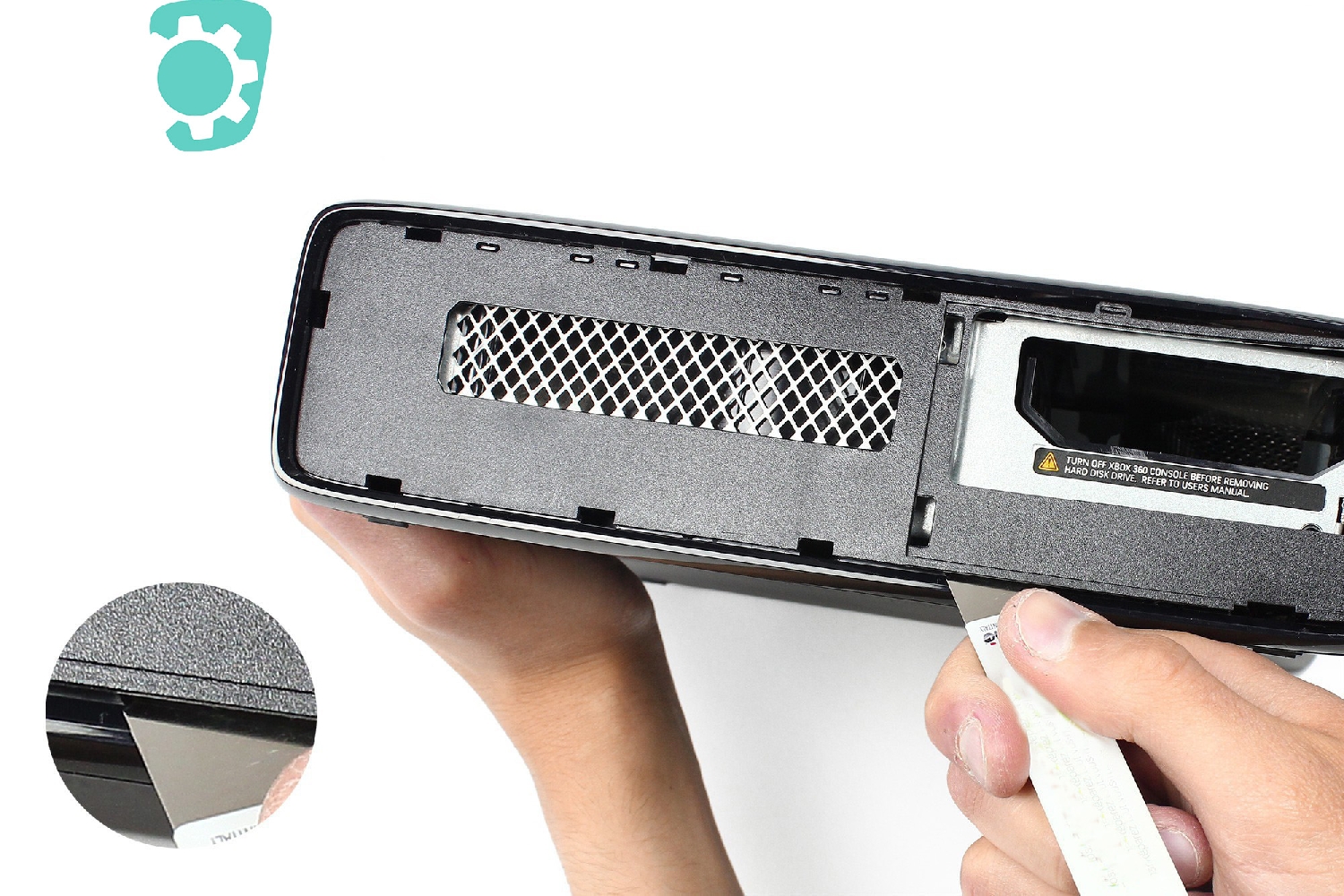

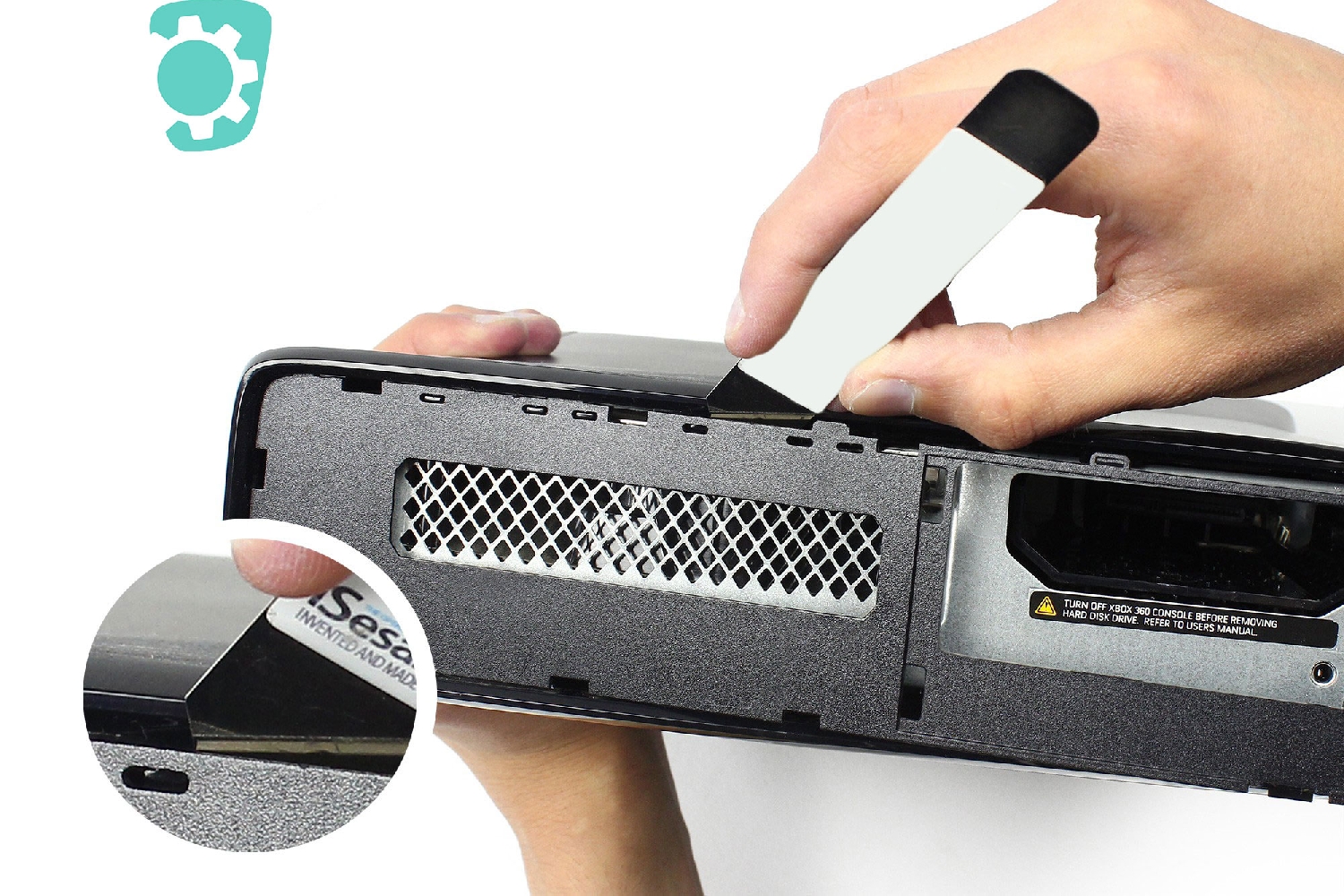

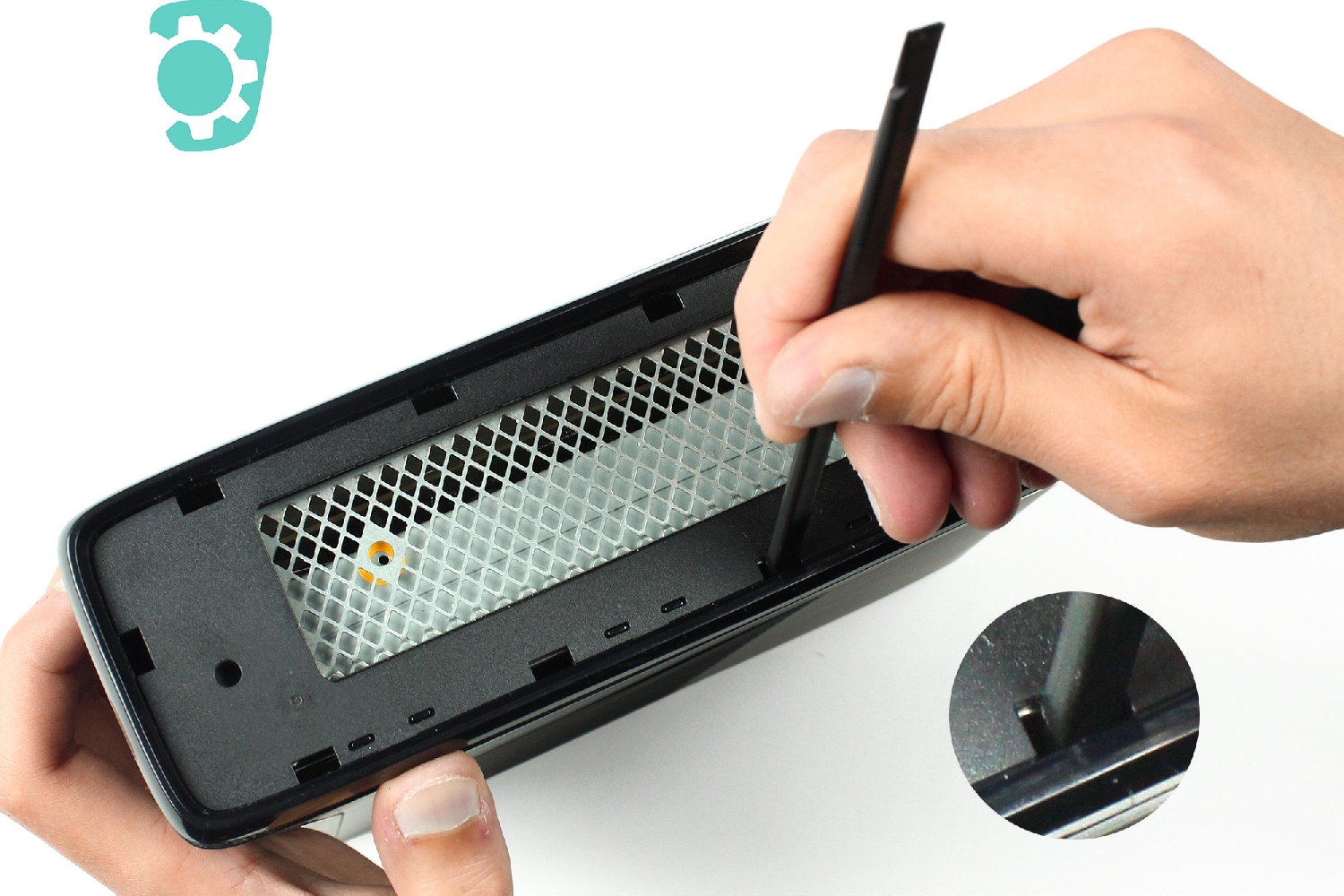

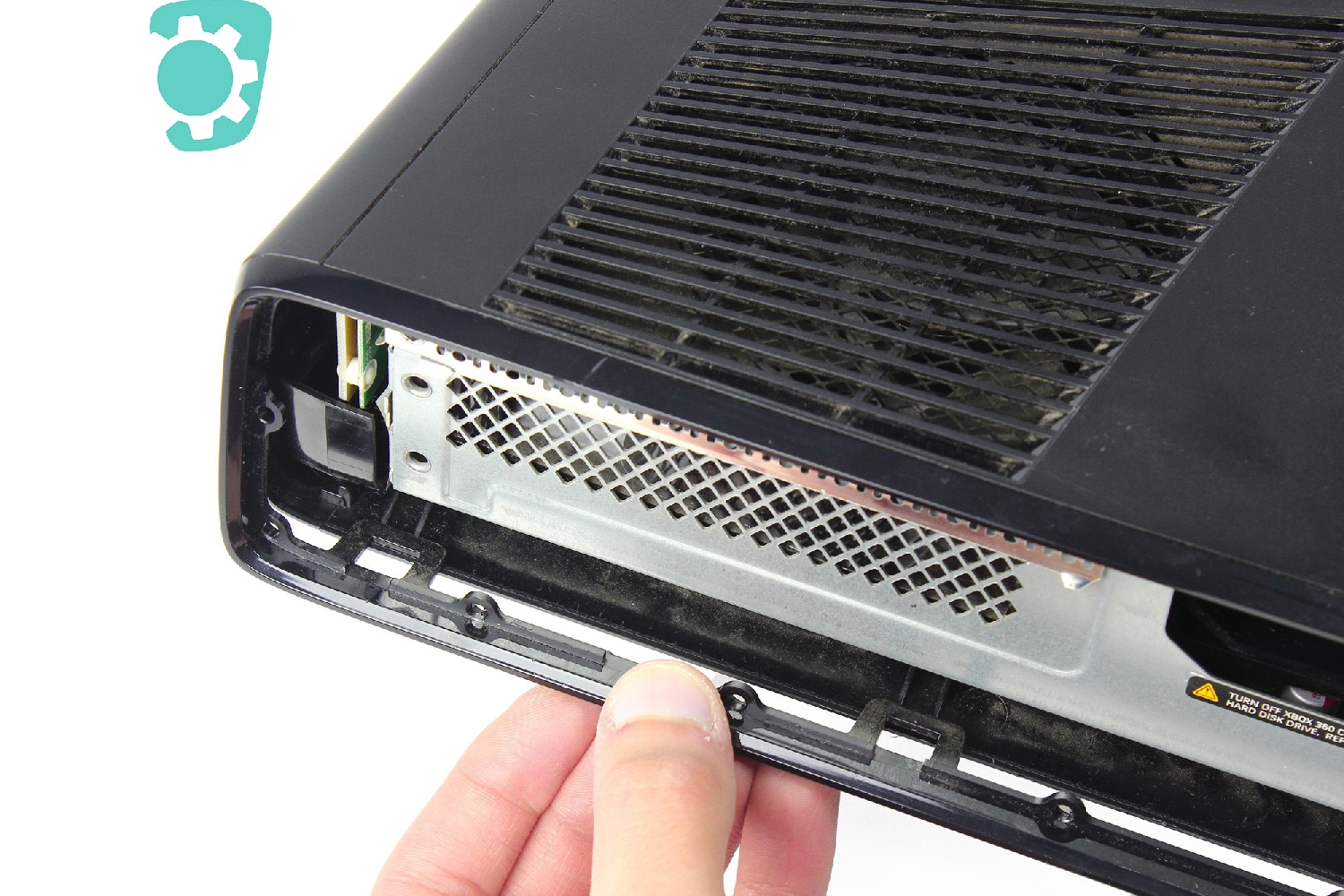

Pour cela, vous allez le déclipser en utilisant la spatule pour faire sauter tous les clips en commençant par la partie droite, c'est-à-dire la partie proche de l'emplacement du disque dur.

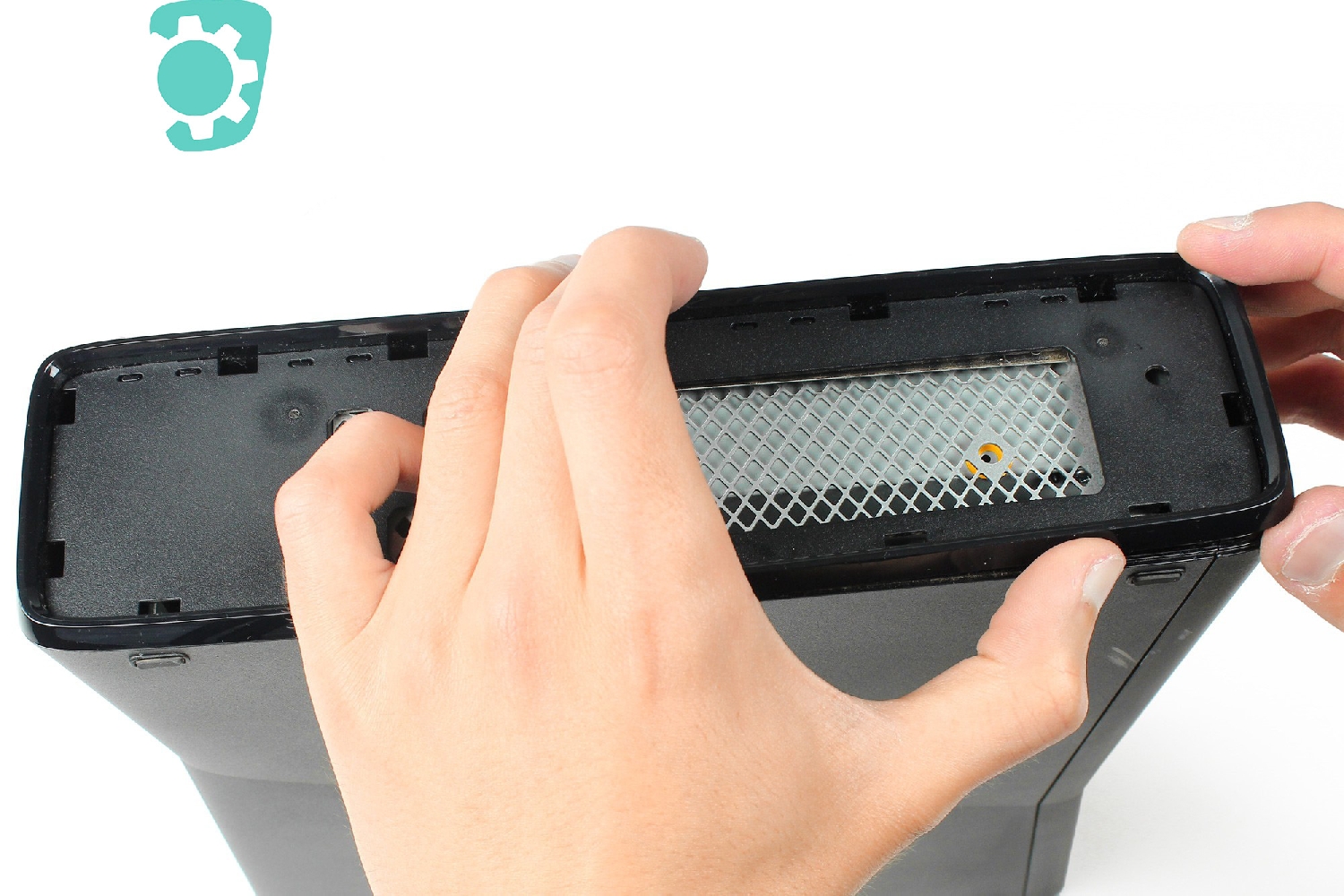

Procédez de la même manière tout autour, à l'aide de la spatule, en continuant sur la partie basse puis sur la partie gauche.

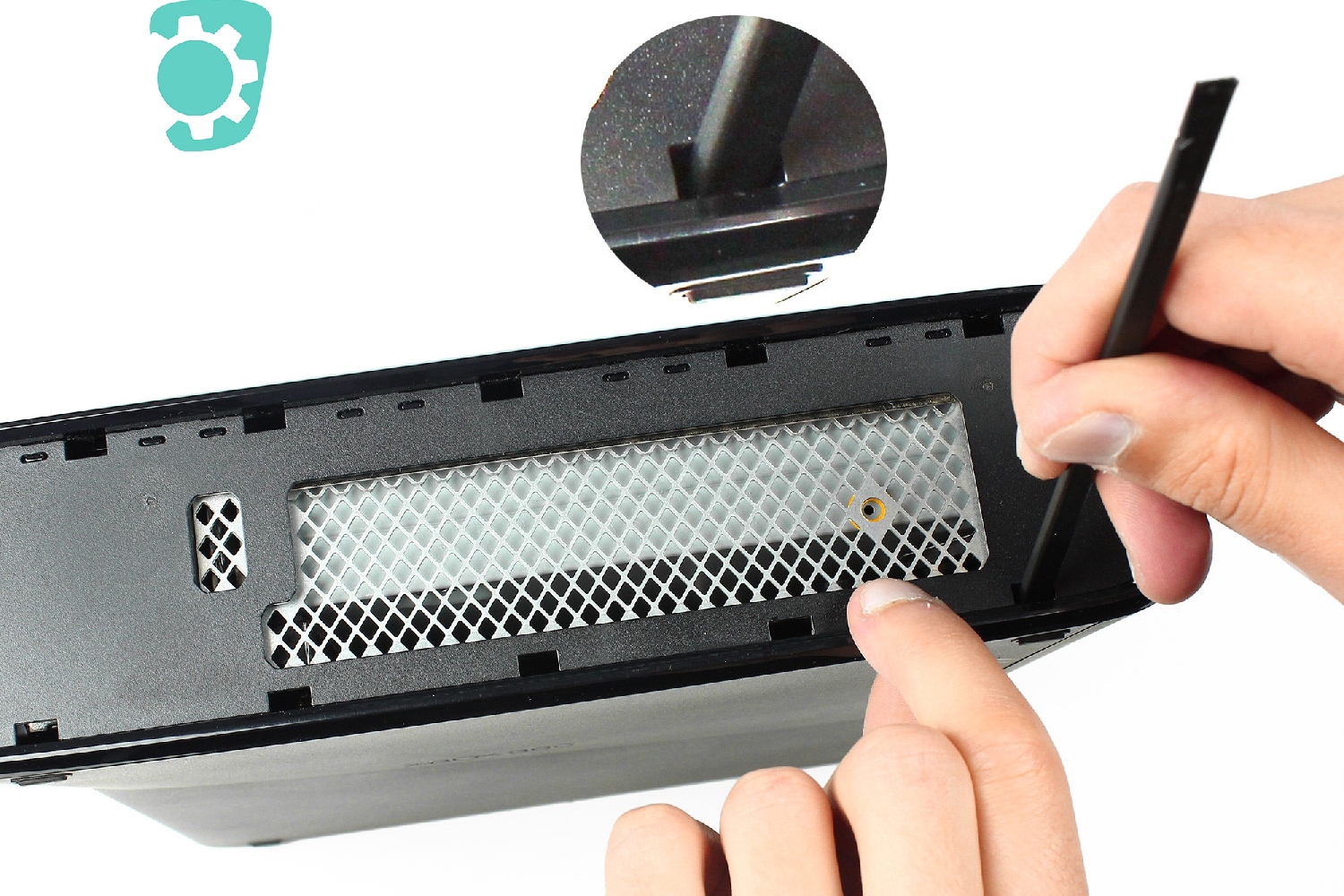

Terminez l'opération par la partie haute, toujours à l'aide de la spatule.

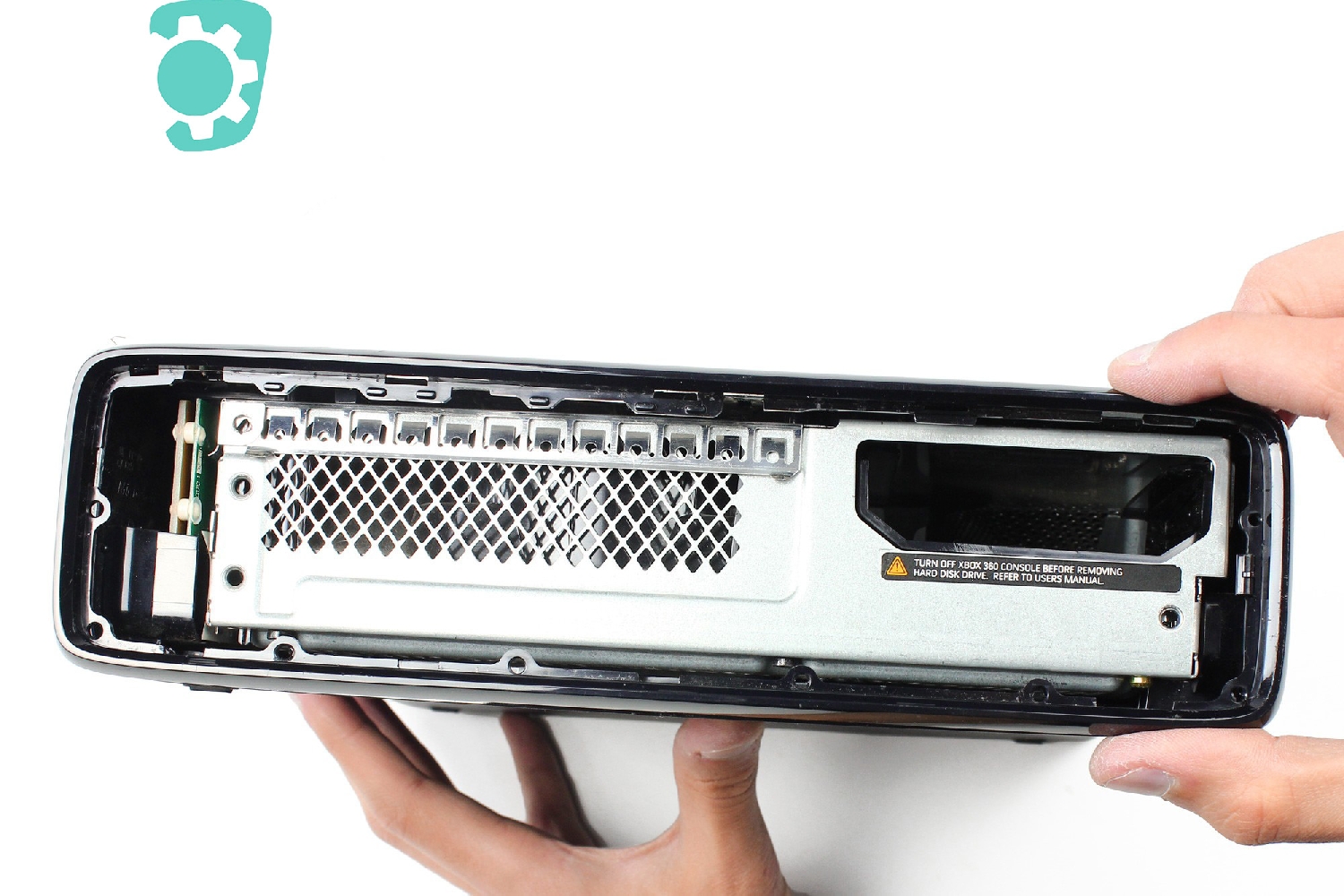

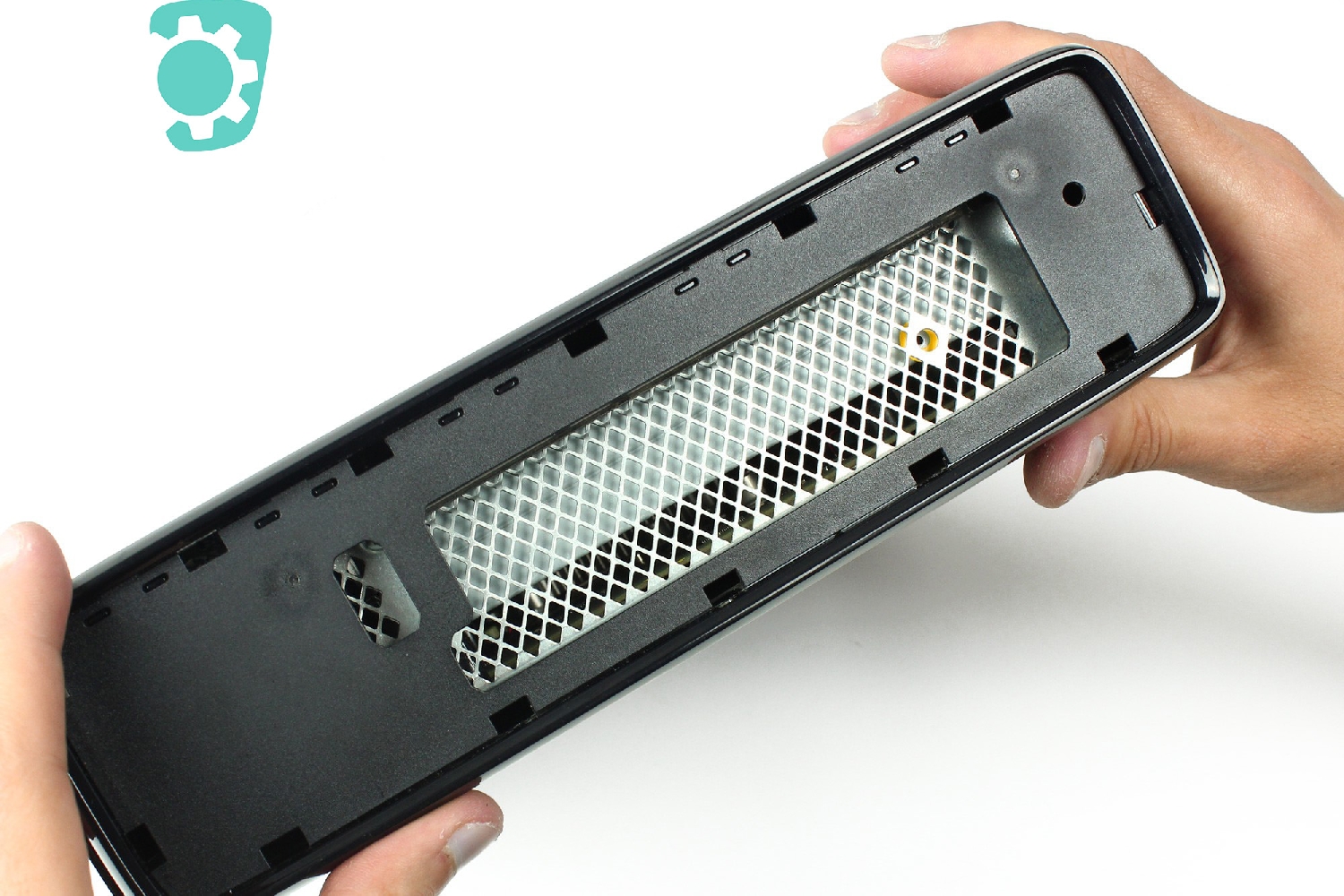

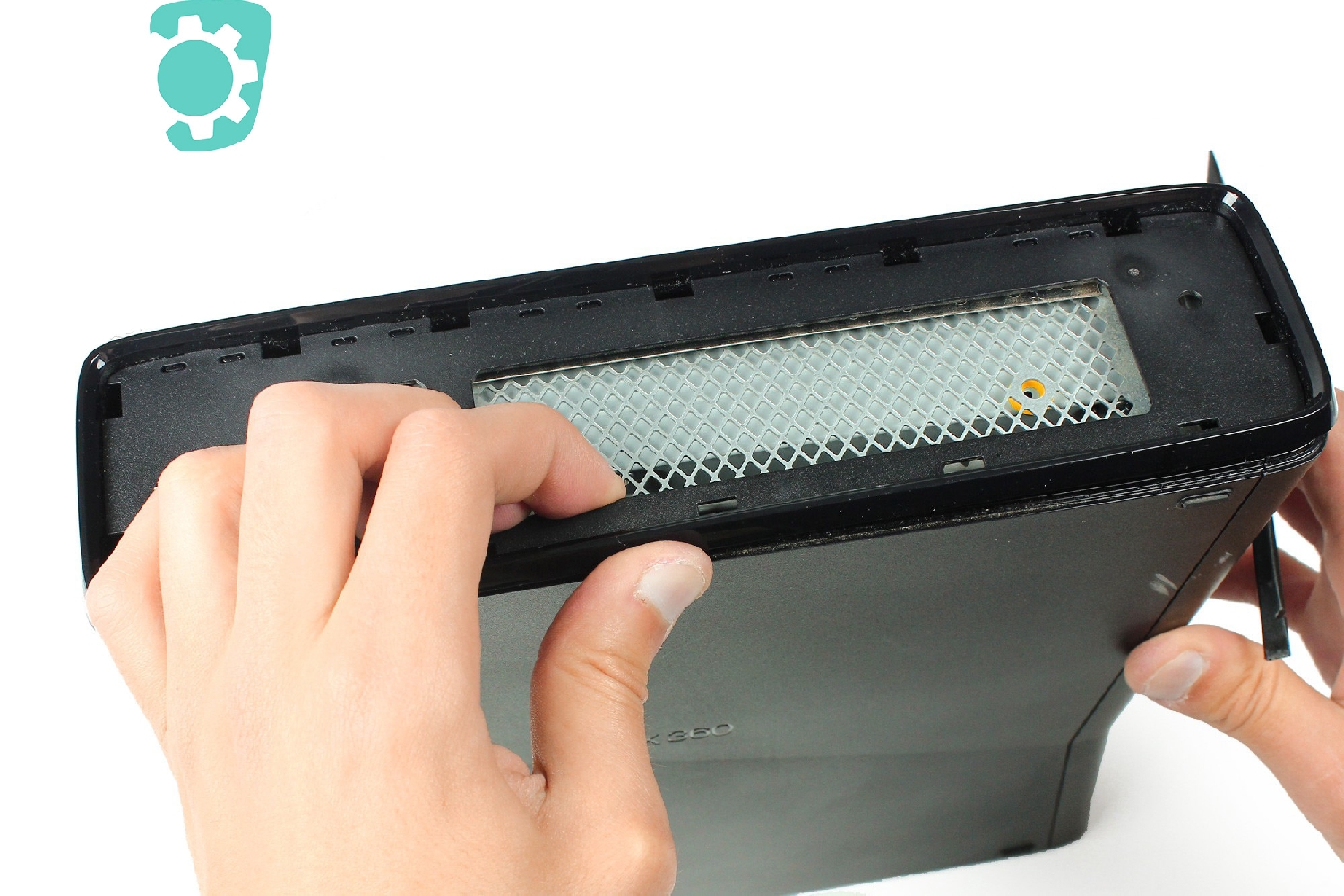

Une fois cette dernière partie declipsée, vous pouvez ôter complètement le panneau inférieur.

Deux clips en plastique retiennent le bas du contour plastique du panneau inférieur.

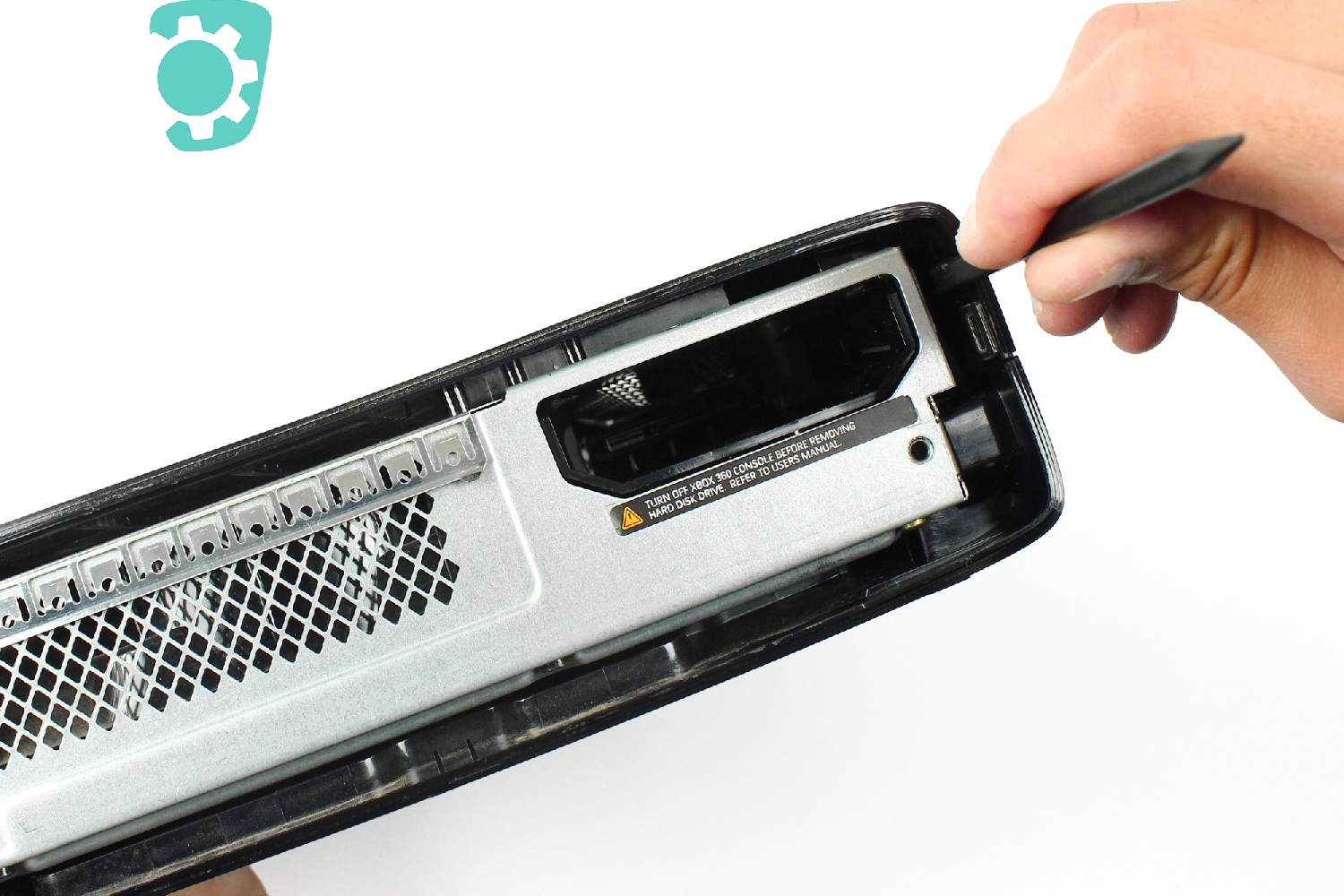

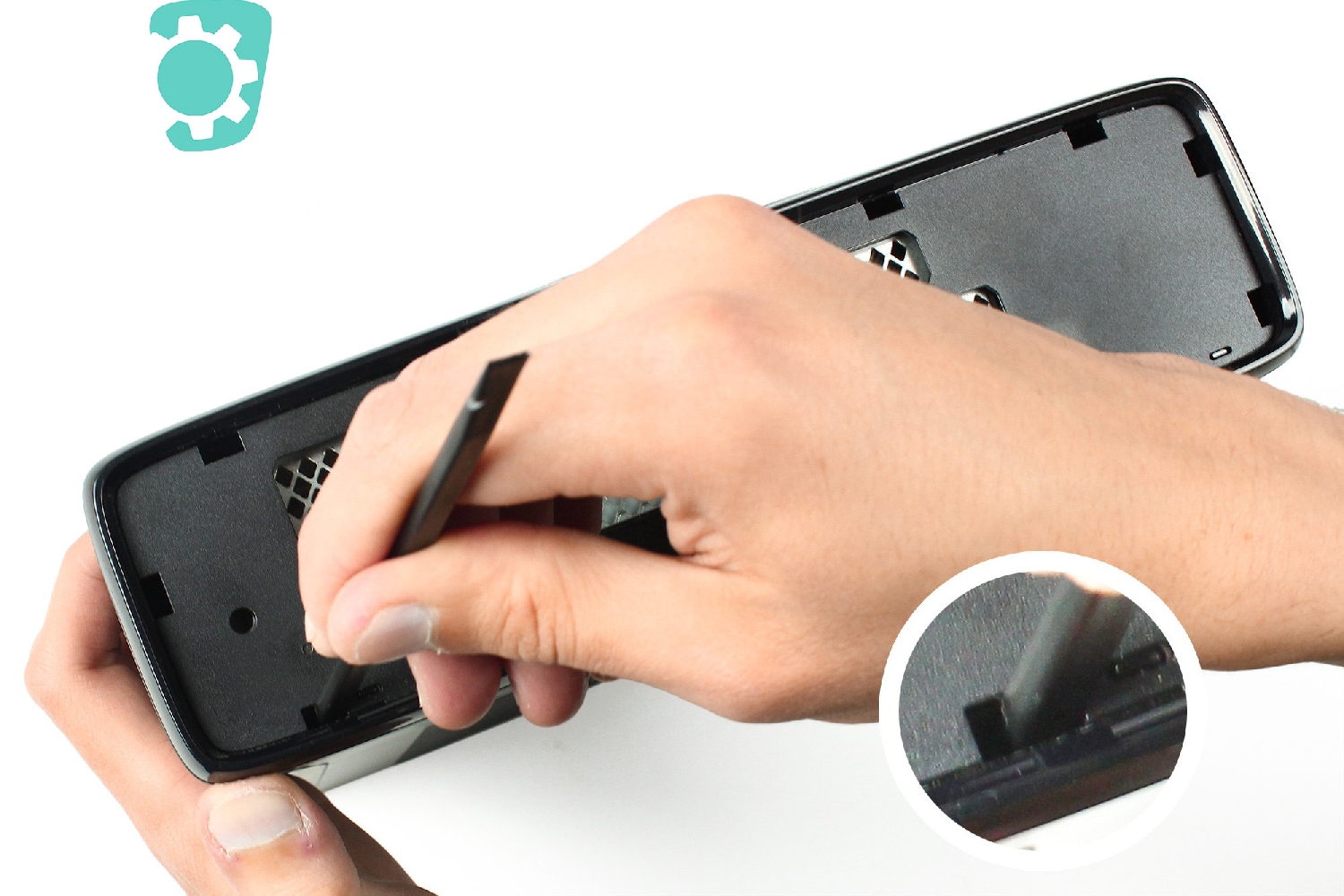

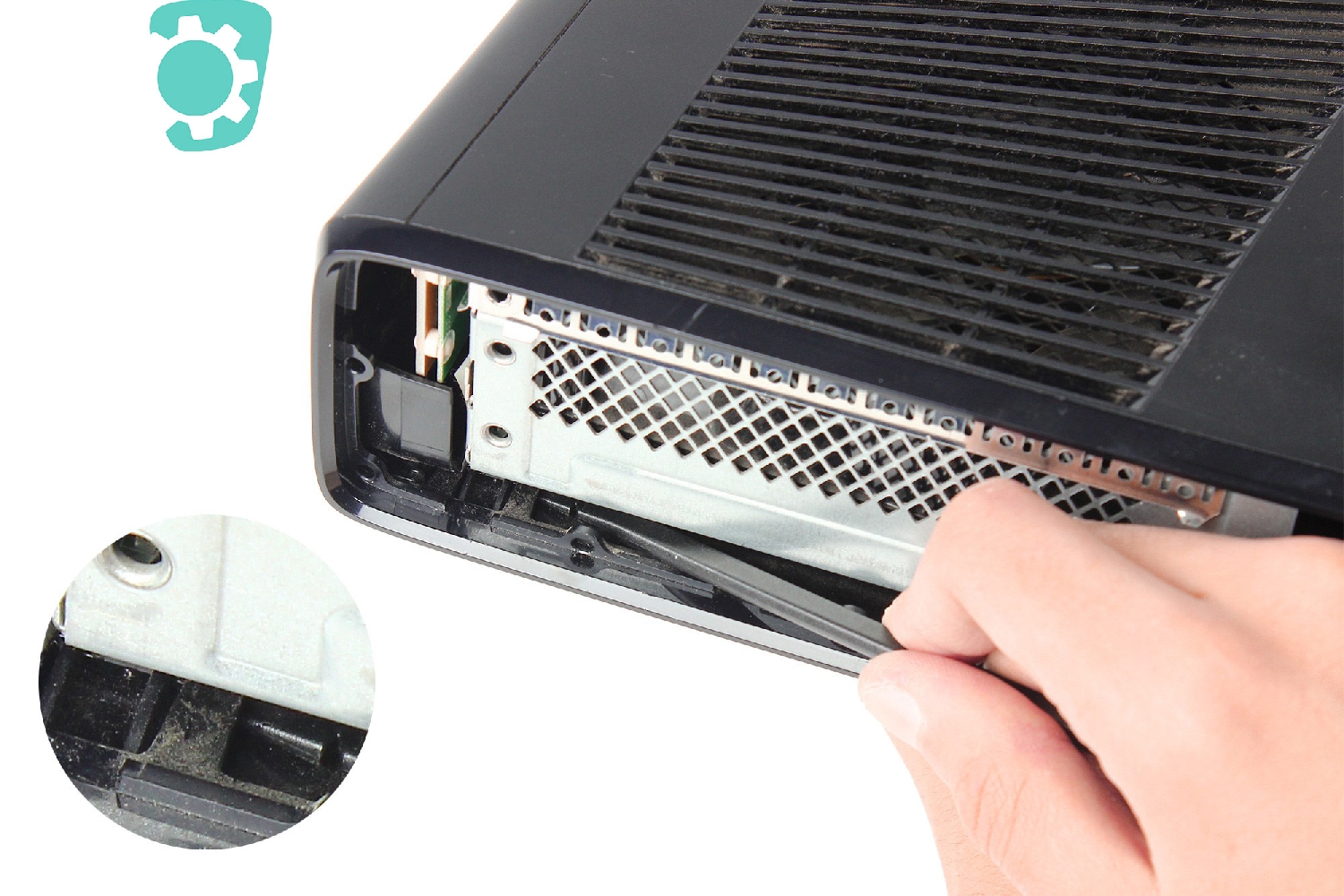

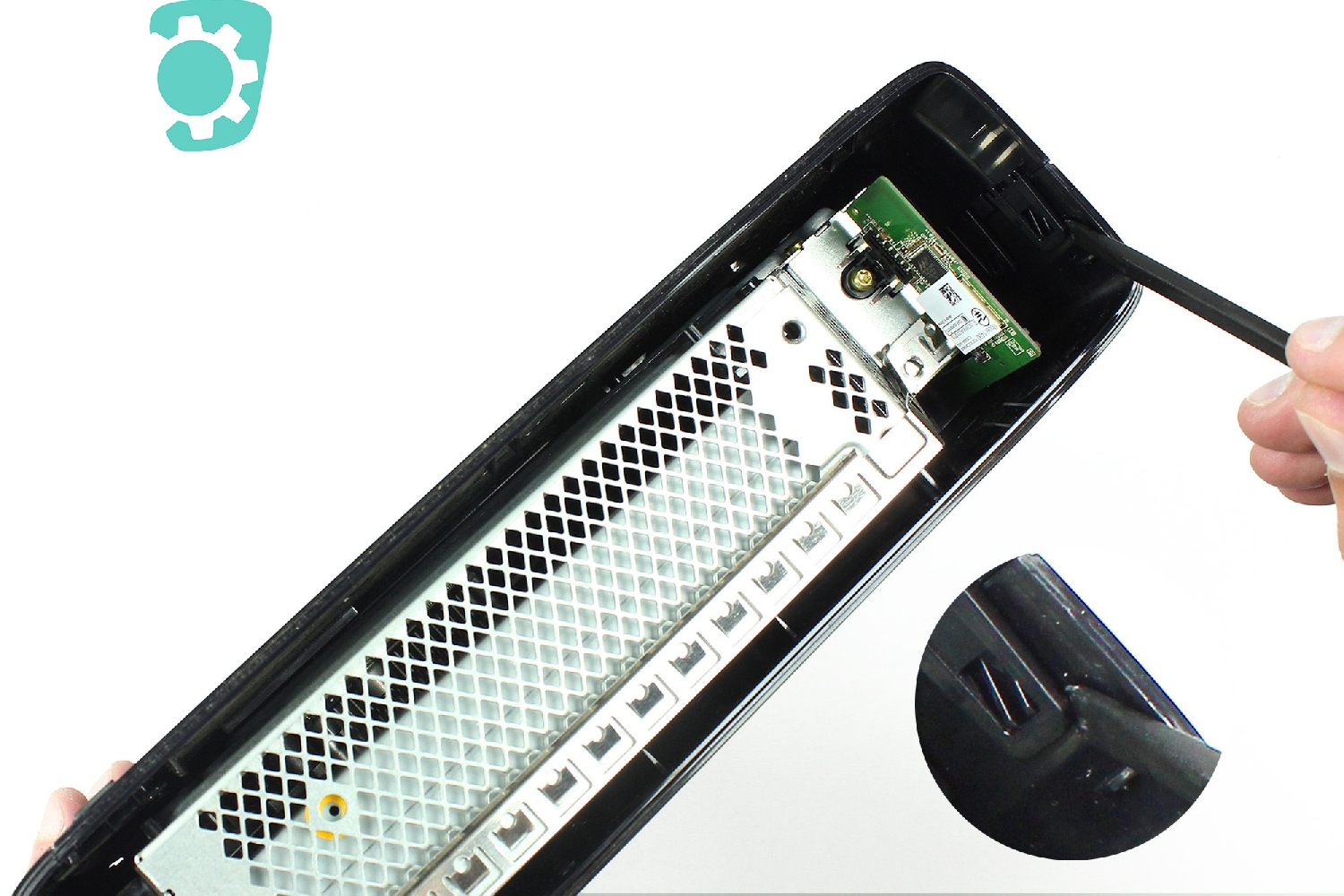

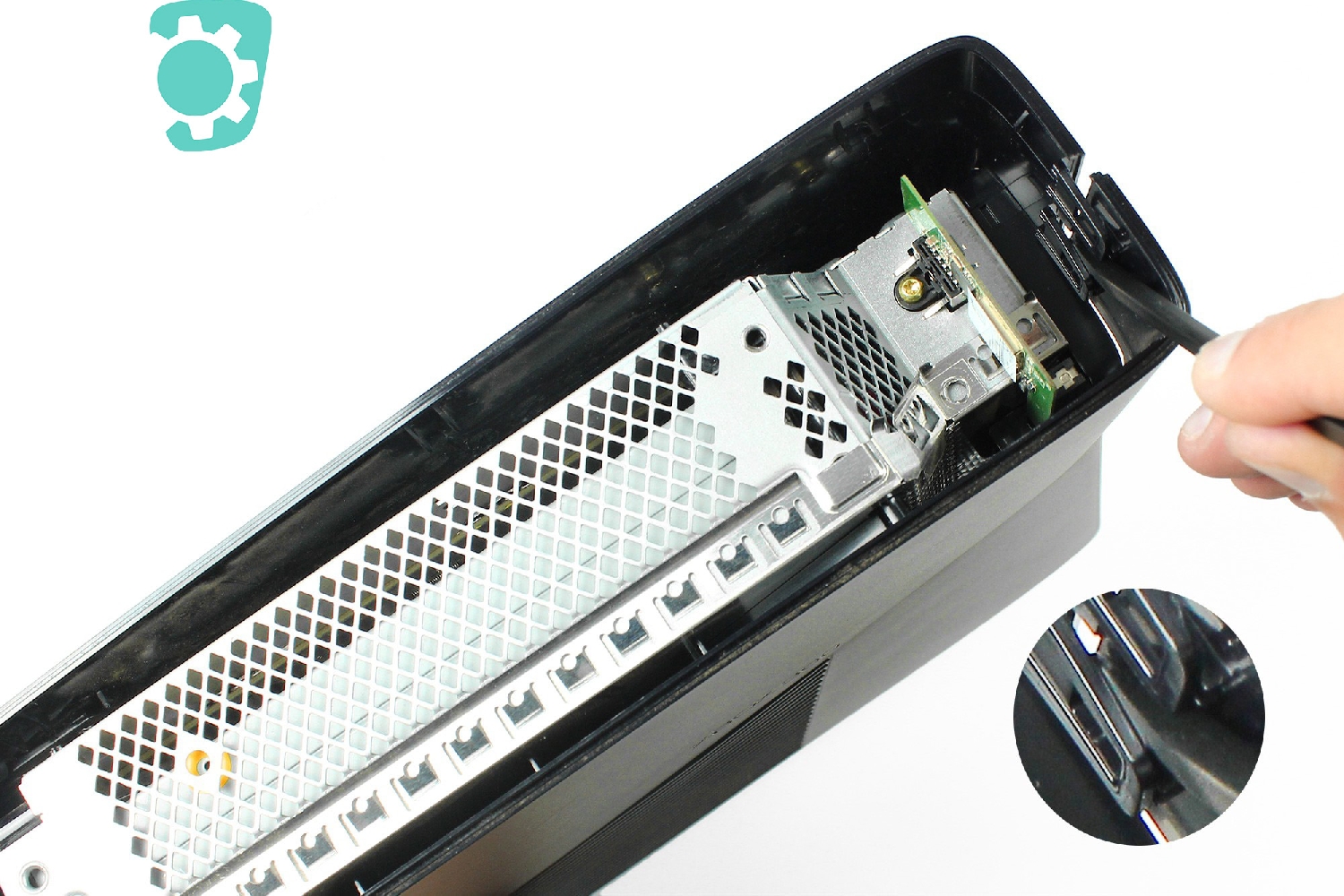

Avec la spatule en nylon vous allez faire levier pour déclipser les 2 clips comme sur la photo.

Pour éviter qu'il se reclipse, tirez légèrement le bas du contour du panneau inférieur.

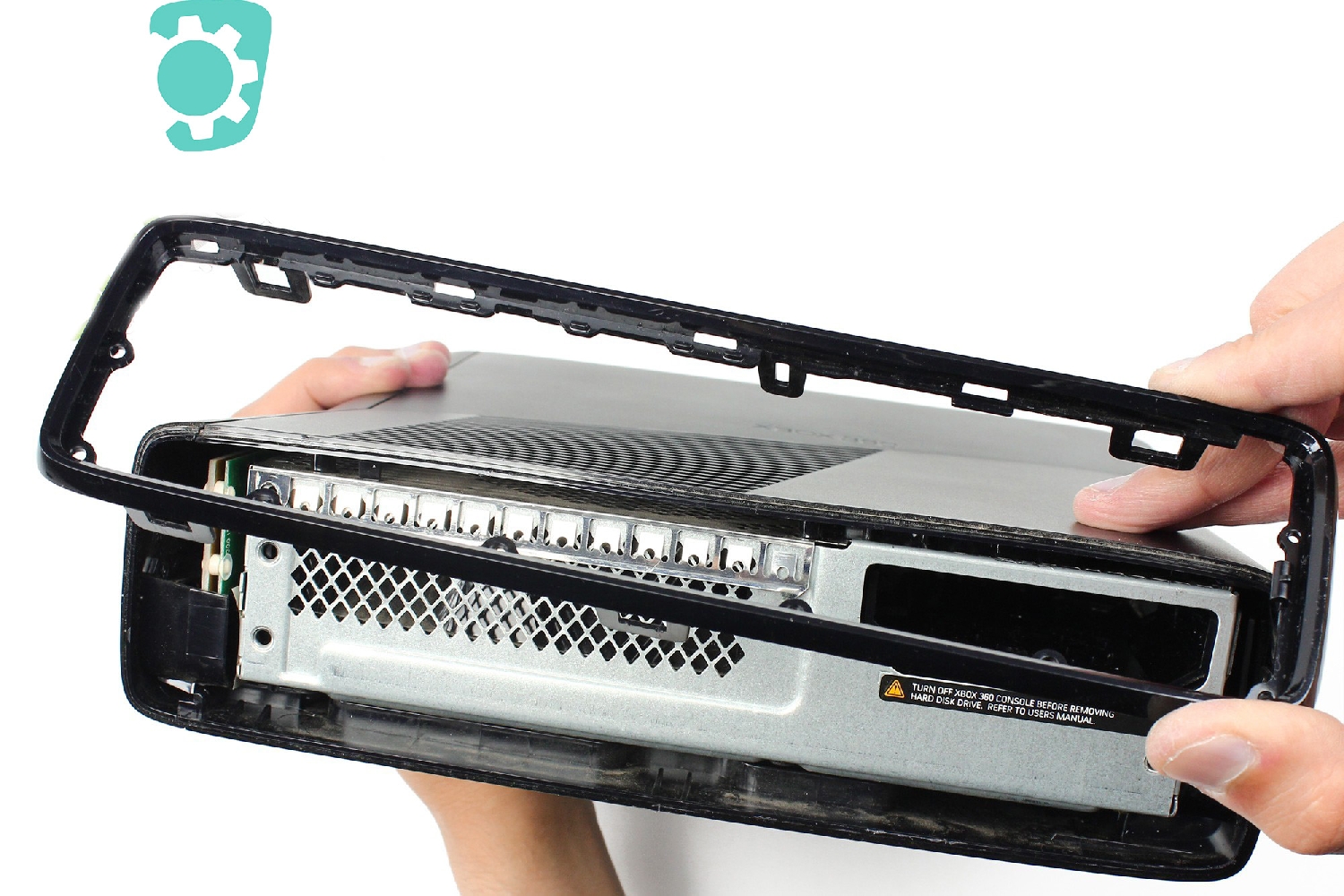

Pour retirer la partie haute du contour plastique vous allez déclipser les 3 clips qui le maintiennent à l'aide de la spatule en nylon.

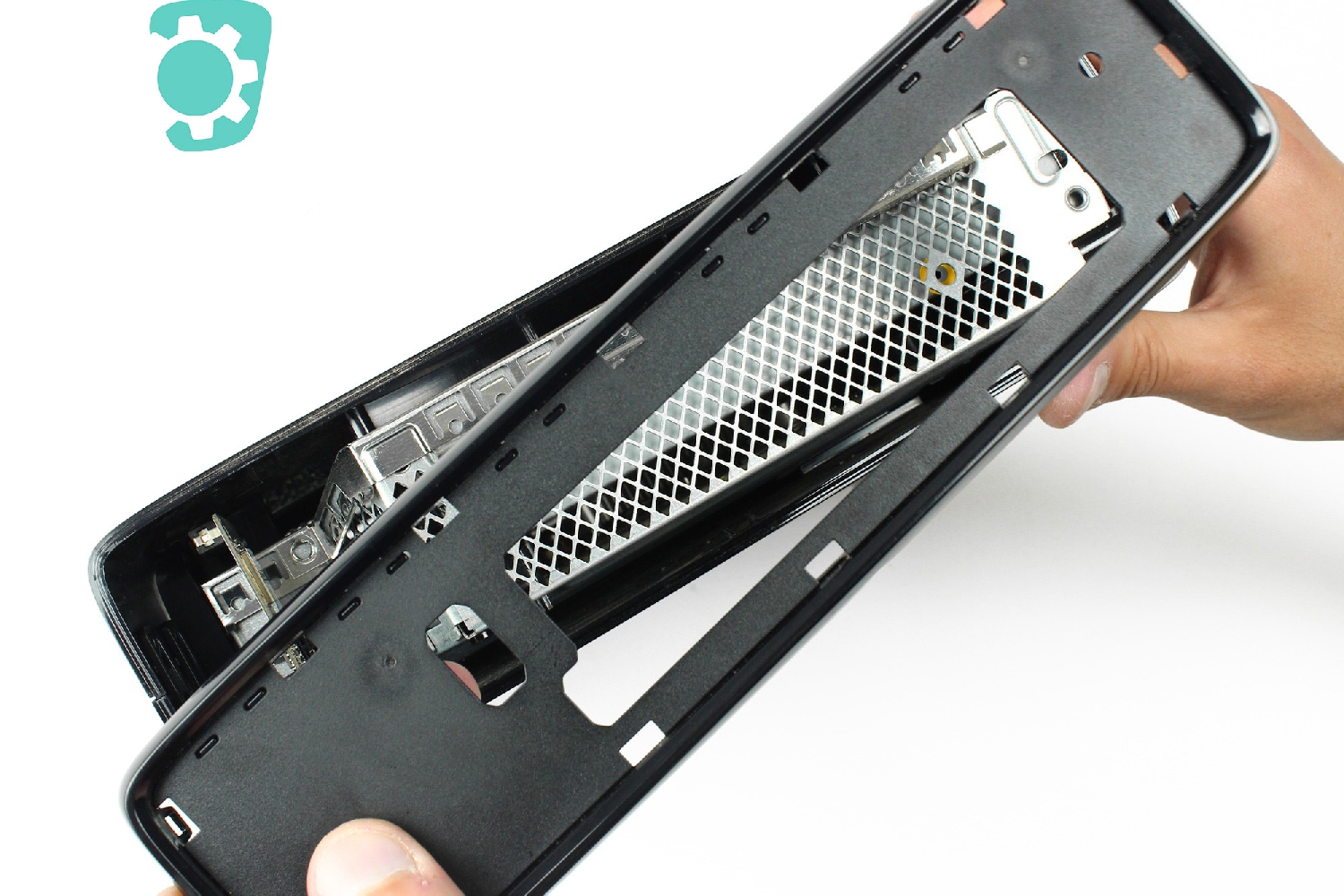

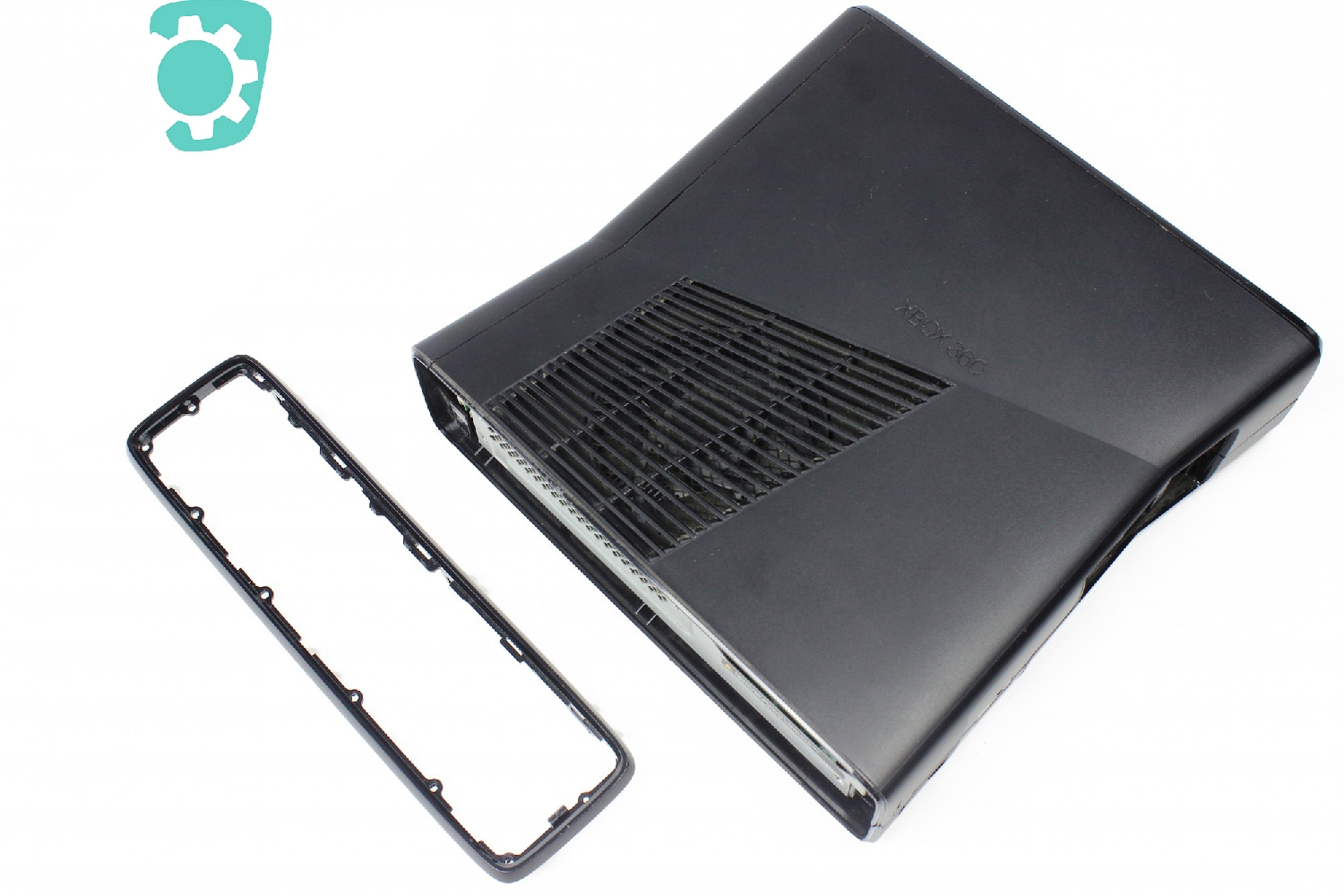

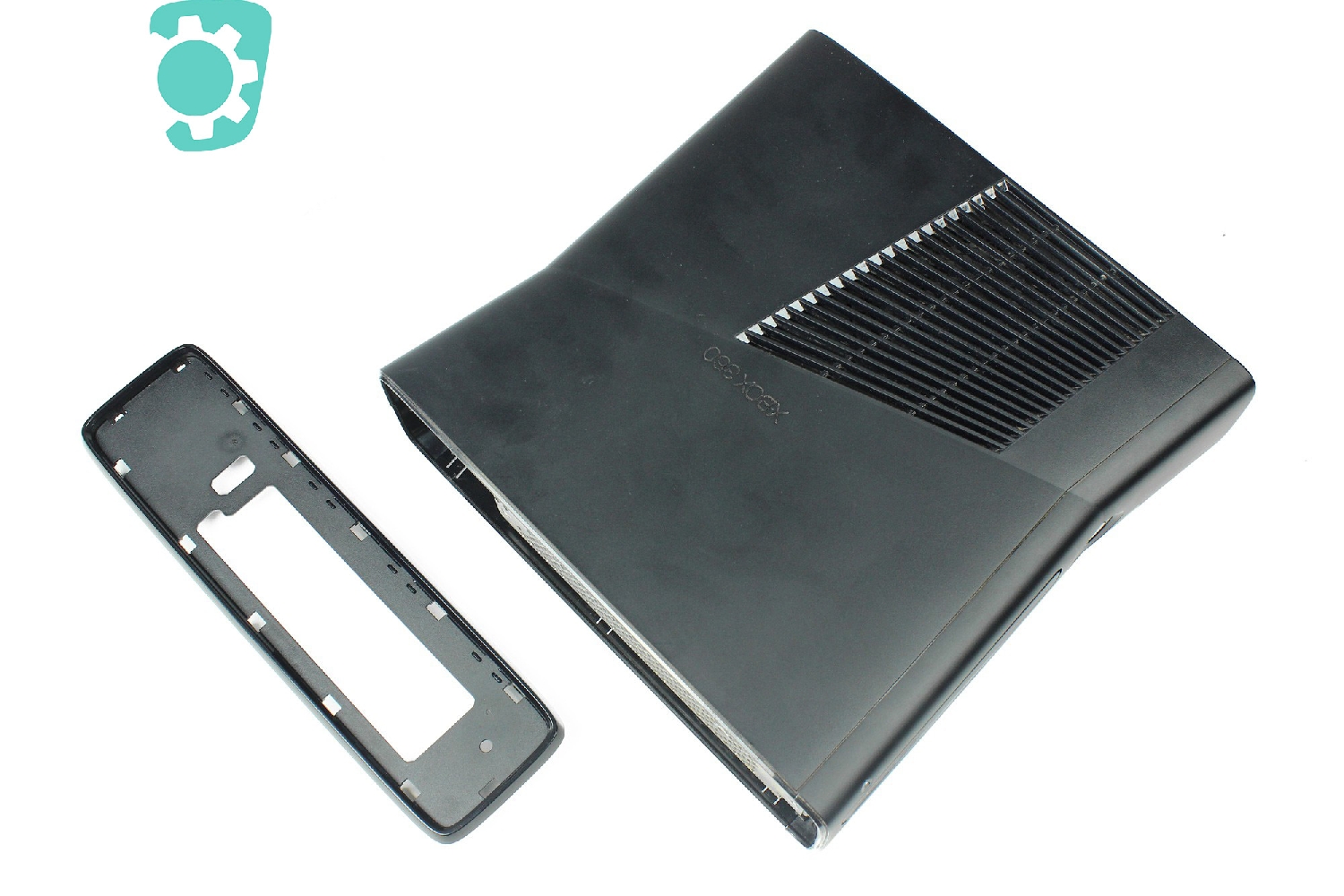

Vous pouvez ensuite saisir le contour plastique et le retirer totalement.

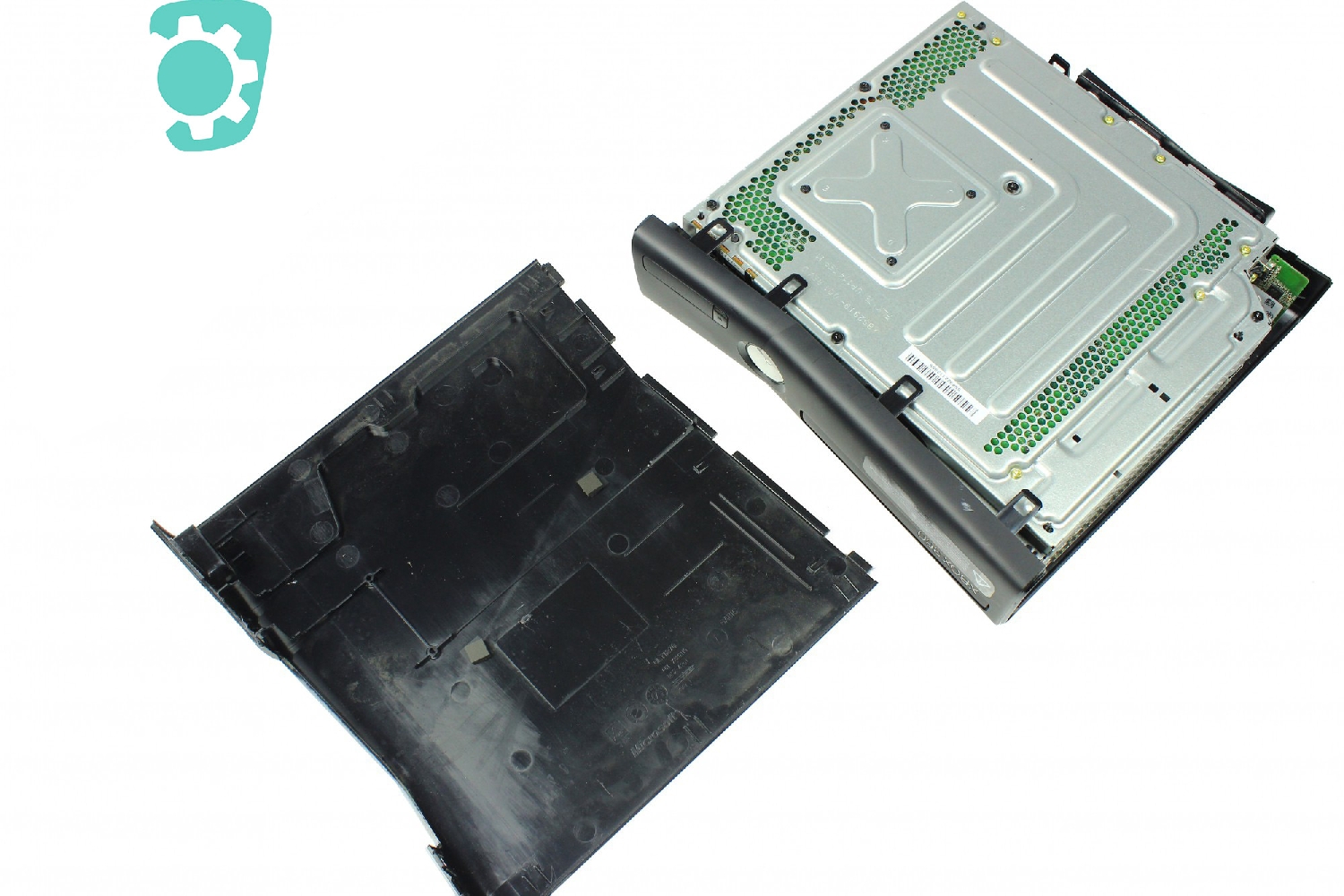

Vous avez complètement démonté le panneau inférieur de votre Xbox 360 S.

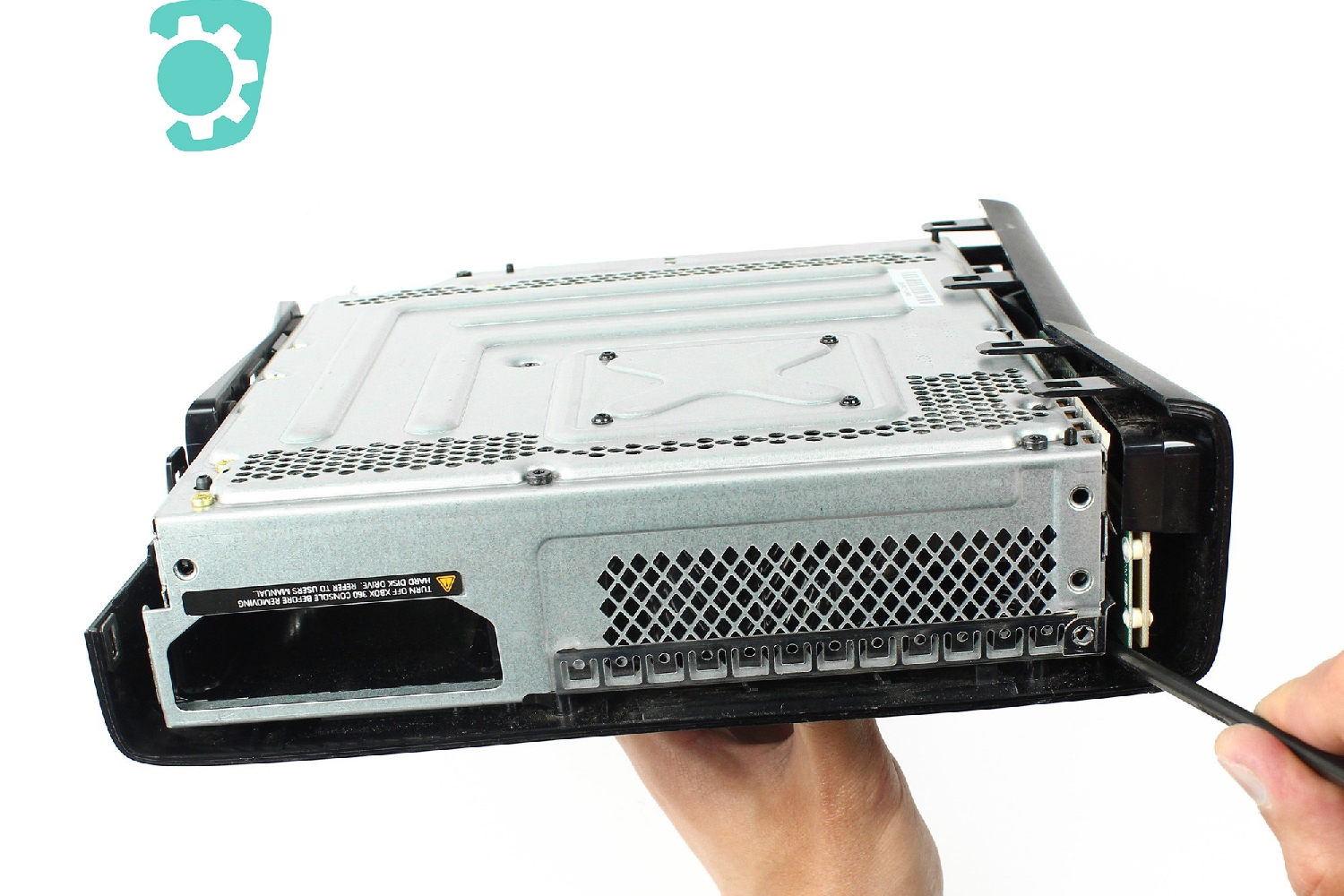

Vous allez maintenant déclipser la grille du panneau supérieur de votre console.

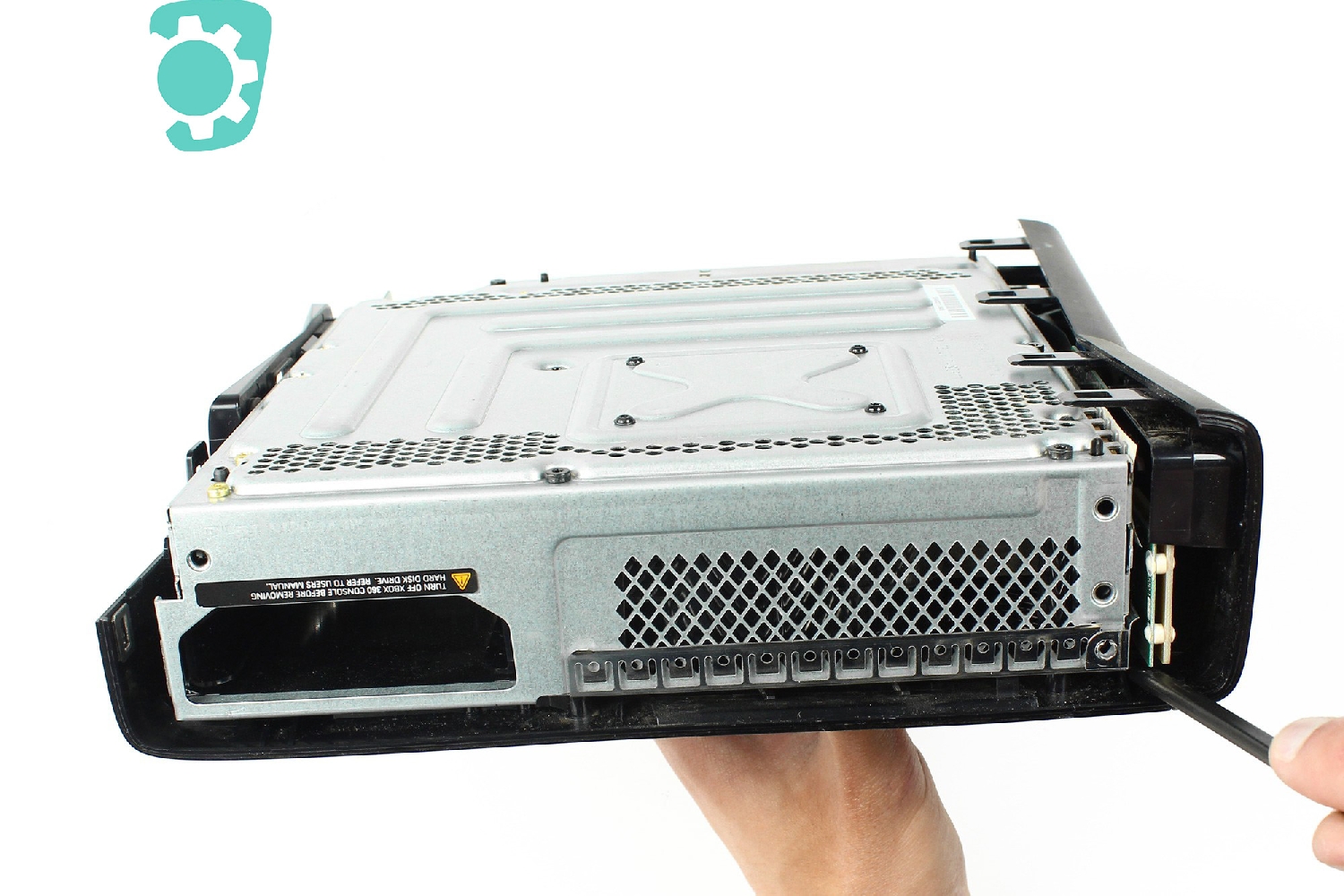

A l'aide de la spatule métallique, vous allez faire levier délicatement tout autour pour défaire chacun des clips qui maintiennent la grille jusqu'à ce qu'elle soit totalement désolidarisée du reste de la Xbox.

A noter qu'il est inutile de forcer, vous risqueriez de casser les clips plastique.

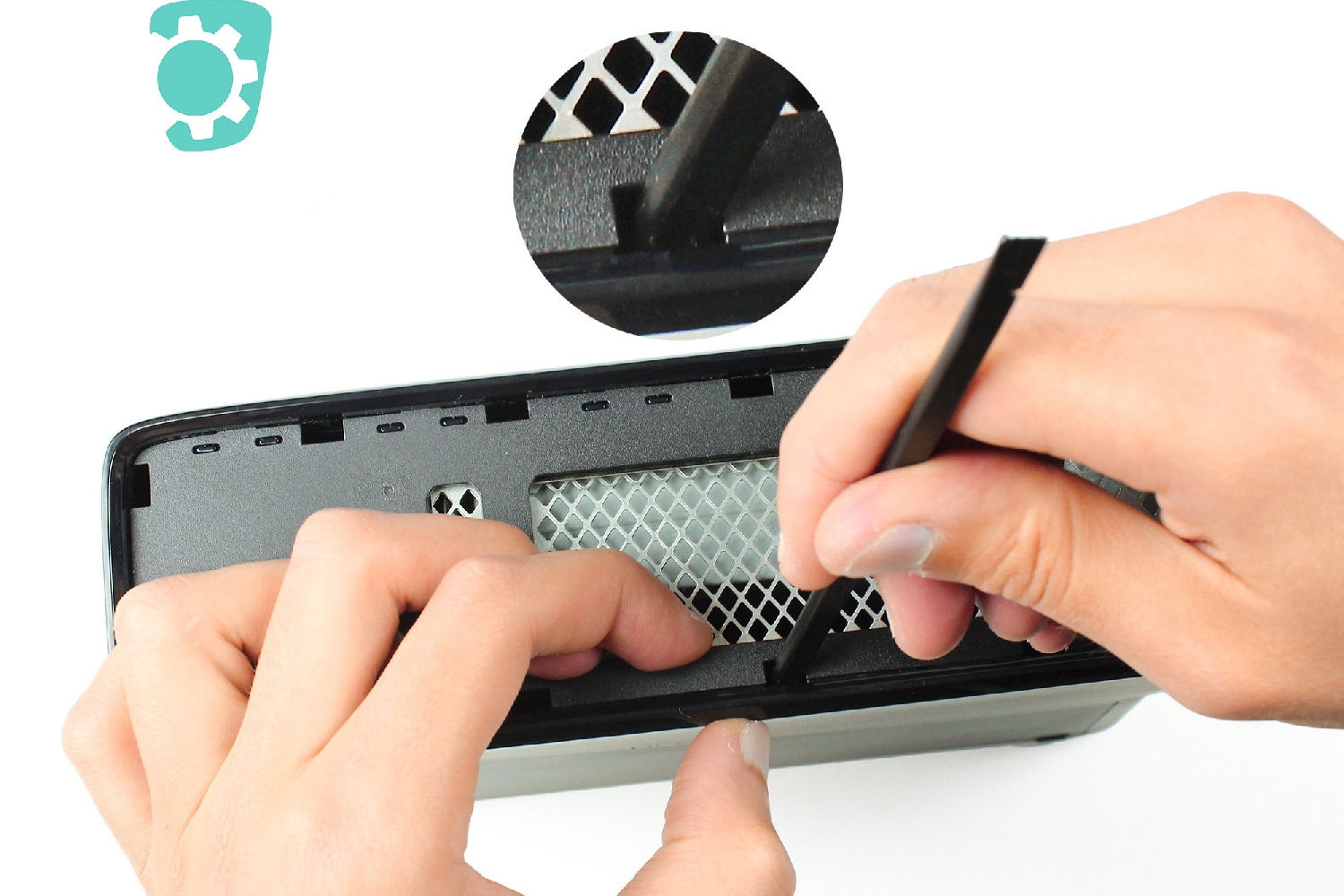

Pour déclipser le panneau supérieur de la console vous allez insérer la pointe de la spatule en nylon dans les trous rectangulaires du panneau pour venir défaire chacun des clips qui maintiennent ce panneau à la console.

Faites-le pour chacun des trous tout autour du panneau.

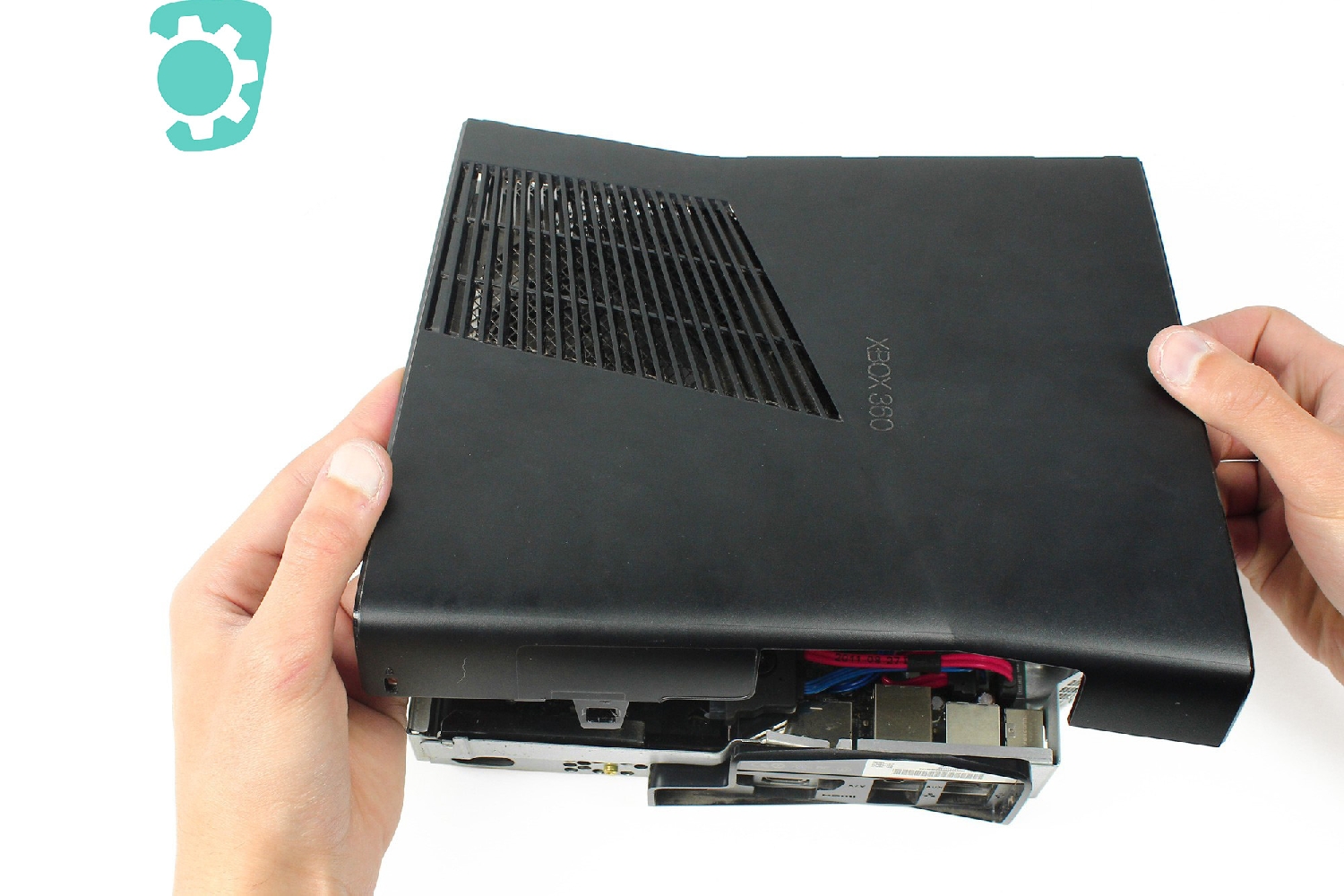

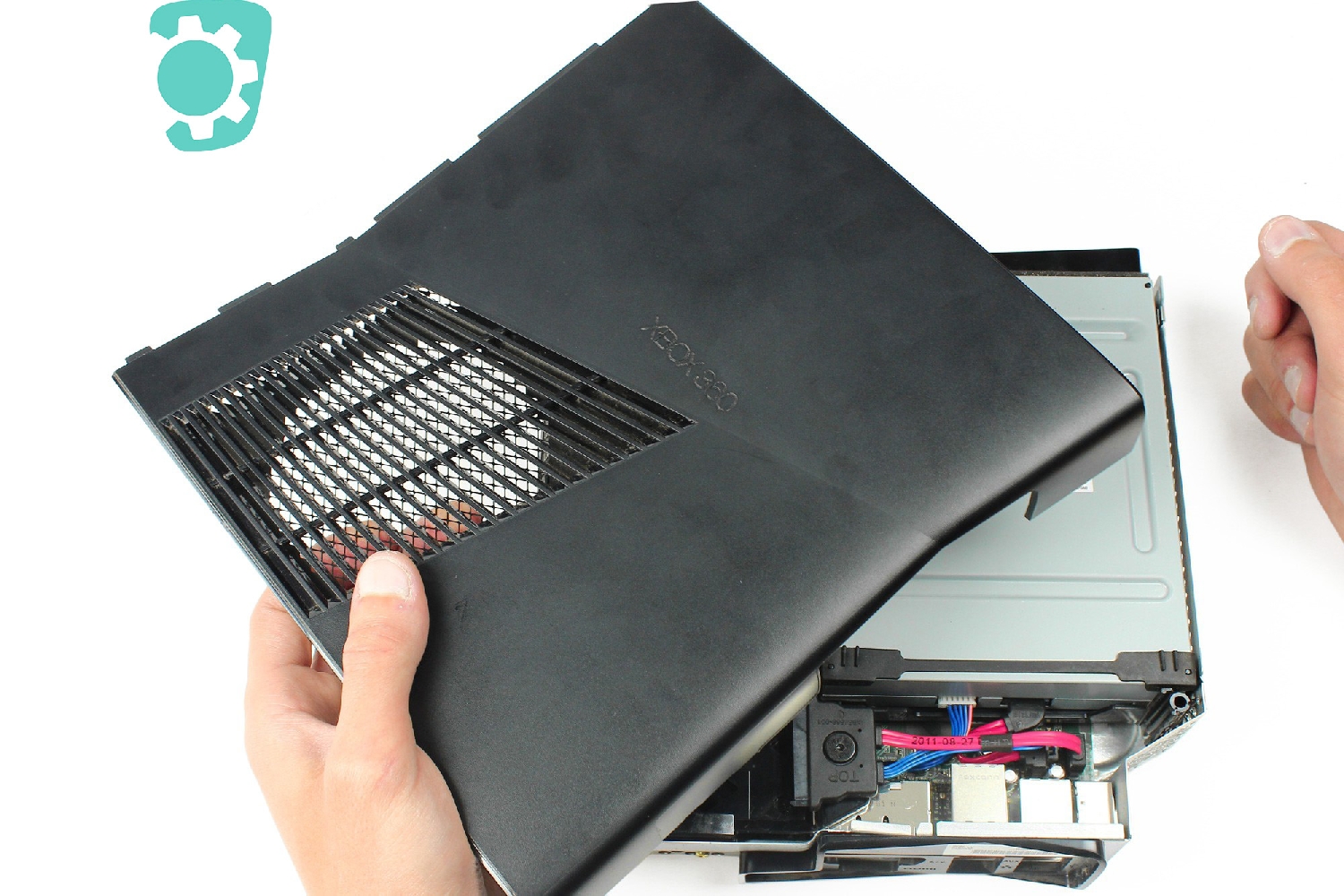

Vous pouvez maintenant ôter totalement le panneau supérieur.

Attention, si un clip s'est raccroché, ne forcez pas. Réitérez simplement l'opération pour ce clip-ci.

Conseil: Orientez maintenant la Xbox afin d'avoir la partie supérieure face à vous et la face avant tournée vers la gauche.

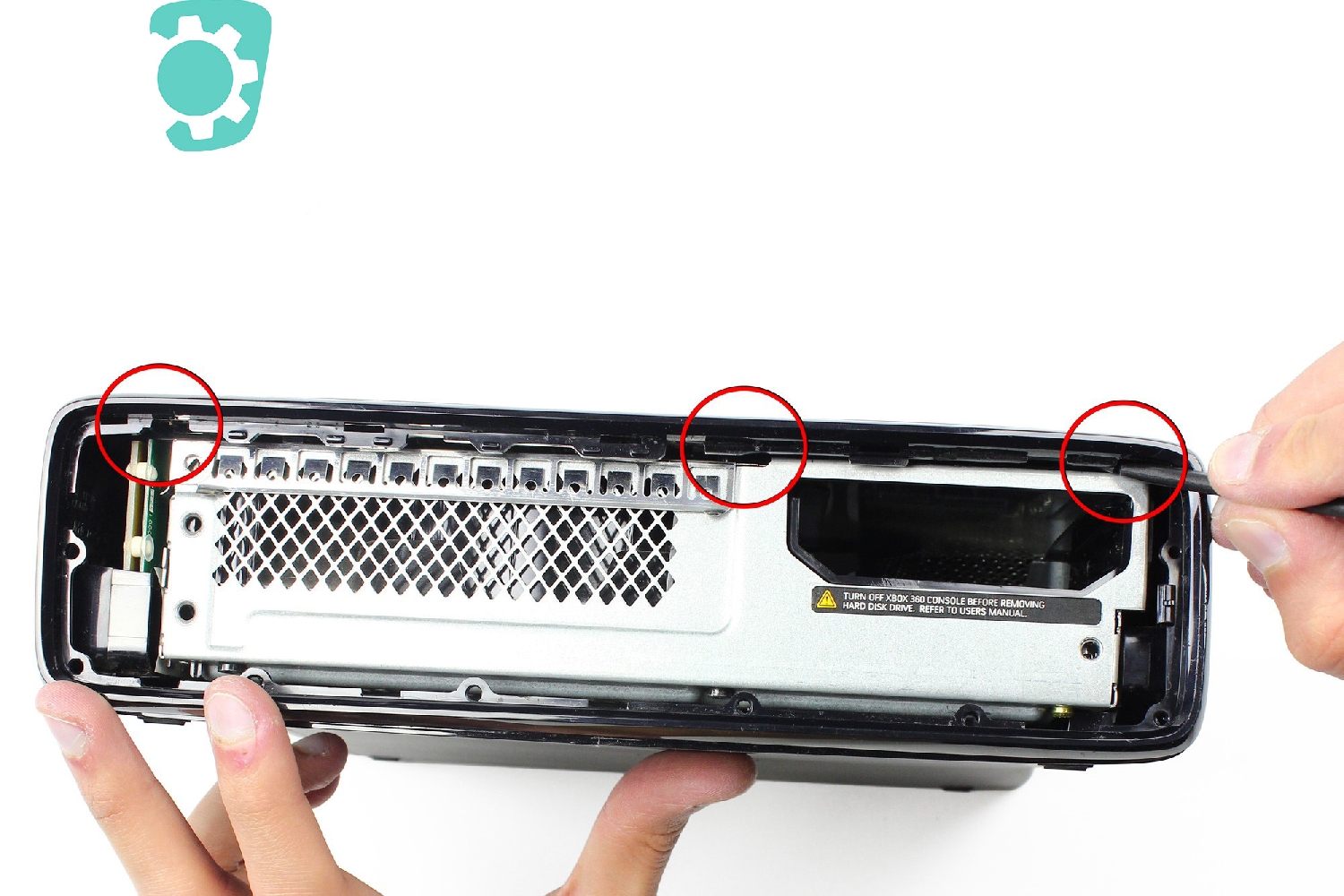

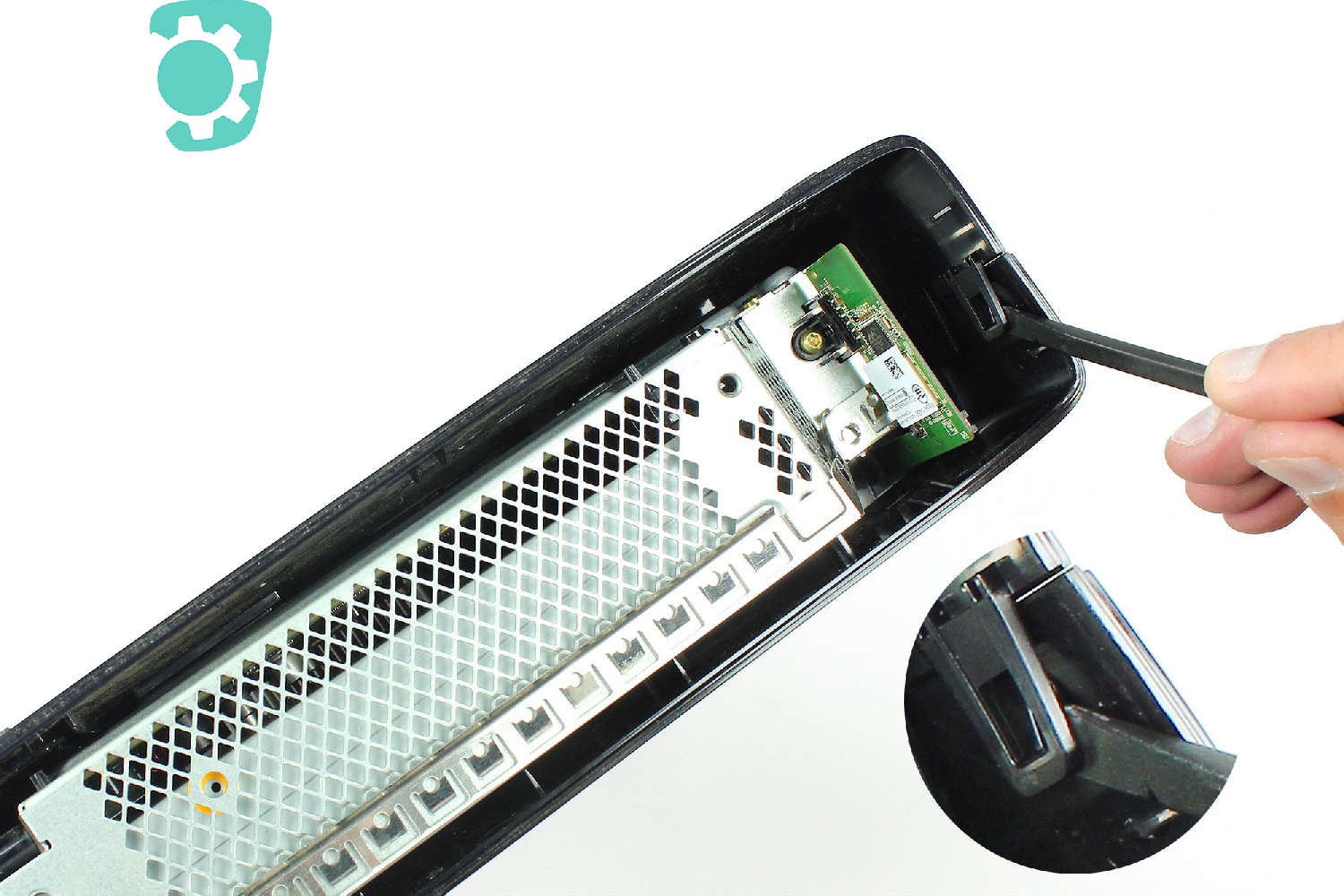

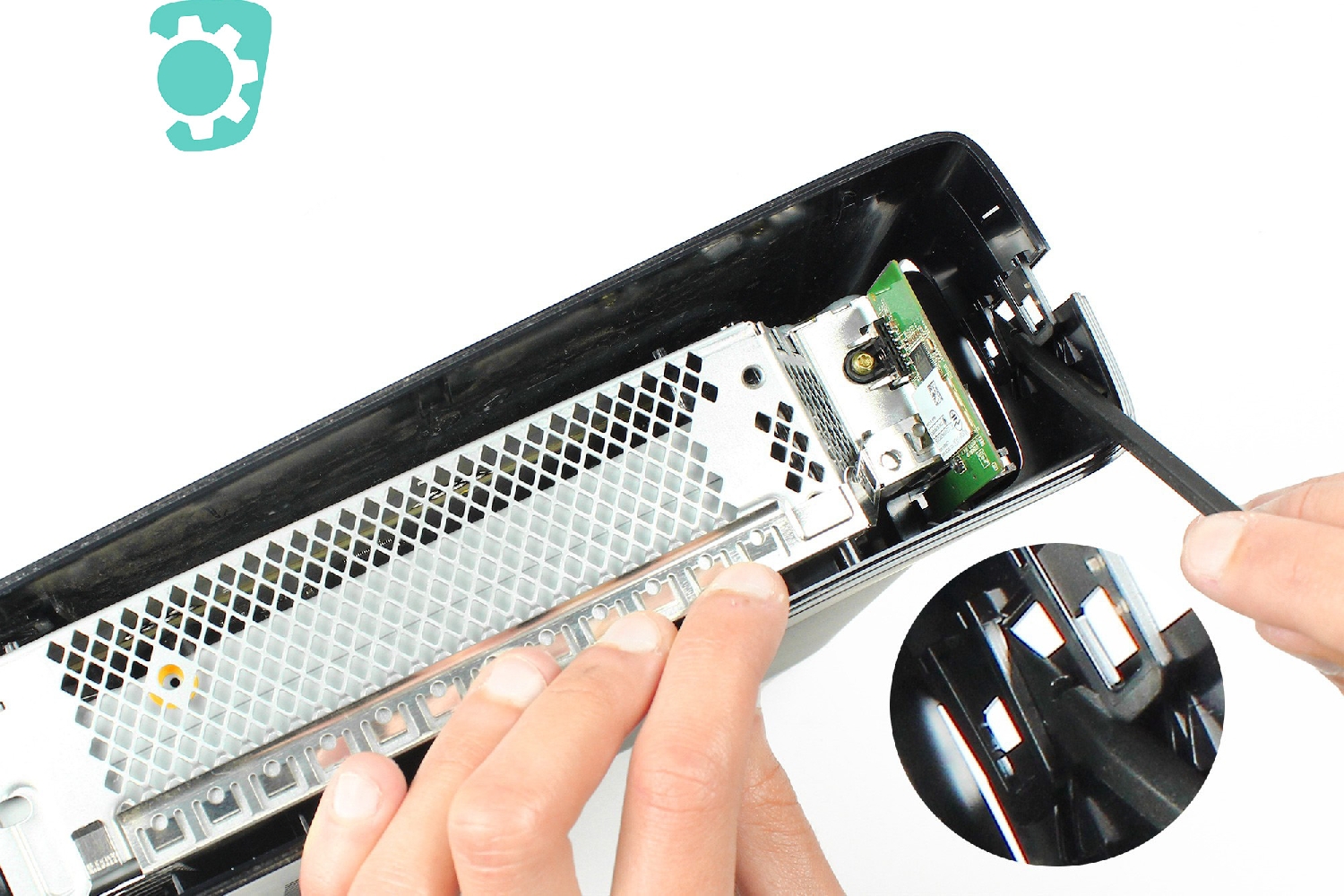

Avec la spatule en nylon vous allez faire levier pour désolidariser les 2 clips qui maintiennent ensemble les panneaux droit et gauche de la console. Cela se situe près de la carte wifi.

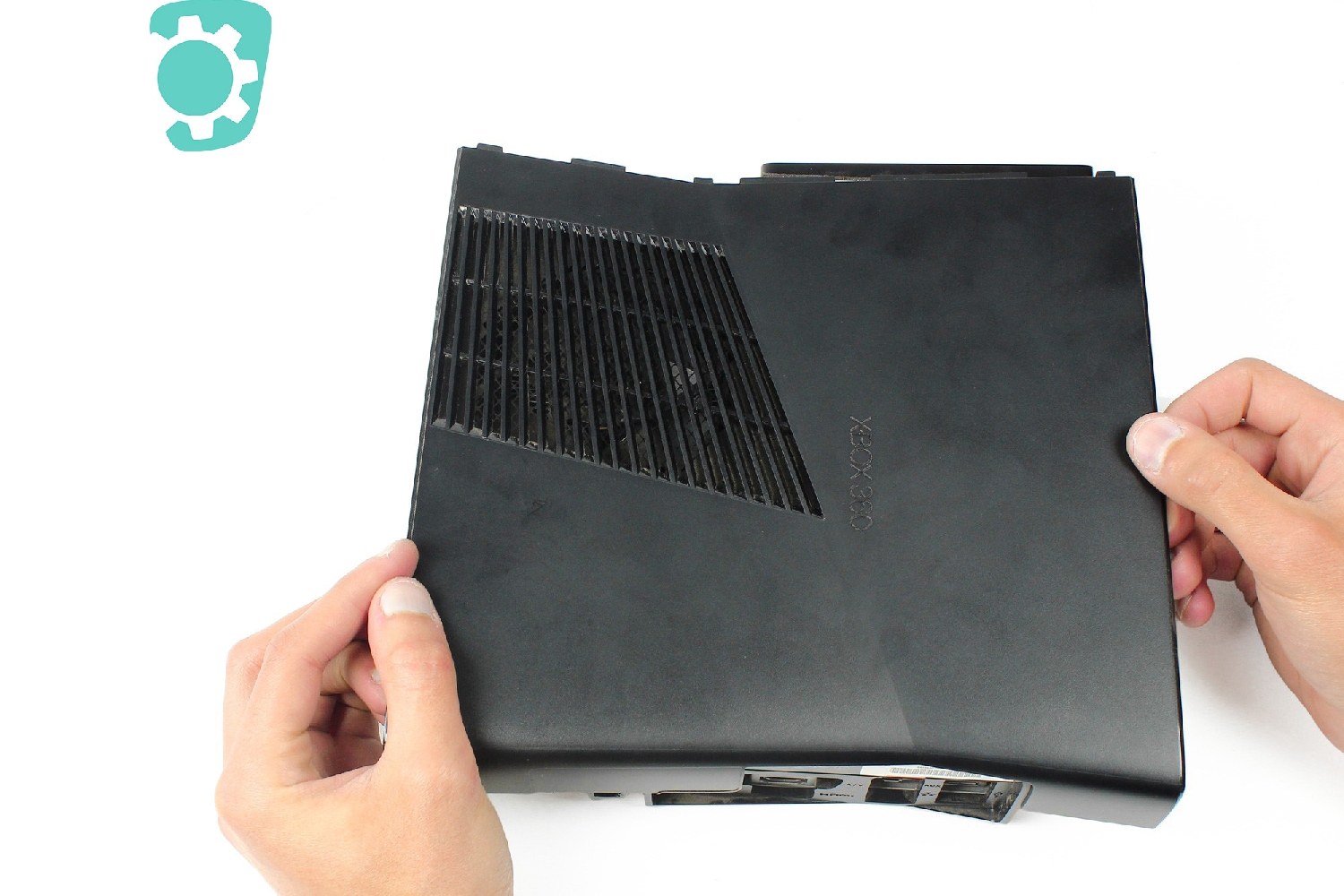

Vous pouvez maintenant séparer les 2 coques.

Retournez maintenant la console, partie inférieur face à vous. Vous allez décrocher les deux panneaux de l'autre côté.

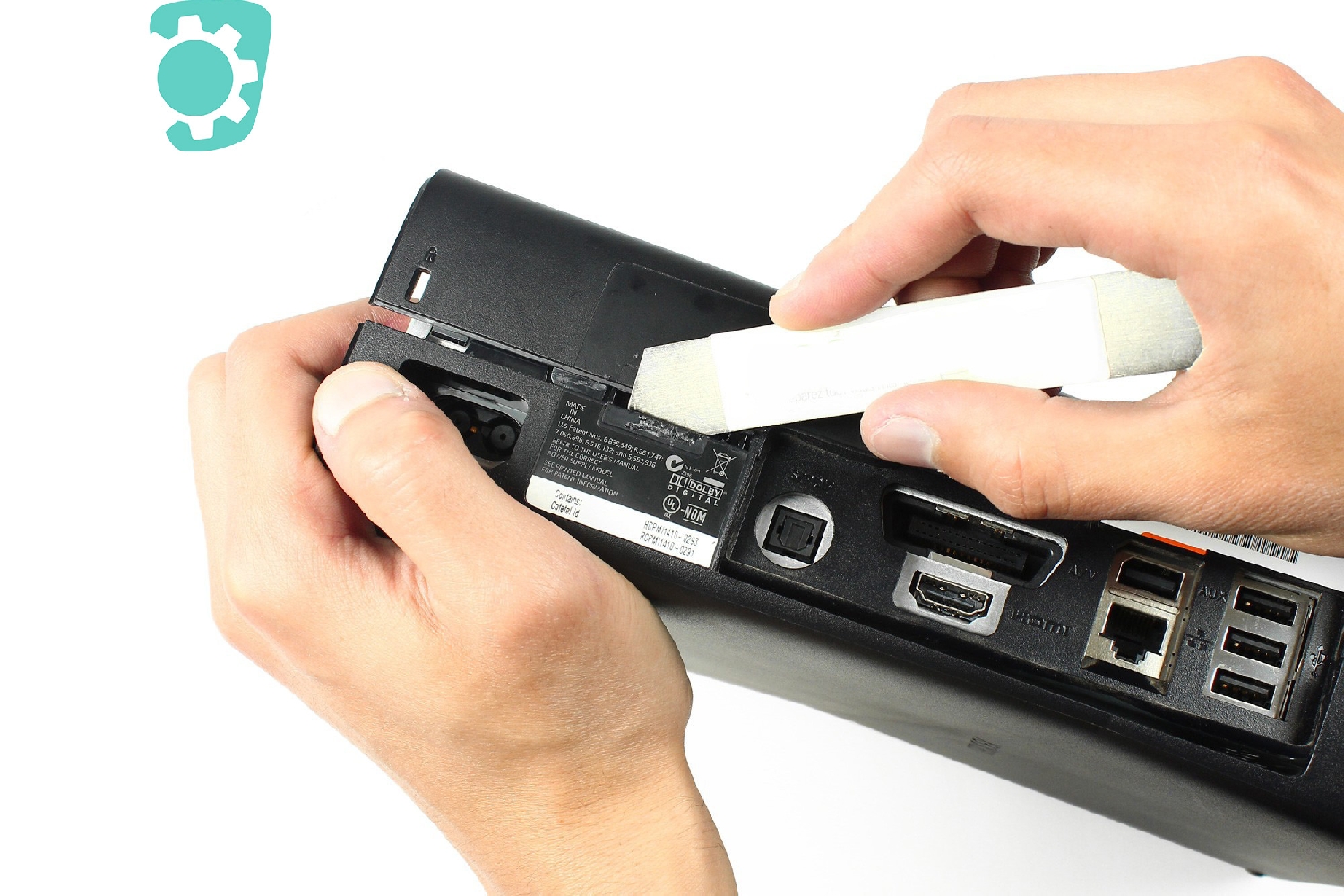

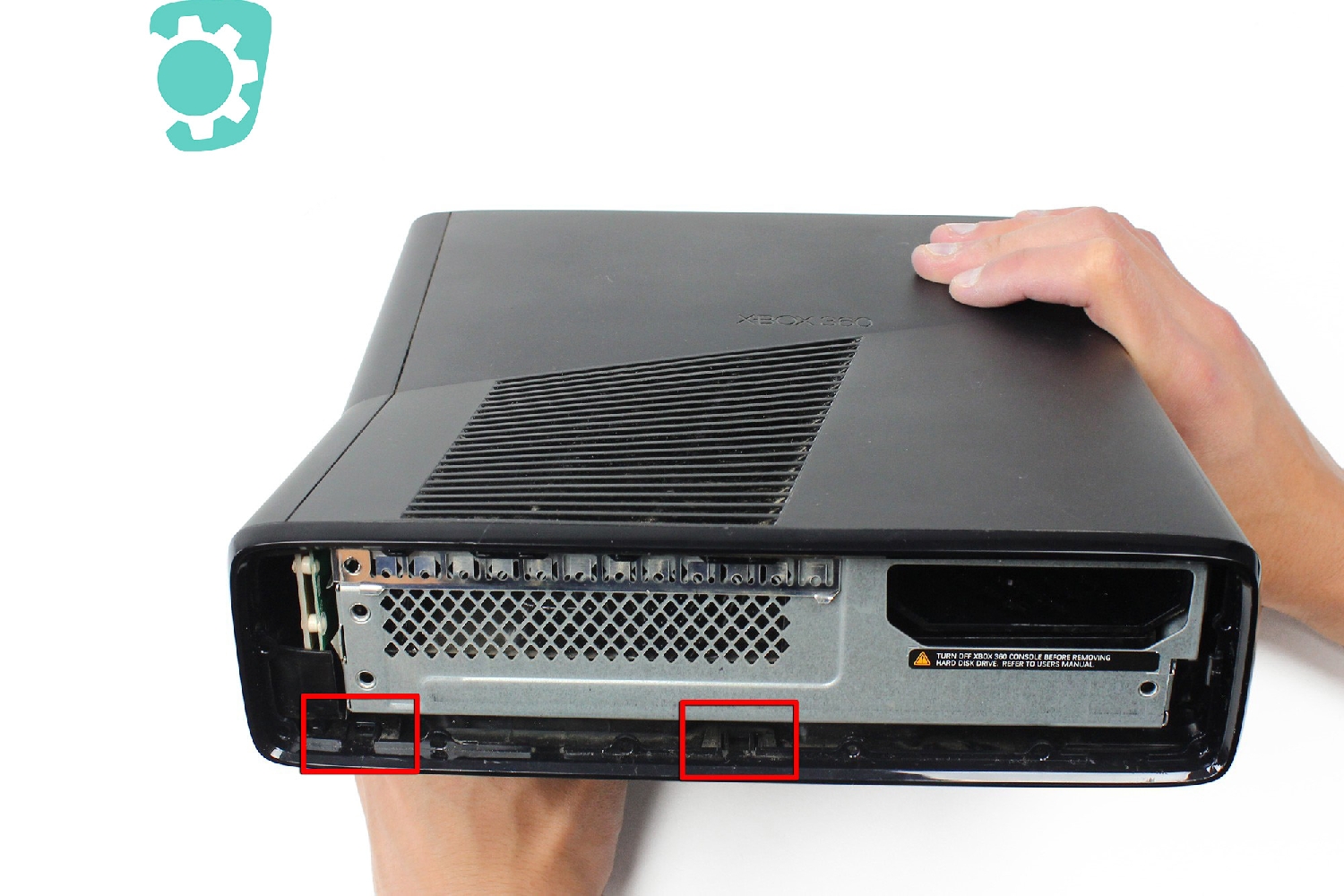

2 clips, situés cette fois-ci sur la partie inférieur, maintiennent ensemble les panneaux droit et gauche de la Xbox 360 S. Ceux-ci sont situés à coté de l'emplacement pour disque dur.

Afin de désolidarisez ces 2 clips, faites levier à l'aide d'une spatule en nylon comme indiqué sur les photos.

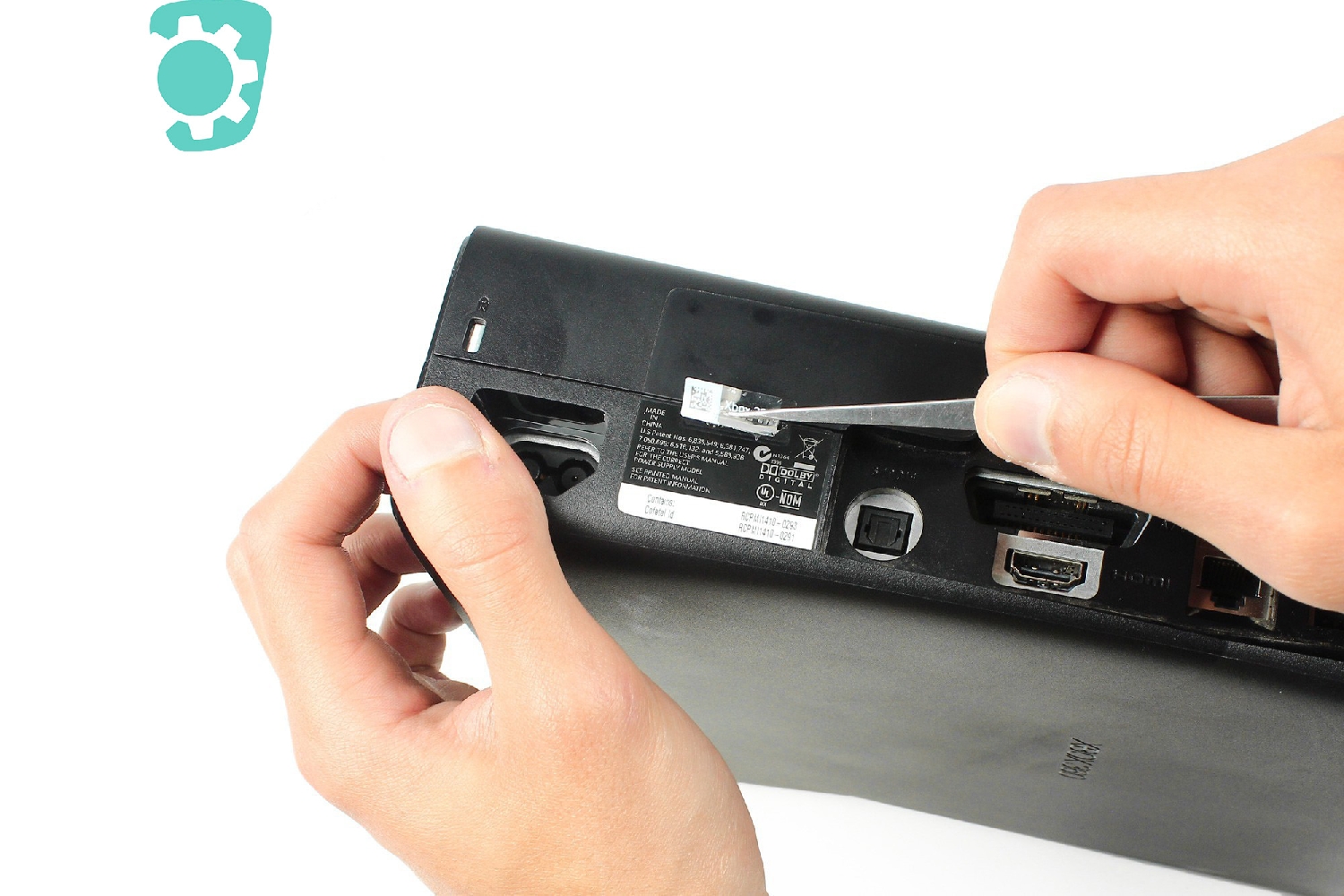

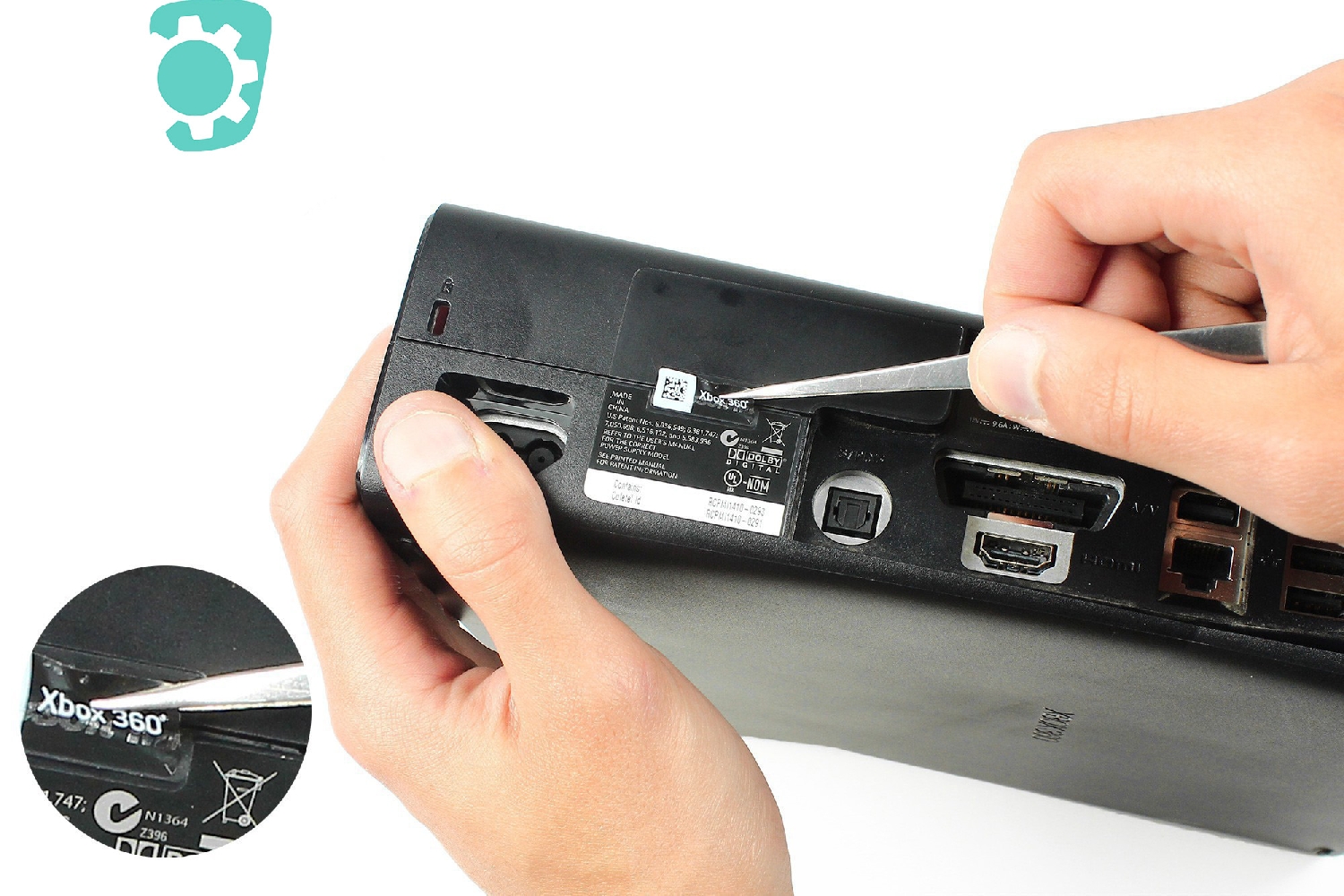

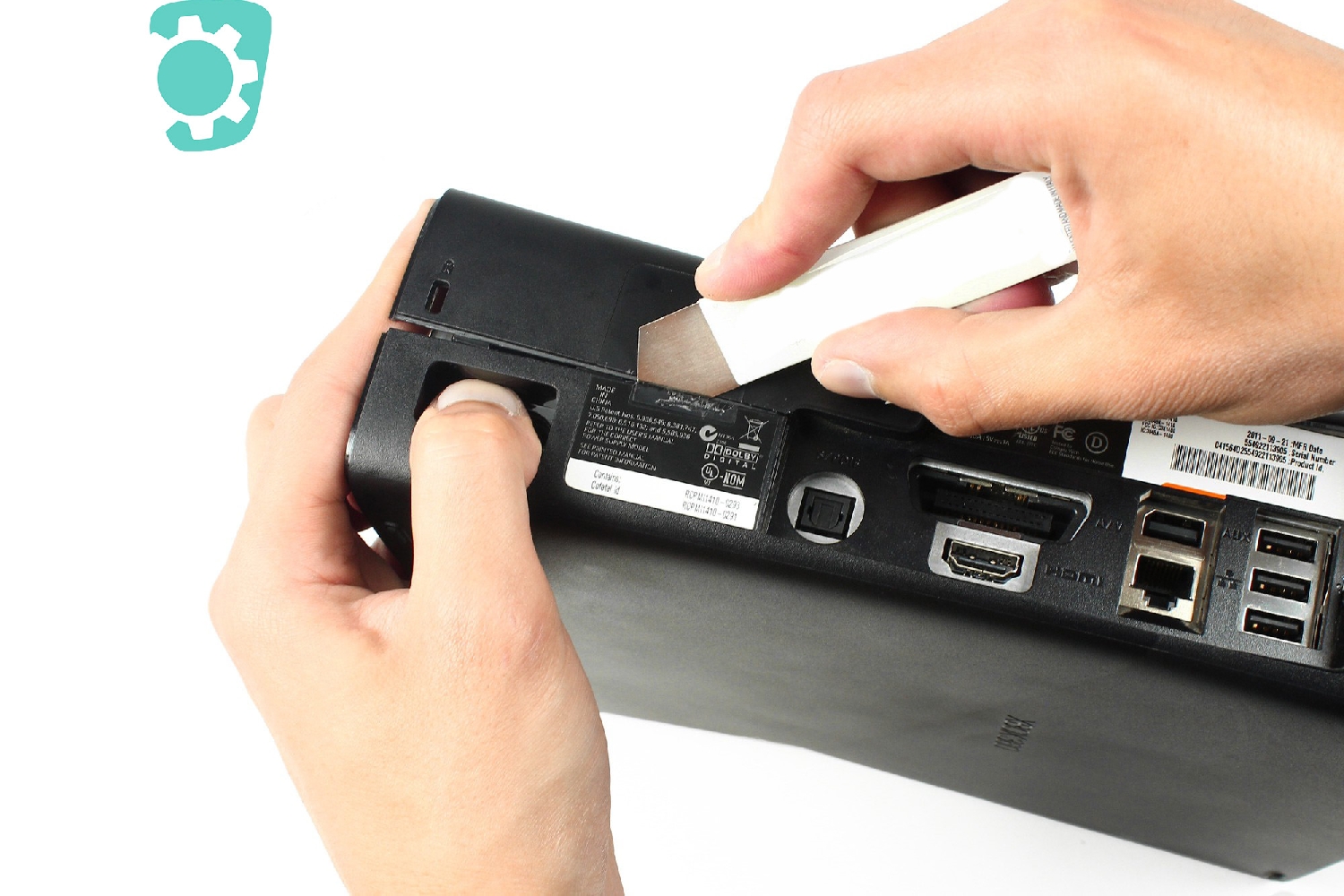

A l'aide d'une pincette vous allez maintenant retirer l'autocollant de garantie.

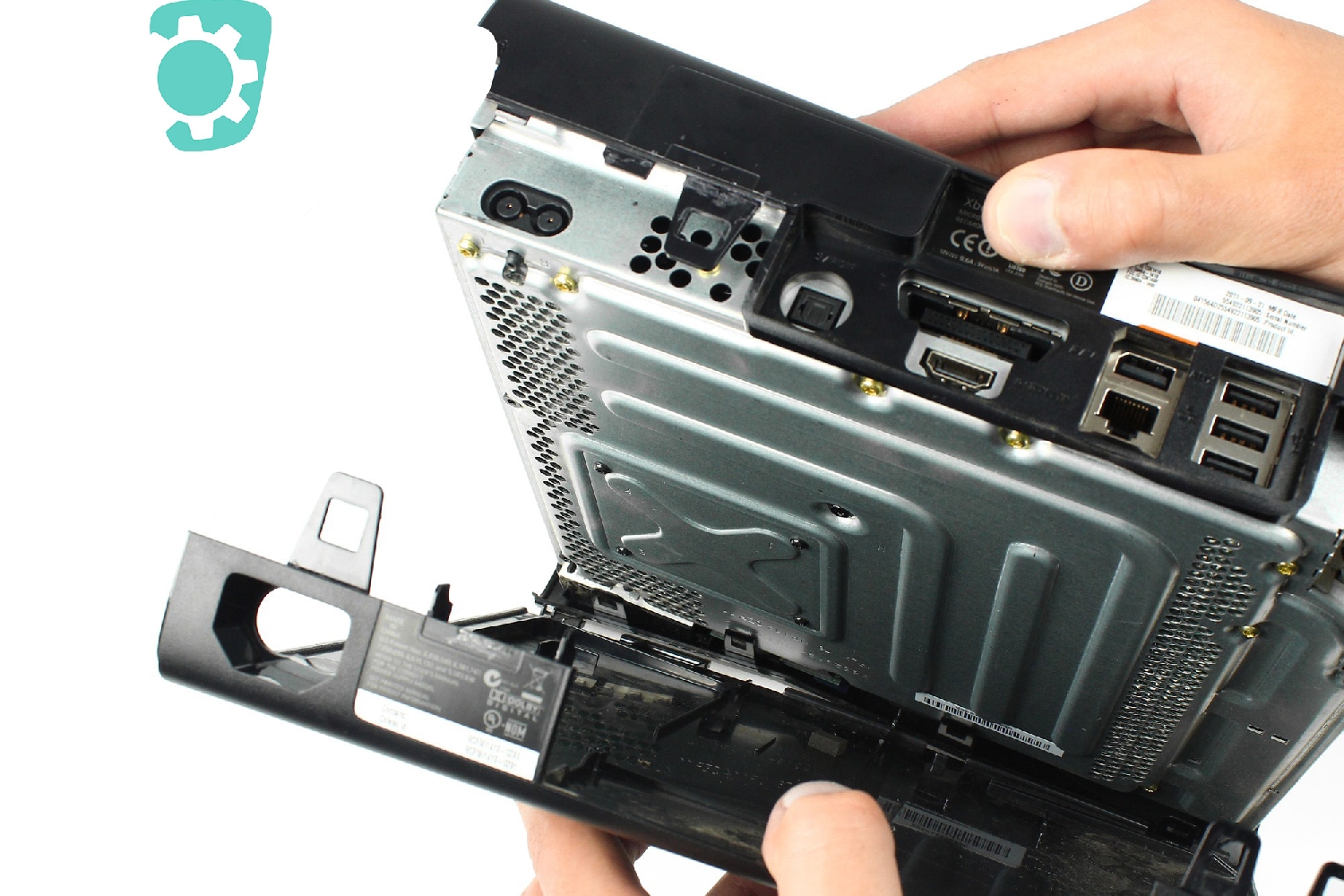

Insérez maintenant la spatule en métal entre les deux panneaux droit et gauche et faites levier pour les séparer.

Attention, il n'est pas nécessaire de forcer. Si vous sentez une résistance c'est qu'il reste un clip d'accroché.

Voilà. Vous pouvez séparer le panneau de gauche du reste de la console.

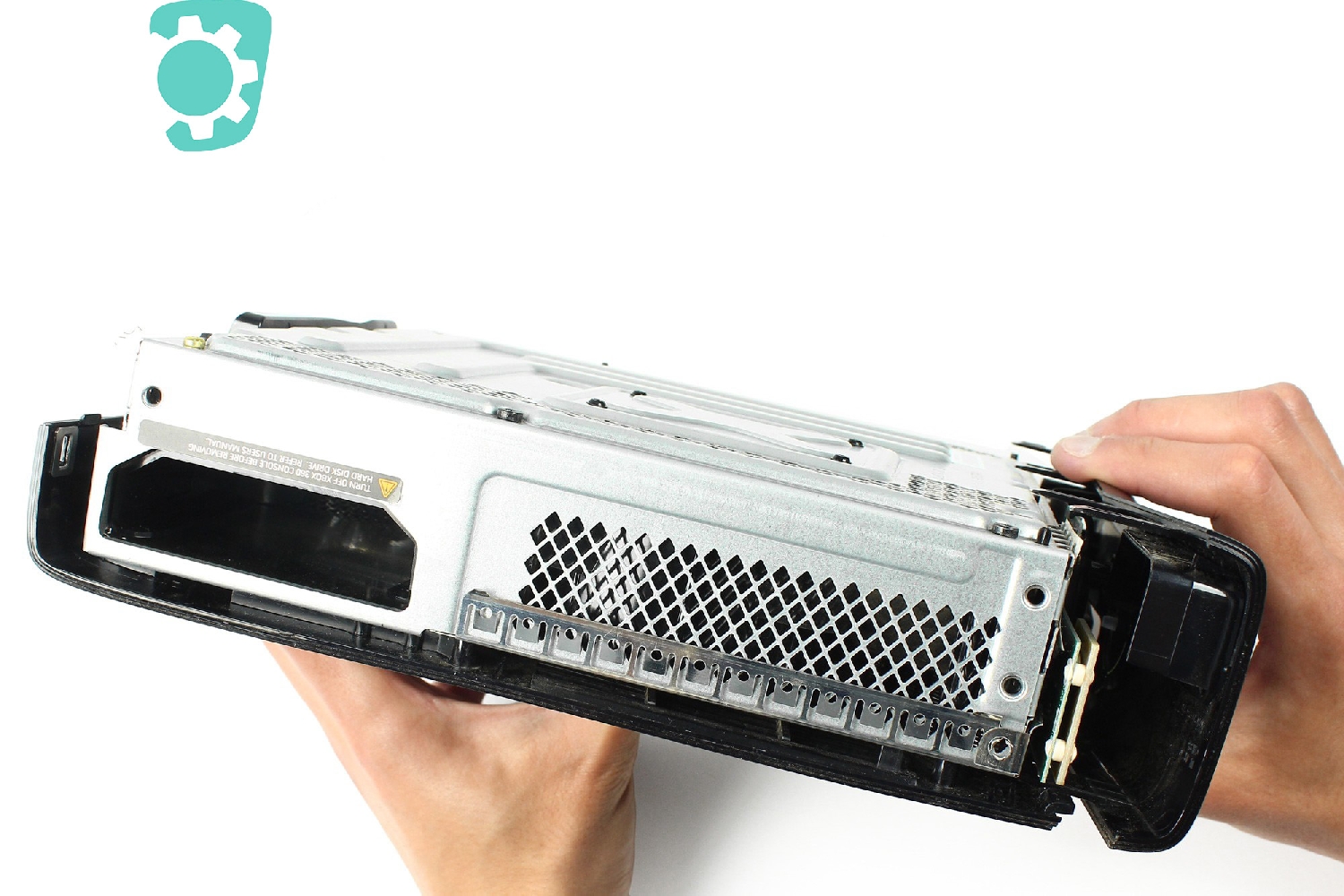

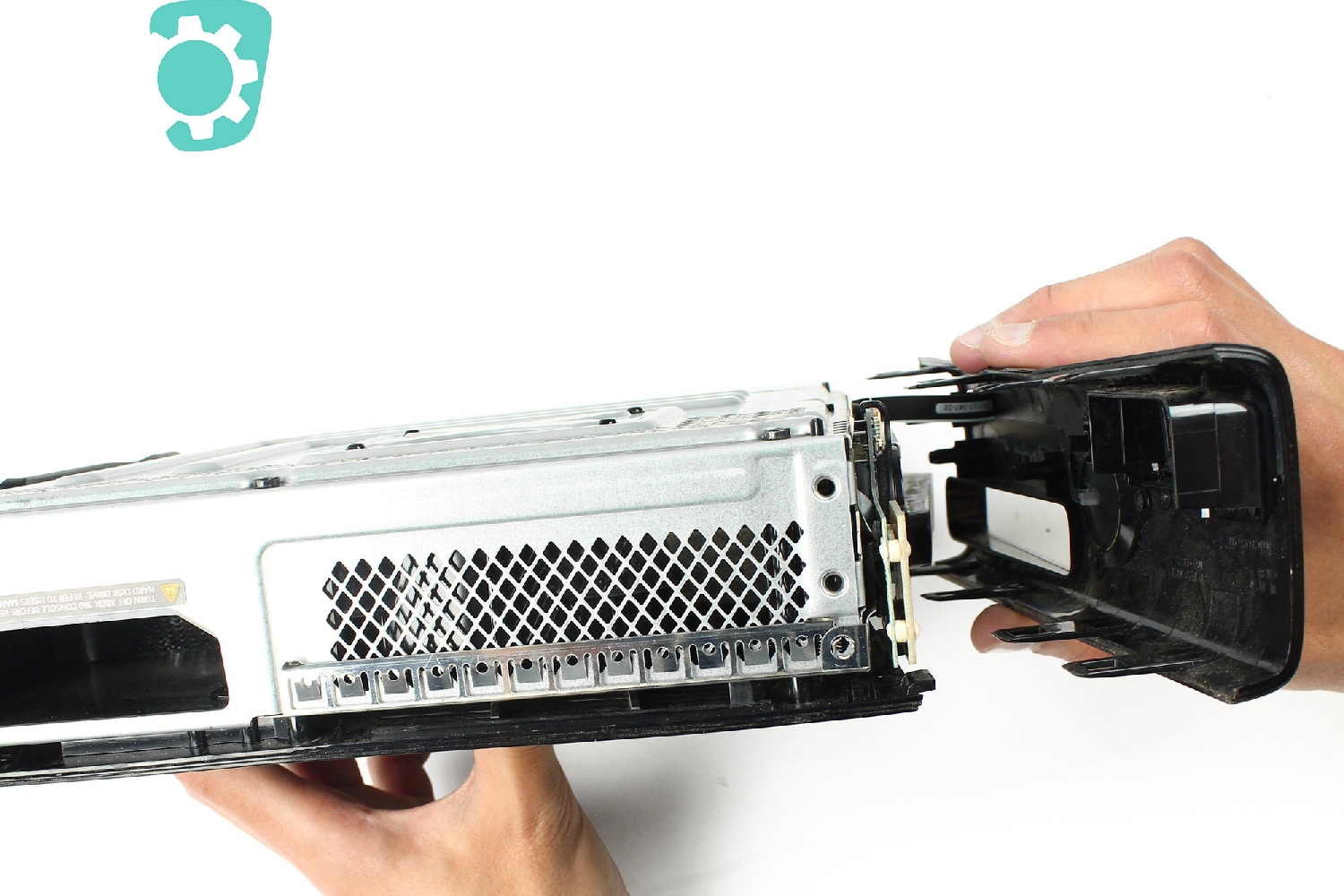

A l'aide de la spatule en nylon, vous allez déclipser la face avant de la console.

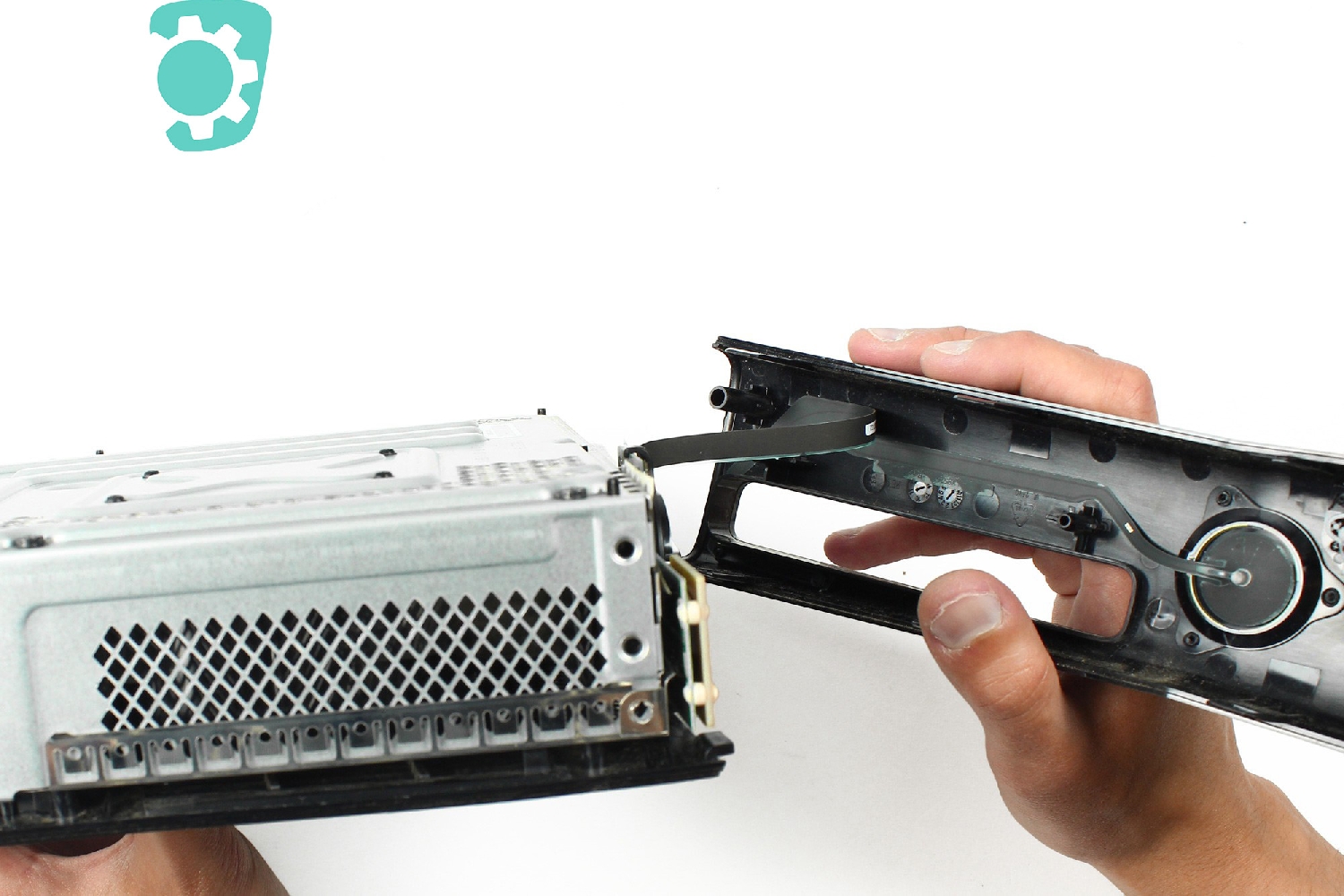

Vous n'avez plus qu'à tirer délicatement la façade. Attention ! Une nappe la garde encore maintenue à la console, ne l'arrachez pas.

Retirez maintenant le plastique bleu de maintient à l'aide de la spatule en nylon.

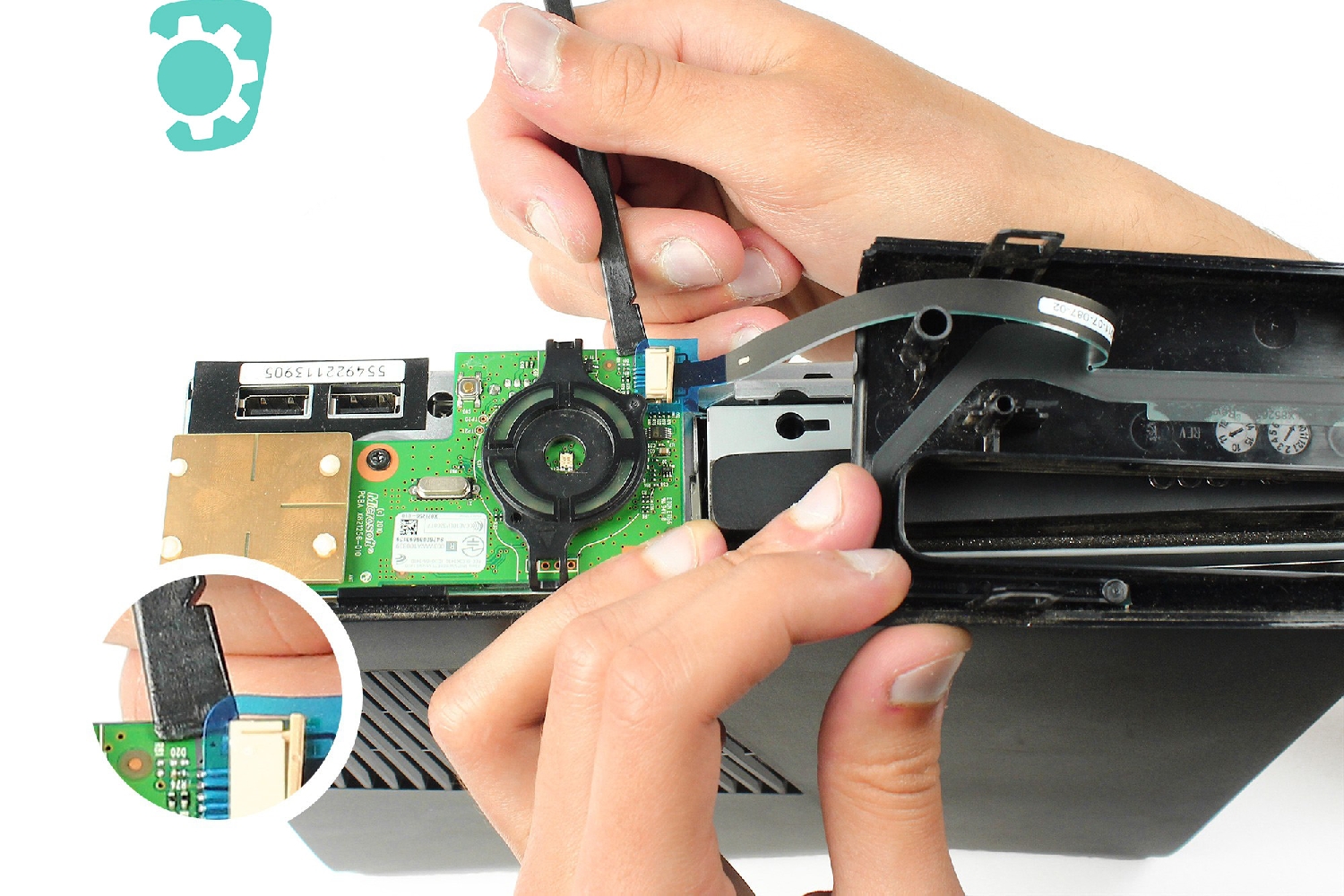

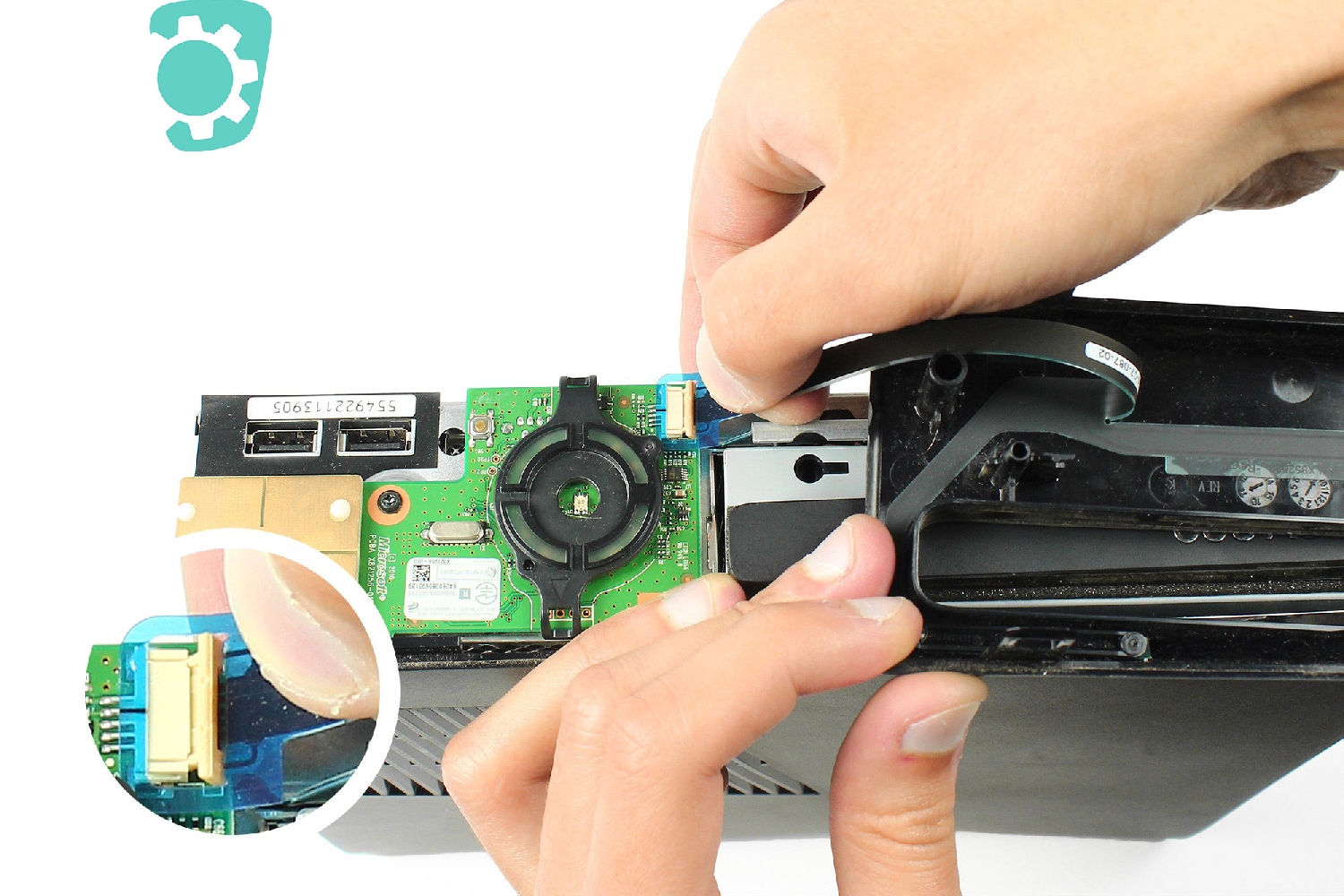

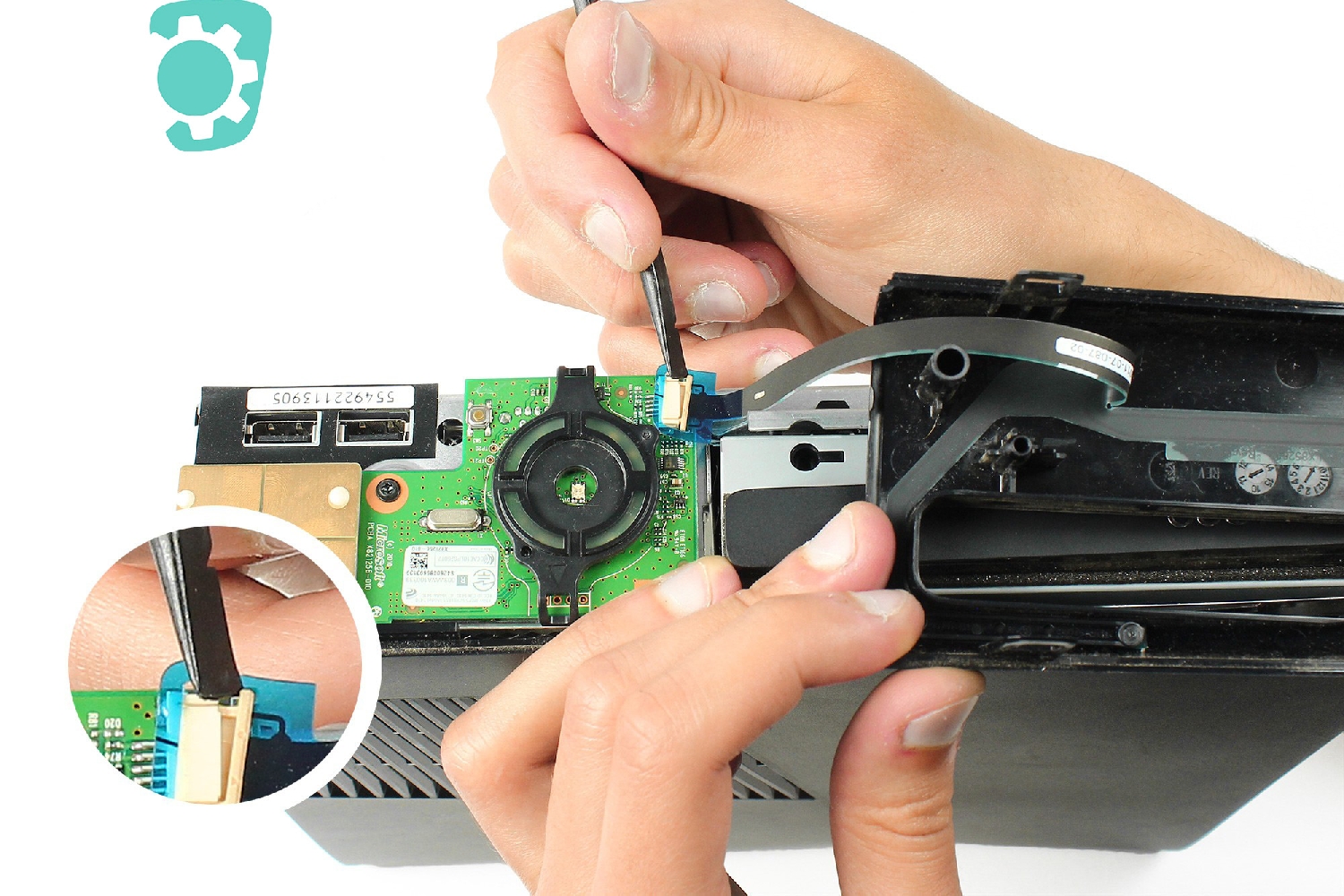

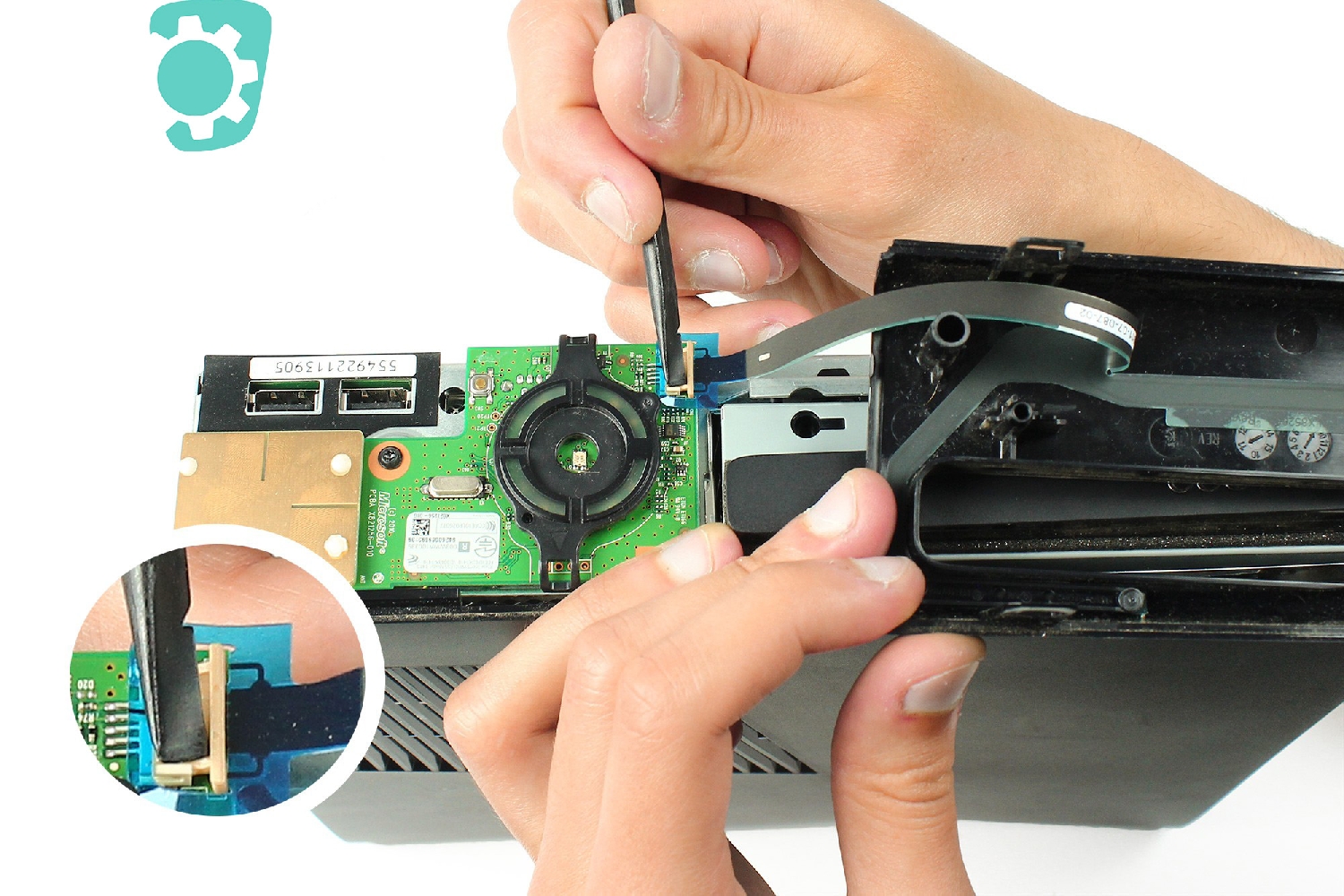

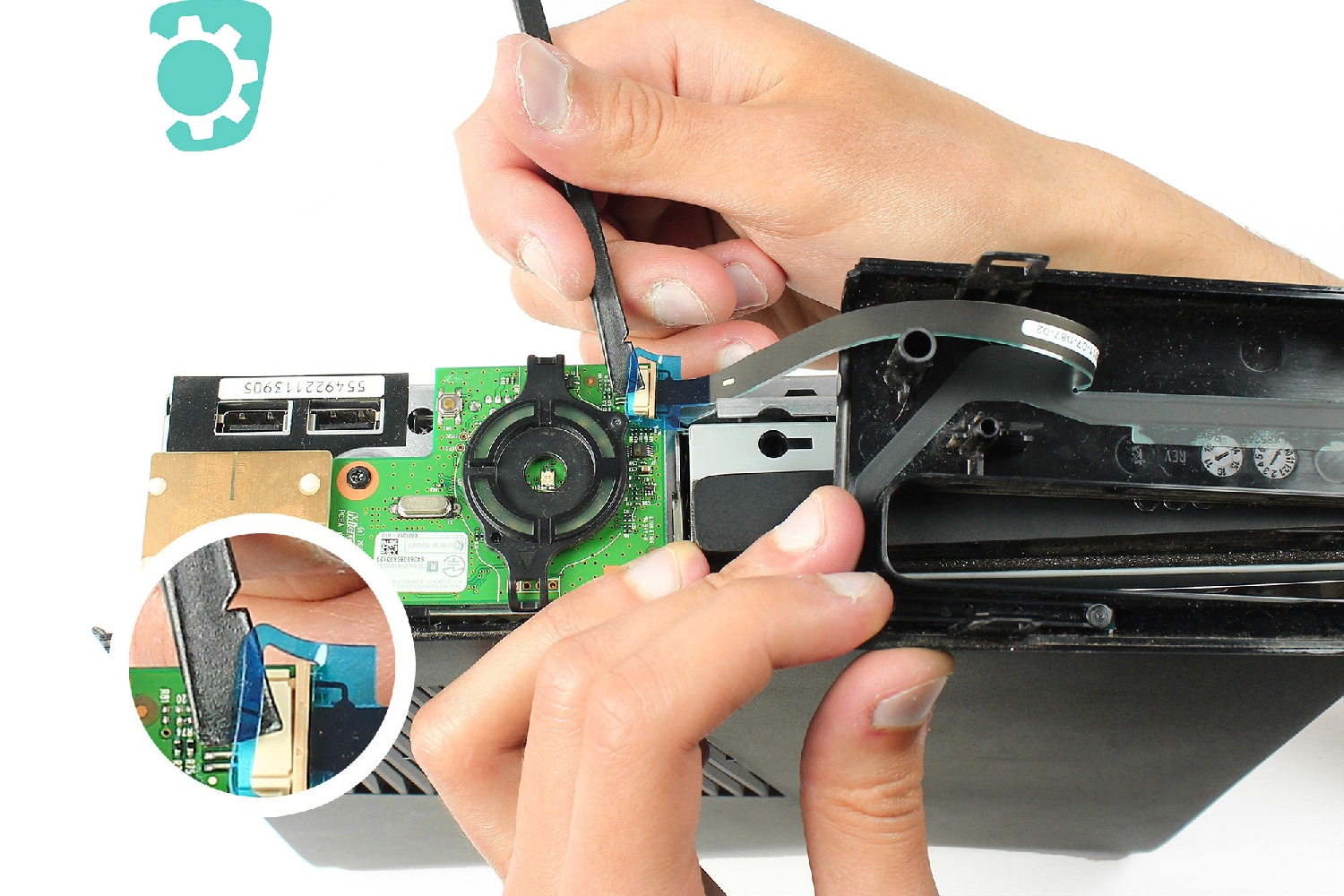

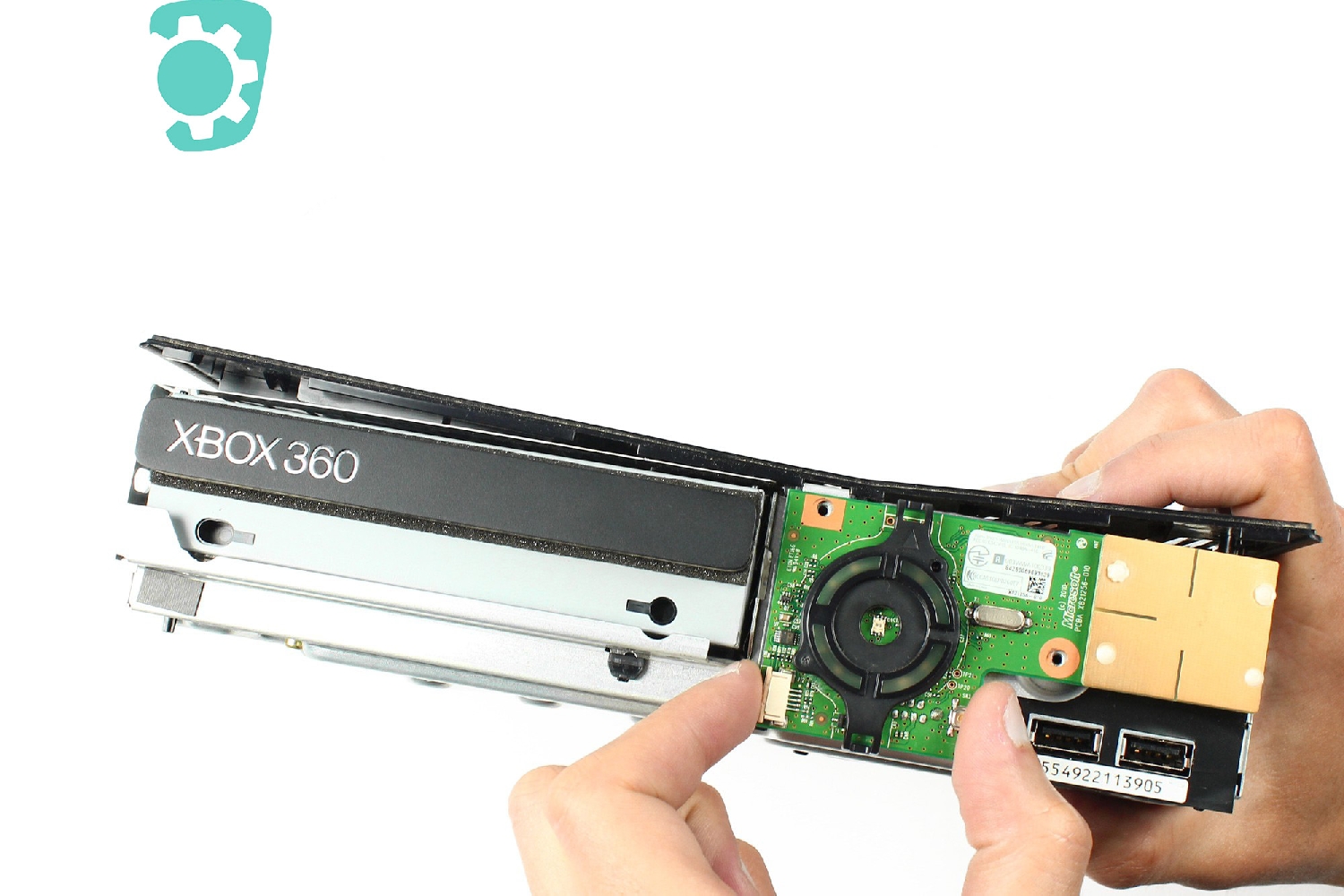

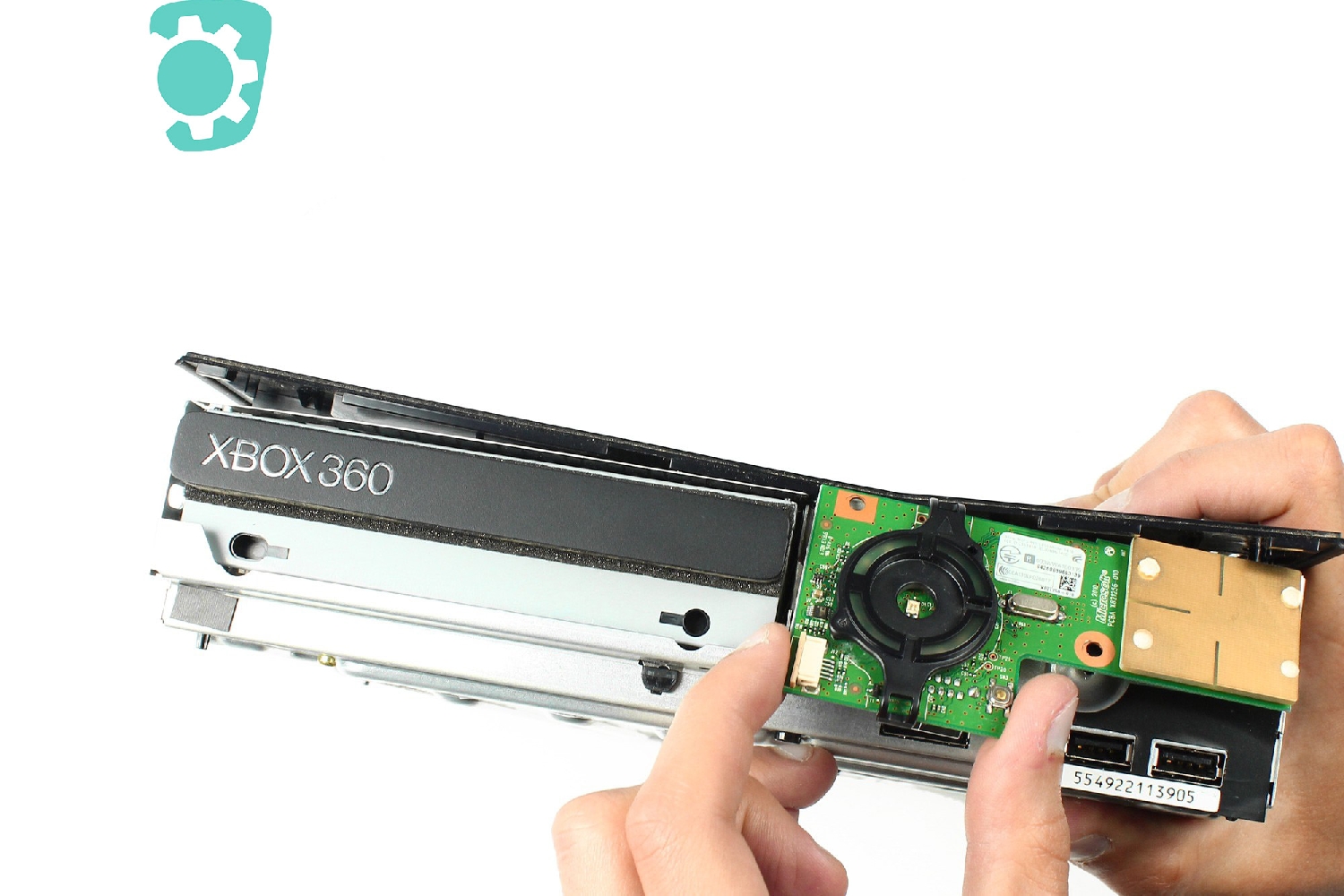

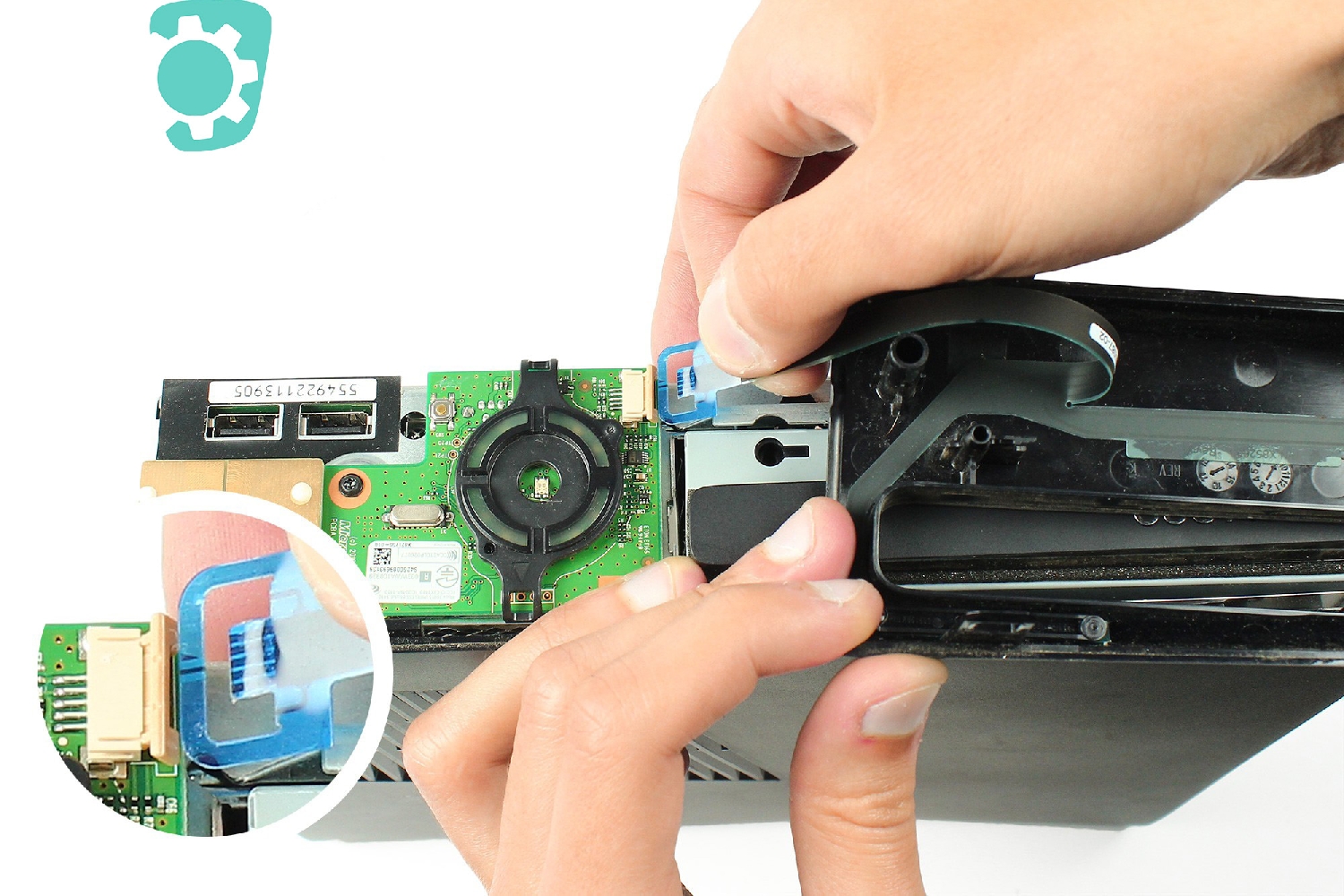

Toujours à l'aide de la spatule en nylon, déverrouillez le connecteur FPC qui maintient le câble de gestion du bouton d'allumage.

Une fois le connecteur en position ouverte, vous pouvez sortir délicatement la nappe de liaison du bouton d'allumage.

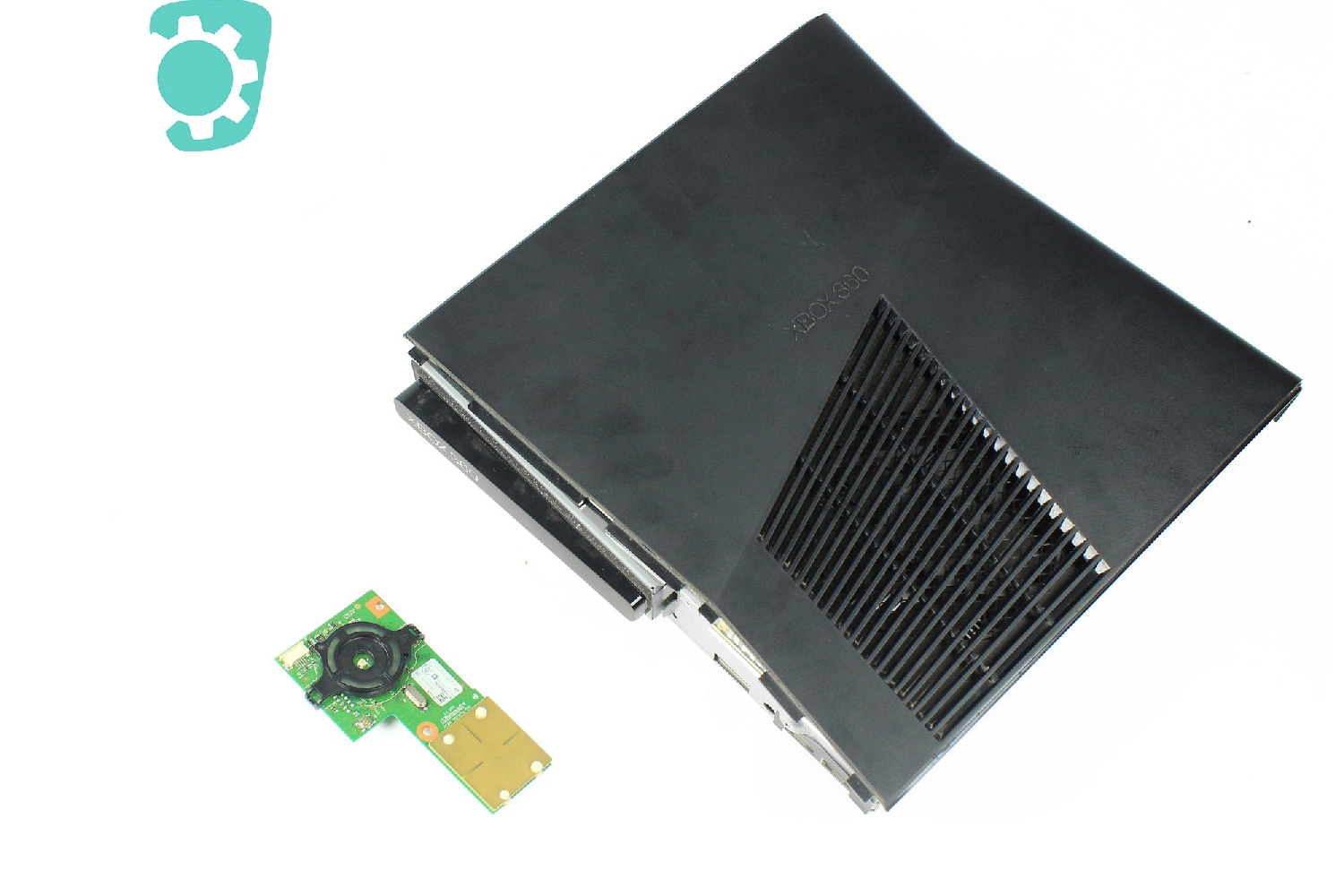

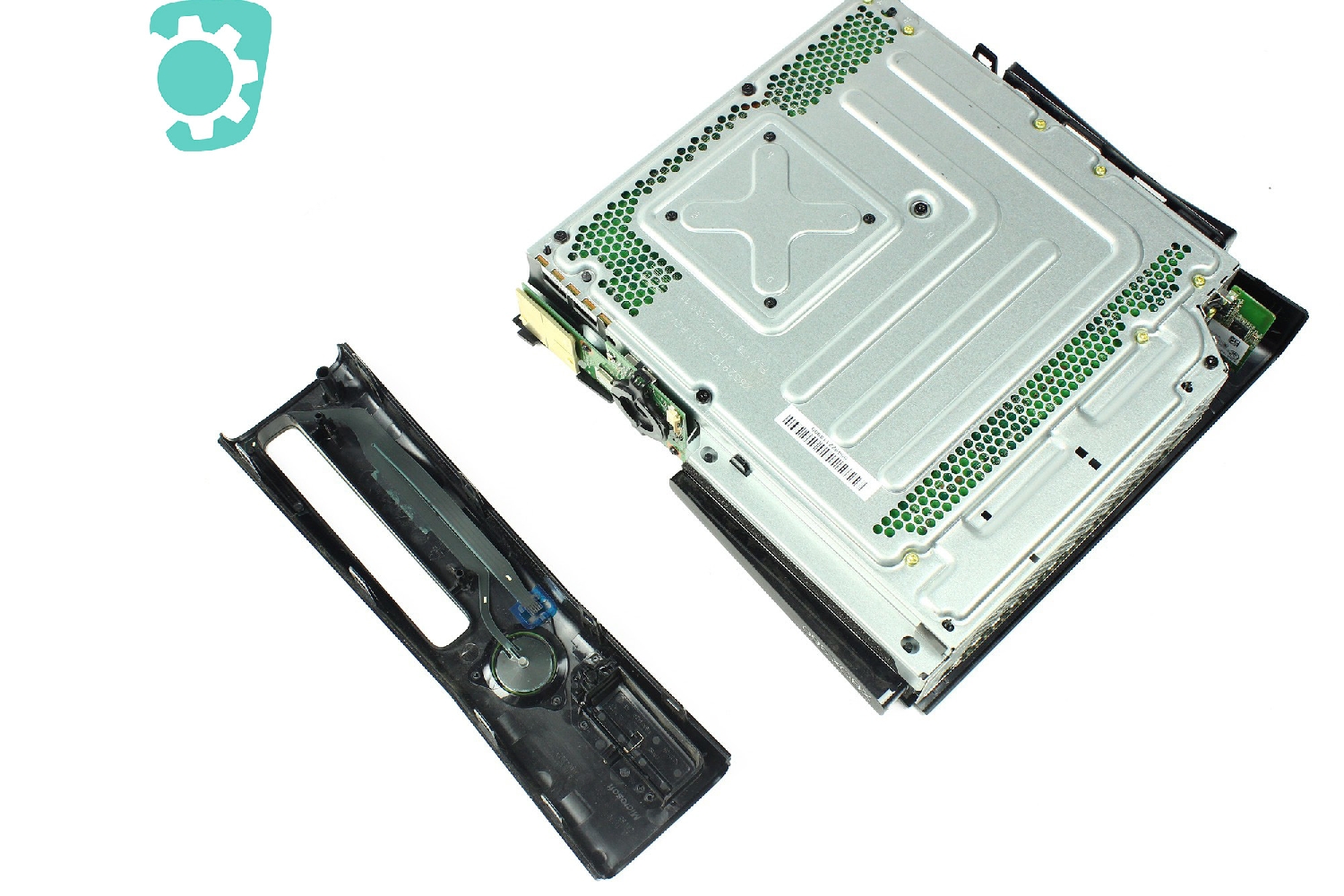

Maintenant vous pouvez totalement ôter la façade avant de la Xbox 360 S.

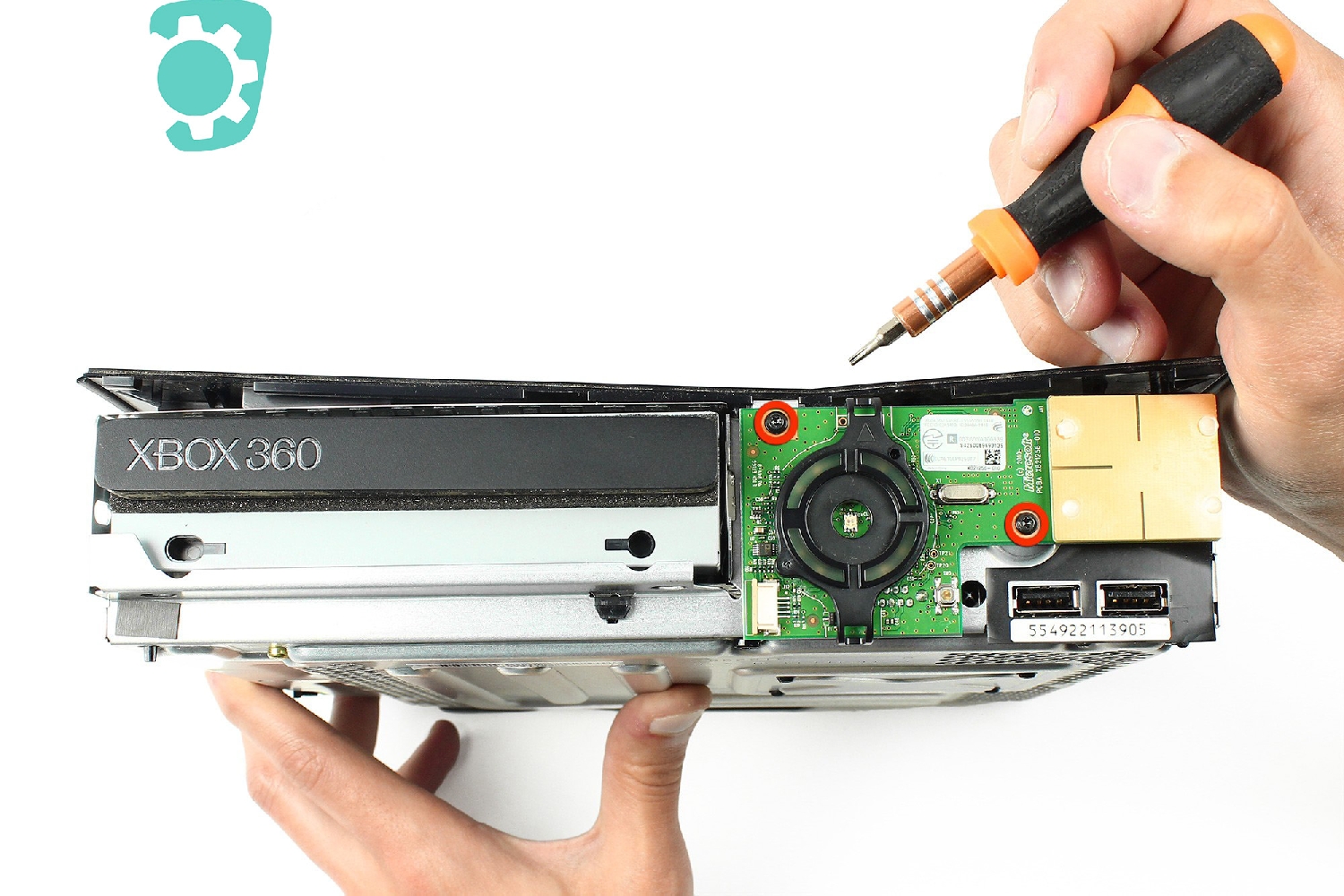

A l'aide d'un tournevis Torx T8, veuillez retirer les deux vis qui maintiennent la carte radio. Elles sont entourées ici en rouge.

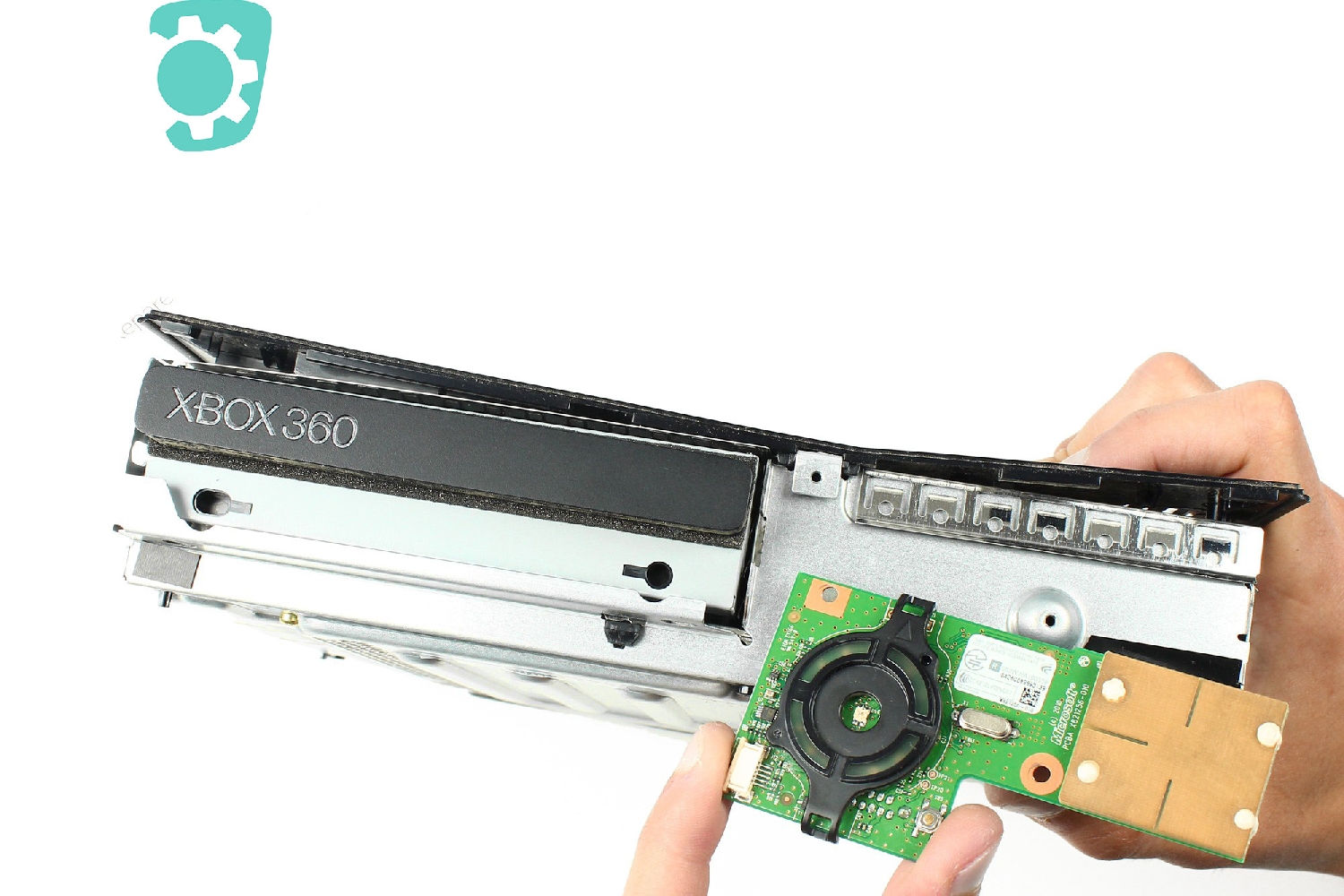

Tirez ensuite délicatement sur la carte radio pour l’extraire de son logement.

Vous pouvez ensuite l'enlever entièrement.

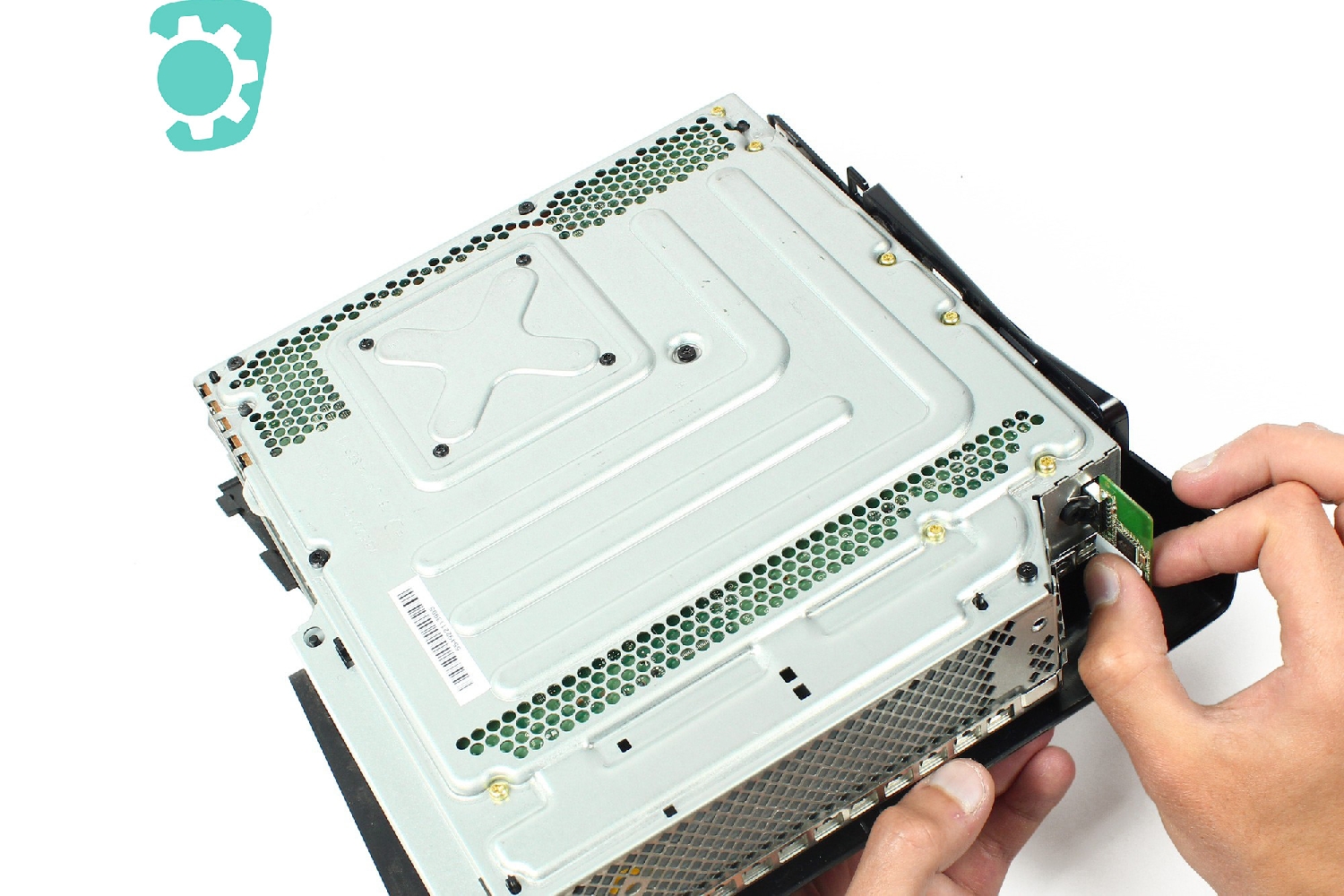

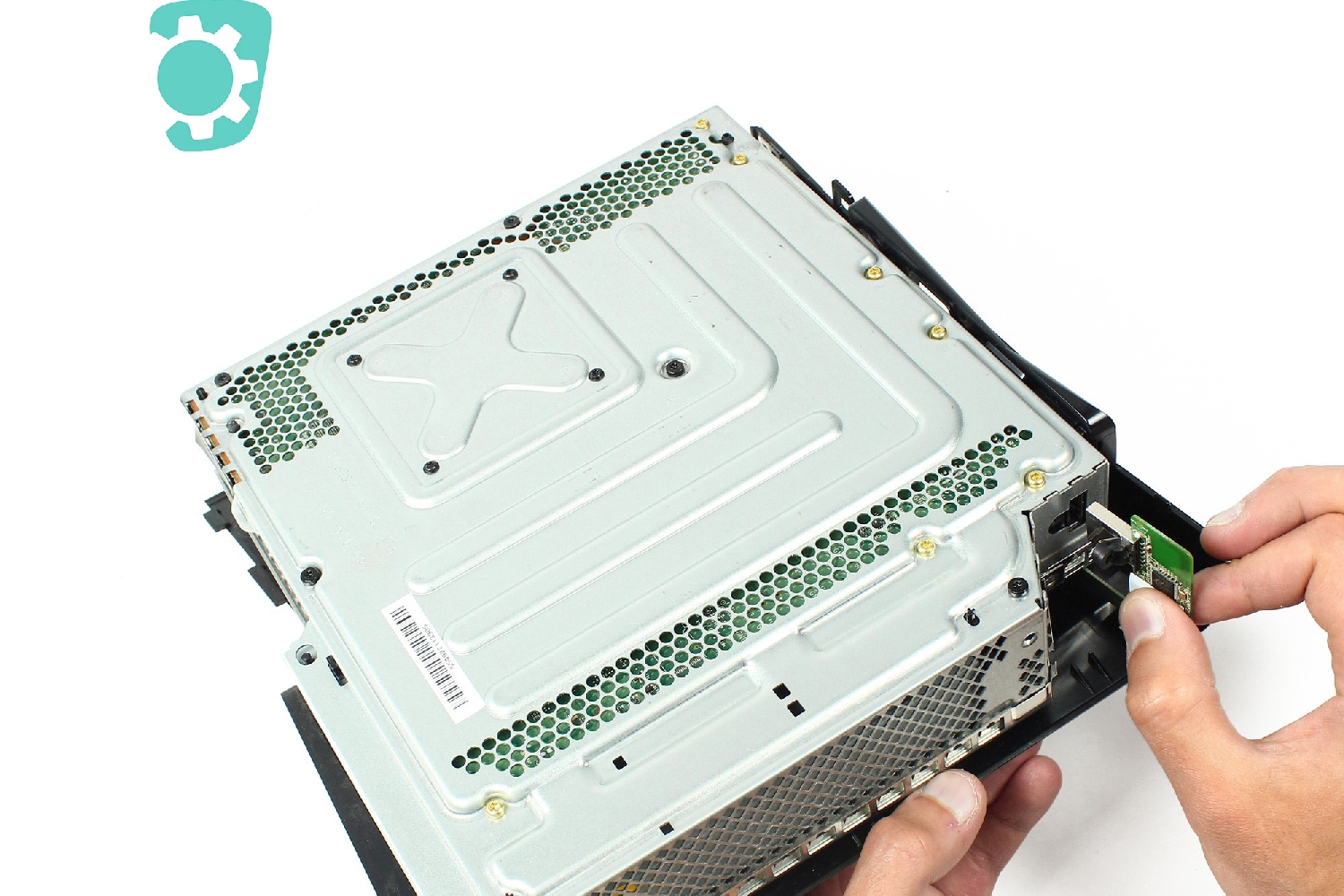

Vous allez retirer la carte wifi.
Pour cela, munissez vous d'un tournevis Torx T10 et retirez la vis entourée en rouge.

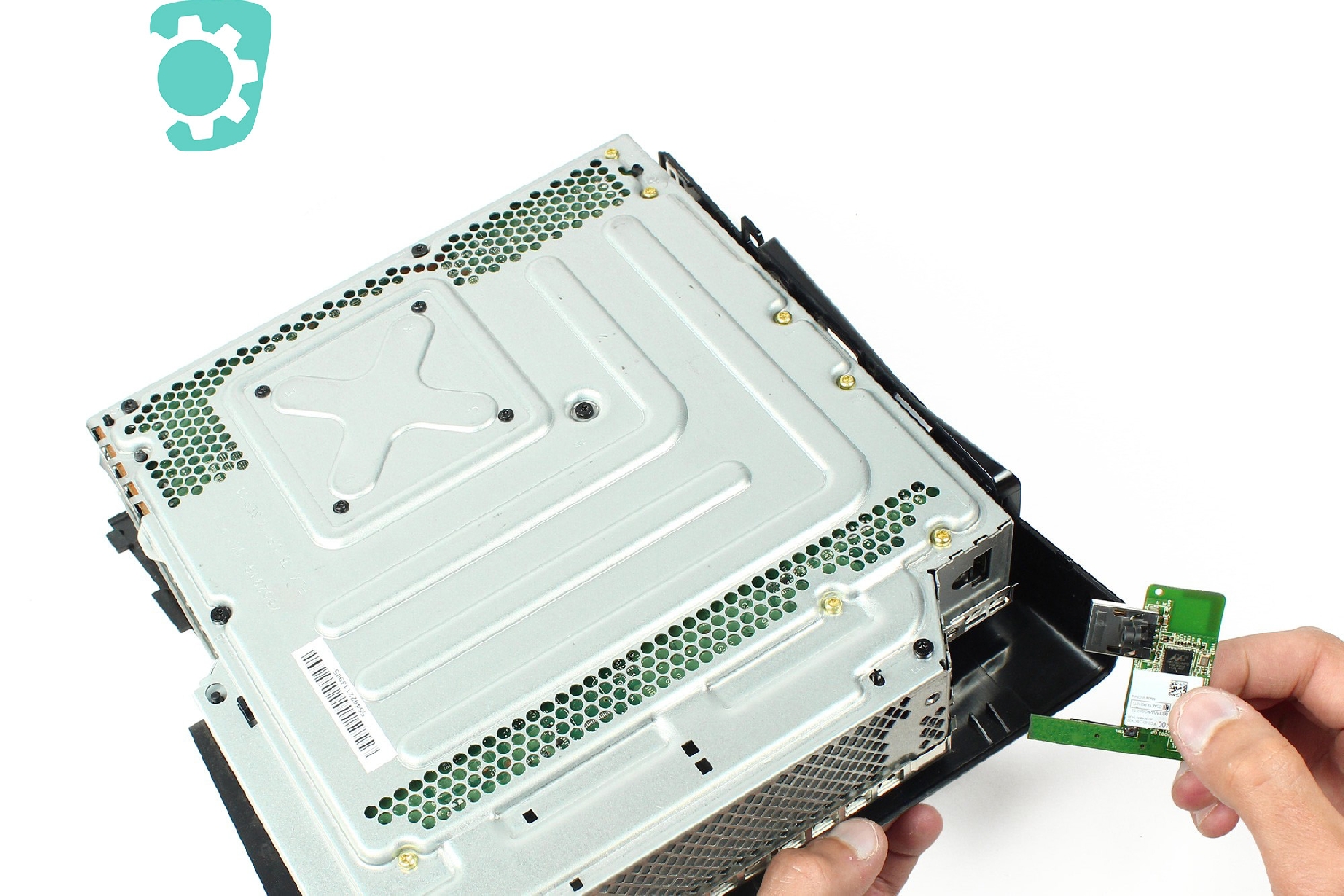

Puis tirez délicatement sur la carte wifi pour la déconnecter de la console et la retirer totalement.

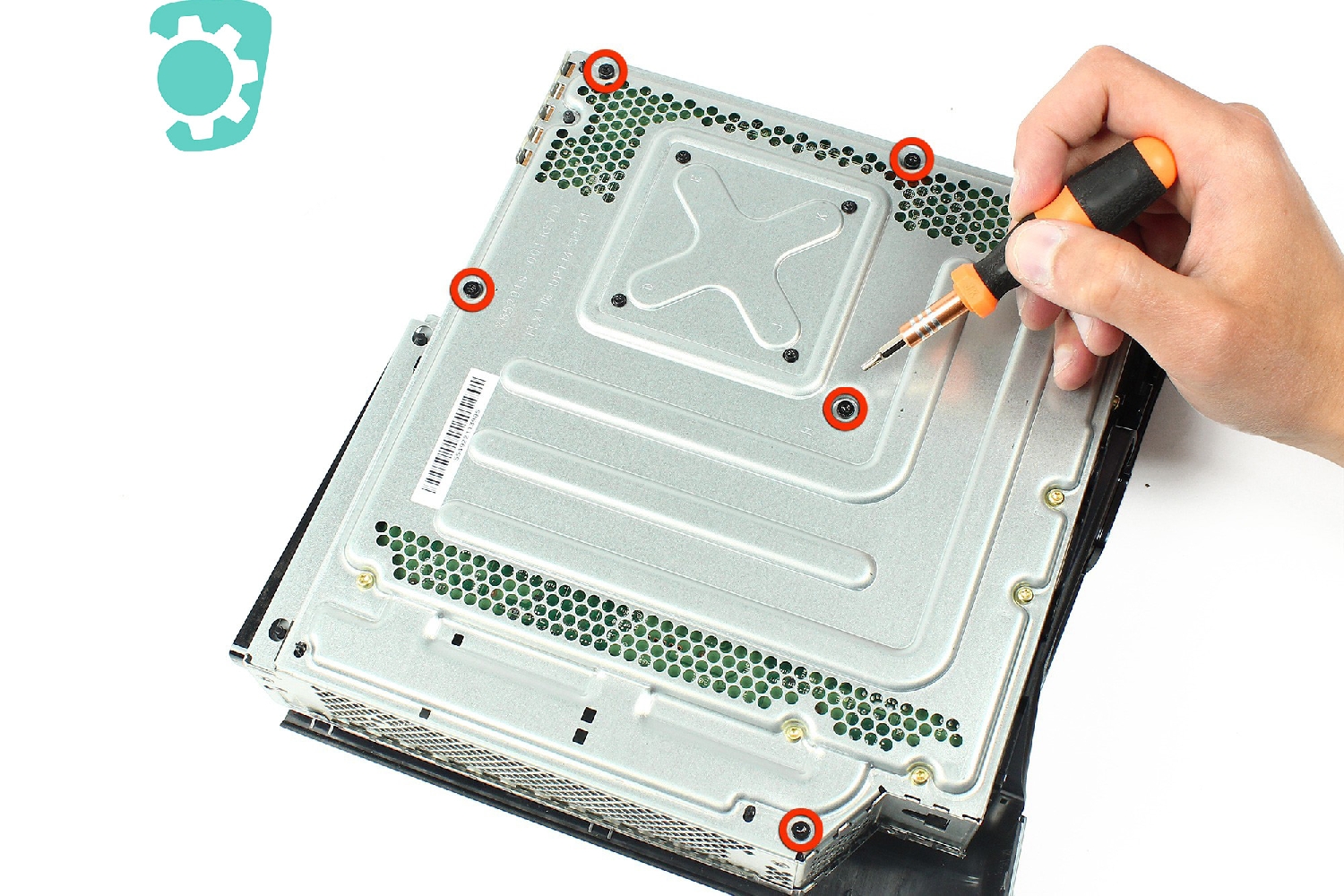

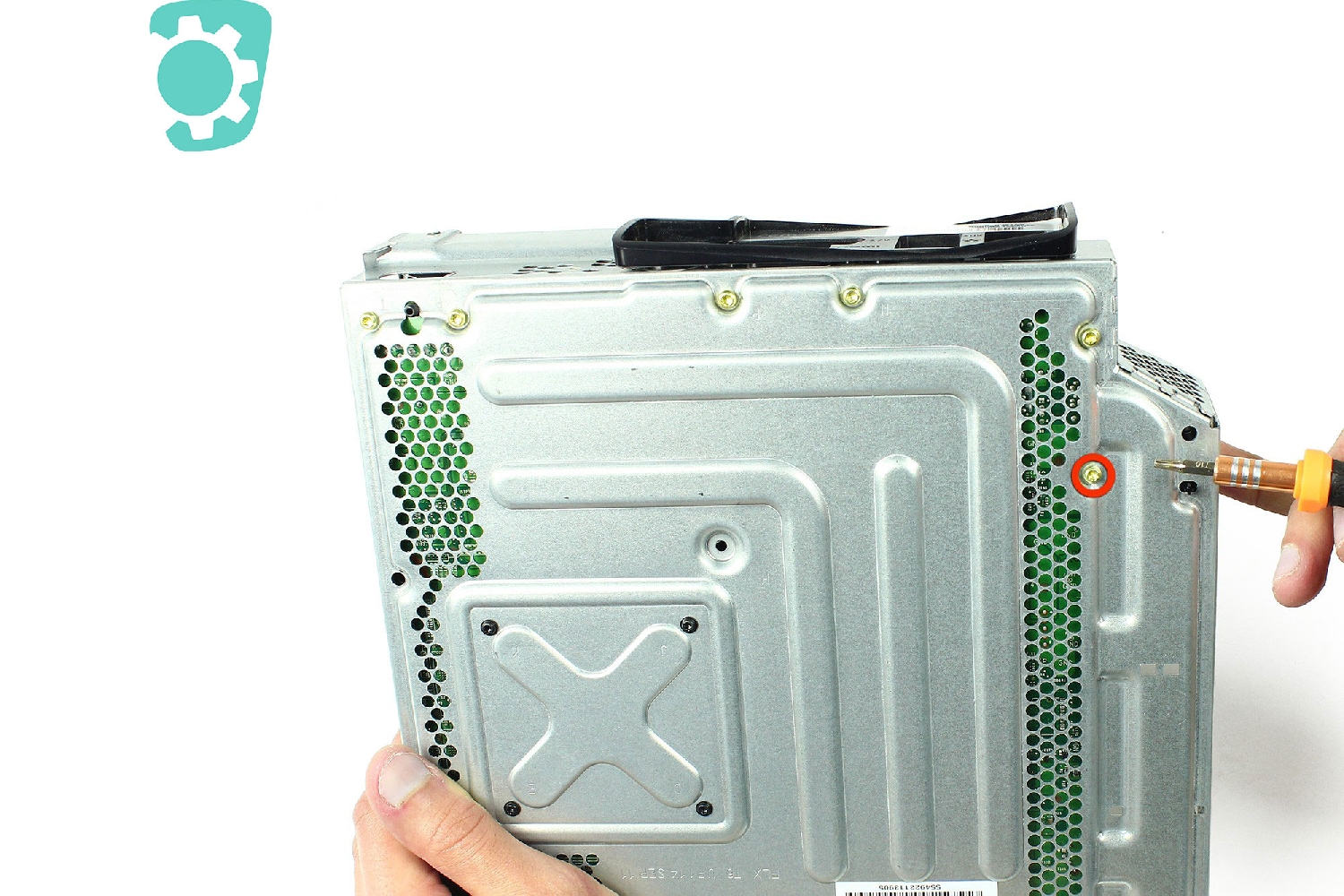

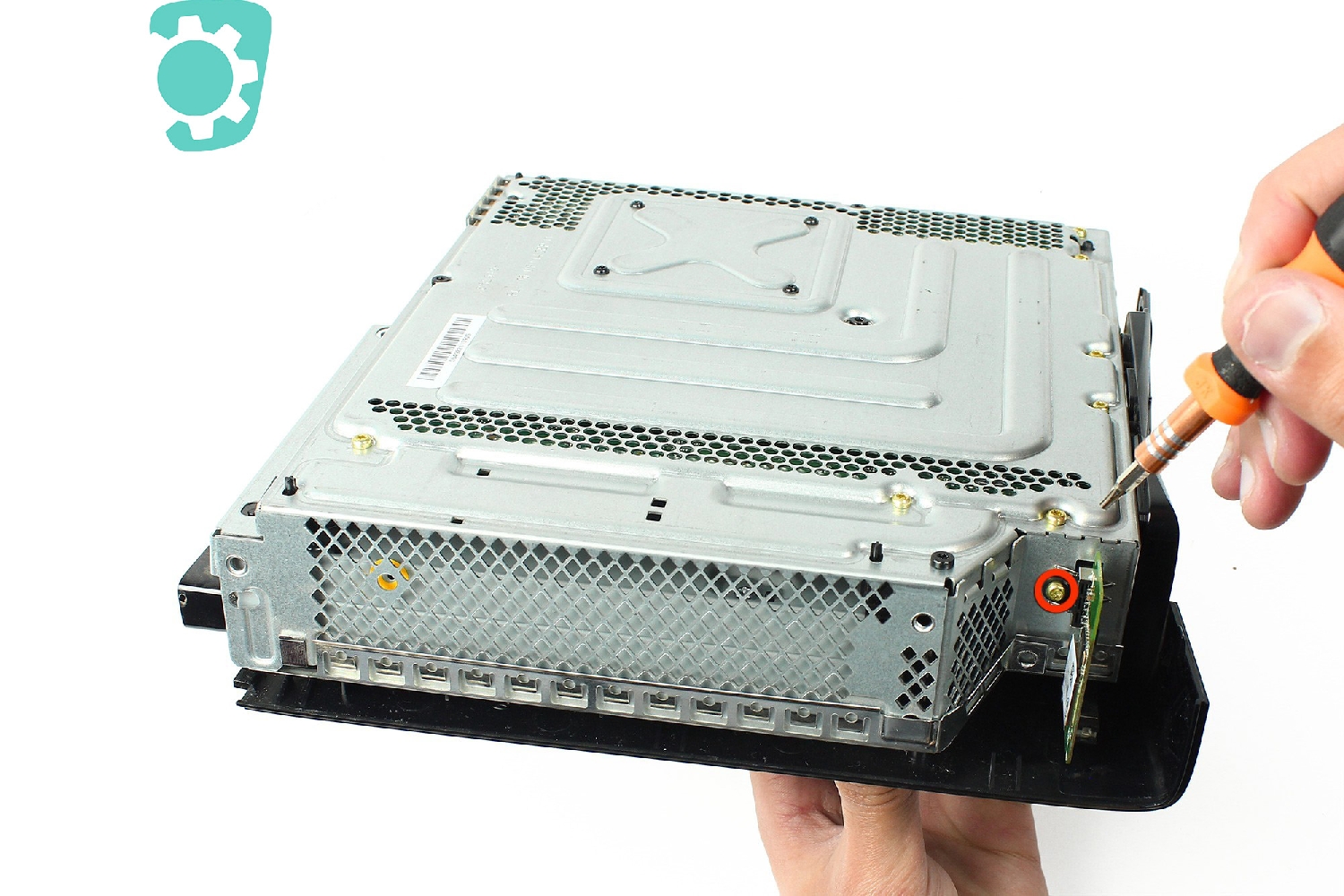

Toujours à l'aide du tournevis Torx T10, retirez les 5 vis entourées en rouge.

Retournez la console.

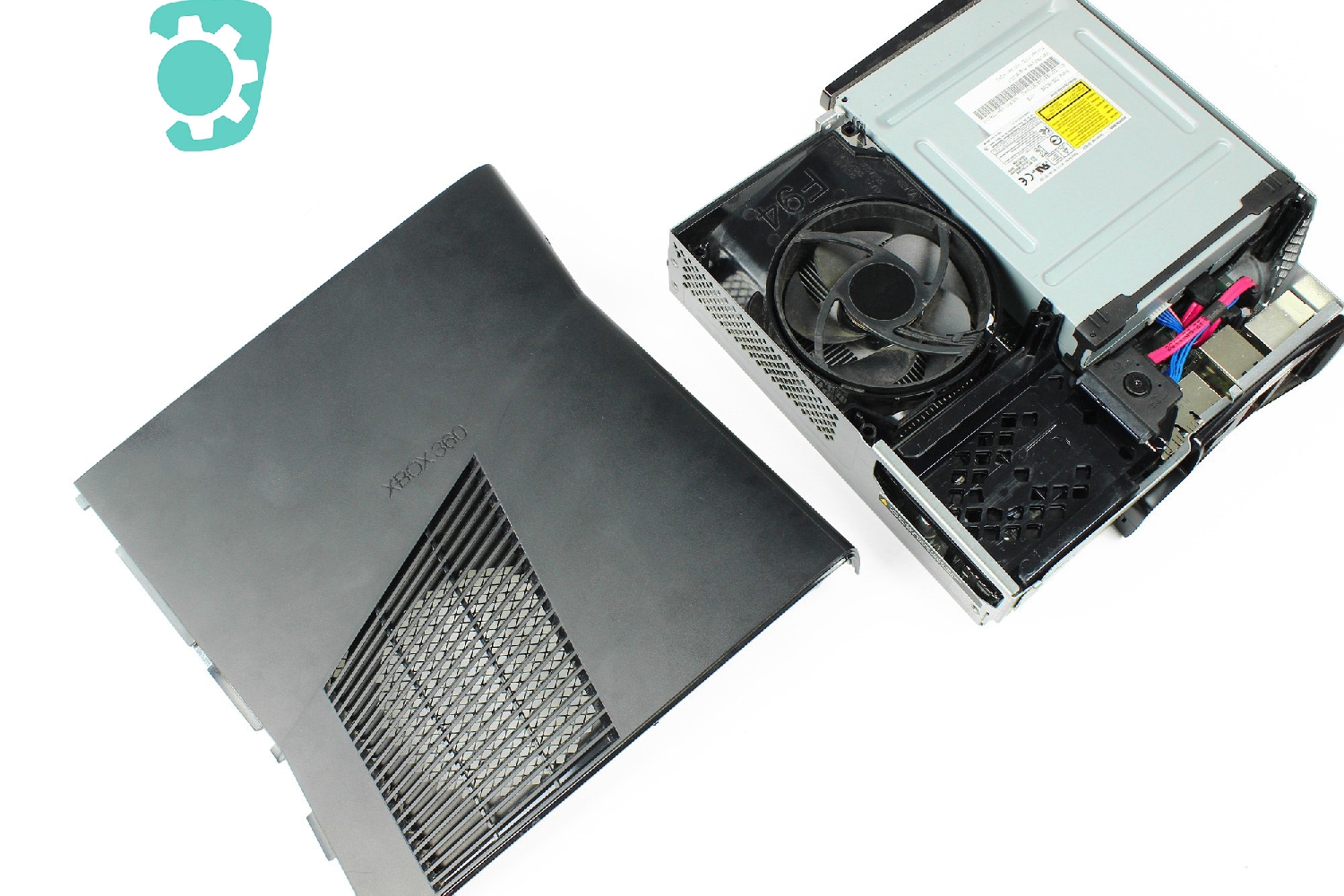

Vous allez ôter la coque droite en tirant légèrement dessus.

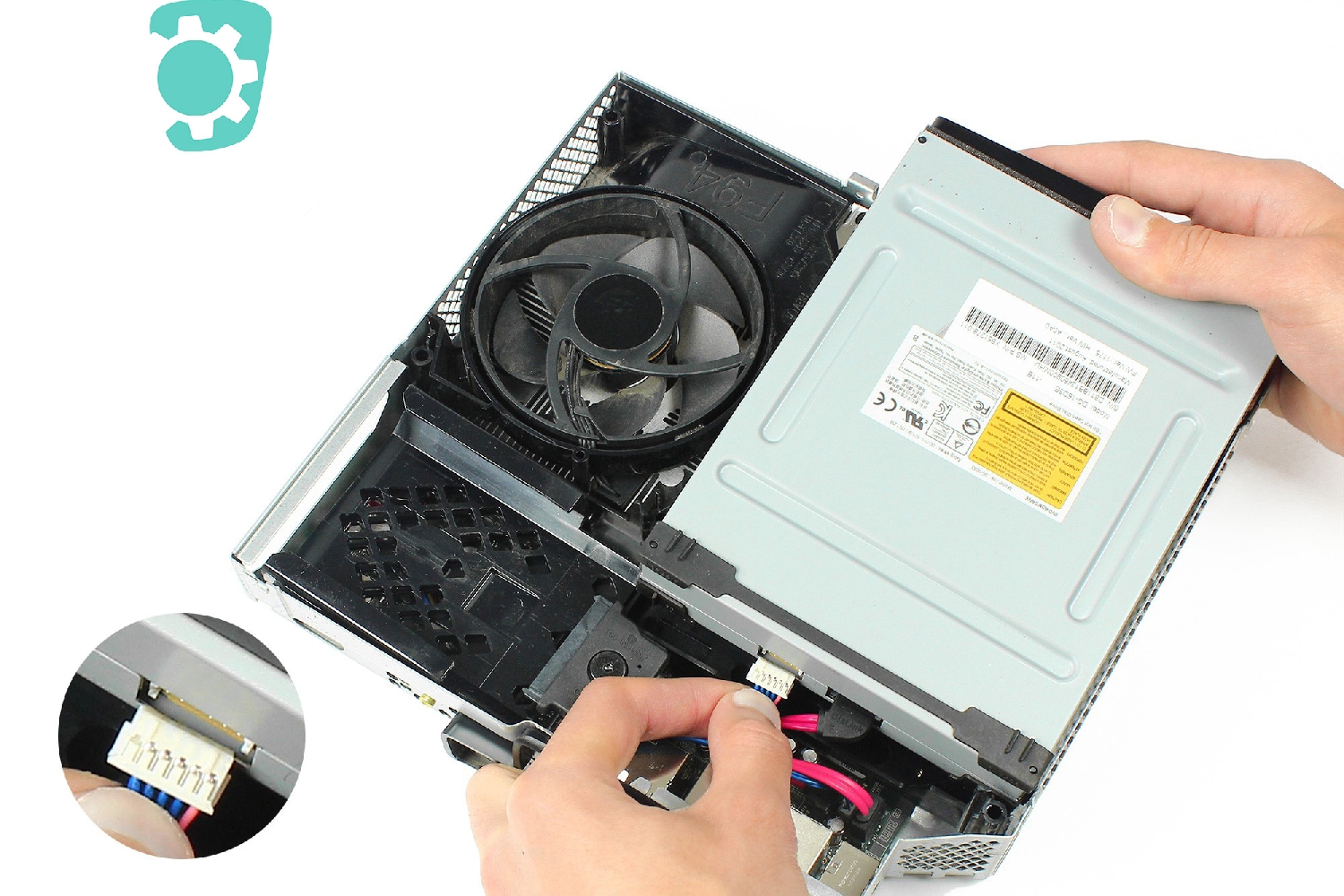

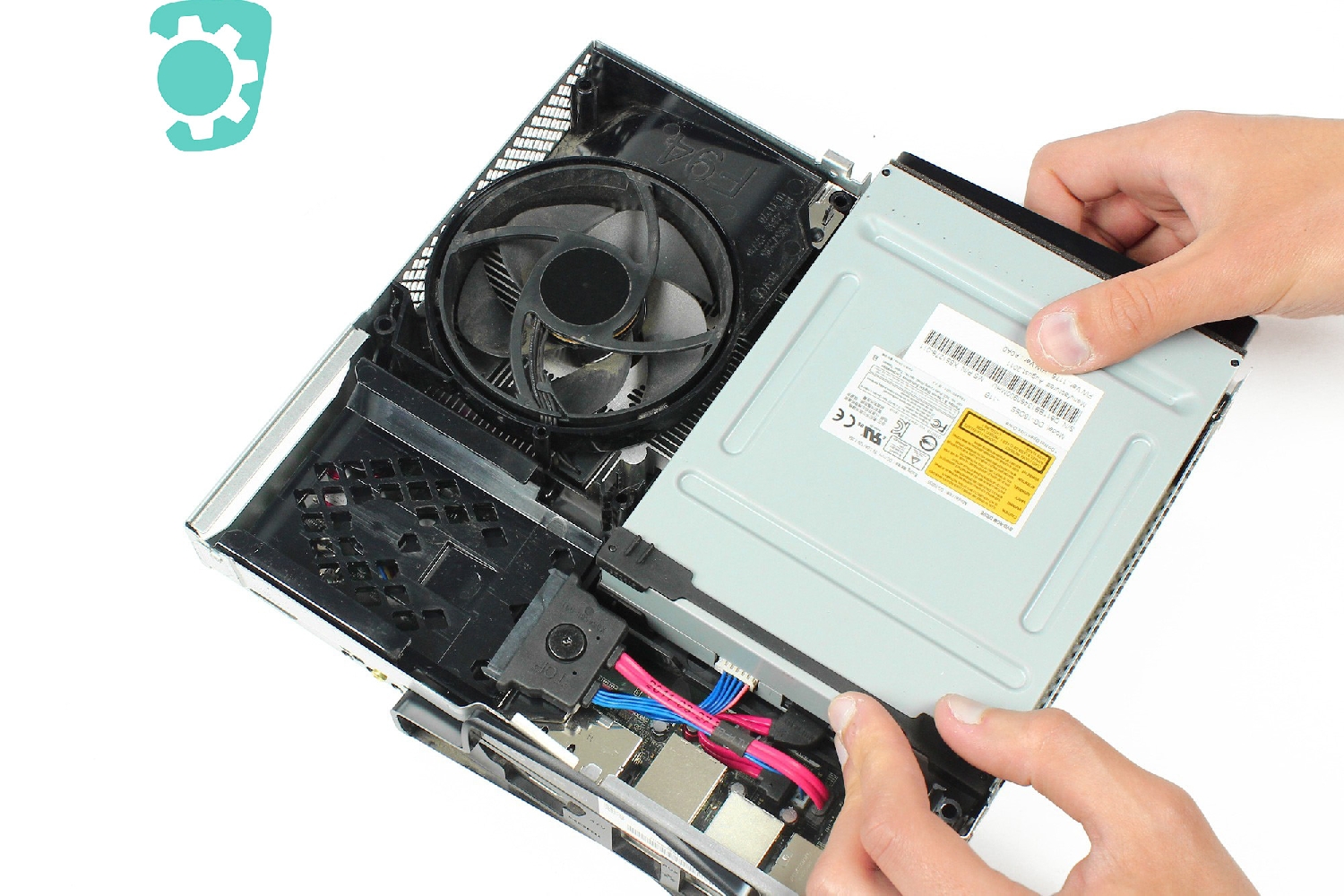

Maintenant, pour accéder aux câbles d'alimentation du lecteur DVD, vous allez soulever délicatement le lecteur d'environ 1 ou 2 cm.

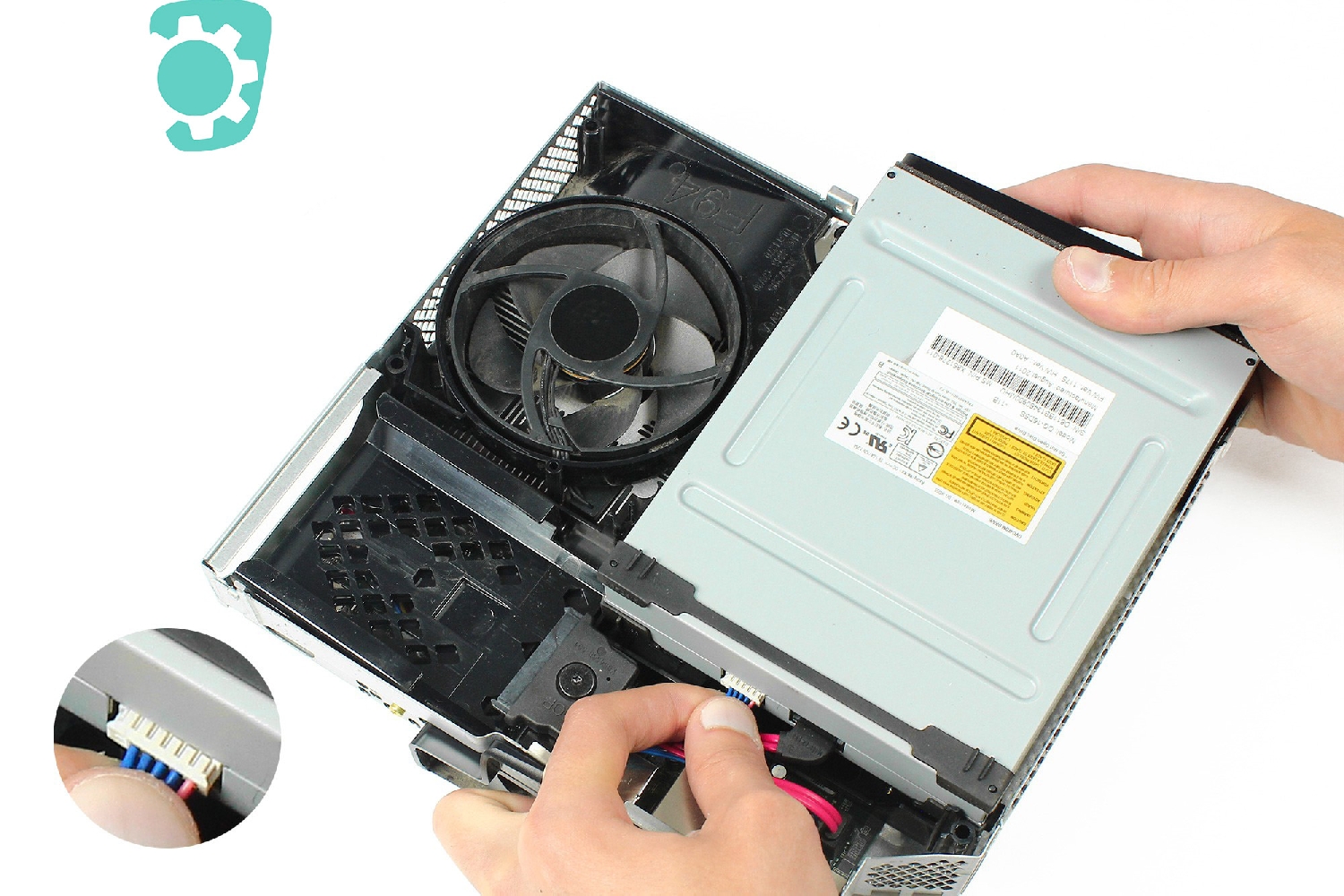

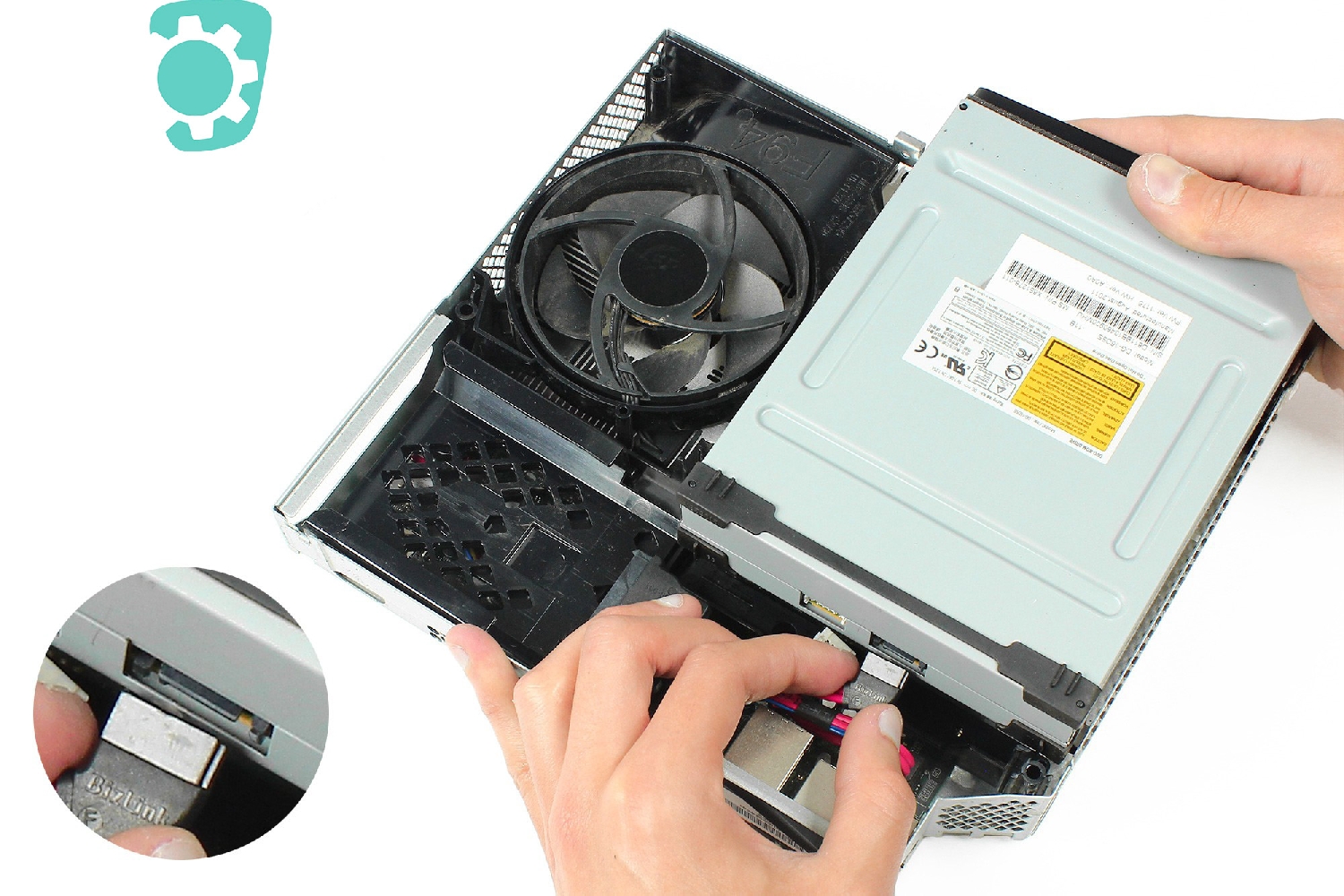

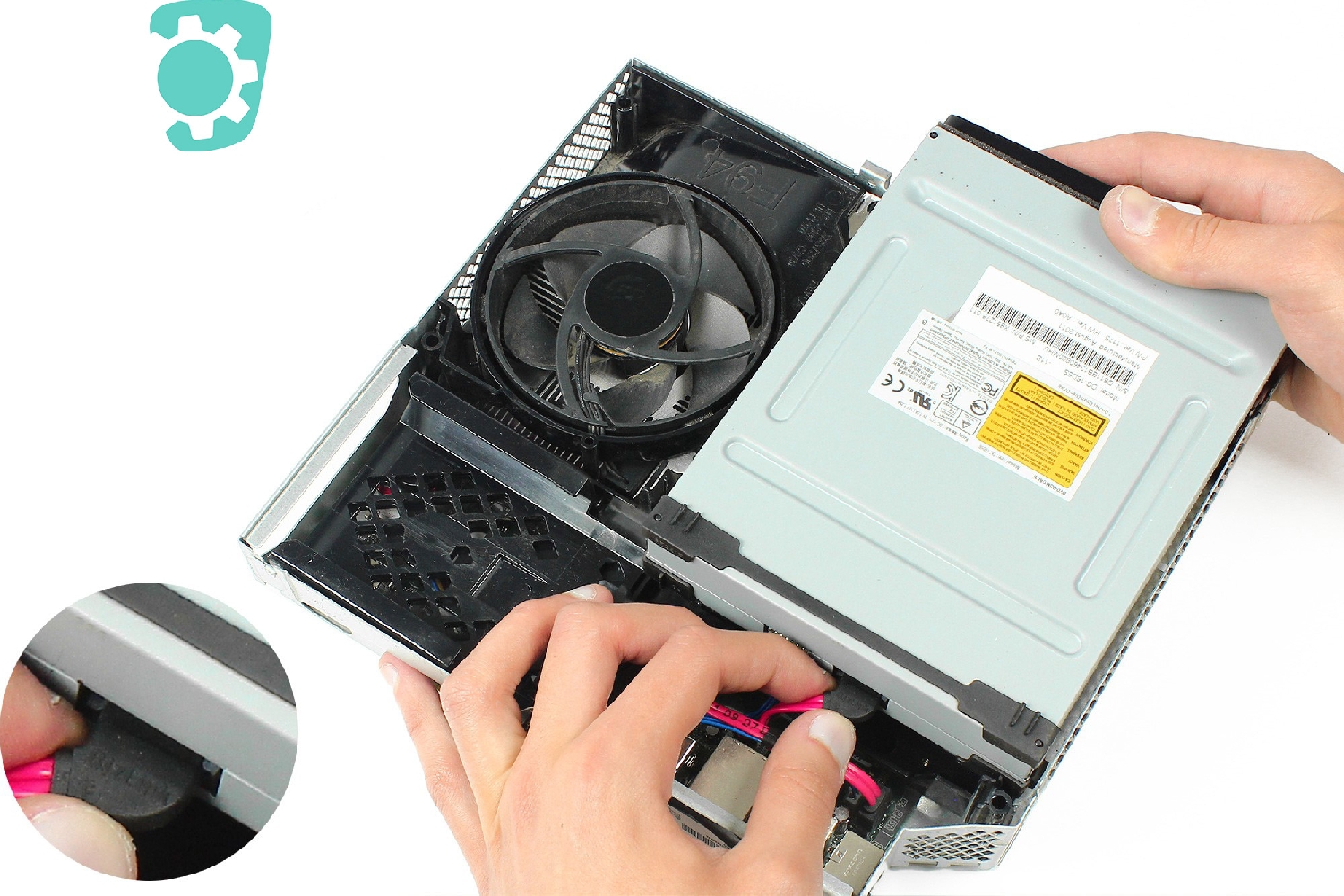

Une fois que vous avez accès aux câbles, tirez-les pour déconnecter le lecteur.

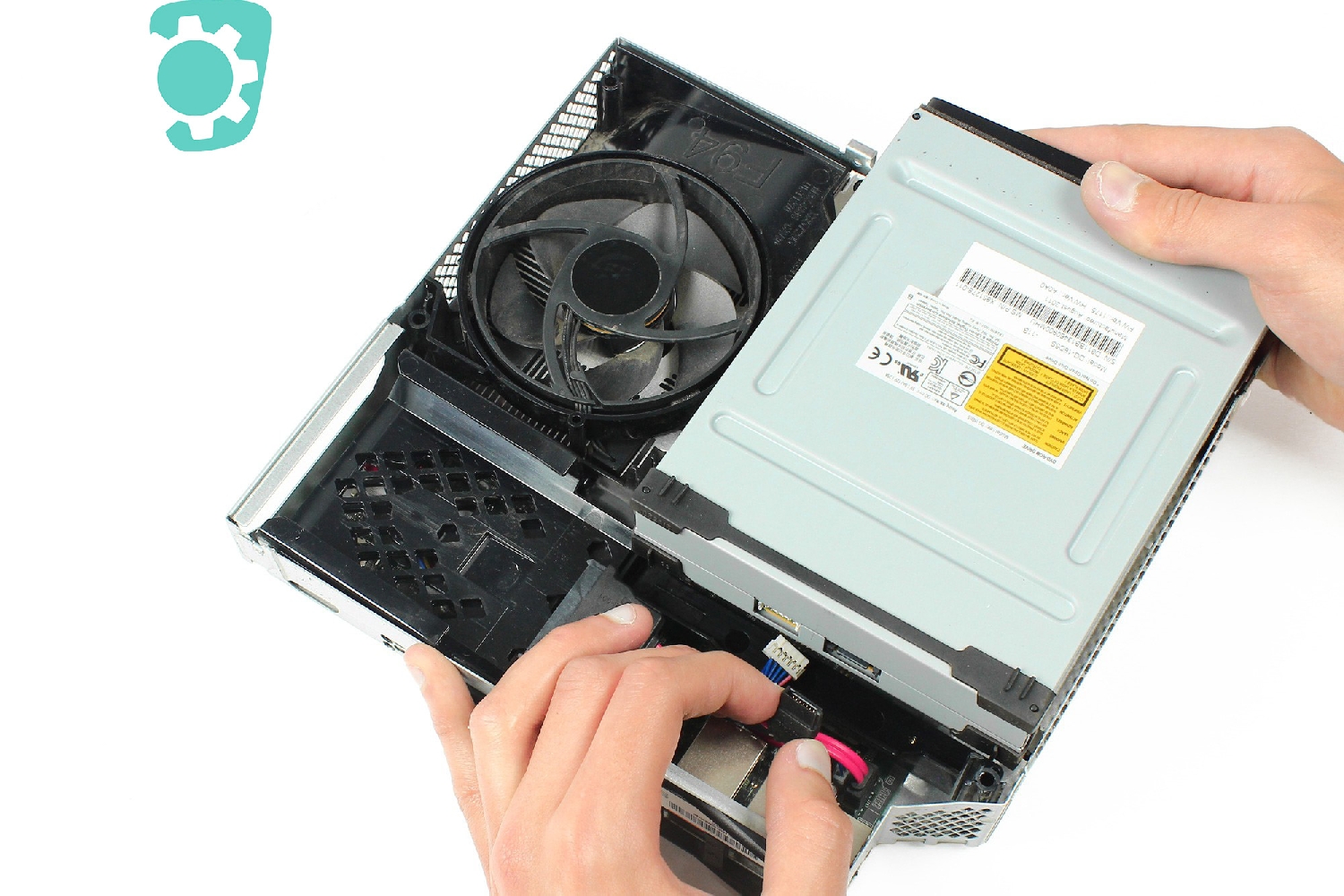

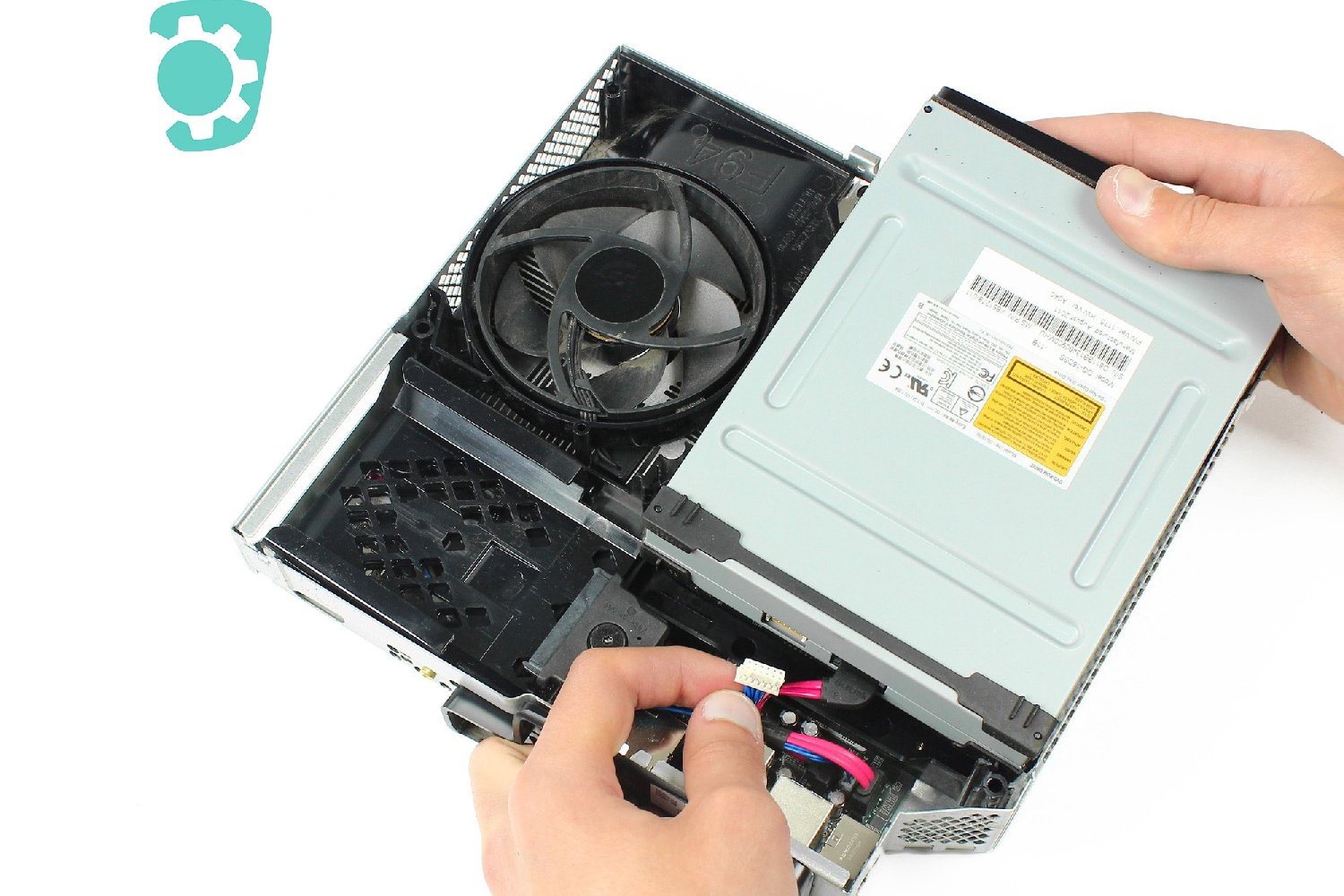

Déconnectez également le câble de données du lecteur DVD de la même manière.

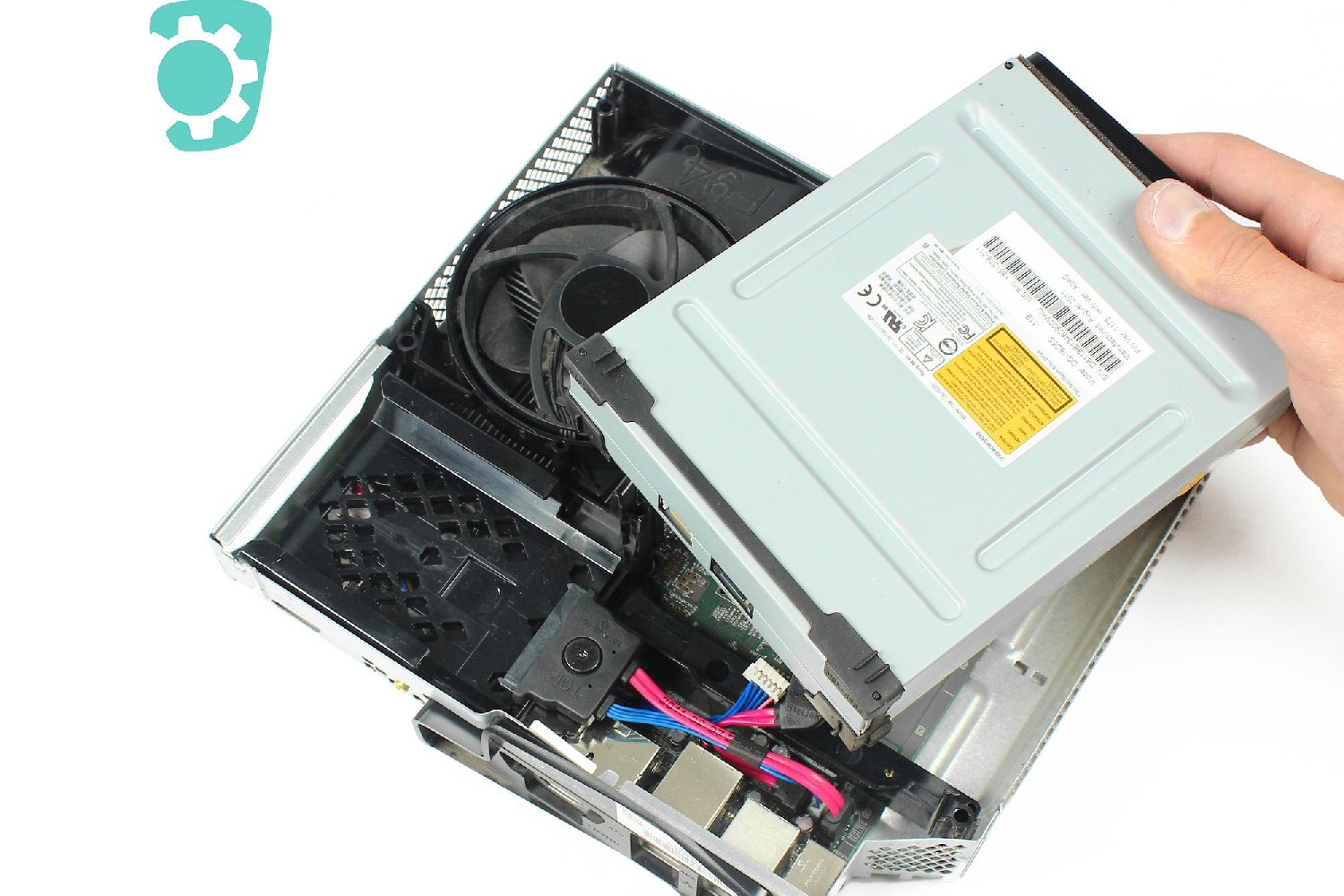

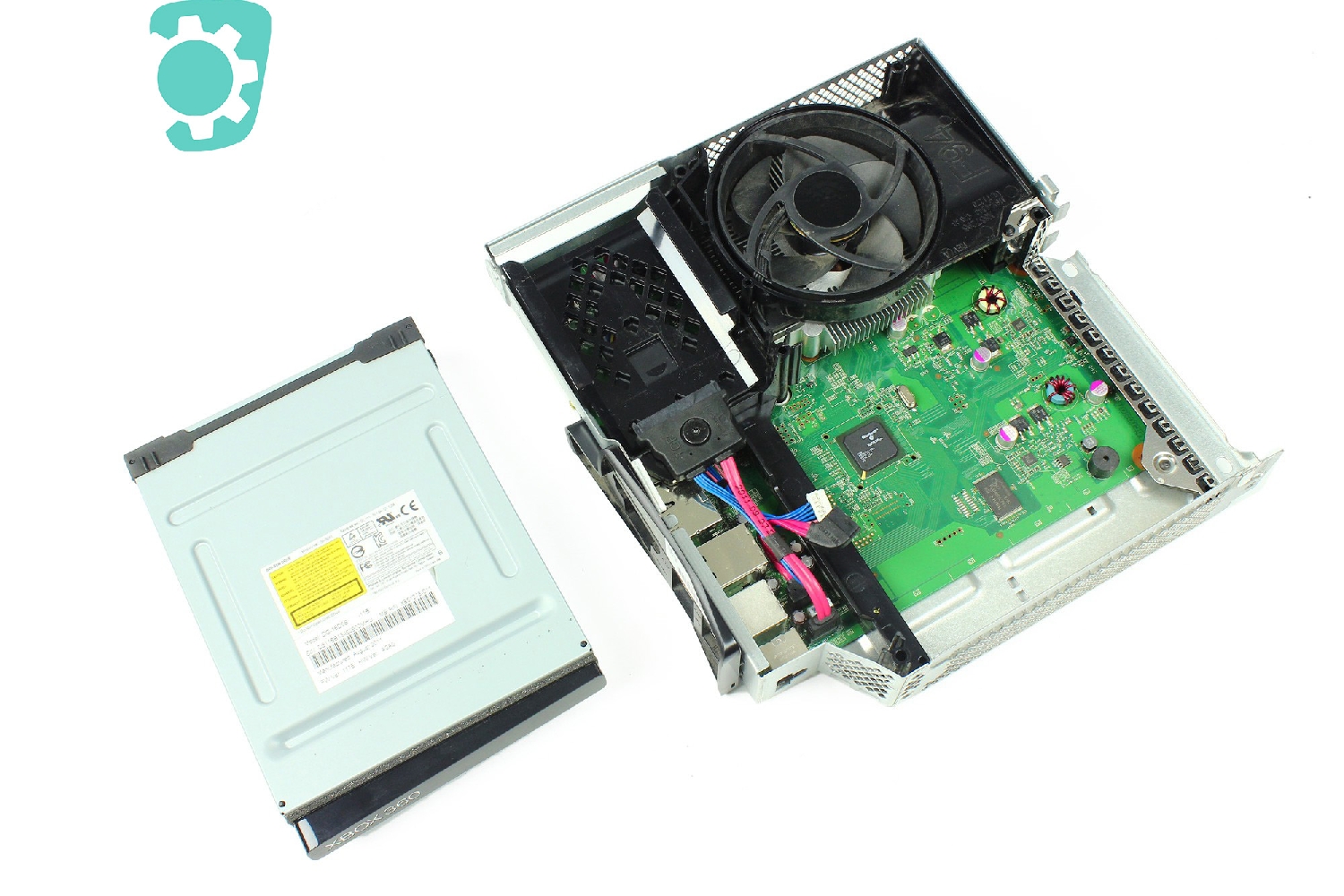

Vous pouvez maintenant retirer le lecteur DVD de la console.

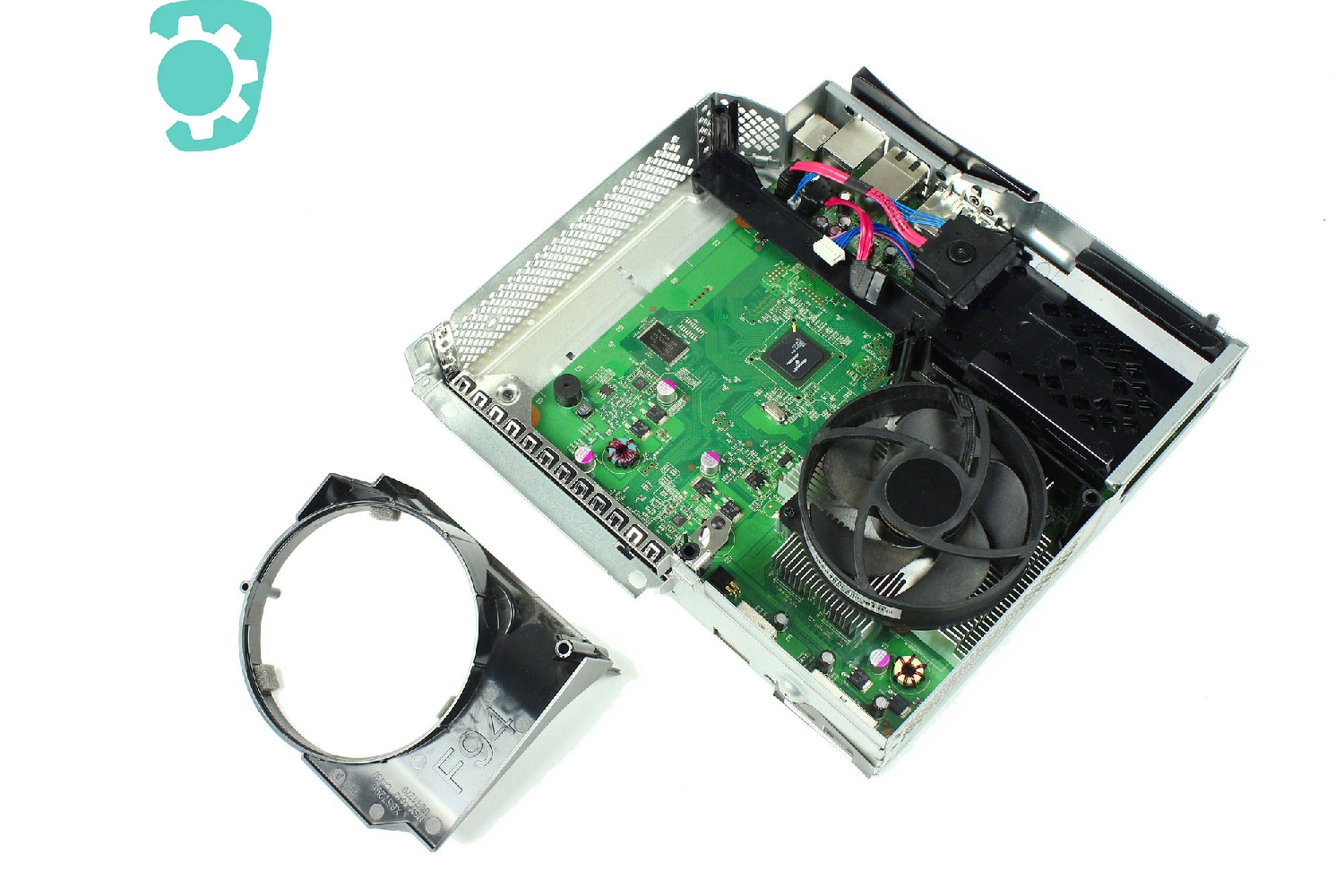

Vous allez maintenant retirer le contour plastique du ventilateur en tirant simplement dessus à la main.
Gardez le de côté pour le remontage.

Vous allez maintenant retirer le support de disque fixé au châssis et pour cela vous allez commencer par retirer la vis entourée en rouge à l'aide du tournevis Torx T10.

Avec le même tournevis Torx T10 vous allez retirer cette deuxième vis entourée en rouge.

Une lettre "G" est inscrite sur le châssis juste à côté de la vis en question.

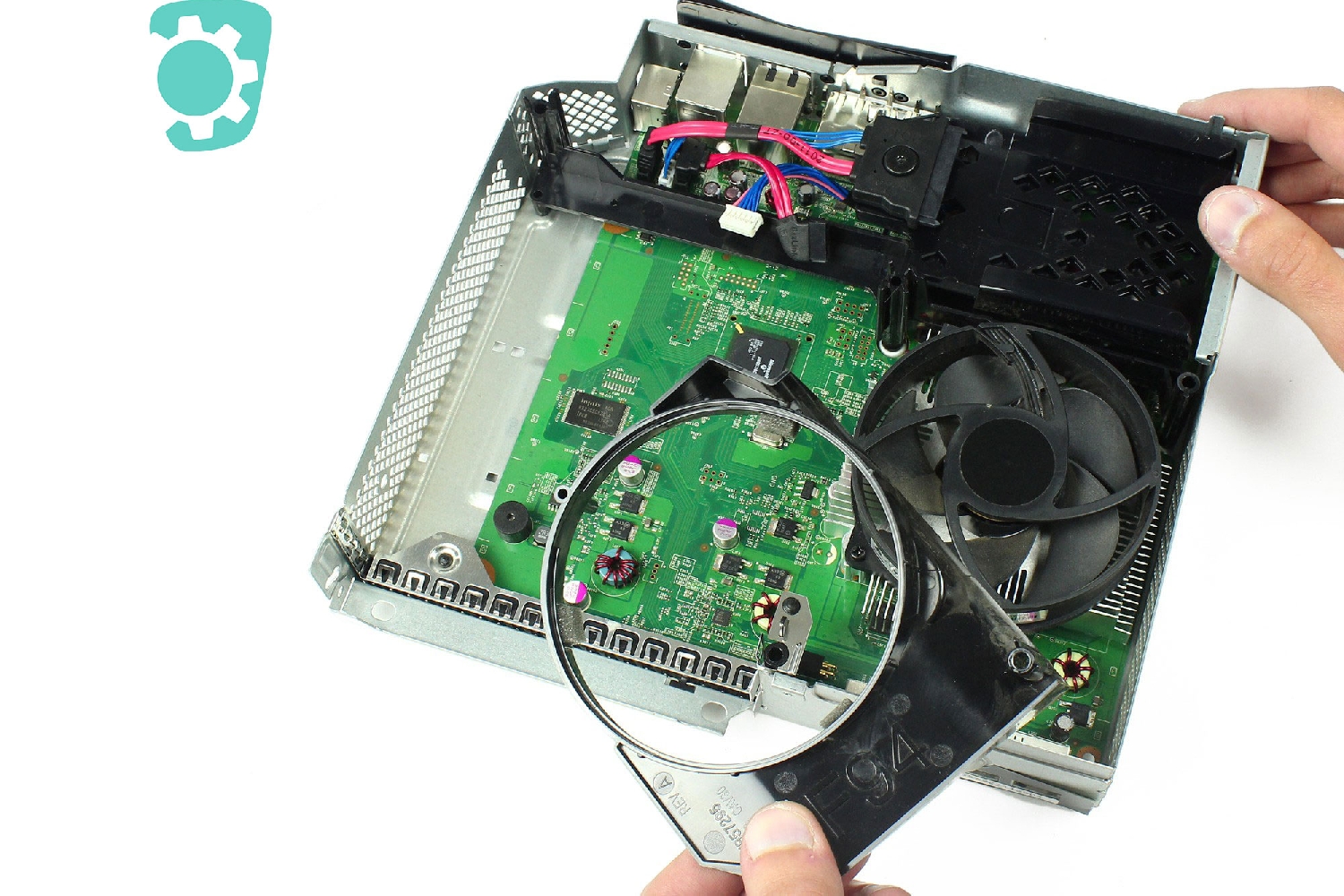

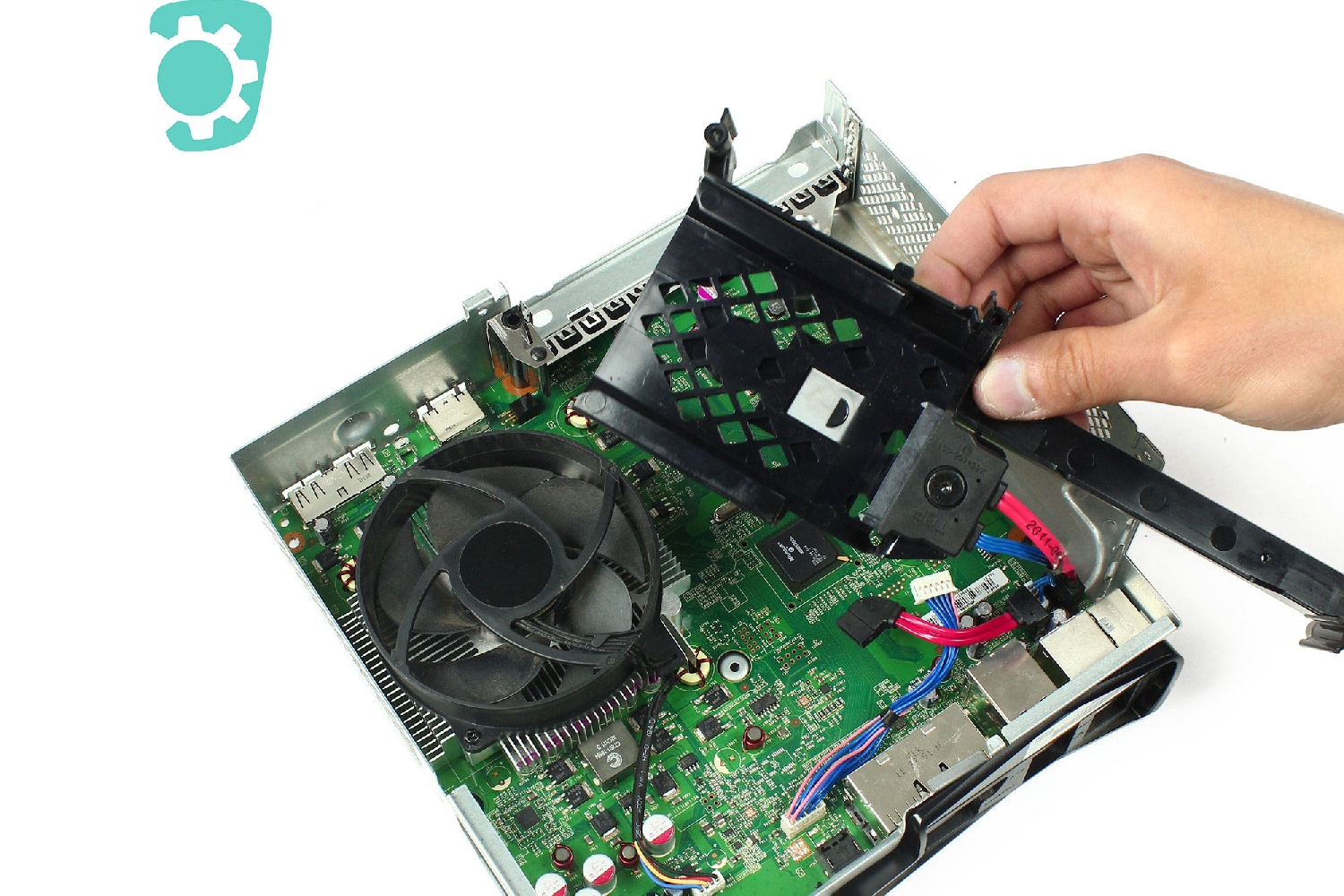

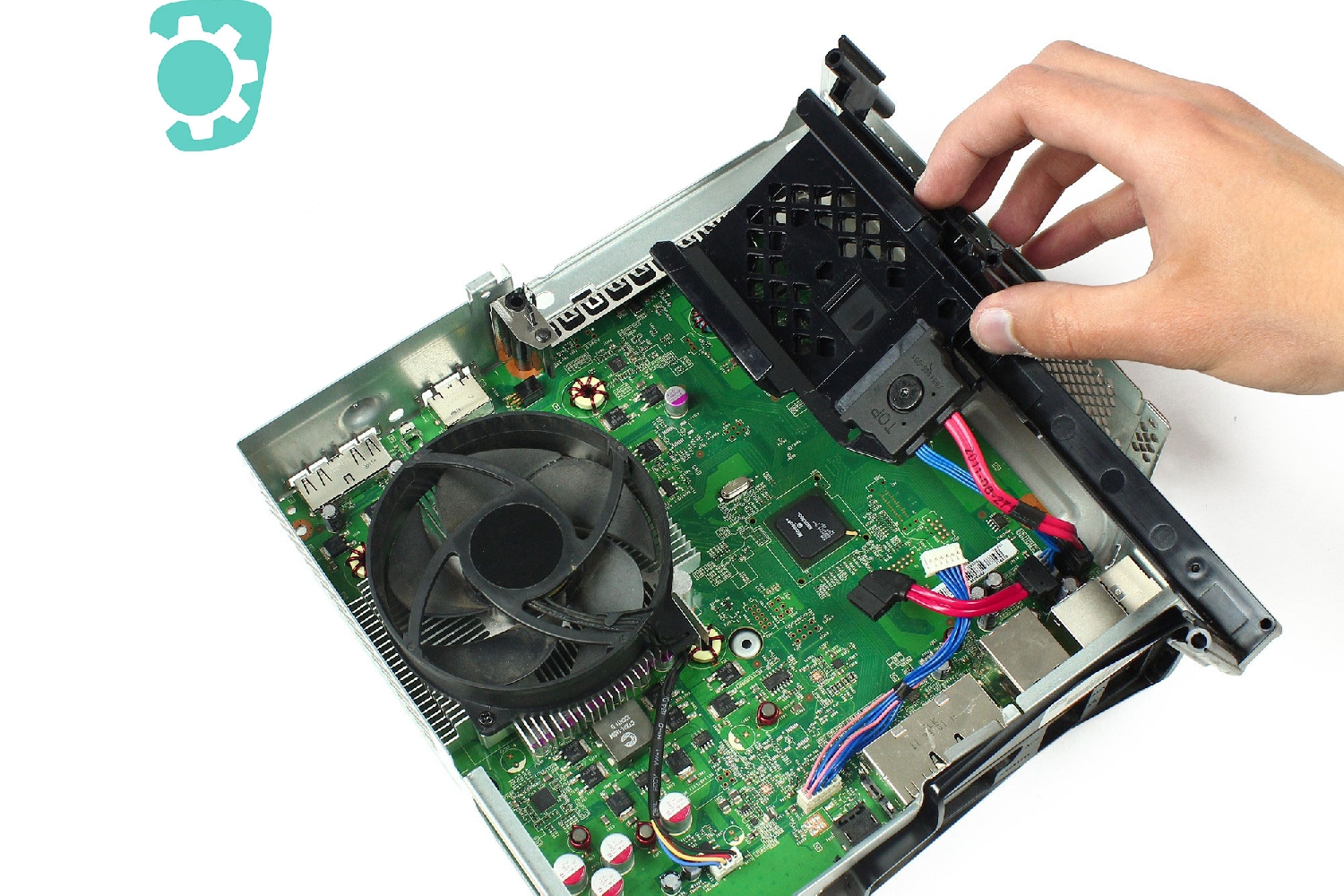

Vous pouvez retirer le support du disque à la main.

Attention aux câbles qui le lie encore au reste de la console.
Il n'est pas nécessaire de les débrancher. Gardez juste le support de côté.

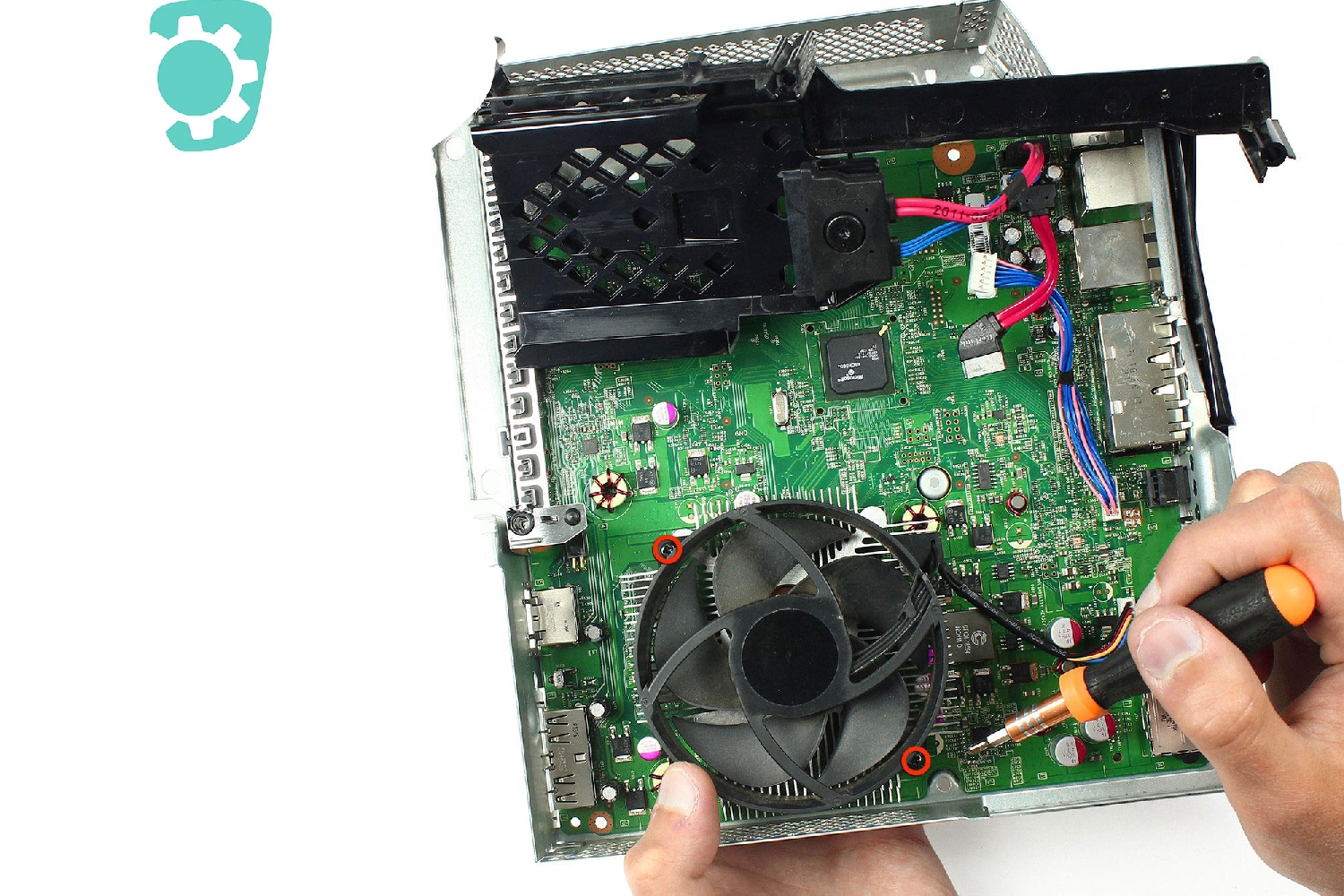

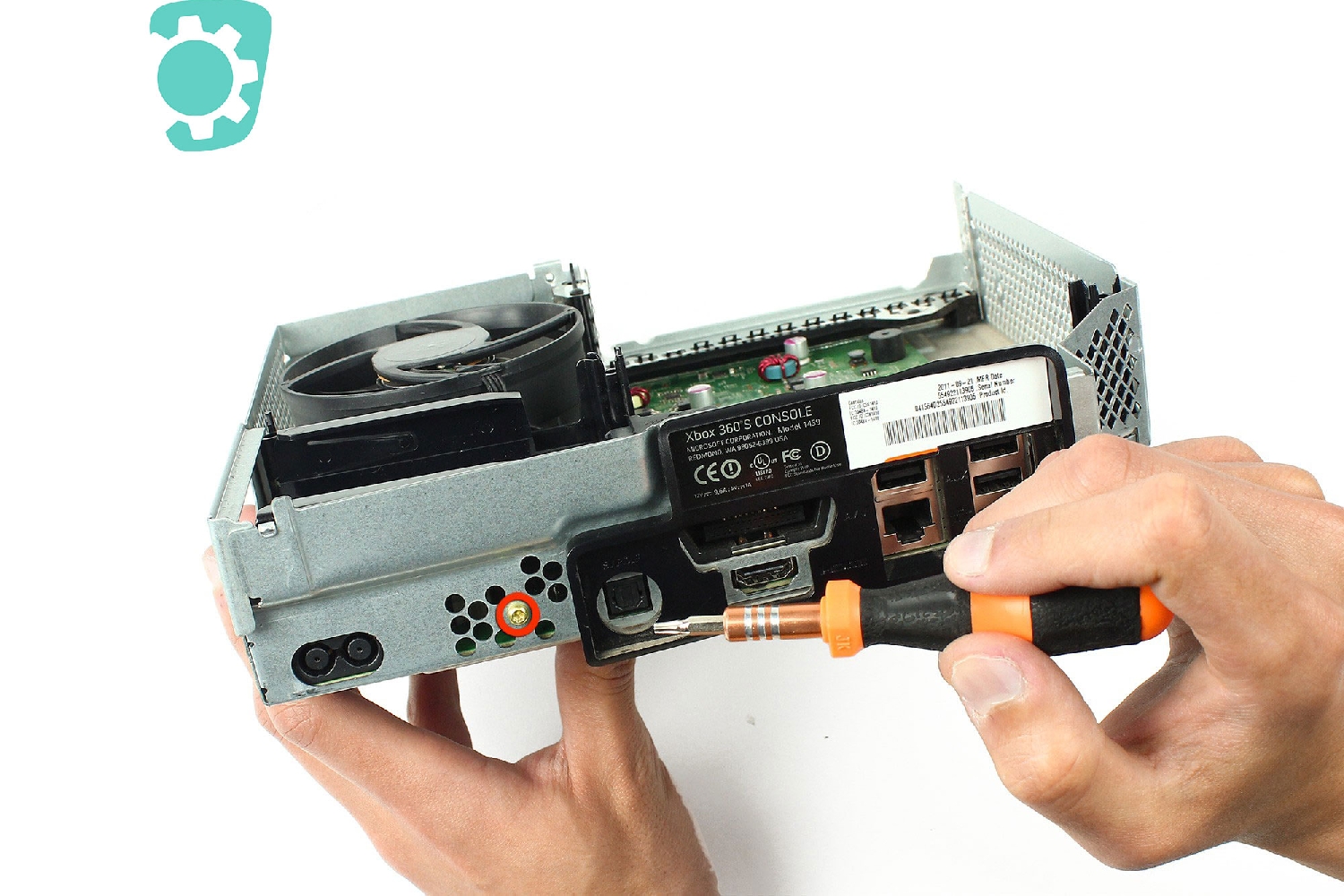

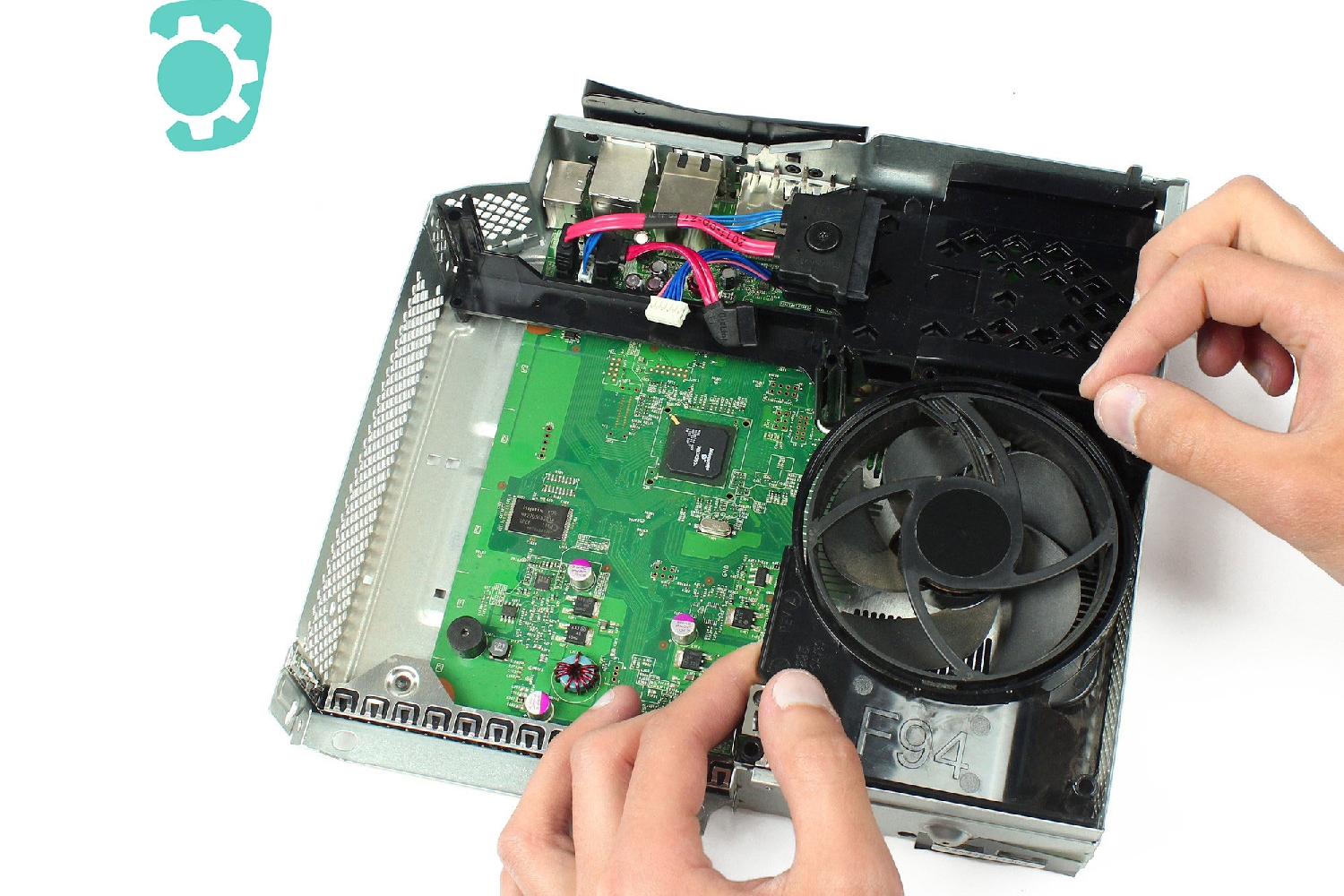

Avec un tournevis cruciforme vous allez maintenant retirer les deux vis entourées en rouge qui maintiennent le ventilateur.

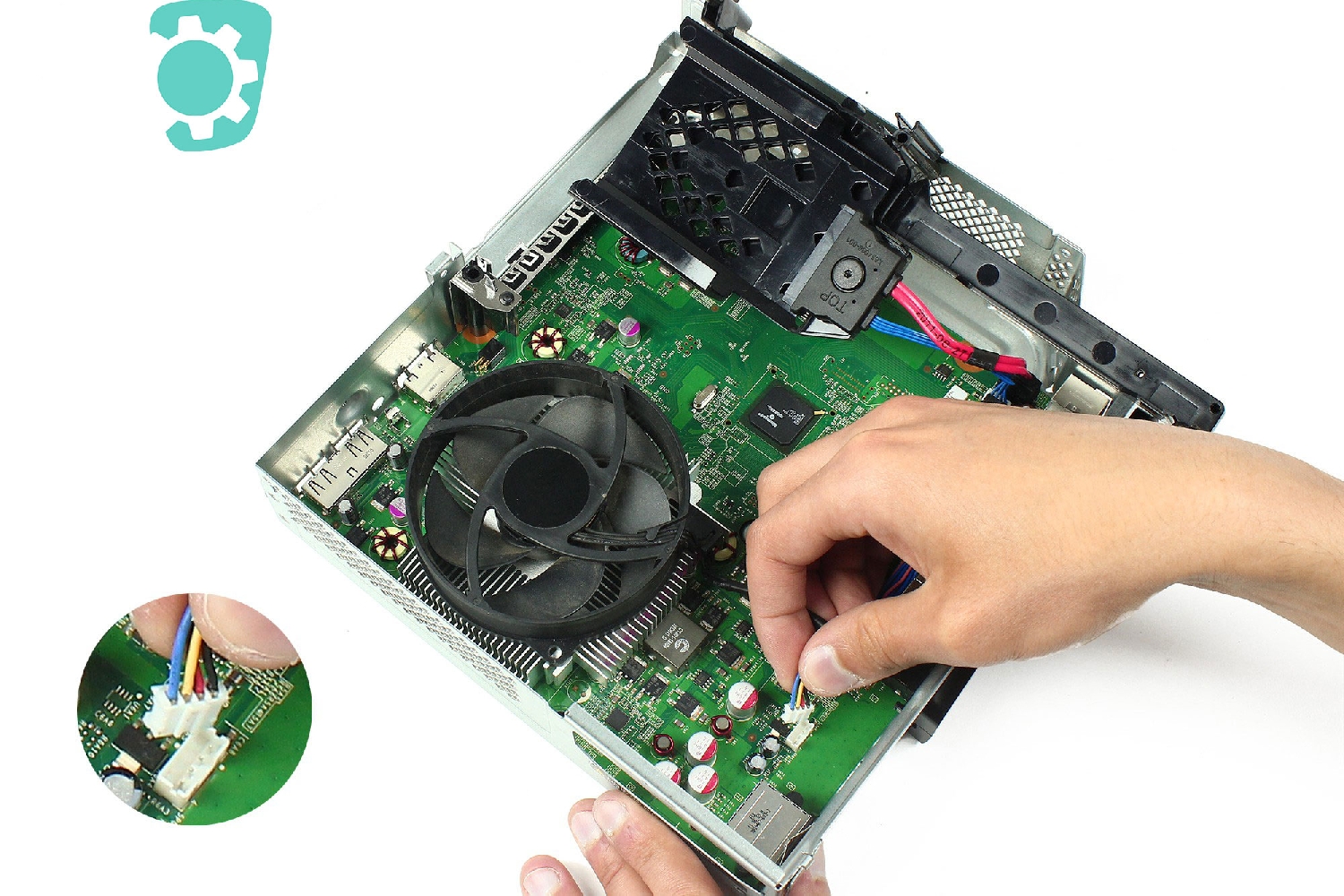

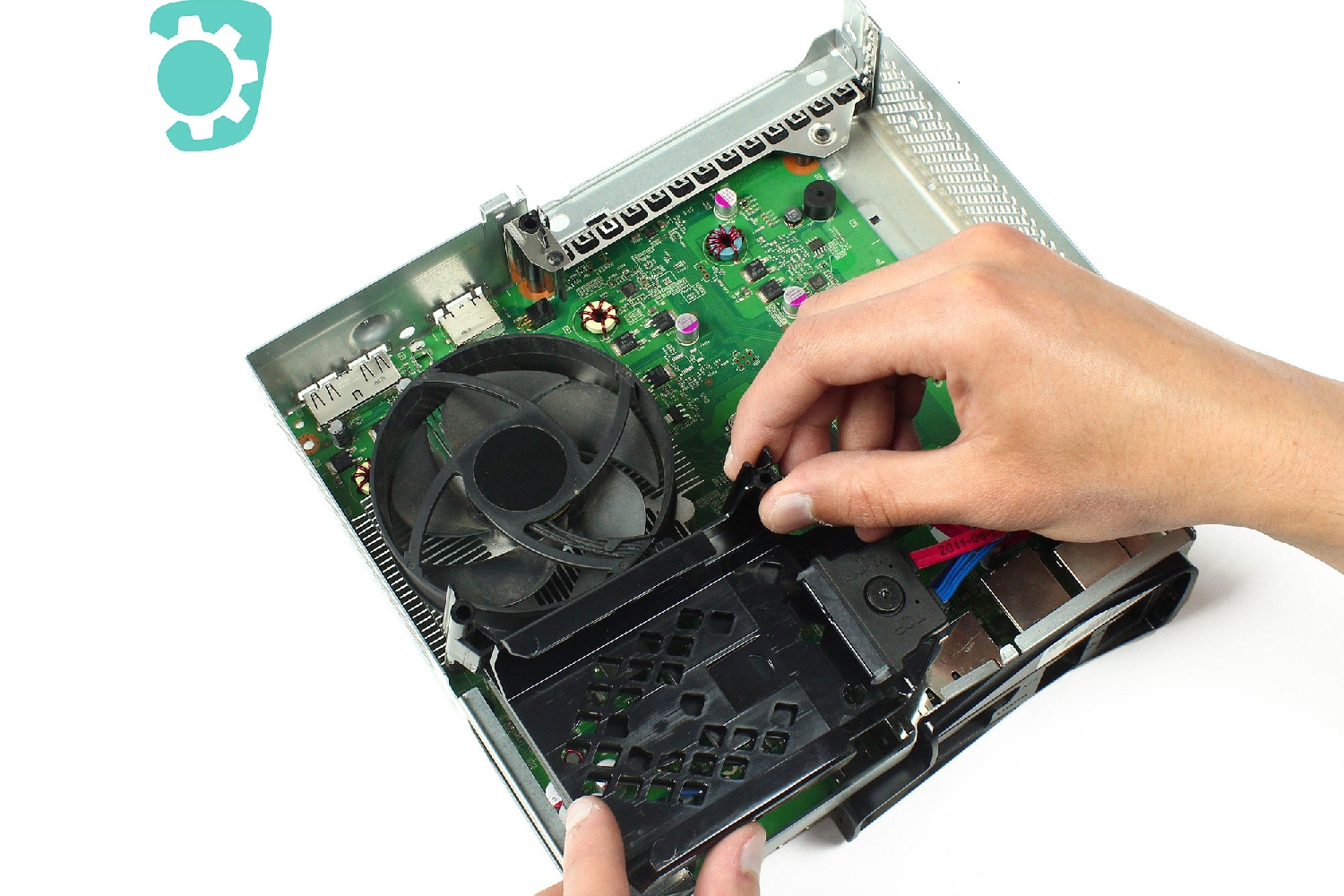

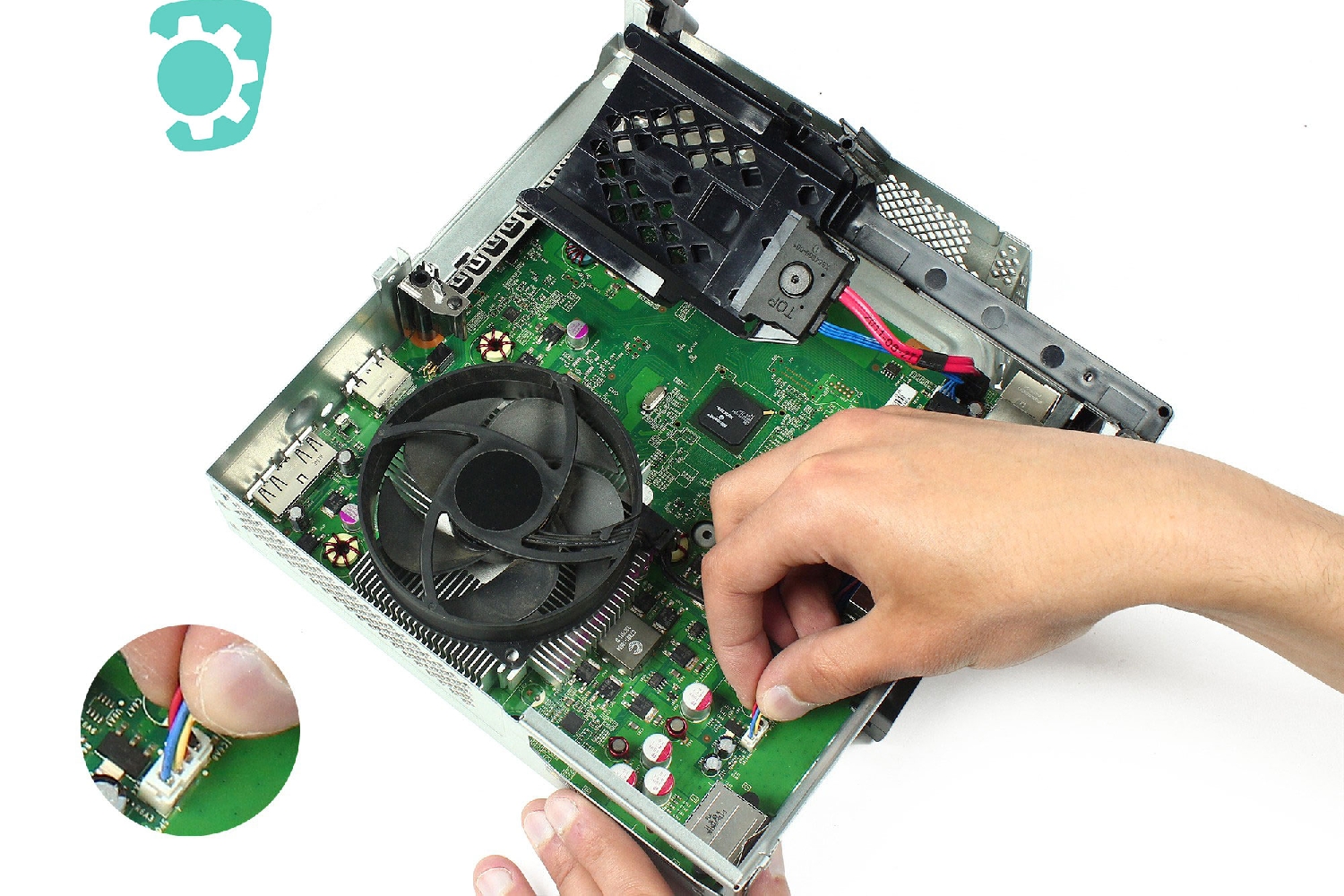

Ensuite, bébranchez le connecteur du ventilateur de la console.

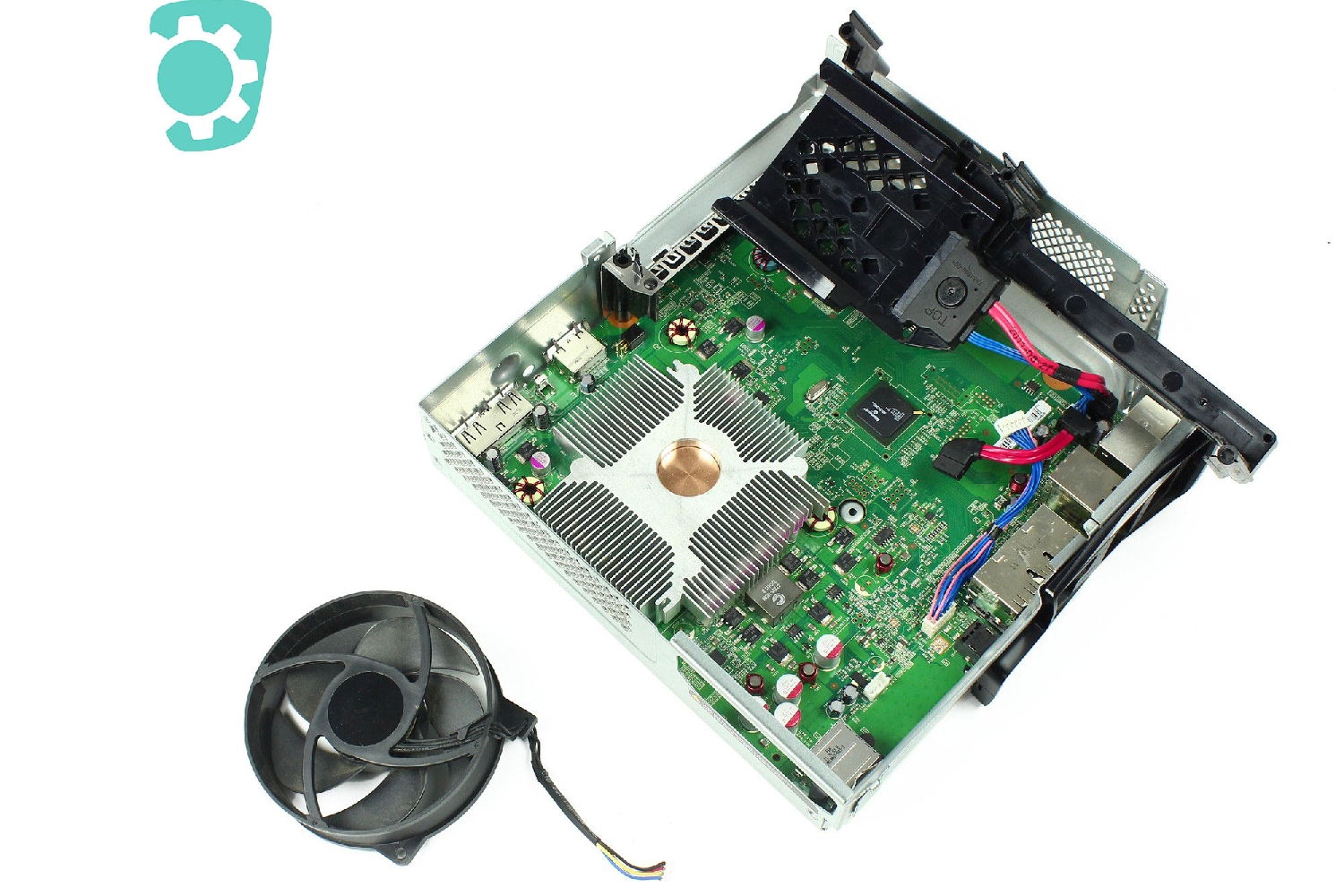

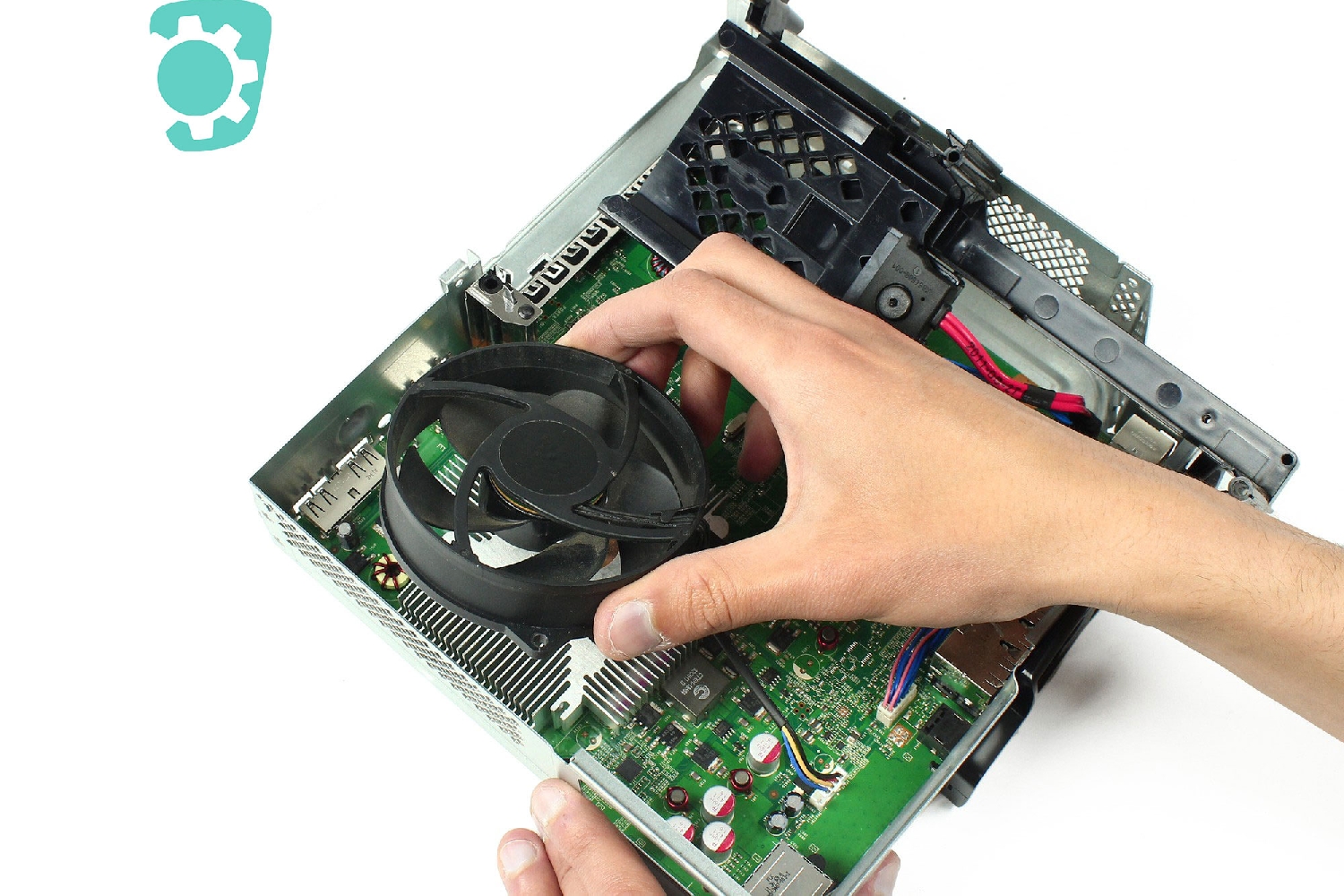

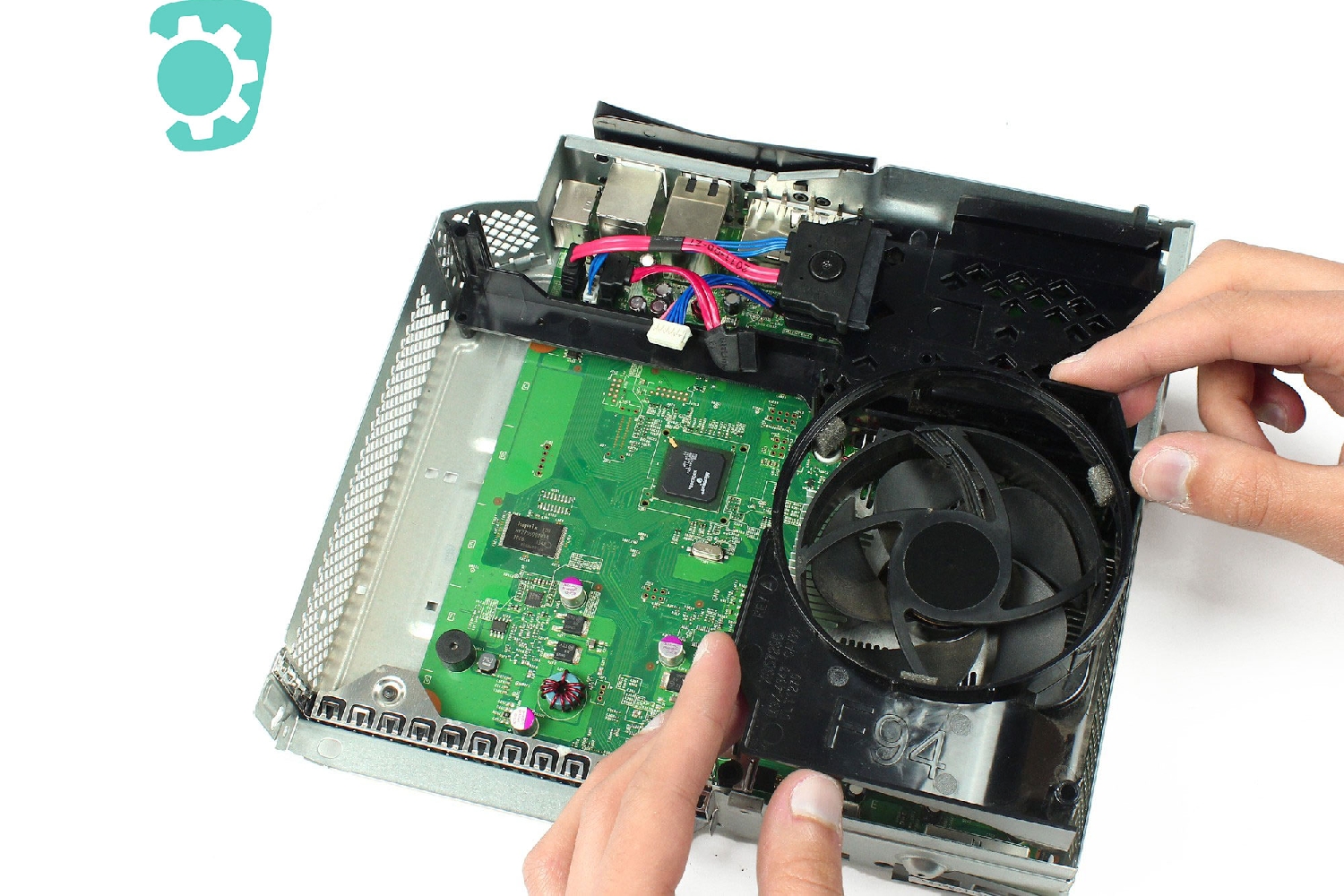

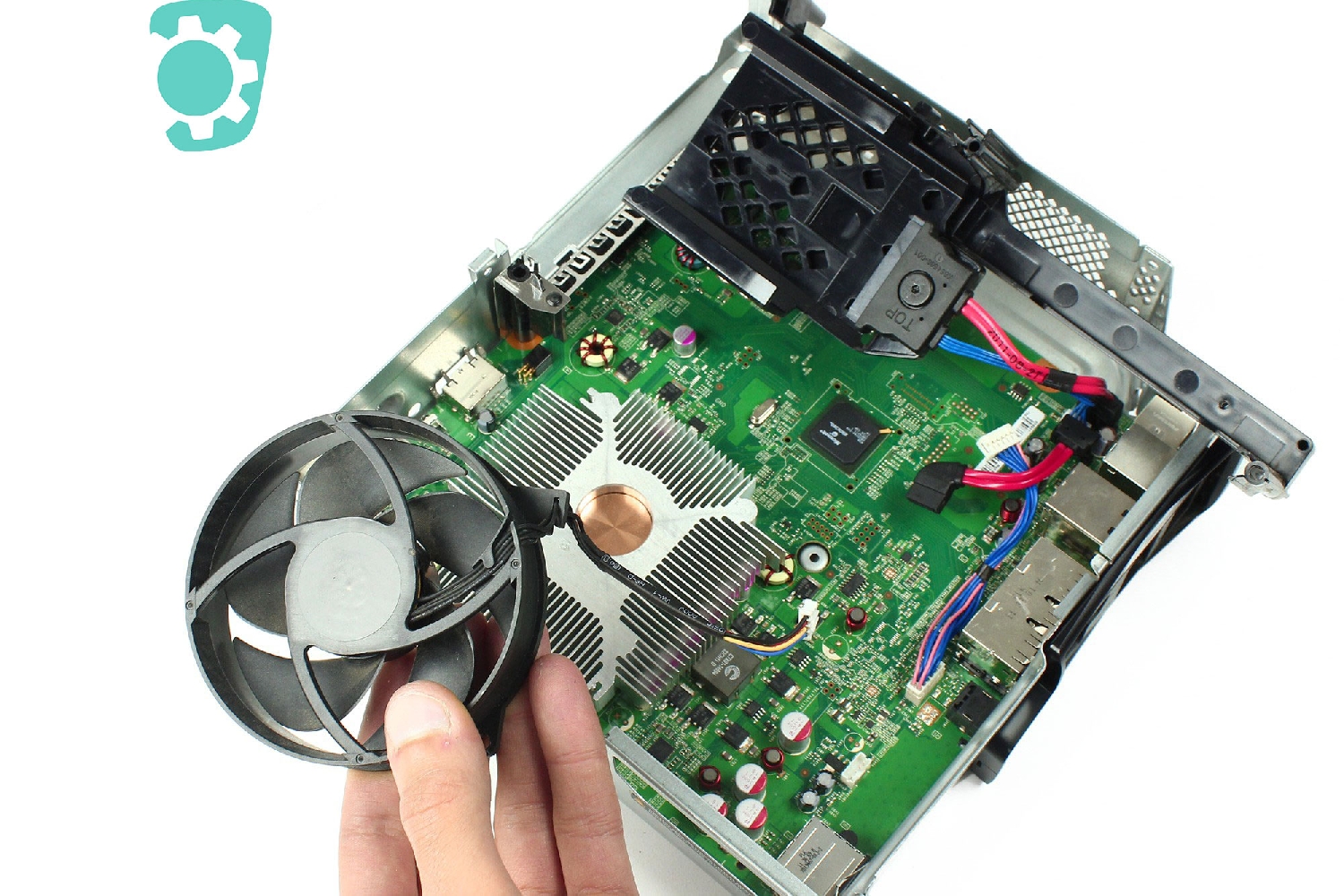

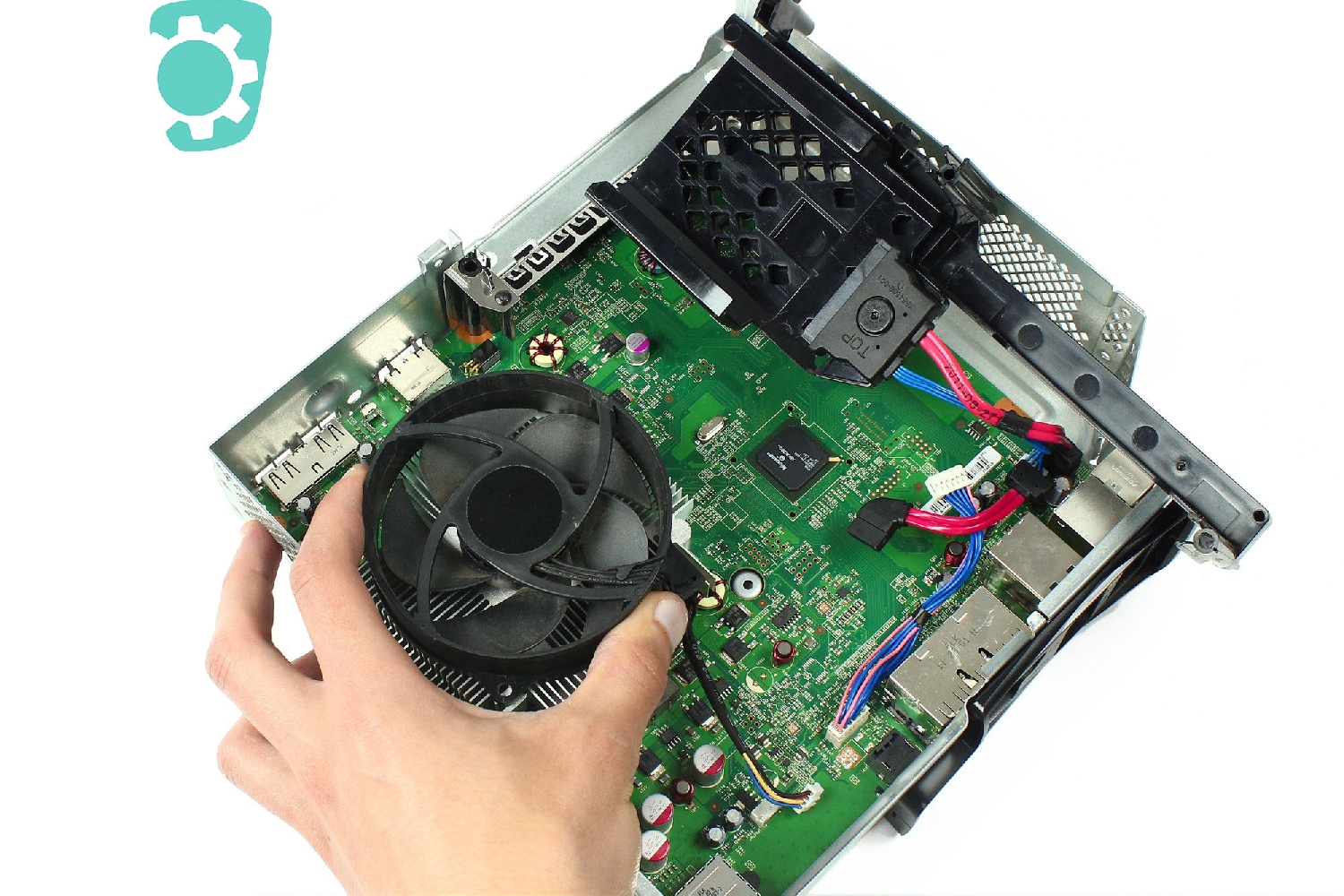

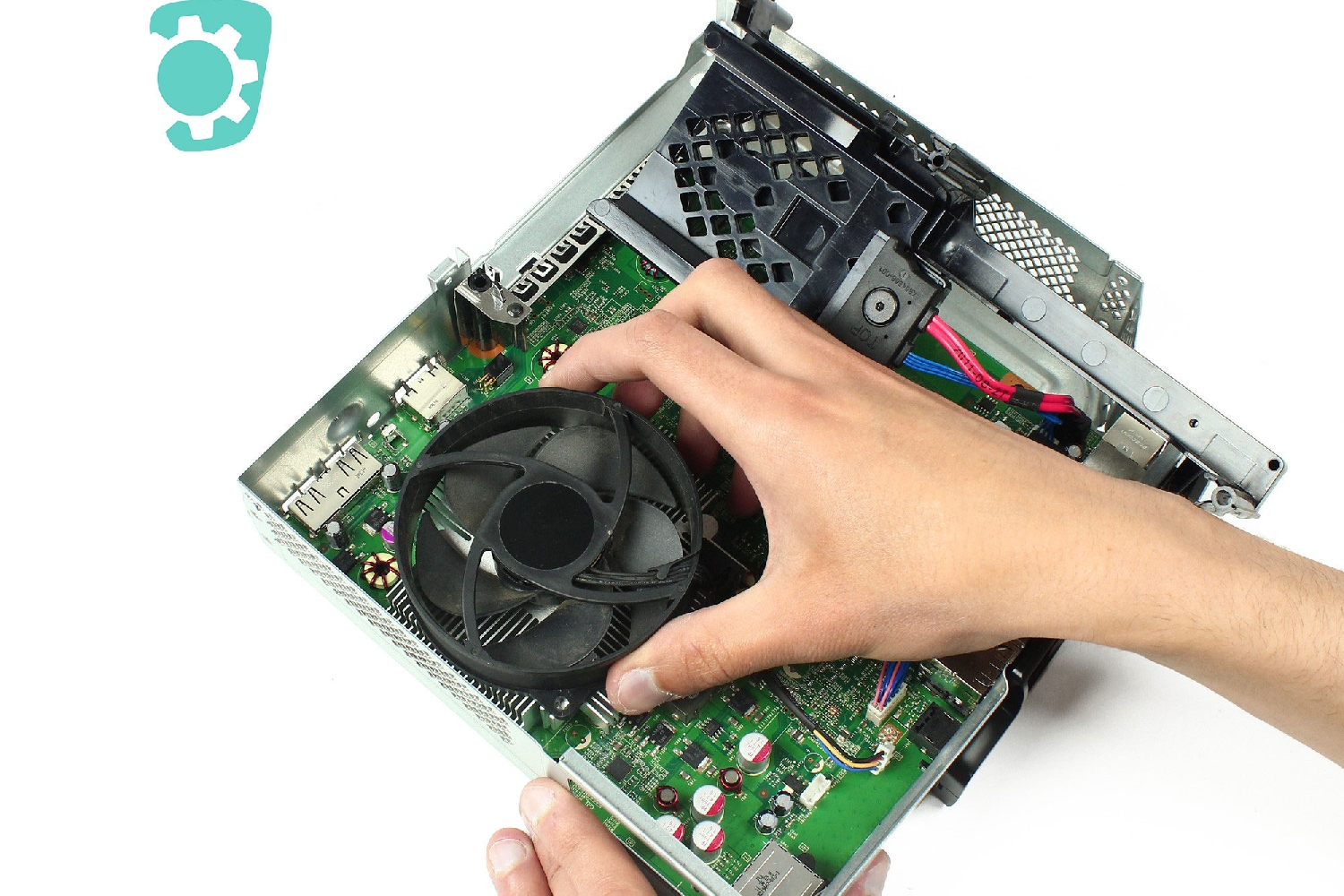

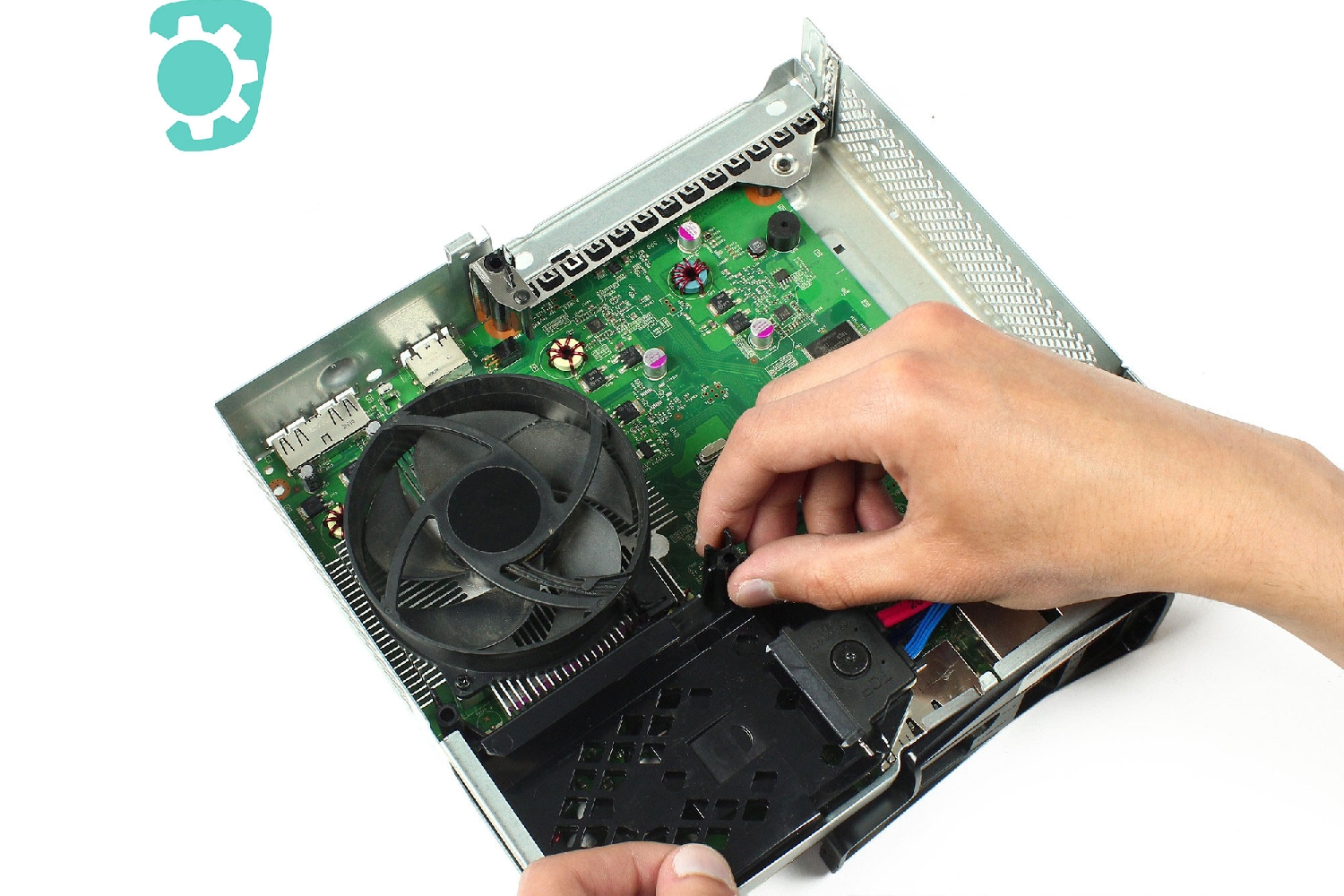

Voilà, vous pouvez délicatement retirer le ventilateur de la console à la main.

Vous avez démonter l'ancien ventilateur de votre Xbox 360 Slim.

Vous pouvez maintenant le remplacer par le nouveau ventilateur que vous avez commandé.

Reprenez ce tuto en sens inverse pour remonter totalement votre console.
