Lecteur DVD sur Xbox 360

Avant toute chose, veillez à bien éteindre votre Xbox 360 et à débrancher tous les câbles qui y sont branchés, pour des raisons de sécurité.

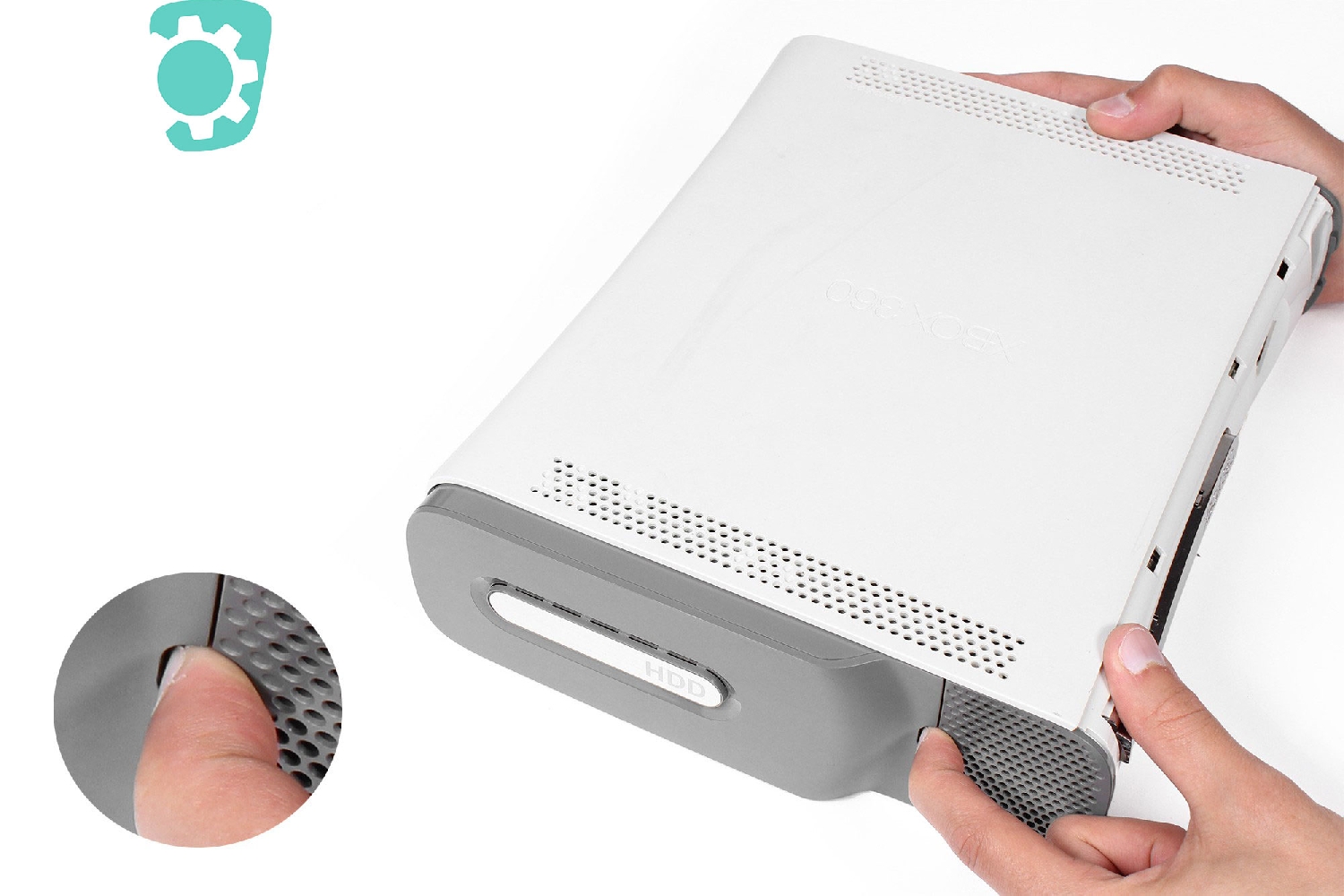

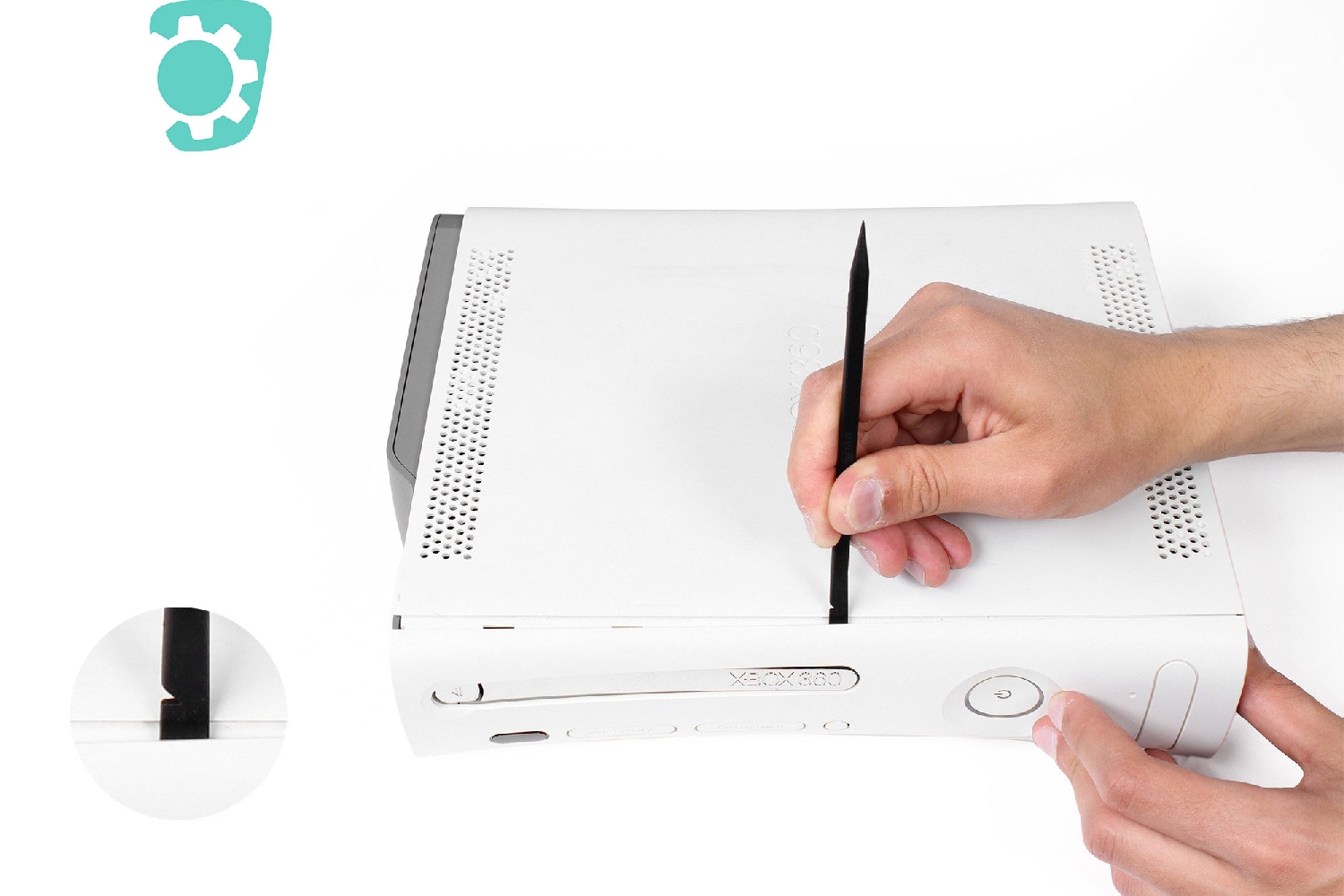

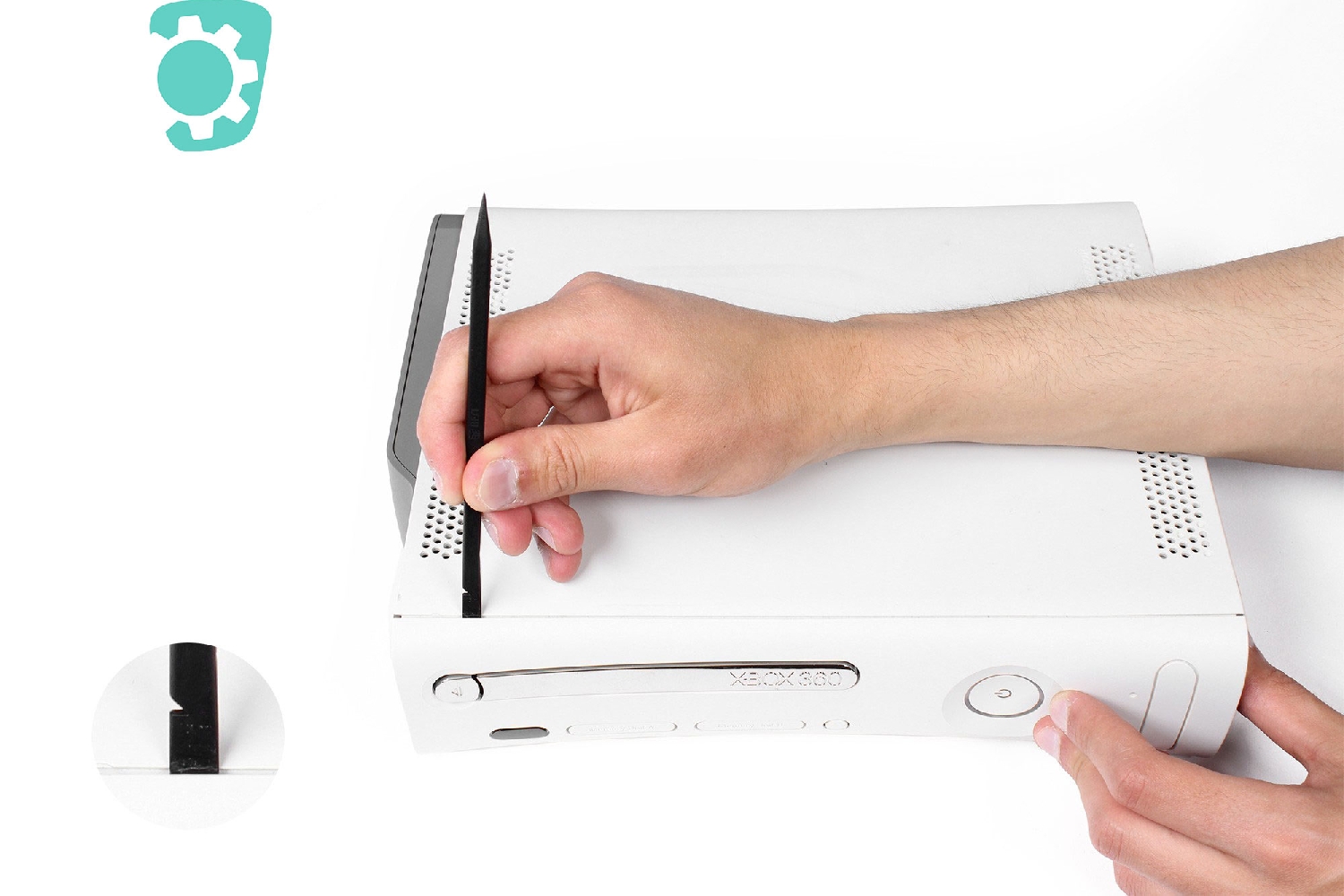

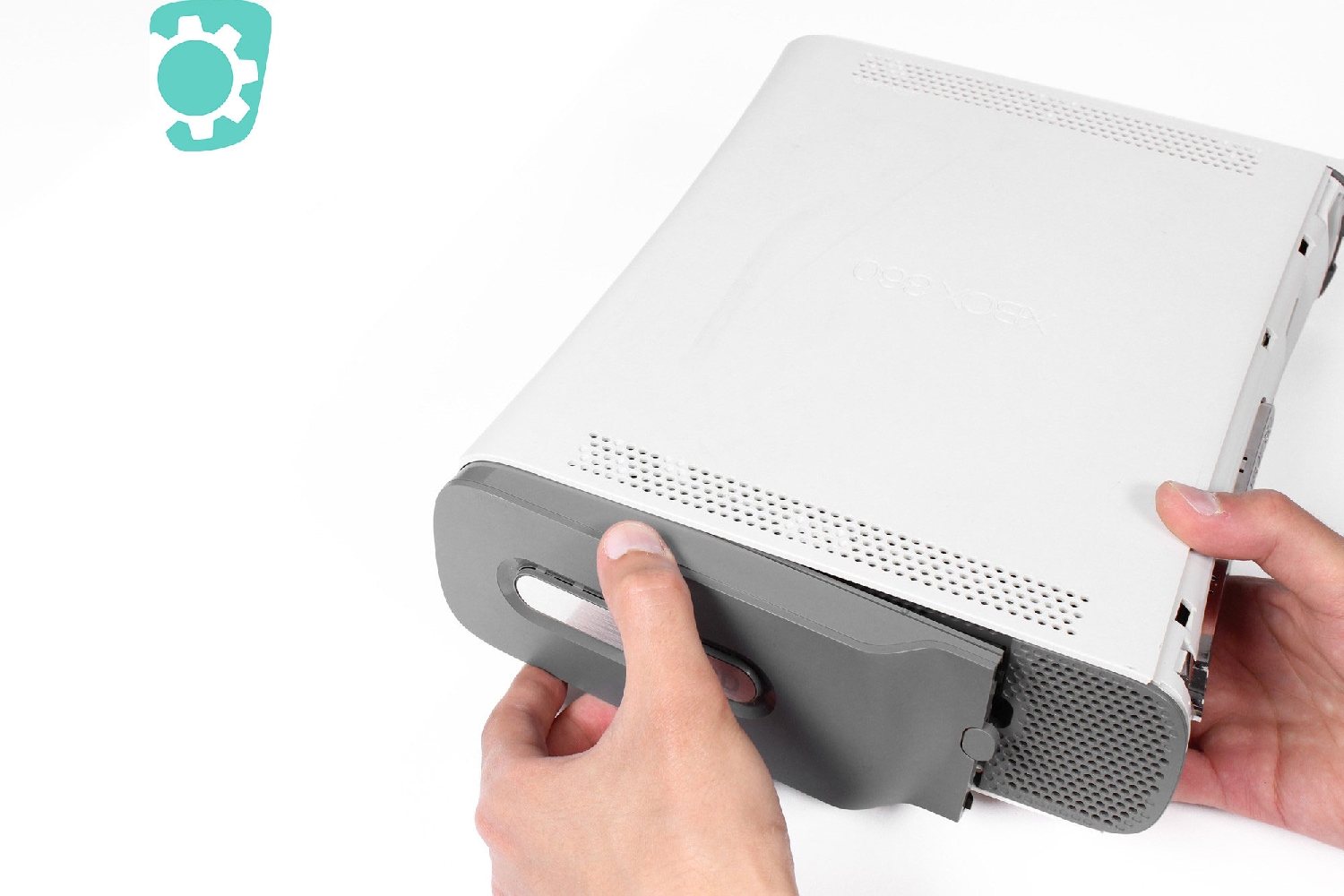

Avec la spatule en nylon vous allez déclipser la façade avant de la console.

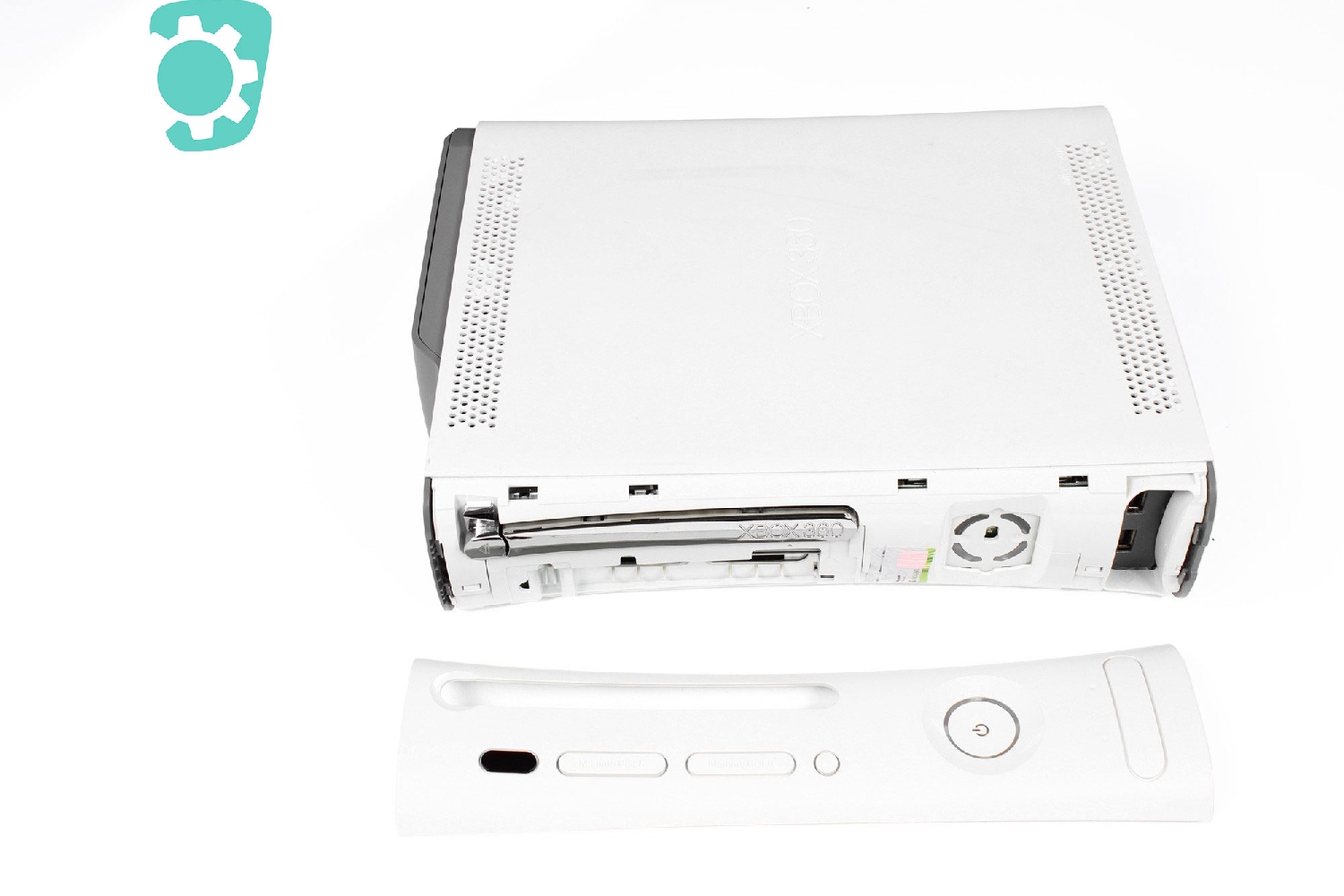

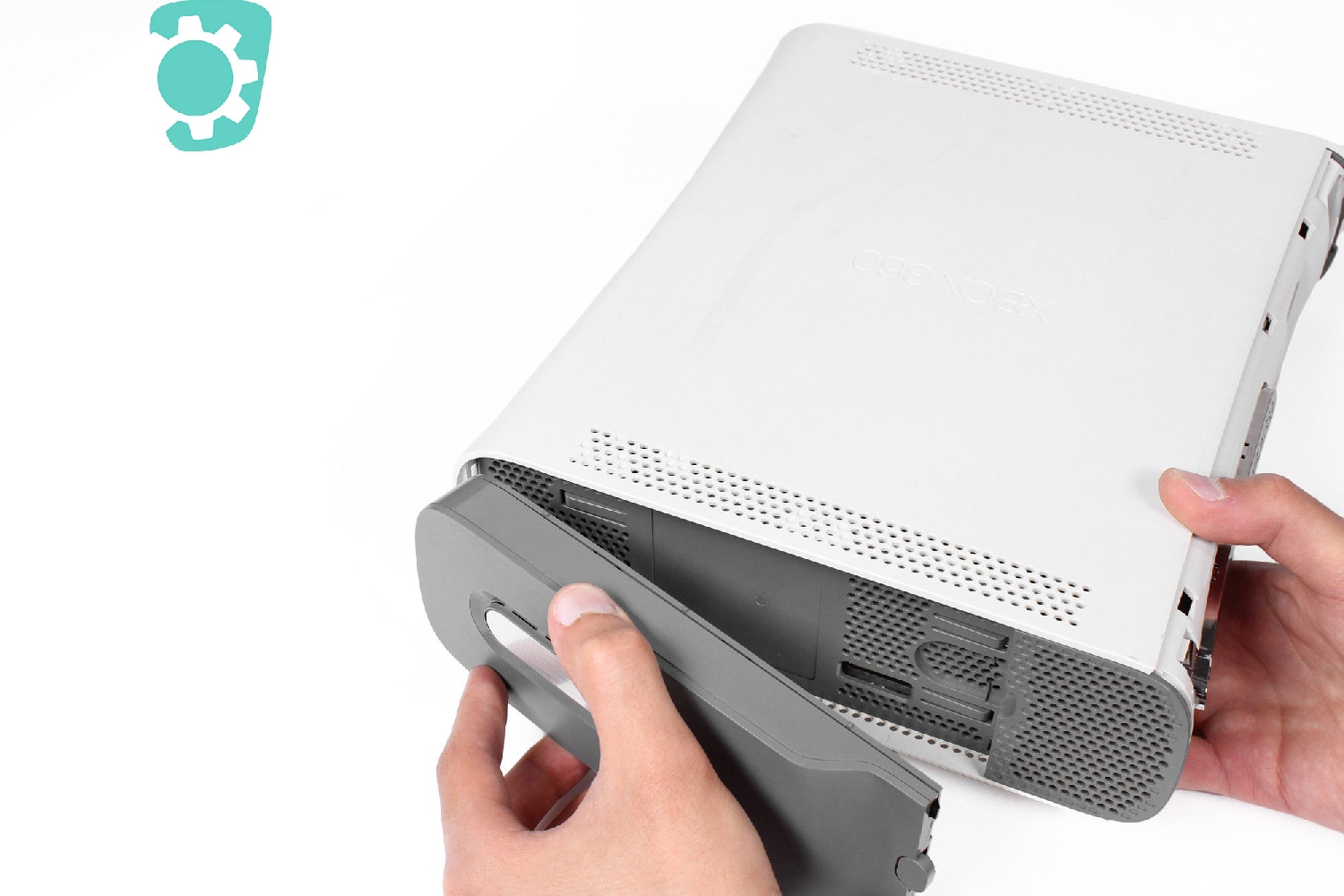

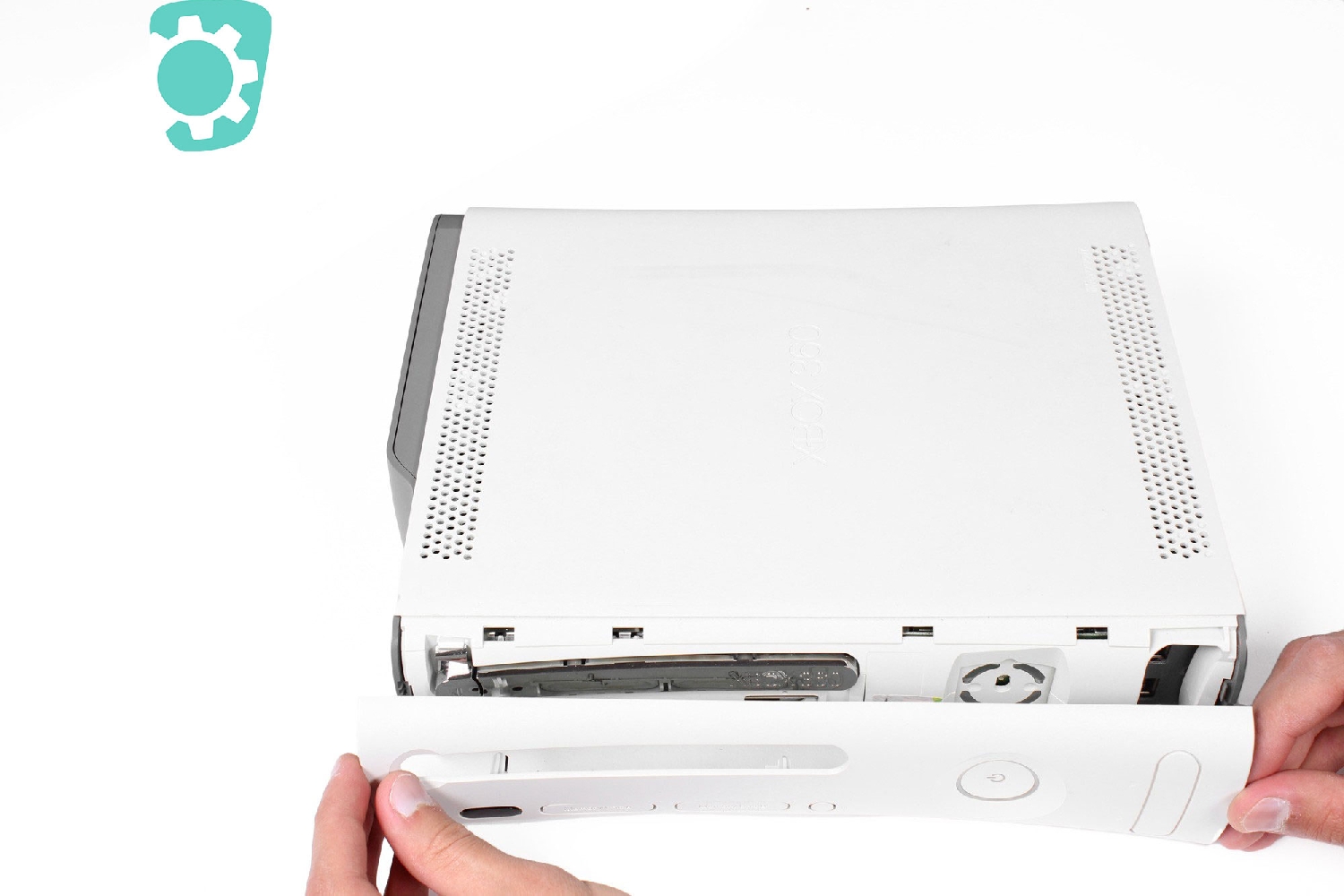

Une fois declipsé, retirez délicatement la façade avant.

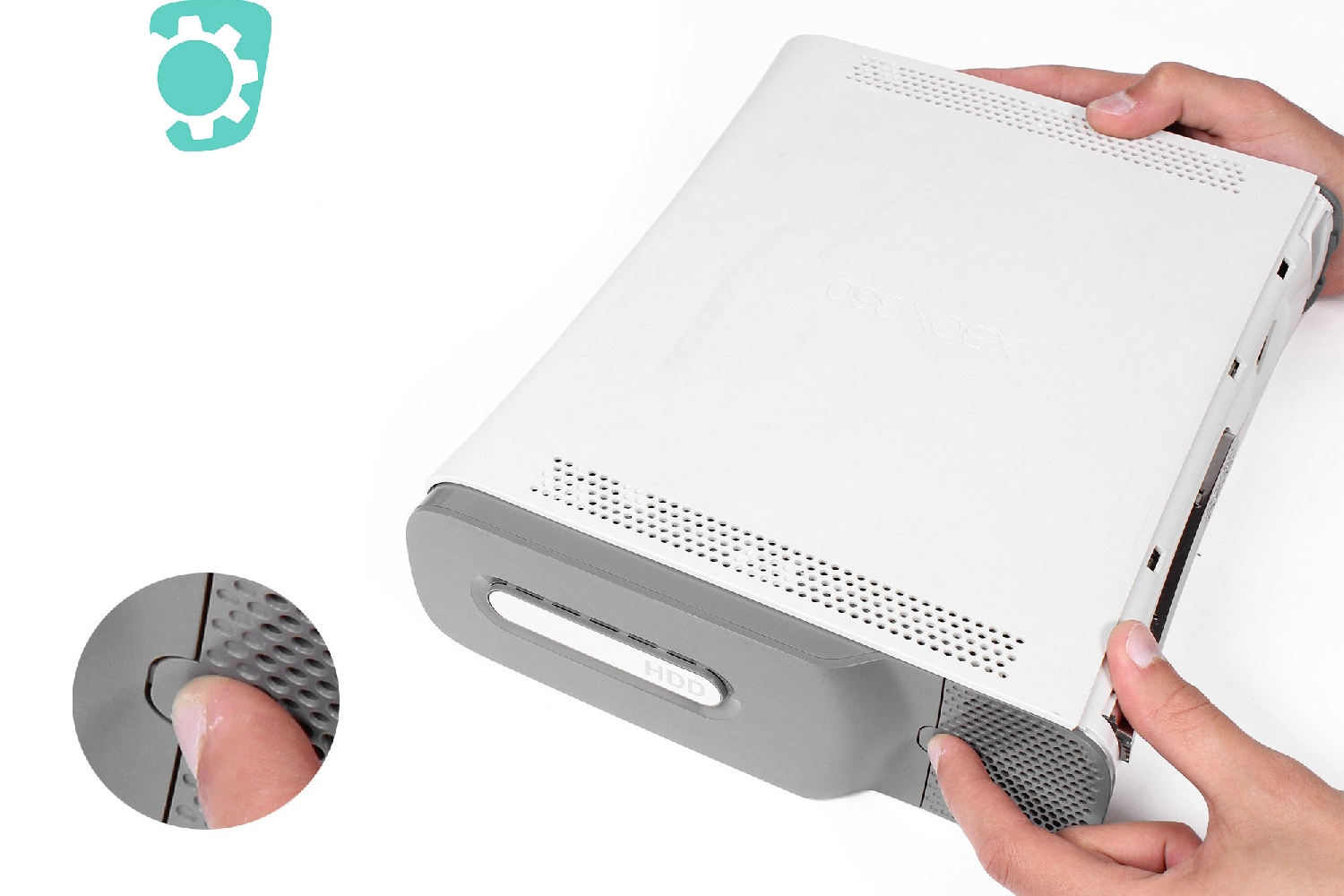

Dans cette étape vous allez retirer le disque dur en appuyant sur le bouton de déverrouillage du disque.

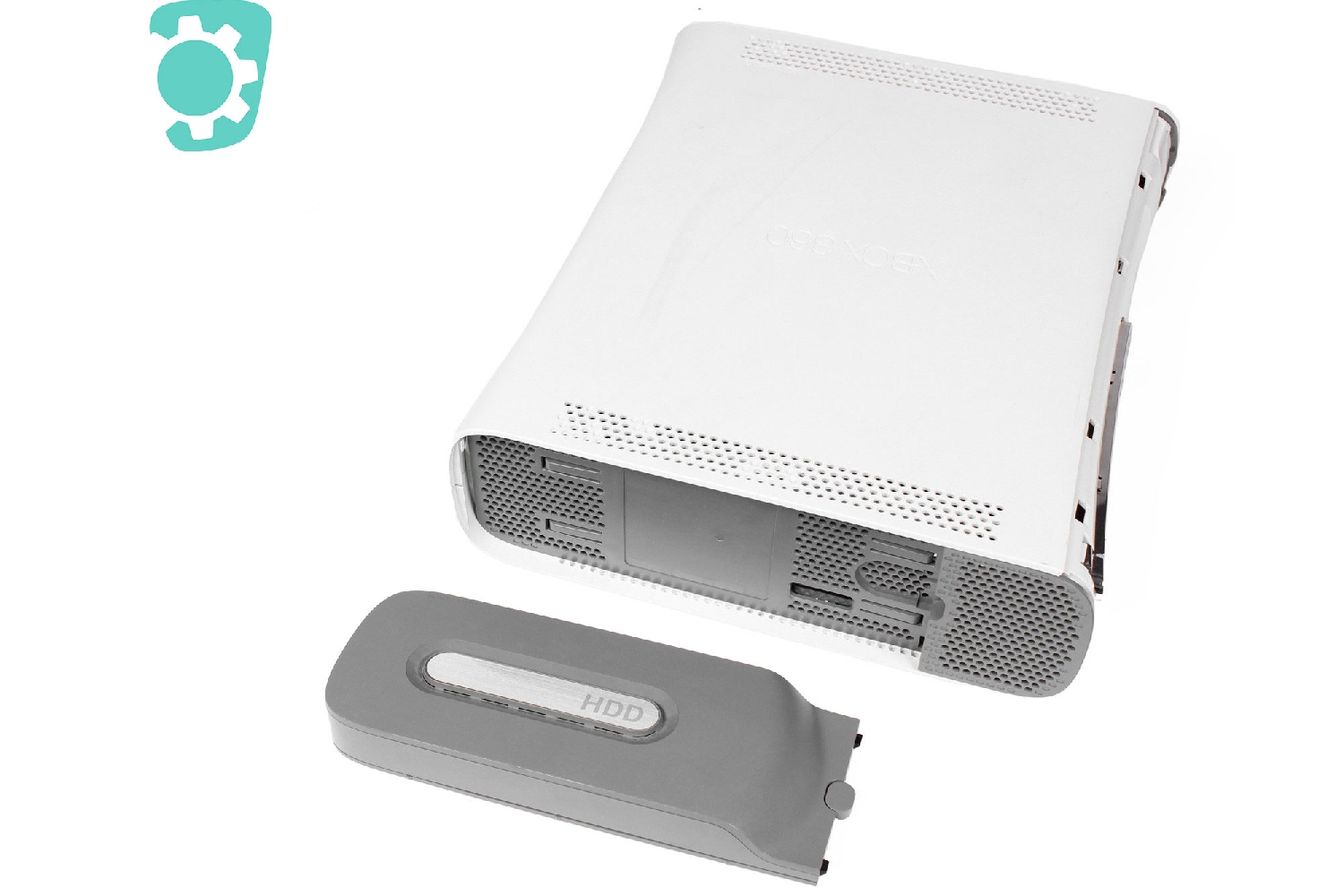

Le disque dur est retiré.

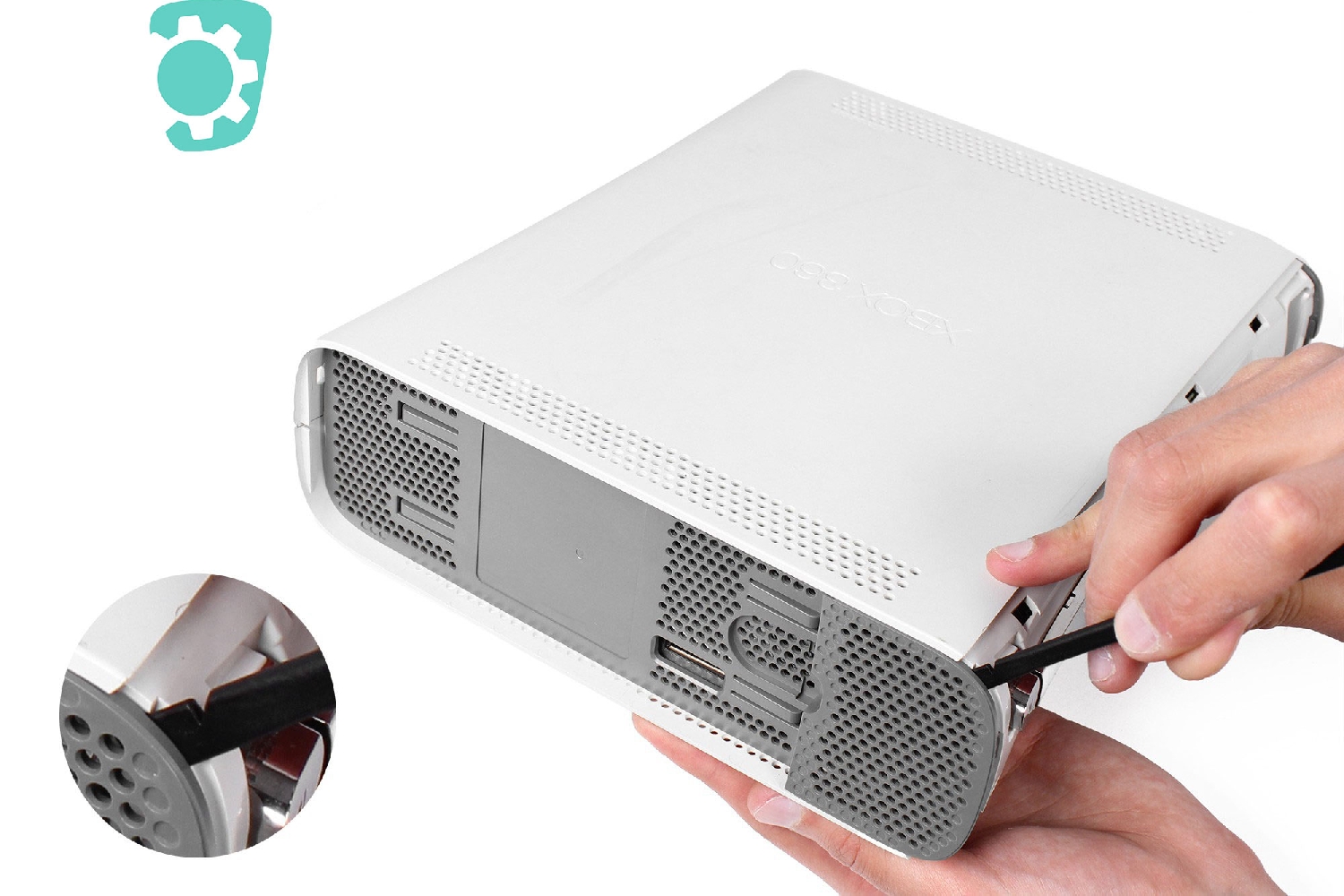

A l'aide de la spatule en nylon vous allez déclipser la grille de ventilation située au niveau de l'emplacement du disque dur.
Pour cela, insérez la partie plate de la spatule dans l'interstice entre la grille et le boitier de la console.

La grille est maintenue par 3 clips de chaque côté de la console.

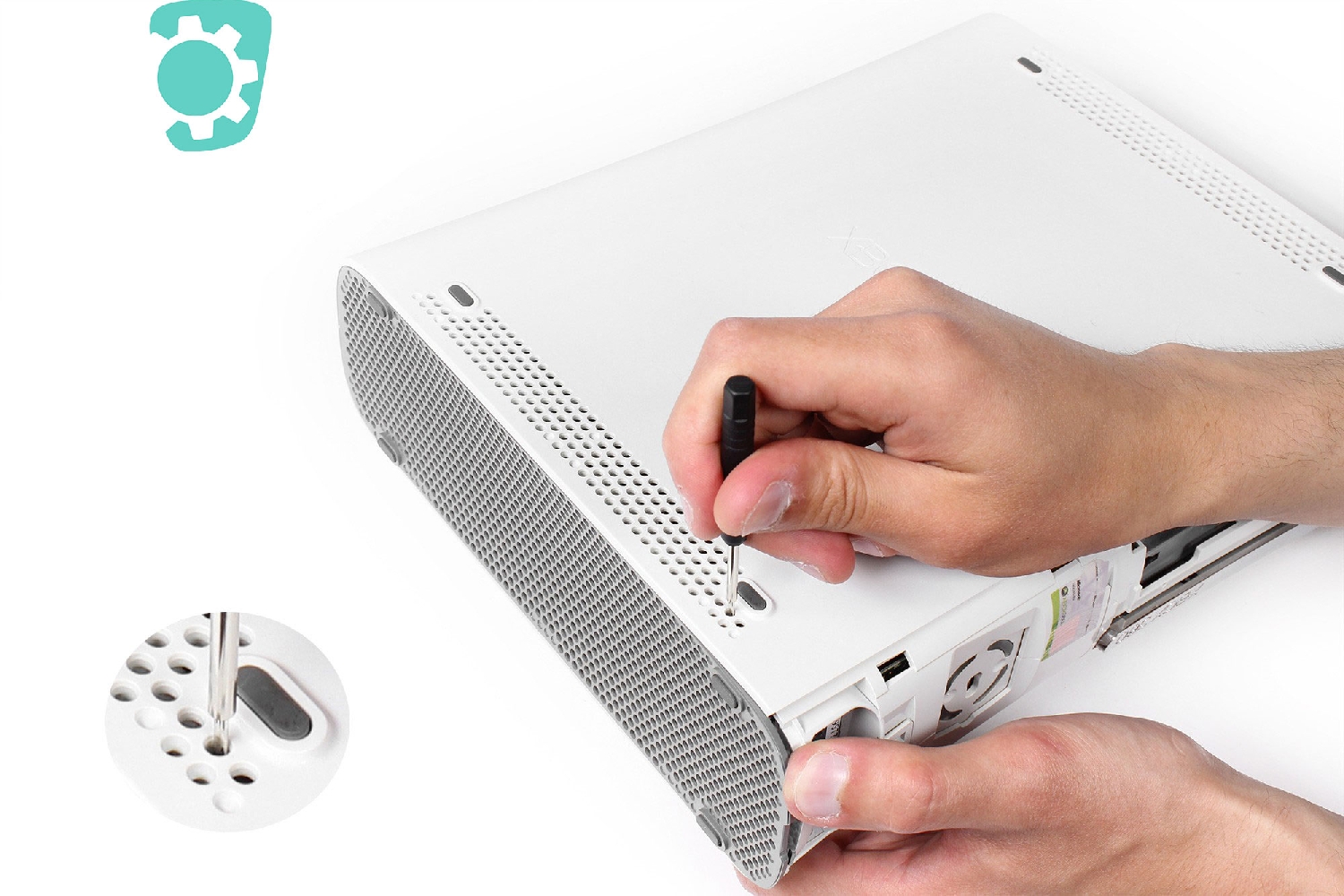

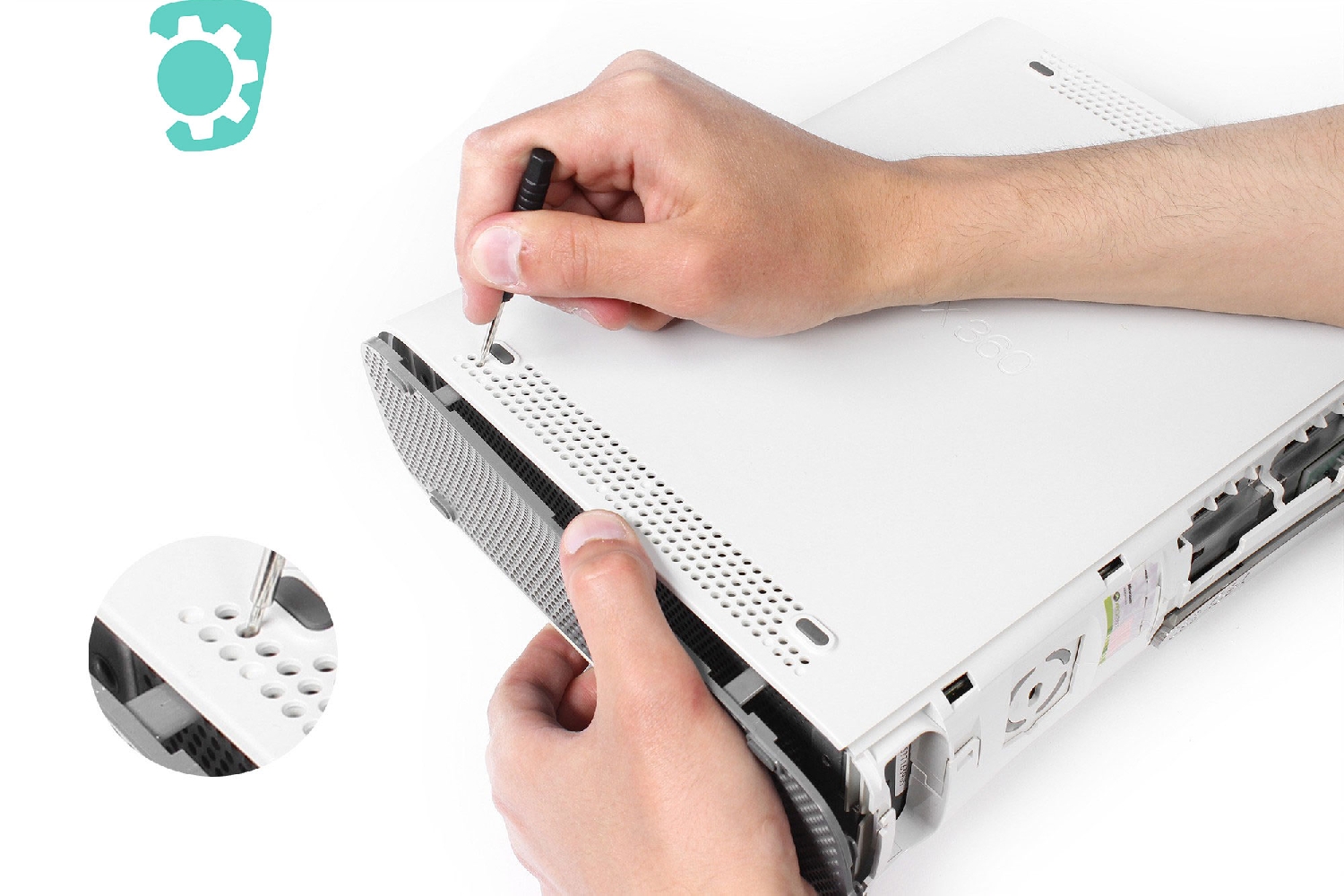

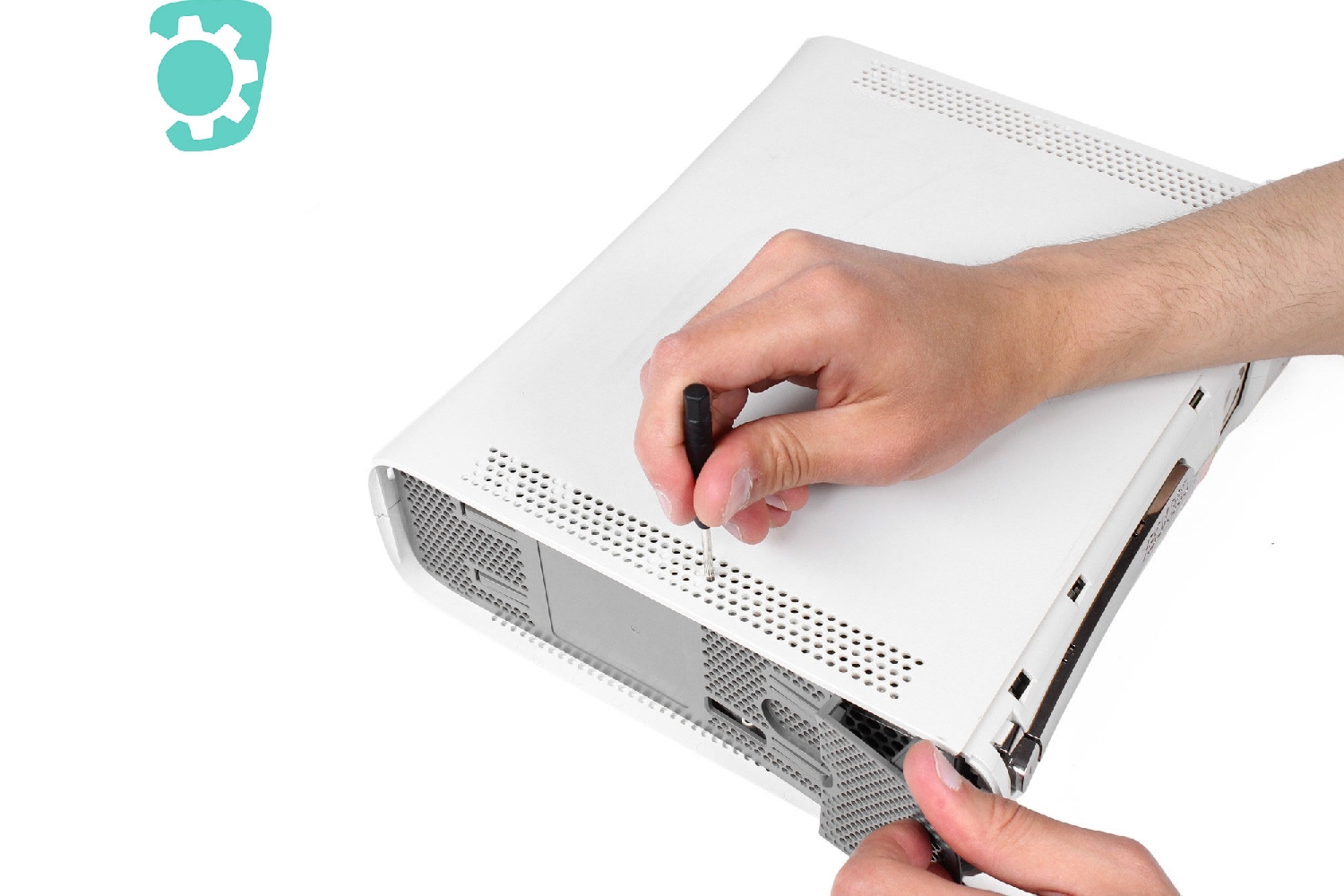

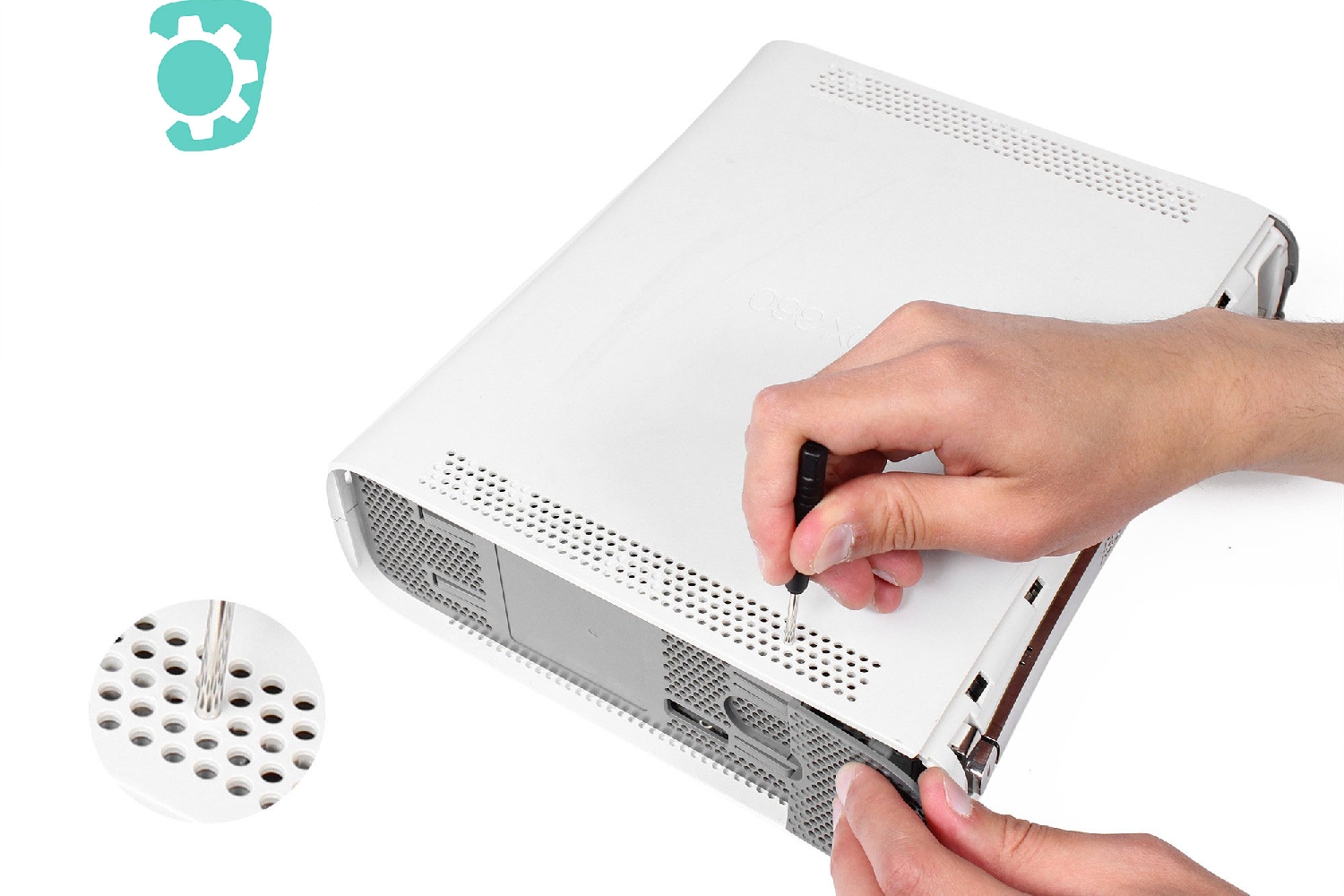

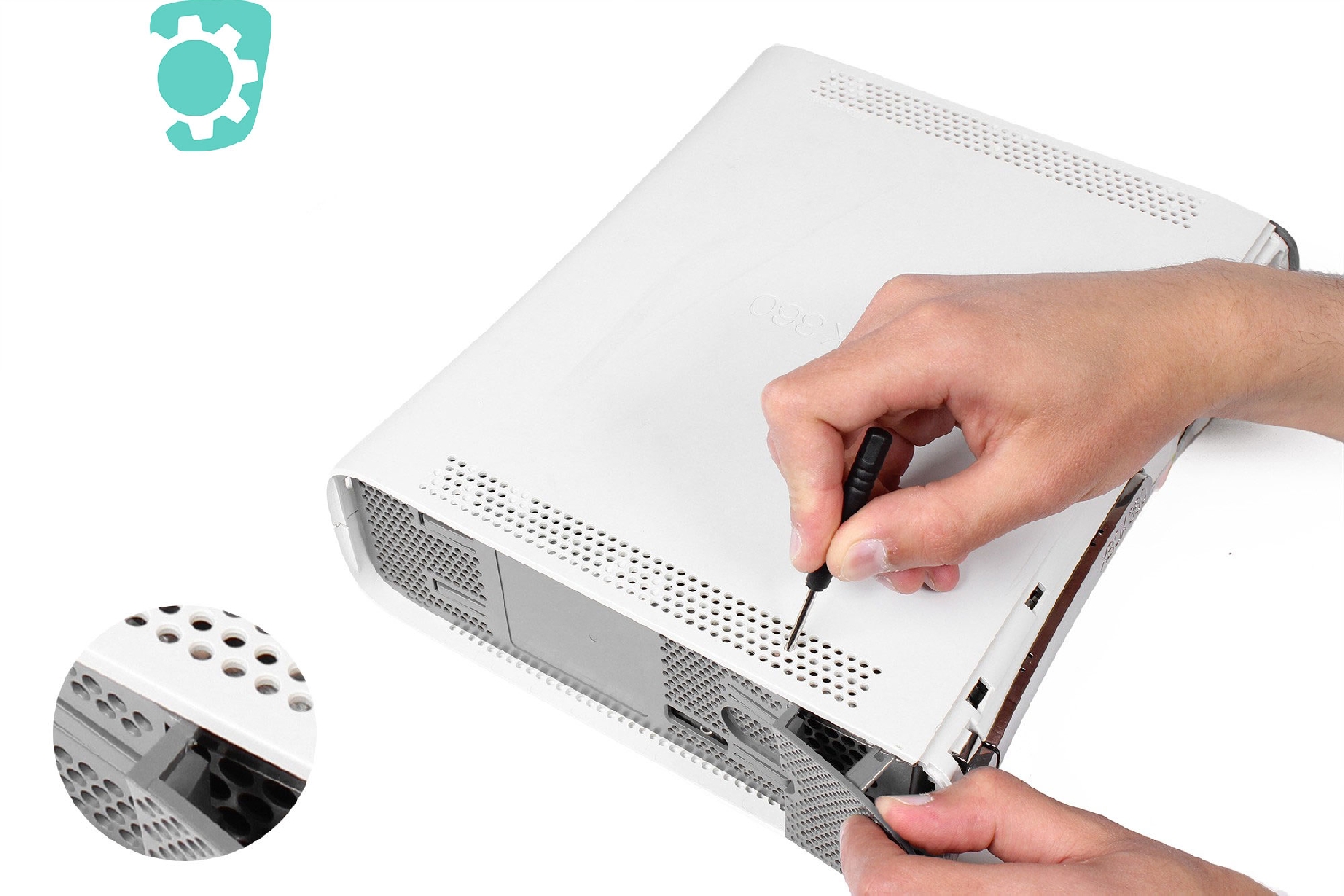

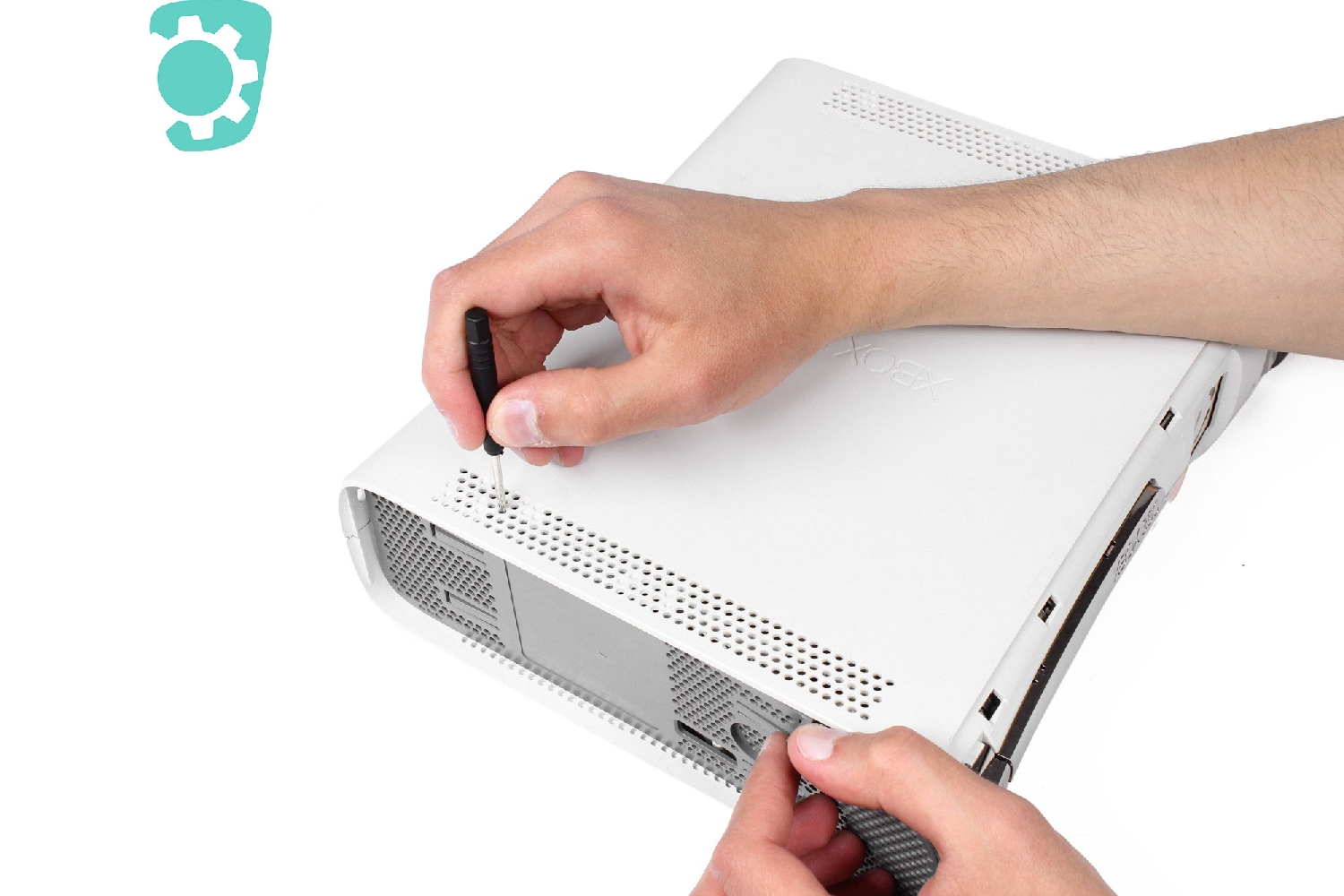

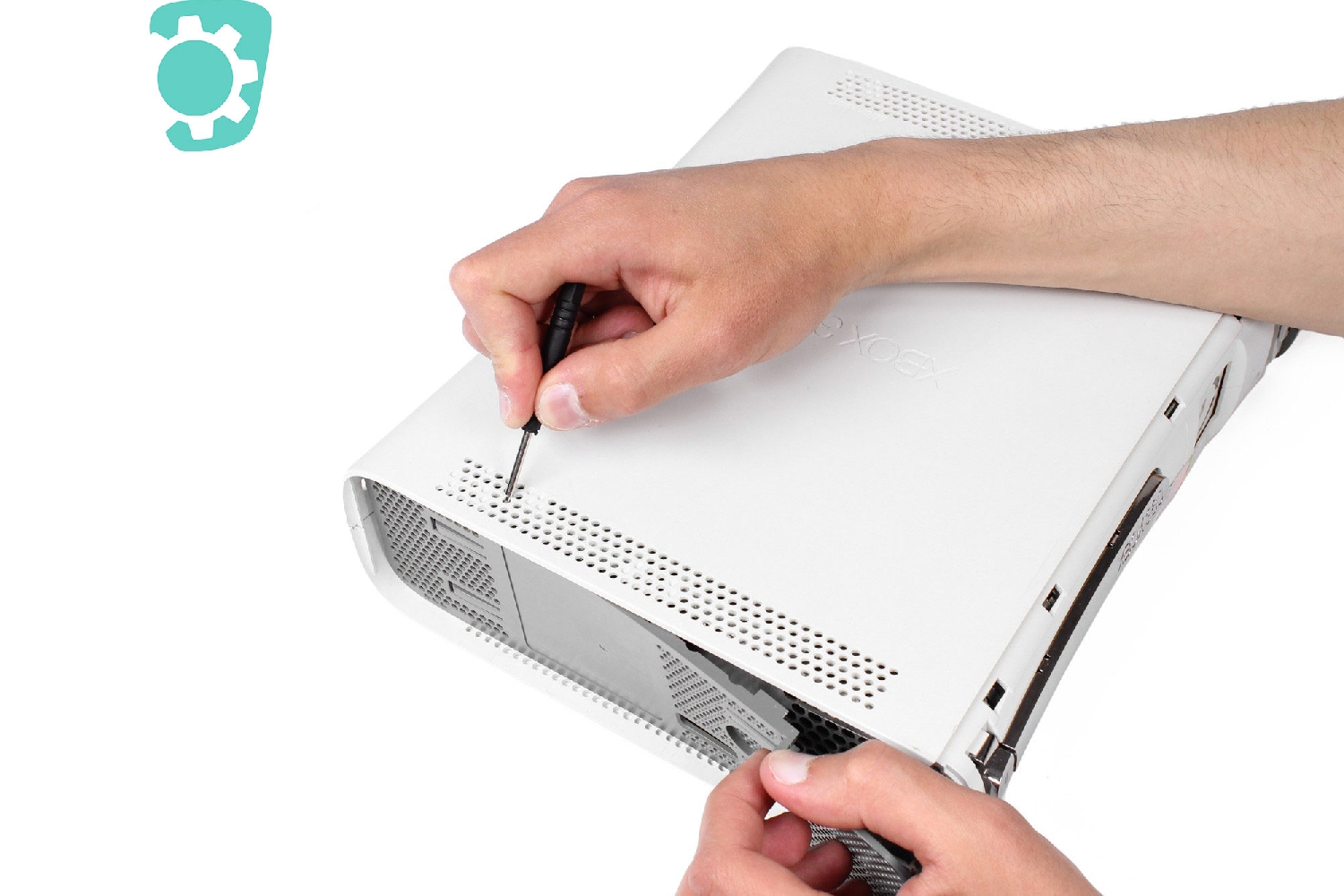

A l'aide d'un tournevis plat, vous allez déclipser les deux premiers clips en faisant levier comme sur les photos.

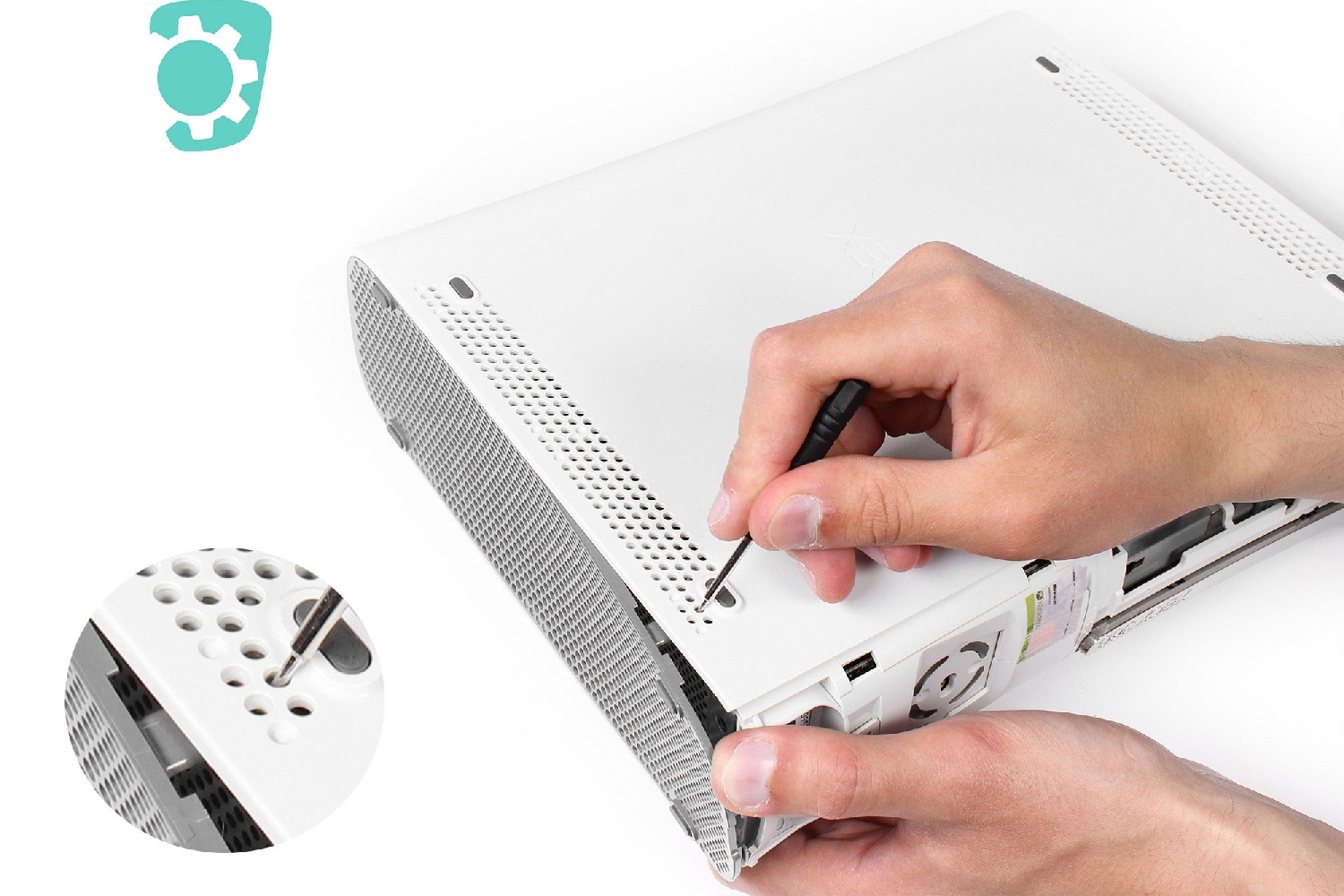

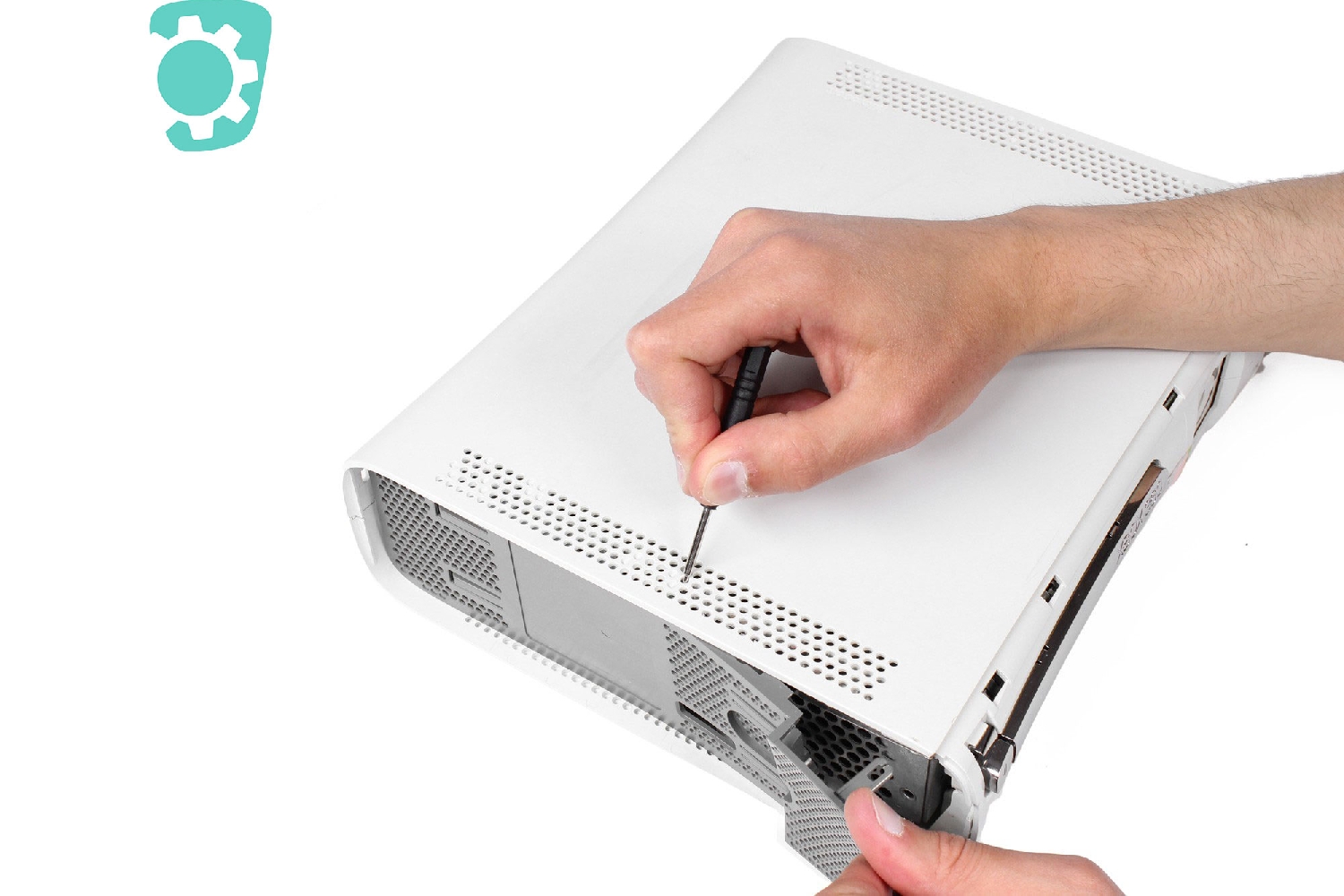

Toujours avec le tournevis plat, vous allez déclipser le 3ème clip comme indiqué sur la photo.

Retournez la console et refaites les étapes 6 et 7 pour déclipser les 3 clips de l'autre côté de la Xbox.

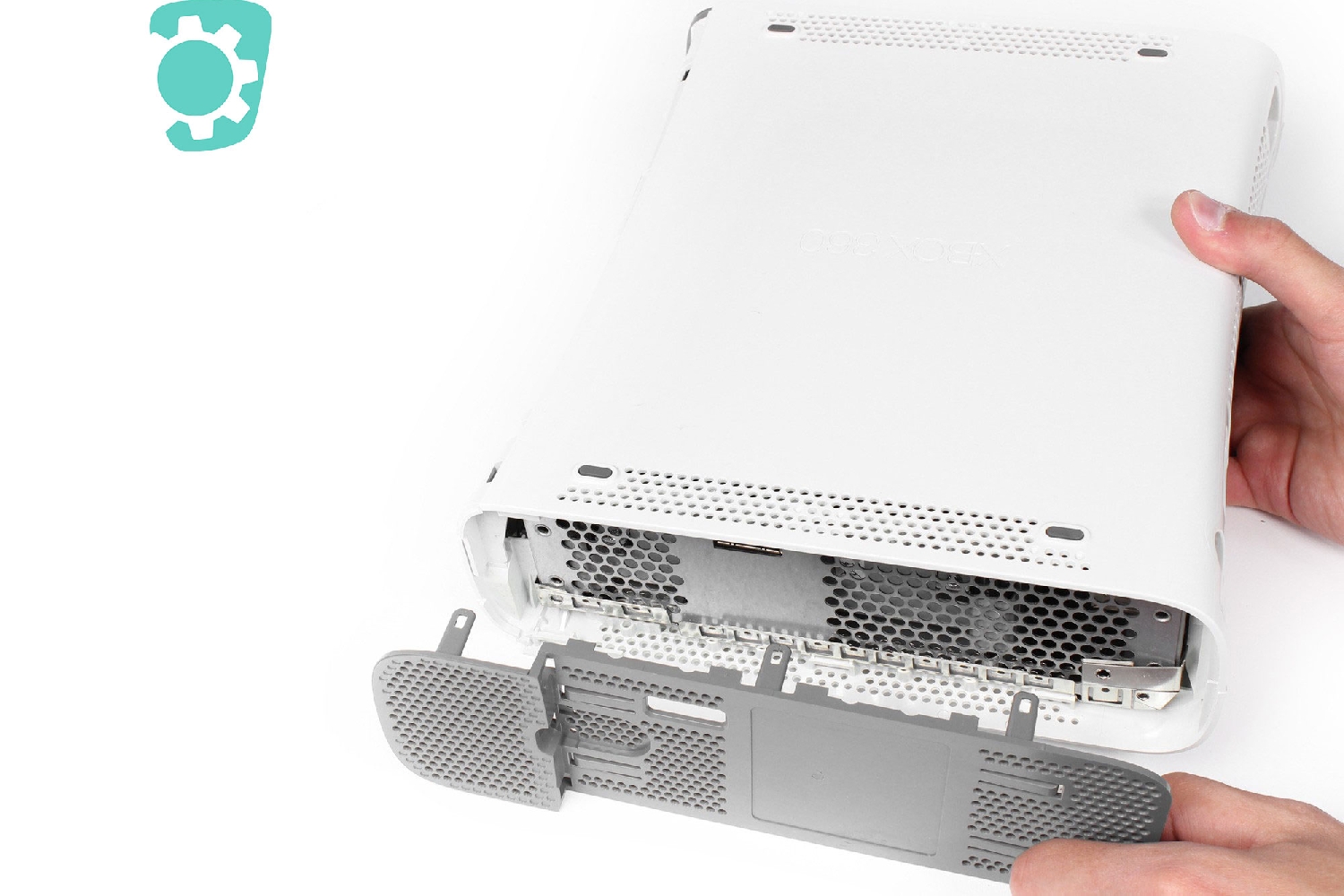

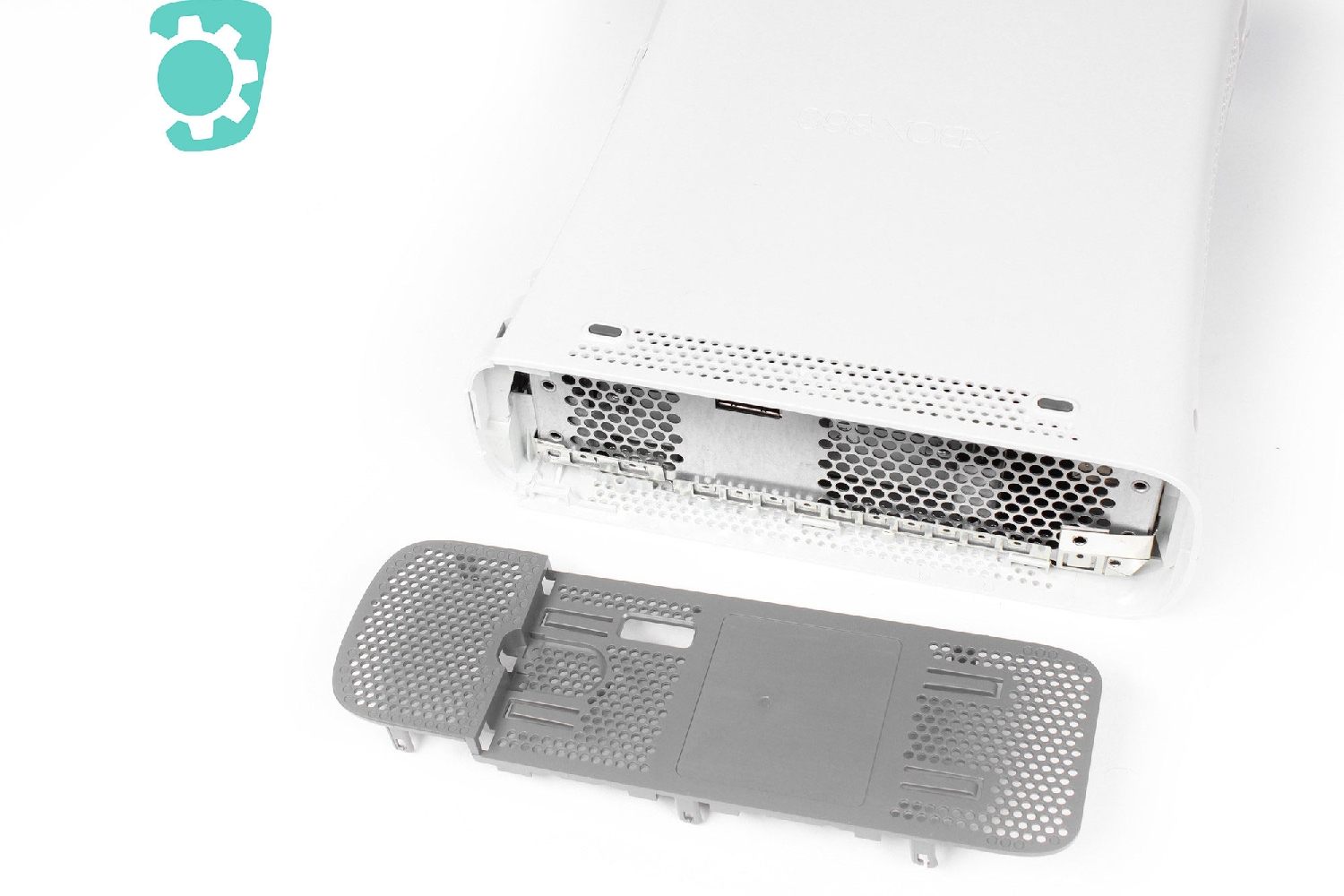

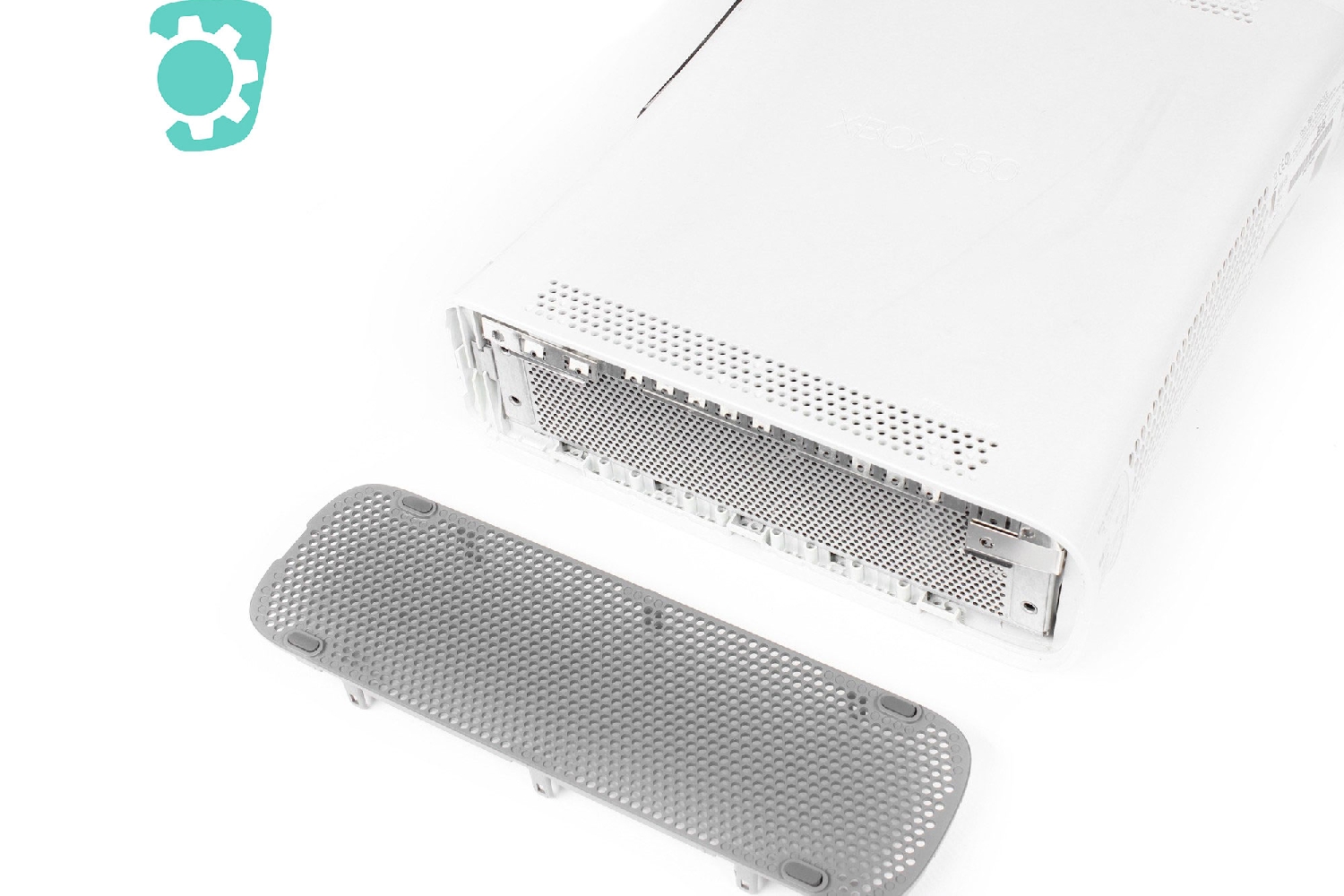

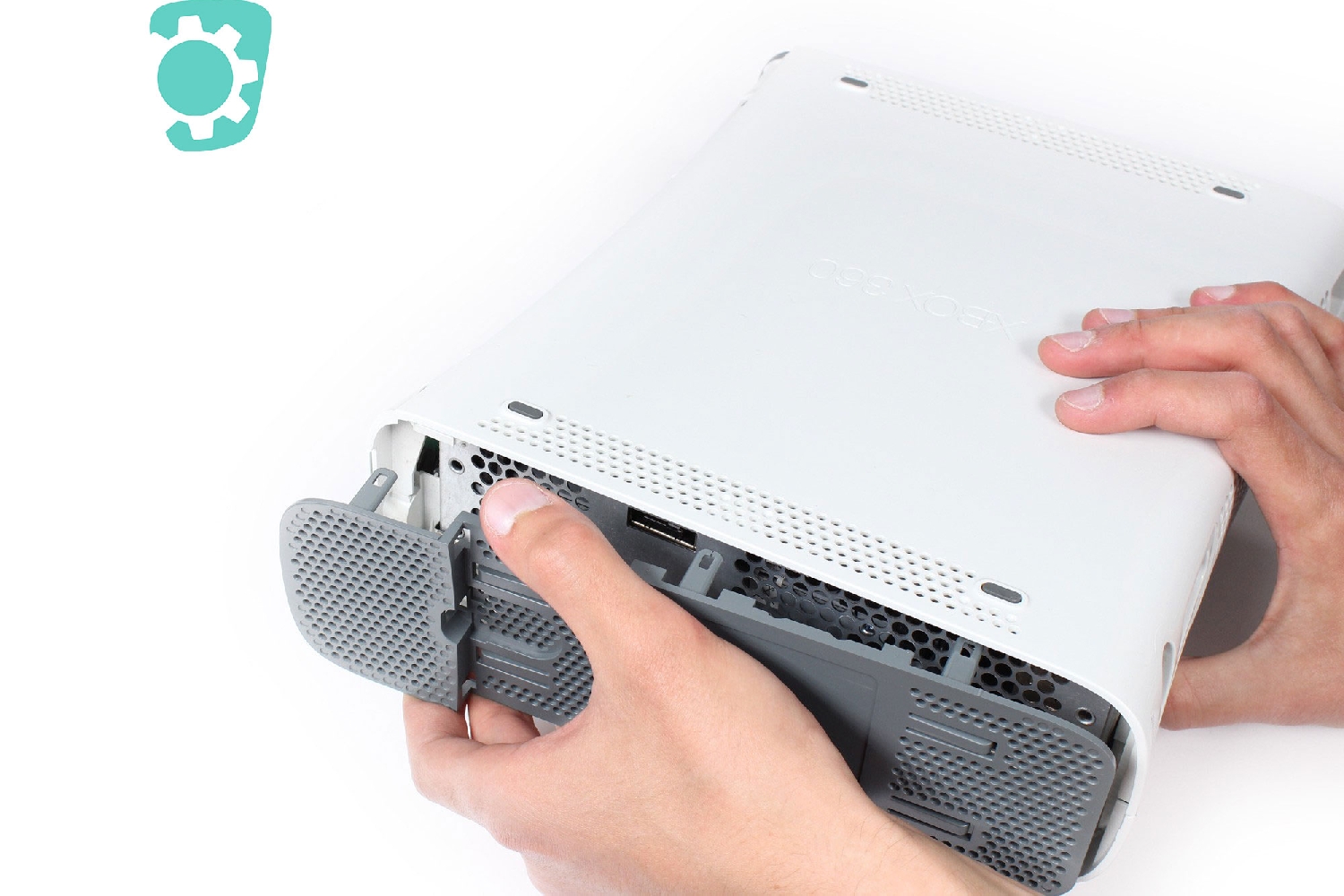

Vous pouvez maintenant déloger à la main l'ensemble de la grille d'aération en la tirant délicatement.

Vous allez maintenant retirer la grille d'aération inférieure, c'est à dire, celle située à l'opposé de la grille que vous venez de retirer.

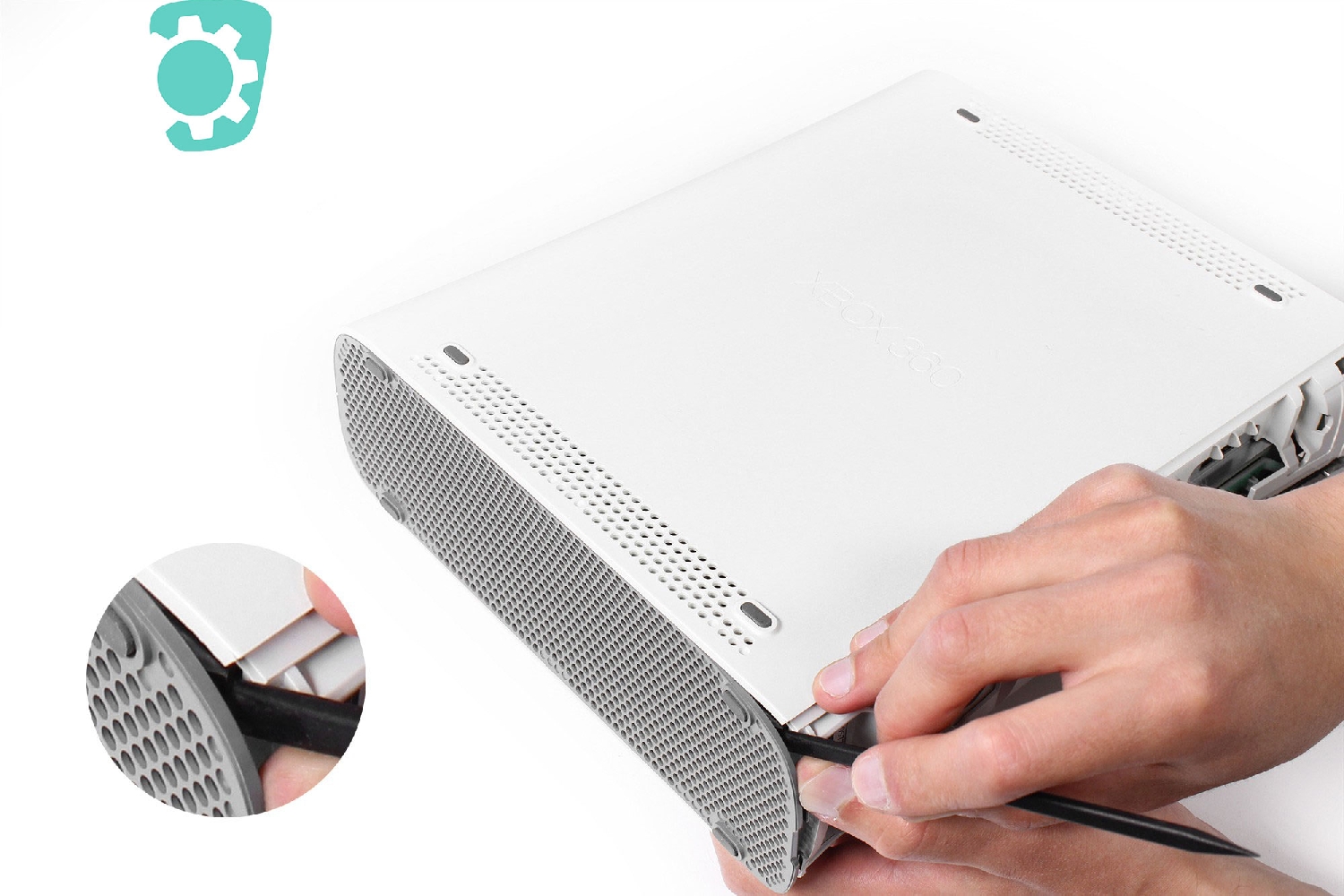

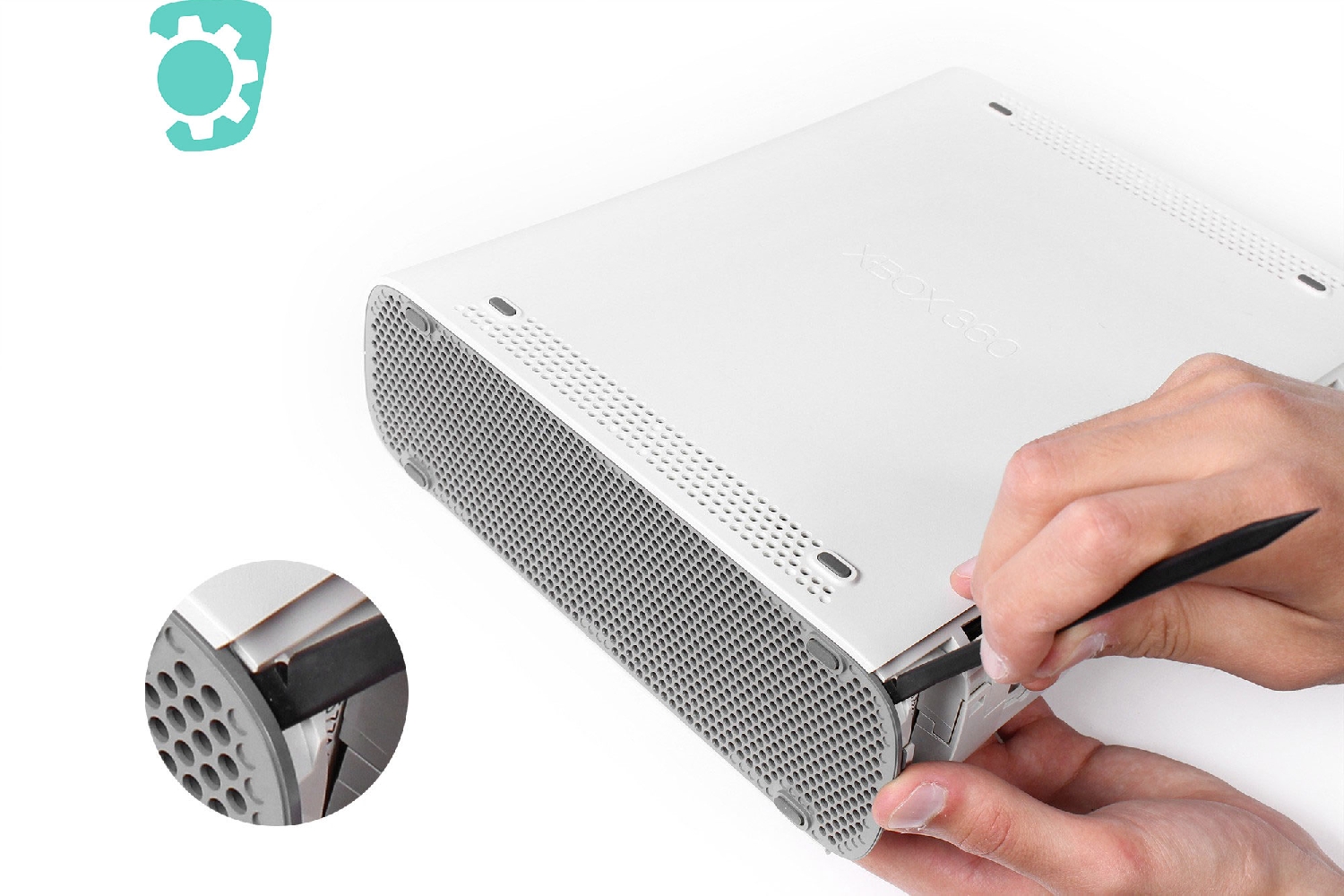

De la même manière qu'à l'étape 5, insérez la spatule entre la grille et le boitier de la console et faite levier.

Même principe que pour la grille du dessus, celle-ci est maintenue par 3 clips de chaque côté.

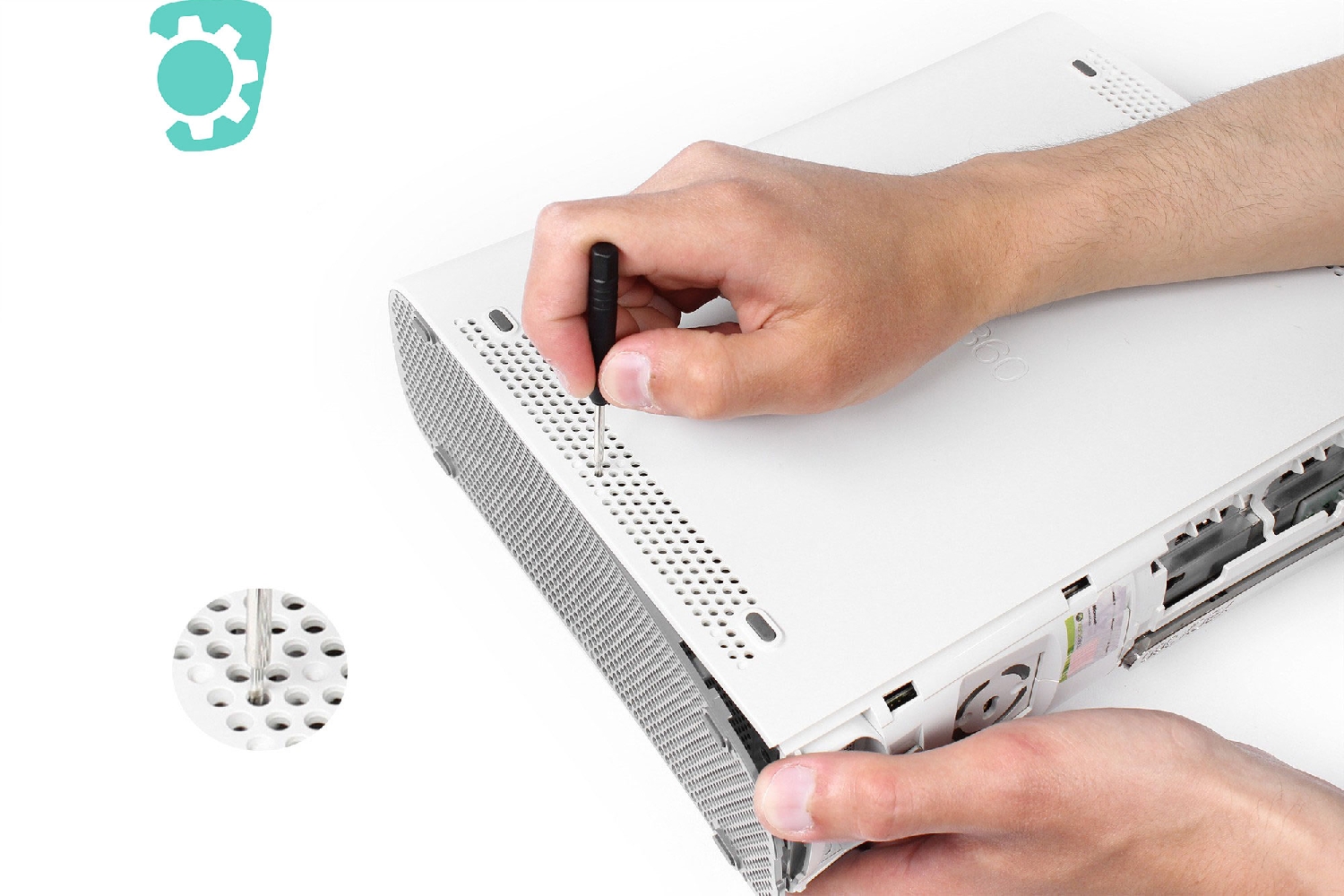

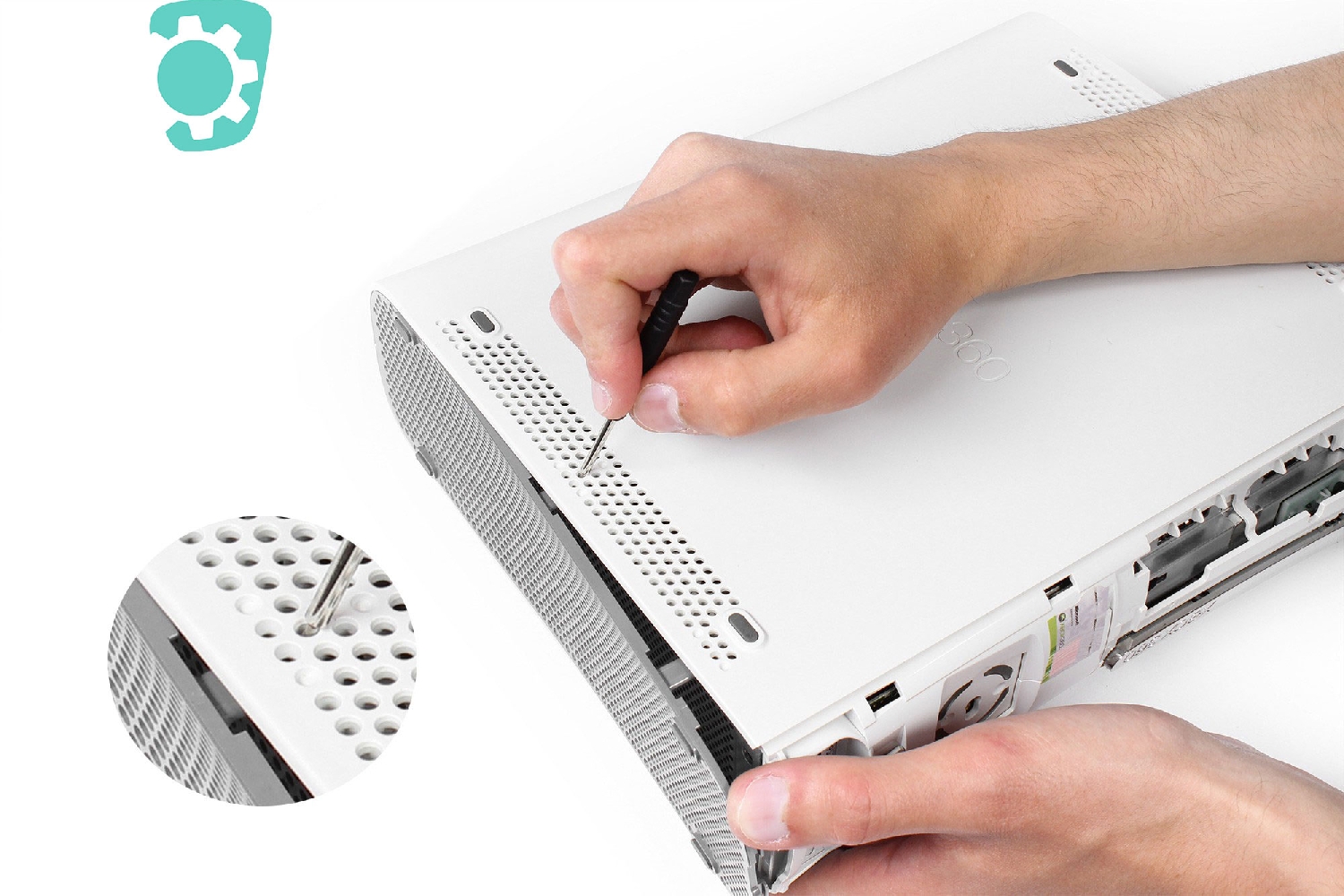

Avec le tournevis plat vous allez déclipser les deux premiers clips comme indiqué sur la photo.

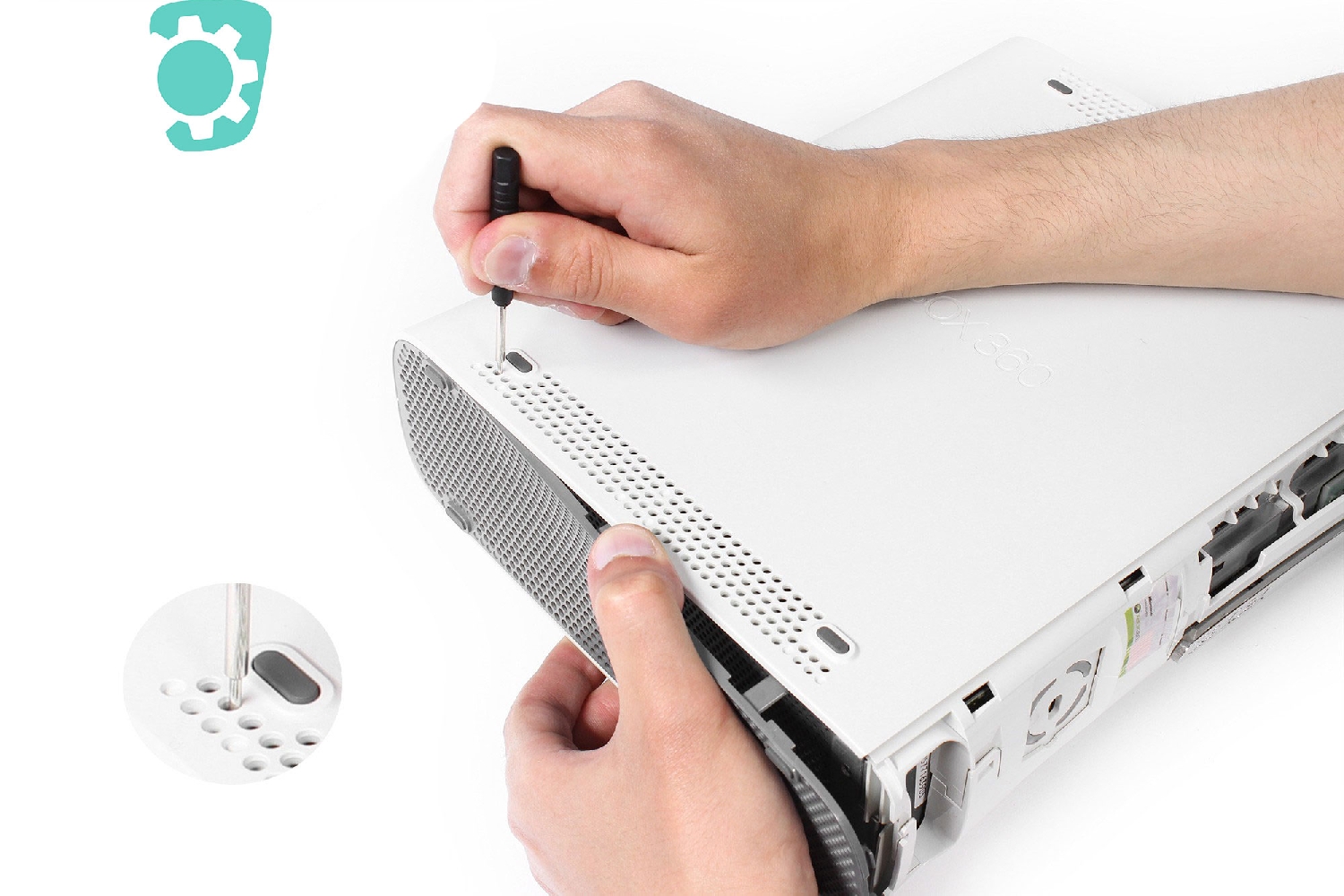

Toujours à l'aide du tournevis plat, vous allez déclipser le dernier clip de maintien de la grille.

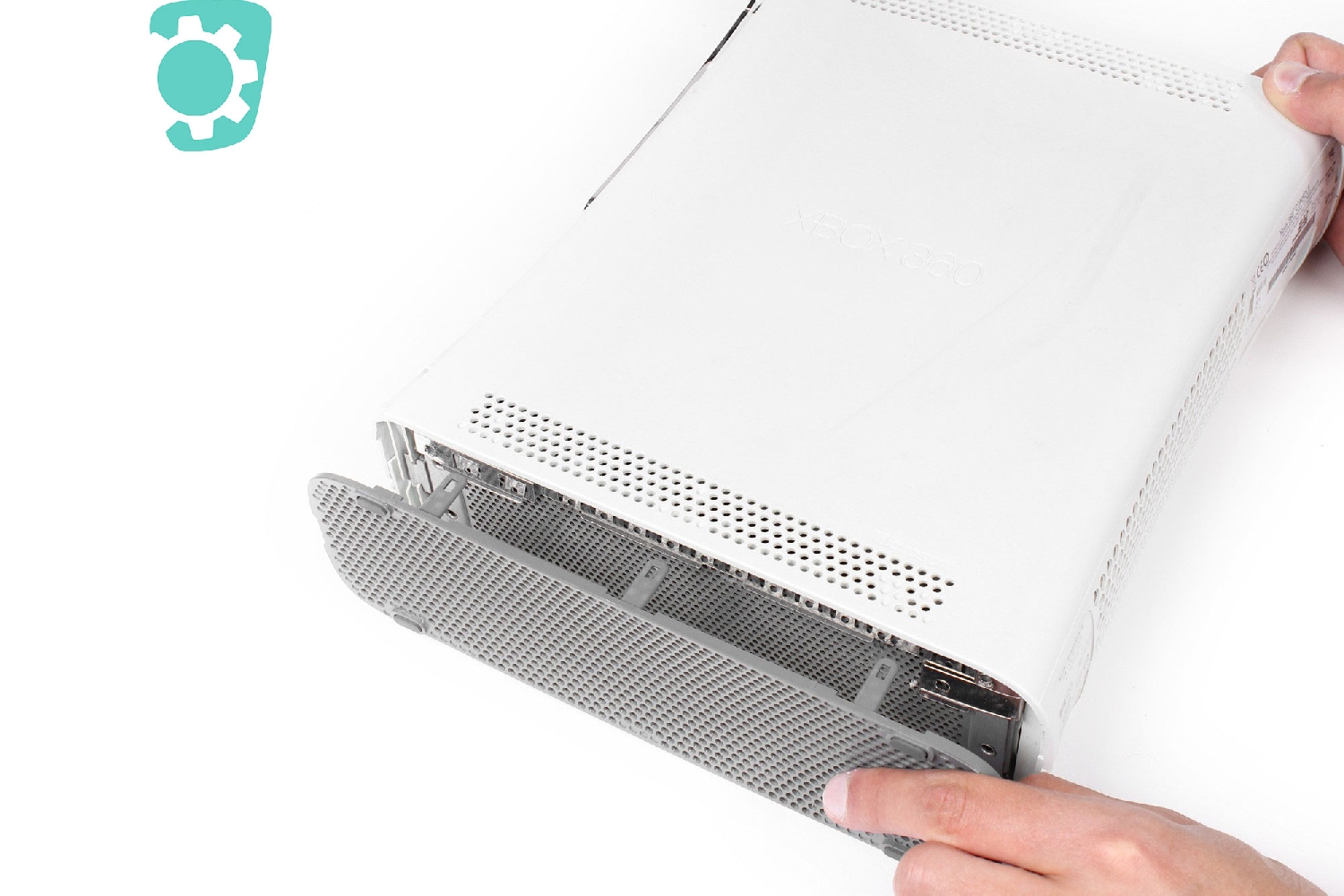

Une fois que tous les clips sont retirés, vous allez enlever la grille d'aération à la main.

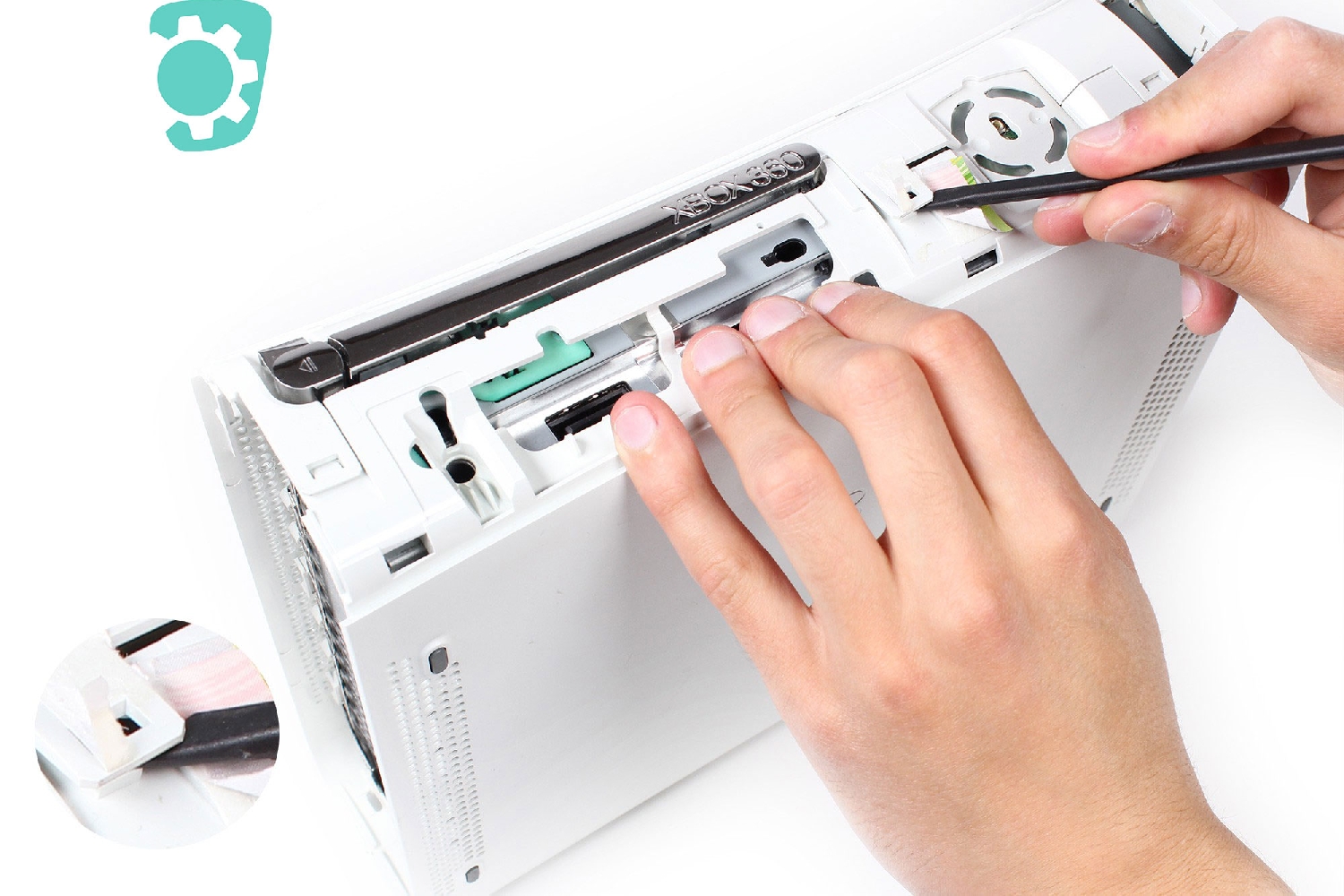

Avec la spatule en nylon, retirez d'abord l'autocollant qui recouvre l'interstice s'il y en a un.

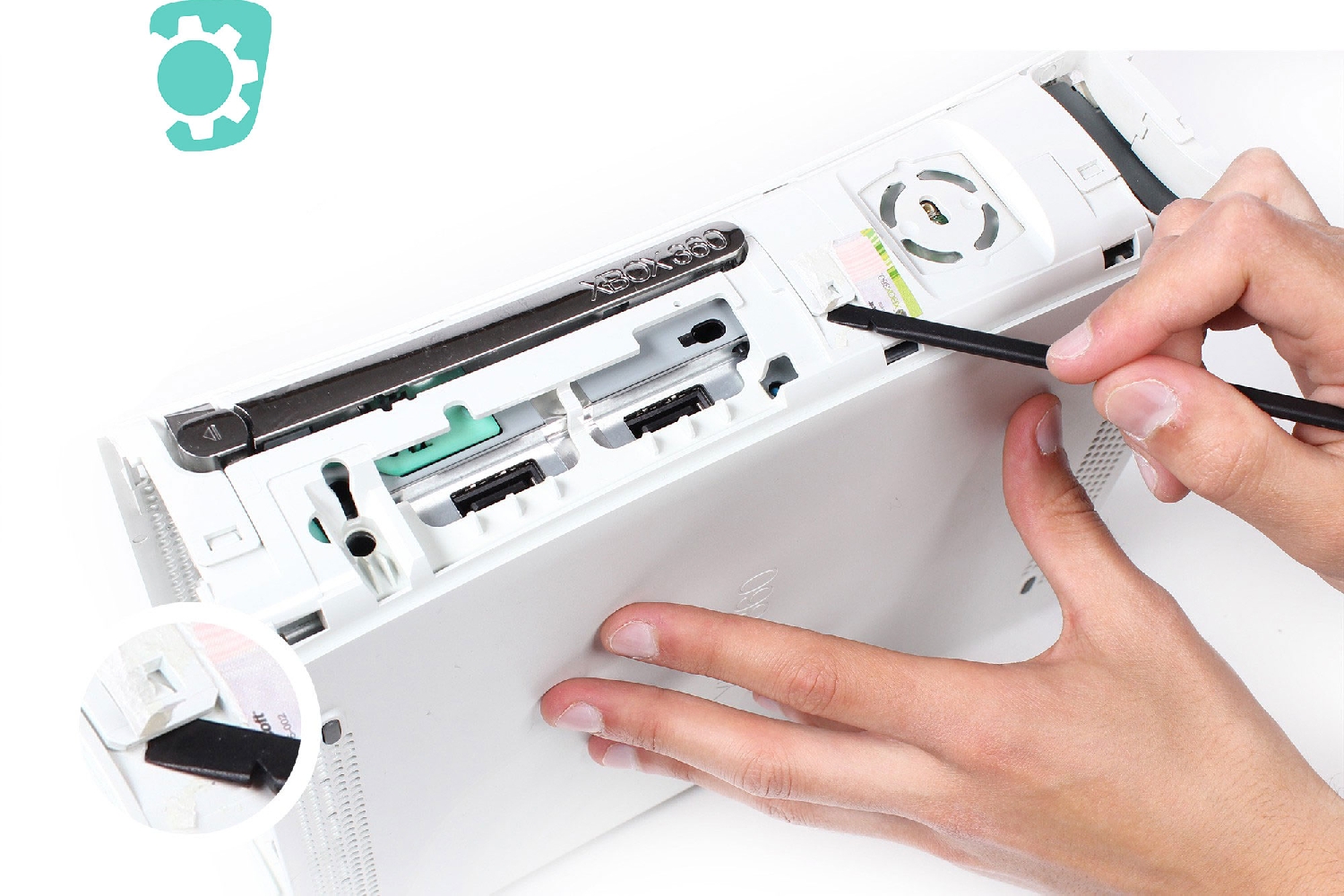

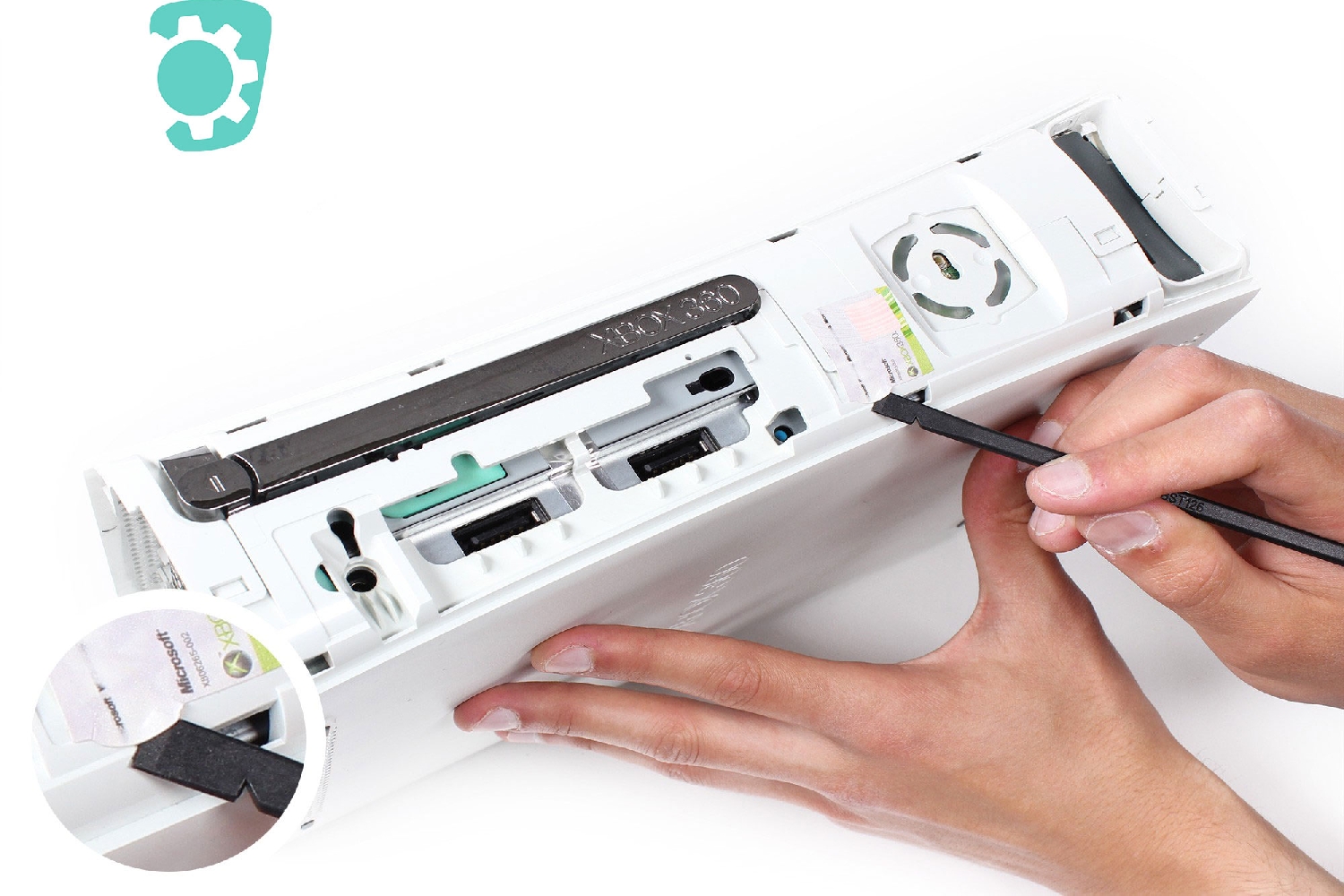

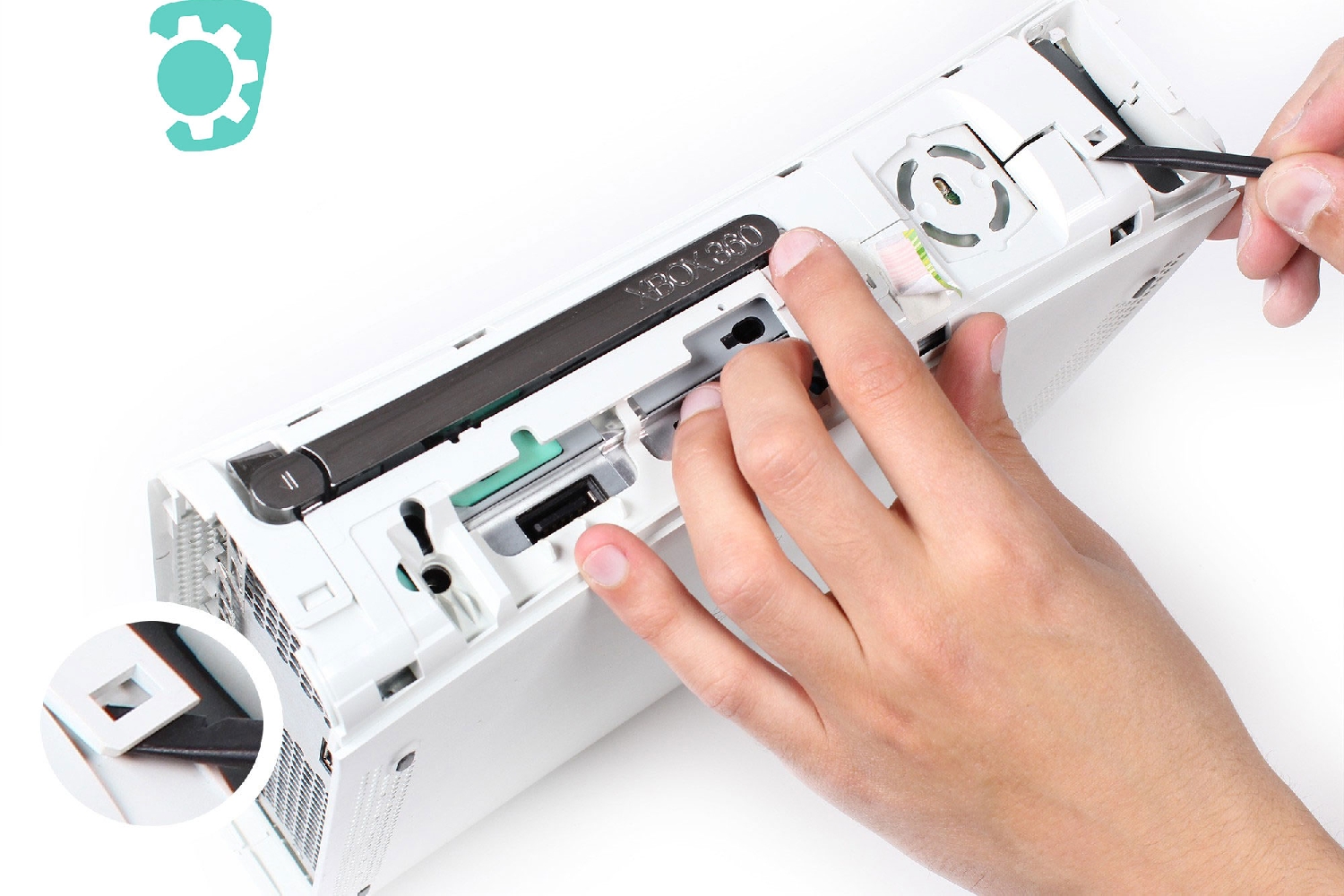

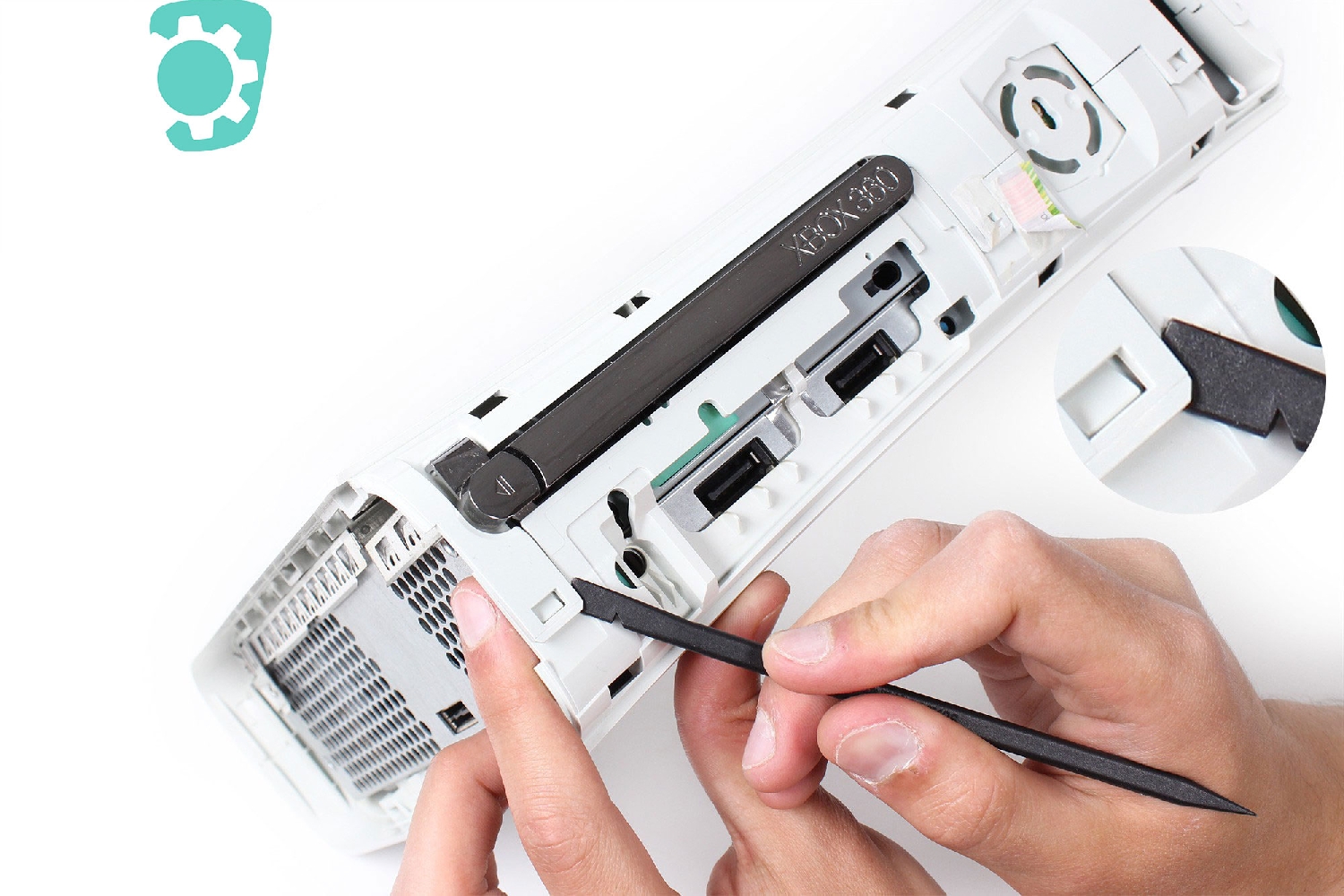

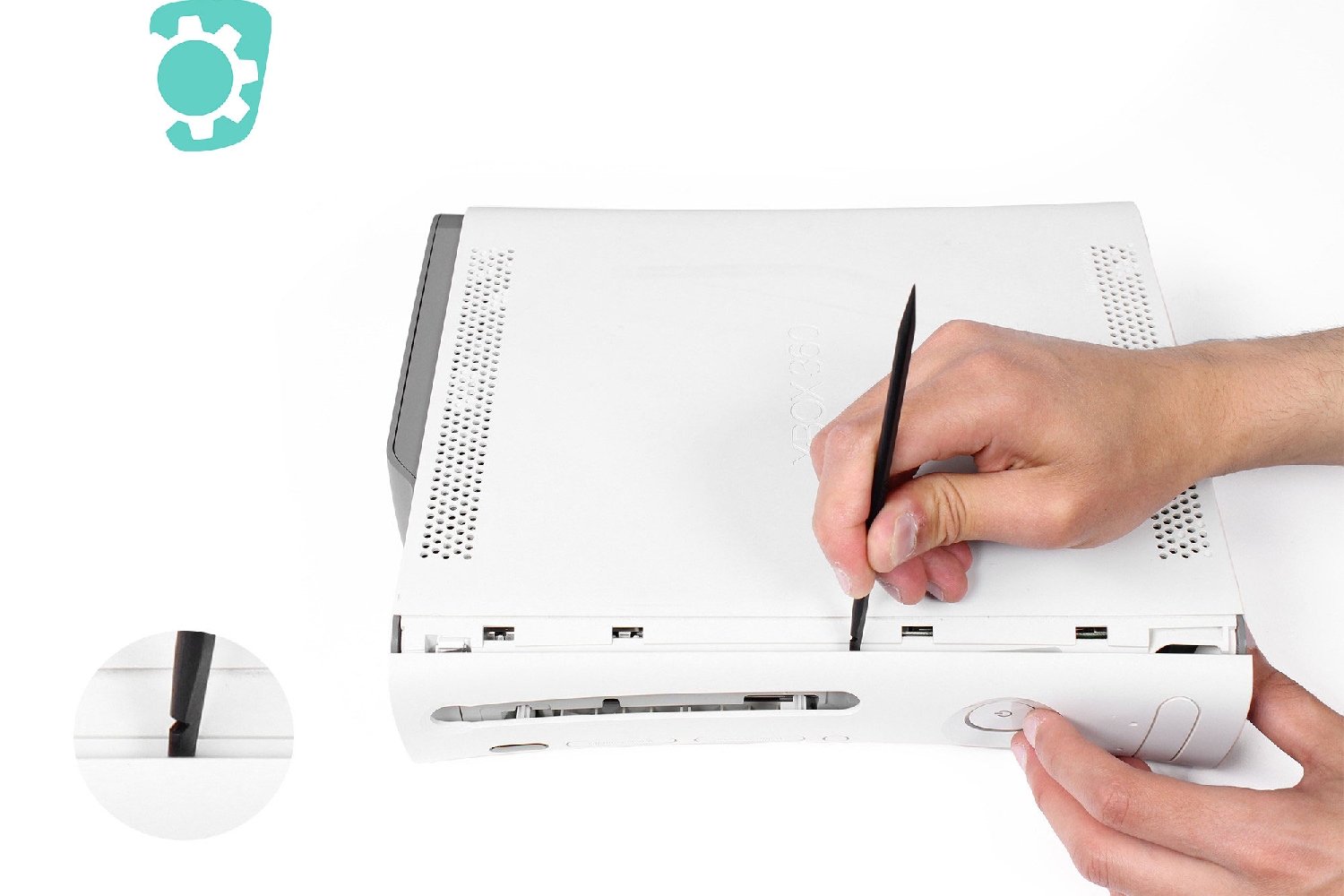

Ensuite, declipsez le clip de maintien central de la coque supérieure en insérant la spatule dans l'interstice puis en faisant levier.

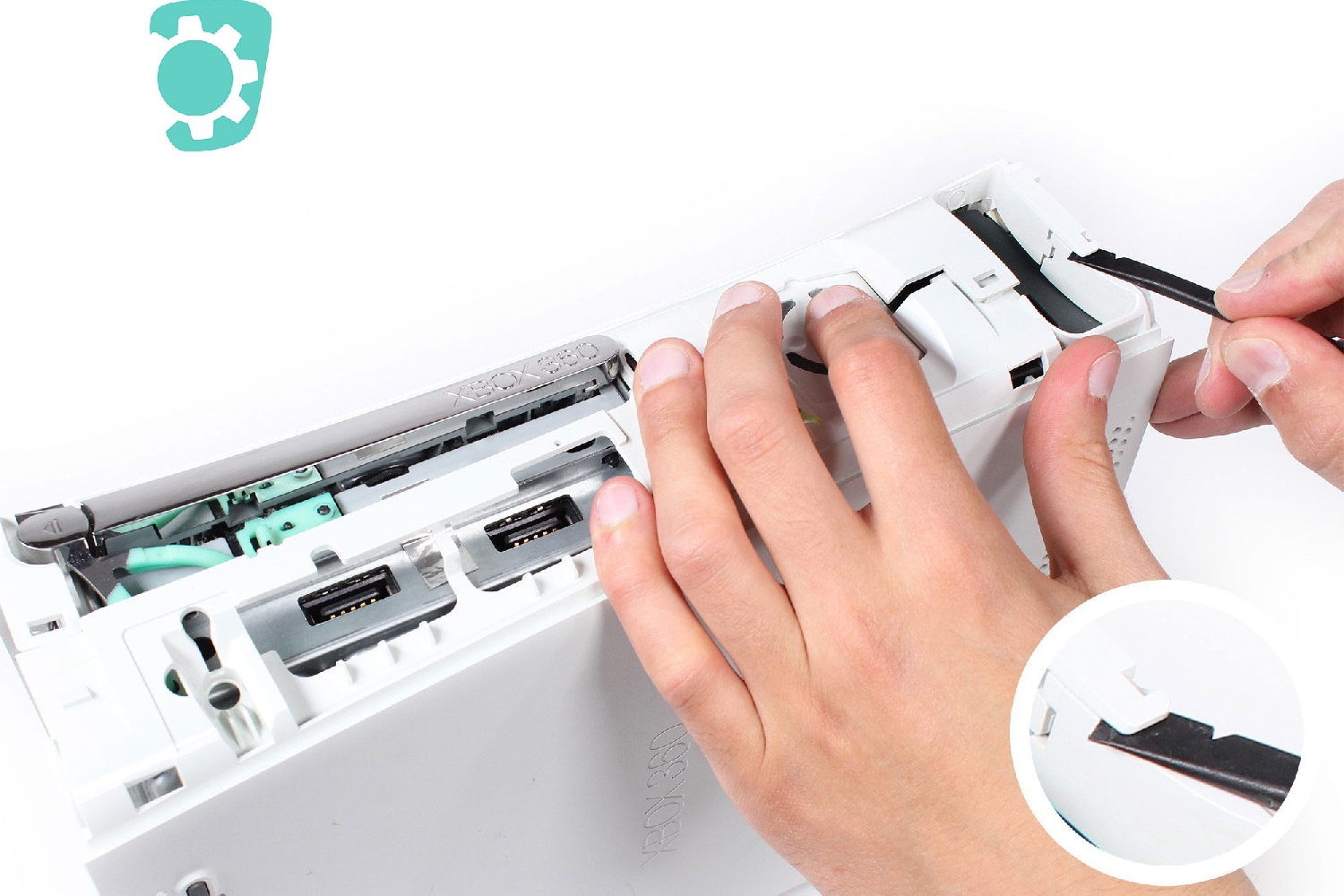

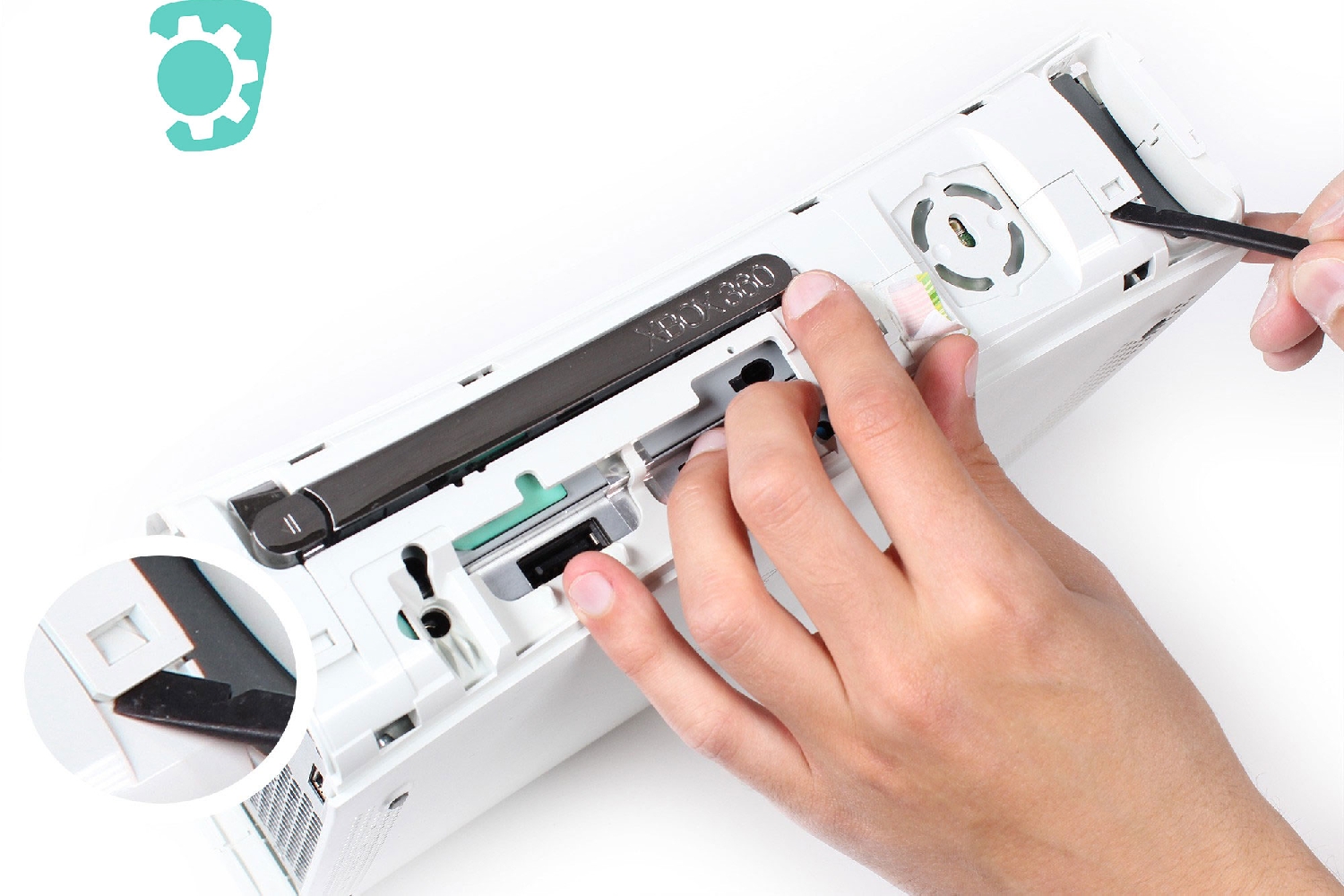

Maintenant c'est le clip droit et le gauche que vous allez déclipser.

Et enfin déclipsez le dernier clip tout à droite avec le levier en nylon.

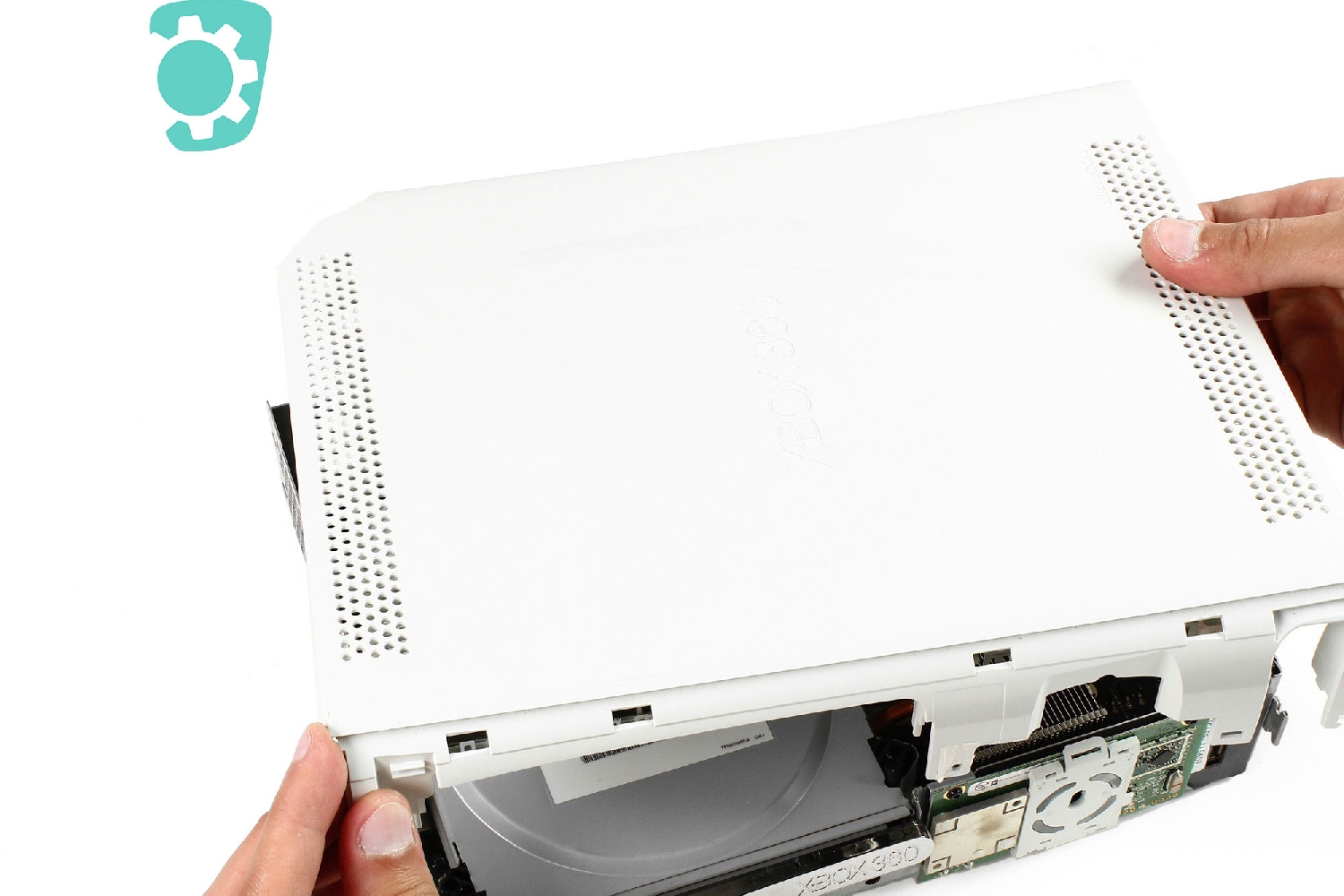

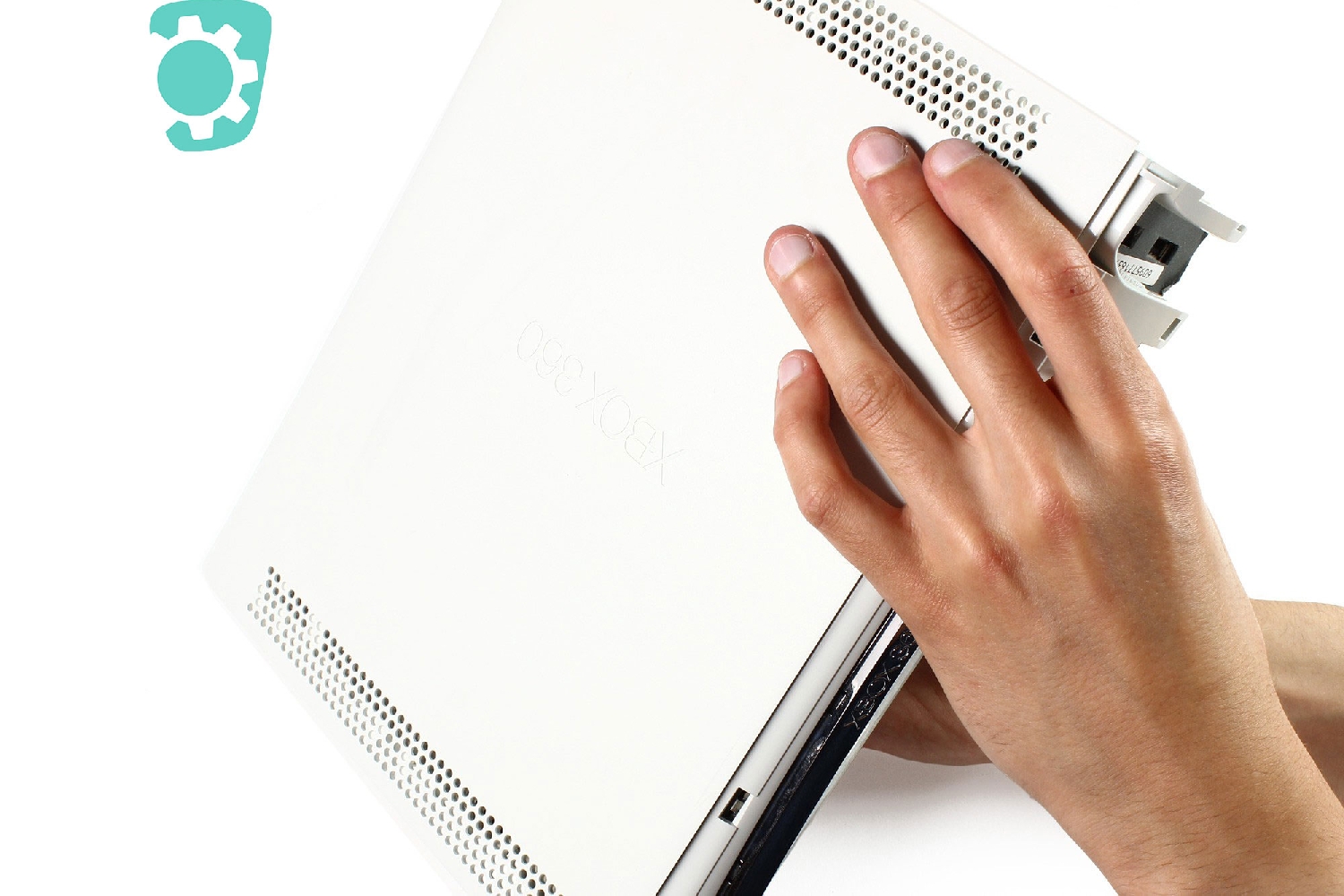

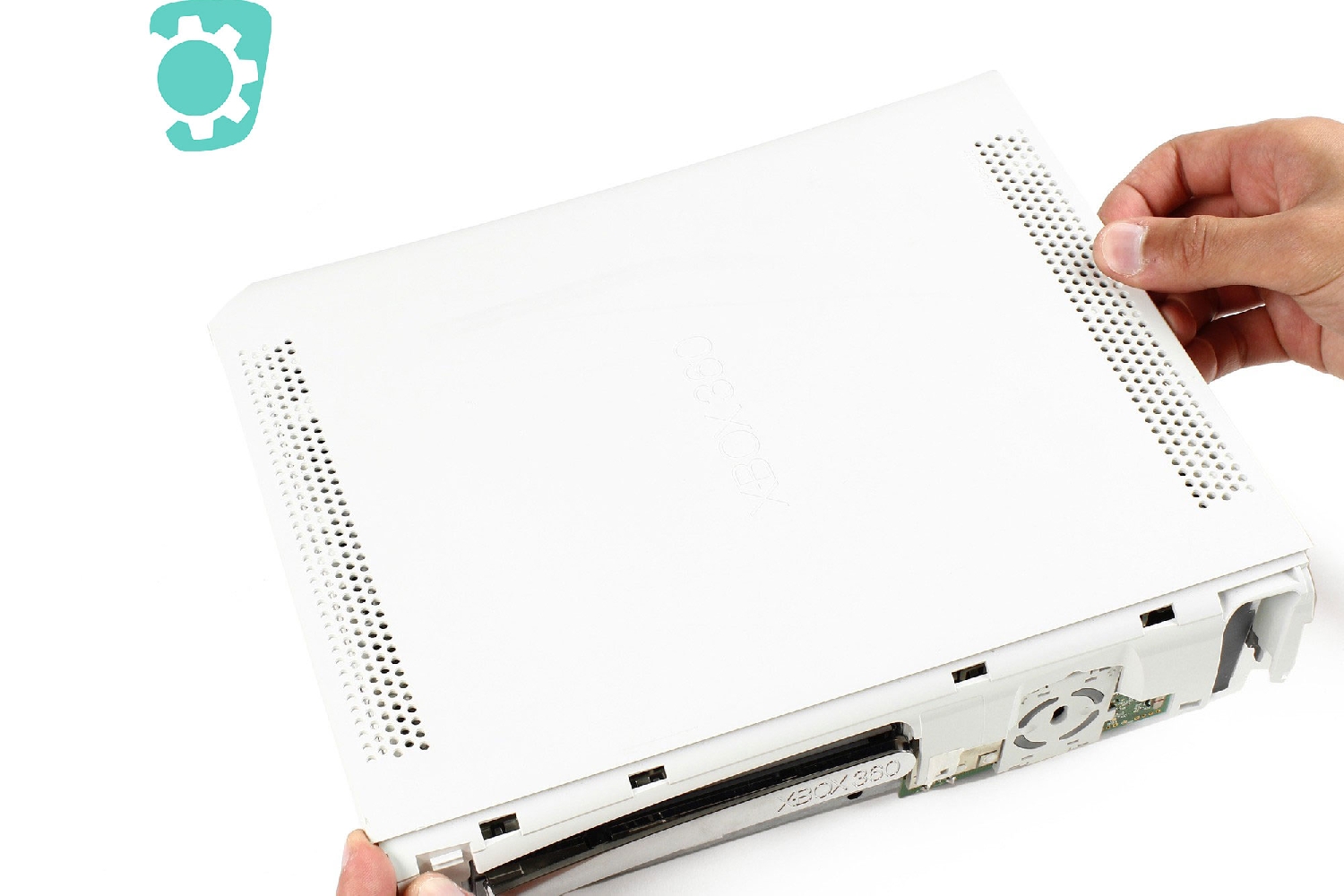

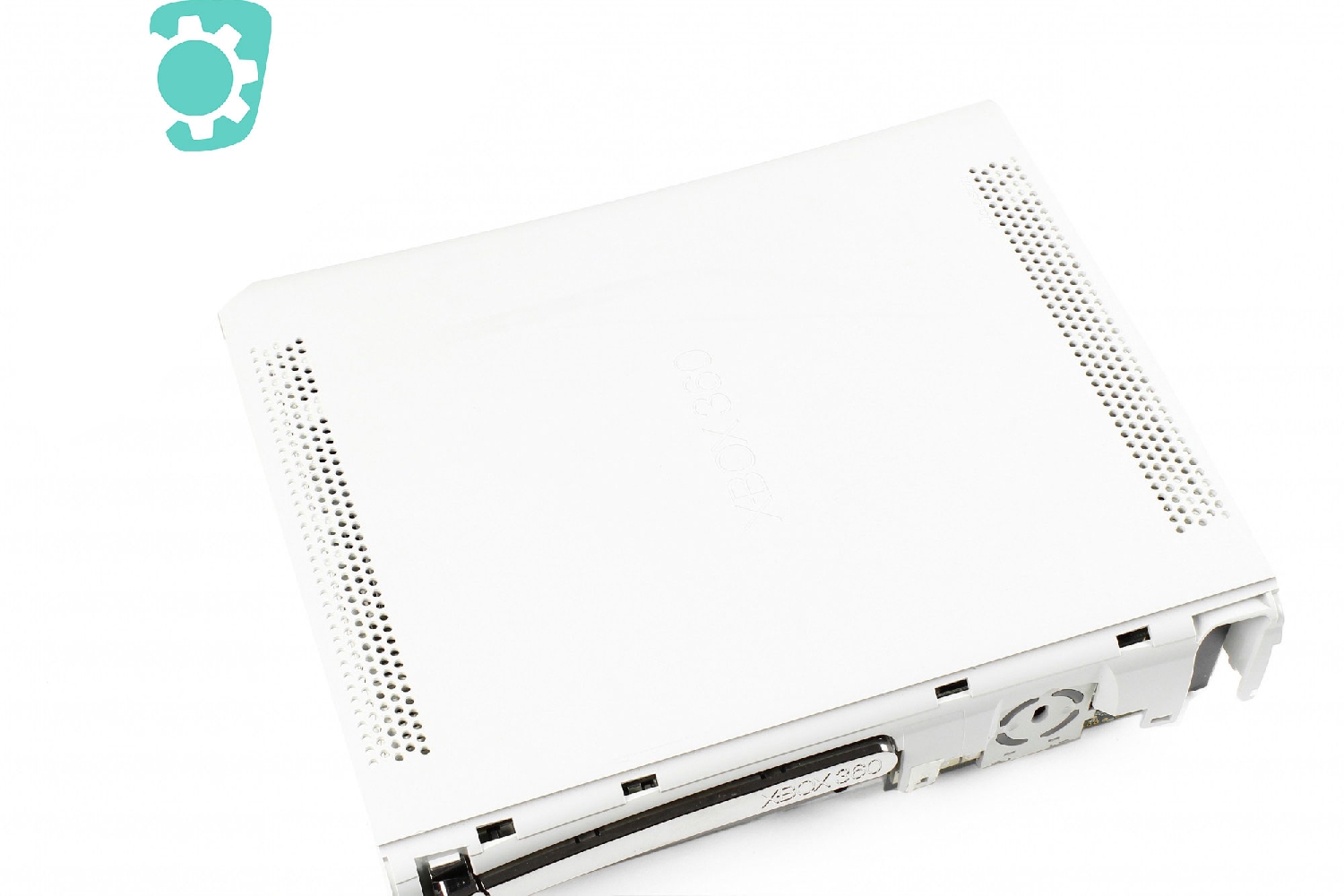

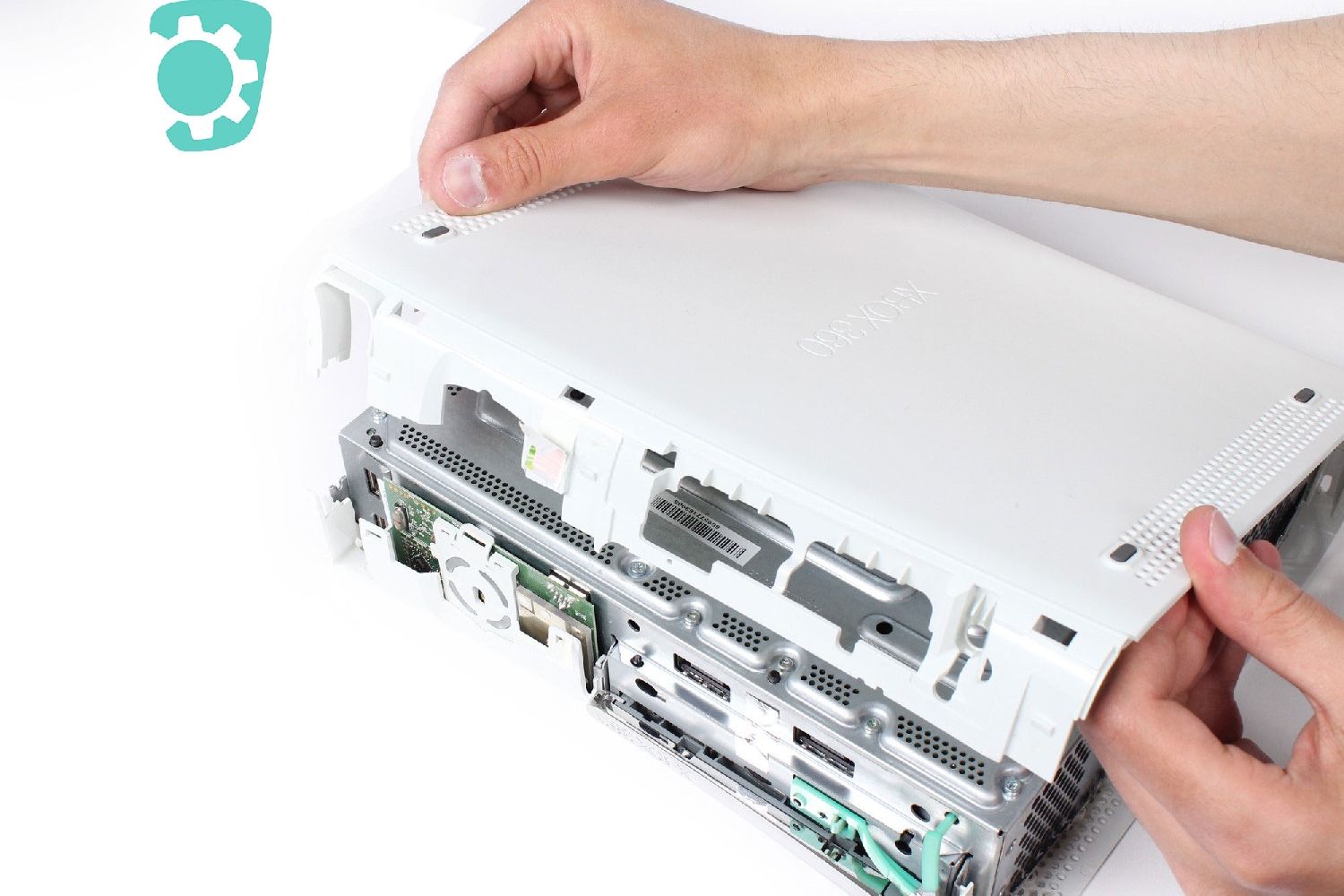

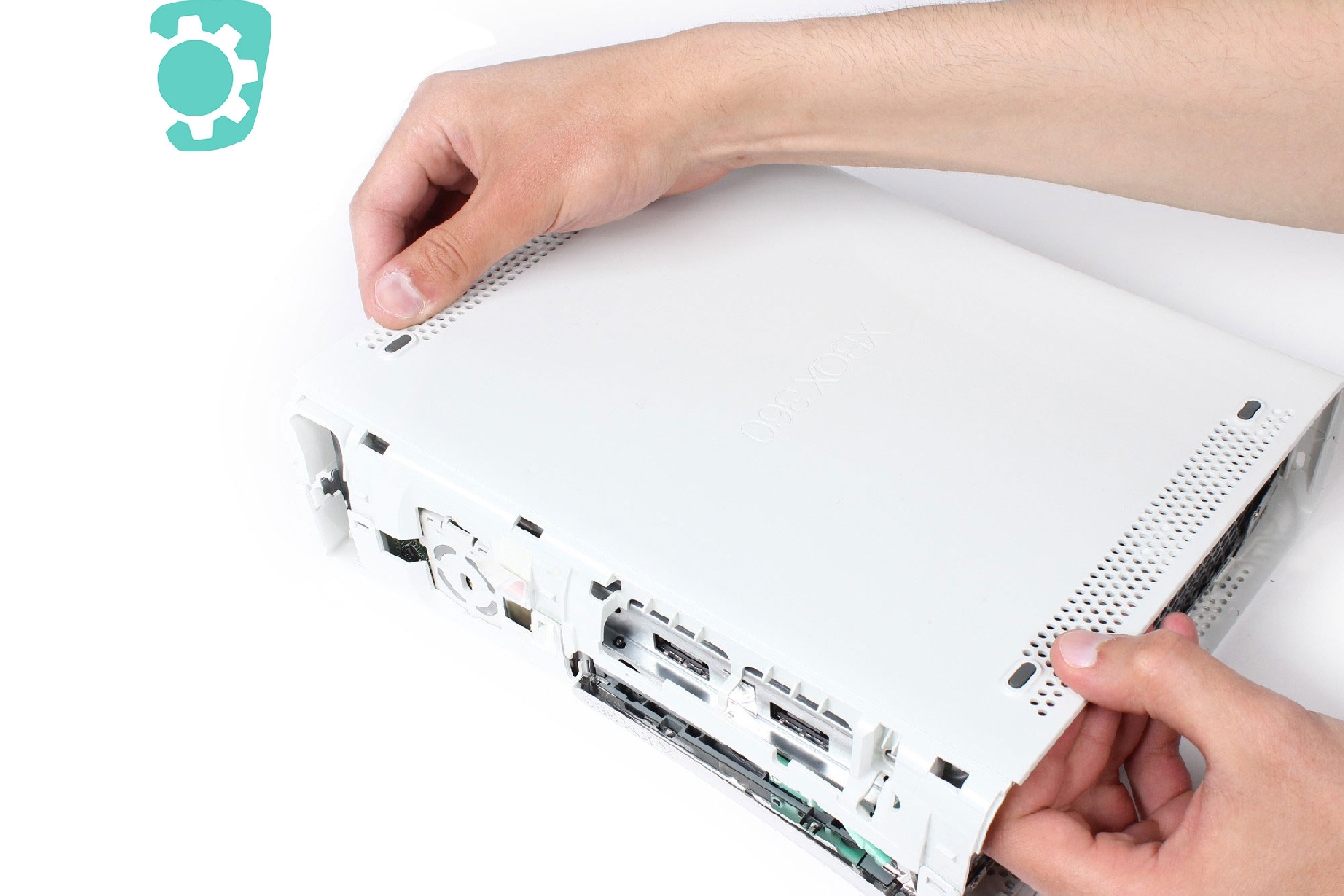

Vous allez maintenant soulever délicatement la coque supérieure de la Xbox 360.

Attention vous ne pouvez pas encore la retirer totalement, elle est encore liée au reste de la console par d'autres clips.

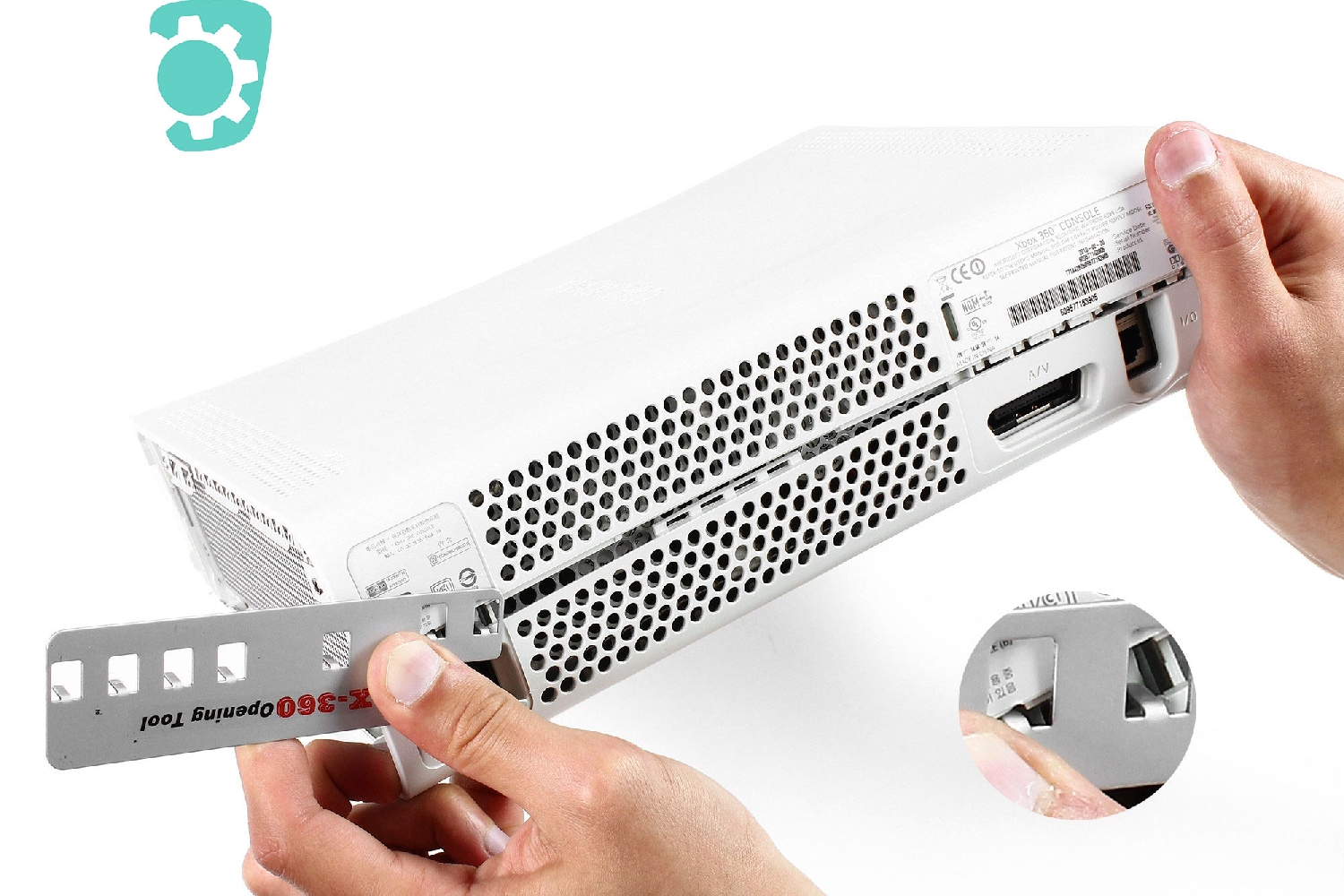

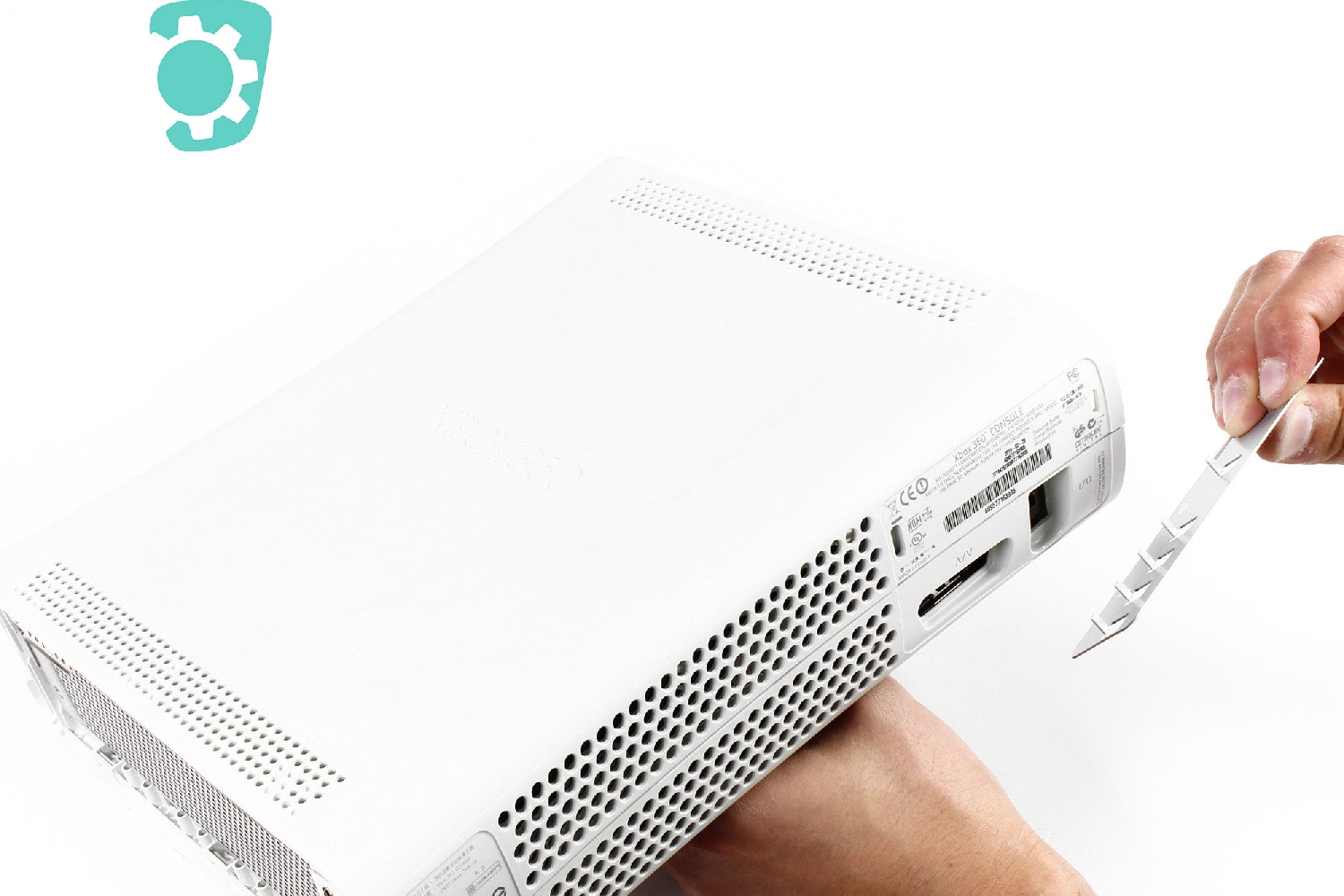

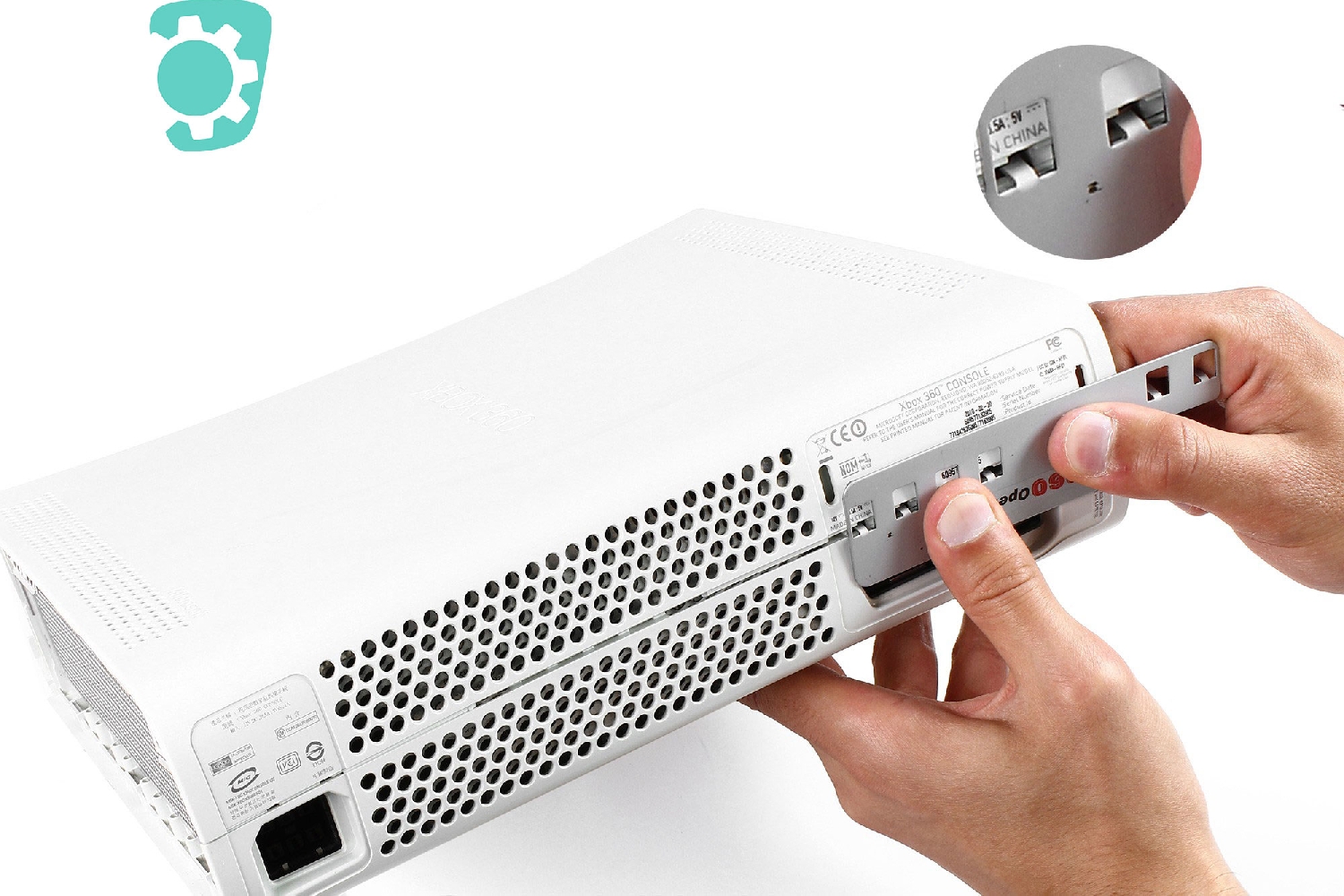

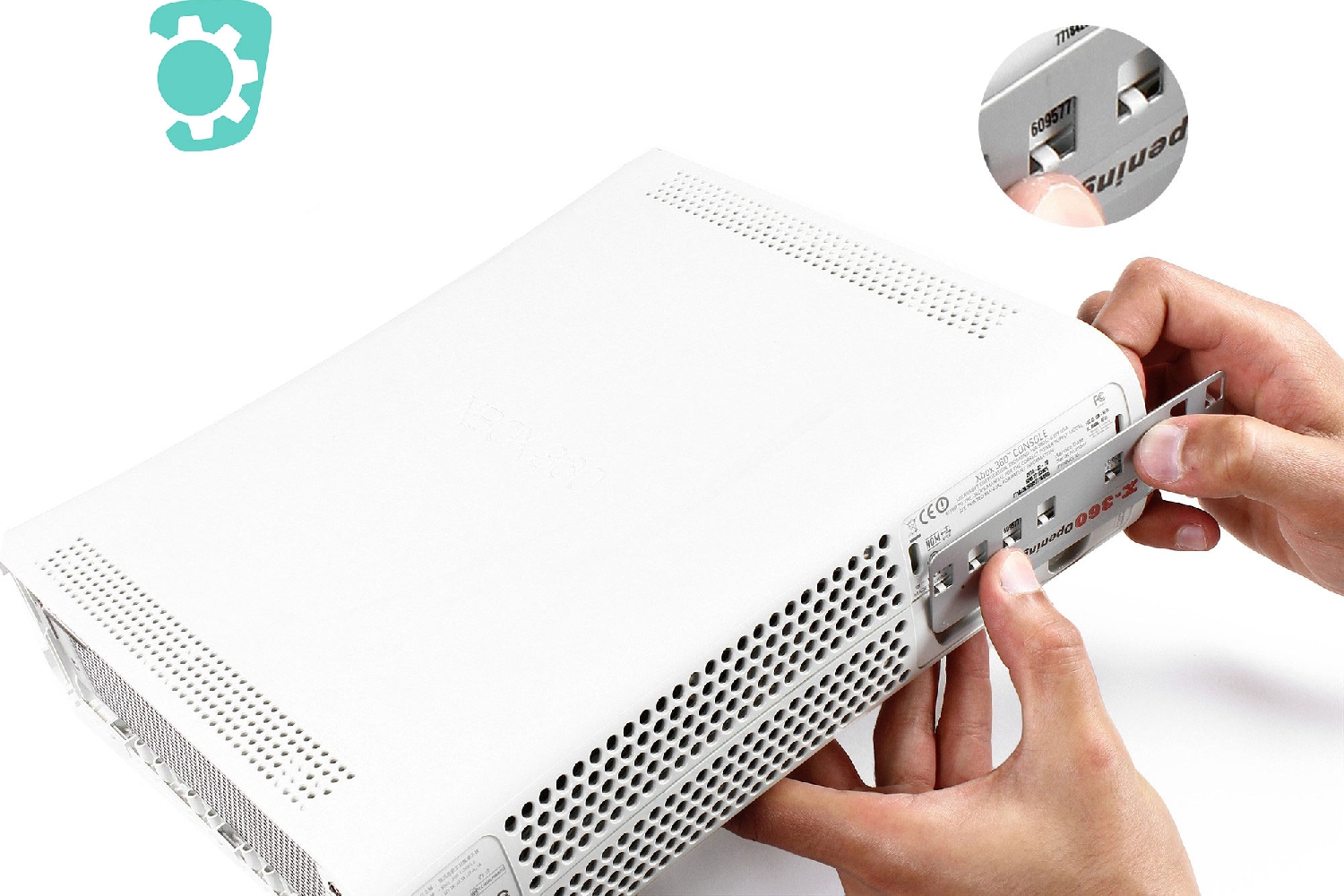

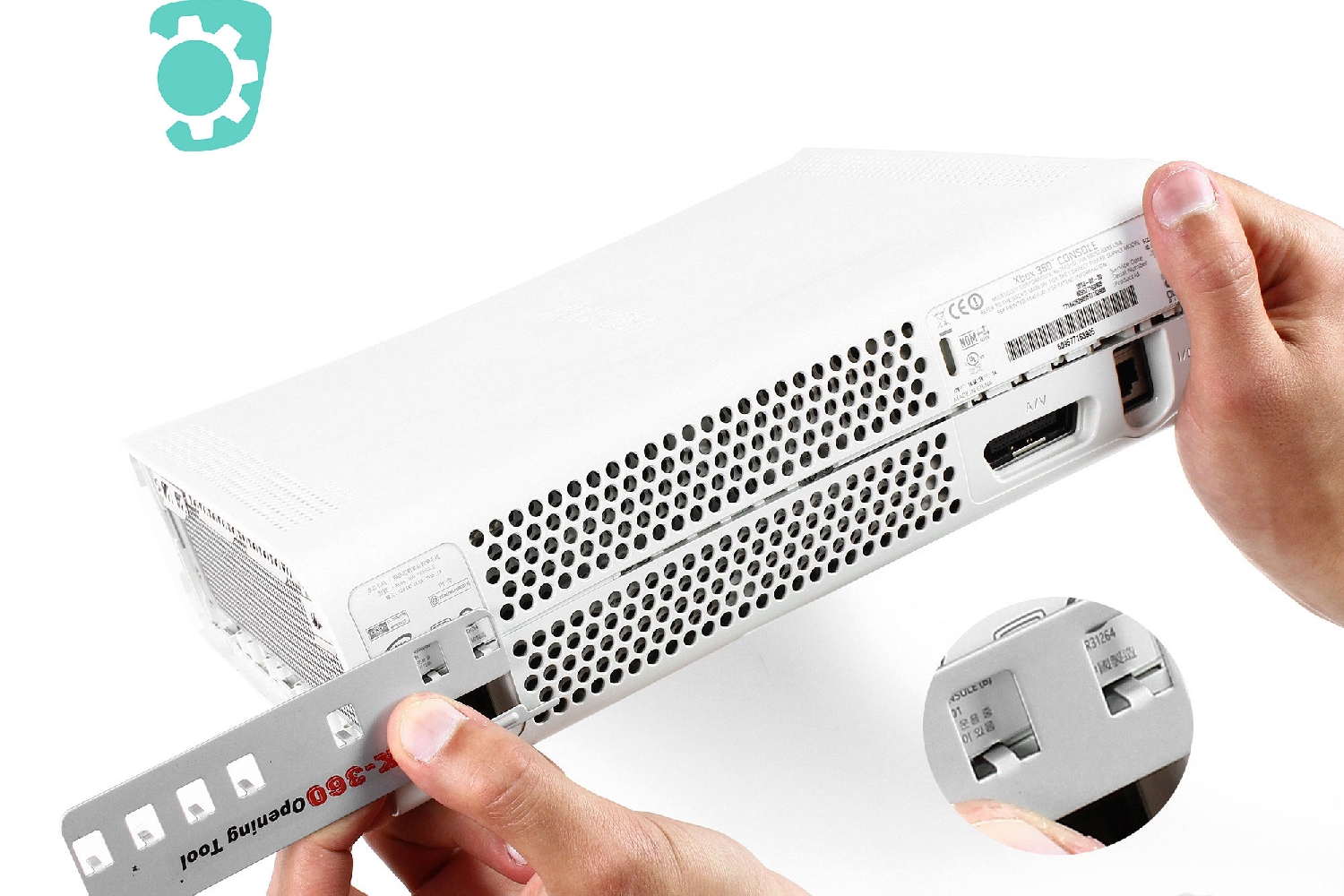

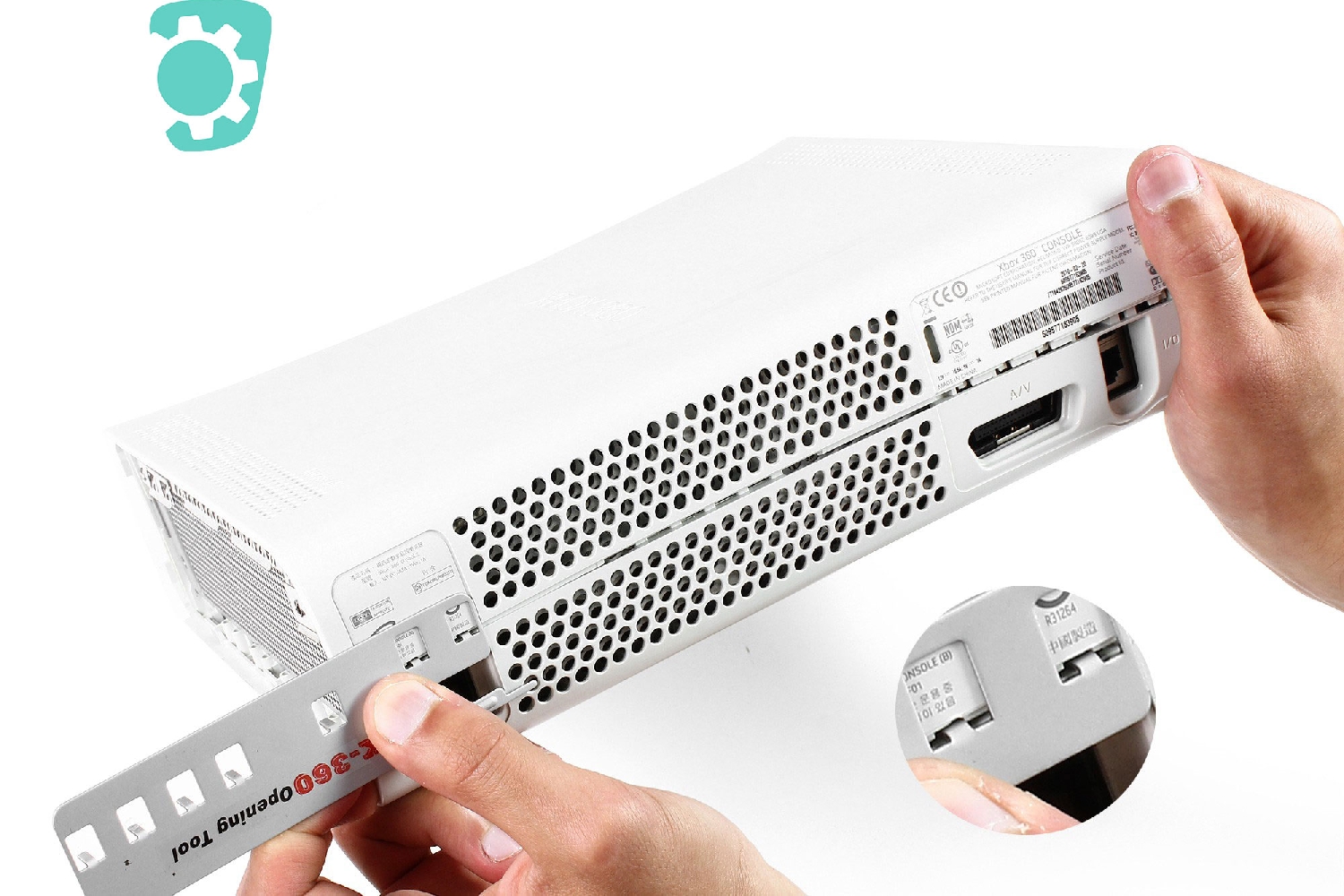

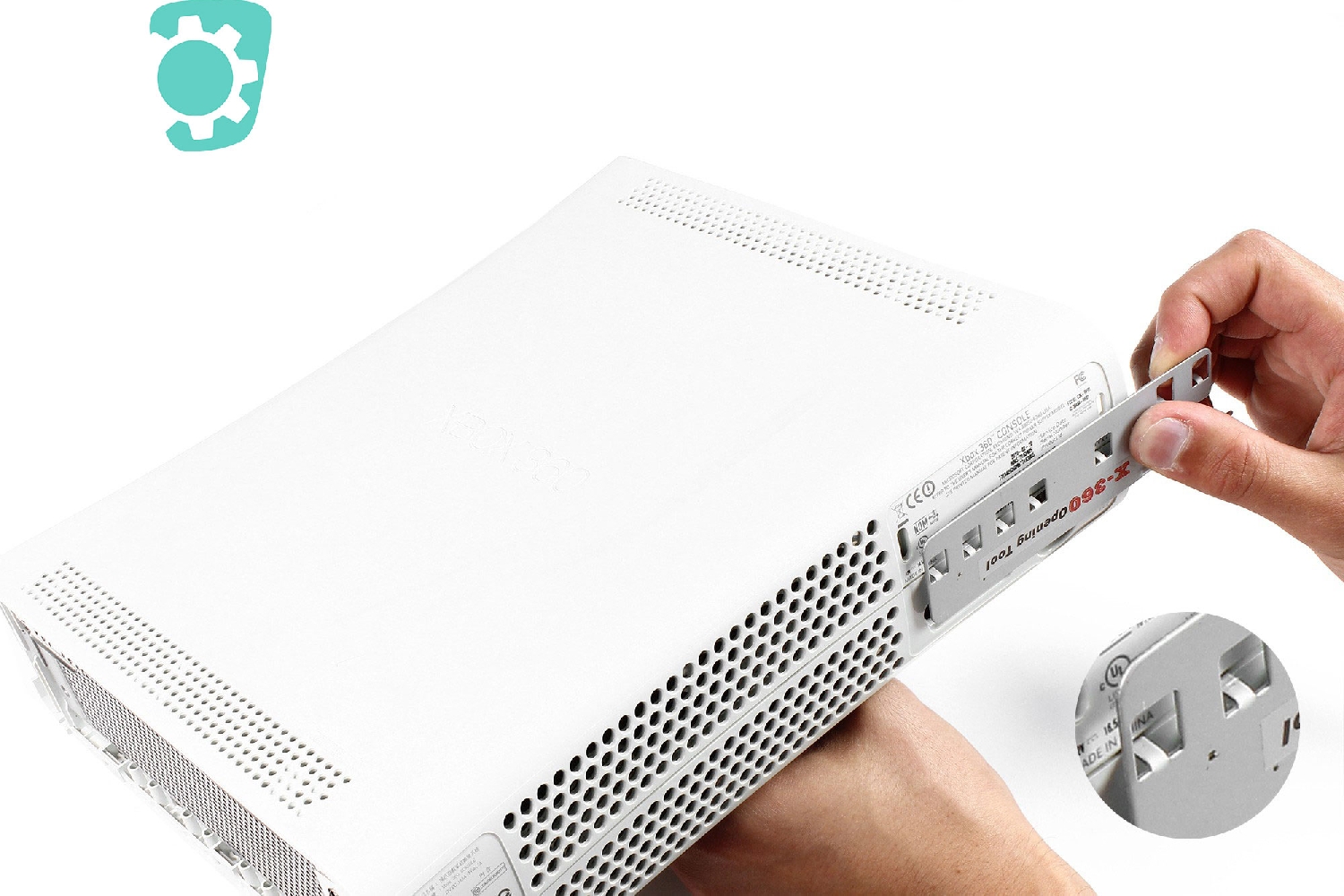

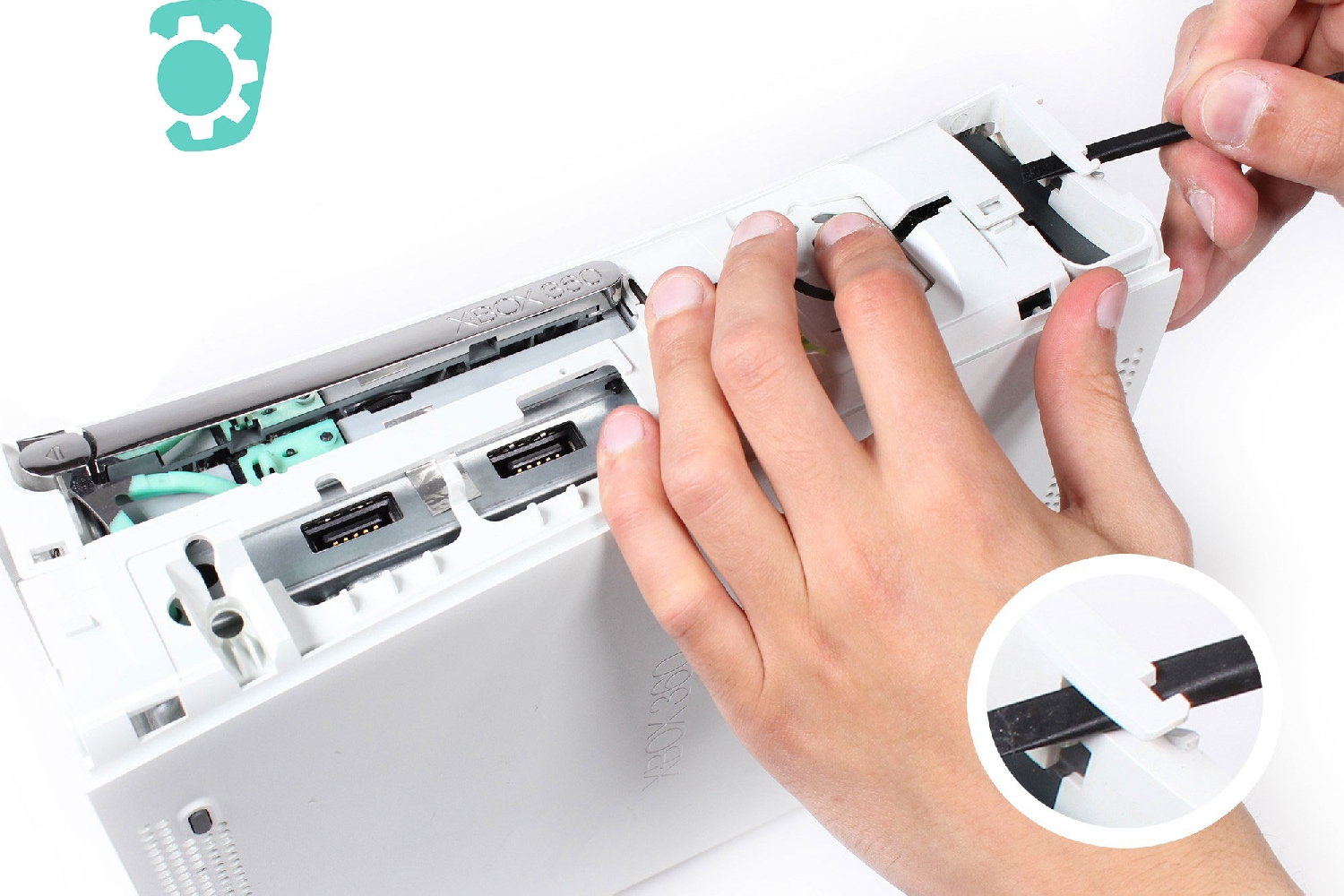

Maintenant à l'aide de l'outil d'ouverture de la Xbox 360 vous allez déclipser la partie droite de la coque en plaçant cet outil sur les clips plastiques localisés à l'arrière de la console (côté connecteurs) et en appuyant fermement dessus.

Toujours avec le même outil d'ouverture de Xbox 360 vous allez placer les deux dernières dents sur le côté gauche de la coque et appuyez fermement pour déclipser les derniers clips qui maintiennent encore les deux coques.

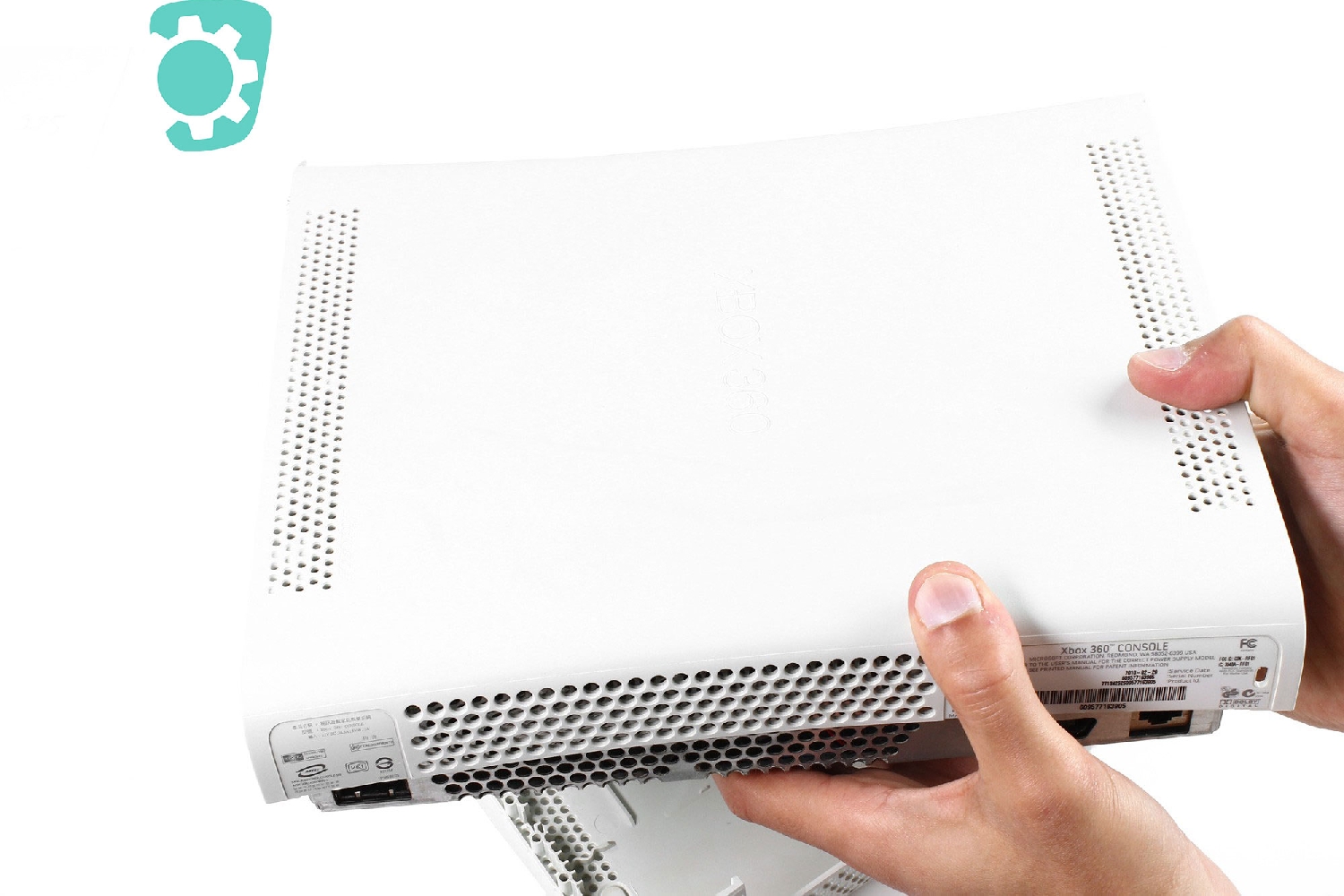

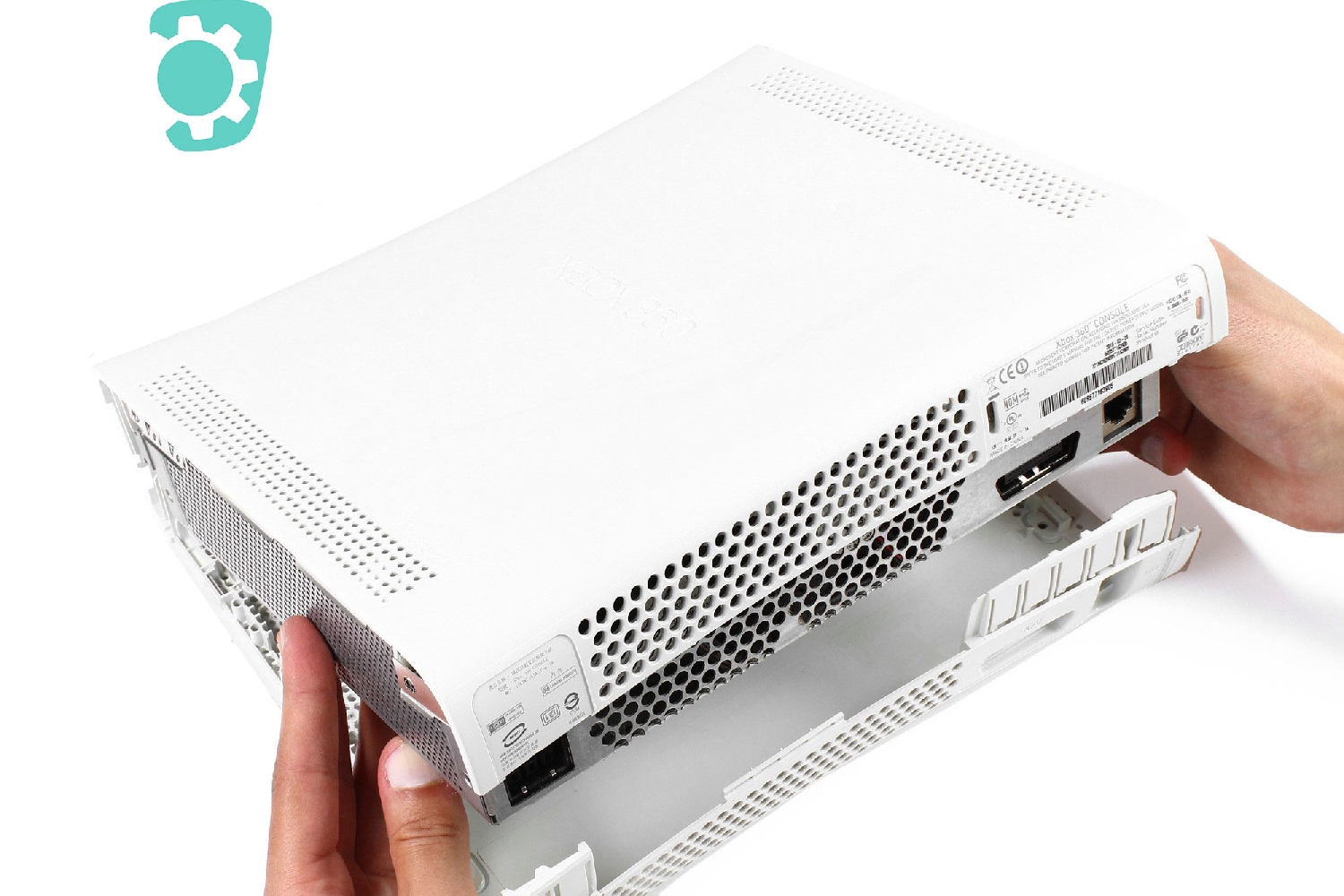

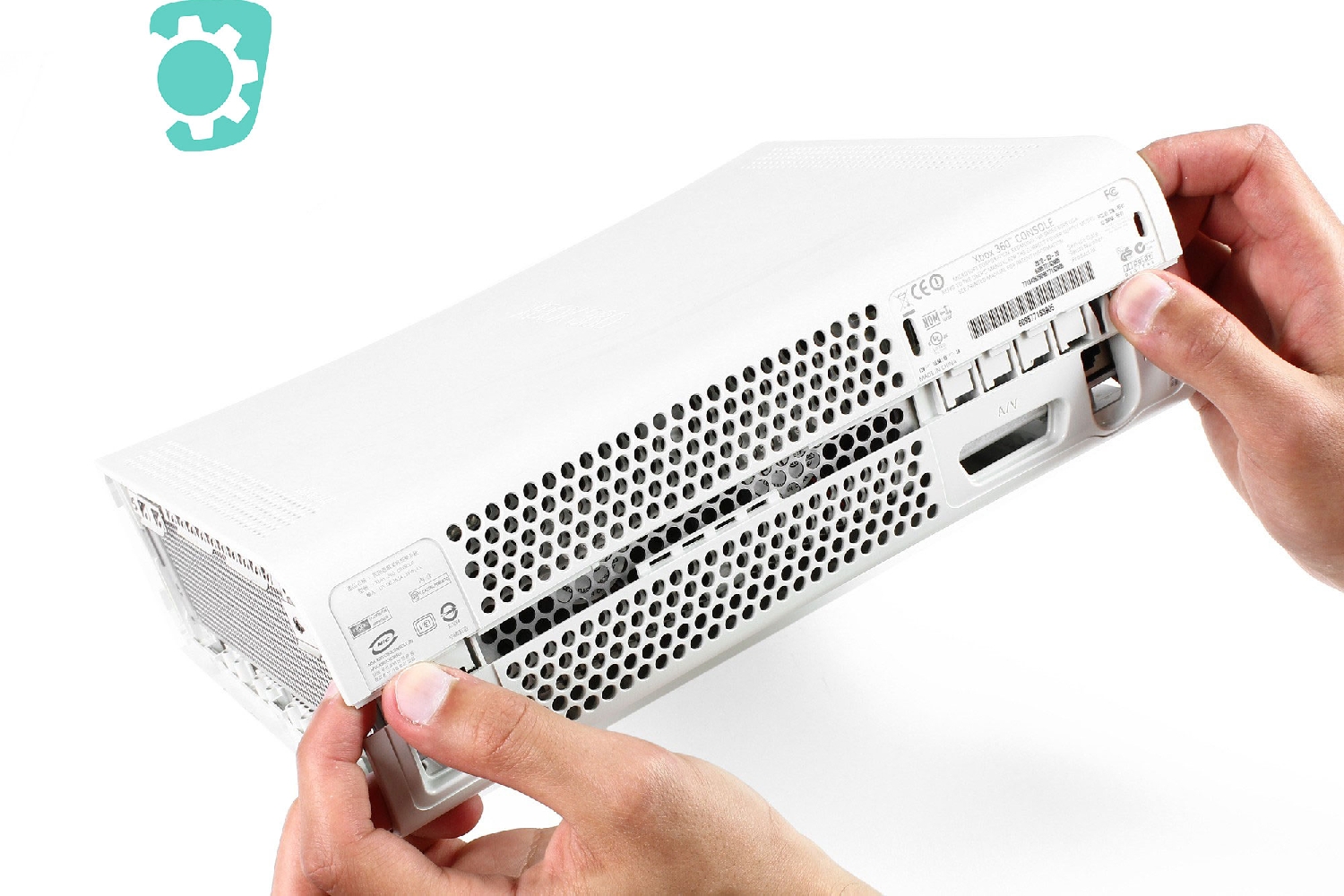

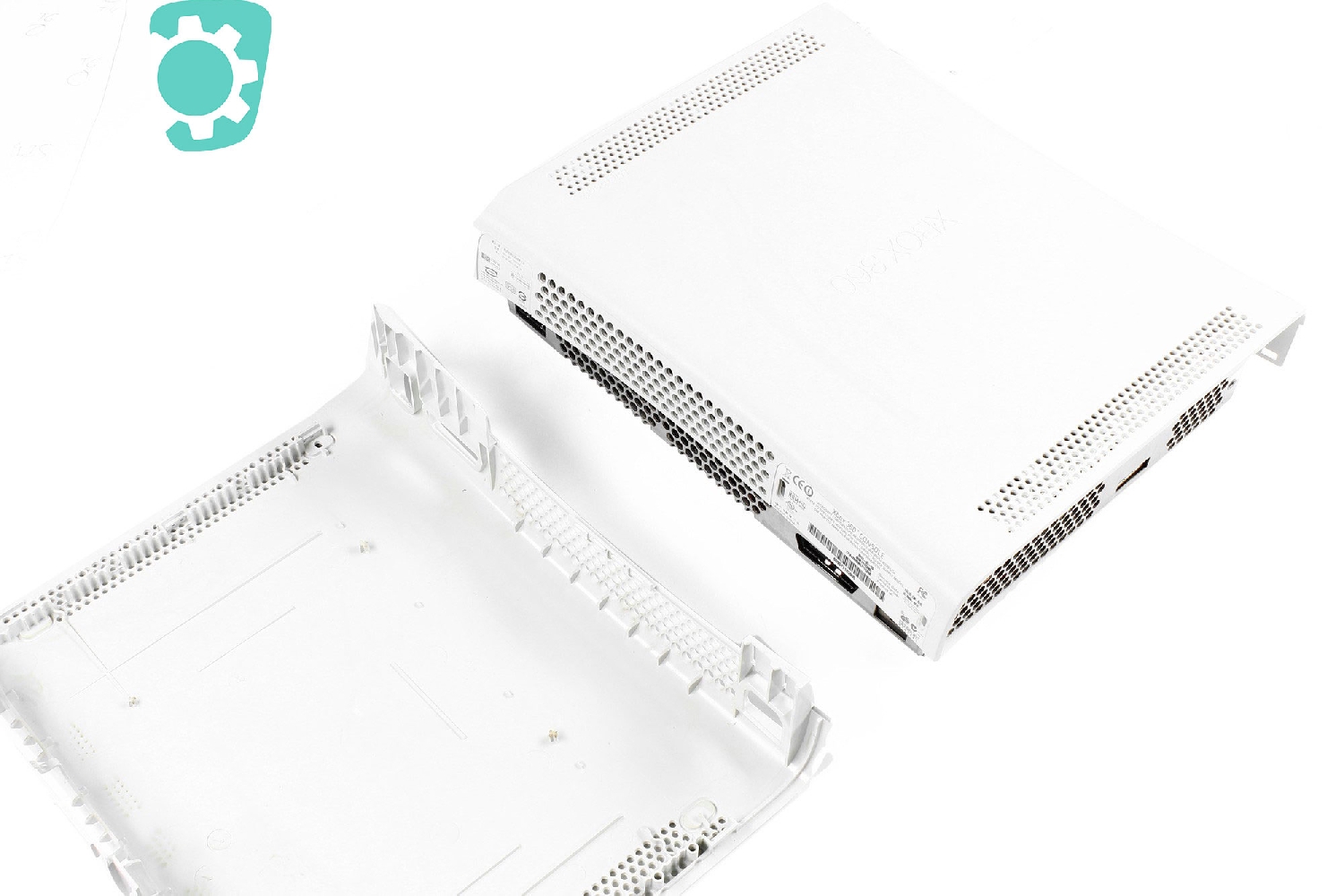

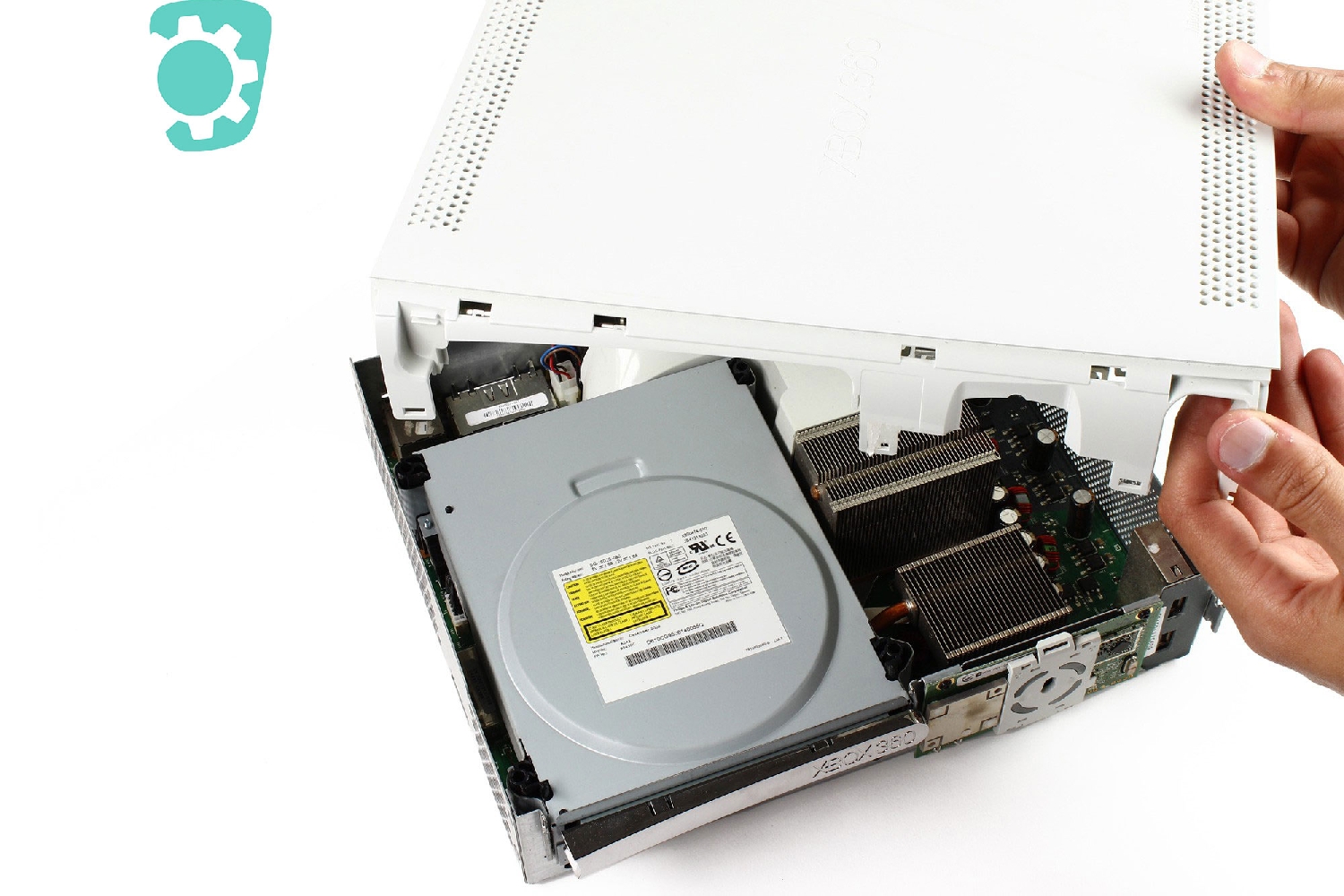

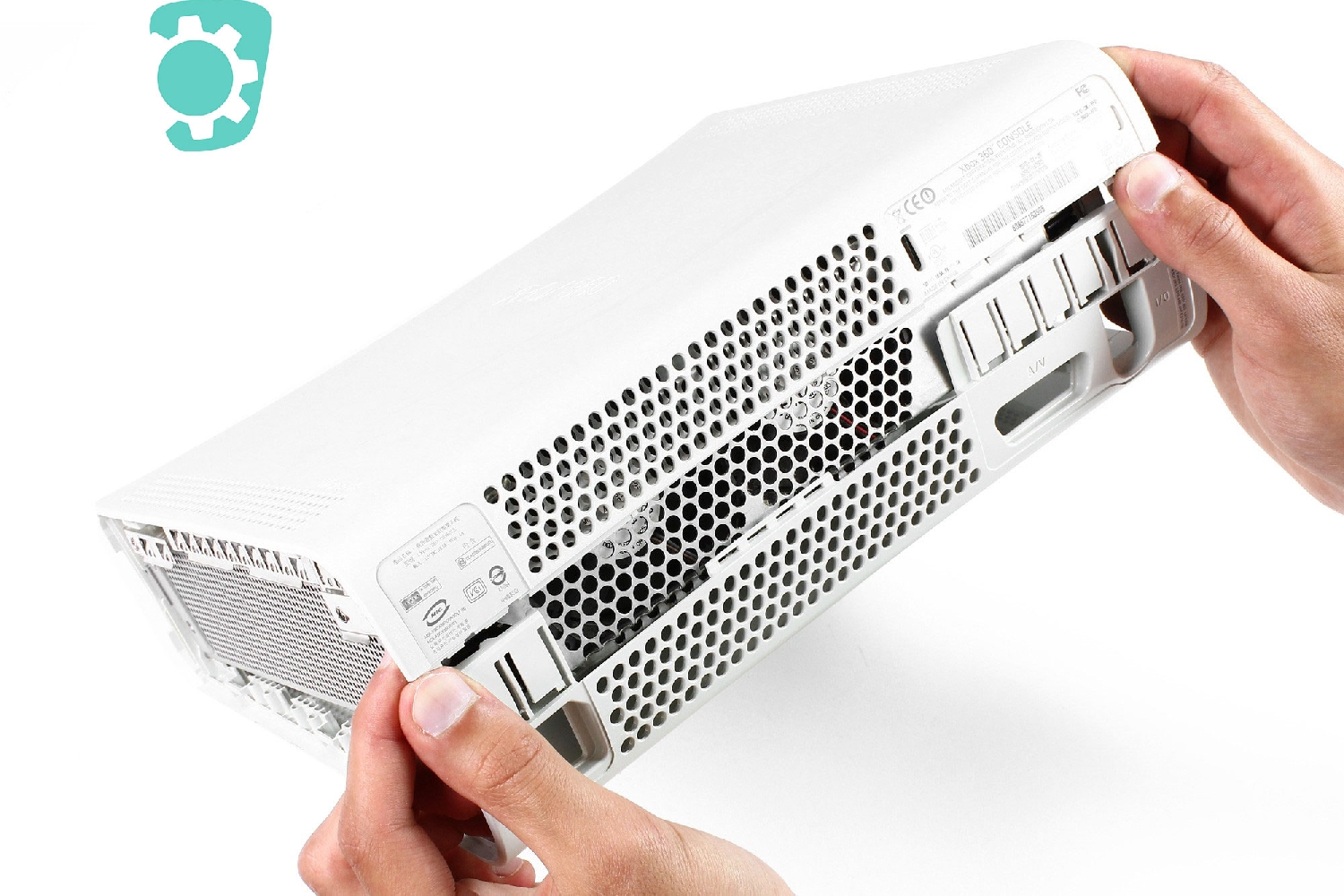

Maintenant vous pouvez détacher la coque supérieure du reste de la console, à la main.
Faites le délicatement.

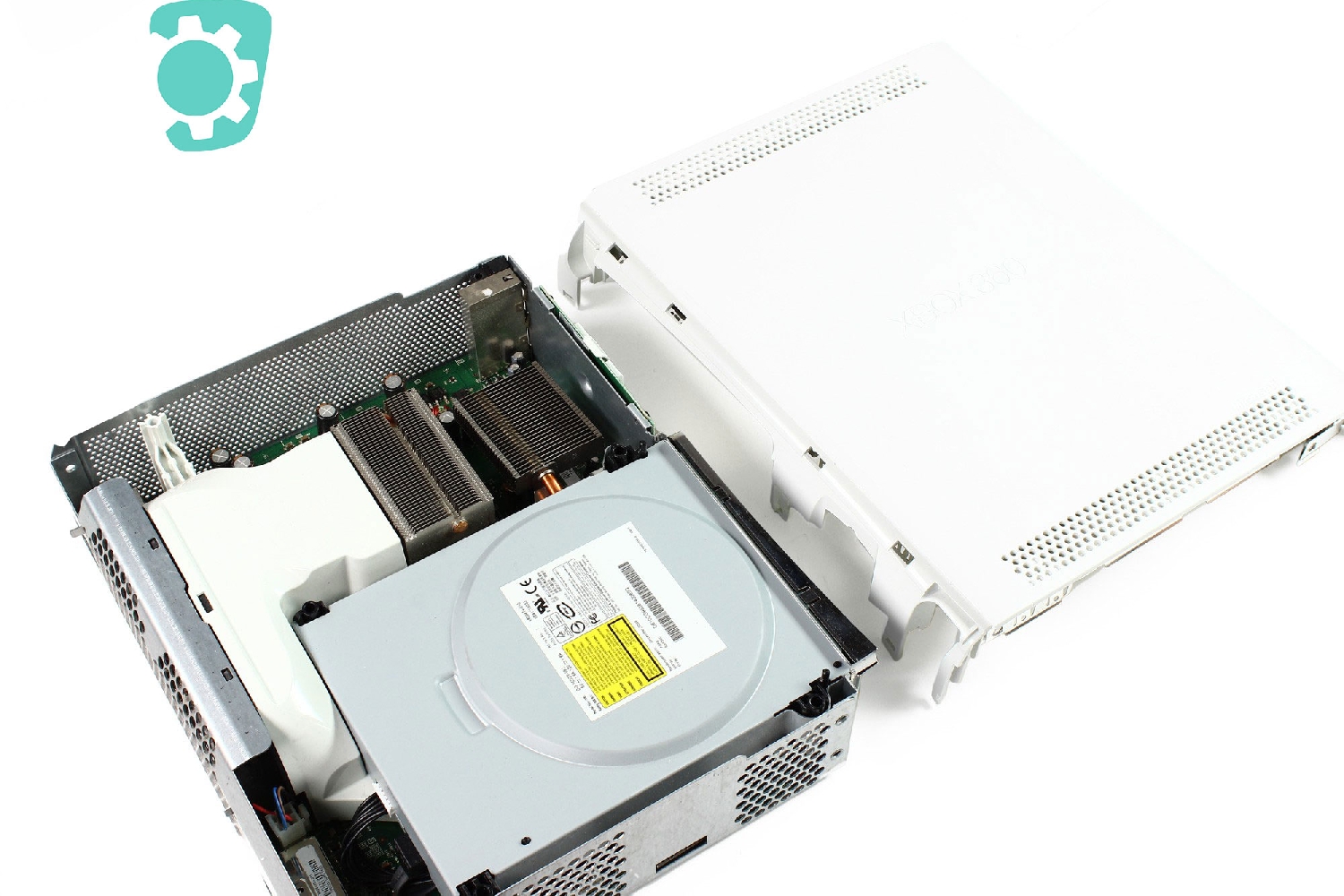

La coque supérieure de votre console est maintenant totalement retirée.

Dans cette étape on va s'attaquer au bouton d'éjection du lecteur DVD.

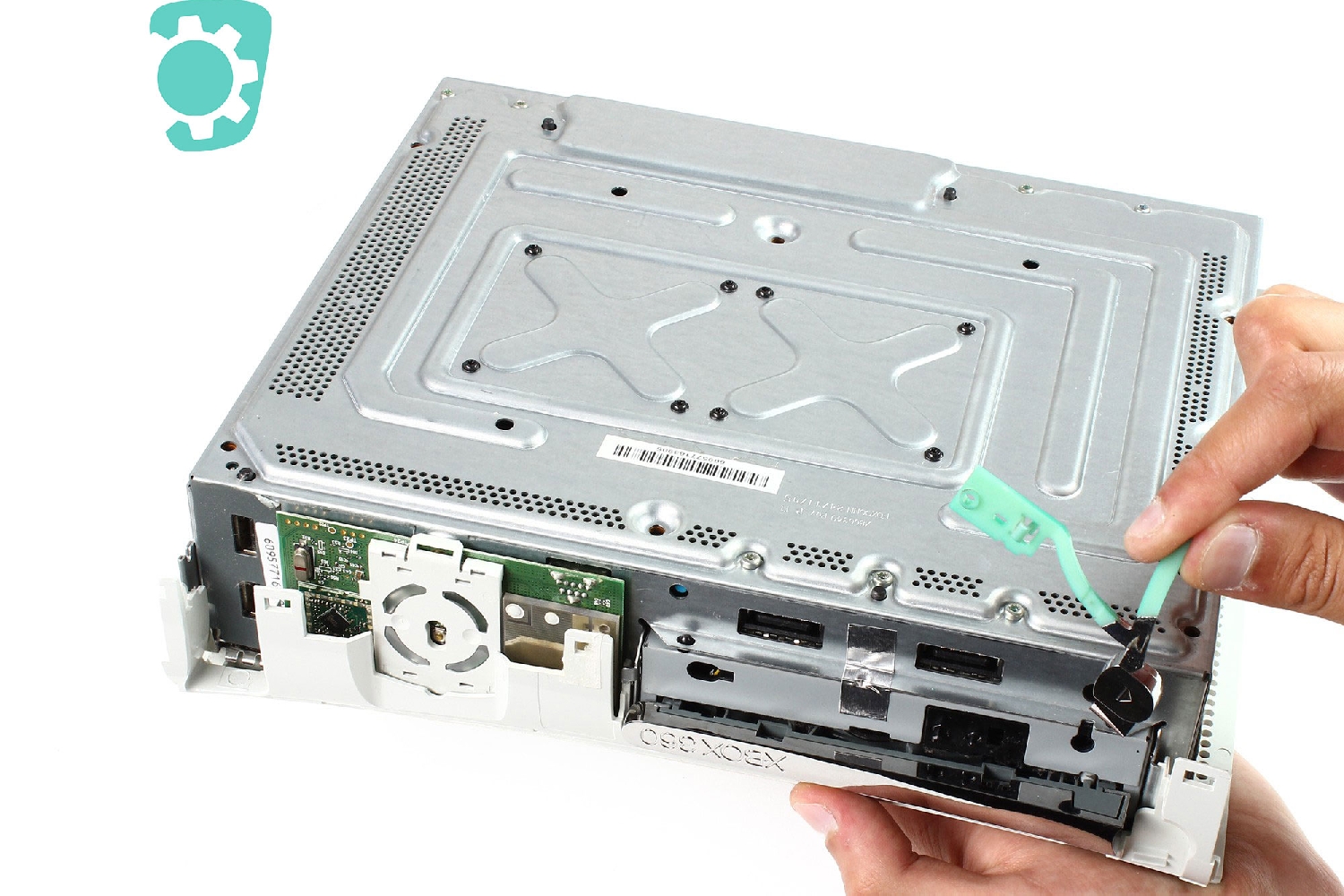

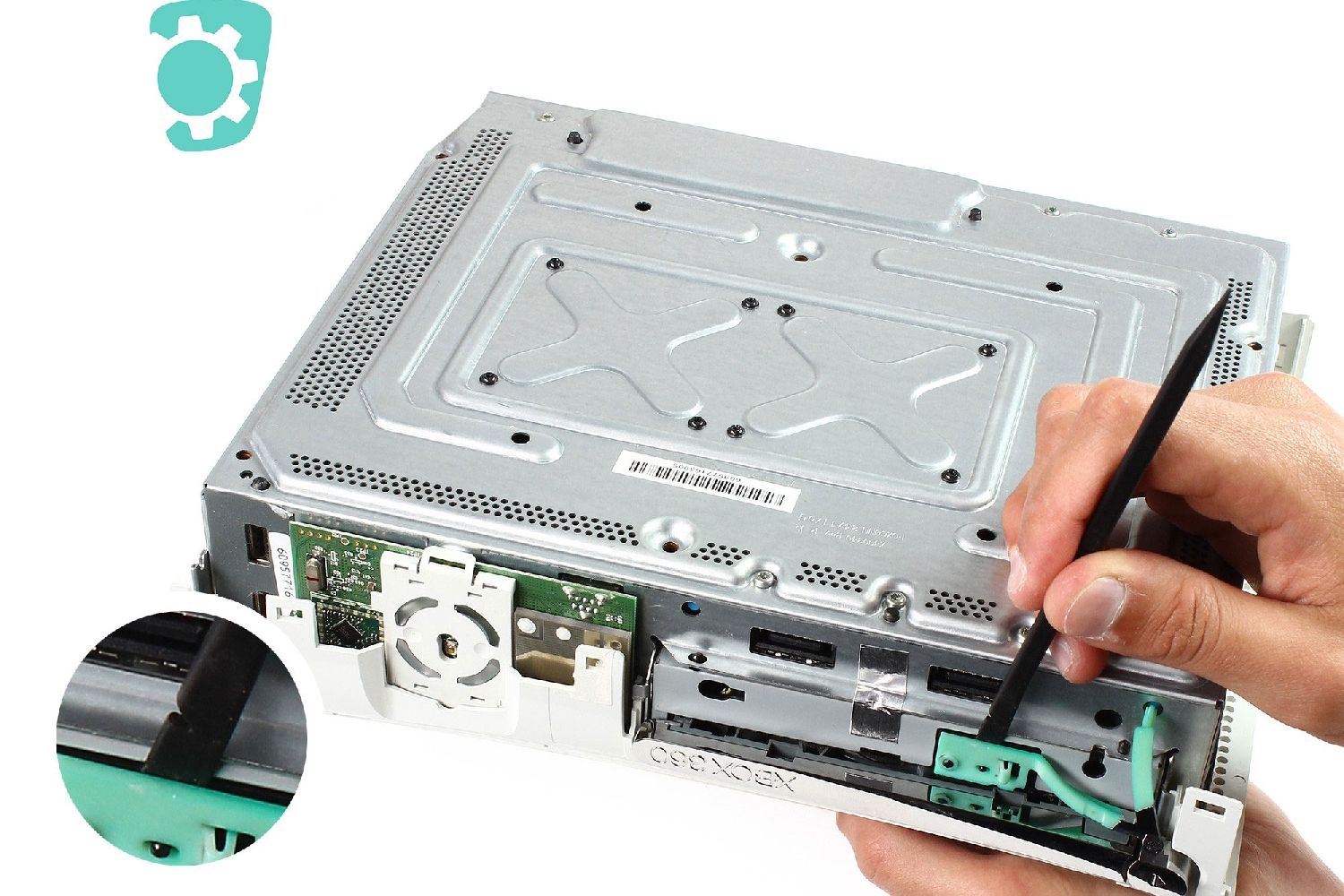

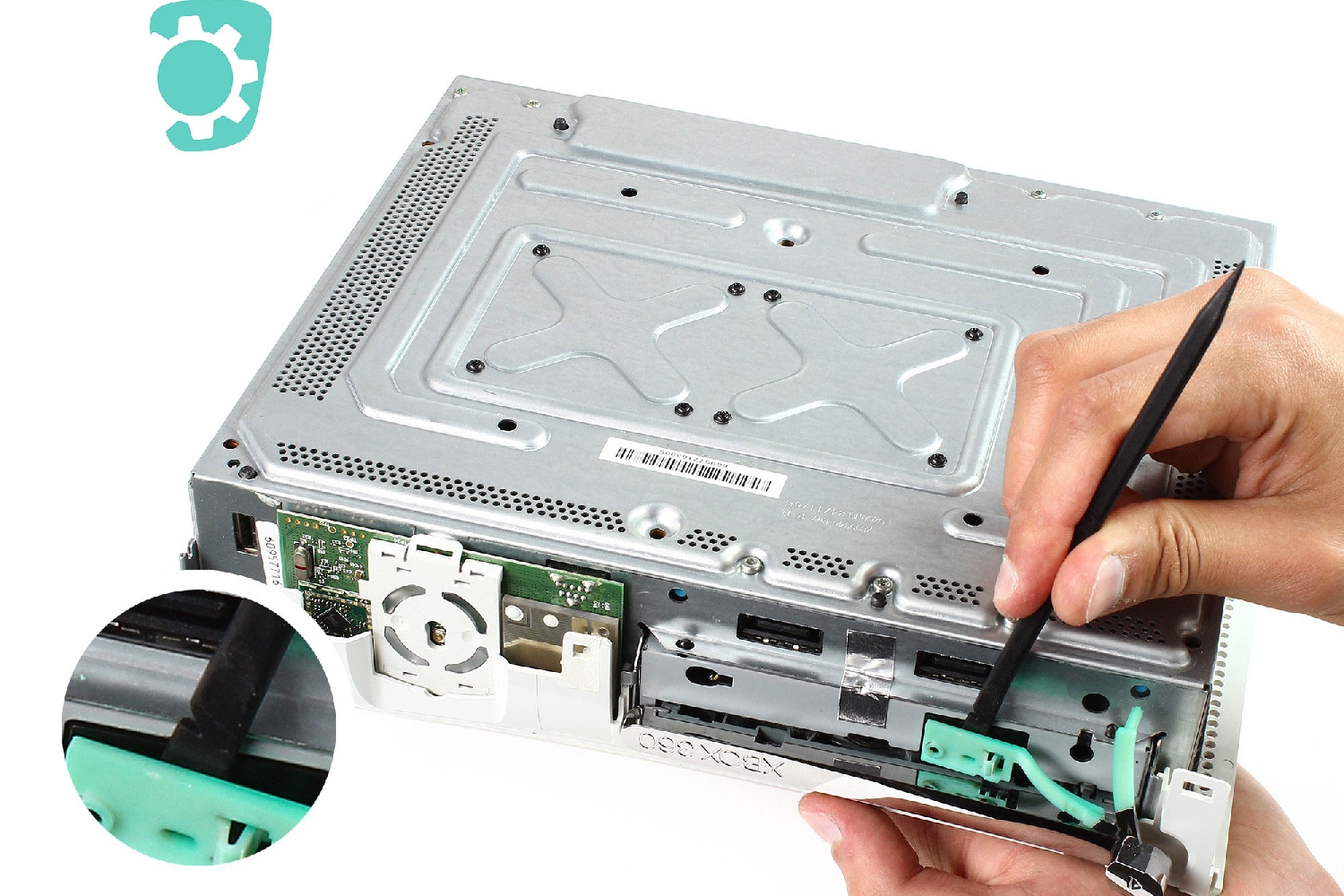

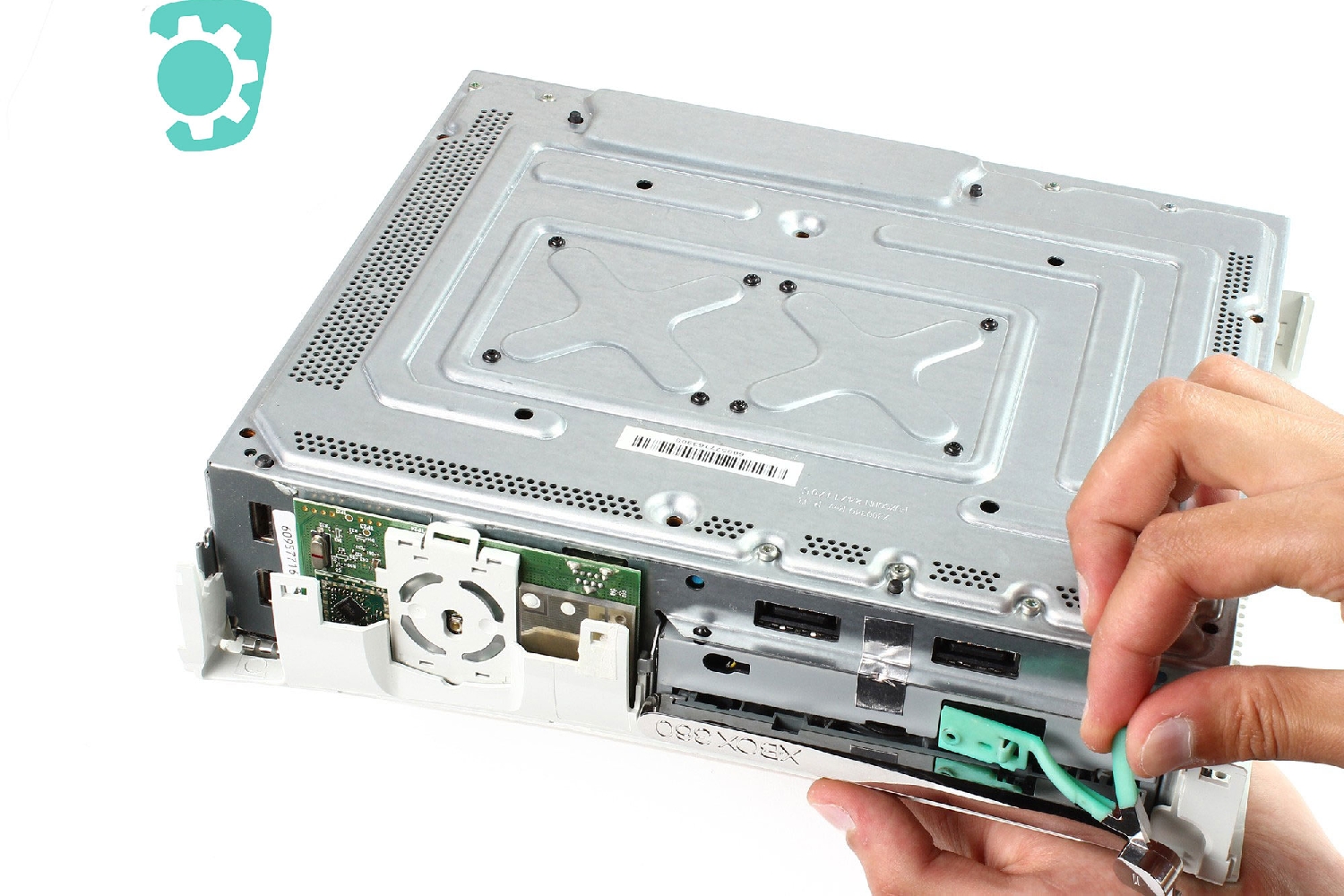

A l'aide de la spatule, vous allez passer derrière le bouton d'éjection et faire levier pour le retirer.

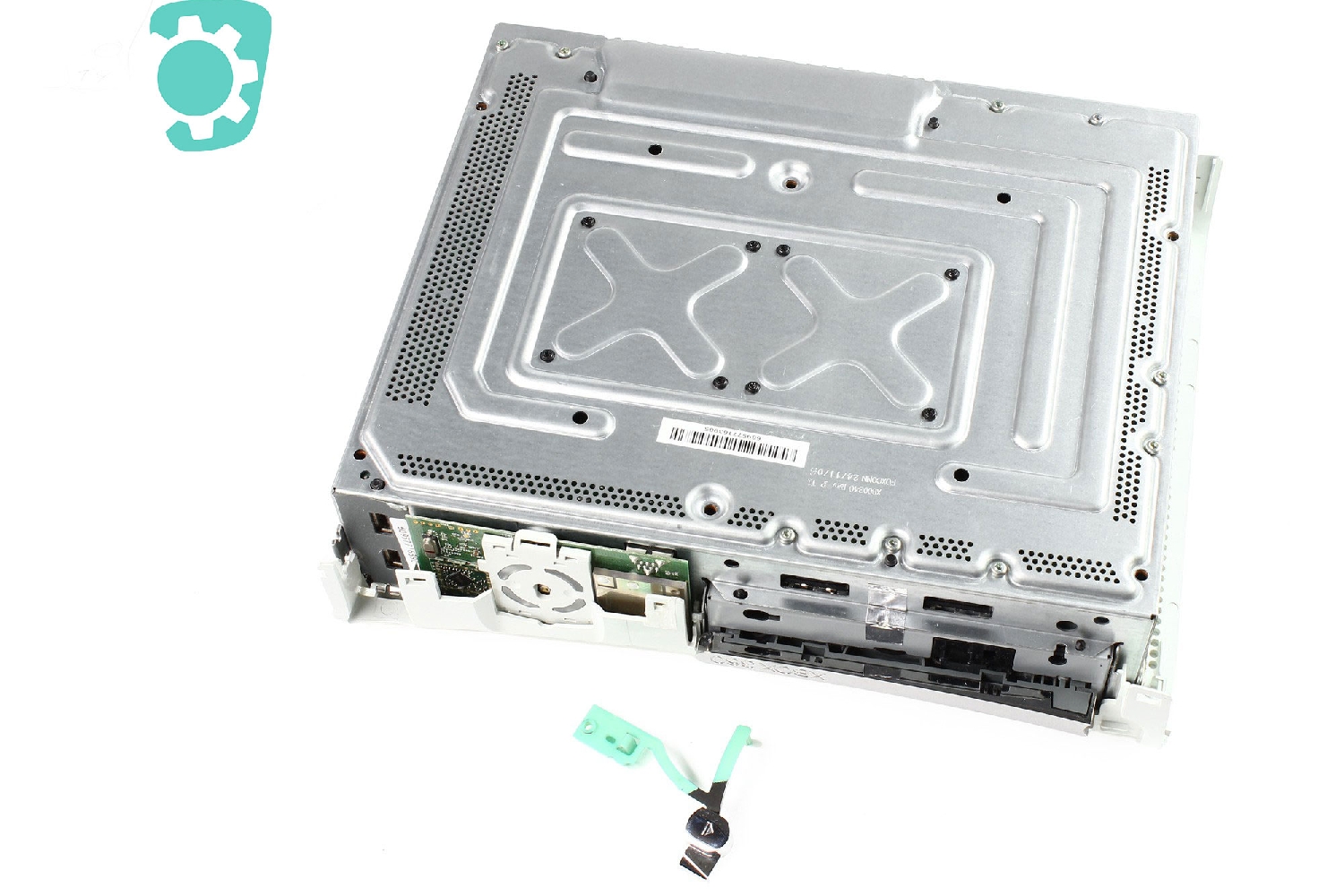

Après avoir fait levier, vous devriez réussir à l'enlever à la main.

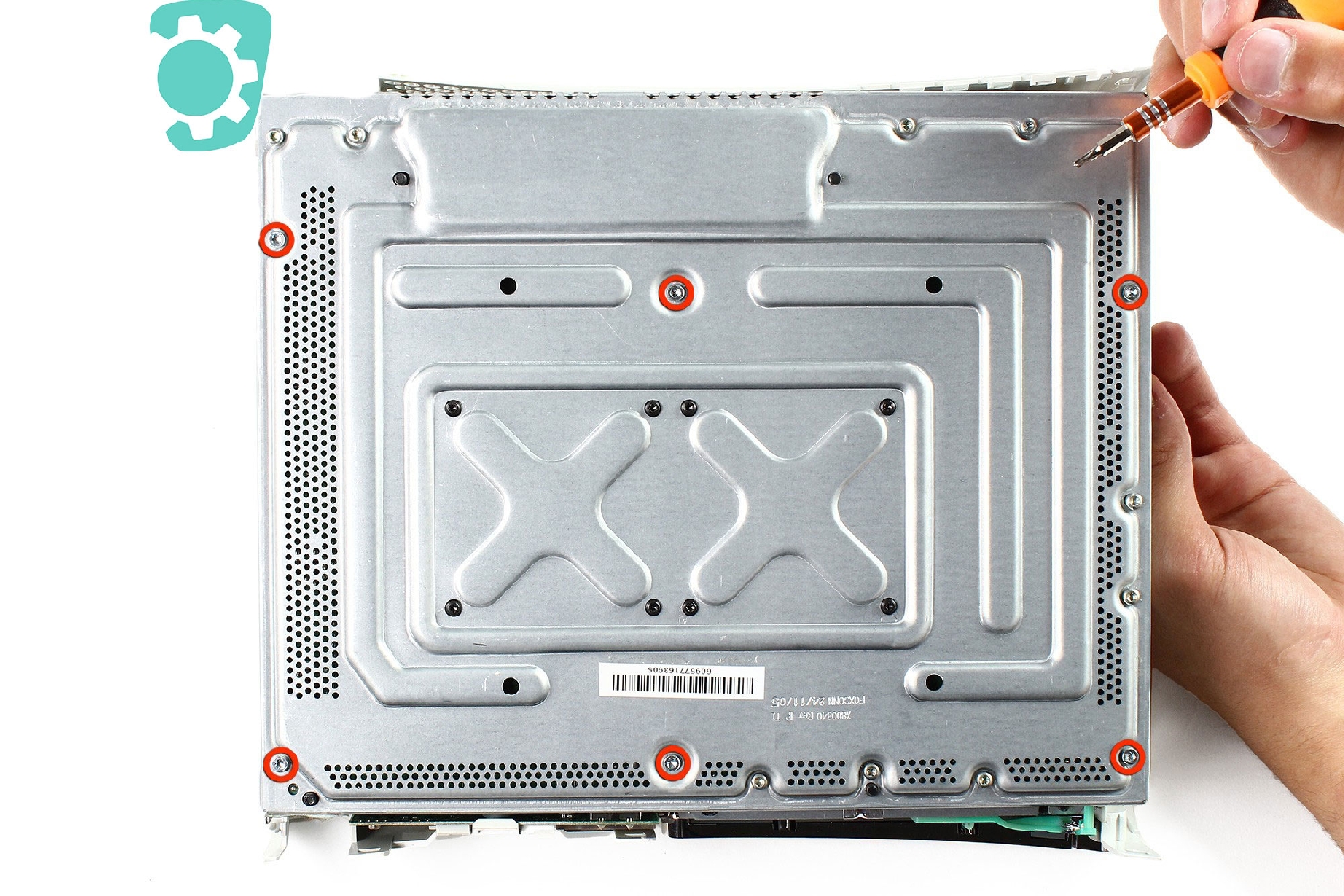

Ensuite, dévissez les 6 vis Torx T10 entourée en rouge à l'aide d'une tournevis Torx.

Retournez complètement la console.

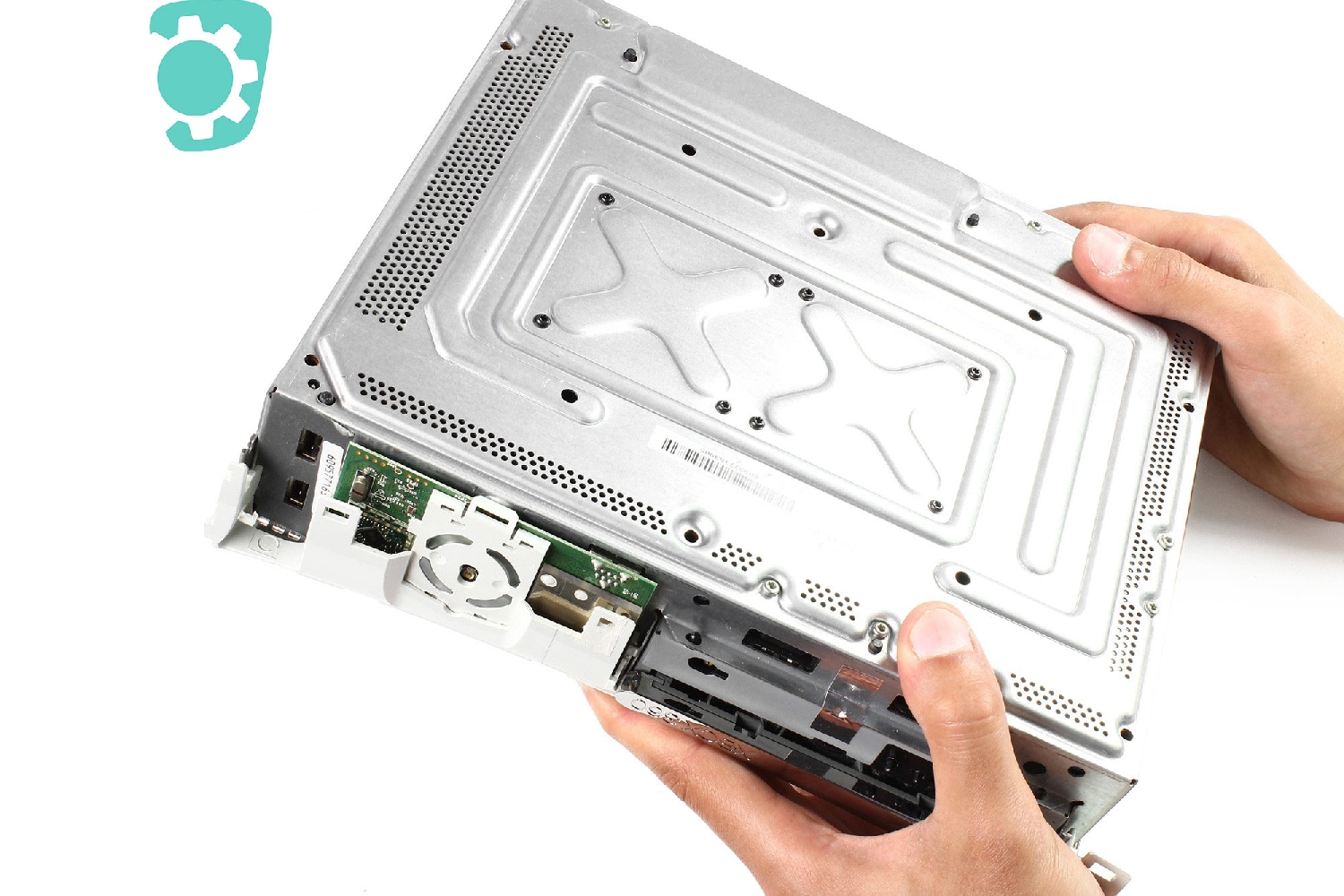

Puis, toujours à la main, vous allez retirer la coque inférieure délicatement.

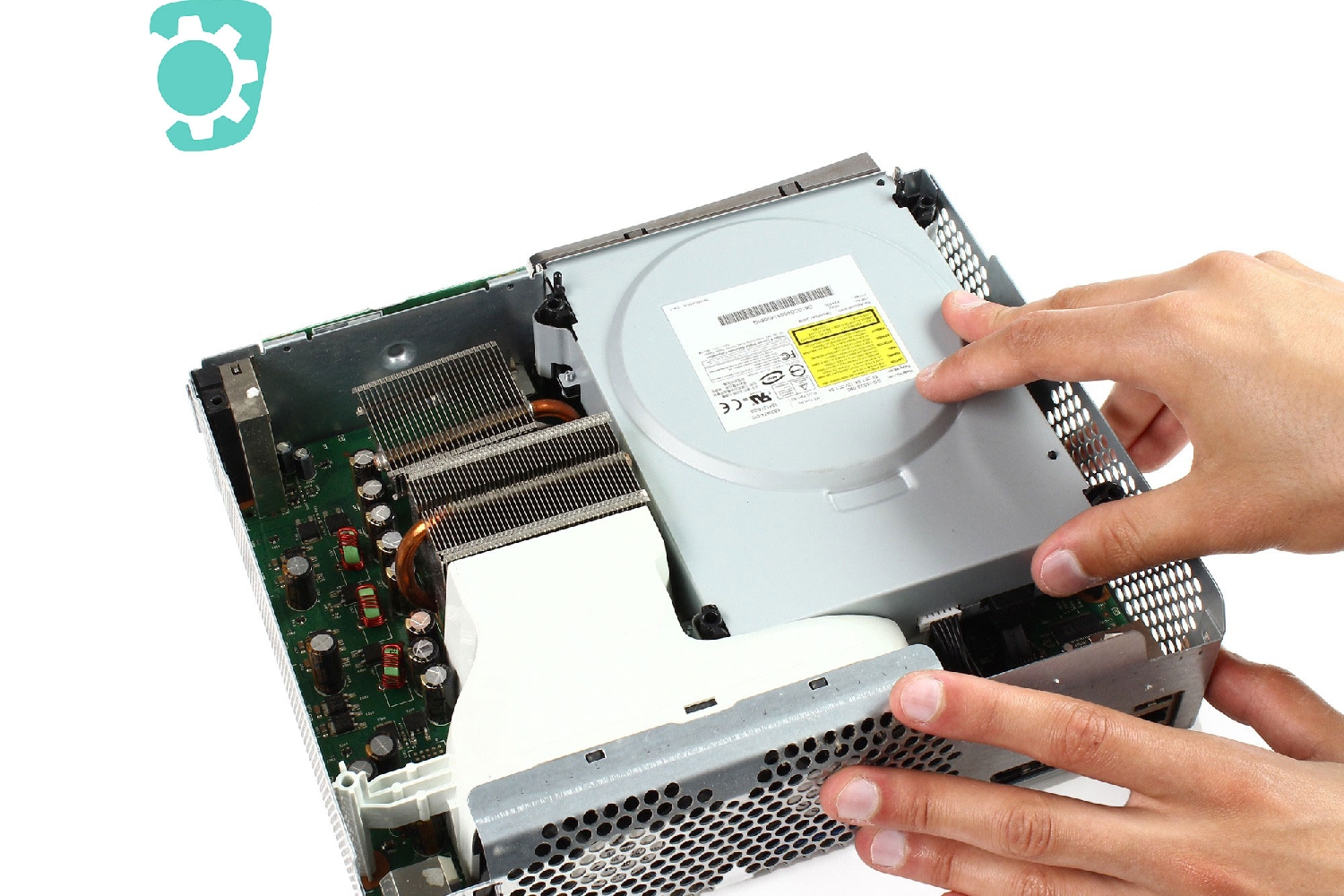

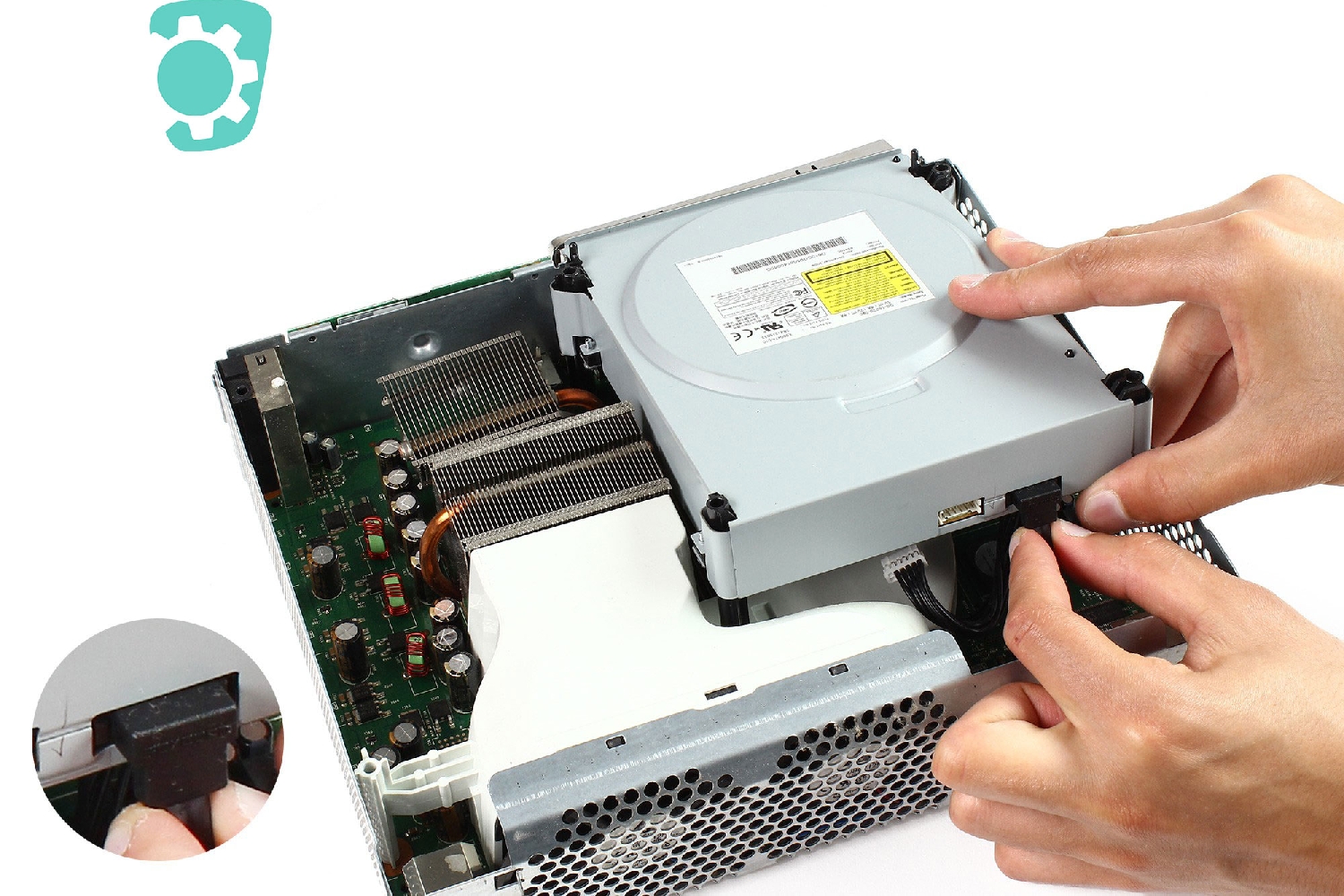

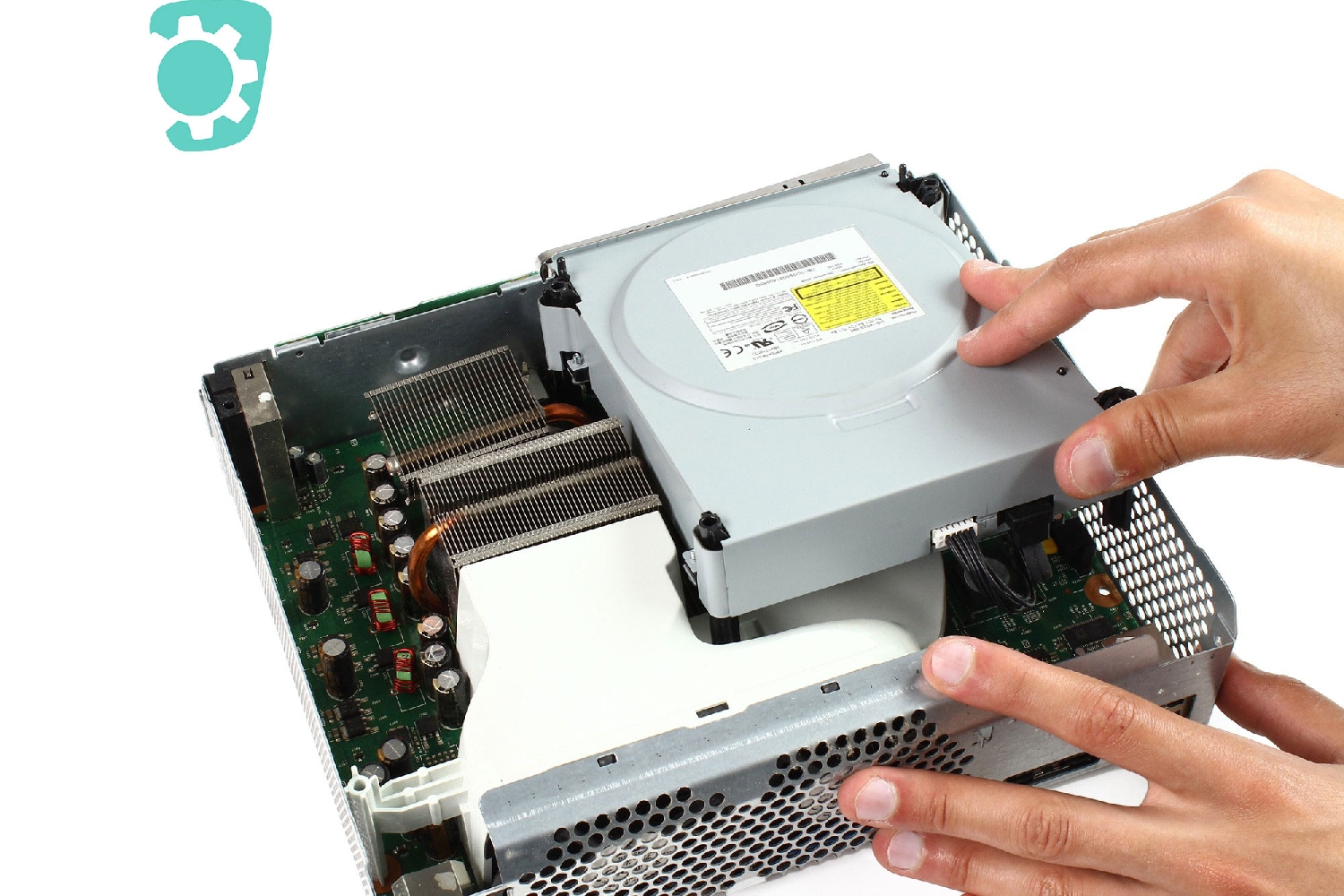

Attrapez le lecteur DVD et levez le par l'arrière, ce qui donnera accès au connecteur.

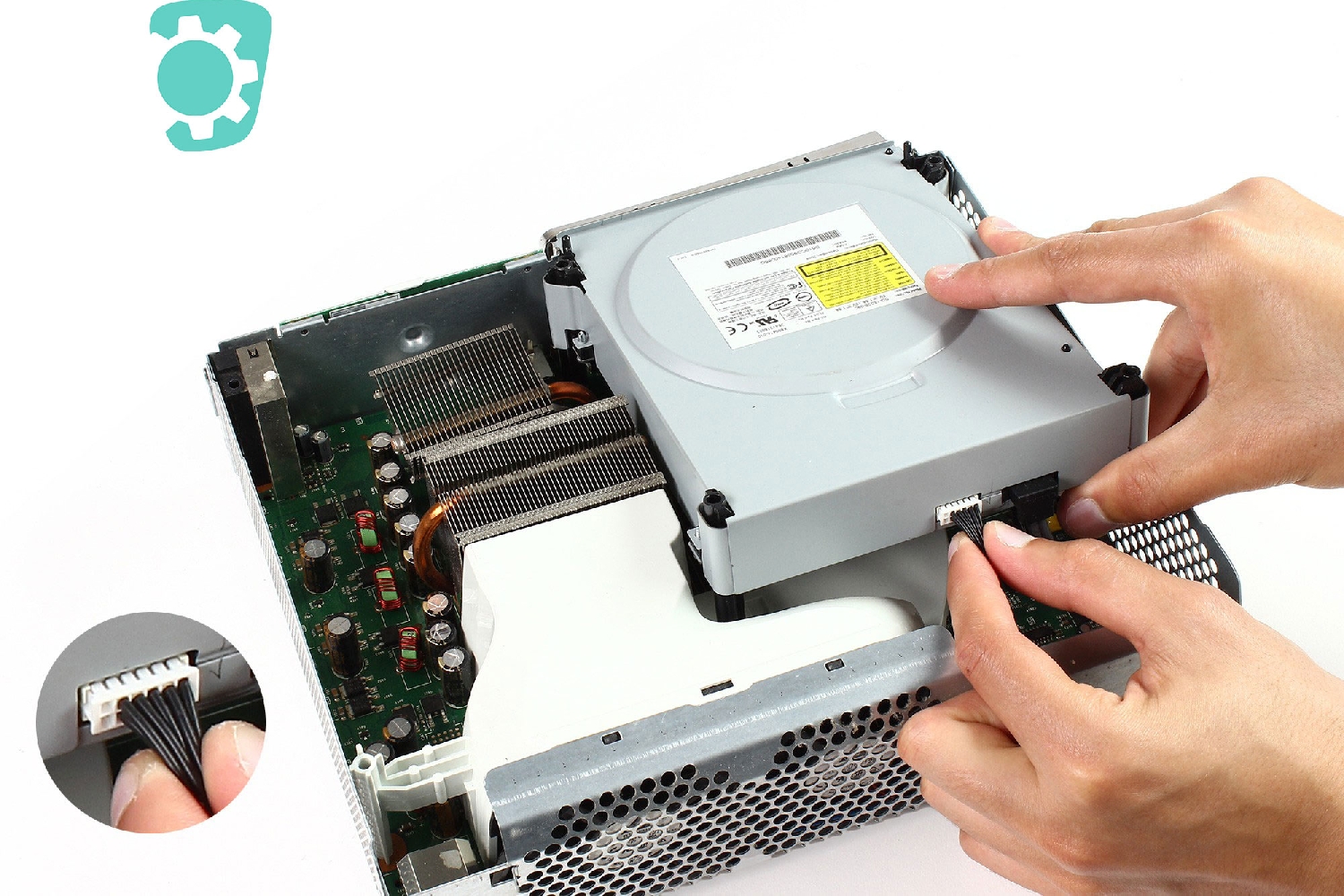

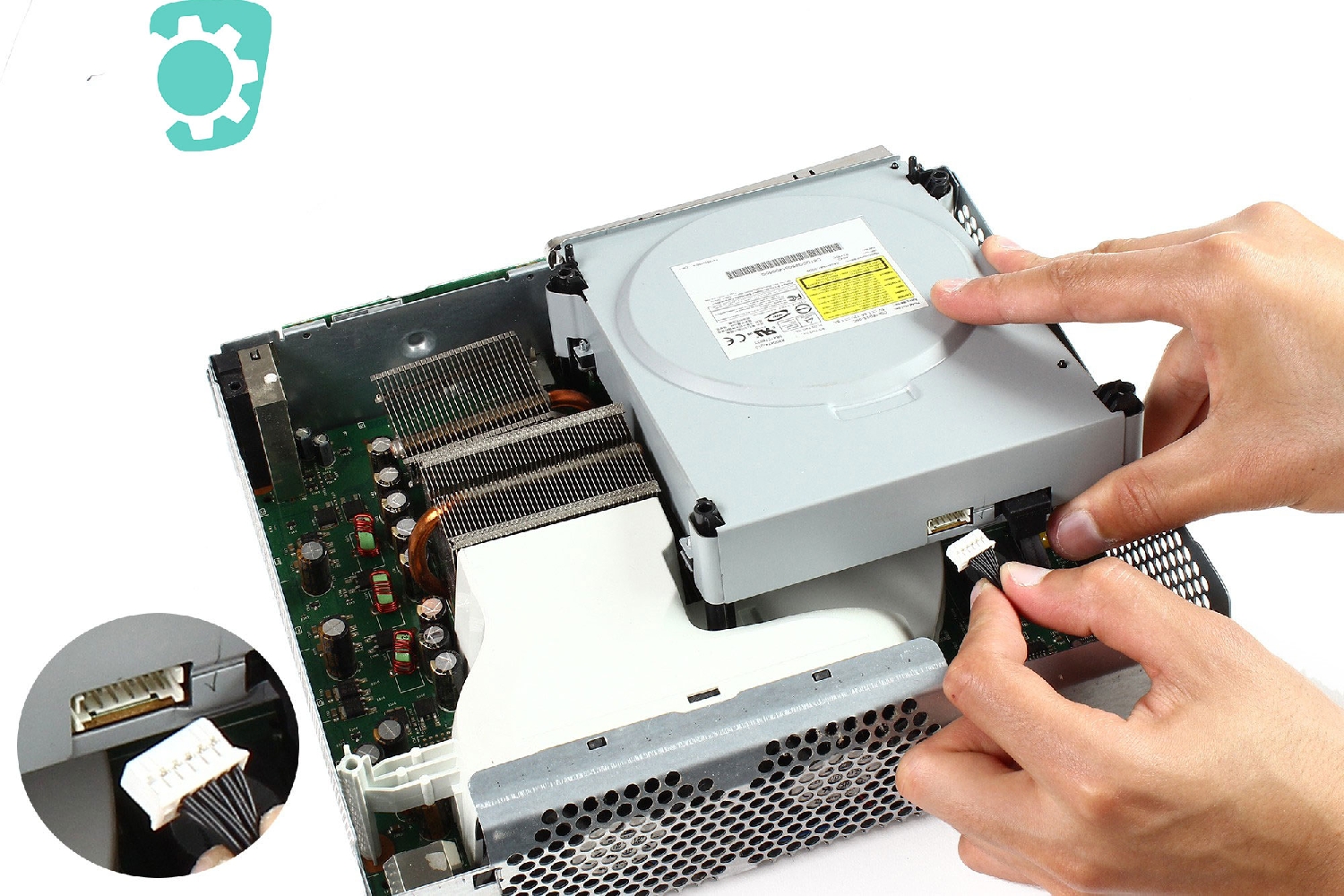

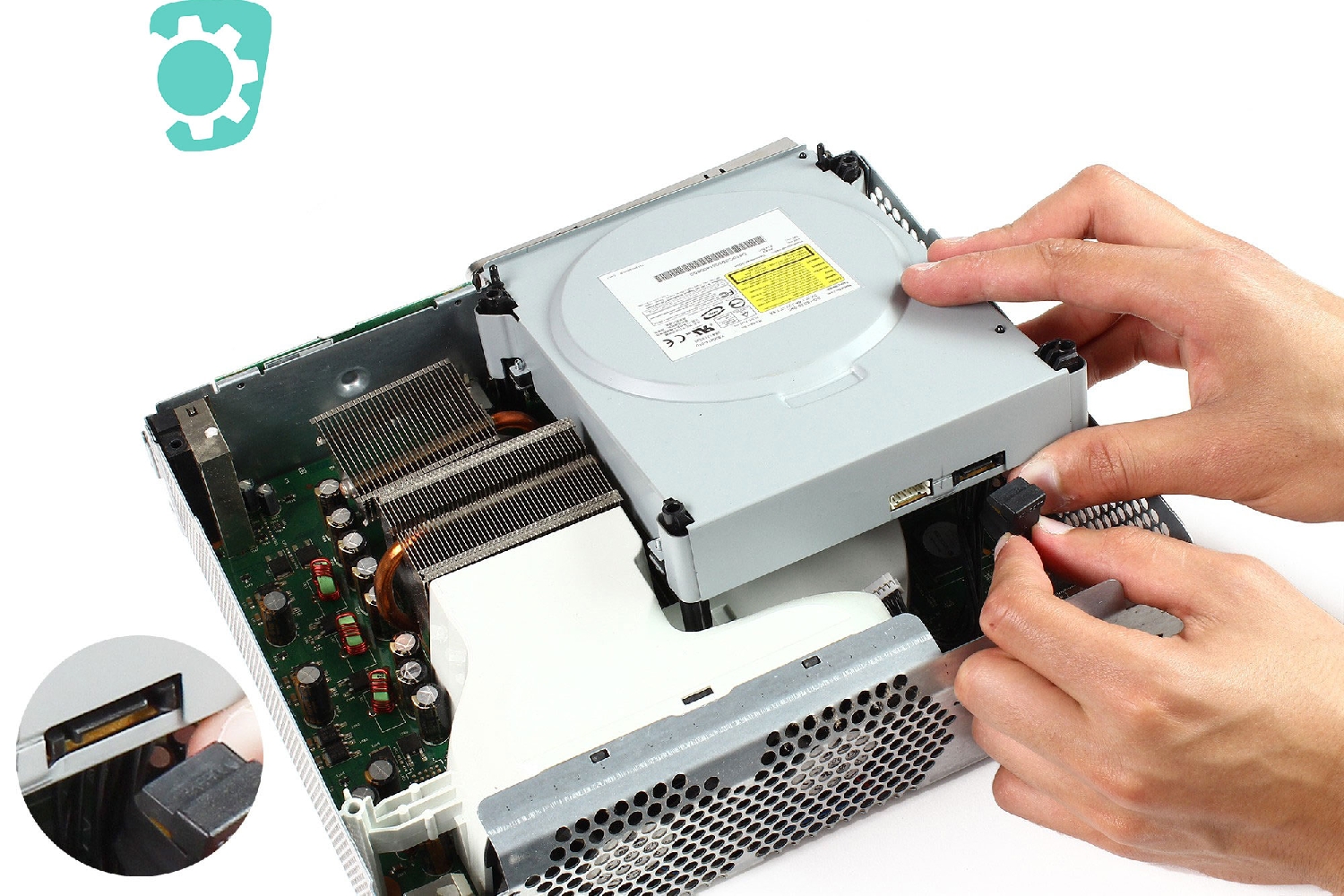

Retirez doucement le câble d'alimentation et le câble de données SATA du lecteur.

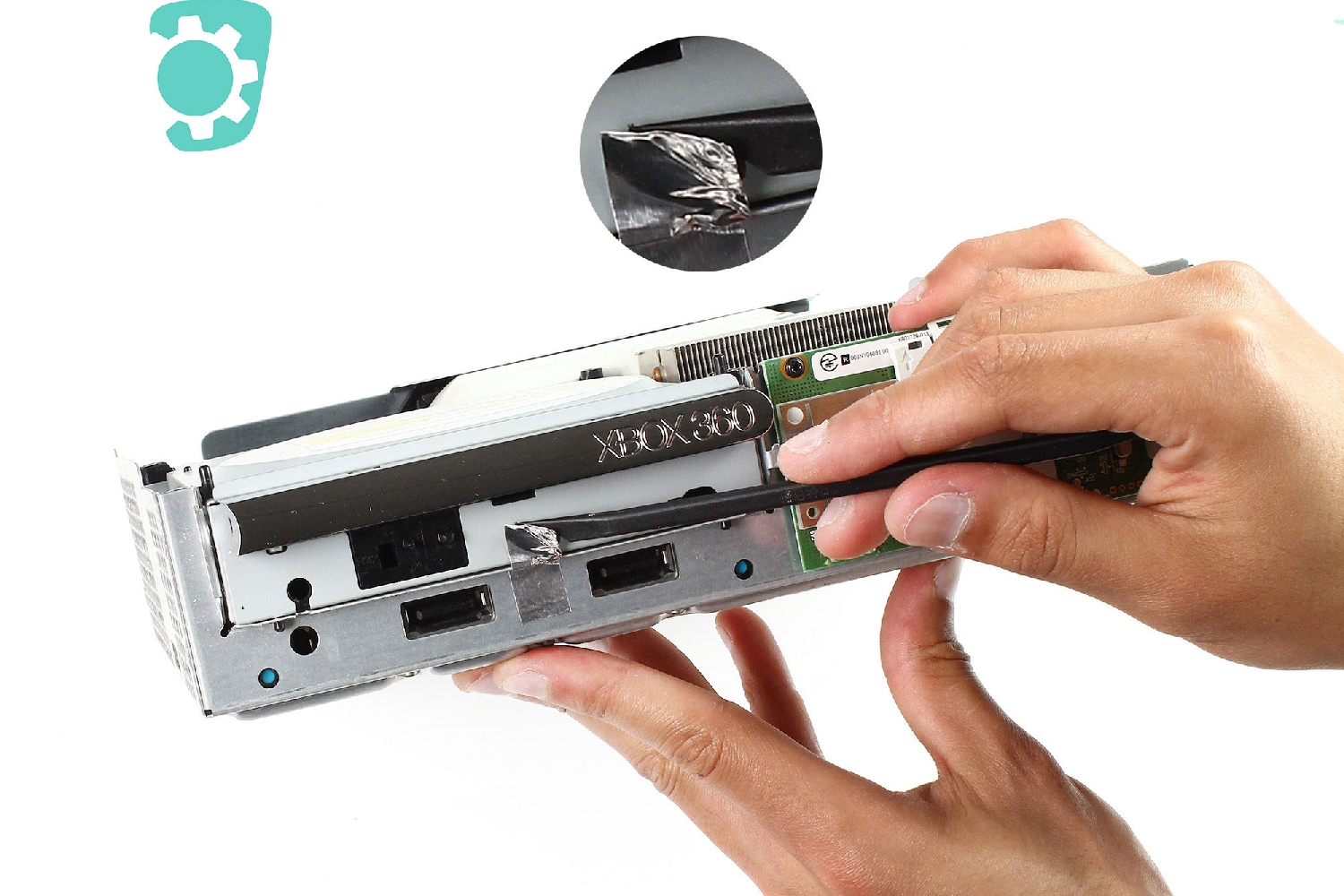

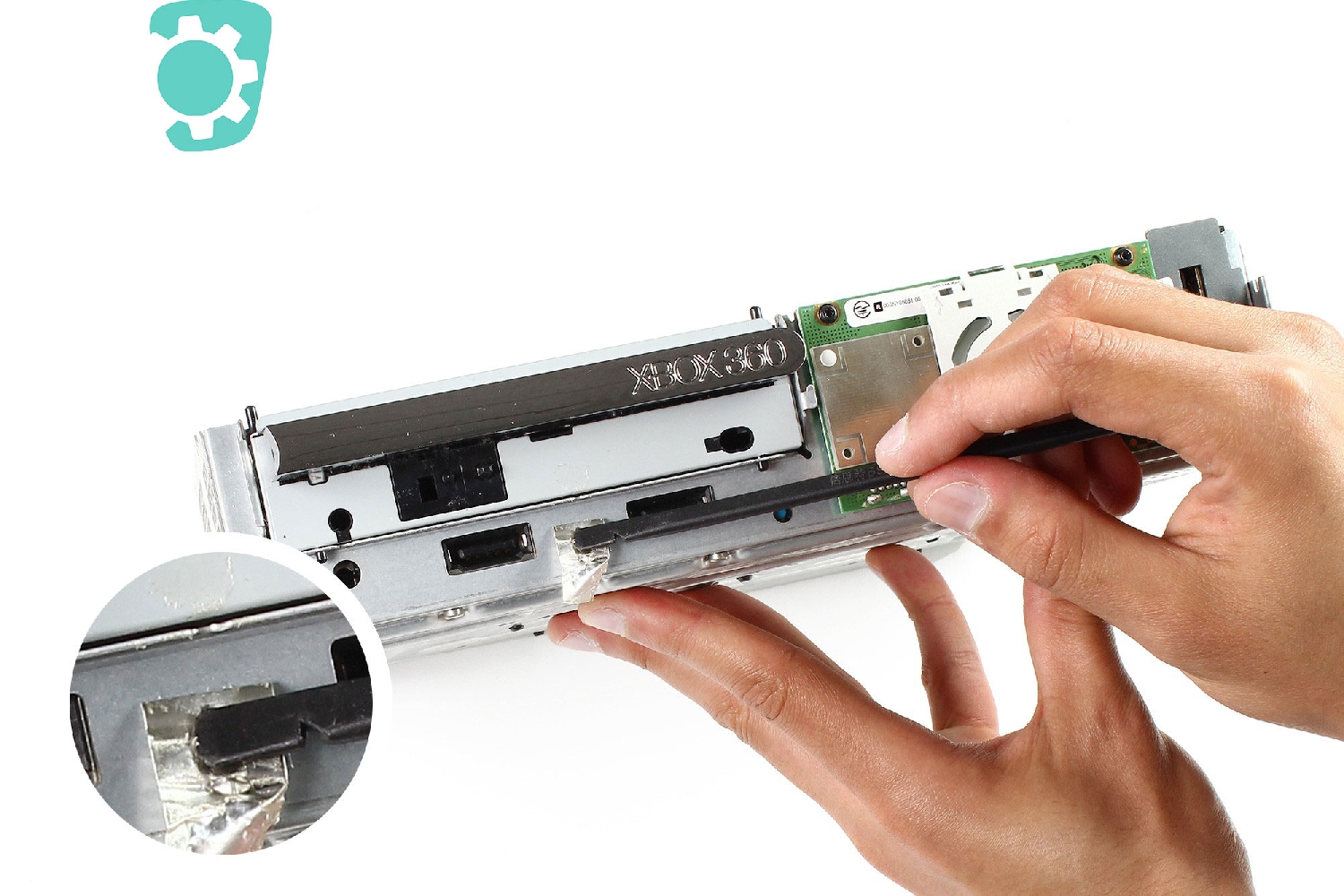

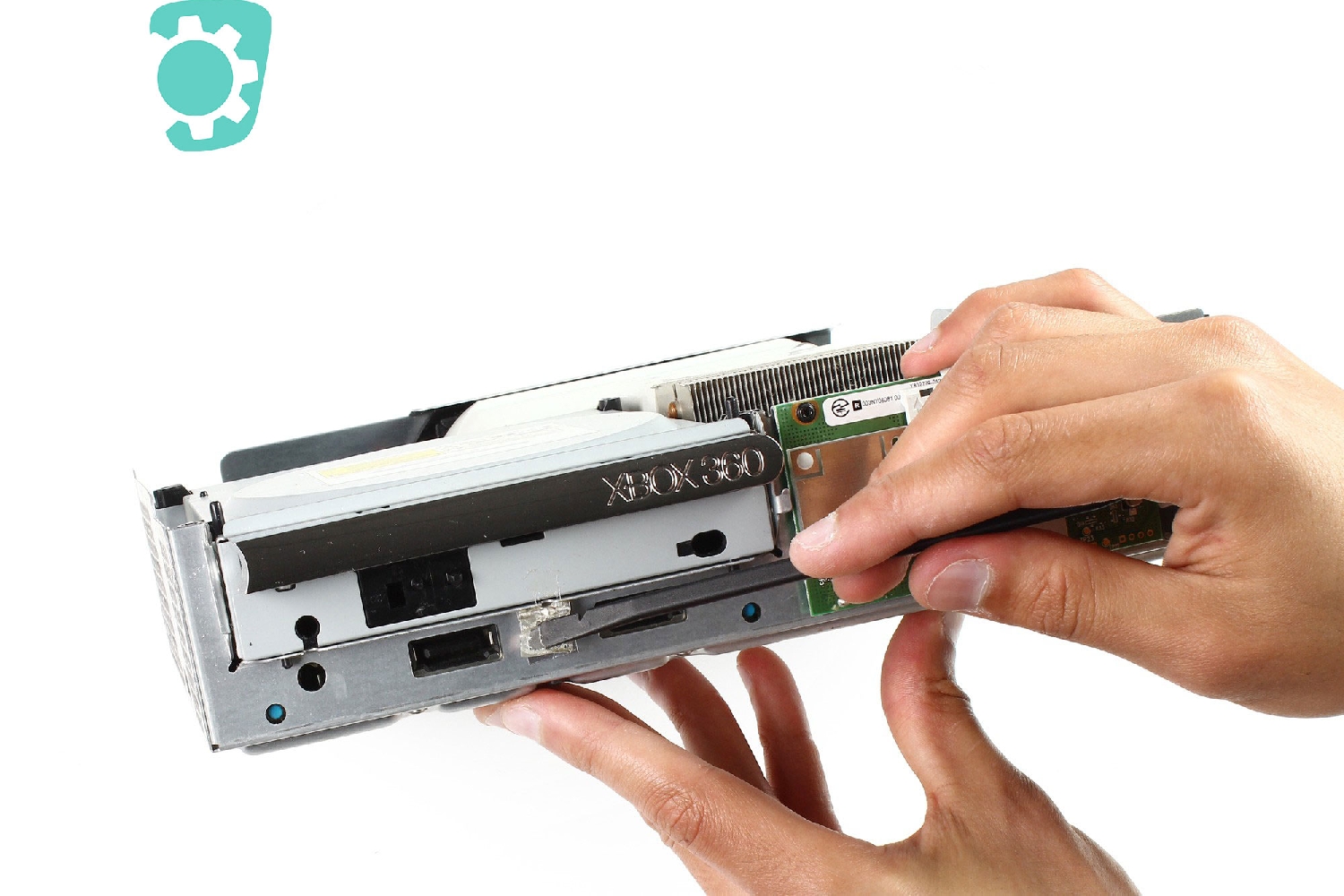

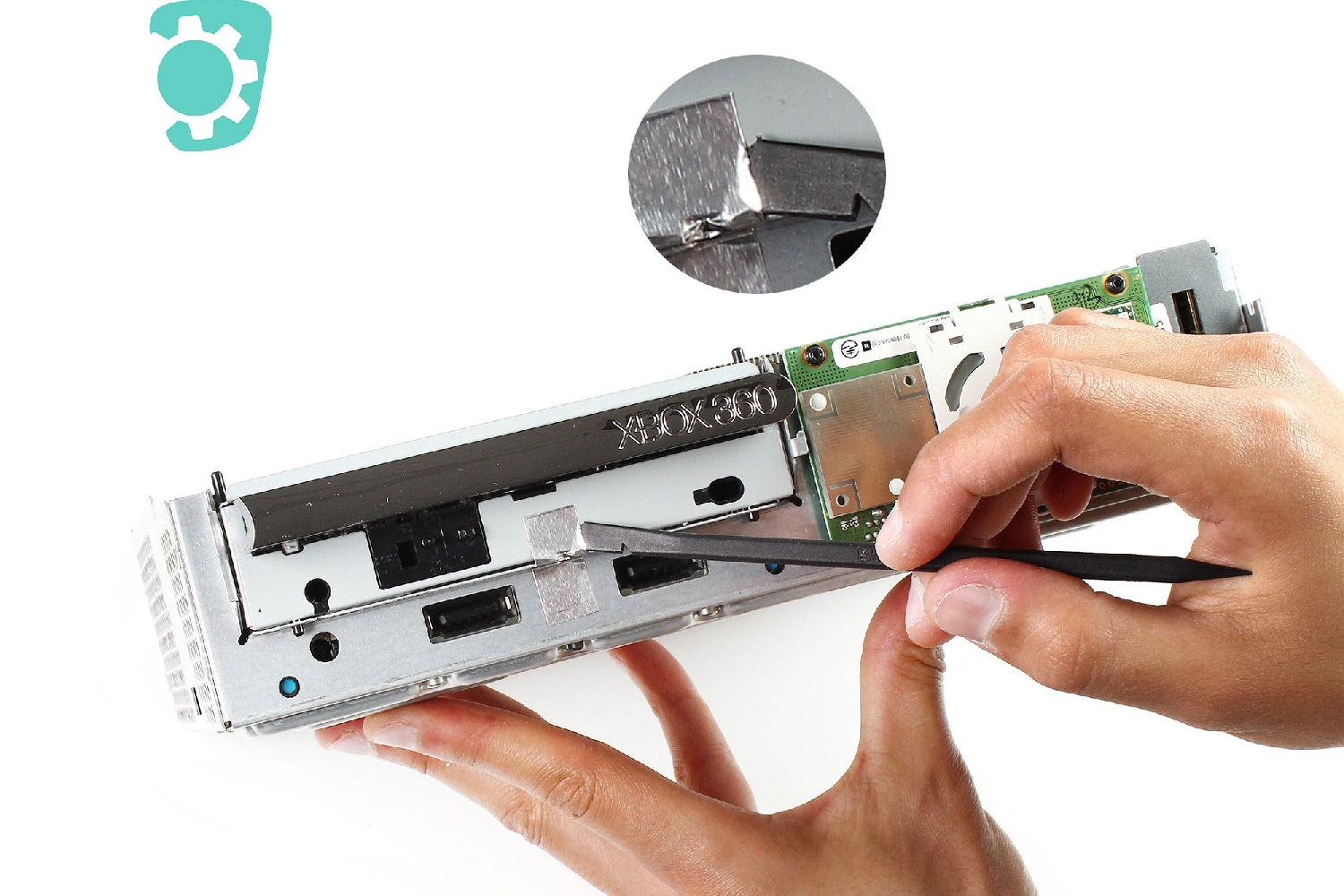

Vous allez ensuite utiliser la spatule en nylon pour retirer la bande adhésive grise qui maintient le lecteur DVD en place.

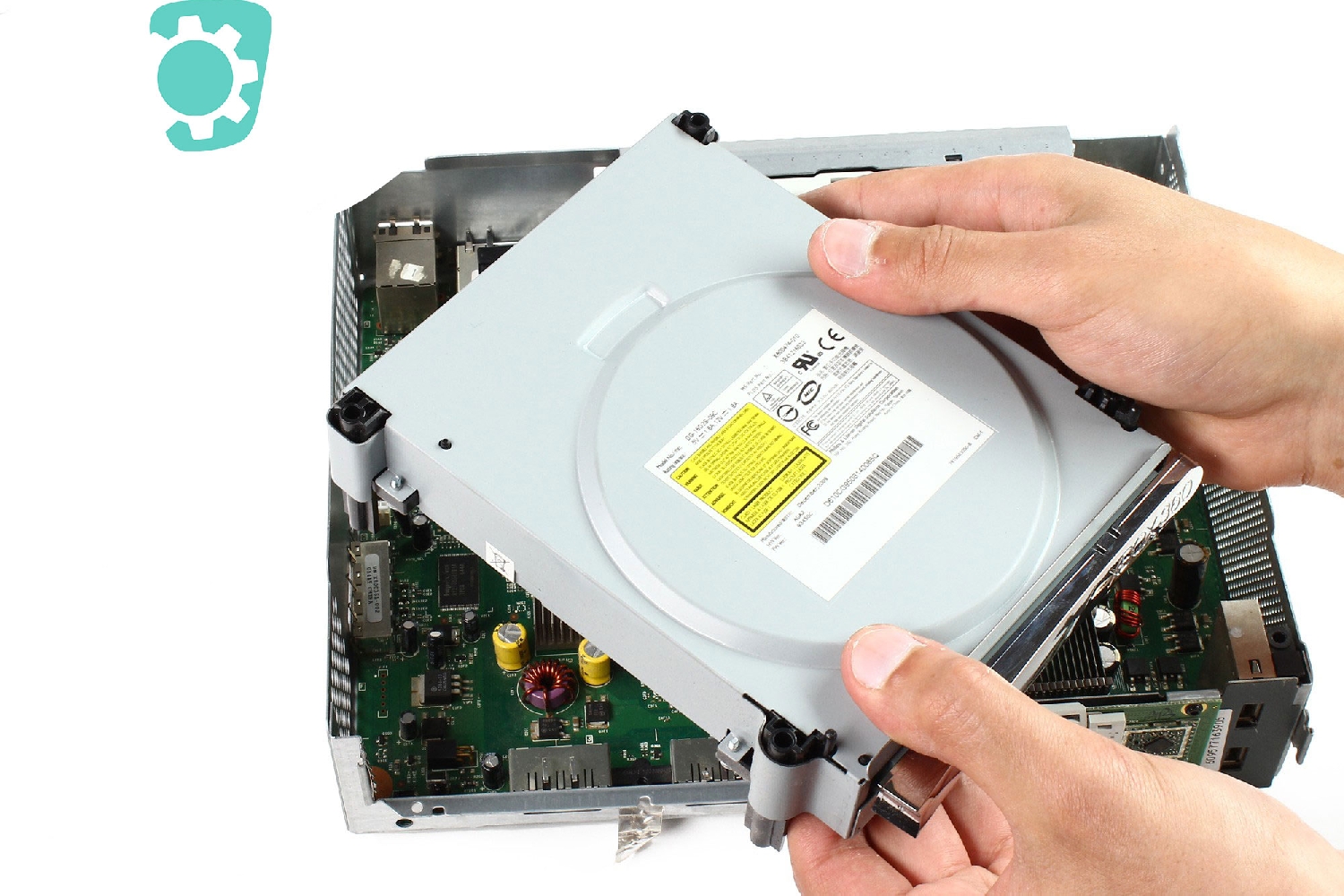

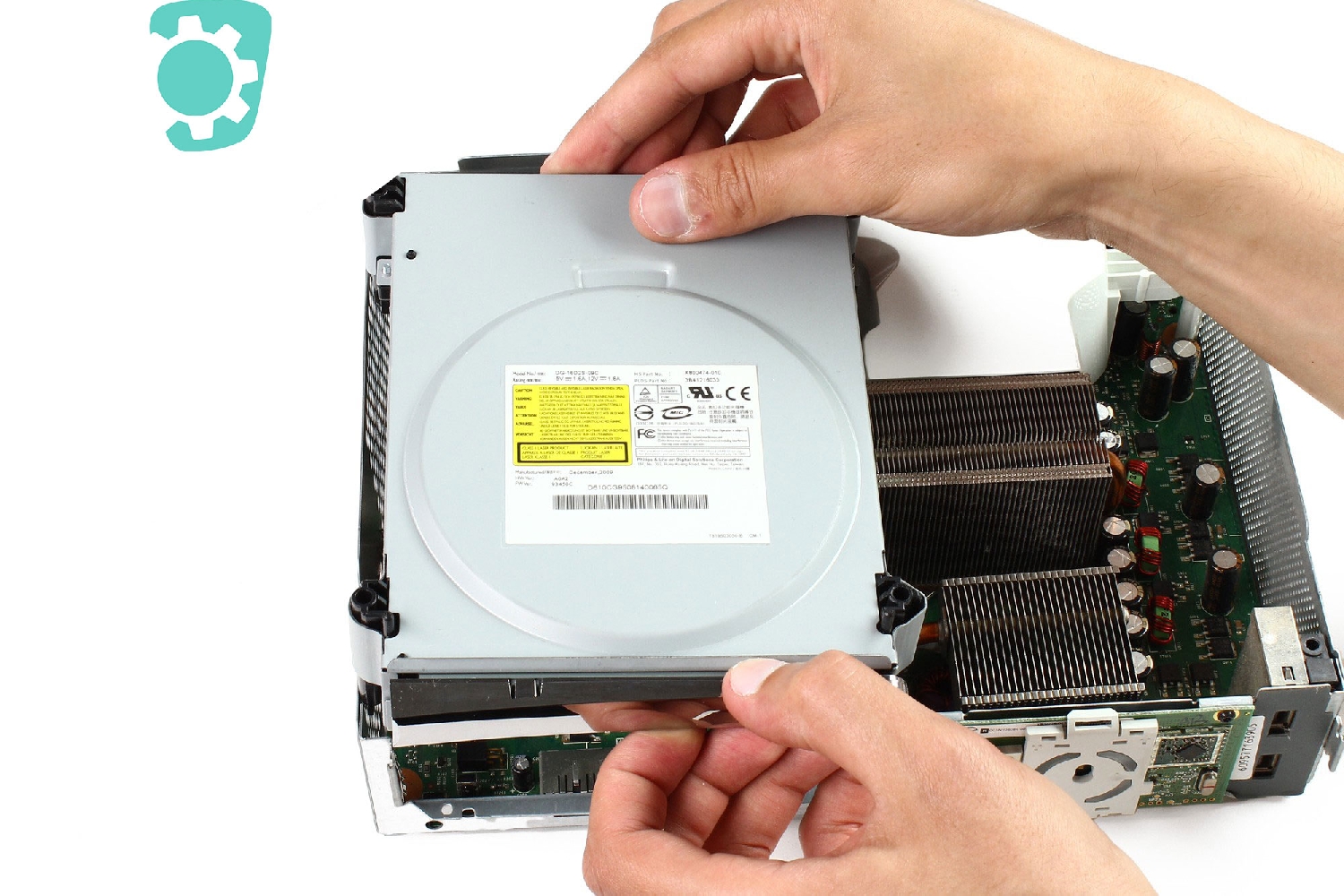

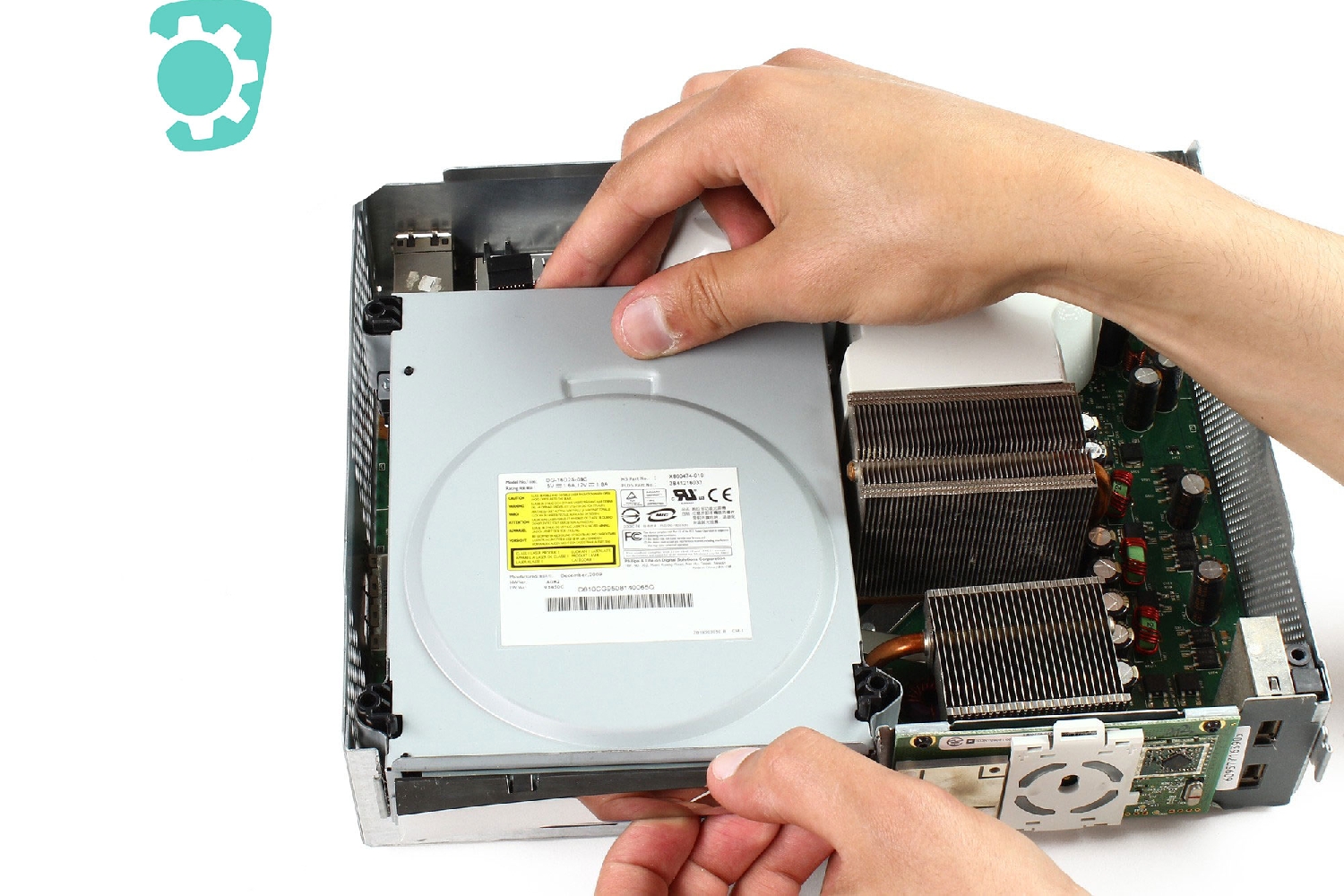

Saisissez le lecteur DVD et retirez-le du socle de la console.

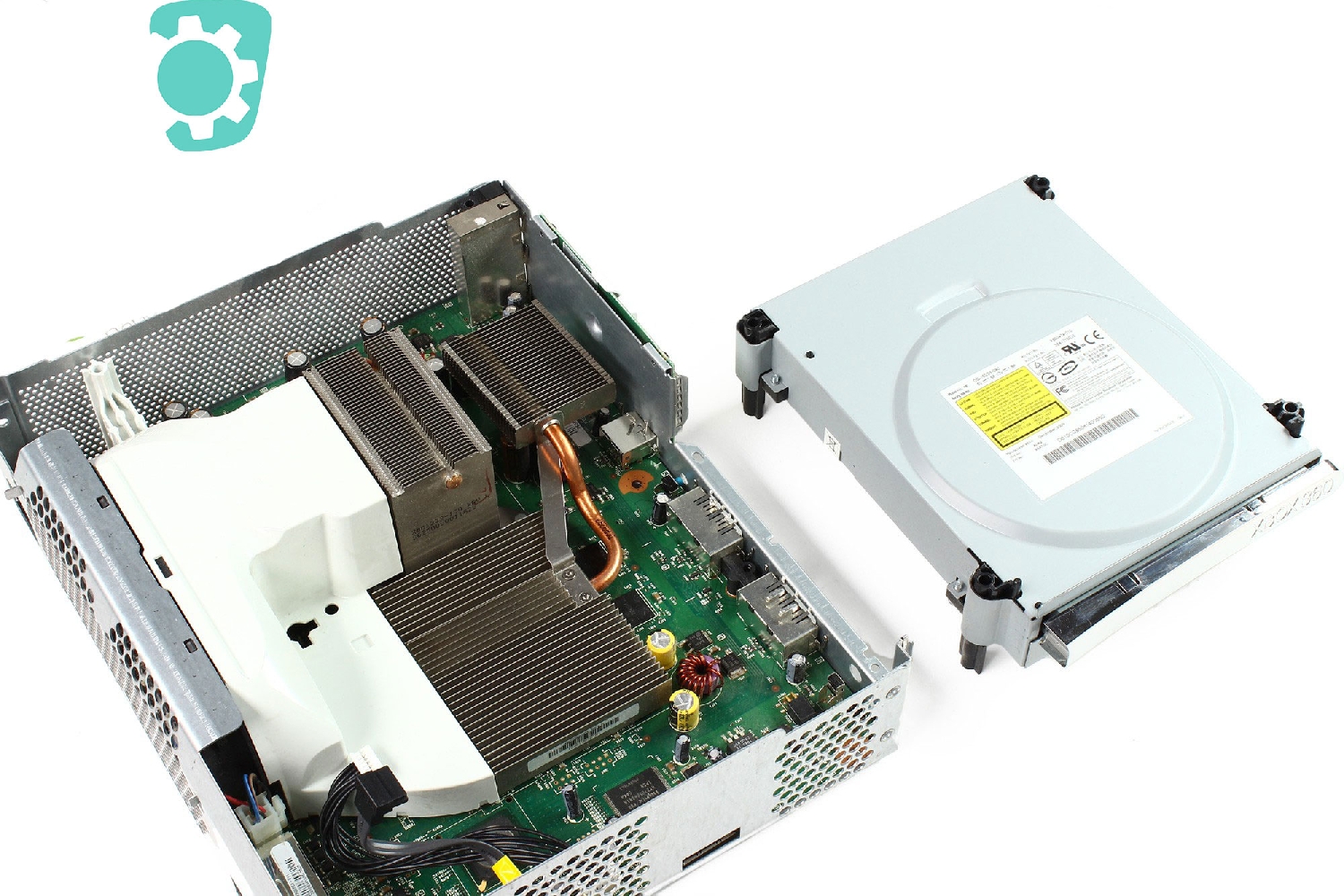

Et voilà! Le lecteur DVD de votre Xbox 360 est totalement retiré.

Remplacer le par le nouveau lecteur dvd que vous avez commandé.

Enfin pour remonter la console, reprenez ce tuto en sens inverse.
