Changement de vibreur sur iPhone 4S

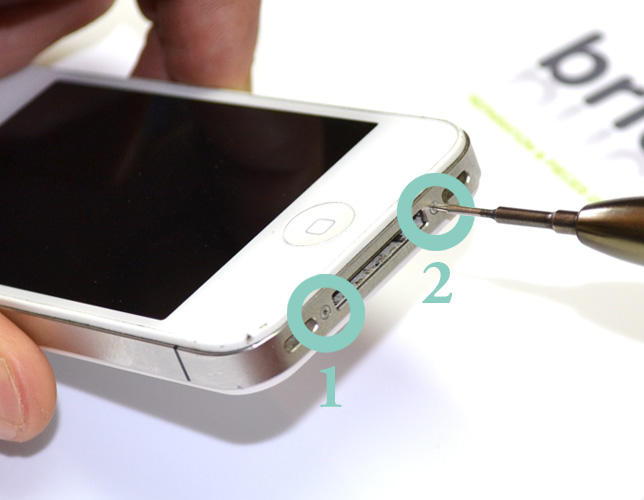

A l'aide du tournevis pentalobe (en étoile), dévisser les 2 vis situées de chaque côté du connecteur de charge (vis A1 et A2).

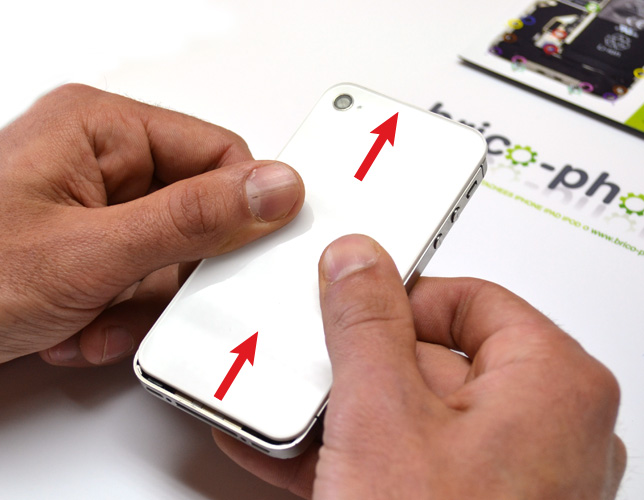

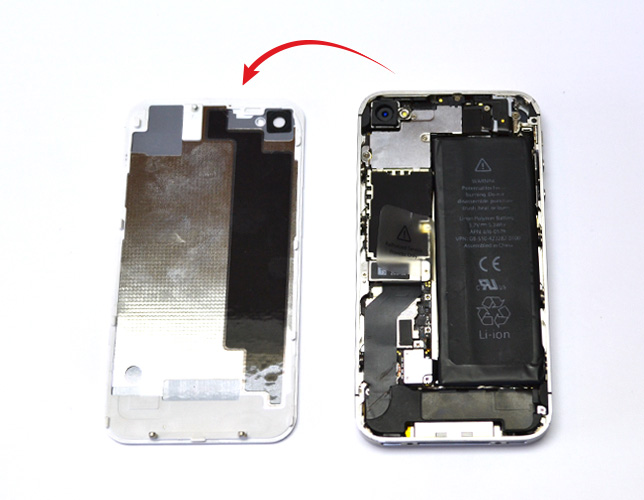

Tirer légèrement sur la ventouse jusqu'à pouvoir insérer le bout du levier en plastique.

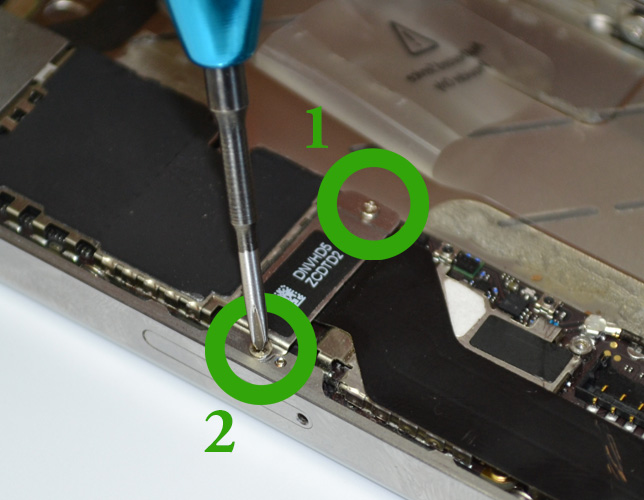

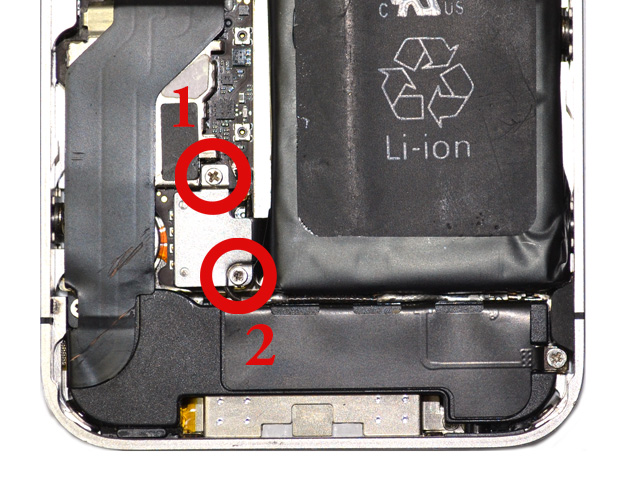

A l'aide du tournevis cruciforme, dévisser les 2 vis situées en bas à gauche de la batterie (vis B1 et B2).

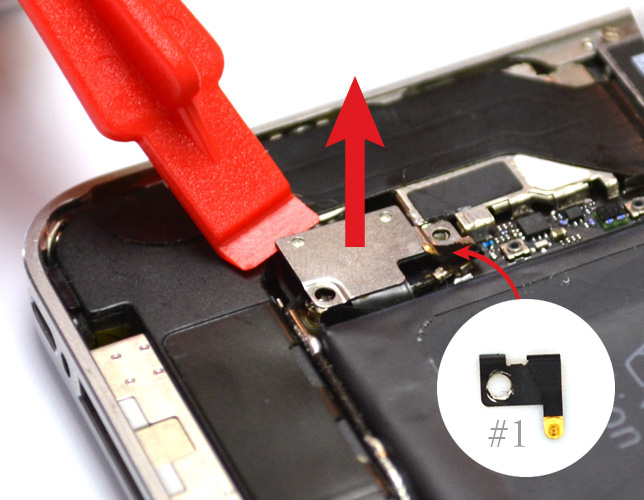

A l'aide du levier en plastique déclipser le connecteur de la batterie puis récupérer le petit élément métallique #1

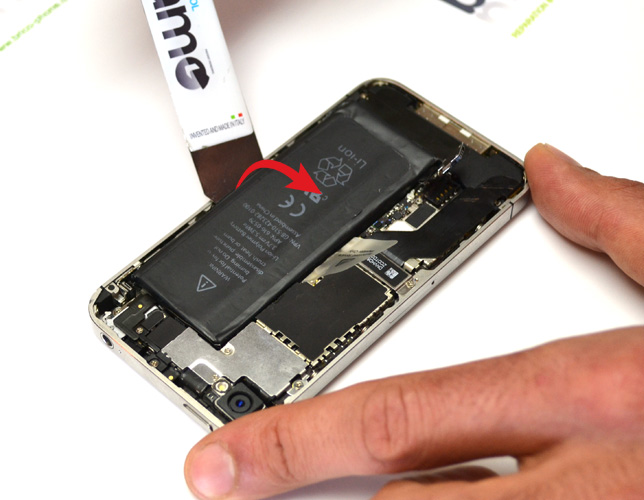

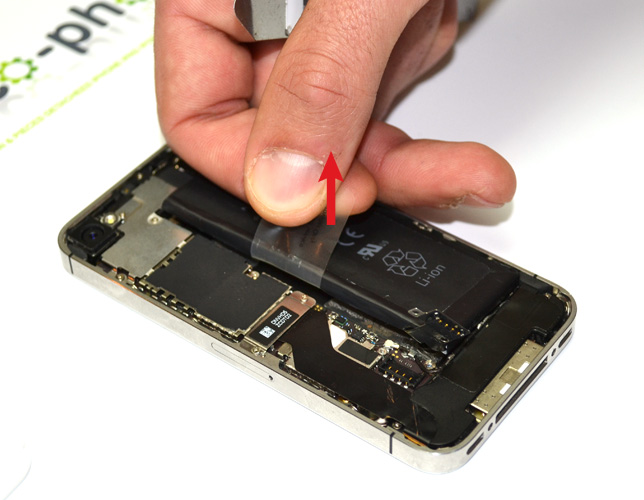

Vous pouvez décoller la batterie à l'aide de la languette plastique mais celle-ci est fragile est risque de se détacher. Dans ce cas là décoller la partie droite de la batterie avec une spatule ou un iSesamo en faisant levier. Attention à ne pas percer la batterie afin d'éviter une fuite de lithium.

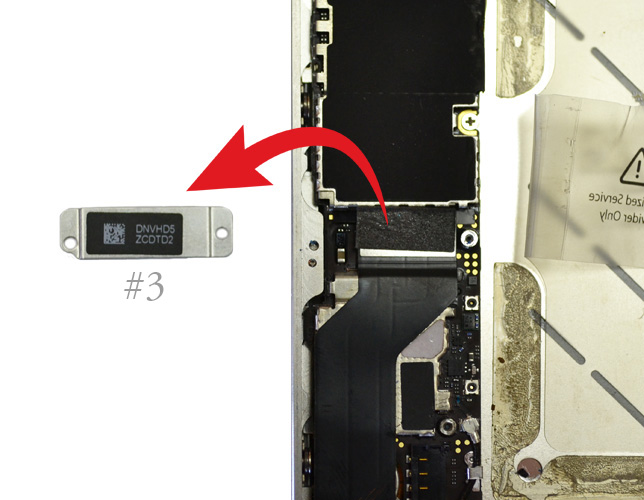

Retirez la plaquette métallique (notée #3) protégeant la nappe Dock USB en enlevant les vis C1 et C2.

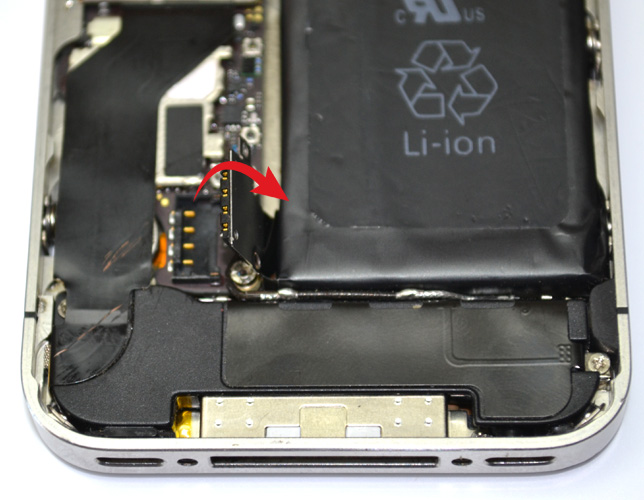

Déconnecter la nappe en tirant vers le haut avec le levier plastique.

Vous pouvez à présent décoller la nappe délicatement en la tirant vers le haut et l'arrière.

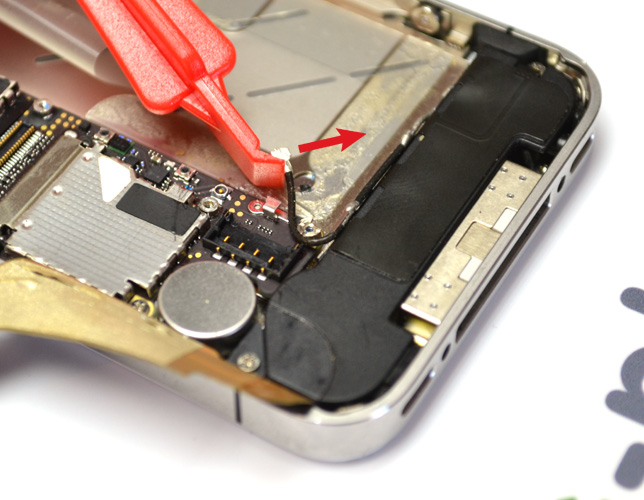

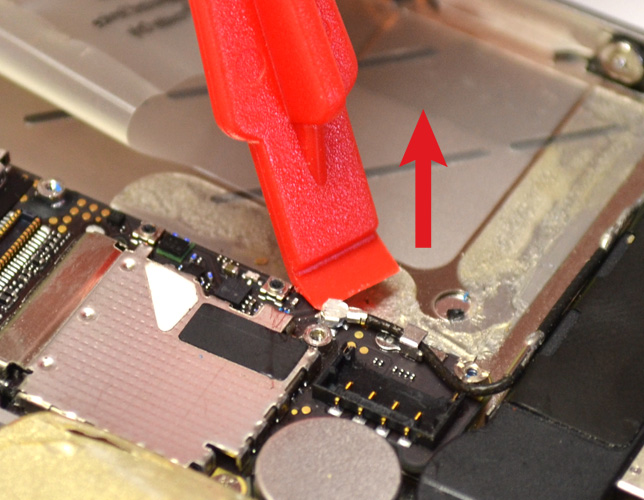

Utiliser le levier plastique pour déconnecter le câble coaxial GSM.

Dégager maintenant ce câble coaxial du petit crochet métallique qui le retient au dessus de la carte mère.

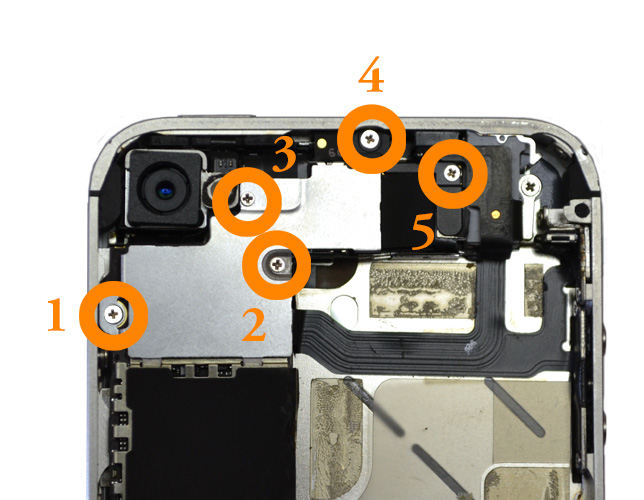

Retirer les vis D1 à D5 avec le tournevis cruciforme.

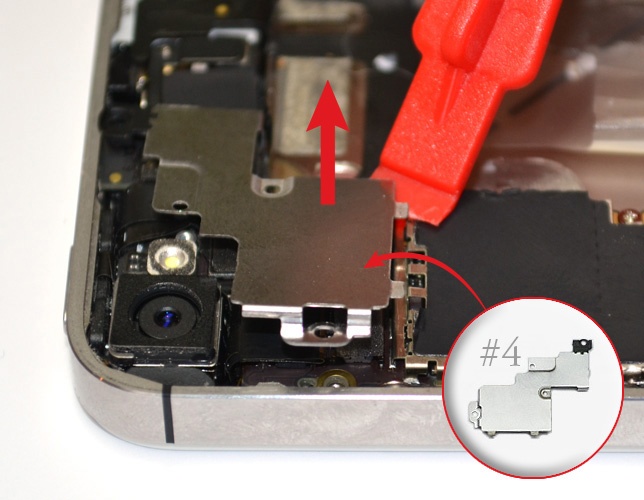

Soulever à présent la plaquette métallique avec le levier plastique.

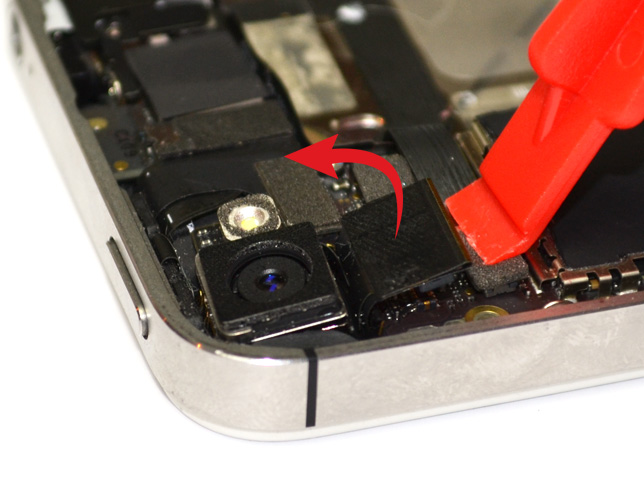

Utiliser le levier plastique pour déclipser le connecteur de la caméra arrière puis retirez la.

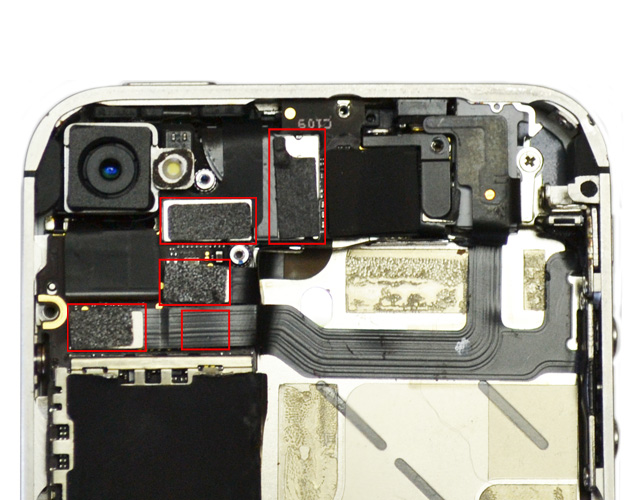

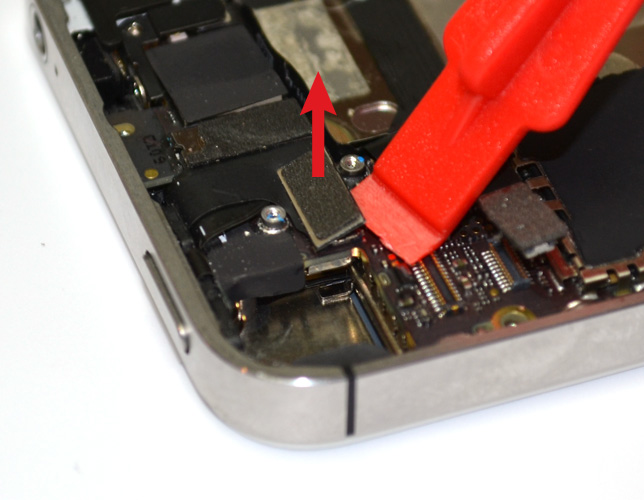

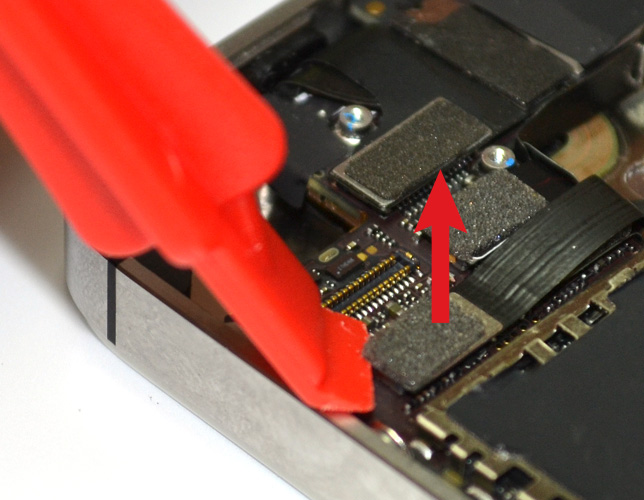

Déconnecter les nappes du LCD, du tactile, de la nappe Jack et de la nappe Power avec le levier plastique.

Vous pourrez constater que la nappe Power est quant à elle située en dessous de la nappe Jack.

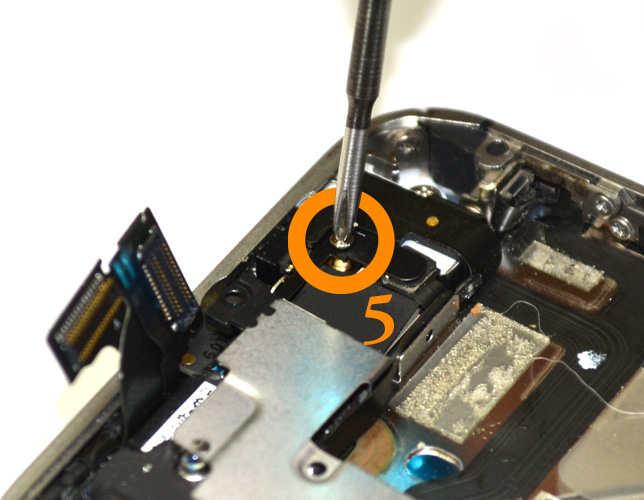

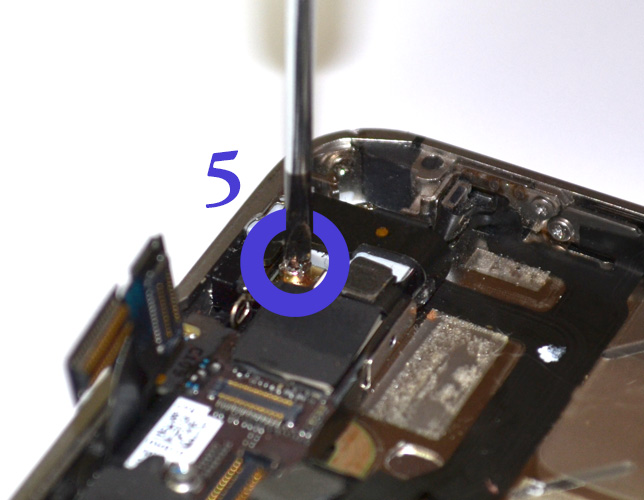

Retirer la vis D5 si vous ne l'avez pas encore fait auparavant.

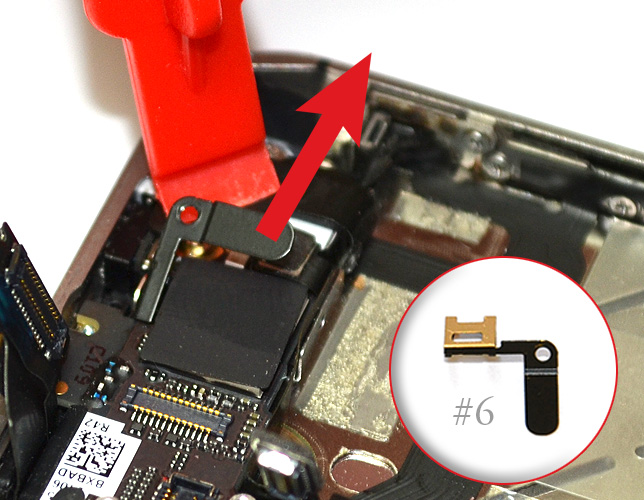

Retirer le petit cache métallique (noté #6) situé au dessus du connecteur du câble coaxial WIFI.

Déconnecter enfin ce connecteur avec le levier plastique.

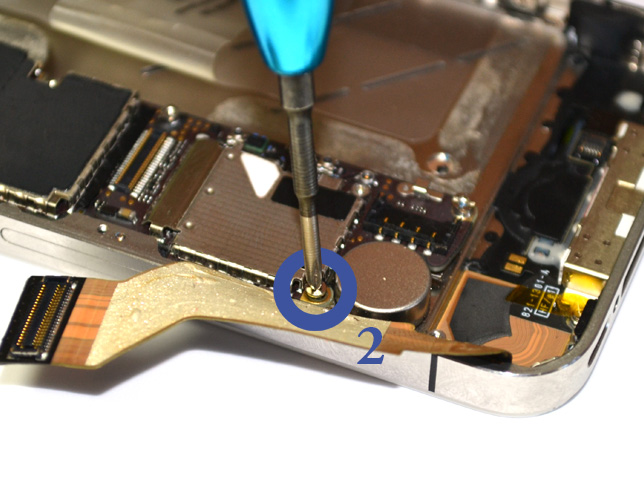

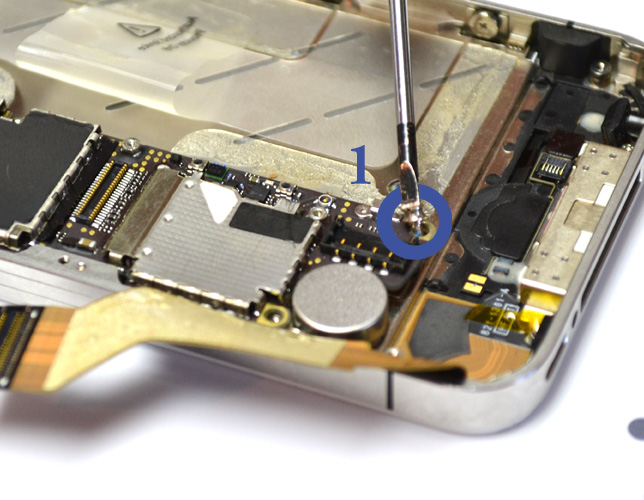

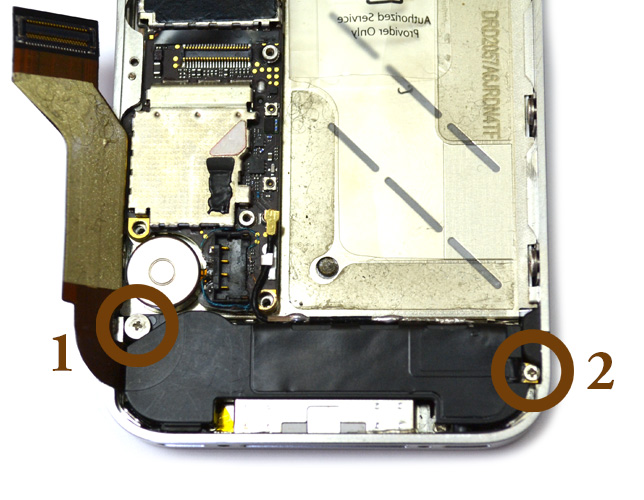

Retirer la vis E1 et E2 avec le tournevis cruciforme.

Sachez que la vis E1 est située sous la nappe du connecteur Dock. Décollez bien cette nappe afin d'atteindre la vis.

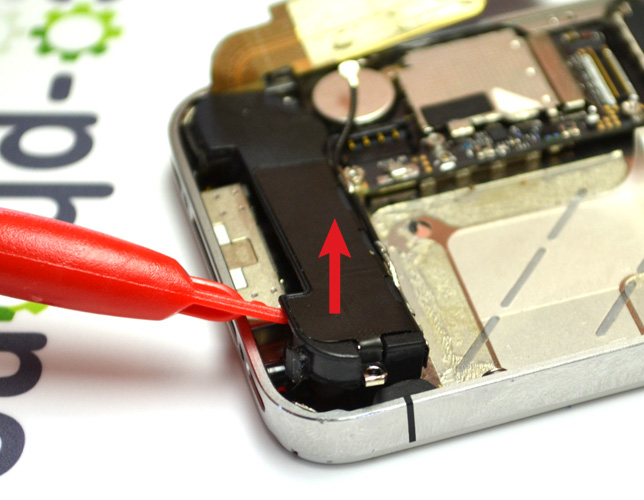

Enfin, utiliser le levier plastique pour le tirer le bloc haut-parleur vers le haut et l'extraire.

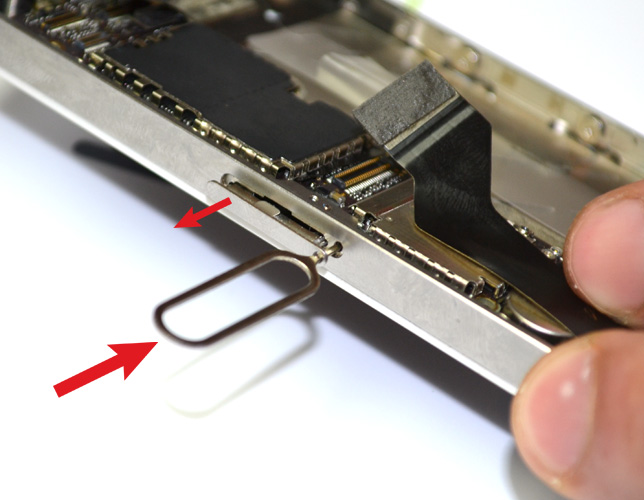

Commencer par extraire la carte SIM et son rack du téléphone si vous ne l'avez pas déjà fait.

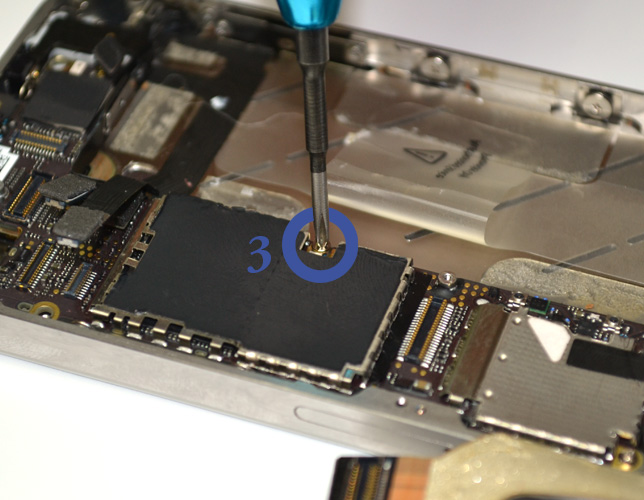

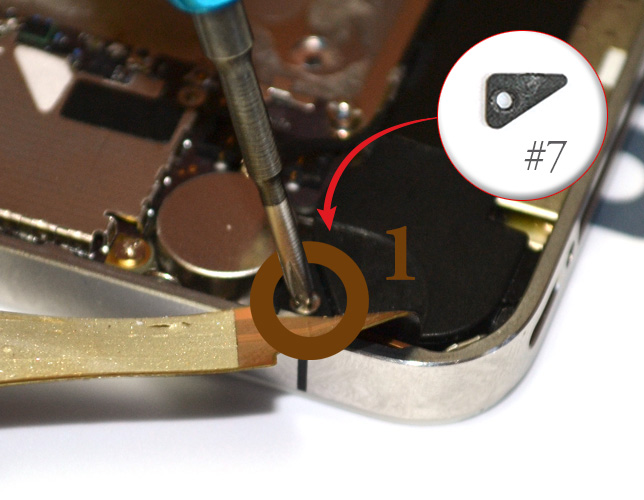

Retirer les vis F2 à F4 avec le tournevis cruciforme puis les vis F1 et F5 avec le tournevis plat.

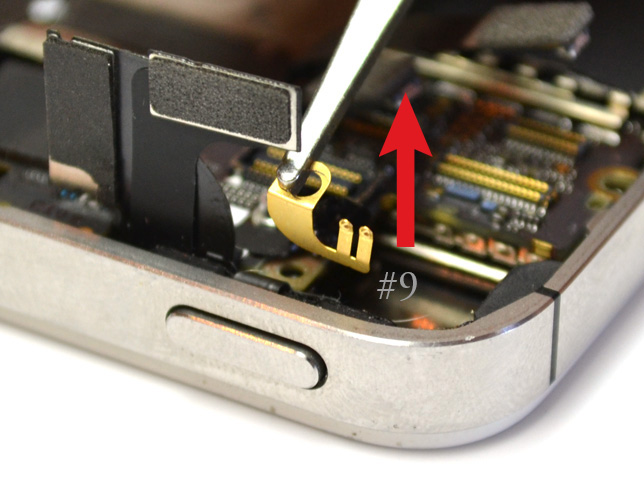

Retirer la patte dorée de fixation de la caméra arrière (notée #9).

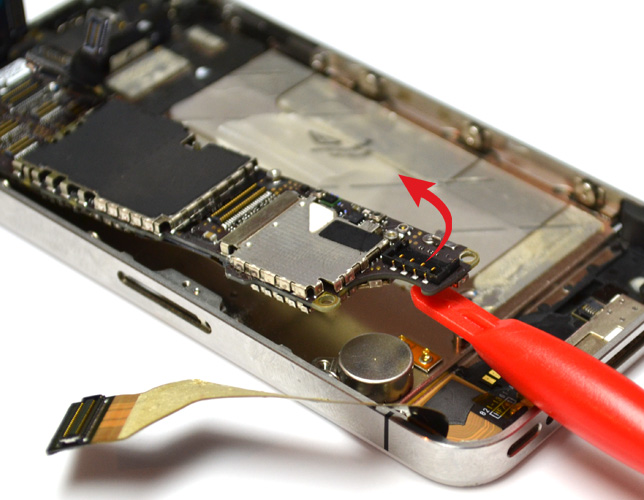

Vous pouvez désormais retirer la carte mère à l'aide d'un levier.

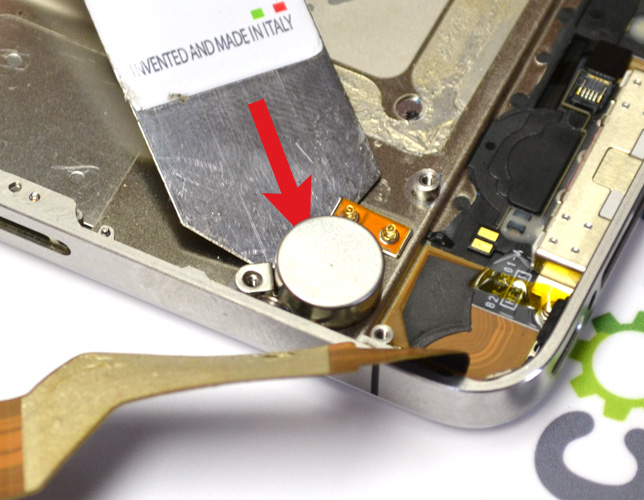

Le vibreur est simplement collé sur le châssis, vous pouvez le retirer en glissant un outil fin tel que l'iSesamo.
