Comment changer le connecteur de charge sur iPhone 14 Pro

Temps estimé : 60 min
Difficulté : 3.5/5
Note de réparabilité : 10/20
iPhone 14 Pro | Temps estimé : 60 min | Difficulté : 3.5/5

Impossible de brancher votre iPhone à votre ordinateur ? Impossible de recharger votre téléphone ? Il est temps de remplacer le connecteur de charge de votre iPhone 14 Pro et pour vosu accompagner au mieux dans cette réparation Brico-phone vous propose ce tutoriel complet expliqué à l'aide de photos et de vidéo.

Cette réparation vous demandera au moins une heure car il est nécessaire de retirer batterie et carte mère pour accéder à toutes les nappes du dock endommagé. N'ayez crainte, chaque étape de ce guide est détaillée par nos experts qui restent disponible par chat, mail ou téléphone pour répondre à toutes vos questions.

Diagnostic

›  Votre prise Lightning est endommagée.
›  Votre iPhone ne charge plus.
›  Vous ne pouvez plus connecter votre iPhone à un périphérique par câble Lightning.
›  Vos correspondants vous entendent mal lors de vos appels.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge Lightning pour iPhone 14 Pro noir
26,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer
Dans un premier temps, nous vous conseillons de vérifier le numéro de modèle de votre iPhone et sa compatibilité avec la pièce que vous avez sélectionné sur Brico-phone.

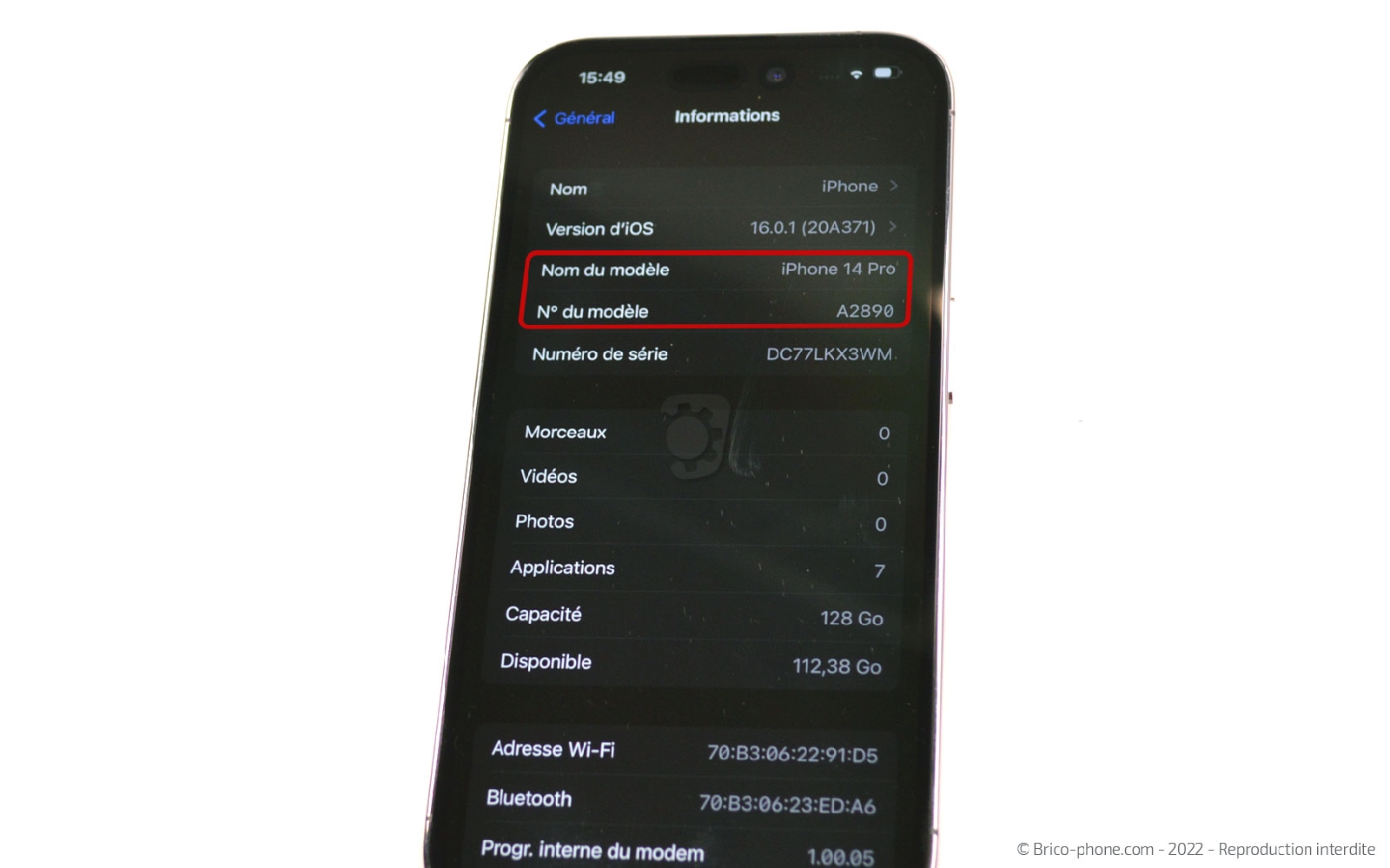

Pour cela, il vous suffit de vous rendre dans Réglages > Général > Informations. En cliquant sur N° de modèle vous devriez apercevoir A2890.
vous pouvez également composer le *#06# depuis le clavier de votre téléphone pour obtenir un numéro IMEI à recopier sur notre page d'accueil. Avec cette référence brico-phone vous donnera votre modèle ainsi que les pièces compatibles avec lui.

Vous venez de recevoir votre commande ? Préparez-vous un espace de travail propre et dégagé avec les outils ainsi que ce tutoriel de réparation à proximité.

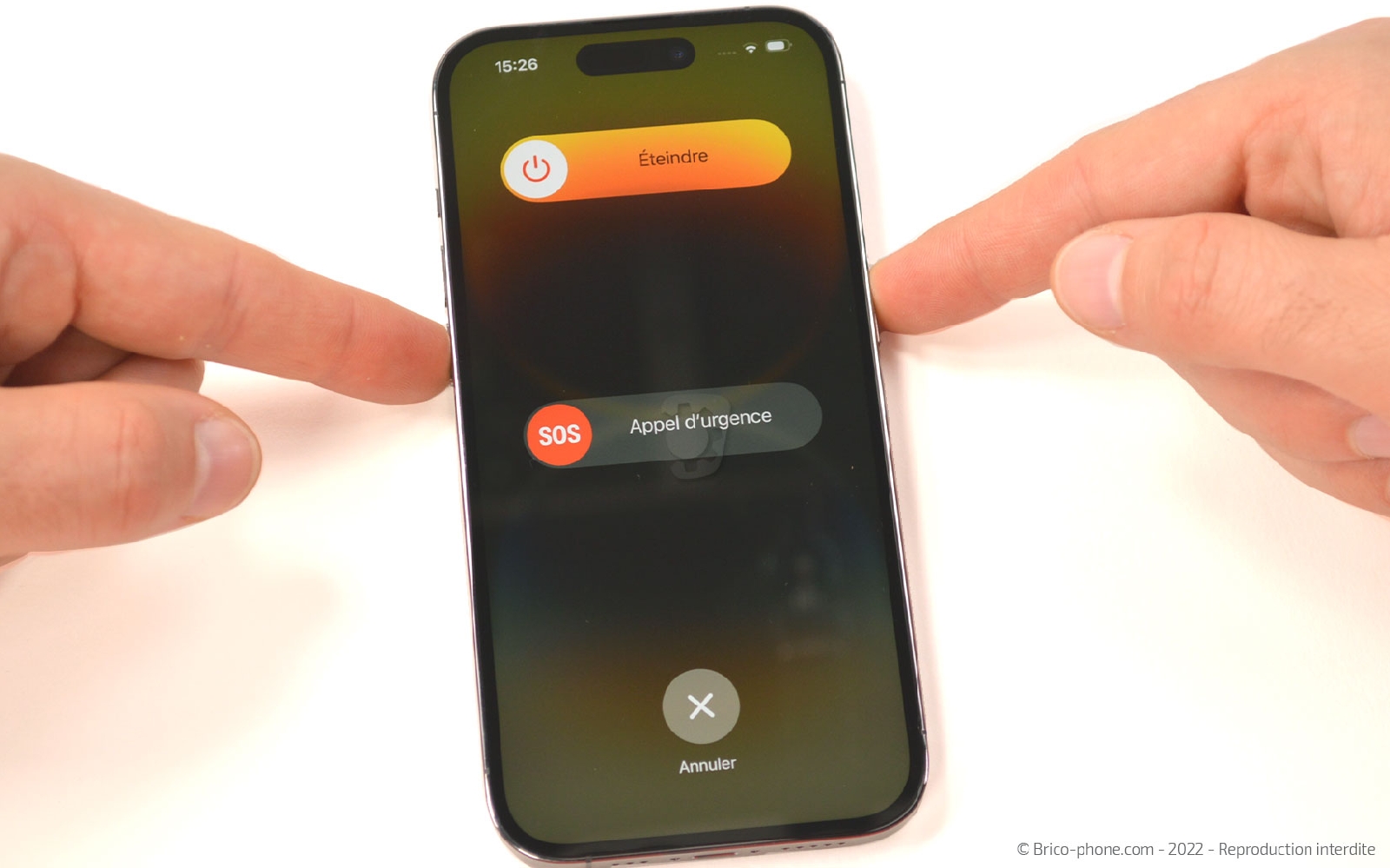

Commencez par éteindre votre appareil en pressant le bouton volume - et le bouton Power.
Etape 1 : Récupérer le tiroir de la carte Nano SIM

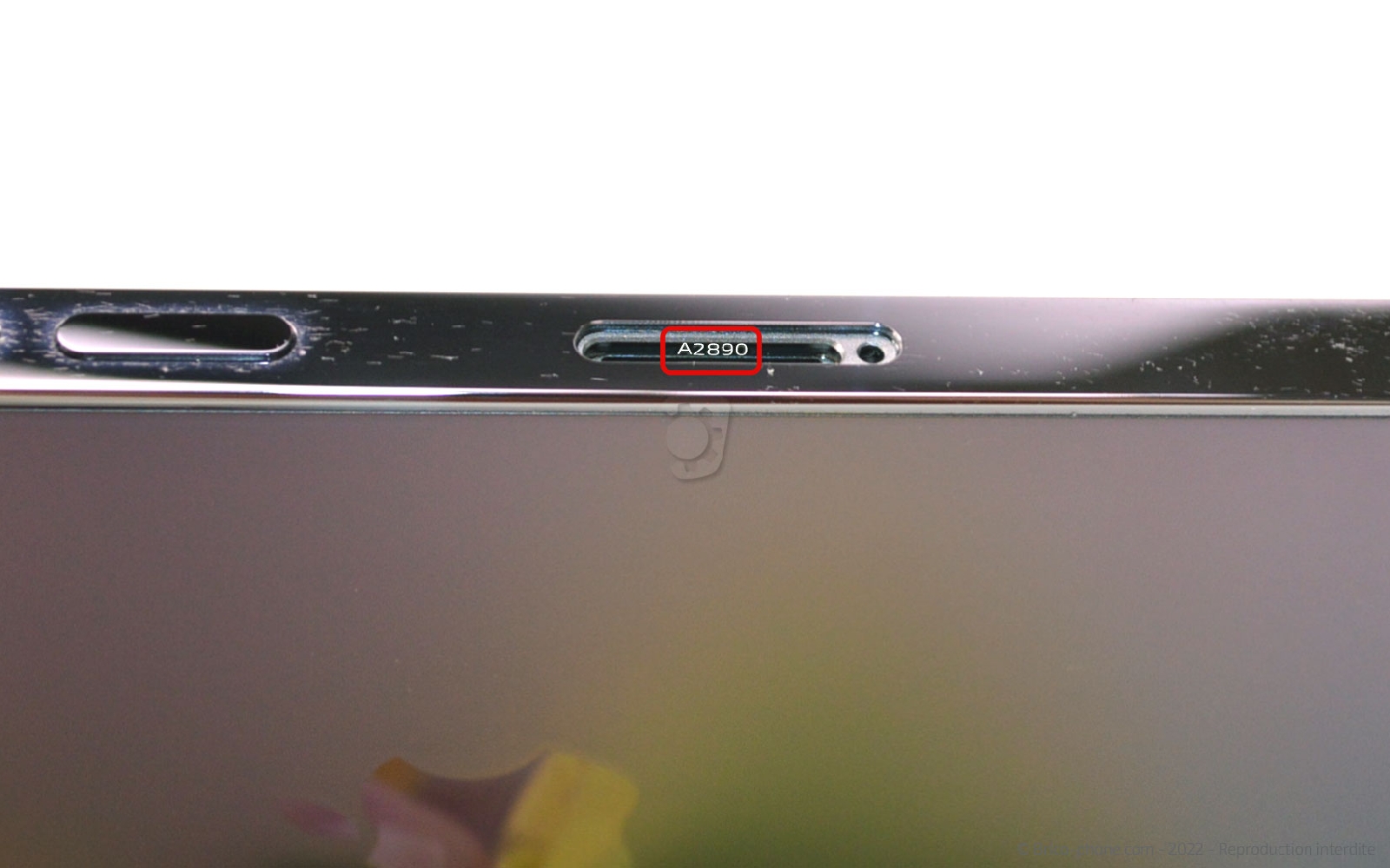

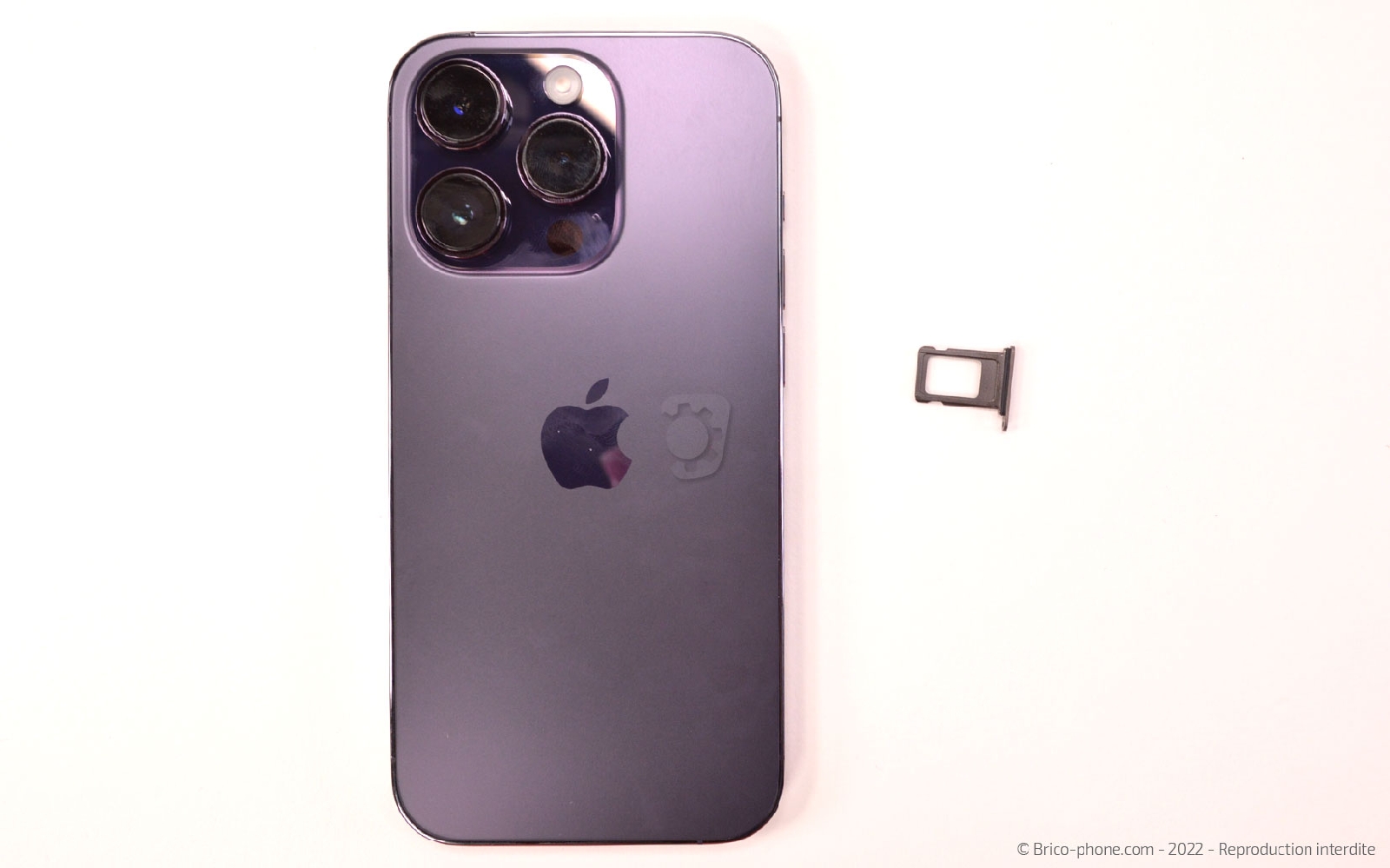

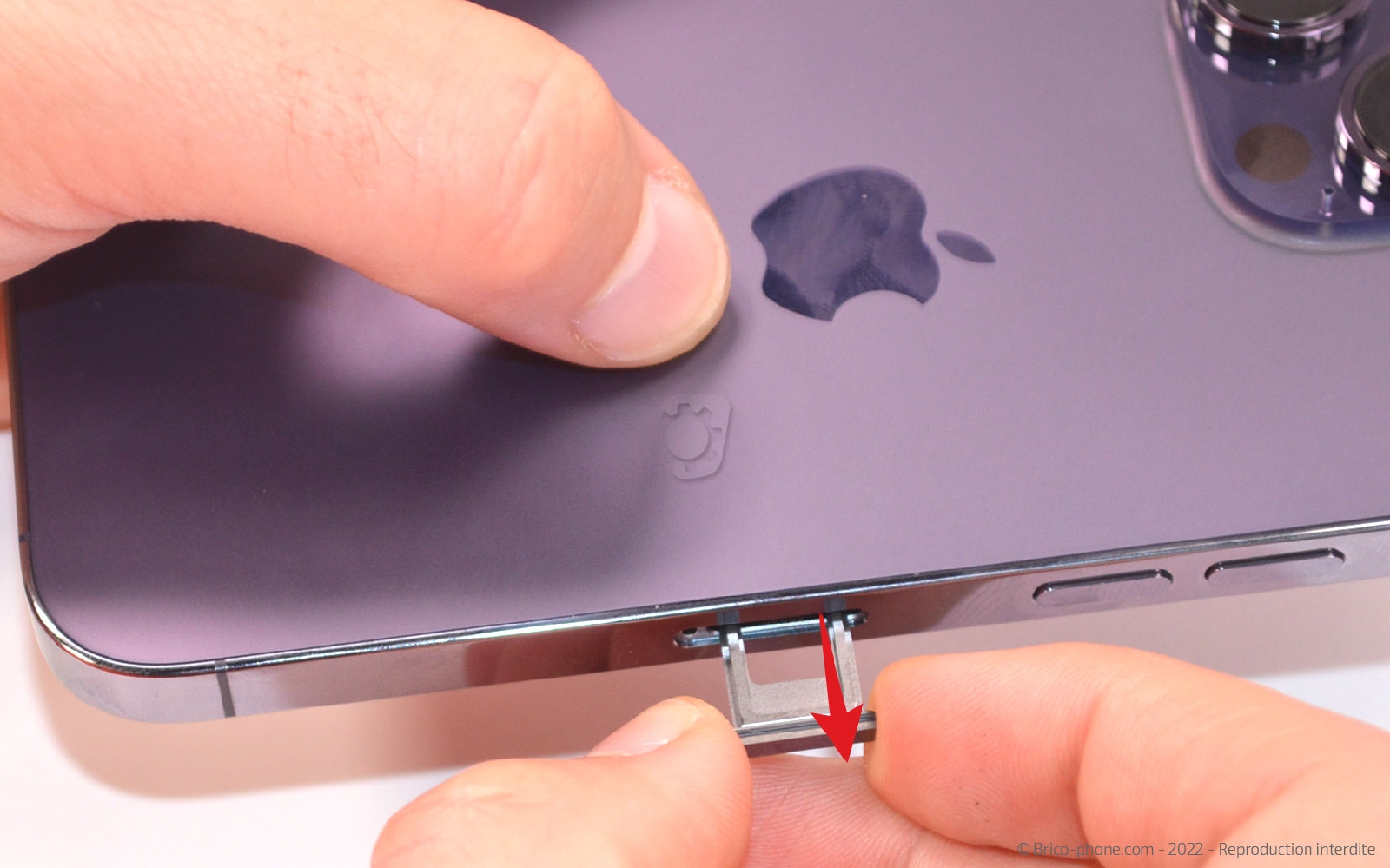

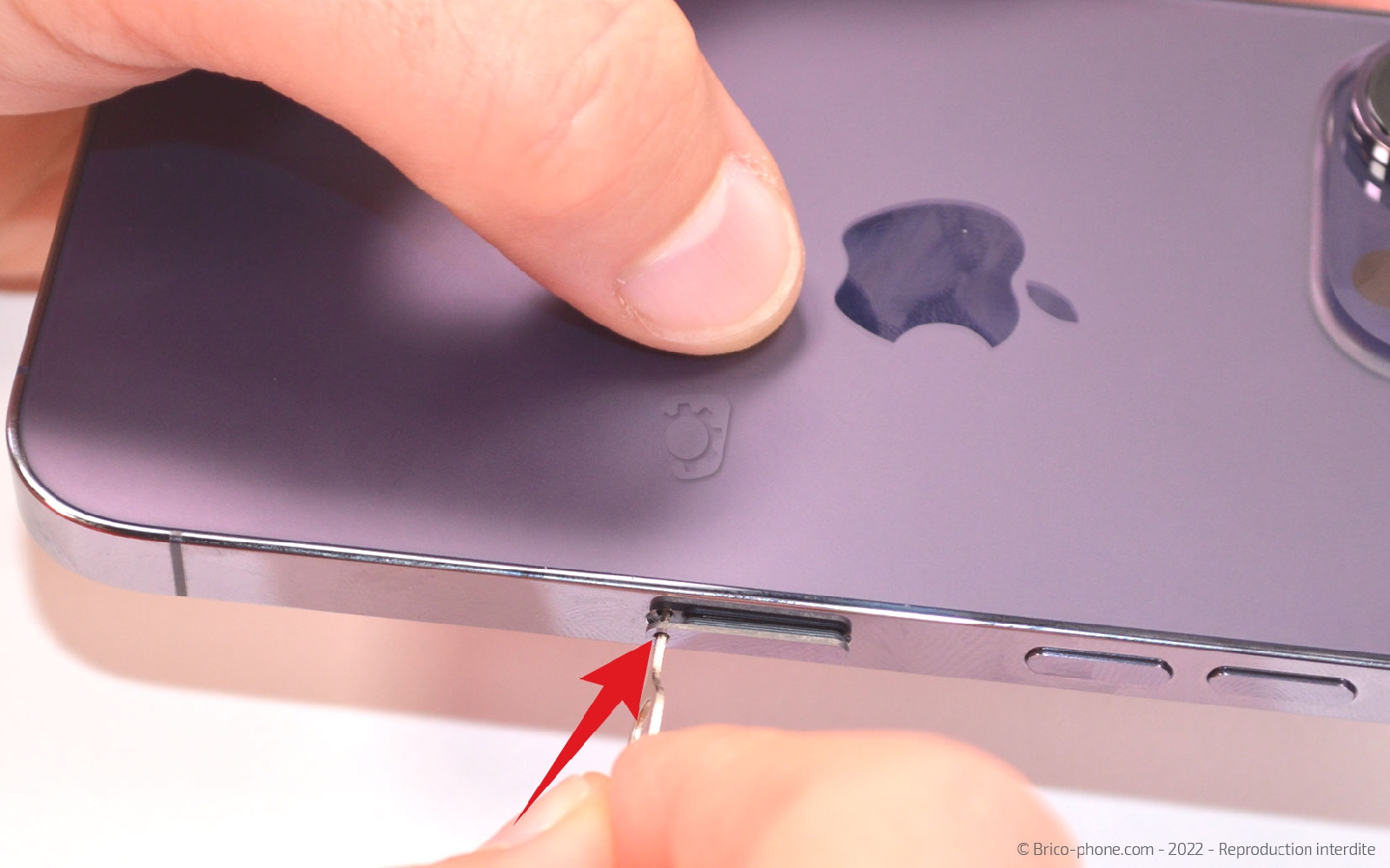

A l'aide de l'outil SIM, vous pouvez extraire le tiroir de la carte SIM et ainsi découvrir le numéro de modèle de votre iPhone.
Outils du kit utilisés
Outils du kit utilisés

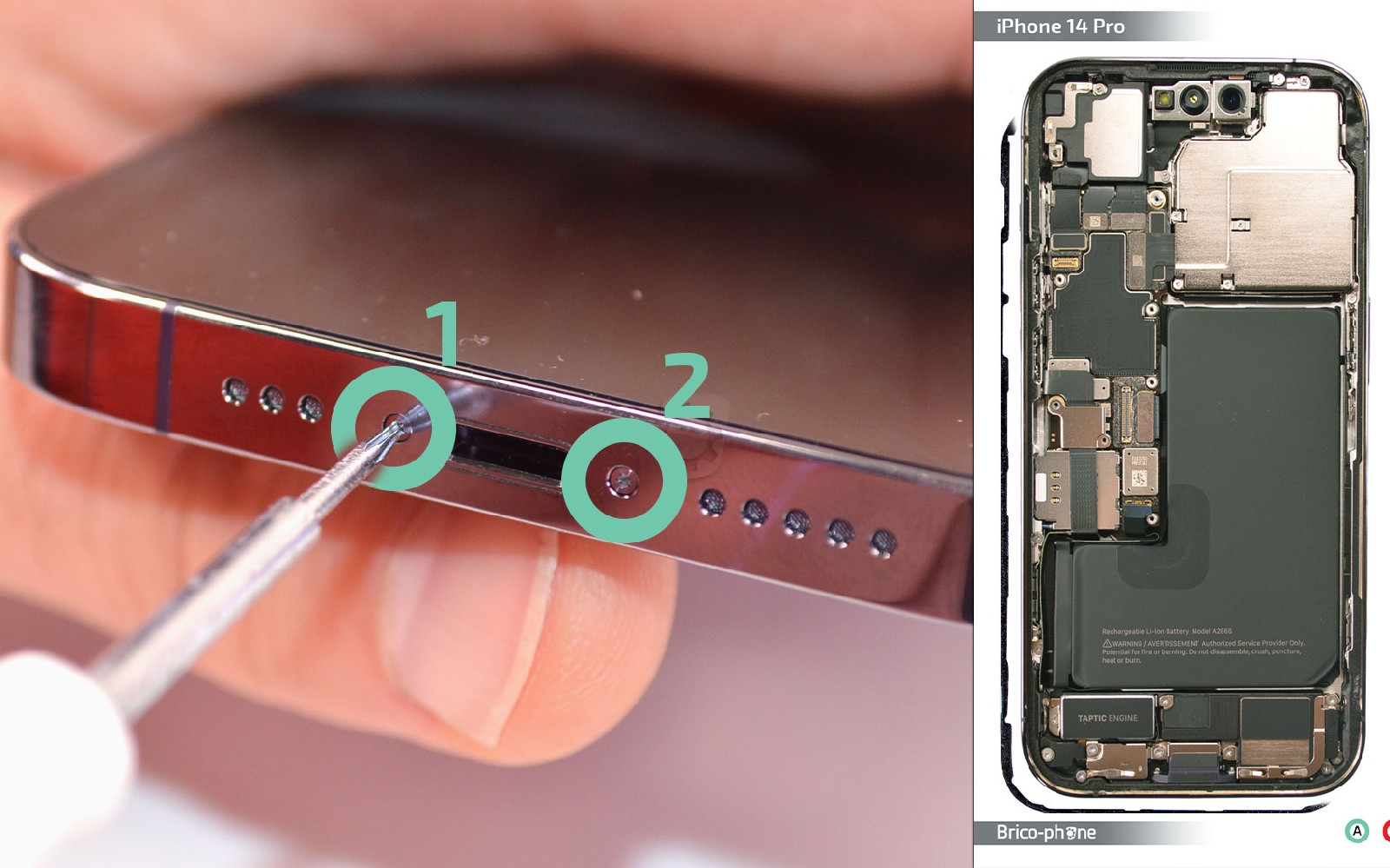

Etape 2 : Chauffer la vitre avant
Utilisez le tournevis pentalobe pour extraire les deux vis placées de part et d'autres de la prise de charge.

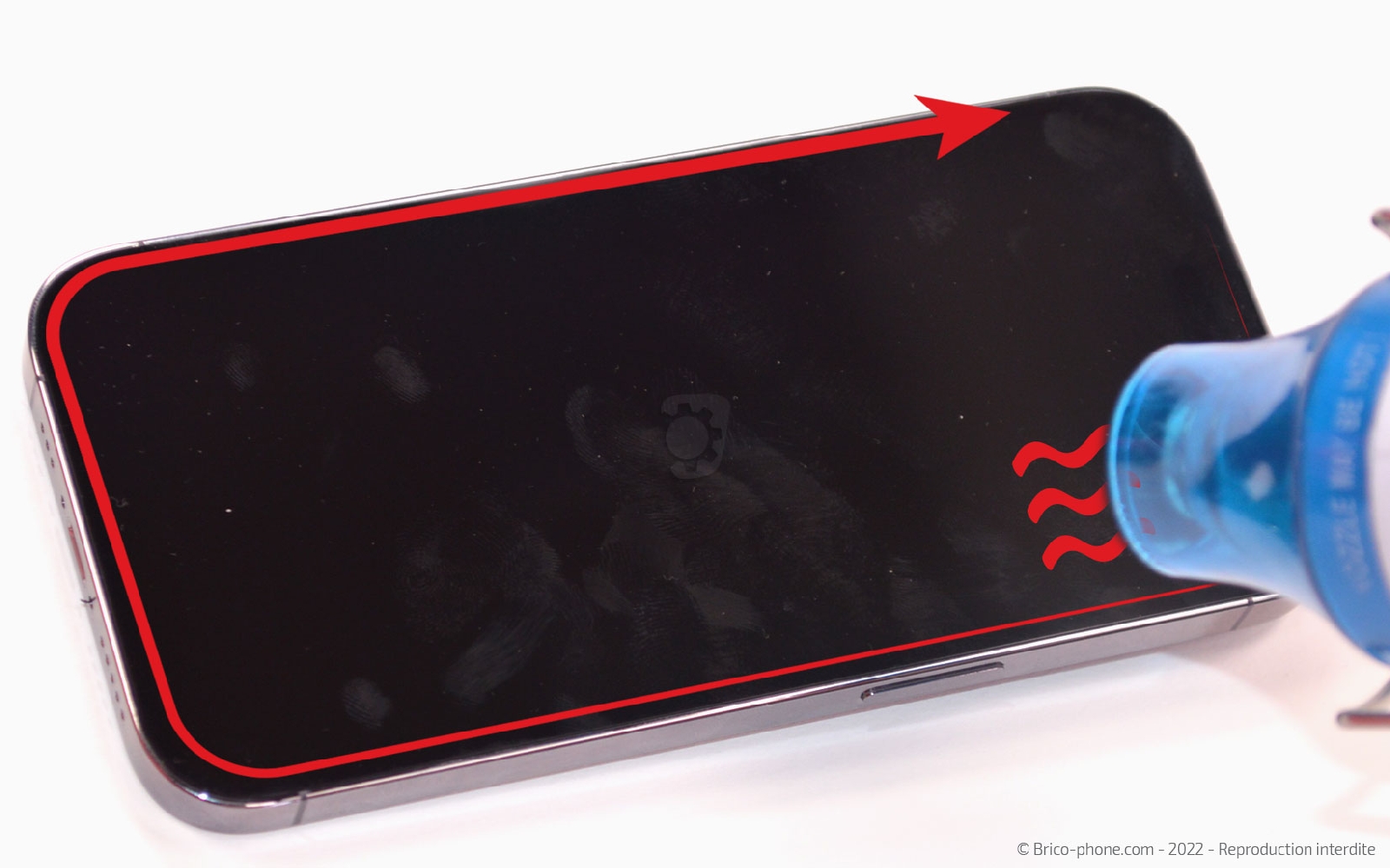

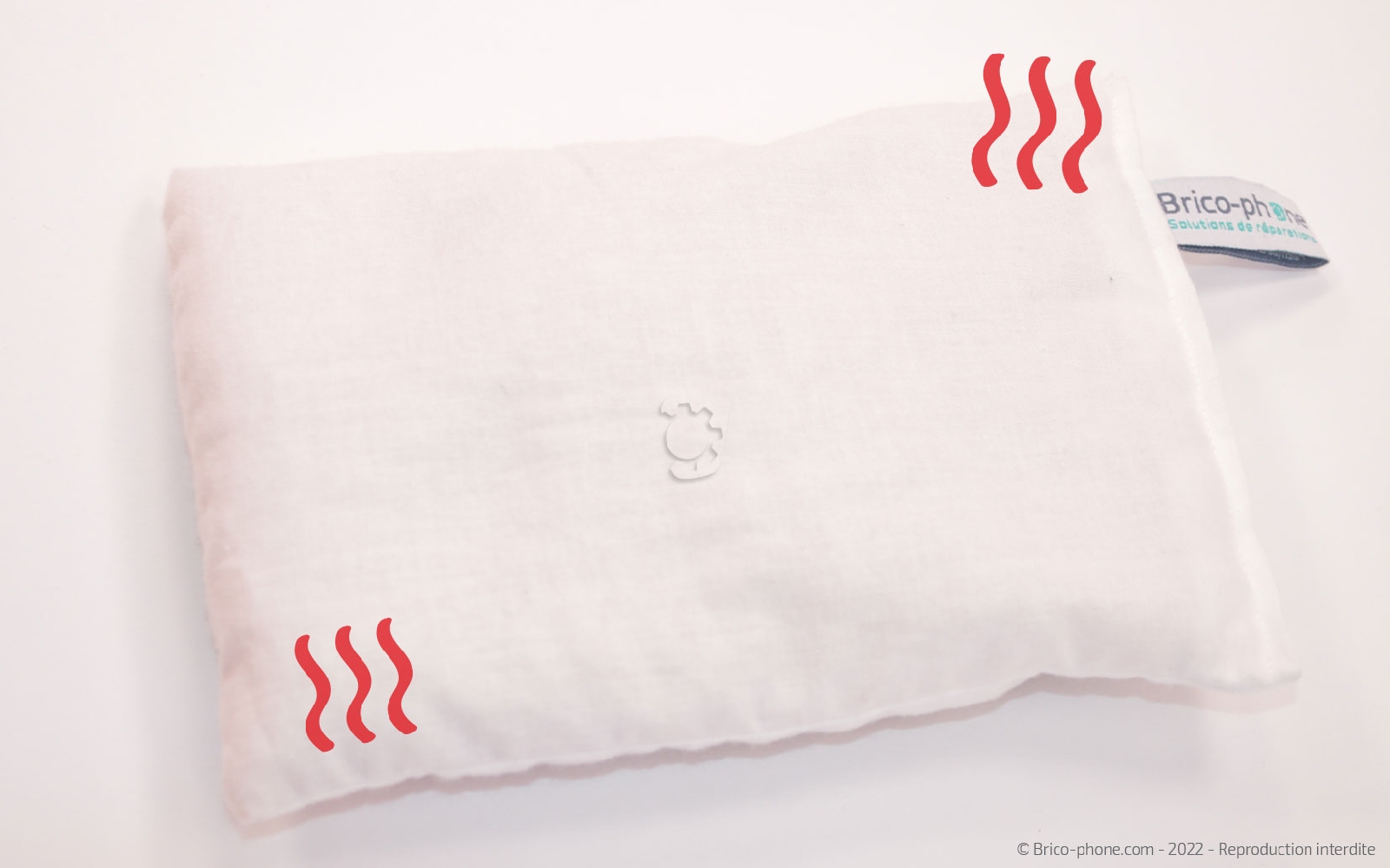

Ensuite, servez-vous du coussin chauffant préalablement passé aux micro-ondes ou du décapeur thermique pour ramollir le joint d'étanchéité qui retient l'écran au châssis.
Si vous optez pour le coussin chauffant, passez-le d'abord au micro-ondes environ 2 minutes avant de le déposer une trentaine de secondes sur la face avant du téléphone.
Si vous possédez un décapeur thermique ou alors un sèche-cheveux, chauffez le contour de l'écran en faisant attention à la température.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €
Etape 3 : Ouvrir le téléphone

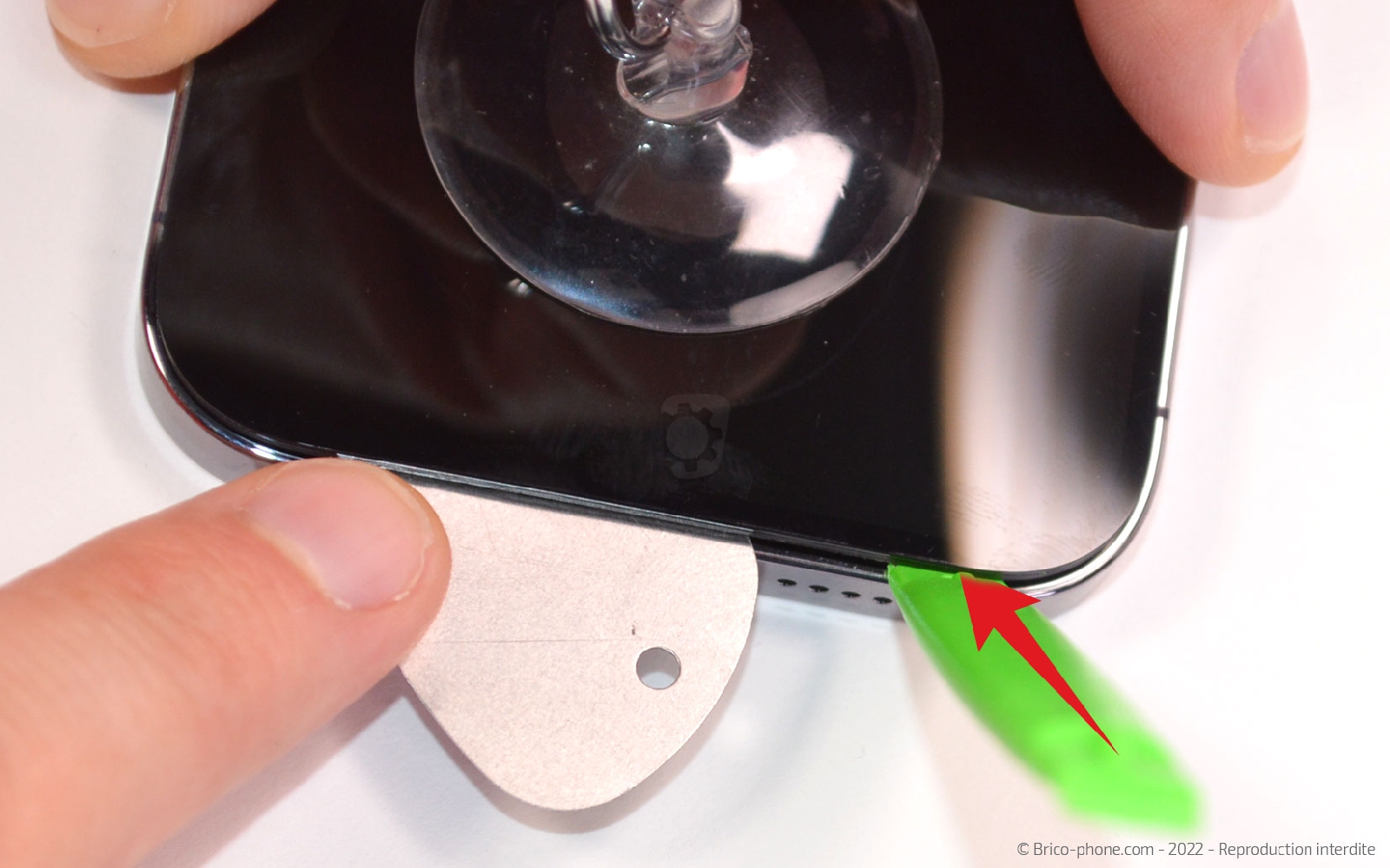

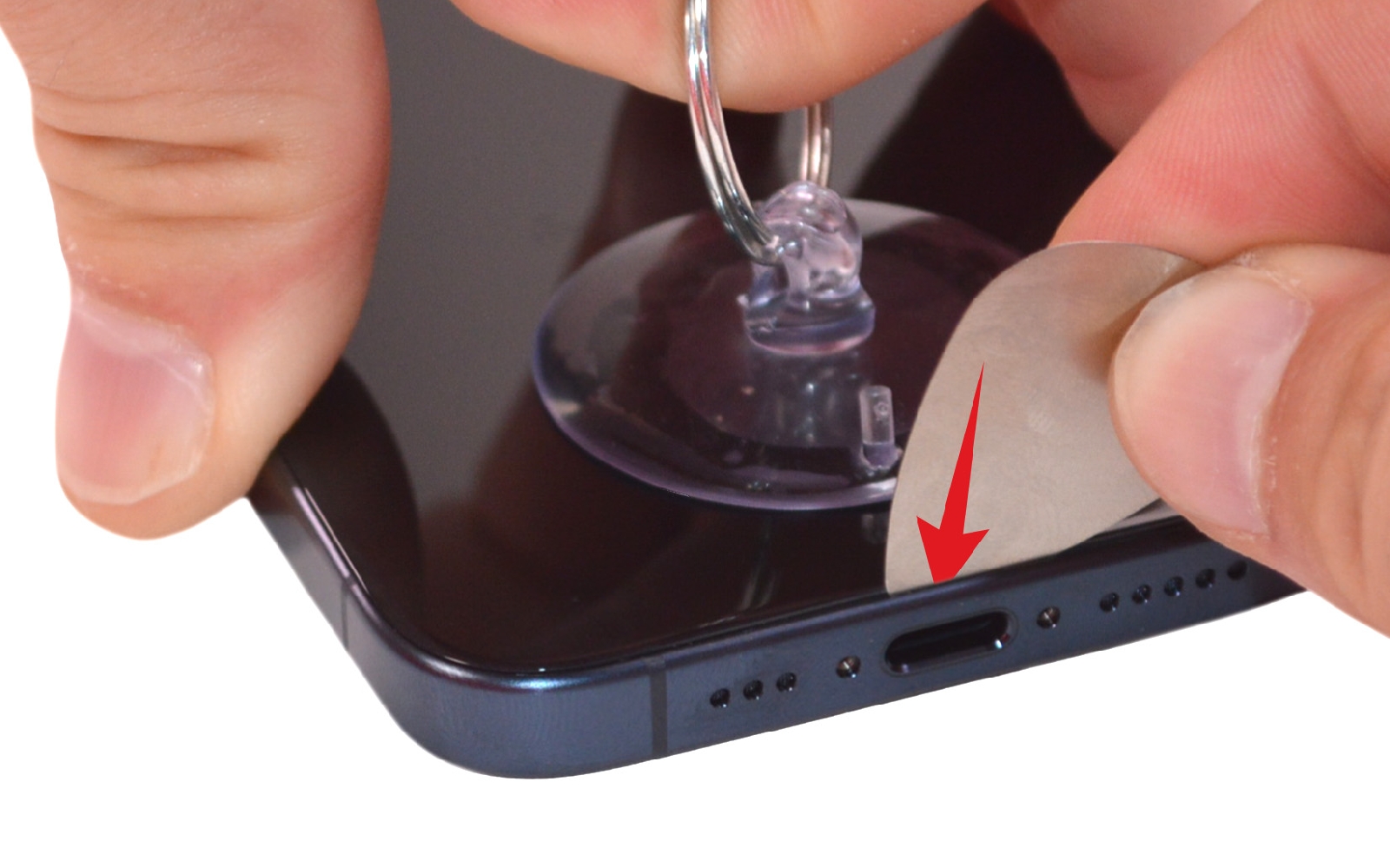

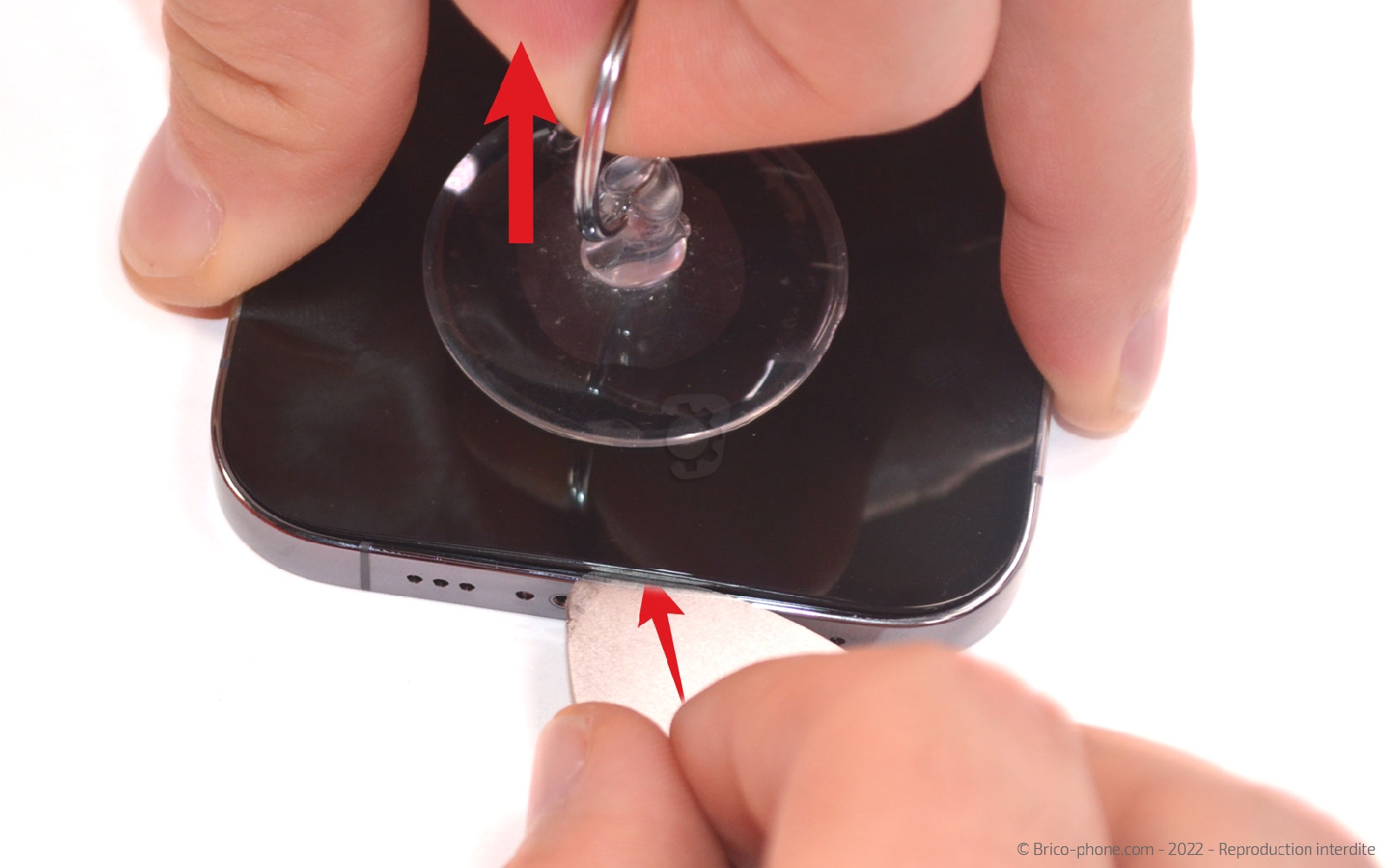

Collez la ventouse sur la bas de l'écran puis tirez l'anneau afin de réussi à soulever légèrement l'écran. Dans un même temps, insérez le médiator en métal troué entre l'écran et le châssis.

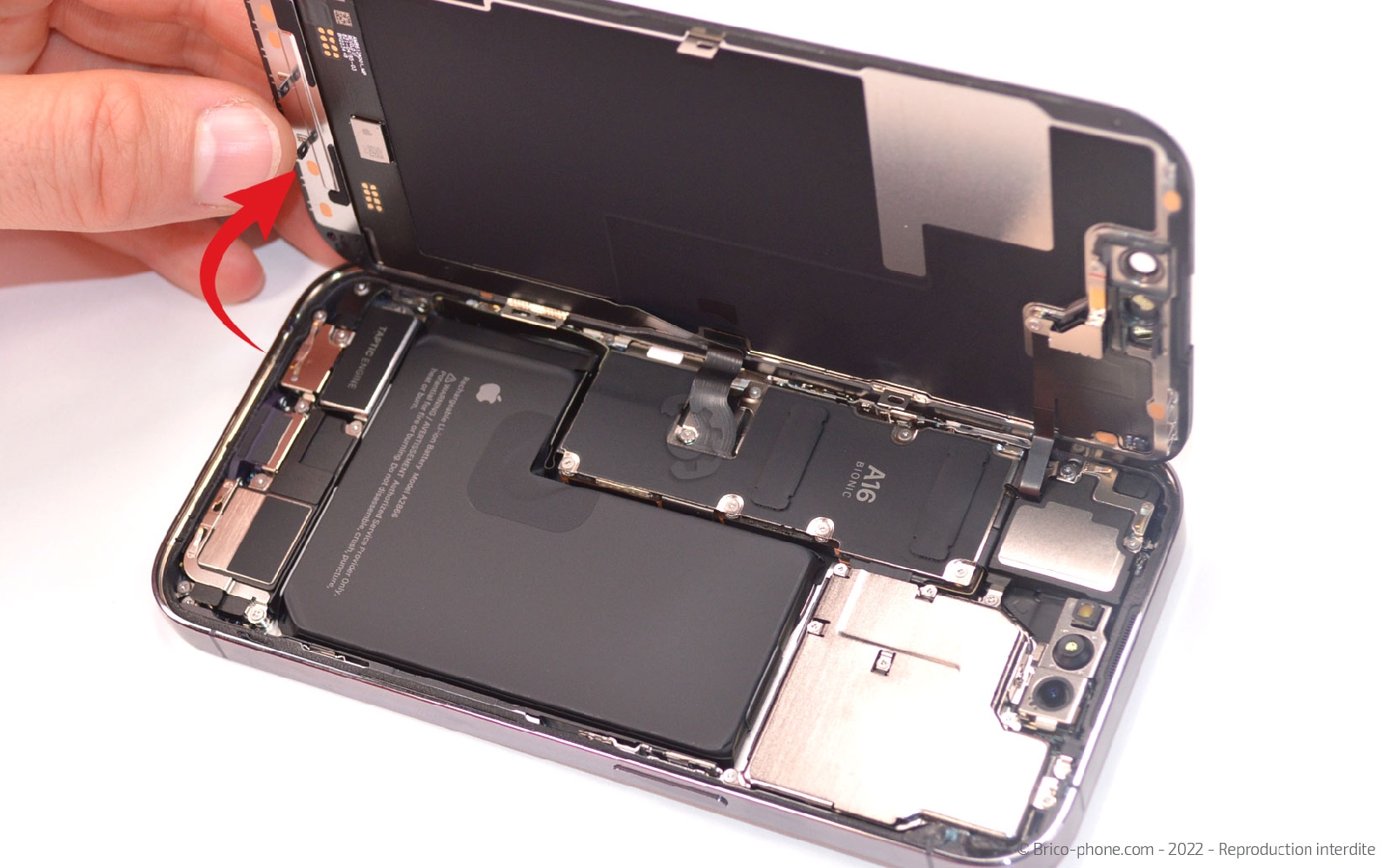

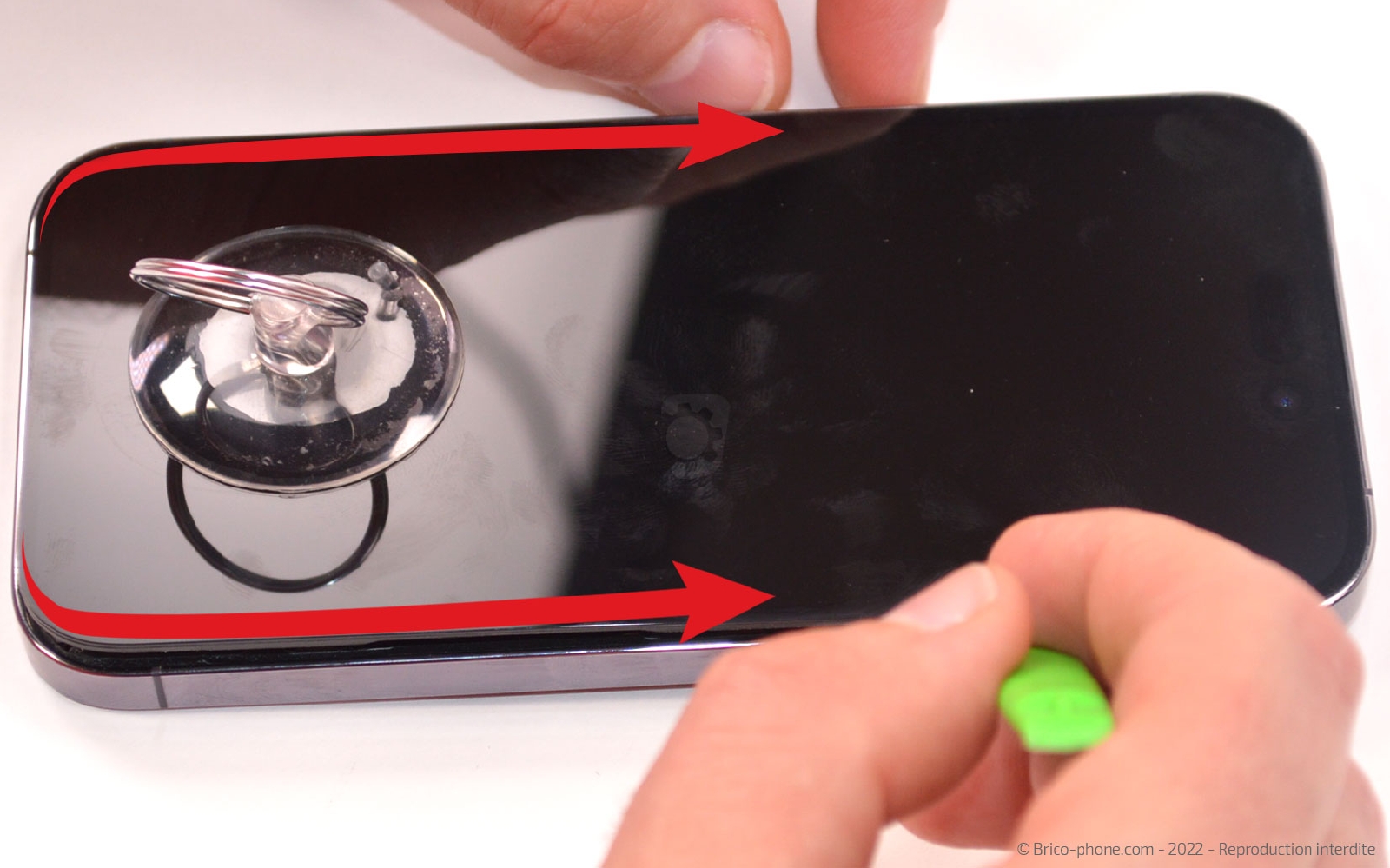

Ensuite, remplacez le médiator par la spatule puis faites la glisser sur toute la longueur de l'écran afin de décoller ce dernier. Préférez une ouverture à 90° vers la gauche afin de ne pas endommager les nappes de connexion.
Outils du kit utilisés
Outils du kit utilisés



Etape 4 : Retirer la plaquette de protection

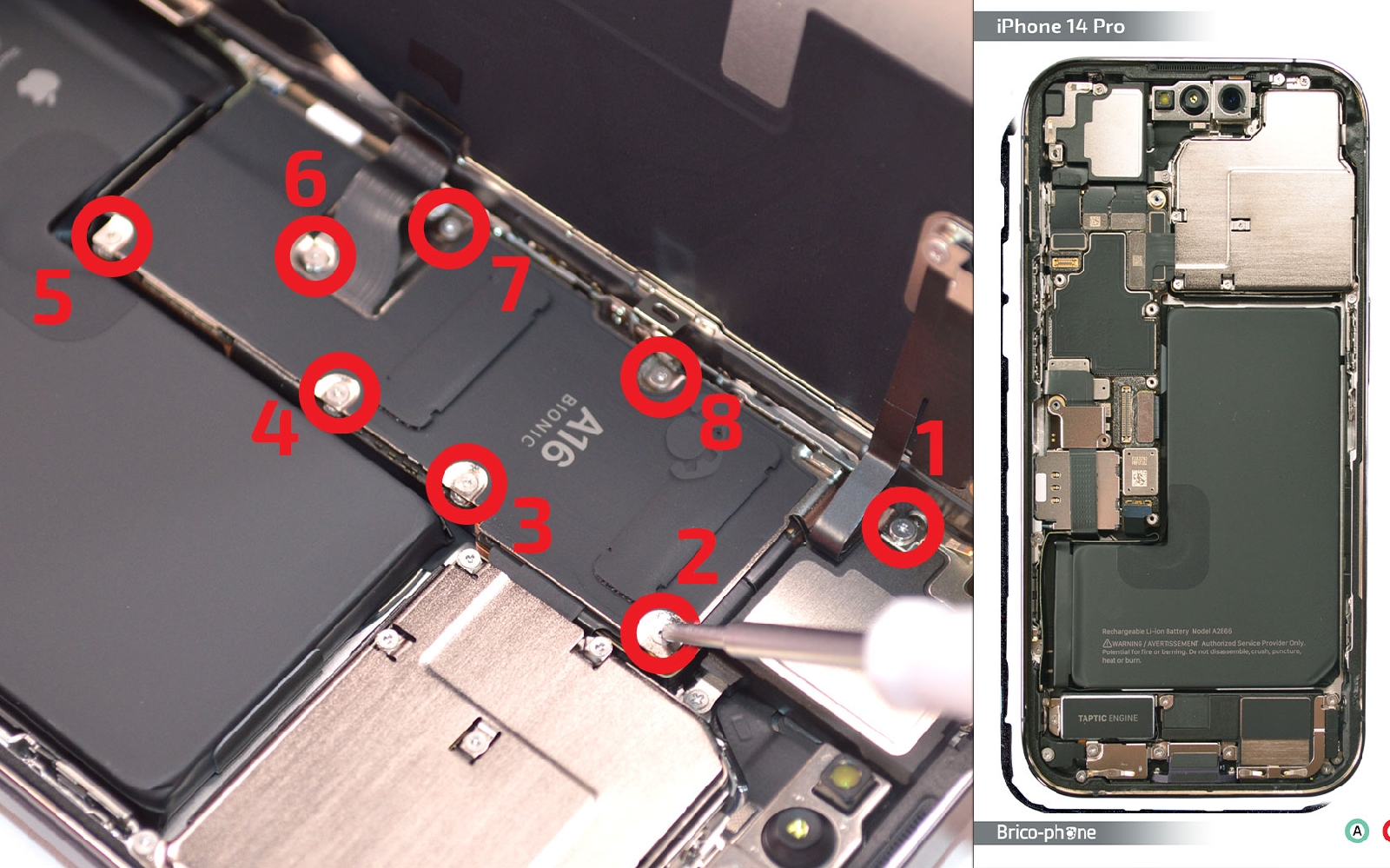

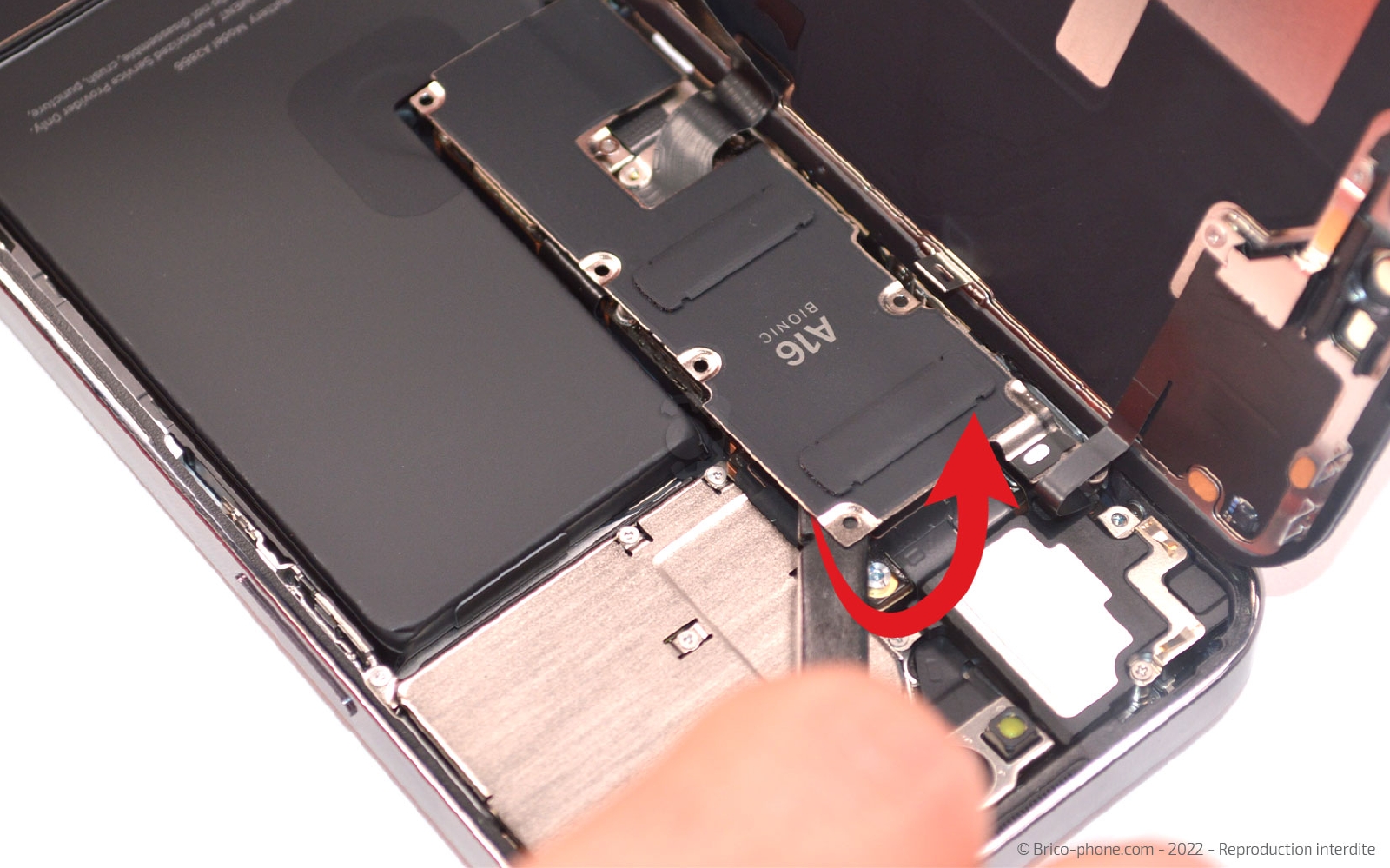

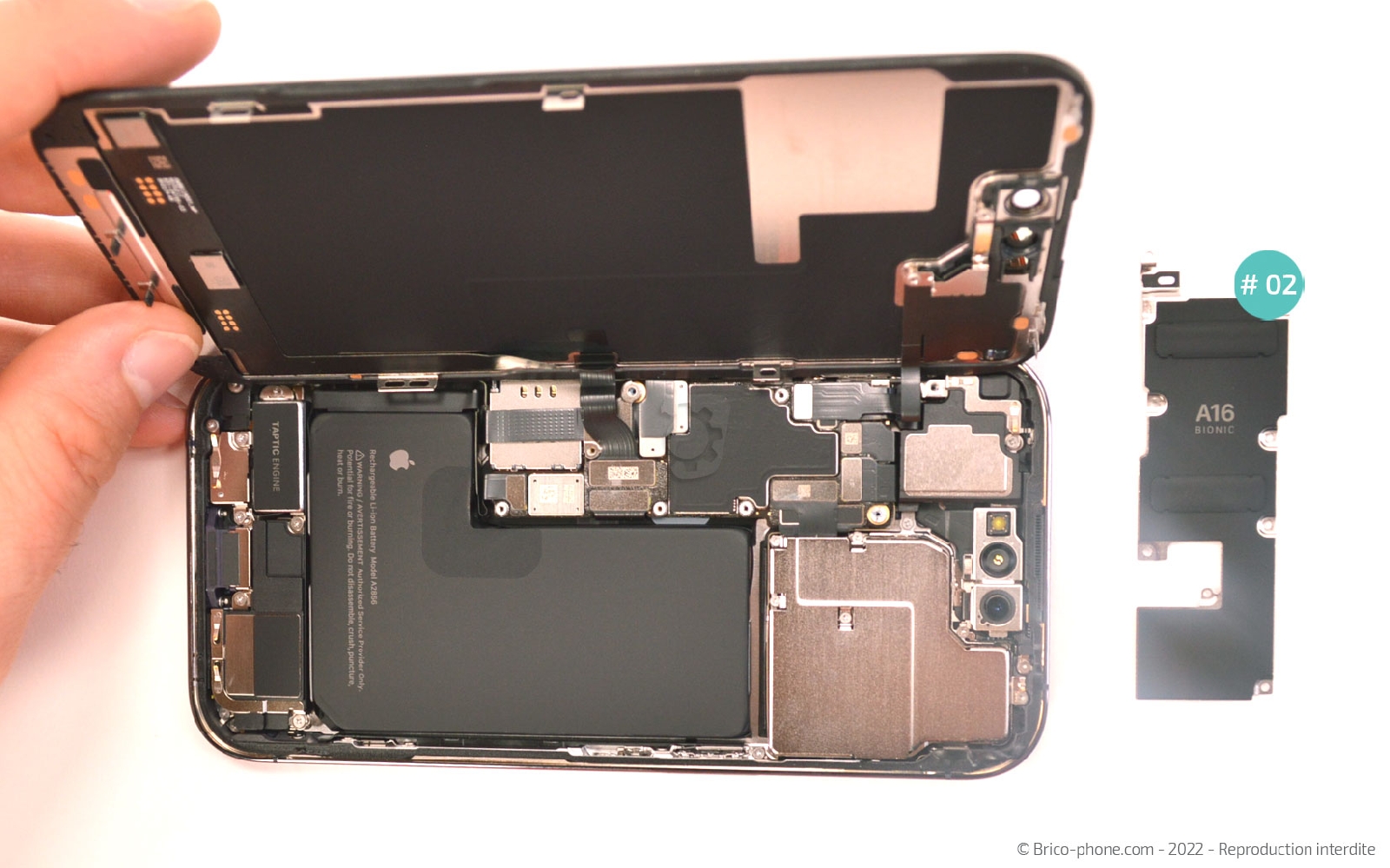

A l'aide du tournevis triwing, ôtez les 8 vis de la plaquette de protection. Saisissez cette dernière avec la pincette pour la sortir de l'iPhone.

Profitez du patron d'aide au montage fourni avec votre commande pour y placer les vis afin de ne pas les perdre lors de la réparation.
Outils du kit utilisés
Outils du kit utilisés

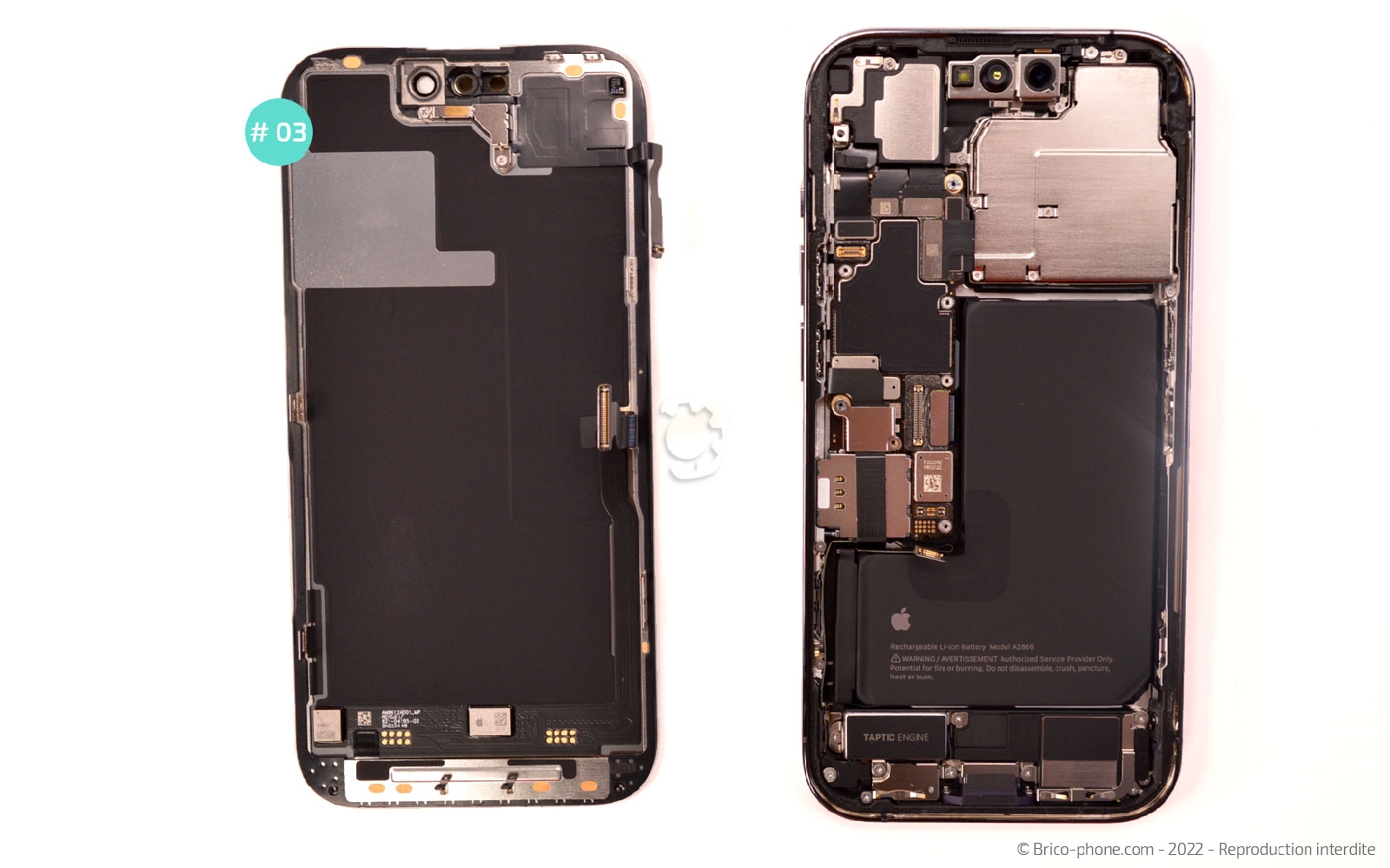

Etape 5 : Déconnecter la batterie et libérer l'écran

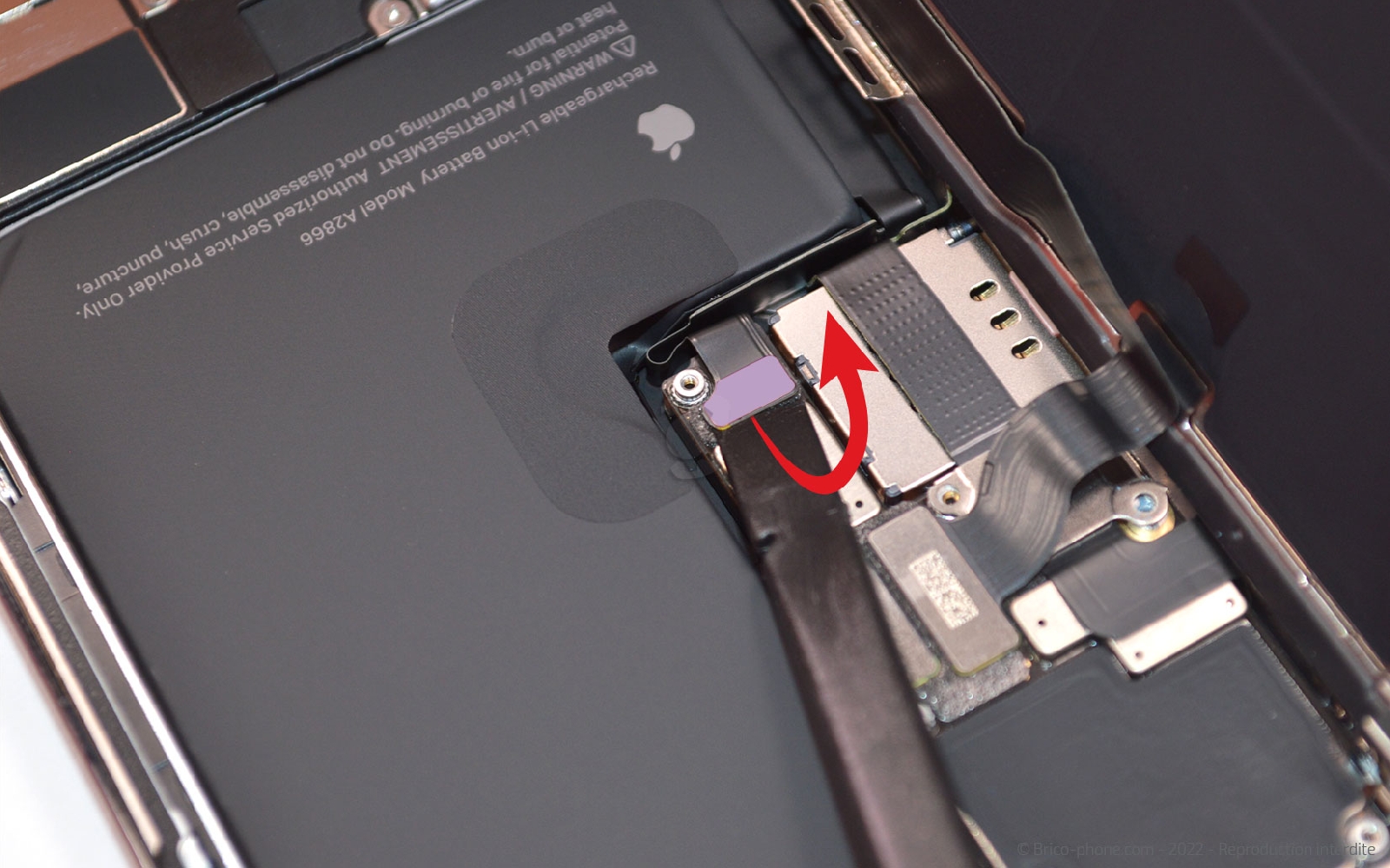

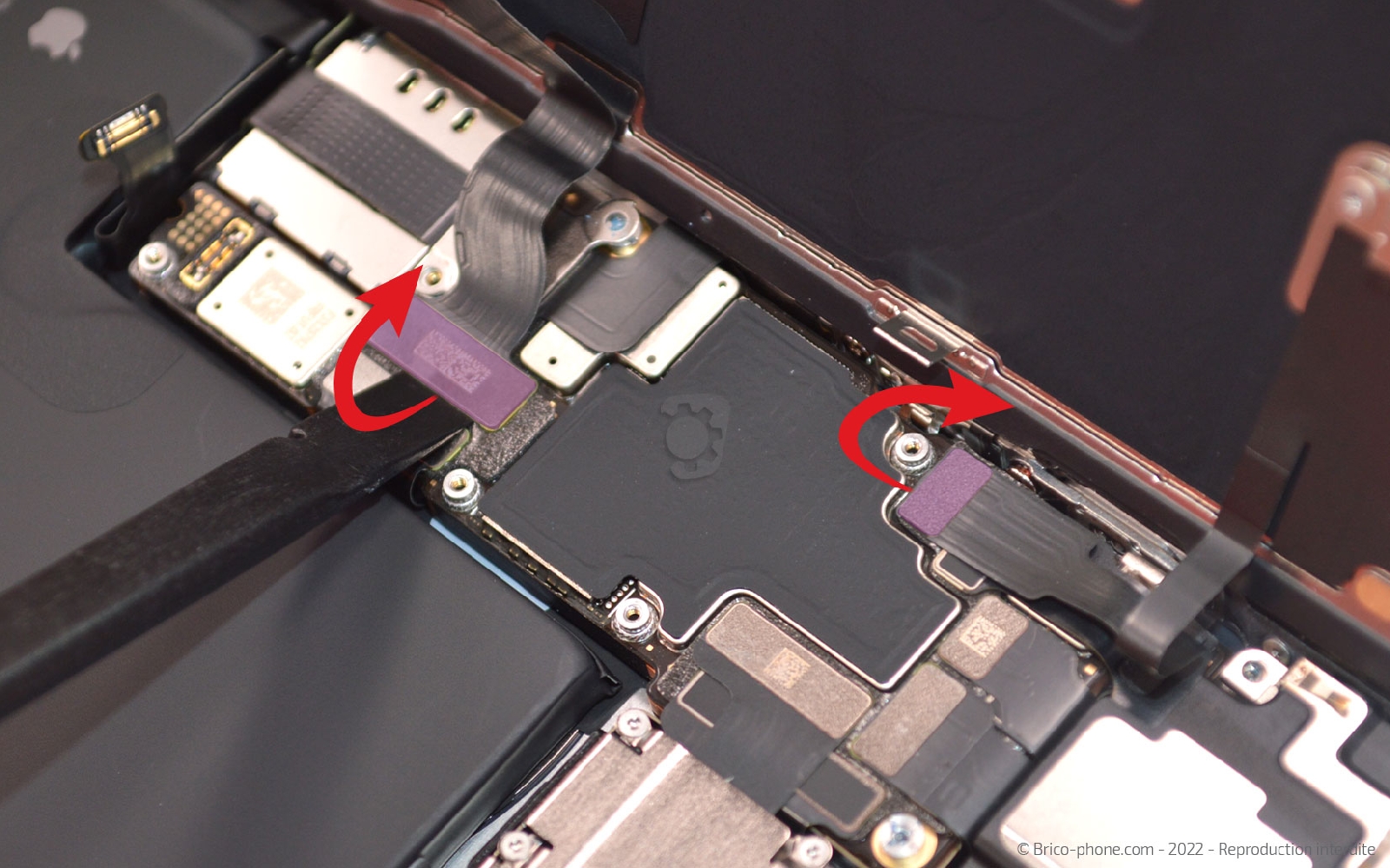

Utilisez le levier en nylon pour déconnecter la batterie puis la nappe de l'écran et celle du capteur.

Maintenant, mettez le châssis de coté et ne gardez que l'écran sous les yeux.
Outils du kit utilisés
Outils du kit utilisés

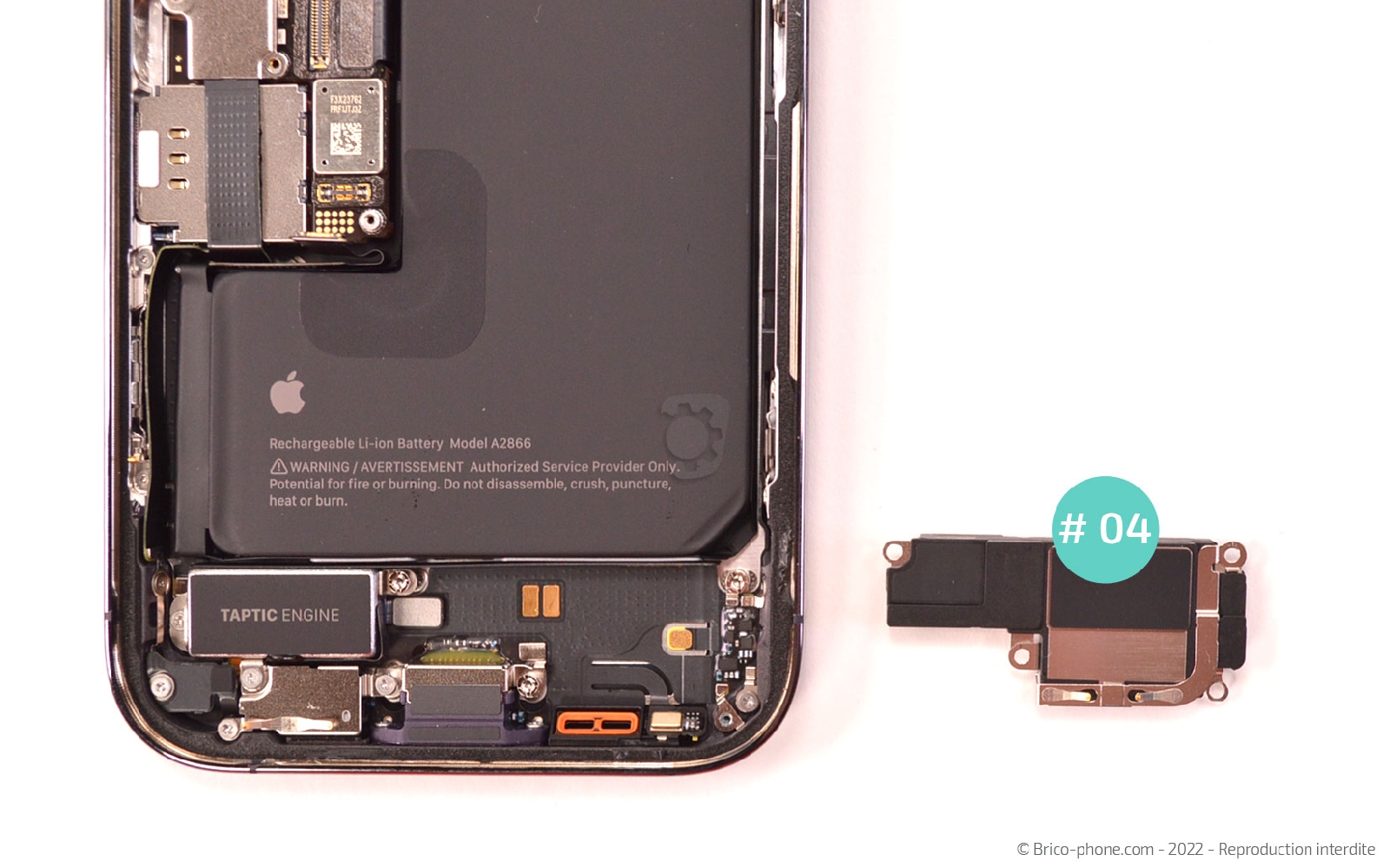

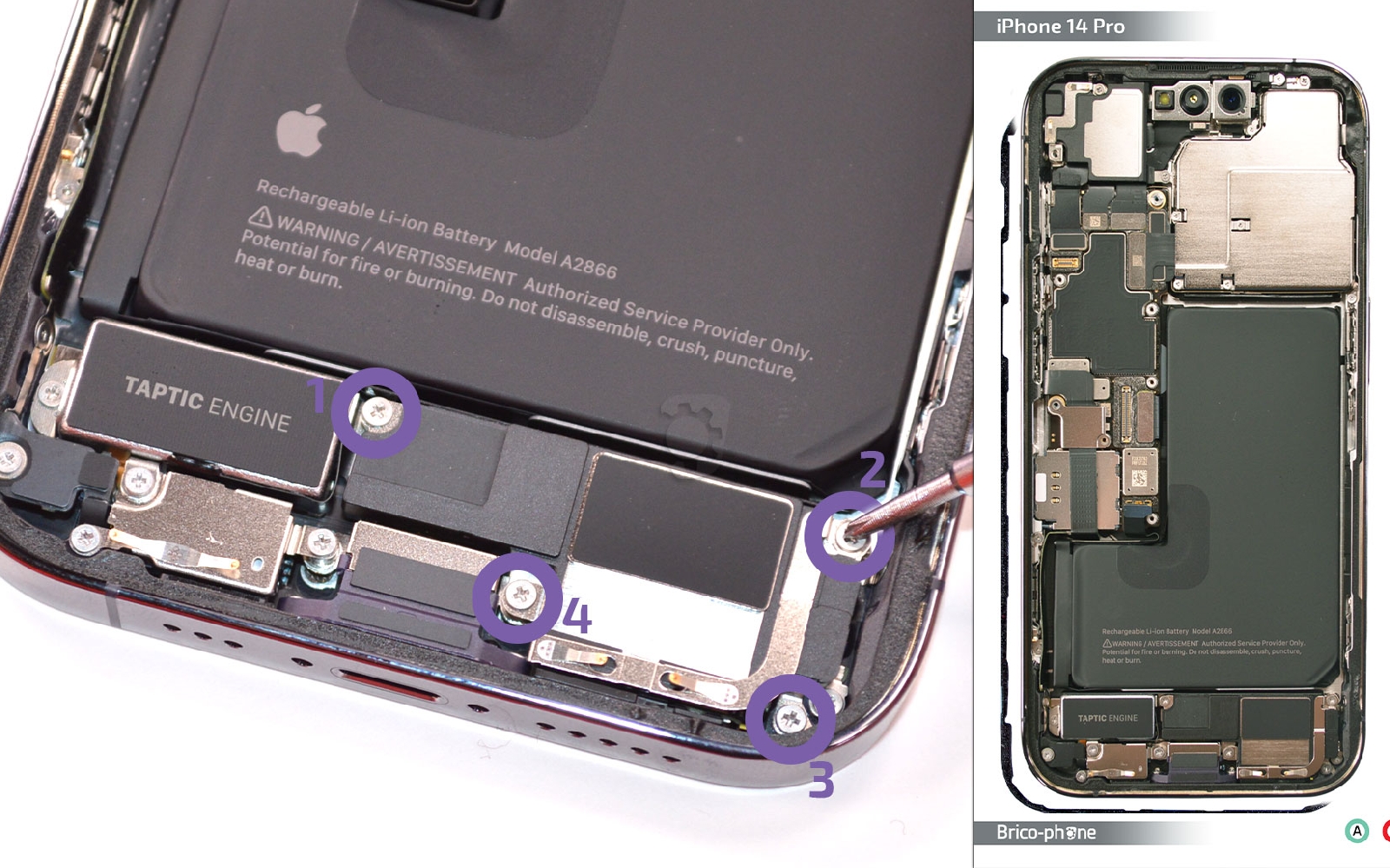

Etape 6 : Sortir le haut-parleur externe
Au niveau du haut-parleur externe, retirez les 4 vis à l'aide du tournevis cruciforme afin de libérer le composant.

Soulevez-le avec le levier en nylon pour le sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

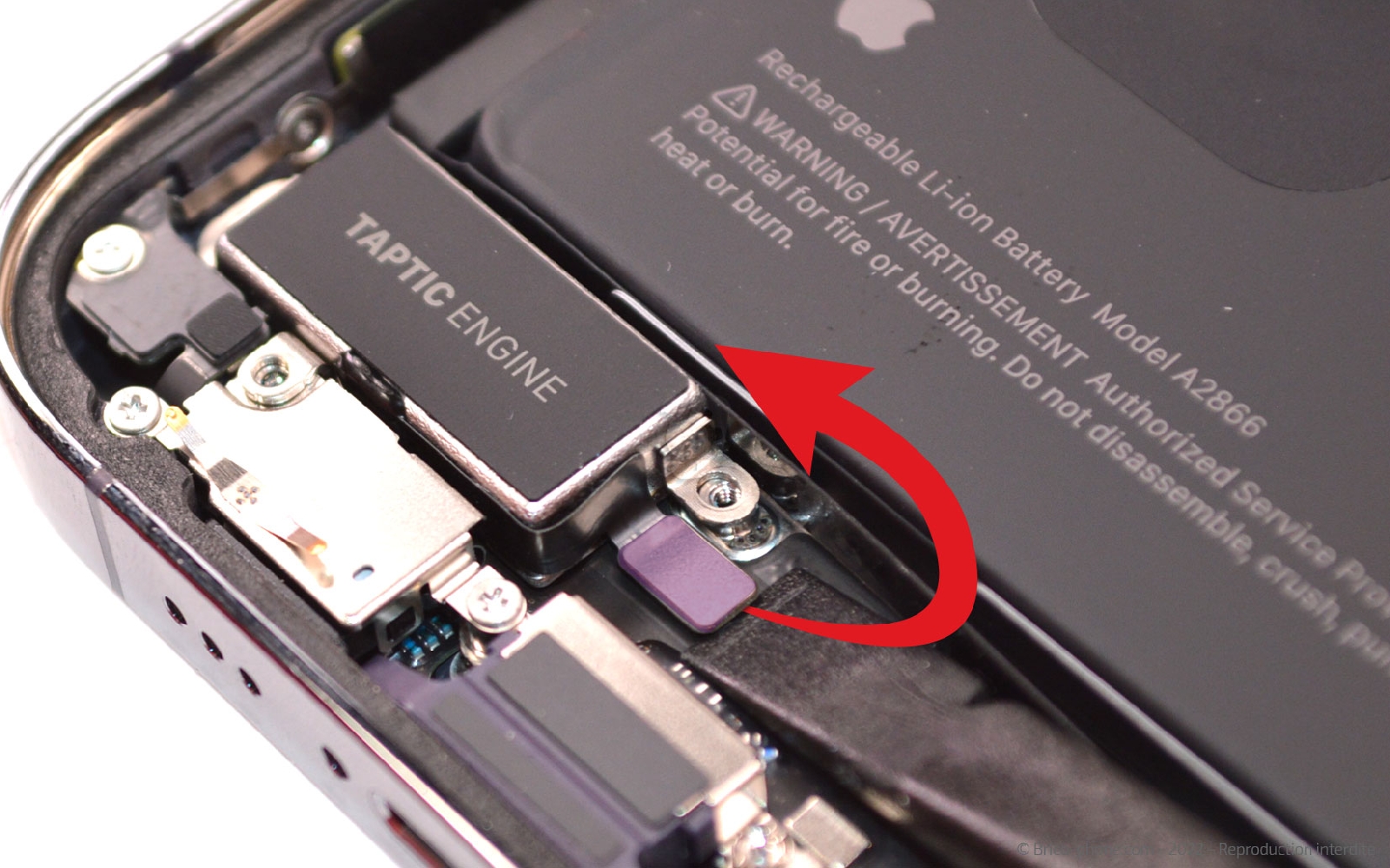

Etape 7 : Mettre de coté le Taptic Engine

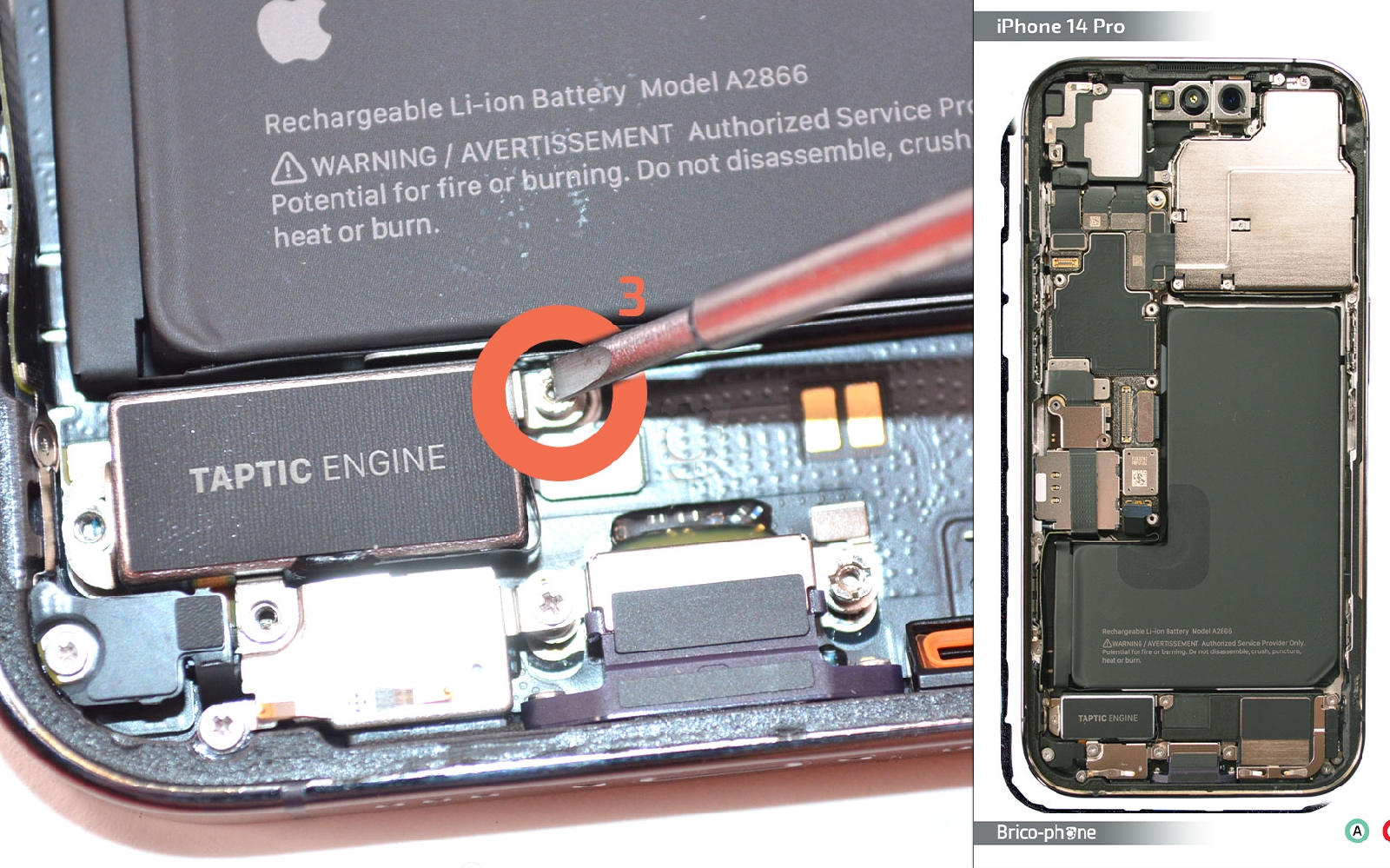

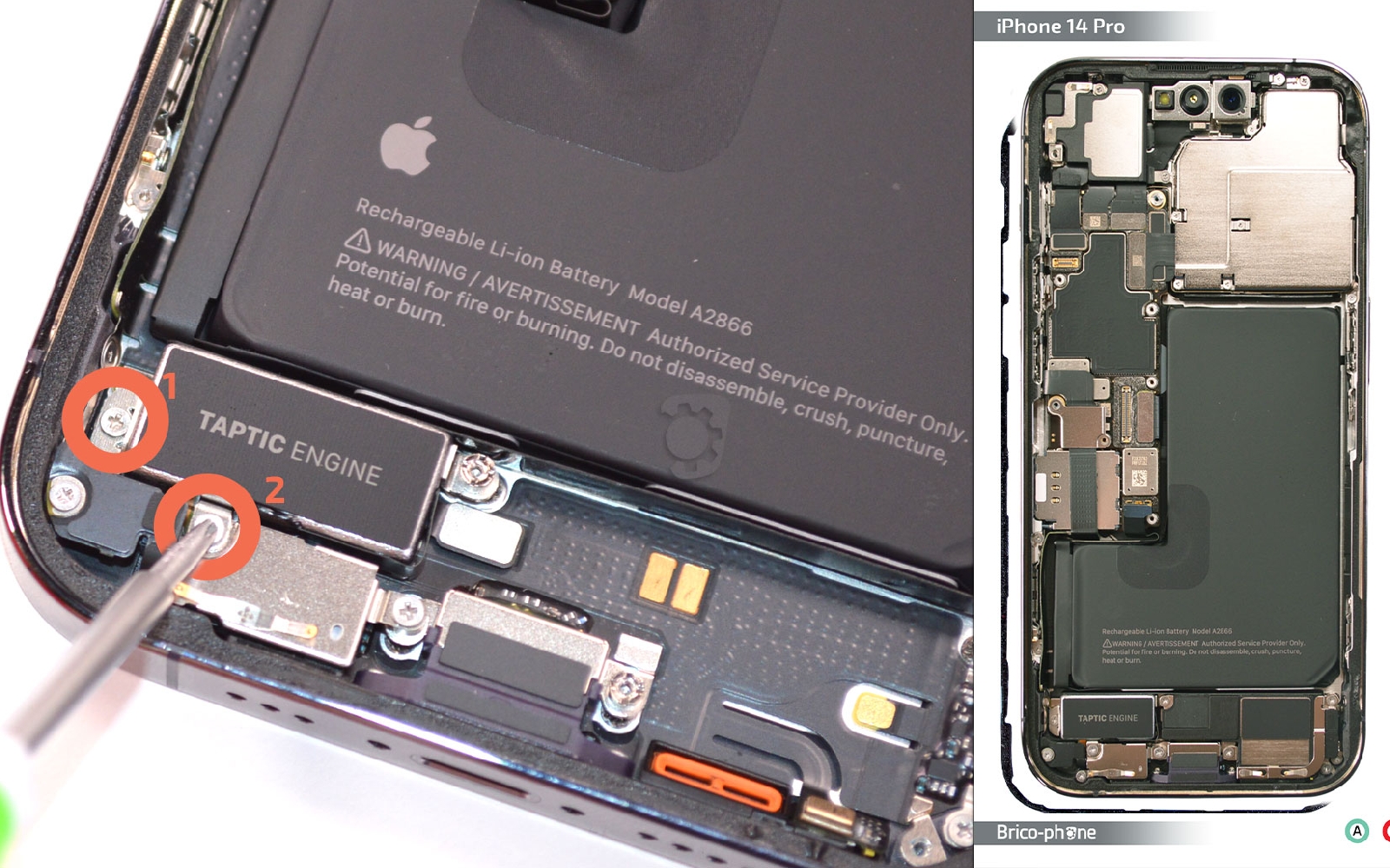

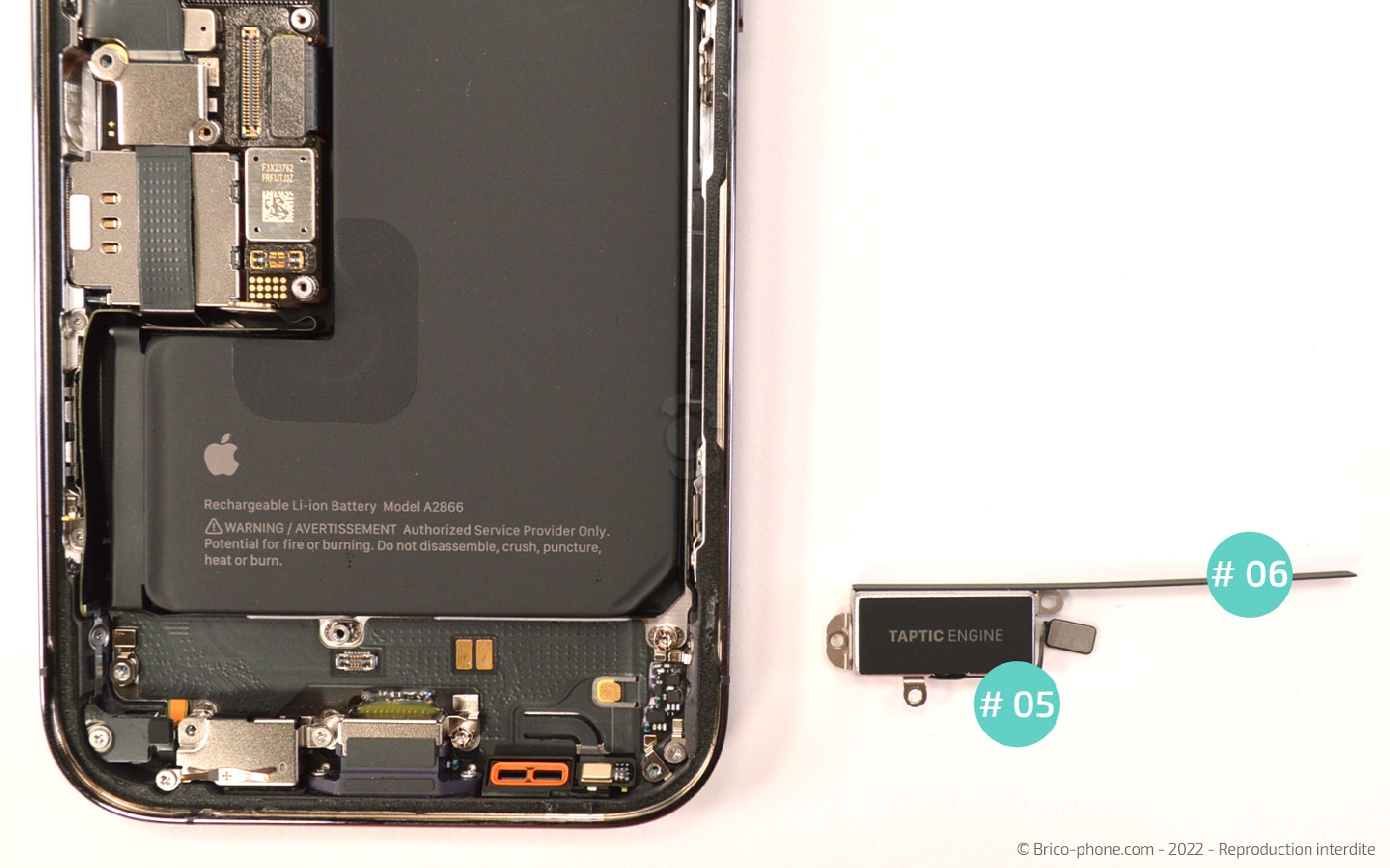

Toujours avec le même tournevis, ôtez les deux vis cruciforme puis avec le tournevis plat, enlevez la vis D3.

Déconnectez la nappe du vibreur avant de sortir le composant du téléphone.
Outils du kit utilisés
Outils du kit utilisés



Etape 8 : Tirer les stickers de la batterie

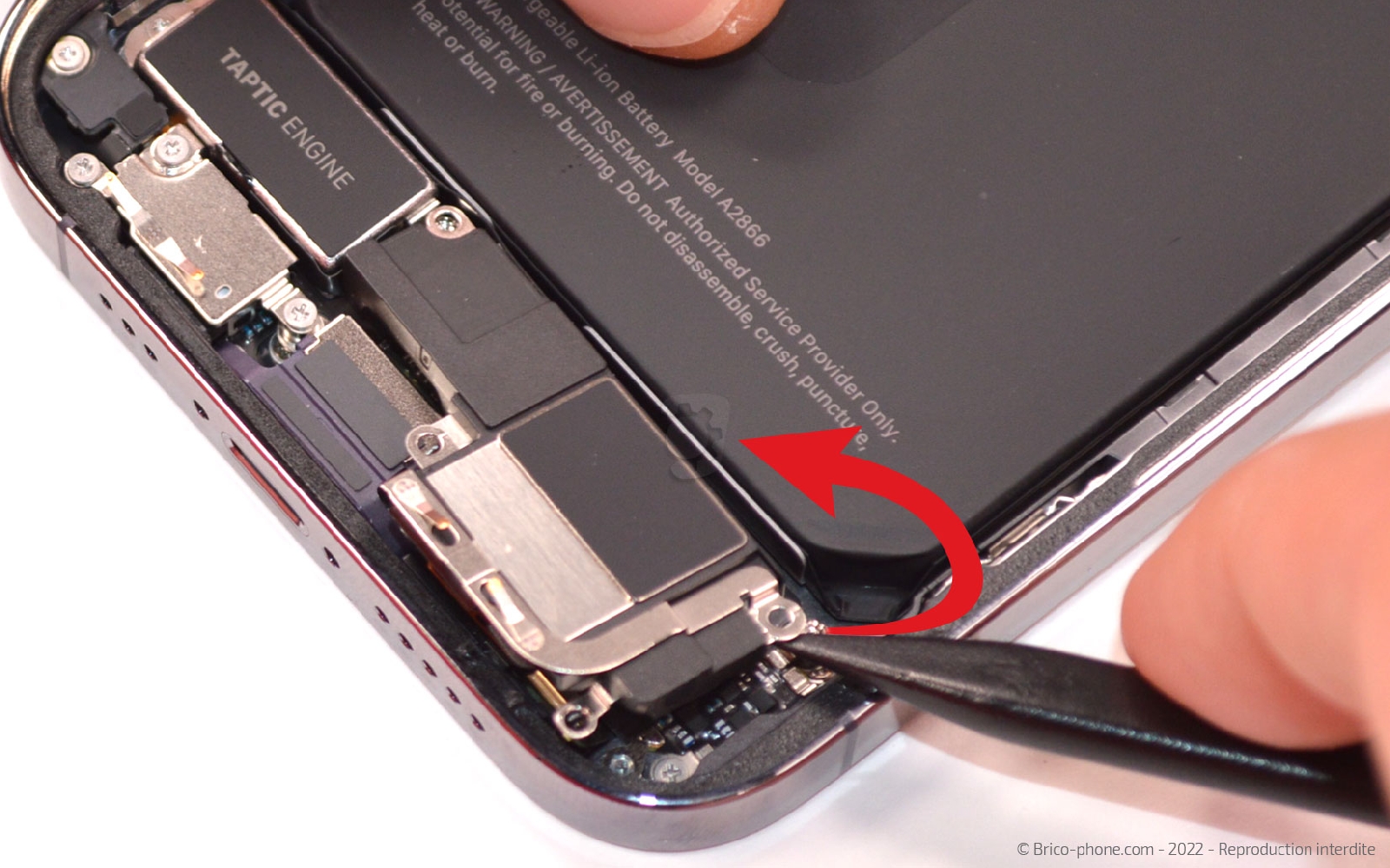

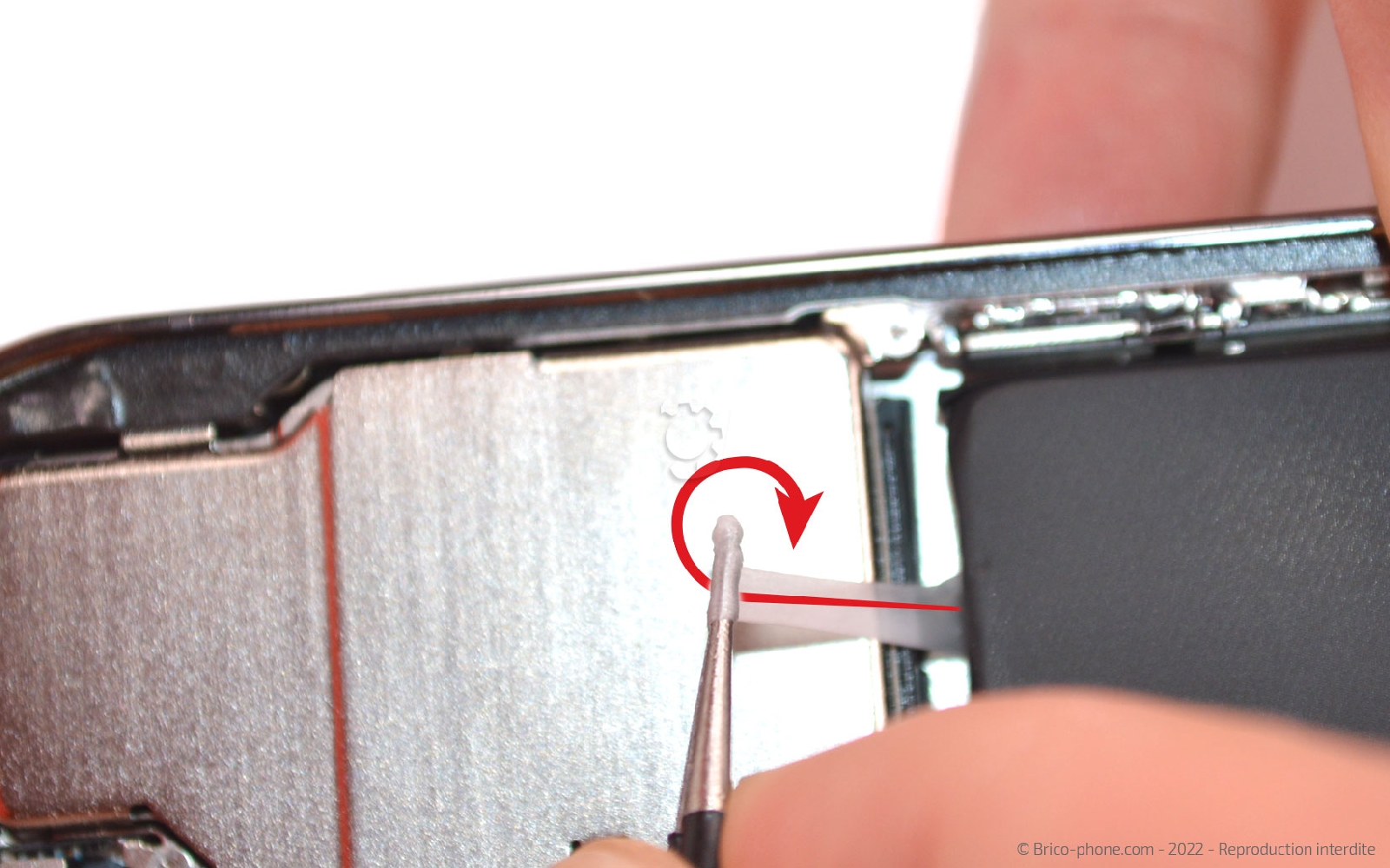

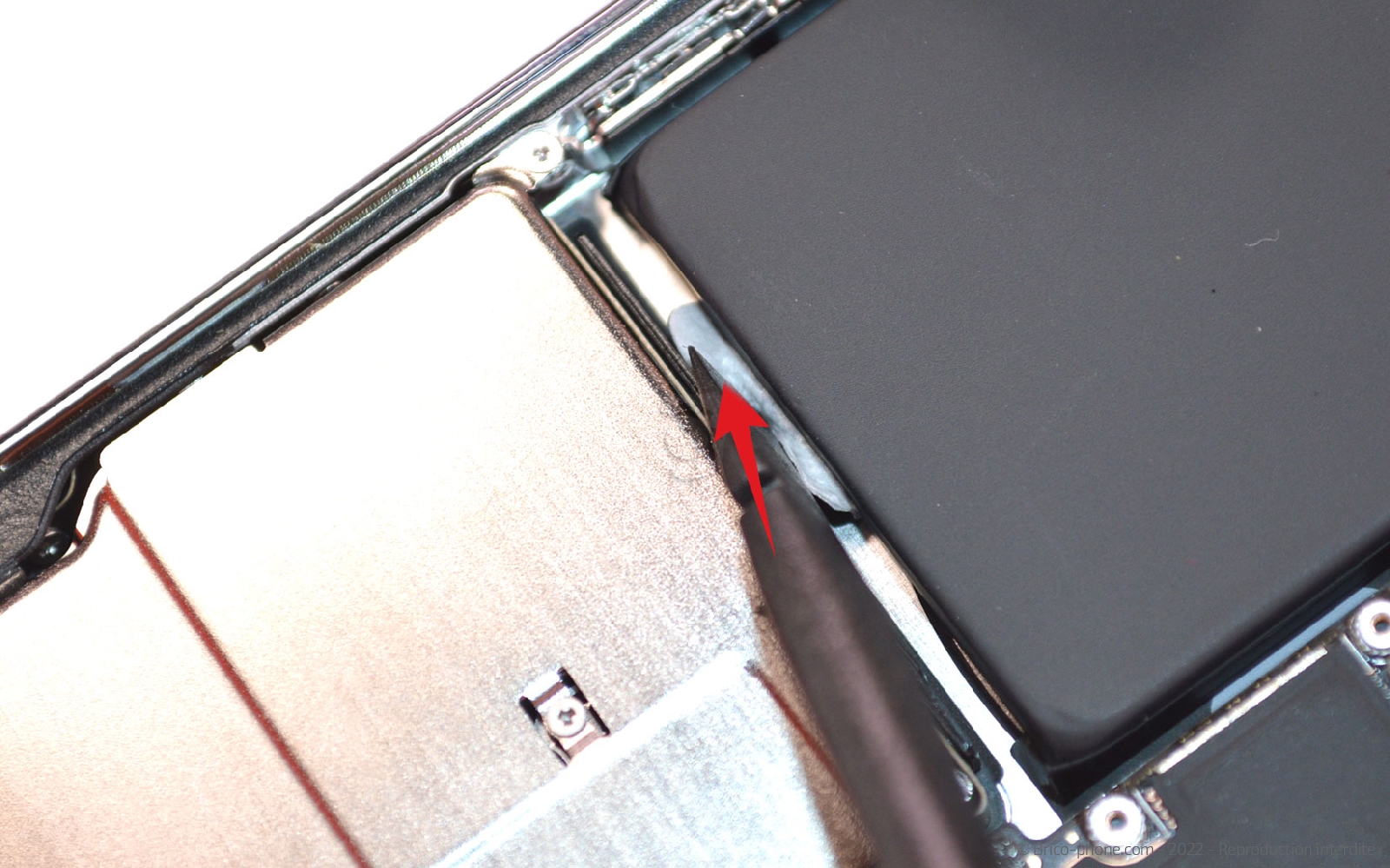

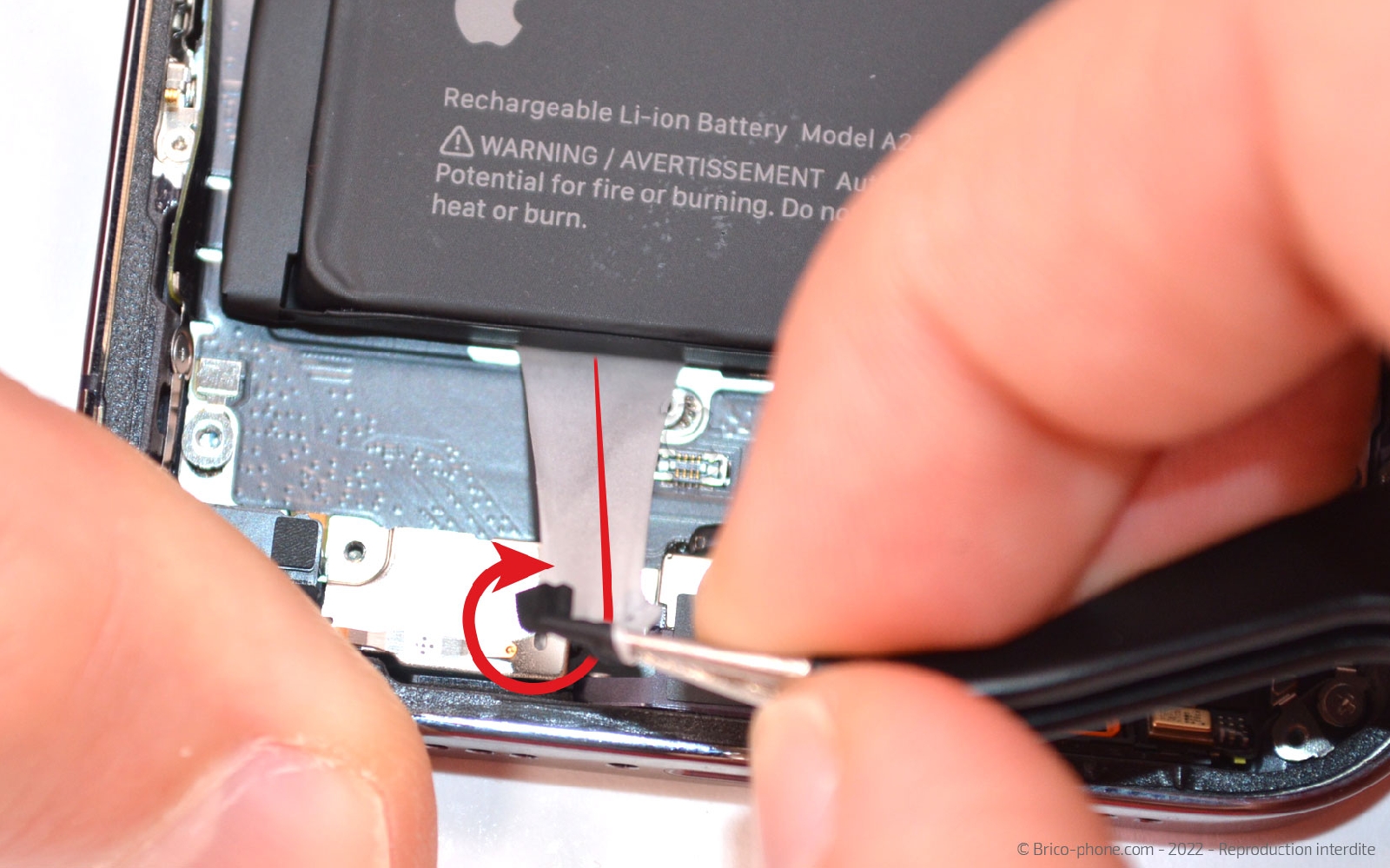

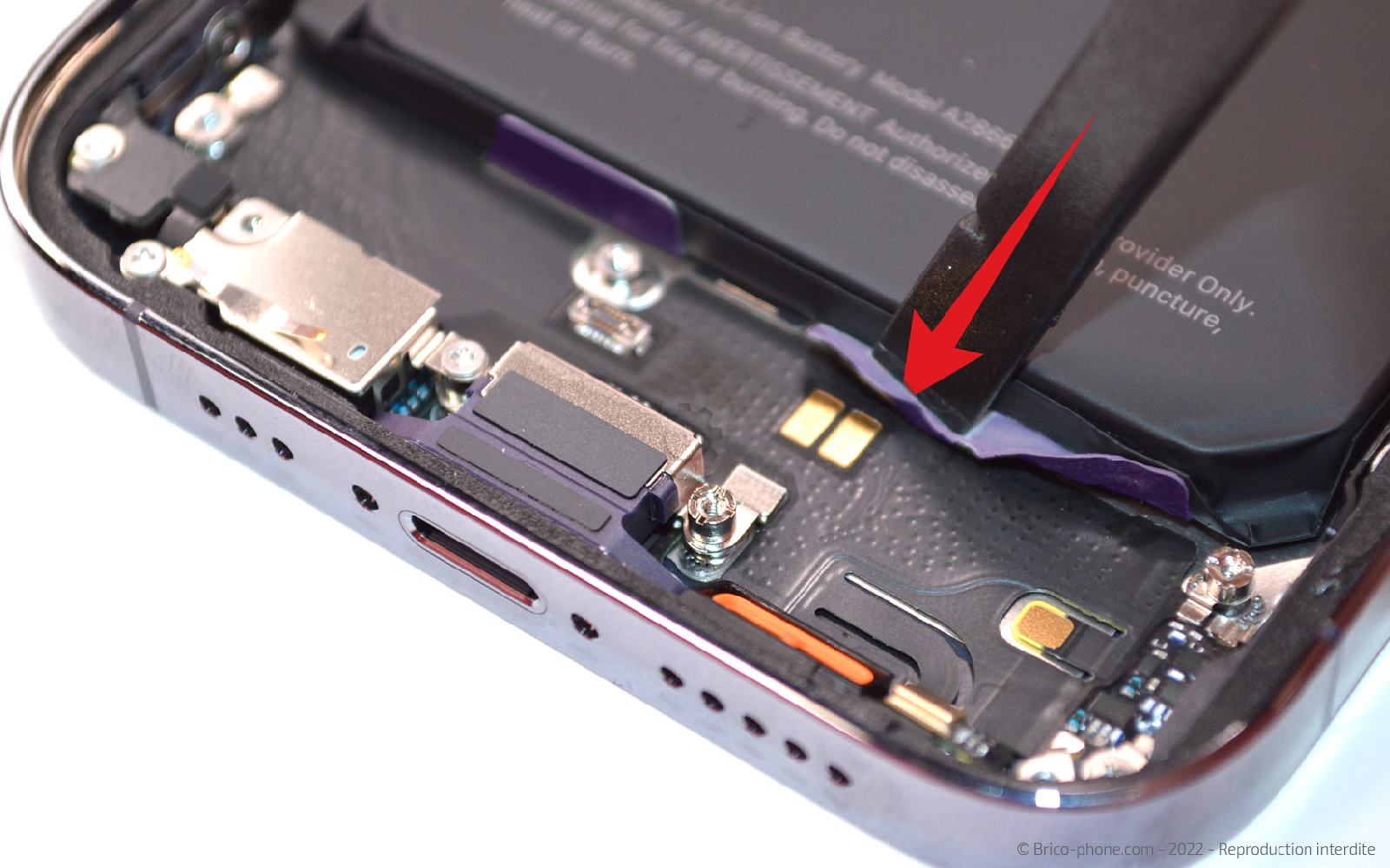

La batterie est retenue au châssis par des stickers. Pour les retirer, vous devez décoller une première languette puis la saisir avec la pincette et la tirer vers l'extérieur.

Ensuite, enroulez le sticker autour de la pincette pour plus de facilité lors du retrait. Réitérez l'opération pour chaque stickers. L'iPhone 14 Pro possède 4 adhésifs.
Outils du kit utilisés
Outils du kit utilisés

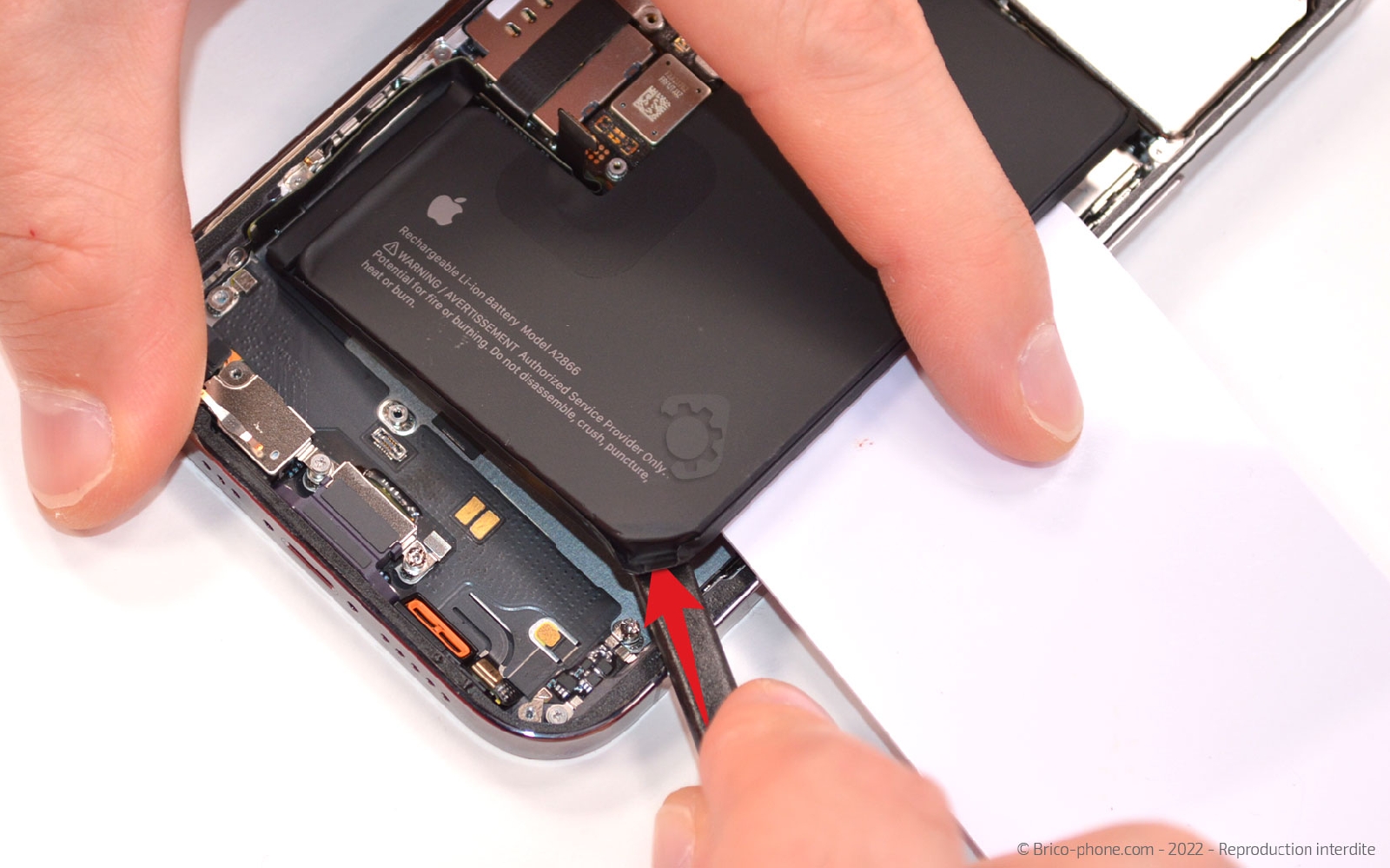

Etape 9 : Extraire la batterie

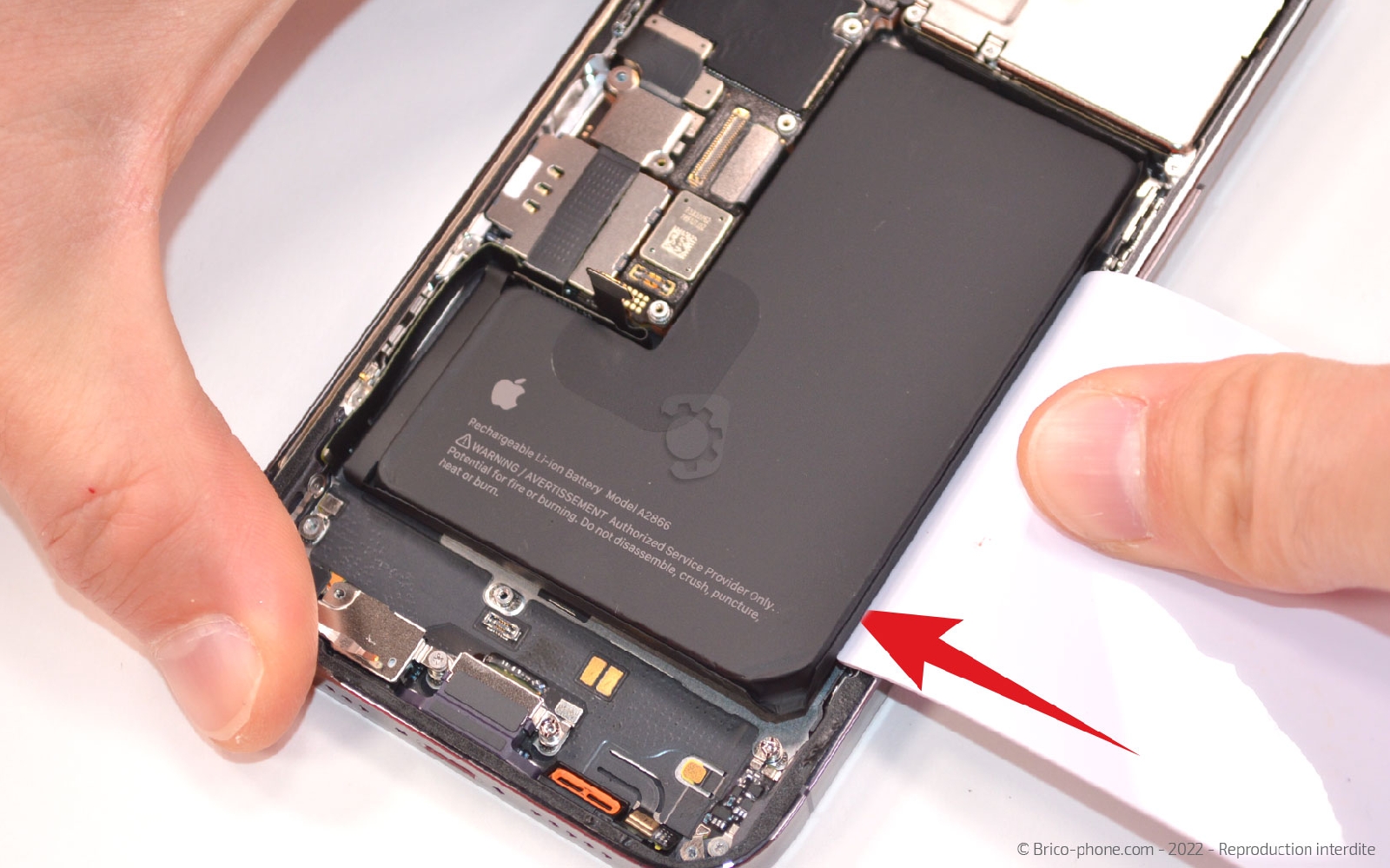

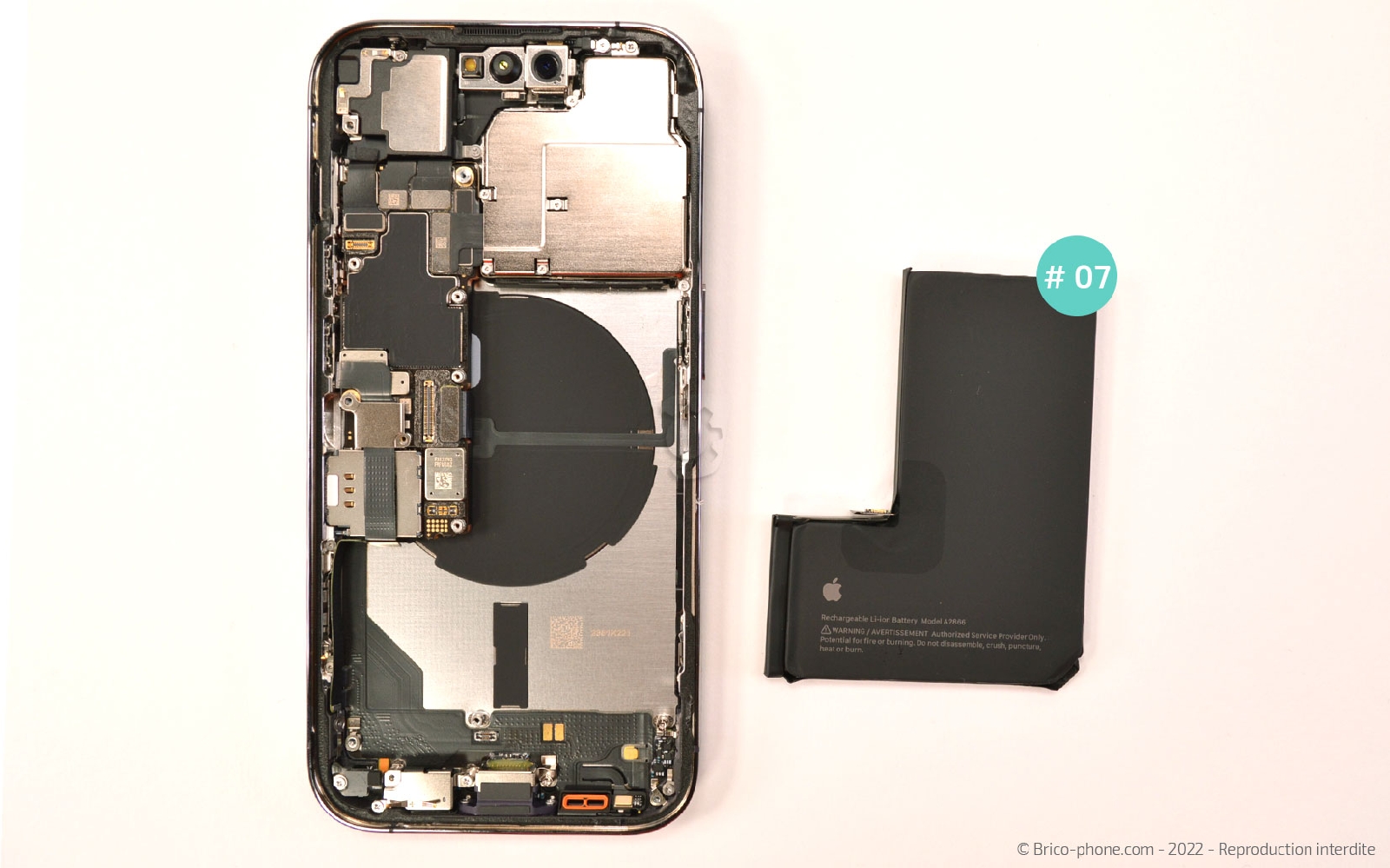

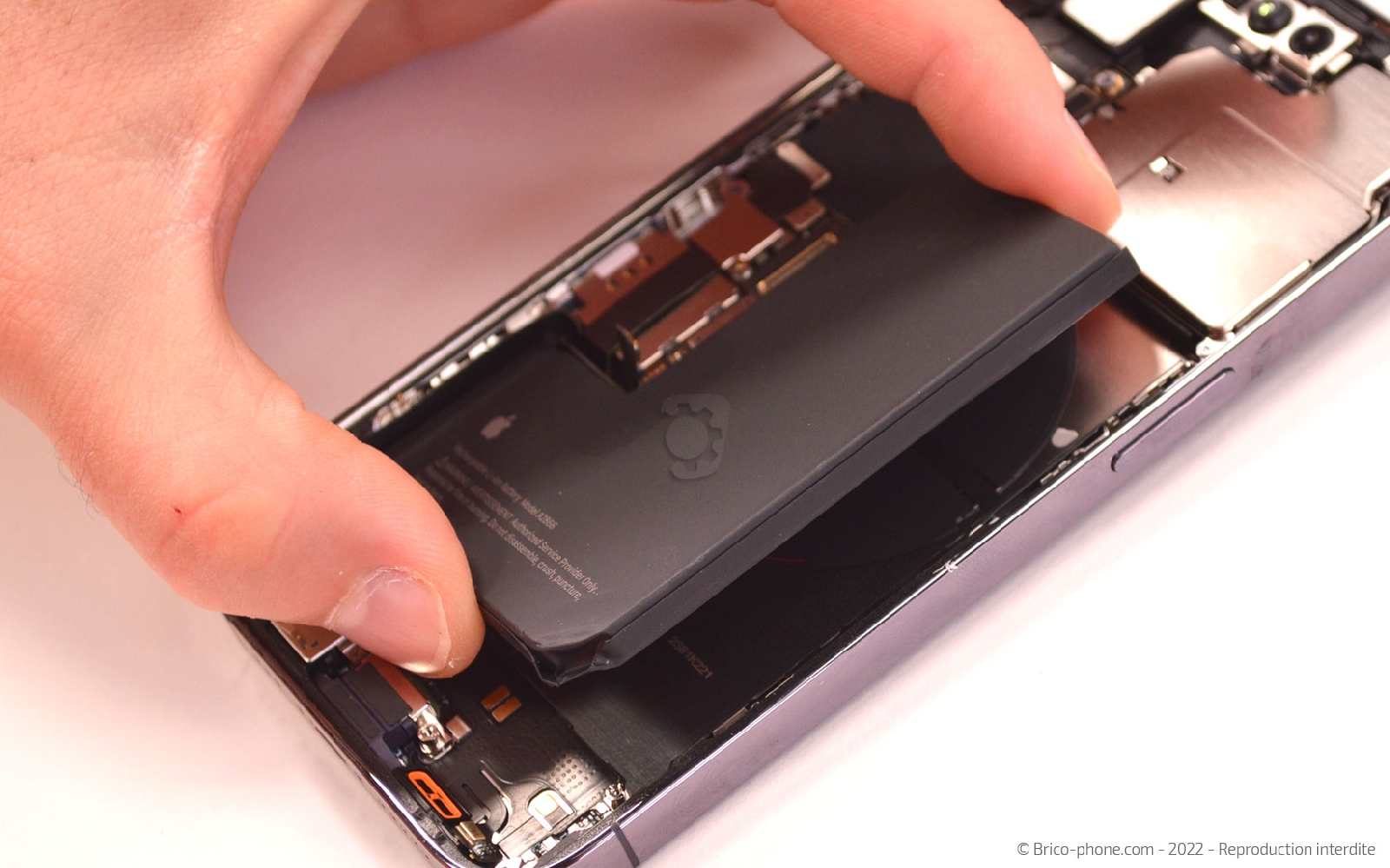

Il est possible que certains adhésifs cassent lors de la manipulation, si c'est le cas, glissez la carte en PVC entre la batterie et le châssis pour faire levier.

Ensuite, insérez le spudger pour continuer le décollage en faisant attention à ne pas endommager le dessous de la batterie.
Outils du kit utilisés
Outils du kit utilisés

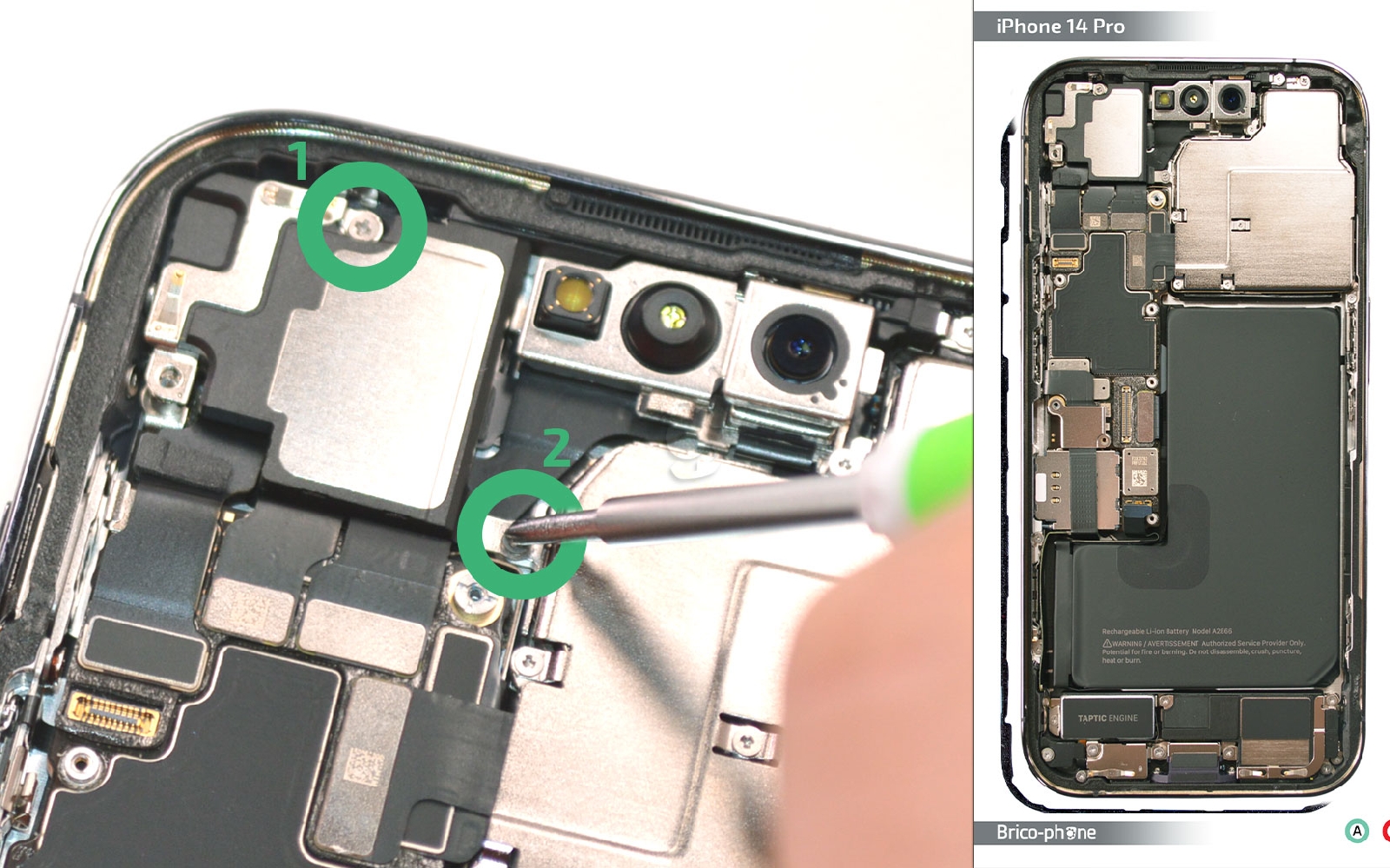

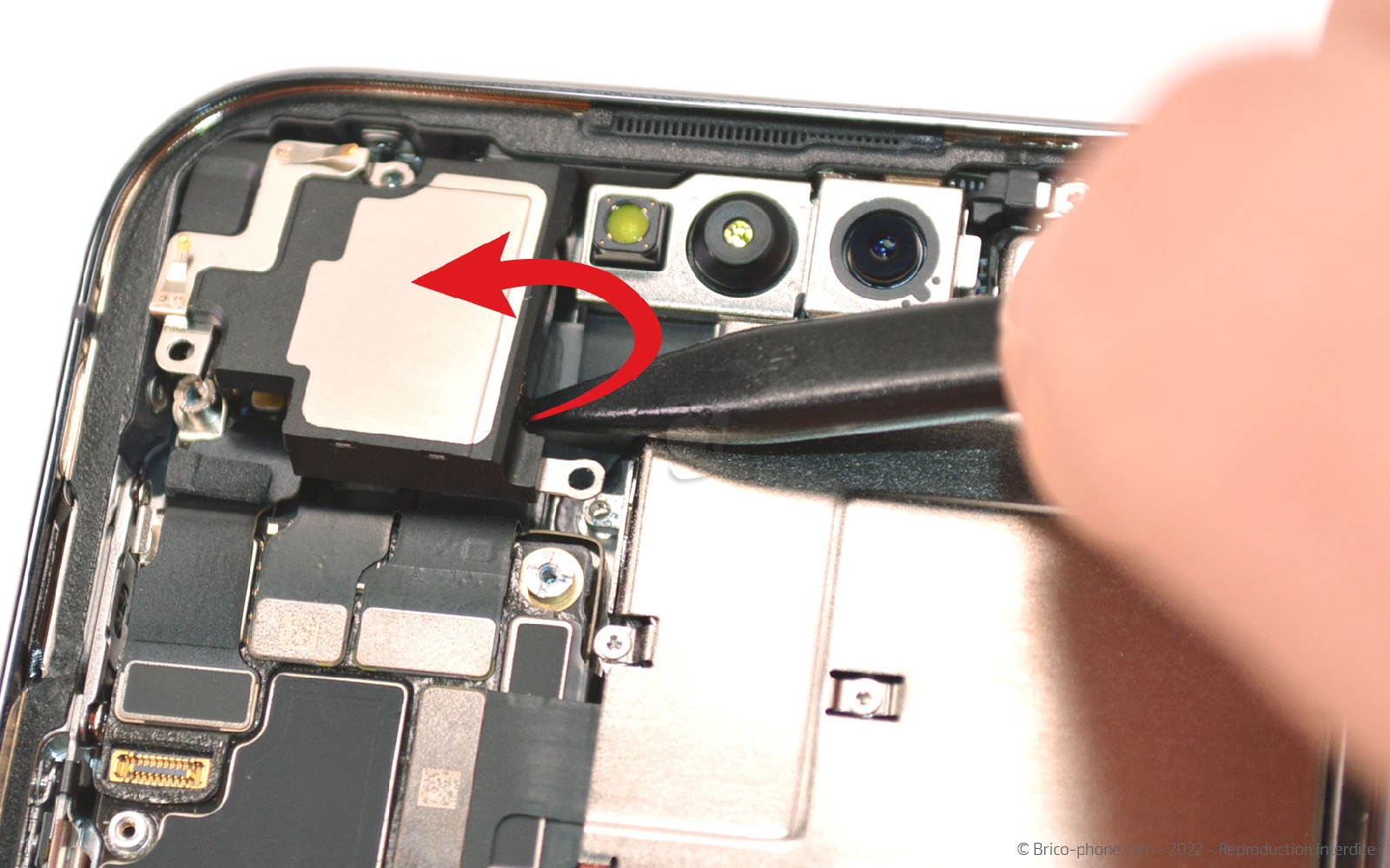

Etape 10 : Récupérer la caméra avant et le HP interne

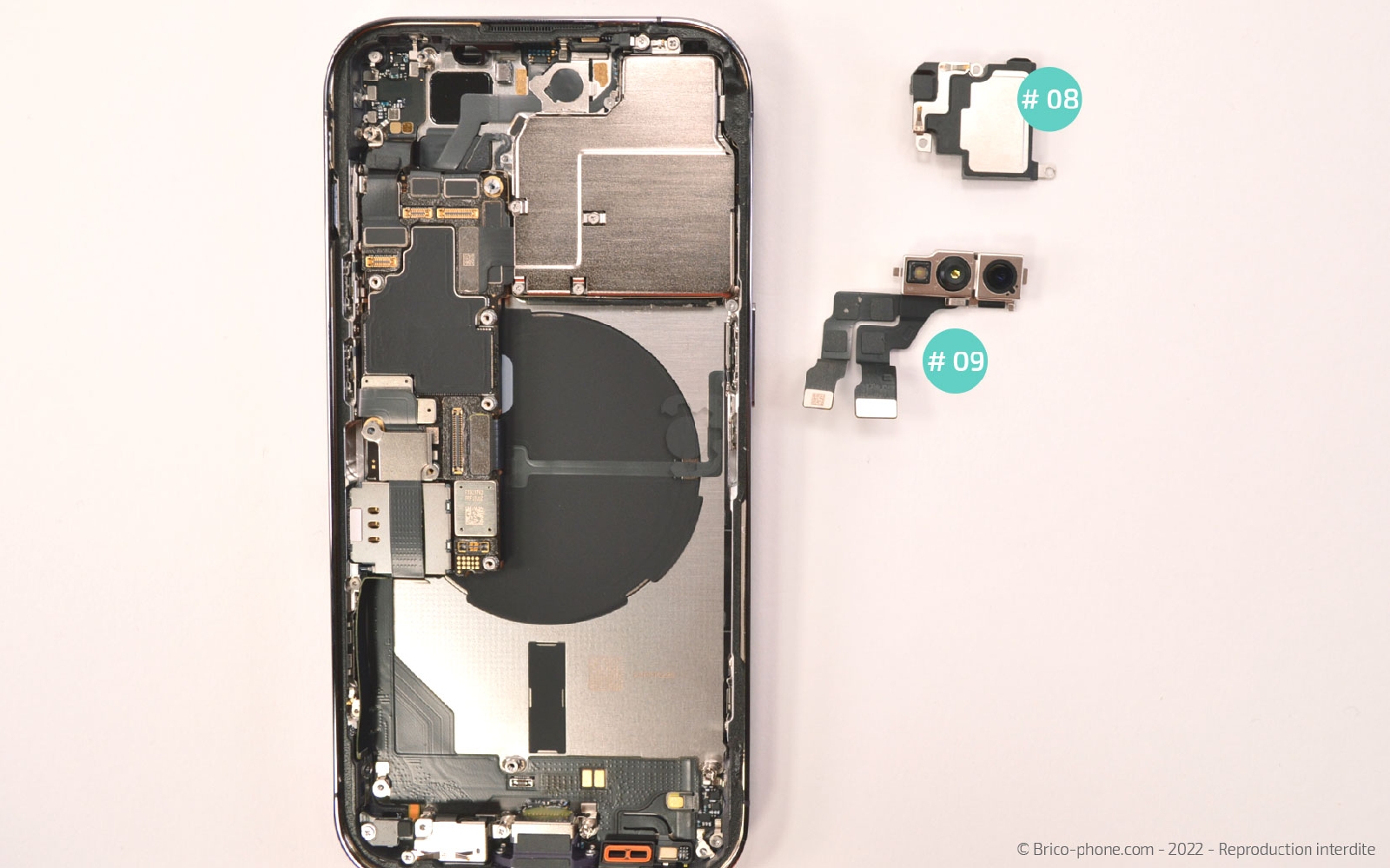

Passons sur la partie haute du téléphone et commençons par extraire les deux vis cruciforme qui retiennent le haut-parleur interne.
Utilisez le levier en nylon pour sortir l'écouteur de l'oreille du châssis.

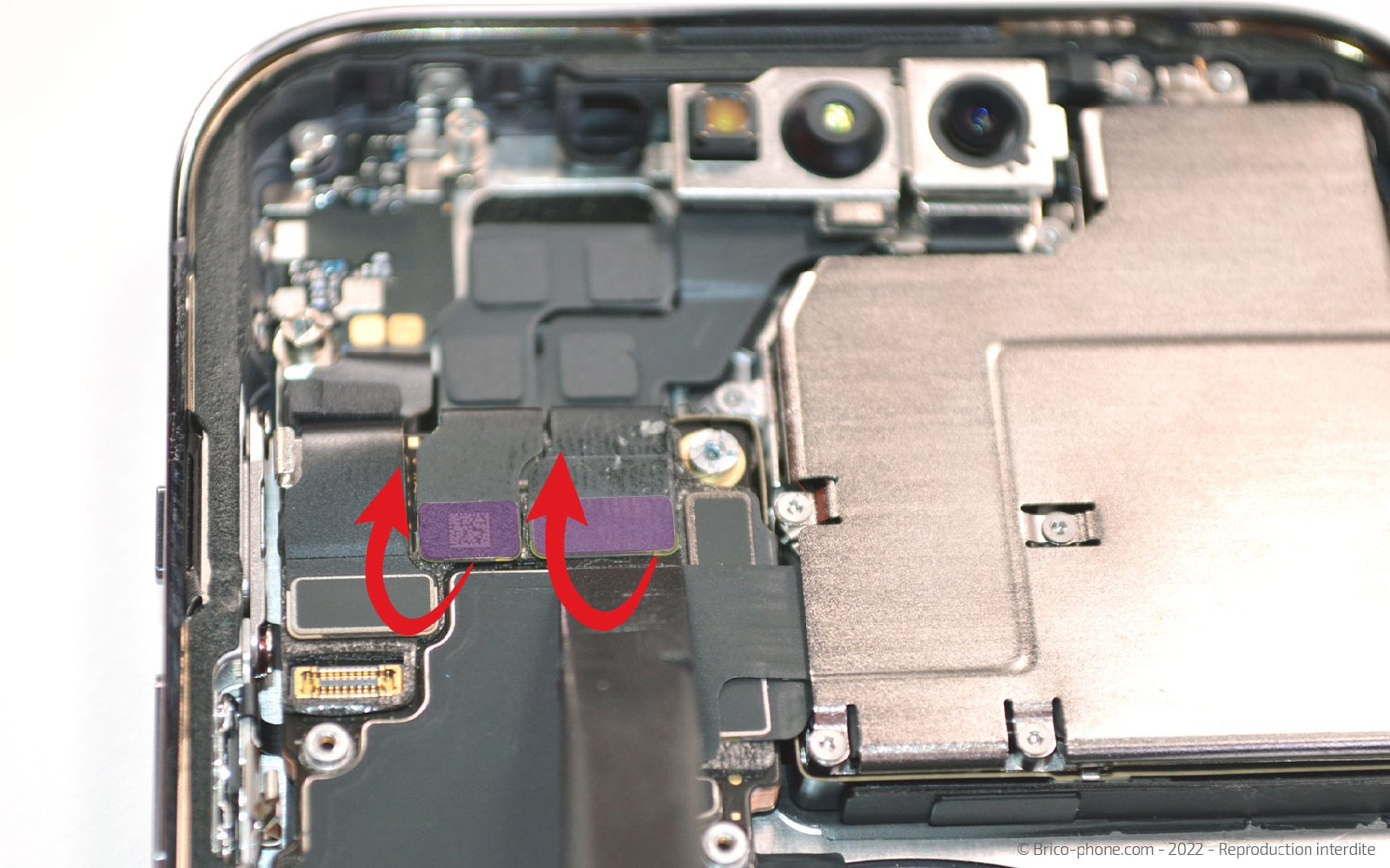

Ensuite, déconnectez les nappes de la caméra Facetime avec le même ustensile avant de la mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

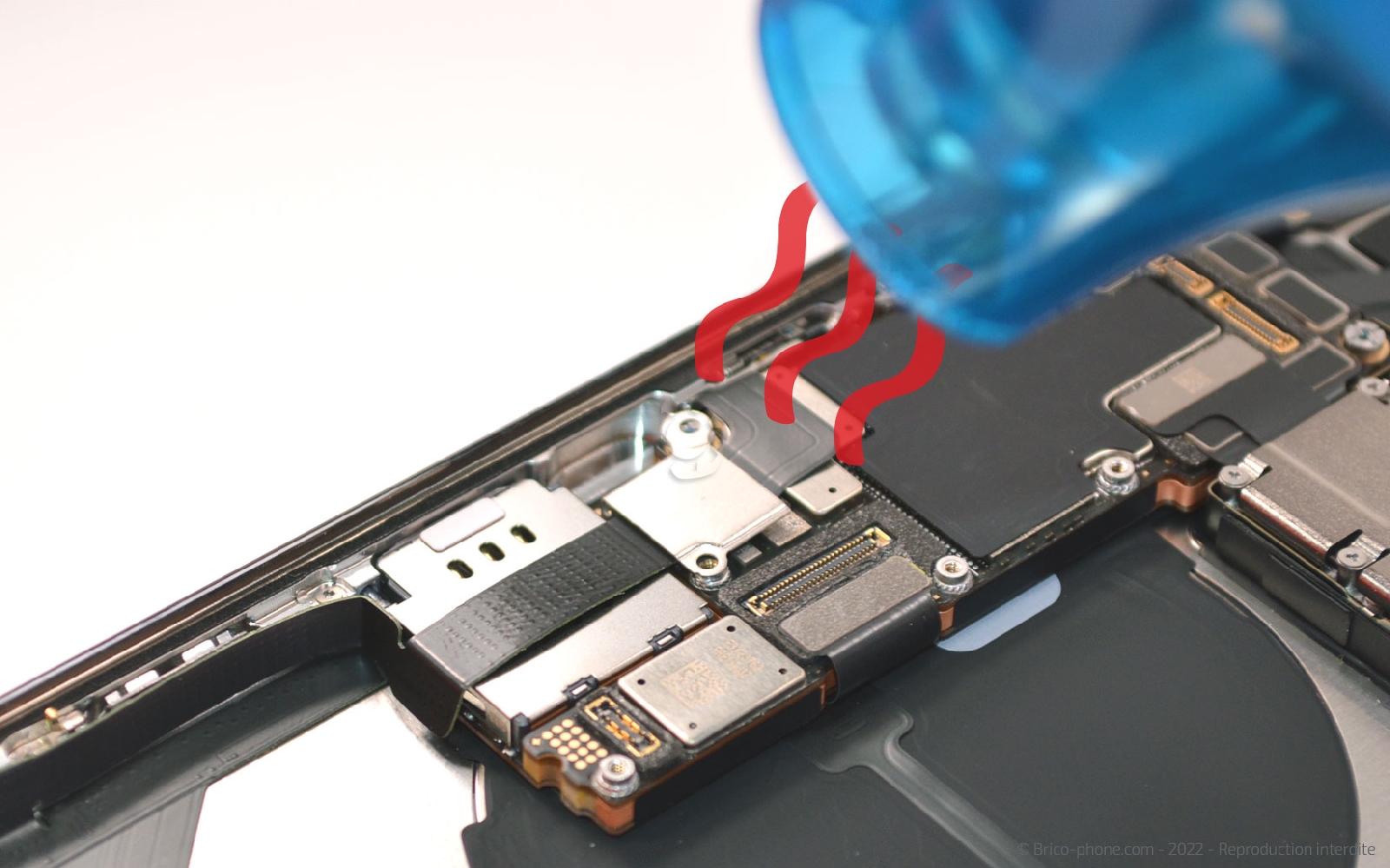

Etape 11 : Ôter la plaquette de protection de la nappe du dock

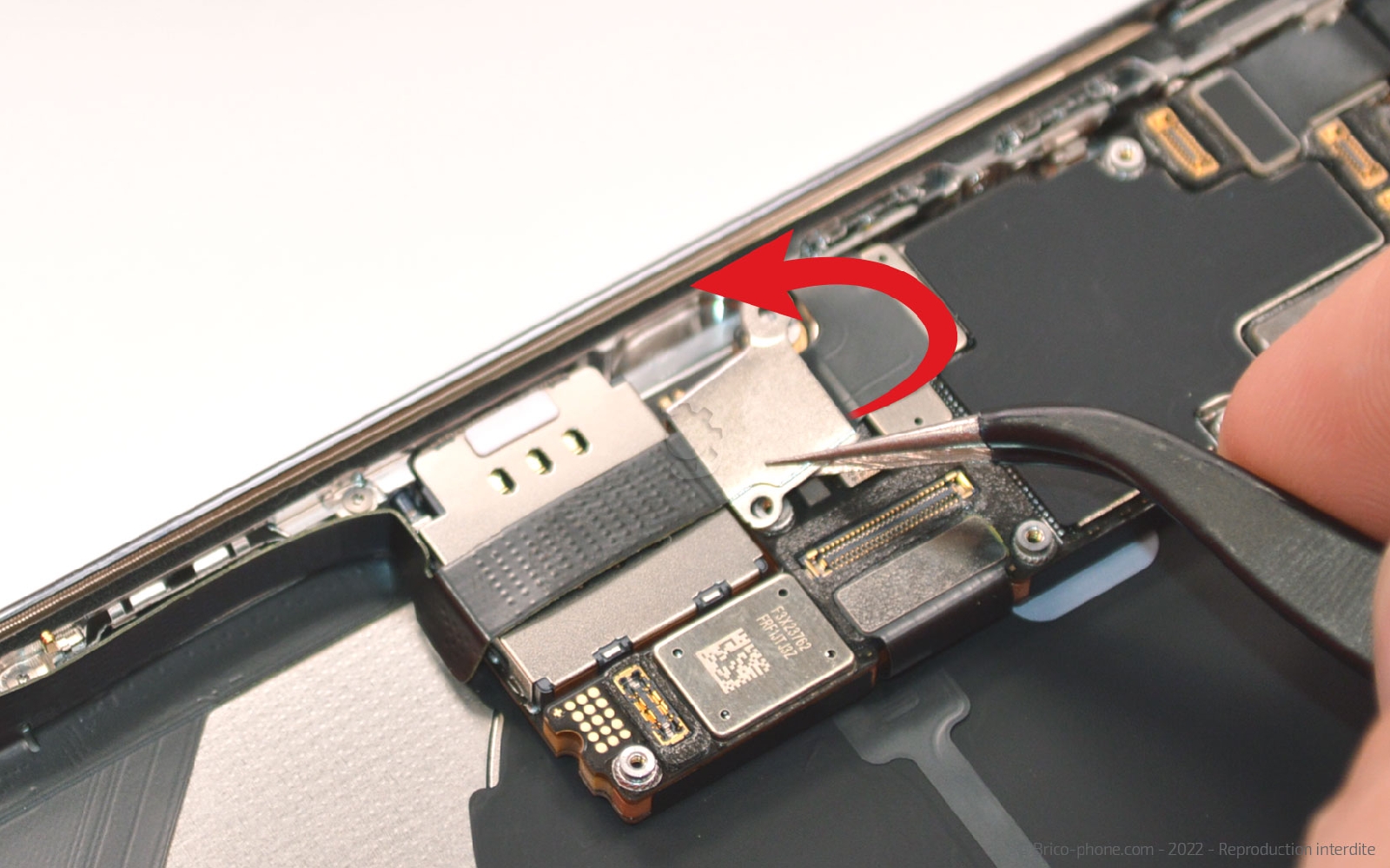

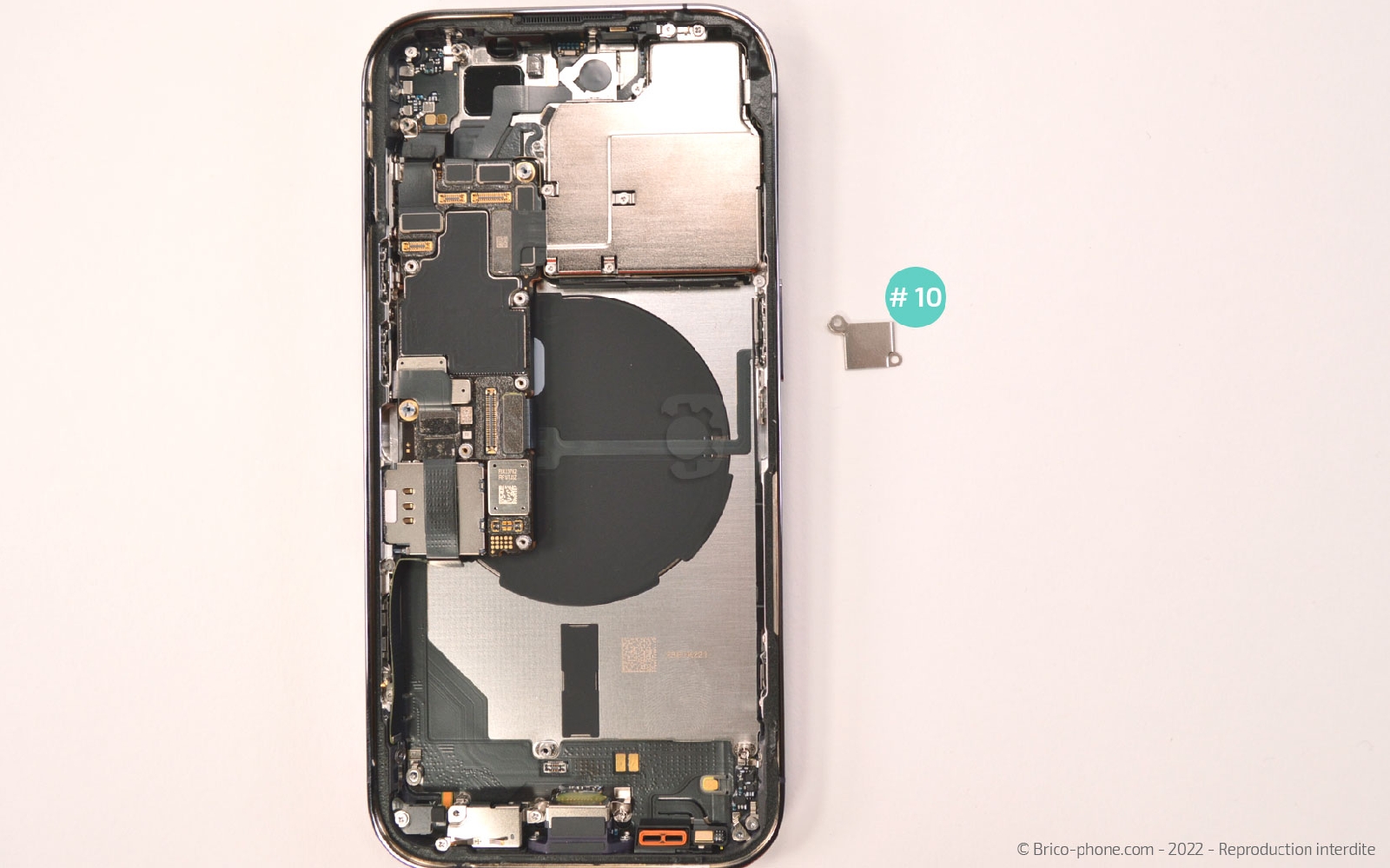

Chauffez légèrement la petite plaquette #10 afin de la décoller de la nappe du connecteur de charge. Saisissez-la avec la brucelles pour la sortir de l'iPhone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 12 : Déconnecter les nappes du bas de la carte mère

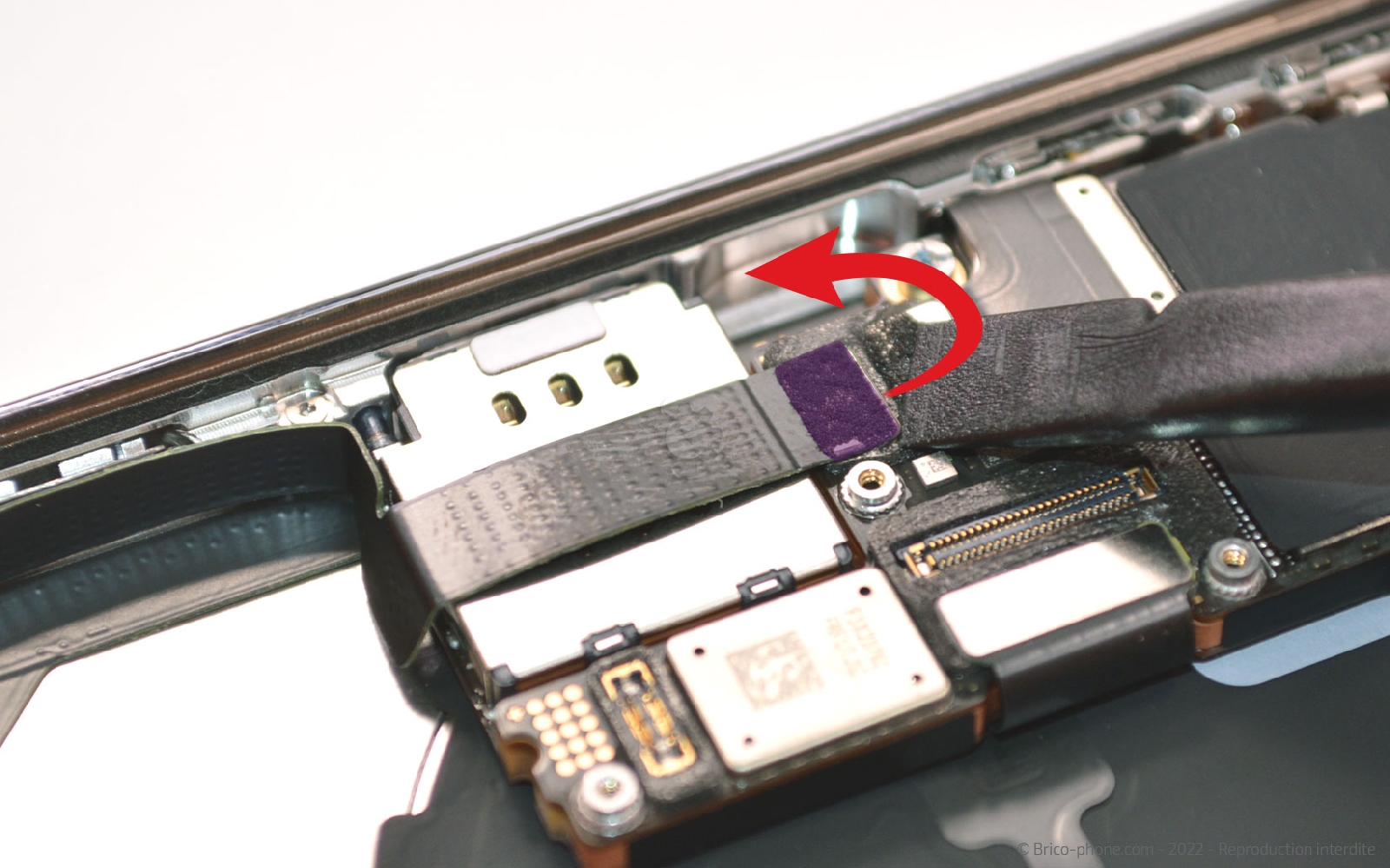

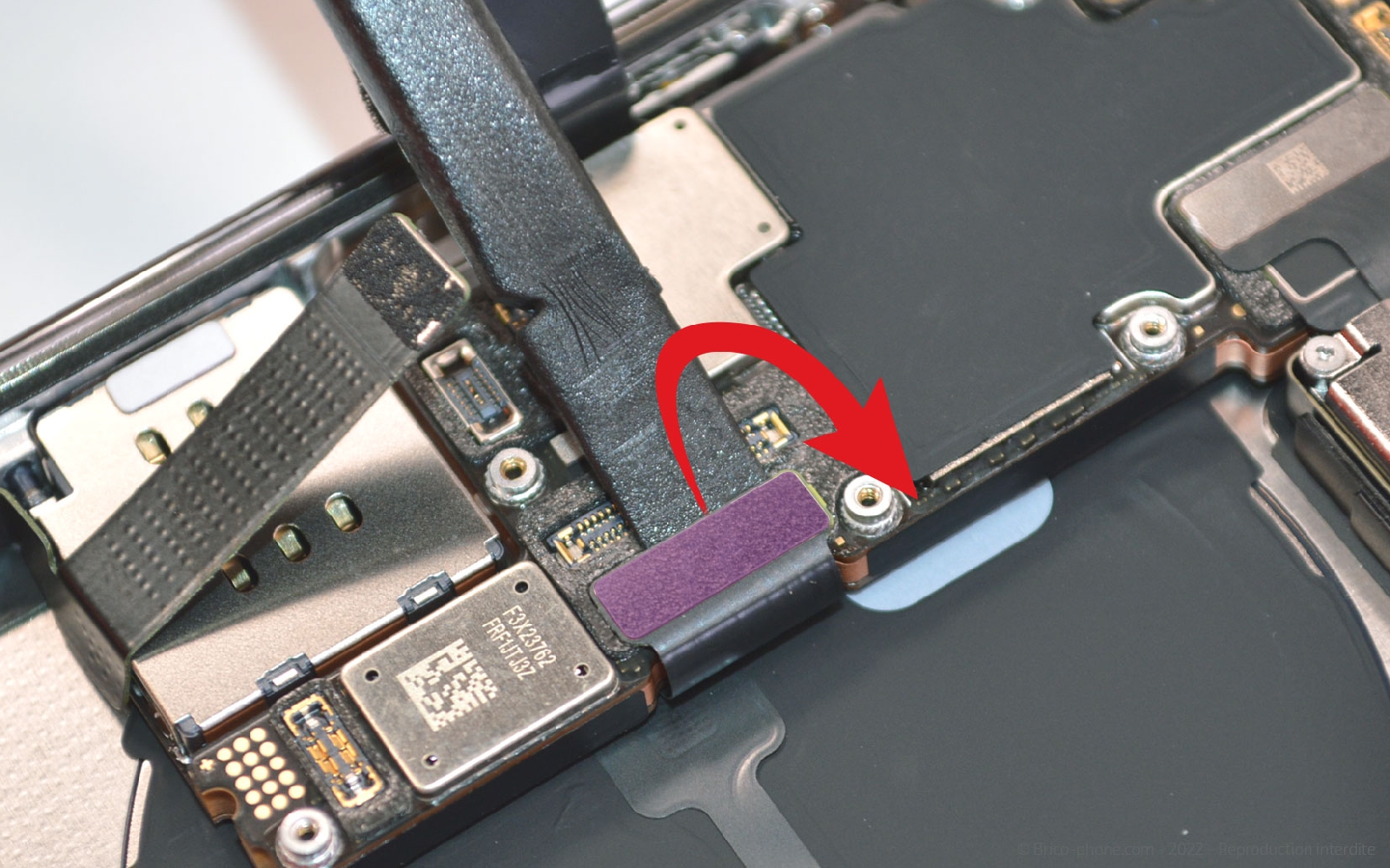

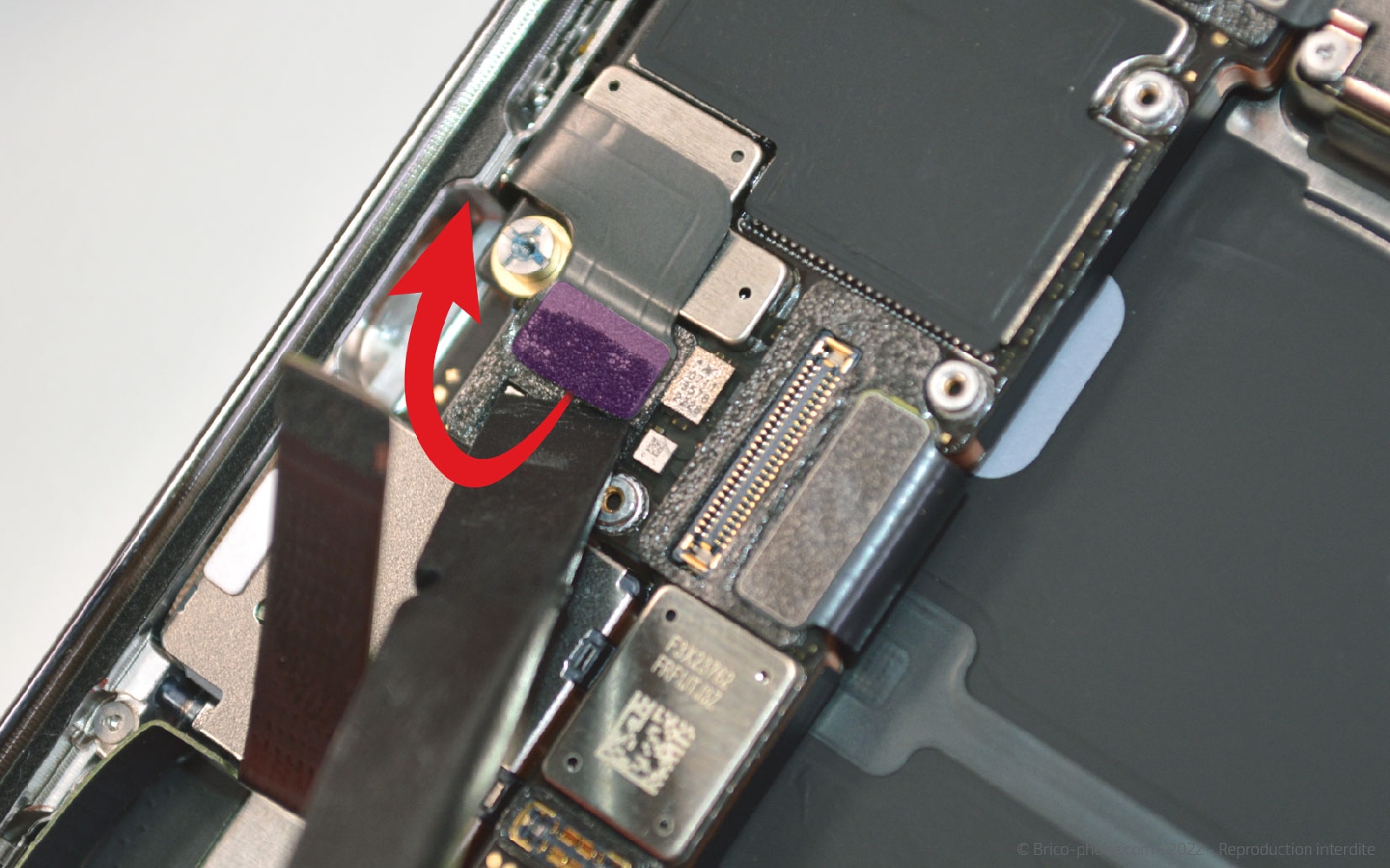

A l'aide du spudger, déconnectez les nappes du connecteur de charge et celle de la nappe à induction.
Outils du kit utilisés
Outils du kit utilisés

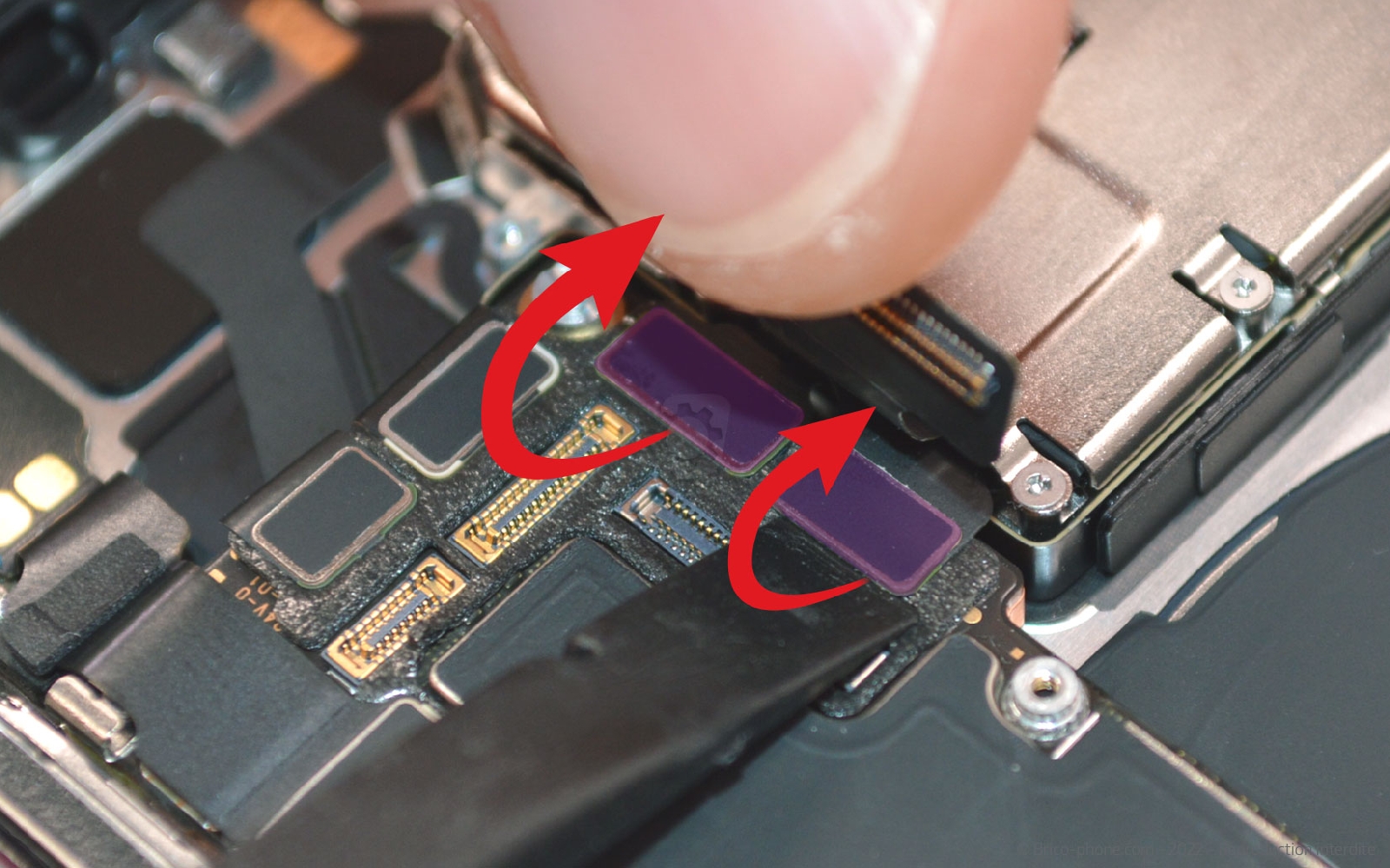

Etape 13 : Débrancher les nappes du haut de la carte mère

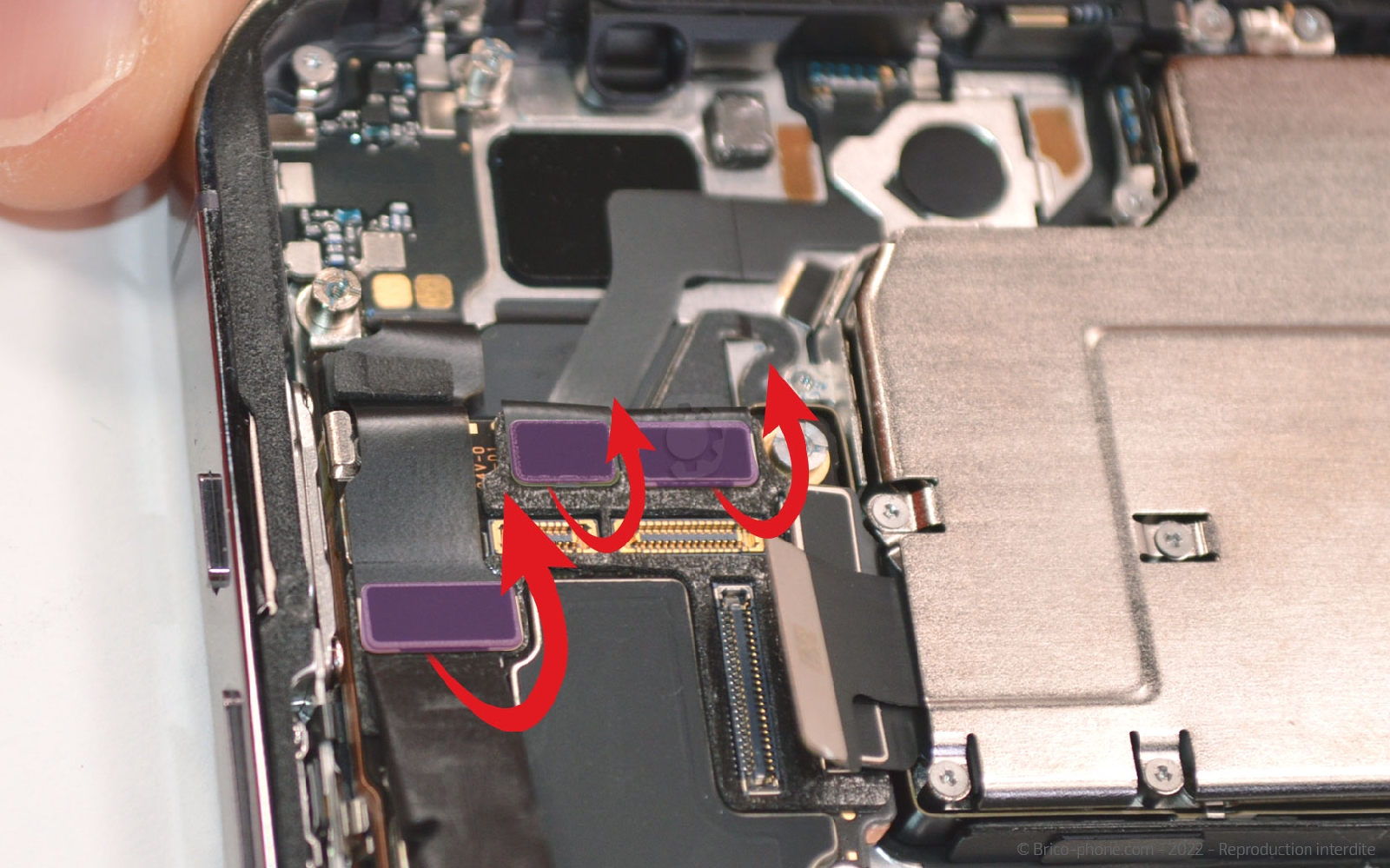

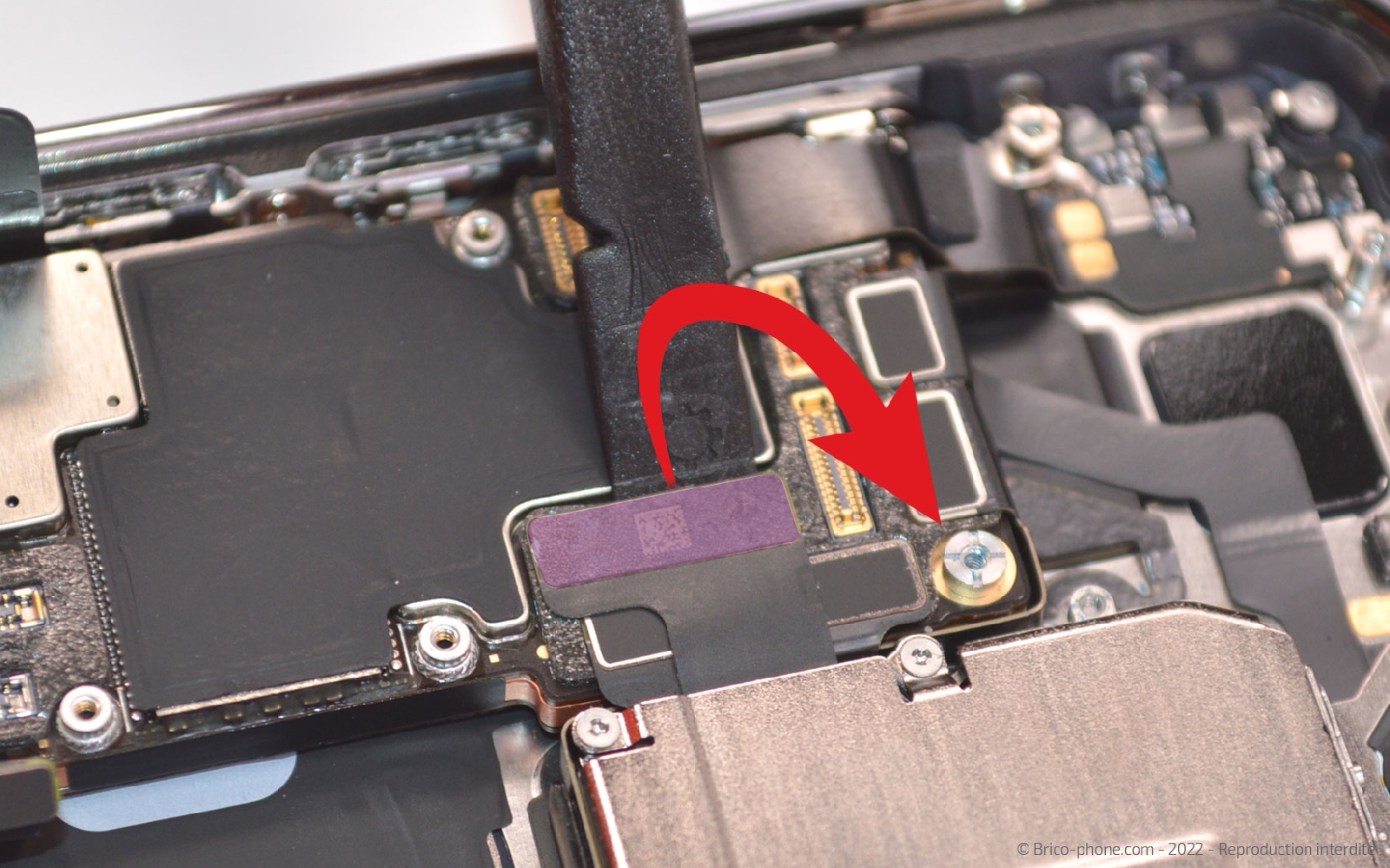

Sur la partie haute, attaquez-vous aux nappes des caméras arrière, du flash et des antennes.
Outils du kit utilisés
Outils du kit utilisés

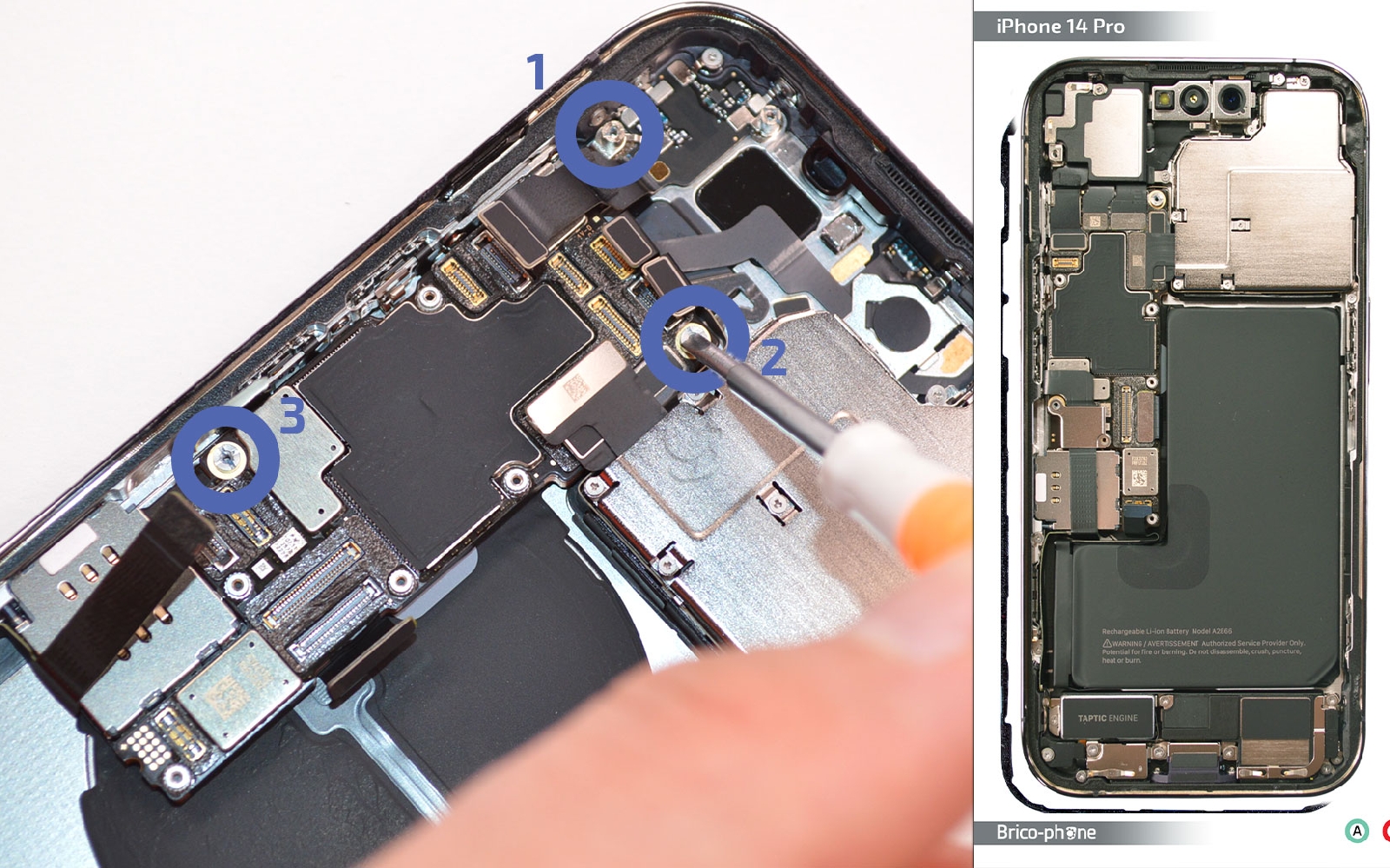

Etape 14 : Libérer la carte mère

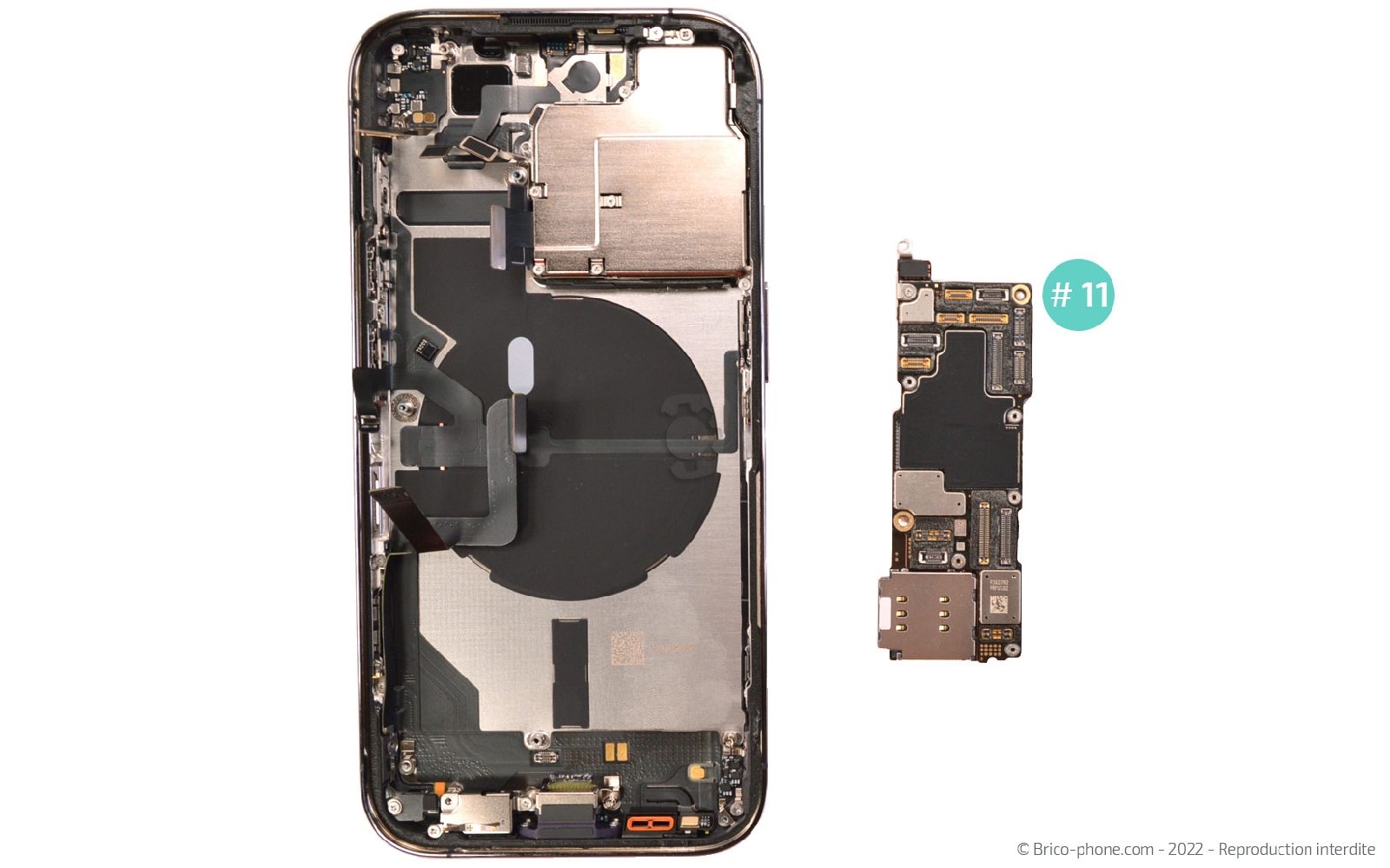

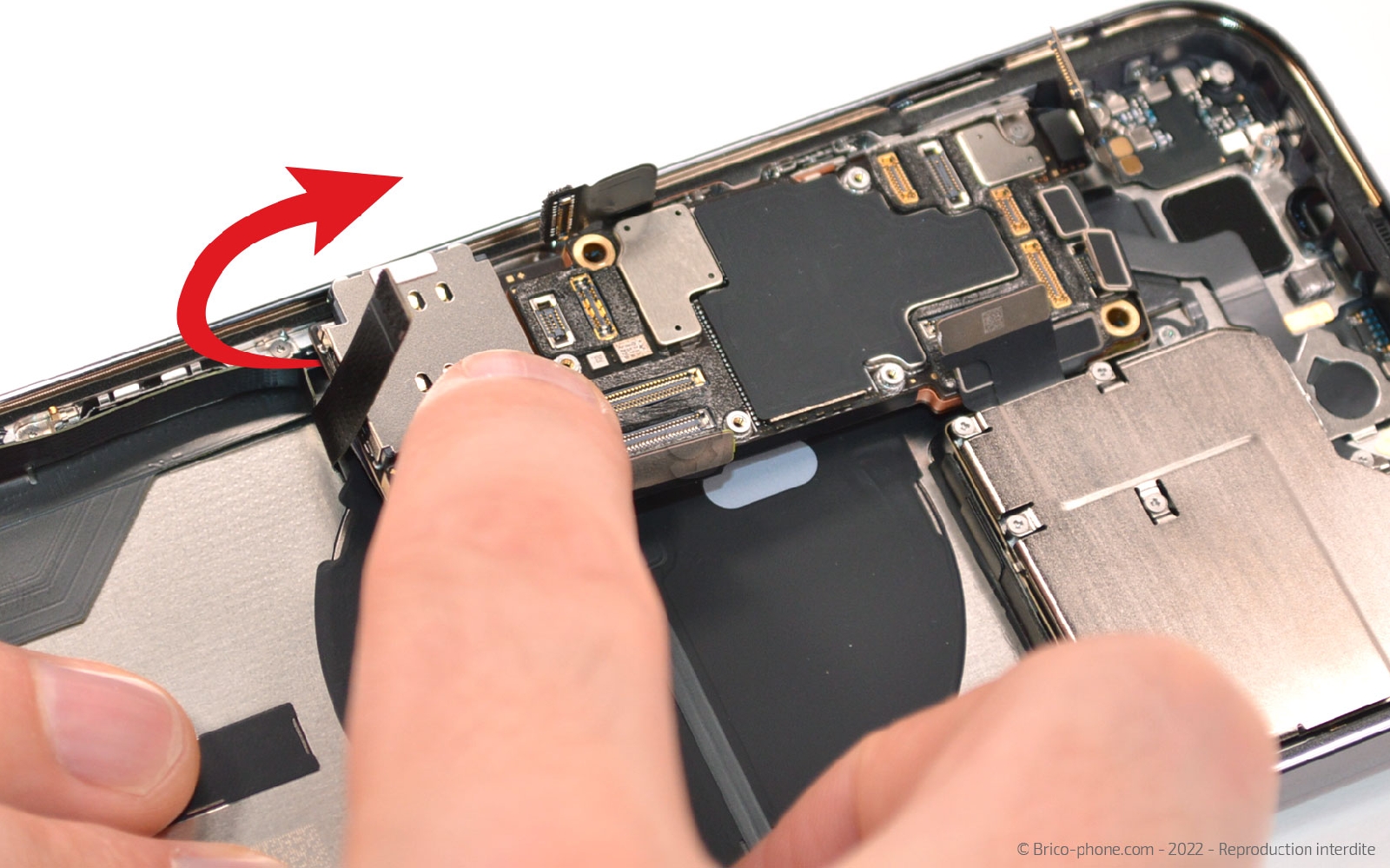

Ôtez les 3 vis nommées F1, F2 et F3 avec le tournevis plat avant de sortir la carte mère de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

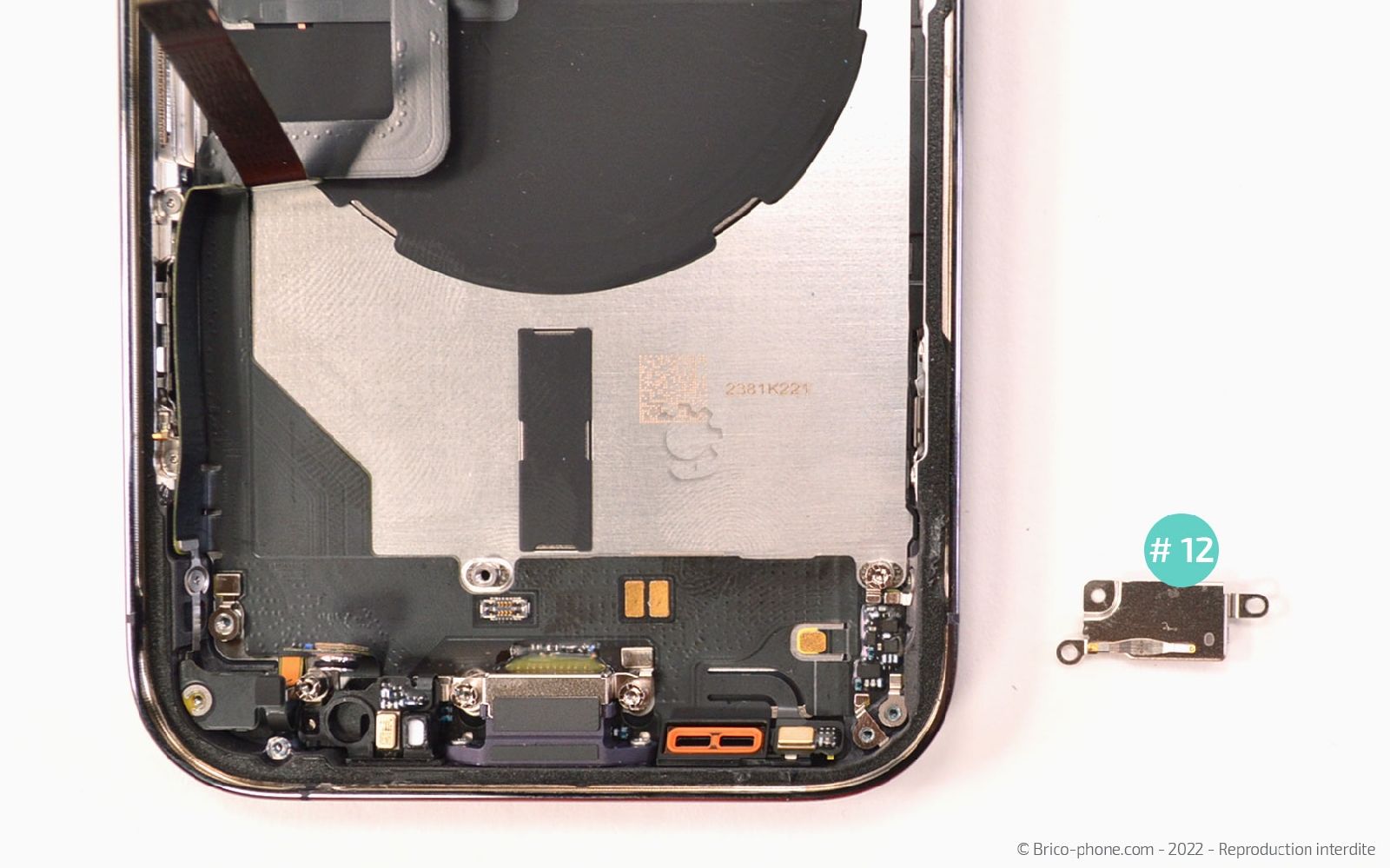

Etape 15 : Sortir la plaquette de protection des capteurs

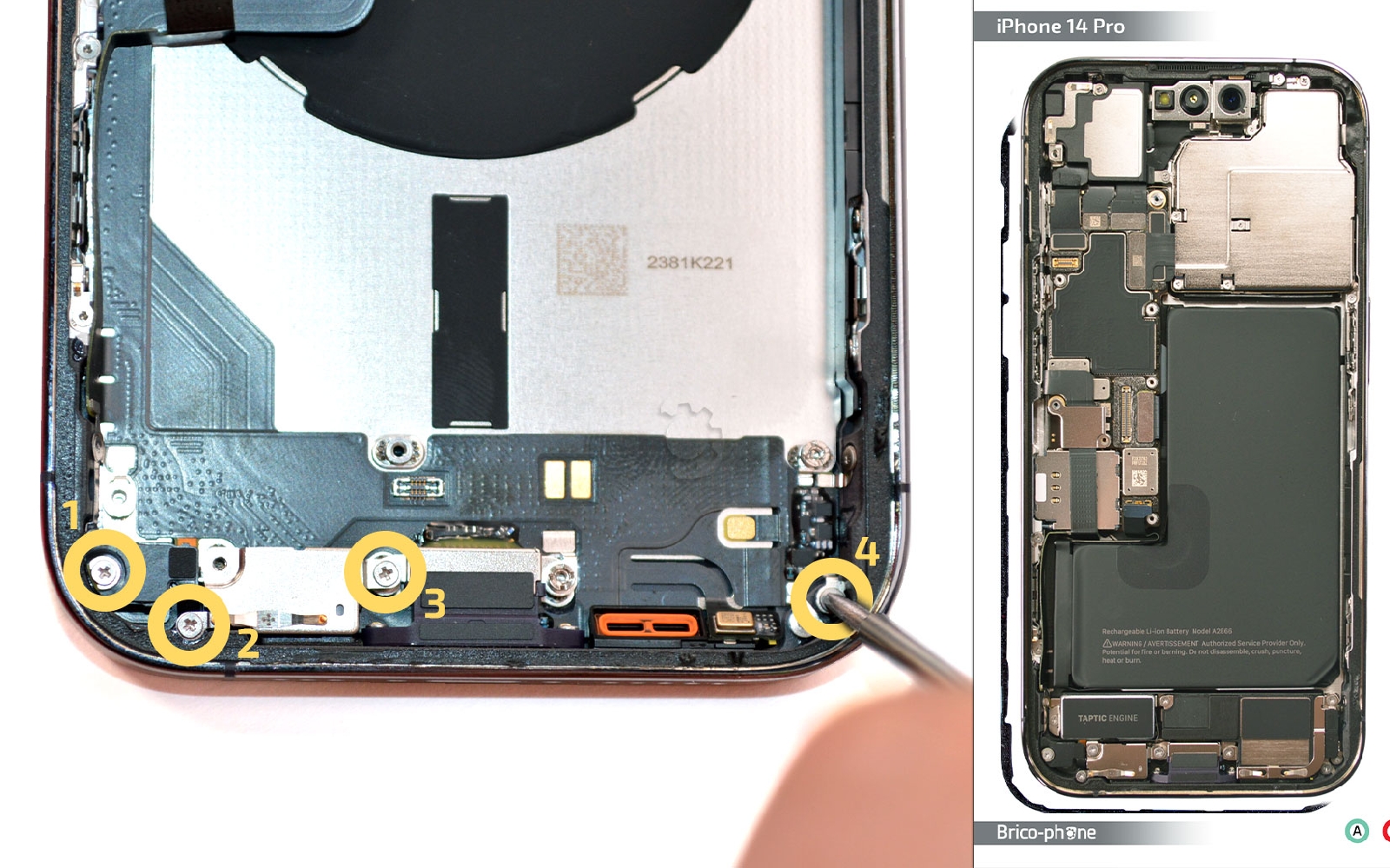

Utilisez le tournevis cruciforme pour retirer les 4 vis G du connecteur de charge.

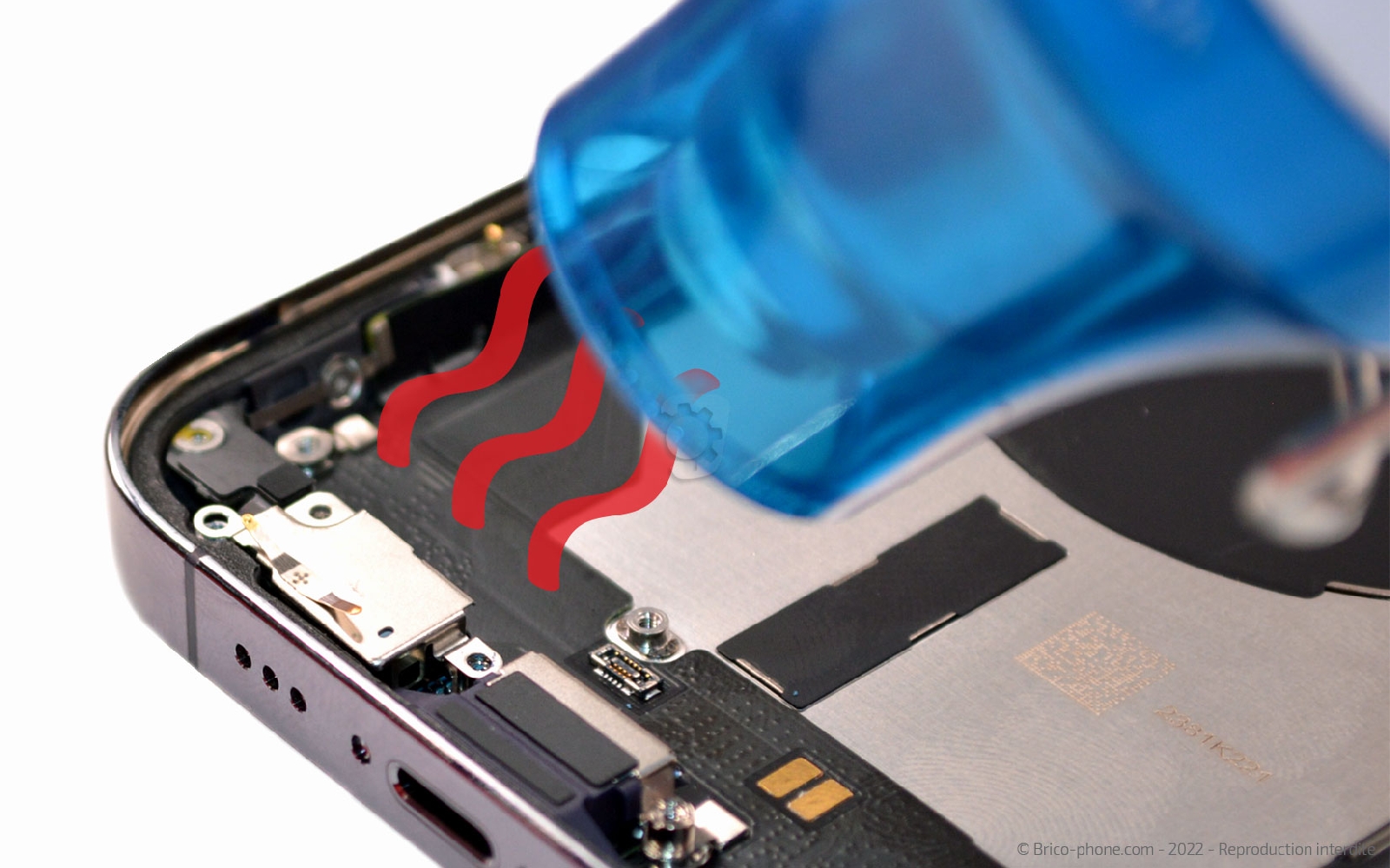

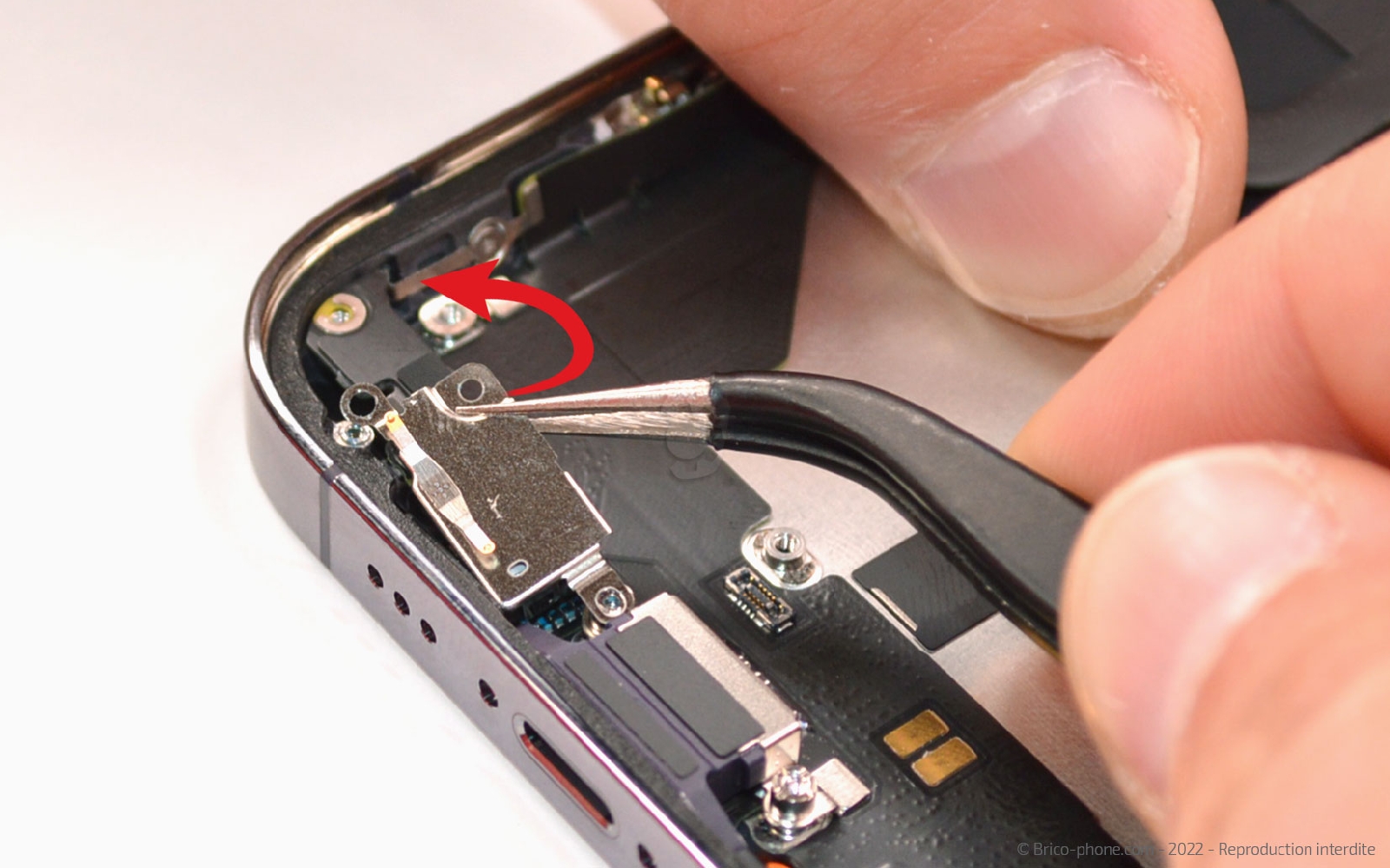

Ensuite, chauffez légèrement l'élément #12 afin de pouvoir le retirer avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

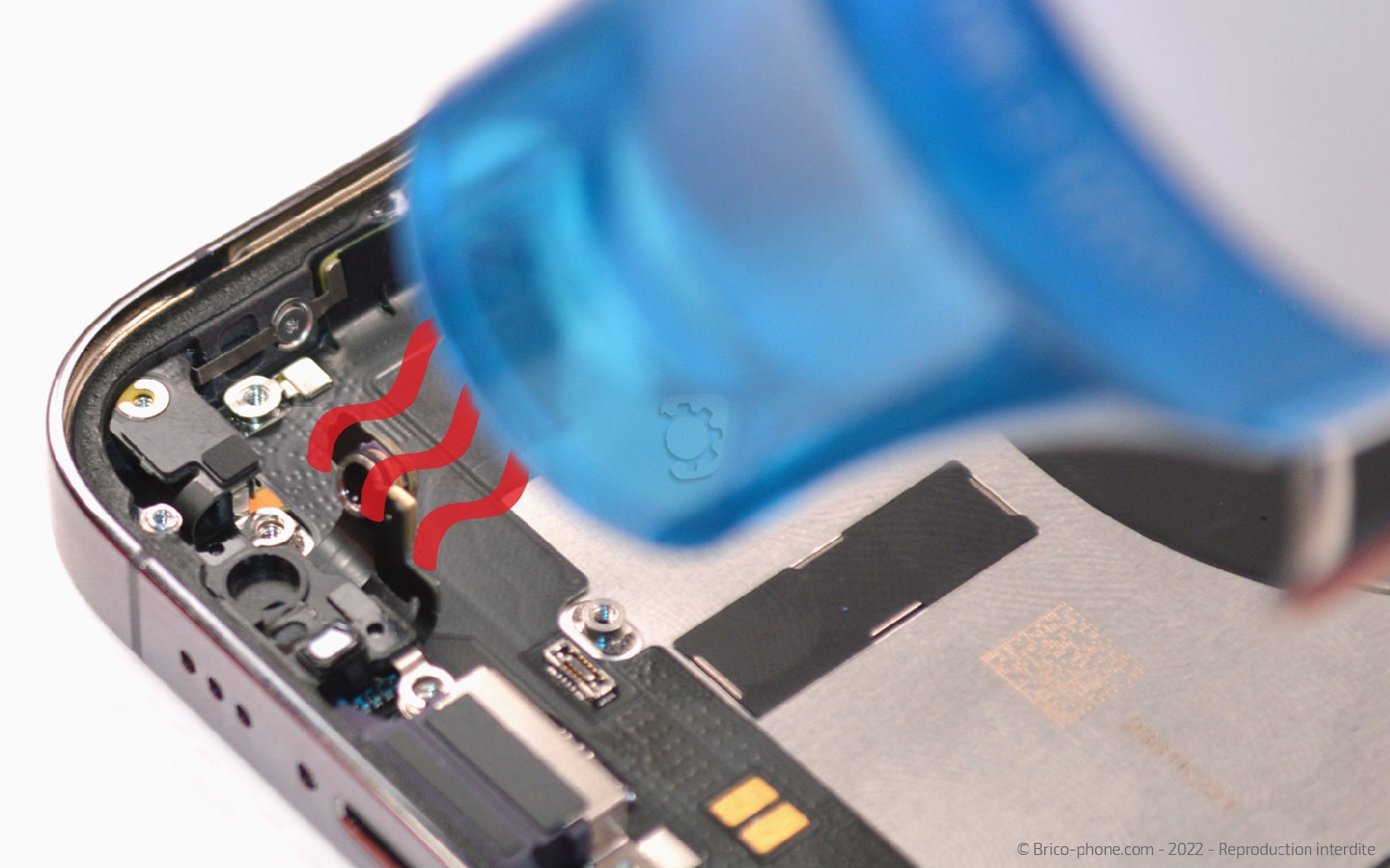

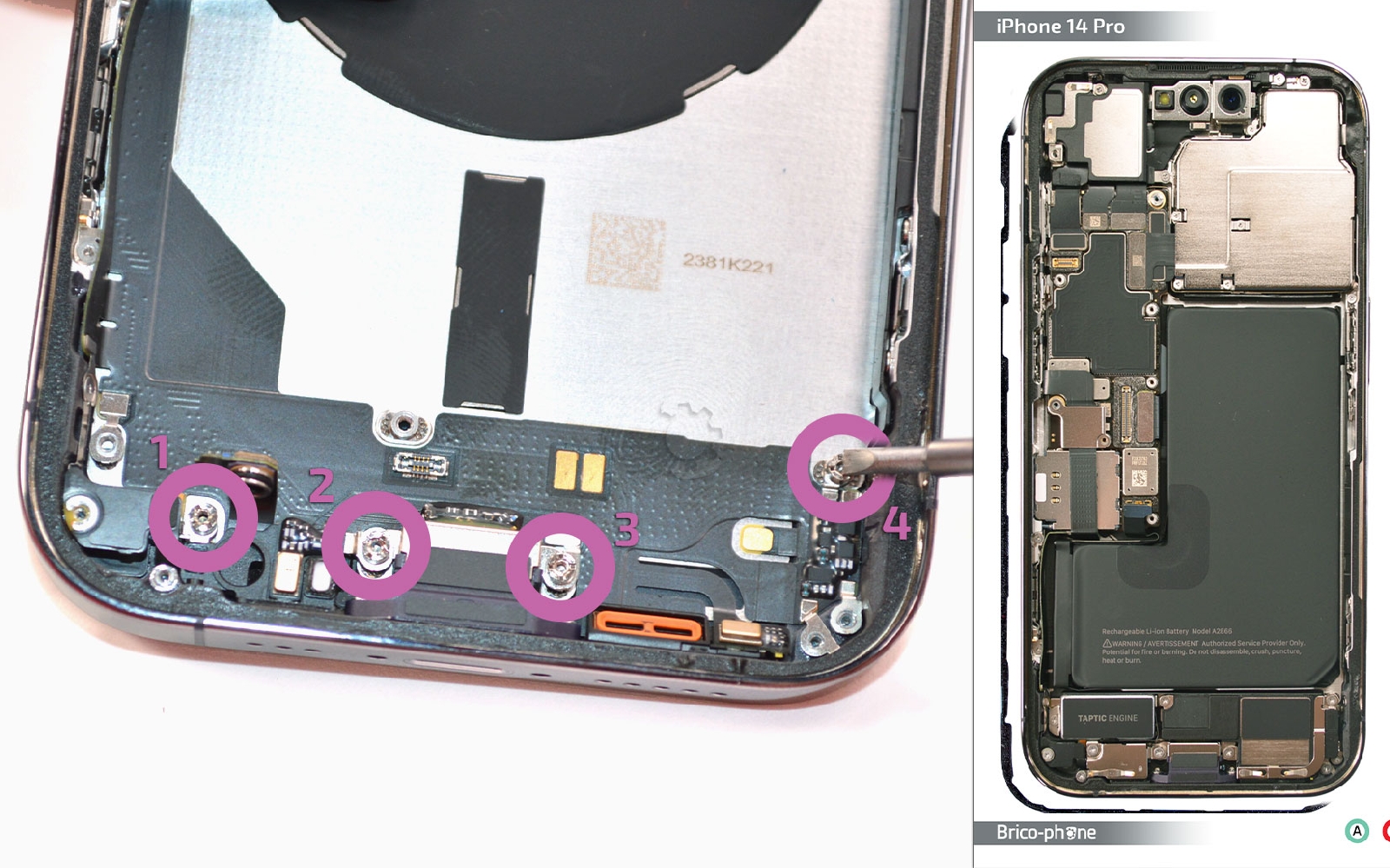

Etape 16 : Retirer le support du micro et capteur

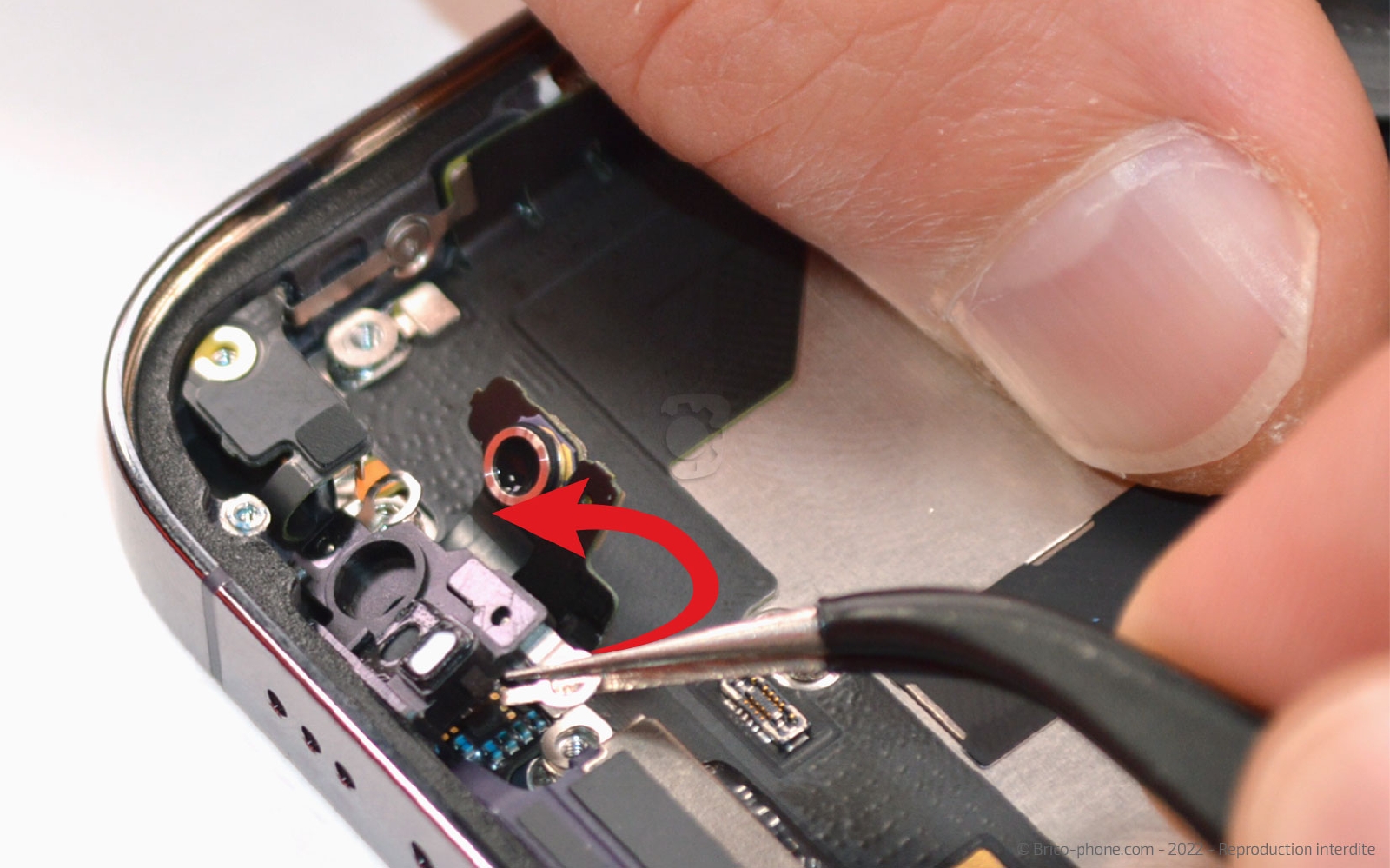

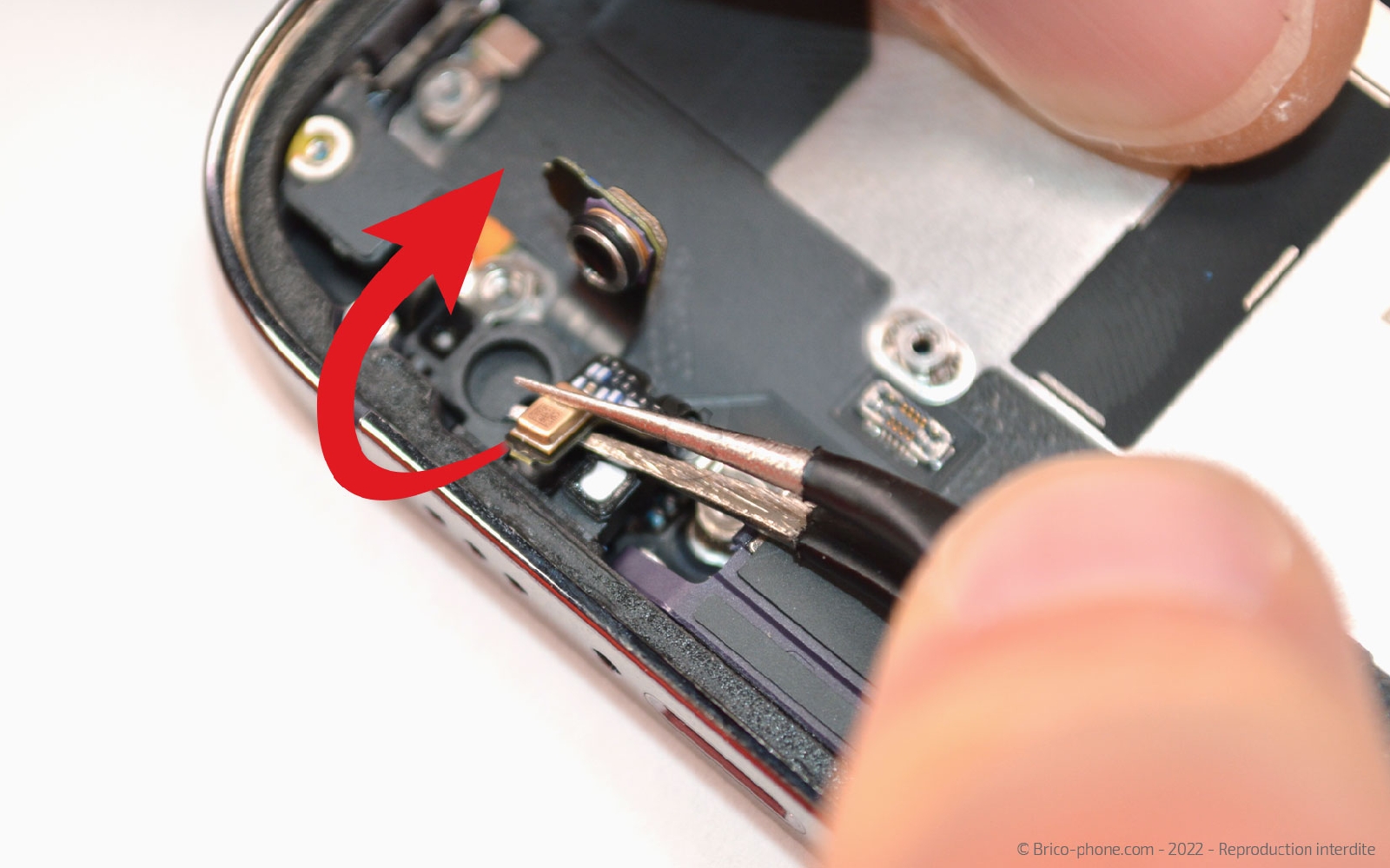

Ôtez les vis avec le tournevis plat puis soulevez le micro et le capteur.

Après il vous faut chauffer le composant pour pouvoir le saisir et l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 17 : Dévisser le connecteur de charge

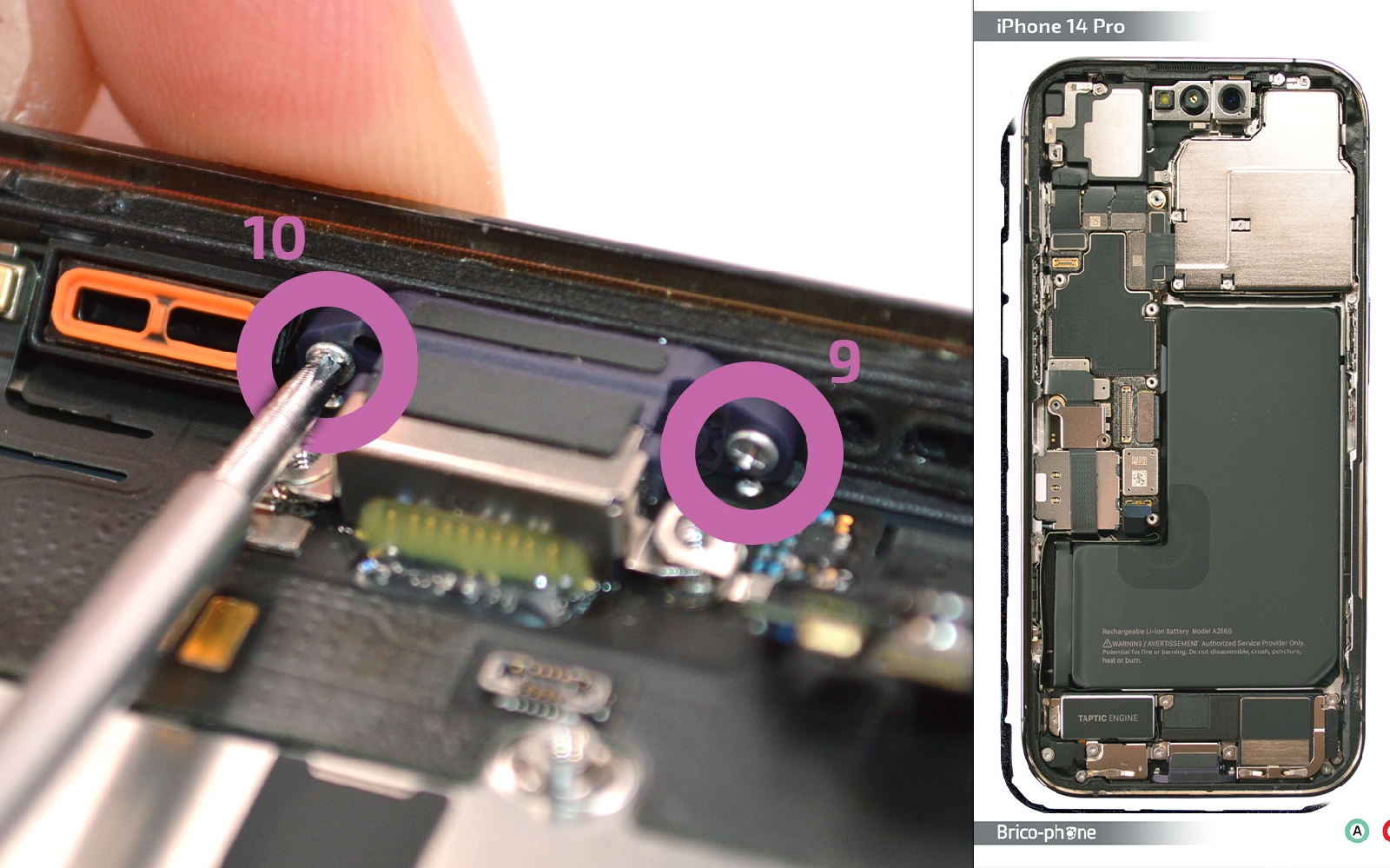

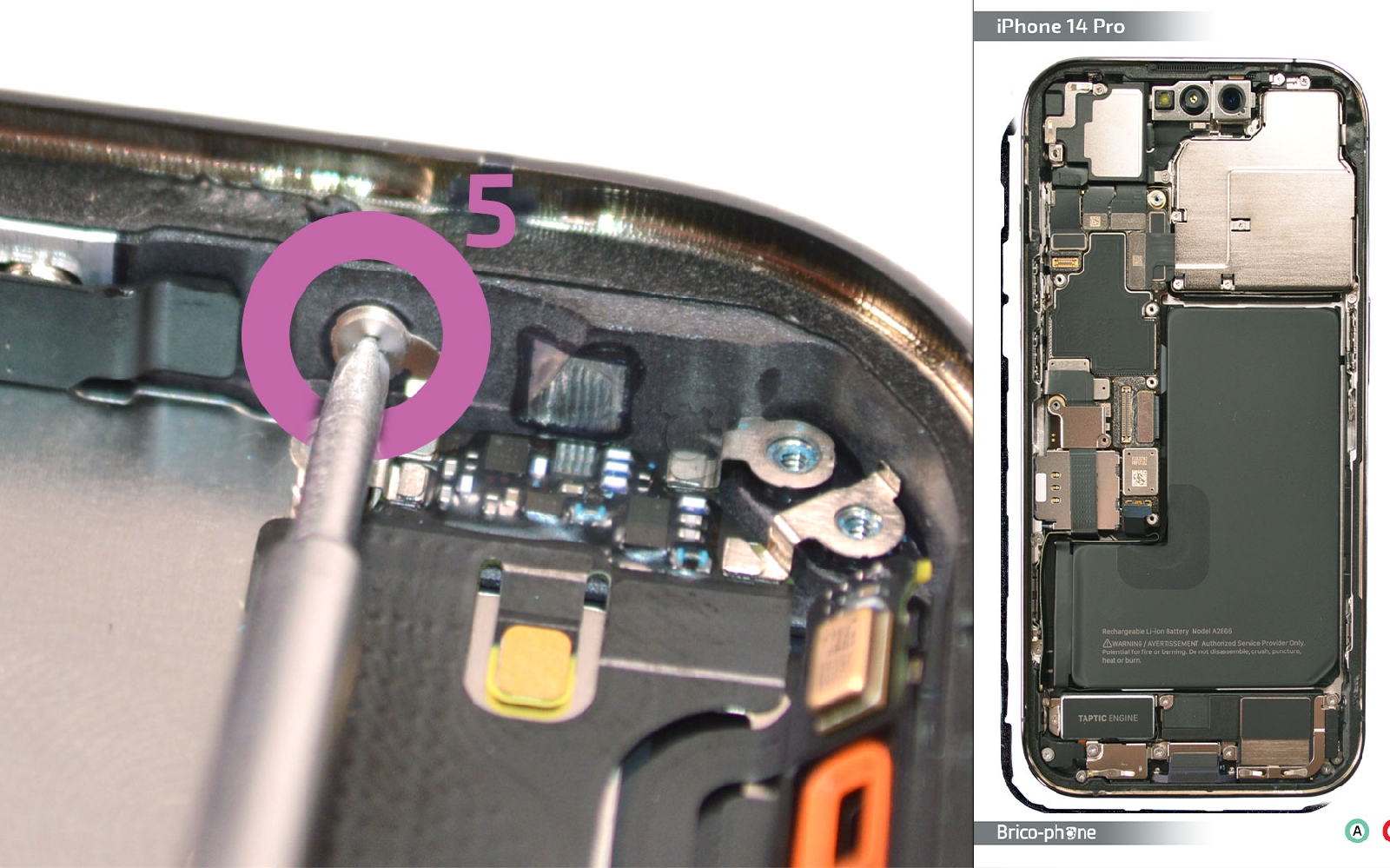

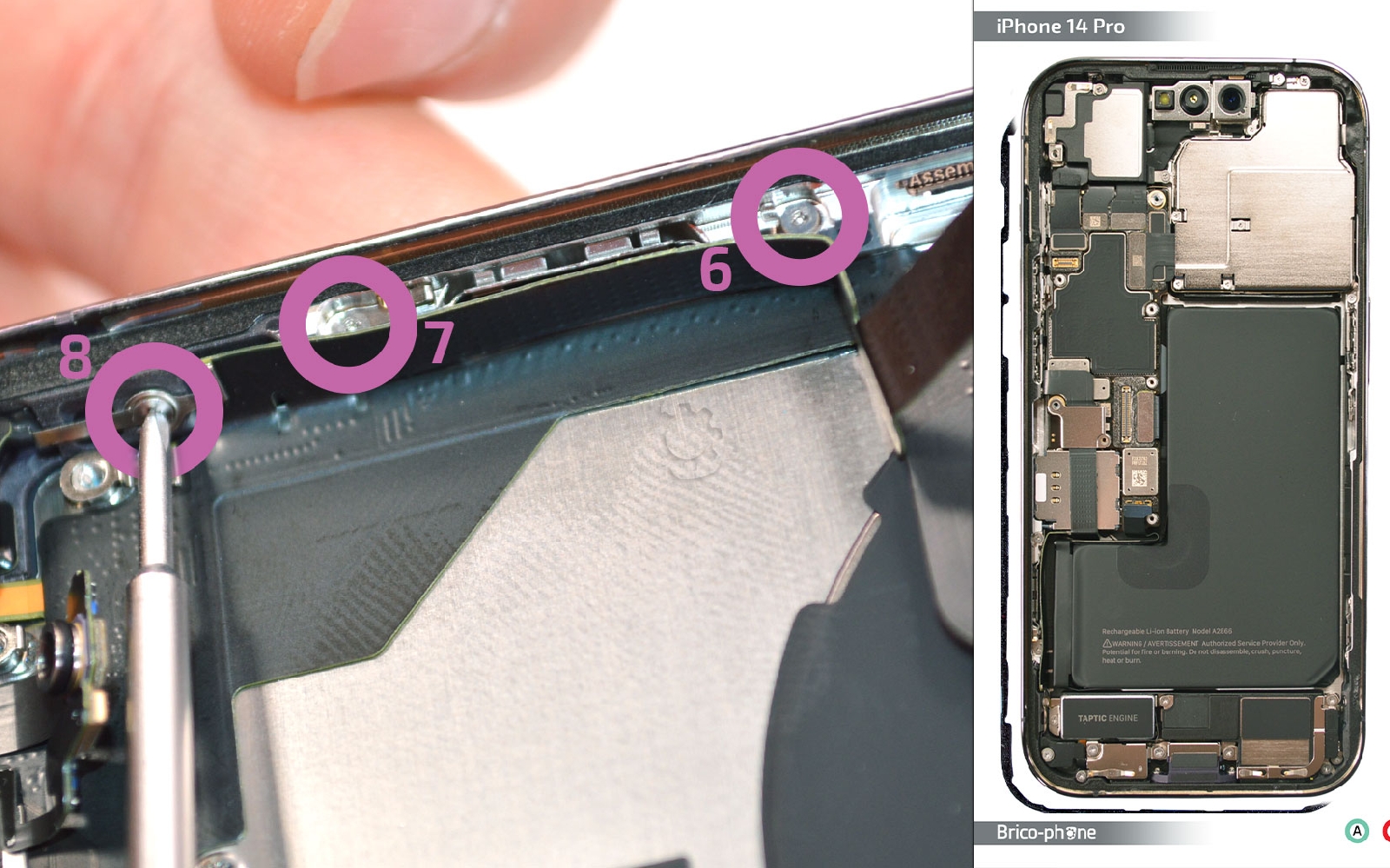

Munissez vous du tournevis triwing pour enlevez les vis H5, H6, H7 et H8 avant de vous attaquer aux vis H9 et H10 situées de chaque coté de la prise de charge avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

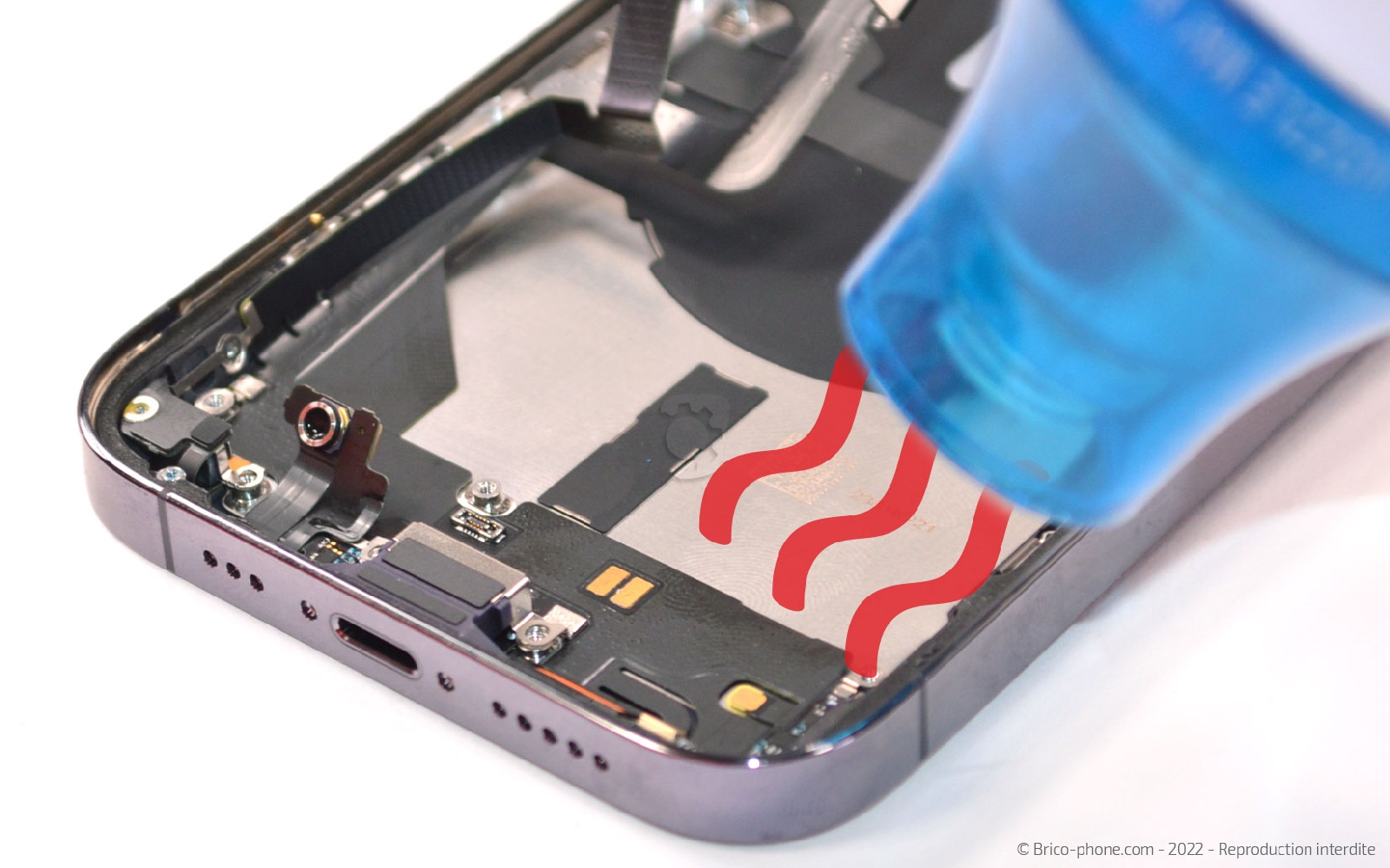

Etape 18 : Enlever le connecteur de charge

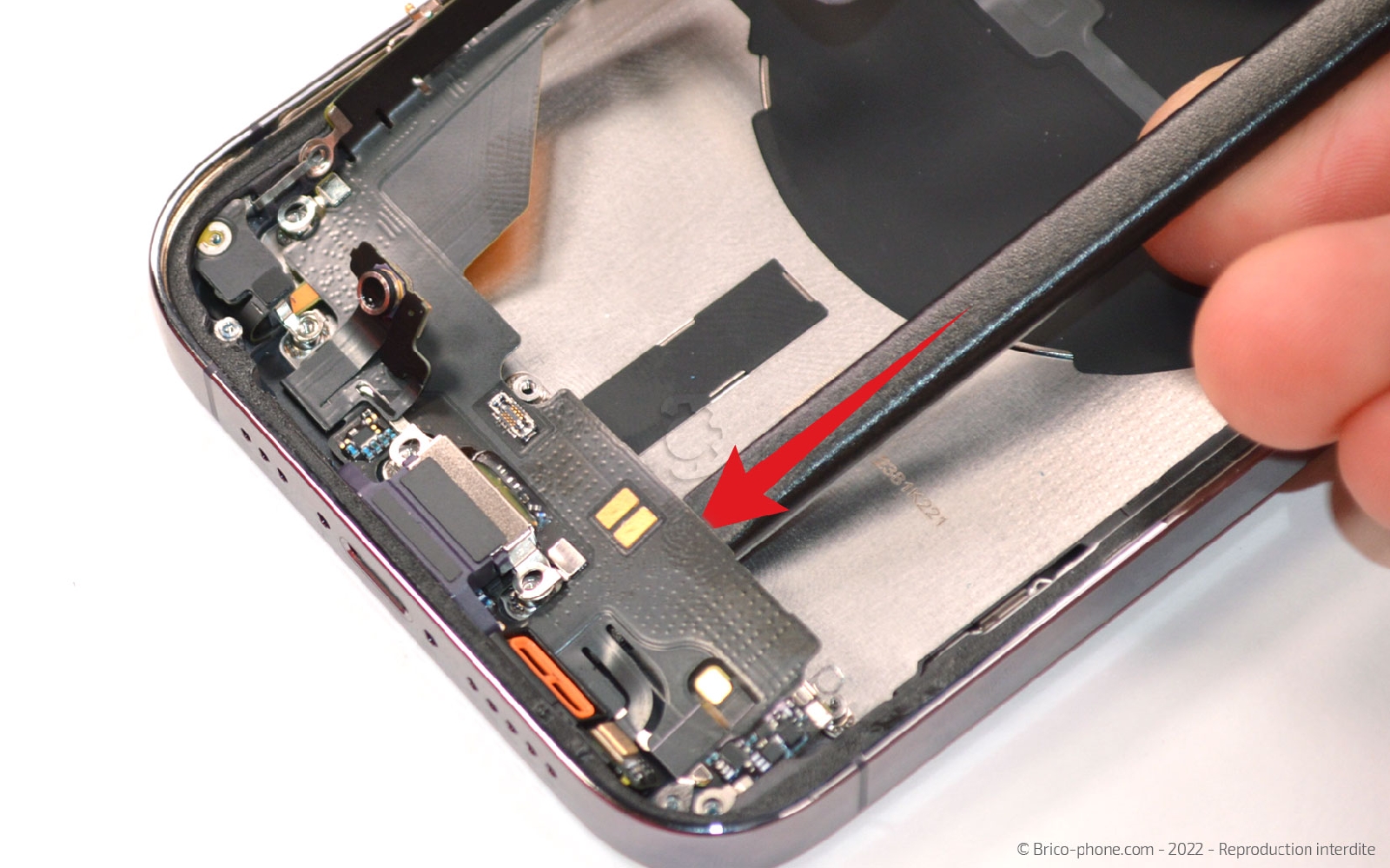

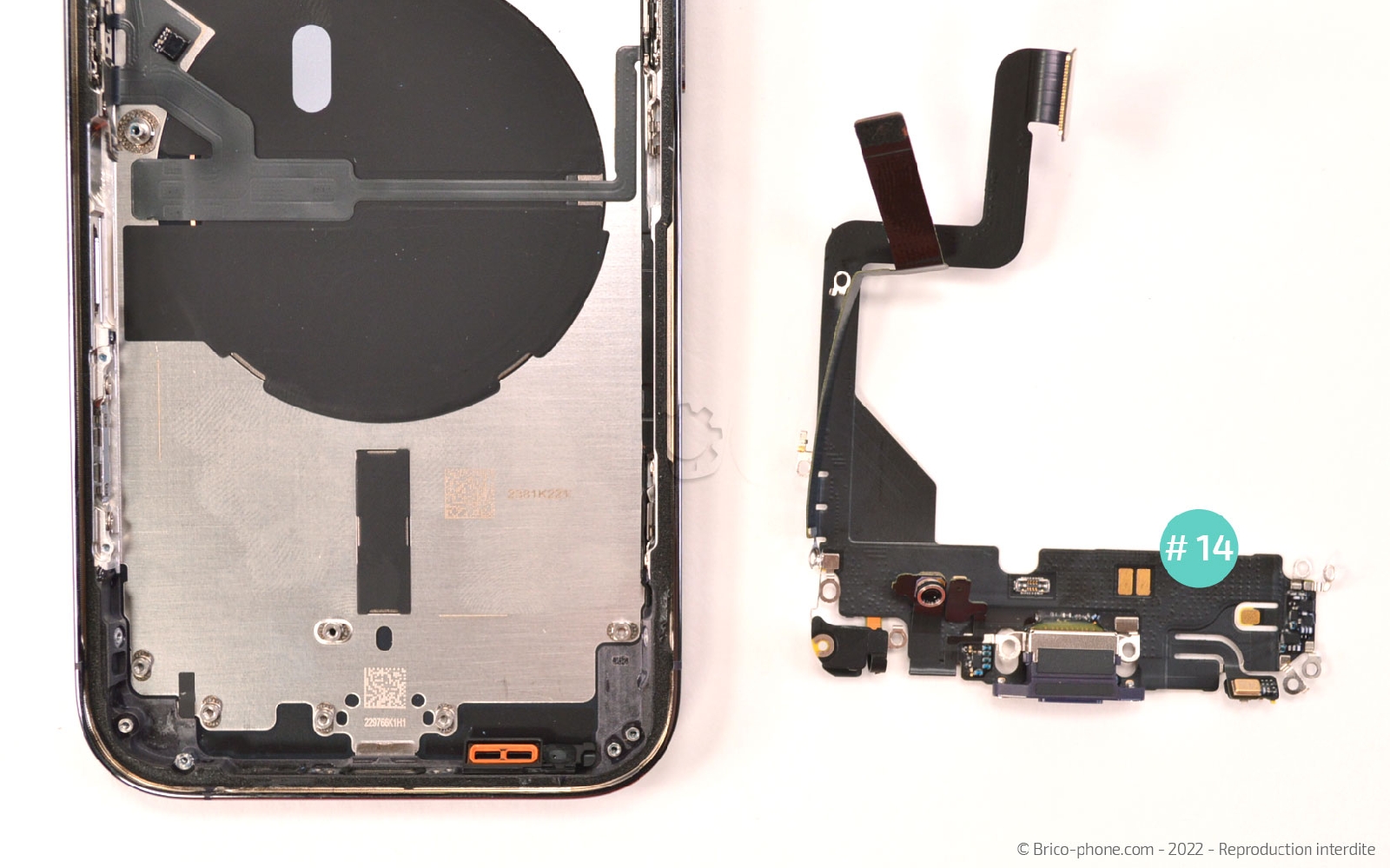

Reprenez le décapeur thermique ou votre sèche-cheveux pour chauffer l'ensemble du connecteur de charge.

Ensuite, glissez le levier en nylon sous le composant pour le décoller petit à petit du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Replacer les éléments dans son iPhone
Félicitations, vous venez de retirer le connecteur de charge endommagé de votre iPhone 14 Pro !

Maintenant pour remonter votre téléphone, vous pouvez prendre le tutoriel en sens inverse.

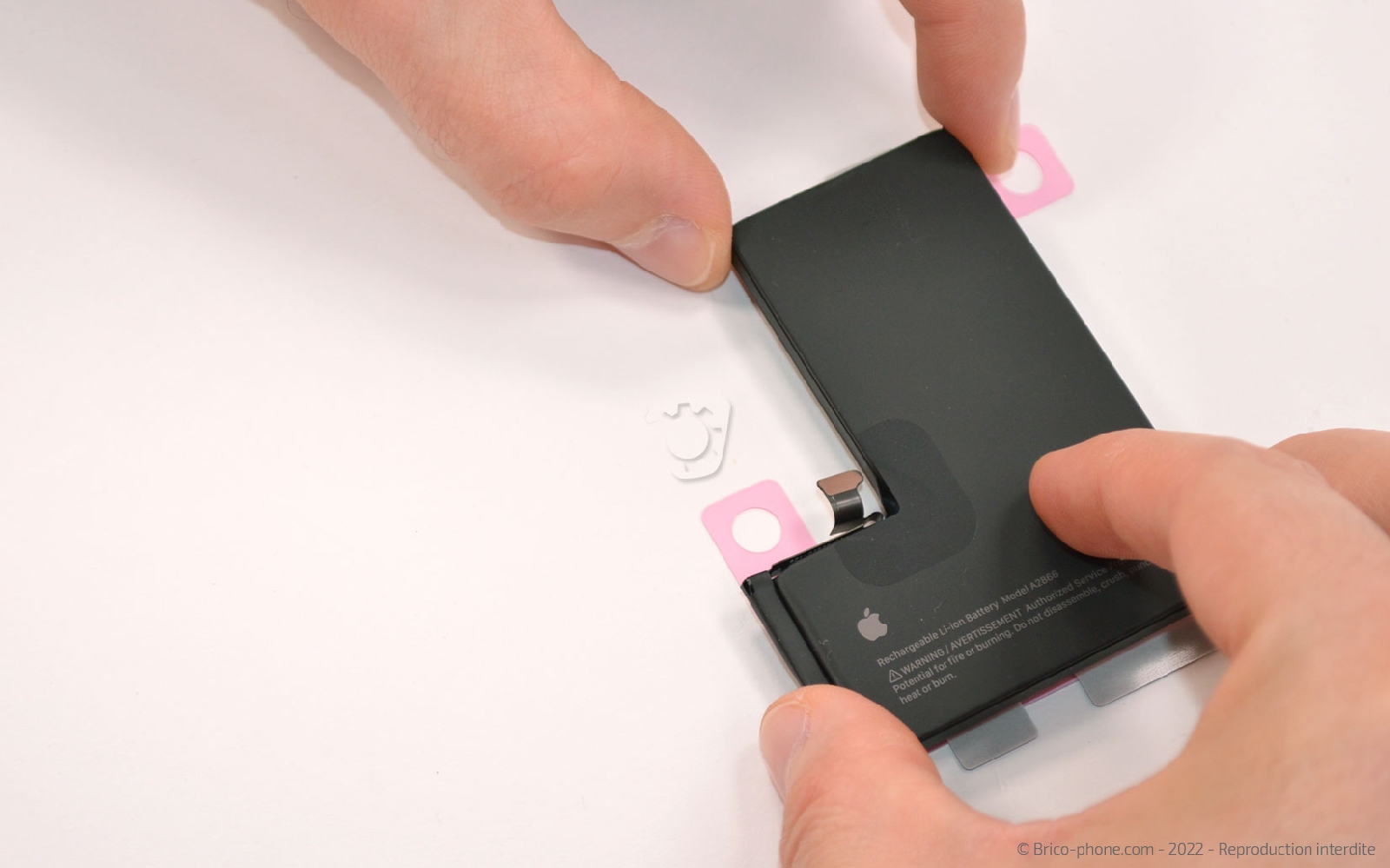

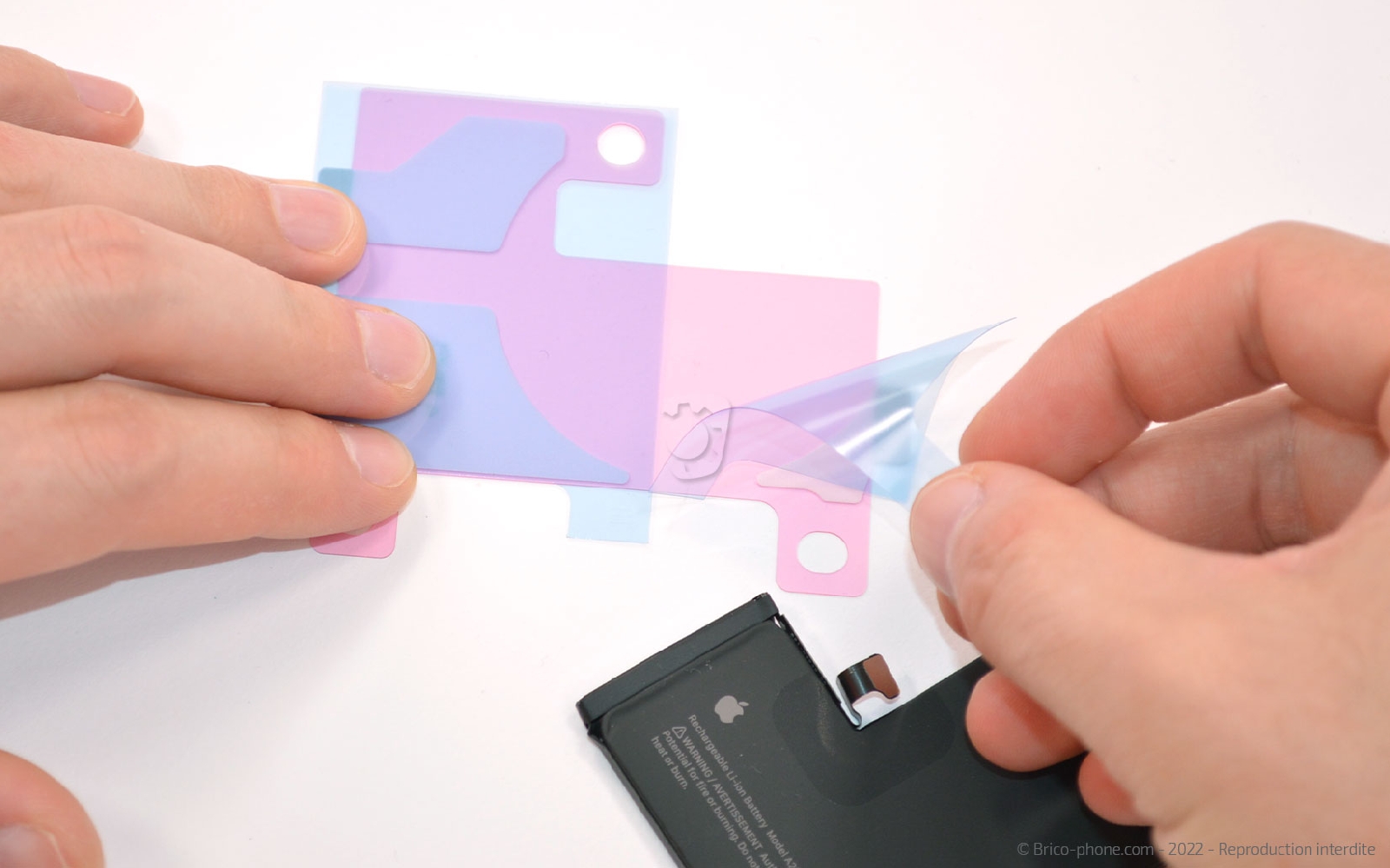

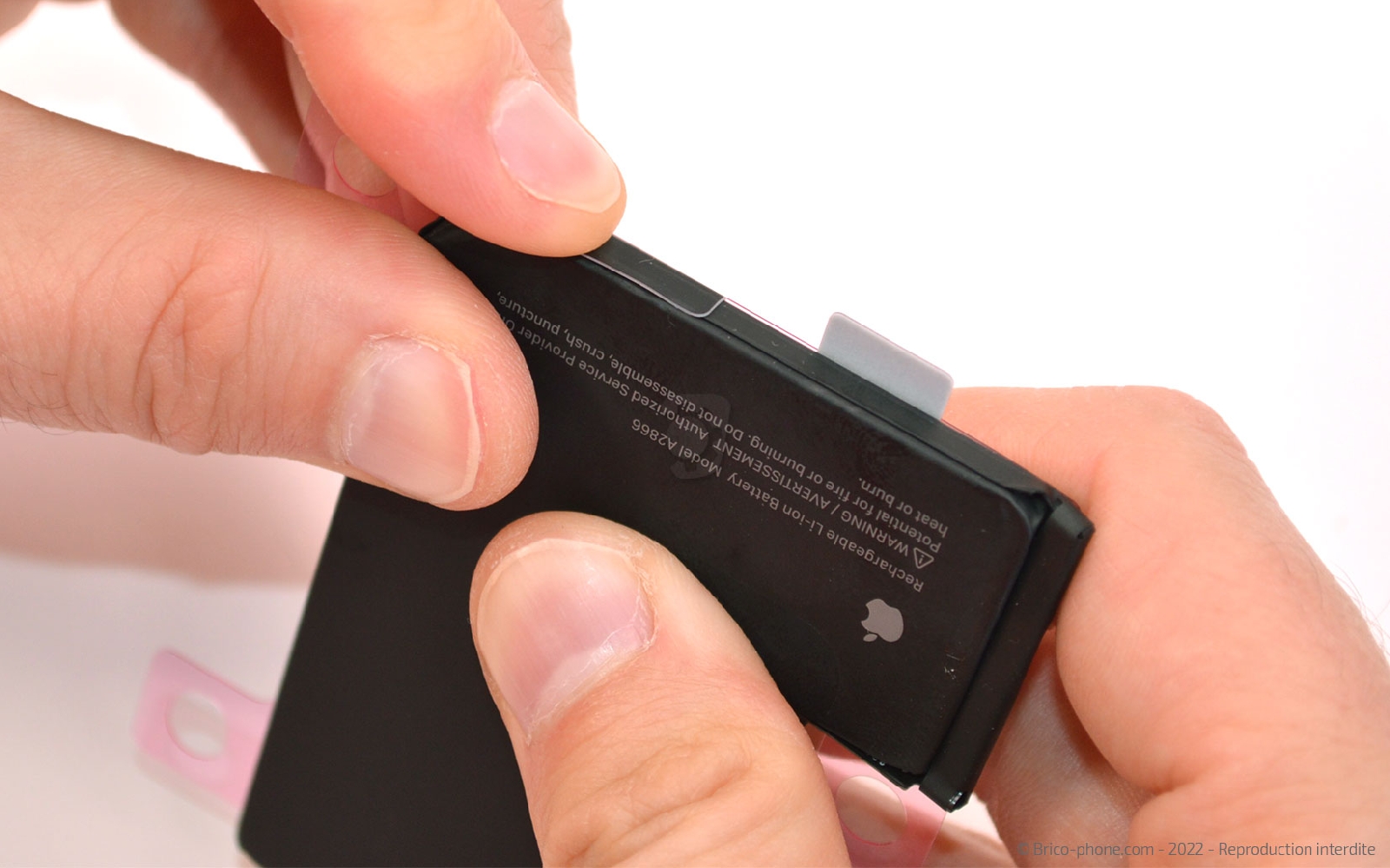

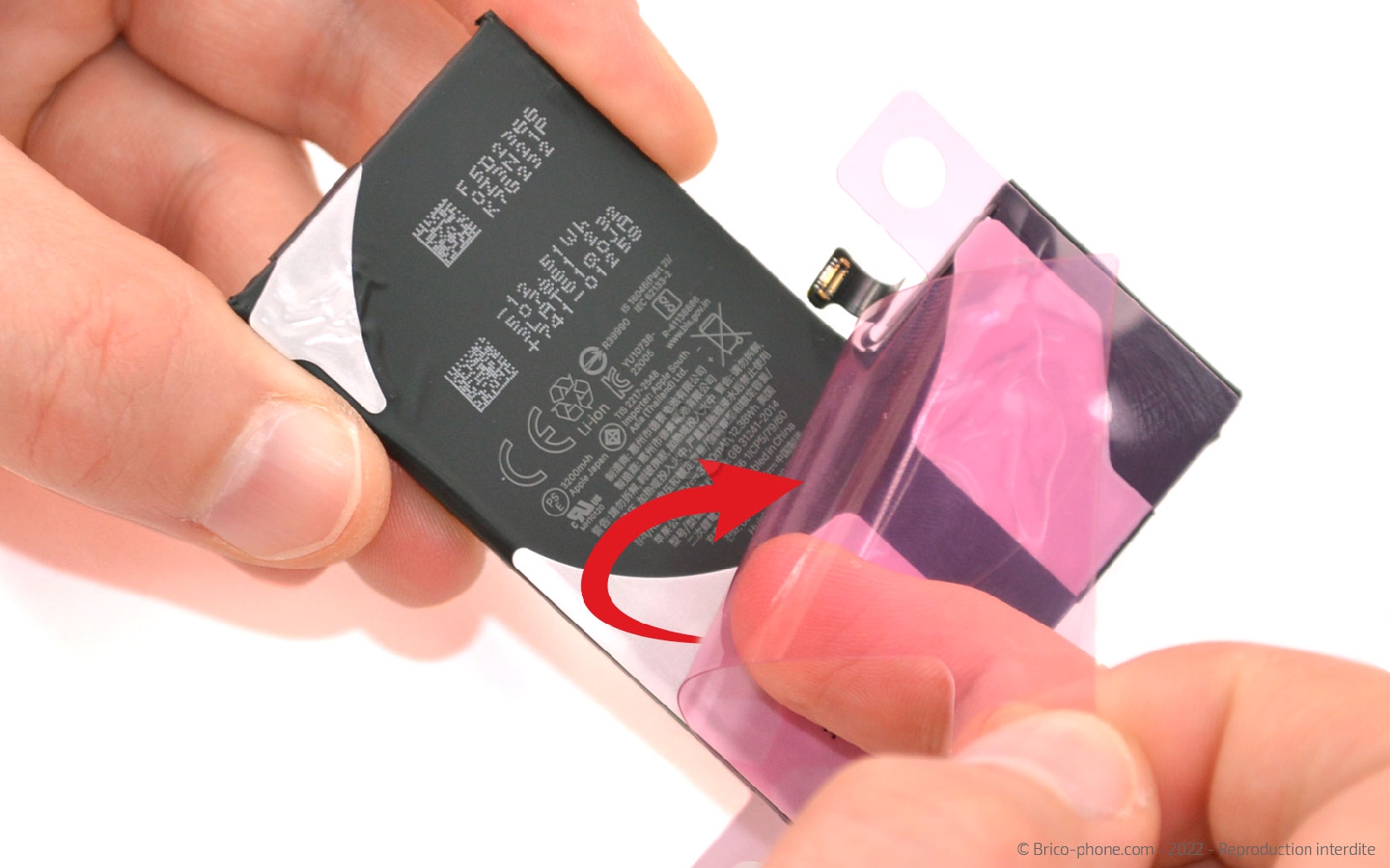

Pour installer la batterie, il vous suffit de placer de nouveaux stickers. Pour cela, installez les adhésifs à plat puis ôtez la protection bleue. Placez la batterie sur les stickers avant de replier les languettes sur le devant de la batterie. Finissez par retirer la protection rose et poser la batterie à l'interieur de votre iPhone.

Conseils pour la fermeture

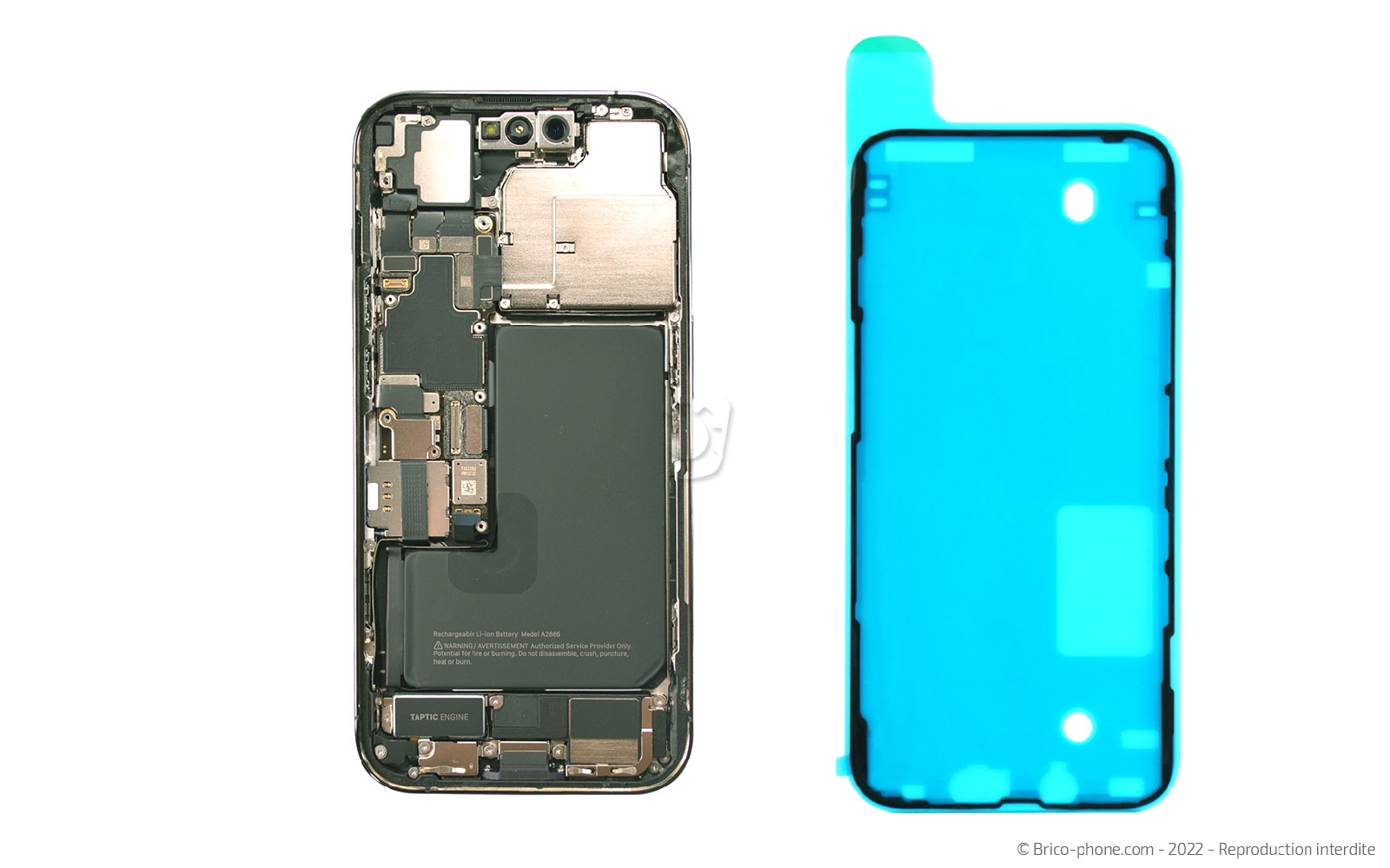

Avant d'installer le nouveau produit, placez un joint d'étanchéité en ayant au préalable nettoyé le châssis des résidus de colle.
