Comment changer le rail latéral sur Switch Oled

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 12/20
Switch Oled | Temps estimé : 45 min | Difficulté : 3/5

Impossible d'utiliser votre Joy-Con droit ? Le rail permettant d'accueillir la manette est endommagé ? Si le Joy-Con n'est plus reconnu, il se peut que votre rail soit en défaut.
Pour remédier à ce problème, Brico-phone vous propose de le changer vous-même et pour vous permettre de le faire vous-même notre tutoriel de réparation est à votre disposition.

Chaque étape est détaillée en images et en vidéo, vous ne pourrez pas vous tromper et si nécessaire nos techniciens sont disponibles par téléphone, mail et tchat pour vous aider et répondre à toutes vos questions.

Si vous souhaitez changer le rail droit, penchez-vous seulement sur les étapes de 1 à 11. Pour le rail gauche, le dépannage est un peu plus long car il est nécessaire de retirer la carte mère et donc seule l'étape 11 ne vous concerne pas.

Diagnostic

›  Le Joy-con n'est pas reconnu par la console.
›  Le rail est endommagé.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Rail latéral droit de Nintendo Switch OLED
18,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils pour Switch spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

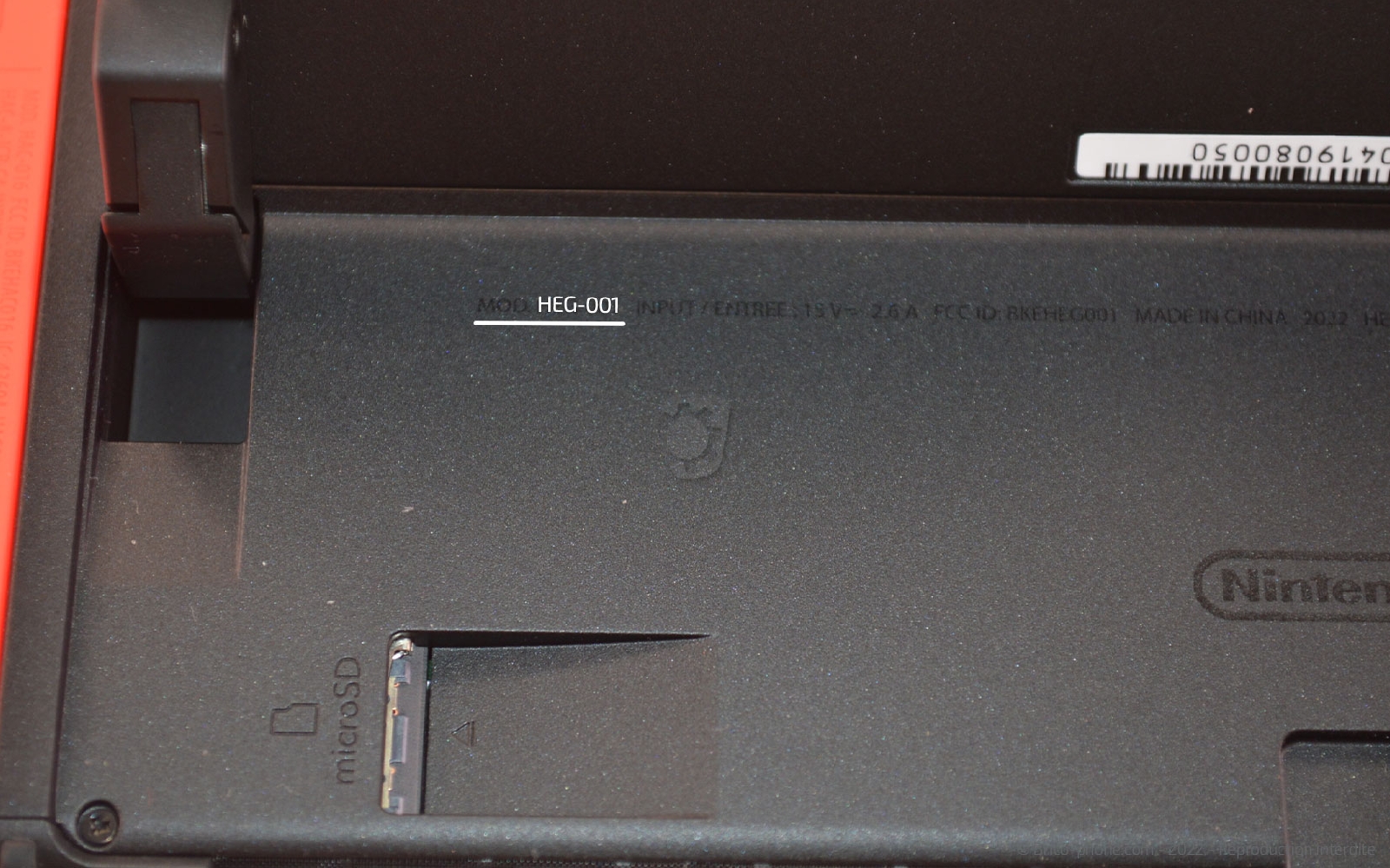

Dans un premier temps, nous vous conseillons de vérifier le modèle de votre switch avant de passe commande afin de vérifier que la pièce choisie soit bien compatible avec votre console. Pour cela, soulevez le support placé à l'arrière de l'appareil pour réussir à lire la référence HEG-001 qui correspond au numéro de modèle de la Switch Oled.

Une fois la commande reçue, installez vous dans un endroit calme avec les outils à disposition, le patron d'aide au montage et ce tutoriel à proximité avant de commencer la réparation. Procédez à l'extinction et au retrait des carte de jeux et de la carte SD si vous en possédez une.

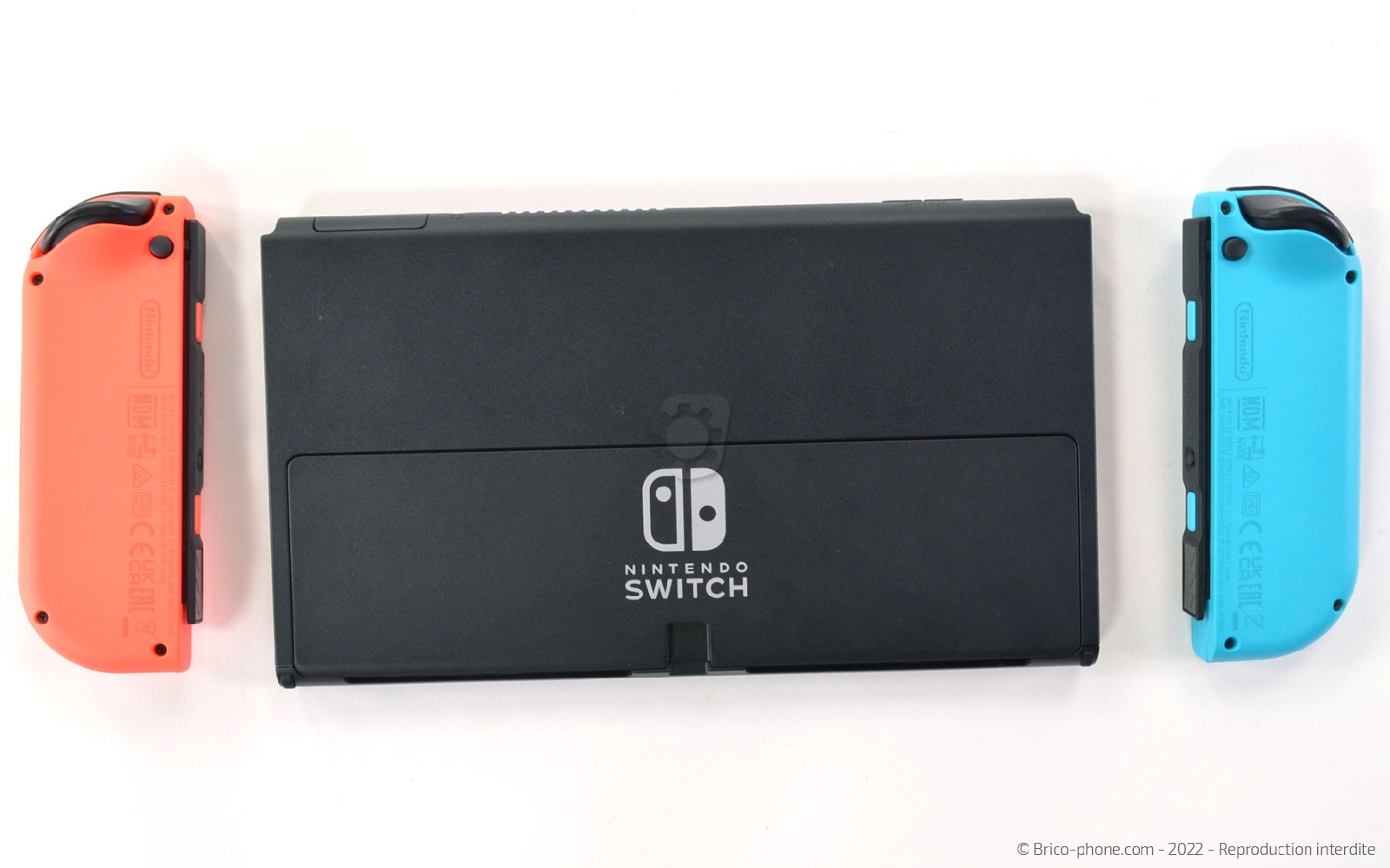

Etape 1 : Libérer les Joy-cons

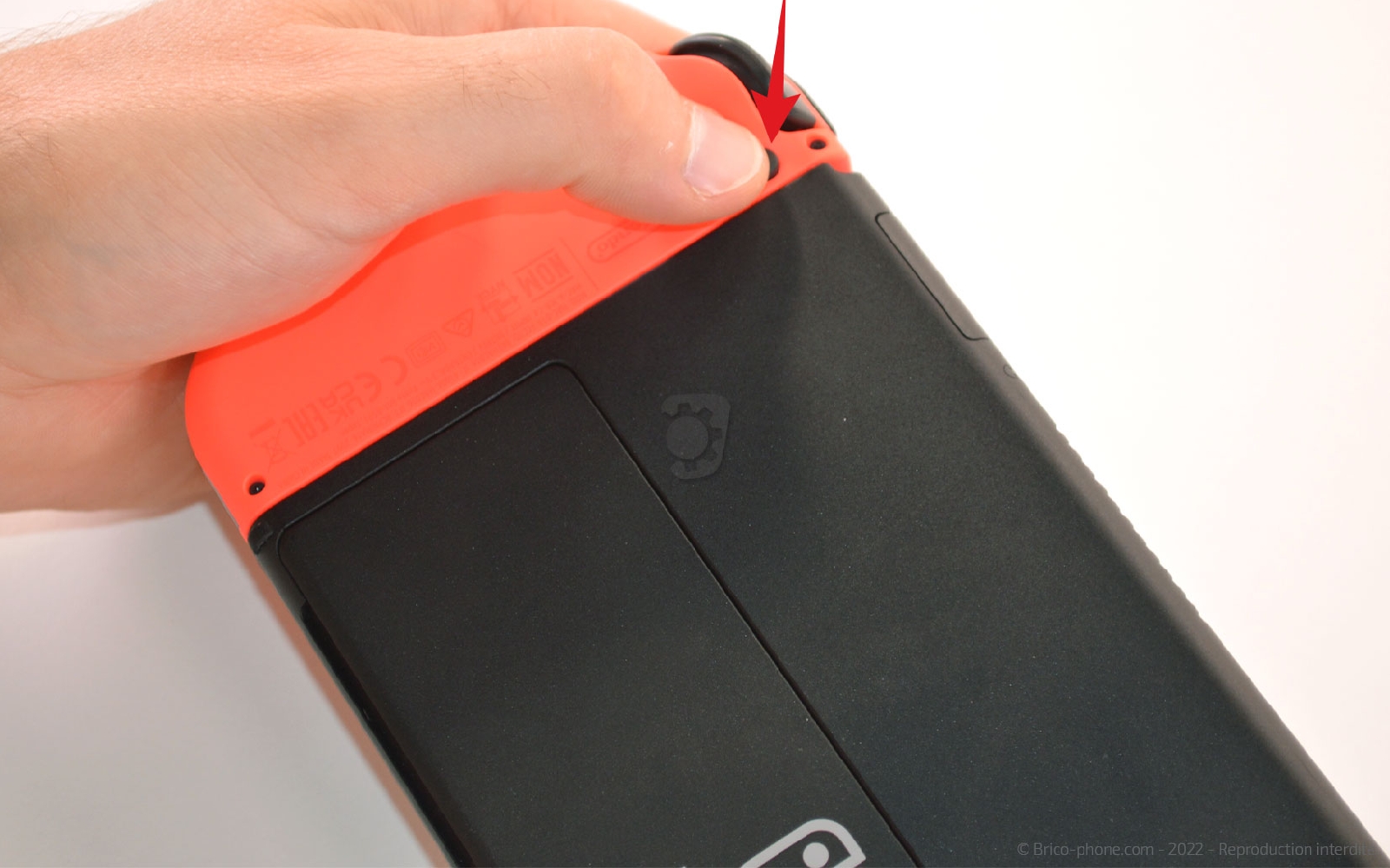

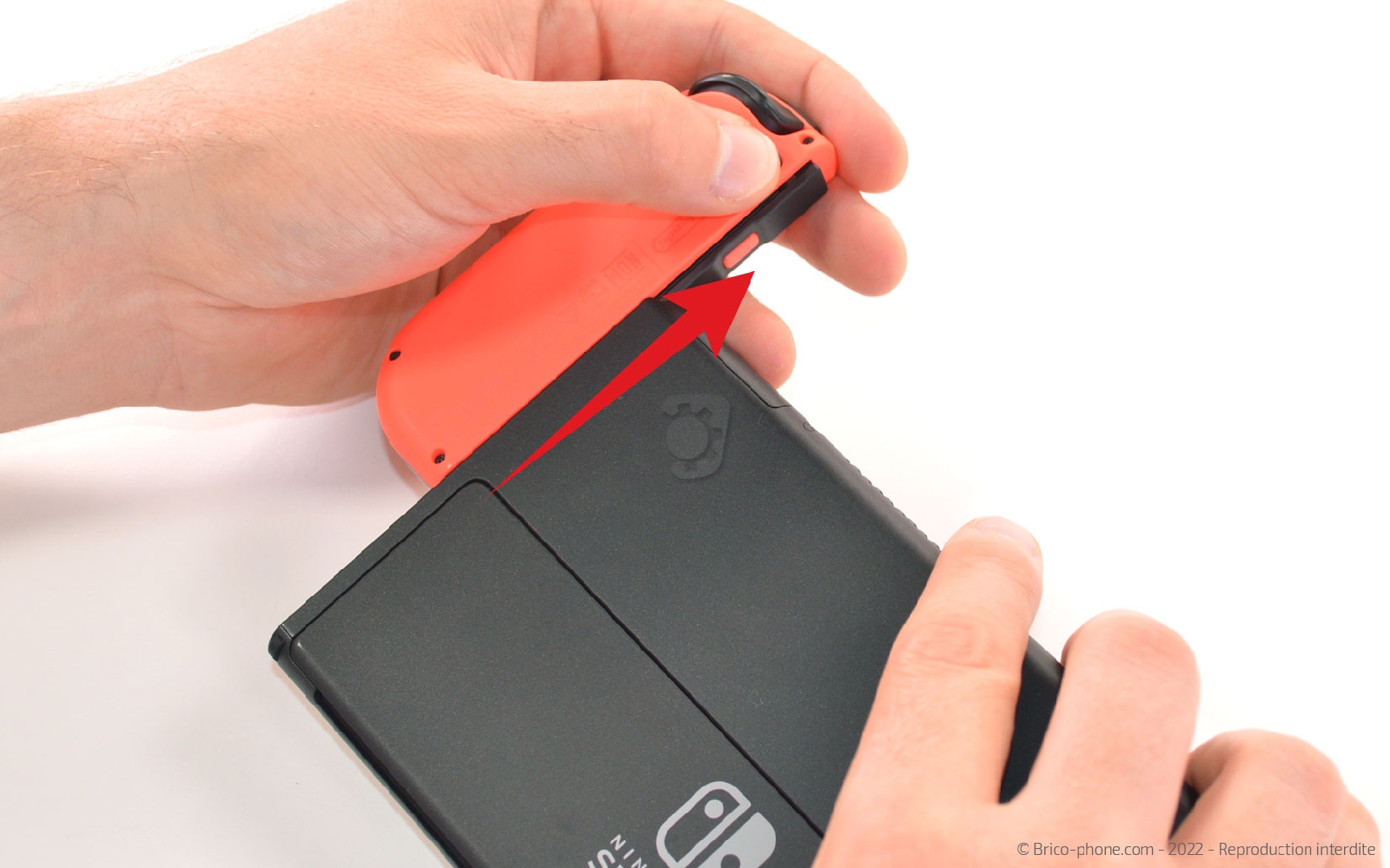

Appuyez sur les boutons avant de faire glisser les joy-cons hors de la console.
Etape 2 : Récupérer les vis triwing

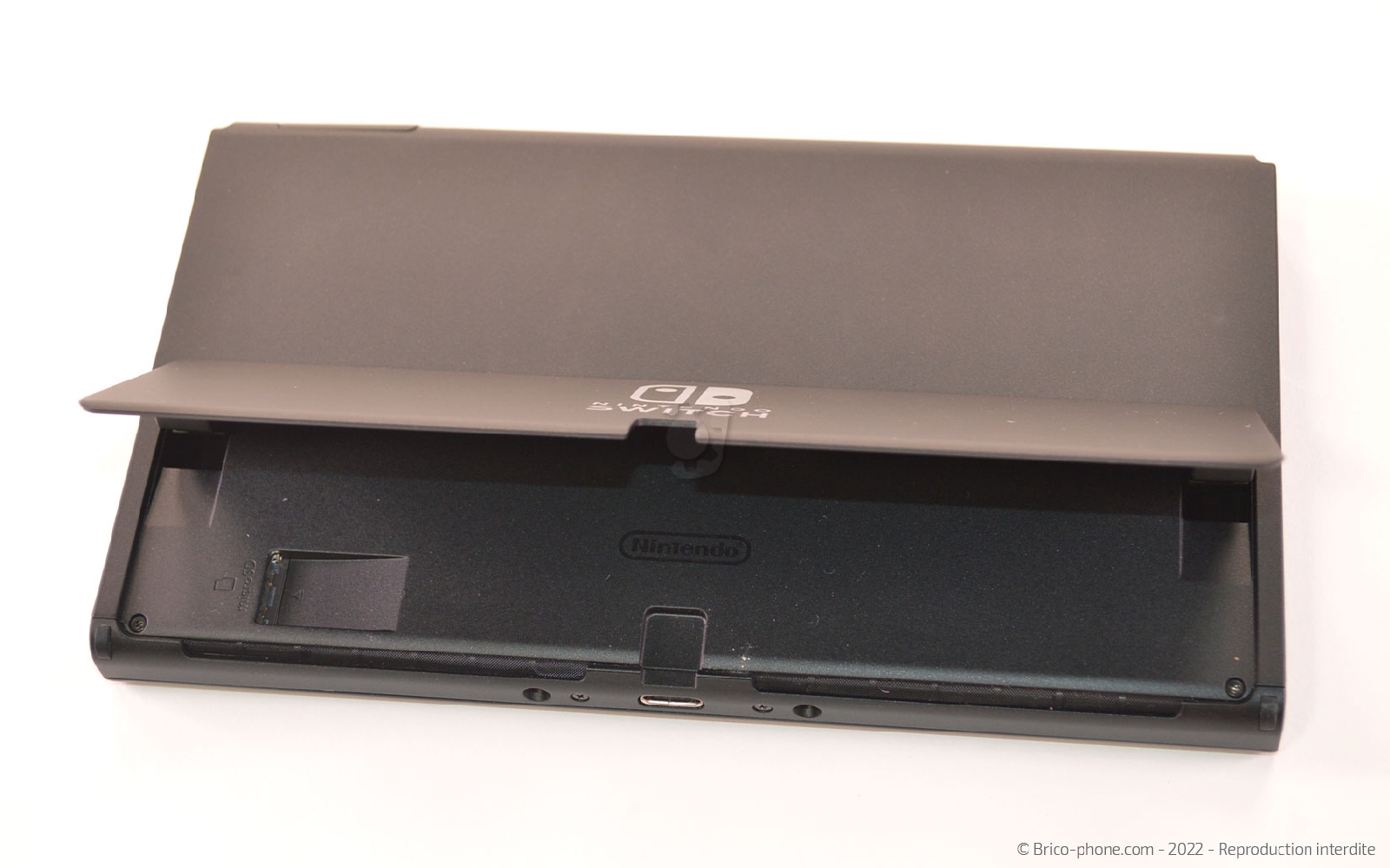

Commençons par extraire les deux vis triwing située sous le support de table.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Dévisser la coque arrière

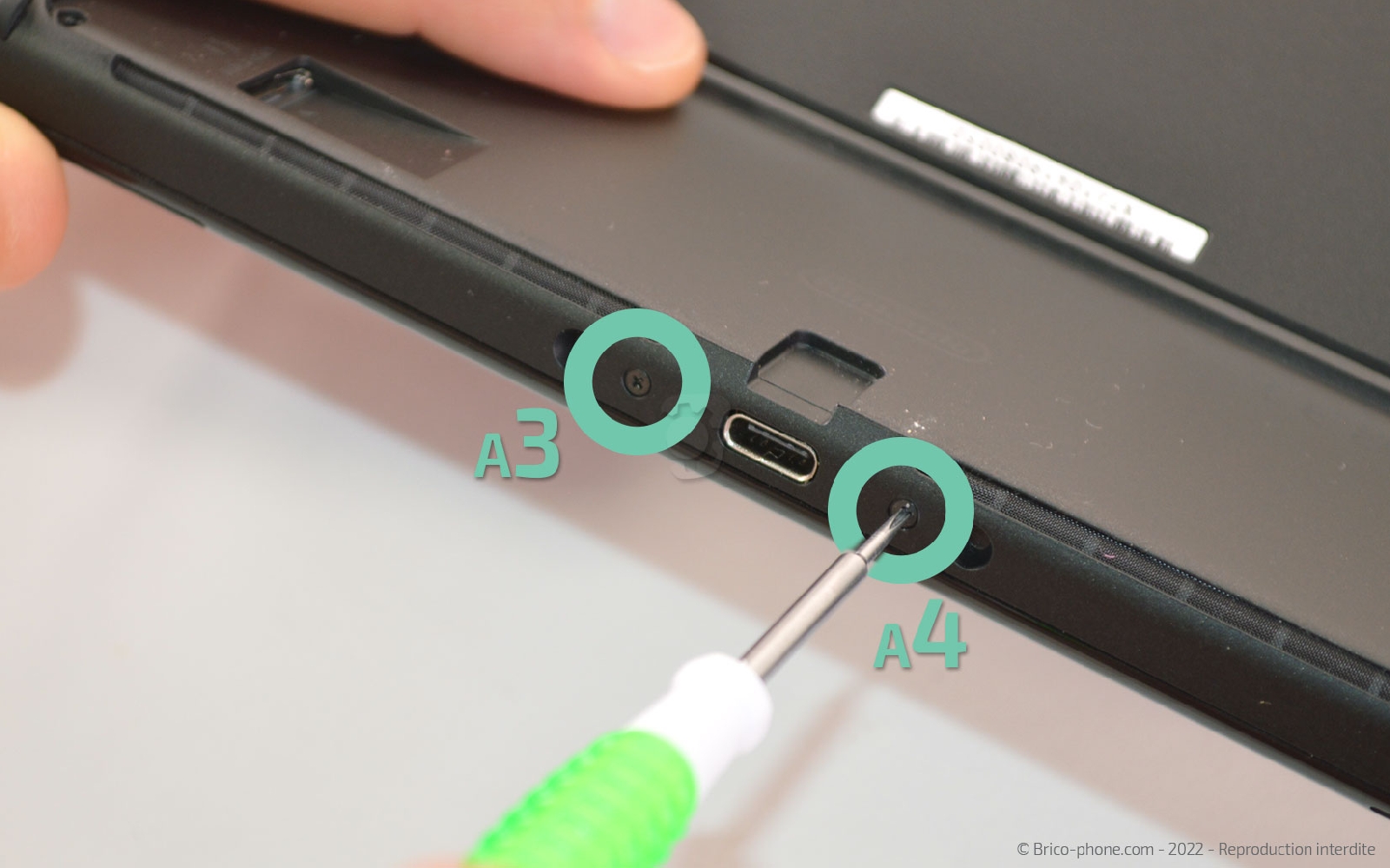

Continuez de sortir les vis nommées A mais cette fois-ci avec le tournevis cruciforme. Il y en a une de chaque coté de la prise de charge, une près des boutons volume, une sur le haut du rail droit et une sur le haut du rail gauche.
Outils du kit utilisés
Outils du kit utilisés

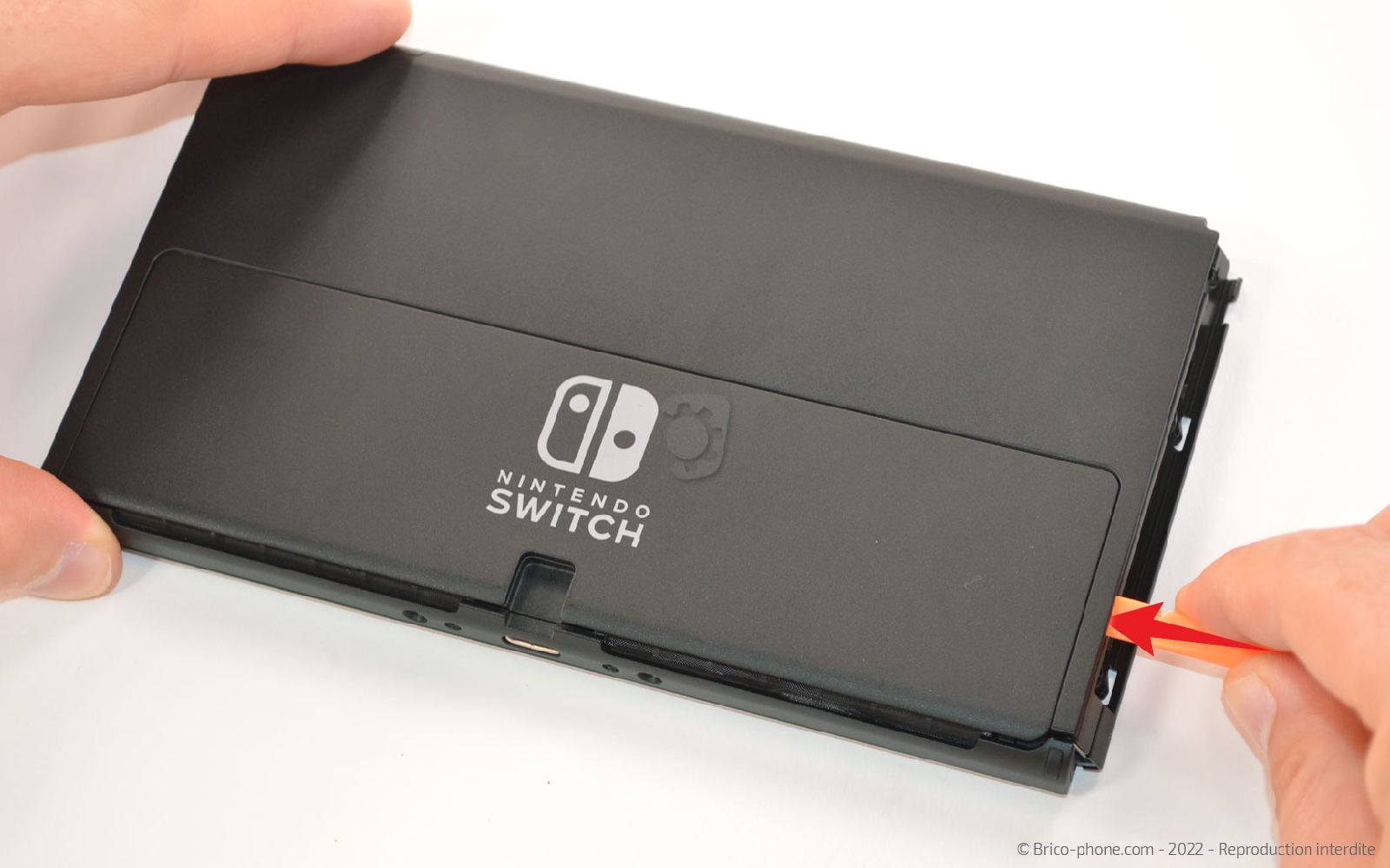

Etape 4 : Retirer la coque arrière
A l'aide du levier en nylon, déclipsez la coque arrière en insérant l'outil entre la coté et le châssis de la console.
Outils du kit utilisés
Outils du kit utilisés

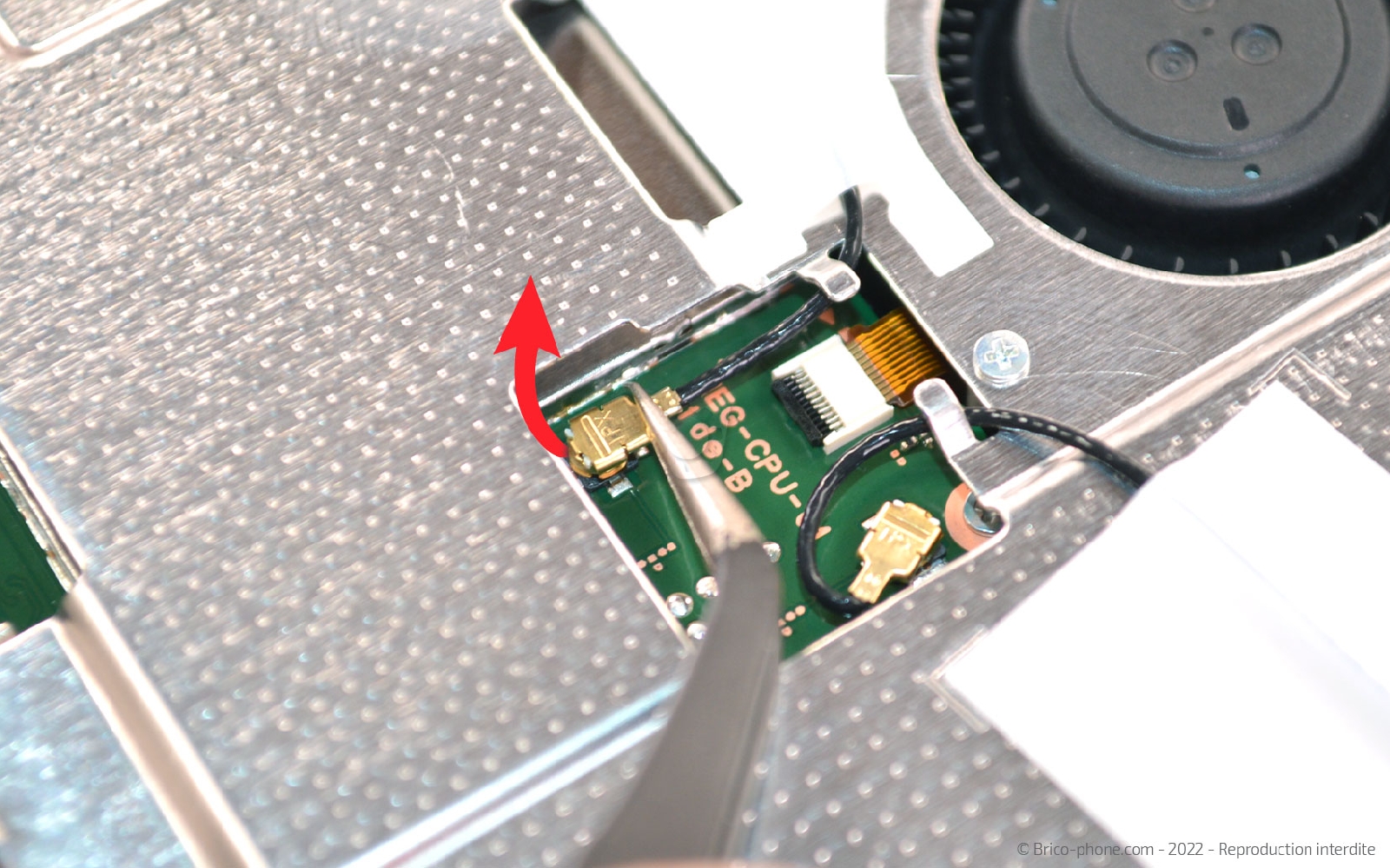

Etape 5 : Débrancher les câbles des antennes
Attrapez la pincette pour débrancher les deux câbles coaxiaux.

Ensuite, dévissez toutes les vis cruciformes B.
Outils du kit utilisés
Outils du kit utilisés

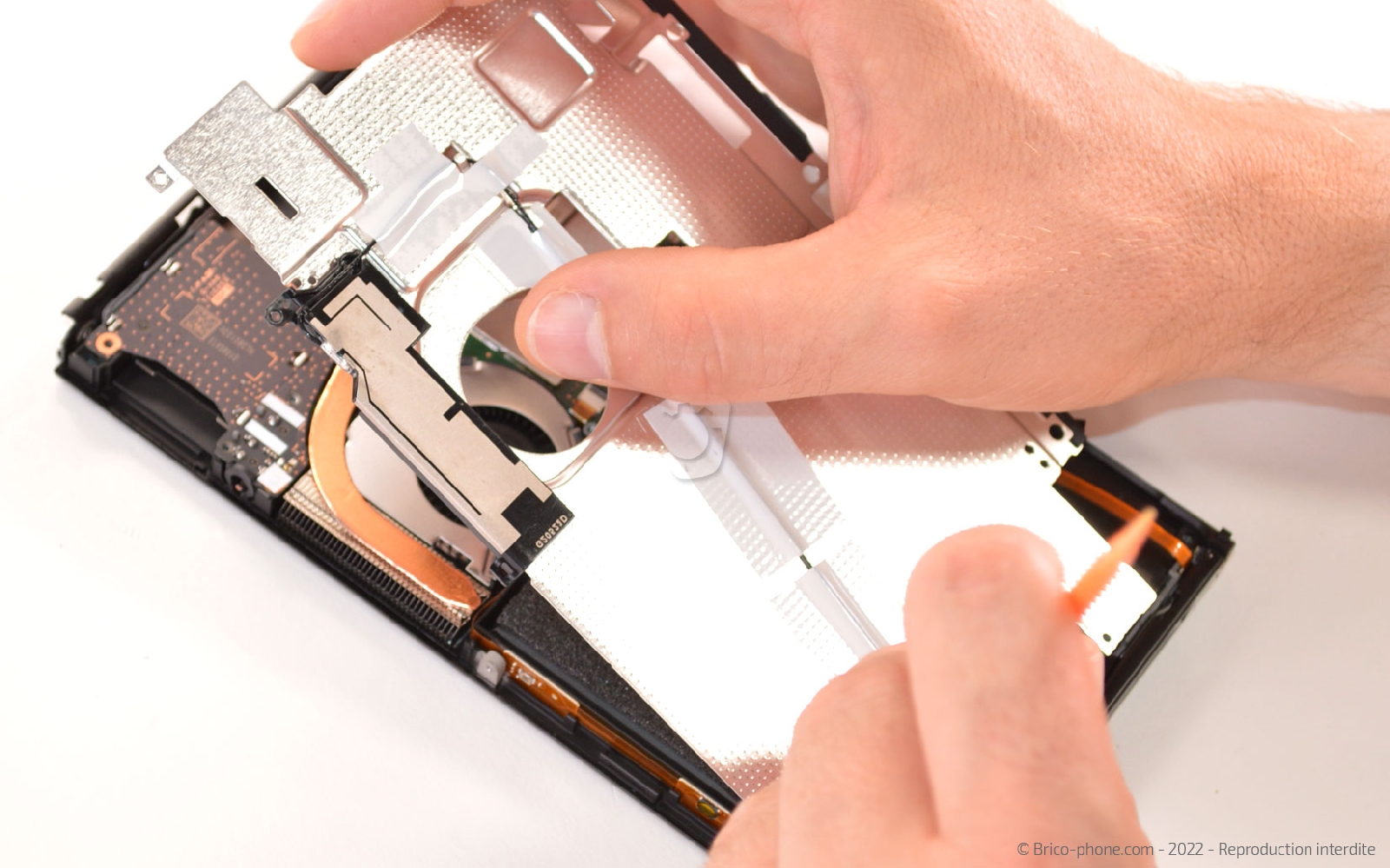

Etape 6 : Oter la plaquette métallique
Faites basculer la plaquette vers la droite afin de pouvoir glisser le câble coaxial sous les accroches pour sortir la plaquette métallique du châssis.
Outils du kit utilisés
Outils du kit utilisés

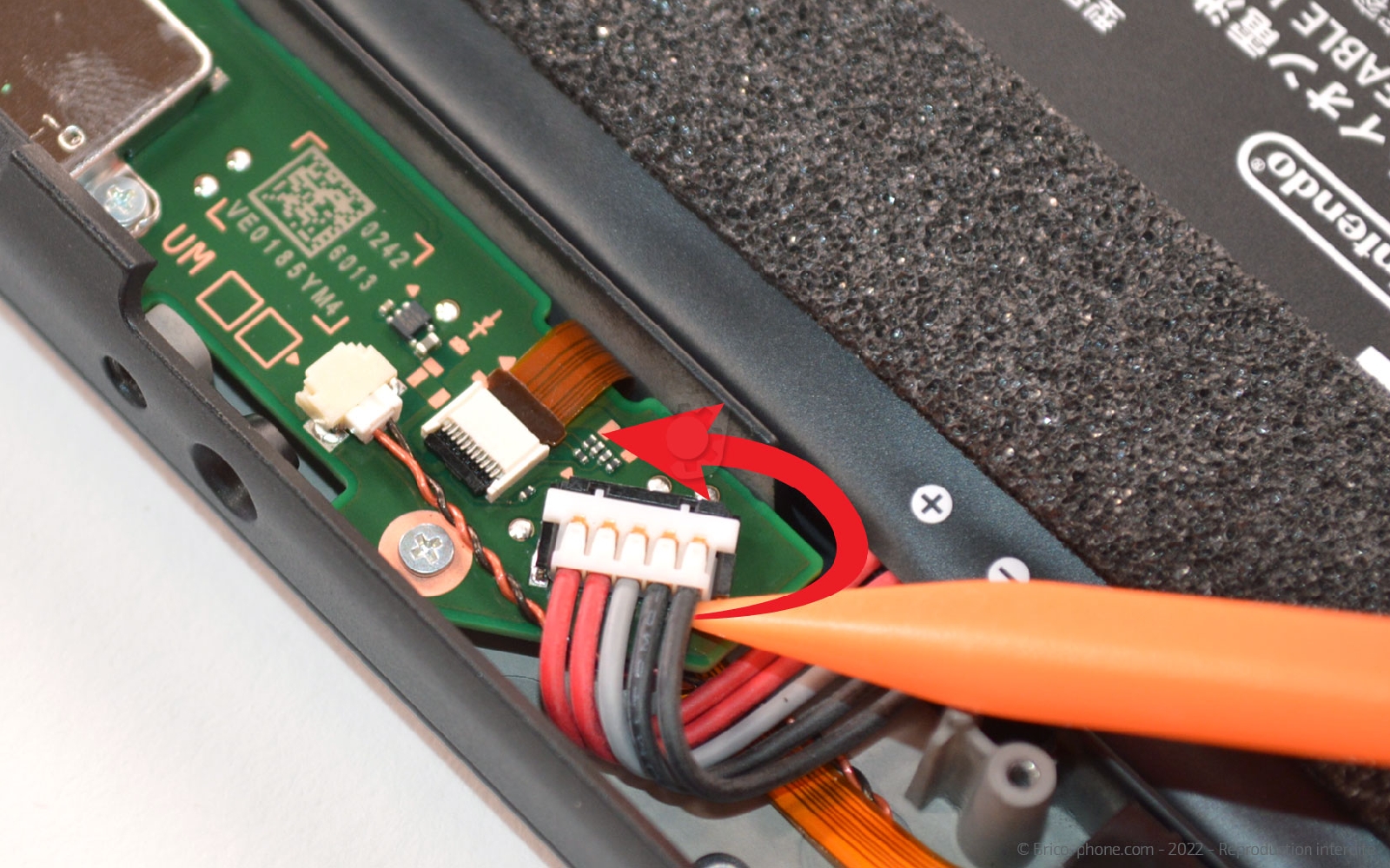

Etape 7 : Déconnecter la batterie
Reprenez le spudger pour déconnecter la batterie.
Outils du kit utilisés
Outils du kit utilisés

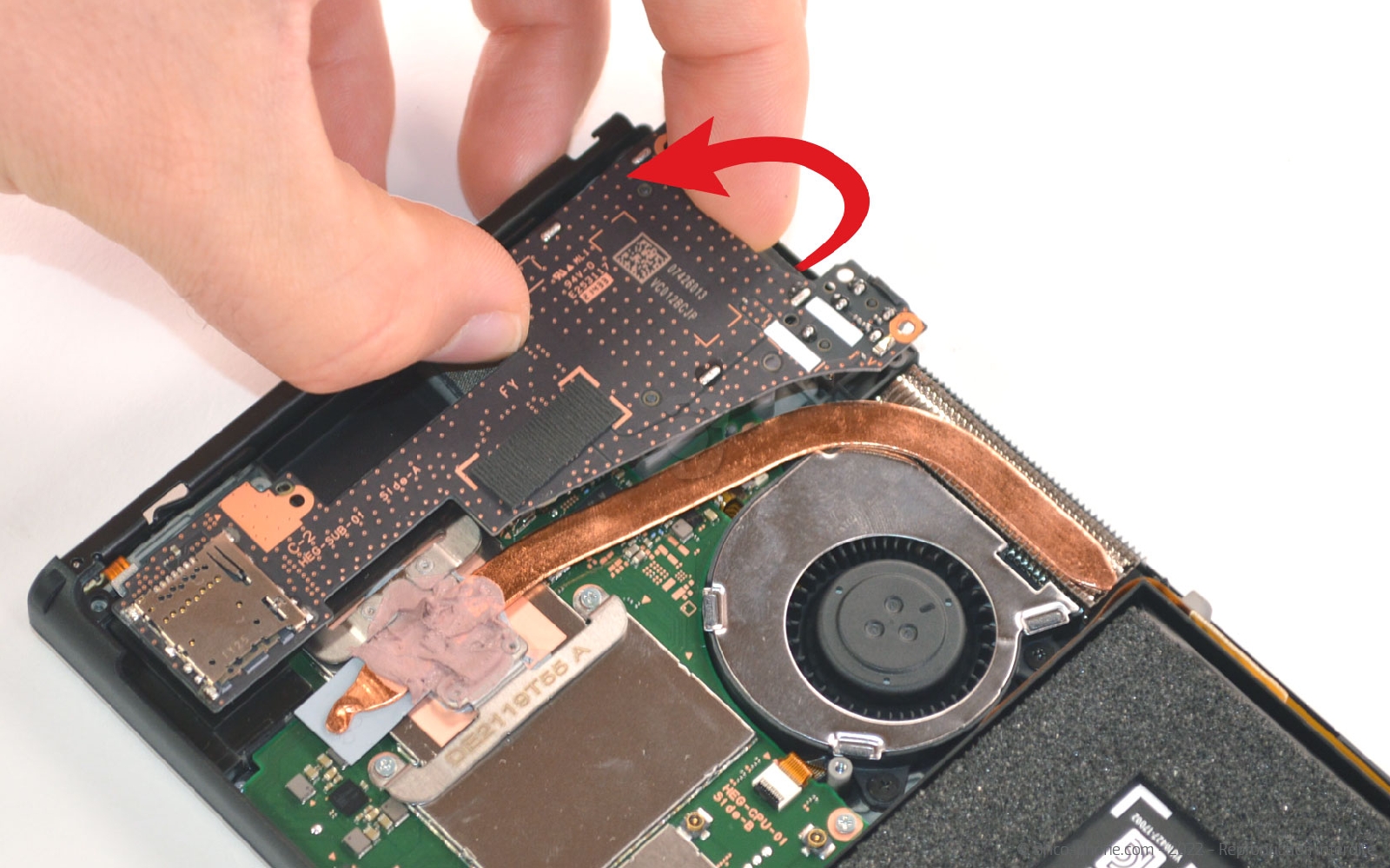

Etape 8 : Libérer le lecteur de cartouche de jeux, carte SD et Prise jack
Retirez le petit adhésif blanc à l'aide de la Brucelles pour découvrir la vis cachée.

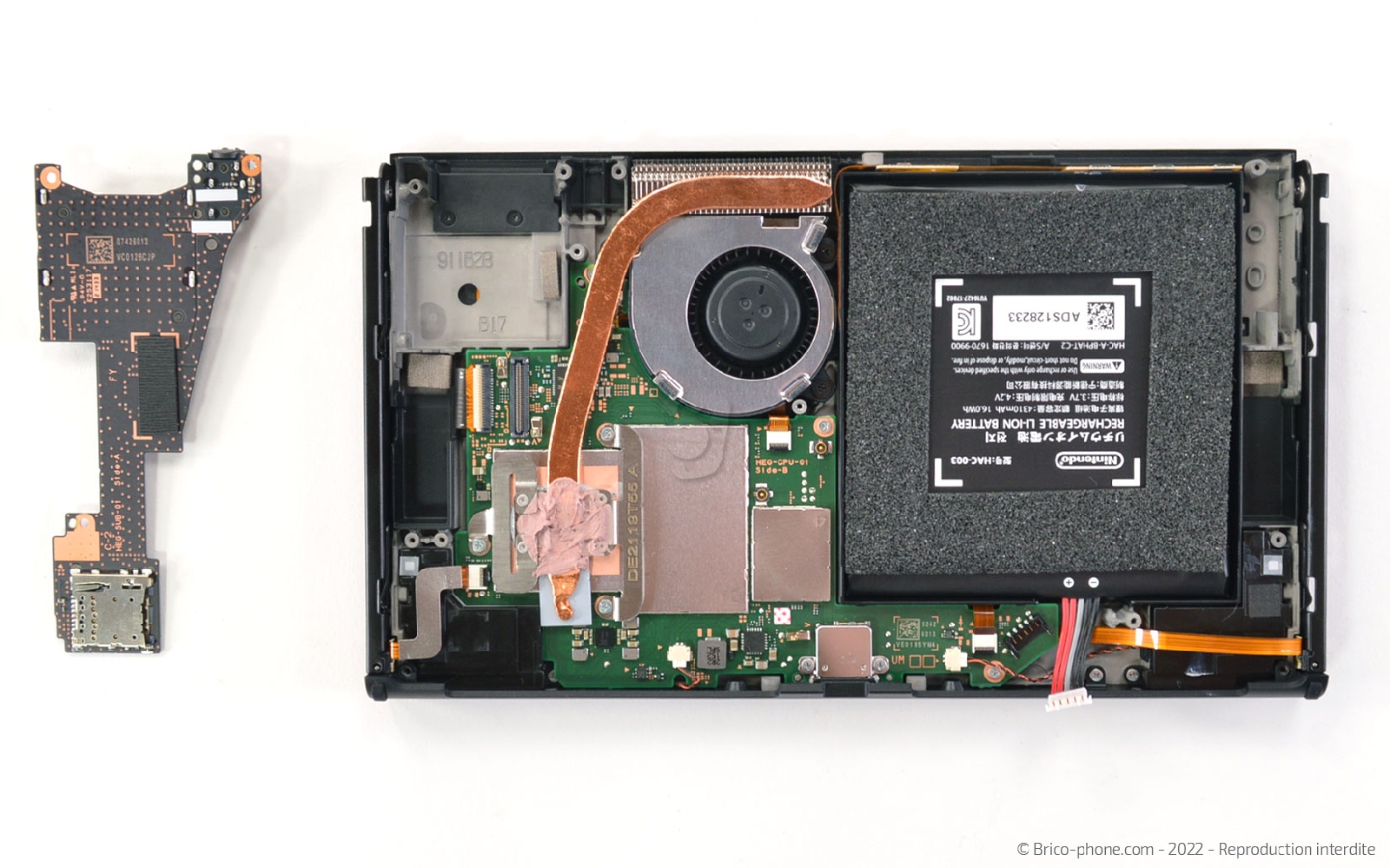

Ôtez la vis avec le tournevis cruciforme avant de sortir l'élément composé du lecteur de cartouches, celui de carte SD ainsi que la prise jack.
Outils du kit utilisés
Outils du kit utilisés

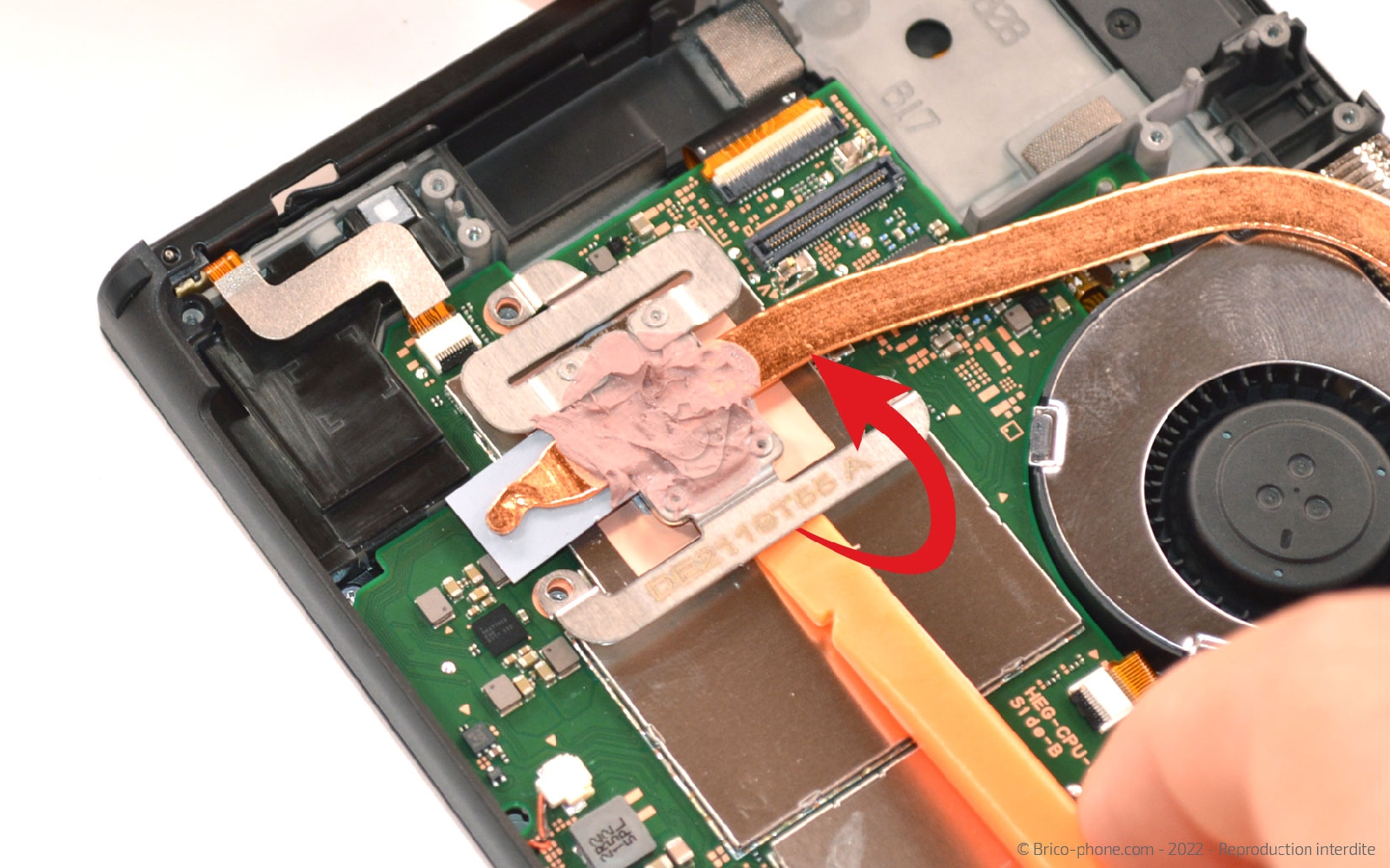

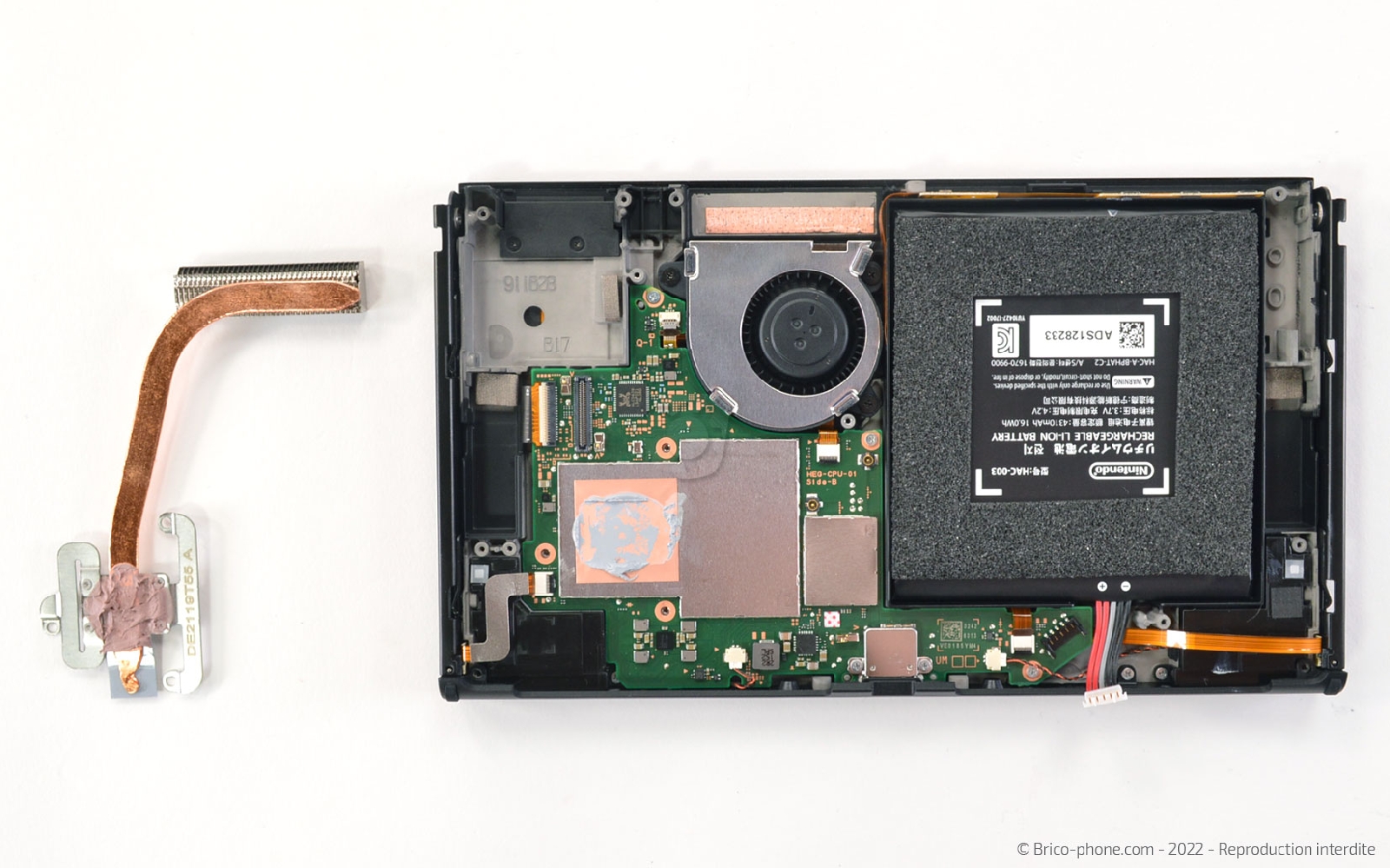

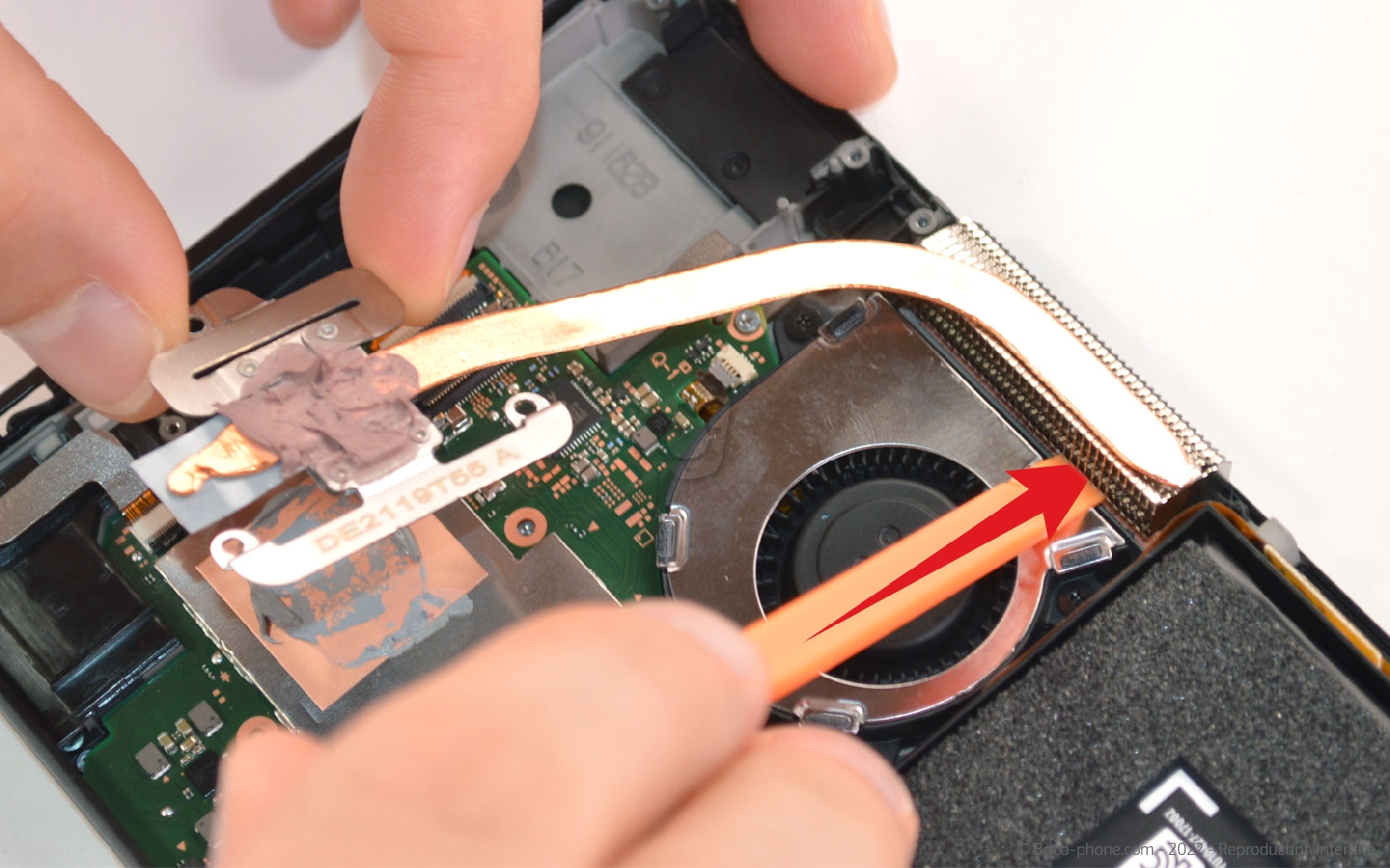

Etape 9 : Enlever le dissipateur

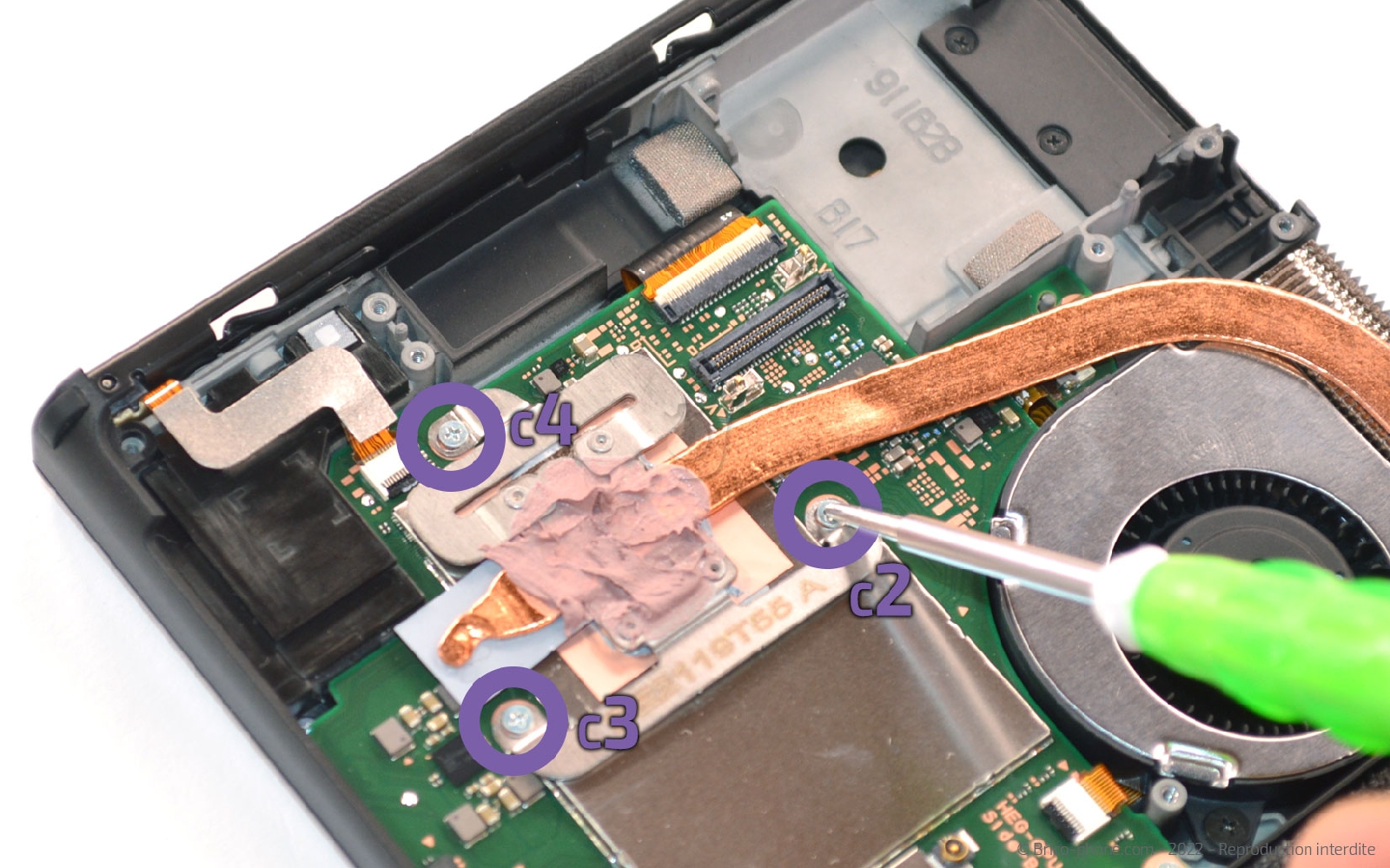

Sortez les trois vis cruciformes afin de pouvoir ensuite glisser le levier sous le dissipateur.
Insérez l'ustensile, entre le ventilateur et le composant pour réussir à sortir le dissipateur thermique.
Outils du kit utilisés
Outils du kit utilisés


Etape 10 : Sortir la nappe du rail droit

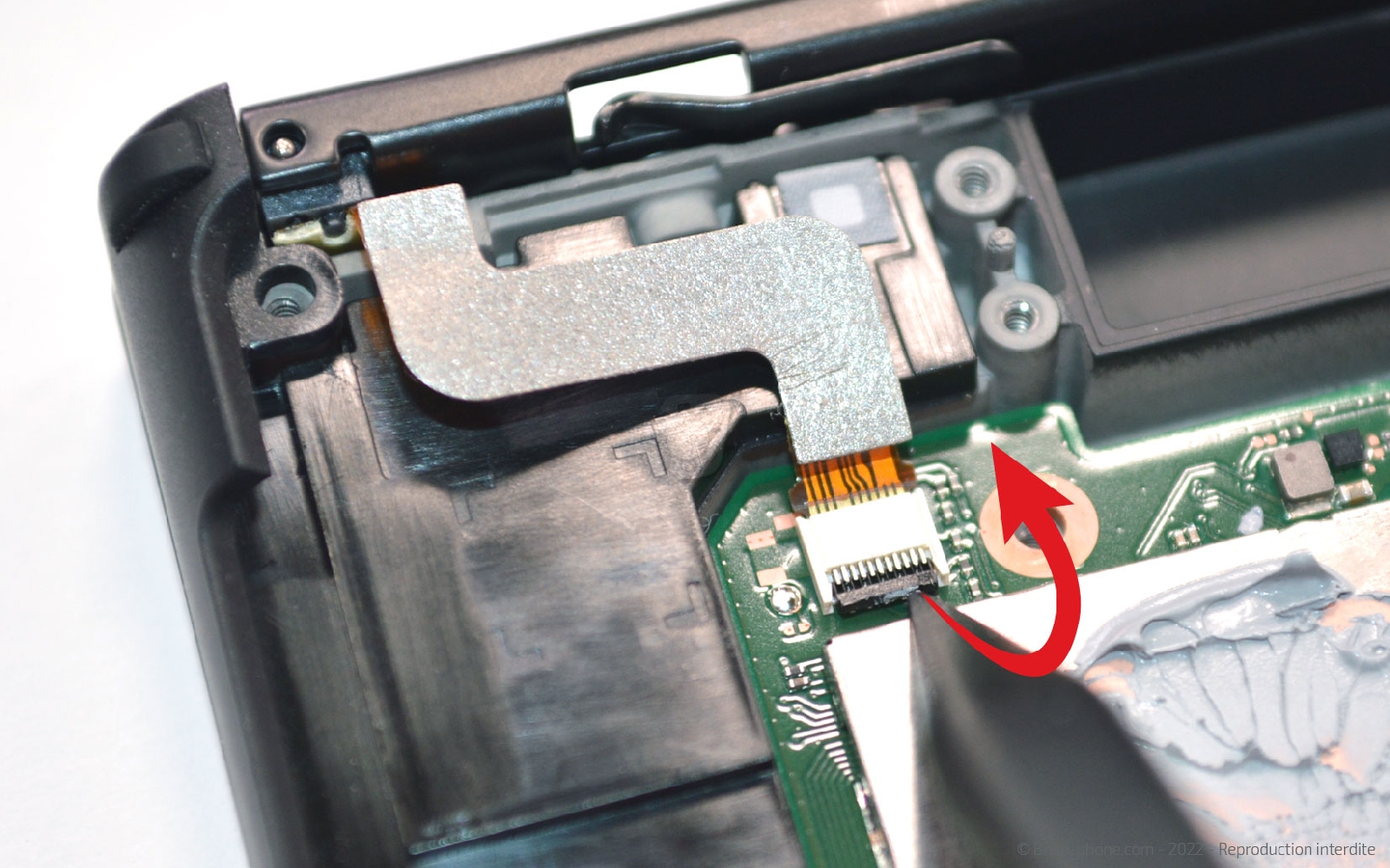

A l'aide du levier en nylon, soulevez le clapet pour libérer la nappe du rail latéral.

Tirez cette dernière avec la pincette pour la sortir du support et de ce fait déconnecter le composant.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Rail latéral droit de Nintendo Switch OLED
18,90 €

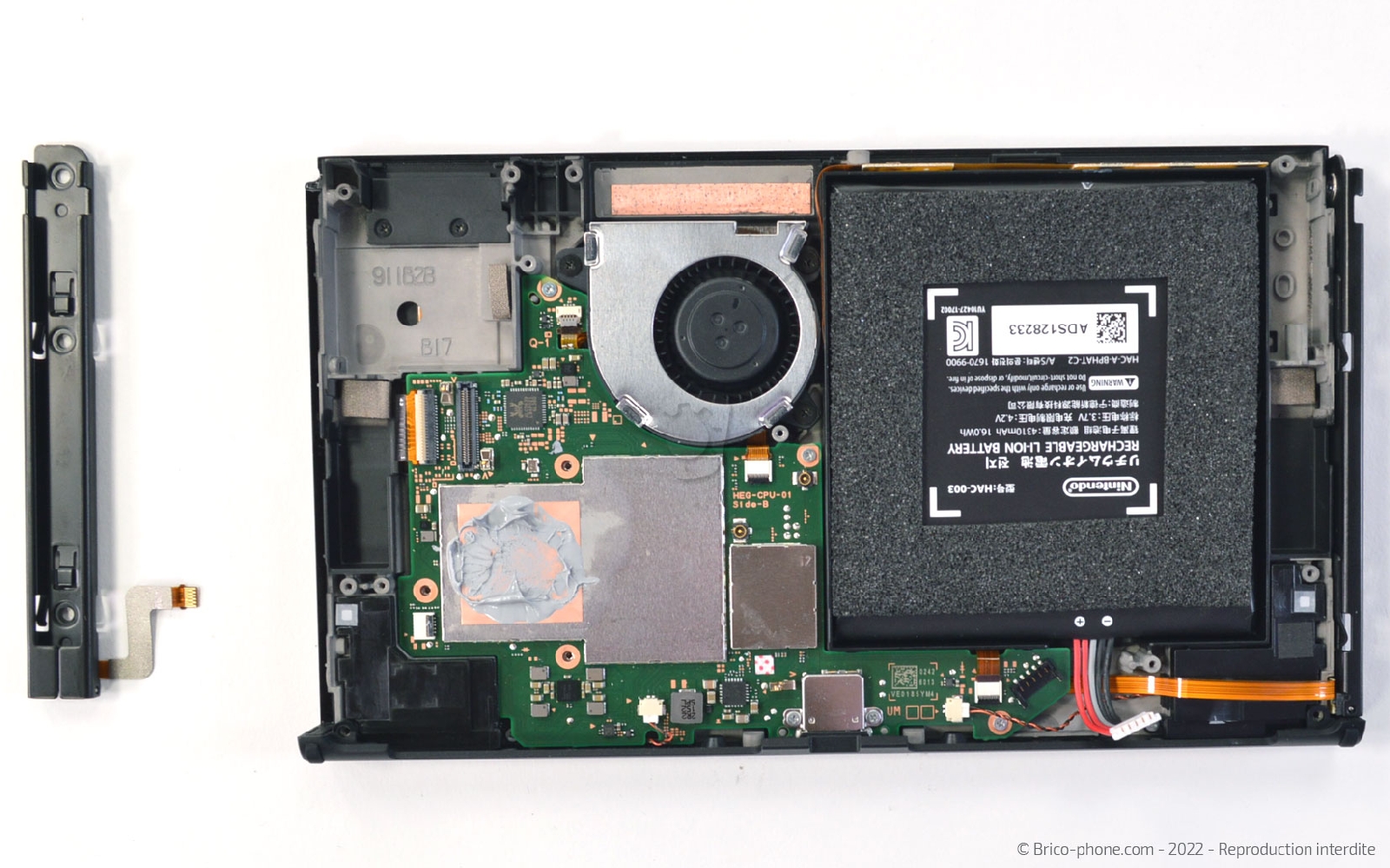

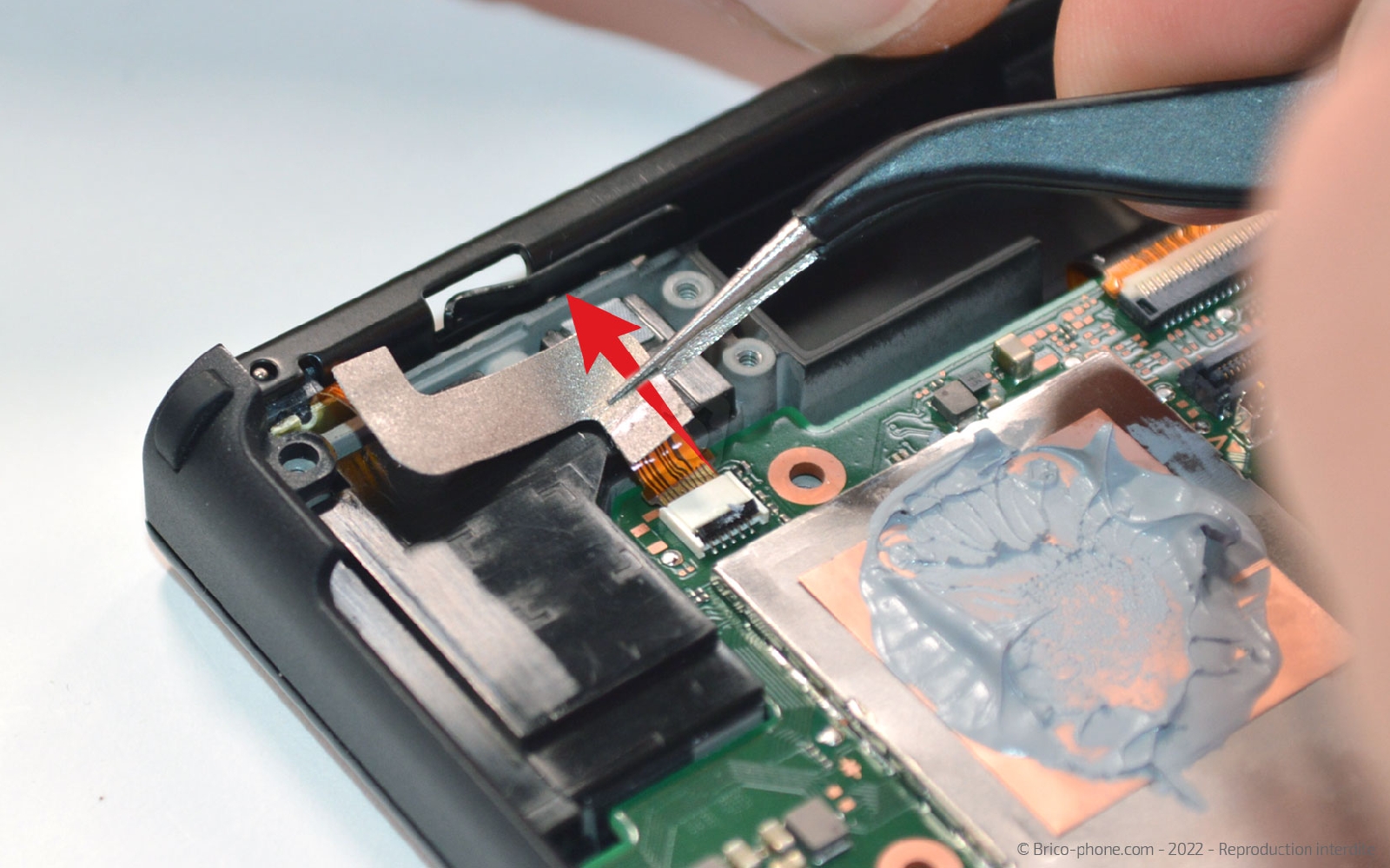

Etape 11 : Mettre de coté le rail latéral droit

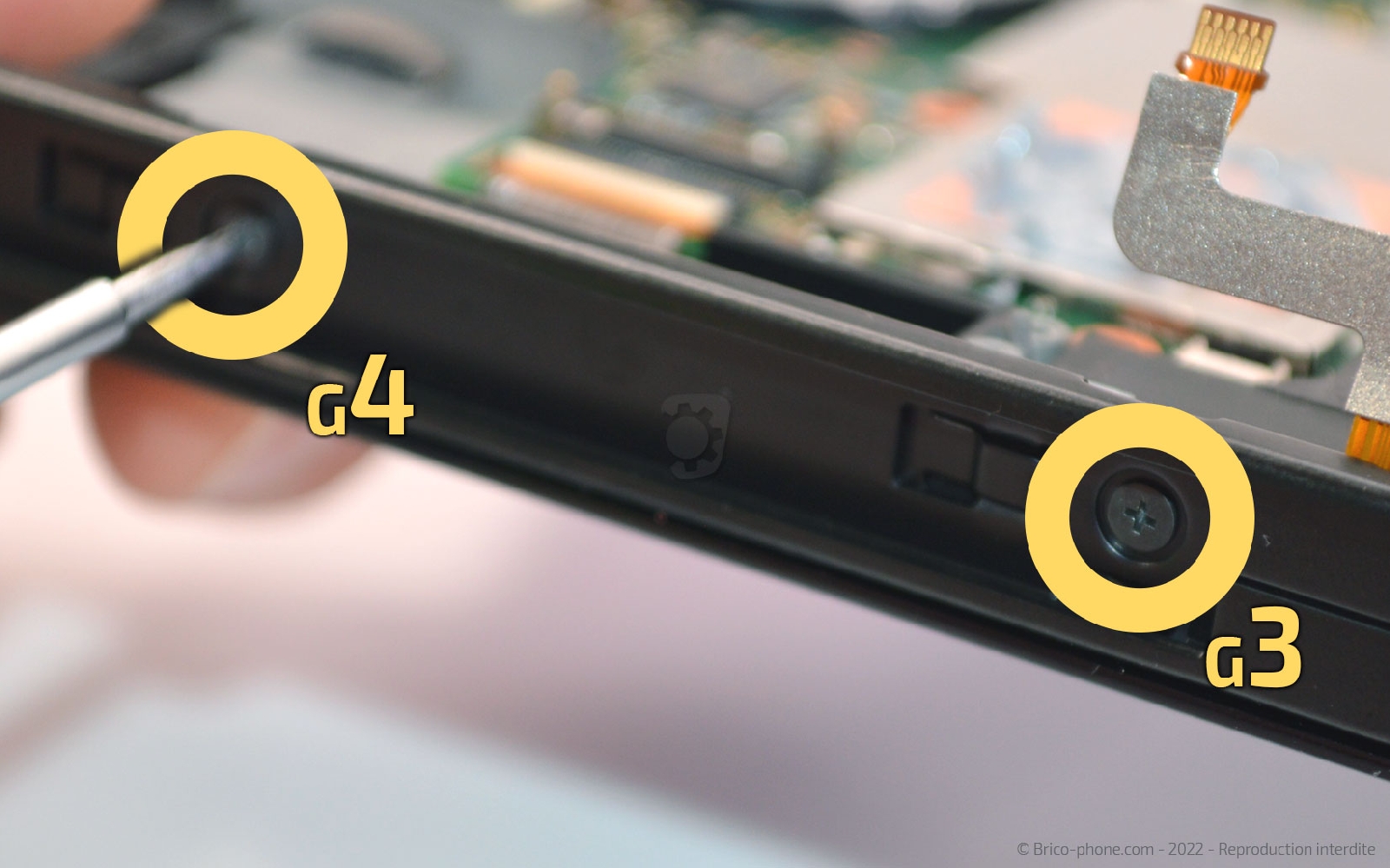

Utilisez le tournevis cruciforme pour extraire les deux vis et libérer le rail latéral droit.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Rail latéral droit de Nintendo Switch OLED
18,90 €

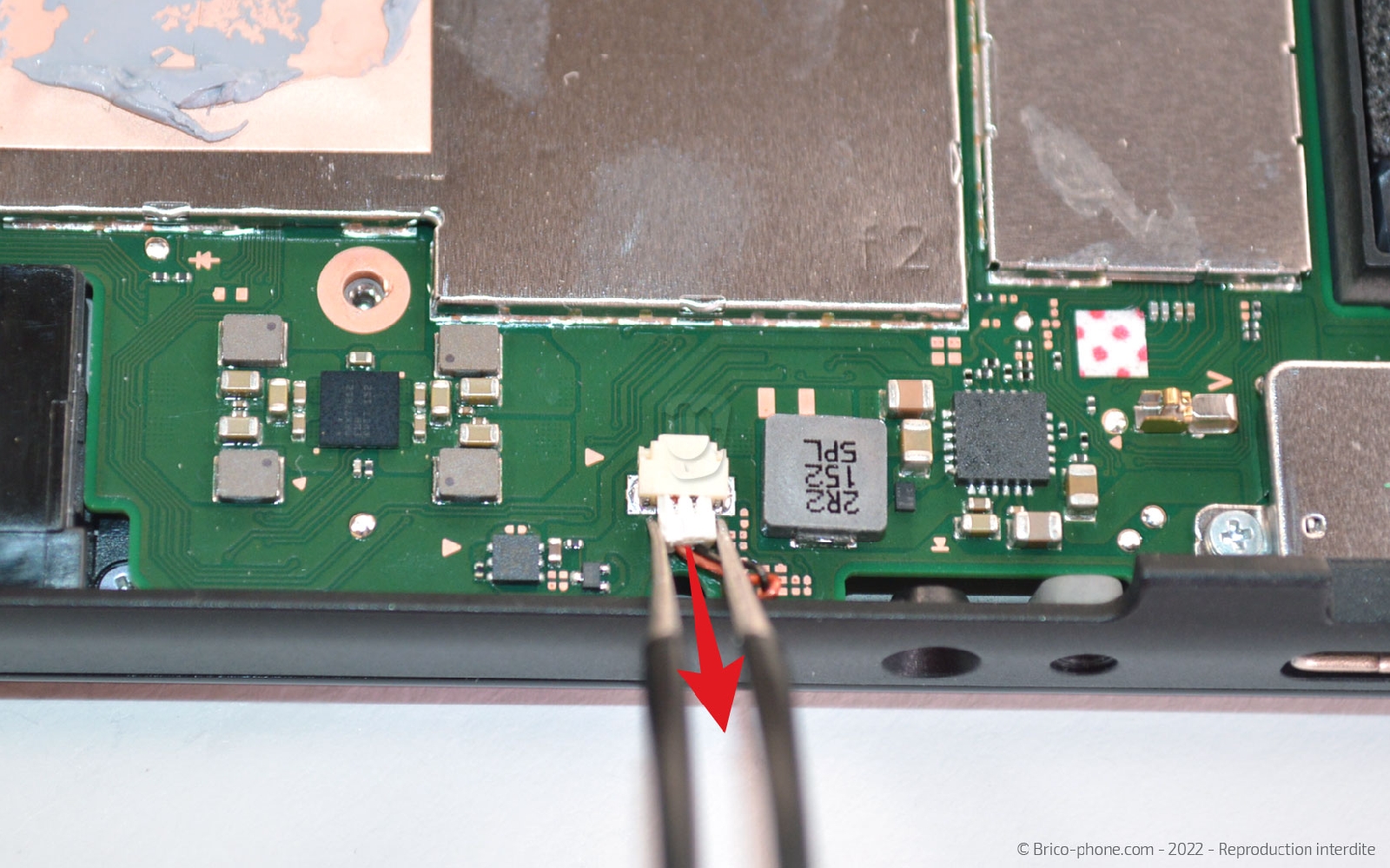

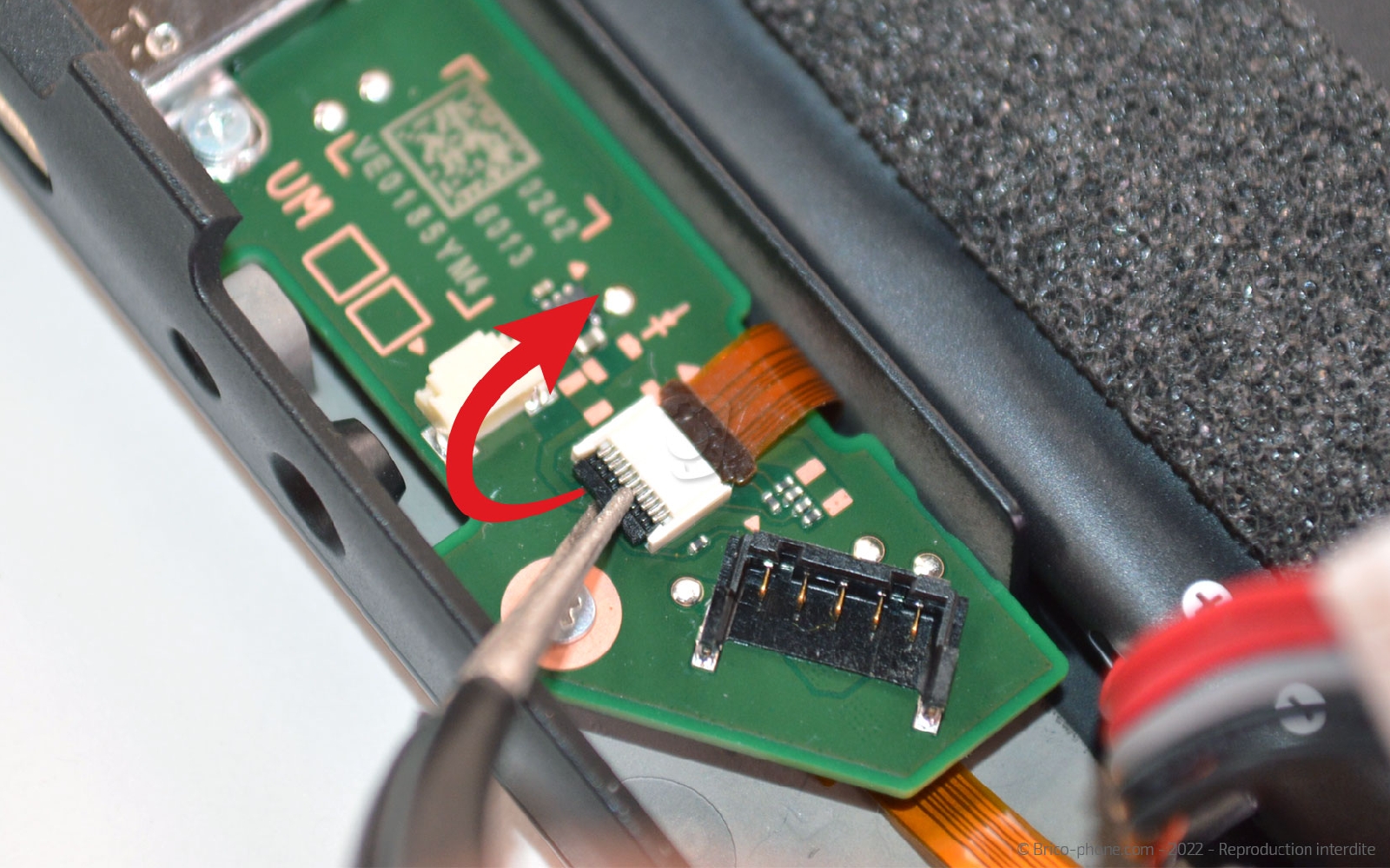

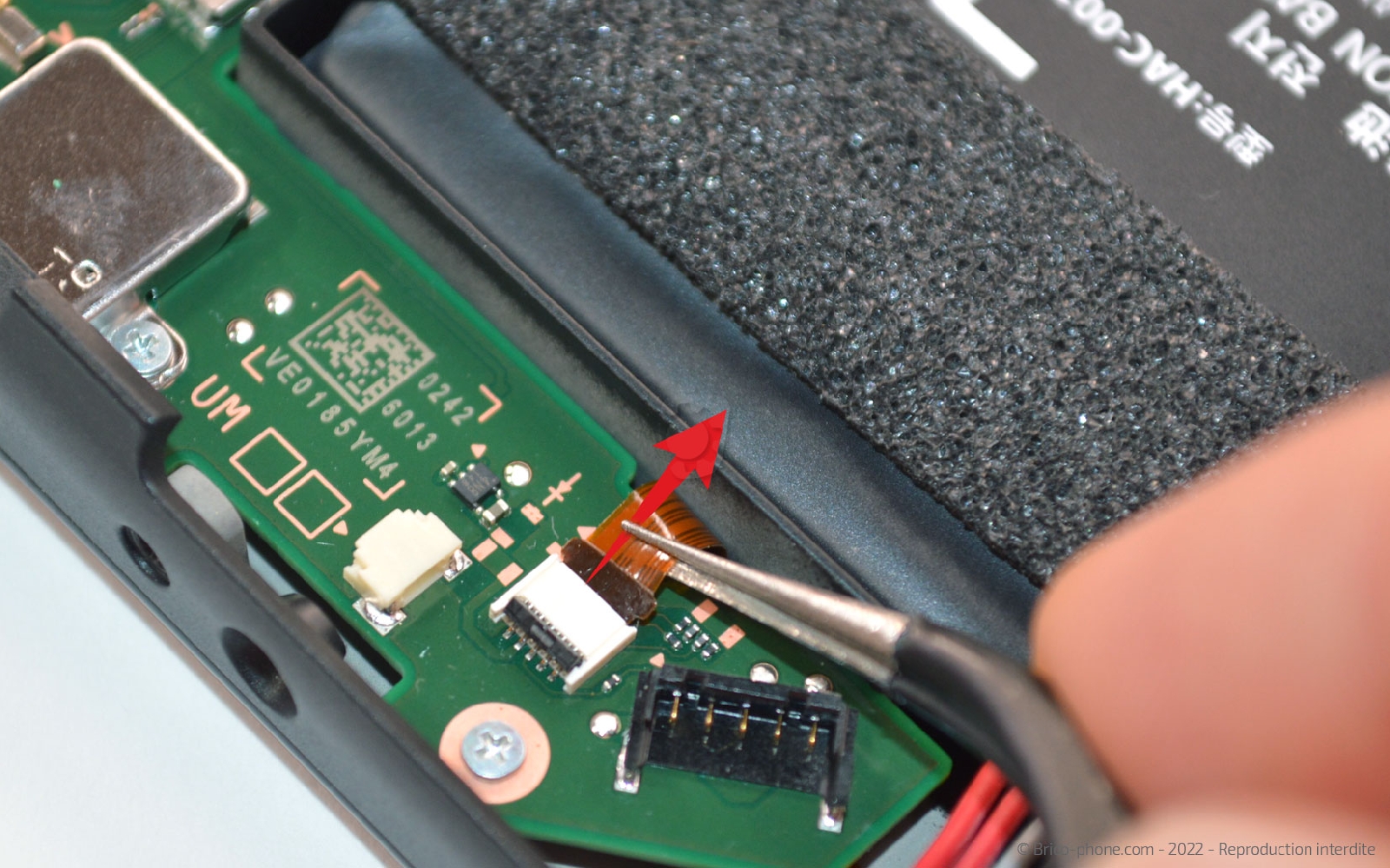

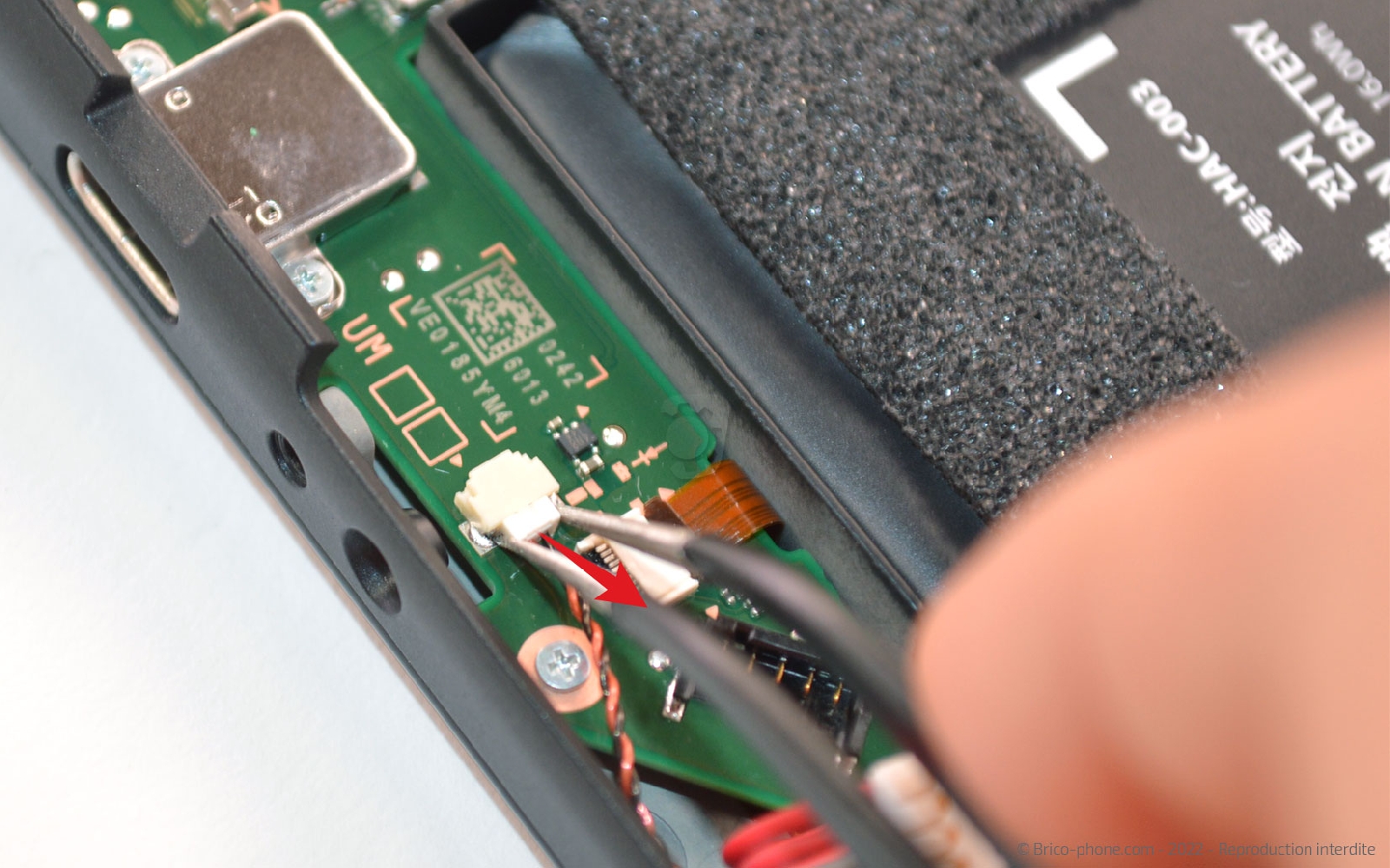

Etape 12 : Débrancher les nappes des rails et des haut-parleurs
Débranchez les connectiques des haut-parleurs en sortant délicatement les nappes de leur support toujours avec la brucelles.

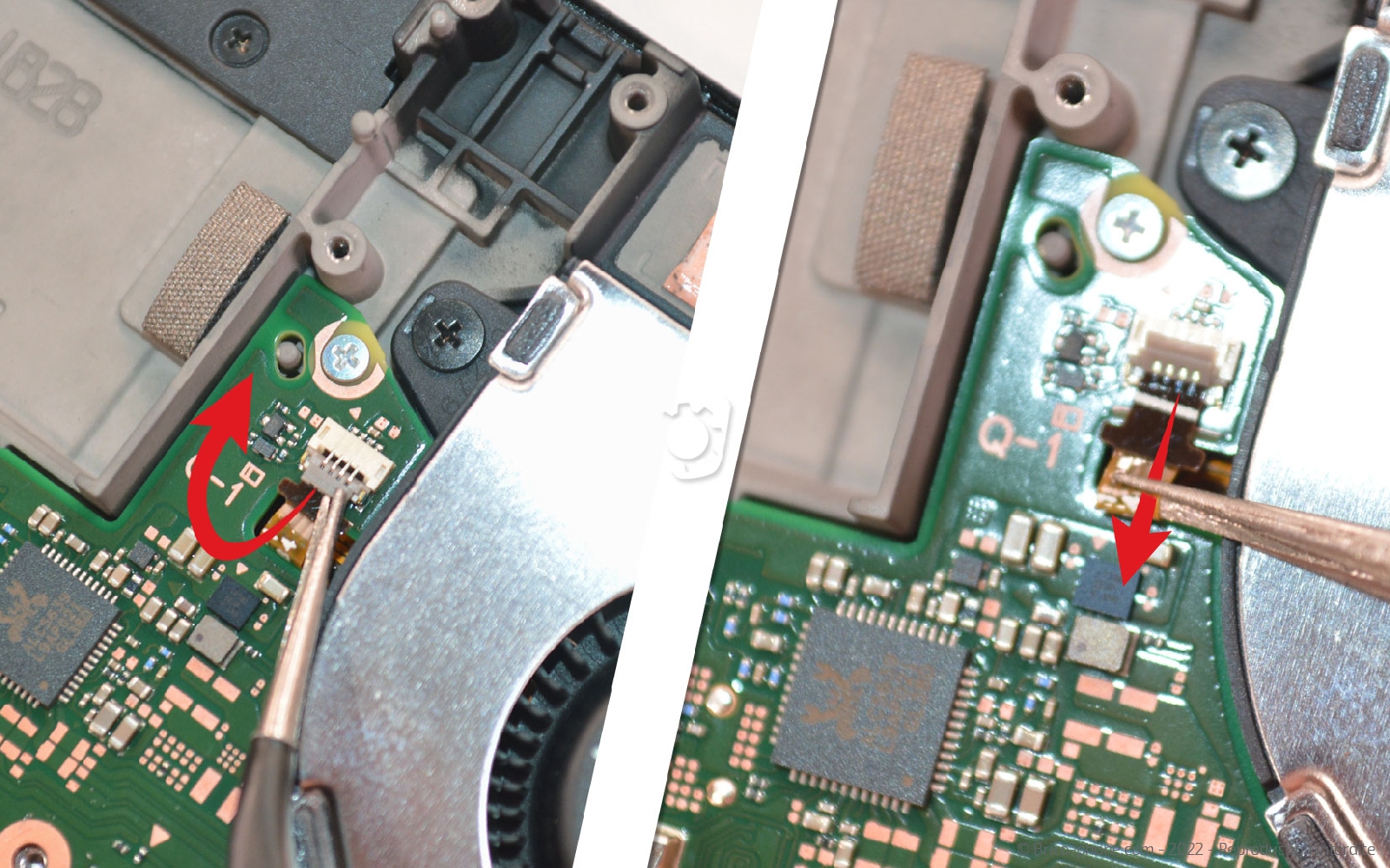

Ensuite, comme pour la nappe du rail droit , relevez le clapet puis tirez la nappe.
Outils du kit utilisés
Outils du kit utilisés

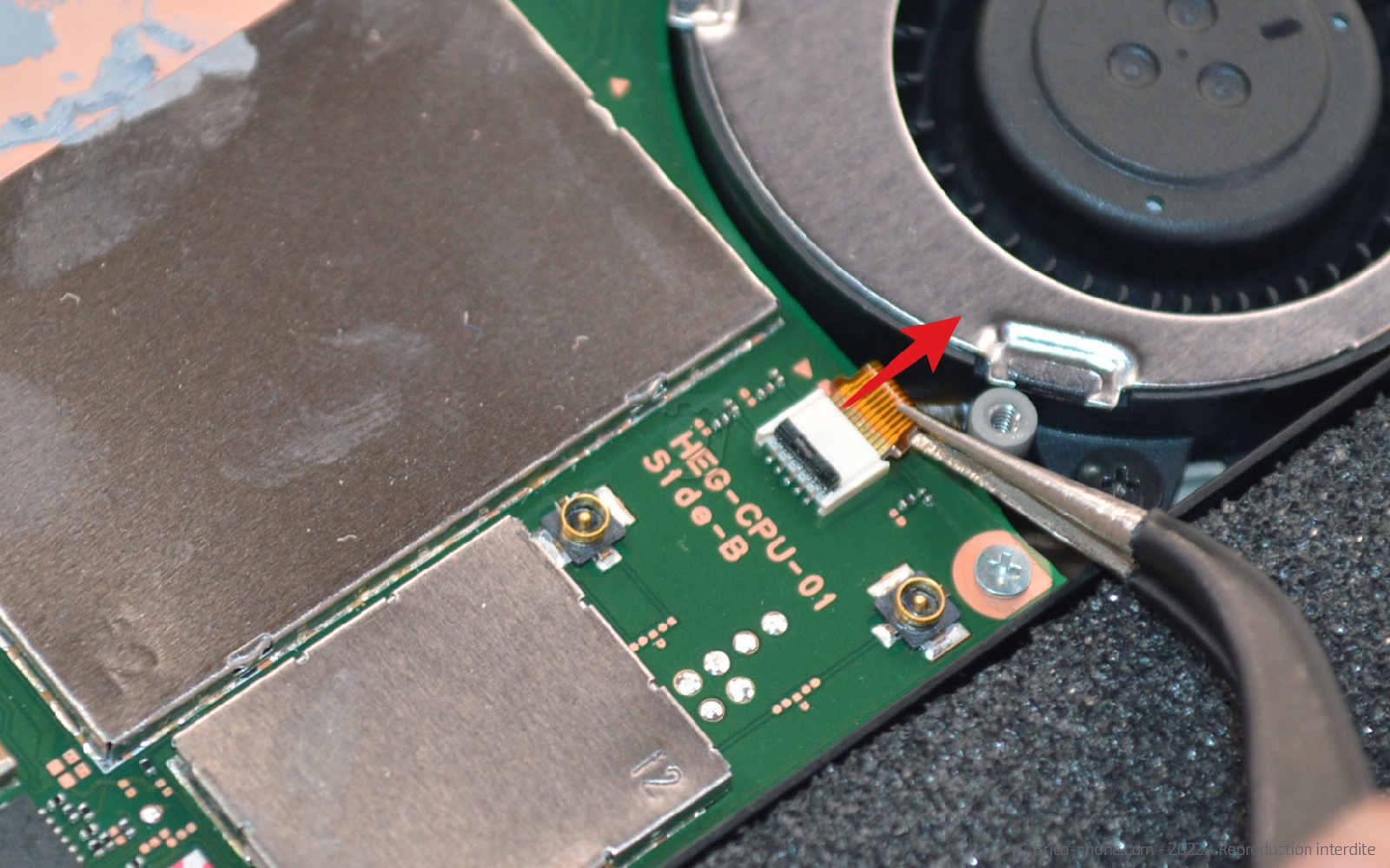

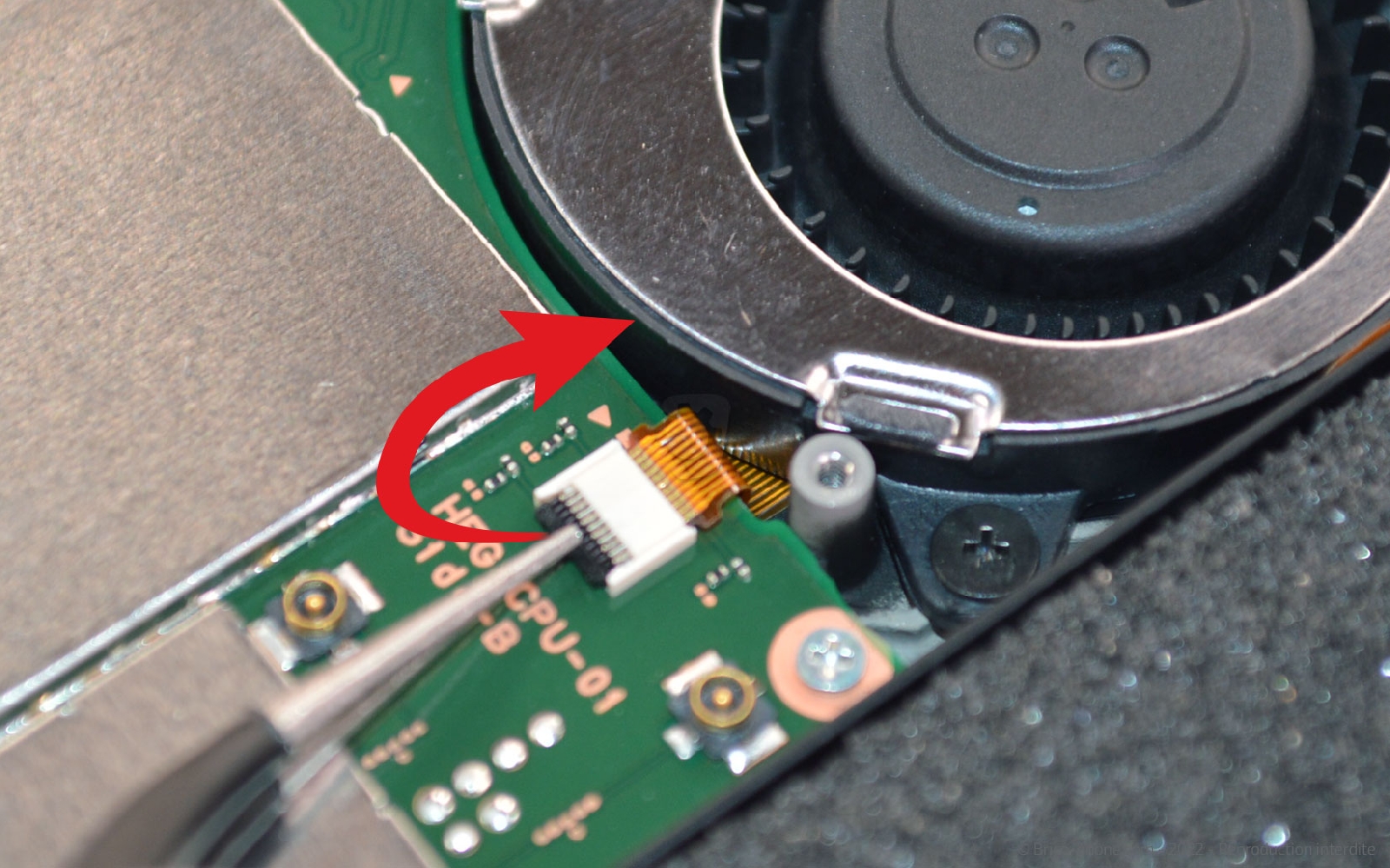

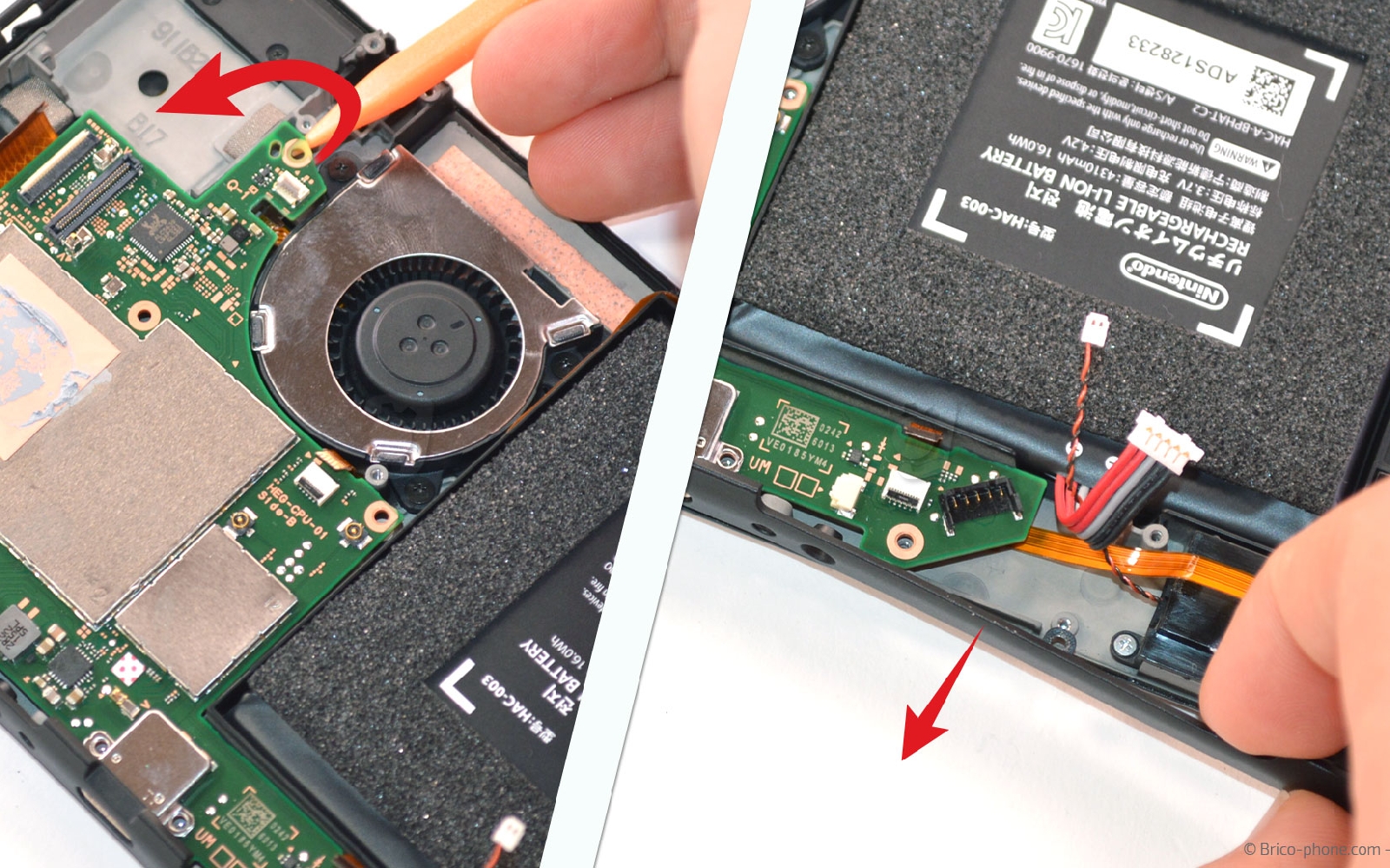

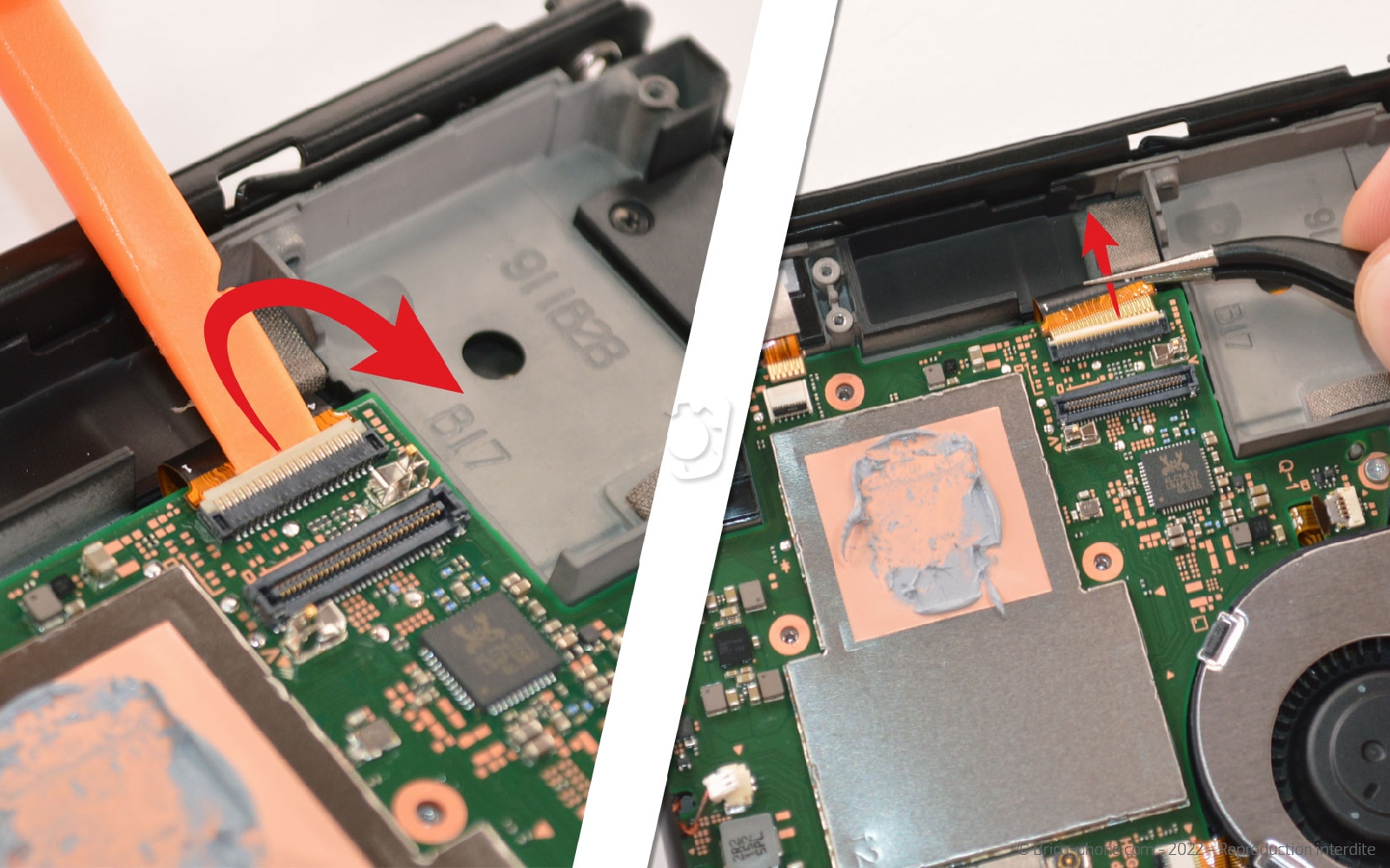

Etape 13 : Séparer les dernières nappes de la carte mère
Pour la nappe de l'écran, vous devez soulever le clapet blanc cette fois-ci avant de sortir la connectique.

Réitérez la manipulation de l'étape précédente avec la nappe du ventilateur puis celle de la nappe Power et volume.
Outils du kit utilisés
Outils du kit utilisés

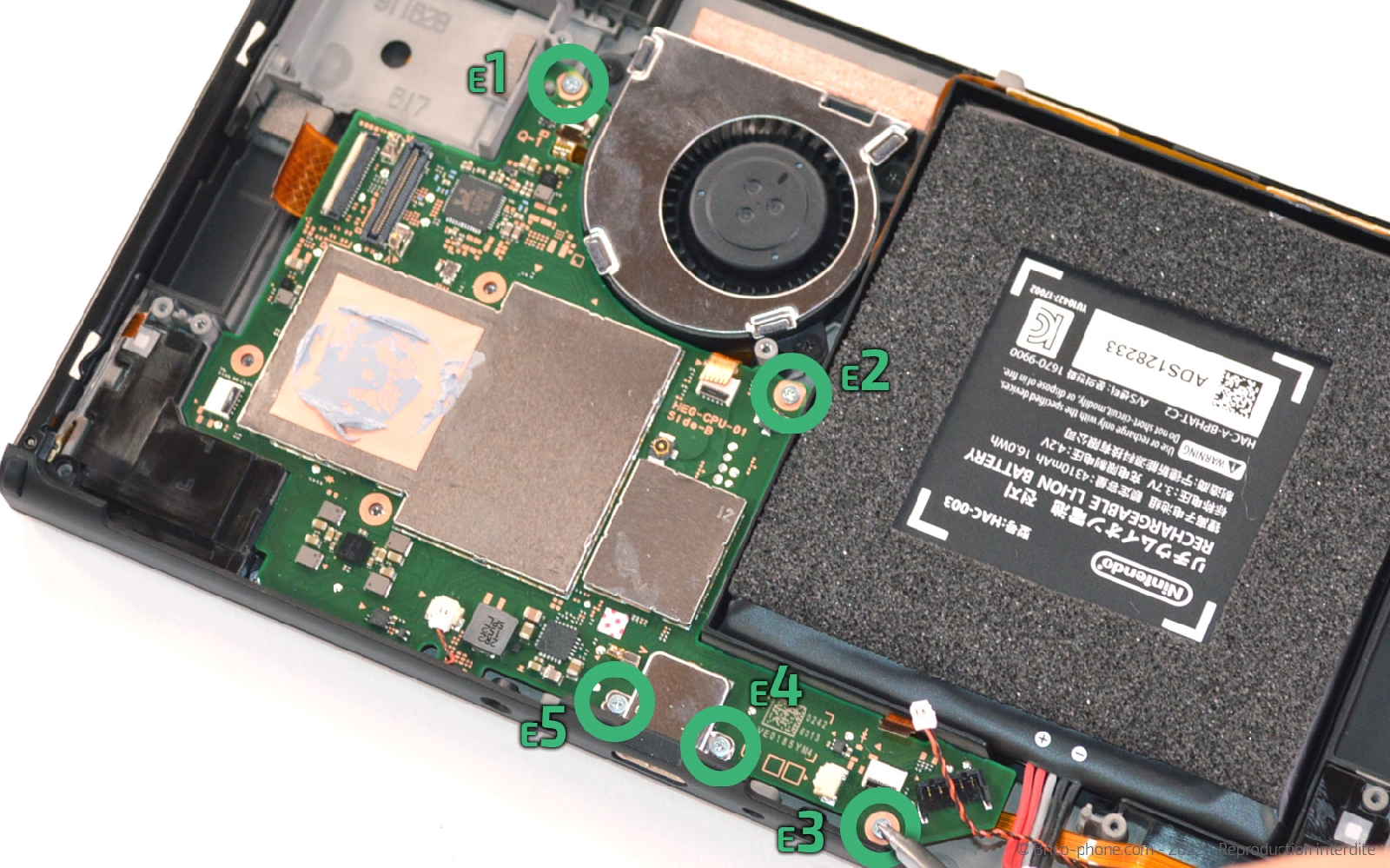

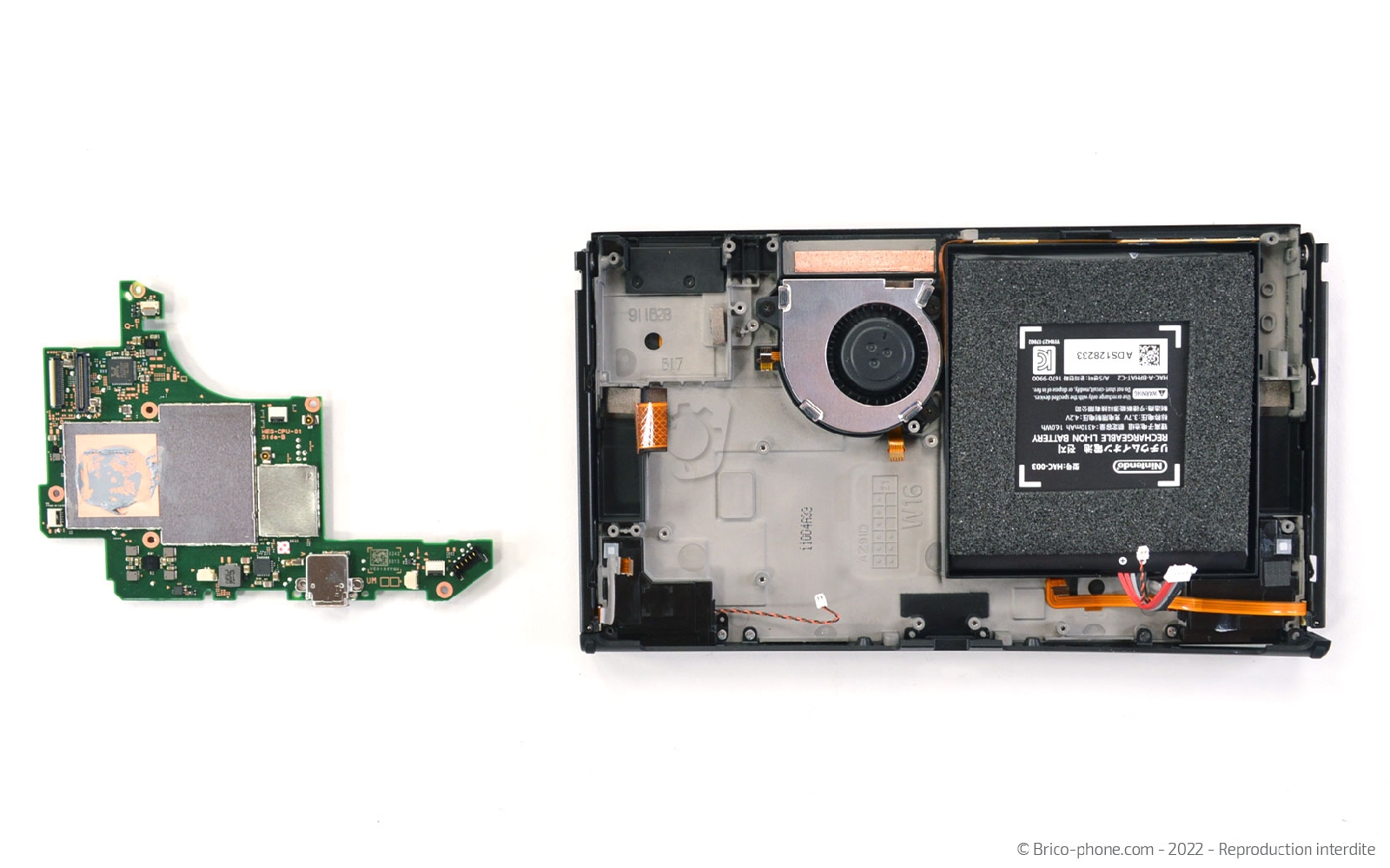

Etape 14 : Sortir la carte mère

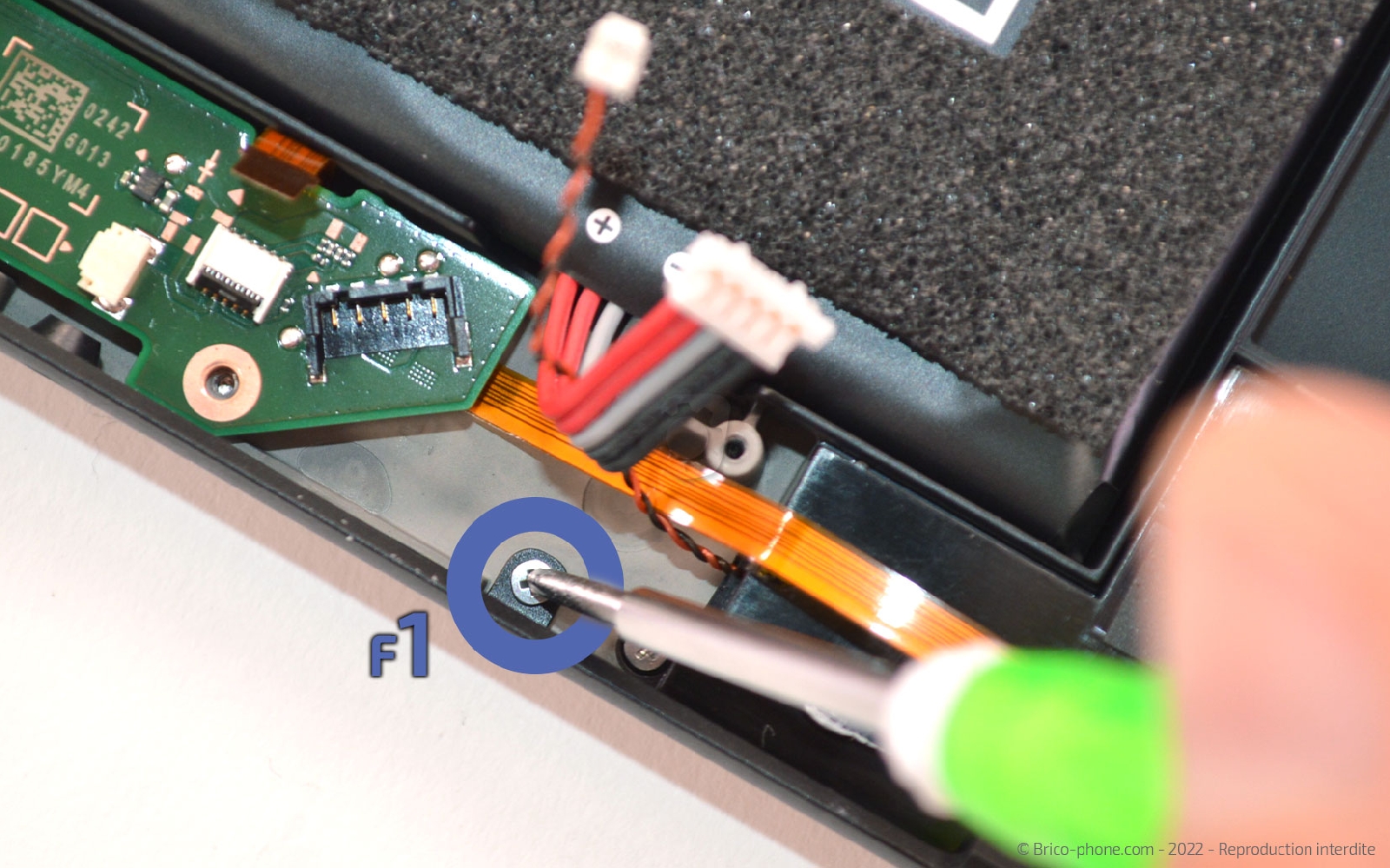

Ôtez les 5 vis de la carte mère ainsi que celle du coté en plastique (F1) de la console.

Décalez légèrement le support avant de soulever la carte mère avec le levier pour l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés


Etape 15 : Récupérer le rail latéral gauche

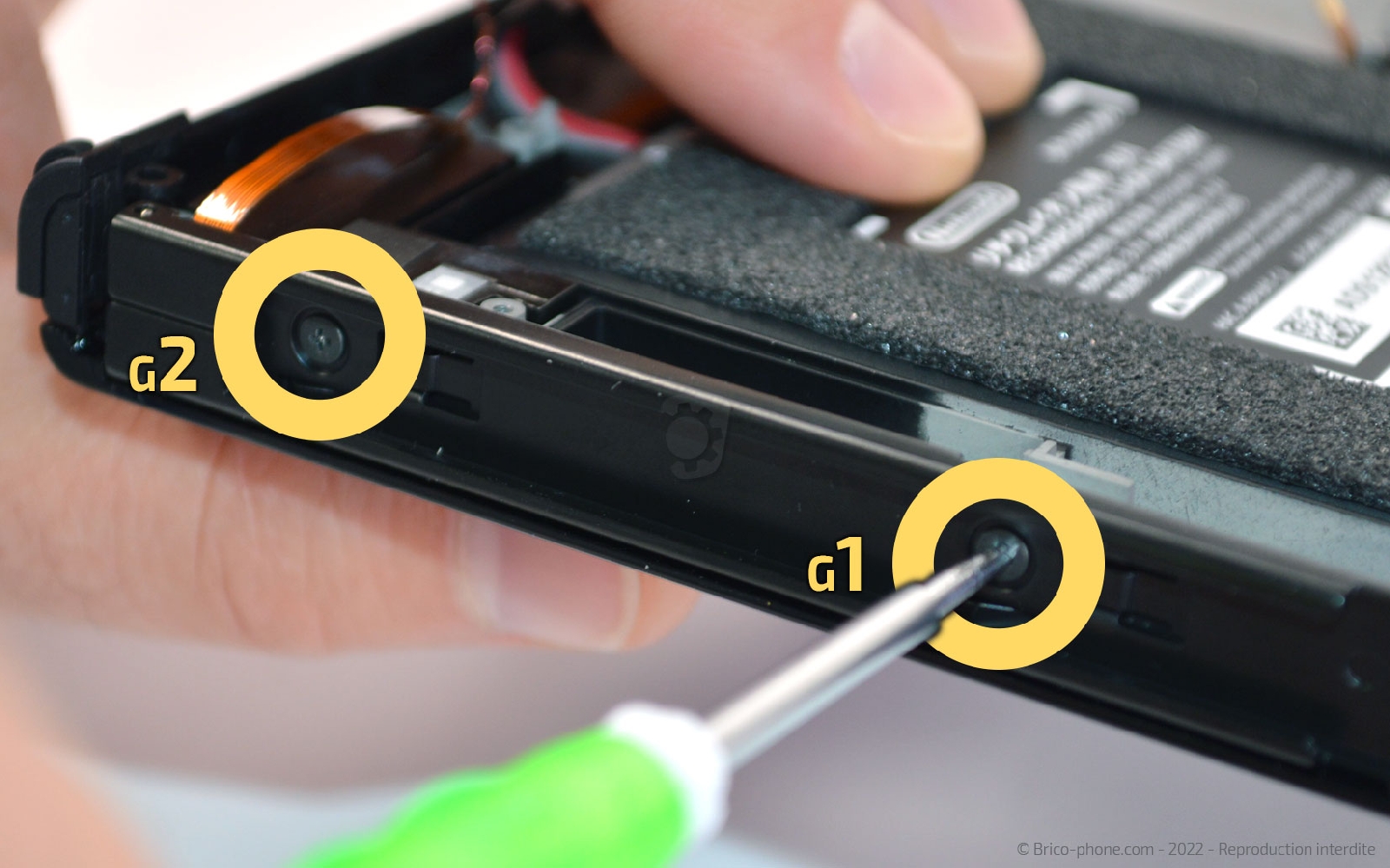

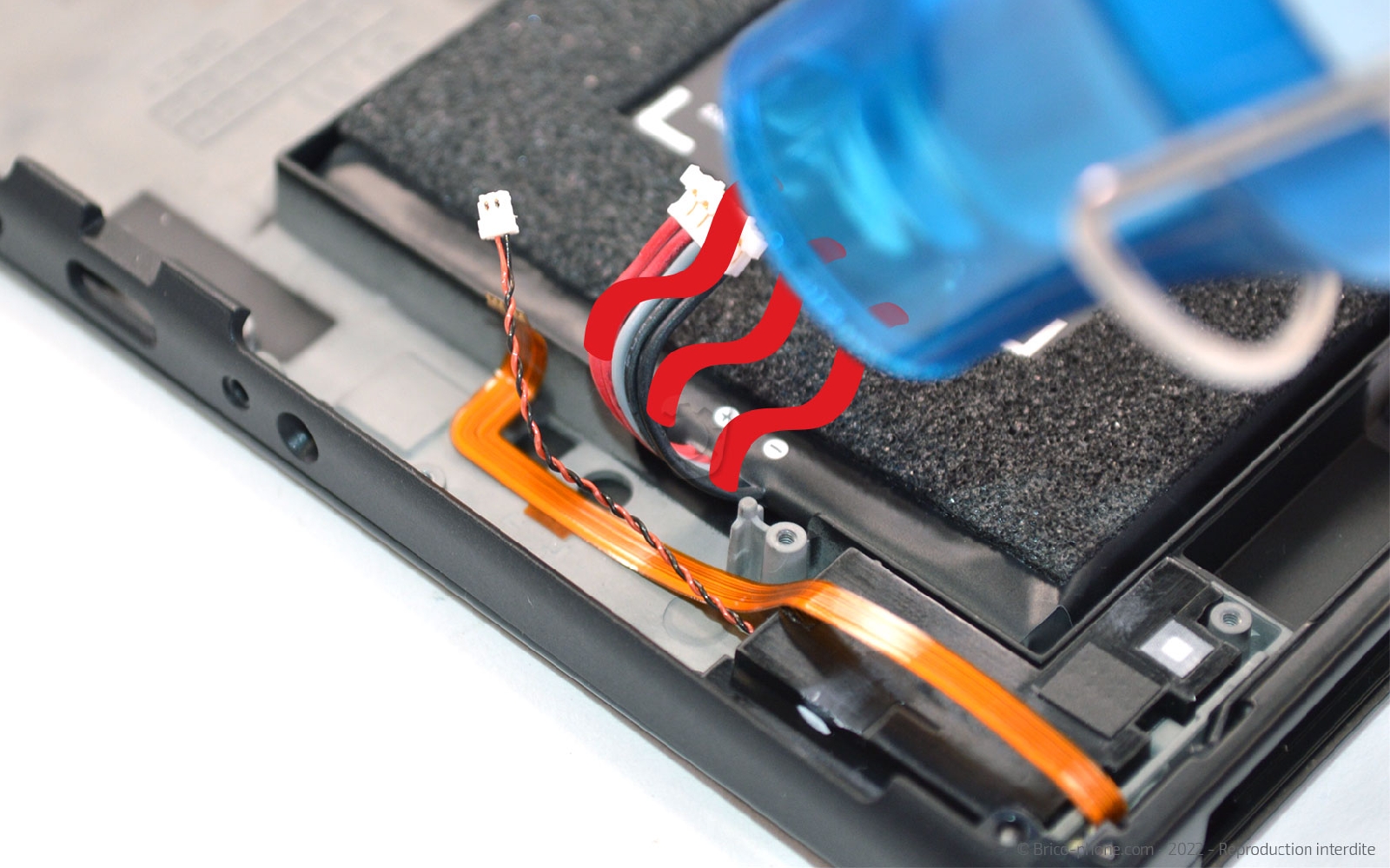

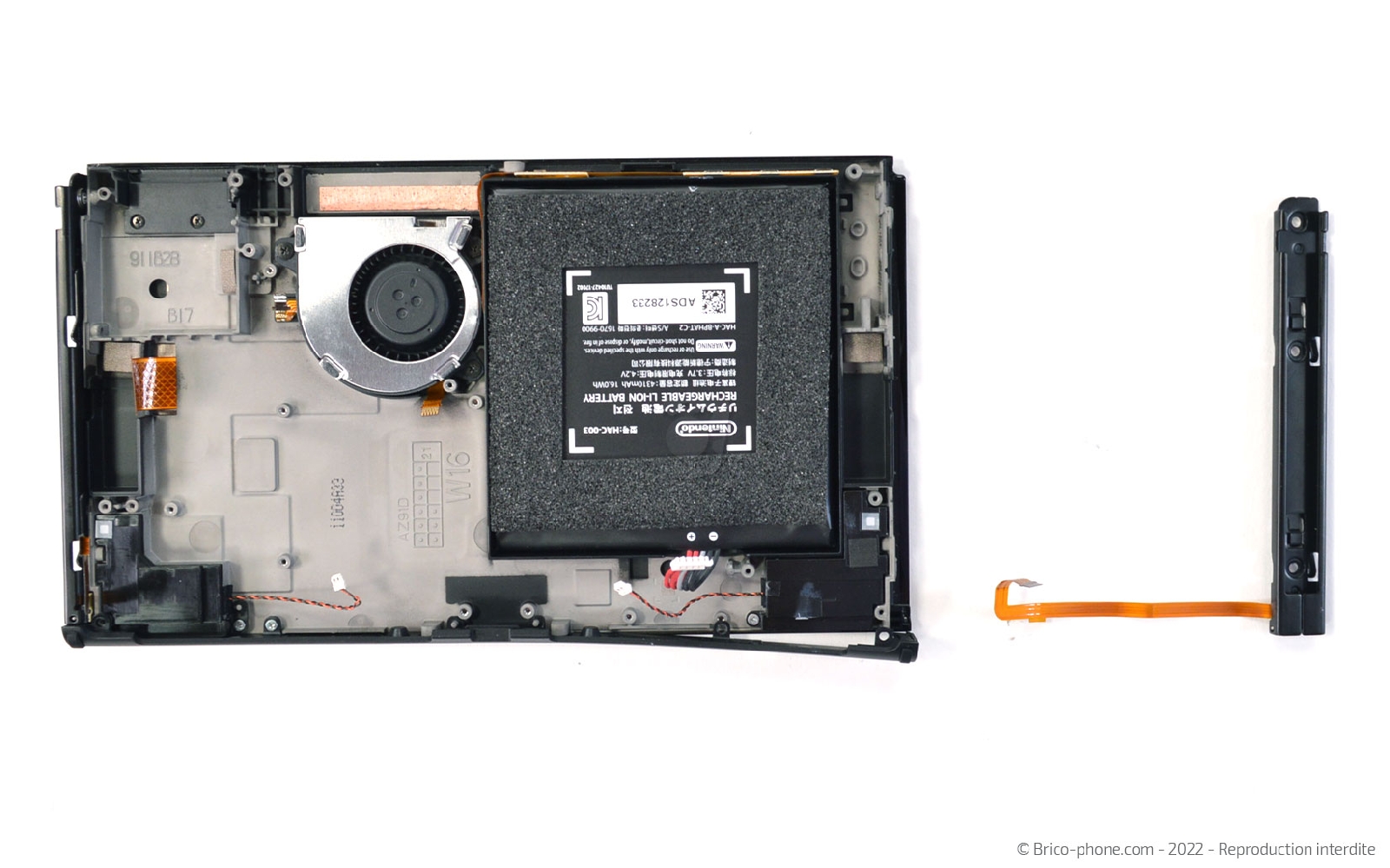

Ôtez les deux vis cruciforme du rail gauche avant de chauffer légèrement la nappe à l'aide d'un décapeur thermique ou d'un sèche-cheveux.

Retirez le rail de son emplacement après avoir décoller sa nappe du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Rail latéral gauche de Nintendo Switch OLED
18,90 €
Décapeur thermique petit modèle
14,90 €

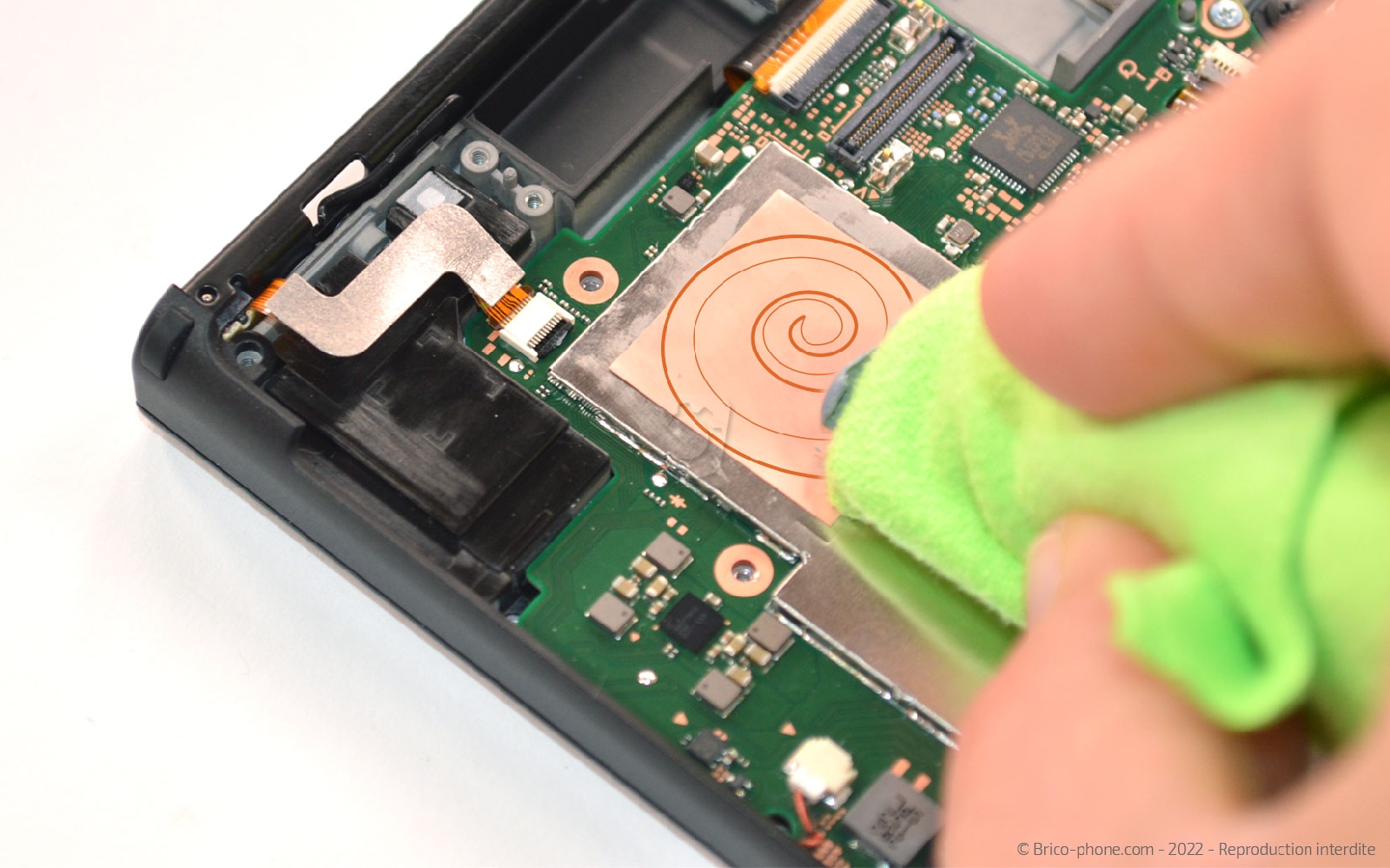

Conseils pour le remontage
Installez le nouveau rail latéral puis reprenez les étapes un par une en commençant par la dernière pour refermer votre console sans oublier de vis ou de pièces.

Avant de replacer le dissipateur thermique, nous vous conseillons d'appliquer une noisette de pâte thermique.
Outils optionnels
Outils optionnels
Pâte Thermique MX-4 Haute Performance
7,90 €
Lot de 3 lingettes microfibre
3,12 €
