Comment remplacer l'écran sur Galaxy Tab Active 3 (SM-T575)

Temps estimé : 45 min
Difficulté : 2.5/5
Note de réparabilité : 13/20
Galaxy Tab Active 3 (SM-T575) | Temps estimé : 45 min | Difficulté : 2.5/5

Votre Samsung Galaxy Tab Active 3 vous a échappé et a rencontré inopinément le sol de votre maison ? Pour remplacer la vitre et le LCD endommagés de votre appareil, Brico-phone vous conseille de suivre ce tutoriel plutôt que de faire appel à un réparateur, vous ferez des économies.

En moins d'une heure, vosu pouvez avoir réparé votre tablette sans difficulté puisque chaque étape est détaillé par nos techniciens Brico-phone pour que tout soit simple et rapide. N'ayez pas peur de vous lancer, notre équipe technique reste à votre disposition pour toutes questions.

Ce tutoriel a été réalisé avec une tablette Wifi + 4G, il se peut qu'il y ait des différences avec celle ne faisant que Wifi.

Diagnostic

›  Ecran cassé, rayé...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran complet d'origine pour Samsung Galaxy Tab Active3
189,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Dans un premier temps, nous vous conseillons de vérifier le numéro de modèle de votre tablette afin d'être certain de commander la bonne pièce détachée.
Pour cela, deux possibilités s'offrent à vous :

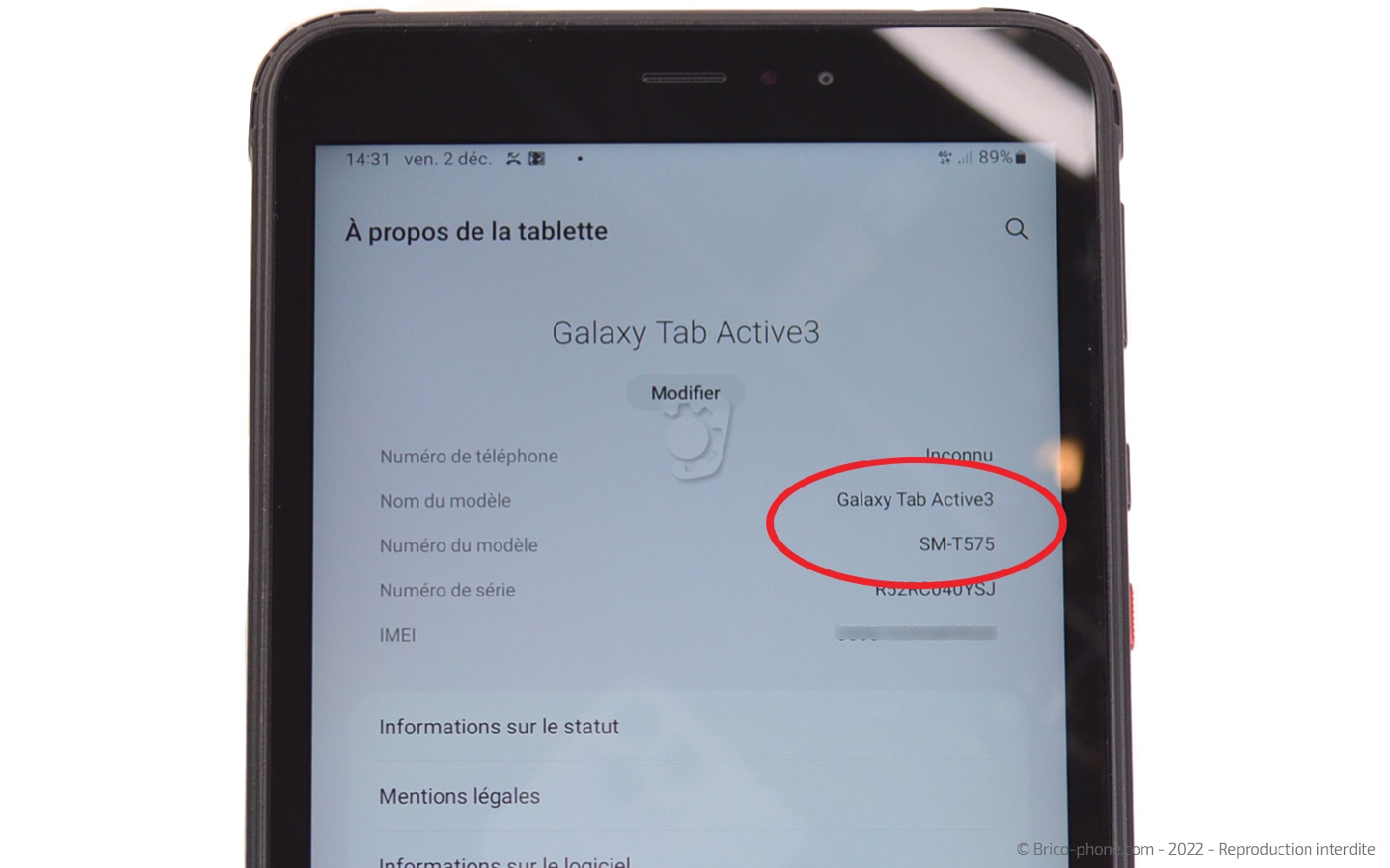

- soit vérifiez dans les paramètres que le numéro inscrit est bien SM-T575
- soit si l'écran ne s'allume plus, regardez la référence écrite sous la batterie pour cela il vous suffit de suivre ce tutoriel jusqu'à l'étape 2.

Une fois la pièce commandée et reçue, installez-vous dans un espace propre et dégagé avec ce guide et les outils nécessaires à disposition.

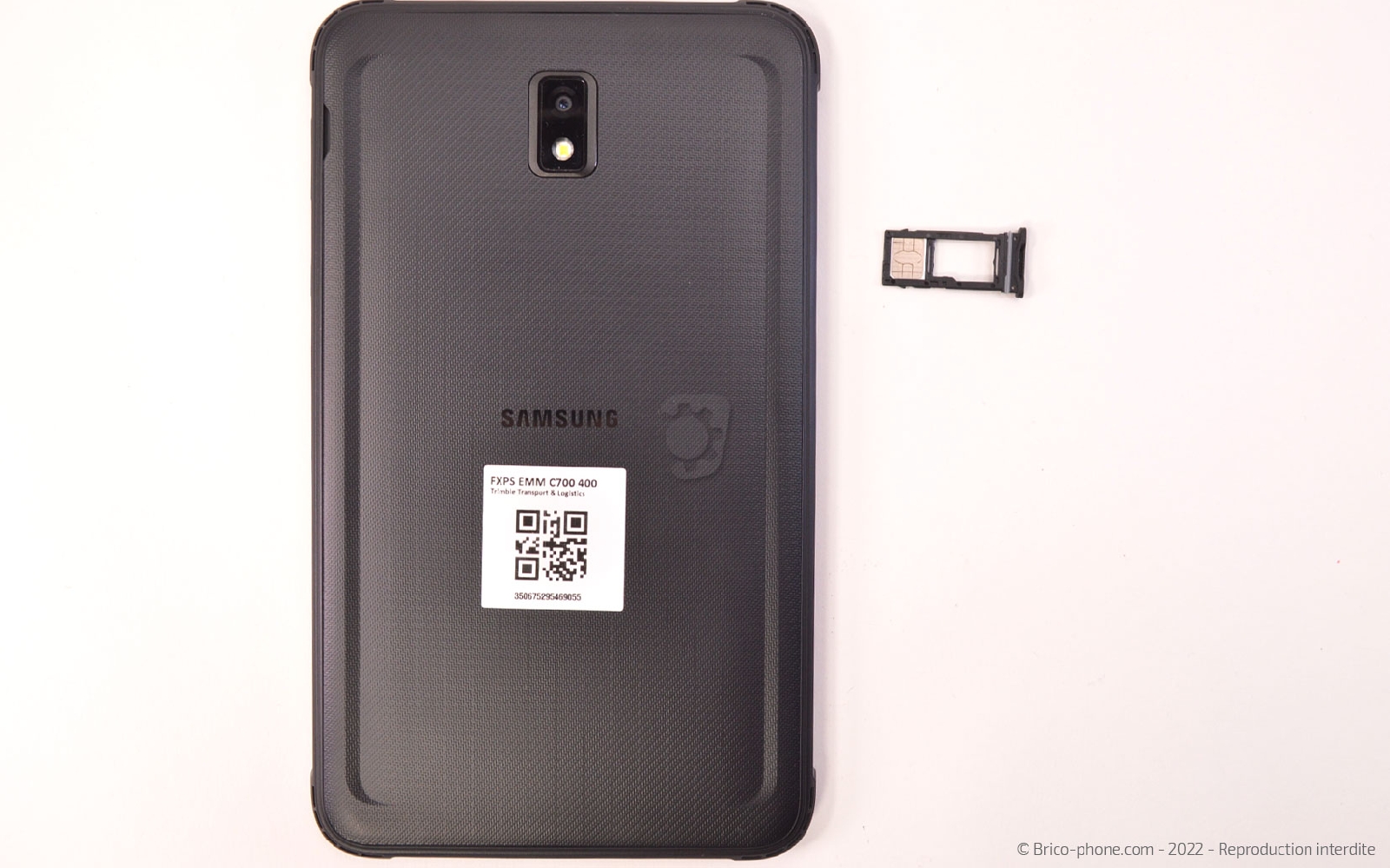

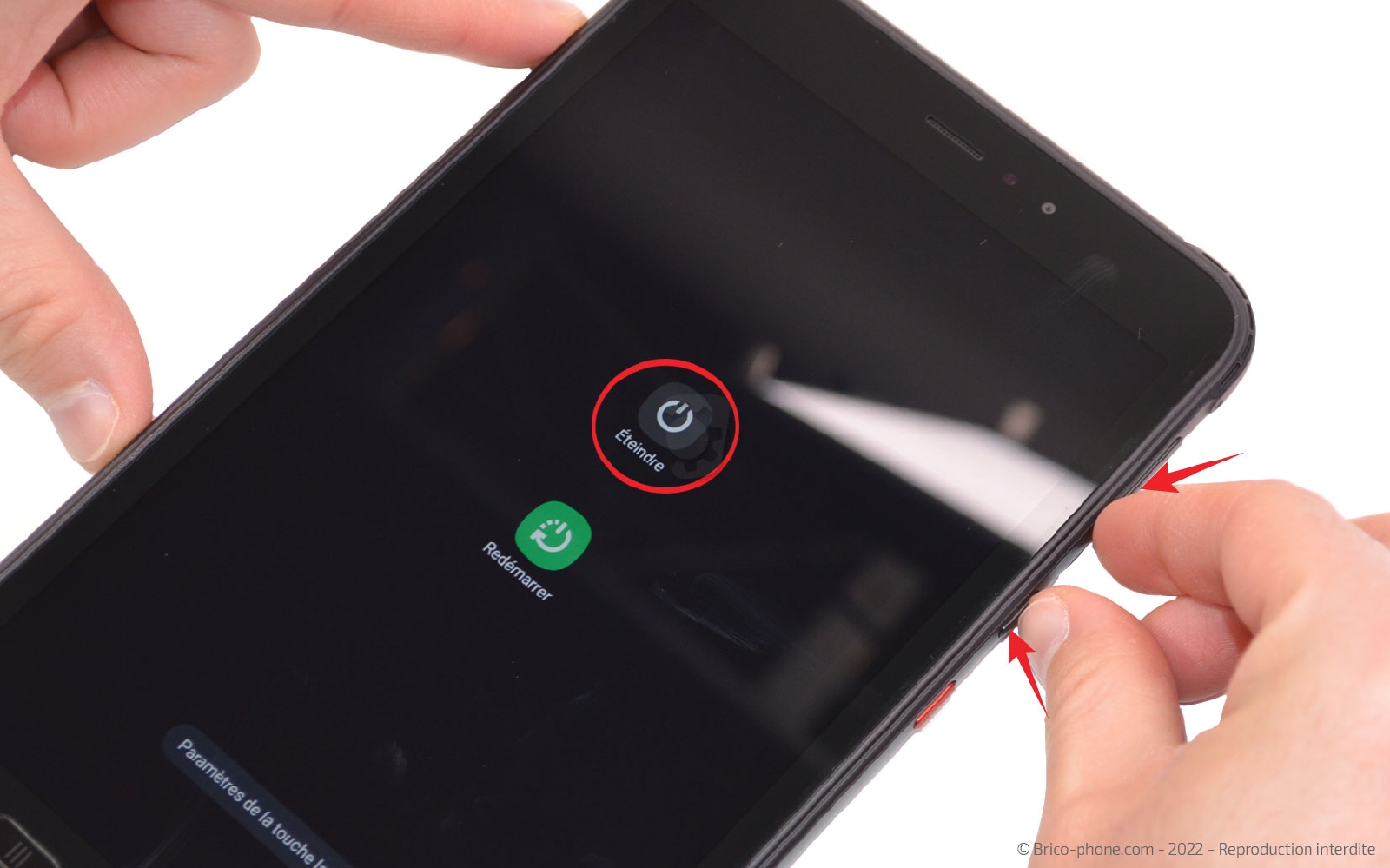

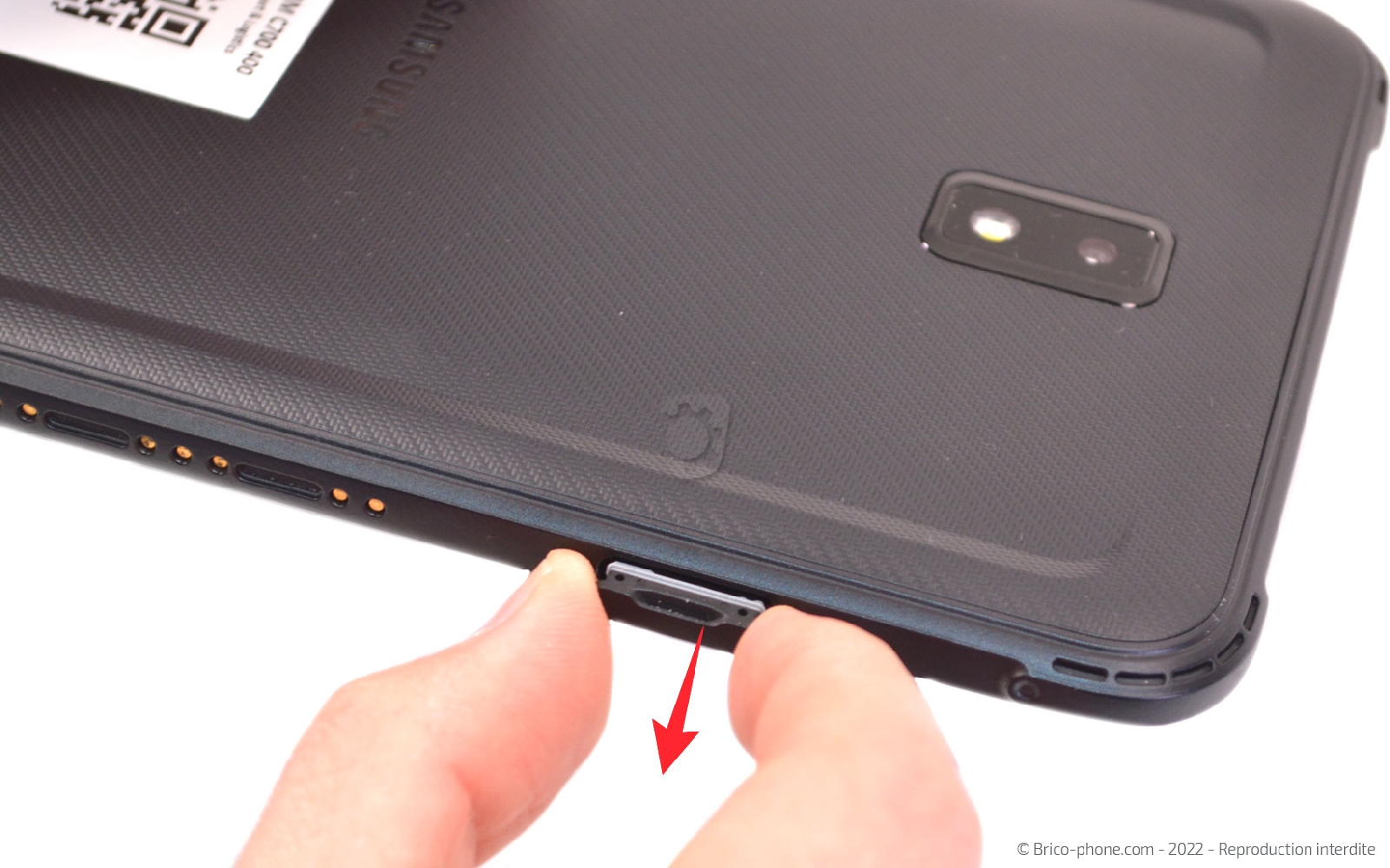

Vous pouvez ensuite commencer par éteindre la tablette puis retirez le tiroir de la carte sim si besoin.
Etape 1 : Ouvrir la tablette

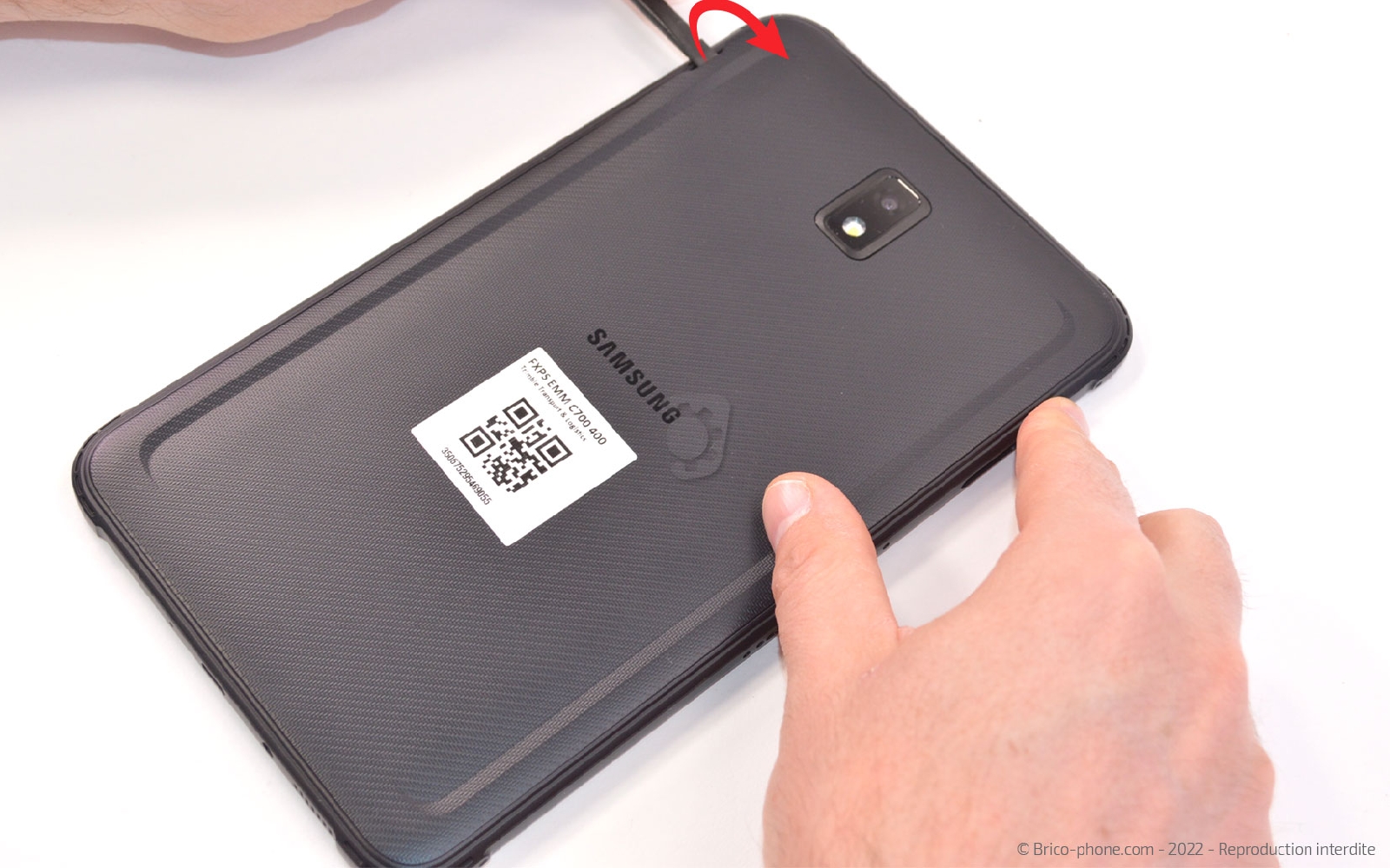

Insérez le levier en nylon dans la fente placée à gauche de la façade arrière pour pouvoir la déclipser.

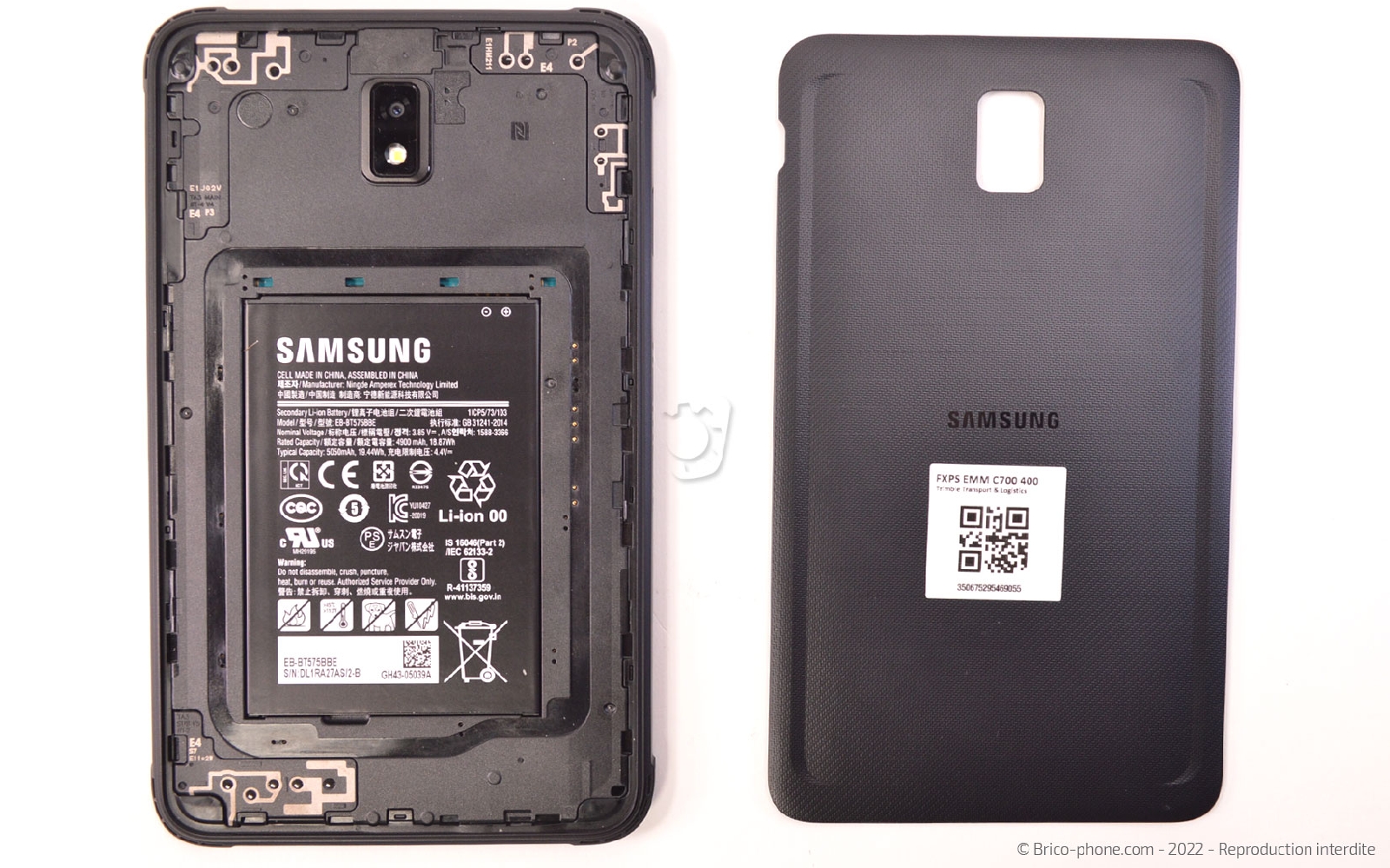

Ensuite, détachez entièrement la vitre arrière avec vos mains.
Outils du kit utilisés
Outils du kit utilisés

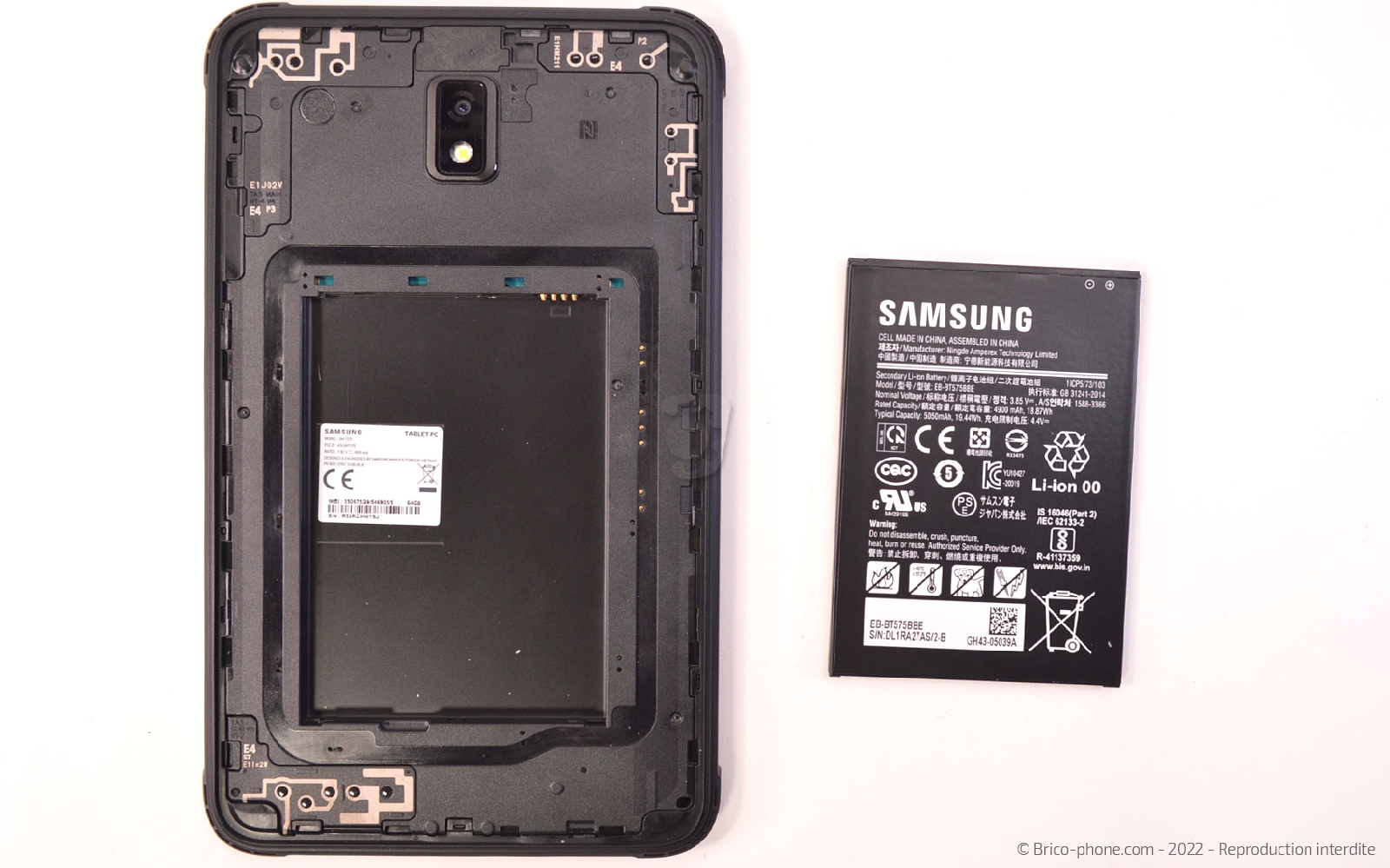

Etape 2 : Récupérer la batterie

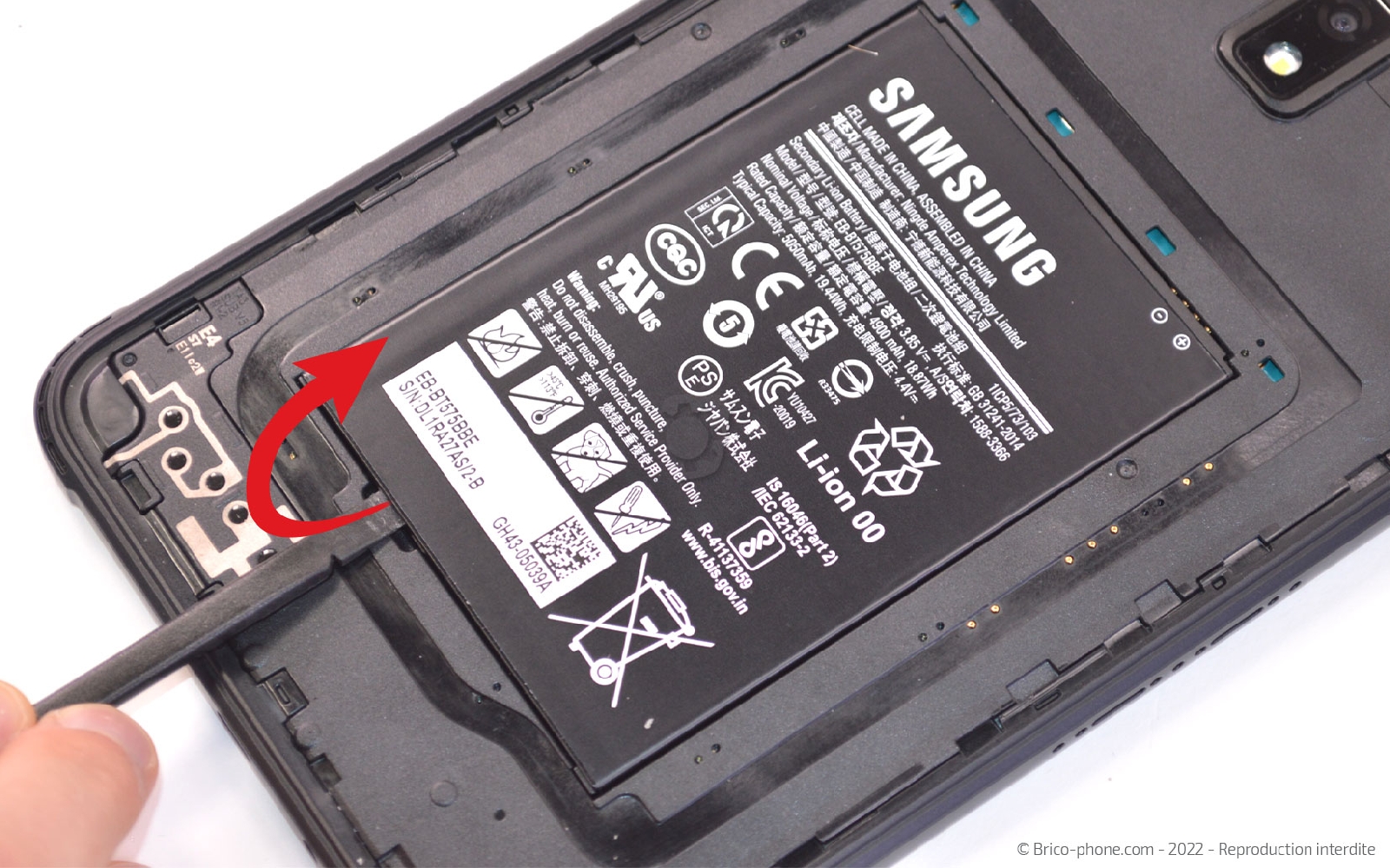

Pour déconnecter la batterie, il n'y a rien de plus simple car il vous suffit de la soulever pour la retirer en insérant le spudger dans l'emplacement prévu à cet effet.

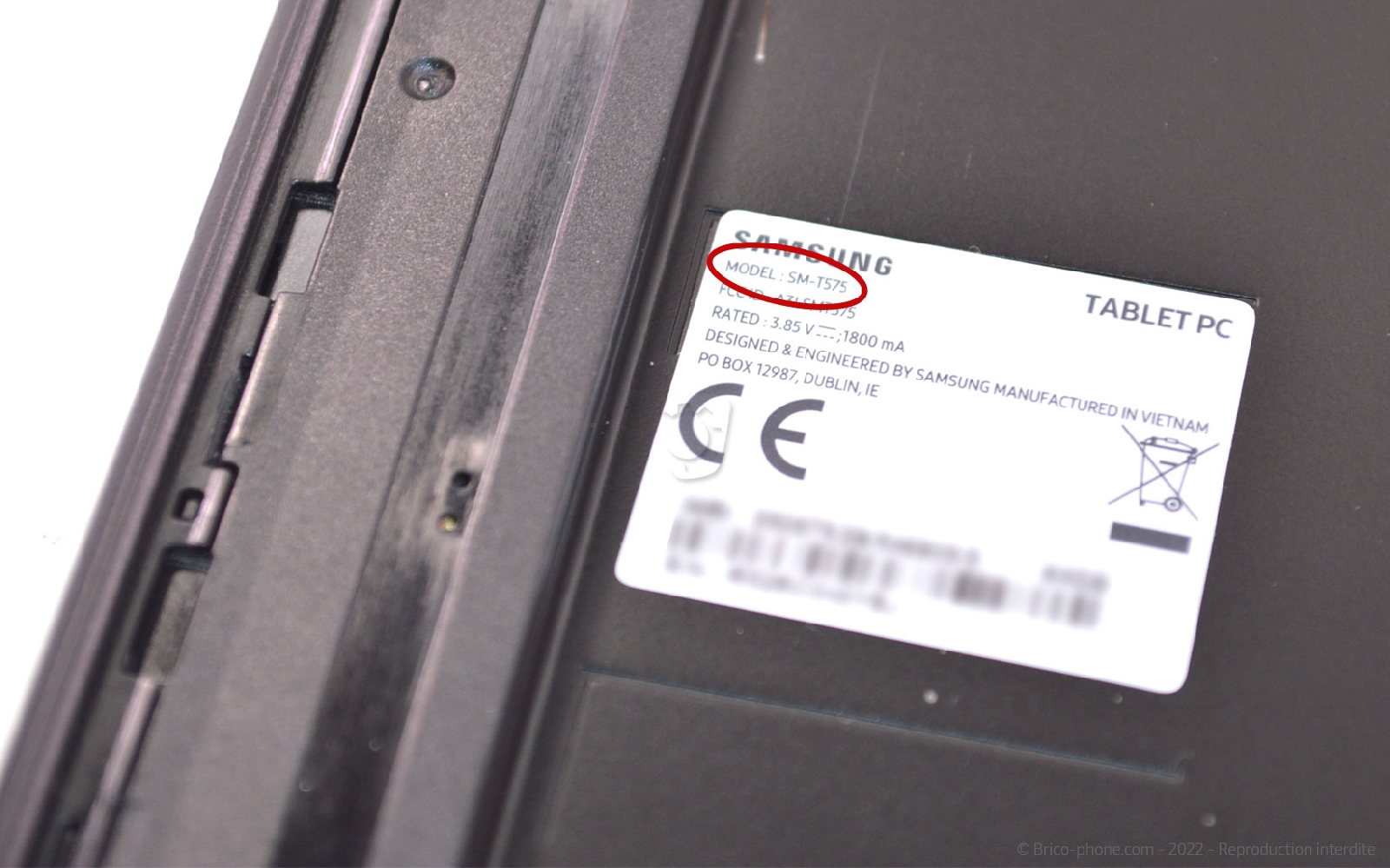

Sous la batterie vous trouverez également le numéro de modèle de votre Galaxy Tab.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Chauffer l'écran

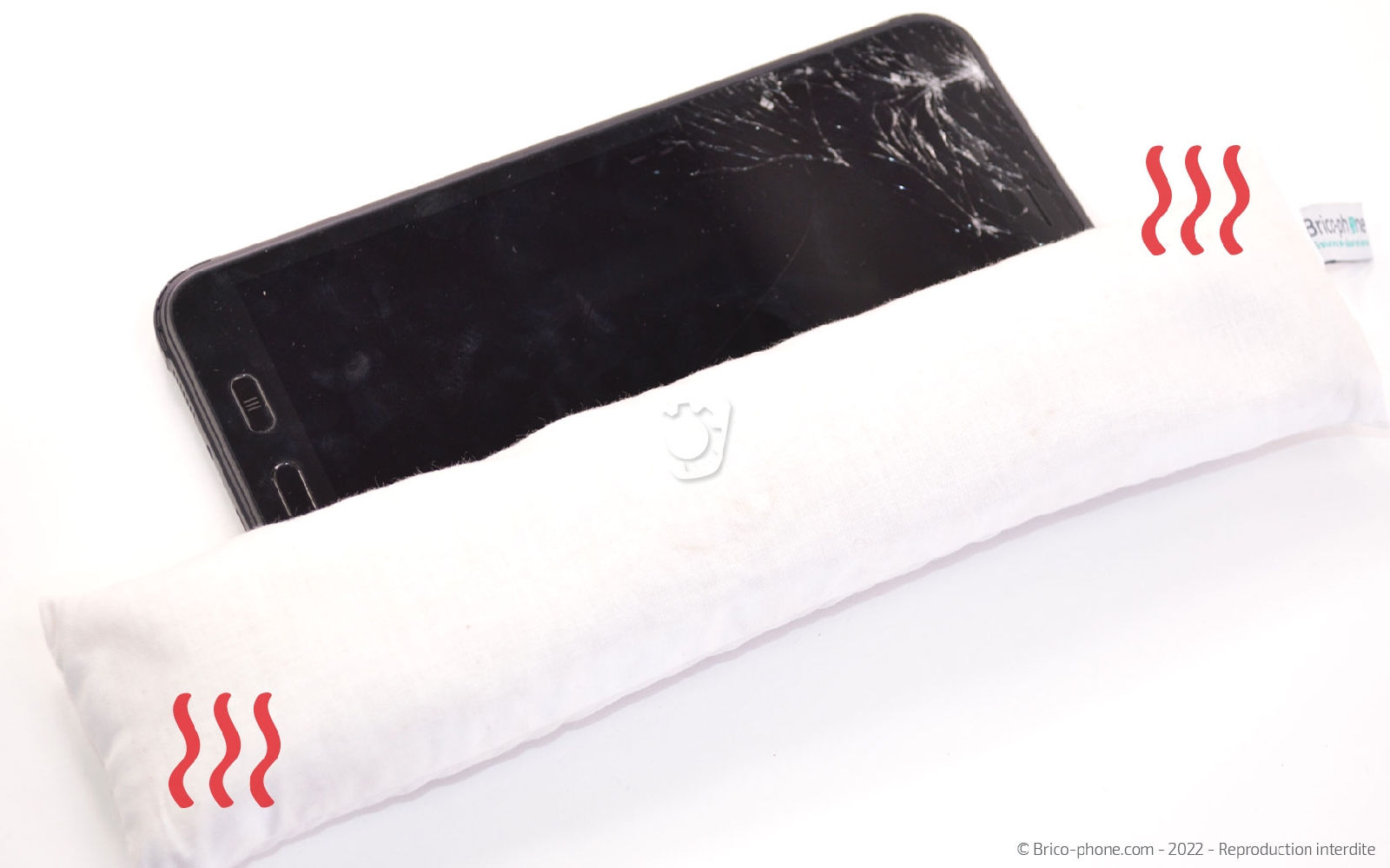

A l'aide du coussin chauffant ou du décapeur thermique, il vous faut chauffer l'écran pour ramollir les stickers de ce dernier.

En ce qui concerne le boudin chauffant, vous devez d'abord le passer au micro-ondes environ 2 minutes avant de le déposer sur la vitre avant. Disposez le produit, sur chaque coté de la tablette.

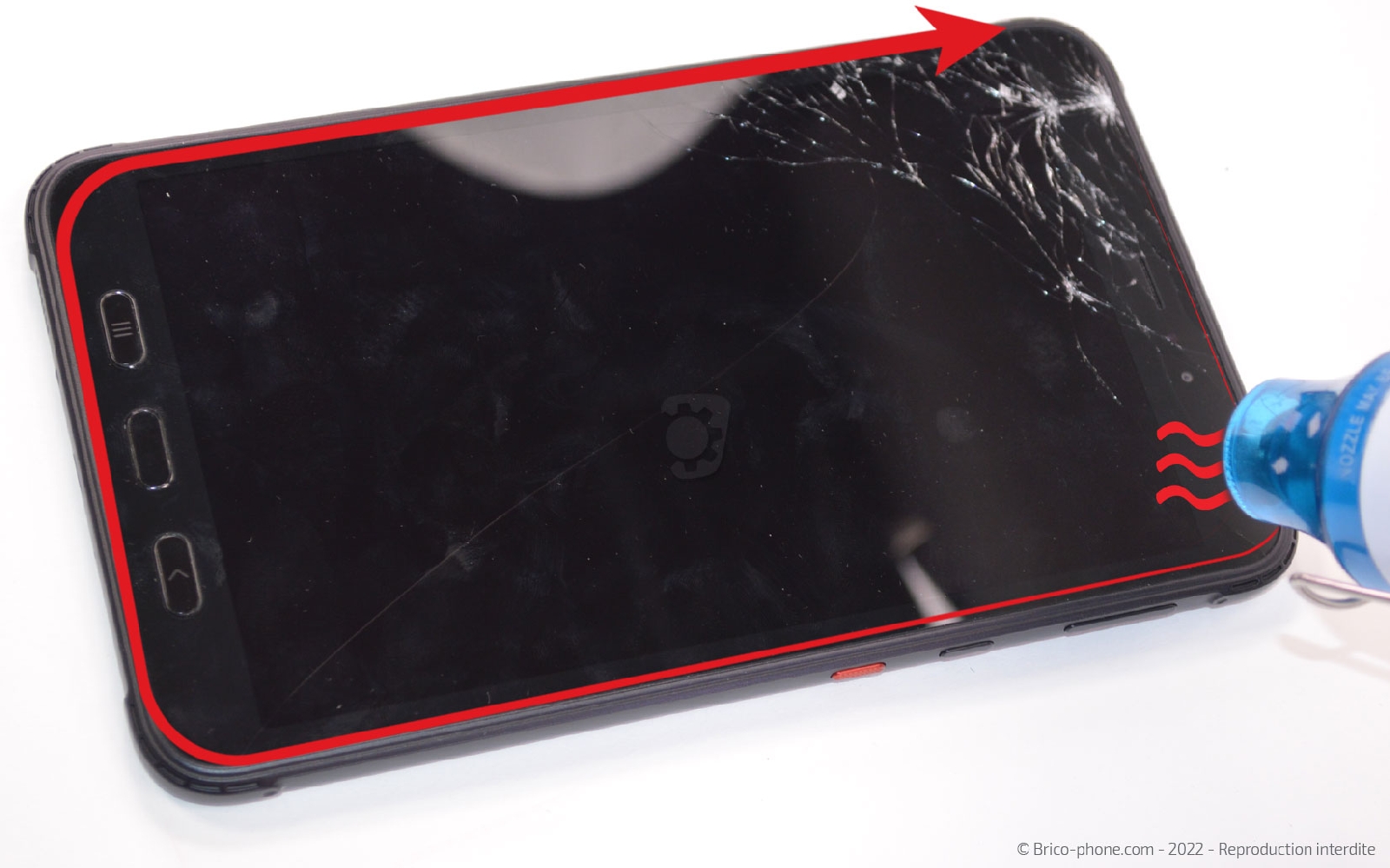

Si vous avez opté pour le décapeur thermique ou un sèche-cheveux, il vous suffit de passer le produit sur le contour de la Galaxy Tab Active 3.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €
Etape 4 : Créer un interstice entre l'écran et le châssis

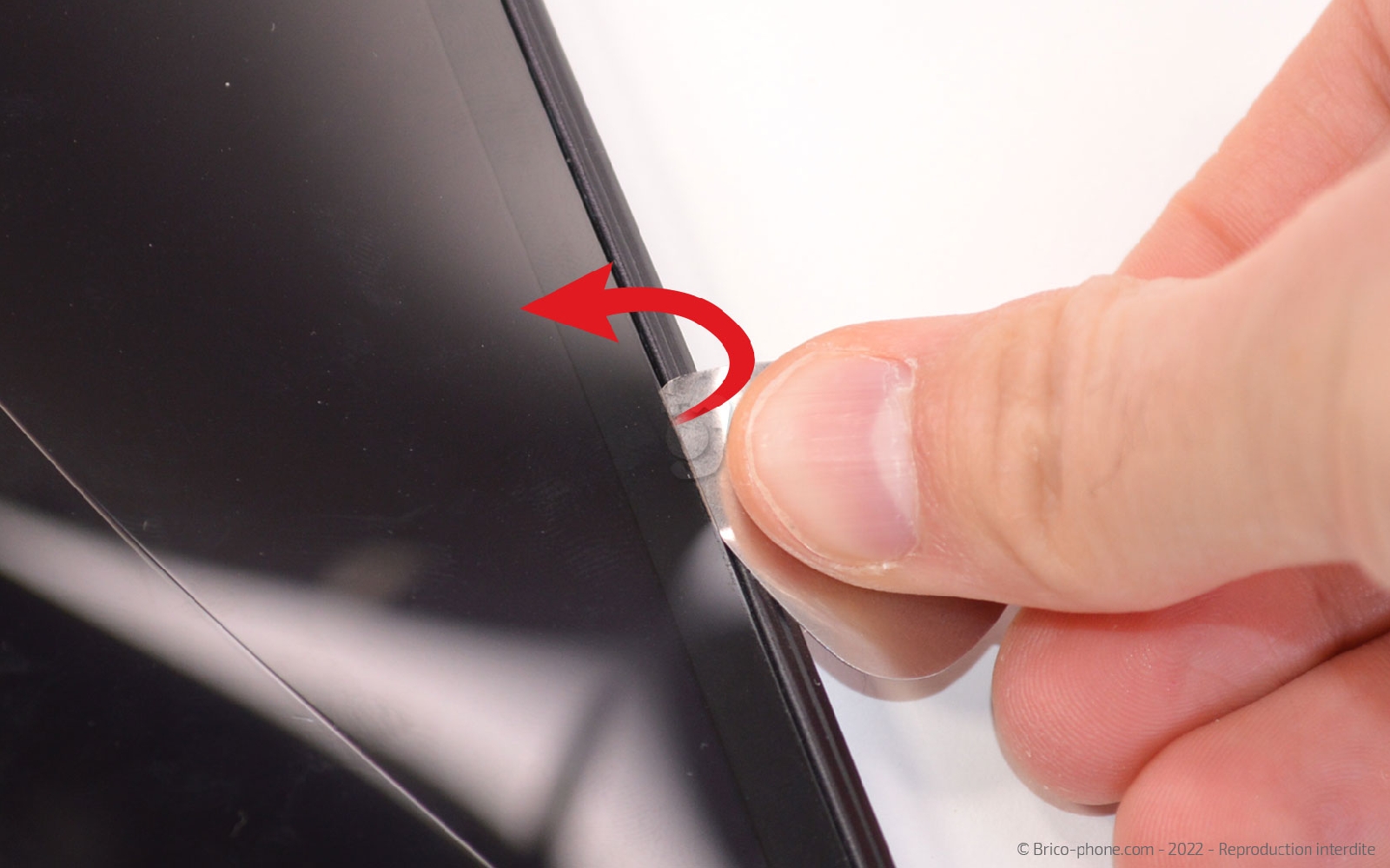

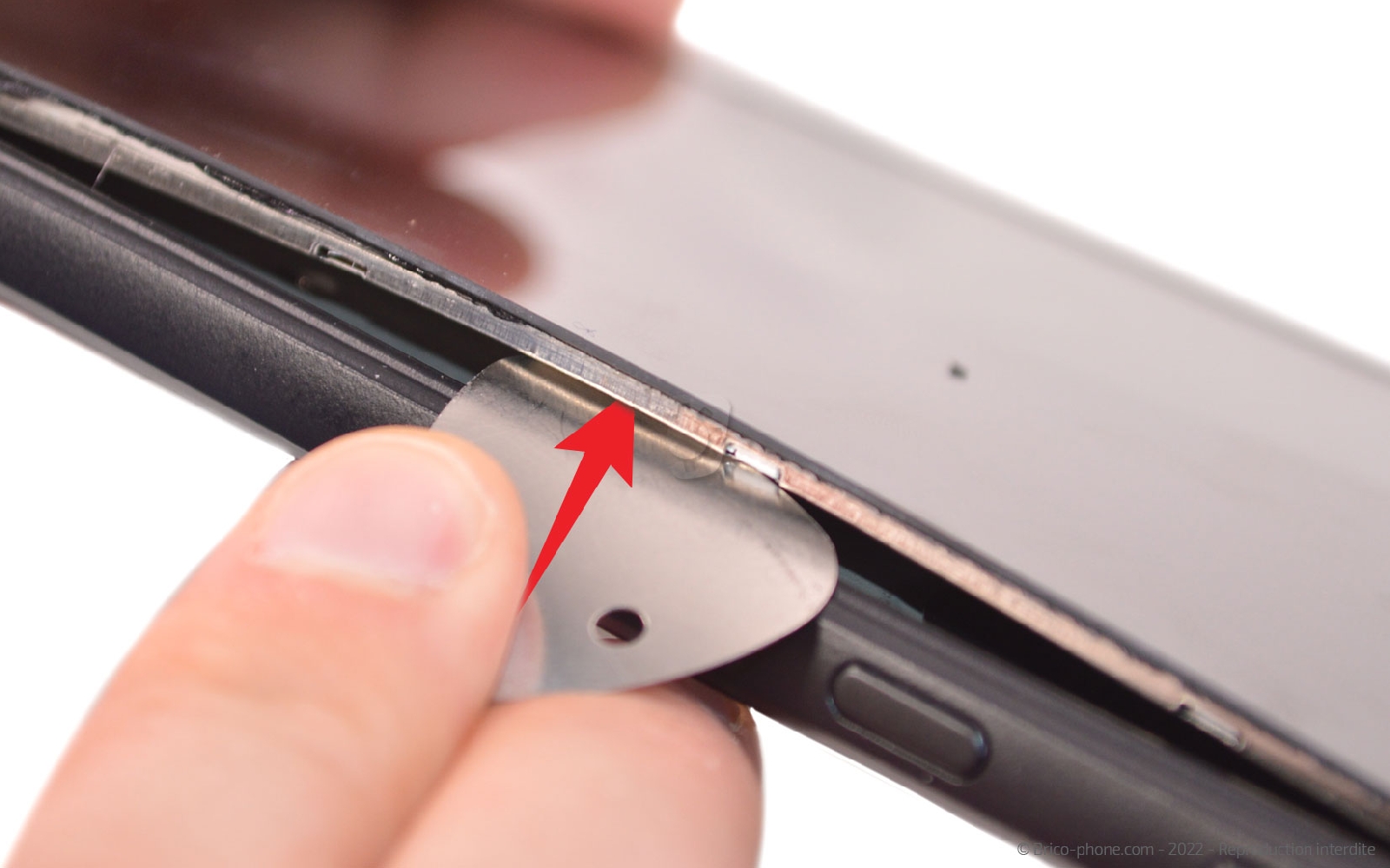

Insérez le médiator en métal fin entre le châssis et l'écran afin de décoller légèrement ce dernier.

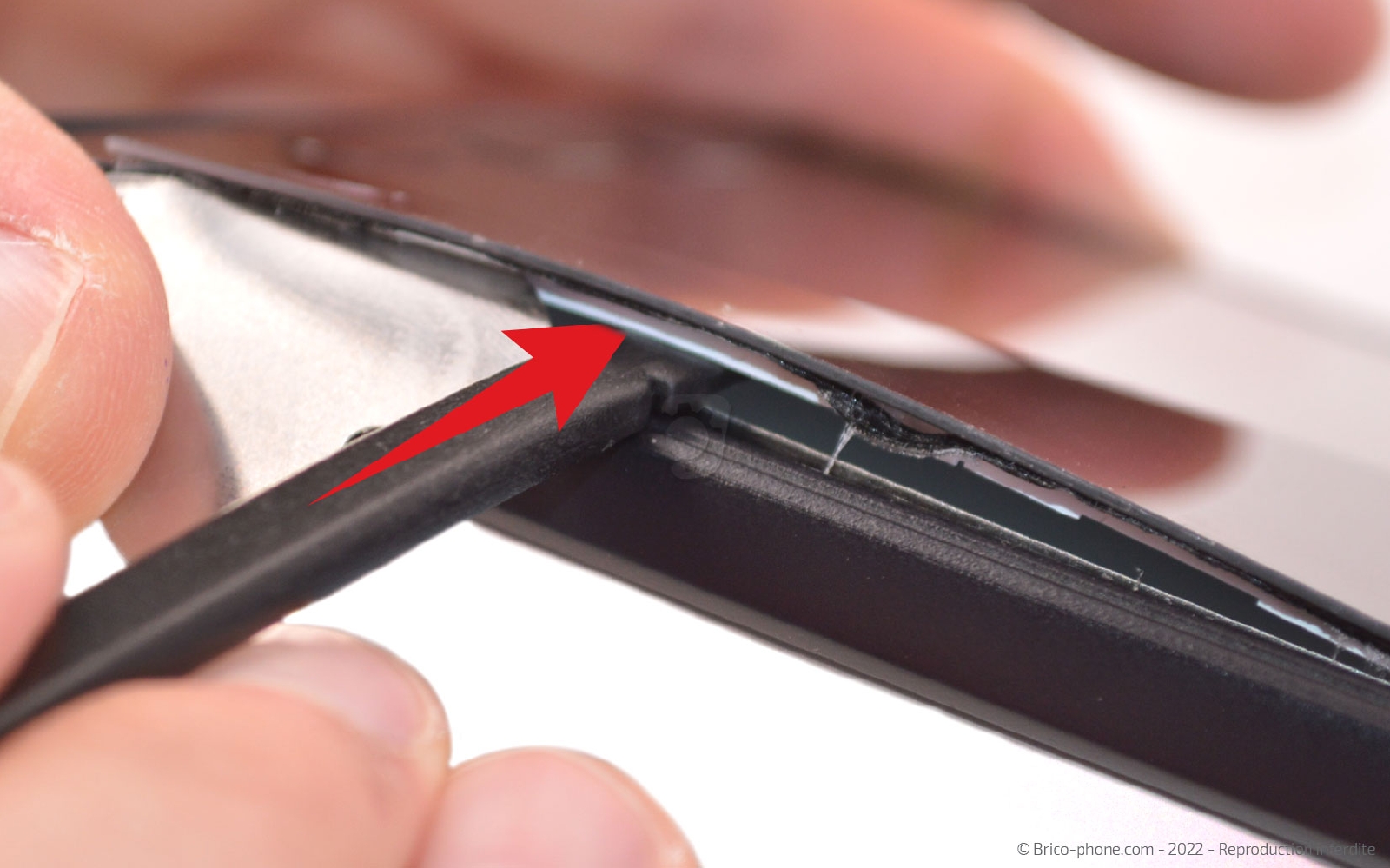

Ensuite, aidez-vous du levier en nylon pour réussir à passer sous le LCD (partie blanche sur la photo 2).

Glissez le médiator sous la vitre et le LCD pour continuer le décollage.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Terminer le décollage de l'écran

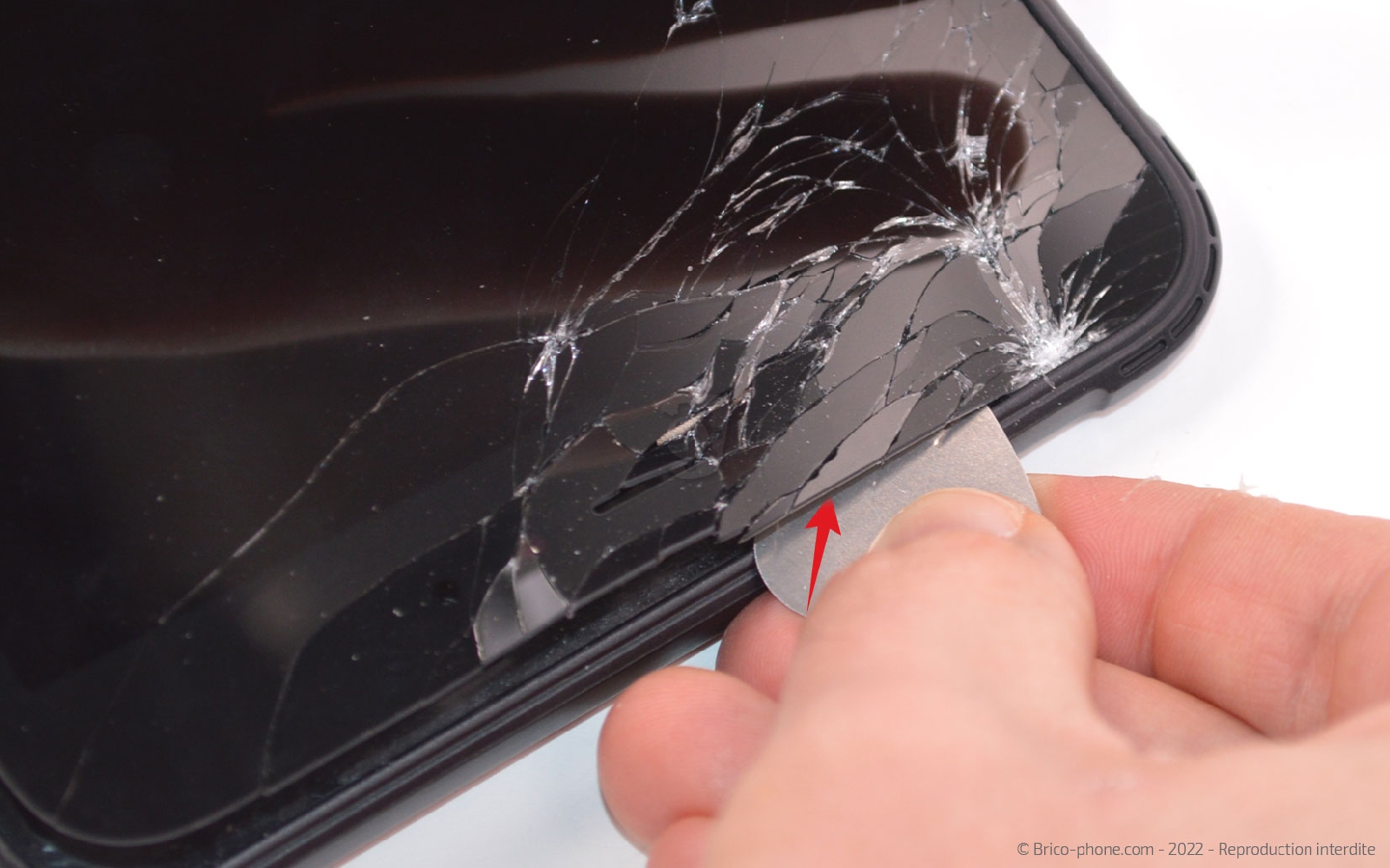

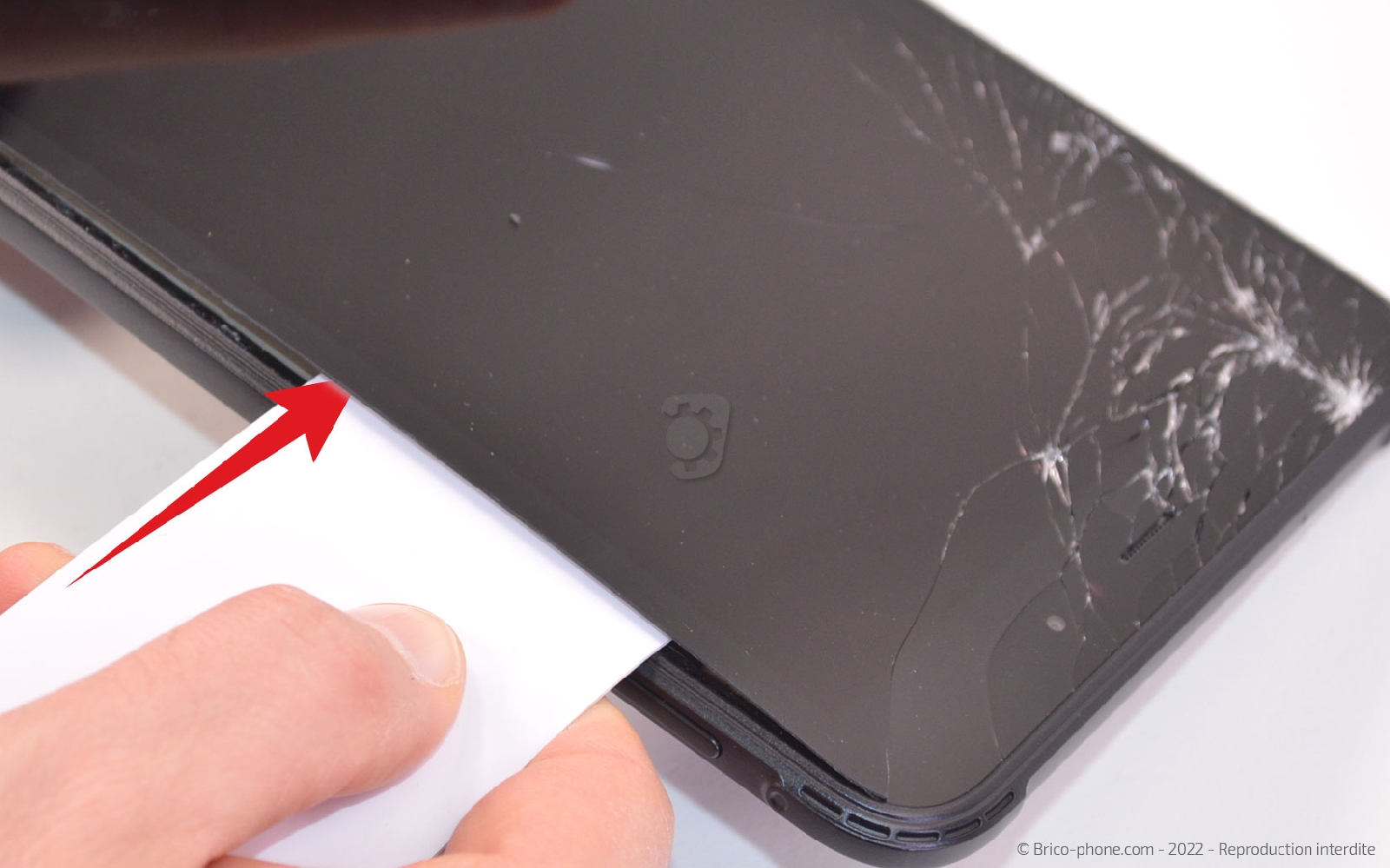

Une fois l'écran assez décollé, glissez la carte en PVC sous l'écran.
Si votre écran est bien cassé, peut être sera-t-il nécessaire de détacher avec le médiator la partie abîmée.

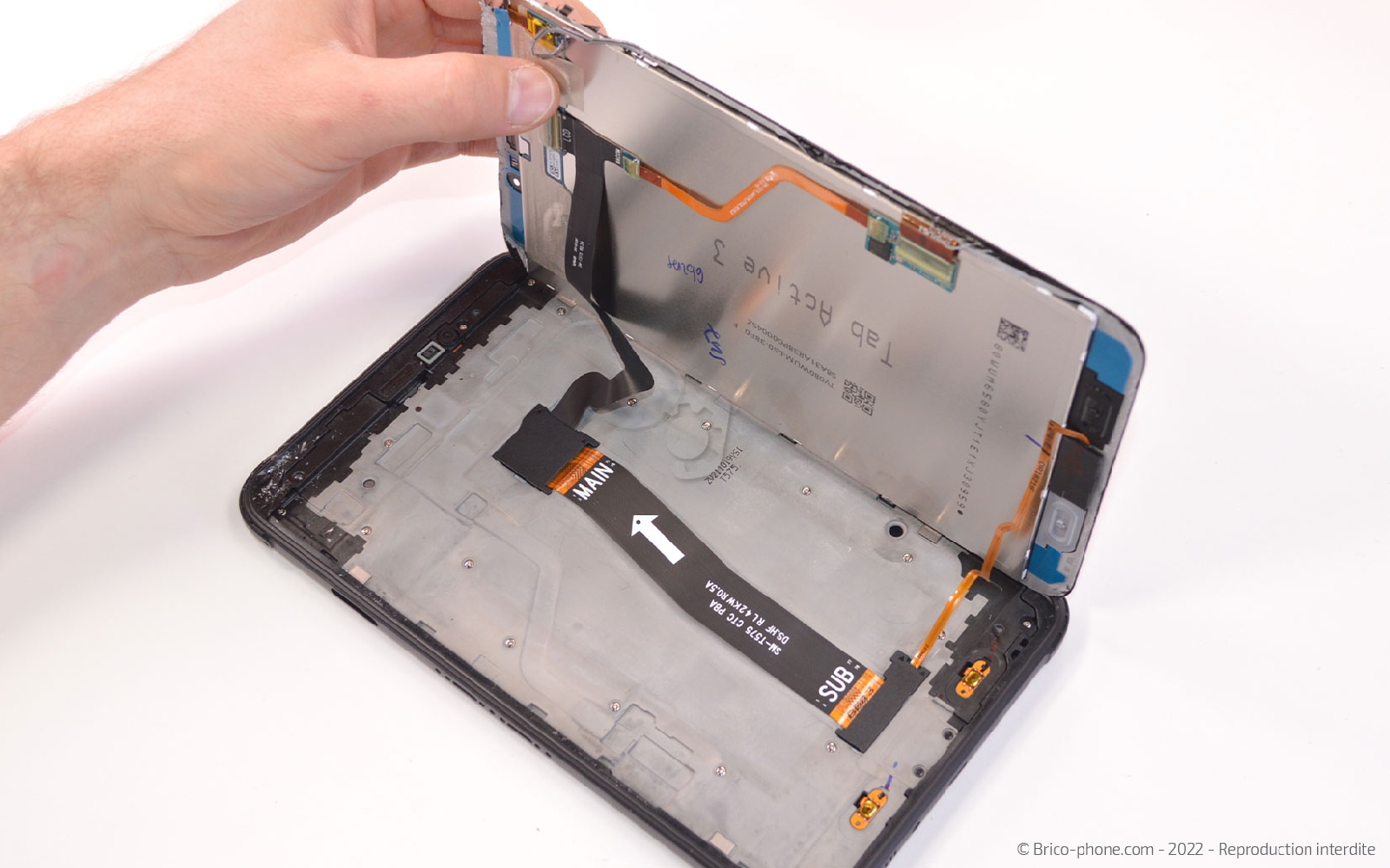

Ouvrez l'écran en faisant attention aux nappes de ce dernier.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Déconnecter les boutons de l'écran

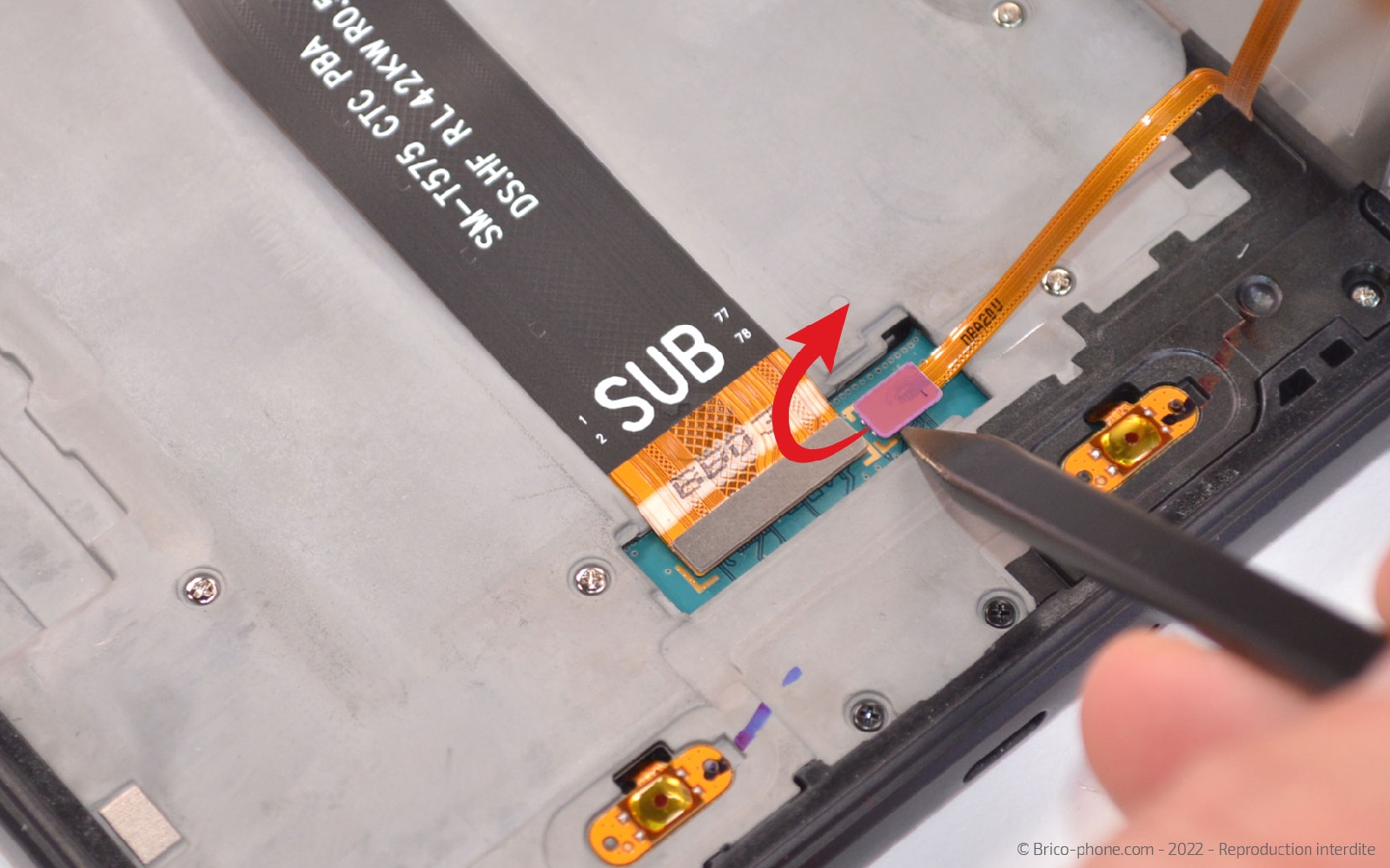

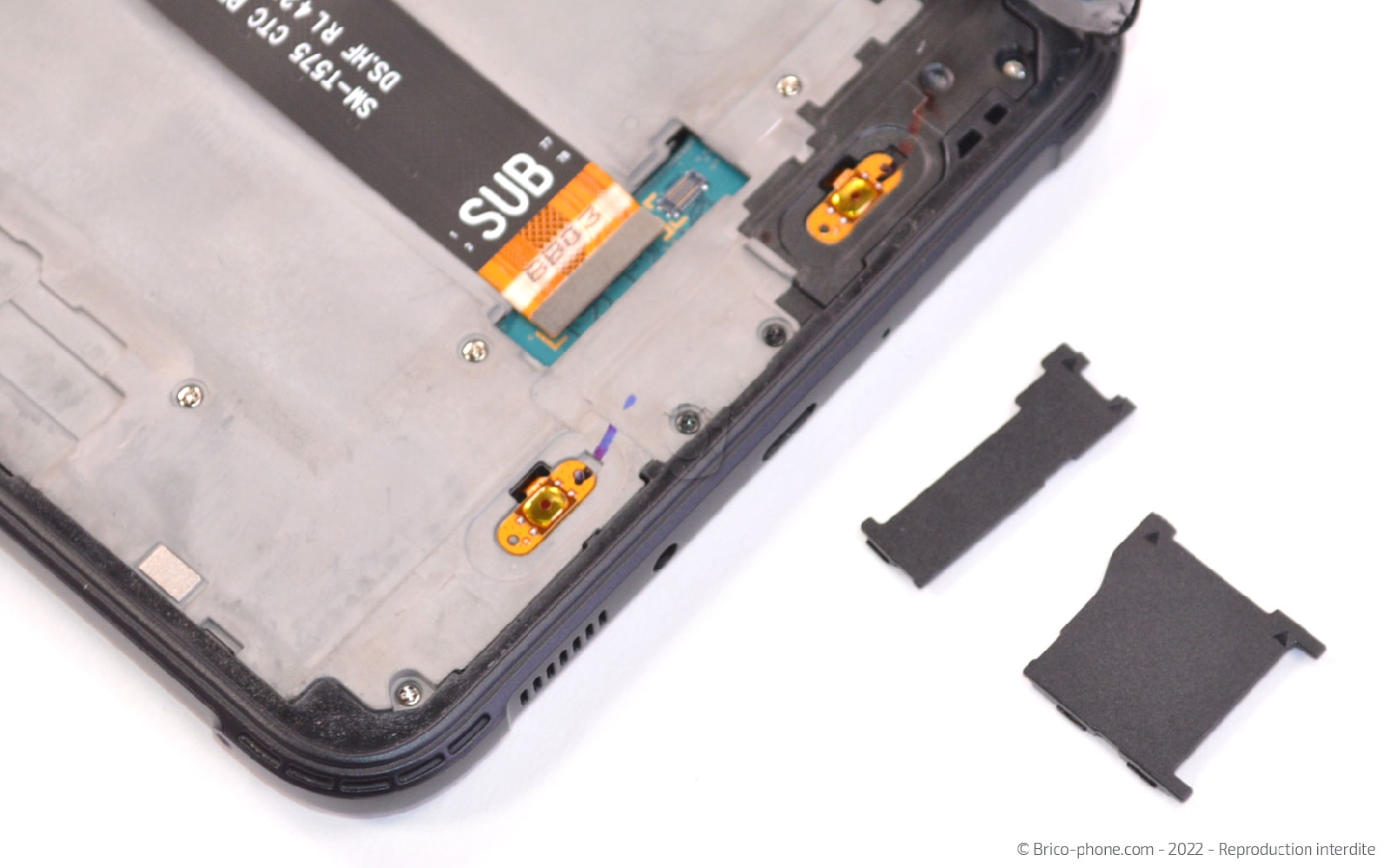

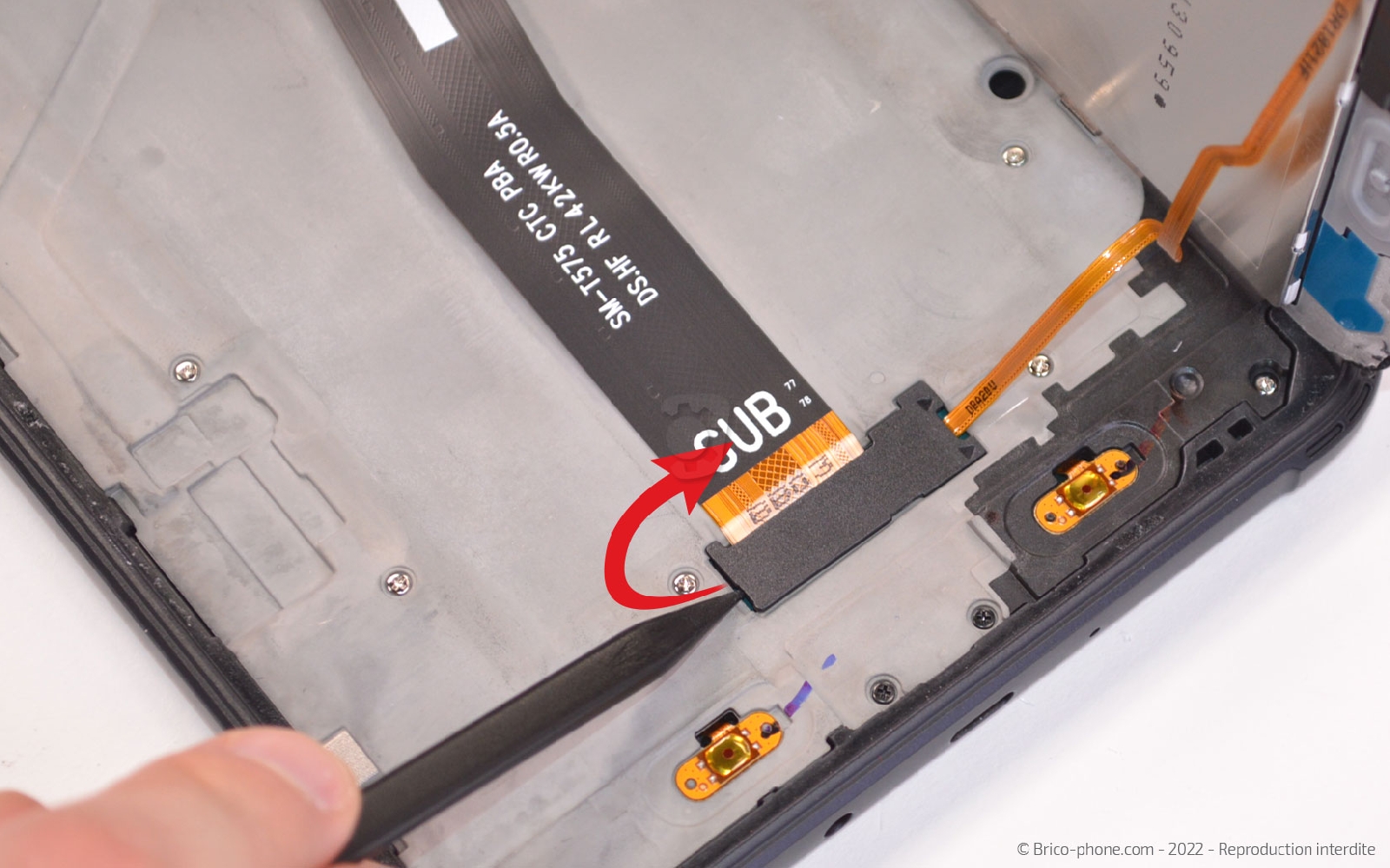

Soulevez la protection plastique afin de libérer la nappe du bouton Home et celle de la rallonge d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Libérer l'écran

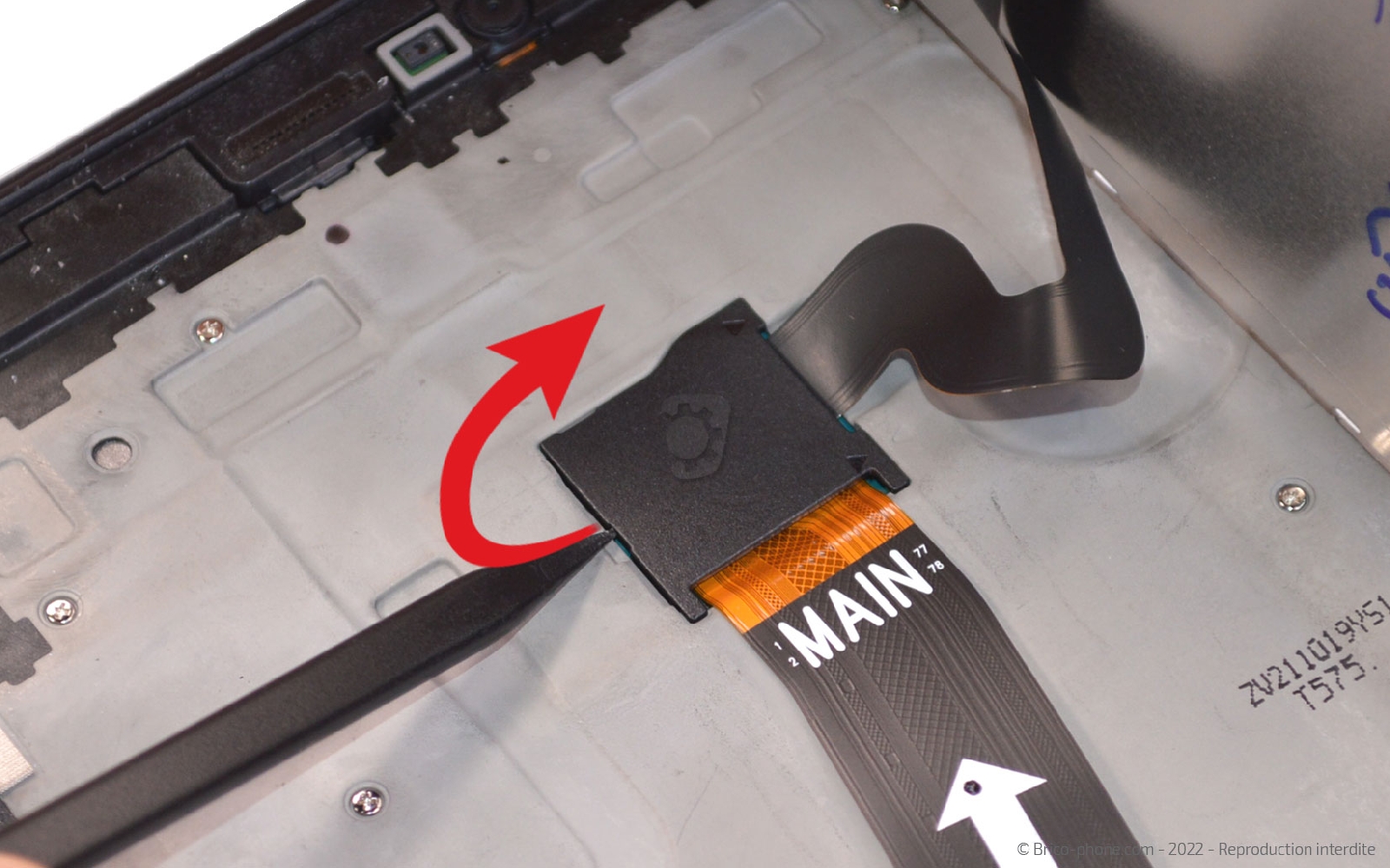

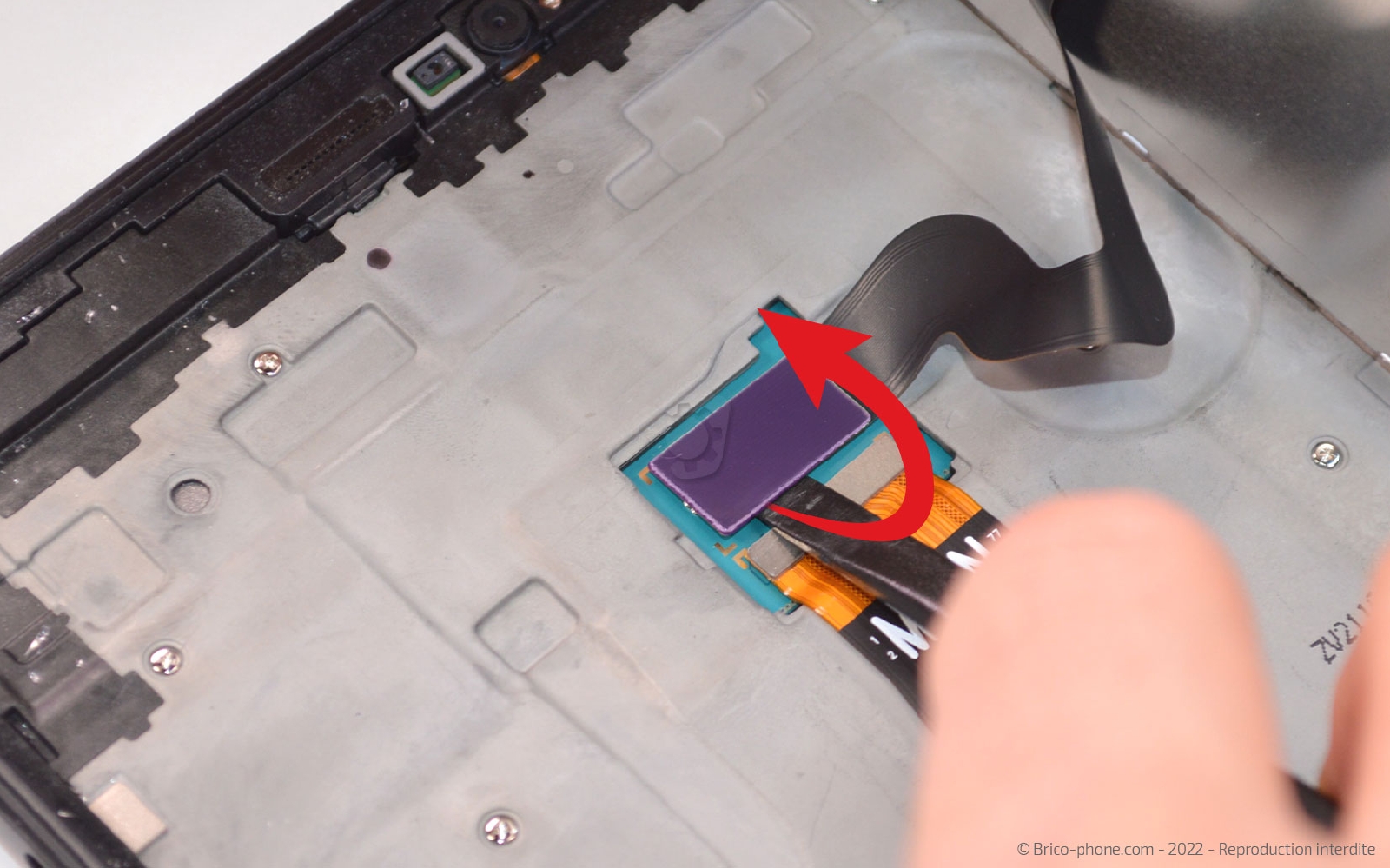

Toujours à l'aide du levier, retirez la seconde protection pour accéder à la nappe de l'écran.

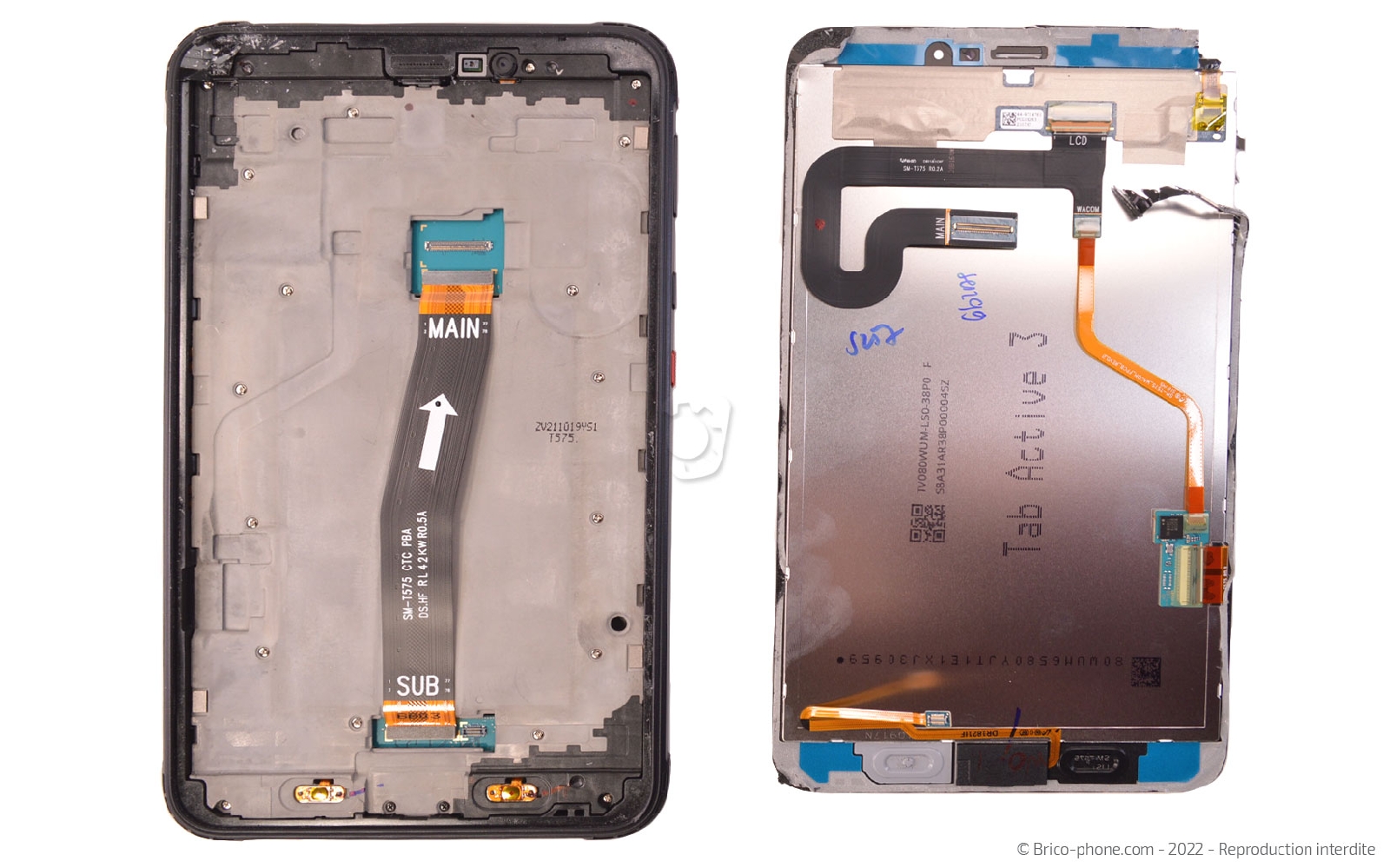

Déconnectez cette dernière pour libérer l'écran du châssis.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage

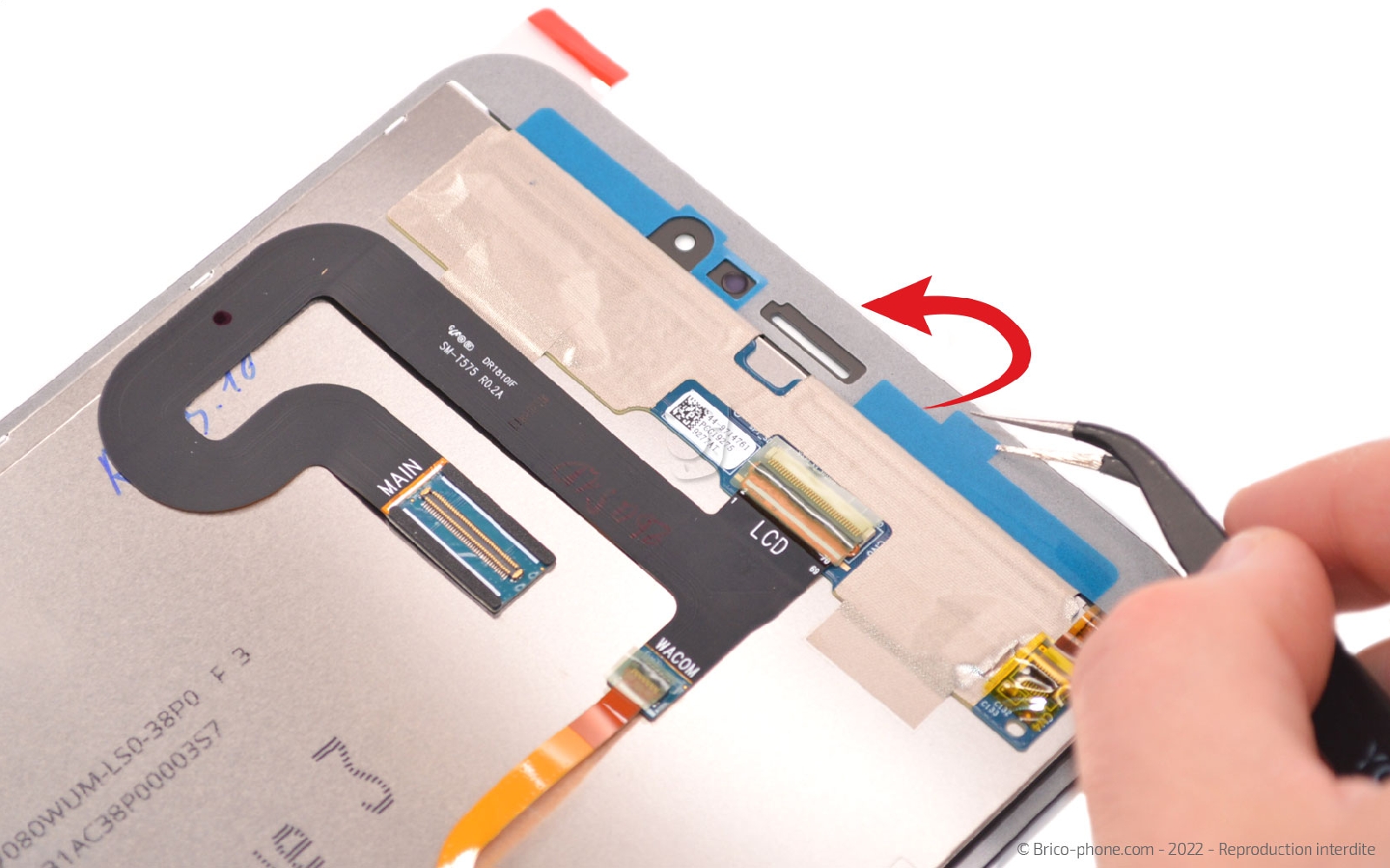

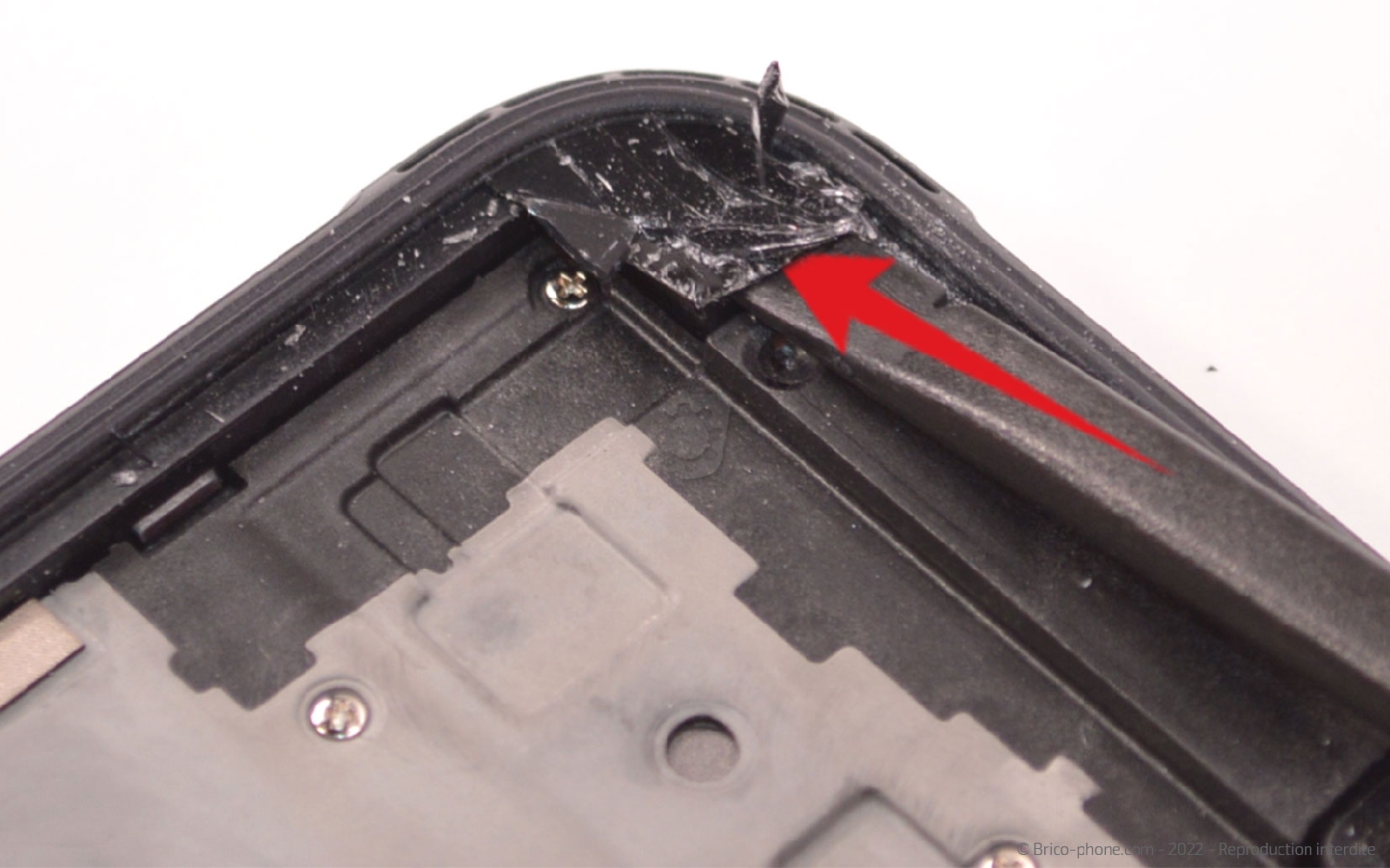

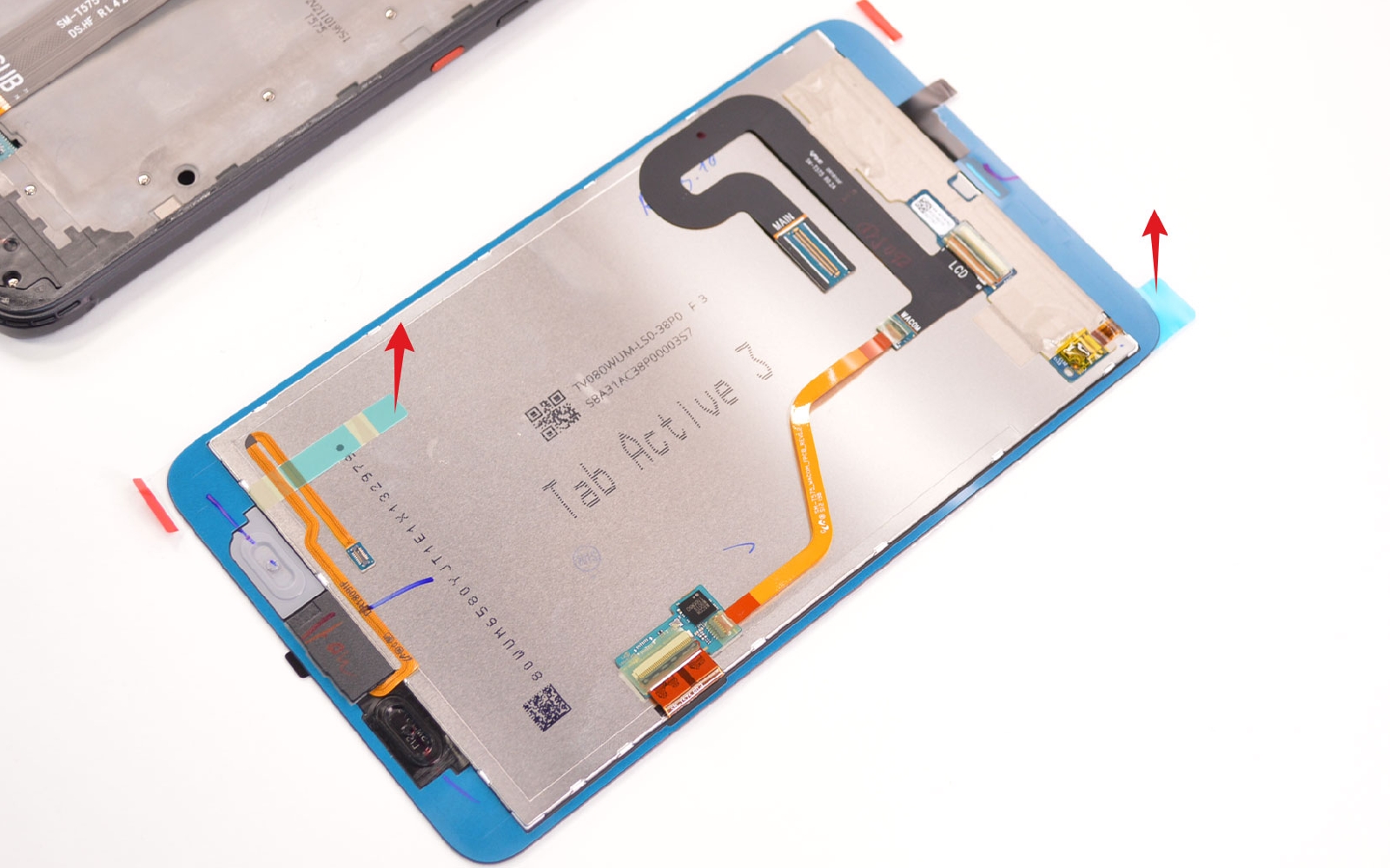

Nettoyez le châssis des résidus de verre avant d'installer le nouvel écran. Sur ce dernier, il est nécessaire de retirer tous les stickers de protection avant de le connecter au reste de la tablette.

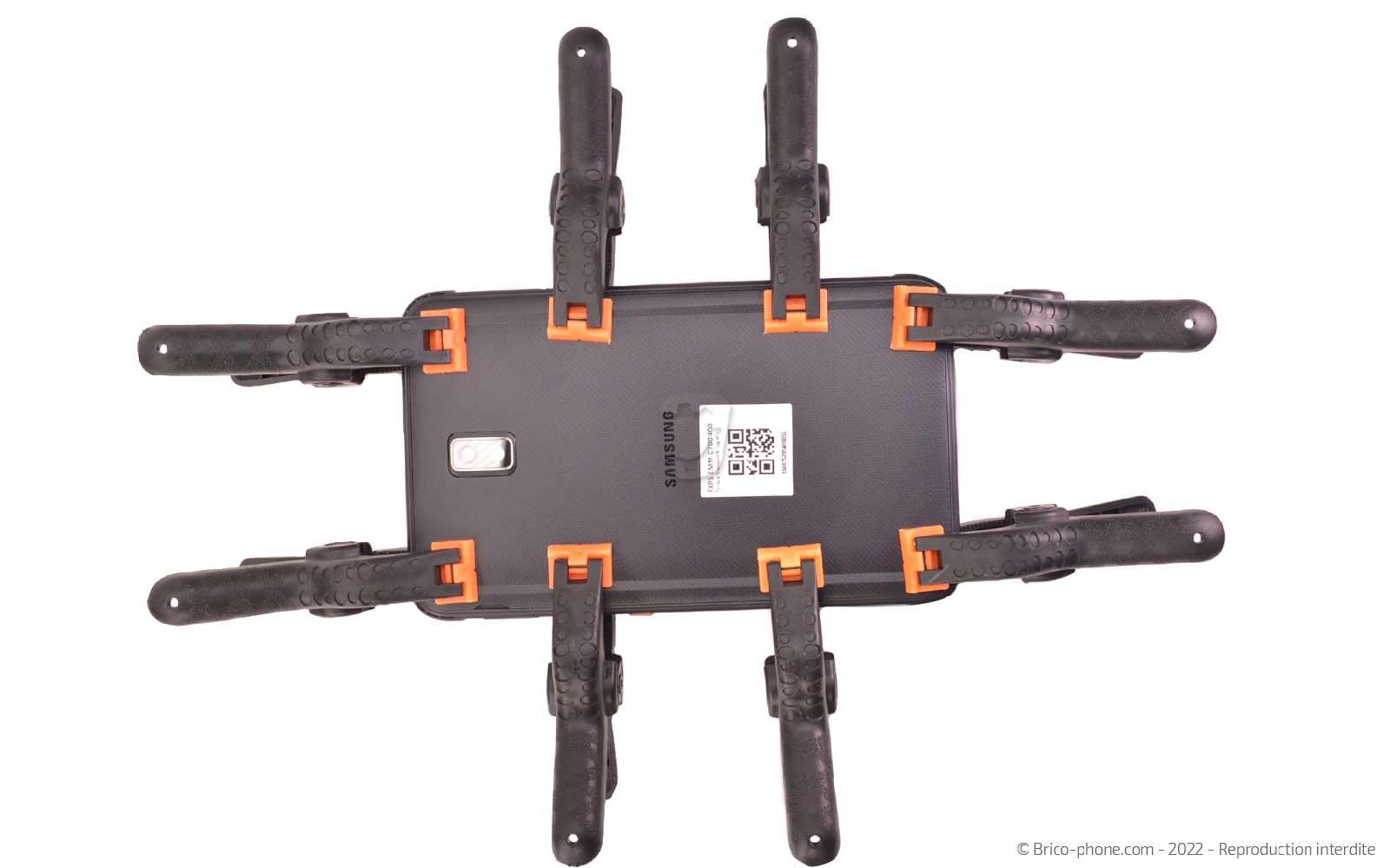

Une fois tous les éléments installés, disposez la tablette sous presse environ une heure à l'aide de pince ou de gros livre afin de pourvoir laisser les stickers séchés et adhérés au châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
