Guide de réparation sur Galaxy A23 (5G)

Temps estimé : 50 min
Difficulté : 1/5
Note de réparabilité : 12/20
Galaxy A23 (5G) | Temps estimé : 50 min | Difficulté : 1/5

L'écran de votre appareil est cassé ? Votre téléphone ne vibre plus ou pire vos photos de vacances sont floues ? Vos interlocuteurs ne vous entendent plus ? Vous pouvez avoir besoin de réparer votre téléphone pour de nombreuses raisons. C'est pourquoi nous mettons tout en oeuvre pour vous faciliter la réparation. Ce guide de démontage complet vous accompagne à chaque étape du dépannage.

Réparer son Samsung Galaxy A23 5G sois-même c'est faire des économies, gagner du temps, lutter contre l'obsolescence programmée et surtout augmenter sa satisfaction personnelle. Passez à l'action et retrouver un téléphone comme neuf grâce à l'aide des experts Brico-phone.

Diagnostic

›  Un petit composant est cassé.
›  Découvrir l'ensemble des composants du Galaxy A23 (5G).

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Liquide iRemover
3,90 €
Ajouter au panier

Avant de commencer

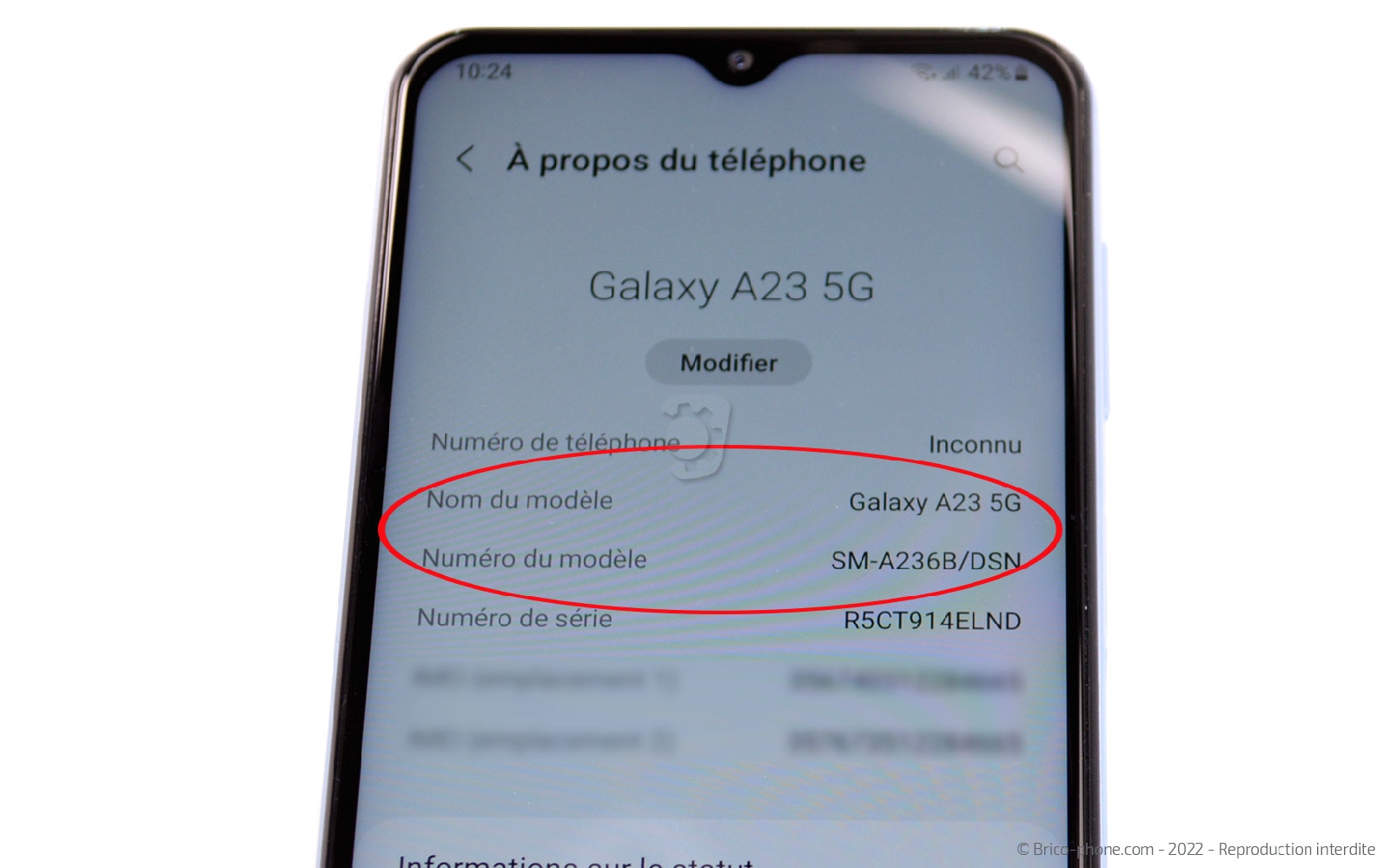

Dans un premier temps, nous vous conseillons de vérifier la compatibilité de la nouvelle pièce détachée et de votre téléphone. Pour cela rien de plus simple, il vous suffit de vous rendre dans les paramètres de votre appareil pour vérifier que le numéro de modèle de ce dernier ce trouve dans la table de correspondance du nouveau composant.

Pensez à faire une sauvegarde de votre Samsung Galaxy A23 (5G) avant de débuter tout dépannage.

Une fois la commande reçue, installez-vous sur une table propre et dégagée pour commencer la réparation.
Eteignez si possible votre appareil puis récupérez le tiroir de la carte Sim avec l'outil d'extraction.
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Chauffer la vitre arrière
Pour accéder à l'intérieur du téléphone, vosu allez avoir besoin de chauffer la votre arrière de votre appareil.
Pour ce faire, vous aurez besoin soit d'un coussin chauffant, soit d'un décapeur thermique ou de votre propre sèche-cheveux.

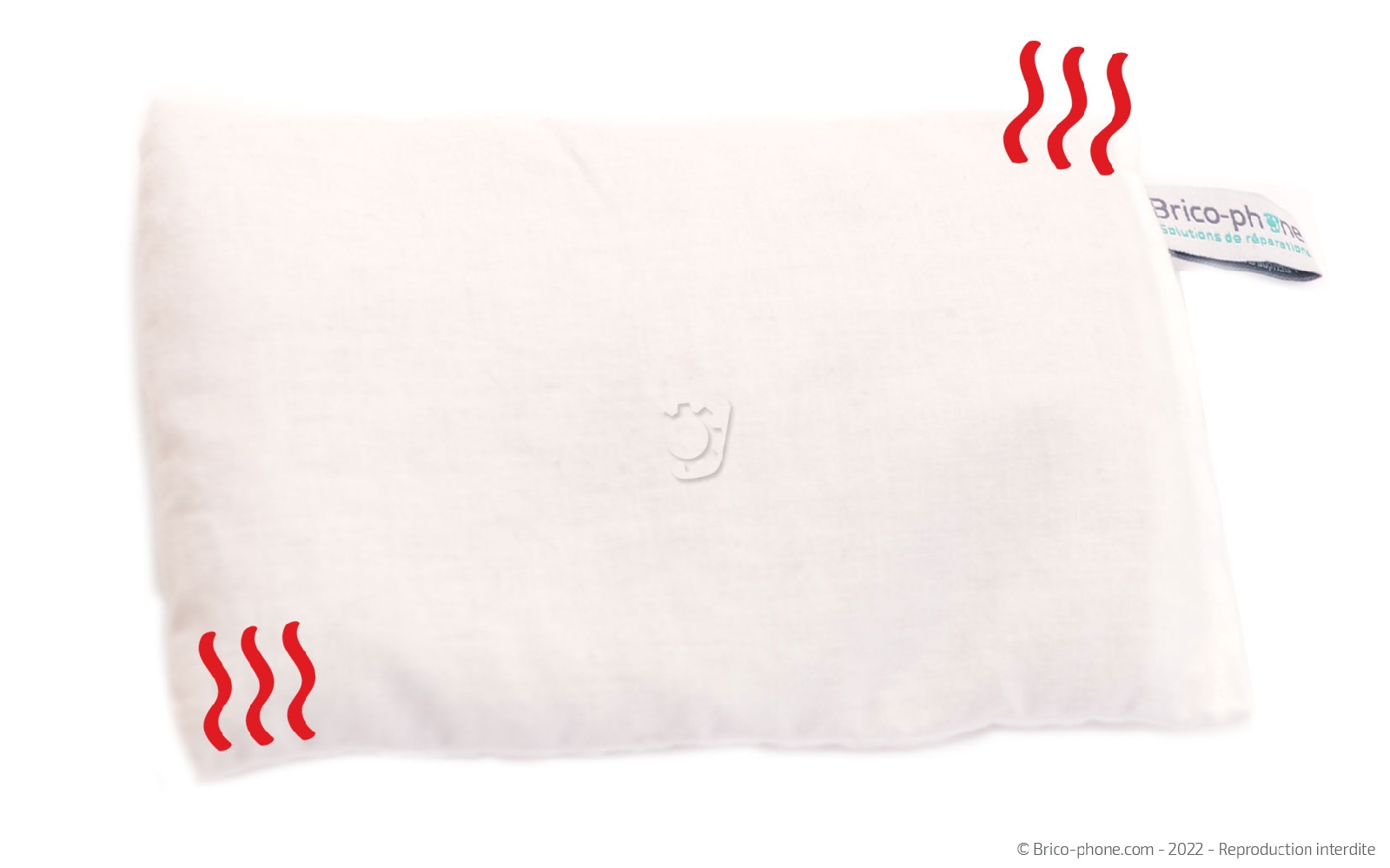

Pour le coussin chauffant, passez-le au micro-onde environ 2 minutes avant de le déposer sur le dos du téléphone une trentaine de secondes.
En ce qui concerne le décapeur thermique ou le sèche cheveux, il vous suffit de l'allumer et de le passer sur le bord de la façade arrière de votre Galaxy A23.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

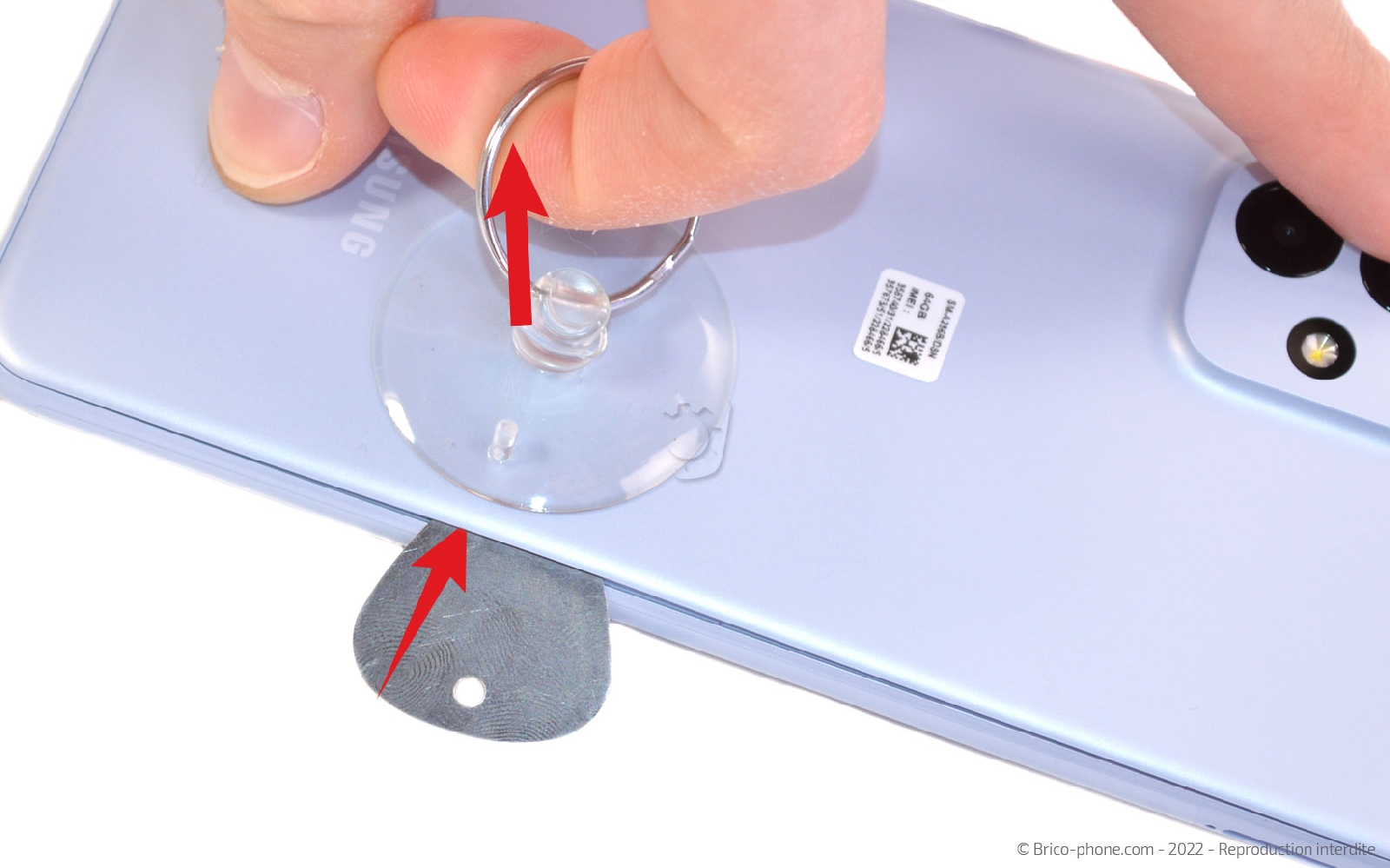

Etape 2 : Décoller la vitre arrière
Placez la ventouse sur le bord de la vitre arrière afin de pouvoir soulever légèrement le composant et insérez le médiator fin sous ce dernier.
Cette manipulation est parfois difficile, n'hésitez pas à rechauffer si nécessaire.

Une fois l'interstice créé, remplacez le médiator troué par ses homologies en plastique.
Outils du kit utilisés
Outils du kit utilisés

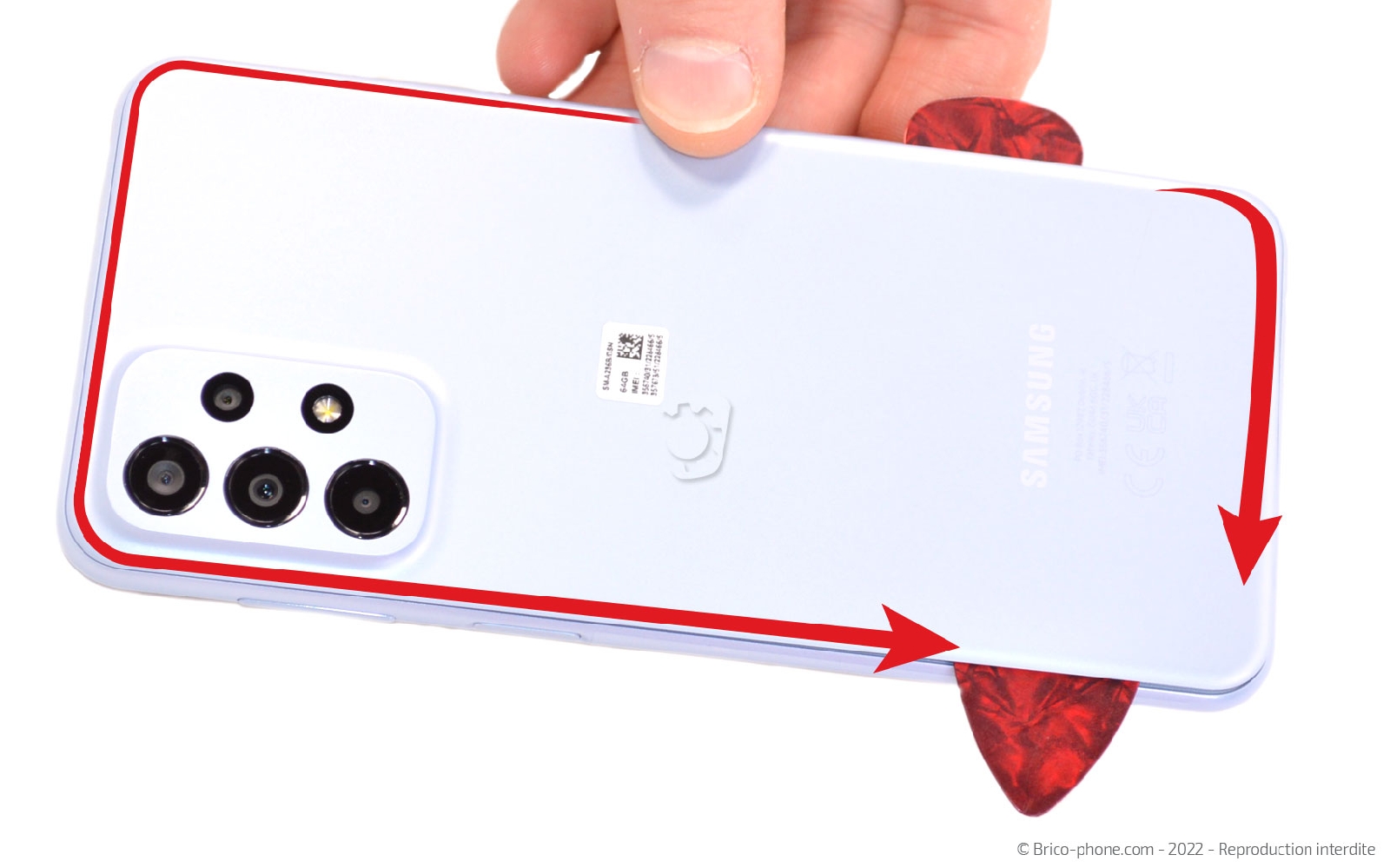

Etape 3 : Ouvrir le téléphone
Faites glisser les médiators le long du châssis afin de décoller entièrement la vitre arrière.

Pour terminer le décollage, vous allez devoir chauffer la partie des lentilles car ces dernières sont entouré de sticker.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Vitre arrière pour Samsung Galaxy A23 (5G) noir
19,90 €

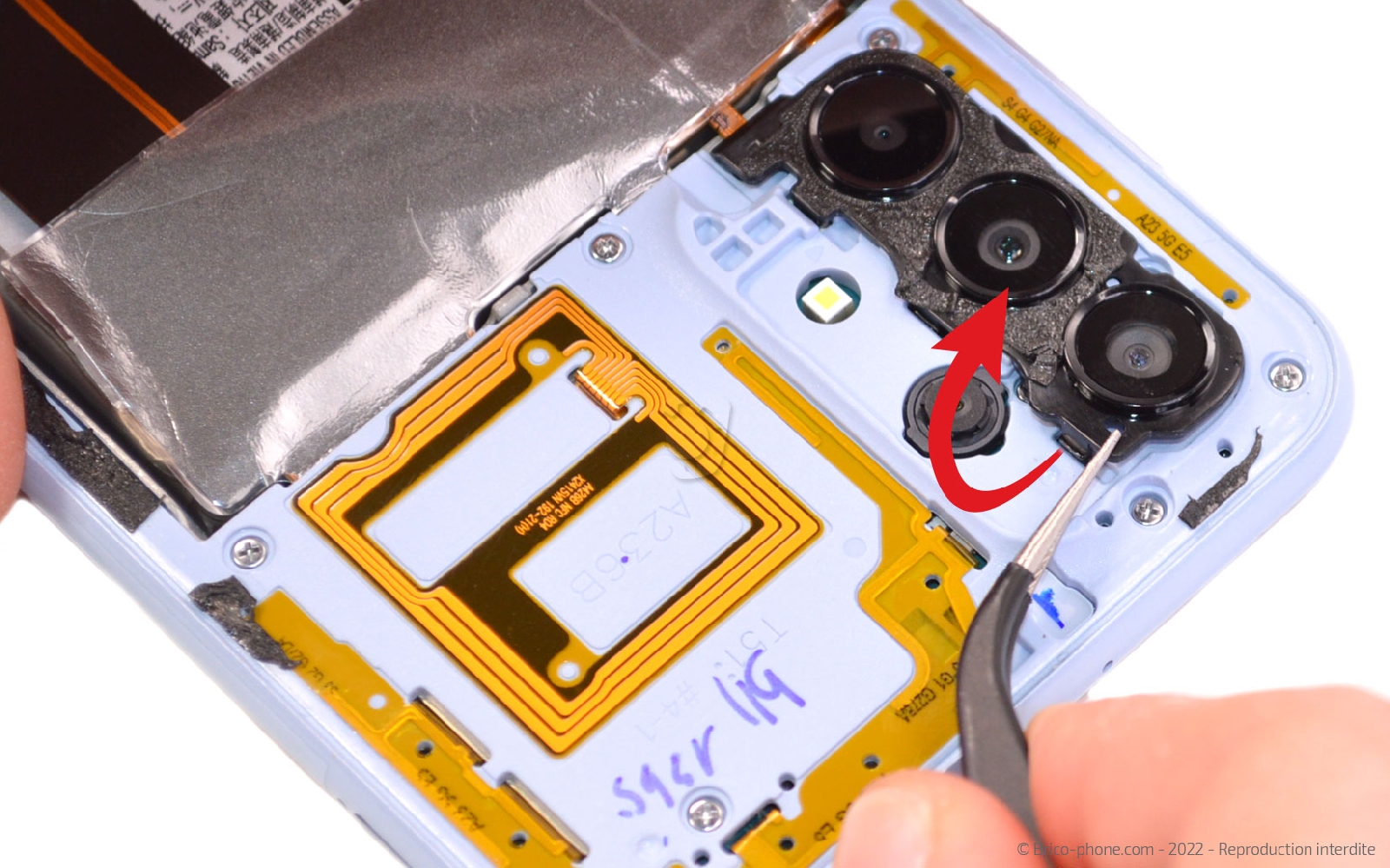

Etape 4 : Récupérer les lentilles
A l'aide de la pincette métallique soulevez le bloc des lentilles afin de le déclipser du châssis en le basculant vers l'extérieur.
Outils du kit utilisés
Outils du kit utilisés

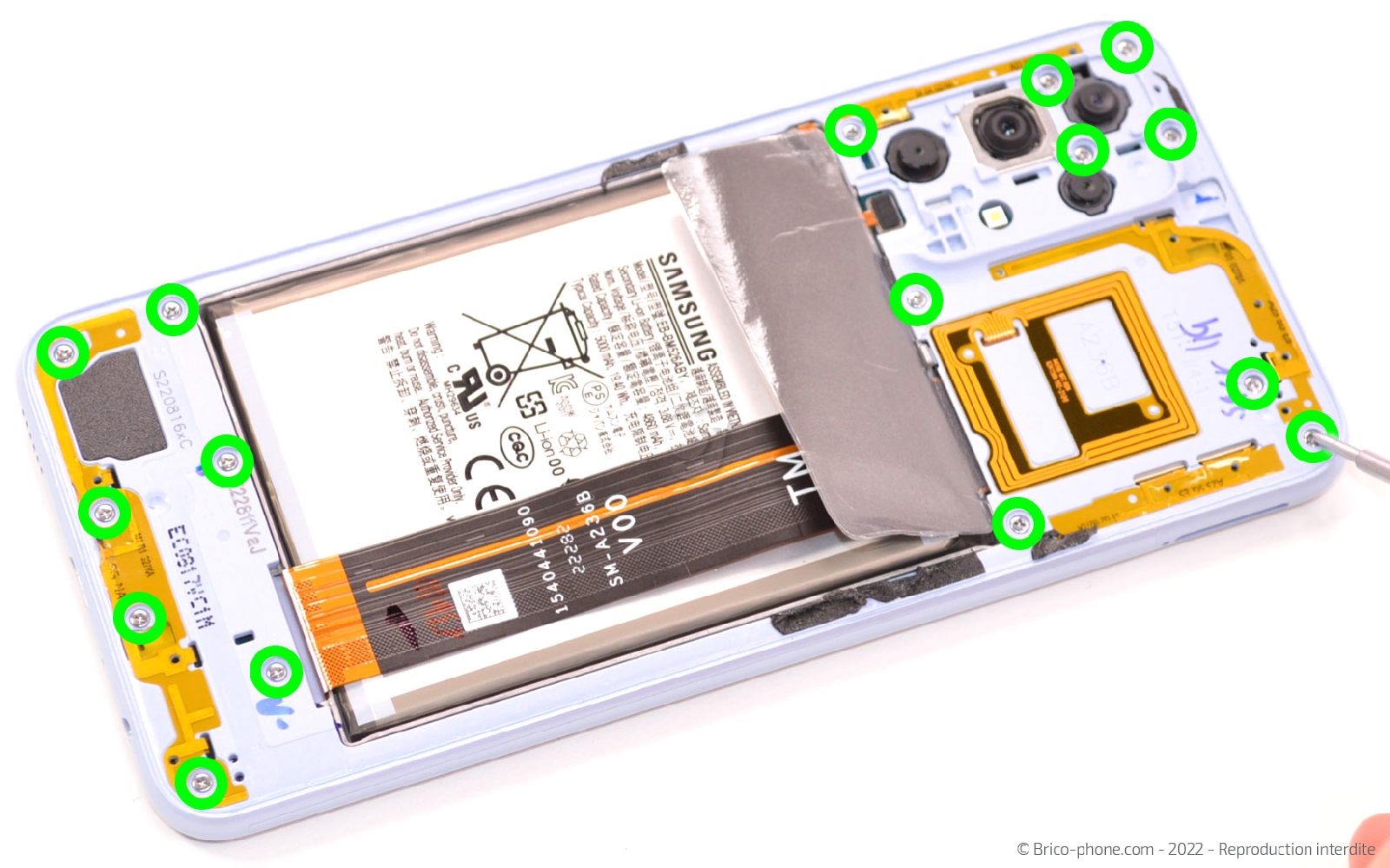

Etape 5 : Ôter le châssis intermédiaire
Attrapez le tournevis cruciforme pour ôter les 16 vis du châssis intermédiaire.

Glissez le levier en nylon sous le rebord pour le déclipser. Réitérez l'opération mais cette fois-ci par l'exterieur du châssis.

Continuez à faire circuler l'outil sur toute la longueur du châssis pour le détacher entièrement du reste du téléphone.

Pensez également à déconnecter la nappe du bouton Power avant de mettre de coté le composant.
Outils du kit utilisés
Outils du kit utilisés

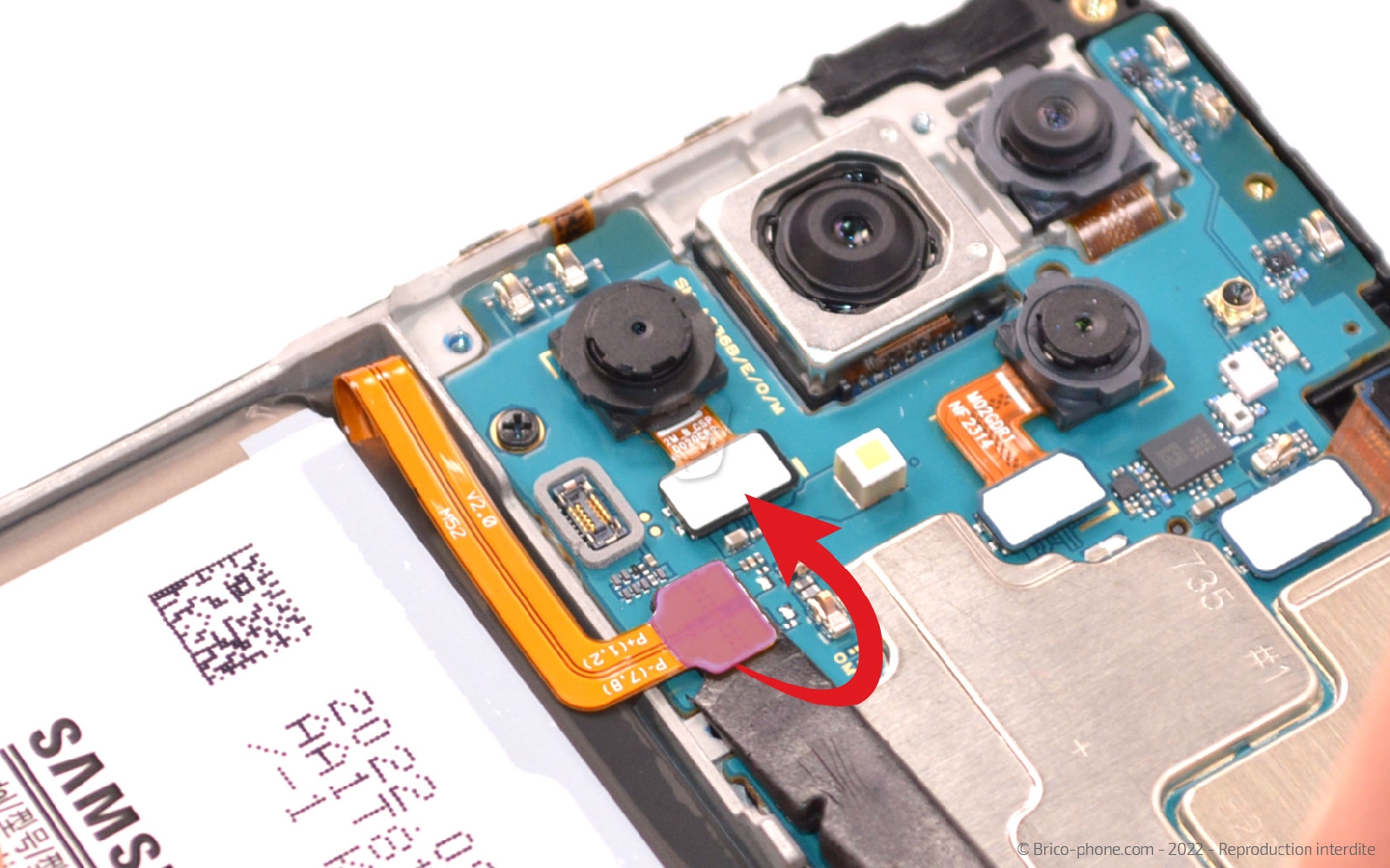

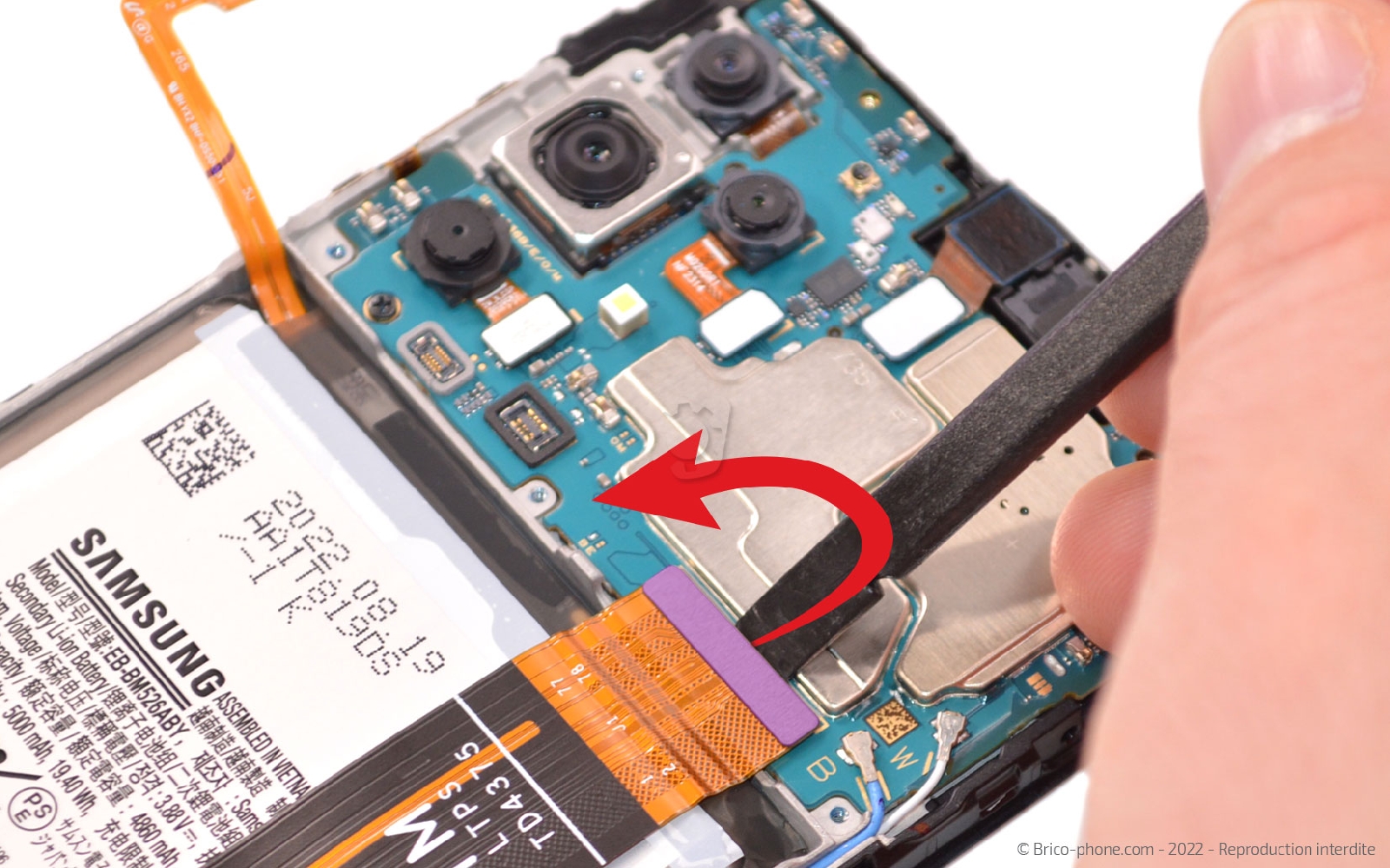

Etape 6 : Déconnecter la batterie
Toujours à l'aide du même ustensile, débranchez la nappe de la batterie puis celle de la rallonge d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

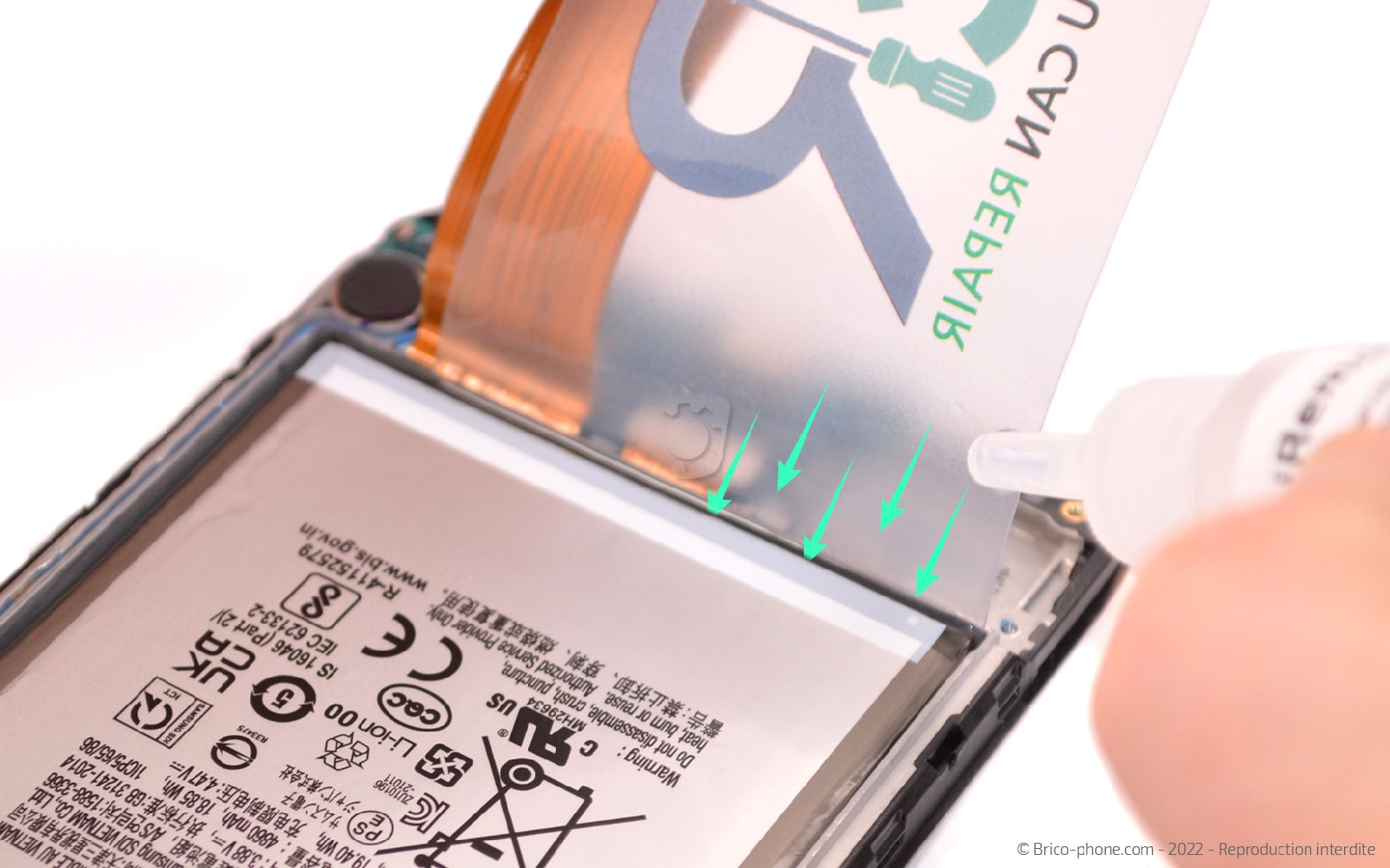

Etape 7 : Appliquer le liquide iRemover
Pour ramollir les stickers de batterie, nous vous conseillons d'utiliser le liquide iRemover.

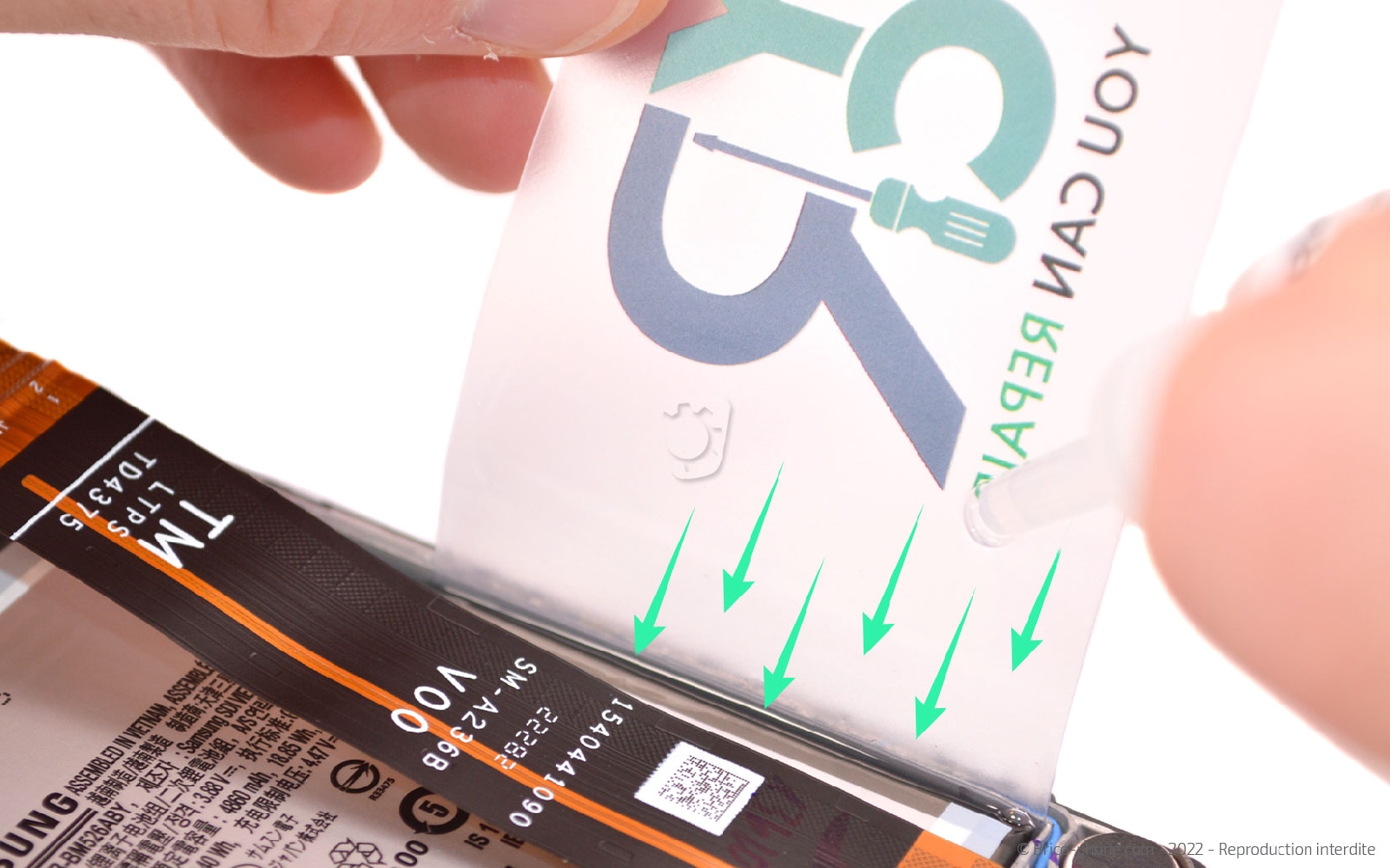

Installez la carte fine transparente entre la batterie et le châssis afin de pouvoir faire couler dessus le produit. Ceci permet au liquide de circuler jusque sous la batterie.
Disposez le iRemover également sur le bas du composant.

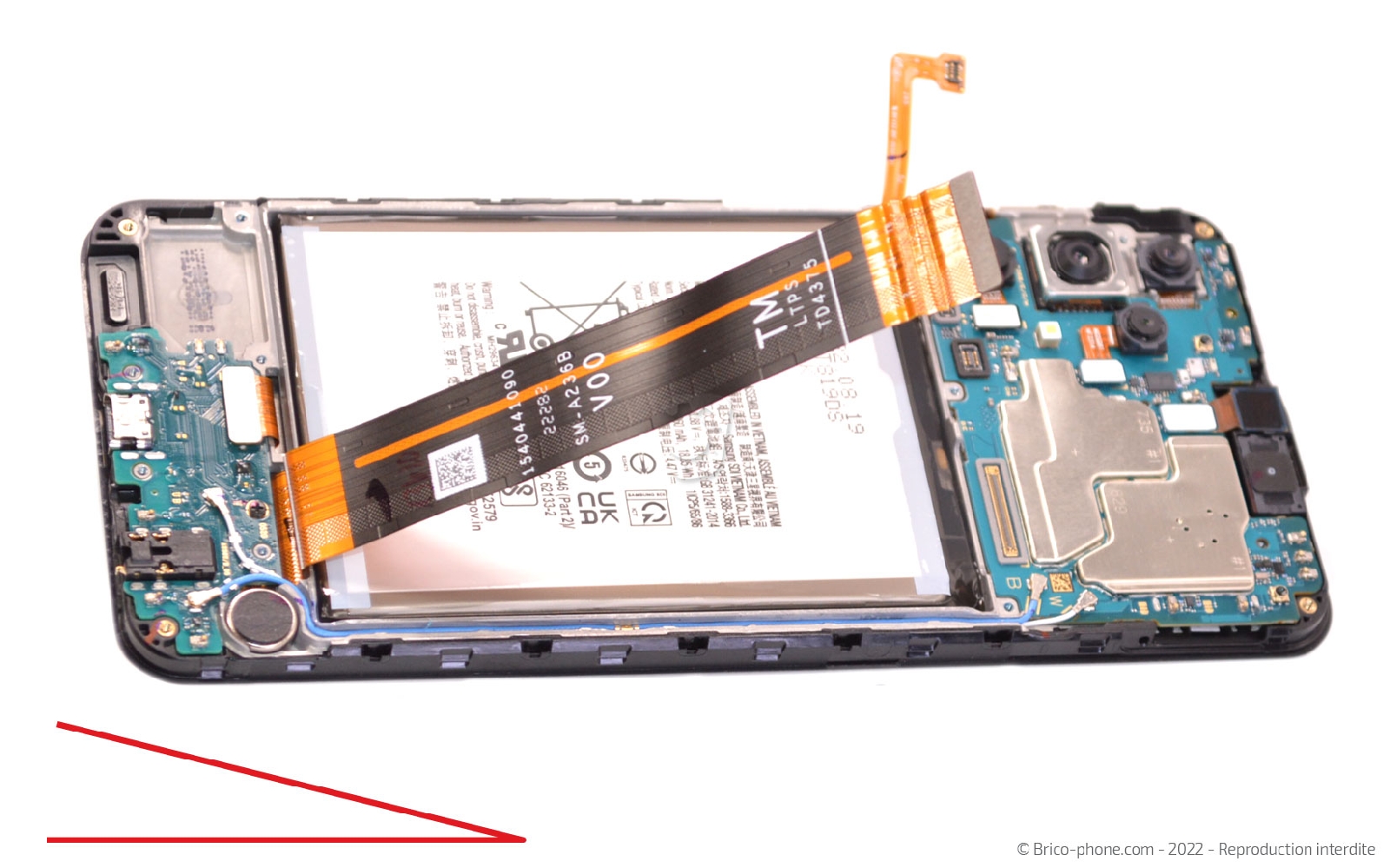

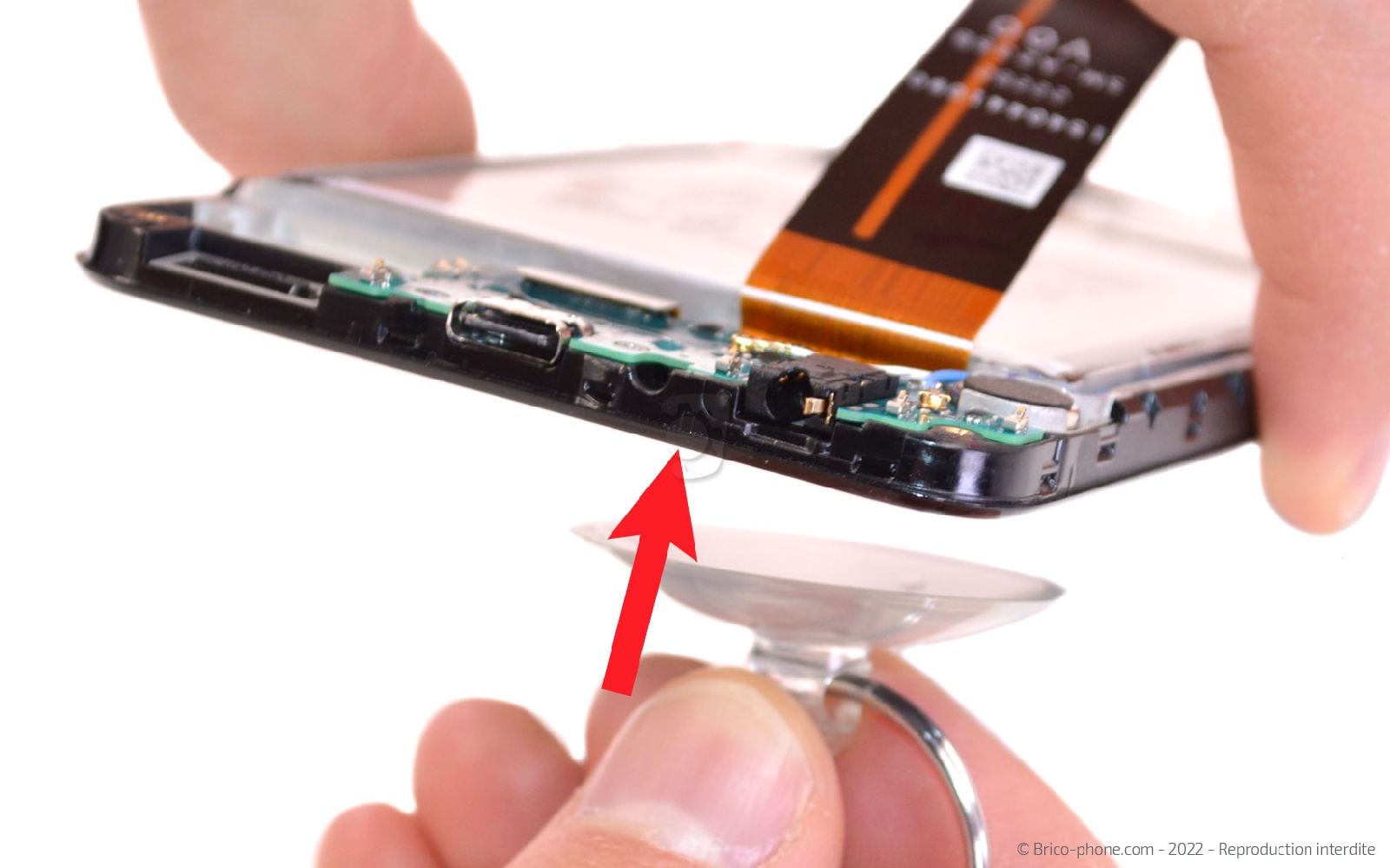

Ensuite, collez la ventouse dans l'angle sous le téléphone pour permettre au liquide de se diffuser partout.
Laissez poser l'appareil incliné pendant au moins 45 minutes.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €
Etape 8 : Détacher la batterie du châssis

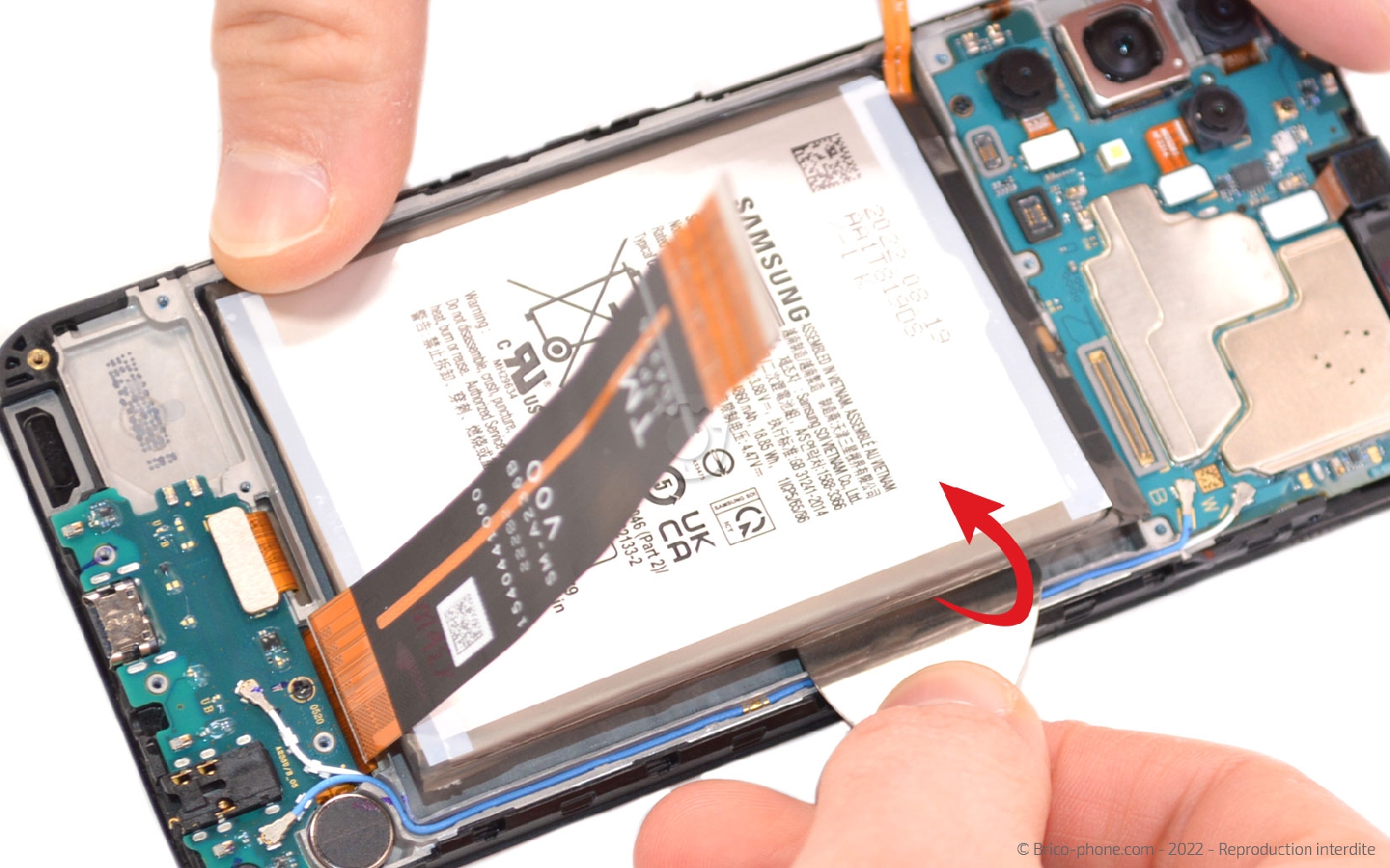

Munissez-vous du médiator en métal pour faire basculer la batterie vers l'extérieur.
Attention, cette manipulation est compliquée et demande du temps car vous ne devez pas endommager la batterie au risque que cette dernière prenne feu.
Agissez petit à petit.

Une fois la batterie dégagée, passez un coup de chiffon sous le composant ainsi que dans le châssis pour retirer le surplus de liquide.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 3 lingettes microfibre
3,12 €
Batterie d'origine pour Samsung Galaxy A23 (5G)
35,90 €

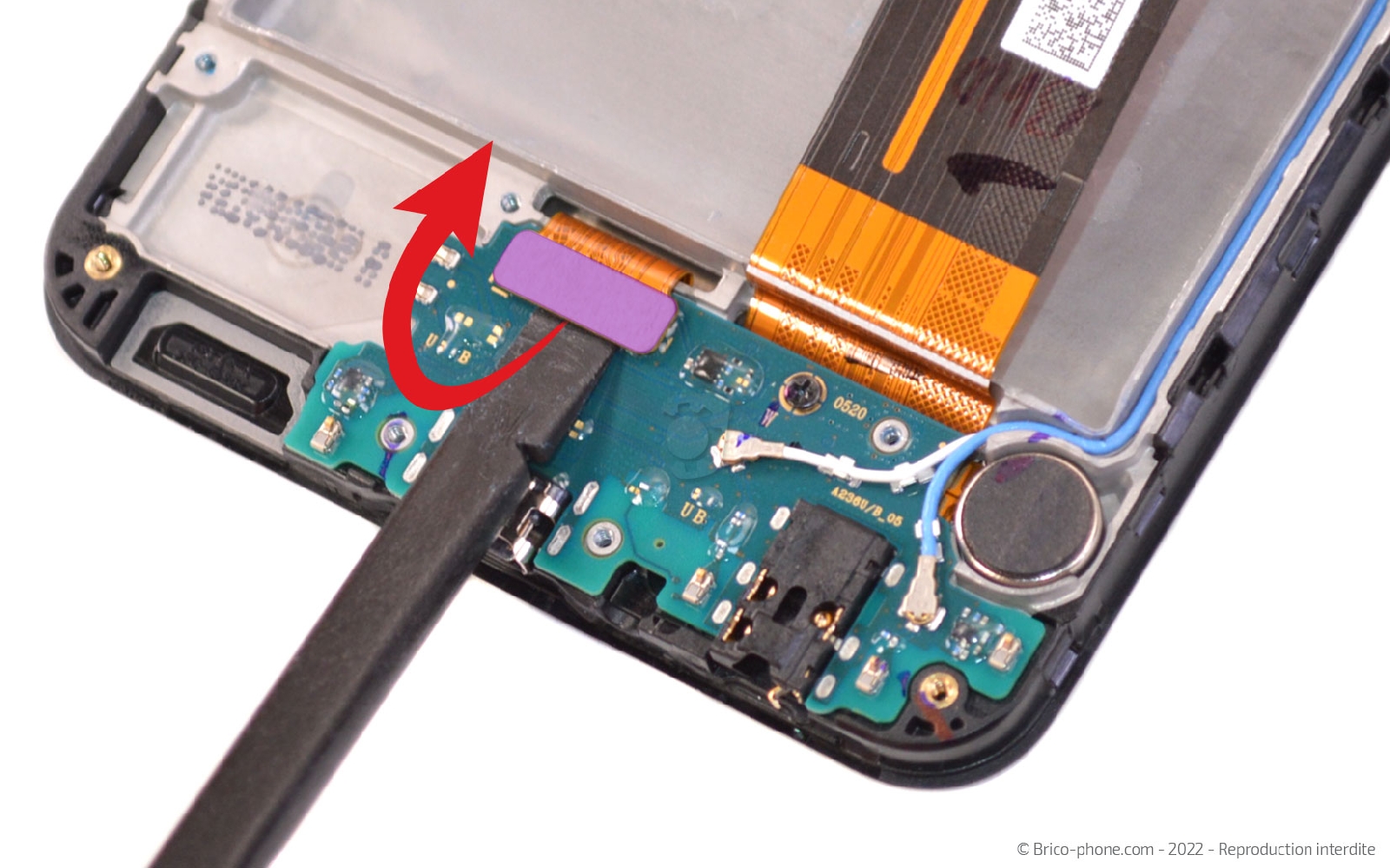

Etape 9 : Libérer le connecteur de charge

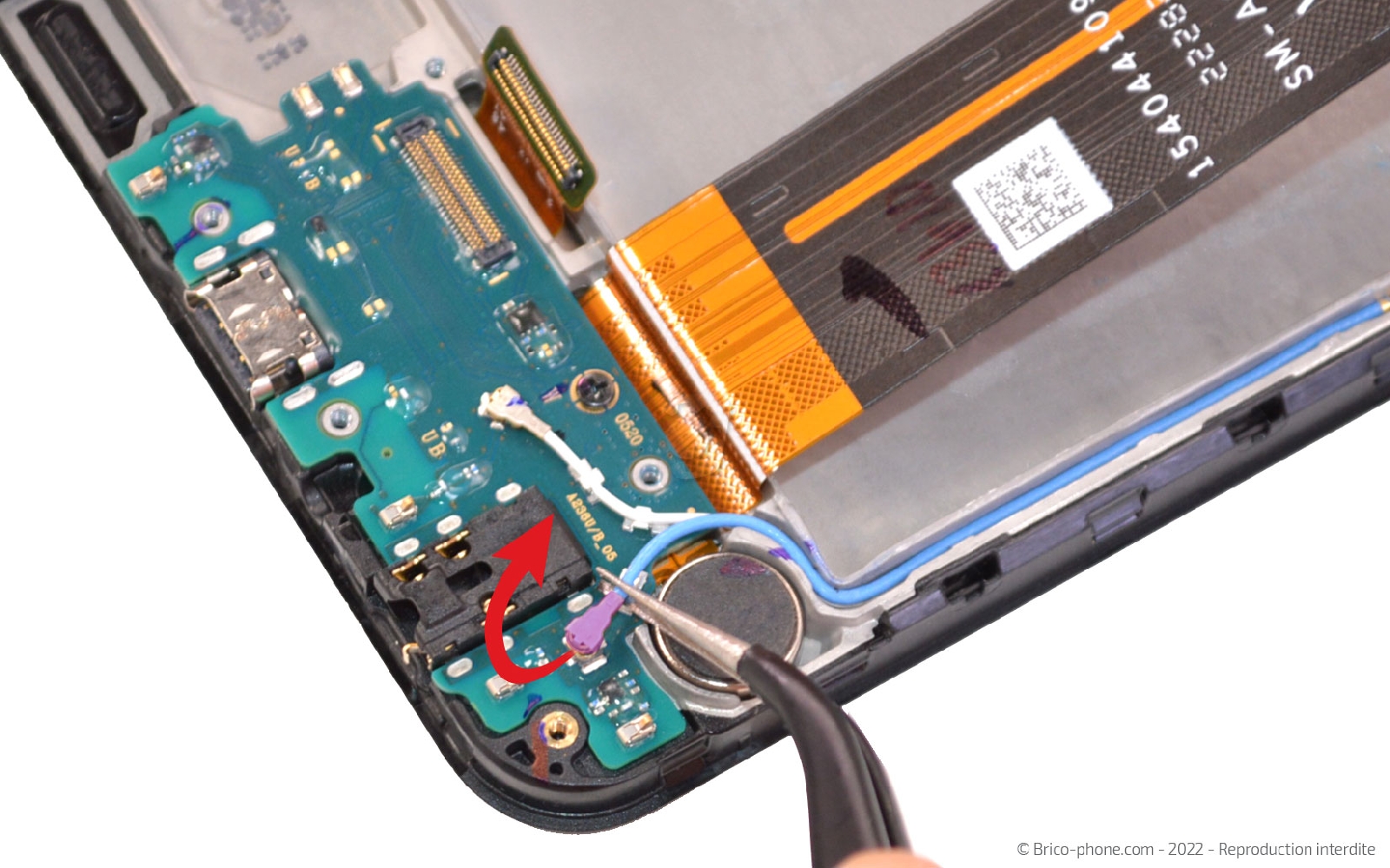

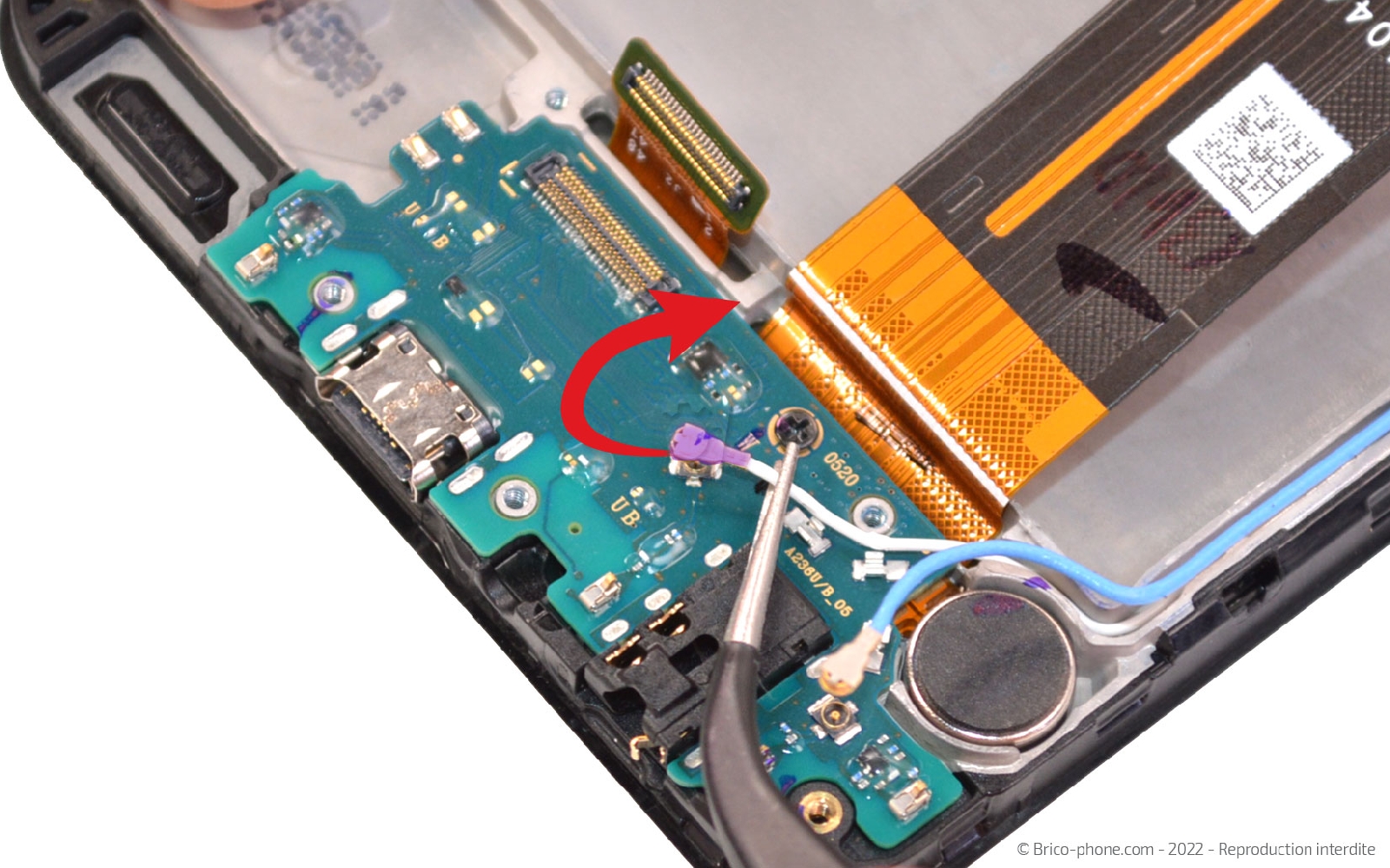

Reprenez le spudger pour débrancher l'écran puis la pincette pour détacher les câbles coaxiaux du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés


Etape 10 : Sortir le connecteur de charge
Retirez la vis cruciforme avant de soulever le connecteur de charge avec le levier.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C compatible pour Samsung Galaxy A23 (5G)
16,90 €

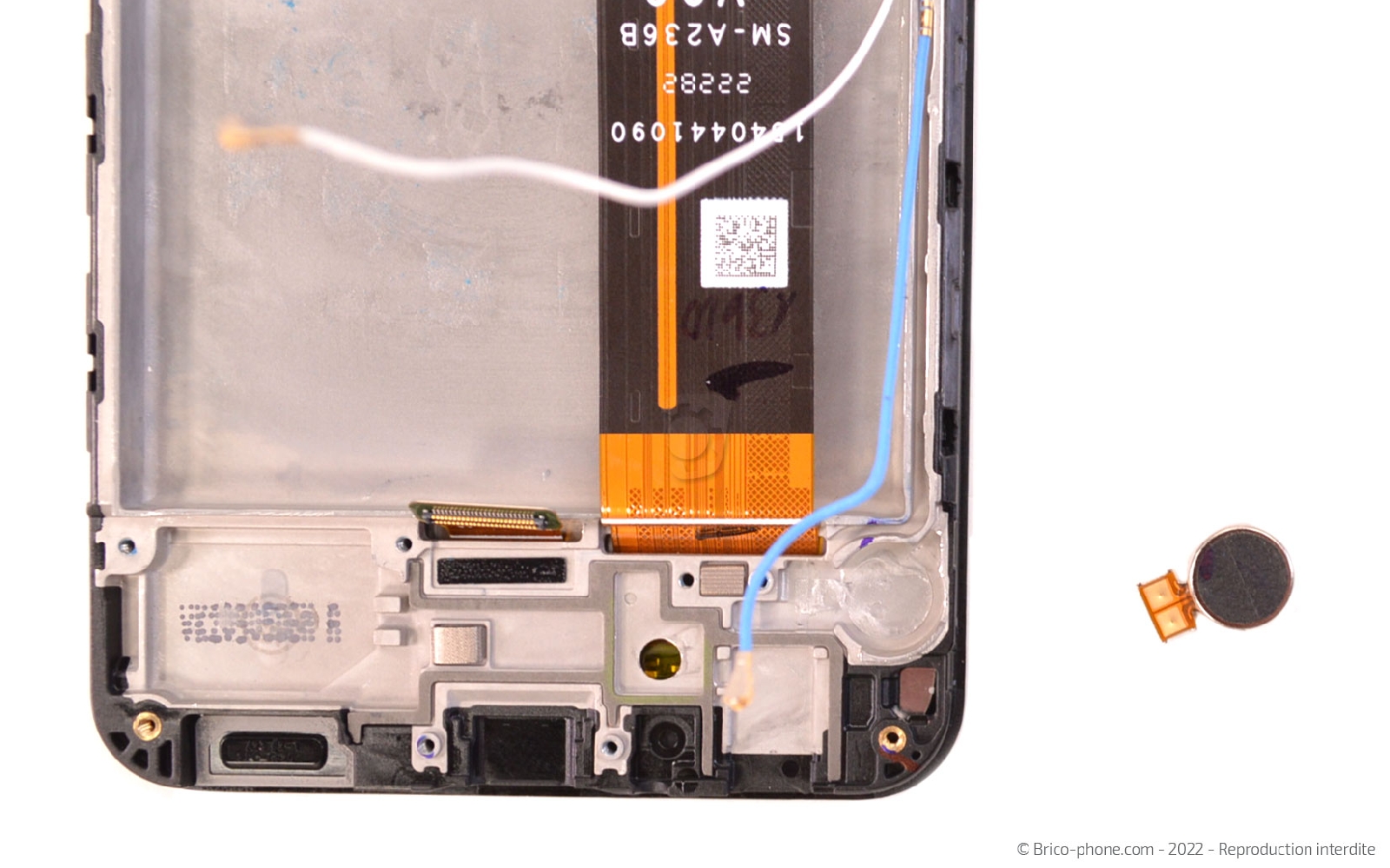

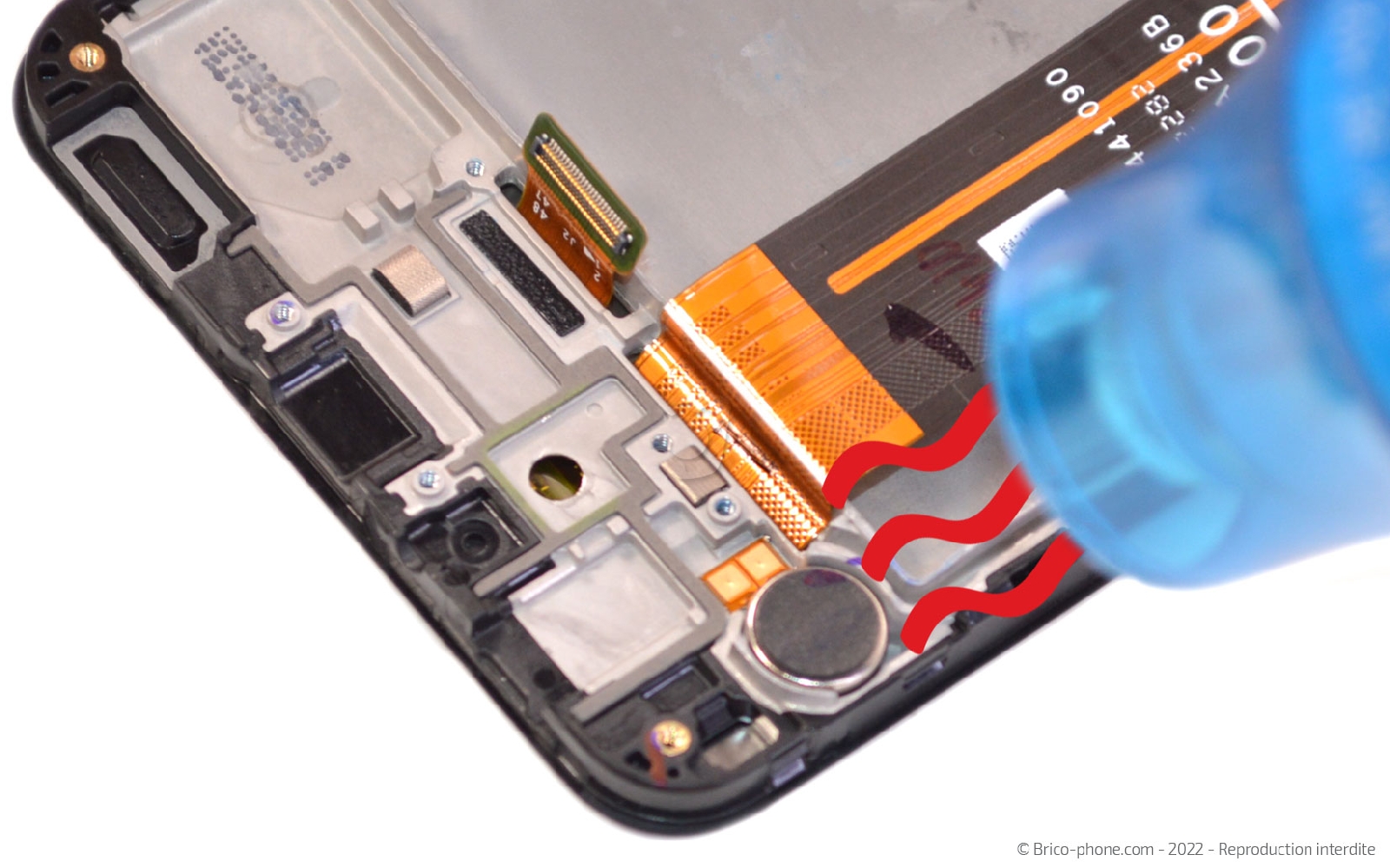

Etape 11 : Enlever le vibreur
Reprenez le décapeur thermique ou votre sèche cheveux pour chauffer légèrement le vibreur.

Ensuite, glissez la pincette sous le composant pour le décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

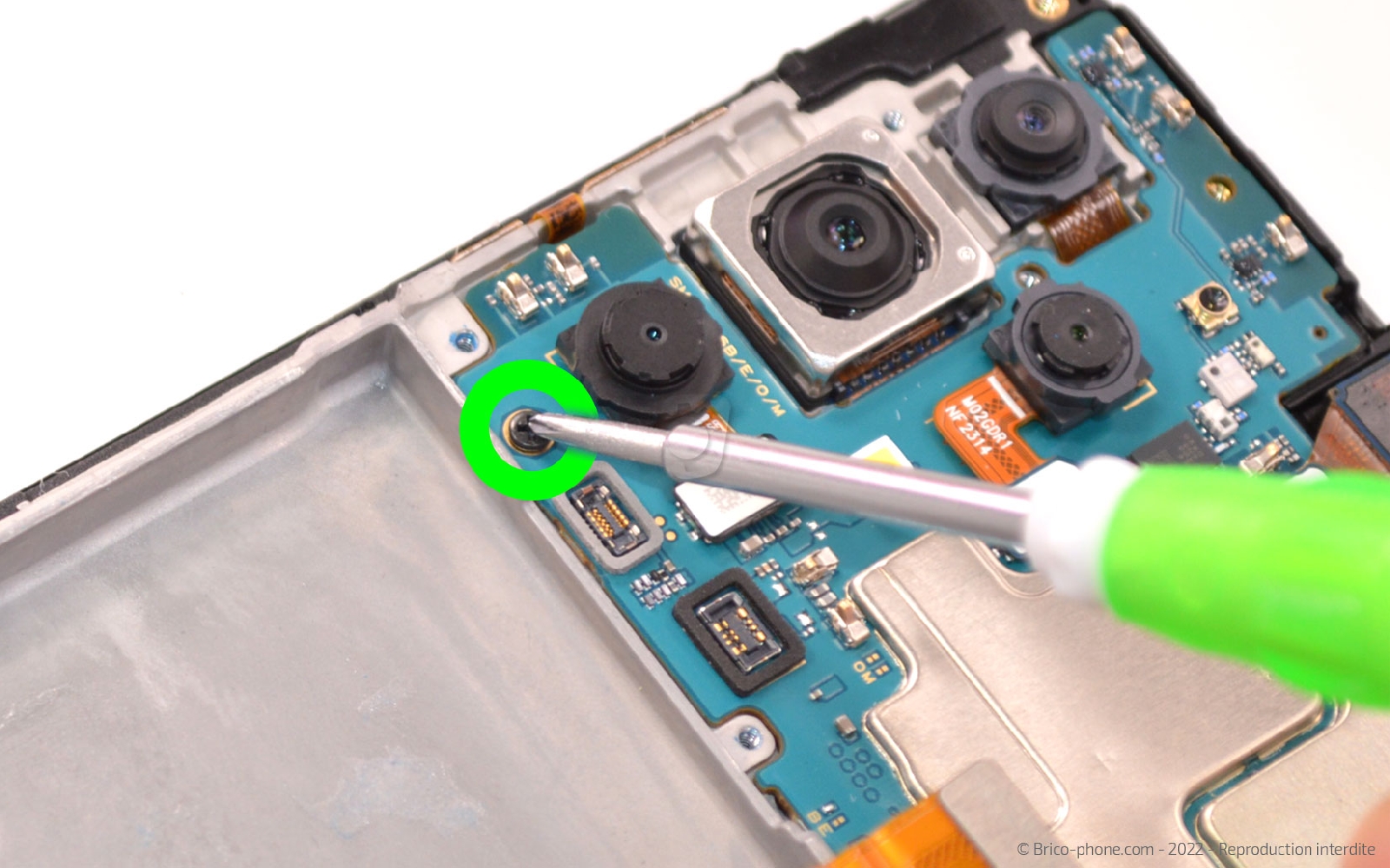

Etape 12 : Retirer la carte mère
Ôtez la vis qui retient la carte mère avec le tournevis cruciforme avant de faire sortir la carte mère de son emplacement avec le levier best.
Outils du kit utilisés
Outils du kit utilisés


Etape 13 : Décoller l'écouteur de l'oreille
Chauffez le haut-parleur interne puis décollez-le à l'aide de la pincette.
Assurez-vous de l'insérer suffisamment sous le composant pour l'extraire entièrement.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

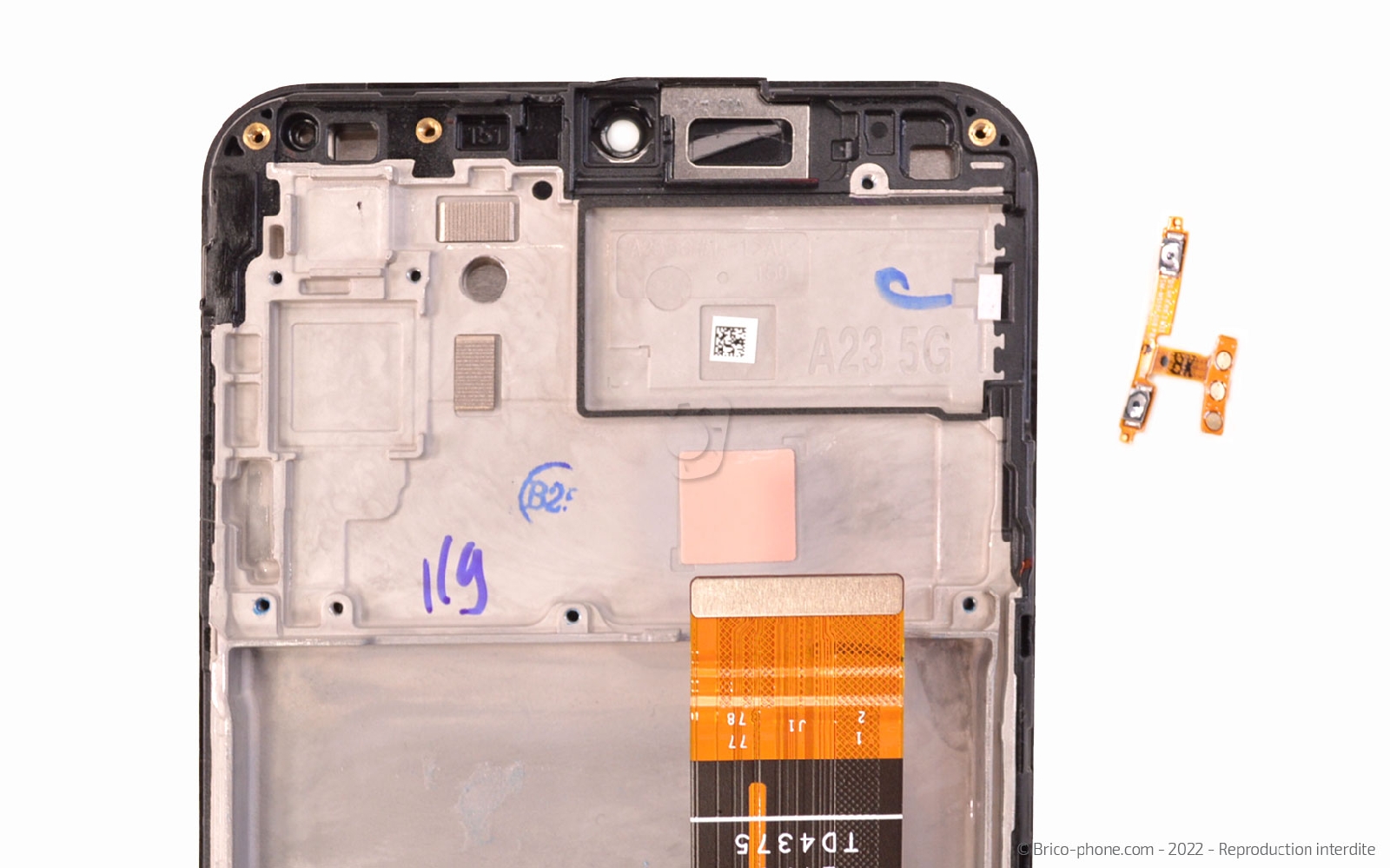

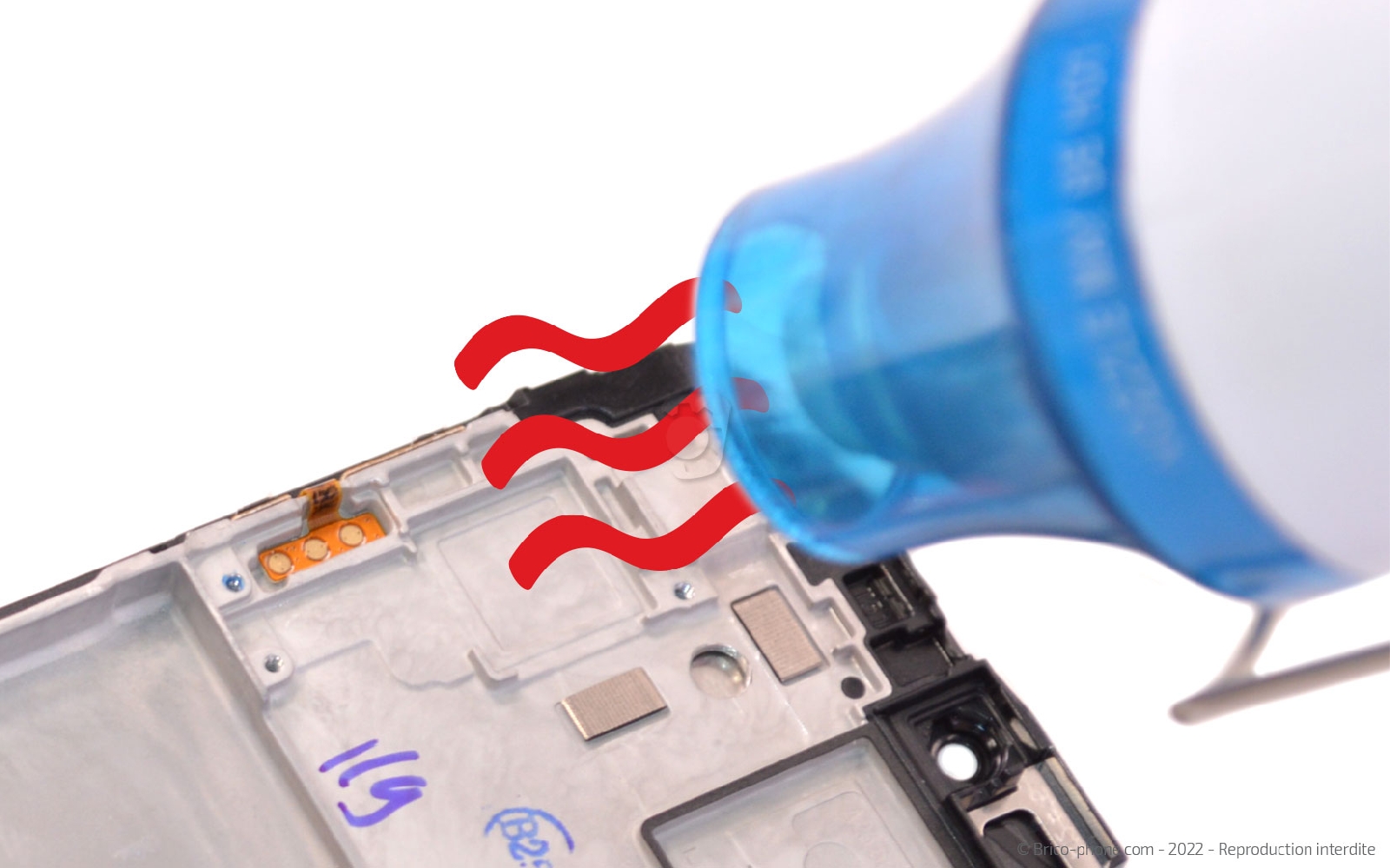

Etape 14 : Ôter la nappe volume
Passons à la nappe des boutons Volume qu'il faut chauffer légèrement.

Ensuite décollez la délicatement à l'aide de la pince en métal.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Bloc écran LCD d'origine pour Samsung Galaxy A23 (5G) noir
69,90 €
Etape 15 : Déclipser les câbles coaxiaux

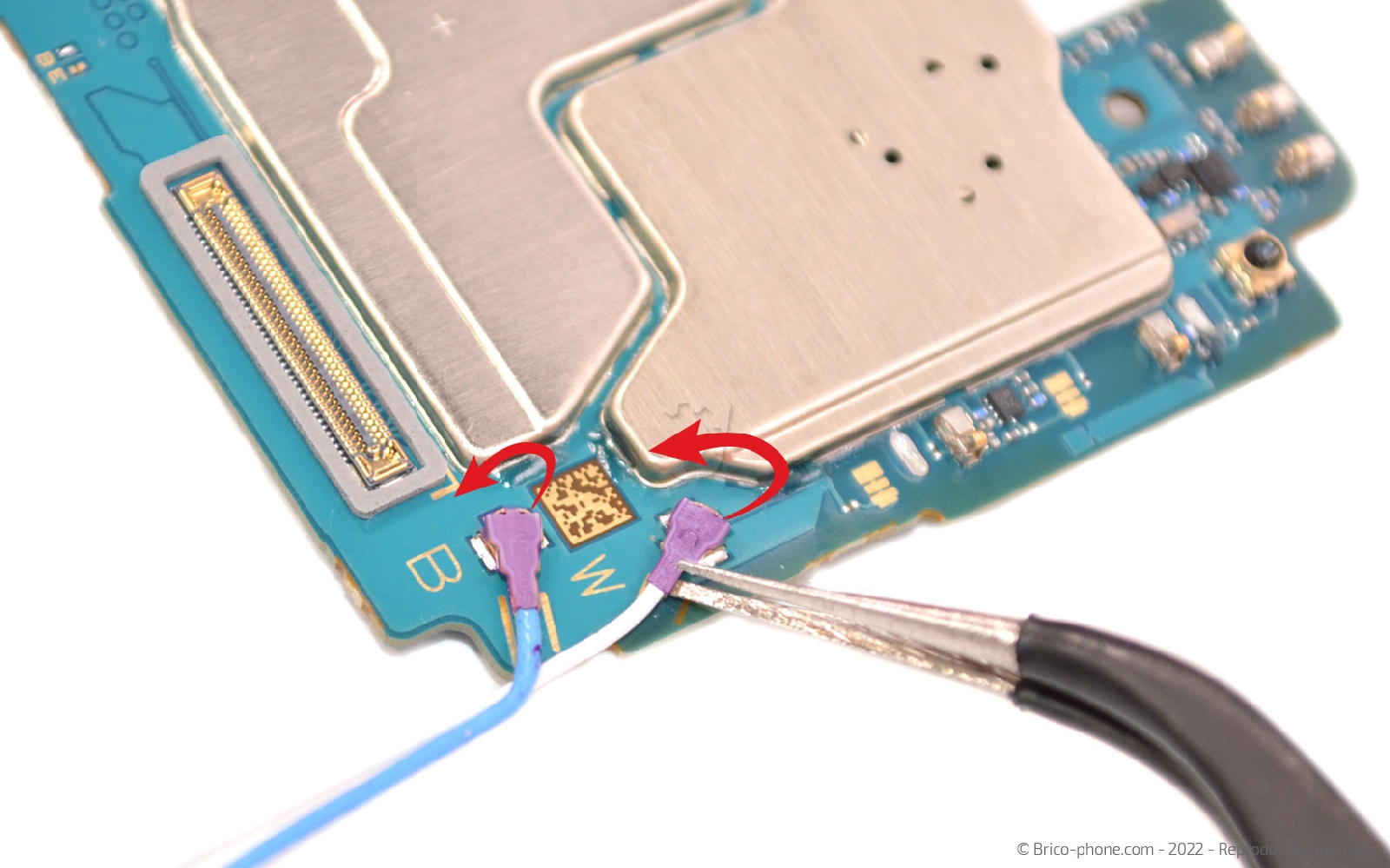

Toujours avec la pincette, déclipsez les câbles coaxiaux de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

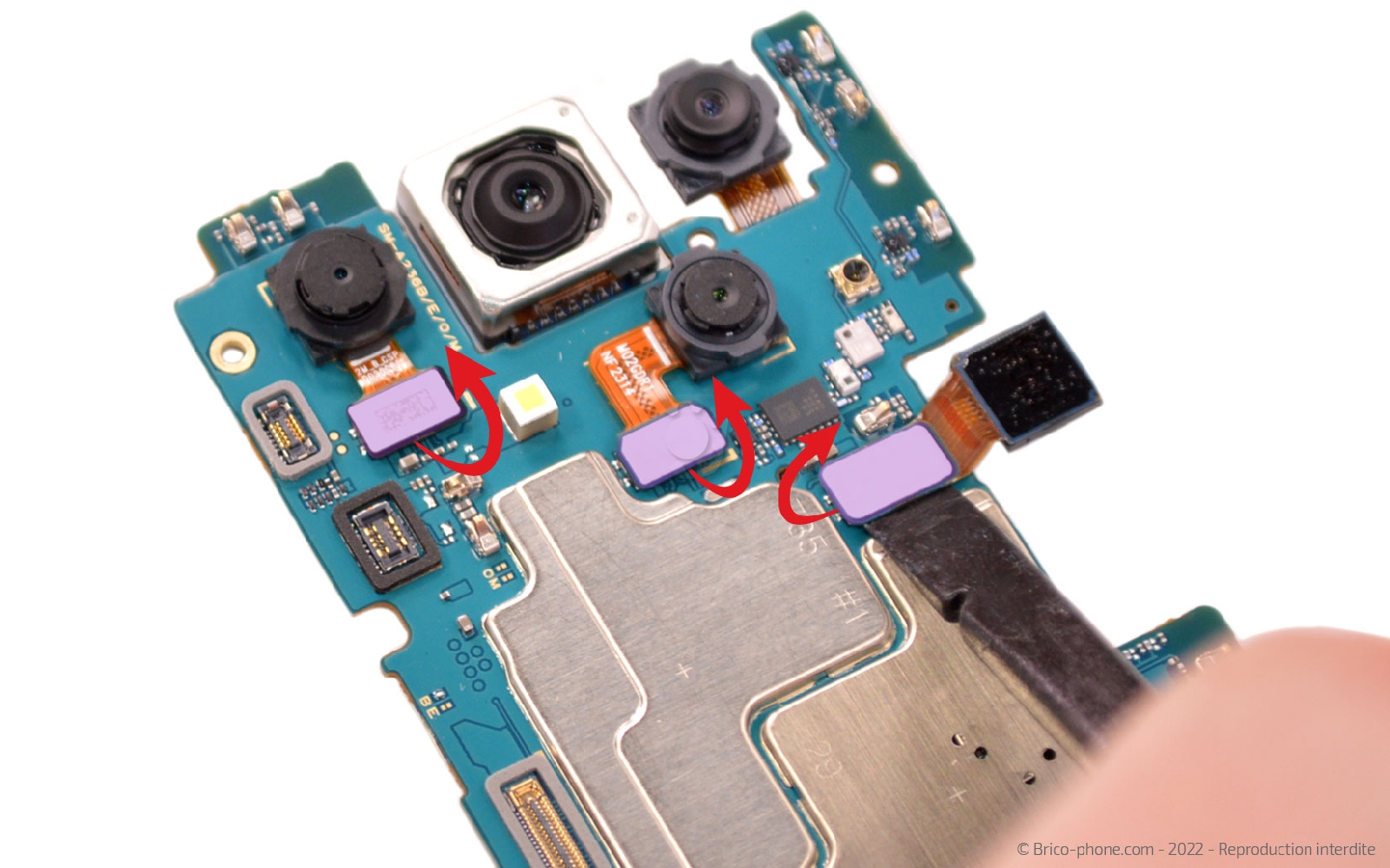

Etape 16 : Mettre de coté les caméras

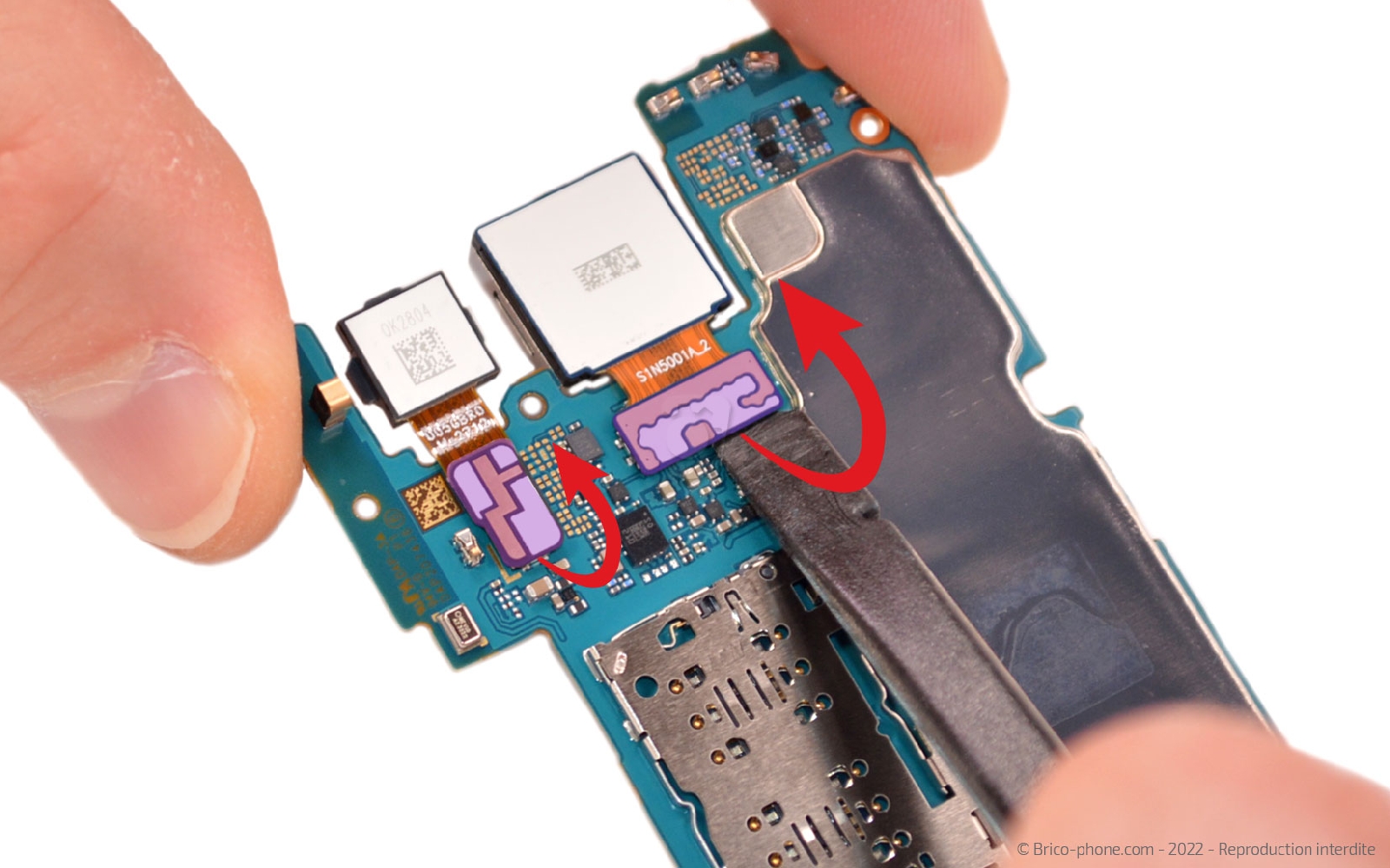

Pour récupérer les caméras, il vous suffit de les déconnecter à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Caméra arrière 50Mpx compatible pour Samsung Galaxy A23 (5G)
18,90 €
Caméra avant compatible pour Samsung Galaxy A23 (5G)
15,90 €

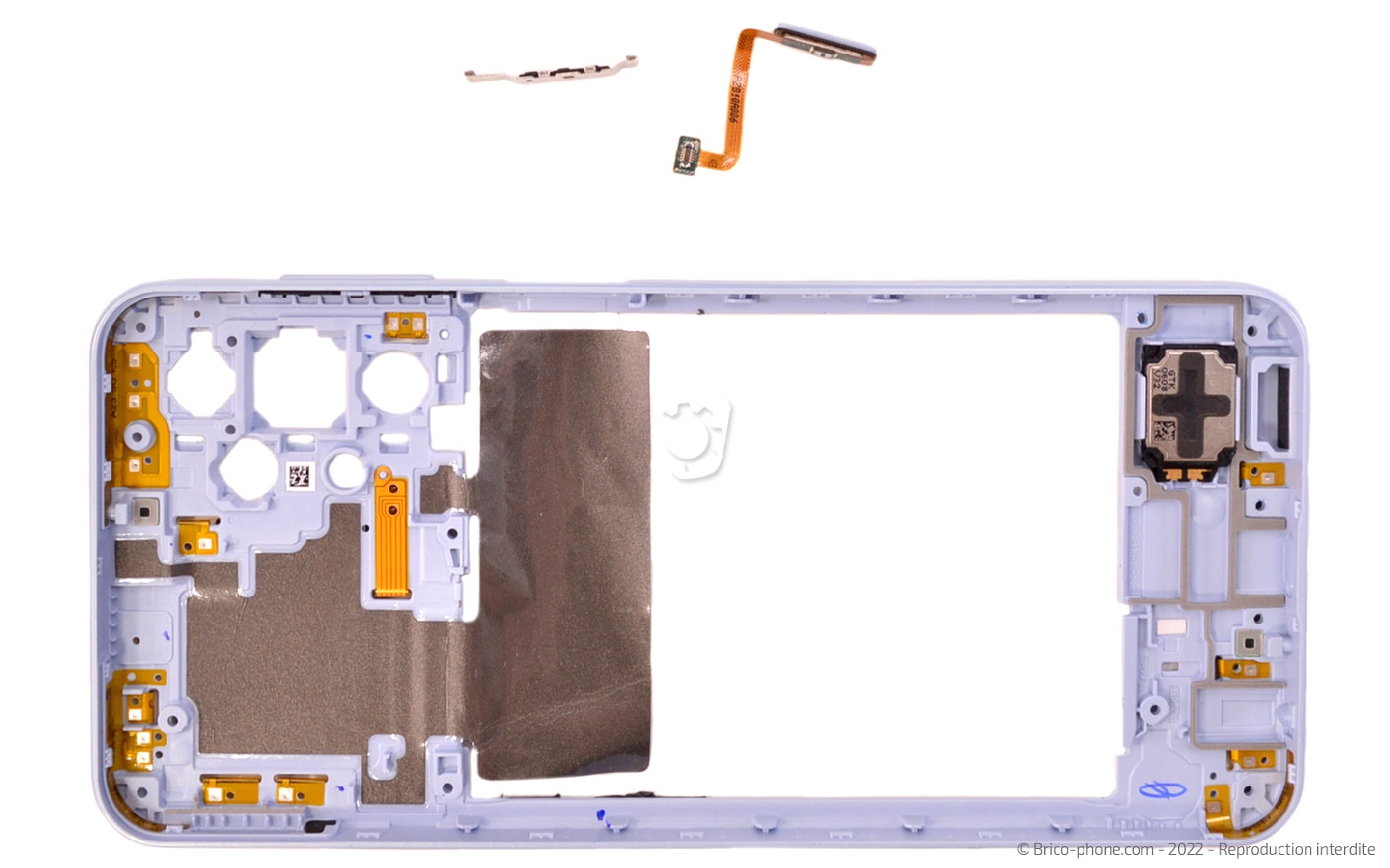

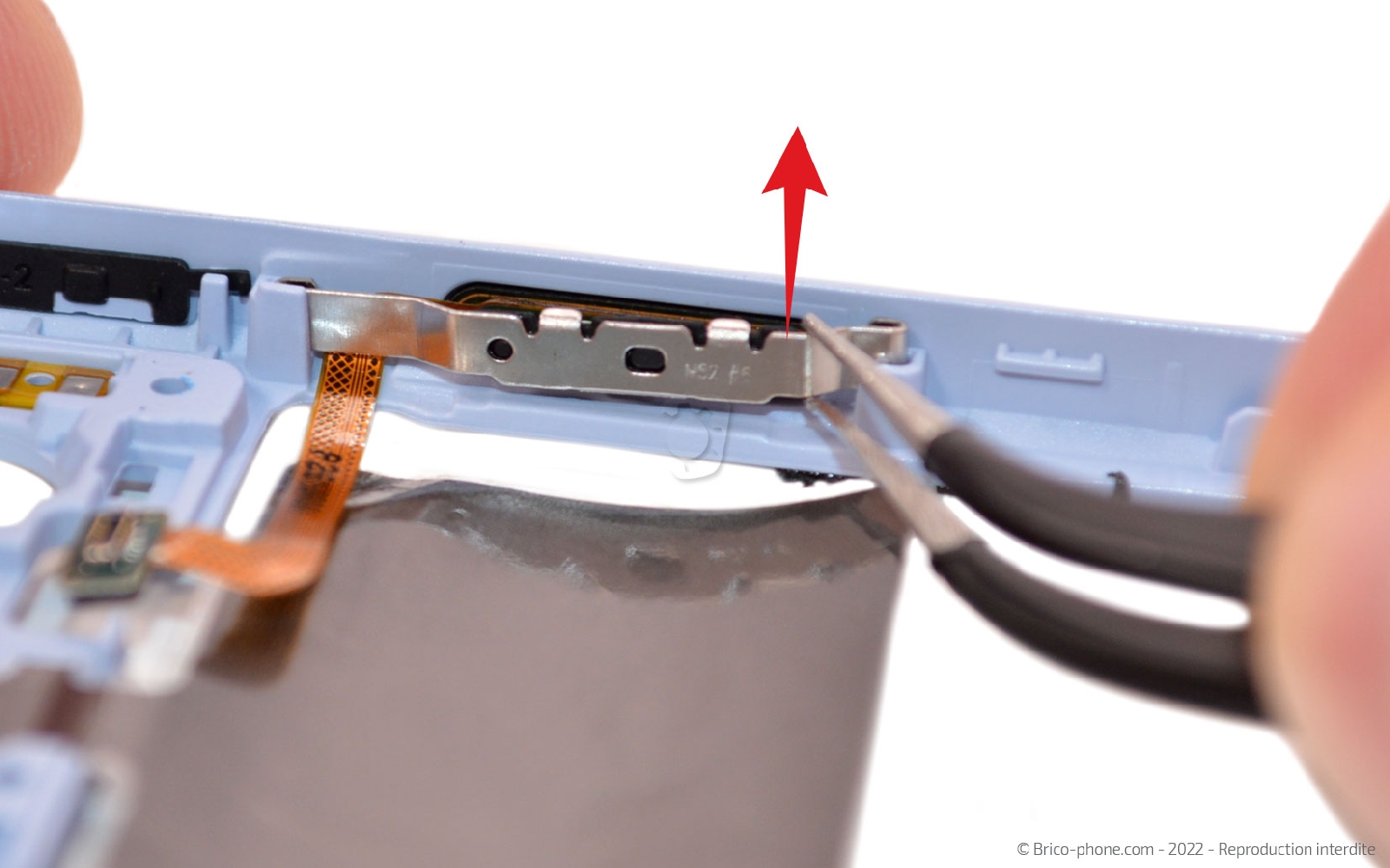

Etape 17 : Récupérer la nappe Power
Reprenez le châssis intermédiaire sur lequel se trouve le haut-parleur externe et le bouton Power.

D'ailleurs c'est ce dernier qui nous intéresse. Pour l'extraire, il faut sortir la petite plaquette métallique avant de pouvoir déloger le bouton de son emplacement avec la brucelles.
Etape 18 : Sortir le haut-parleur externe
Chauffez le HP externe pour le sortir ensuite avec la pincette du châssis intermédiaire.
Comme pour l'écouteur de l'oreille assurez-vous de bien glisser la pointe de la pincette sous le composant entier.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Haut-parleur externe compatible pour Samsung Galaxy A23 (5G)
8,90 €
Vue éclatée

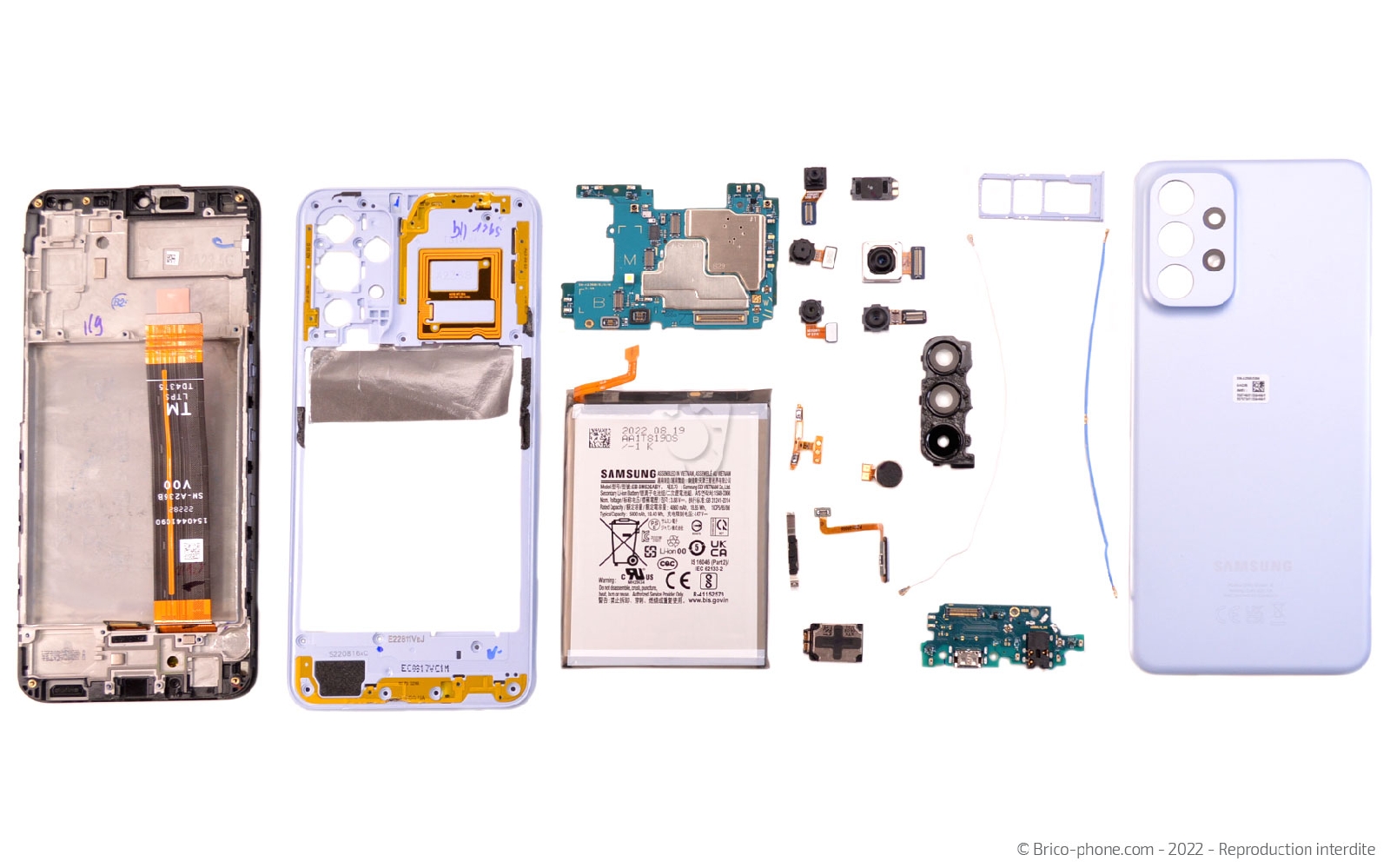

Voici l'ensemble des pièces qui composent le Samsung Galaxy A23 (5G).

Si vous souhaitez le remonter, il vous suffit de suivre les étapes précédentes dans le sens contraire.
