Comment changer les batteries sur Galaxy Z Flip4

Temps estimé : 40 min
Difficulté : 2.5/5
Note de réparabilité : 13/20
Galaxy Z Flip4 | Temps estimé : 40 min | Difficulté : 2.5/5

Brico-phone est un site de réparation de téléphone mobile qui propose de nombreux tutoriels dont celui pour changer la batterie du Samsung Zflip 4. Notre site est basé en France et destiné à tous ceux qui recherchent des outils et des pièces pour réparer leur téléphone. Le Samsung Zflip 4 est un téléphone pliant, mobile et innovant qui offre toutes les fonctionnalités de dernière génération.

Il est doté d'un grand écran pliable de 6,7 pouces qui permet de le transformer en un smartphone compact et facile à transporter. Il est alimenté par un processeur Snapdragon 865, accompagné de 8 Go de RAM et de 256 Go de stockage interne. Il possède également deux batteries que nous vous proposons de remplacer grâce à ce guide de réparation.

Notre site propose une large gamme de produits de qualité, notamment des batteries de remplacement, des outils de réparation et des pièces de rechange.Vous trouverez donc sur Brico-phone tous les outils et les pièces nécessaires pour remplacer la batterie de votre Samsung Zflip 4. Notre tutoriel vous guidera étape par étape pour vous assurer que le remplacement se fasse en toute sécurité et sans dommages. En suivant le tutoriel, vous apprendrez à remplacer la batterie de votre Samsung Zflip 4 en toute simplicité. Nous vous expliquerons comment démonter le téléphone et accéder à la batterie, puis comment la retirer et la remplacer par une nouvelle. Vous apprendrez également comment reconnecter la batterie et remonter le téléphone.

Un patron d’aide au montage vous sera également fourni avec la commande pour vous éviter de perdre des vis ou des composants. Chez Brico-phone, nous nous engageons à vous fournir un tutoriel de qualité et des outils et pièces de qualité pour vous assurer une réparation réussie. Notre tutoriel pas à pas, ainsi que nos conseils et astuces, vous permettront de remplacer la batterie en toute sérénité. Bien évidemment, notre équipe technique reste à votre disposition par chat, mail et téléphone pour vous guider si nécessaire lors de cette réparation.

Diagnostic

›  La batterie se décharge anormalement vite.
›  Téléphone ne s'allume que lorsqu'il est branché.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Pack des deux batteries pour Samsung Galaxy Z Flip4
73,80 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

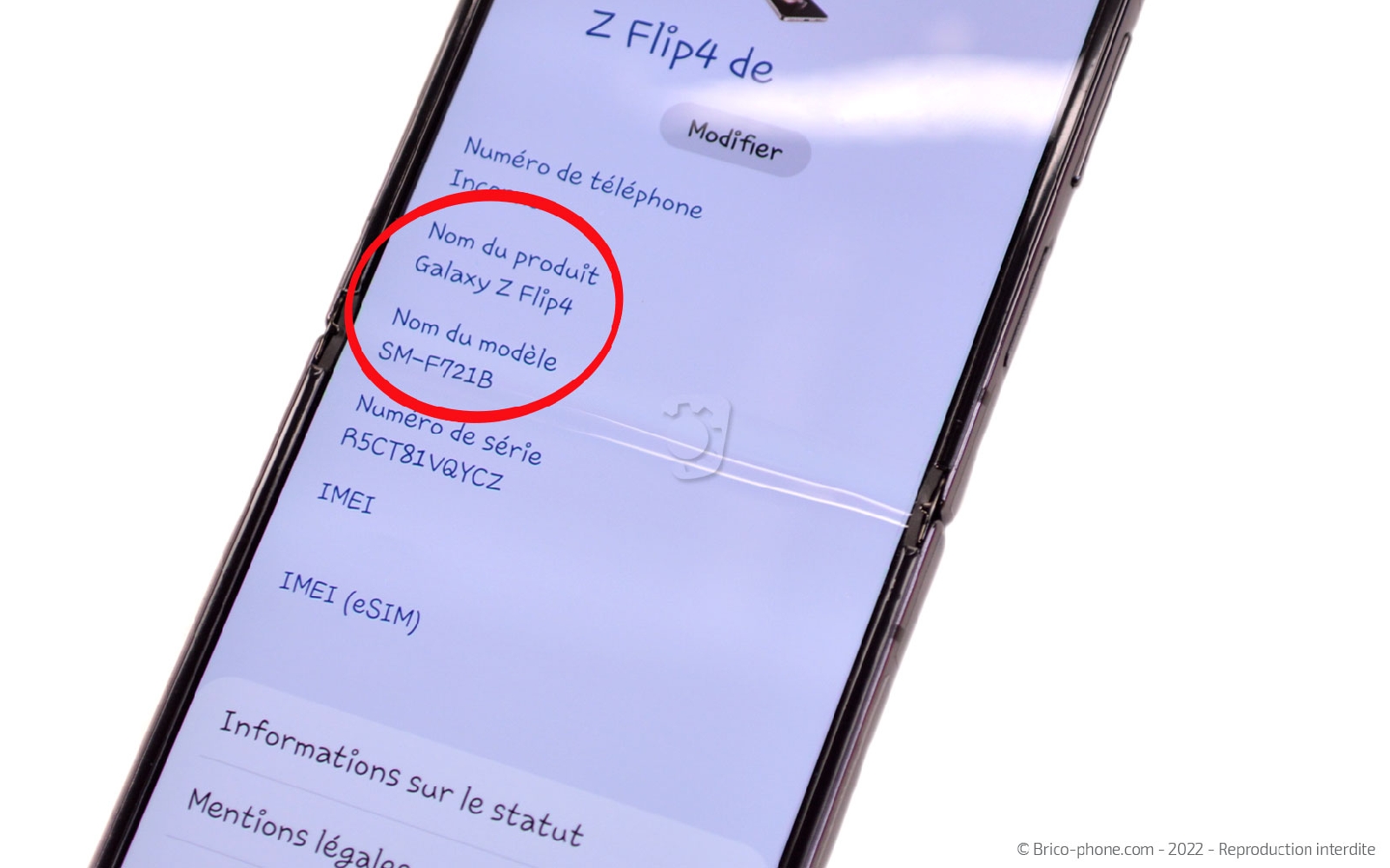

Avant de commencer
Dans un premier temps, nous vous conseillons de vérifier la compatibilité entre la pièce choisie et votre Samsung Galaxy Z Flip 4.
Pour cela, assurez vous que la référence inscrite dans les paramètres de votre appareil se trouve bien dans la liste des modèle compatible avec le nouveau composant.

Une fois la commande reçue, préparez un espace de travail propre et dégagé avec tous les outils et accessoires nécessaires à proximité.

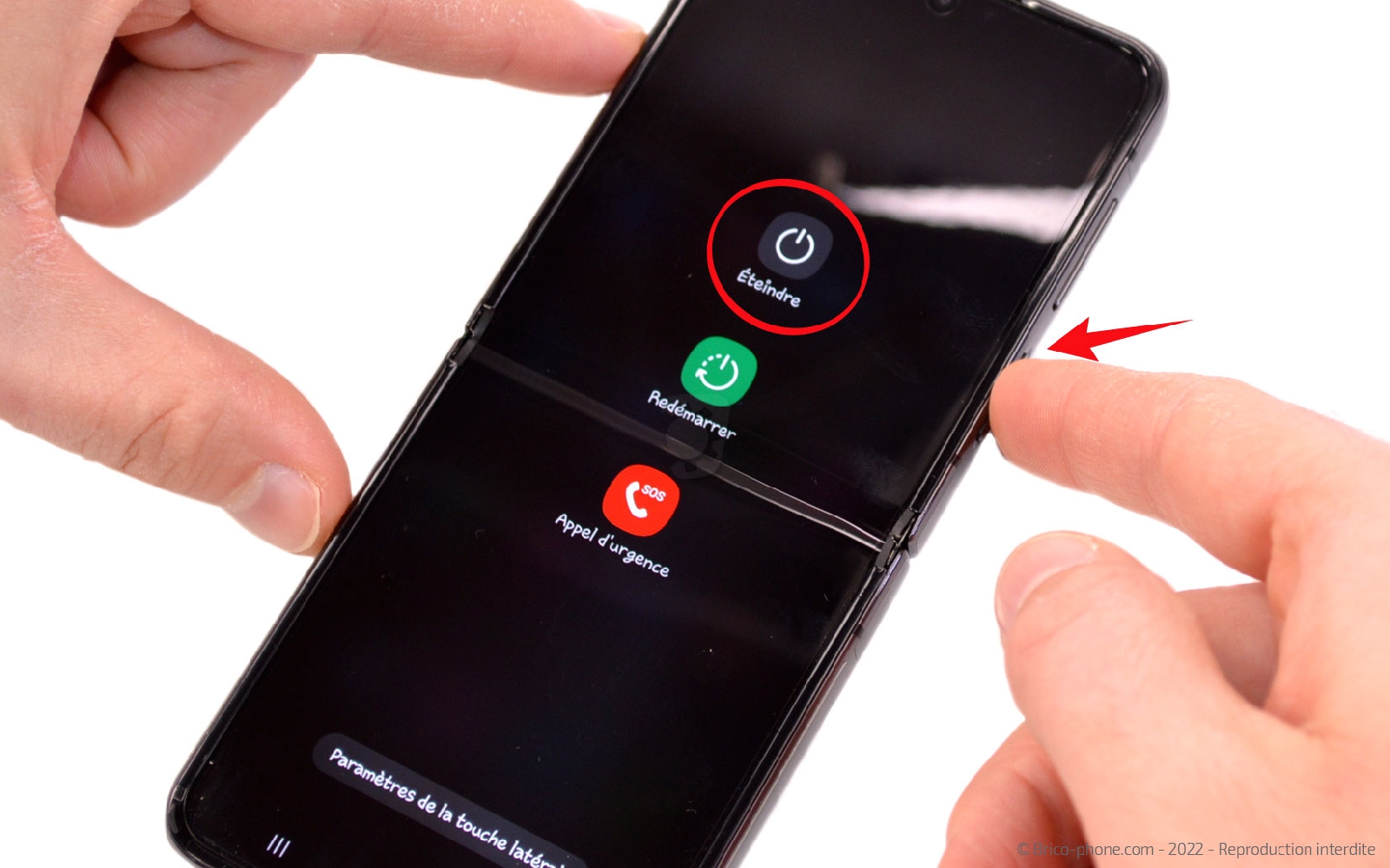

Commencez la réparation par l'extinction complète de votre appareil.

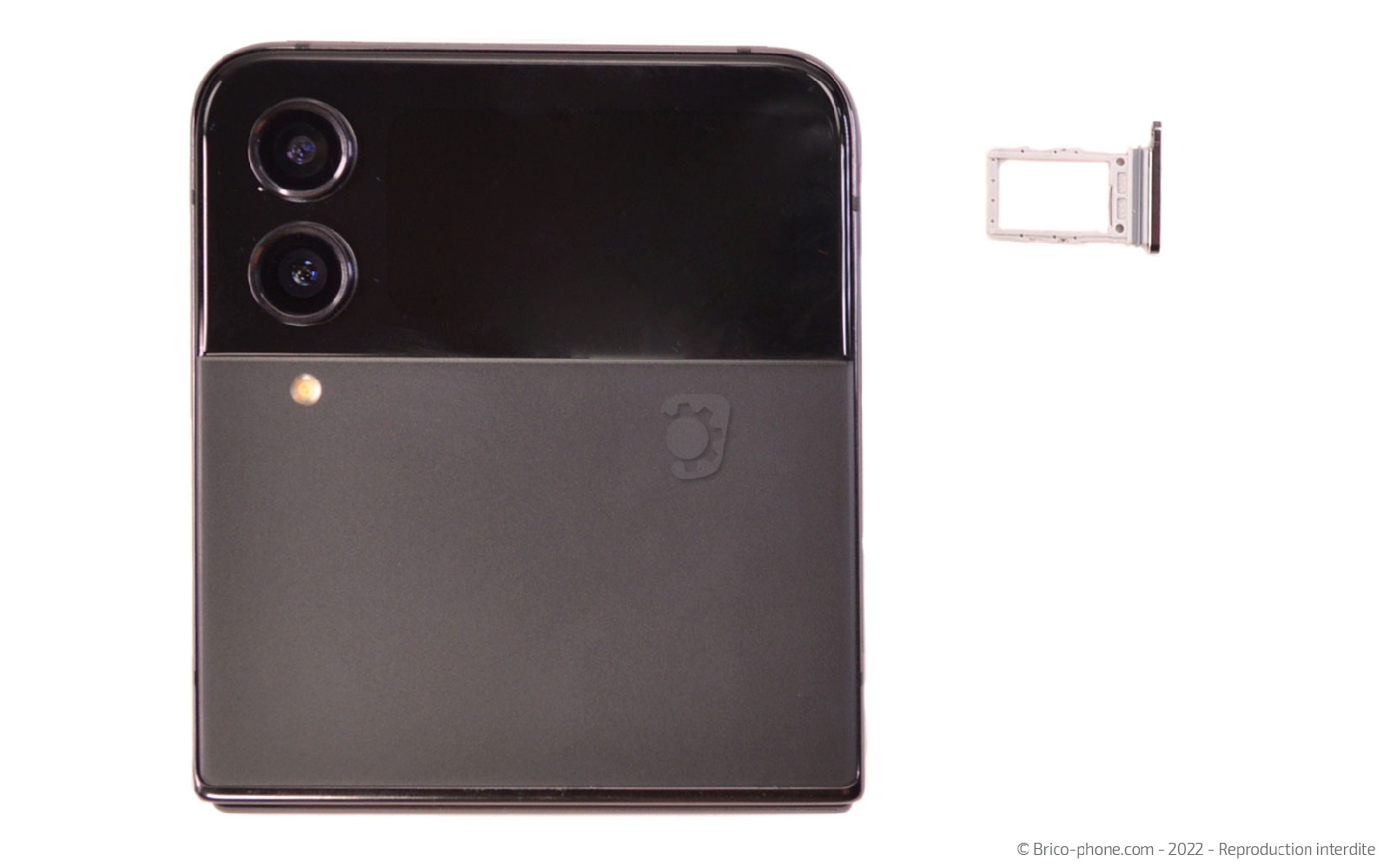

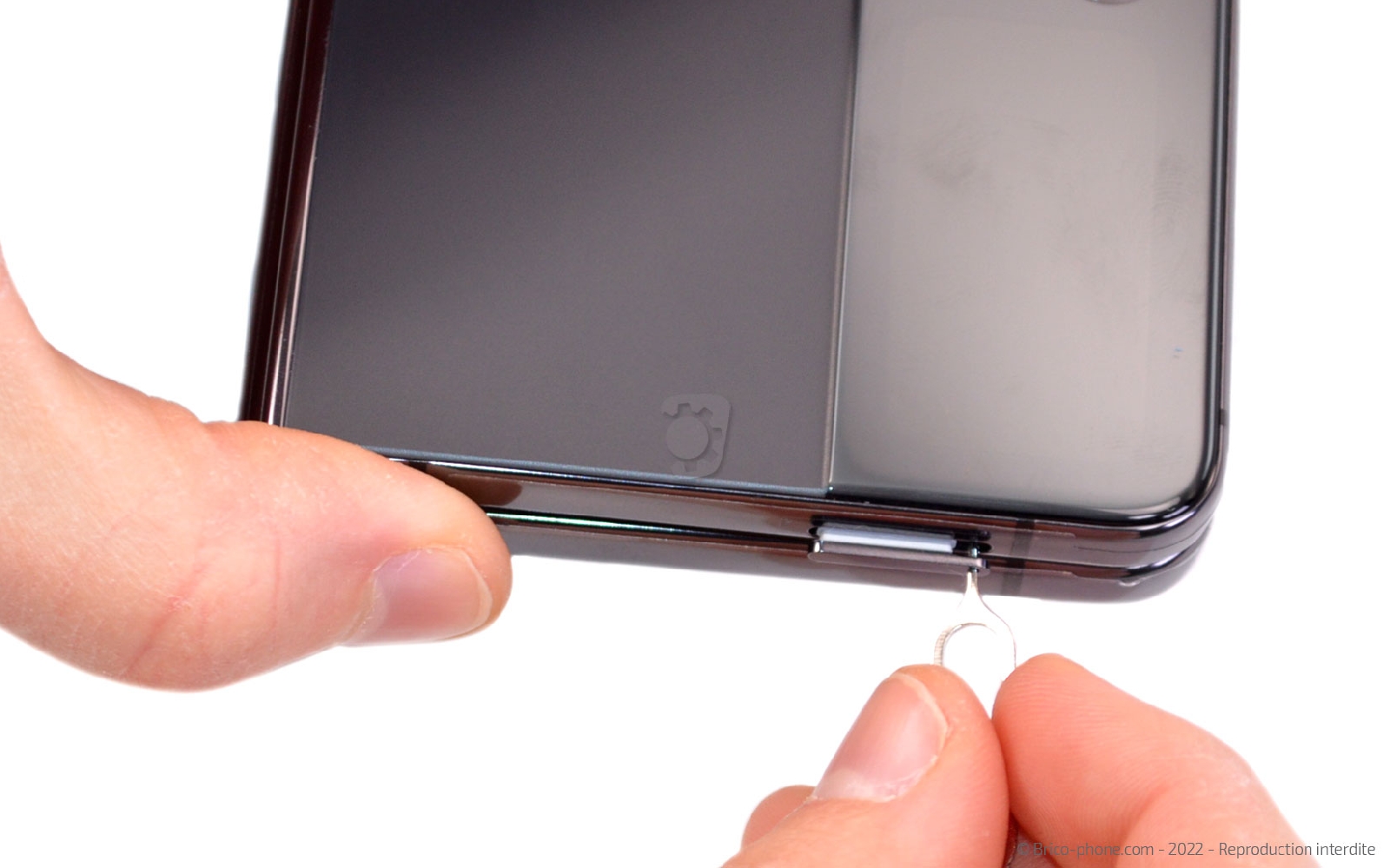

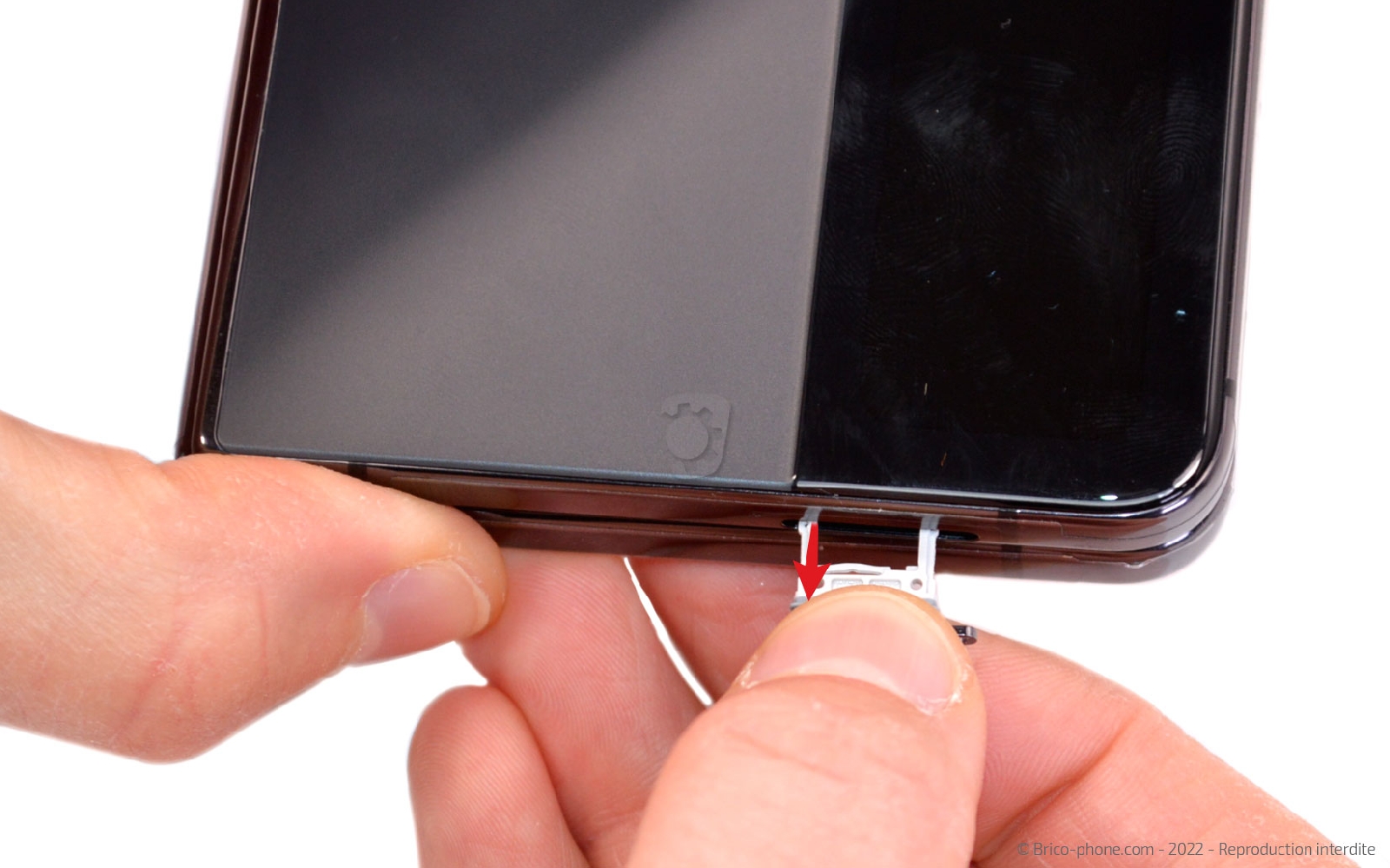

Etape 1 : Extraire le rack SIM
Utilisez l'outil d'extraction pour retirer le tiroir de la carte SIM de votre appareil.
Outils du kit utilisés
Outils du kit utilisés

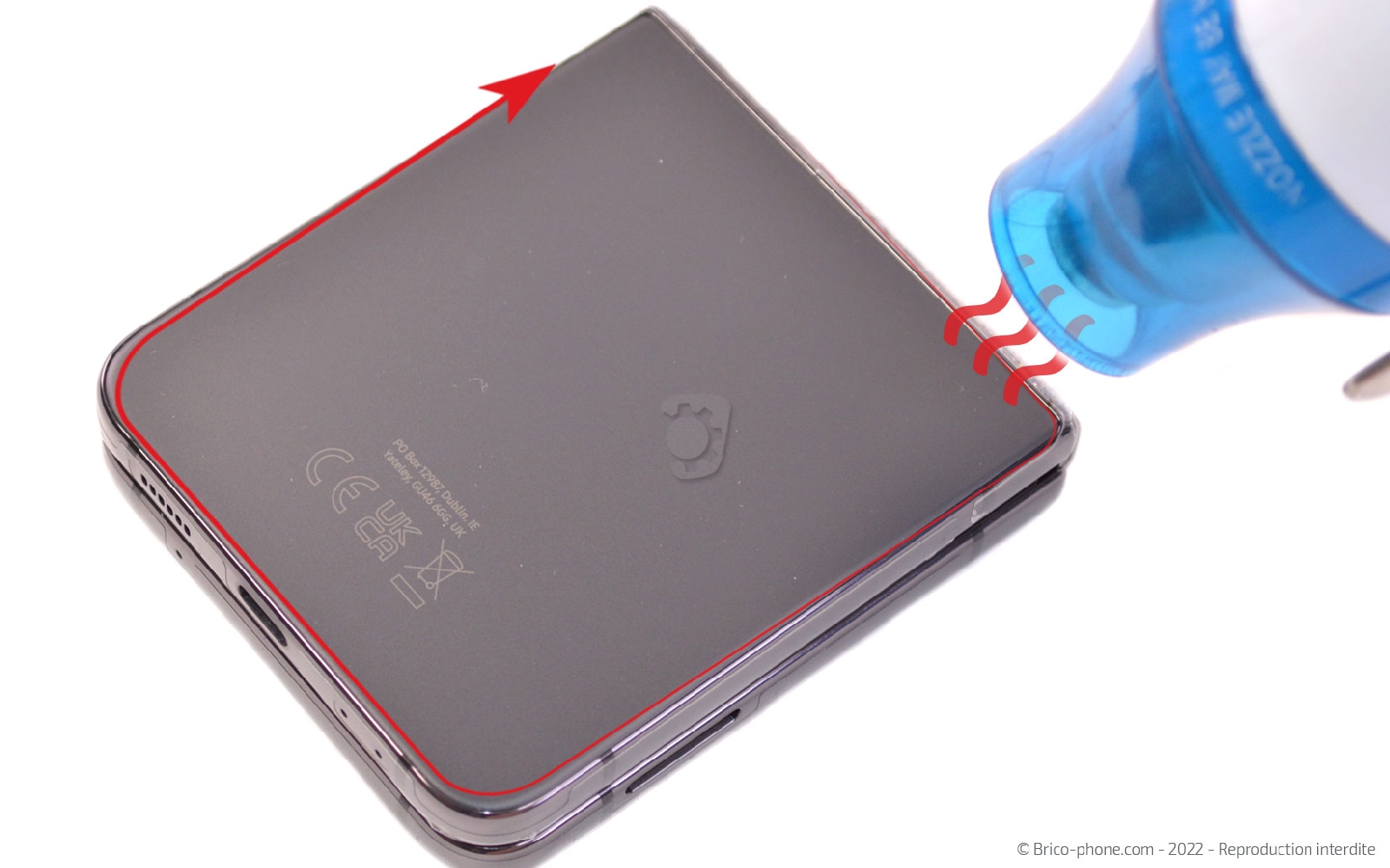

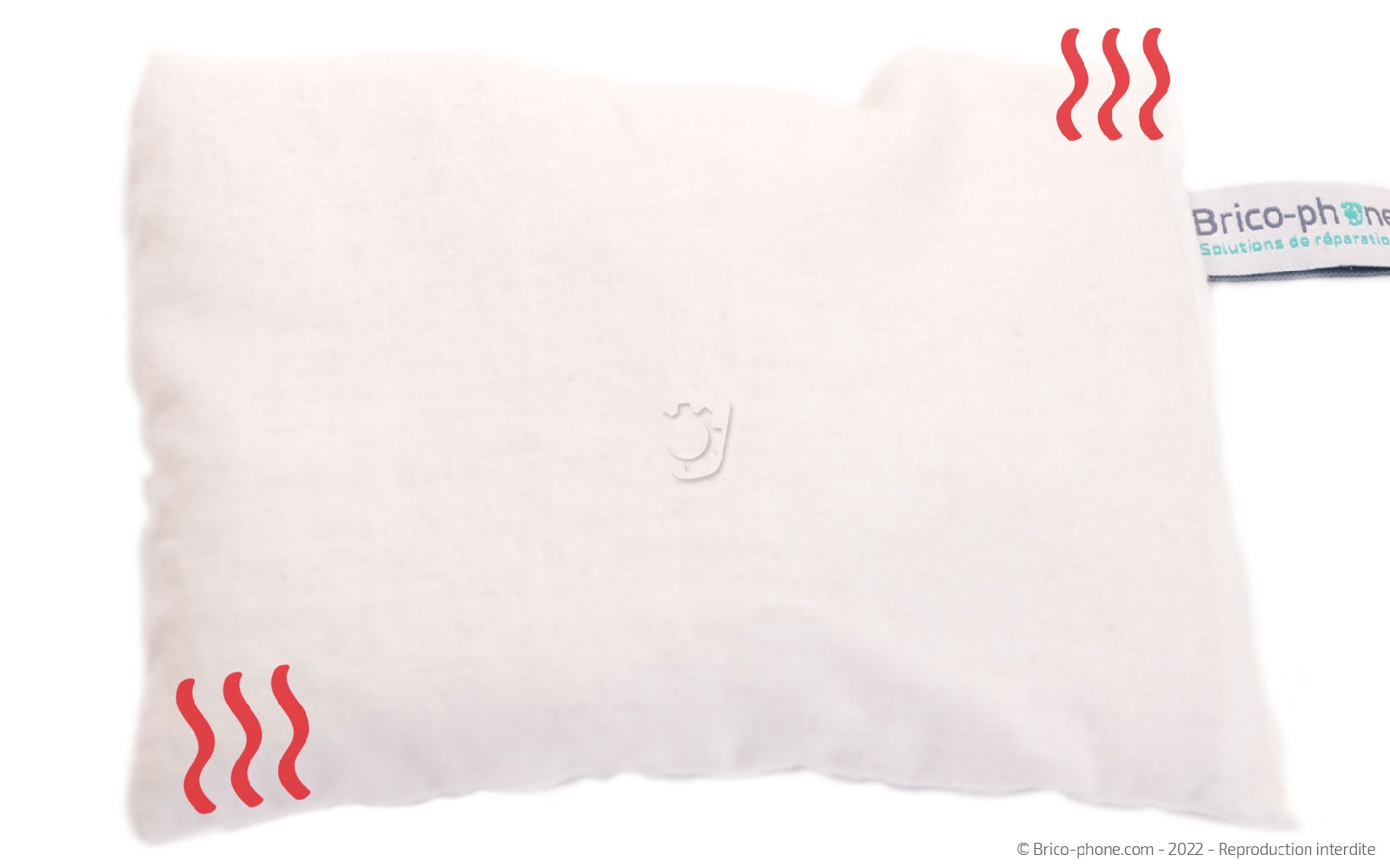

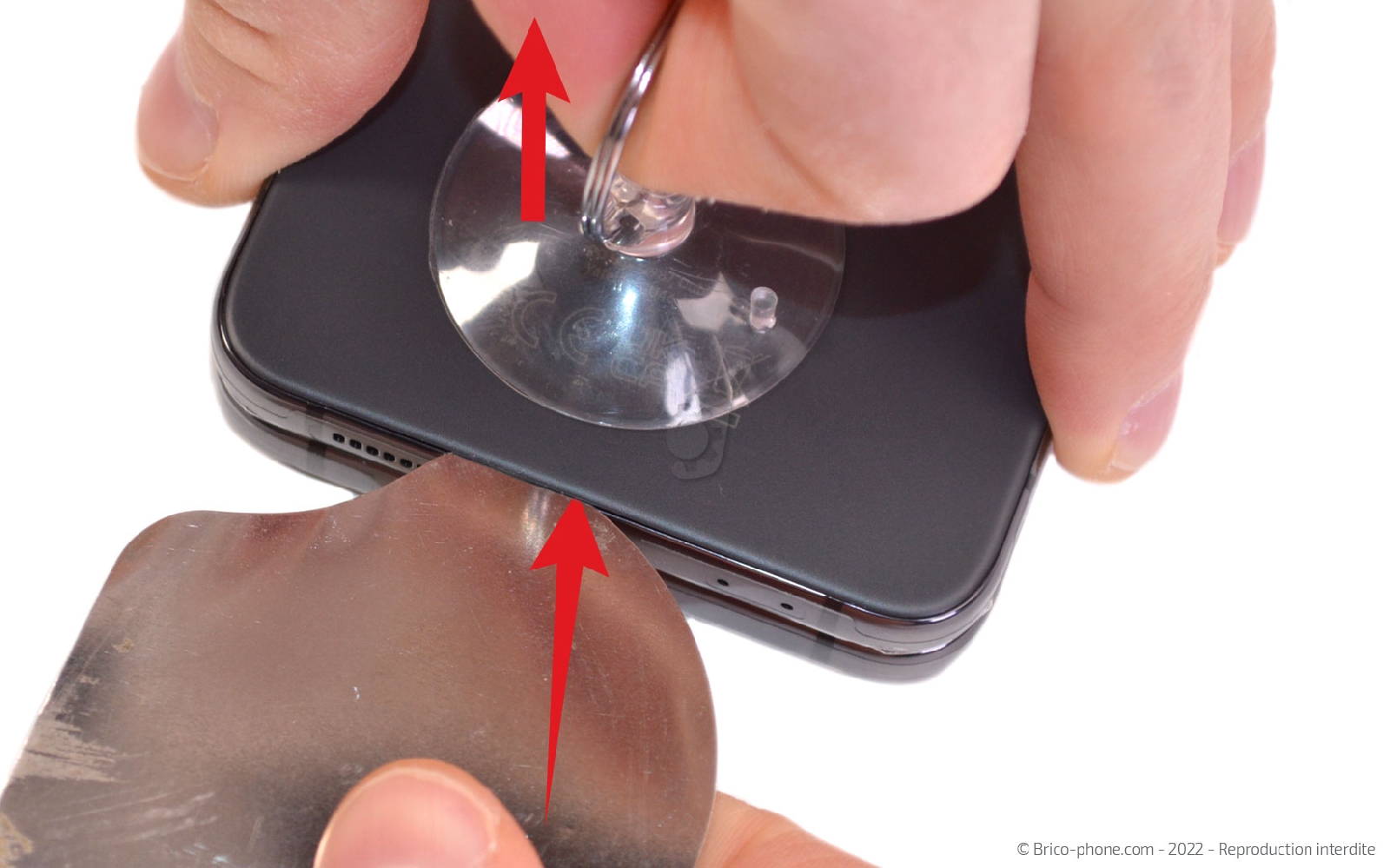

Etape 2 : Chauffer la première vitre arrière
Pour décoller les vitres arrières de votre Samsung vous allez devoir utiliser soit le coussin chauffant soit le décapeur thermique.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

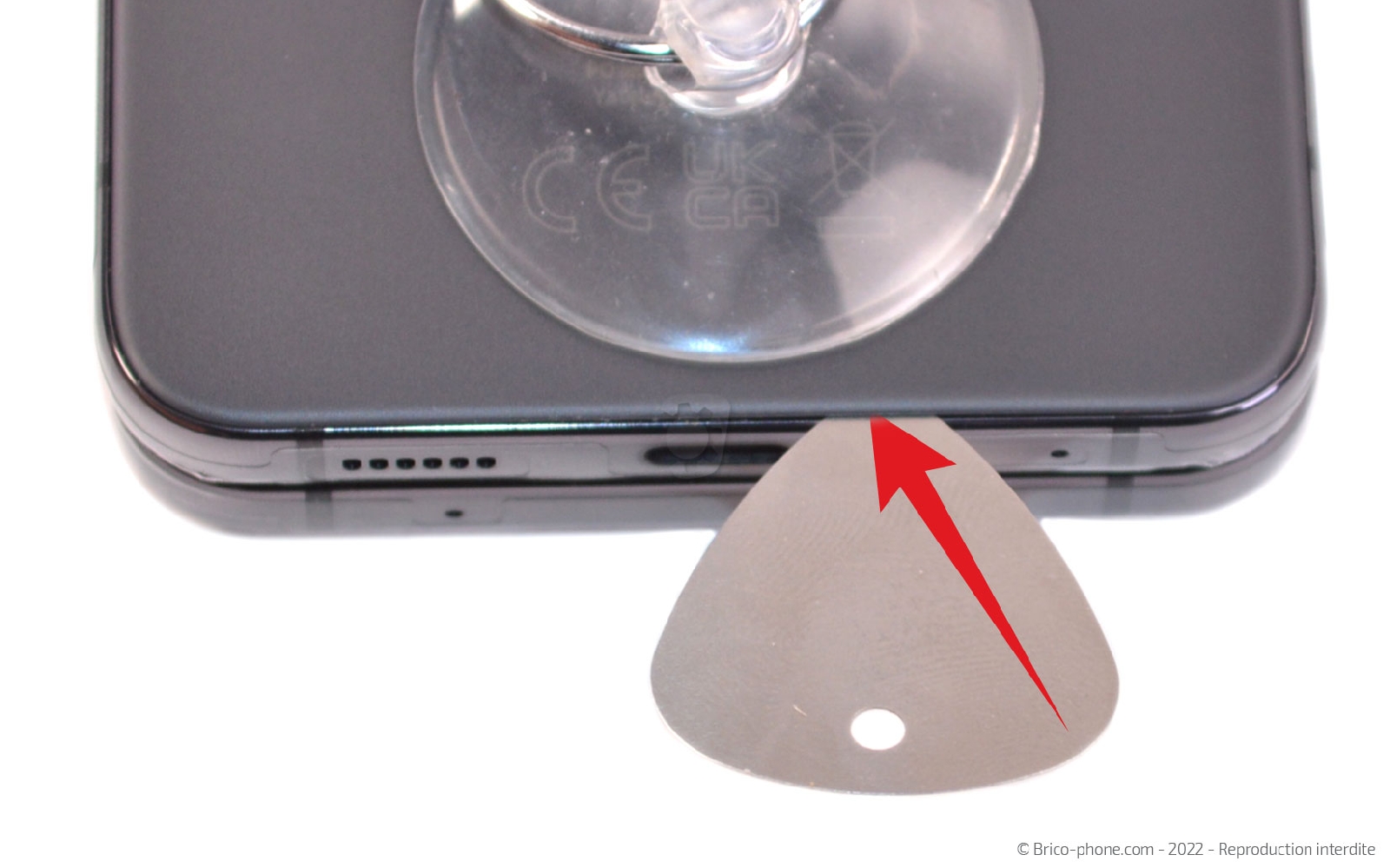

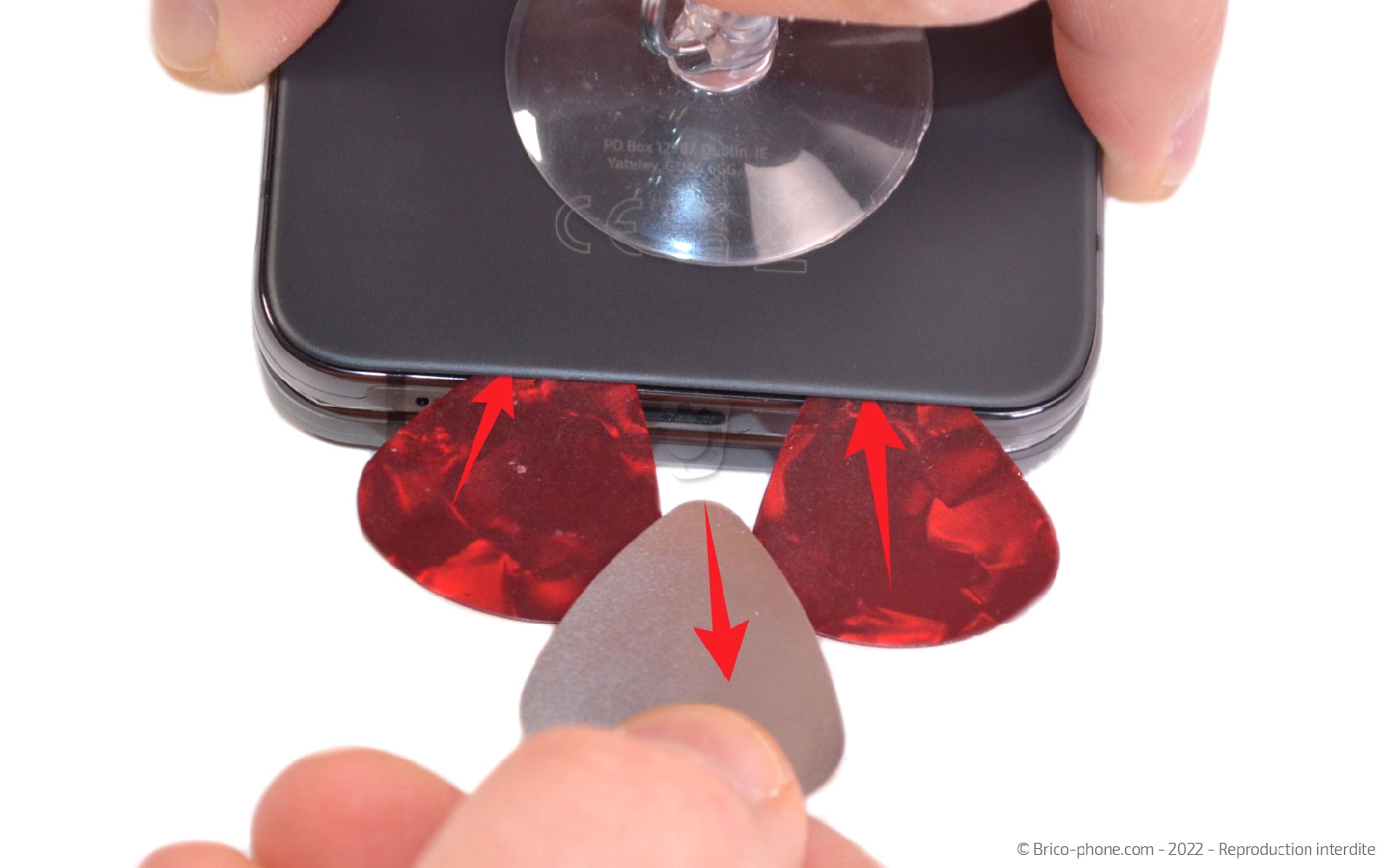

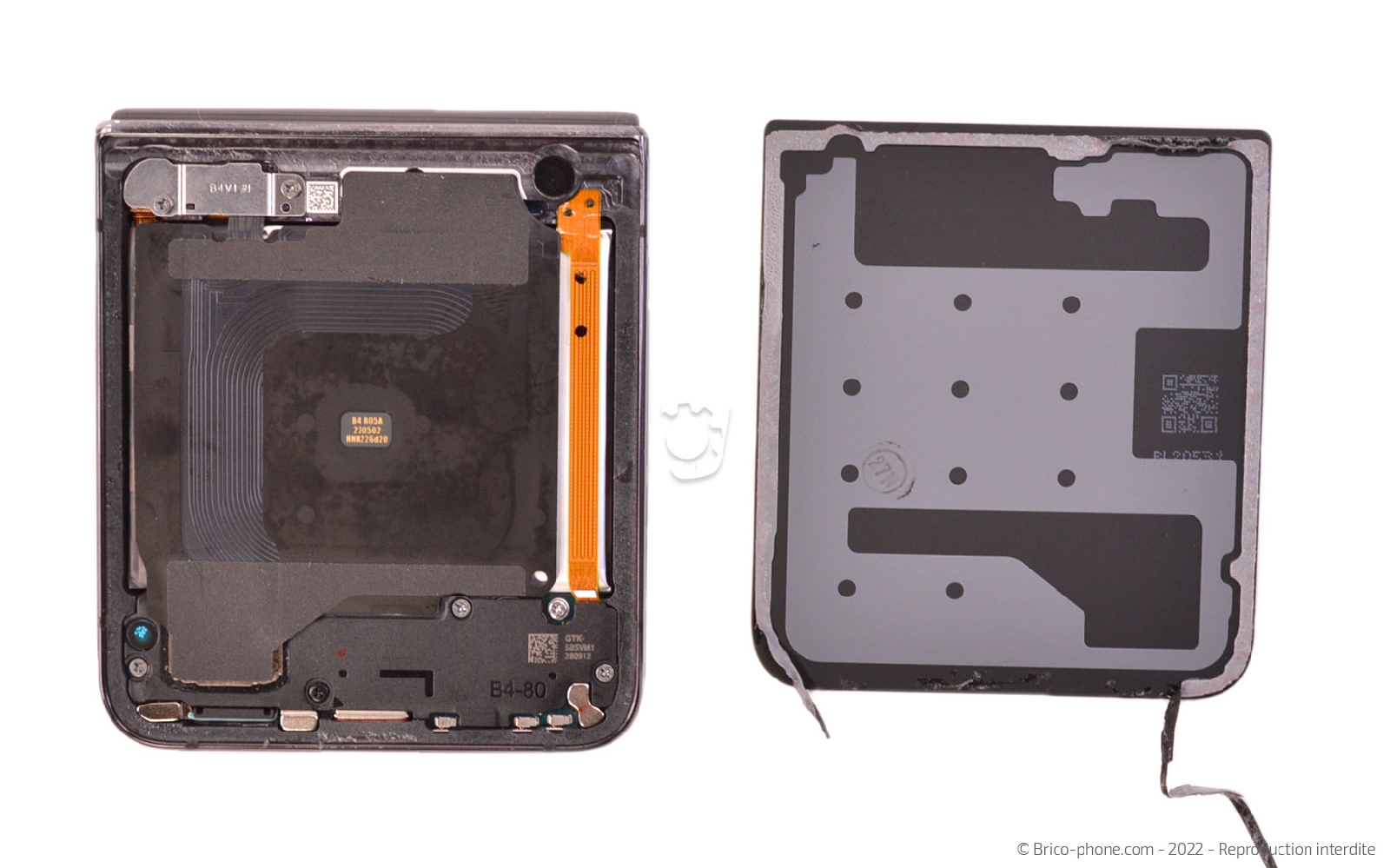

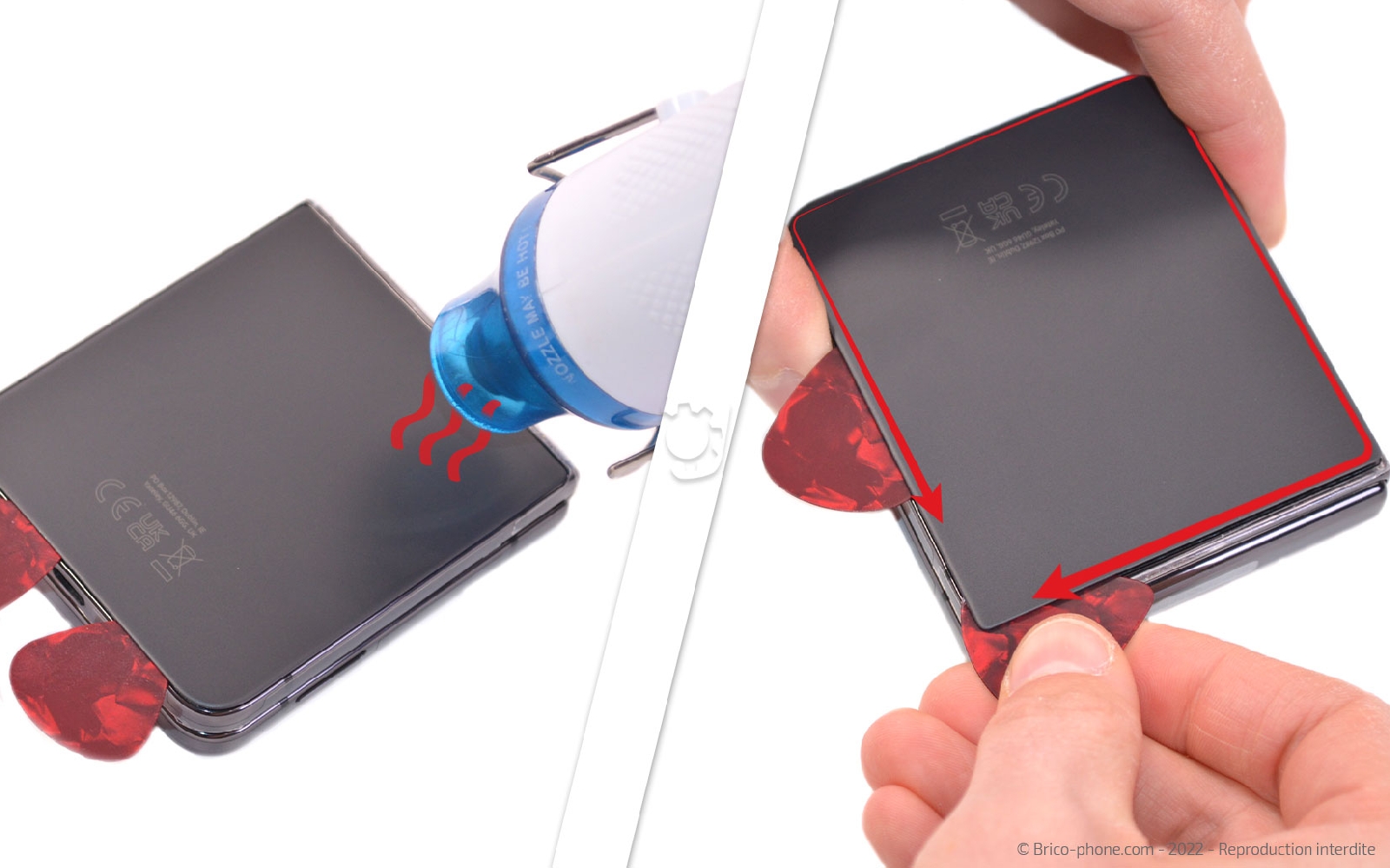

Etape 3 : Détacher la première vitre arrière
Insérez le médiator en métal entre la vitre arrière et le châssis afin d'agrandir l'interstice et d'y glisser les médiators en plastiques.

Pour continuer le décollage, n'hésitez pas à chauffer de nouveau le contour de la vitre arrière pour faire circuler le médiator et ouvrir une partie de l'appareil.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

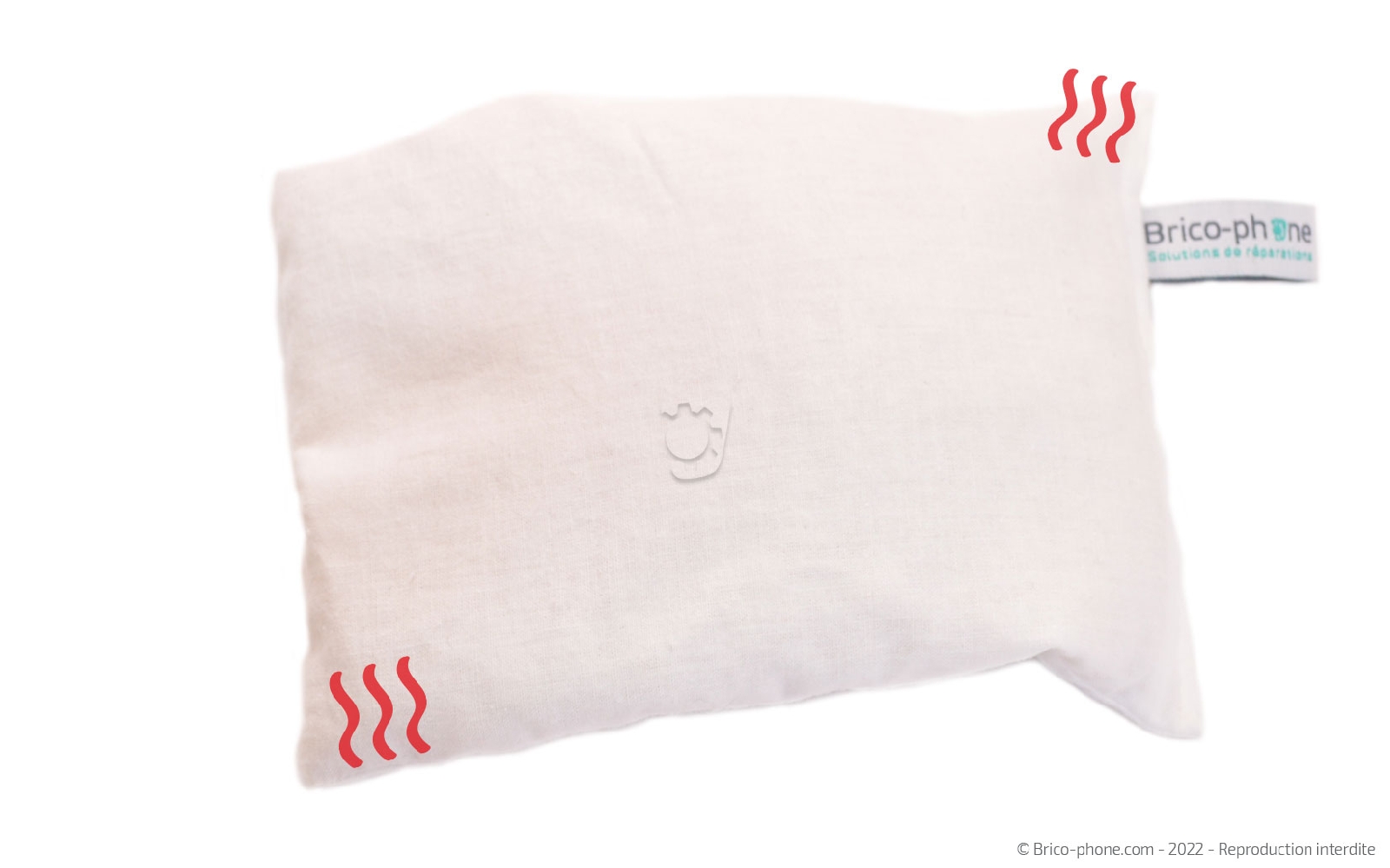

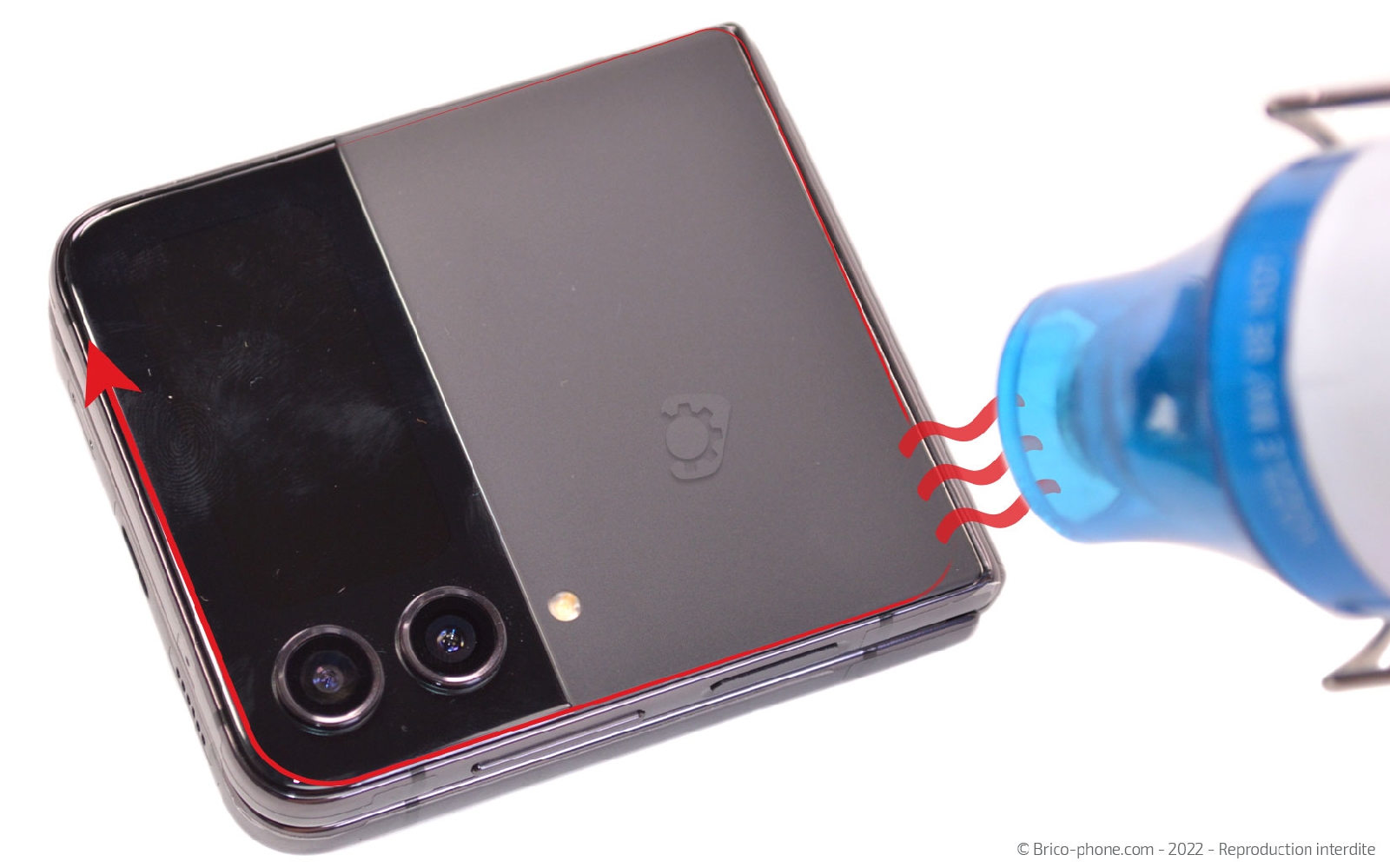

Etape 4 : Ramollir les stickers de la seconde vitre arrière
Comme pour la première vitre arrière, vous devez chauffer le composant.

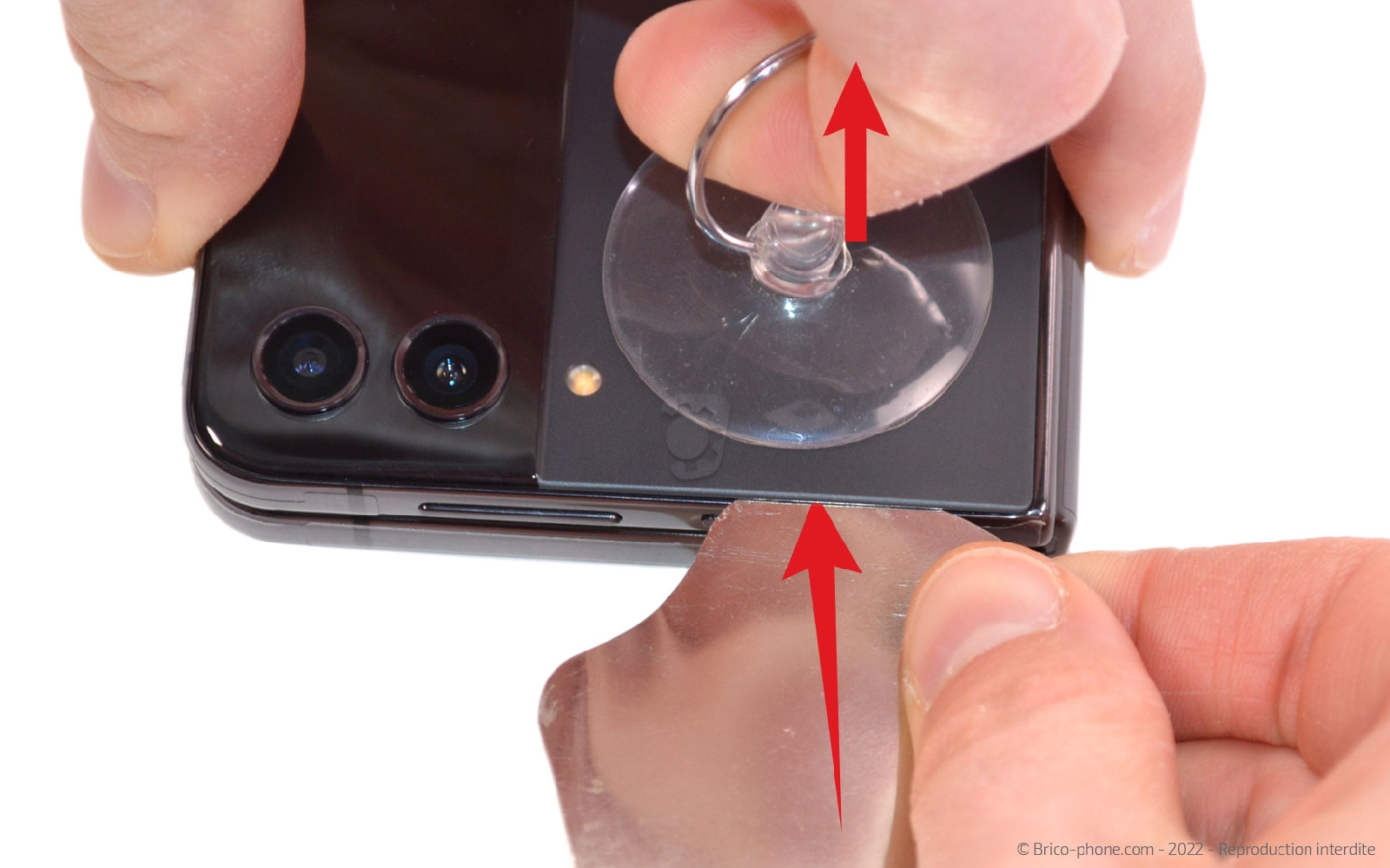

Ensuite, créez un insterstice avec l'outil iFlex avant de le remplacer la le médiator en métal troué.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Outil d'ouverture iFlex
9,90 €

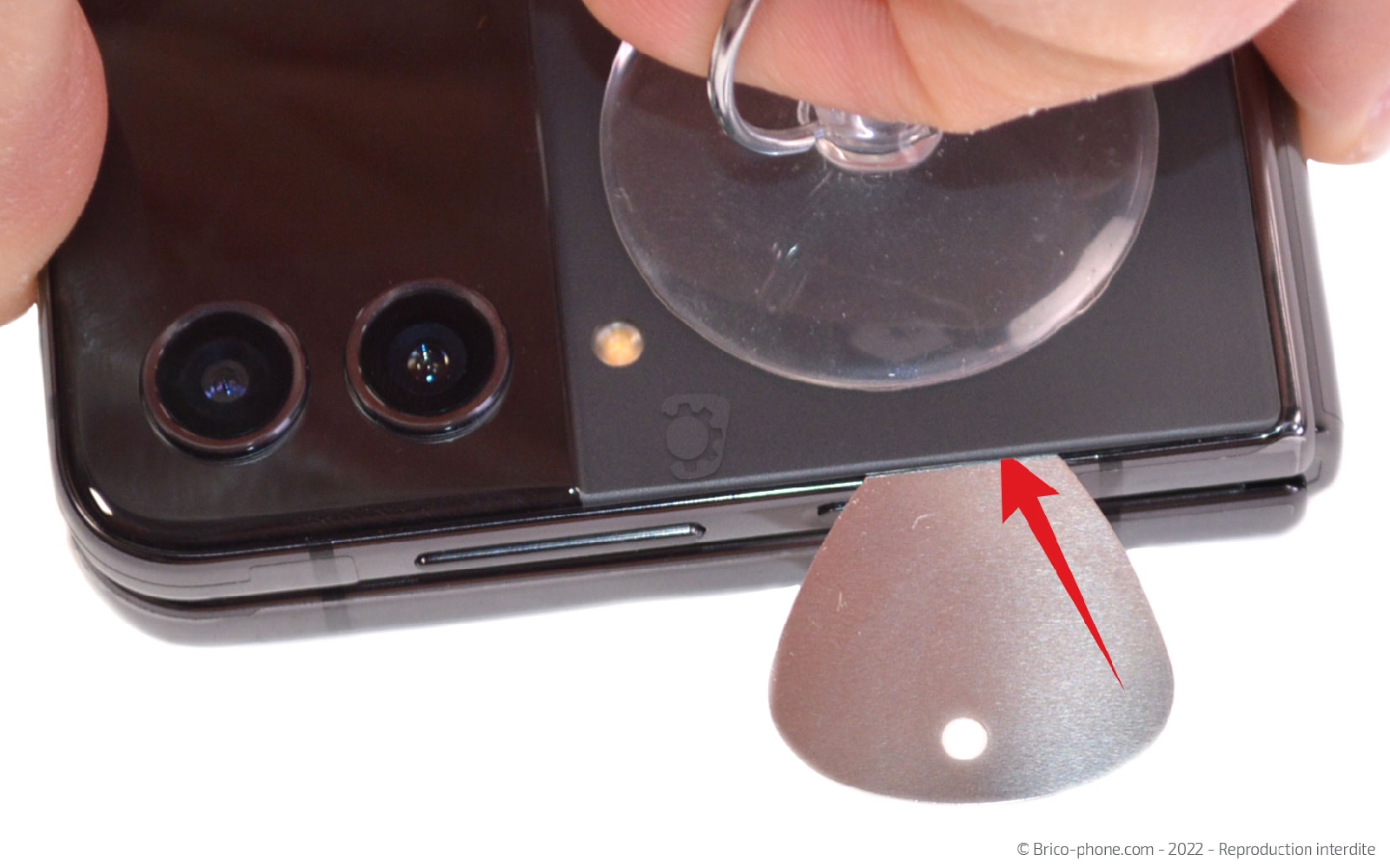

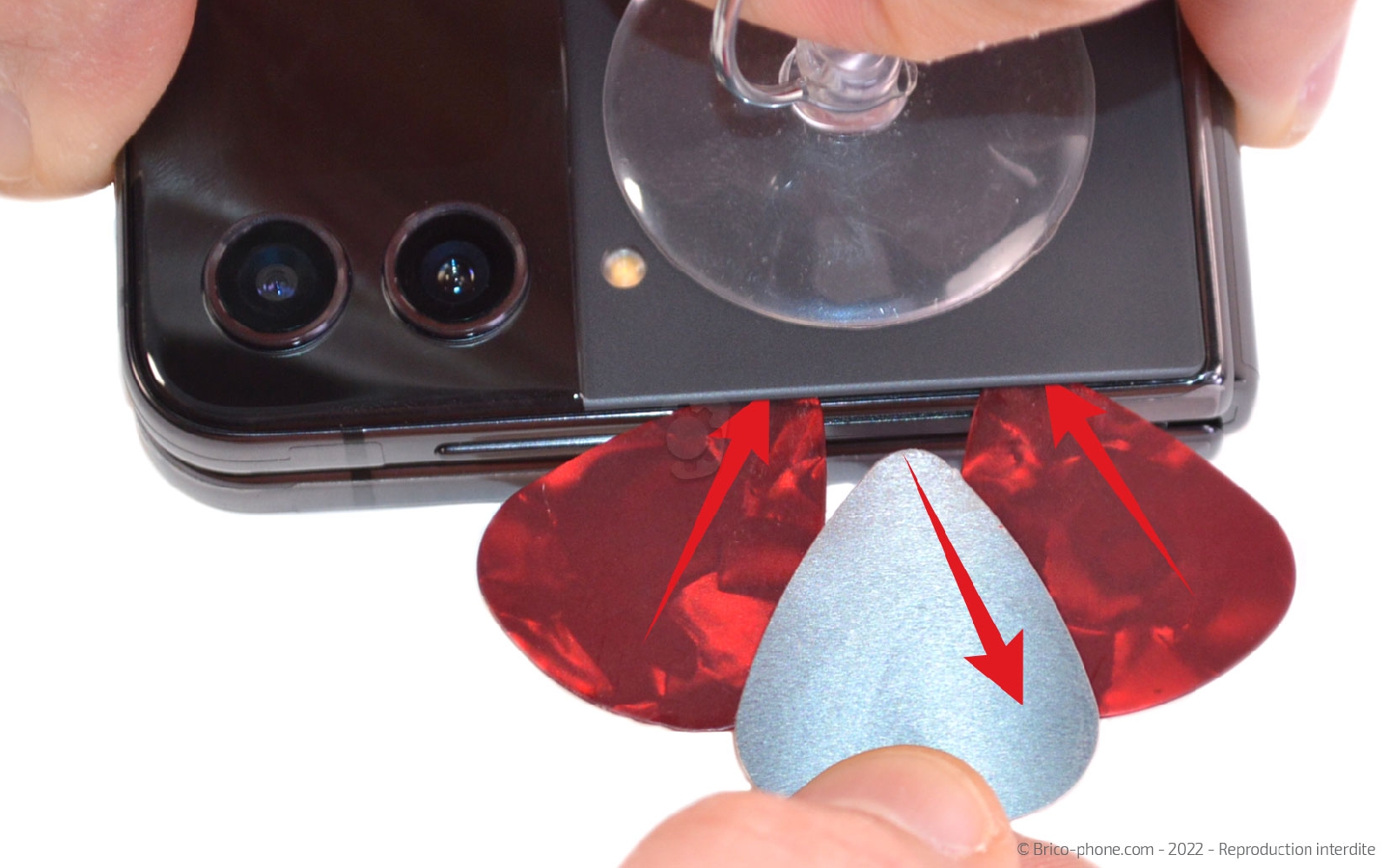

Etape 5 : Décoller la seconde vitre arrière

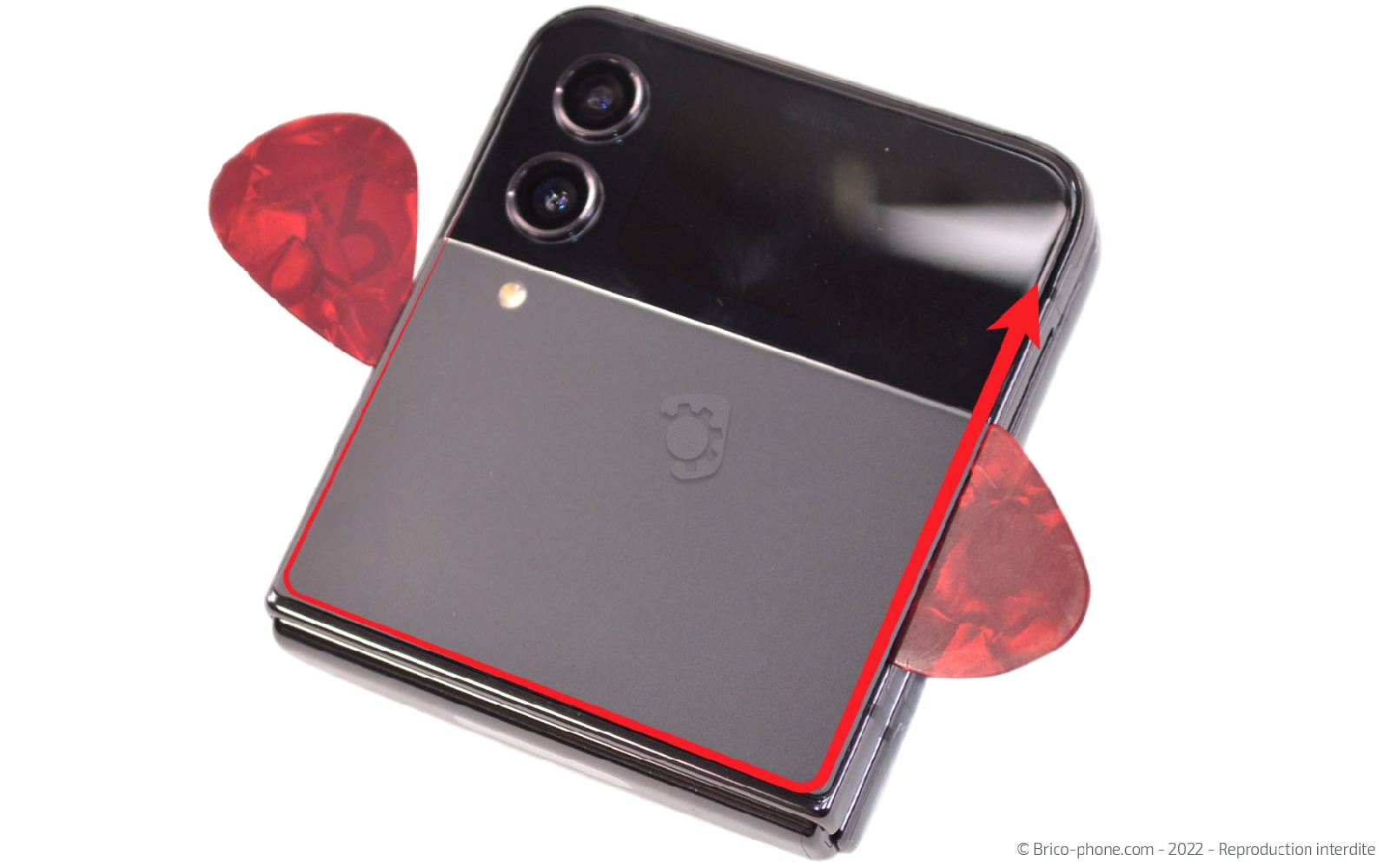

Une fois l'espace créé, remplacez le médiator métallique par ses homologues en plastique.

Ensuite, faites glisser les outils autour du composant pour le décoller.

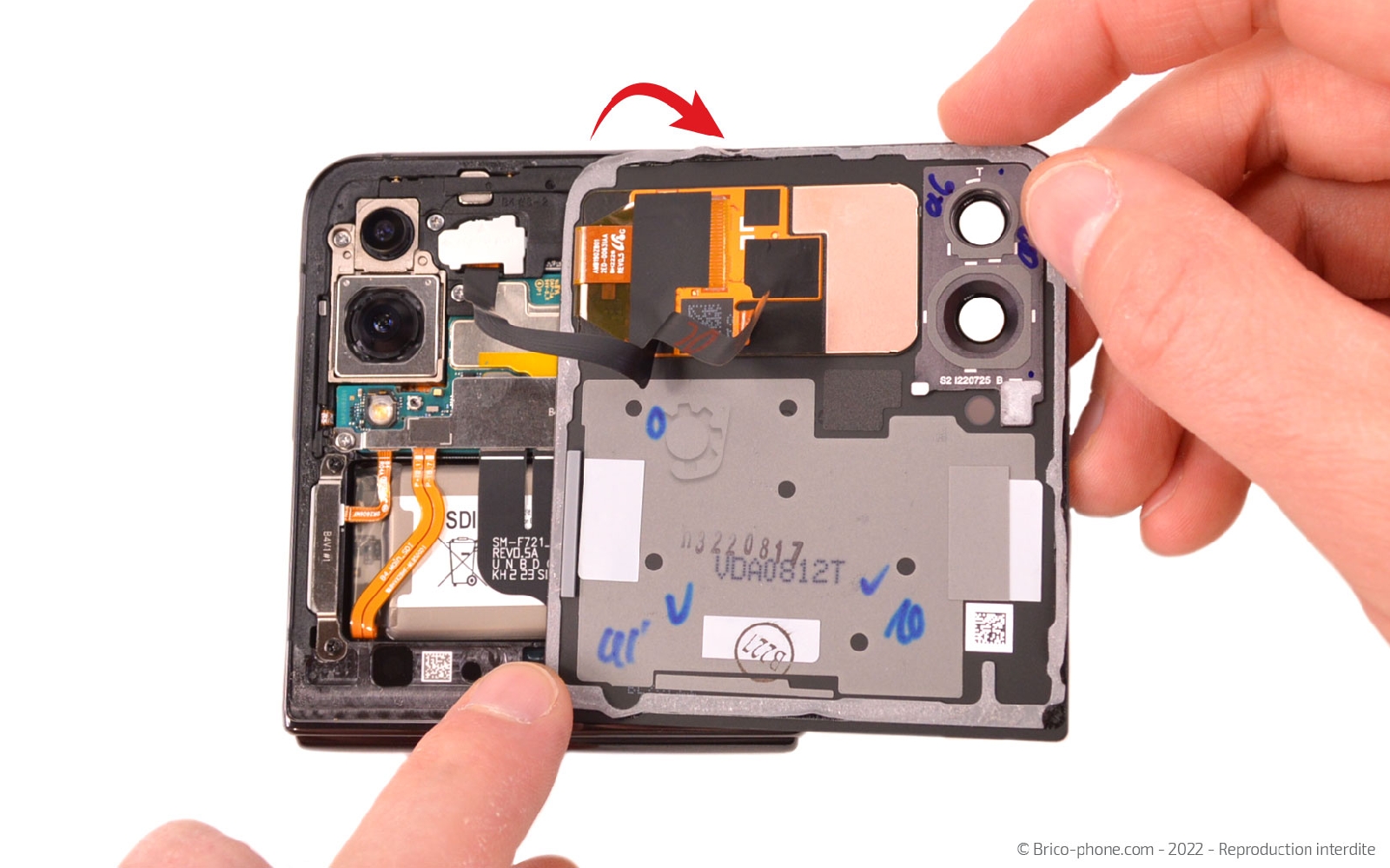

Lors de l'ouverture, faites attention car l'écran externe est encore connecté à la carte mère. Faites donc basculer le la vitre arrière sur le châssis pour passer à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés

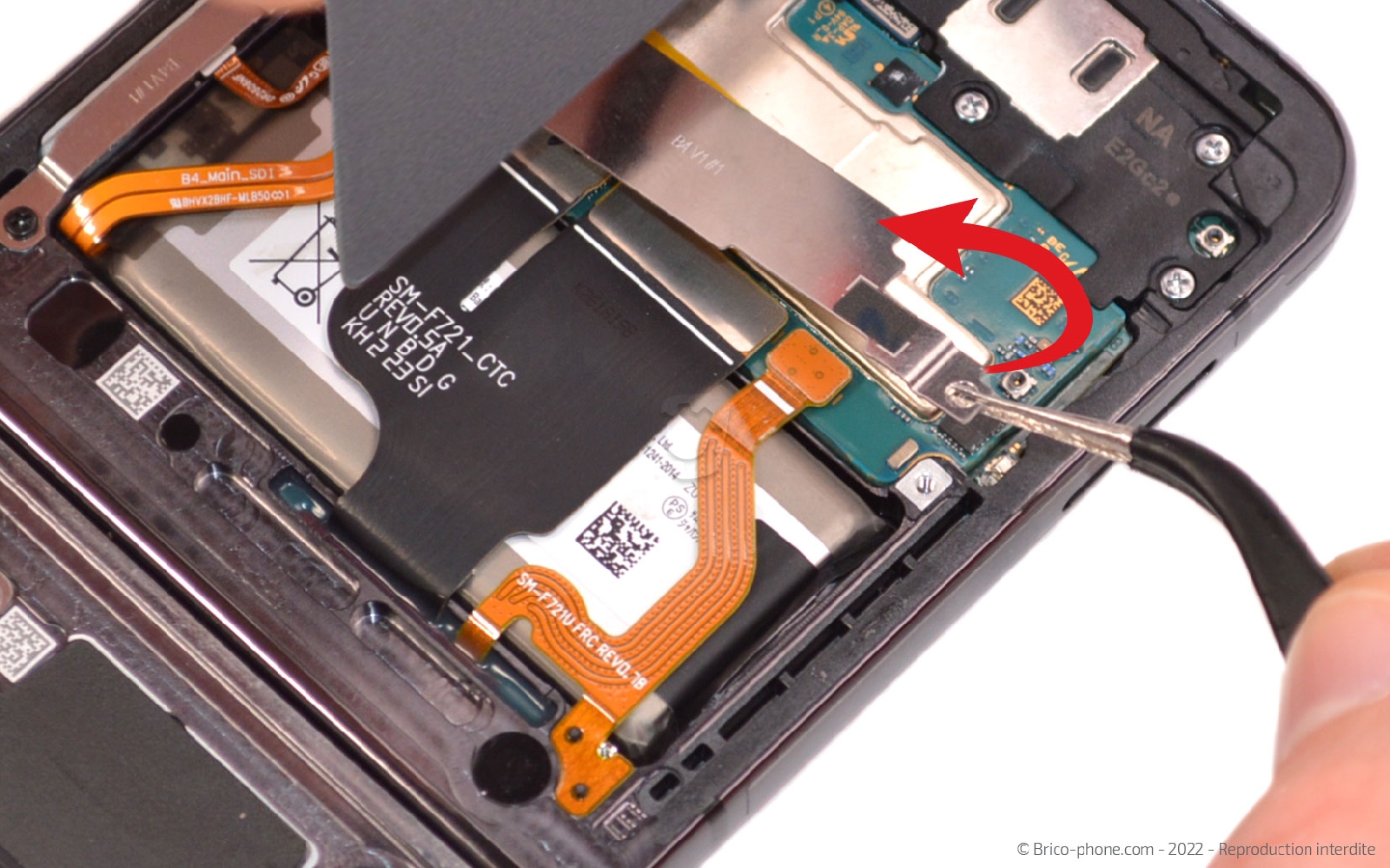

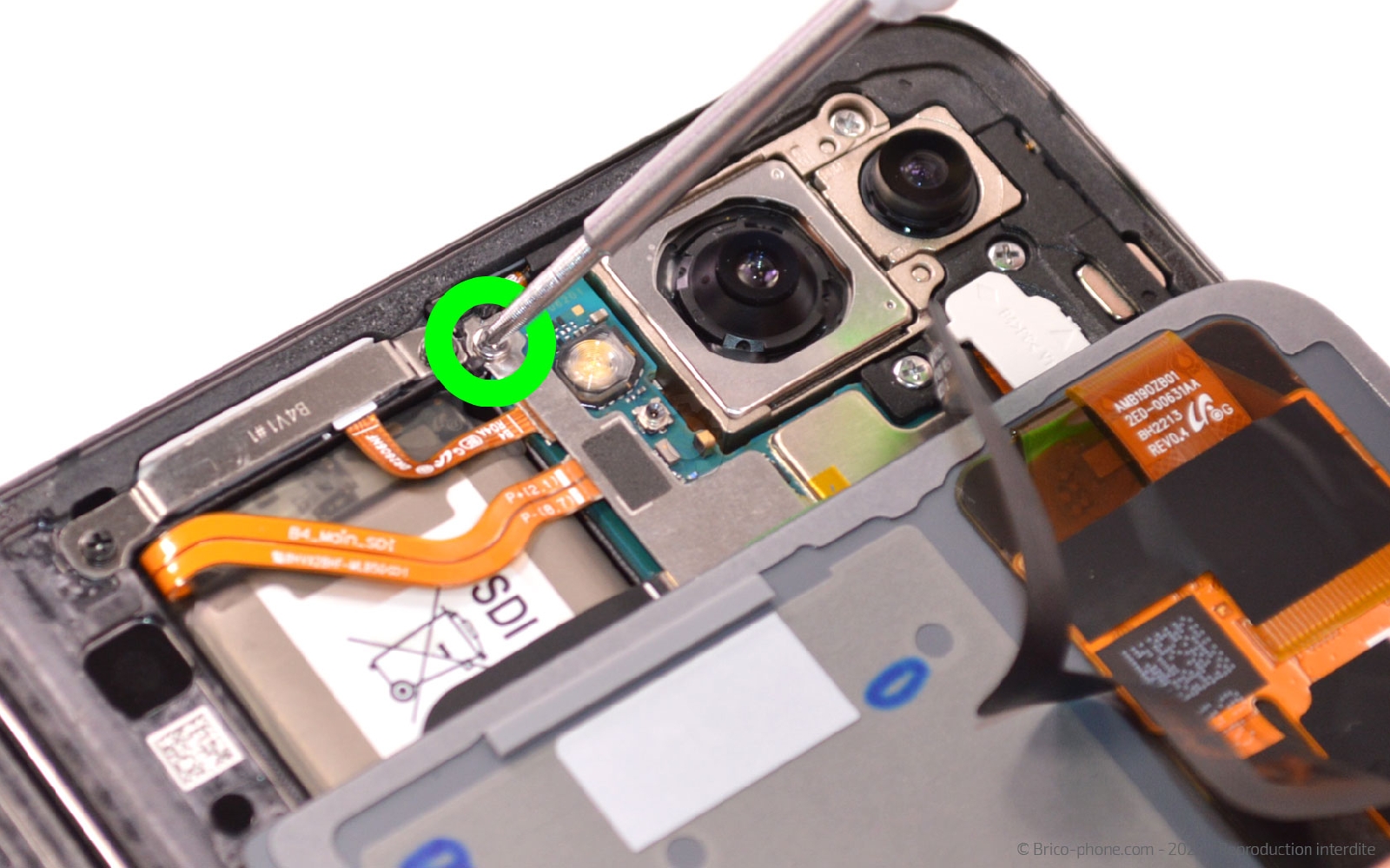

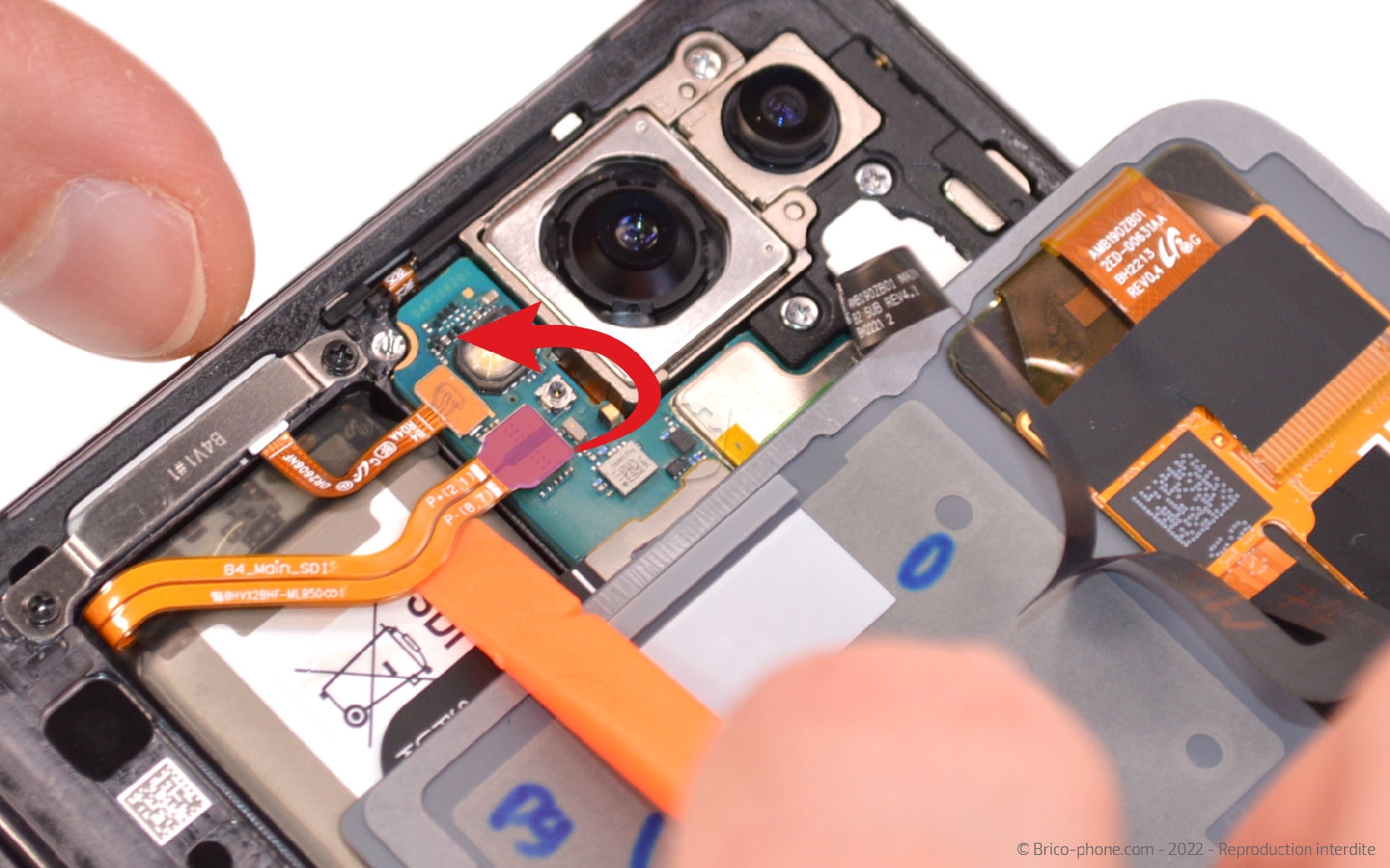

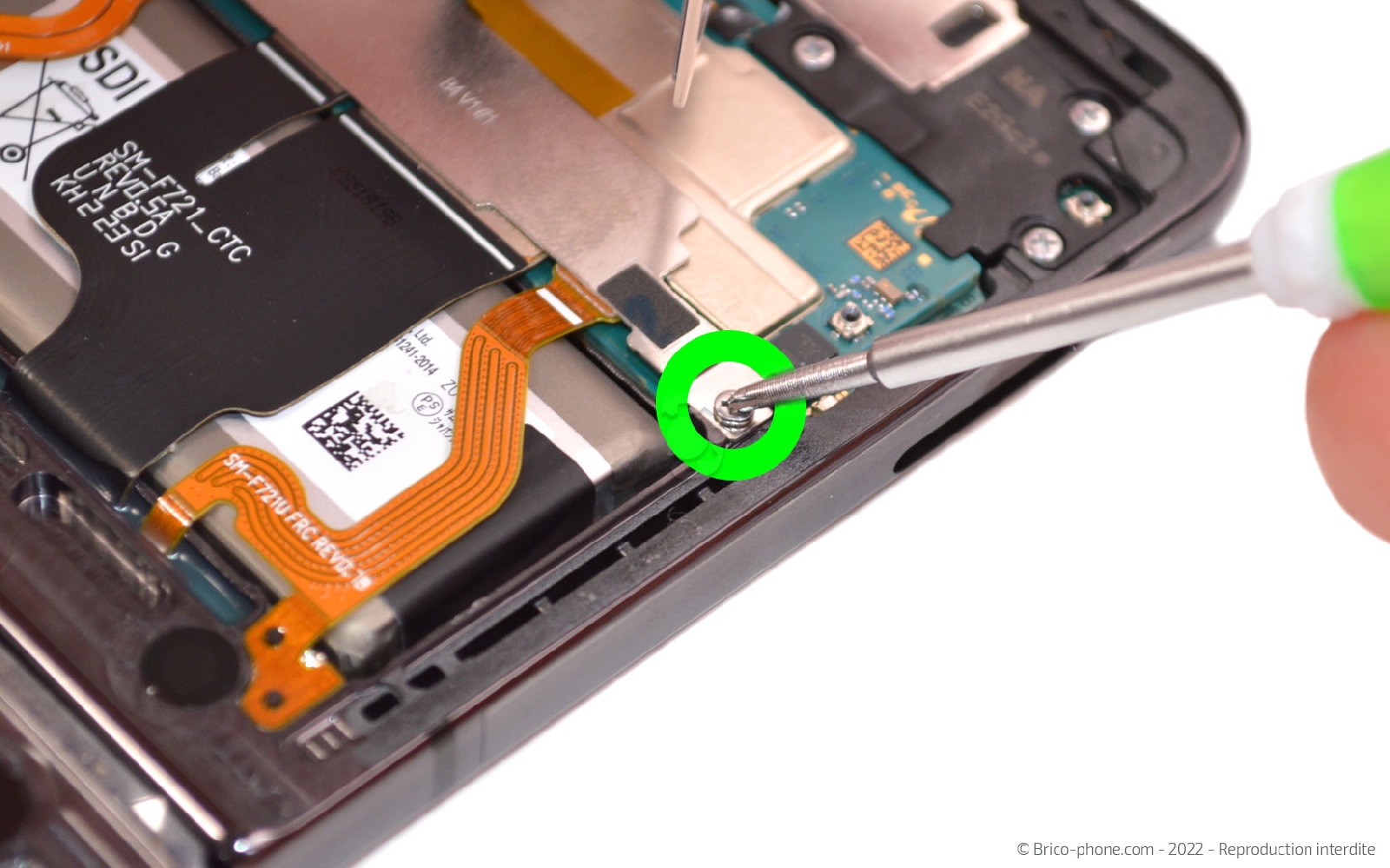

Etape 6 : Mettre hors tension la batterie secondaire
Utilisez le tournevis cruciforme pour extraire les deux vis de la plaquette métallique qui protège les différentes nappes de la partie supérieure du téléphone.

Sortez la plaquette avec le pincette avant de déconnecter la nappe de la batterie secondaire à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés

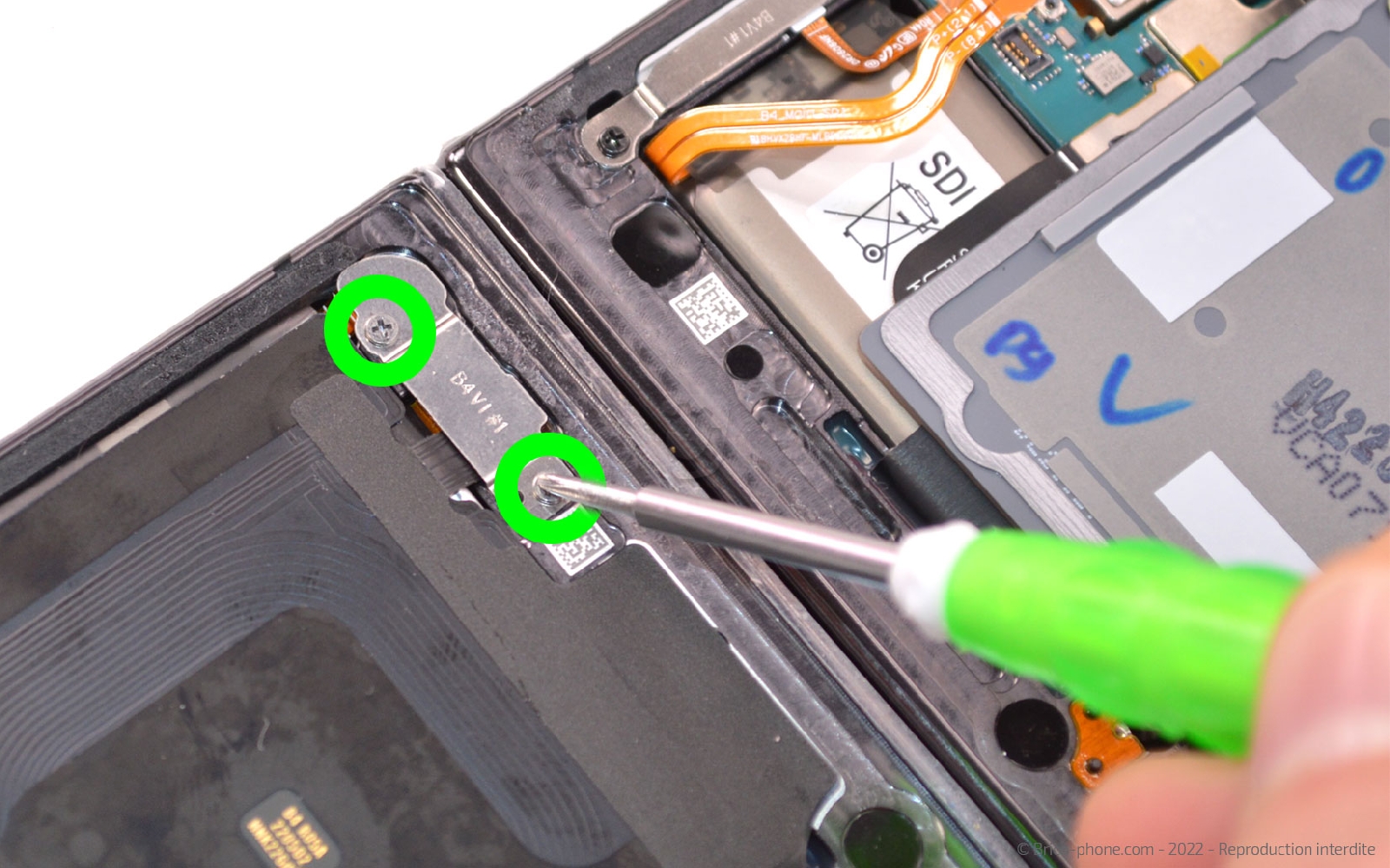

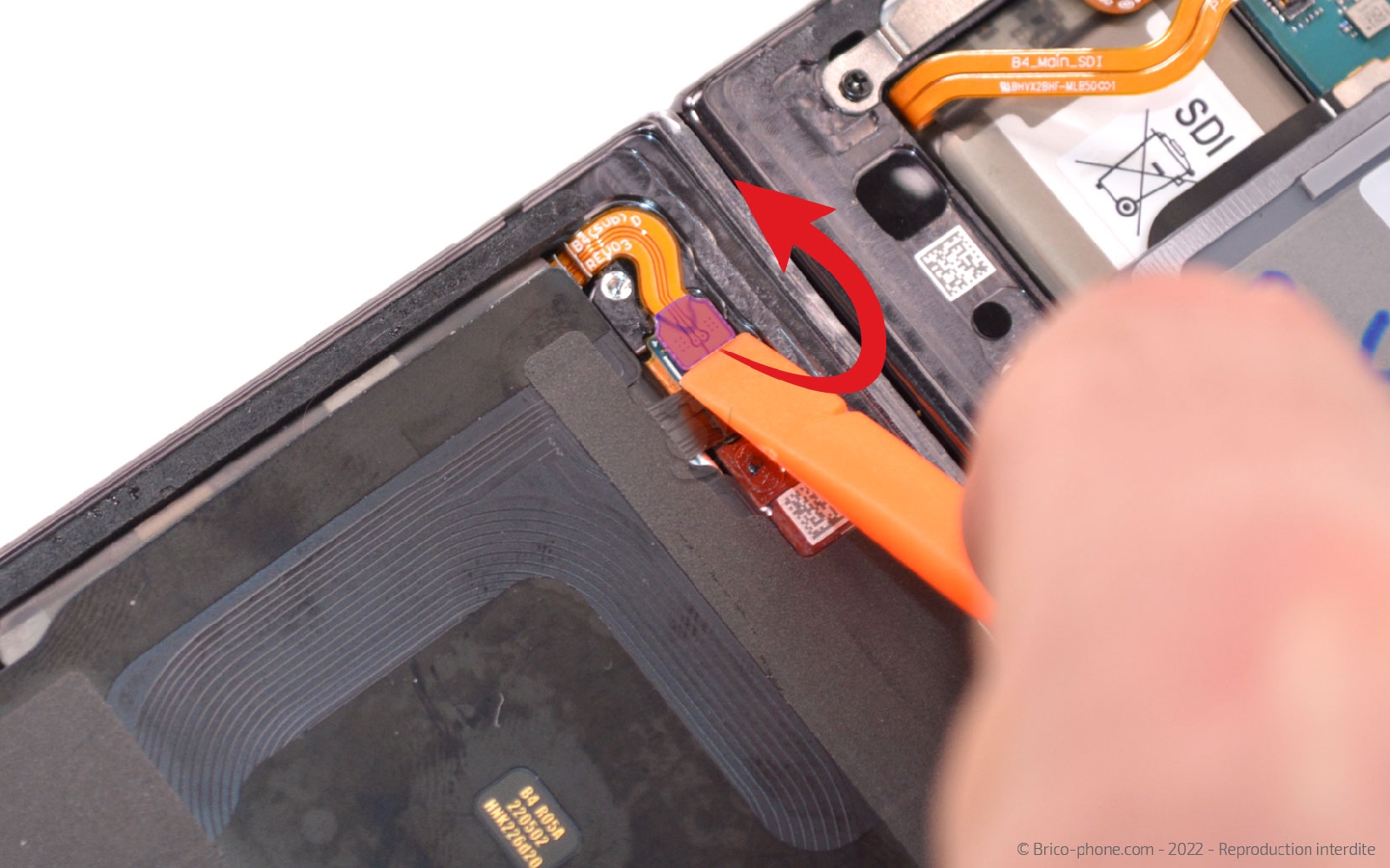

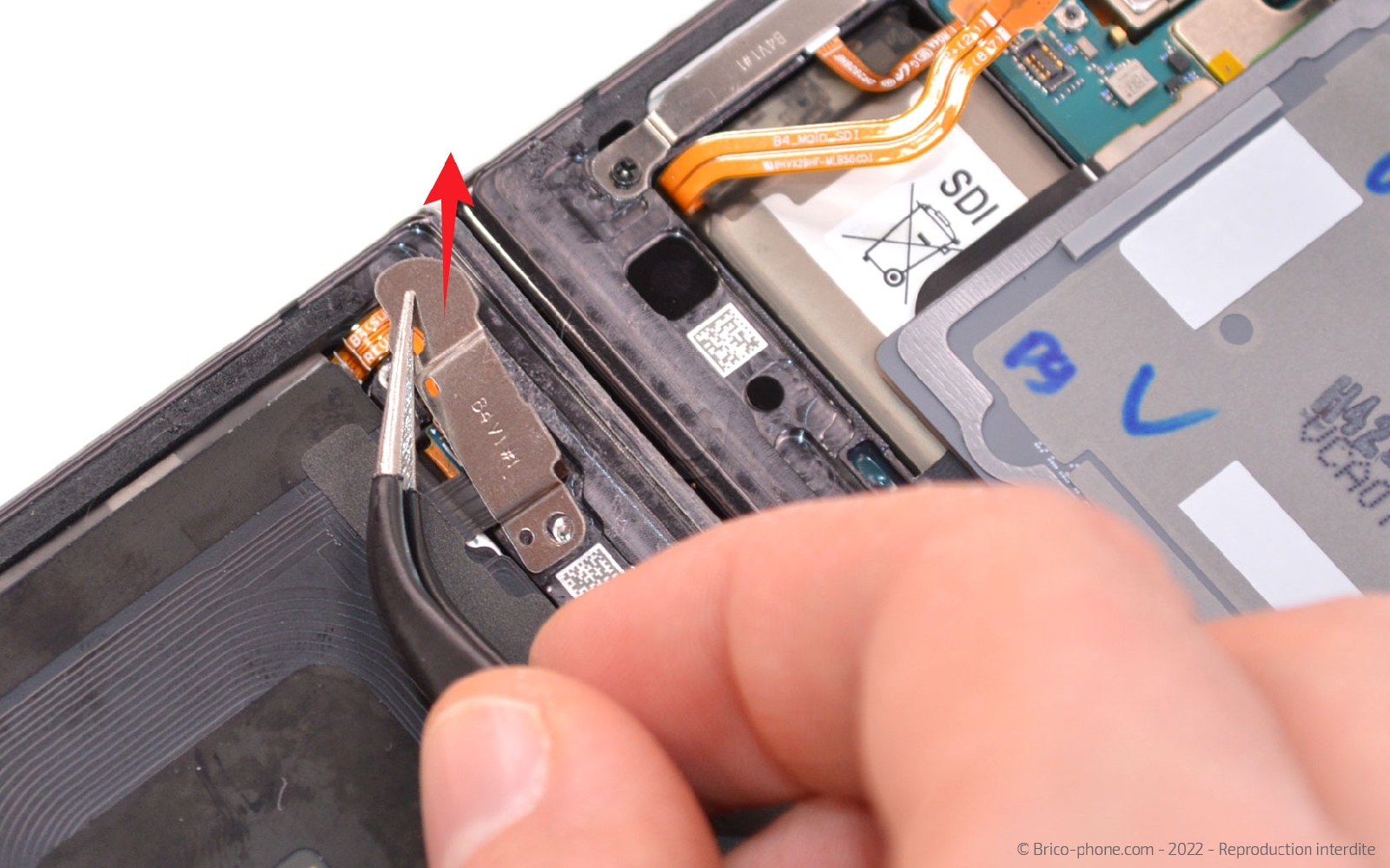

Etape 7 : Débrancher la batterie principale
Sur l'autre partie de votre Samsung, ôtez la petite plaquette en enlevant dans un premier temps les deux vis cruciforme.

Débranchez la nappe de la batterie principale pour pouvoir continuer la réparation sans risque d'endommager les composants.
Outils du kit utilisés
Outils du kit utilisés

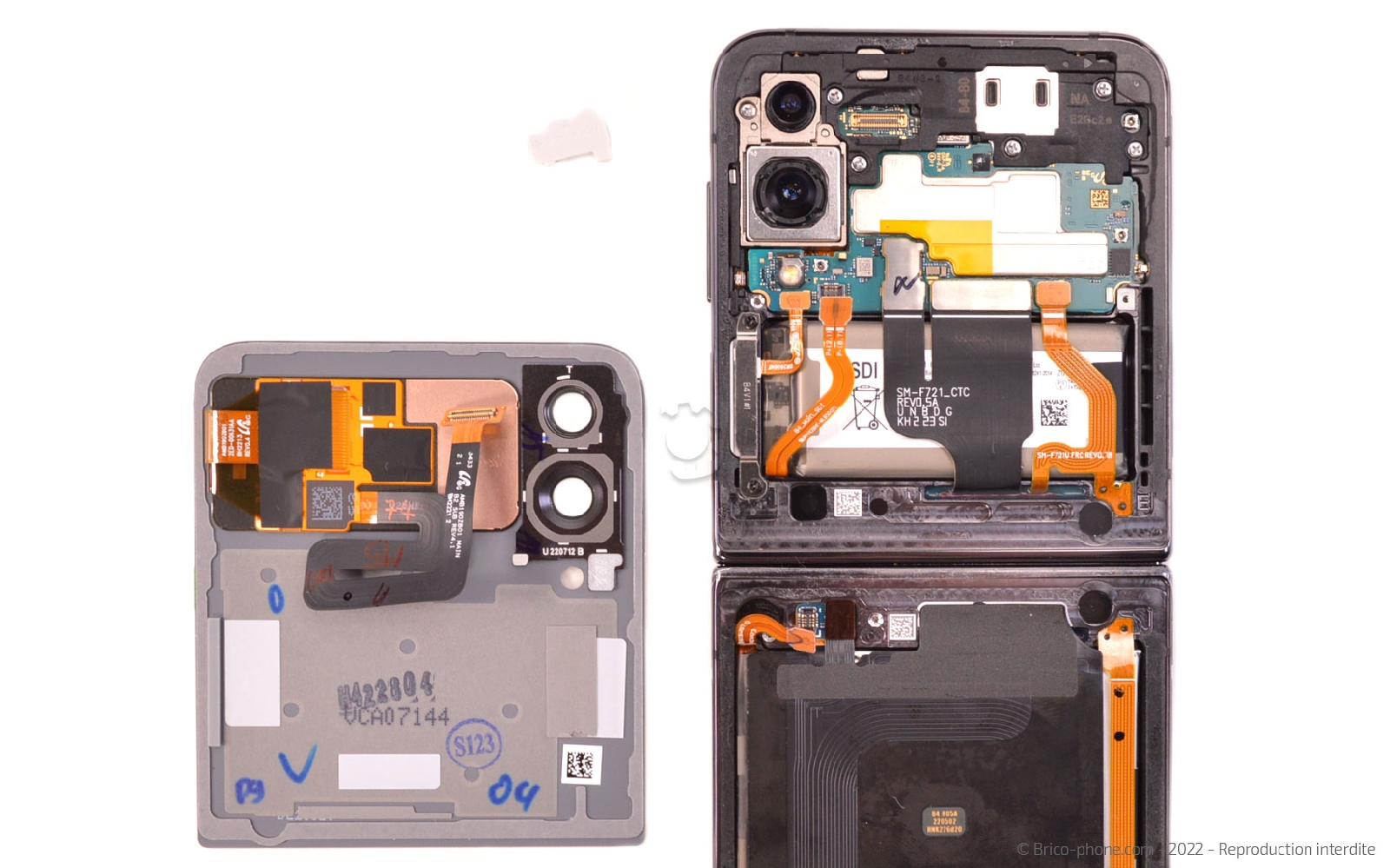

Etape 8 : Mettre de coté la deuxième vitre arrière

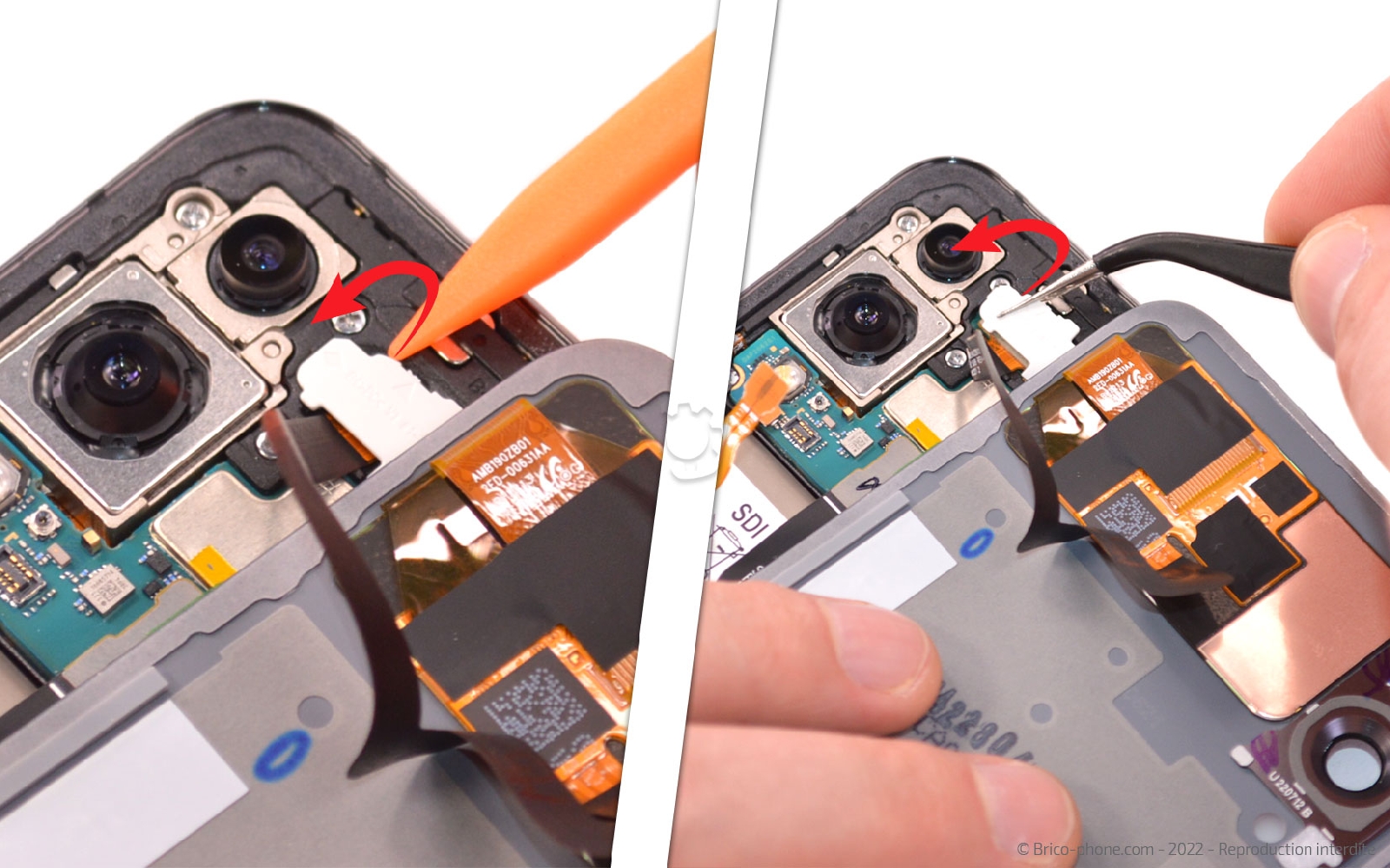

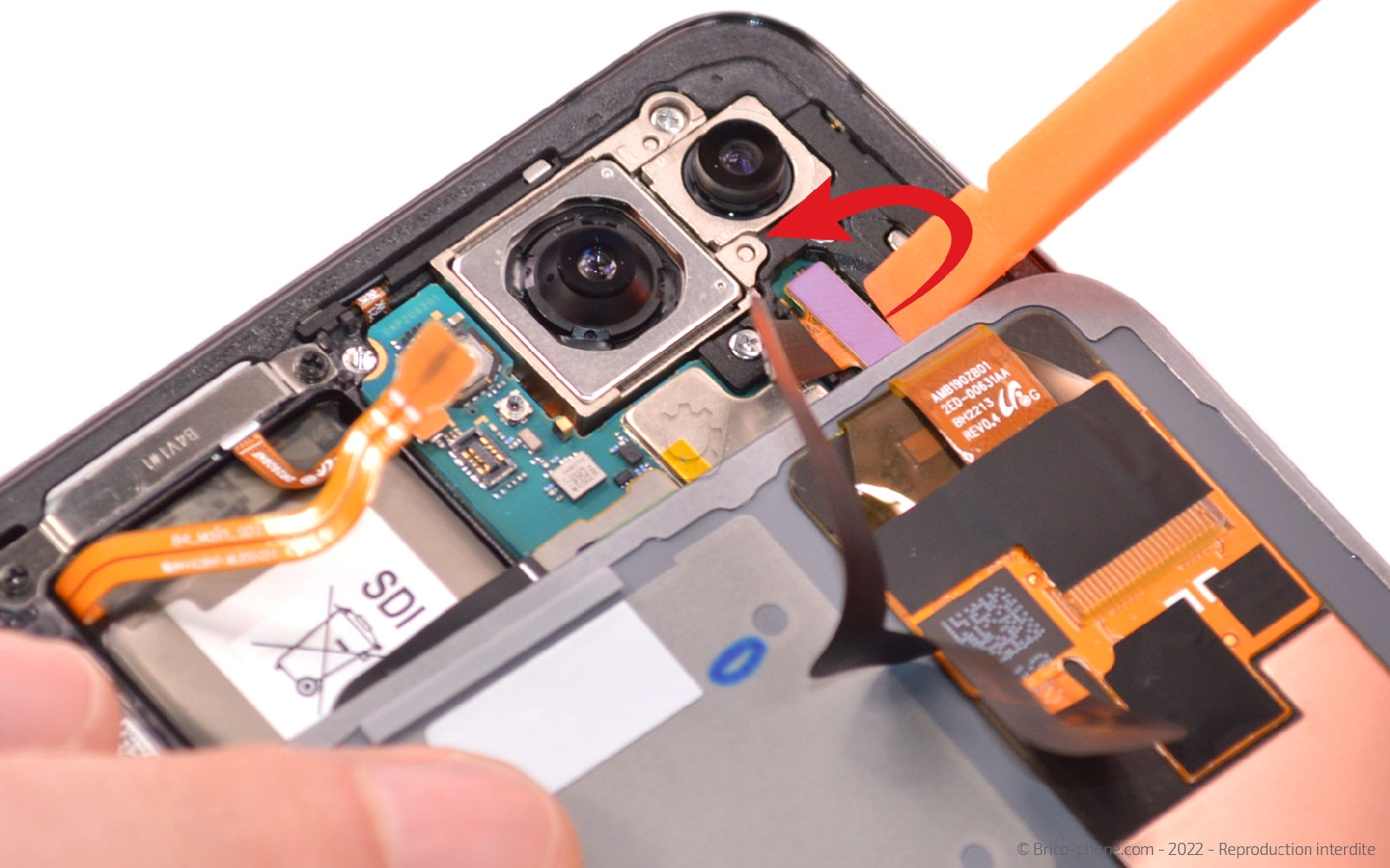

Aidez-vous du levier en nylon pour déclipser la protection en plastique avant de déconnecter la nappe de l'écran externe et de mettre de coté la seconde vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

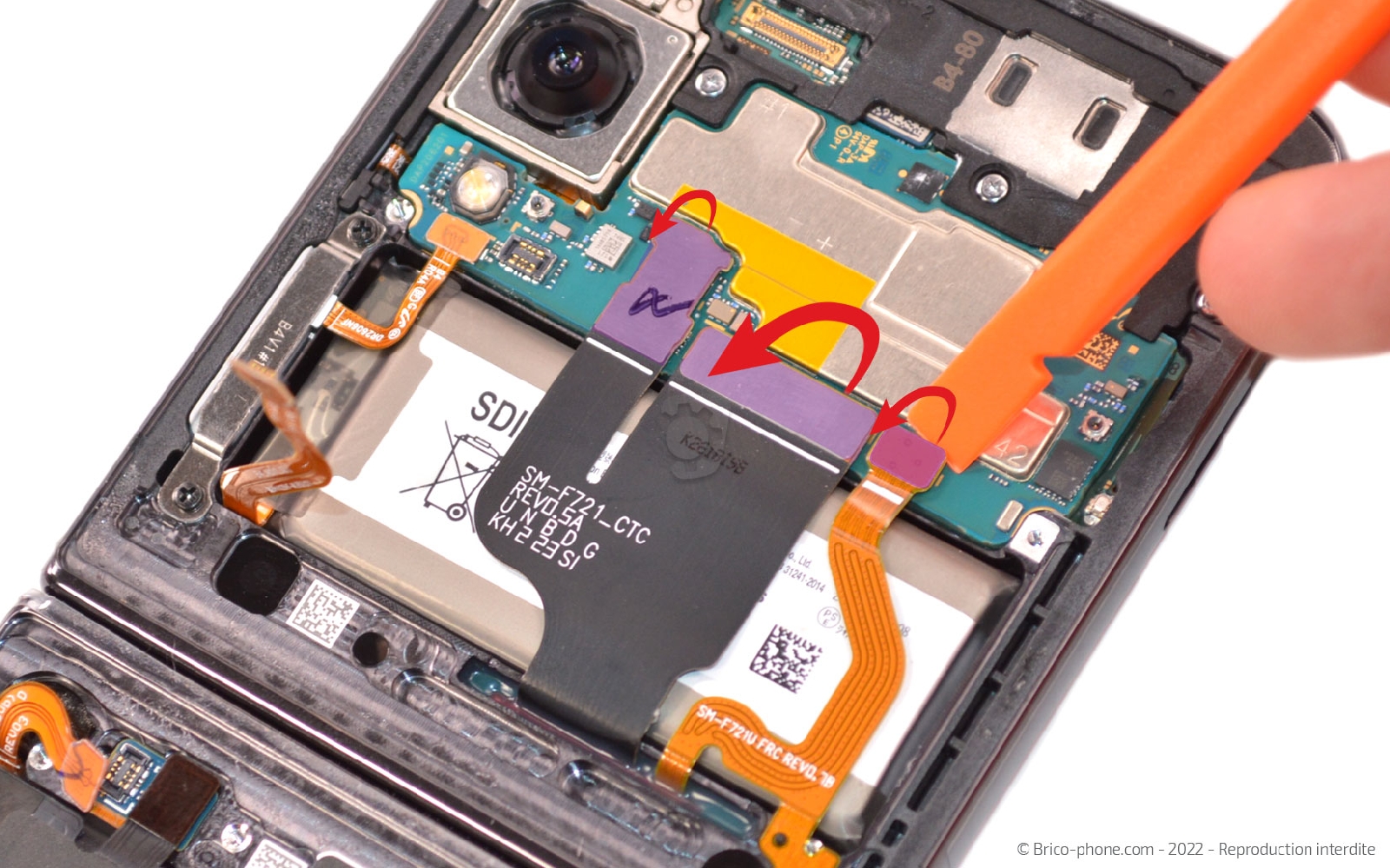

Etape 9 : Déconnecter les différentes nappes

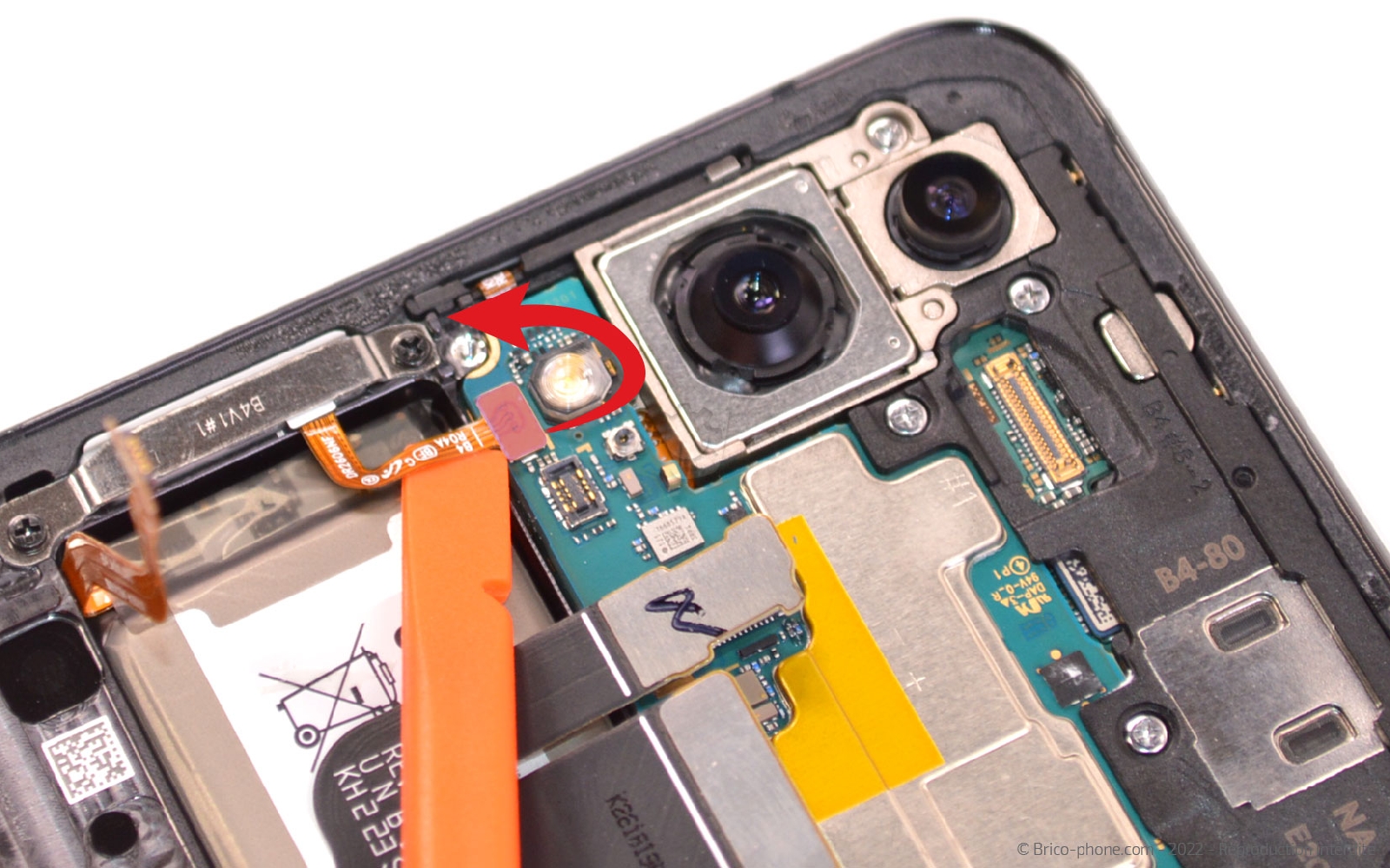

Toujours avec le même ustensile, débranchez les nappes des rallonges et des boutons.
Outils du kit utilisés
Outils du kit utilisés

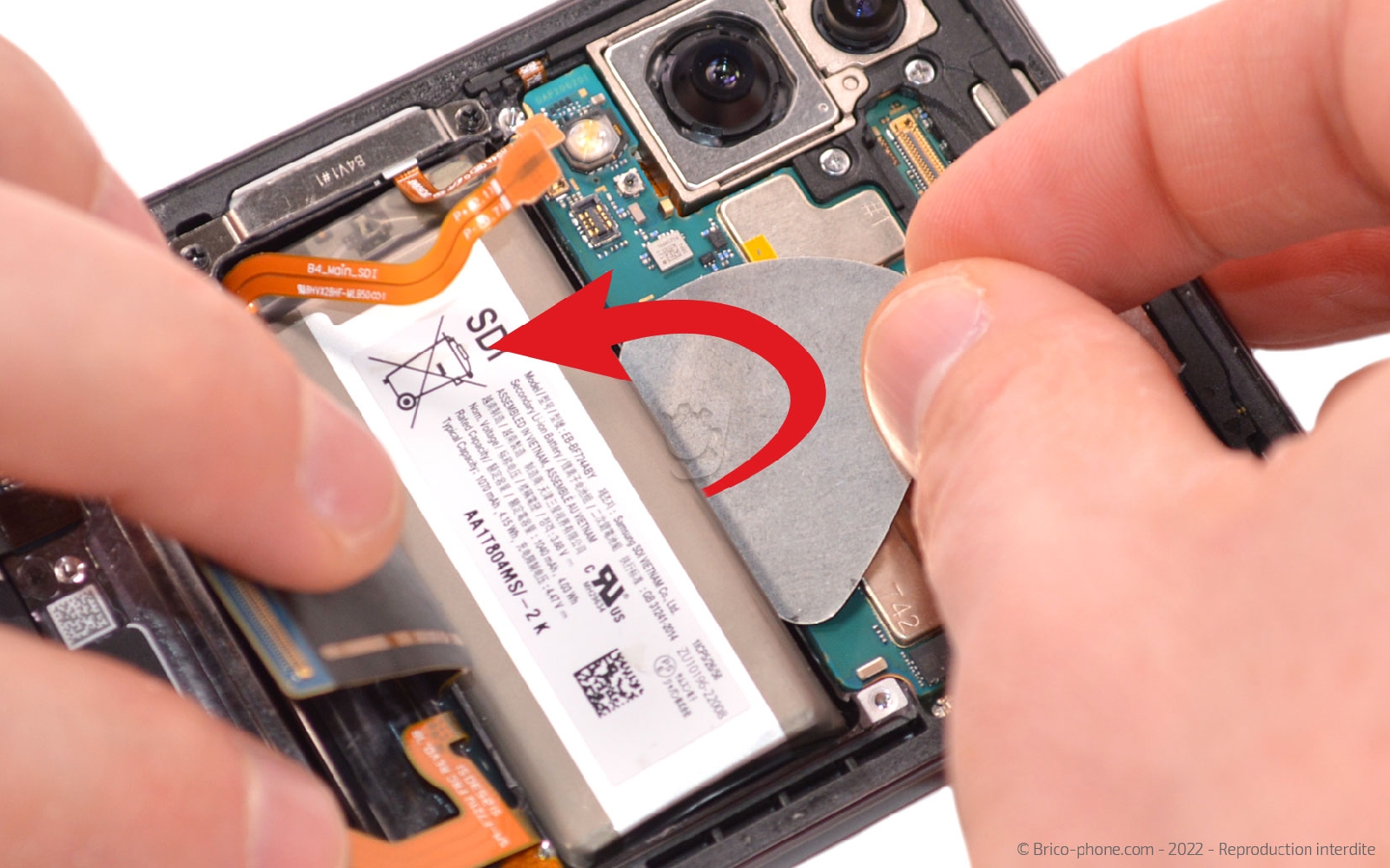

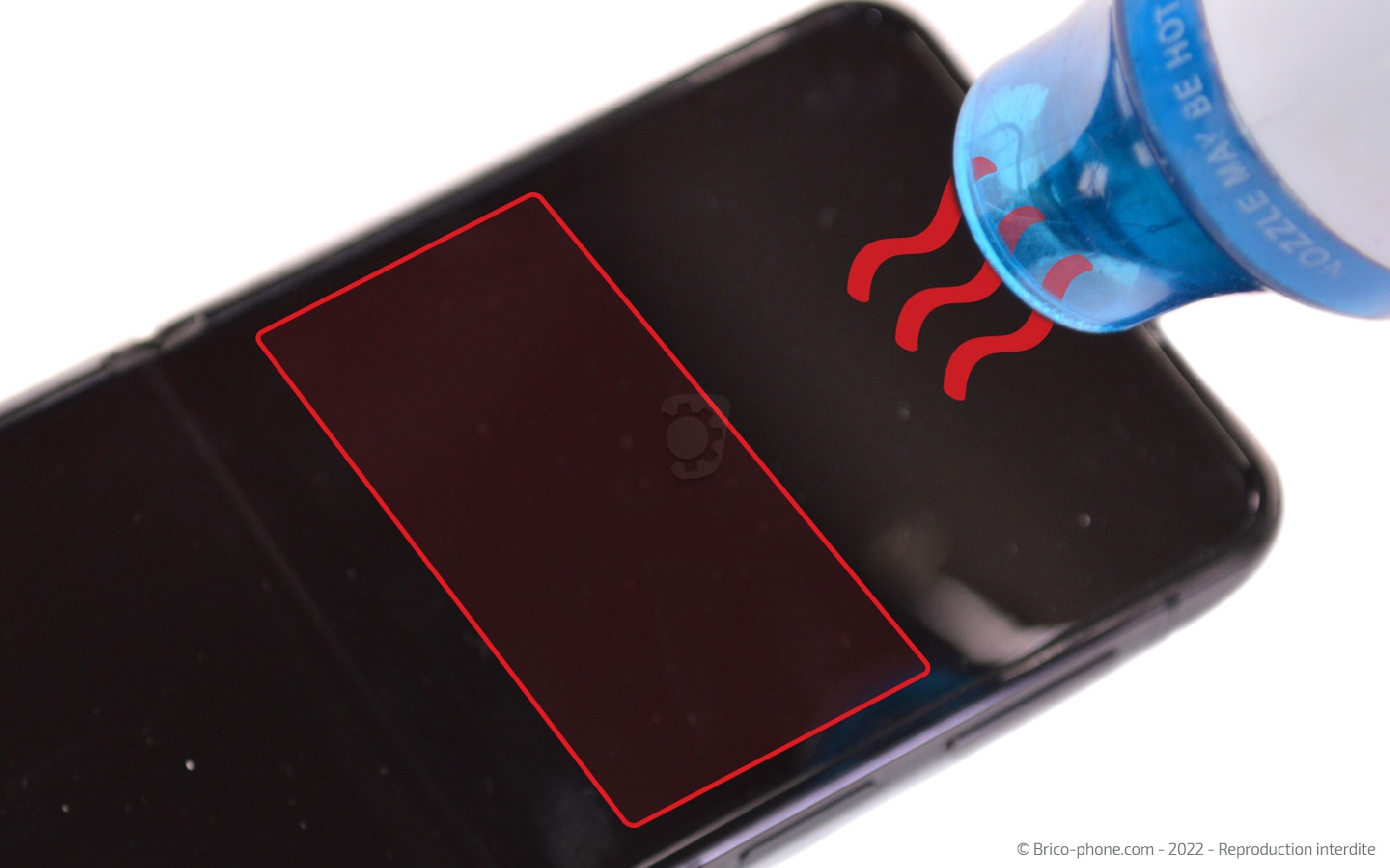

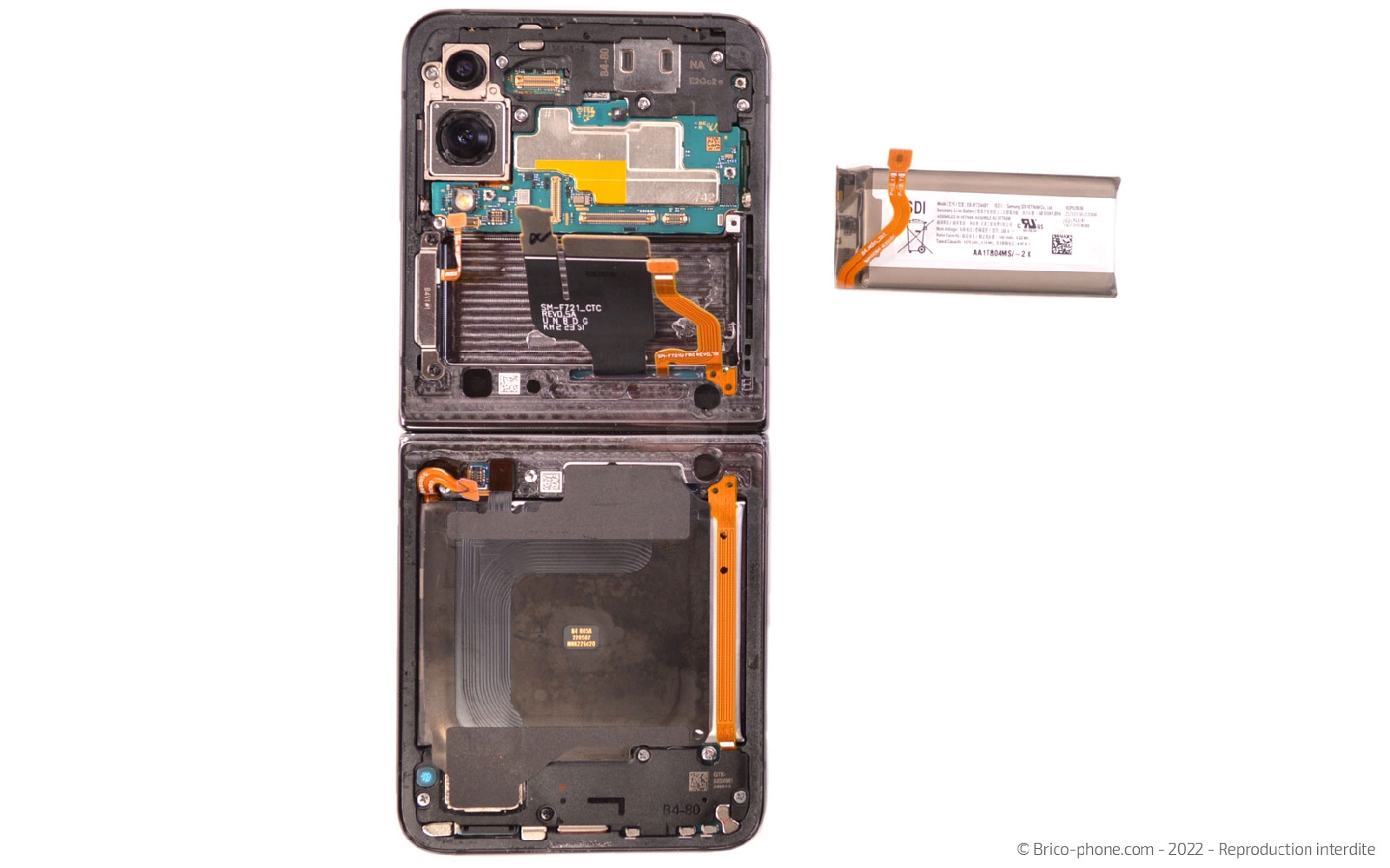

Etape 10 : Récupérer la batterie secondaire
Pour ramollir les stickers de la batterie, il vous faut les chauffer à l'aide du décapeur thermique en passant par l'écran. En effet, chauffez la partie arrière de la batterie à travers l'écran.

Ensuite, insérez le médiator en métal entre la batterie et le châssis pour faire un effet de levier et décoller la batterie de son emplacement.
Attention à ne pas endommager le composant avec le médiator.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

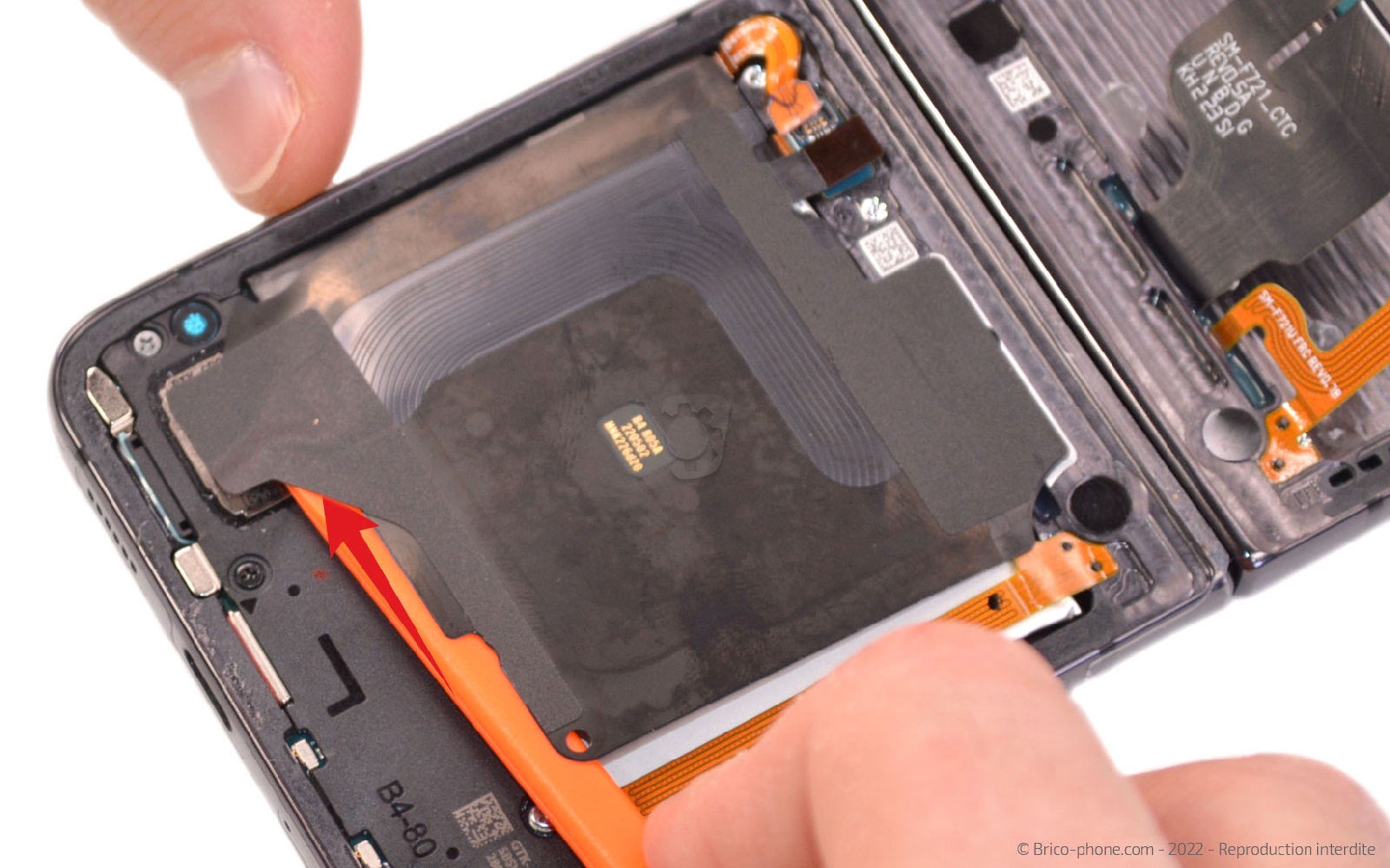

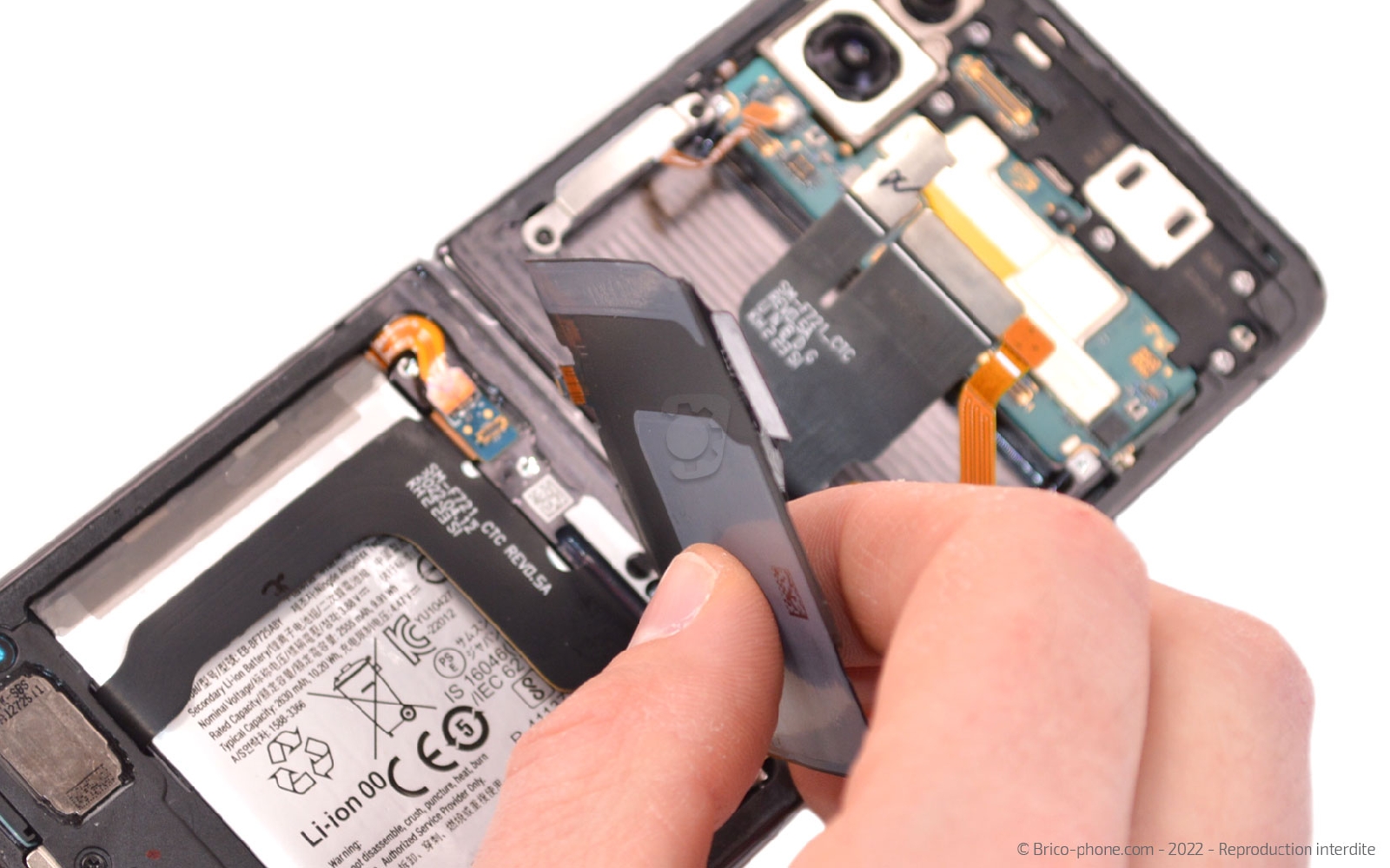

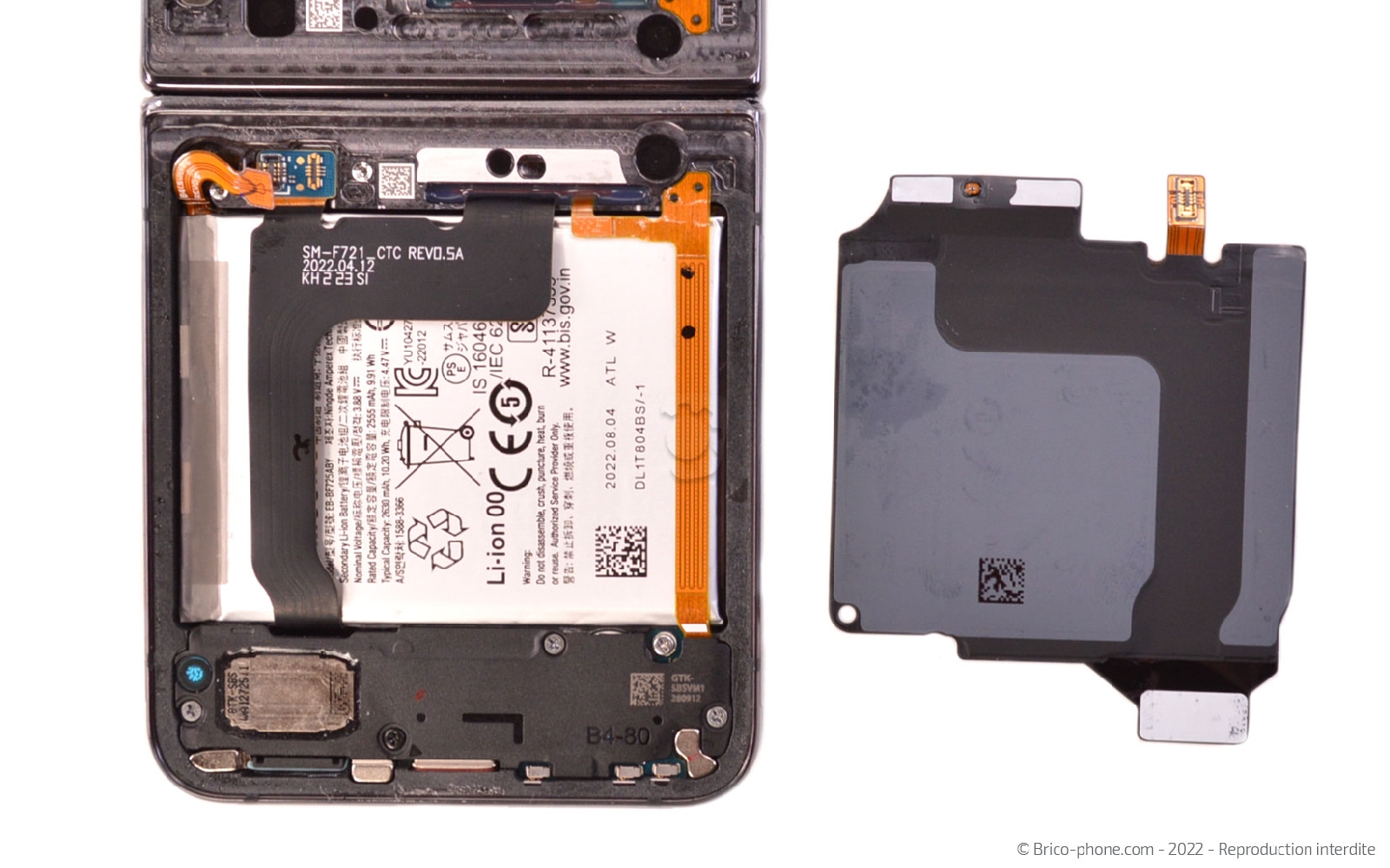

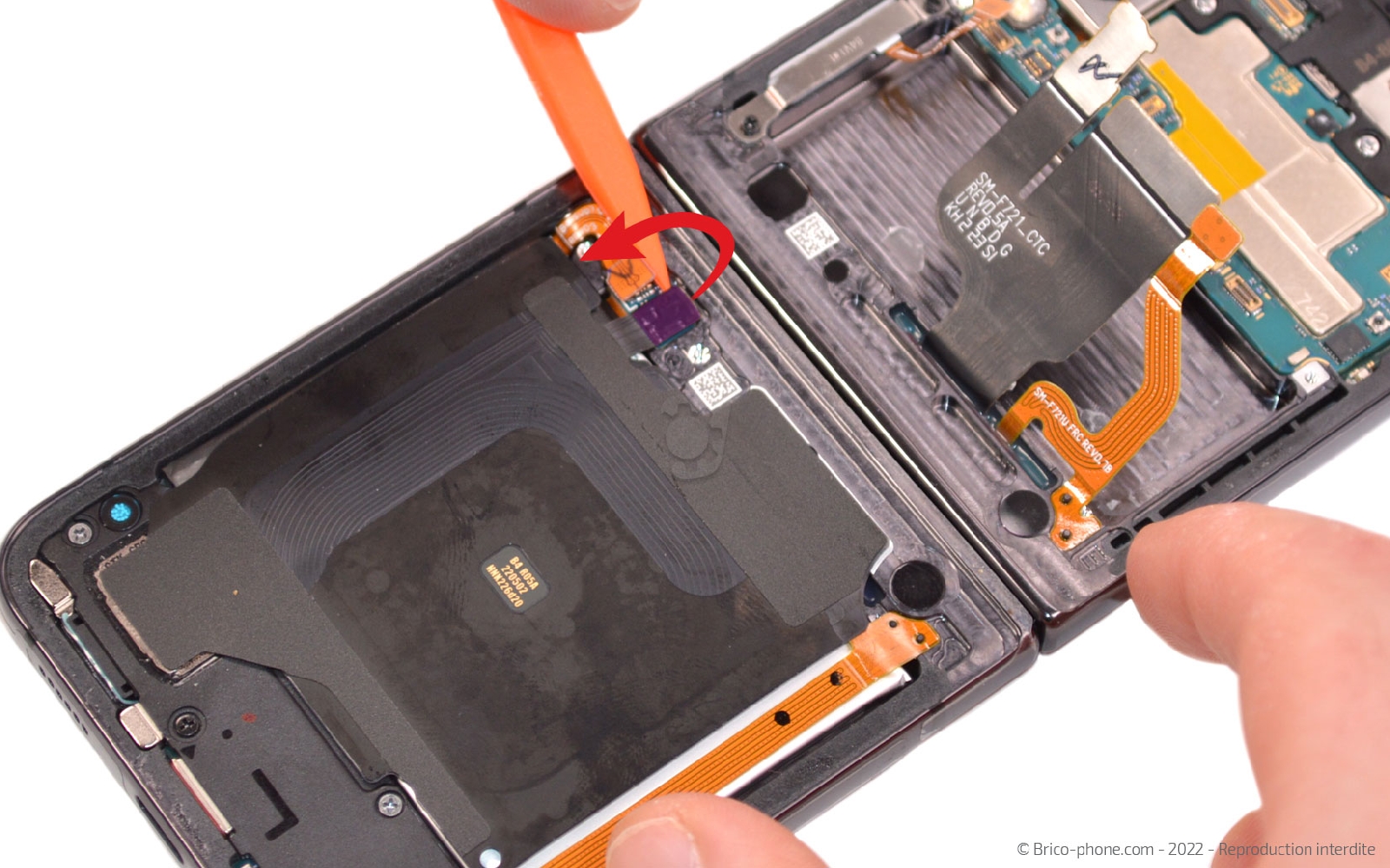

Etape 11 : Retirer la nappe induction
Sur la partie basse du téléphone, débranchez la connectique de la nappe induction avant de la décoller des différents composants.
Outils du kit utilisés
Outils du kit utilisés

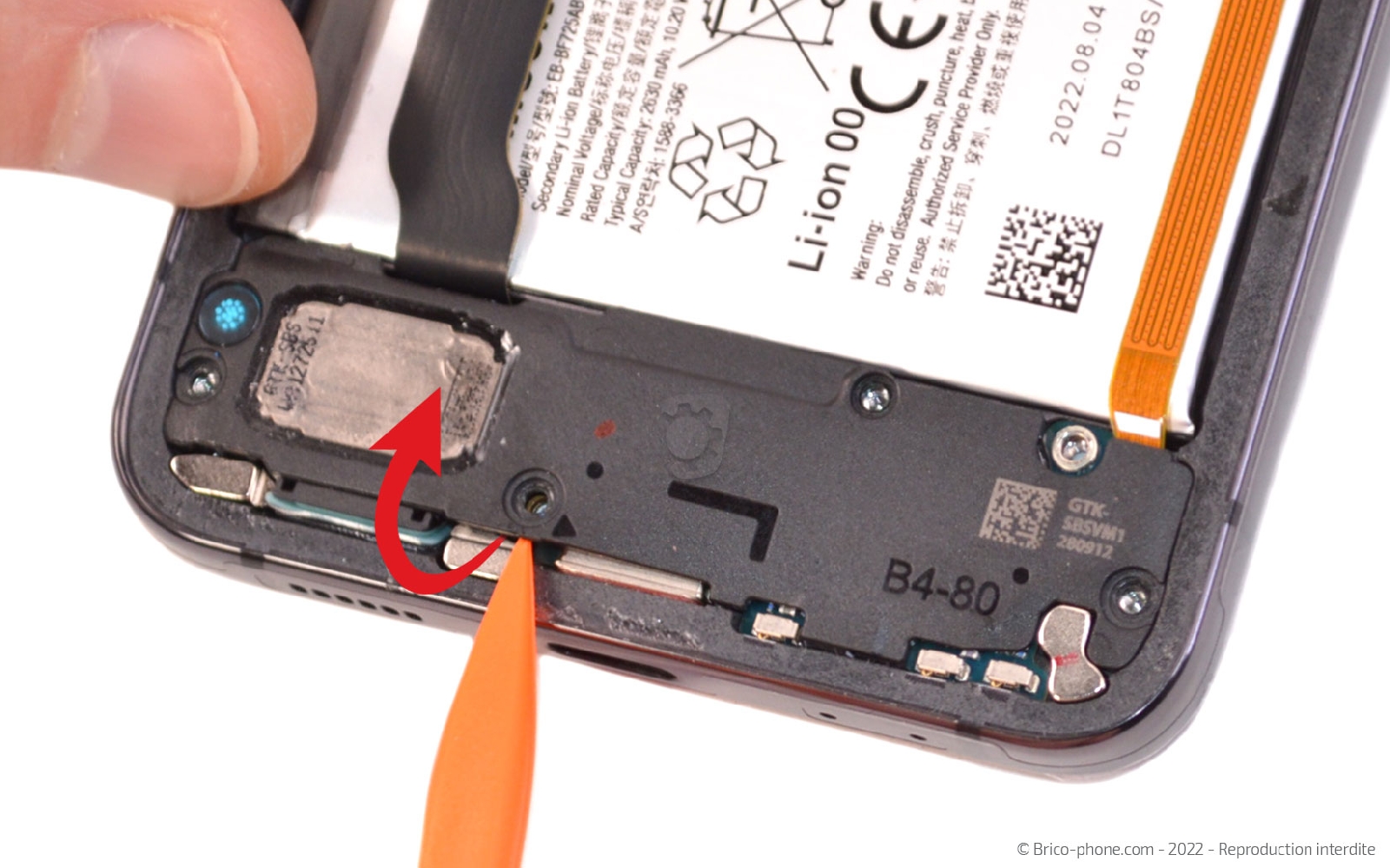

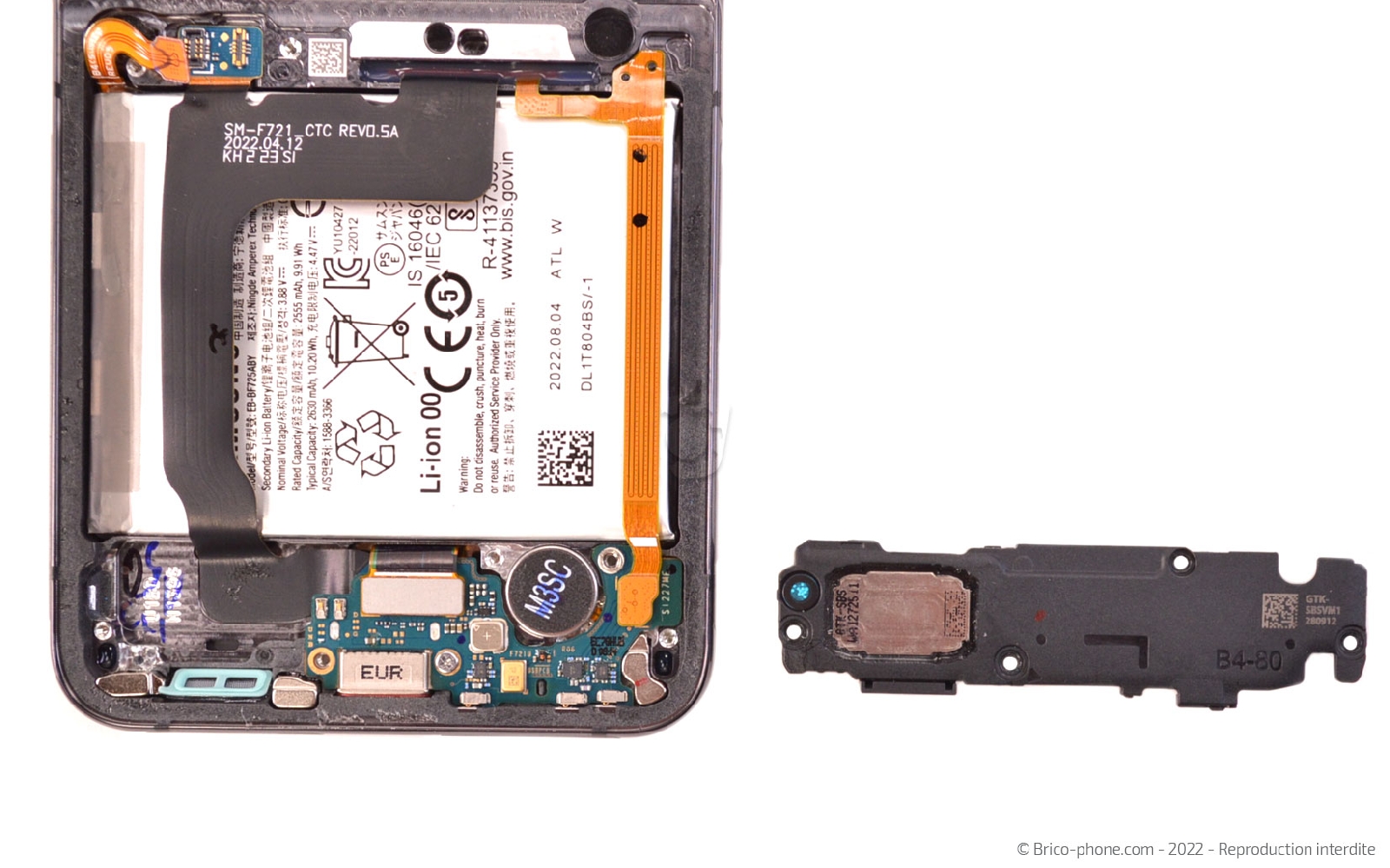

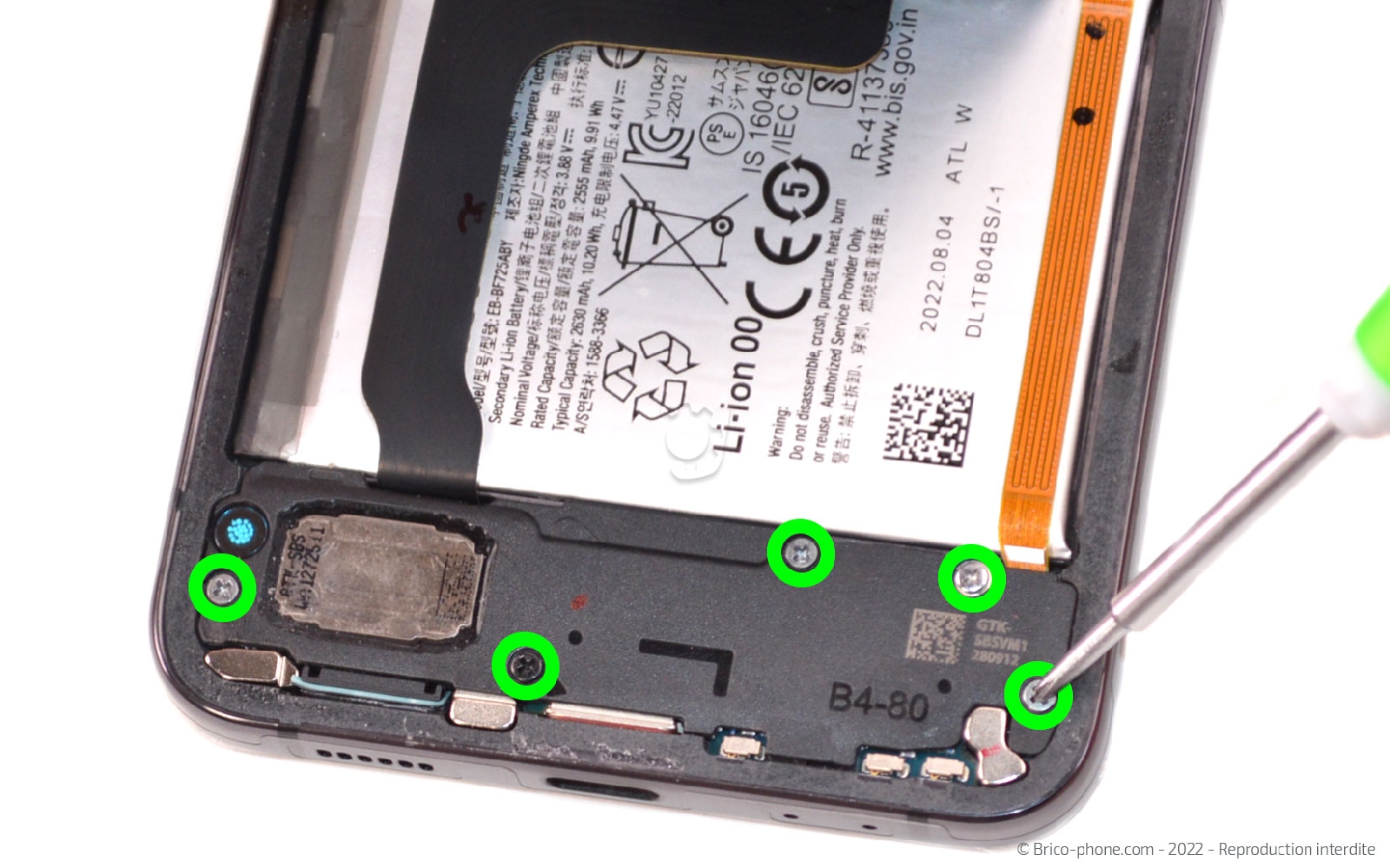

Etape 12 : Sortir le haut-parleur externe
Retirez les 5 vis cruciforme avant d'insérer la pointe du levier sous le composant pour l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

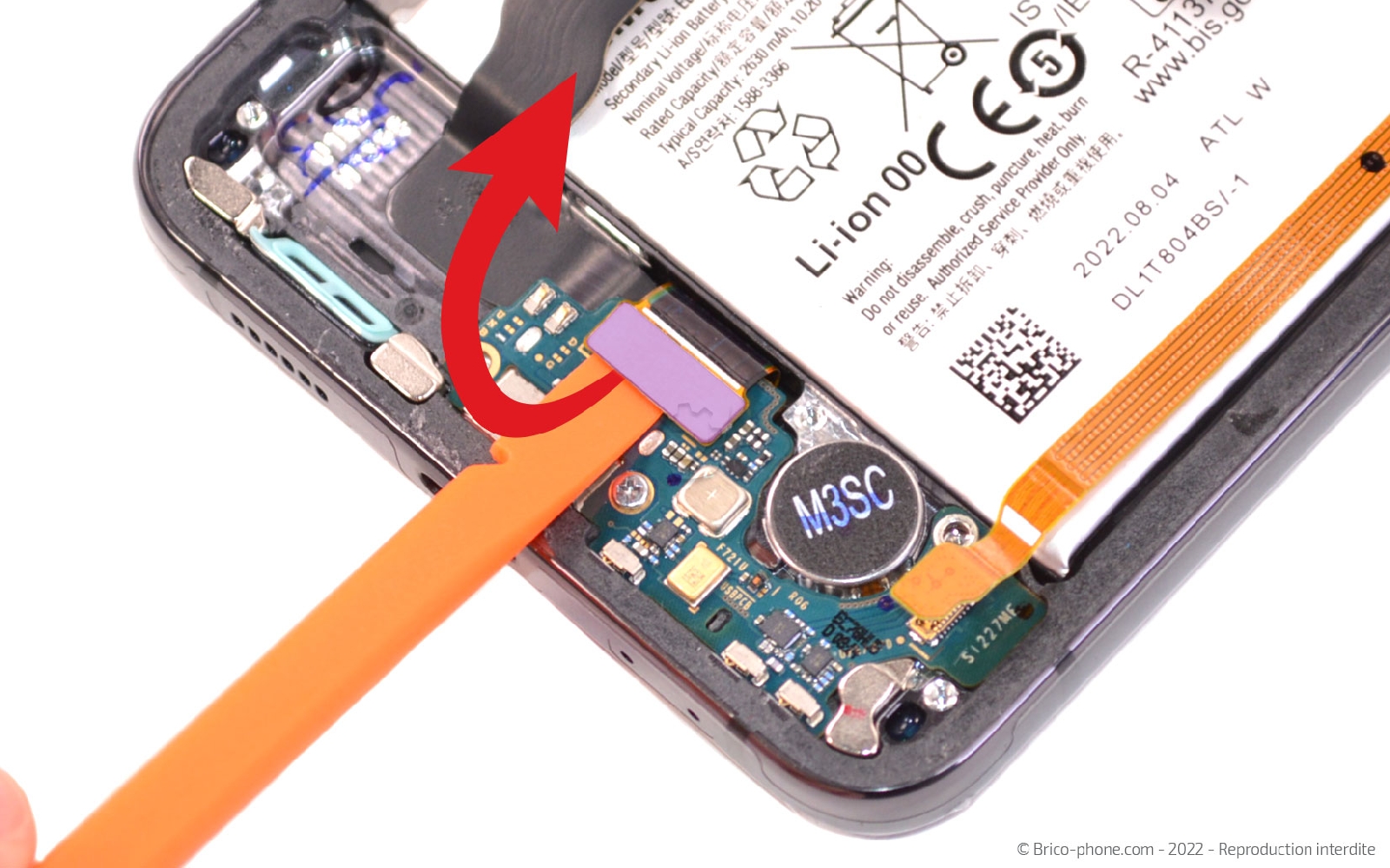

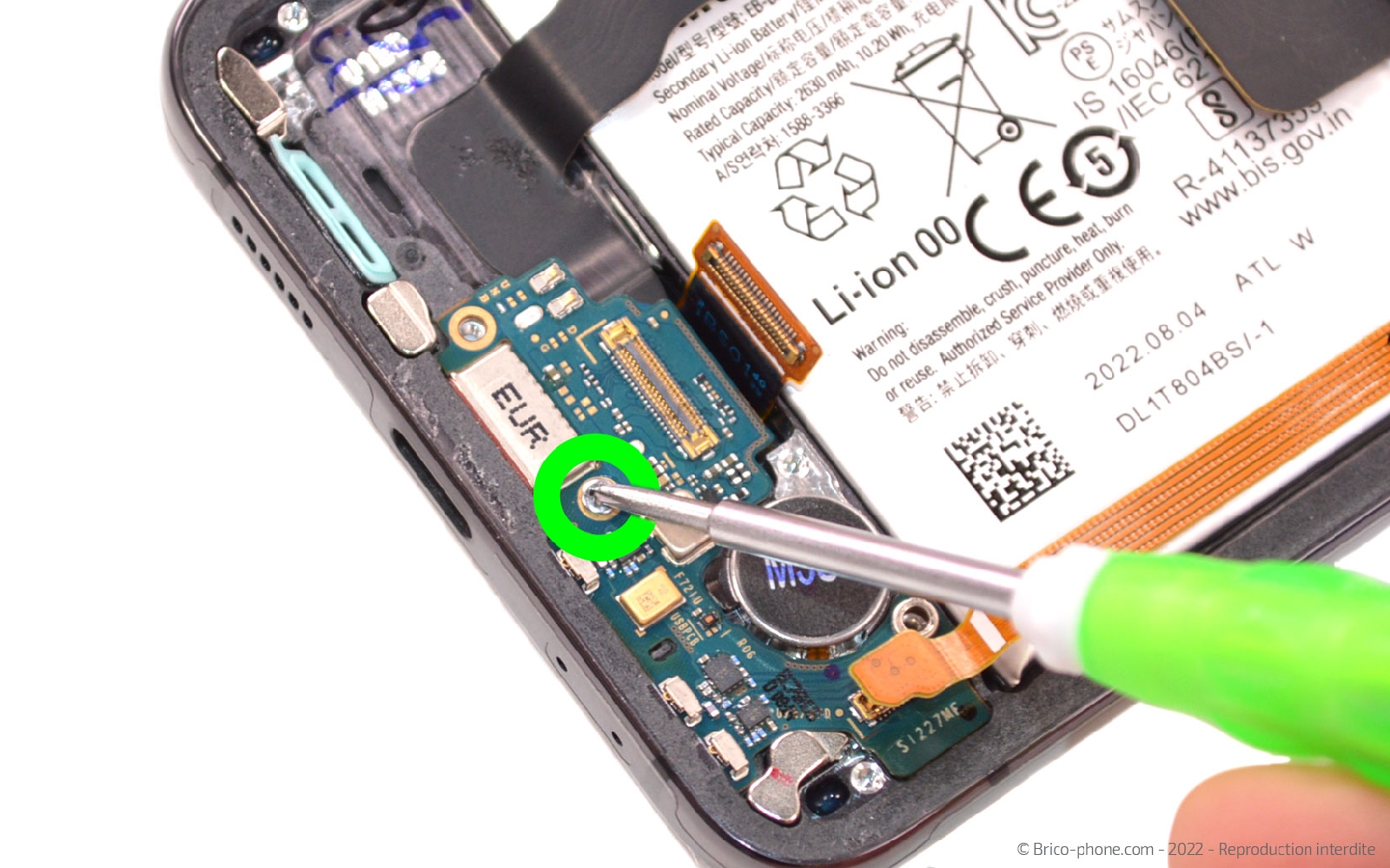

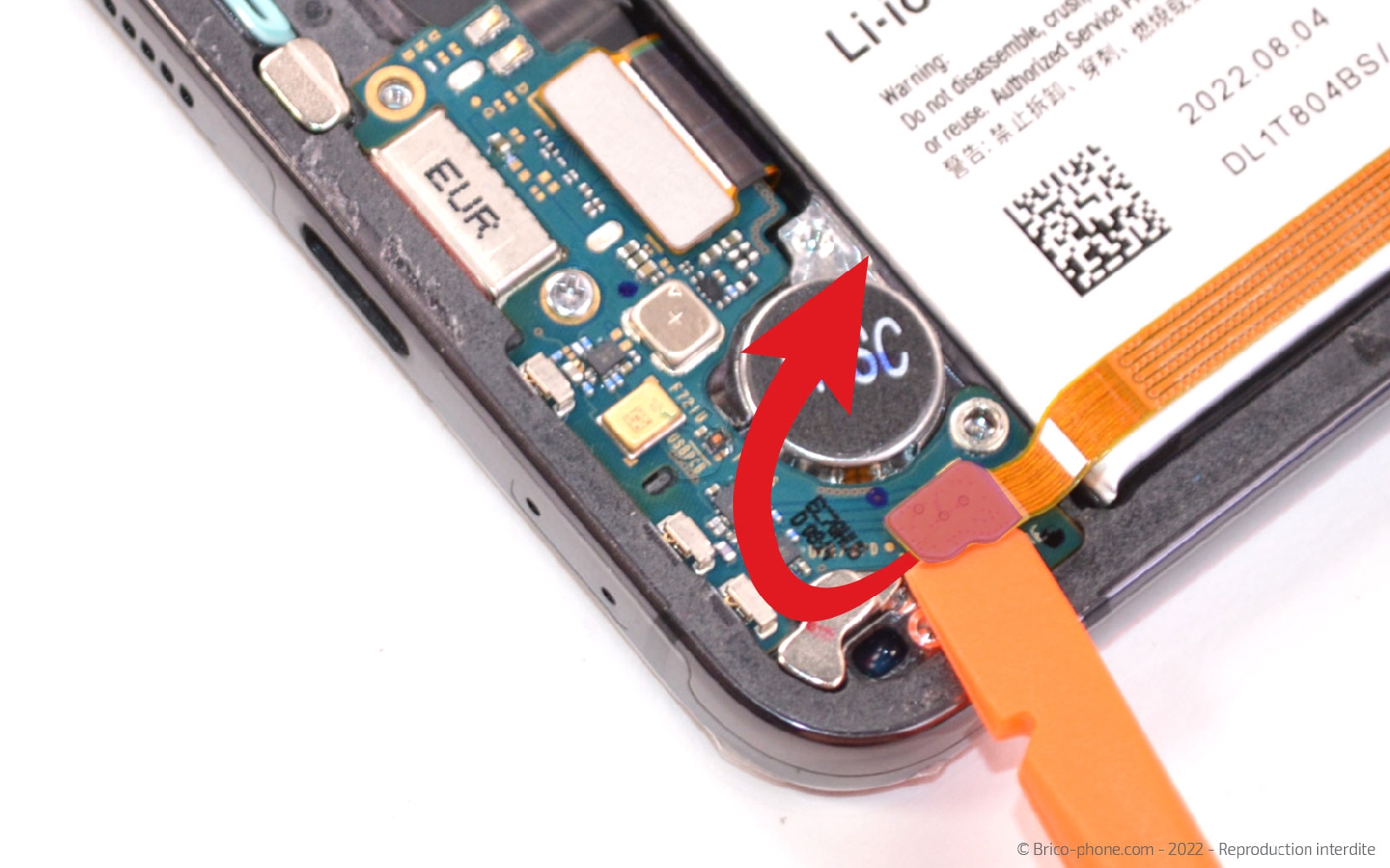

Etape 13 : Libérer le connecteur de charge
Gardez l'ustensile pour déconnecter la nappe d'interconnexion et celle de l'écran.

Ensuite, sortez la dernière vis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

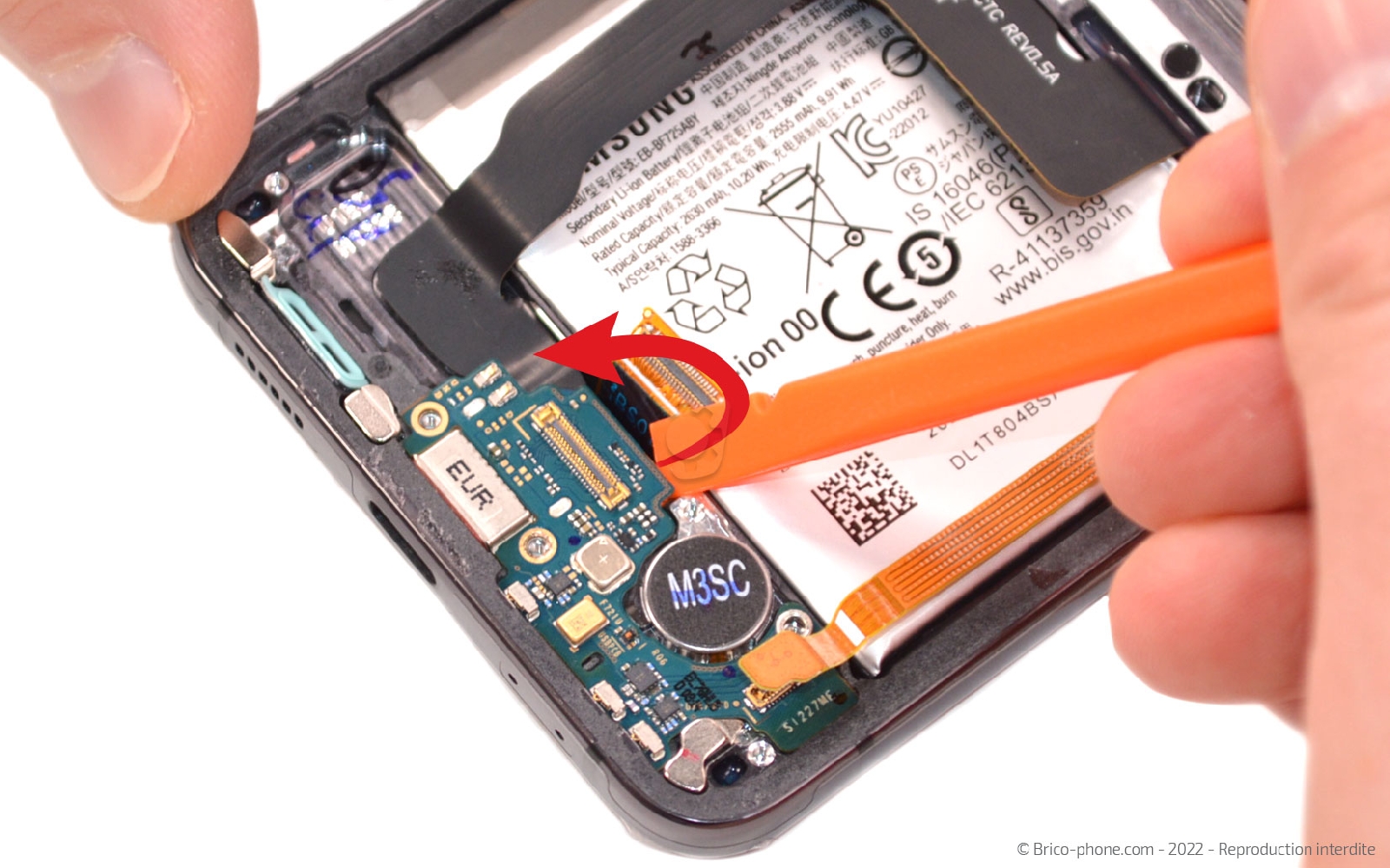

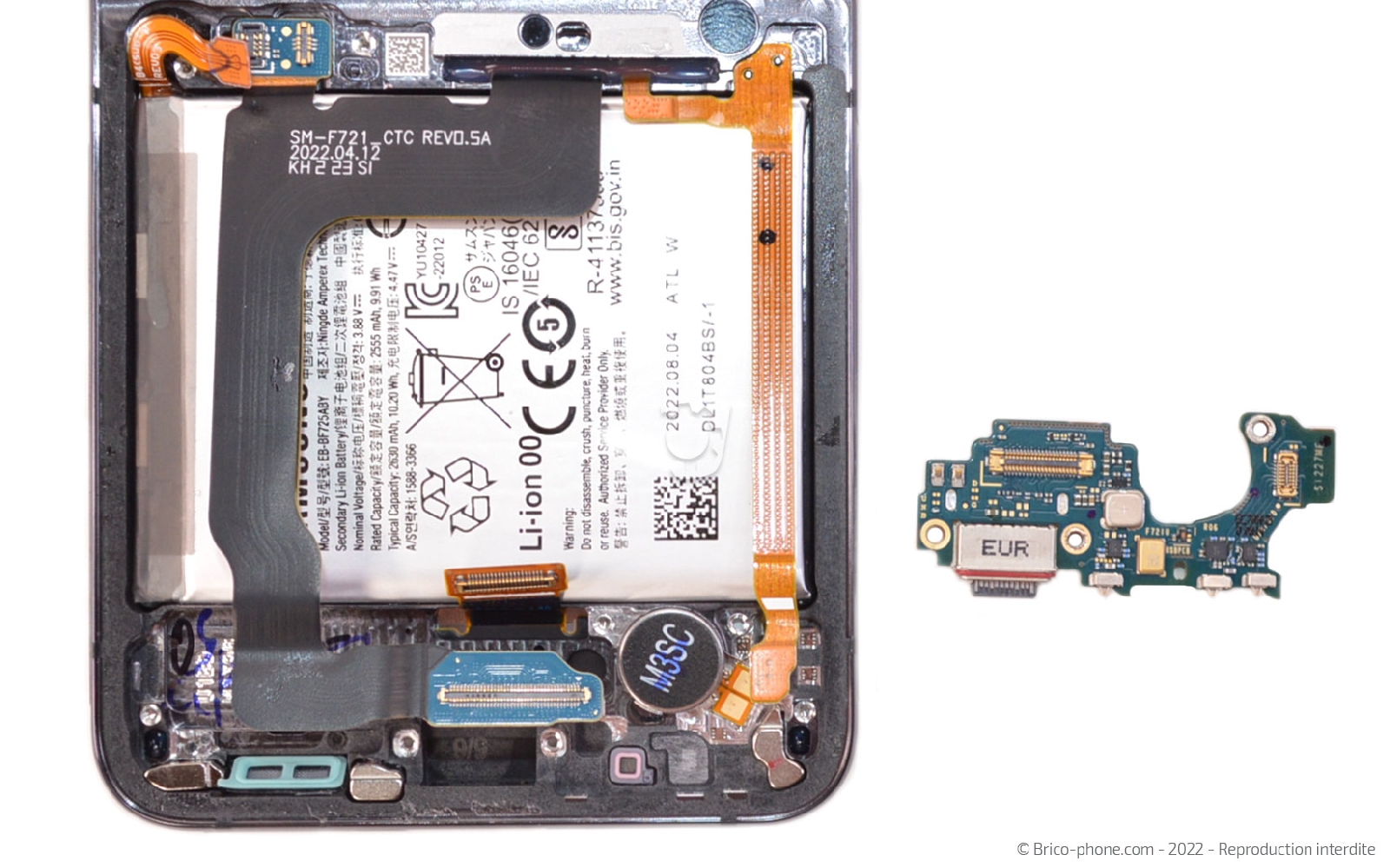

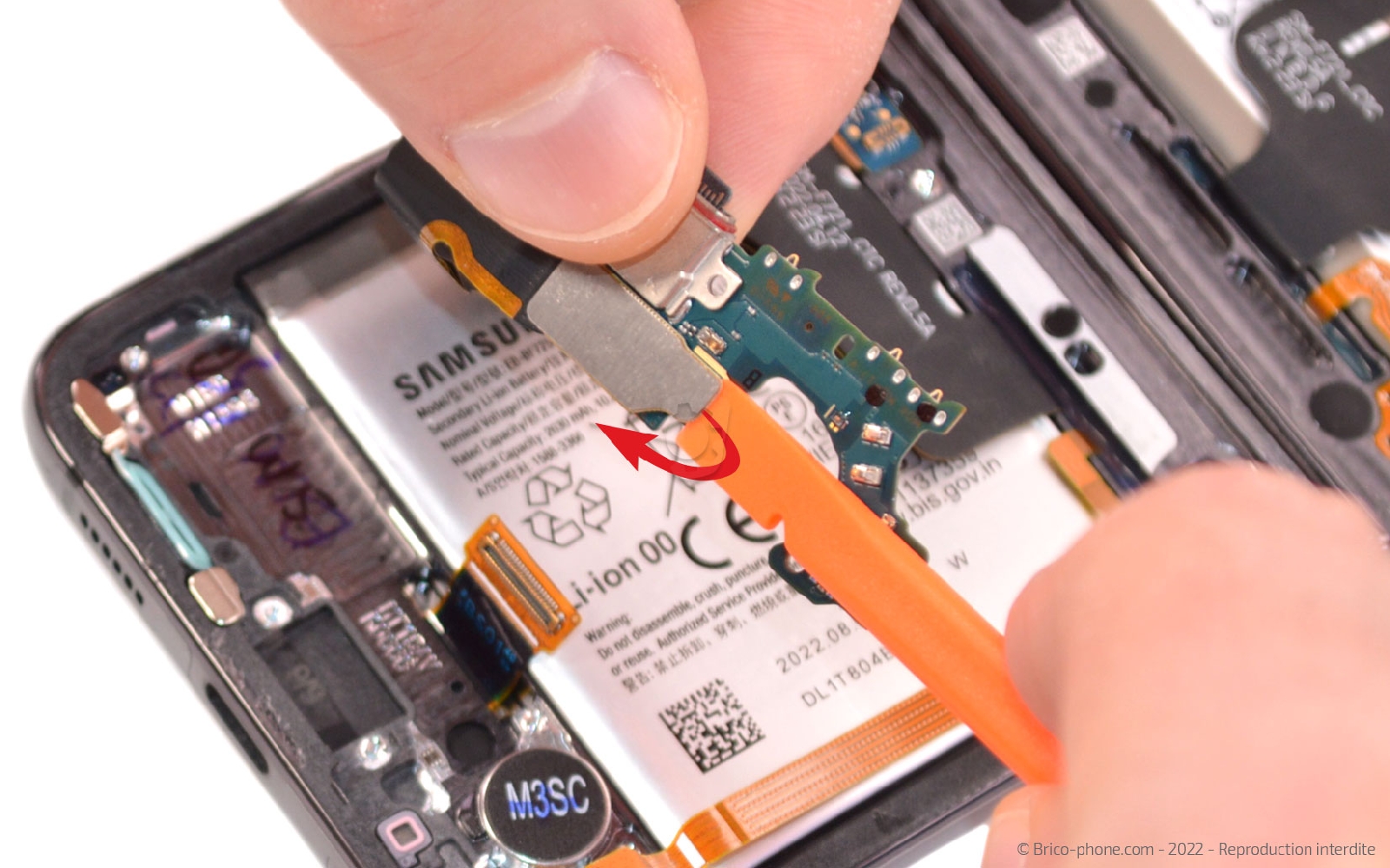

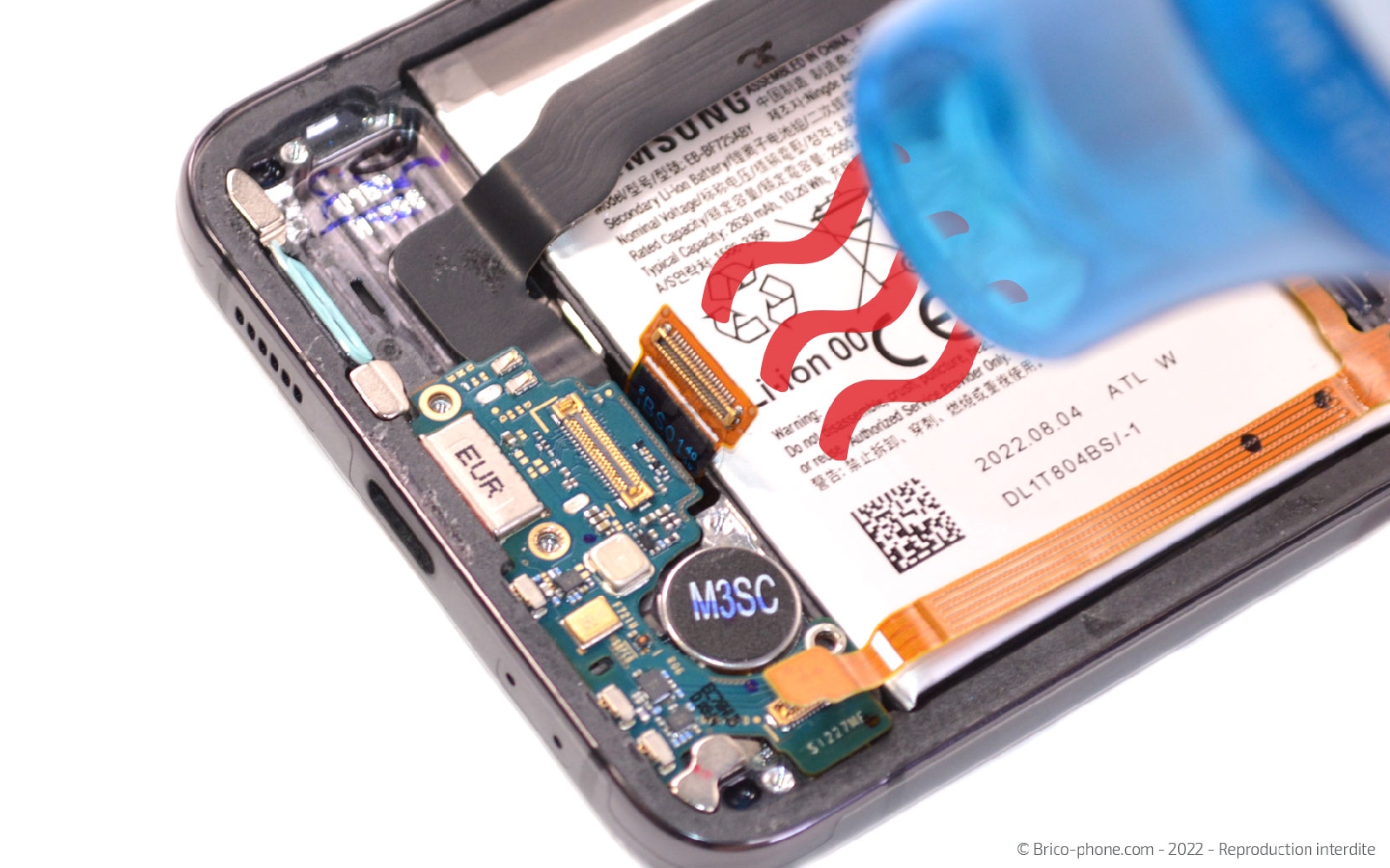

Etape 14 : Enlever le dock
Chauffez légèrement le composant avant de glisser dessous le spudger pour détacher le connecteur de charge du châssis.

Il vous reste une dernière étape avant de libérer complètement le dock car ce dernier est encore branché à la carte mère avec une rallonge d'interconnexion qu'il vous faut déconnecter.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

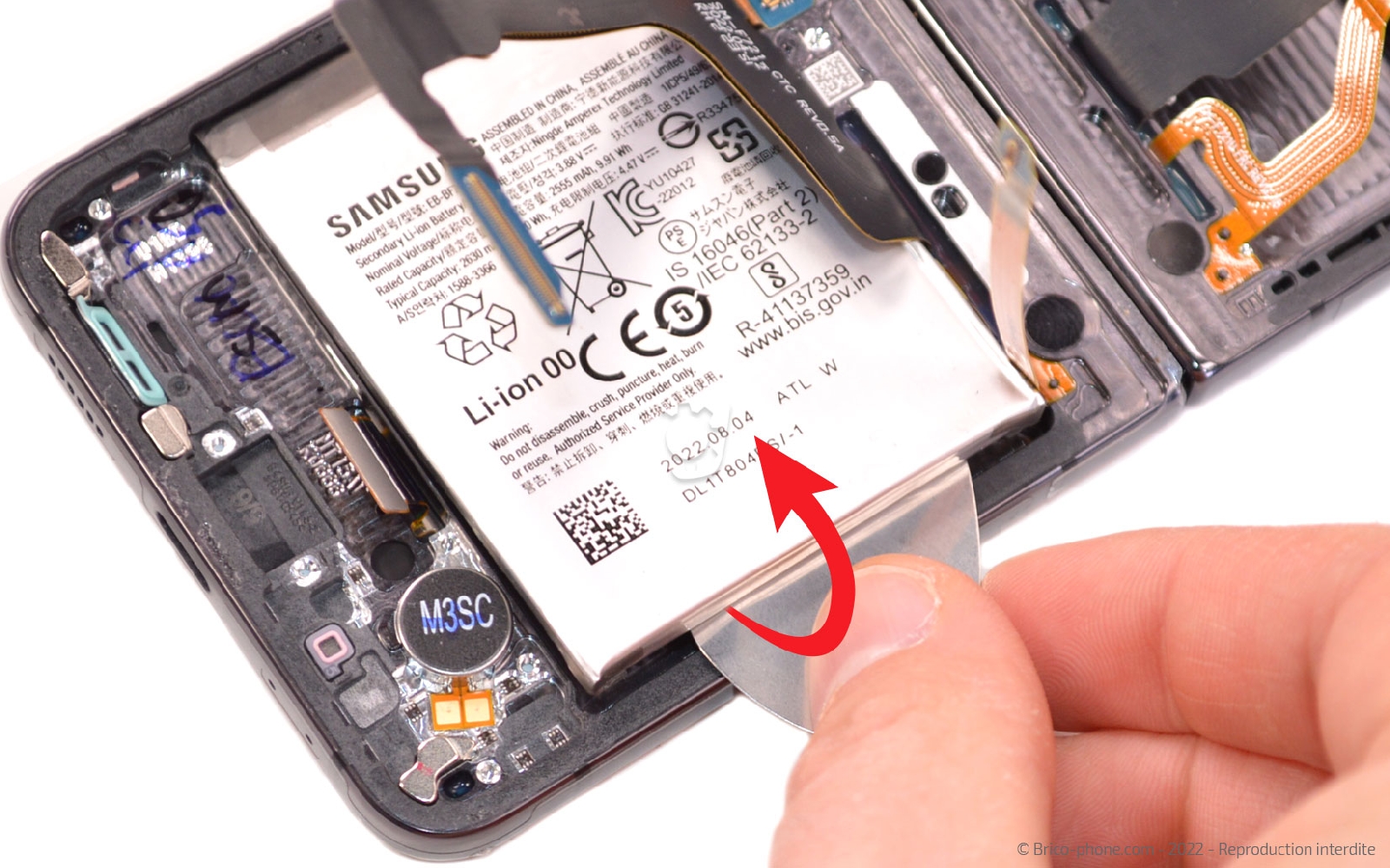

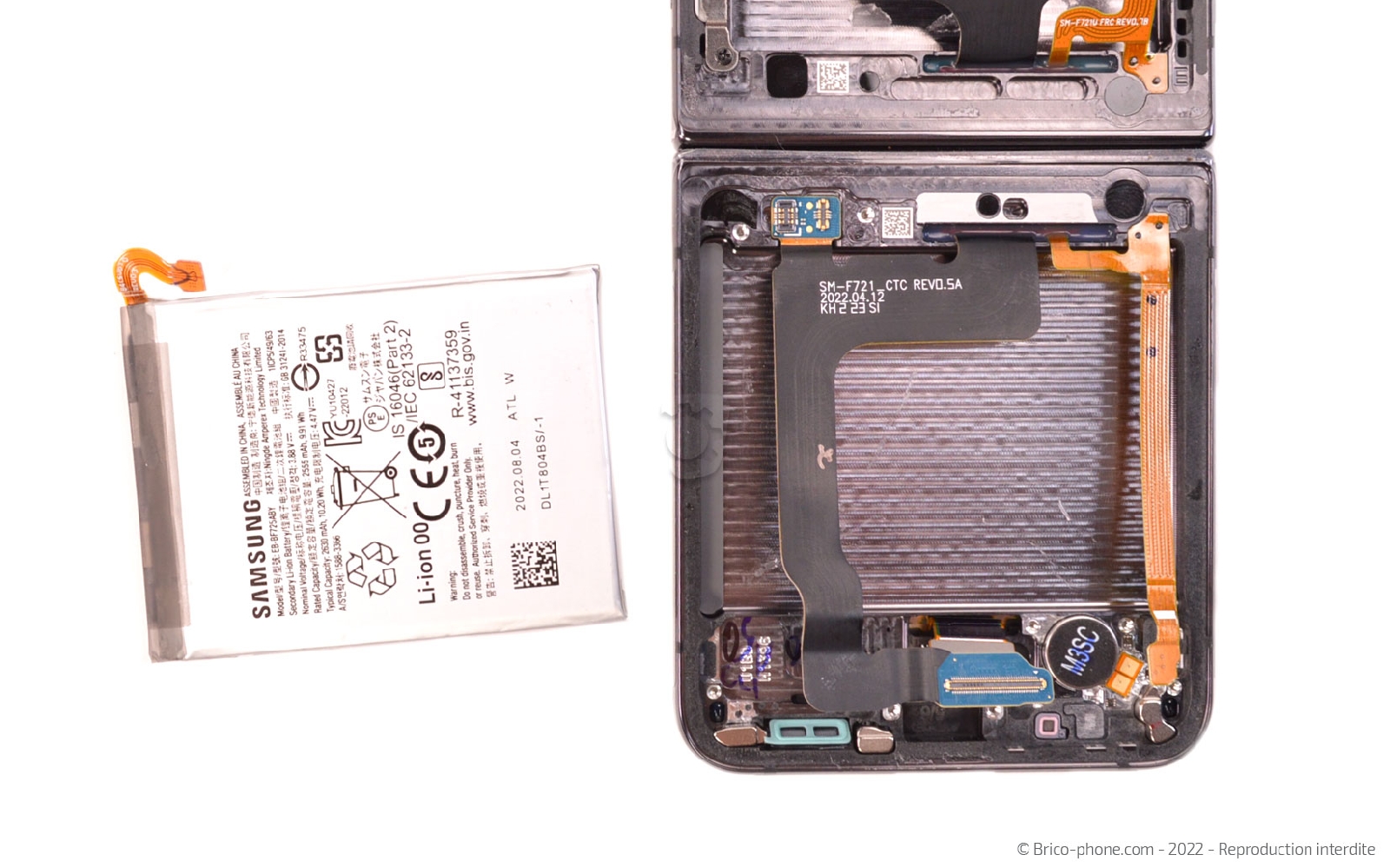

Etape 15 : Extraire la batterie principale

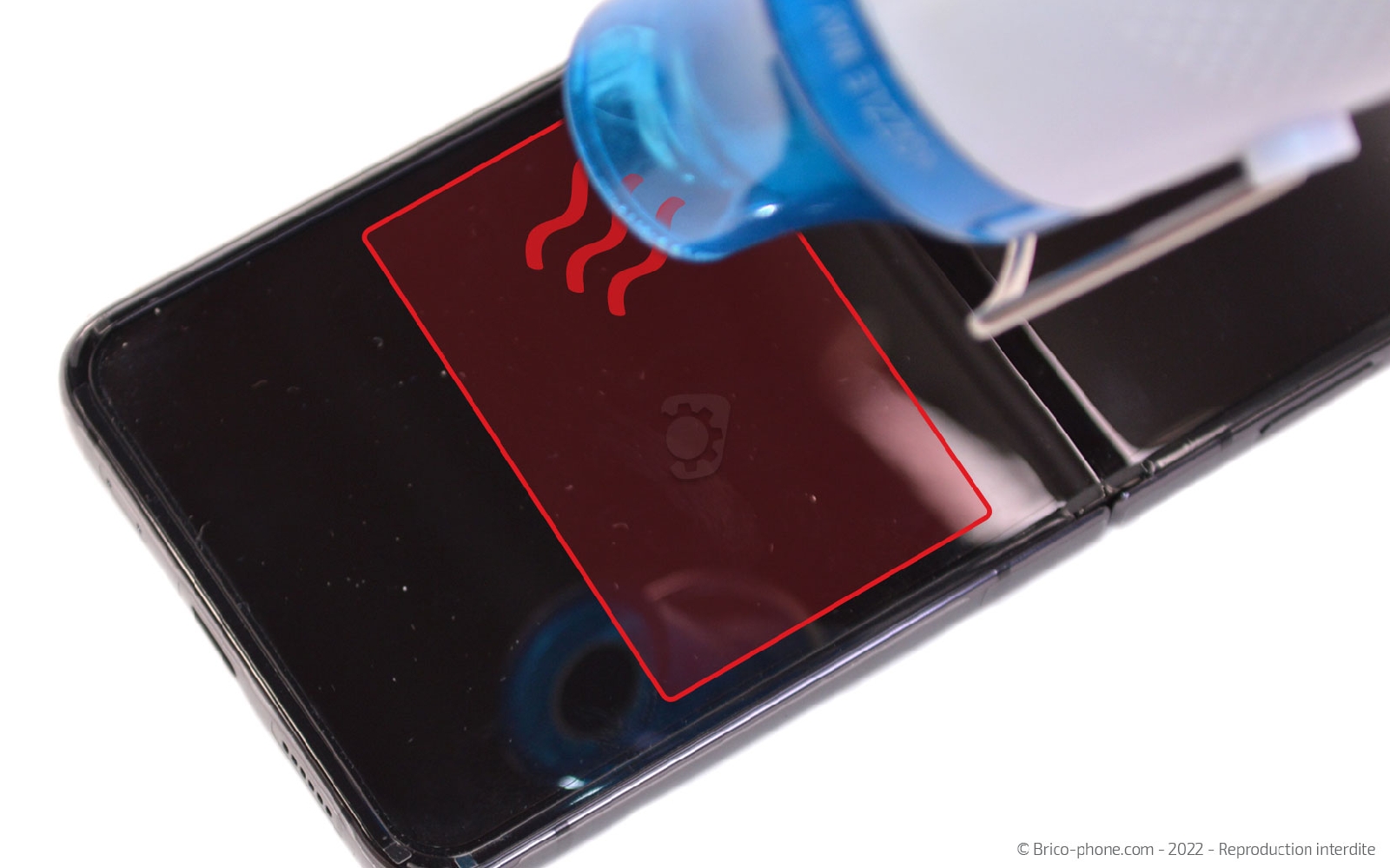

Comme pour la batterie secondaire, retournez le téléphone pour chauffer l'arrière de la batterie.

Ensuite, insérez le médiator métallique entre la batterie et le châssis pour décoller la batterie.
N'hésitez pas à rechauffer si vous sentez de la résistance lors du passage de l'outil.
Vous pouvez également utiliser la carte en PVC du kit d'outils pour terminer le décollage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

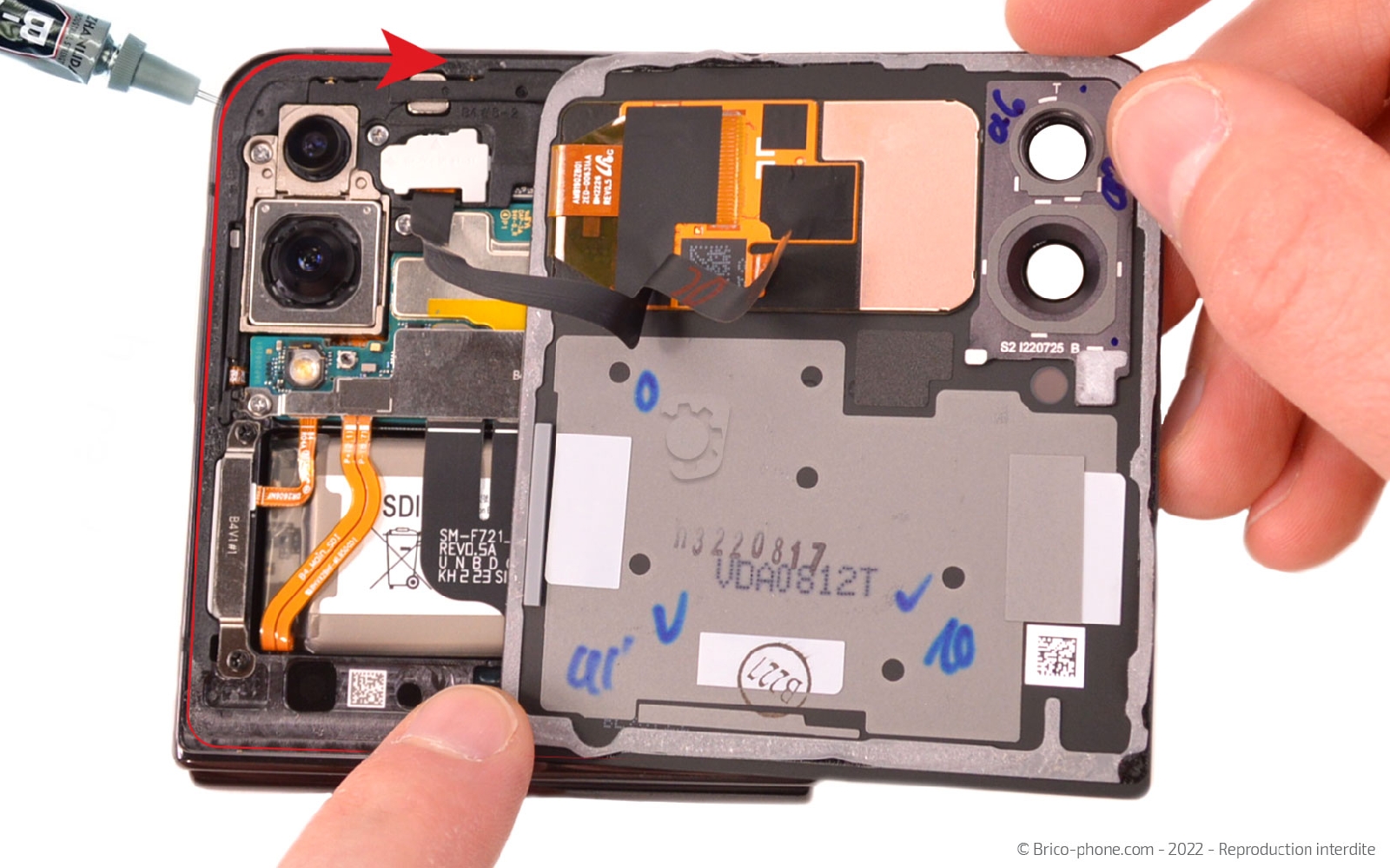

Refermer le téléphone
Retirez les adhésifs de protection placés au dos des batteries avant de les installer dans le châssis.
Ensuite, remontez les étapes précédentes pour disposer l'ensemble des composants.

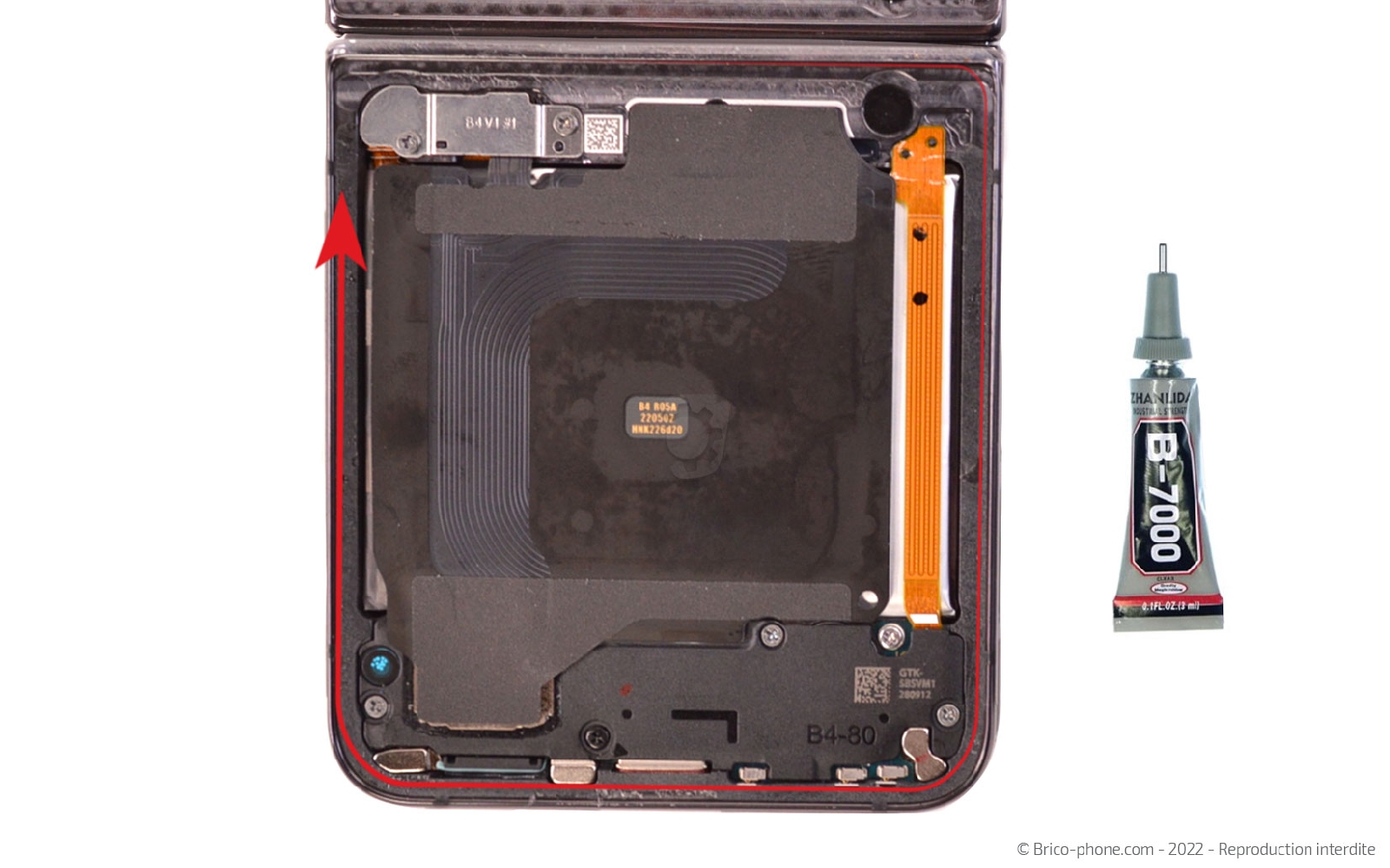

Une fois tous les composants installés, appliquez un filet de colle sur le contour du châssis afin de pouvoir placer les vitres arrières.

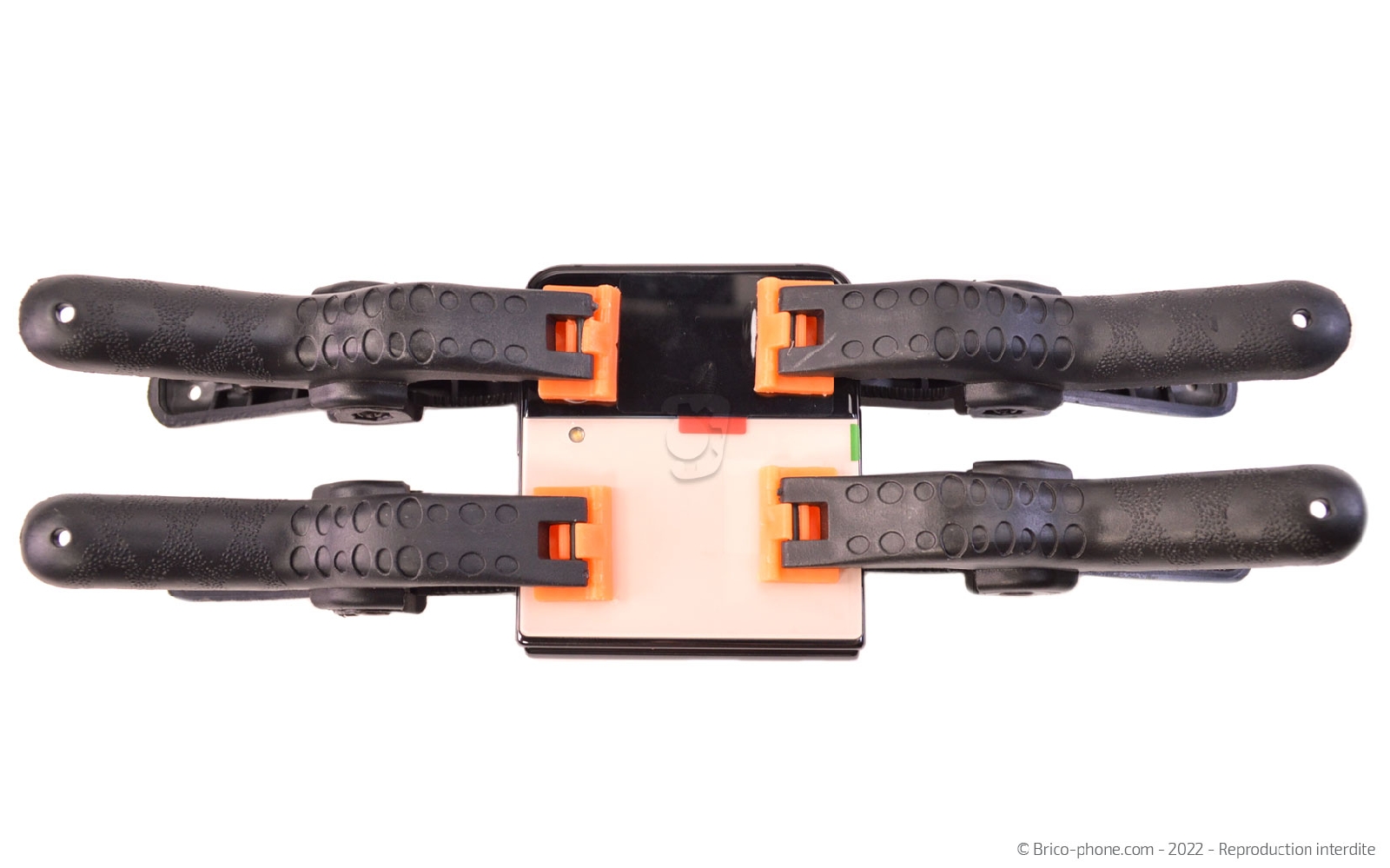

Ensuite, laissez sécher la colle environ 1 heure en vous aidant de pinces ou de gros livres.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
