Comment changer le connecteur de charge sur Galaxy Z Flip4

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 14/20
Galaxy Z Flip4 | Temps estimé : 30 min | Difficulté : 2/5

Bienvenue sur le tutoriel de Brico-phone pour remplacer le connecteur de charge du Samsung Z flip 4. Notre site vous offre tout ce dont vous avez besoin pour réparer votre téléphone.

Le Samsung Zflip 4 est un téléphone portable haut de gamme équipé d'un écran pliable à l'intérieur, et offre une qualité d'image exceptionnelle. Sa batterie est l'une des plus puissantes de sa catégorie, et est livré avec un connecteur de charge USB-C.

Vous avez observé que votre téléphone ne charge plus correctement ? Très bien, il est temps de le remplacer pour pouvoir retrouver une charge optimale et un téléphone comme neuf. Sur Bricophone, nous vous proposons ce tutoriel pour remplacer le dock de charge de votre smartphone. Il reprend les conseils et les astuces pour vous aider à réaliser une réparation rapide et efficace.

Pour effecteur ce dépannage, vous aurez besoin d'outils tels qu'un tournevis, une pincette en métal, un décapeur thermique ou encore des médiators. Bien évidemment, tous ces produits sont disponibles sur le site internet. En utilisant notre tutoriel, les pièces et outils que nous proposons, vous pouvez facilement et rapidement échanger le connecteur de charge de votre Samsung Zflip 4. Si nécessaire, vous pouvez également demander l'assistance d'un technicien qualifié par téléphone, chat ou mail.

Diagnostic

›  Le téléphone ne charge plus.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

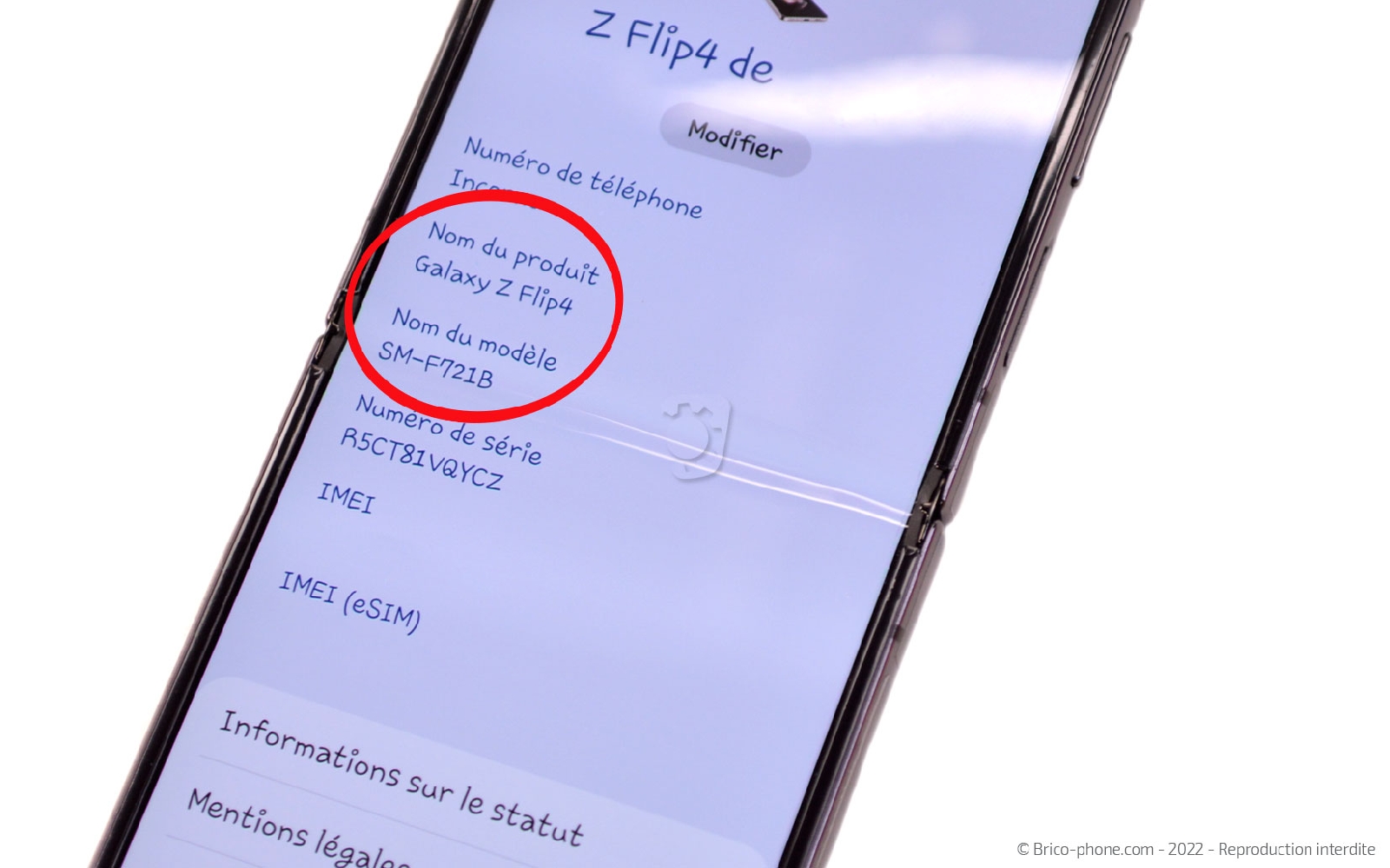

Dans un premier temps, nous vous conseillons de vérifier la compatibilité entre la pièce choisie et votre Samsung Galaxy Z Flip 4.
Pour cela, assurez vous que la référence inscrite dans les paramètres de votre appareil se trouve bien dans la liste des modèle compatible avec le nouveau composant.

Une fois la commande reçue, préparez un espace de travail propre et dégagé avec tous les outils et accessoires nécessaires à proximité.

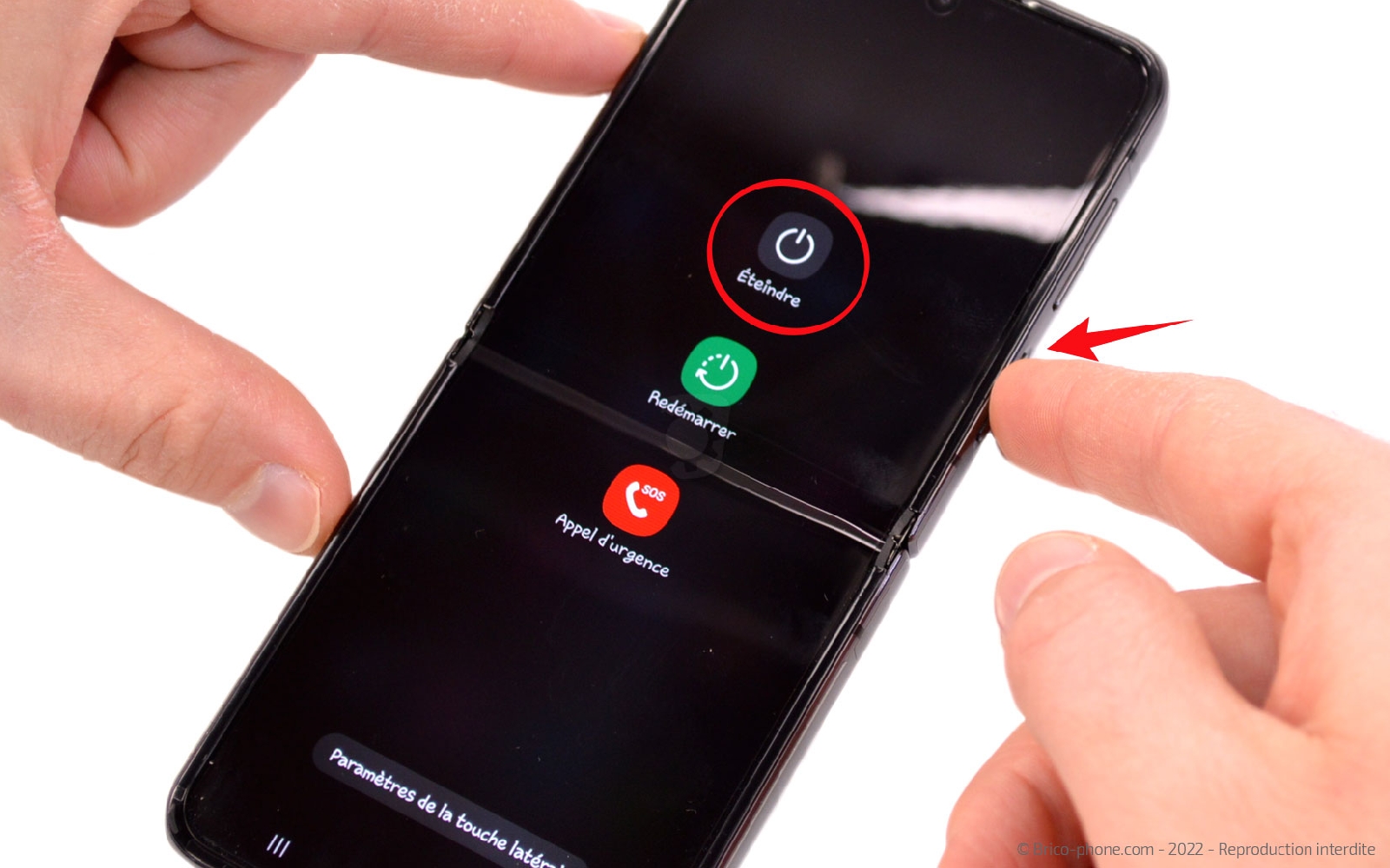

Commencez la réparation par l'extinction complète de votre appareil.

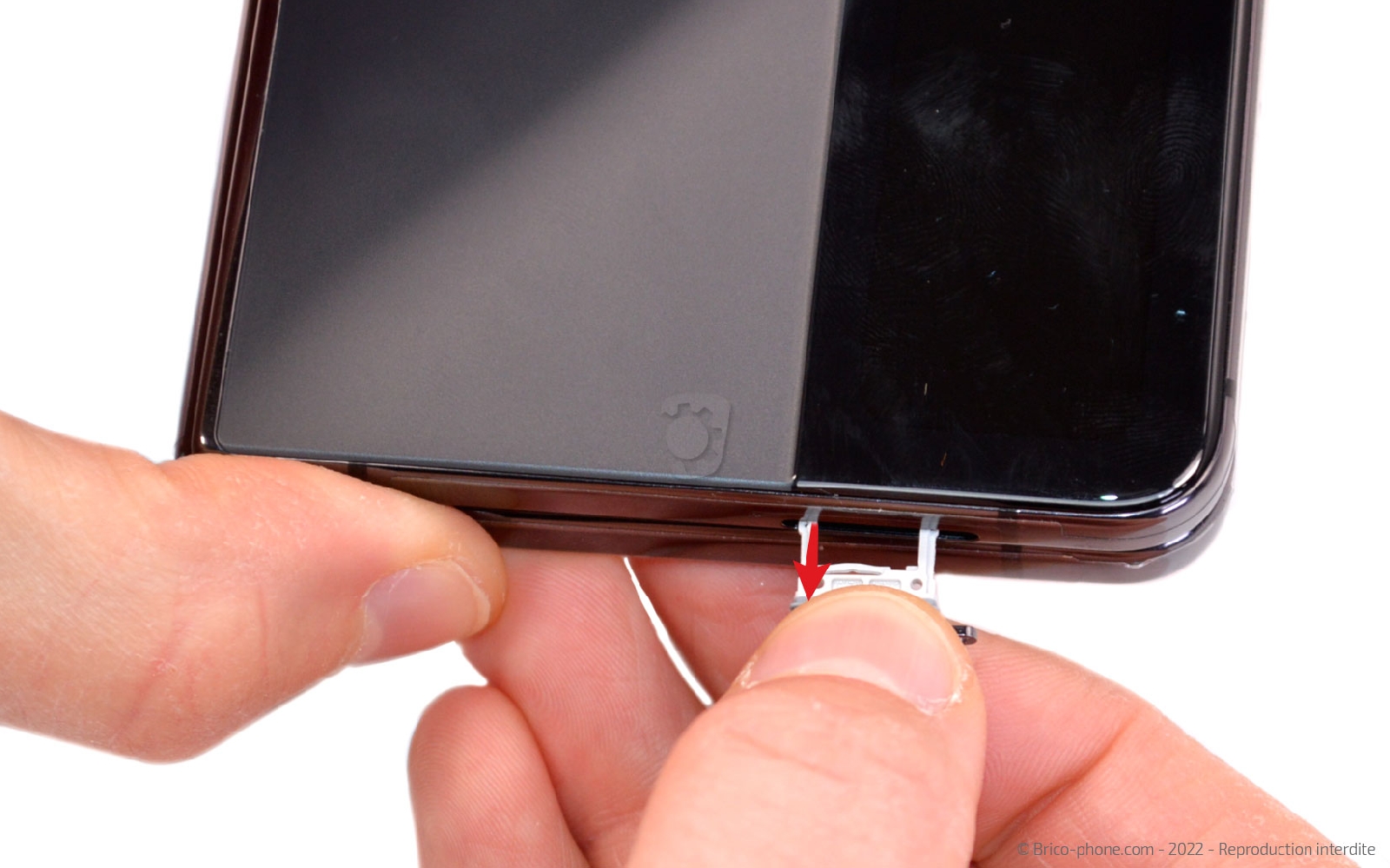

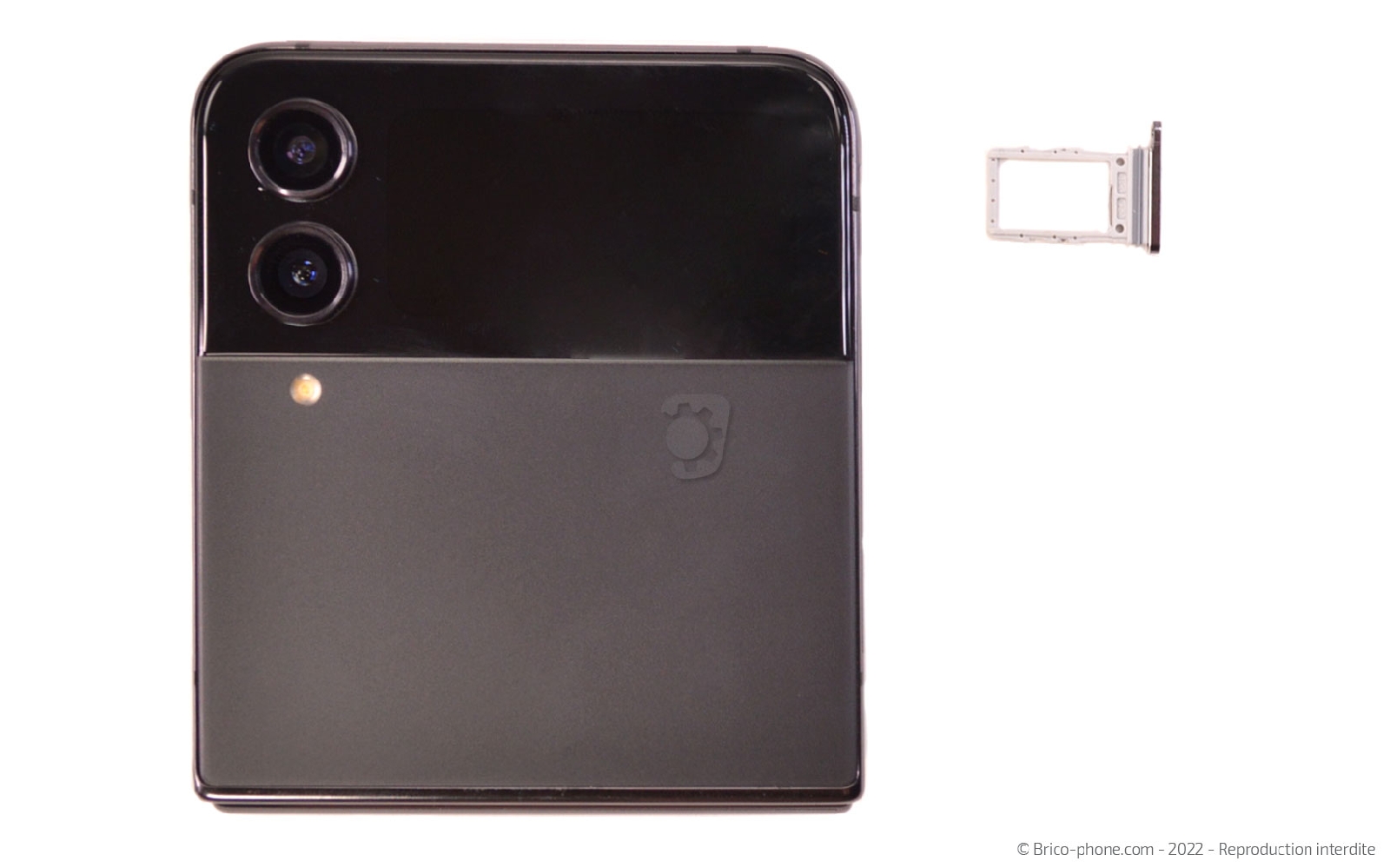

Etape 1 : Extraire le rack SIM
Utilisez l'outil d'extraction pour retirer le tiroir de la carte SIM de votre appareil.
Outils du kit utilisés
Outils du kit utilisés

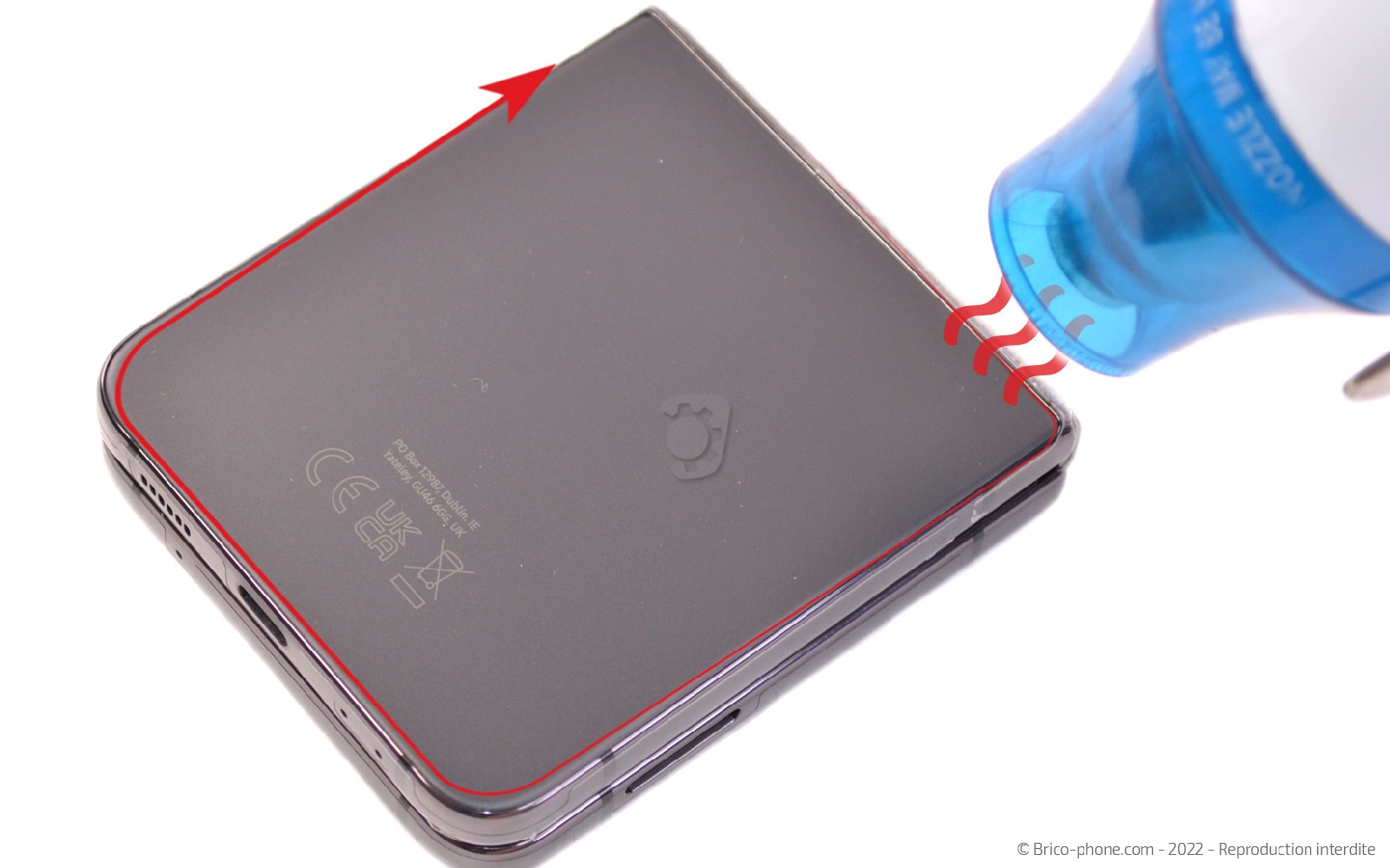

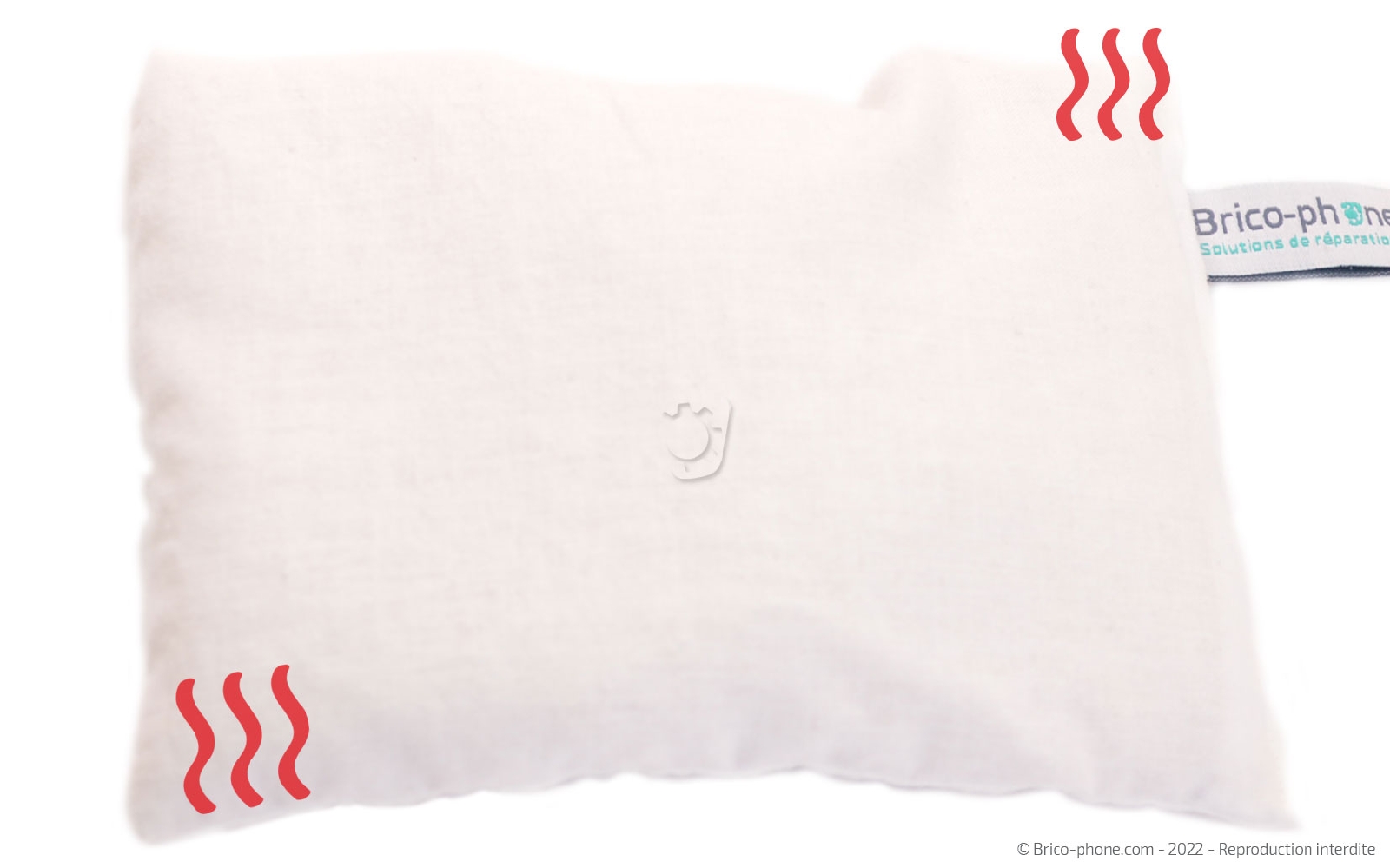

Etape 2 : Chauffer la première vitre arrière

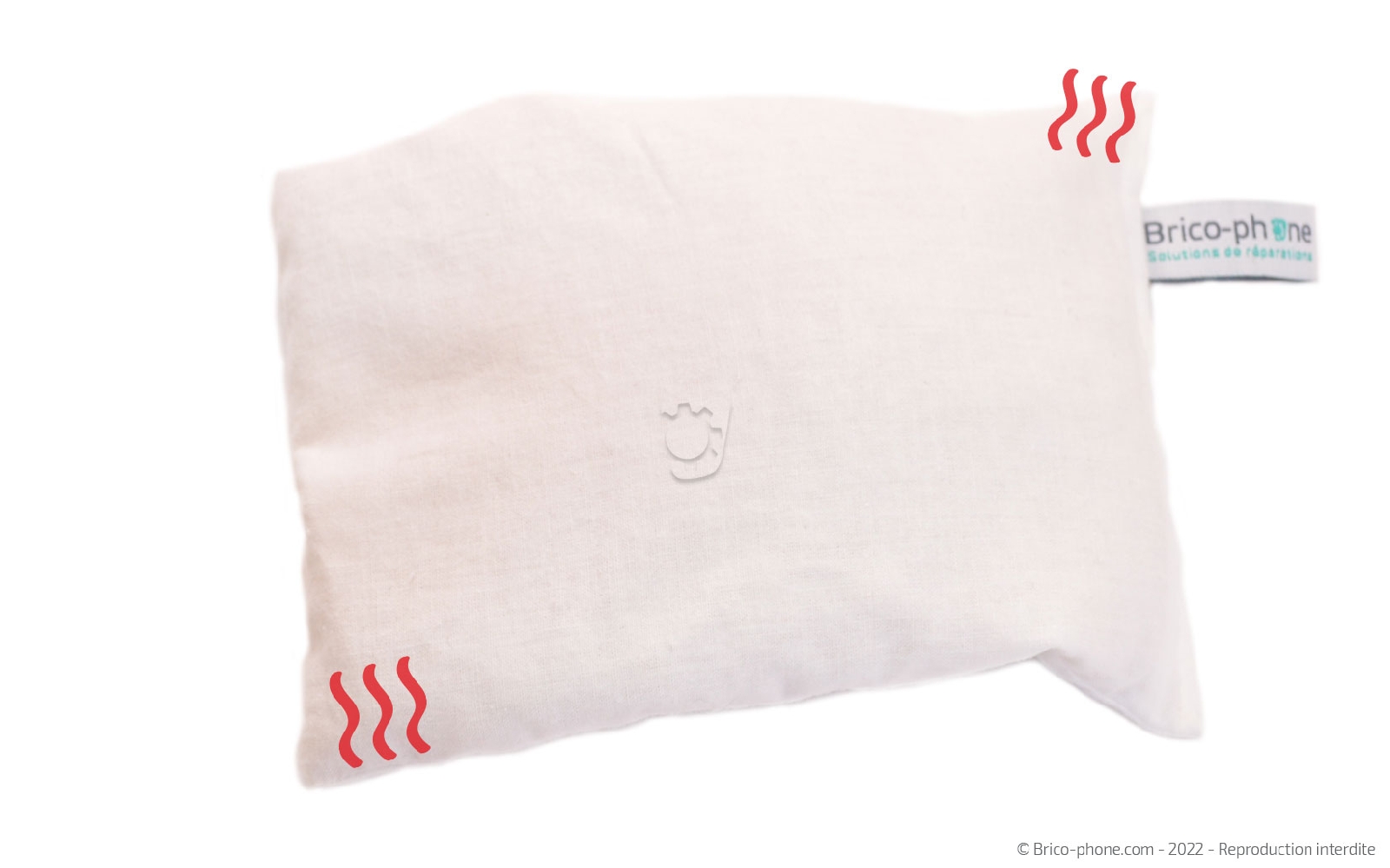

Pour décoller les vitres arrières de votre Samsung vous allez devoir utiliser soit le coussin chauffant soit le décapeur thermique.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

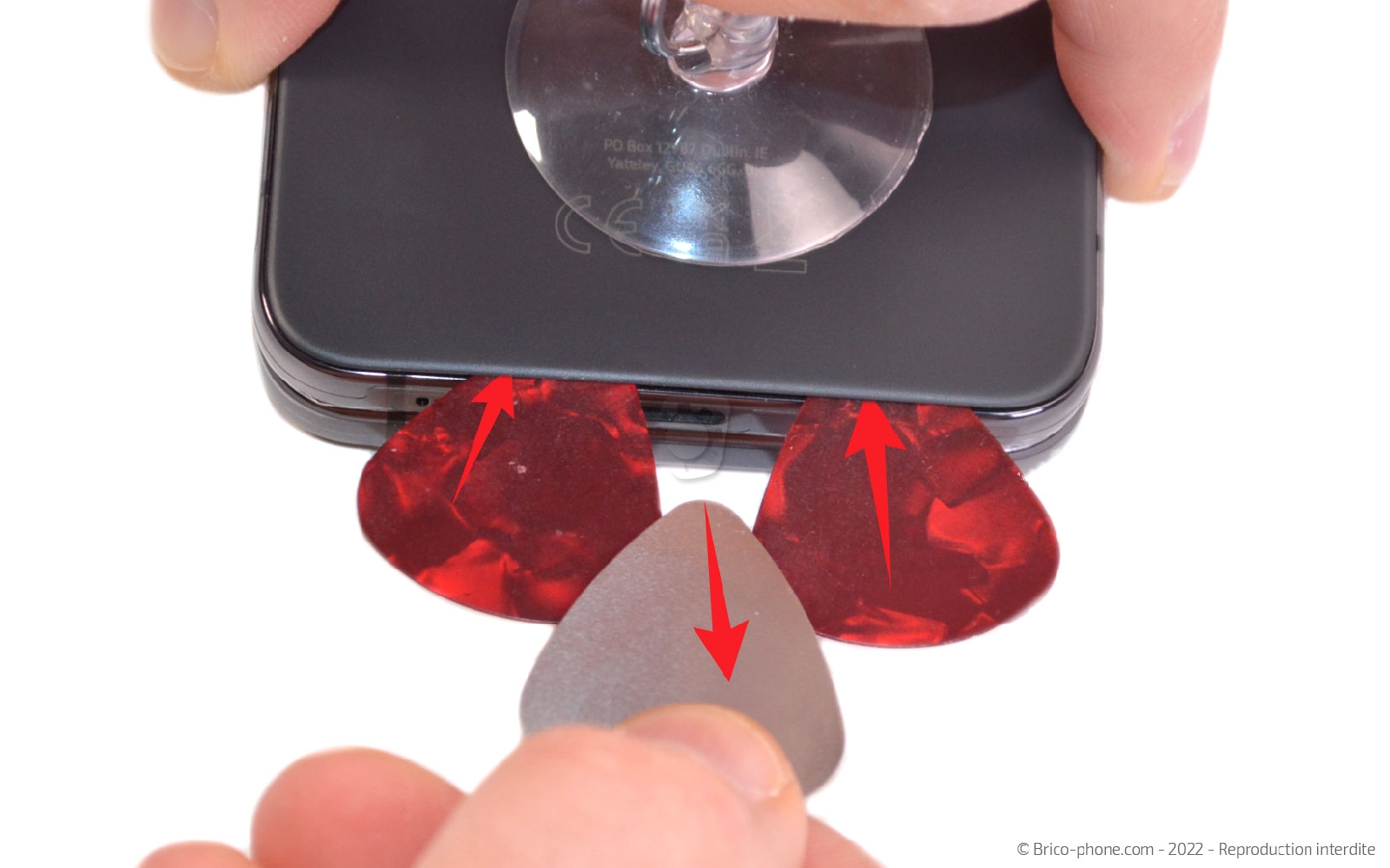

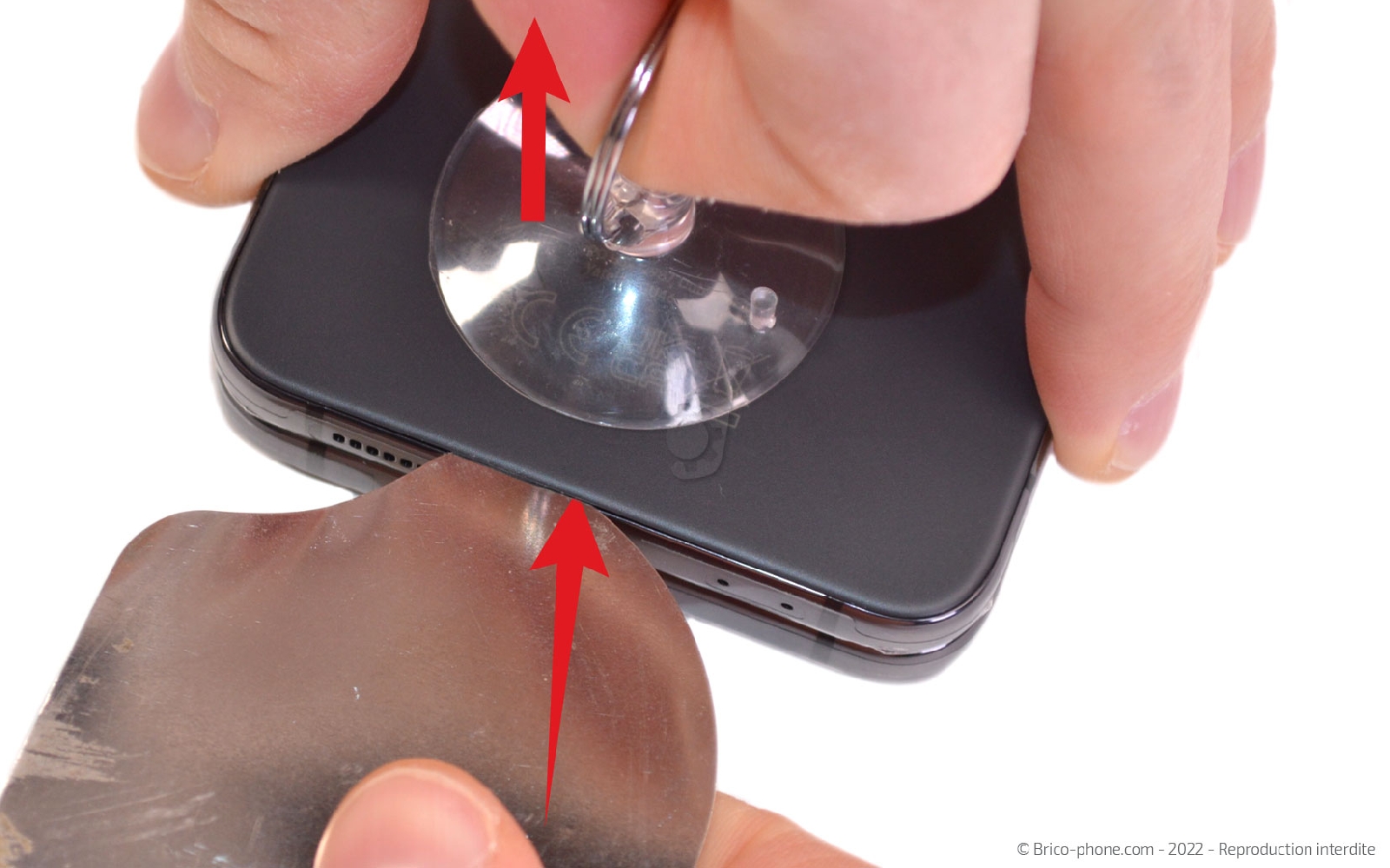

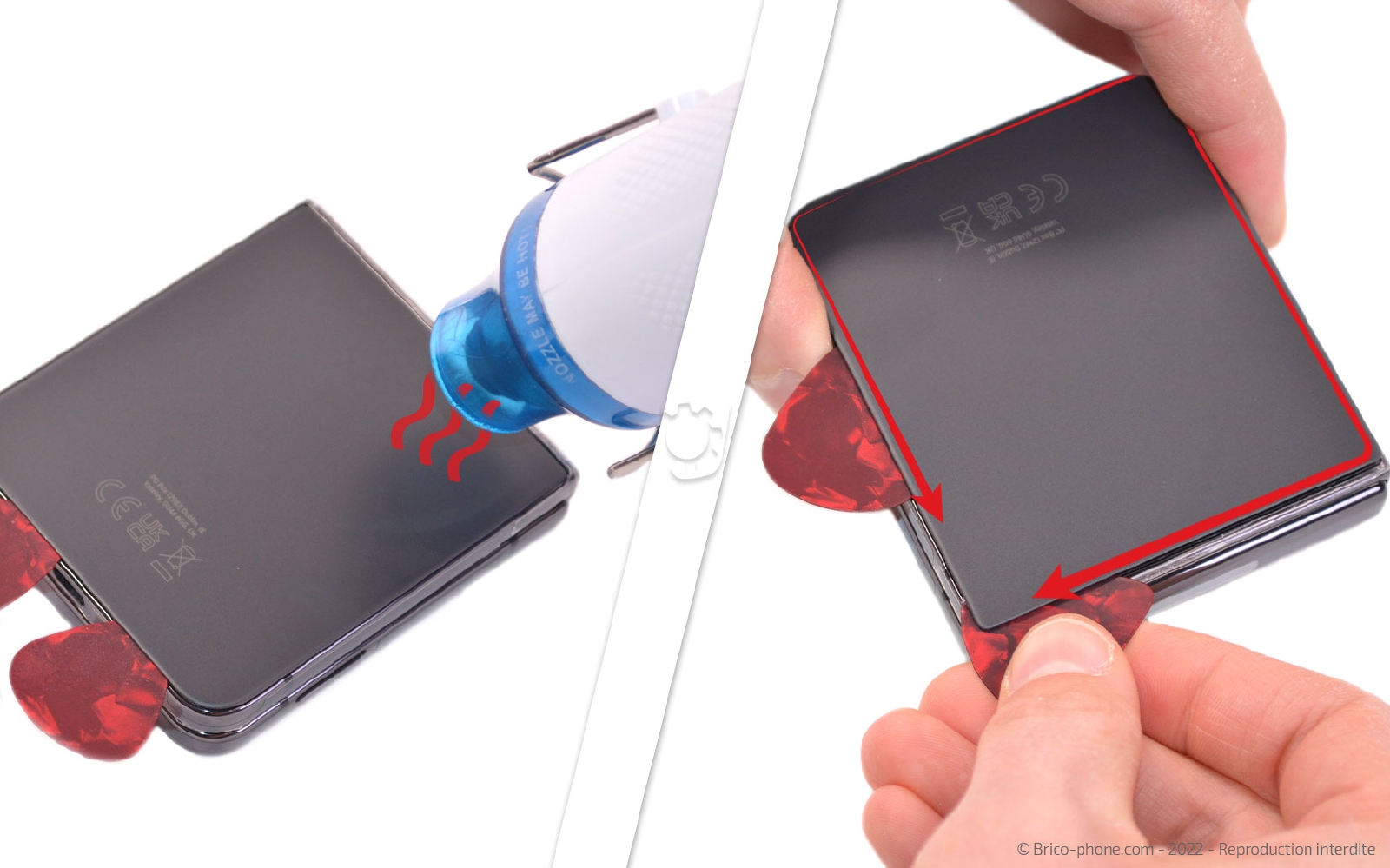

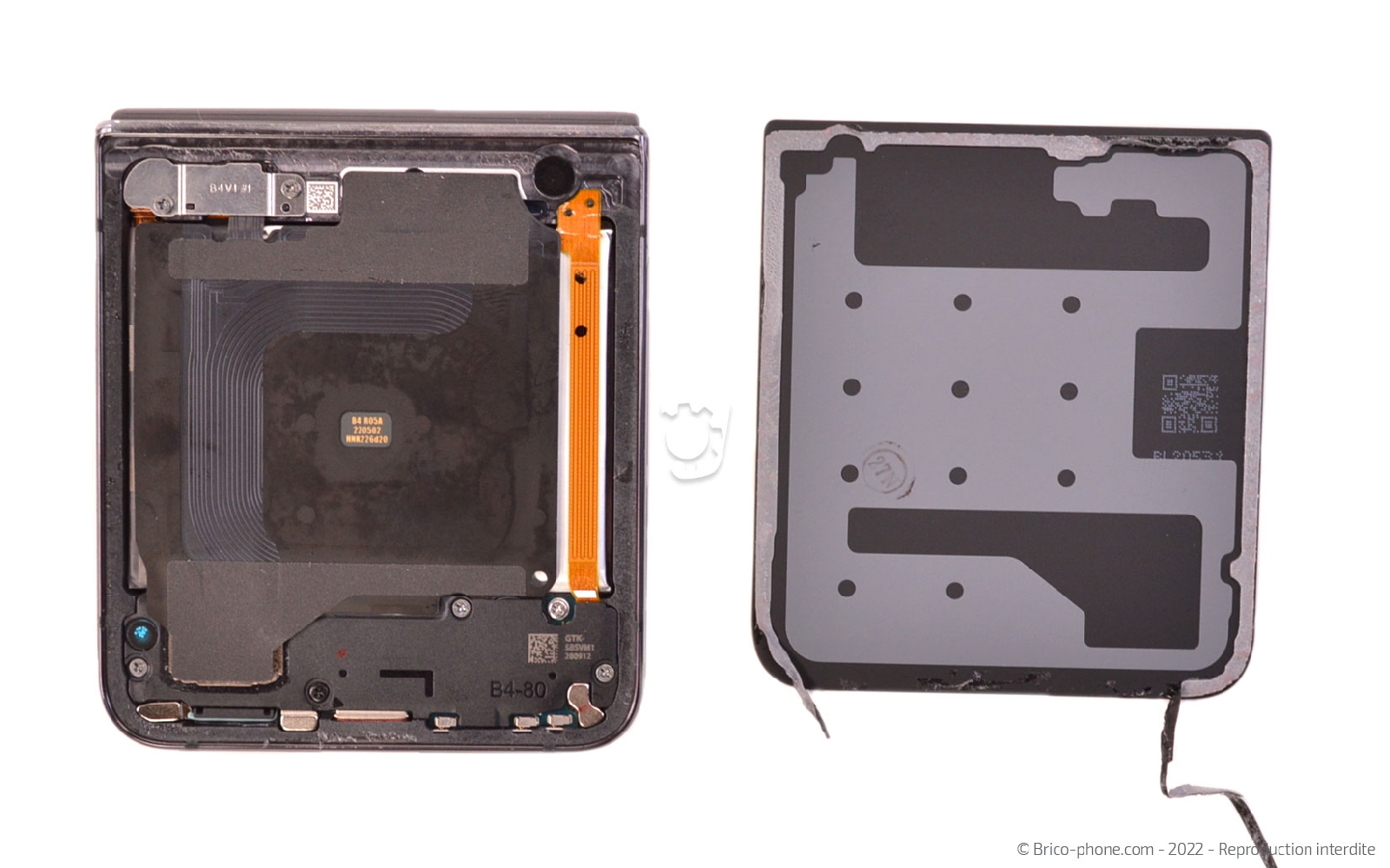

Etape 3 : Détacher la première vitre arrière

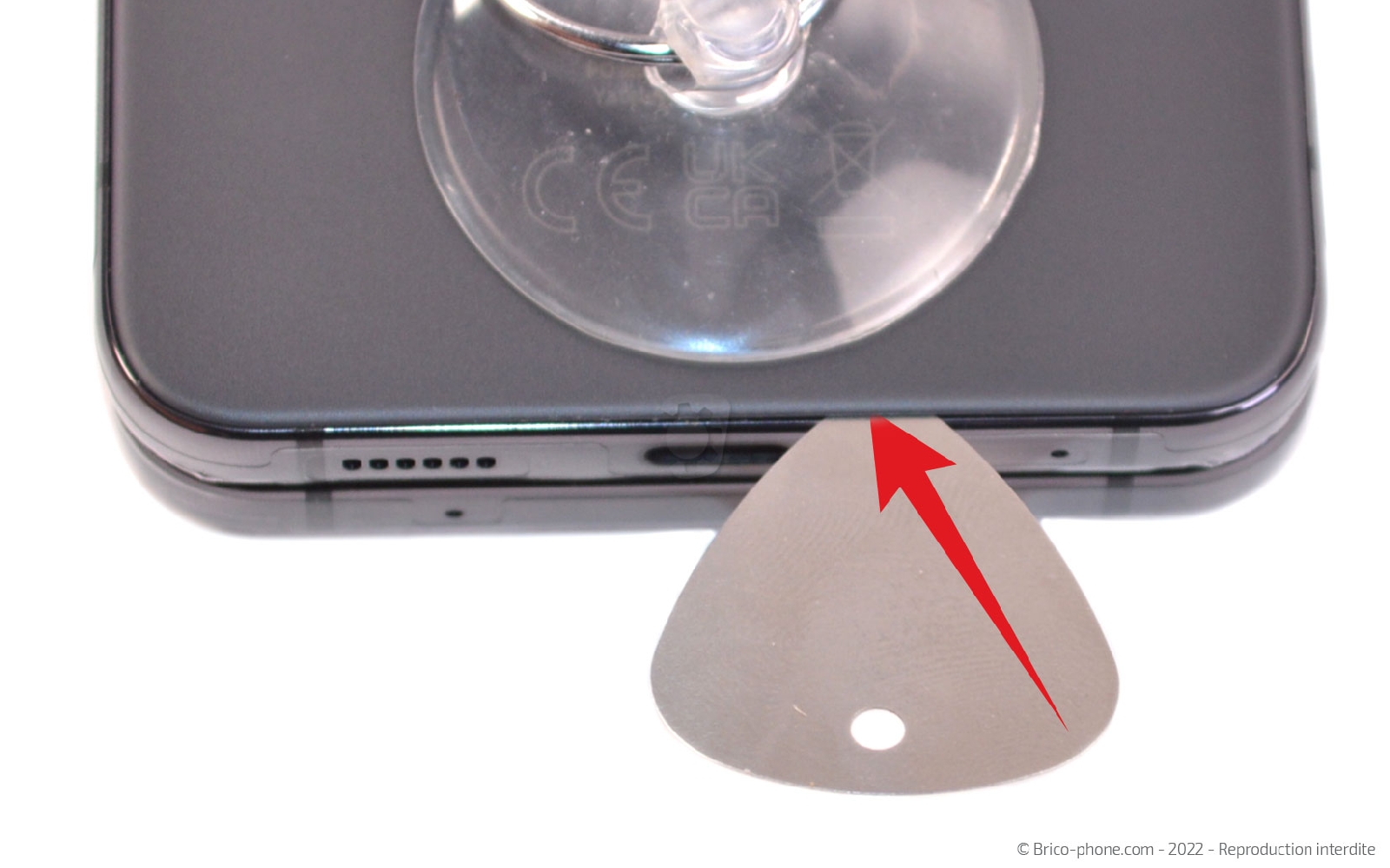

Insérez le médiator en métal entre la vitre arrière et le châssis afin d'agrandir l'interstice et d'y glisser les médiators en plastiques.

Pour continuer le décollage, n'hésitez pas à chauffer de nouveau le contour de la vitre arrière pour faire circuler le médiator et ouvrir une partie de l'appareil.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

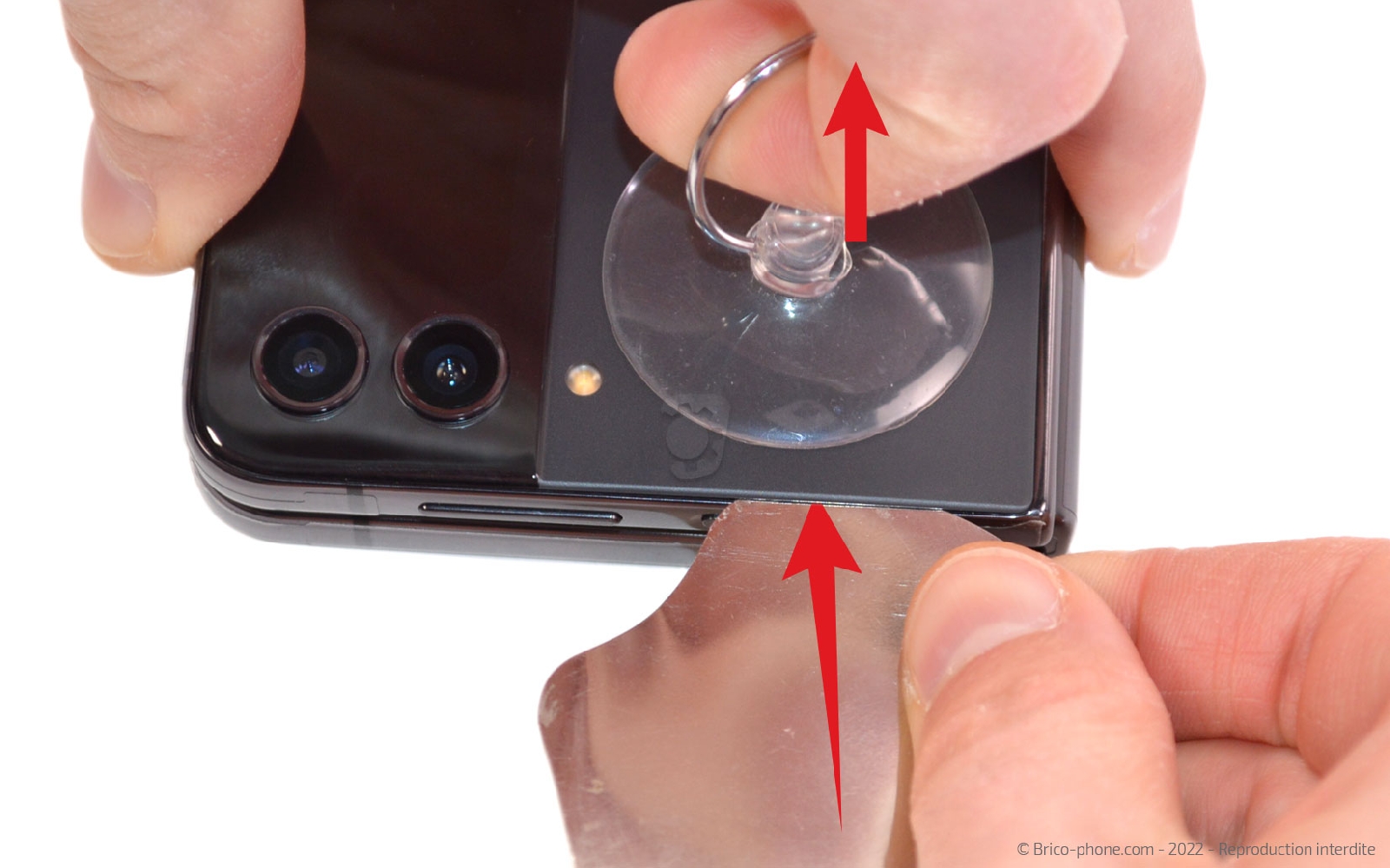

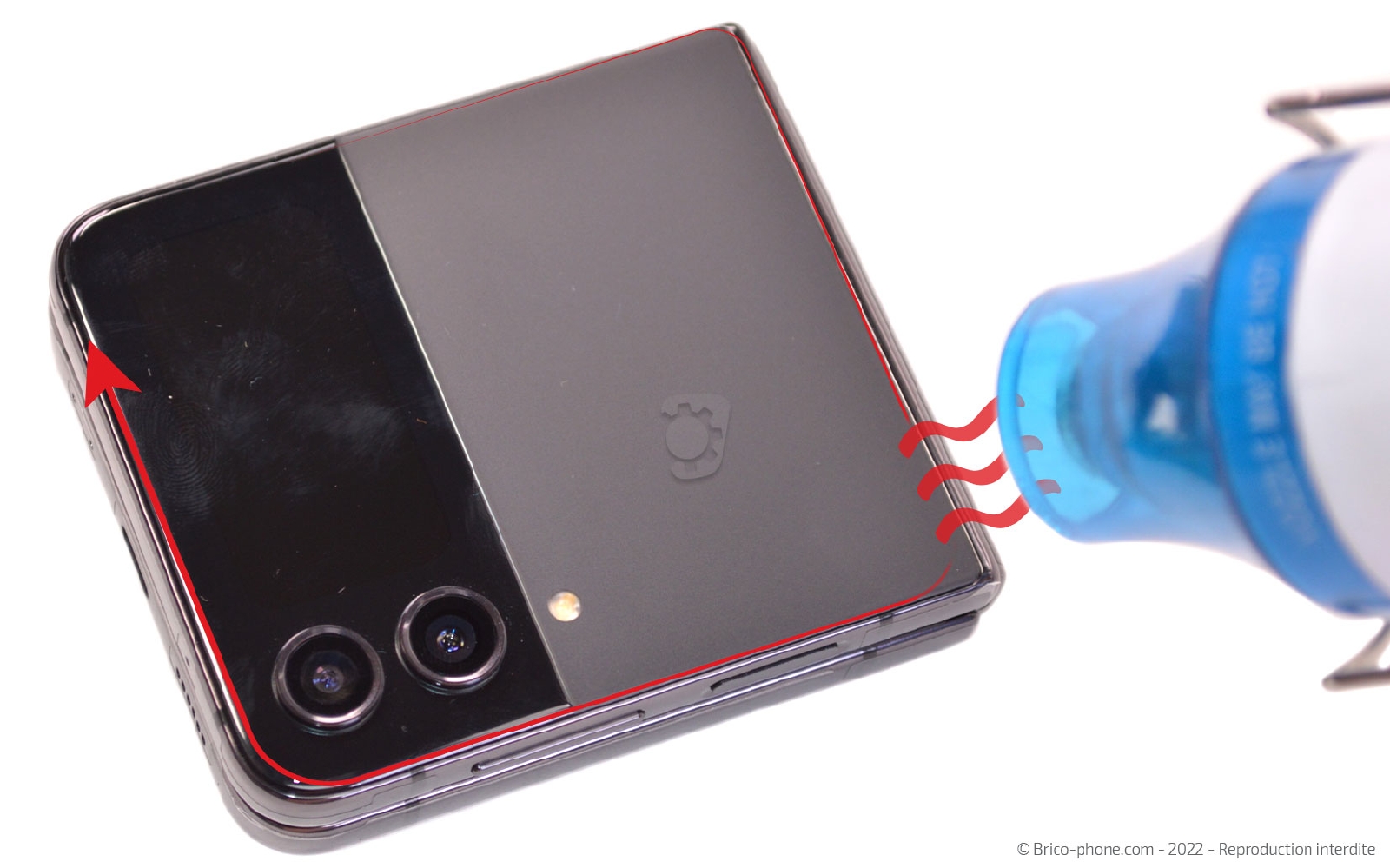

Etape 4 : Ramollir les stickers de la seconde vitre arrière
Comme pour la première vitre arrière, vous devez chauffer le composant.

Ensuite, créez un insterstice avec l'outil iFlex avant de le remplacer la le médiator en métal troué.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Outil d'ouverture iFlex
9,90 €

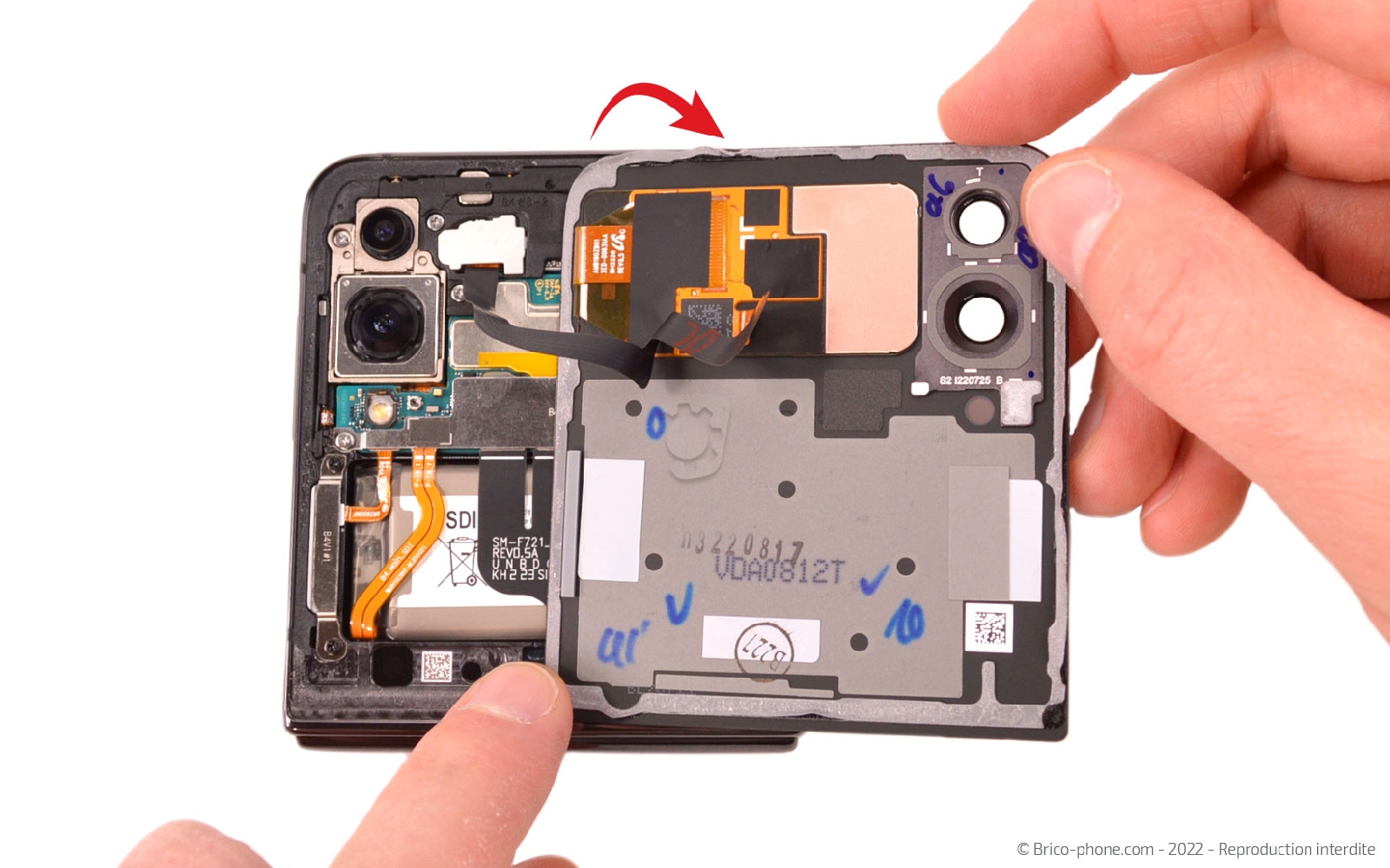

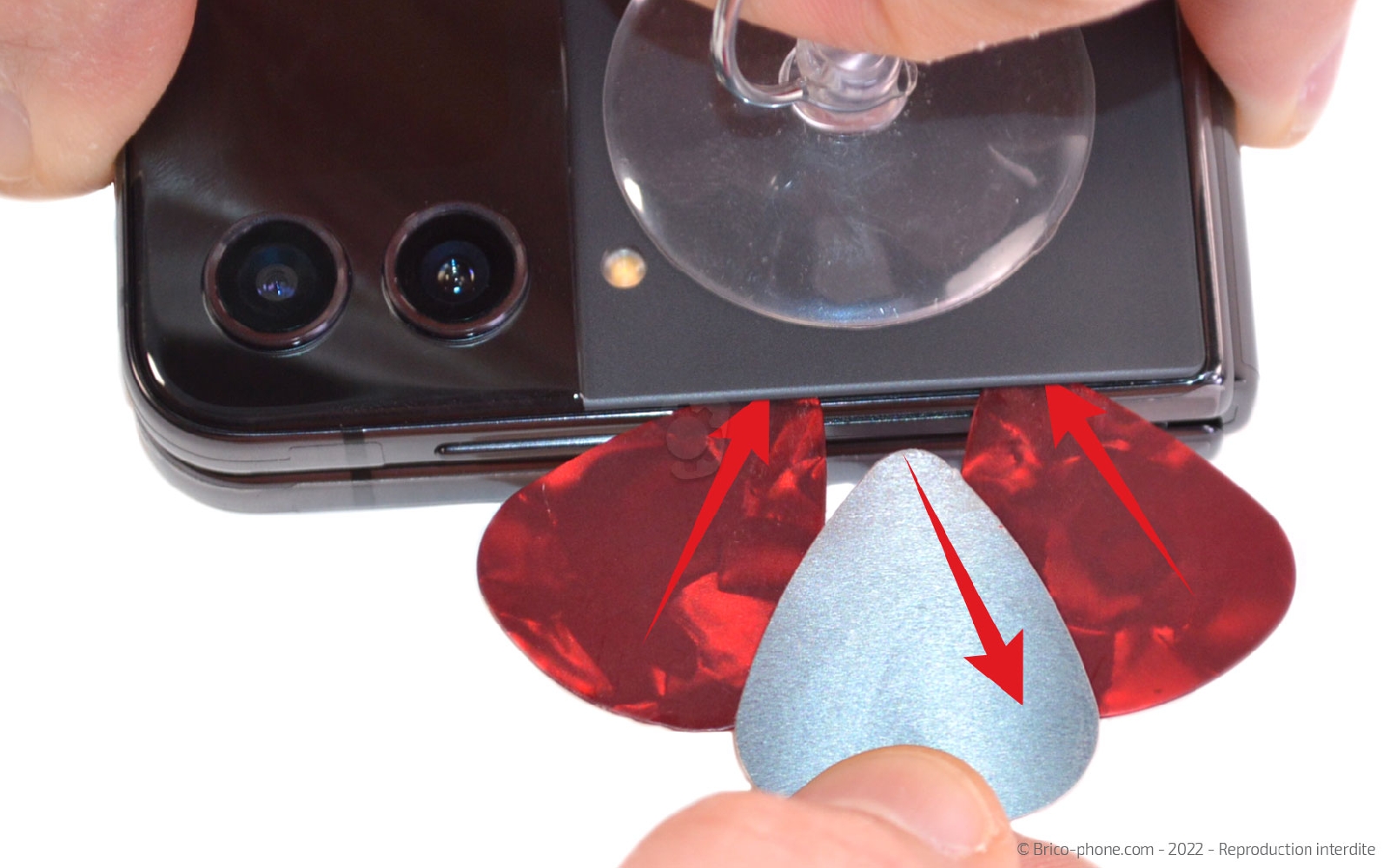

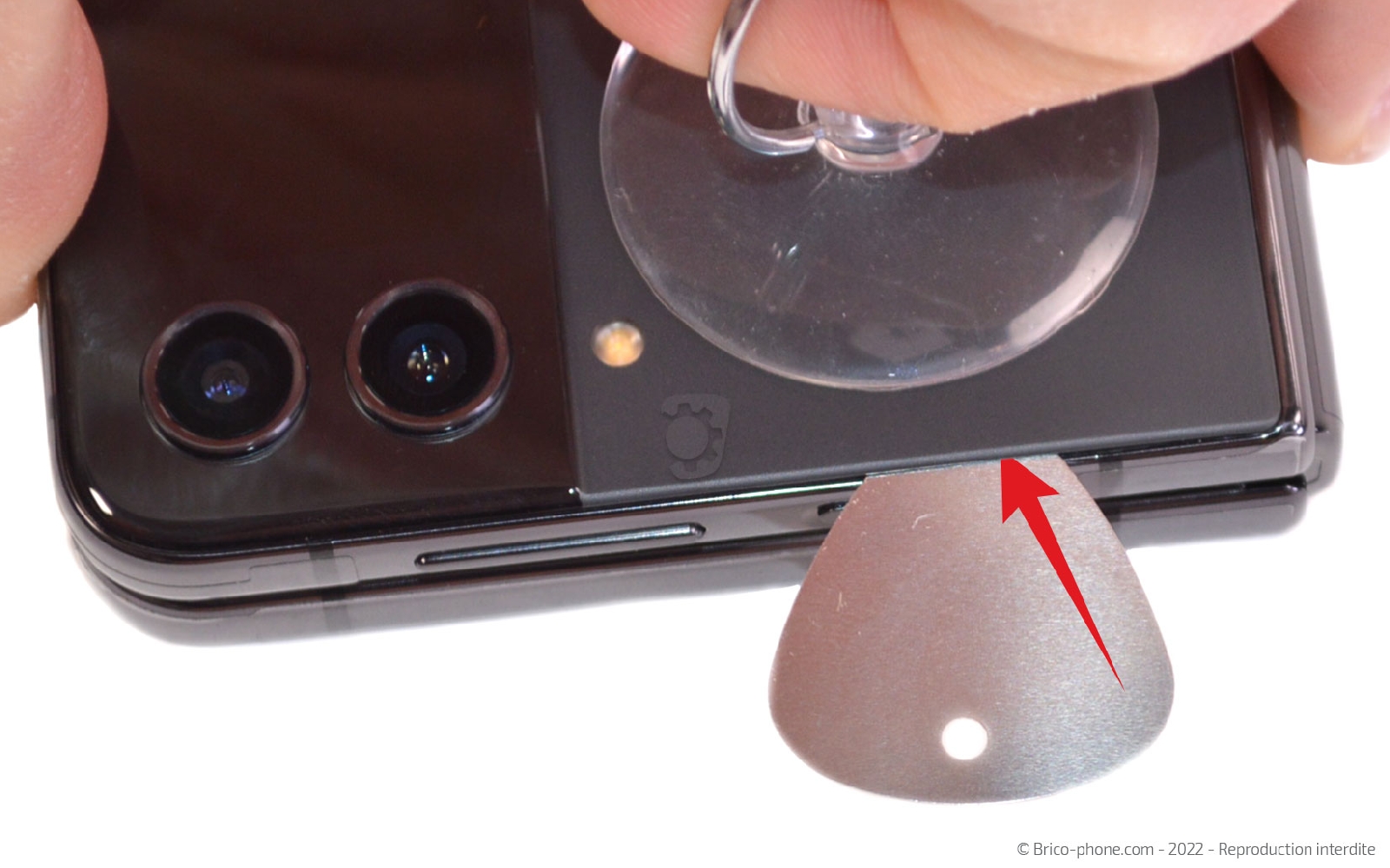

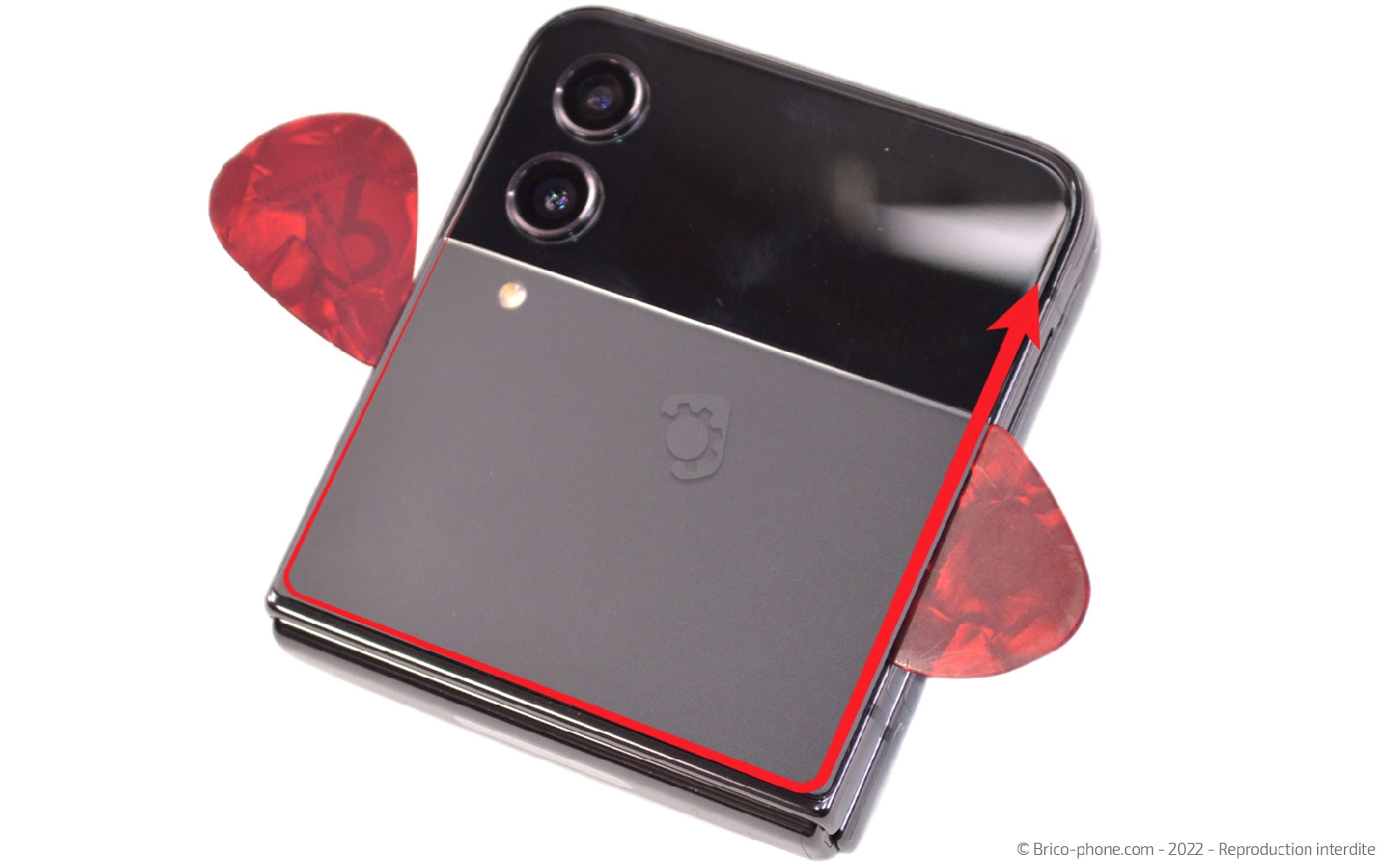

Etape 5 : Décoller la seconde vitre arrière
Une fois l'espace créé, remplacez le médiator métallique par ses homologues en plastique.

Ensuite, faites glisser les outils autour du composant pour le décoller.

Lors de l'ouverture, faites attention car l'écran externe est encore connecté à la carte mère. Faites donc basculer le la vitre arrière sur le châssis pour passer à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés

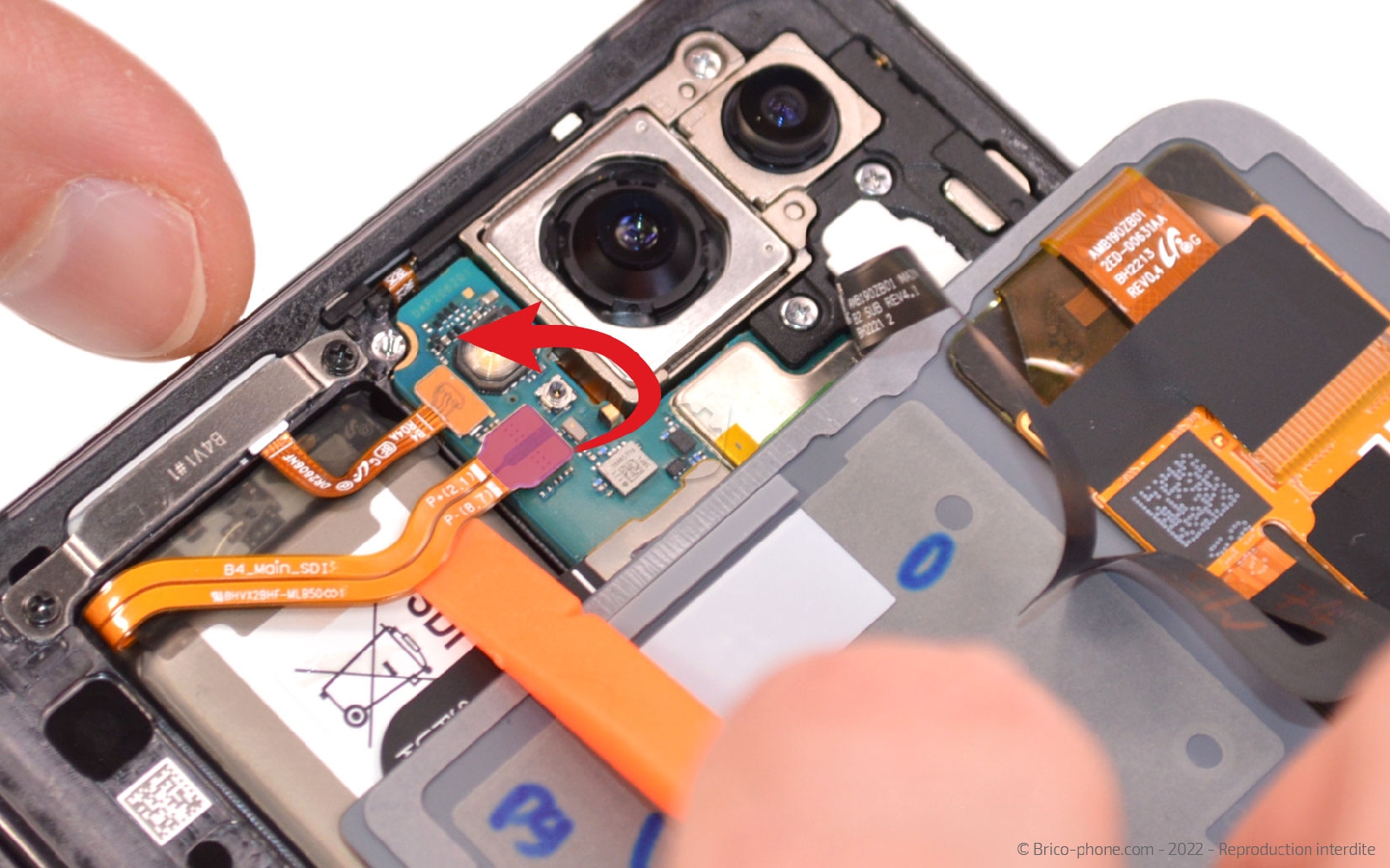

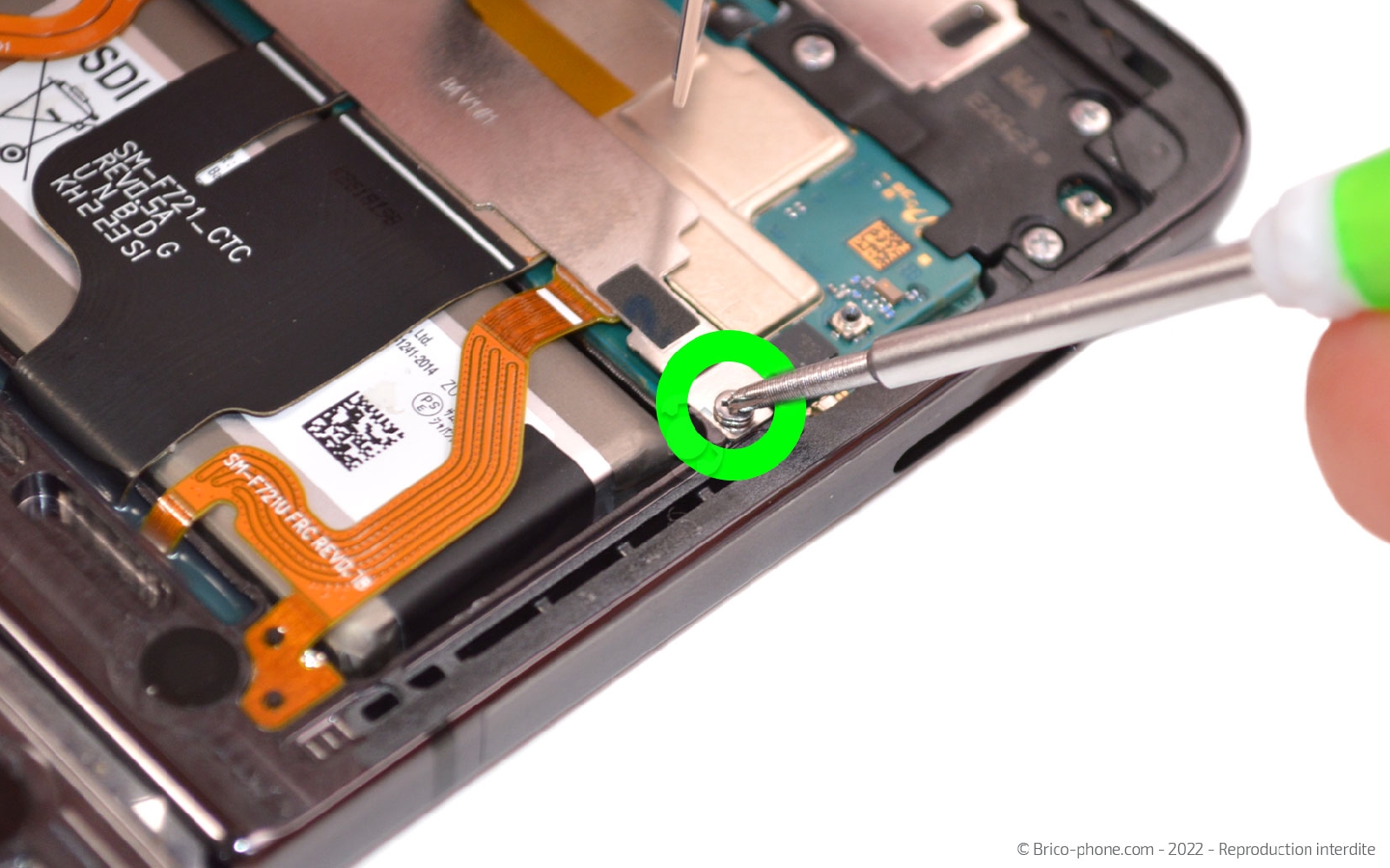

Etape 6 : Mettre hors tension la batterie secondaire

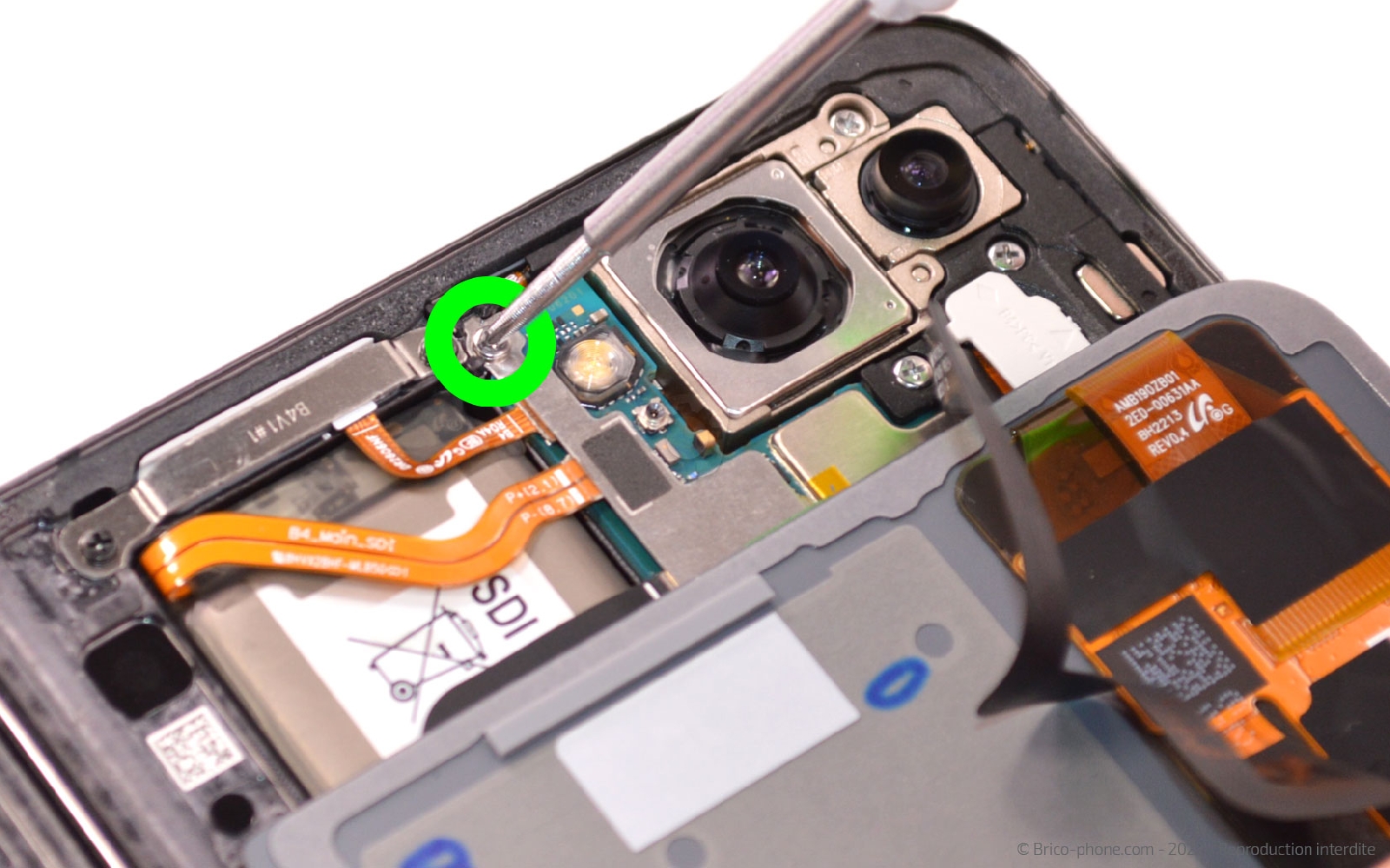

Utilisez le tournevis cruciforme pour extraire les deux vis de la plaquette métallique qui protège les différentes nappes de la partie supérieure du téléphone.

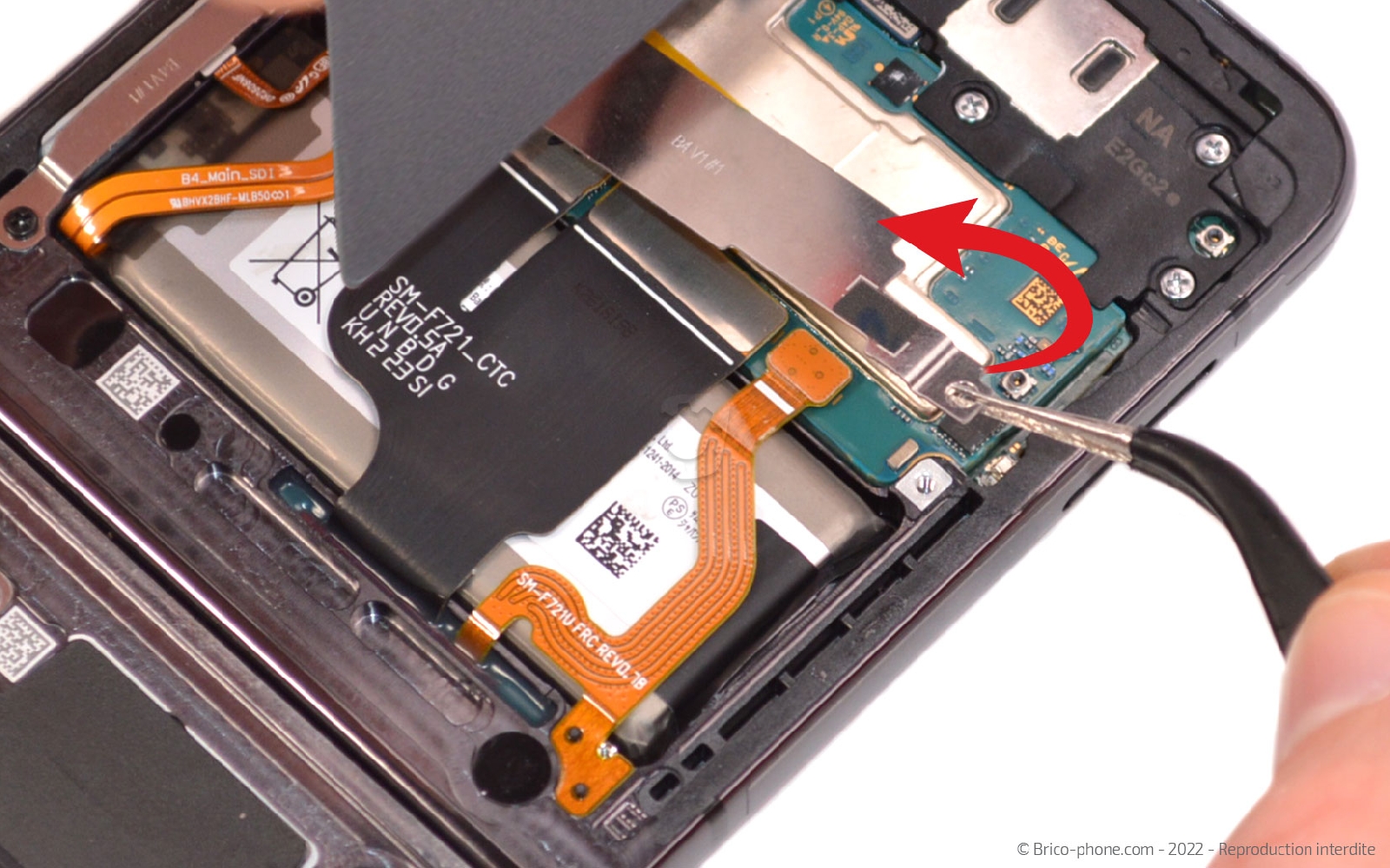

Sortez la plaquette avec le pincette avant de déconnecter la nappe de la batterie secondaire à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés

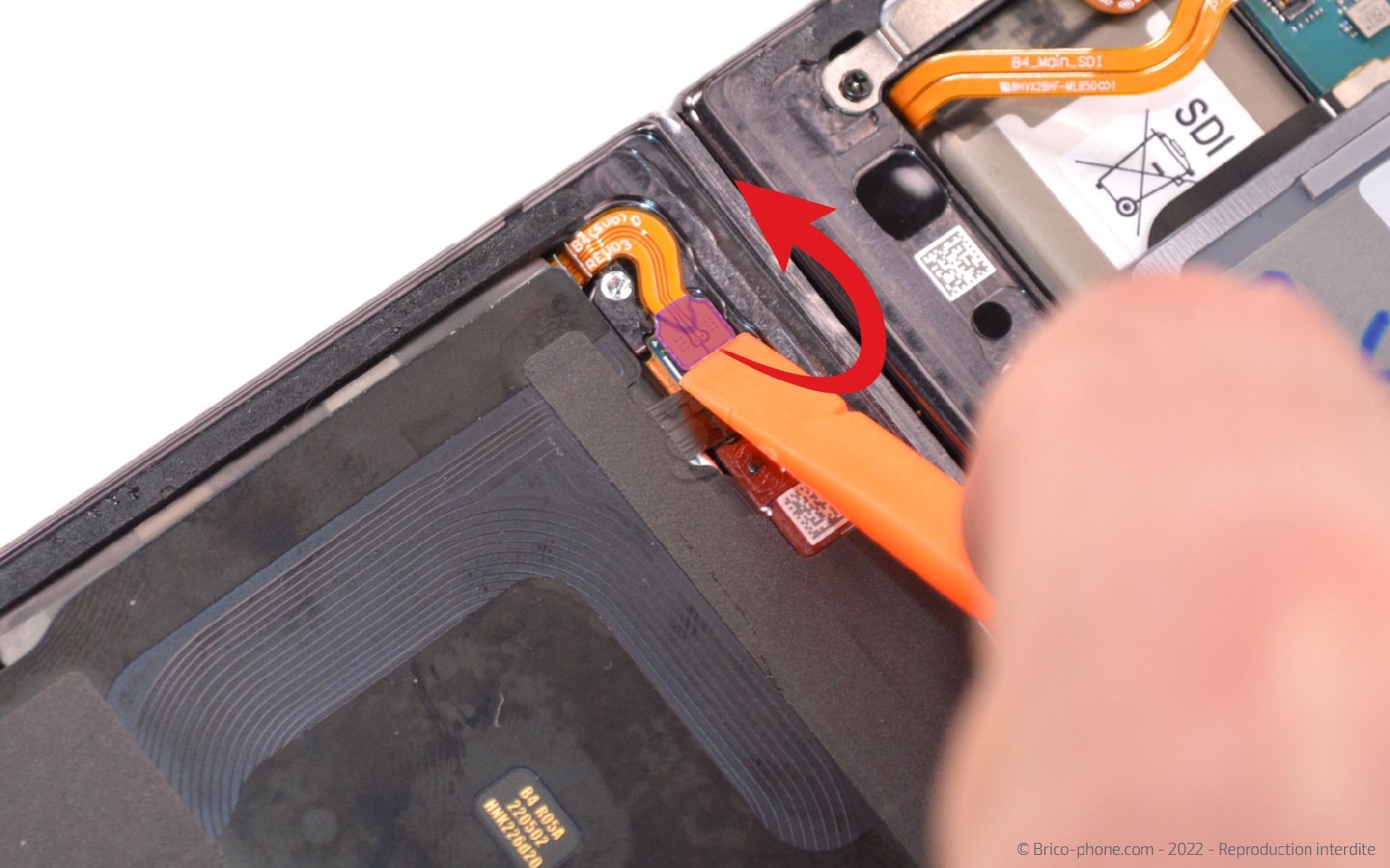

Etape 7 : Débrancher la batterie principale

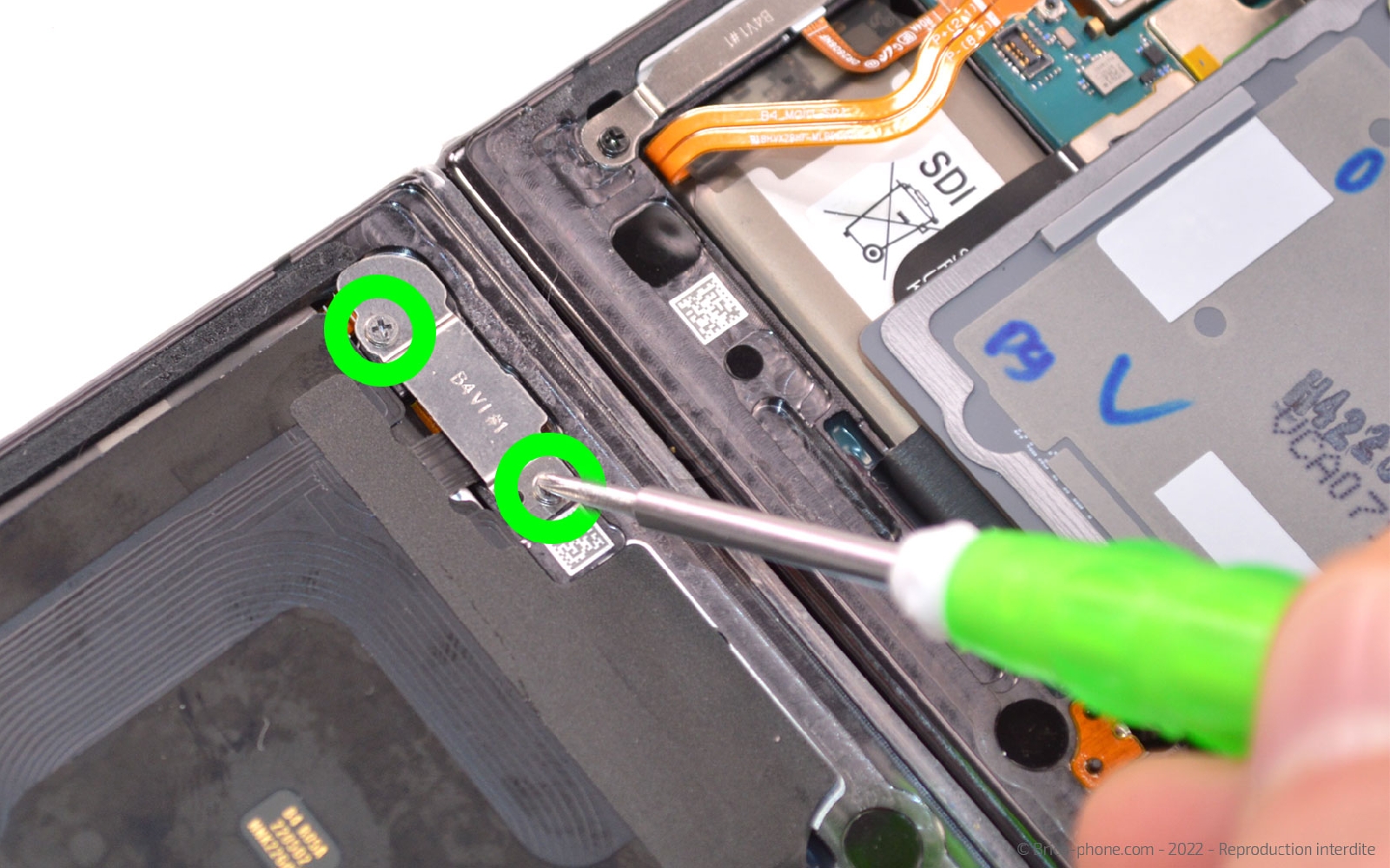

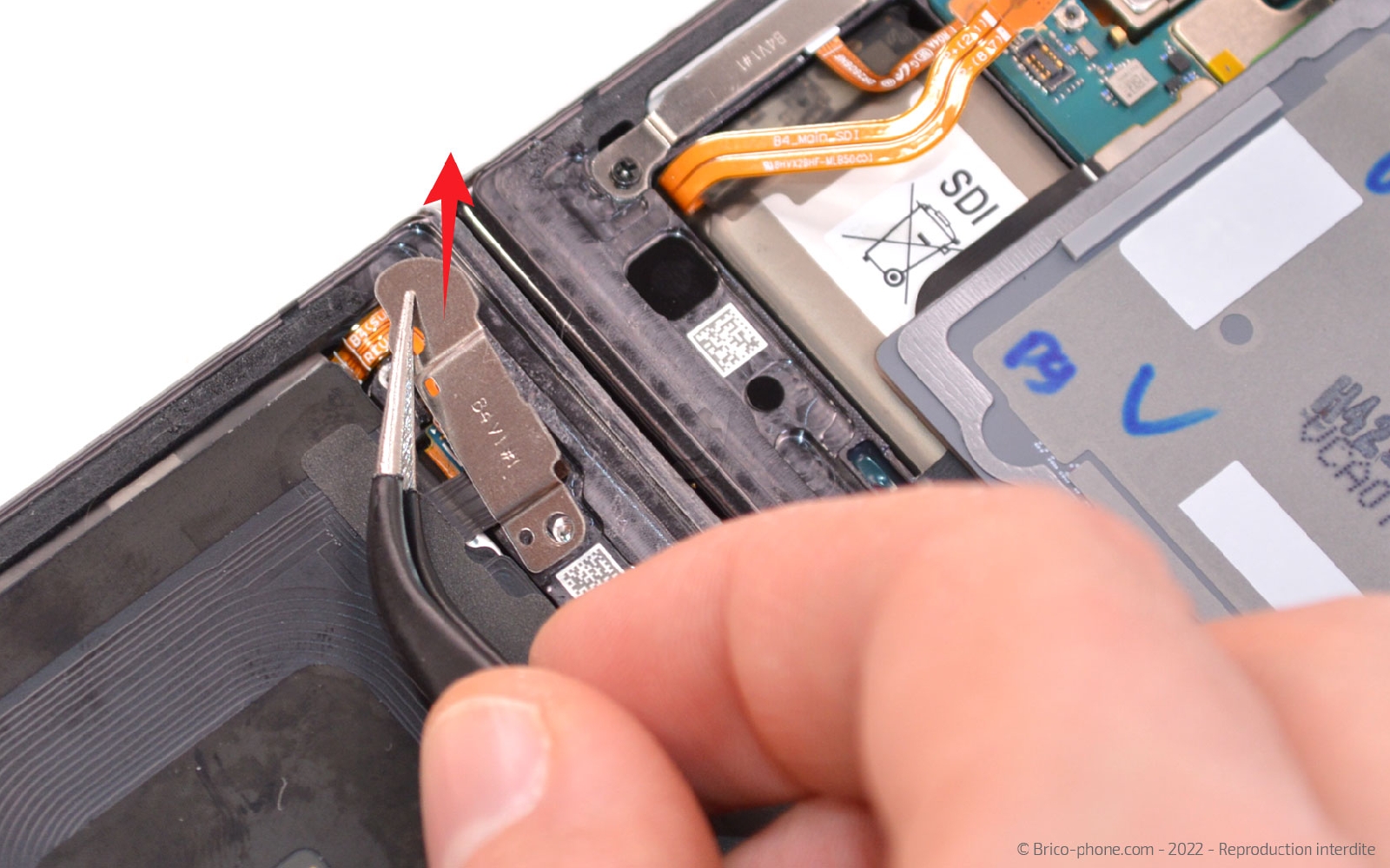

Sur l'autre partie de votre Samsung, ôtez la petite plaquette en enlevant dans un premier temps les deux vis cruciforme.

Débranchez la nappe de la batterie principale pour pouvoir continuer la réparation sans risque d'endommager les composants.
Outils du kit utilisés
Outils du kit utilisés

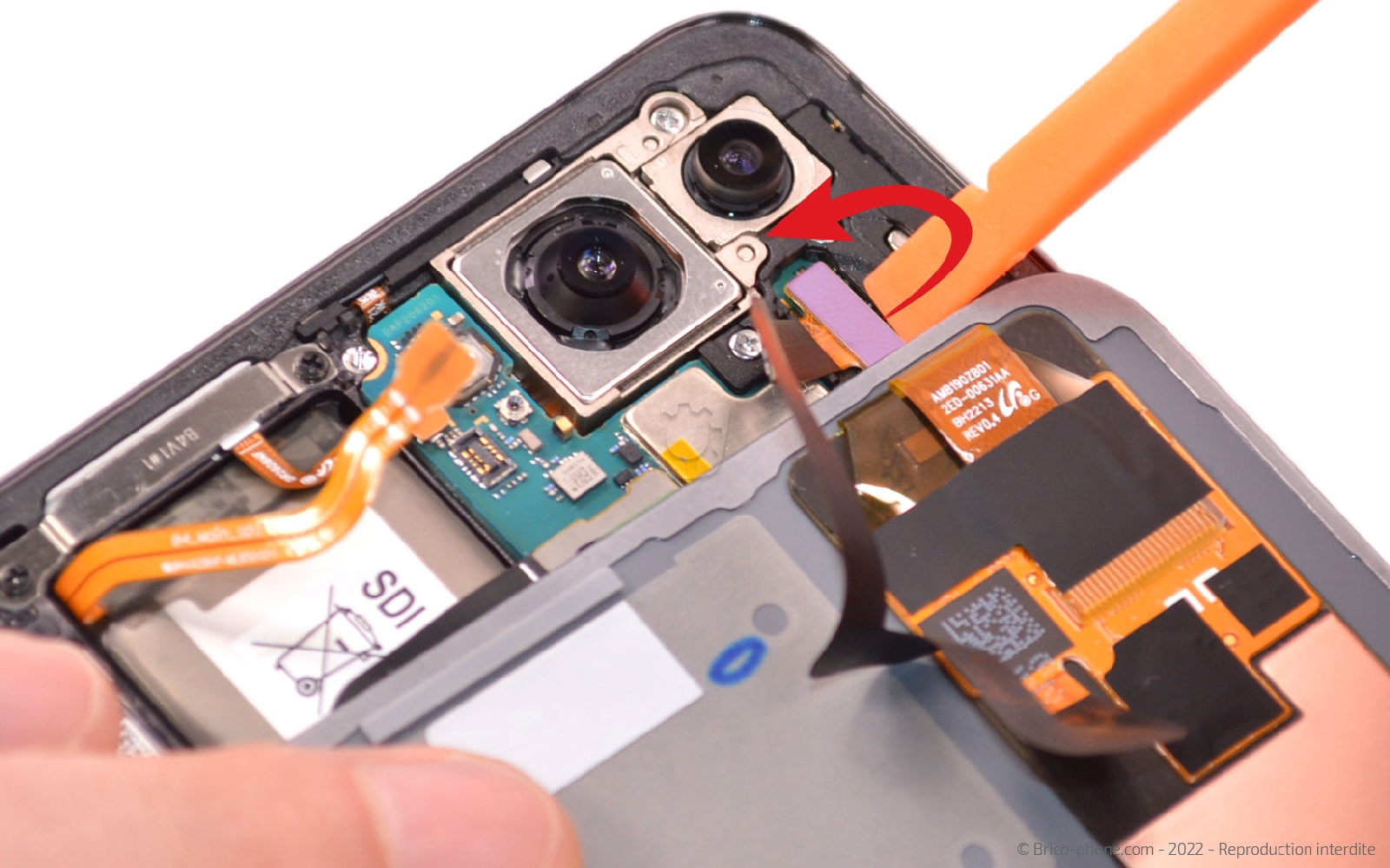

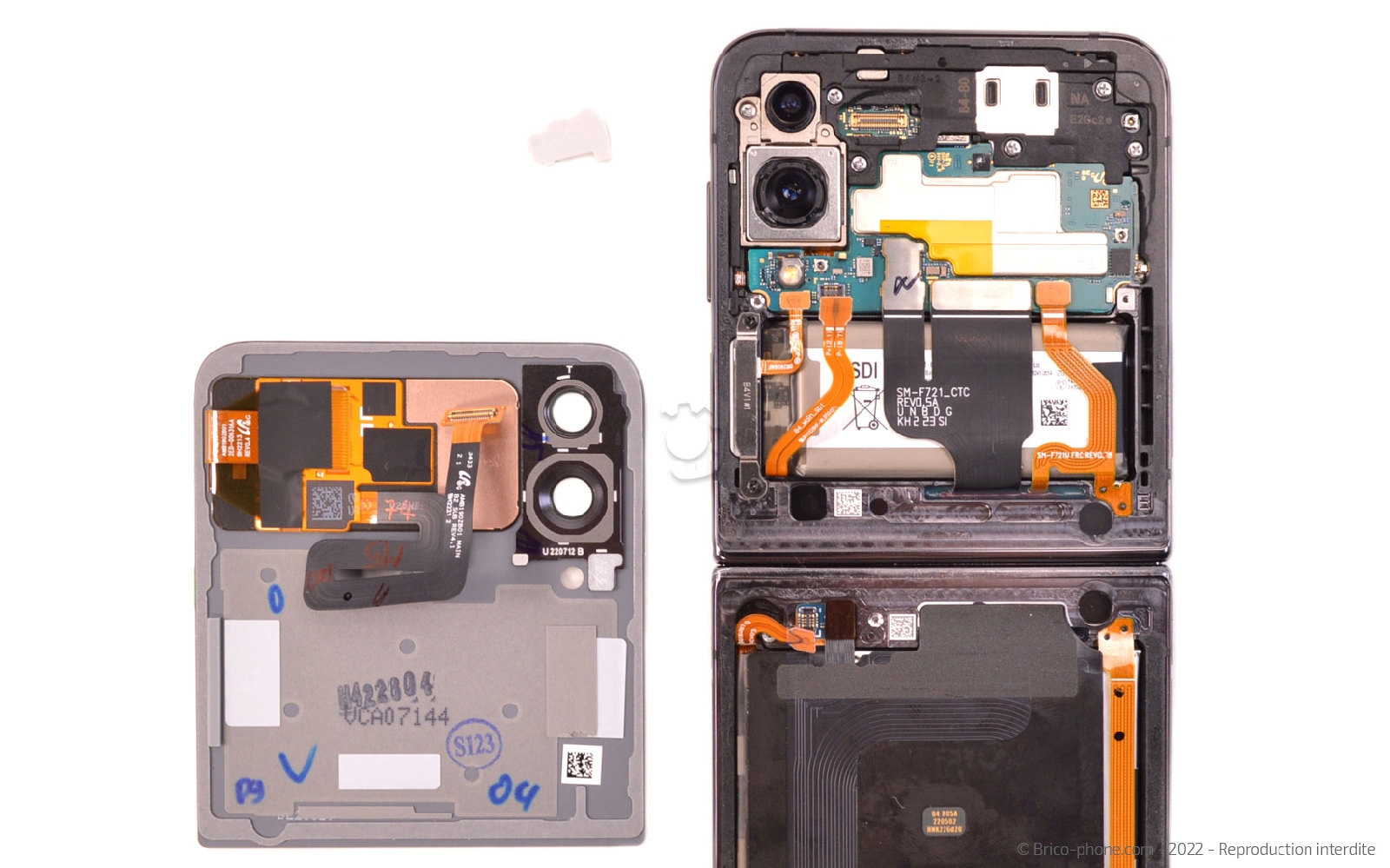

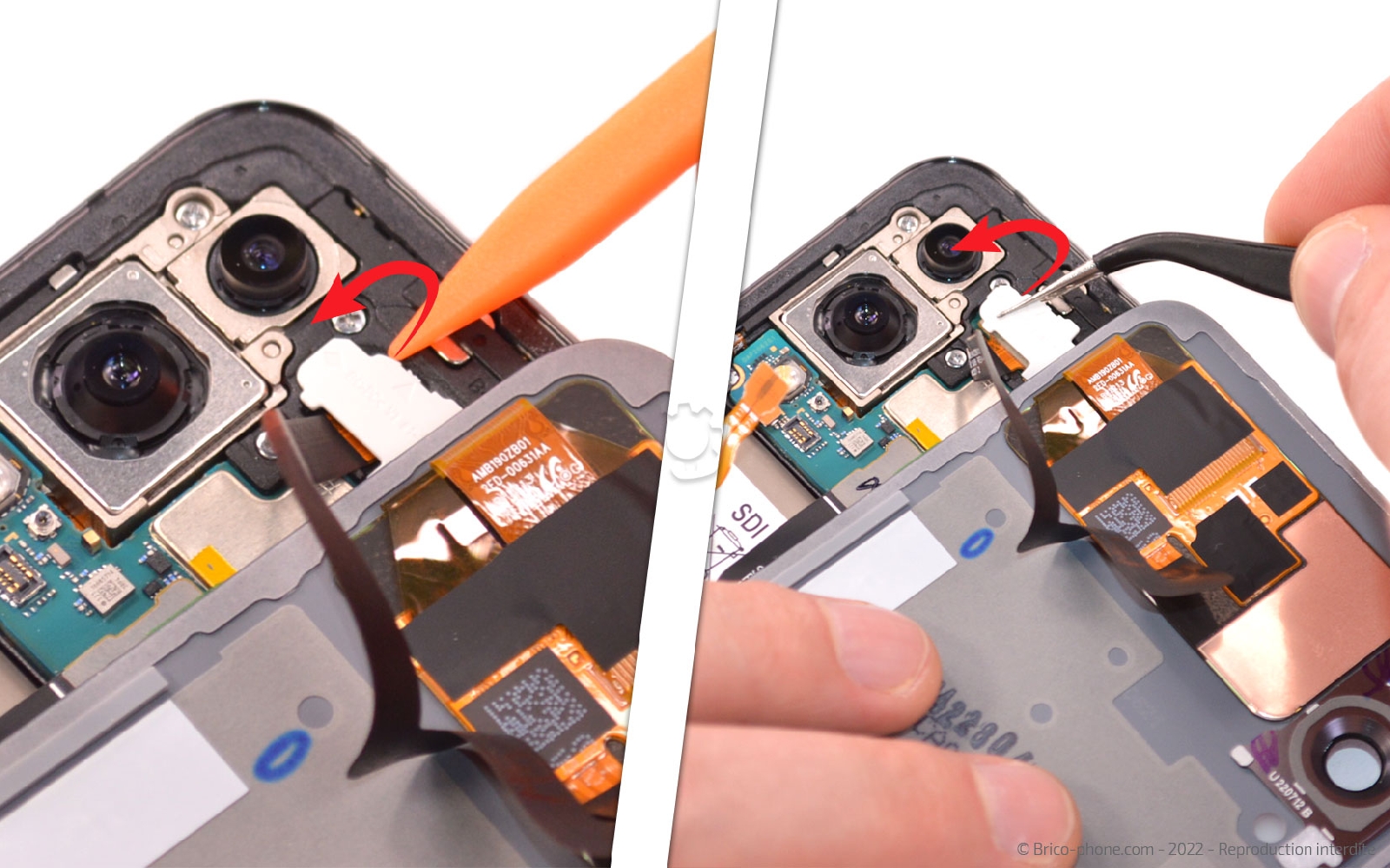

Etape 8 : Mettre de coté la deuxième vitre arrière
Aidez-vous du levier en nylon pour déclipser la protection en plastique avant de déconnecter la nappe de l'écran externe et de mettre de coté la seconde vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

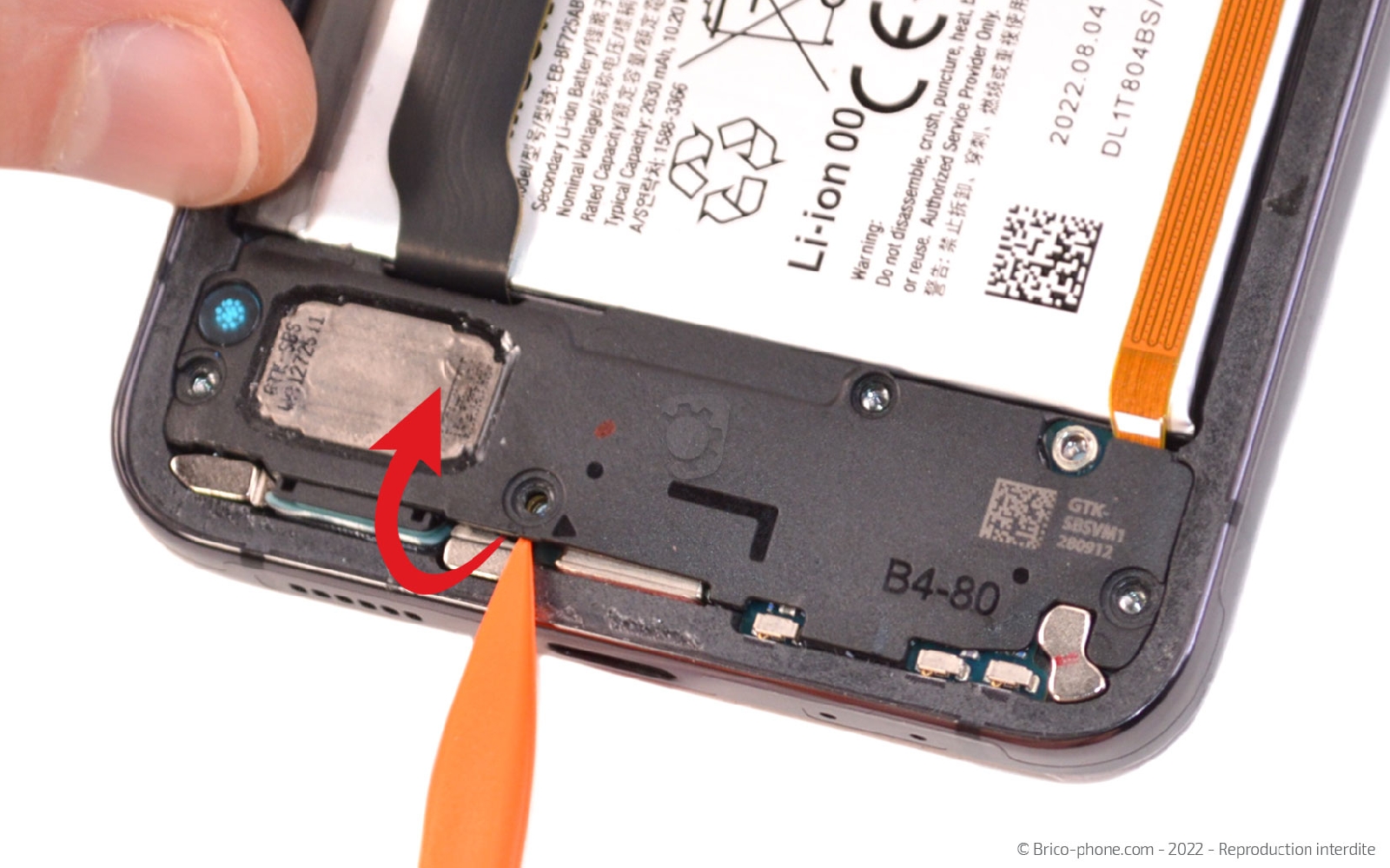

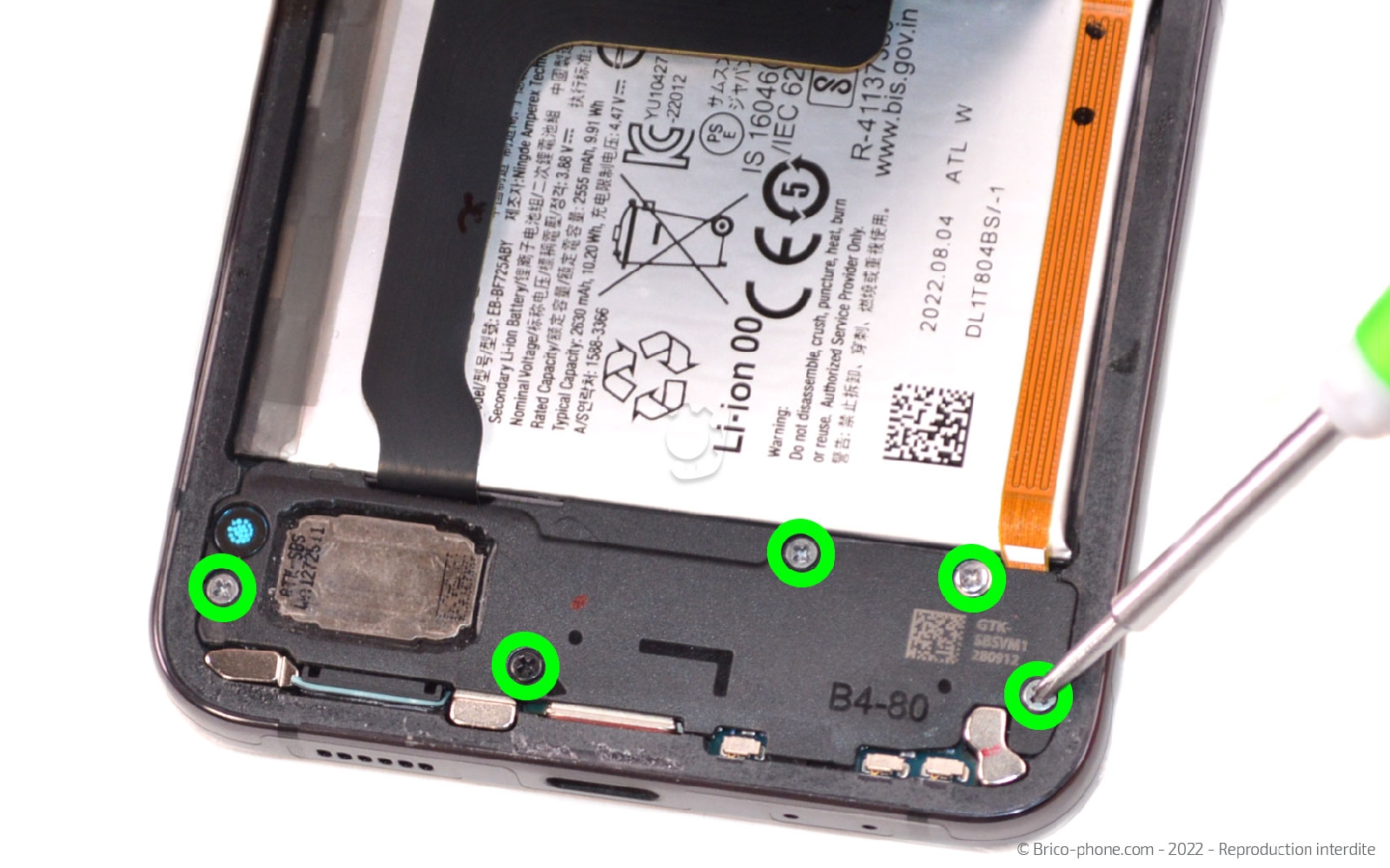

Etape 12 : Sortir le haut-parleur externe

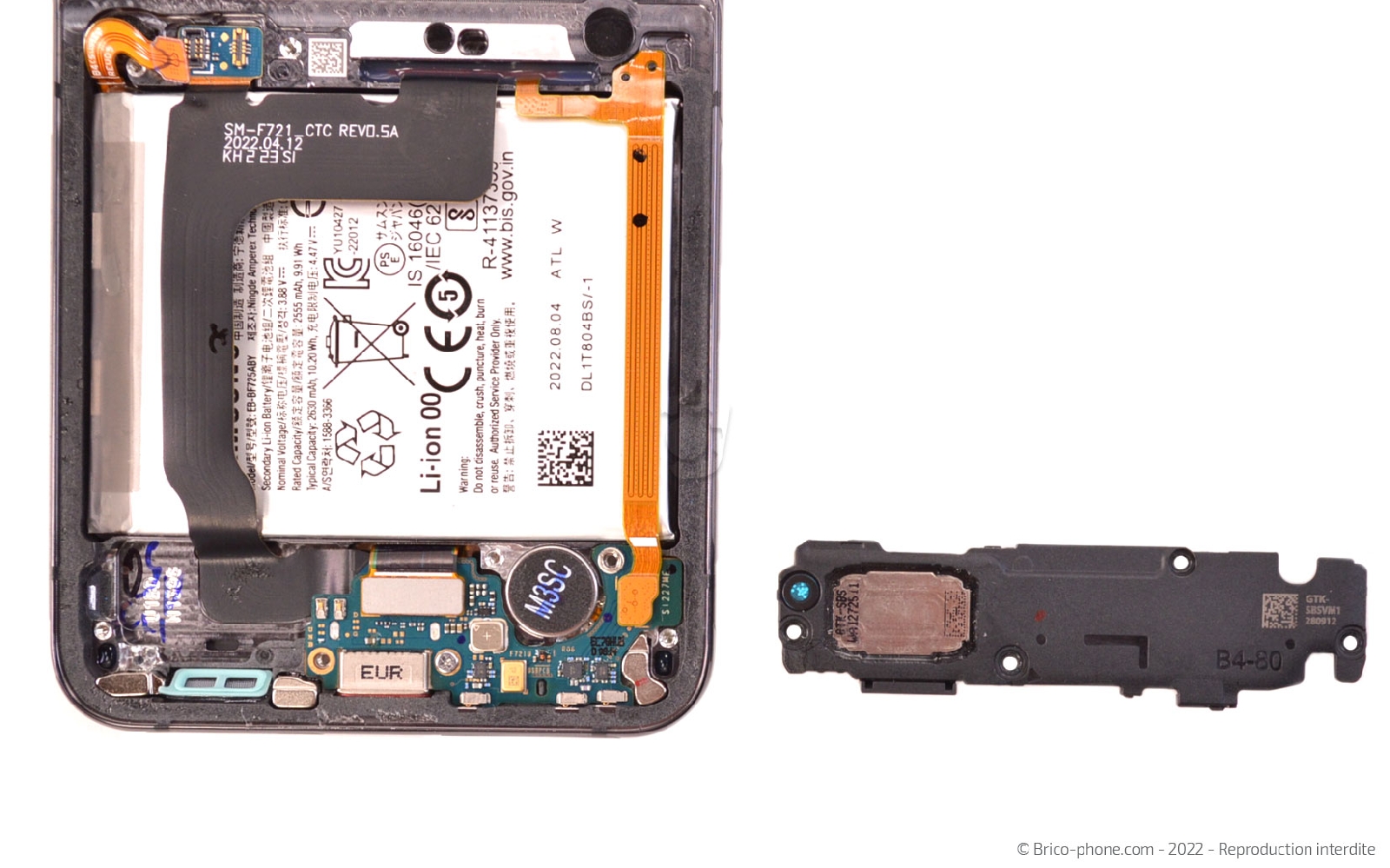

Retirez les 5 vis cruciforme avant d'insérer la pointe du levier sous le composant pour l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

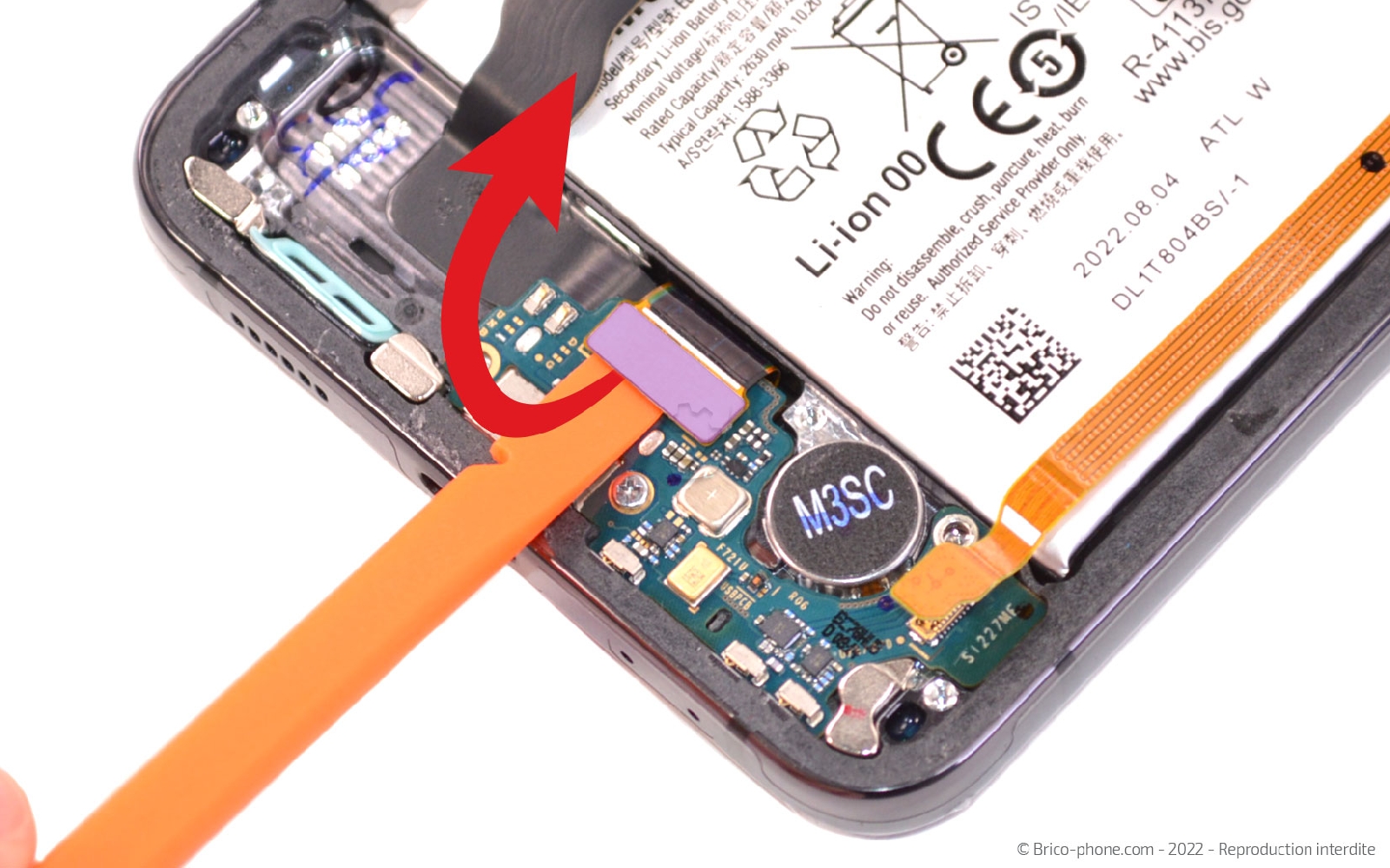

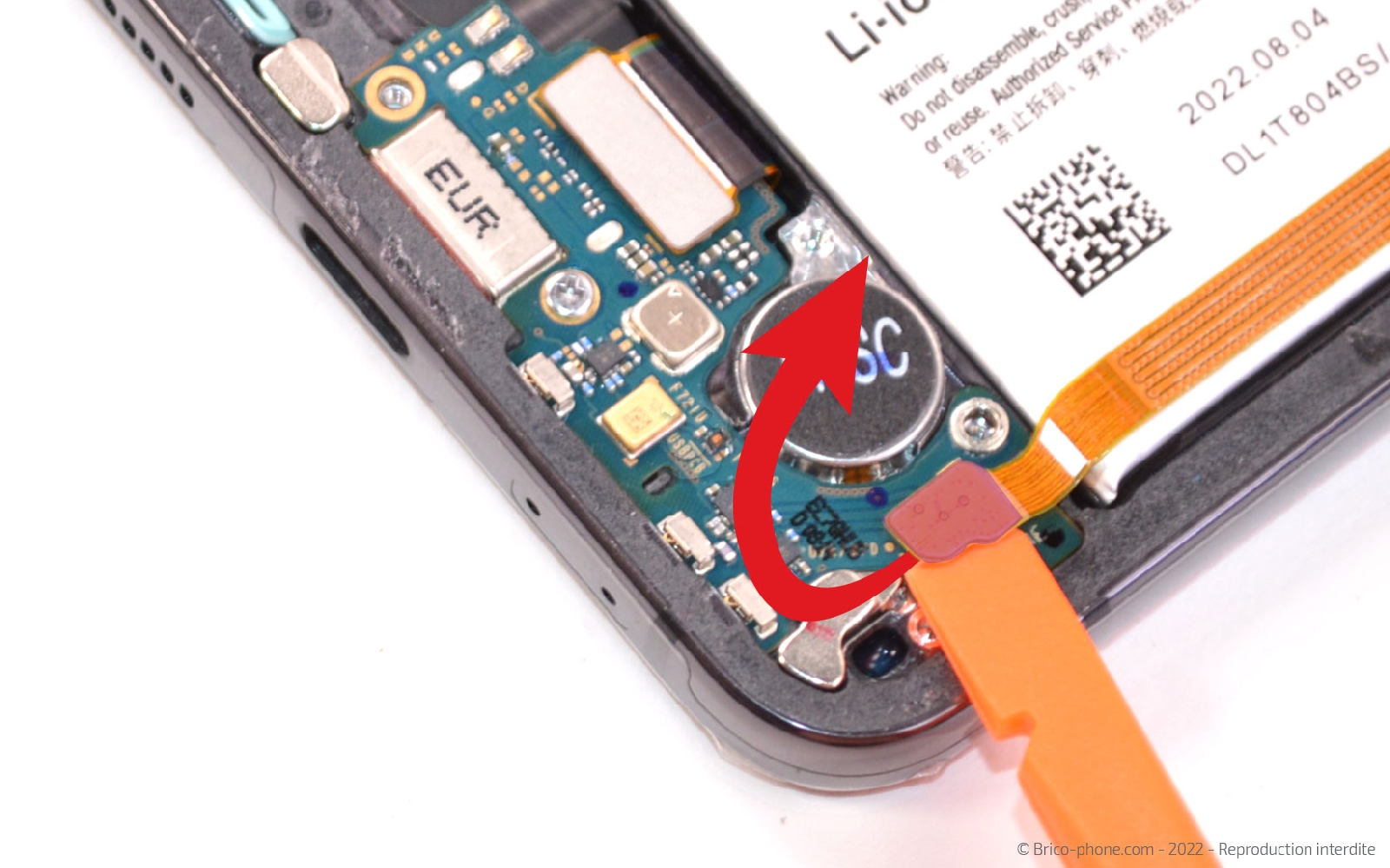

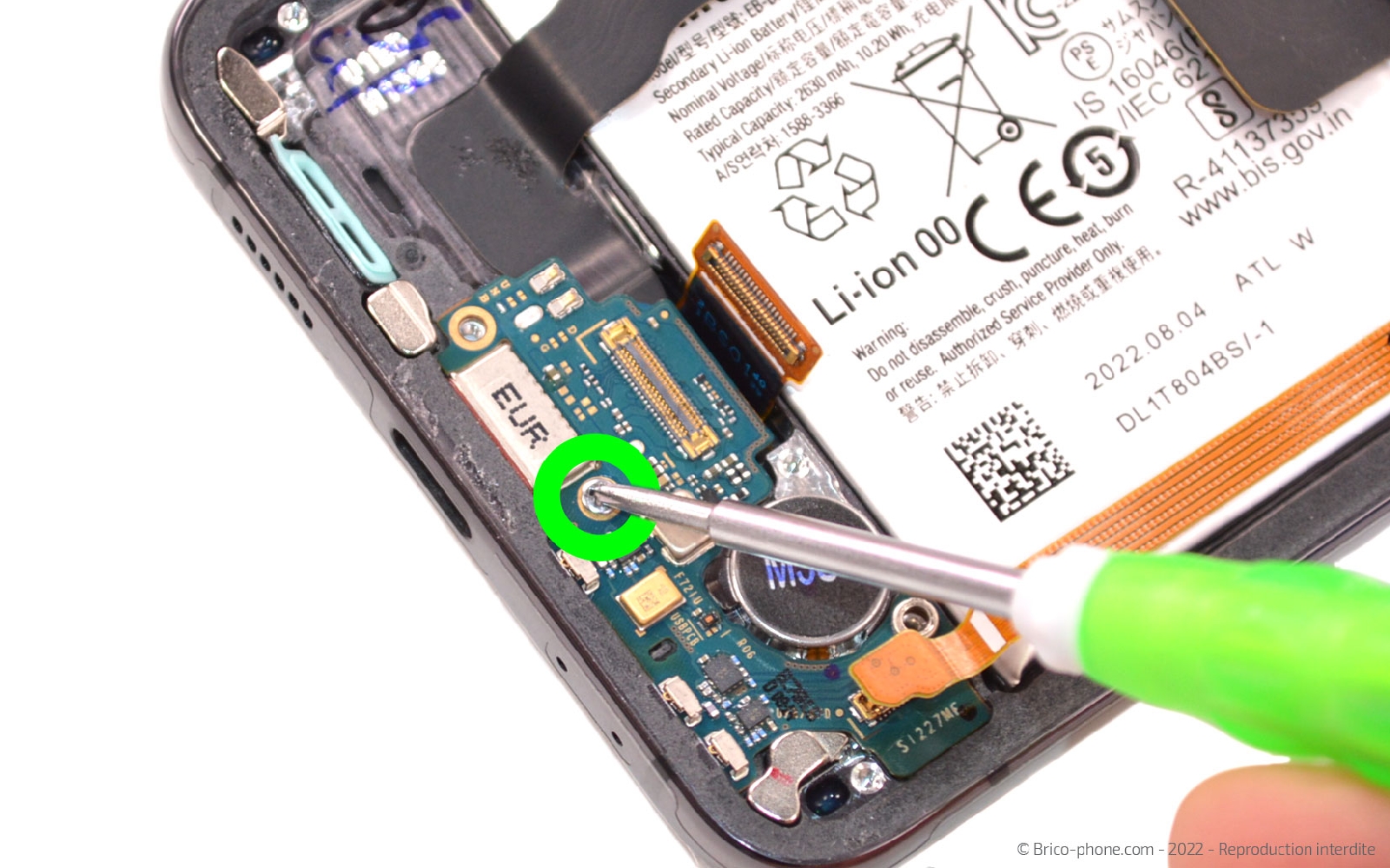

Etape 13 : Libérer le connecteur de charge
Gardez l'ustensile pour déconnecter la nappe d'interconnexion et celle de l'écran.

Ensuite, sortez la dernière vis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

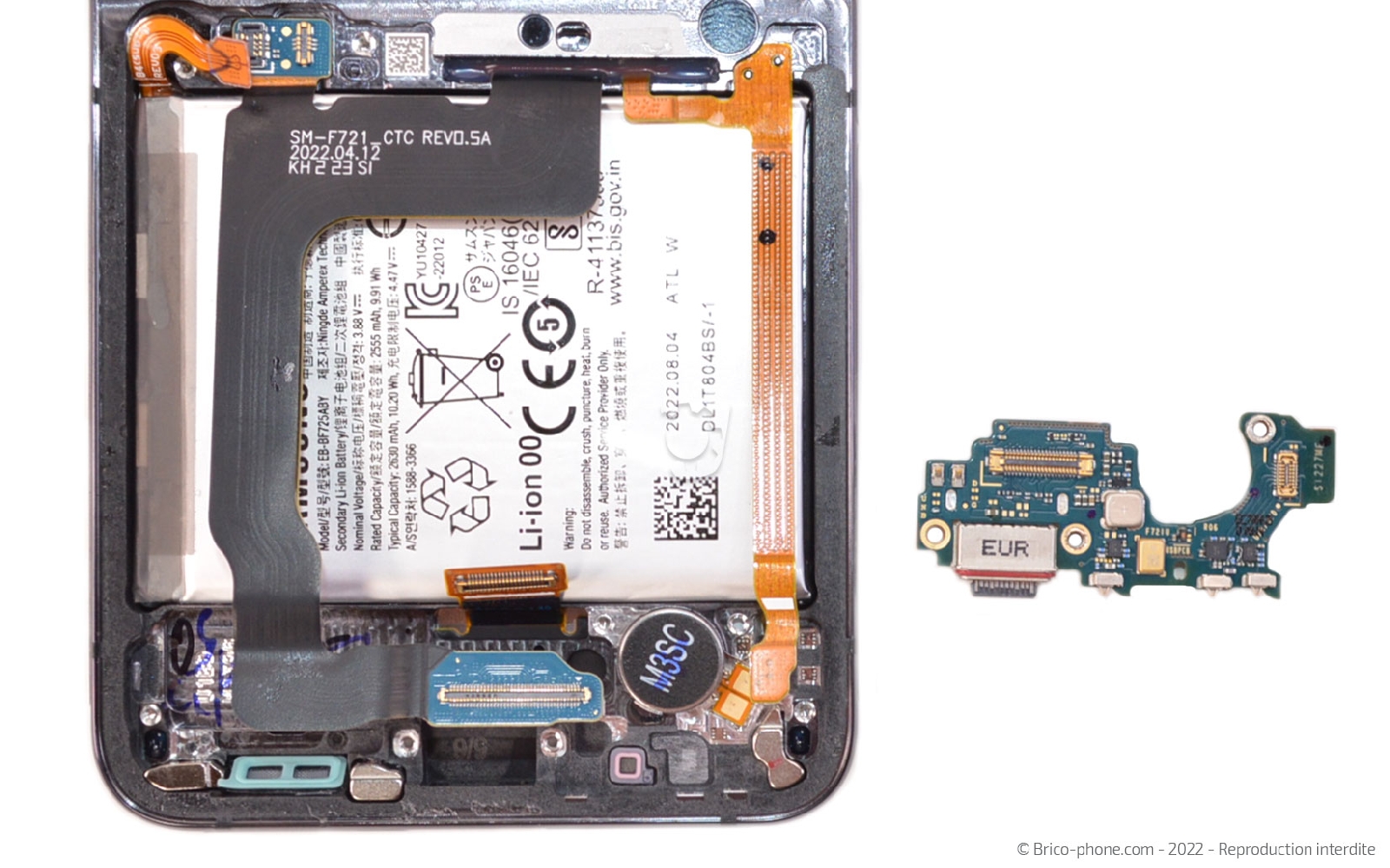

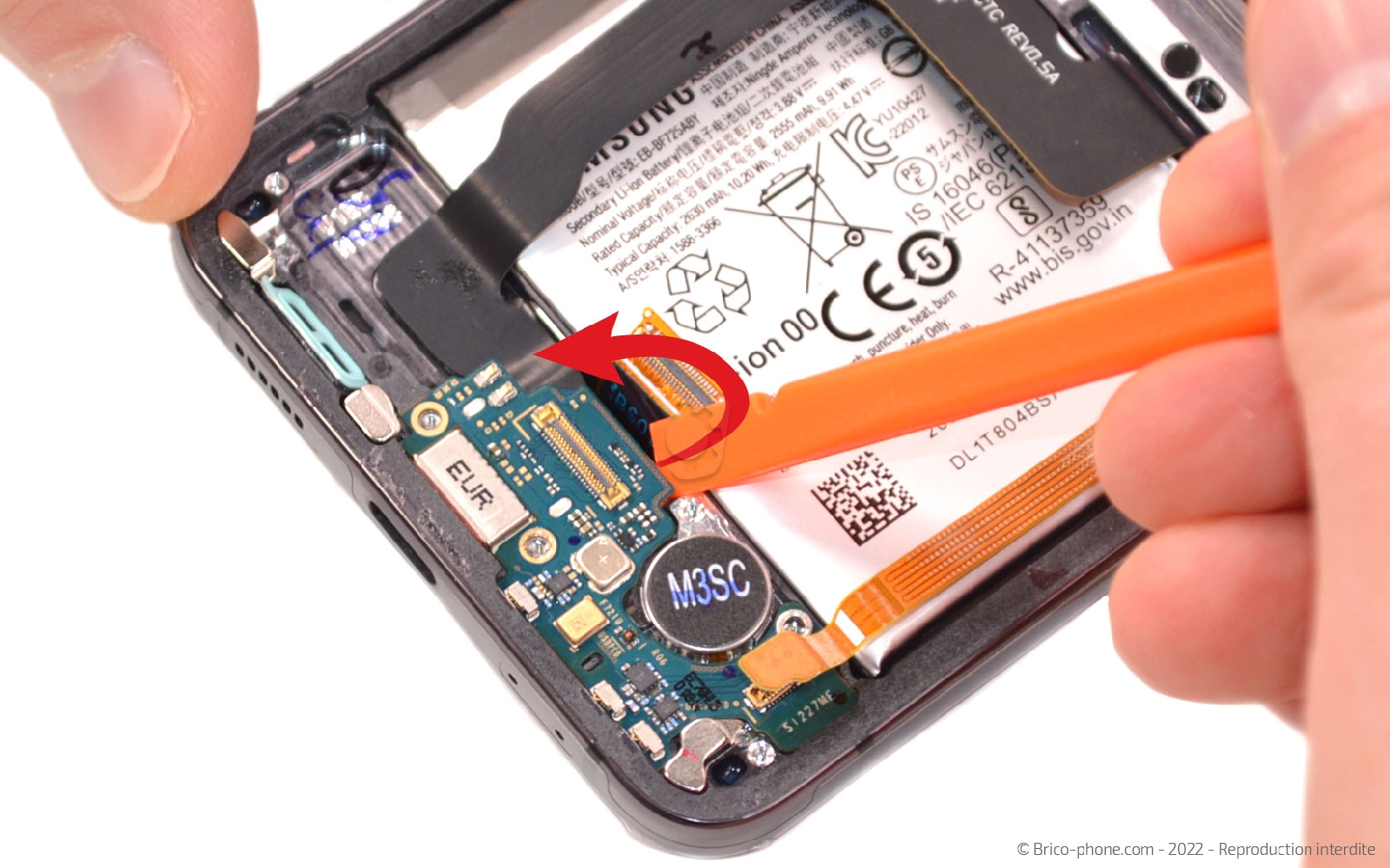

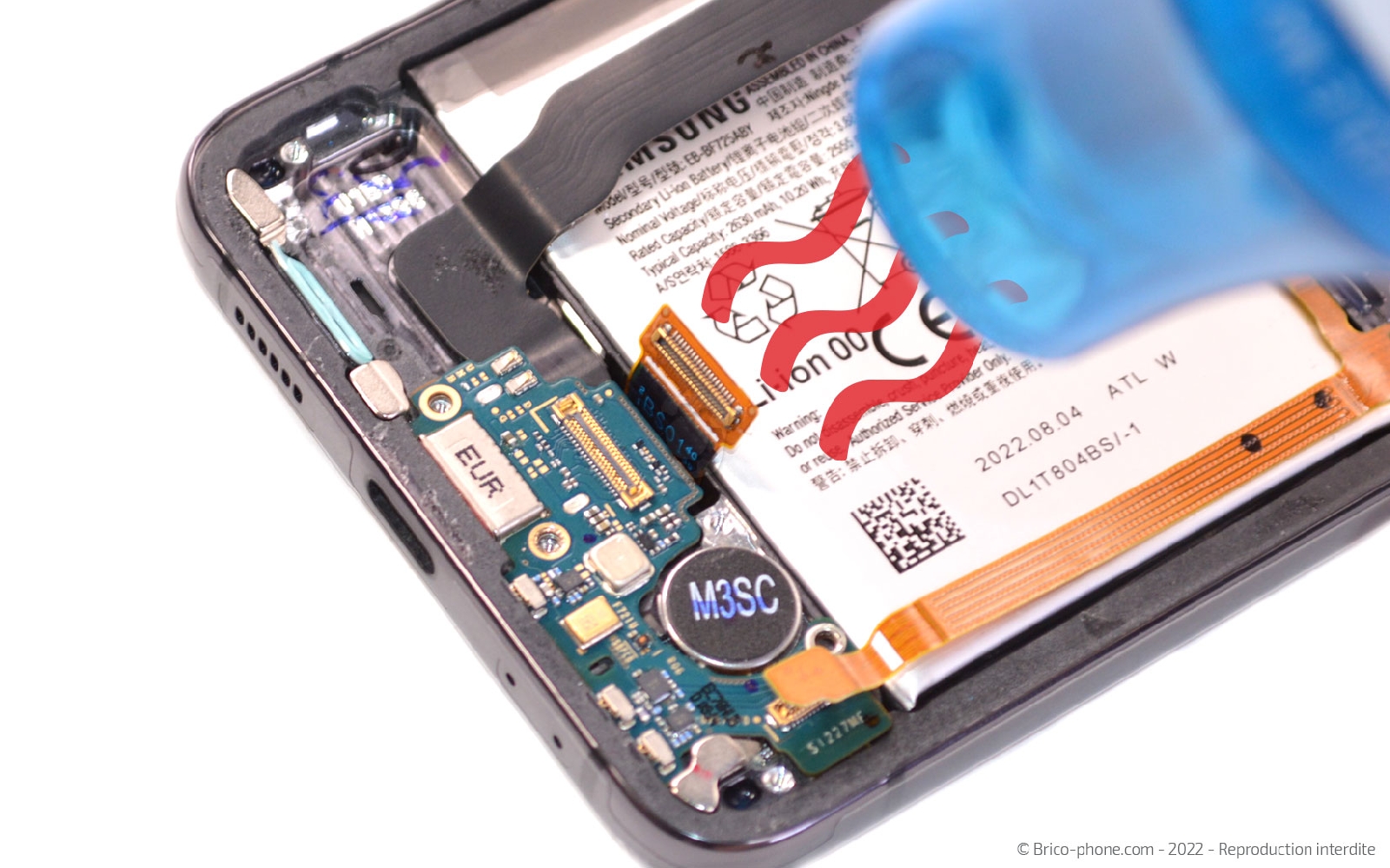

Etape 14 : Enlever le dock

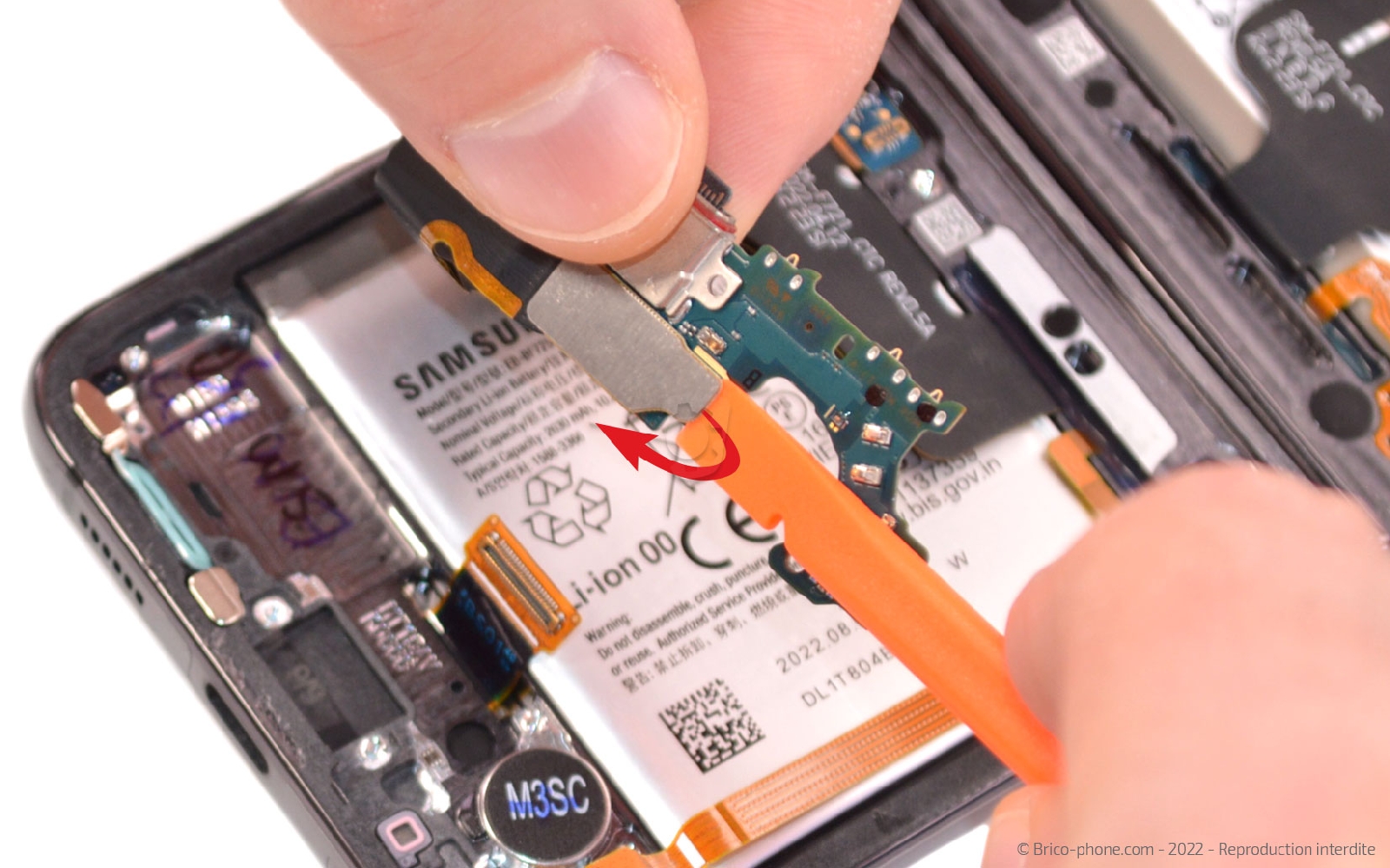

Chauffez légèrement le composant avant de glisser dessous le spudger pour détacher le connecteur de charge du châssis.

Il vous reste une dernière étape avant de libérer complètement le dock car ce dernier est encore branché à la carte mère avec une rallonge d'interconnexion qu'il vous faut déconnecter.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

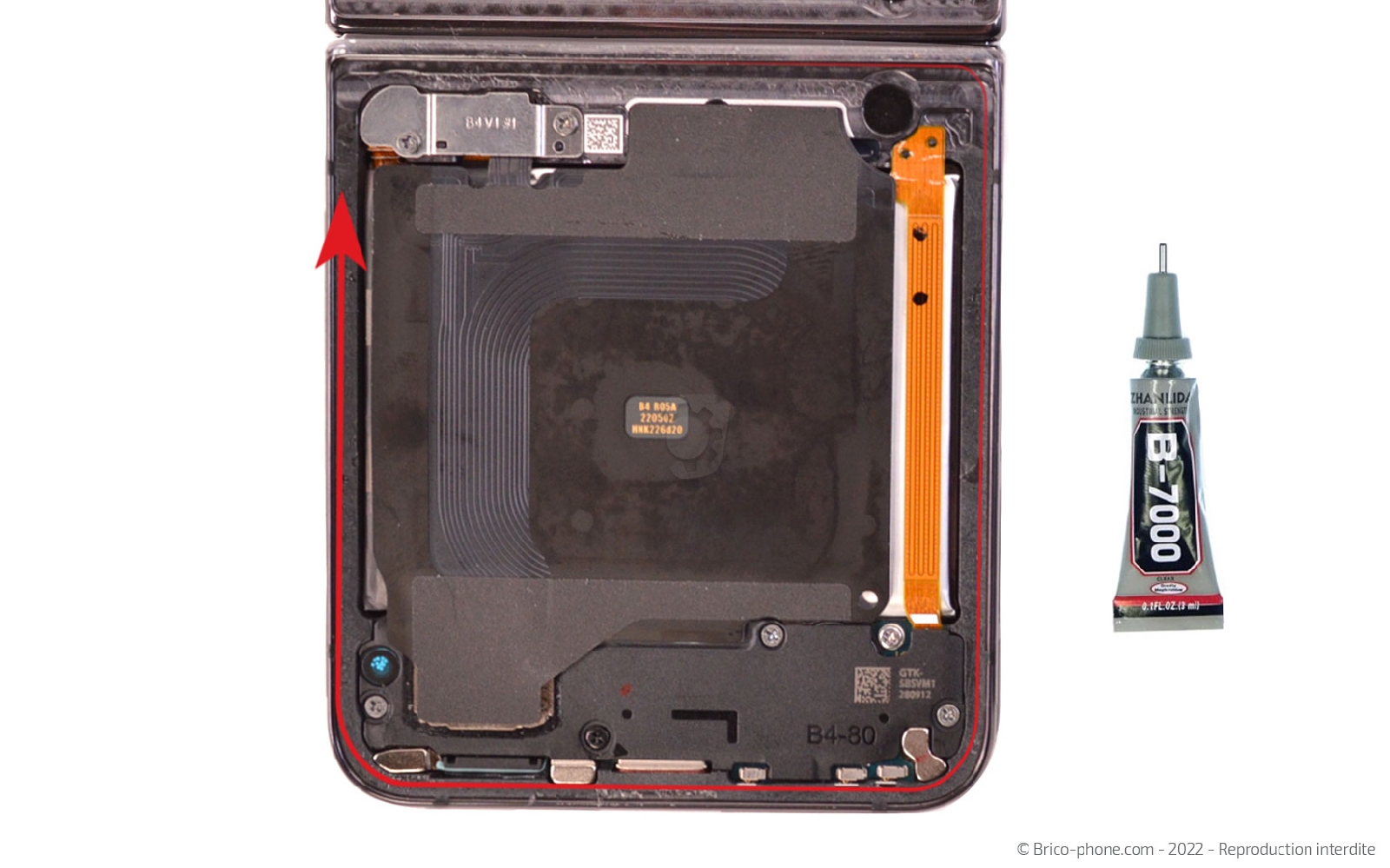

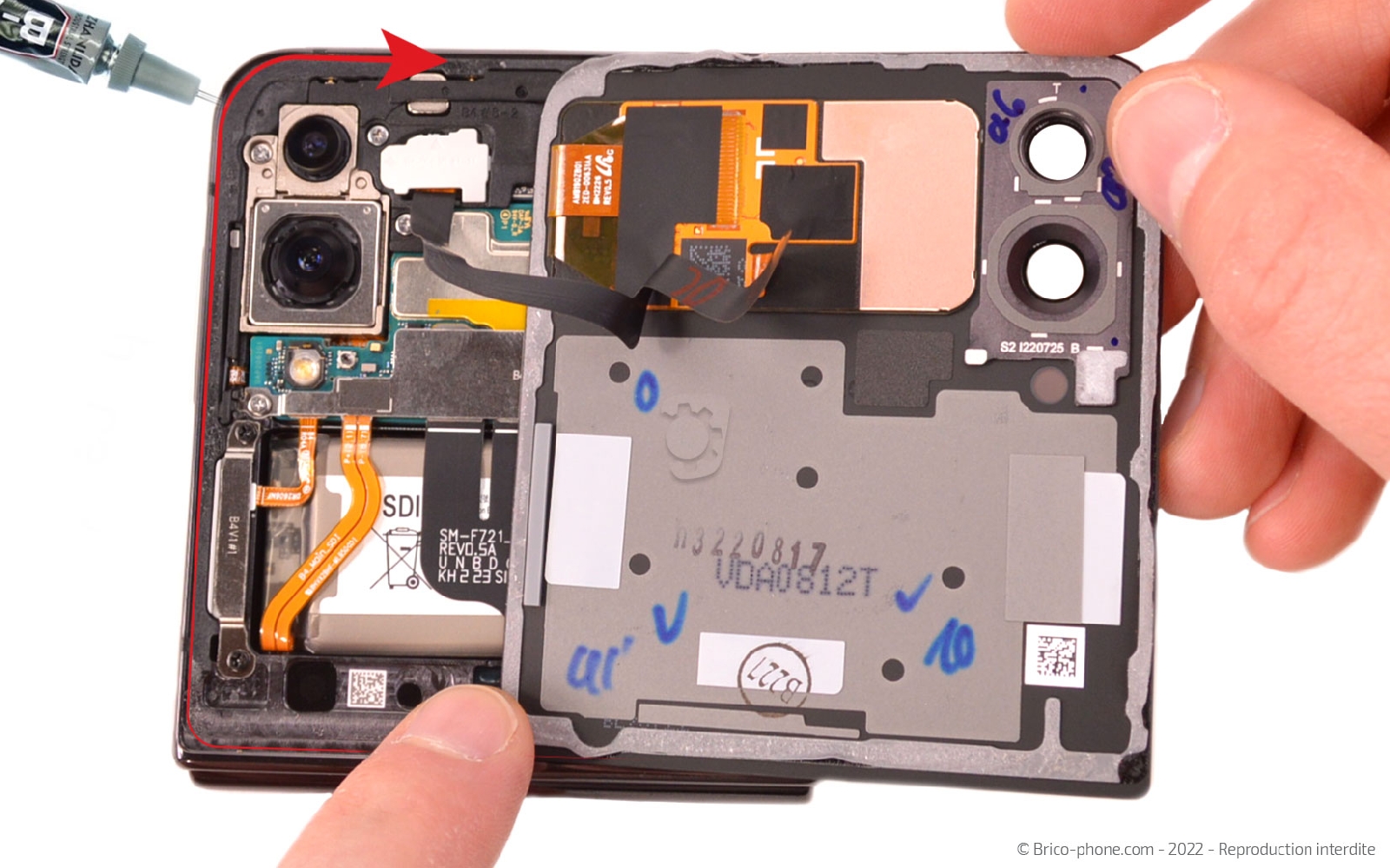

Refermer le téléphone
Une fois tous les composants installés, retirez si nécessaire les résidus de stickers avant d'appliquer un filet de colle sur le contour du châssis afin de pouvoir placer les vitres arrières.

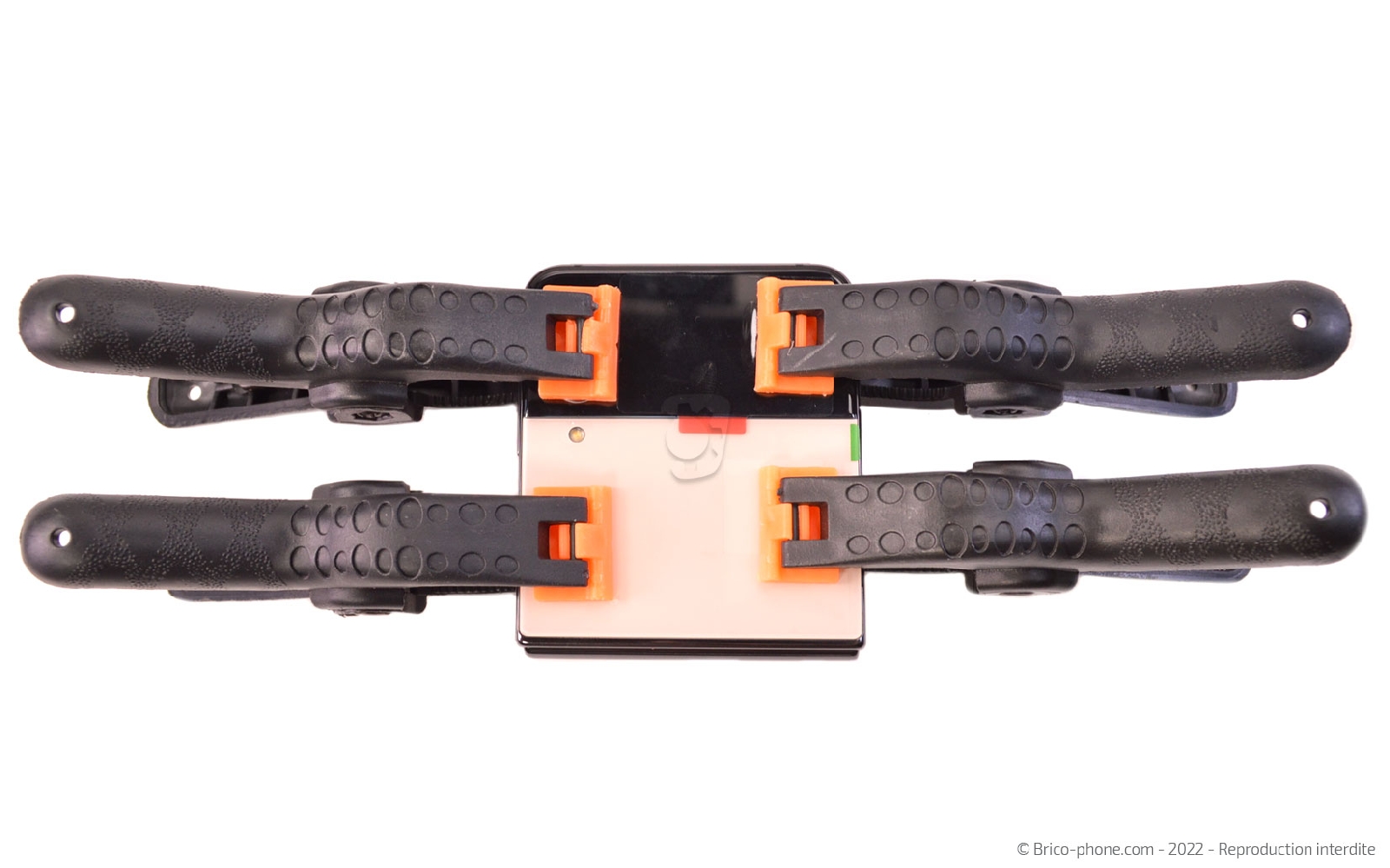

Ensuite, laissez sécher la colle environ 1 heure en vous aidant de pinces ou de gros livres.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
