Comment changer les vitres arrière sur Galaxy Z Flip4

Temps estimé : 15 min
Difficulté : 2/5
Note de réparabilité : 15/20
Galaxy Z Flip4 | Temps estimé : 15 min | Difficulté : 2/5

L'une des vitres arrière de votre Samsung Galaxy Z Flip 4 s'est cassée suite à une chute ?
Pas de panique, suivez ce guide pour remplacer facilement le composant endommagé sans faire appel à une aide extérieure.

Il vous suffit de sélectionner les étapes qui concernent la vitre abîmée avant de commencer la réparation :
- Etape 1, 2 et 3 : pour le retrait de la façade unie ;
- Etape 1, 4 et 5 : pour le retrait de la vitre avec l'écran externe.

Diagnostic

›  Vitre arrière endommagée, rayée...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Vitre arrière inférieure pour Samsung Galaxy Z Flip4 - Graphite
34,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°9 spécialement composé par nos techniciens
5,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Outil d'ouverture iFlex
9,90 €
Ajouter au panier

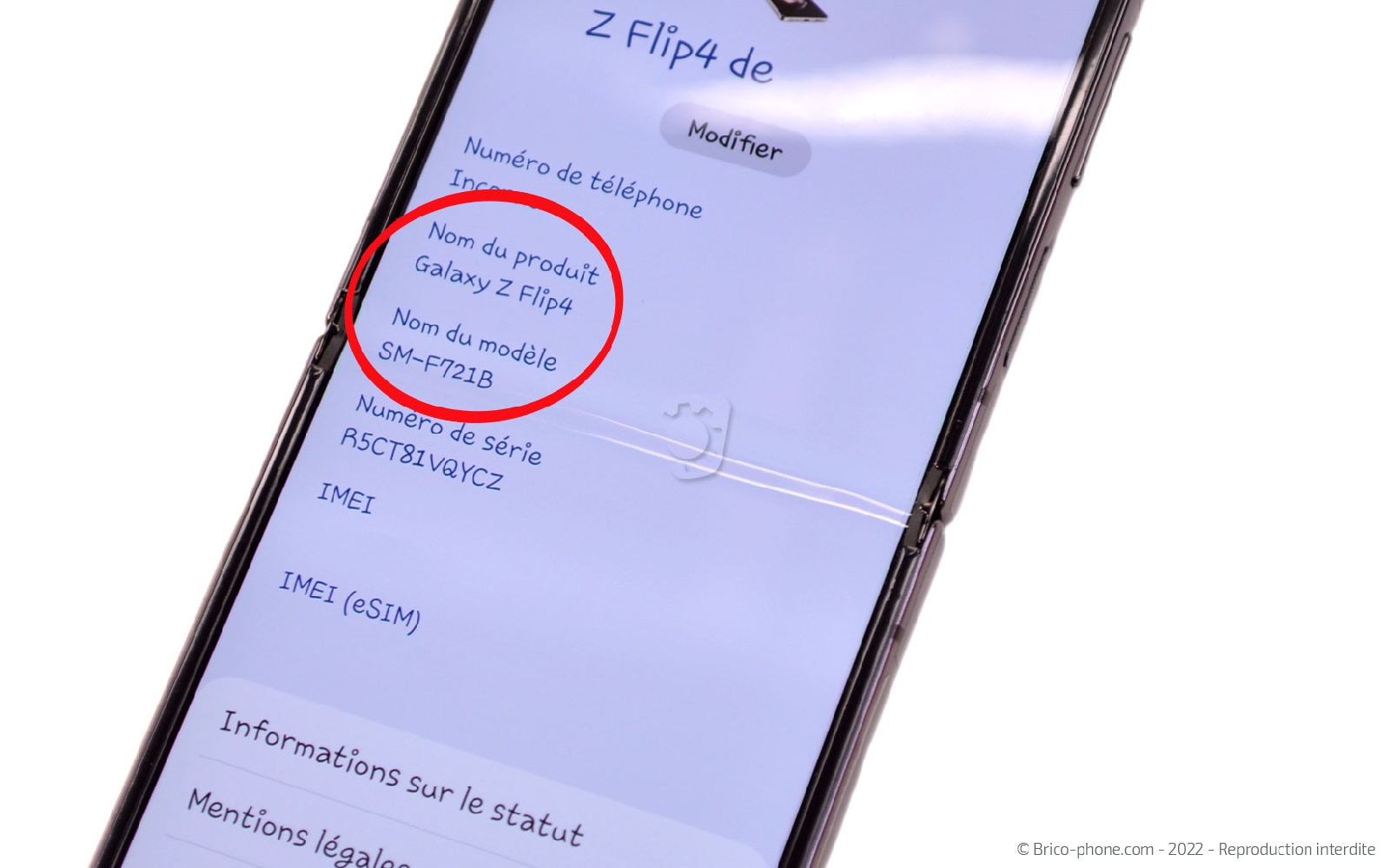

Avant de commencer
Dans un premier temps, nous vous conseillons de vérifier la compatibilité entre la pièce choisie et votre Samsung Galaxy Z Flip 4.
Pour cela, assurez vous que la référence inscrite dans les paramètres de votre appareil se trouve bien dans la liste des modèle compatible avec le nouveau composant.

Une fois la commande reçue, préparez un espace de travail propre et dégagé avec tous les outils et accessoires nécessaires à proximité.

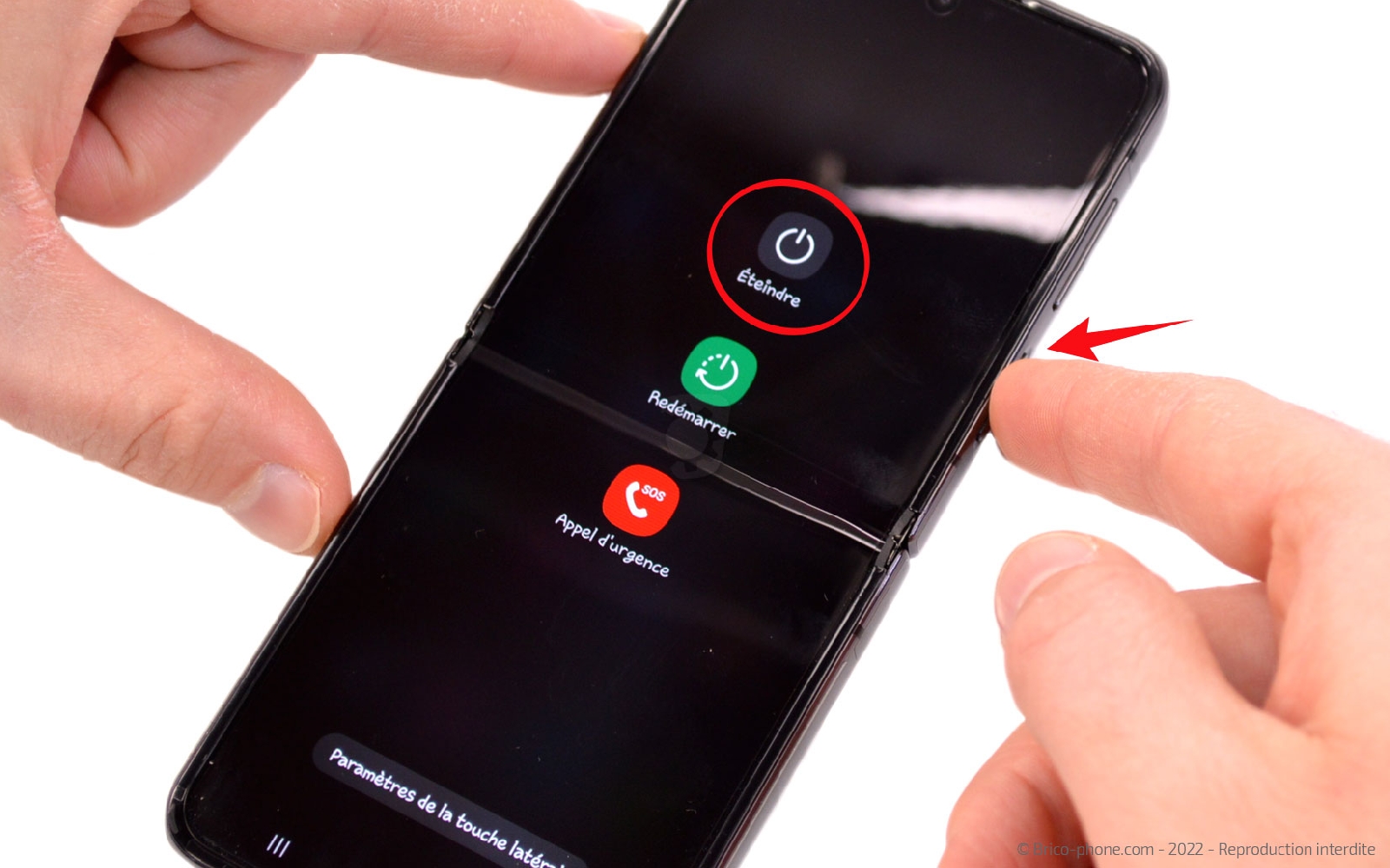

Commencez la réparation par l'extinction complète de votre appareil.

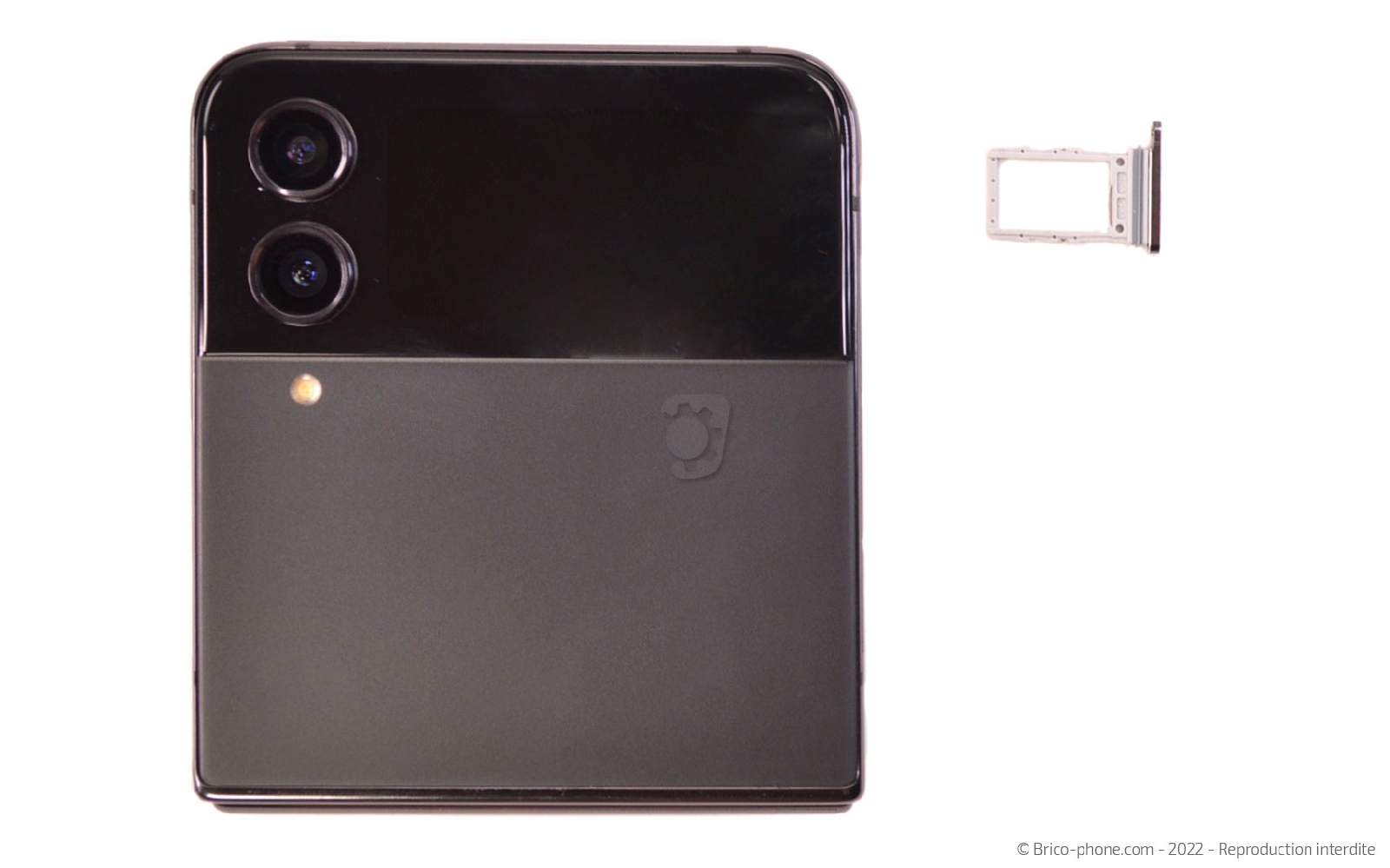

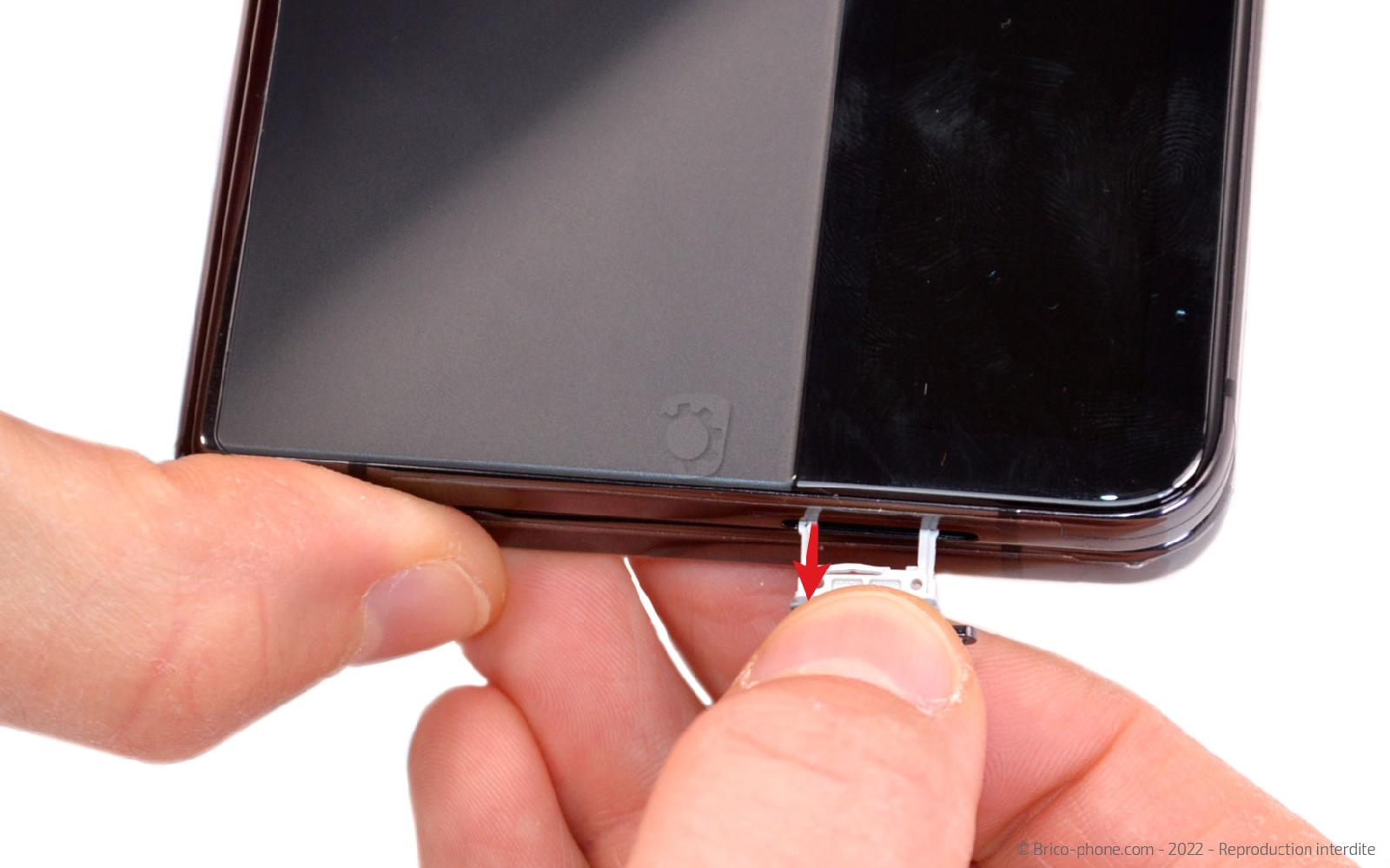

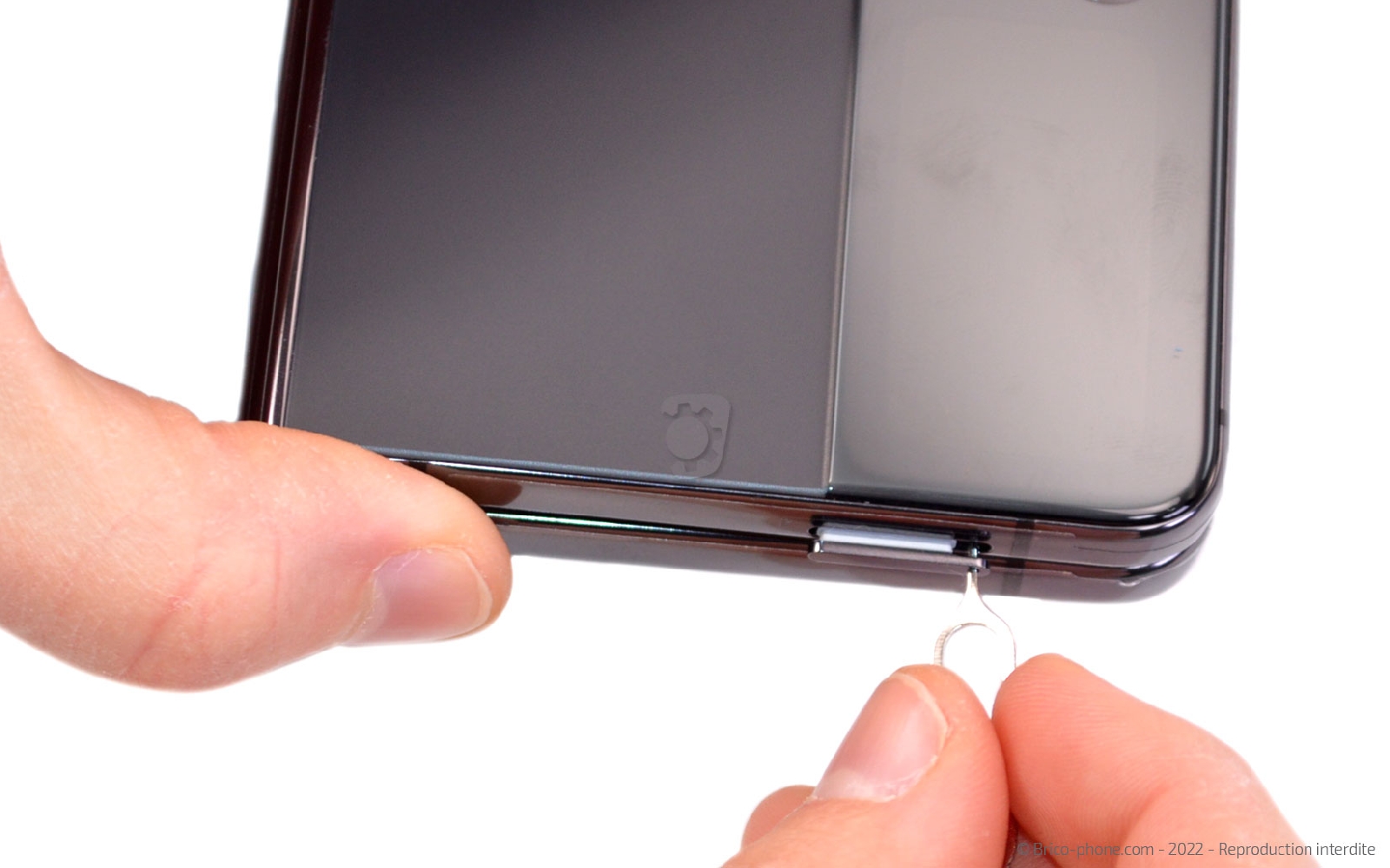

Etape 1 : Extraire le rack SIM
Utilisez l'outil d'extraction pour retirer le tiroir de la carte SIM de votre appareil.
Outils du kit utilisés
Outils du kit utilisés

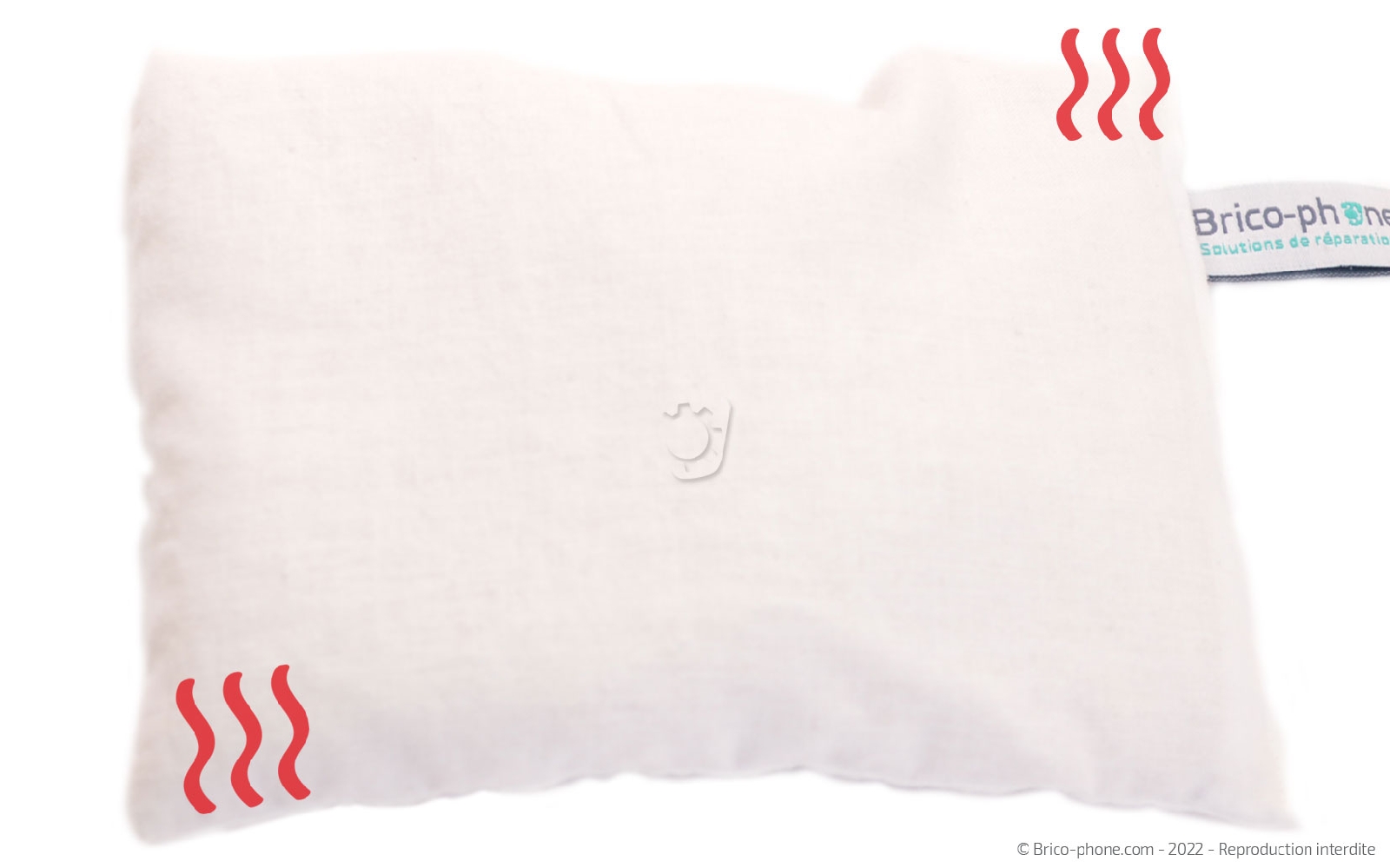

Etape 2 : Chauffer la première vitre arrière

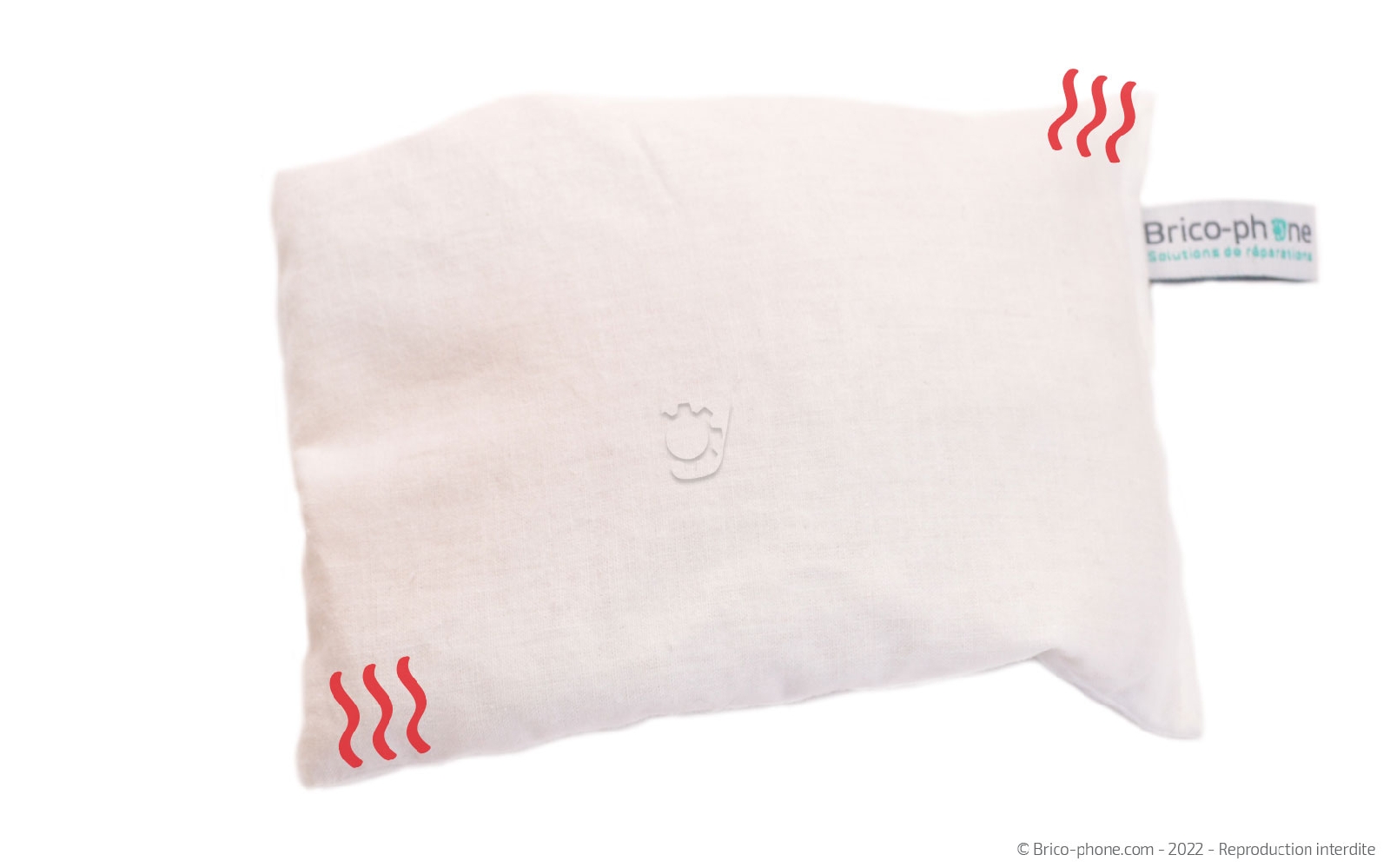

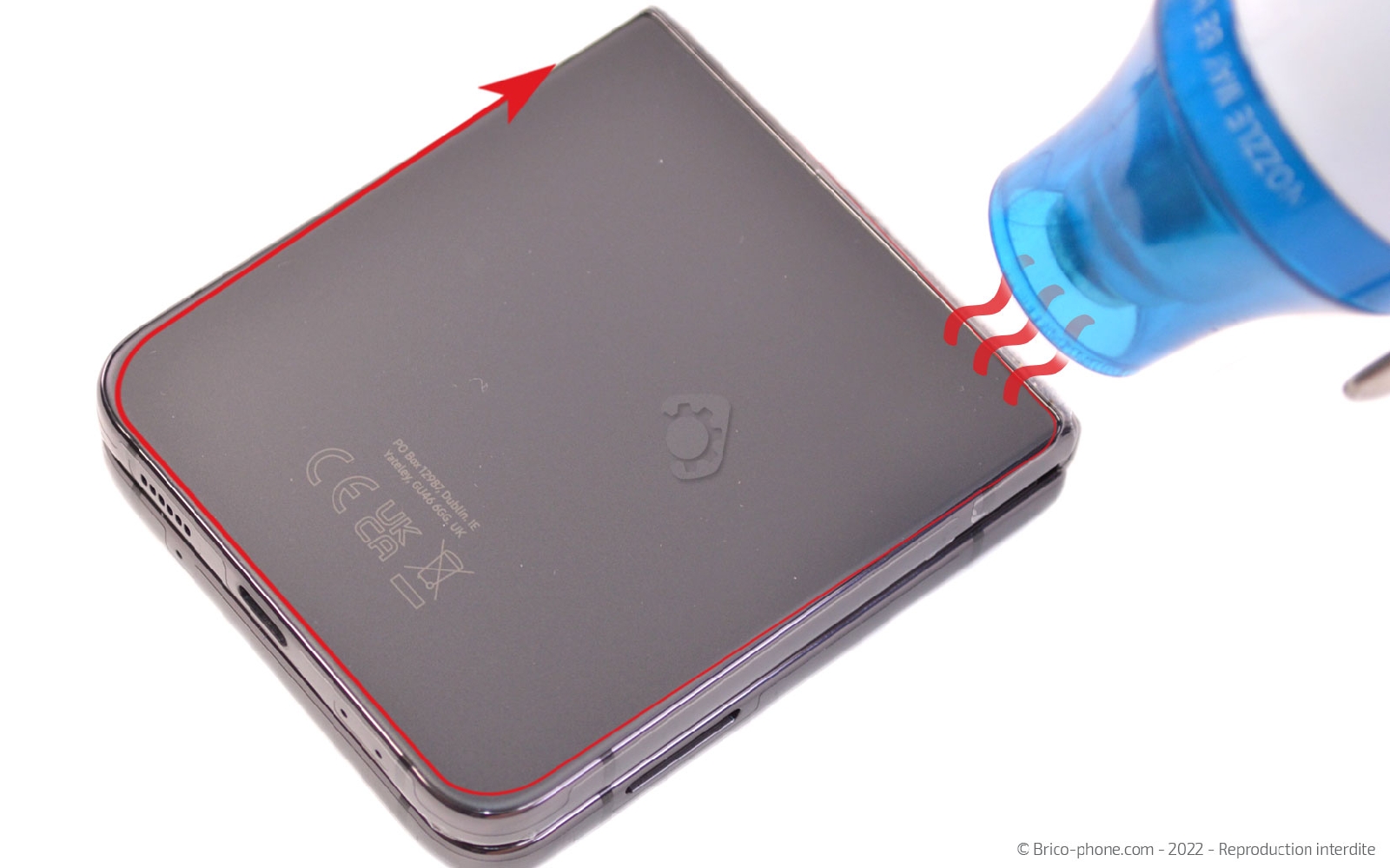

Pour décoller les vitres arrières de votre Samsung vous allez devoir utiliser soit le coussin chauffant soit le décapeur thermique.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

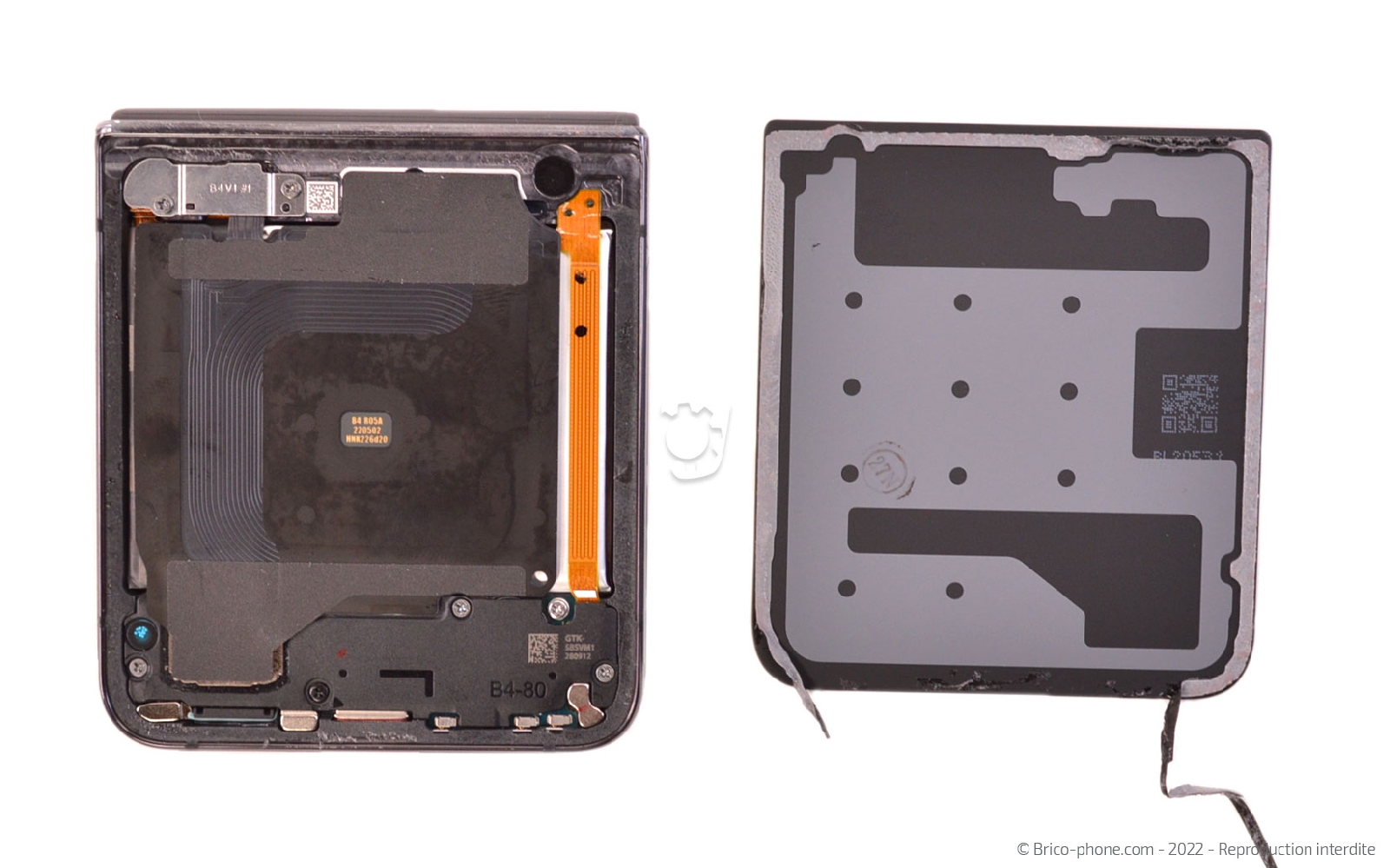

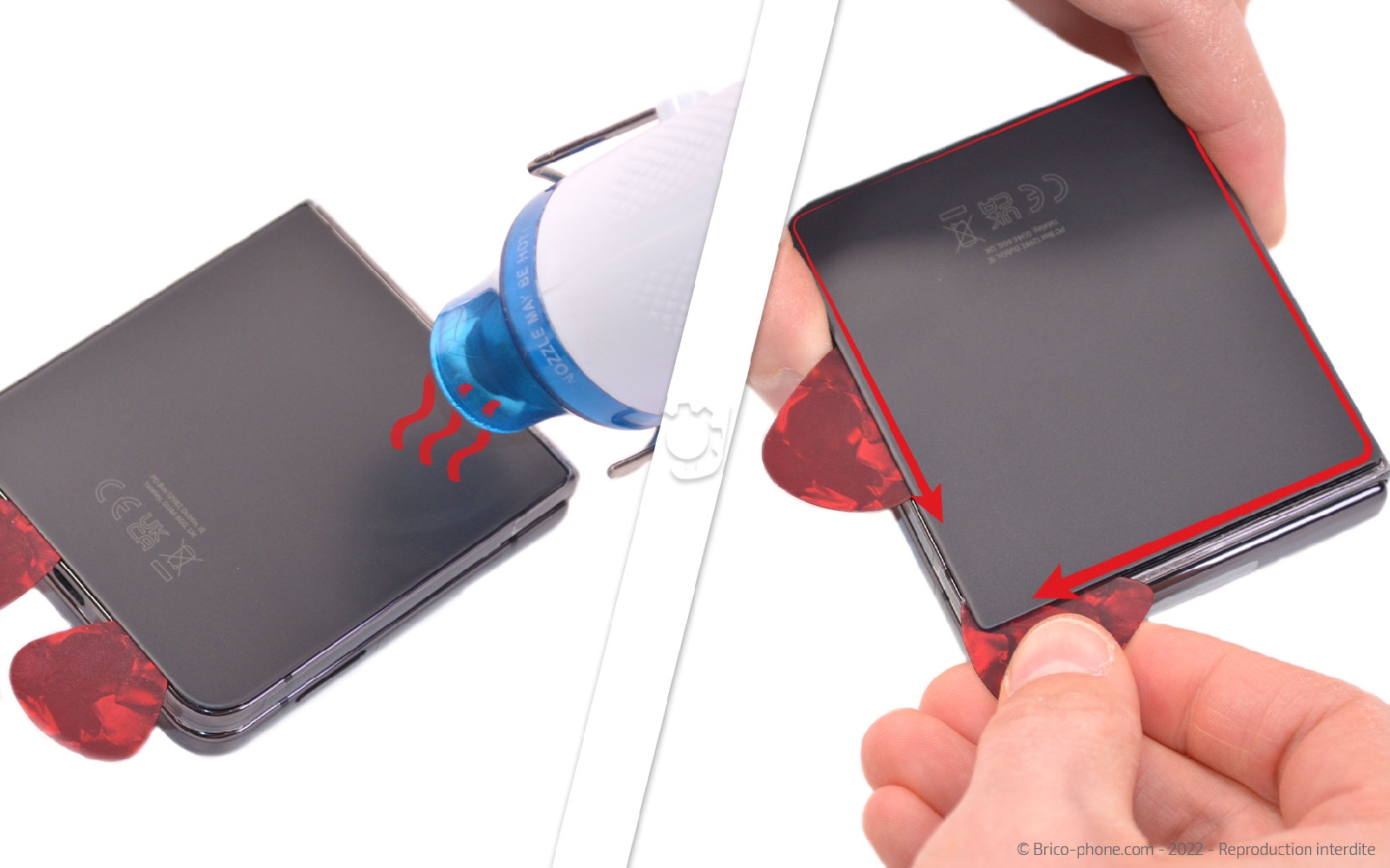

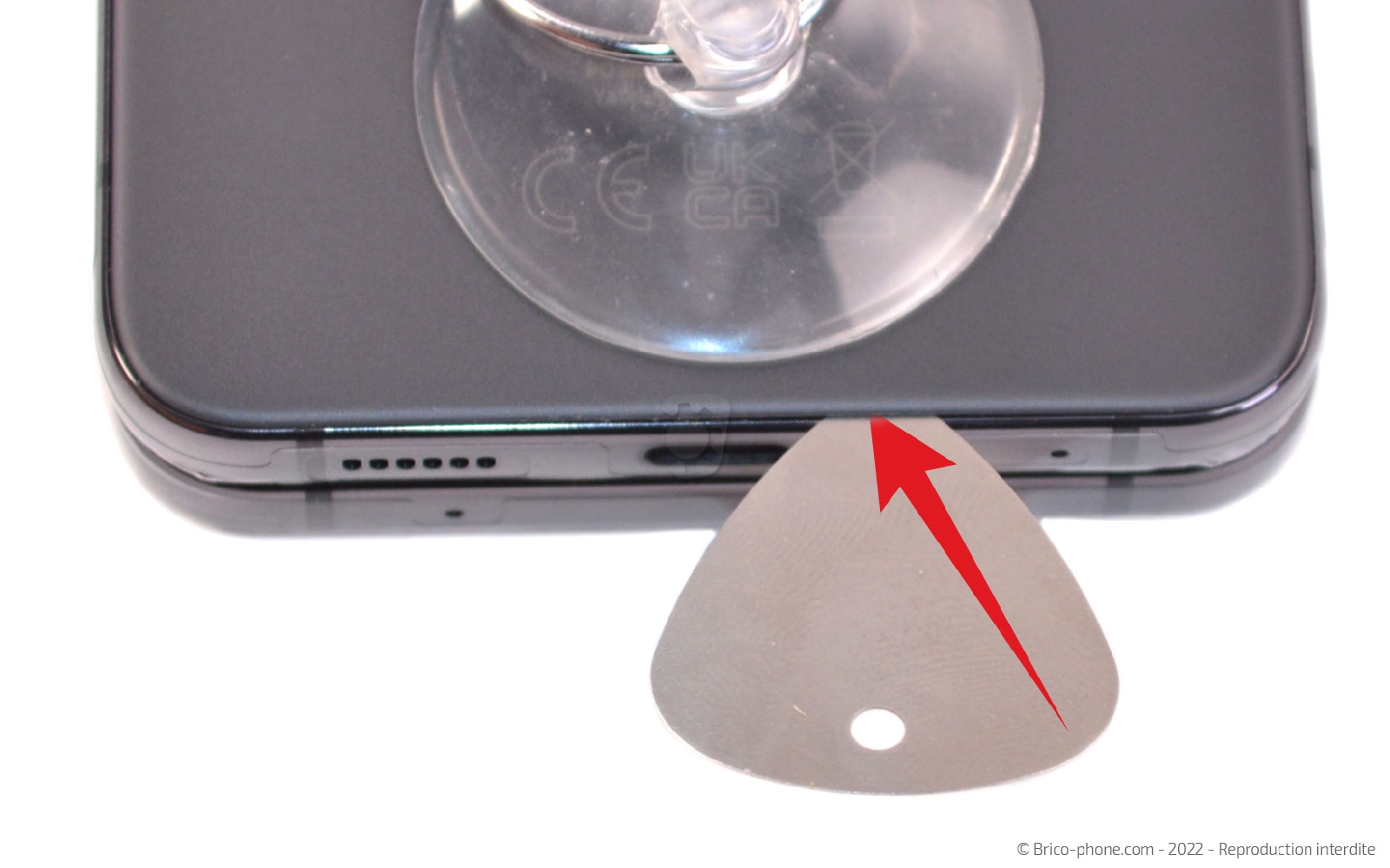

Etape 3 : Détacher la première vitre arrière

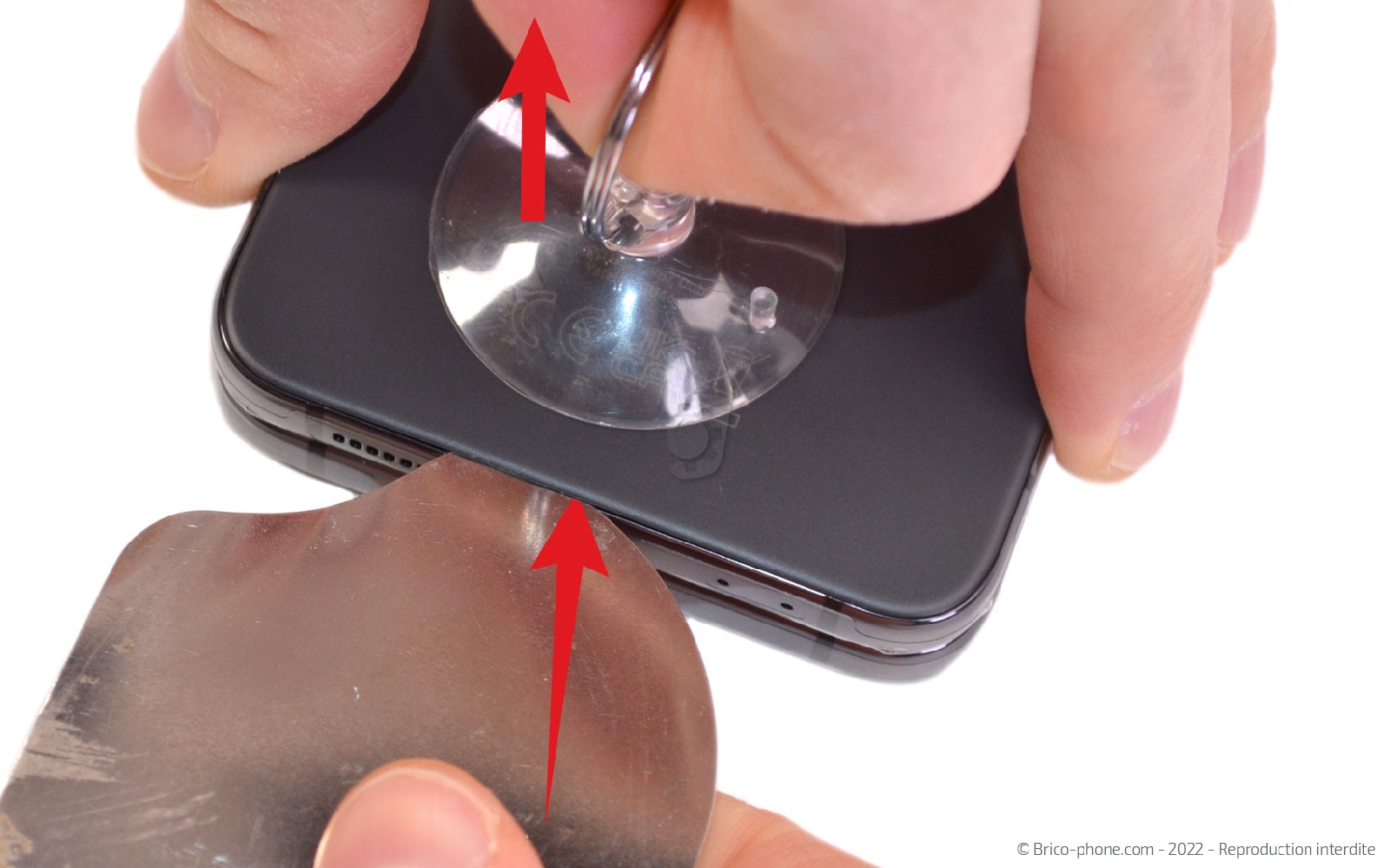

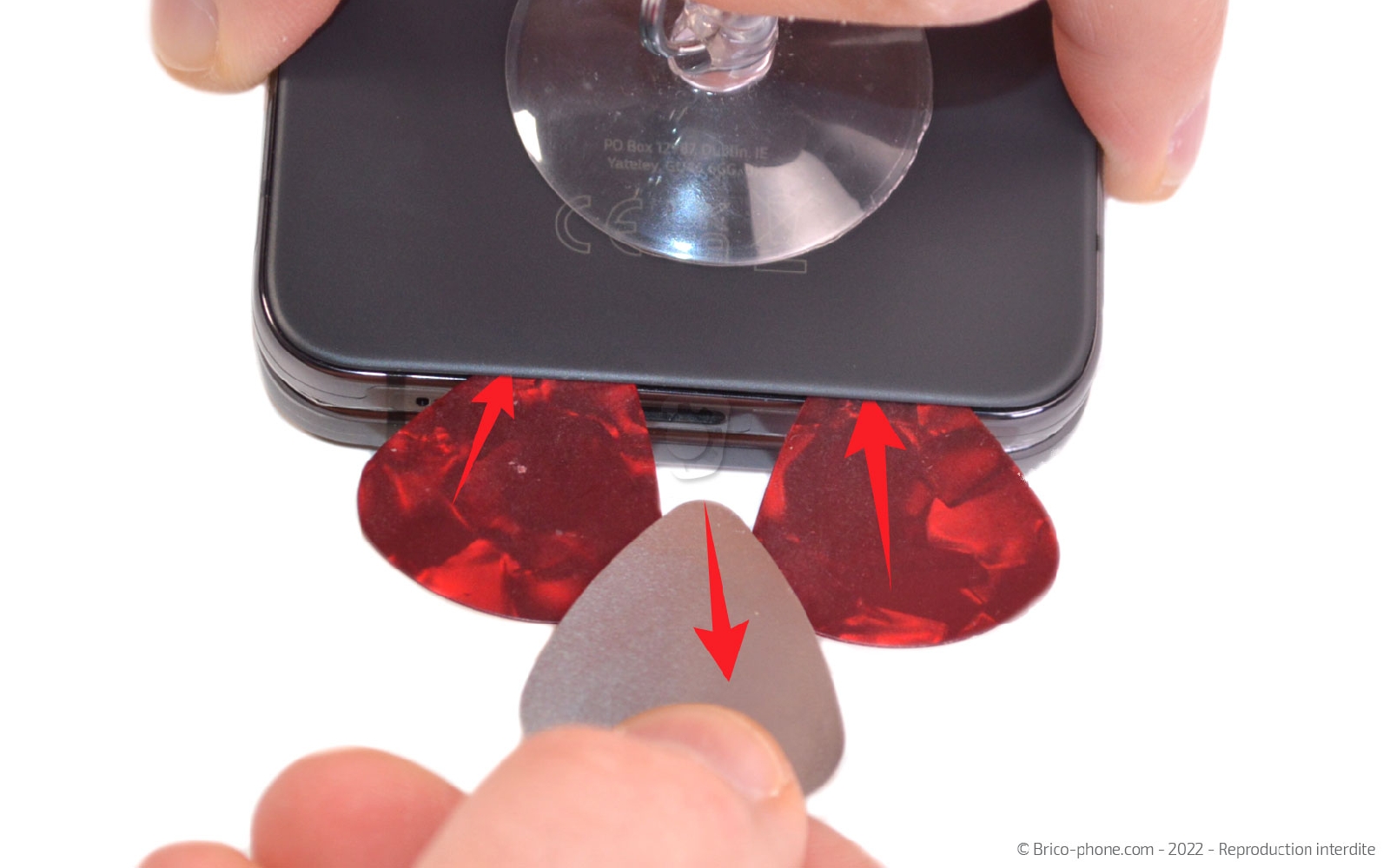

Insérez le médiator en métal entre la vitre arrière et le châssis afin d'agrandir l'interstice et d'y glisser les médiators en plastiques.

Pour continuer le décollage, n'hésitez pas à chauffer de nouveau le contour de la vitre arrière pour faire circuler le médiator et ouvrir une partie de l'appareil.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

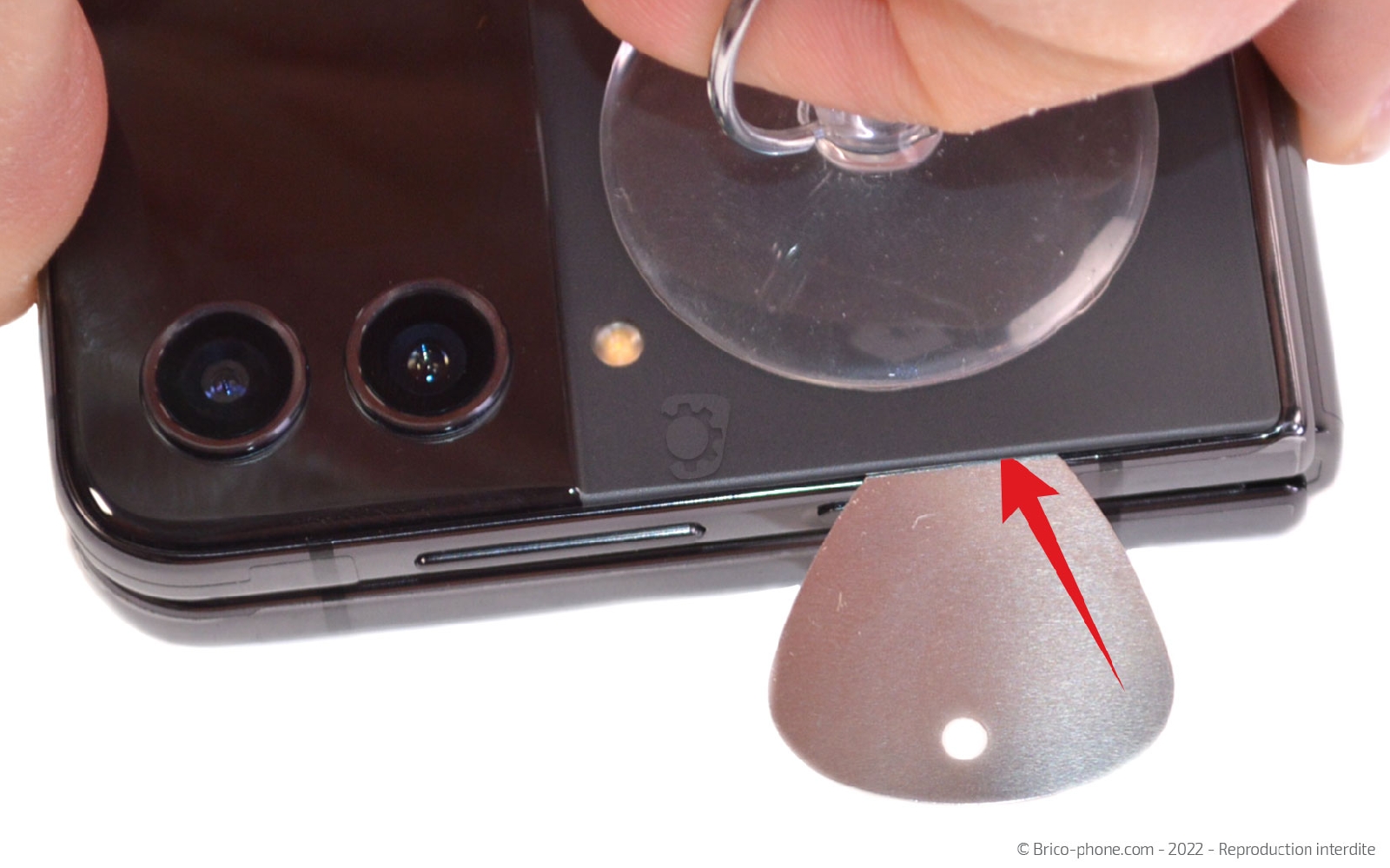

Etape 4 : Ramollir les stickers de la seconde vitre arrière

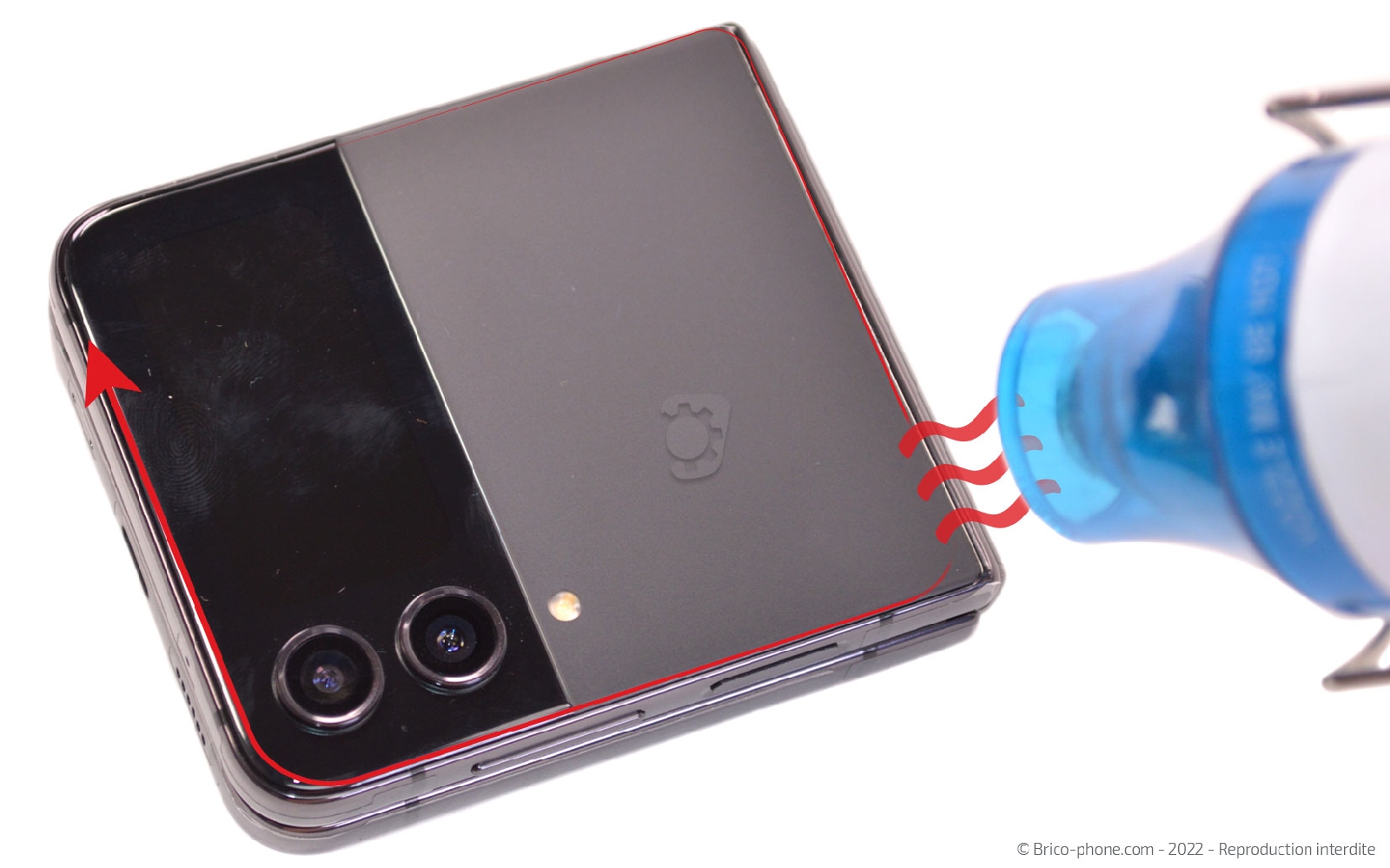

Comme pour la première vitre arrière, vous devez chauffer le composant.

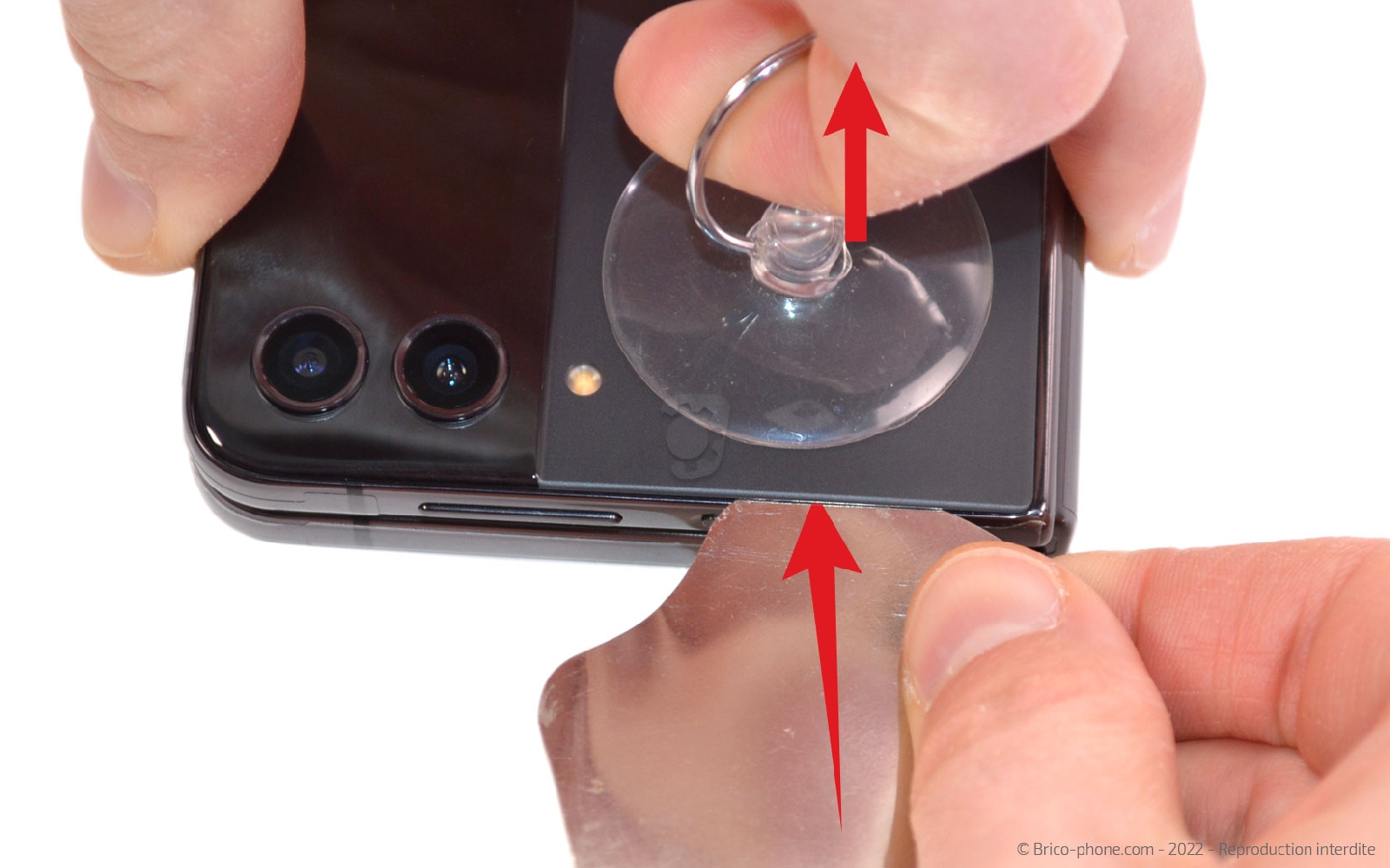

Ensuite, créez un insterstice avec l'outil iFlex avant de le remplacer la le médiator en métal troué.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Outil d'ouverture iFlex
9,90 €

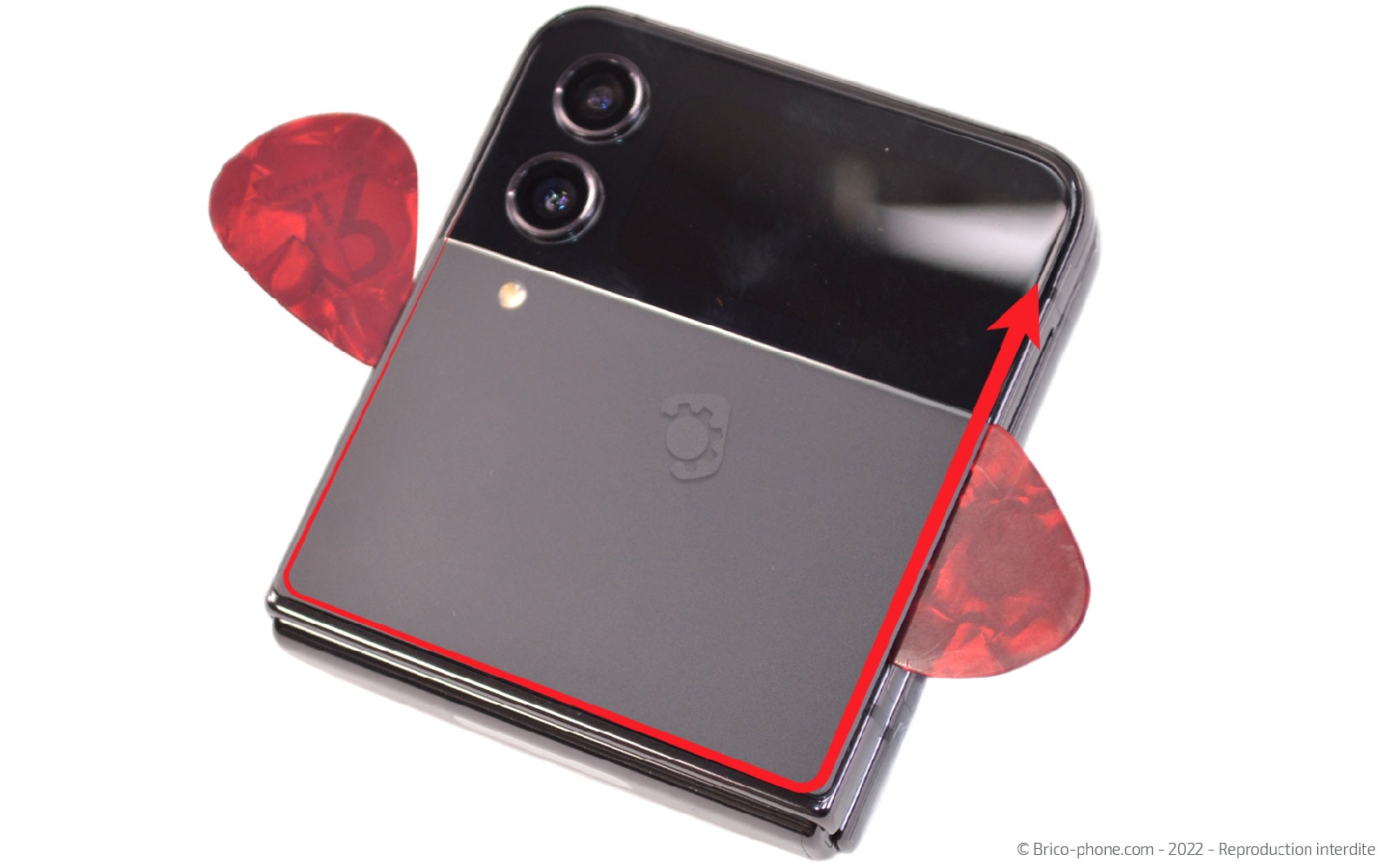

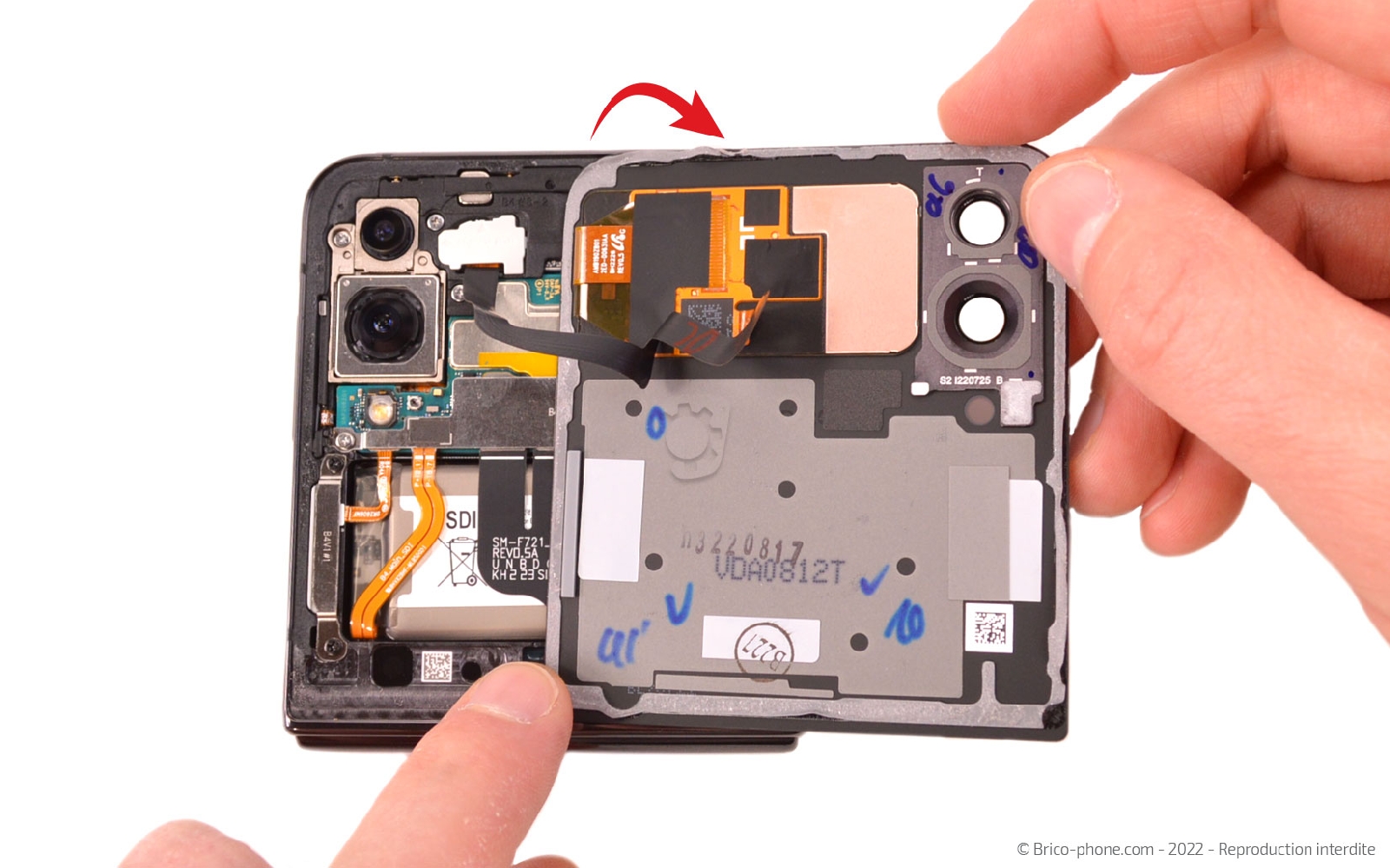

Etape 5 : Décoller la seconde vitre arrière

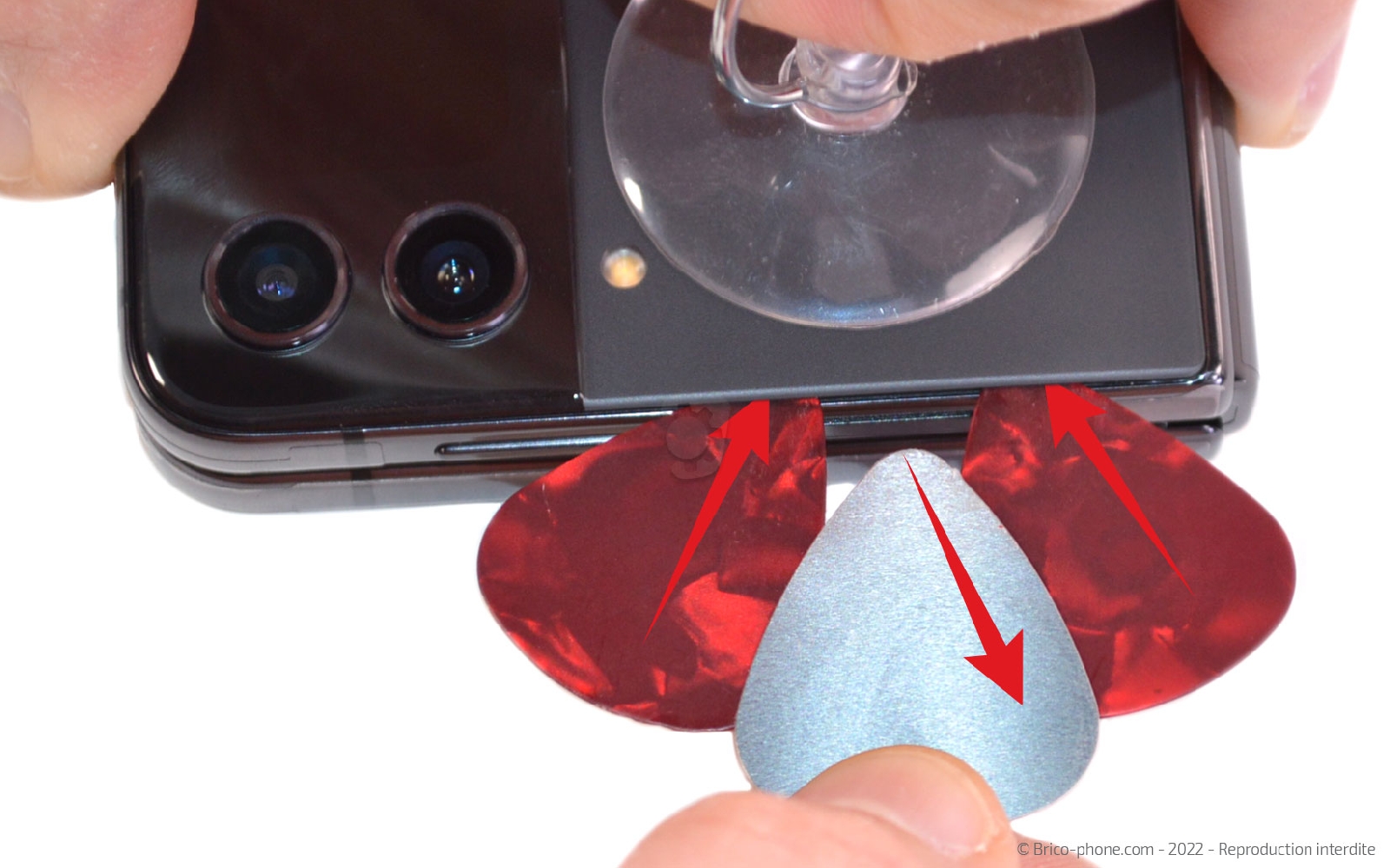

Une fois l'espace créé, remplacez le médiator métallique par ses homologues en plastique.

Ensuite, faites glisser les outils autour du composant pour le décoller.

Lors de l'ouverture, faites attention car l'écran externe est encore connecté à la carte mère. Faites donc basculer le la vitre arrière sur le châssis pour passer à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés

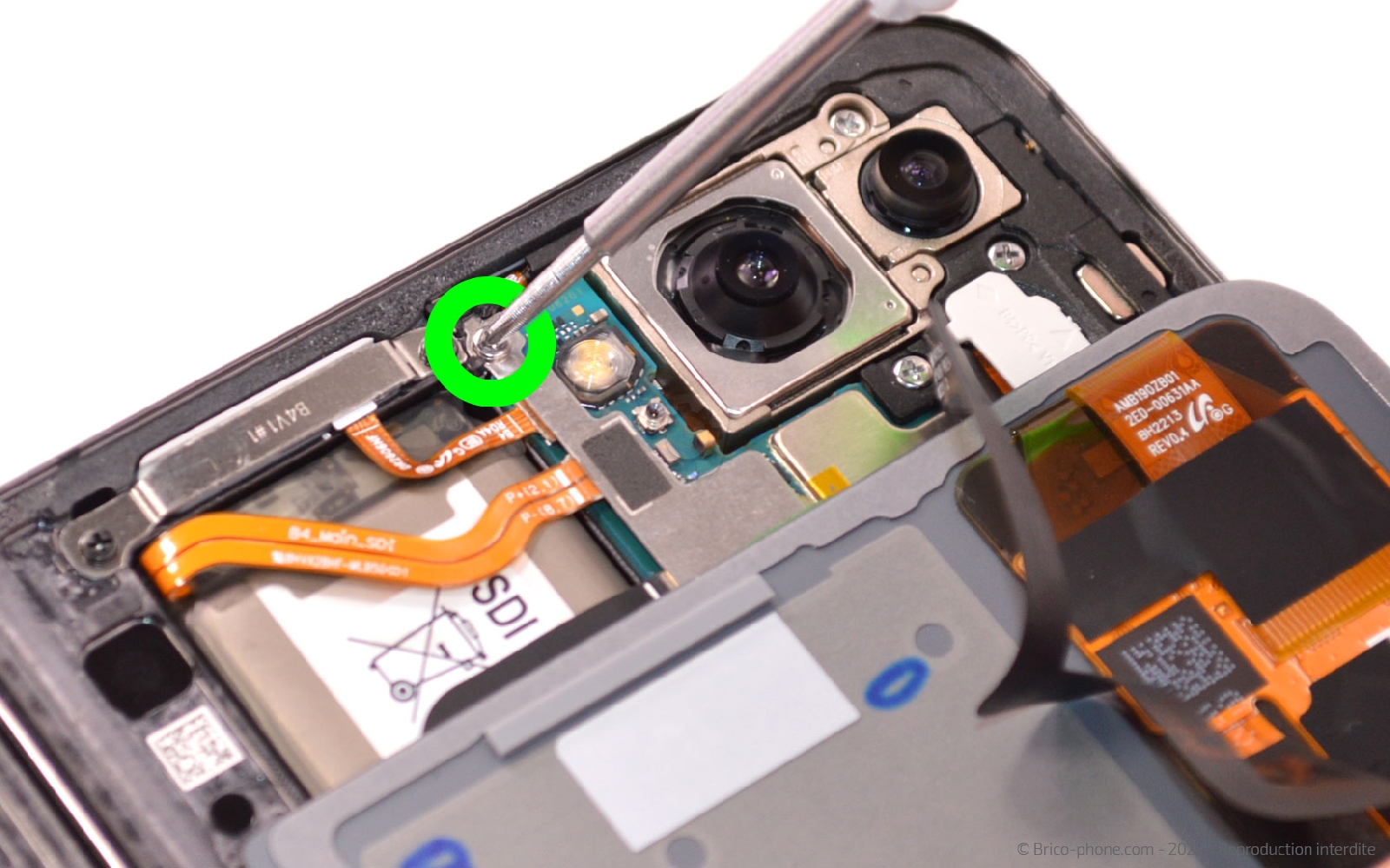

Etape 6 : Mettre hors tension la batterie secondaire

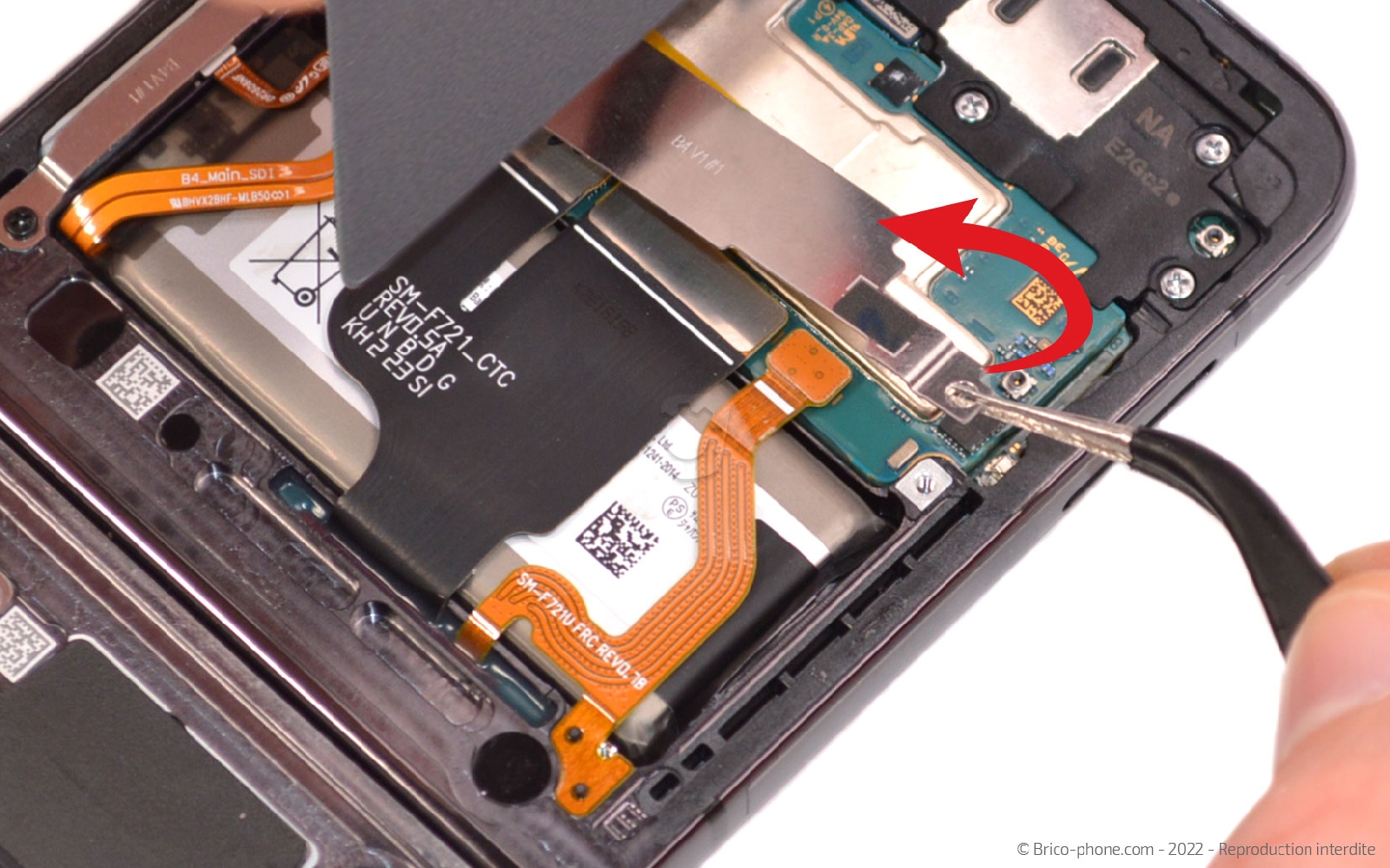

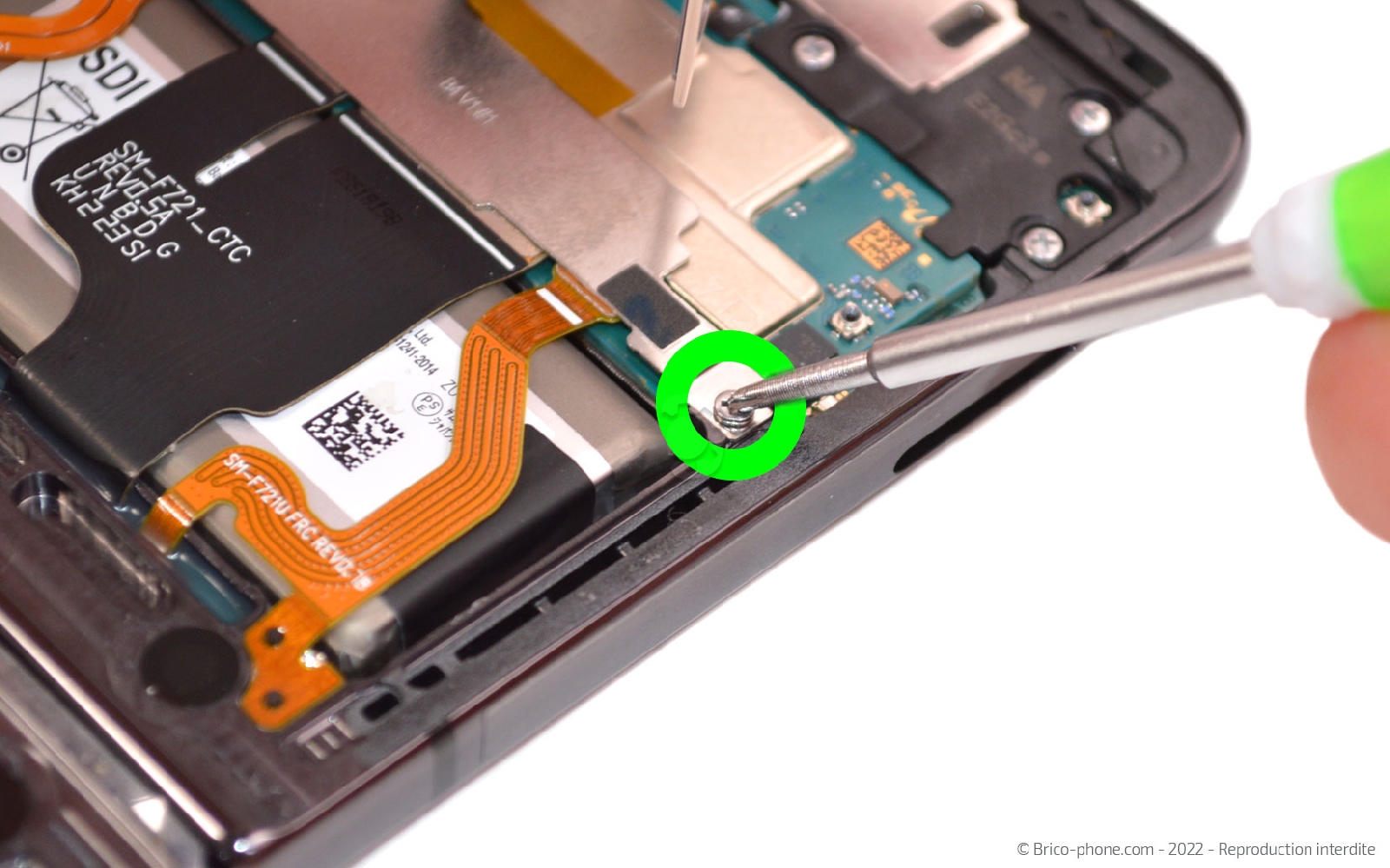

Utilisez le tournevis cruciforme pour extraire les deux vis de la plaquette métallique qui protège les différentes nappes de la partie supérieure du téléphone.

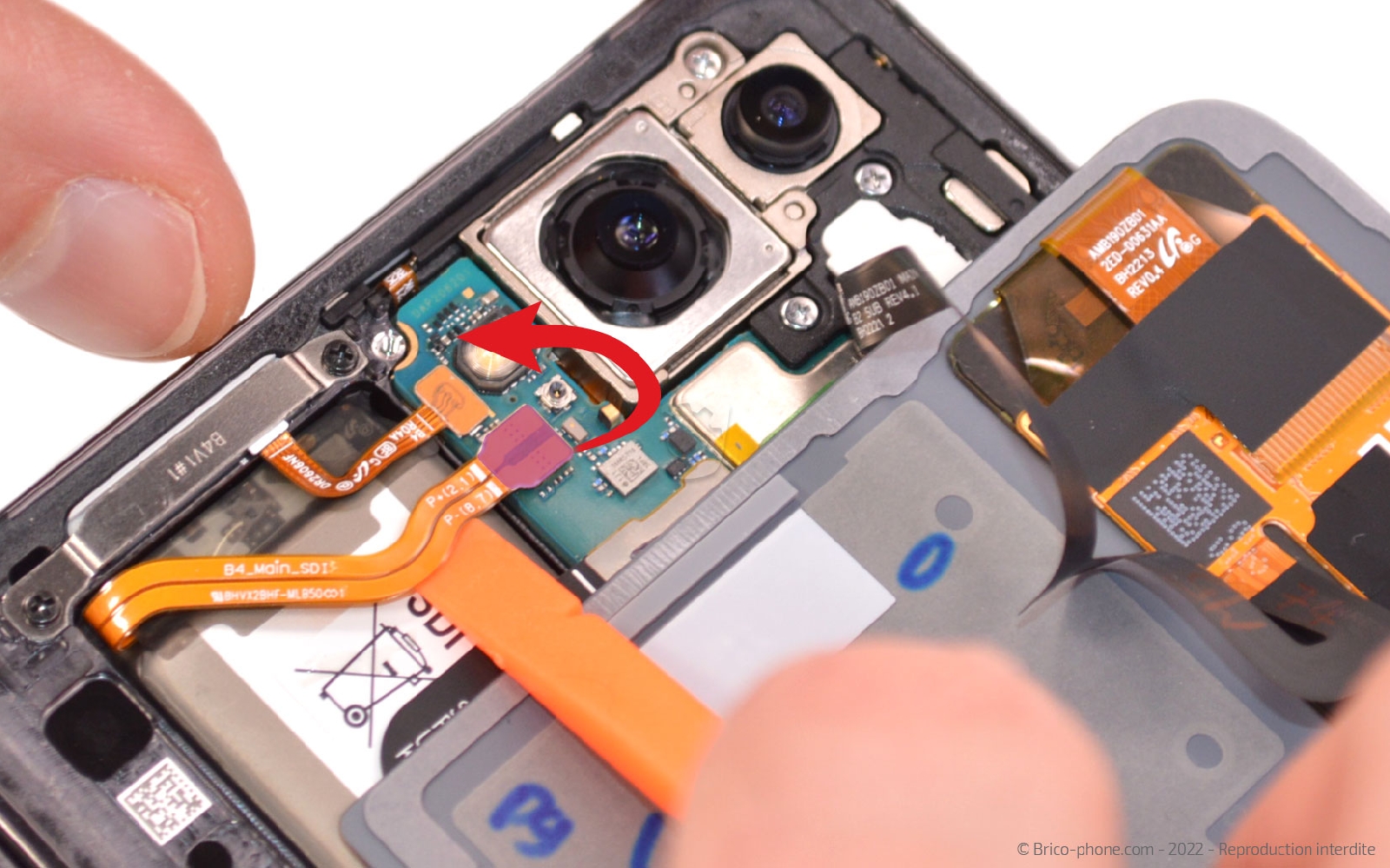

Sortez la plaquette avec le pincette avant de déconnecter la nappe de la batterie secondaire à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés

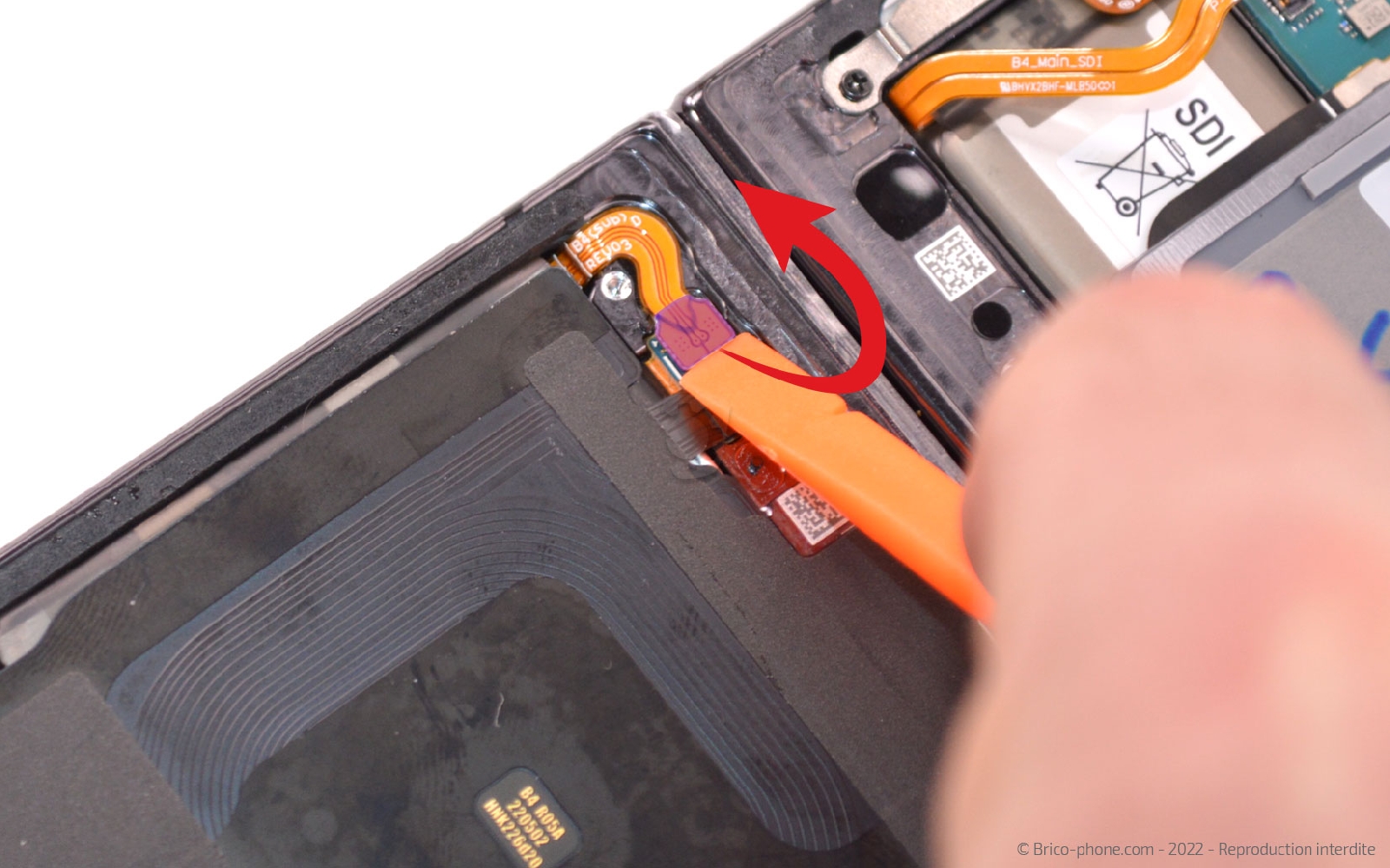

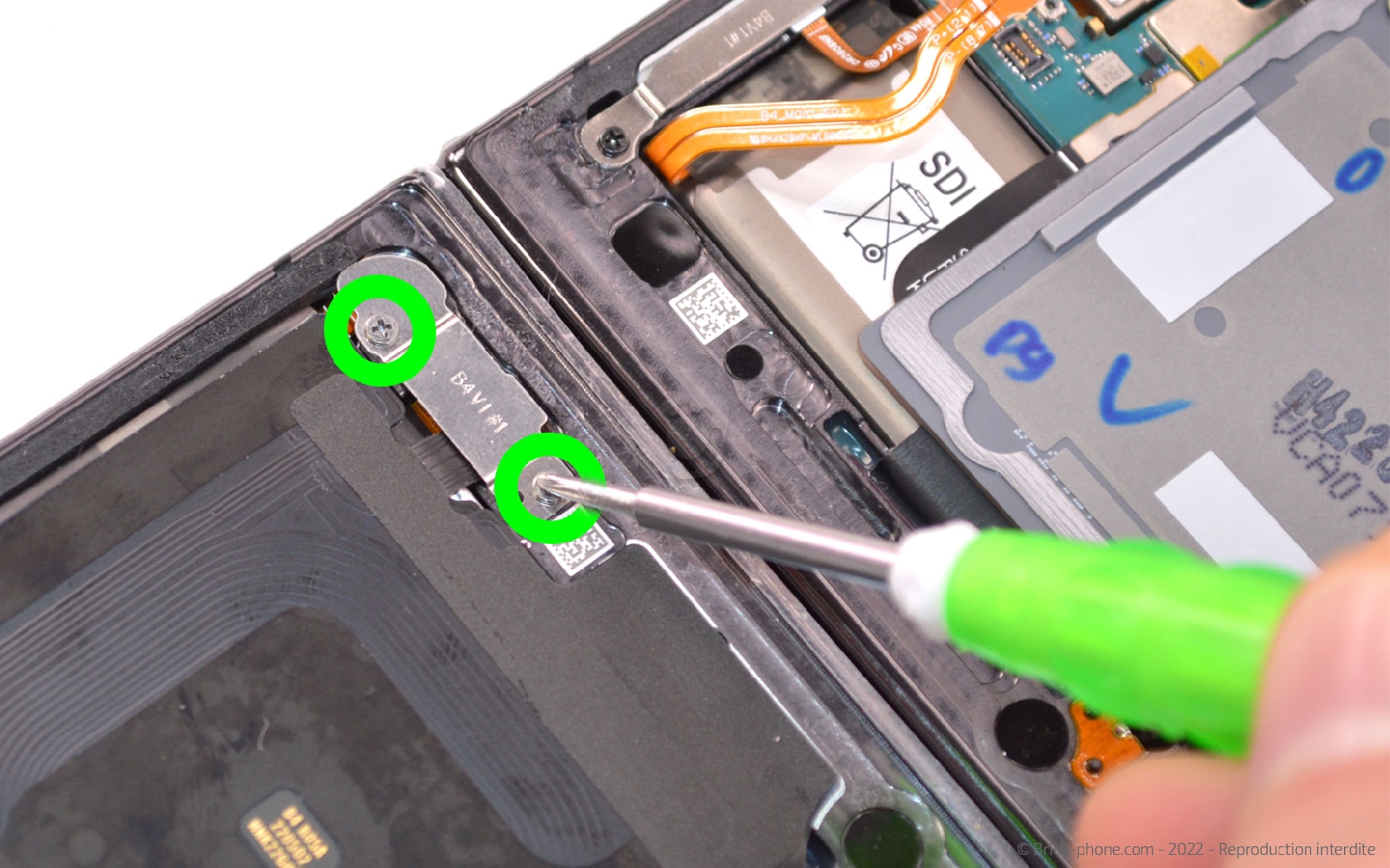

Etape 7 : Débrancher la batterie principale

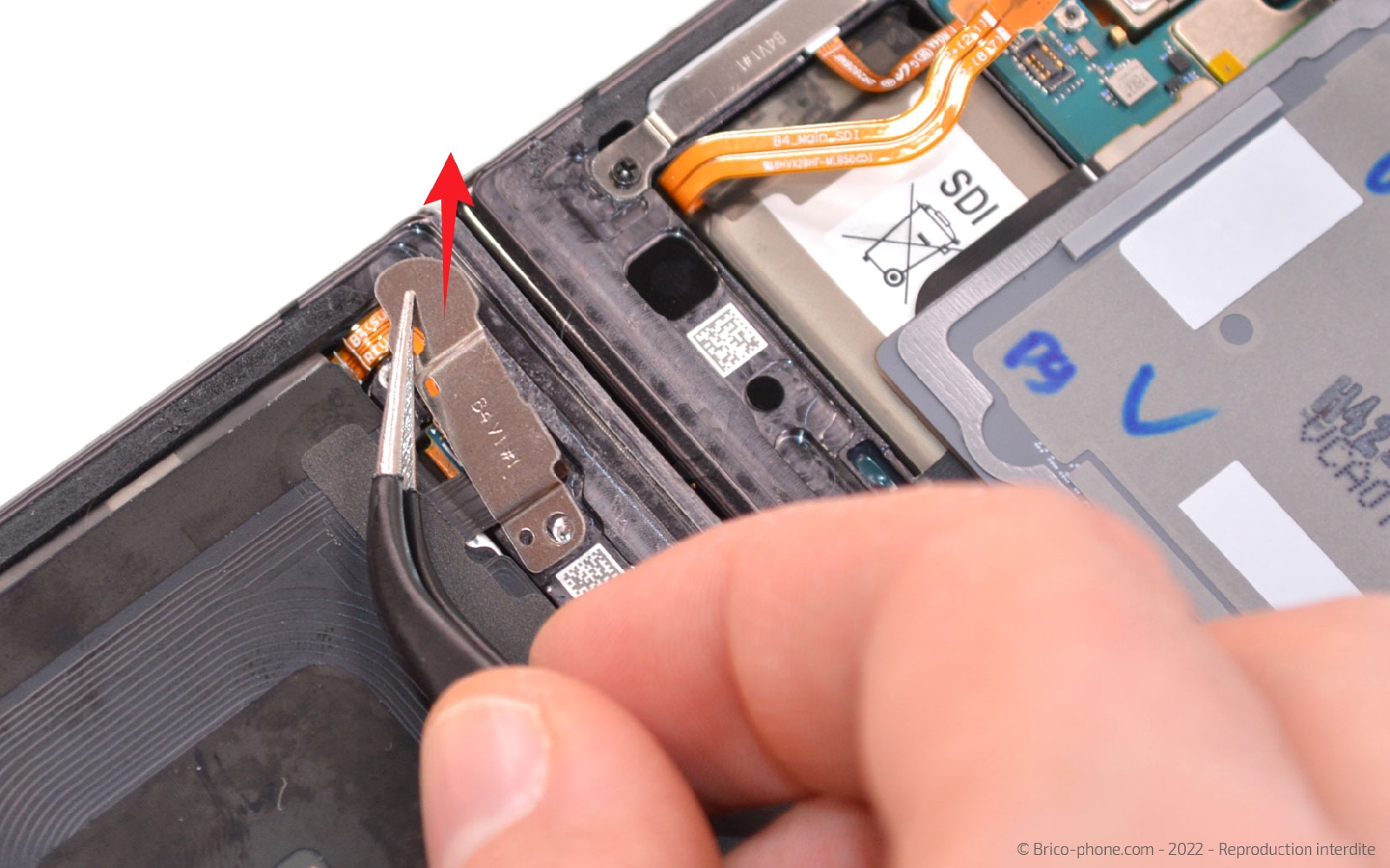

Sur l'autre partie de votre Samsung, ôtez la petite plaquette en enlevant dans un premier temps les deux vis cruciforme.

Débranchez la nappe de la batterie principale pour pouvoir continuer la réparation sans risque d'endommager les composants.
Outils du kit utilisés
Outils du kit utilisés

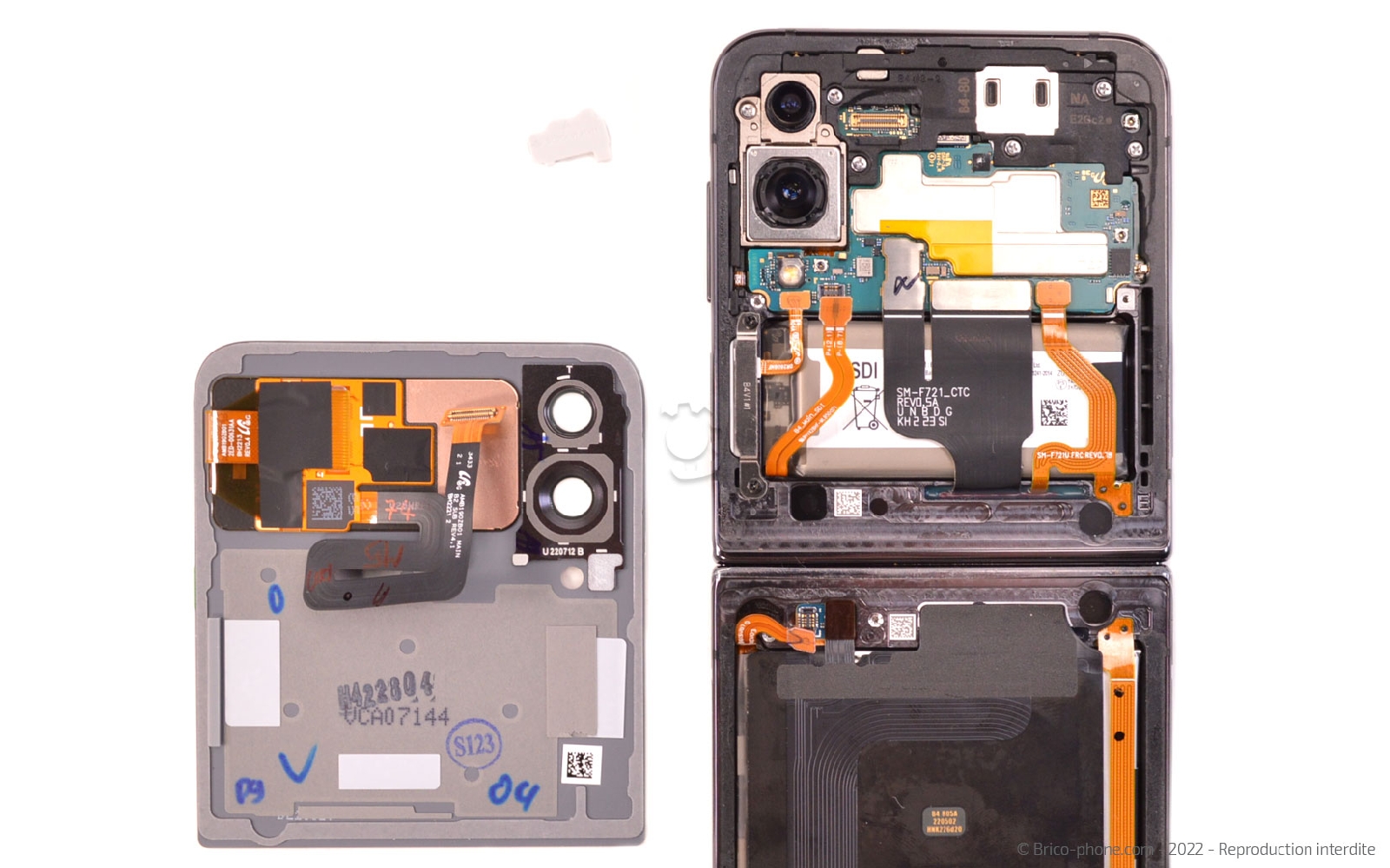

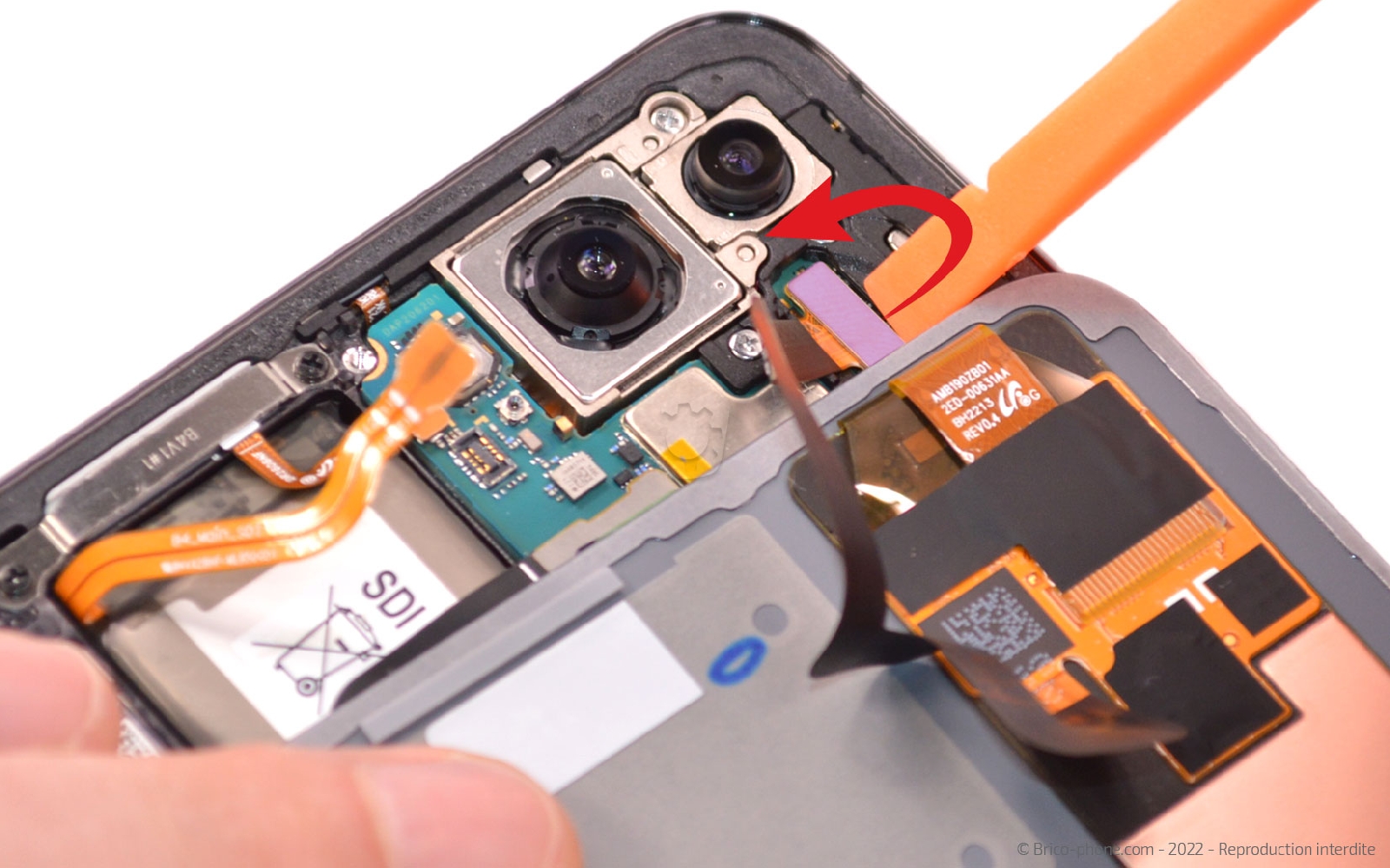

Etape 8 : Mettre de coté la deuxième vitre arrière

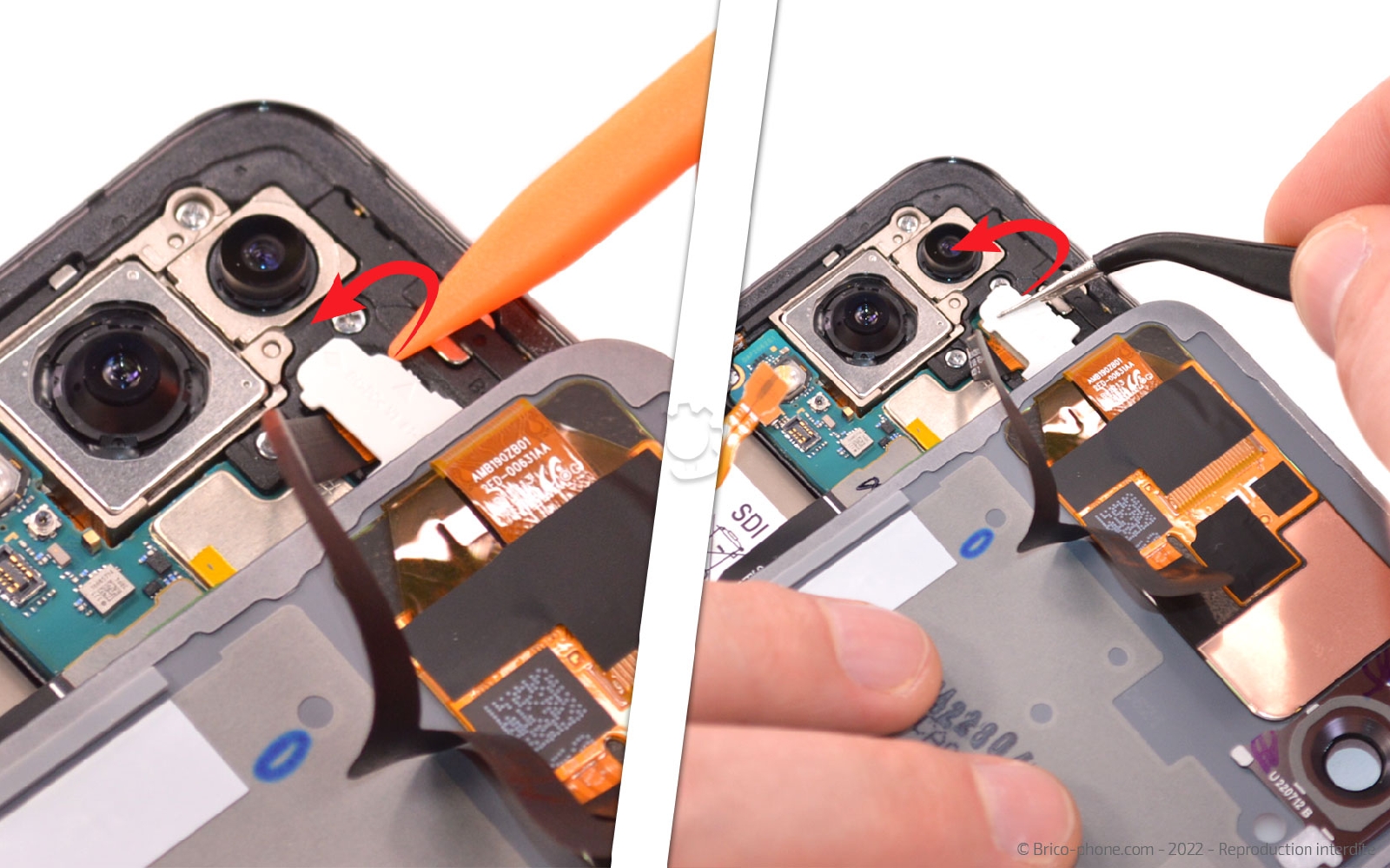

Aidez-vous du levier en nylon pour déclipser la protection en plastique avant de déconnecter la nappe de l'écran externe et de mettre de coté la seconde vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

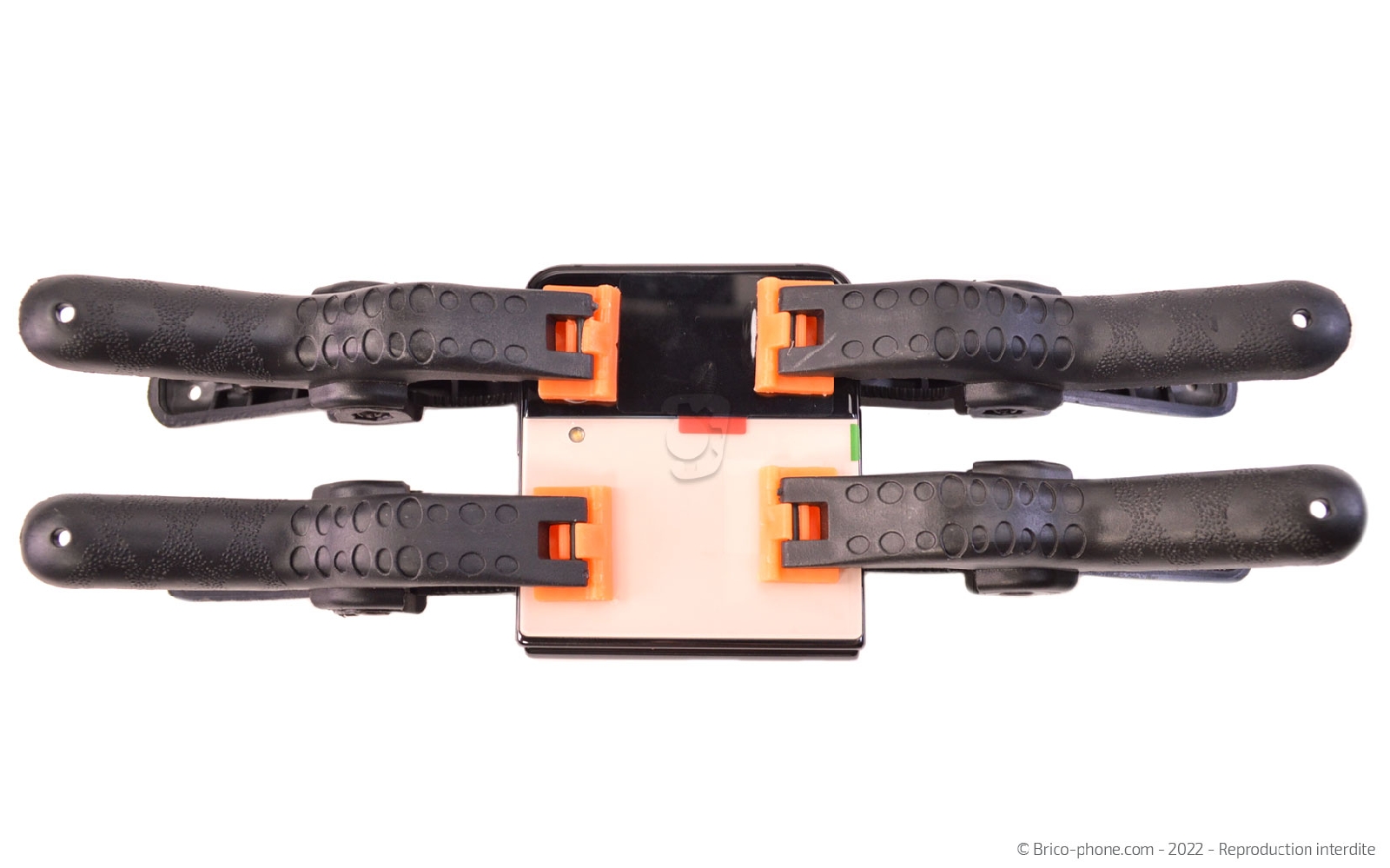

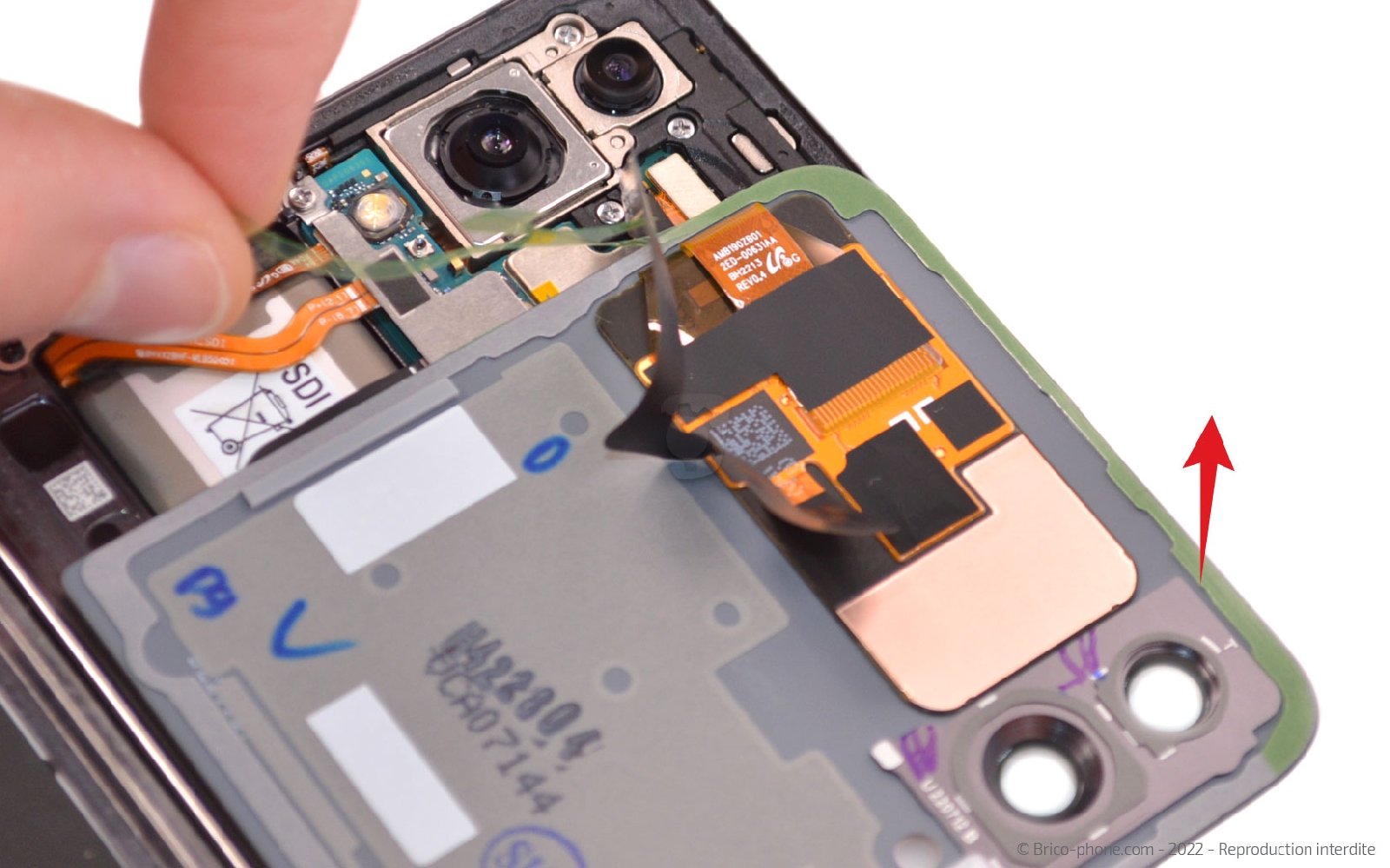

Refermer le téléphone

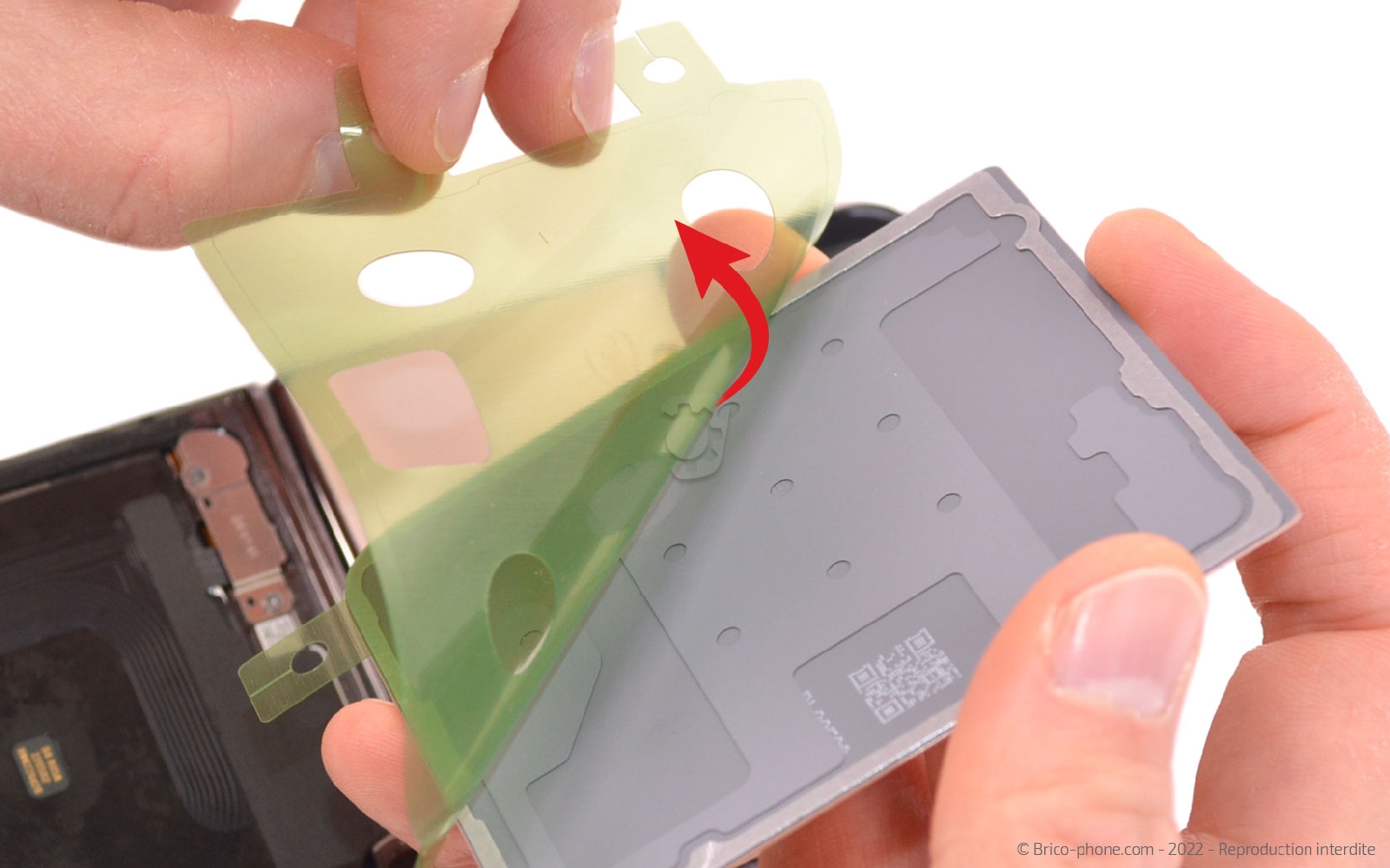

Une fois tous la vitre supérieure rebranchée, ôtez tous les stickers de protection et refermez votre smartphone.

Ensuite, laissez sécher la colle environ 1 heure en vous aidant de pinces ou de gros livres.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
