Comment remplacer l'écran complet sur Macbook Pro 13 pouces A1989 EMC 3214 - 2018

Temps estimé : 50 min
Difficulté : 4/5
Note de réparabilité : 12/20
Macbook Pro 13 pouces A1989 EMC 3214 - 2018 | Temps estimé : 50 min | Difficulté : 4/5

Un Macbook est un ordinateur portable qui offre d'excellentes performances. Malheureusement, ce dernier peut s'user avec le temps. Si vous disposez d'un Macbook dont l'écran est défectueux ou endommagé, vous devez le changer.Brico-phone propose des pièces de rechange pour Macbook de qualité à des prix abordables.

Une fois le nouveau composant acheté, vous devez l'installer correctement. Une erreur peut entraîner des dommages plus graves et des coûts supplémentaires. C'est pourquoi il est important de suivre ce tutoriel pour réussir cette réparation. Ce guide détaillé vous aidera à comprendre le processus et à appliquer les bonnes techniques pour installer correctement la nouvelle pièce.

Si vous rencontrez des problèmes avec l'origine de la panne, l’installation ou le fonctionnement de la nouvelle pièce, notre équipe technique est joignable par téléphone, chat et mail pour répondre à toutes vos questions.

N'hésitez plus et lancez-vous dans la réparation de l'écran endommagé de votre Macbook pro 13" A1989 EMC 3214 !

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran complet Gris sidéral pour Macbook Pro 13 pouces A1989/A2289/A2251/A2159
279,00 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Boite à outils professionnelle pour toutes vos réparations
19,90 €
Ajouter au panier

Avant de commencer

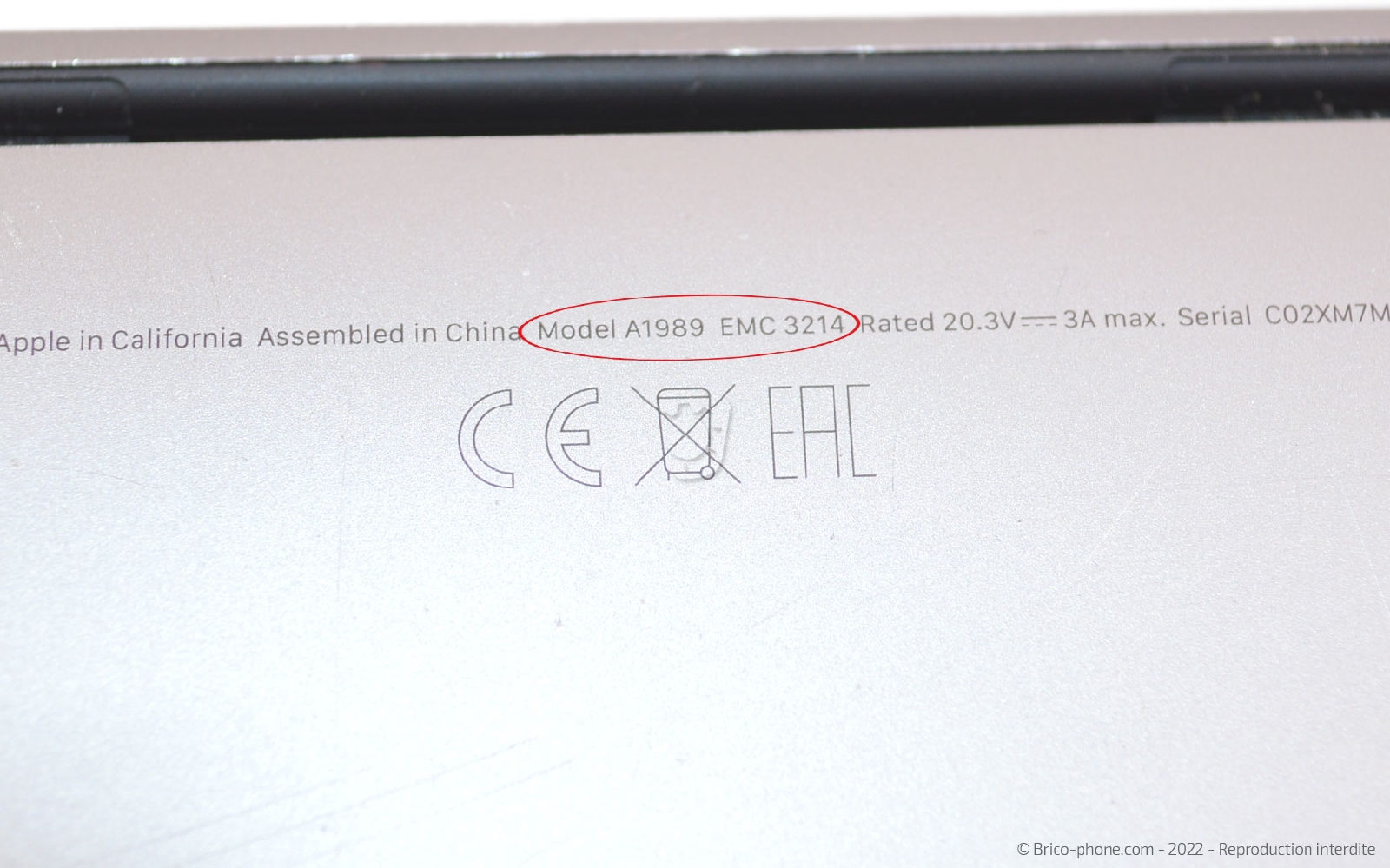

Avant de débuter la réparation, il est important de commander la bonne pièce détachée en vous aidant du numéro de modèle de votre Macbook pro qui se trouve au dos de ce dernier.

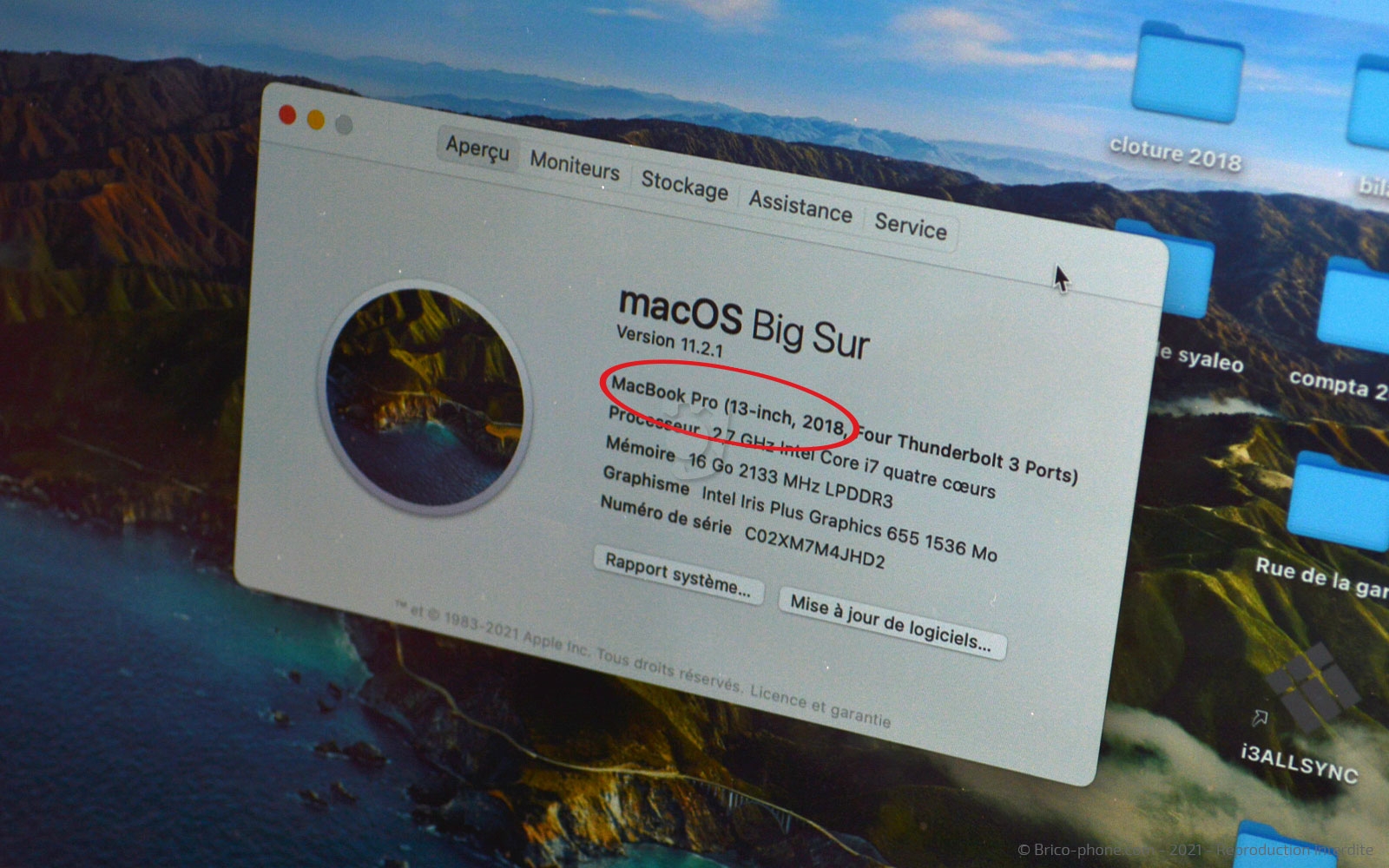

Vous pouvez également vous aider de la rubrique " A propos de ce Mac" pour connaitre l'année de votre ordinateur.

Ensuite, nous vous conseillons également de désactiver le démarrage automatique de votre Mac afin que ce dernier ne s'allume pas involontairement lors de la réparation.
Pour cela, lancez le terminal et copiez-collez : sudo nvram AutoBoot=%00.
Cliquez sur entrée et si nécéssaire saisissez votre mot de passe.

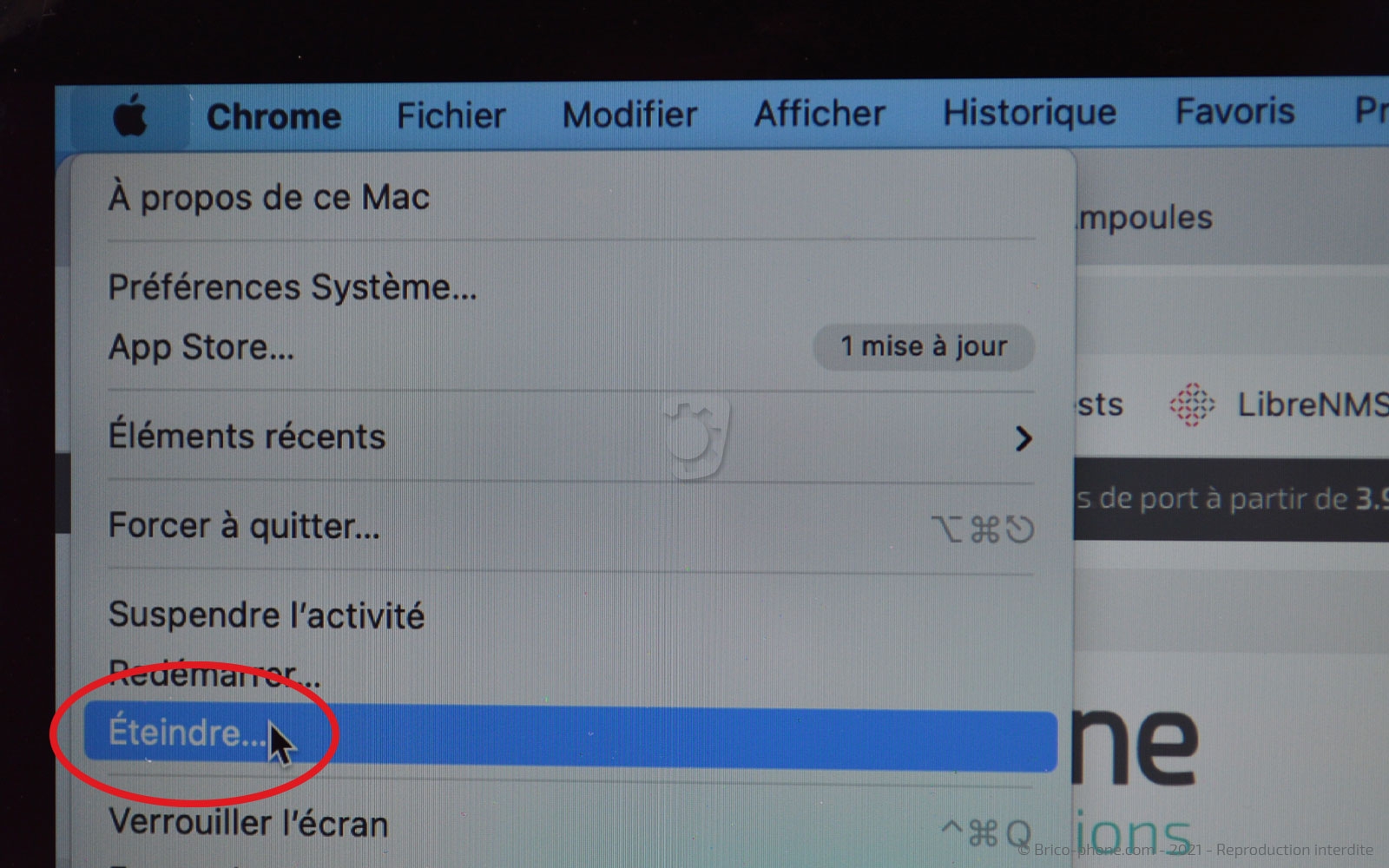

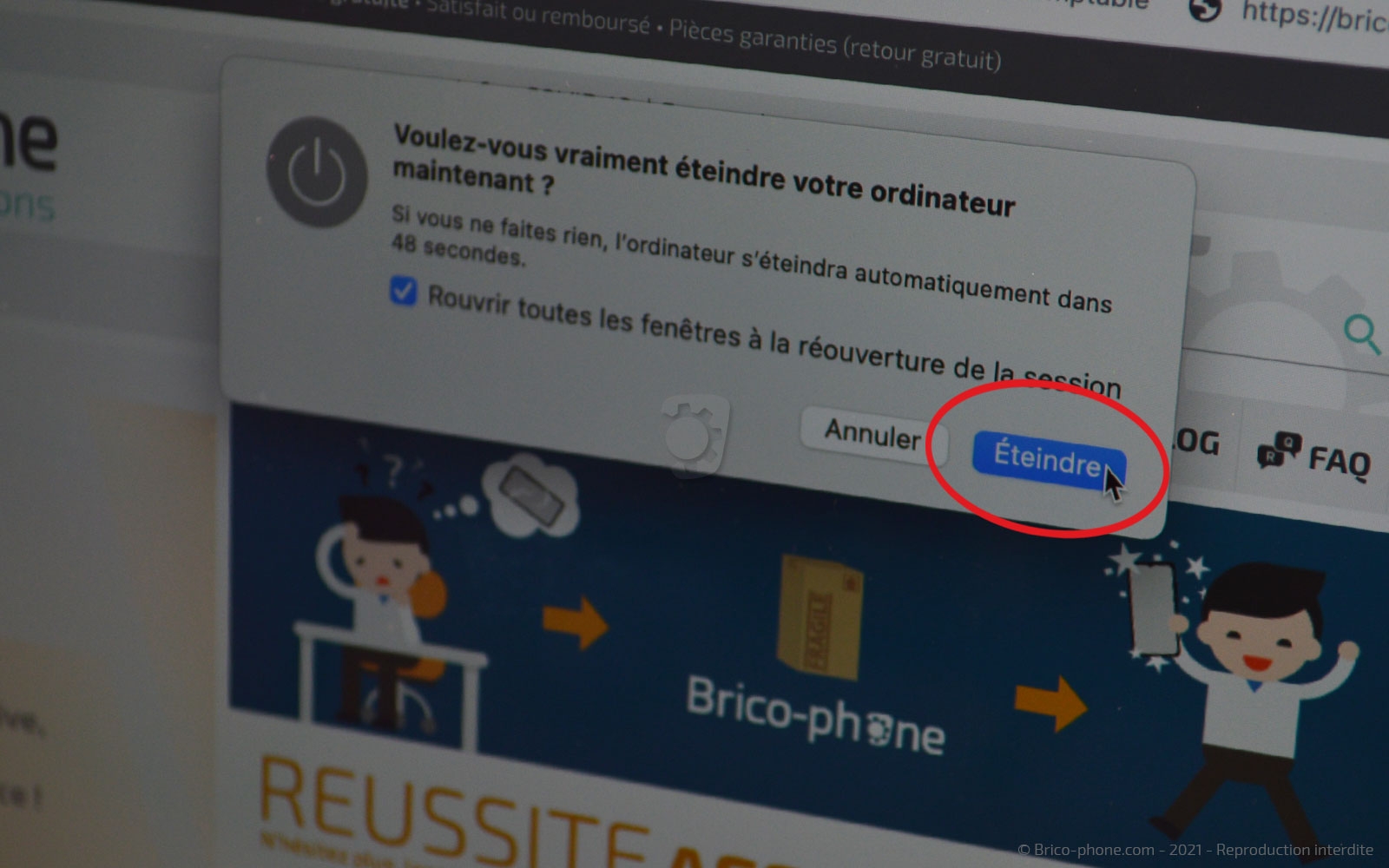

Etape 1 : Eteindre votre MacBook Pro
Avant de l'éteindre, vous pouvez cliquer sur la "pomme" en haut à gauche puis sur "éteindre..." et encore "éteindre" pour procéder à l'extinction de votre MacBook Pro.


Ensuite, assurez-vous d'avoir préparé un espace de travail propre et déballez la nouvelle batterie afin de récupérer les tournevis.

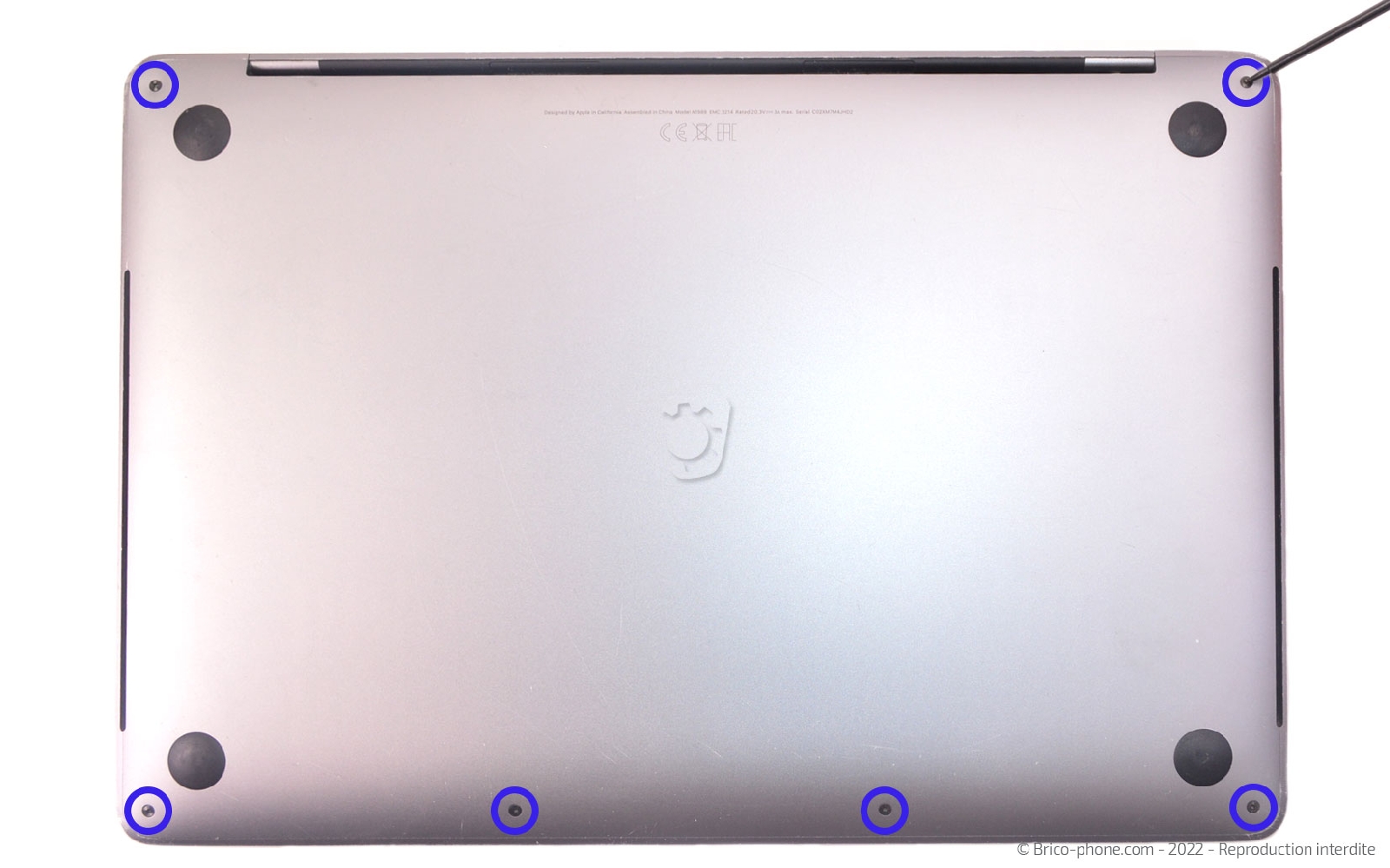

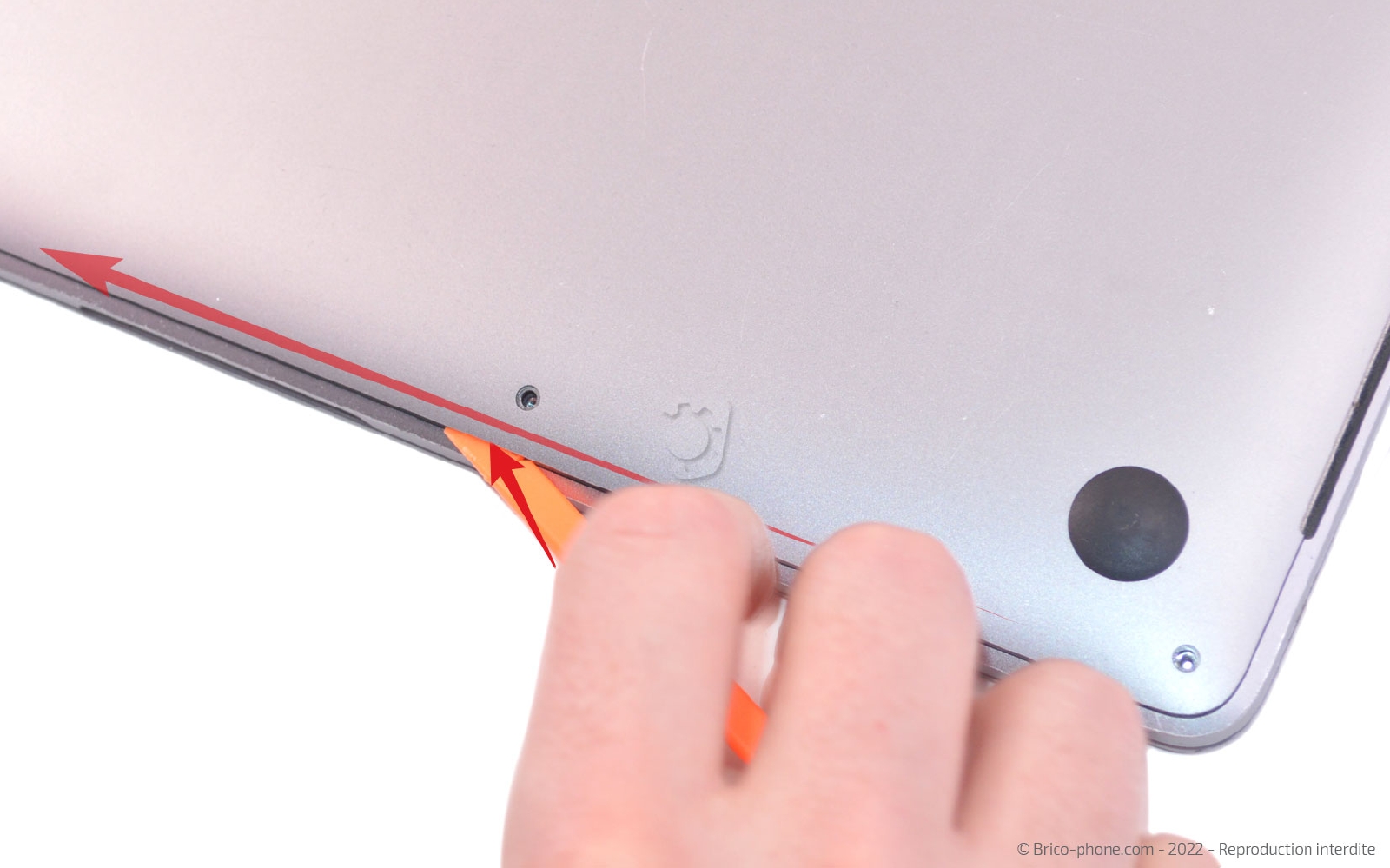

Etape 2 : Libérer le capot arrière

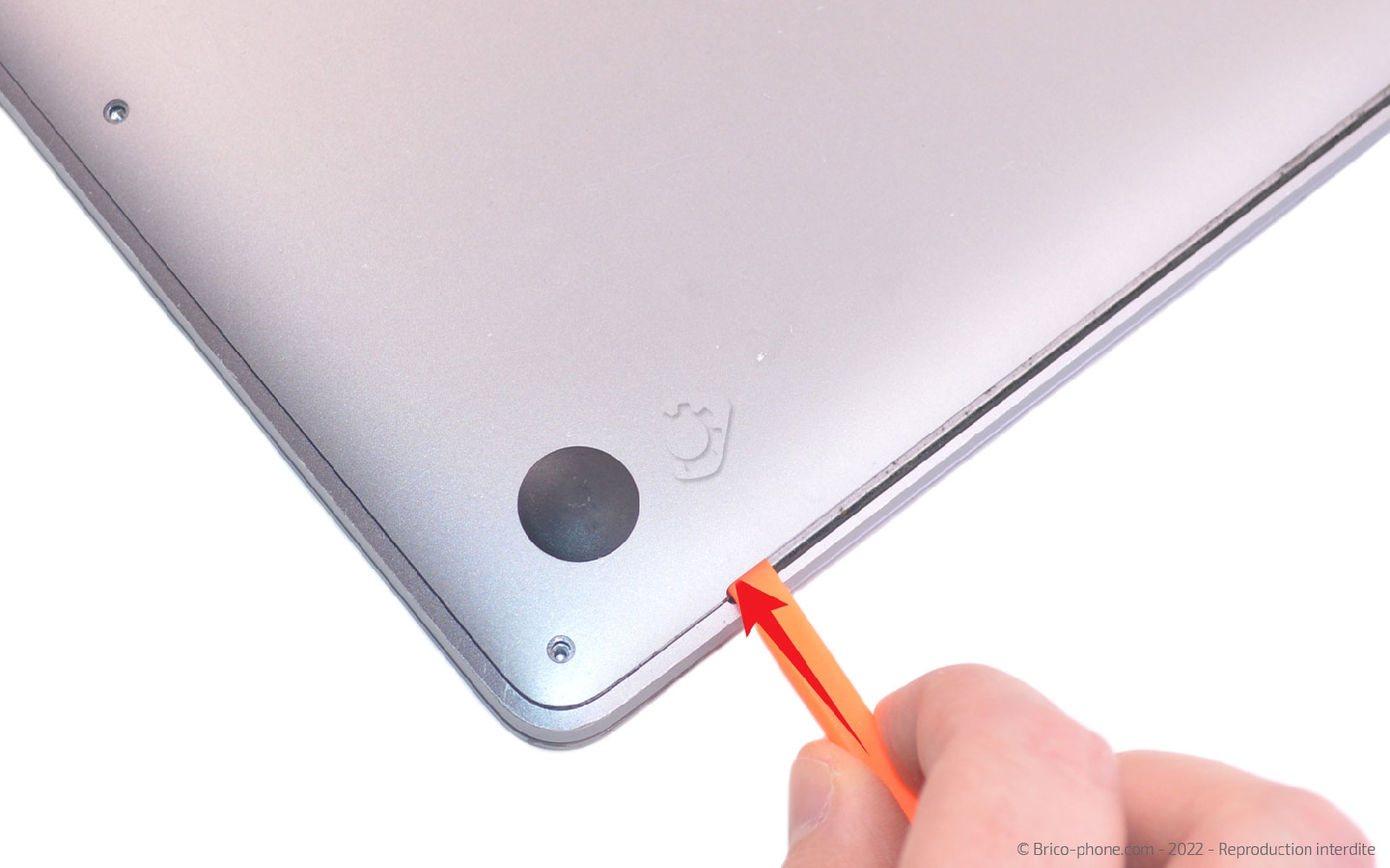

Munissez-vous du tournevis pentalobe pour retirer 6 vis du capot arrière.

Déclipsez les côtés de celui-ci avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

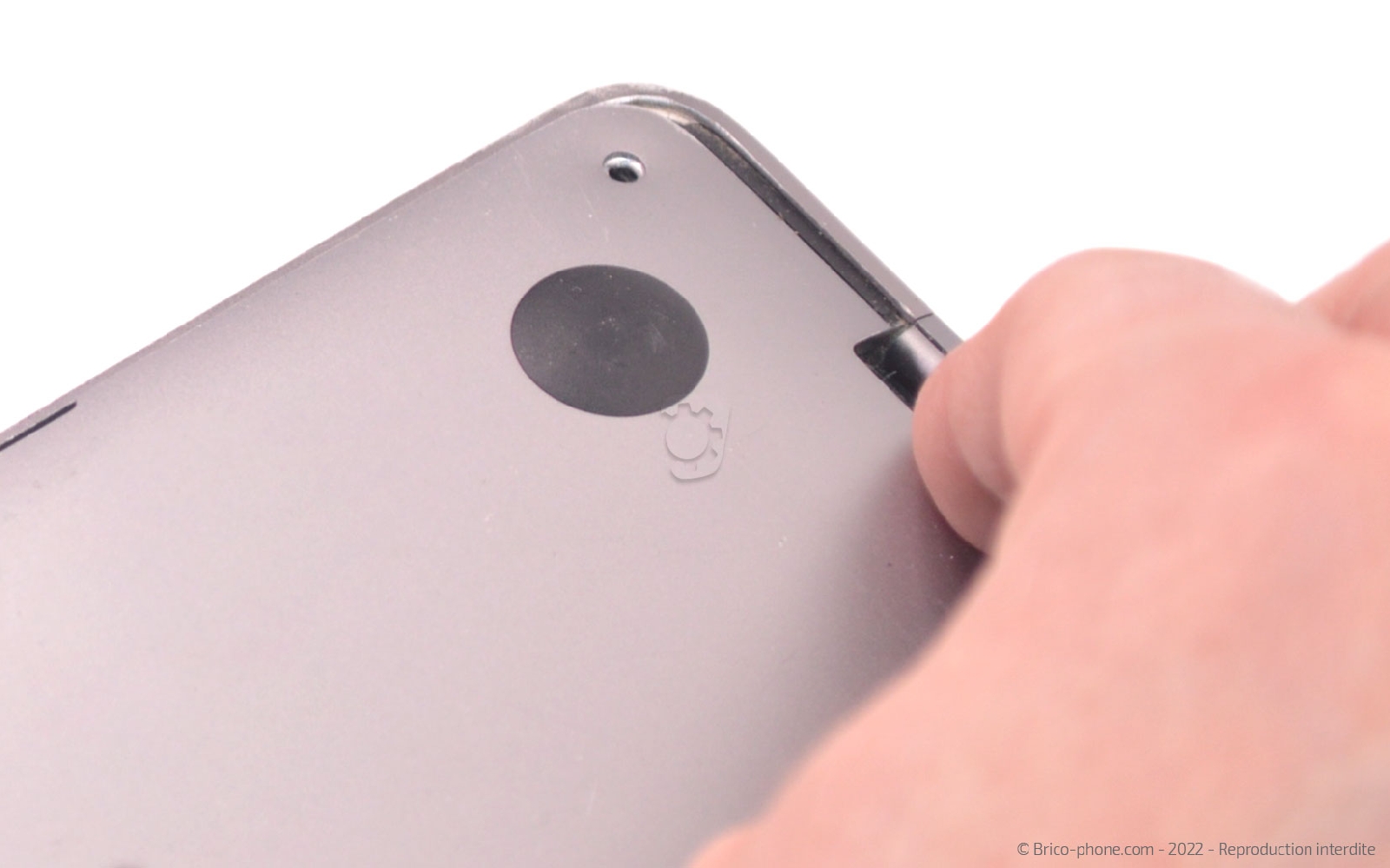

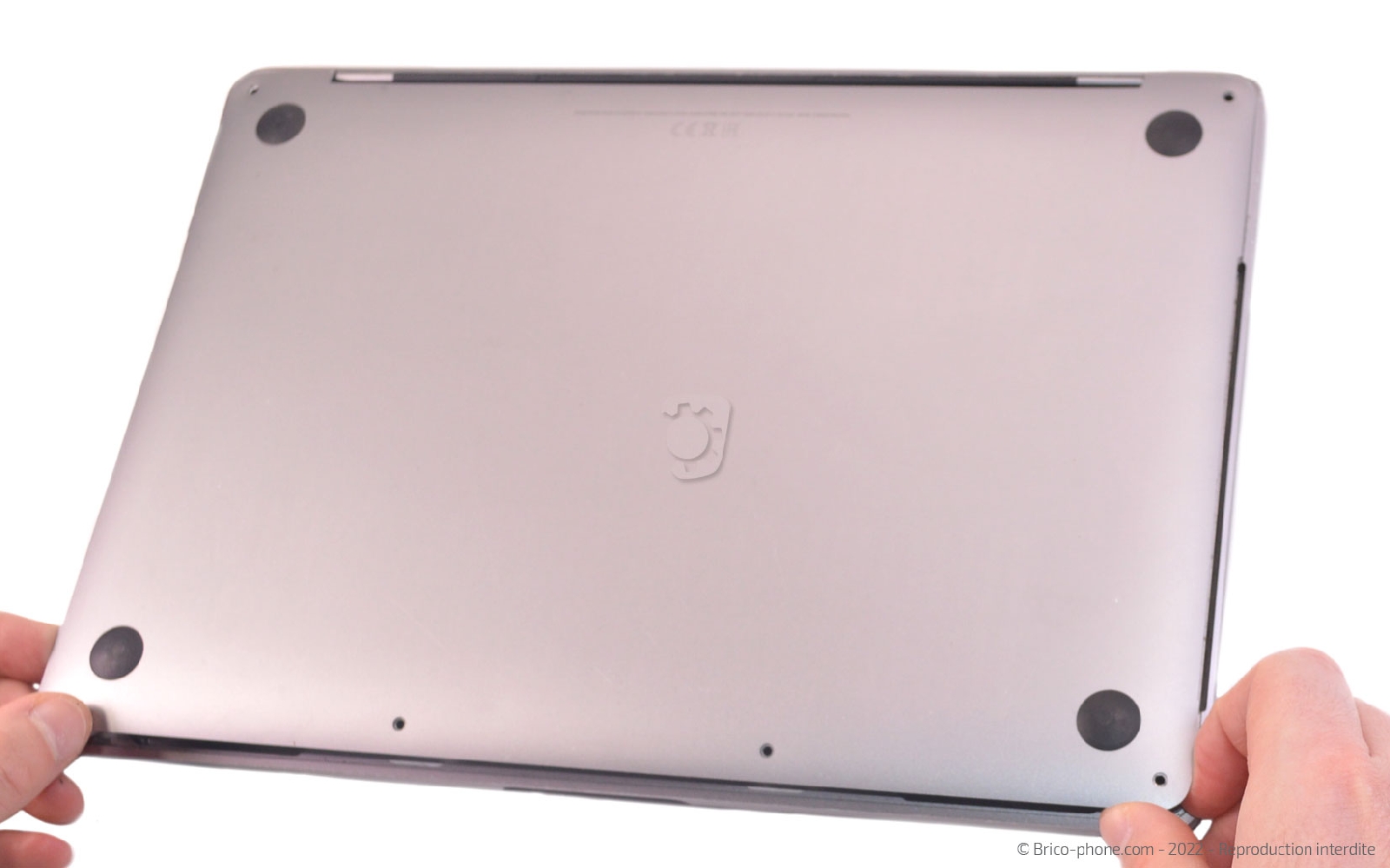

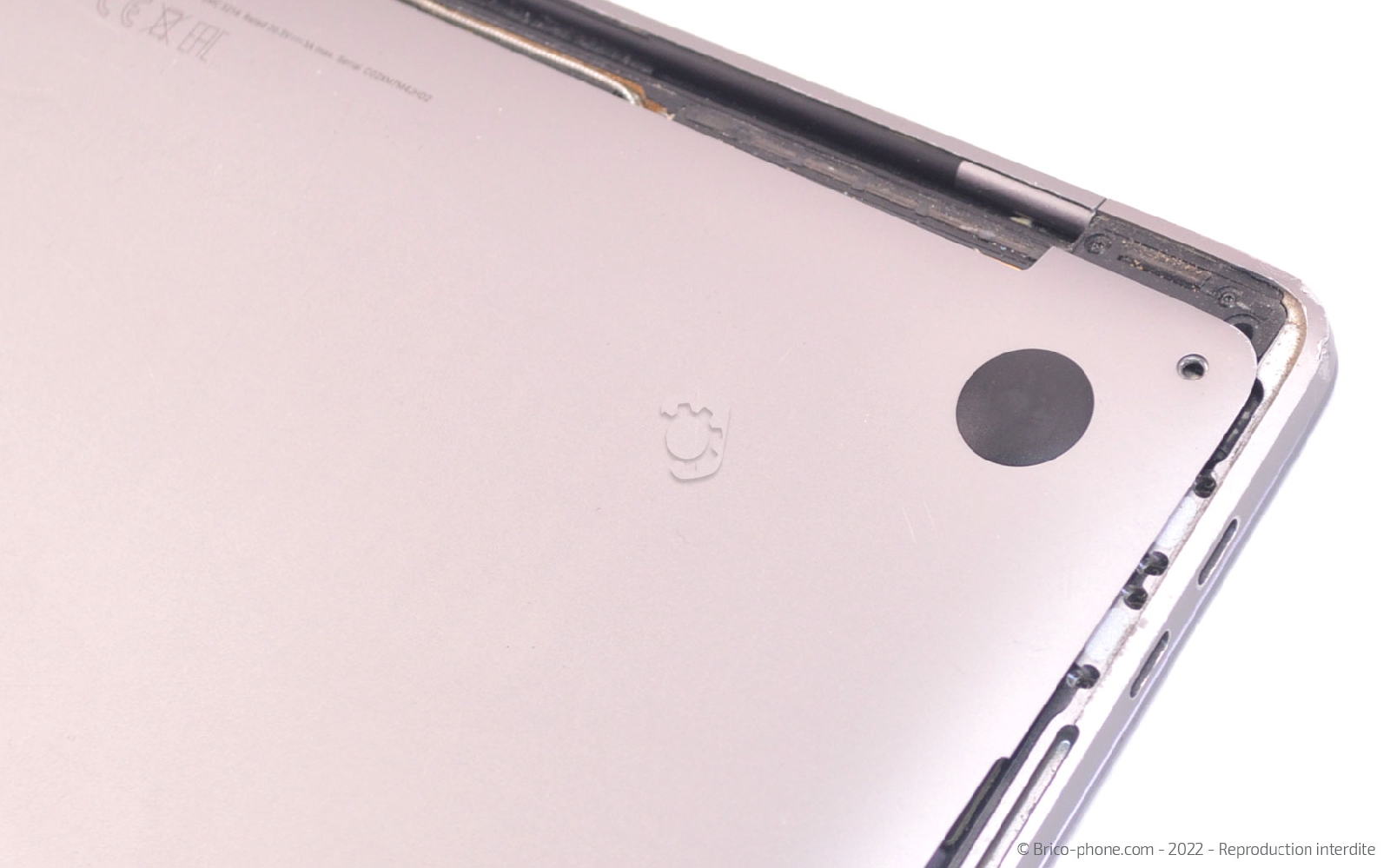

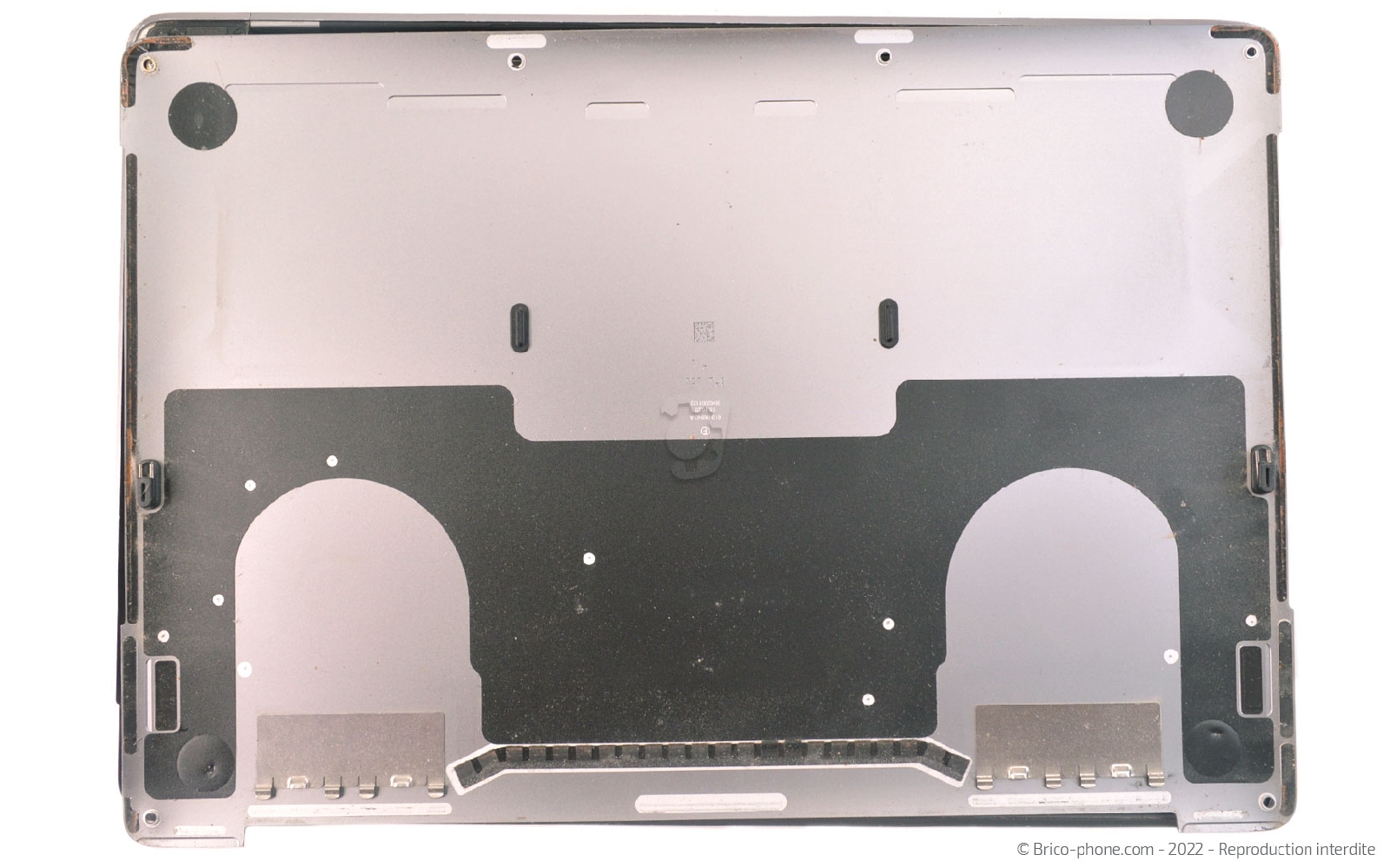

Etape 3 : Déclipser le capot arrière

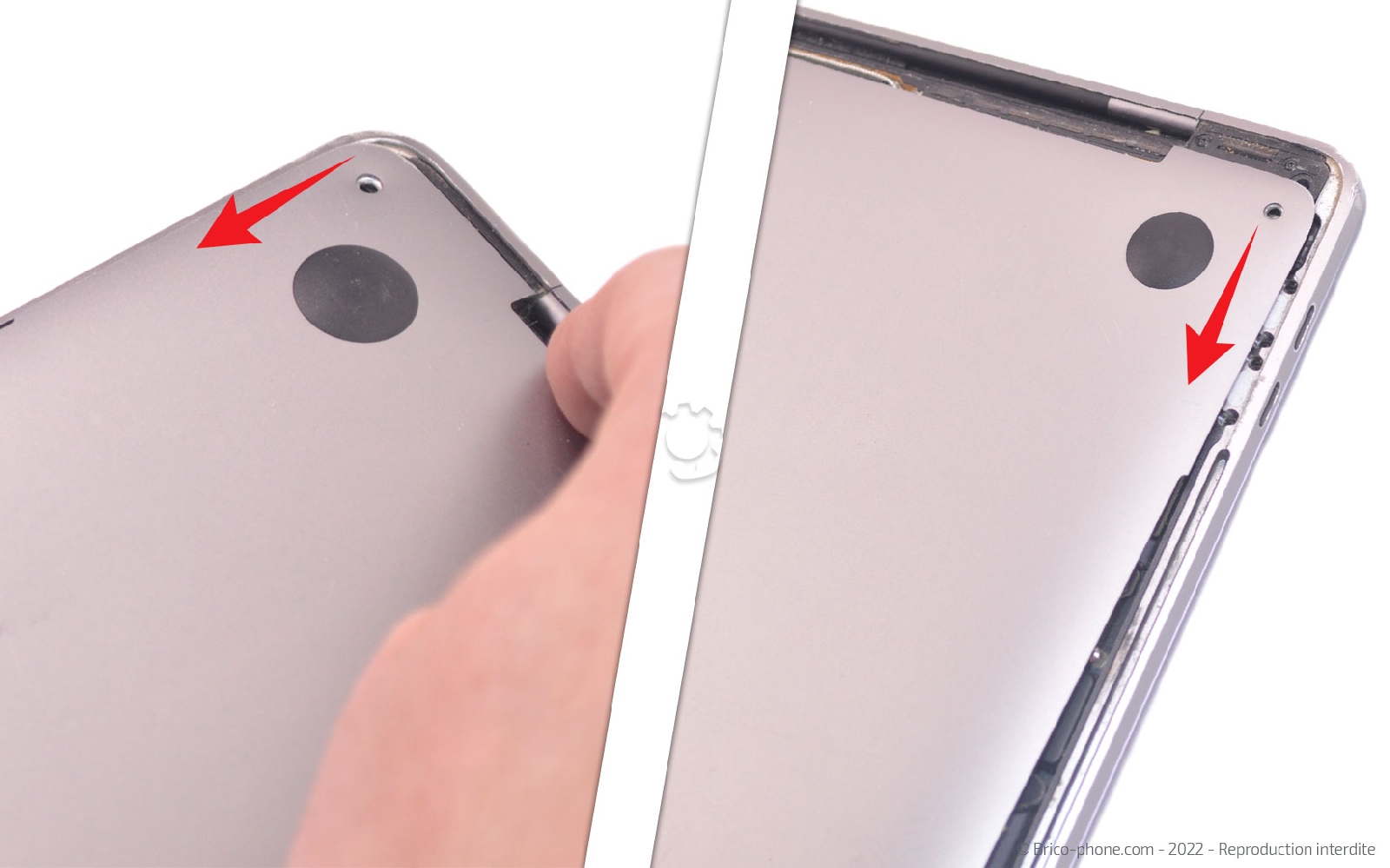

Tirez le capot vers vous afin de libérer ce dernier des encoches.

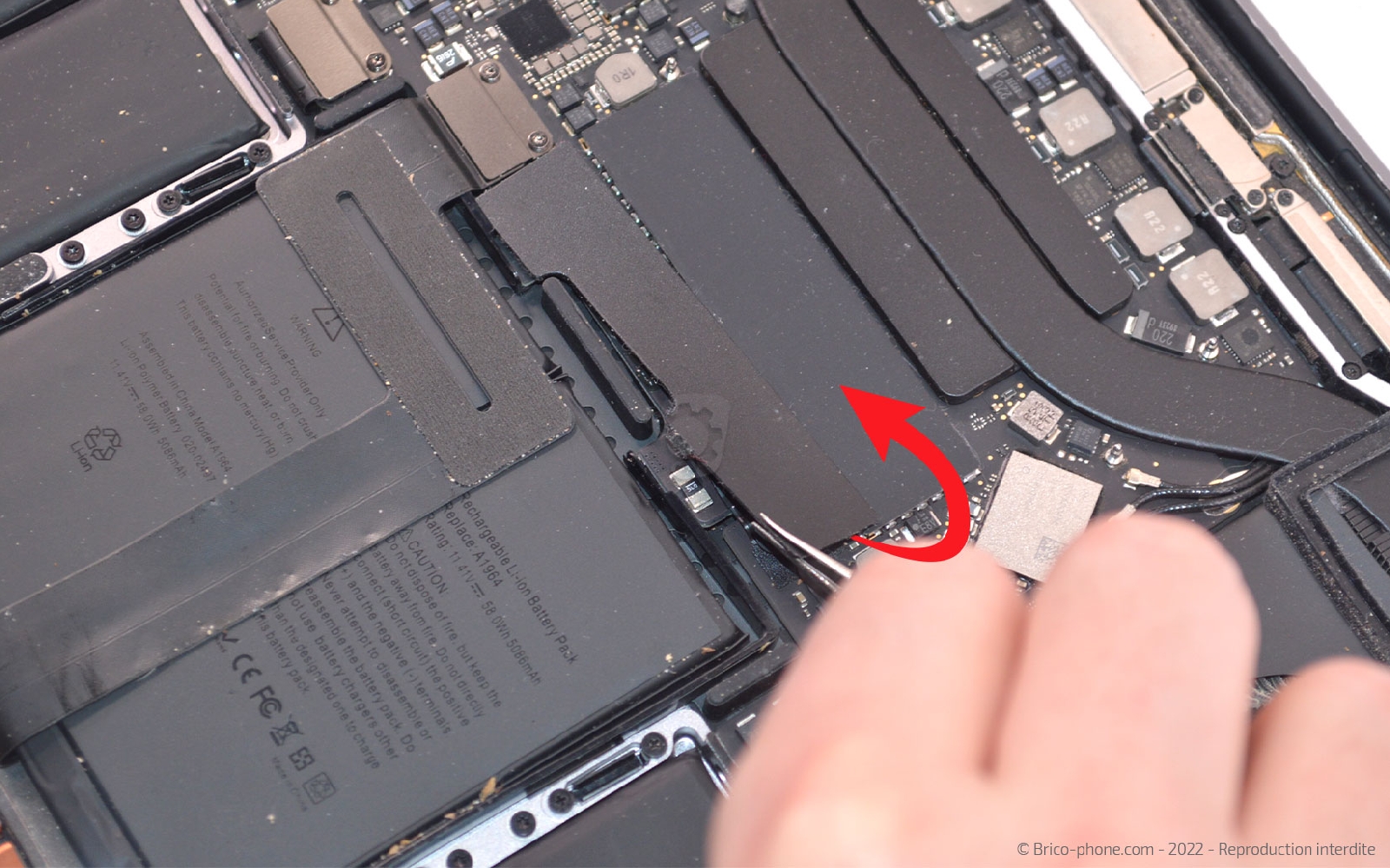

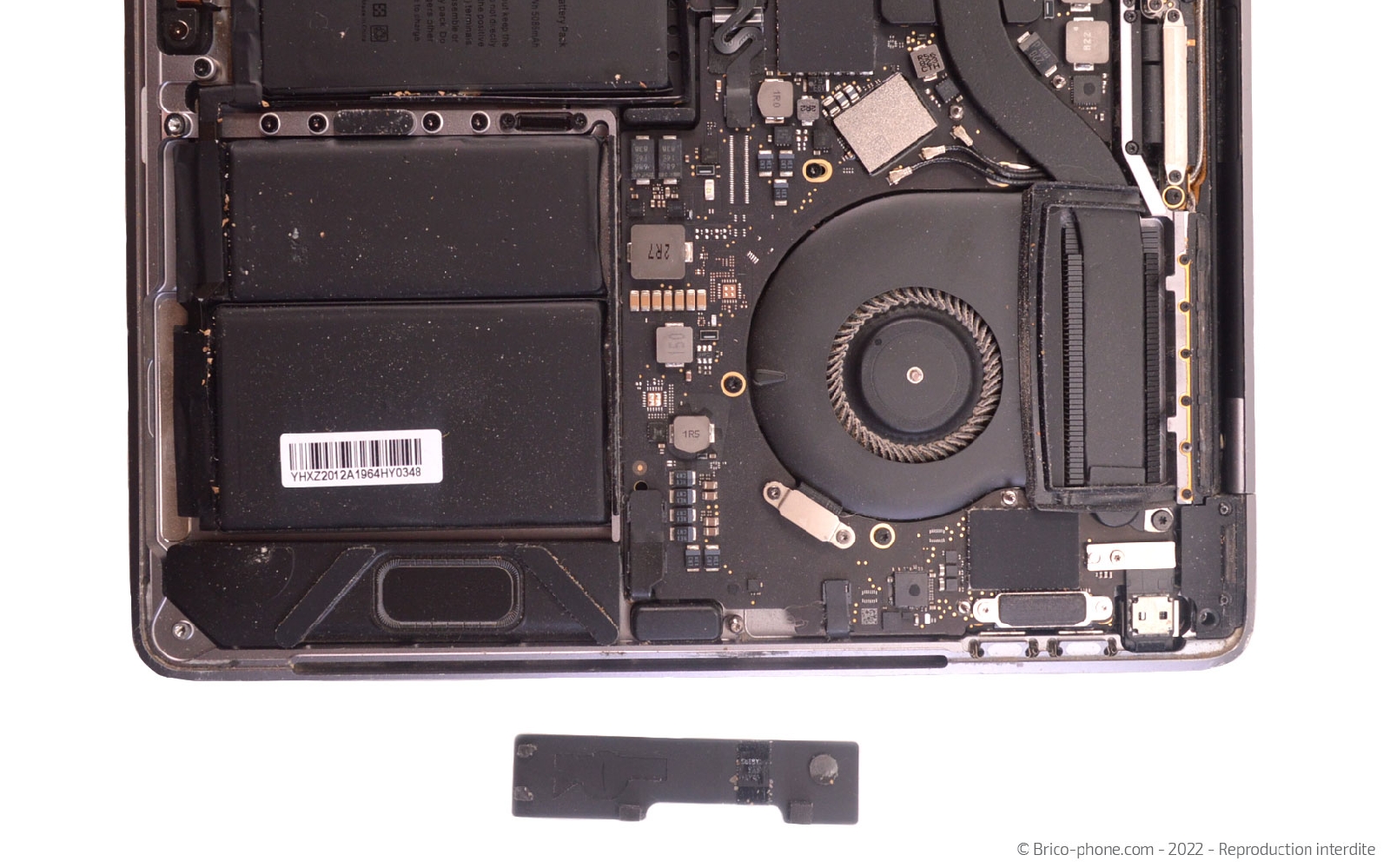

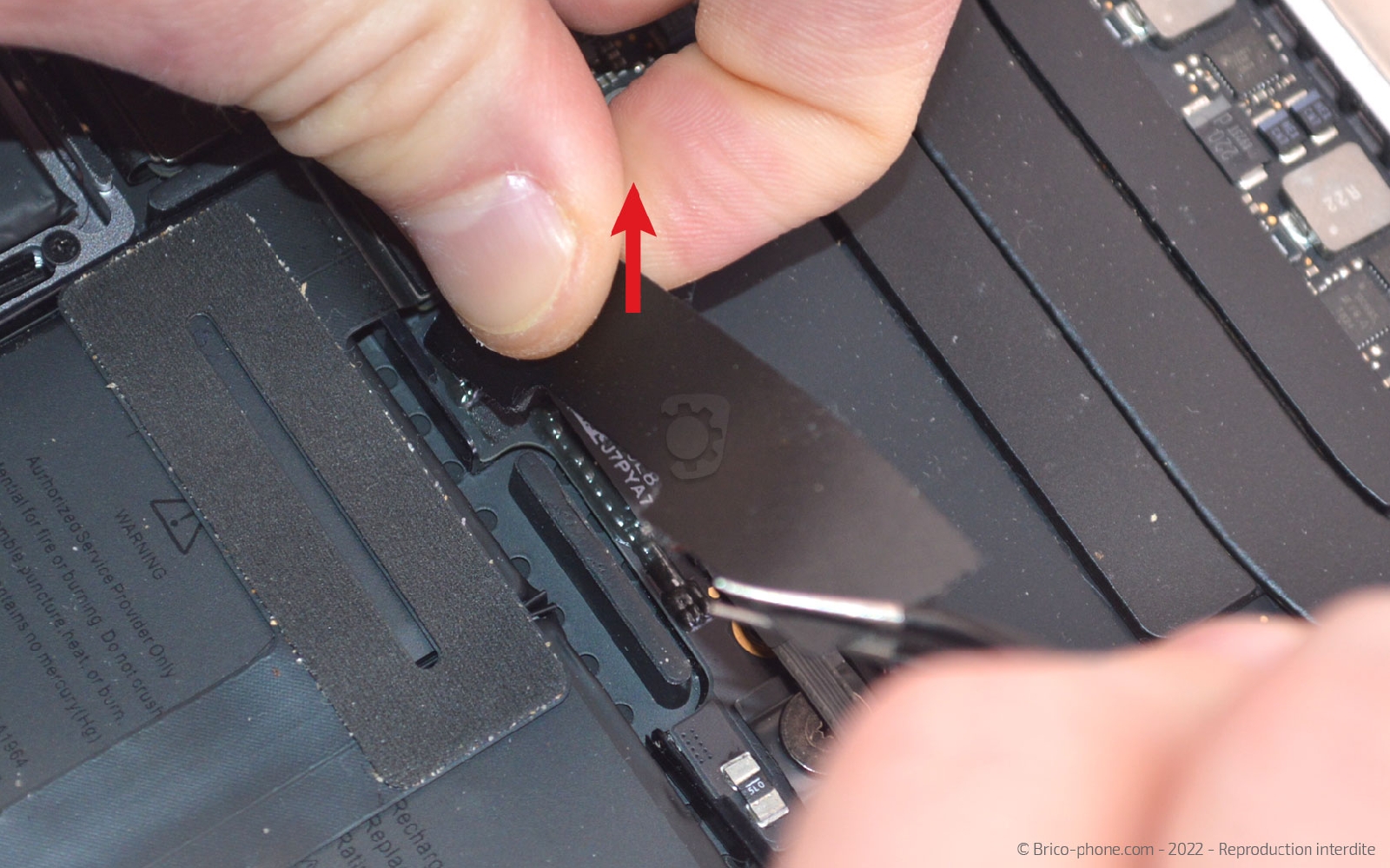

Etape 4 : Accéder à la connectique
Saisissez par la droite le cache noir à l'aide de la pincette puis déclipser la partie gauche afin de libérer les nappes de la batterie.
Outils du kit utilisés
Outils du kit utilisés

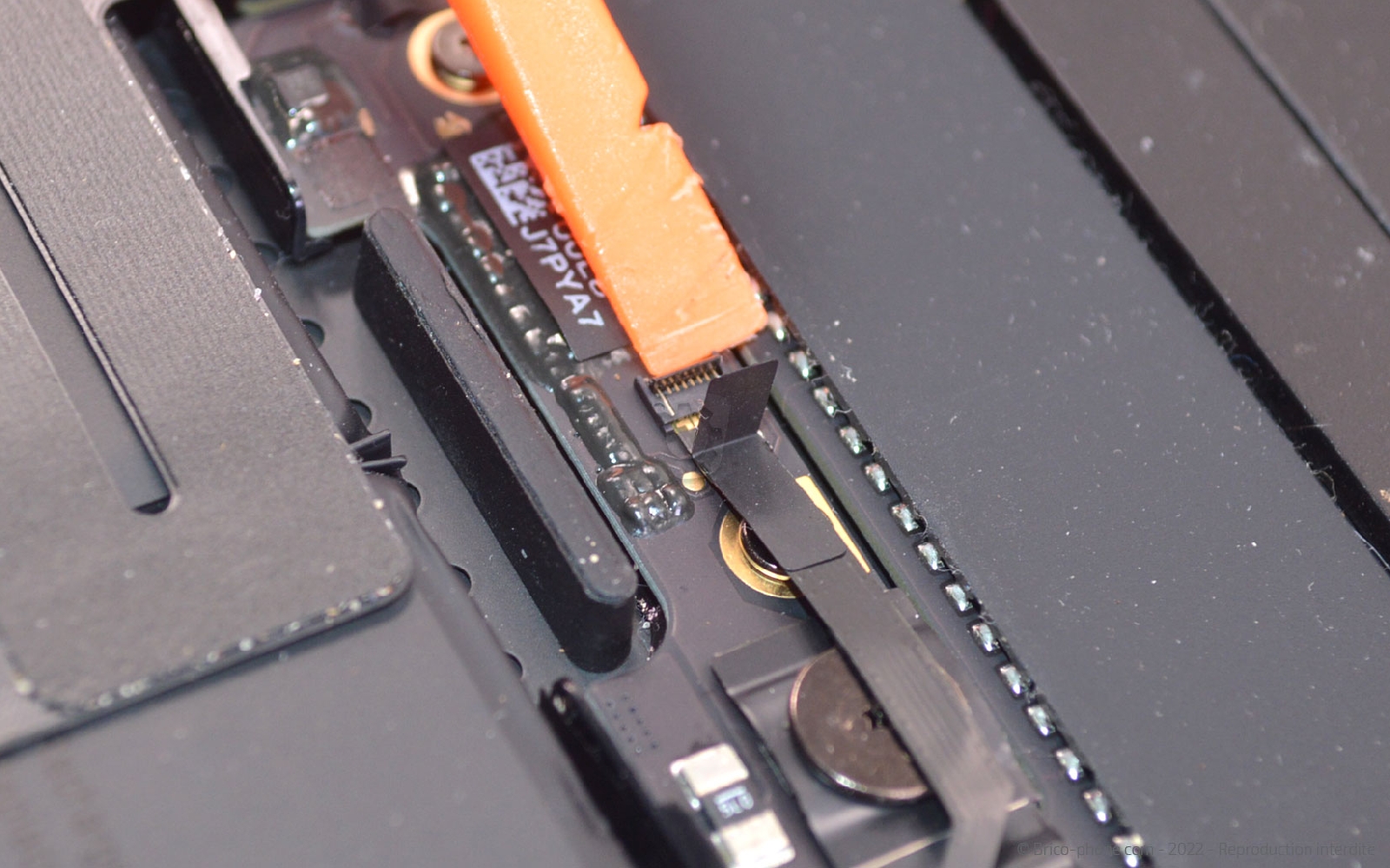

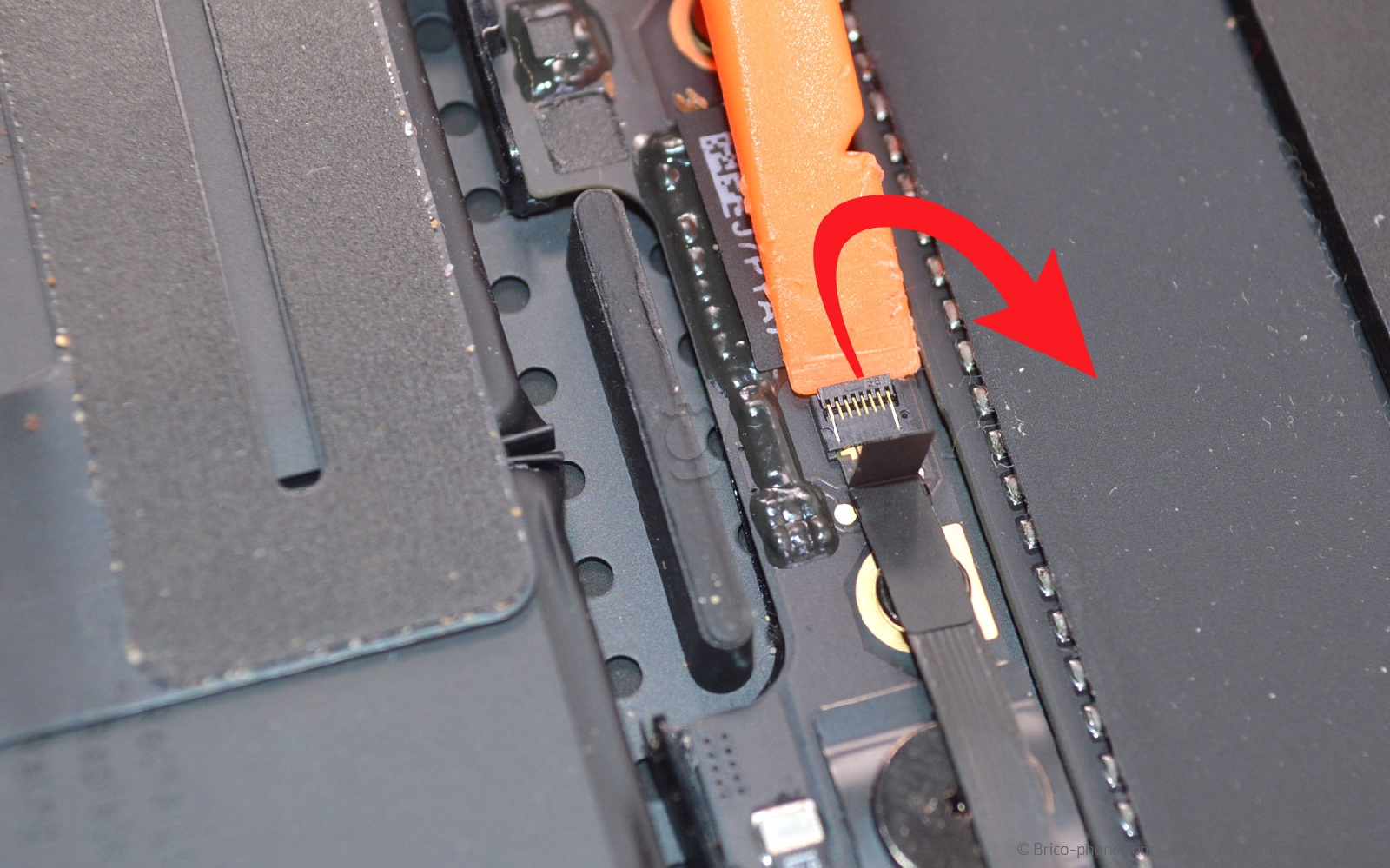

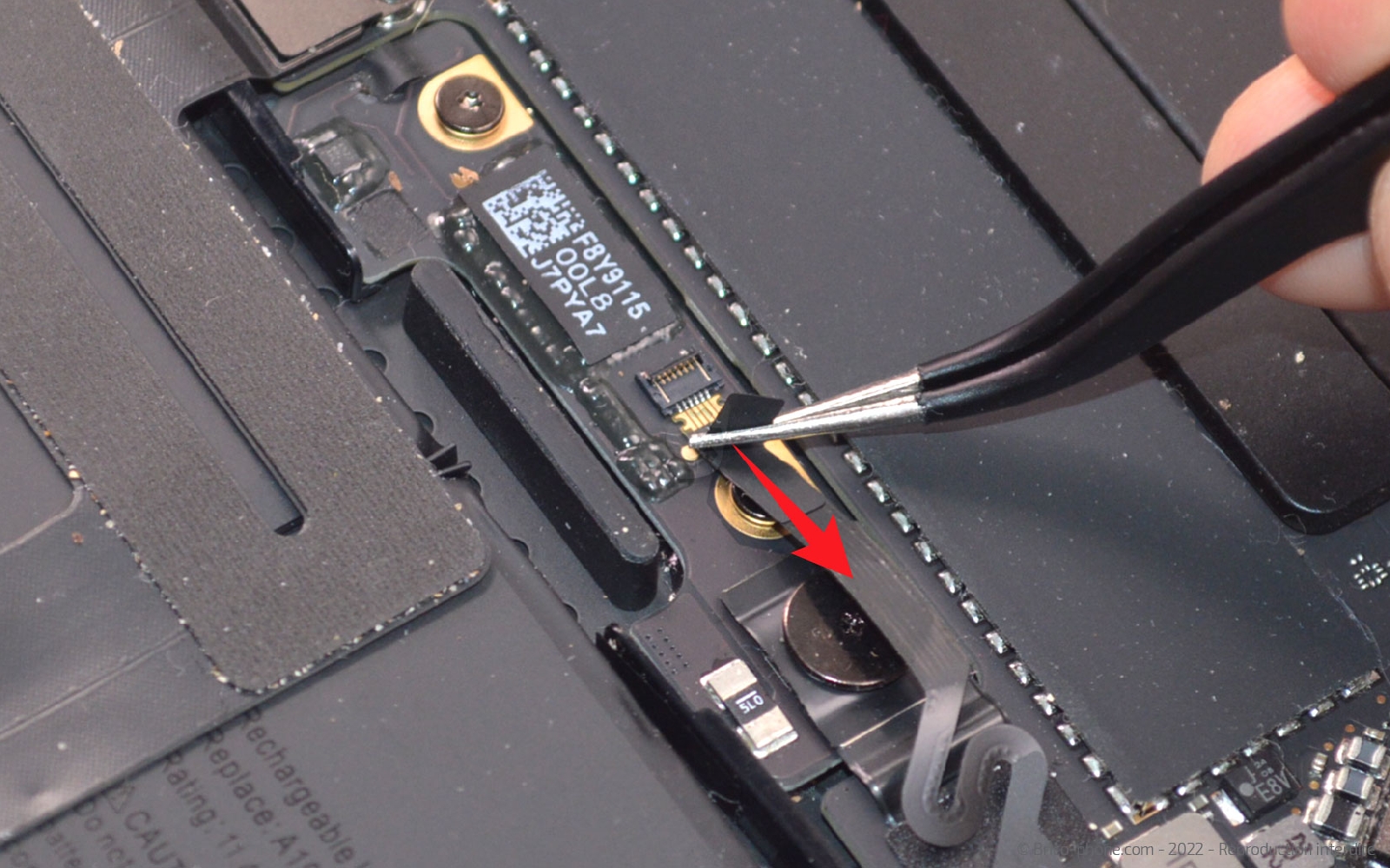

Etape 5 : Débrancher la nappe
Soulevez le clapet avec le spudger avant de libérer la nappe en la tirant vers la droite.
Outils du kit utilisés
Outils du kit utilisés

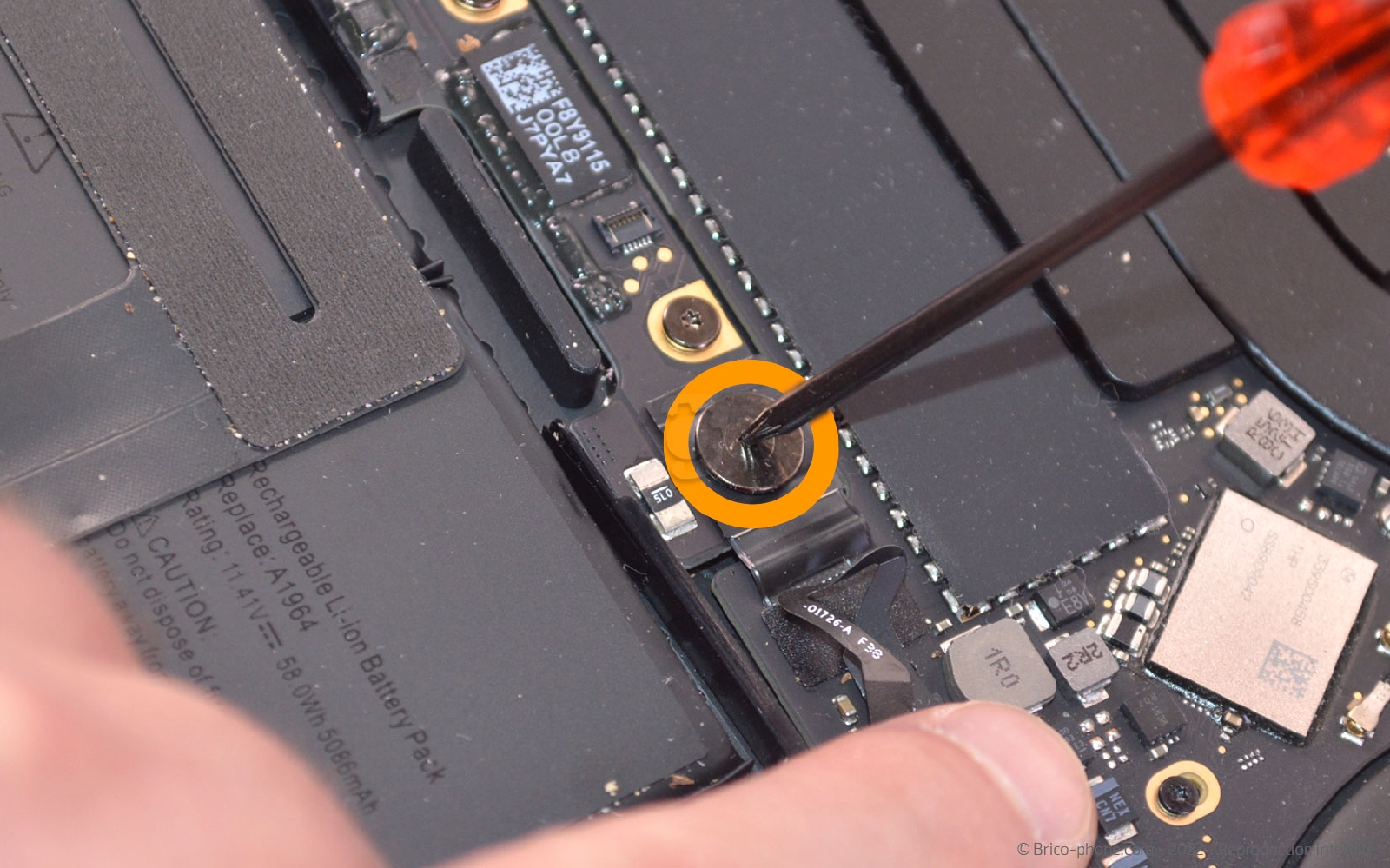

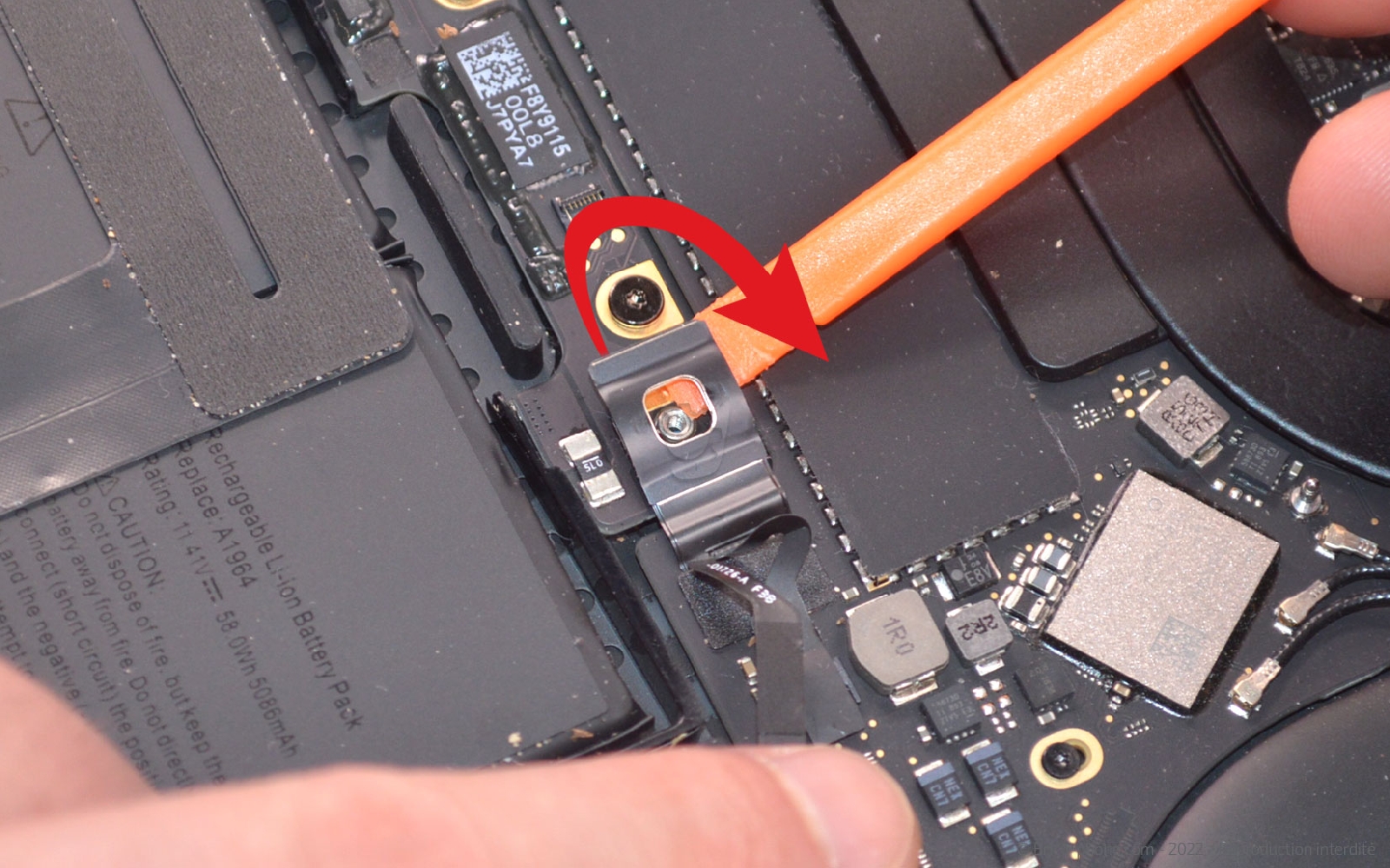

Etape 6 : Déconnecter la batterie

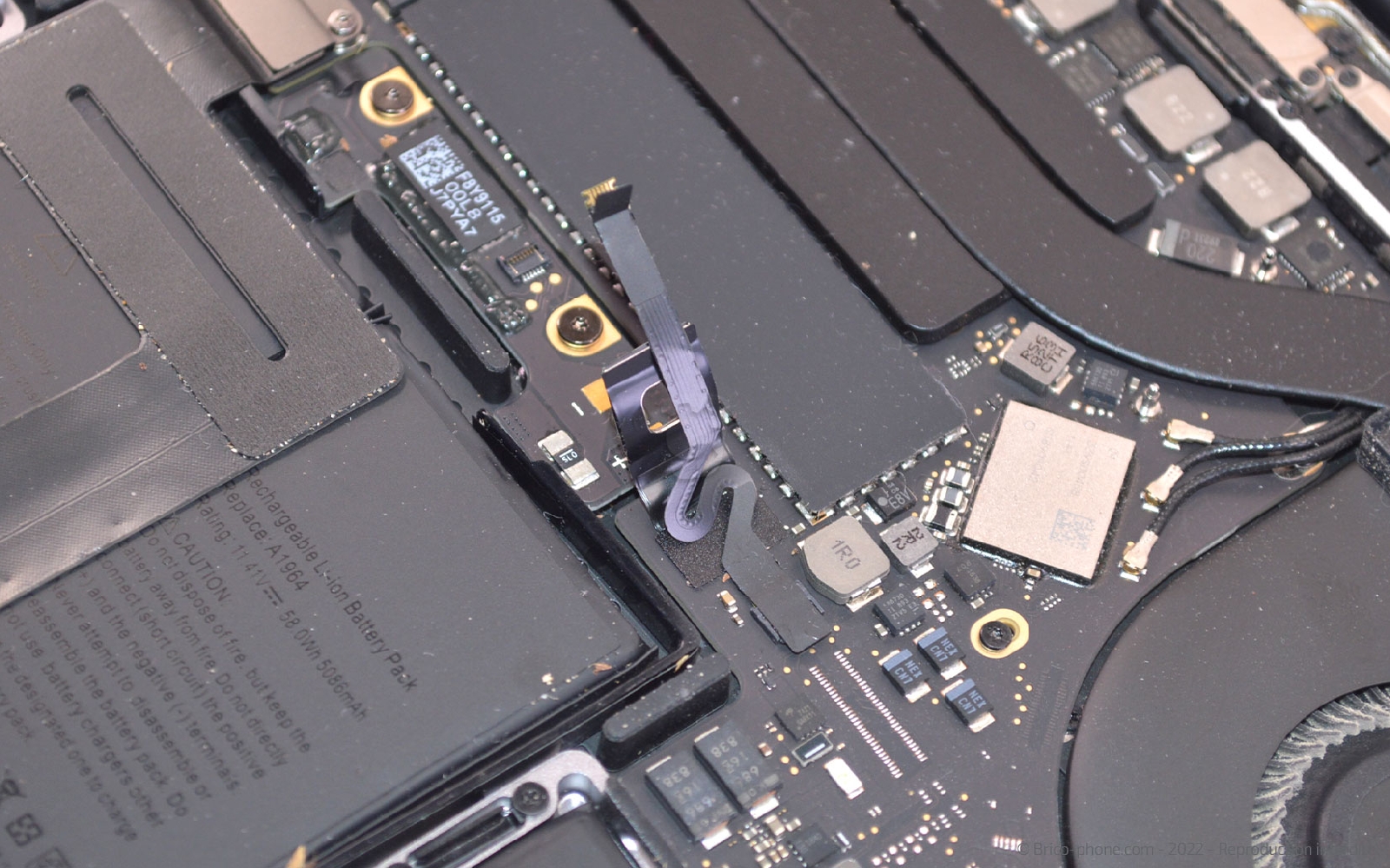

Retirez la vis du connecteur de la batterie à l'aide du tournevis Torx 5, puis soulevez le connecteur avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

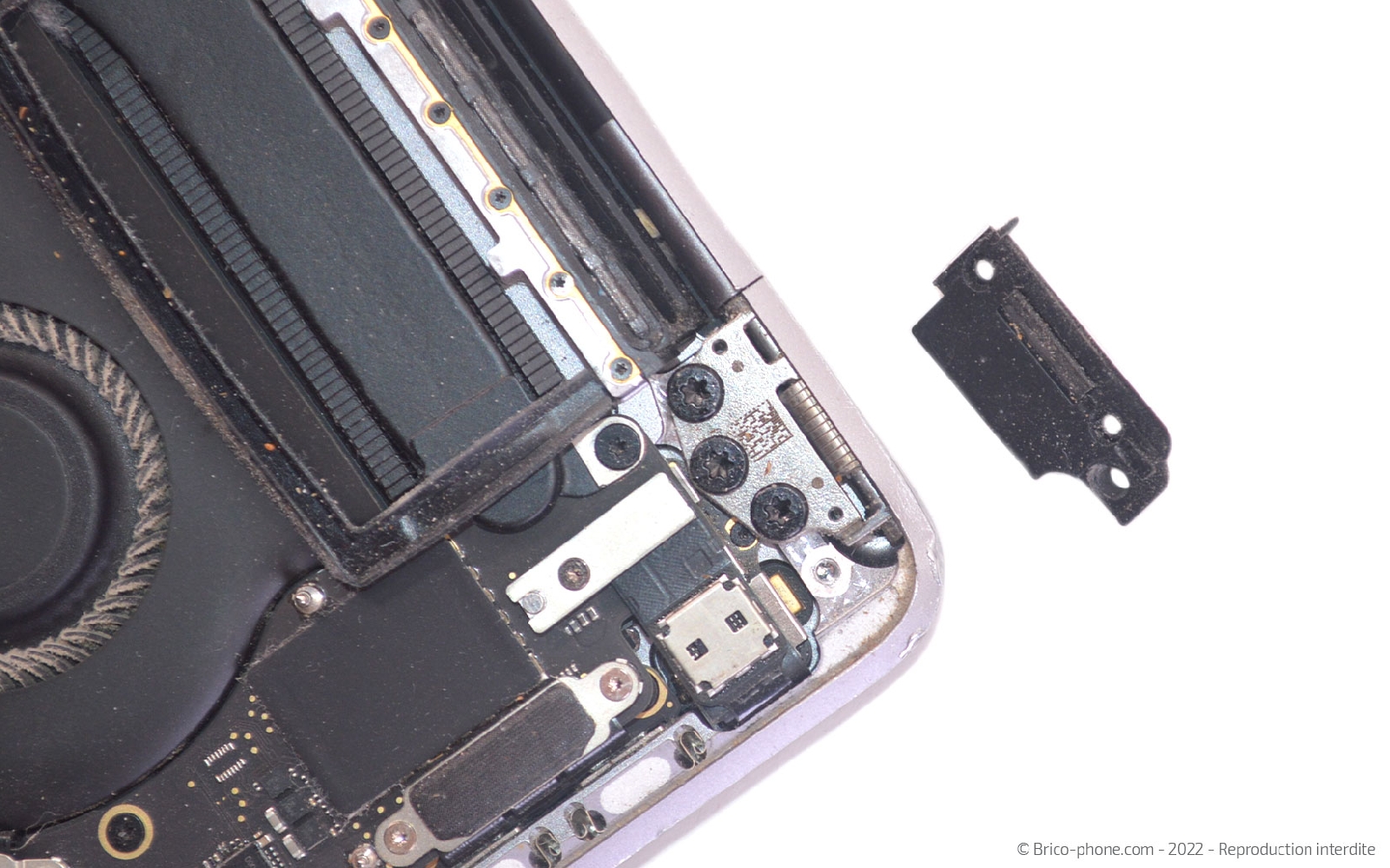

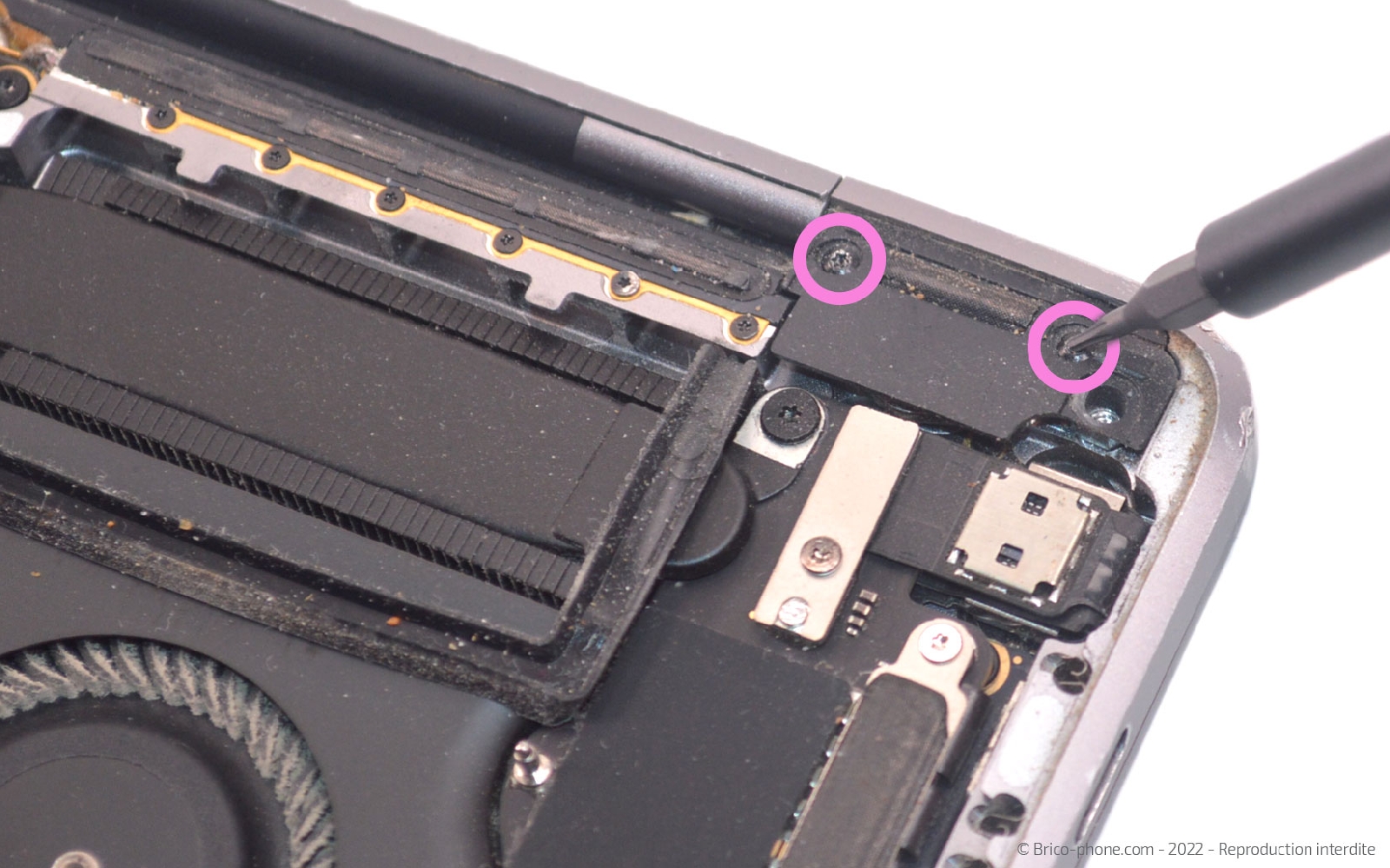

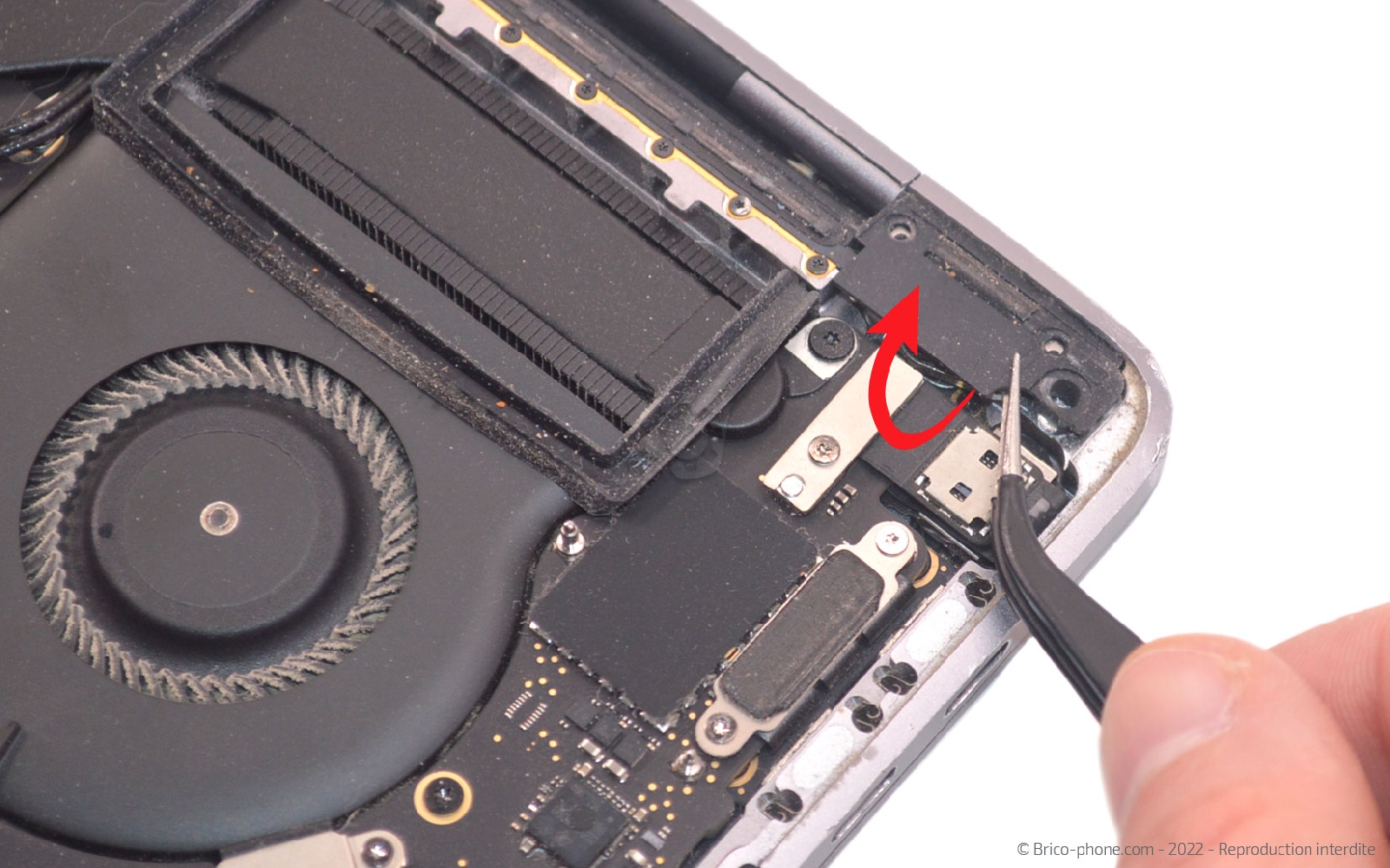

Etape 7 : Retirer le premier cache-charnière
En vous aidant du tournevis torx T3, ôtez les vis du premier cache-charnière en plastique afin de pouvoir le retirer du châssis avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

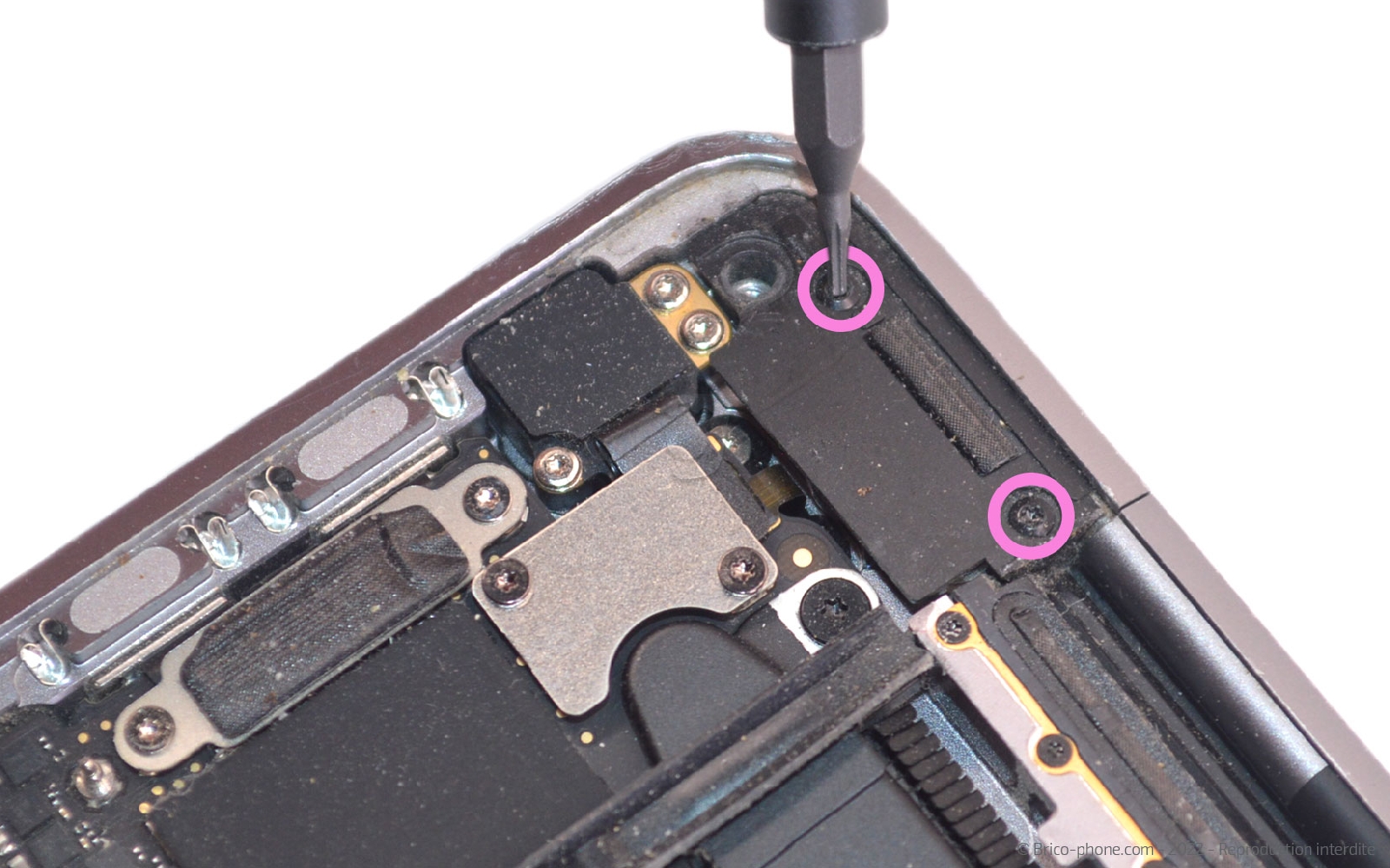

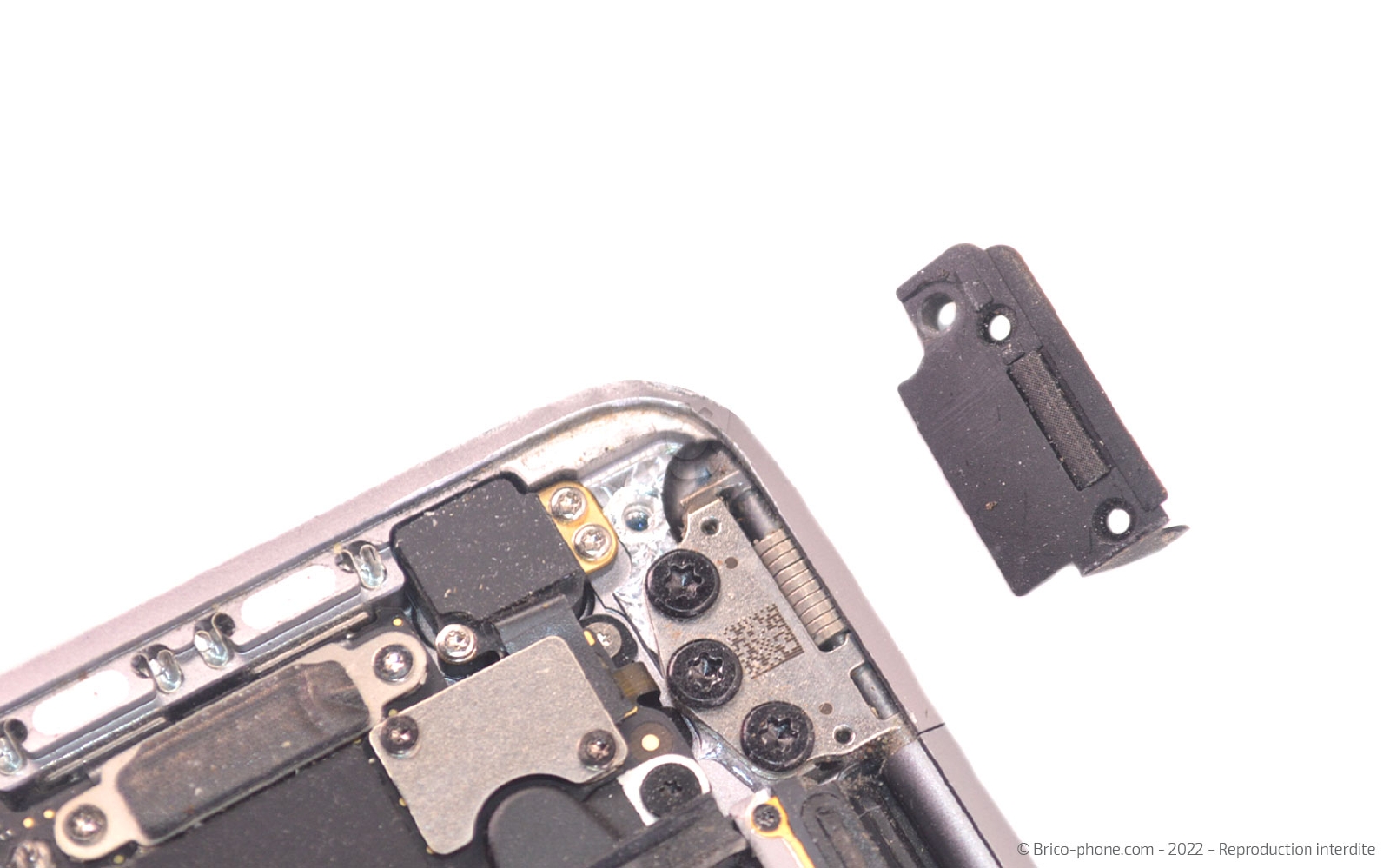

Etape 8 : Ôter le second cache

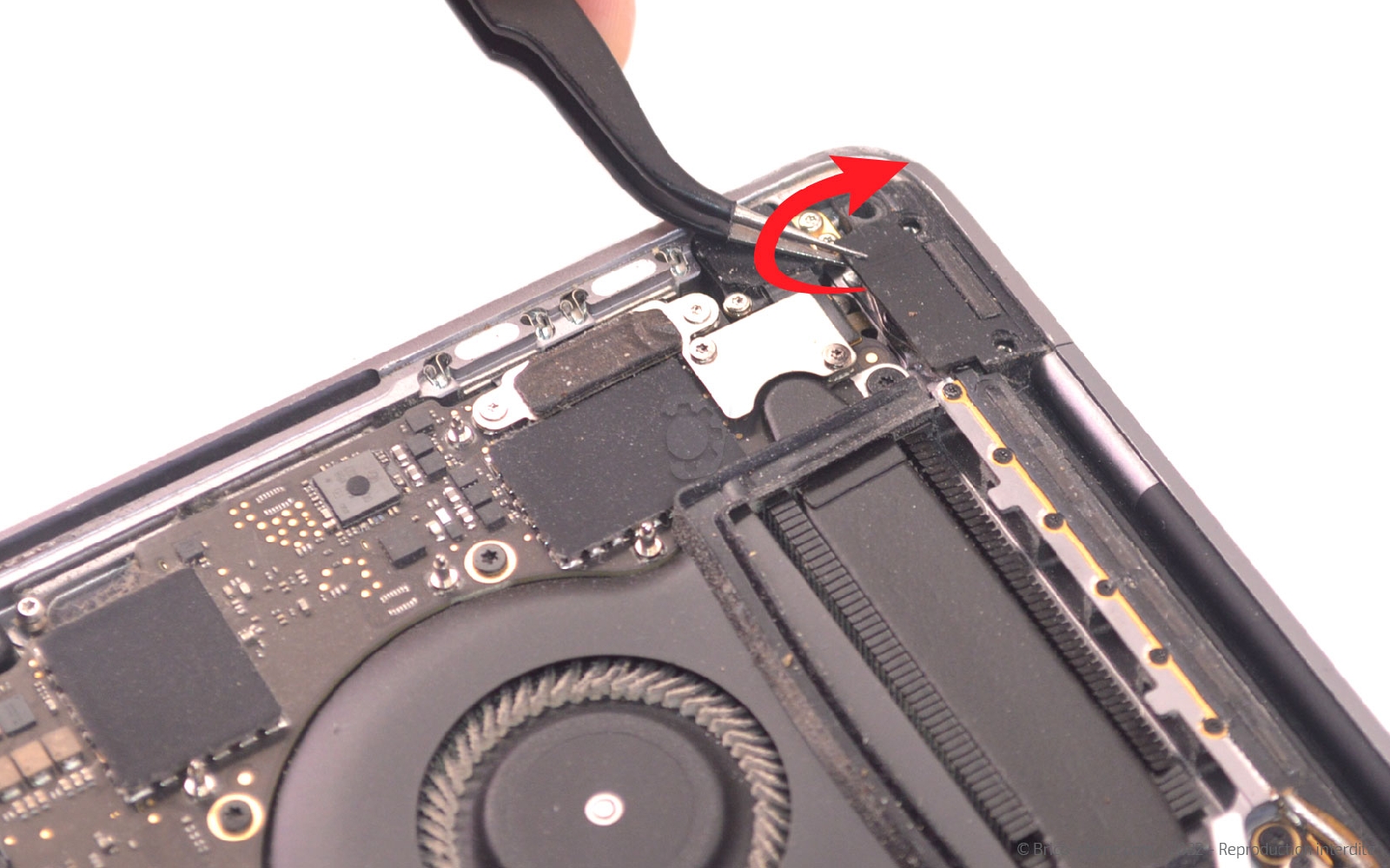

Comme pour l'étape précédente, retirez les deux vis Torx 3 puis le deuxième cache-charnière.
Outils du kit utilisés
Outils du kit utilisés

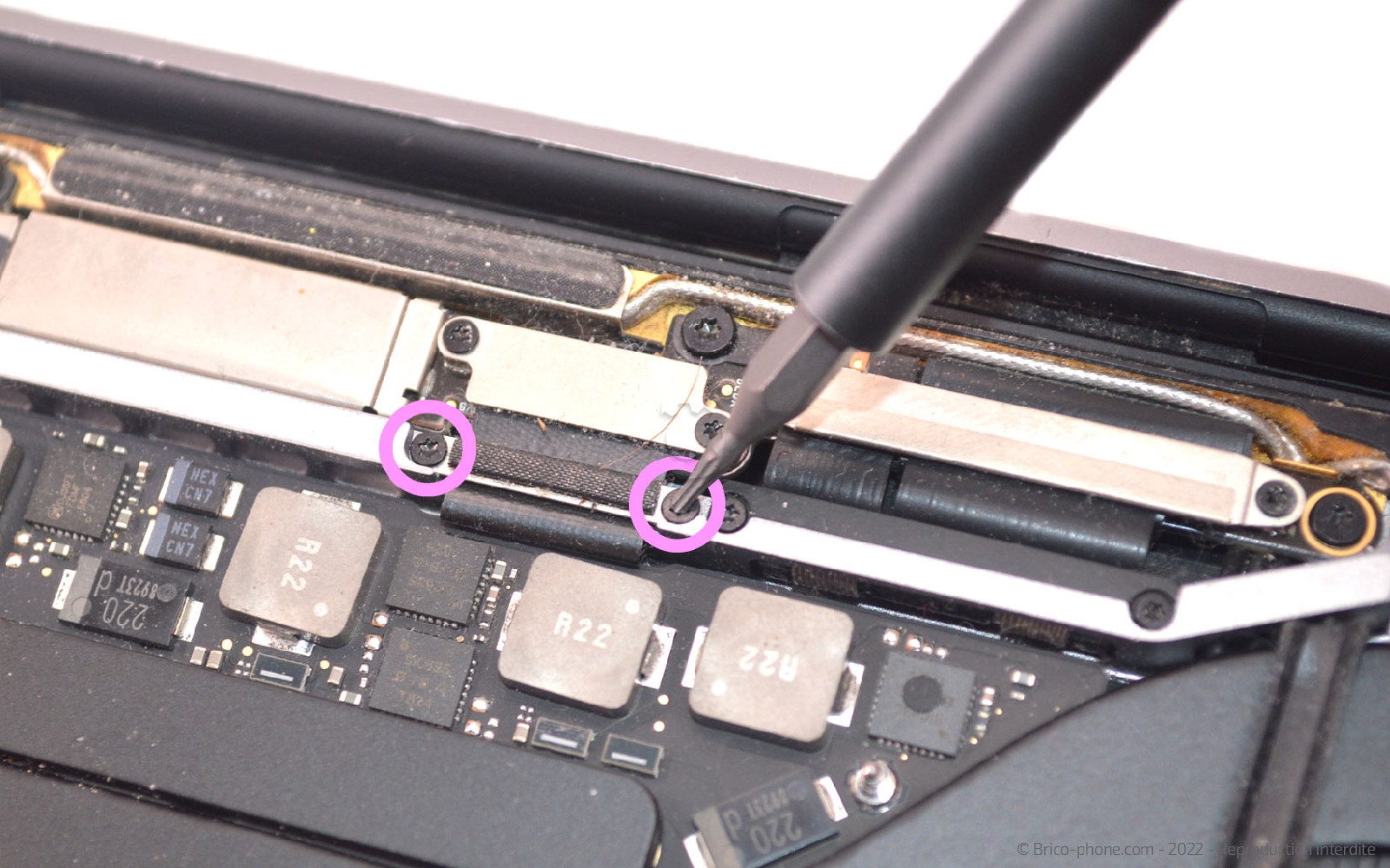

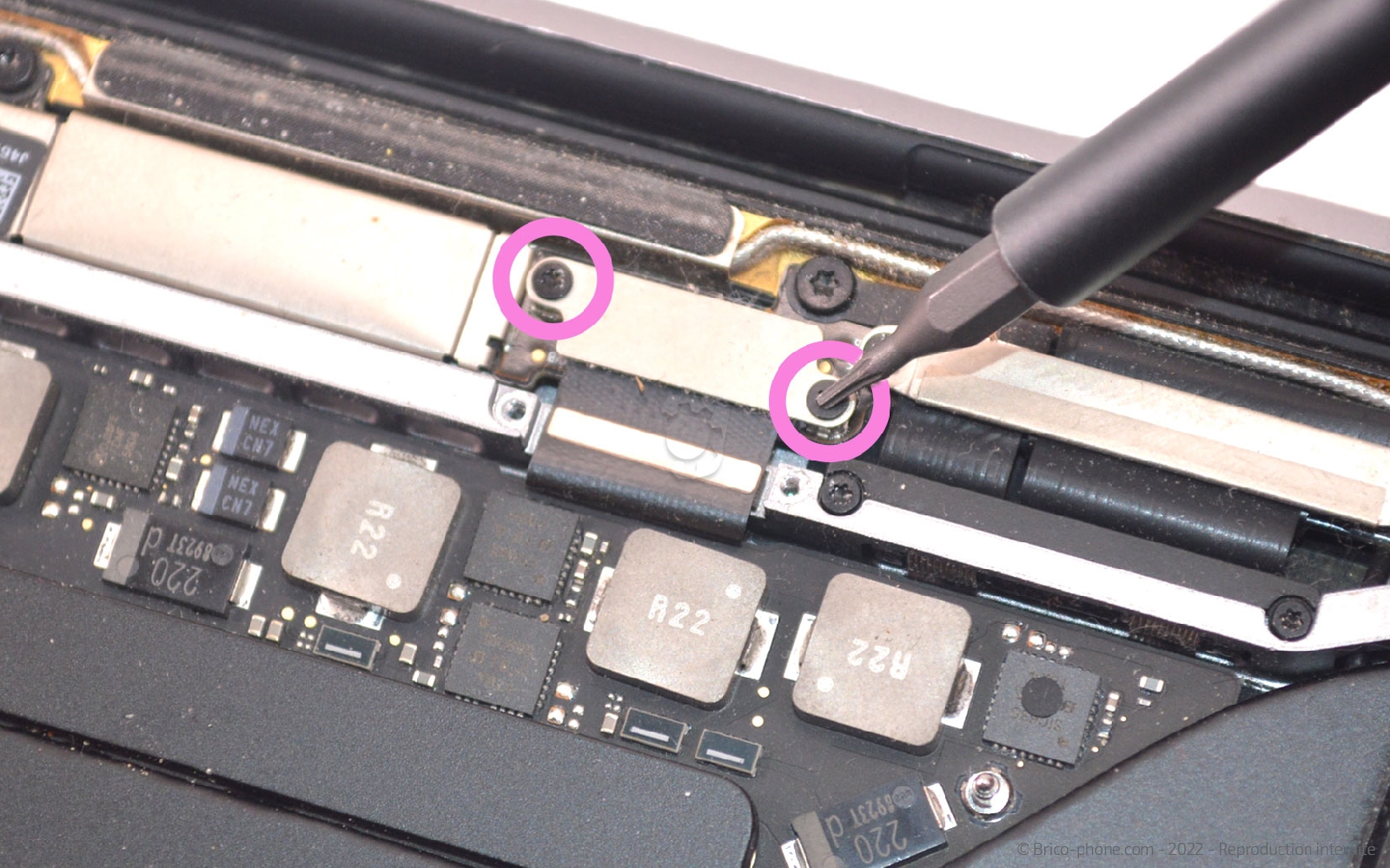

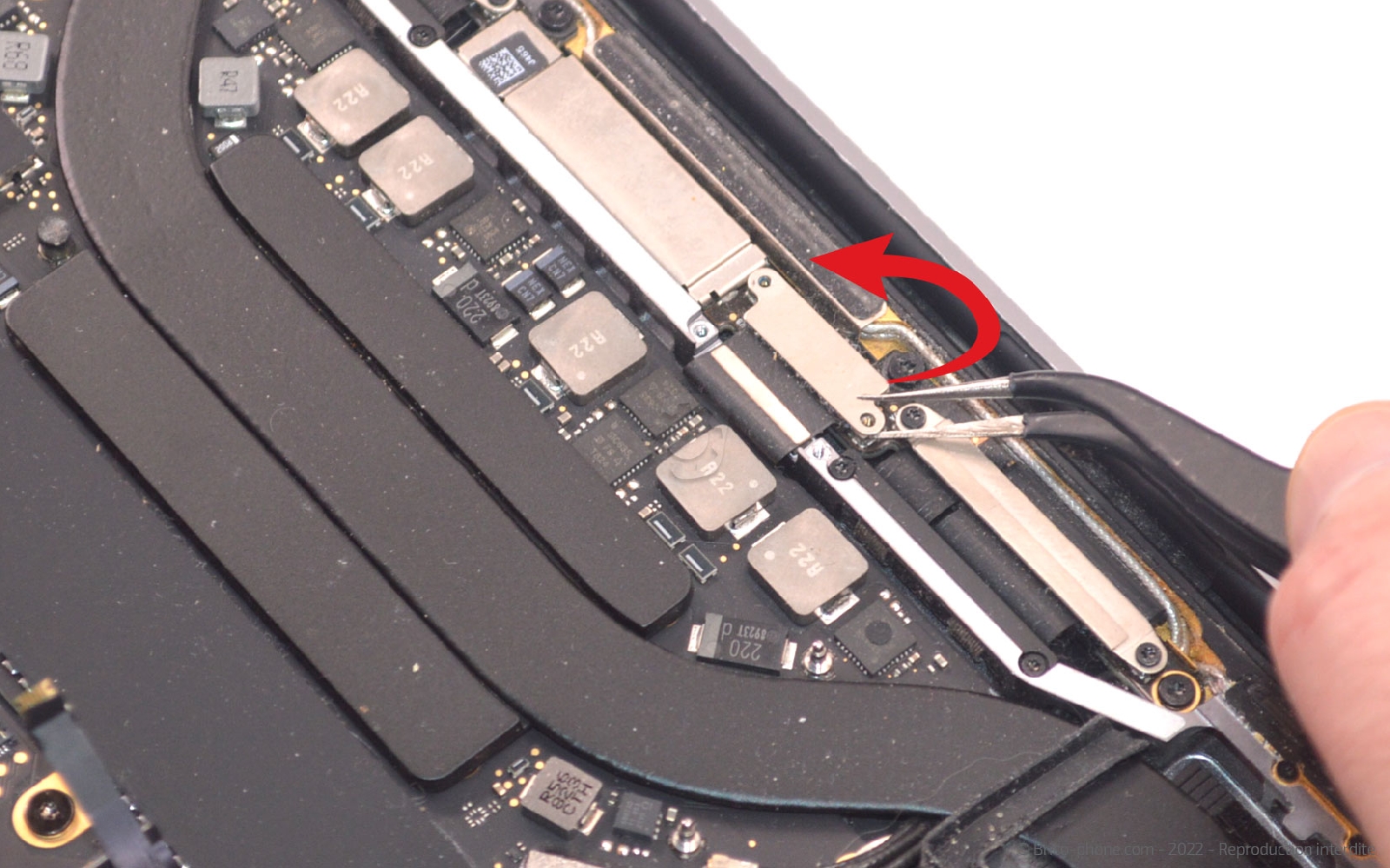

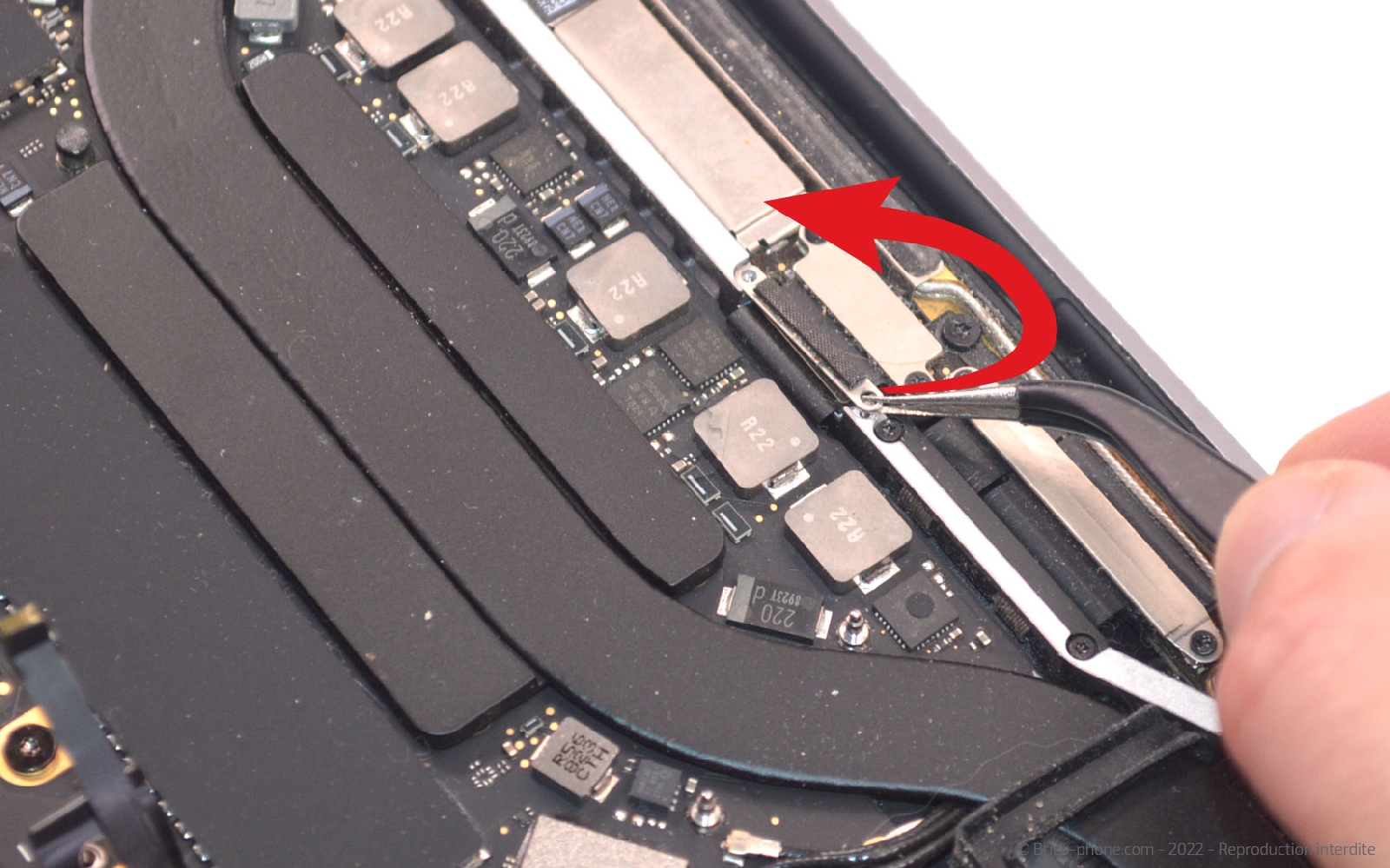

Etape 9 : Retirer les deux plaquettes de protection
Toujours avec le même tournevis, enlevez les 4 vis situées au centre. Récupérez également les plaquettes de protection métallique pour libérer la nappe.
Outils du kit utilisés
Outils du kit utilisés

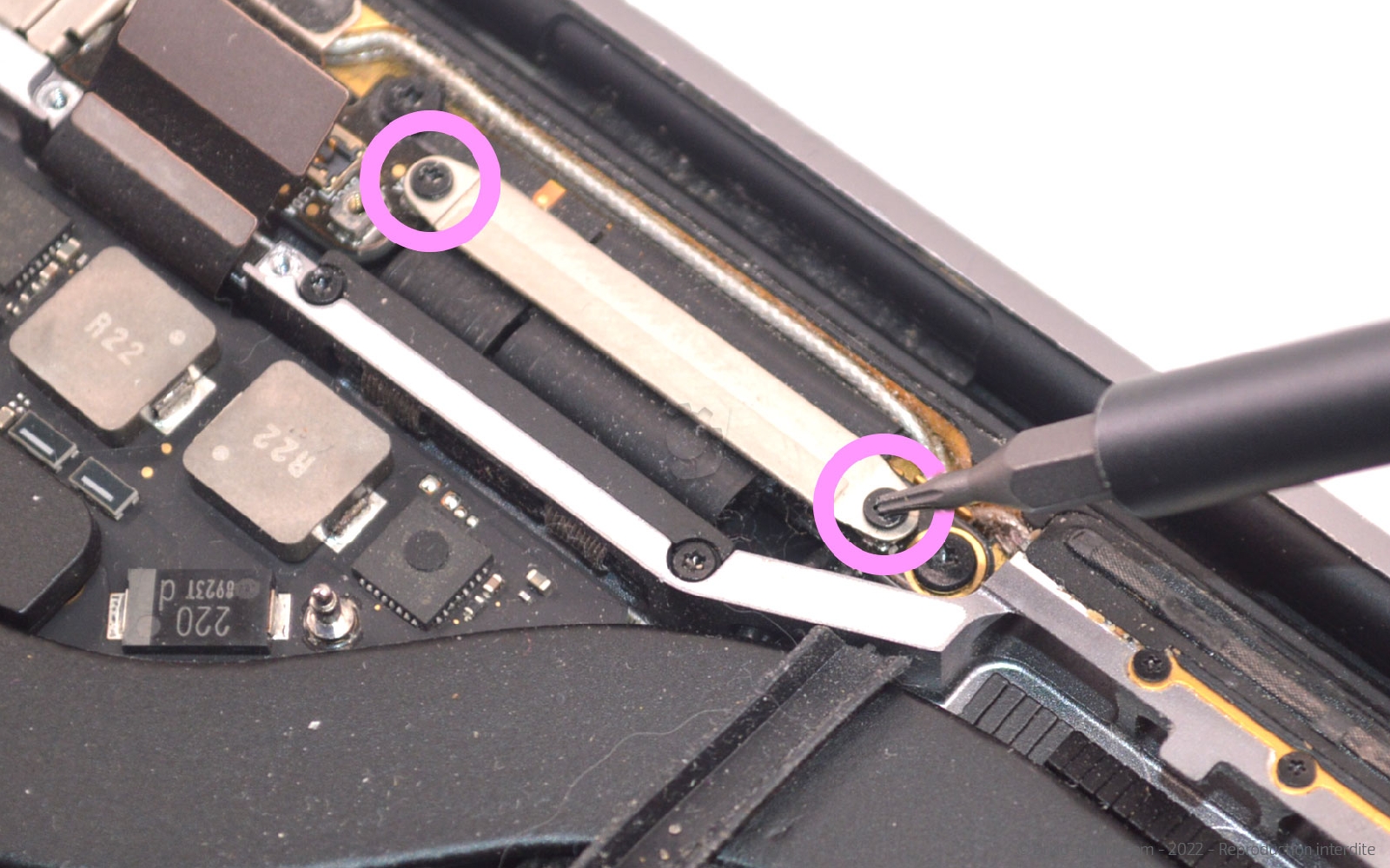

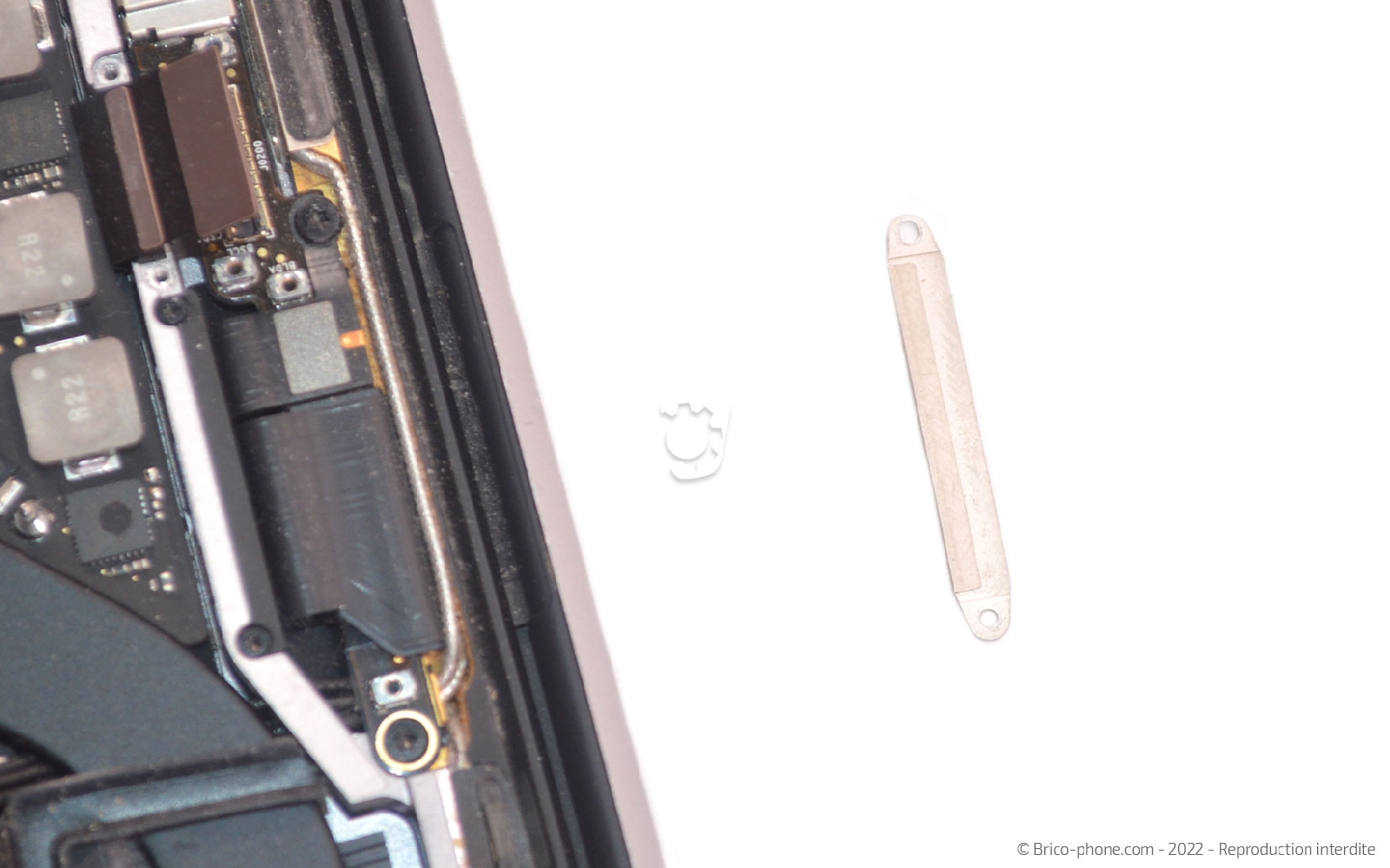

Etape 10 : Déconnecter la nappe de l'écran

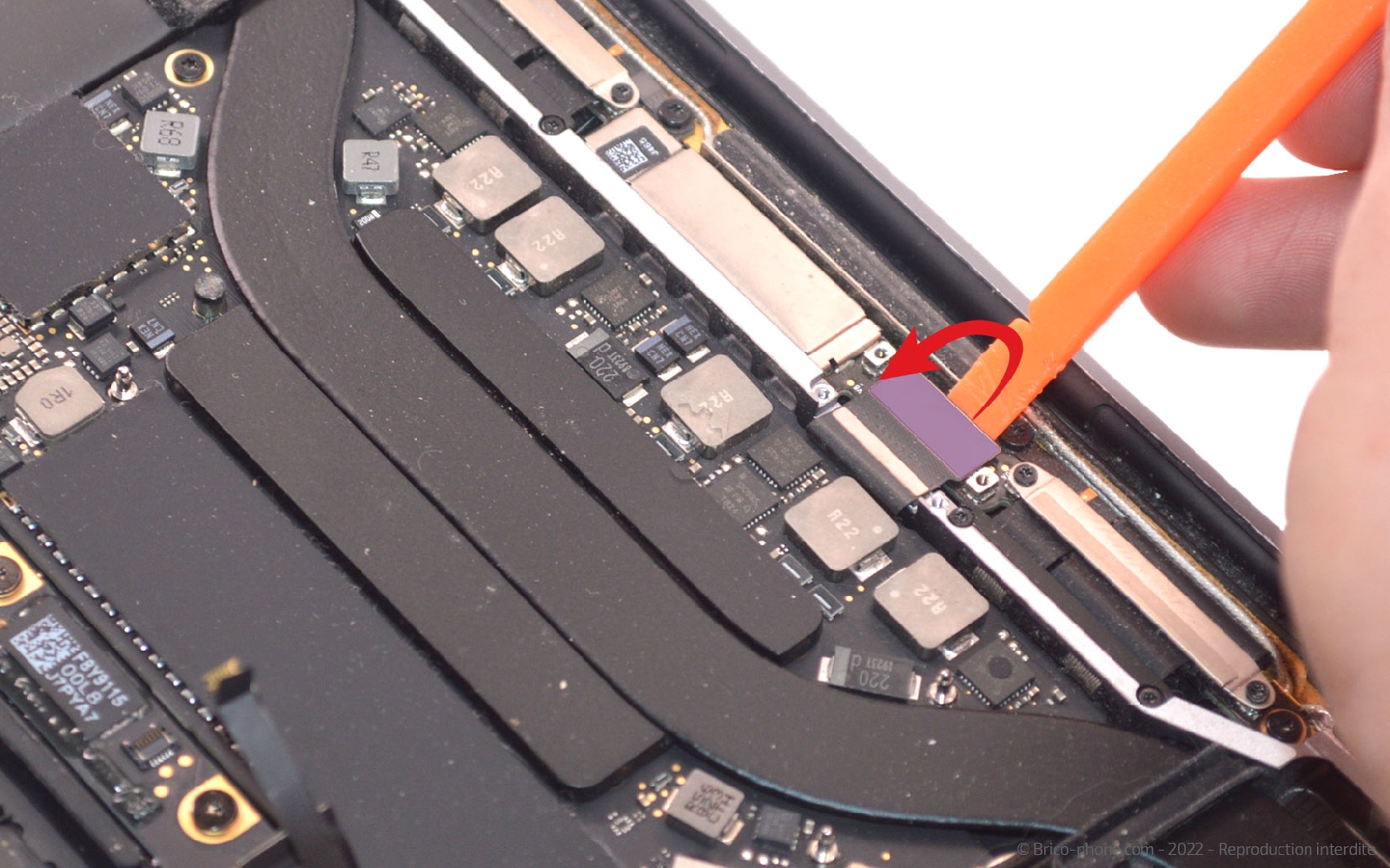

Aidez vous du levier en nylon pour déconnecter la nappe de l'écran.

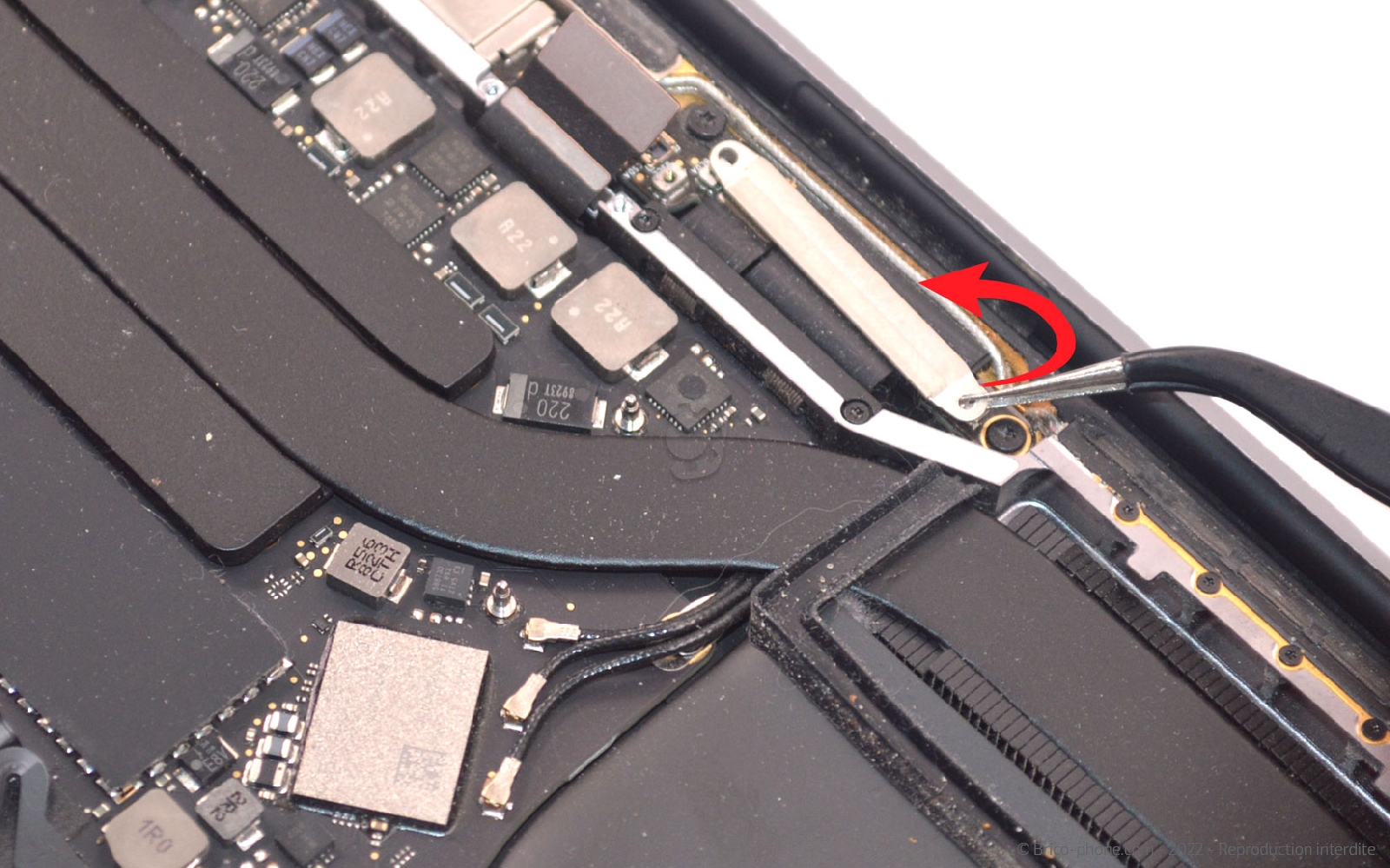

Ensuite, ôtez les vis torx 3 de la plaquette métallique située à droite de la nappe.
Outils du kit utilisés
Outils du kit utilisés

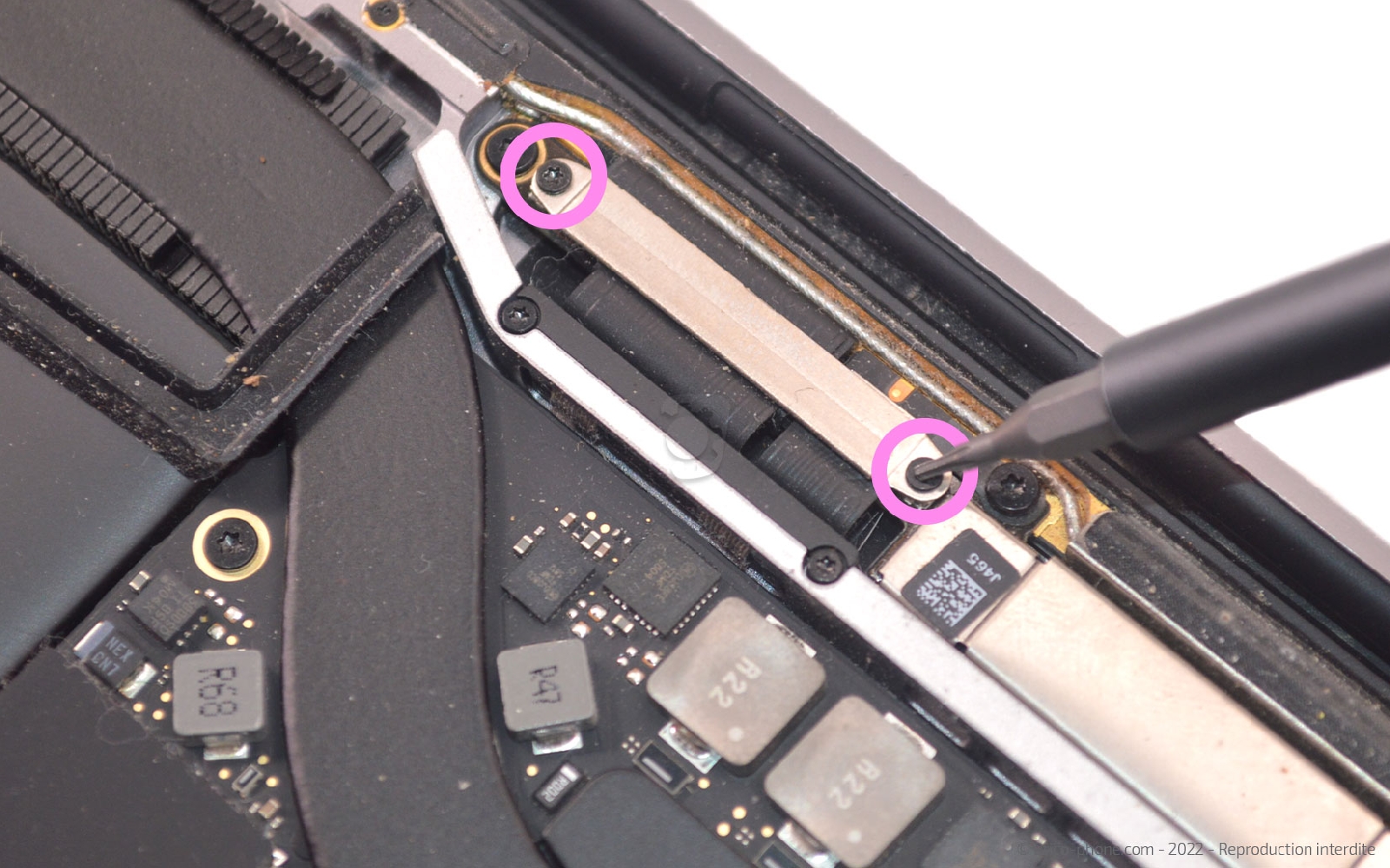

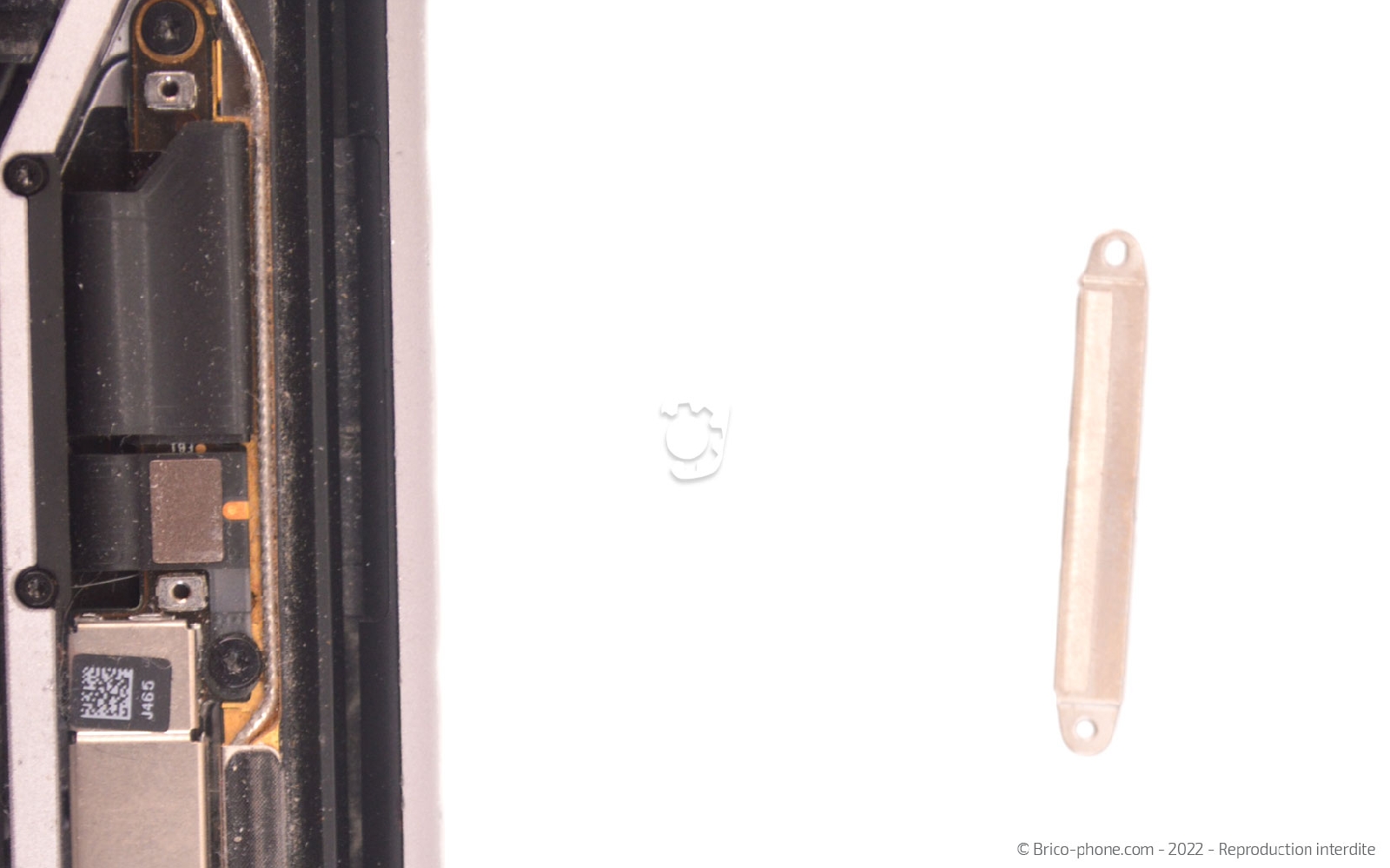

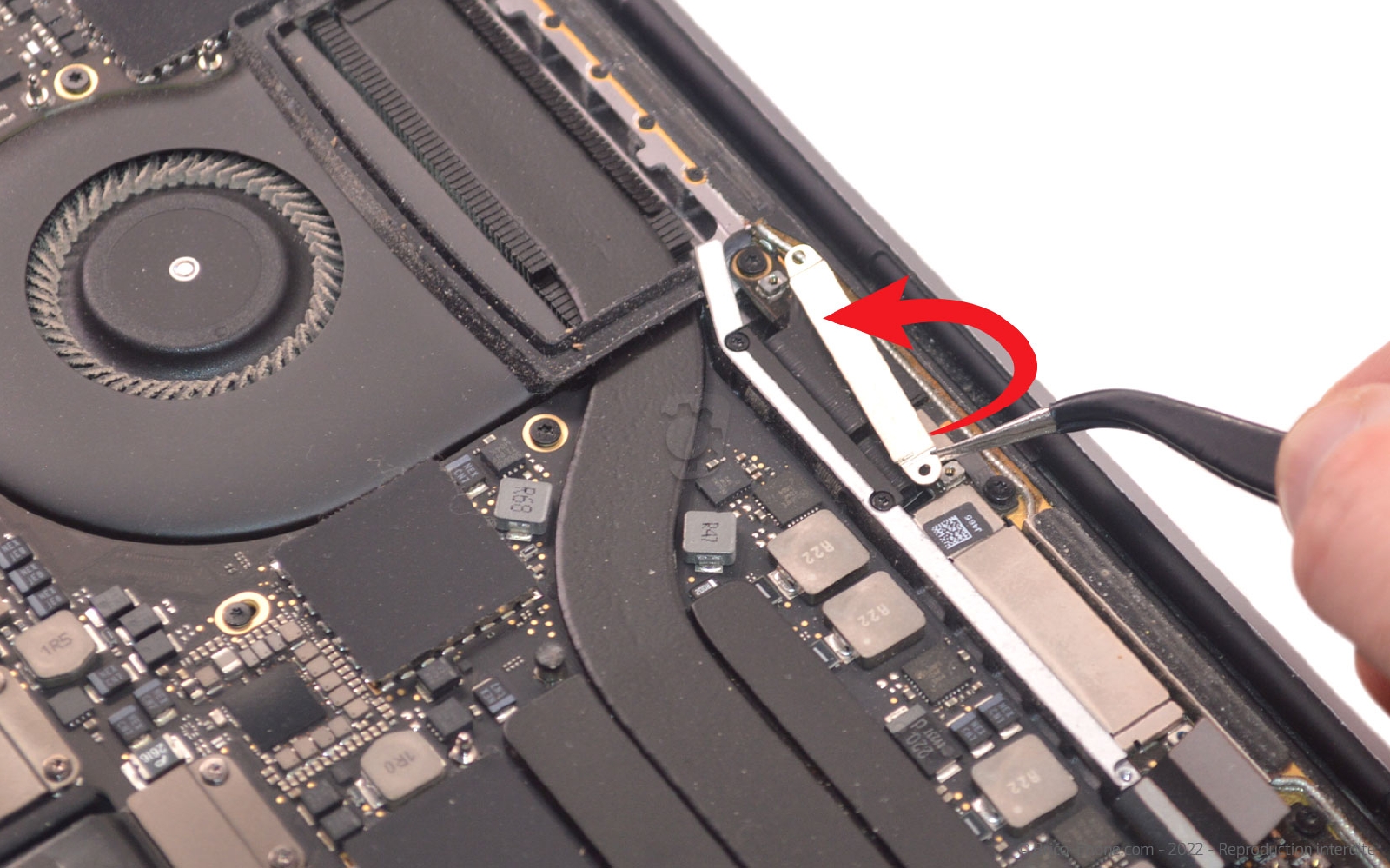

Etape 11 : Enlever le second cache des connecteurs de l'écran
Comme pour la plaquette de l'étape précédente, dévissez les deux vis avec le tournevis torx 3.

Saisissez le cache métallique avec la pincette pour le mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

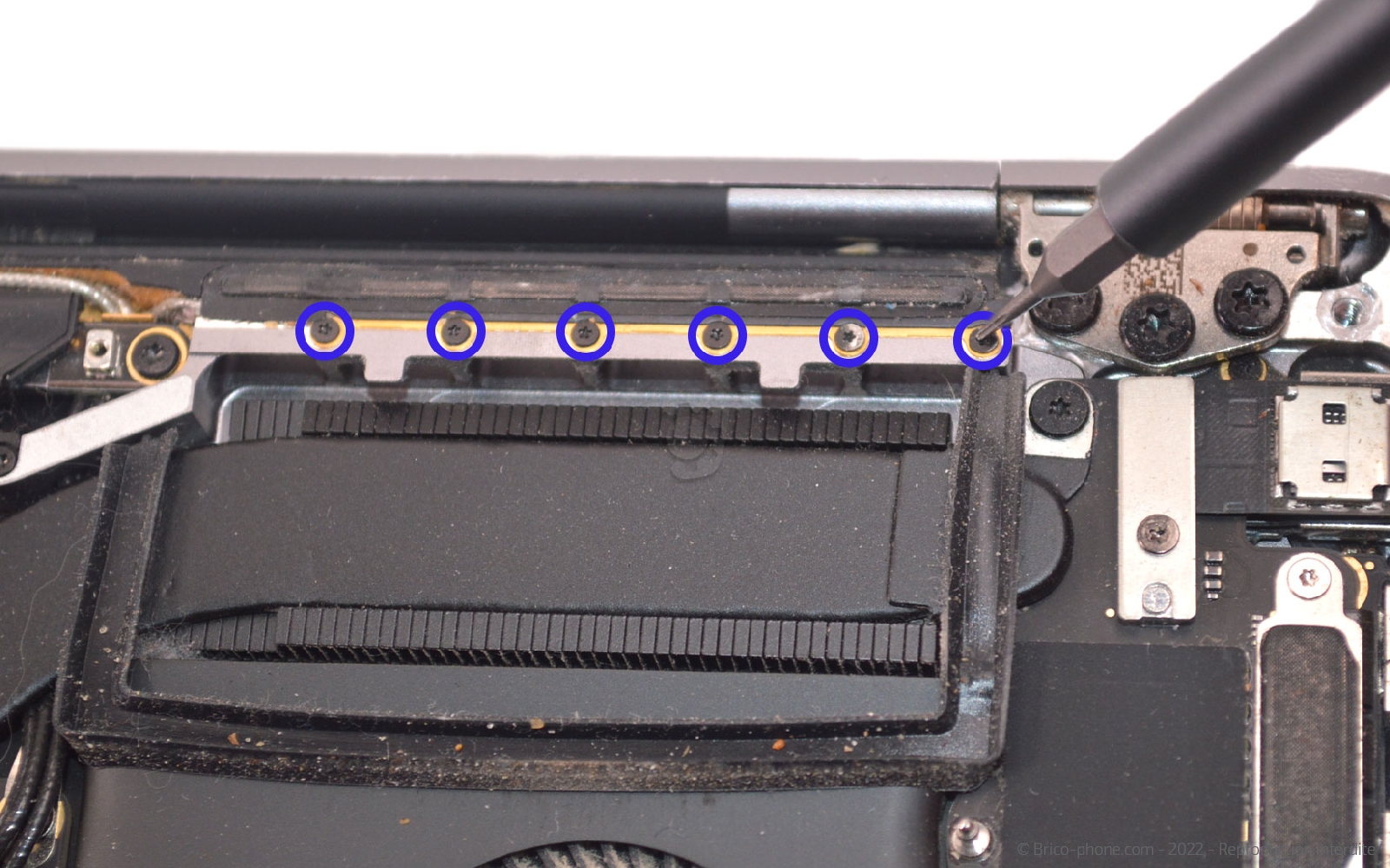

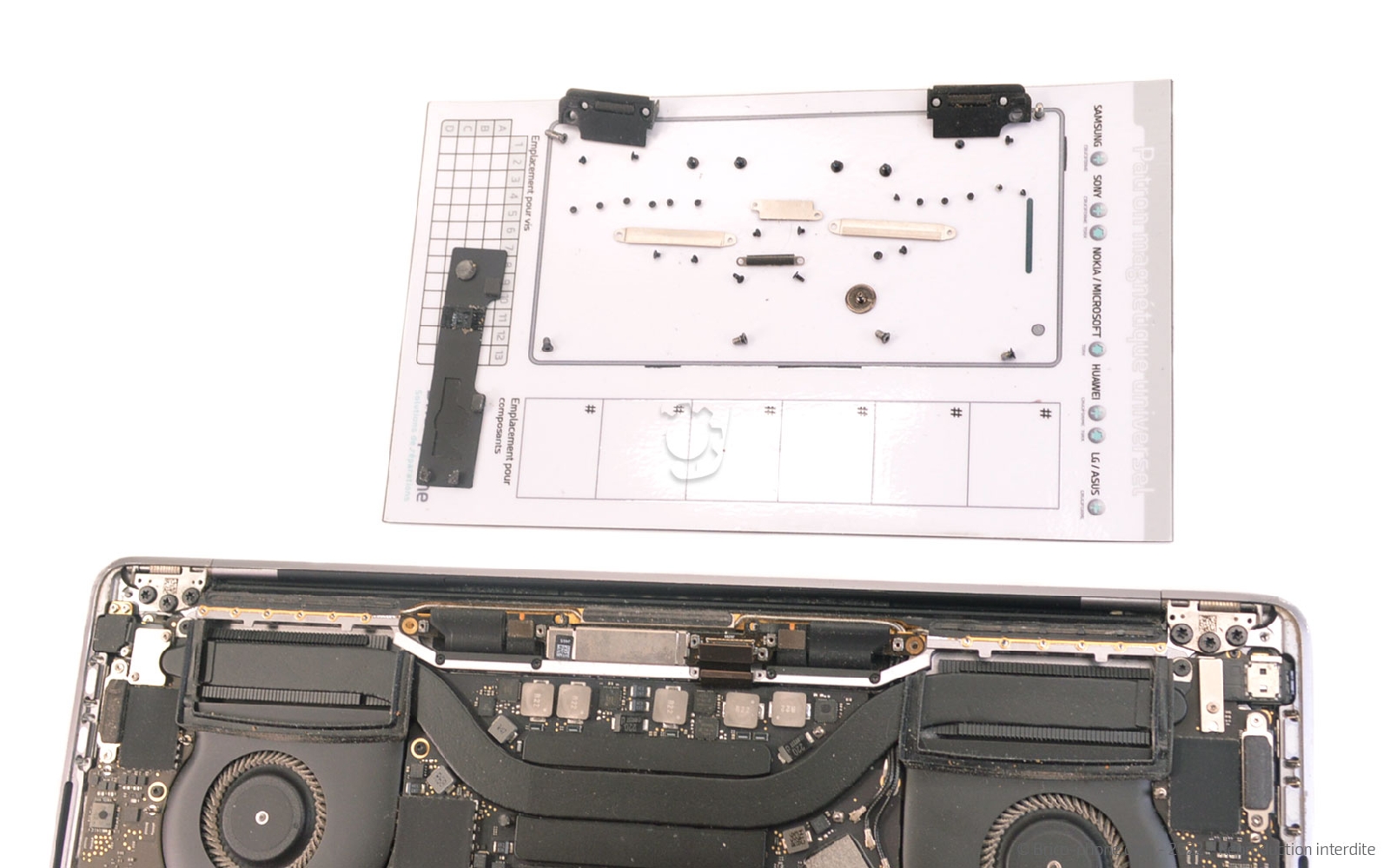

Etape 12 : Dévisser les vis des antennes

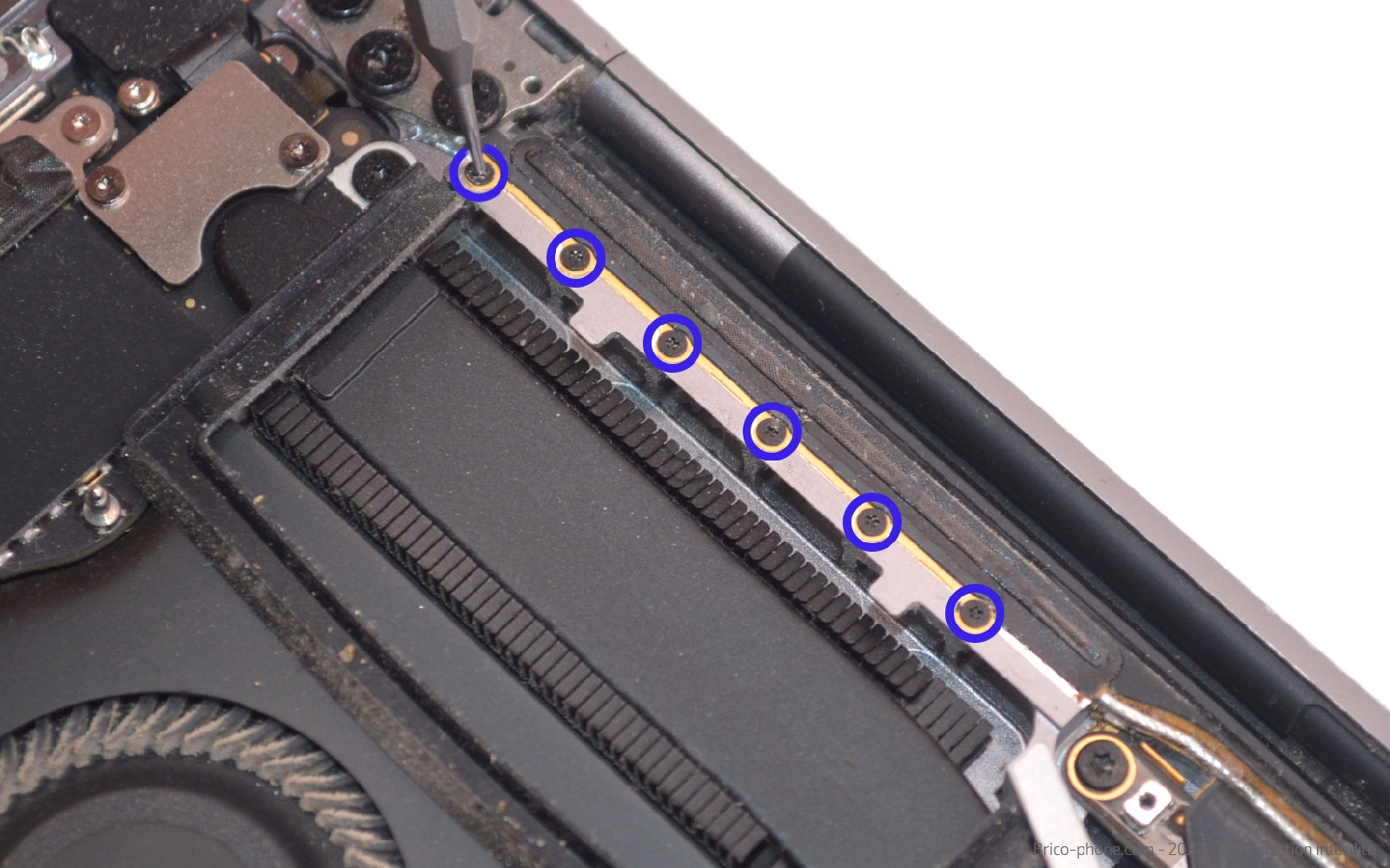

A l'aide du tournevis Pentalobe P2, sortez les 12 petites vis qui fixent l'ensemble de l'antenne.

Puis, retirez les 4 vis avec le Torx T5. N'oubliez pas de positionner vos vis sur le patron d'aide au montage afin de ne perdre aucun vis lors de cette réparation.
Outils du kit utilisés
Outils du kit utilisés

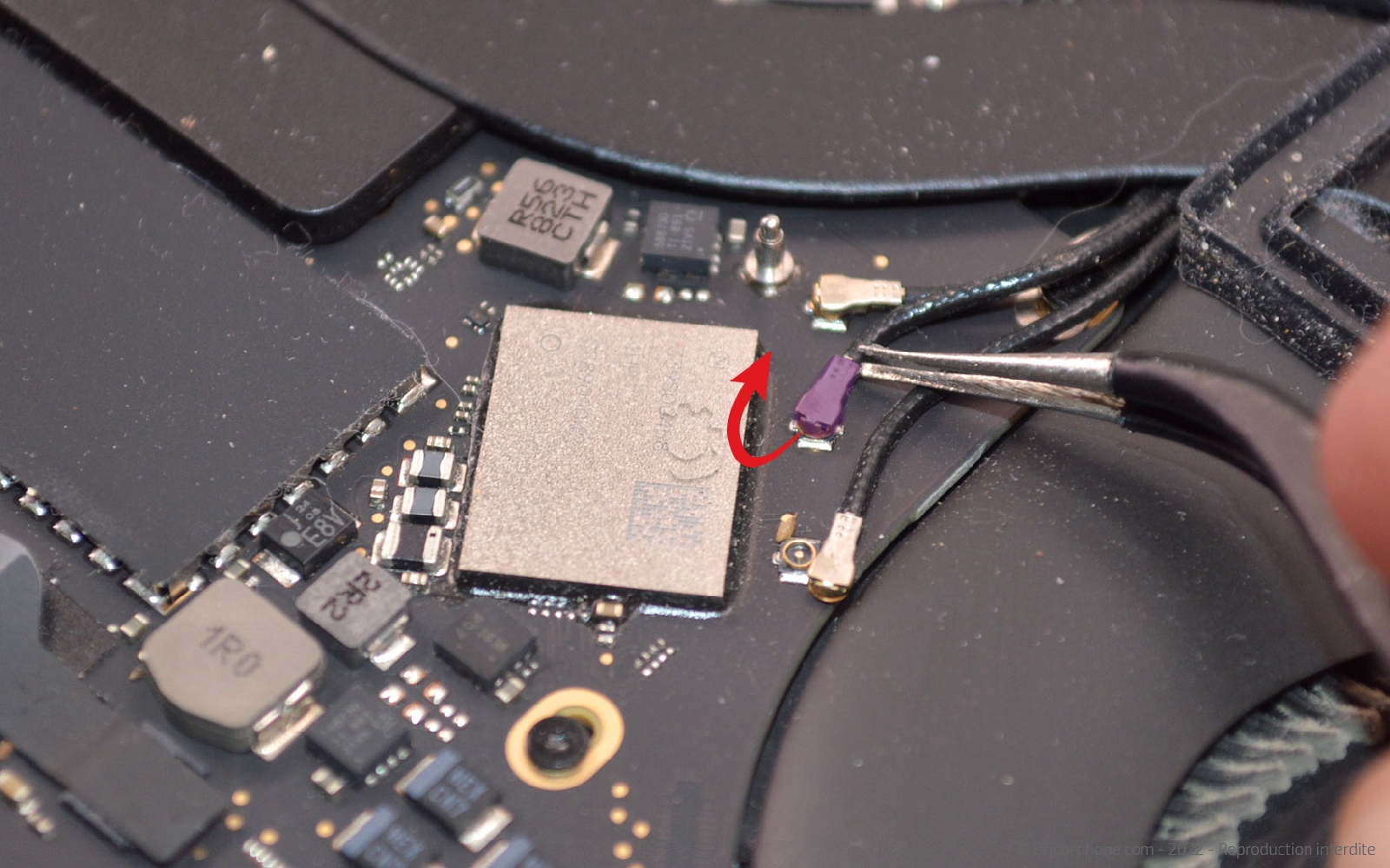

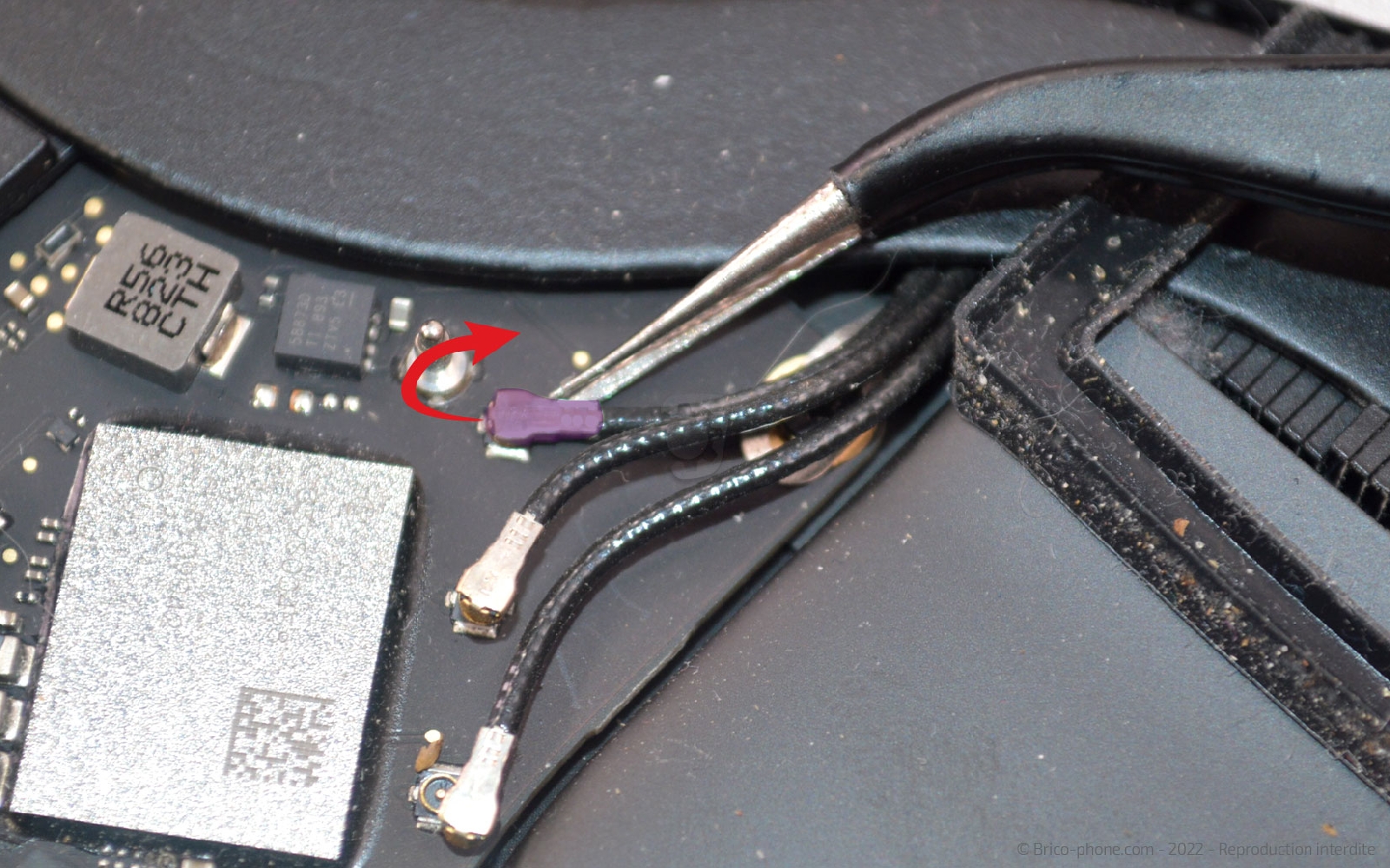

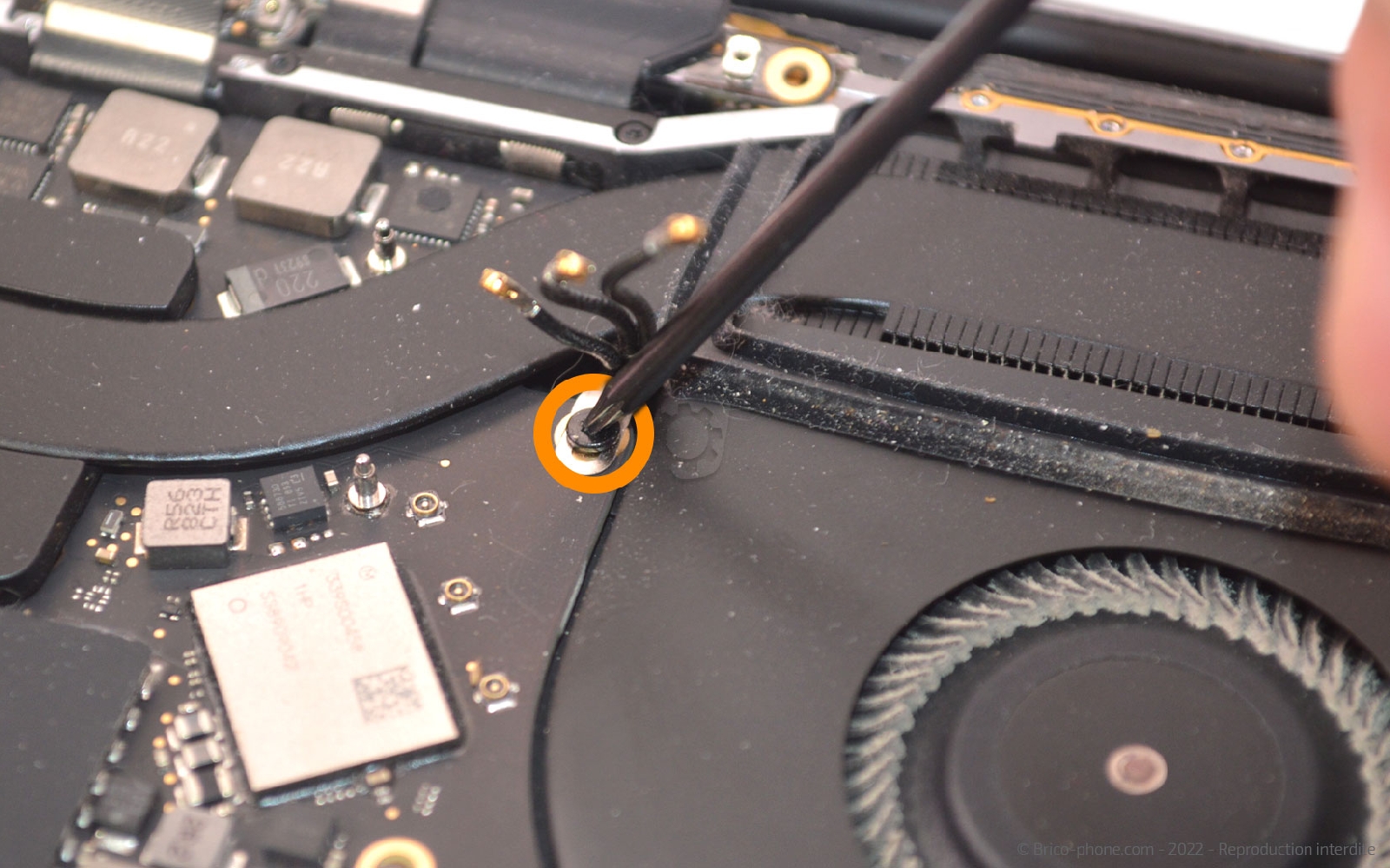

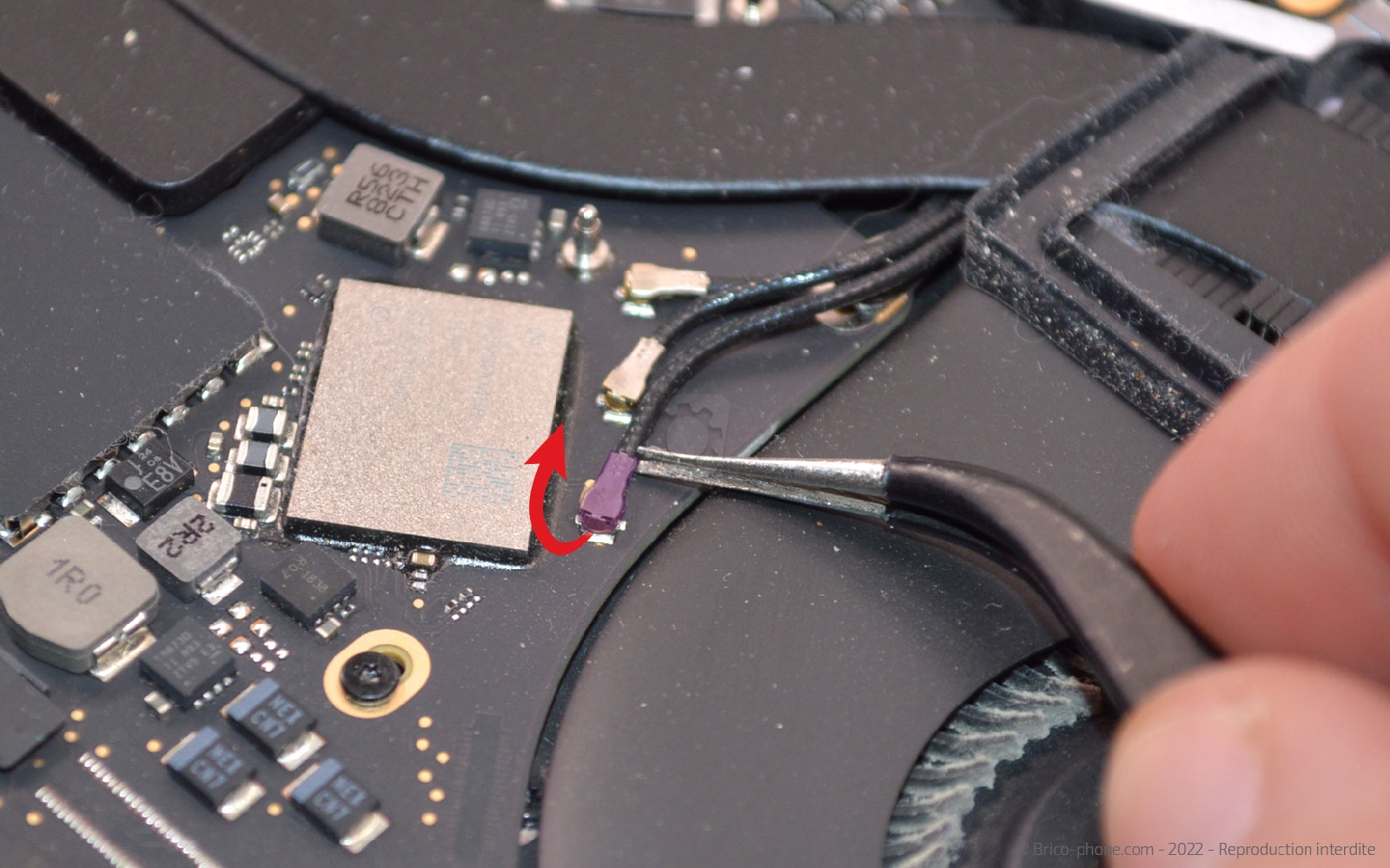

Etape 13 : Détacher les câbles coaxiaux
Débranchez les trois câbles coaxiaux avec la pincette afin d'accéder à la vis cachée.

Ôtez cette dernière avec le tournevis Torx T5.
Outils du kit utilisés
Outils du kit utilisés

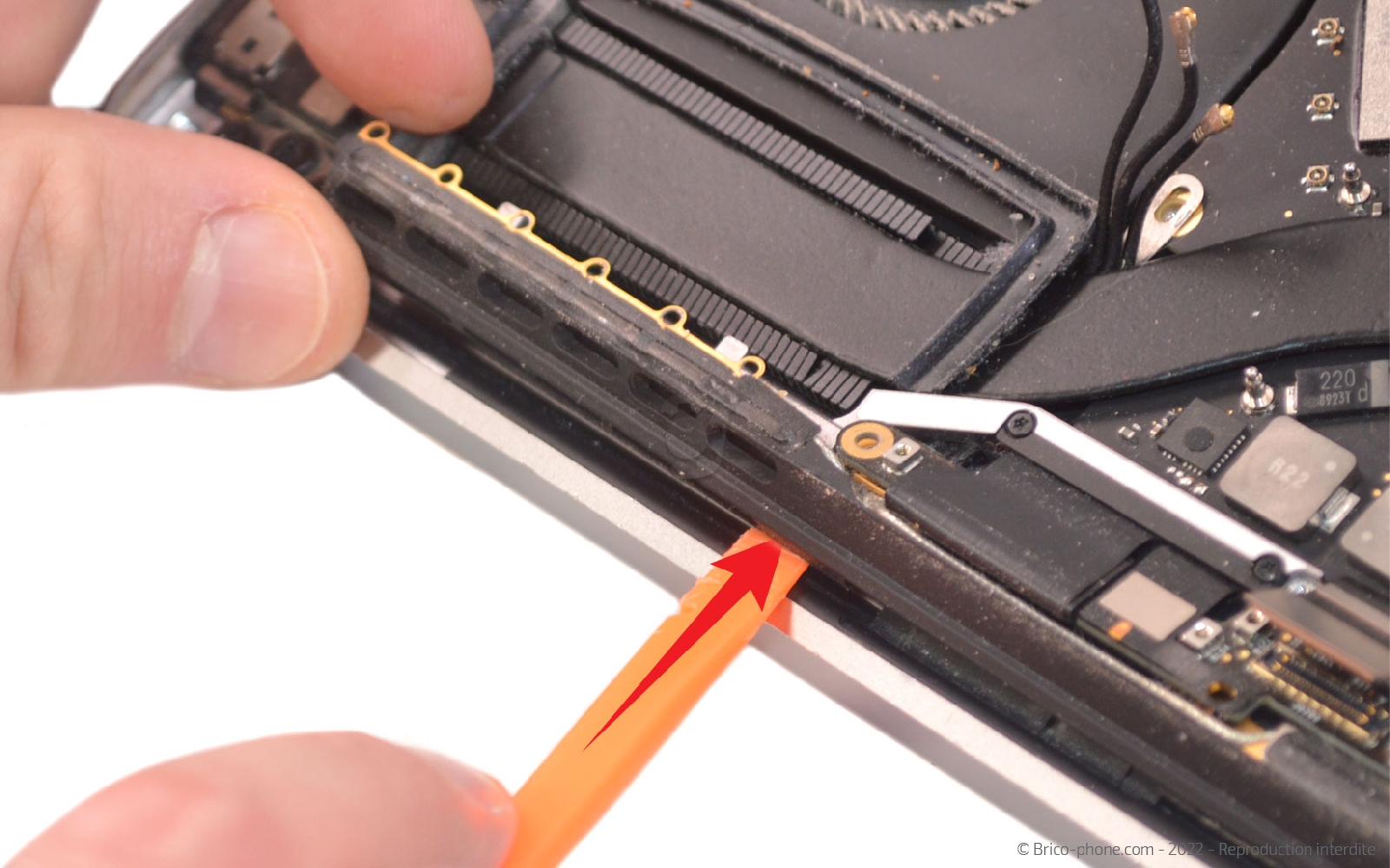

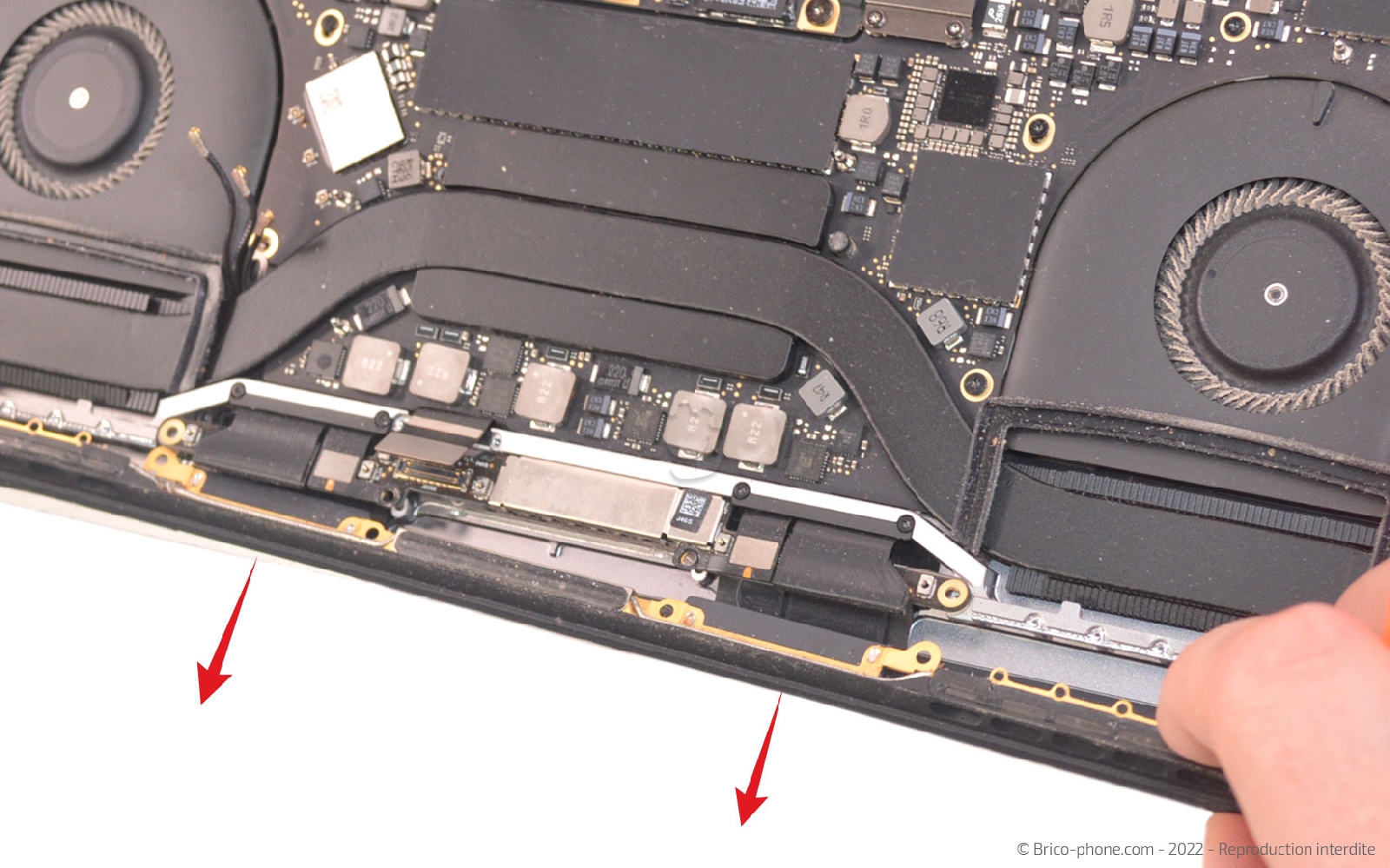

Etape 14 : Sortir l'ensemble antenne

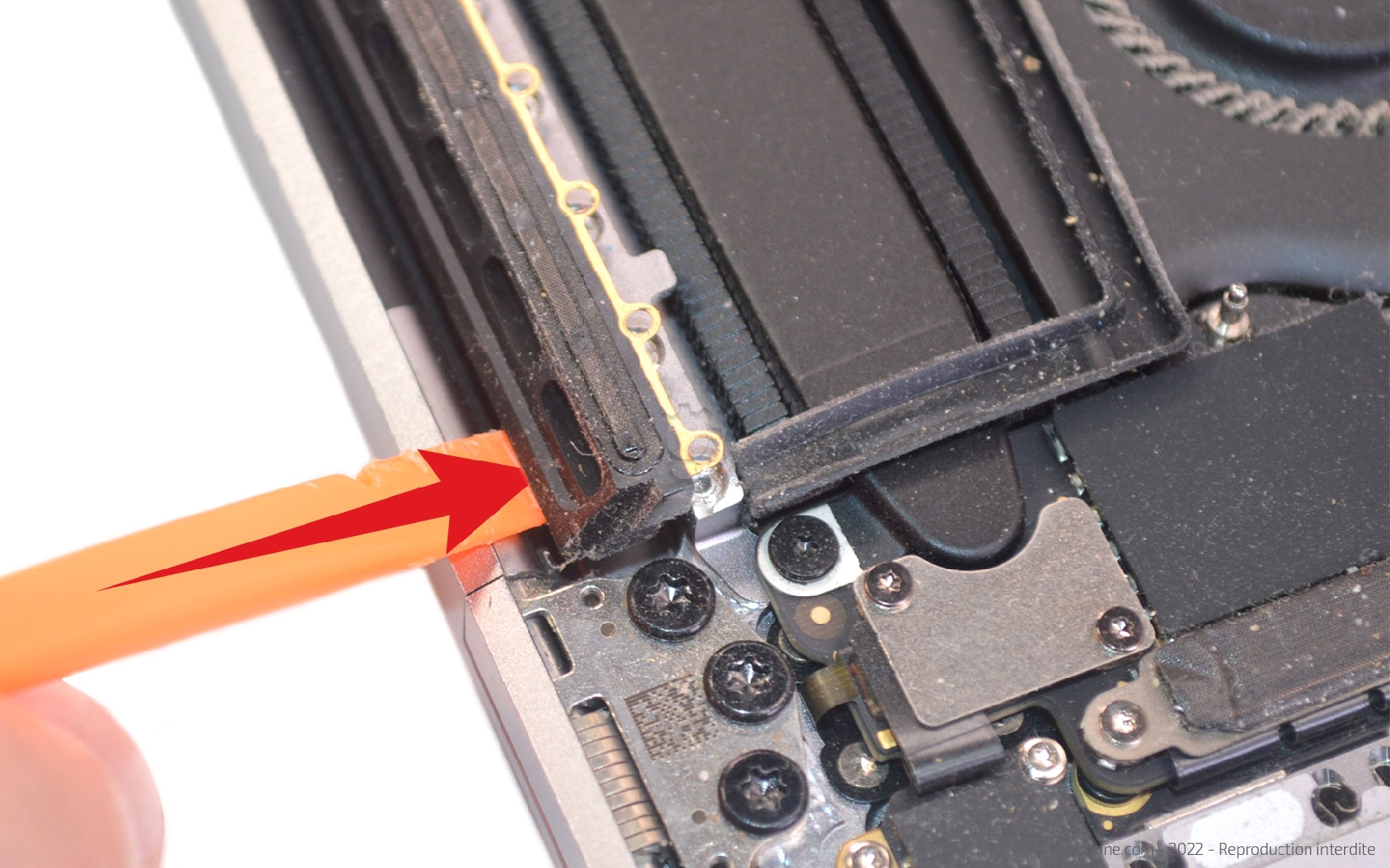

Vous pouvez dès à présent sortir soigneusement l'ensemble antenne en vous aidant du spudger.

Pour cela, glissez l'outil sous la grille à droite du composant pour le soulever puis au centre et enfin à gauche. Ne faites pas circuler l'ustensile sous tout le composant pour ne pas endommager les différentes nappes.

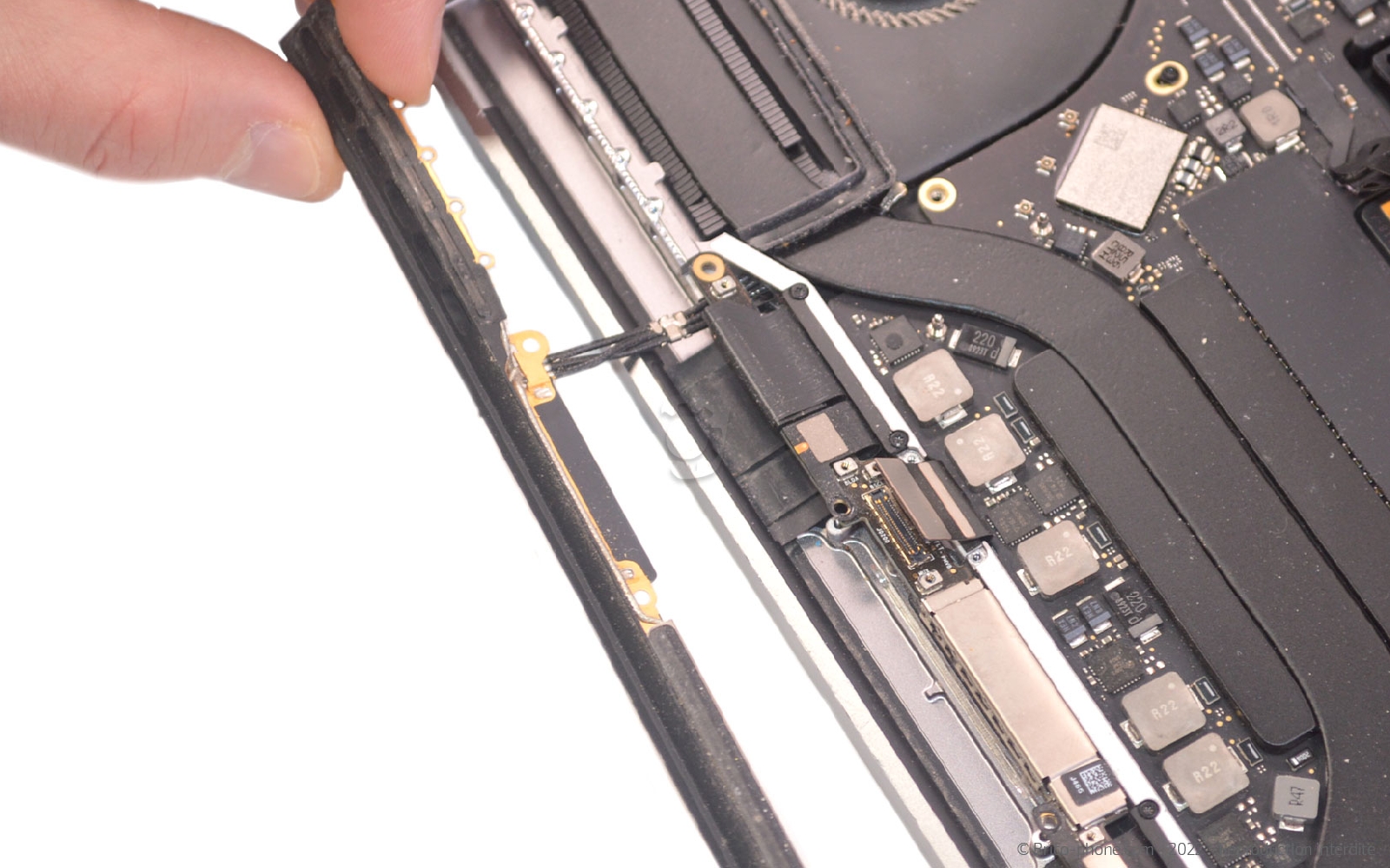

Saisissez l'ensemble antenne afin de le faire sortir délicatement du châssis. Faites attention lors du passage des câbles coaxiaux sous le caloduc.
Outils du kit utilisés
Outils du kit utilisés

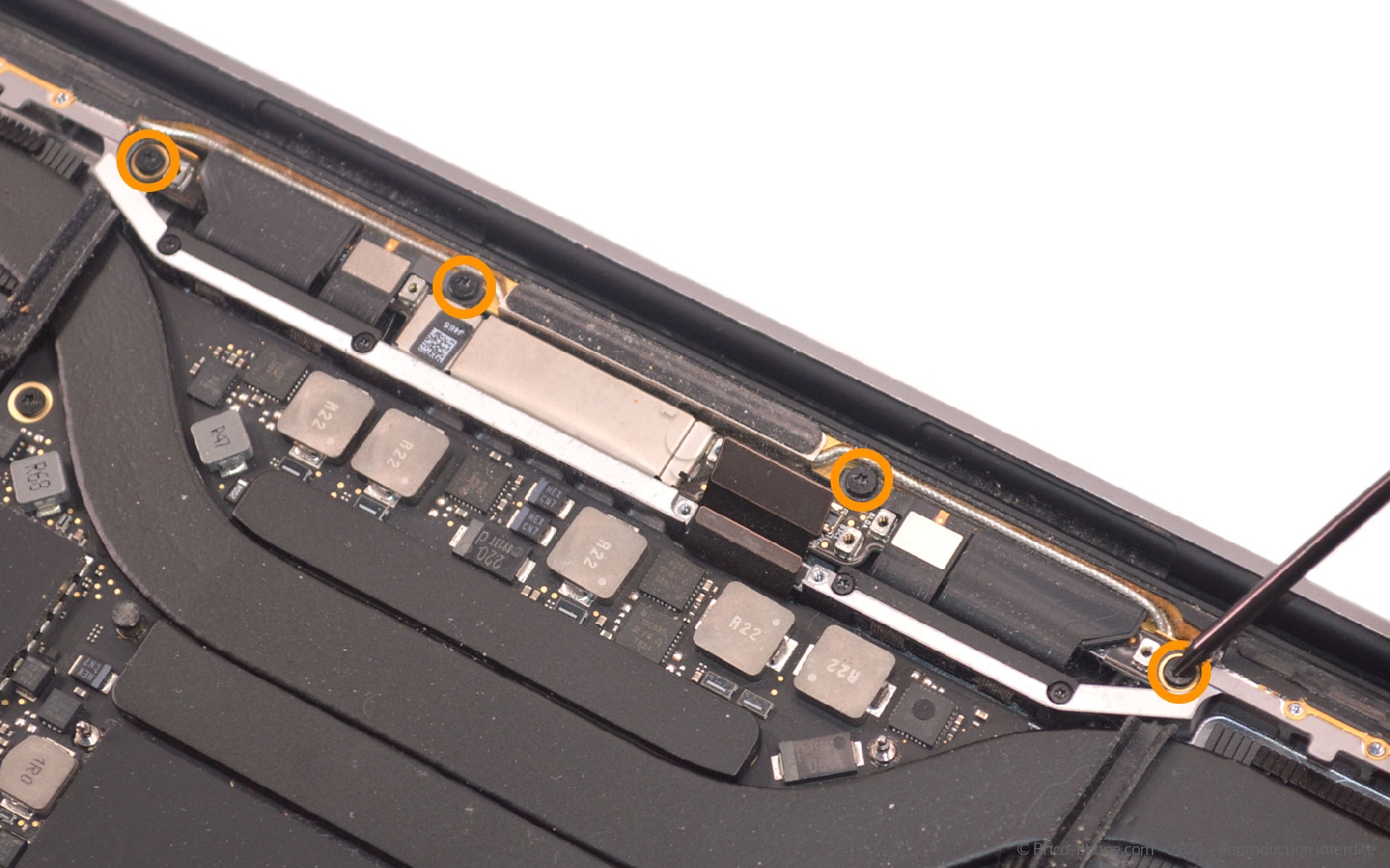

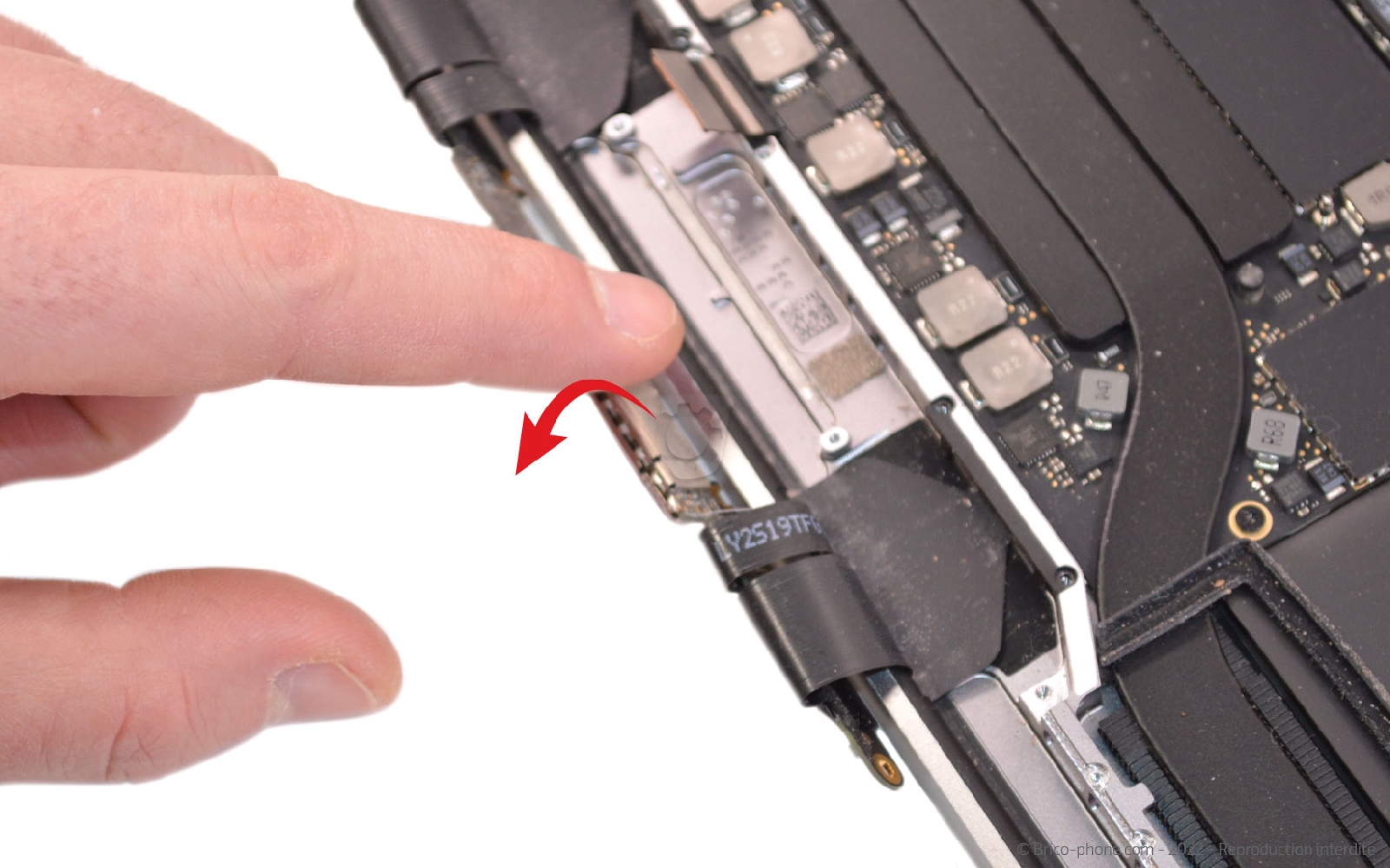

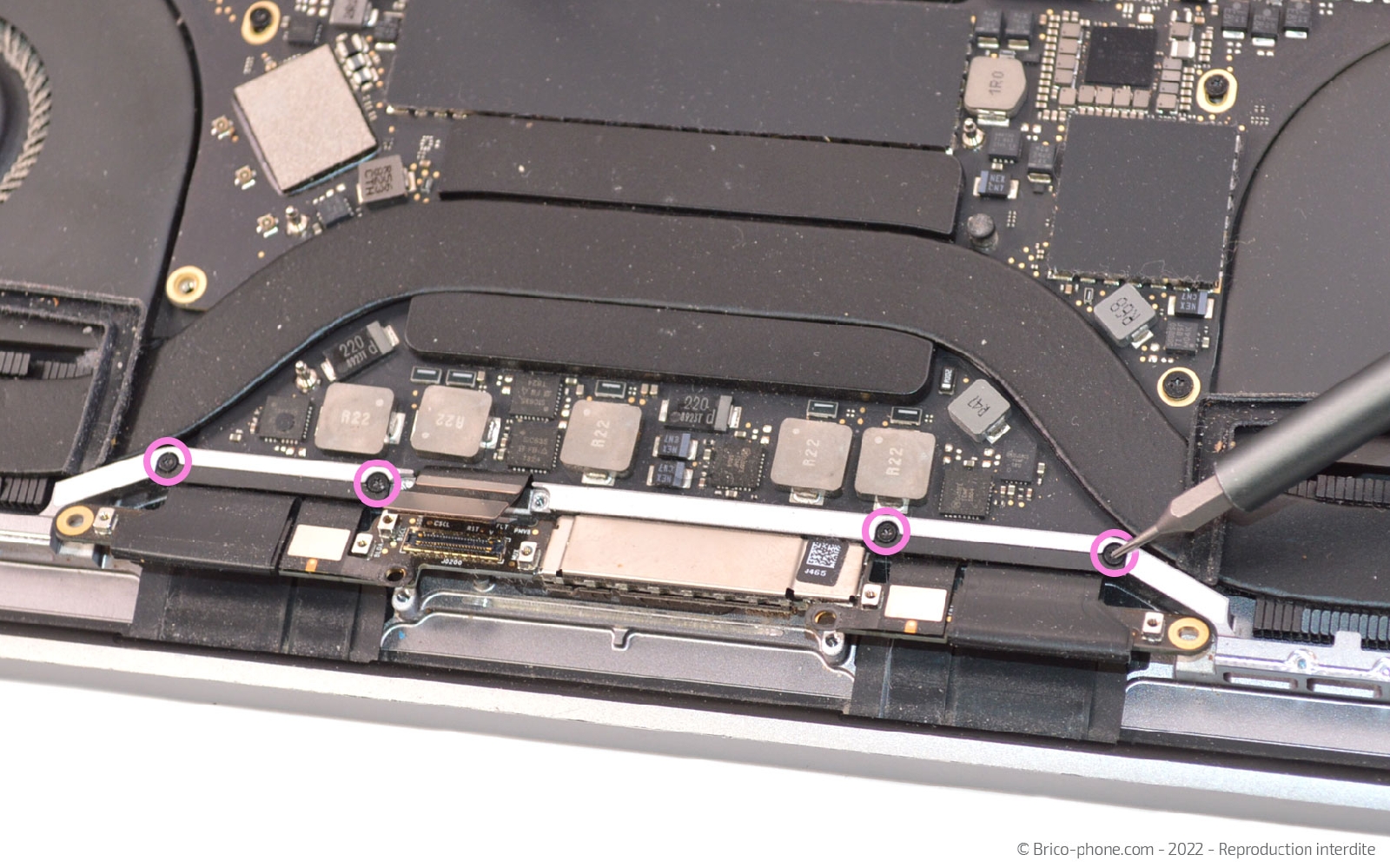

Etape 15 : Dévisser l'ensemble des nappes de l'écran
Reprenez le tournevis Torx T3 pour extraire les 4 vis qui retiennent les ressorts des nappes de l'écran.

Saisissez l'ensemble des nappes pour les faire basculer vers l'extérieur du macbook.
Outils du kit utilisés
Outils du kit utilisés

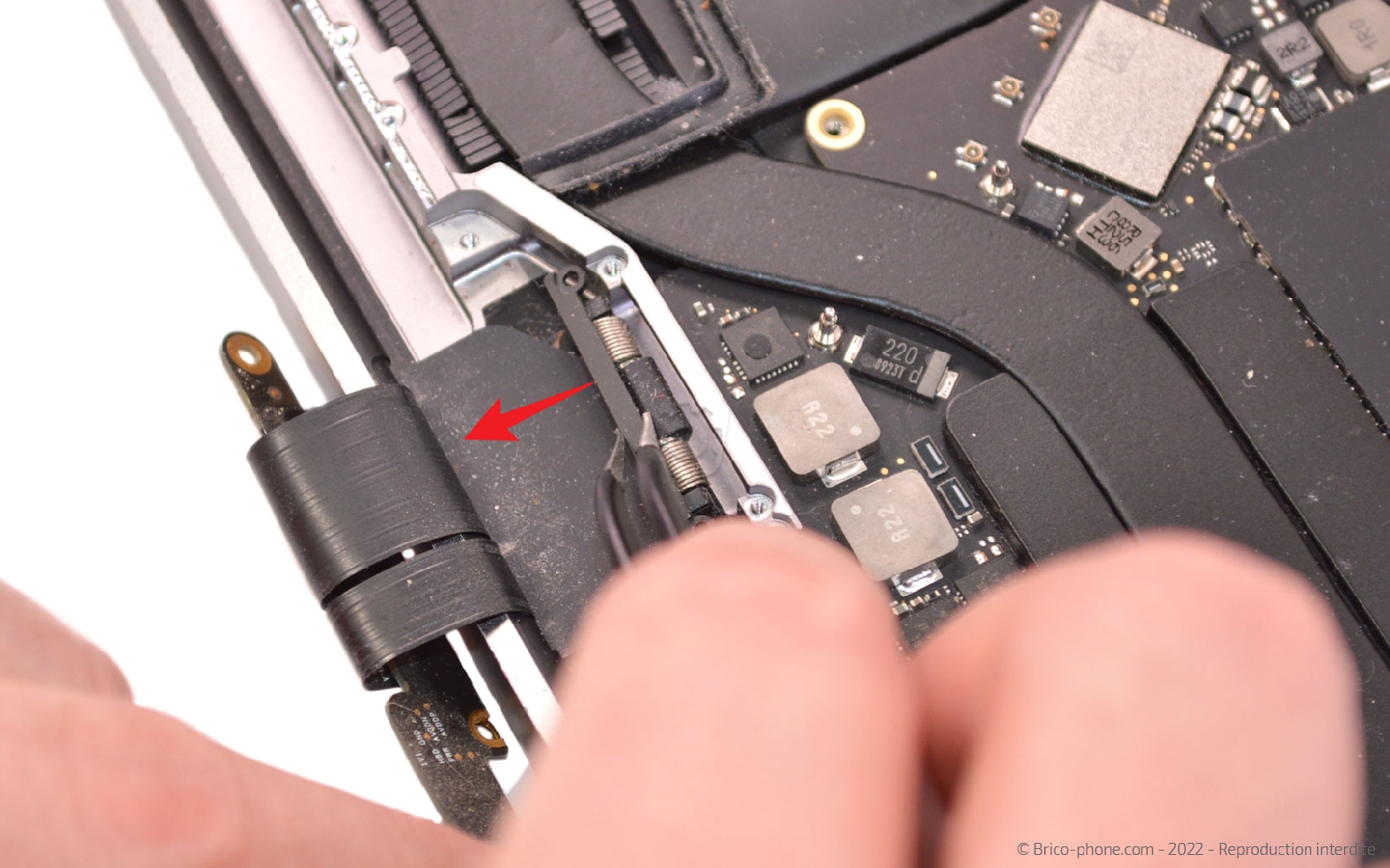

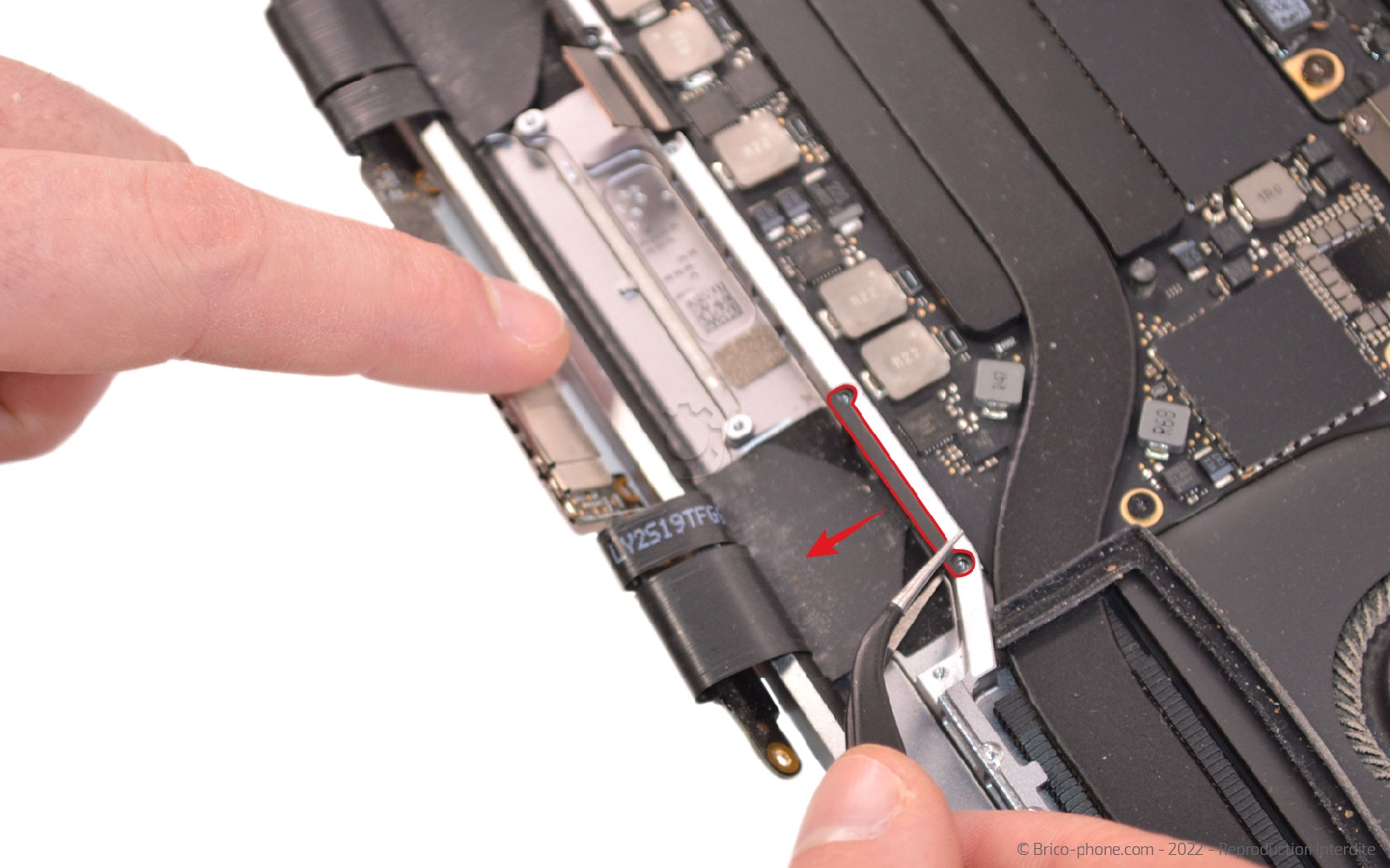

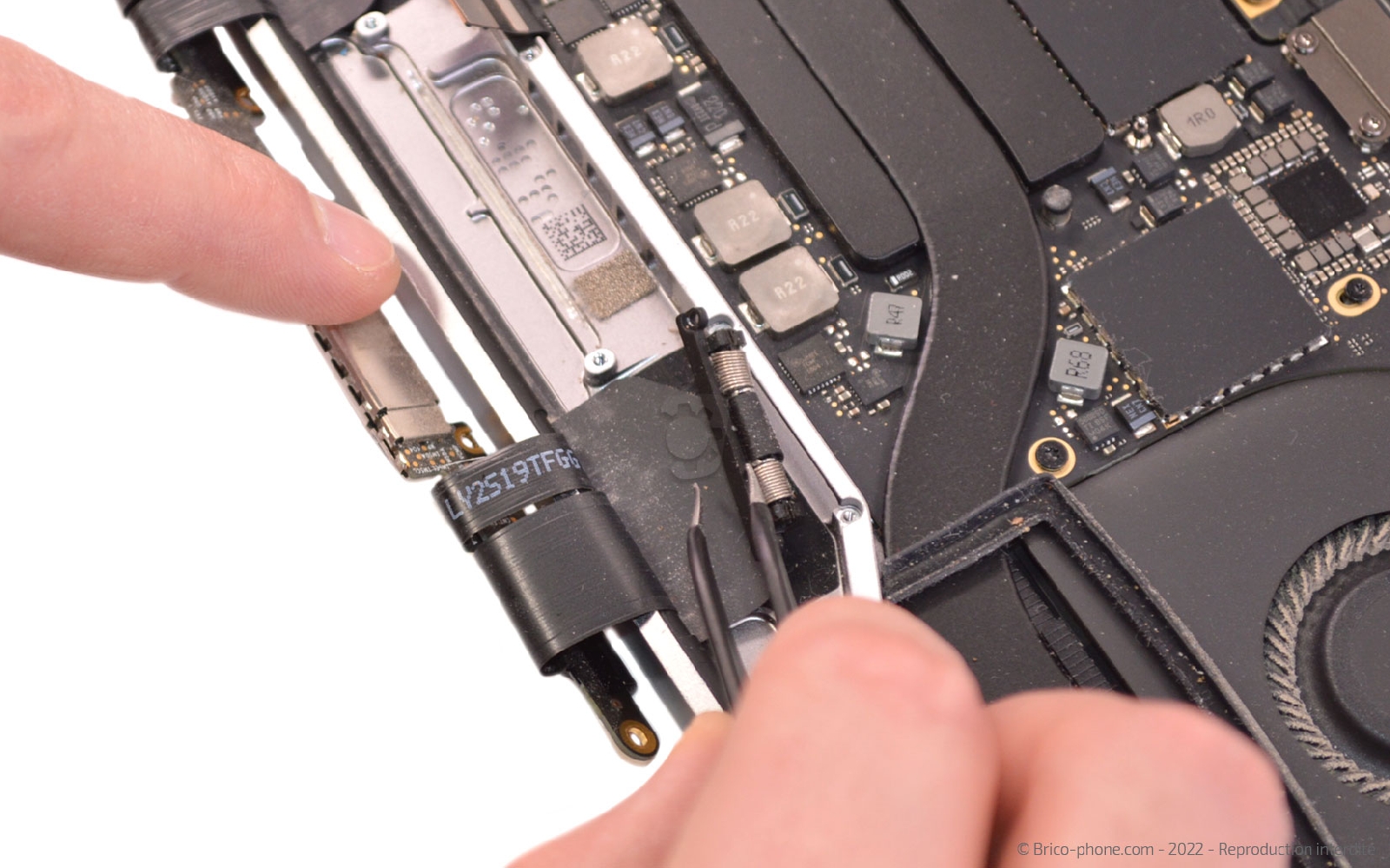

Etape 16 : Sortir les nappes de l'écran
A l'aide de la pincette, vous devez saisir le cache-ressort pour le sortir de son logement.

Réitérez la manipulation pour celui de gauche.
Outils du kit utilisés
Outils du kit utilisés

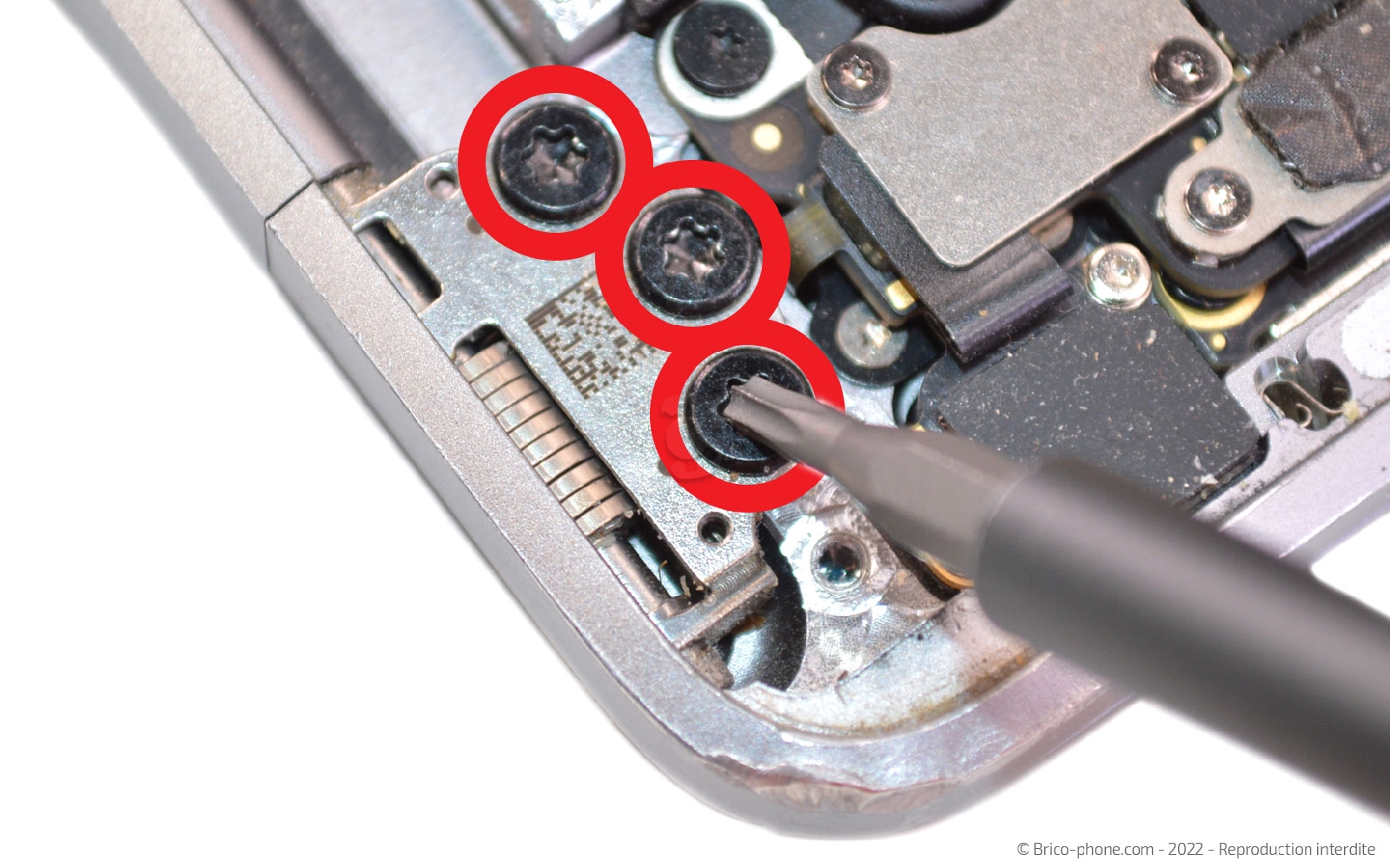

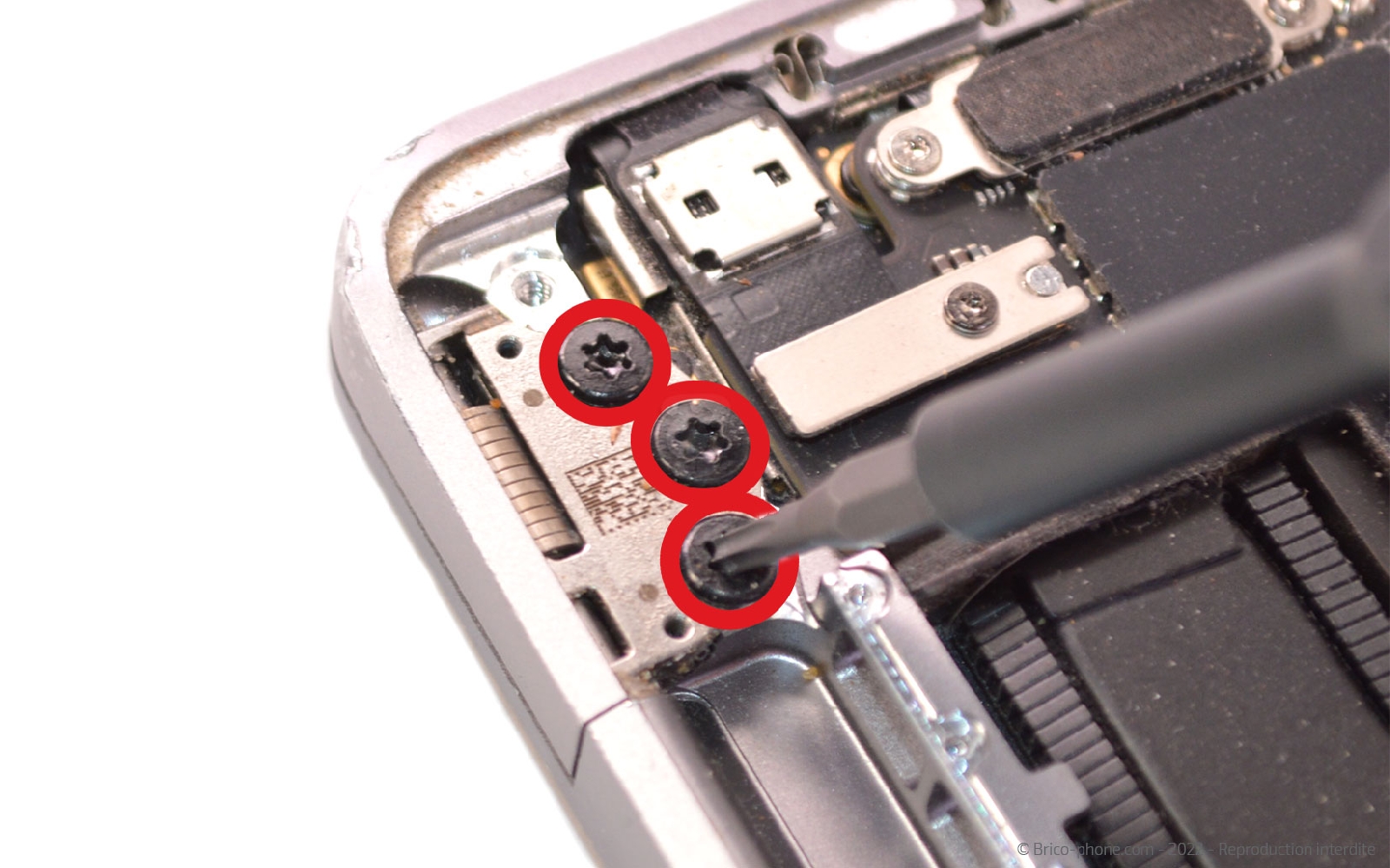

Etape 17 : Retirer les vis des charnières
Utilisez le tournevis Torx T8 pour retirer les 6 vis des deux charnières de l'écran.
Outils du kit utilisés
Outils du kit utilisés

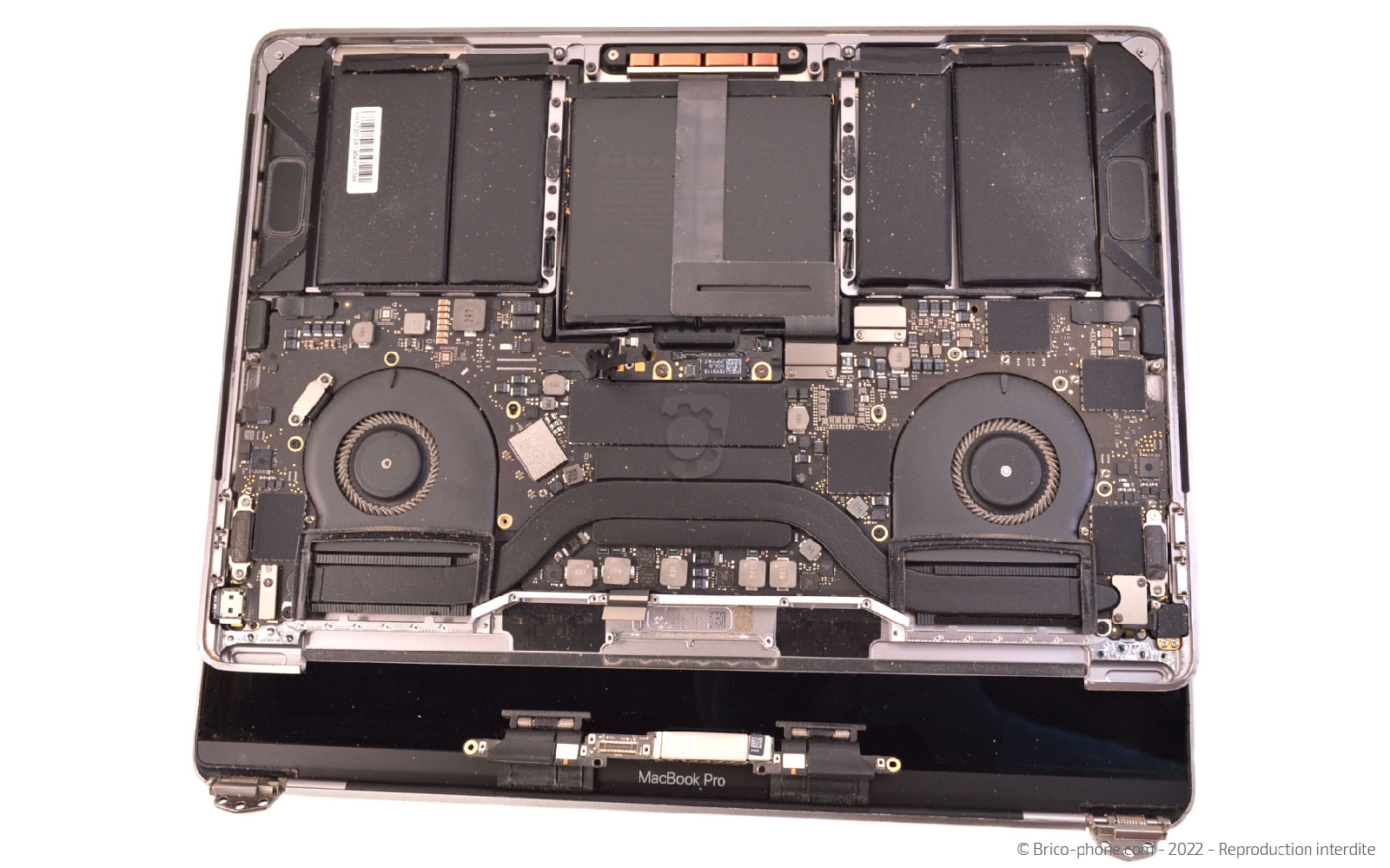

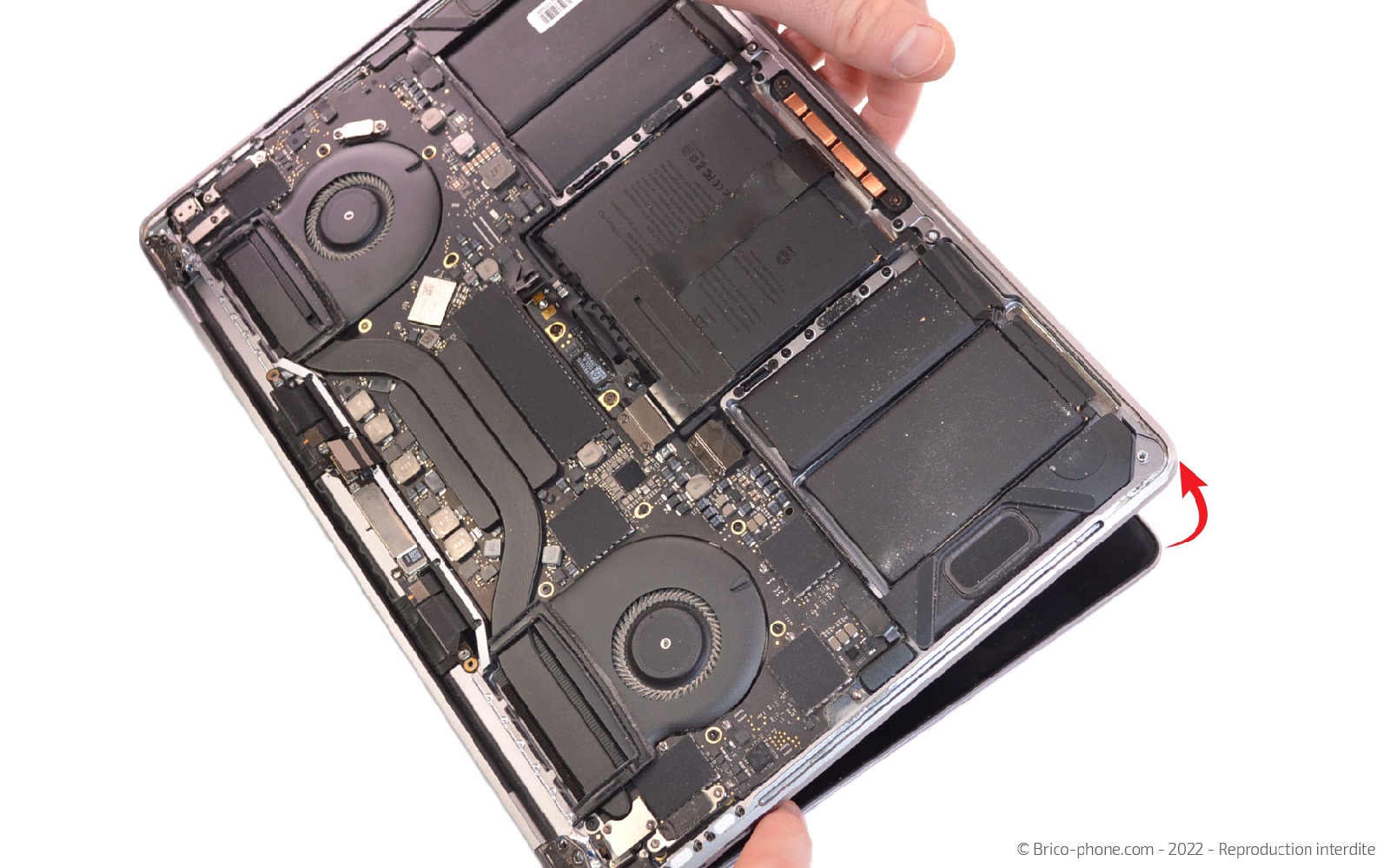

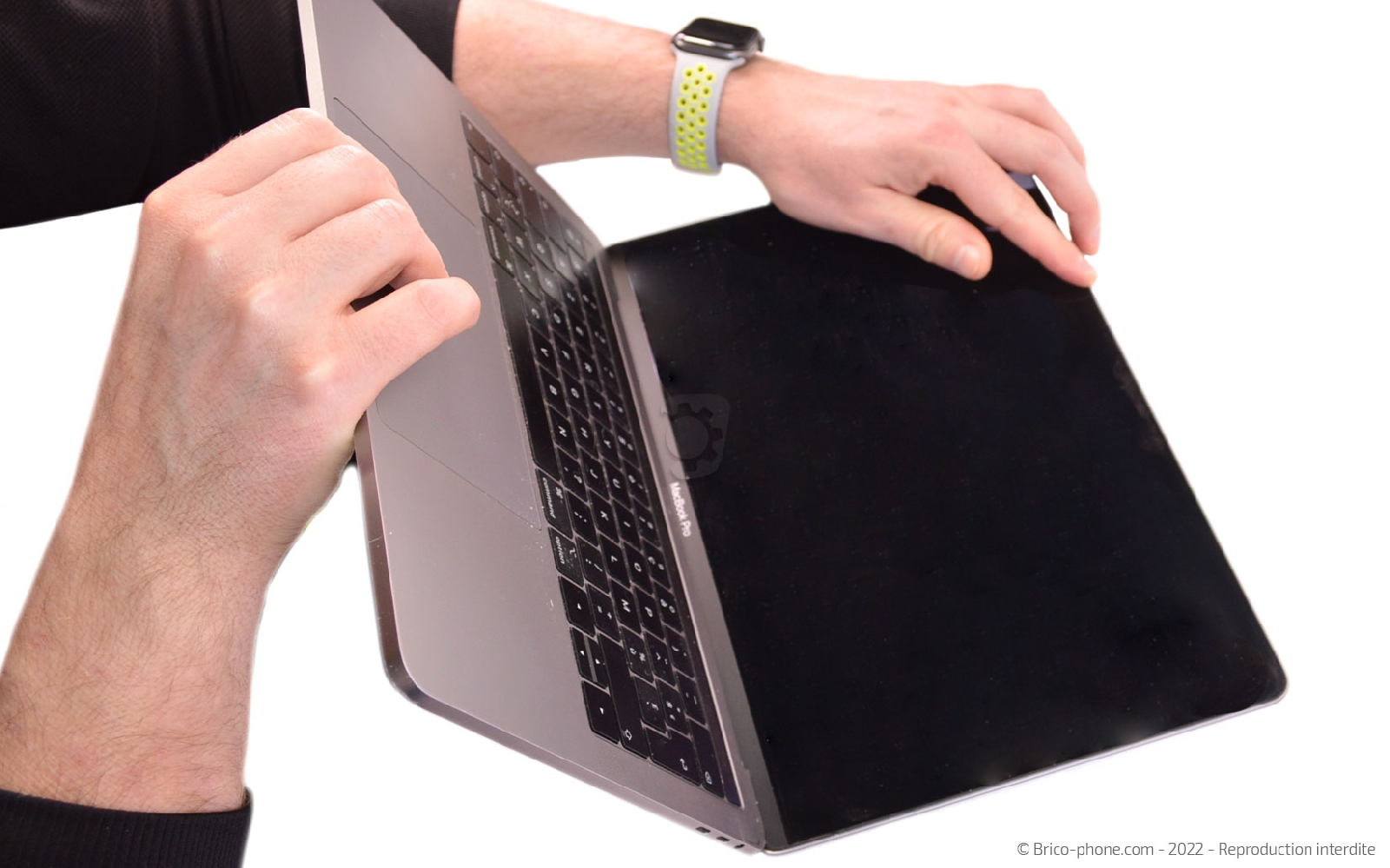

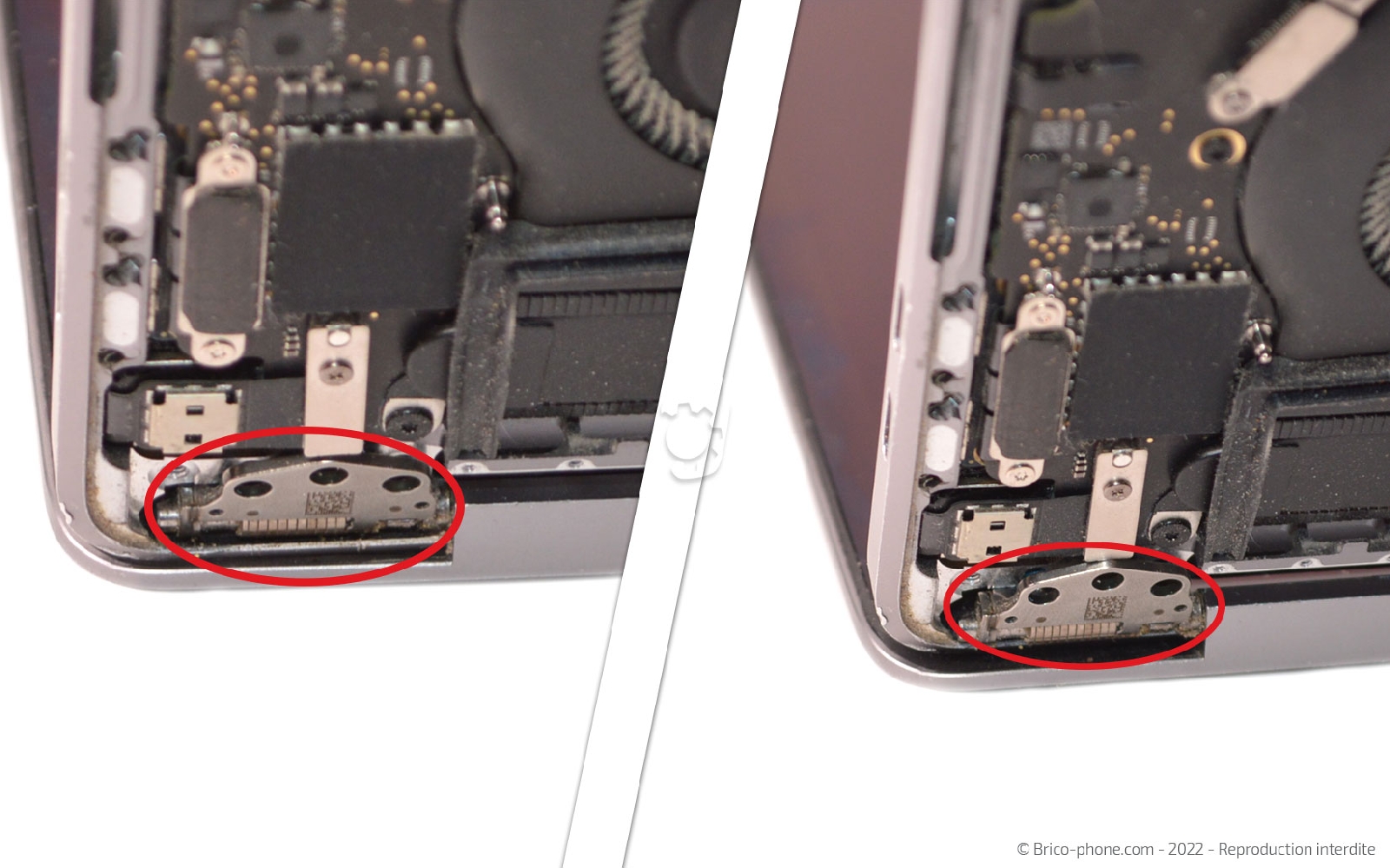

Etape 18 : Détacher l'écran du châssis
Ouvrez délicatement votre macbook.

Maintenez chaque partie de votre ordinateur afin de pouvoir sortir les charnières de leur logement.
Pour cela, éloignez la partie clavier tout en tirant l'écran vers vous pour les séparer.
Conseil pour le remontage
Vous pouvez remonter votre MacBook Pro en reprenant le tutoriel en sens inverse. Assurez vous de bien installer les charnières dans leur logement.

Lancez l'application "Terminal", et écrivez la commande suivante : sudo nvram AutoBoot=%03
