Comment réparer entièrement le Samsung Galaxy A04s ? sur Galaxy A04s

Temps estimé : 60 min
Difficulté : 3/5
Note de réparabilité : 13/20
Galaxy A04s | Temps estimé : 60 min | Difficulté : 3/5

Le Samsung Galaxy A04S est un appareil mobile doté d'un écran LCD et offre une batterie longue durée, une bonne qualité d'image avce son appareil photo principal de 50 mégapixels.
Malgré toutes ces fonctionnalités, il arrive parfois que le téléphone tombe en panne ou subisse un traumatisme, c'est pourquoi Brico-phone vous aide dans la réparation de votre smartphone.

Ce tutoriel est très complet et disponible en photos et en vidéo. Il reprend chaque étape et manipulation une par une pour vous donner un maximum d'informations pour réussir le dépannage de votre appareil.

Si vous avez besoin d'effectuer une réparation, sélectionnez les étapes utiles à cette dernière. Par exemple, vous n'aurez pas besoin de retirer le connecter de charge ou la batterie si vous souhaitez changer le vibreur ou une des caméras de votre smartphone.

Diagnostic

›  Un des composants est endommagé...
›  Le téléphone ne vibre plus.
›  Vos interlocuteurs ne vous entendent plus lors de vos conversations téléphoniques.
›  Vos photographies sont de médiocre qualité.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Liquide iRemover
3,90 €
Ajouter au panier

Avant de commencer

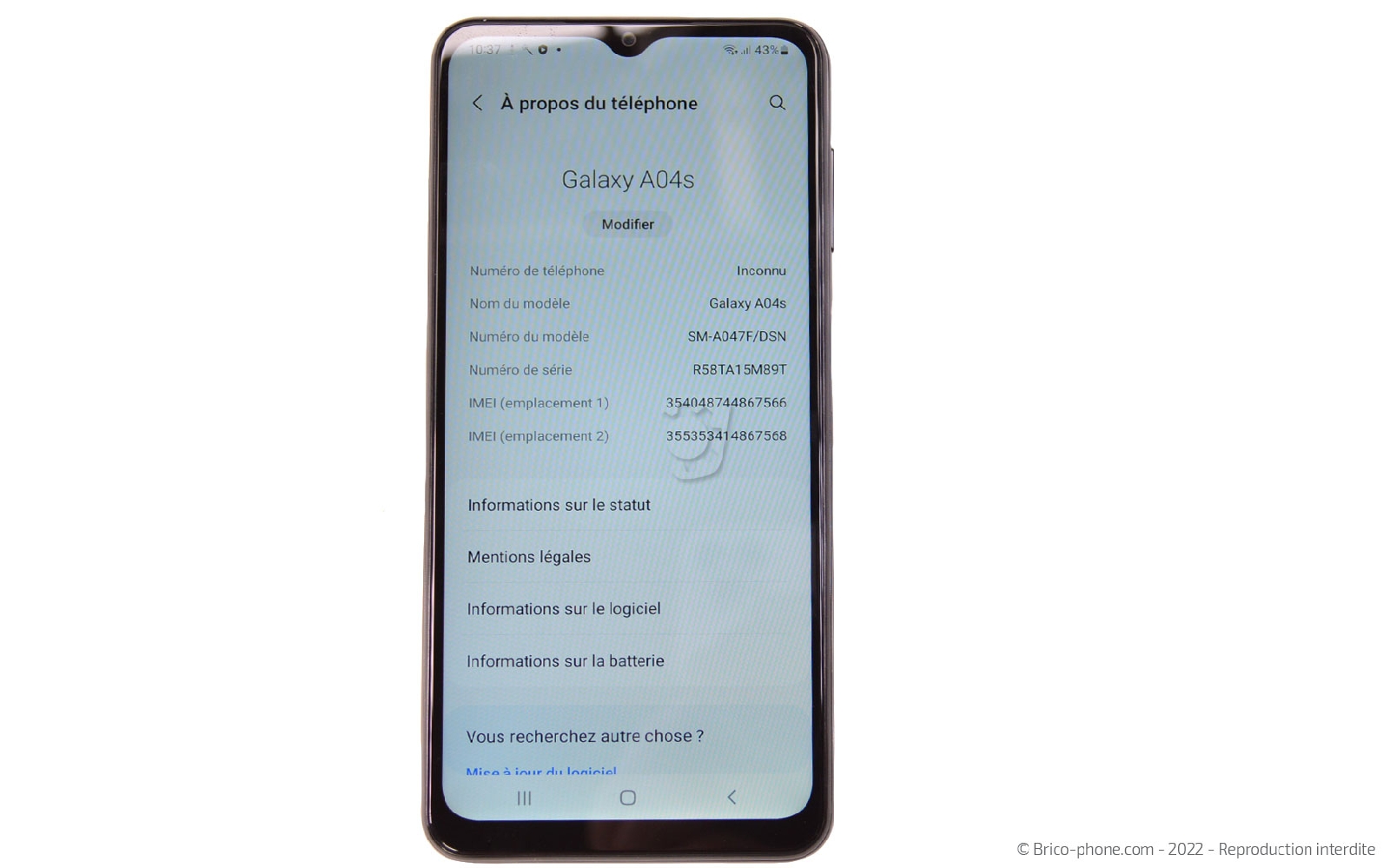

Avant toute chose, nous conseillons toujours de vérifier le modèle de votre appareil afin de suivre le bon tutoriel et de commander la bonne pièce détachée. Pour cela, il vous suffit de vous rendre dans la Rubrique A Propos du téléphone dans les paramètres ou de composer le *#06# pour obtenir un numéro IMEI à recopier sur notre site internet. Brico-phone se charge de vous indiquer votre modèle et les pièces détachées compatibles avec ce dernier.

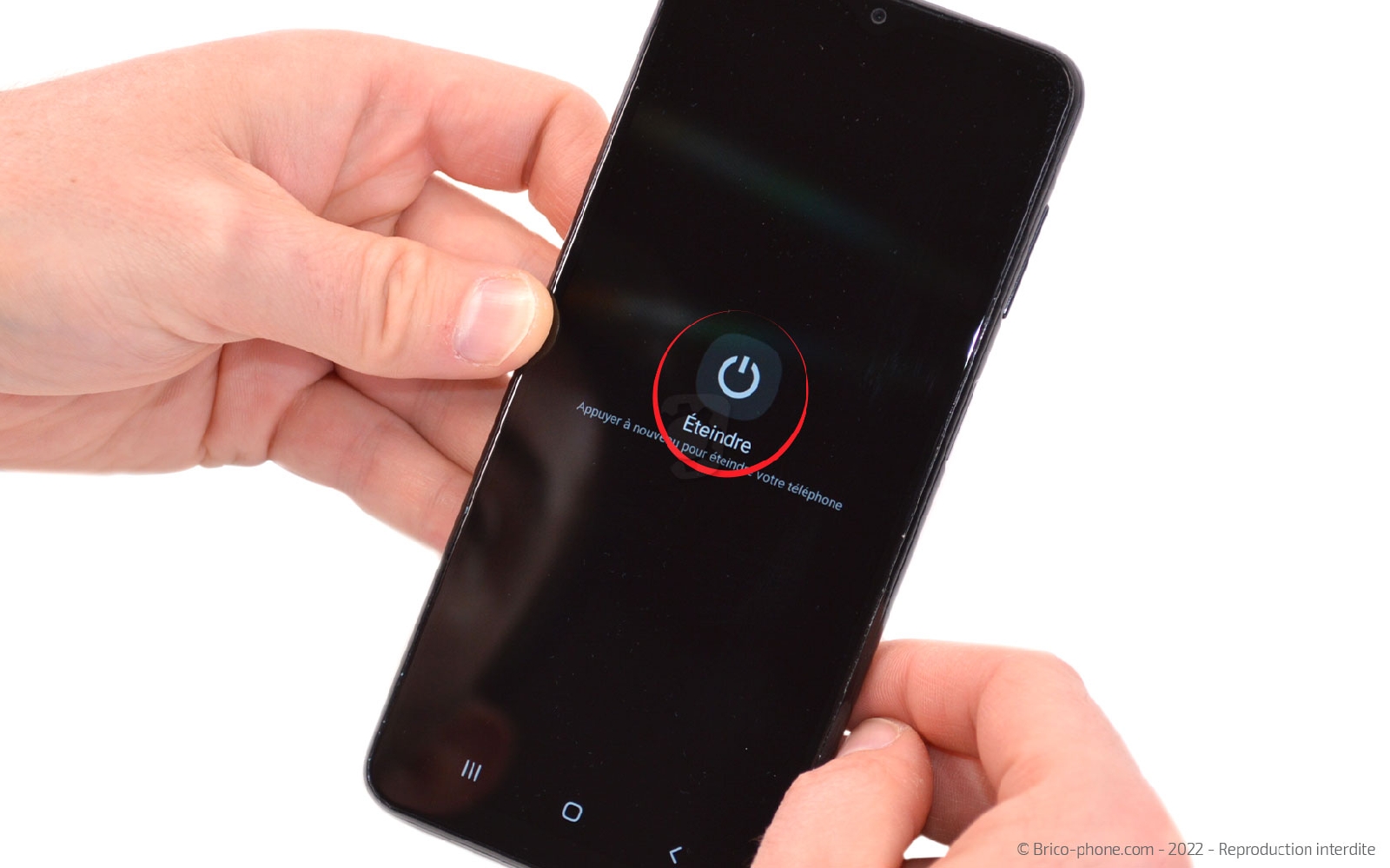

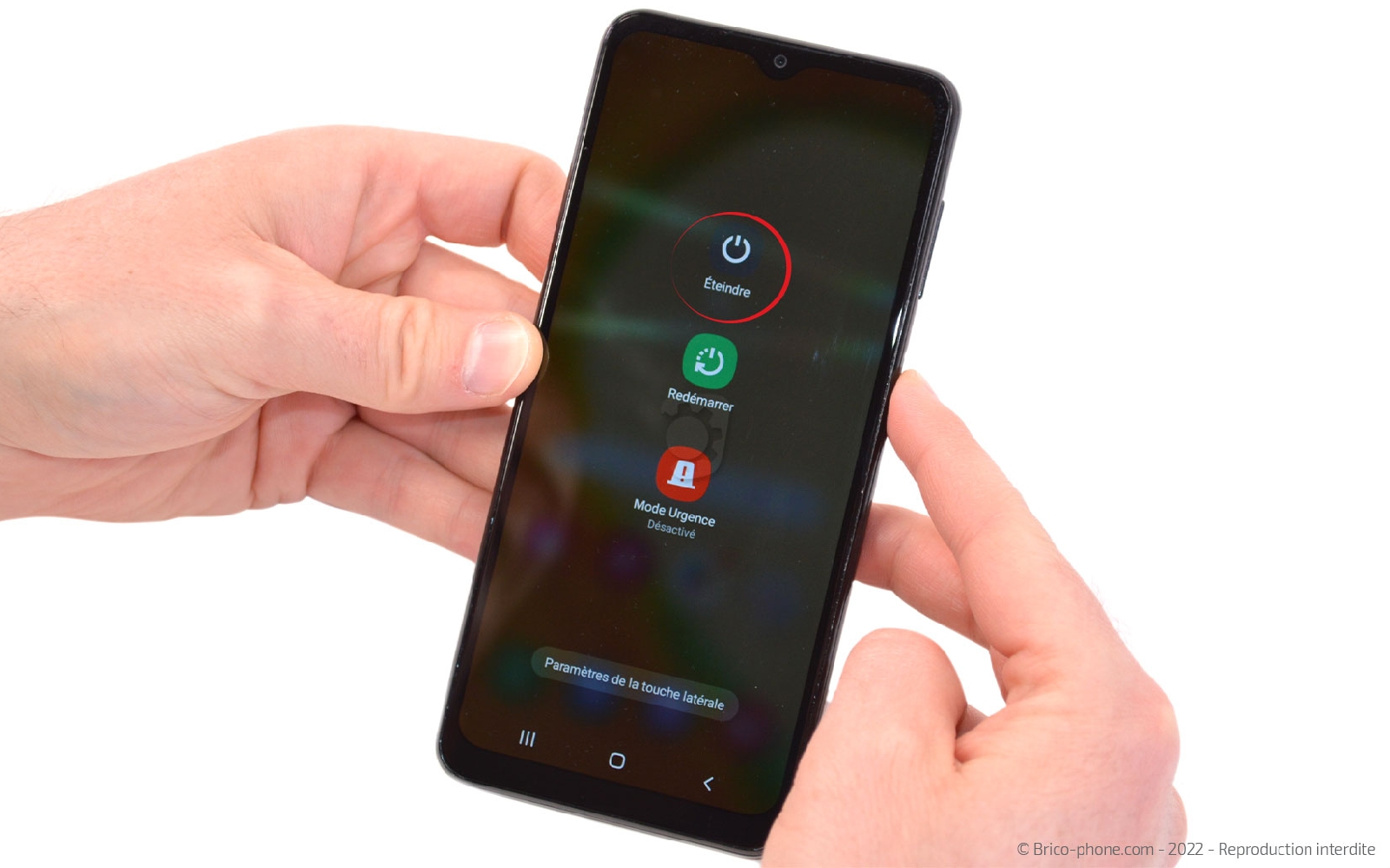

Une fois la commande reçue, installez vous dans un endroit calme et dégagé avec tous les outils nécessaires à proximité. Vous pouvez alors commencer par éteindre votre Samsung Galaxy A04s.

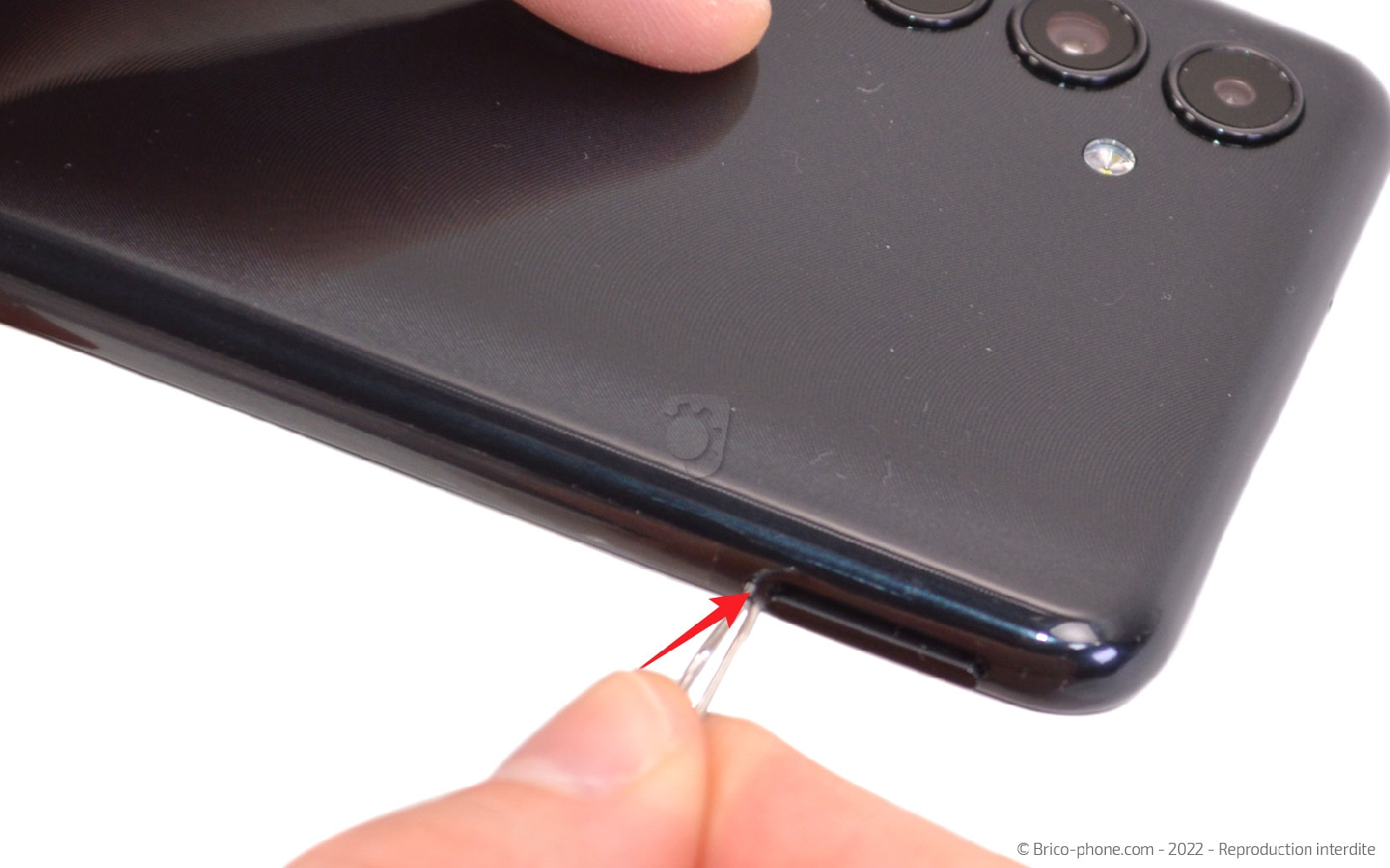

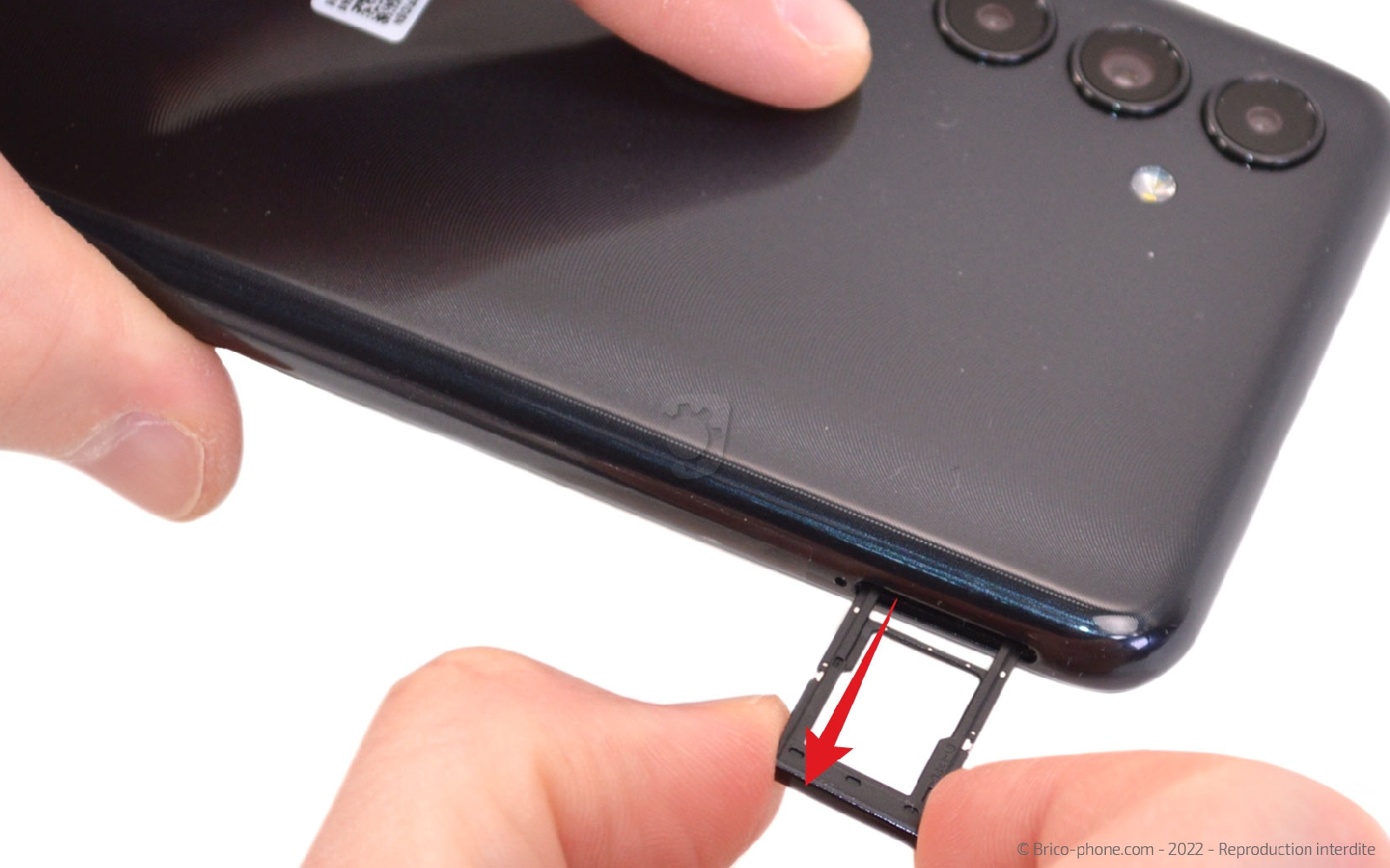

Etape 1 : Extraire le tiroir SIM

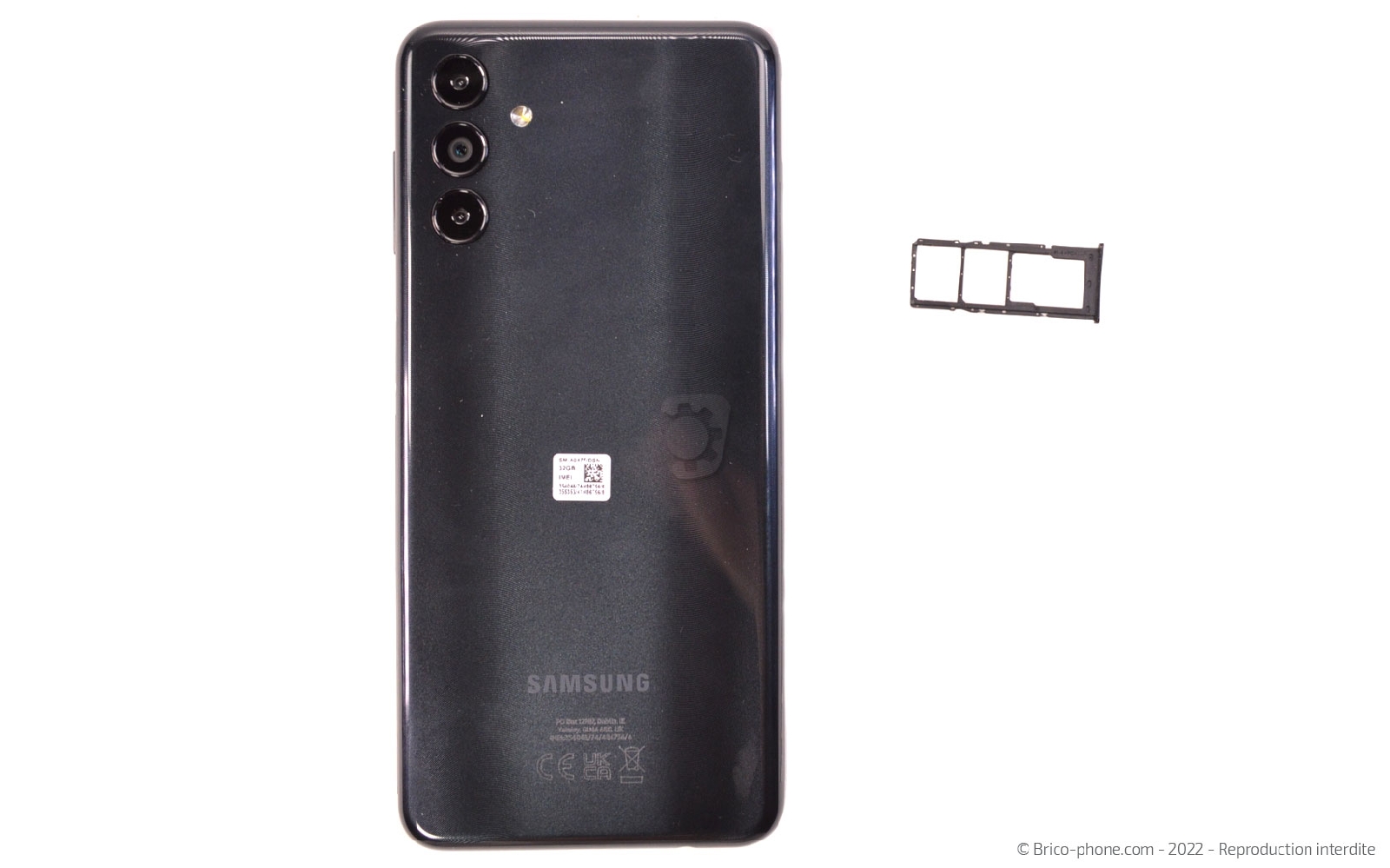

Insérez l'outil d'extraction dans le trou prévu dans le tiroir SIM pour l'éjecter du châssis.
Outils du kit utilisés
Outils du kit utilisés

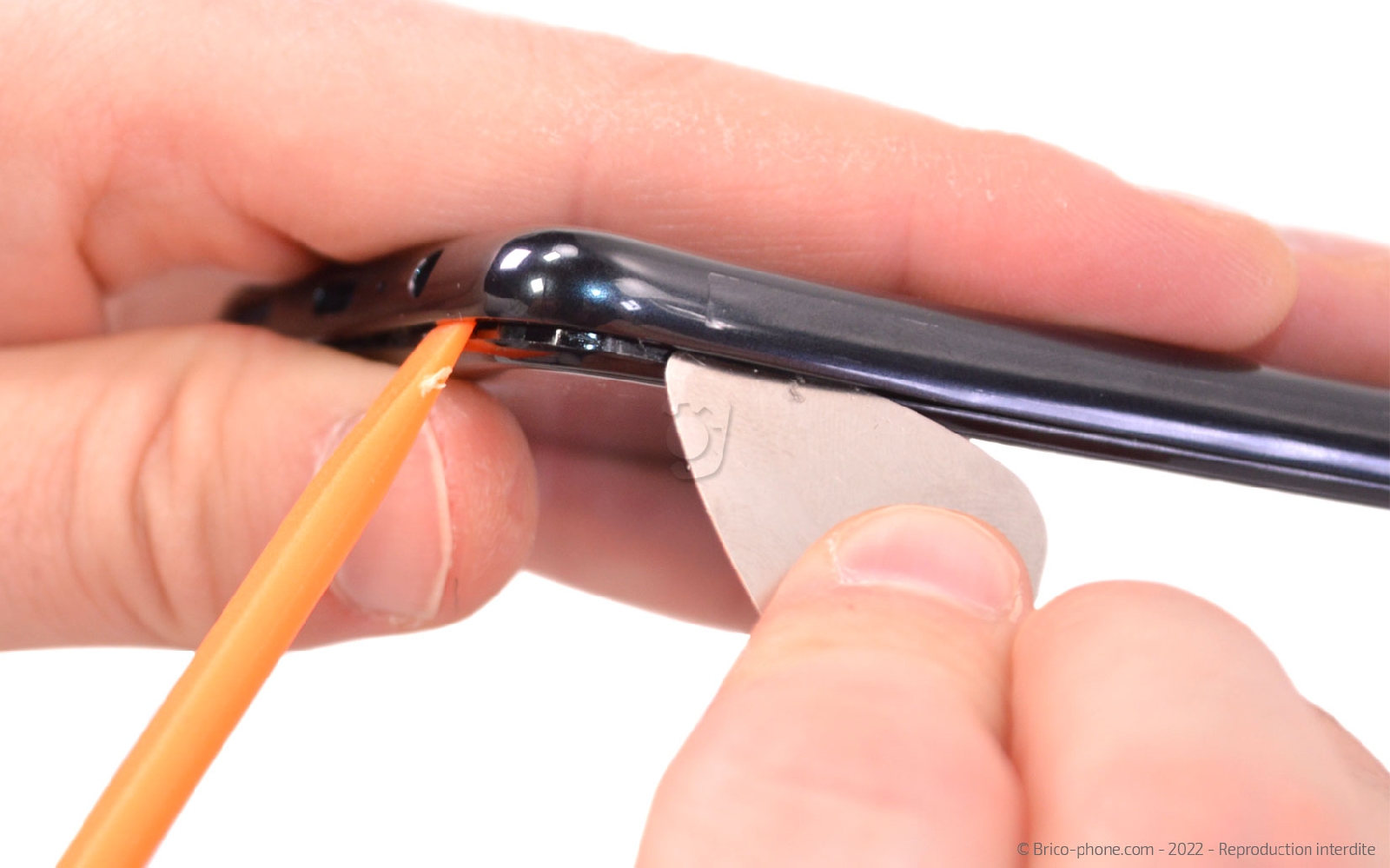

Etape 2 : Déclipser la coque arrière

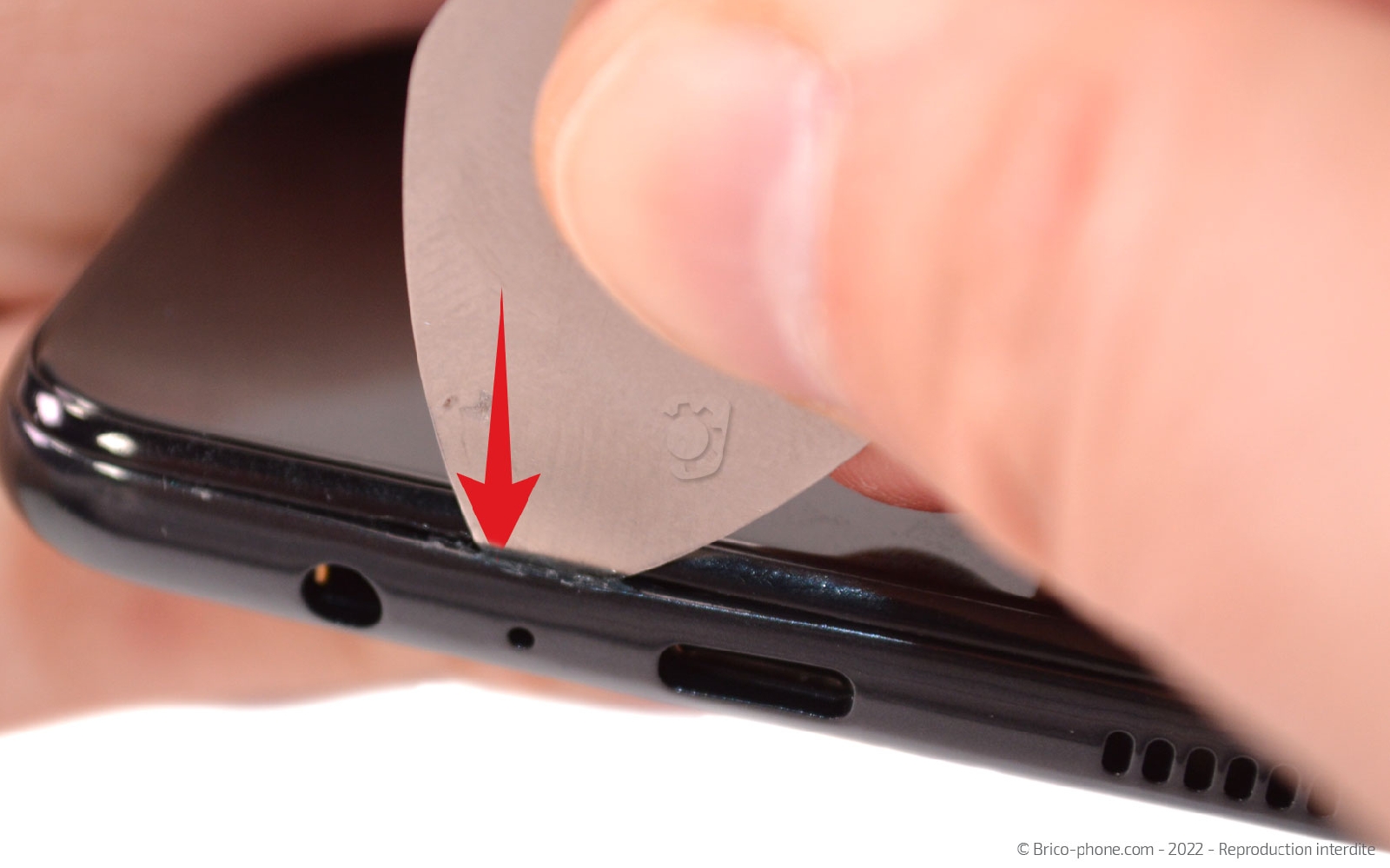

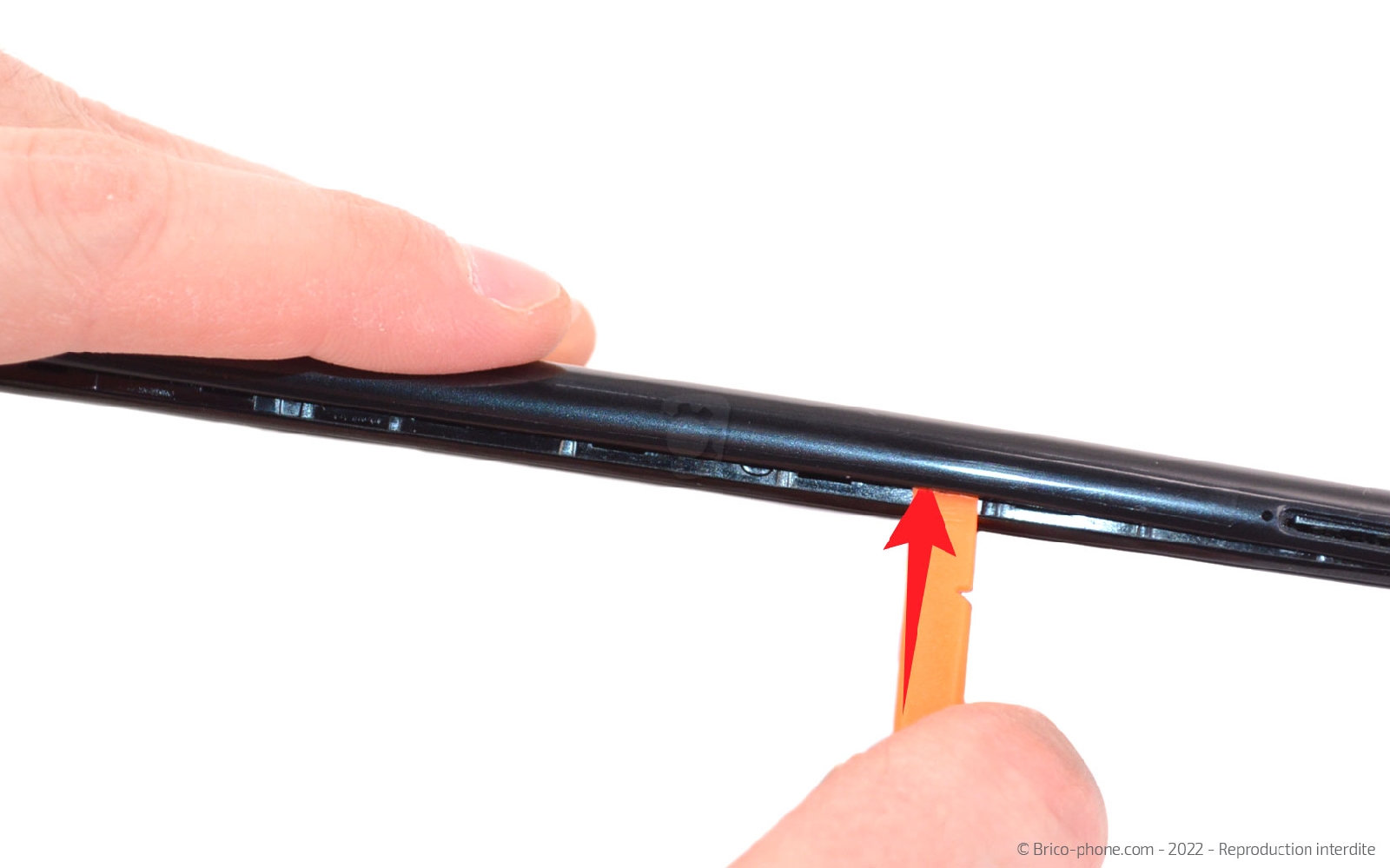

Insérez le médiator en métal troué entre le châssis et la coque pour déclipser cette dernière.

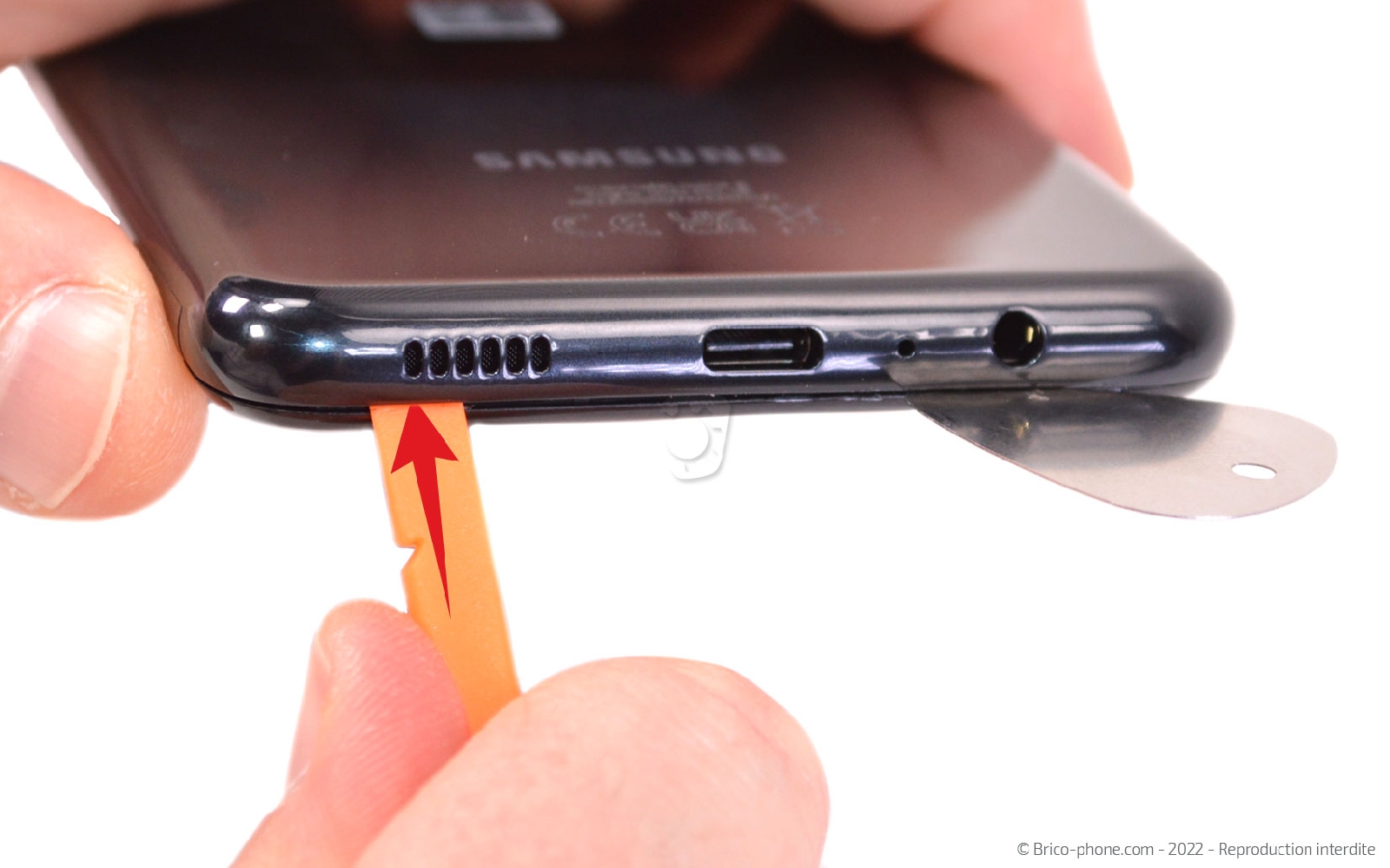

Ensuite, glissez le levier en nylon sur tout le tour du téléphone pour détacher la coque arrière du châssis.
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Retirer les lentilles de protection

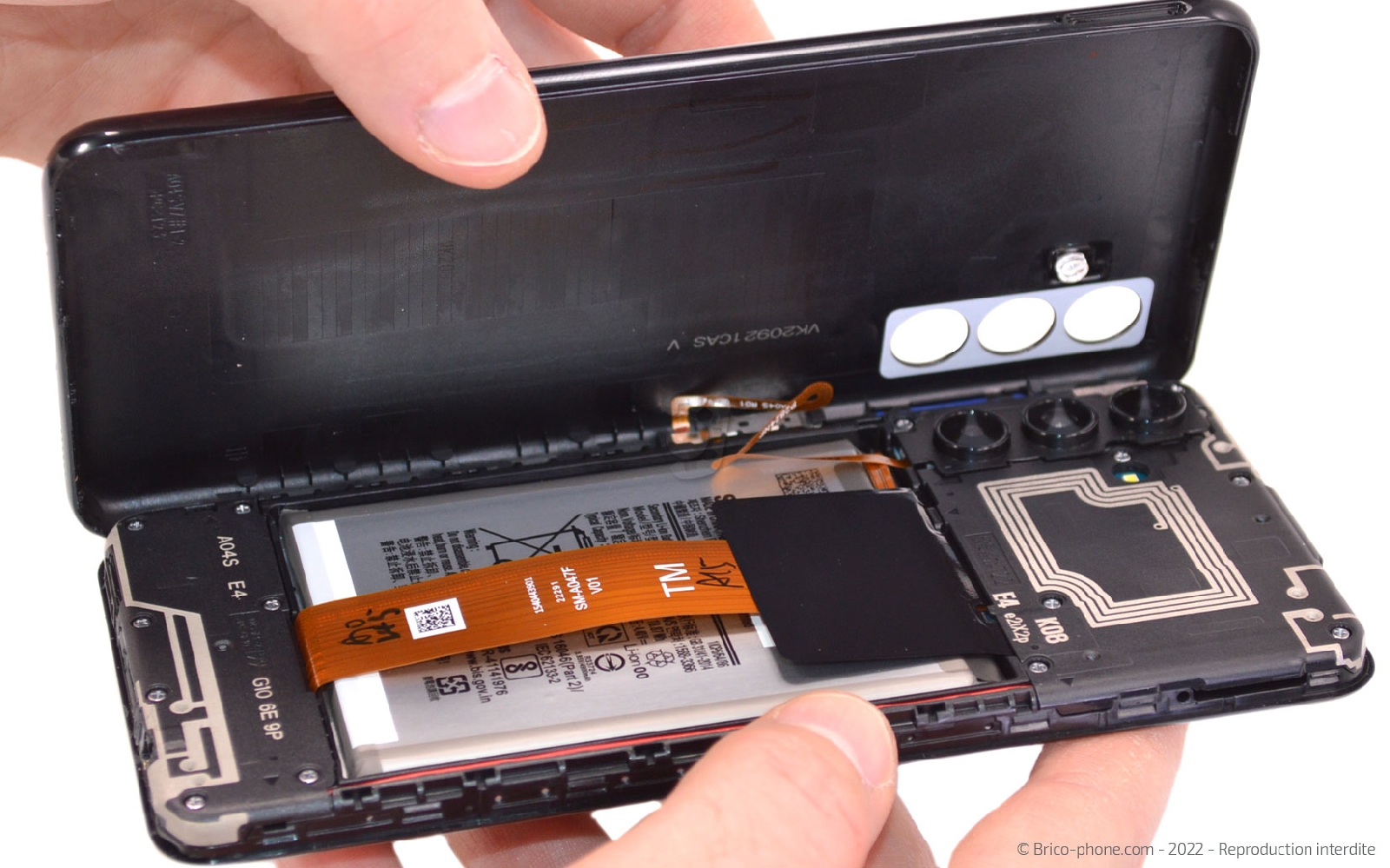

Ouvrez le téléphone comme un livre en basculant la coque arrière vers la gauche mais faites attention le lecteur d'empreintes est encore connecté au smartphone.

Soulevez le bloc des lentilles de protection avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

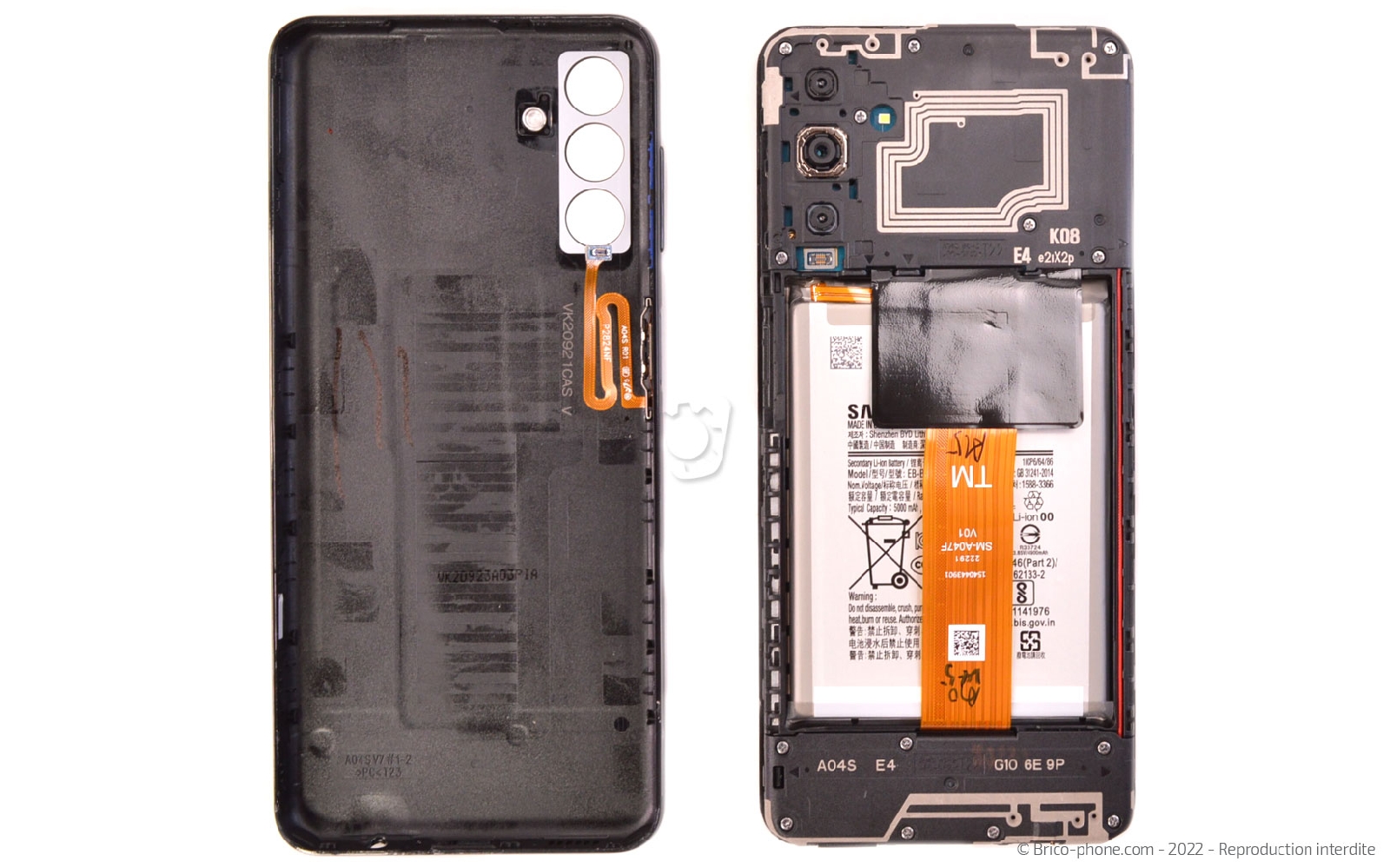

Etape 4 : Libérer la coque arrière

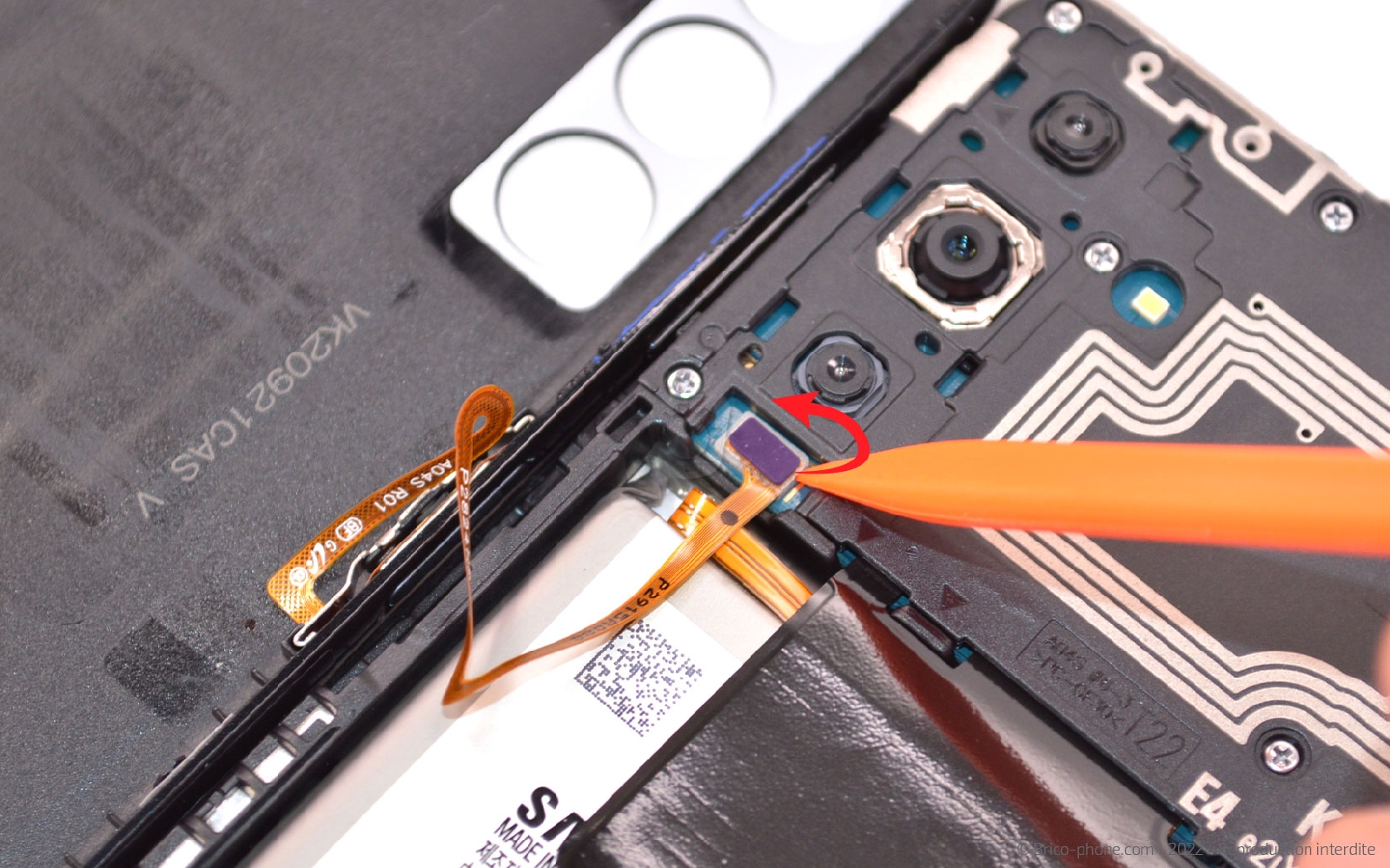

Déconnectez la nappe du lecteur d'empreintes avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

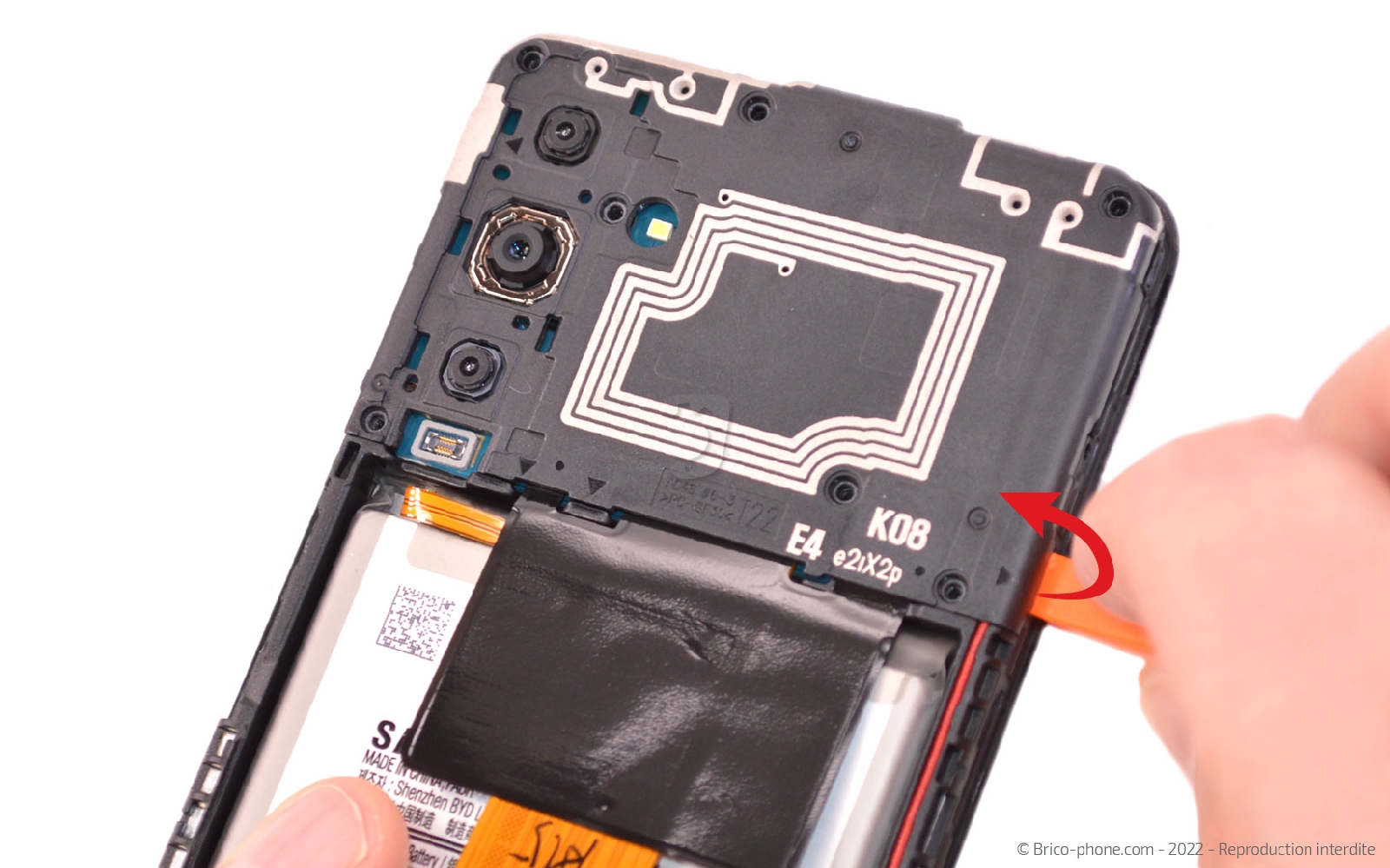

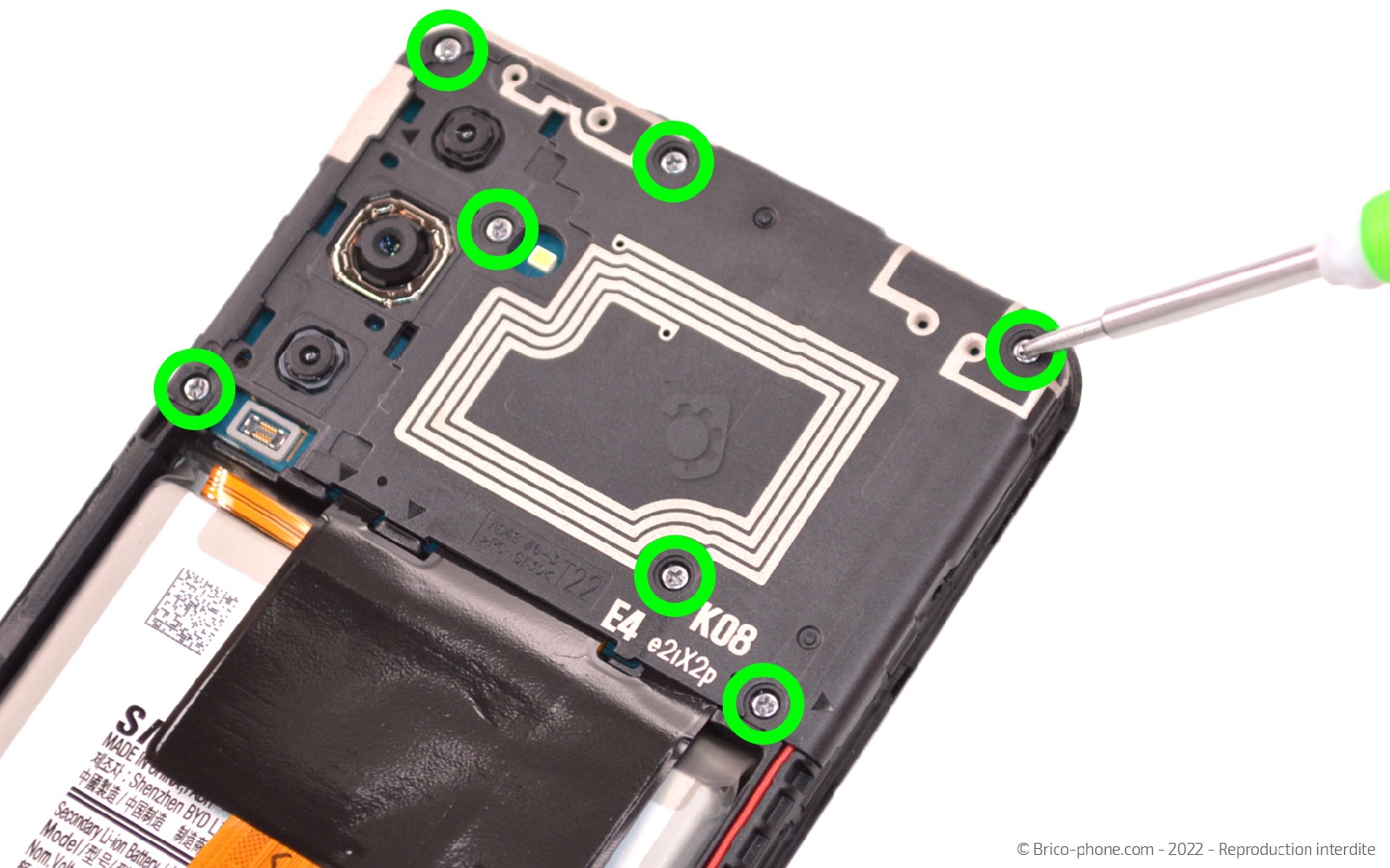

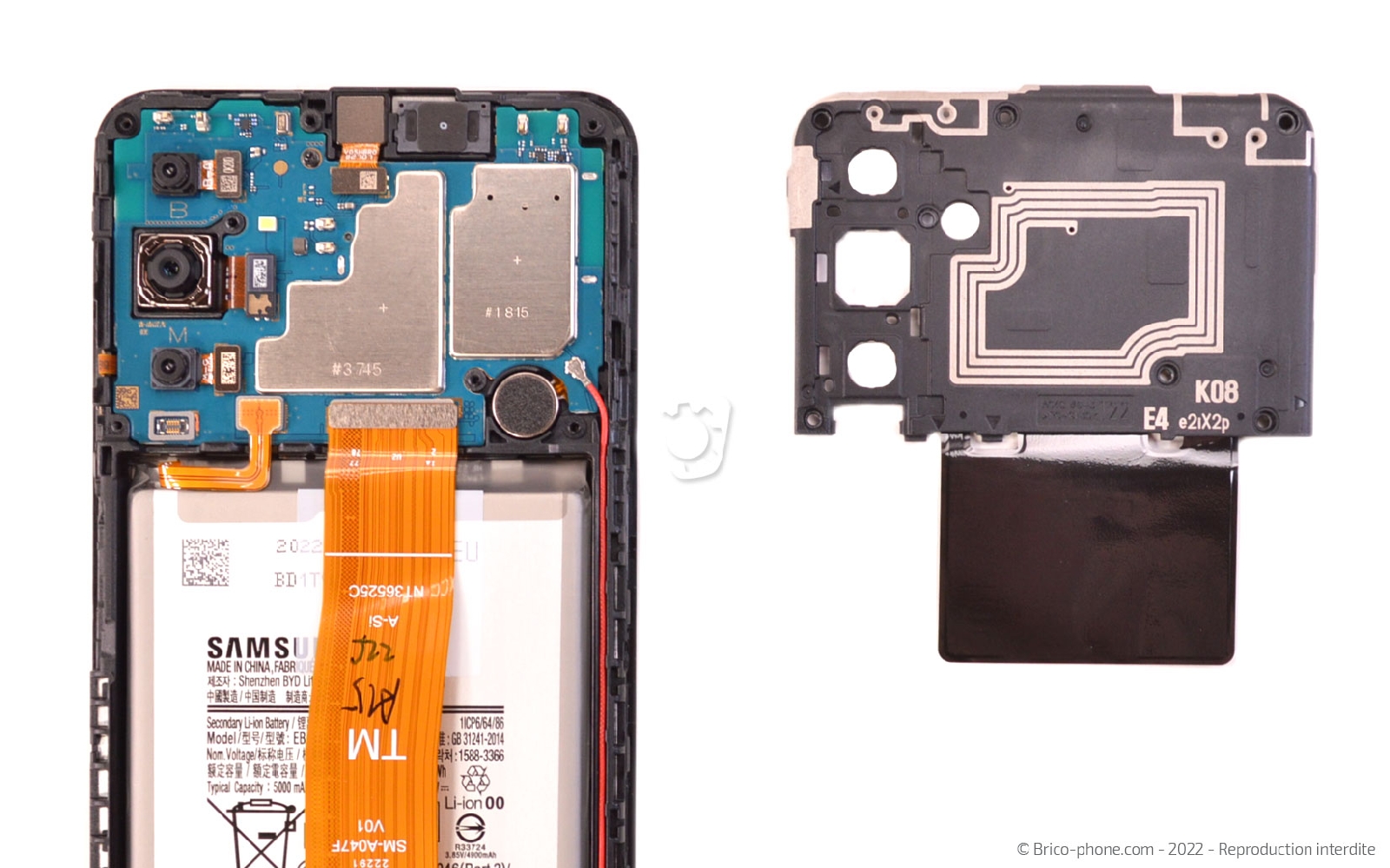

Etape 5 : Sortir le cache de protection de la carte mère

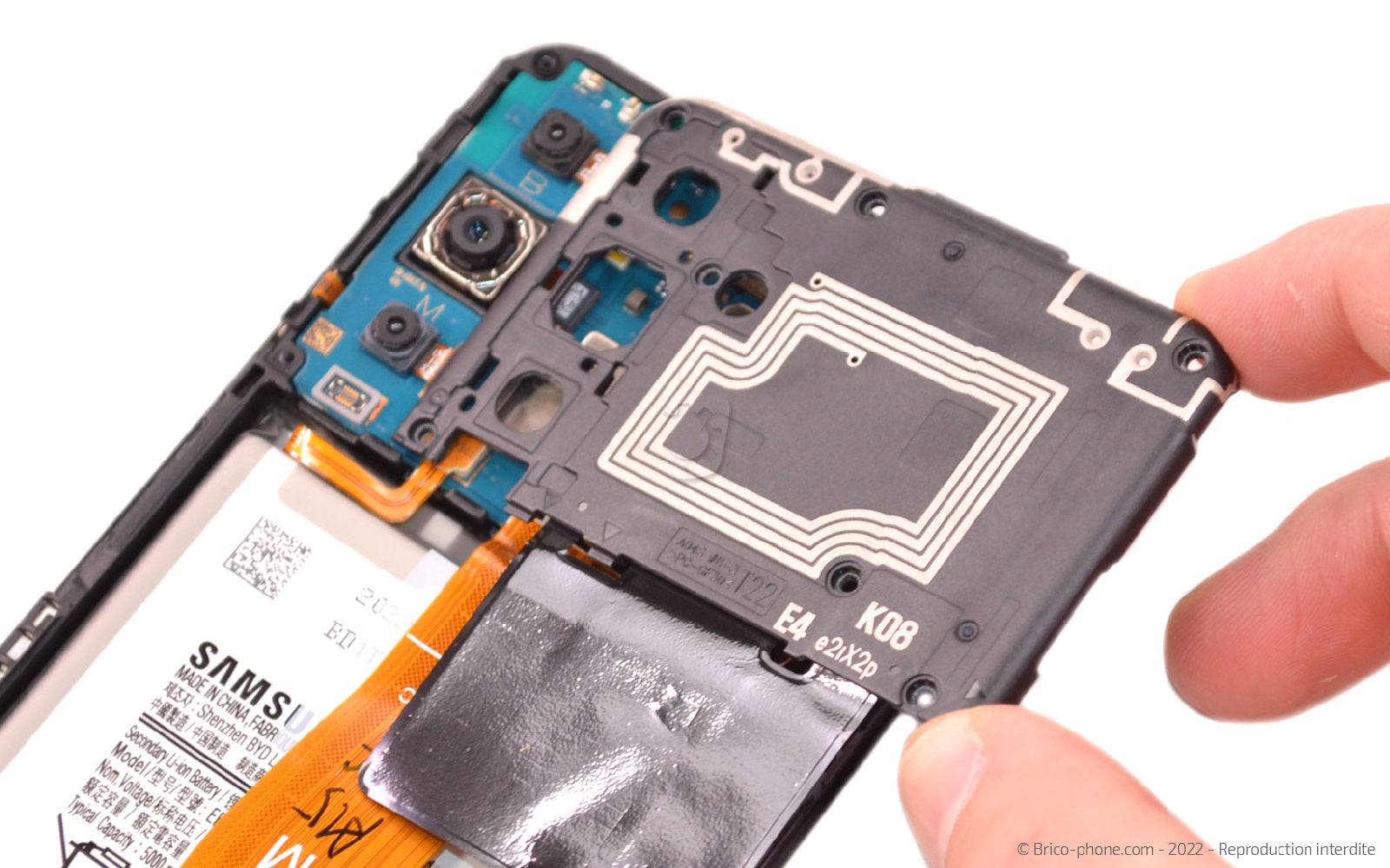

Munissez-vous du tournevis cruciforme pour extraire les 7 vis de la plaquette.

Insérez le levier dans l'emplacement prévu à droite de la carte mère pour détacher le composant du châssis.

Pour vous faciliter le remontage, utilisez le patron d'aide au montage offert avec votre commande afin de ne perdre ni pièce ni vis.
Outils du kit utilisés
Outils du kit utilisés

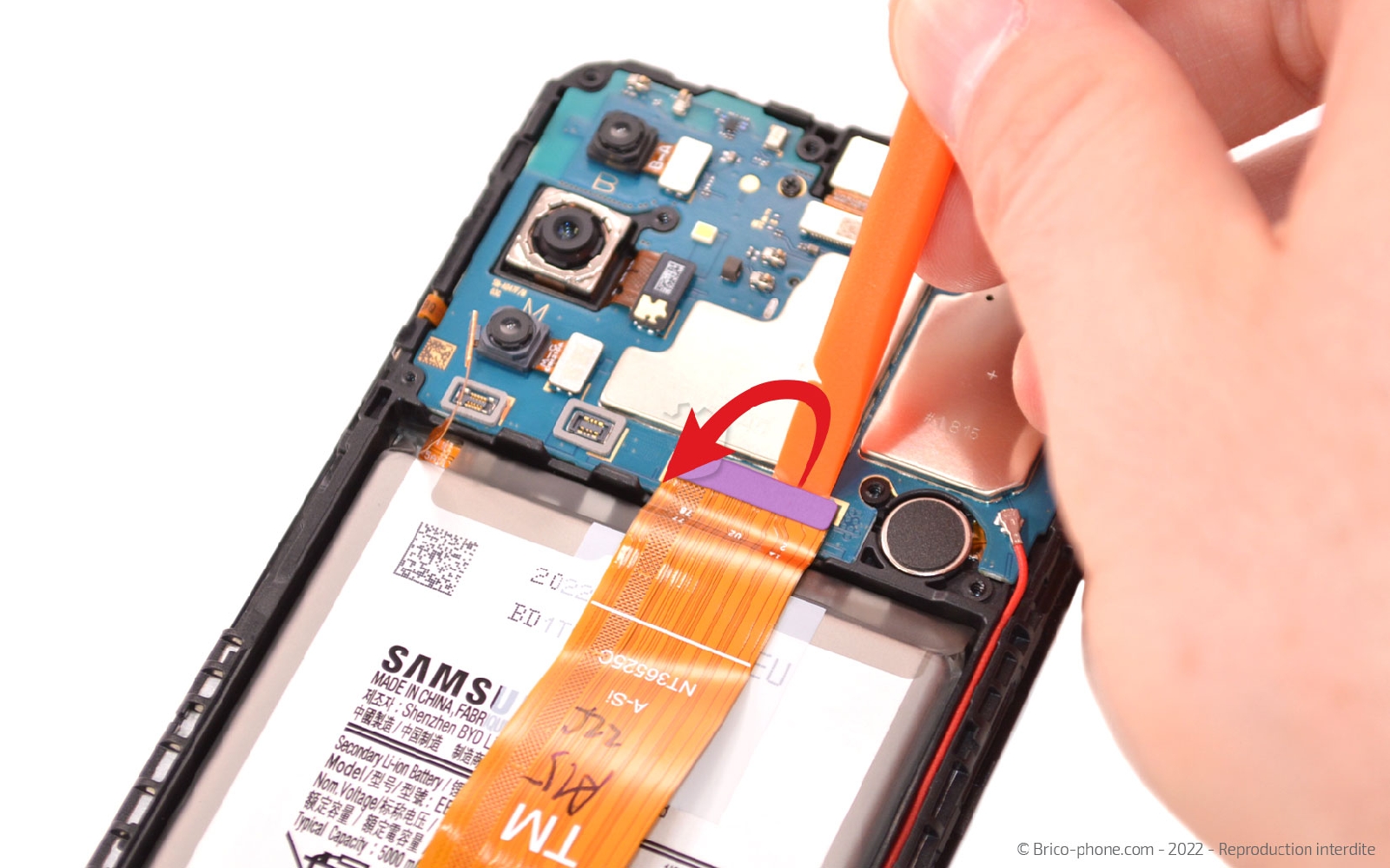

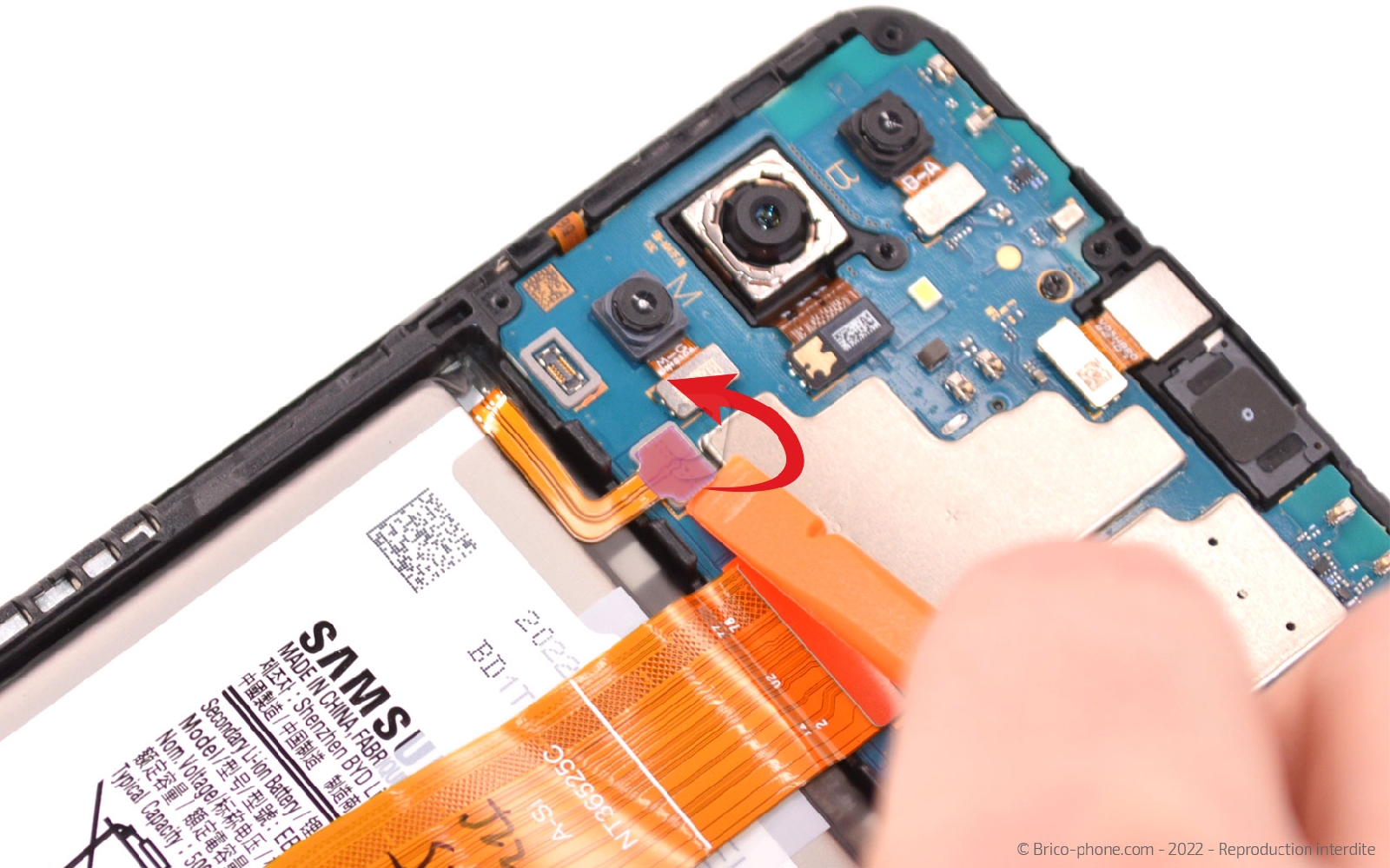

Etape 6 : Déconnecter la batterie
Débranchez la nappe de la batterie puis celle de l'écran.
Outils du kit utilisés
Outils du kit utilisés

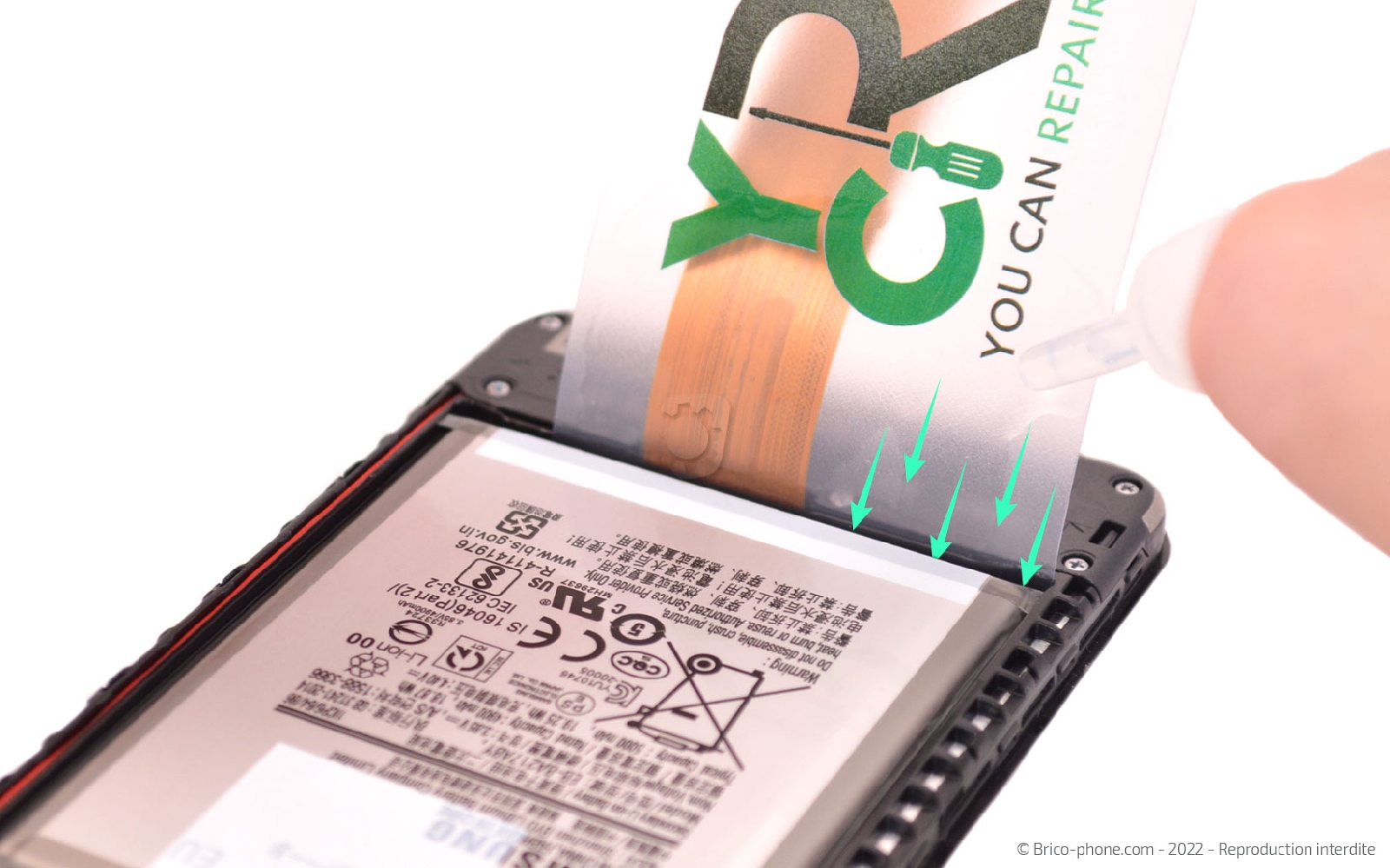

Etape 7 : Appliquer le liquide iRemover

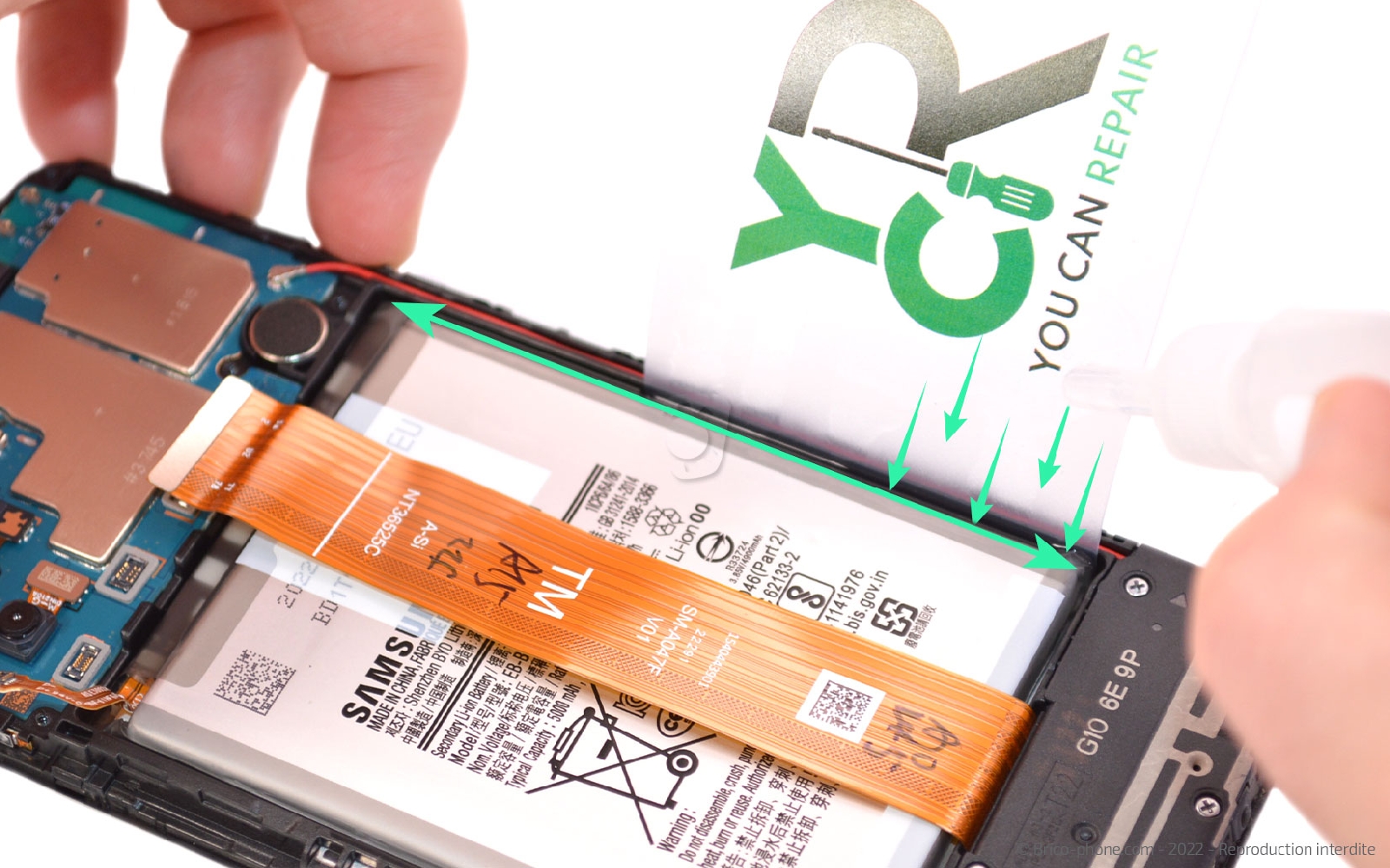

Installez la carte transparente entre la batterie et le châssis afin de faire couler le liquide. Le iRemover permet de ramollir les stickers afin de faciliter le retrait du composant.

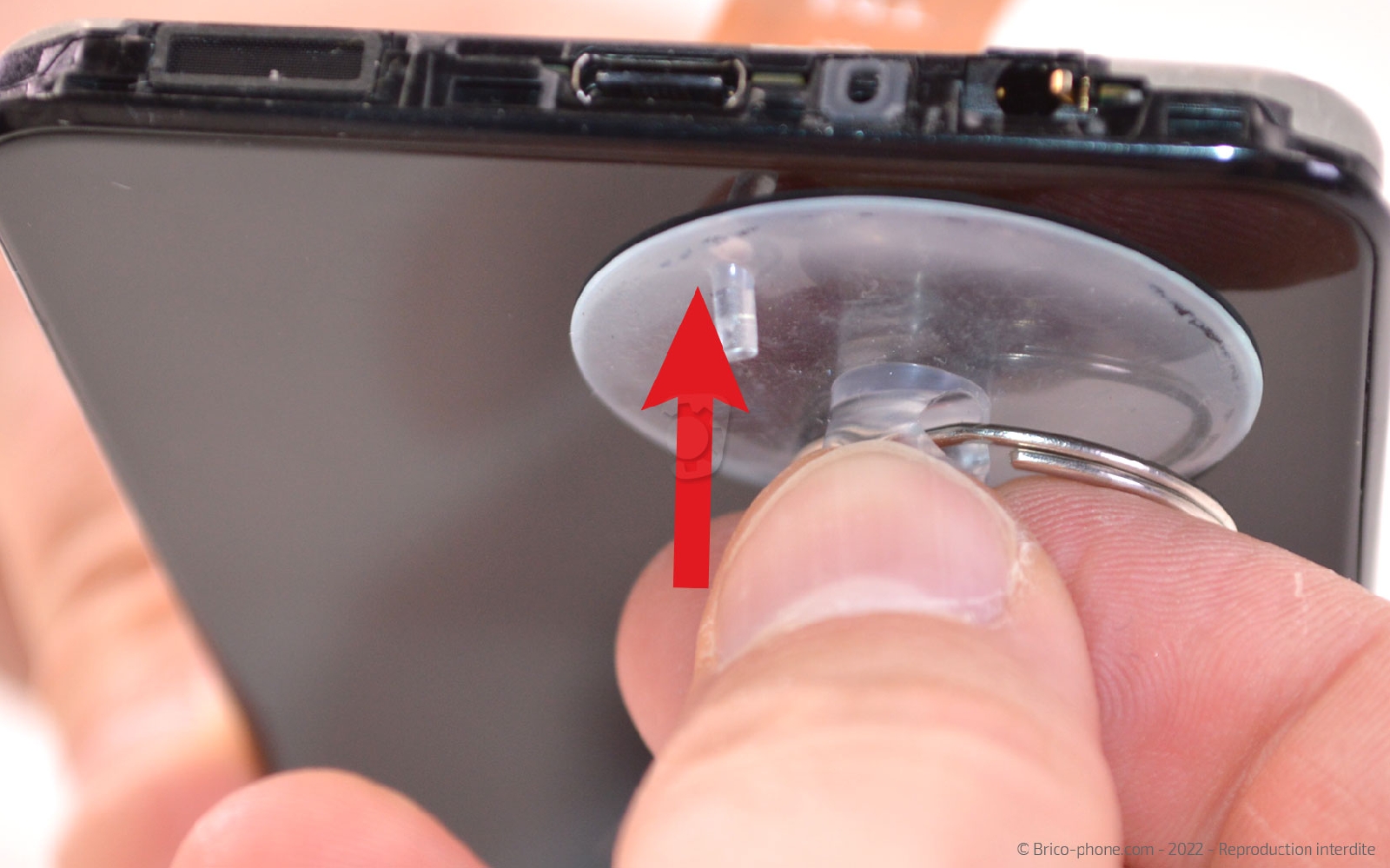

Appliquez le produit sur la droite puis en bas de votre batterie. Ensuite, disposez la ventouse au niveau de l'angle bas gauche.
Enfin, il ne vous reste plus qu'à attendre environ 45 minutes.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €

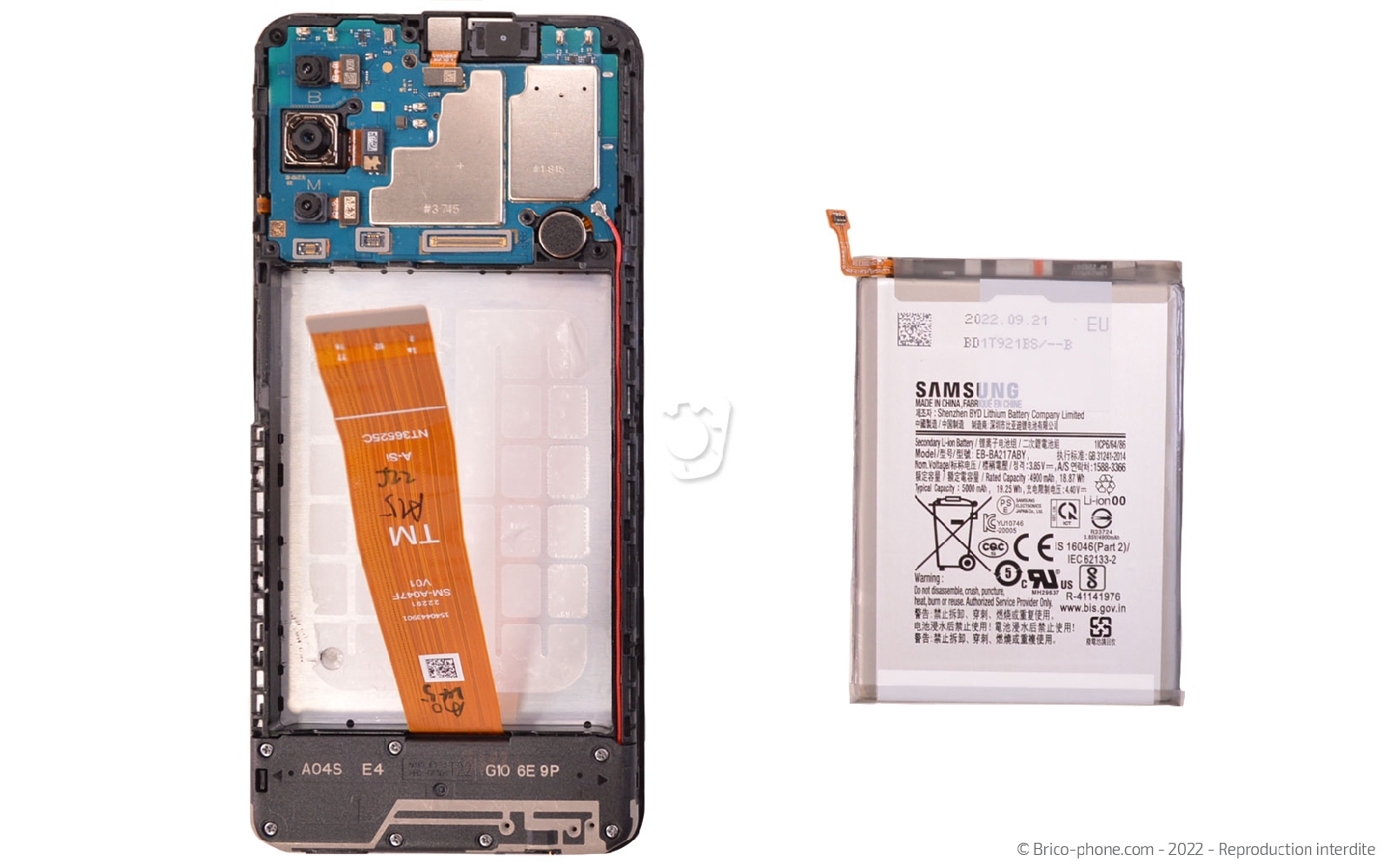

Etape 8 : Mettre de coté la batterie

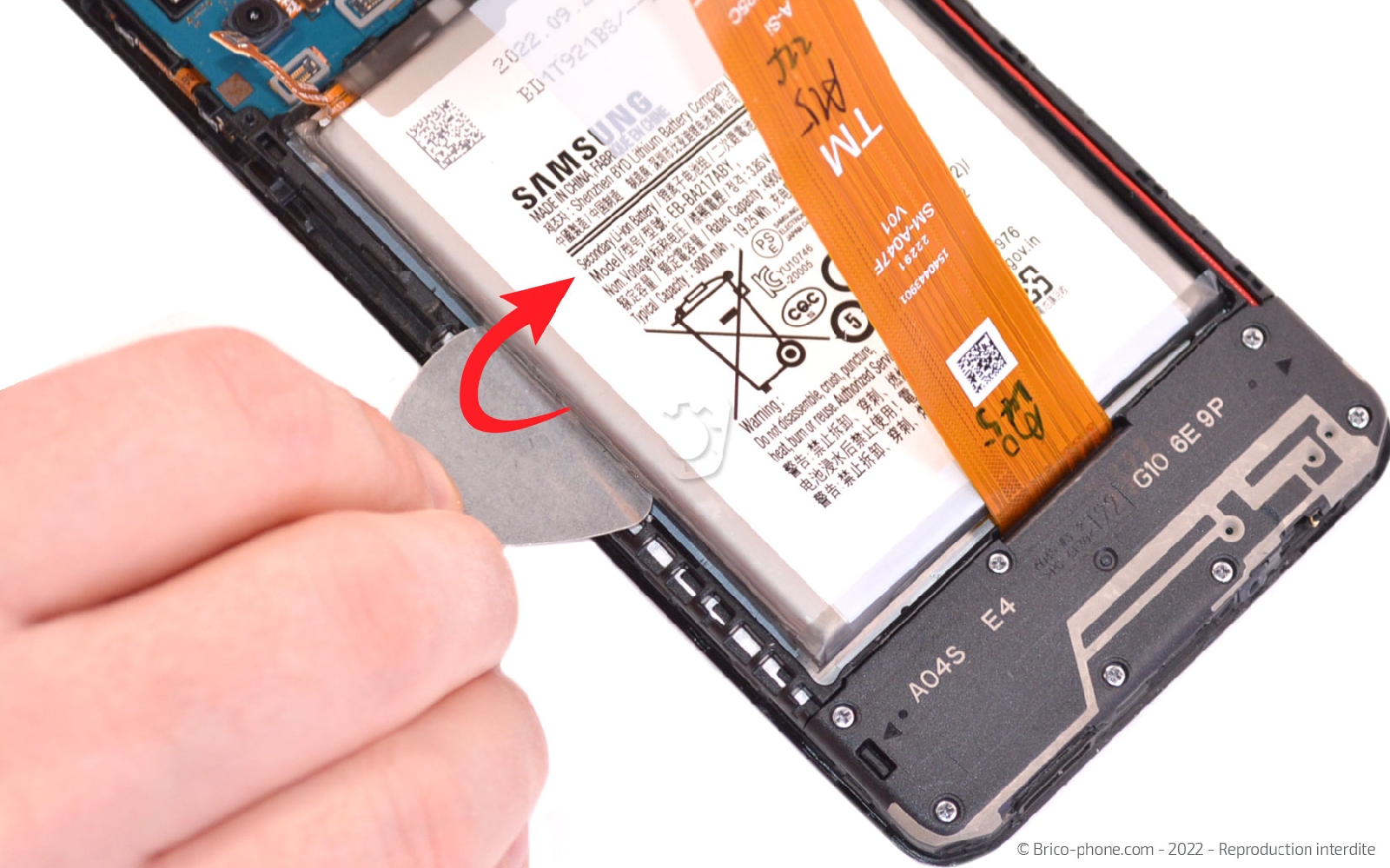

Une fois le temps écoulé, insérez le médiator en métal épais entre la batterie et le châssis pour faire levier et décoller légèrement le composant.

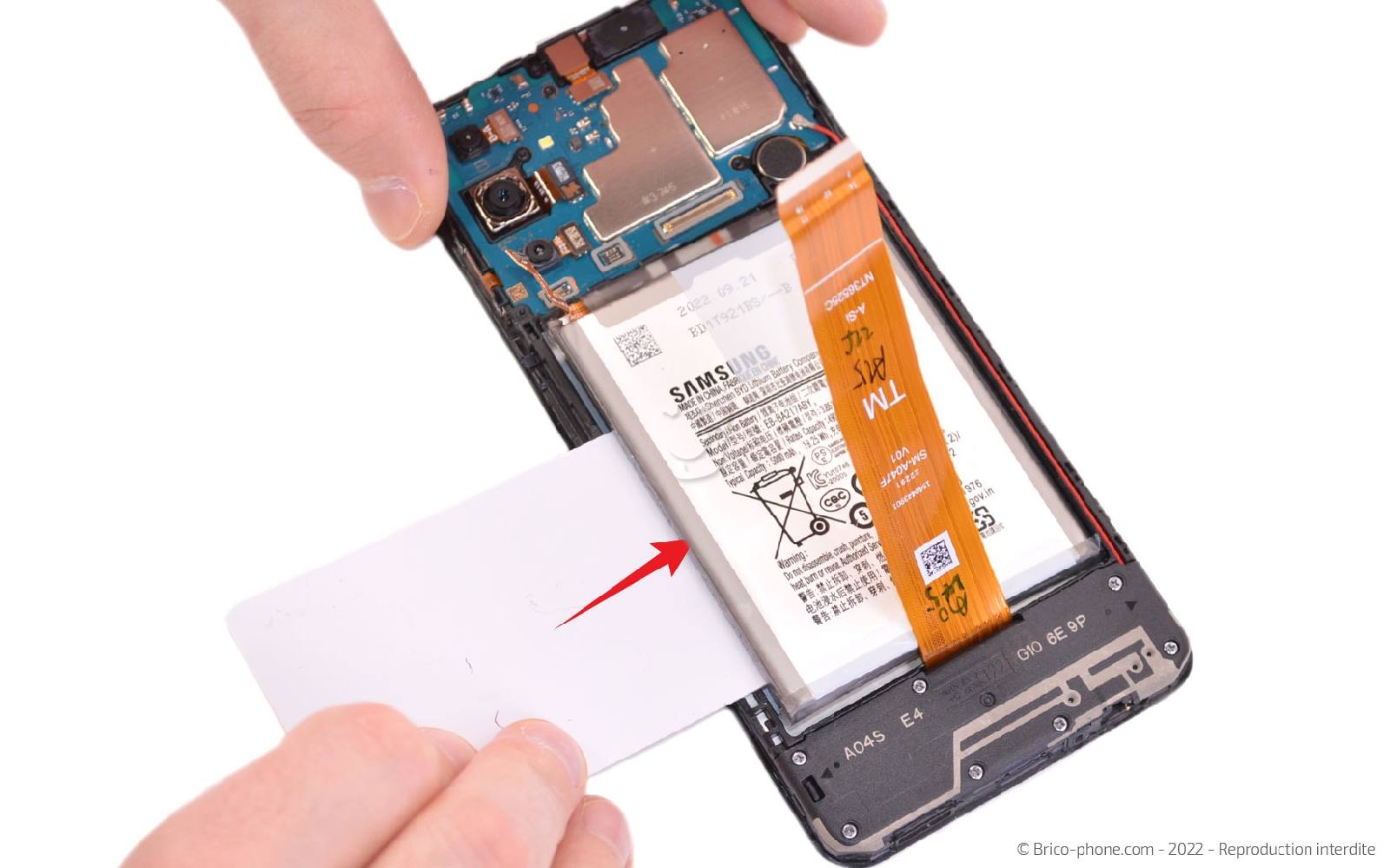

Insérez la carte en PVC sous la batterie pour terminer le décollage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €
Batterie d'origine pour Samsung Galaxy A04s
34,90 €

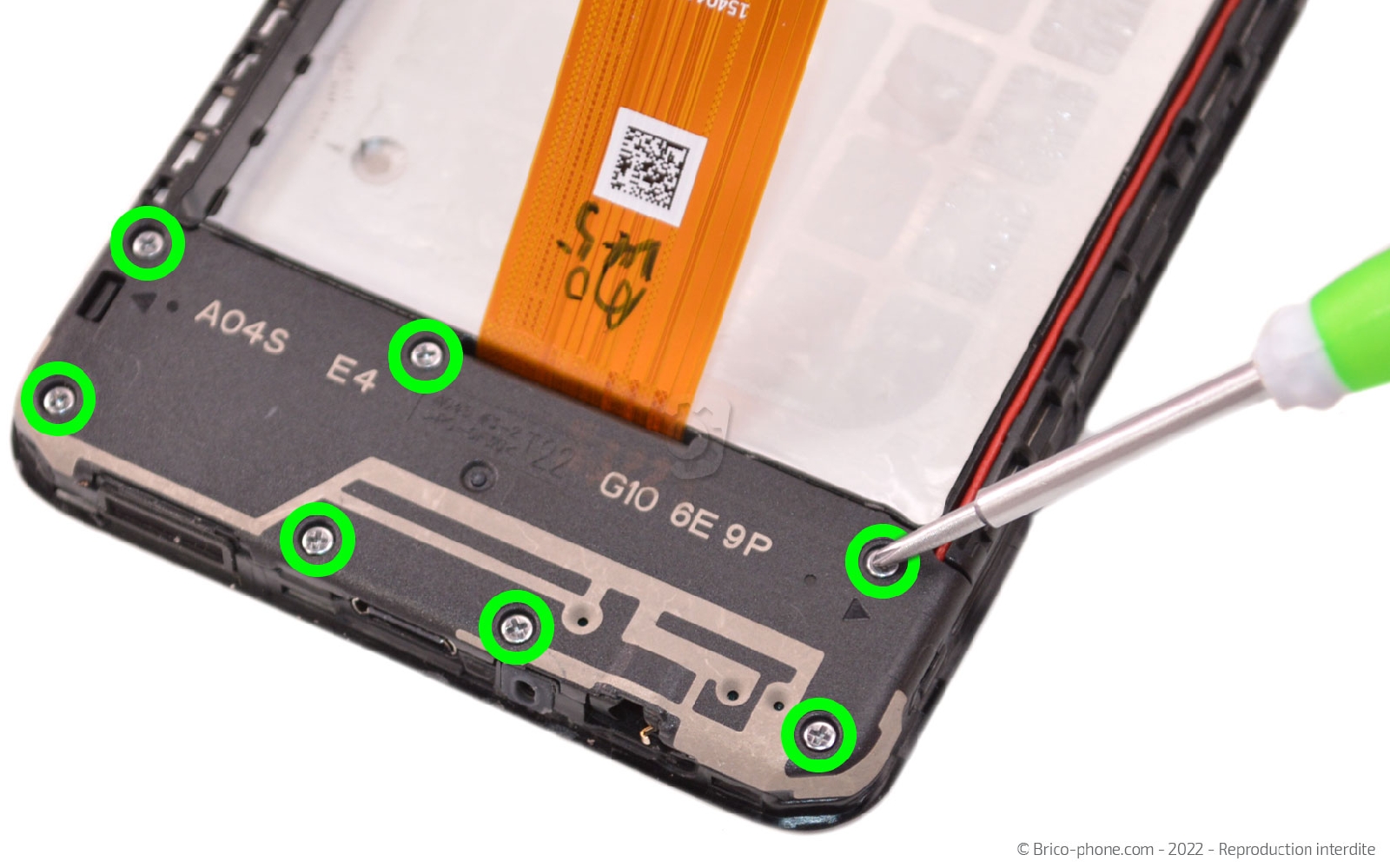

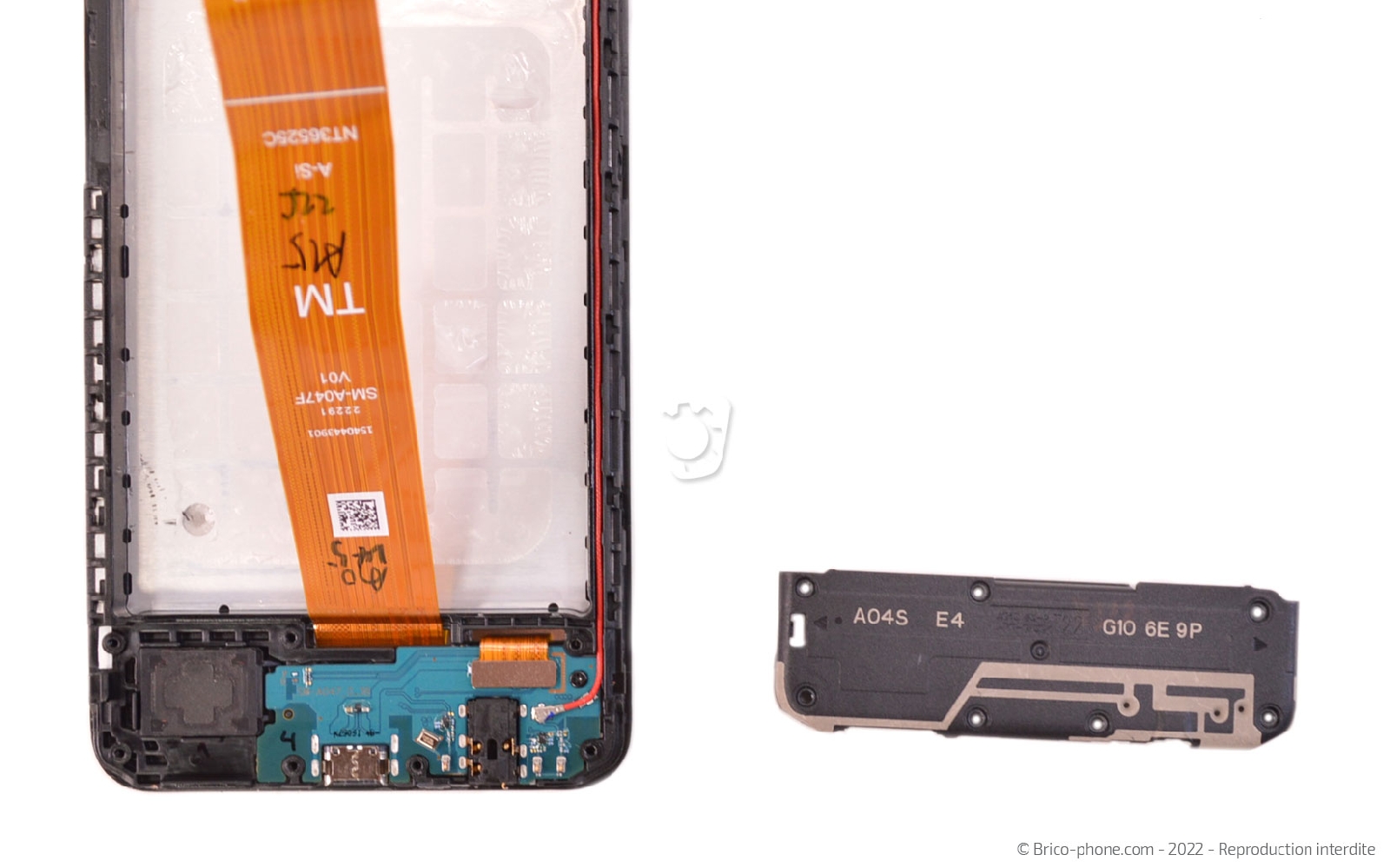

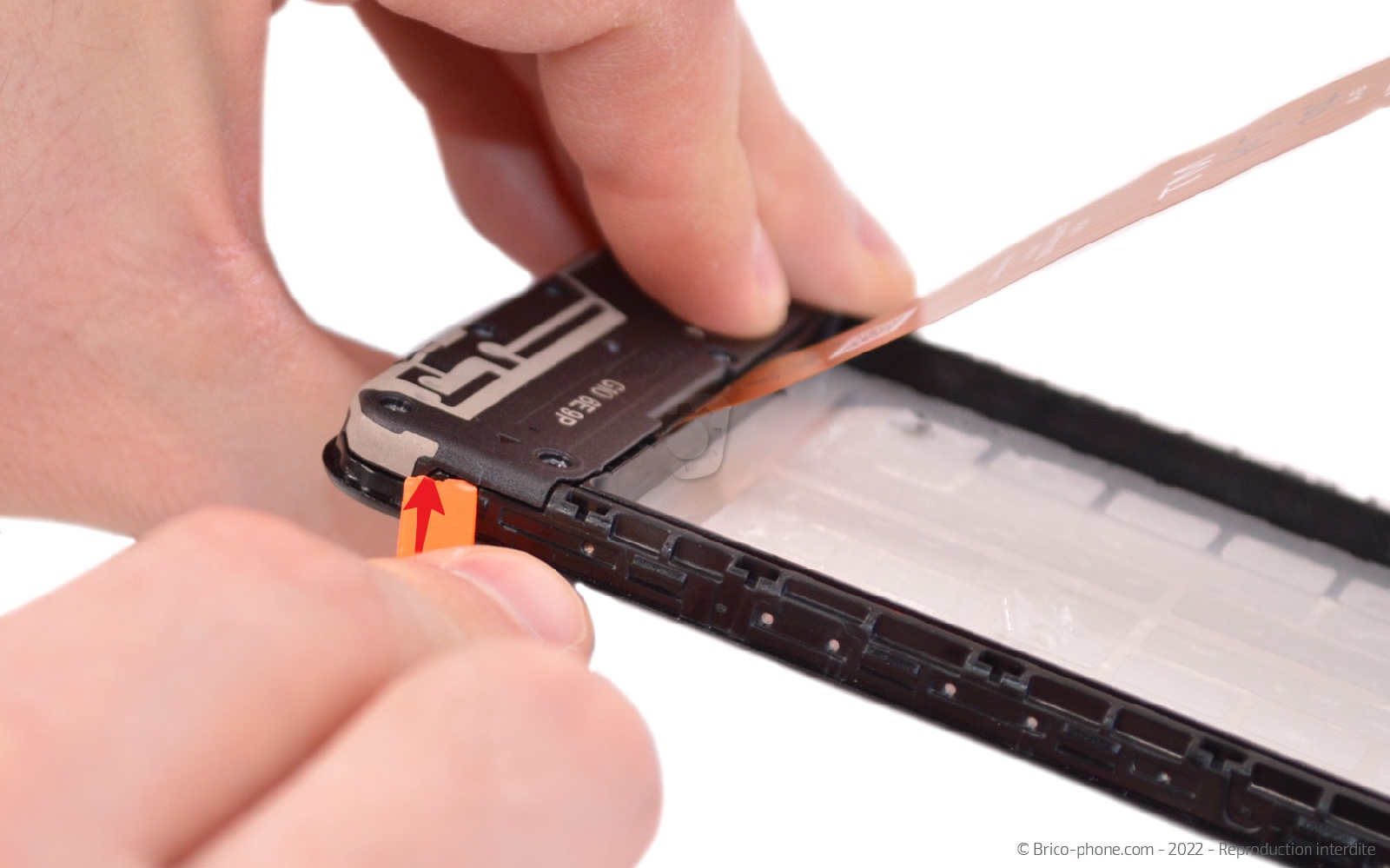

Etape 9 : Sortir le cache de protection de la partie inférieure
Attaquons-nous à la partie basse du téléphone en retirant les 7 vis cruciformes de la plaquette de protection.

Insérez le levier dans la fente située à droite du téléphone pour déclipser e composant.
Outils du kit utilisés
Outils du kit utilisés

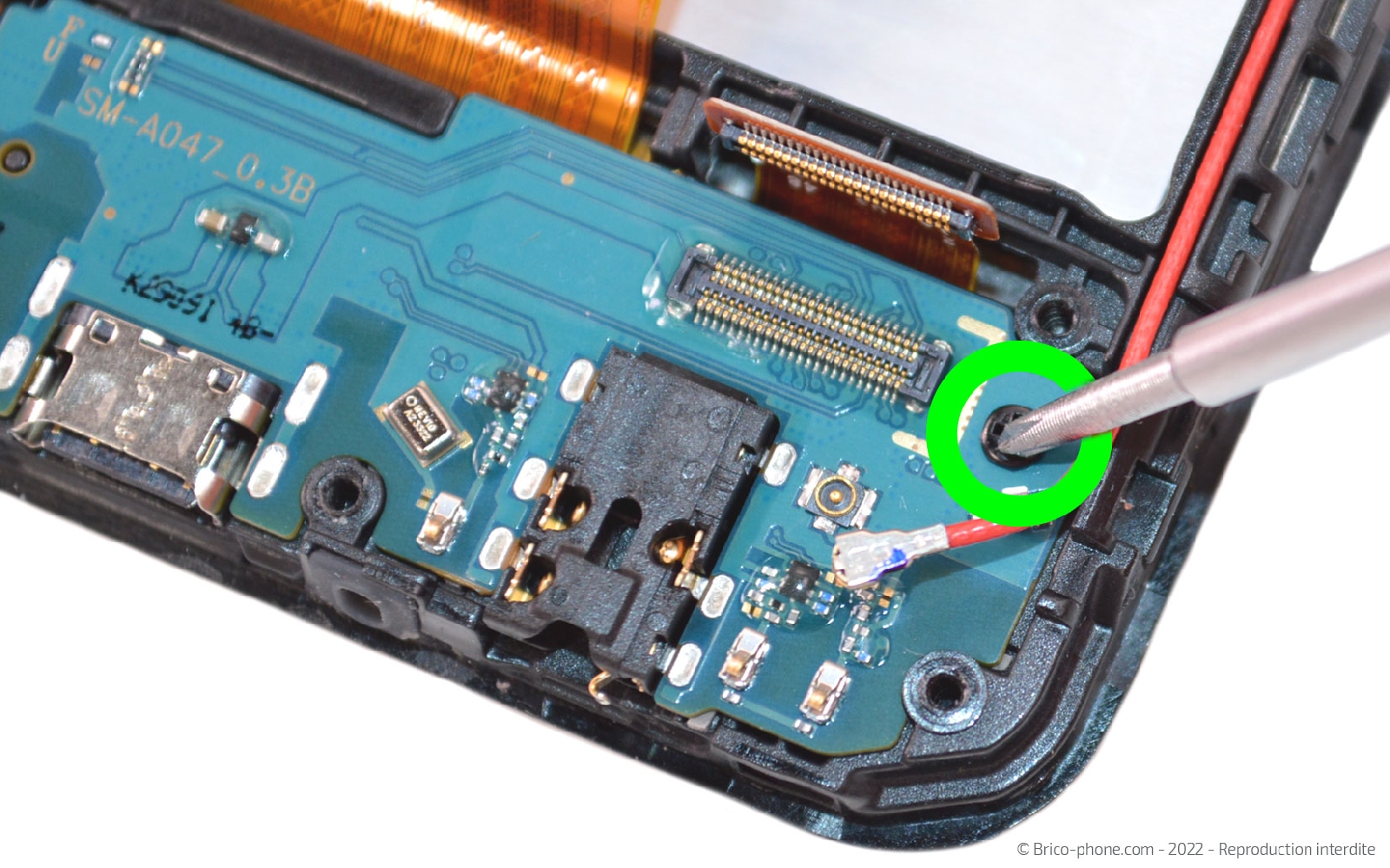

Etape 10 : Récupérer le dock

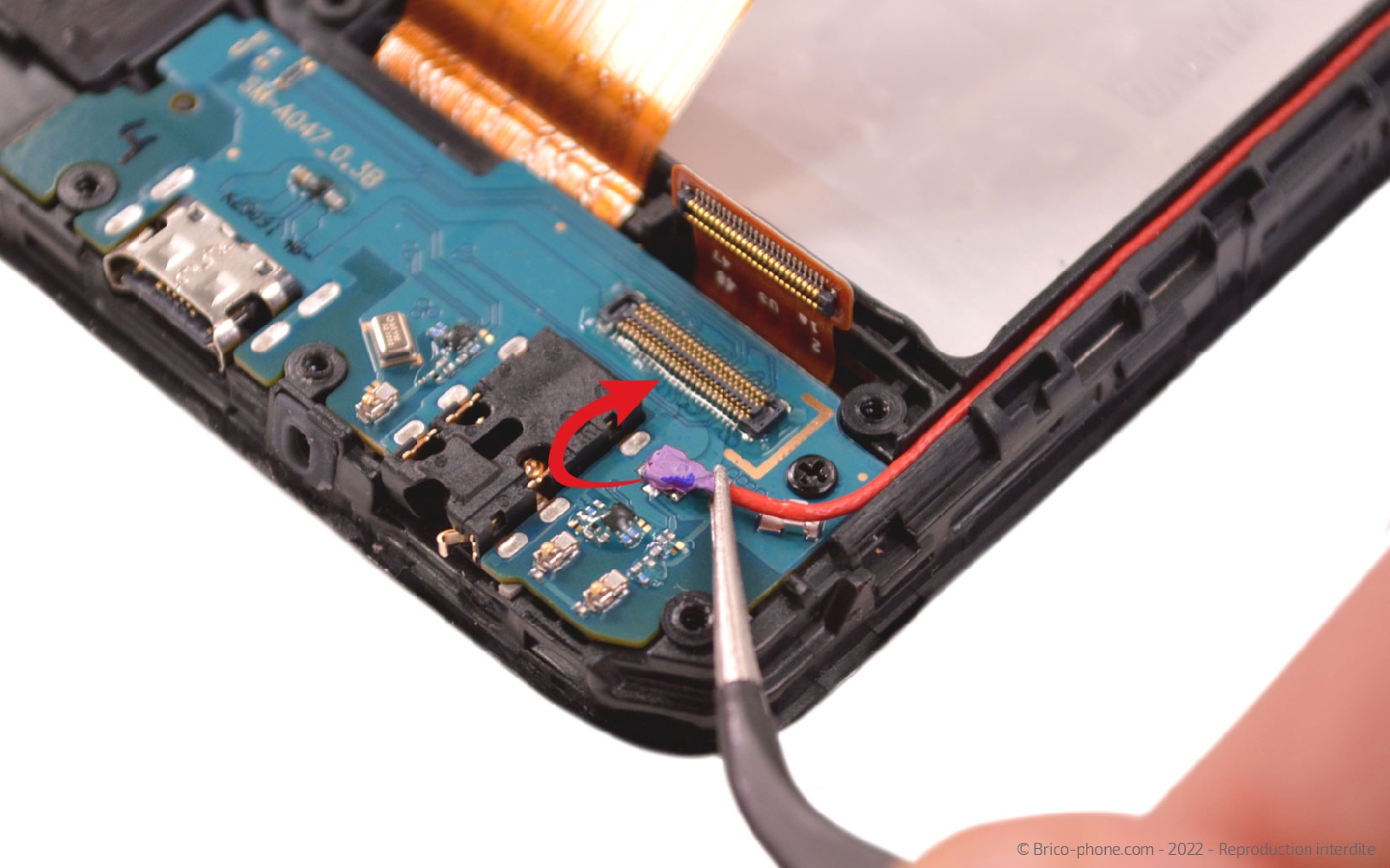

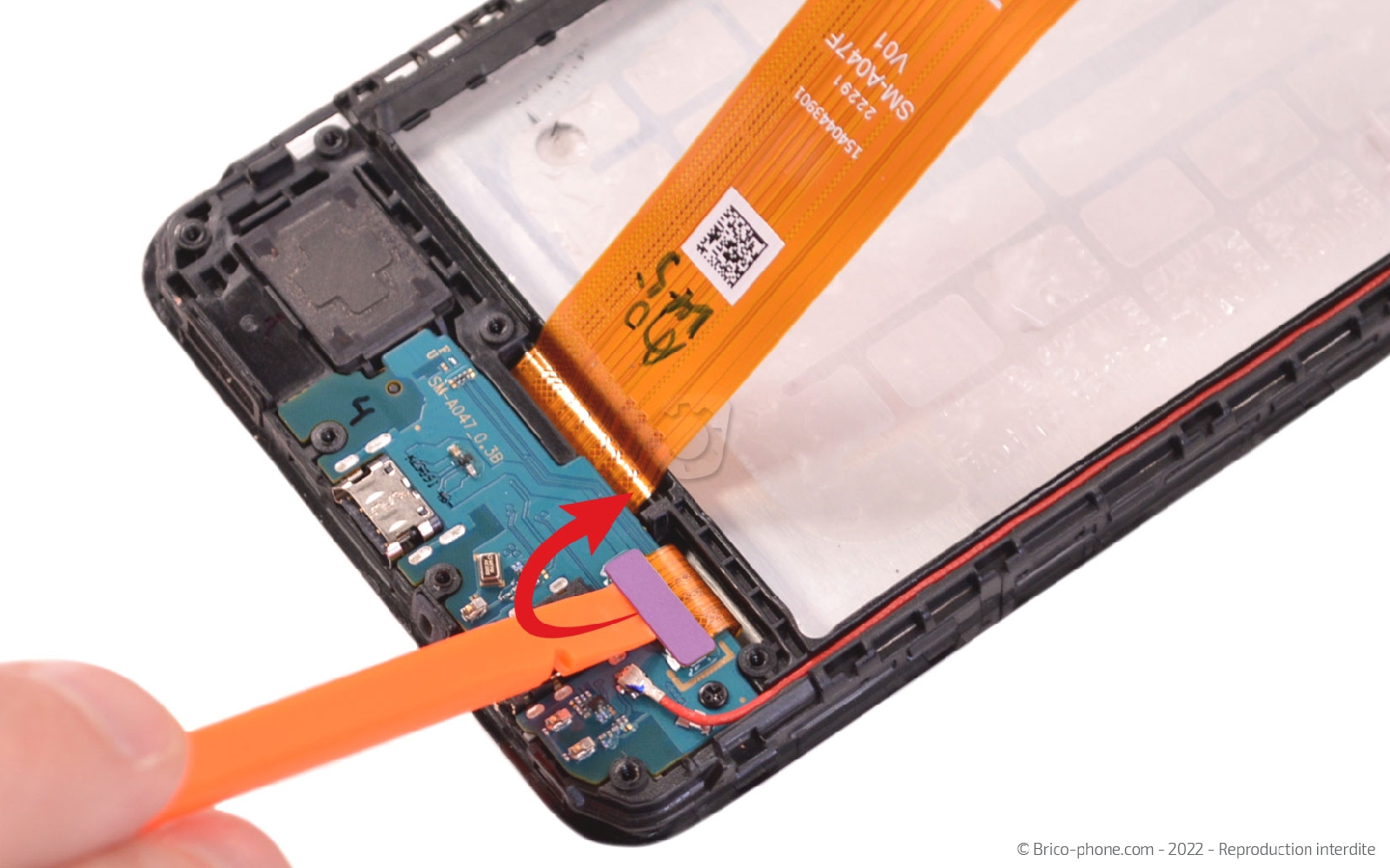

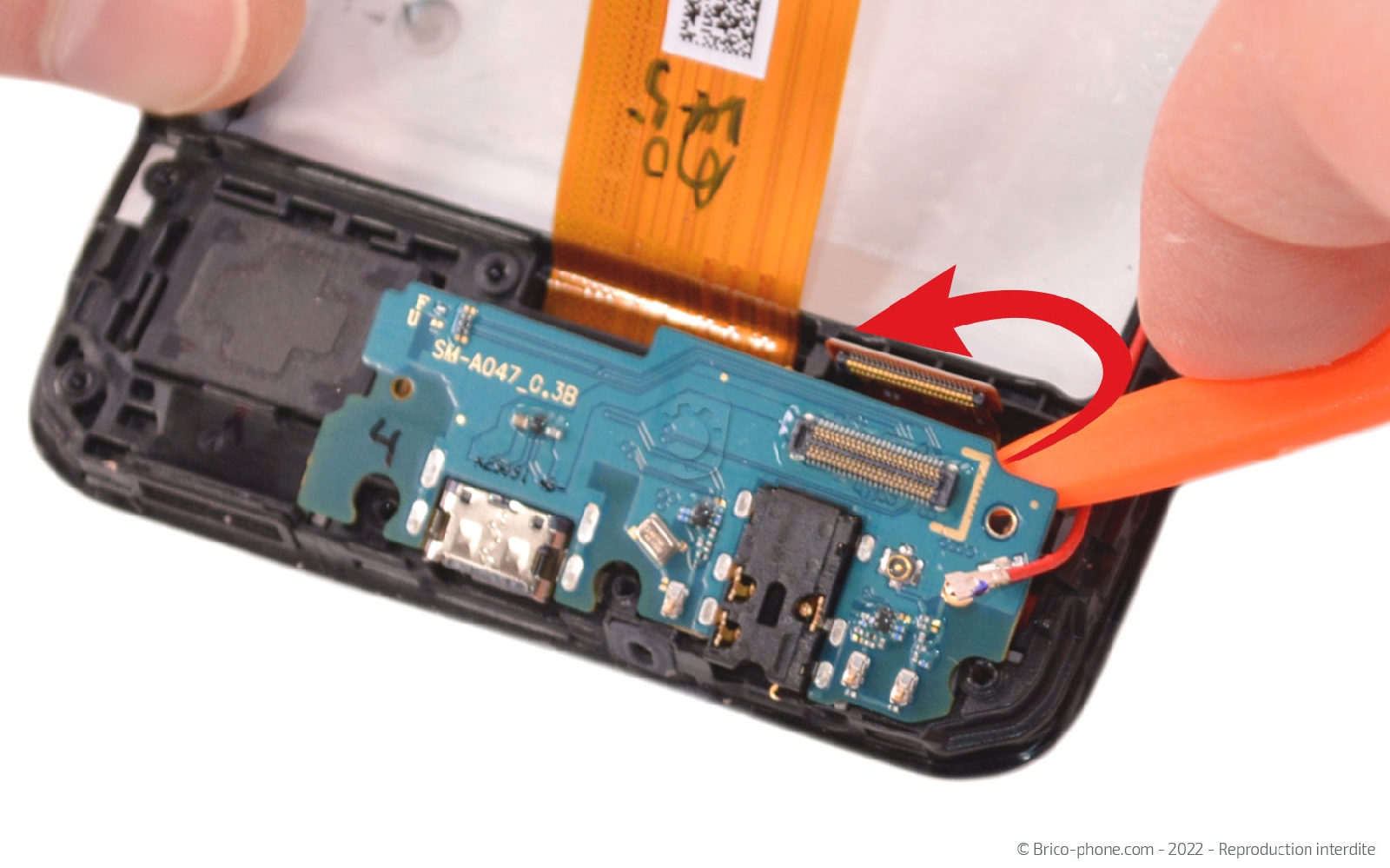

A l'aide du spudger, débranchez la nappe de l'écran, puis le câble coaxial avec la pincette.

Ensuite, dévissez la vis cruciforme avant de sortir le connecteur de charge de son emplacement avec le levier.
Outils du kit utilisés
Outils du kit utilisés

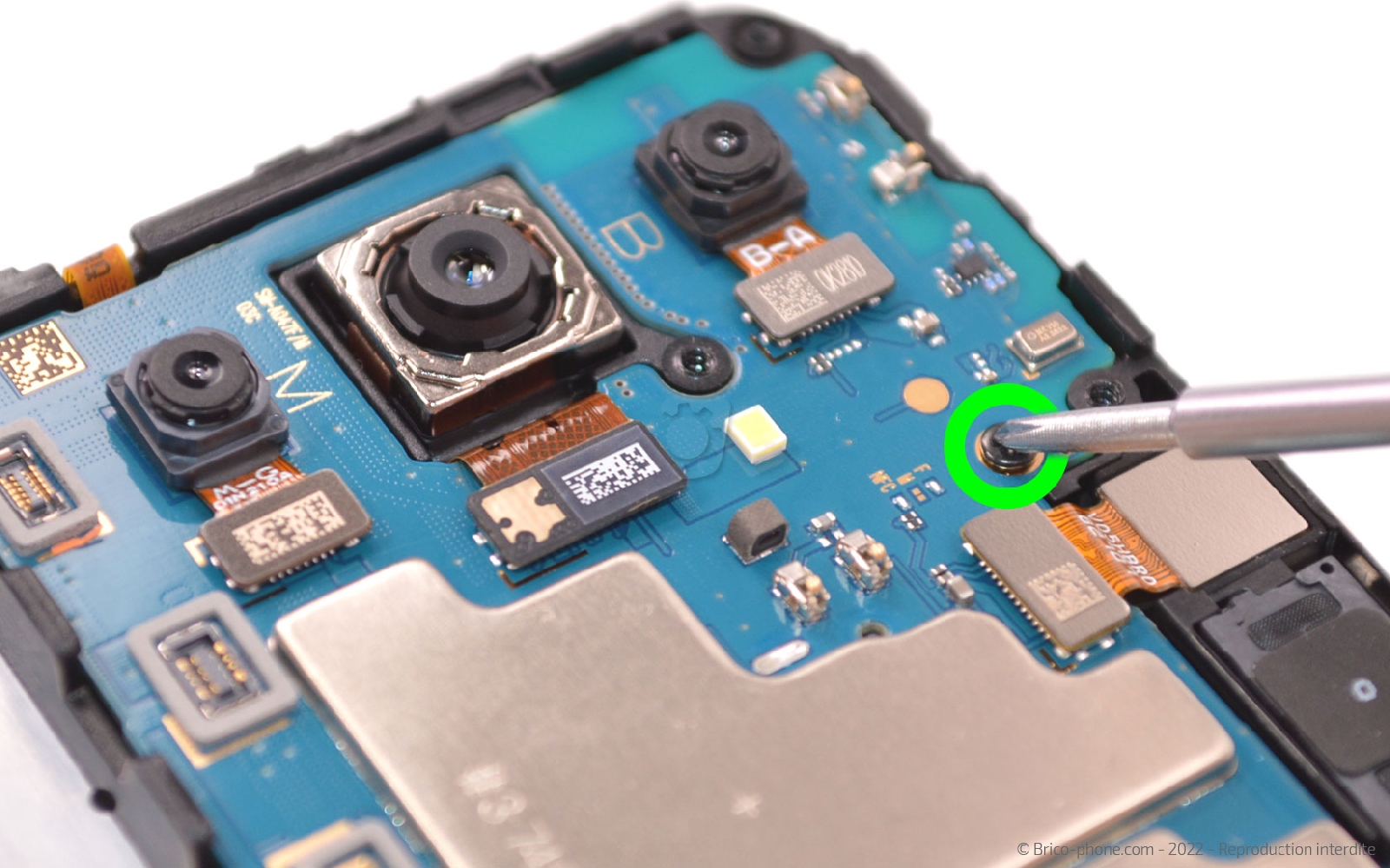

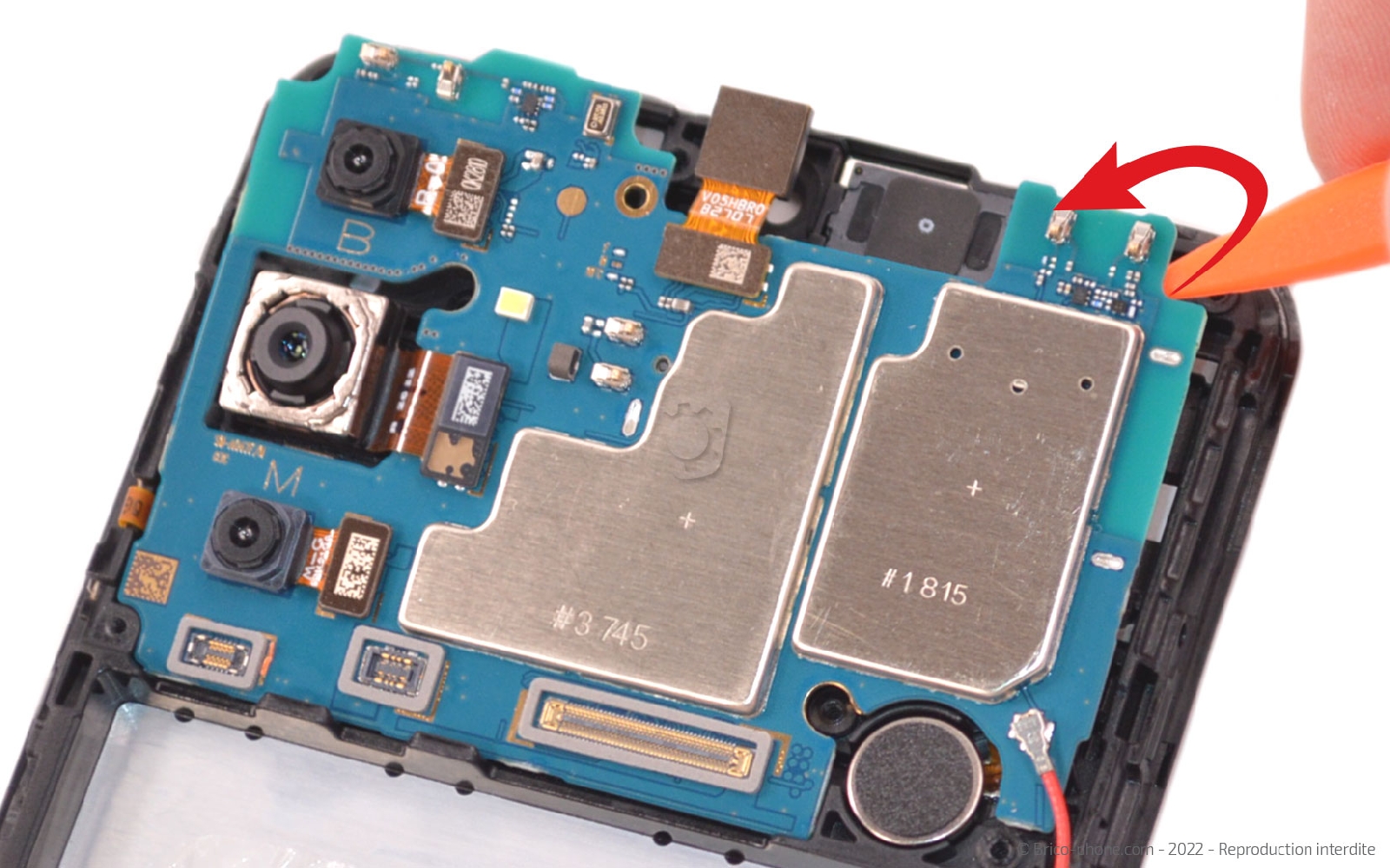

Etape 11 : Extraire la carte mère

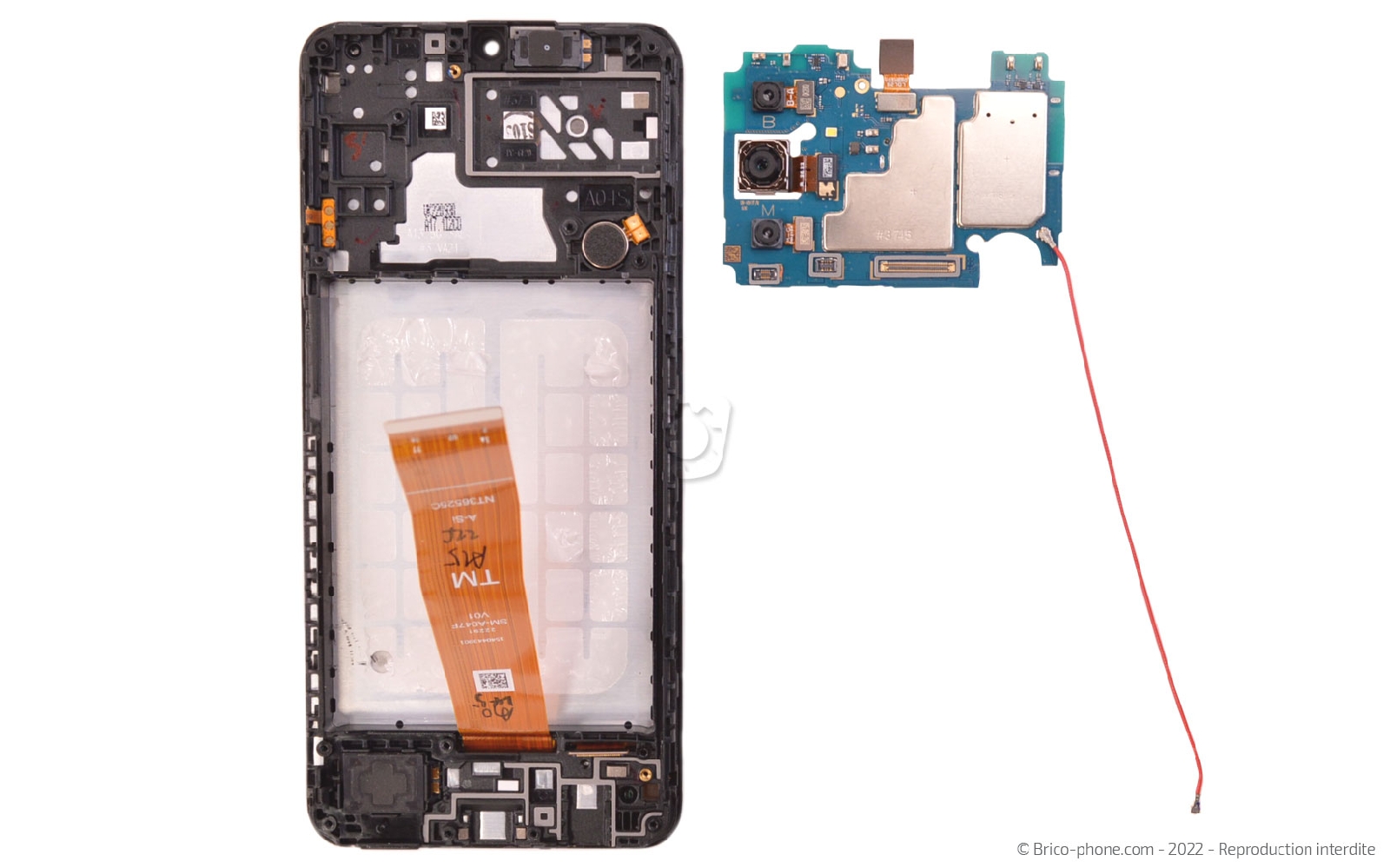

Passons sur la partie haute du téléphone en libérant la carte mère.

Pour cela, ôtez la vis cruciforme puis soulevez la carte mère avec le levier avant de la saisir avec les mains pour la mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

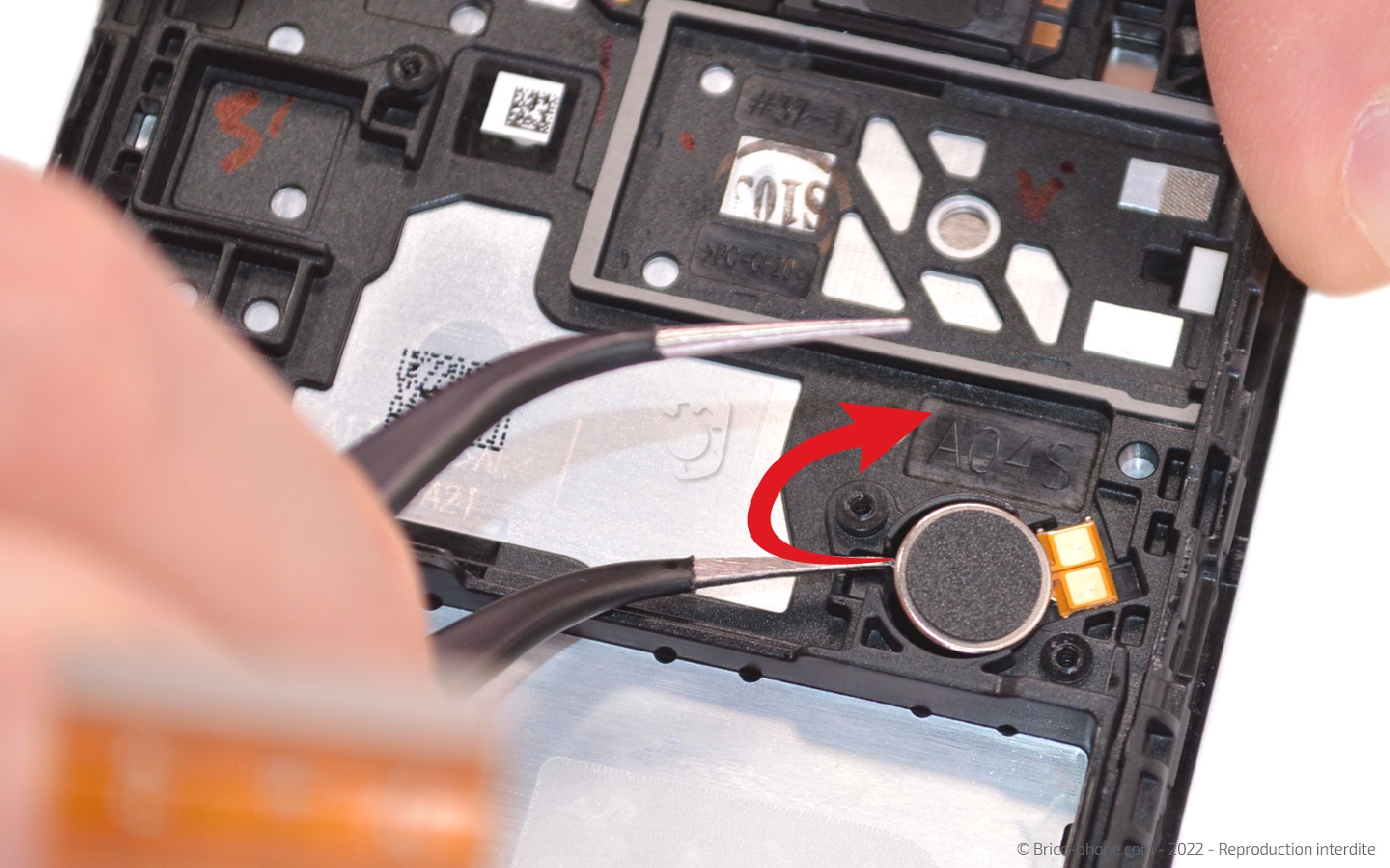

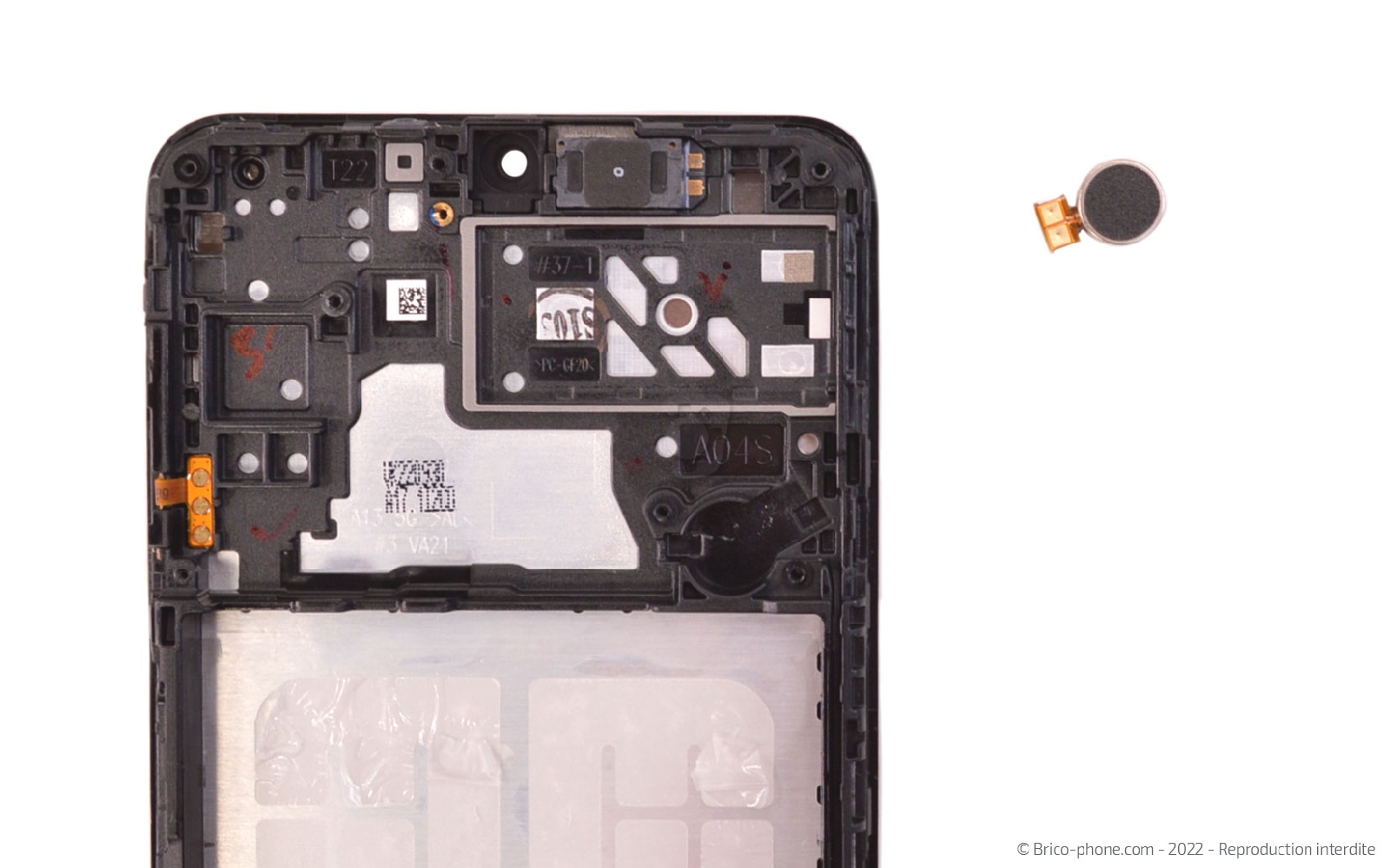

Etape 12 : Libérer le vibreur

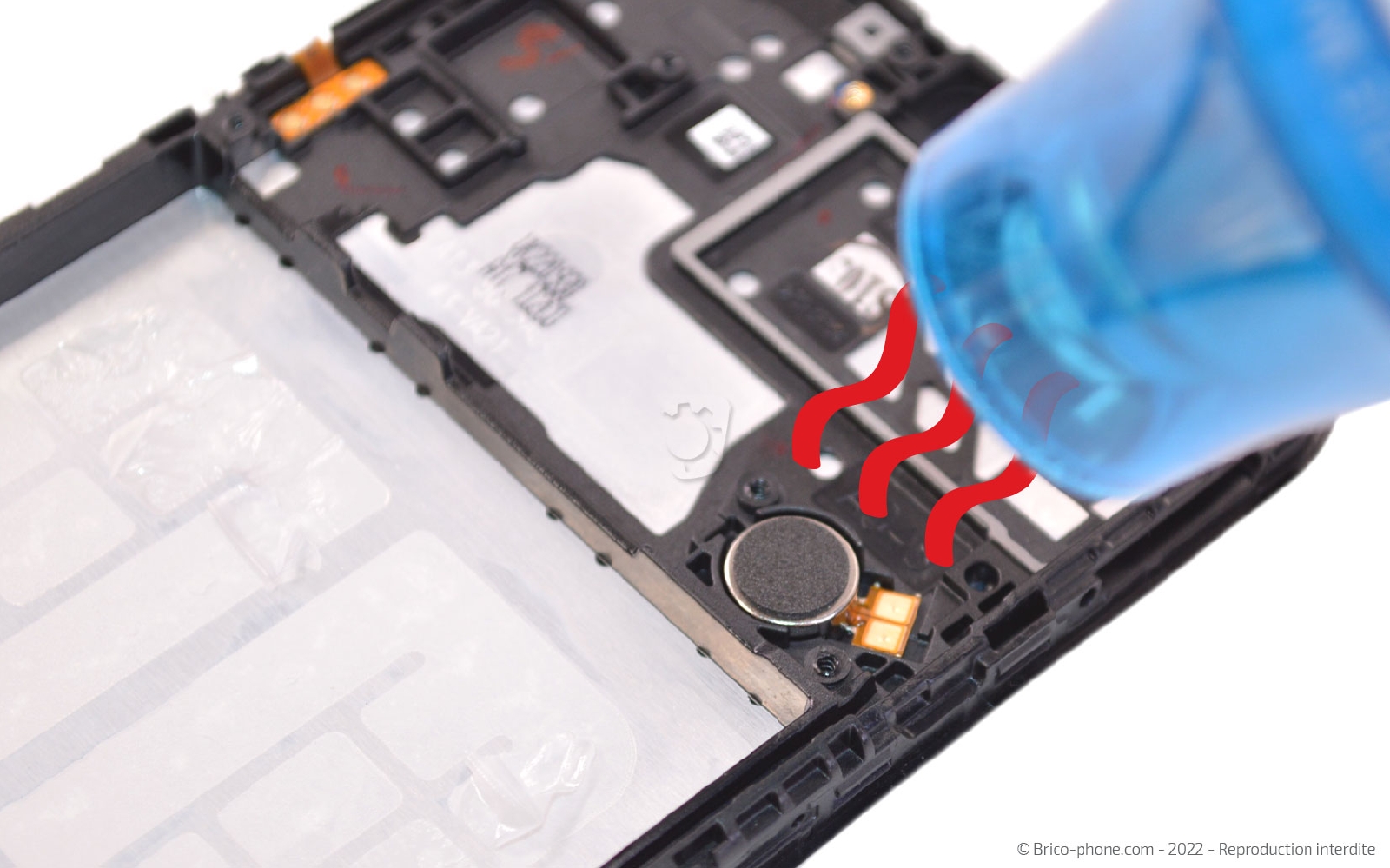

Utilisez le décapeur thermique ou votre sèche cheveux pour chauffer légèrement le composant.

Glissez la pointe de la pincette sous le vibreur pour le décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

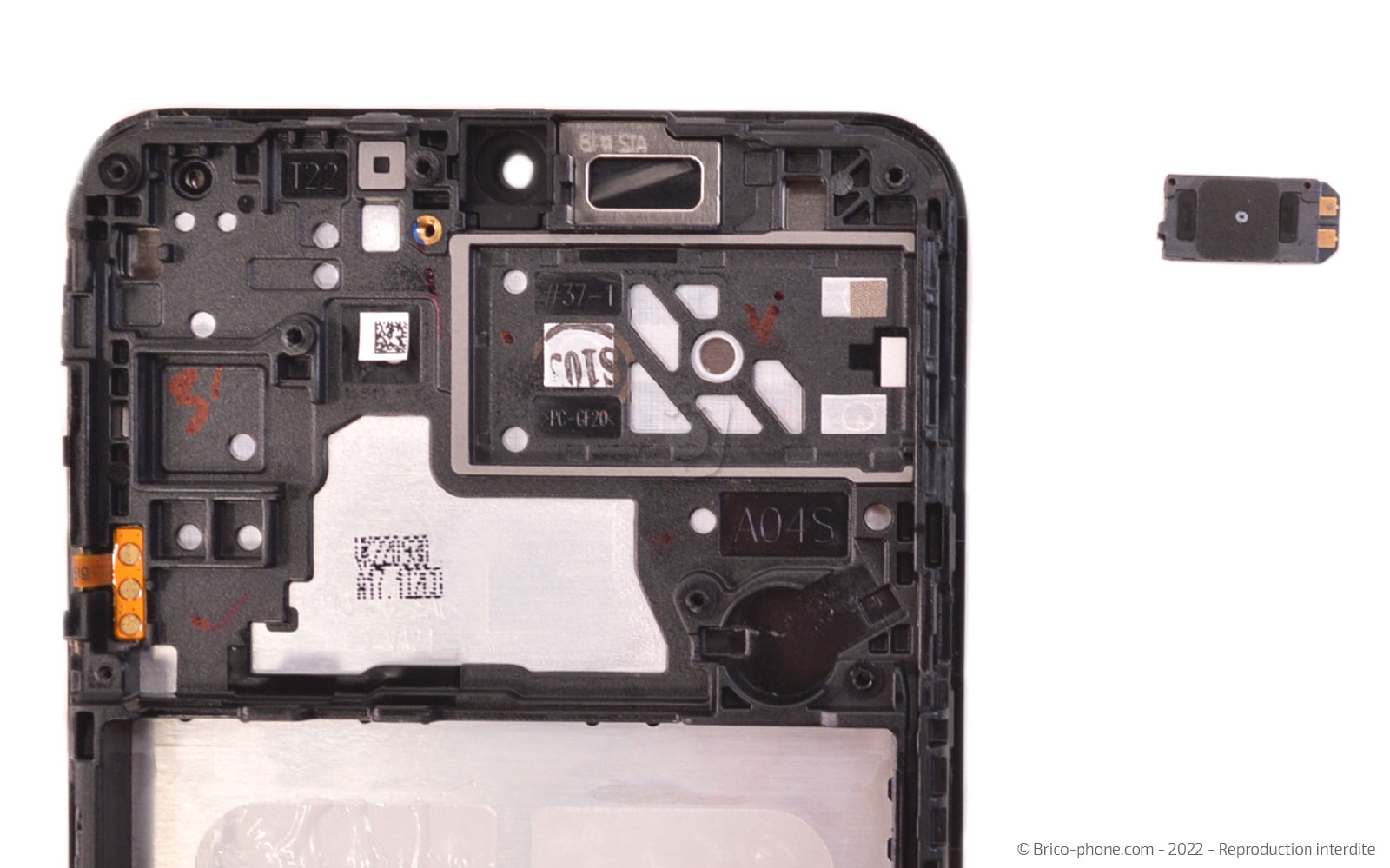

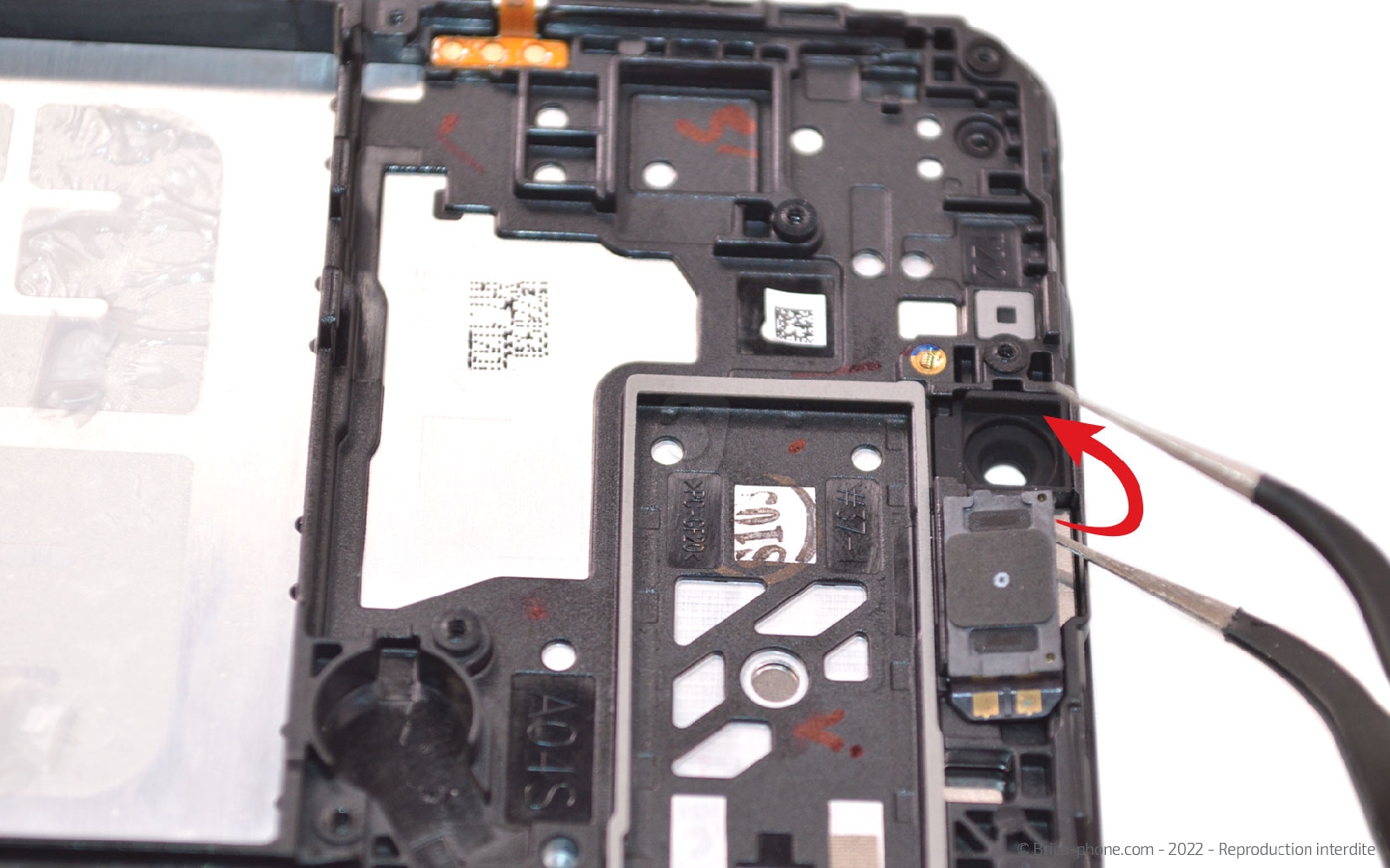

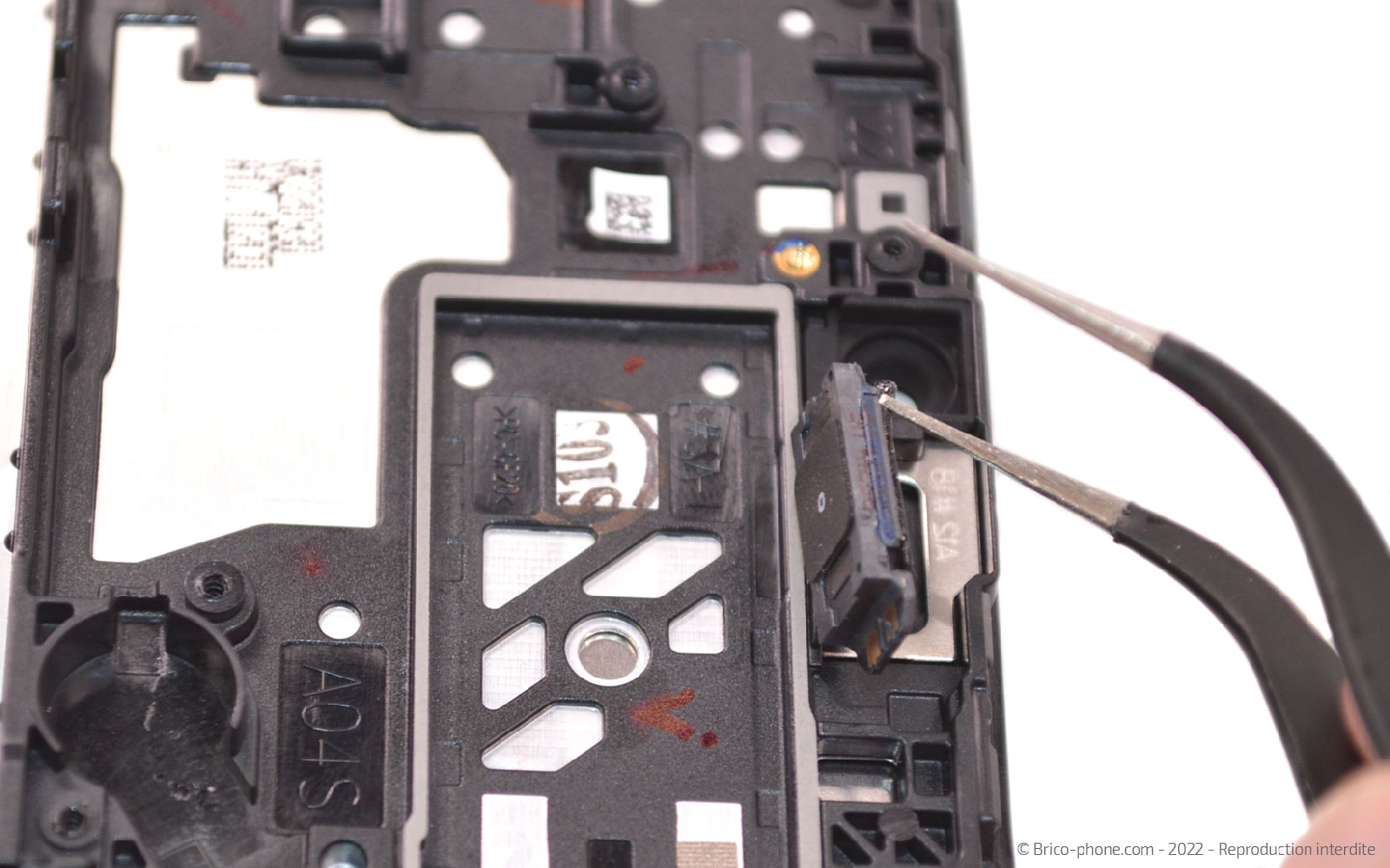

Etape 13 : Retirer le haut-parleur interne

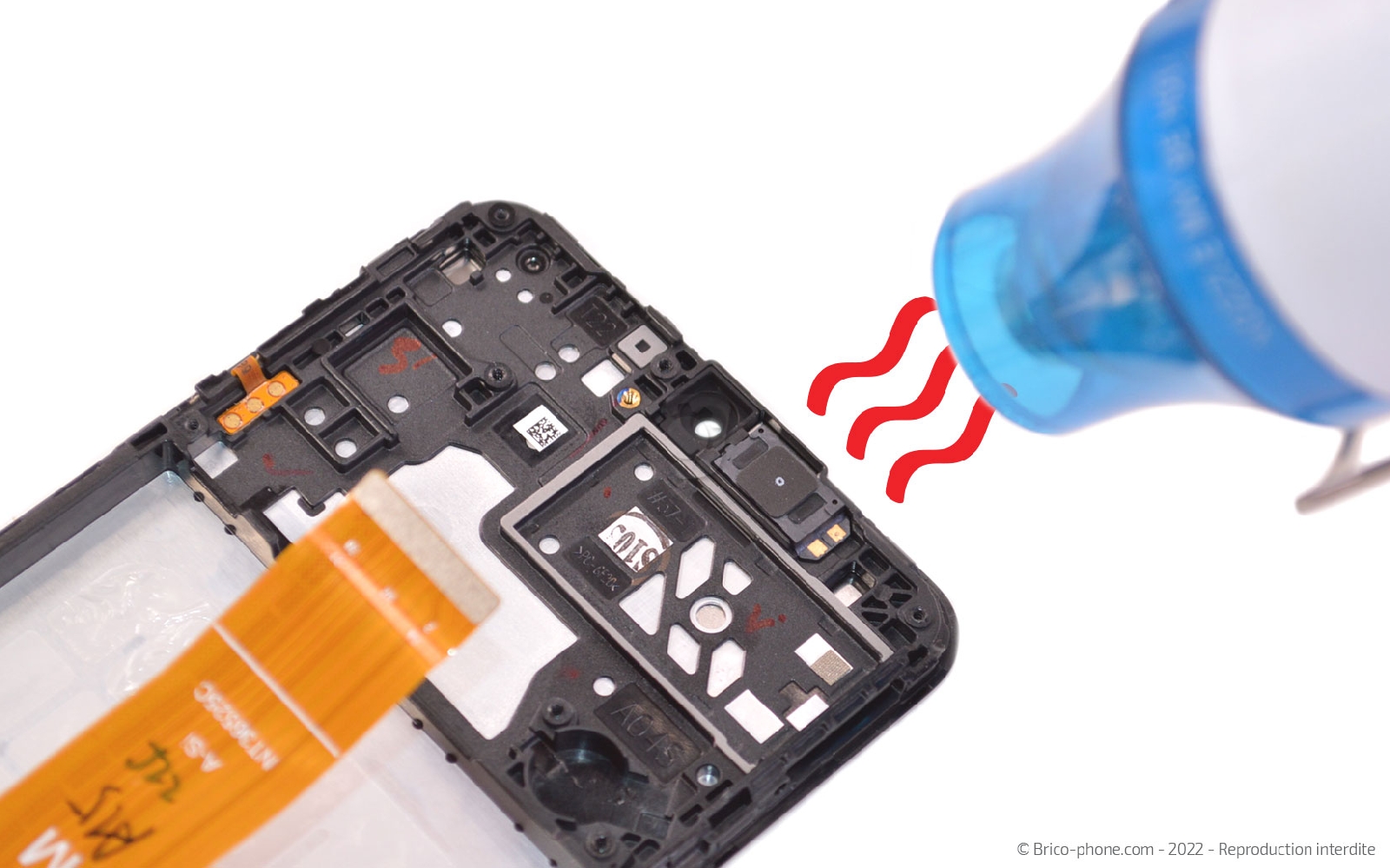

Comme pour l'étape précédente, chauffez le composant avant d'insérer la pince métallique sous le HP interne.

Décollez l'écouteur de l'oreille délicatement du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 14 : Ôter le haut-parleur externe

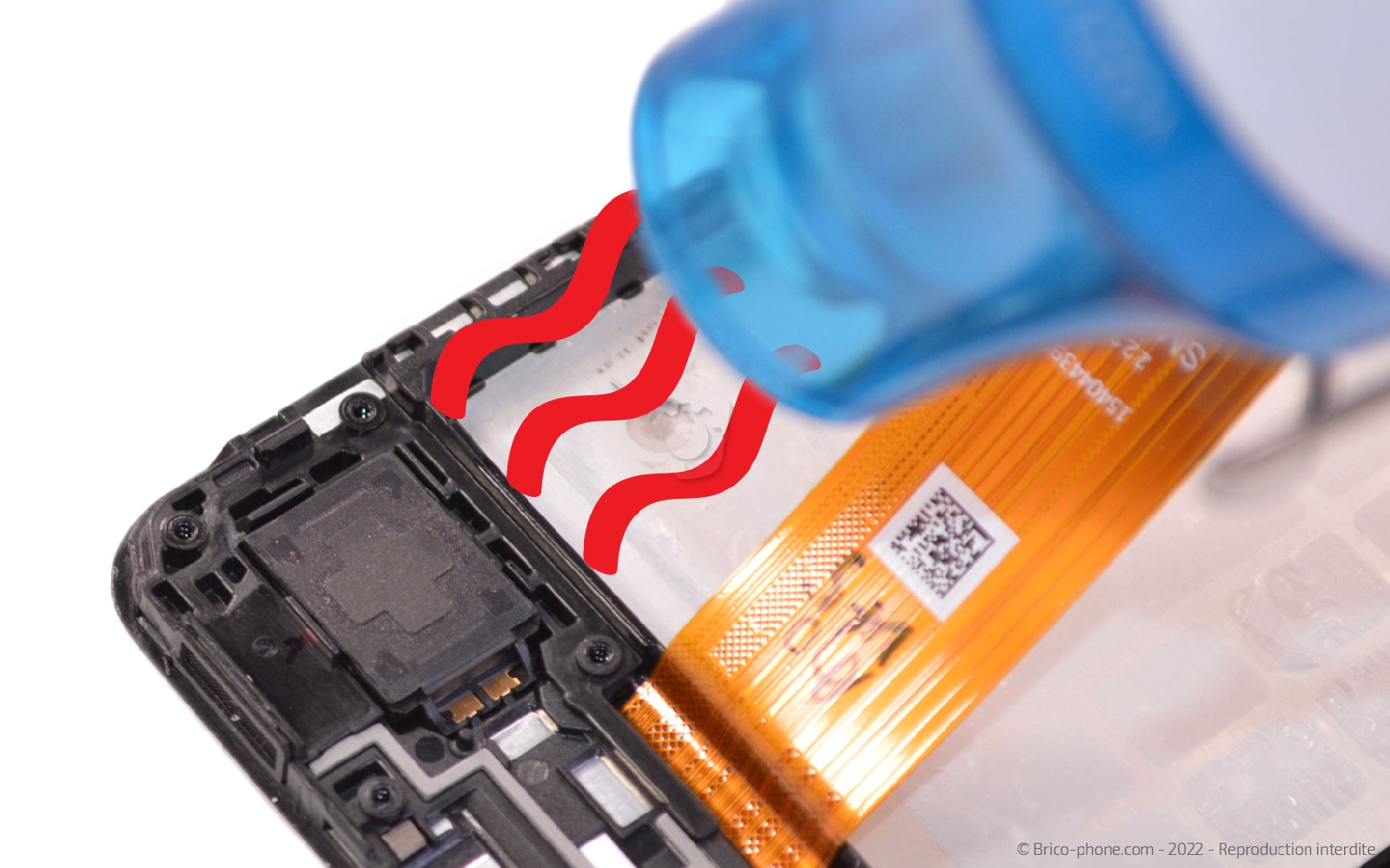

Toujours avec votre sèche-cheveux ou votre décapeur, chauffez le haut-parleur externe.

Détachez ce dernier du châssis grâce à la pincette en faisant exactement comme pour les deux précédentes pièces. Glissez la brucelles sous le produit pour le décoller du témléphone.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

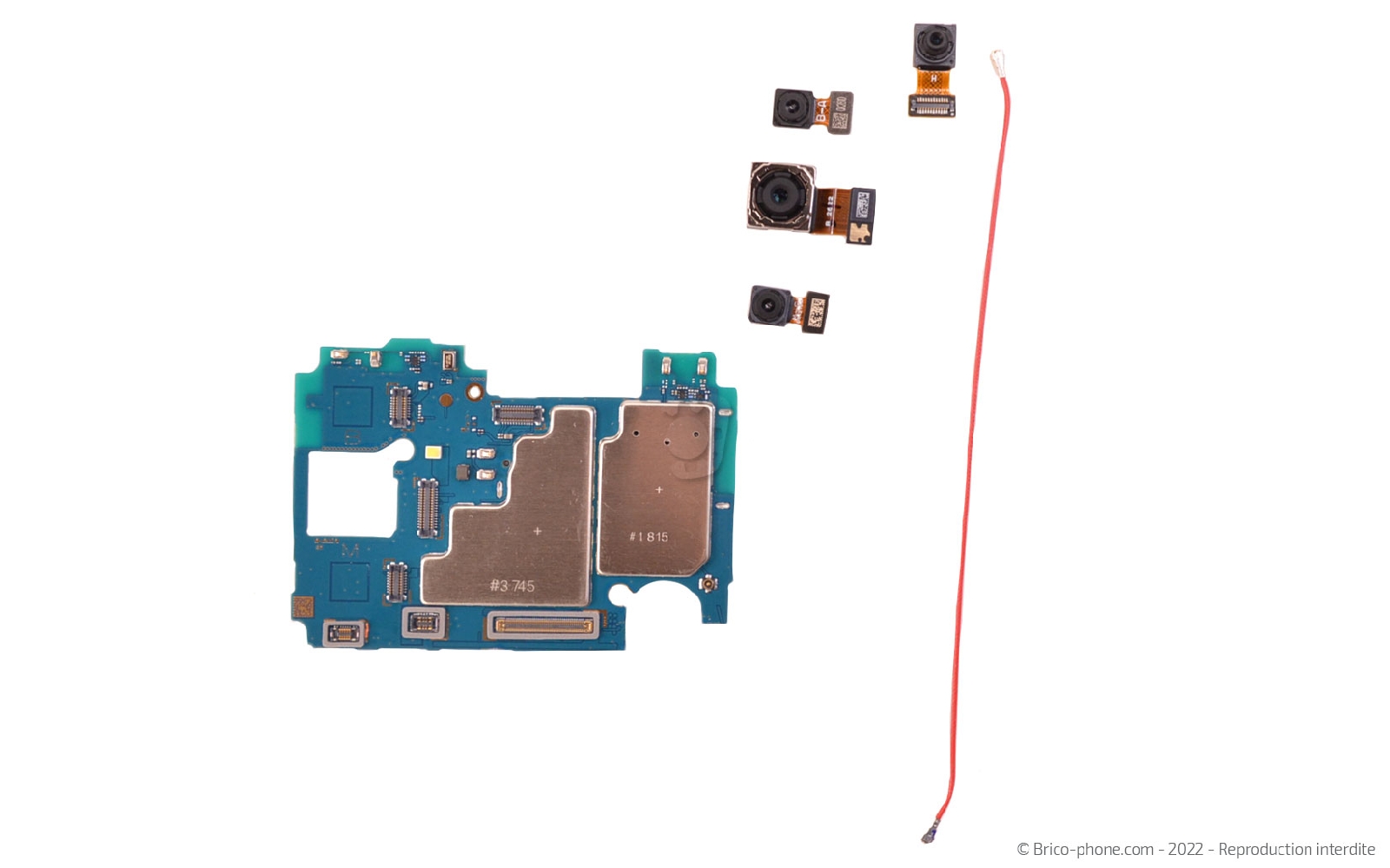

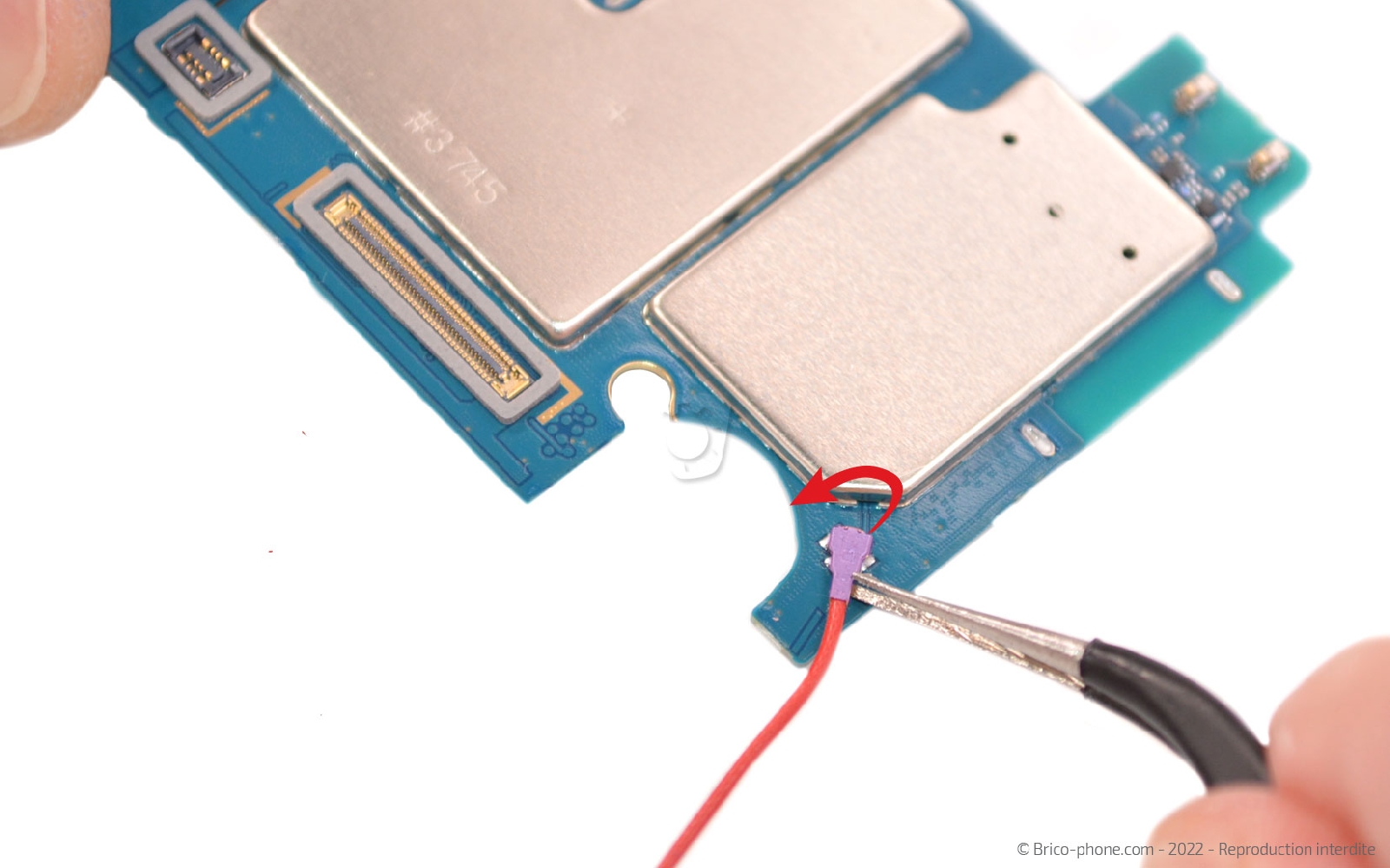

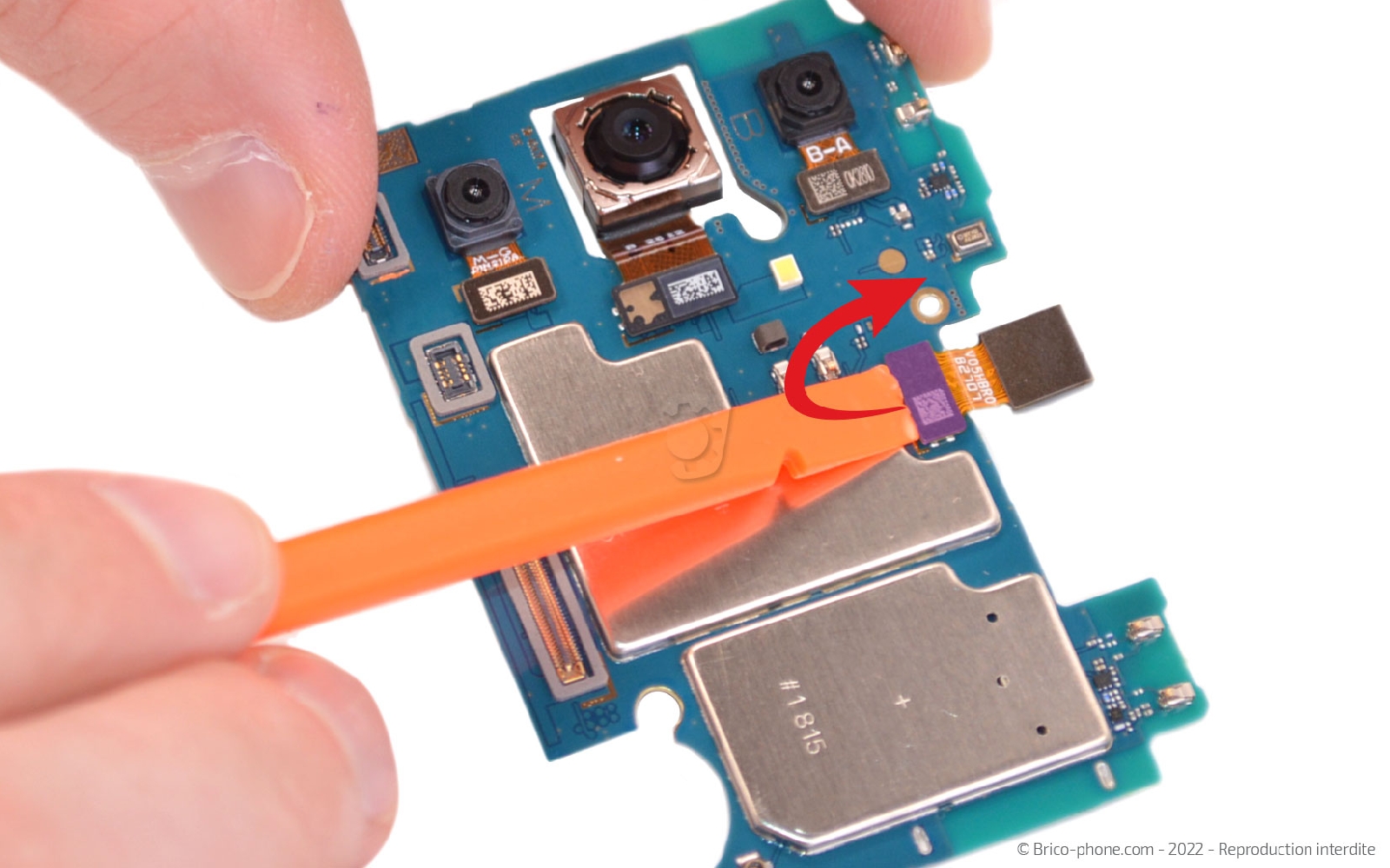

Etape 15 : Détacher les caméras

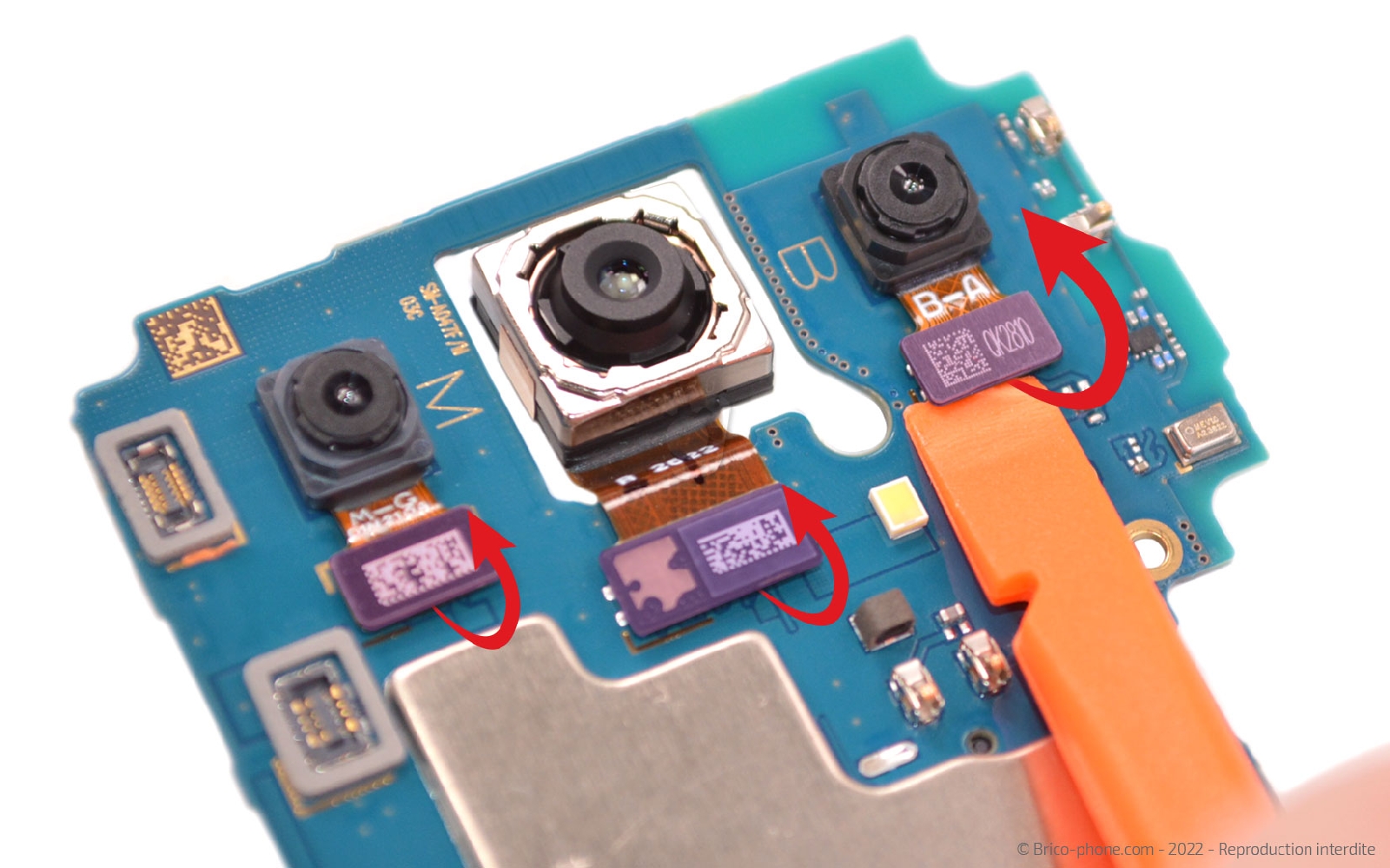

Sur la carte mère, prenez le temps de séparer le câble coaxial de cette dernière puis attaquez vous aux caméras.

Déconnectez les objectifs un par un à l'aide du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

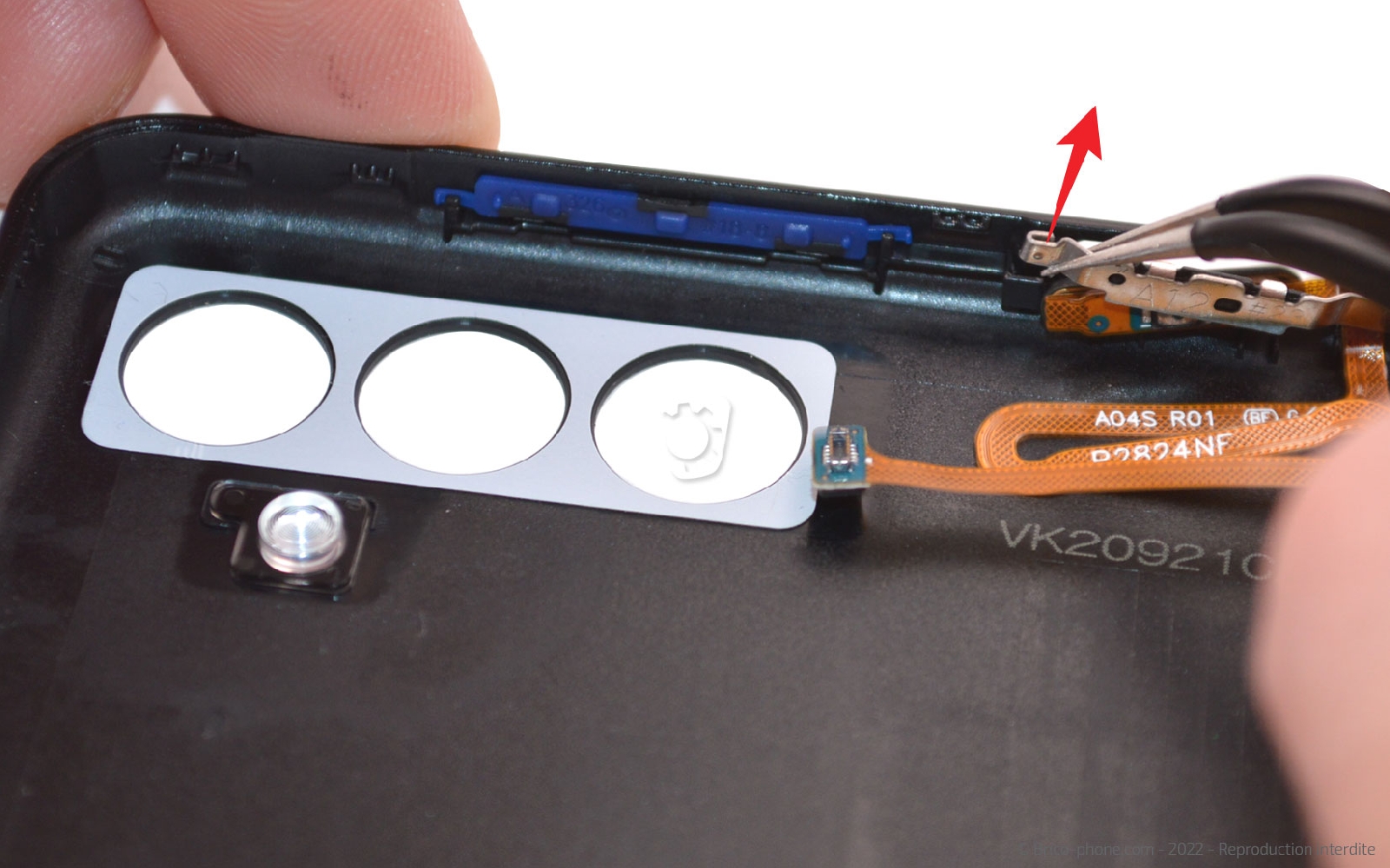

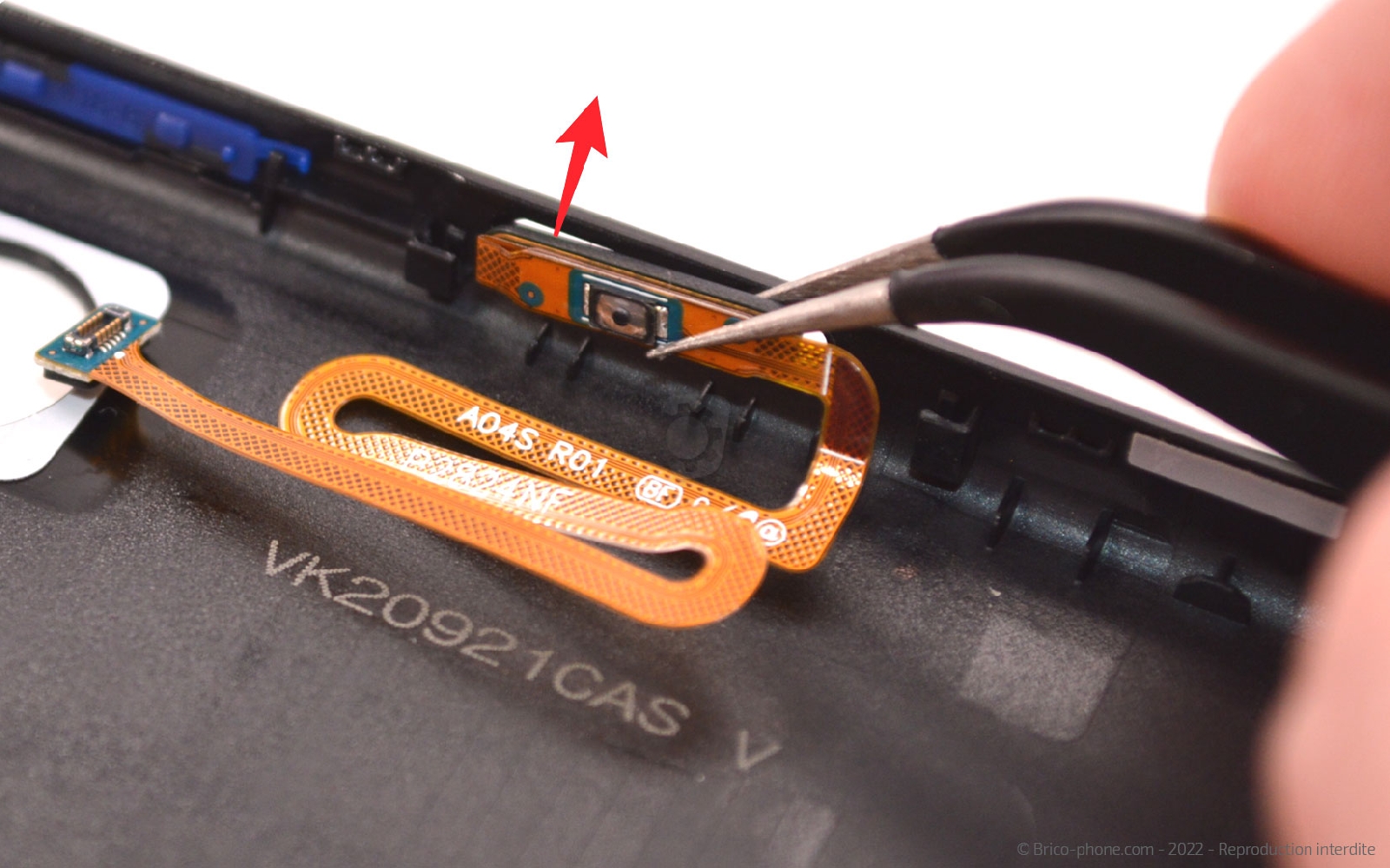

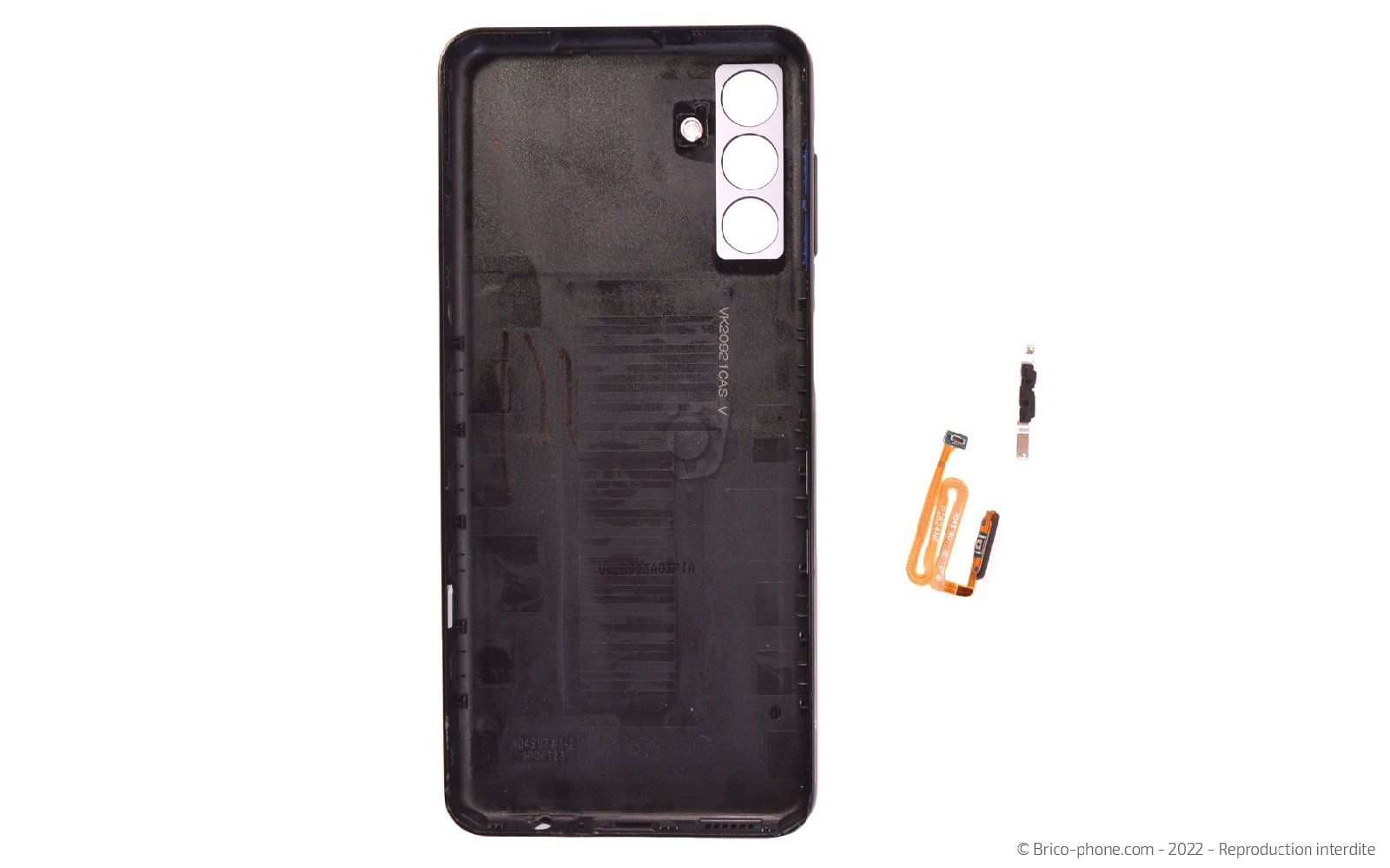

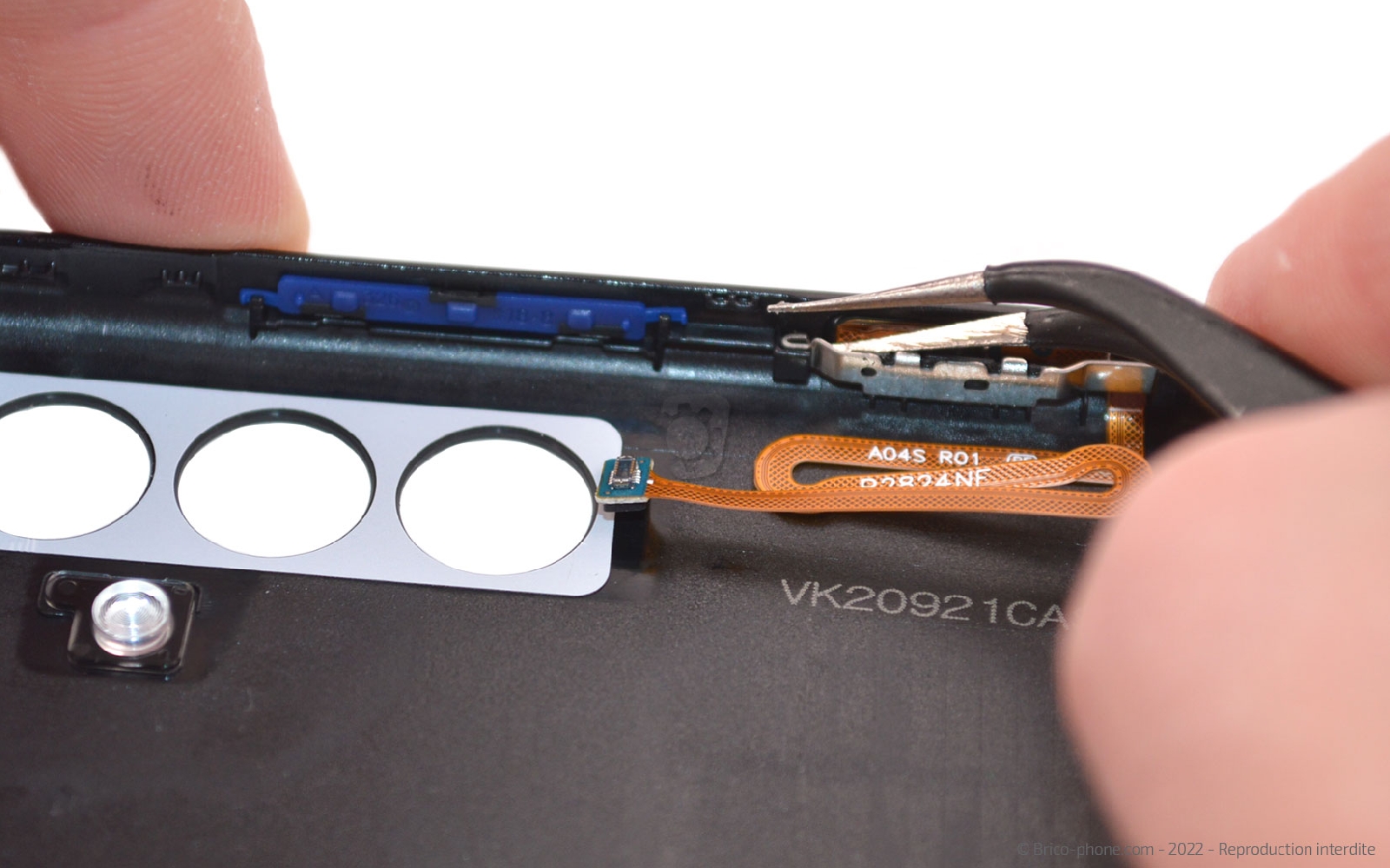

Etape 16 : Récupérer le lecteur d'empreintes
Sur la coque arrière, il est possible de récupérer le capteur d'empreintes digitales en retirant dans un premier temps la plaquette métallique.

Ensuite, il suffit de saisir la nappe avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

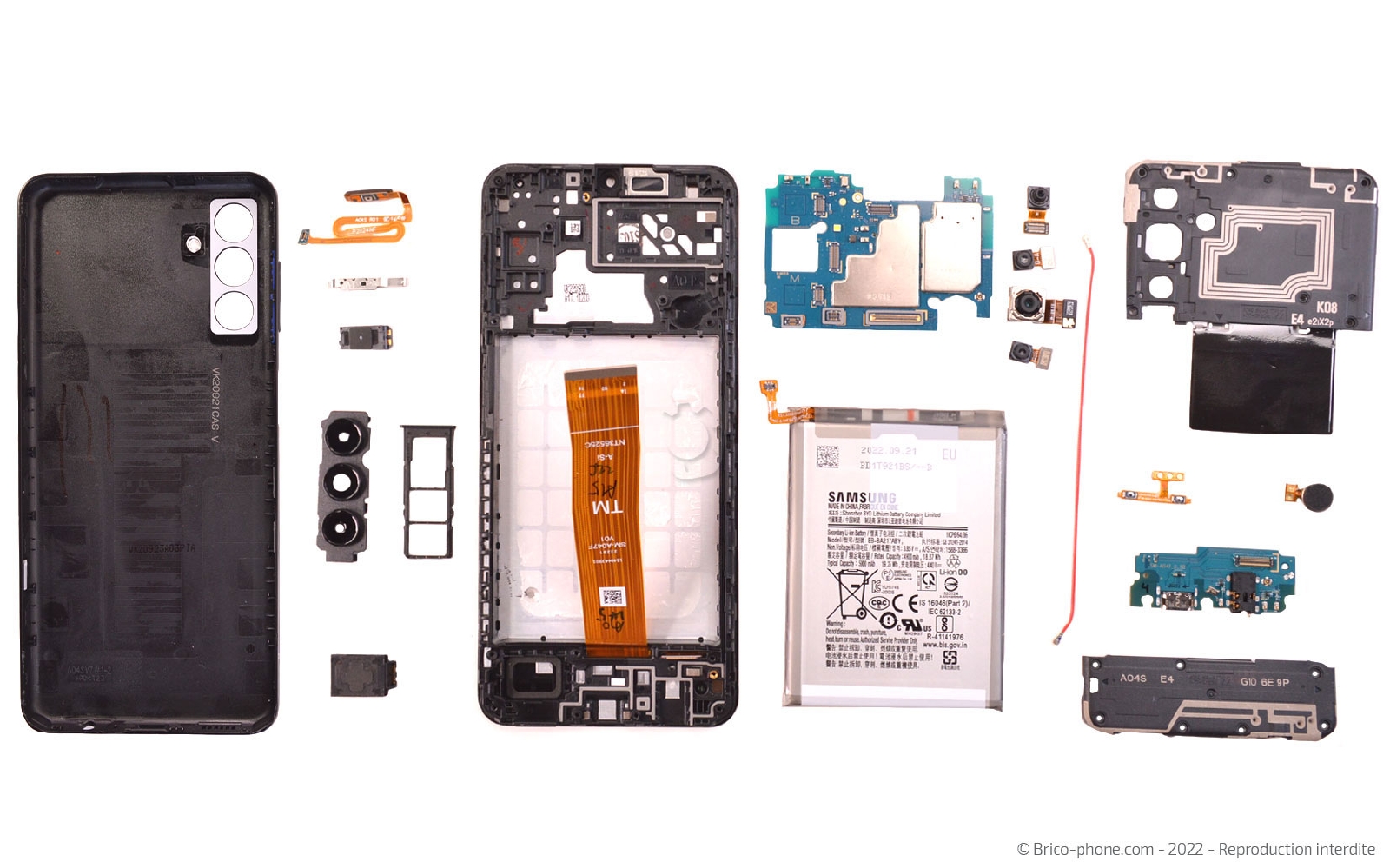

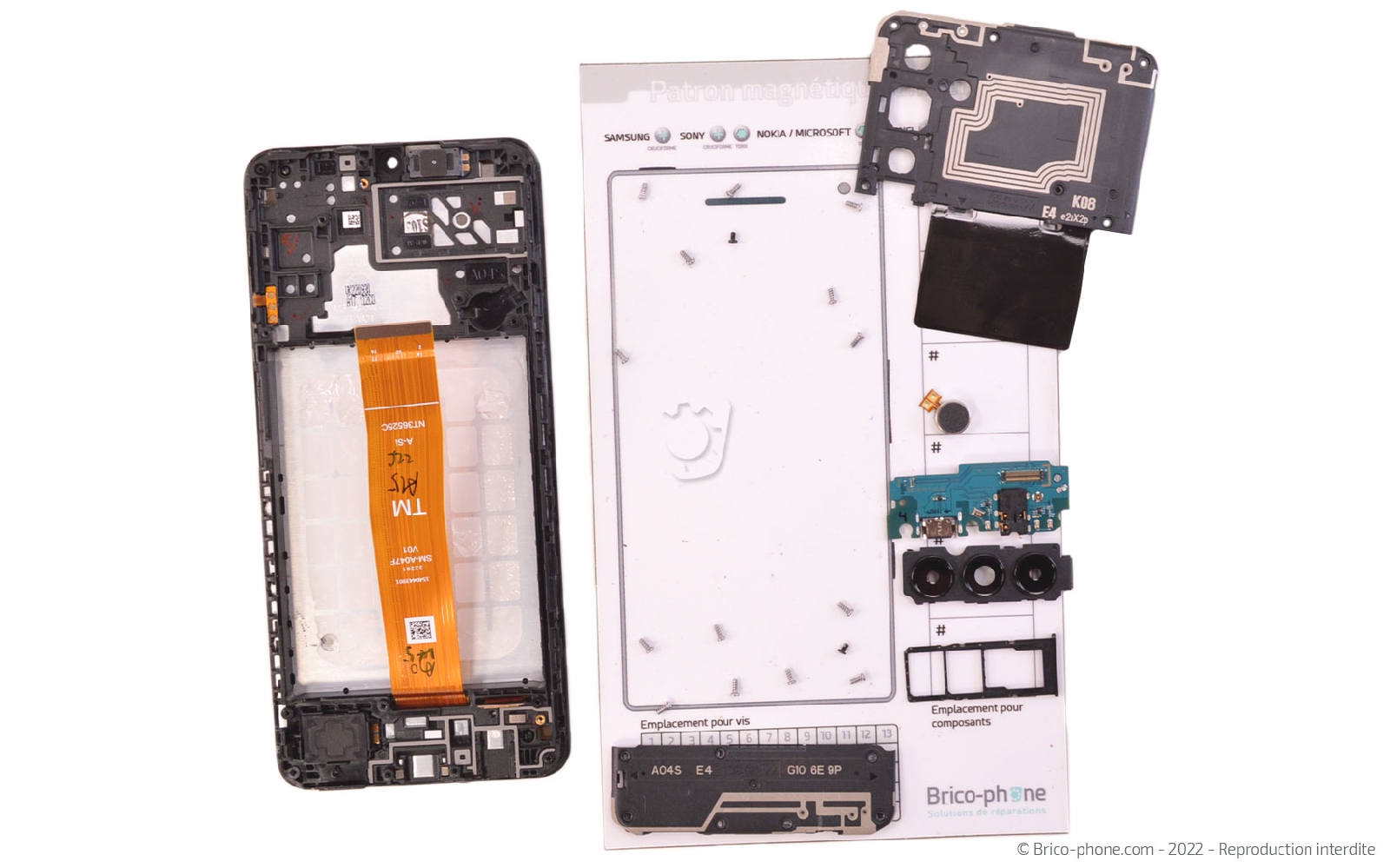

Vue éclatée
Voici à quoi ressemble votre Samsung Galaxy A04s après un démontage complet.

Si vous souhaitez le remonter, il vous suffit de suivre les étapes de ce tutoriel dans le sens inverse.
