Comment changer le bloc écran complet ? sur Galaxy A04s

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 11/20
Galaxy A04s | Temps estimé : 50 min | Difficulté : 3/5

Sur Brico-phone, nous vous offrons la possibilité de suivre un tutoriel pour remplacer facilement l'écran complet du Samsung Galaxy A04s. Grâce à nos tutoriels et aux outils vendus sur le site, vous pourrez remplacer votre écran à moindre coût , en toute sécurité et avec un minimum de temps et d'efforts.

Le Samsung Galaxy A04s est un téléphone doté d'un écran LCD de 6,5 pouces et il arrive parfois que ce dernier tombe en panne suite à une chute par exemple. Pour remédier à cela, nous vous proposons ce guide de réparation regroupant tous les conseils et les instructions de nos techniciens pour que vous puissiez pas à pas réussir cette réparation.

Si vous rencontrez des difficultés, nous sommes là pour vous aider à remplacer facilement l'écran de votre Samsung Galaxy A04s, n'hésitez pas à nous contacter par mail, chat ou téléphone.

Diagnostic

›  Ecran fissuré, rayé...
›  Problème d'affichage...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran LCD pré-monté sur châssis pour Samsung Galaxy A04s noir
65,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Liquide iRemover
3,90 €
Ajouter au panier

Avant de commencer

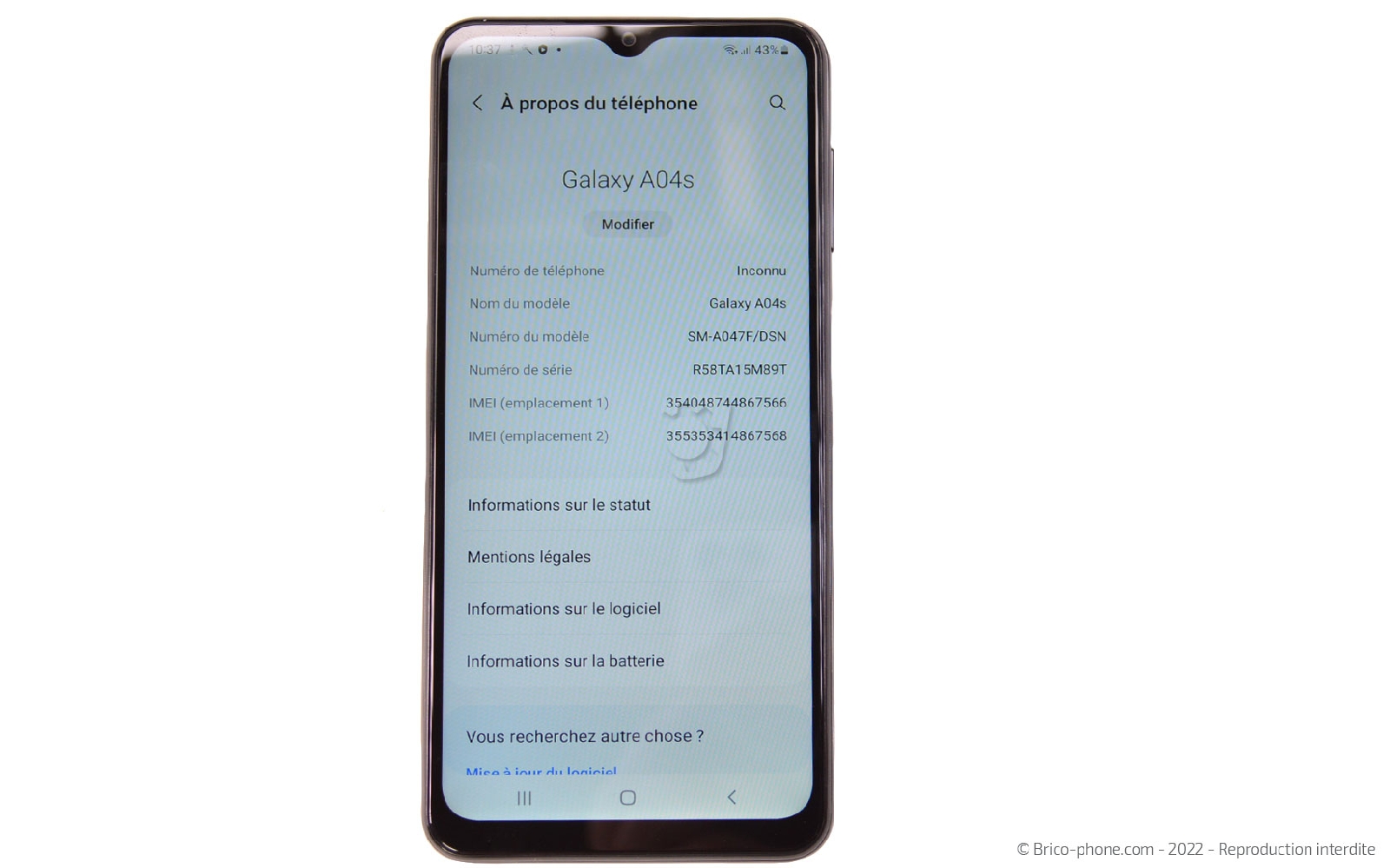

Avant toute chose, nous conseillons toujours de vérifier le modèle de votre appareil afin de suivre le bon tutoriel et de commander la bonne pièce détachée. Pour cela, il vous suffit de vous rendre dans la Rubrique A Propos du téléphone dans les paramètres ou de composer le *#06# pour obtenir un numéro IMEI à recopier sur notre site internet. Brico-phone se charge de vous indiquer votre modèle et les pièces détachées compatibles avec ce dernier.

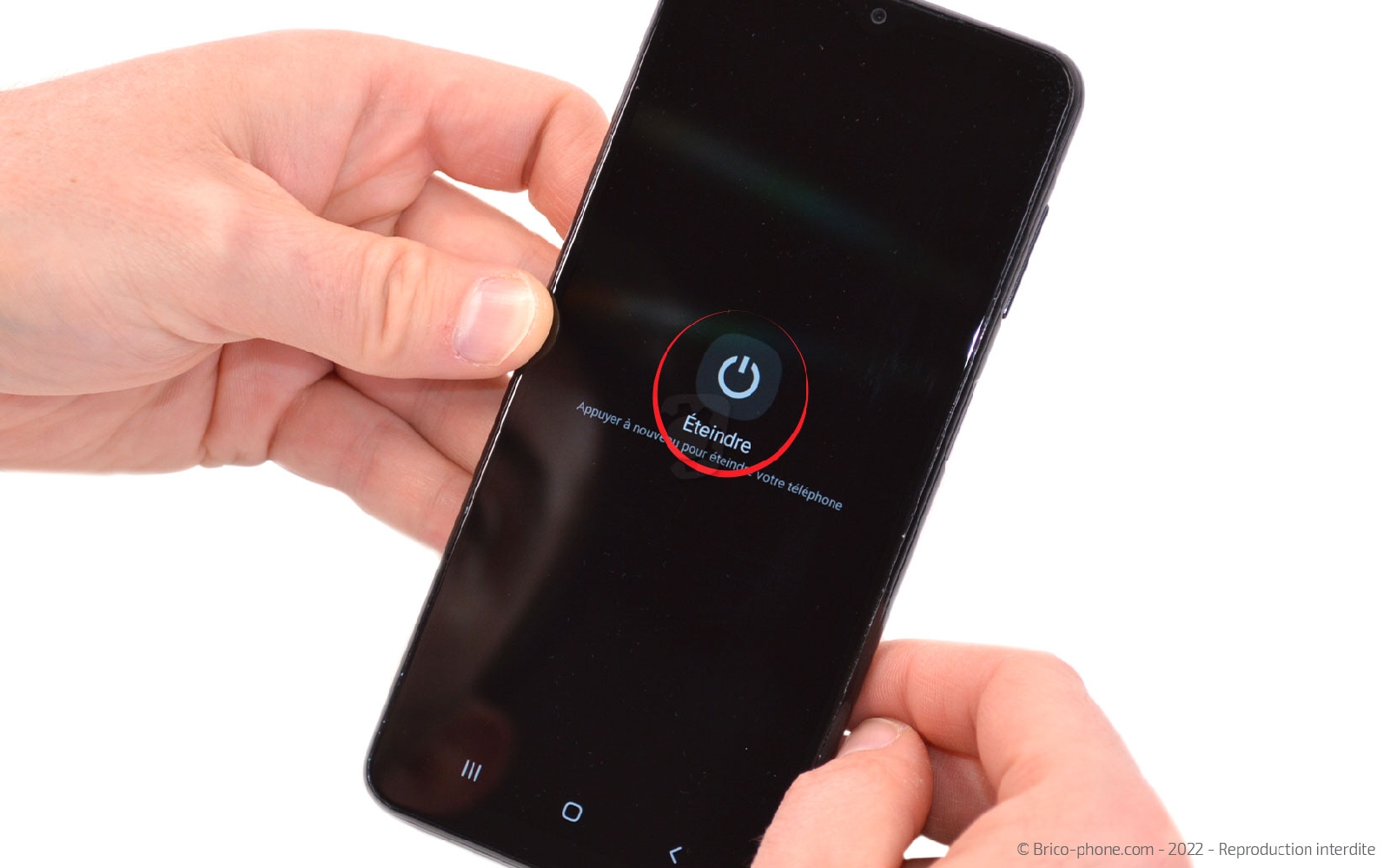

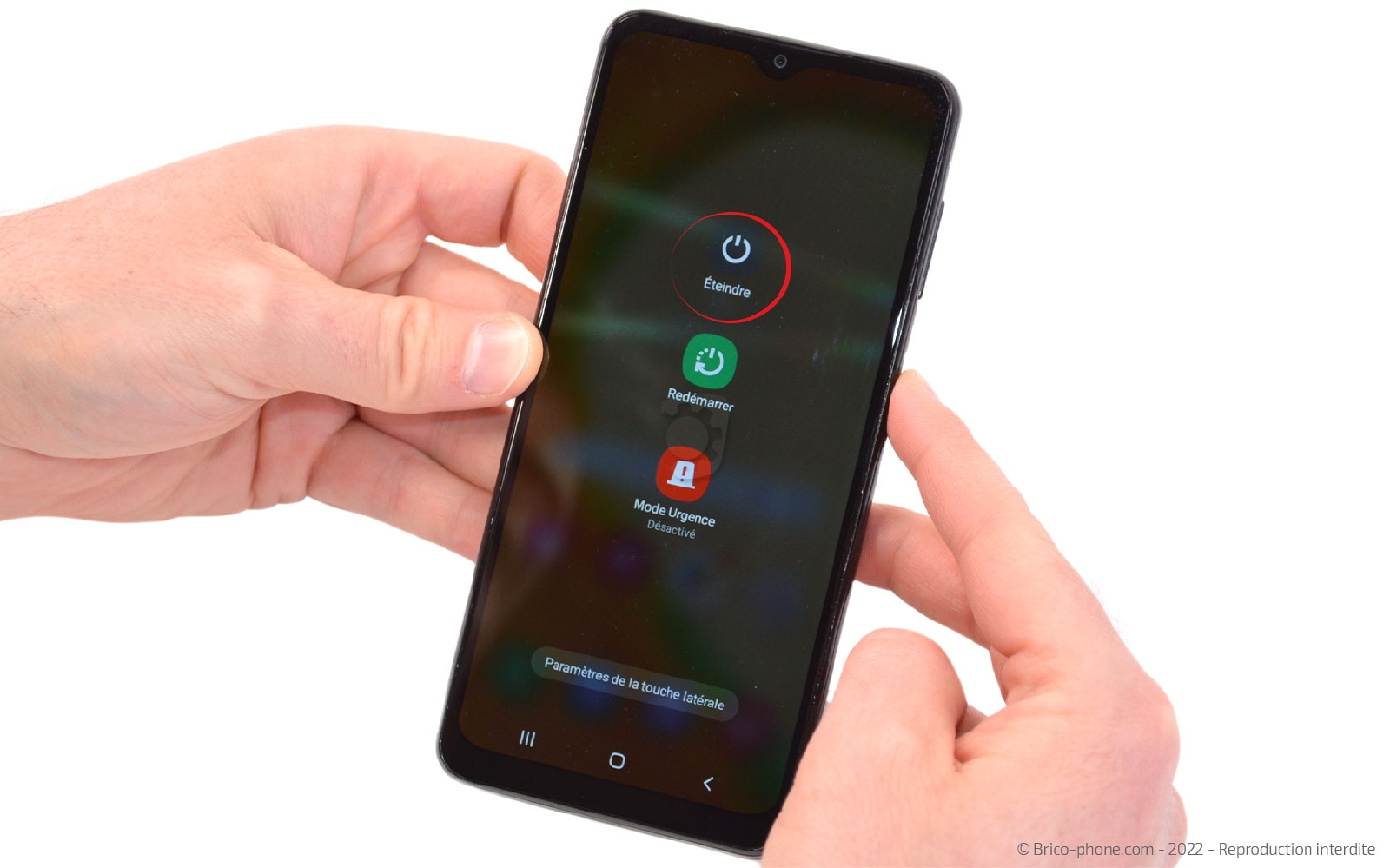

Une fois la commande reçue, installez vous dans un endroit calme et dégagé avec tous les outils nécessaires à proximité. Vous pouvez alors commencer par éteindre votre Samsung Galaxy A04s.

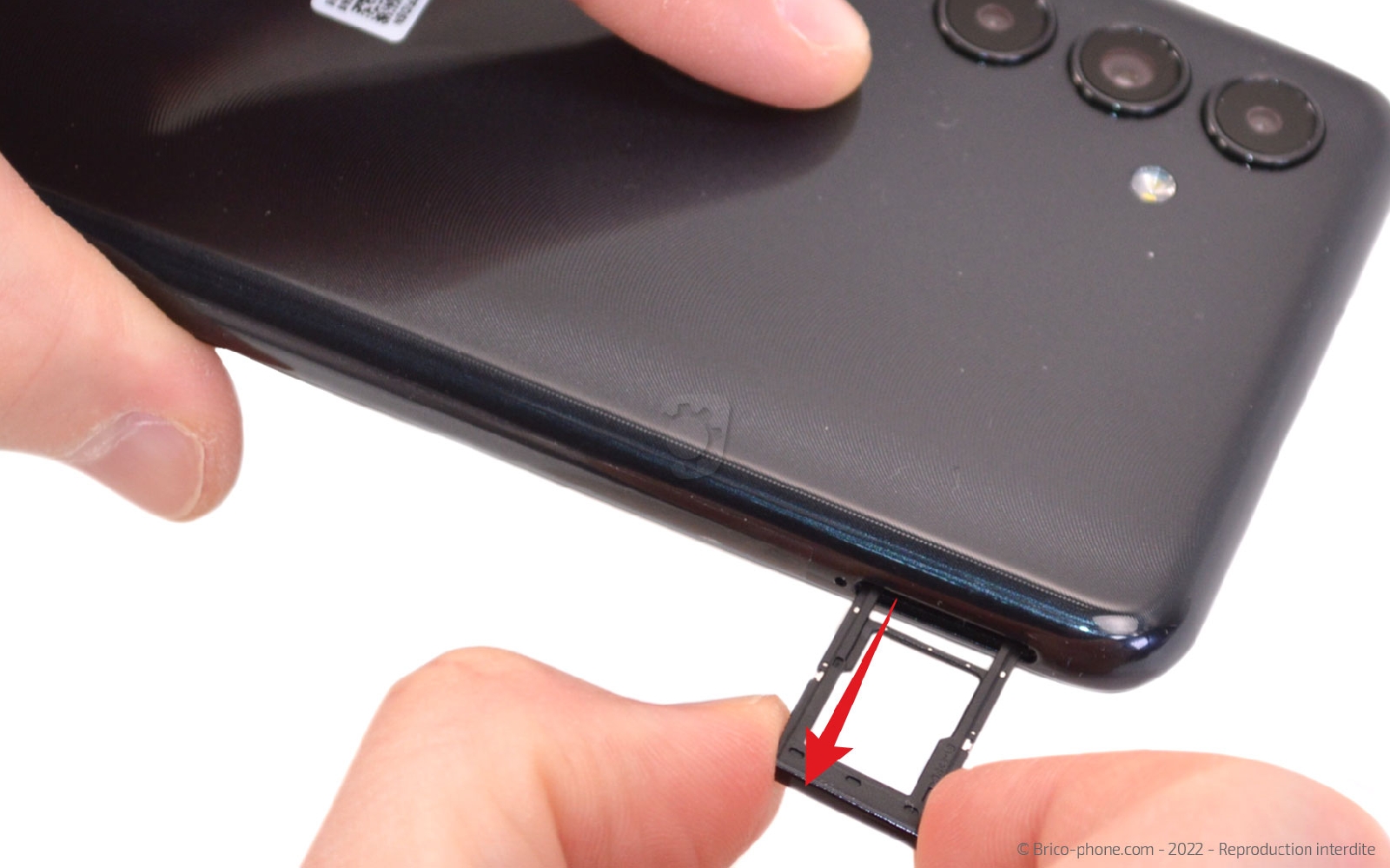

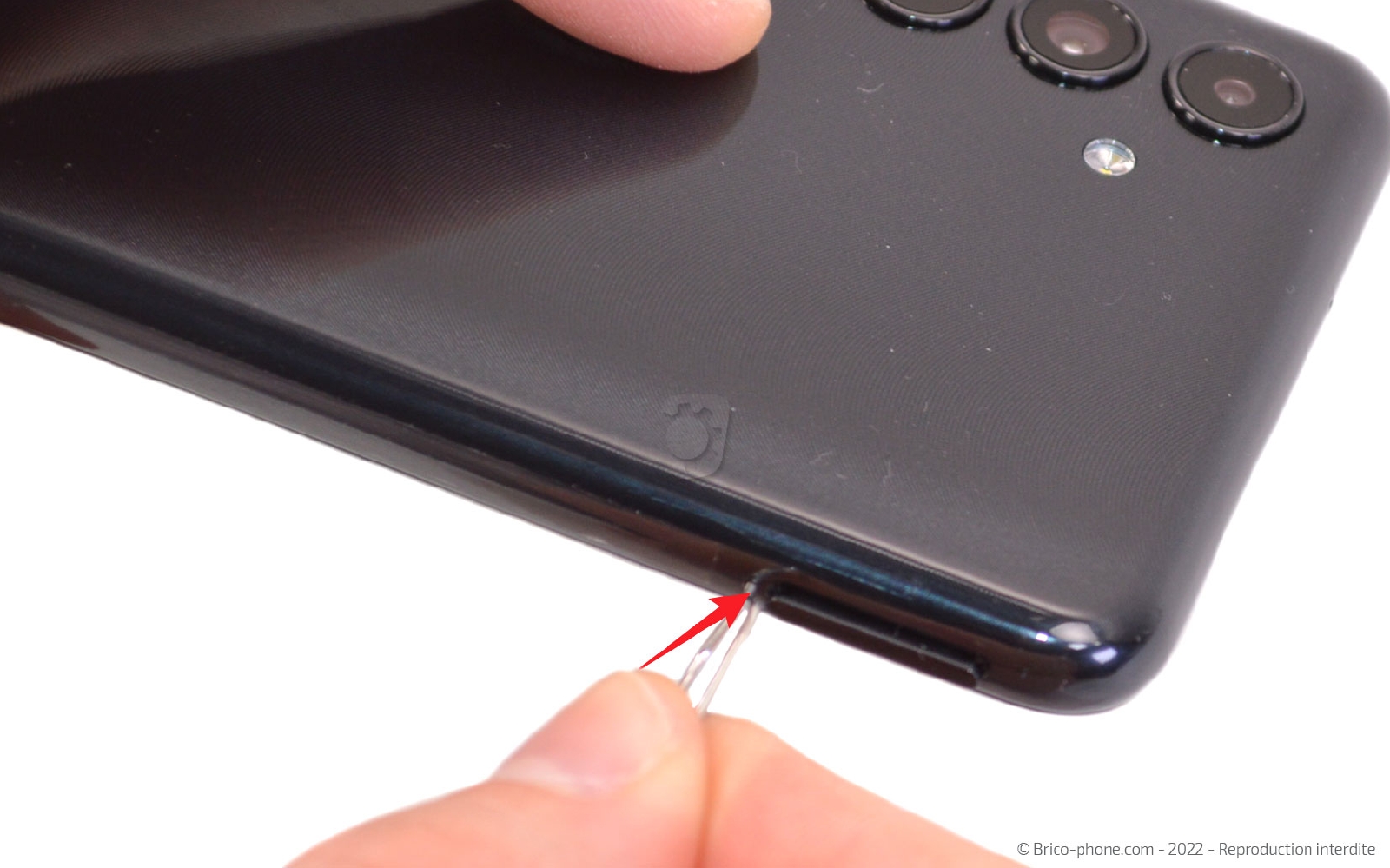

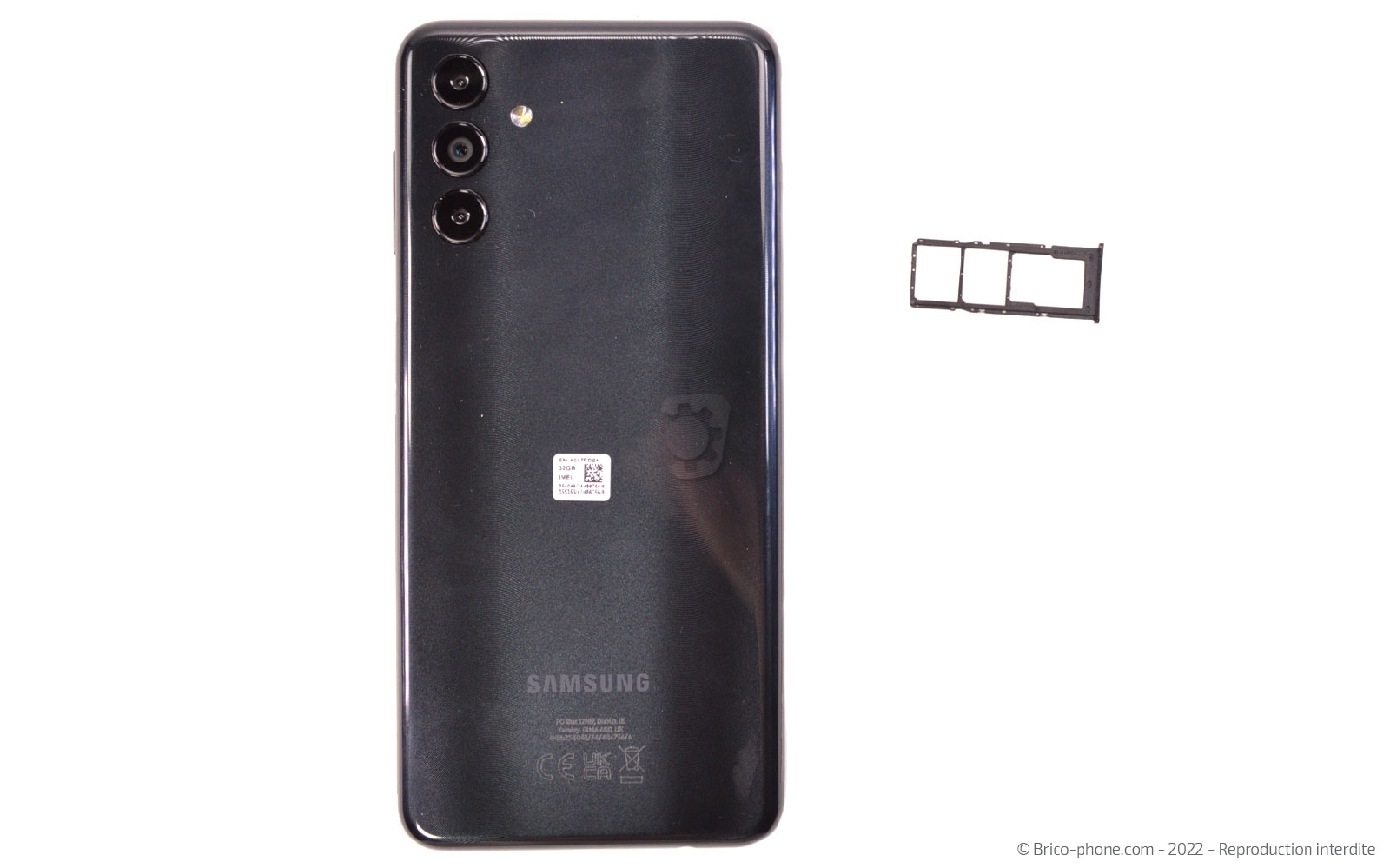

Etape 1 : Extraire le tiroir SIM
Insérez l'outil d'extraction dans le trou prévu dans le tiroir SIM pour l'éjecter du châssis.
Outils du kit utilisés
Outils du kit utilisés

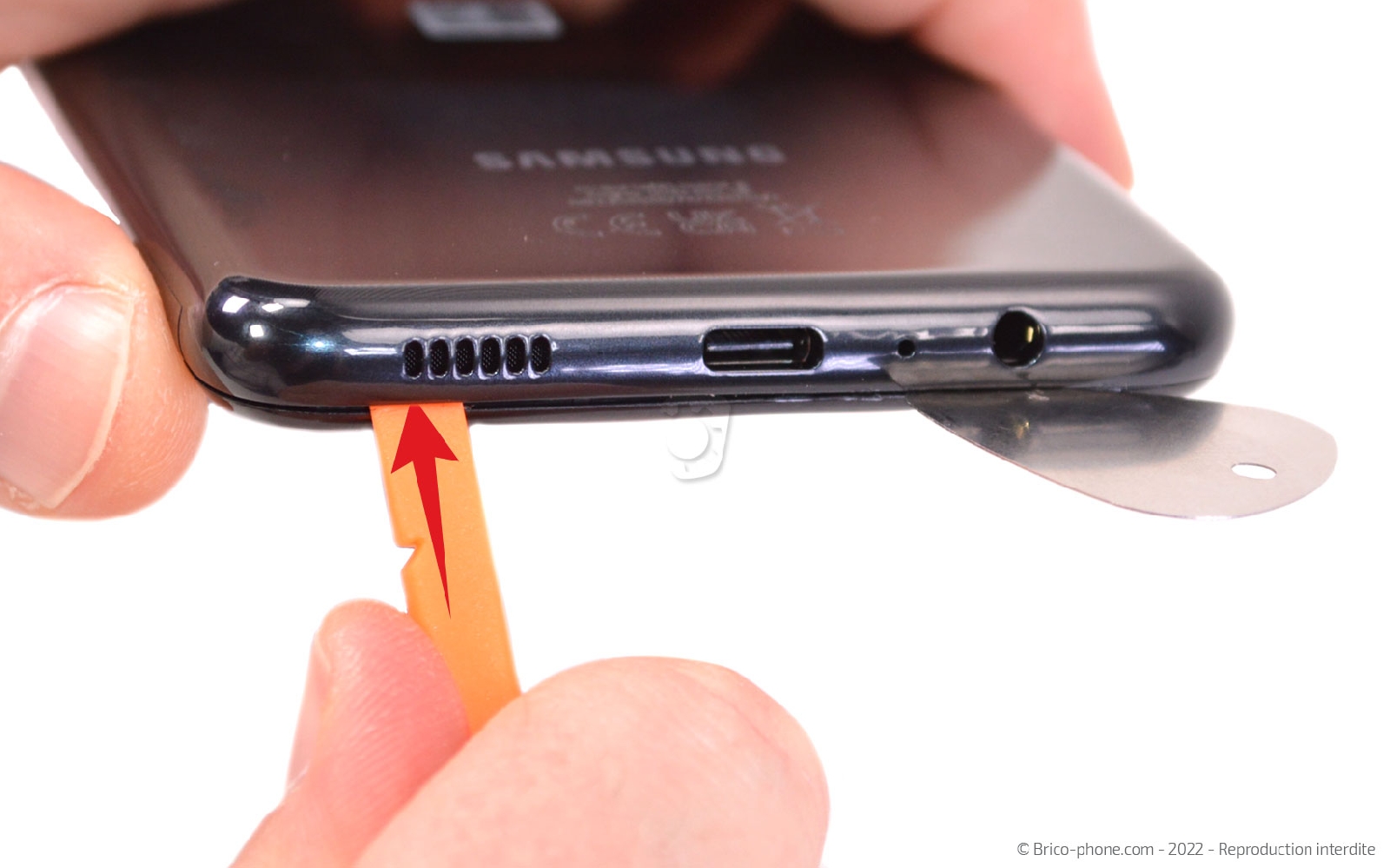

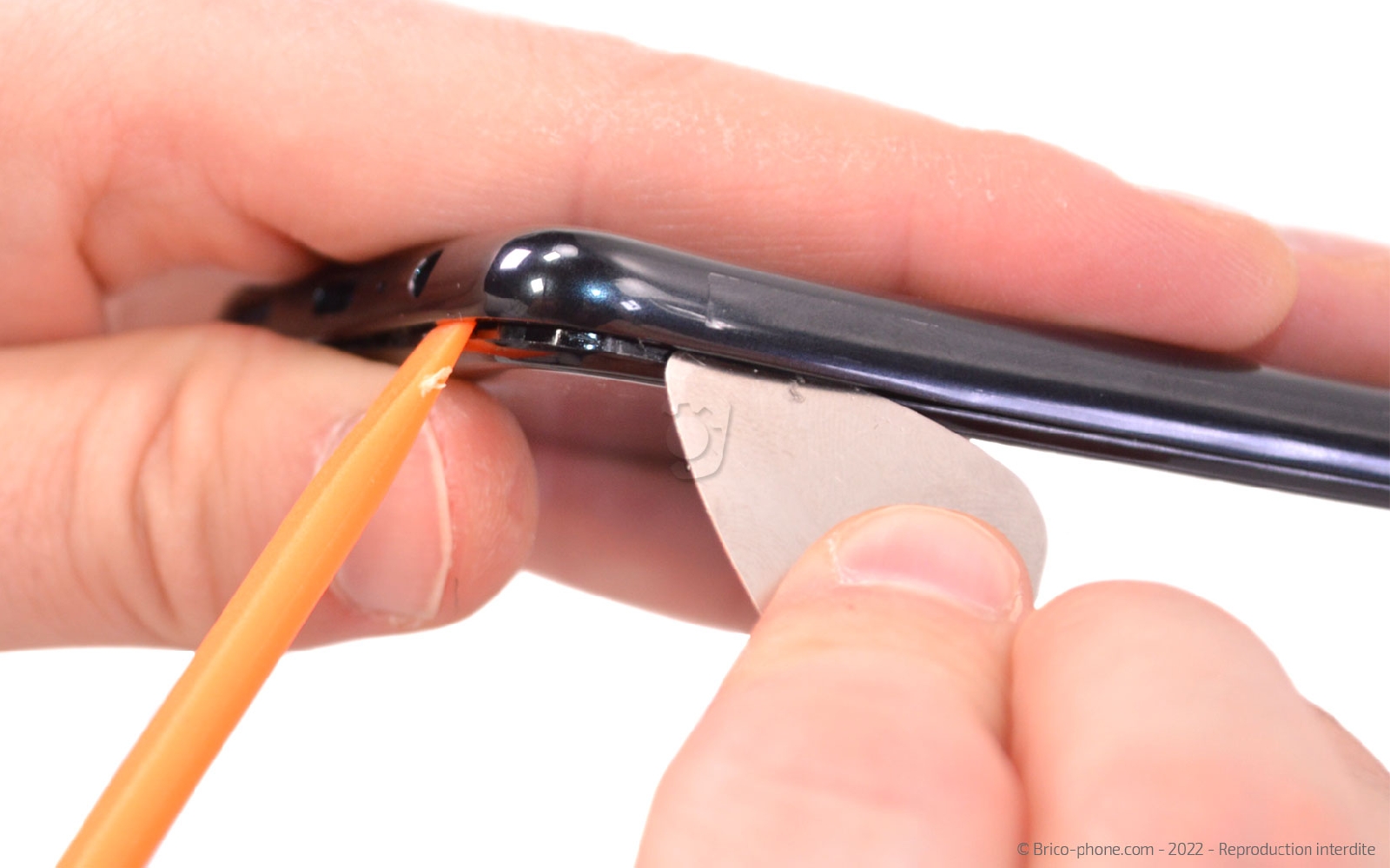

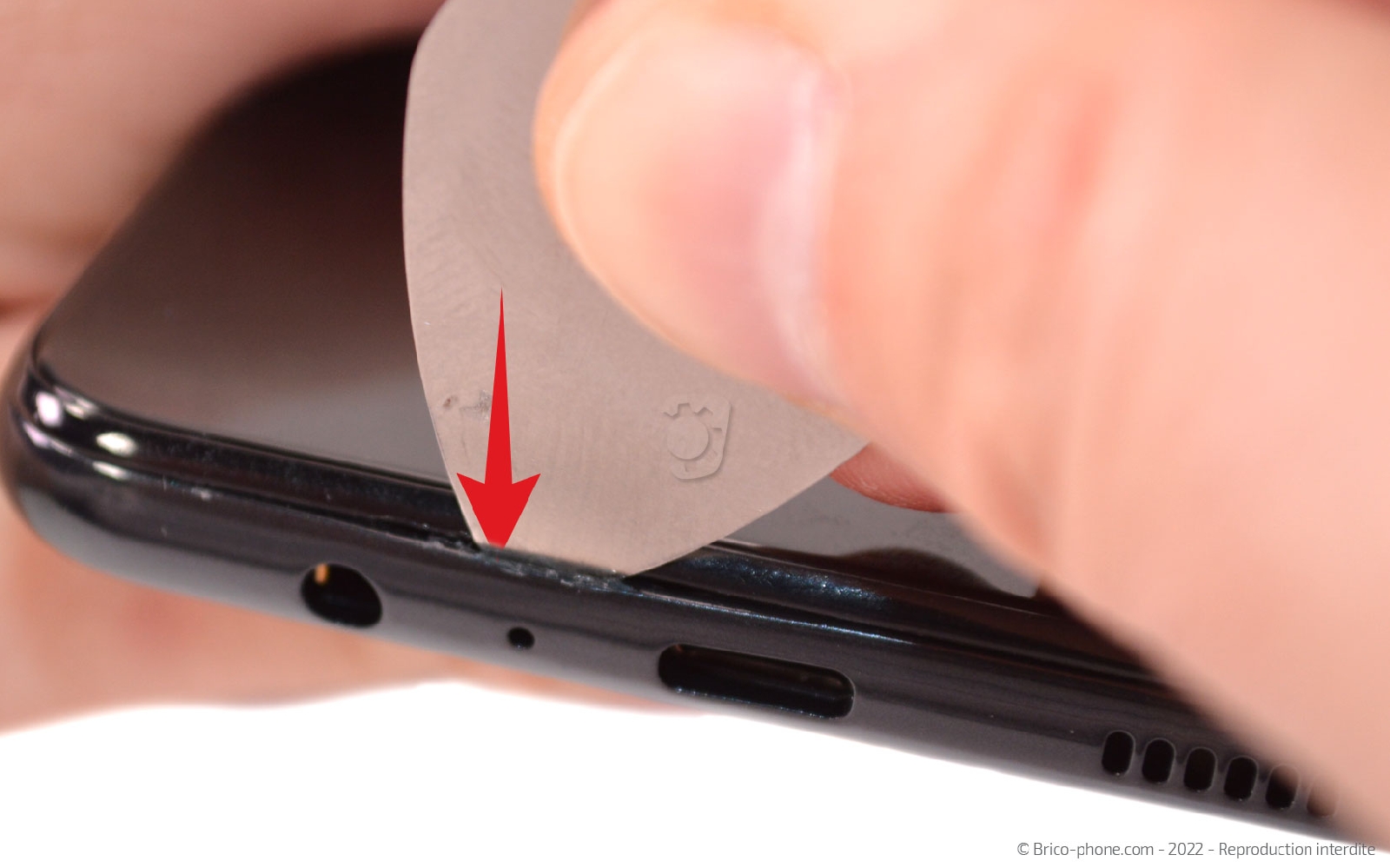

Etape 2 : Déclipser la coque arrière

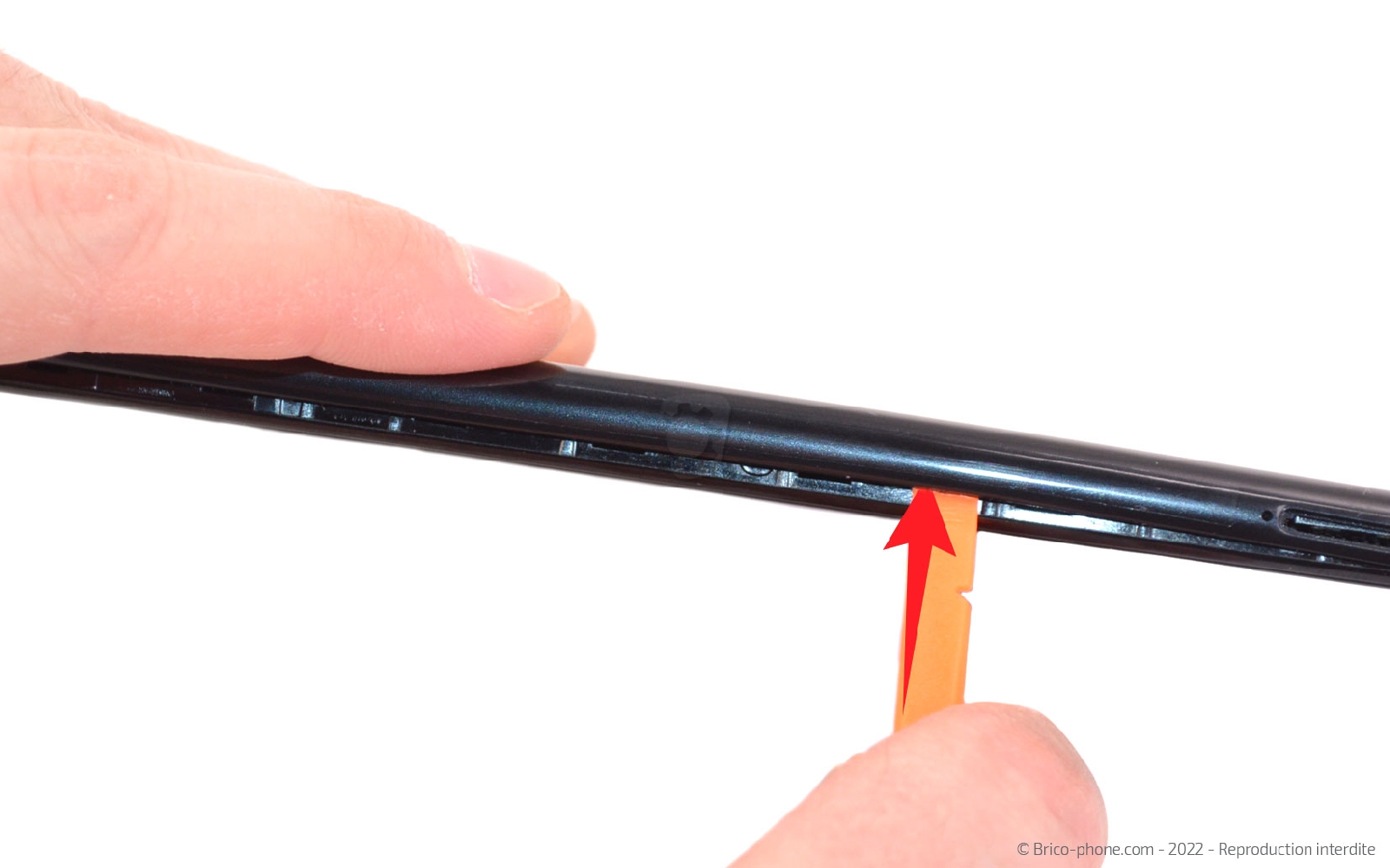

Insérez le médiator en métal troué entre le châssis et la coque pour déclipser cette dernière.

Ensuite, glissez le levier en nylon sur tout le tour du téléphone pour détacher la coque arrière du châssis.
Outils du kit utilisés
Outils du kit utilisés

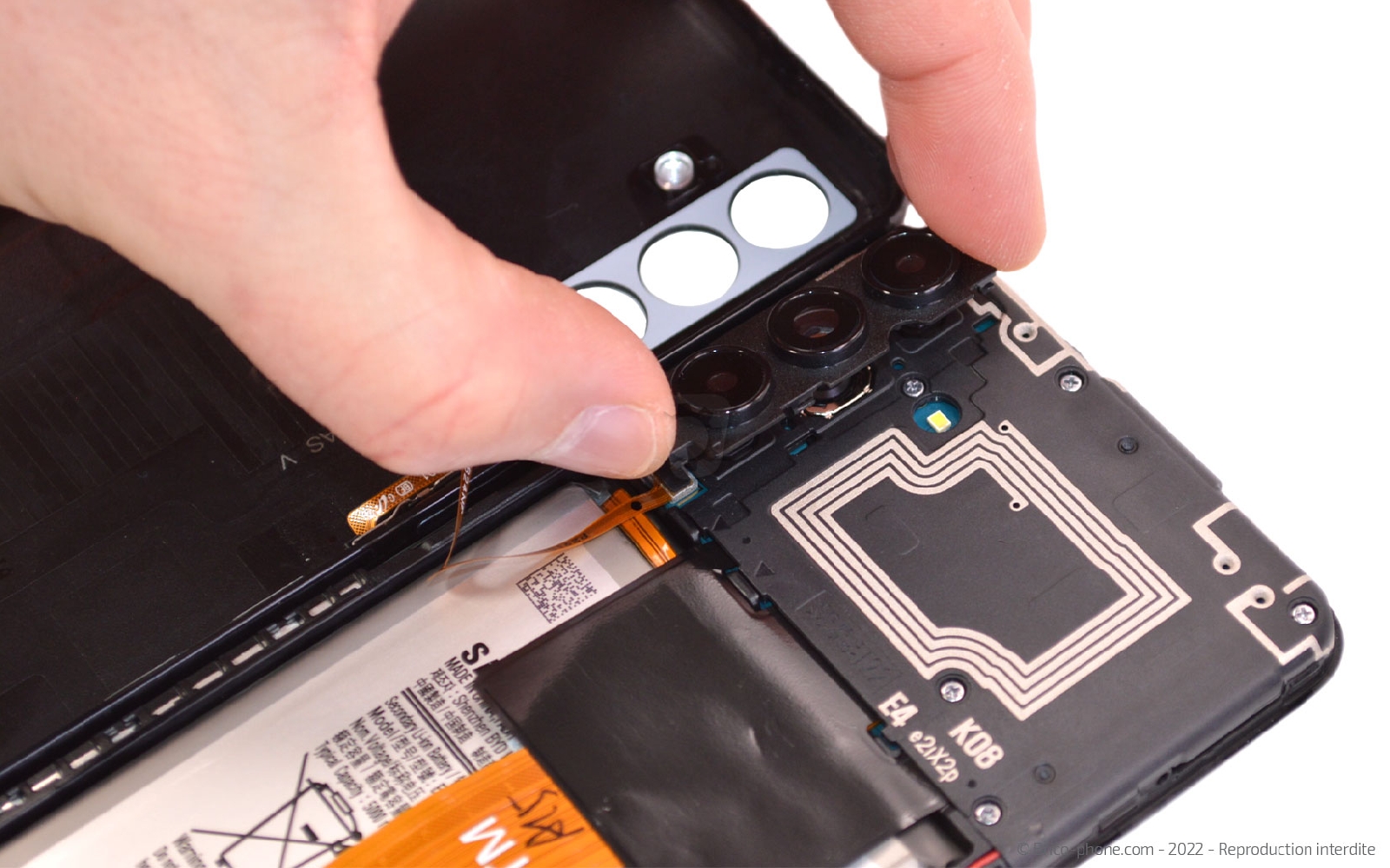

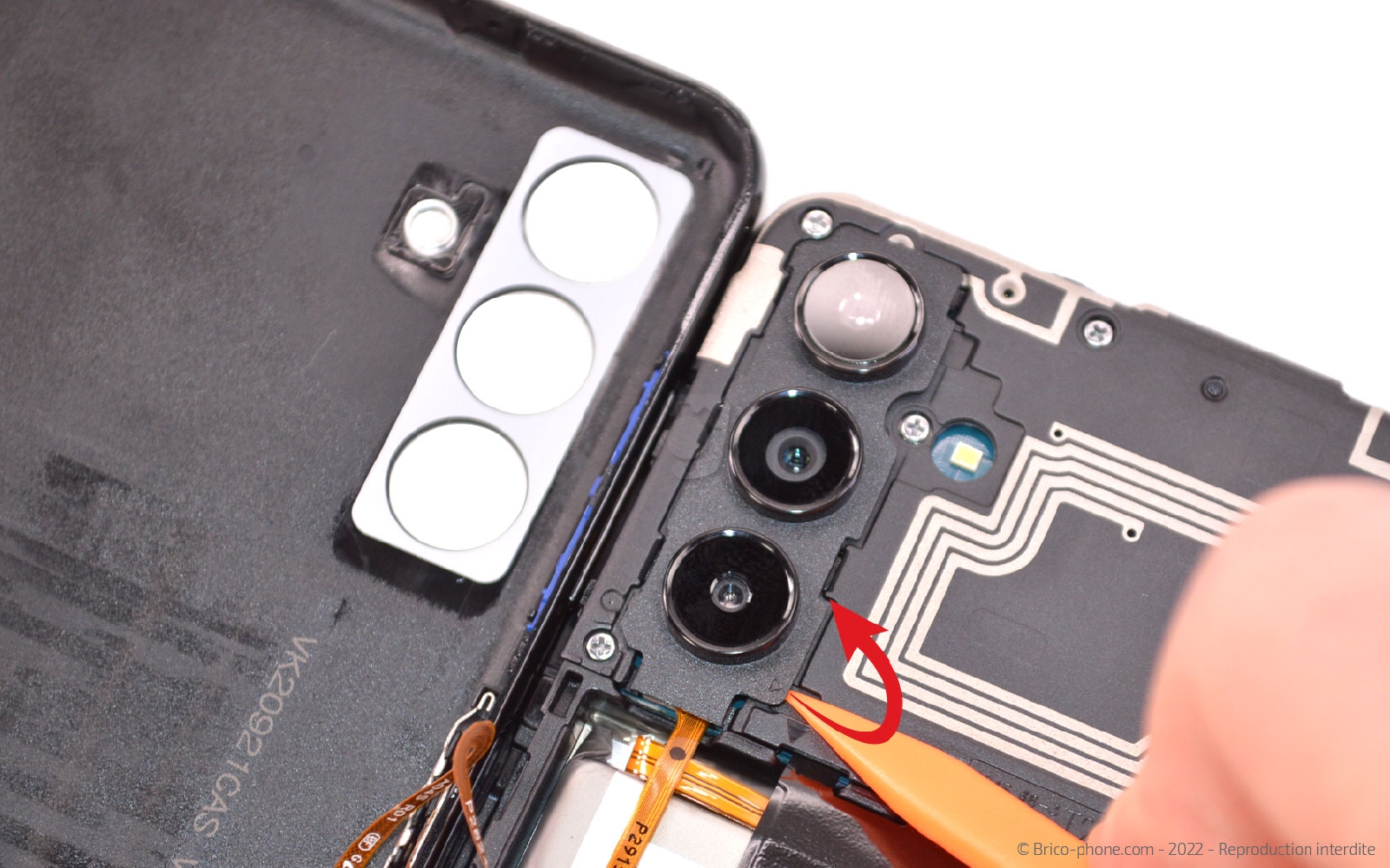

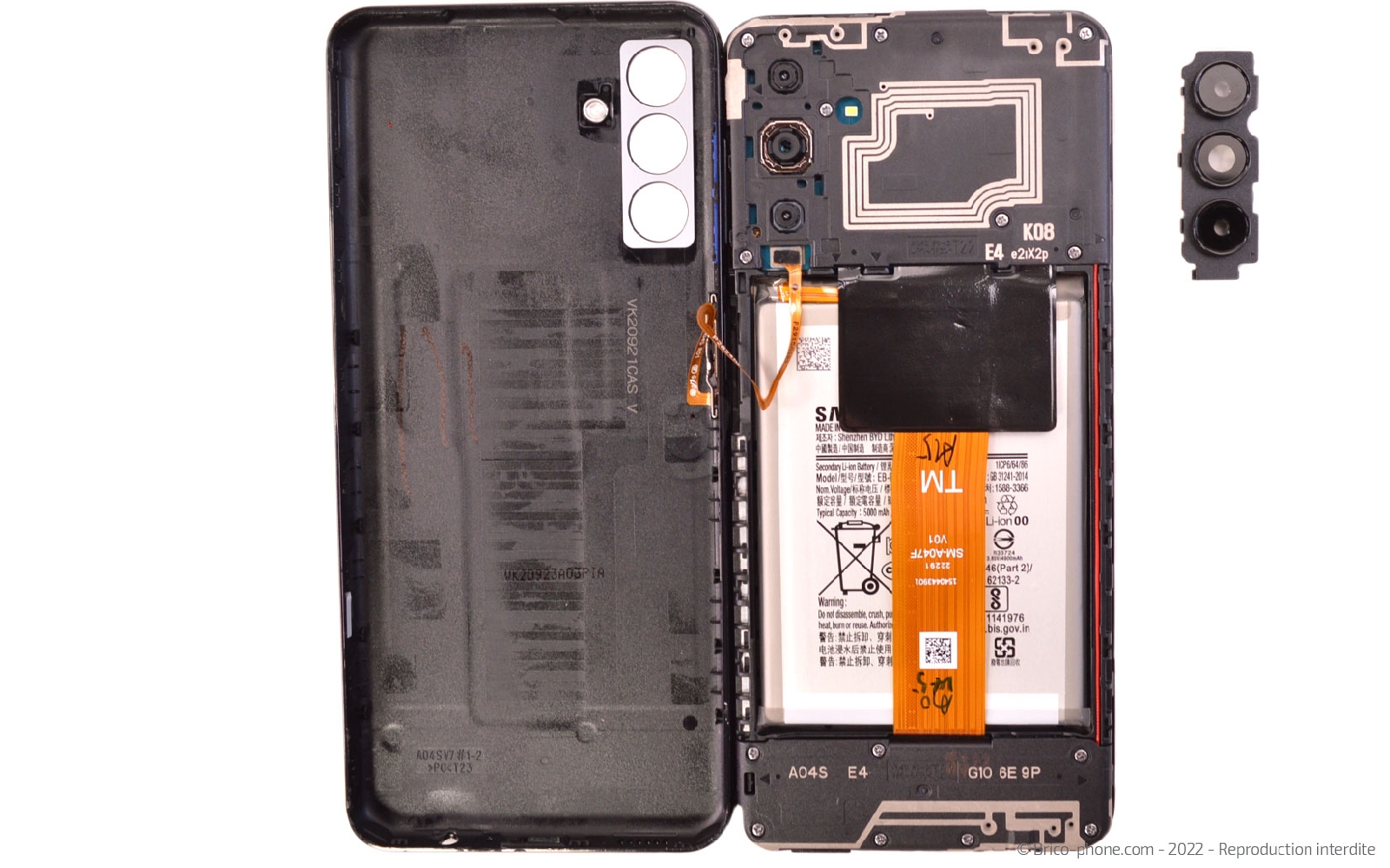

Etape 3 : Retirer les lentilles de protection

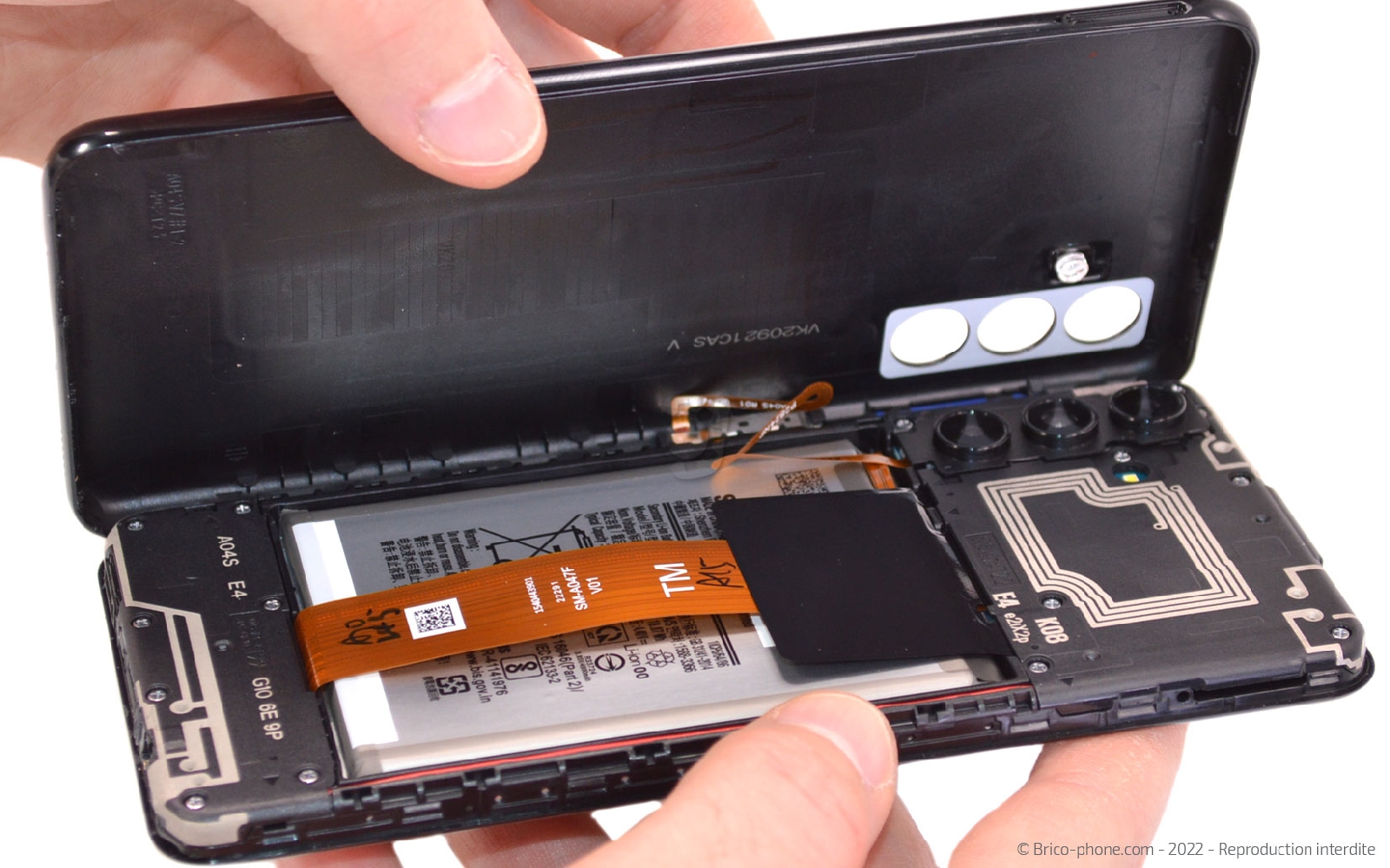

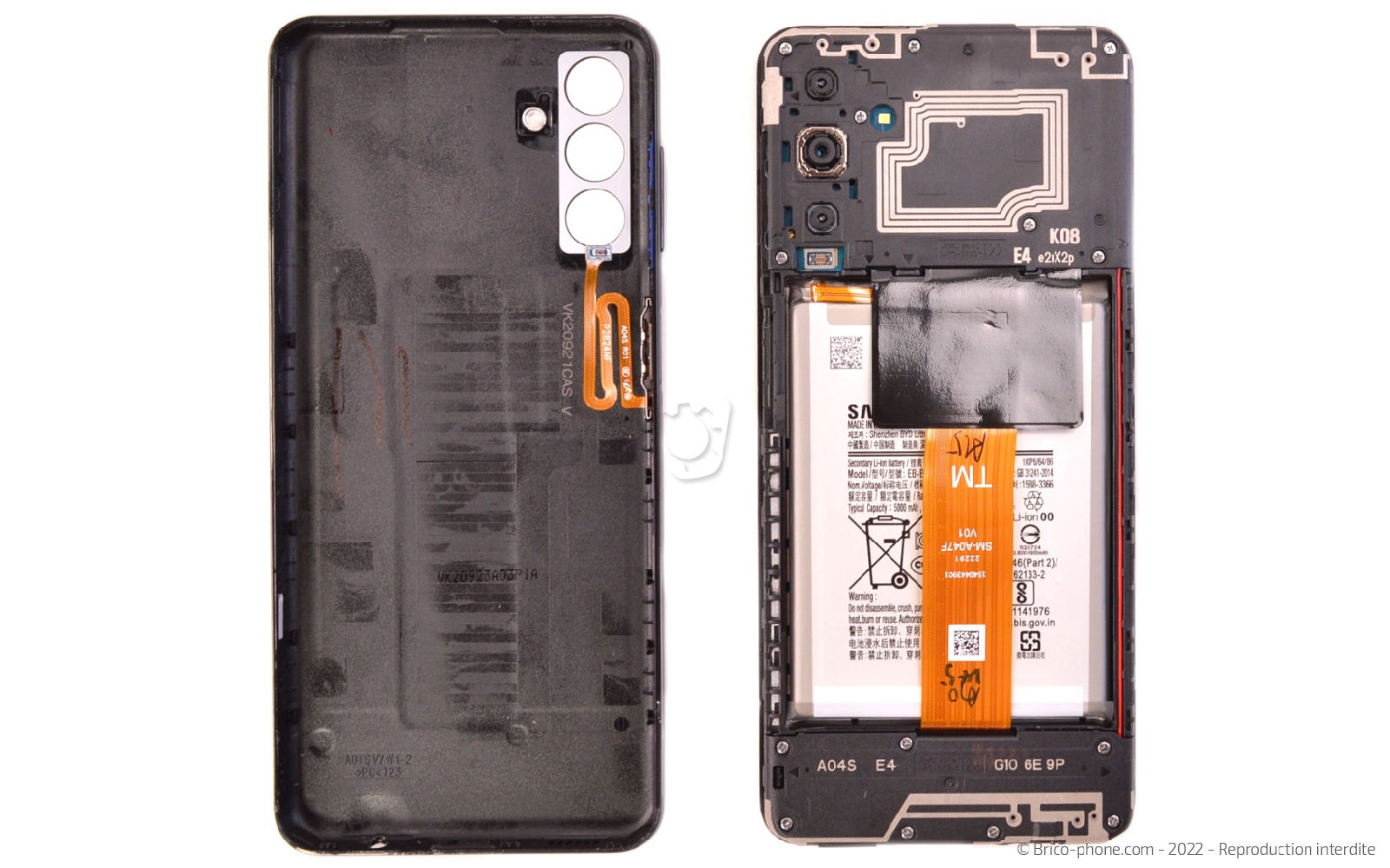

Ouvrez le téléphone comme un livre en basculant la coque arrière vers la gauche mais faites attention le lecteur d'empreintes est encore connecté au smartphone.

Soulevez le bloc des lentilles de protection avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Libérer la coque arrière

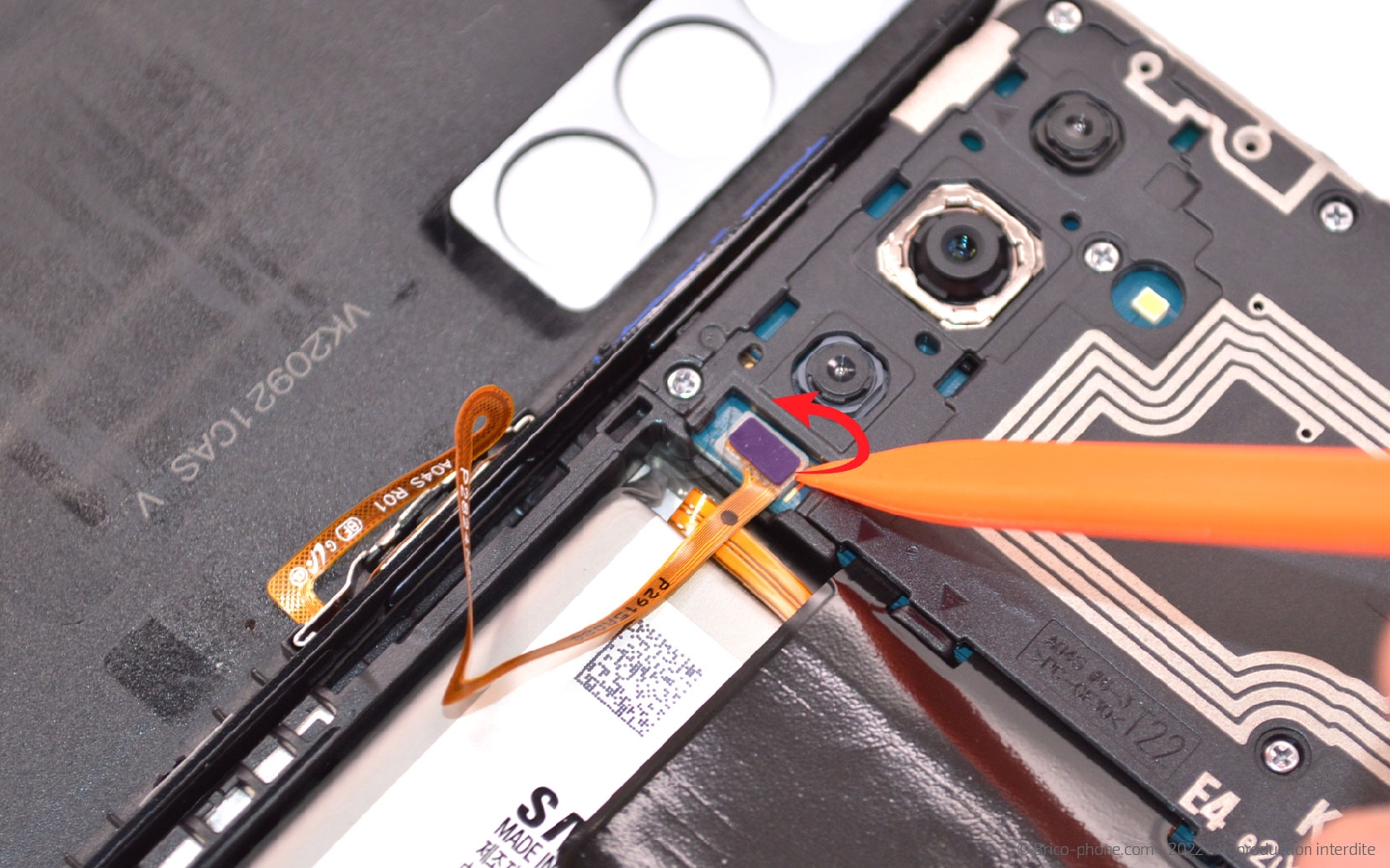

Déconnectez la nappe du lecteur d'empreintes avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

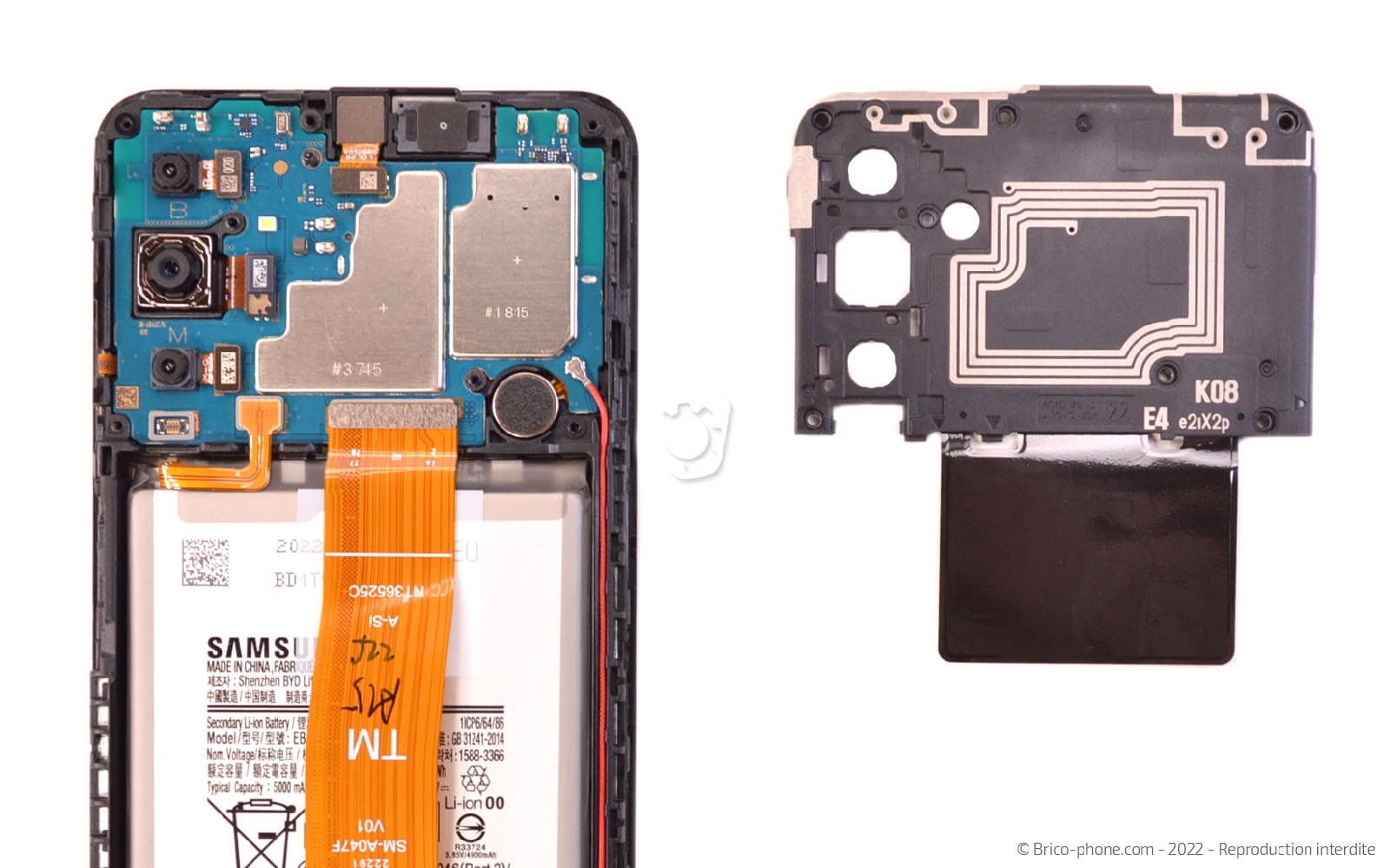

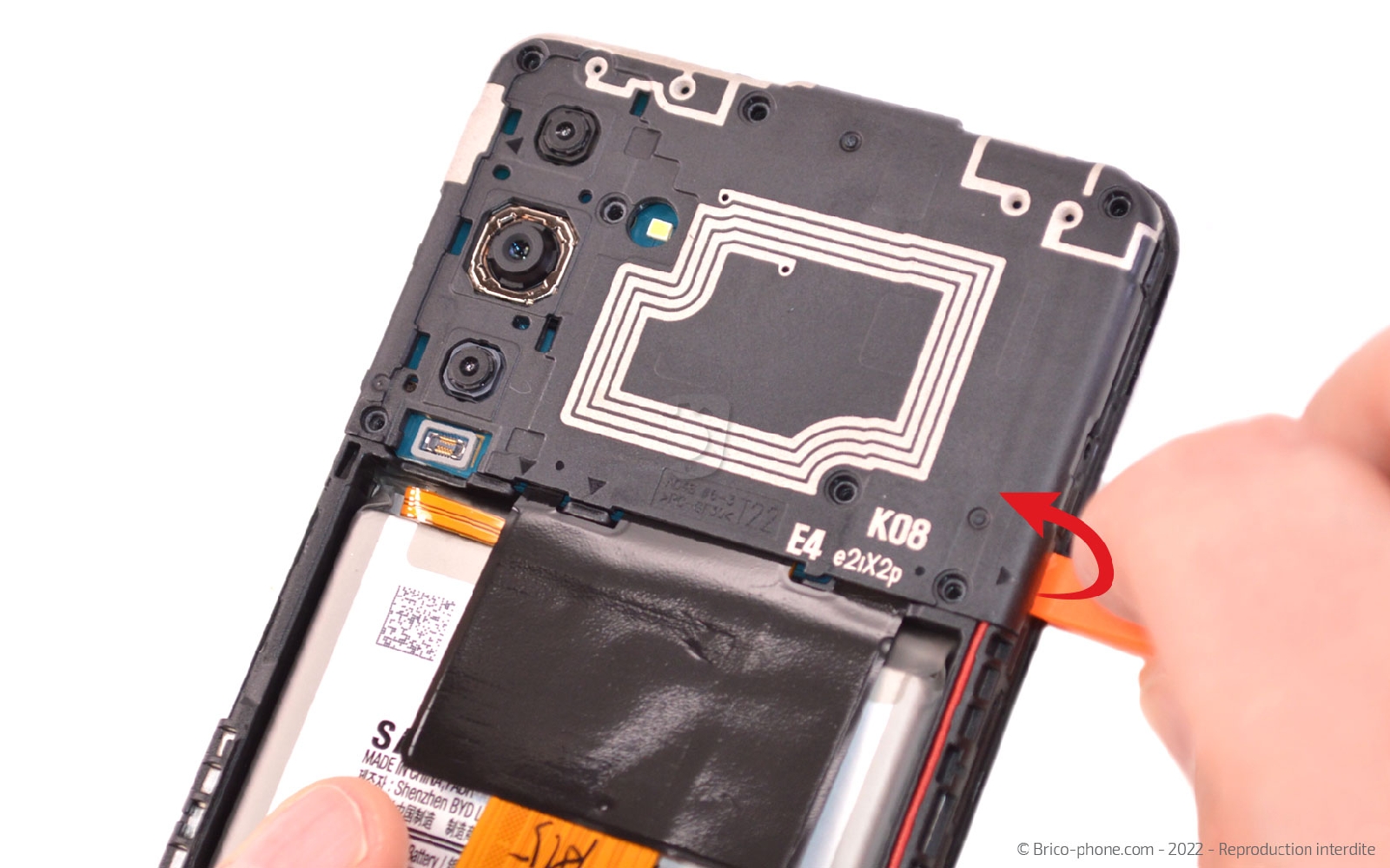

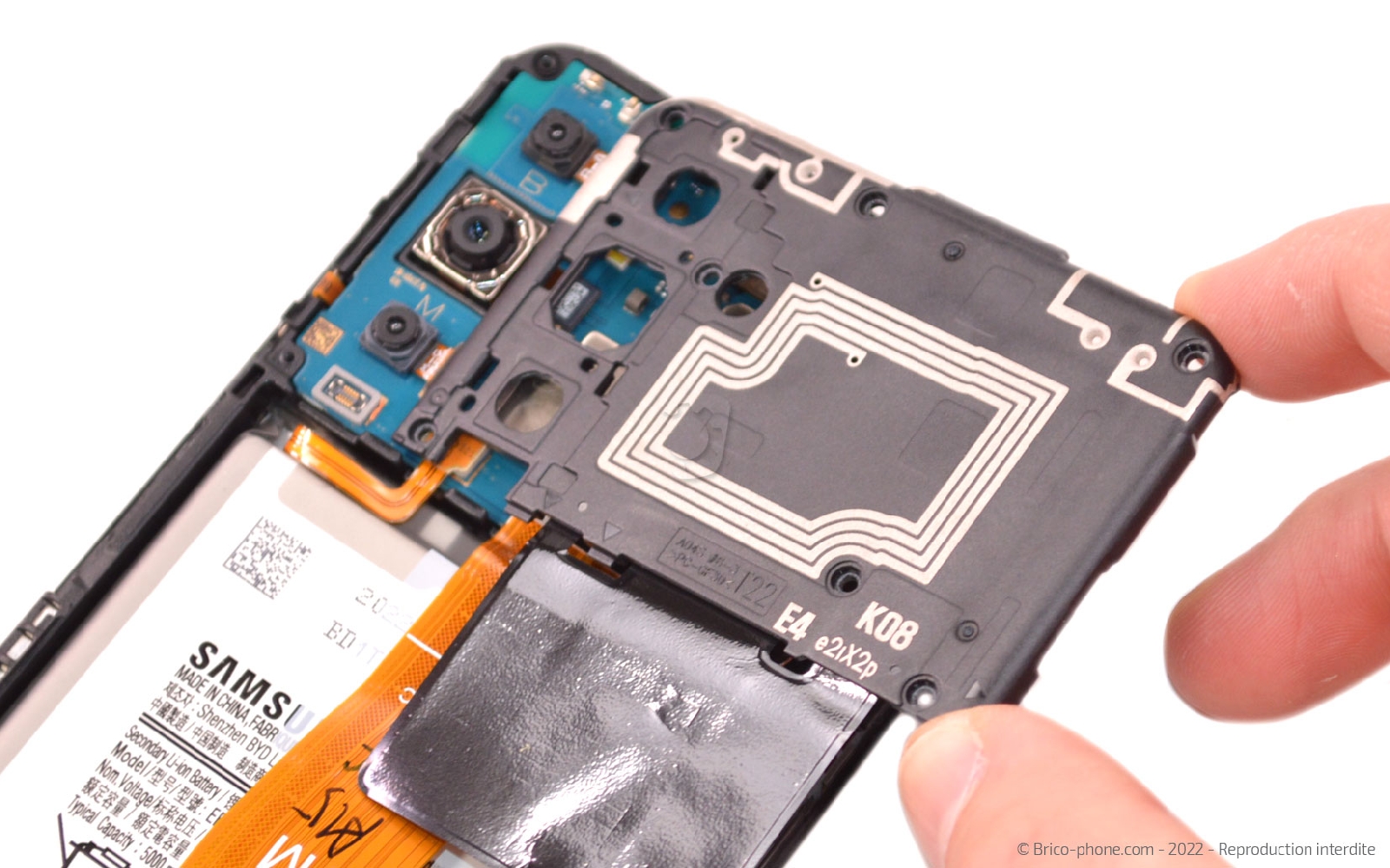

Etape 5 : Sortir le cache de protection de la carte mère

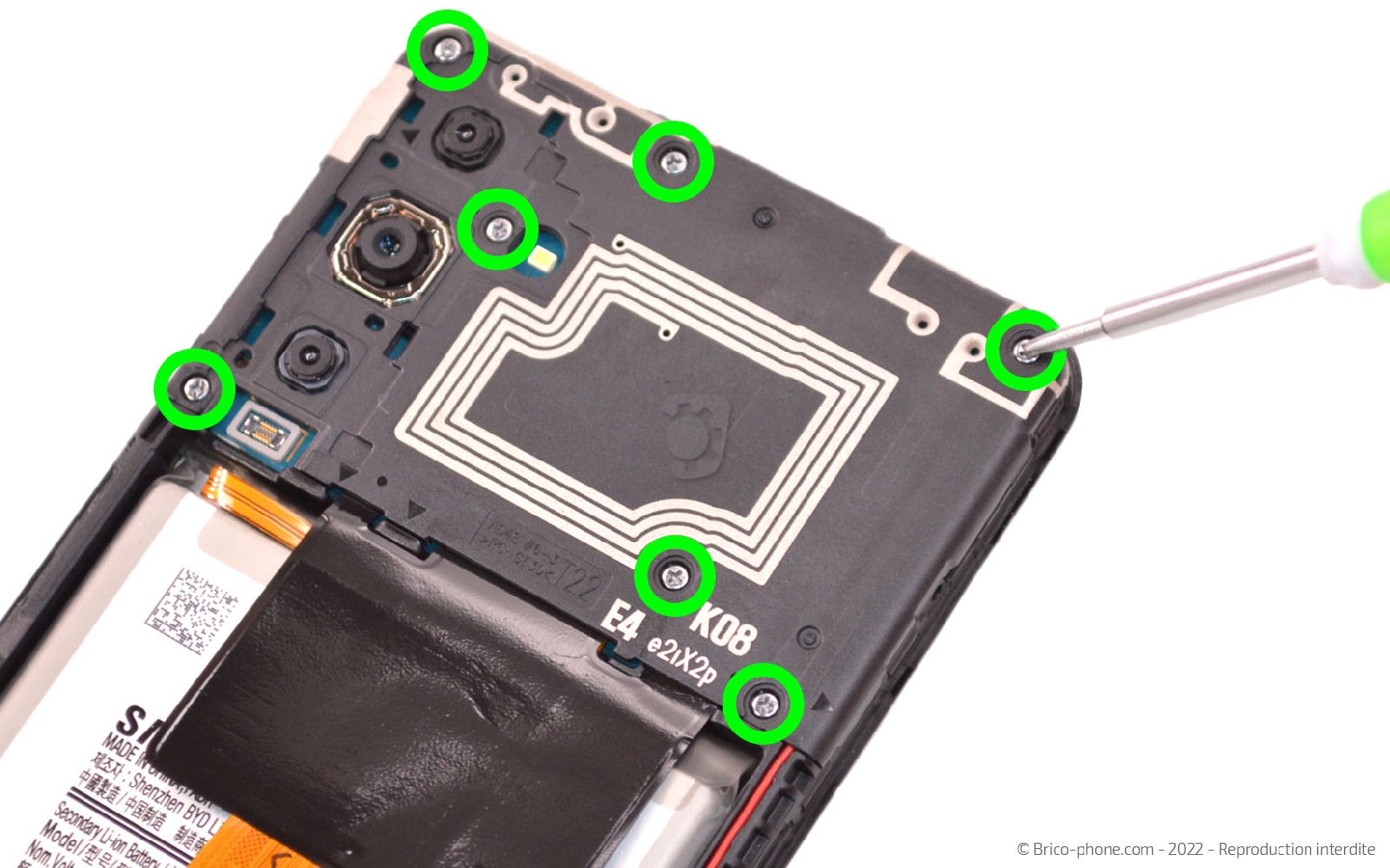

Munissez-vous du tournevis cruciforme pour extraire les 7 vis de la plaquette.

Insérez le levier dans l'emplacement prévu à droite de la carte mère pour détacher le composant du châssis.

Pour vous faciliter le remontage, utilisez le patron d'aide au montage offert avec votre commande afin de ne perdre ni pièce ni vis.
Outils du kit utilisés
Outils du kit utilisés

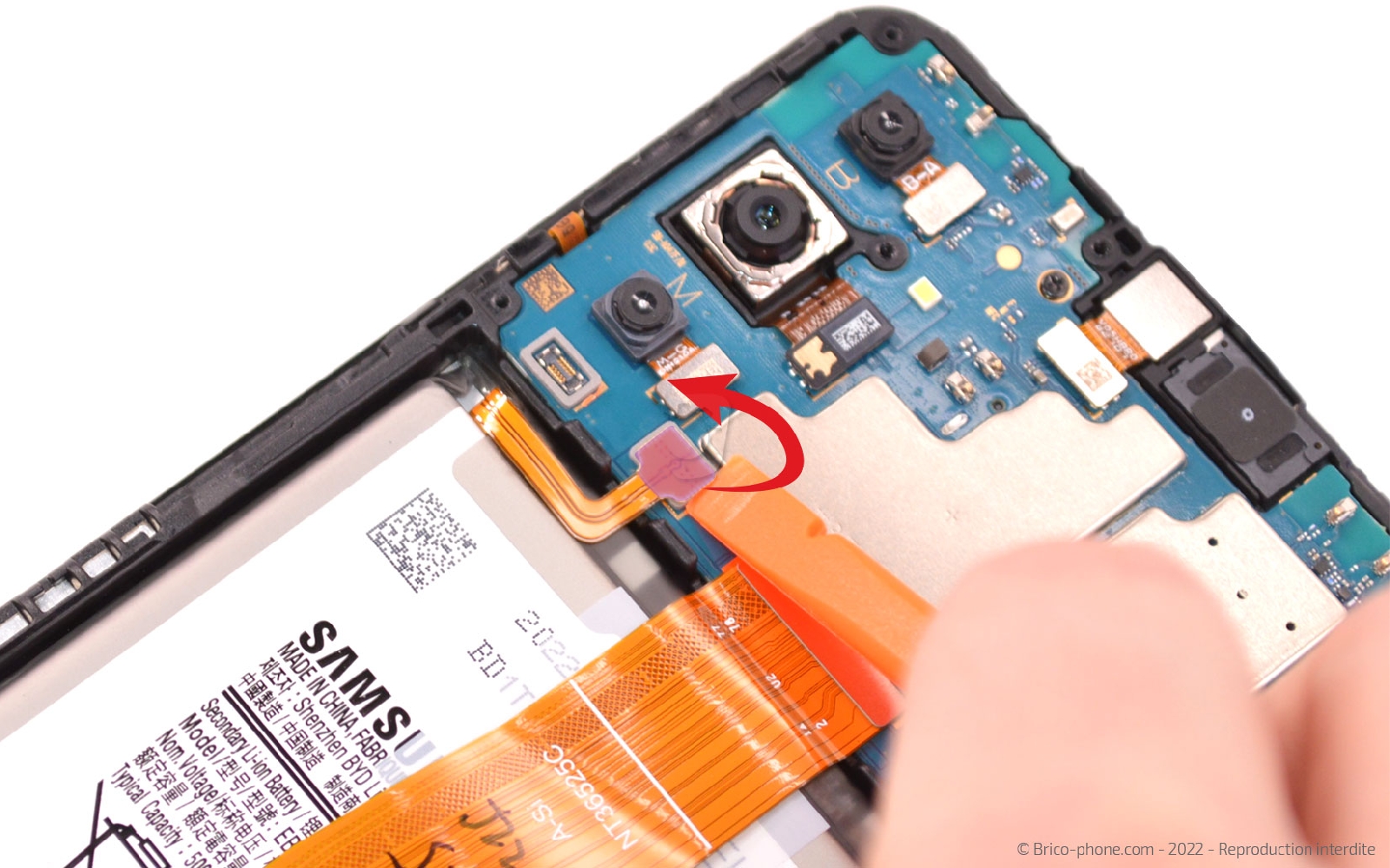

Etape 6 : Déconnecter la batterie

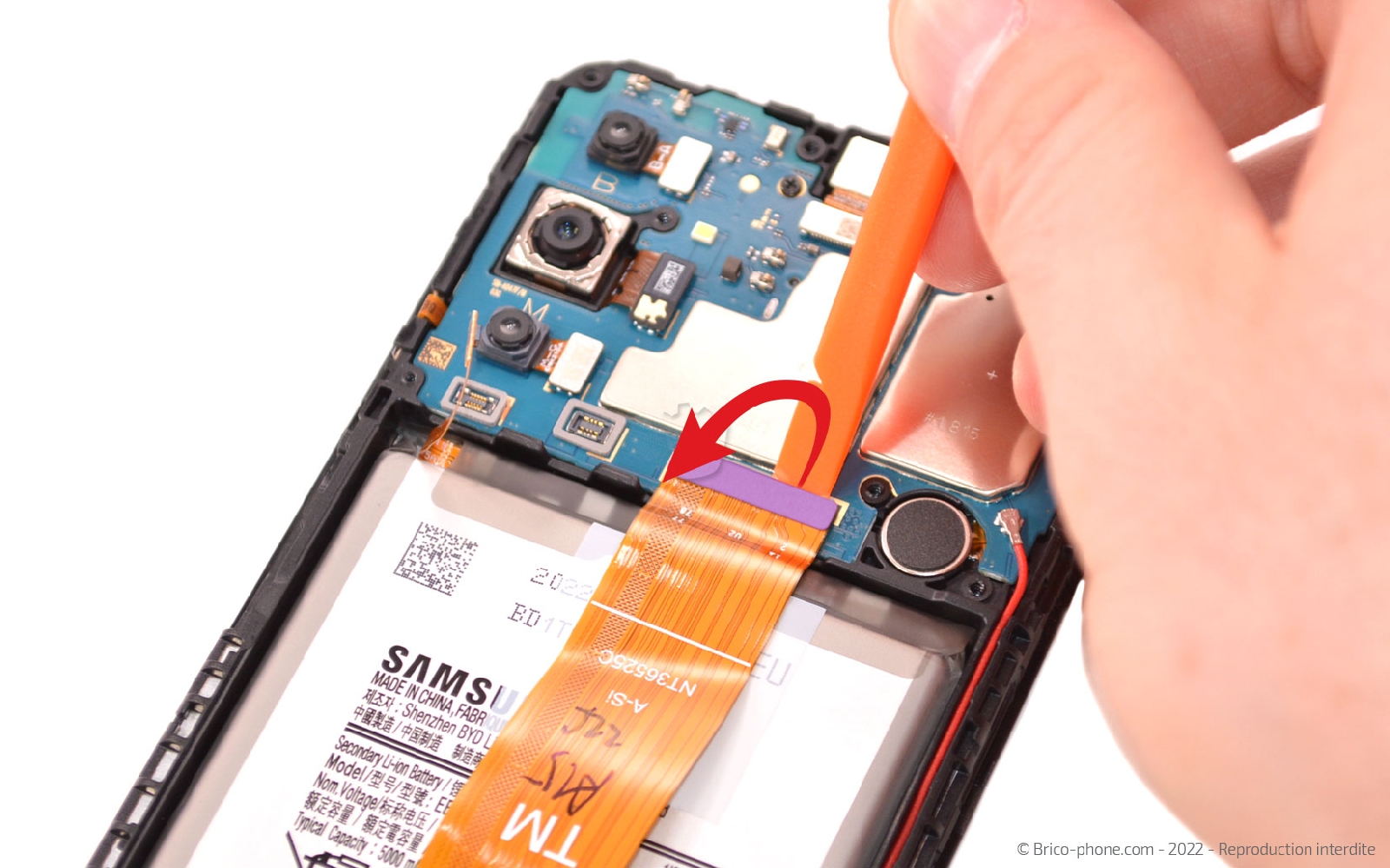

Débranchez la nappe de la batterie puis celle de l'écran.
Outils du kit utilisés
Outils du kit utilisés

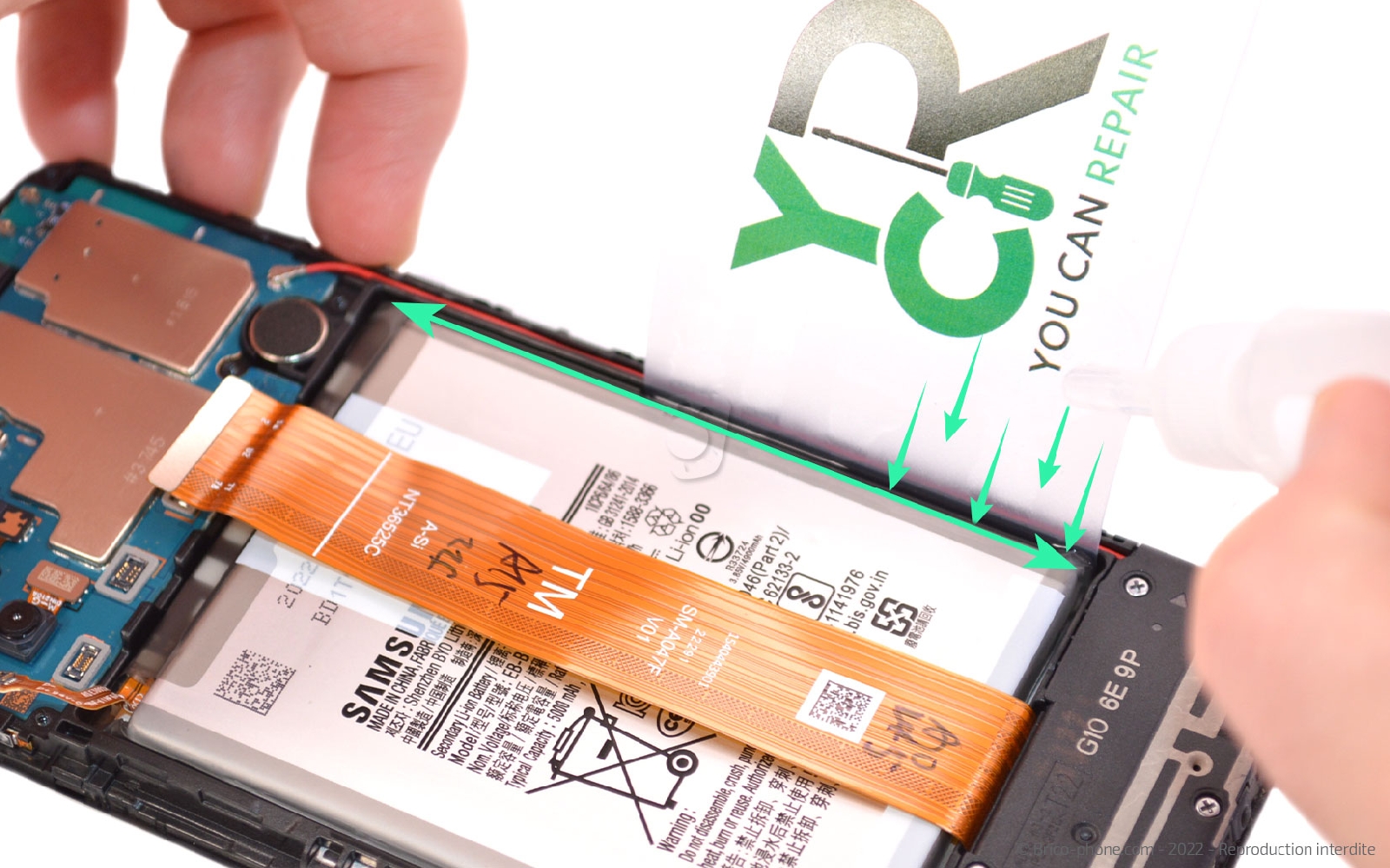

Etape 7 : Appliquer le liquide iRemover

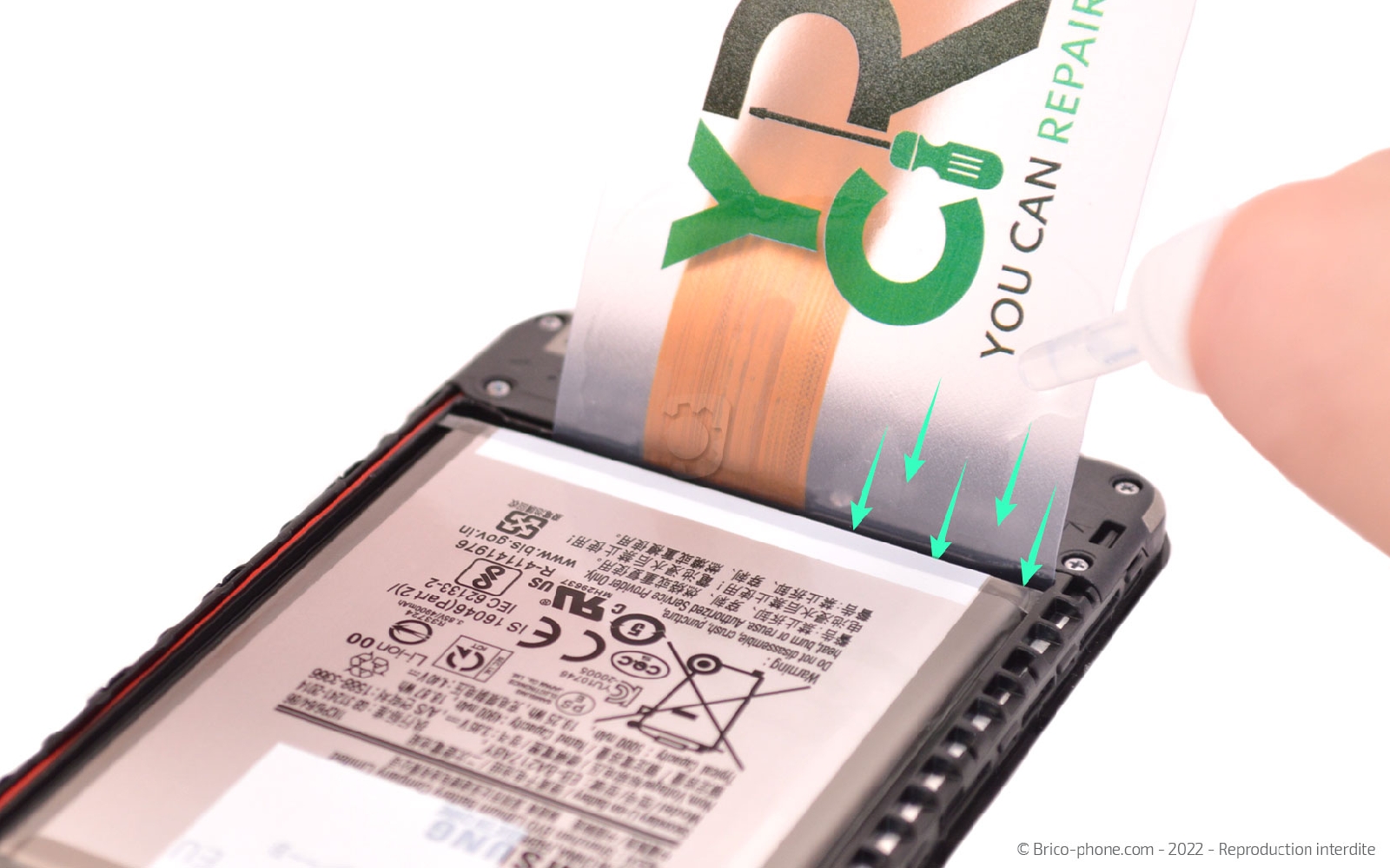

Installez la carte transparente entre la batterie et le châssis afin de faire couler le liquide. Le iRemover permet de ramollir les stickers afin de faciliter le retrait du composant.

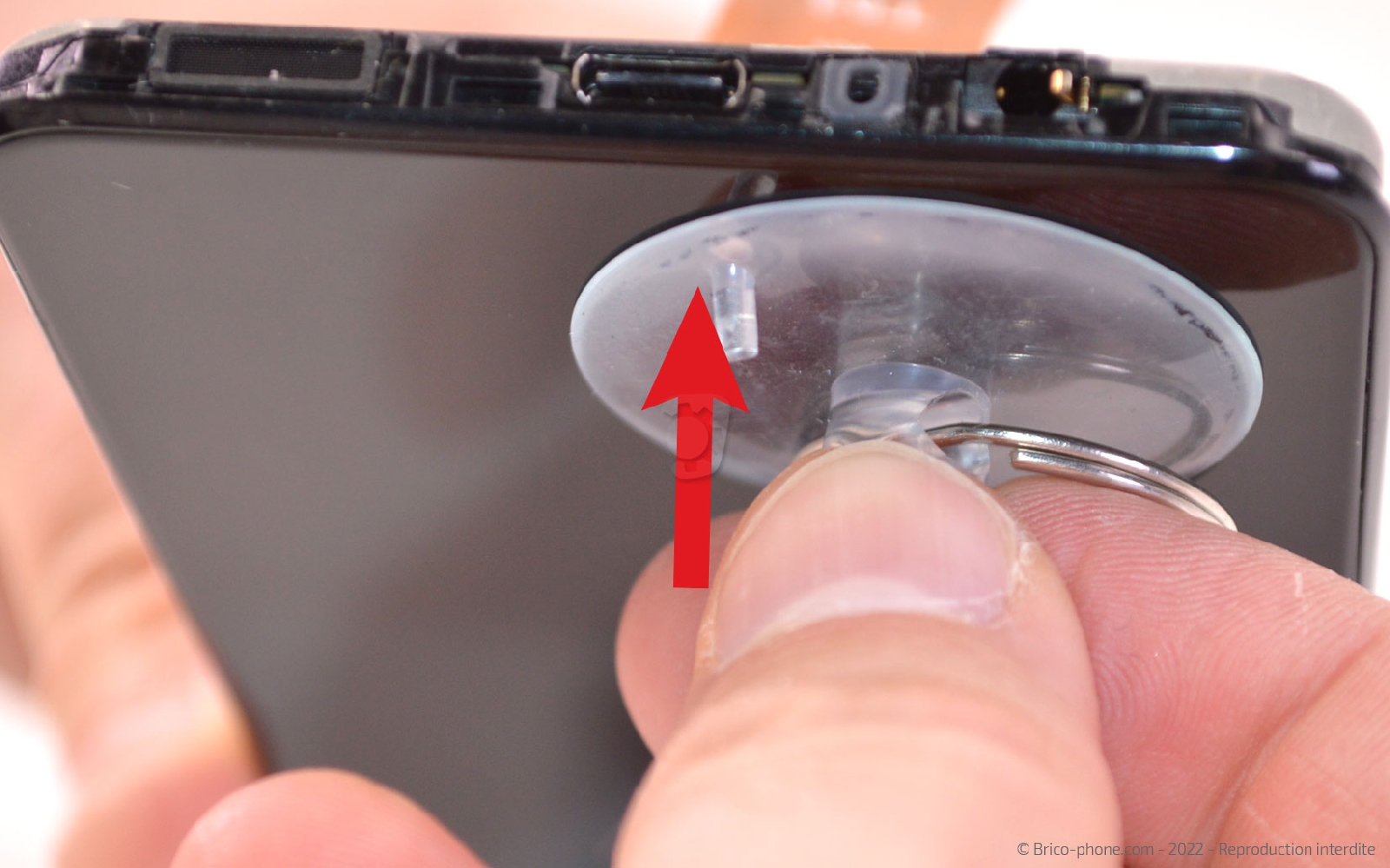

Appliquez le produit sur la droite puis en bas de votre batterie. Ensuite, disposez la ventouse au niveau de l'angle bas gauche.
Enfin, il ne vous reste plus qu'à attendre environ 45 minutes.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €

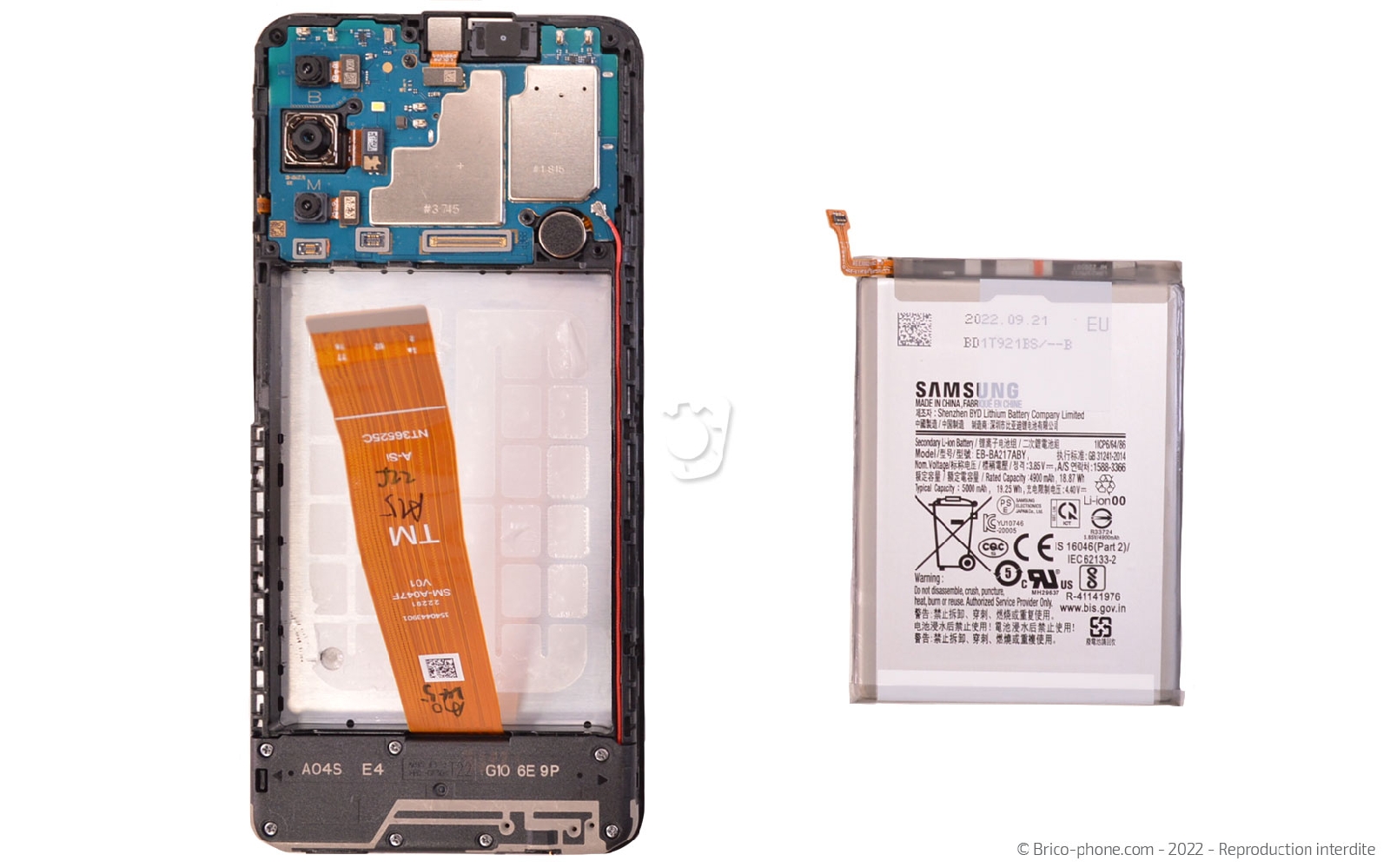

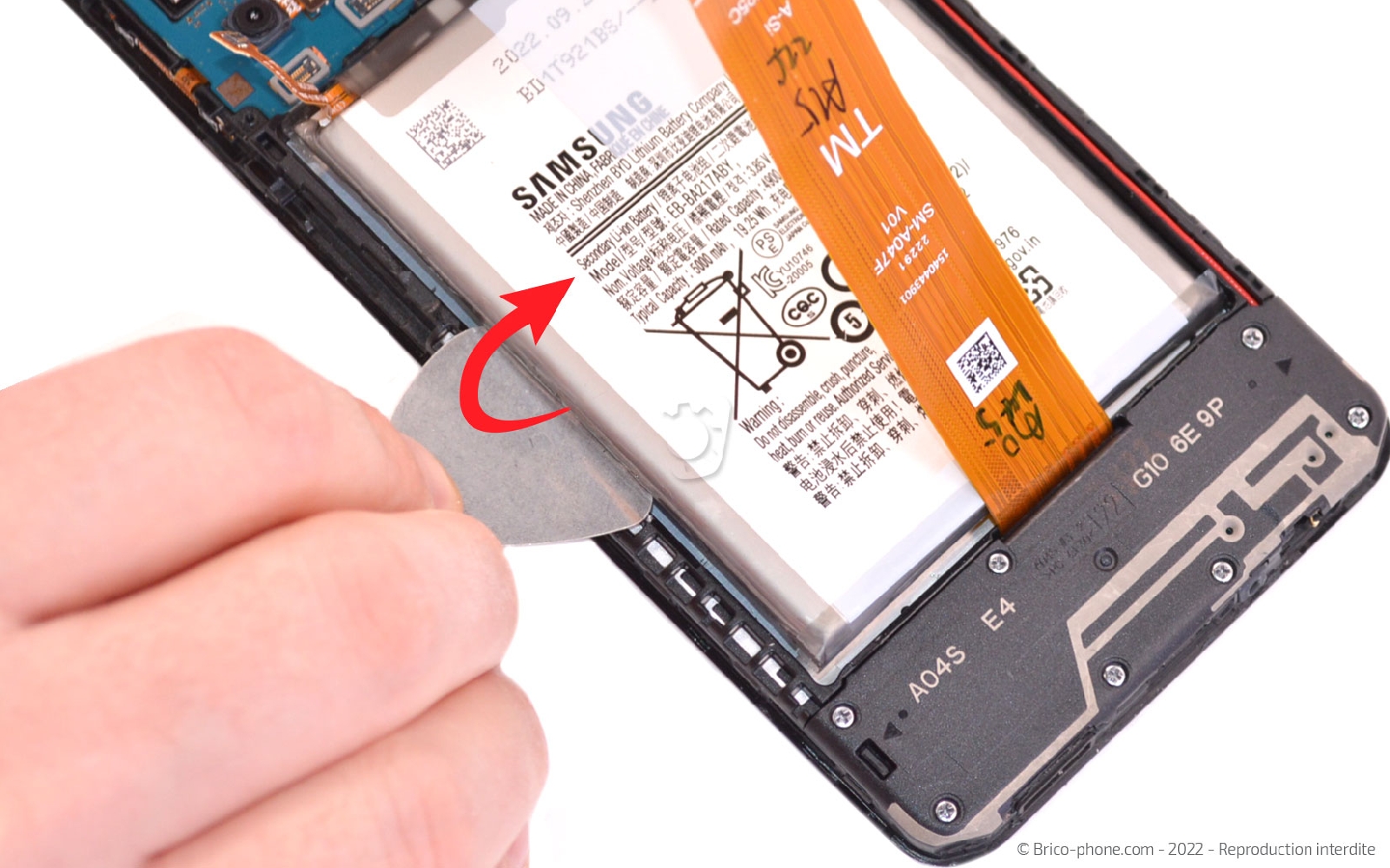

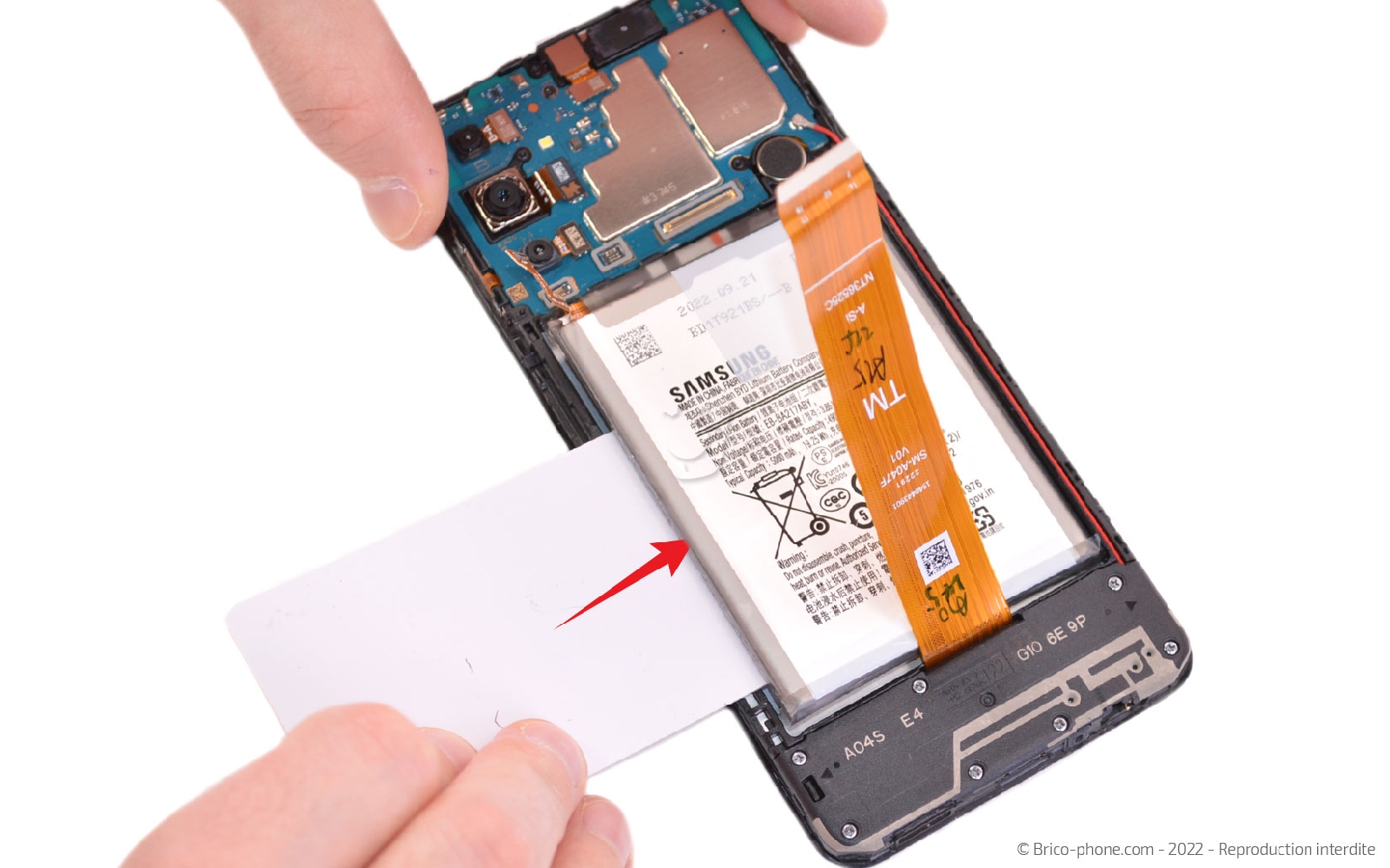

Etape 8 : Mettre de coté la batterie
Une fois le temps écoulé, insérez le médiator en métal épais entre la batterie et le châssis pour faire levier et décoller légèrement le composant.

Insérez la carte en PVC sous la batterie pour terminer le décollage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €
Batterie d'origine pour Samsung Galaxy A04s
34,90 €

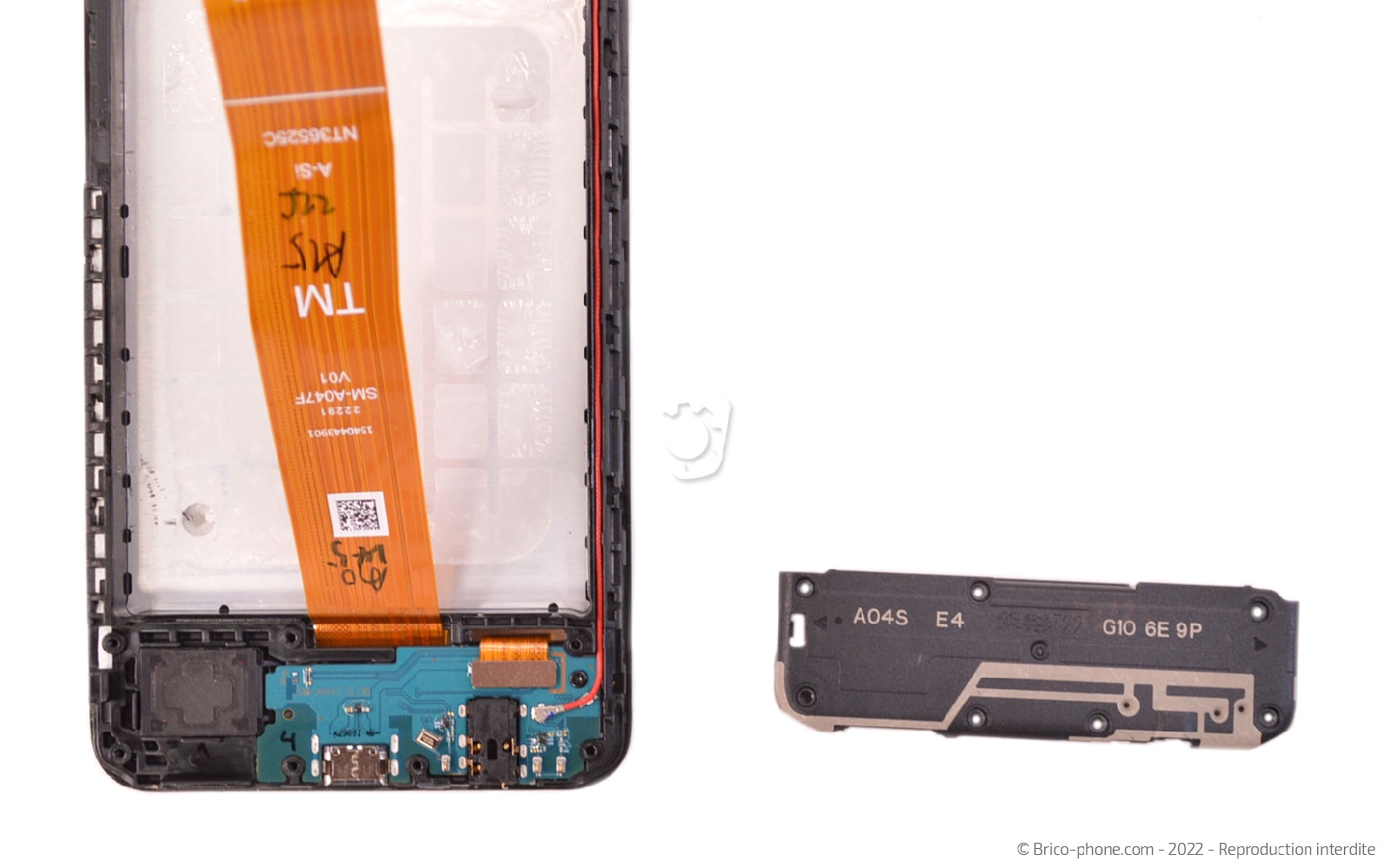

Etape 9 : Sortir le cache de protection de la partie inférieure

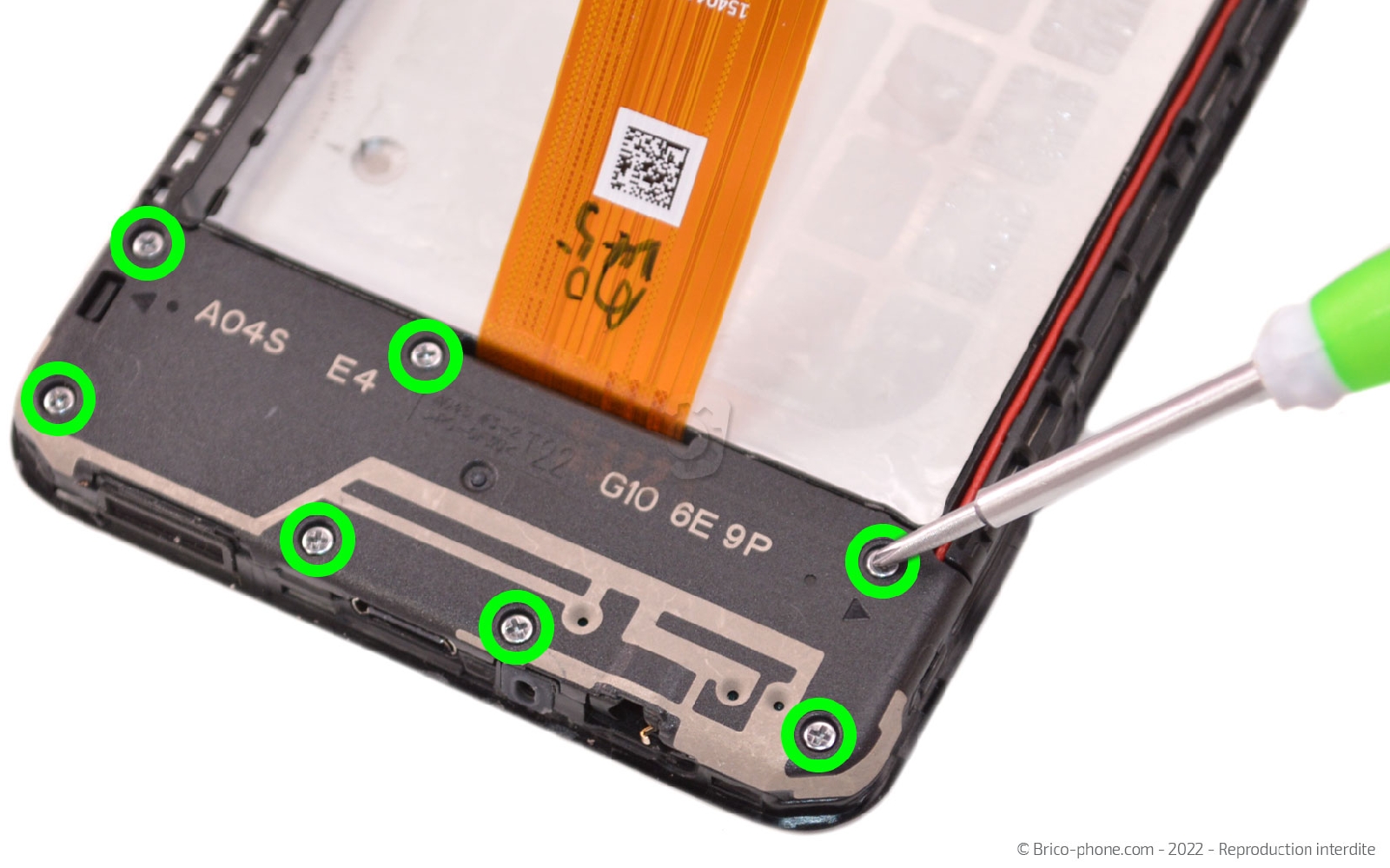

Attaquons-nous à la partie basse du téléphone en retirant les 7 vis cruciformes de la plaquette de protection.

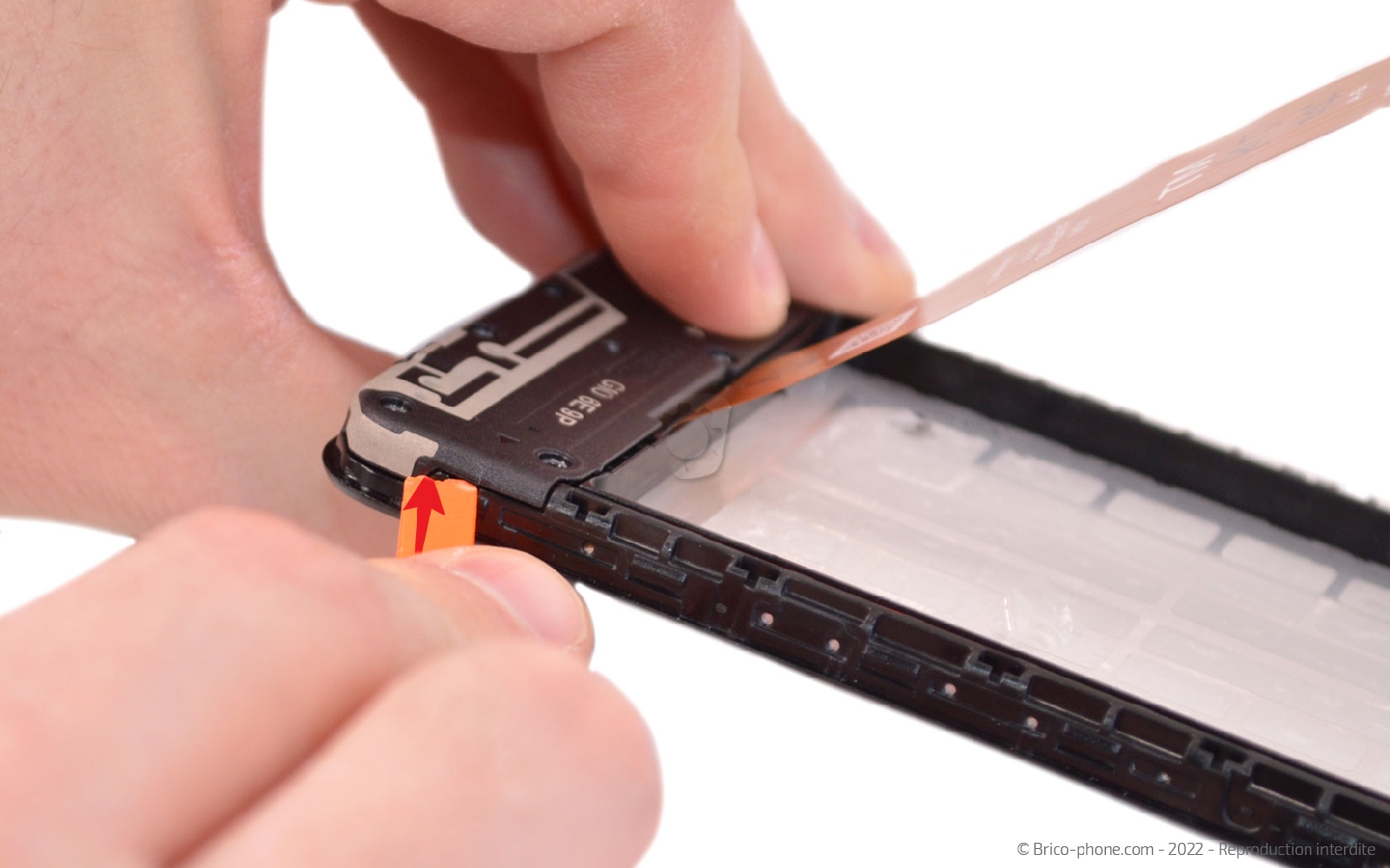

Insérez le levier dans la fente située à droite du téléphone pour déclipser e composant.
Outils du kit utilisés
Outils du kit utilisés

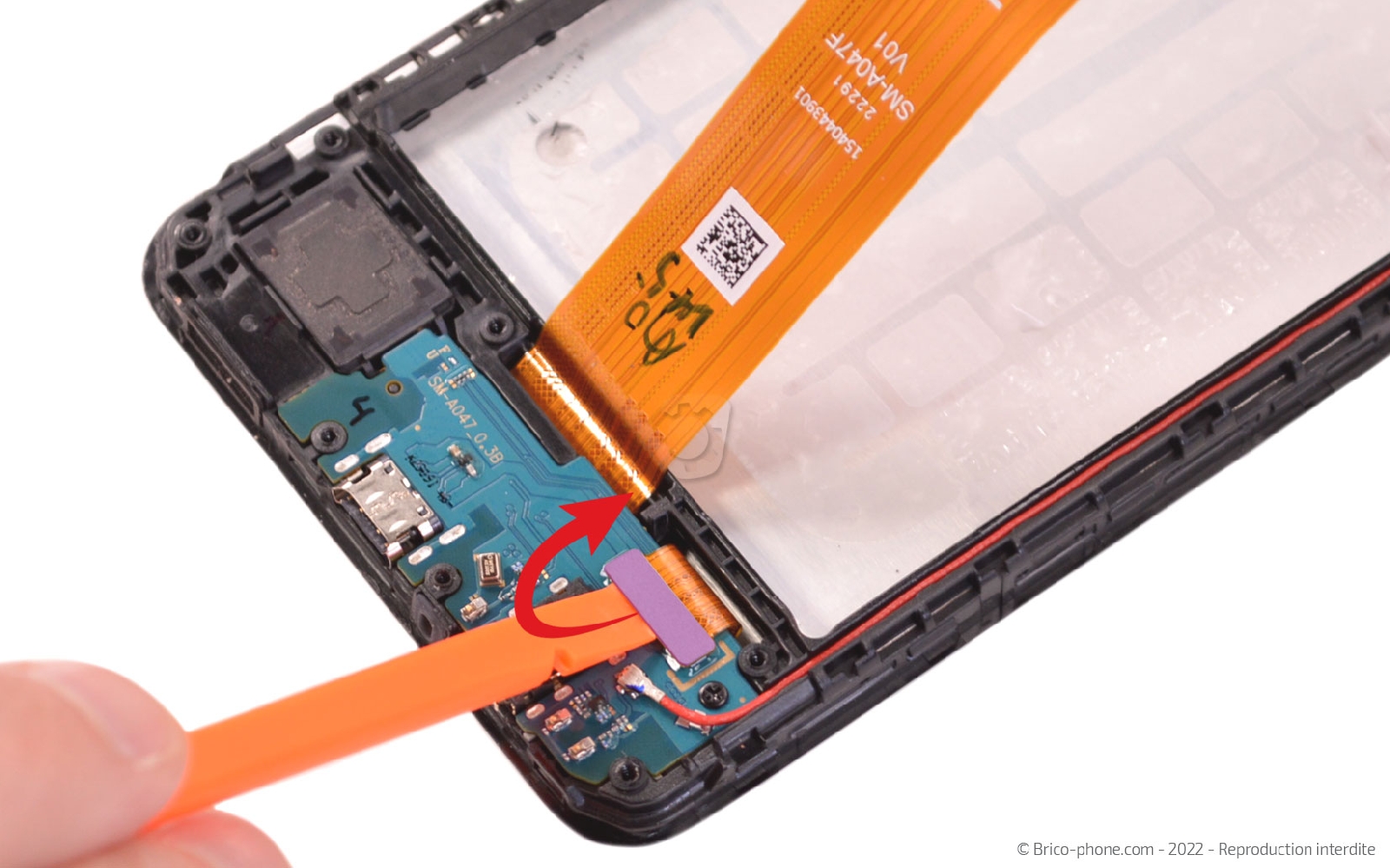

Etape 10 : Récupérer le dock

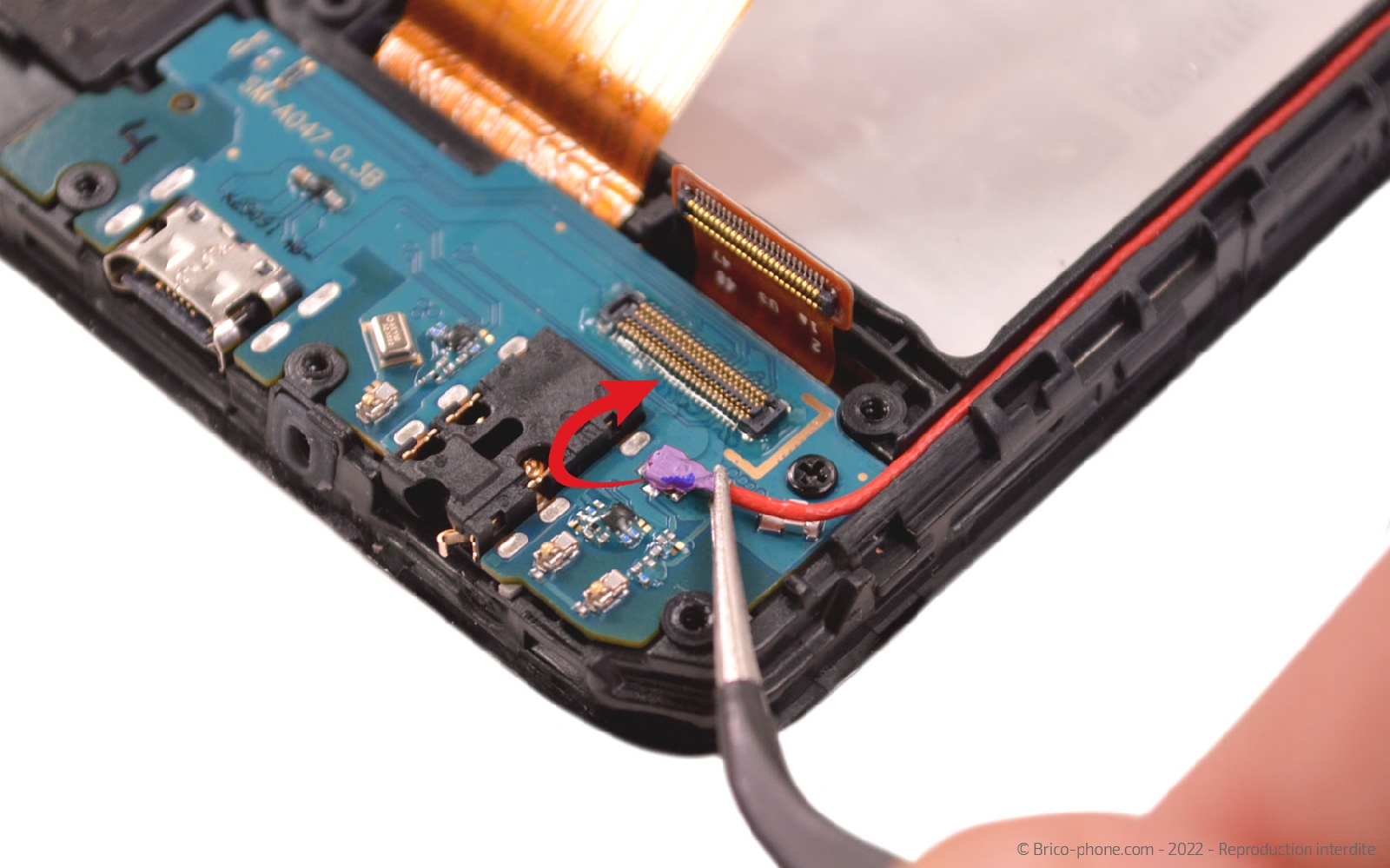

A l'aide du spudger, débranchez la nappe de l'écran, puis le câble coaxial avec la pincette.

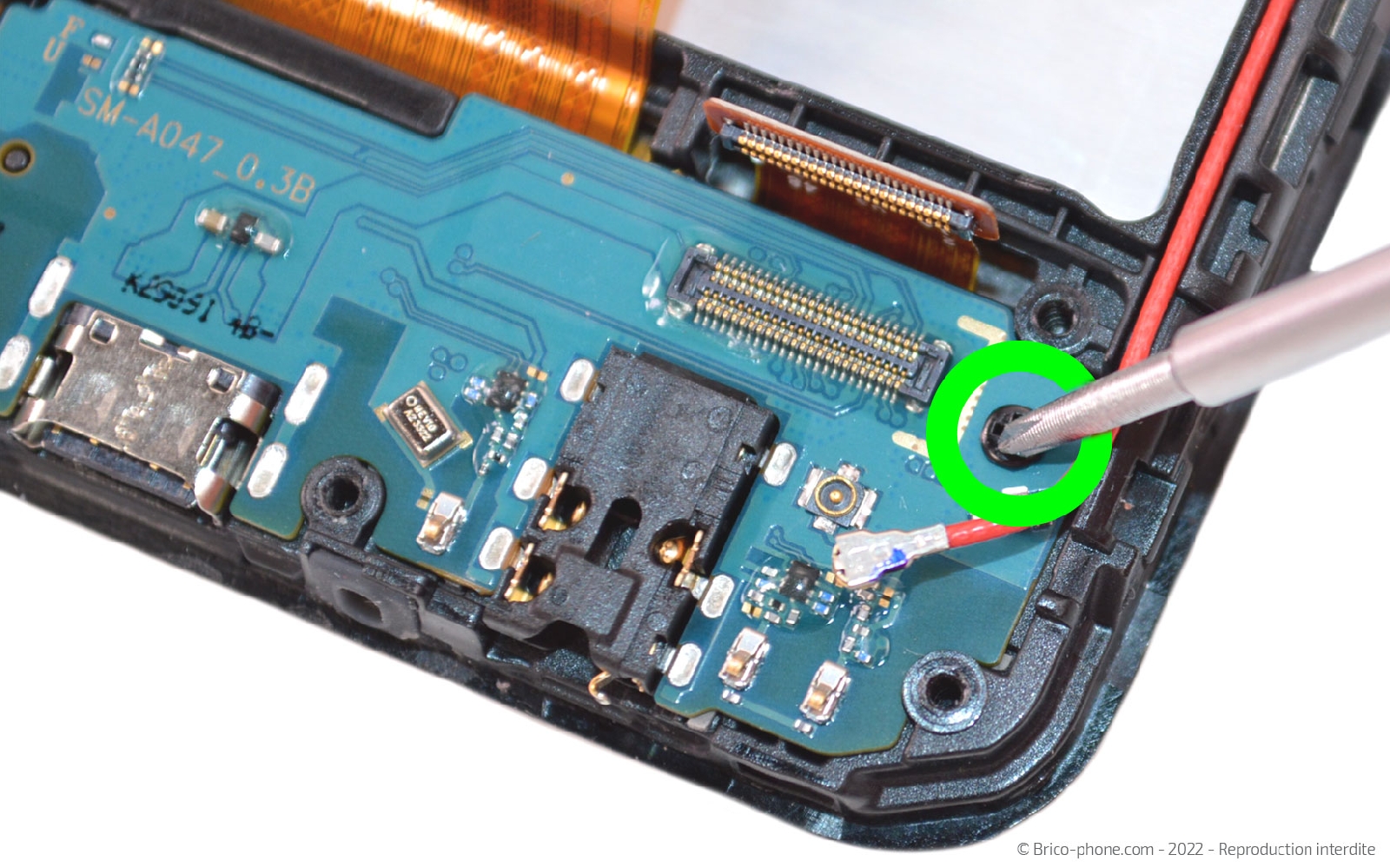

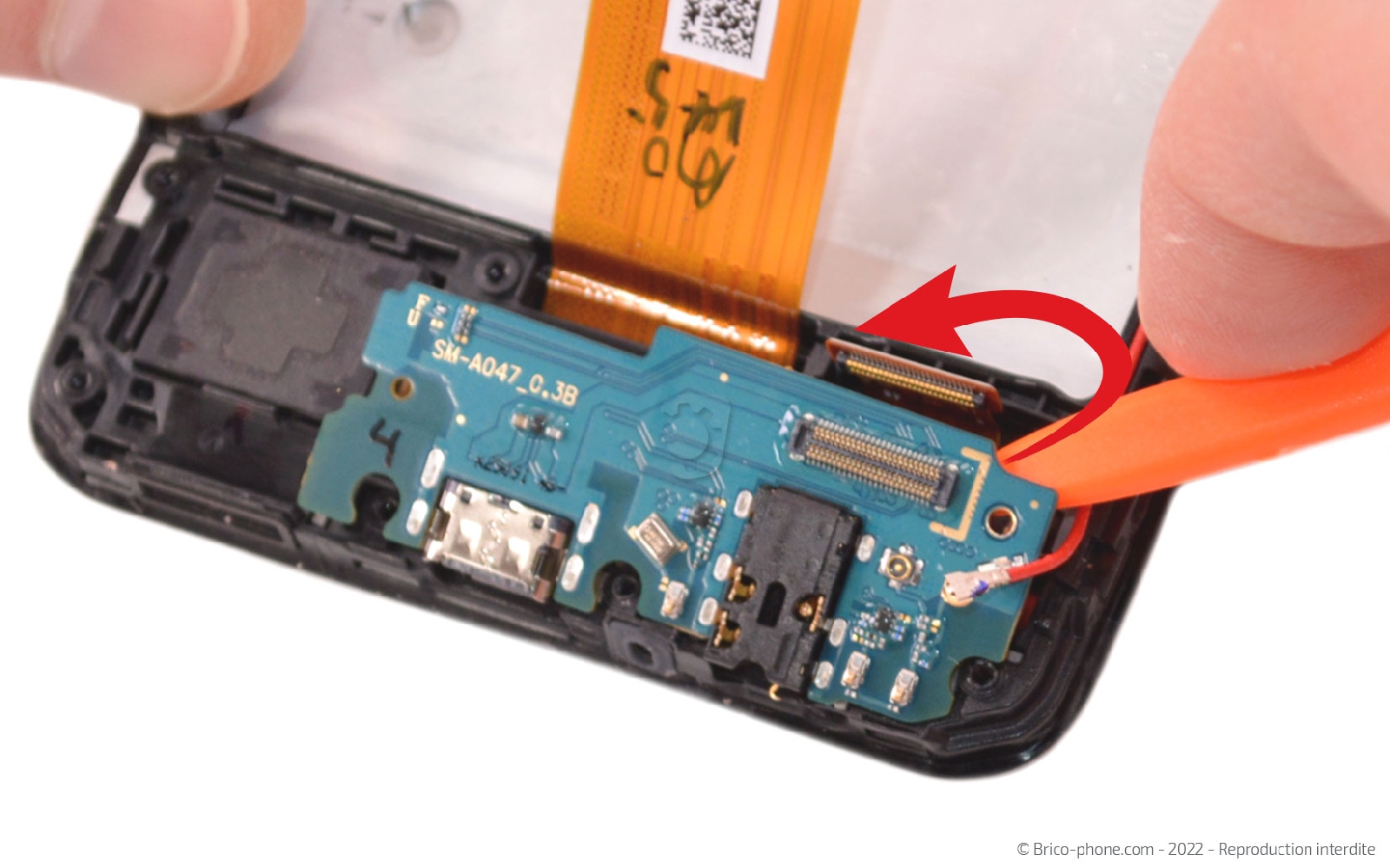

Ensuite, dévissez la vis cruciforme avant de sortir le connecteur de charge de son emplacement avec le levier.
Outils du kit utilisés
Outils du kit utilisés

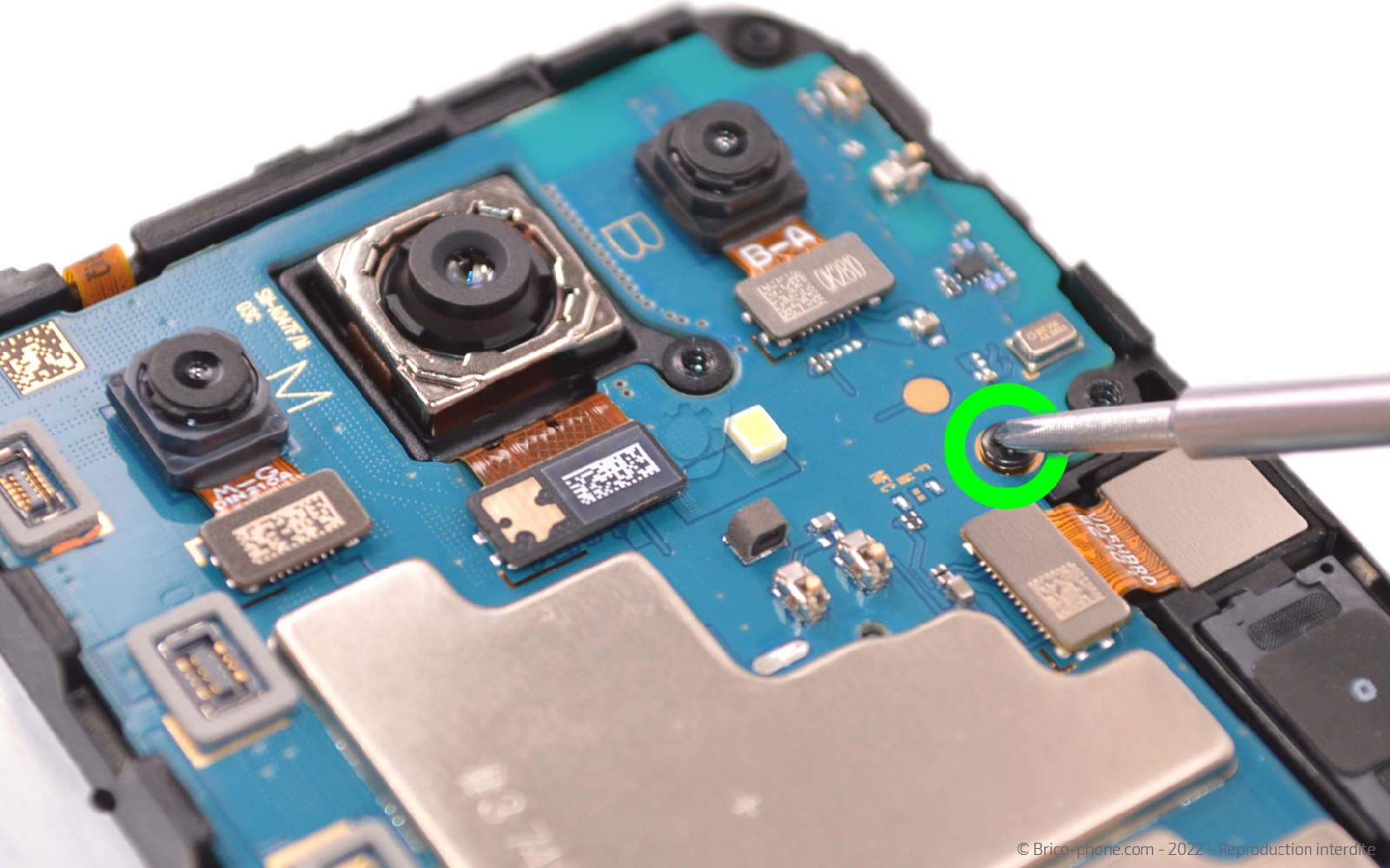

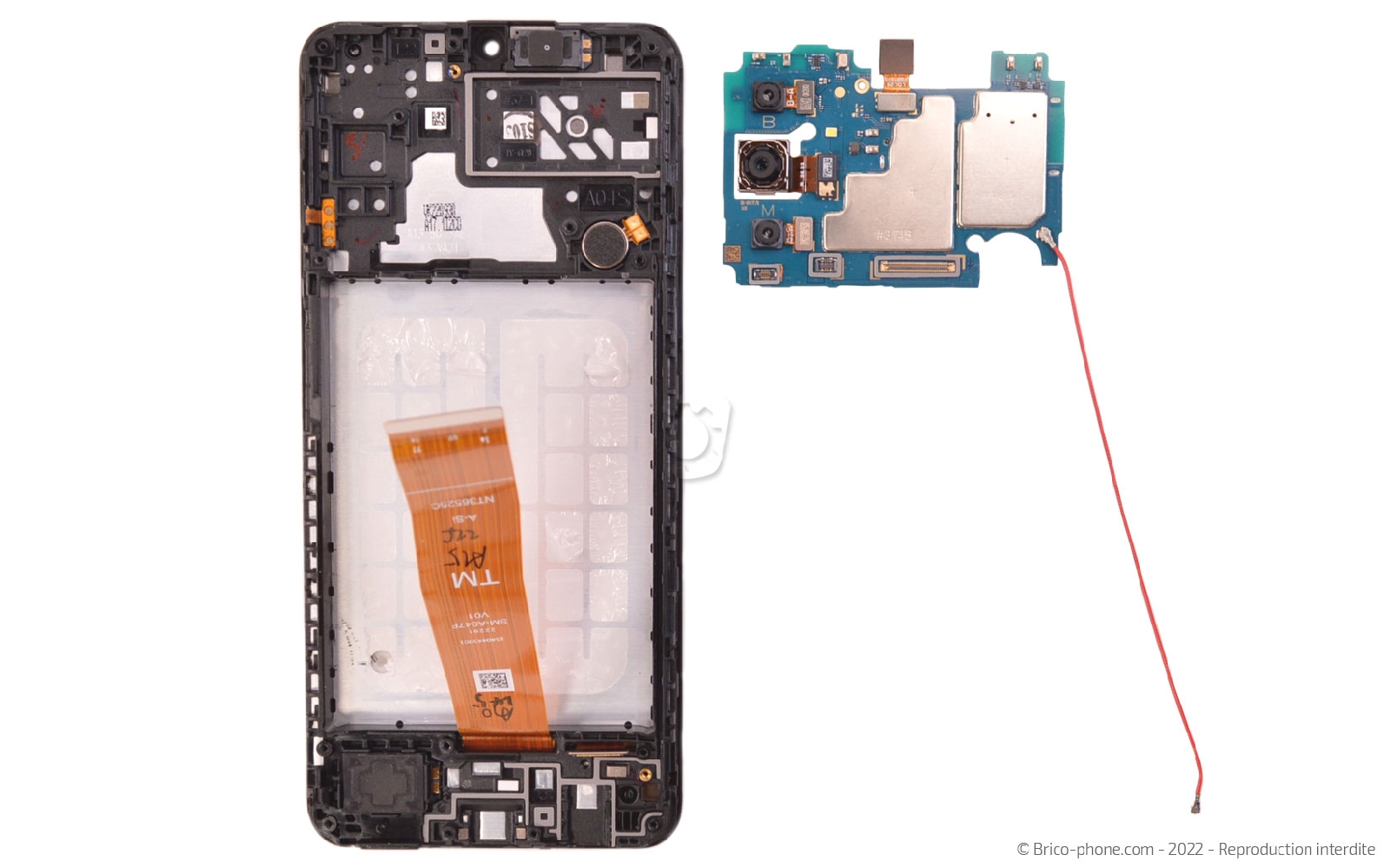

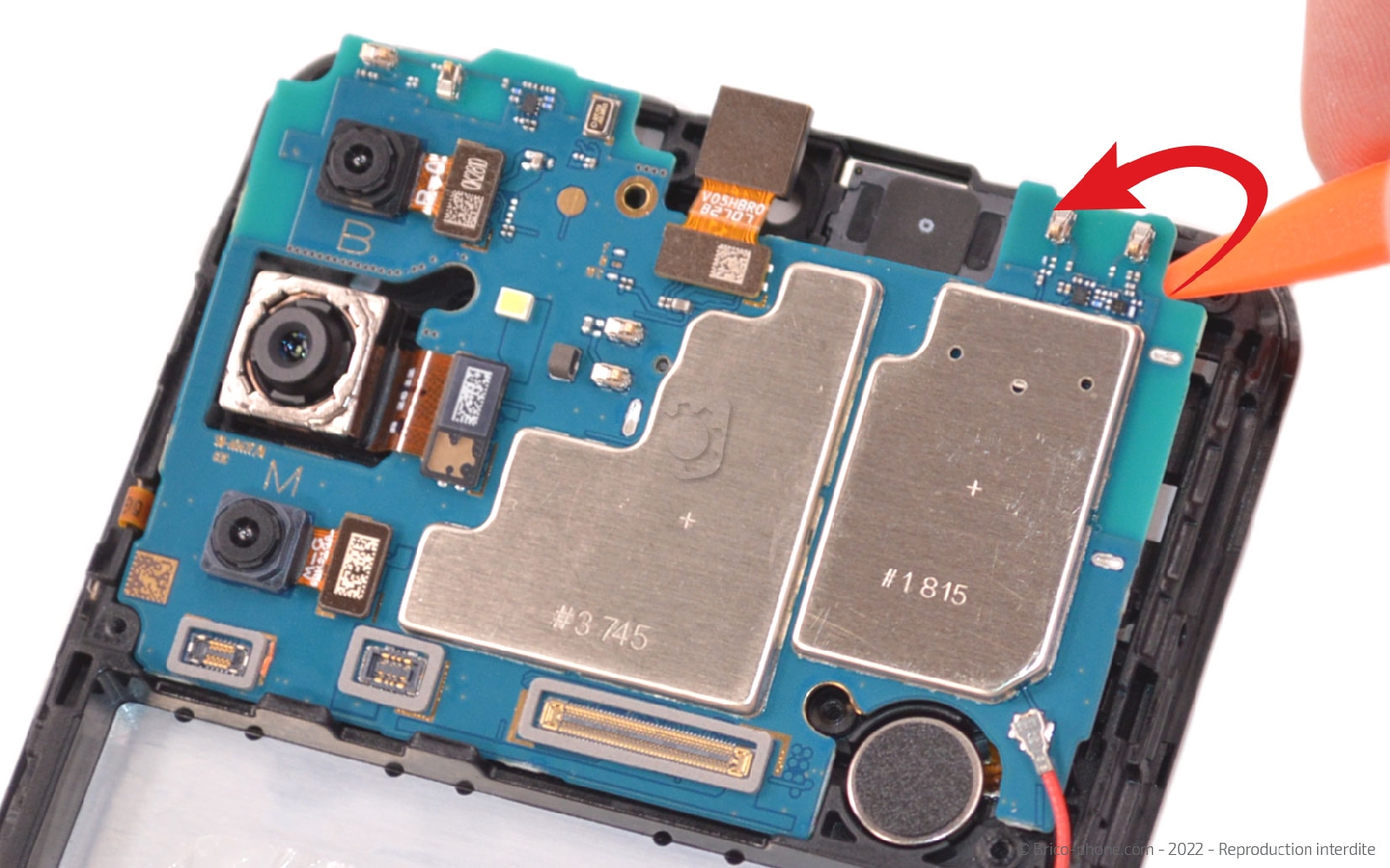

Etape 11 : Extraire la carte mère
Passons sur la partie haute du téléphone en libérant la carte mère.

Pour cela, ôtez la vis cruciforme puis soulevez la carte mère avec le levier avant de la saisir avec les mains pour la mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

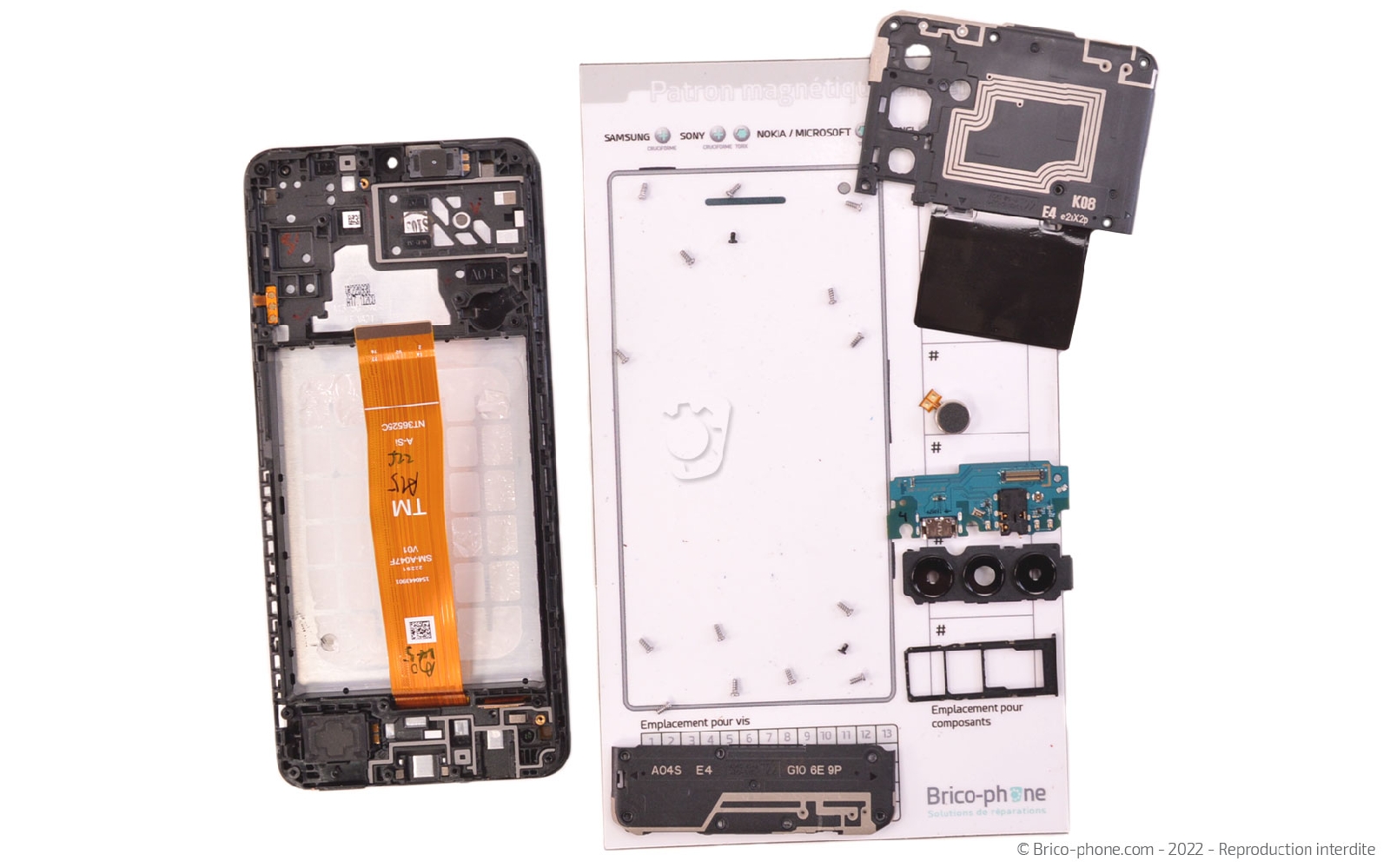

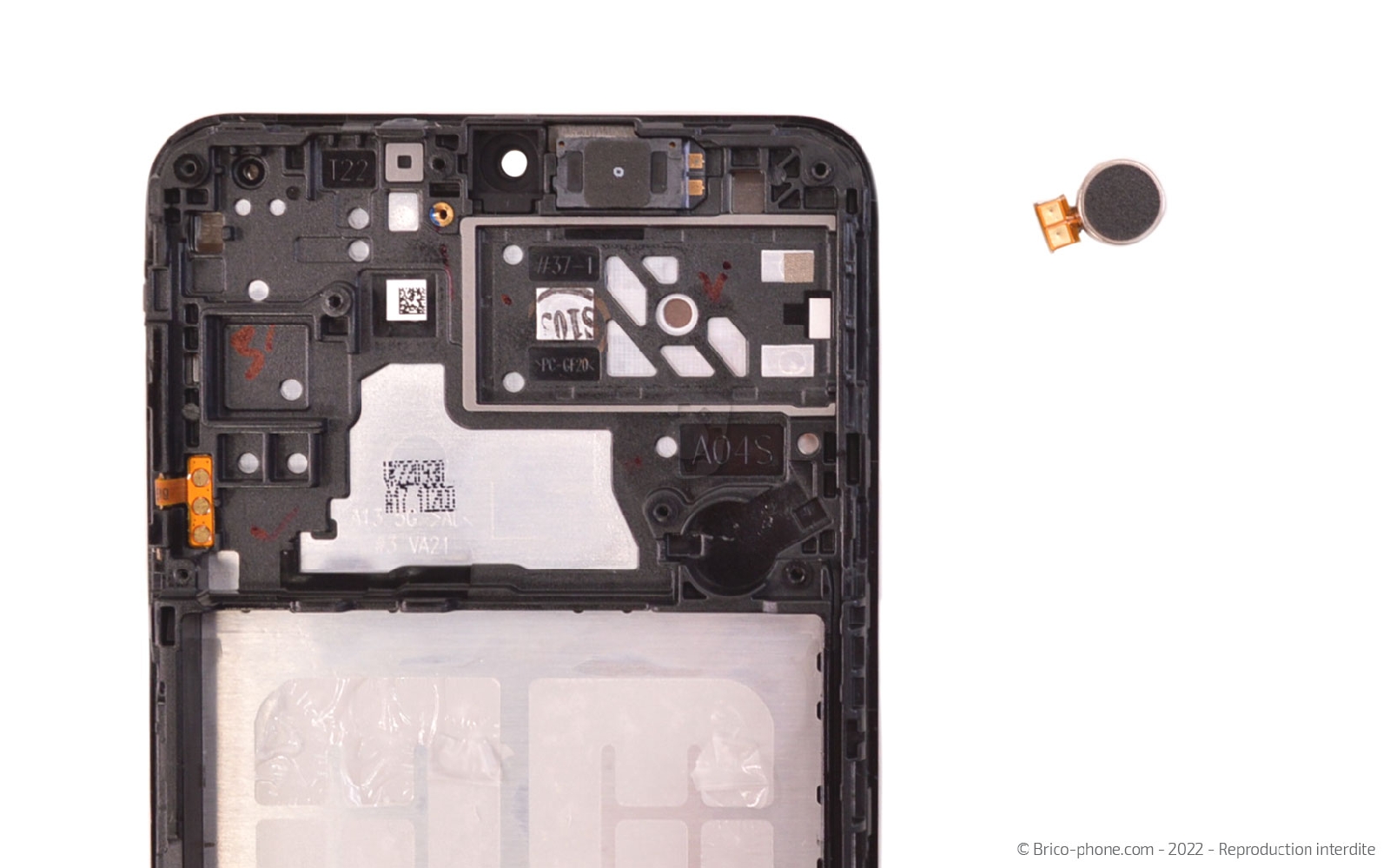

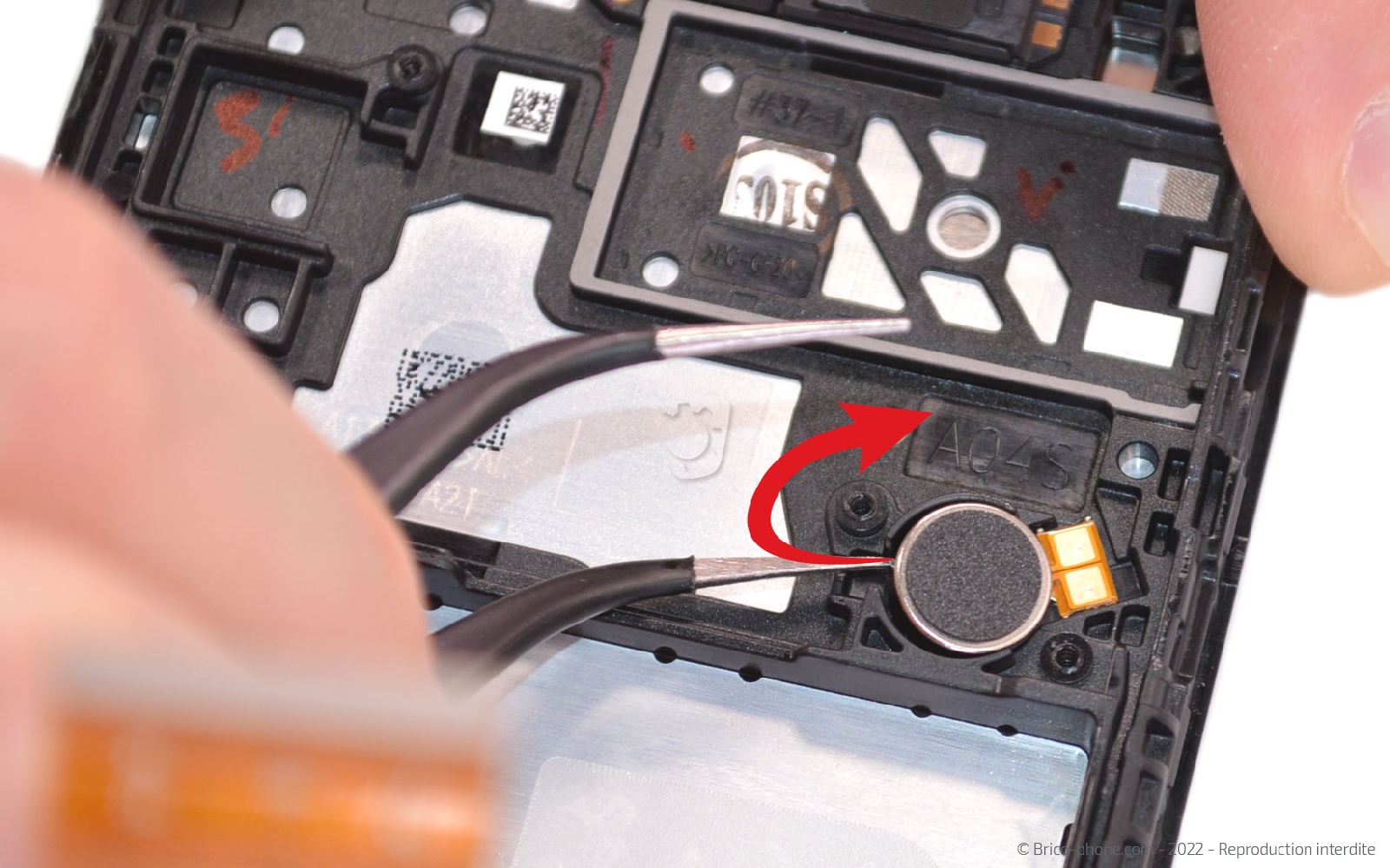

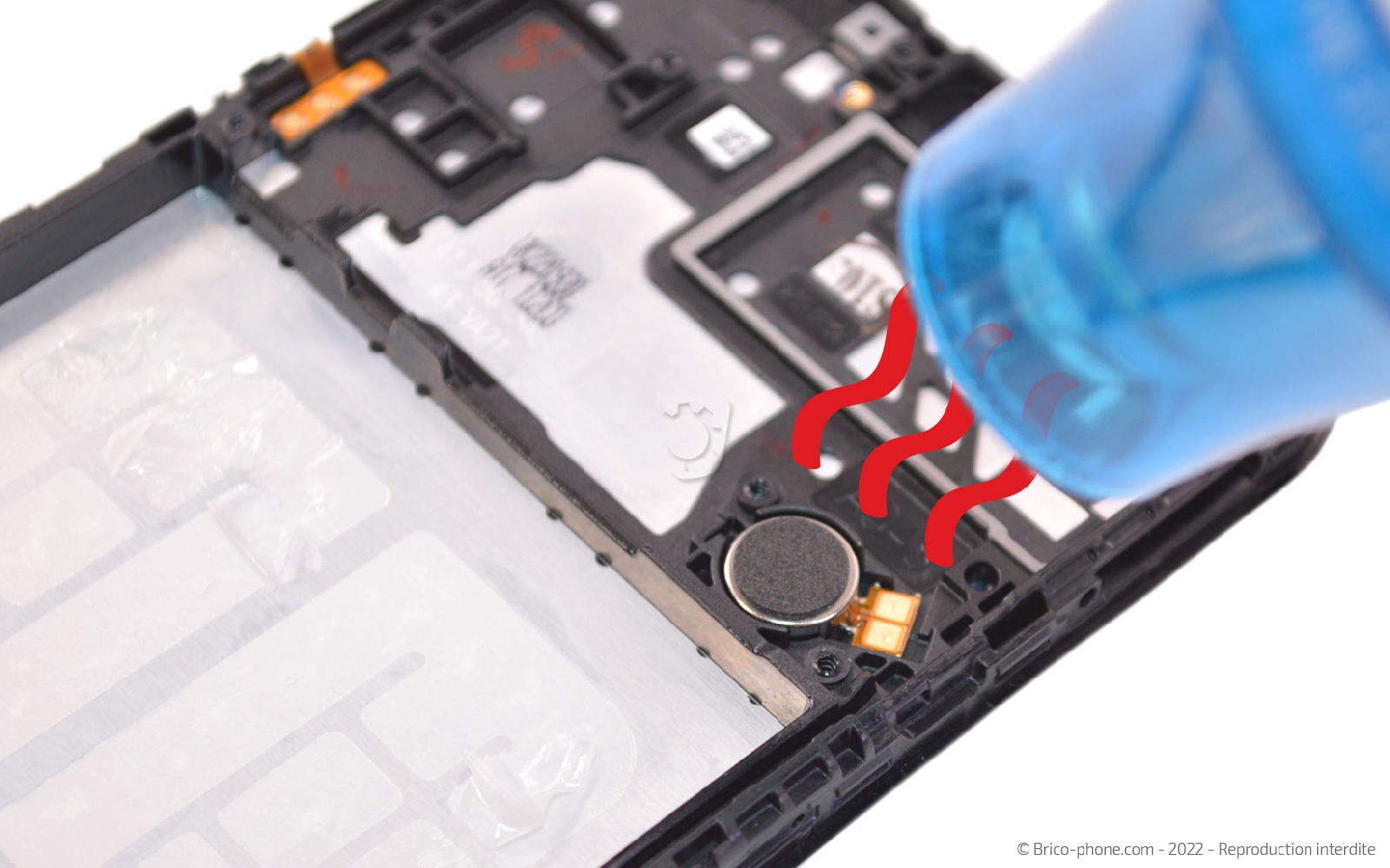

Etape 12 : Libérer le vibreur
Utilisez le décapeur thermique ou votre sèche cheveux pour chauffer légèrement le composant.

Glissez la pointe de la pincette sous le vibreur pour le décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

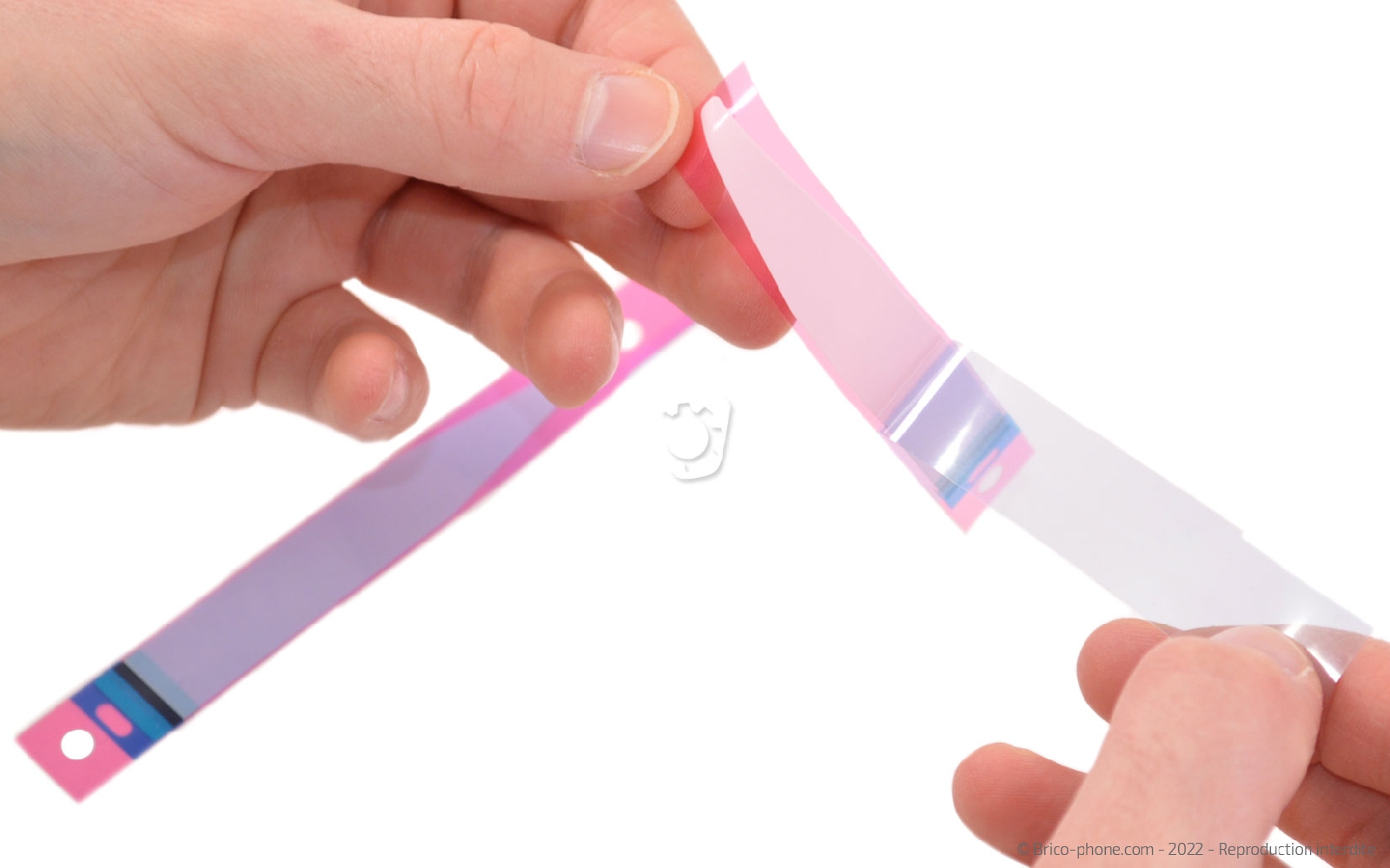

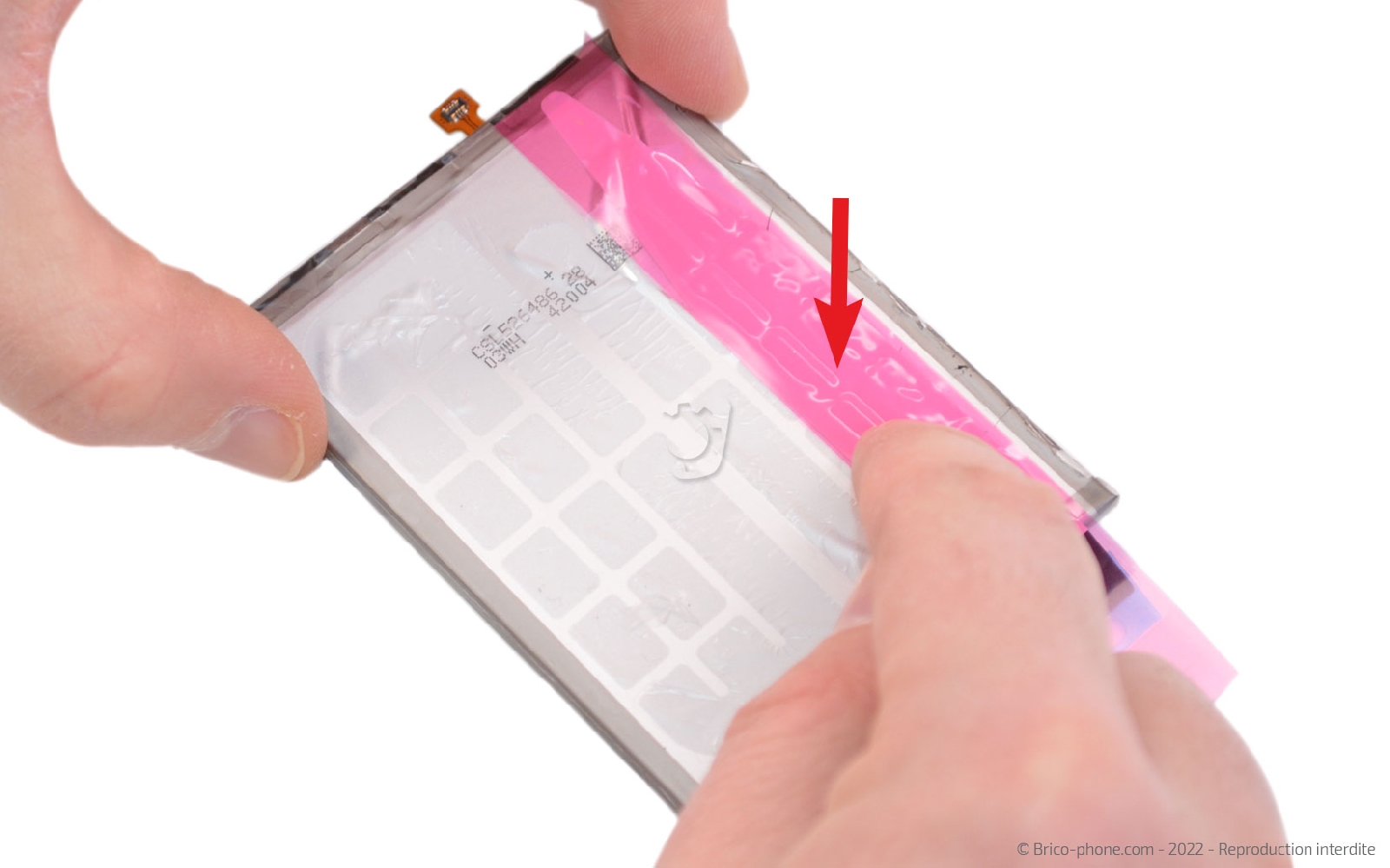

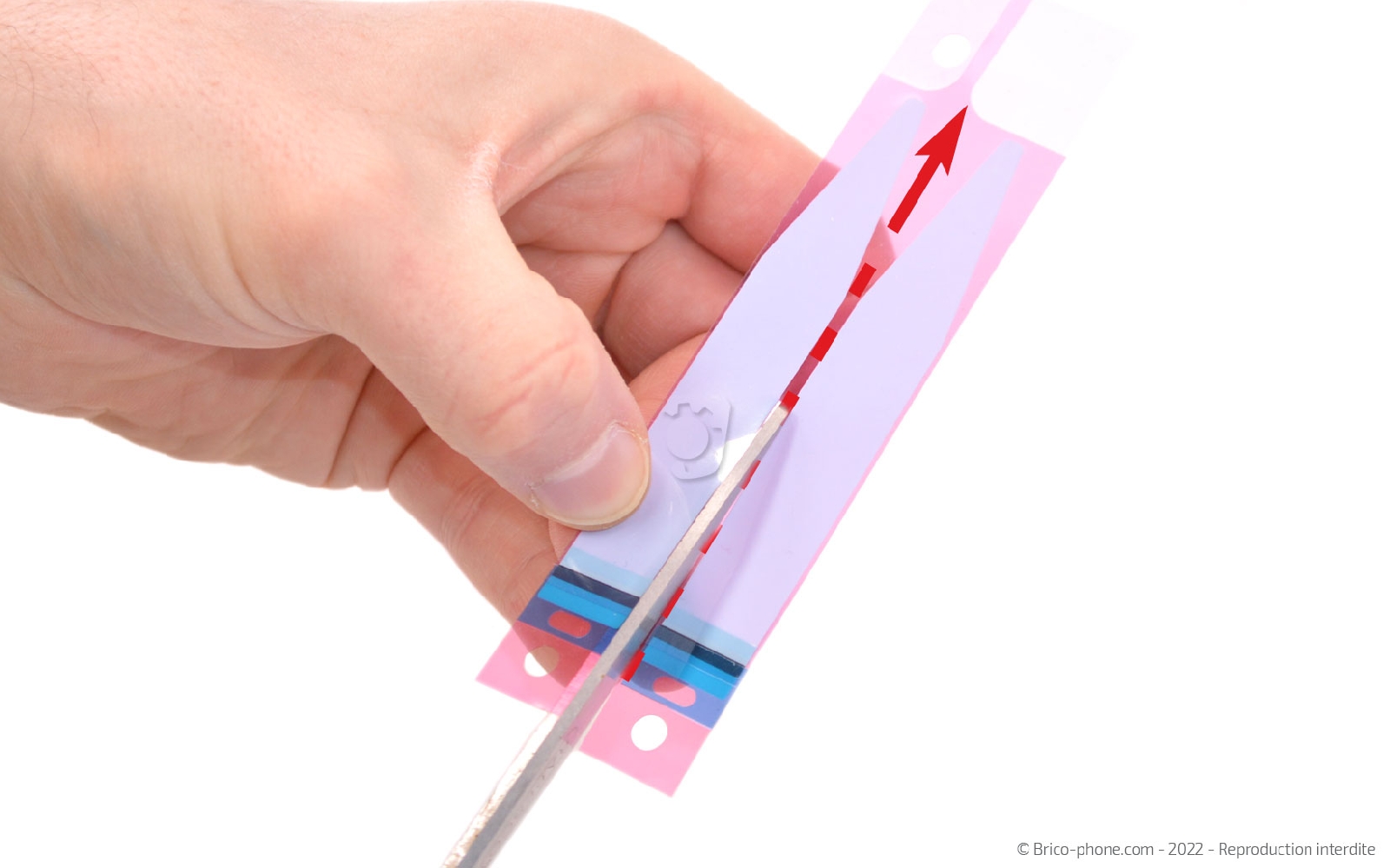

Le remontage : Préparer la batterie
Nettoyez à l'aide d'un chiffon l'arrière de la batterie avant de commencer.

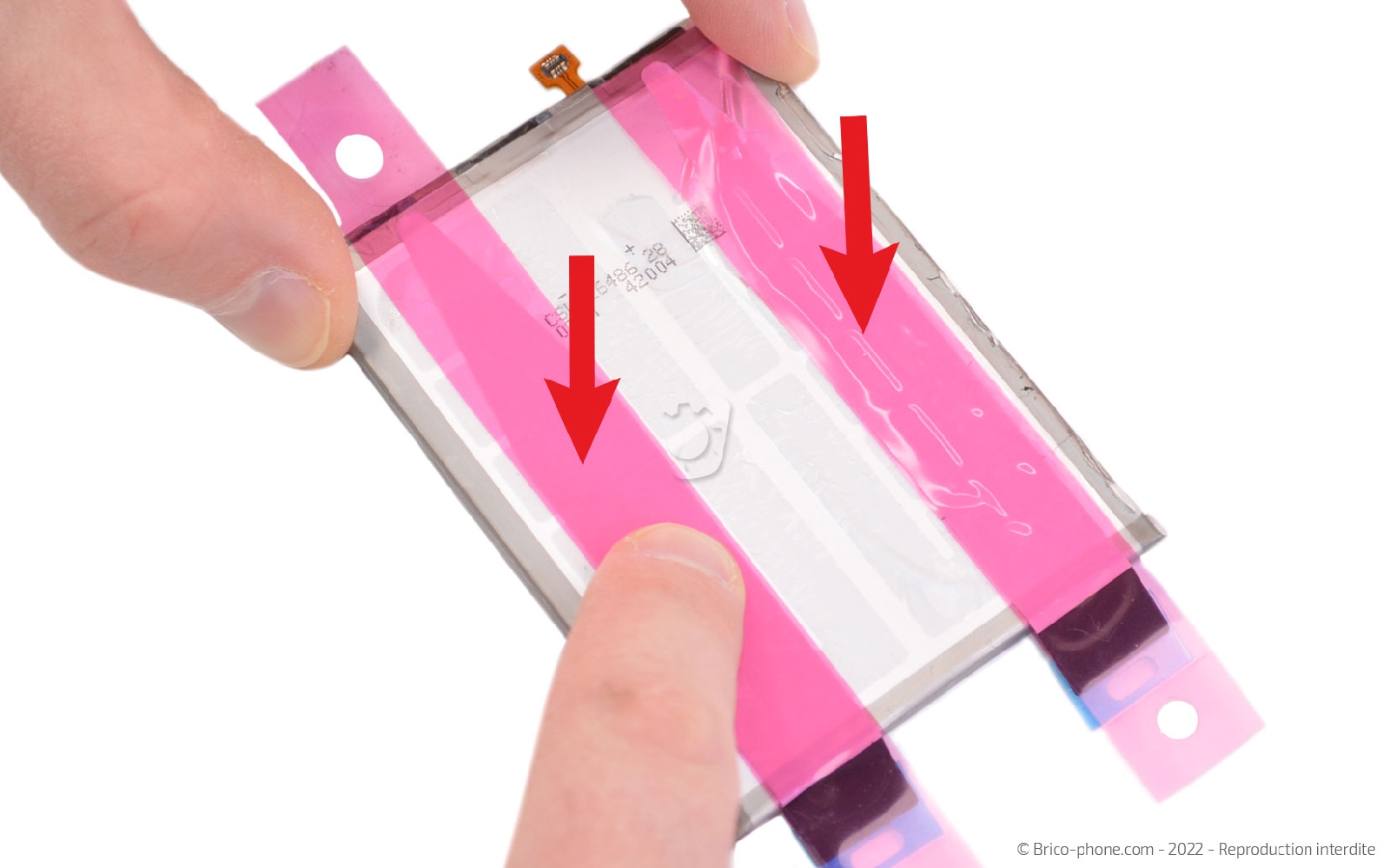

Ensuite à l'aide d'une paire de ciseaux, séparez les deux stickers. Puis, retirez la protection bleue afin de pouvoir coller le sticker au dos de la batterie.

Réitérez la manipulation avec le second sticker.

Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €

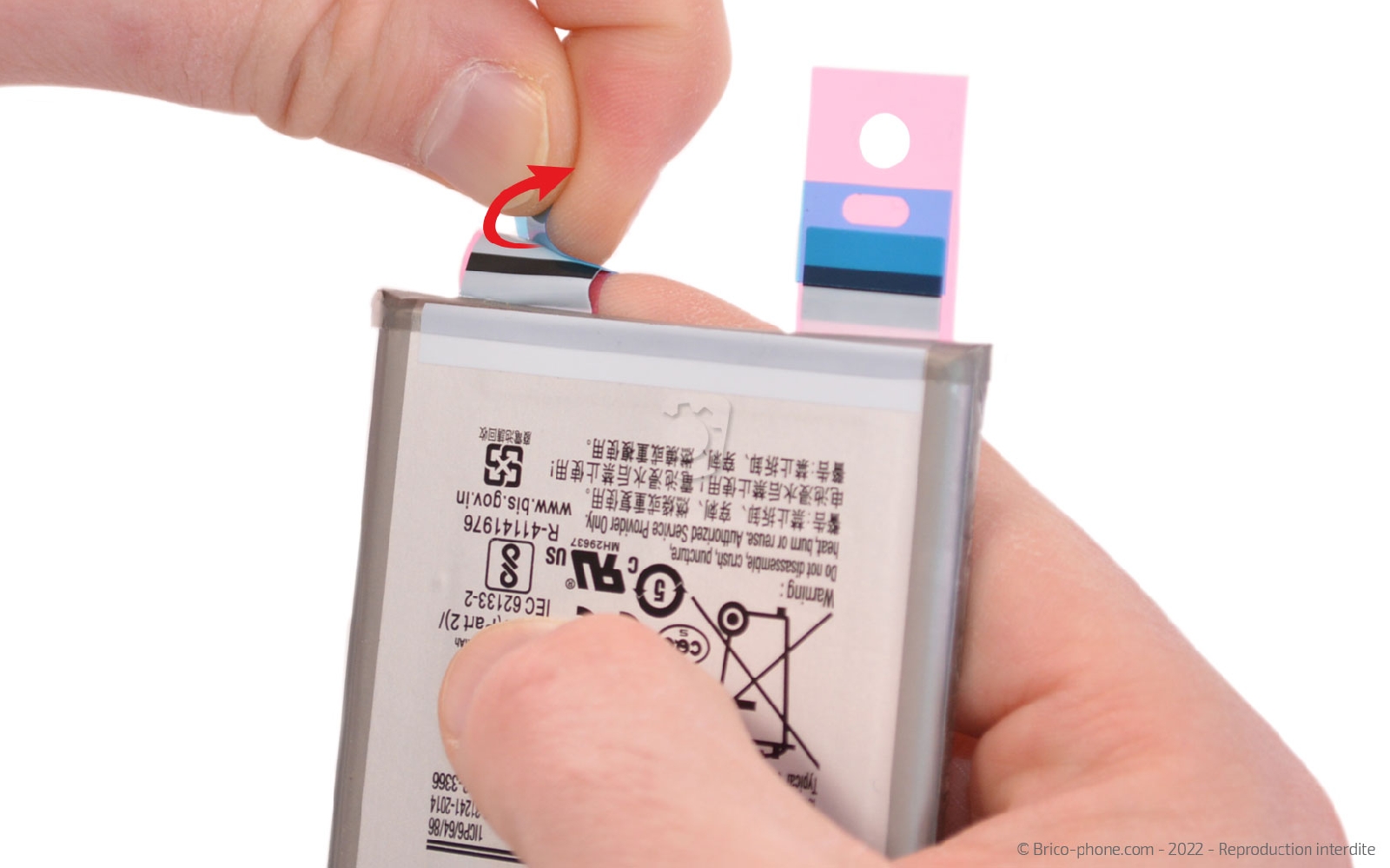

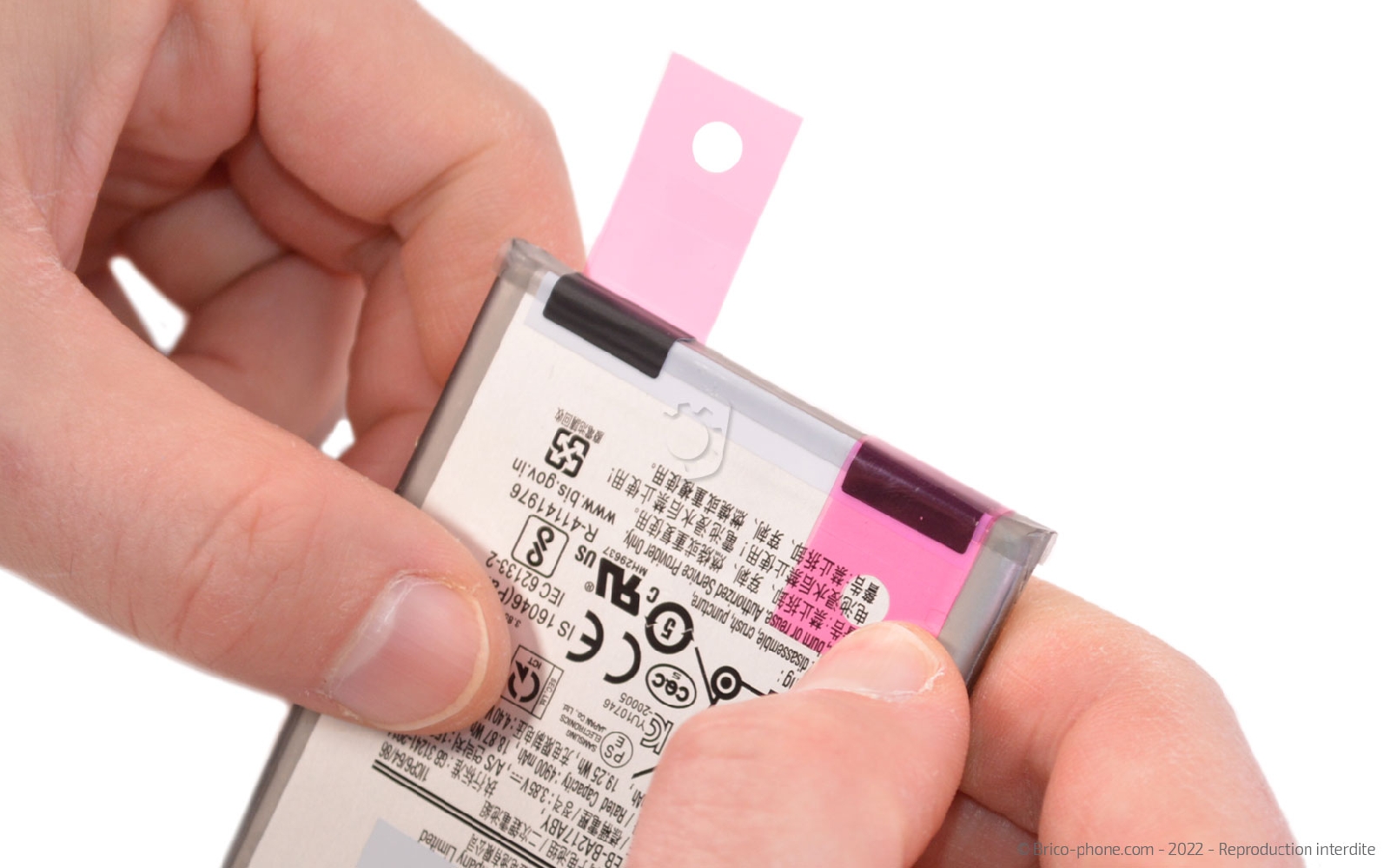

Le remontage : Refermer le téléphone

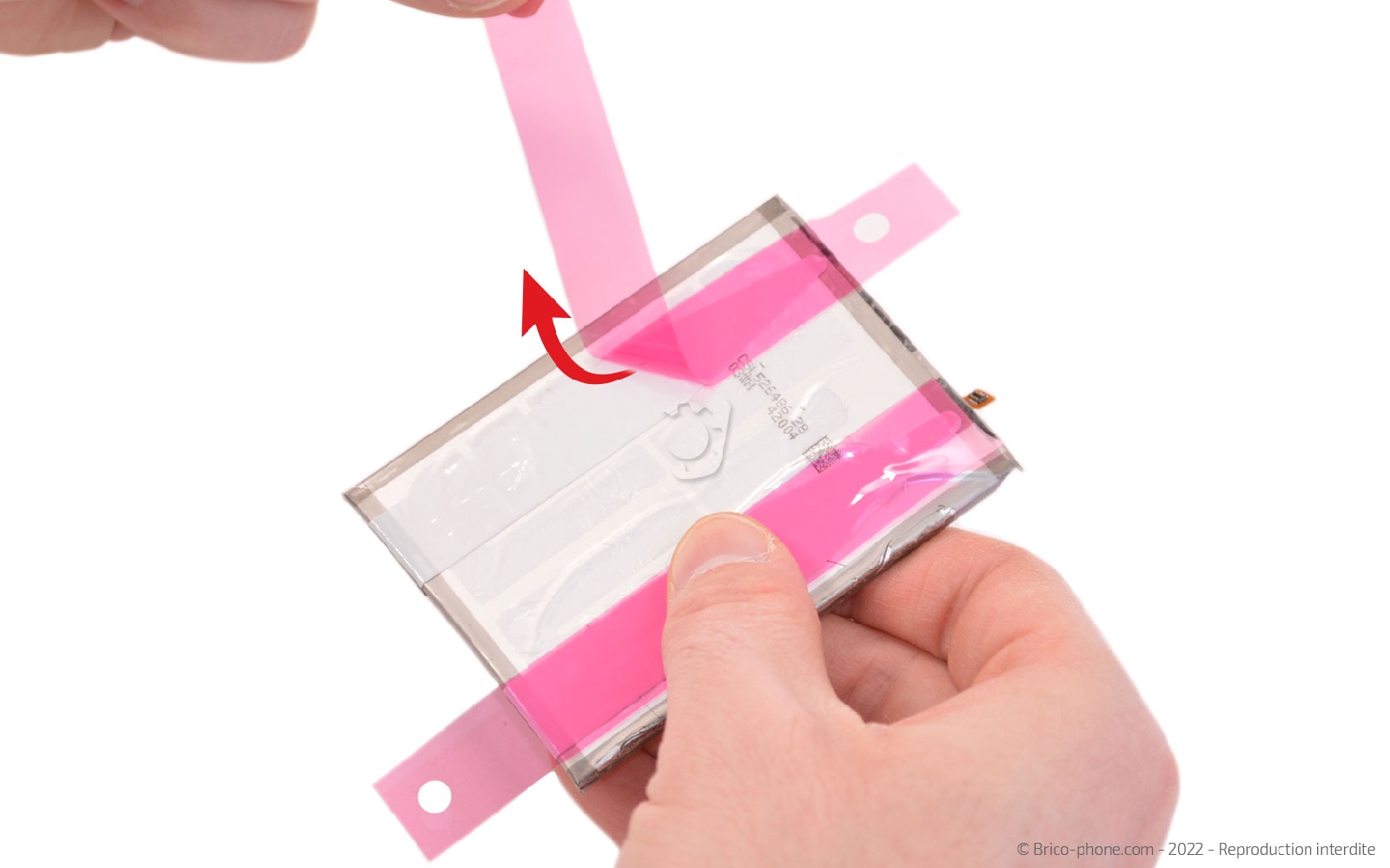

Ôtez les petites protections bleues avant de replier les languettes sur le devant de la batterie.

Enfin, retirez les films rose avant d'installer la batterie dans le nouveau bloc écran.

Ensuite, suivez les étapes de ce tutoriel dans le sens contraire pour refermer votre téléphone.
