Comment changer la vitre et le LCD ? sur Galaxy A04s

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 11/20
Galaxy A04s | Temps estimé : 45 min | Difficulté : 3/5

Vous avez cassé l'écran de votre Samsung Galaxy A04s et vous cherchez un guide de réparation ? Vous êtes bon endroit !
Ce tutoriel détaillé et illustré vous apprendra à changer vous-même la vitre et le LCD de votre smartphone.

Nous vous accompagnons pas à pas. vous retrouverez également tous les outils et pièces nécessaires sur notre site internet pour réaliser cette réparation.

En suivant ce guide de réparation, vous n'aurez pas besoin de plus d'une heure pour remplacer l'écran endommagé de votre appareil. Et si vous rencontrez une difficulté ou si vous avez un doute, notre équipe technique reste disponible par téléphone, chat et mail pour vous aider.

Diagnostic

›  Vitre avant brisée, rayée...
›  Affichage présentant des traits, tâches...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran compatible pour Samsung Galaxy A04s
25,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

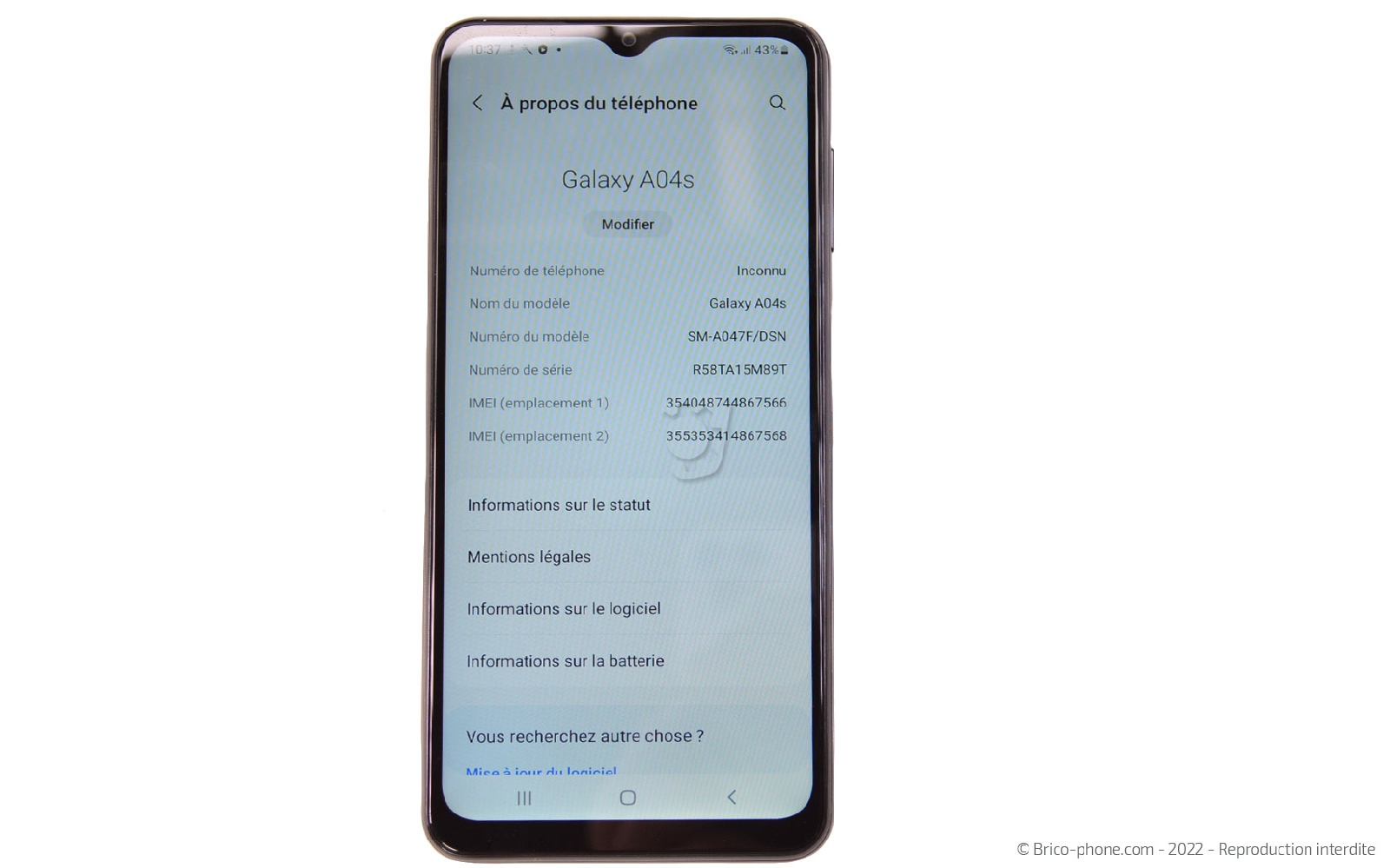

Avant toute chose, nous conseillons toujours de vérifier le modèle de votre appareil afin de suivre le bon tutoriel et de commander la bonne pièce détachée. Pour cela, il vous suffit de vous rendre dans la Rubrique A Propos du téléphone dans les paramètres ou de composer le *#06# pour obtenir un numéro IMEI à recopier sur notre site internet. Brico-phone se charge de vous indiquer votre modèle et les pièces détachées compatibles avec ce dernier.

Une fois la commande reçue, installez vous dans un endroit calme et dégagé avec tous les outils nécessaires à proximité. Vous pouvez alors commencer par éteindre votre Samsung Galaxy A04s.

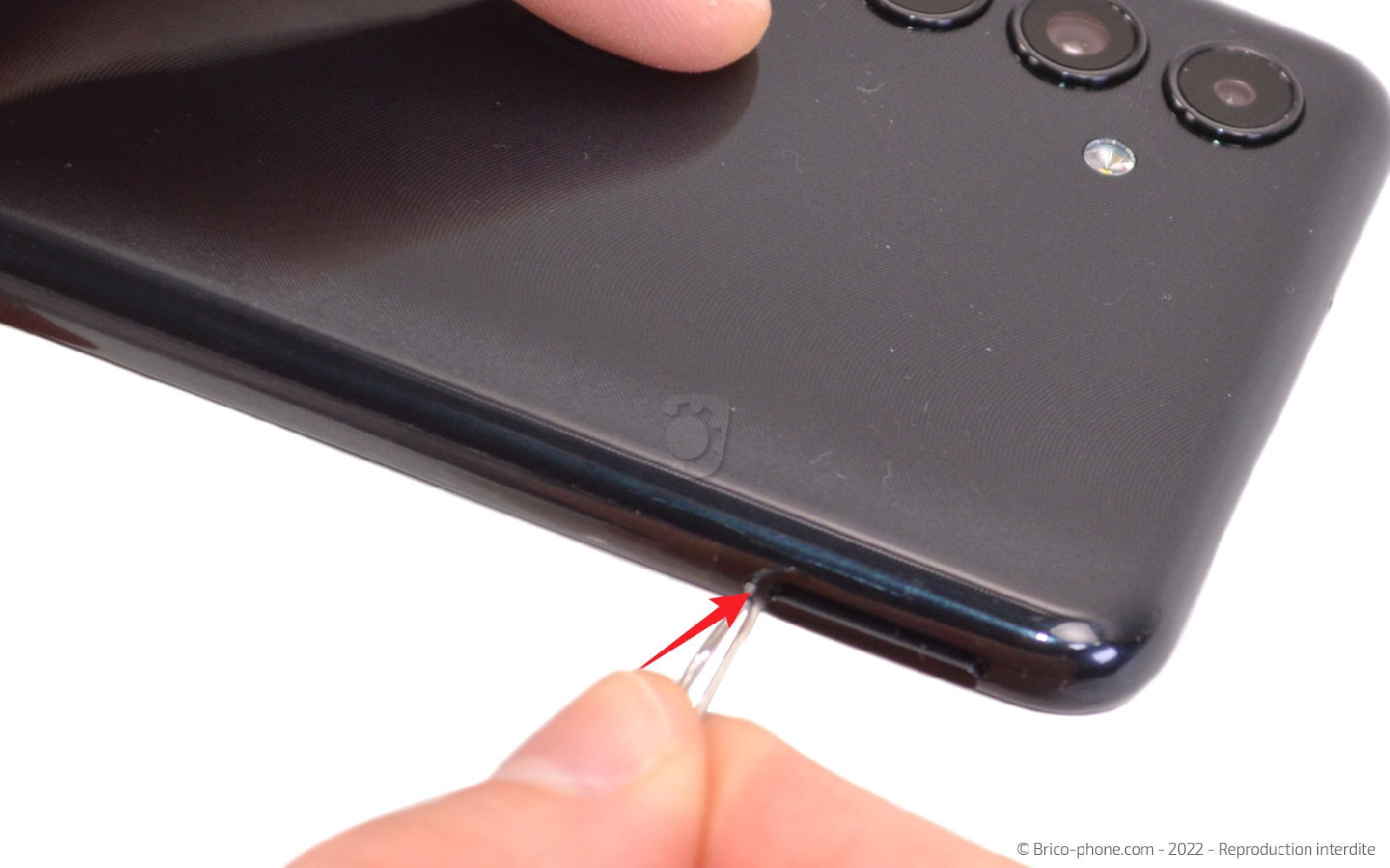

Etape 1 : Extraire le tiroir SIM
Insérez l'outil d'extraction dans le trou prévu dans le tiroir SIM pour l'éjecter du châssis.
Outils du kit utilisés
Outils du kit utilisés

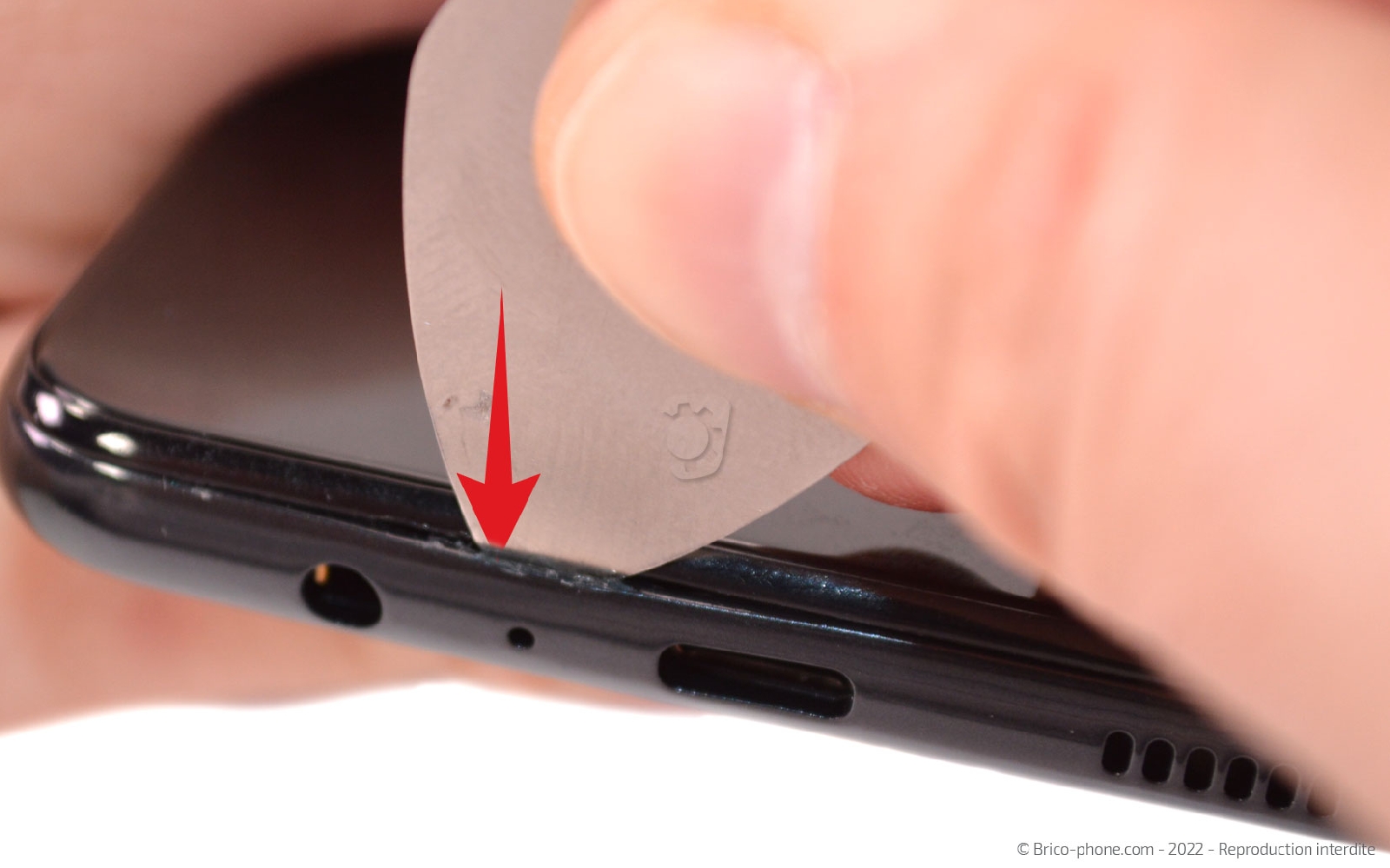

Etape 2 : Déclipser la coque arrière
Insérez le médiator en métal troué entre le châssis et la coque pour déclipser cette dernière.

Ensuite, glissez le levier en nylon sur tout le tour du téléphone pour détacher la coque arrière du châssis.
Outils du kit utilisés
Outils du kit utilisés

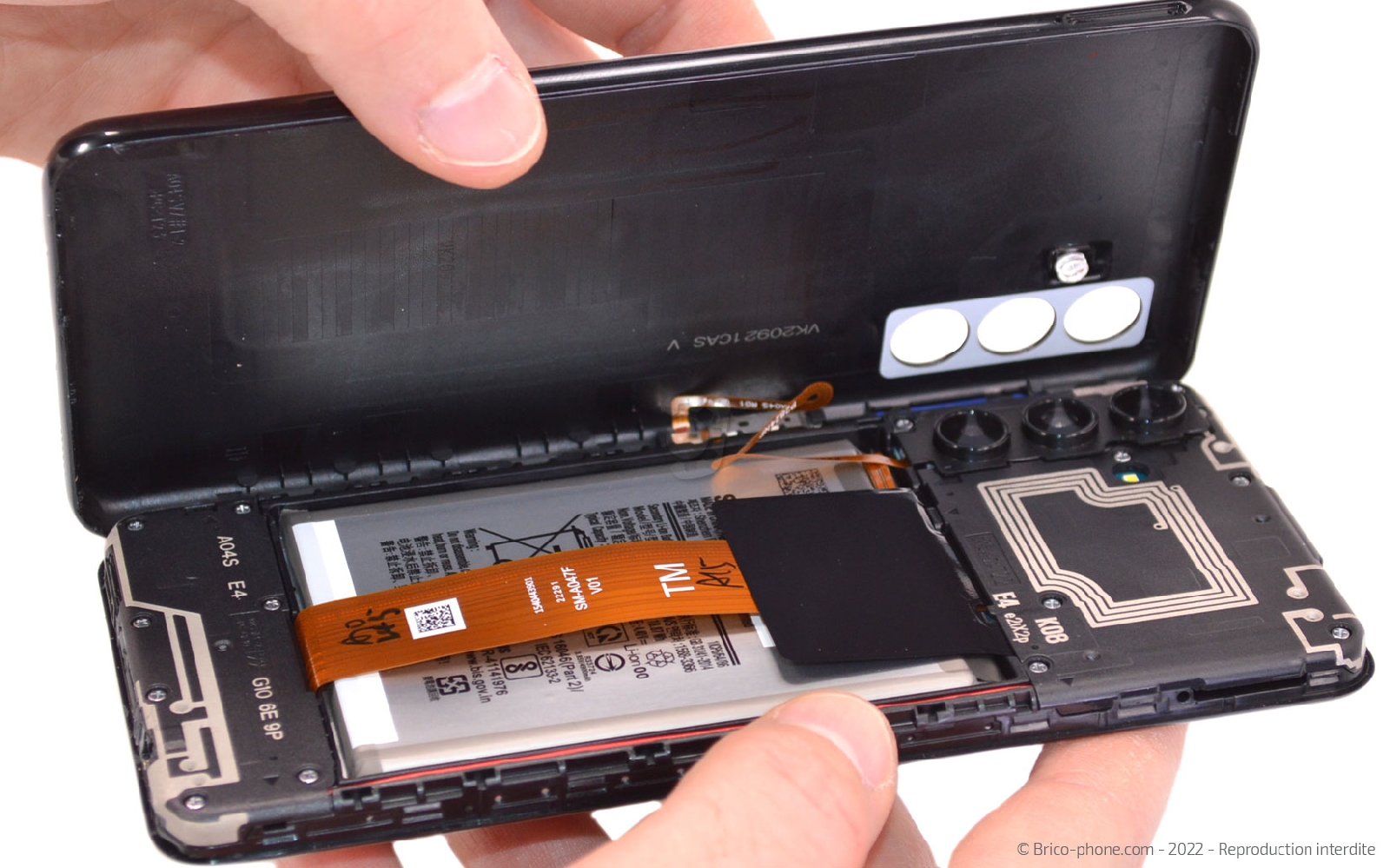

Etape 3 : Retirer les lentilles de protection
Ouvrez le téléphone comme un livre en basculant la coque arrière vers la gauche mais faites attention le lecteur d'empreintes est encore connecté au smartphone.

Soulevez le bloc des lentilles de protection avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Libérer la coque arrière

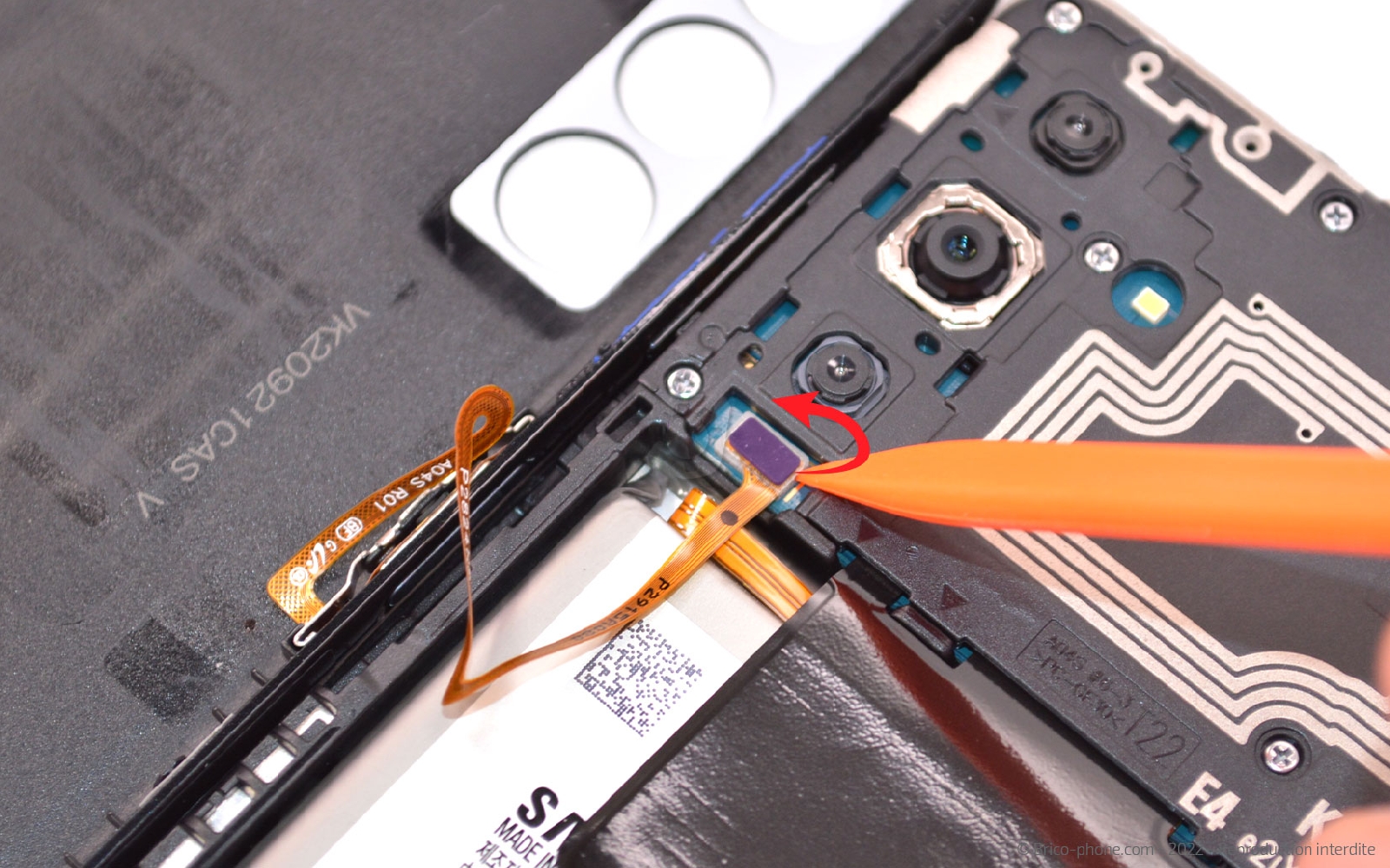

Déconnectez la nappe du lecteur d'empreintes avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Sortir le cache de protection de la carte mère
Munissez-vous du tournevis cruciforme pour extraire les 7 vis de la plaquette.

Insérez le levier dans l'emplacement prévu à droite de la carte mère pour détacher le composant du châssis.

Pour vous faciliter le remontage, utilisez le patron d'aide au montage offert avec votre commande afin de ne perdre ni pièce ni vis.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Déconnecter la batterie

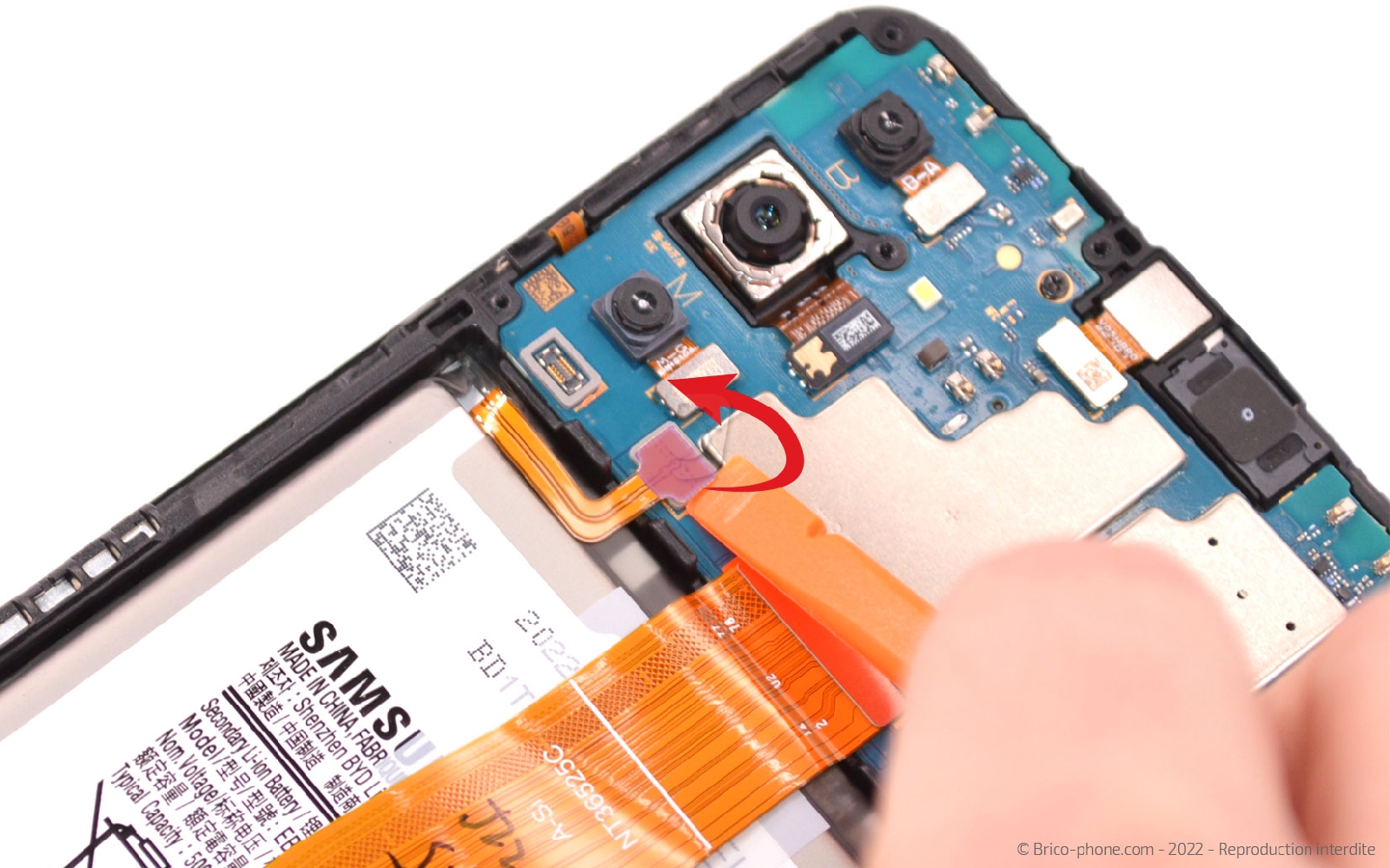

Débranchez la nappe de la batterie puis celle de l'écran.
Outils du kit utilisés
Outils du kit utilisés

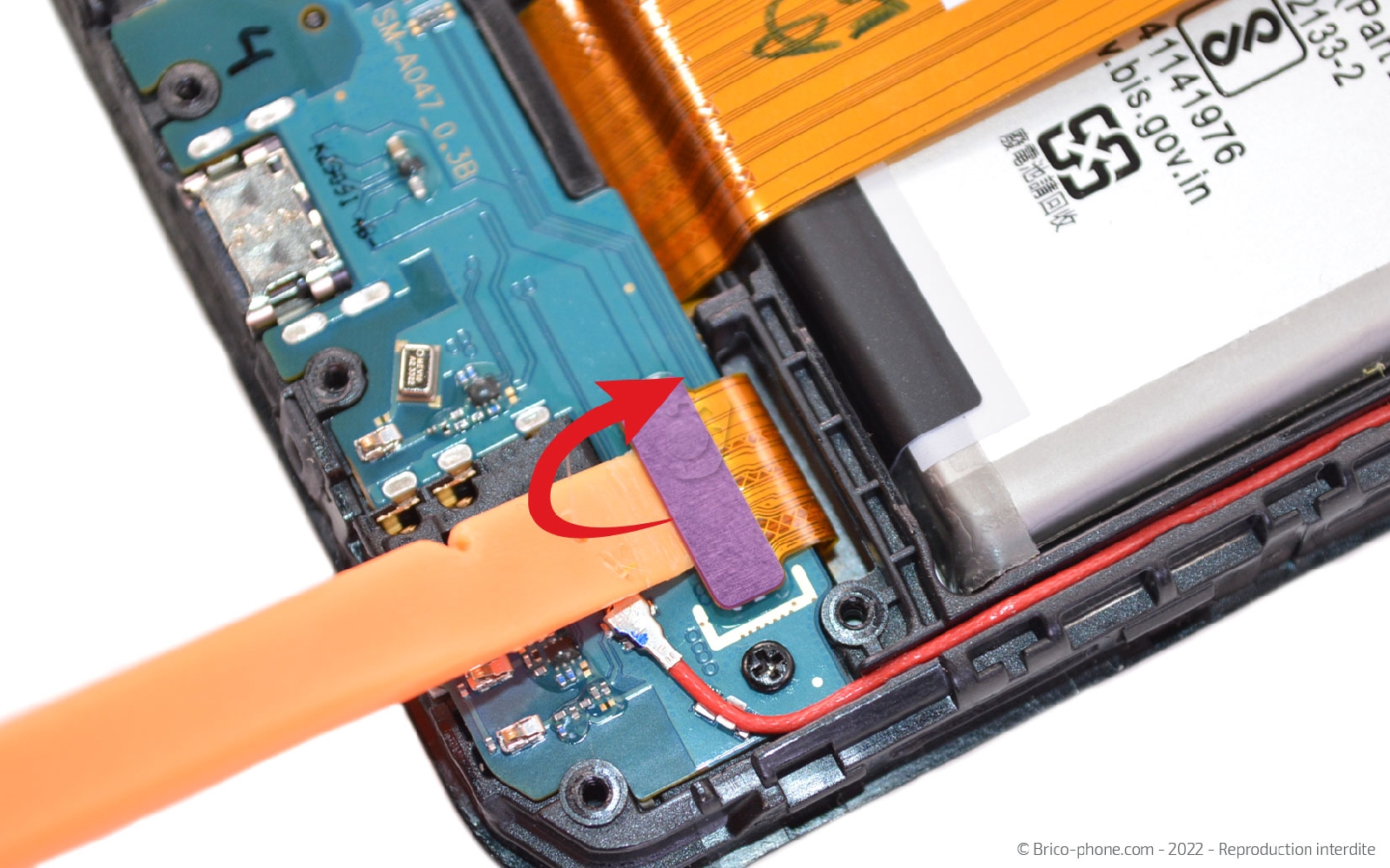

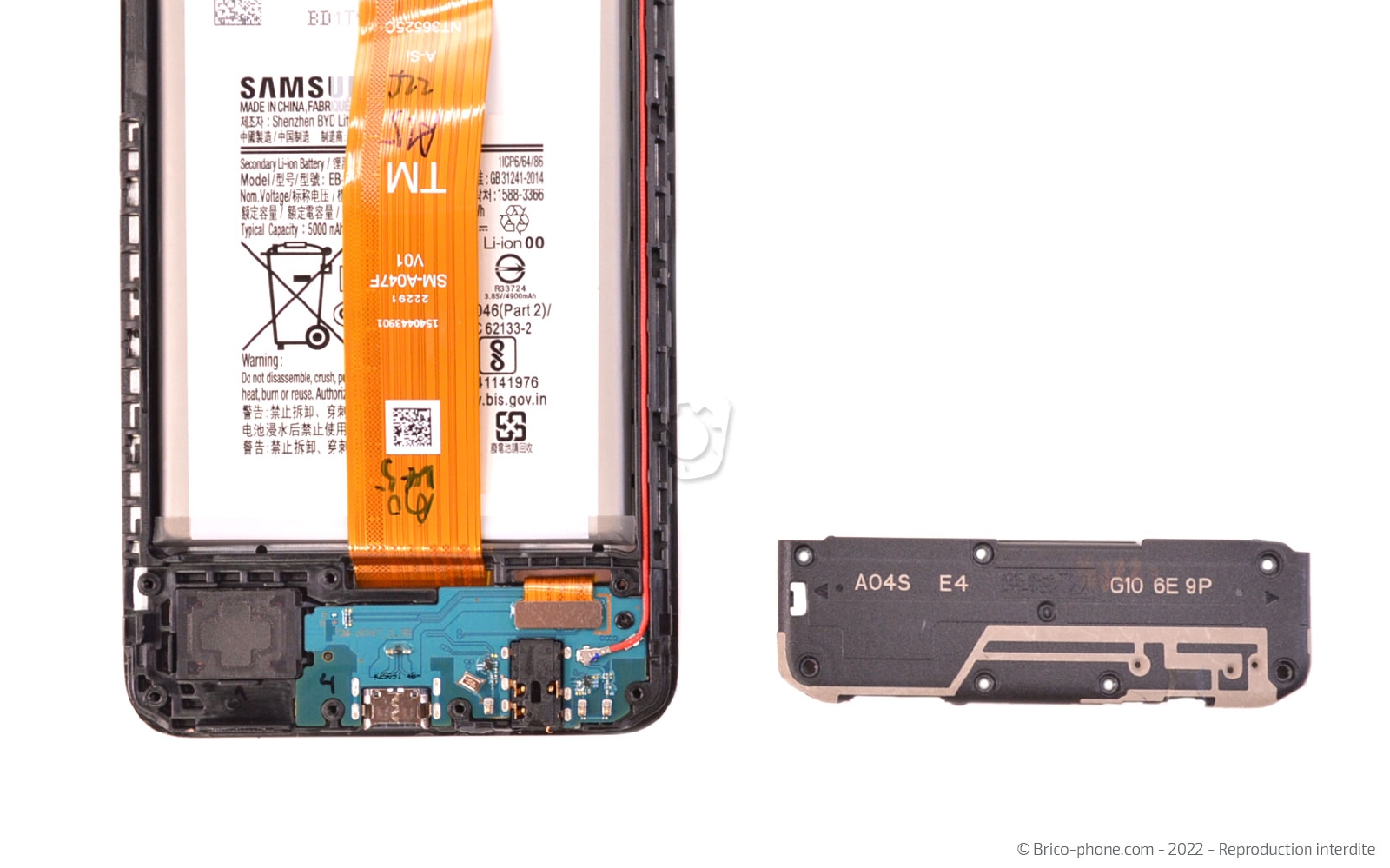

Etape 7 : Sortir le cache de protection de la partie inférieure

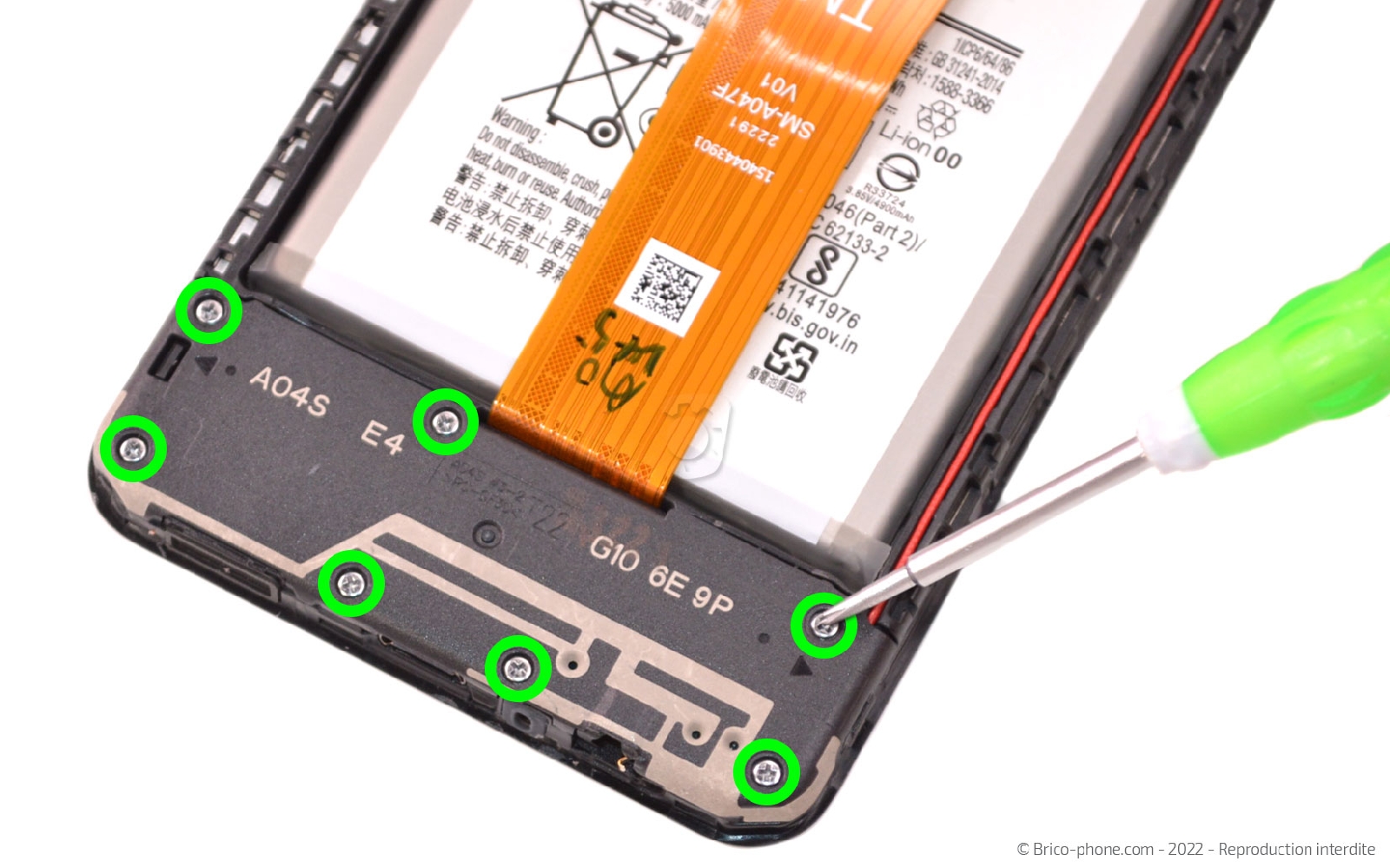

Attaquons-nous à la partie basse du téléphone en retirant les 7 vis cruciformes de la plaquette de protection.

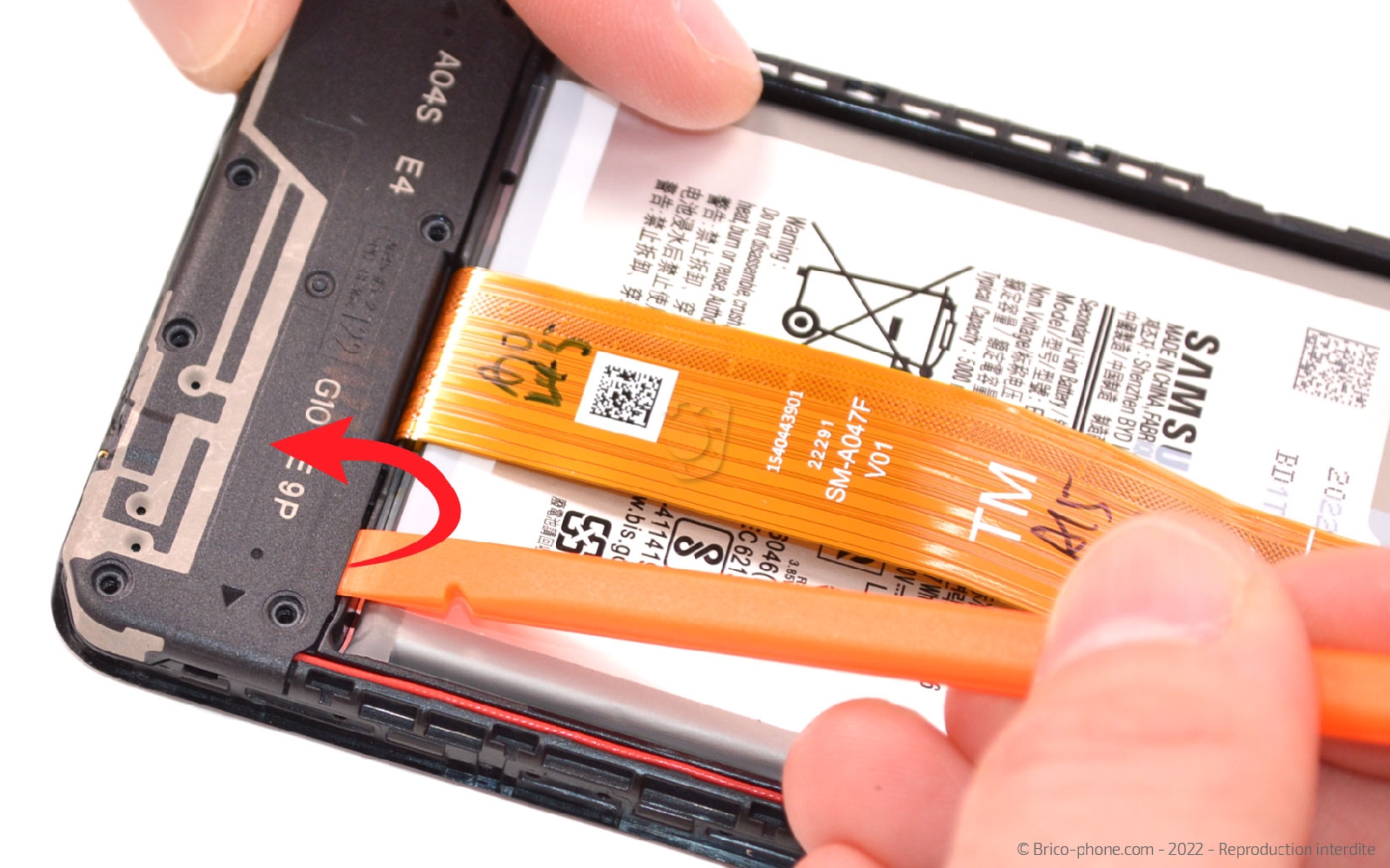

Insérez le levier dans la fente située à droite du téléphone pour déclipser e composant.

Toujours avec le même ustensile, déconnectez la seconde nappe de l'écran.
Outils du kit utilisés
Outils du kit utilisés

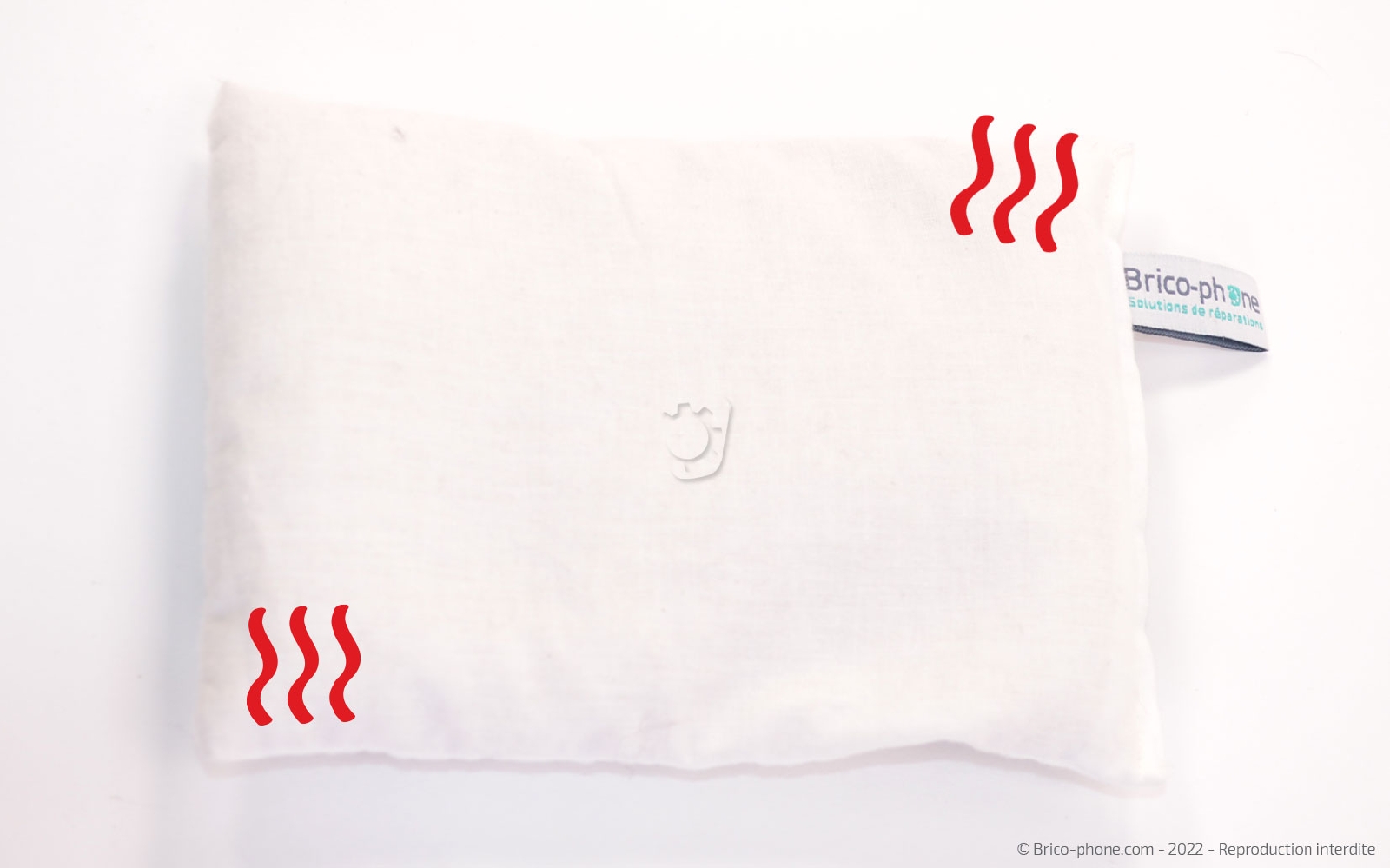

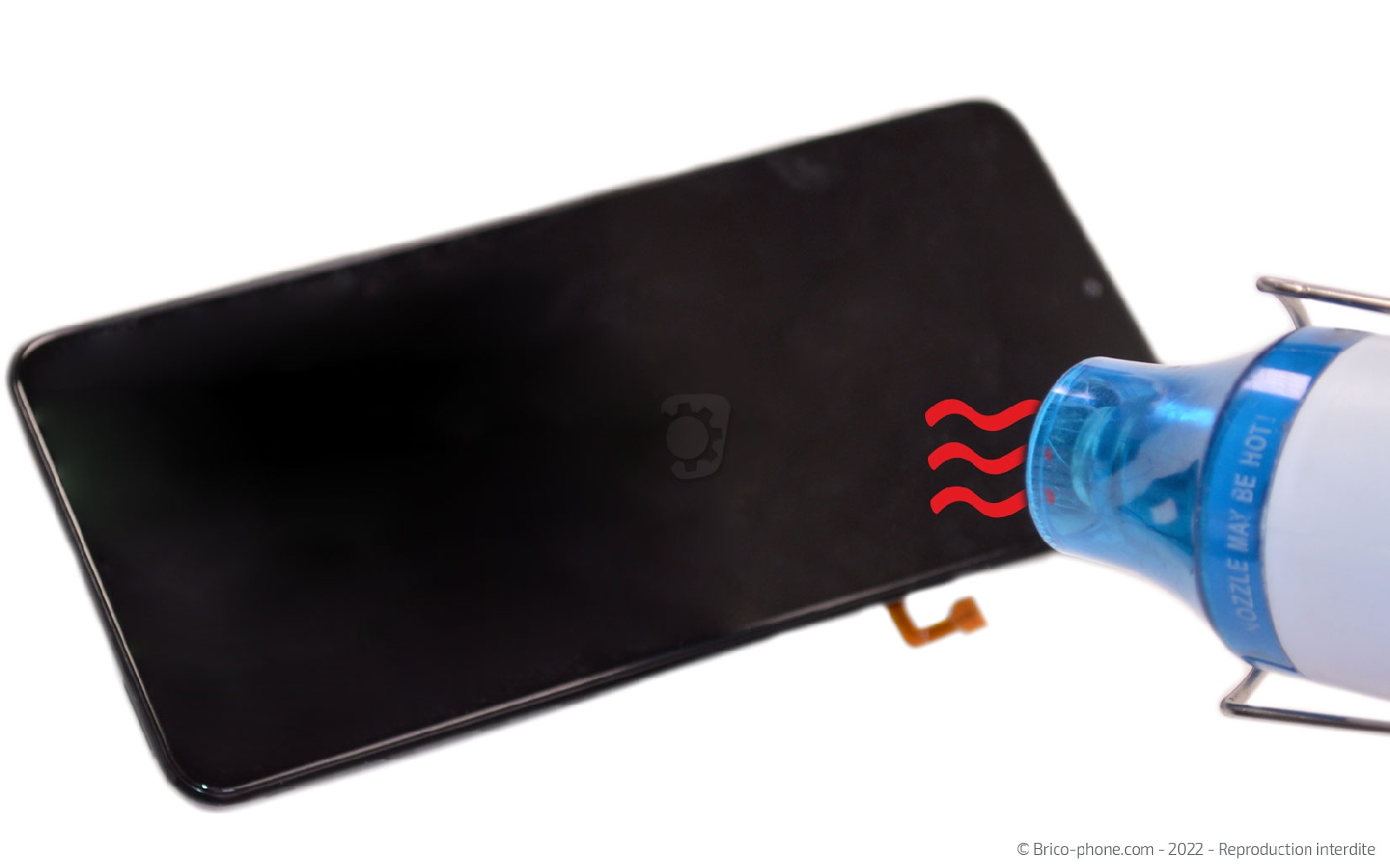

Etape 8 : Chauffer l'écran
Aidez-vous du coussin chauffant ou du décapeur thermique pour chauffer l'écran afin de ramollir le joint soudant l'écran au châssis.

Pour le coussin chauffant, il vous suffit de le passer au préalable au micro-ondes environ 2 minutes et de le déposer sur la façade avant du téléphone une trentaine de seconde.

En ce qui concerne le décapeur thermique ou alors un sèche-cheveux, il vous suffit de l'allumer de le passer sur tout le contour de la vitre avant.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

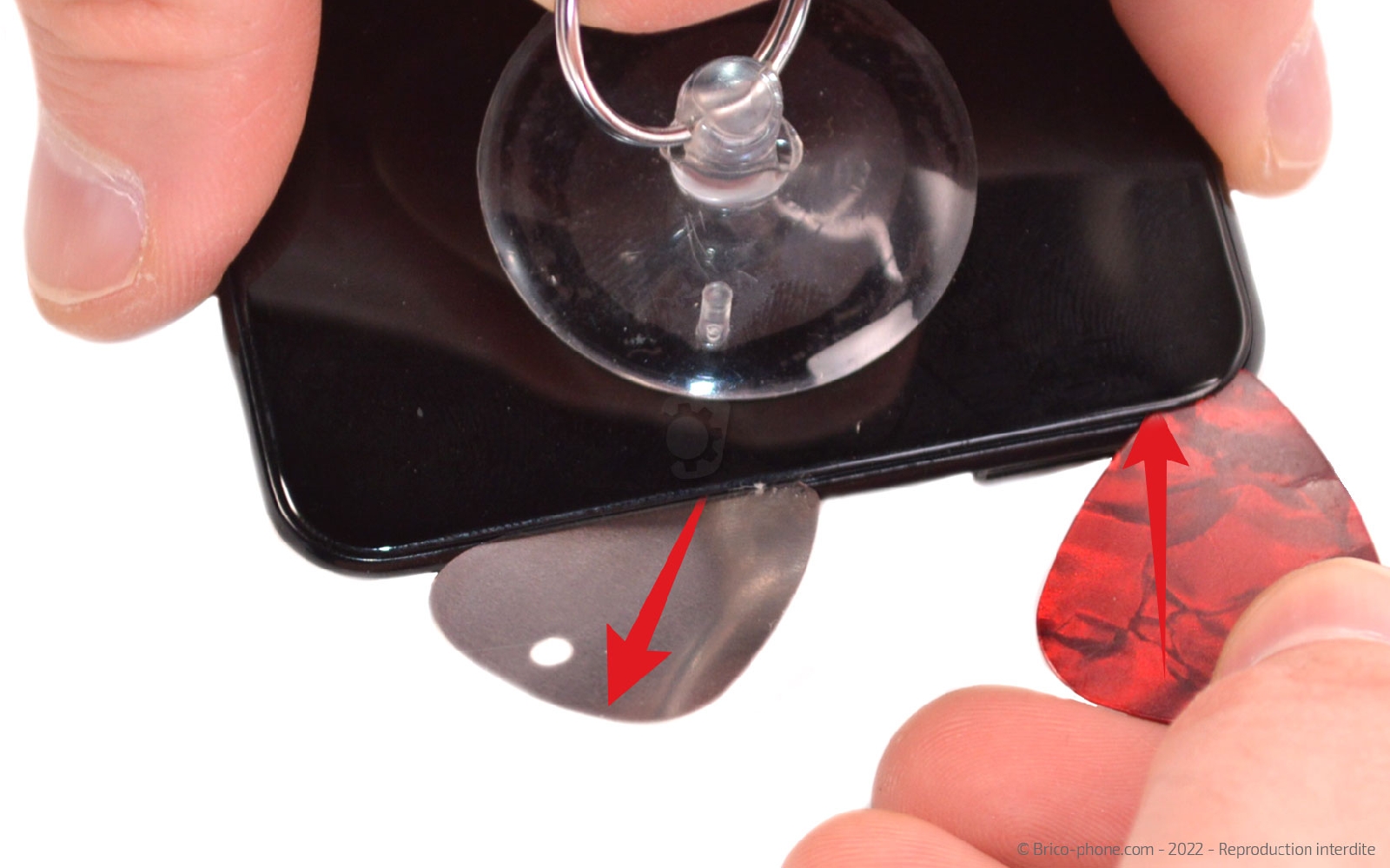

Etape 9 : Détacher l'écran du châssis

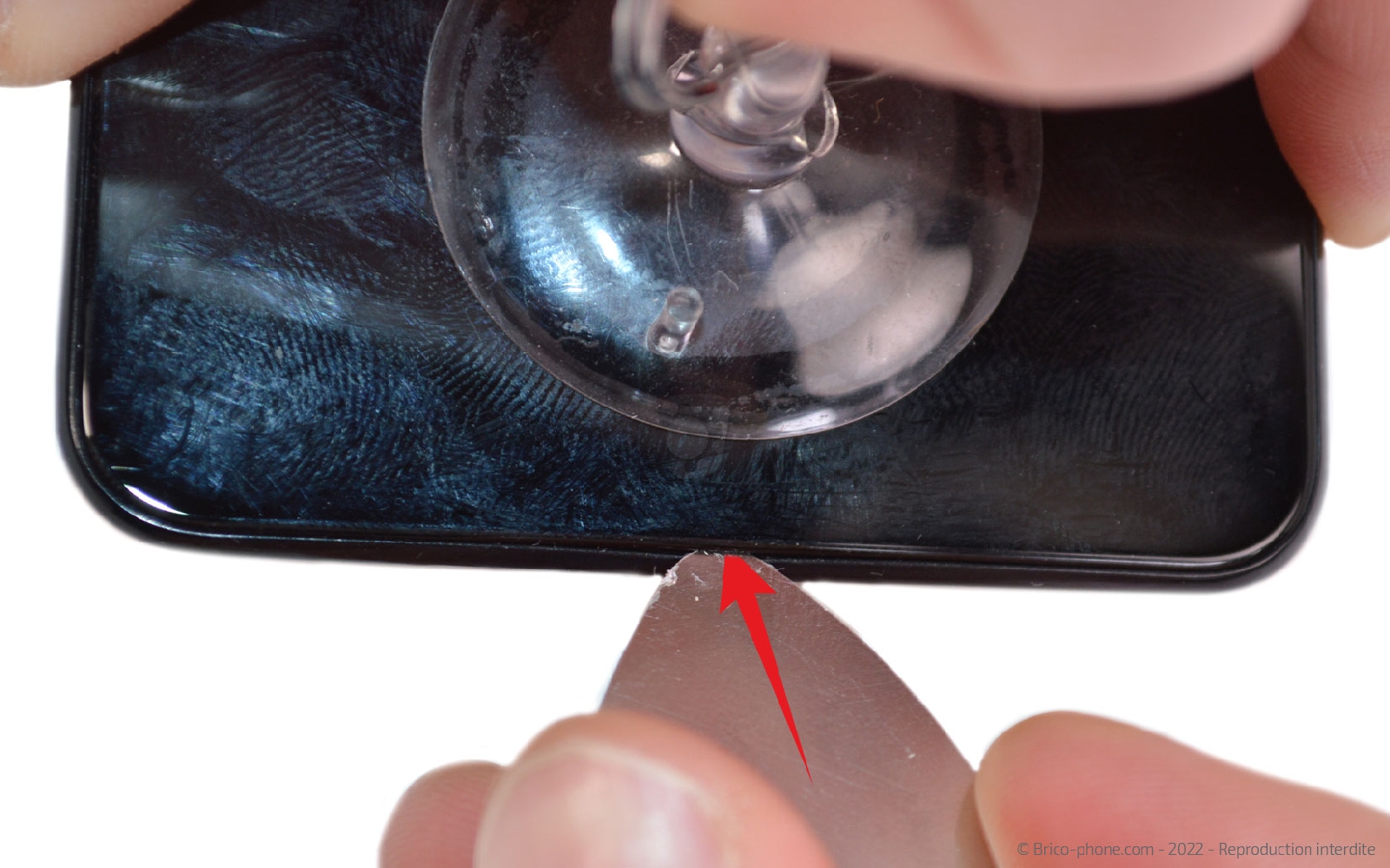

Disposez la ventouse sur le bas de l'écran afin de pouvoir soulever légèrement l'écran et insérez le médiator en métal entre ce dernier et le châssis.

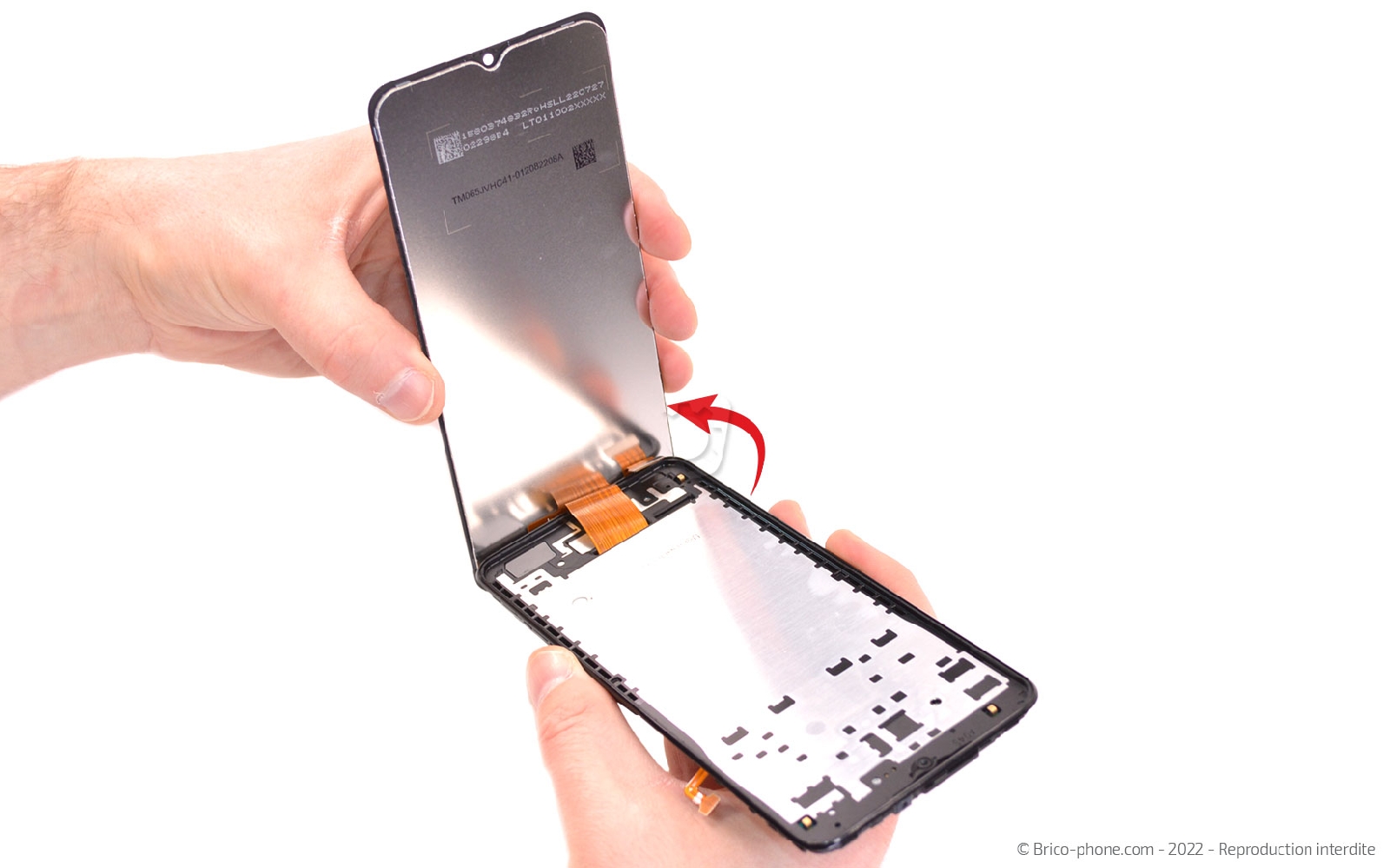

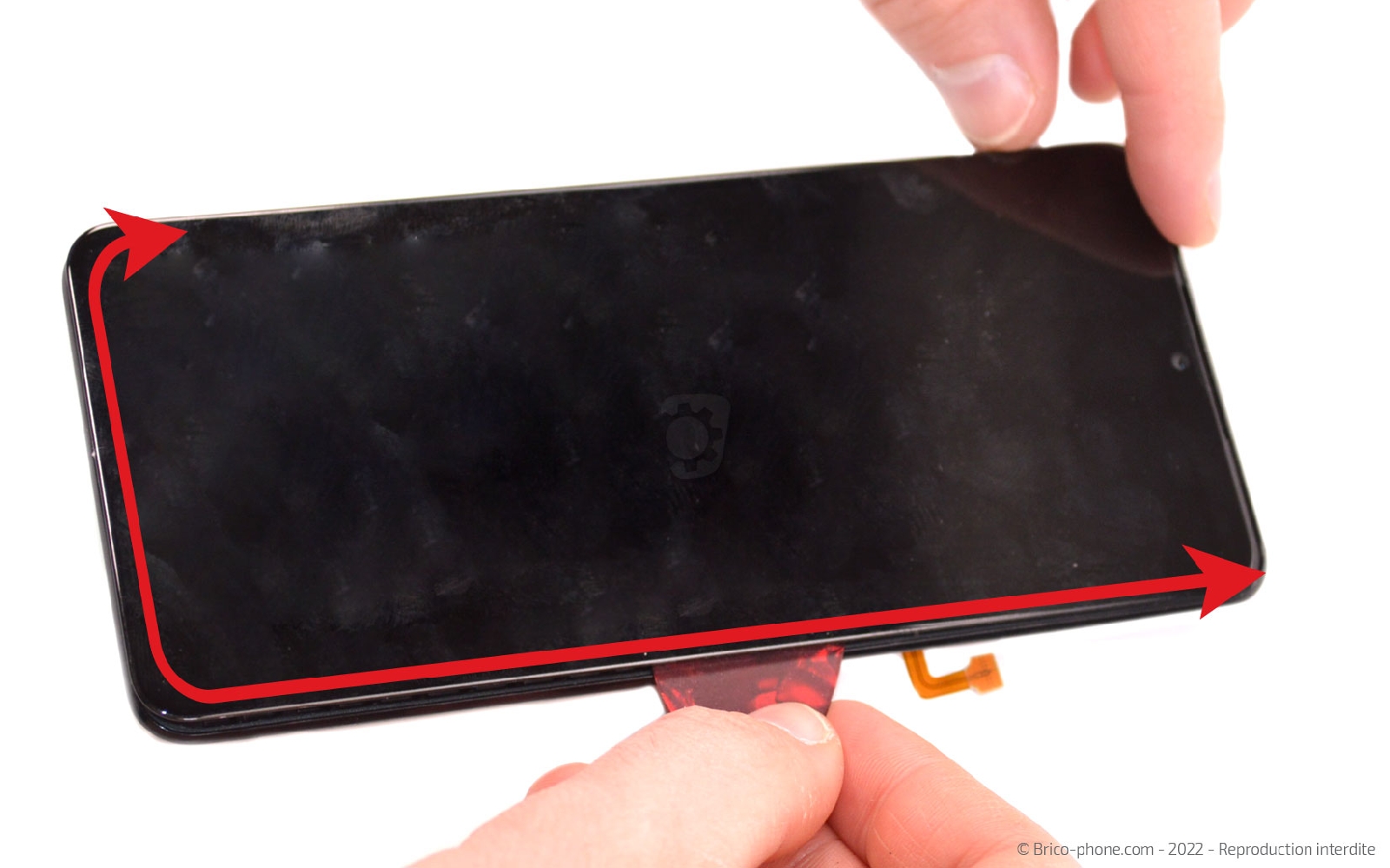

Remplacez le médiator par ceux en plastique pour continuer le décollage. Faites les glisser tout autour du téléphone puis sortez l'écran du châssis.
Outils du kit utilisés
Outils du kit utilisés

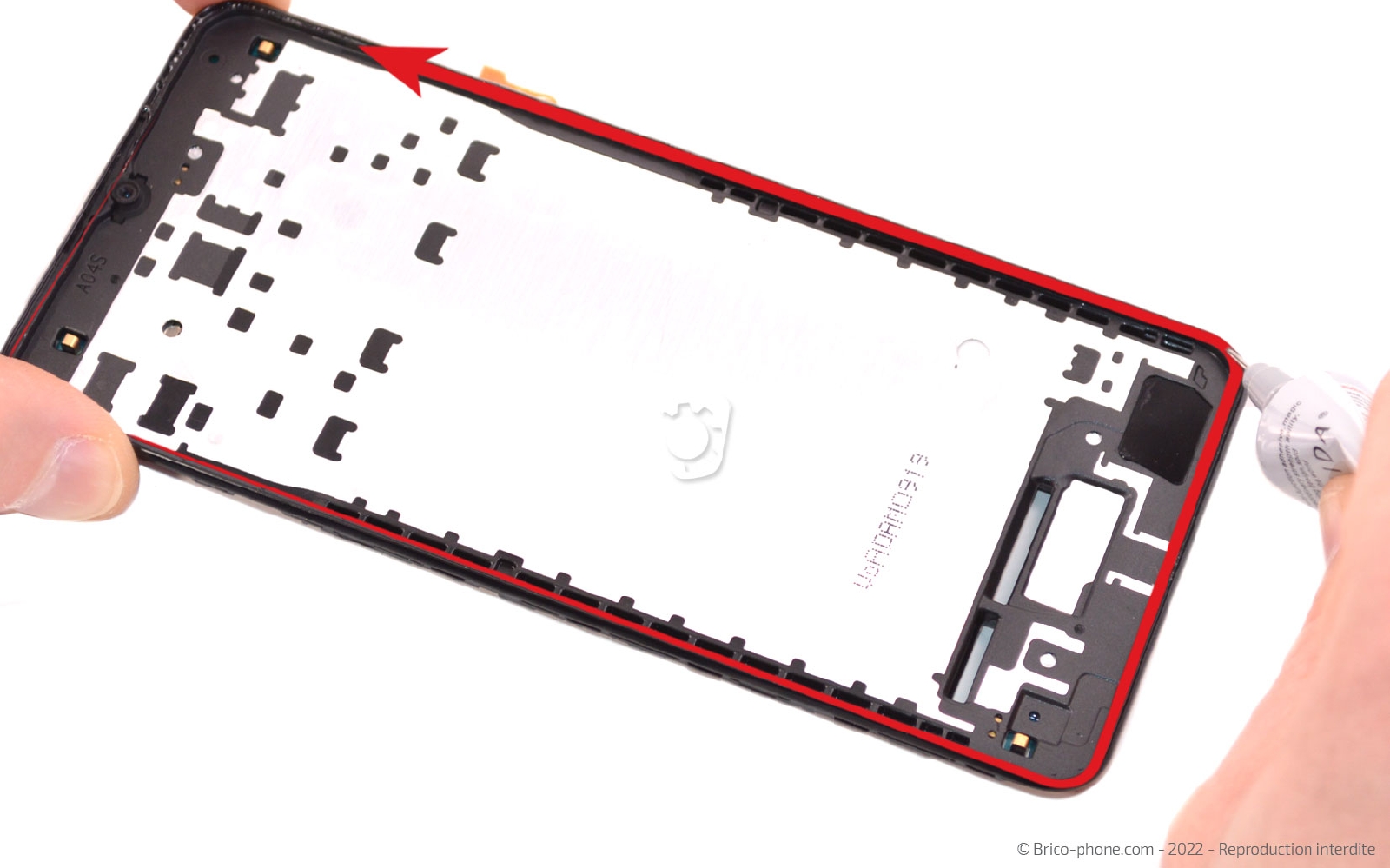

Le remontage : Coller le nouvel écran
Testez le nouvel écran avant de le coller. Pour cela, installez-le et connectez-le ainsi que la batterie et allumez votre téléphone pour vérifier qu'il fonctionne.

Ensuite, pour réellement installer le nouvel écran, appliquez un filet de colle B-7000 sur tout le contour du châssis.

Retirez le sticker bleu et collez les nappes au dos de l'écran. Passez les nappes dans le châssis et placez l'écran correctement.

Enfin, laissez sécher la colle pendant environ une heure. Pour cela, disposez le téléphone sous de gros livres ou sous presse à l'aide de pinces.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
Le remontage : Refermer le téléphone
Remontez votre téléphone en suivant les étapes du démontage dans le sens contraire.

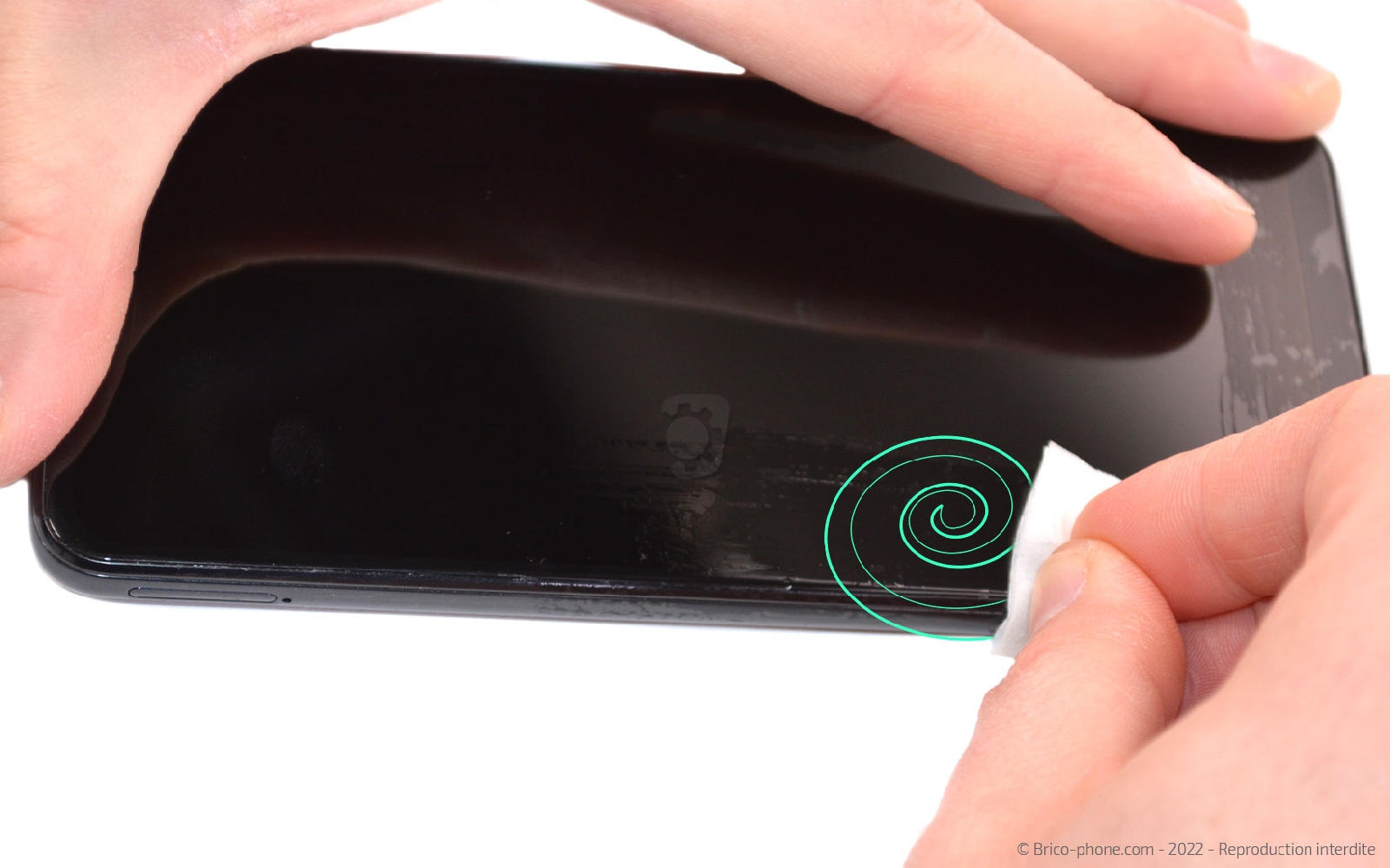

Si nécessaire, nettoyez l'écran avec une lingette imbibée pour retirer les résidus de colle.
Outils optionnels
Outils optionnels
Lingettes nettoyantes - 2 lingettes (une sèche et une imbibée)
0,49 €
