Comment changer le connecteur de charge ? sur Galaxy A04s

Temps estimé : 25 min
Difficulté : 2/5
Note de réparabilité : 14/20
Galaxy A04s | Temps estimé : 25 min | Difficulté : 2/5

Vous rencontrez des problèmes de charge ou de son dans vos écouteurs ? Vous avez certainement besoin de remplacer le connecteur de charge de votre Samsung Galaxy A04s, alors nous sommes là pour vous !

Notre site internet est spécialement conçu pour vous aider à réparer votre téléphone, et nous vous proposons un tutoriel pour vous guider étape par étape. Il vous explique comment procéder pour réussir cette réparation grâce à des étapes détaillées et illustrées.

Vous trouverez sur Brico-phone tous les outils et les pièces dont vous avez besoin pour remplacer le dock de votre Samsung Galaxy A04s.

Diagnostic

›  Problème avec la prise de charge
›  Problème avec la prise jack

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C compatible pour Samsung Galaxy A04s
17,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

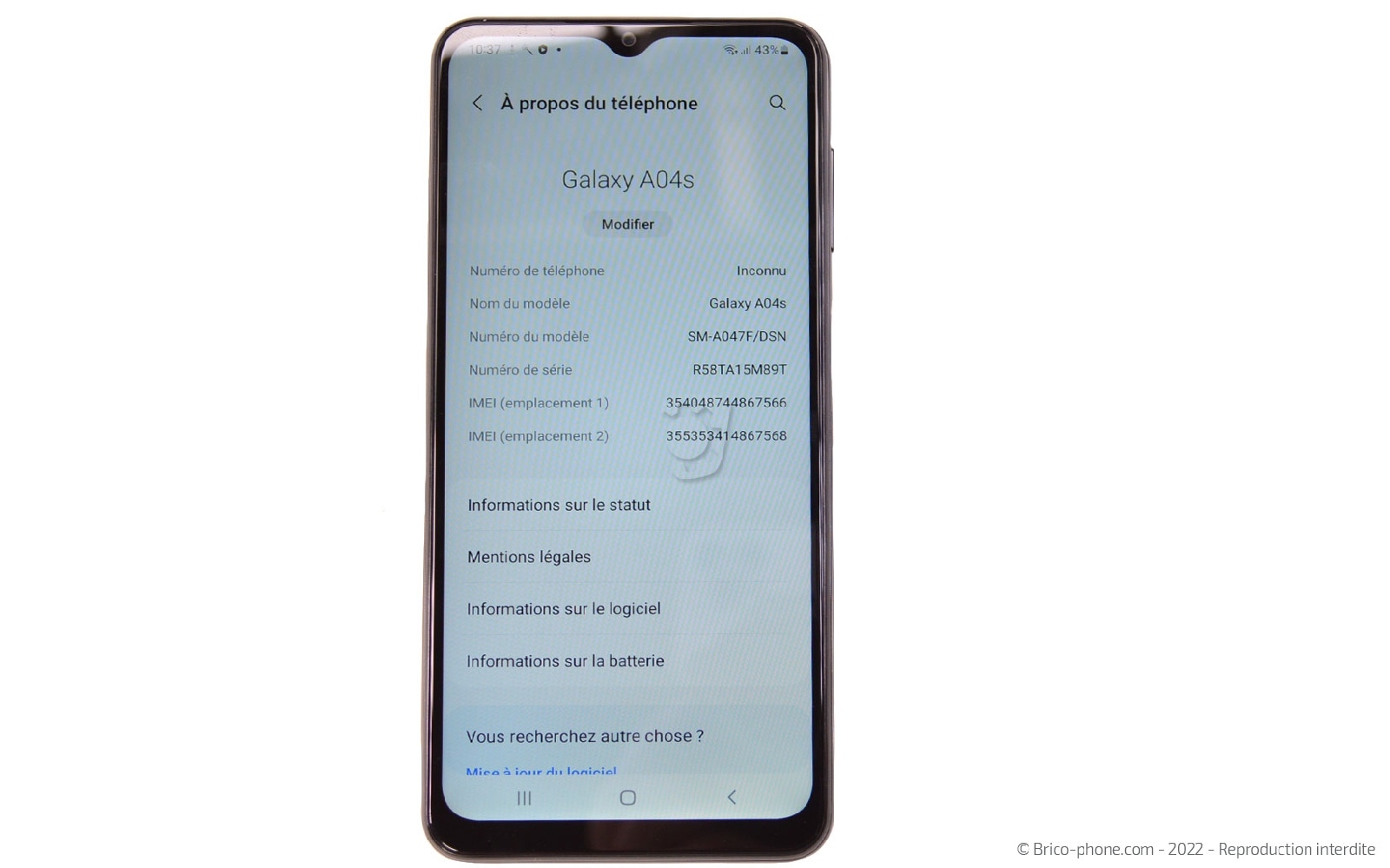

Avant toute chose, nous conseillons toujours de vérifier le modèle de votre appareil afin de suivre le bon tutoriel et de commander la bonne pièce détachée. Pour cela, il vous suffit de vous rendre dans la Rubrique A Propos du téléphone dans les paramètres ou de composer le *#06# pour obtenir un numéro IMEI à recopier sur notre site internet. Brico-phone se charge de vous indiquer votre modèle et les pièces détachées compatibles avec ce dernier.

Une fois la commande reçue, installez vous dans un endroit calme et dégagé avec tous les outils nécessaires à proximité. Vous pouvez alors commencer par éteindre votre Samsung Galaxy A04s.

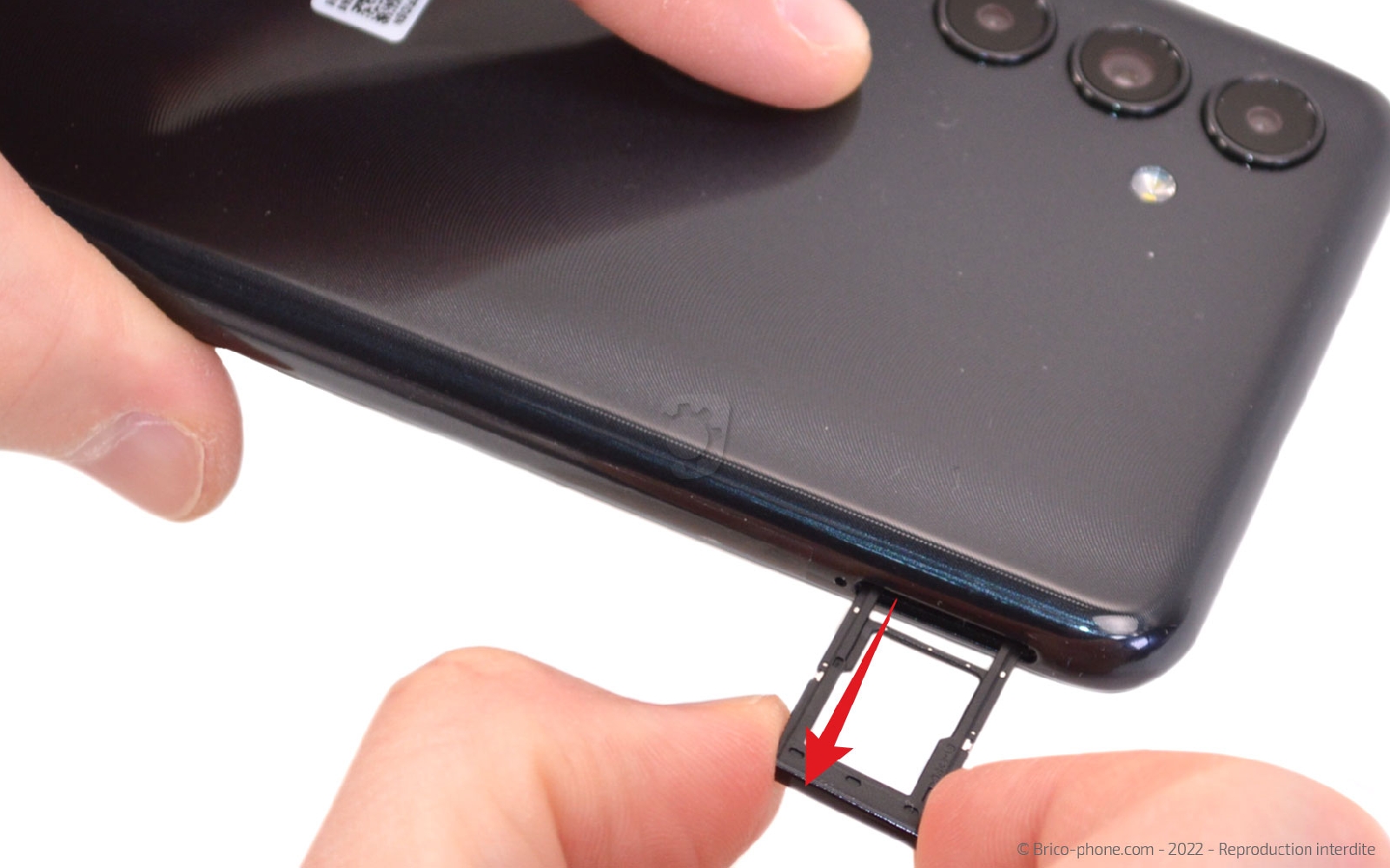

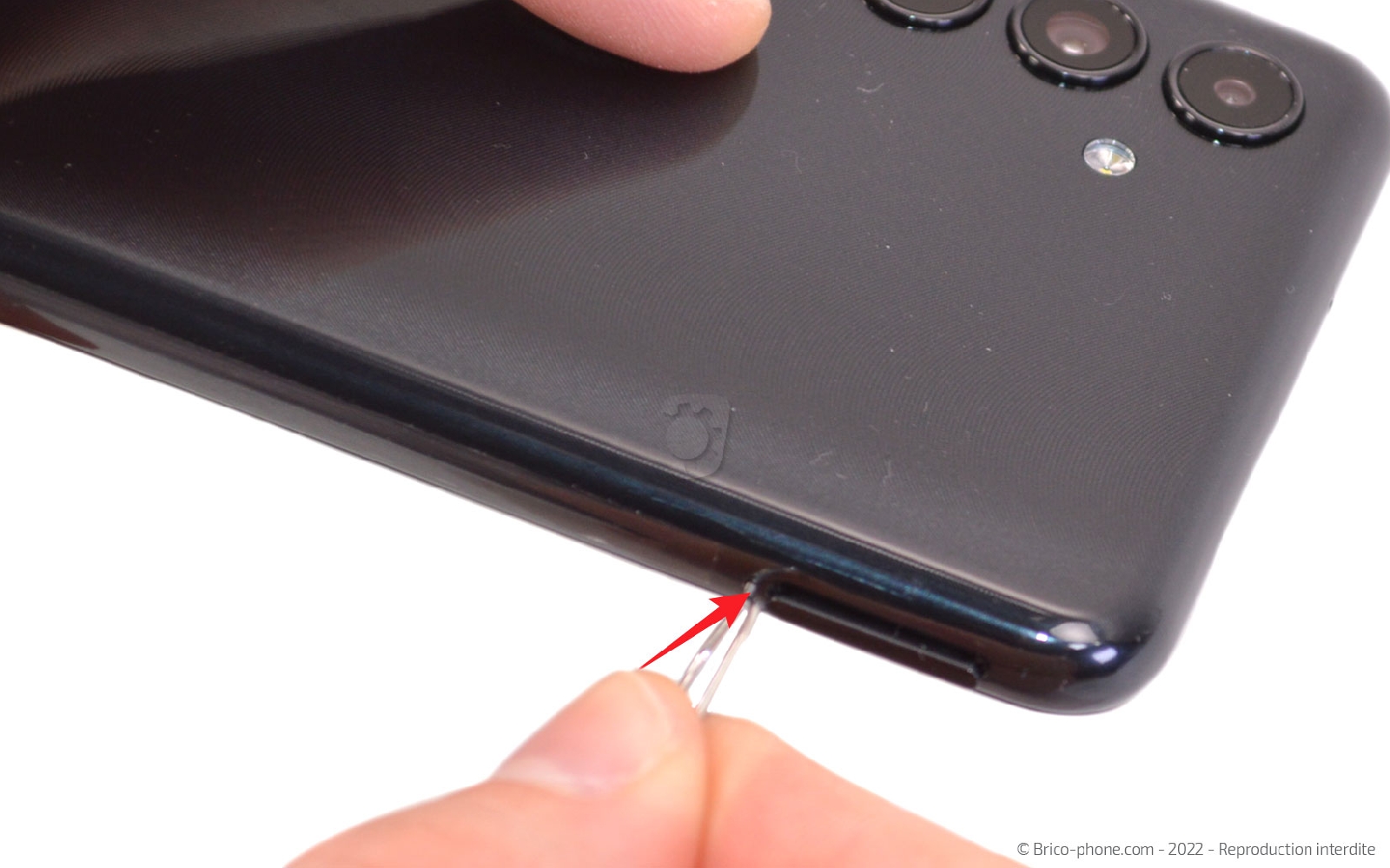

Etape 1 : Extraire le tiroir SIM

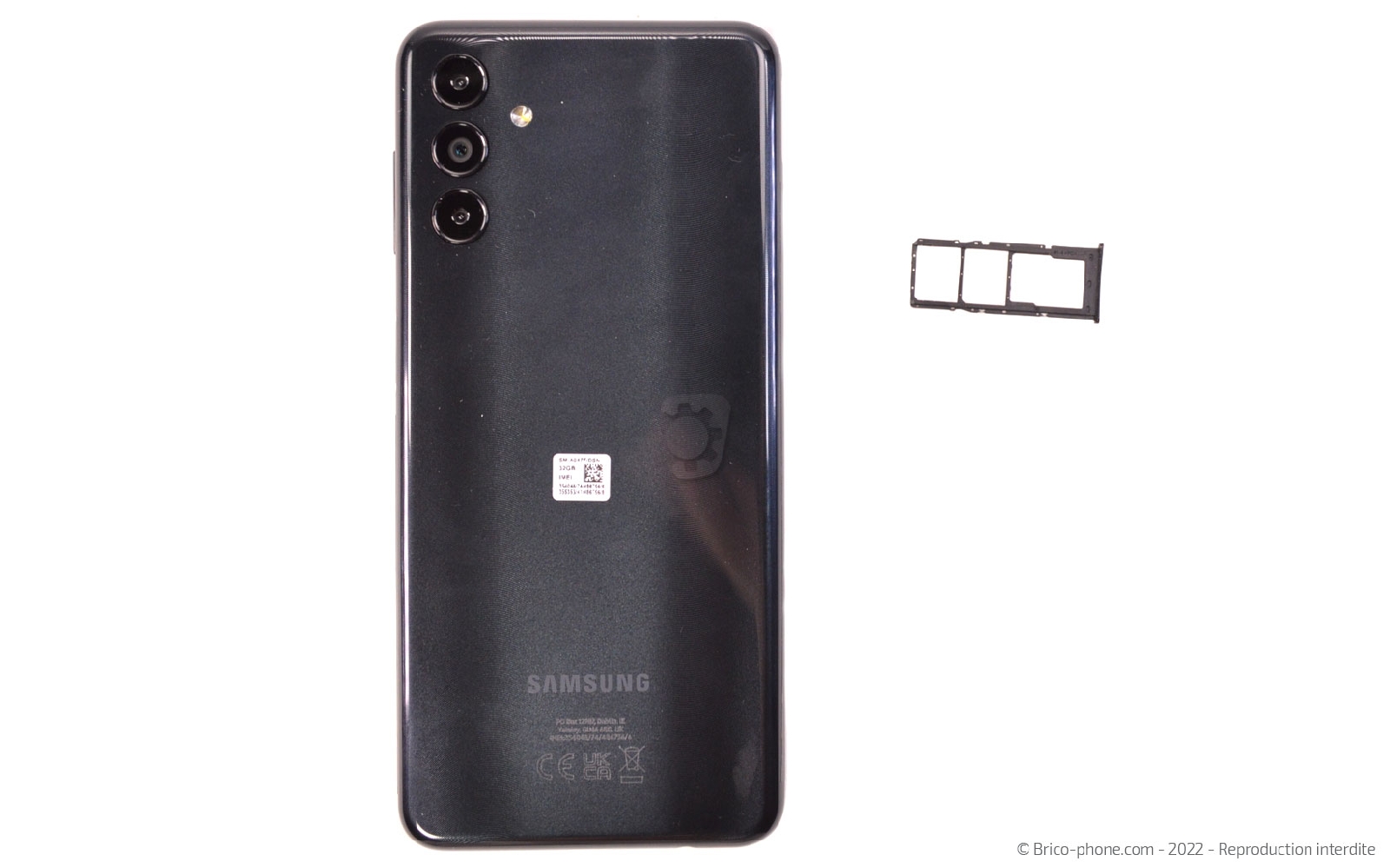

Insérez l'outil d'extraction dans le trou prévu dans le tiroir SIM pour l'éjecter du châssis.
Outils du kit utilisés
Outils du kit utilisés

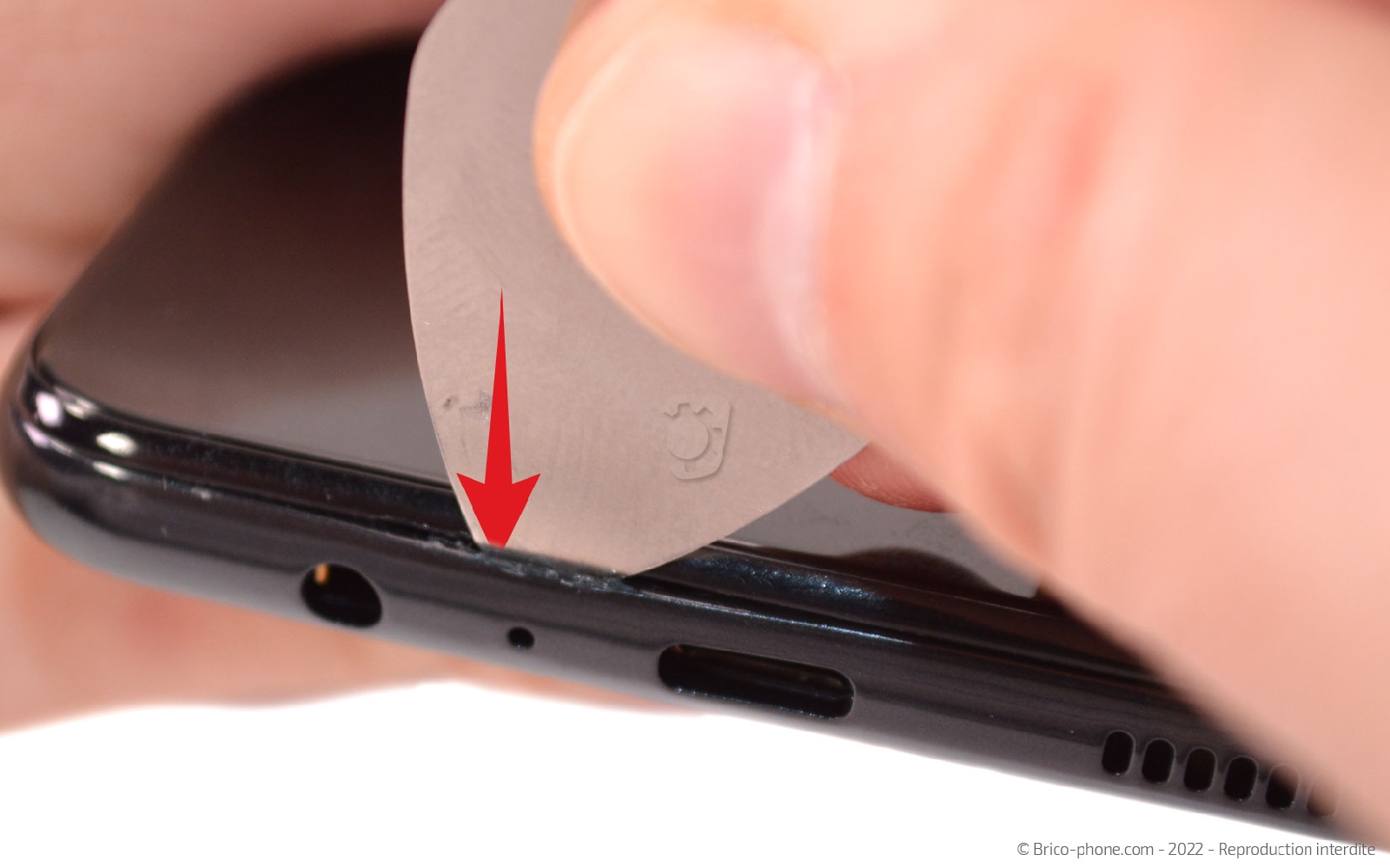

Etape 2 : Déclipser la coque arrière
Insérez le médiator en métal troué entre le châssis et la coque pour déclipser cette dernière.

Ensuite, glissez le levier en nylon sur tout le tour du téléphone pour détacher la coque arrière du châssis.
Outils du kit utilisés
Outils du kit utilisés

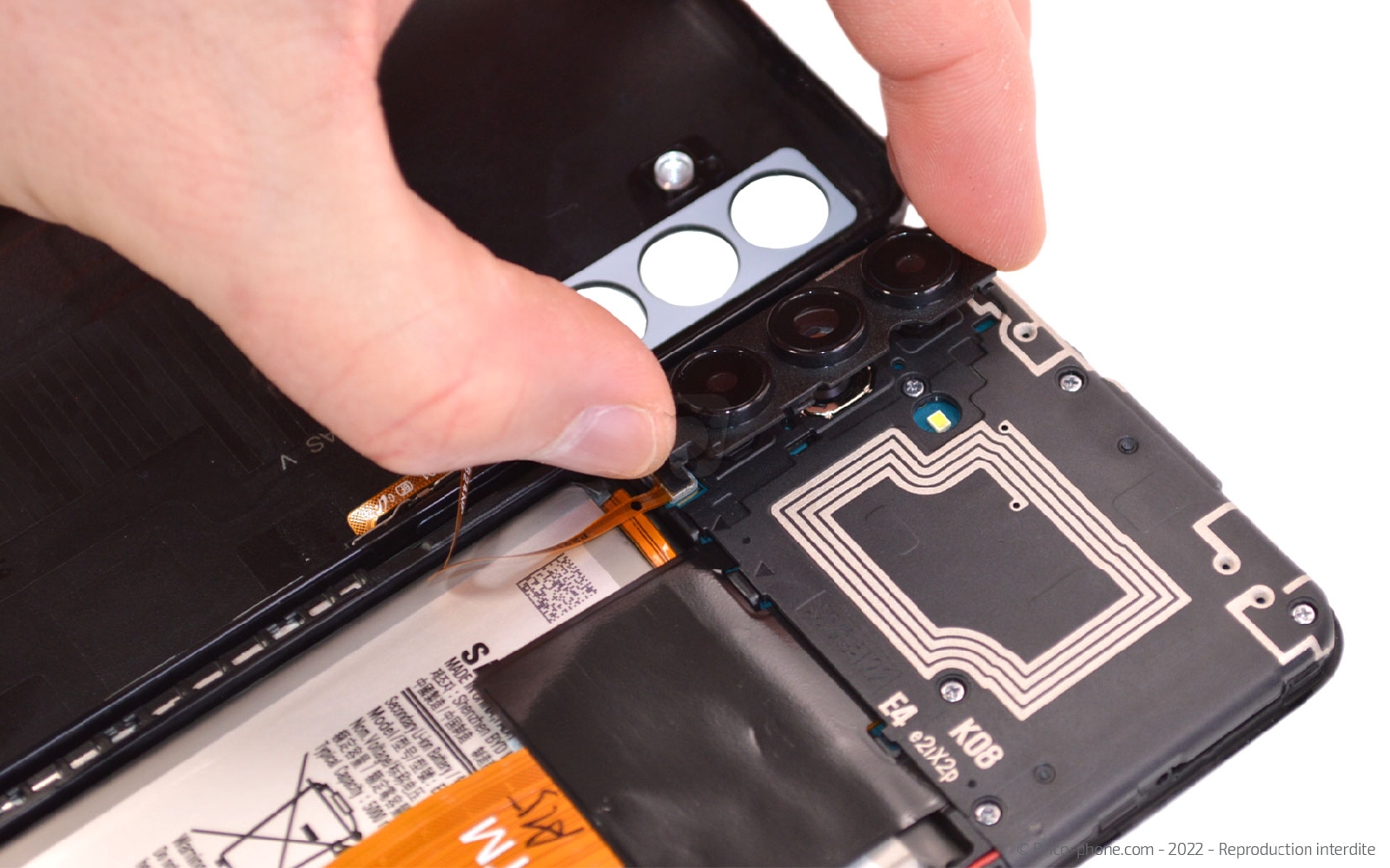

Etape 3 : Retirer les lentilles de protection

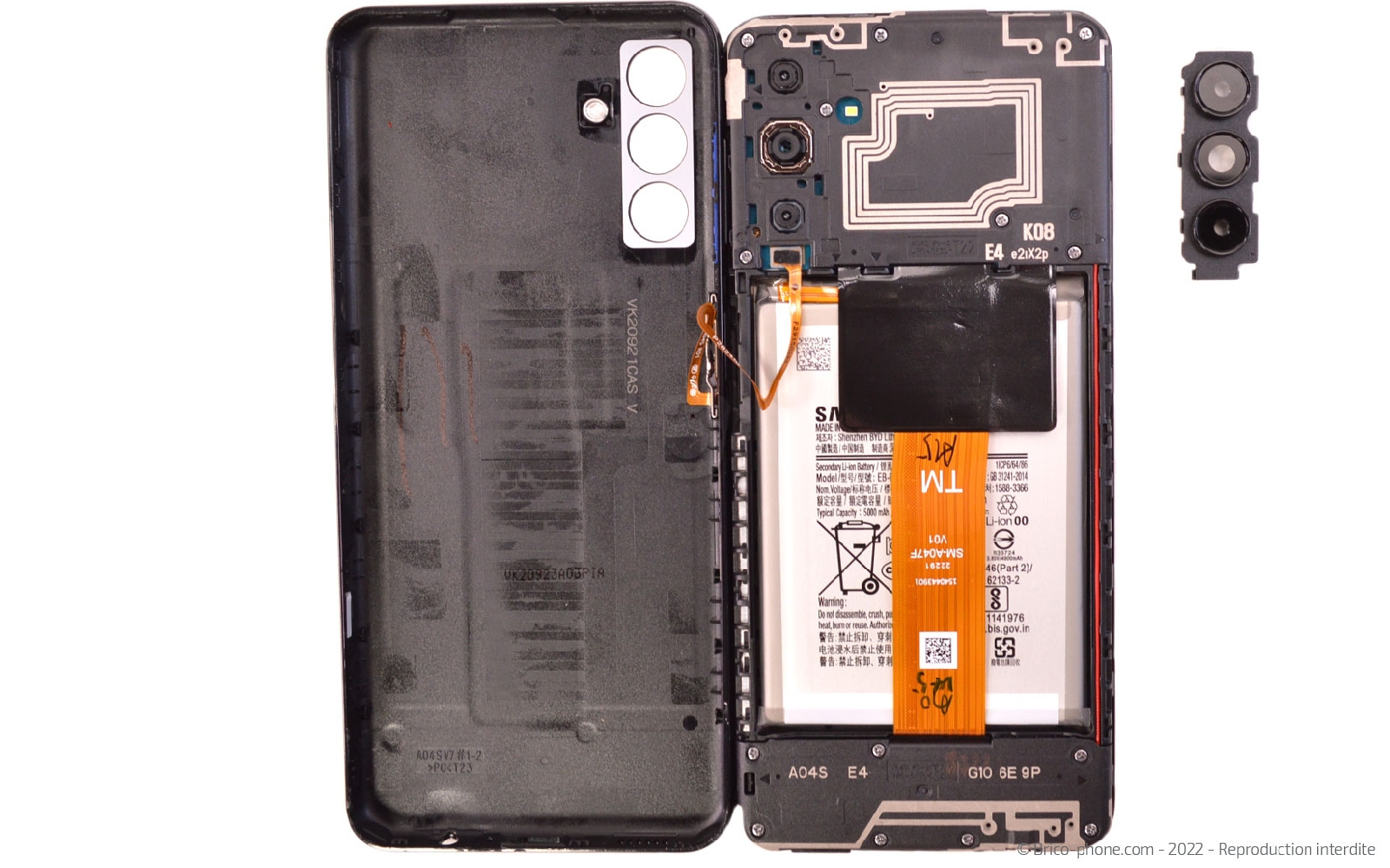

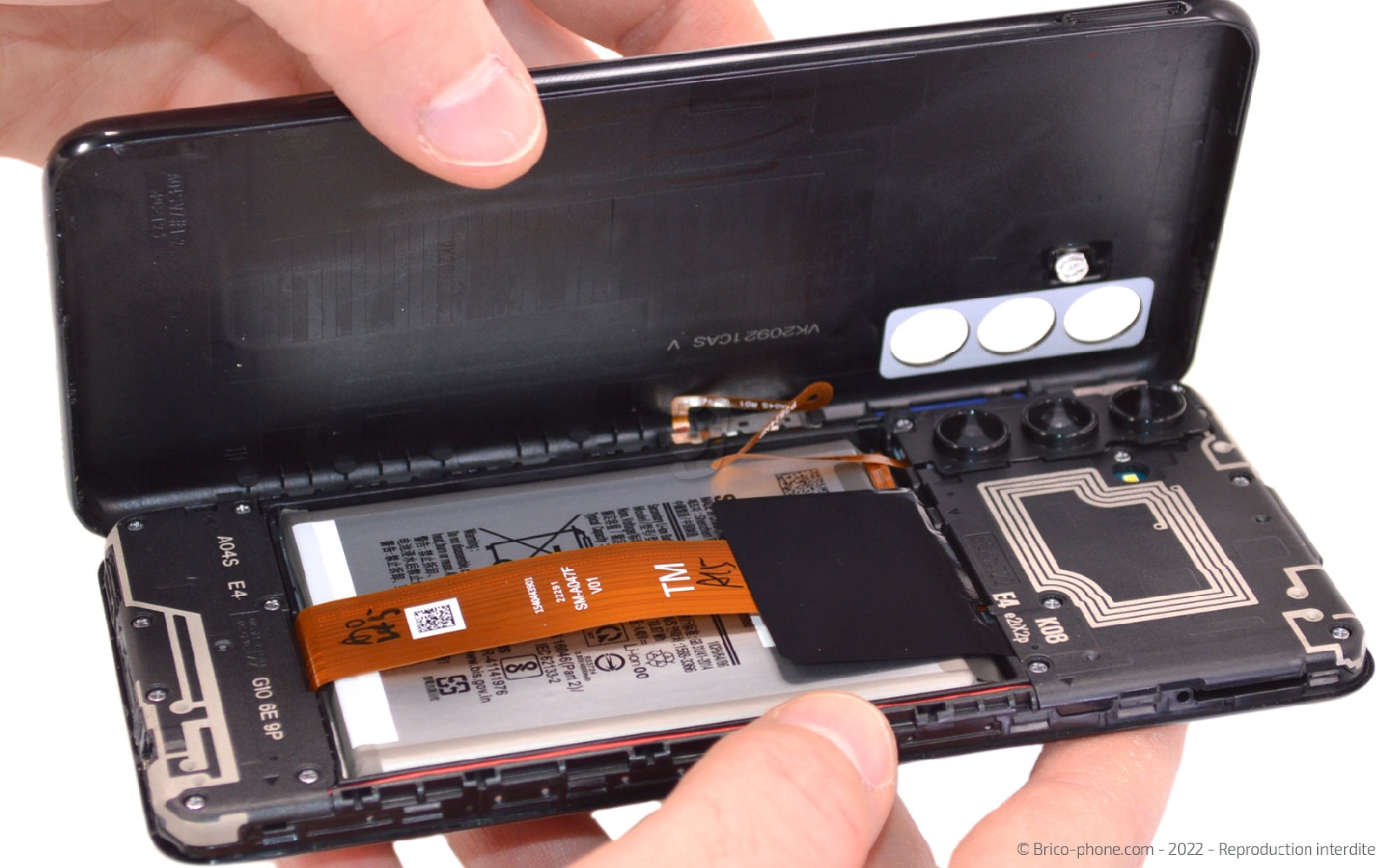

Ouvrez le téléphone comme un livre en basculant la coque arrière vers la gauche mais faites attention le lecteur d'empreintes est encore connecté au smartphone.

Soulevez le bloc des lentilles de protection avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

Etape 4 : Libérer la coque arrière

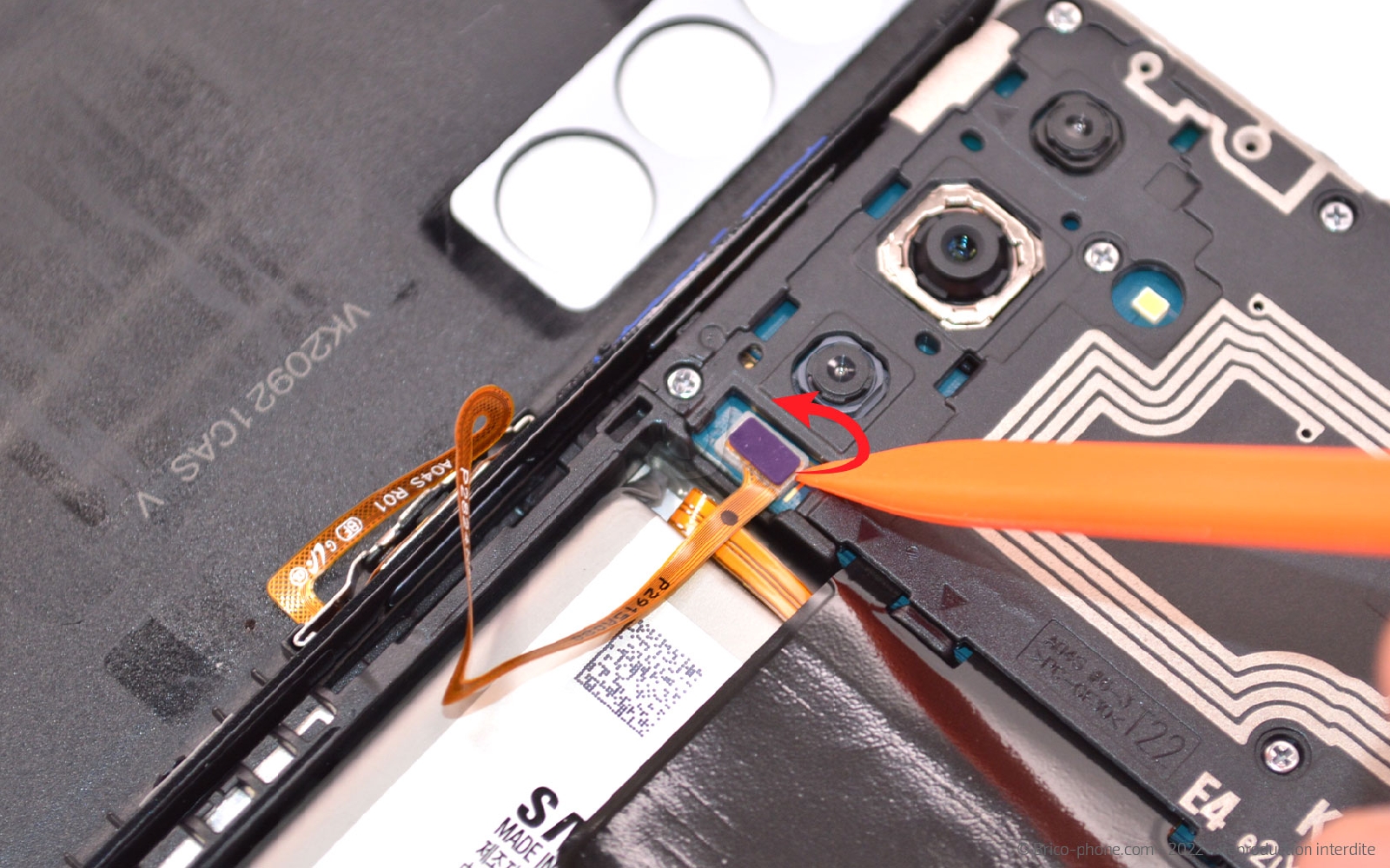

Déconnectez la nappe du lecteur d'empreintes avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Sortir le cache de protection de la carte mère
Munissez-vous du tournevis cruciforme pour extraire les 7 vis de la plaquette.

Insérez le levier dans l'emplacement prévu à droite de la carte mère pour détacher le composant du châssis.

Pour vous faciliter le remontage, utilisez le patron d'aide au montage offert avec votre commande afin de ne perdre ni pièce ni vis.
Outils du kit utilisés
Outils du kit utilisés

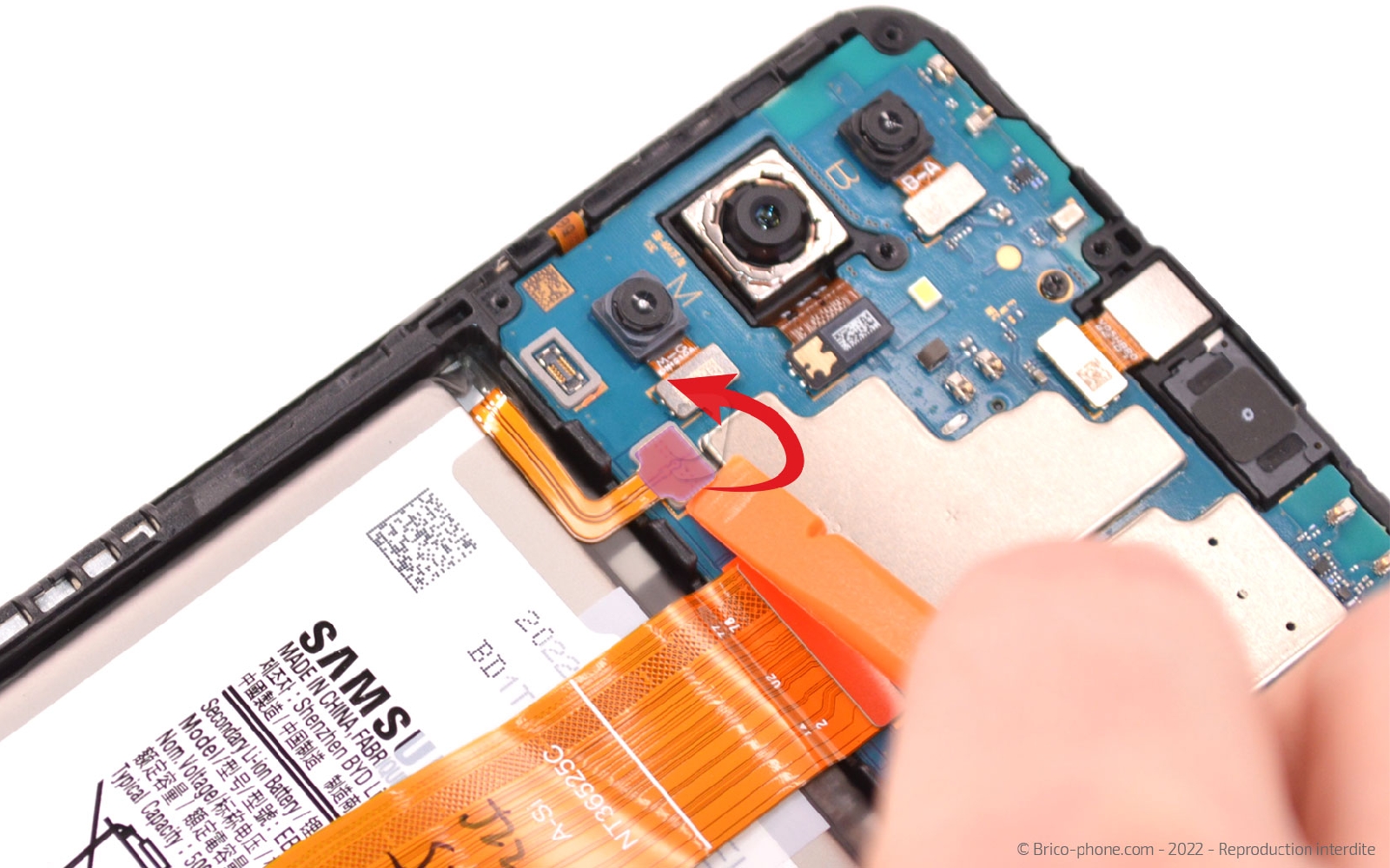

Etape 6 : Déconnecter la batterie
Débranchez la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

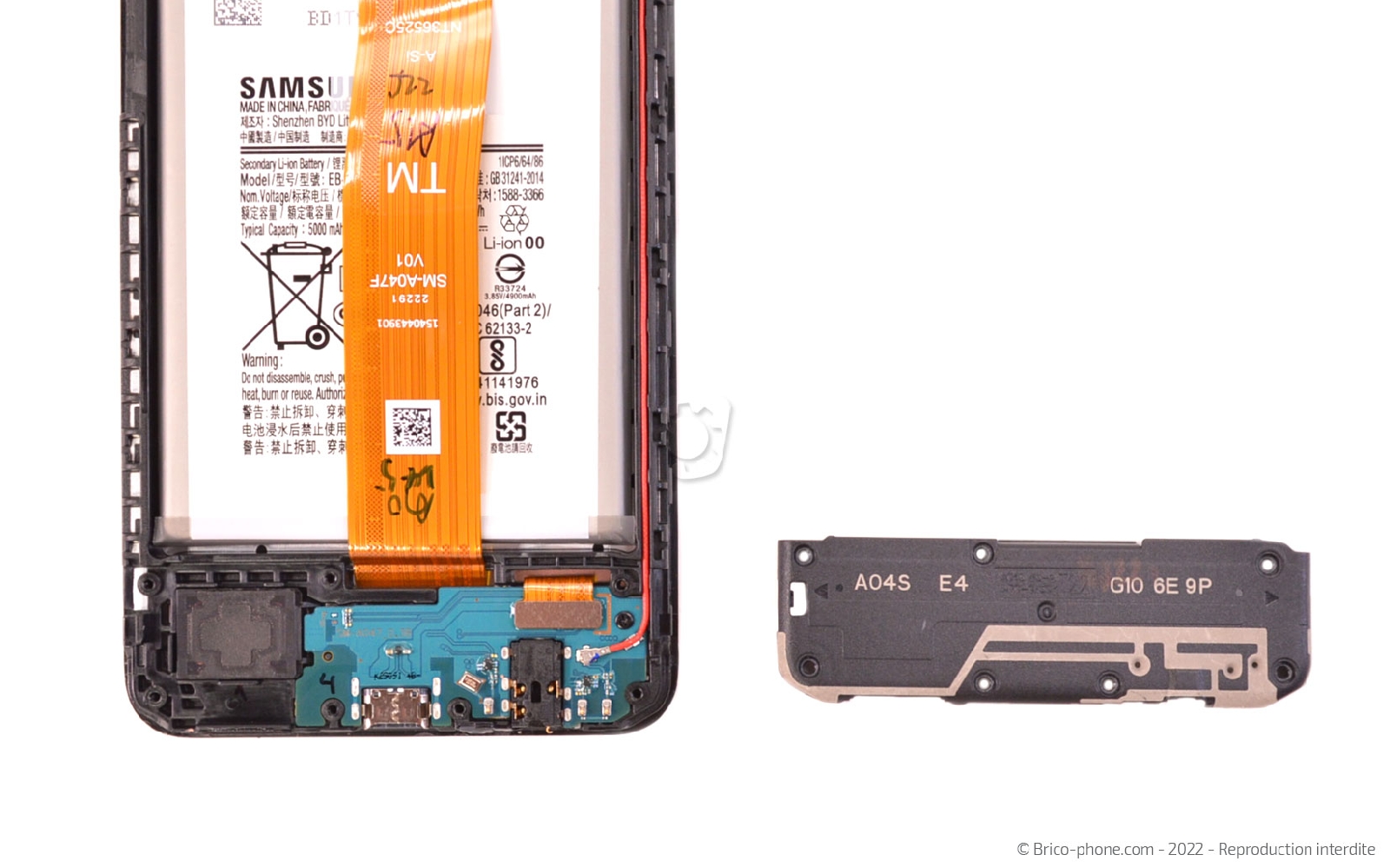

Etape 7 : Sortir le cache de protection de la partie inférieure

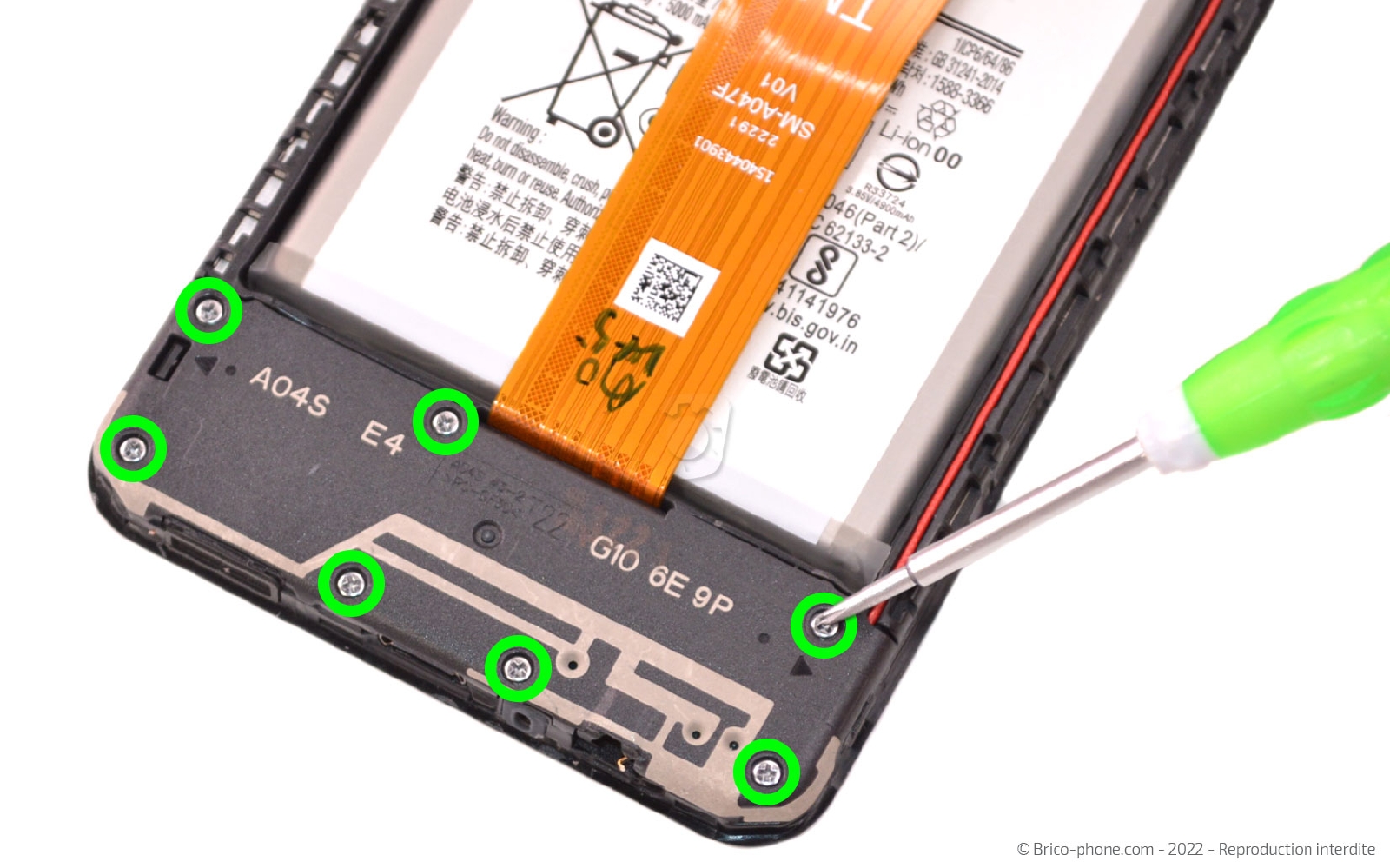

Attaquons-nous à la partie basse du téléphone en retirant les 7 vis cruciformes de la plaquette de protection.

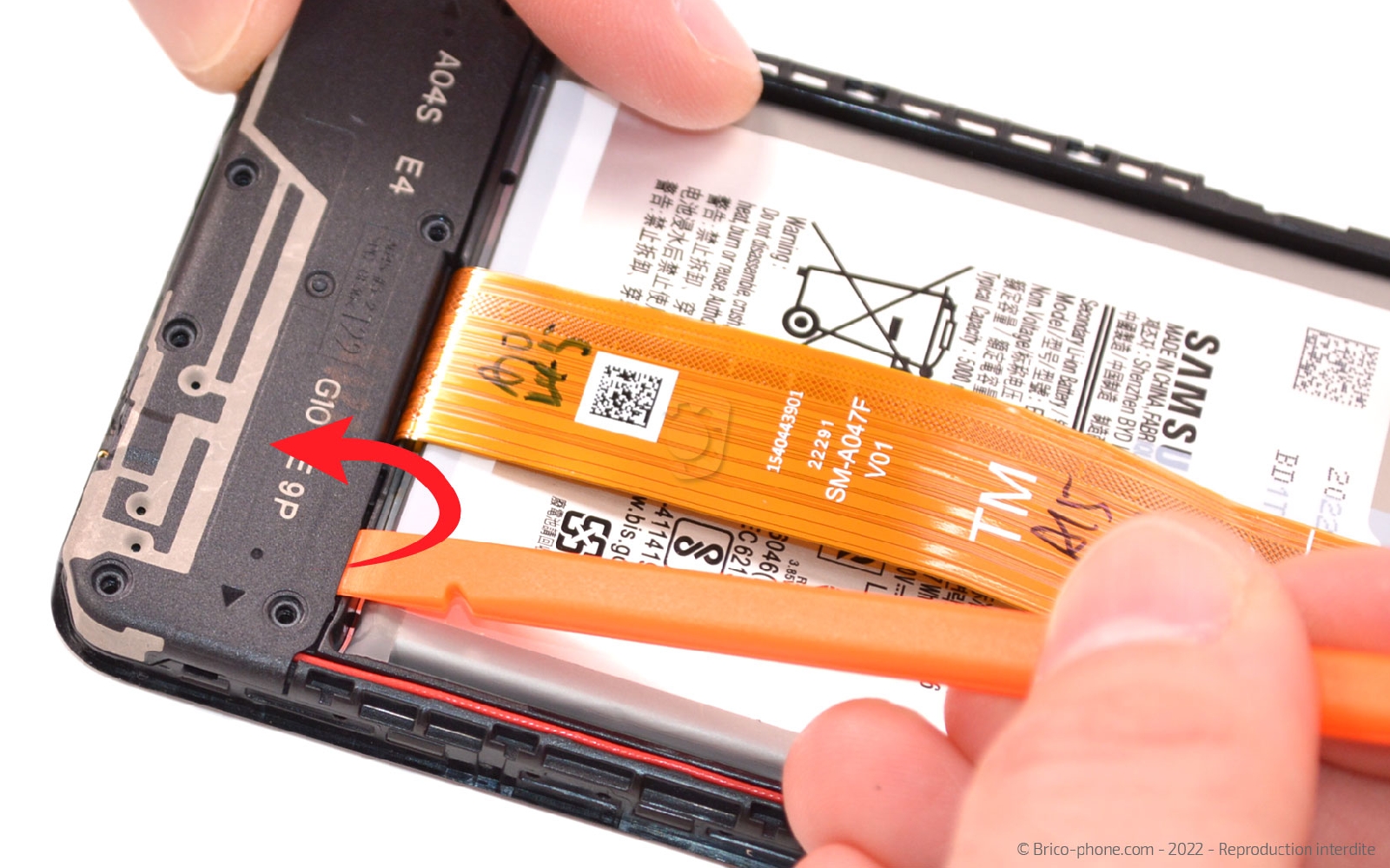

Insérez le levier dans la fente située à droite du téléphone pour déclipser e composant.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Récupérer le dock

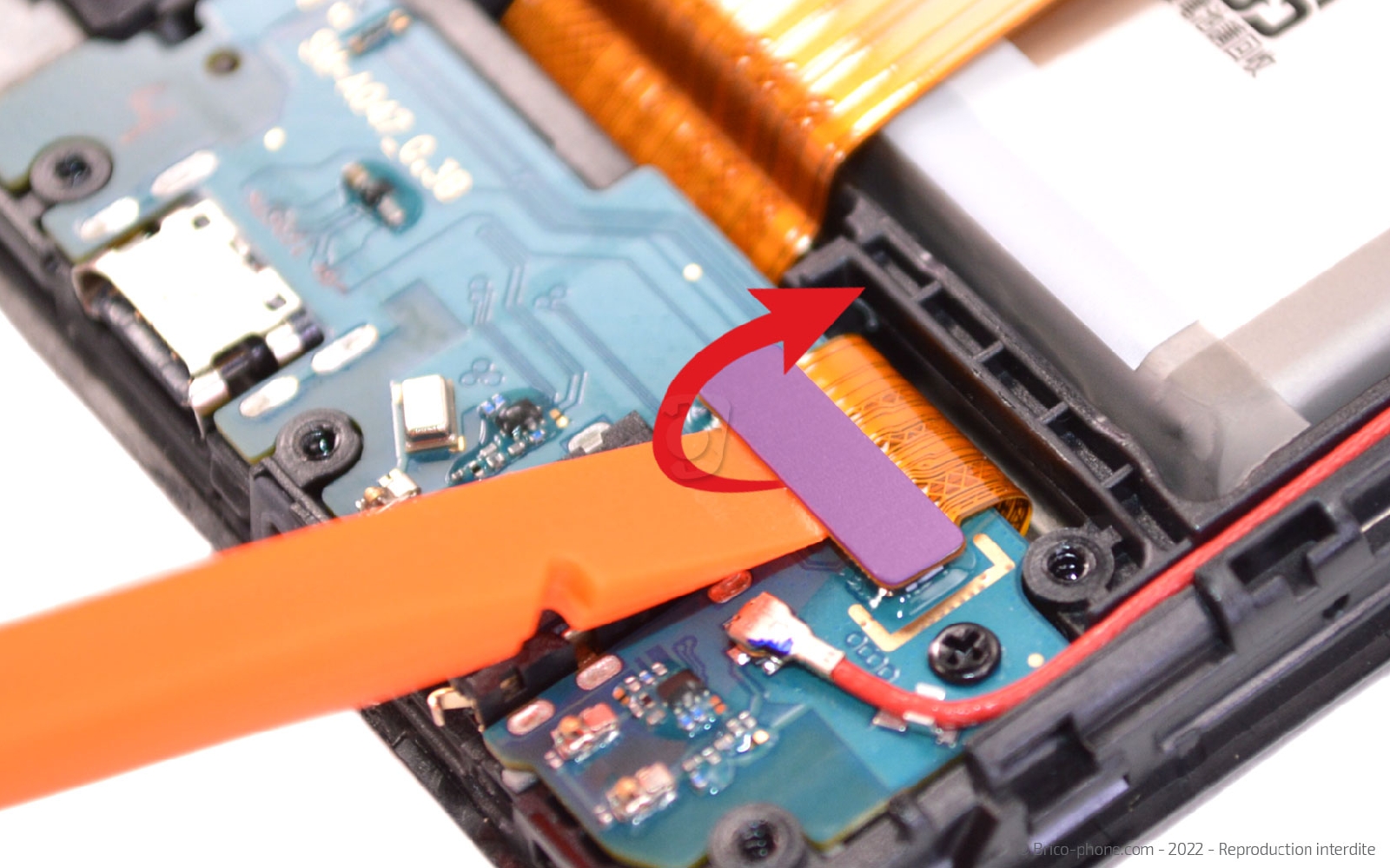

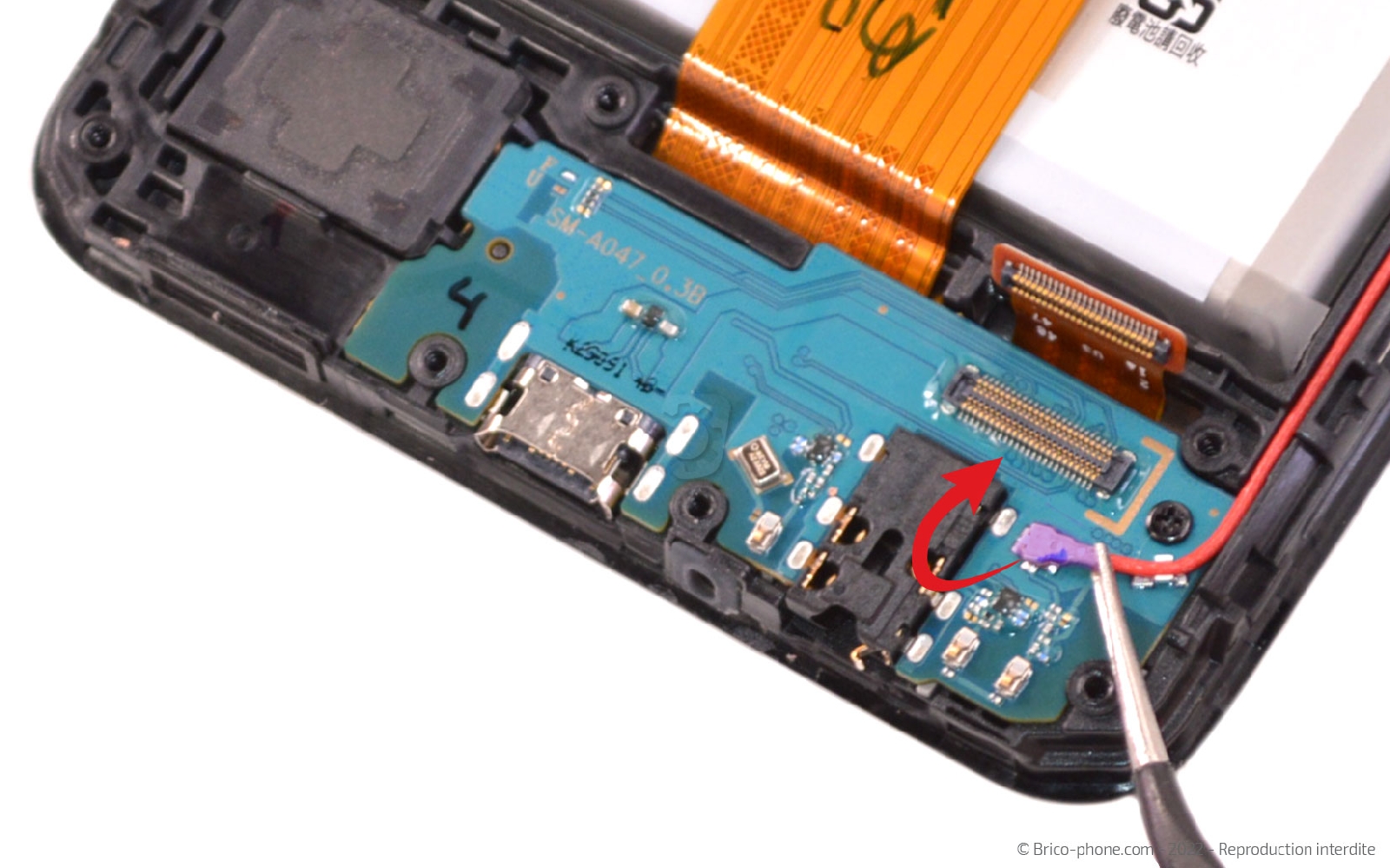

A l'aide du spudger, débranchez la nappe de l'écran, puis le câble coaxial avec la pincette.

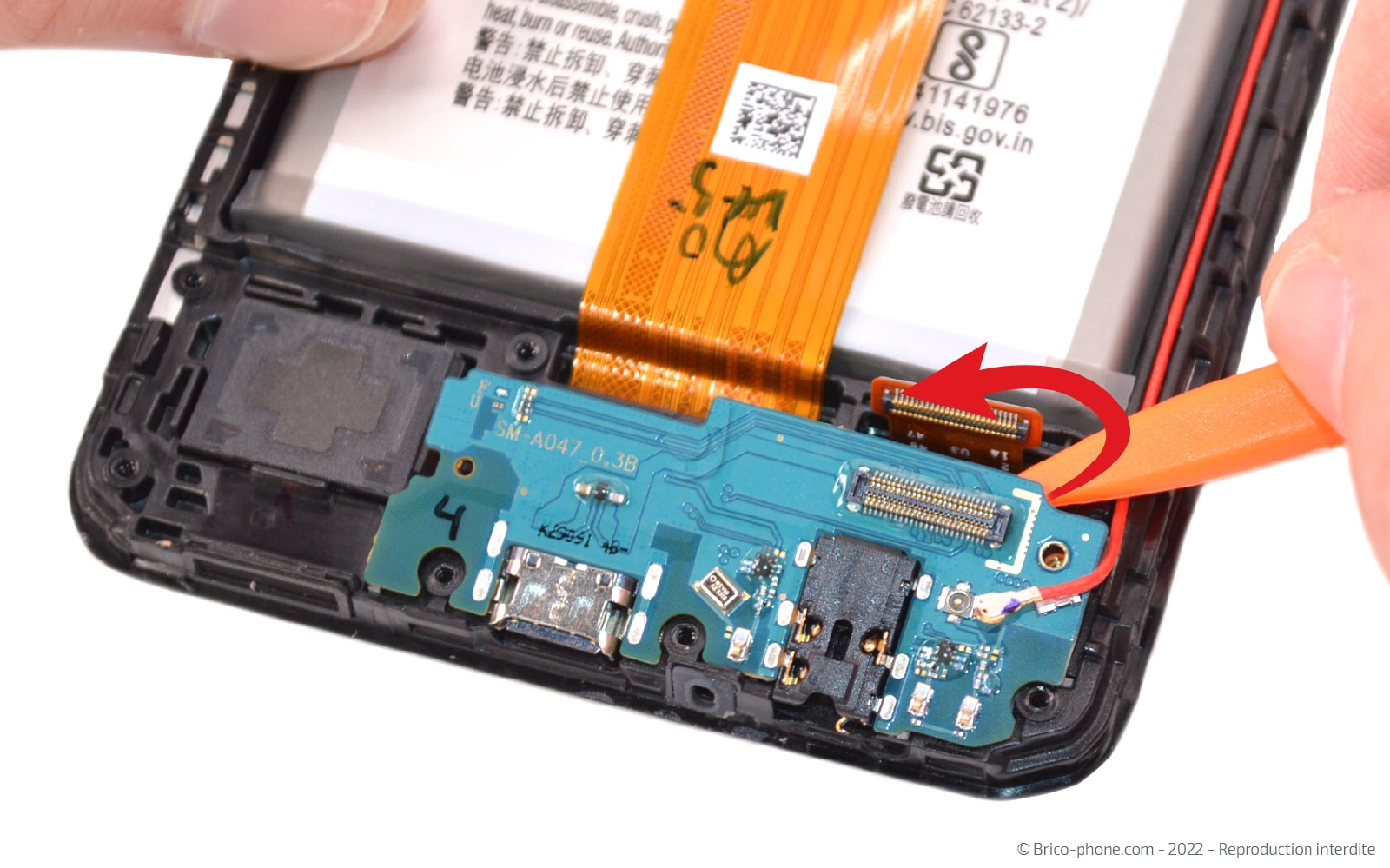

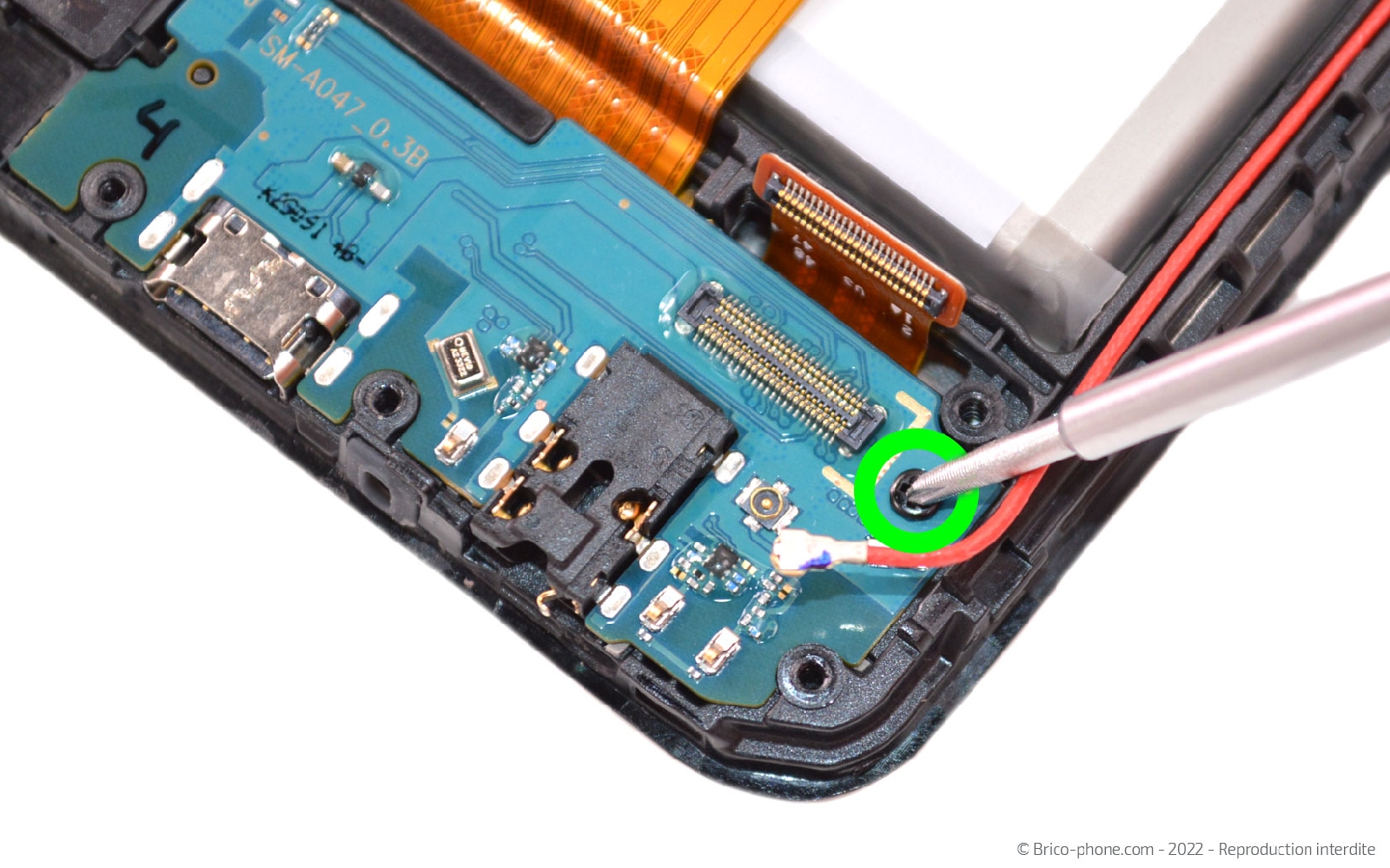

Ensuite, dévissez la vis cruciforme avant de sortir le connecteur de charge de son emplacement avec le levier.
Outils du kit utilisés
Outils du kit utilisés



Conseils pour le remontage
Suivez les étapes précédentes dans le sens inverse afin de refermer votre Samsung Galaxy A04s.
