Guide de réparation sur Galaxy S22 Ultra

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 12/20
Galaxy S22 Ultra | Temps estimé : 50 min | Difficulté : 3/5

La réparation de son smartphone est un geste très important ! En effet, elle permet d'économiser temps et argent tout en assurant la protection de vos données personnelles. Nous proposons des tutoriels de réparation pour aider les gens à réparer leurs smartphones, en leur offrant des instructions claires et précises.

Grâce à ce guide de réparation, vous apprendrez à changer la batterie, à remplacer l'écran cassé, à changer leur haut-parleur ou vibreur et bien plus encore. Chaque étape est détaillée et illustrée pour vous assurer la réussite du dépannage !

Choisissez les étapes en fonction de la panne et de la pièce à remplacer. En effet, pour remplacer le haut-parleur de l'oreille vous n'aurez pas besoin de retirer le connecteur de charge ou la batterie.

Et n'oubliez pas en réparant votre smartphone vous-même, vous contribuez à la préservation des matières premières et à la réduction des déchets électroniques.Vous nous aidez à préserver l'environnement !

Diagnostic

› Une des petites pièces est endommagée...

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Dans un premier temps nous vous conseillons de vérifier le numéro de modèle de votre appareil afin de commander les bonnes pièces détachées.
Pour cela, il vous suffit de composer le *#06# depuis le clavier de votre appareil pour obtenir le numéro IMEI à recopier sur notre page d'accueil. Brico-phone vous informe ensuite sur votre modèle et les composants compatibles avec ce dernier.
Vous pouvez également contrôler cette information dans les paramètres de votre appareil.

Une fois la commande reçue, préparez vosu un espace de travail propre et dégagé avec tous les éléments nécessaires à la réparation à proximité.

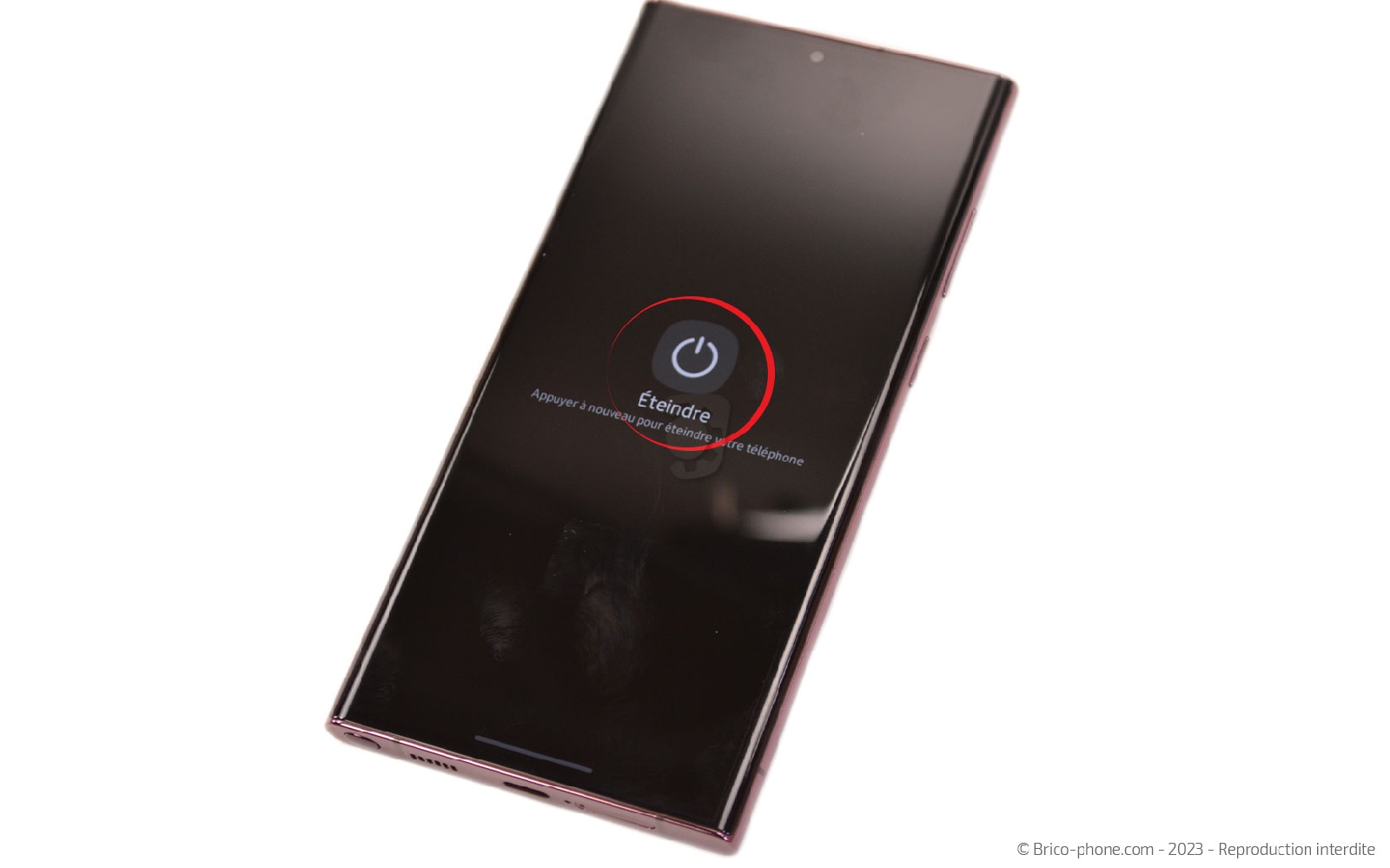

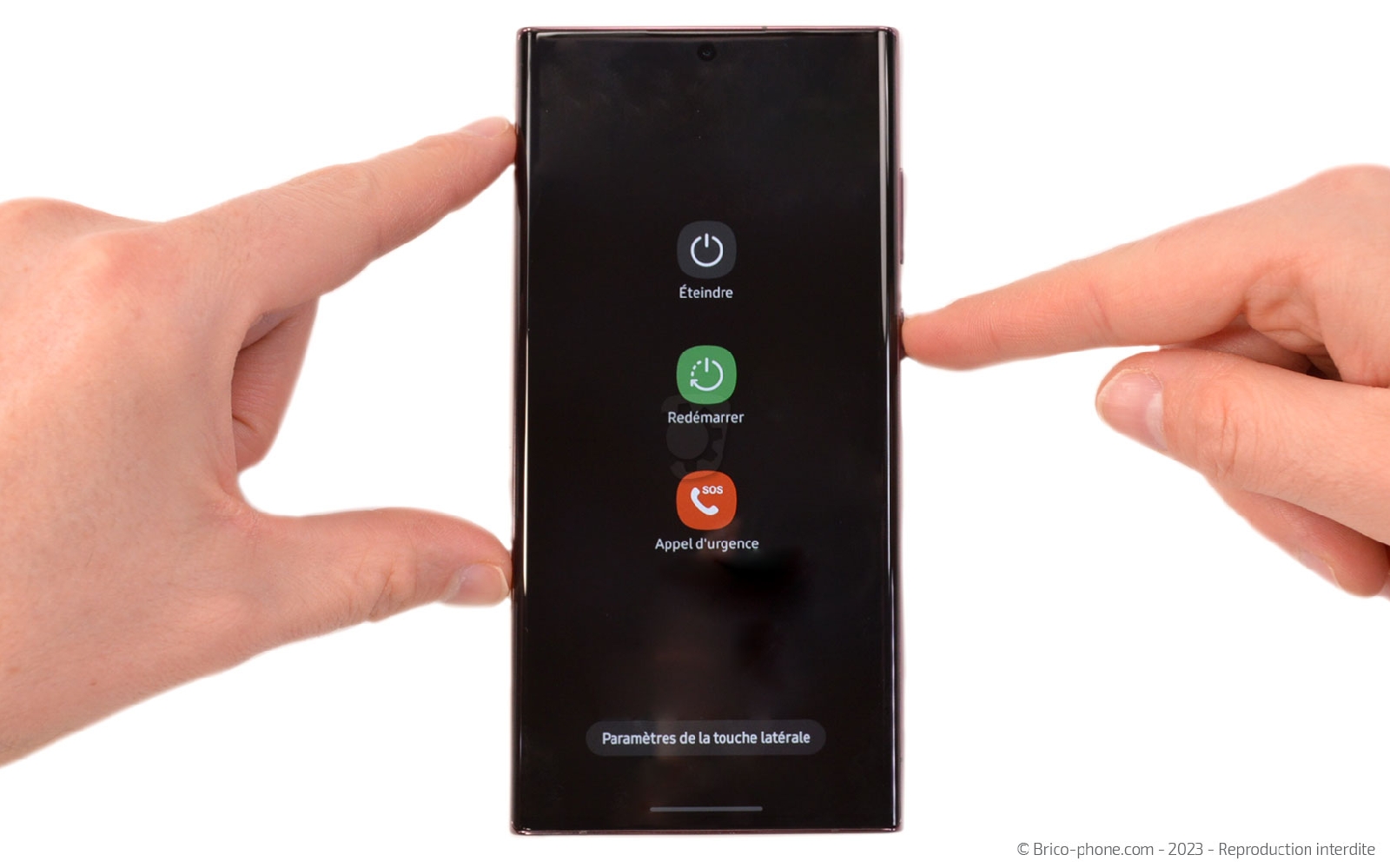

Vous pouvez commencer par éteindre votre Samsung Galaxy S22 Ultra.

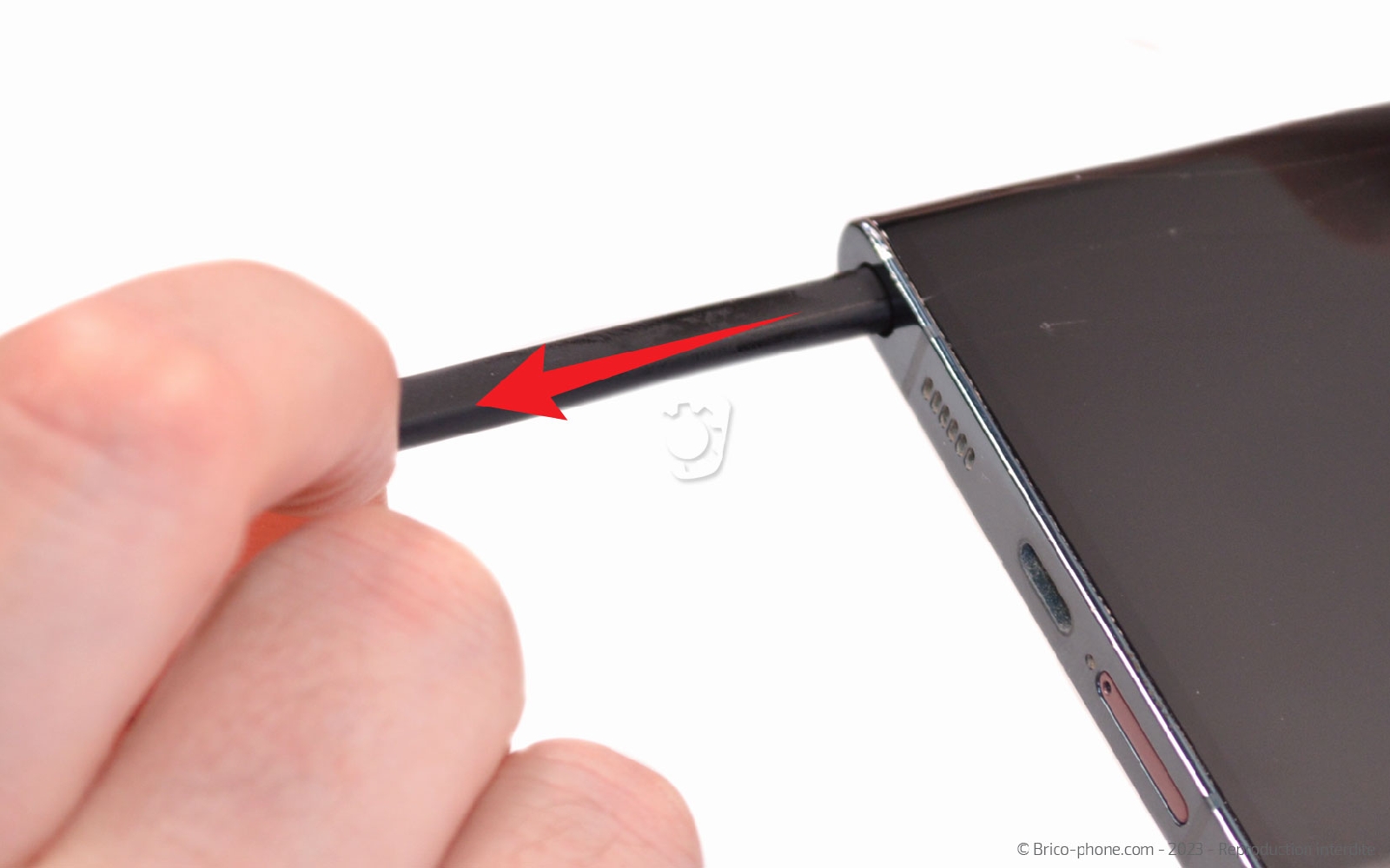

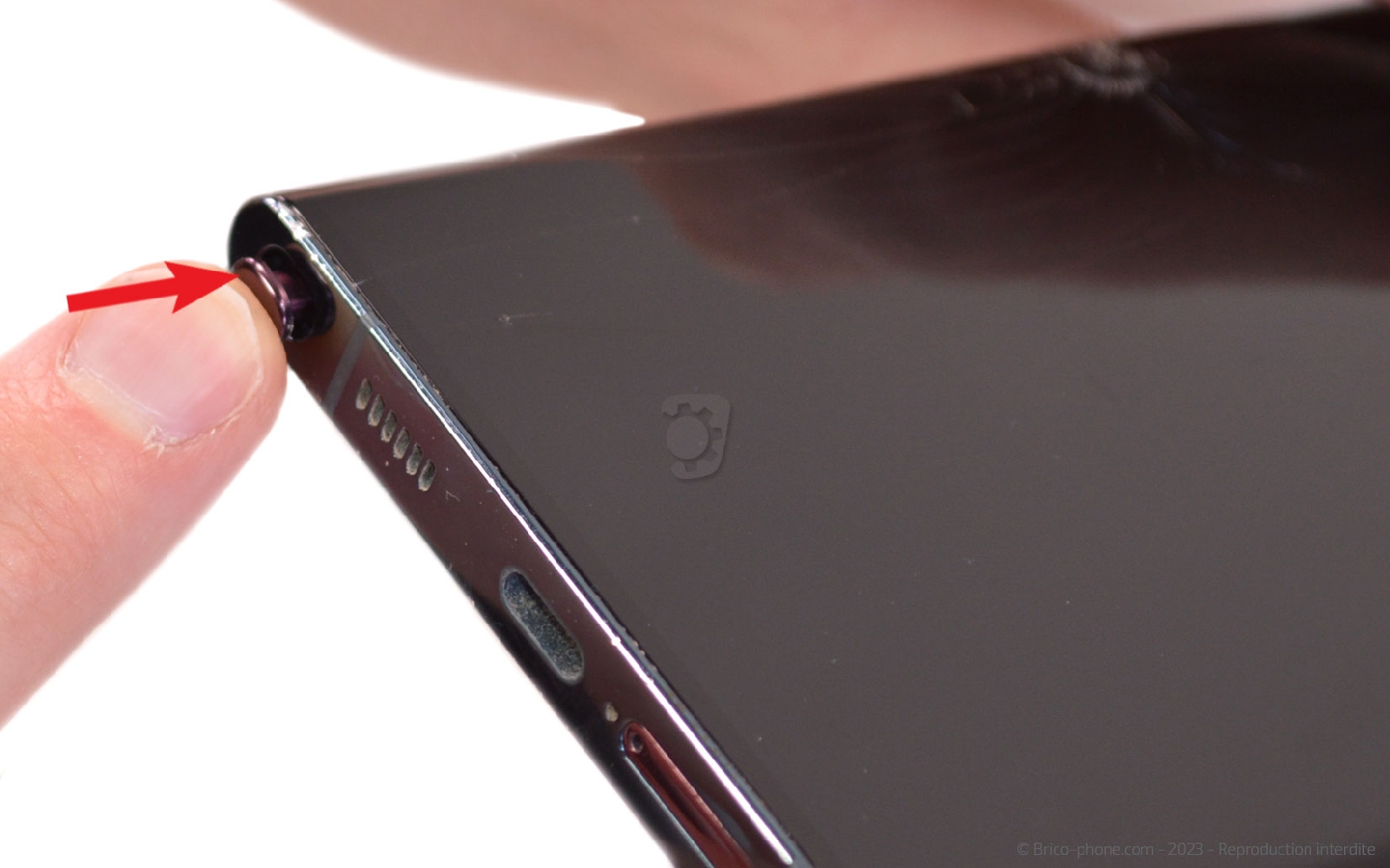

Etape 1 : Retirer le S-Pen et le rack Sim
Prenez le temps de retirer le stylet ainsi que le tiroir de la carte SIM.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Stylet S-Pen Noir pour Samsung Galaxy S22 Ultra
54,90 €
Etape 2 : Chauffer la vitre arrière
Pour accéder à l'intérieur du téléphone, nous avons besoin de chauffer la façade arrière. Pour cela, plusieurs possibilités s'offrent à vous :

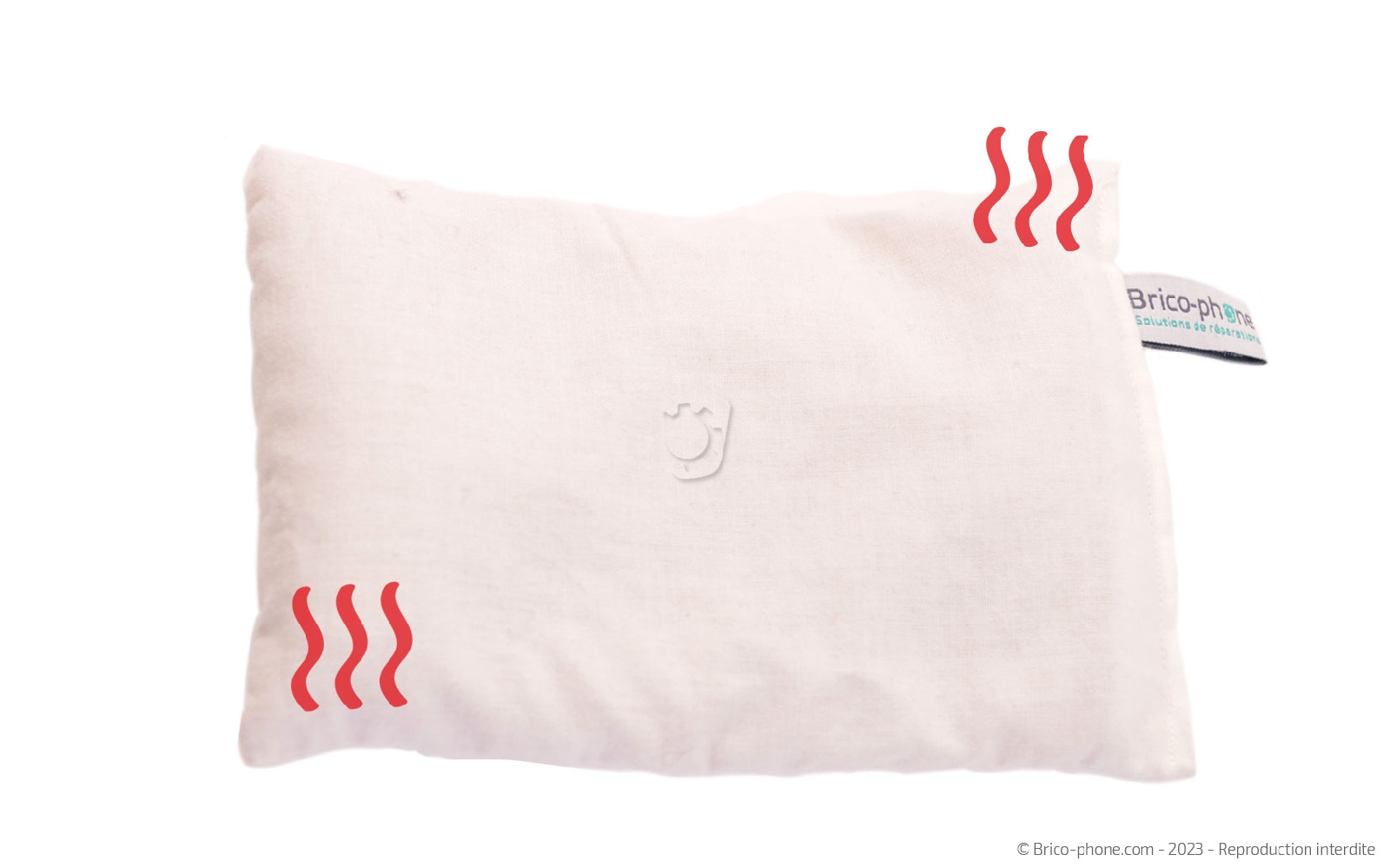

- Placez le coussin chauffant au micro-ondes environ 2 minutes avant de le déposer sur la vitre arrière du smartphone pendant 30 secondes.
- Utilisez un décapeur thermique ou un sèche-cheveux sur le contour du composant pour ramollir le sticker.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

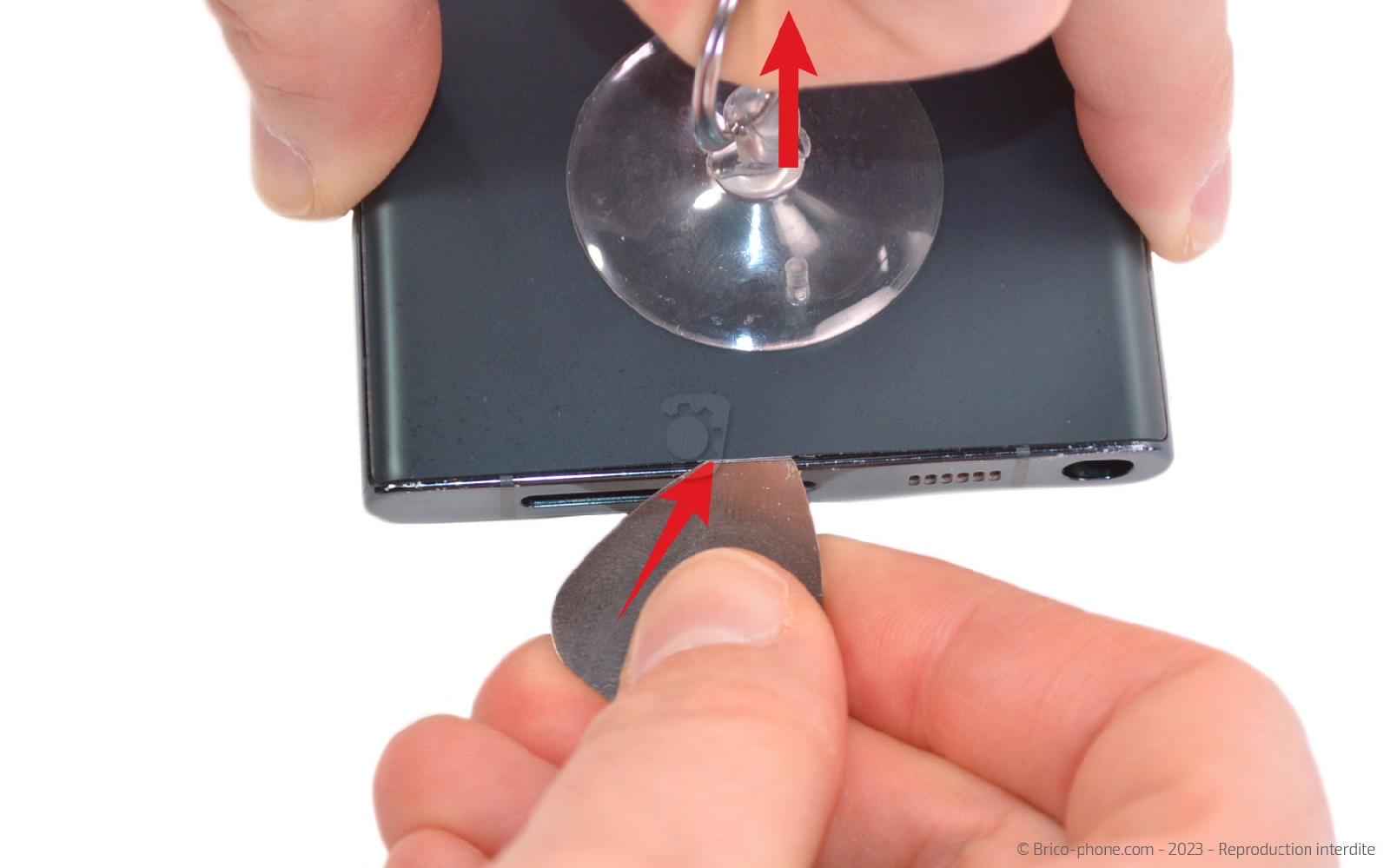

Etape 3 : Créer un interstice
Disposez la ventouse sur le bas du téléphone pour réussir à soulever légèrement le composant mais suffisamment pour insérez le médiator en métal troué sous la vitre en plastique.

Une fois l'interstice créé, remplacez le médiator par ses homologues en plastique. Glissez ces derniers le long du composant pour terminer le décollage.
N'hésitez pas à chauffer de nouveau la vitre arrière a fur et à mesure de votre avancée.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

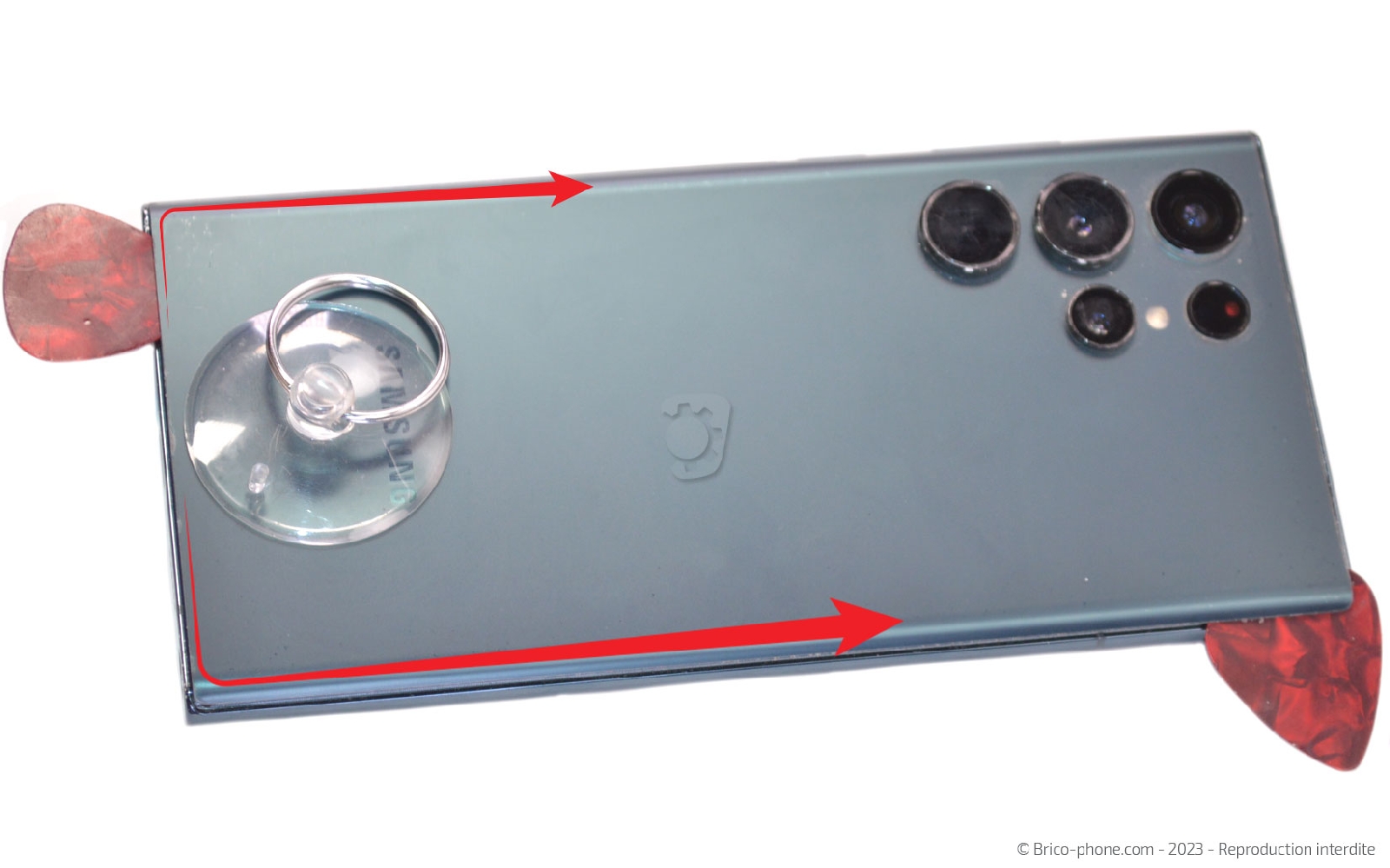

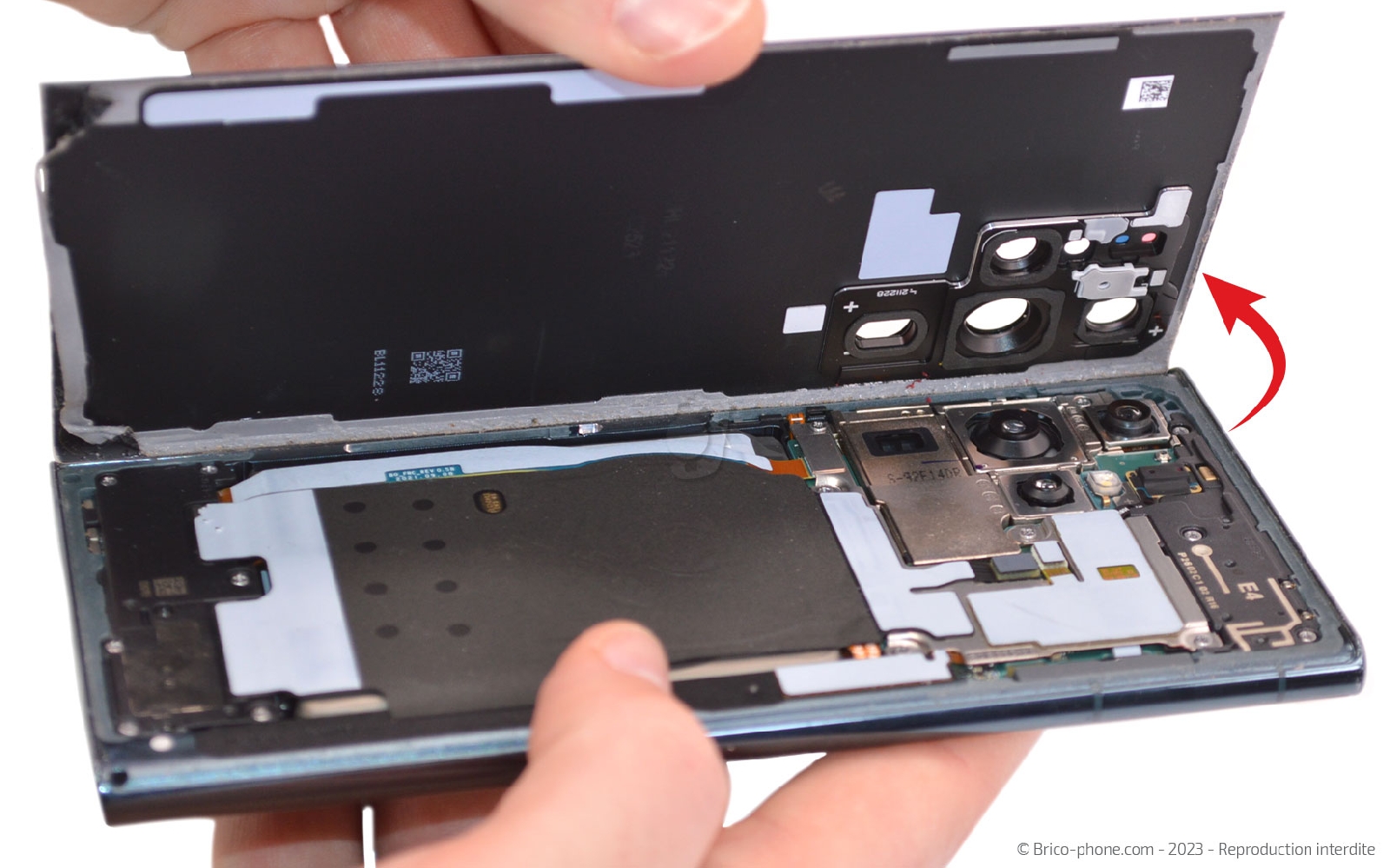

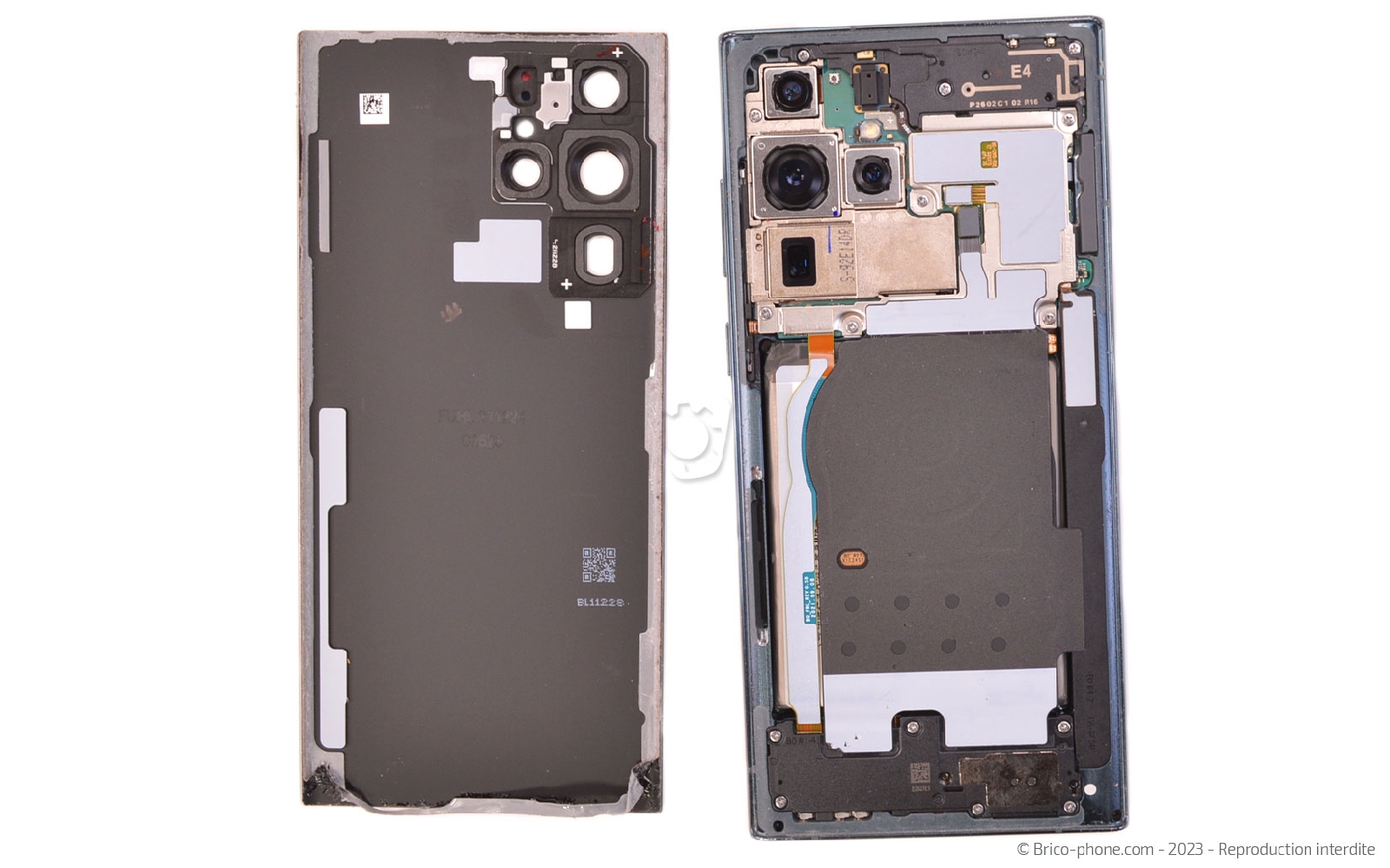

Etape 4 : Décoller la vitre arrière
Déplacez les médiators de chaque coté de la vitre arrière pour la décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy S22 Ultra Vert
66,90 €

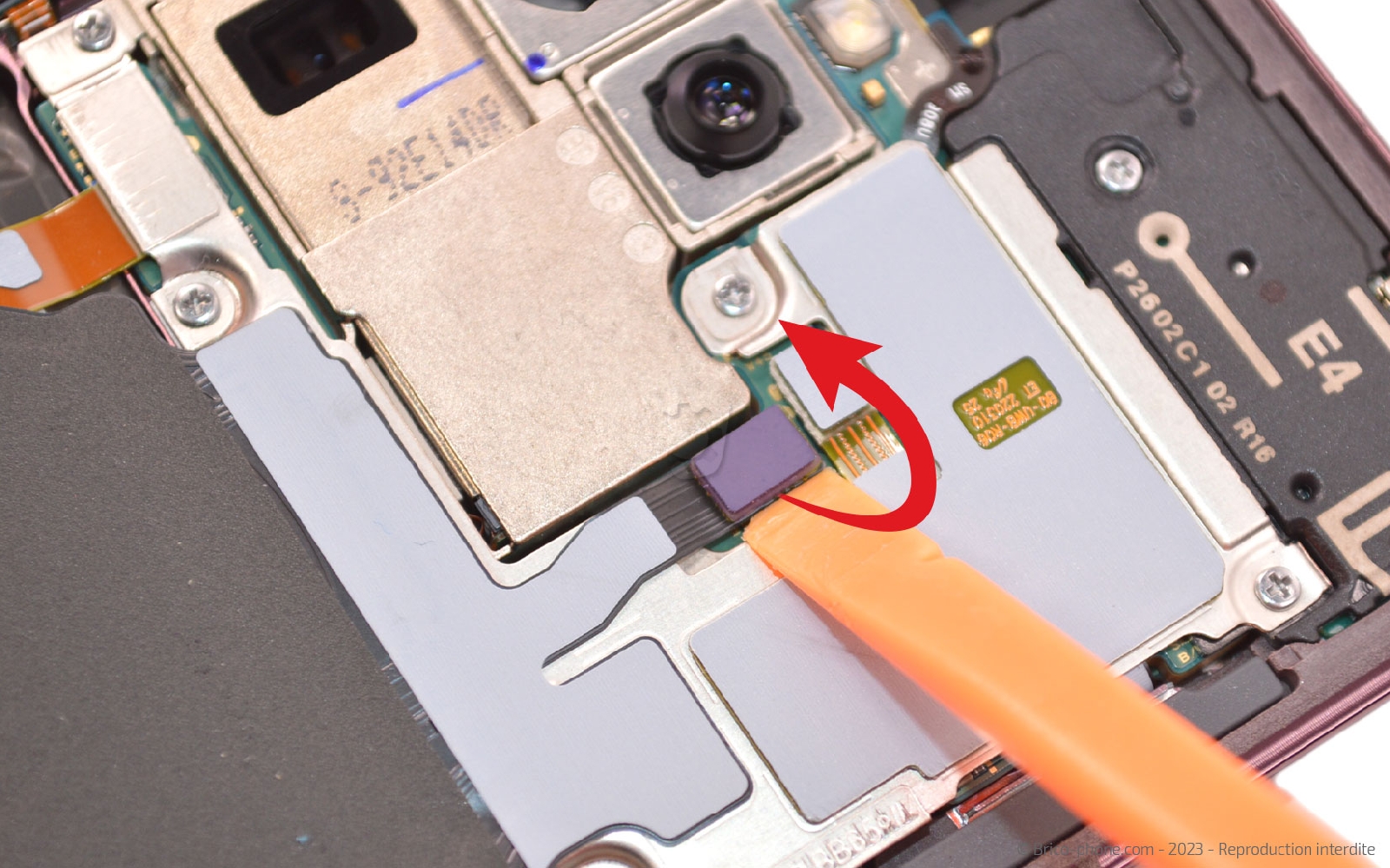

Etape 5 : Débrancher la plaquette NFC
A l'aide du levier en nylon, déconnectez les nappes NFC et induction avant de dévisser les 5 vis de la plaquette avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

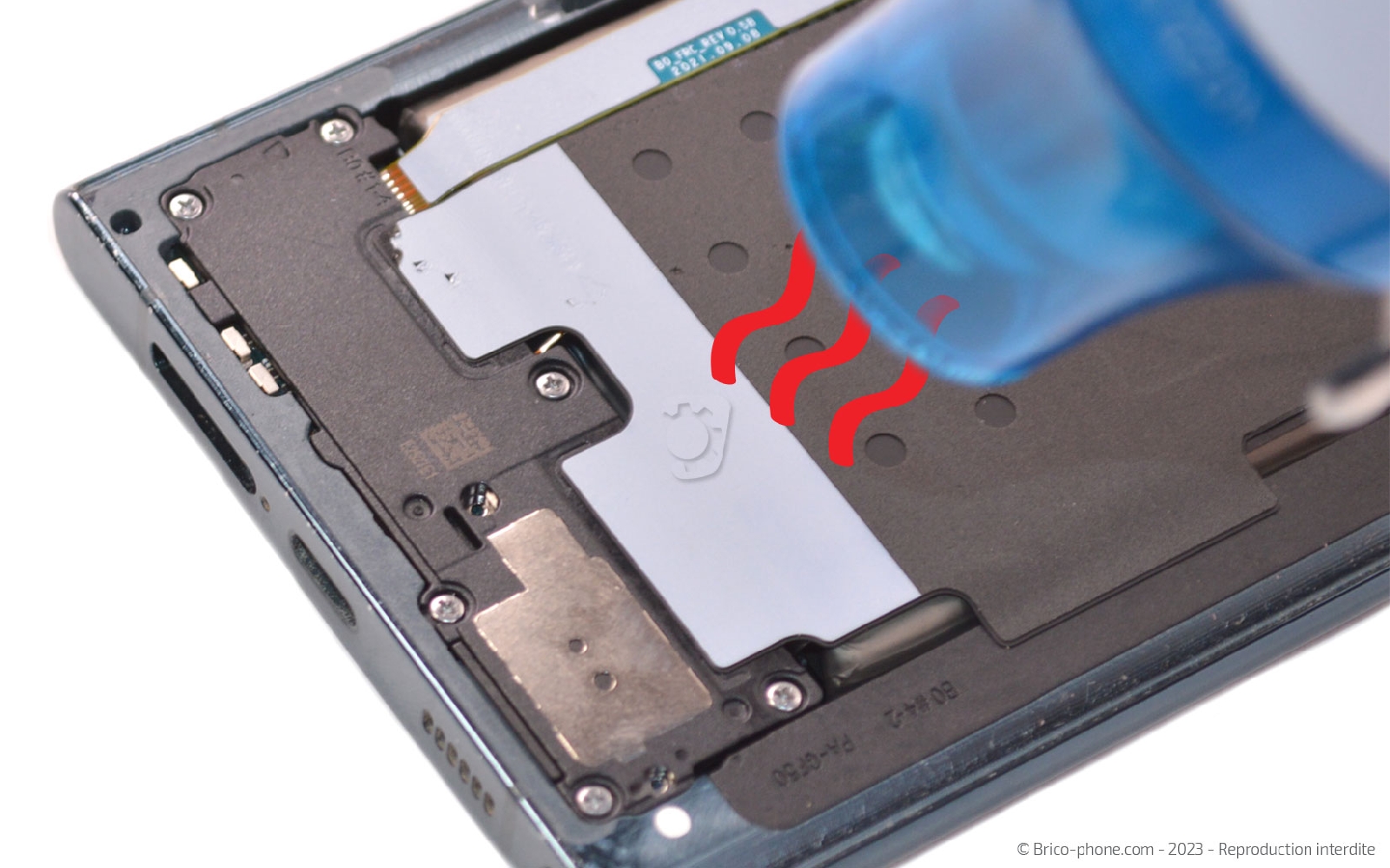

Etape 6 : Libérer la plaquette NFC
Chauffez légèrement la partie basse de la nappe NFC afin de pouvoir la décoller à l'aide du levier en nylon.

Vous pouvez maintenant sortir le composant du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

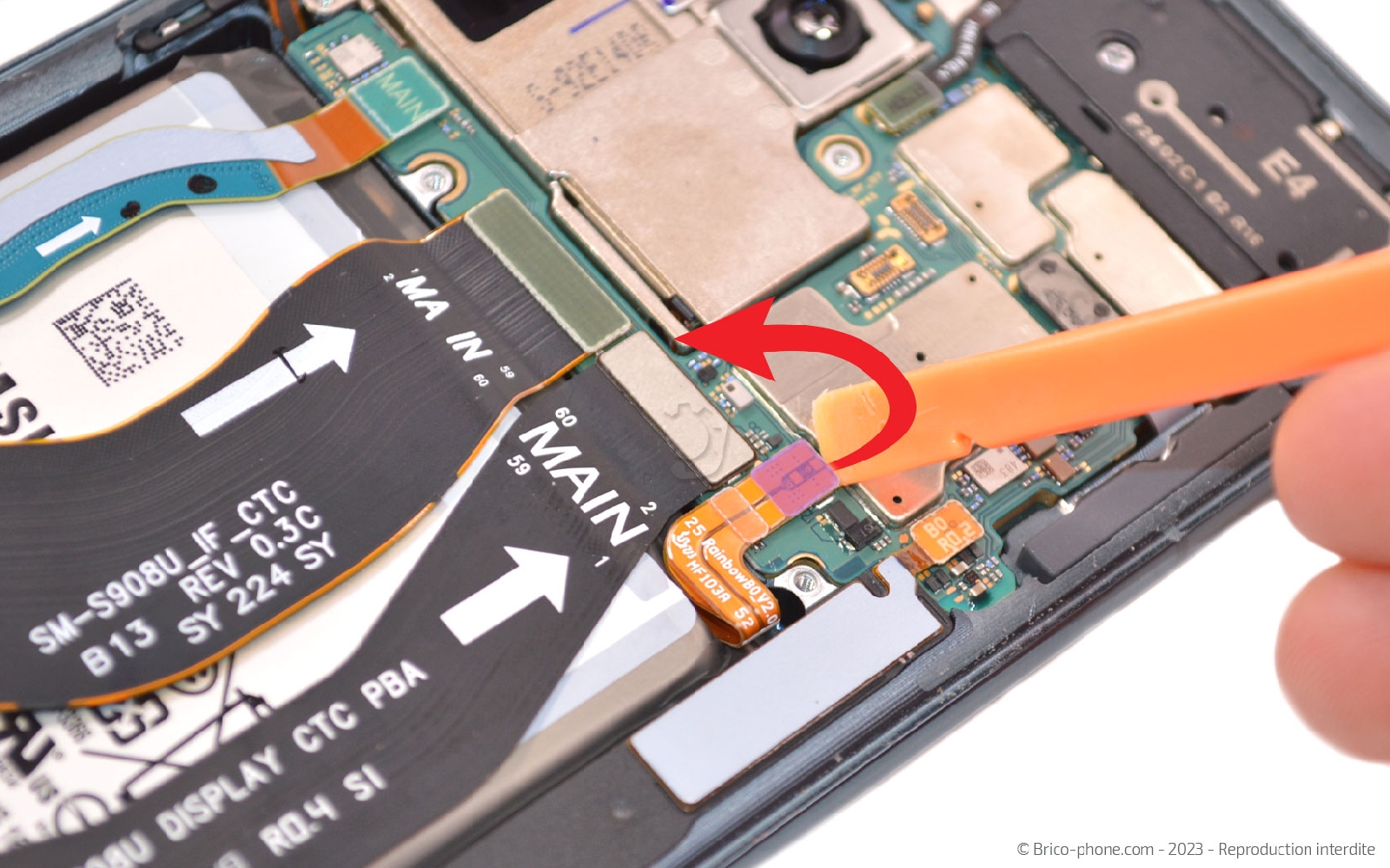

Etape 7 : Déconnecter la batterie
Débranchez la nappe de la batterie afin de pouvoir travailler en toute sécurité et éviter tout risque de court-circuit.
Outils du kit utilisés
Outils du kit utilisés

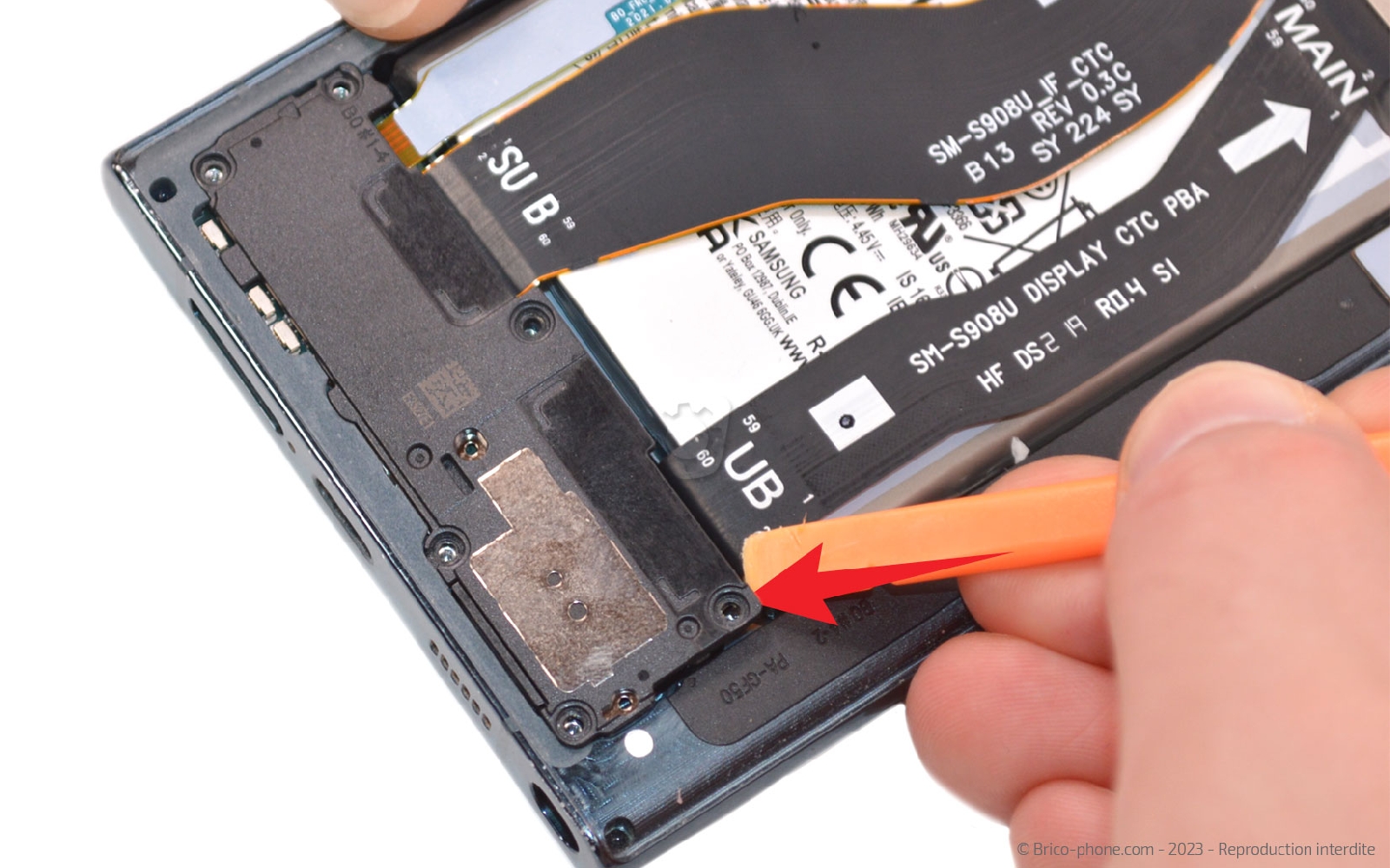

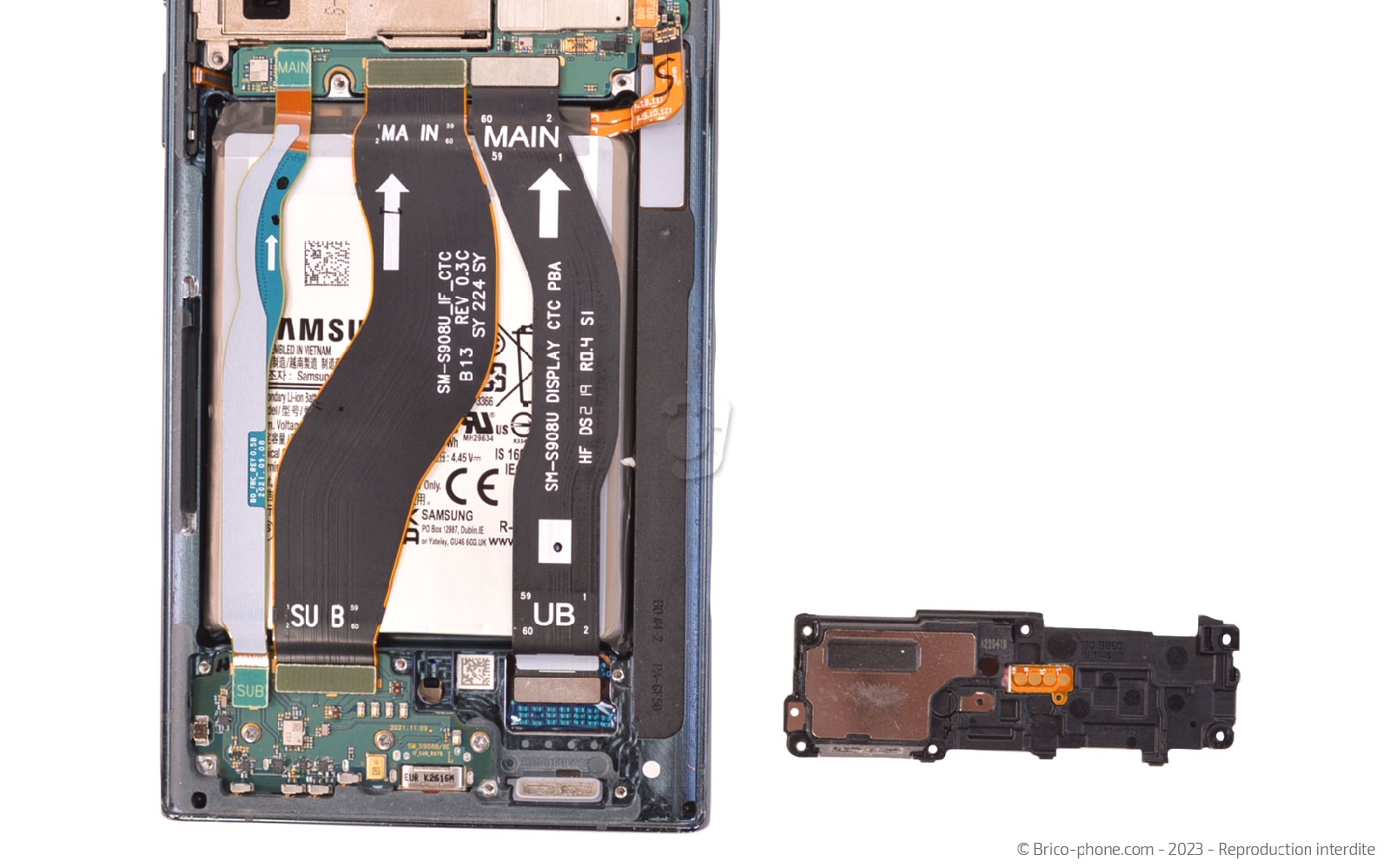

Etape 8 : Sortir le haut-parleur externe
Reprenez le tournevis cruciforme pour extraire les 6 vis du module haut-parleur.

Insérez le levier dans la fente située à droite pour soulever le HP et l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

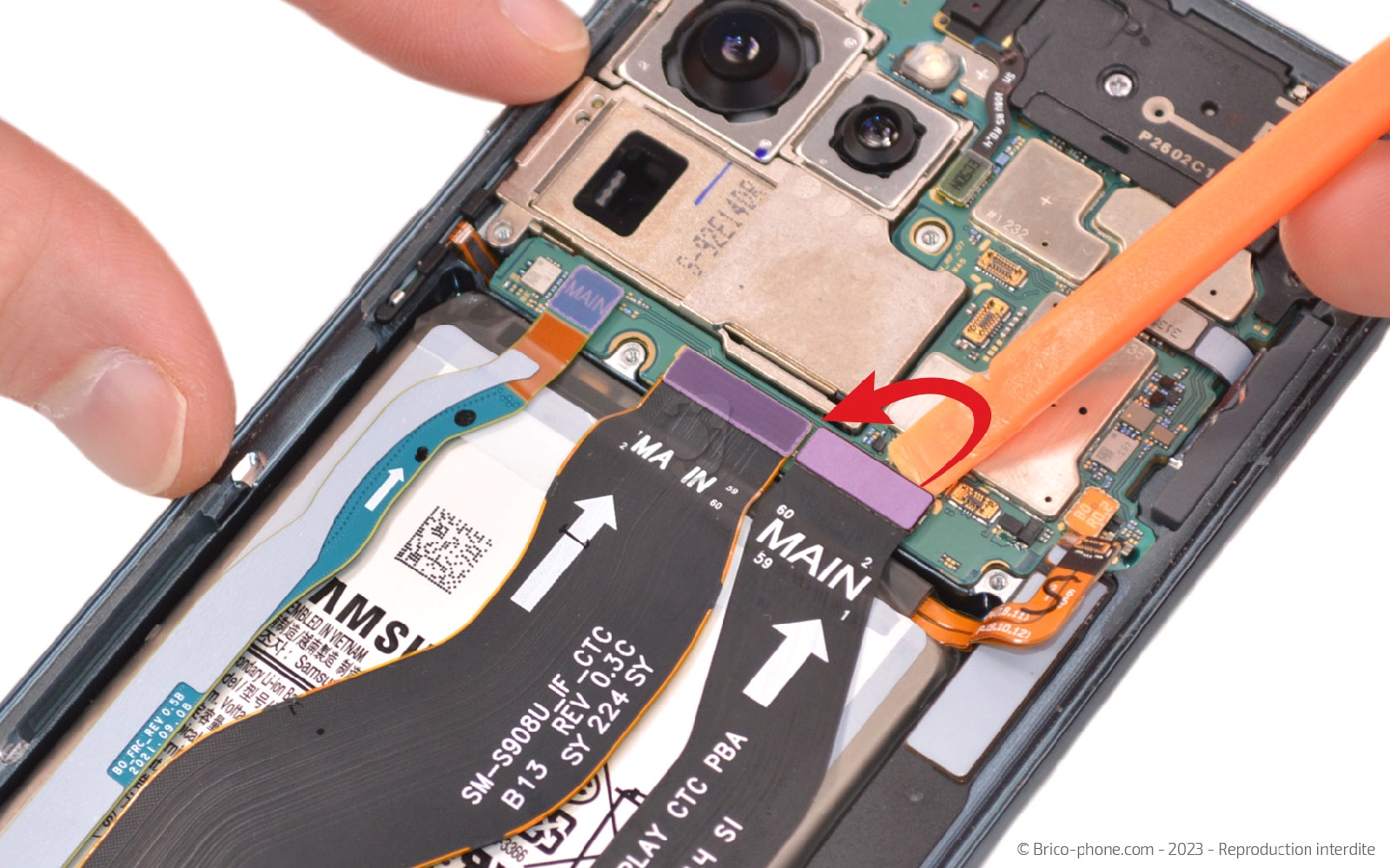

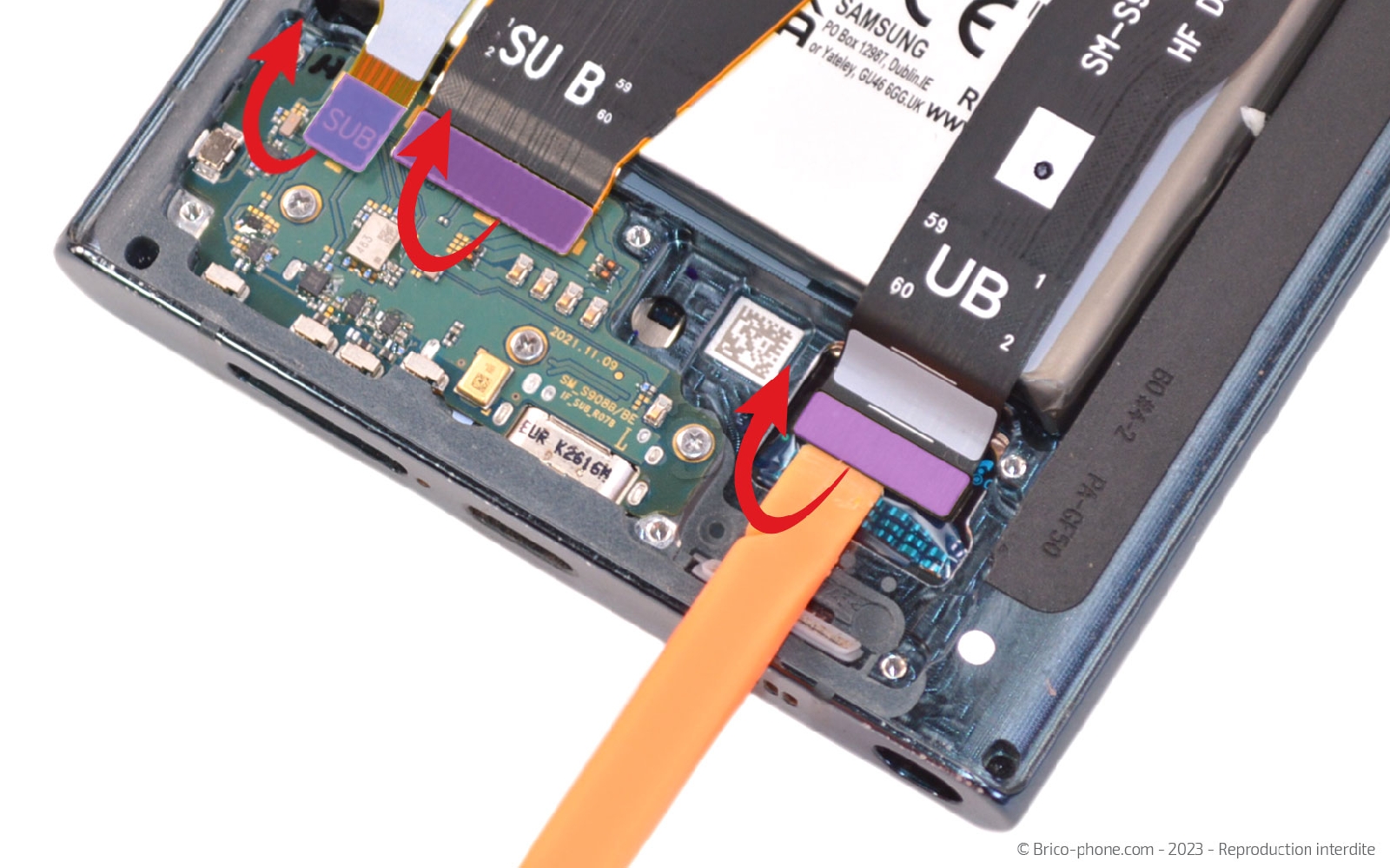

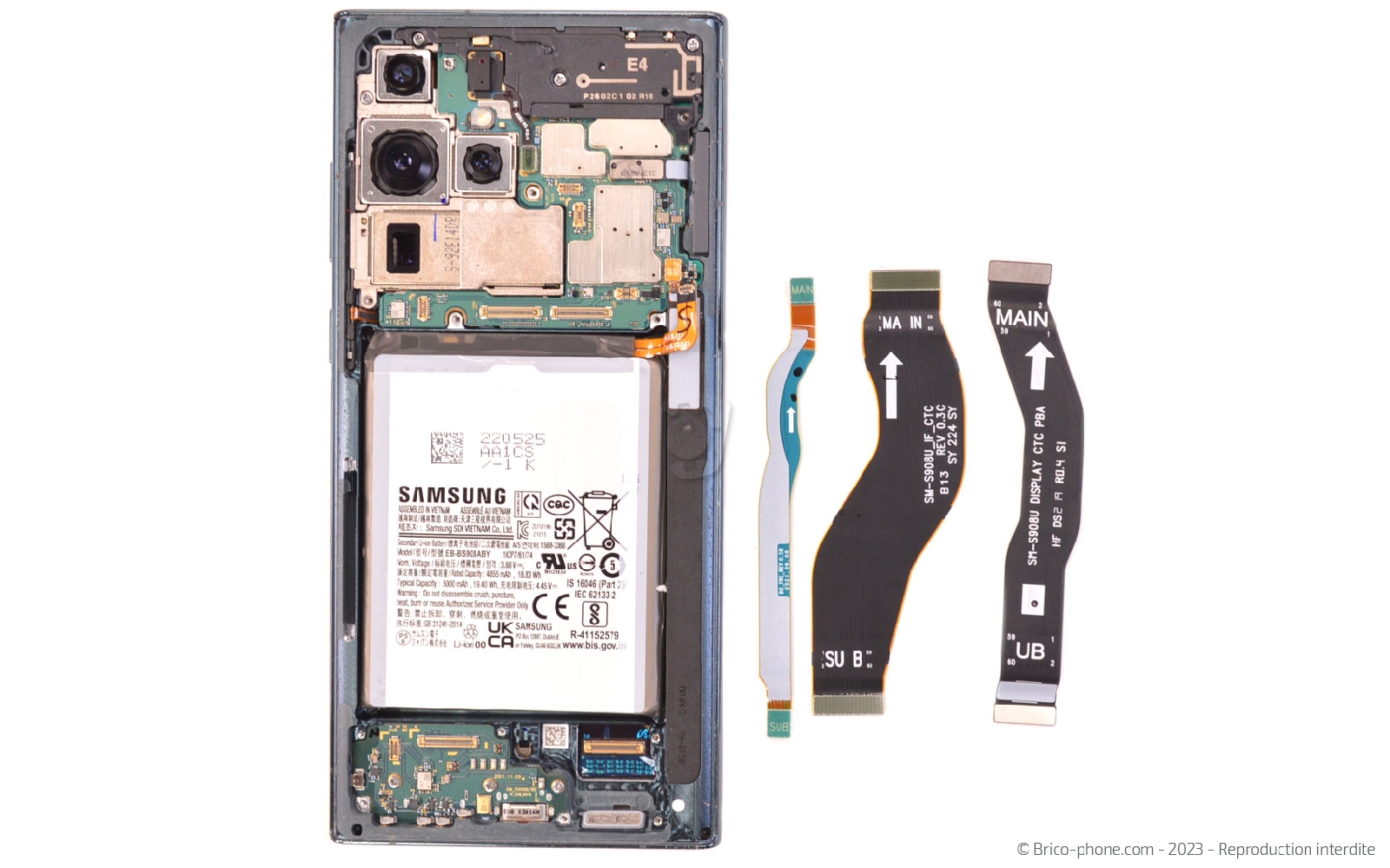

Etape 9 : Mettre de coté les nappes
Utilisez le spudger pour débrancher les différentes nappes recouvrant la batterie.
Outils du kit utilisés
Outils du kit utilisés

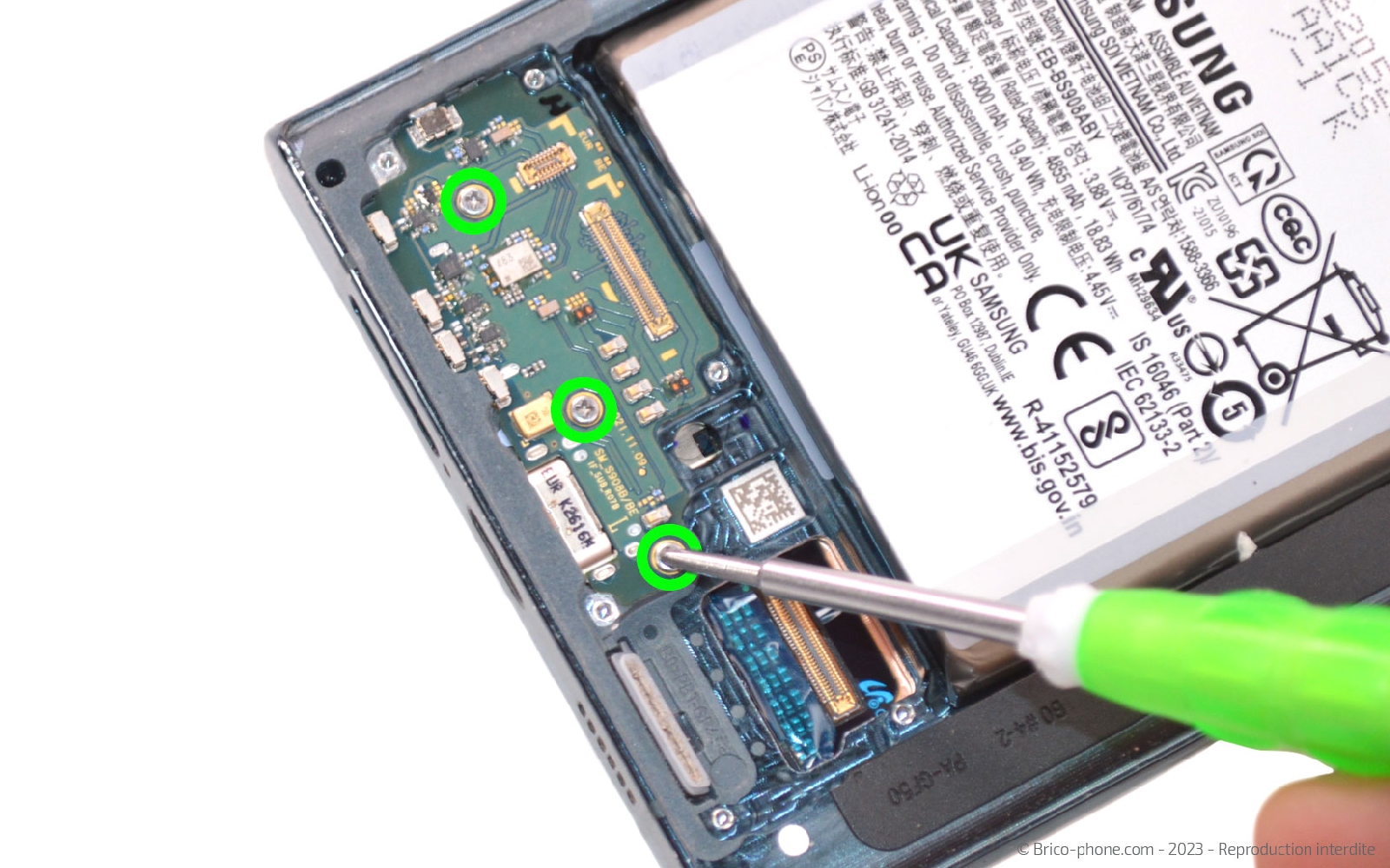

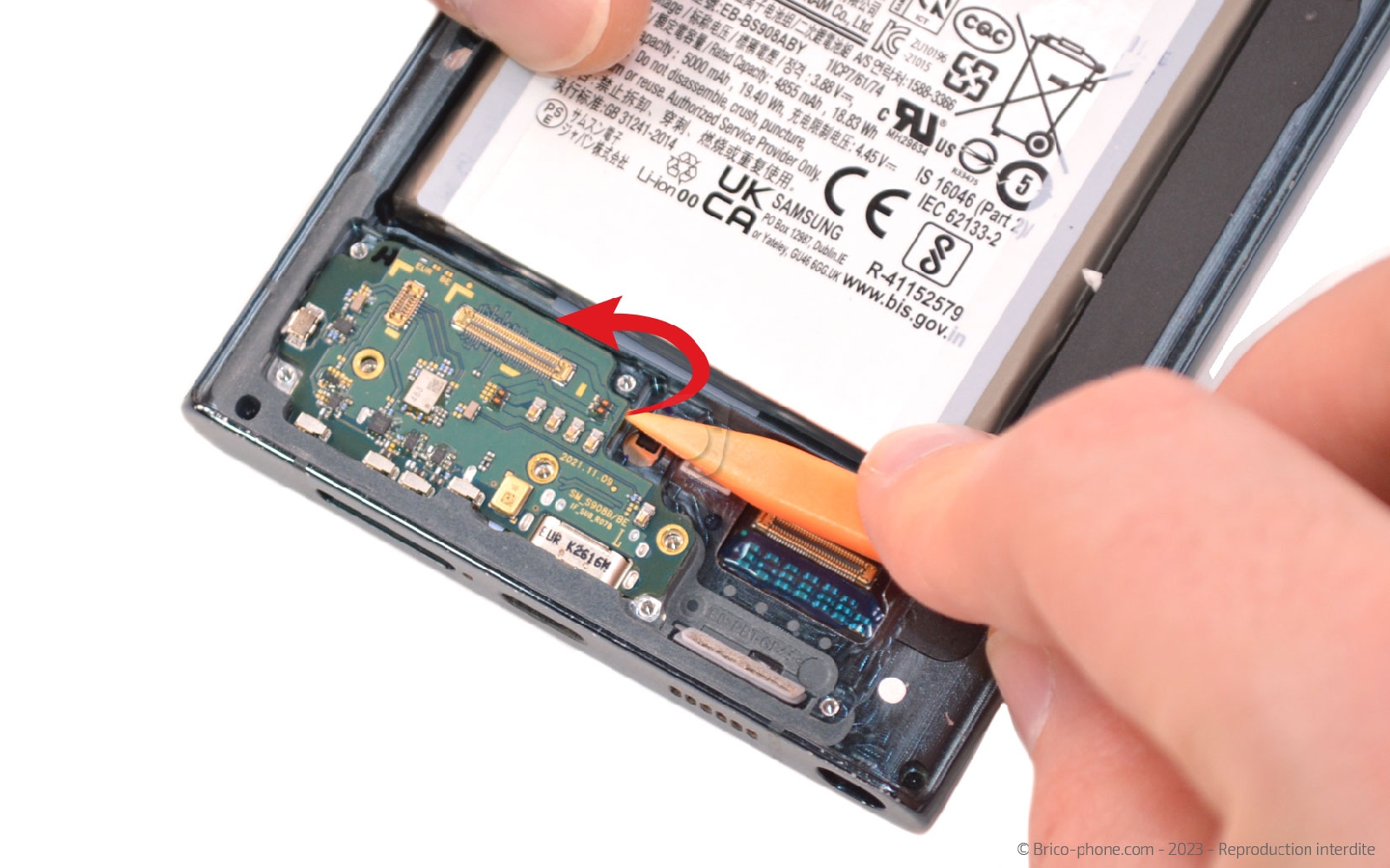

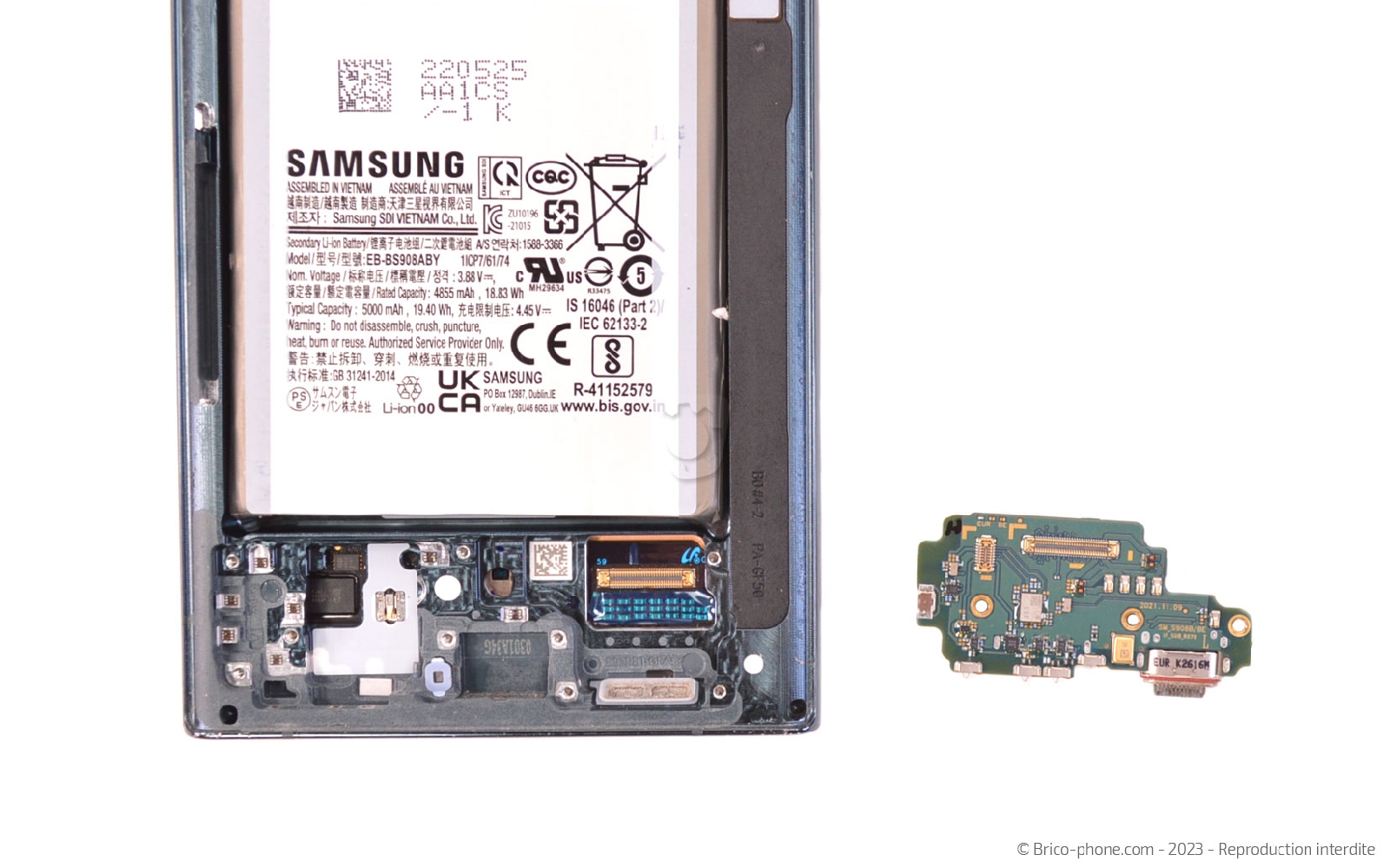

Etape 10 : Ôter le connecteur de charge
Dévissez les 3 vis cruciforme afin de pouvoir libérer le connecteur de charge du châssis en le soulevant à l'aide de la spatule.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C et lecteur SIM pour Samsung Galaxy S22 Ultra
38,90 €

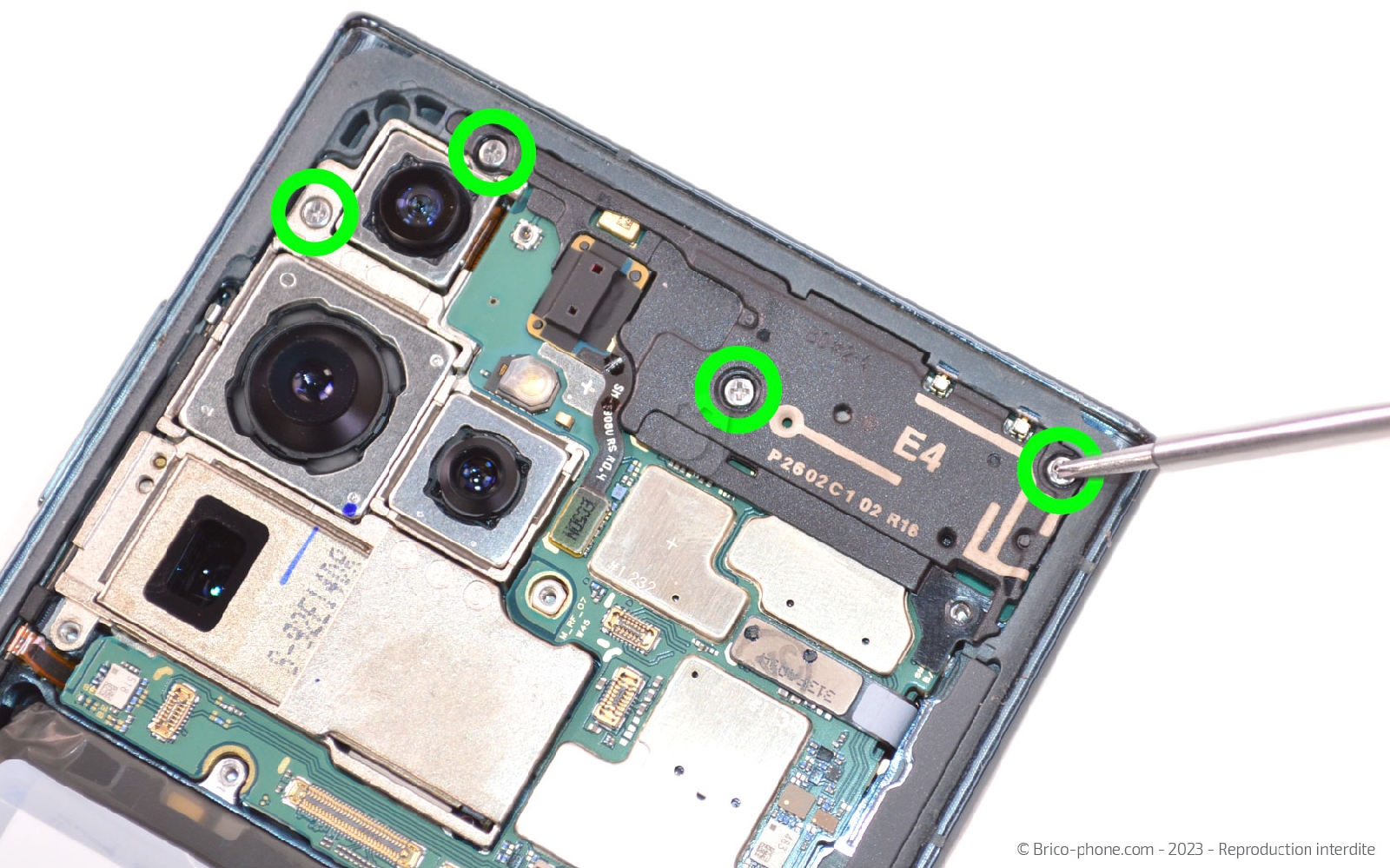

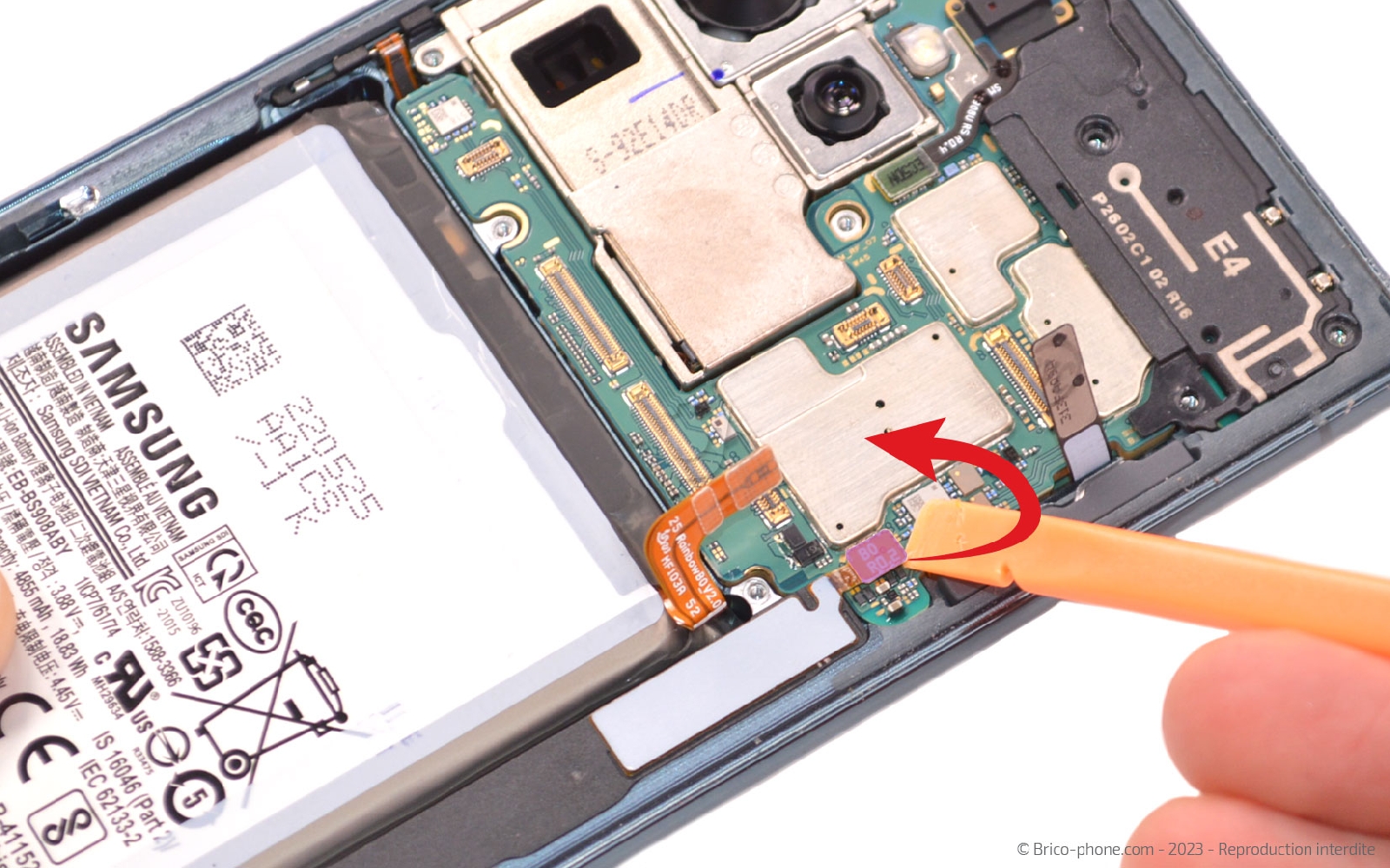

Etape 11 : Libérer la carte mère
Passons sur la partie haute du téléphone en retirant les 4 vis cruciforme puis en déconnectant la nappe de l'écran et celle du support du S-Pen.
Outils du kit utilisés
Outils du kit utilisés

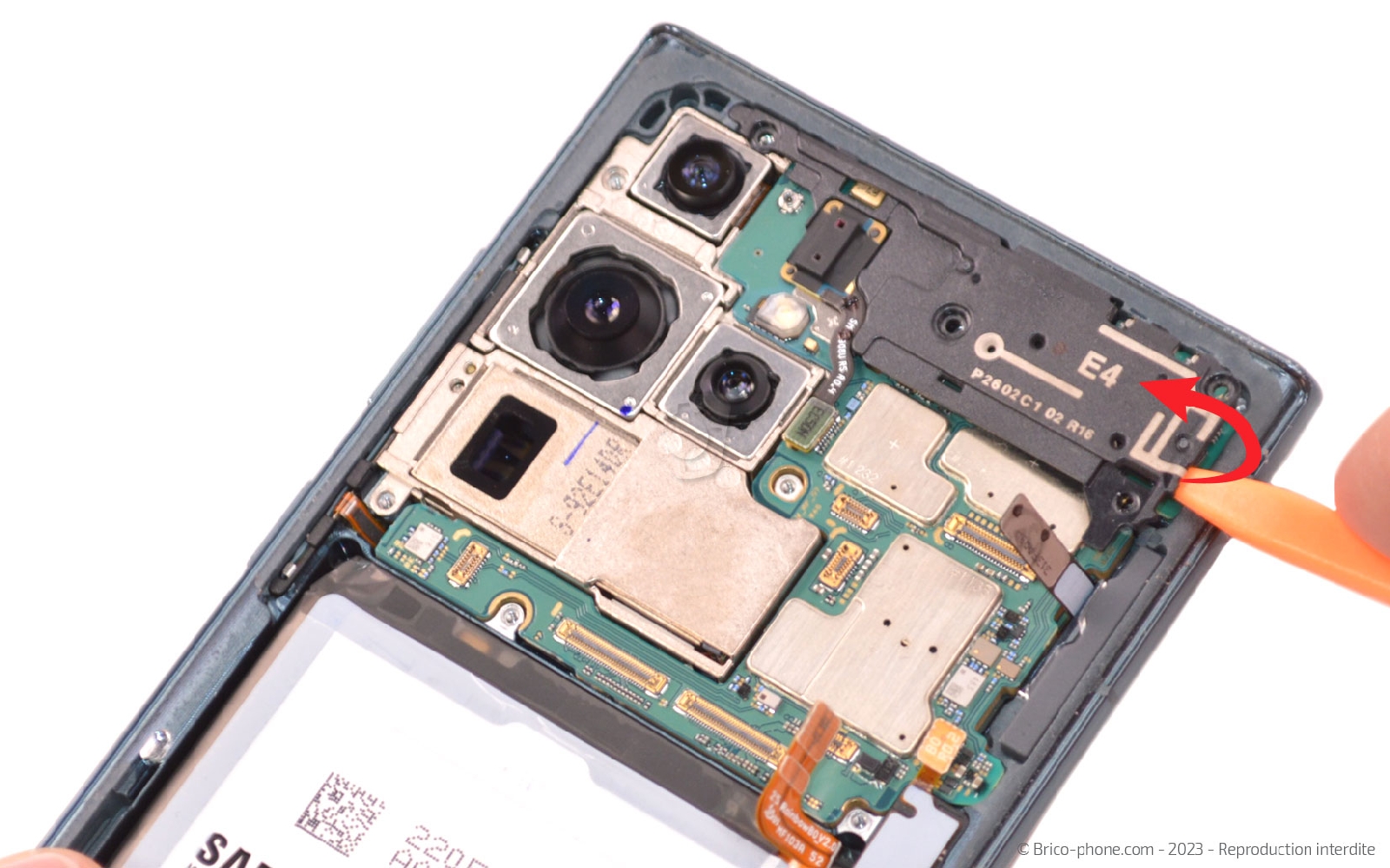

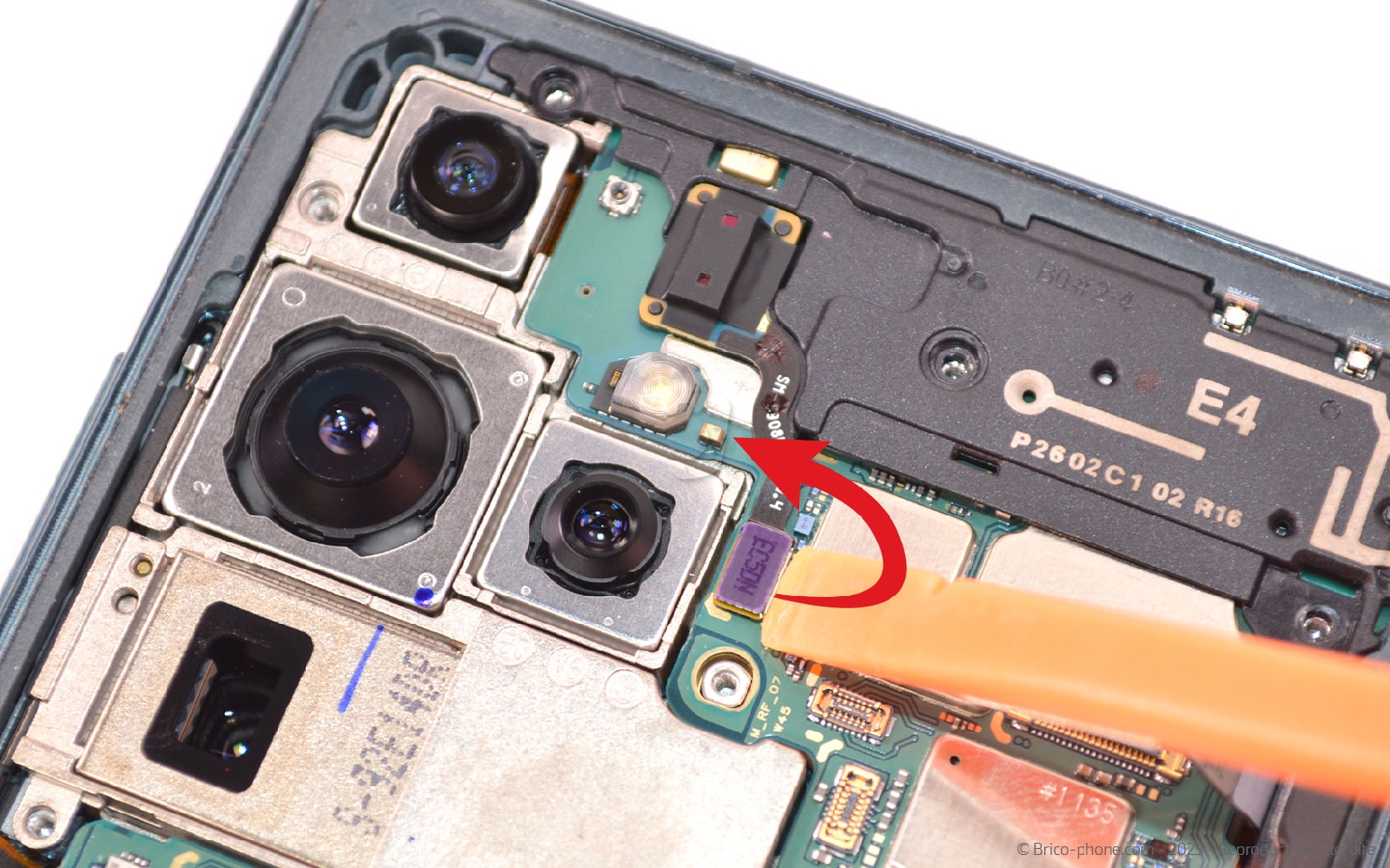

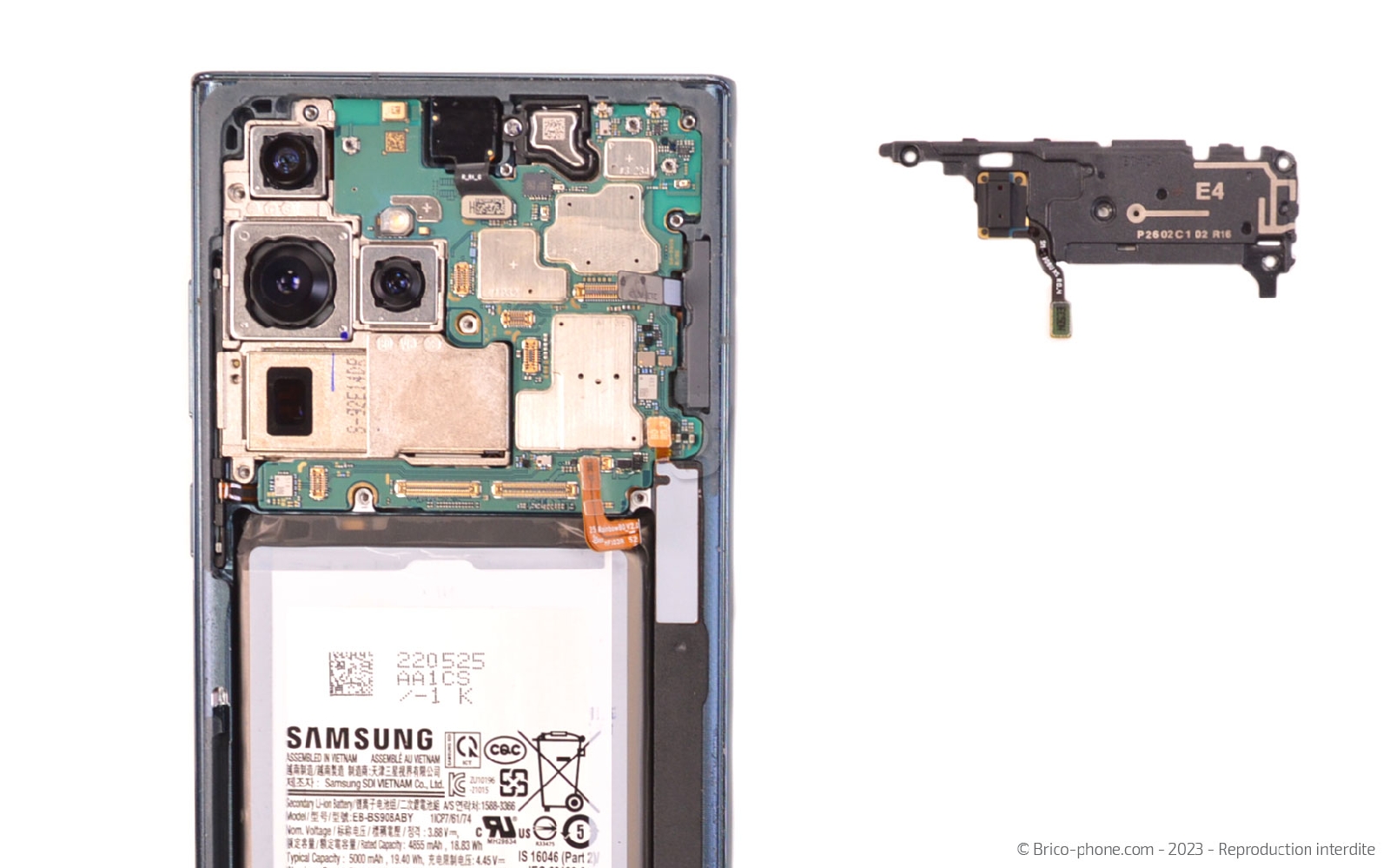

Etape 12 : Récupérer le support antenne
Déconnectez le module Antenne avant de le sortir du téléphone en vous aidant du spudger.
Outils du kit utilisés
Outils du kit utilisés

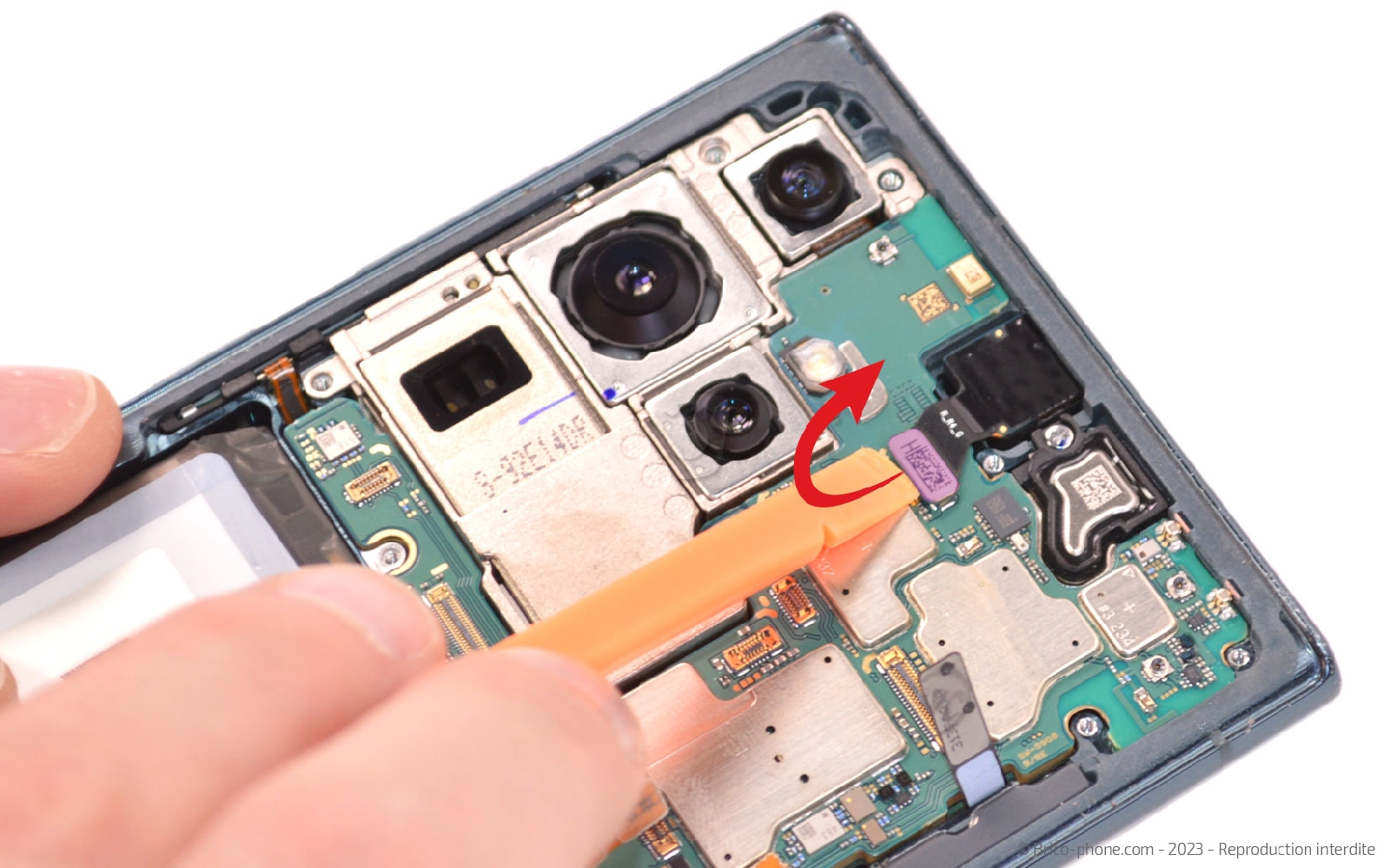

Etape 13 : Retirer la carte mère
Débranchez la nappe de la caméra frontale afin de pouvoir la récupérer puis glissez la spatule sous la carte mère pour la soulever et la saisir avec les mains pour la mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Caméra avant Samsung Galaxy S22 Ultra
59,90 €

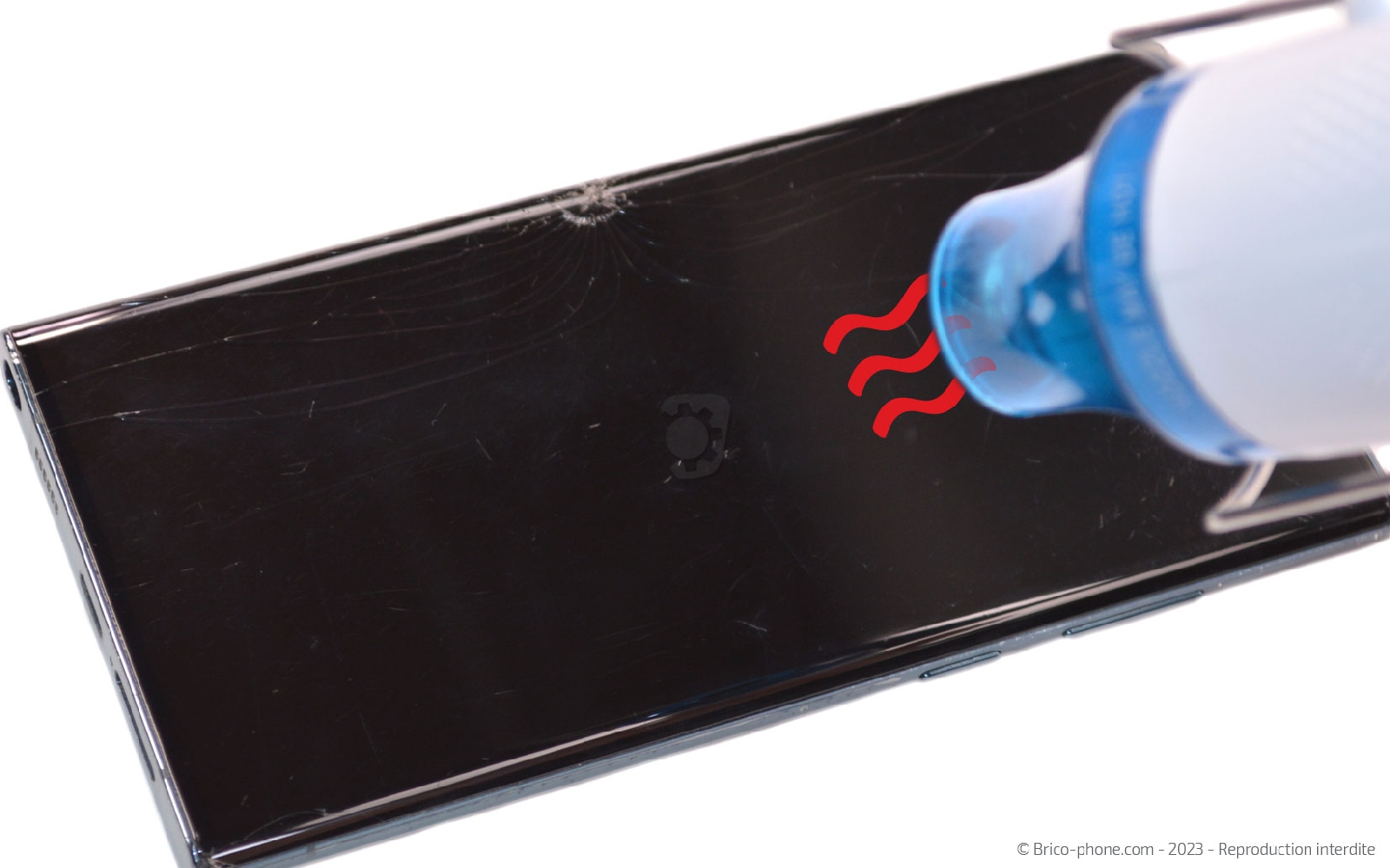

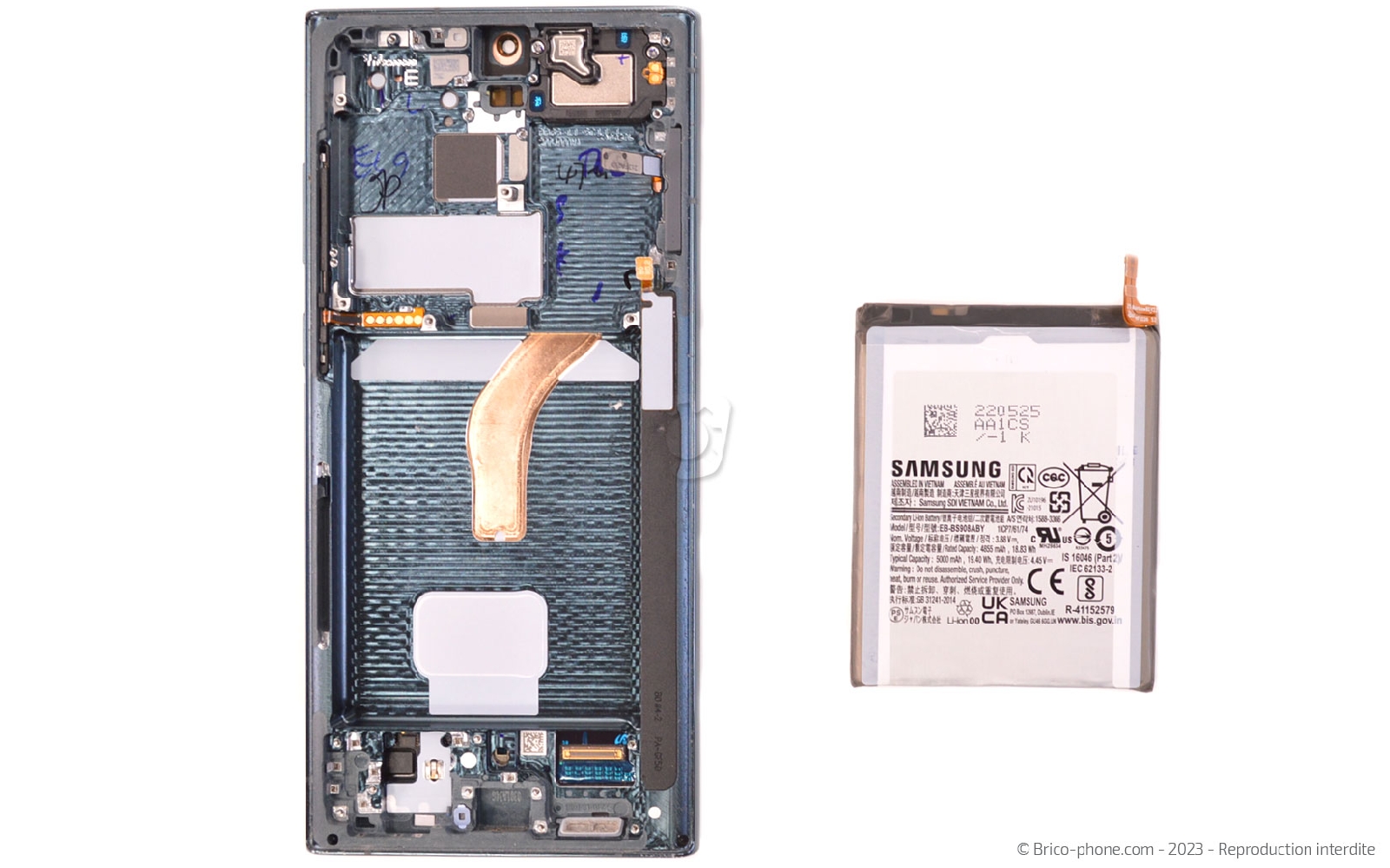

Etape 14 : Décoller la batterie
Retournez votre téléphone afin de chauffer l'arrière de la batterie à travers l'écran.
Ensuite, insérez le médiator en métal non troué entre la batterie et le châssis afin de faire levier et de réussir à décoller le composant du châssis.

Cette étape peut demander plus de temps, elle peut s'avérer difficile. N'hésitez pas à chauffer plusieurs fois mais faites attention à ne pas endommager la batterie.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Batterie d'origine pour Samsung Galaxy S22 Ultra
42,90 €

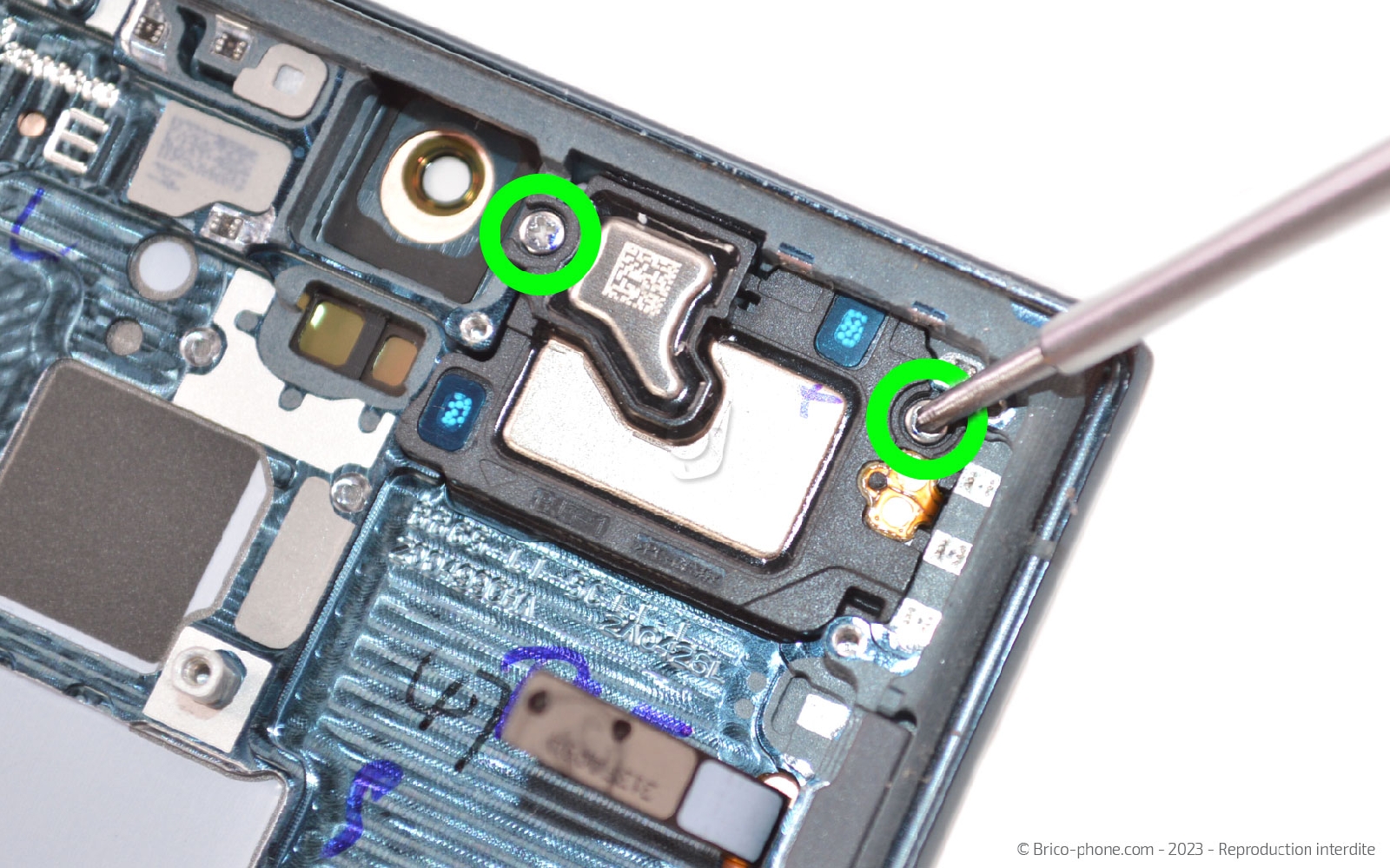

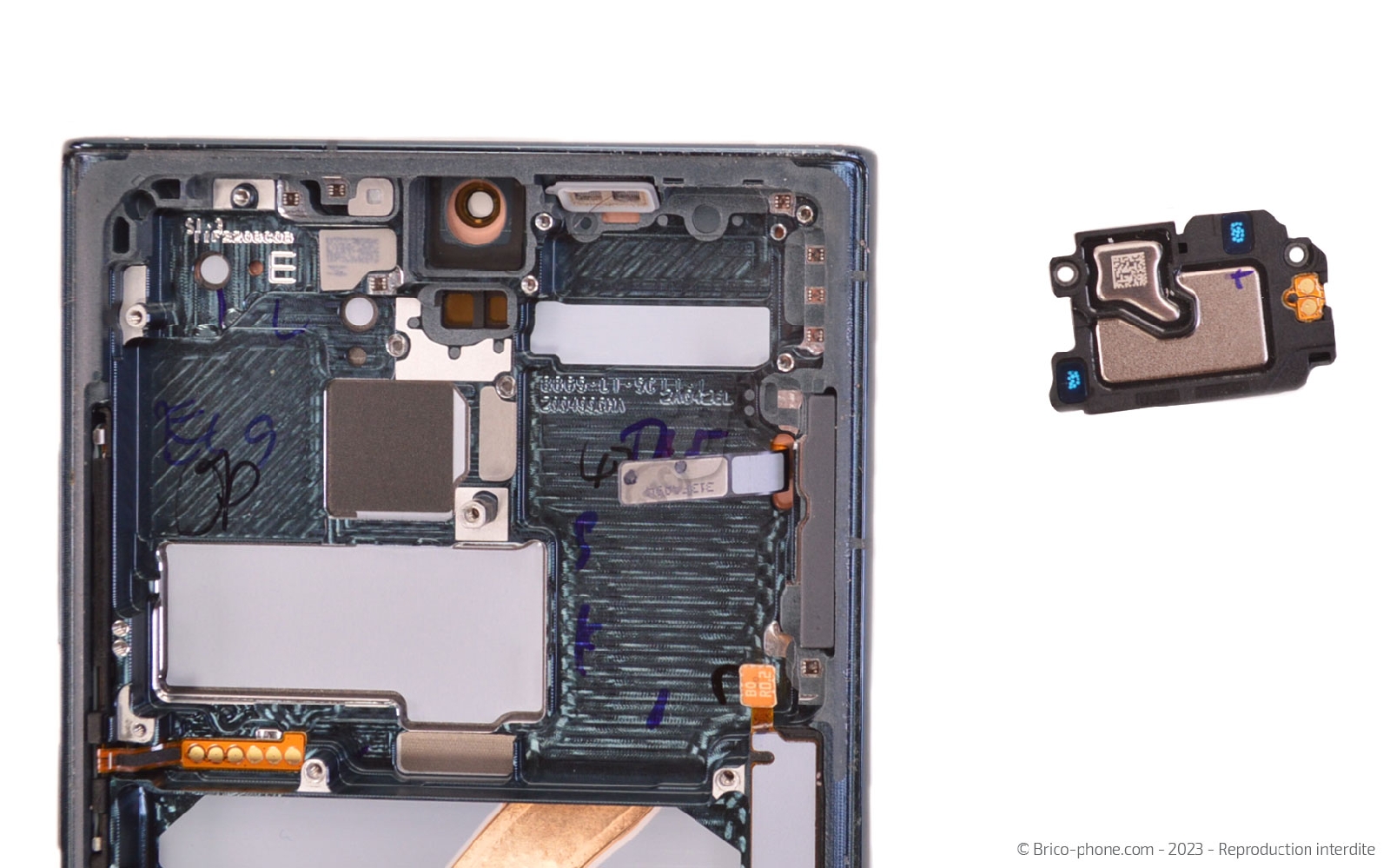

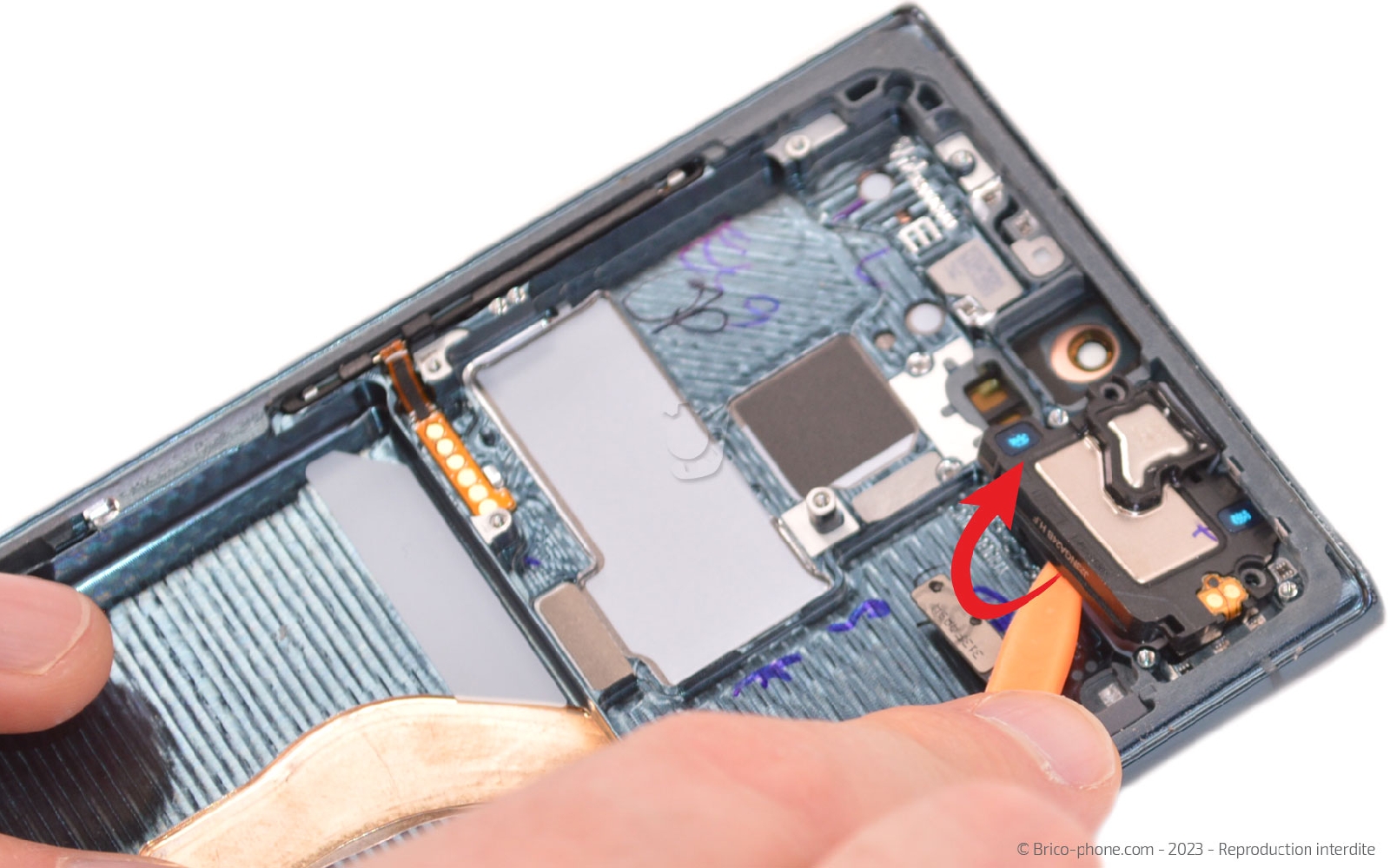

Etape 15 : Sortir l'écouteur de l'oreille
Dévissez les deux vis cruciforme pour libérer le haut-parleur interne de votre Samsung Galaxy S22 Ultra.
Outils du kit utilisés
Outils du kit utilisés

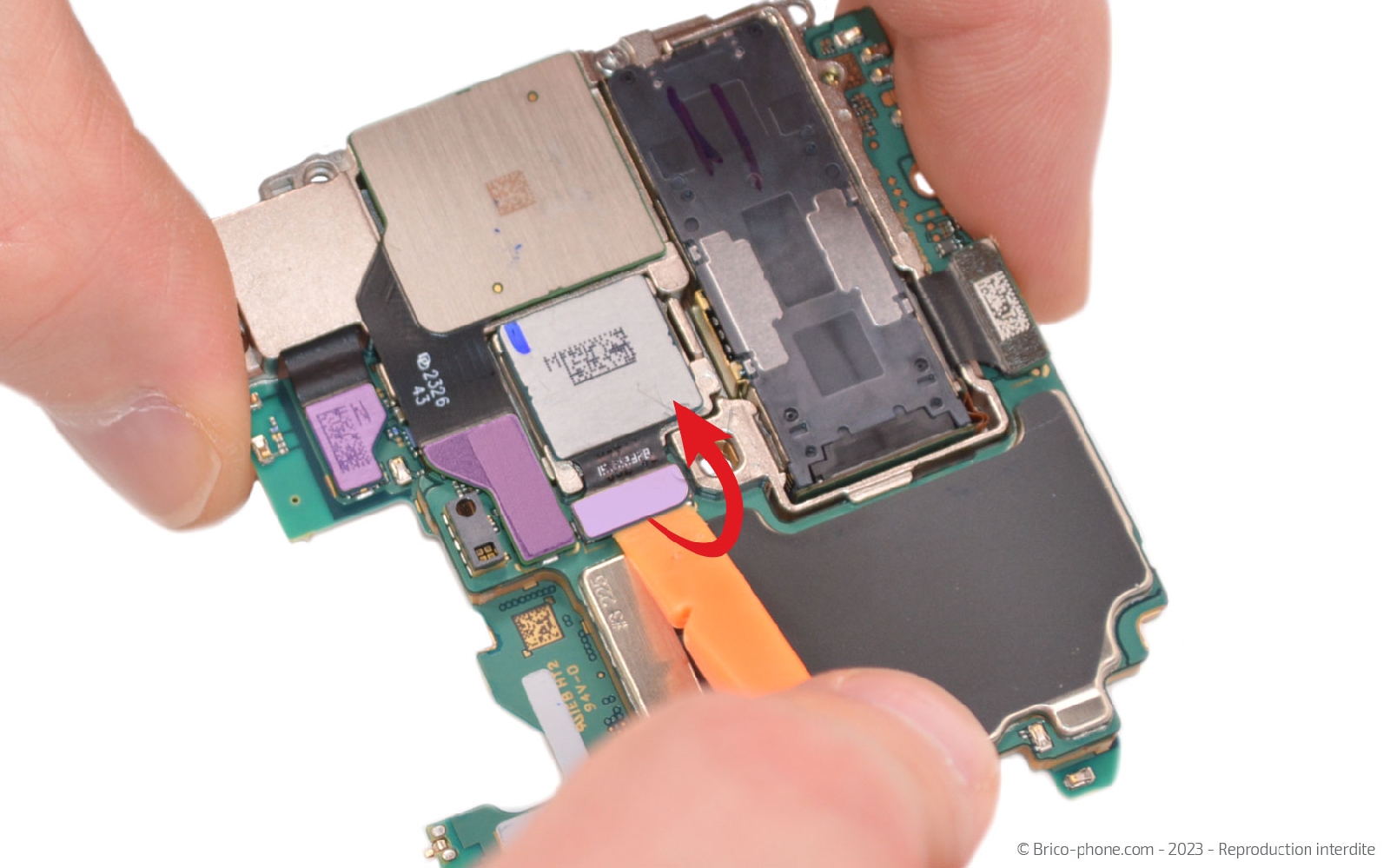

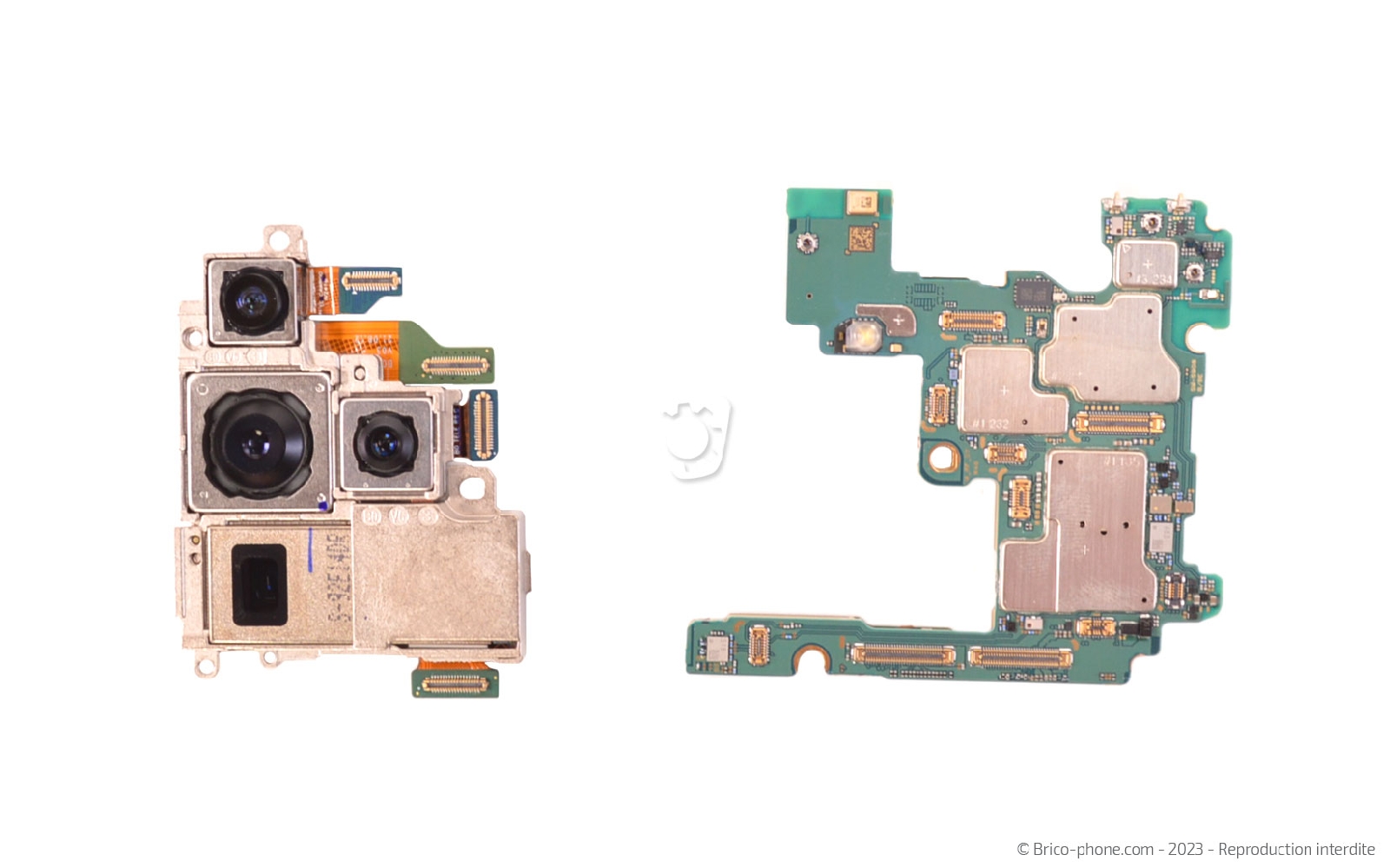

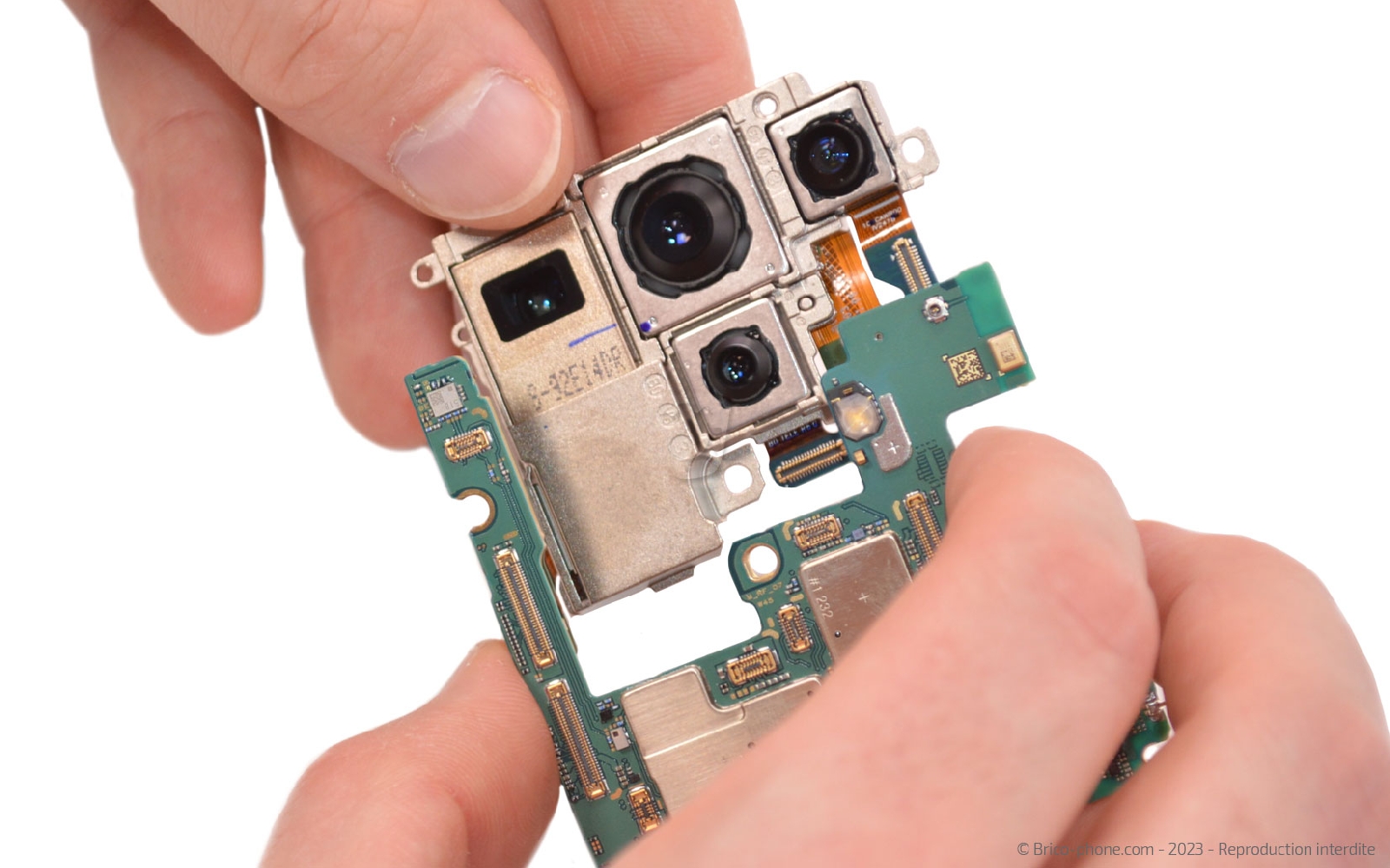

Etape 16 : Séparer le module photos de la carte mère
Sur la carte mère, il vous faut encore retirer les appareils photos. Pour cela, déconnectez les différentes nappes (4 au total) puis sortez le module photos.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Caméra arrière principale pour Samsung Galaxy S22 Ultra
129,90 €

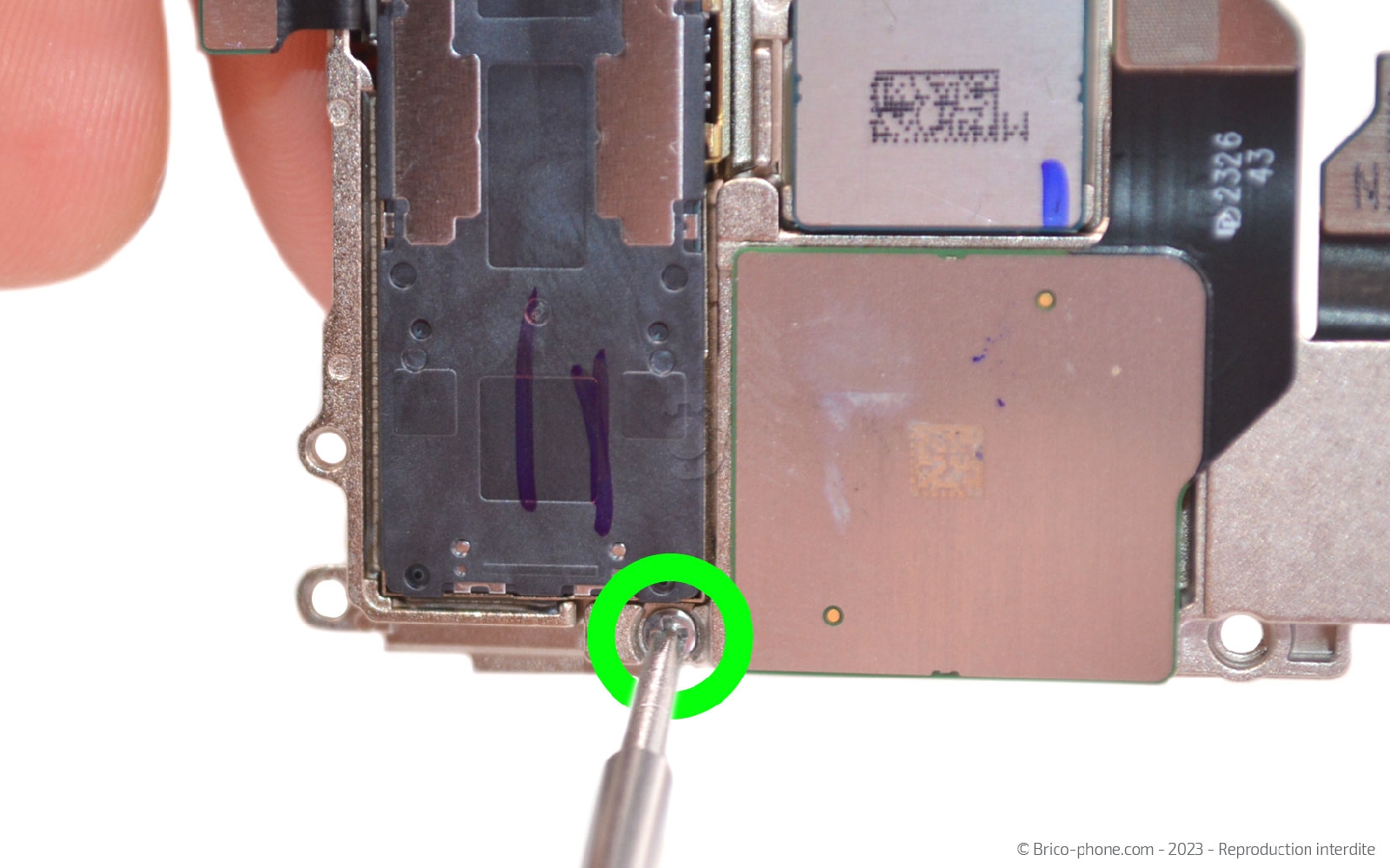

Etape 17 : Détacher le zoom optique x10
Ôtez la dernière vis pour récupérer le zoom optique x100 de votre smartphone.
Outils du kit utilisés
Outils du kit utilisés

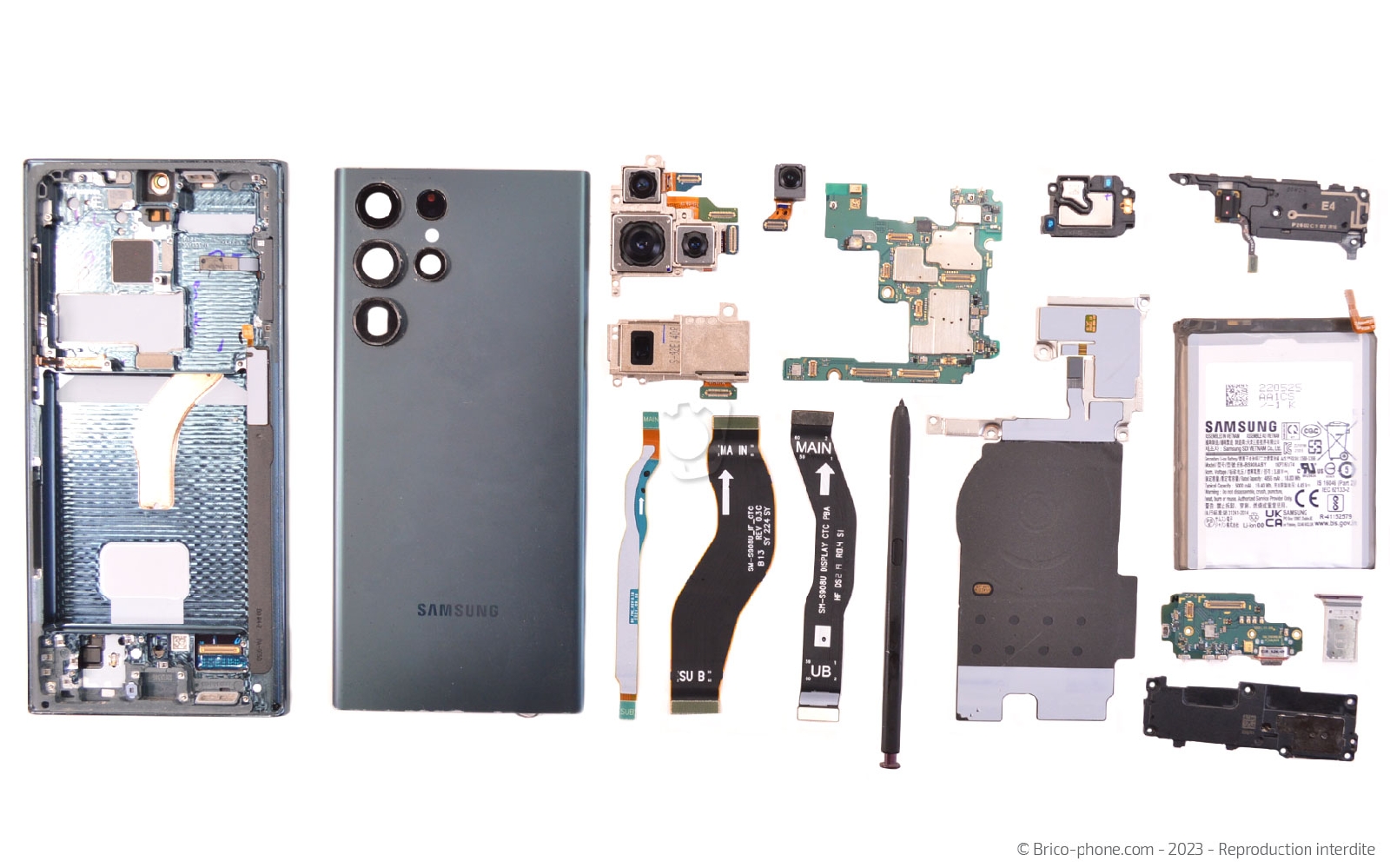

Vue éclatée
Voilà votre Samsung Galaxy S22 Ultra est démonté. Pour lui redonner sa forme initiale, suivez les étapes de ce tutoriel dans le sens contraire.
