Comment remplacer le bloc écran sur Galaxy S22 Ultra

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 11/20
Galaxy S22 Ultra | Temps estimé : 50 min | Difficulté : 3/5

Lorsque vous possédez un Samsung Galaxy S22 Ultra, vous vous attendez à ce qu’il fonctionne correctement et qu’il soit en parfait état. Malheureusement, parfois des accidents se produisent et il se peut que l’écran de votre téléphone soit endommagé.

Au lieu de vous tourner vers un professionnel pour réparer votre téléphone, vous pouvez vous sentir confiant dans la réparation de votre écran vous-même. c'est souvent plus économique que d’engager quelqu'un et plus satisfaisant que de devoir attendre que quelqu'un le fasse à votre place.

Remplacer la vitre avant de votre Samsung Galaxy S22 Ultra peut être une tâche impressionnante, mais elle est tout à fait réalisable si vous êtes prêt à prendre le temps et à acheter les pièces dont vous avez besoin.

Pour vous aider au maximum, Brico-phone détaille chaque étape des ces tutoriels afin que vous puissiez réussir la réparation haut la main.

Diagnostic

›  Problème d'affichage...
›  Ecran cassé...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran Dynamic AMOLED pré-monté sur châssis pour Samsung Galaxy S22 Ultra Vert
259,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer
Dans un premier temps nous vous conseillons de vérifier le numéro de modèle de votre appareil afin de commander les bonnes pièces détachées.
Pour cela, il vous suffit de composer le *#06# depuis le clavier de votre appareil pour obtenir le numéro IMEI à recopier sur notre page d'accueil. Brico-phone vous informe ensuite sur votre modèle et les composants compatibles avec ce dernier.
Vous pouvez également contrôler cette information dans les paramètres de votre appareil.

Une fois la commande reçue, préparez vosu un espace de travail propre et dégagé avec tous les éléments nécessaires à la réparation à proximité.

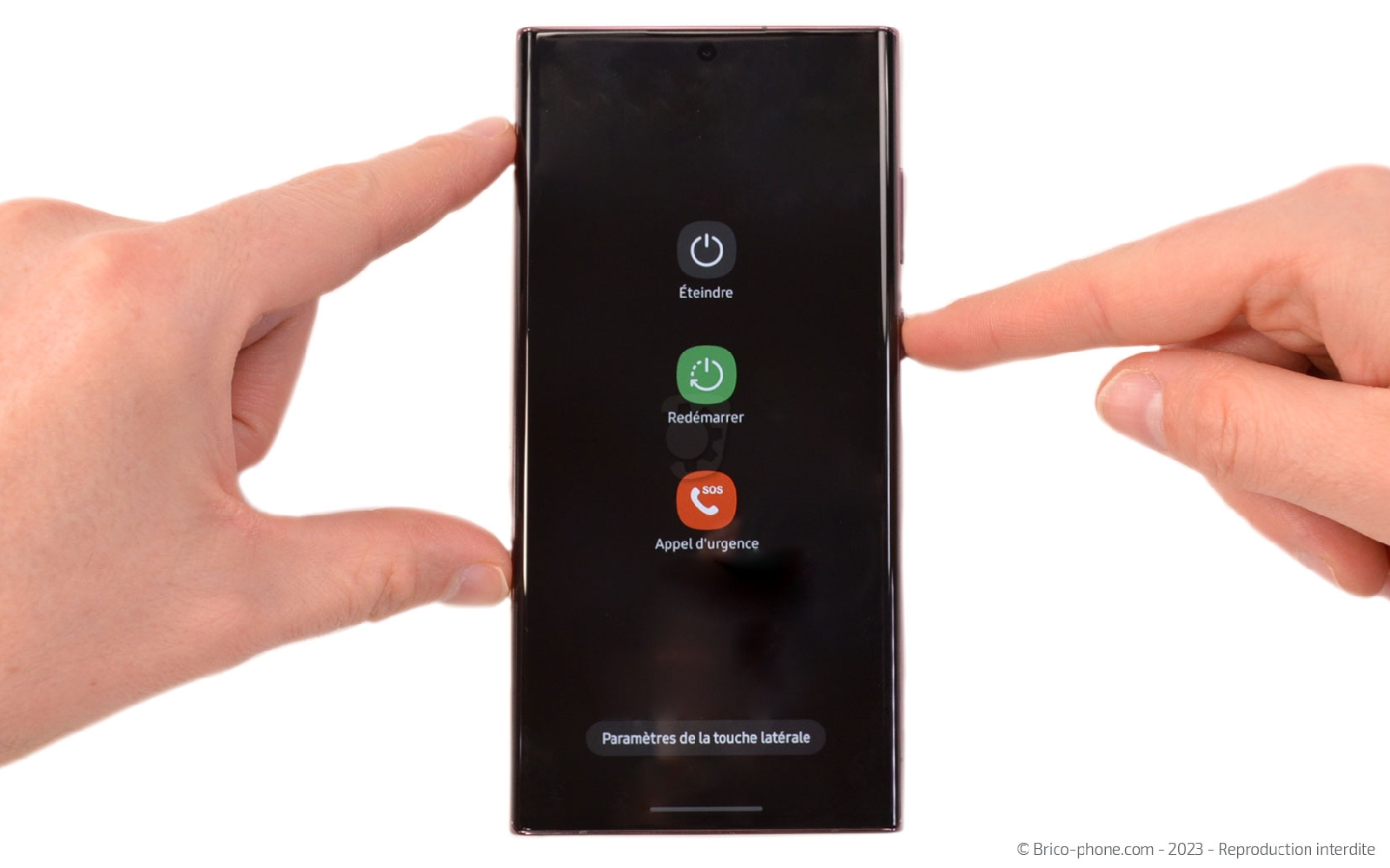

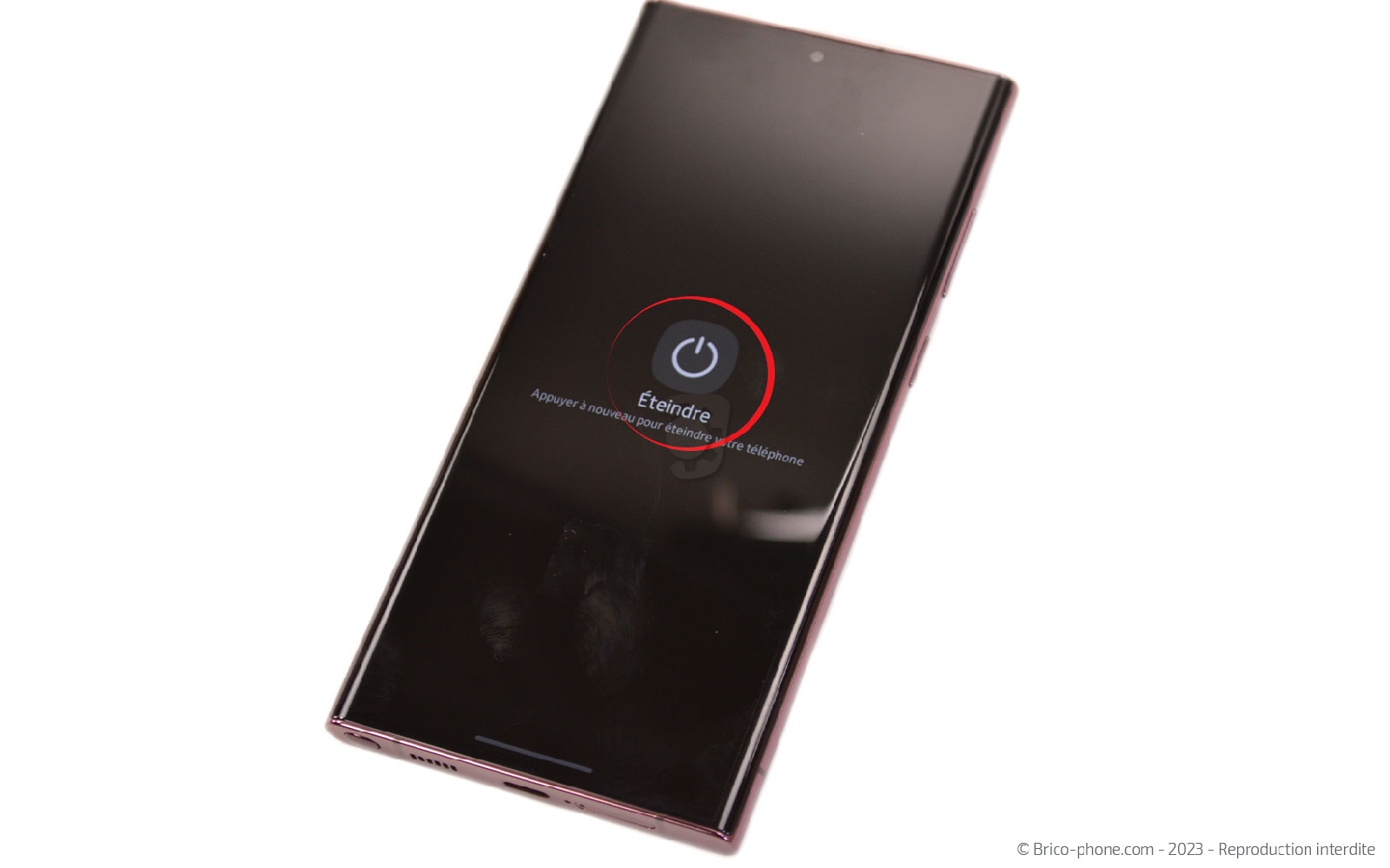

Vous pouvez commencer par éteindre votre Samsung Galaxy S22 Ultra.

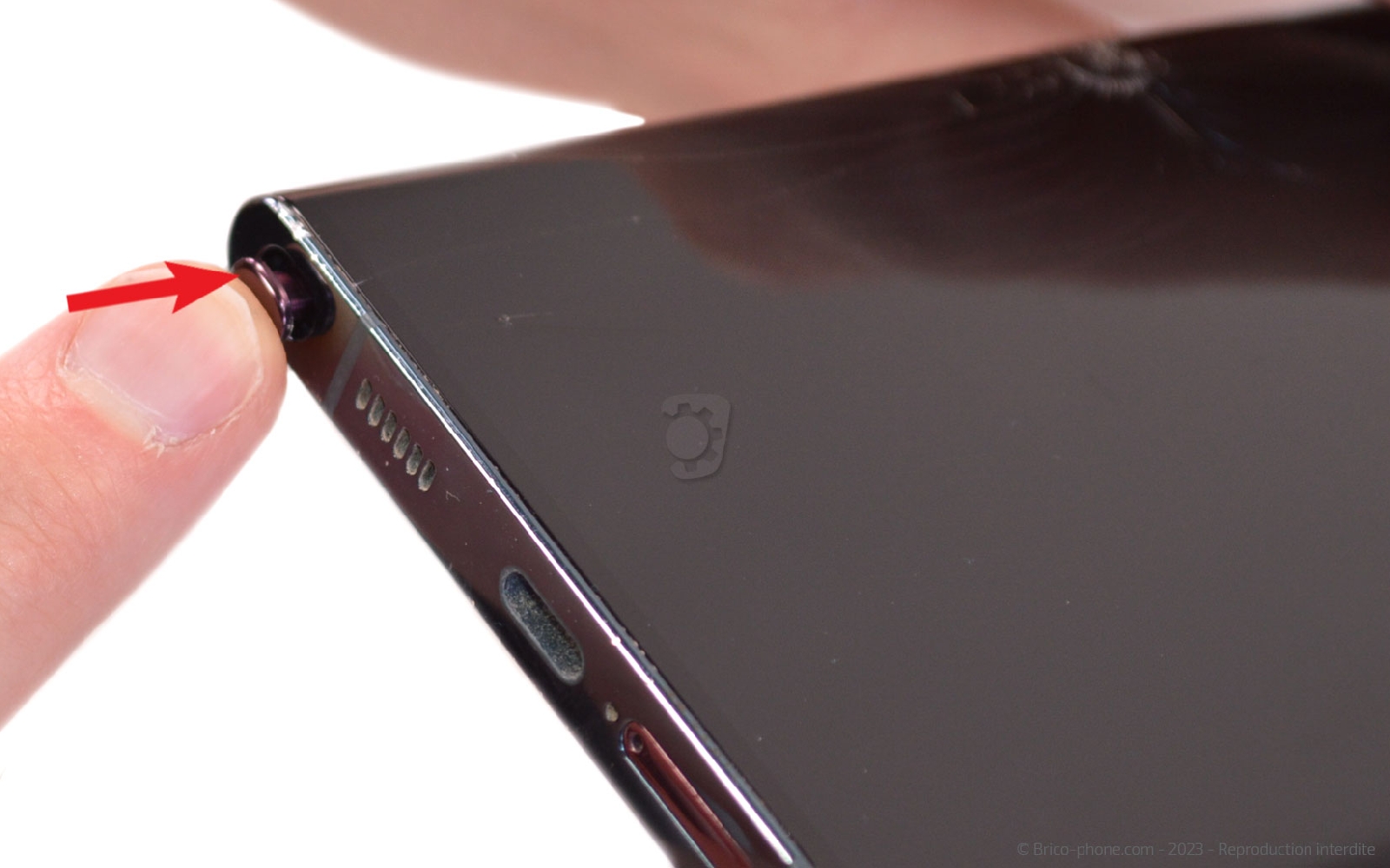

Etape 1 : Retirer le S-Pen et le rack Sim
Prenez le temps de retirer le stylet ainsi que le tiroir de la carte SIM.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Stylet S-Pen Noir pour Samsung Galaxy S22 Ultra
54,90 €

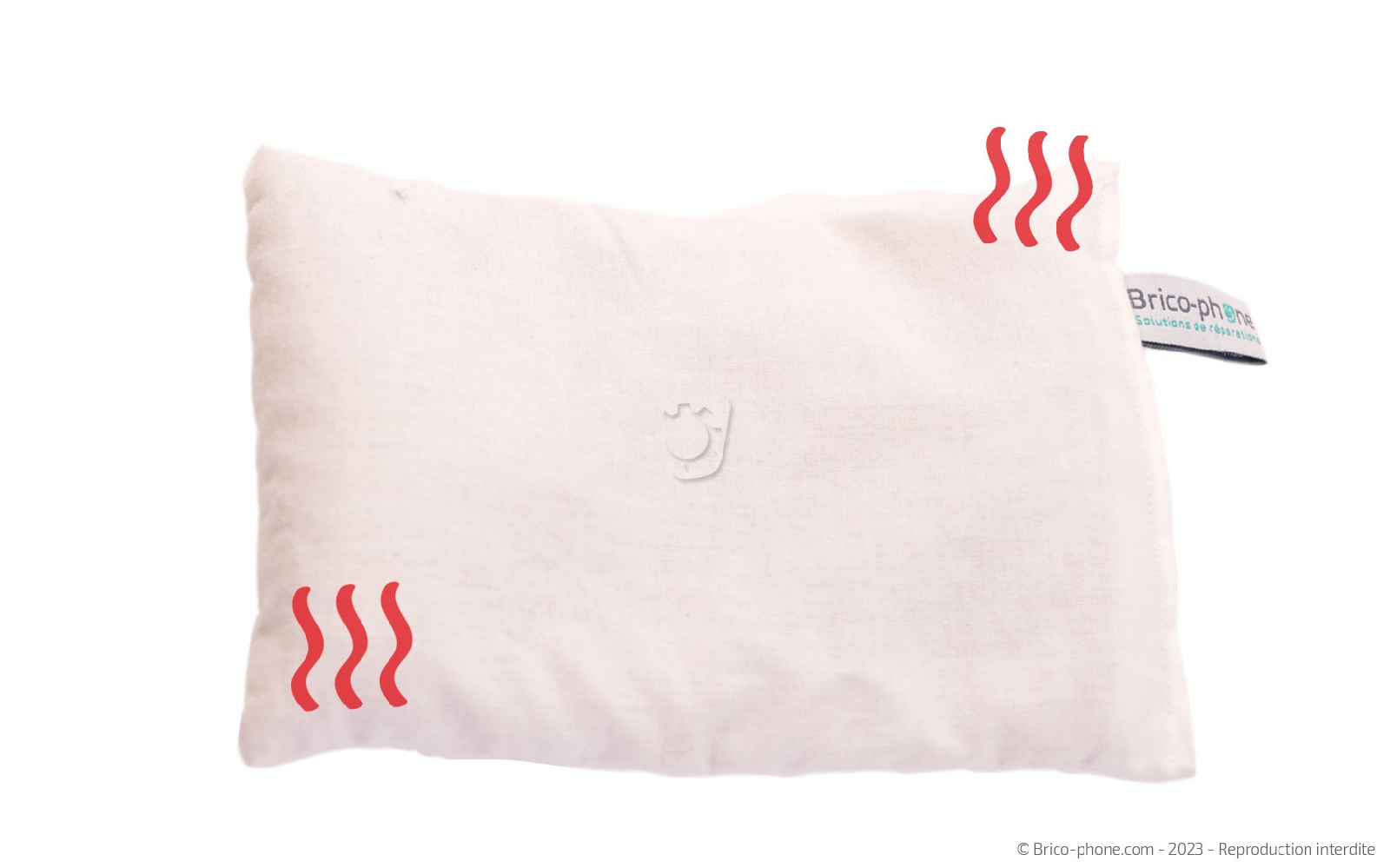

Etape 2 : Chauffer la vitre arrière
Pour accéder à l'intérieur du téléphone, nous avons besoin de chauffer la façade arrière. Pour cela, plusieurs possibilités s'offrent à vous :
- Placez le coussin chauffant au micro-ondes environ 2 minutes avant de le déposer sur la vitre arrière du smartphone pendant 30 secondes.
- Utilisez un décapeur thermique ou un sèche-cheveux sur le contour du composant pour ramollir le sticker.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

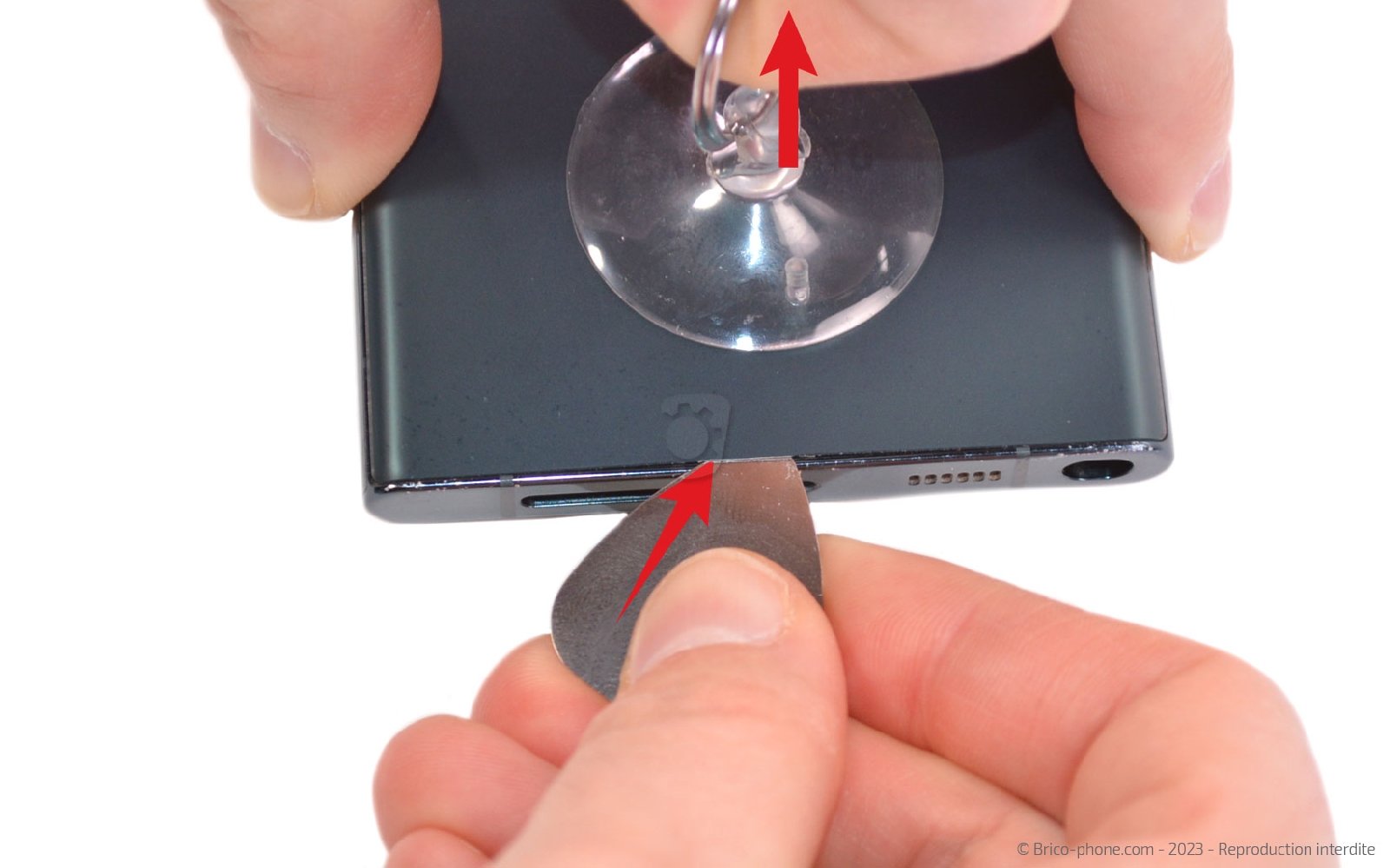

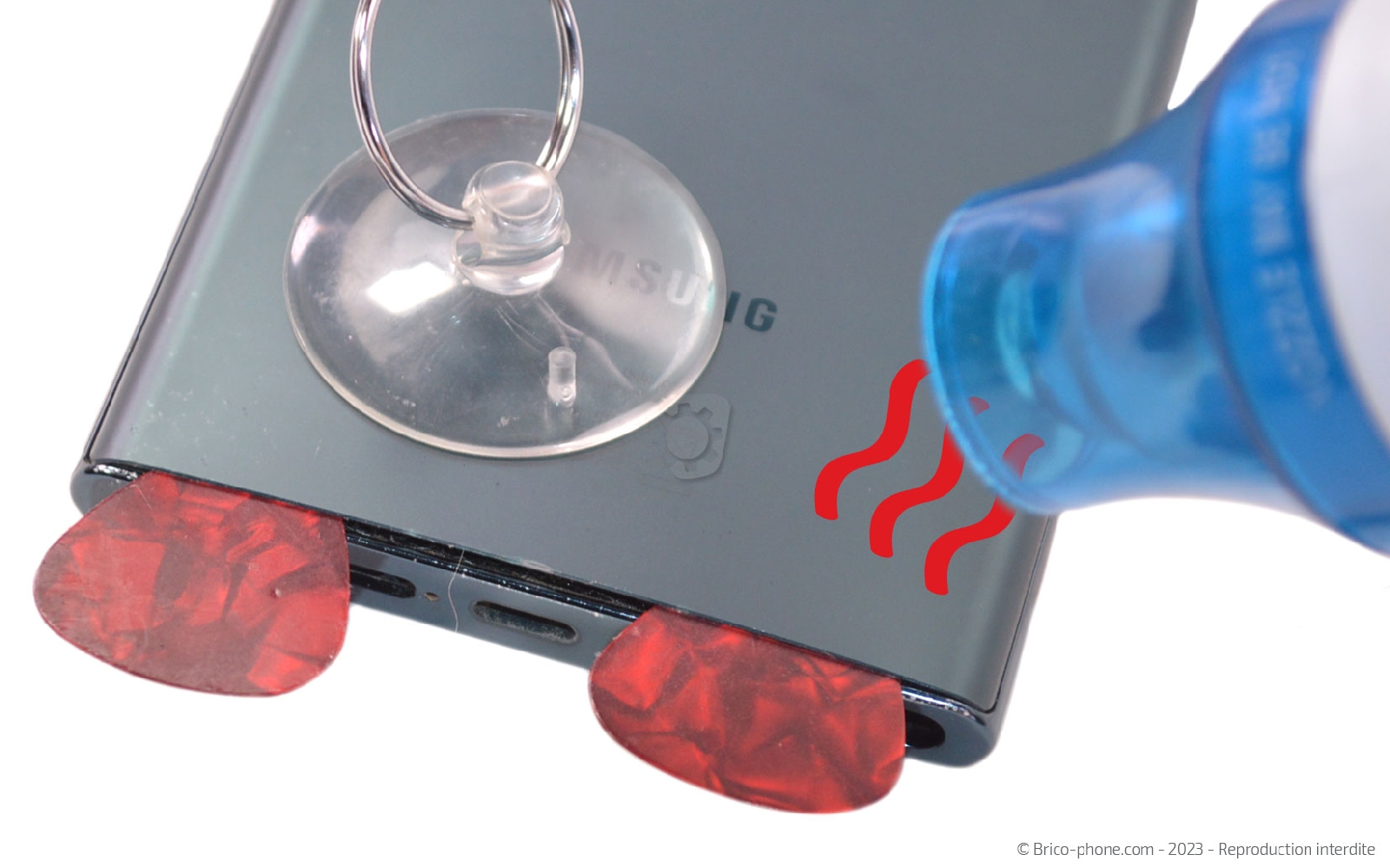

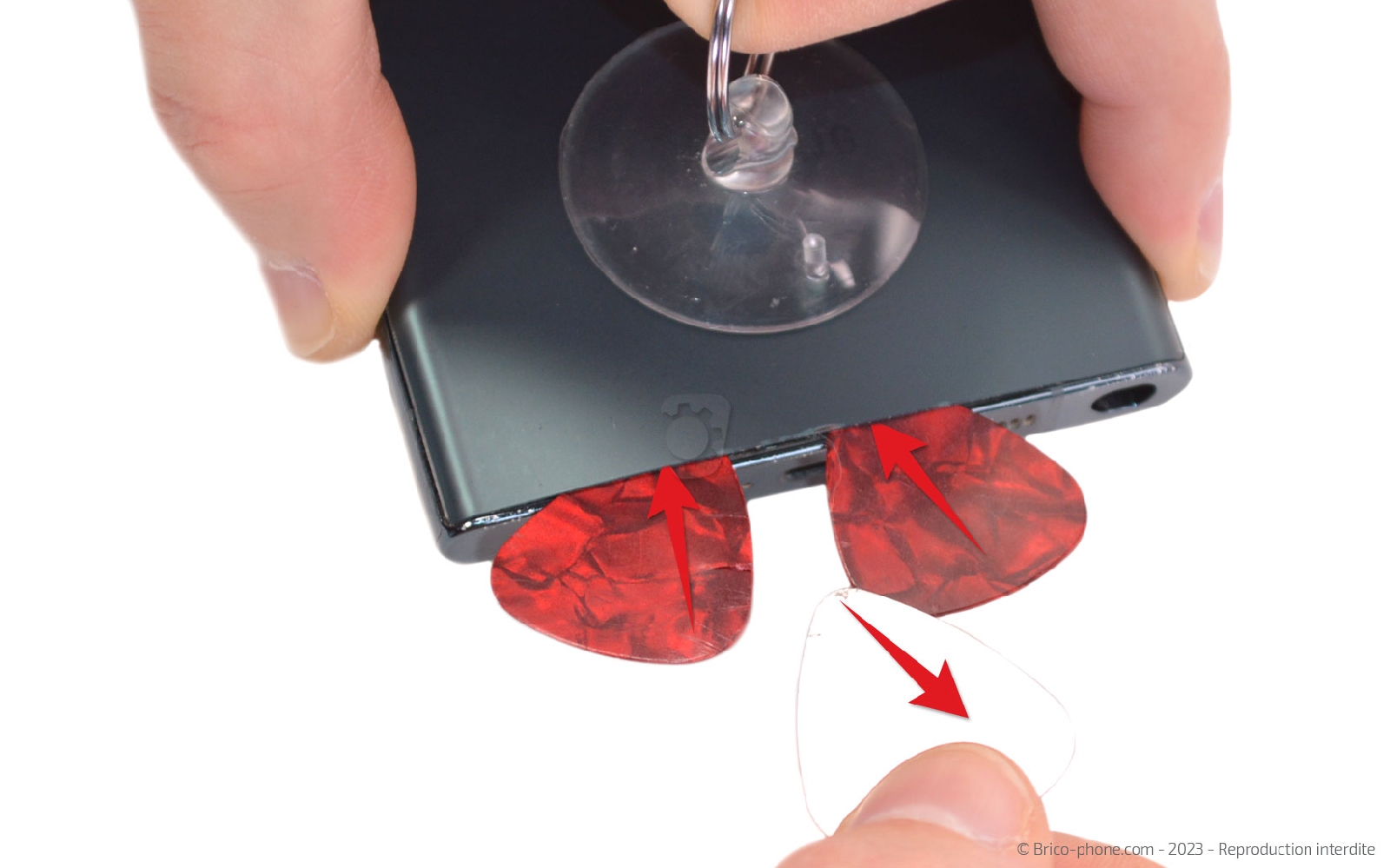

Etape 3 : Créer un interstice
Disposez la ventouse sur le bas du téléphone pour réussir à soulever légèrement le composant mais suffisamment pour insérez le médiator en métal troué sous la vitre en plastique.

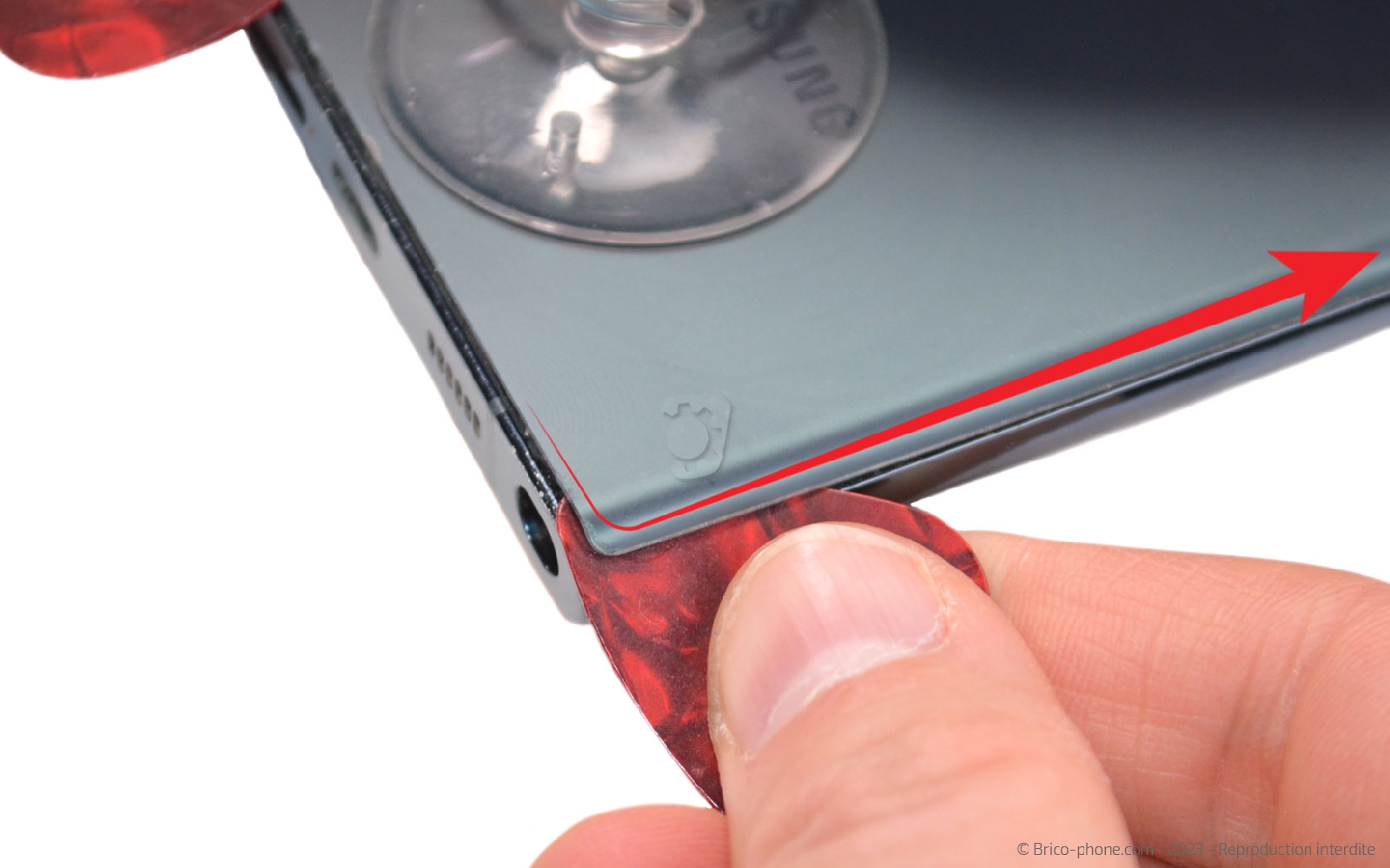

Une fois l'interstice créé, remplacez le médiator par ses homologues en plastique. Glissez ces derniers le long du composant pour terminer le décollage.
N'hésitez pas à chauffer de nouveau la vitre arrière a fur et à mesure de votre avancée.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

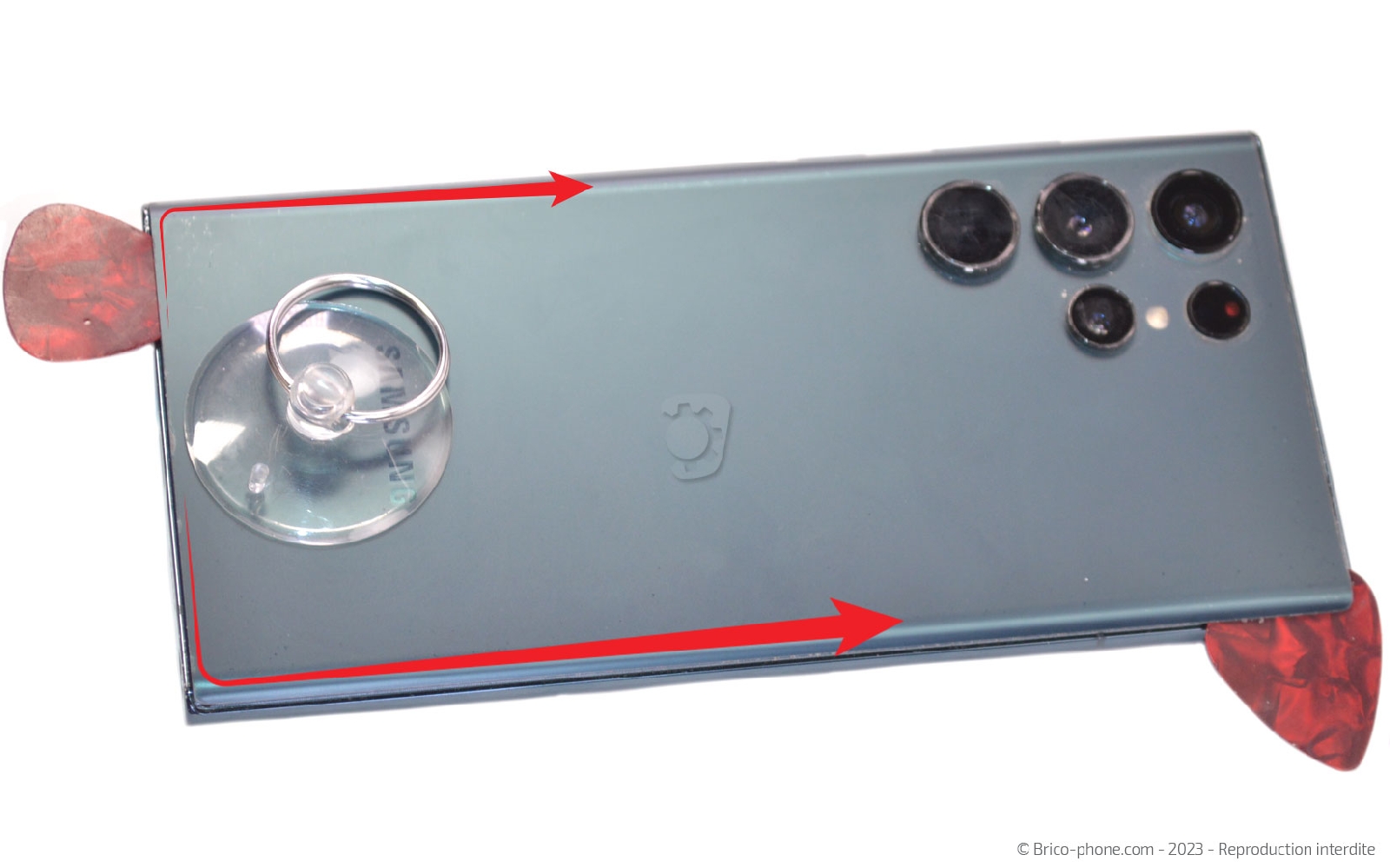

Etape 4 : Décoller la vitre arrière
Déplacez les médiators de chaque coté de la vitre arrière pour la décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy S22 Ultra Vert
66,90 €

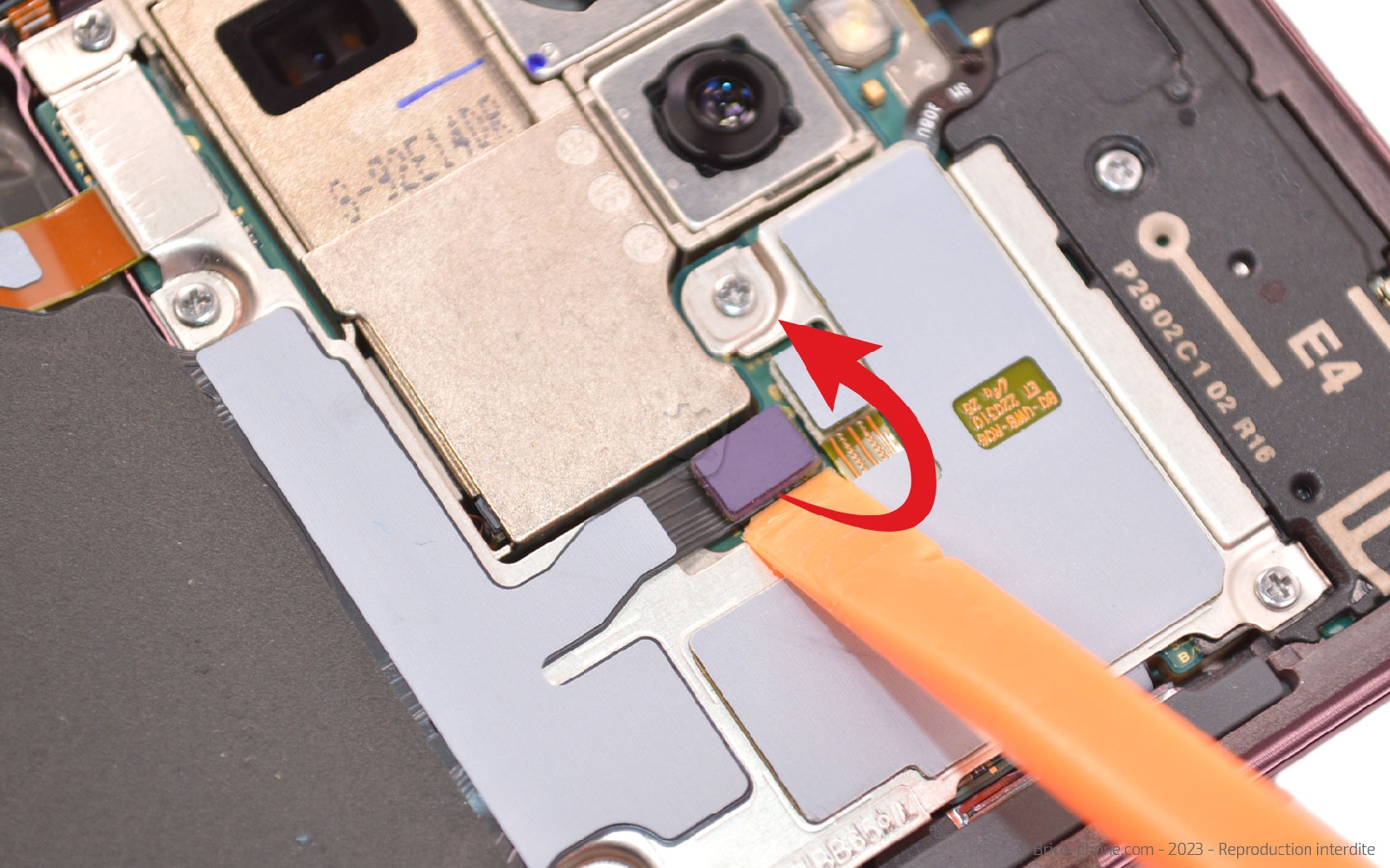

Etape 5 : Débrancher la plaquette NFC
A l'aide du levier en nylon, déconnectez les nappes NFC et induction avant de dévisser les 5 vis de la plaquette avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

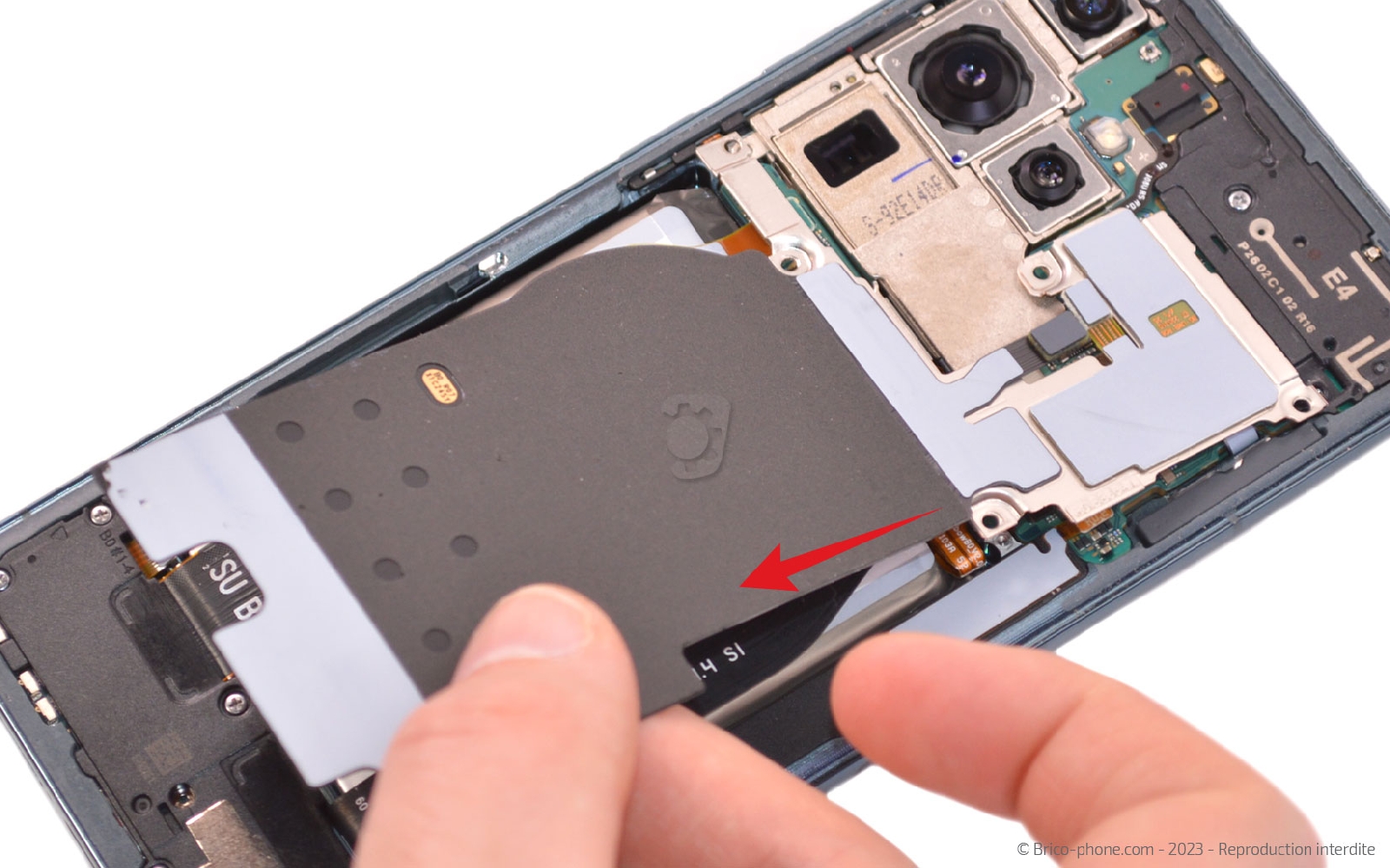

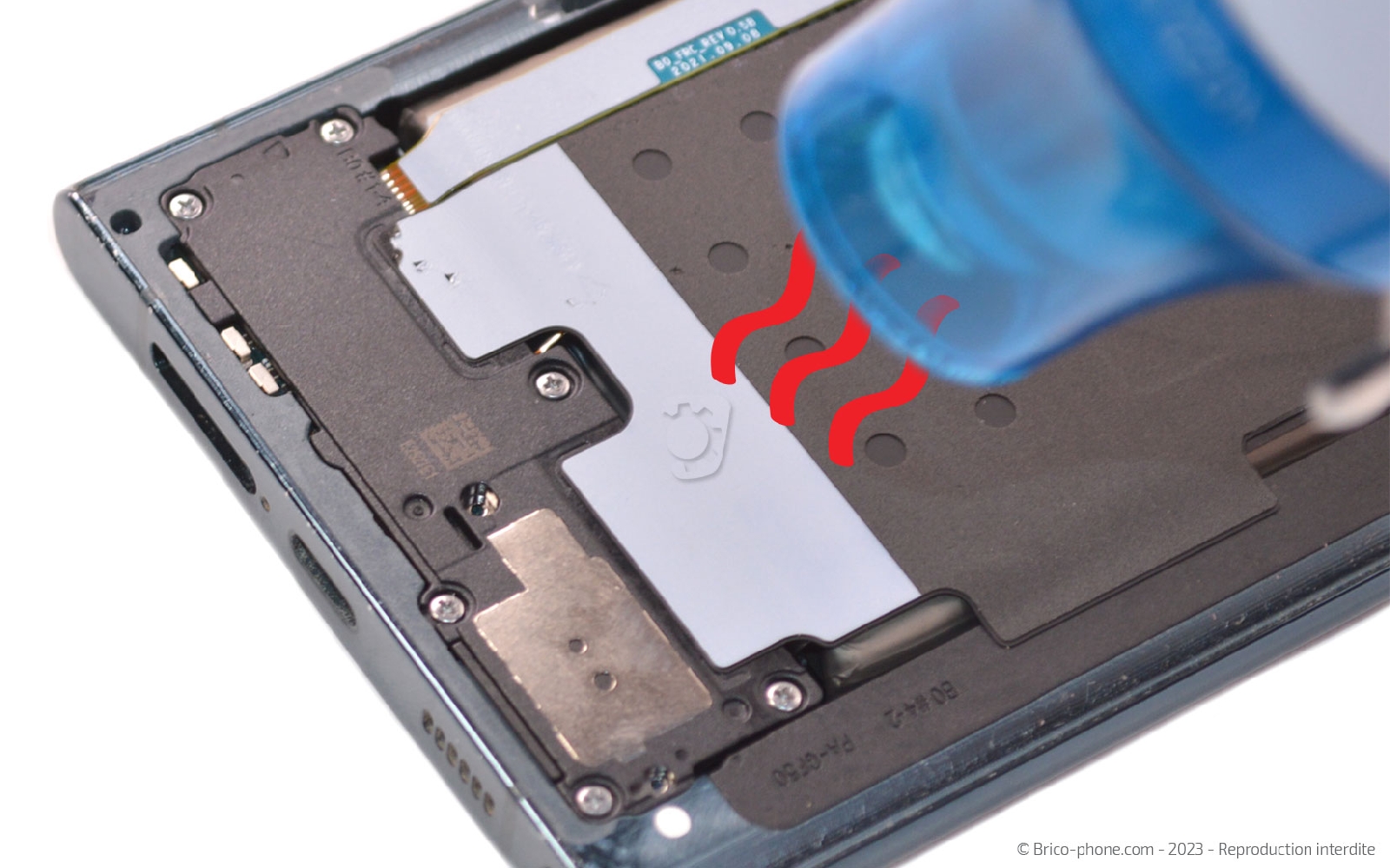

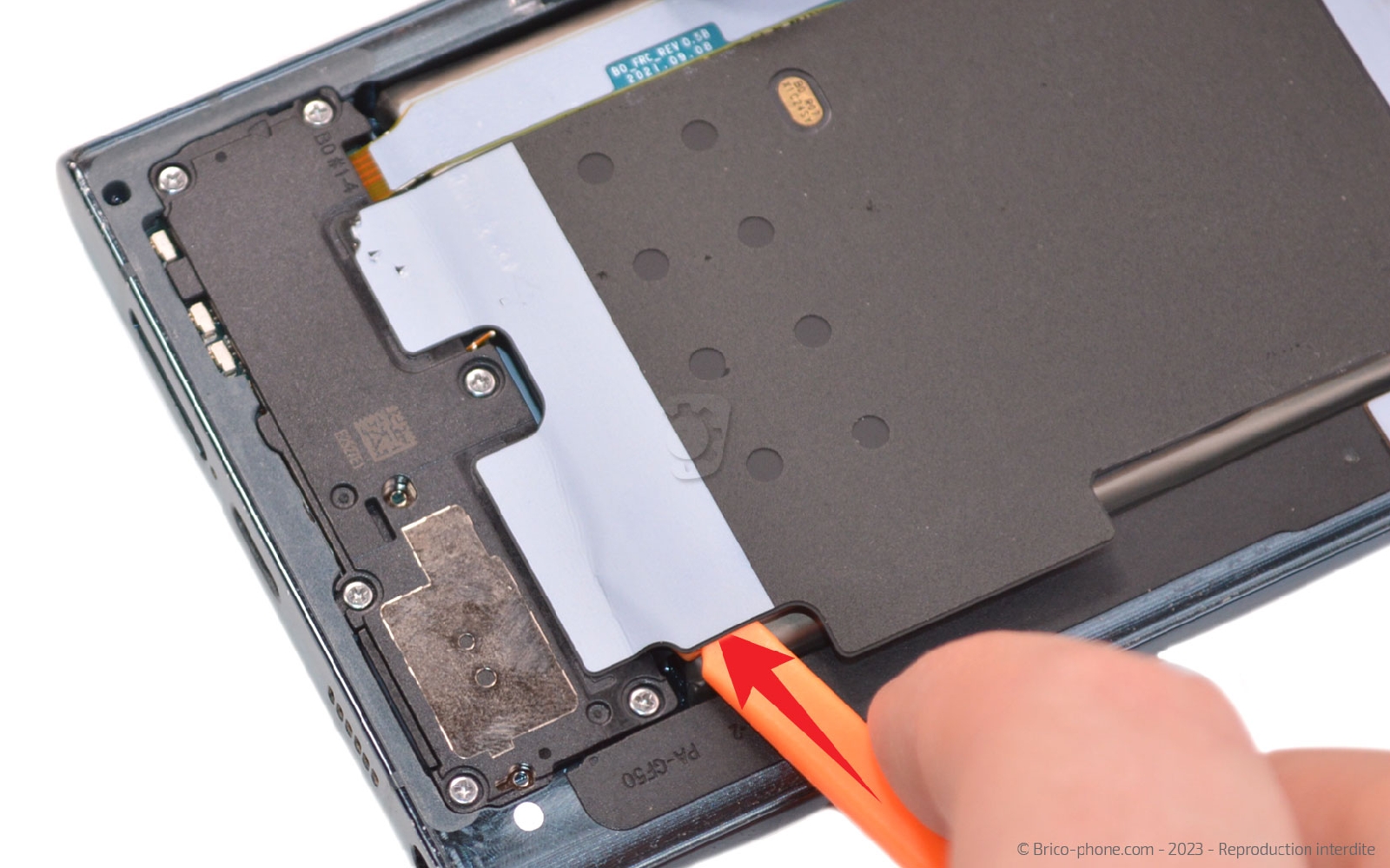

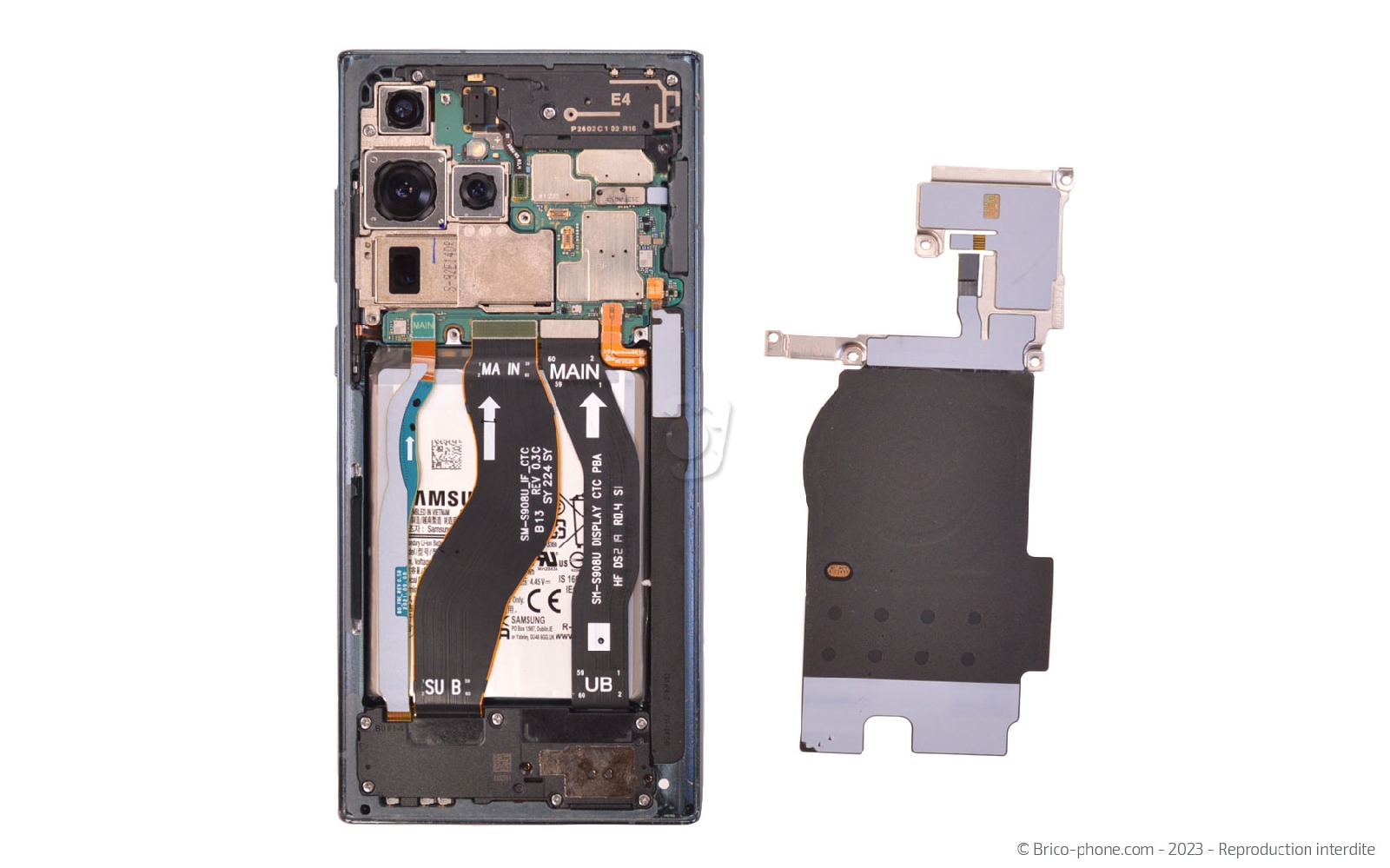

Etape 6 : Libérer la plaquette NFC
Chauffez légèrement la partie basse de la nappe NFC afin de pouvoir la décoller à l'aide du levier en nylon.

Vous pouvez maintenant sortir le composant du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

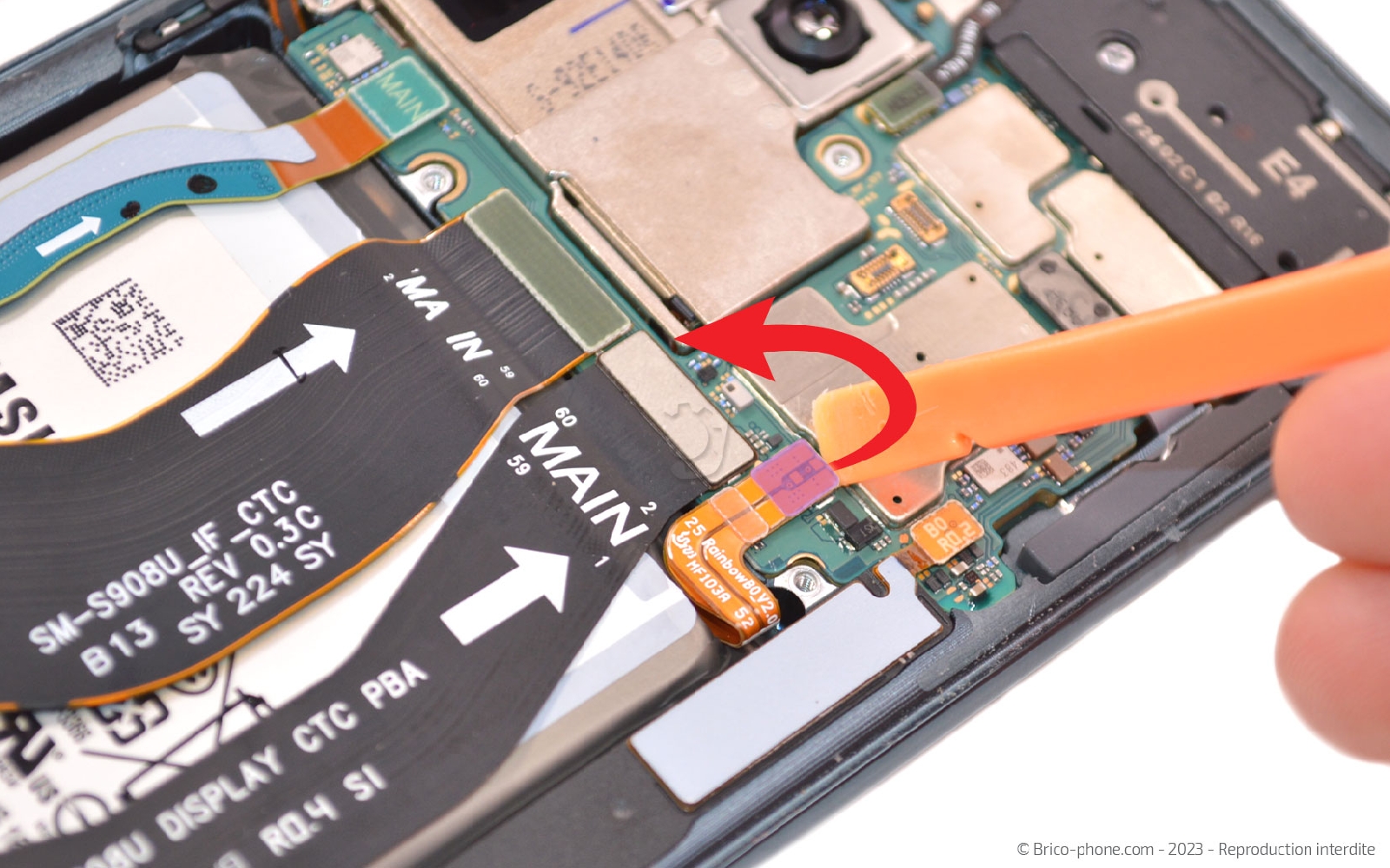

Etape 7 : Déconnecter la batterie
Débranchez la nappe de la batterie afin de pouvoir travailler en toute sécurité et éviter tout risque de court-circuit.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Sortir le haut-parleur externe
Reprenez le tournevis cruciforme pour extraire les 6 vis du module haut-parleur.

Insérez le levier dans la fente située à droite pour soulever le HP et l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

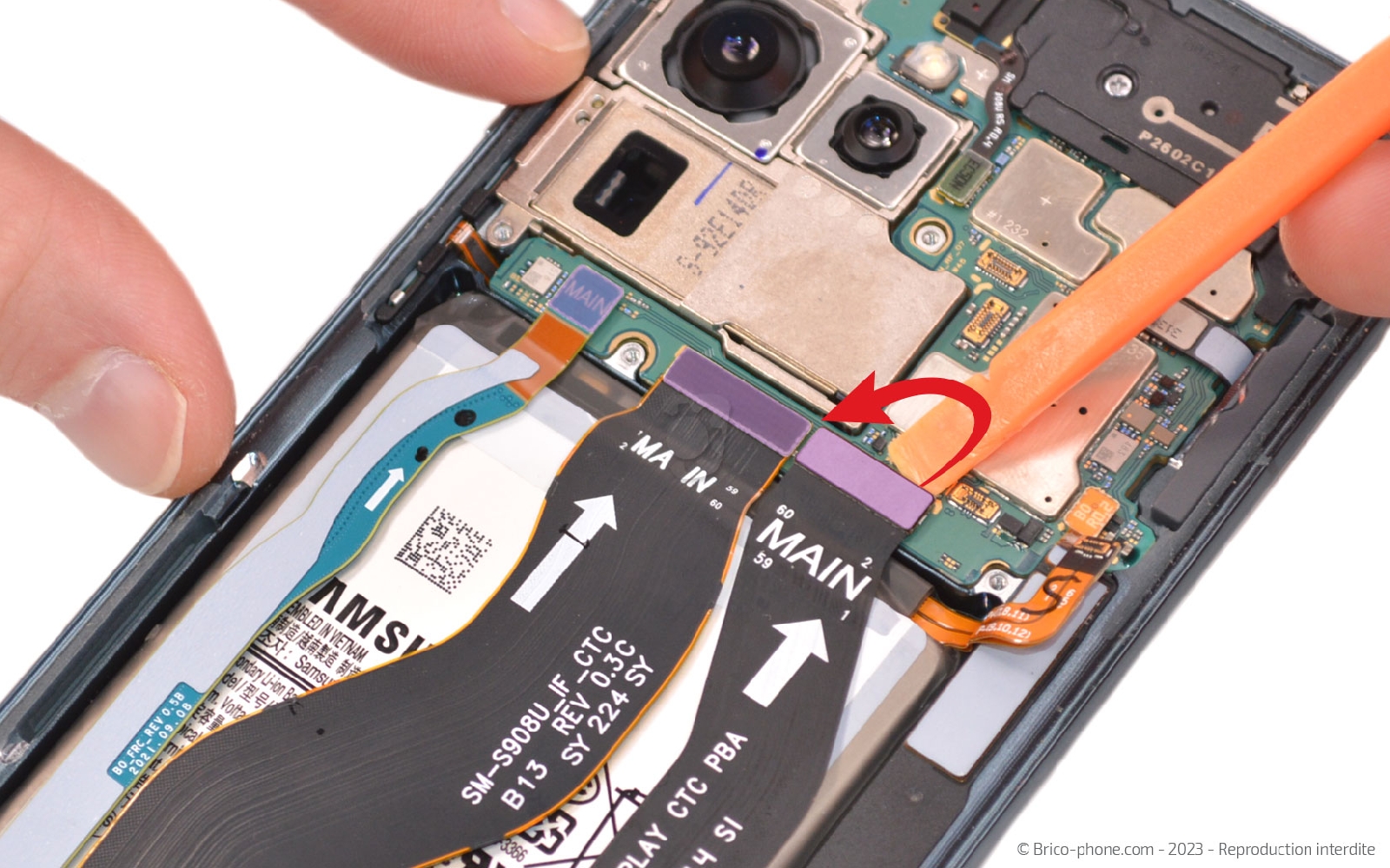

Etape 9 : Mettre de coté les nappes
Utilisez le spudger pour débrancher les différentes nappes recouvrant la batterie.
Outils du kit utilisés
Outils du kit utilisés

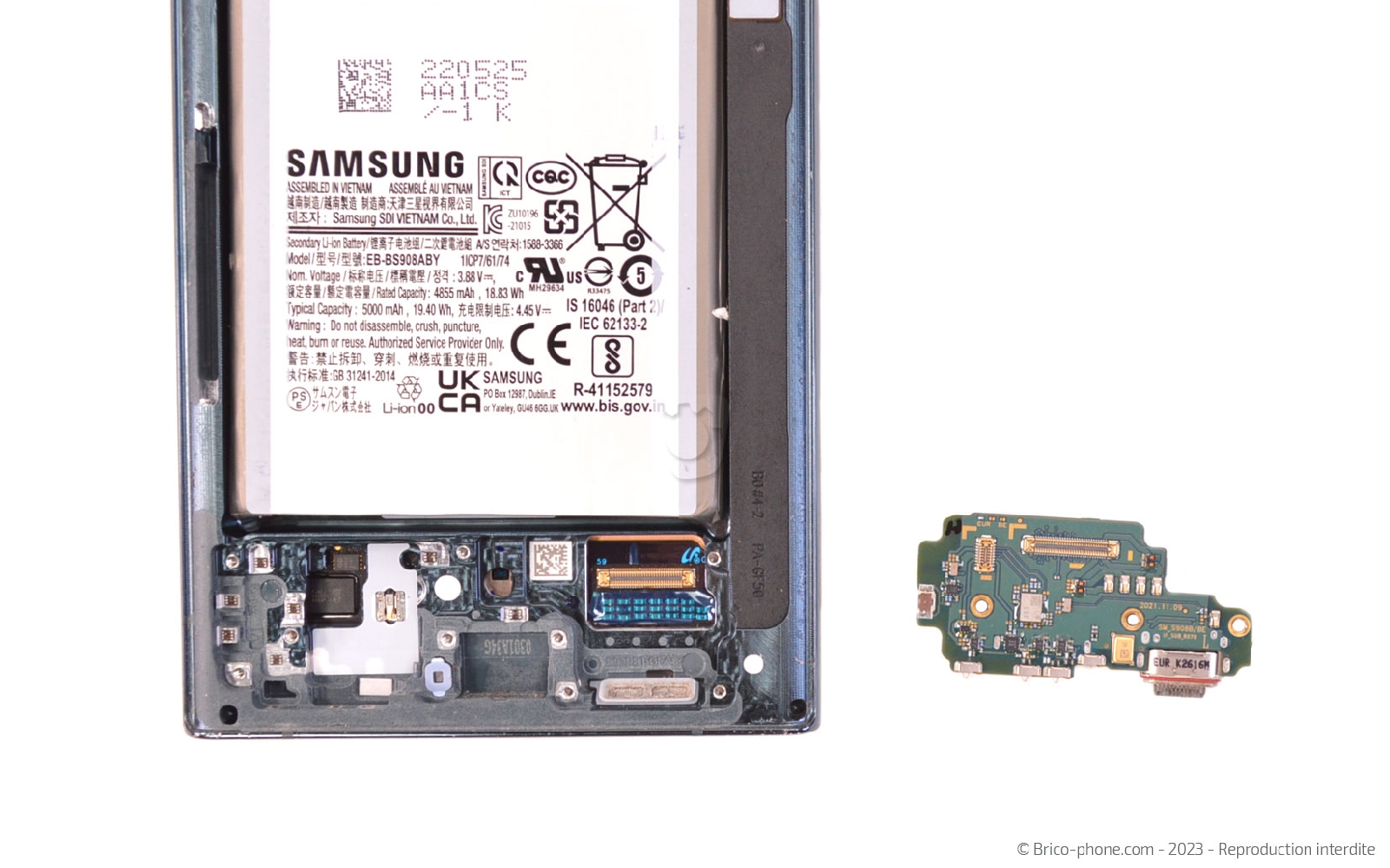

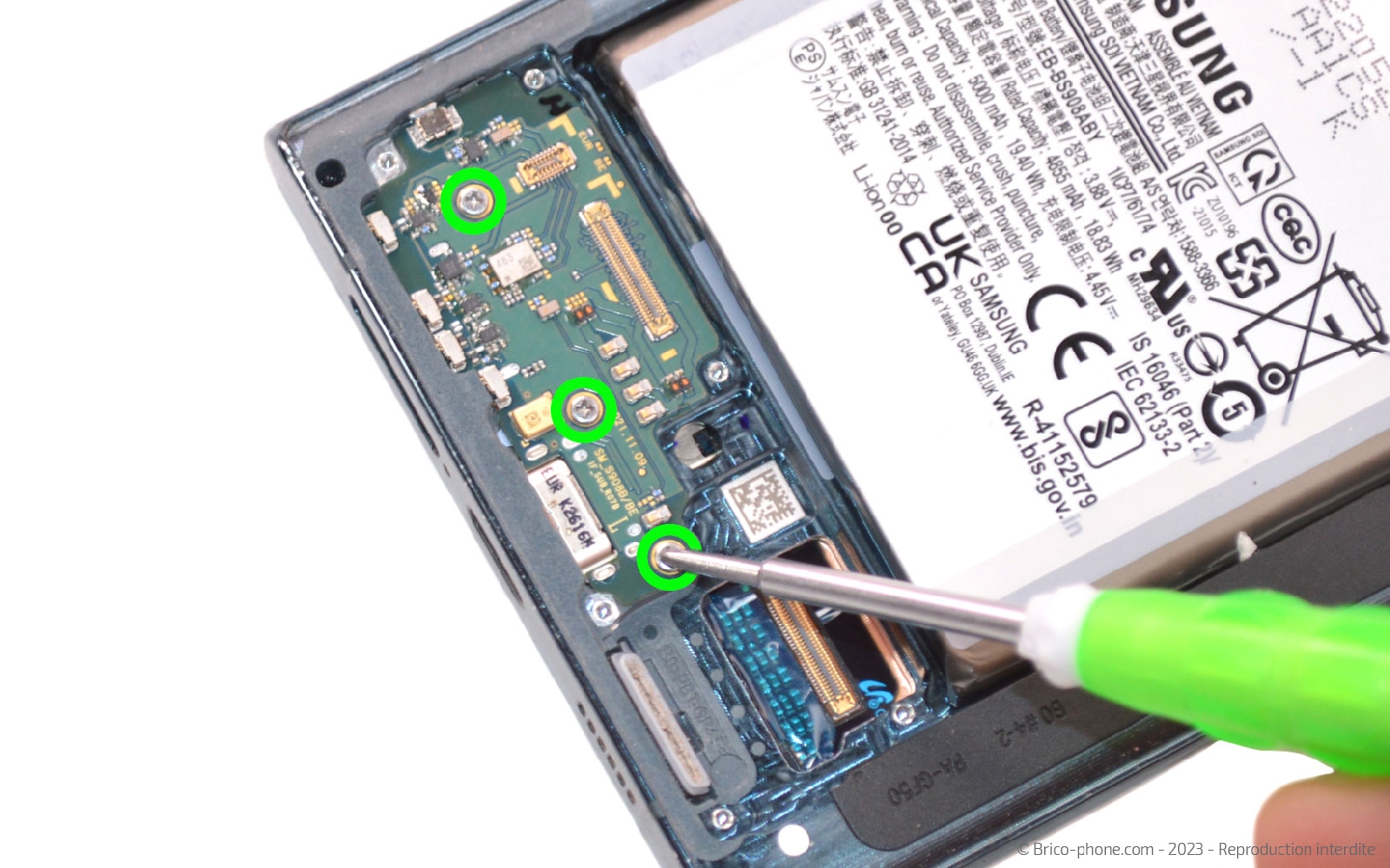

Etape 10 : Ôter le connecteur de charge
Dévissez les 3 vis cruciforme afin de pouvoir libérer le connecteur de charge du châssis en le soulevant à l'aide de la spatule.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C et lecteur SIM pour Samsung Galaxy S22 Ultra
38,90 €

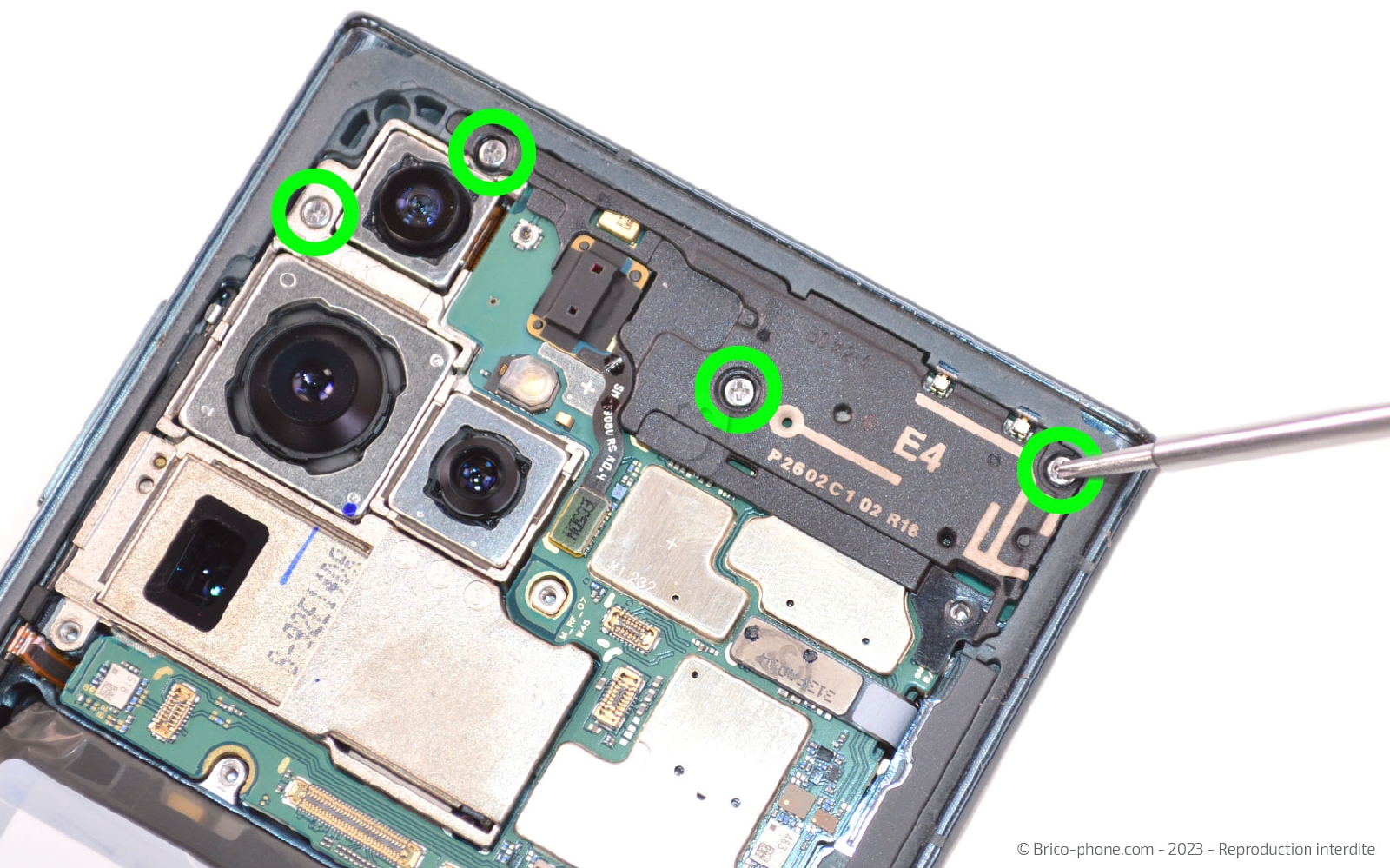

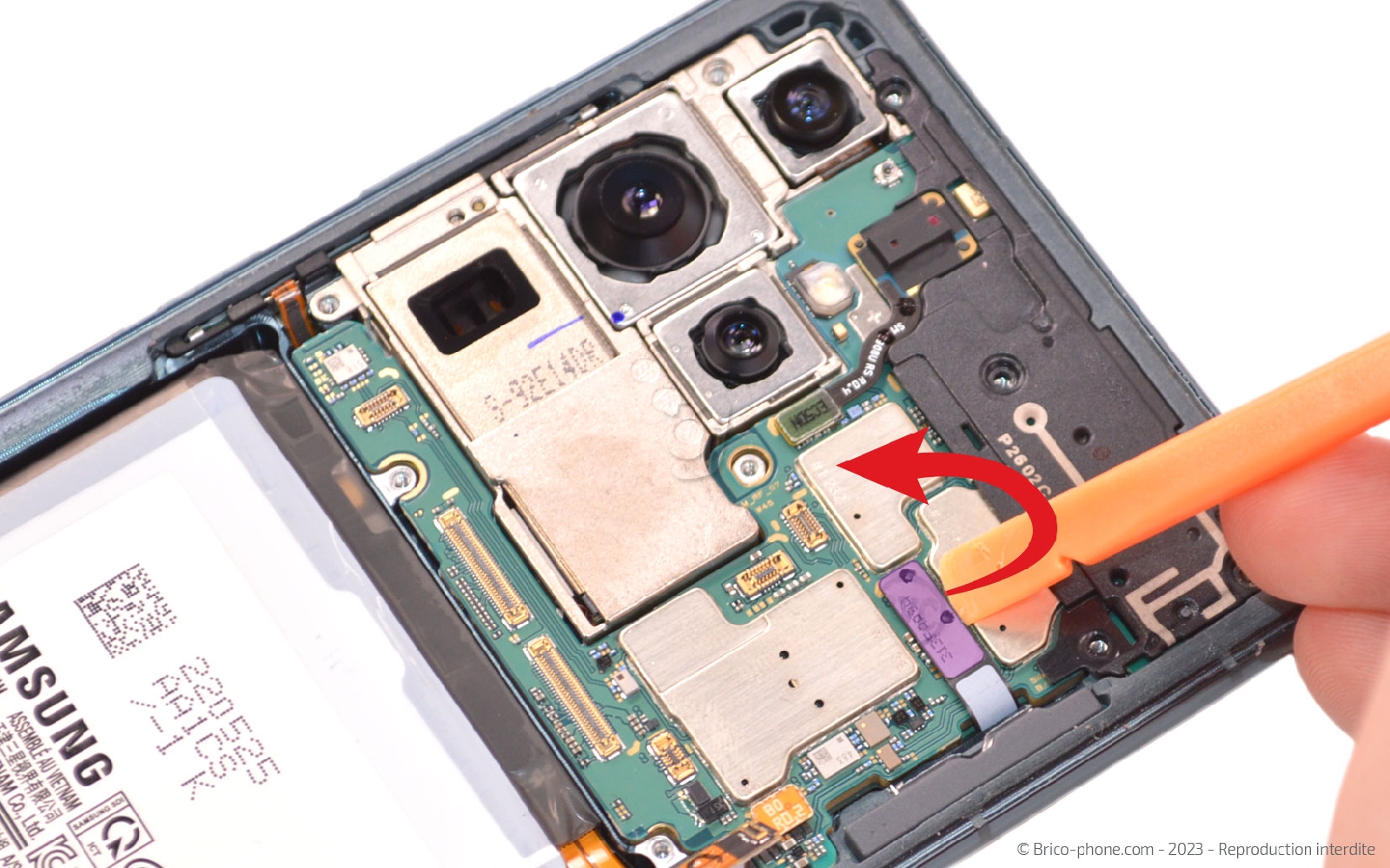

Etape 11 : Libérer la carte mère
Passons sur la partie haute du téléphone en retirant les 4 vis cruciforme puis en déconnectant la nappe de l'écran et celle du support du S-Pen.
Outils du kit utilisés
Outils du kit utilisés


Etape 12 : Récupérer le support antenne
Déconnectez le module Antenne avant de le sortir du téléphone en vous aidant du spudger.
Outils du kit utilisés
Outils du kit utilisés

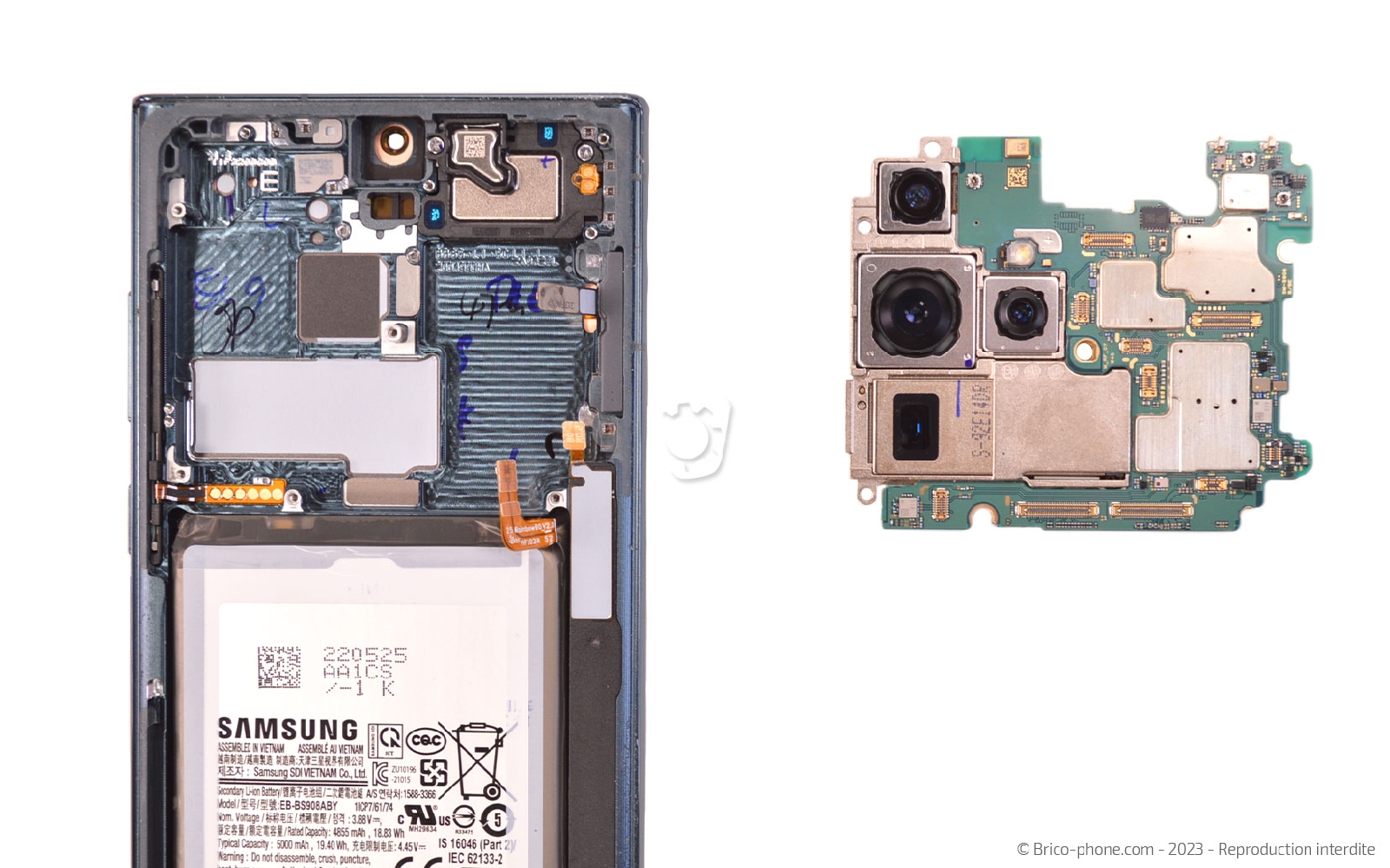

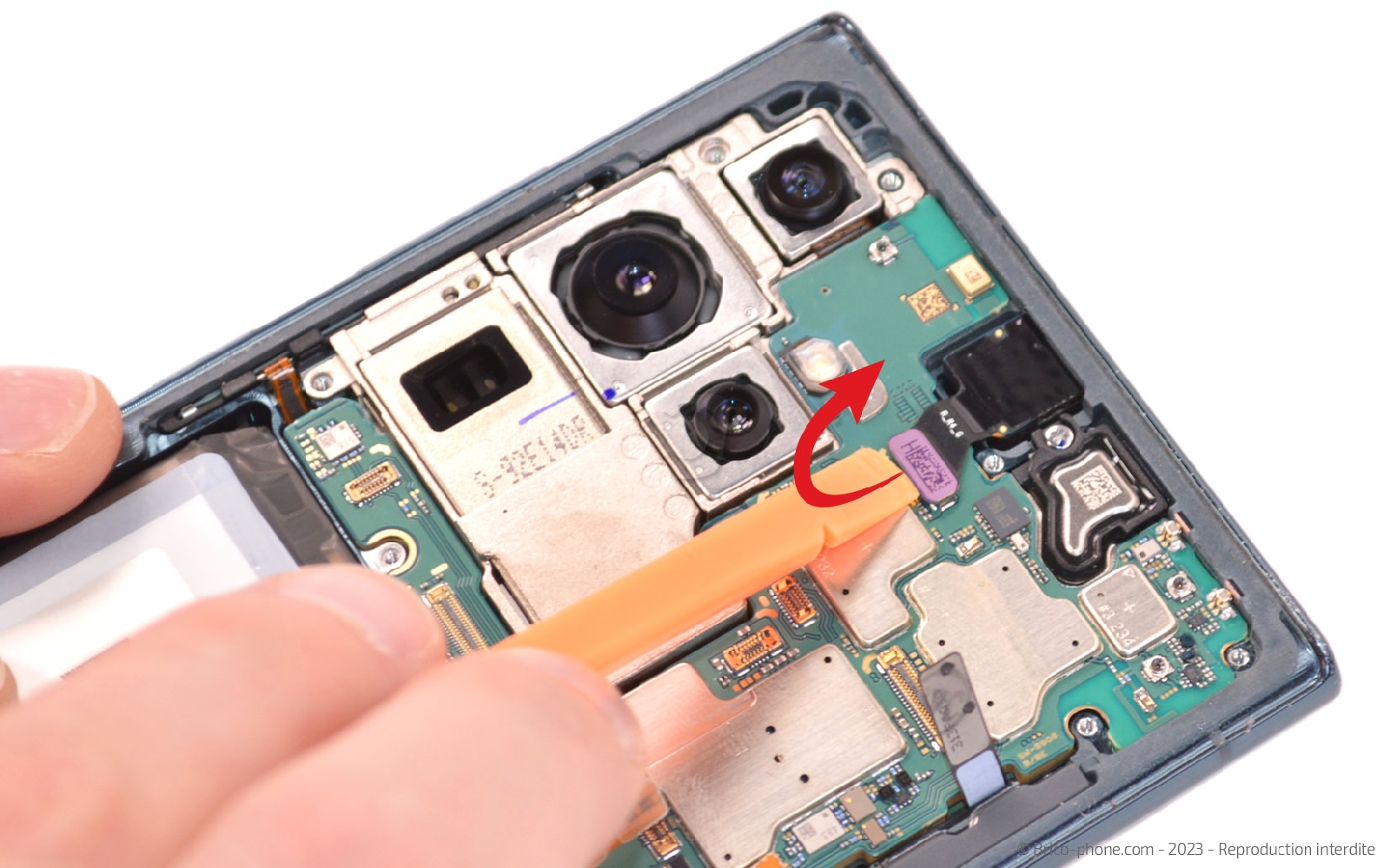

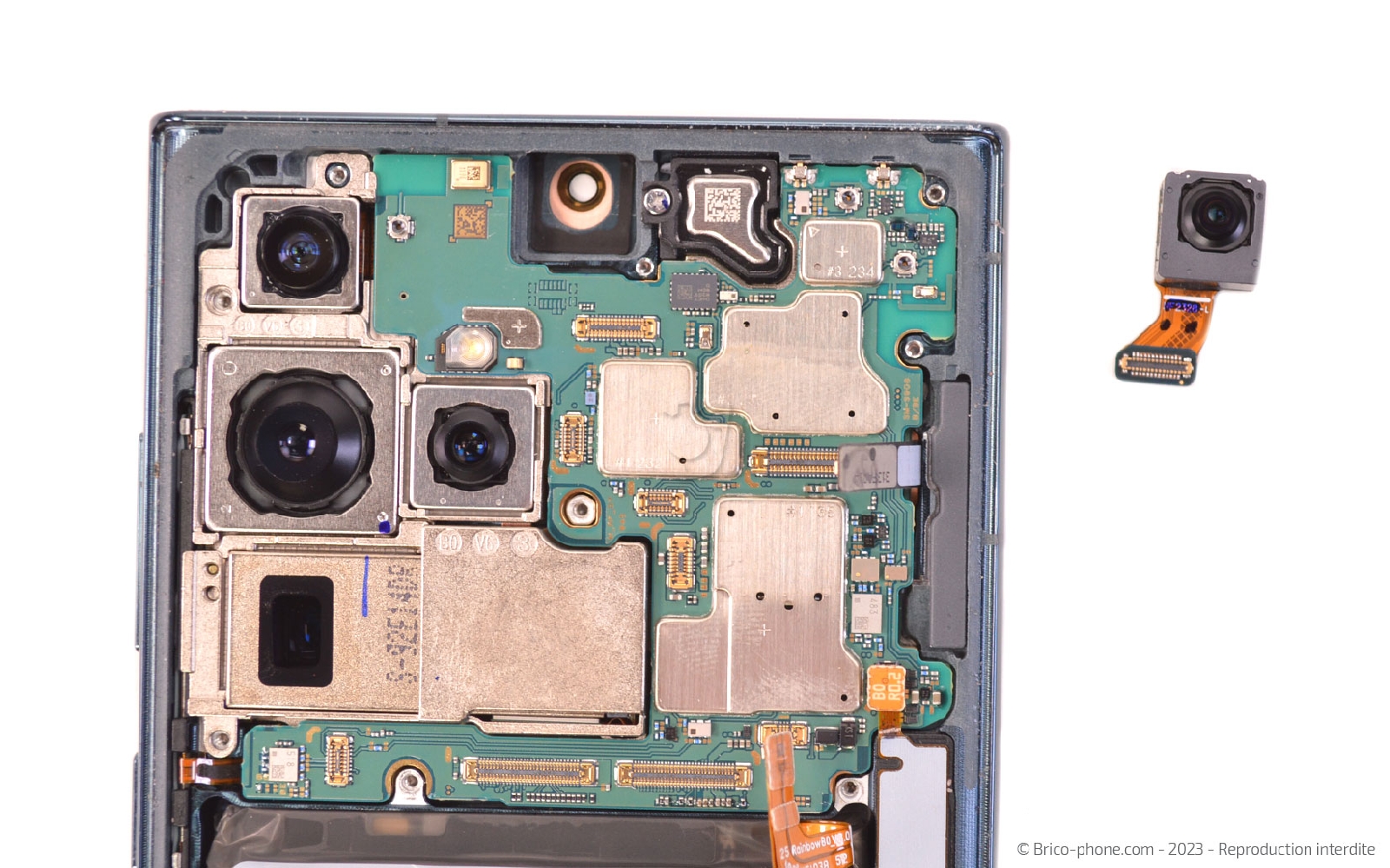

Etape 13 : Retirer la carte mère
Débranchez la nappe de la caméra frontale afin de pouvoir la récupérer puis glissez la spatule sous la carte mère pour la soulever et la saisir avec les mains pour la mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Caméra avant Samsung Galaxy S22 Ultra
59,90 €

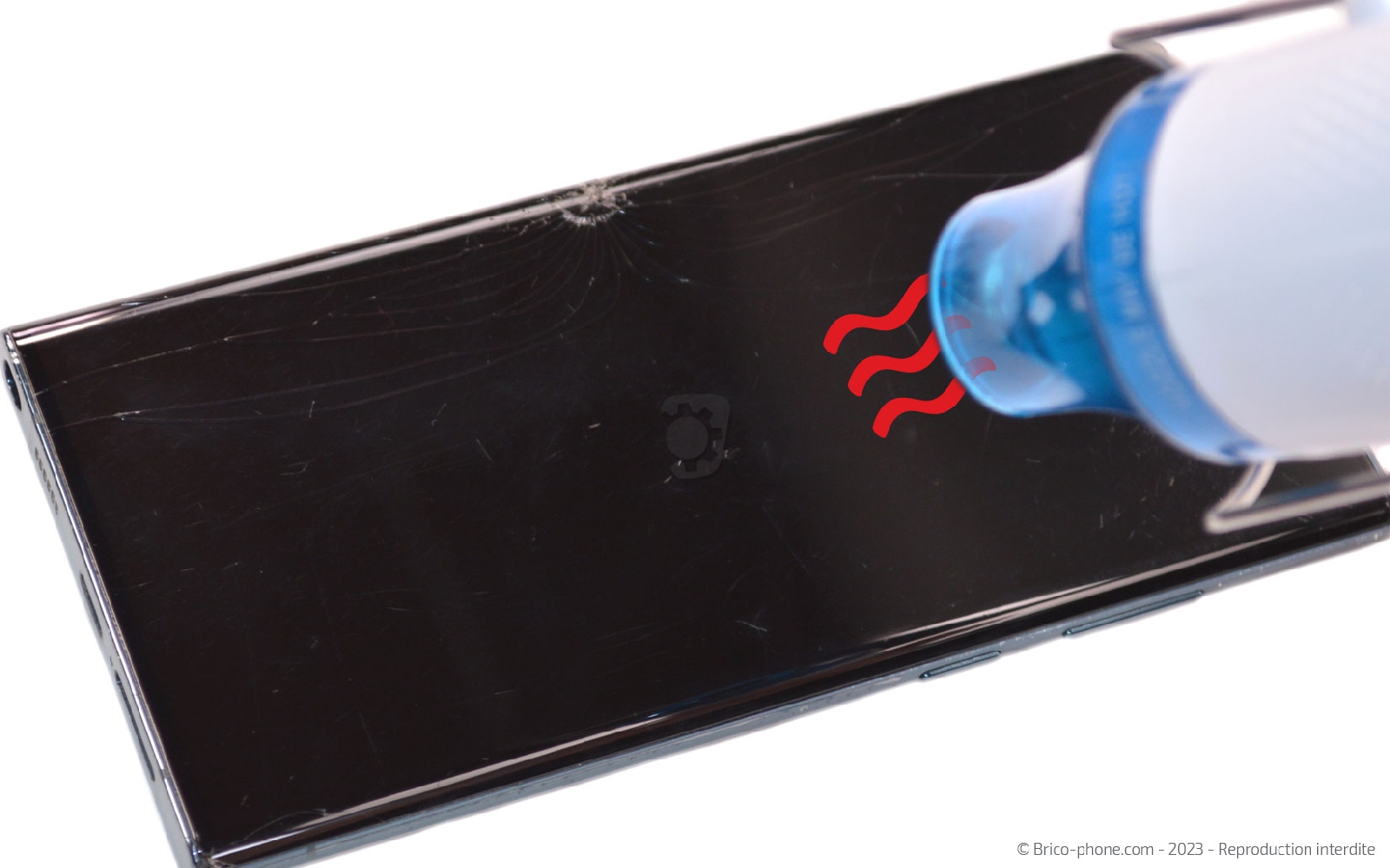

Etape 14 : Décoller la batterie
Retournez votre téléphone afin de chauffer l'arrière de la batterie à travers l'écran.
Ensuite, insérez le médiator en métal non troué entre la batterie et le châssis afin de faire levier et de réussir à décoller le composant du châssis.

Cette étape peut demander plus de temps, elle peut s'avérer difficile. N'hésitez pas à chauffer plusieurs fois mais faites attention à ne pas endommager la batterie.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Batterie d'origine pour Samsung Galaxy S22 Ultra
42,90 €
Etape 15 : Sortir l'écouteur de l'oreille
Dévissez les deux vis cruciforme pour libérer le haut-parleur interne de votre Samsung Galaxy S22 Ultra.
Outils du kit utilisés
Outils du kit utilisés

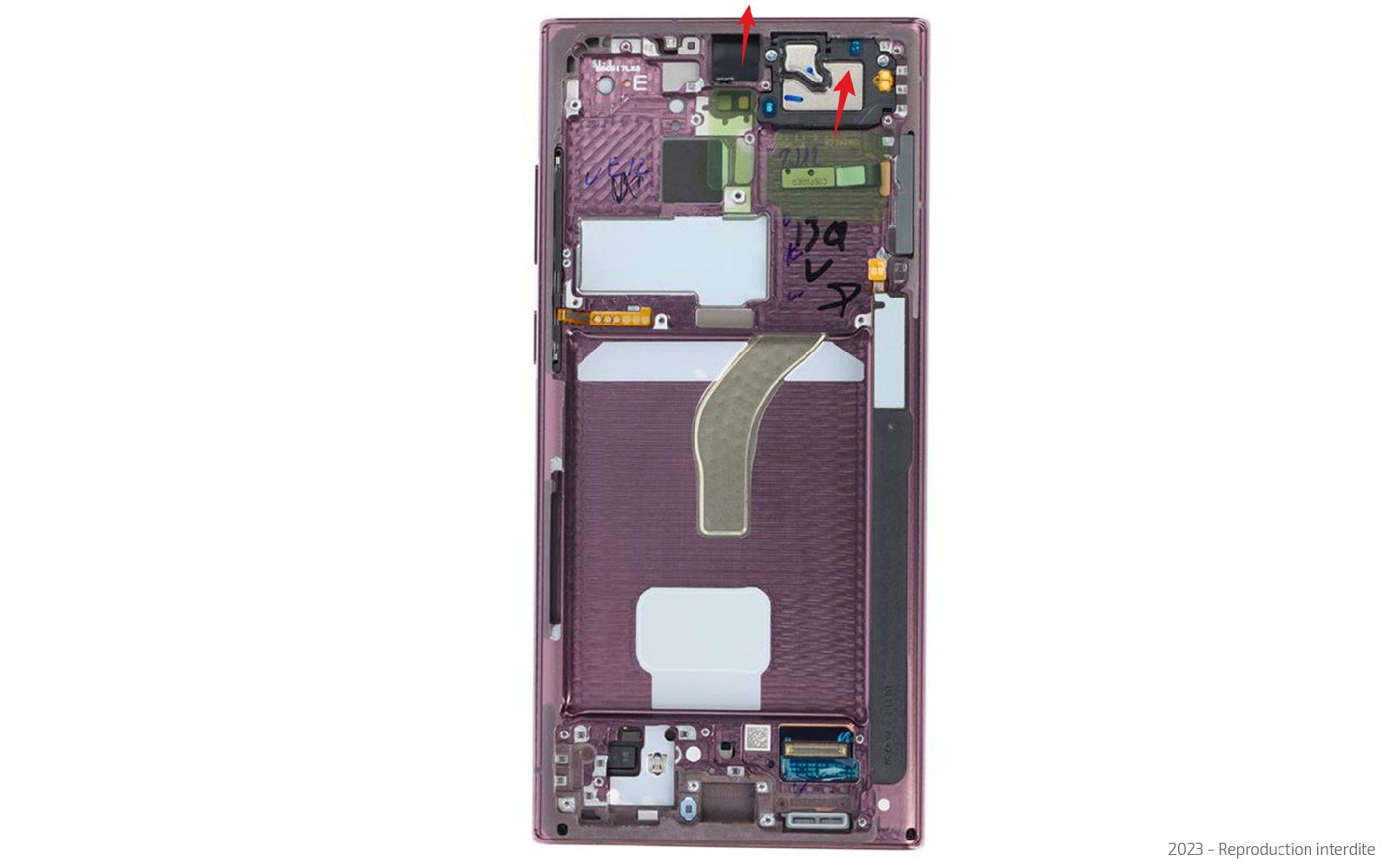

Conseils pour le remontage : Ôter les protections du nouveau bloc
Saisissez le nouveau bloc écran afin de retirer les stickers de protection. Ensuite il vous suffit de reprendre chaque étape une par une en commençant par la dernière pour remonter correctement votre S22 Ultra.

Pour installer la batterie, jetez un oeil à l'étape suivante .

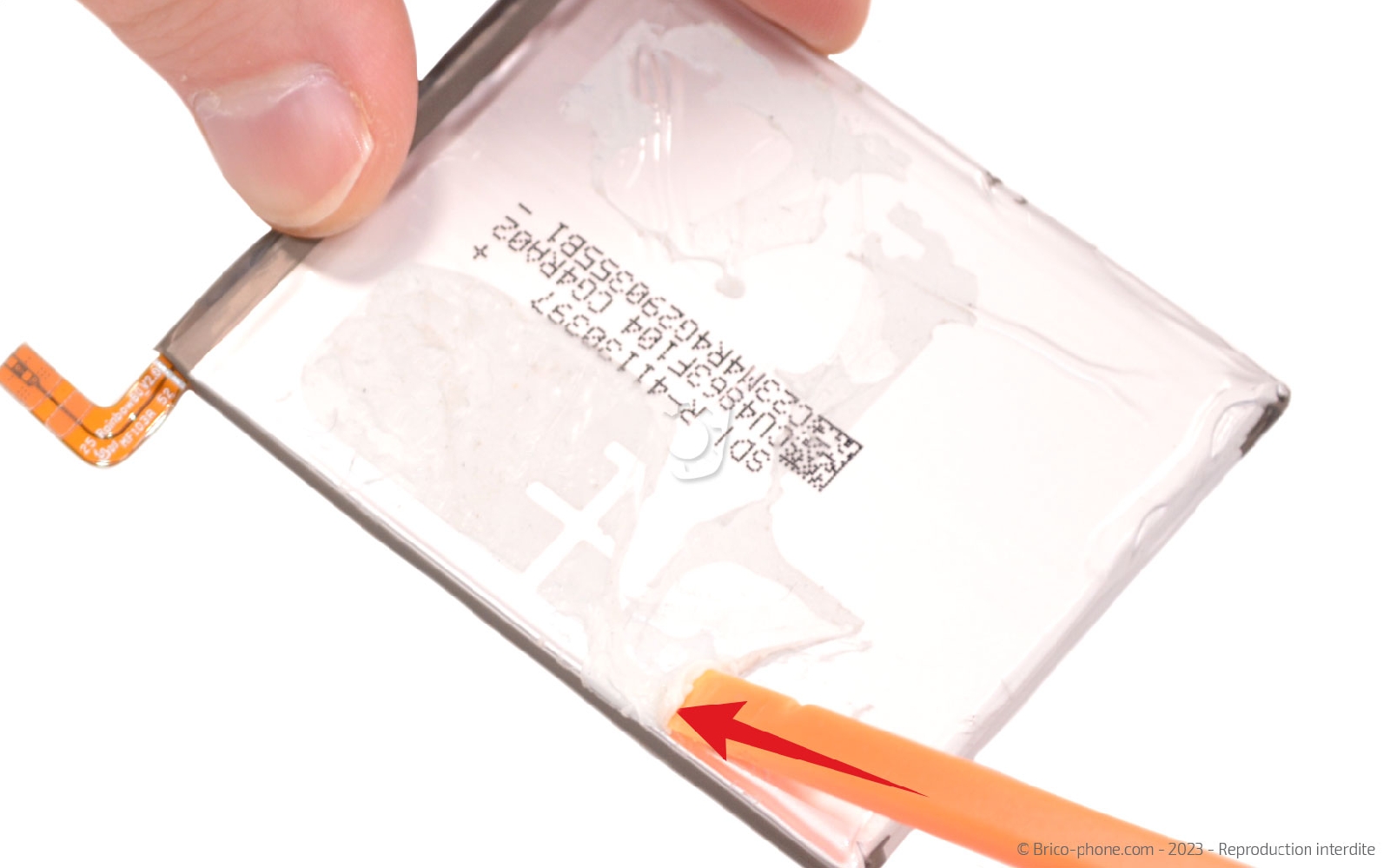

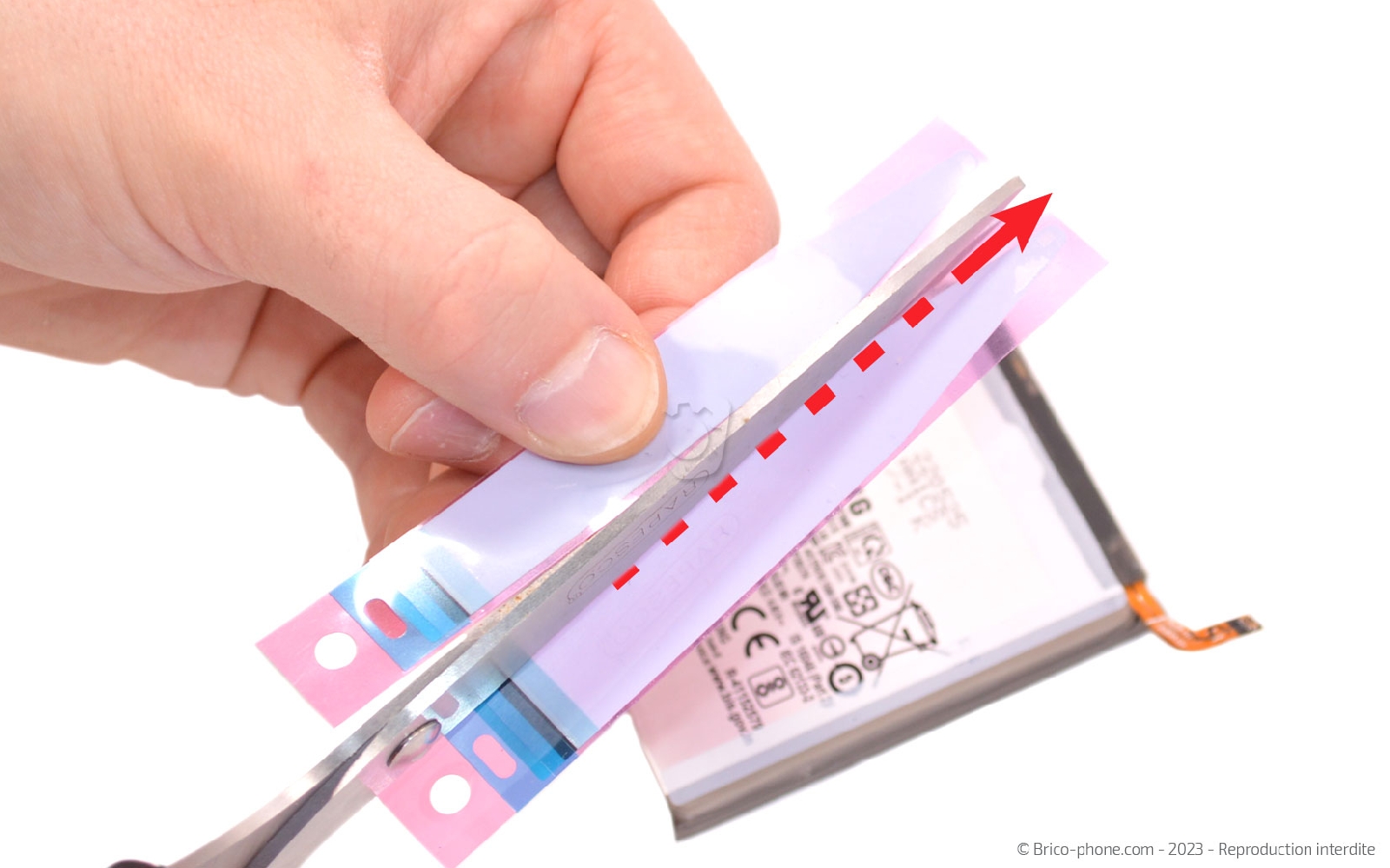

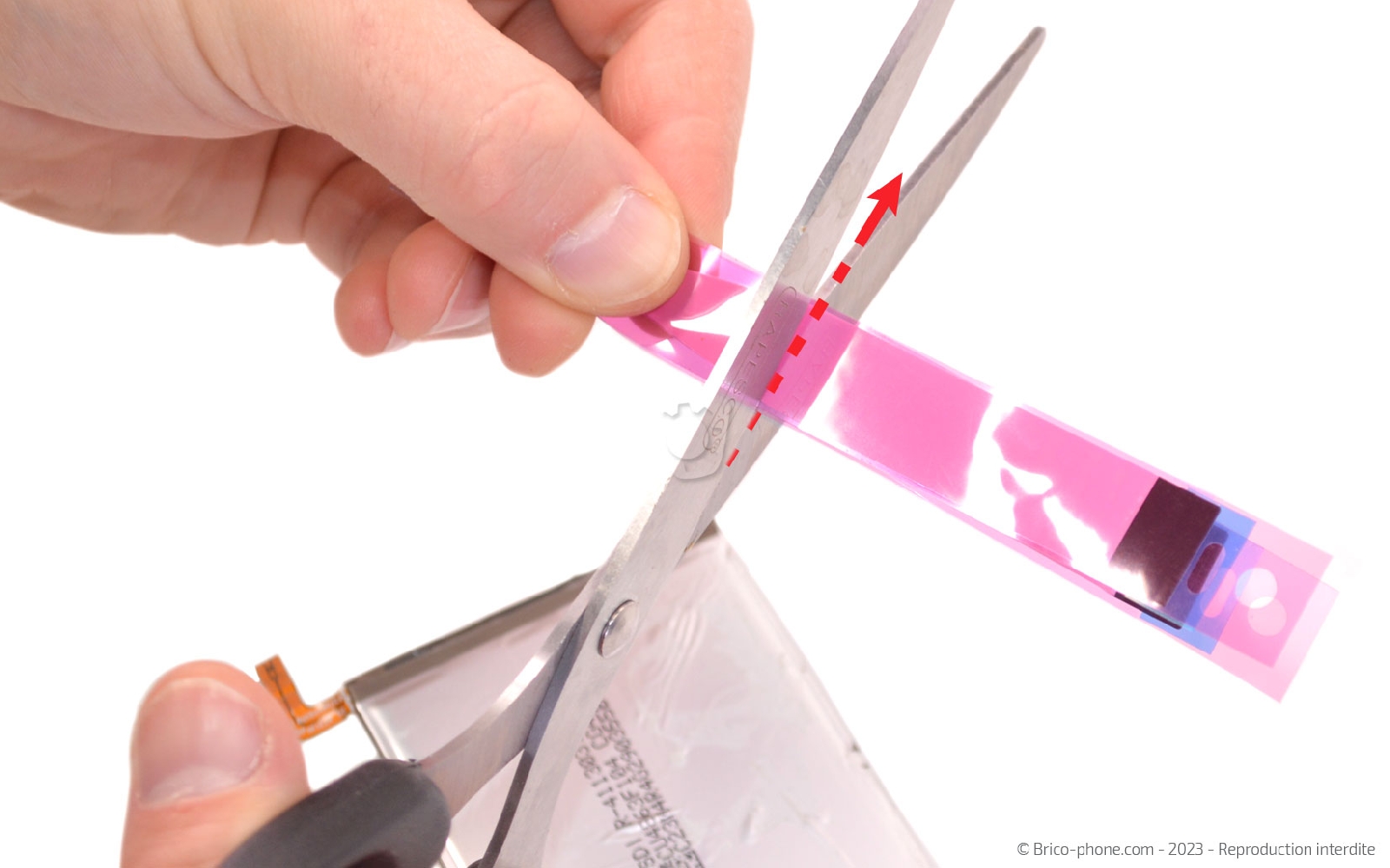

Conseils pour le remontage : Préparer la batterie
Nettoyez l'arrière de la batterie pour retirer un maximum d'adhésif.

Mesurez la longueur de la batterie avec les stickers afin de pouvoir les découper à la bonne dimension puis séparez les en deux.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €

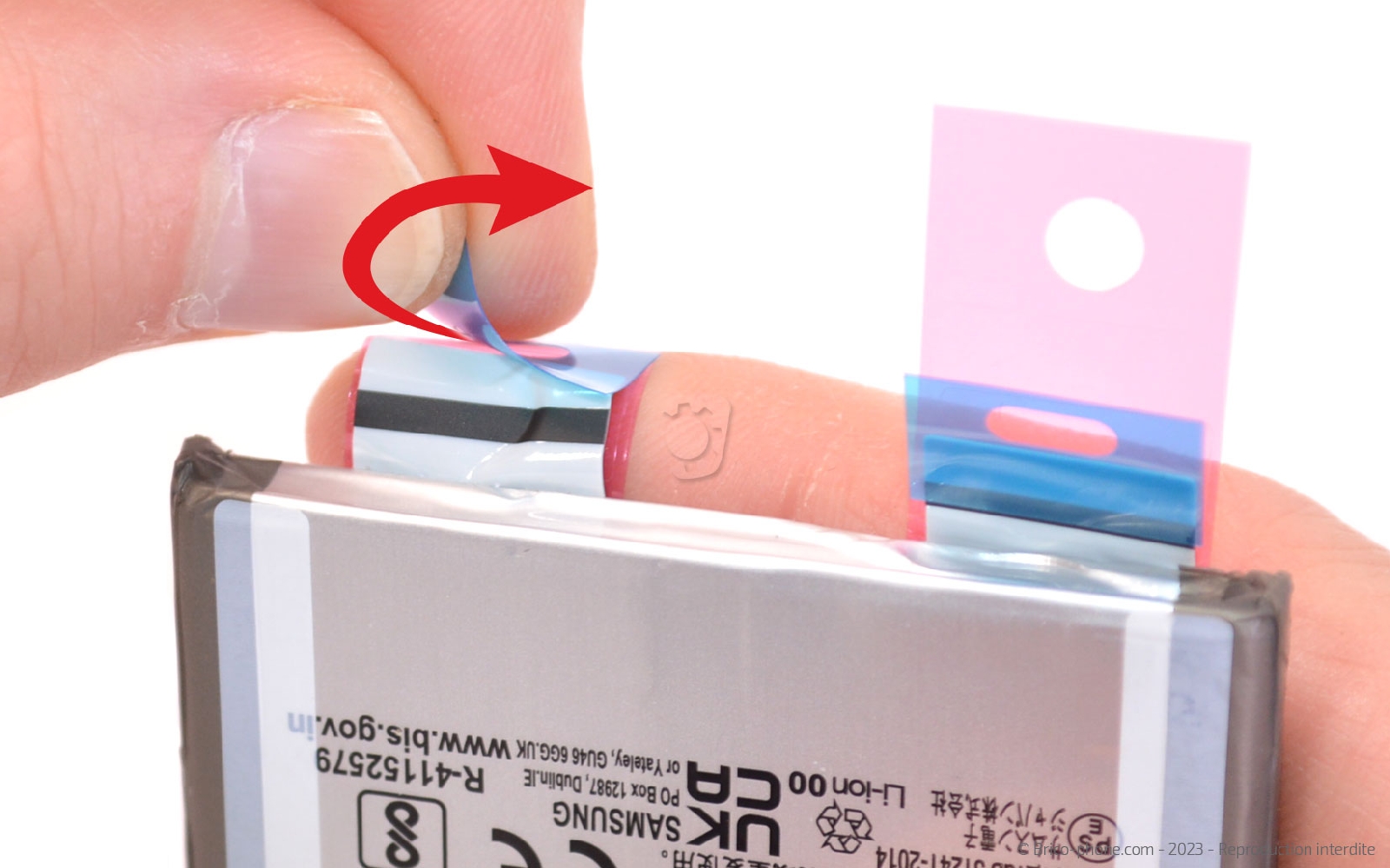

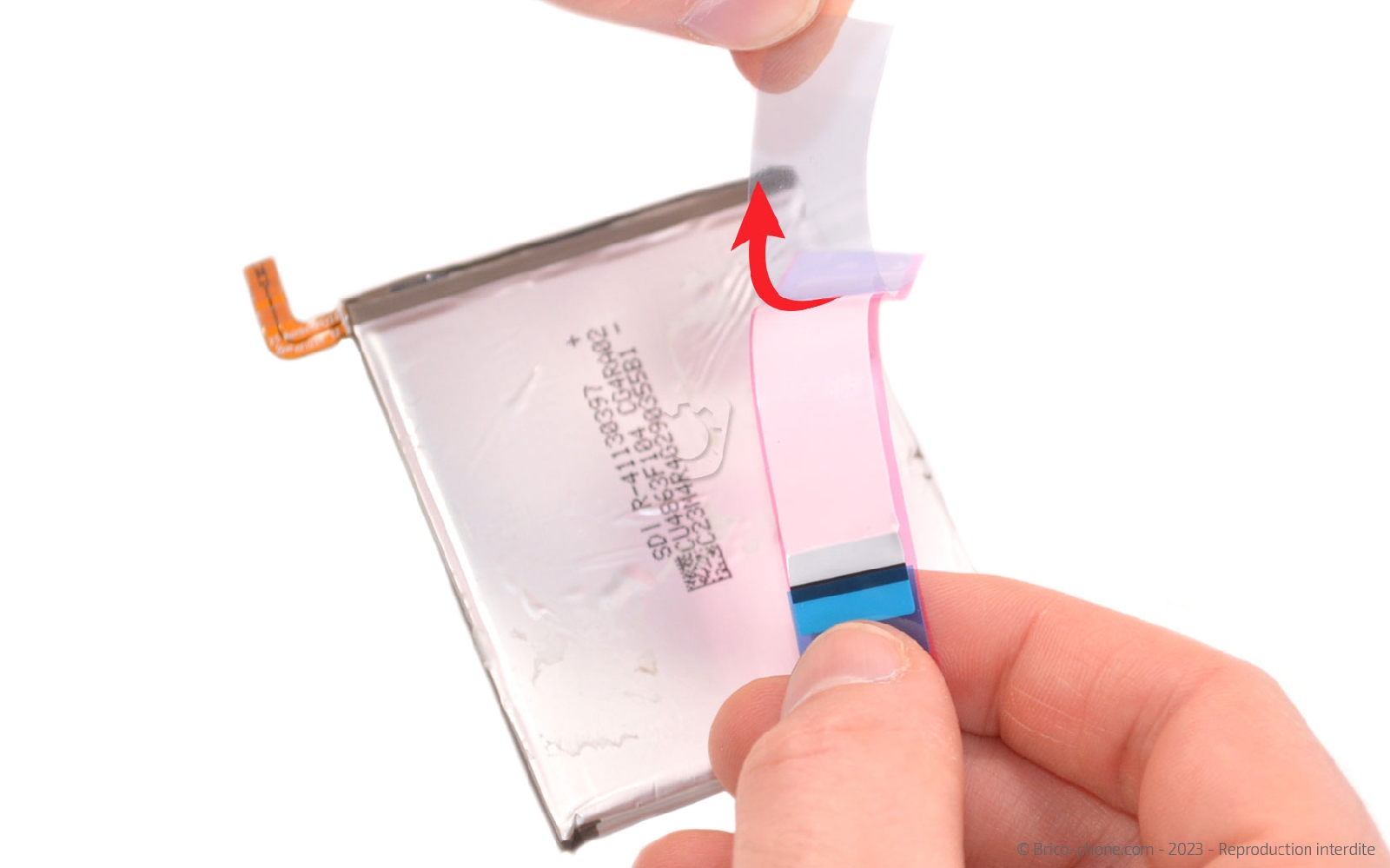

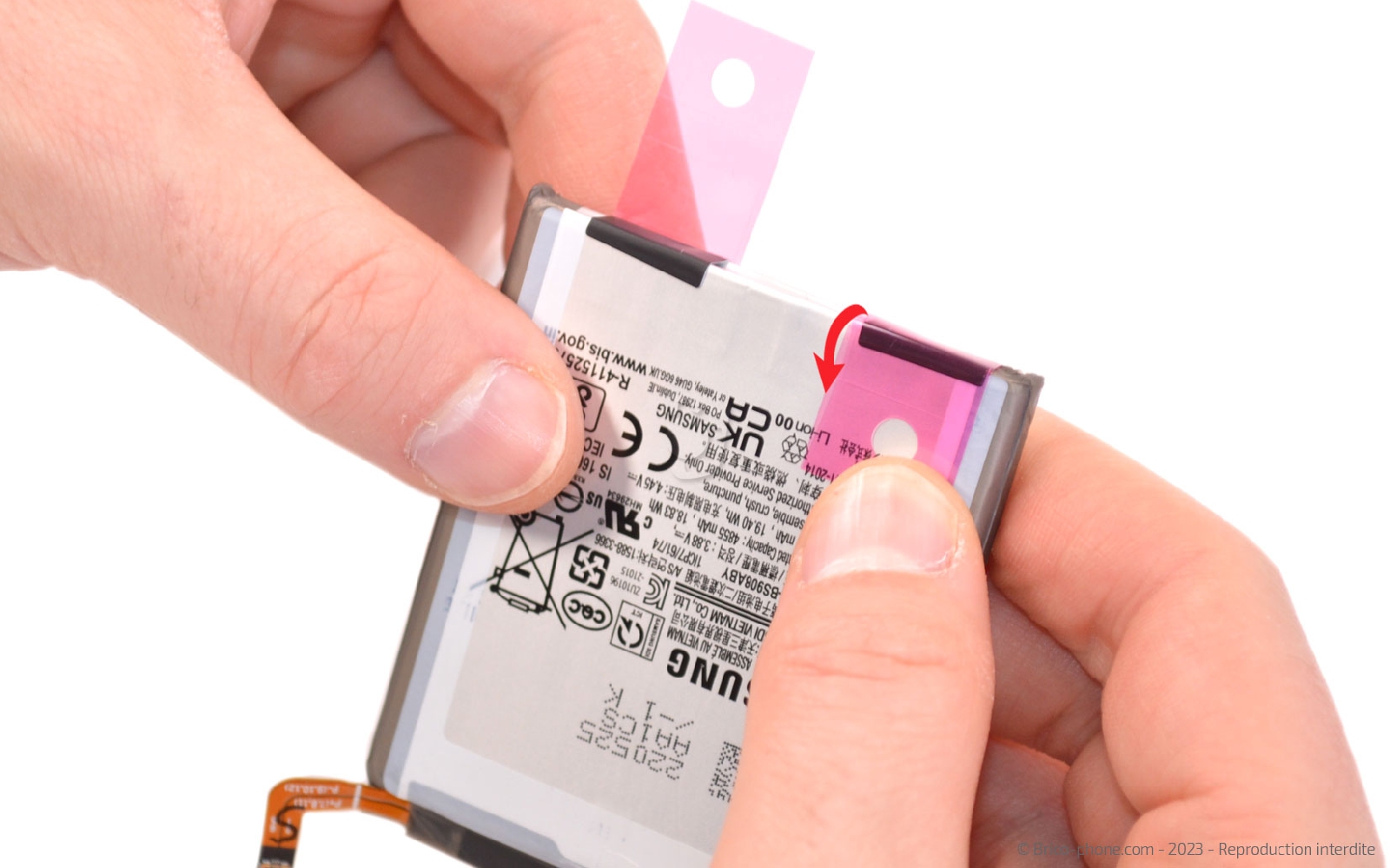

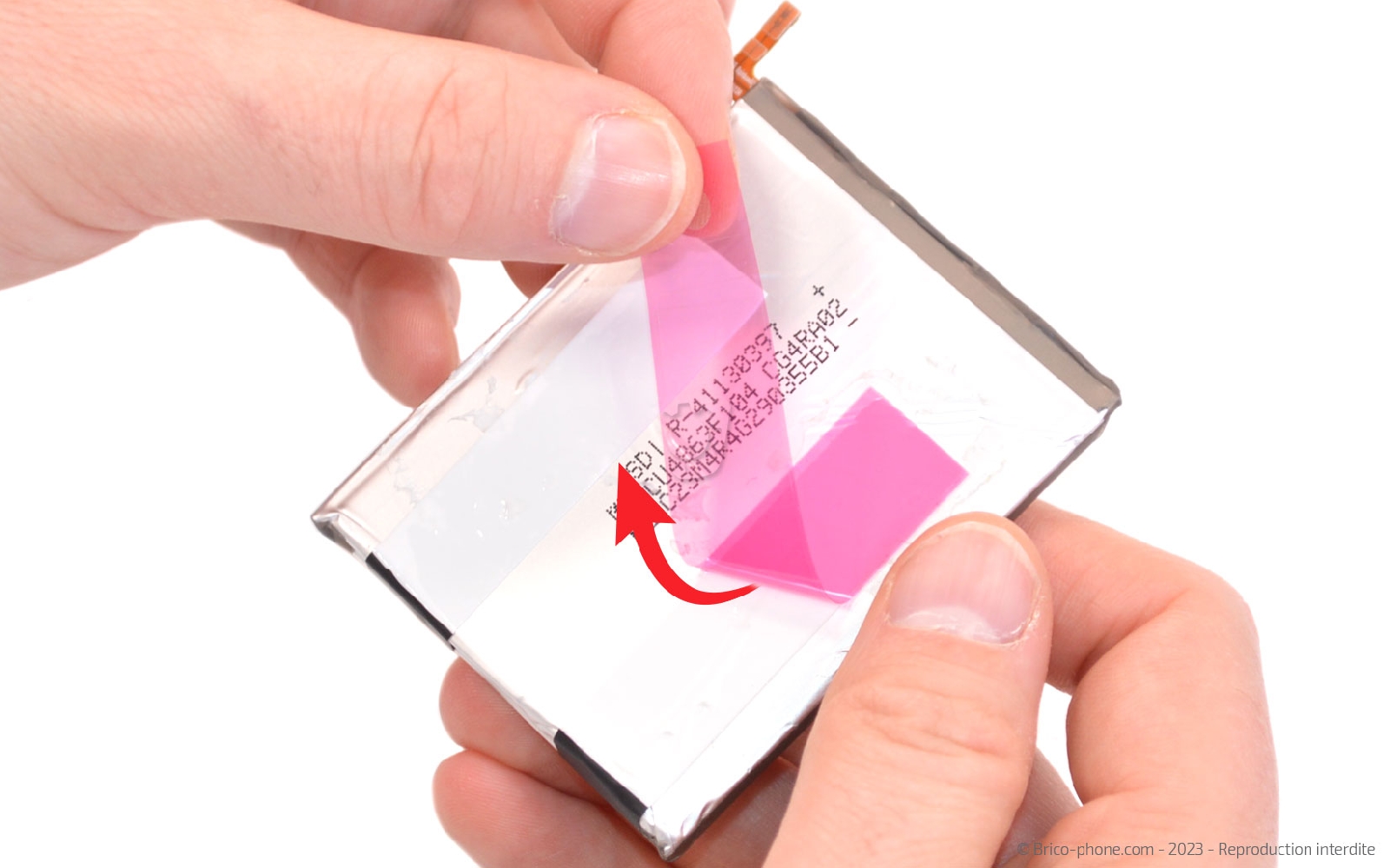

Conseils pour le remontage : Installer la batterie
Ôtez la protection bleue avant de déposer le sticker au dos de la batterie en laissant dépasser la partie noire. Faites la même chose avec le deuxième sticker.

Ensuite, enlevez la petite protection bleue afin de pouvoir replier la languette sur la batterie.

Enfin, il ne vous reste plus qu'à retirer les deux protections roses et à installer la batterie dans le bloc écran.
Conseils pour le remontage : Refermer le téléphone
Une fois la batterie installée, reconnectez cette dernière à la carte mère et reprenez le remontage à partir de l'étape afin de pouvoir installer la plaquette induction.
Il est important de tester l'écran avant de refermer votre téléphone. Pour cela, allumez-le et vérifier le tactile de ce dernier par exemple.

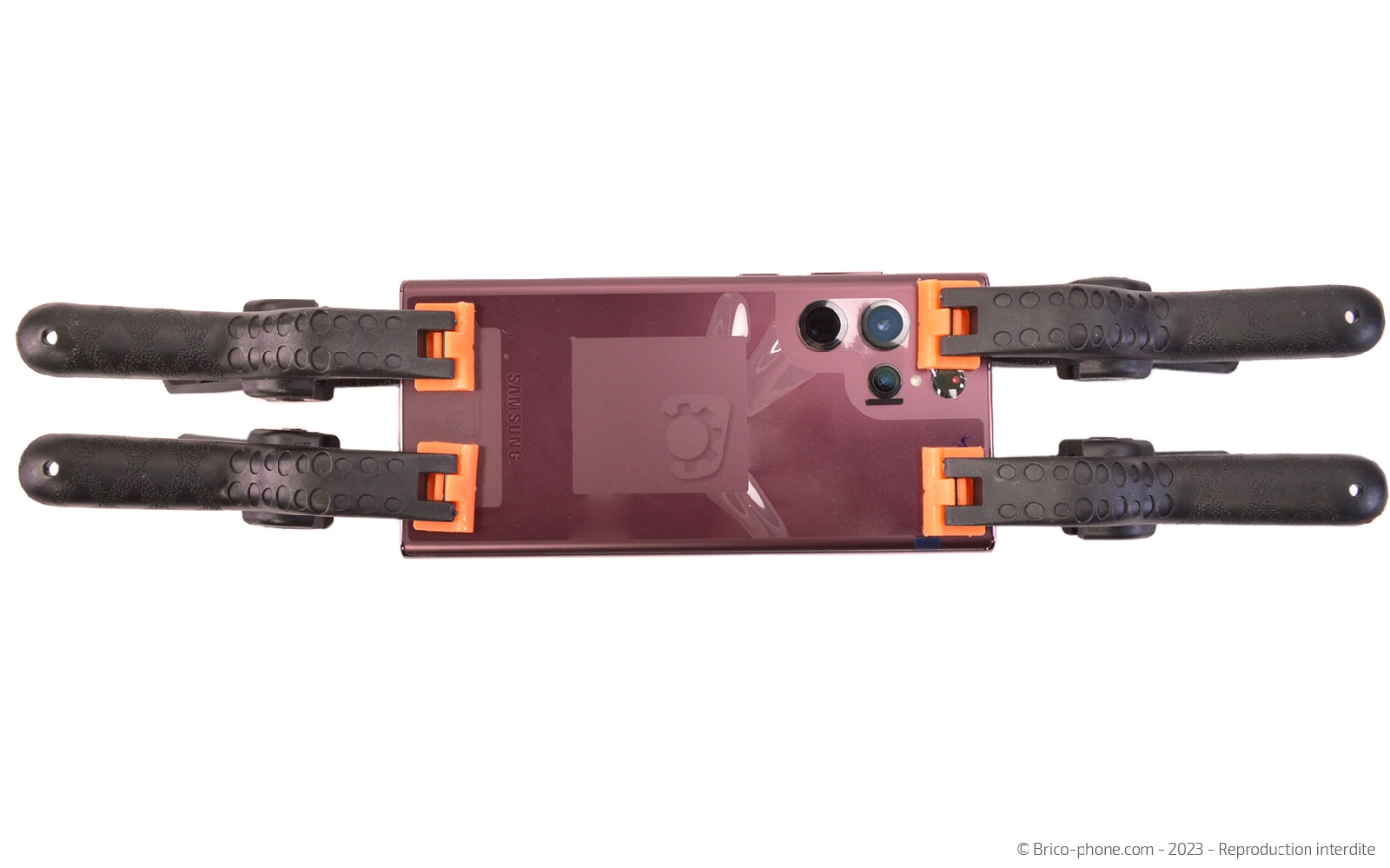

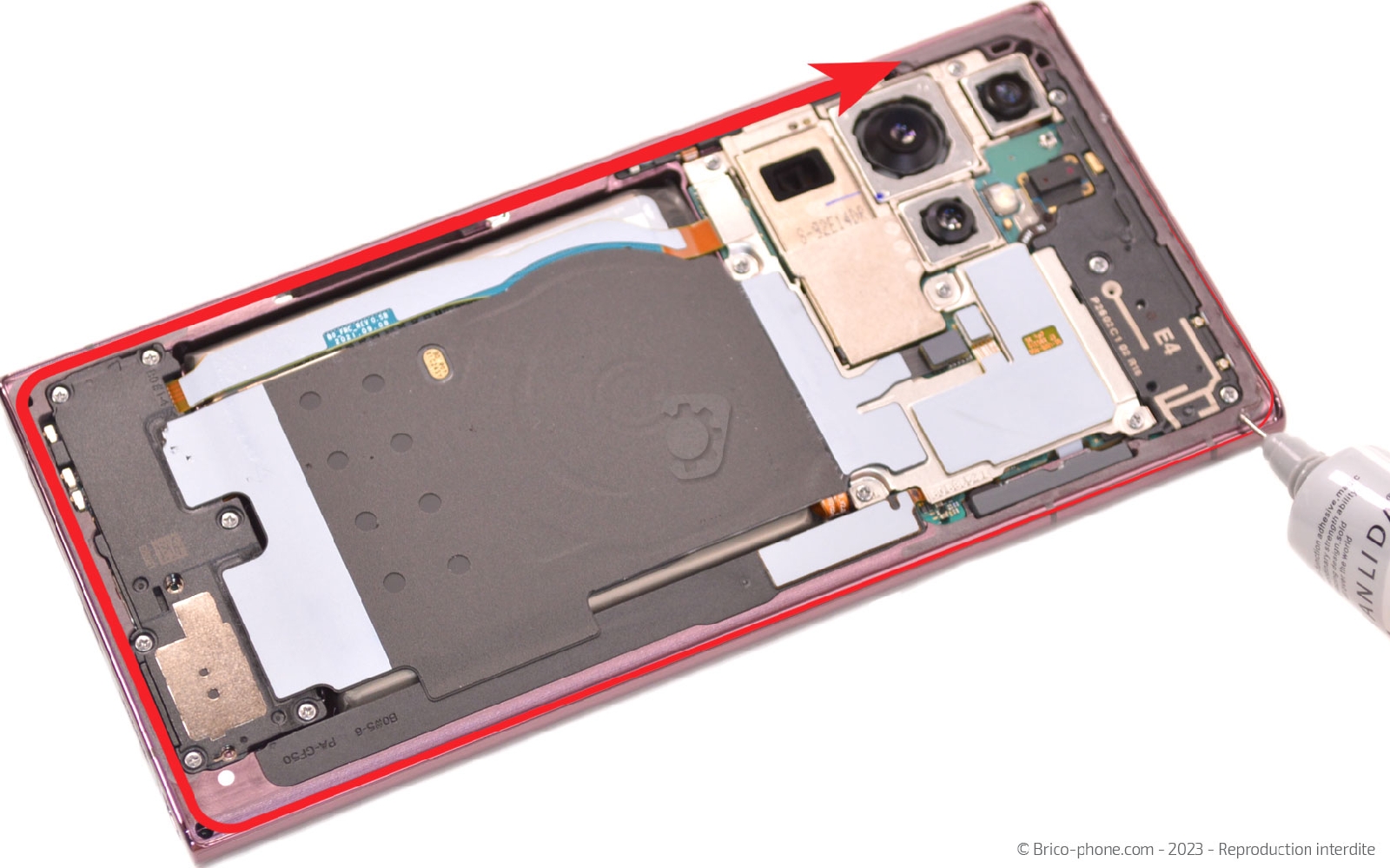

Ensuite, disposez un filet de colle B-7000 sur le contour du châssis puis placez la vitre arrière et laissez poser environ 1 heure. Aidez-vous de pinces ou de gros livres pour maintenir votre smartphone le temps du séchage.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
Colle professionnelle B7000 en tube de 3ml
3,90 €
