Comment changer le connecteur de charge sur Reno4 Z 5G

Dans un premier temps, il est préférable de vérifier le modèle de votre téléphone afin de commander la bonne pièce détachée et de suivre le bon tutoriel.
Pour cela, il y a plusieurs possibilités :
- Si votre téléphone s'allume : vous pouvez composer le *#06# pour obtenir le numéro IMEI de votre appareil et le copier sur notre page d'accueil afin d'obtenir toutes les informations nécessaires.

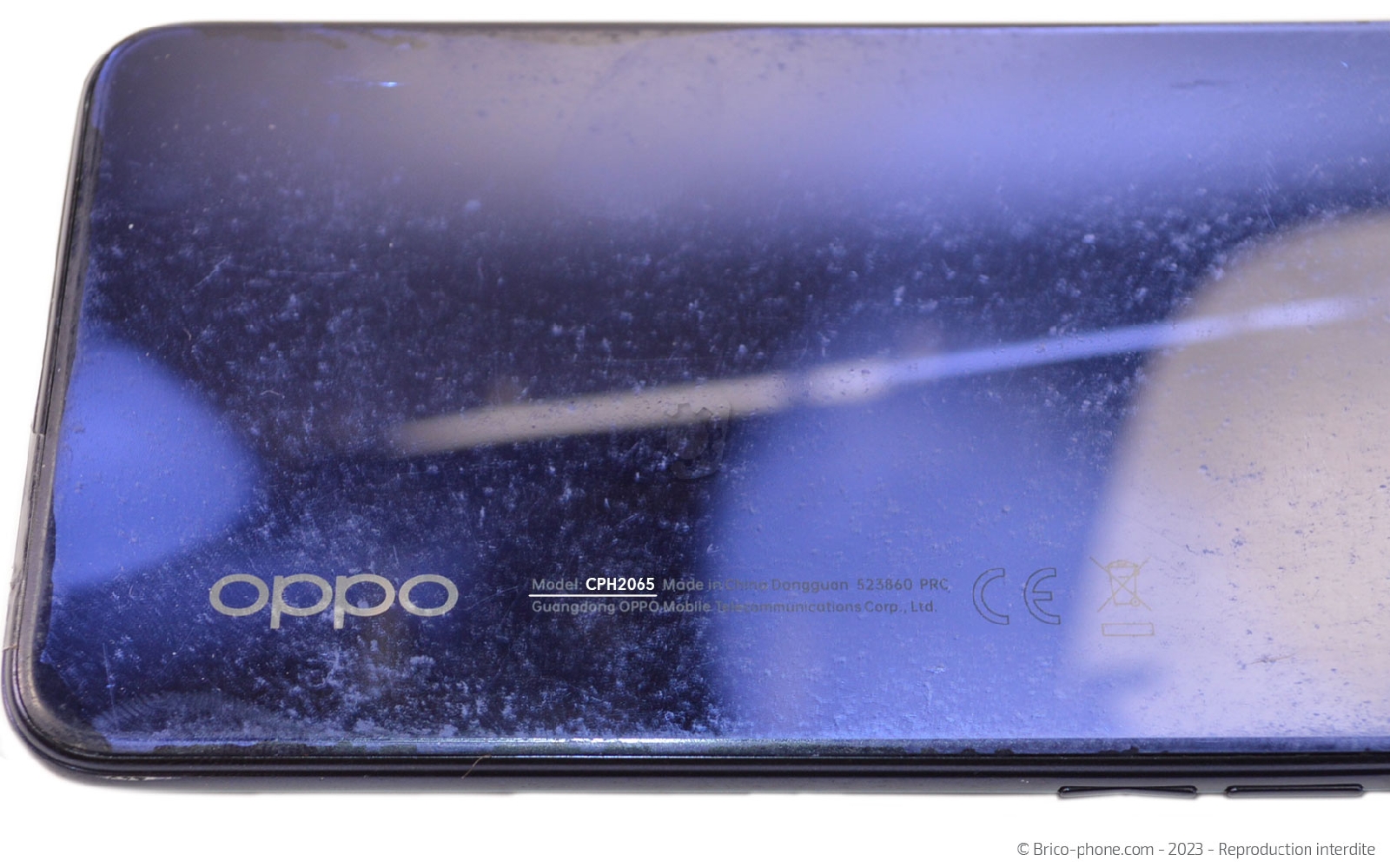

- Si votre mobile ne s'allume pas : il vous suffit de retourner l'appareil afin de regarder la référence inscrite sur la vitre arrière, elle doit correspondre à CPH2065 pour le Oppo Reno4 Z.

Une fois la vérification effectuée, vous pouvez commander le bon composant et le kit d'outils correspondant. Si possible faites une sauvegarde de votre appareil avant d'entamer la réparation.

Vous venez de recevoir la commande ? Alors c'est parti ! Installez vous dans un espace calme et dégagé, disposez les outils et le patron d'aide au montage à portée de main puis lancez le tutoriel.

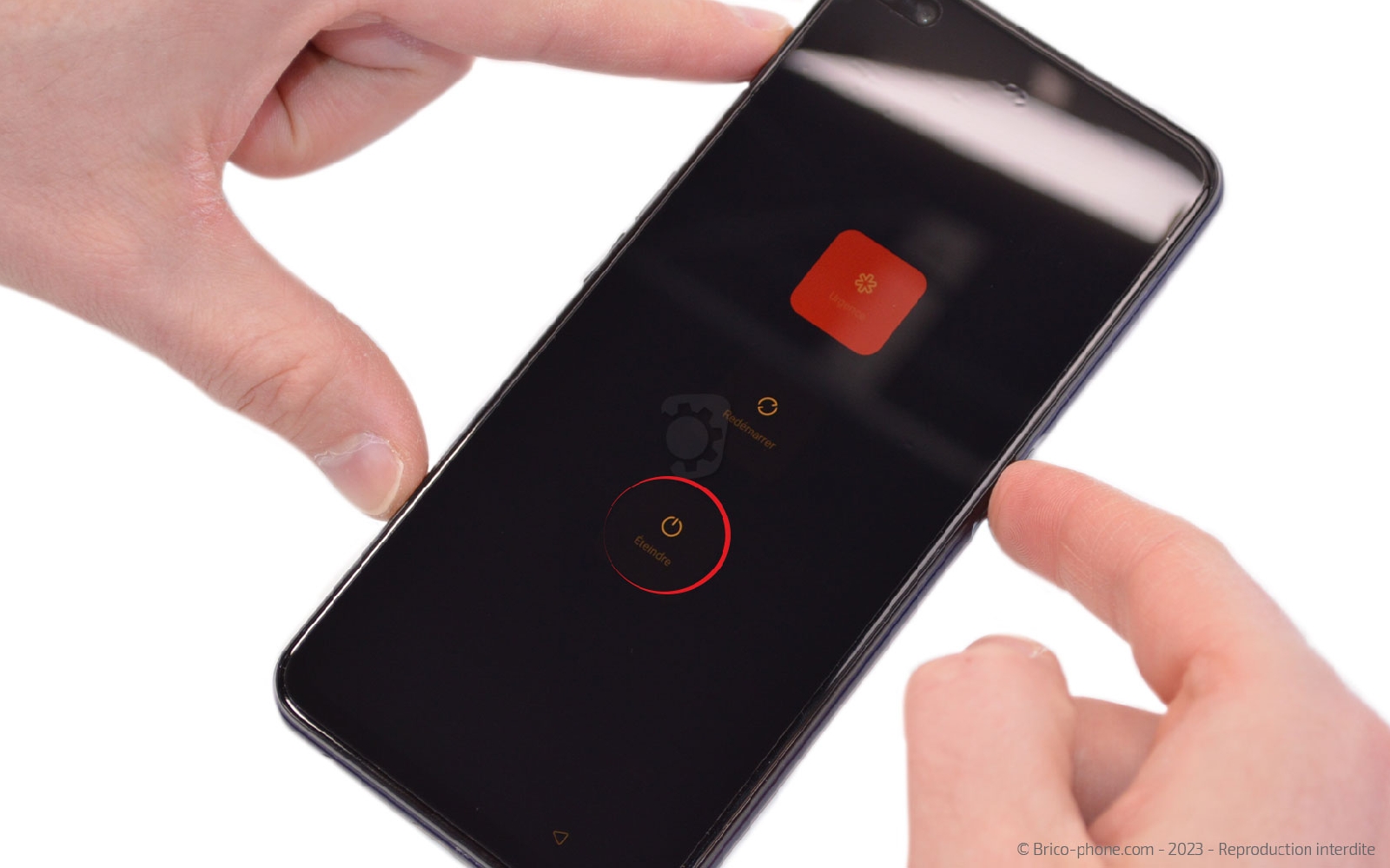

Vous pouvez maintenant commencer par éteindre votre téléphone.

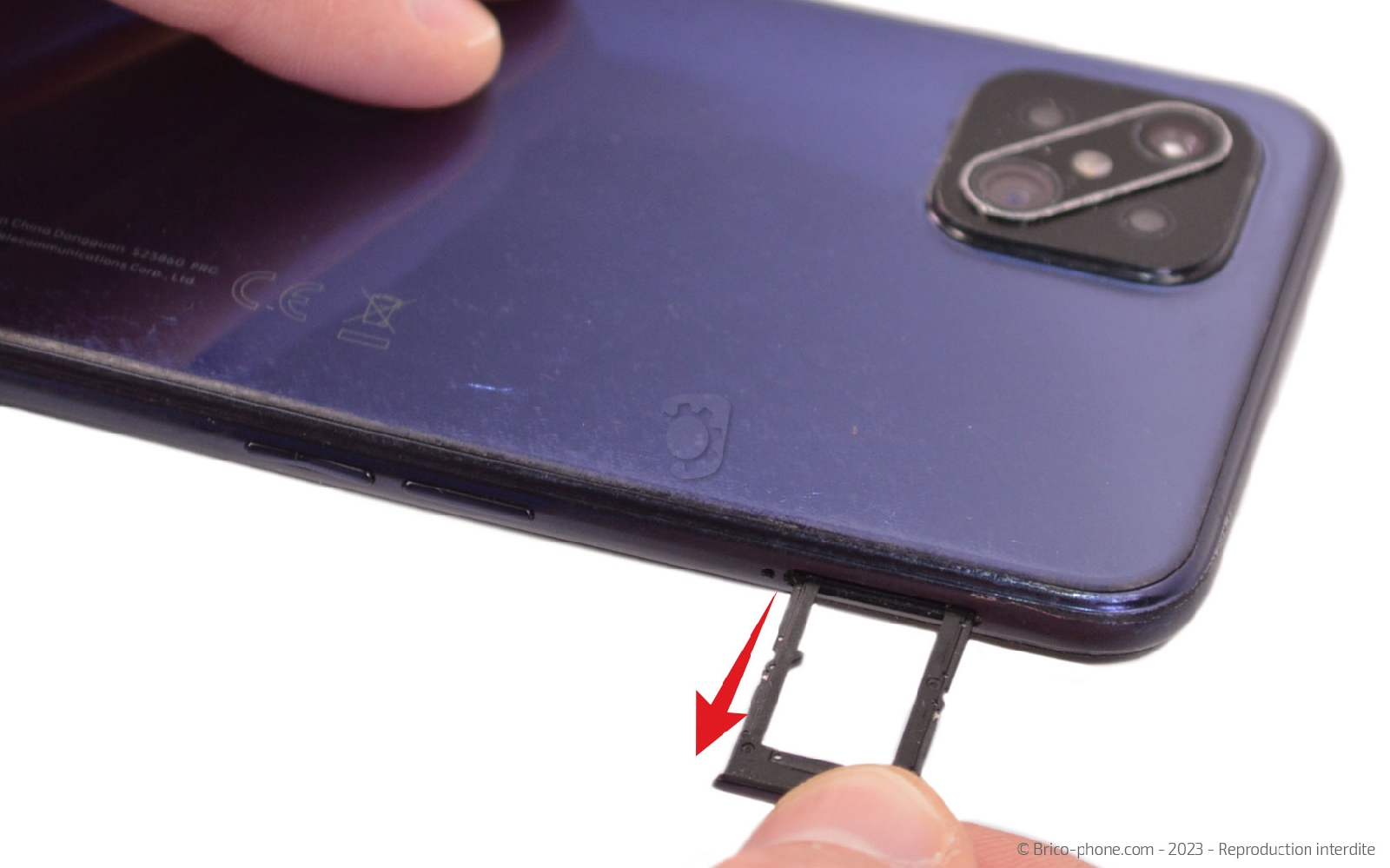

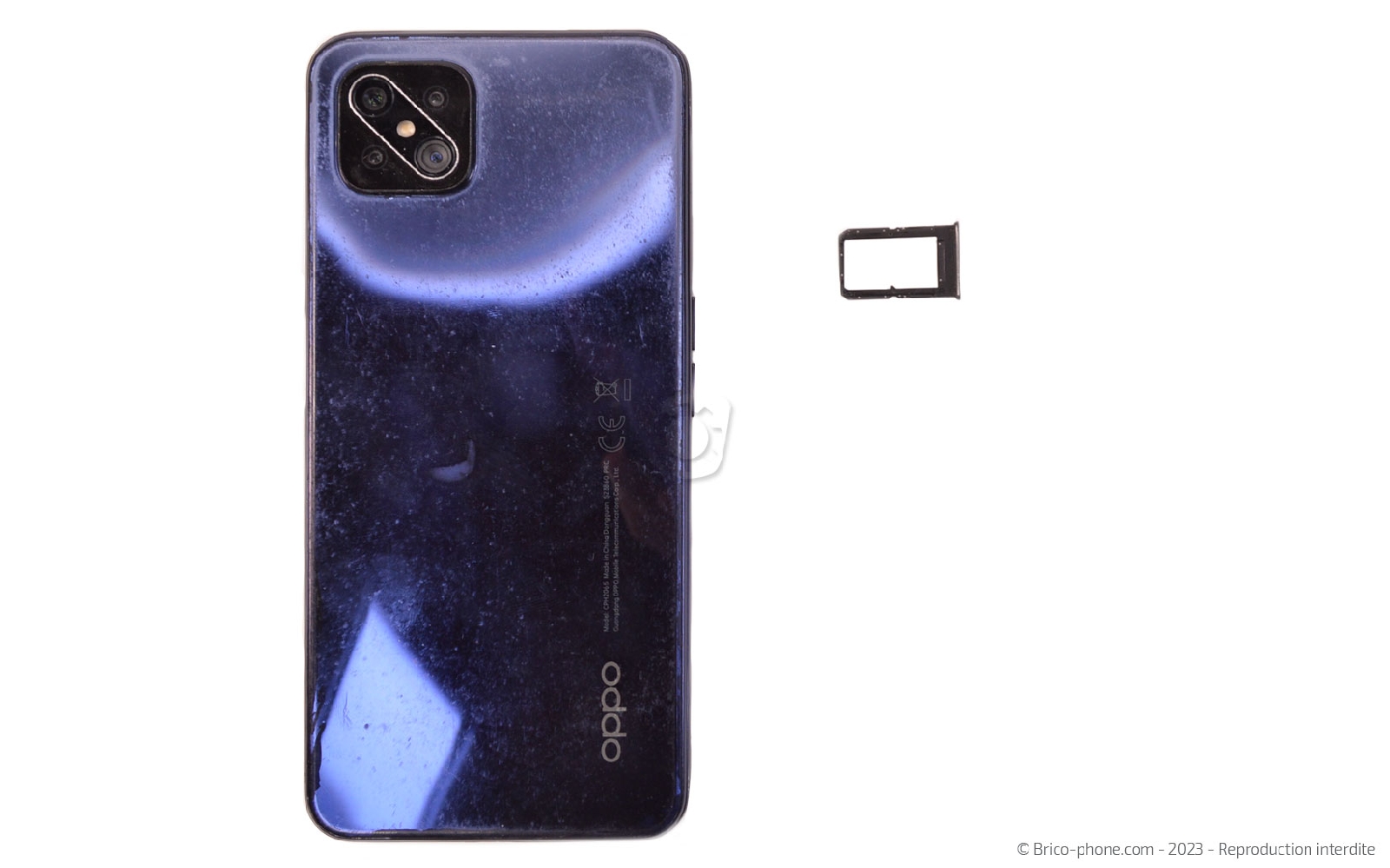

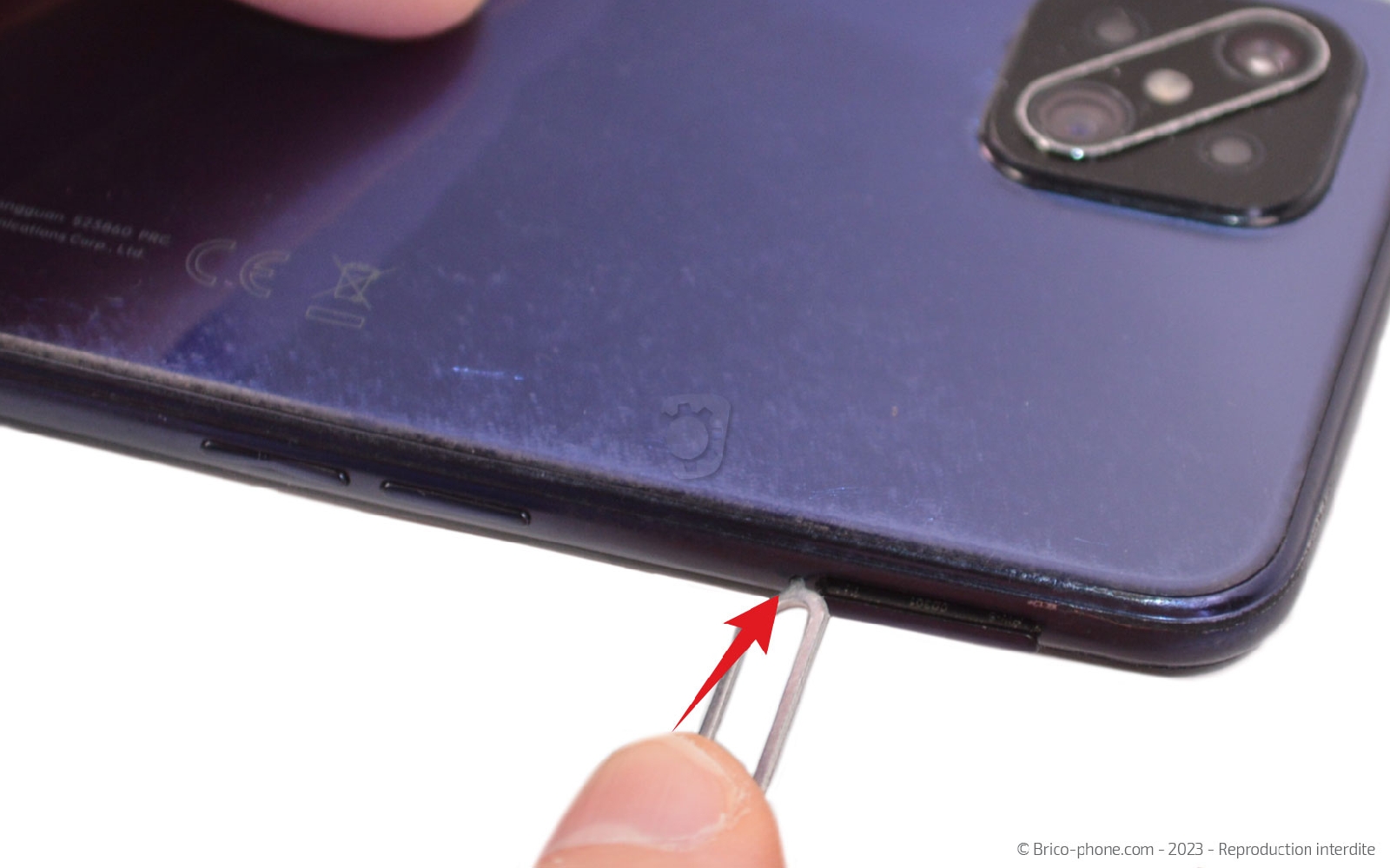

Insérez l'outil d'extraction dans la fente du tiroir SIM pour l'éjecter du téléphone.

Pour accéder à l'intérieur du téléphone, il est nécessaire de chauffer la vitre arrière. Pour cela, vous pouvez utiliser soit un coussin chauffant, soit un décapeur thermique ou encore votre sèche cheveux.

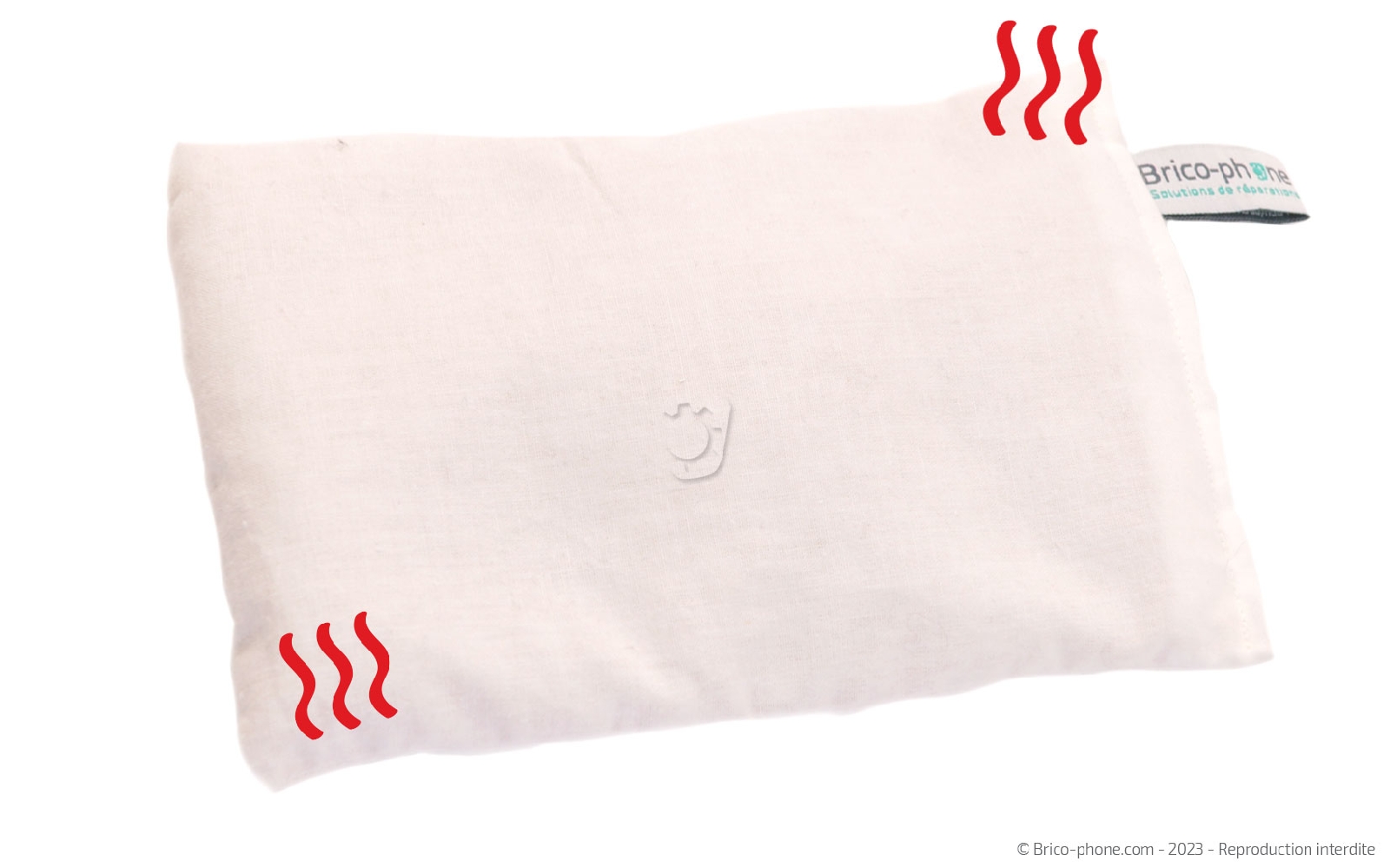

Si vous possédez le coussin chauffant, passez le d'abord au micro-ondes environ 2 minutes puis déposez-le sur la vitre arrière une trentaines de secondes.

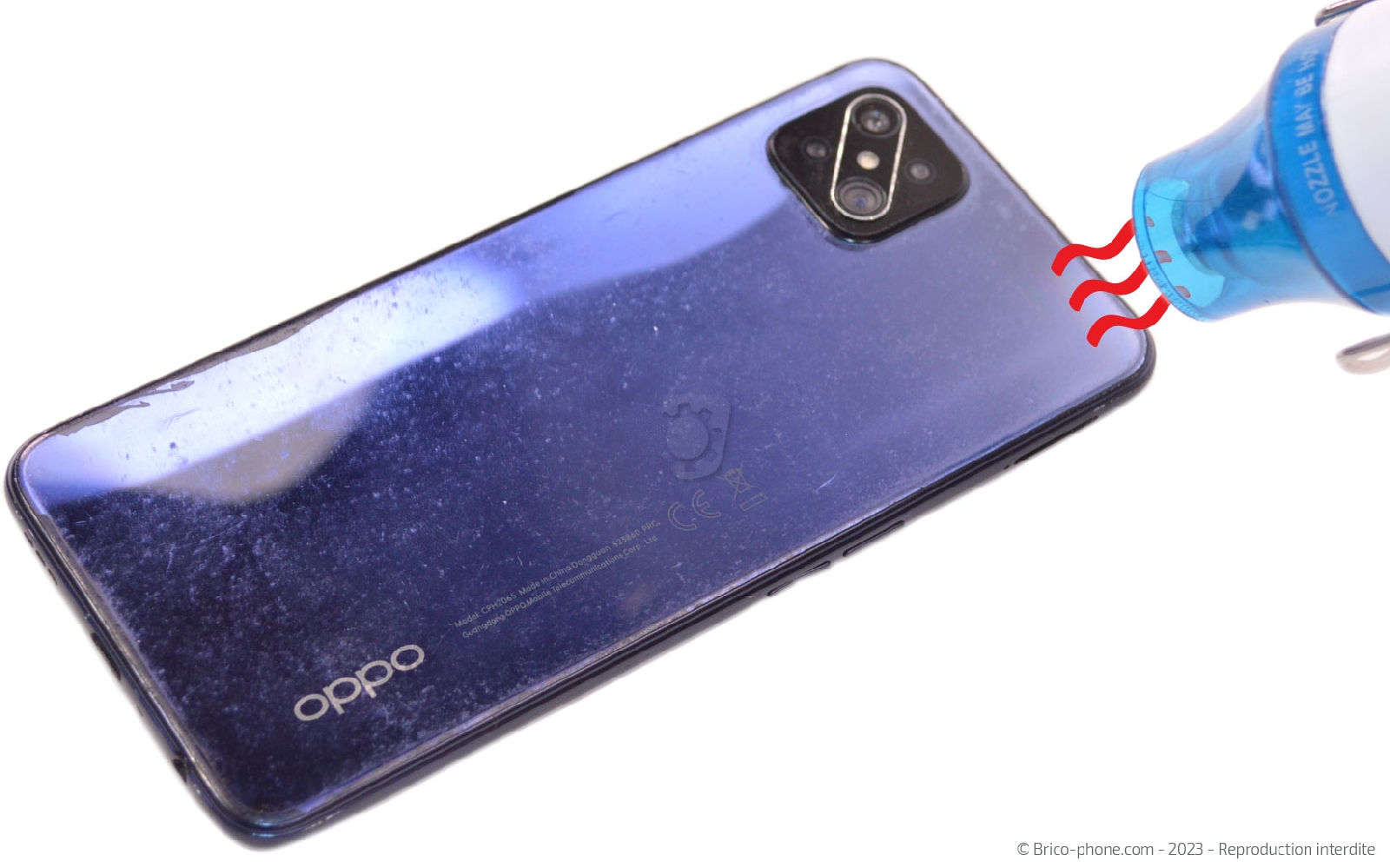

En ce qui concerne le décapeur thermique ou le sèche-cheveux, il vous suffit de l'allumer et de le passer sur tout le contour de la façade arrière.

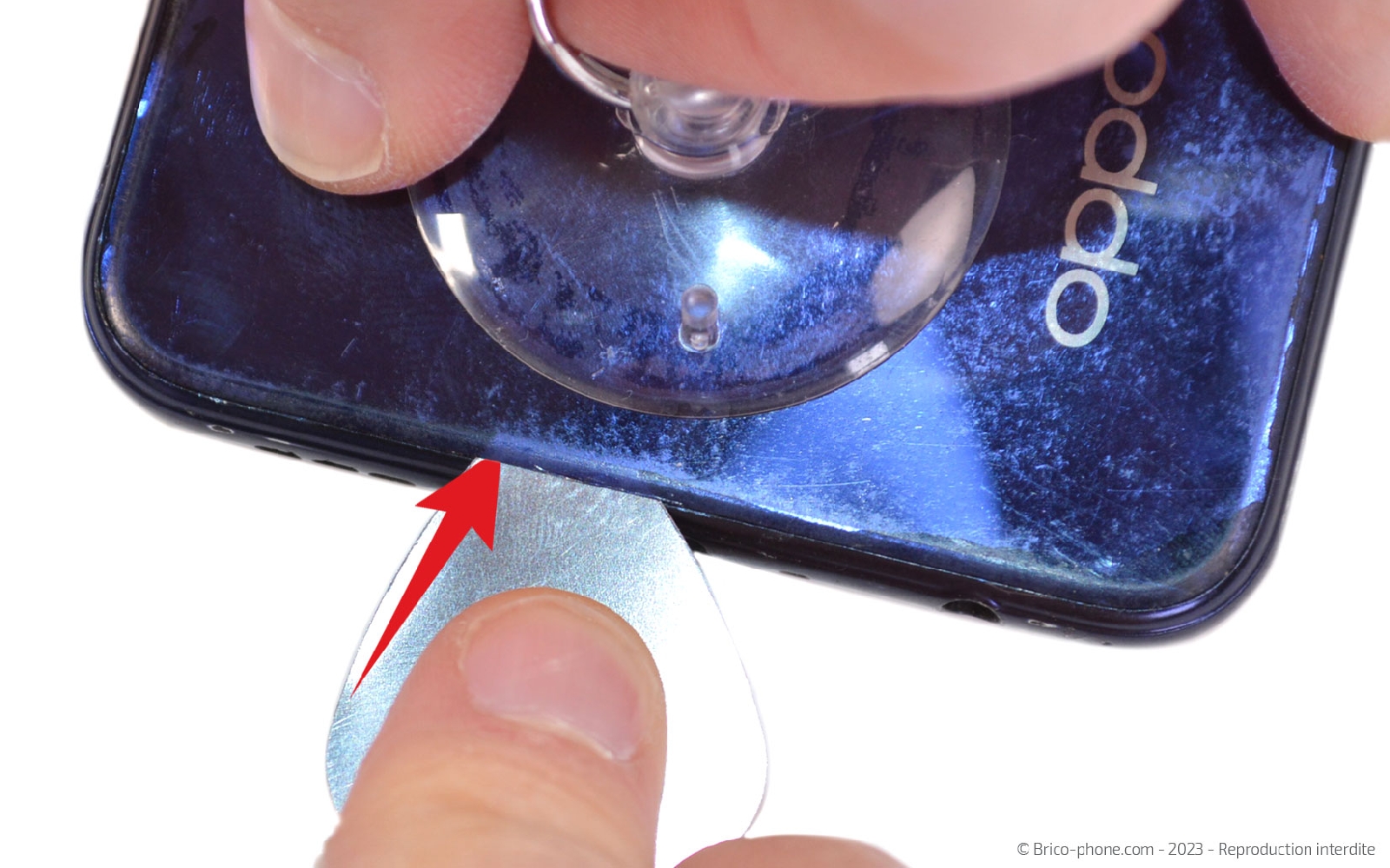

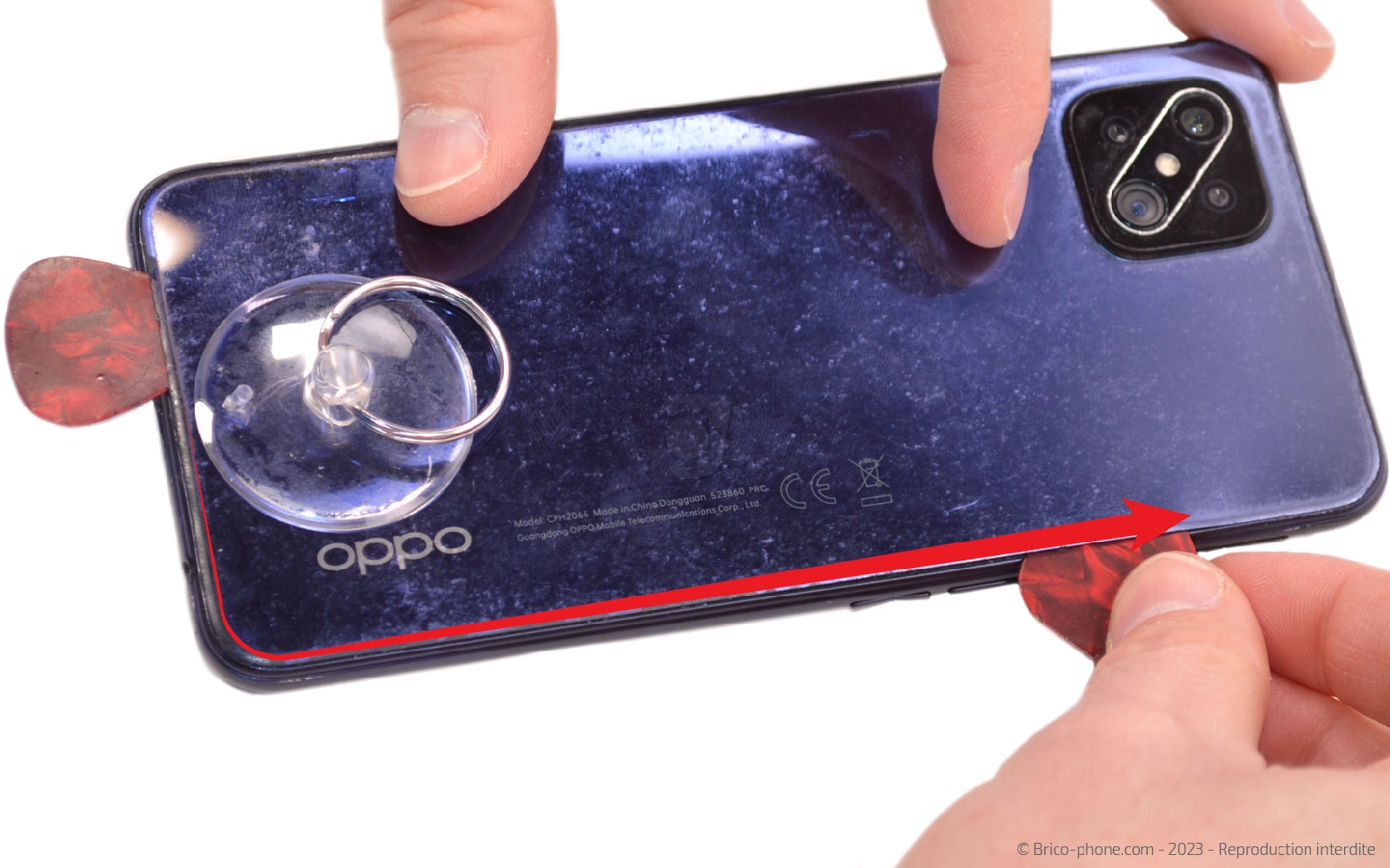

Disposez la ventouse du kit d'outils sur le bas du téléphone afin de soulever légèrement le composant pour insérer le médiator troué entre la vitre arrière et le châssis.

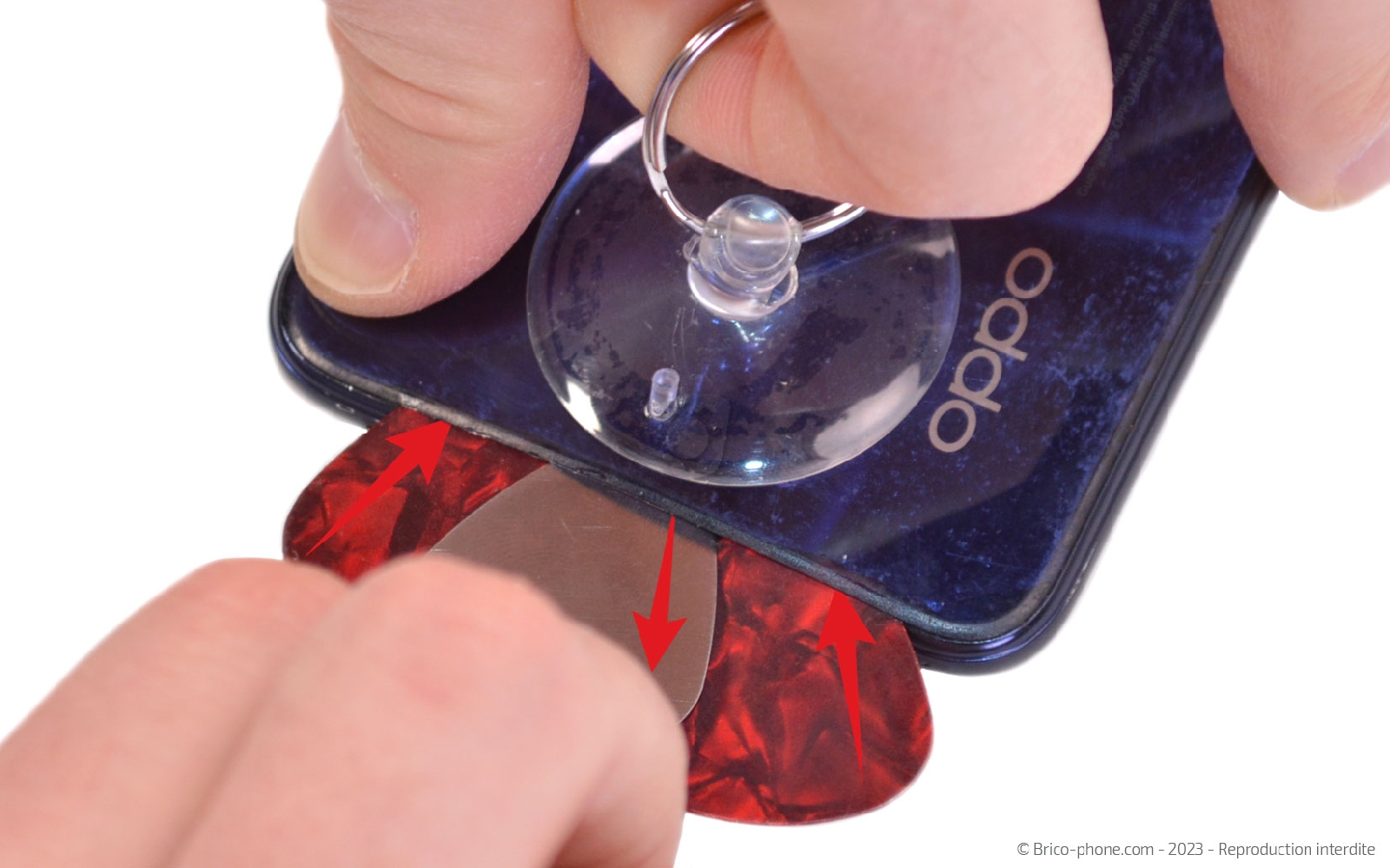

Une fois l'interstice créé, remplacez le médiator en métal par ses homologues en plastique et faites les glisser sur tout le contour du téléphone.

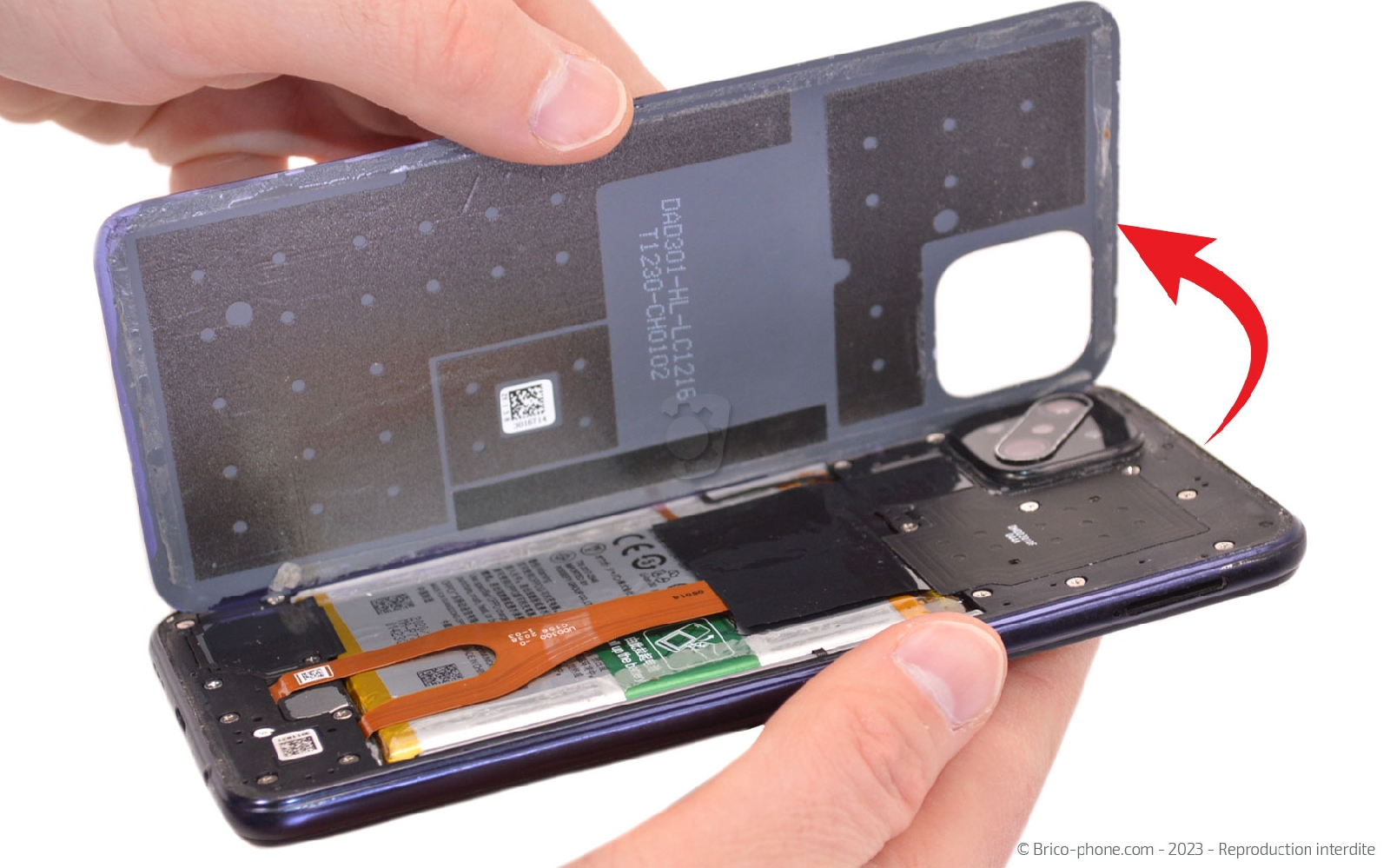

Enfin, vous devriez pouvoir décoller entièrement la vitre arrière.

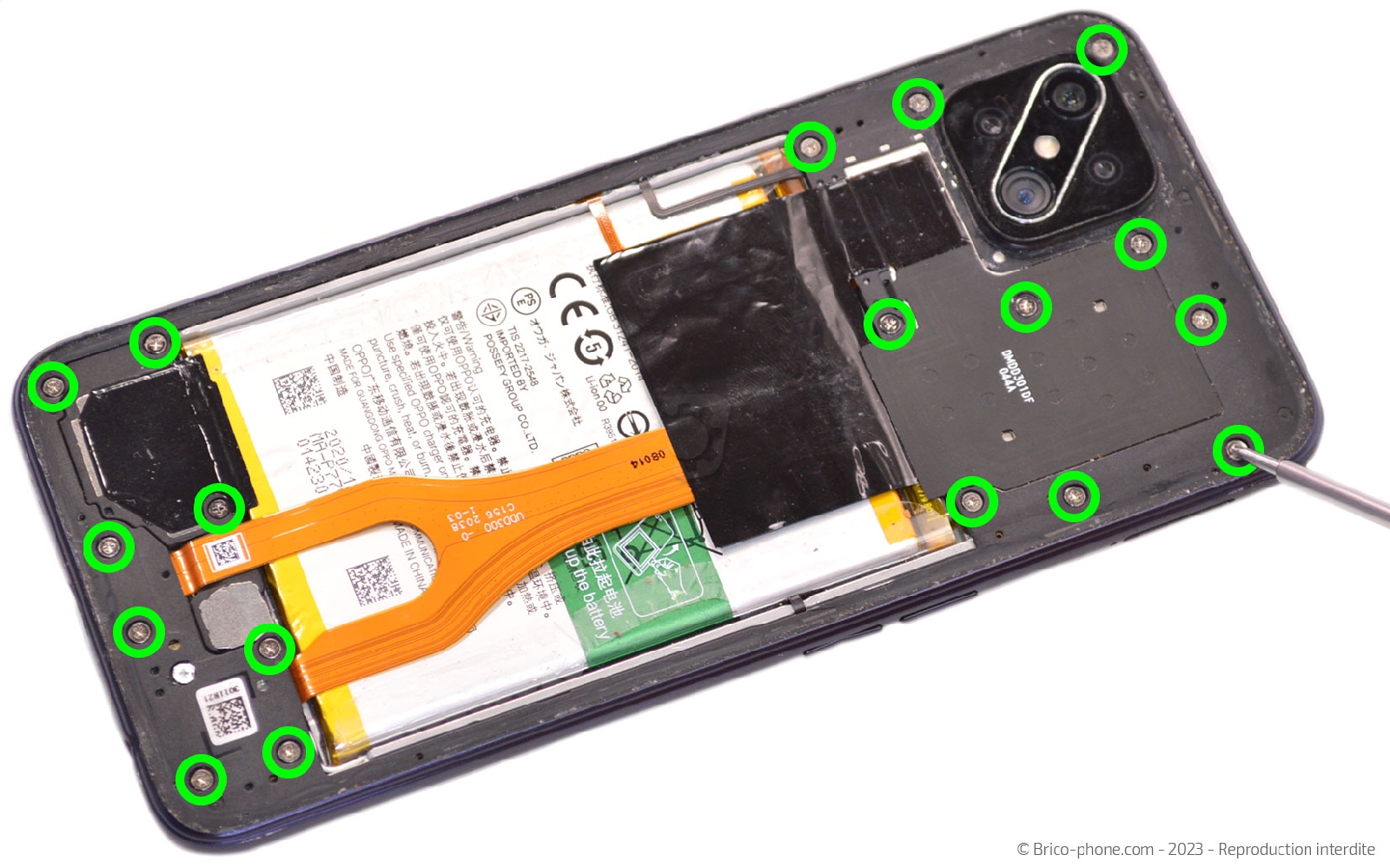

A l'aide du tournevis cruciforme, ôtez les 18 vis de la plaquette intermédiaire.

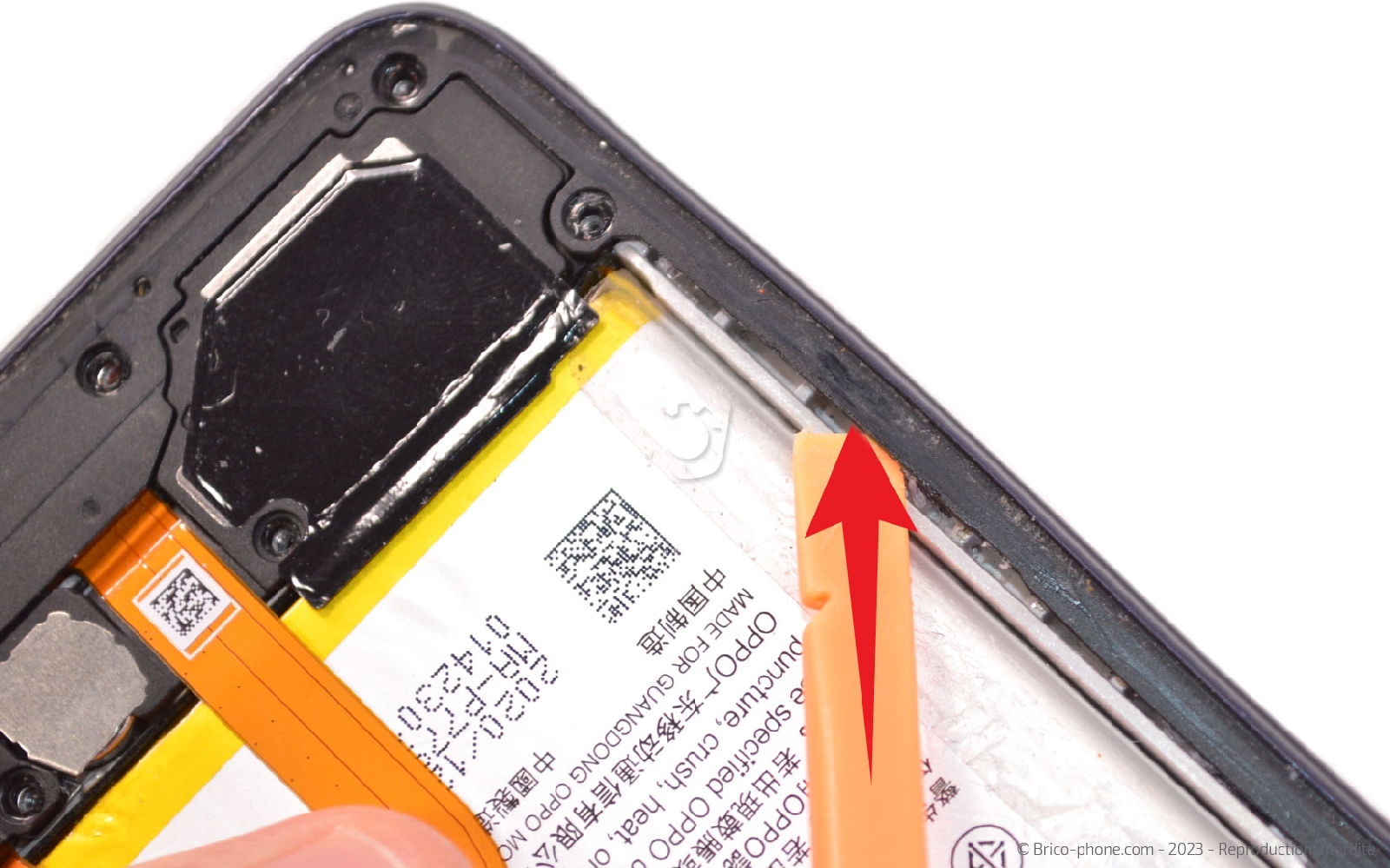

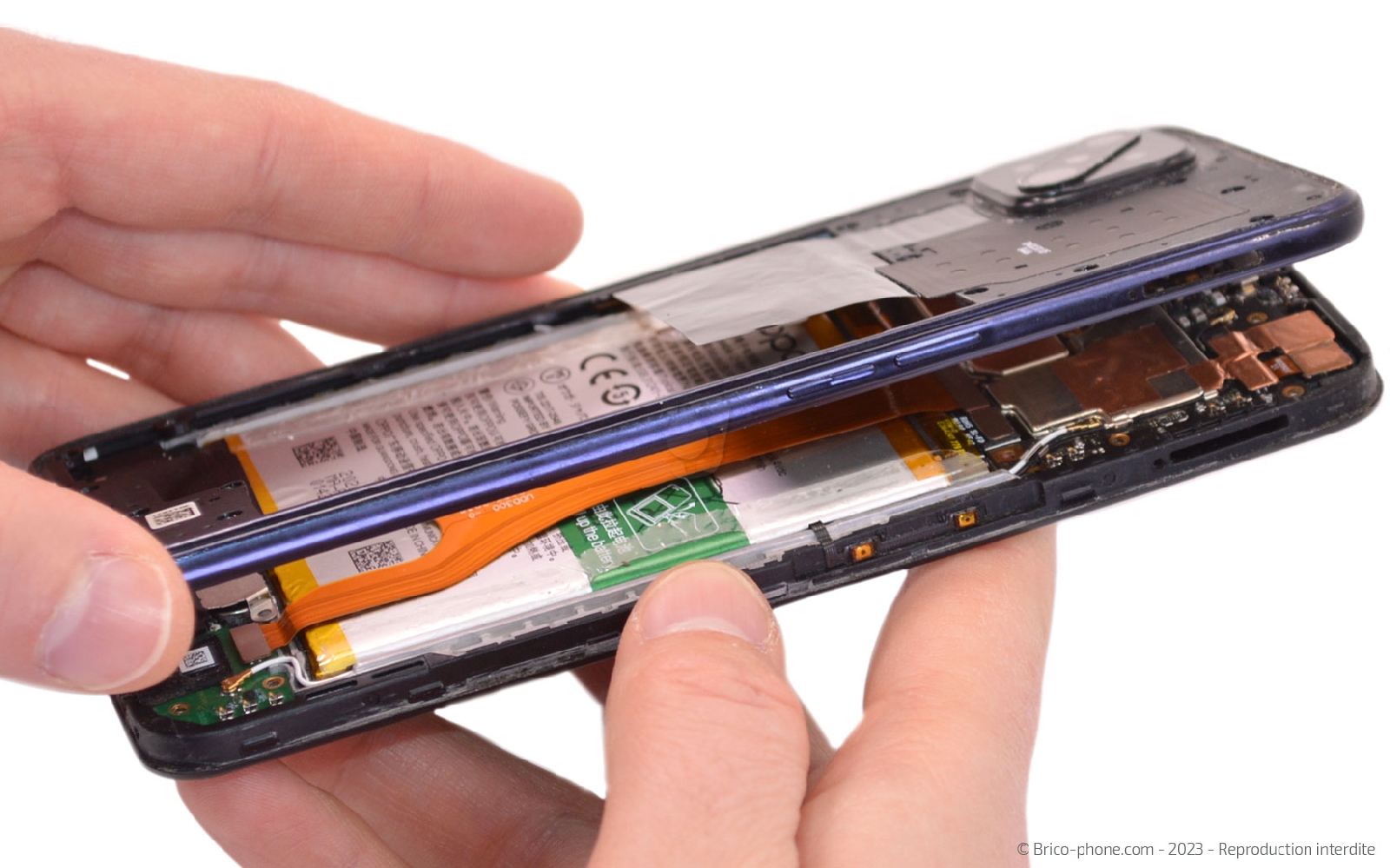

Ensuite, glissez le spudger entre la batterie et le châssis intermédiaire afin de le déclipser.

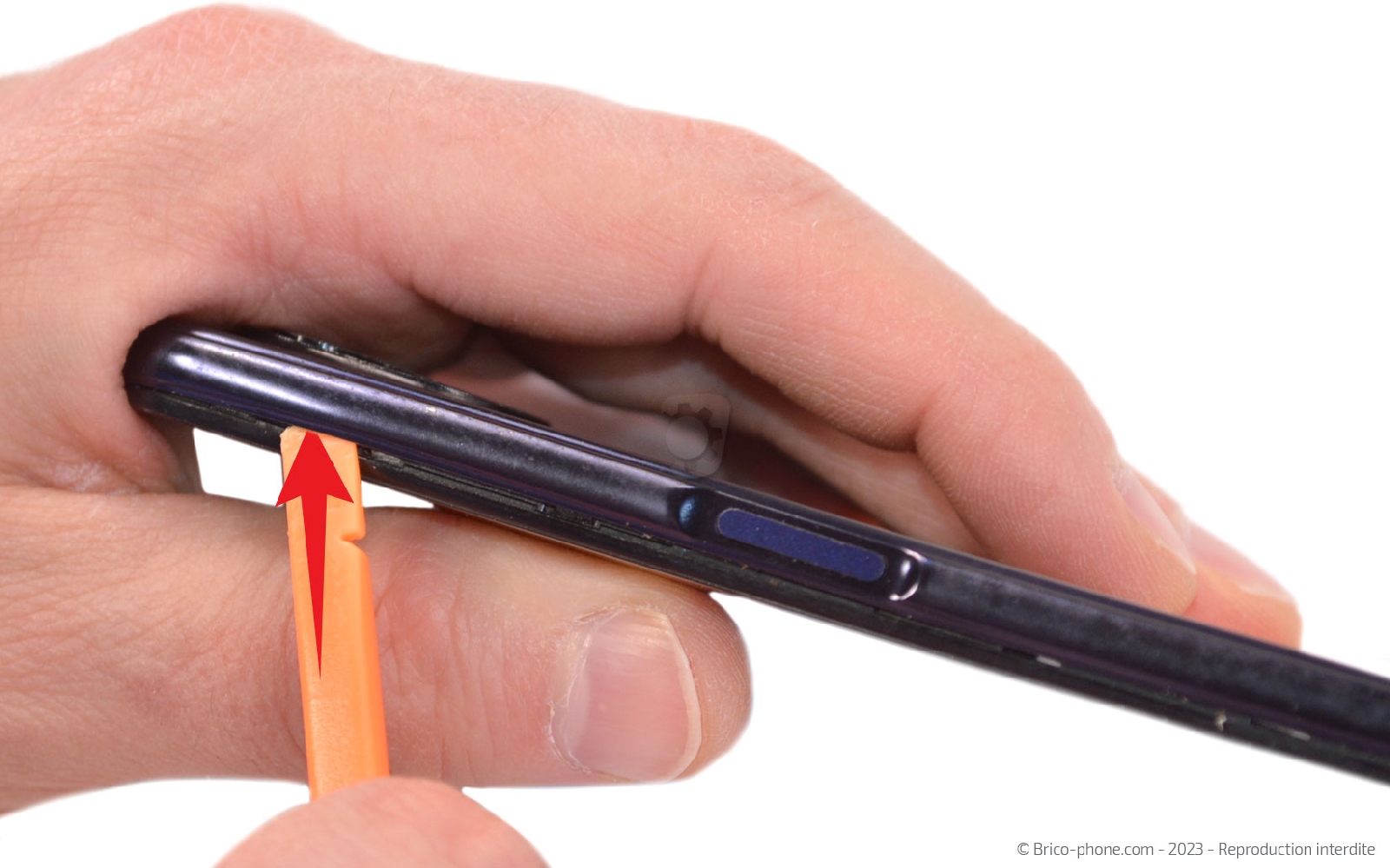

Faites la même chose sur l'extérieur de l'appareil. Pour continuer le retrait du produit, faites glisser l'outil sur toute la longueur du châssis.

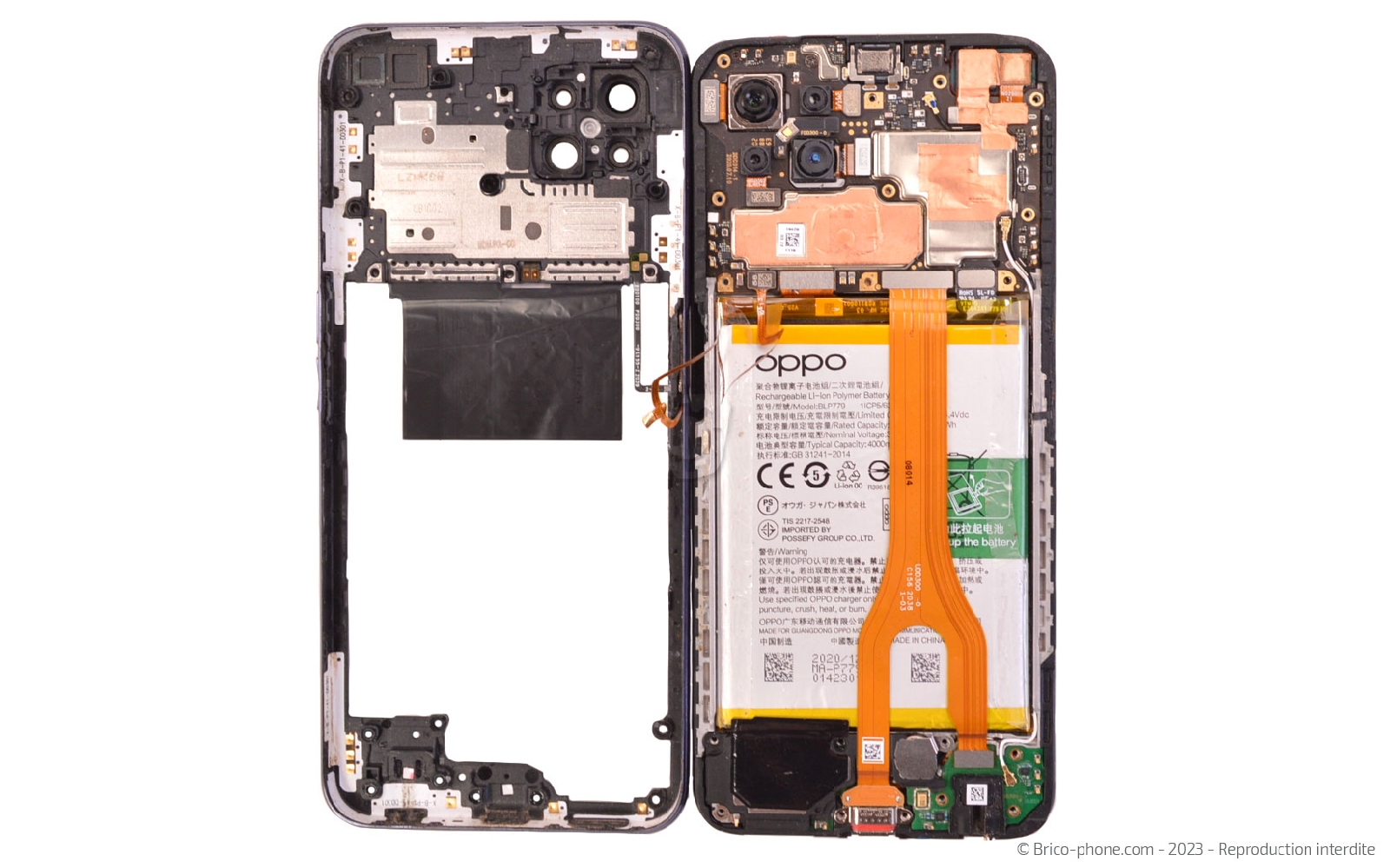

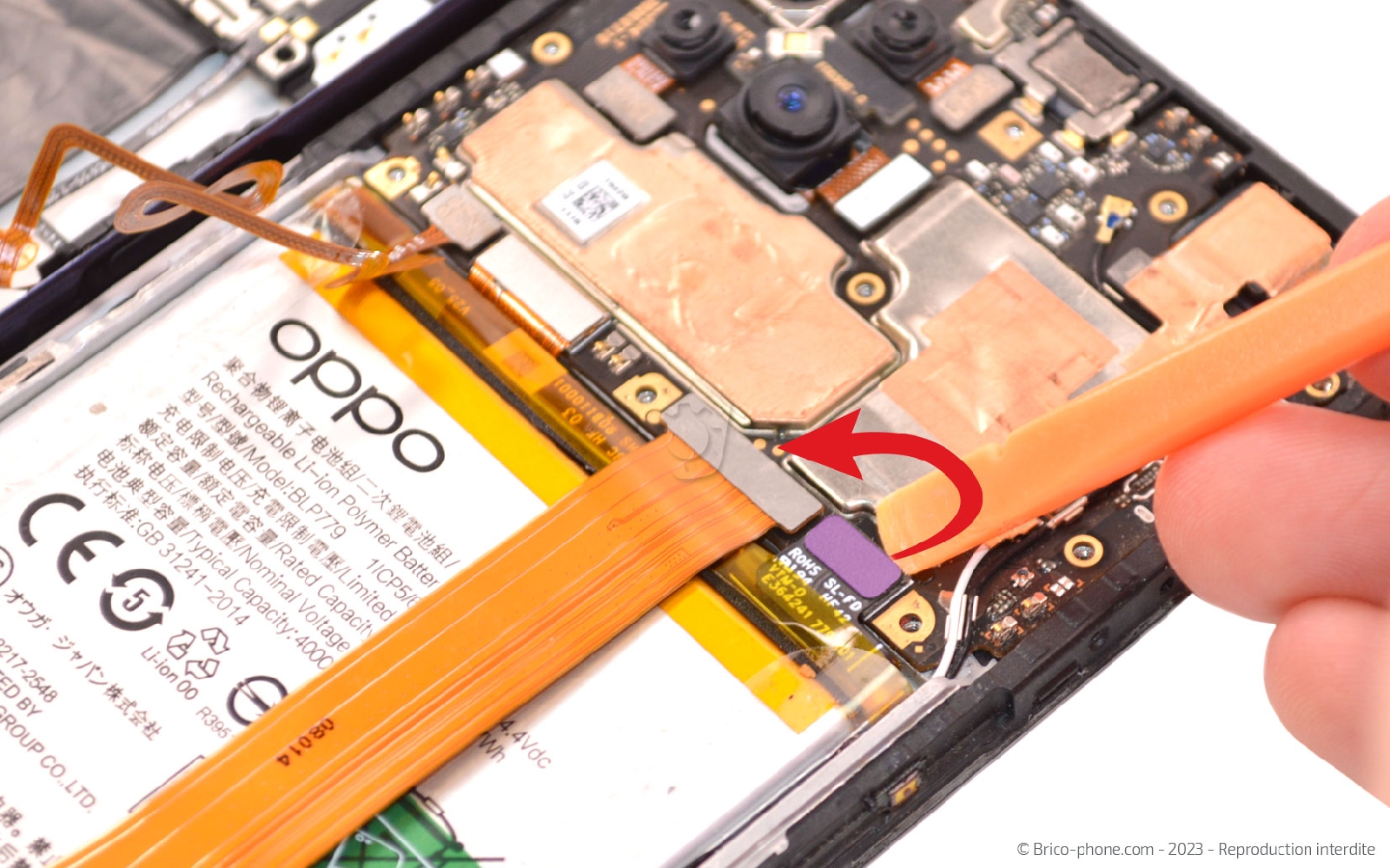

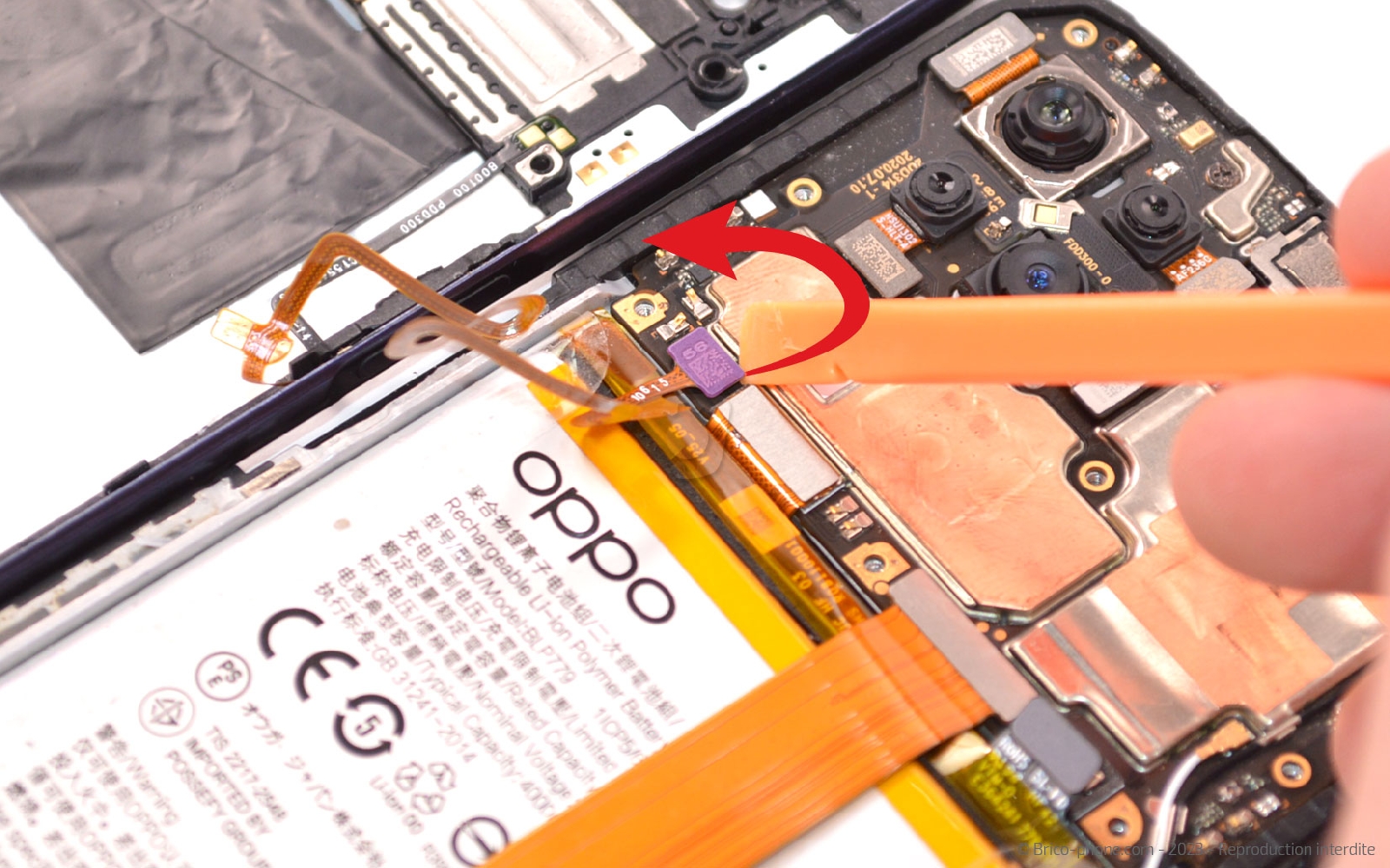

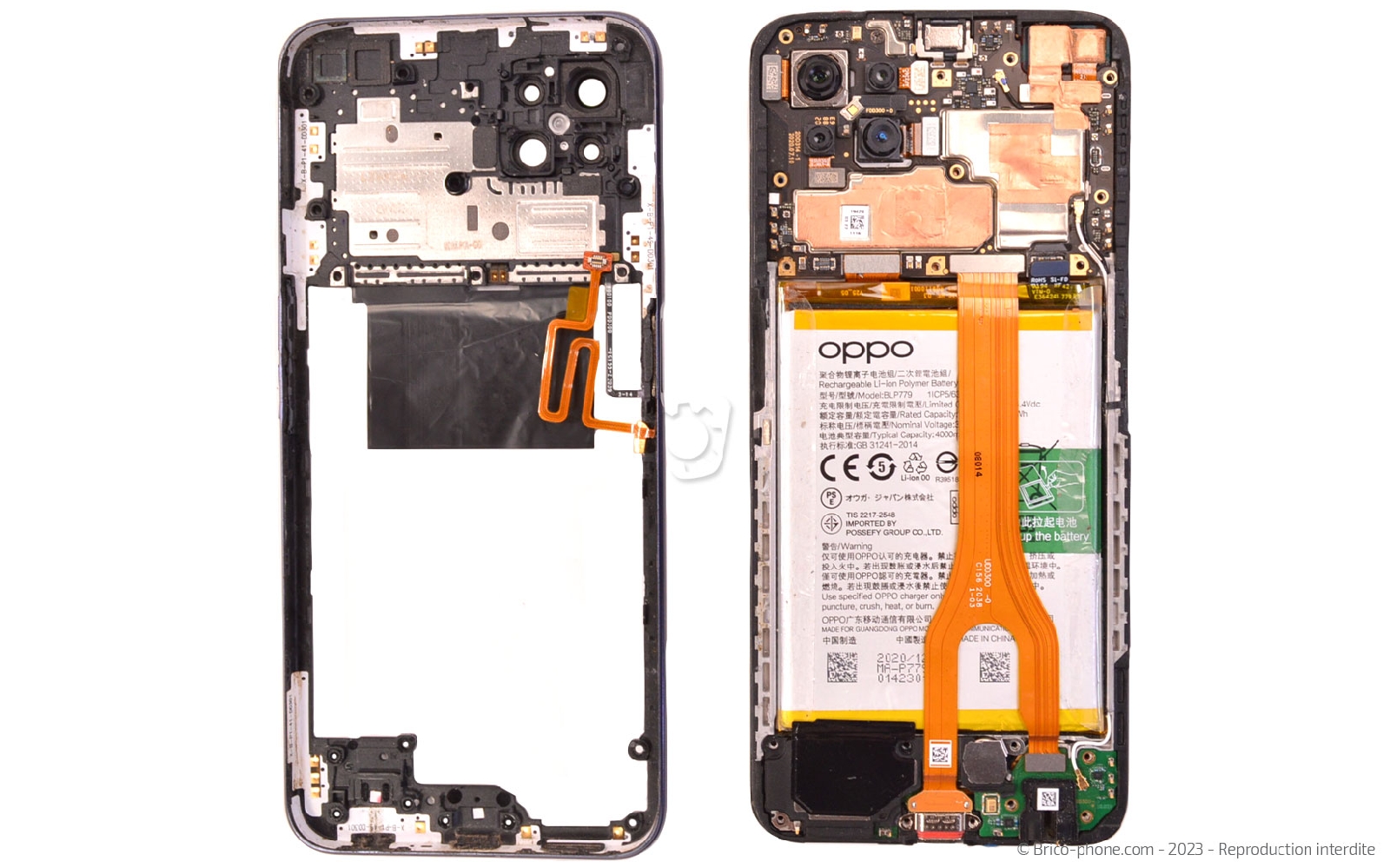

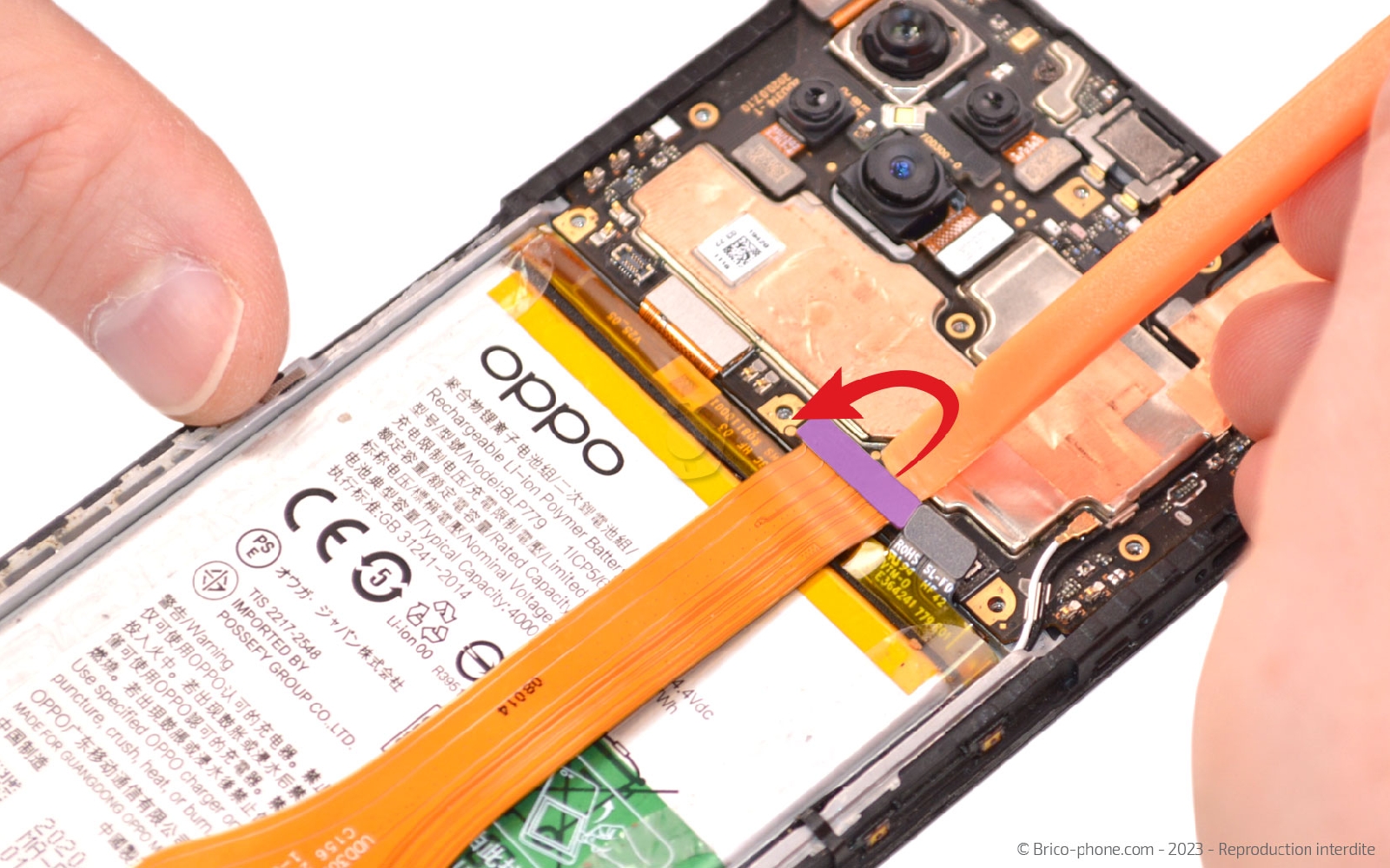

A l'aide du levier en nylon, commencez par déconnecter la nappe de la batterie puis débranchez la nappe du lecteur d'empreintes afin de libérer la plaquette intermédiaire.

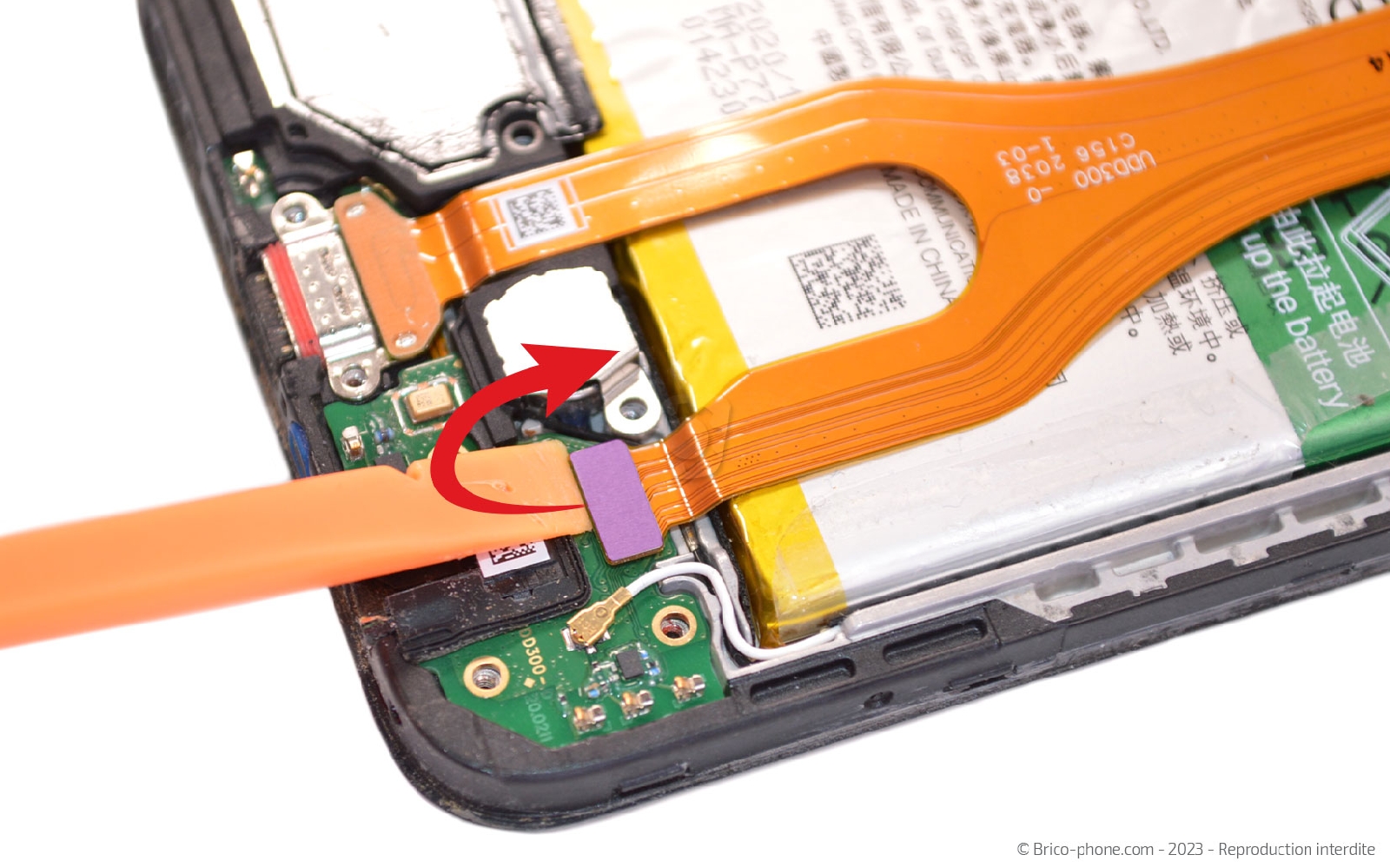

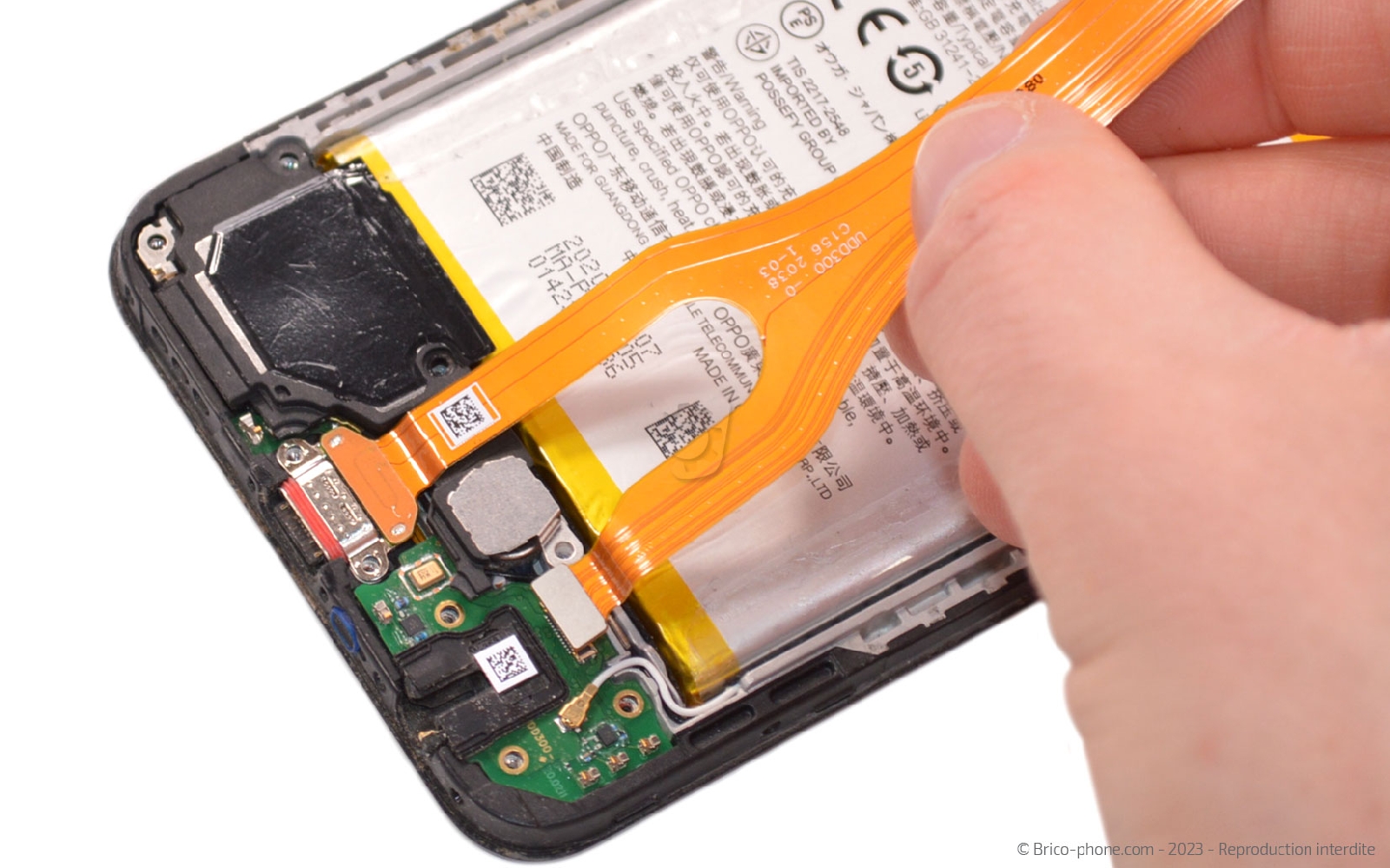

Gardez le même ustensile pour déconnecter les deux nappes du connecteur de charge.

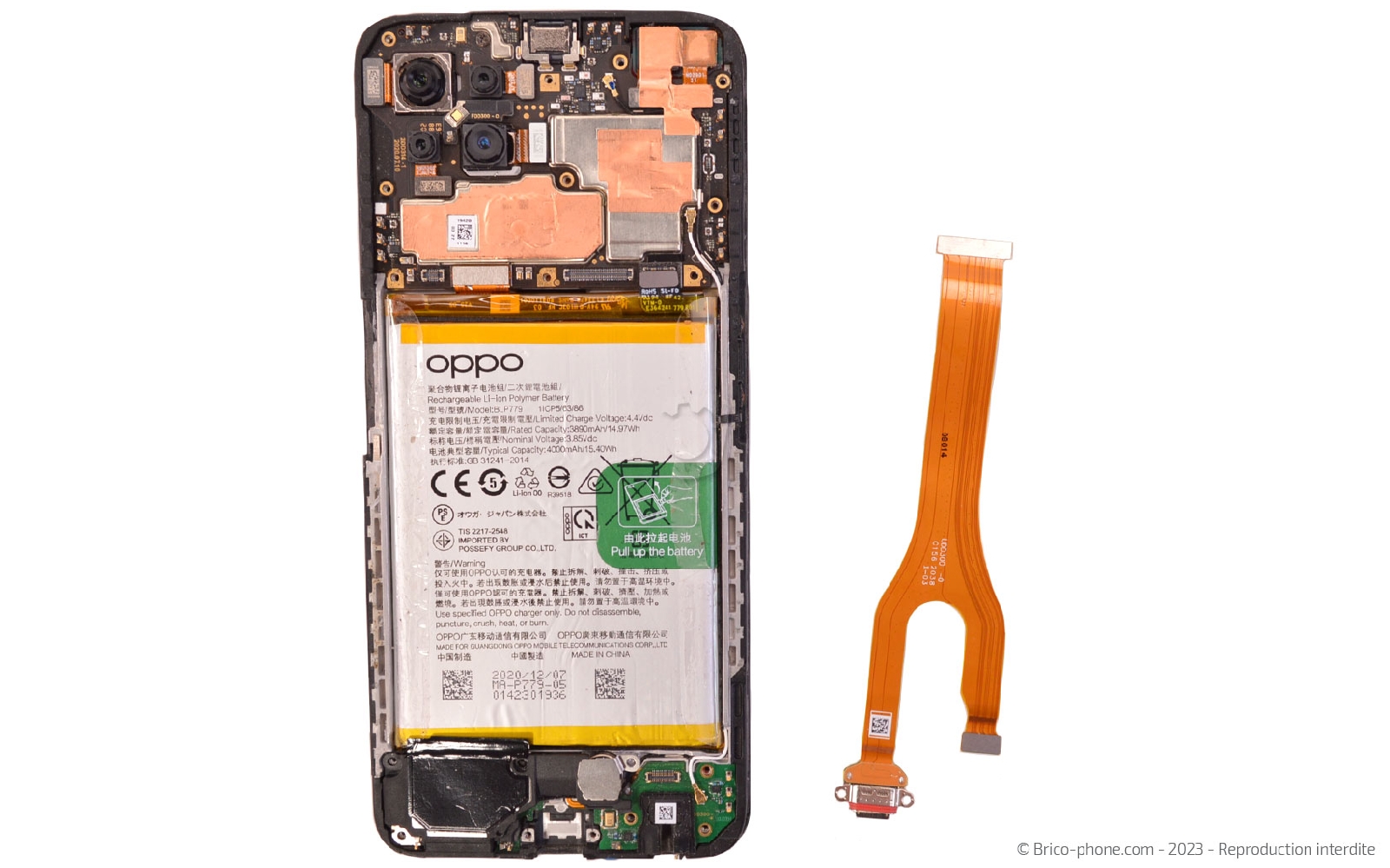

Ensuite, saisissez-le et déposez-le sur votre patron d'aide au montage.

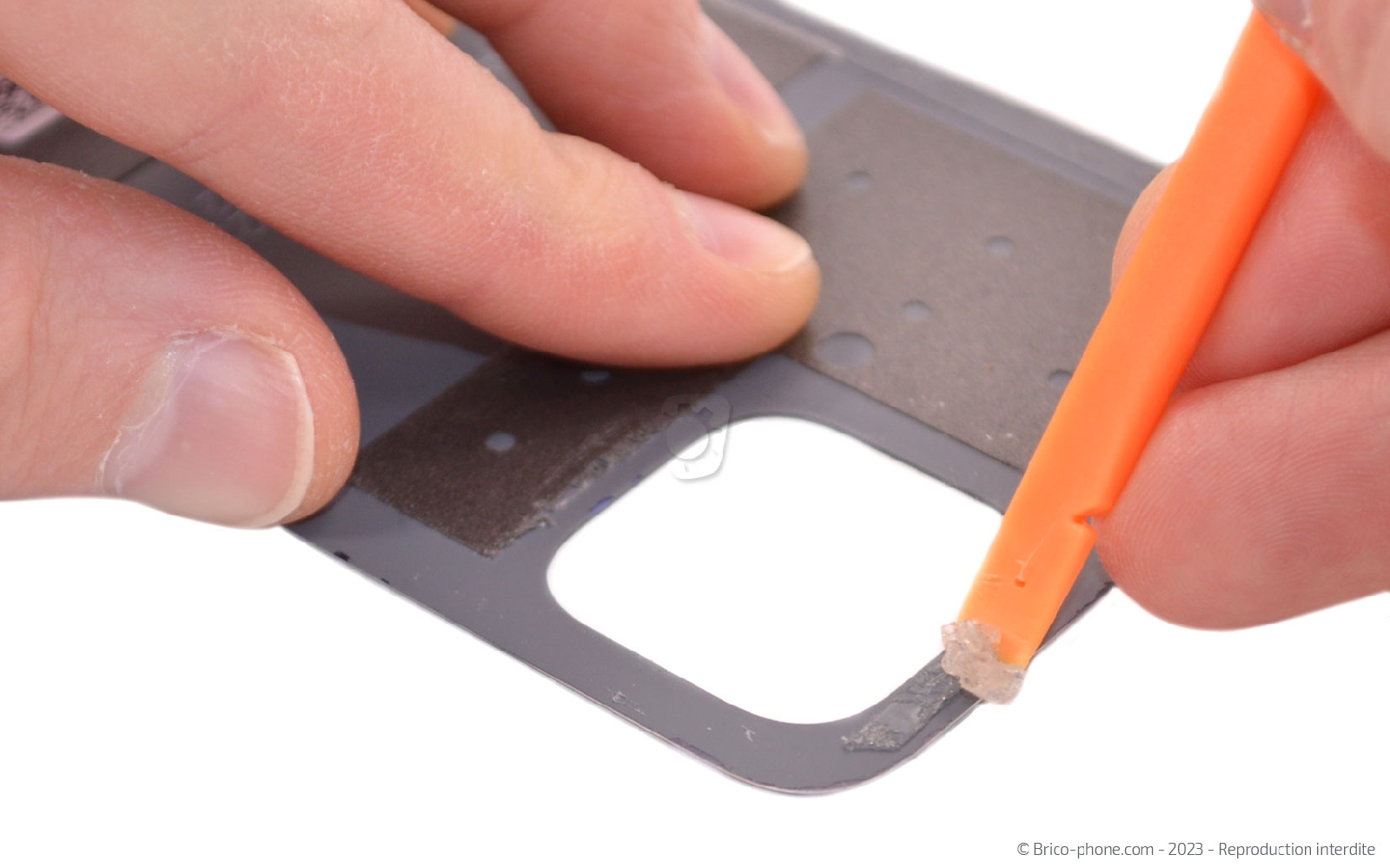

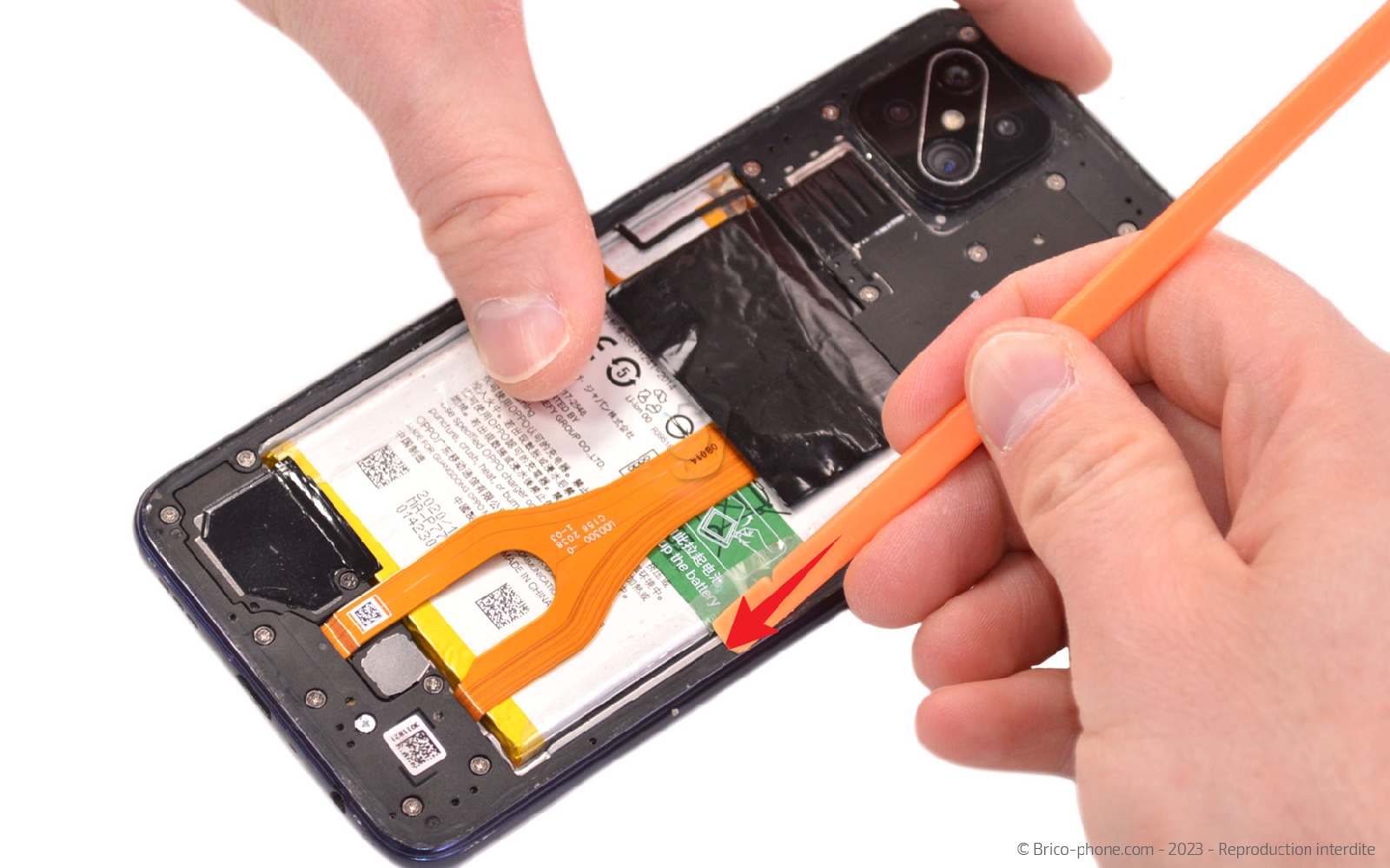

Installez le nouveau dock puis reconnectez la batterie et remontez le châssis intermédiaire avant de passer au nettoyage de ce dernier et à celui de la vitre arrière. En effet pour favoriser l'adhérence de la colle aux différents composants il est important que ces derniers soient propres et lisses.

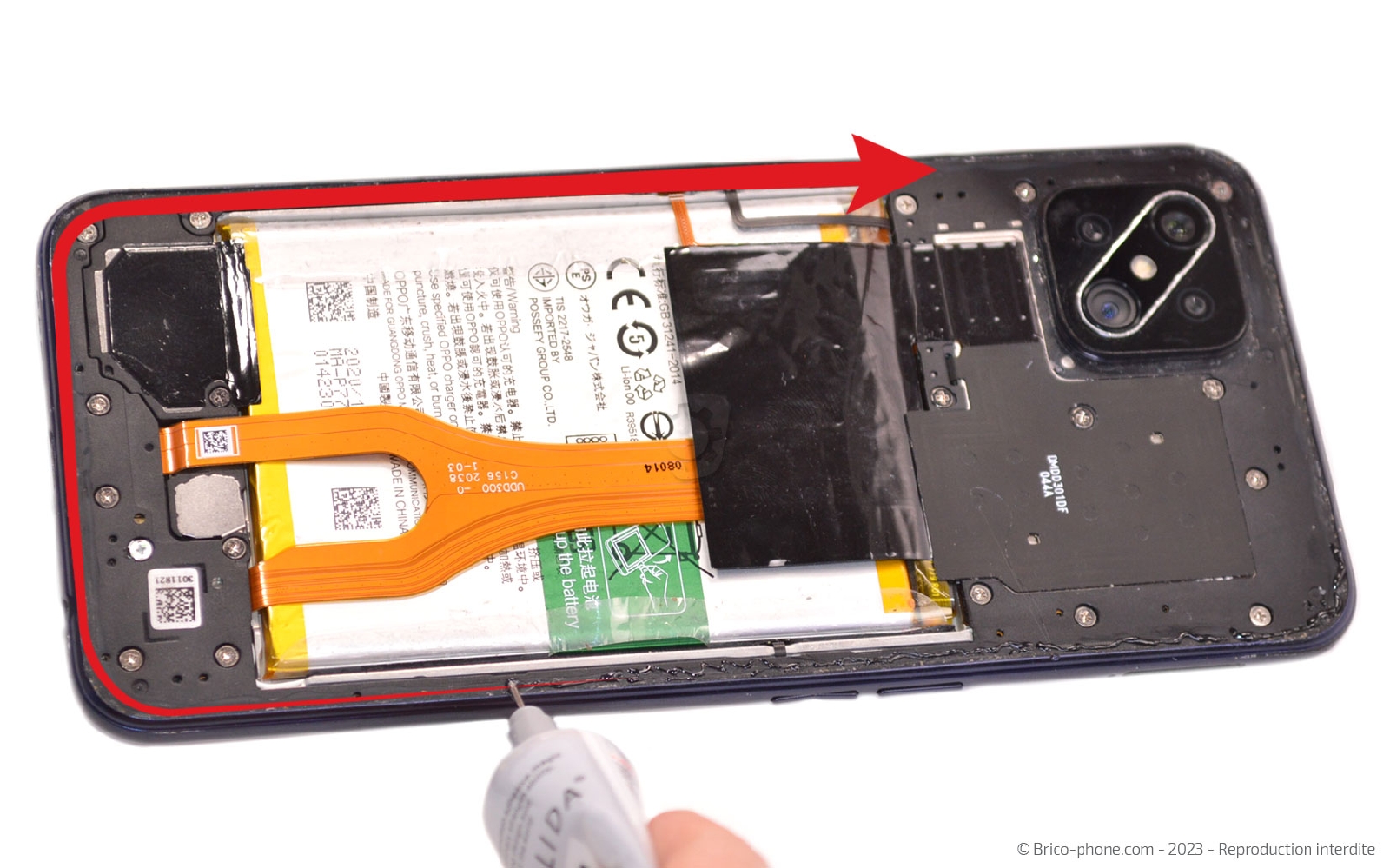

Appliquez un filet de colle B-7000 sur tout le contour du châssis avant de placer la vitre arrière et de refermer votre téléphone.

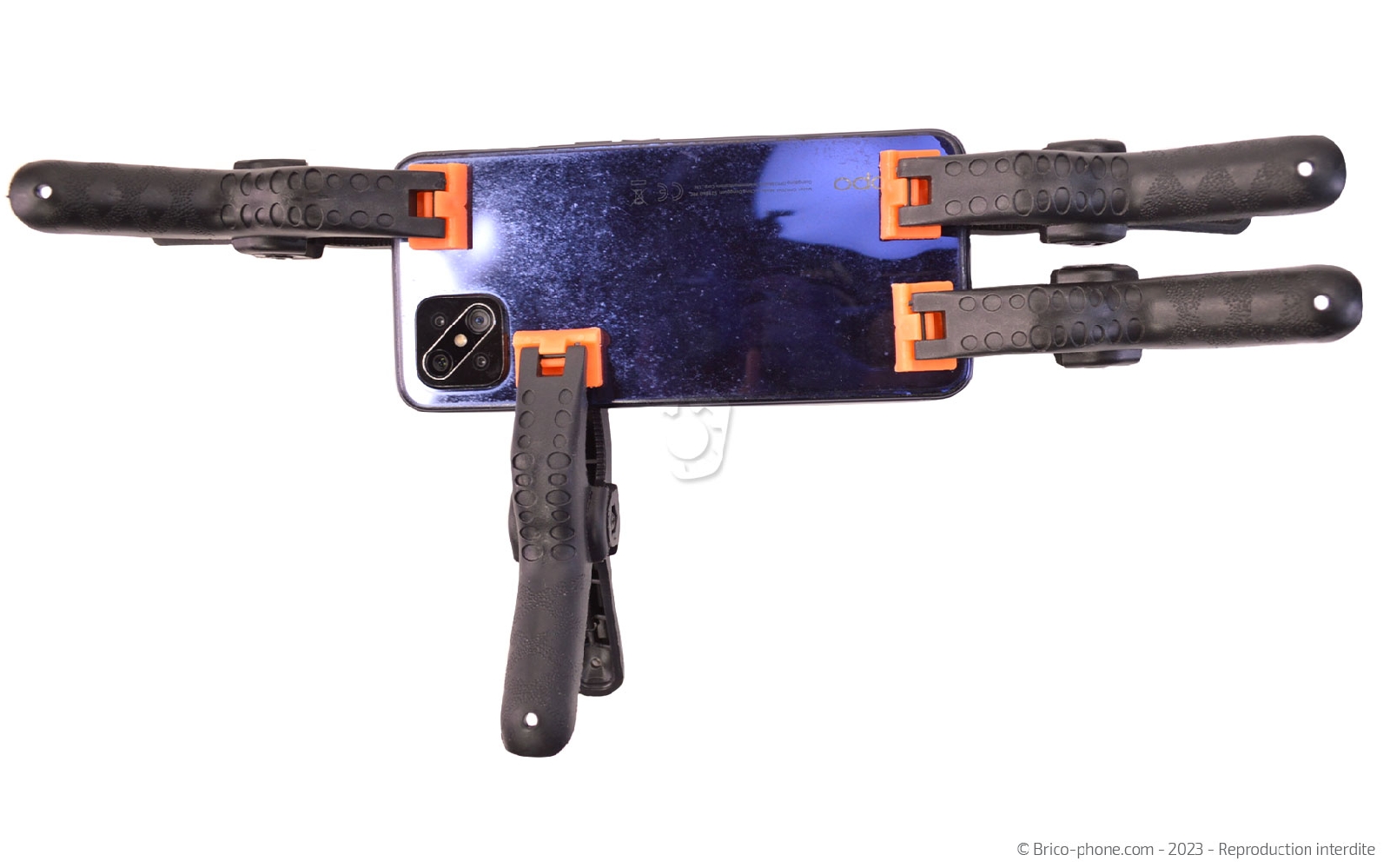

Laissez enfin poser environ 45 minutes voire une heure pour que la colle est le temps de sécher correctement.
