Guide de réparation sur Galaxy A42 5G

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 13/20
Galaxy A42 5G | Temps estimé : 50 min | Difficulté : 3/5

Ce tutoriel va guider pas à pas à travers le processus de réparation de votre Samsung Galaxy A42. Toutes les instructions nécessaires pour réussir le dépannage de votre téléphone sont détaillées dans ce démontage complet. Ainsi vous pourrez remplacer les boutons, les caméras, les haut-parleurs ou encore le vibreur avec ce guide de réparation complet.

Une fois terminé, votre Samsung Galaxy A42 sera à nouveau comme neuf et prêt à être utilisé ! Grâce aux pièces de rechange vendues sur Brico-phone et à nos nombreux tutoriels, vous pourrez profiter de votre téléphone comme avant. Alors, n'hésitez plus et commencez ce tutoriel de réparation !

Diagnostic

›  Changement petites pièces...
›  Le téléphone ne vibre plus.
›  Les caméras ne fonctionnent plus...

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

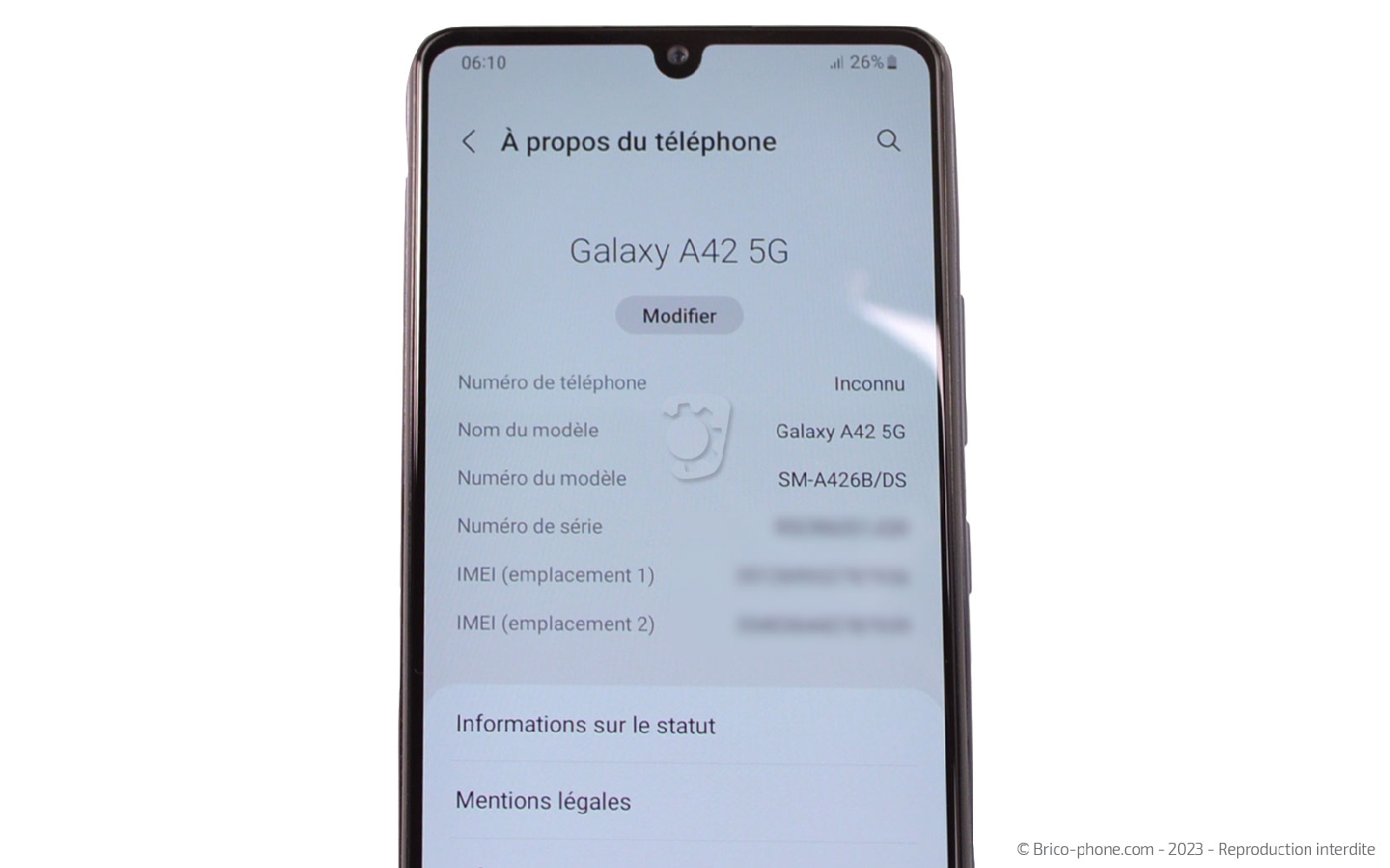

Avant de débuter, nous conseillons toujours de vérifier le numéro de modèle du téléphone afin d'être certain de commander les bonnes pièces détachées et de suivre le bon tutoriel. pour cela, vosu pouvez vous rendre dans les réglages de votre téléphone ou composer le *#06# afin d'obtenir un numéro IMEI. Ce numéro est alors à recopier sur notre page d'accueil qui s'occupe de vous rediriger vers les produits compatibles avec votre appareil.

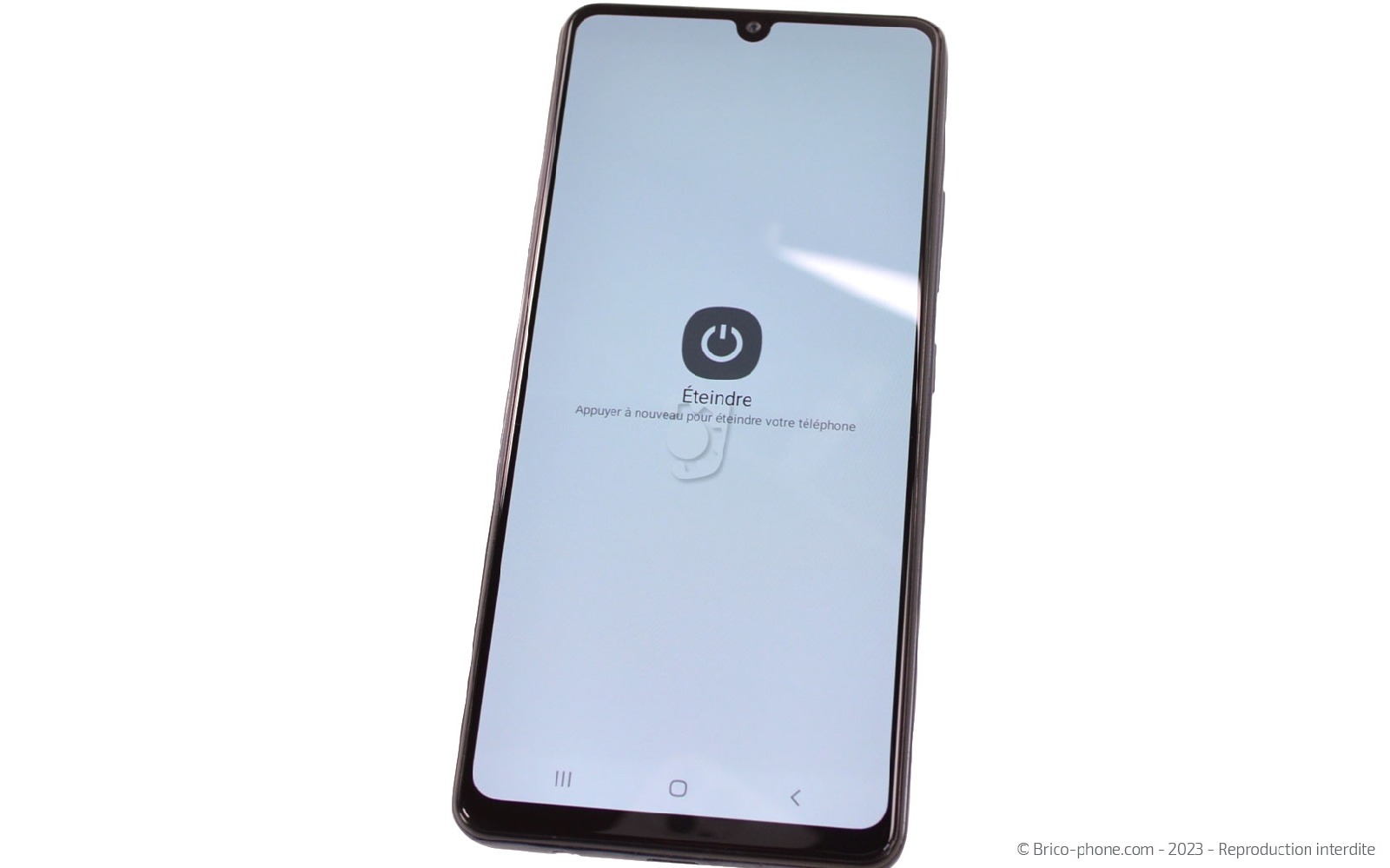

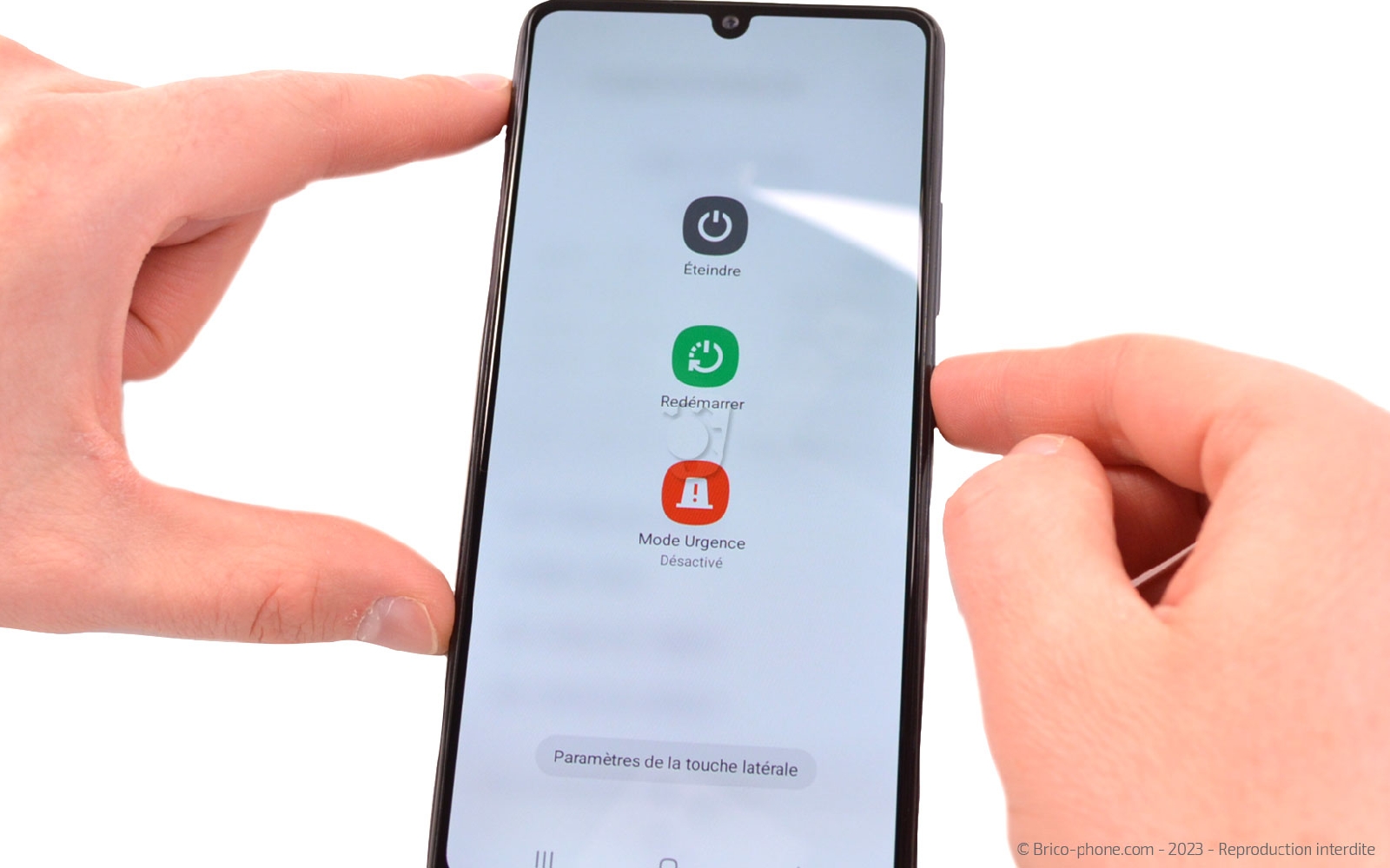

Vous avez reçu votre commande ? Dans ce cas, nous allons pouvoir commencer la réparation. Après vous être installé dans un endroit calme et dégagé avec les outils à proximité, vous pouvez éteindre votre smartphone et passez à l'étape suivante.

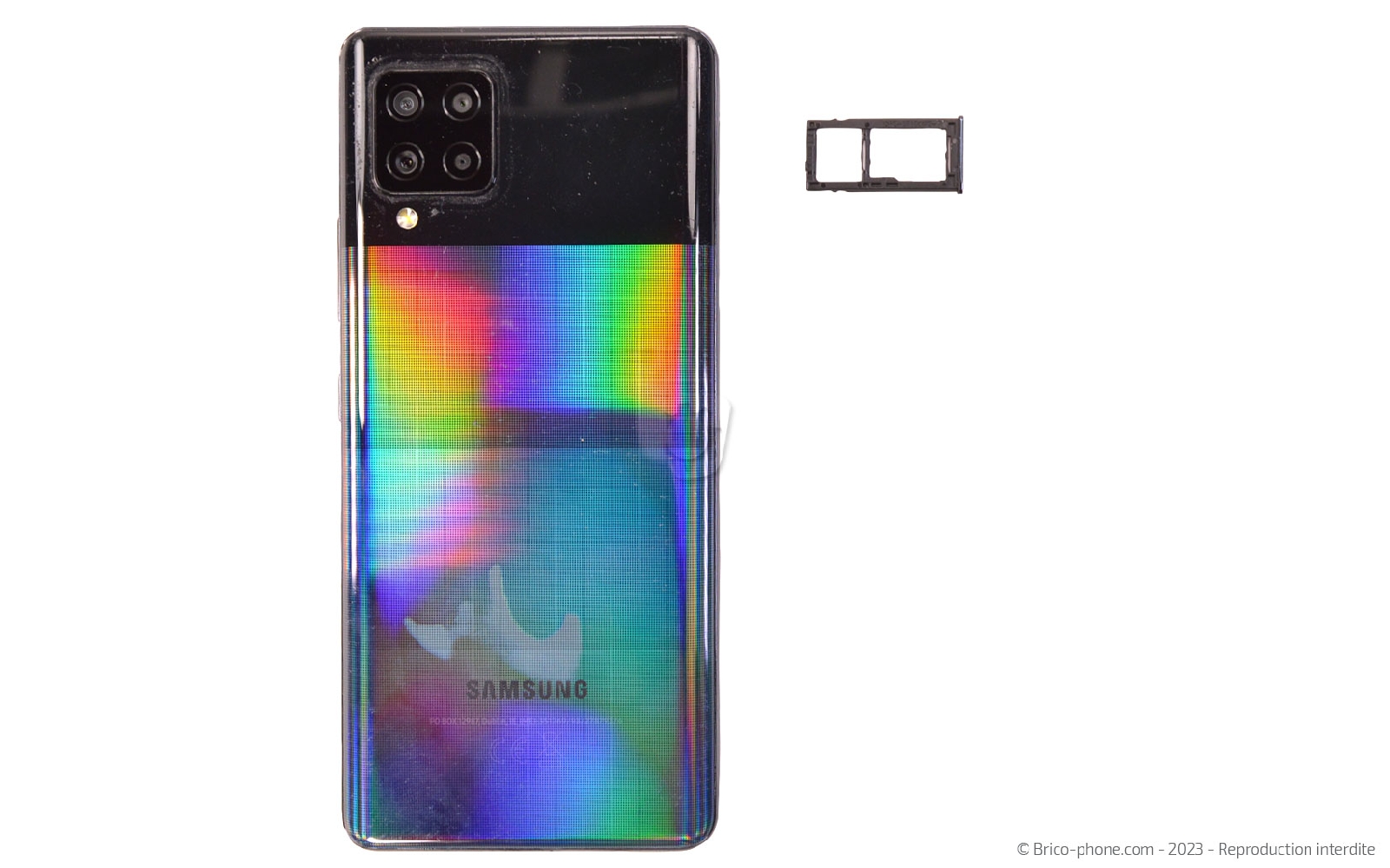

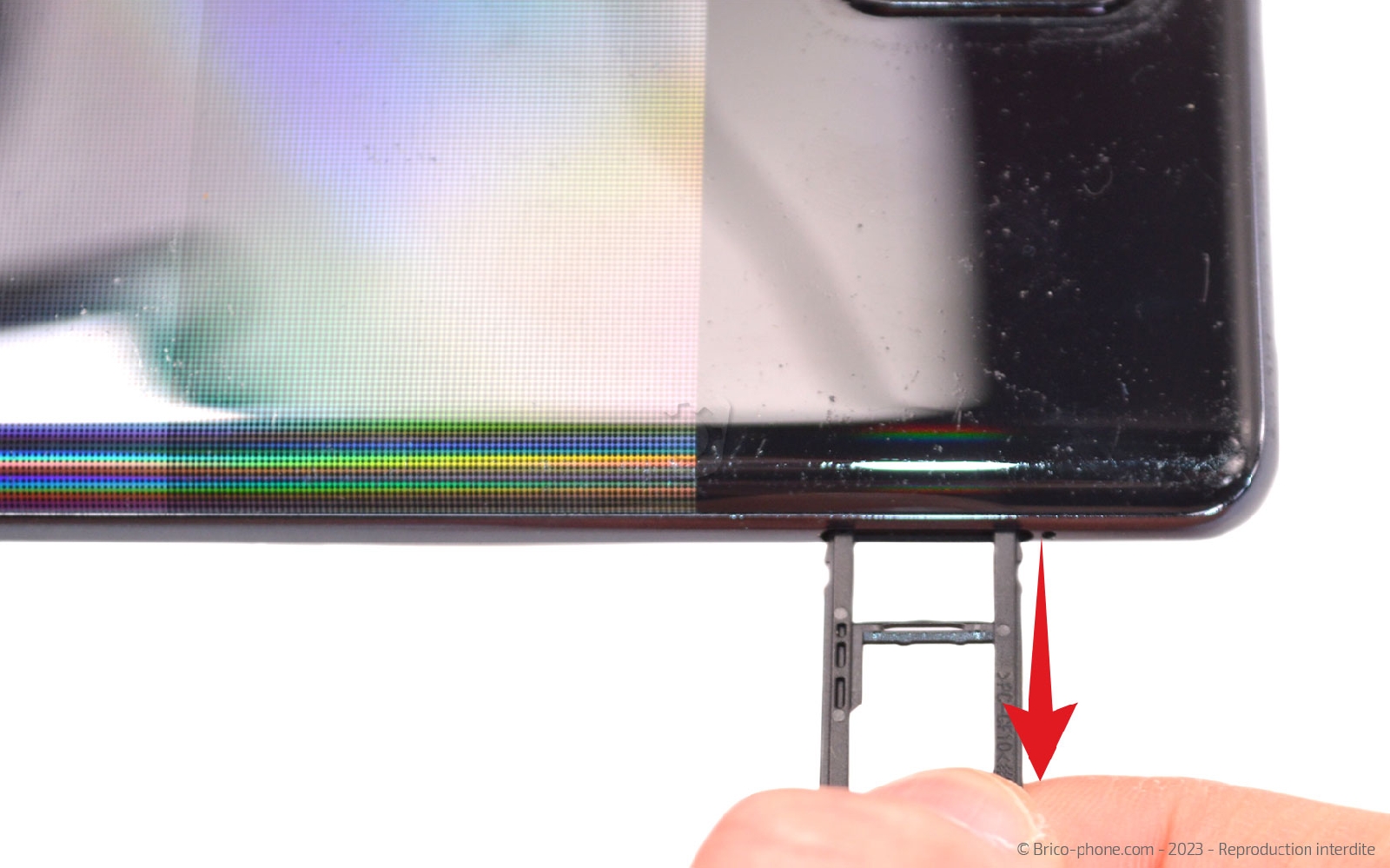

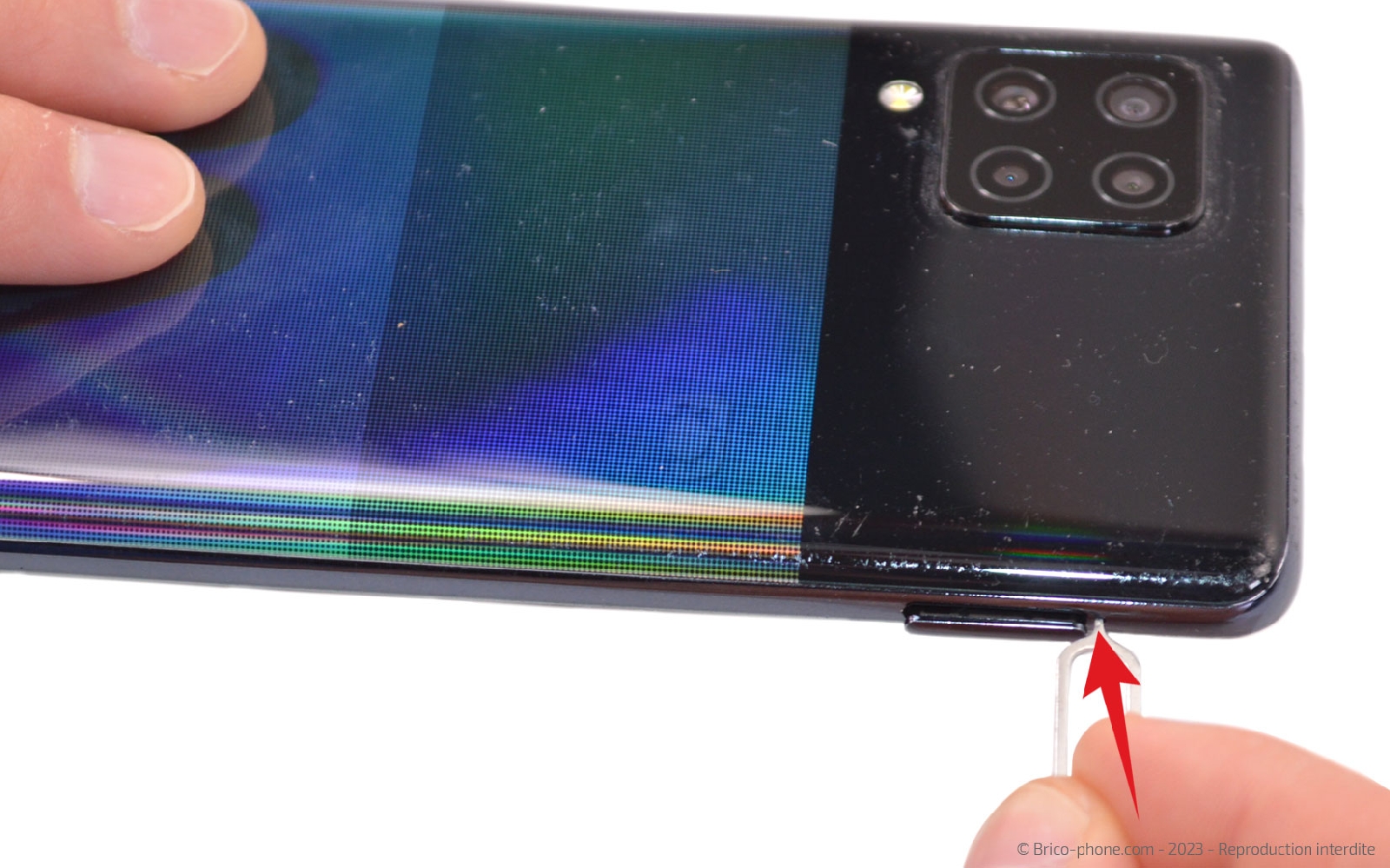

Etape 1 : Ejecter le tiroir SIM
A l'aide de l'outil d'extraction, éjectez le tiroir de la carte SIM et SD.
Outils du kit utilisés
Outils du kit utilisés

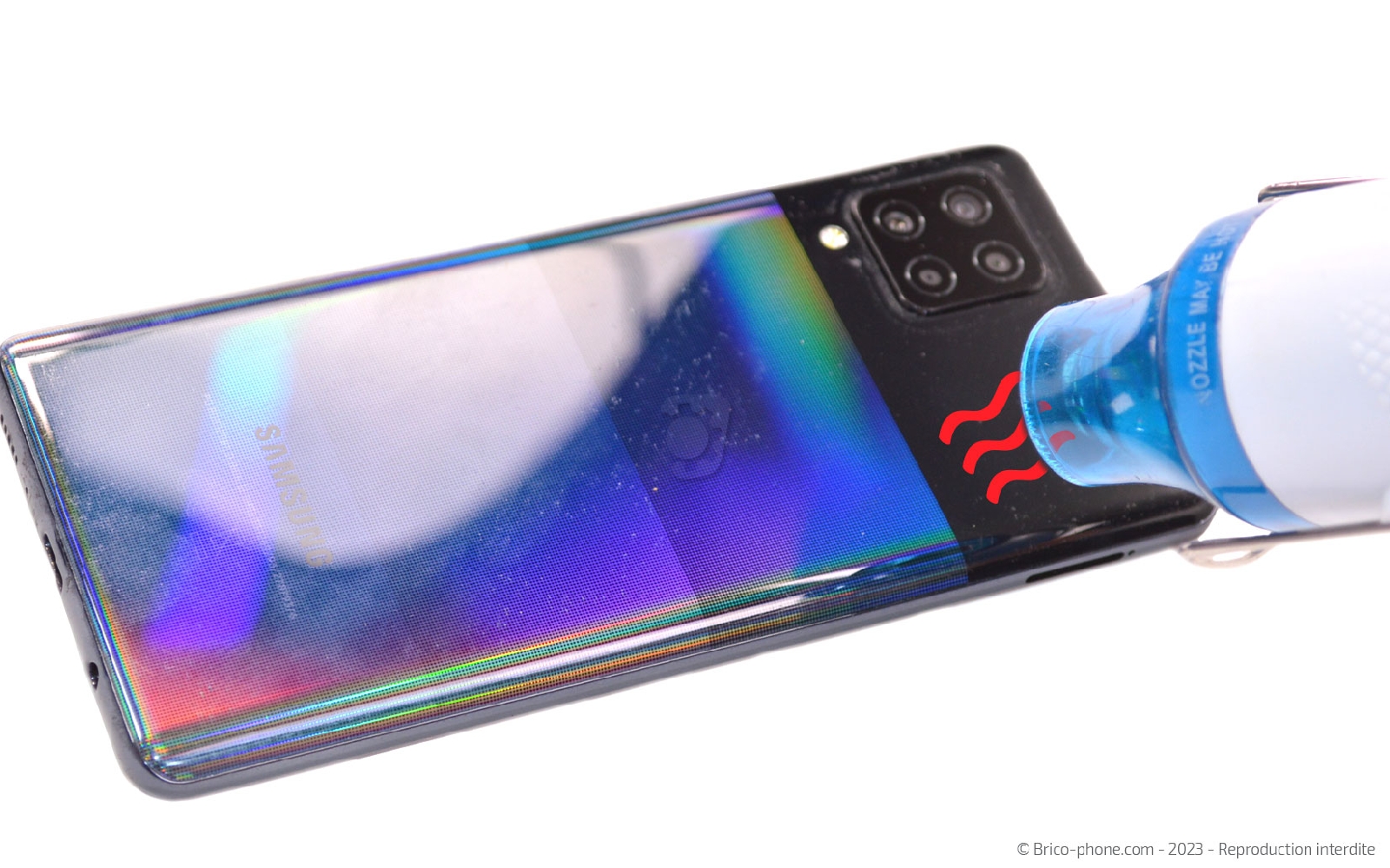

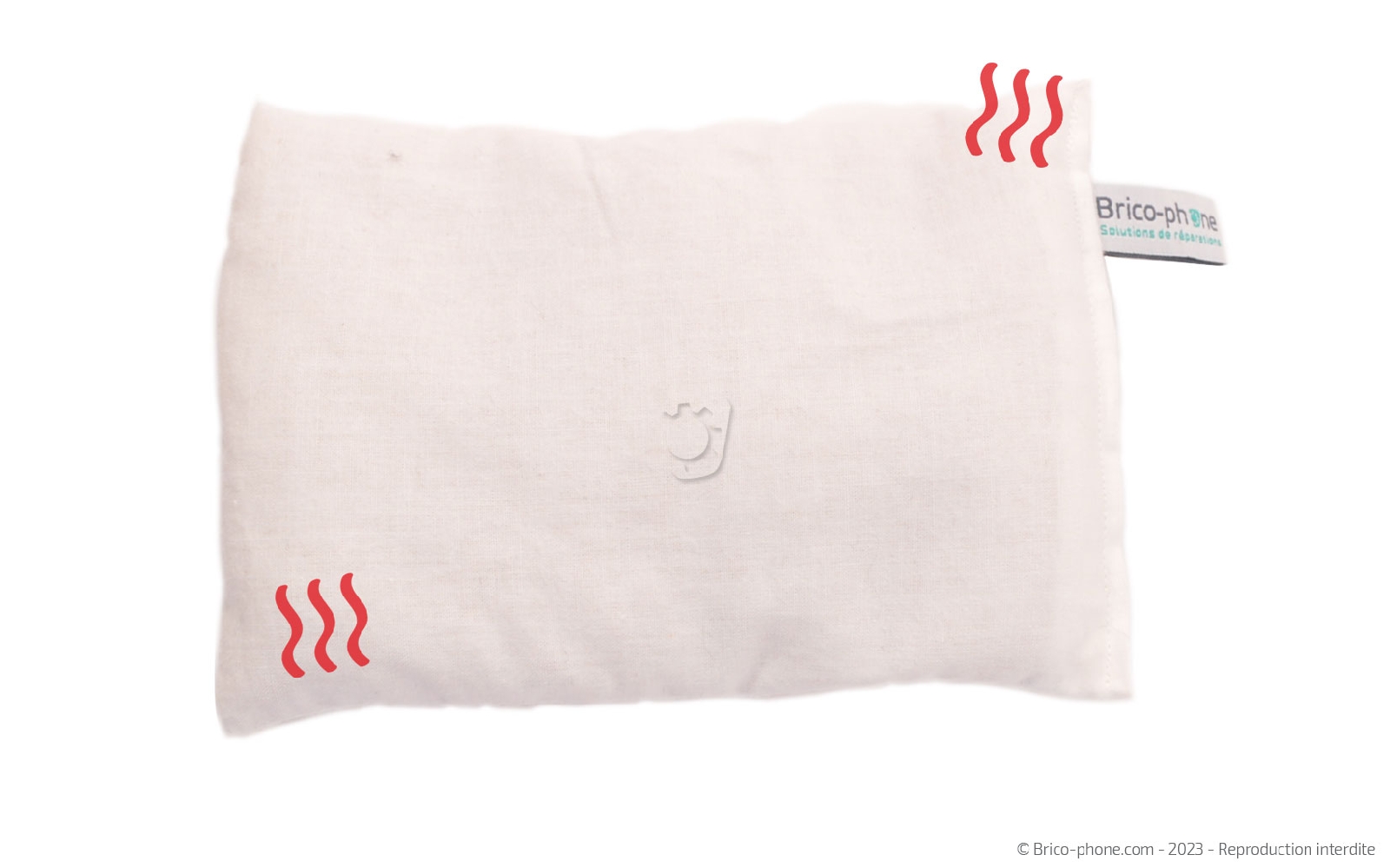

Etape 2 : Chauffer la vitre arrière
Pour accéder à l'intérieur du téléphone, nous avons besoin de chauffer la vitre arrière afin de la décoller.

Pour cela deux possibilités: chauffez le contour de la façade arrière avec un décapeur thermique / sèche-cheveux ou alors utilisez le coussin chauffant. Pour ce dernier, il est nécessaire de le passer au micro-ondes environ 2 minutes avant de le déposer sur le dos du téléphone une trentaine de secondes.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

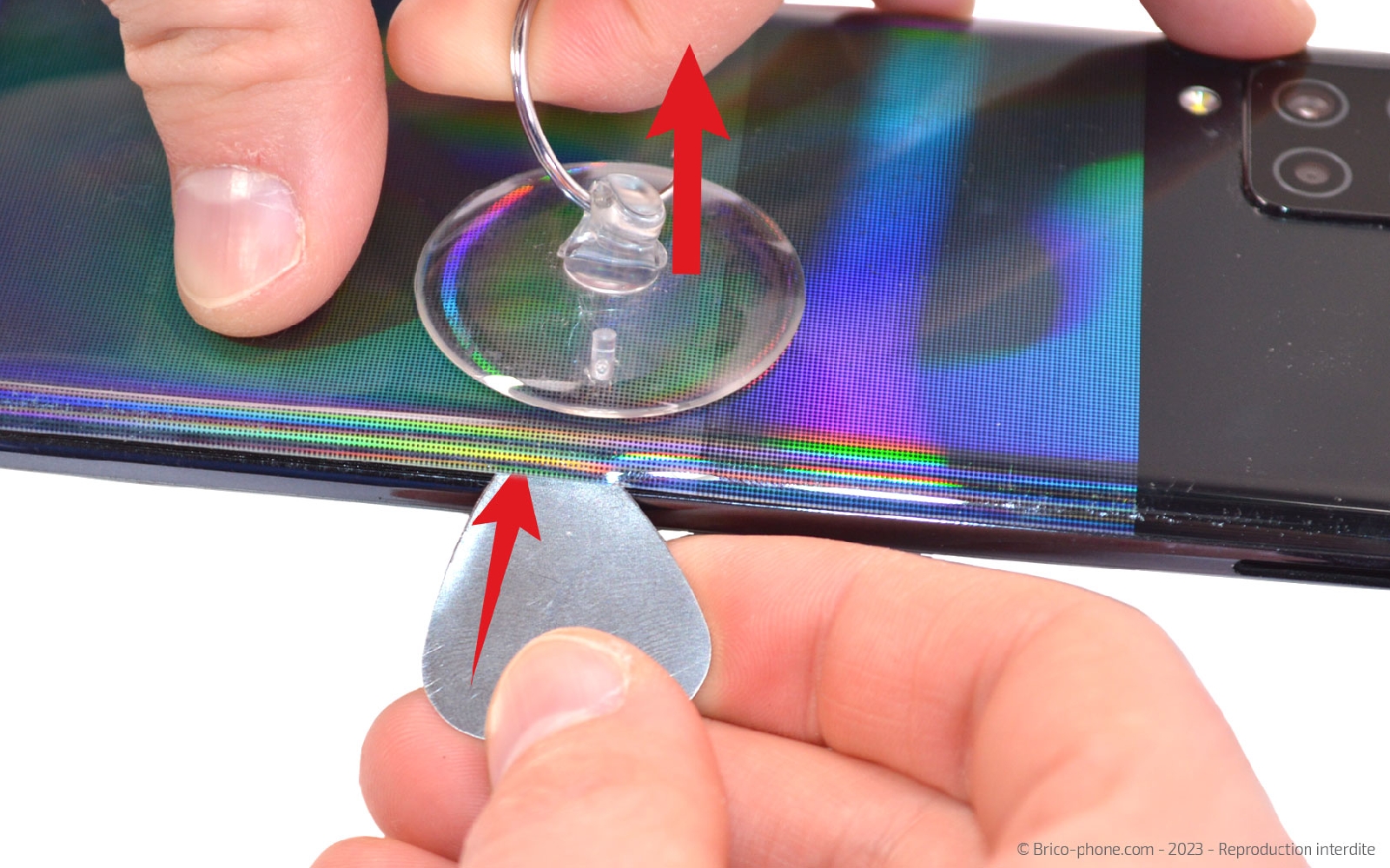

Etape 3 : Ouvrir le téléphone
Disposez la ventouse près du rebord du châssis puis soulevez cette dernière pour réussir à insérer le médiator troué en métal entre la vitre arrière et le bloc écran afin de créer un interstice.

Ensuite, remplacez le médiator métallique par ses homologues en plastique avant de continuer la réparation. Il ne vous reste plus qu'à faire glisser les outils sur toute la longueur du téléphone pour détacher les stickers.
Outils du kit utilisés
Outils du kit utilisés

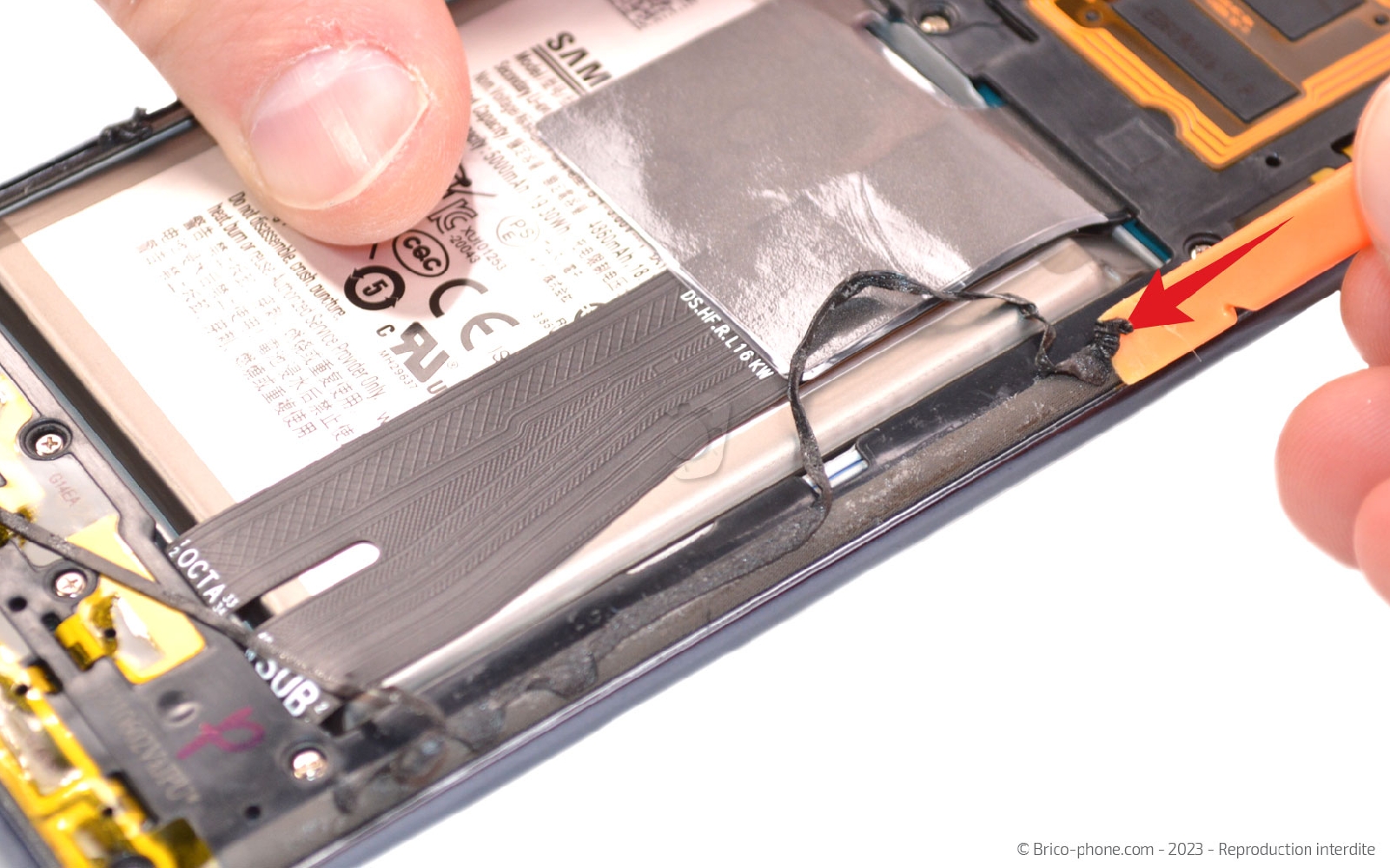

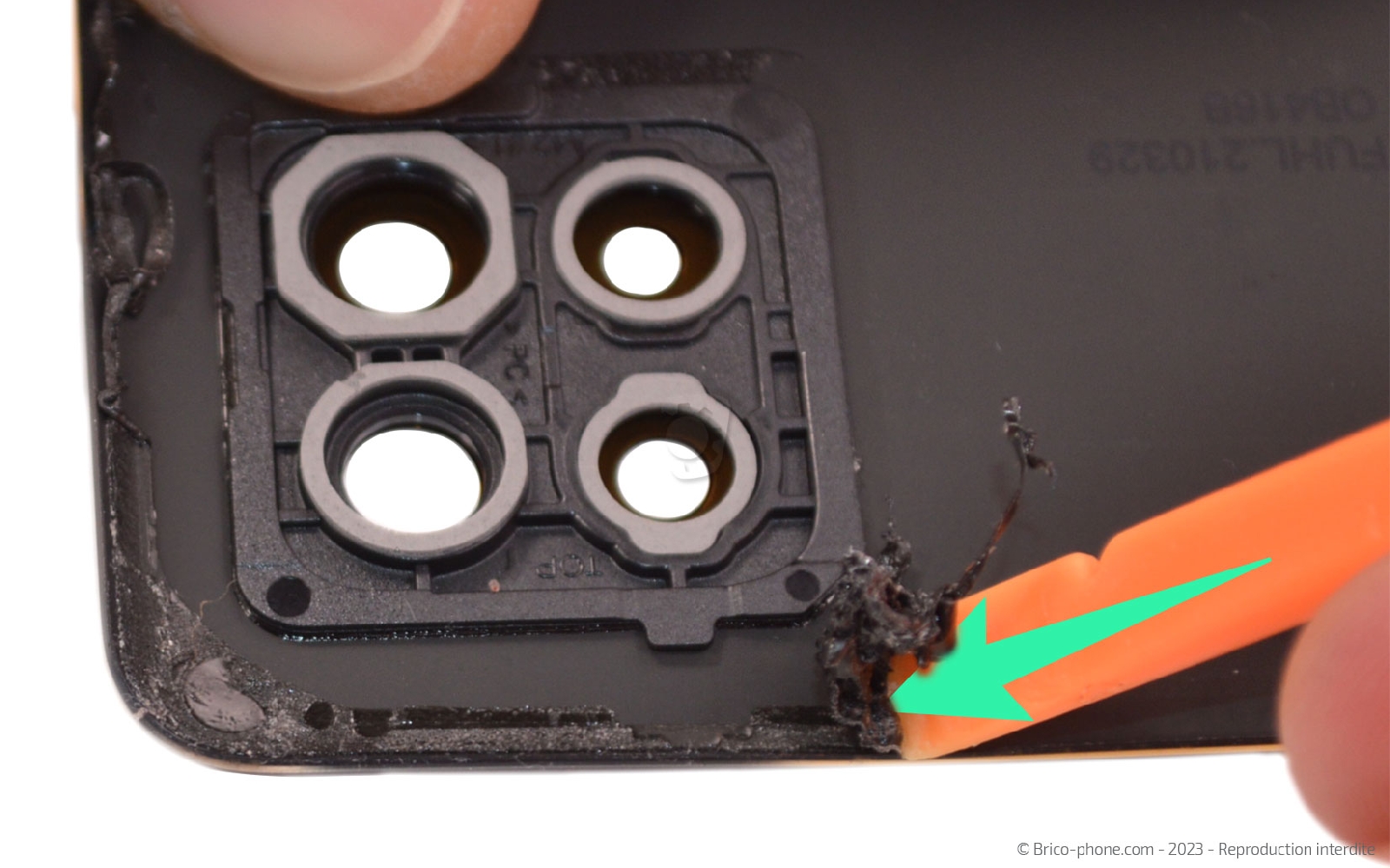

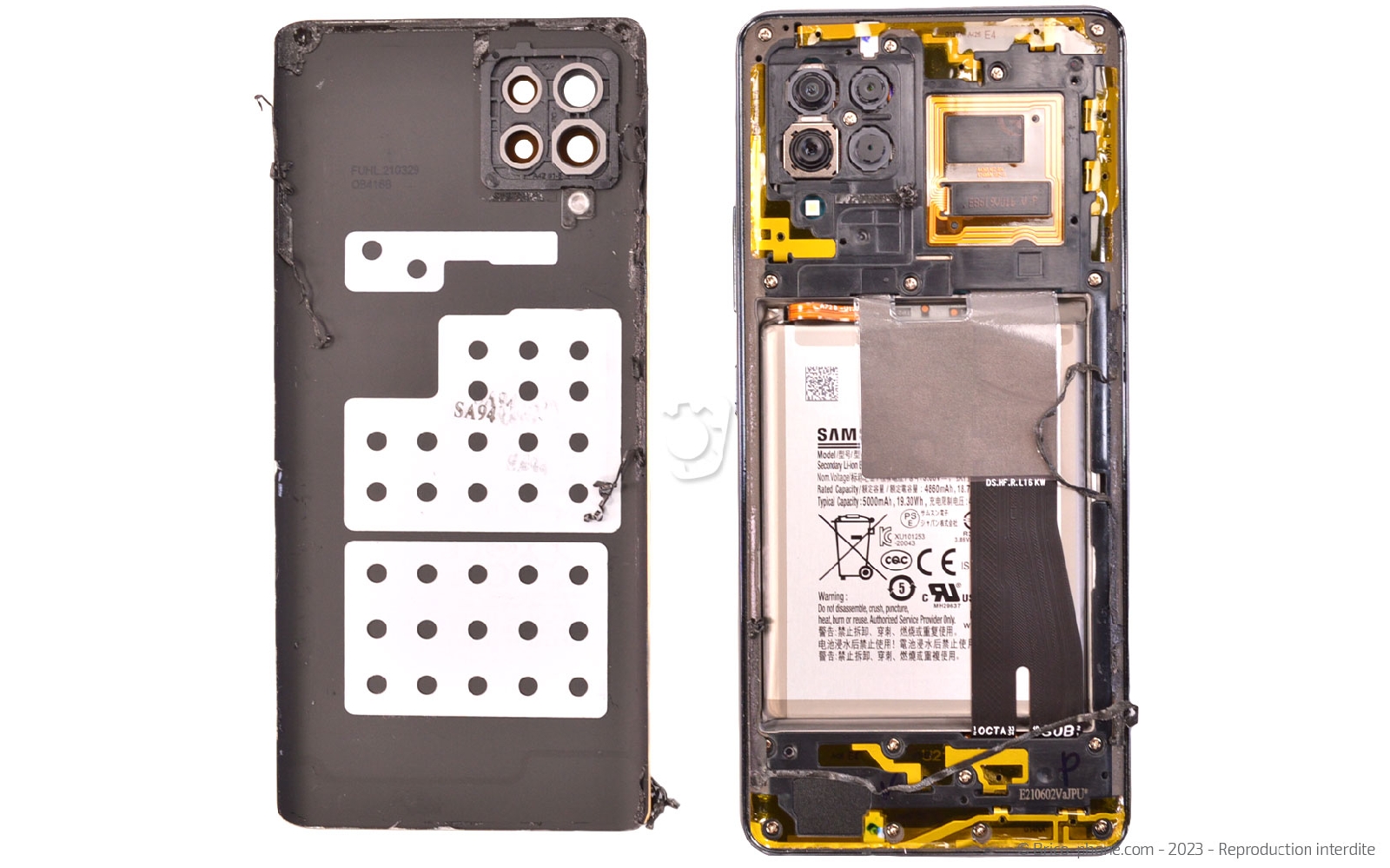

Etape 4 : Nettoyer le châssis et la vitre arrière
Après avoir détaché la vitre arrière du châssis, retirez les résidus de stickers sur les deux produits.

En réalisant ce nettoyage, vous pourrez apercevoir toutes les vis présentes sur le châssis intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy A42 Noir
24,90 €

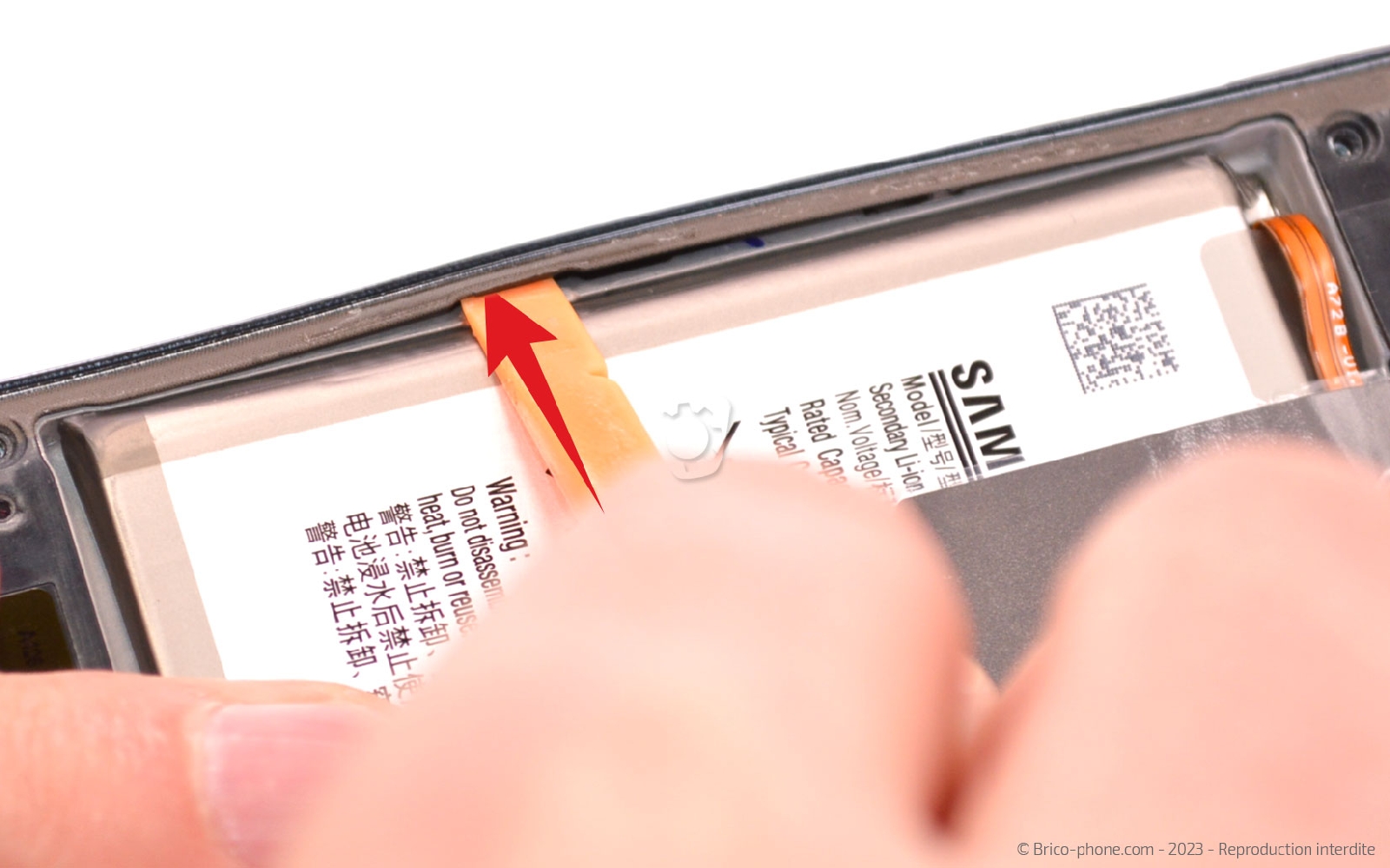

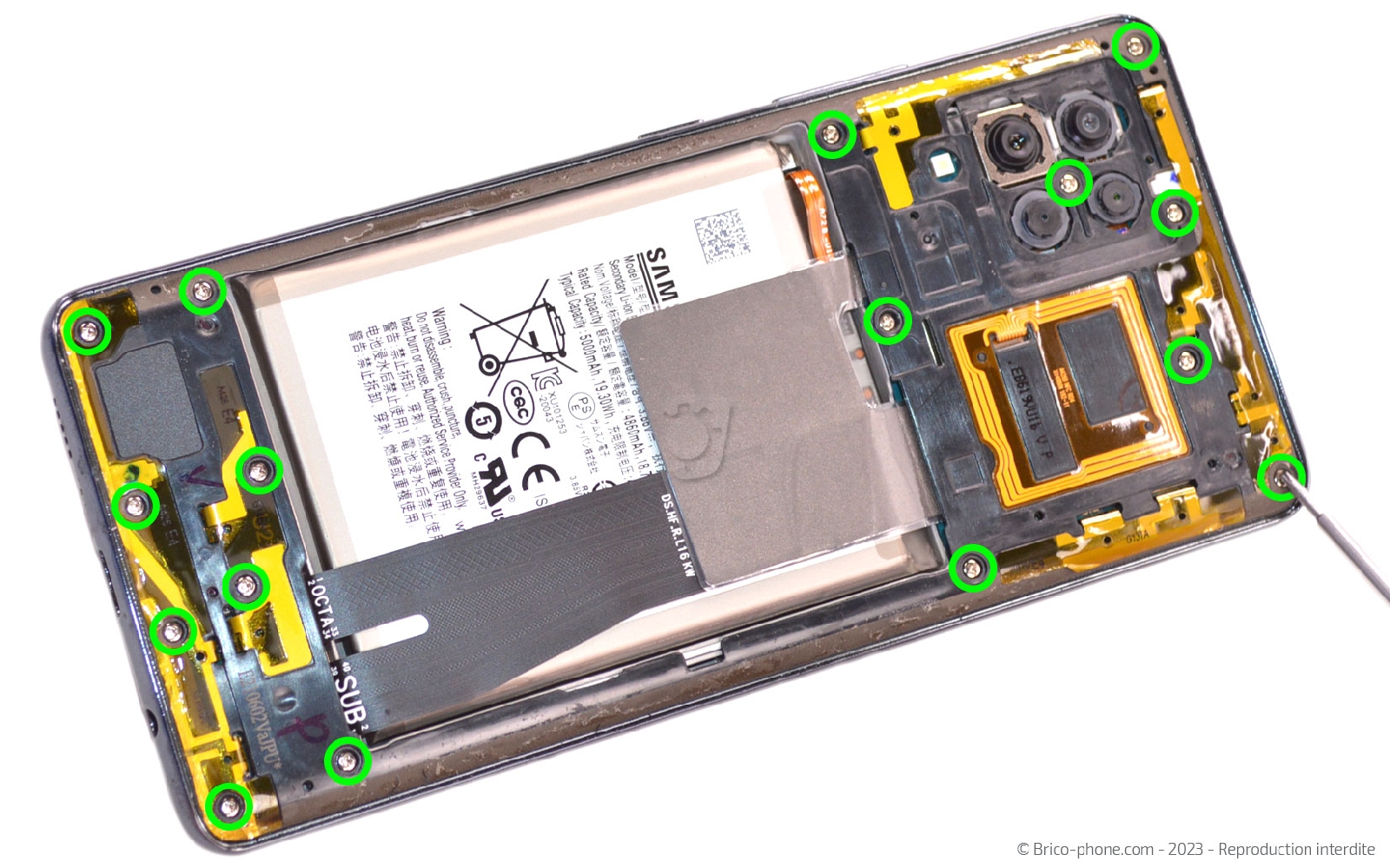

Etape 5 : Déclipser le châssis intermédiaire
Utilisez le tournevis cruciforme pour extraire les 15 vis du châssis intermédiaire.

Glissez le spudger sous la partie droite du composant pour le déclipser légèrement.
Réitérez l'opération, mais cette fois-ci par l'exterieur.
Outils du kit utilisés
Outils du kit utilisés

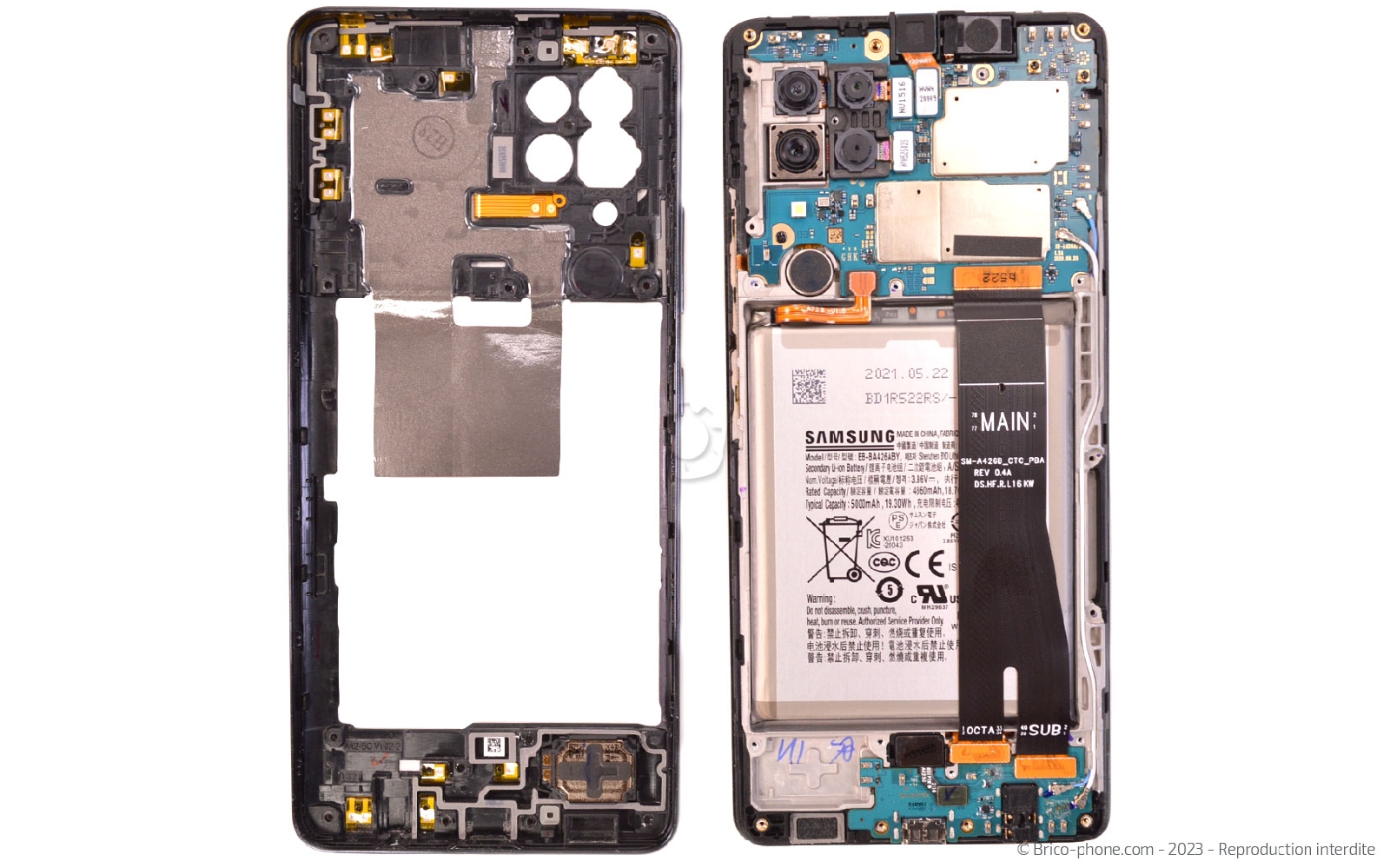

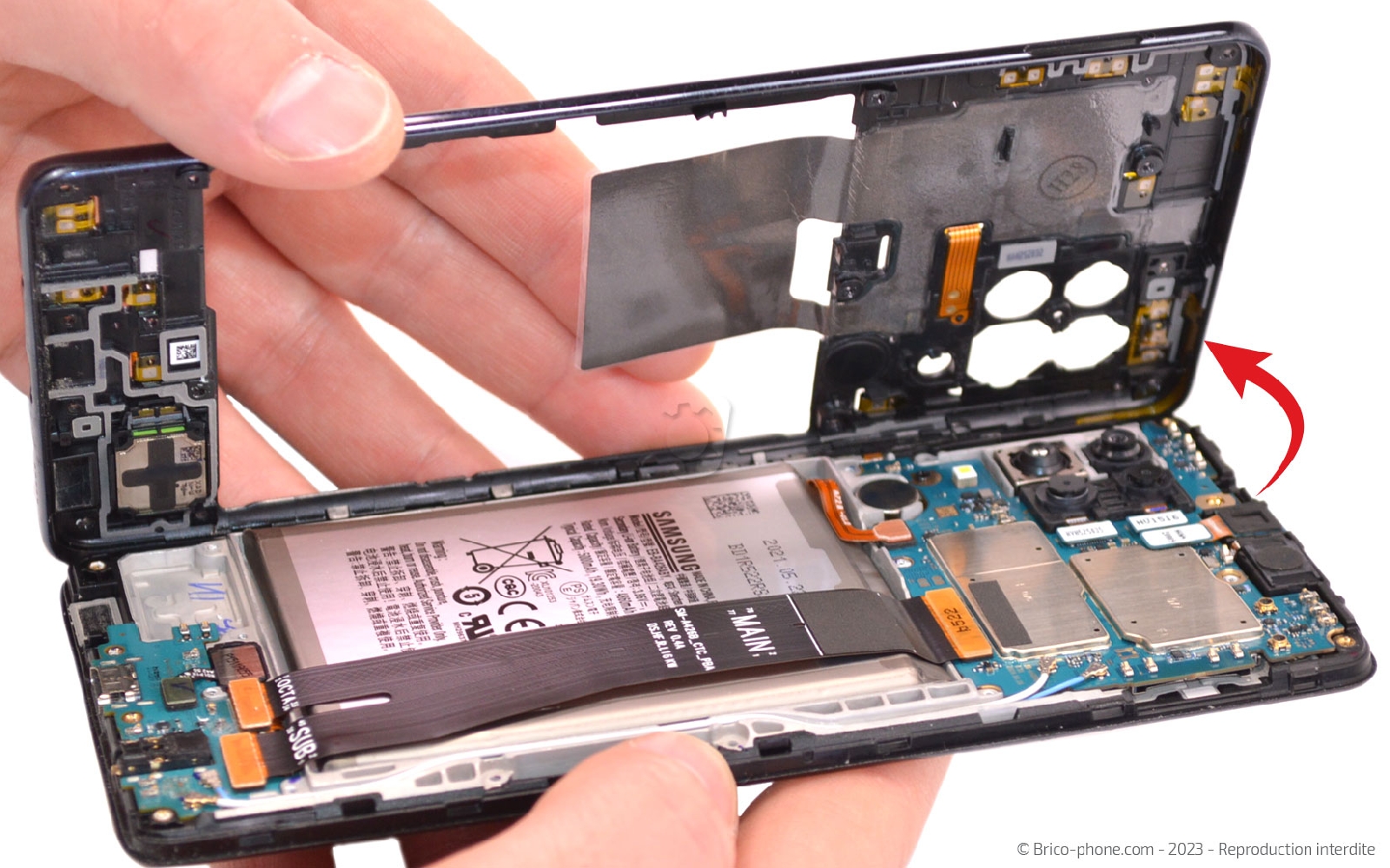

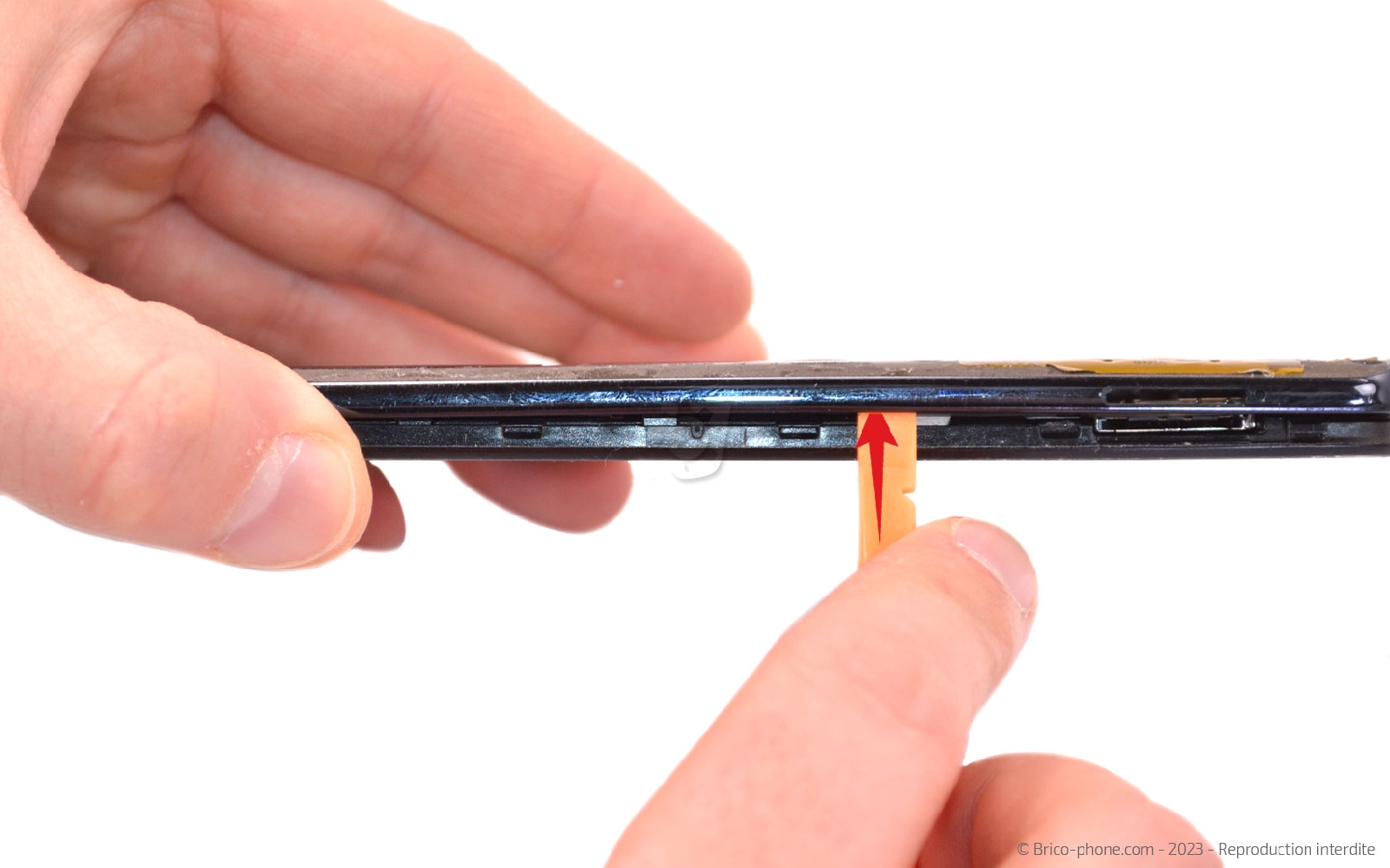

Etape 6 : Retirer le châssis intermédiaire
Faites glisser le levier sur toute la longueur du châssis pour le décoller du bloc écran.

Ensuite, mettez-le de coté.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Châssis Intermédiaire pour Samsung Galaxy A42 Noir
36,90 €

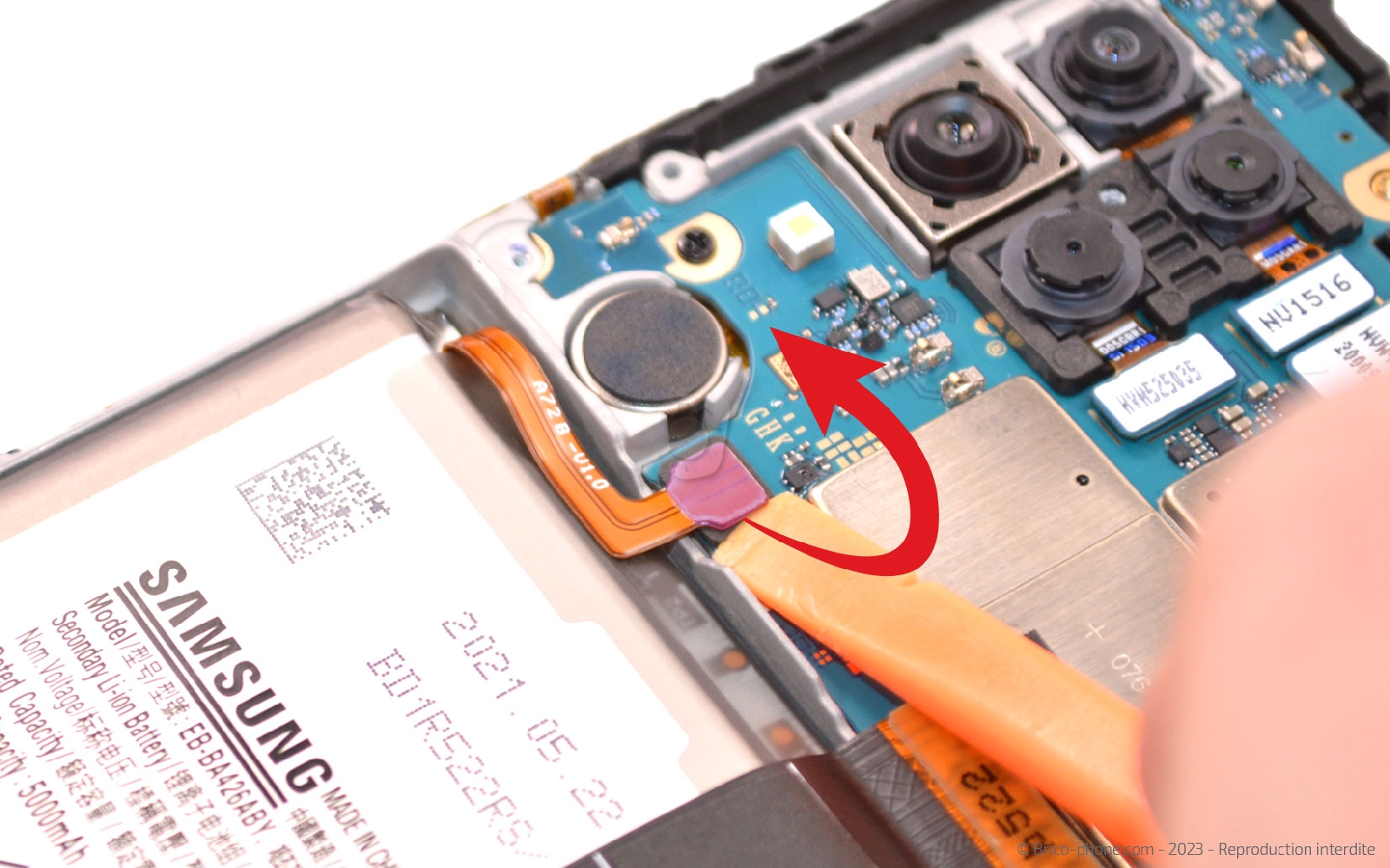

Etape 7 : Déconnecter la batterie
Débranchez la nappe de la batterie afin de continuer la réparation en toute tranquillité.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Récupérer la nappe d'interconnexion
Toujours avec le même ustensile, déconnectez les extrémités de la nappe d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Nappe d'interconnexion pour Samsung Galaxy A42
17,90 €

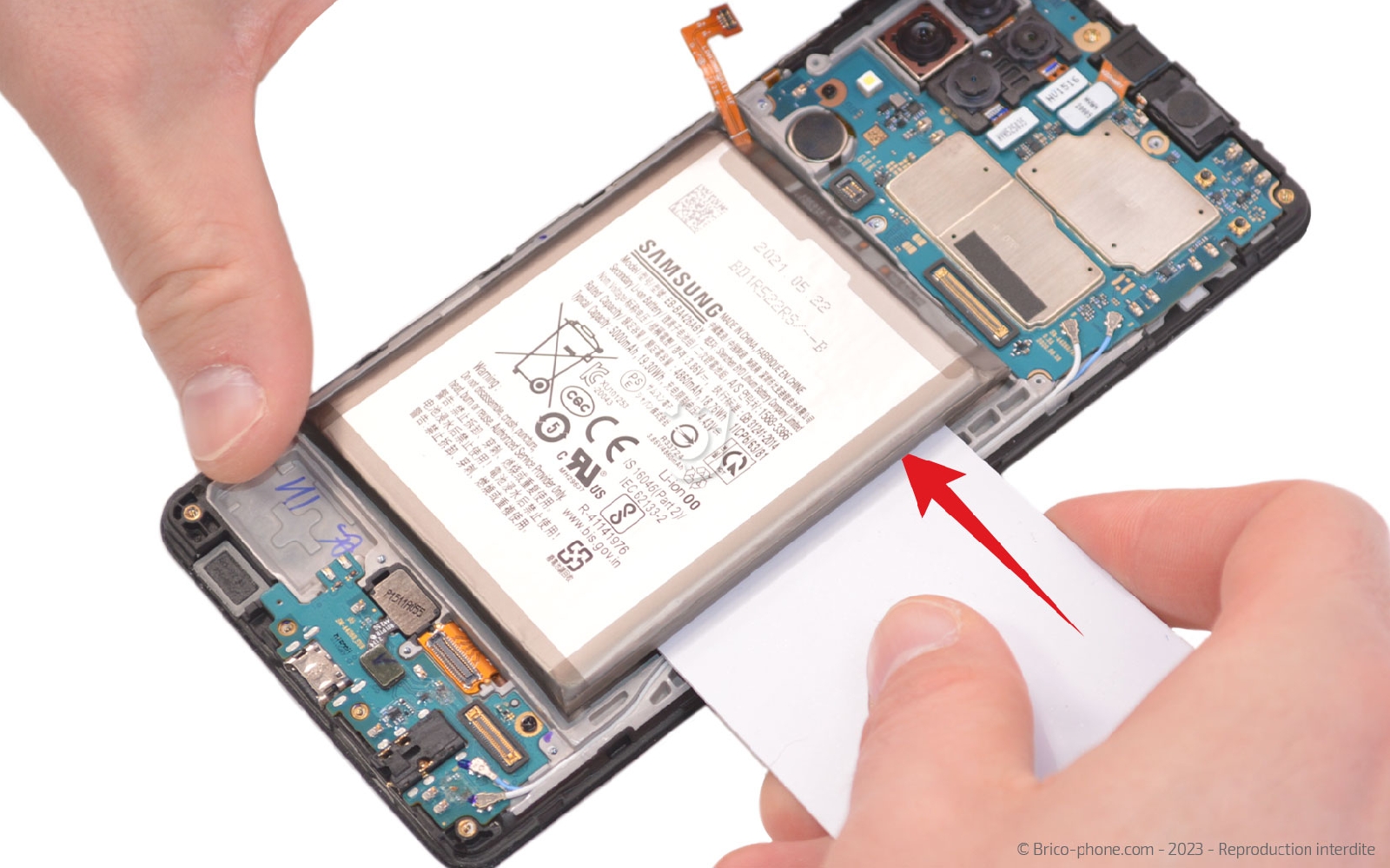

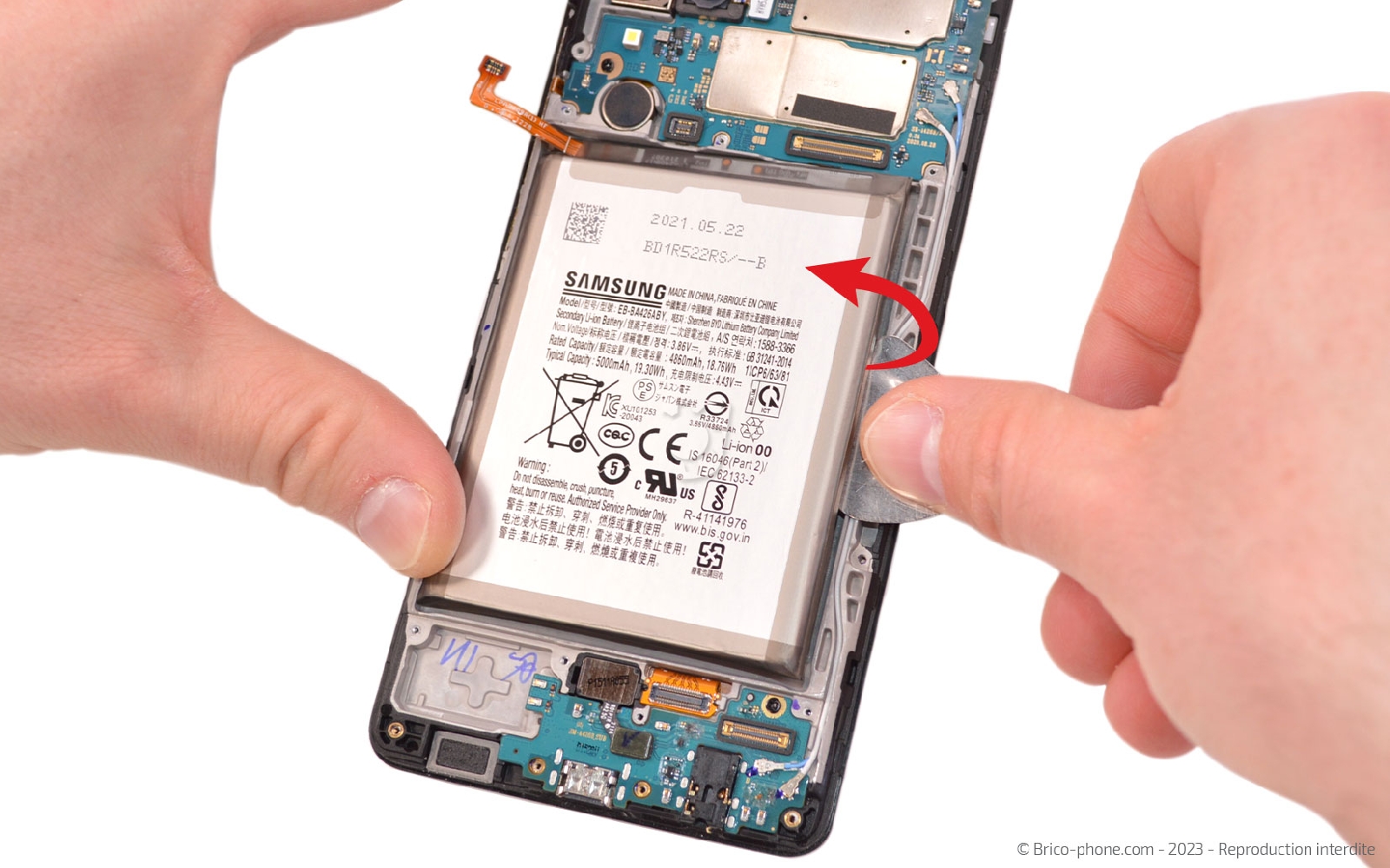

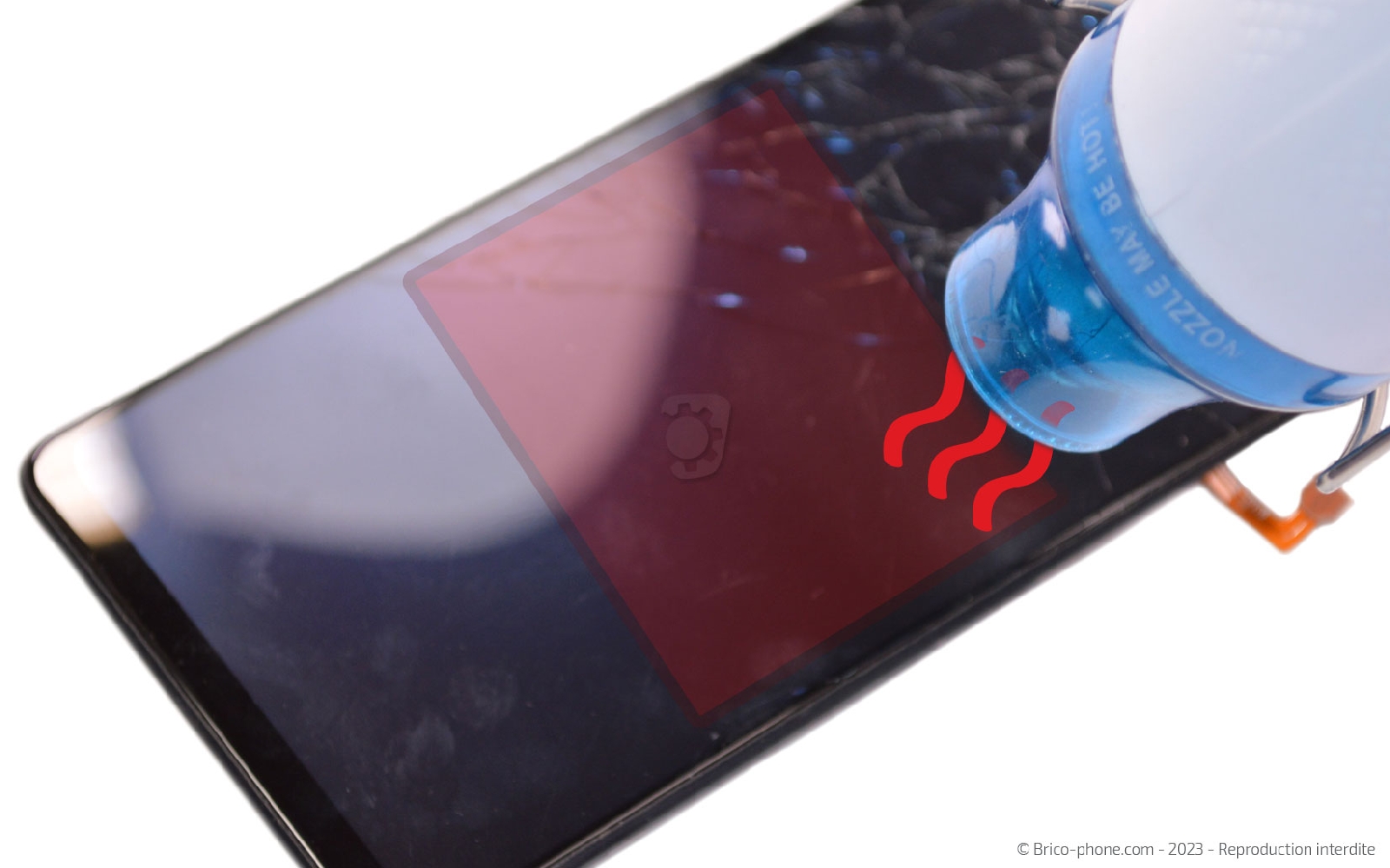

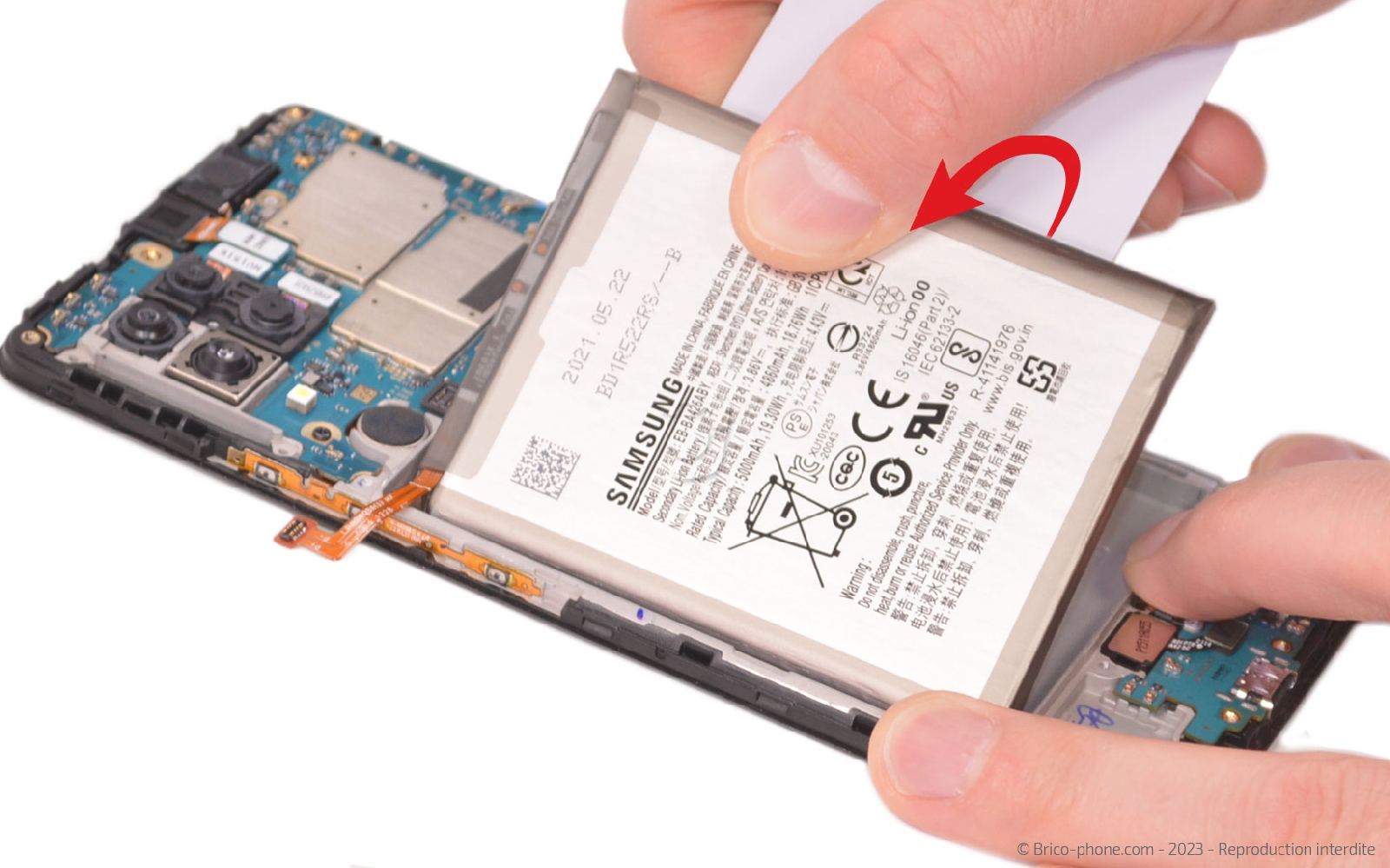

Etape 9 : Sortir la batterie
Pour décoller la batterie, il est nécessaire de chauffer son dos à travers l'écran du téléphone.

Ensuite, insérez le médiator en métal plus épais entre la batterie et le châssis afin de faire levier. Une fois qu'il est possible de le faire, glissez la carte en PVC sous le composant pour remplacer l'ustensile métallique. Enfoncez la carte sous la batterie pour terminer le décollage.

Attention cette étape est très délicate car il ne faut pas endommager la batterie.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

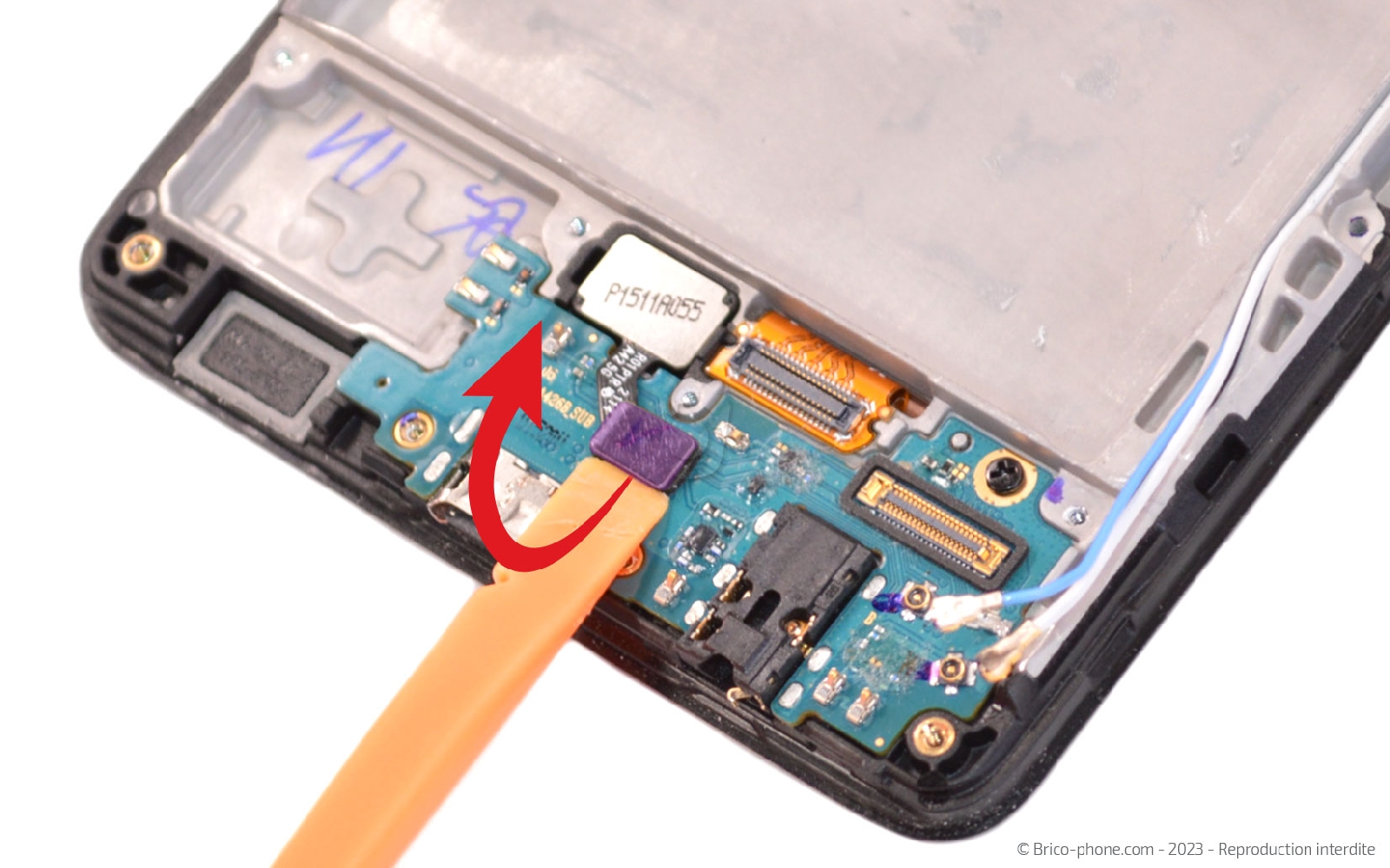

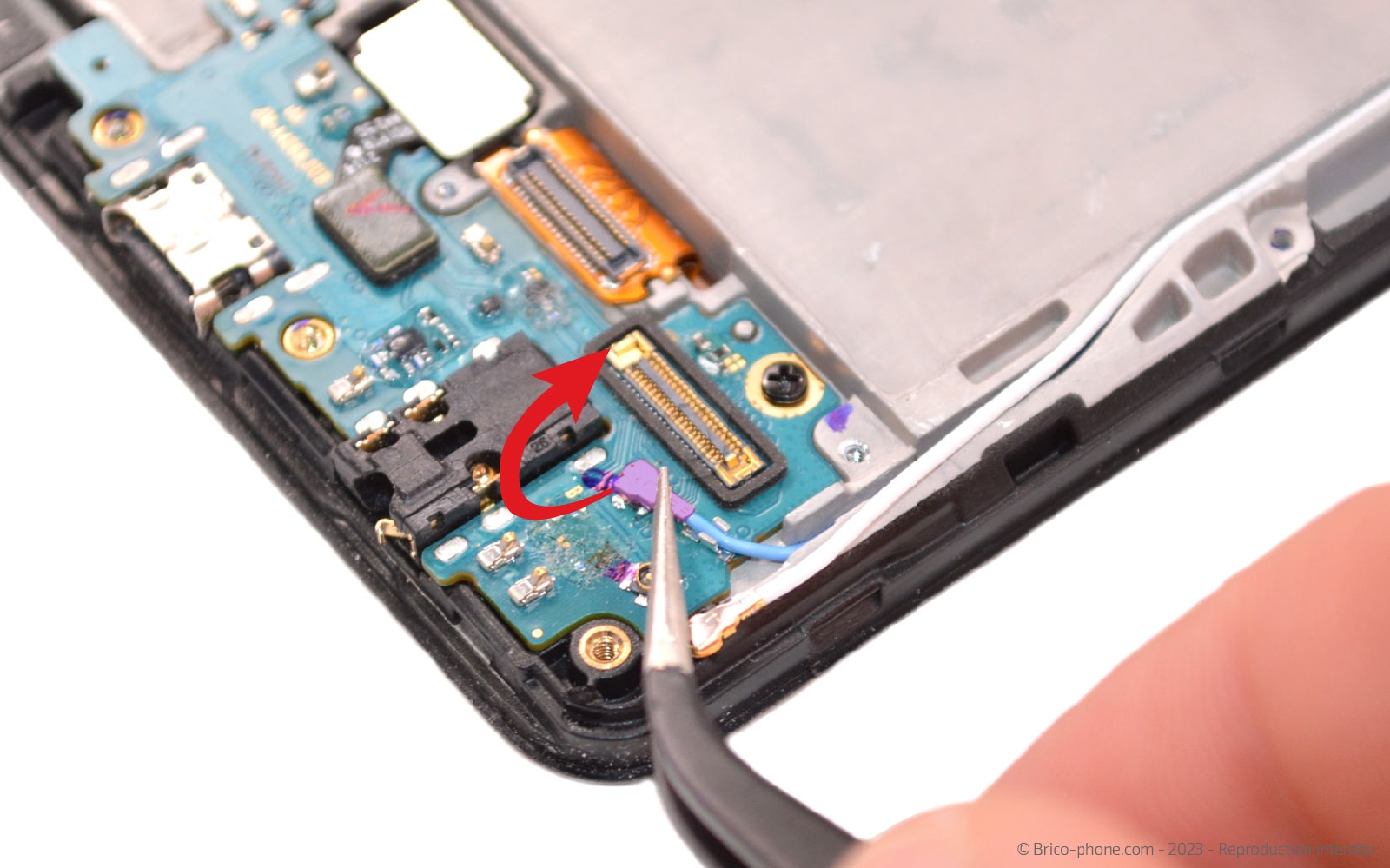

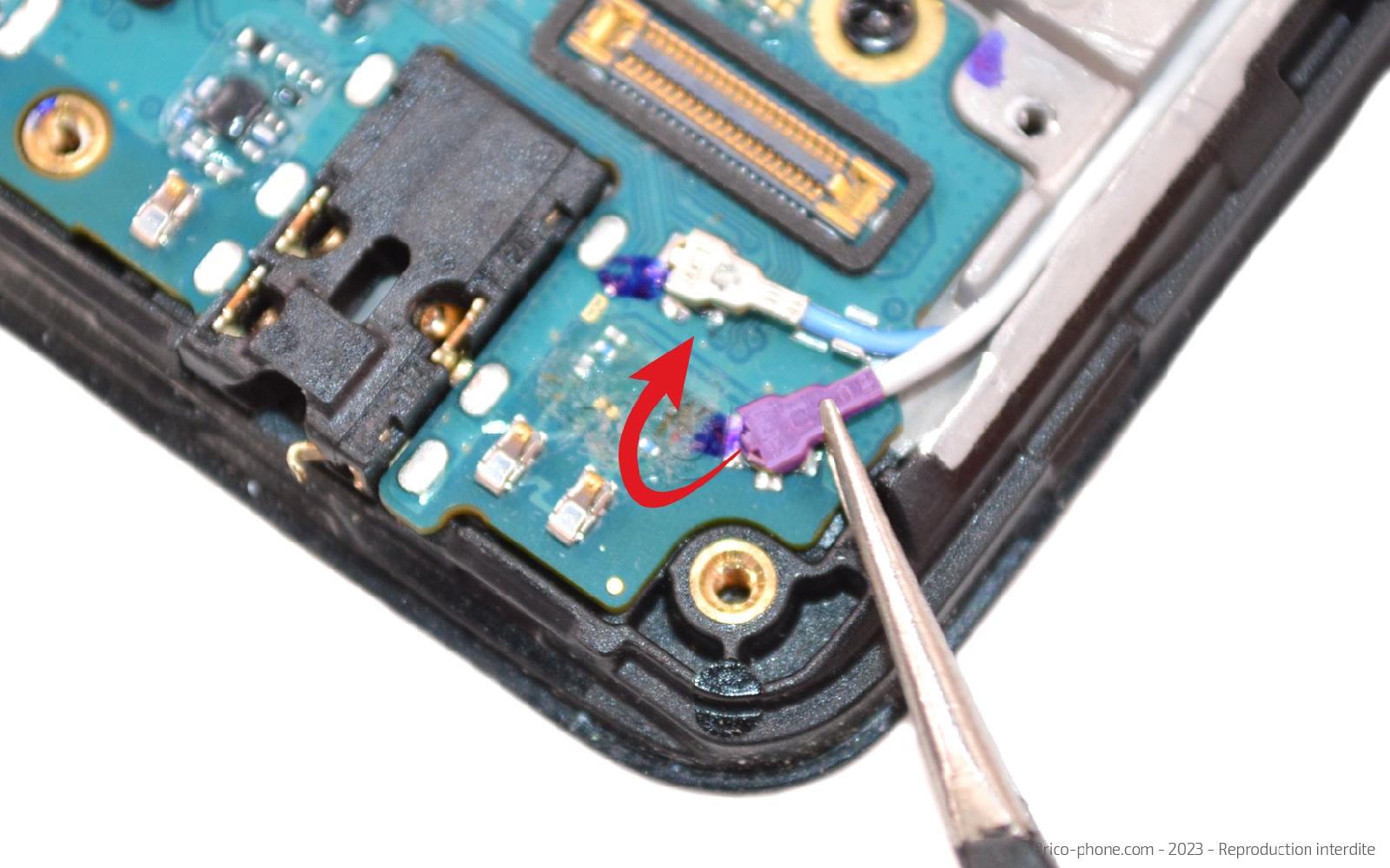

Etape 10 : Détacher les câbles coaxiaux
Détachez les câbles coax de la carte fille à l'aide de la pincette avant de débranchez la nappe du capteur d'empreintes.
Outils du kit utilisés
Outils du kit utilisés

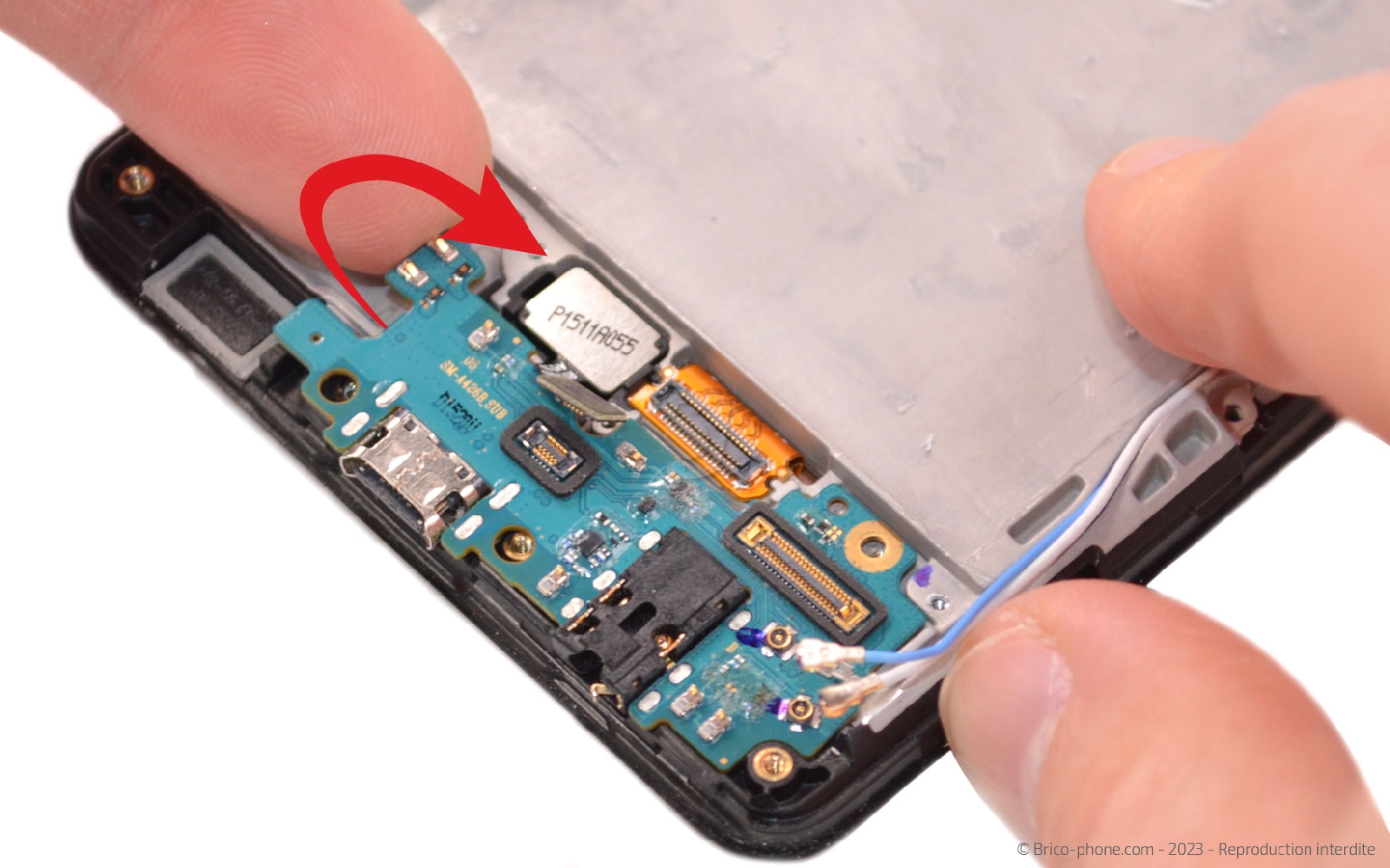

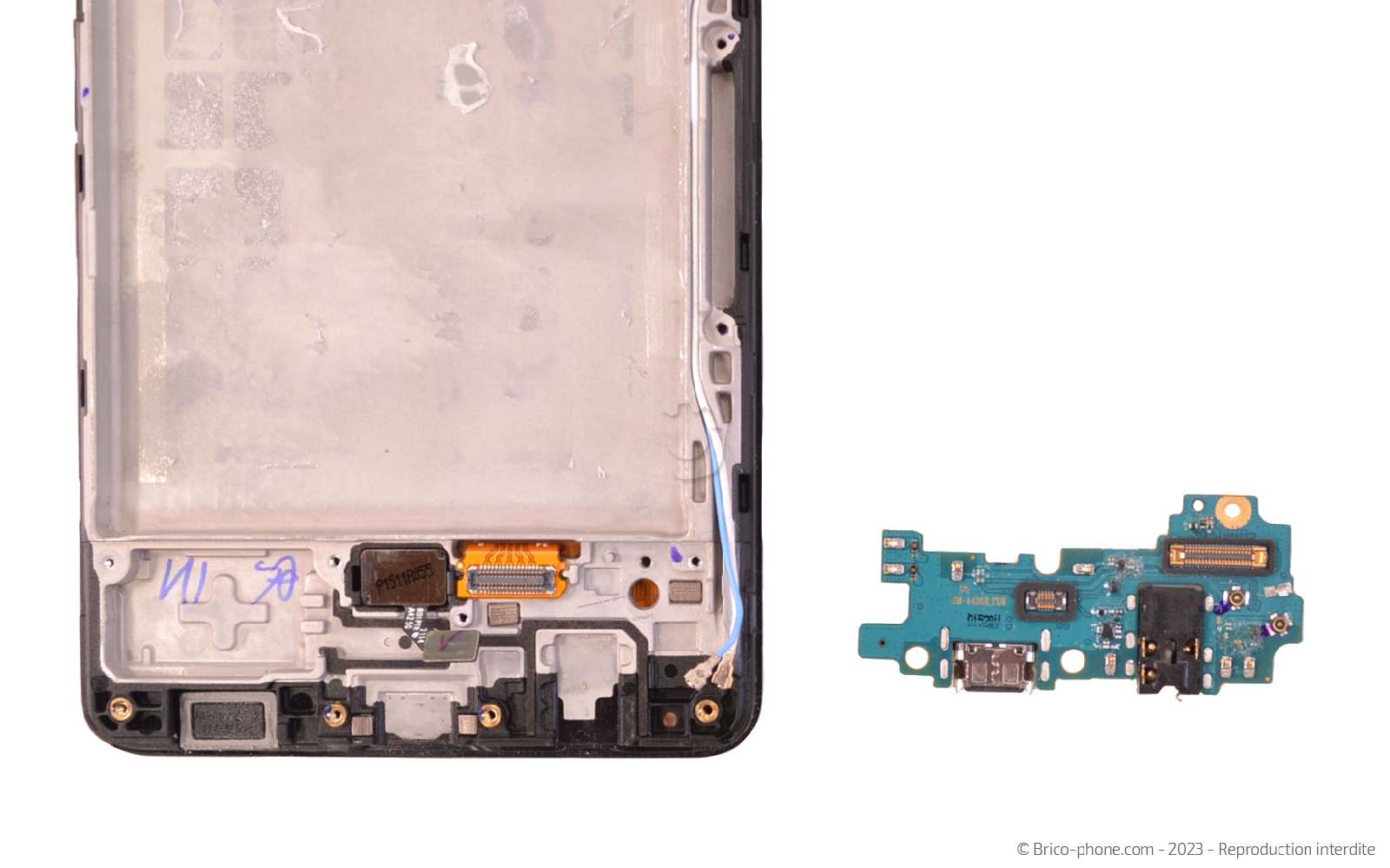

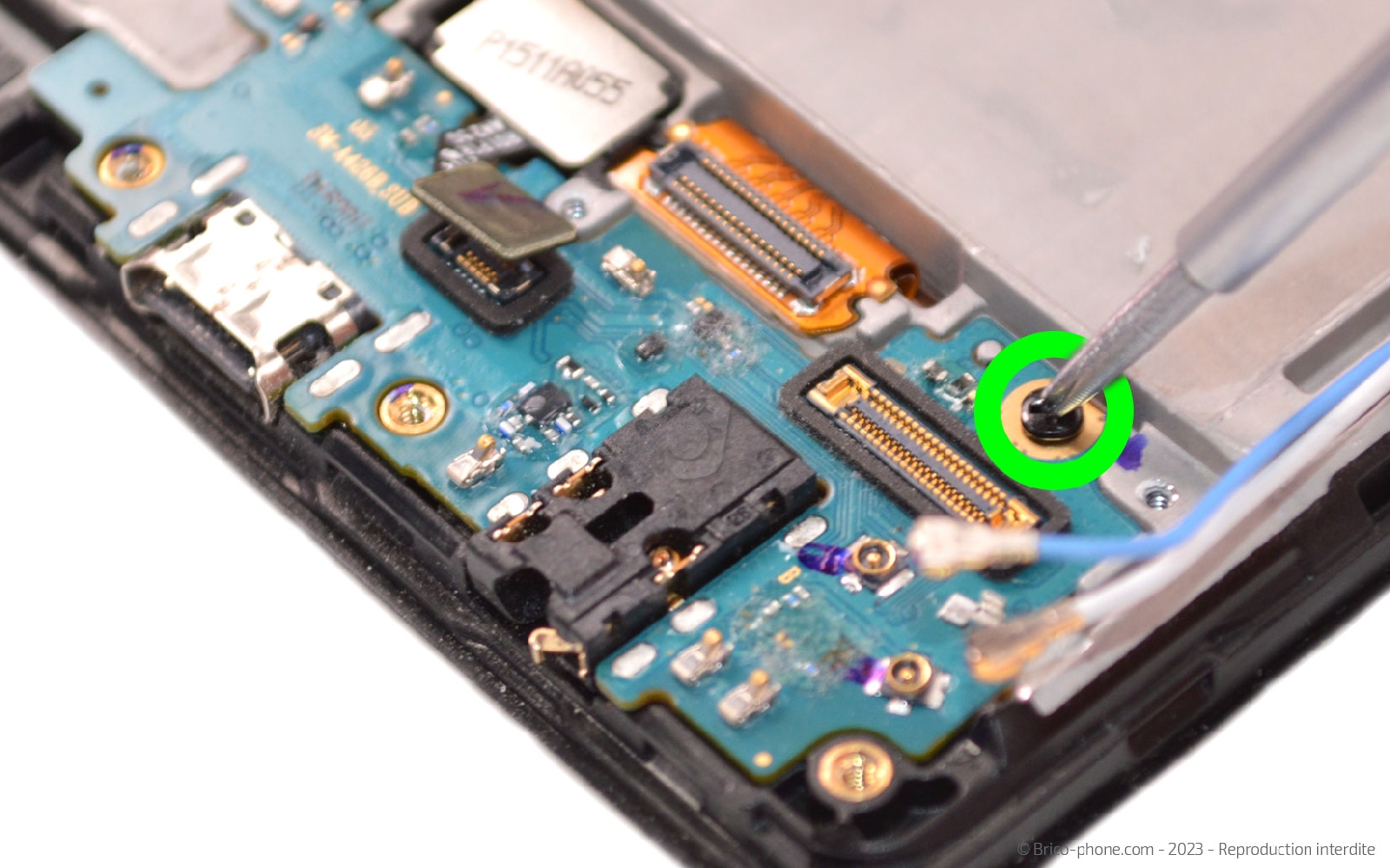

Etape 11 : Libérer le connecteur de charge
Dévissez la vis cruciforme avant de saisir le connecteur de charge avec les doigts et de l'extraire du bloc écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Samsung Galaxy A42
32,90 €

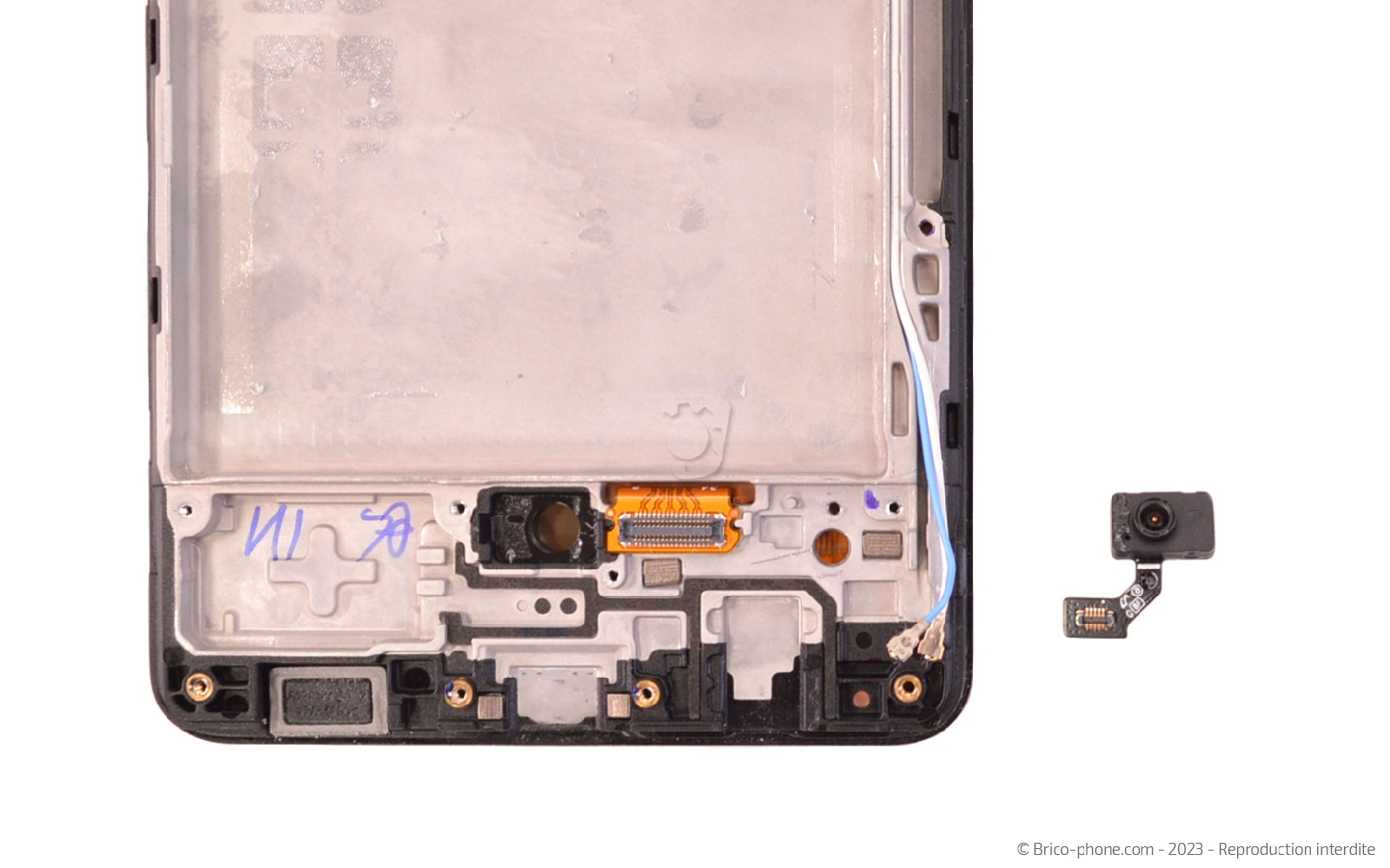

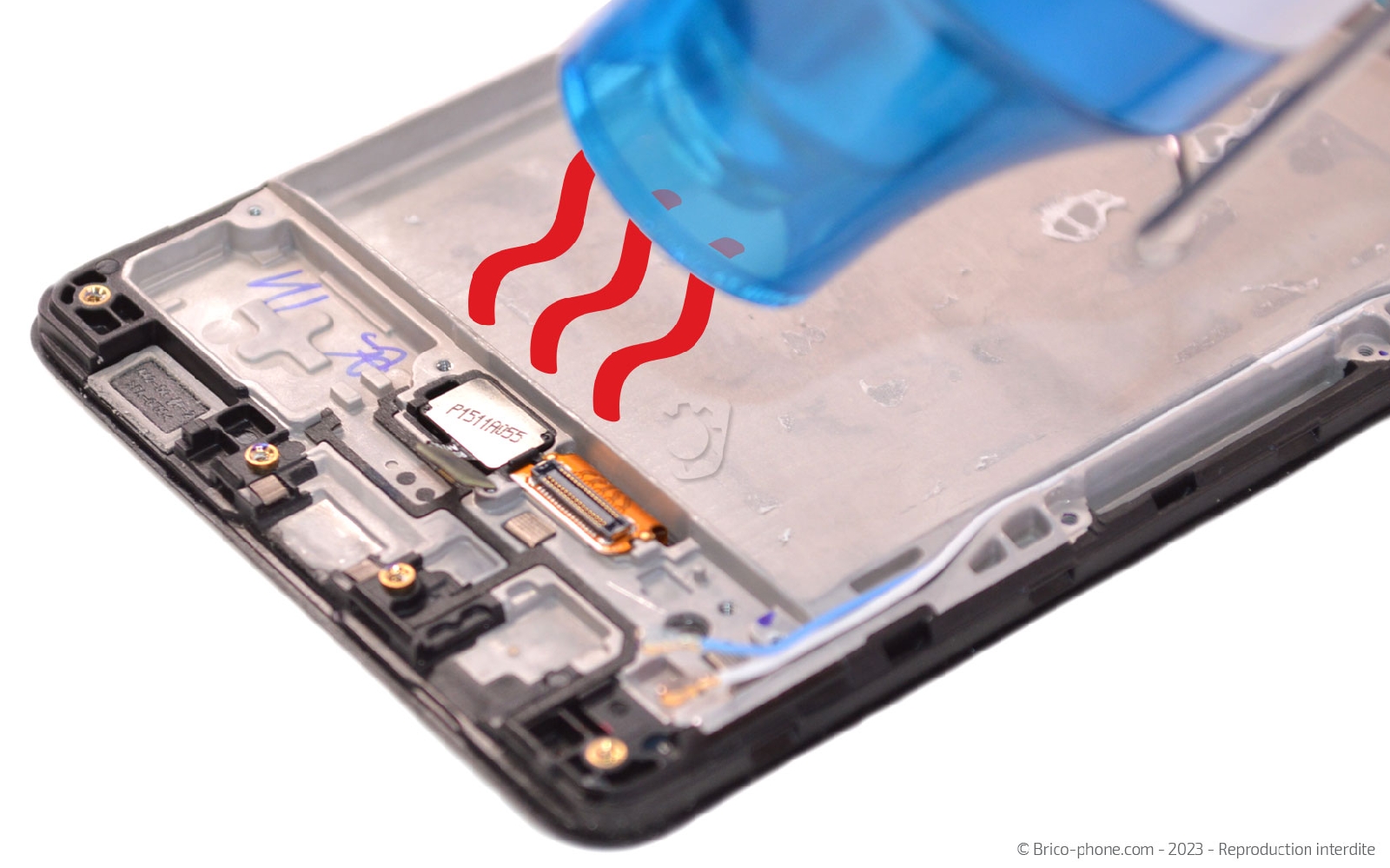

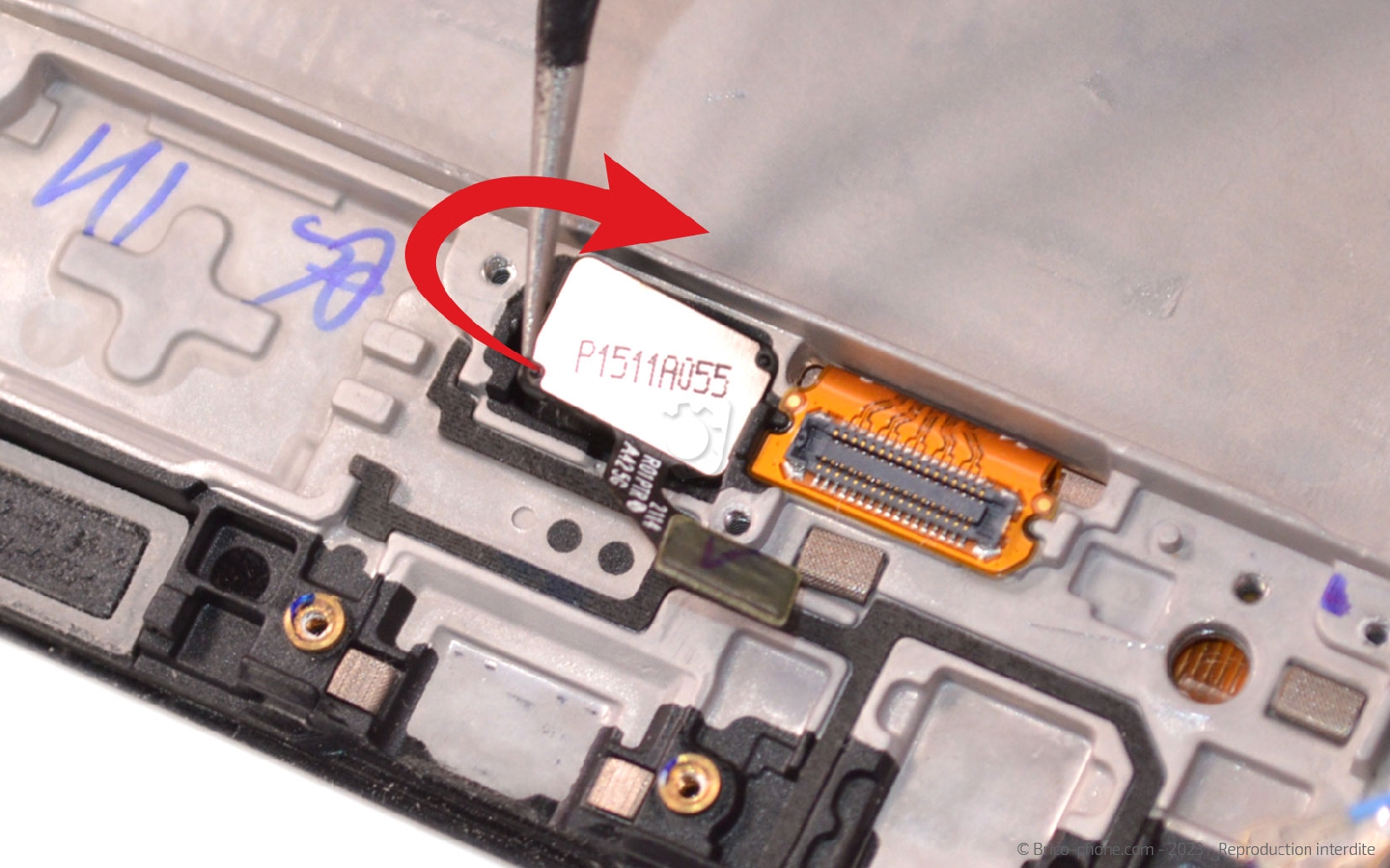

Etape 12 : Ôter le lecteur d'empreintes
Chauffez le capteur d'empreintes avant de glissez la pointe de la pincette sous le composant pour le décoller.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

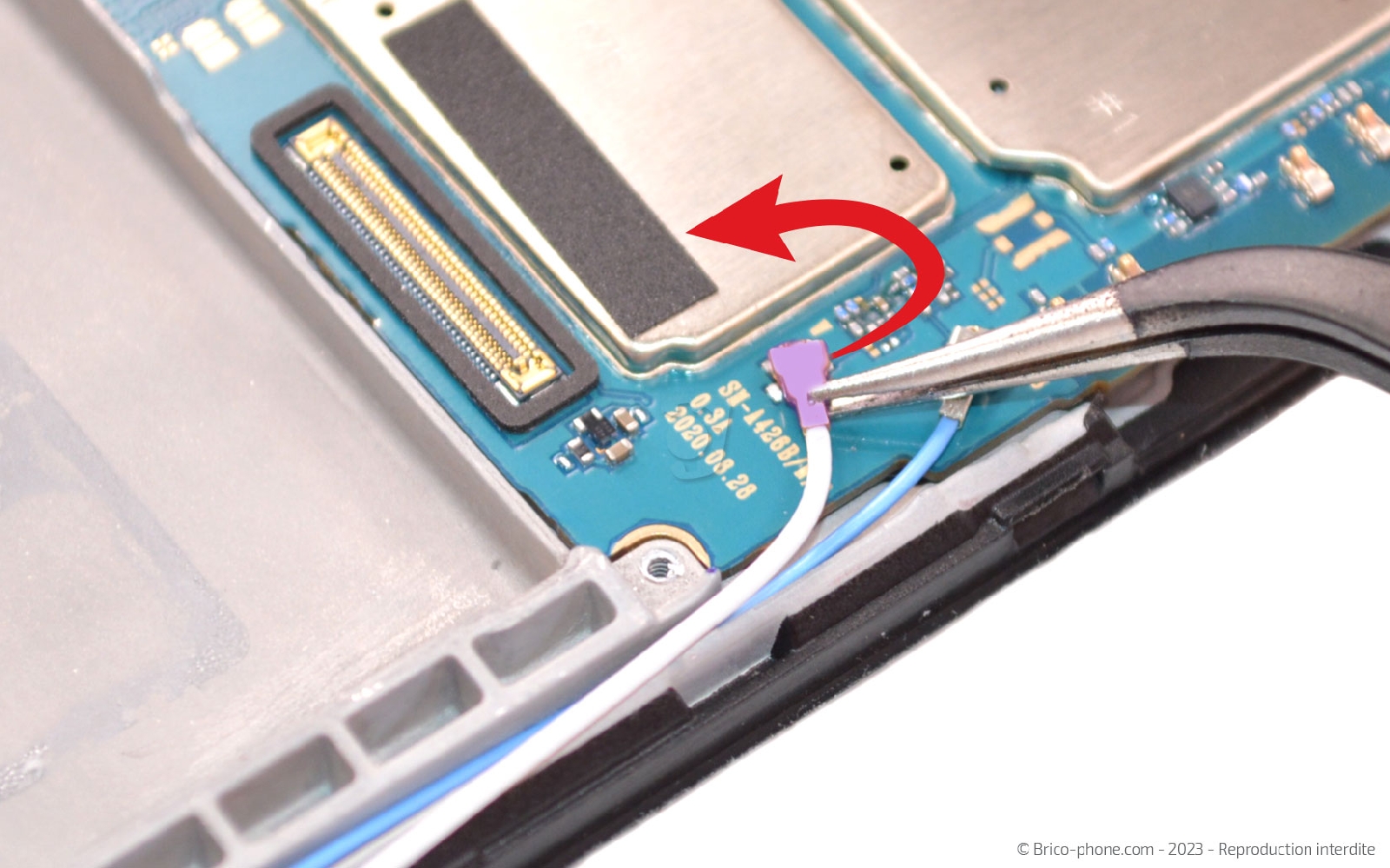

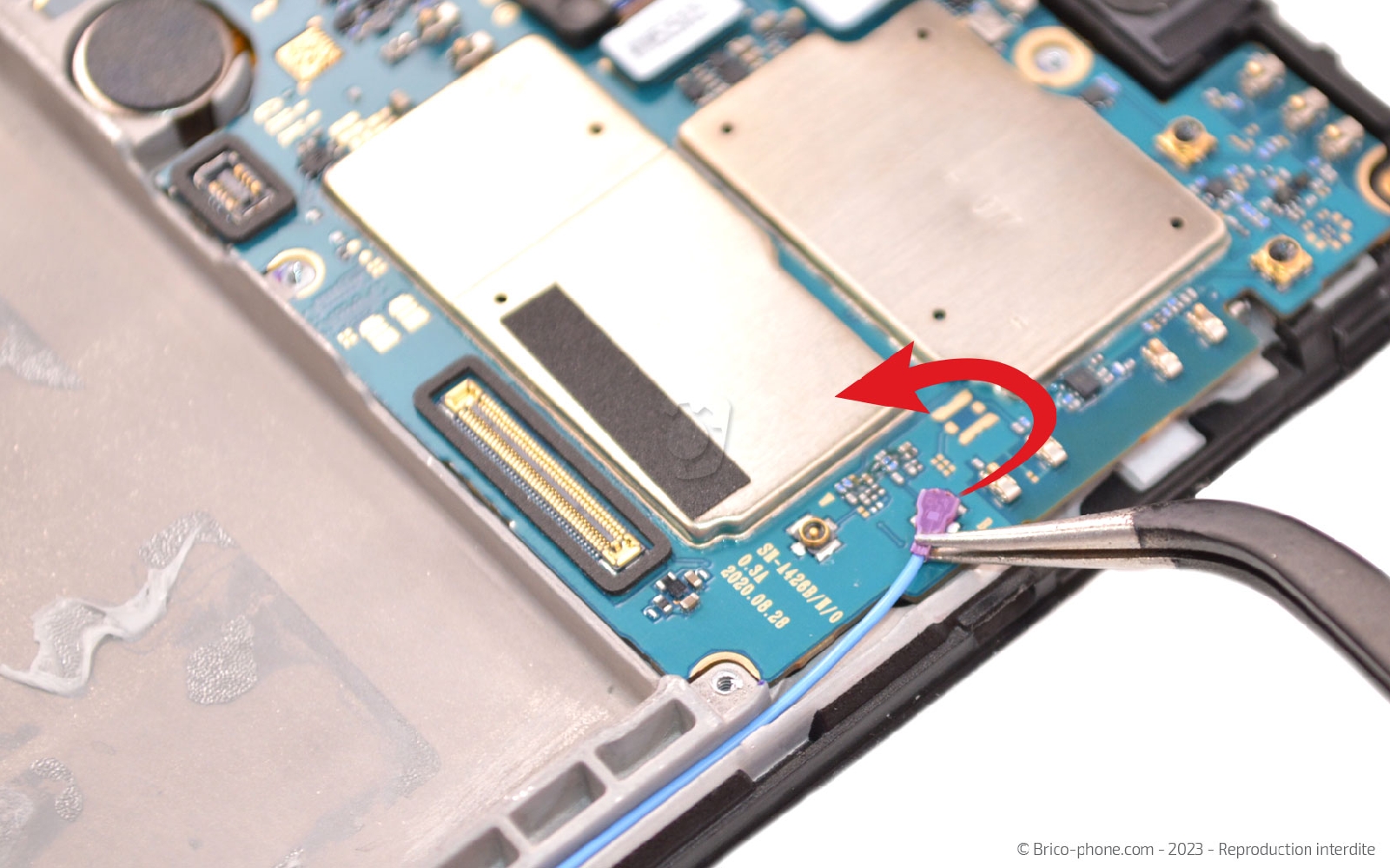

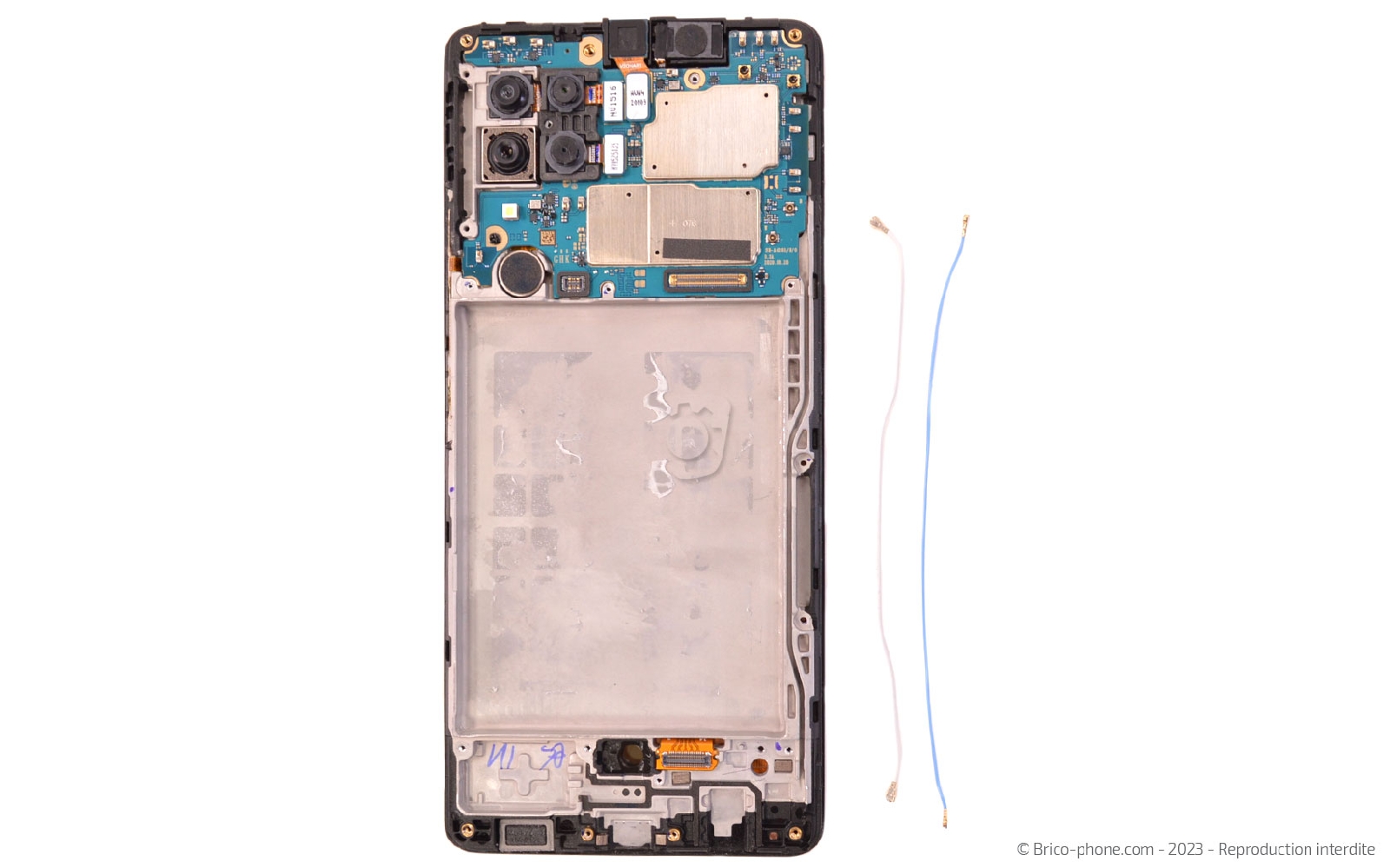

Etape 13 : Récupérer les câbles coax
Détachez les câbles de la carte mère afin de pouvoir les mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

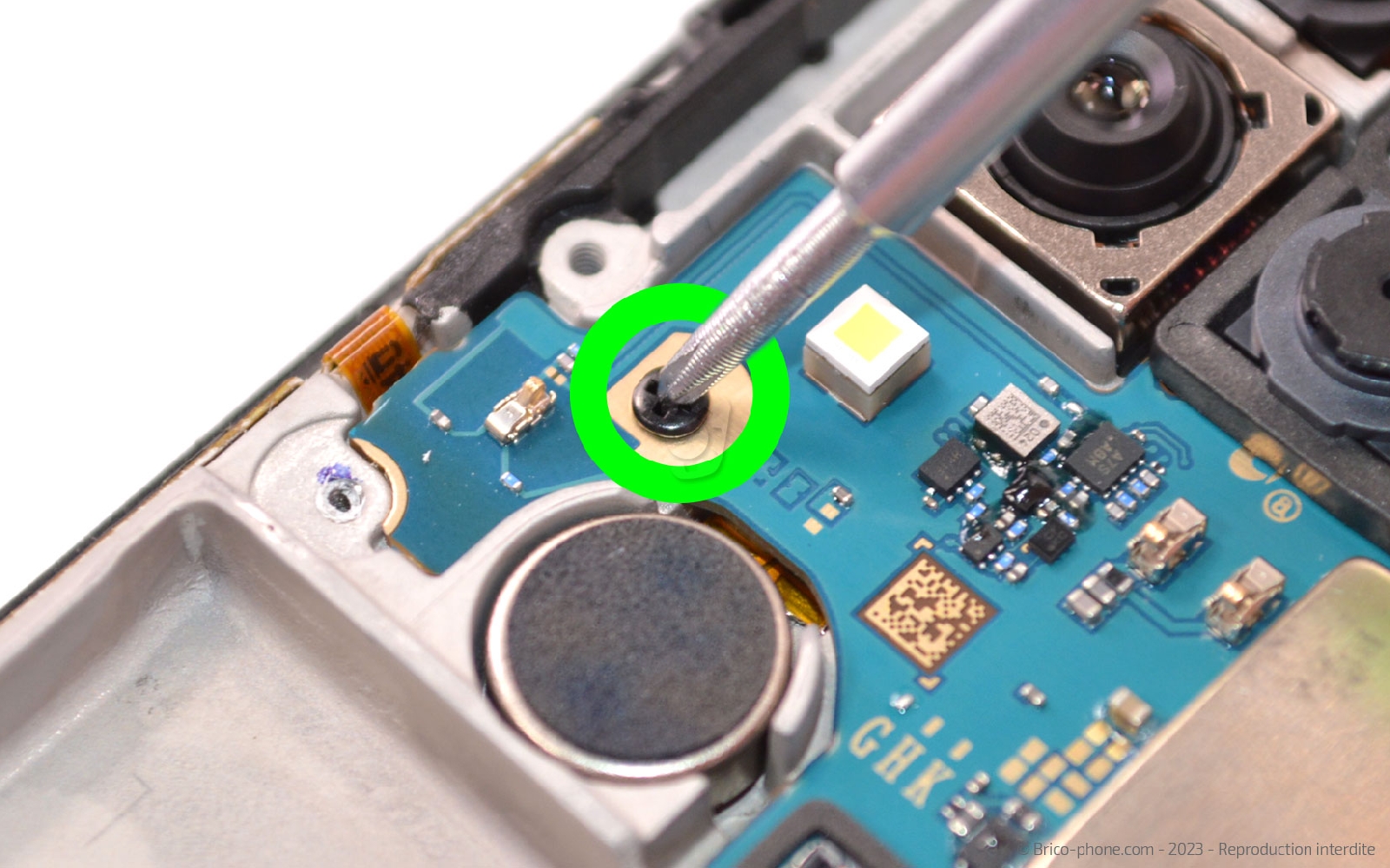

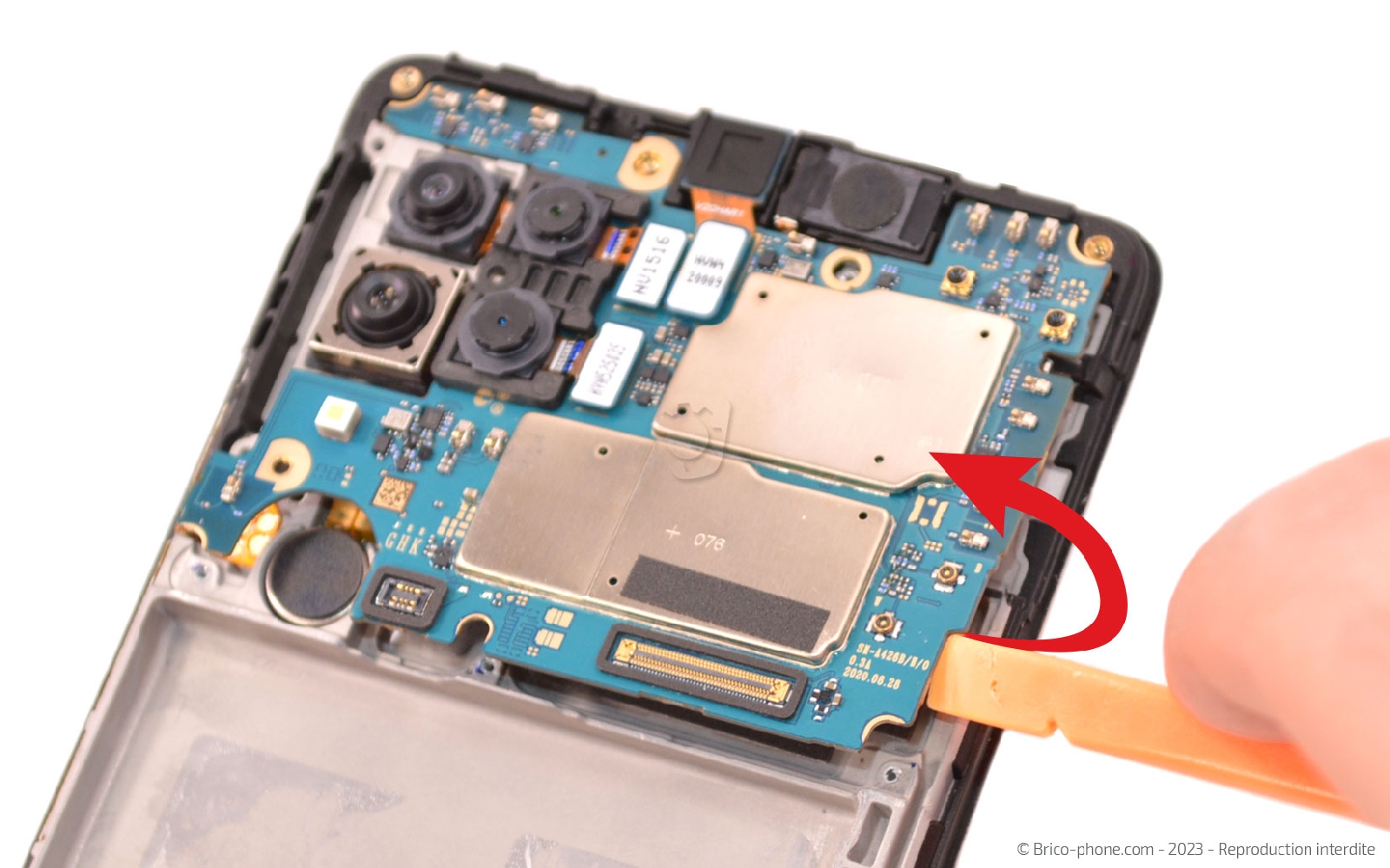

Etape 14 : Retirer la carte mère
Ôtez la vis cruciforme avant de soulever la carte mère avec le spudger.

Ensuite, saisissez le composant avec la main pour le mettre de coté.

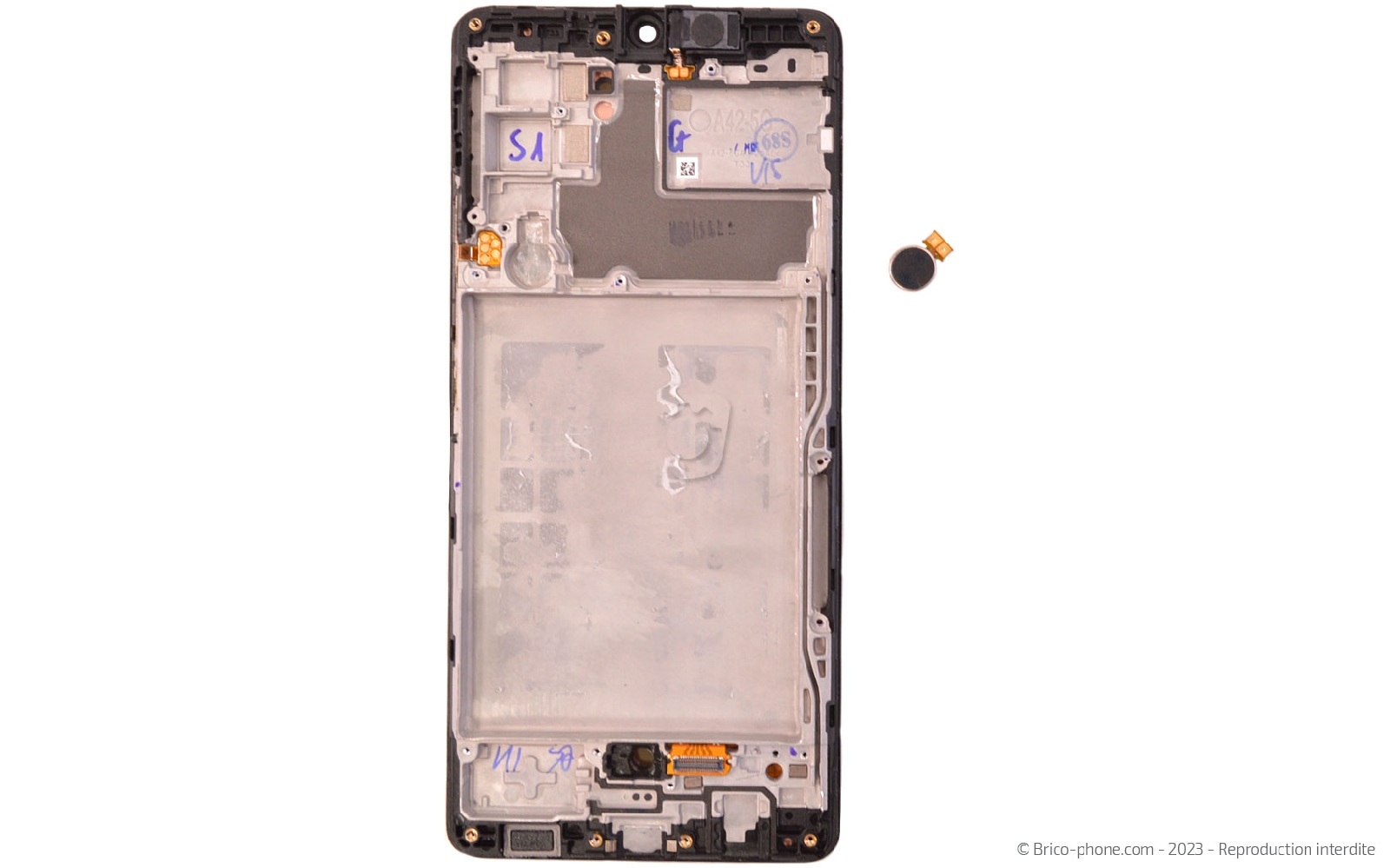

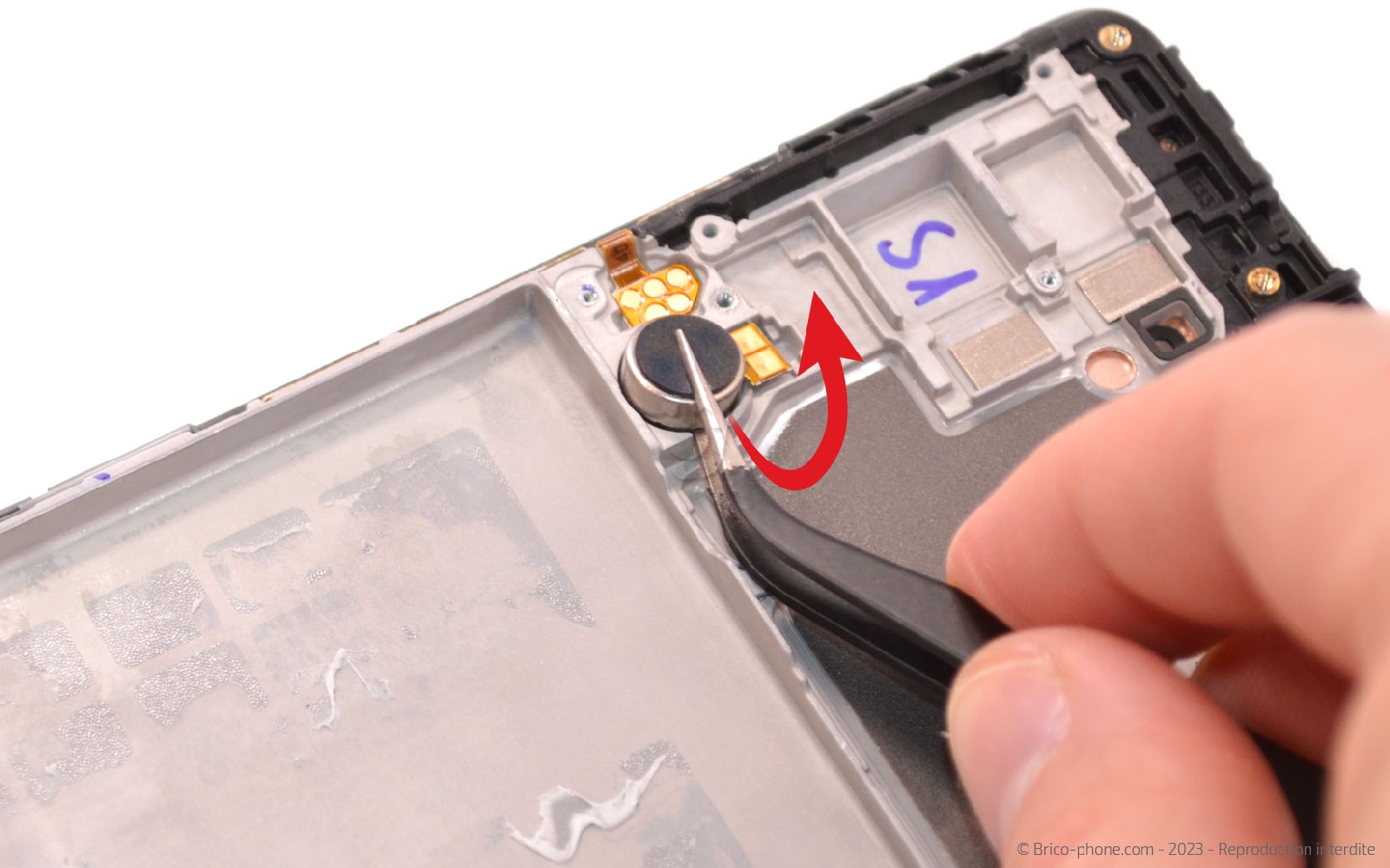

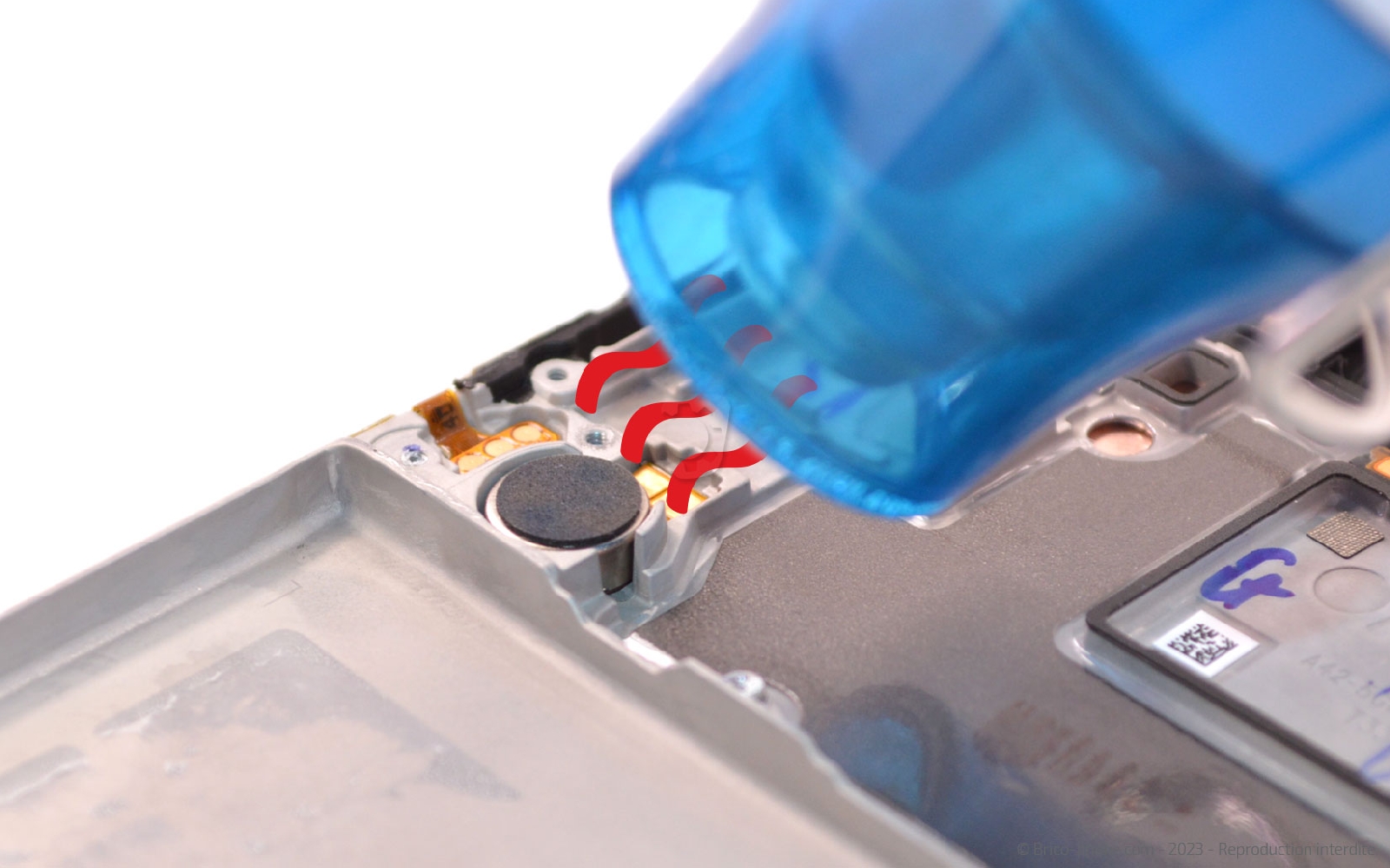

Etape 15 : Décoller le vibreur
De nouveau, utilisez le décapeur thermique ou votre sèche-cheveux pour chauffer légèrement le vibreur.

Installez la brucelles sous le composant pour le décoller.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

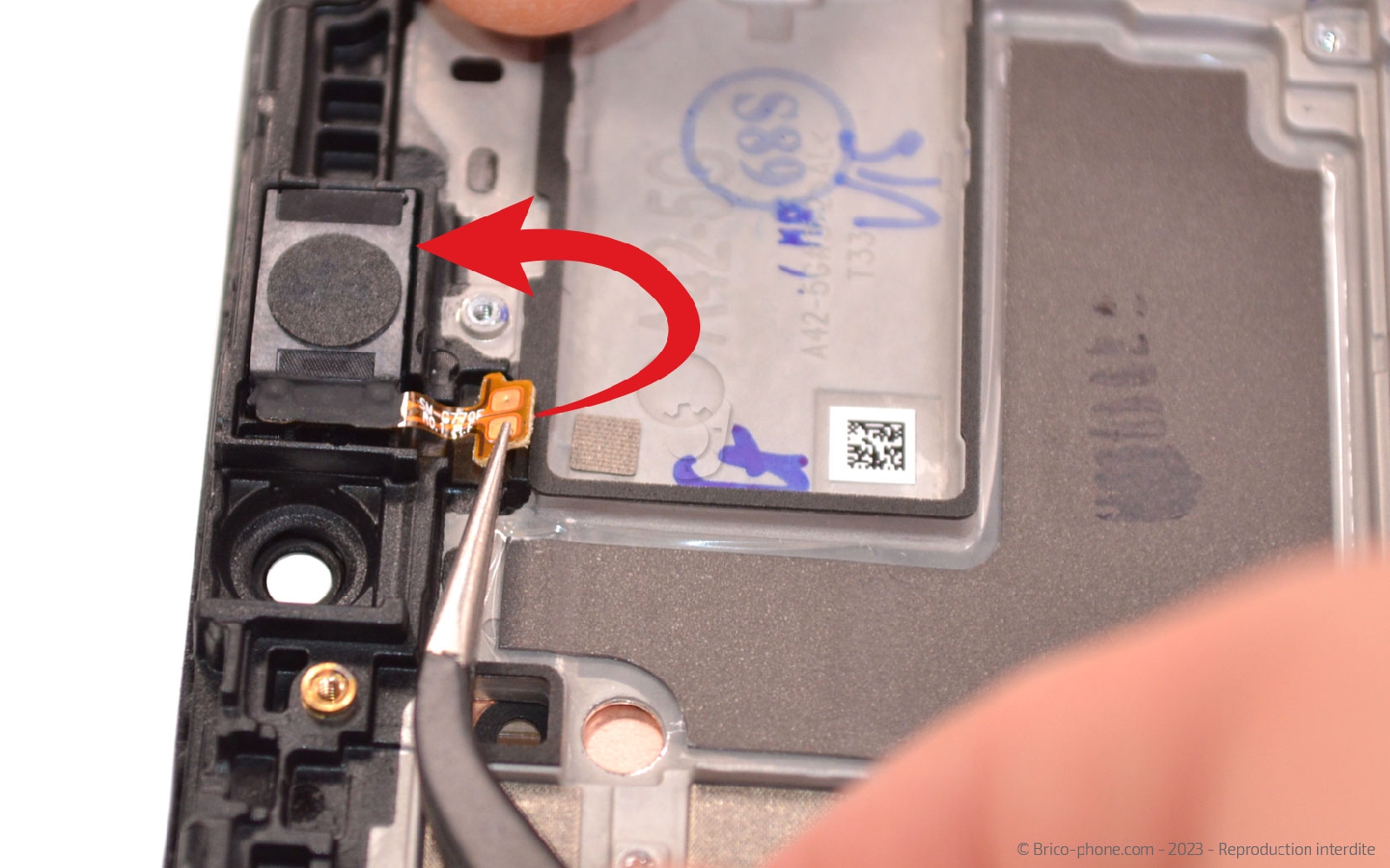

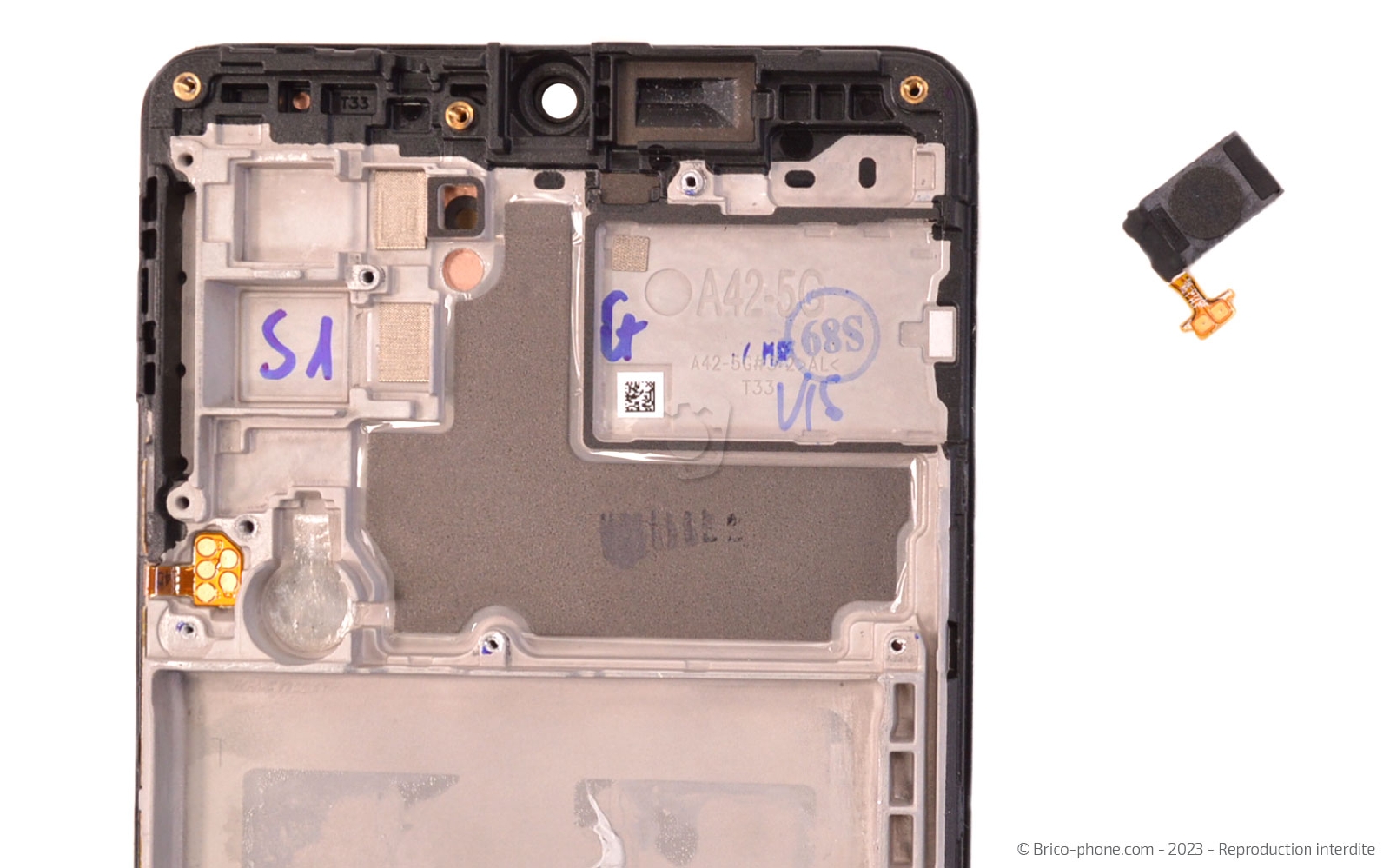

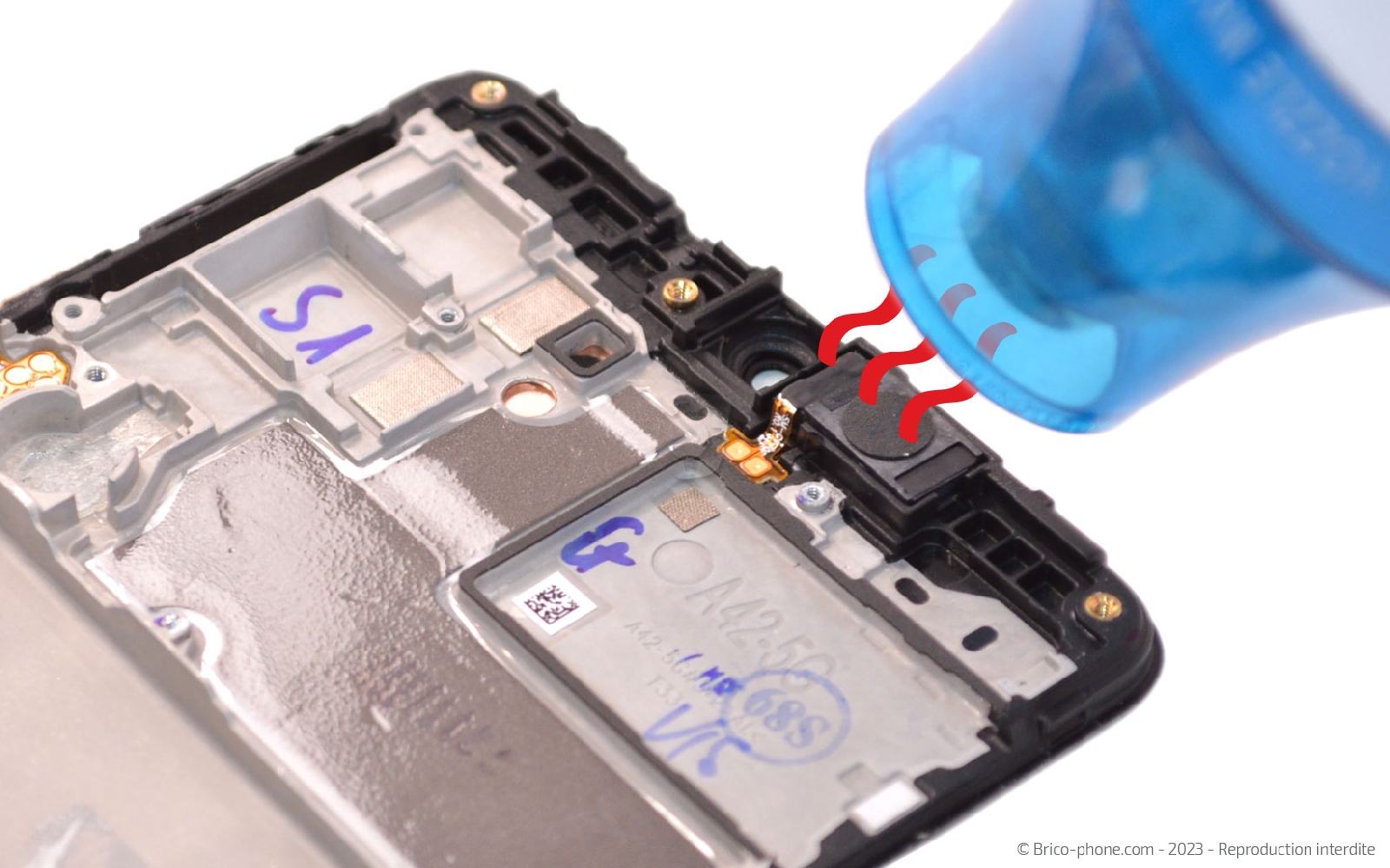

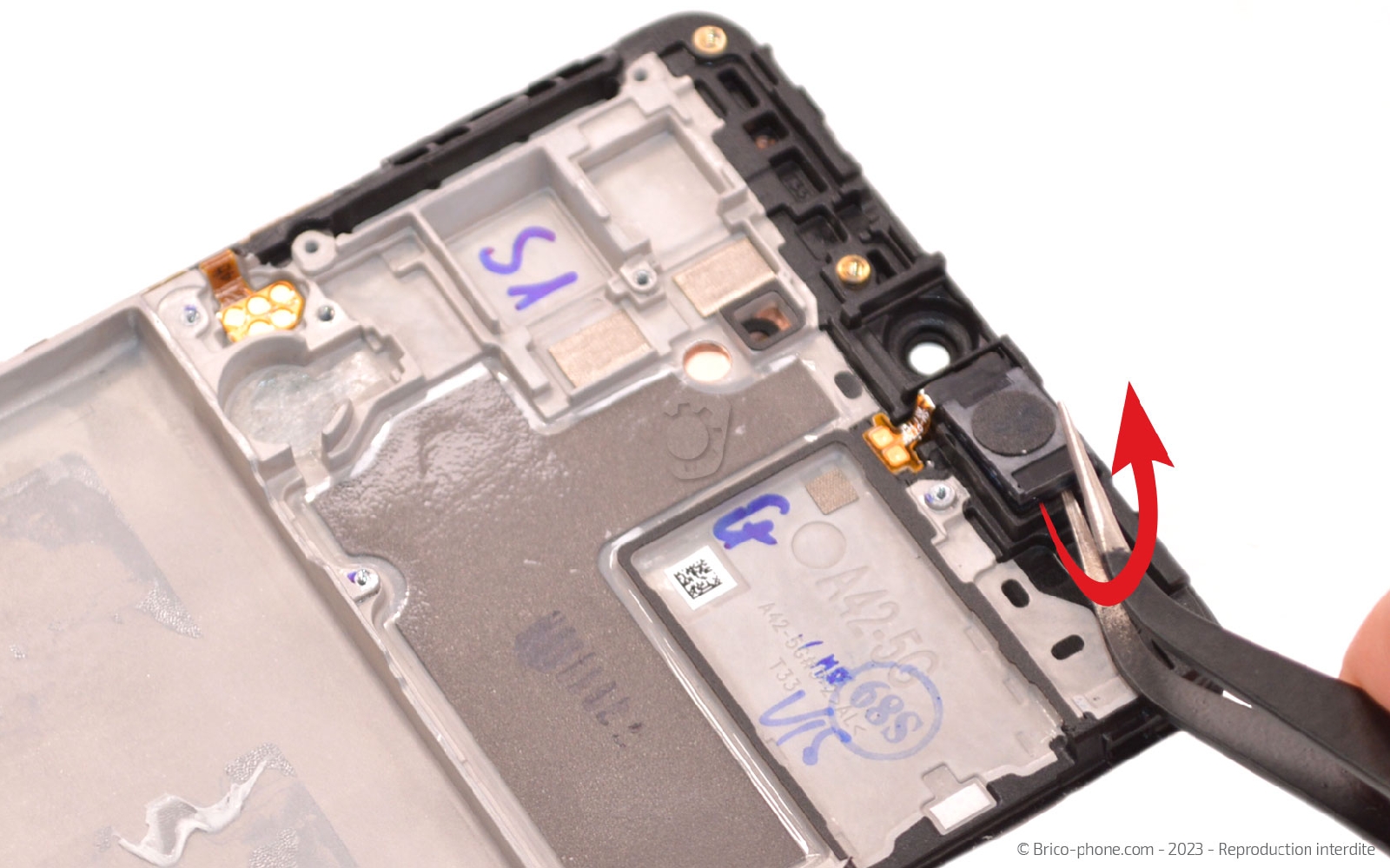

Etape 16 : Enlever l'écouteur de l'oreille
Comme pour l'étape précédente, chauffez le composant.

Décollez la connectique puis le haut-parleur interne.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Ecouteur interne de l'oreille pour Samsung Galaxy A42 et S10 Lite
6,90 €
Décapeur thermique petit modèle
14,90 €

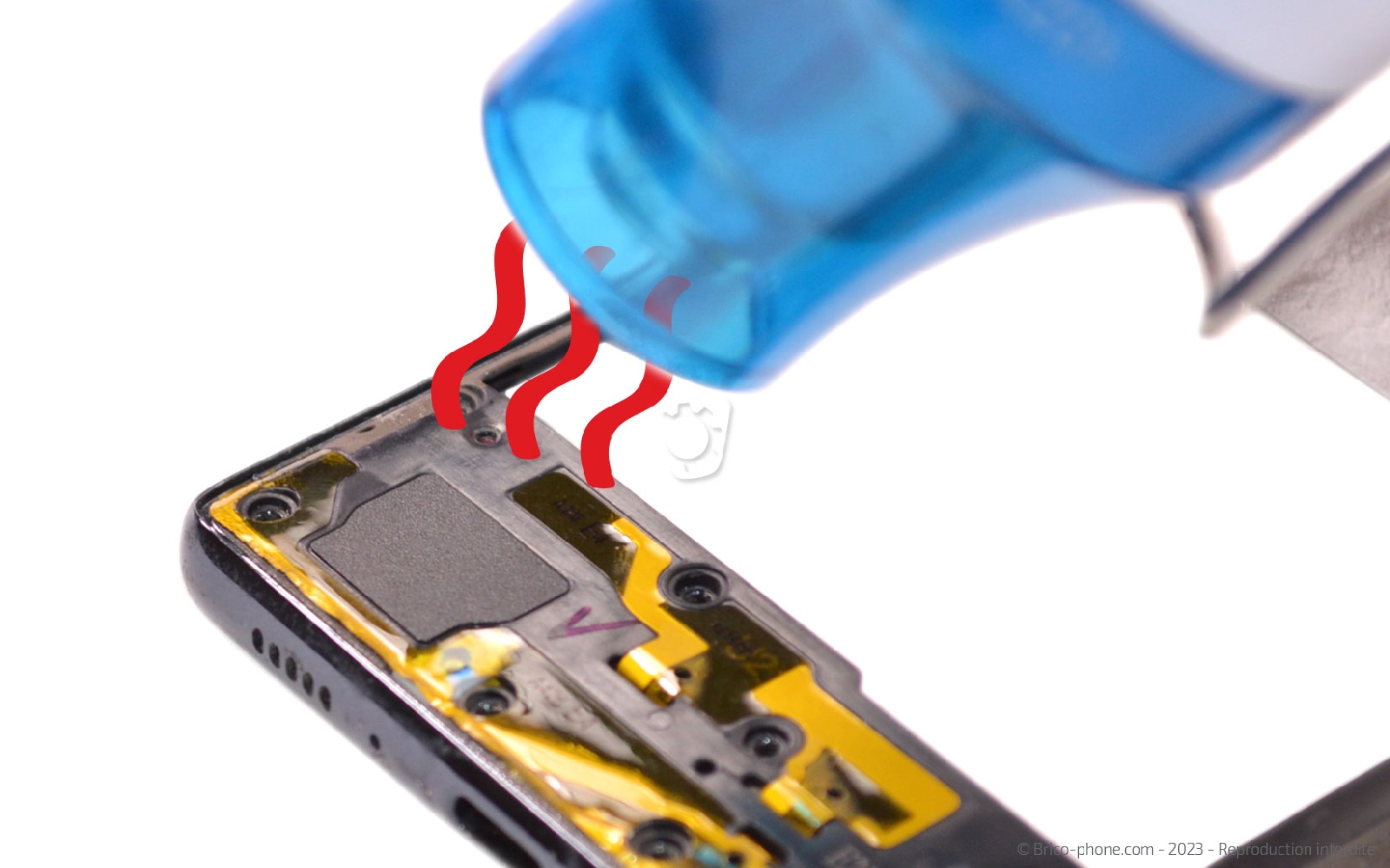

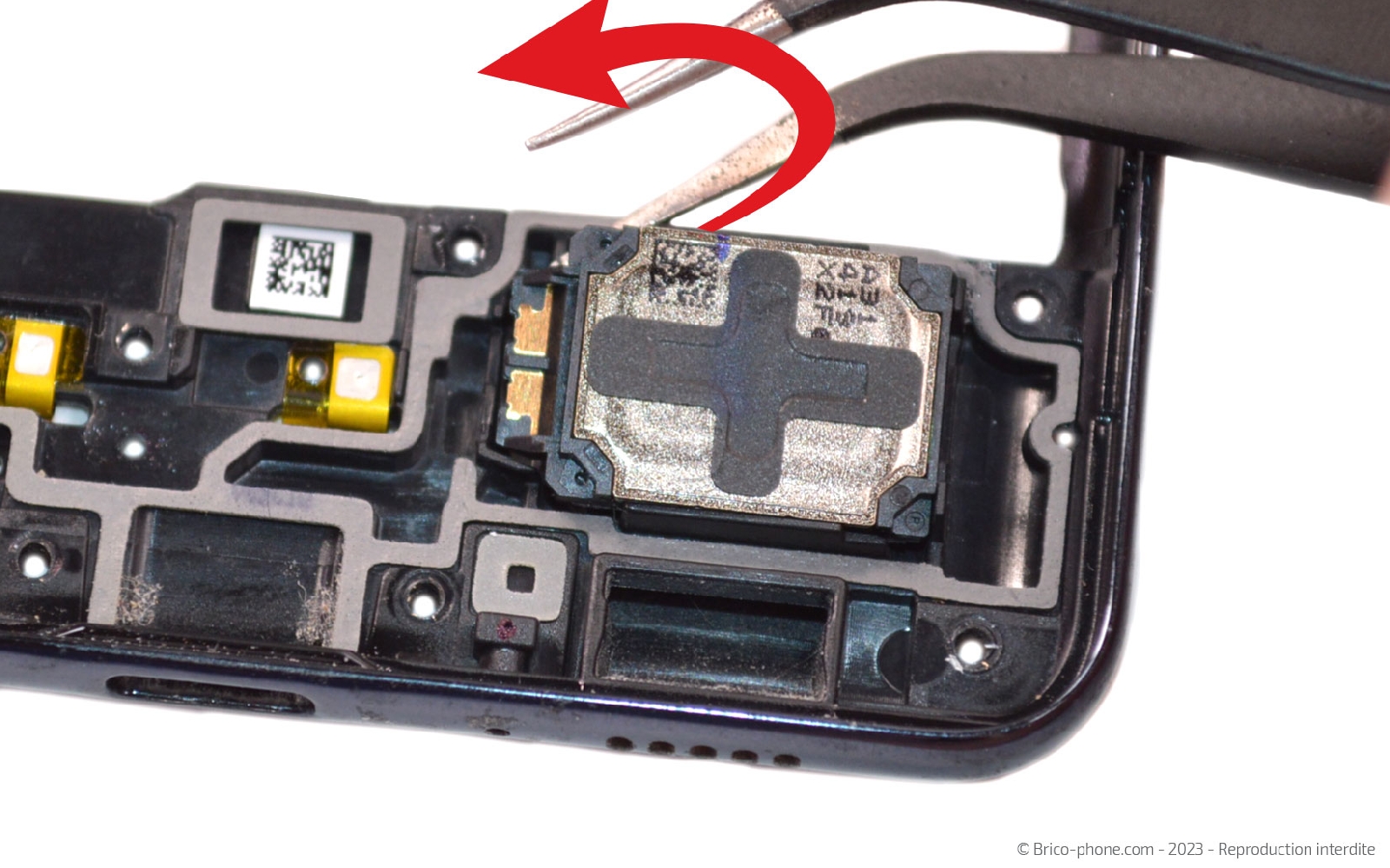

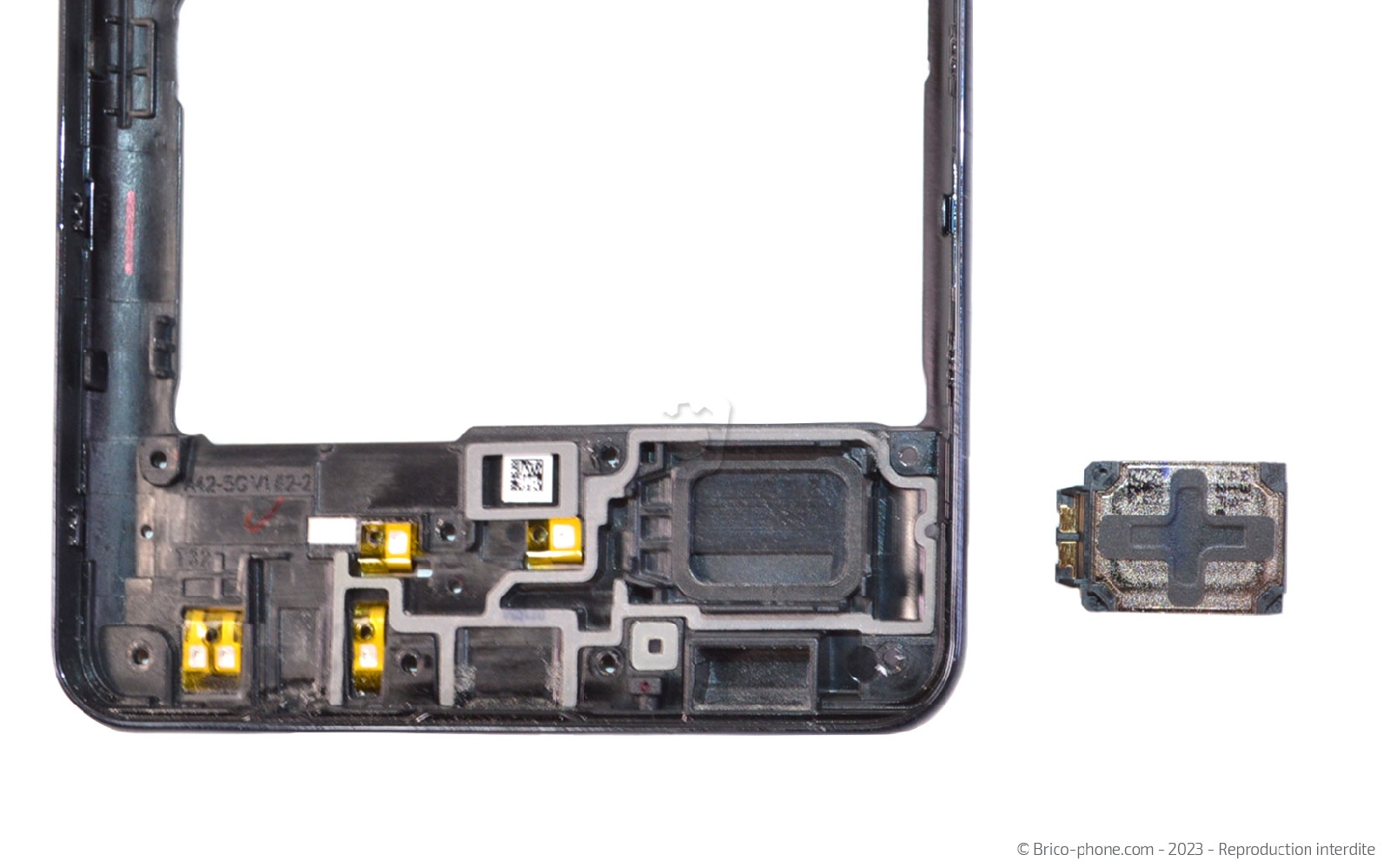

Etape 17 : Détacher le haut-parleur externe
Reprenez le châssis intermédiaire pour récupérer le haut-parleur externe.

Chauffez le dos de ce dernier avant d'insérer la pincette sous le composant pour le décoller.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Haut-parleur externe pour Samsung Galaxy A13 (5G), A32, A42 et M31s
12,90 €

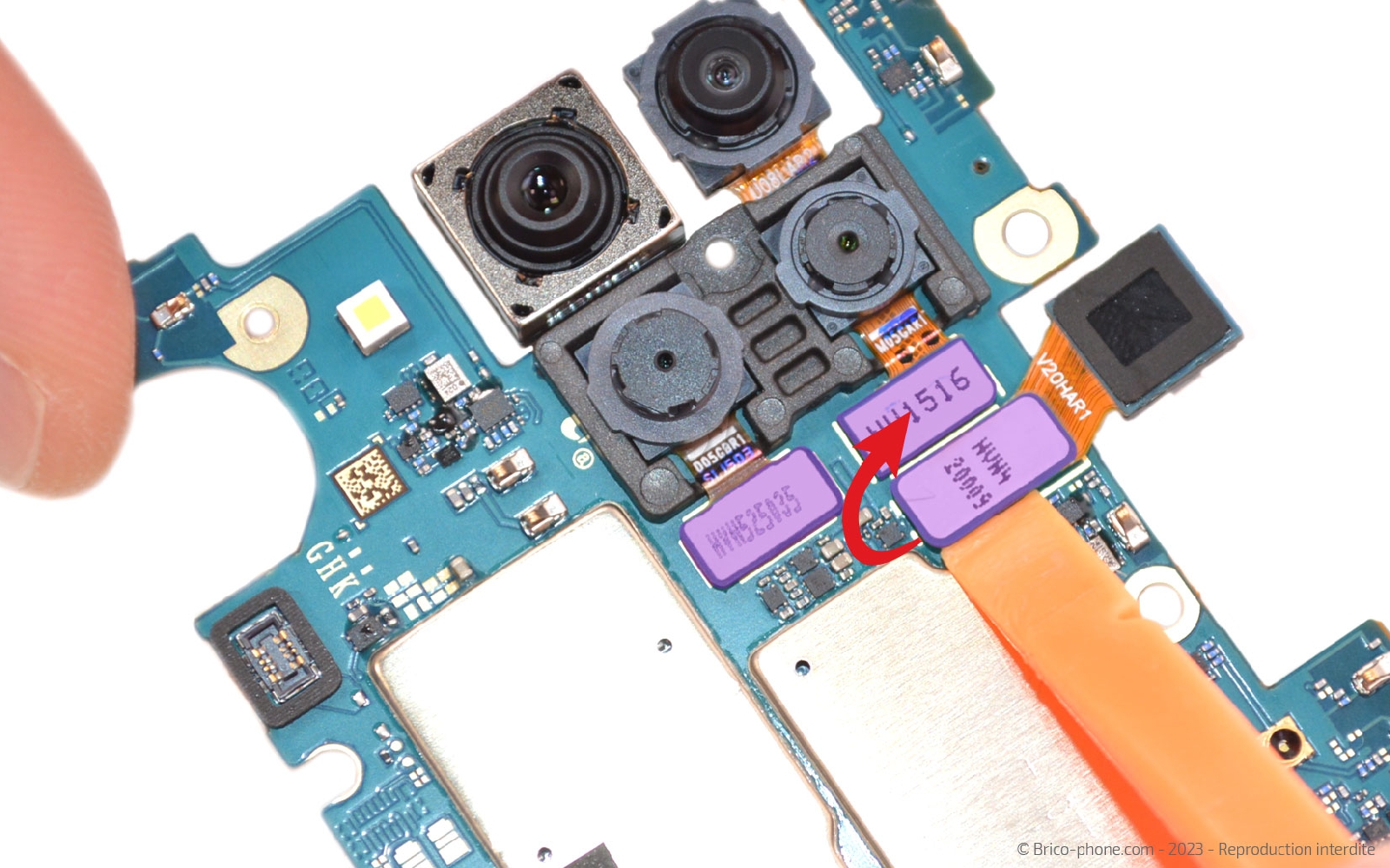

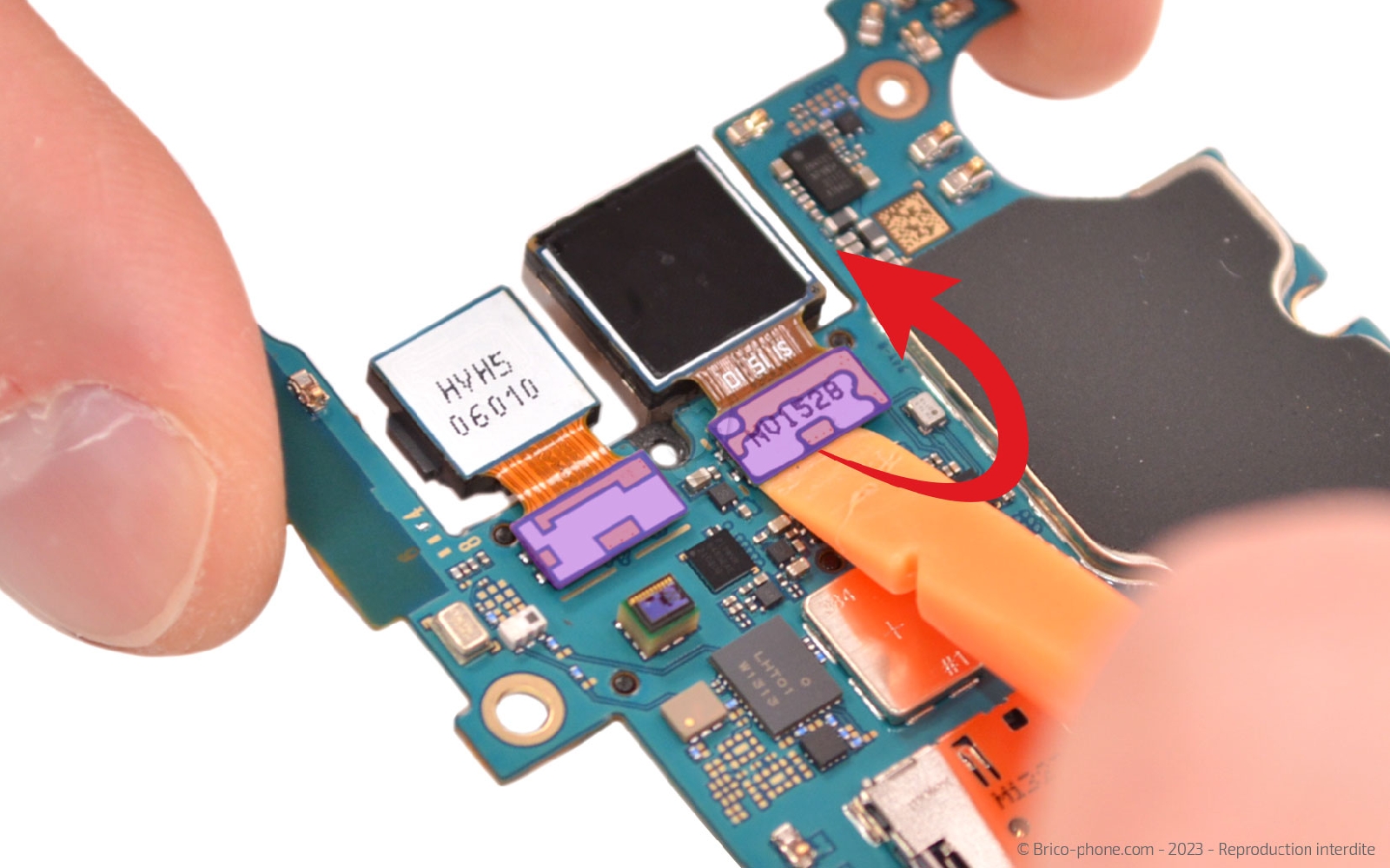

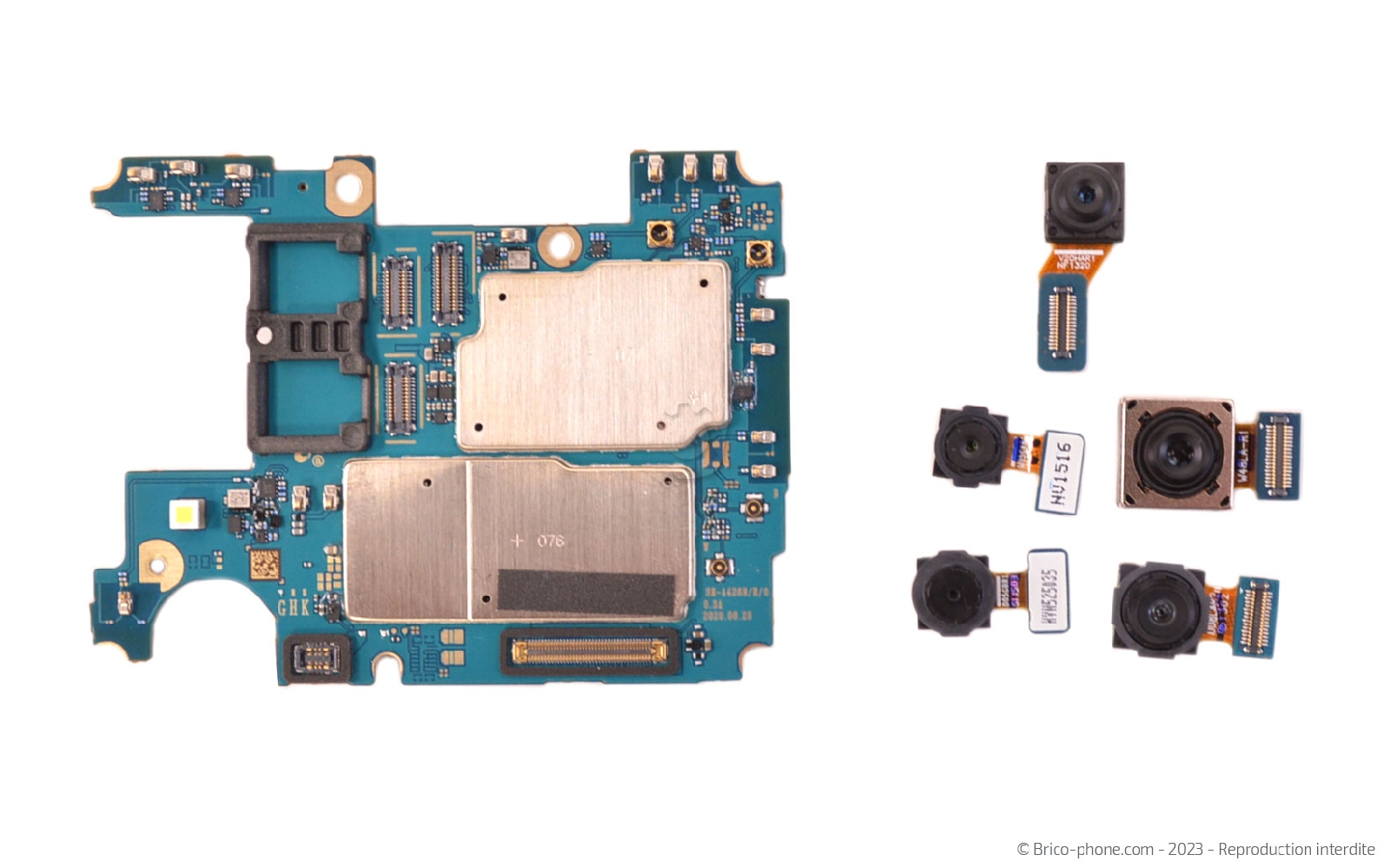

Etape 18 : Dissocier les caméra de la carte mère
Saisissez le levier en nylon pour déconnecter l'ensemble des caméras du Samsung Galaxy A42.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Objectif Bokeh pour caméra arrière de différents Samsung Galaxy A - 5MP
19,90 €
Caméra Arrière principale pour Samsung Galaxy A42
44,90 €

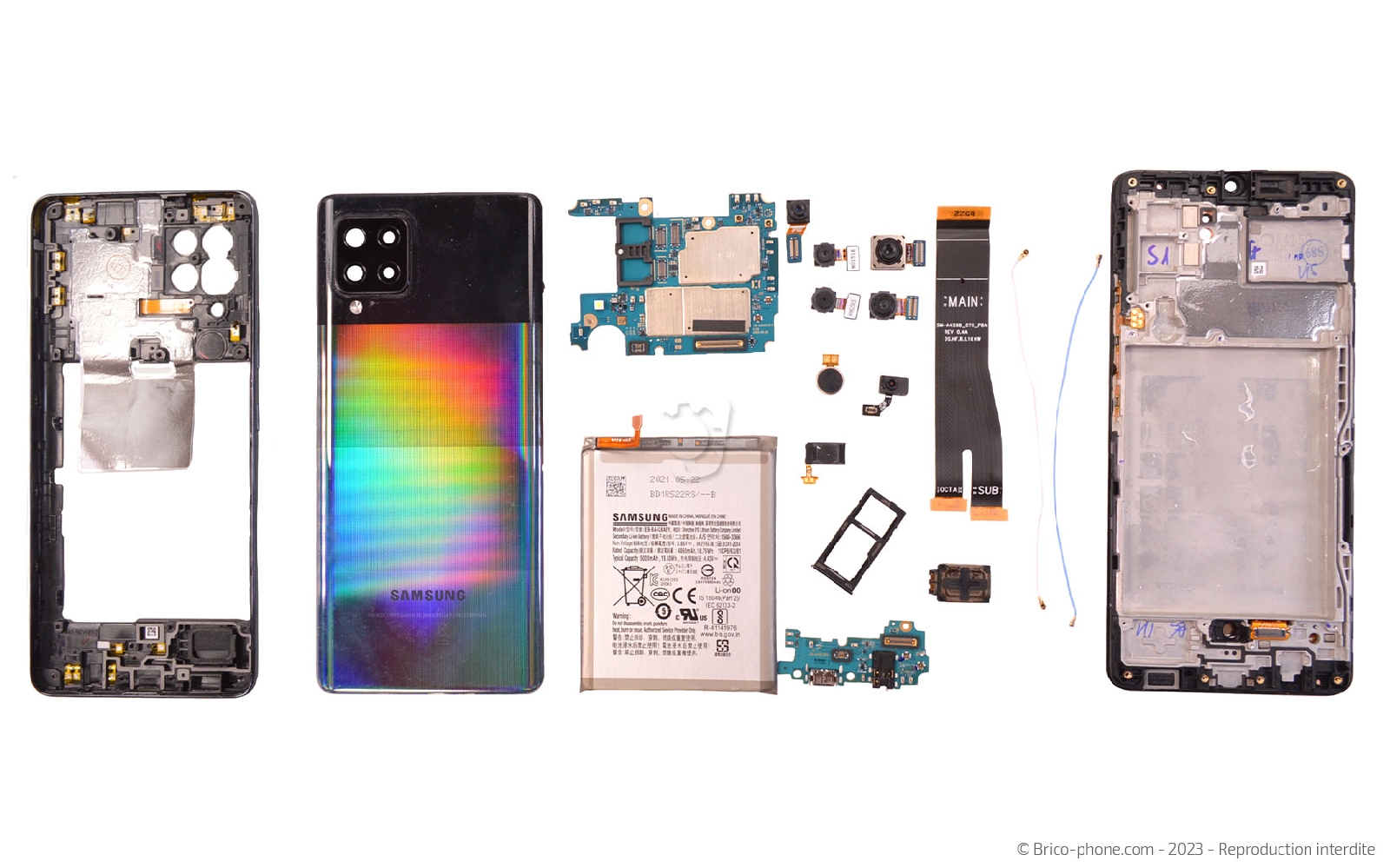

Vue éclatée
Voici une photo reprenant tous les composants du Samsung Galaxy A42.

Si vous souhaitez remonter votre appareil, suivez ce tutoriel dans l'autre sens c'est à dire en commençant par la dernière étape.
