Guide de réparation sur Galaxy S21

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 12/20
Galaxy S21 | Temps estimé : 50 min | Difficulté : 3/5

Votre téléphone ne vibre plus ? Les photos de vos vacances sont floues ? Vos interlocuteurs ne vous entendent plus ? Vous voulez savoir à quoi ressemble votre Samsung Galaxy S21 ? alors, suivez ce tutoriel de réparation qui vous permettra de retrouver un téléphone comme neuf !

Gagnez du temps et de l'argent en réparant vous-même votre smartphone. Toutes les réparations sur ce mobile sont réalisables et ne vous prendront pas plus d'une heure.

Sélectionnez les étapes qui vous intéressent car si vous souhaitez changer le vibreur ou l'écouteur de l'oreille par exemple, vous n'avez pas besoin de retirer le connecteur de charge et encore moins la batterie.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

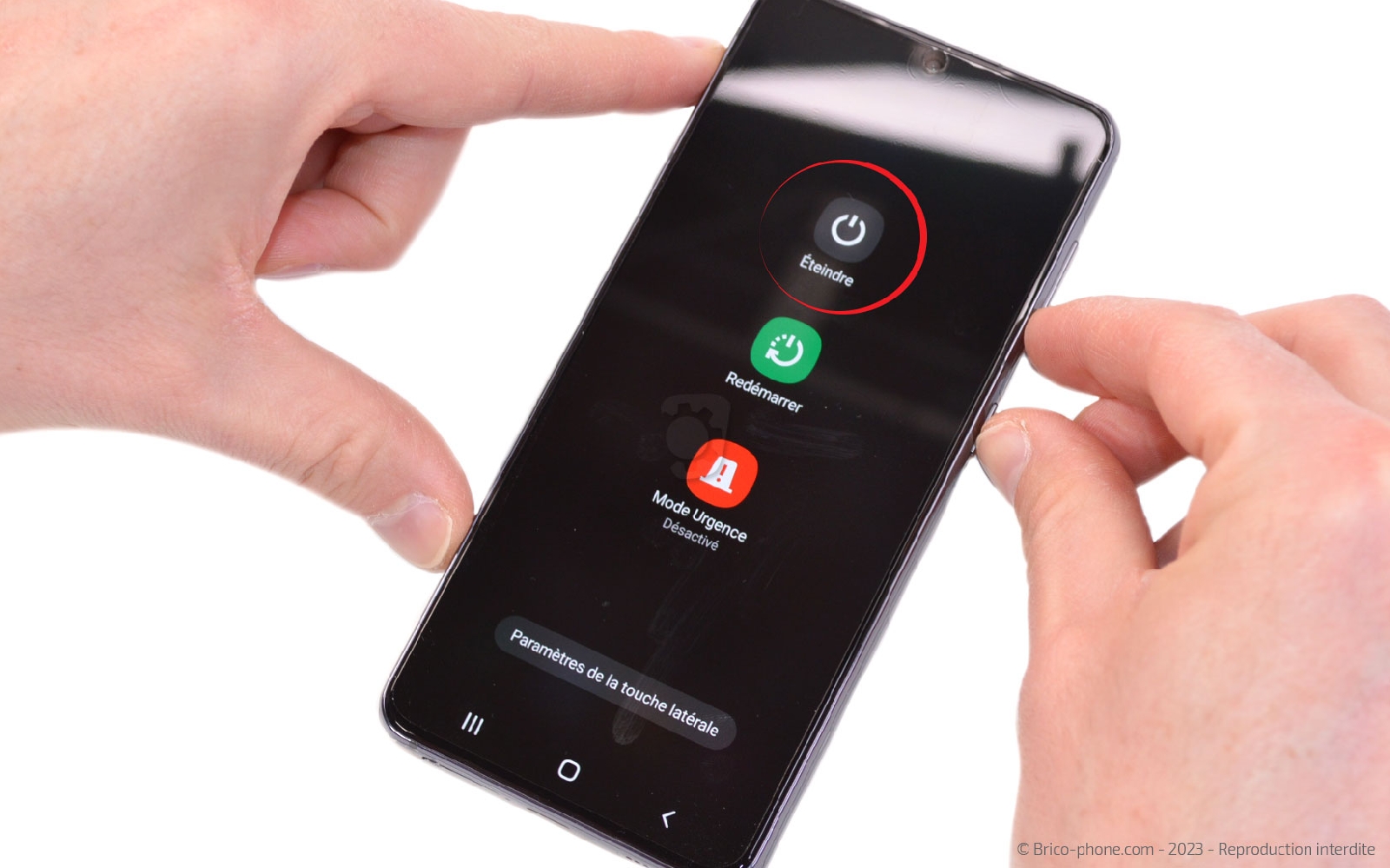

Avant de commencer
Après avoir vérifier que la pièce détachée commandée est bien compatible avec le modèle de votre smartphone, Brico-phone vous conseille de vous installer dans un endroit calme et paisible avec tous les outils à disposition.

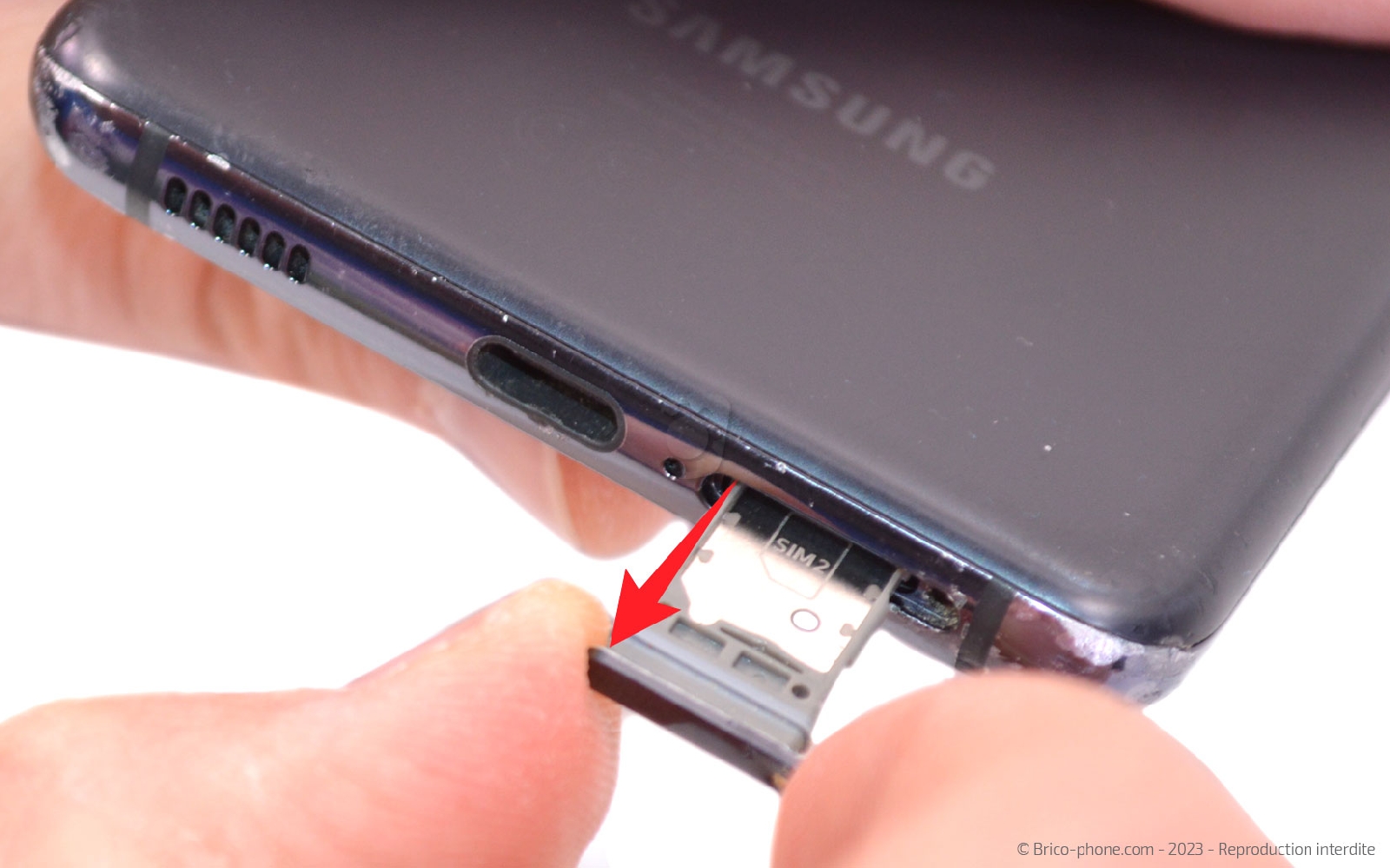

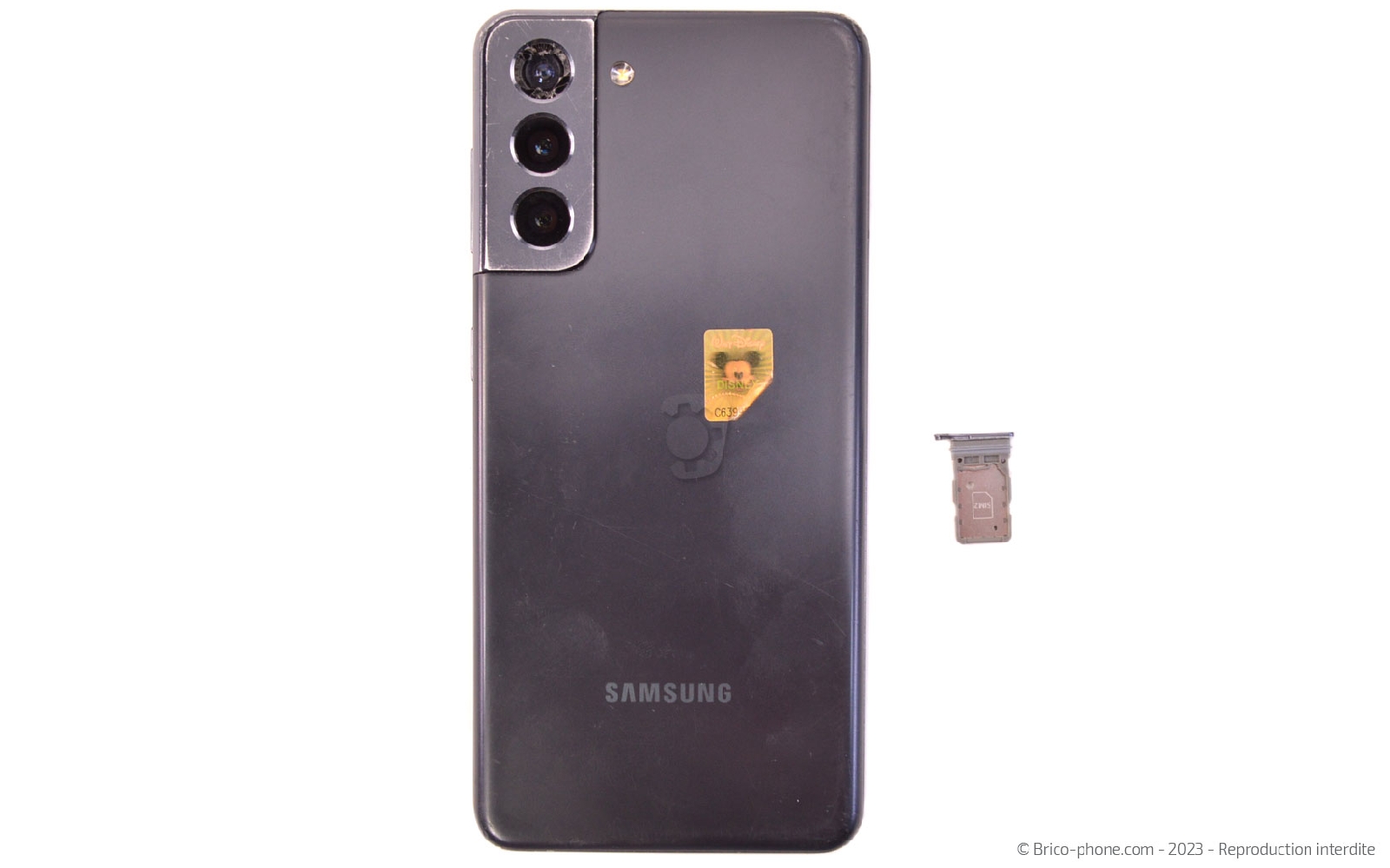

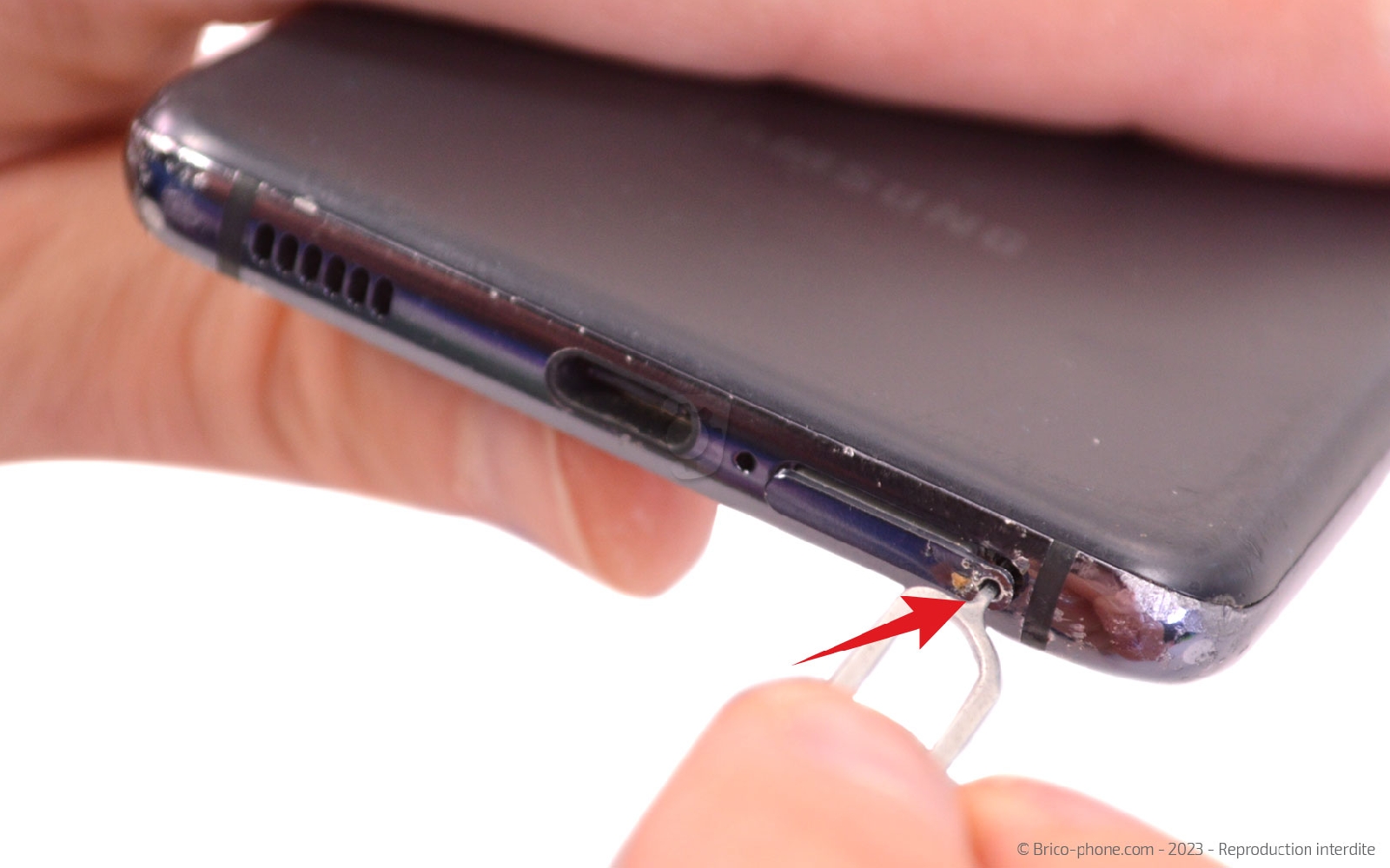

Ensuite, commencez par éteindre votre appareil puis par retirer le tiroir de la carte SIM avec l'outil d'extraction d'origine ou celui fourni dans le kit d'outils.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Rack SIM pour Samsung Galaxy S21 Phantom Gray
7,90 €

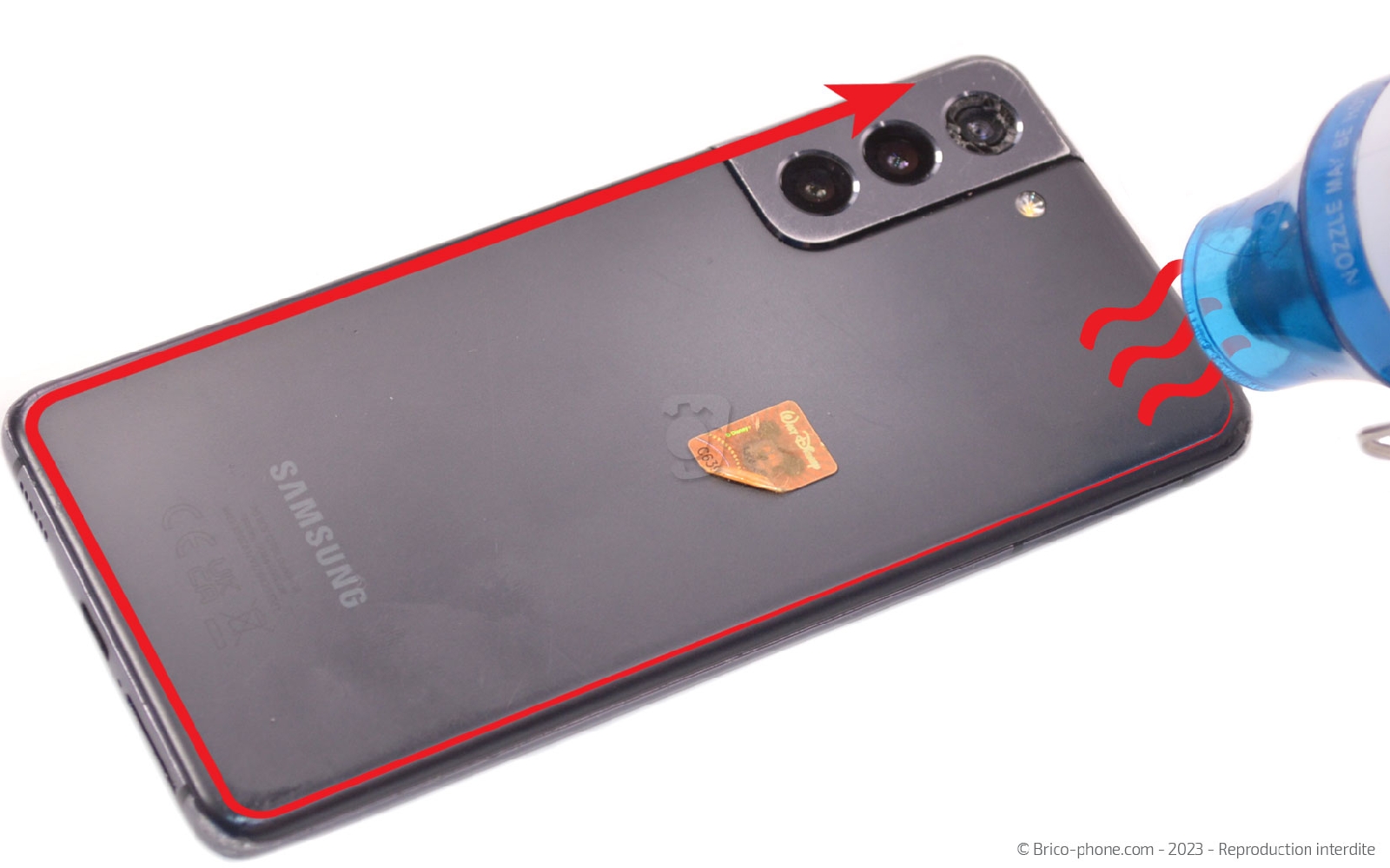

Etape 1 : Chauffer la vitre arrière
Pour accéder à l'intérieur du téléphone, il vous faut chauffer la vitre arrière afin de ramollir les stickers. Pour cela, vous pouvez utiliser soit un décapeur thermique ou sèche-cheveux soit un coussin chauffant.

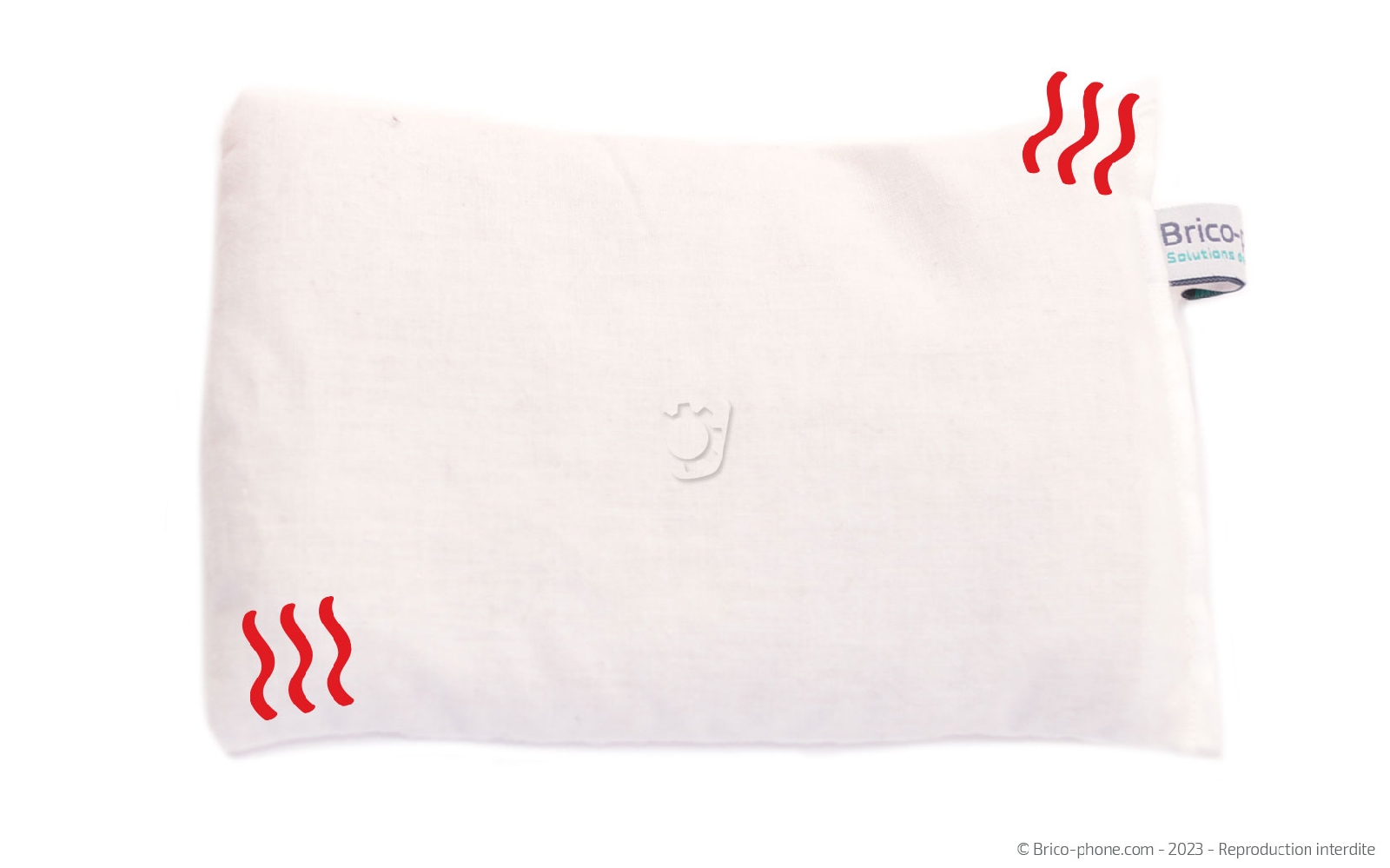

Pour ce dernier, il vous suffit de le passer au micro-ondes environ 2 minutes puis de le déposer une trentaine de secondes sur le dos du téléphone.
En ce qui concerne le décapeur, il vous faut l'allumer et chauffer le contour du composant.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

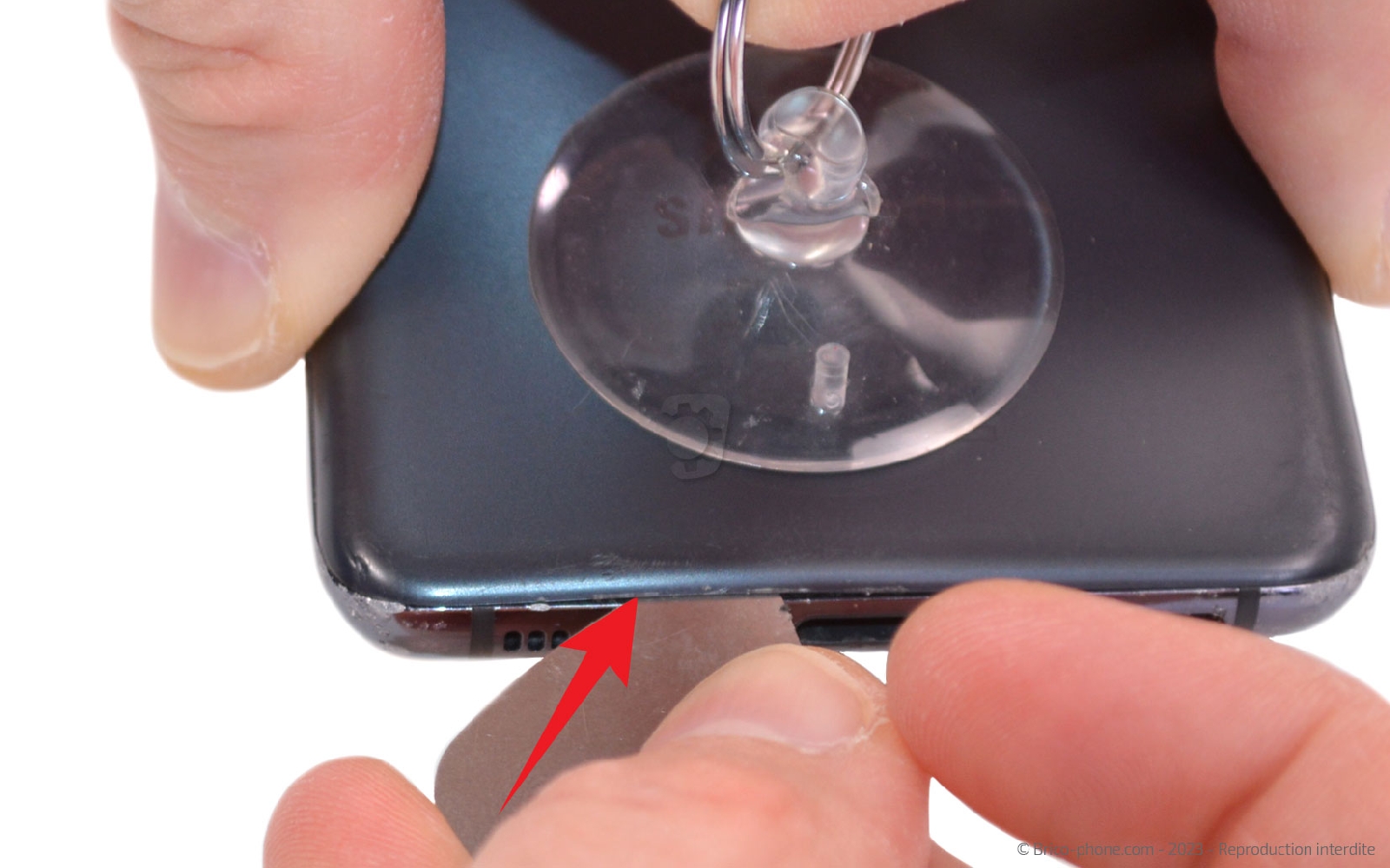

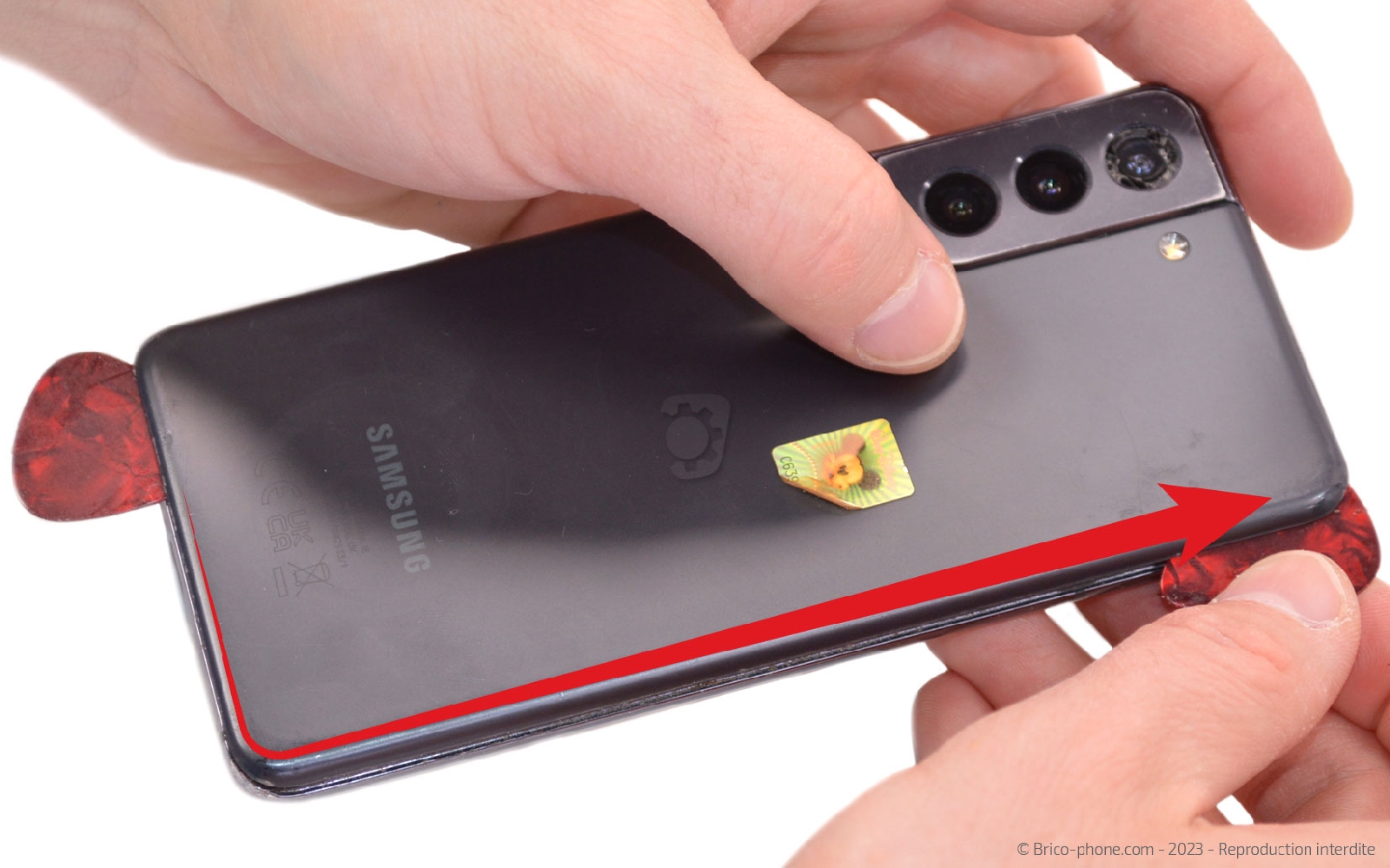

Etape 2 : Ouvrir le téléphone

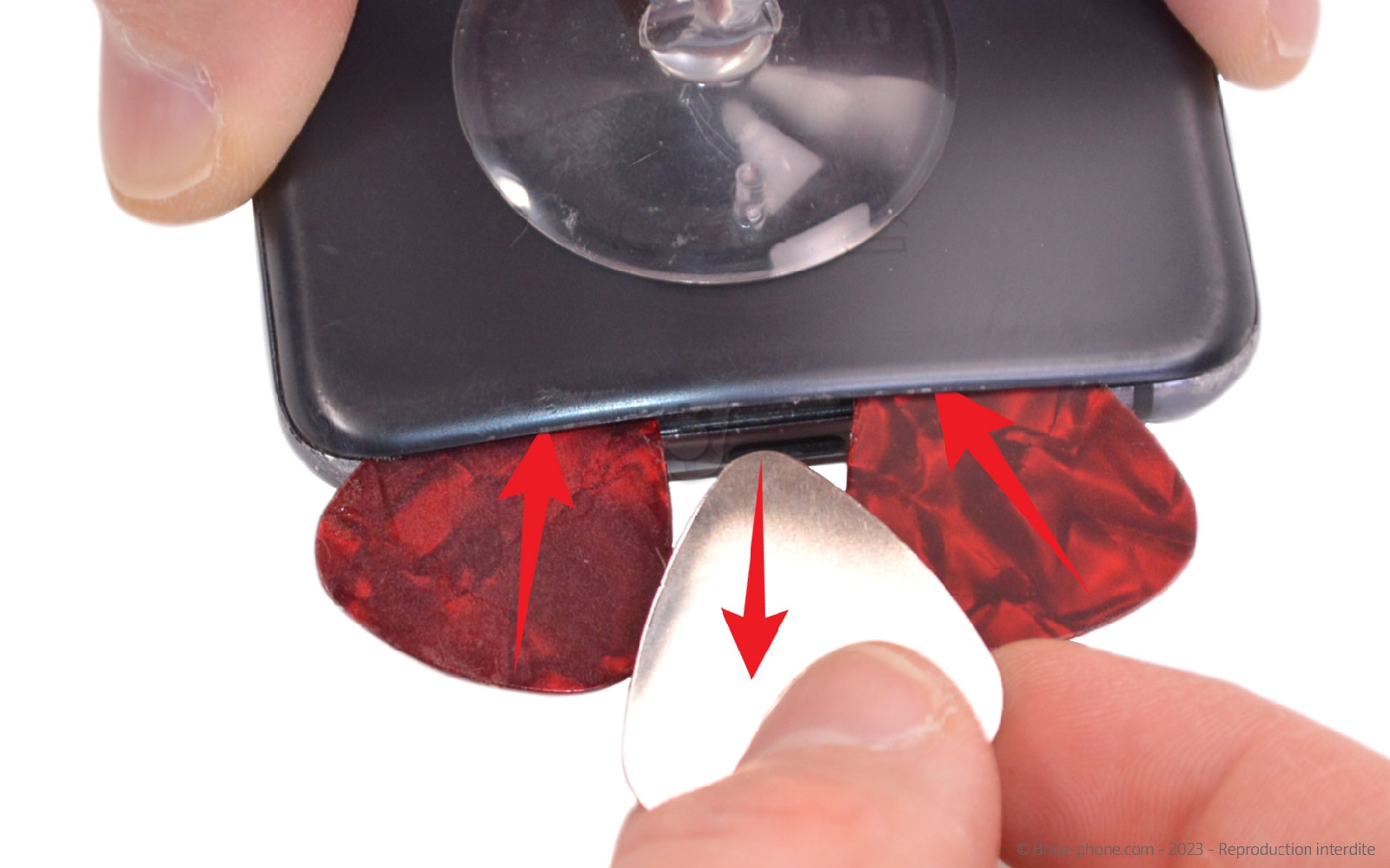

Disposez la ventouse sur le bas du téléphone puis tirez son anneau afin de réussir à soulever légèrement le composant et à insérer le médiator en métal troué entre le châssis et la vitre arrière.

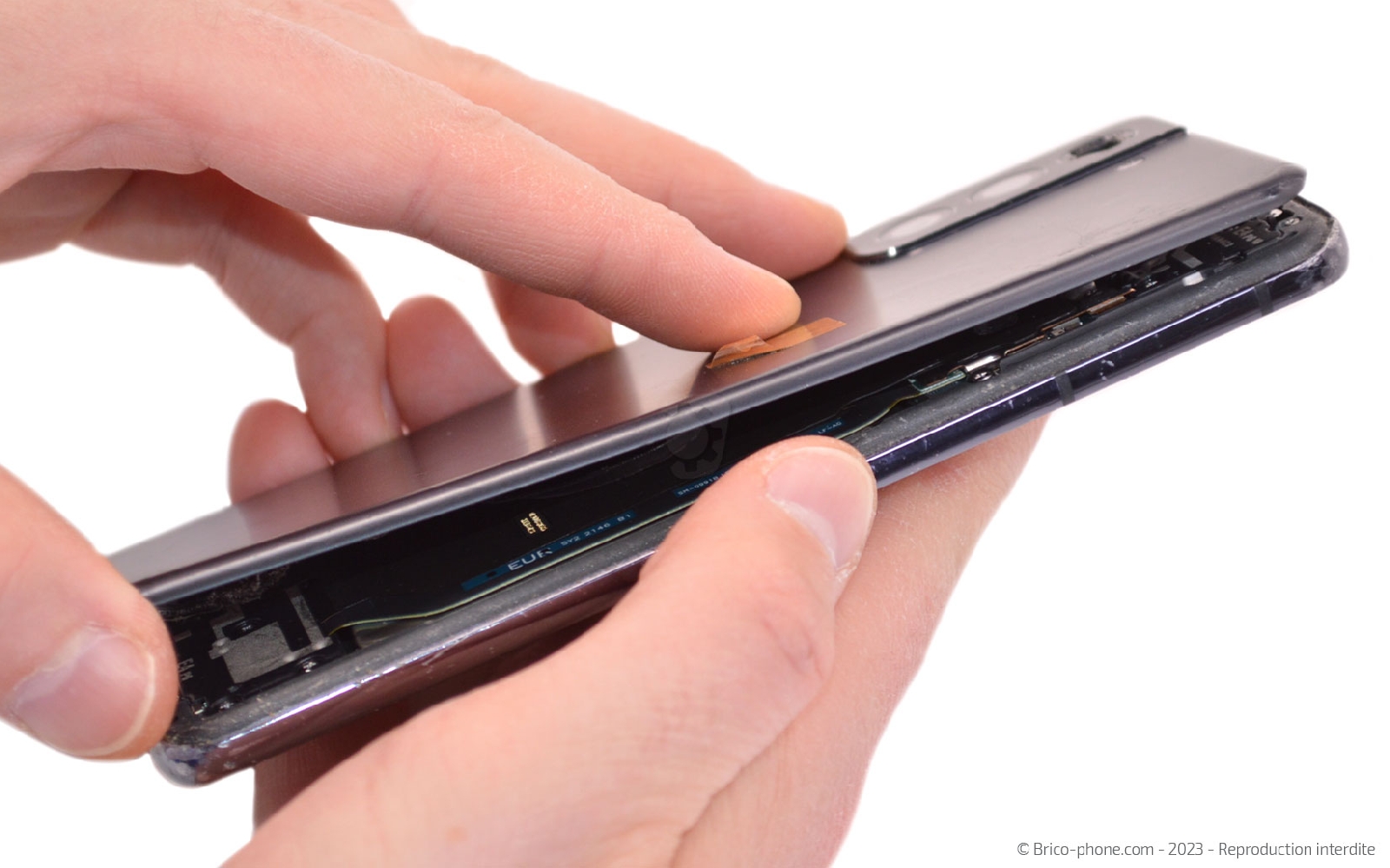

Une fois l'interstice créé, remplacez le médiator métallique par ceux en plastique pour éviter d'endommager les composants. Faites les glisser sur tout le tour du téléphone pour détacher les stickers. Enfin, retirez la vitre arrière du châssis.


Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy S21 Phantom Gray
34,90 €

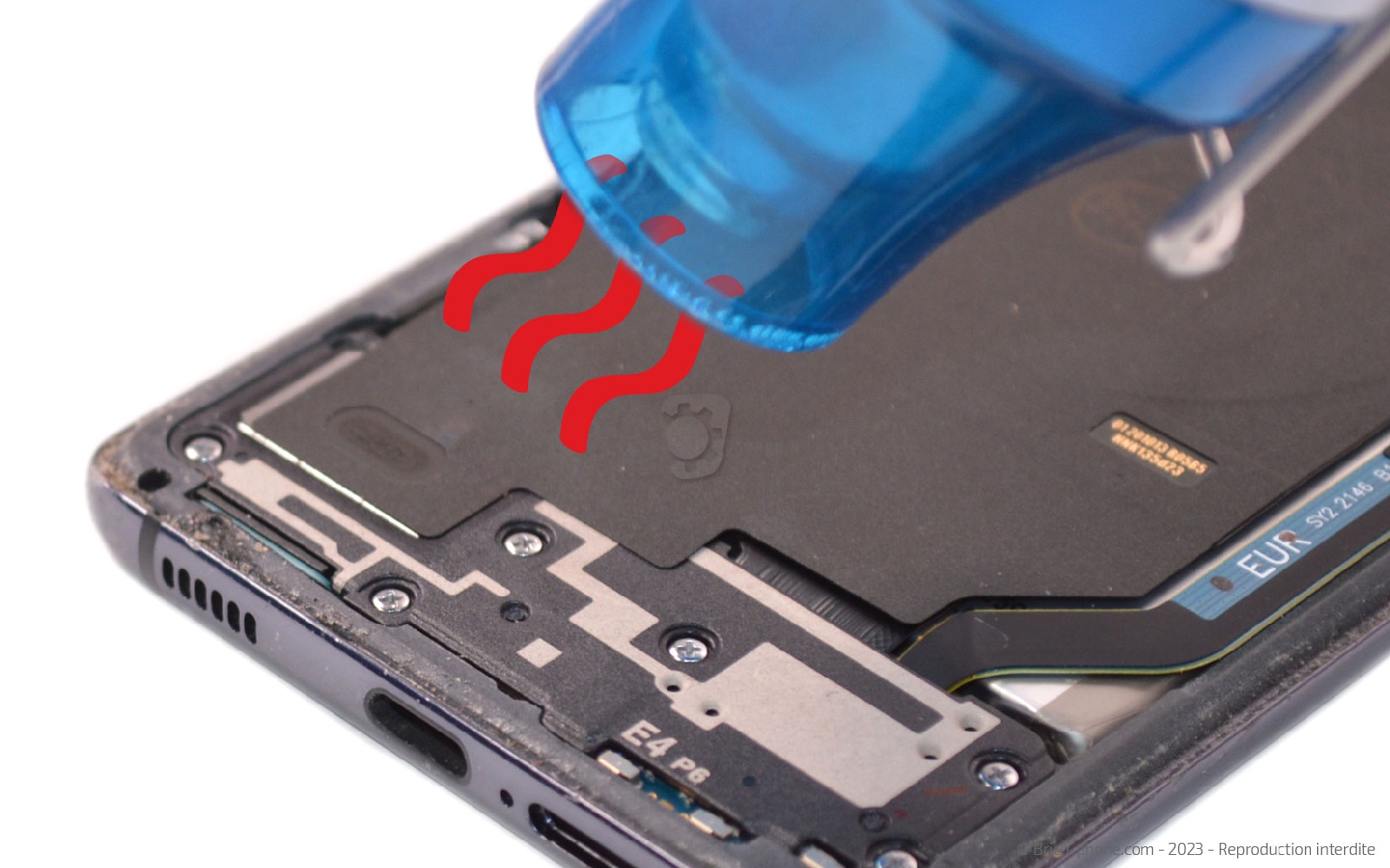

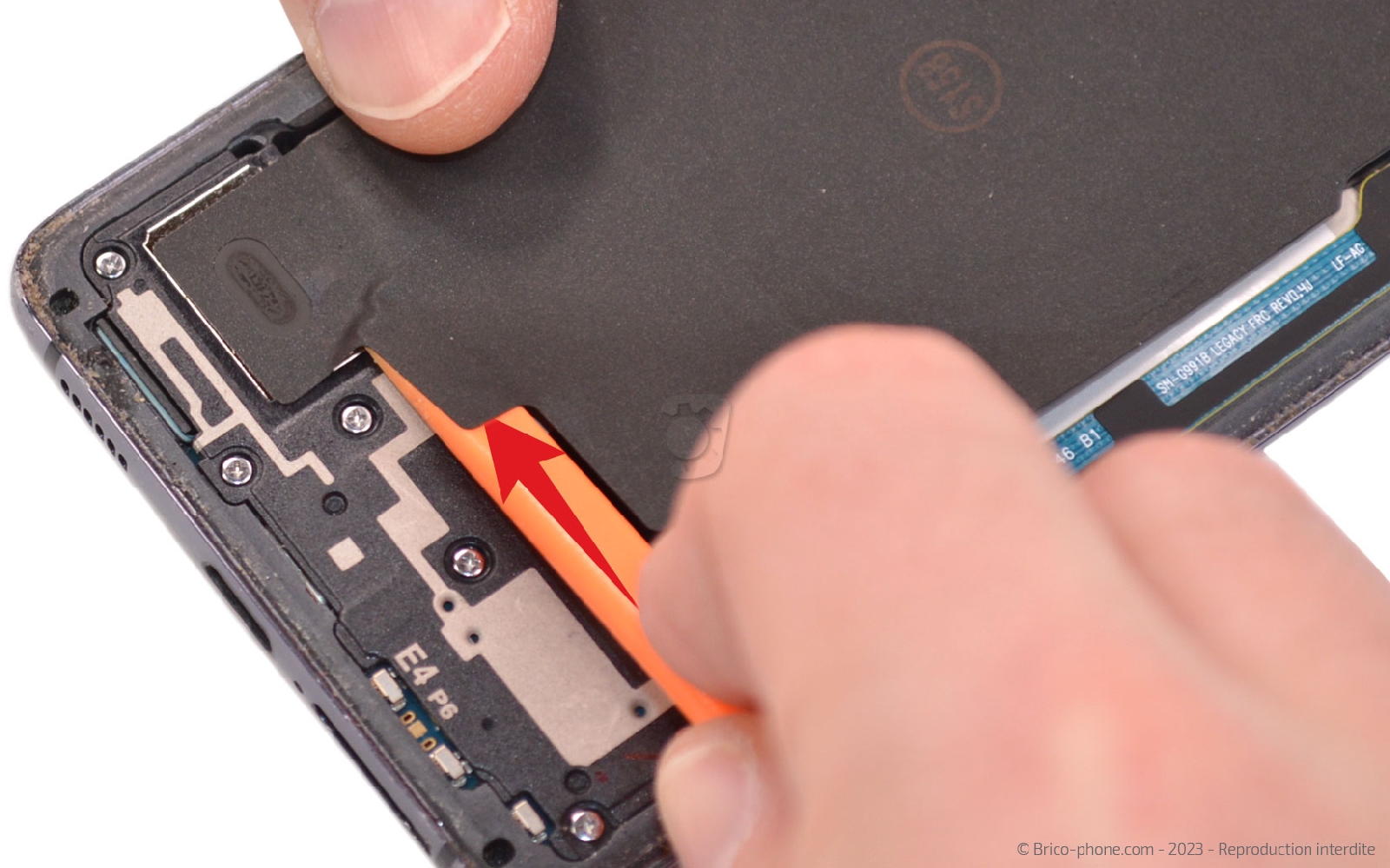

Etape 3 : Décoller la plaquette NFC et induction
chauffez légèrement la partie basse de la plaquette NFC pour réussir à la décoller en glissant le levier en nylon dessous.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

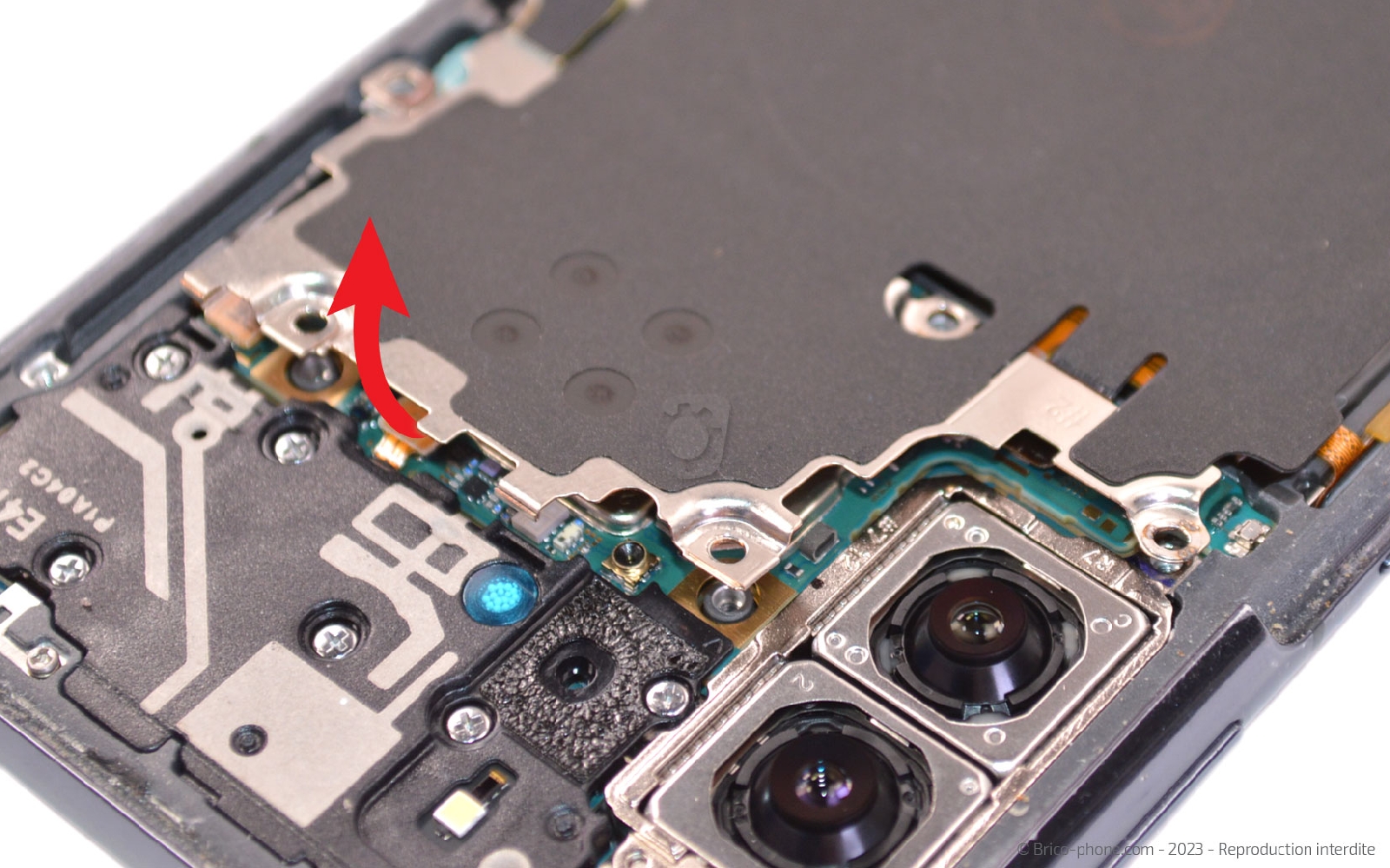

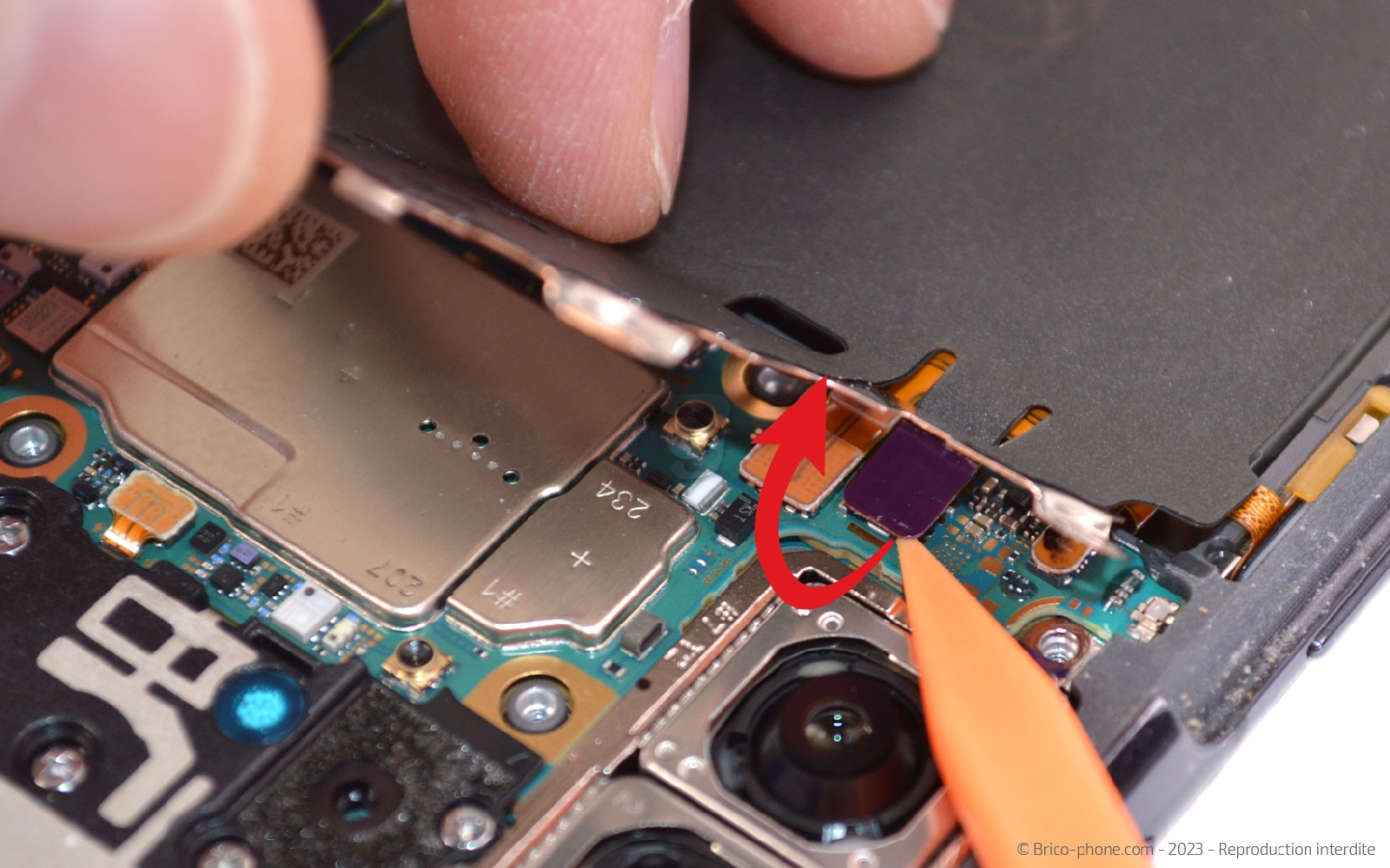

Etape 4 : Ôter la plaquette NFC

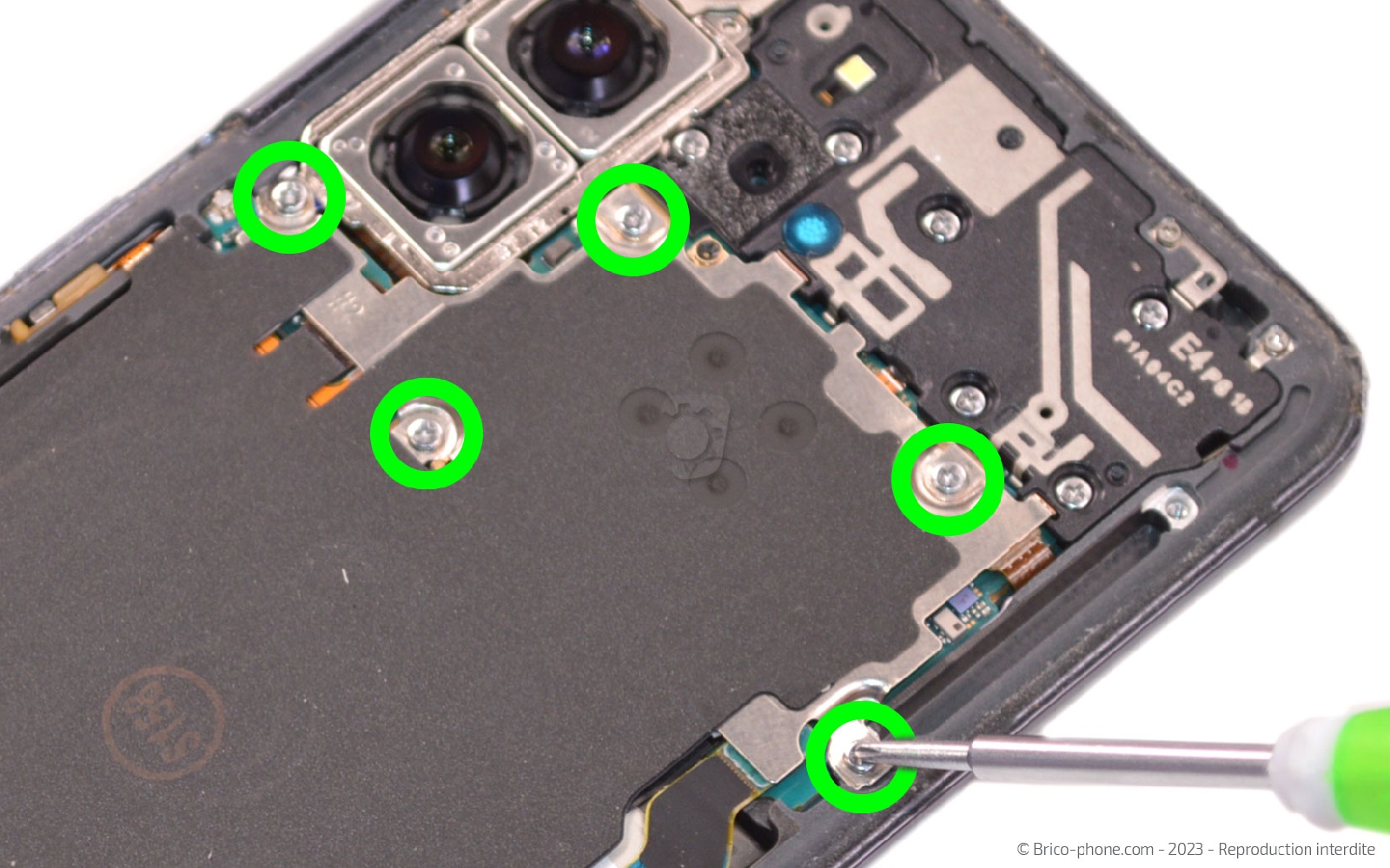

A l'aide du tournevis cruciforme, retirez les 5 vis du haut de la plaquette. Ensuite, levez délicatement le haut pour réussir à passer le spudger sous la nappe de cette dernière pour la déconnecter.

Il ne vous reste plus qu'à sortir le composant du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Nappe NFC pour Samsung Galaxy S21
28,90 €

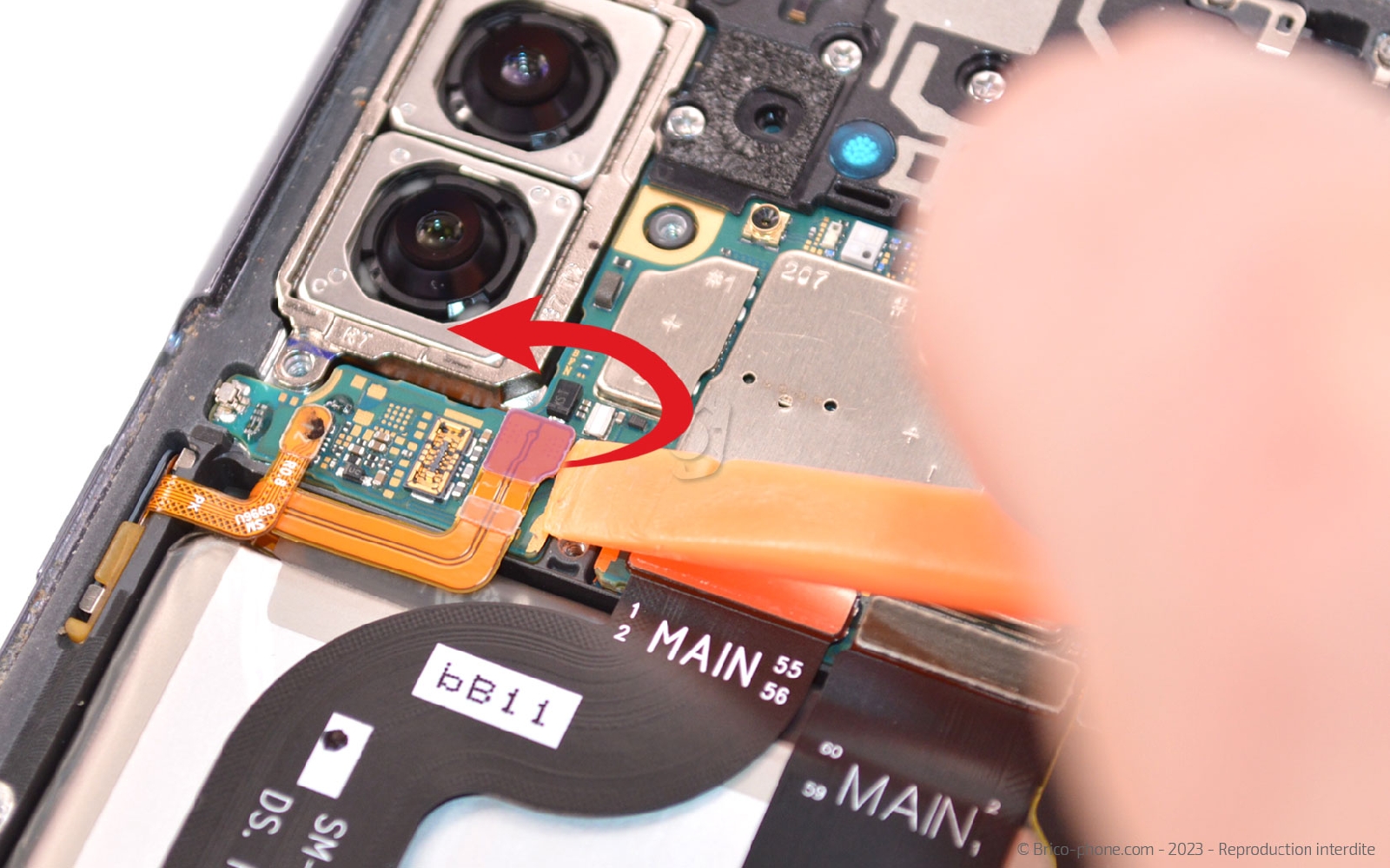

Etape 5 : Déconnecter la batterie
Gardez le levier pour débrancher la nappe de la batterie afin de continuer la réparation de votre Samsung Galaxy S21 en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

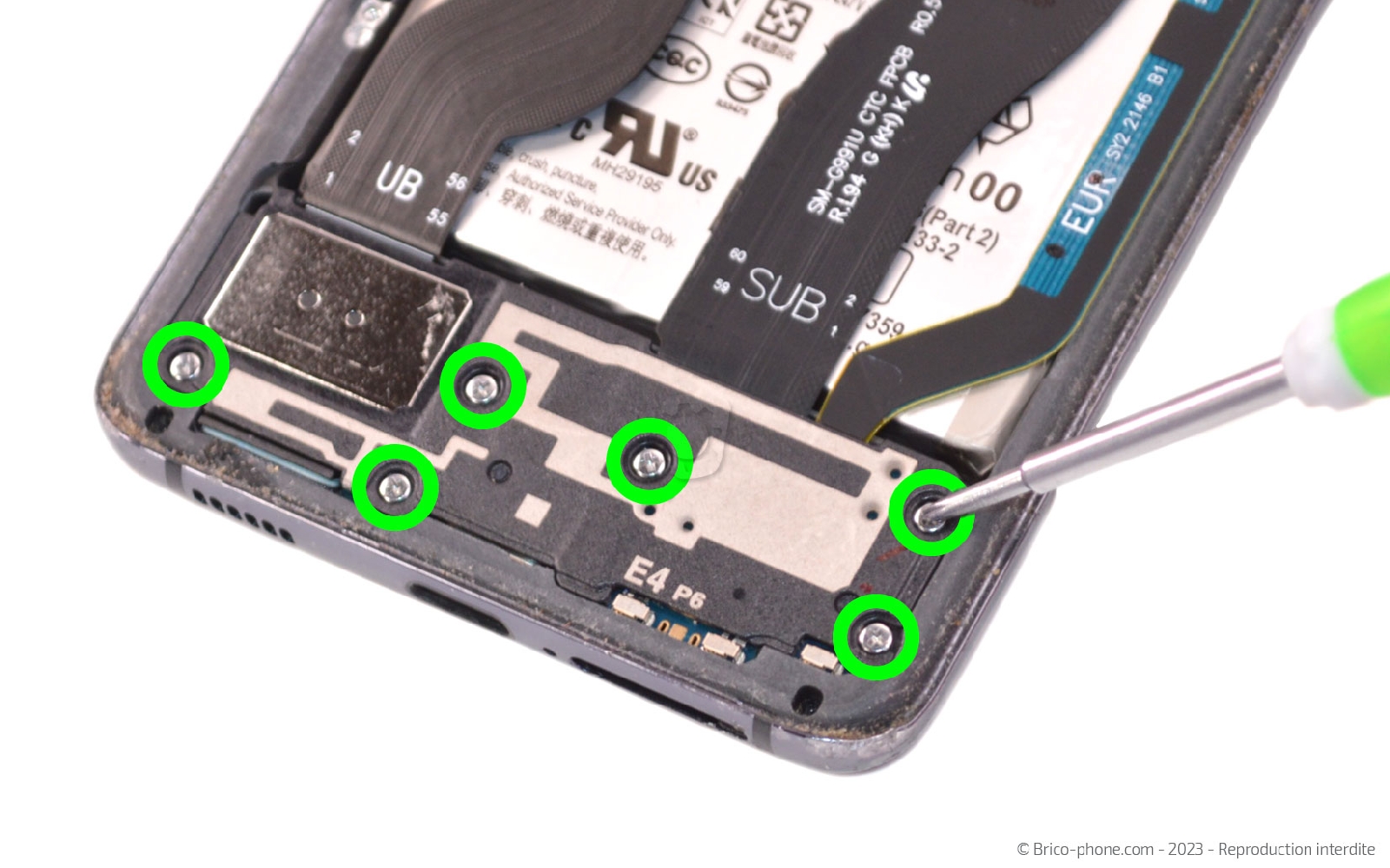

Etape 6 : Enlever le haut-parleur externe
Reprenez le tournevis pour retirer les 6 vis cruciformes du HP externe.

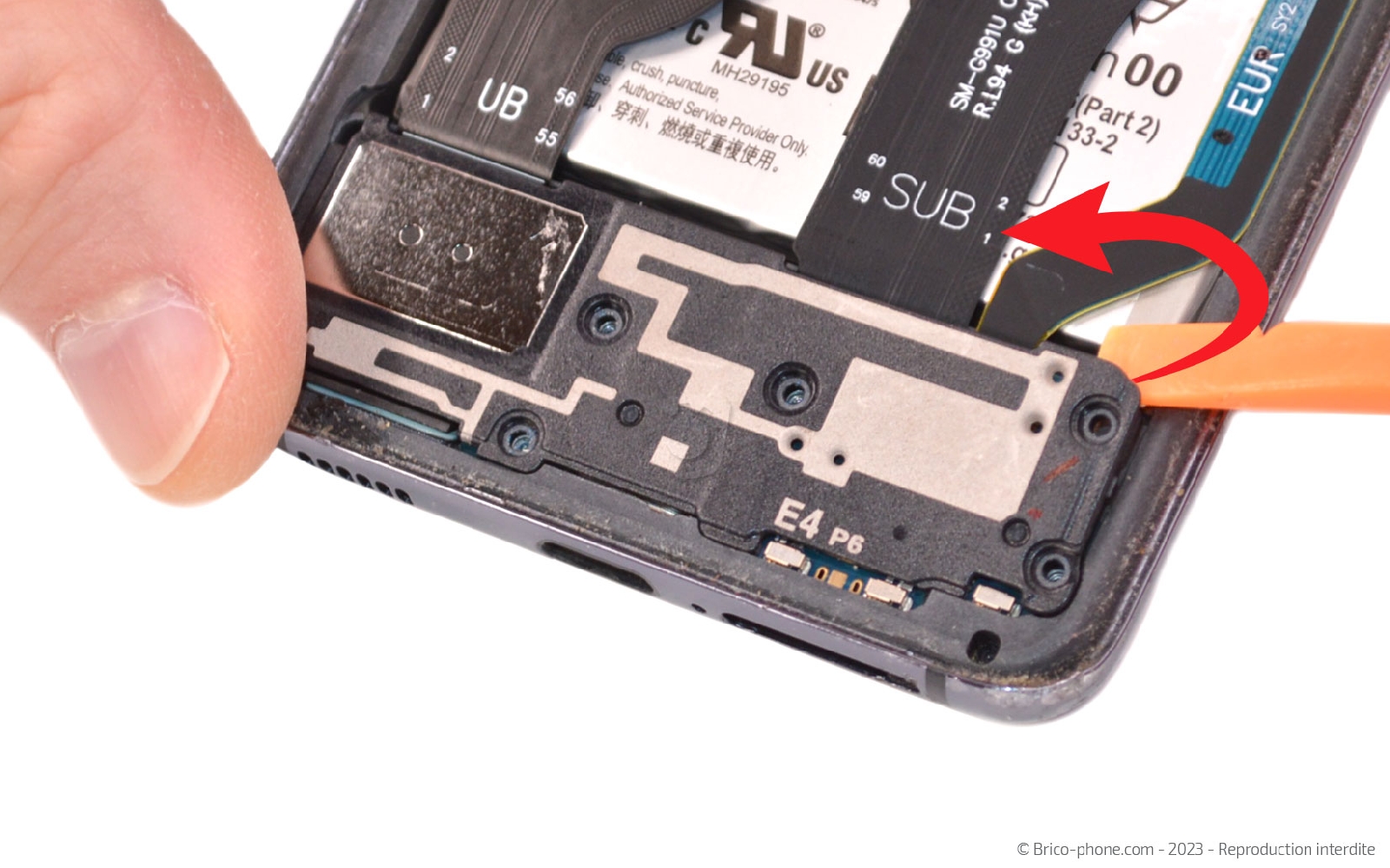

Insérez le levier dans l'angle supérieur droit du composant pour le déclipser du châssis.

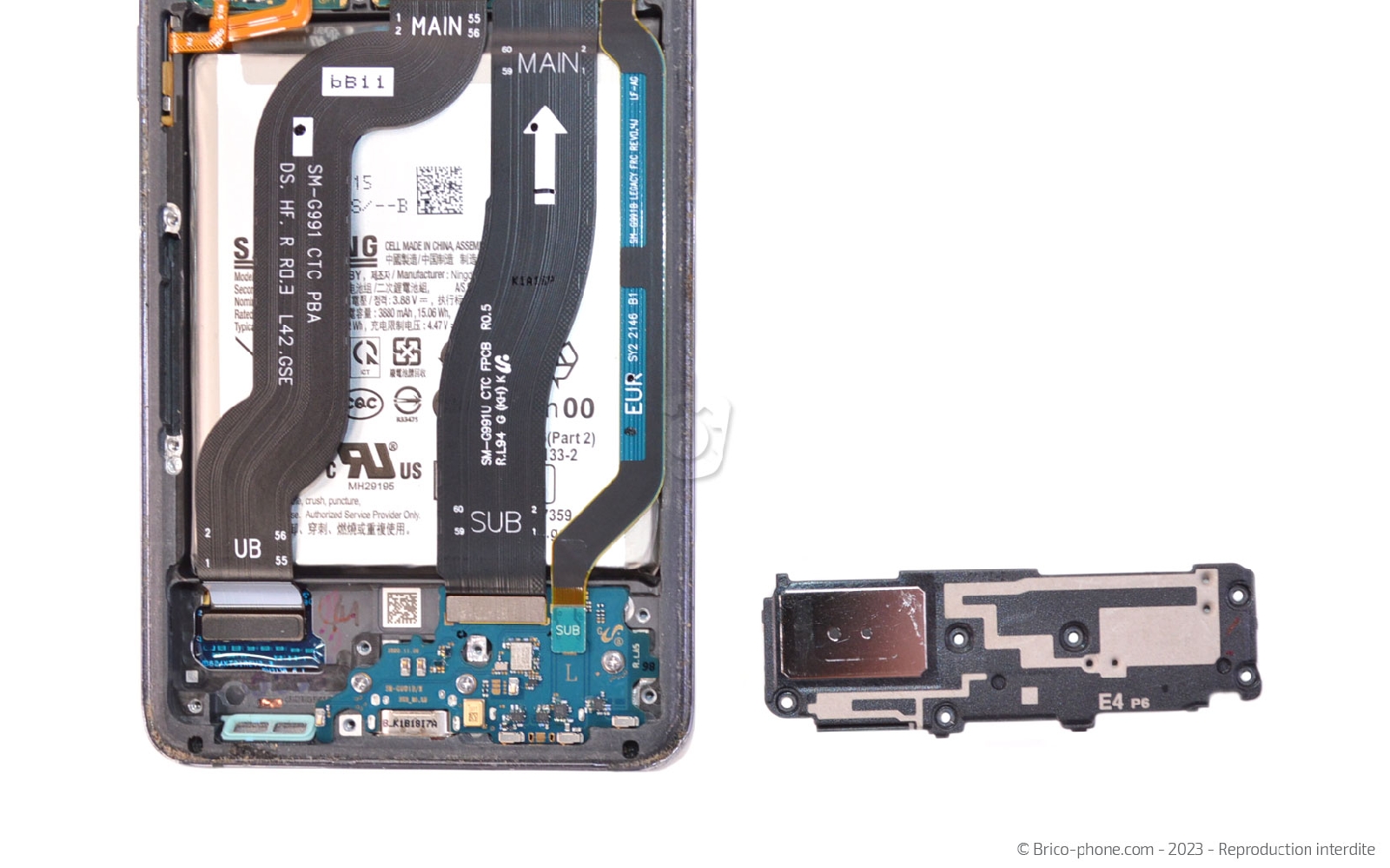

Mettez de coté le haut-parleur externe de votre samsung Galaxy S21.
Outils du kit utilisés
Outils du kit utilisés

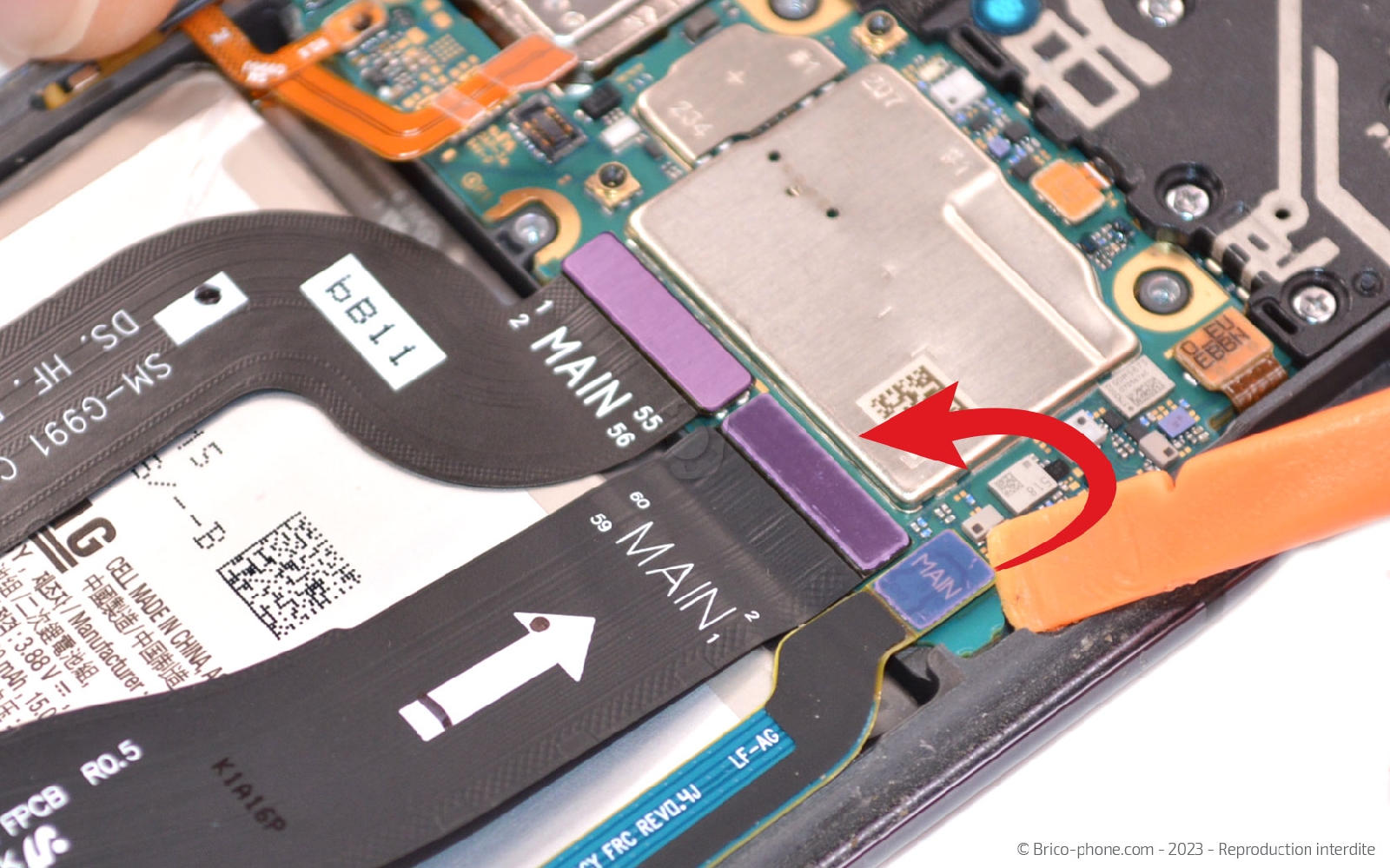

Etape 7 : Libérer les nappes

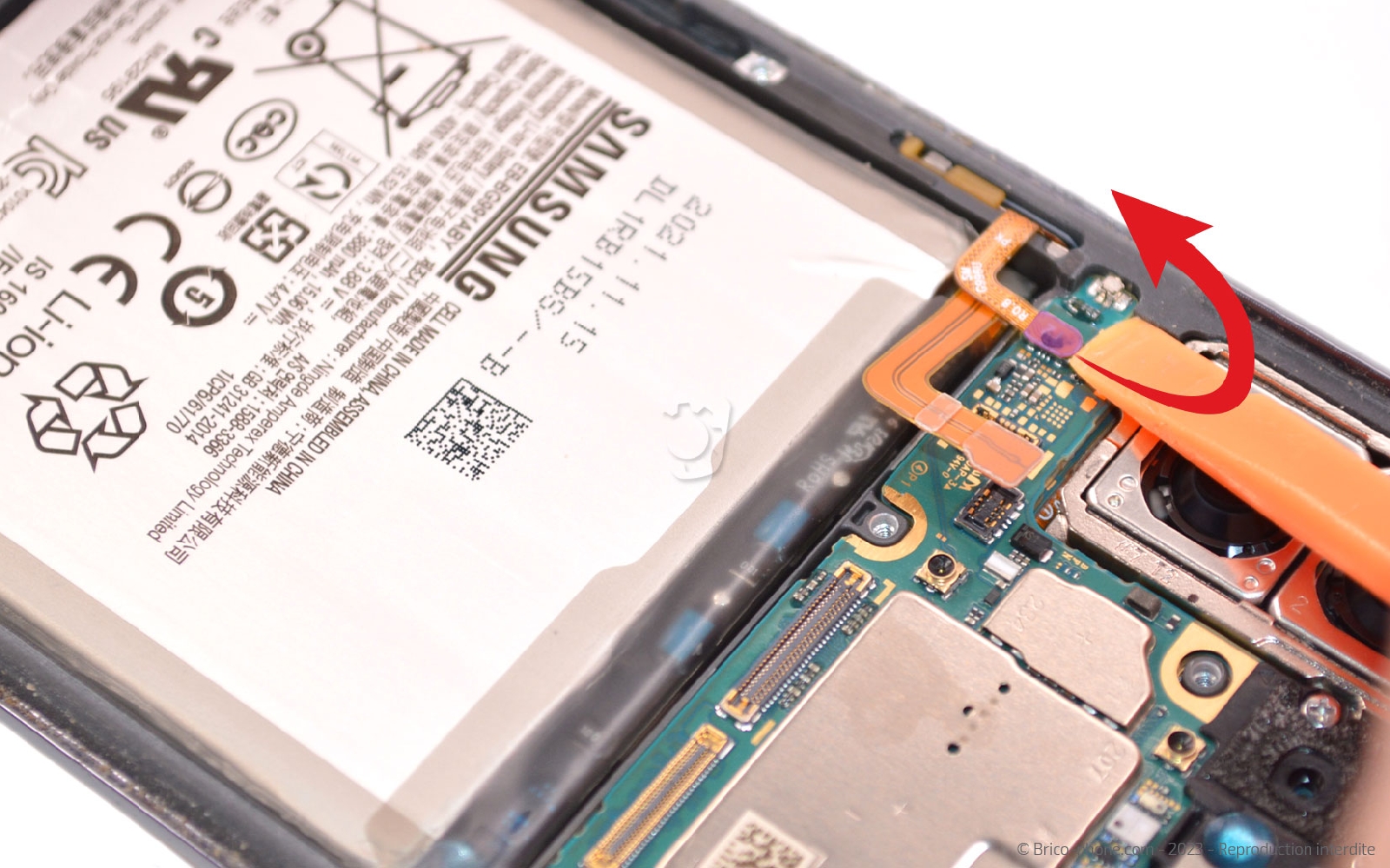

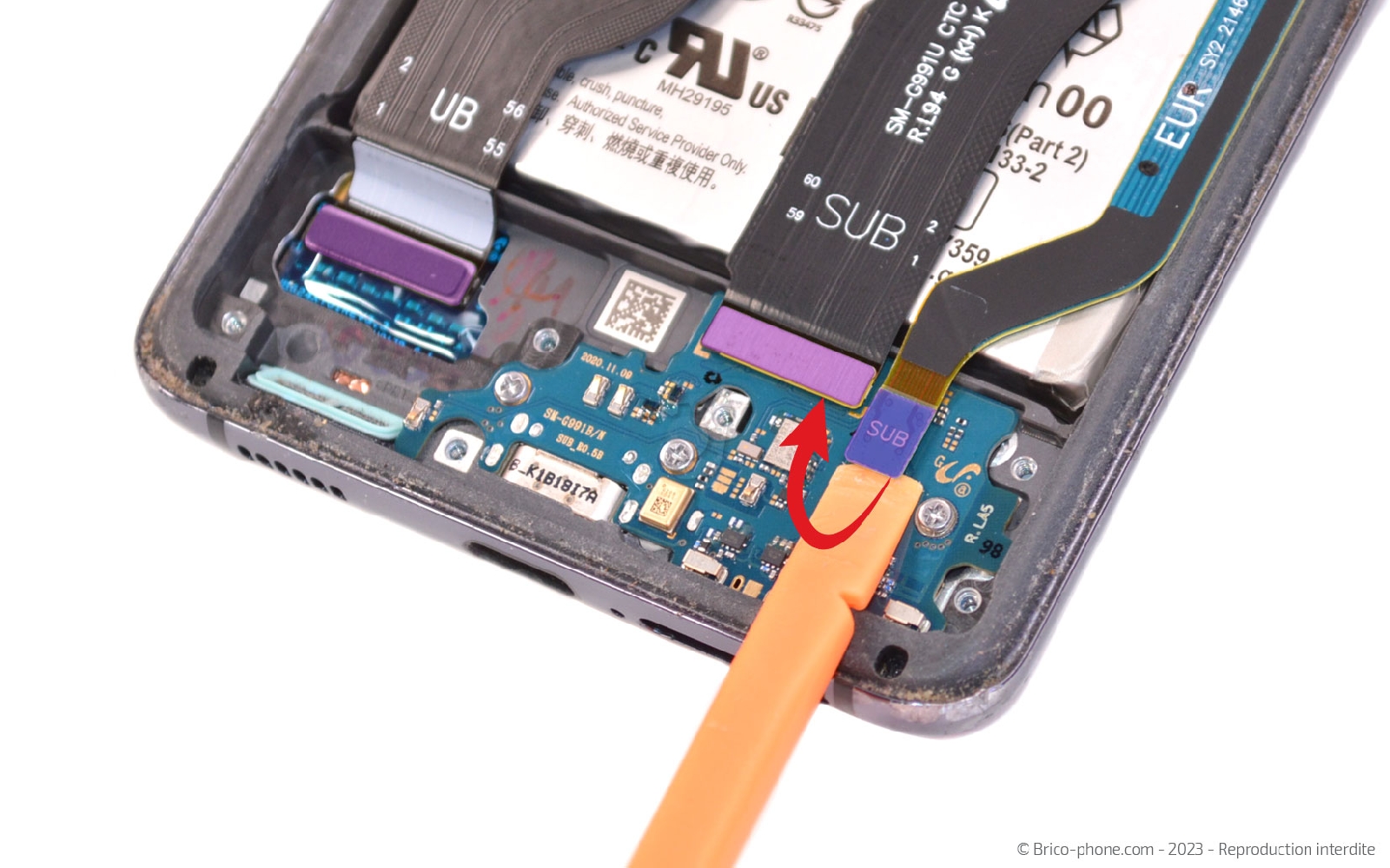

Déconnectez les nappes des trois rallonges ainsi que celle des boutons Volume.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Nappe d'interconnexion LCD pour Samsung Galaxy S21
12,90 €
Nappe carte mère pour Samsung Galaxy S21
12,90 €

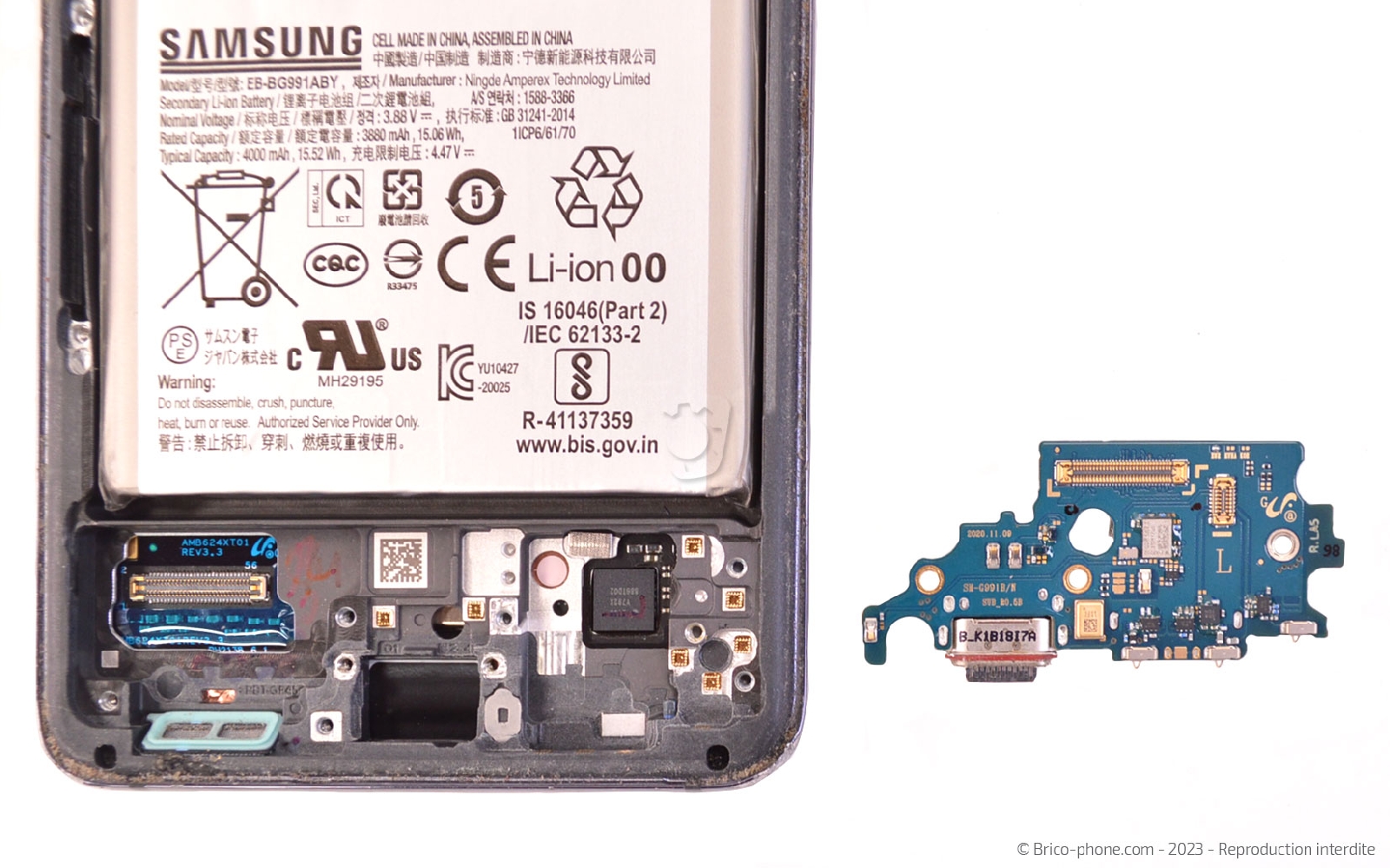

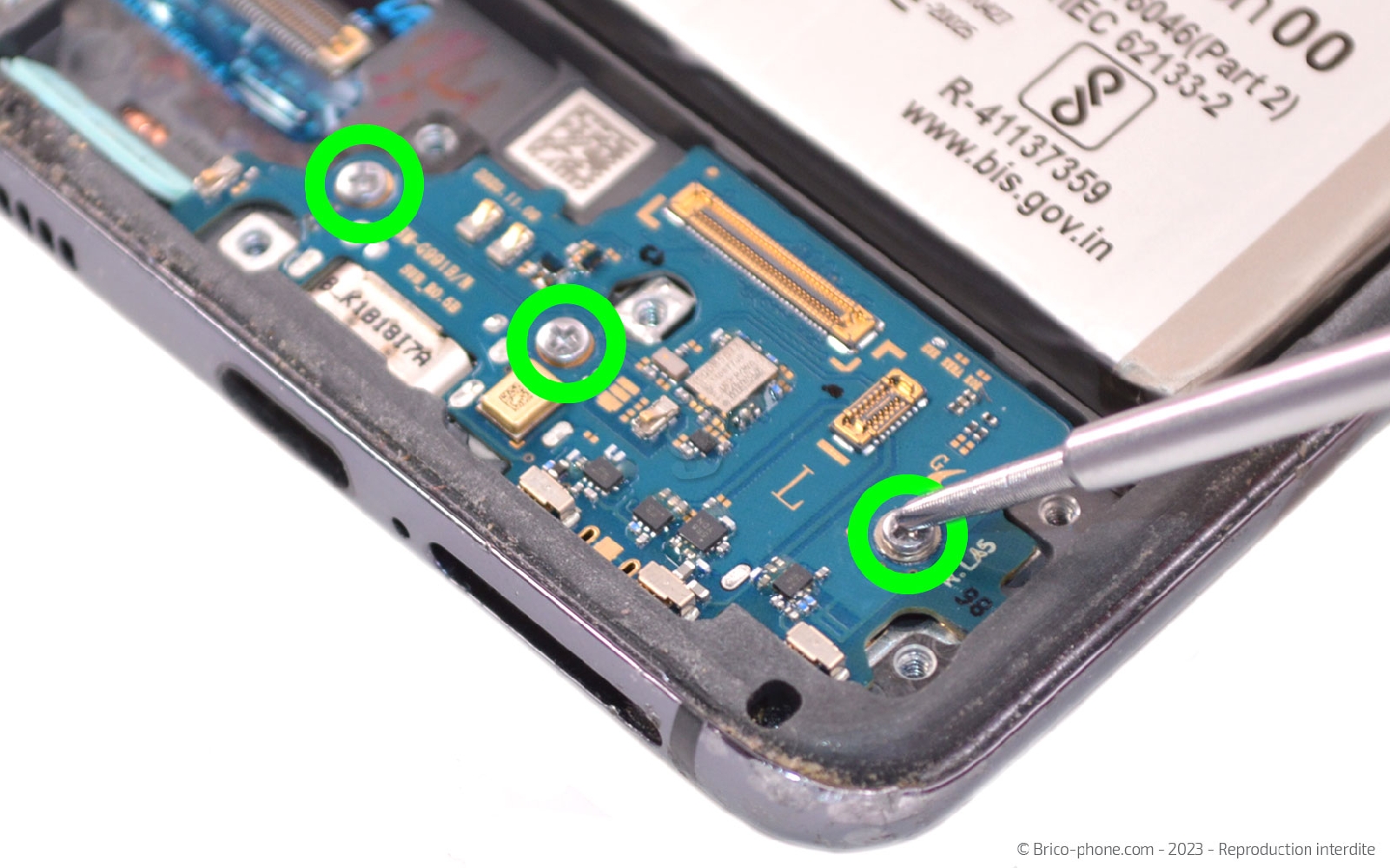

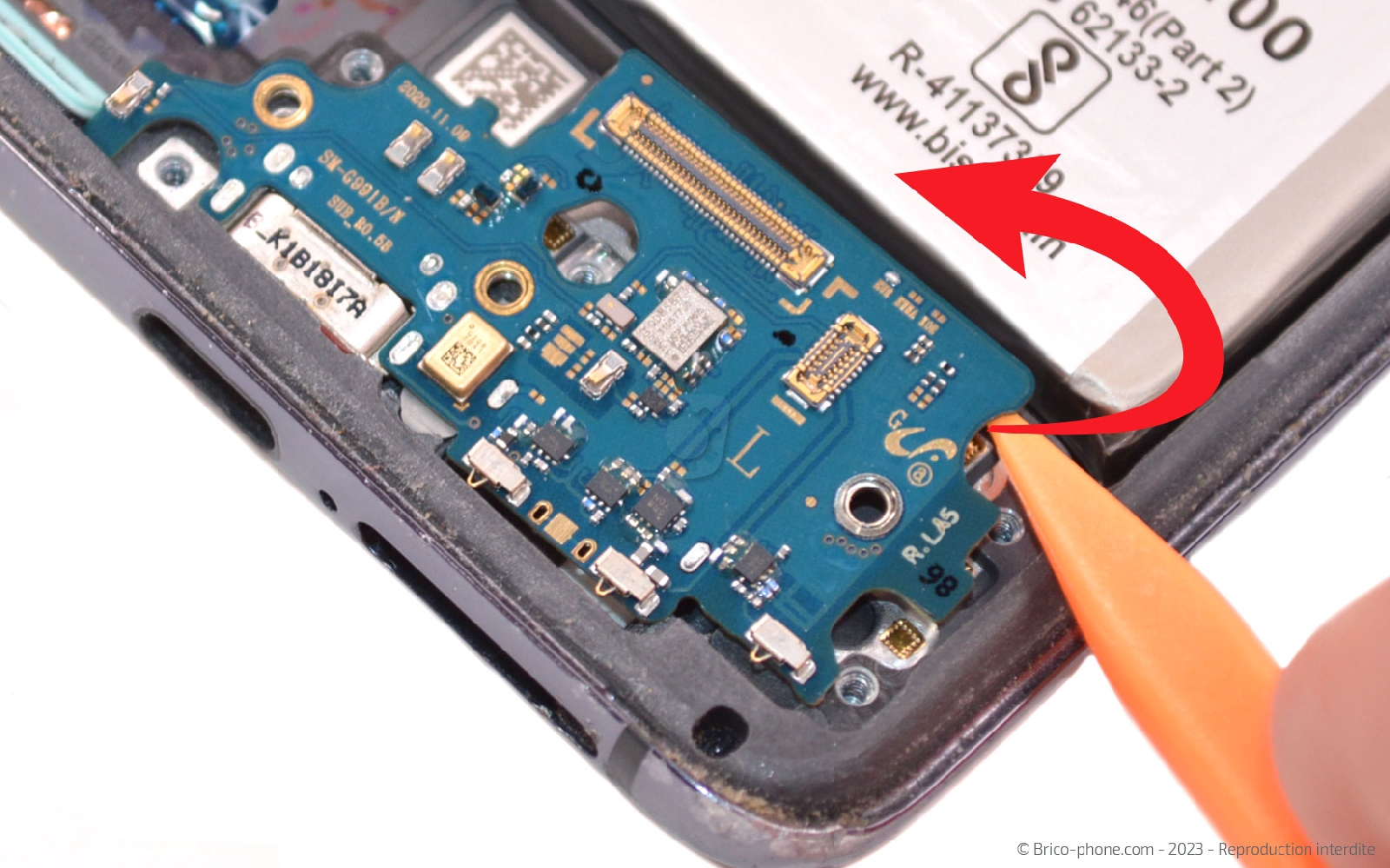

Etape 8 : Récupérer le connecteur de charge
Sur le bas du téléphone, ôtez les 3 vis avec le tournevis cruciforme avant de soulever le dock avec le levier et de sortir le composant du téléphone.

Aidez vous du patron d'aide au montage offert avec votre commande pour disposer les vis et les petits composants.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Samsung Galaxy S21
29,90 €

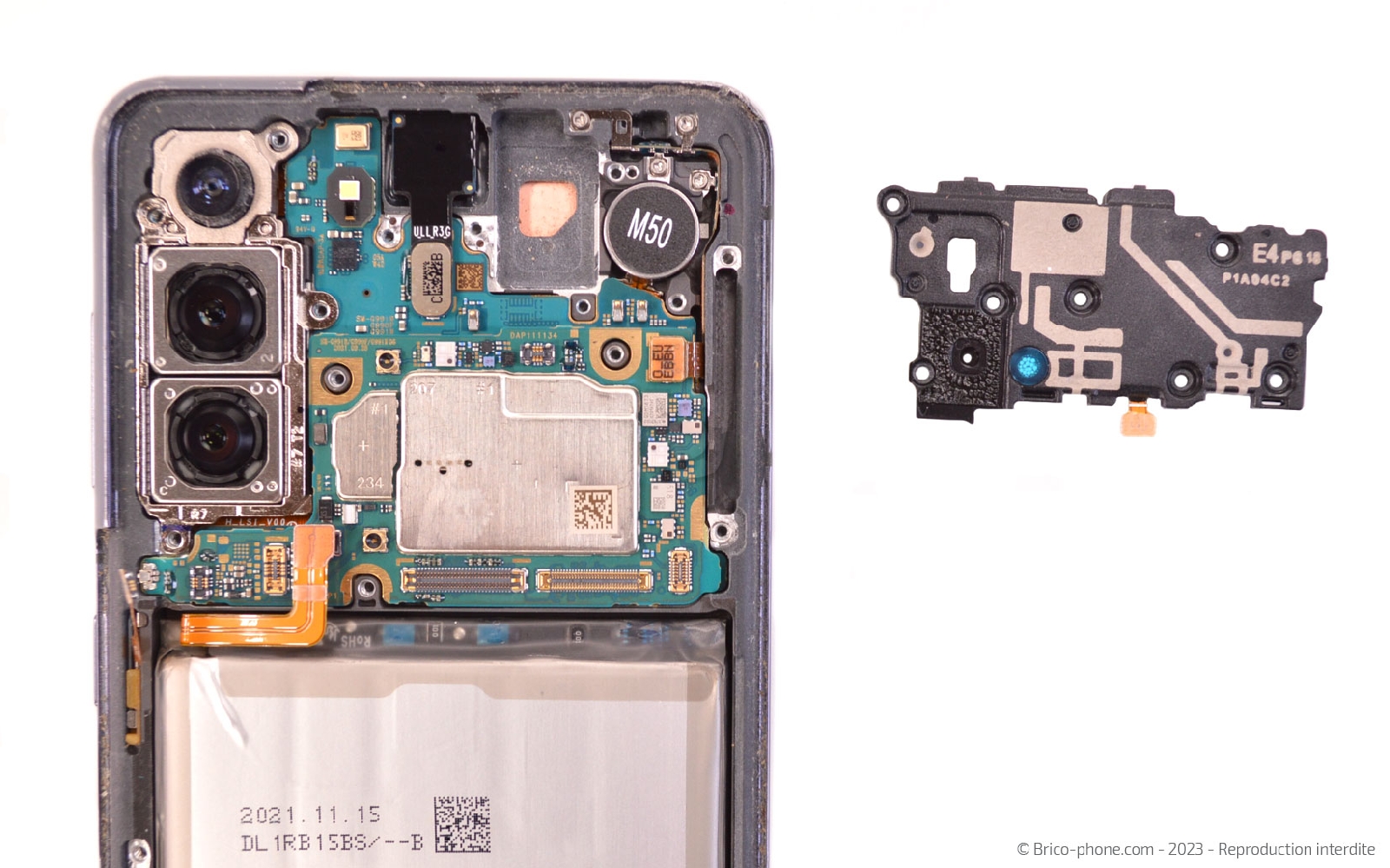

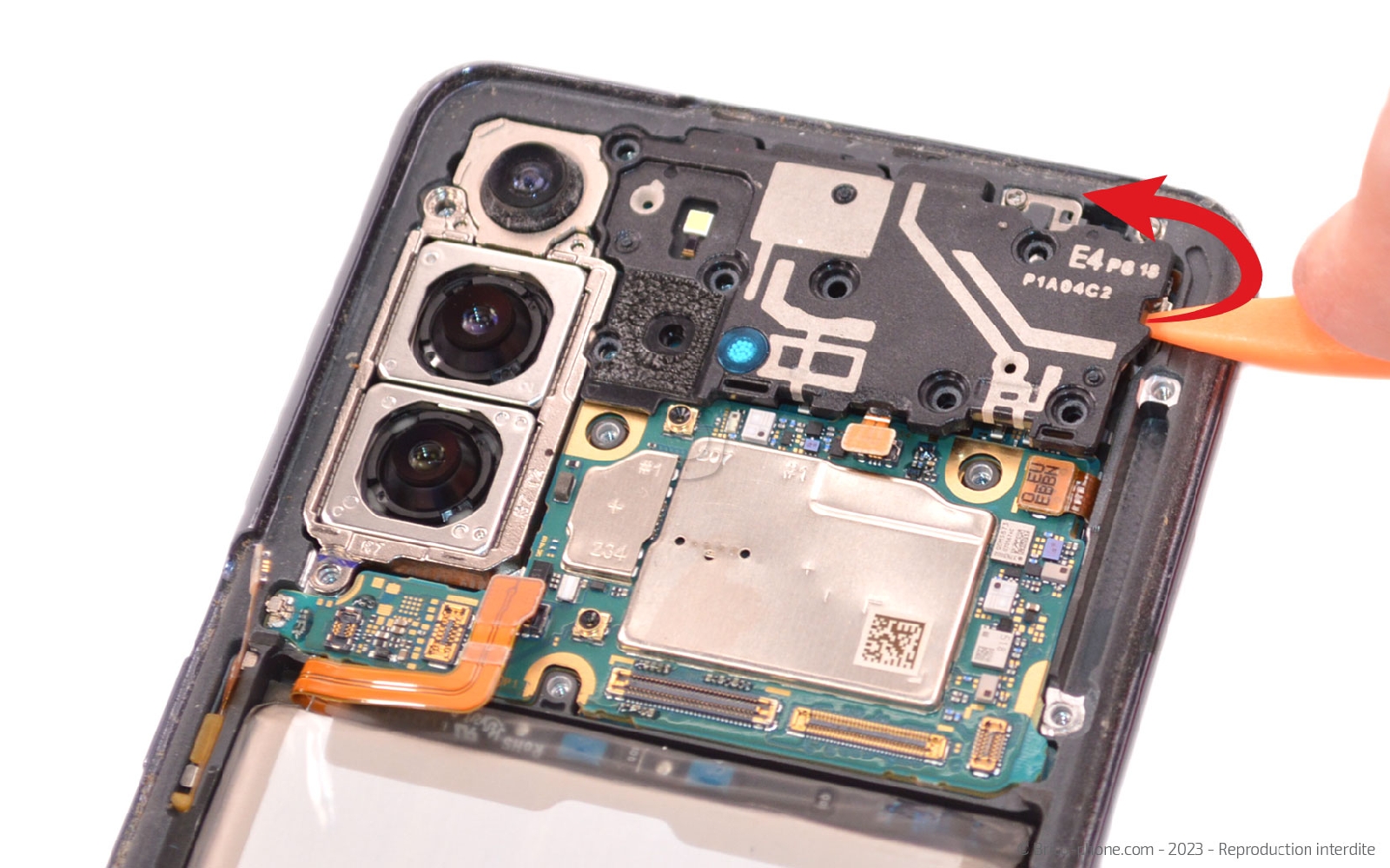

Etape 9 : Retirer la plaquette de l'écouteur de l'oreille

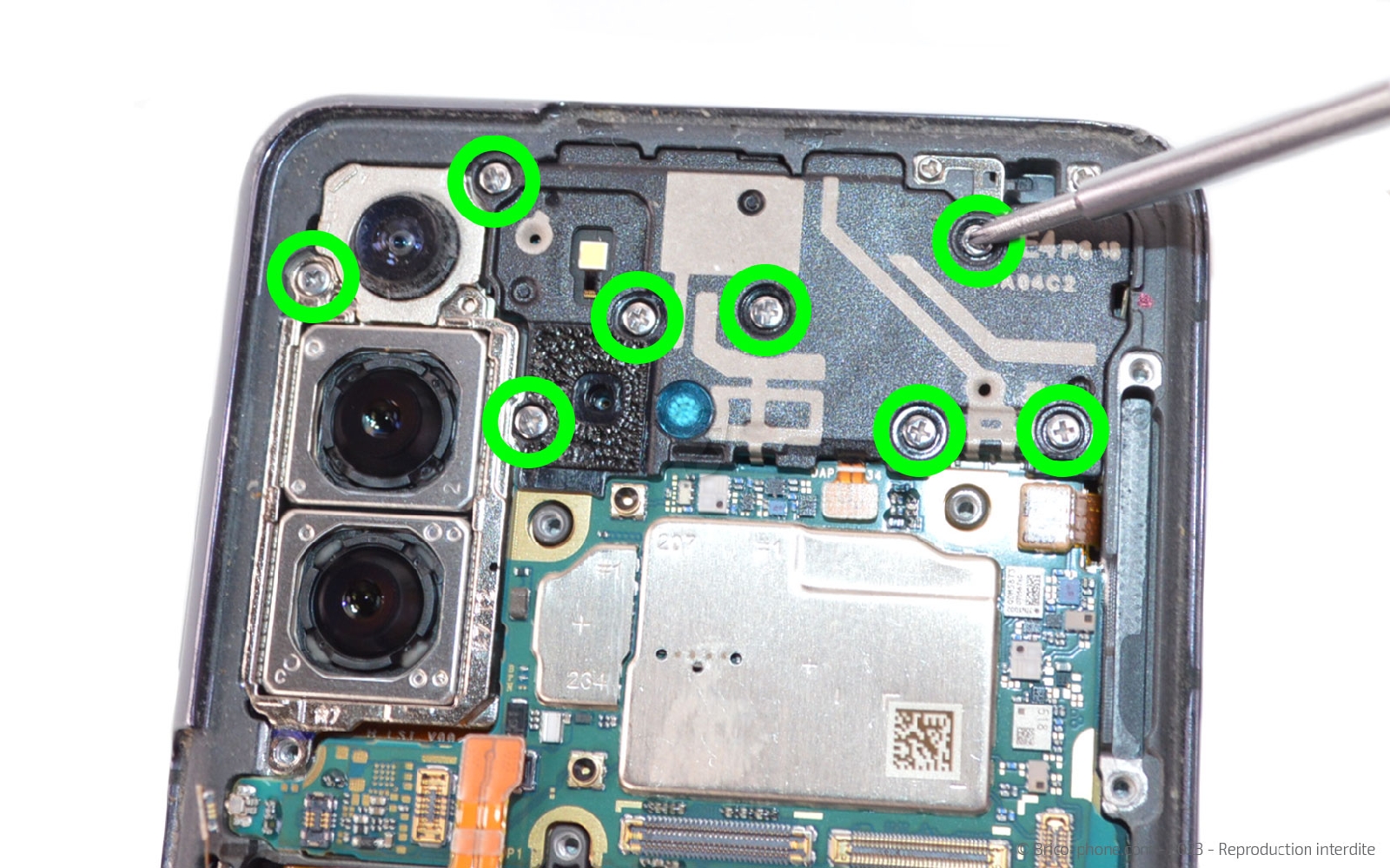

Passons sur le haut du téléphone, en commençant par retirer les 8 vis cruciforme.

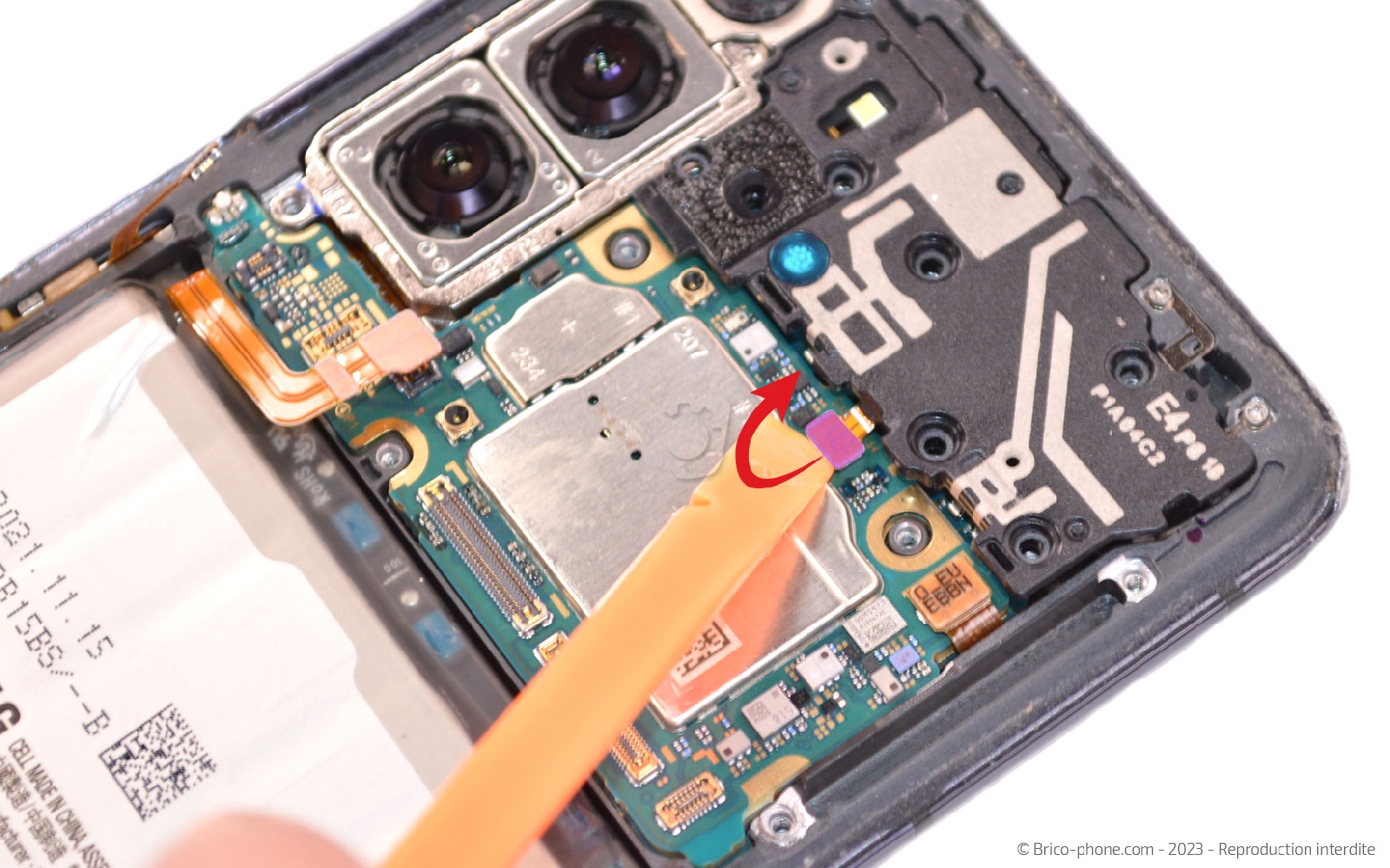

Ensuite, déconnectez le module haut-parleur interne et antenne. Placez le spudger dans la fente prévue à droite pour extraire le support de l'appareil.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Ecouteur interne de l'oreille pour Samsung Galaxy S21
8,90 €

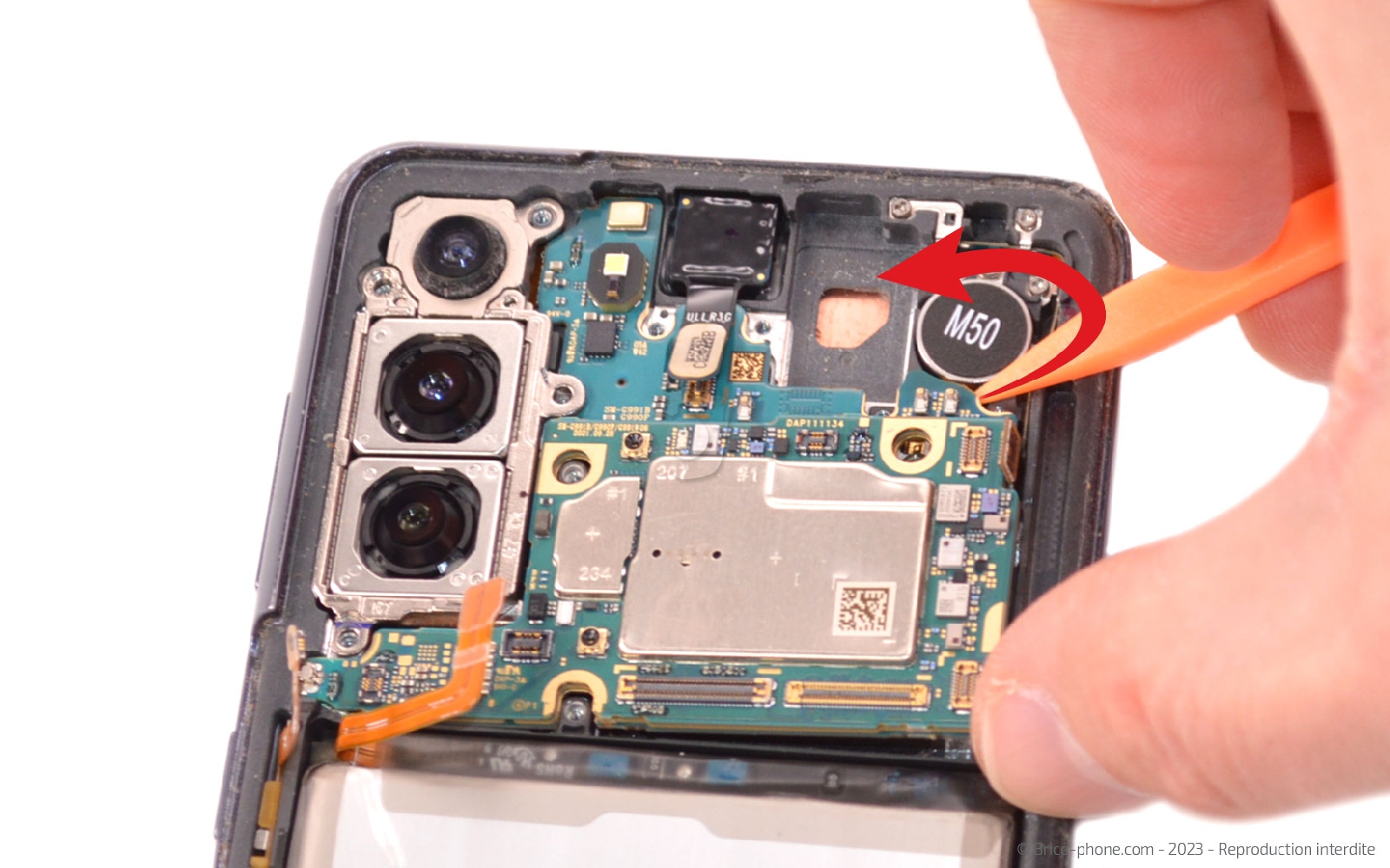

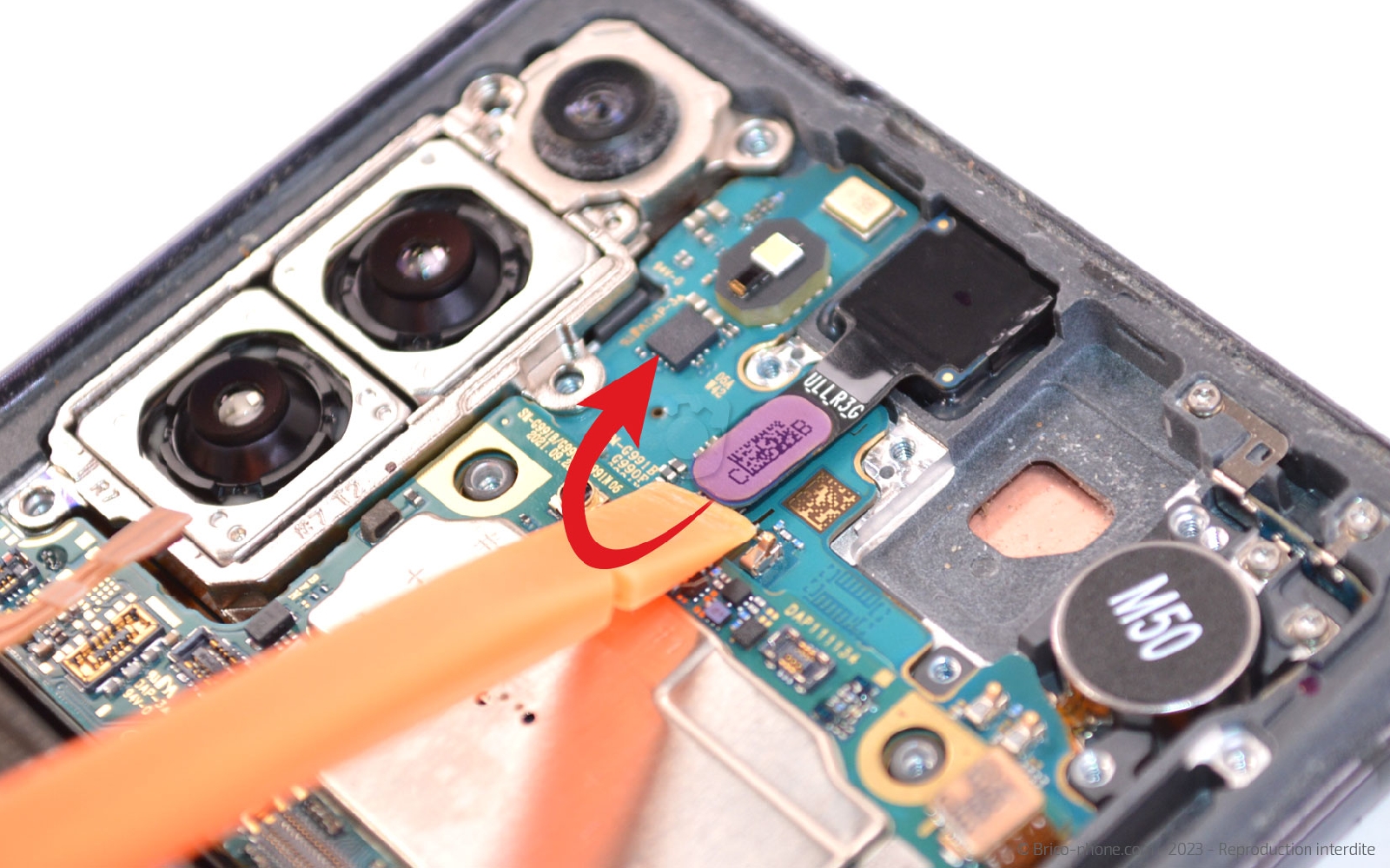

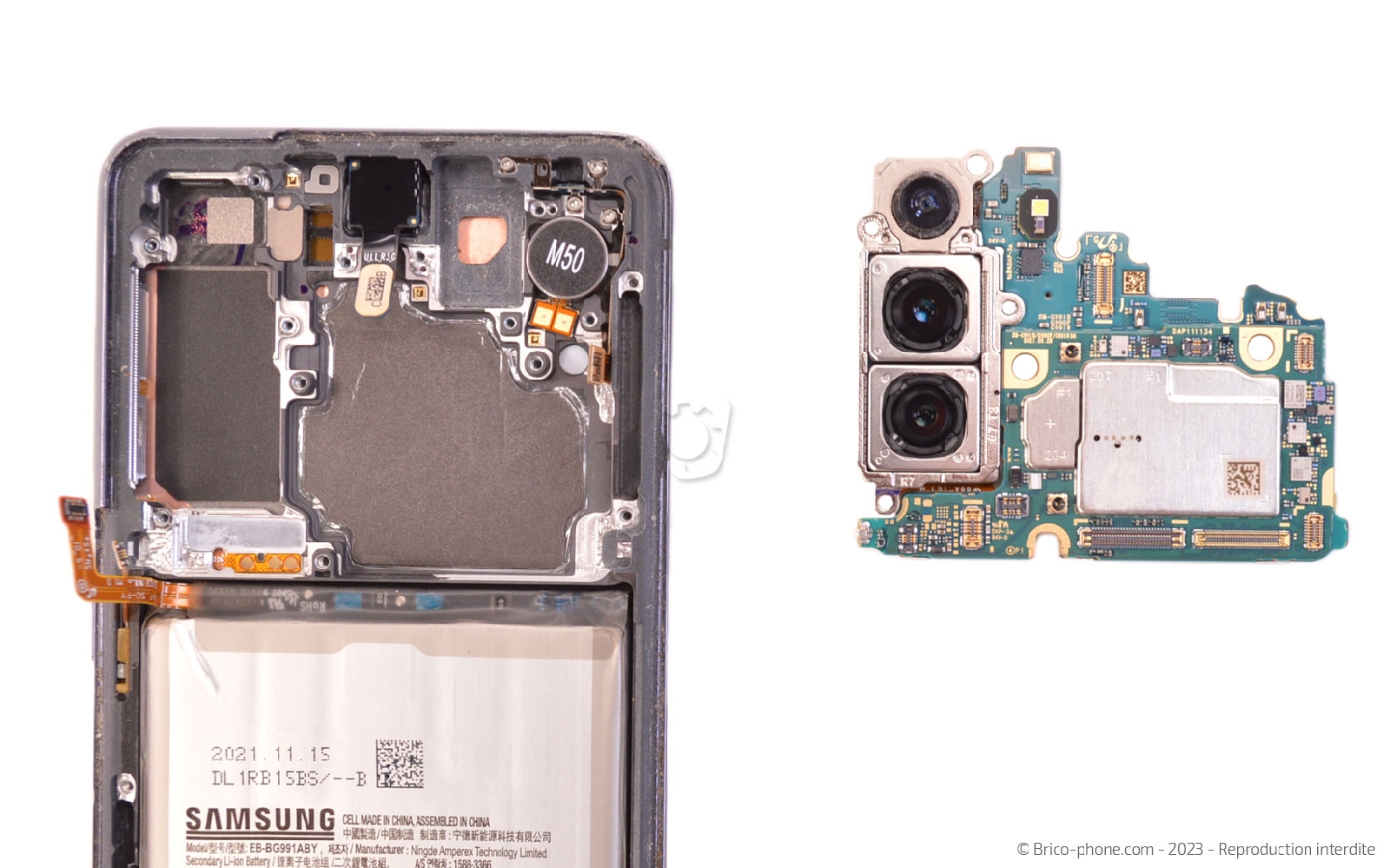

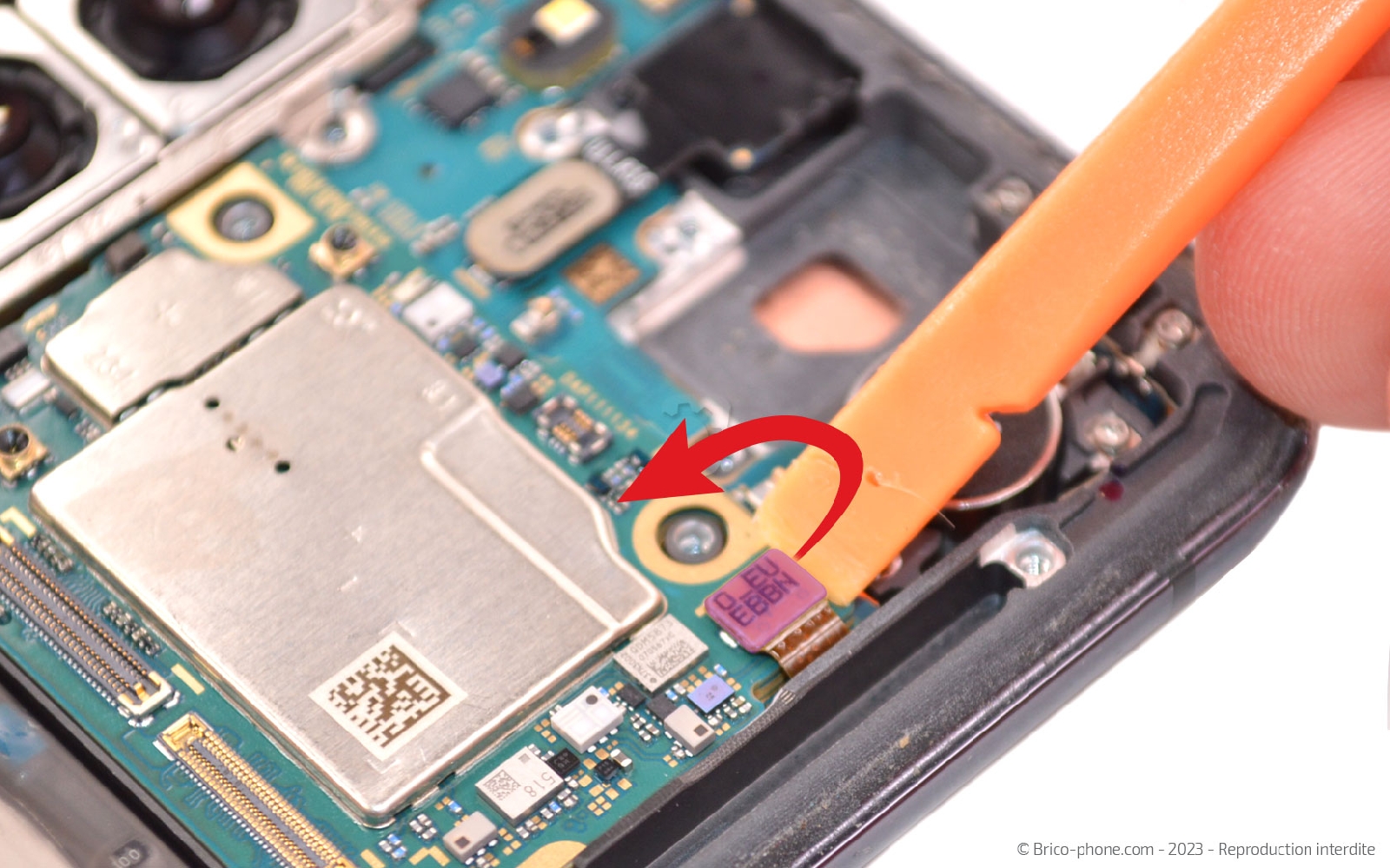

Etape 10 : Sortir la carte mère
Toujours avec le même outil, débranchez la nappe de l'antenne réseau, puis celle de la caméra frontale.

Sortez ensuite la carte mère du bloc écran.
Outils du kit utilisés
Outils du kit utilisés

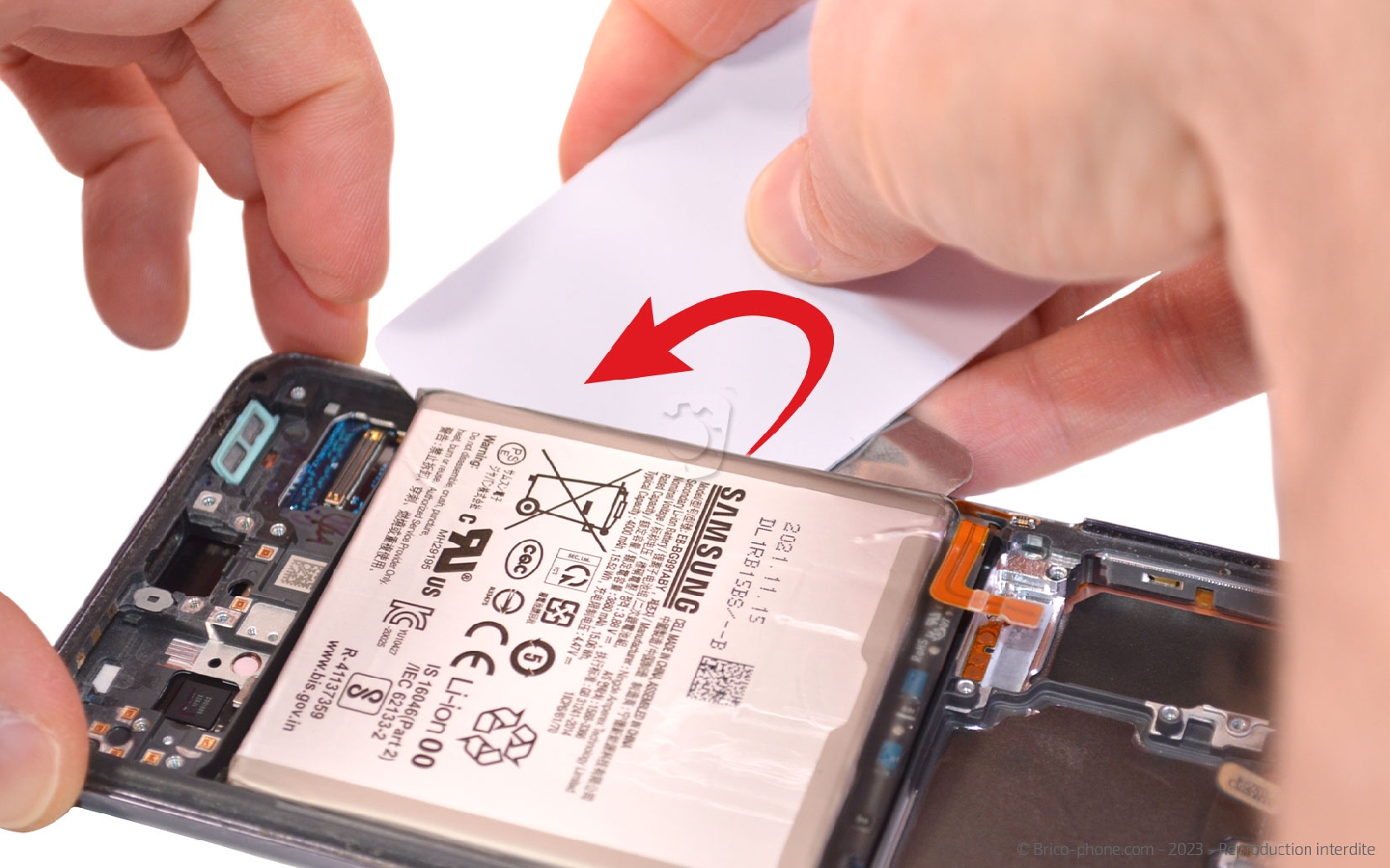

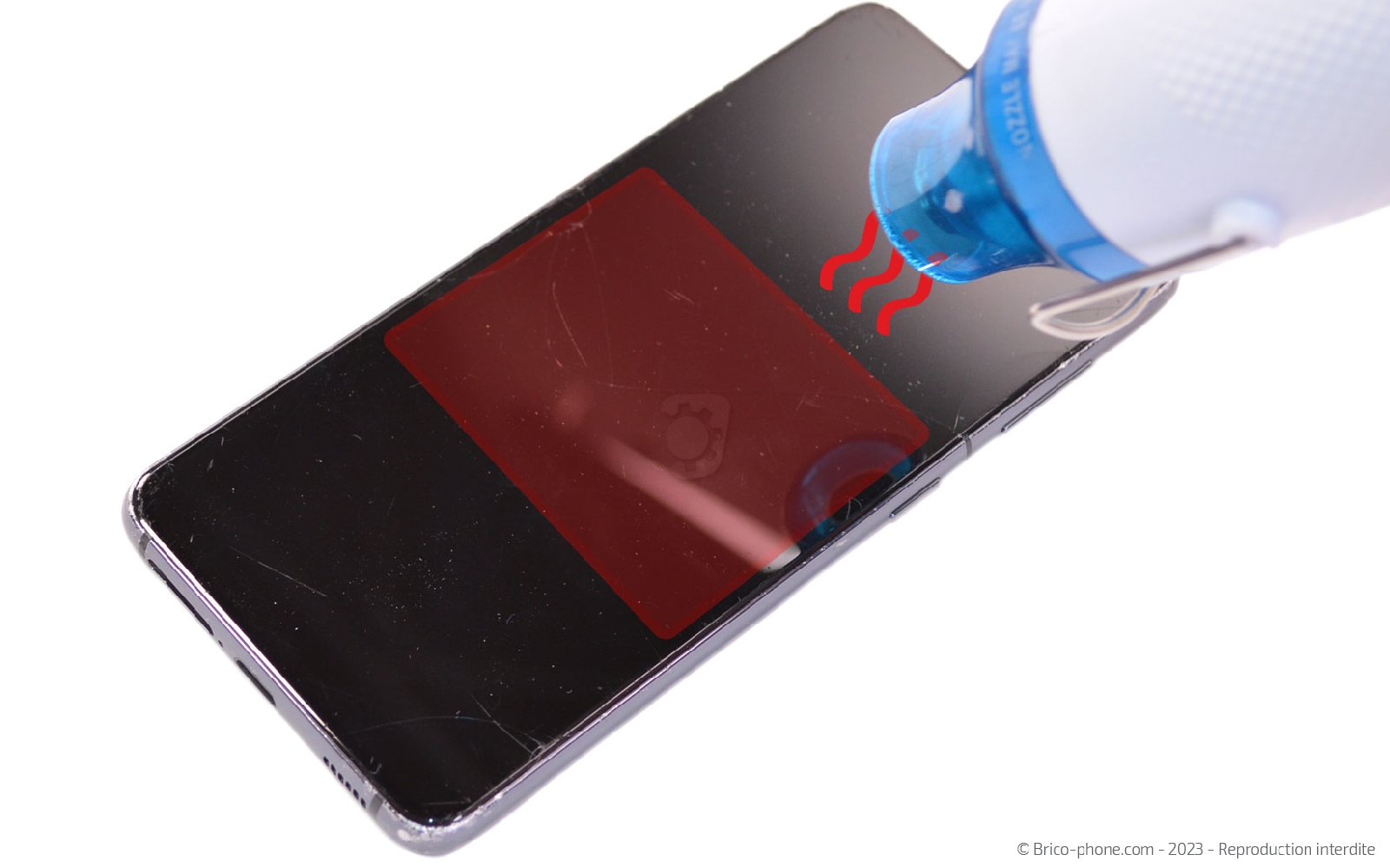

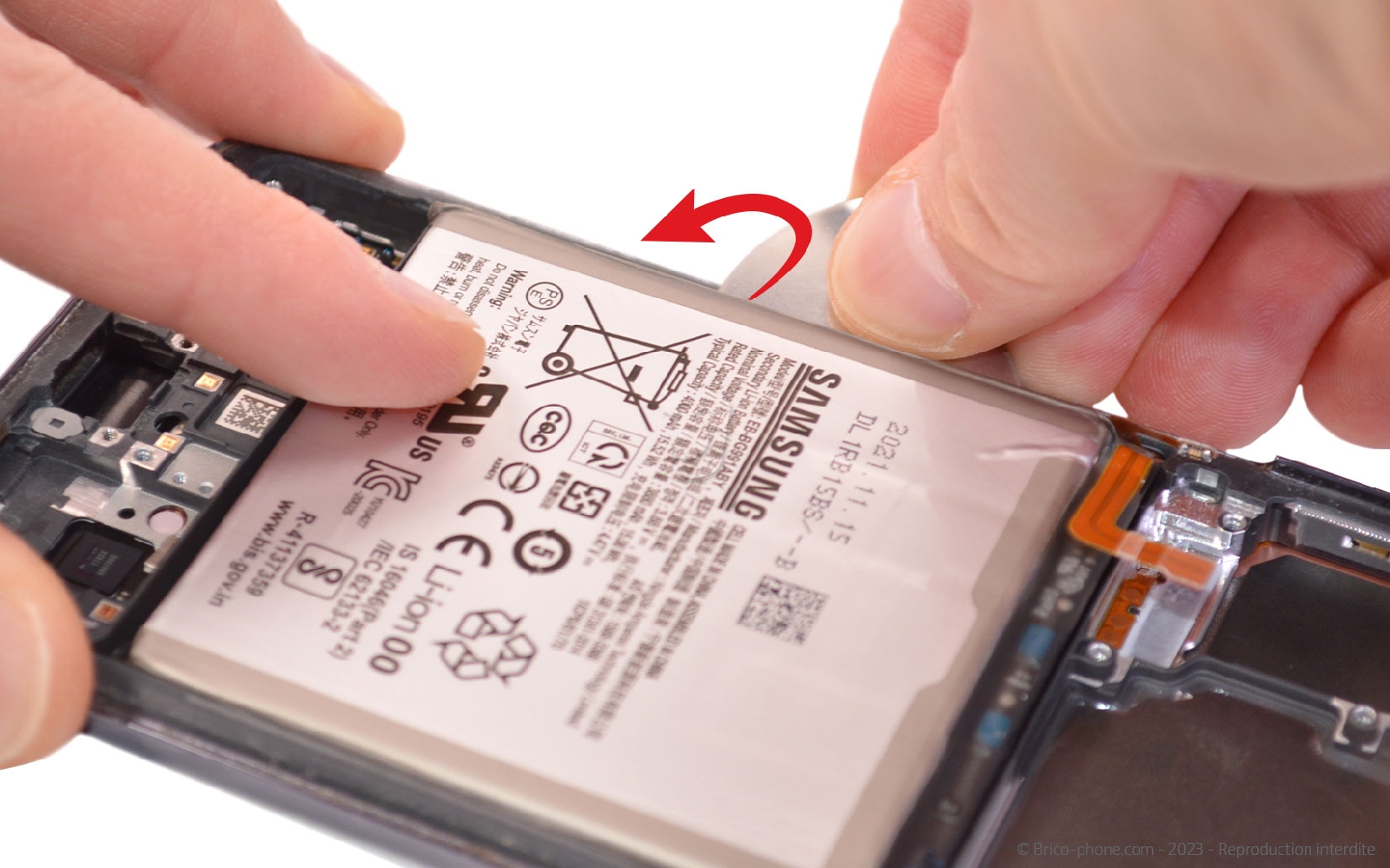

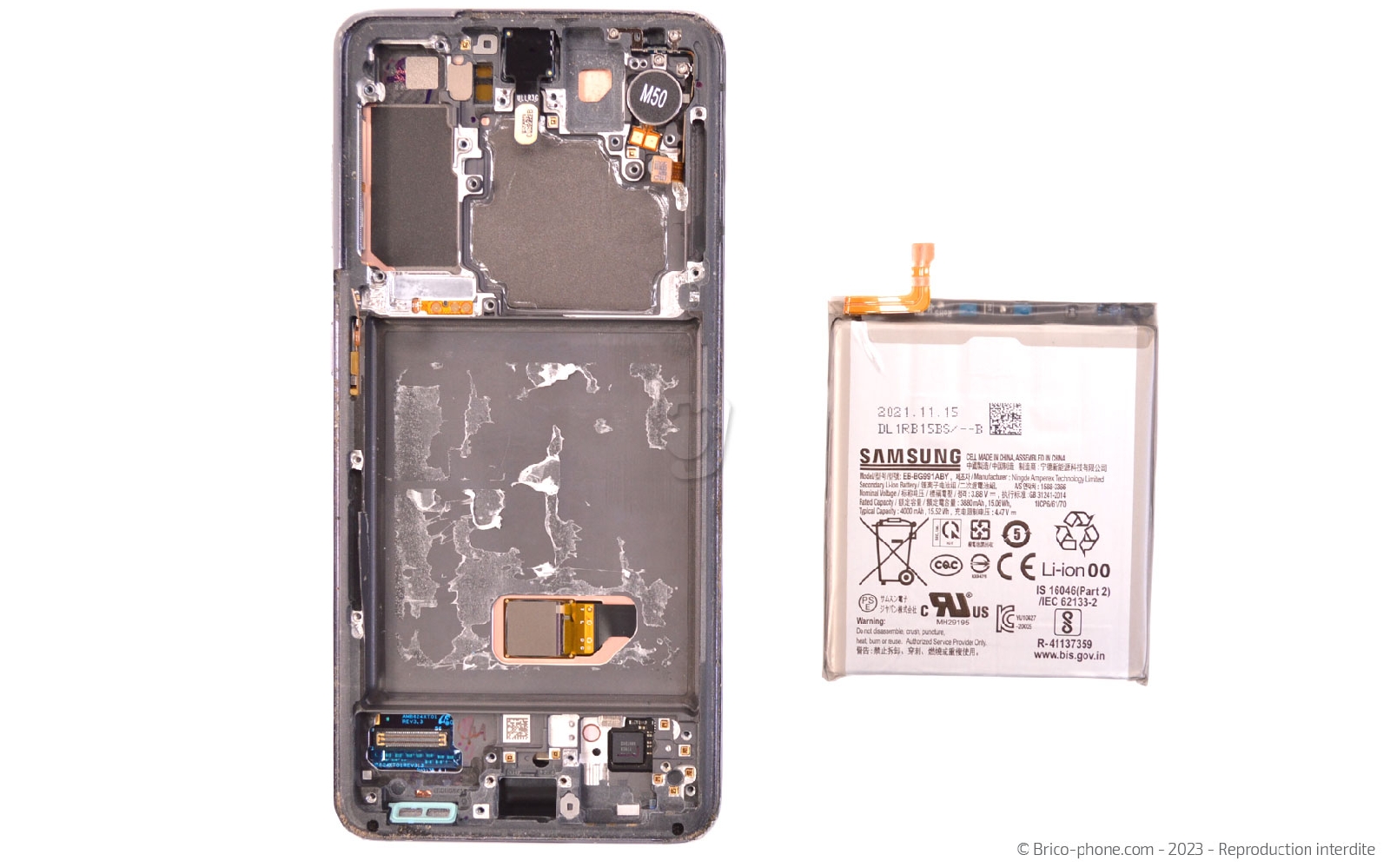

Etape 11 : Décoller la batterie
Retournez le bloc écran pour chauffer l'arrière de la batterie.

Ensuite, insérez le médiator en métal épais entre la batterie et le châssis pour faire levier. Une fois la batterie légèrement décollée, remplacez le par la carte PVC pour continuer de décoller la batterie.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Batterie d'origine pour Samsung Galaxy S21
34,90 €

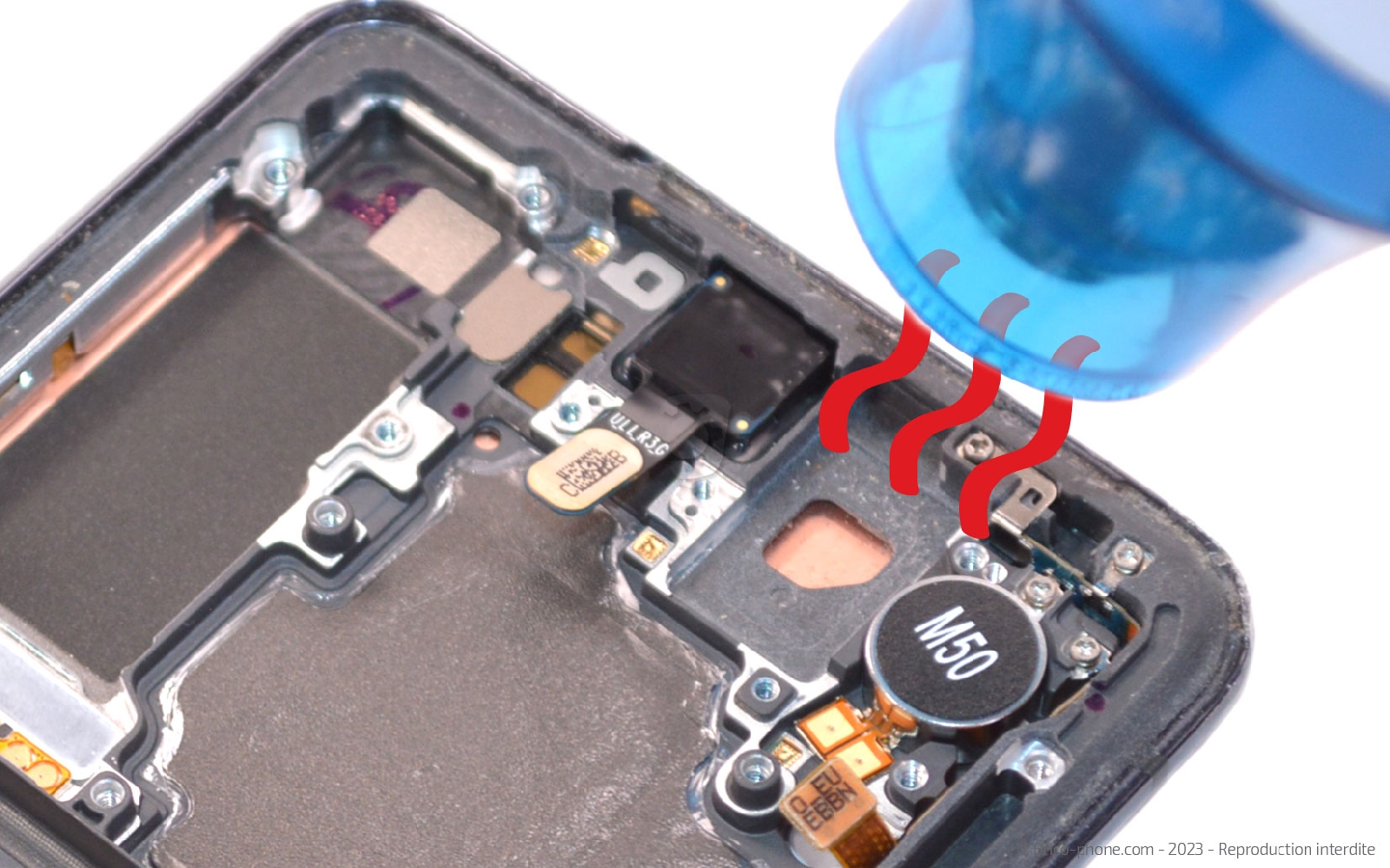

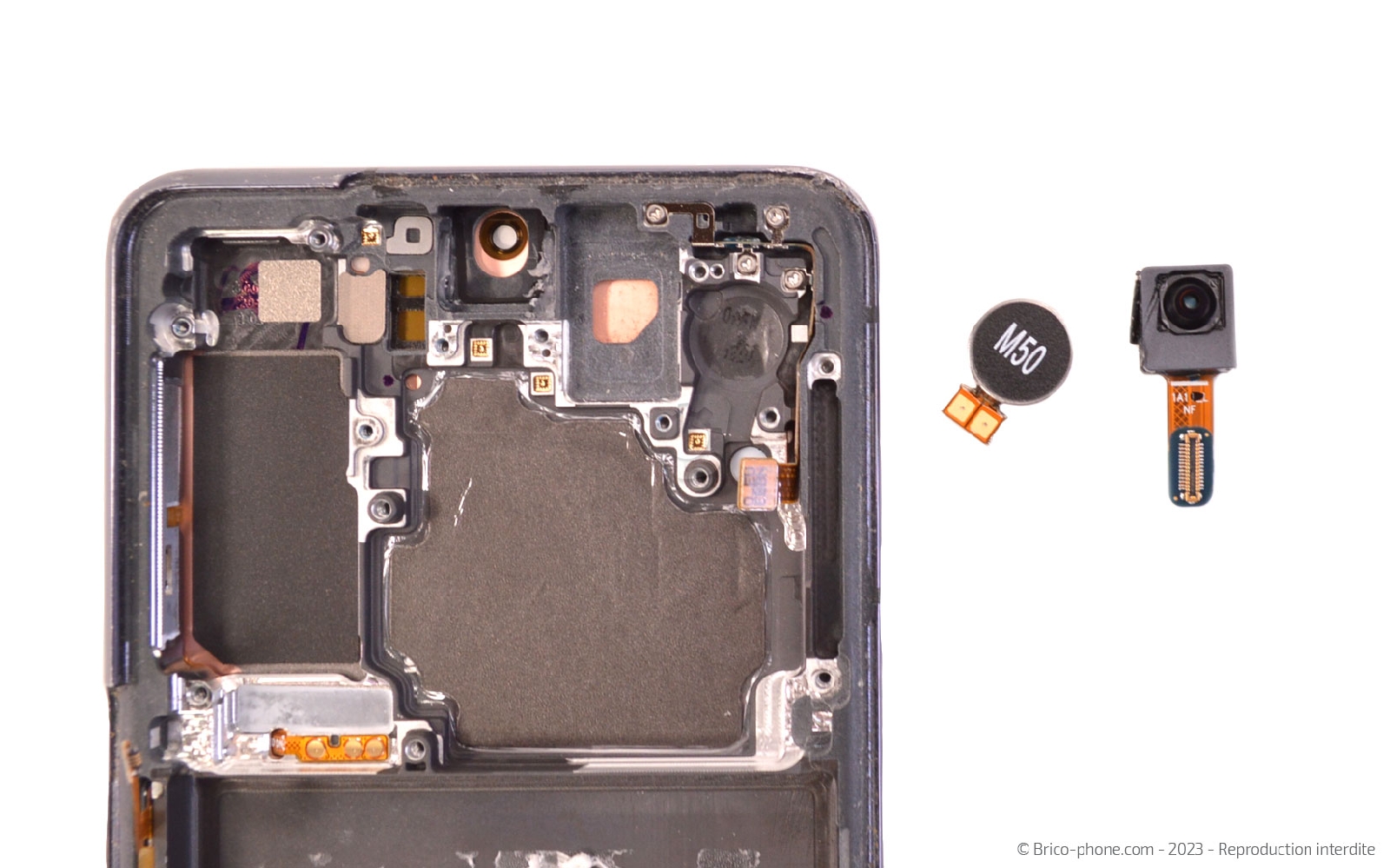

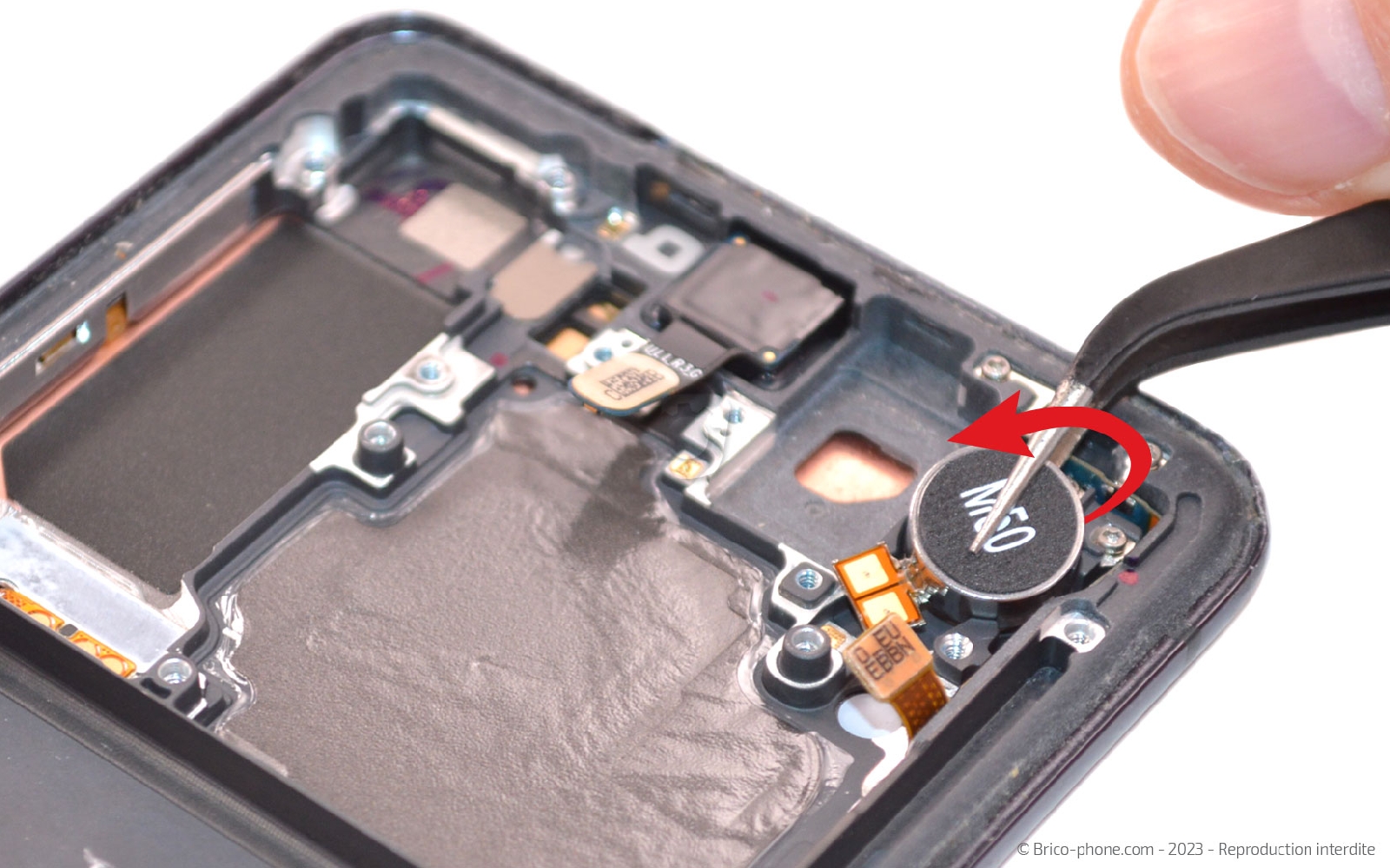

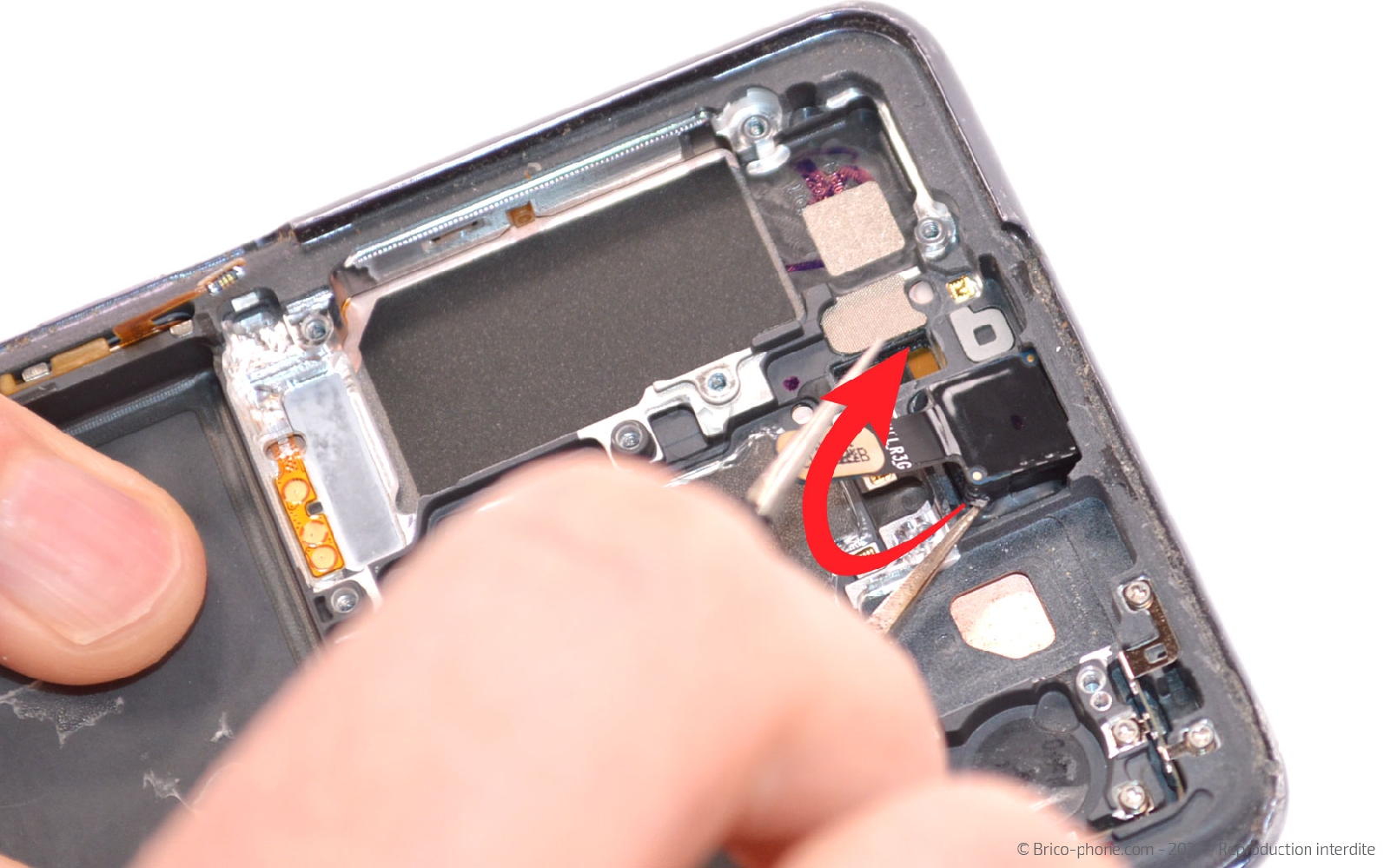

Etape 12 : Récupérer le vibreur et la caméra avant
Chauffez les éléments restant dans le bloc écran.

Ensuite à l'aide de la pincette en métal, détachez le vibreur puis la caméra frontale du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

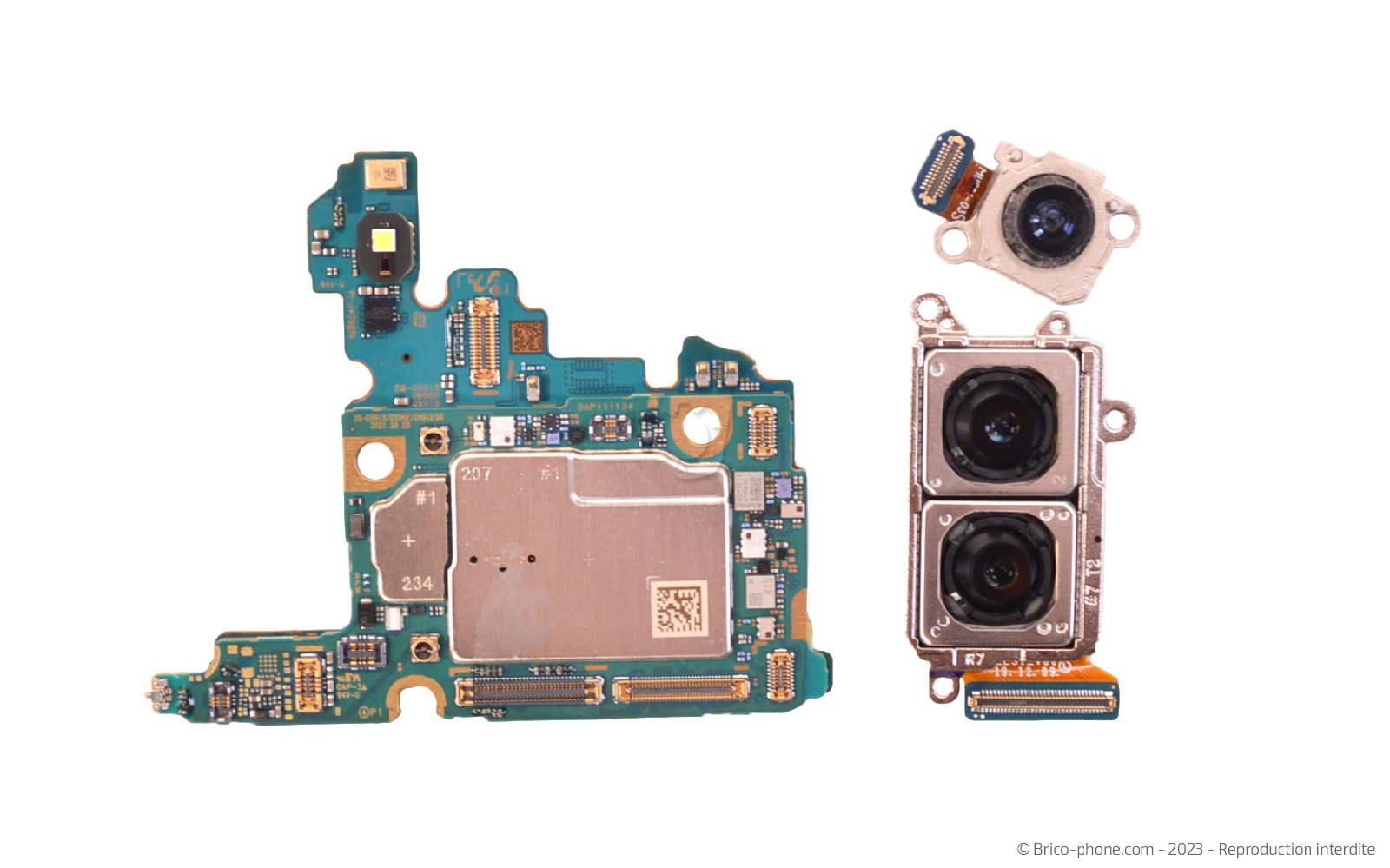

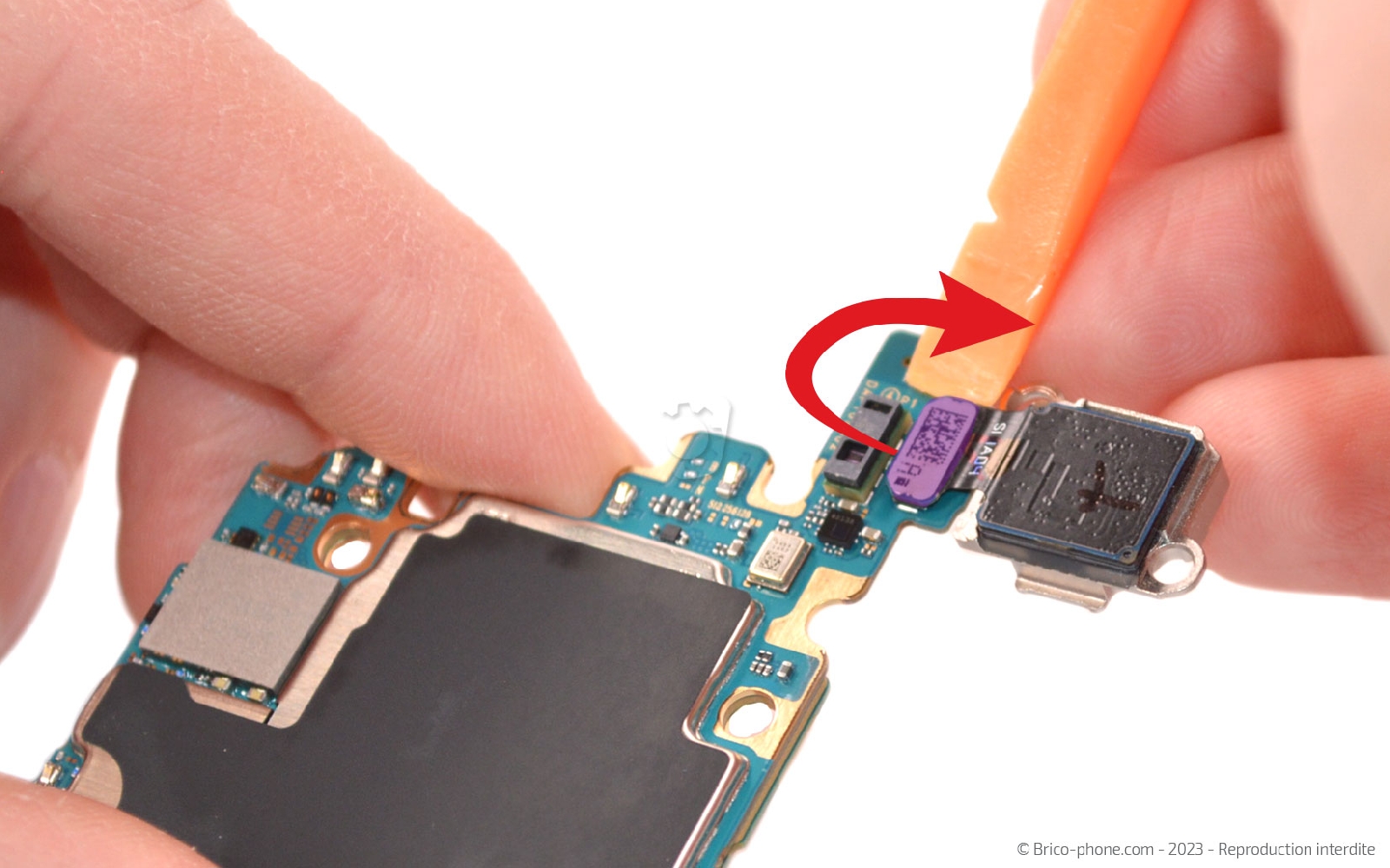

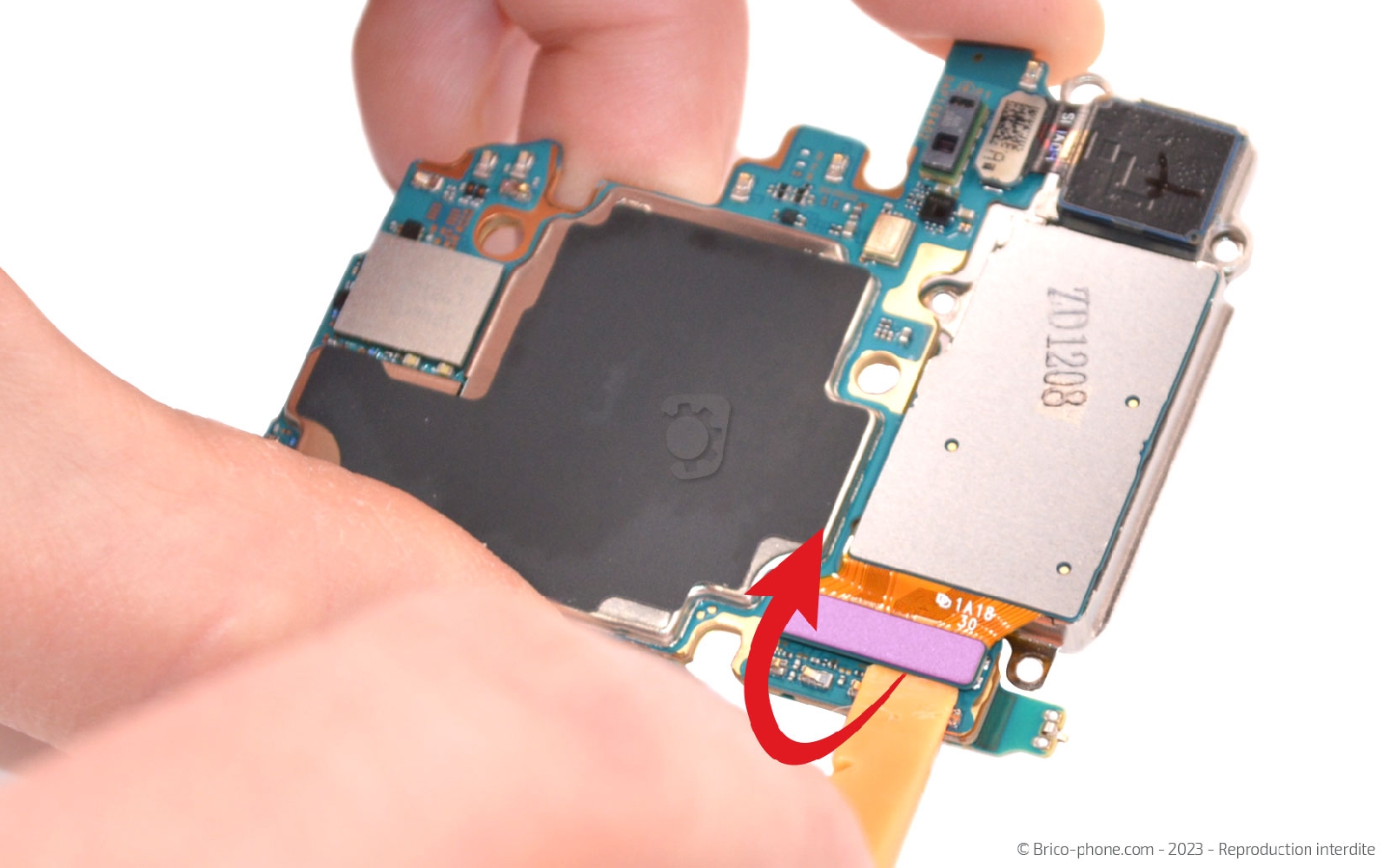

Etape 13 : Détacher les caméras de la carte mère
Reprenez la carte mère pour terminer le démontage complet.
Débranchez les nappes des caméras une par une à l'aide du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Module Double Caméra Arrière pour Samsung Galaxy S21
106,90 €

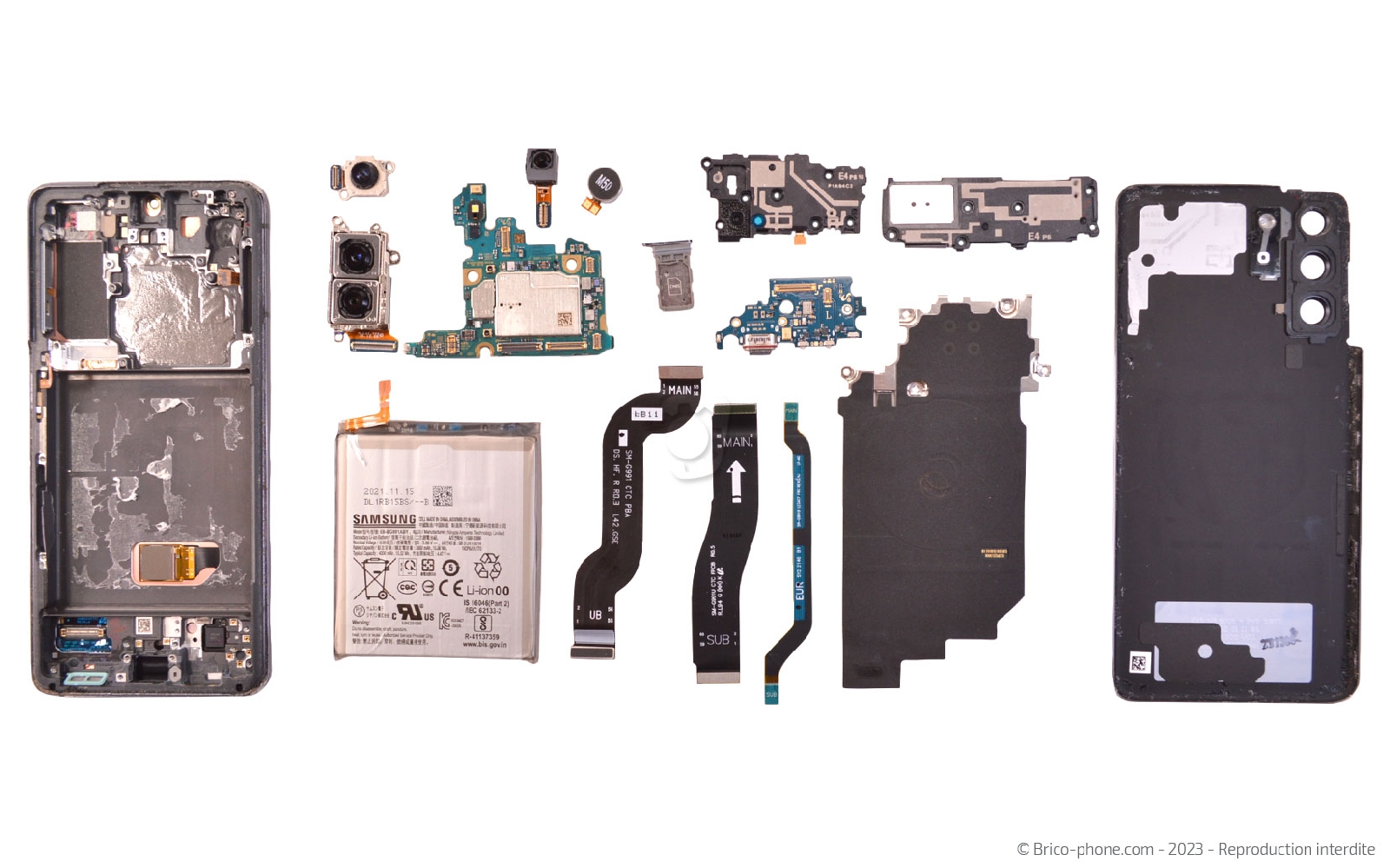

Vue éclatée

Voici toutes les pièces qui composent votre Samsung Galaxy S21.

Si vous souhaitez le remonter, il vous suffit de suivre les étapes précédentes dans l'ordre inverse c'est à dire en commençant par la dernière.
