Coment remplacer le bloc écran sur Galaxy S21

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 11/20
Galaxy S21 | Temps estimé : 50 min | Difficulté : 3/5

Si vous avez cassé l'écran de votre Samsung Galaxy S21 et que vous cherchez à le réparer vous-même, alors vous êtes au bon endroit. Dans ce tutoriel, nous vous guidons pas à pas pour réparer la vitre avant et le LCD de votre smartphone en moins d'une heure sans avoir à faire appel à un professionnel. Chaque étape est détaillée pour vous assurer la réussite du dépannage et vous permettre de repartir avec un téléphone comme neuf.

Réparez soi-même son smartphone est très important pour la planète et vous permet de faire des économies d'argent et de temps. Brico-phone vous propose des pièces détachées et des kits d'outils spécialement conçu pour réparer votre Samsung.

Lancez-vous et soyez fière de réussir cette réparation !

Diagnostic

›  L'écran est cassé, rayé...
›  Problème d'affichage.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran Dynamic Amoled 2X pré-monté pour Samsung Galaxy S21 Phantom Gray
249,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

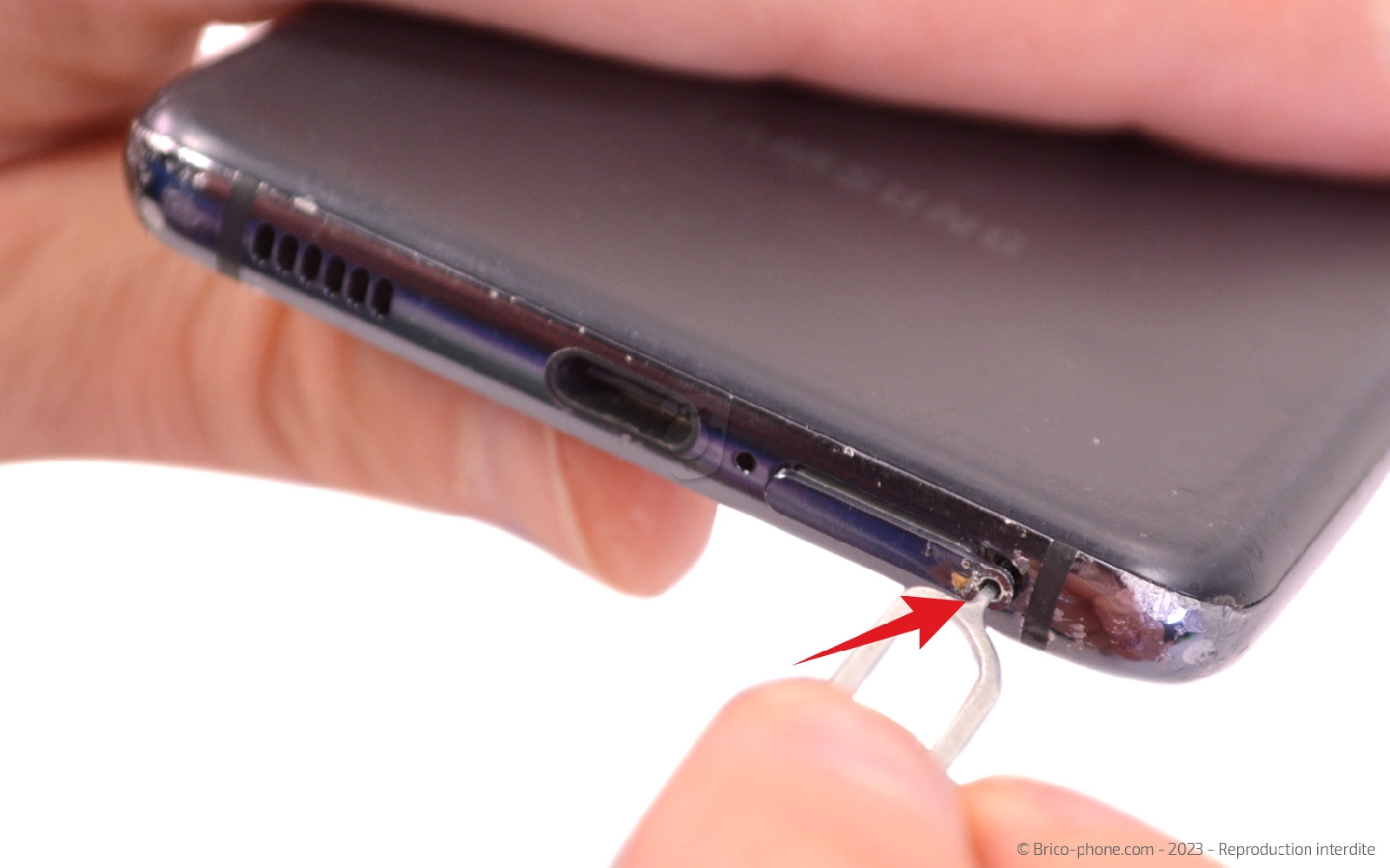

Avant de commencer
Après avoir vérifier que la pièce détachée commandée est bien compatible avec le modèle de votre smartphone, Brico-phone vous conseille de vous installer dans un endroit calme et paisible avec tous les outils à disposition.

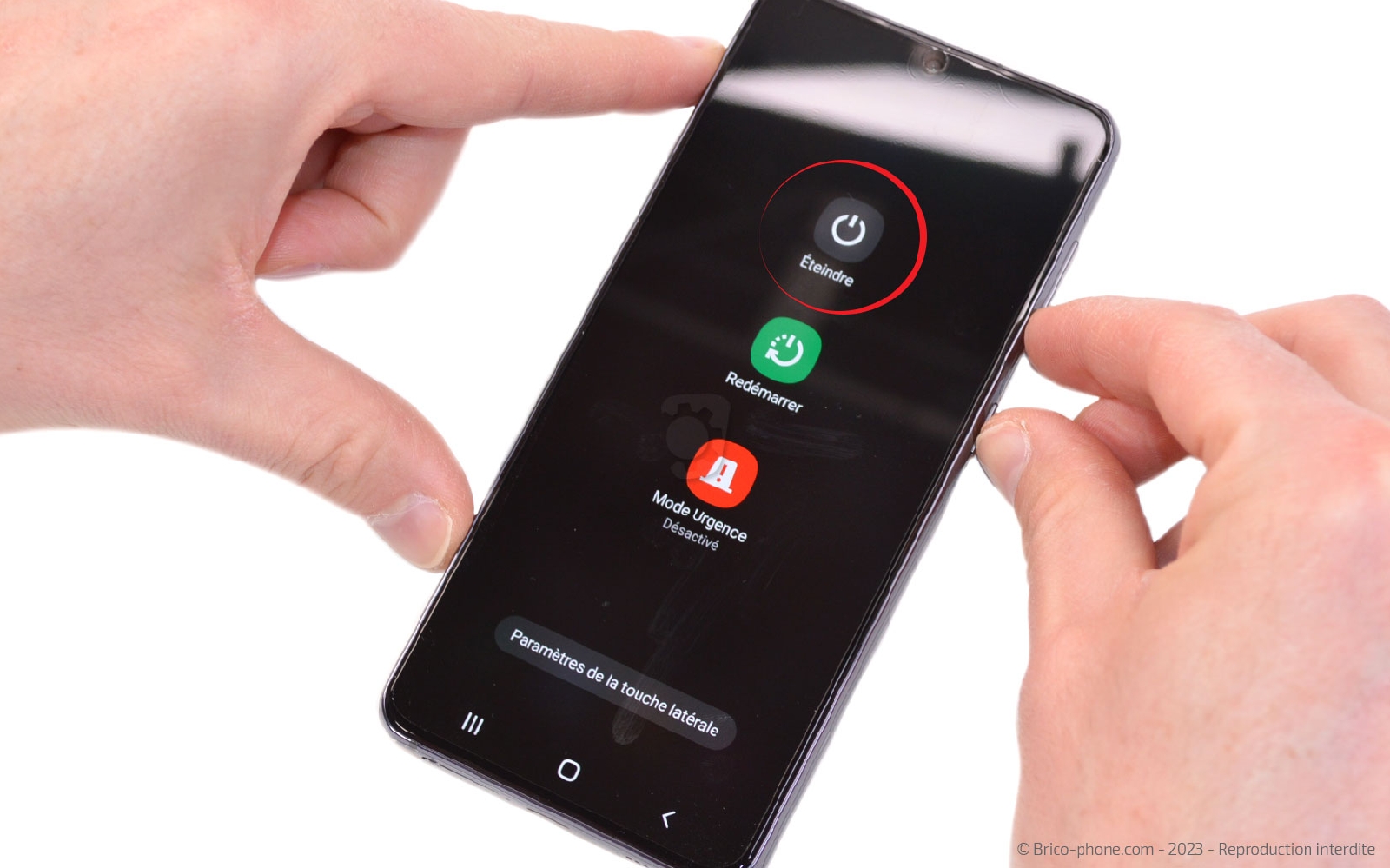

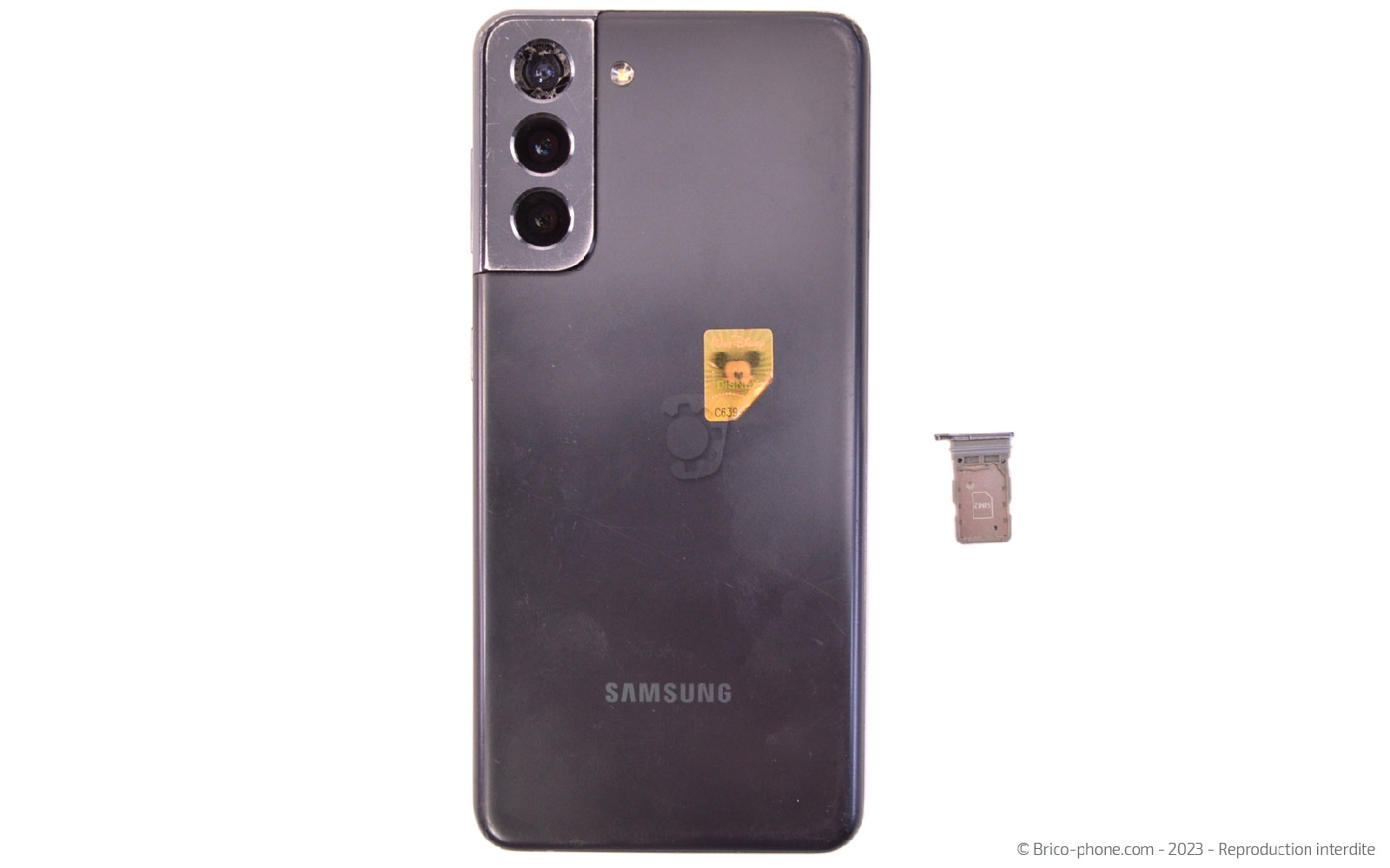

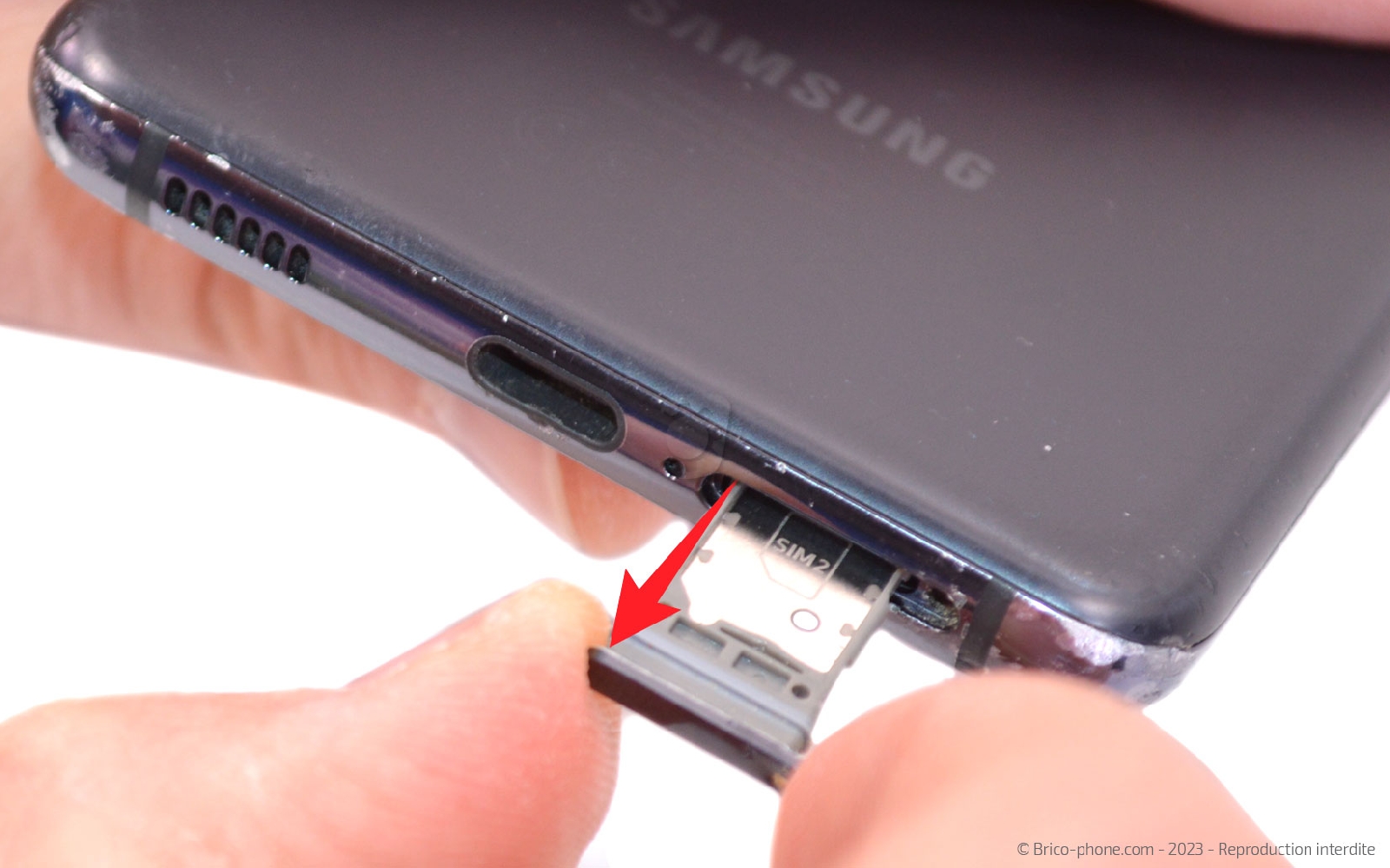

Ensuite, commencez par éteindre votre appareil puis par retirer le tiroir de la carte SIM avec l'outil d'extraction d'origine ou celui fourni dans le kit d'outils.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Rack SIM pour Samsung Galaxy S21 Phantom Gray
7,90 €

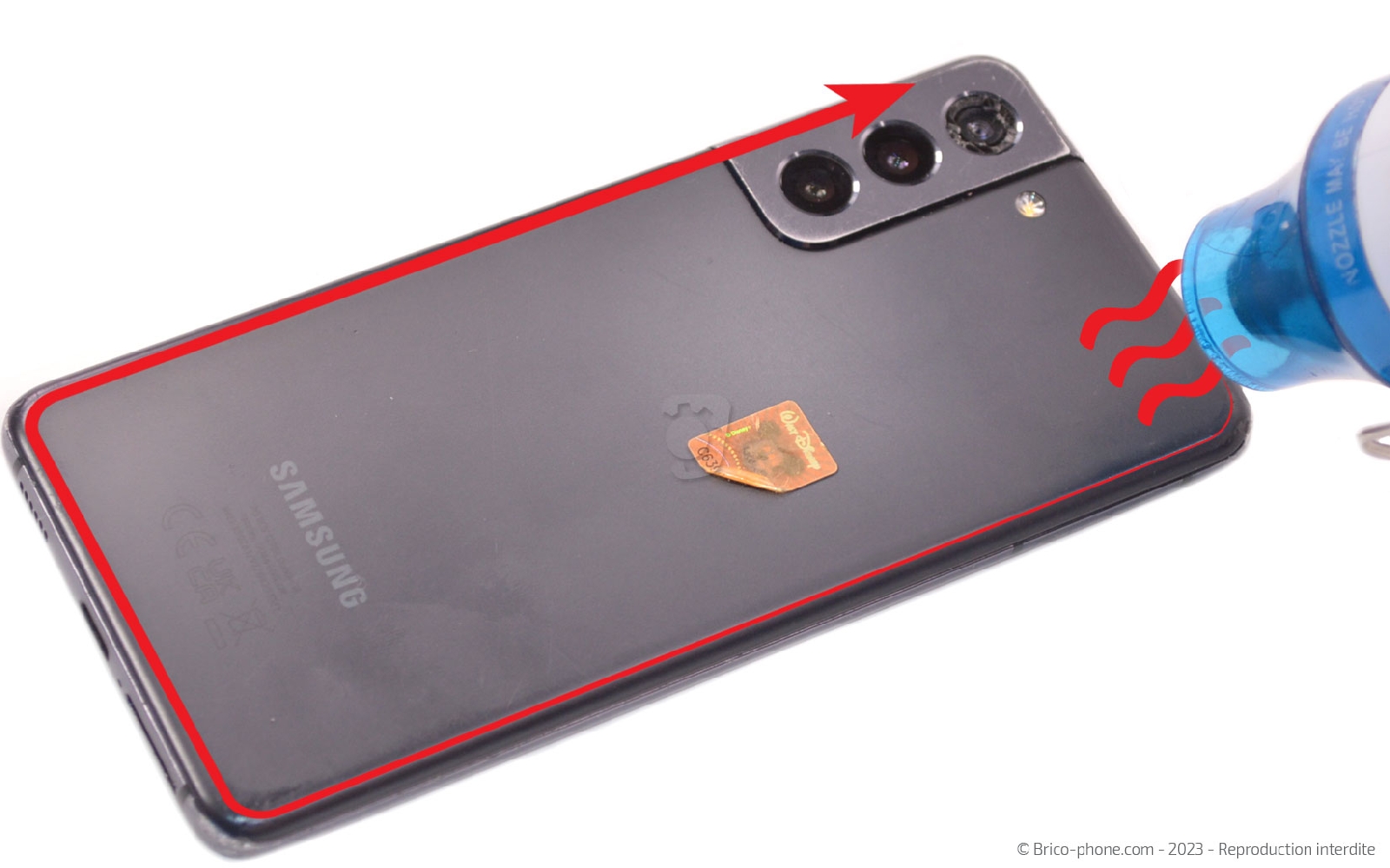

Etape 1 : Chauffer la vitre arrière

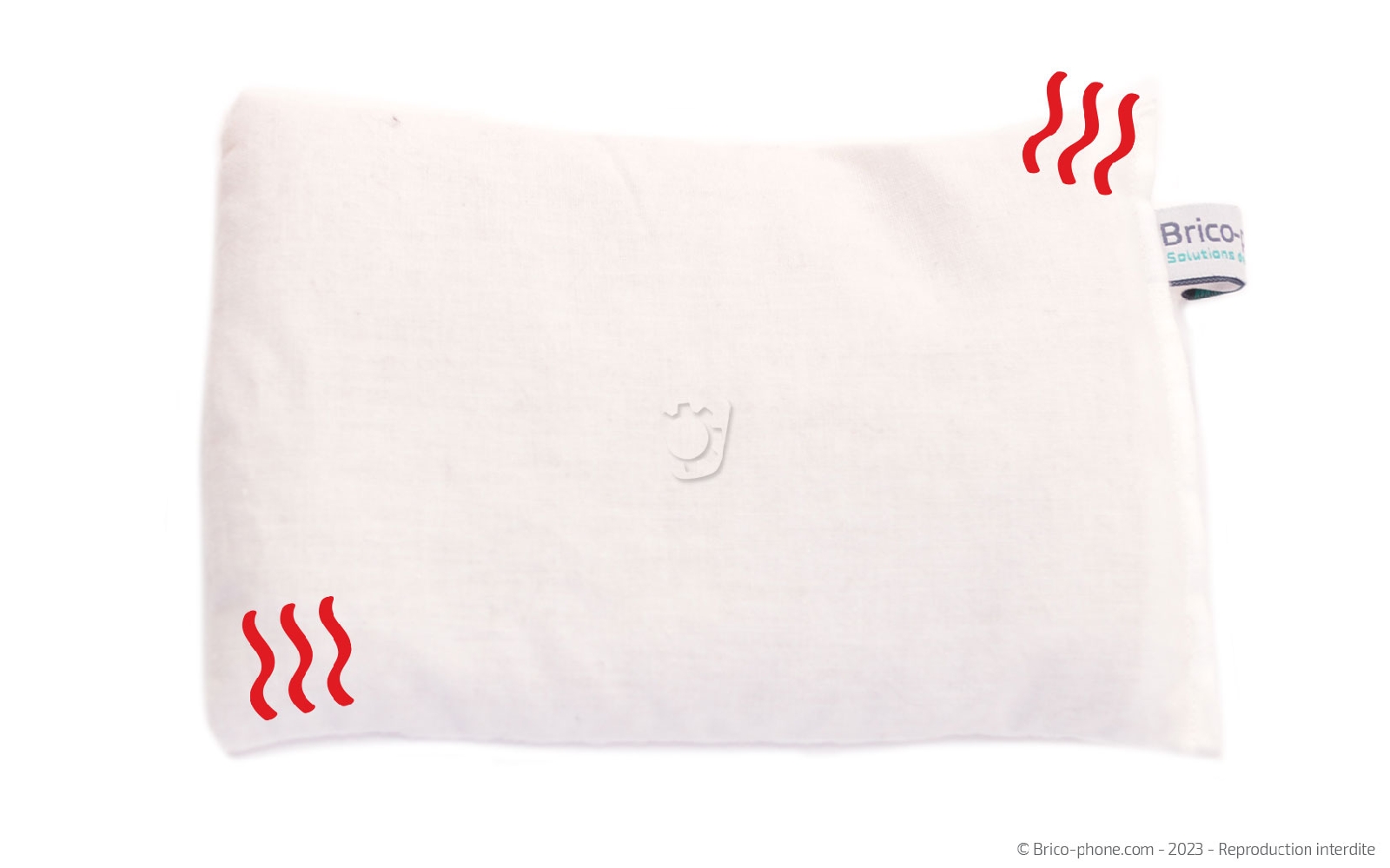

Pour accéder à l'intérieur du téléphone, il vous faut chauffer la vitre arrière afin de ramollir les stickers. Pour cela, vous pouvez utiliser soit un décapeur thermique ou sèche-cheveux soit un coussin chauffant.

Pour ce dernier, il vous suffit de le passer au micro-ondes environ 2 minutes puis de le déposer une trentaine de secondes sur le dos du téléphone.
En ce qui concerne le décapeur, il vous faut l'allumer et chauffer le contour du composant.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

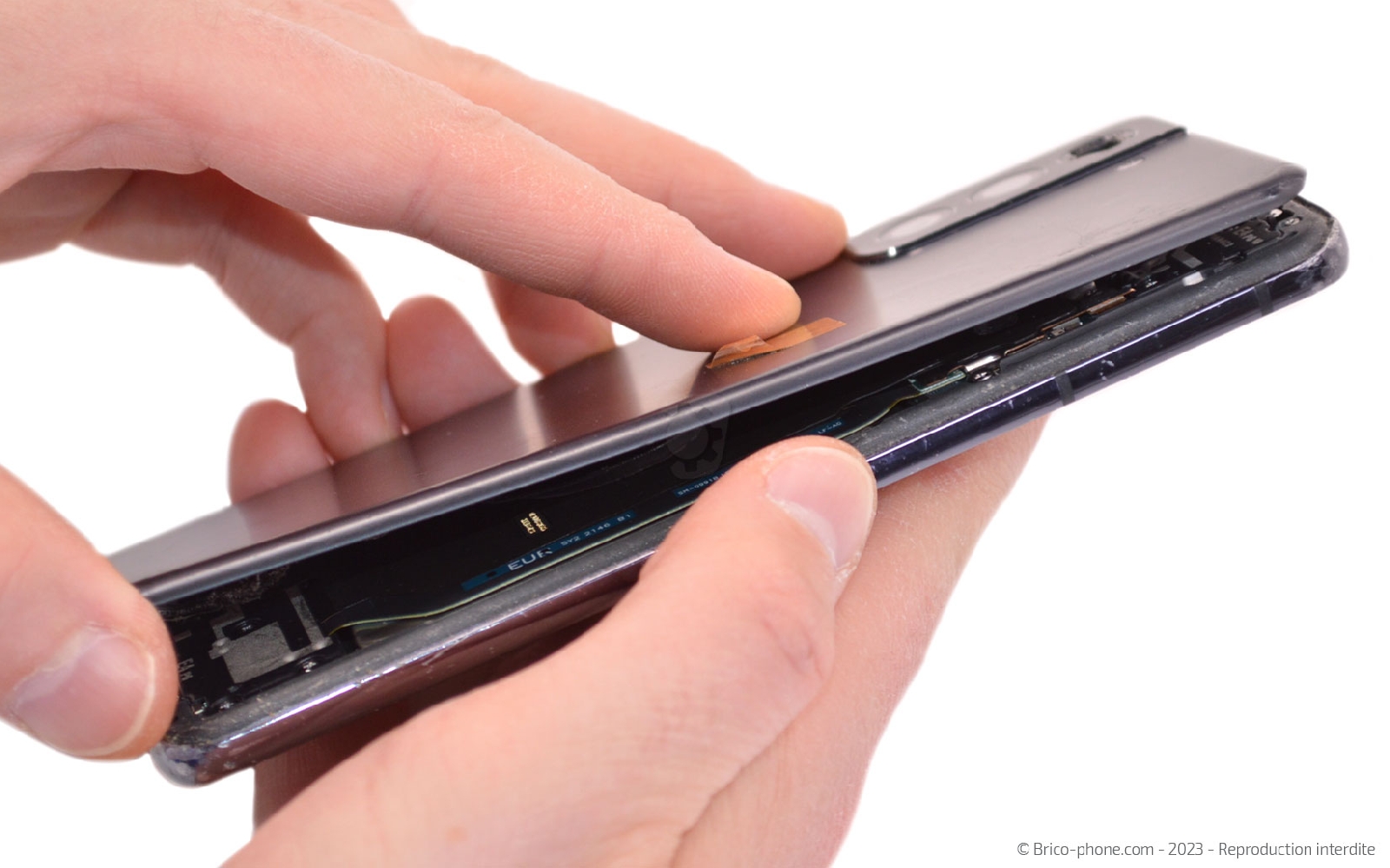

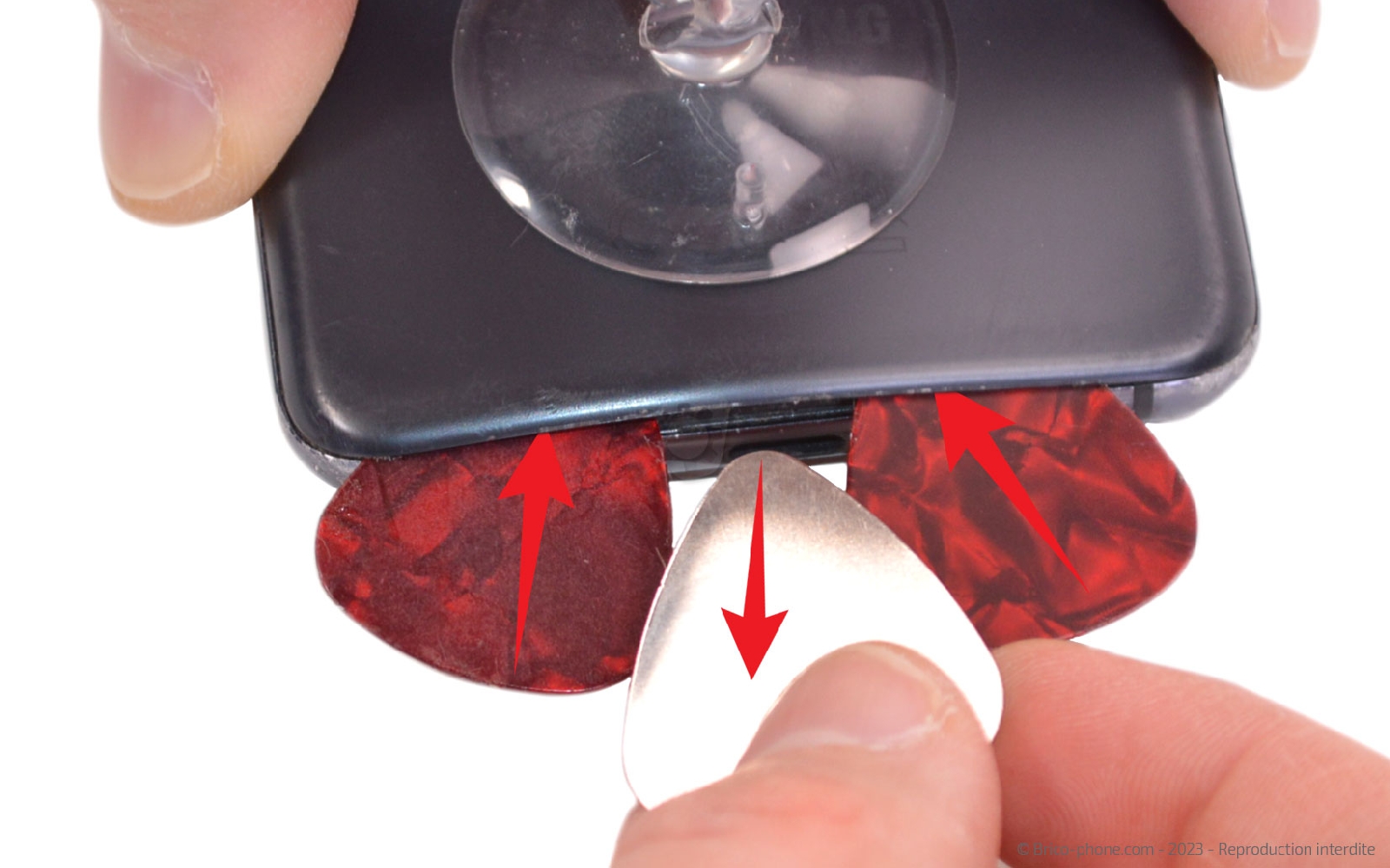

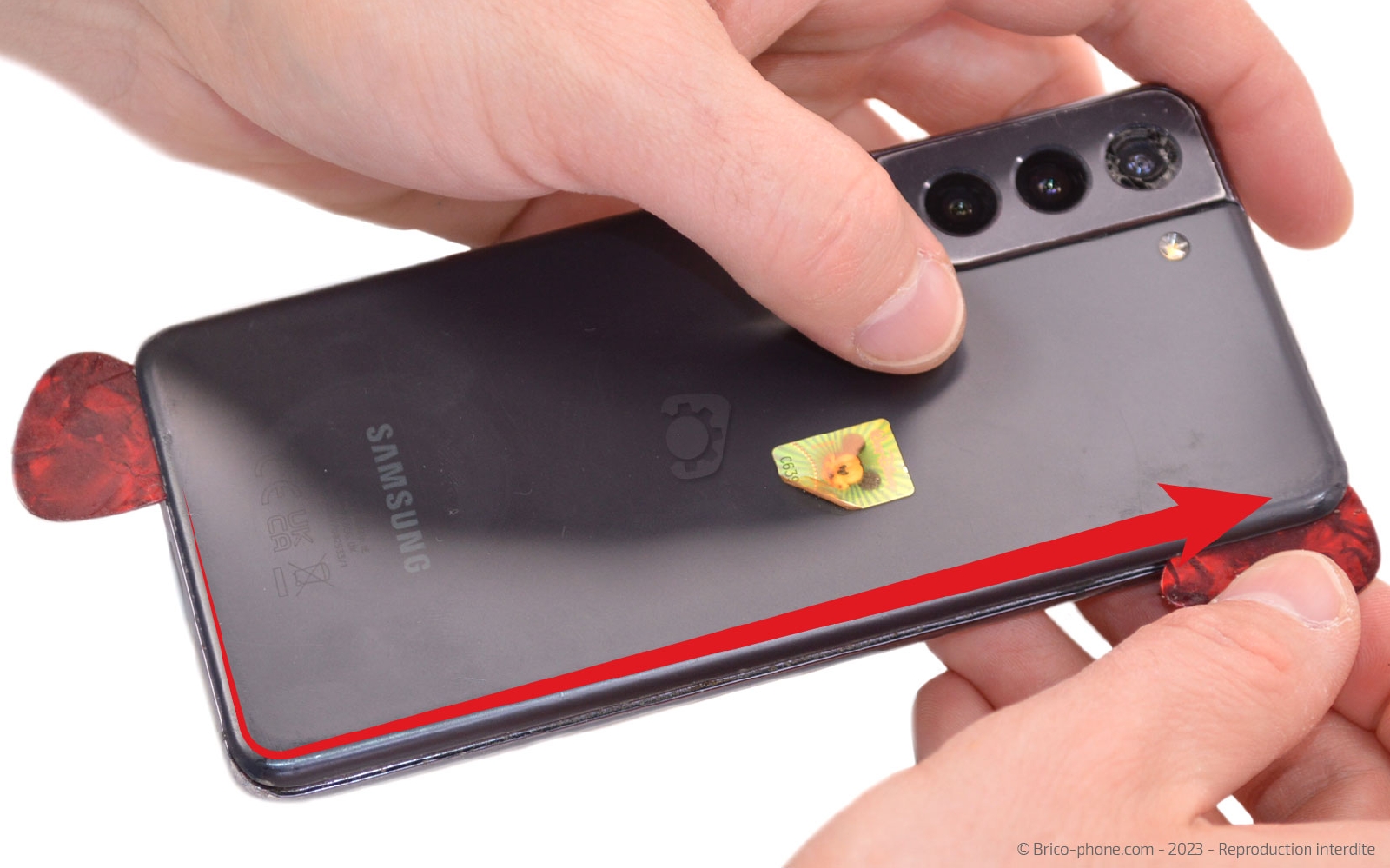

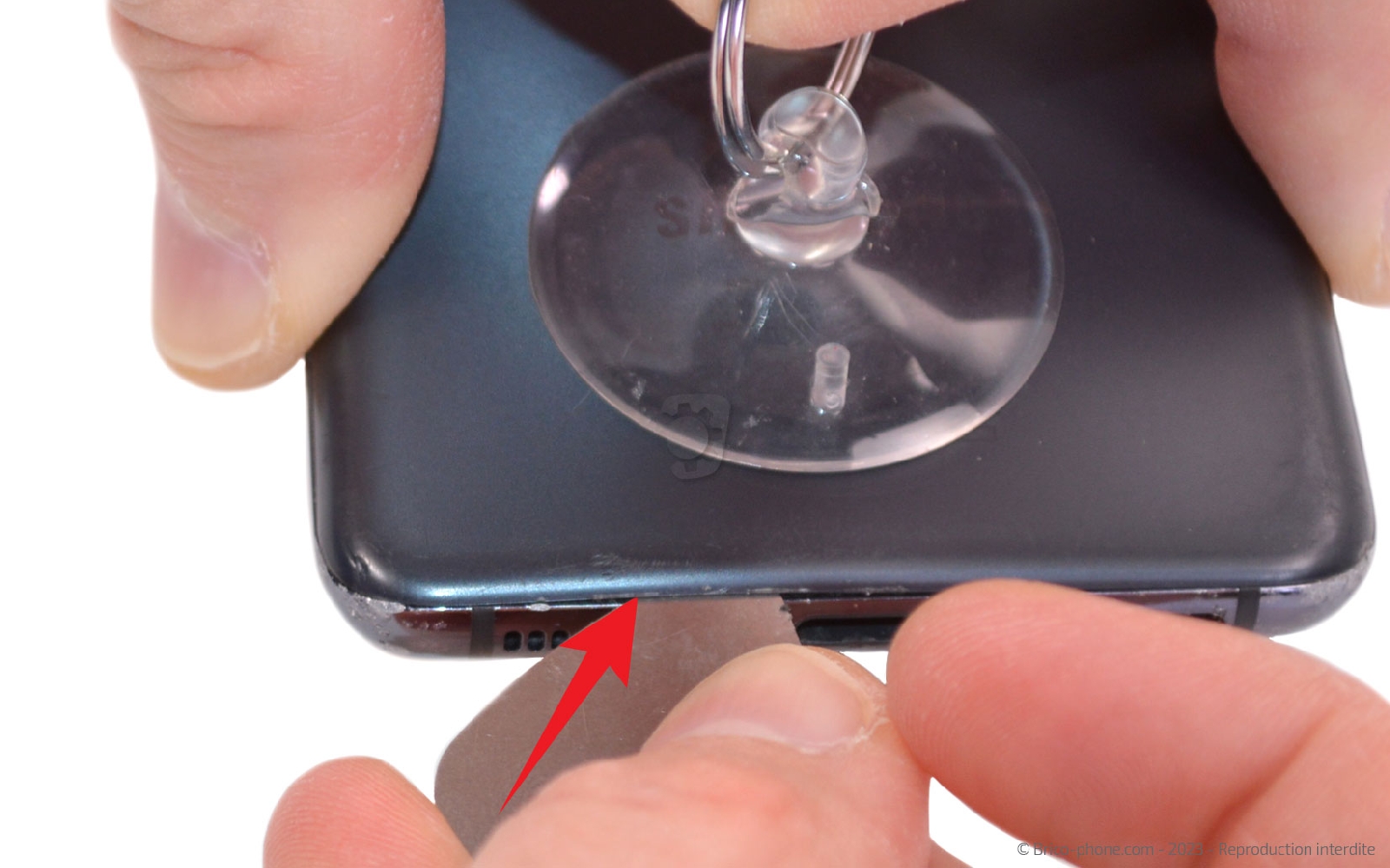

Etape 2 : Ouvrir le téléphone
Disposez la ventouse sur le bas du téléphone puis tirez son anneau afin de réussir à soulever légèrement le composant et à insérer le médiator en métal troué entre le châssis et la vitre arrière.

Une fois l'interstice créé, remplacez le médiator métallique par ceux en plastique pour éviter d'endommager les composants. Faites les glisser sur tout le tour du téléphone pour détacher les stickers. Enfin, retirez la vitre arrière du châssis.


Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy S21 Phantom Gray
34,90 €

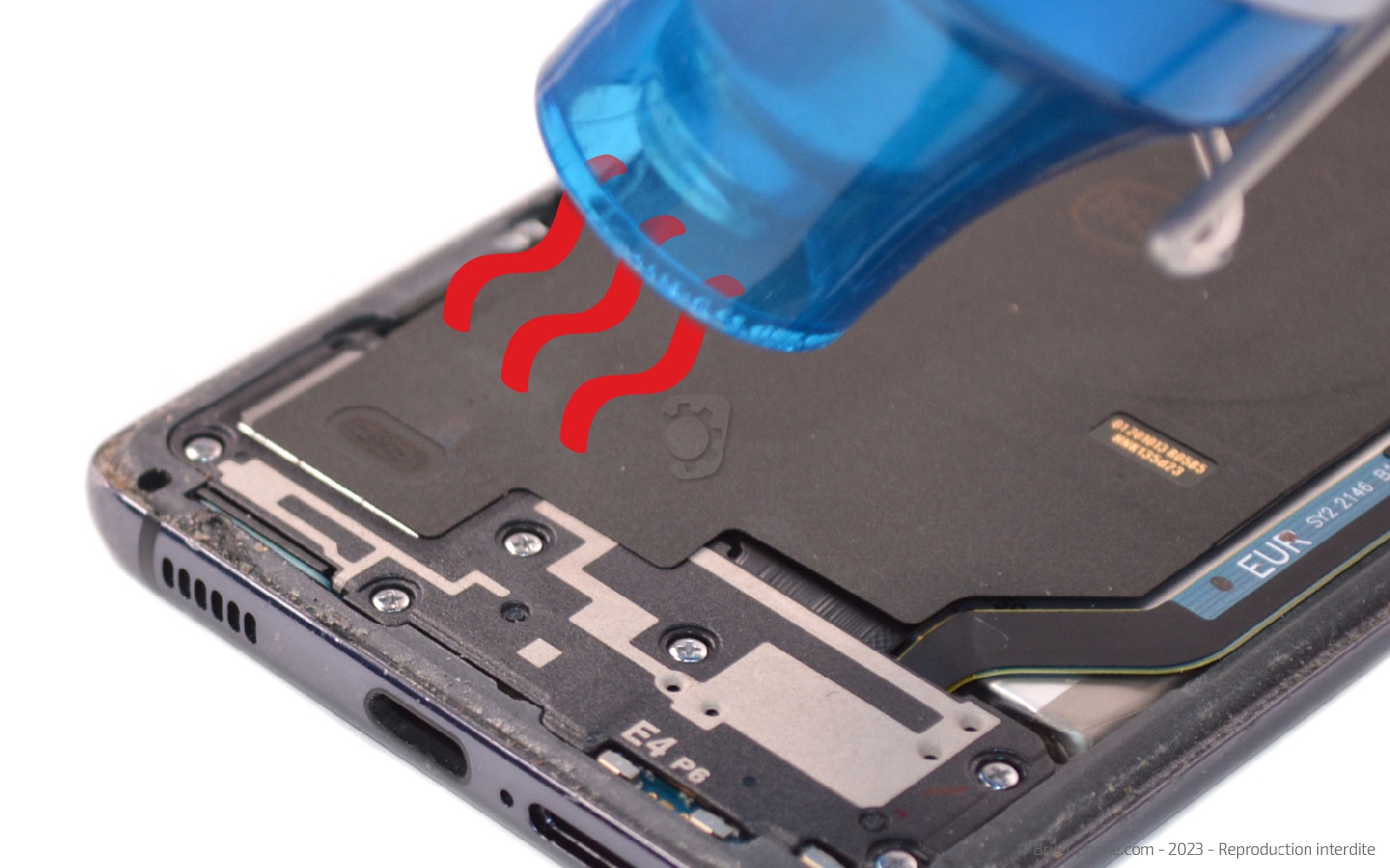

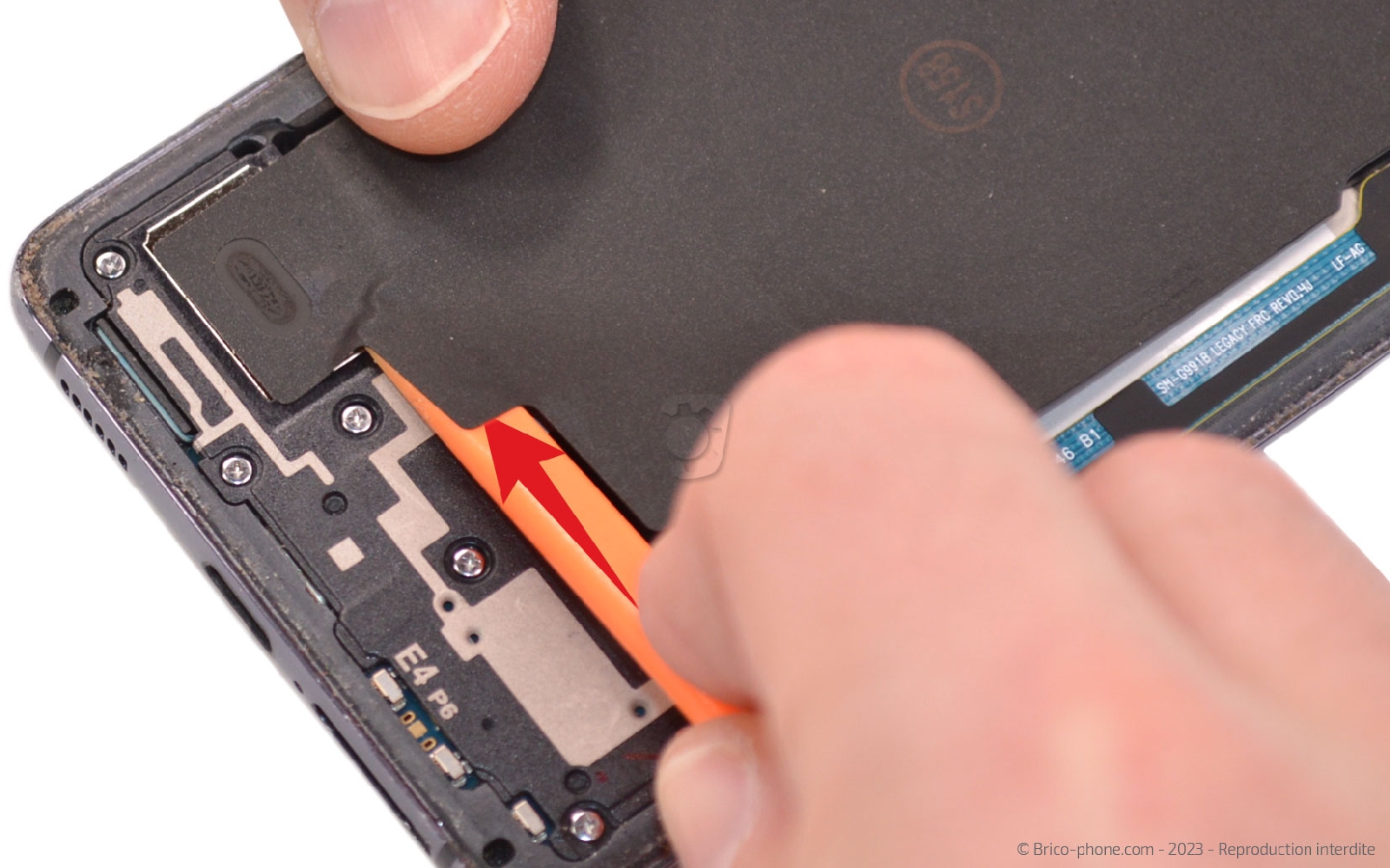

Etape 3 : Décoller la plaquette NFC et induction
chauffez légèrement la partie basse de la plaquette NFC pour réussir à la décoller en glissant le levier en nylon dessous.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

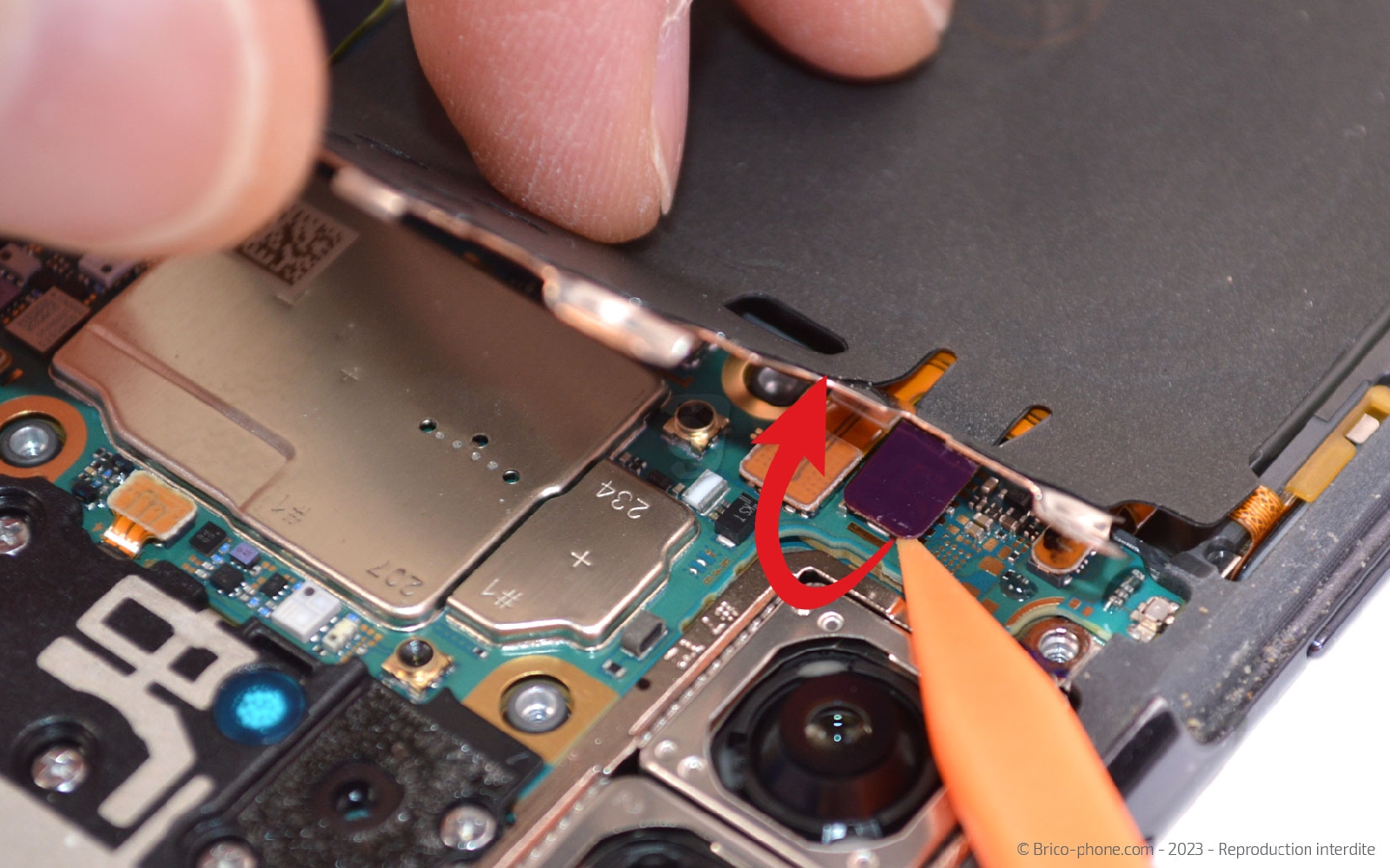

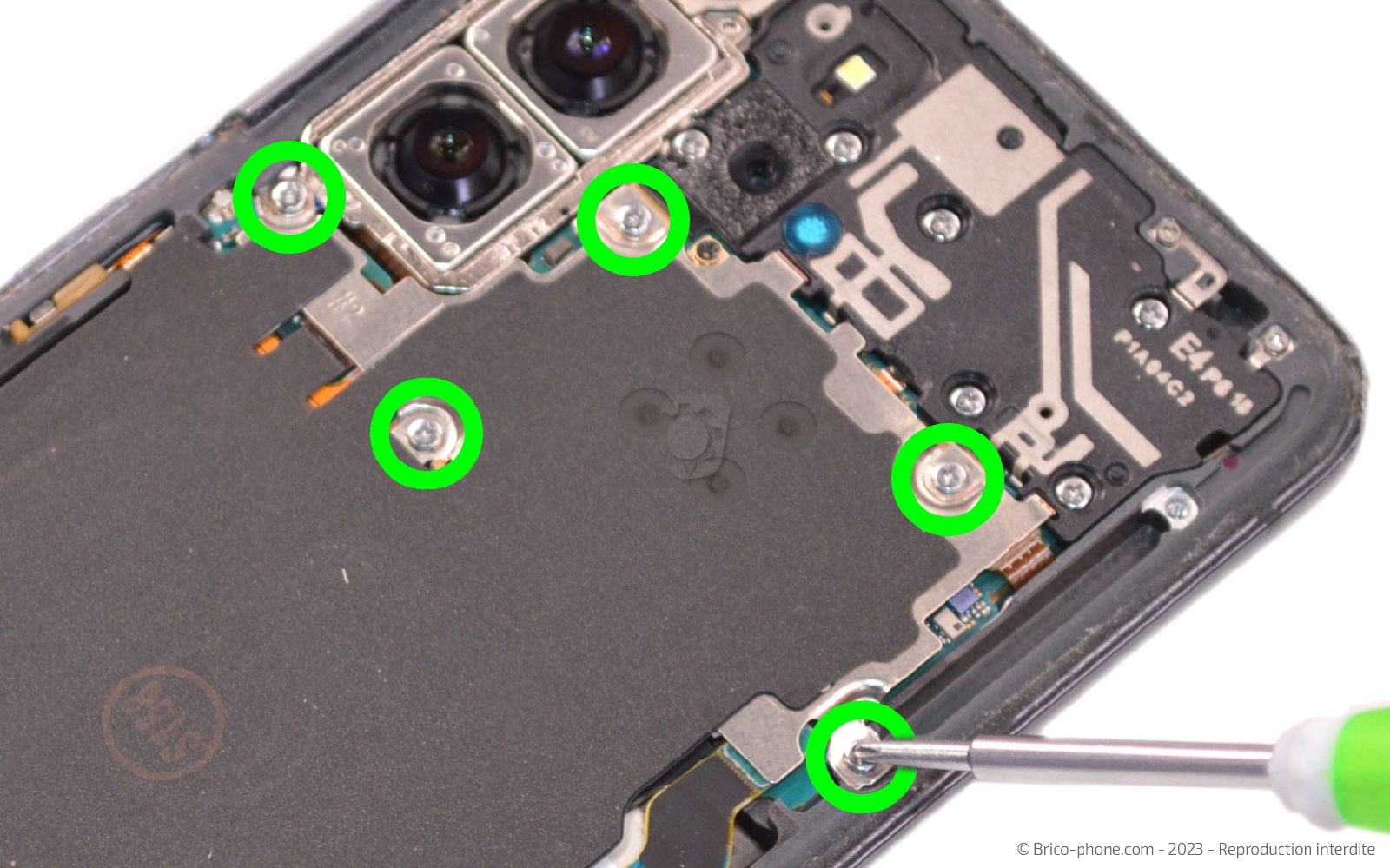

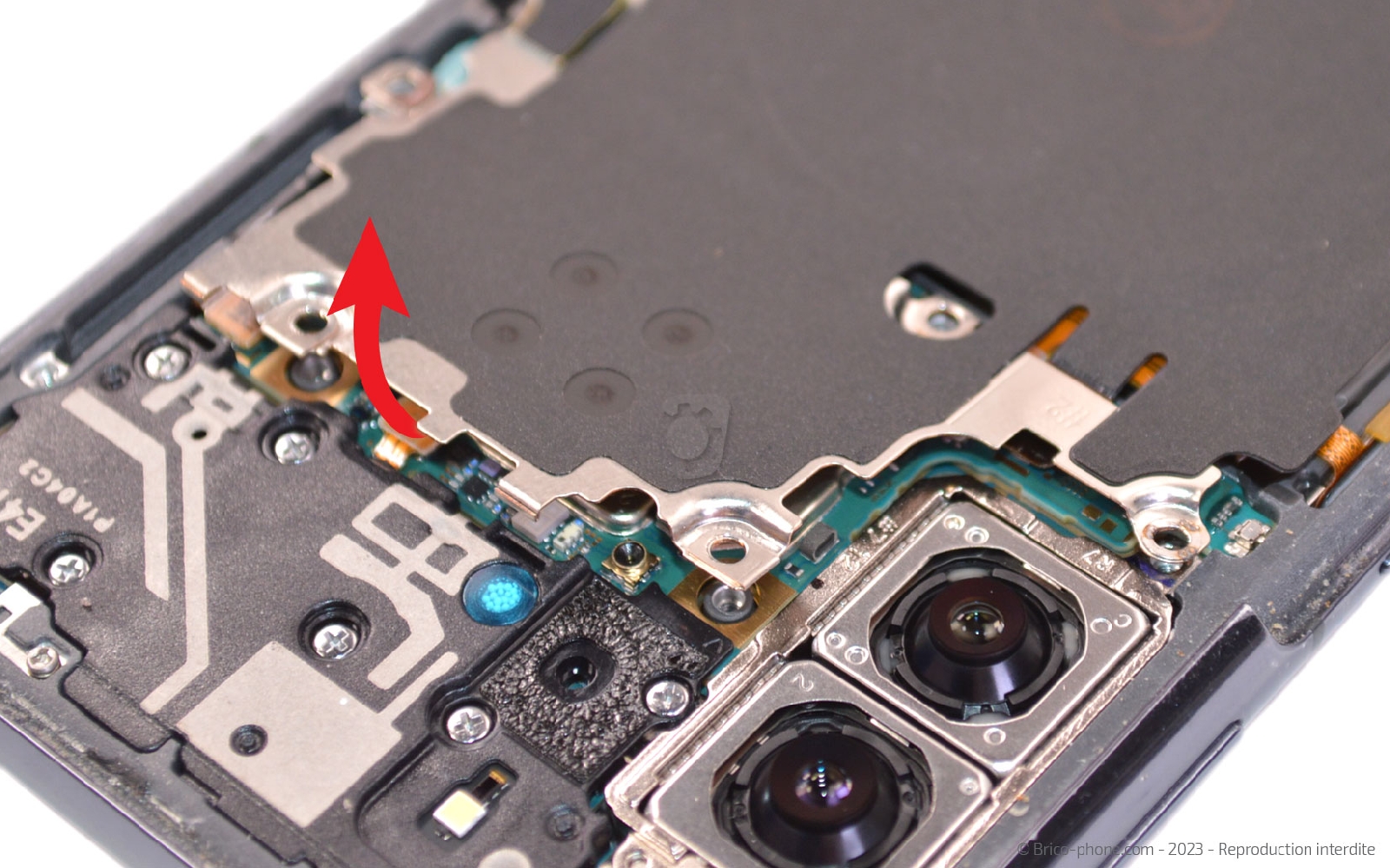

Etape 4 : Ôter la plaquette NFC
A l'aide du tournevis cruciforme, retirez les 5 vis du haut de la plaquette. Ensuite, levez délicatement le haut pour réussir à passer le spudger sous la nappe de cette dernière pour la déconnecter.

Il ne vous reste plus qu'à sortir le composant du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Nappe NFC pour Samsung Galaxy S21
28,90 €
Etape 5 : Déconnecter la batterie

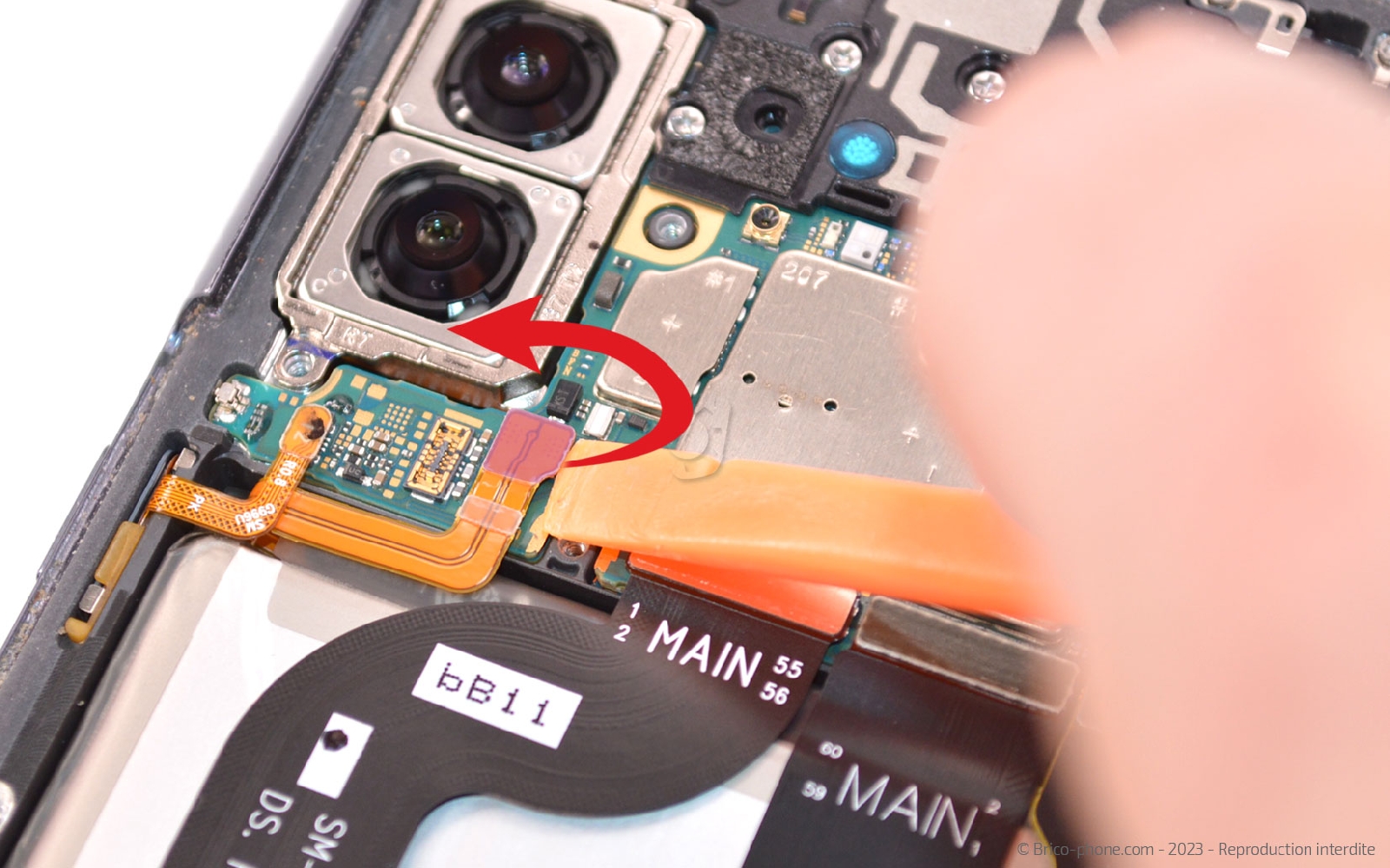

Gardez le levier pour débrancher la nappe de la batterie afin de continuer la réparation de votre Samsung Galaxy S21 en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

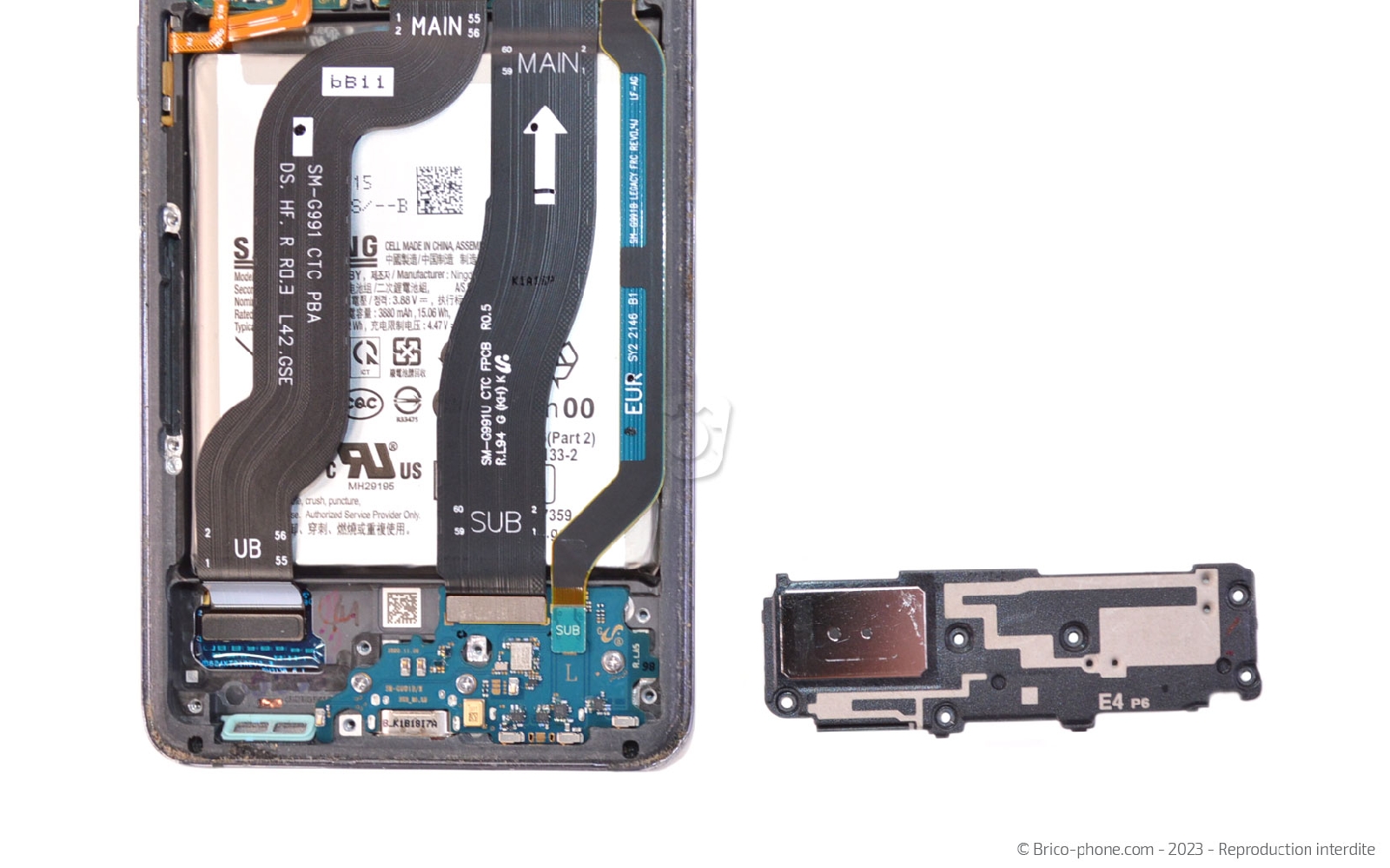

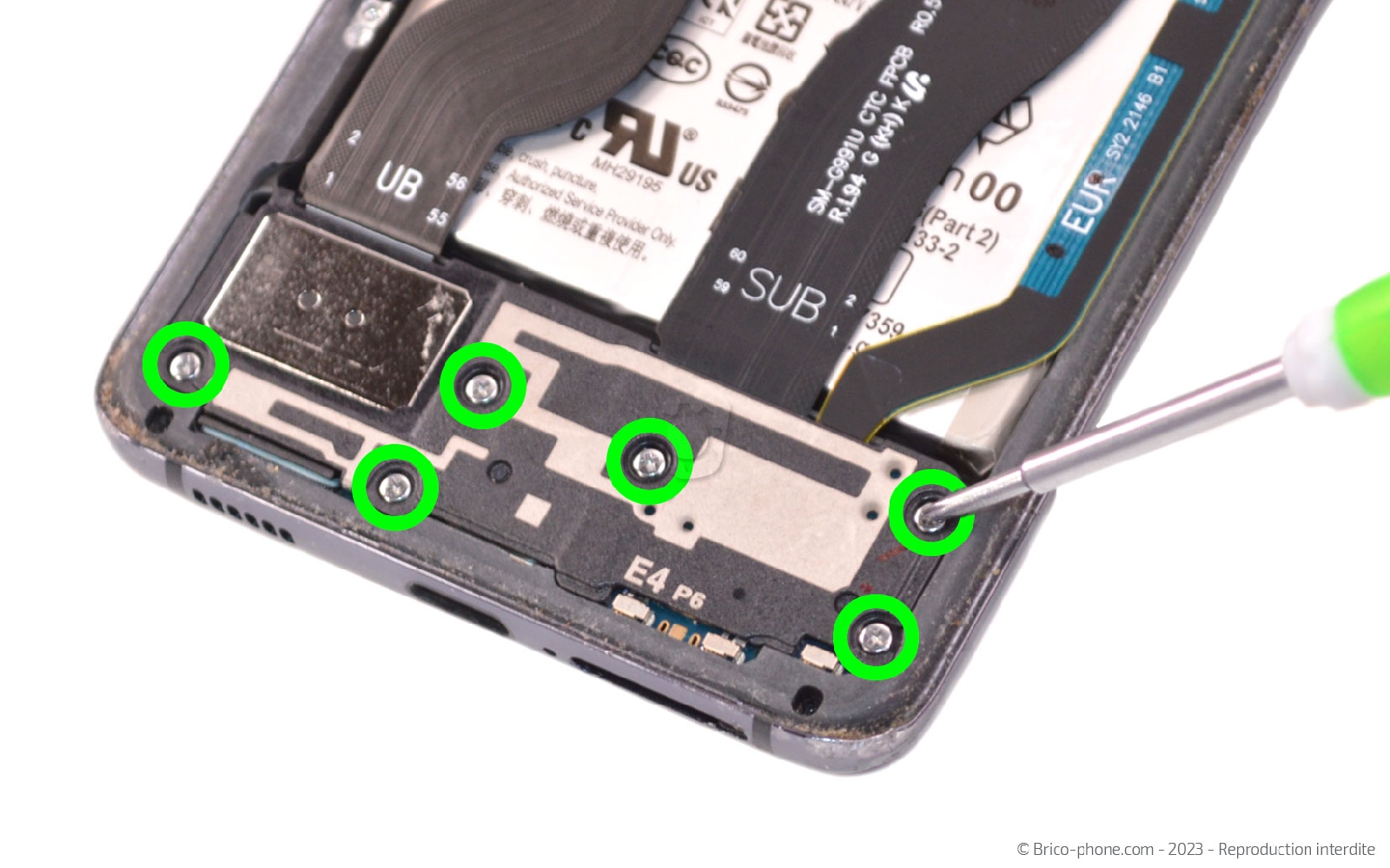

Etape 6 : Enlever le haut-parleur externe

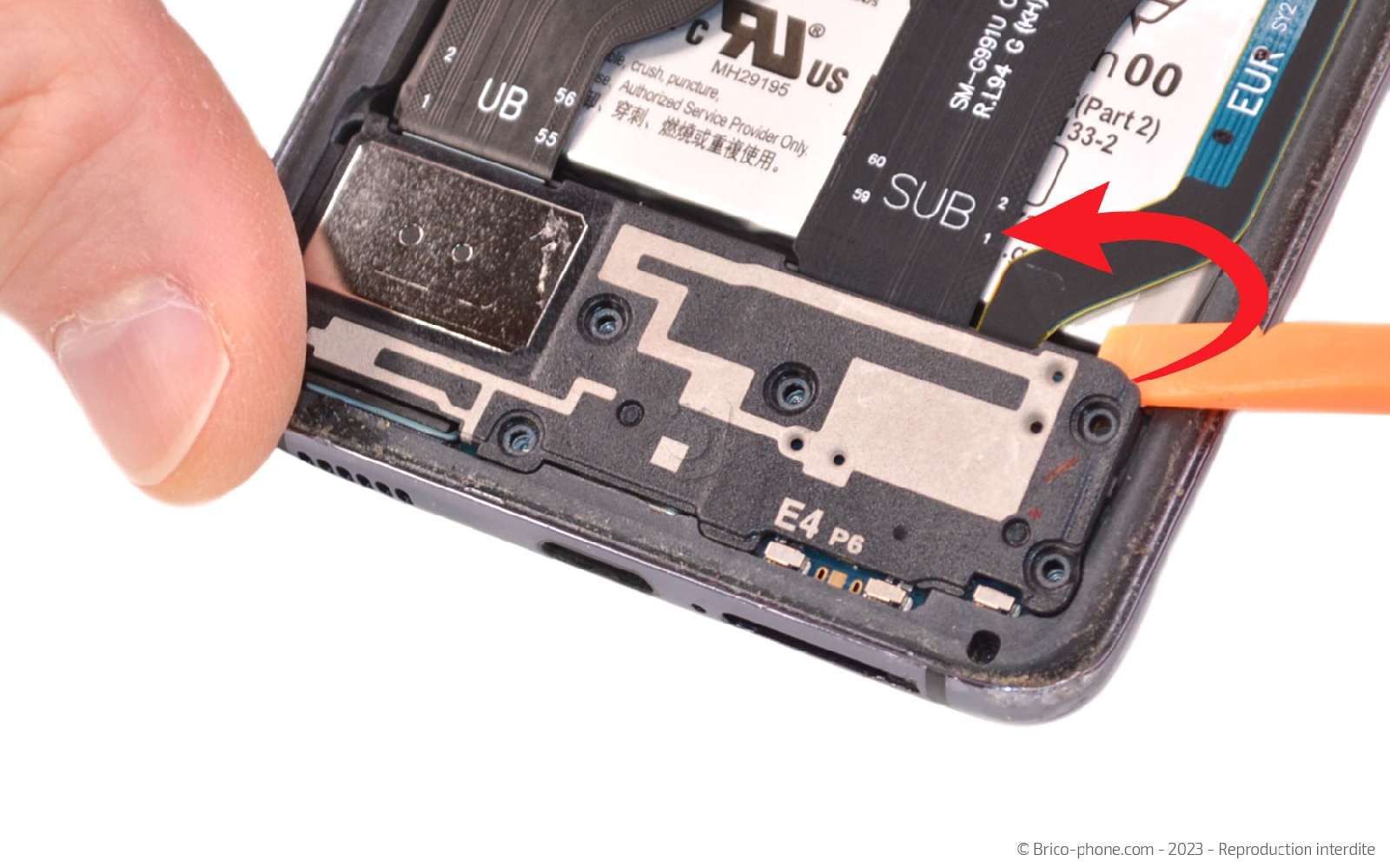

Reprenez le tournevis pour retirer les 6 vis cruciformes du HP externe.

Insérez le levier dans l'angle supérieur droit du composant pour le déclipser du châssis.

Mettez de coté le haut-parleur externe de votre samsung Galaxy S21.
Outils du kit utilisés
Outils du kit utilisés

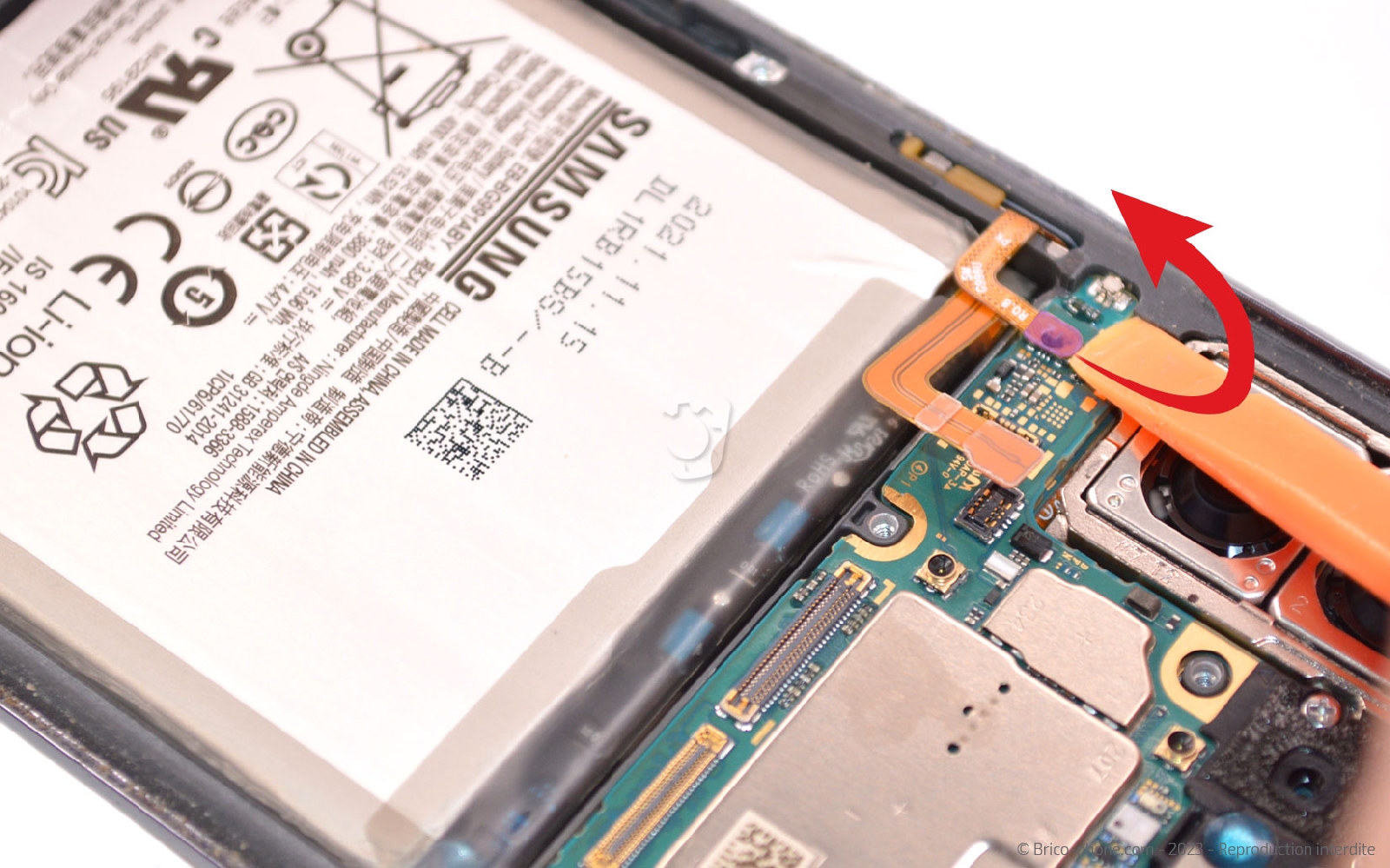

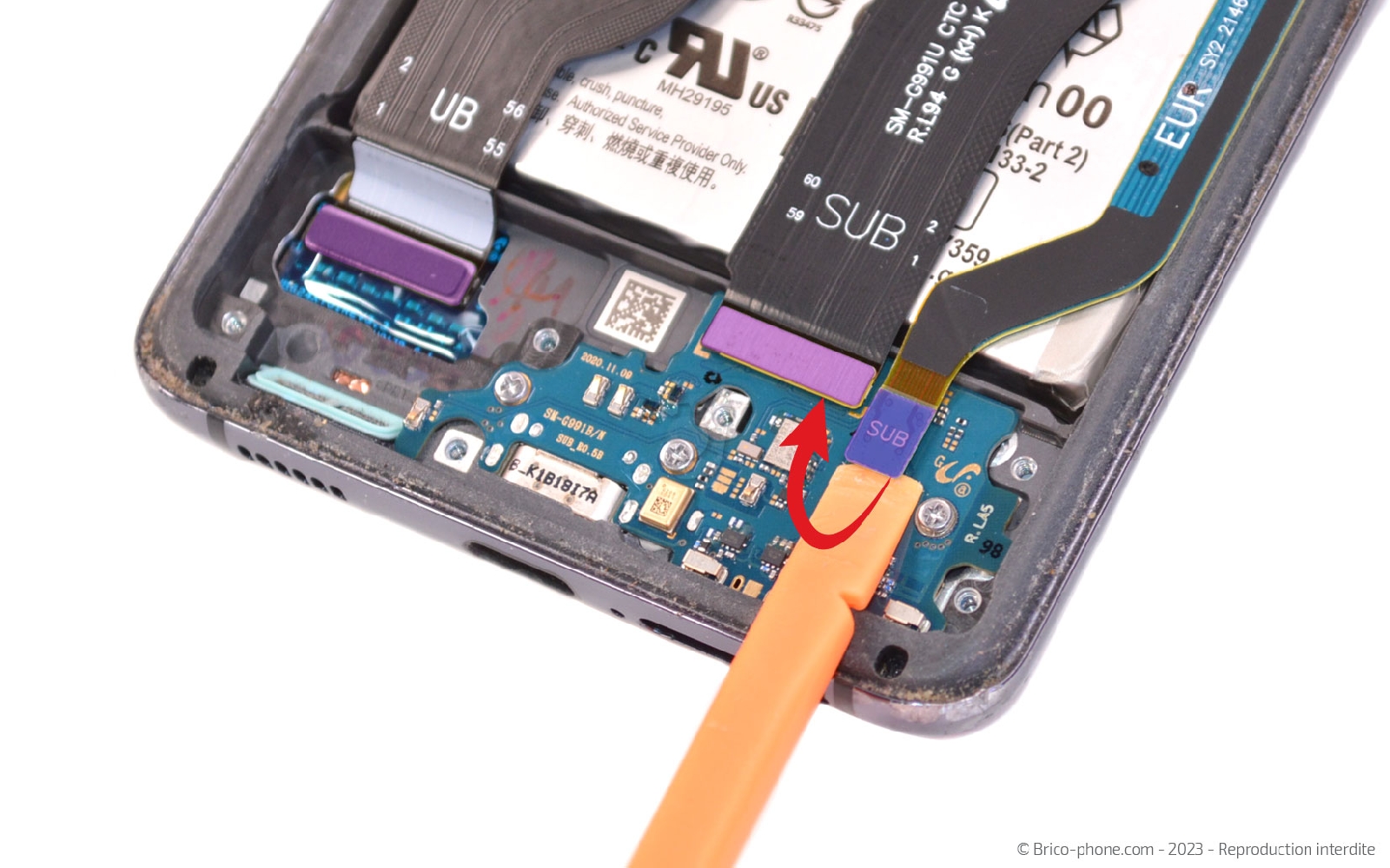

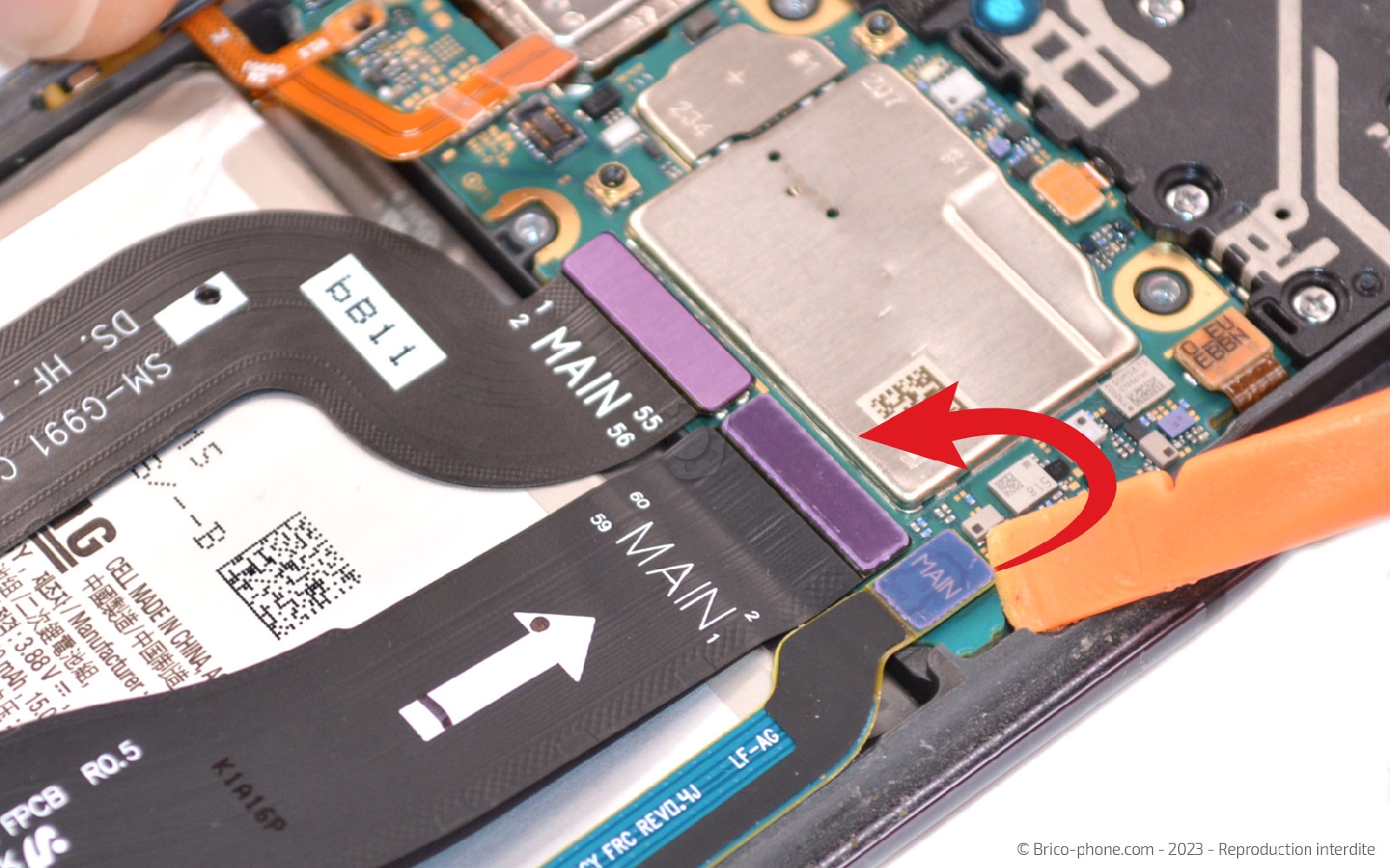

Etape 7 : Libérer les nappes
Déconnectez les nappes des trois rallonges ainsi que celle des boutons Volume.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Nappe d'interconnexion LCD pour Samsung Galaxy S21
12,90 €
Nappe carte mère pour Samsung Galaxy S21
12,90 €

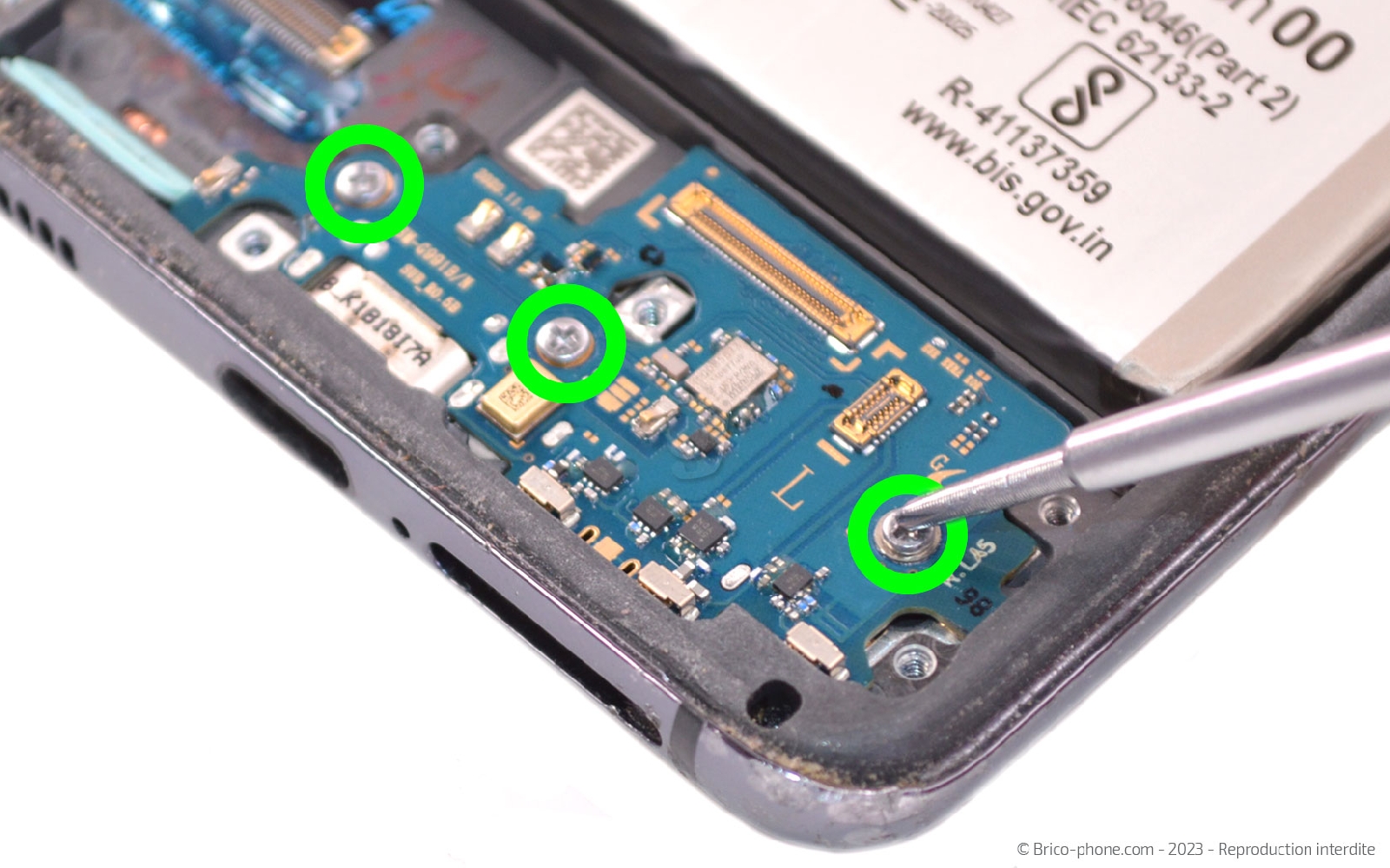

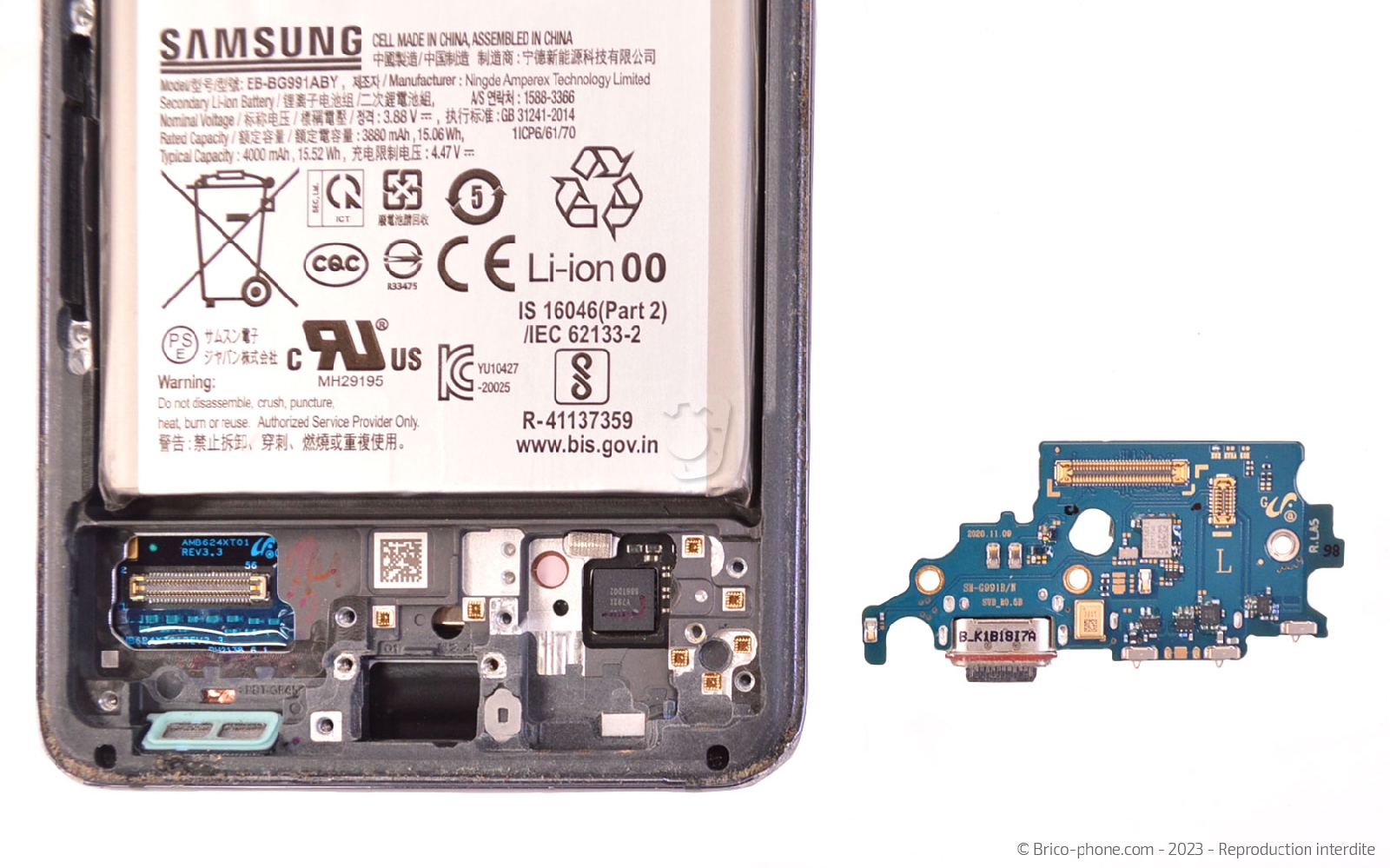

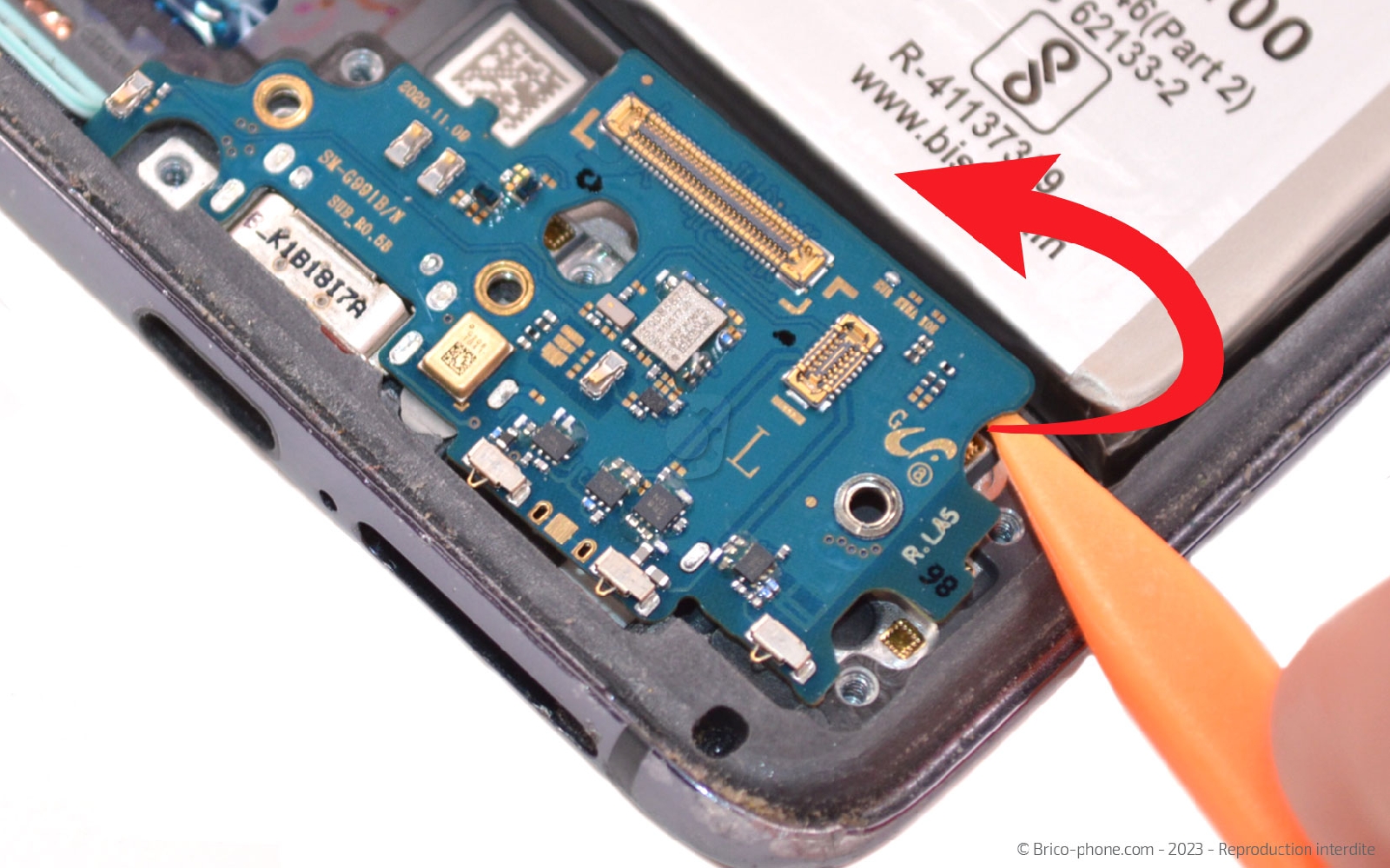

Etape 8 : Récupérer le connecteur de charge
Sur le bas du téléphone, ôtez les 3 vis avec le tournevis cruciforme avant de soulever le dock avec le levier et de sortir le composant du téléphone.

Aidez vous du patron d'aide au montage offert avec votre commande pour disposer les vis et les petits composants.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Samsung Galaxy S21
29,90 €

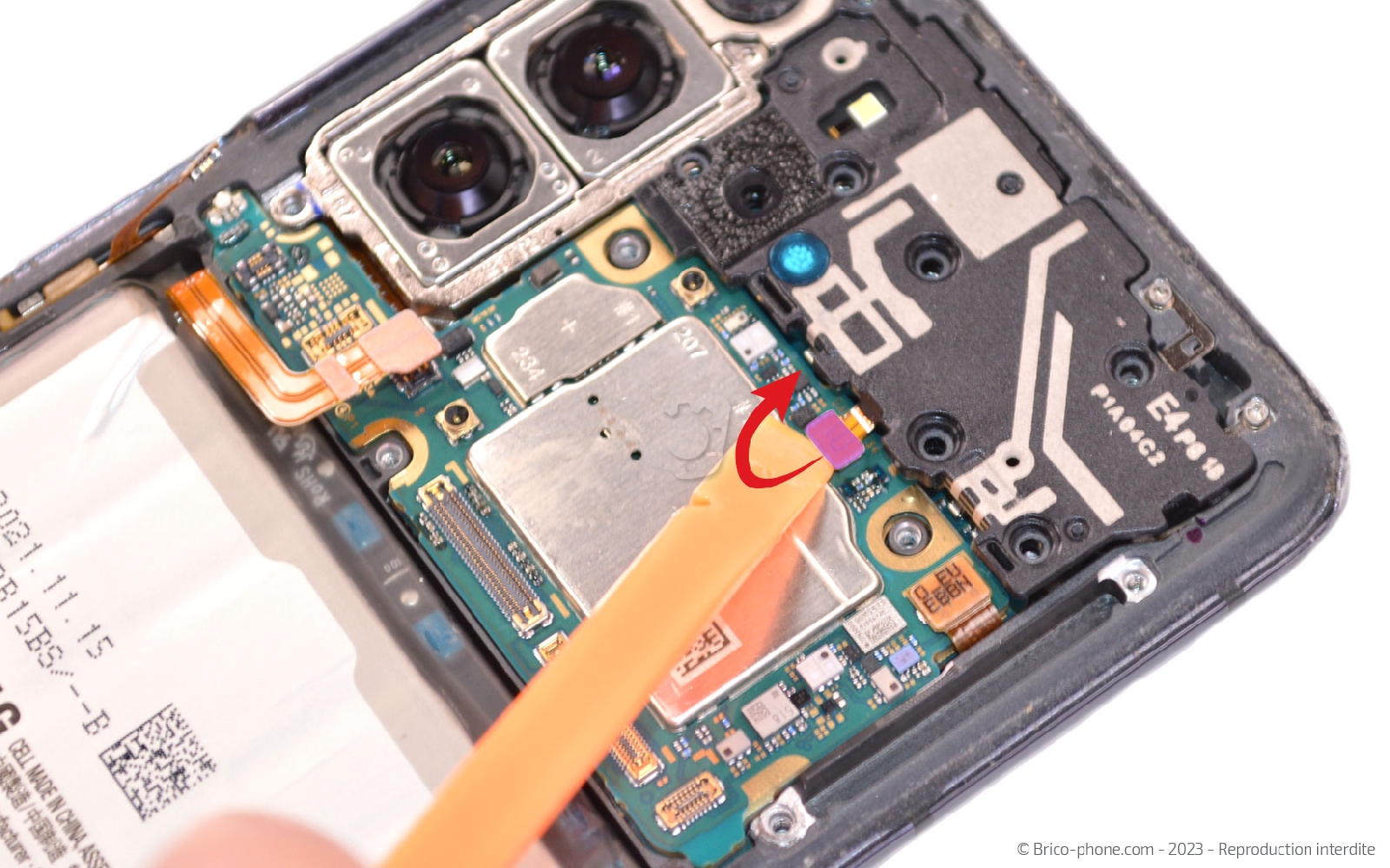

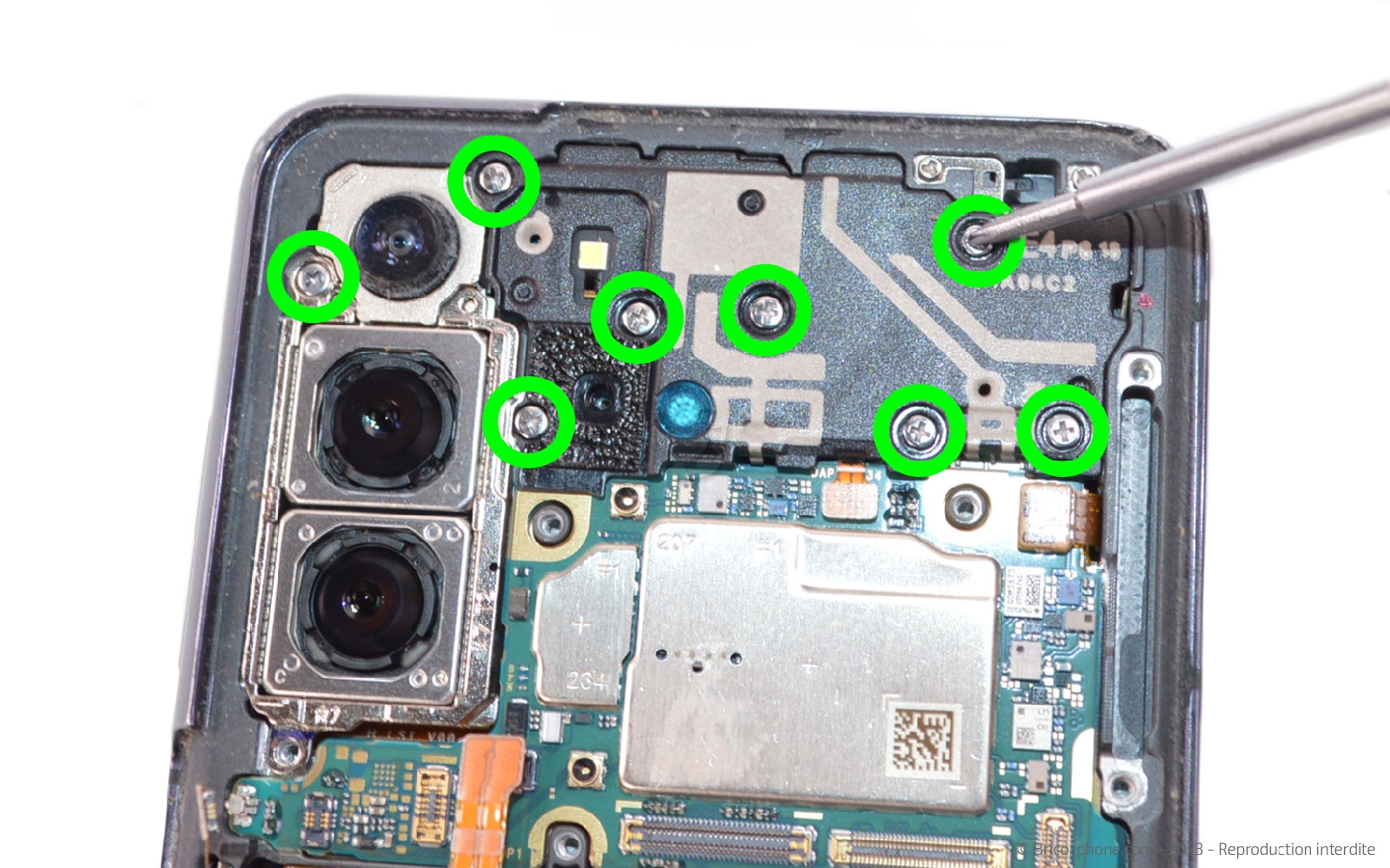

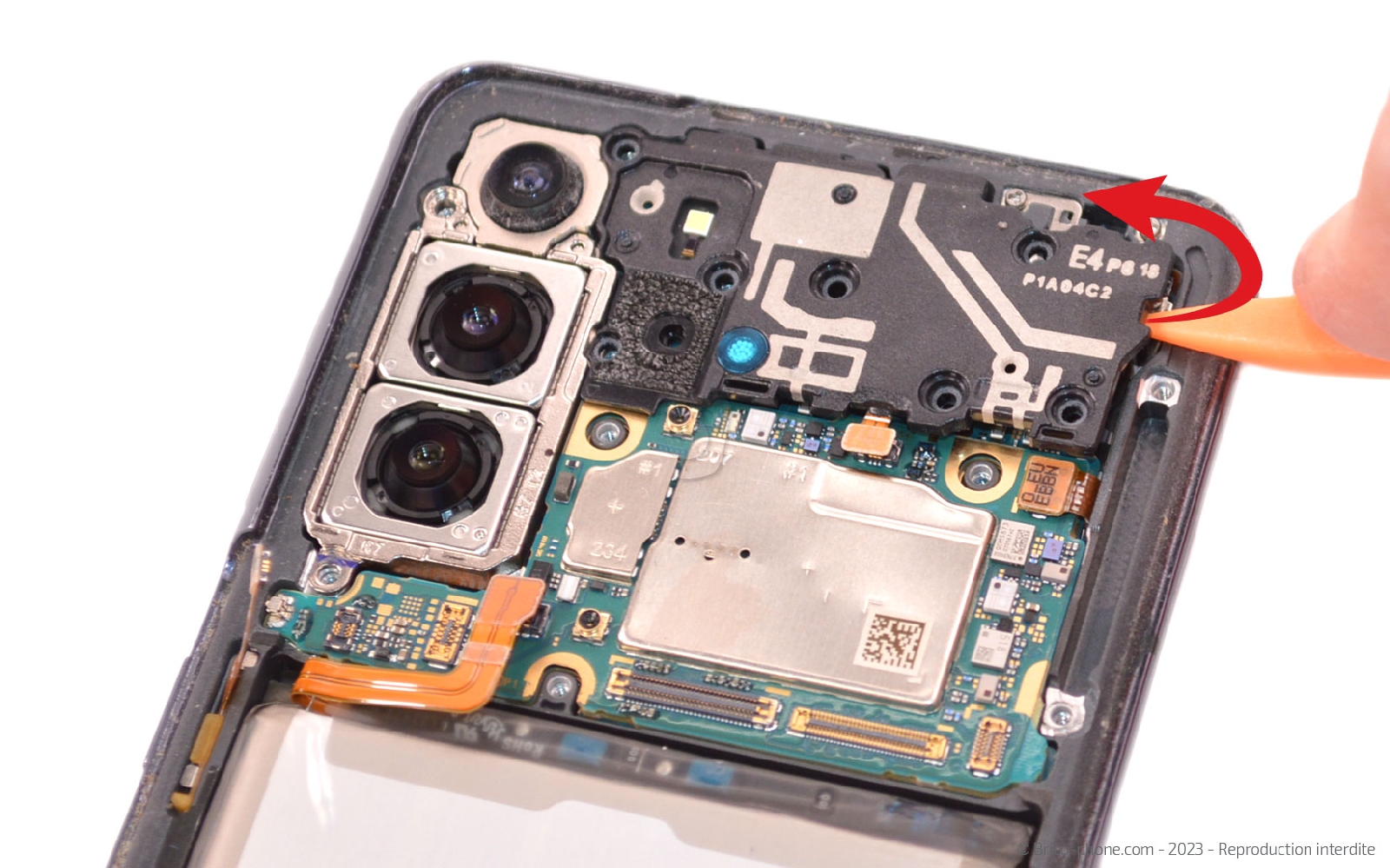

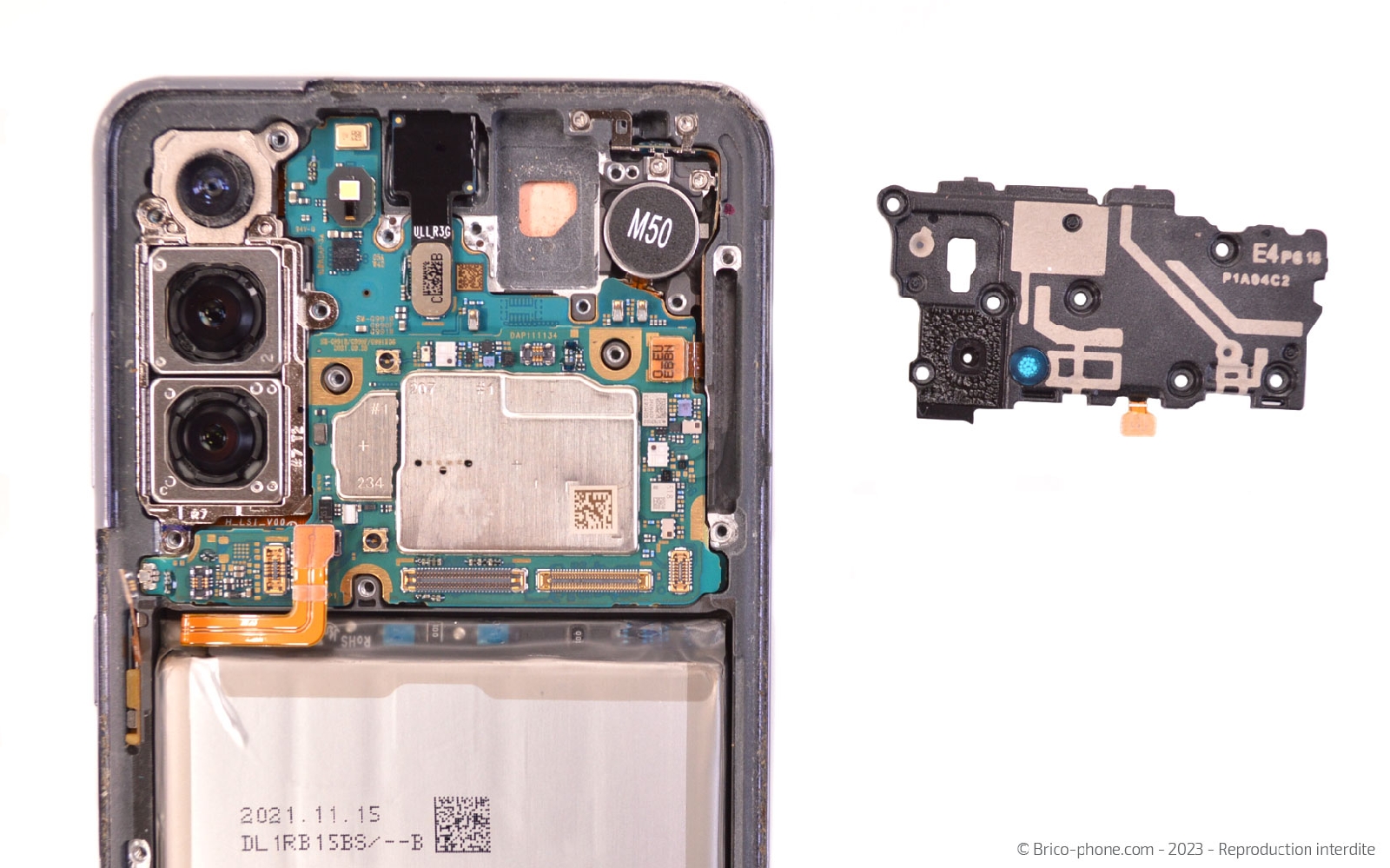

Etape 9 : Retirer la plaquette de l'écouteur de l'oreille
Passons sur le haut du téléphone, en commençant par retirer les 8 vis cruciforme.

Ensuite, déconnectez le module haut-parleur interne et antenne. Placez le spudger dans la fente prévue à droite pour extraire le support de l'appareil.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Ecouteur interne de l'oreille pour Samsung Galaxy S21
8,90 €

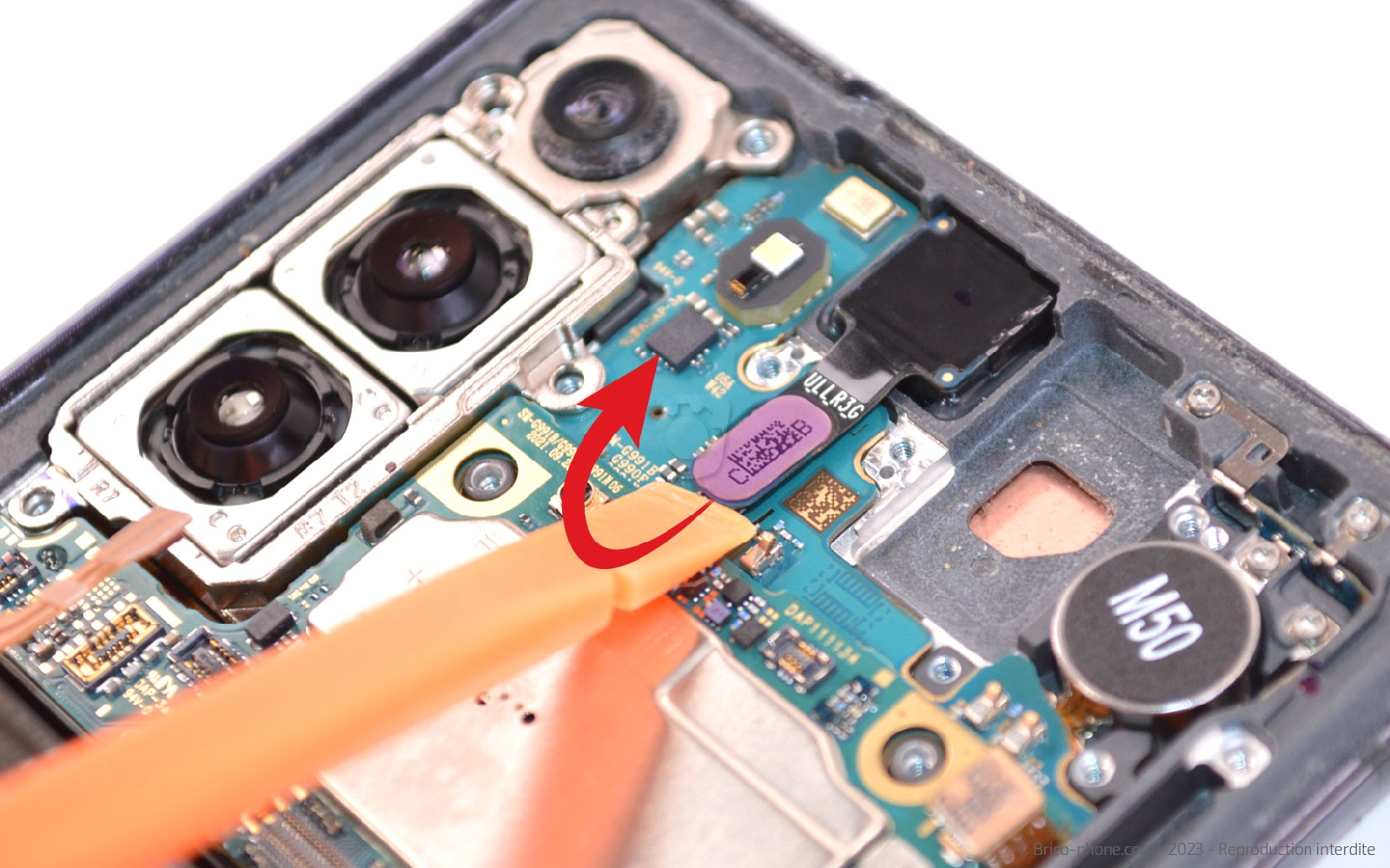

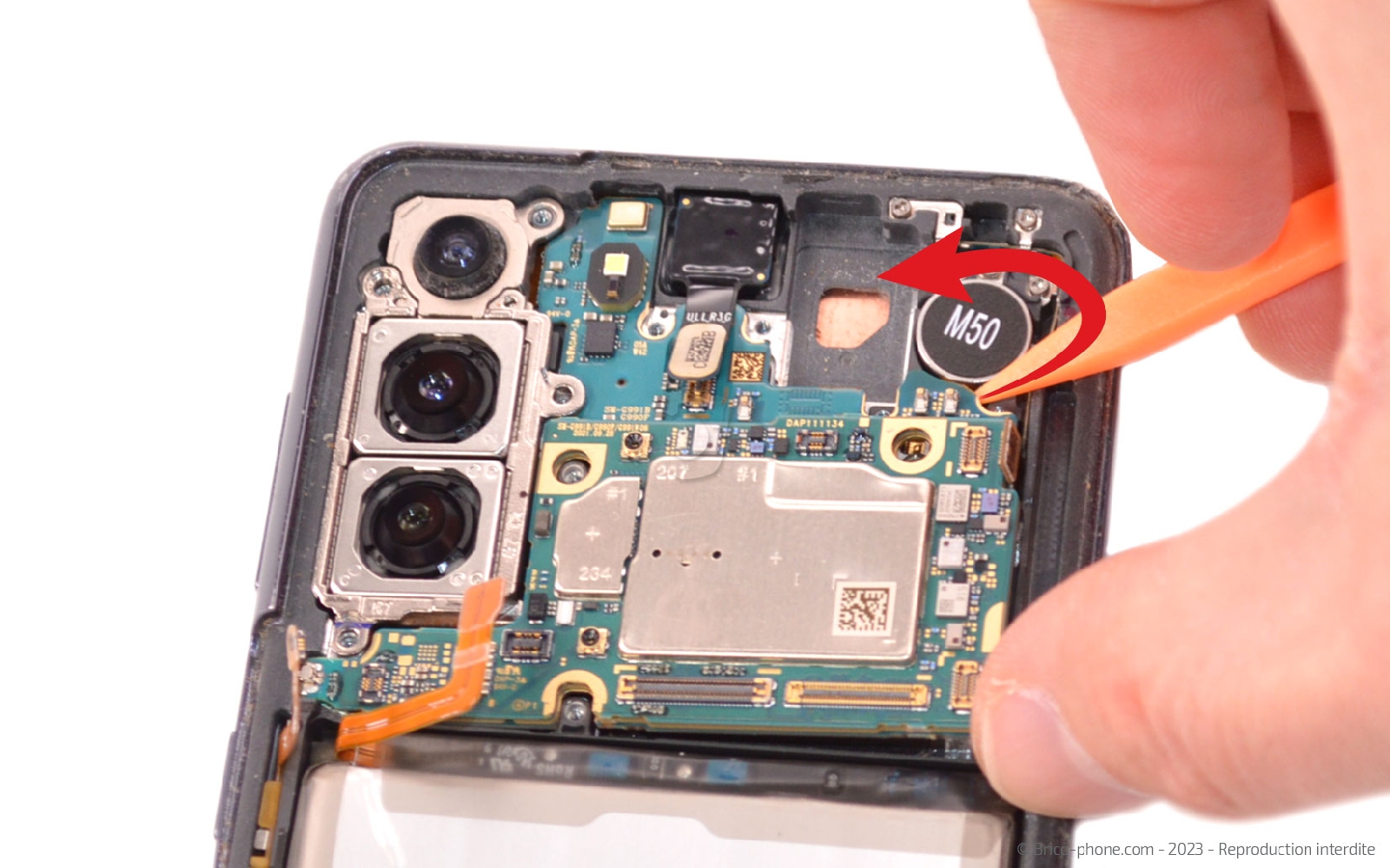

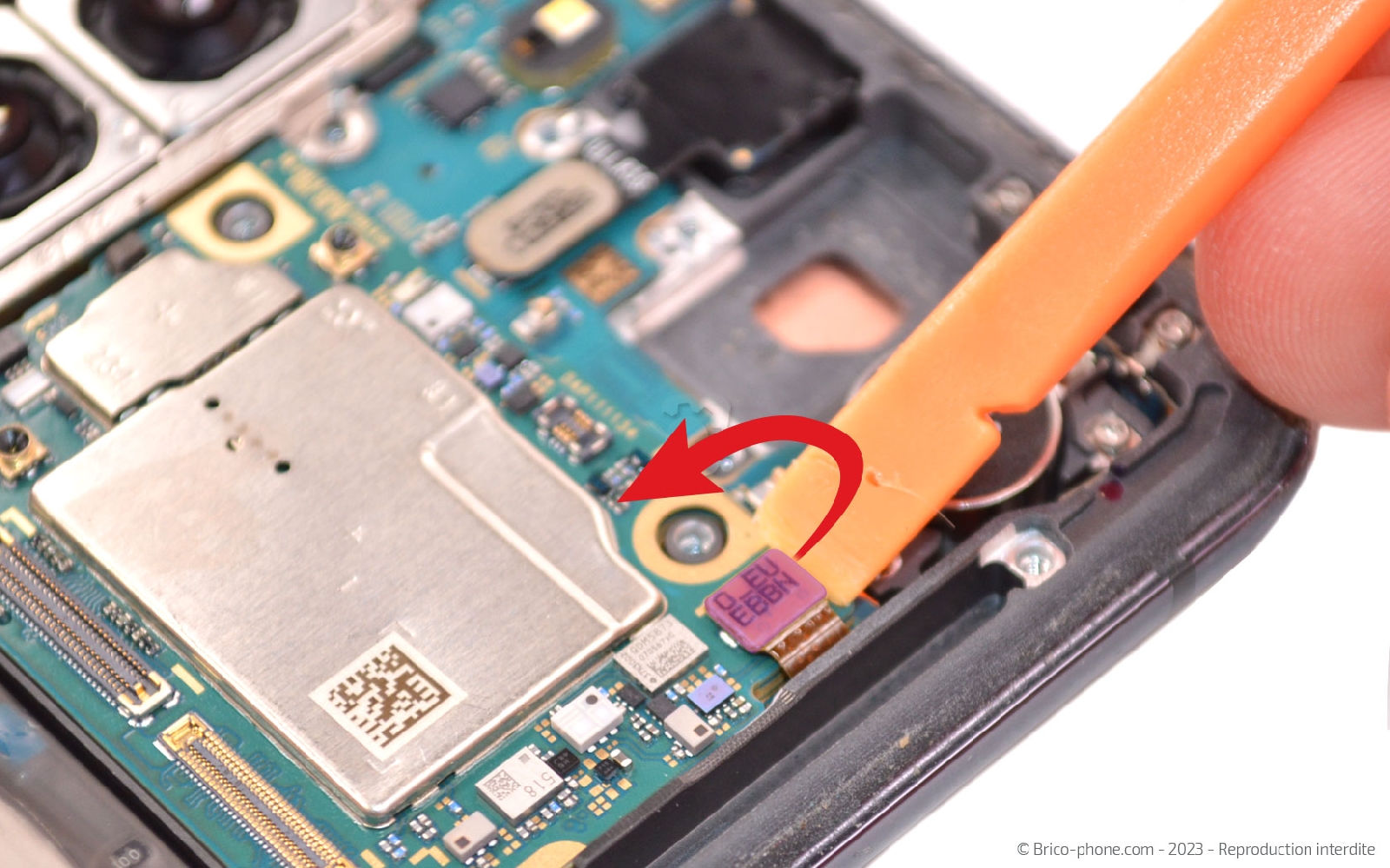

Etape 10 : Sortir la carte mère
Toujours avec le même outil, débranchez la nappe de l'antenne réseau, puis celle de la caméra frontale.

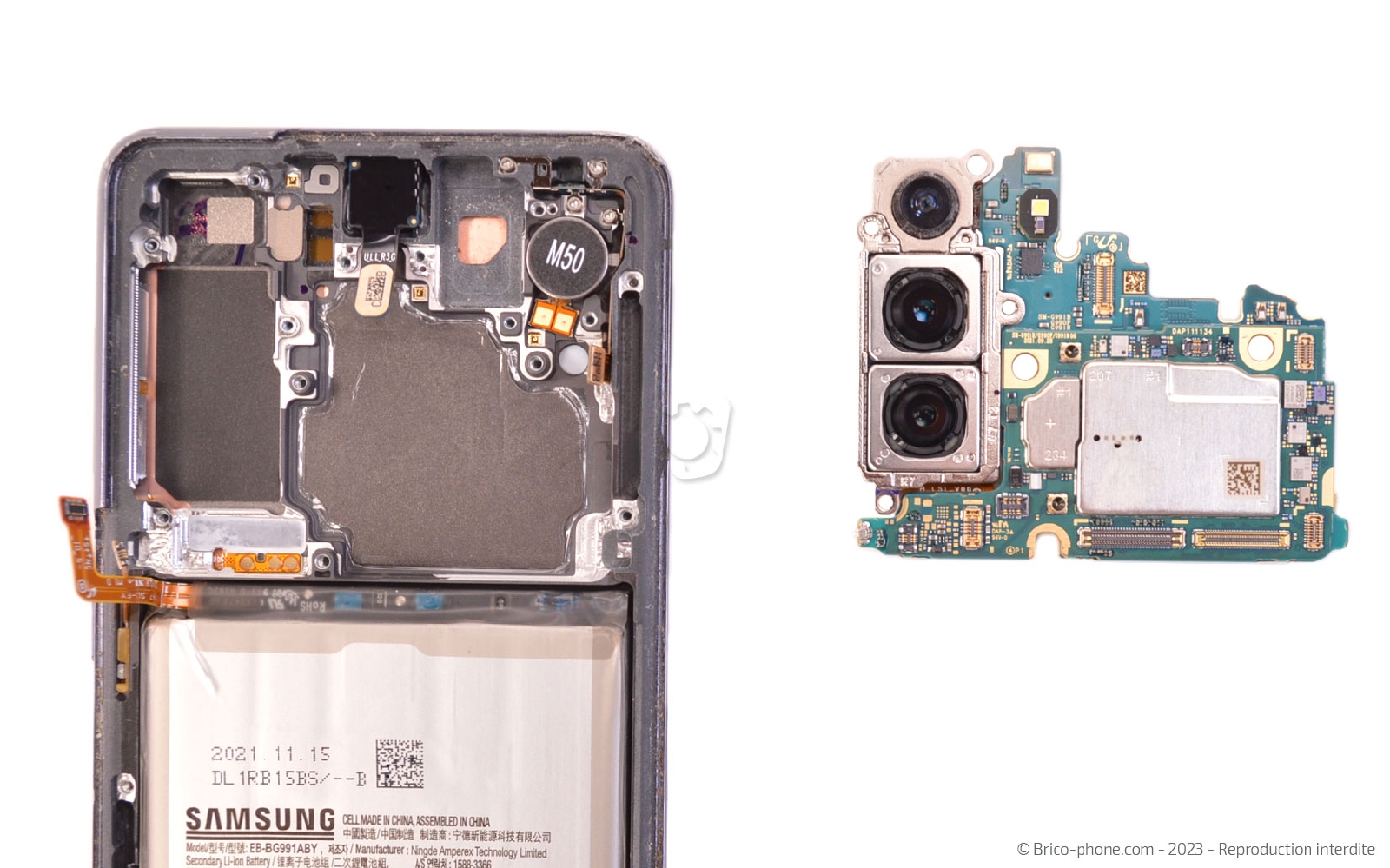

Sortez ensuite la carte mère du bloc écran.
Outils du kit utilisés
Outils du kit utilisés

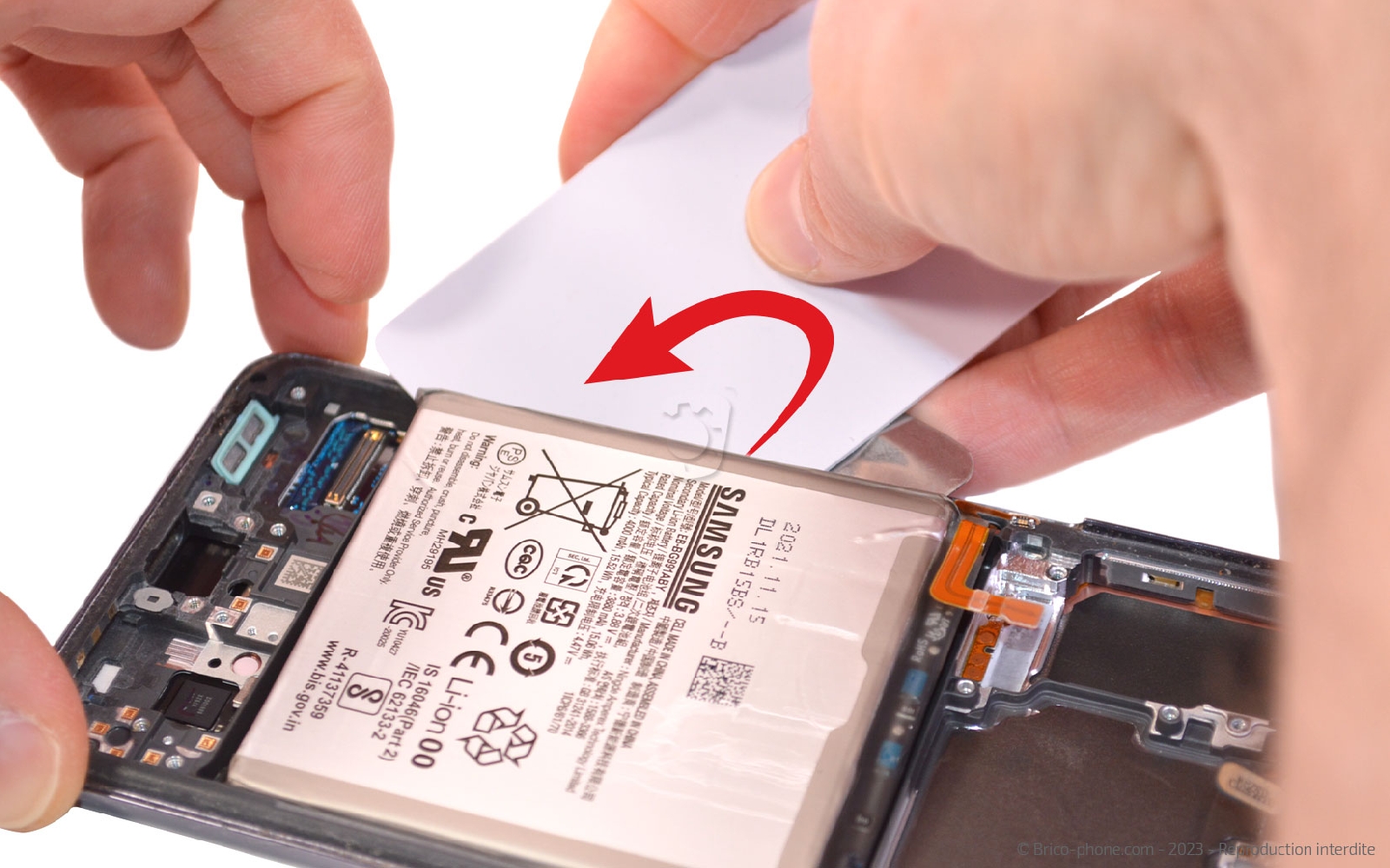

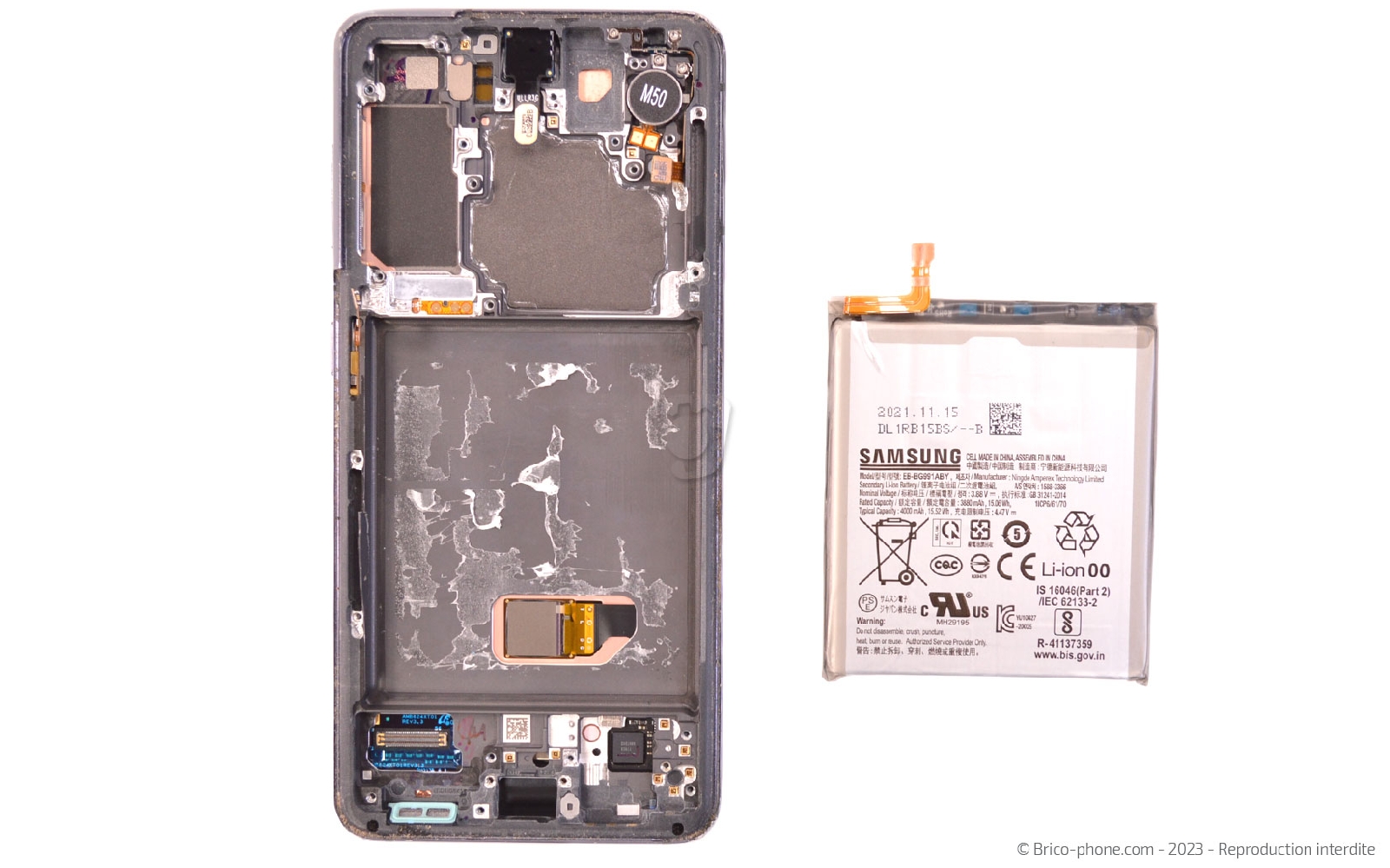

Etape 11 : Décoller la batterie

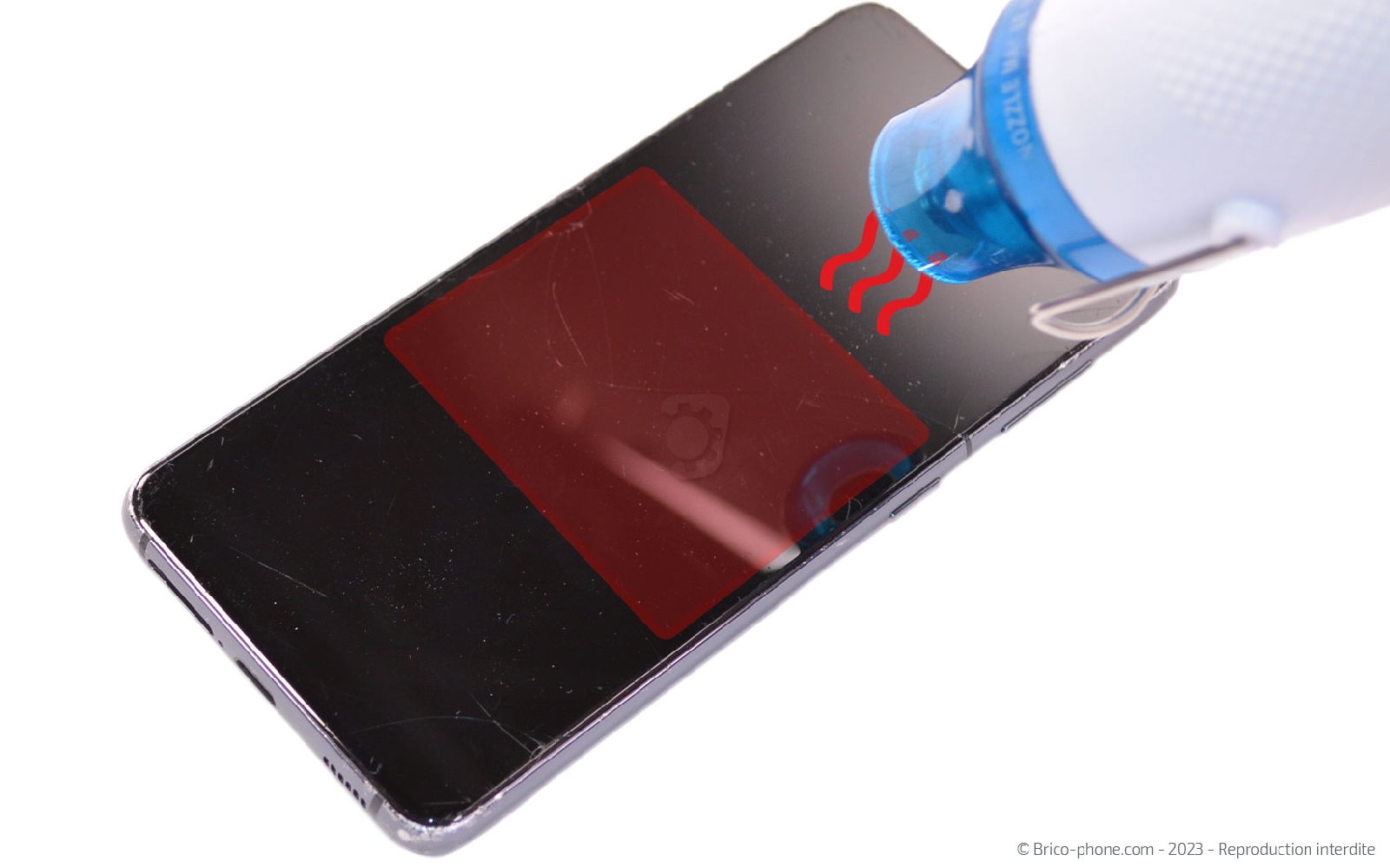

Retournez le bloc écran pour chauffer l'arrière de la batterie.

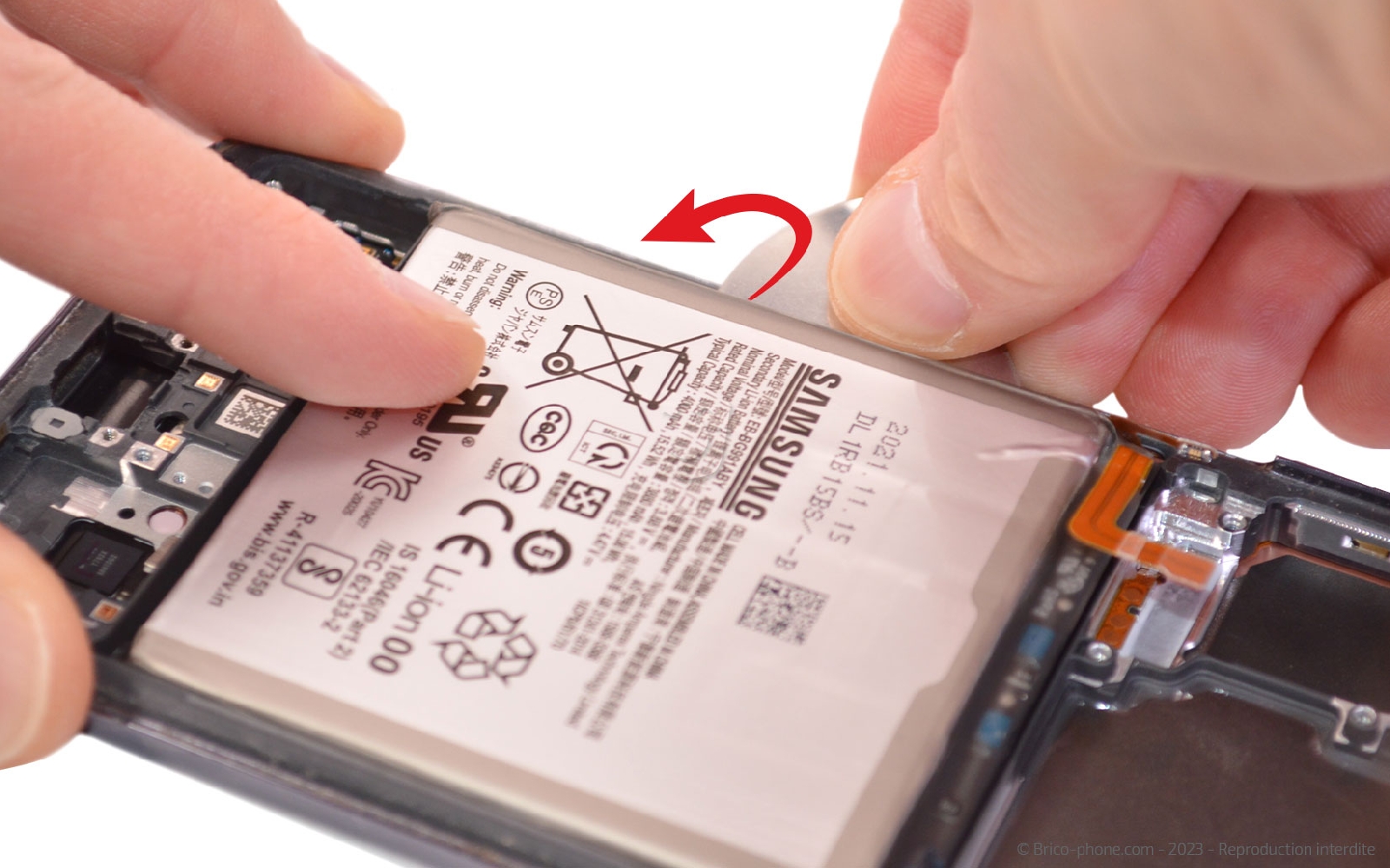

Ensuite, insérez le médiator en métal épais entre la batterie et le châssis pour faire levier. Une fois la batterie légèrement décollée, remplacez le par la carte PVC pour continuer de décoller la batterie.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Batterie d'origine pour Samsung Galaxy S21
34,90 €

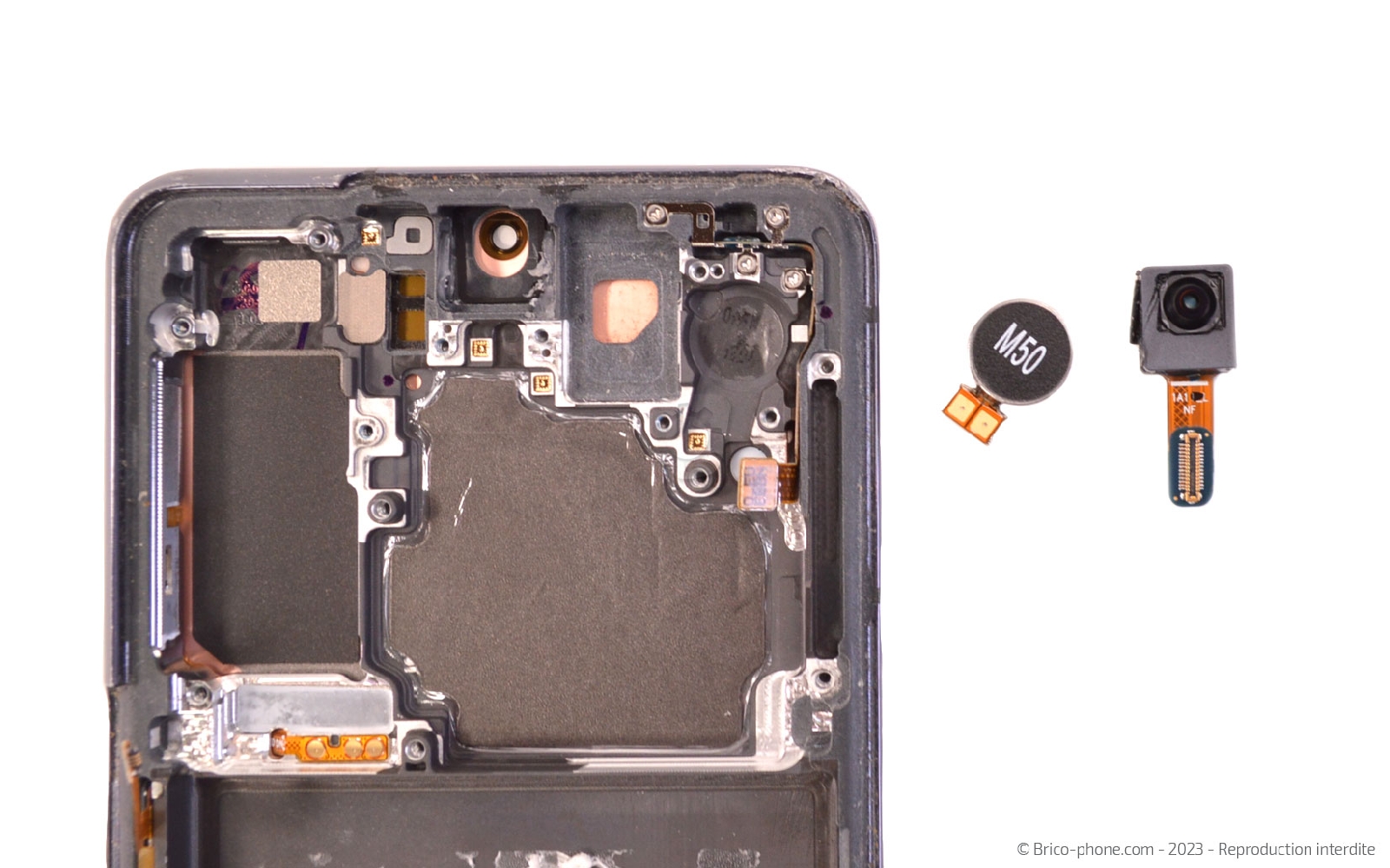

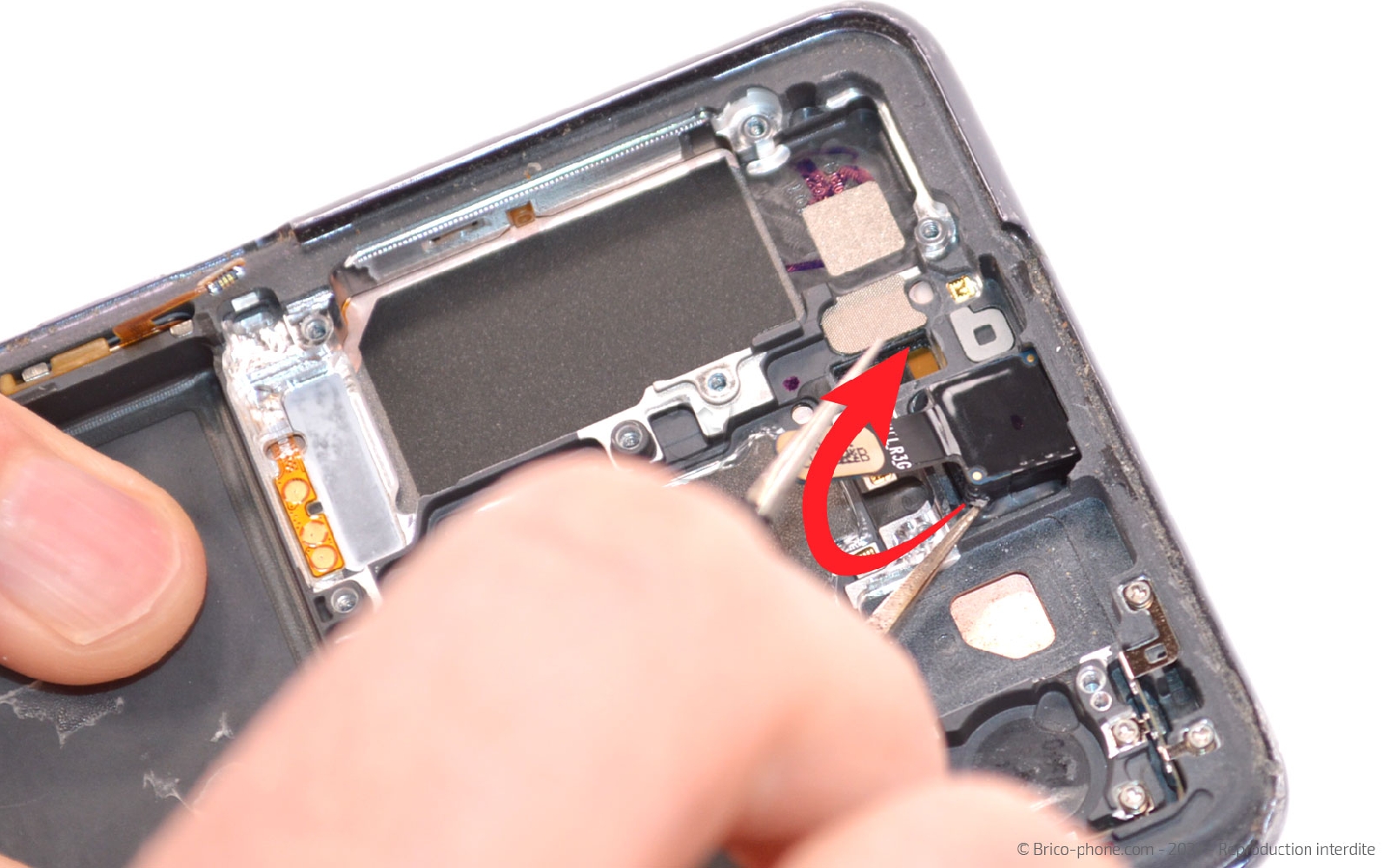

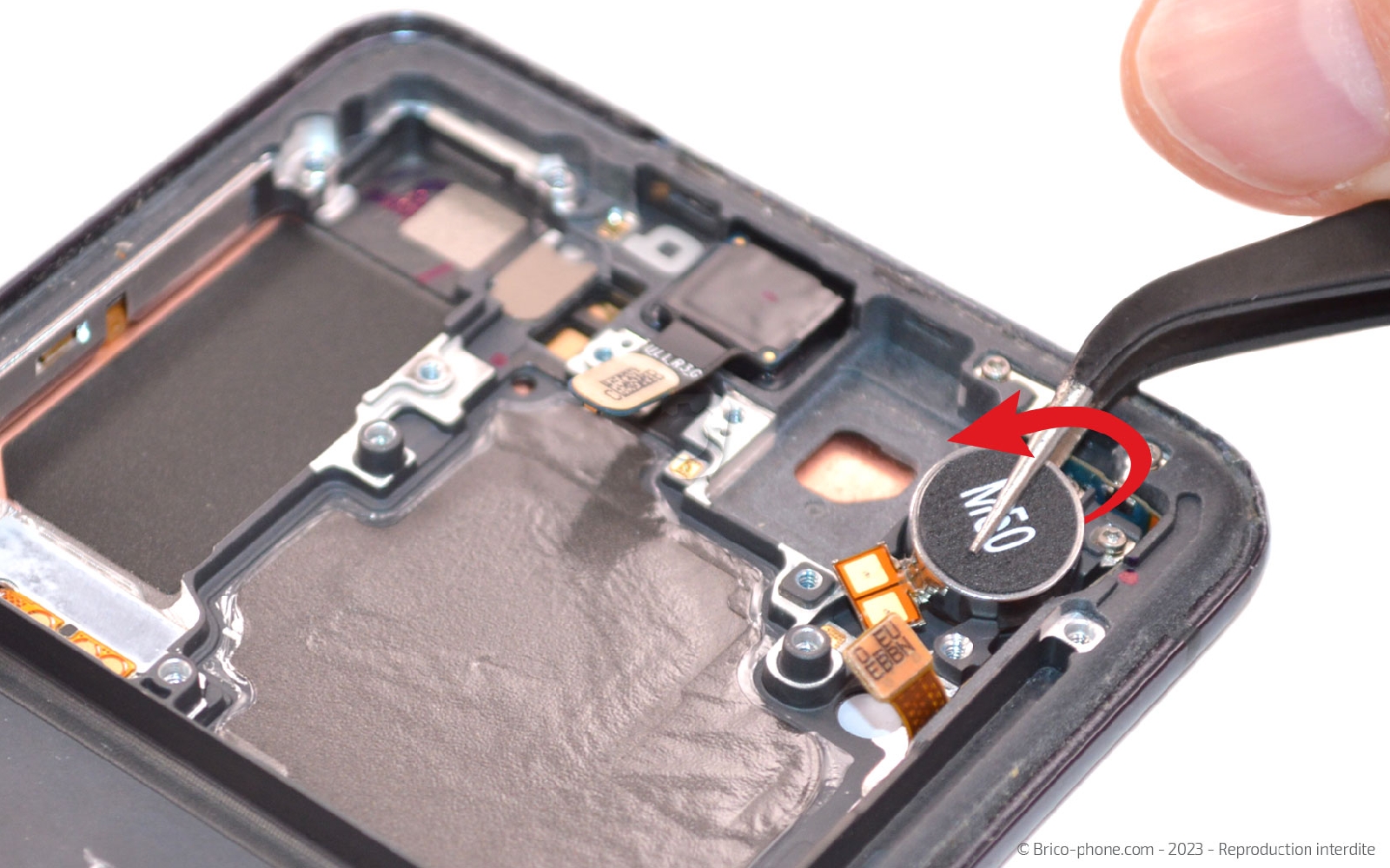

Etape 12 : Récupérer la caméra avant

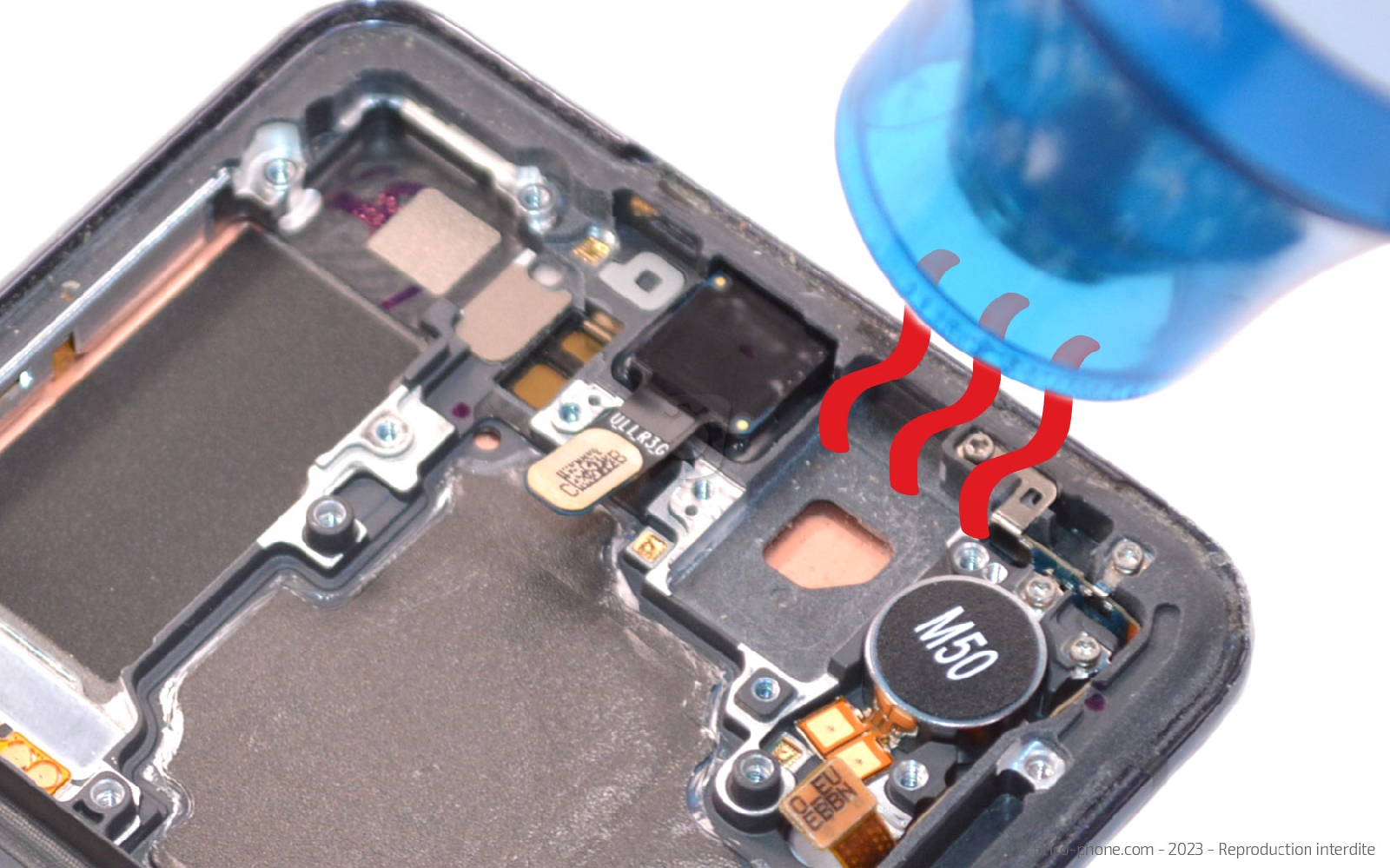

Chauffez les éléments restant dans le bloc écran.

Ensuite à l'aide de la pincette en métal, détachez la caméra frontale du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

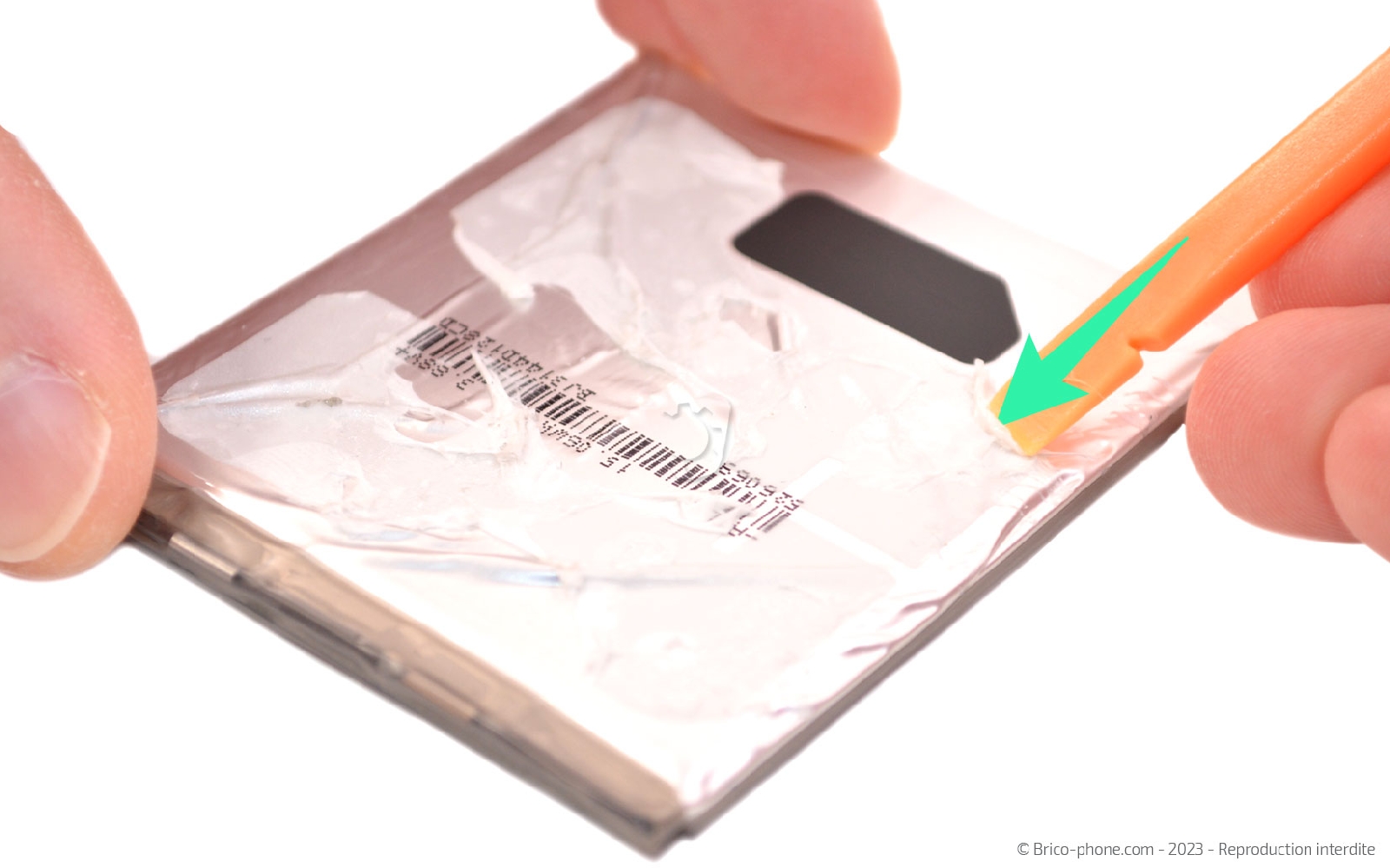

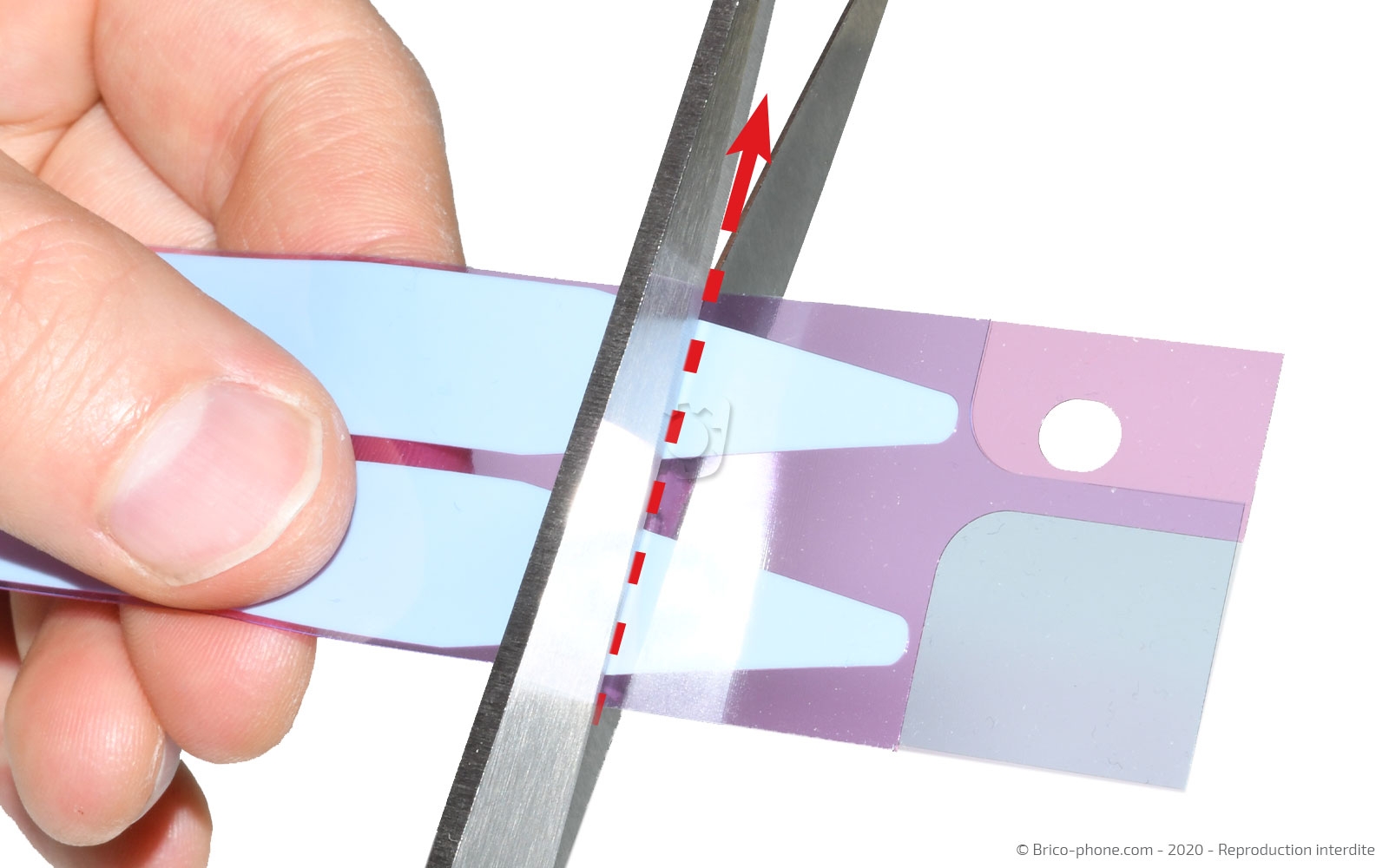

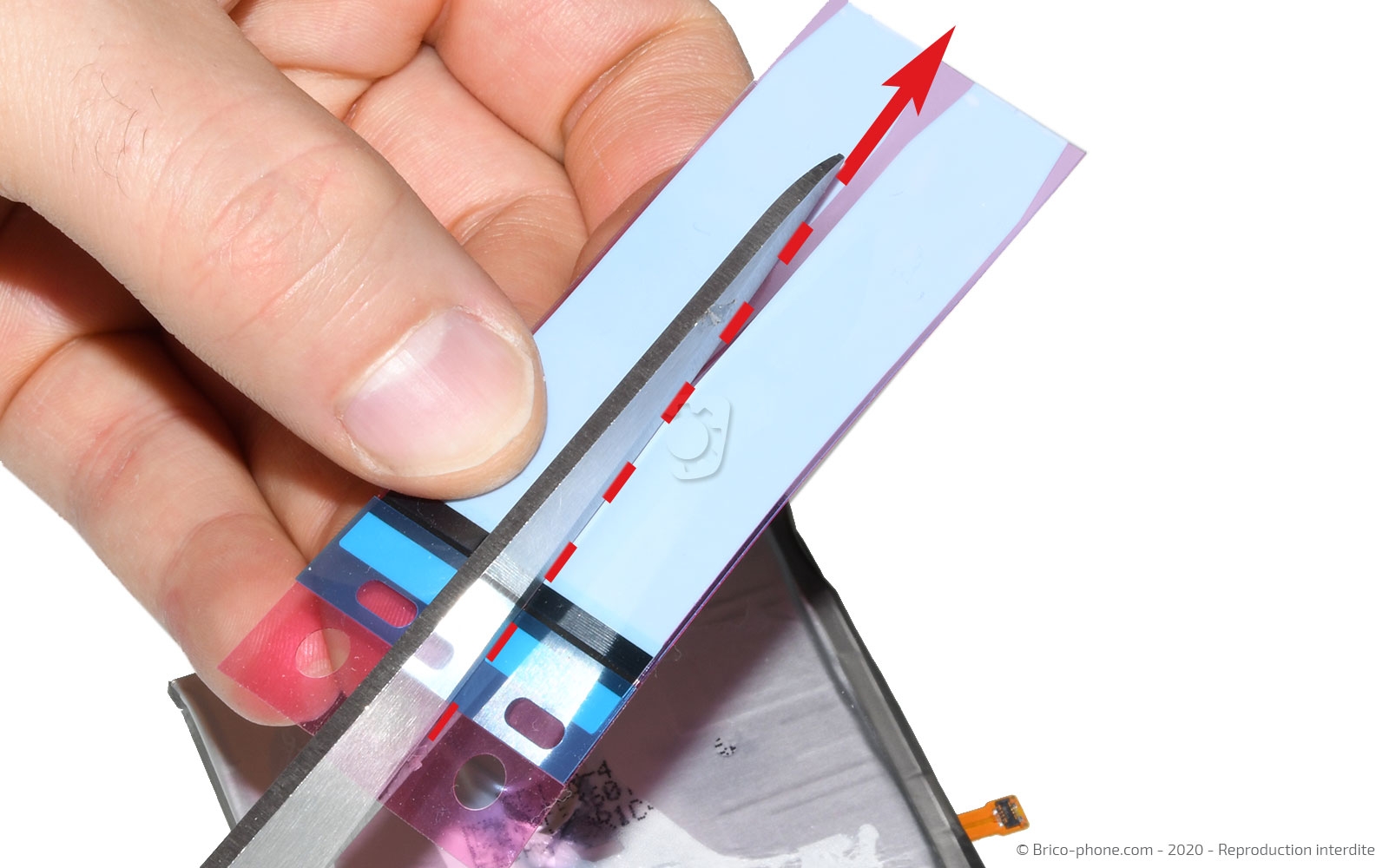

Etape 13 : Placer les stickers de batterie
Nettoyez le dos de la batterie des éventuels résidus de colle et de produit.

Ensuite, mesurez vos stickers afin de pouvoir les découper avant de disposer au dos du composant. La partie noire des stickers doit dépasser de la batterie lors de votre calcul.


Outils du kit utilisés
Outils du kit utilisés

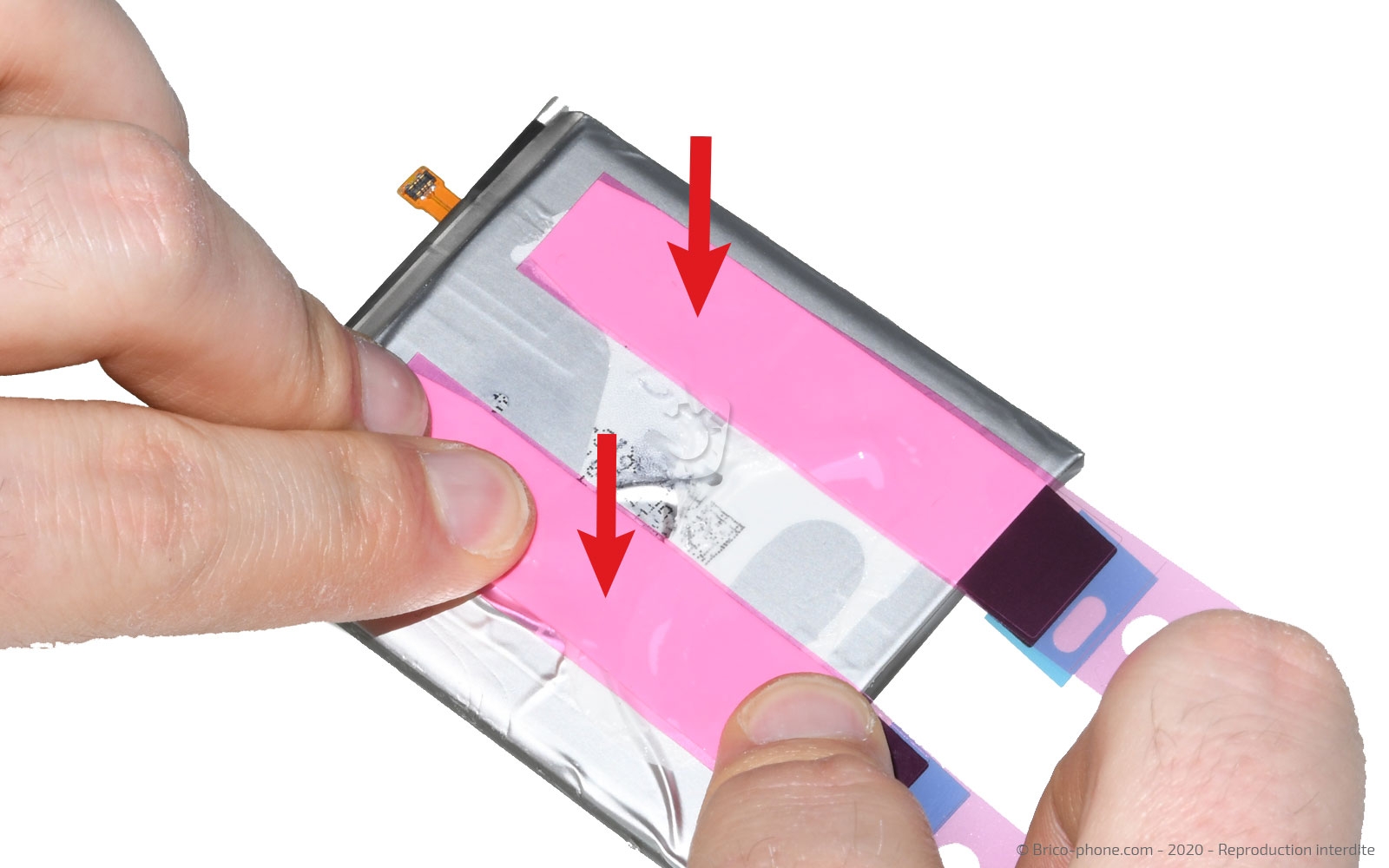

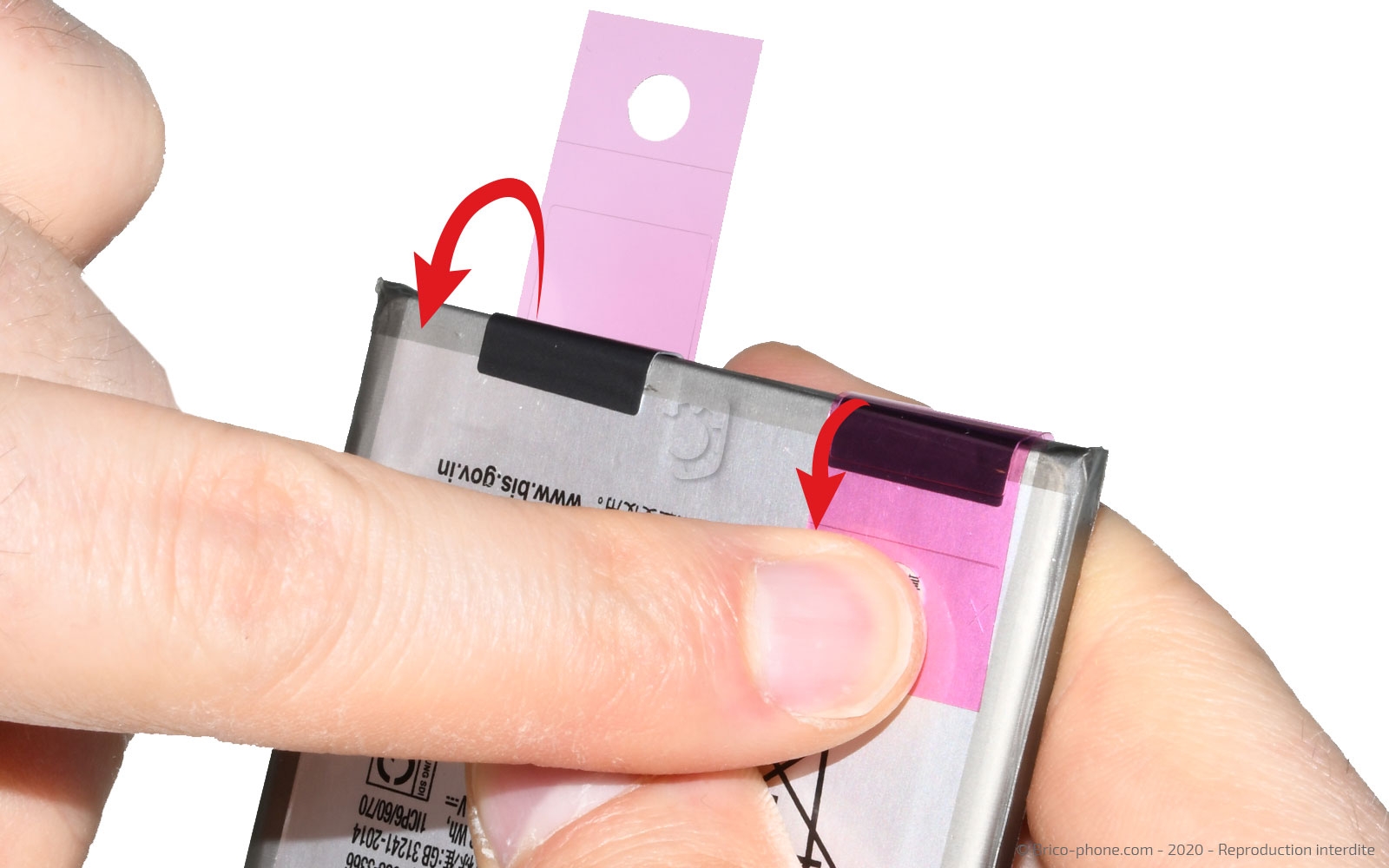

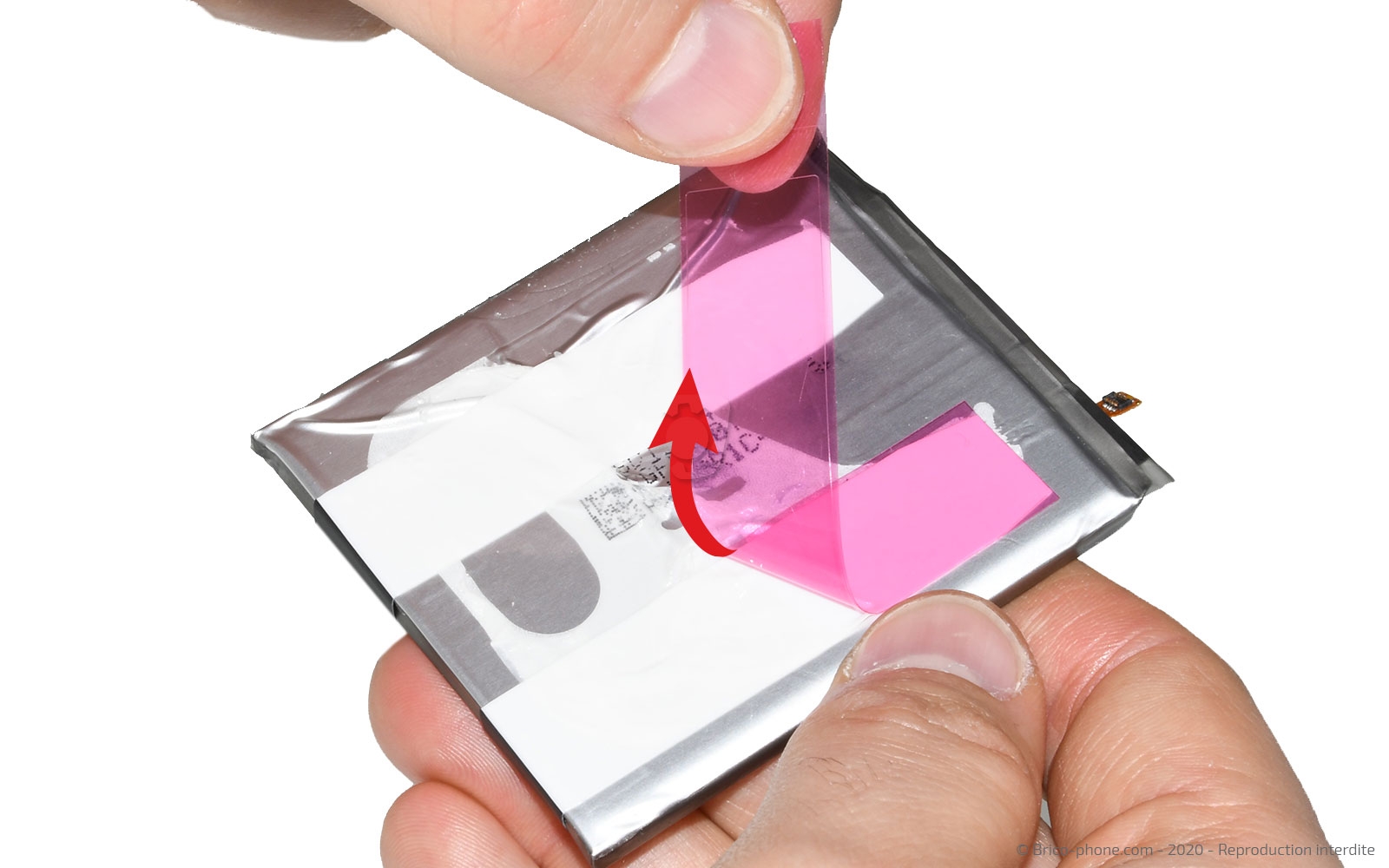

Etape 14 : Coller la batterie au sein du nouveau châssis

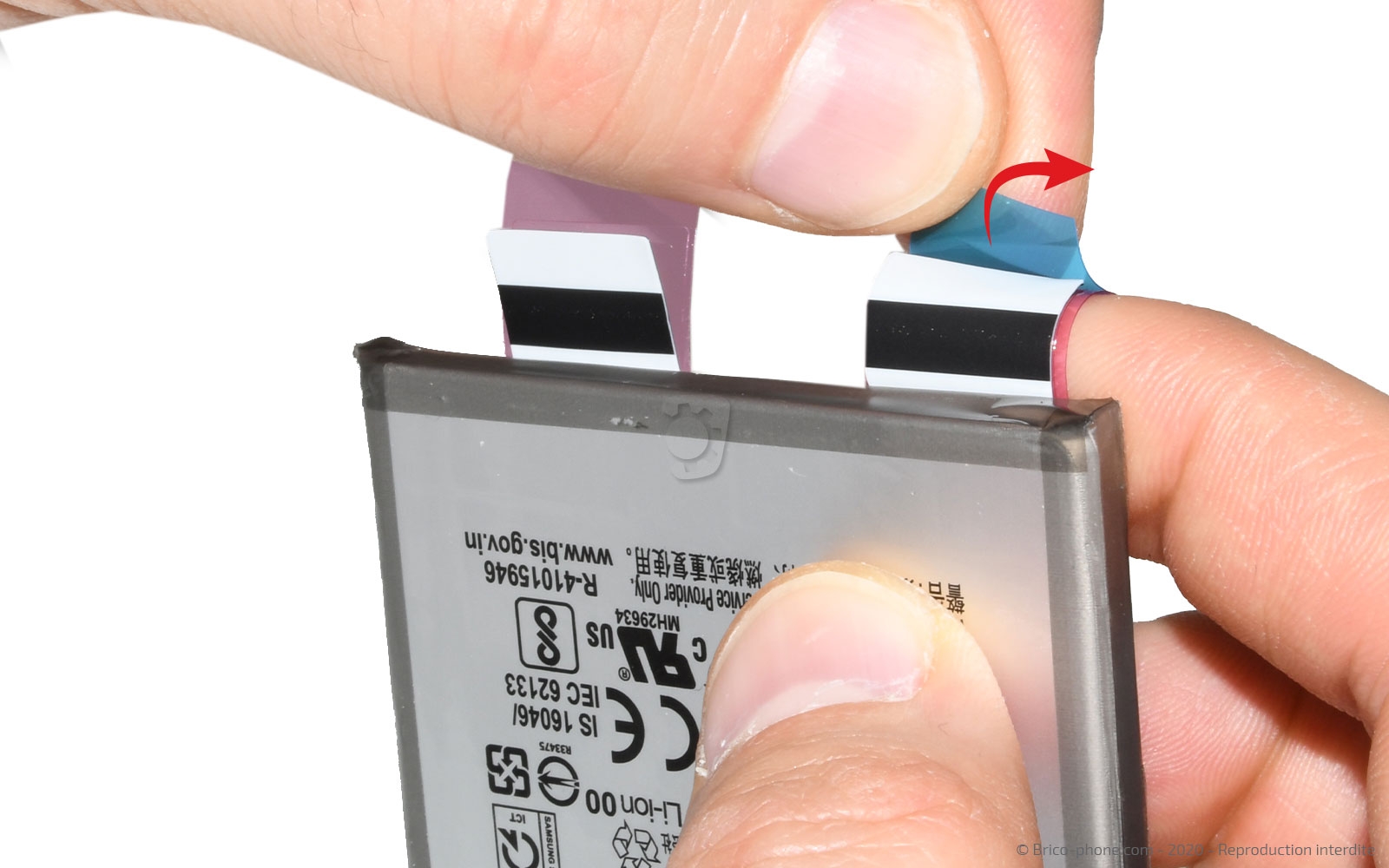

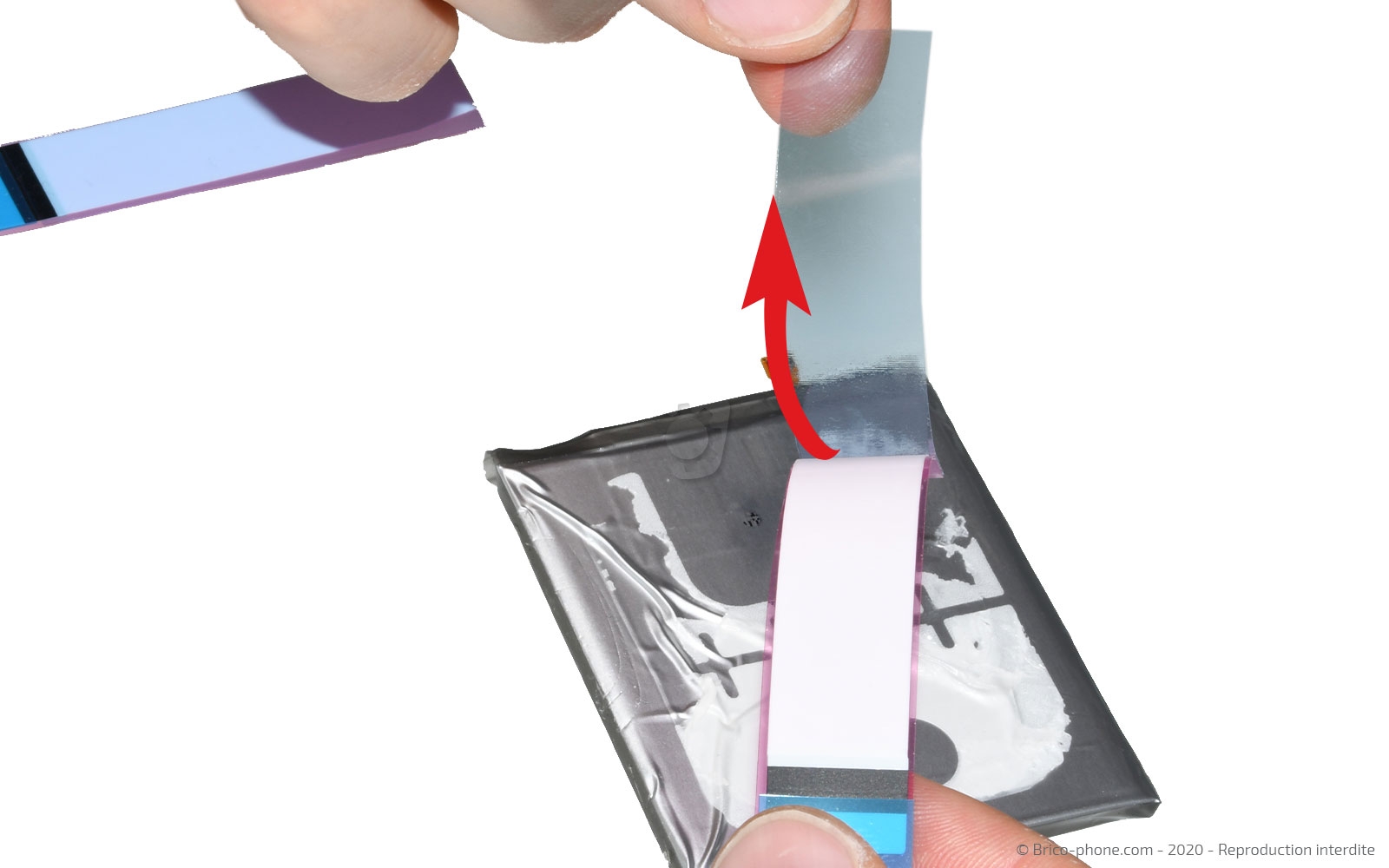

Retirez les stickers bleus et repliez la partie noire sur la batterie, ces deux languettes pourront vous être utiles lors d'une prochaine réparation.

Pour terminer, enlevez la protection rose des stickers et replacez la batterie dans le nouveau bloc écran.
Conseils pour le remontage
Attention, le tutoriel est conçu pour un changement de bloc original, il se peut que vous ayez besoin de récupérer d'autres éléments non prémontés sur cet écran compatible ou que certains ne soit pas présent dans le nouveau bloc écran. En effet, si vous optez pour un écran compatible vous perdez le lecteur d'empreintes. Vérifiez bien lors de la réparation.

Remontez chaque élément en suivant le tutoriel dans le sens contraire. Testez votre nouvel écran avant de recoller la vitre arrière de votre appareil.

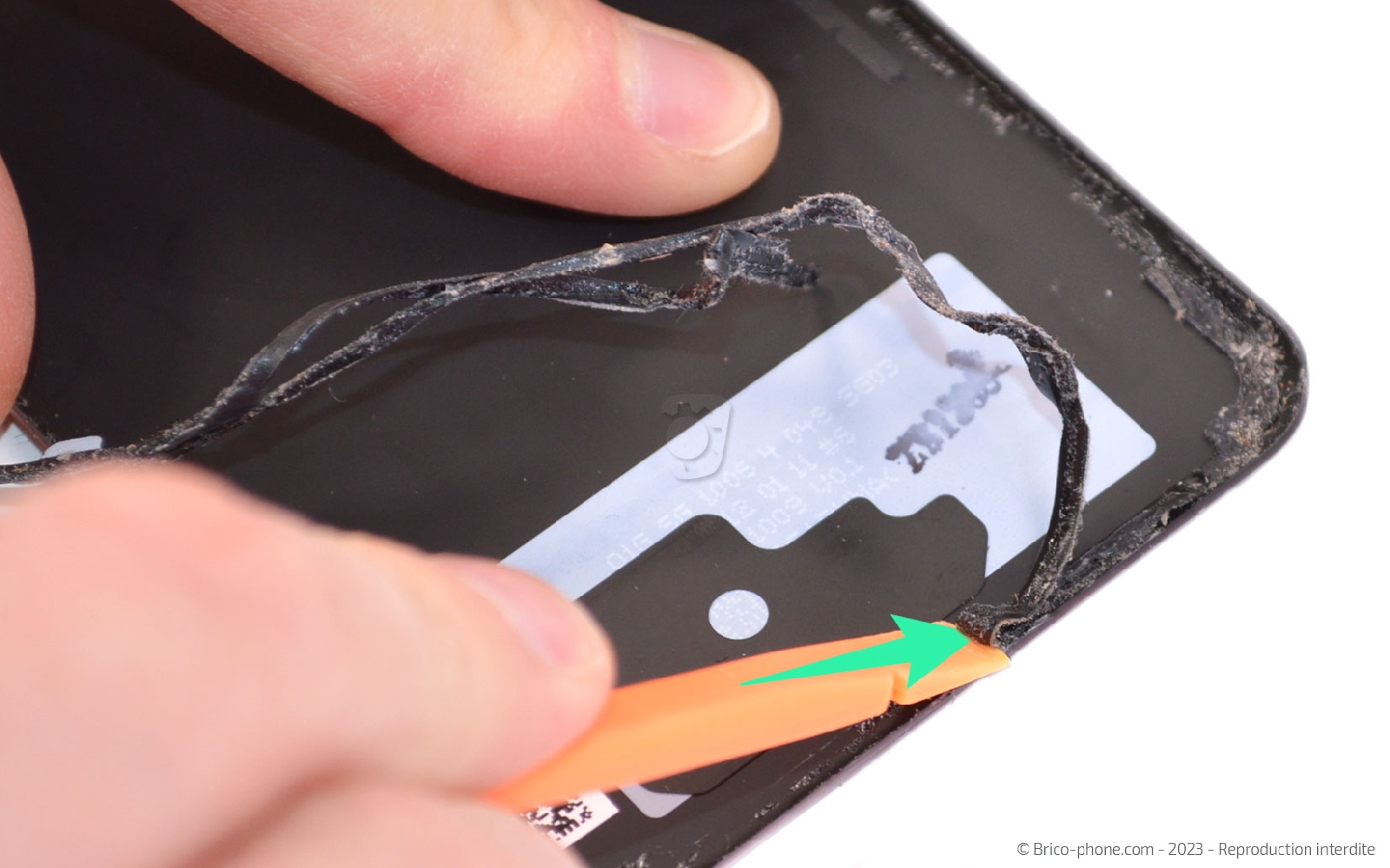

Une fois le test validé, nettoyez la vitre arrière des résidus de stickers avec le spudger.

Ensuite, appliquez la colle B-7000 sur toute la longueur du téléphone avant de reposer la vitre arrière sur le châssis.
Laissez sécher le téléphone environ 45 minutes grâce à des pinces ou des gros livres.
