Comment changer le connecteur de charge sur Galaxy S21

Temps estimé : 25 min
Difficulté : 2/5
Note de réparabilité : 13/20
Galaxy S21 | Temps estimé : 25 min | Difficulté : 2/5

Vous rencontrez des problèmes de charge ? Aucun son ne sort de vos écouteurs ? Brico-phone vous conseille de remplacer le connecteur de charge de votre téléphone en suivant une par une les étapes de ce tutoriel complet.

Chaque image vous montre la manipulation à effectuer afin de réparer en moins de 30 minutes votre Galaxy S21.

Diagnostic

›  Problème de lecture de carte SIM.
›  Problème avec la prise jack.
›  Problème lors de la charge du téléphone.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour Samsung Galaxy S21
29,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Après avoir vérifier que la pièce détachée commandée est bien compatible avec le modèle de votre smartphone, Brico-phone vous conseille de vous installer dans un endroit calme et paisible avec tous les outils à disposition.

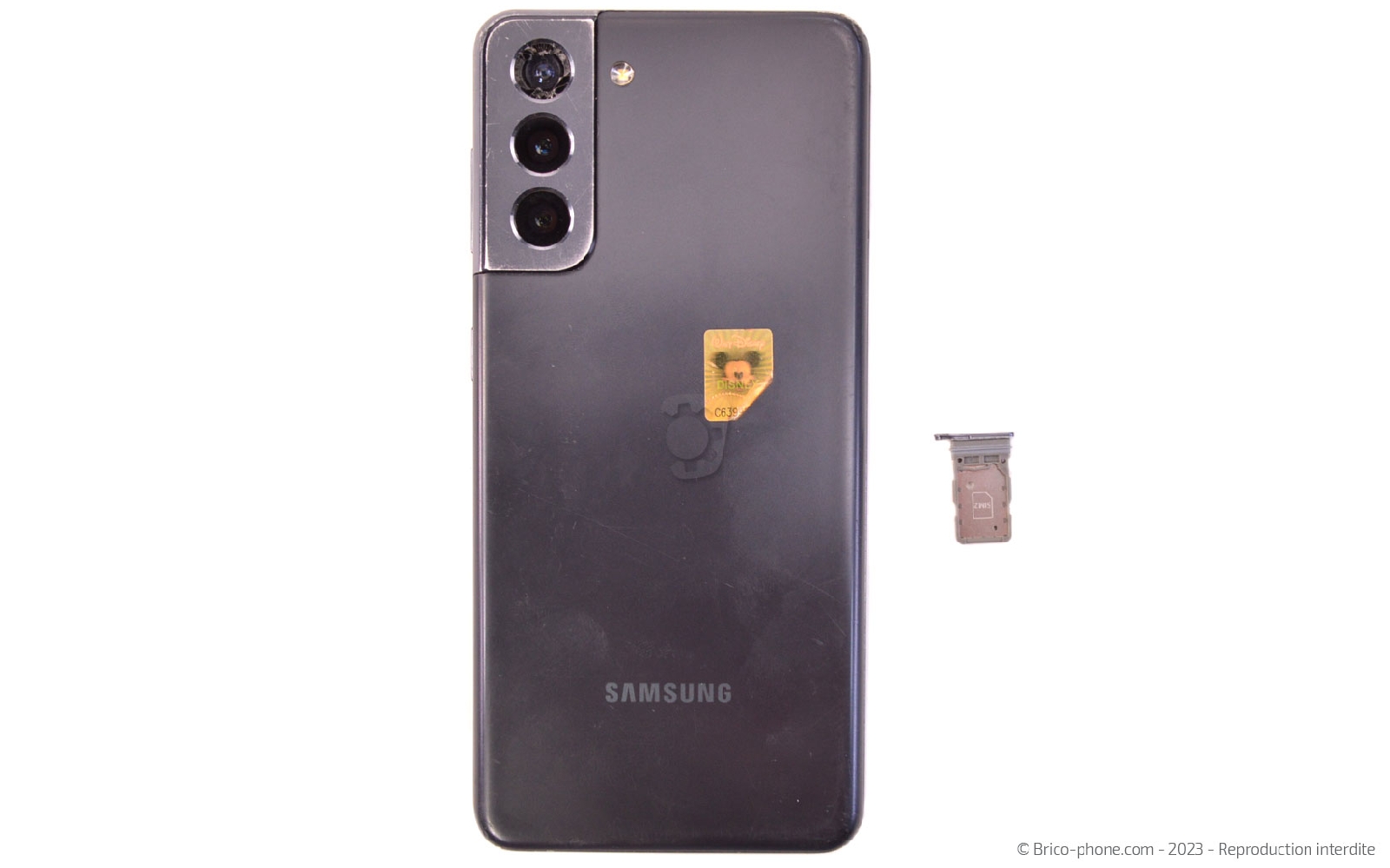

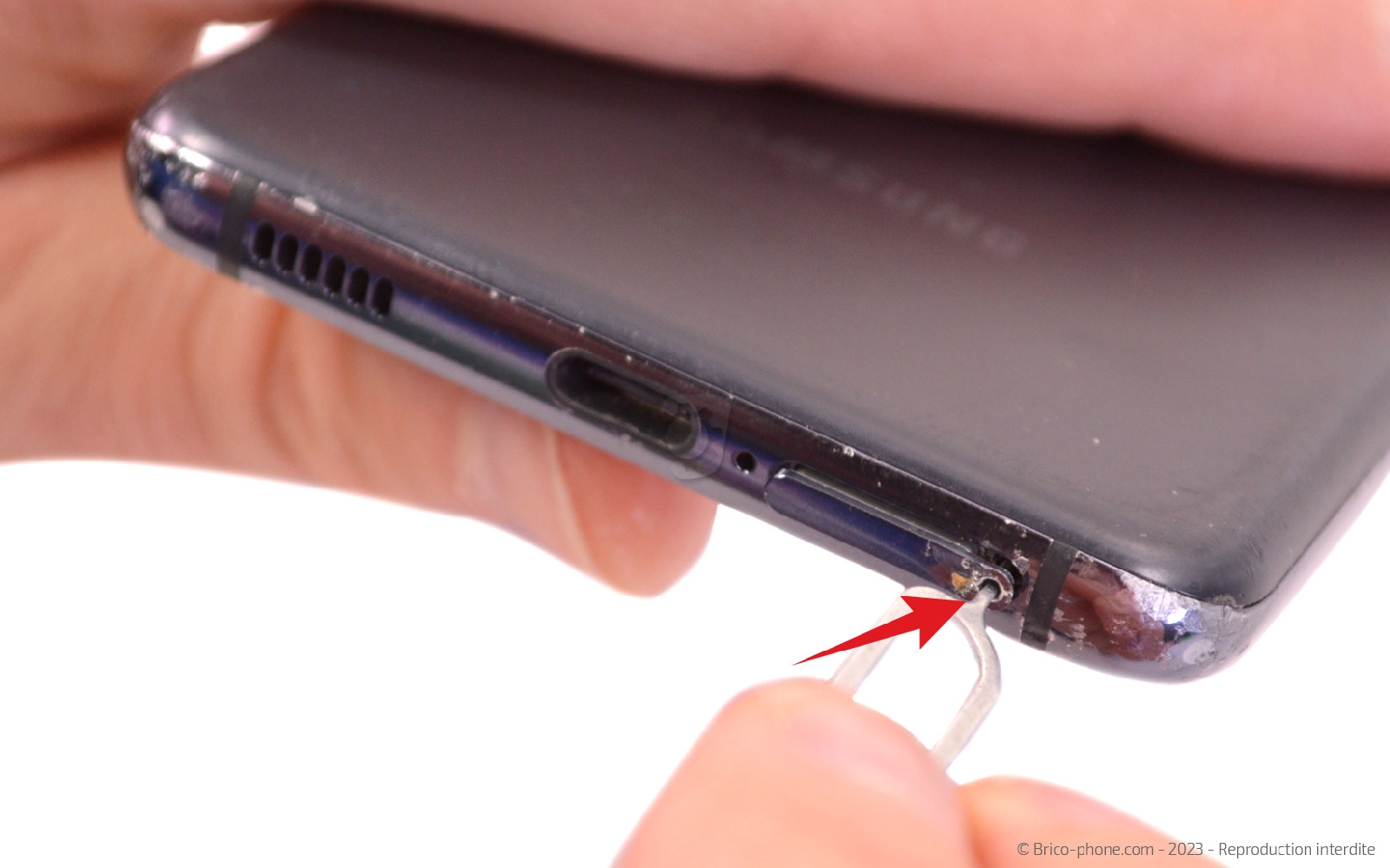

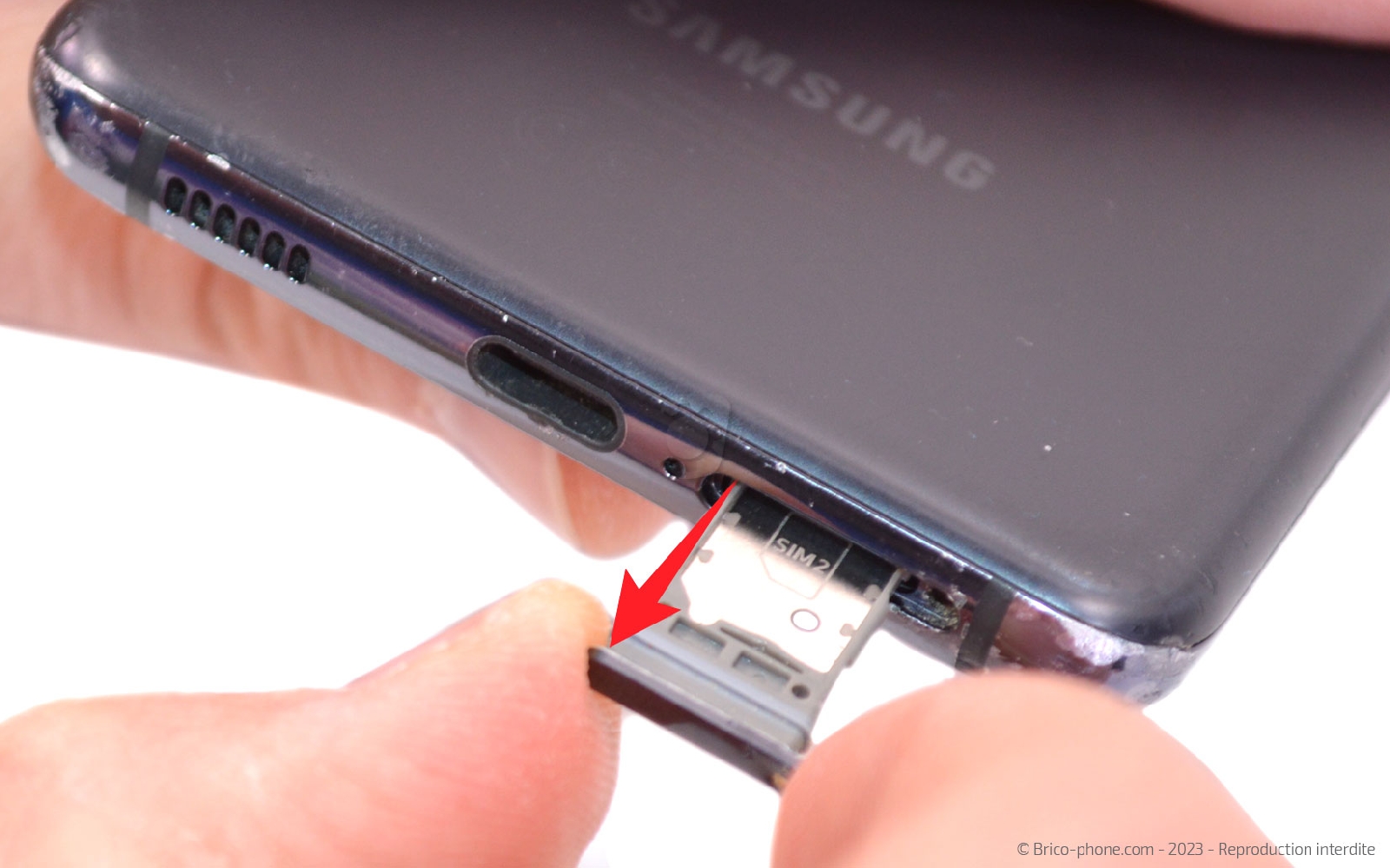

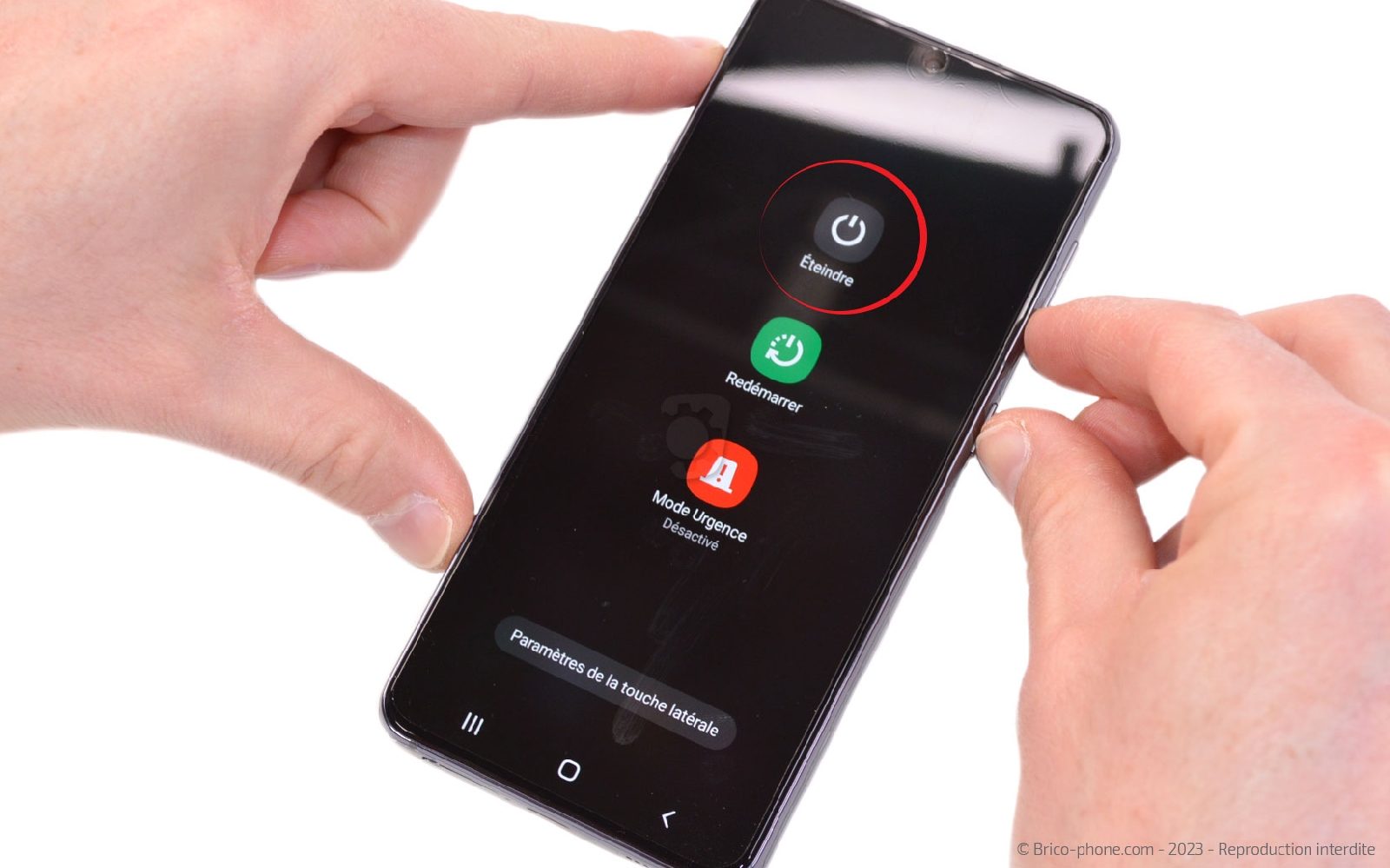

Ensuite, commencez par éteindre votre appareil puis par retirer le tiroir de la carte SIM avec l'outil d'extraction d'origine ou celui fourni dans le kit d'outils.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Rack SIM pour Samsung Galaxy S21 Phantom Gray
7,90 €
Etape 1 : Chauffer la vitre arrière
Pour accéder à l'intérieur du téléphone, il vous faut chauffer la vitre arrière afin de ramollir les stickers. Pour cela, vous pouvez utiliser soit un décapeur thermique ou sèche-cheveux soit un coussin chauffant.

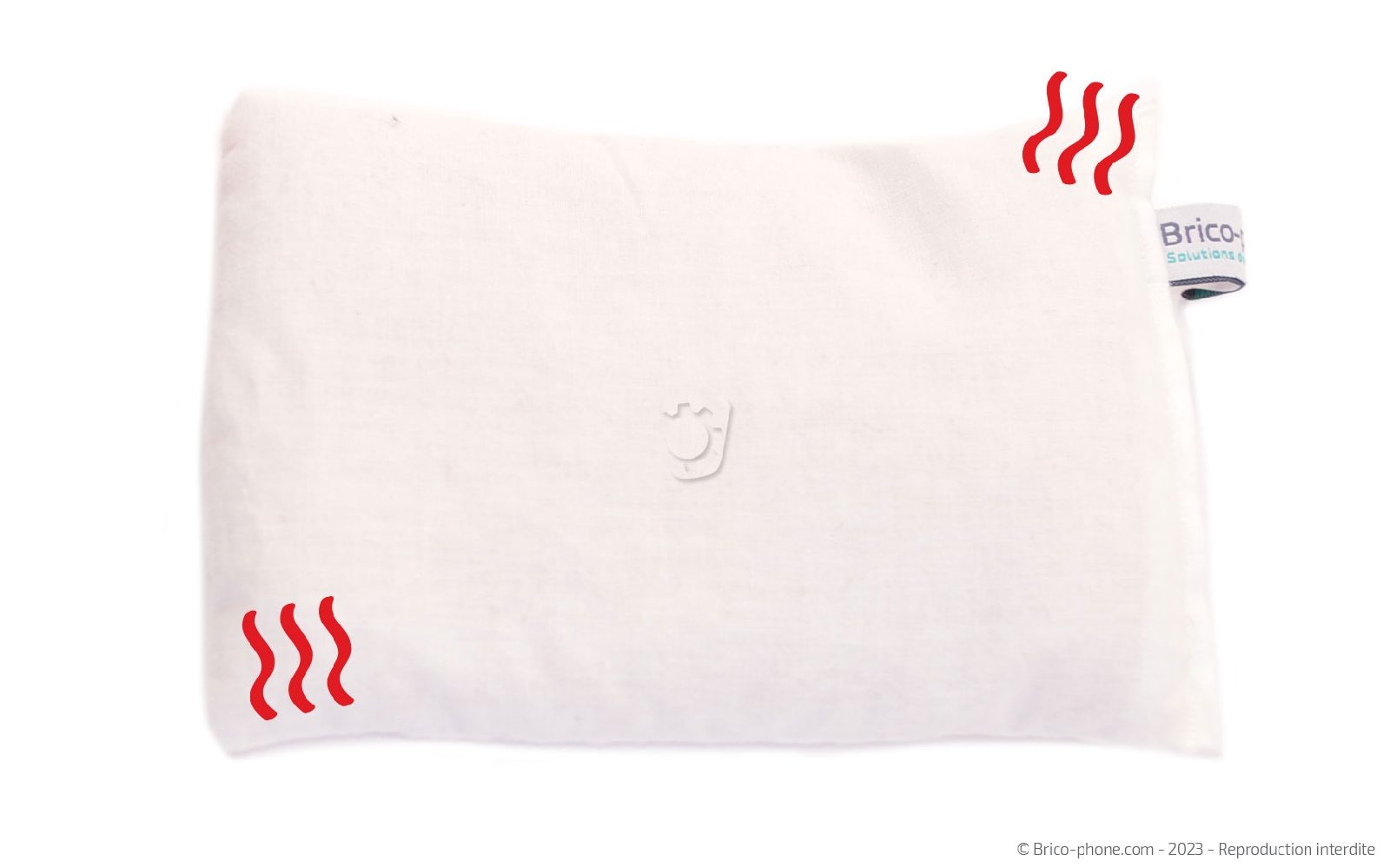

Pour ce dernier, il vous suffit de le passer au micro-ondes environ 2 minutes puis de le déposer une trentaine de secondes sur le dos du téléphone.

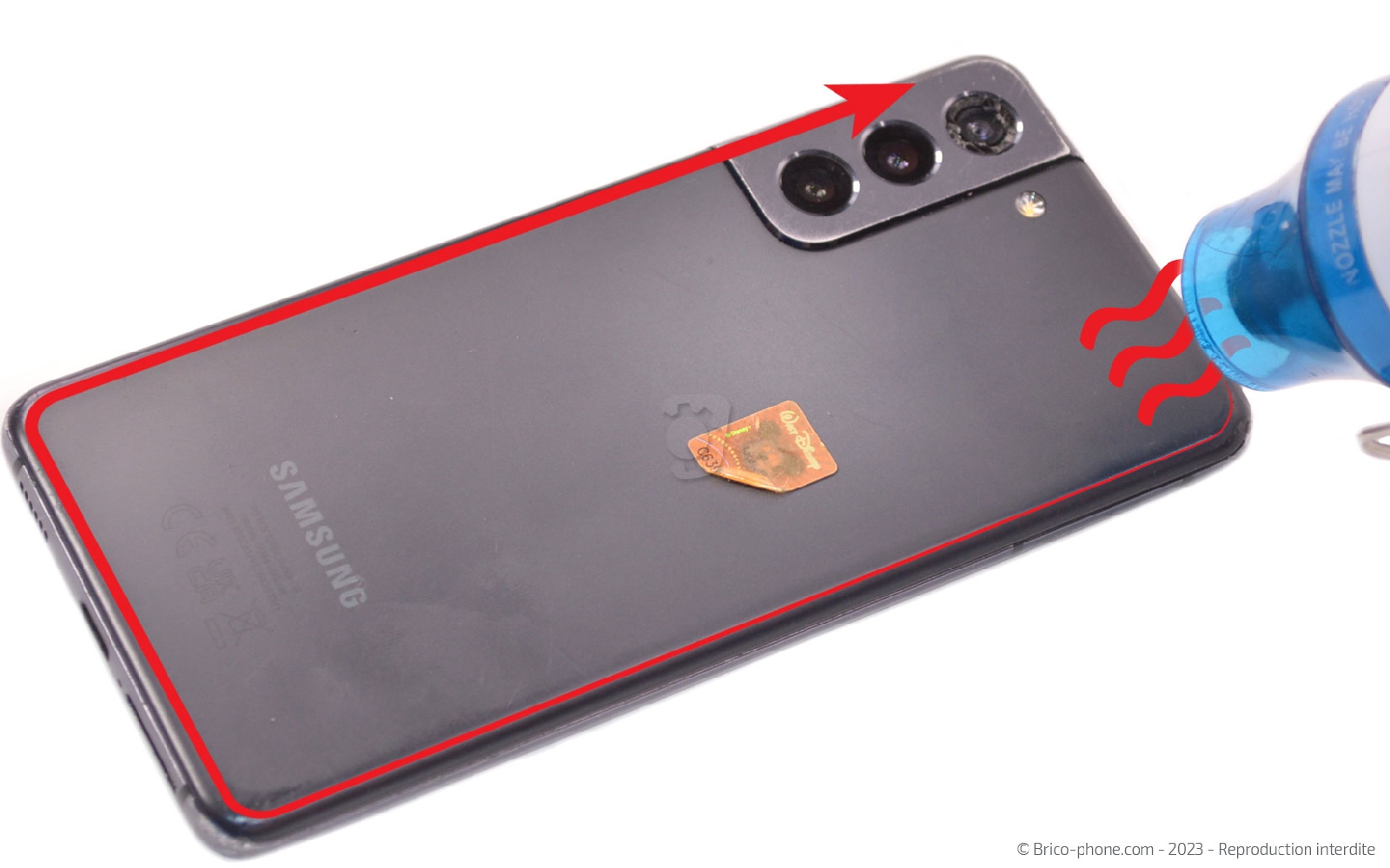

En ce qui concerne le décapeur, il vous faut l'allumer et chauffer le contour du composant.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €
Etape 2 : Ouvrir le téléphone

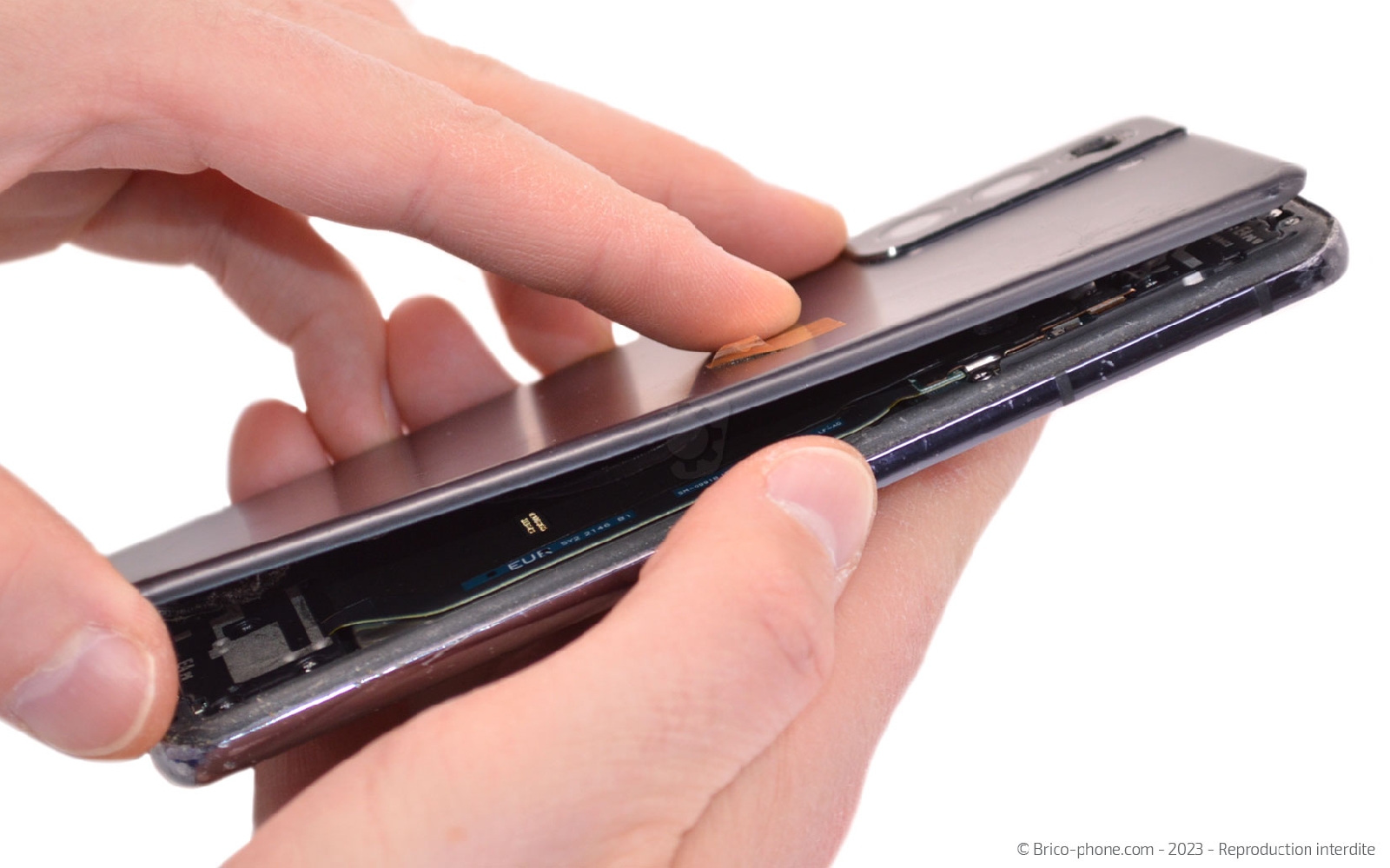

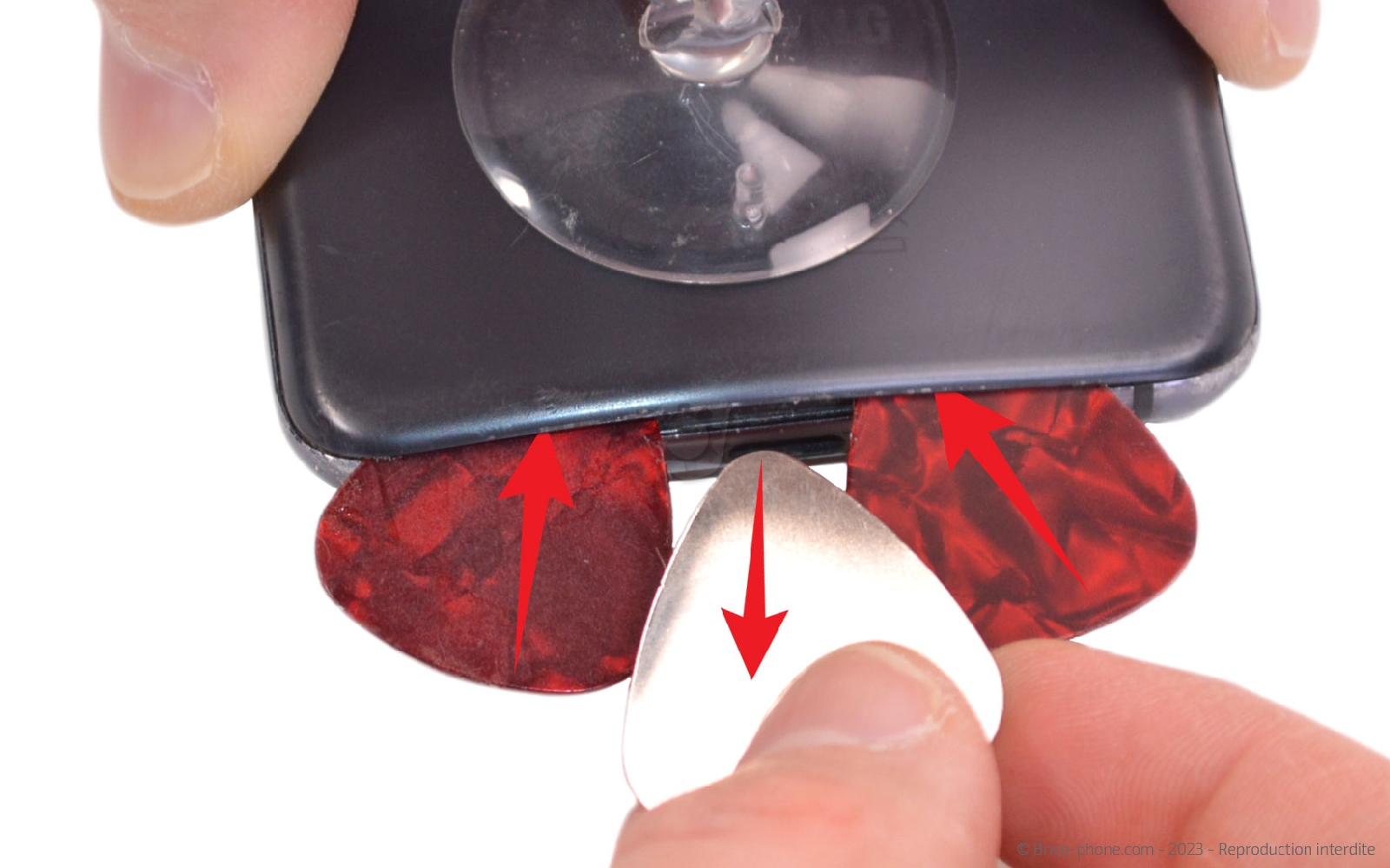

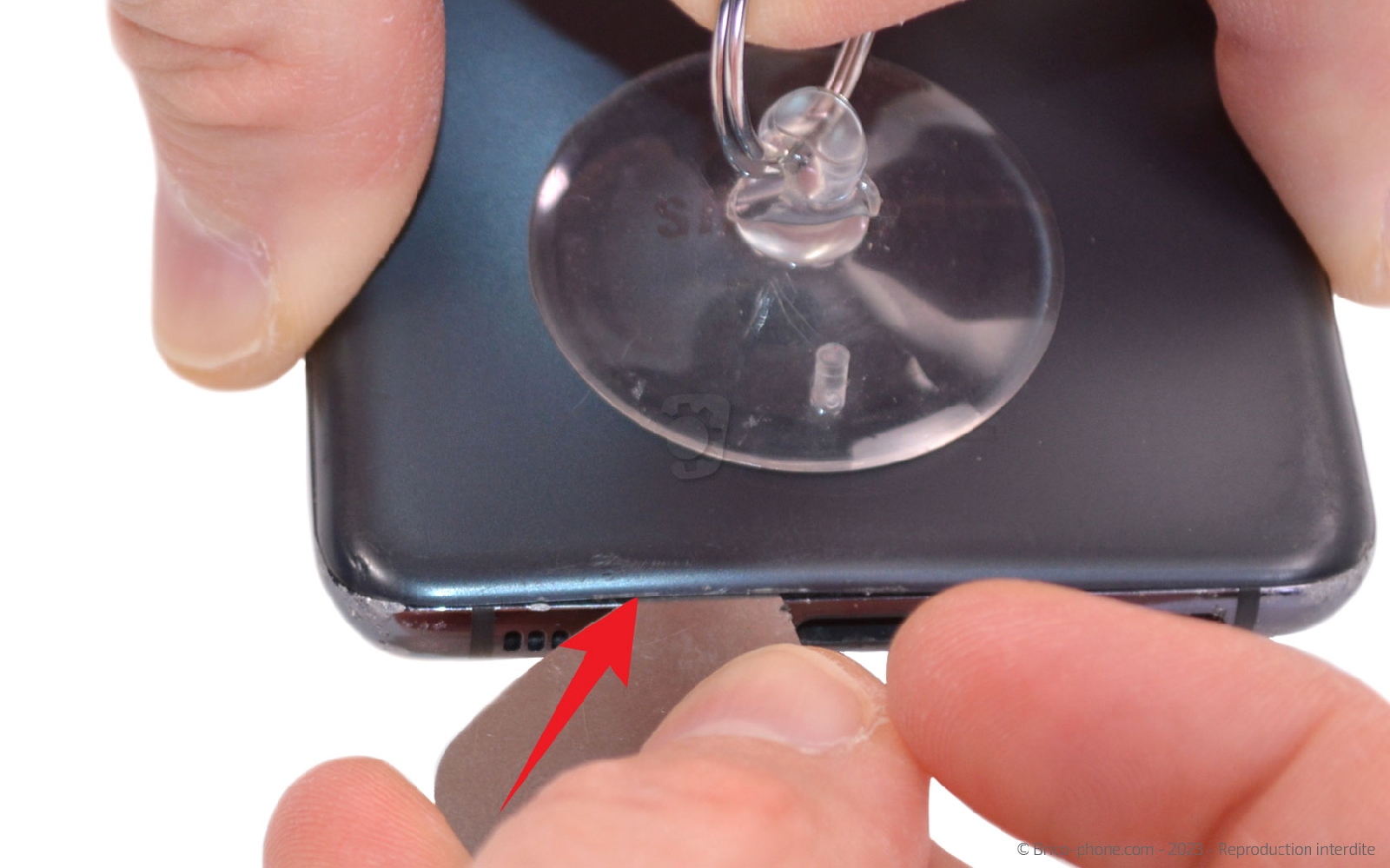

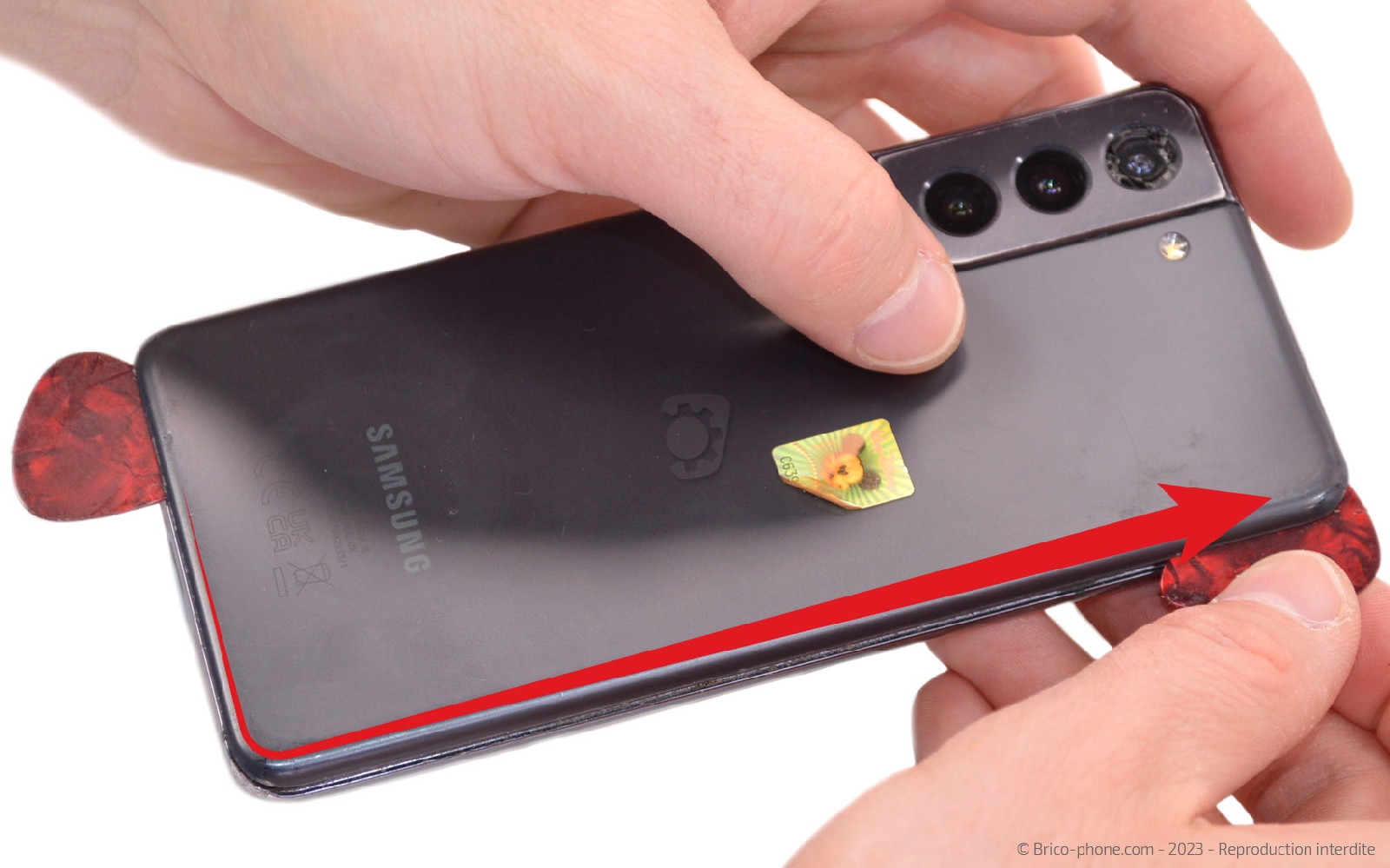

Disposez la ventouse sur le bas du téléphone puis tirez son anneau afin de réussir à soulever légèrement le composant et à insérer le médiator en métal troué entre le châssis et la vitre arrière.

Une fois l'interstice créé, remplacez le médiator métallique par ceux en plastique pour éviter d'endommager les composants. Faites les glisser sur tout le tour du téléphone pour détacher les stickers. Enfin, retirez la vitre arrière du châssis.


Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy S21 Phantom Gray
34,90 €
Etape 3 : Décoller la plaquette NFC et induction

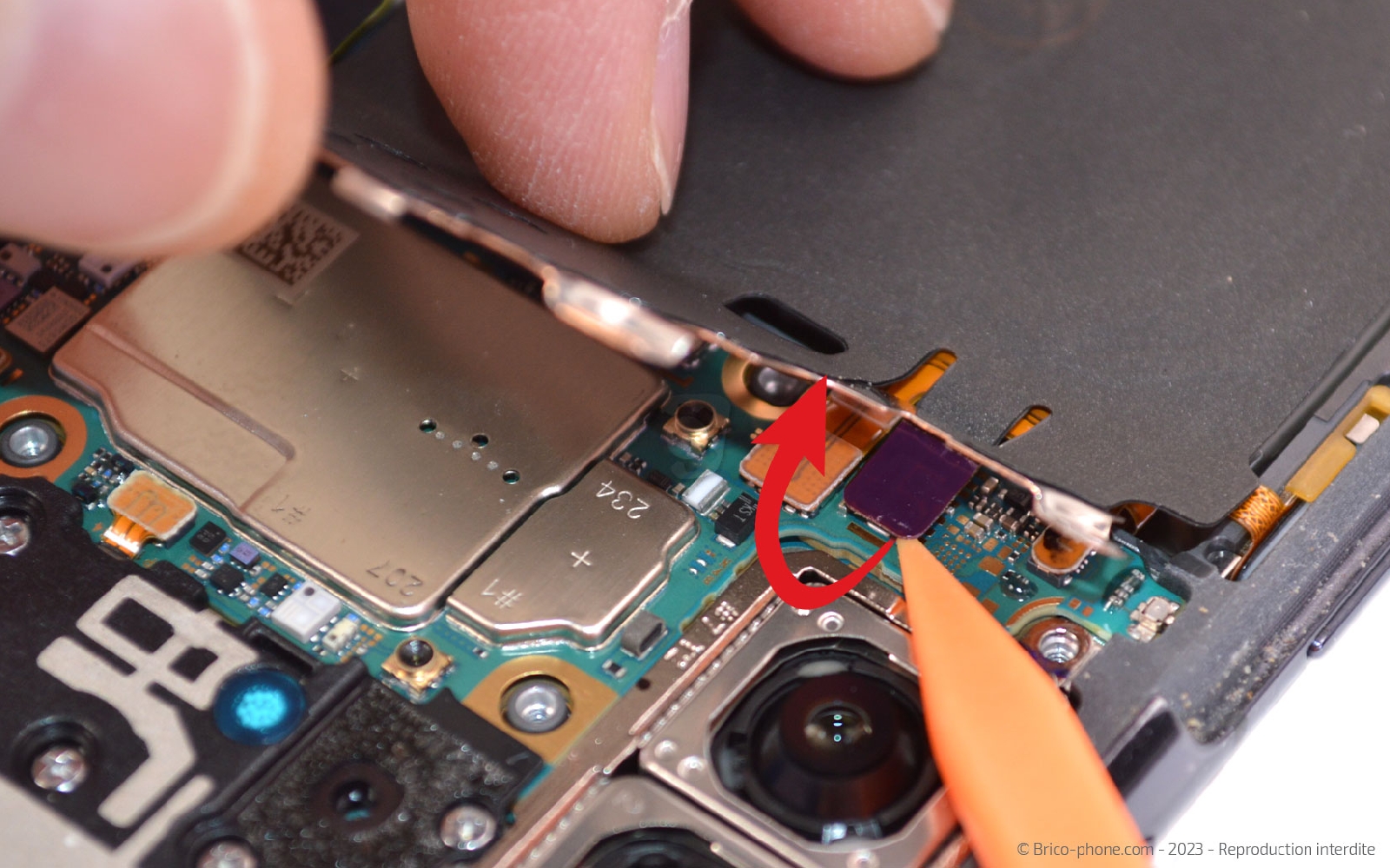

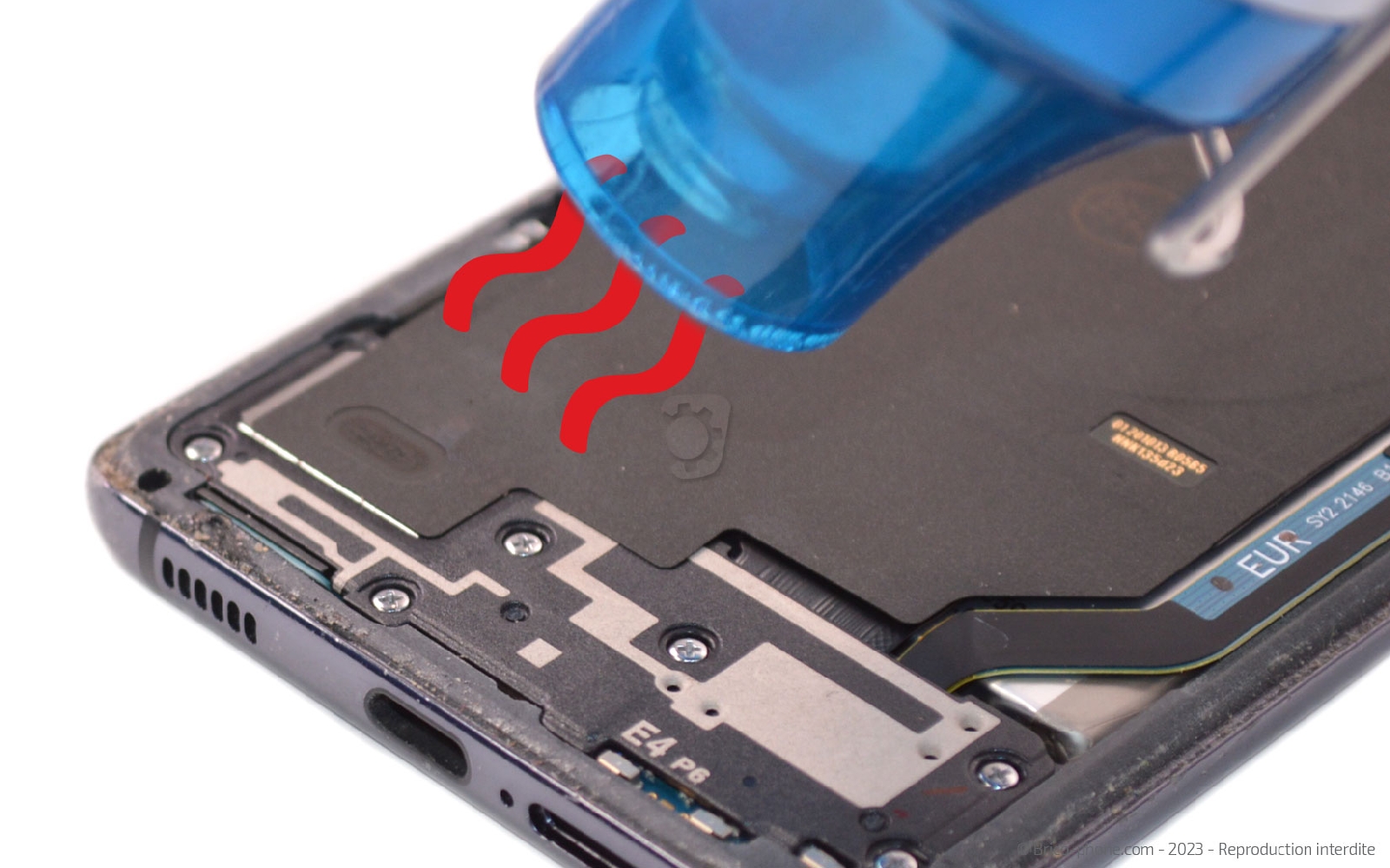

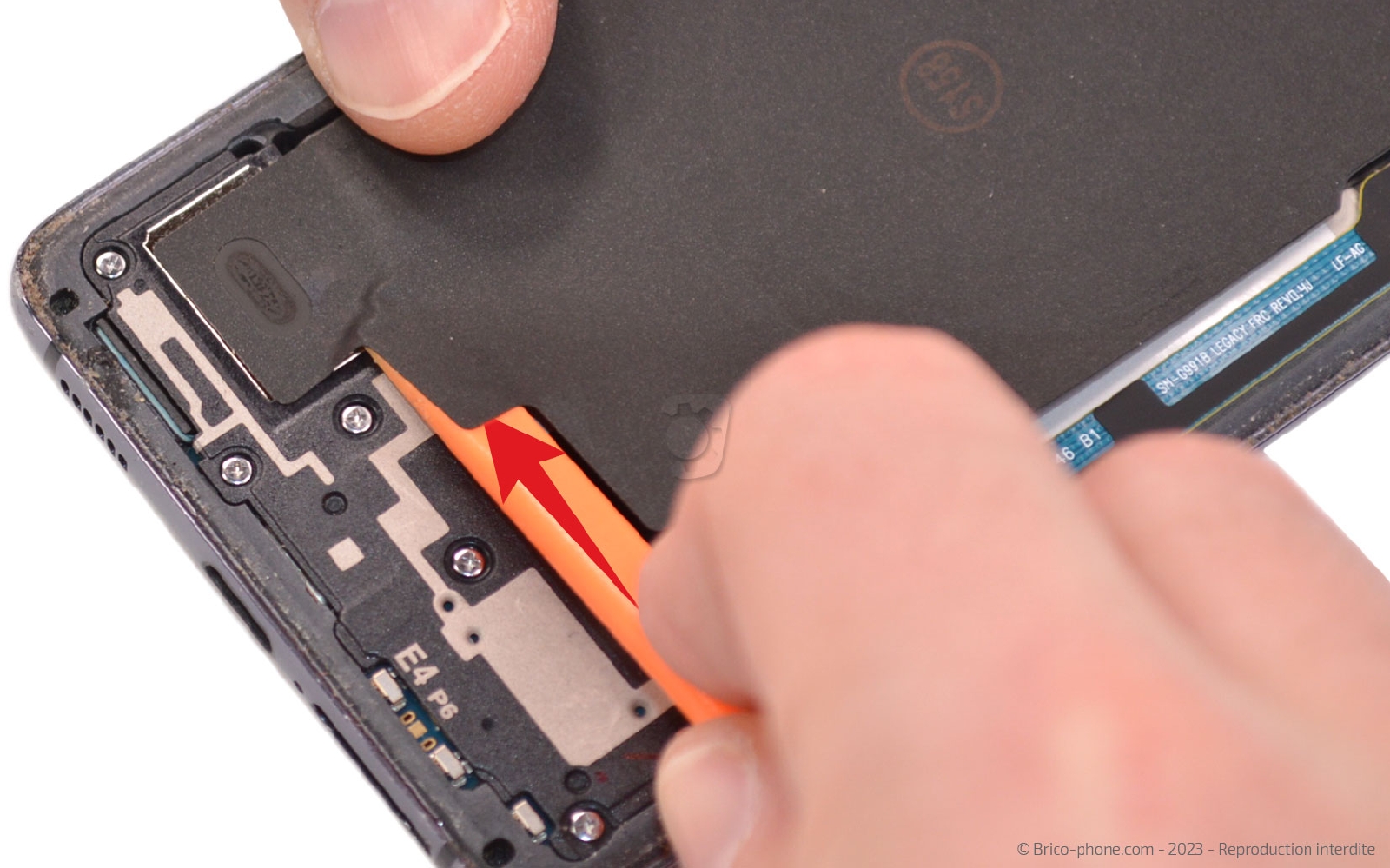

chauffez légèrement la partie basse de la plaquette NFC pour réussir à la décoller en glissant le levier en nylon dessous.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 4 : Ôter la plaquette NFC

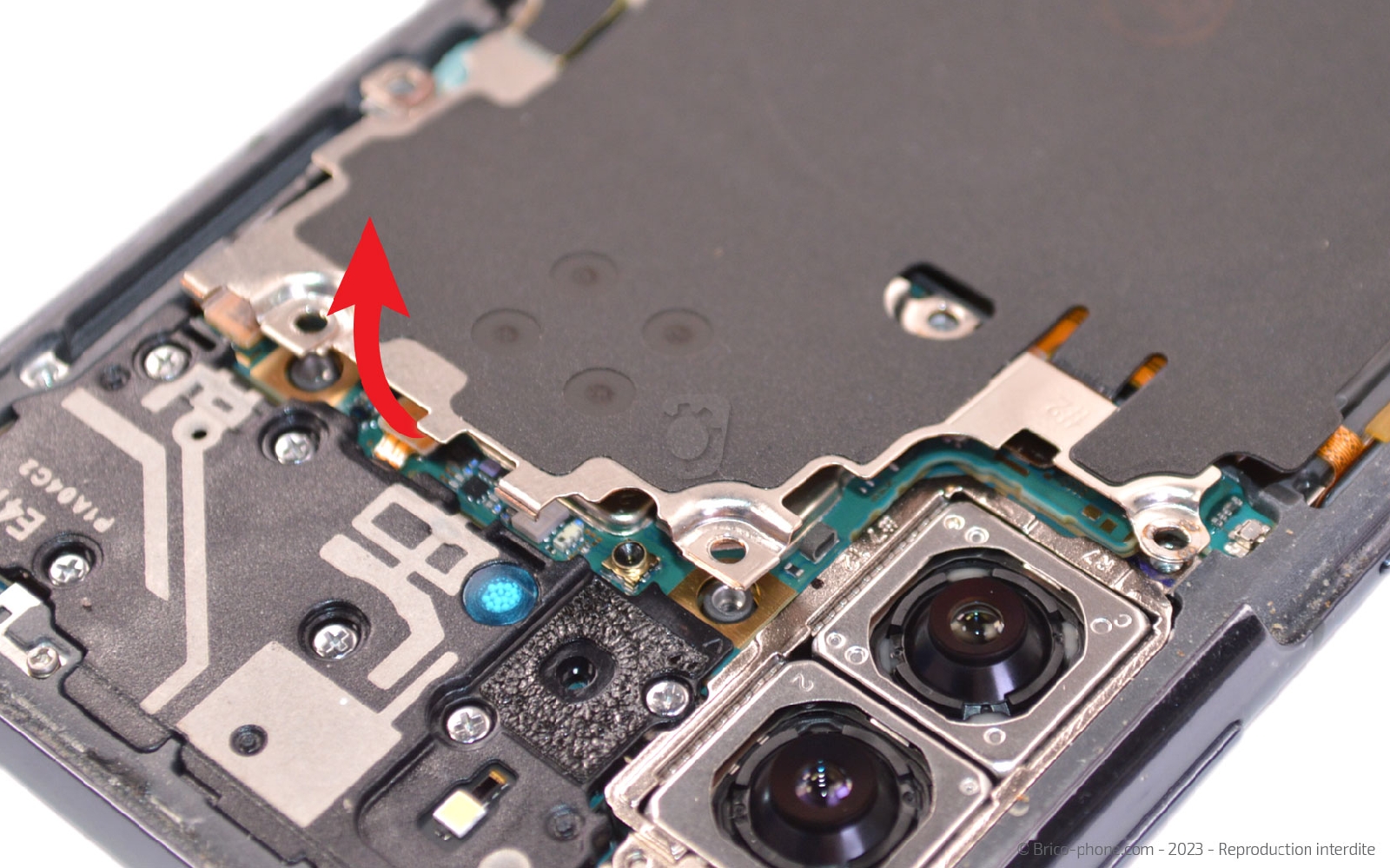

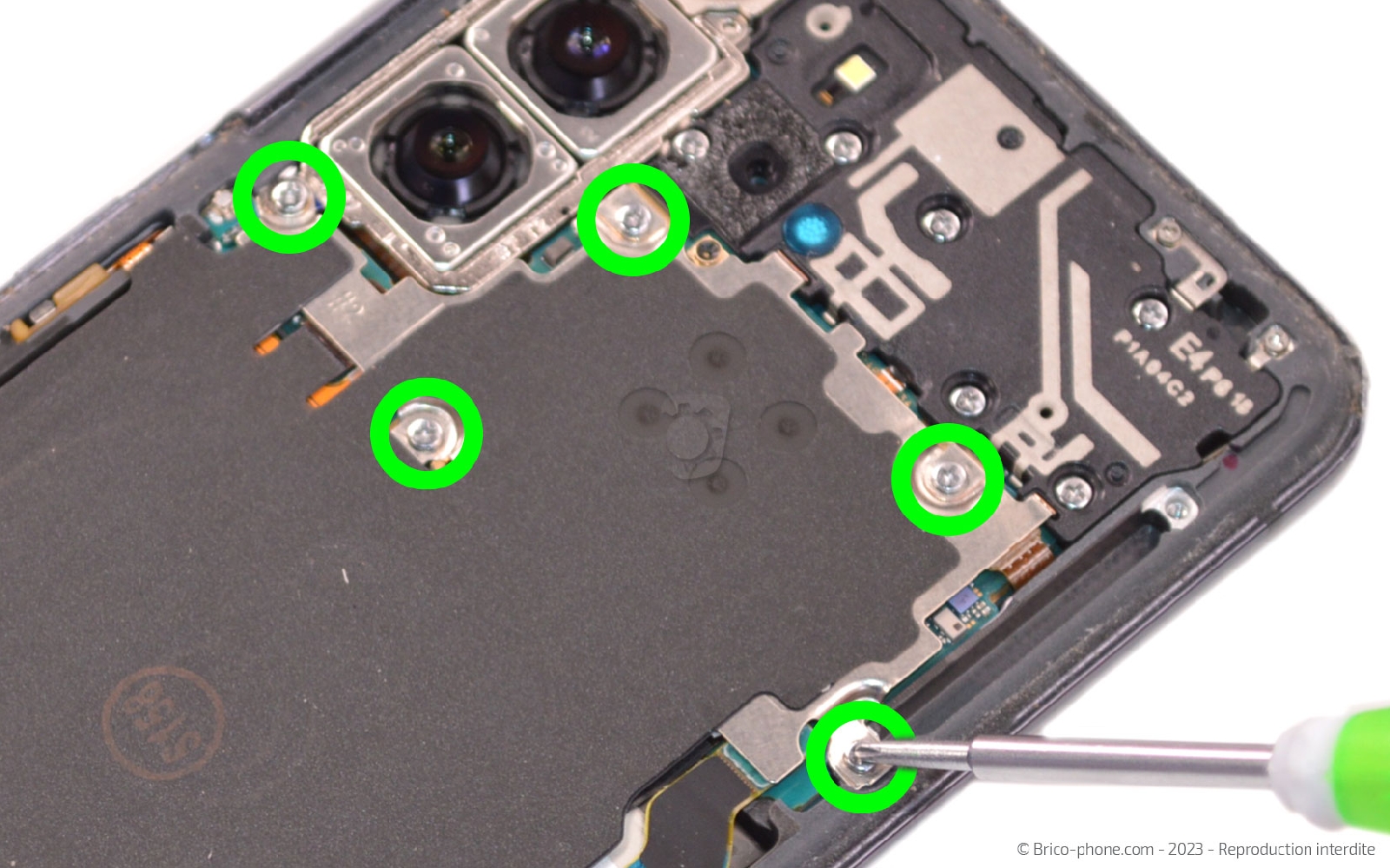

A l'aide du tournevis cruciforme, retirez les 5 vis du haut de la plaquette. Ensuite, levez délicatement le haut pour réussir à passer le spudger sous la nappe de cette dernière pour la déconnecter.

Il ne vous reste plus qu'à sortir le composant du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Nappe NFC pour Samsung Galaxy S21
28,90 €
Etape 5 : Déconnecter la batterie

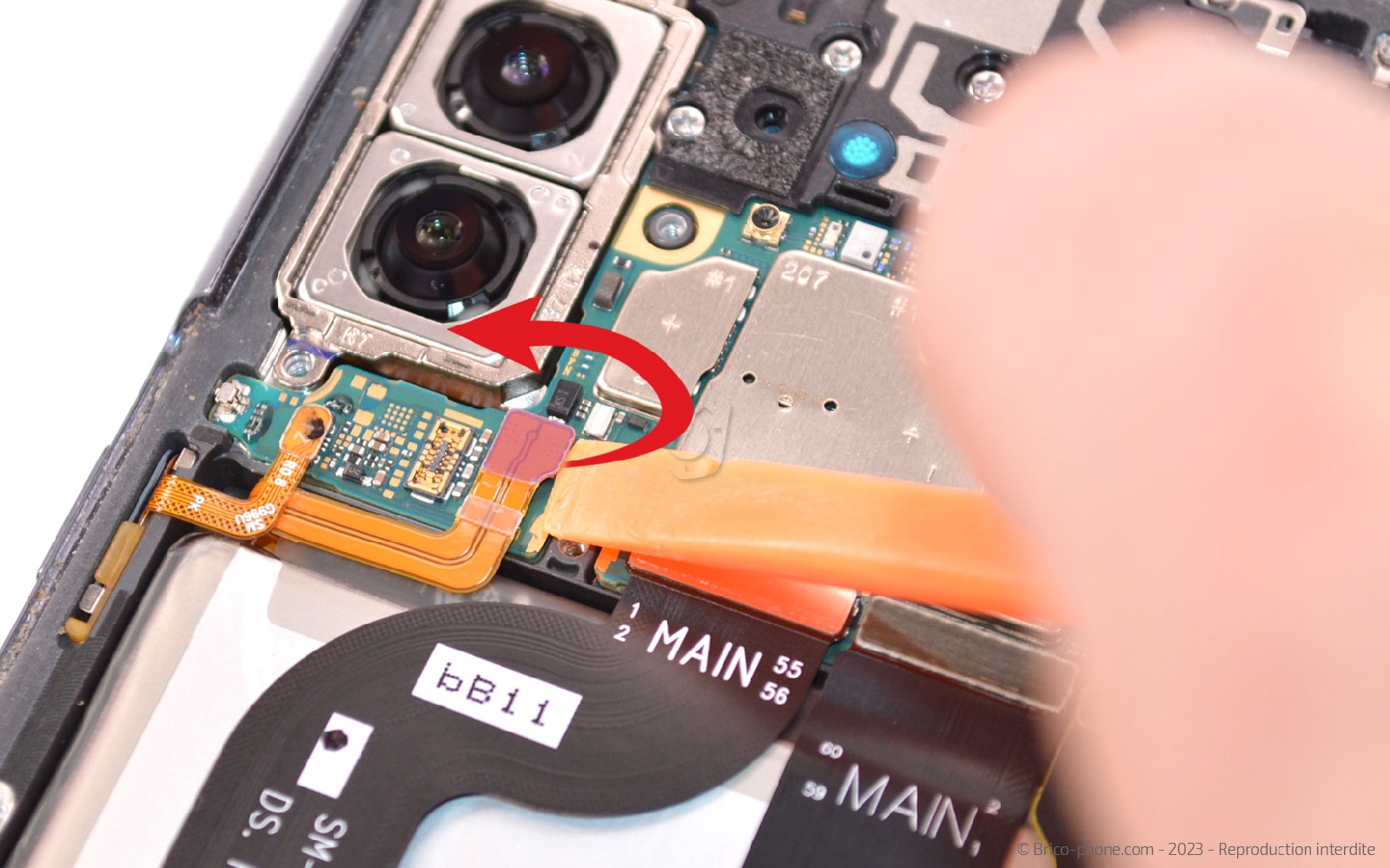

Gardez le levier pour débrancher la nappe de la batterie afin de continuer la réparation de votre Samsung Galaxy S21 en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Enlever le haut-parleur externe

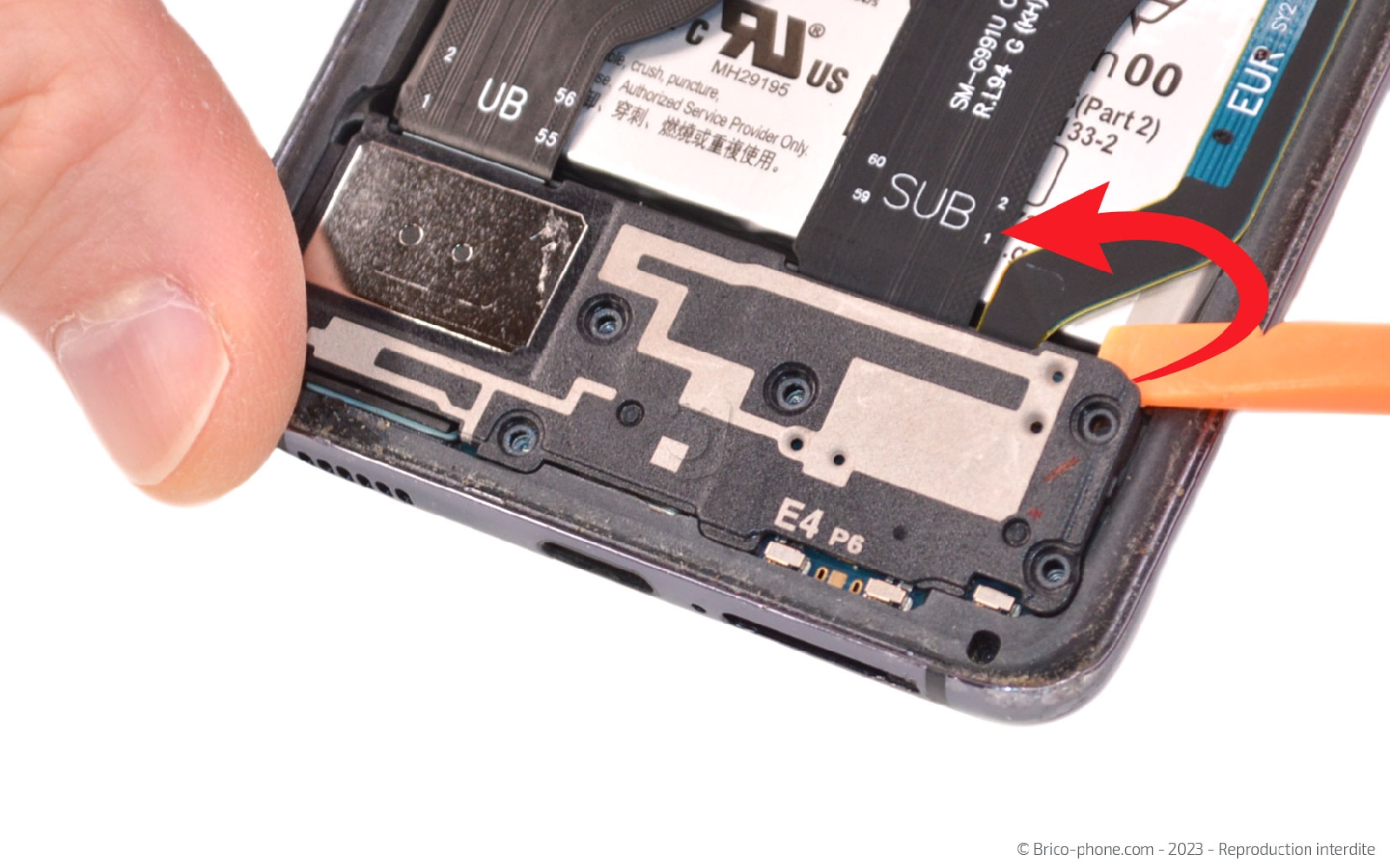

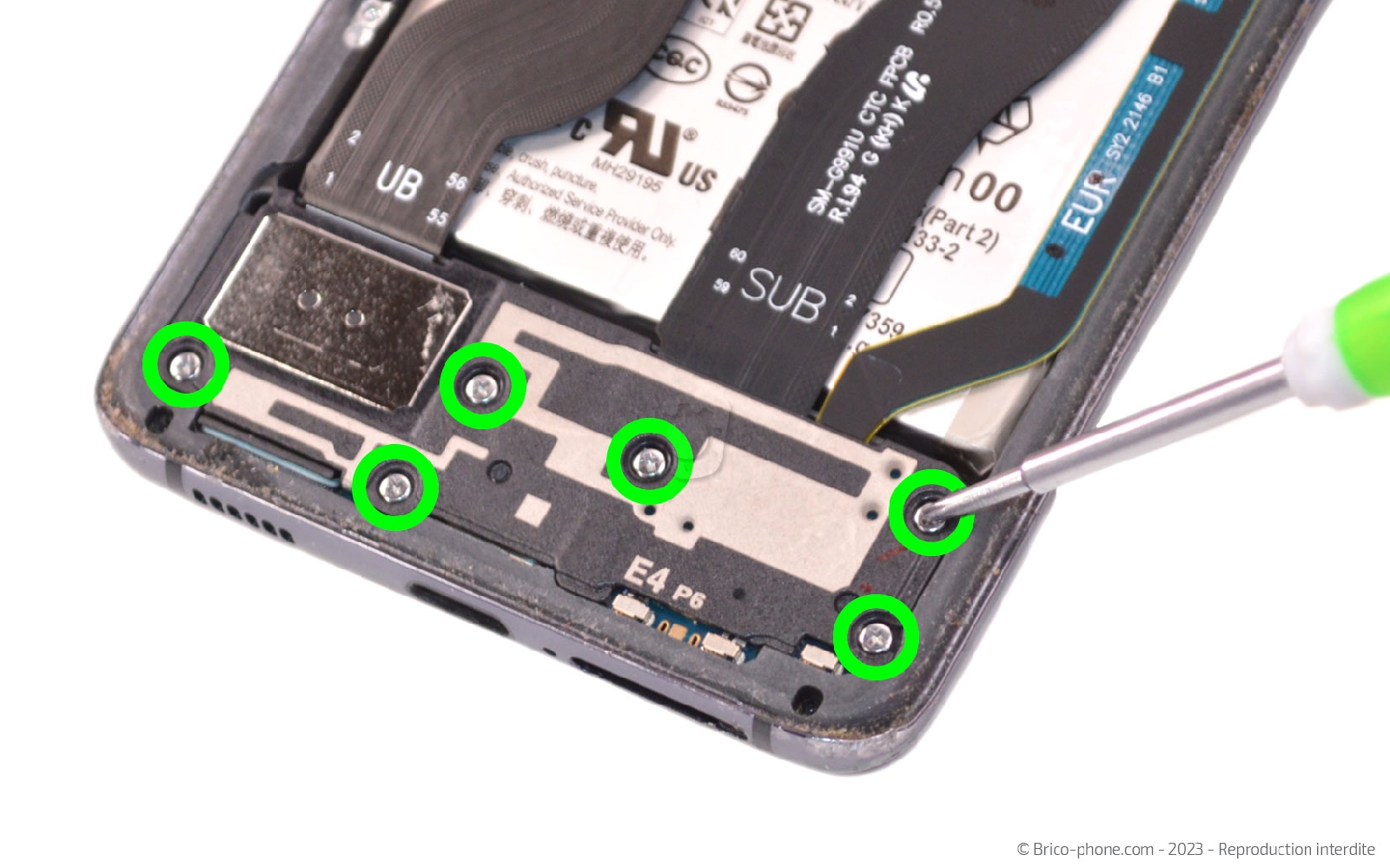

Reprenez le tournevis pour retirer les 6 vis cruciformes du HP externe.

Insérez le levier dans l'angle supérieur droit du composant pour le déclipser du châssis.

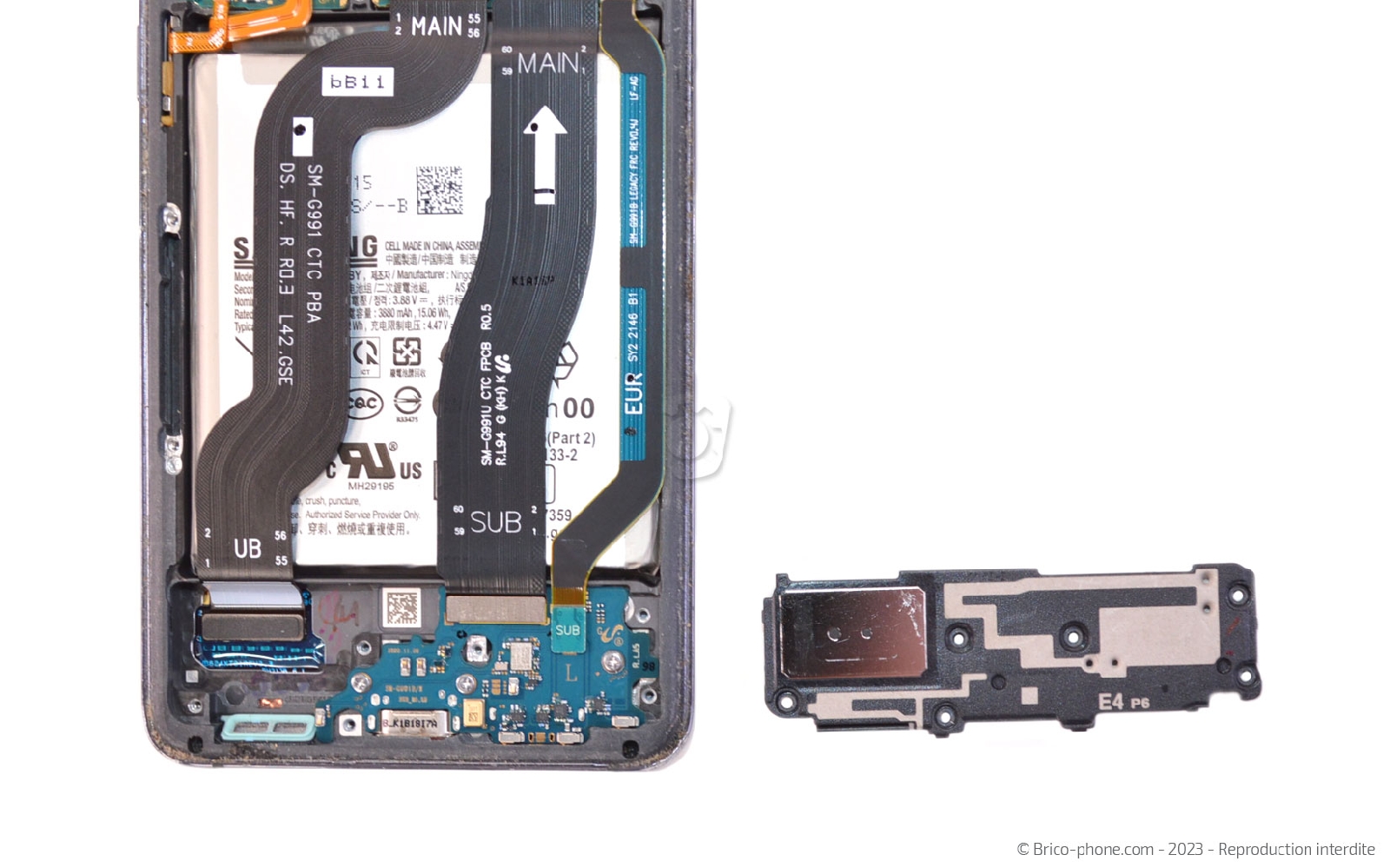

Mettez de coté le haut-parleur externe de votre samsung Galaxy S21.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Libérer les nappes

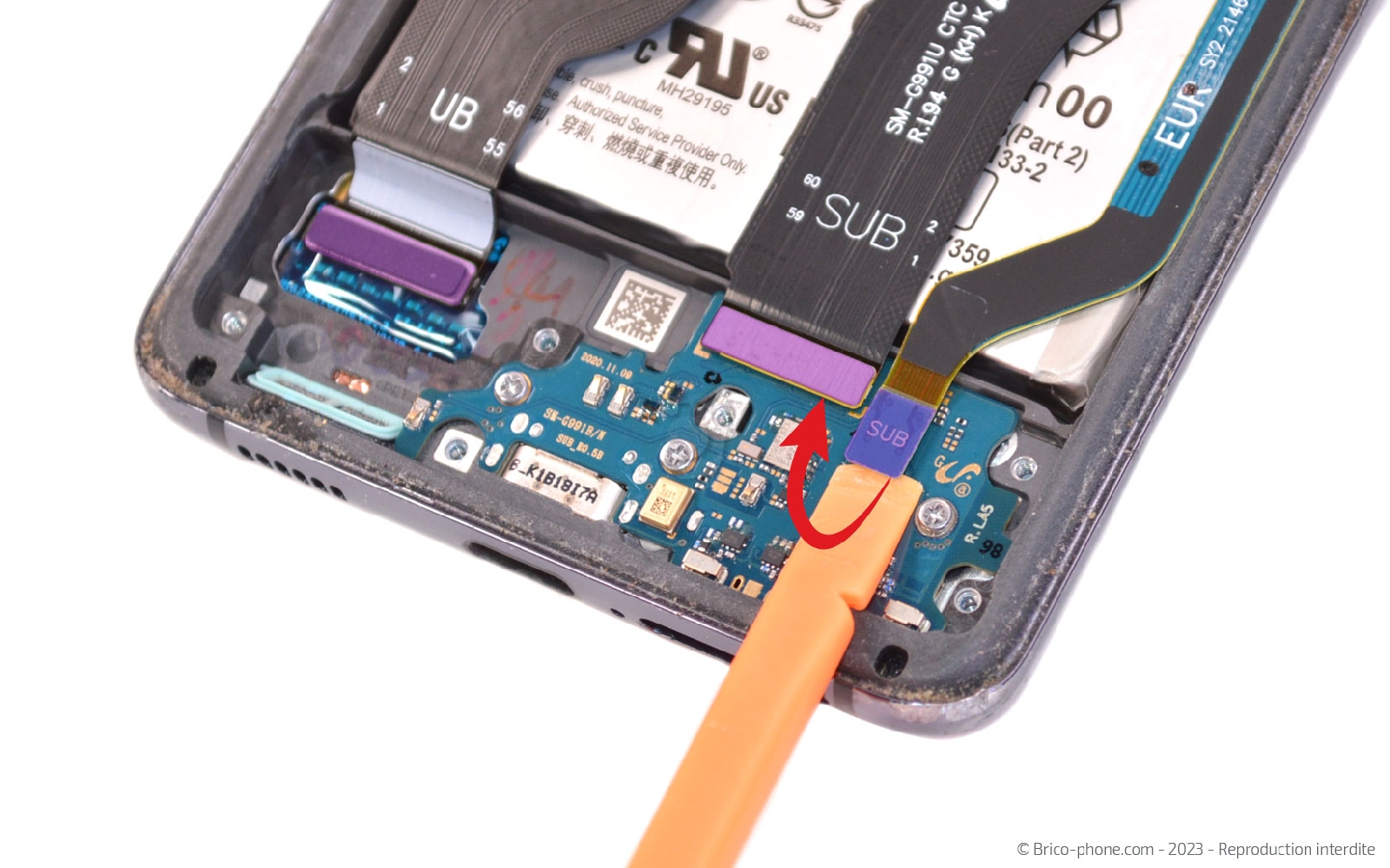

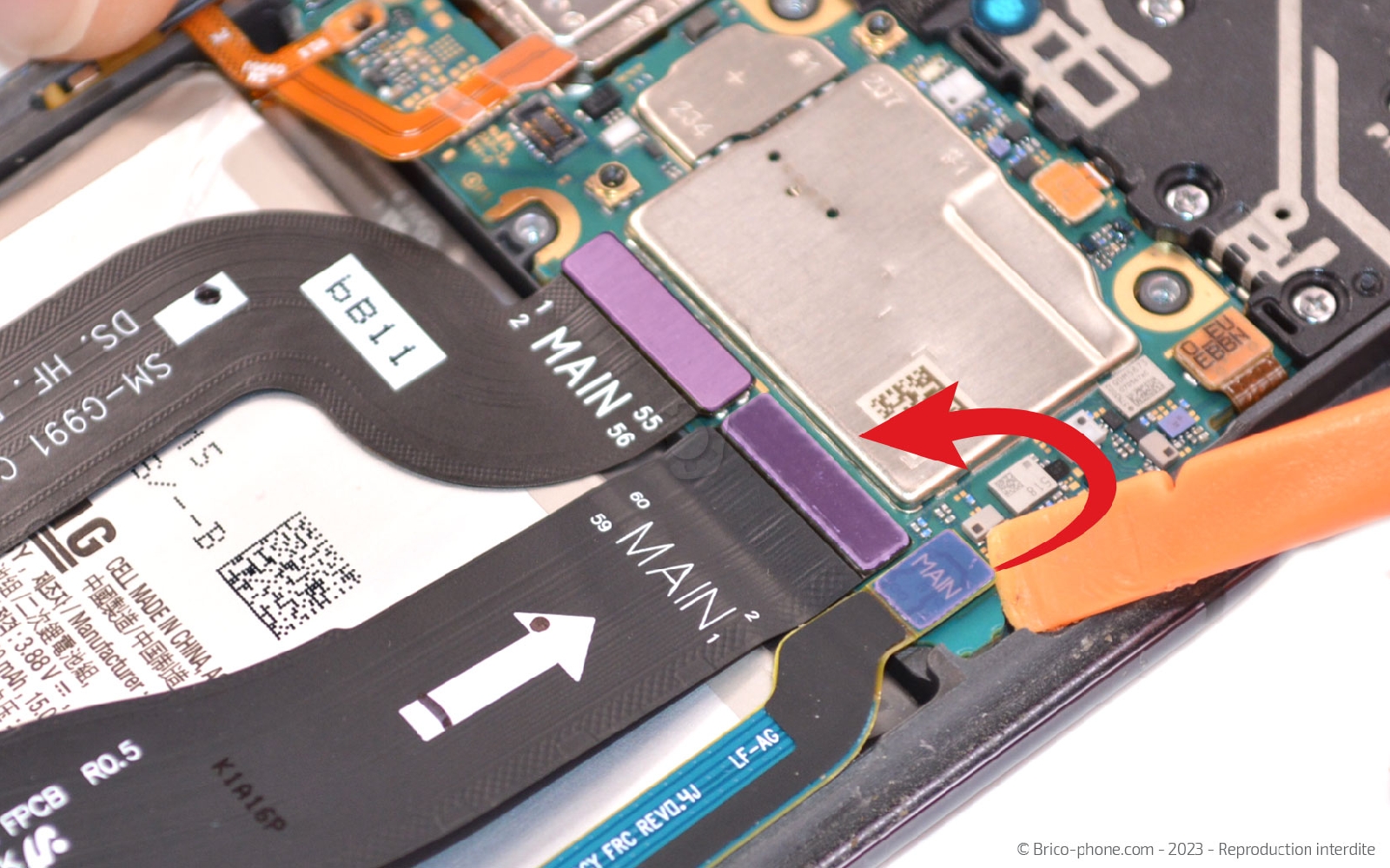

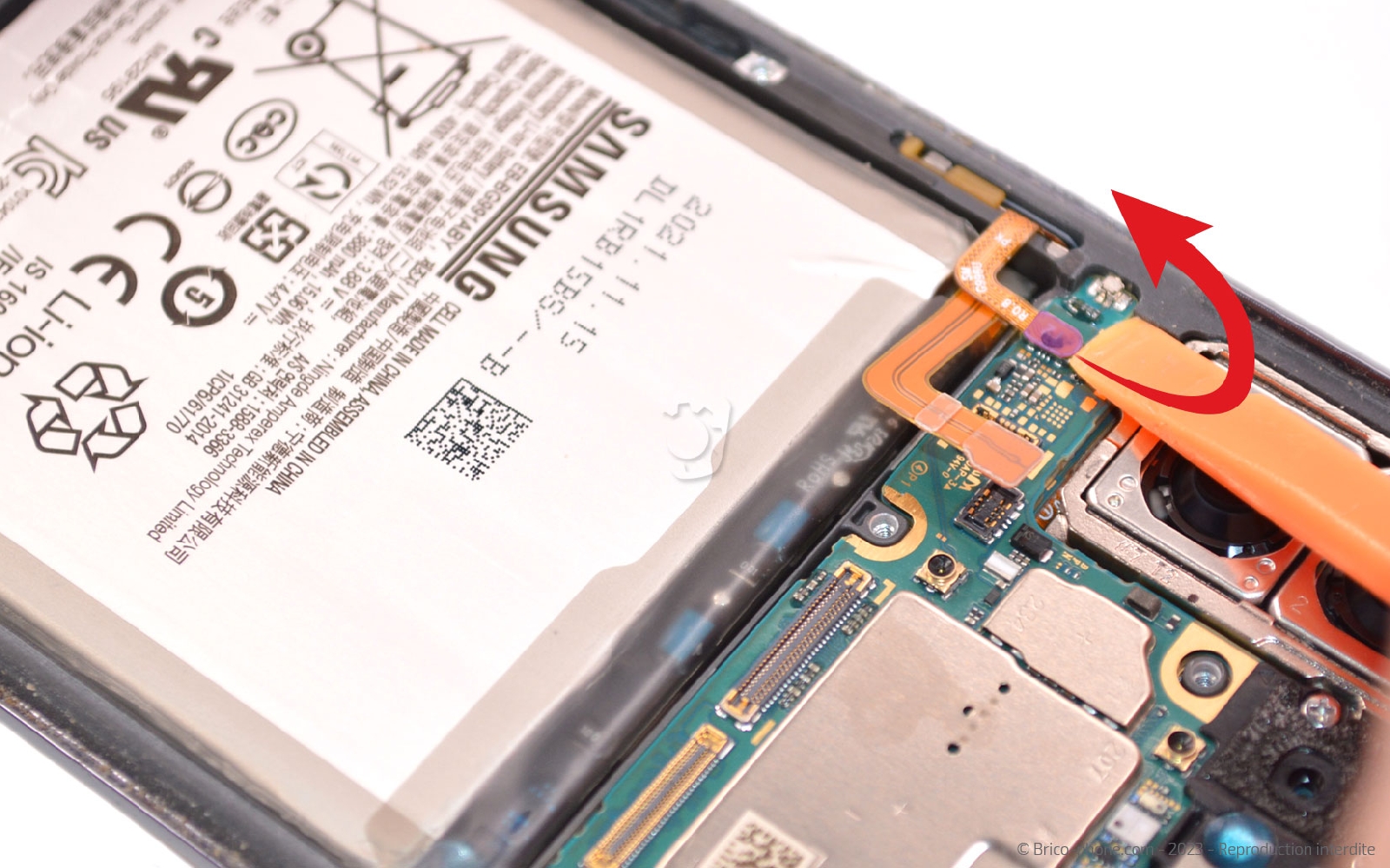

Déconnectez les nappes des trois rallonges ainsi que celle des boutons Volume.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Nappe d'interconnexion LCD pour Samsung Galaxy S21
12,90 €
Nappe carte mère pour Samsung Galaxy S21
12,90 €
Etape 8 : Récupérer le connecteur de charge

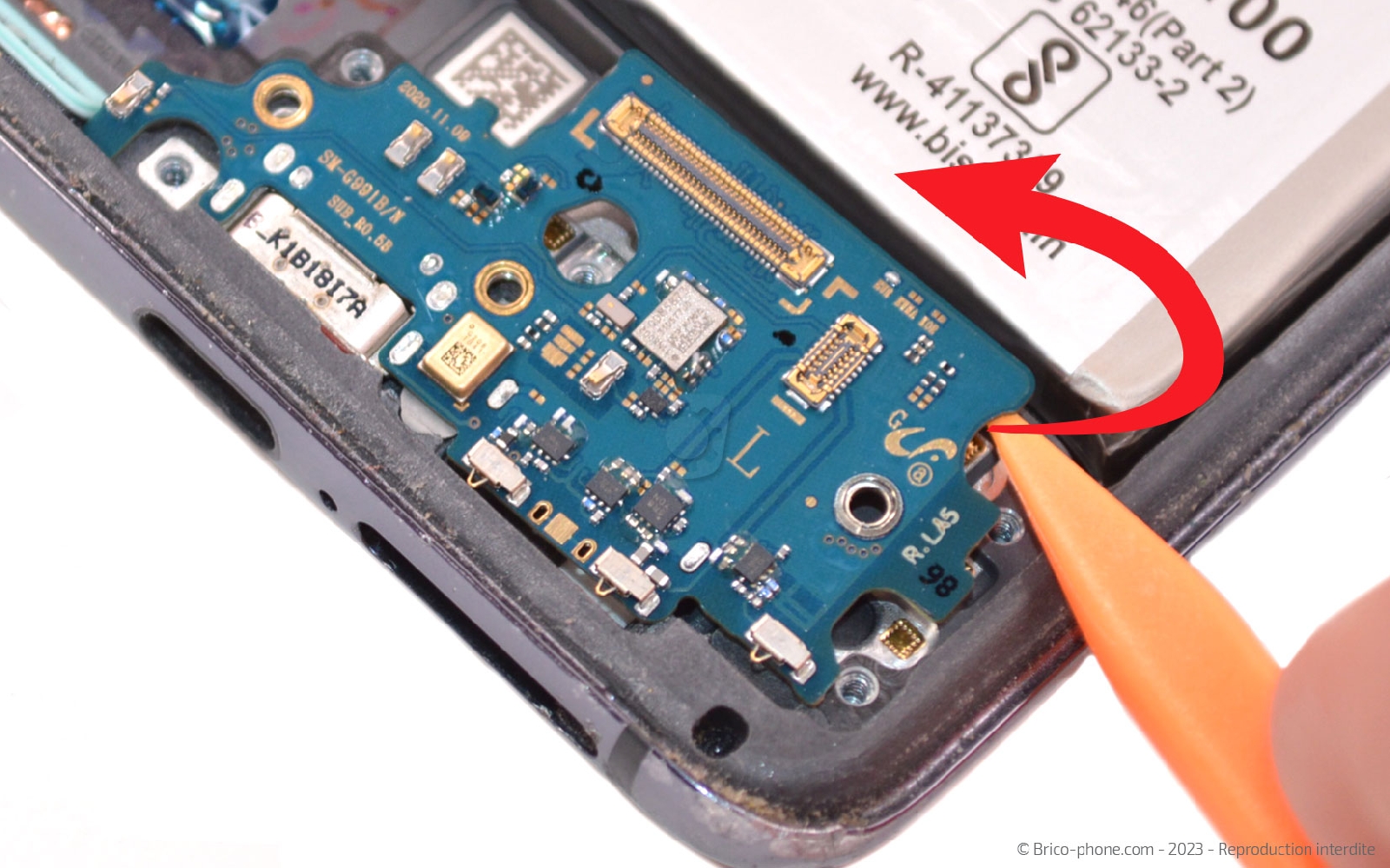

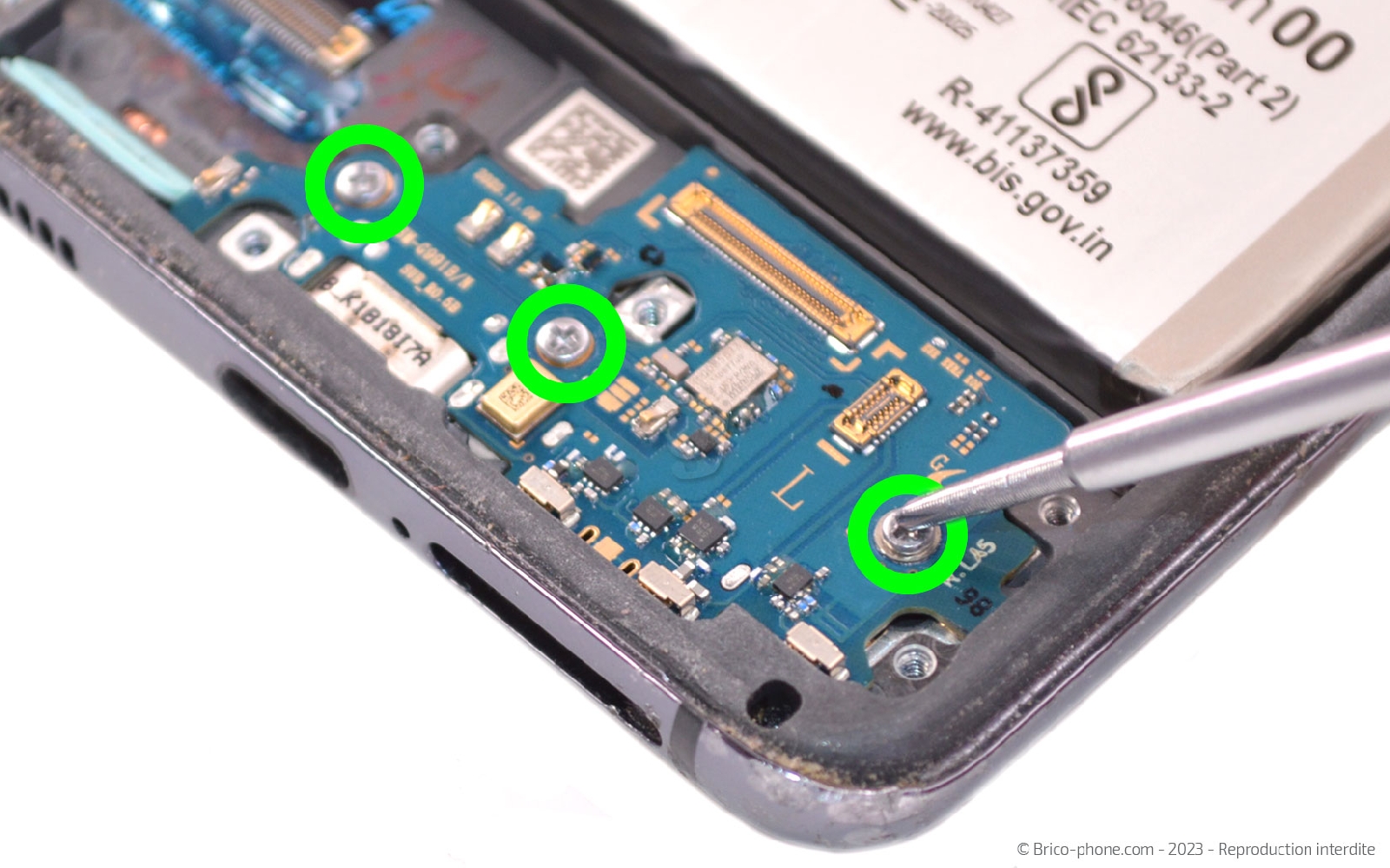

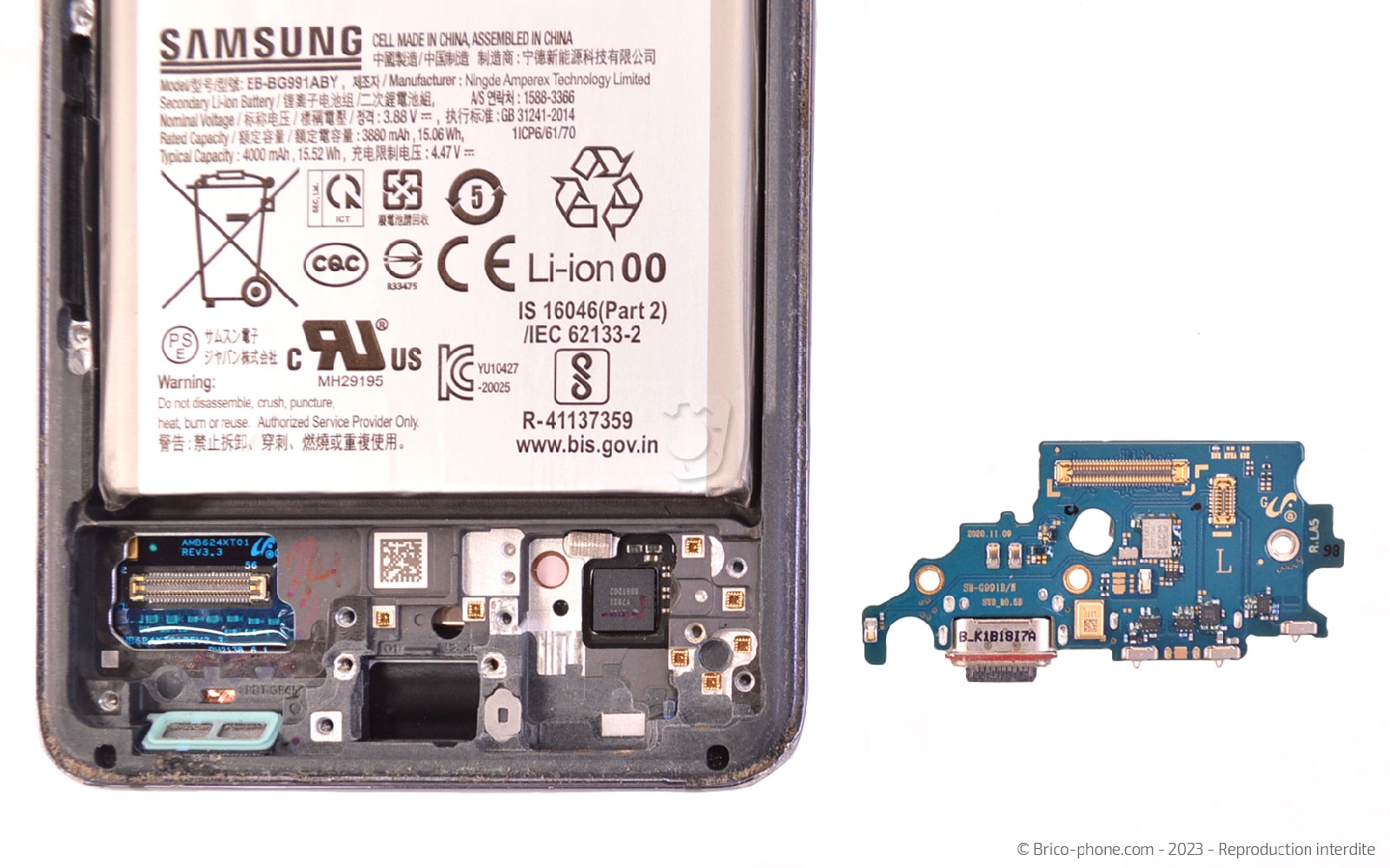

Sur le bas du téléphone, ôtez les 3 vis avec le tournevis cruciforme avant de soulever le dock avec le levier et de sortir le composant du téléphone.

Aidez vous du patron d'aide au montage offert avec votre commande pour disposer les vis et les petits composants.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Samsung Galaxy S21
29,90 €
Conseils pour le remontage
Installez le nouveau connecteur de charge dans le bloc écran puis suivez les étapes dans le sens contraire pour remonter votre appareil.

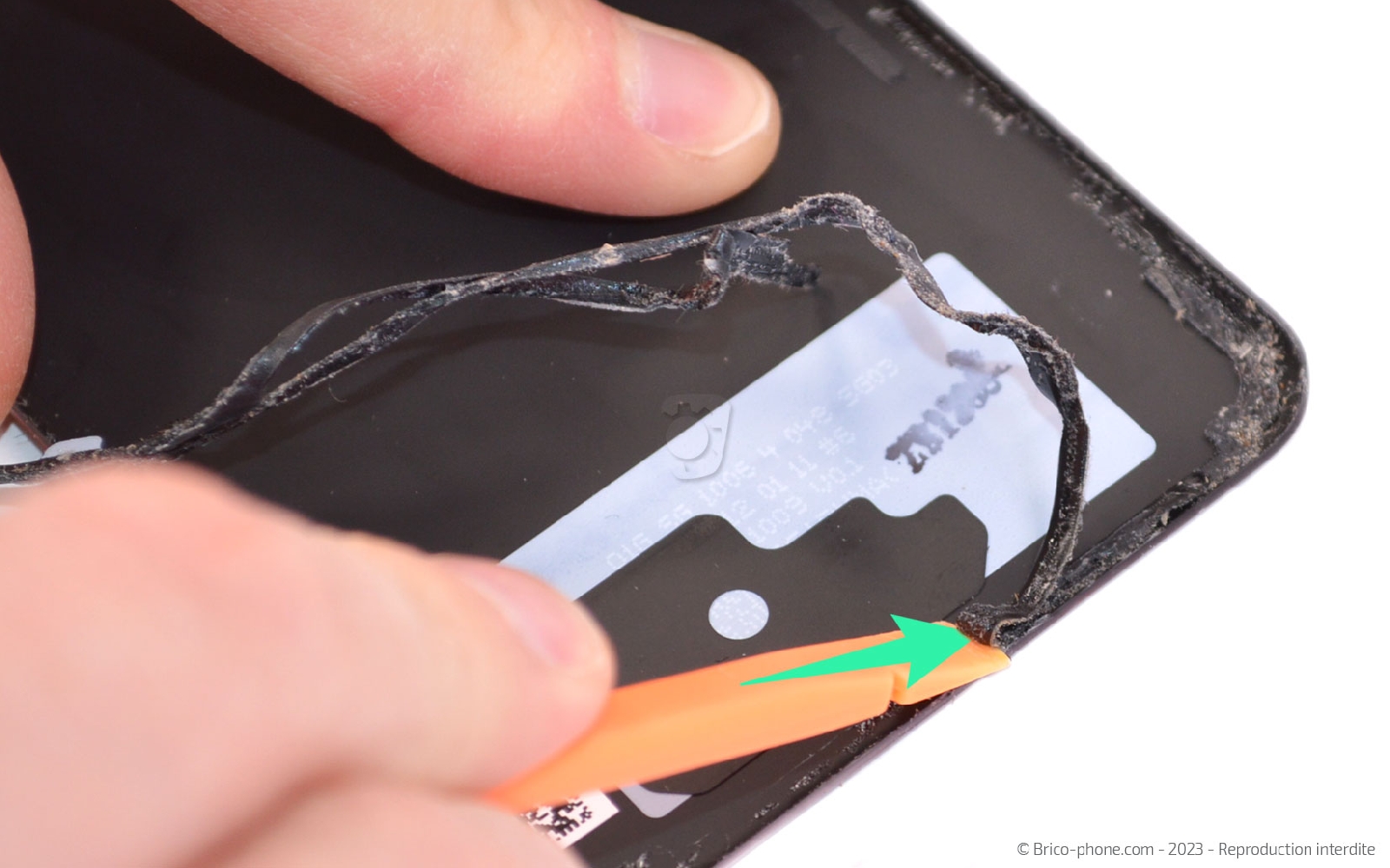

Nettoyez la vitre arrière des résidus de stickers avec le spudger.

Ensuite, appliquez la colle B-7000 sur toute la longueur du téléphone avant de reposer la vitre arrière sur le châssis.

Laissez sécher le téléphone environ 45 minutes grâce à des pinces ou des gros livres.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €

Partagez votre succès
Imprimez
