Guide de réparation sur Galaxy Z Fold3

Temps estimé : 90 min
Difficulté : 4/5
Note de réparabilité : 10/20
Galaxy Z Fold3 | Temps estimé : 90 min | Difficulté : 4/5

Le Galaxy Z Fold 3 fait parti des téléphone pliant de la marque Samsung. Si vous en possédez un, vous savez qu'il peut être fragile et comme tous les téléphones il est possible qu'il tombe en panne. C'est pourquoi Brico-phone vous propose ce guide de réparation complet. Avec ce tutoriel, vous pourrez changer tous les composants endommagés de votre mobile.

Chaque étape reprend les conseils et est illustrée en images et en vidéo pour vous assurer la réussite de la réparation. En fonction de la panne et de la pièce à remplacer, sélectionnez les phases à suivre et celle à ne pas suivre. Par exemple, si vous devez changer le vibreur de votre appareil, il n'est pas nécessaire de retirer la batterie ni de toucher la partie de l'écran externe.

Avant de passer commande, nous vous conseillons de vérifier le numéro de modèle de votre appareil afin d'être certain de choisir les bonnes pièces détachées pour réparer votre Samsung. Pour cela, vous pouvez vérifier la référence du modèle dans les paramètres du téléphone ou sur la petite étiquette collée sur la vitre arrière.

Il est également possible de connaitre le modele de téléphone en composant *#06# afin d'obtenir un numéro IMEI à recopier sur la page d'accueil de Brico-phone.
Si vous possédez un Galaxy Z Fold 3, le numéro de modèle est : SM-F926B.

Diagnostic

›  Le téléphone ne vibre plus.
›  Vos interlocuteurs ne vous entendent plus.
›  L'écran reste noir.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

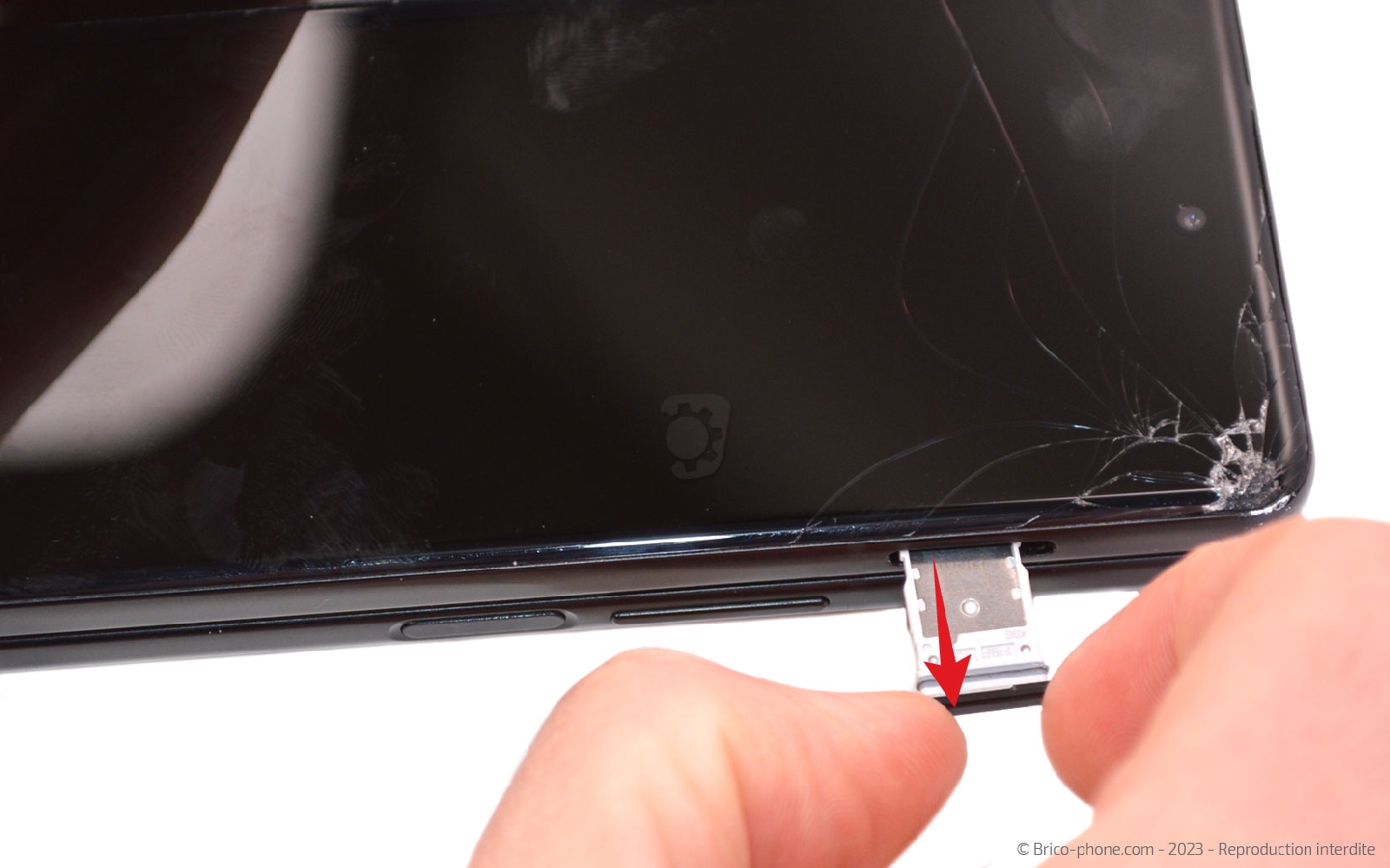

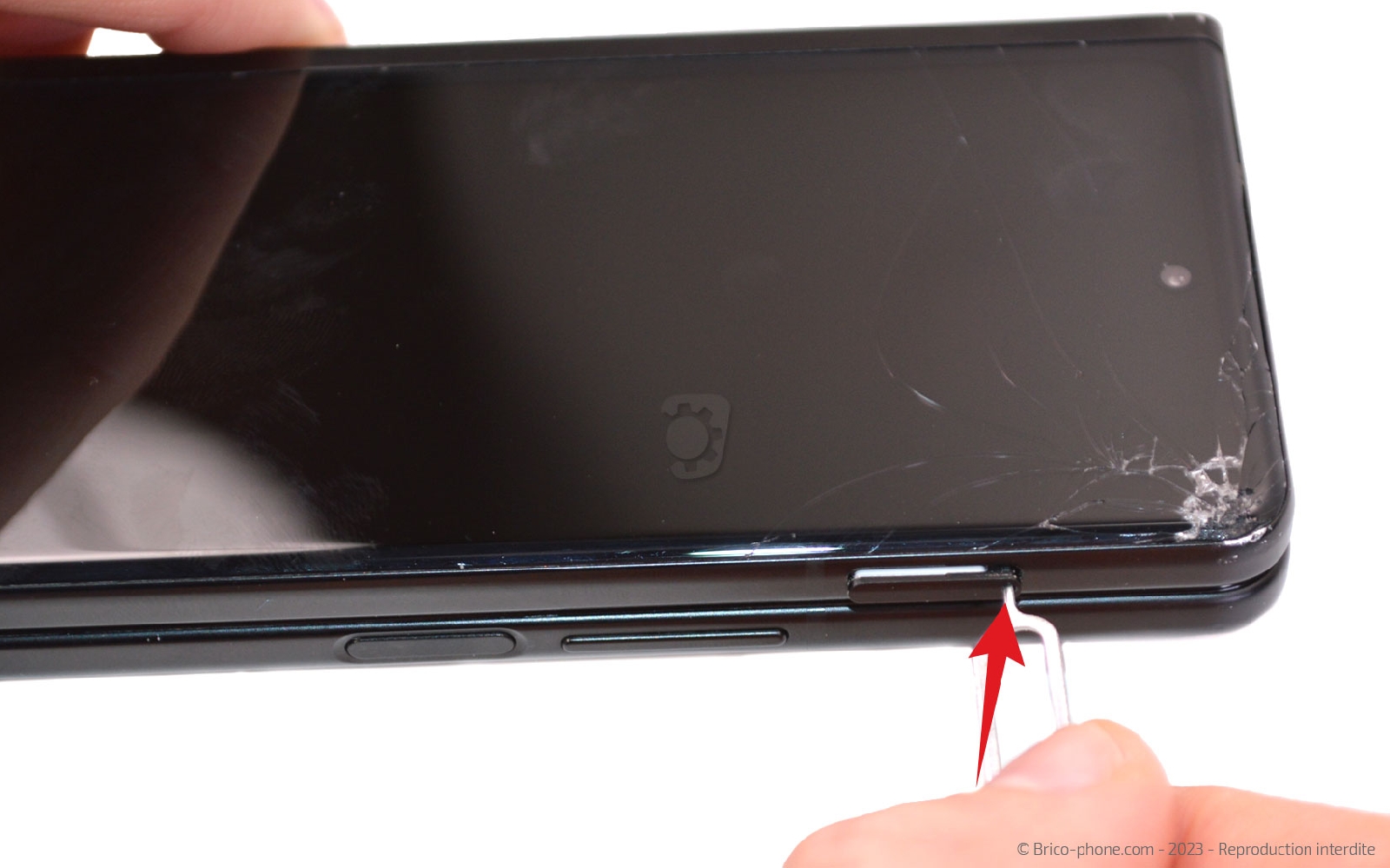

Avant de commencer

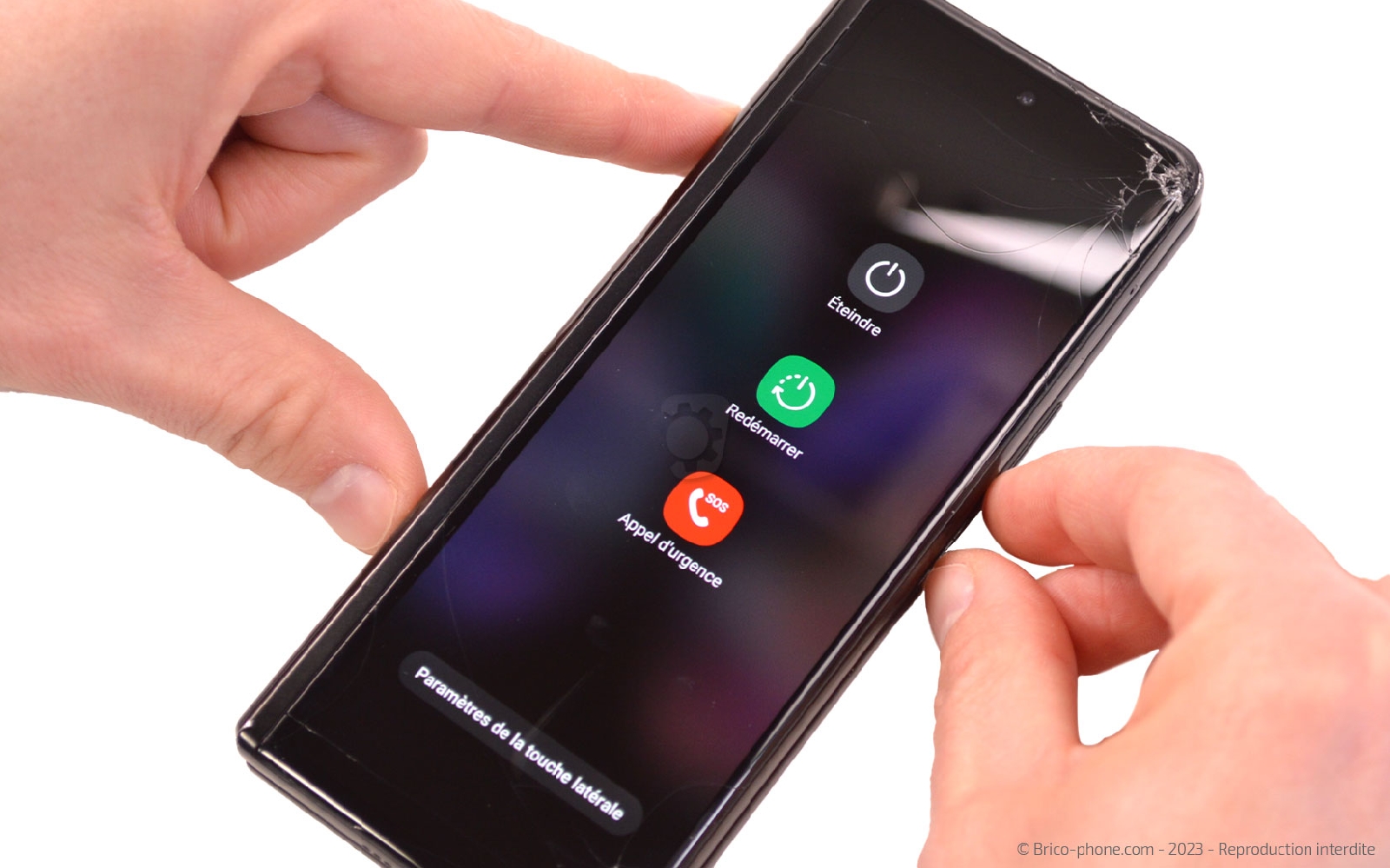

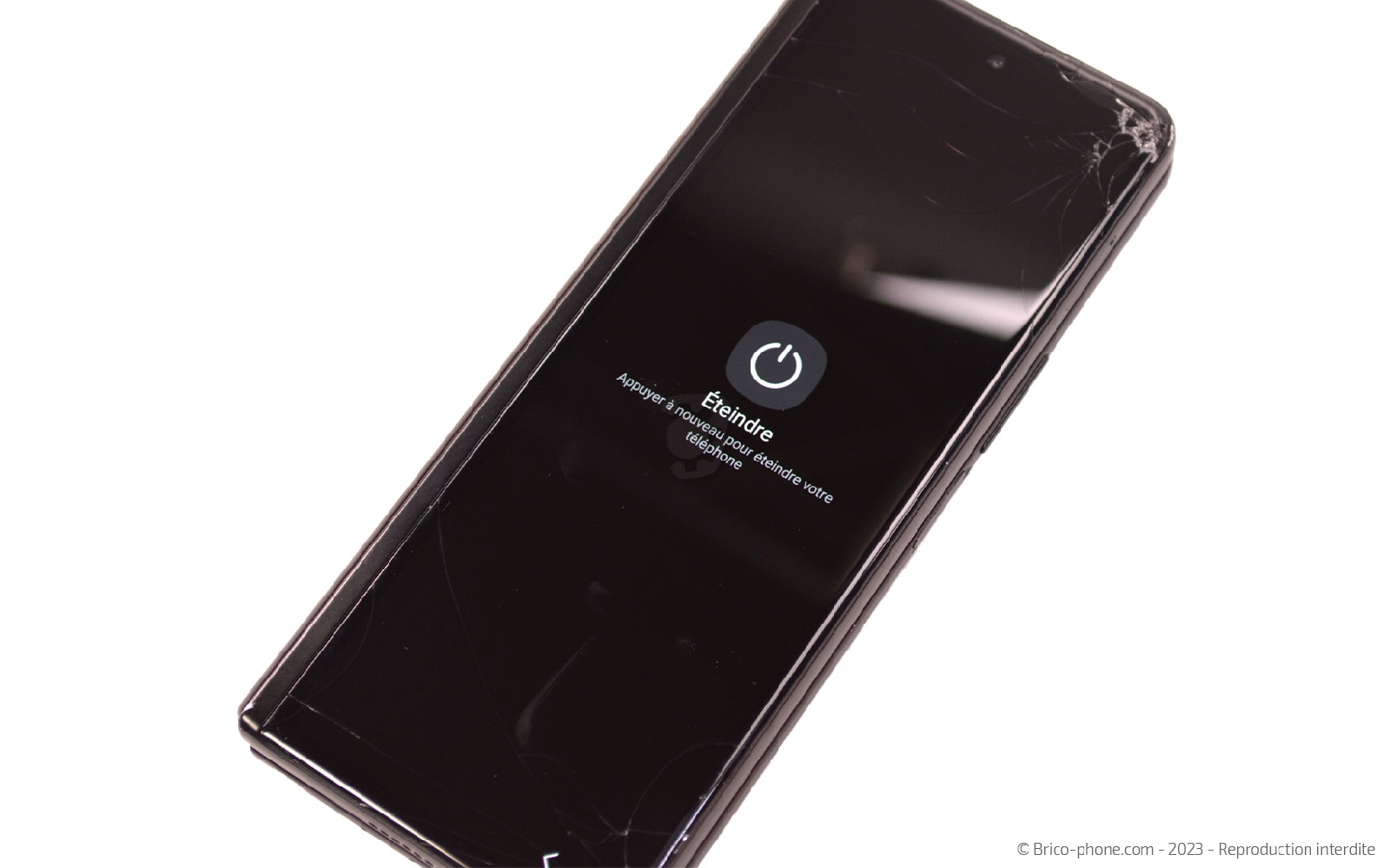

Commencez la réparation par éteindre votre téléphone en pressant le bouton Power et en suivant les indications affichées.

Retirez ensuite le tiroir de la carte SIM de l'appareil.
Outils du kit utilisés
Outils du kit utilisés

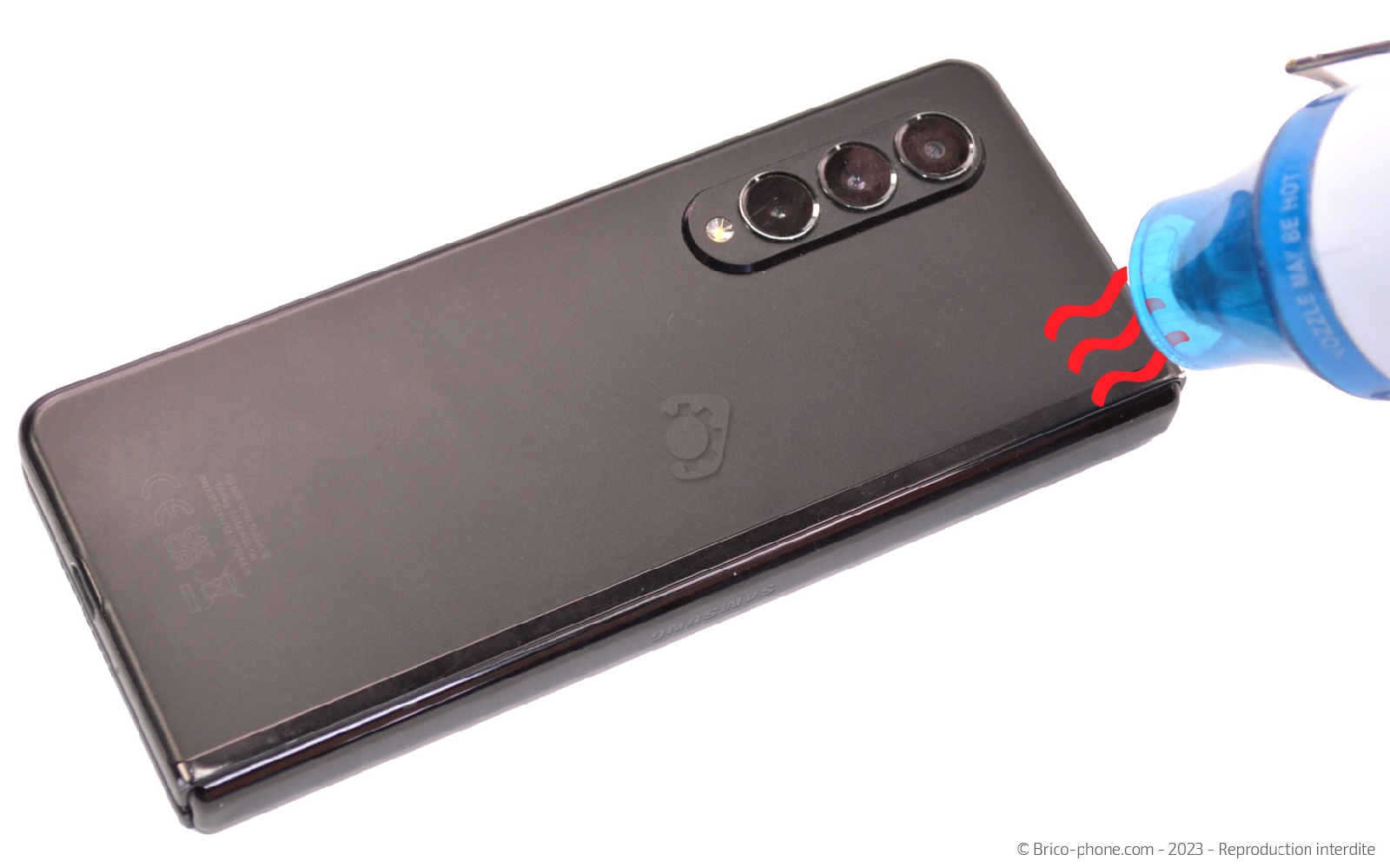

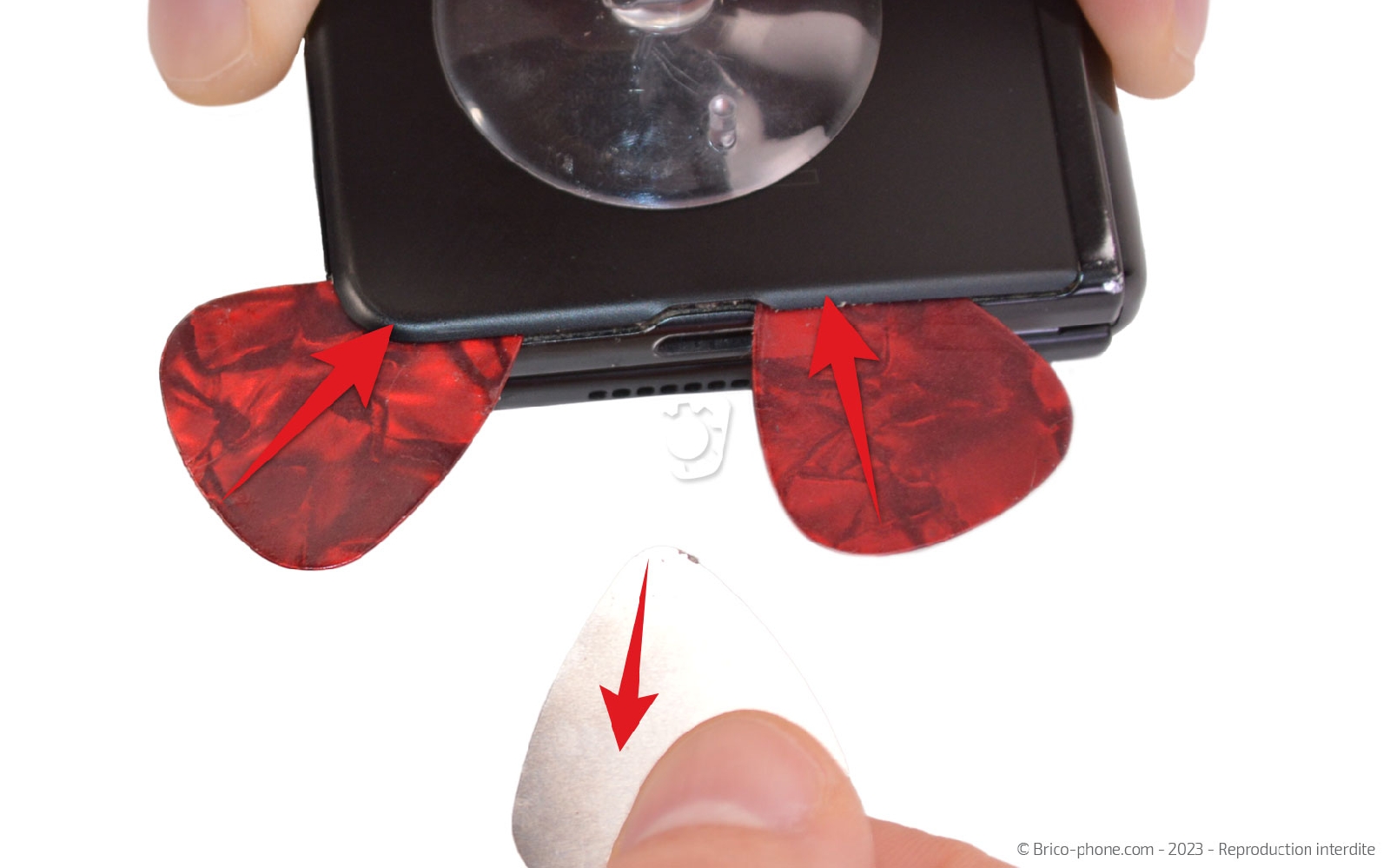

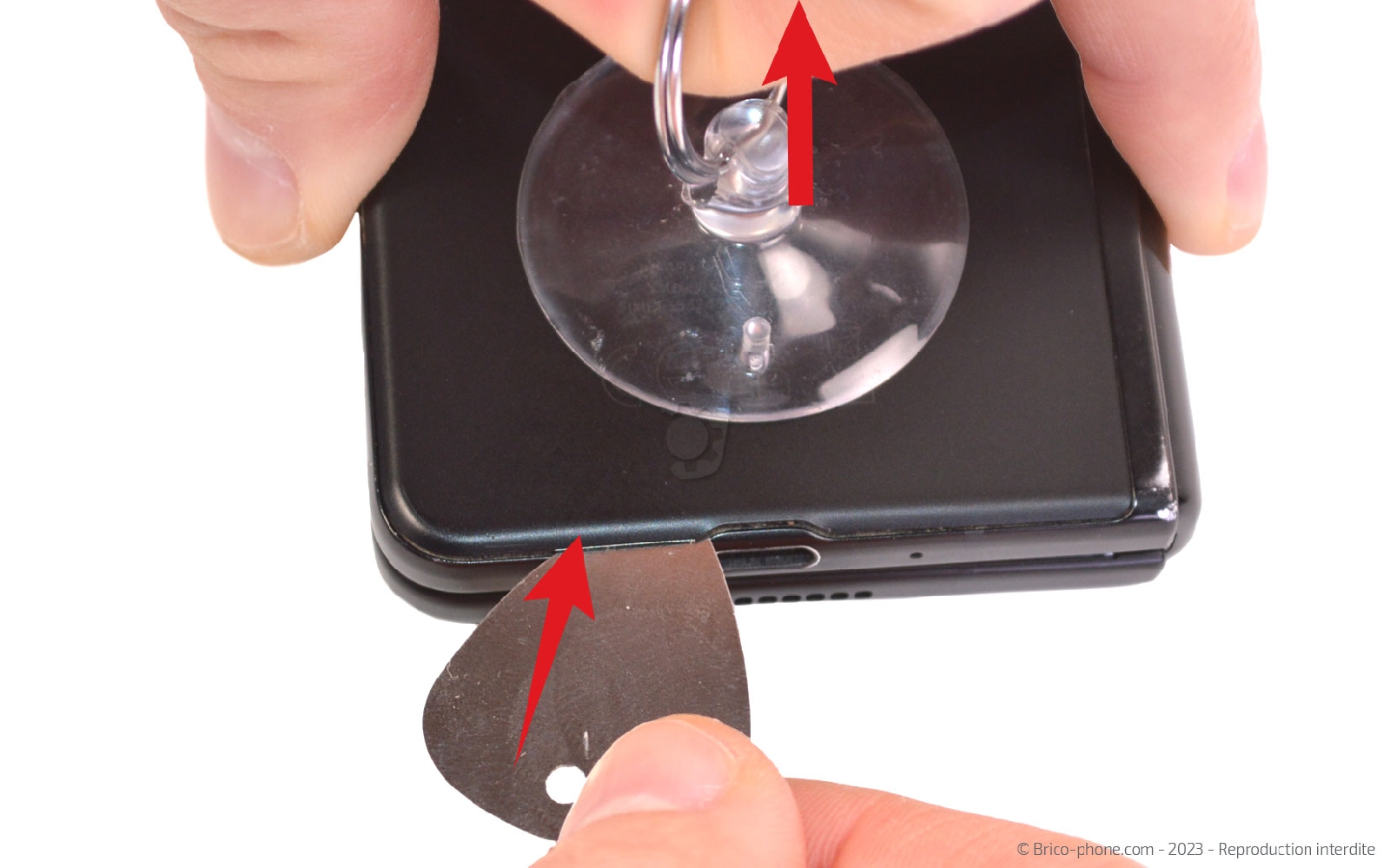

Etape 1 : Chauffer la vitre arrière
Pour accéder à l'intérieur de votre Samsung Z Fold 3 il est nécéssaire de retirer la vitre arrière. Pour cela, il faut chauffer le composant pour ramollir les stickers en utilisant un coussin chauffant, un décapeur thermique ou un sèche-cheveux.

Si vous avez opté pour le coussin chauffant, placez-le au micro-ondes environ 2 minutes avant de le déposer sur le dos du téléphone une trentaine de secondes.
Pour les deux autres possibilités, allumez le produit et passez-le sur tout le contour de l'appareil.

Ensuite, collez la ventouse sur la façade arrière afin de pouvoir soulever le composant tout en insérant le médiator troué entre la vitre arrière et le châssis.
Créez un interstice afin de pouvoir ensuite remplacez le médiator métallique par ses homologies en plastique.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

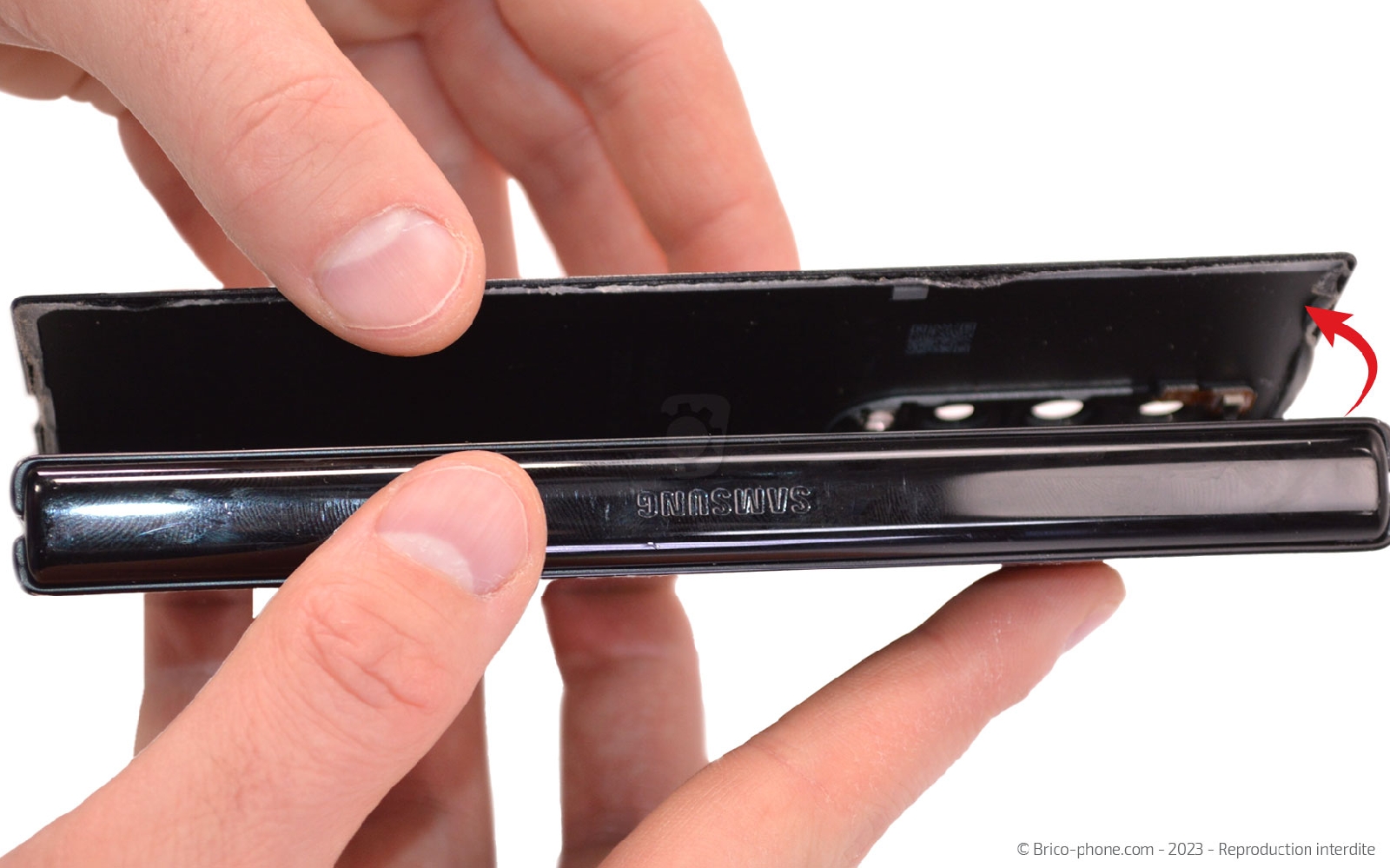

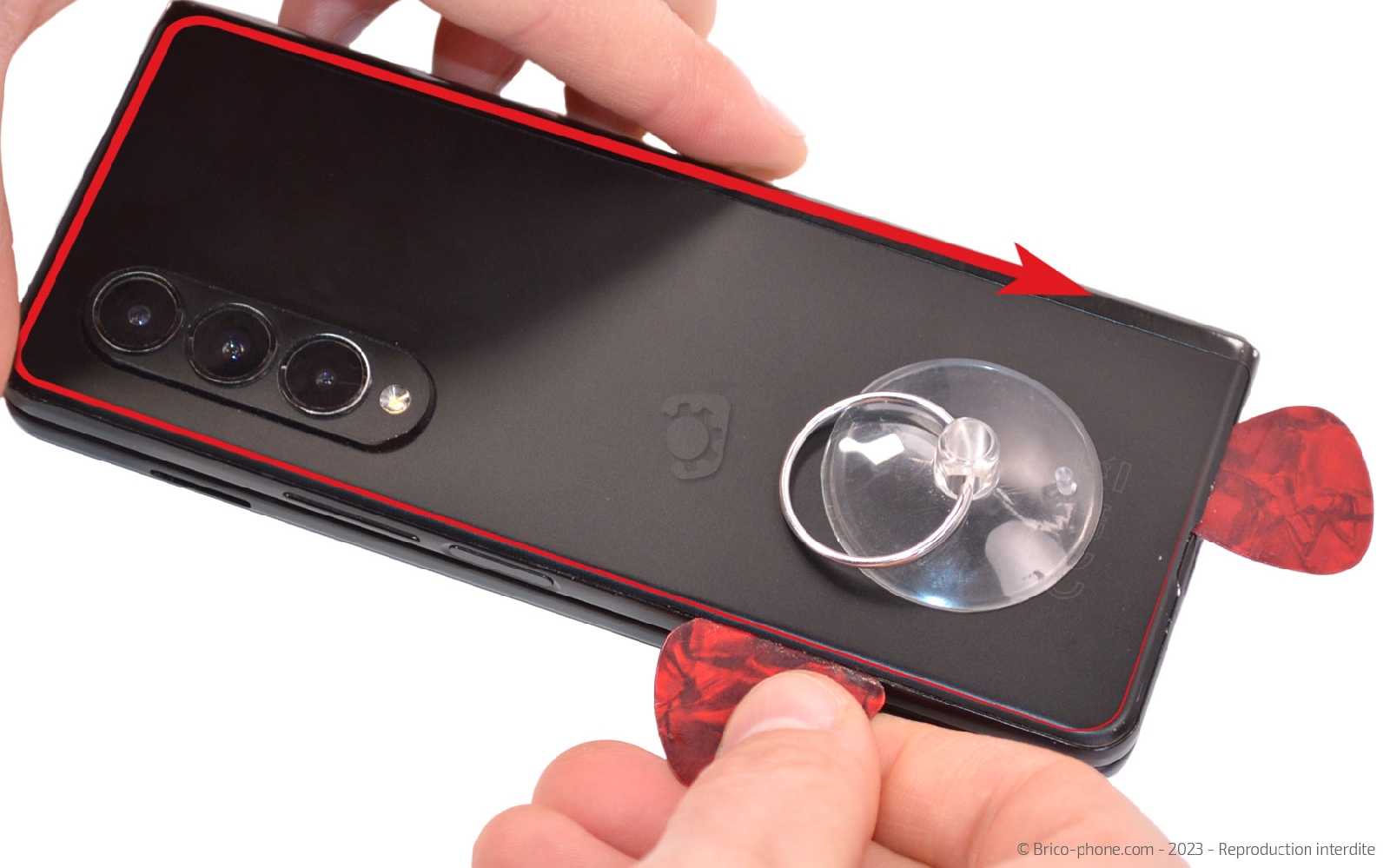

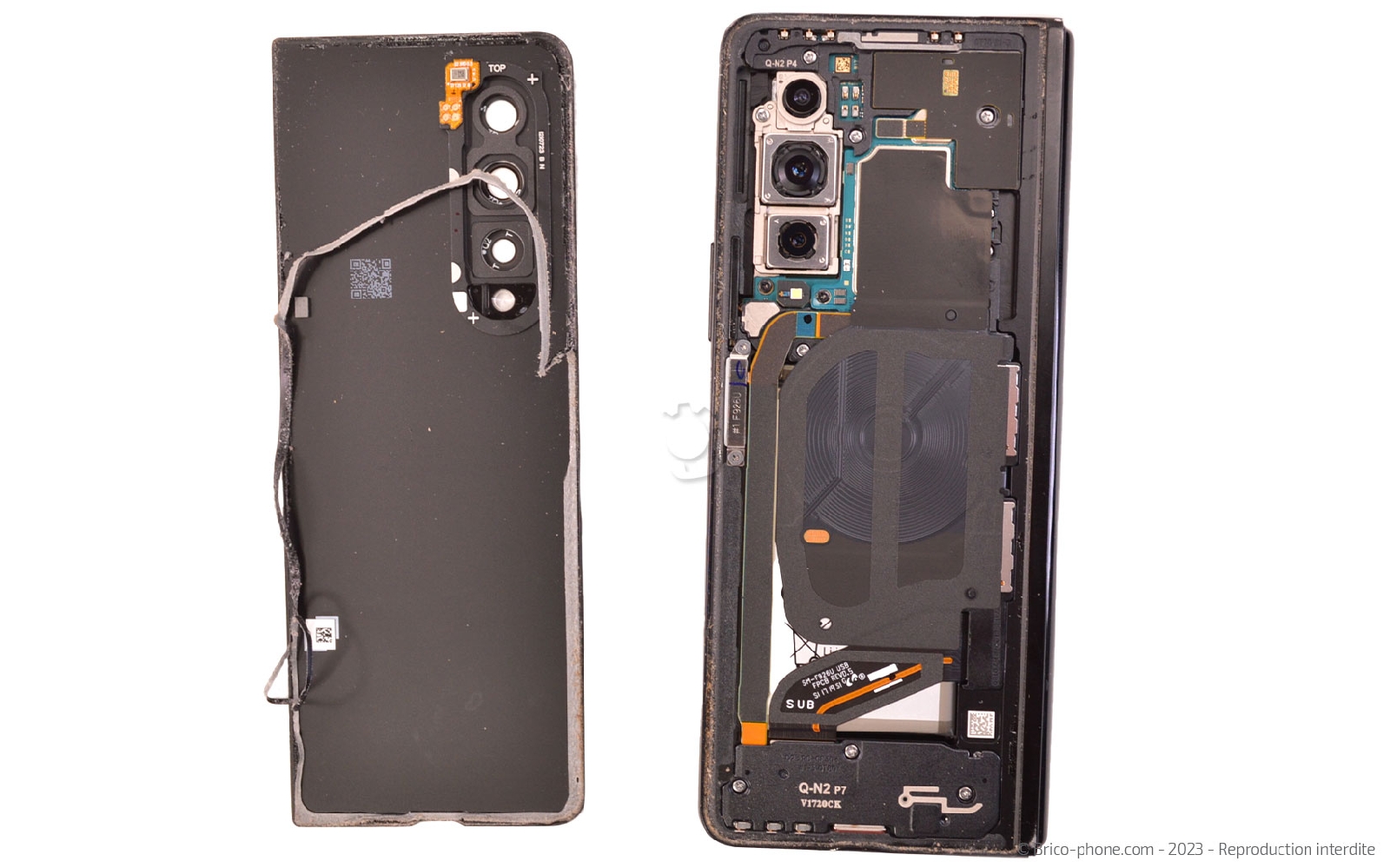

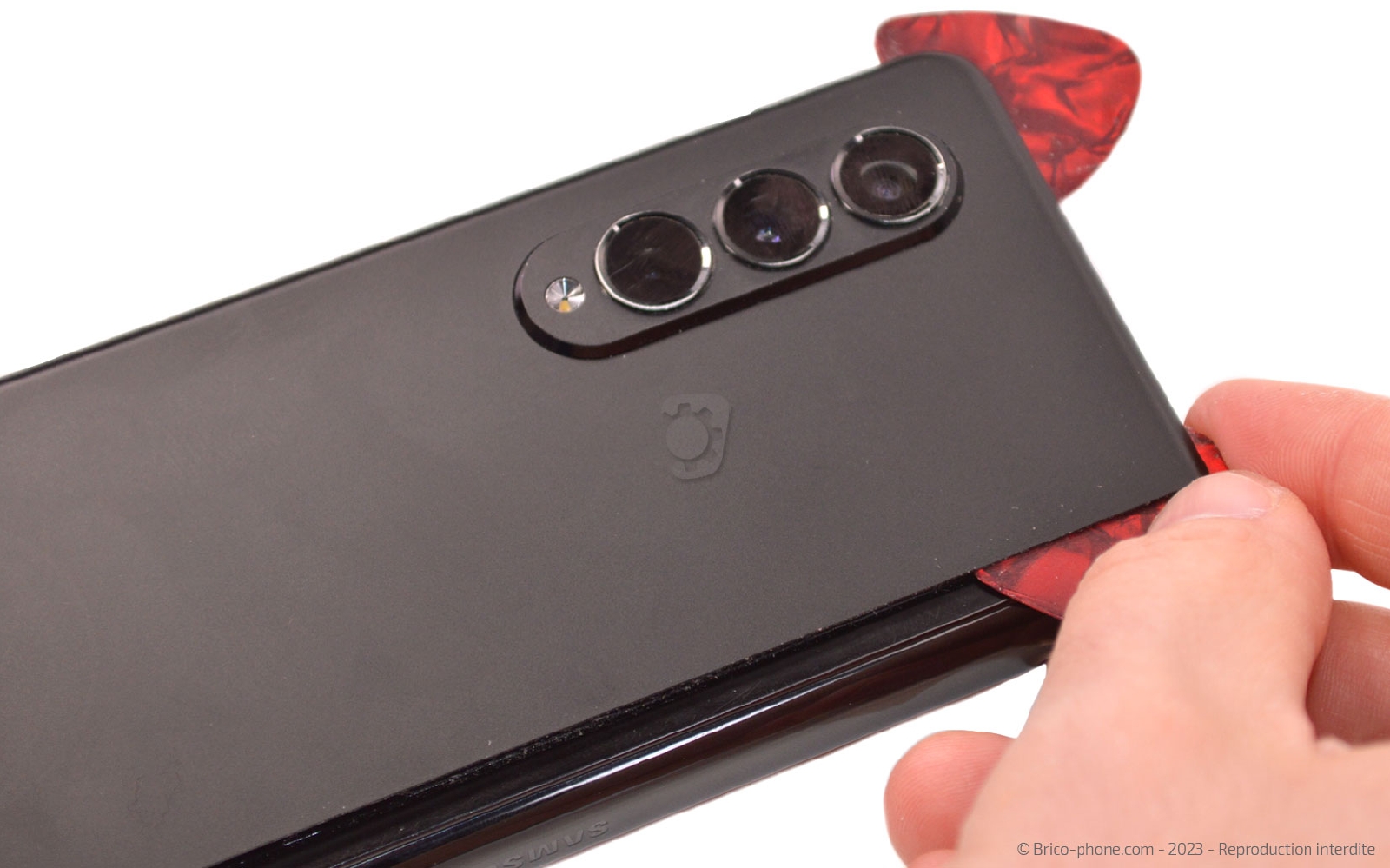

Etape 2 : Séparer la vitre arrière du bloc
Déplacez les médiators sur tout le tour du téléphone pour continuer de décoller la vitre arrière.
Faites la basculer vers l'extérieur pour la mettre de coté.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy Z Fold3 Phantom Black
54,90 €

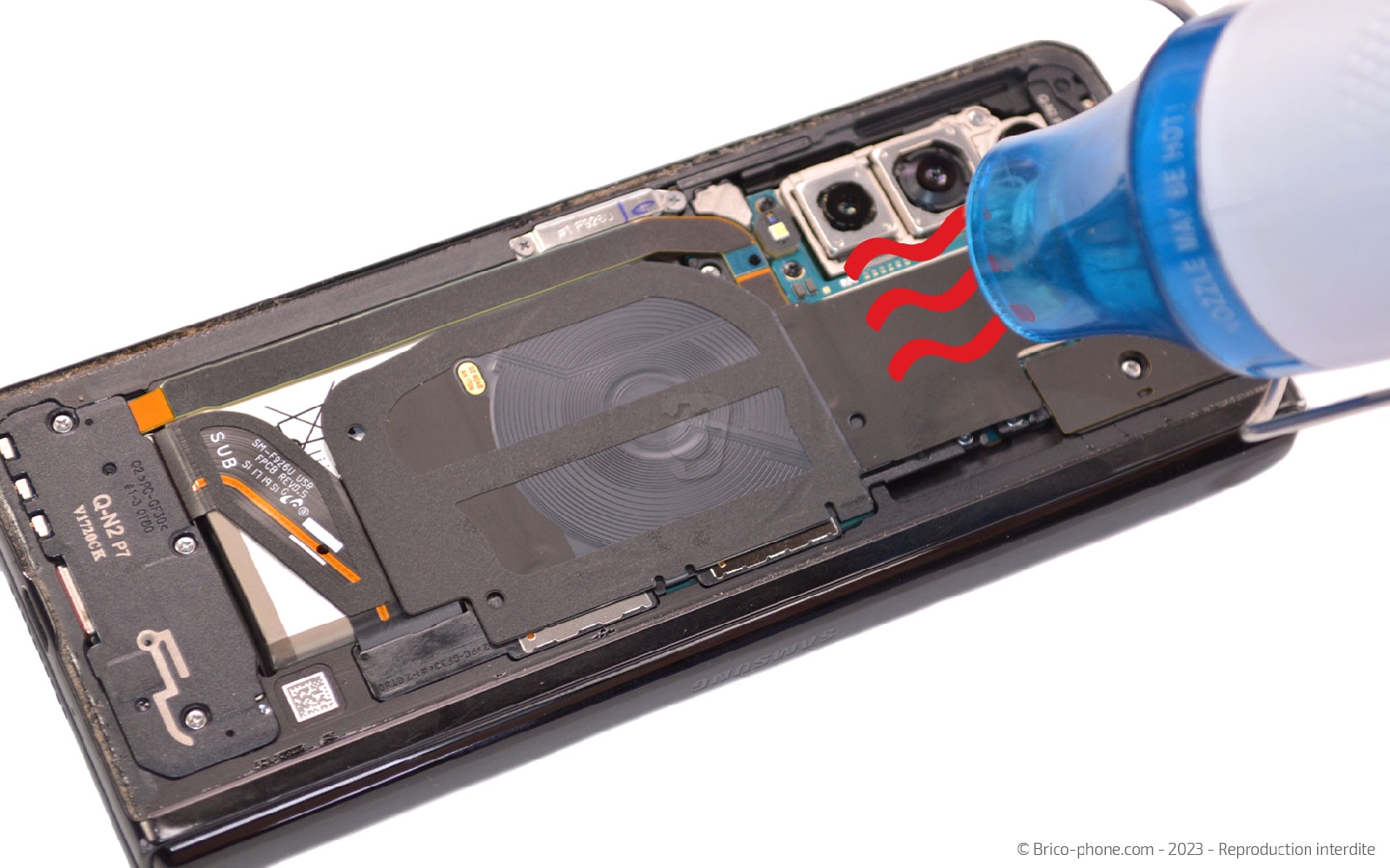

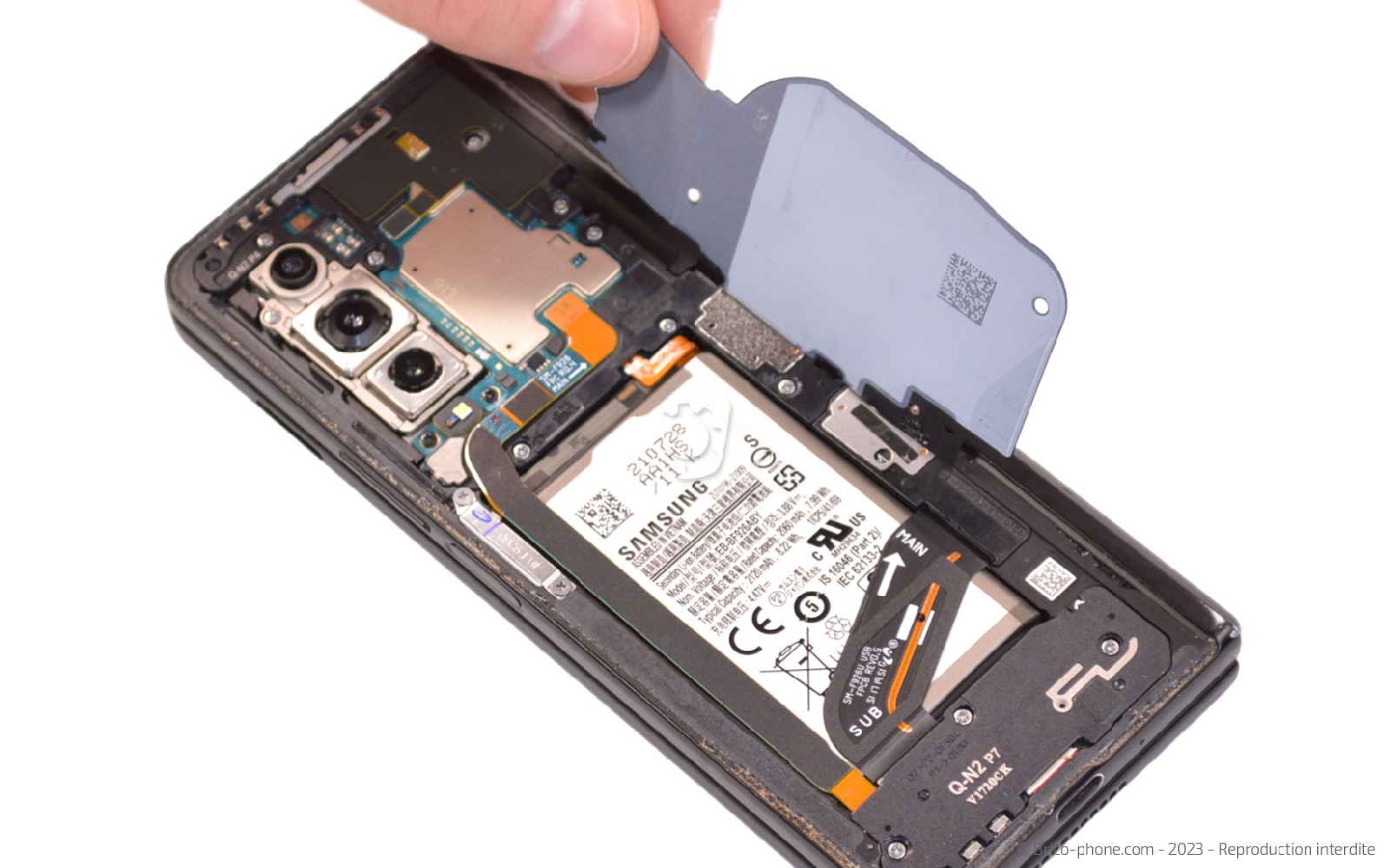

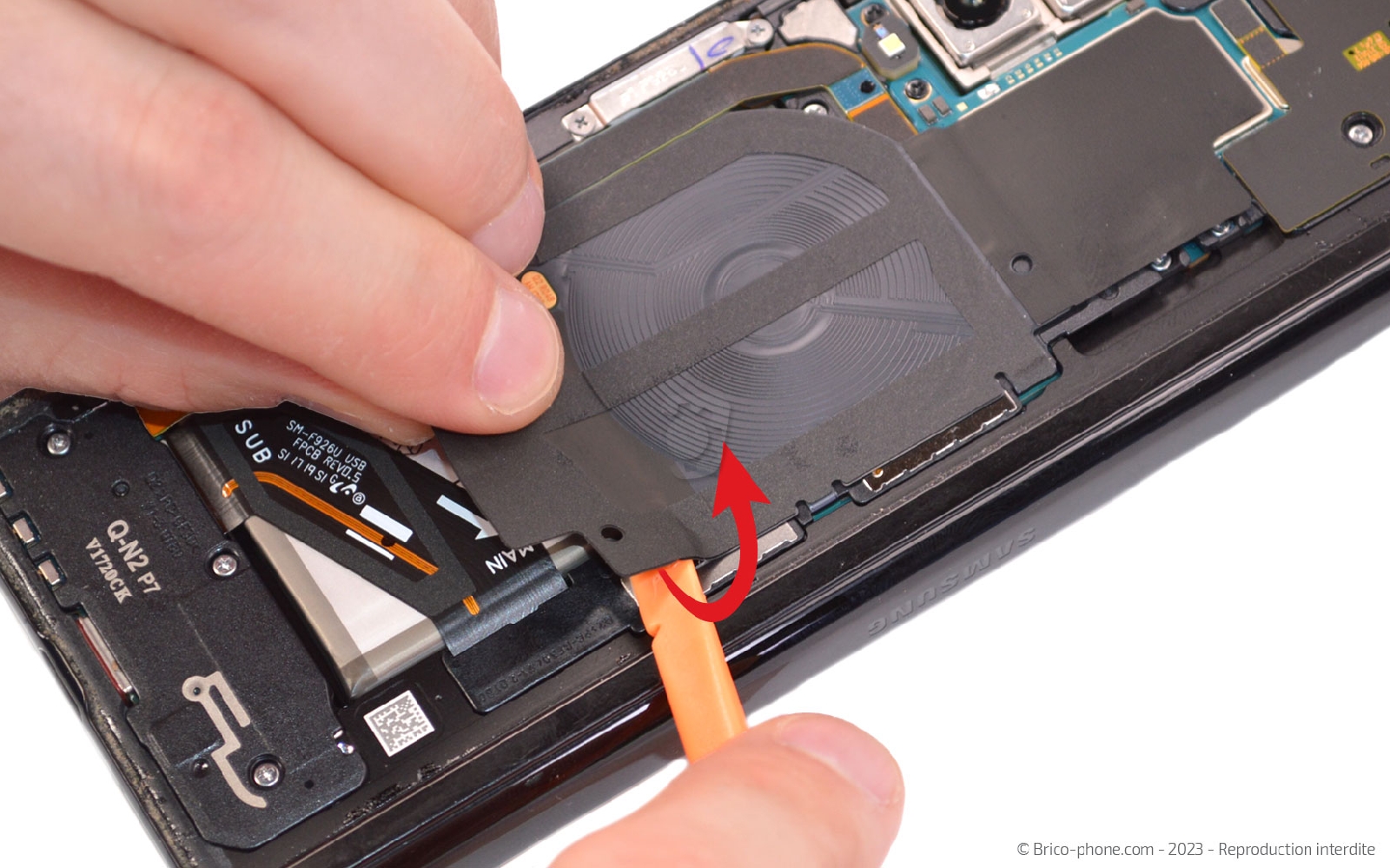

Etape 3 : Soulever la nappe induction
Chauffez la plaquette de recharge par induction afin de pouvoir soulever la nappe avec le levier en nylon.

Basculez la bobine de la gauche vers la droite pour accéder aux vis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

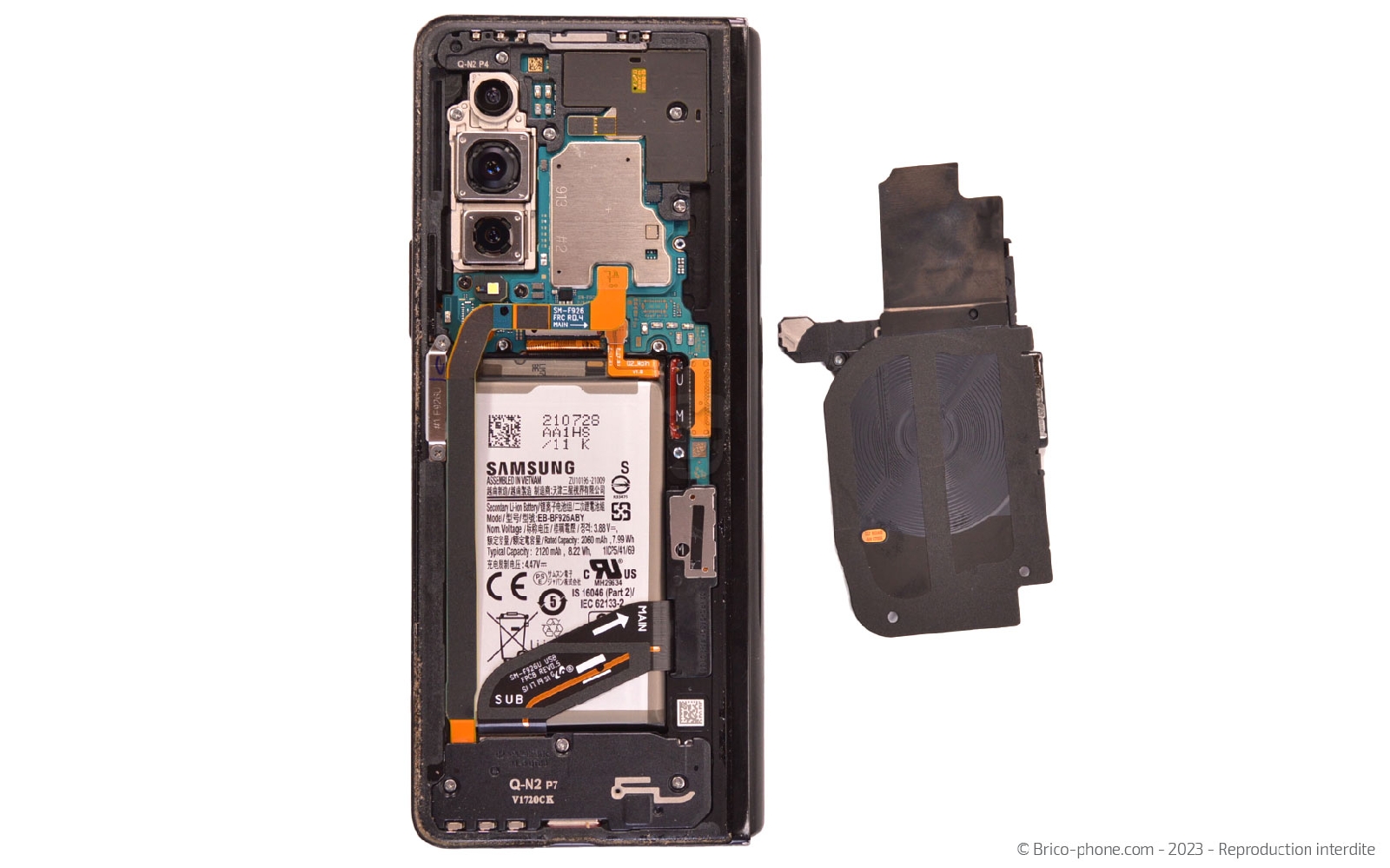

Etape 4 : Récupérer la nappe induction

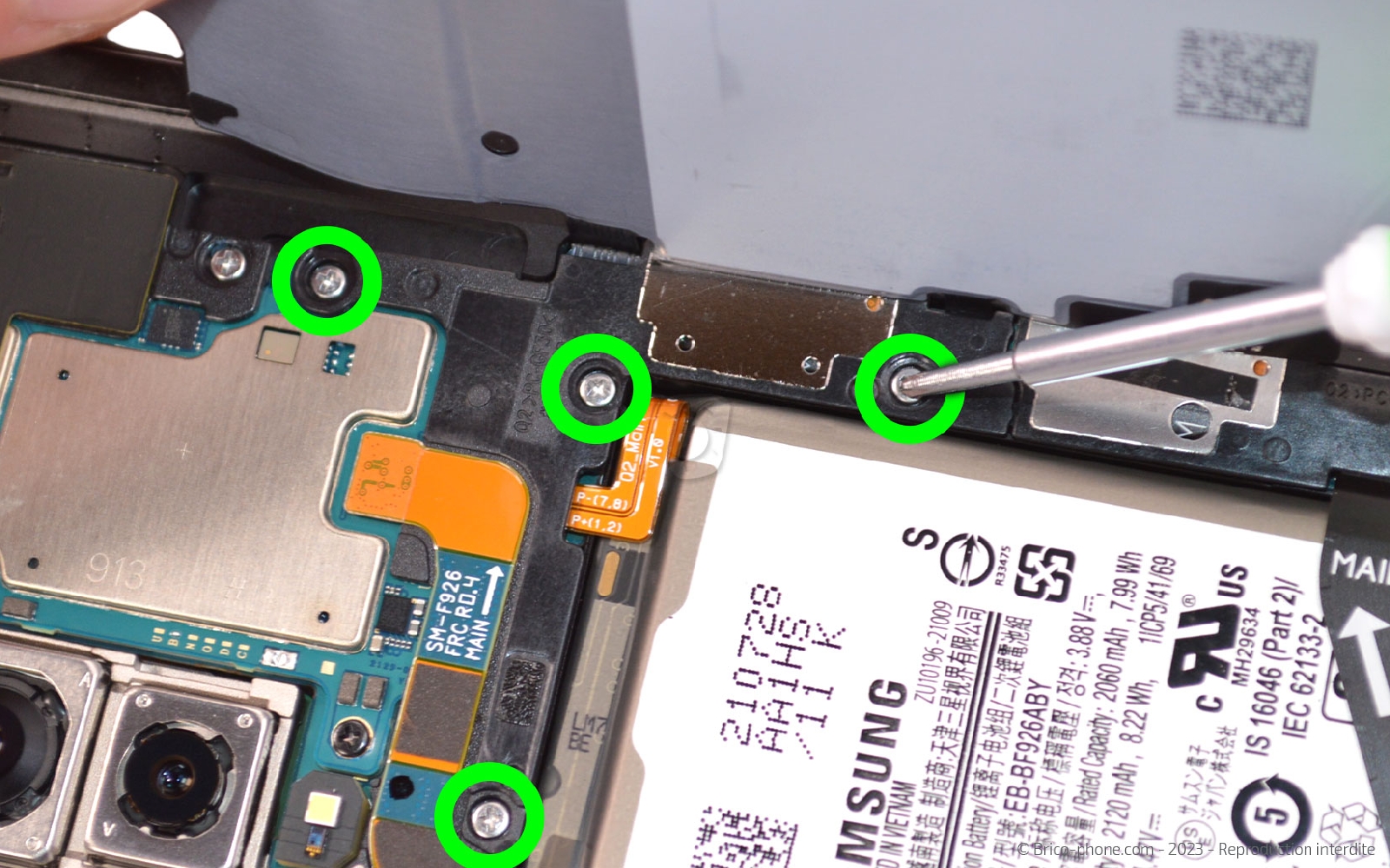

Utilisez le tournevis cruciforme pour retirer les 4 vis de la plaquette de recharge à induction.

Déconnectez la nappe d'interconnexion avant de sortir la nappe induction du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Déconnecter la batterie principale

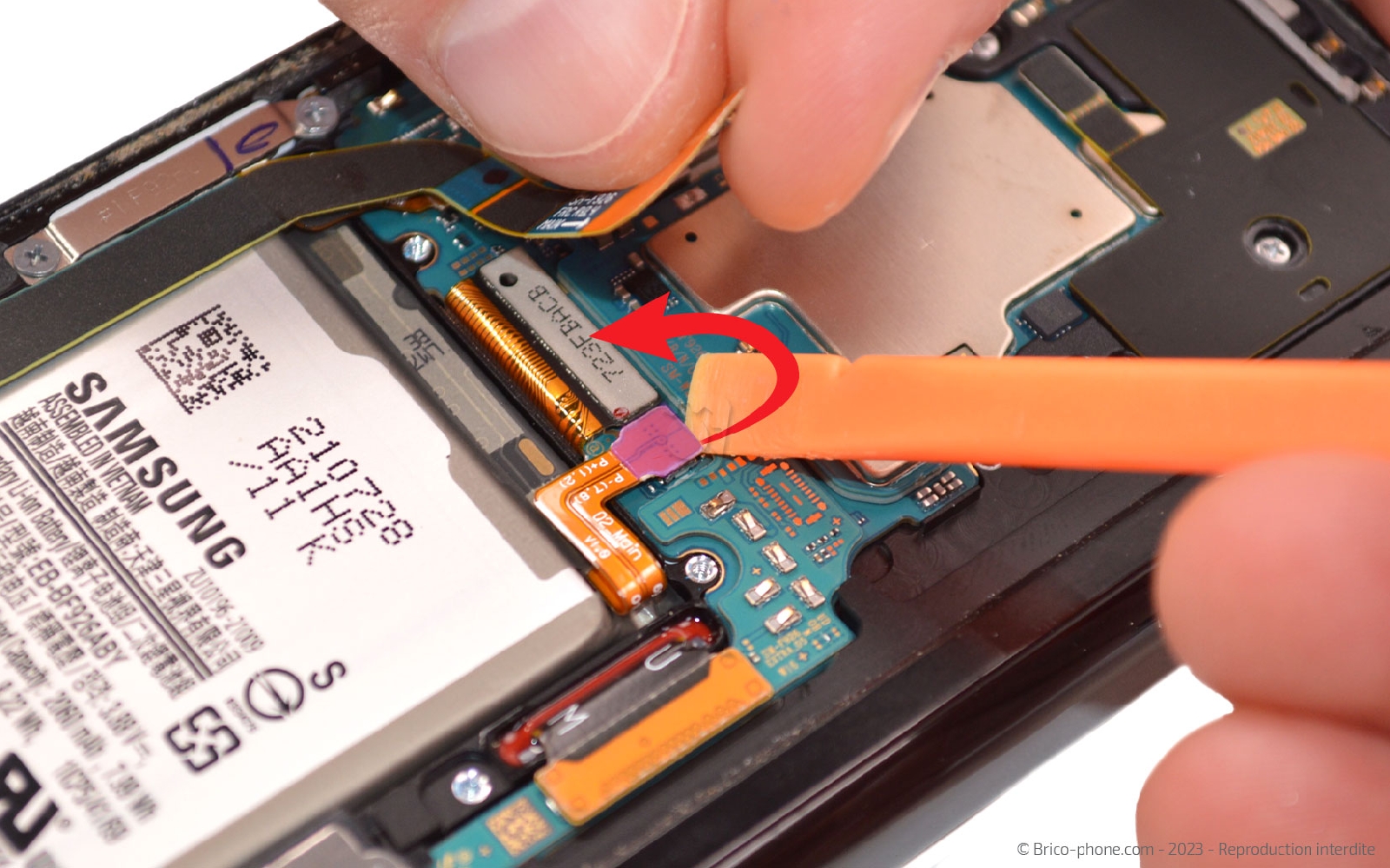

Toujours avec le spudger, débranchez la nappe de la batterie.
Outils du kit utilisés
Outils du kit utilisés

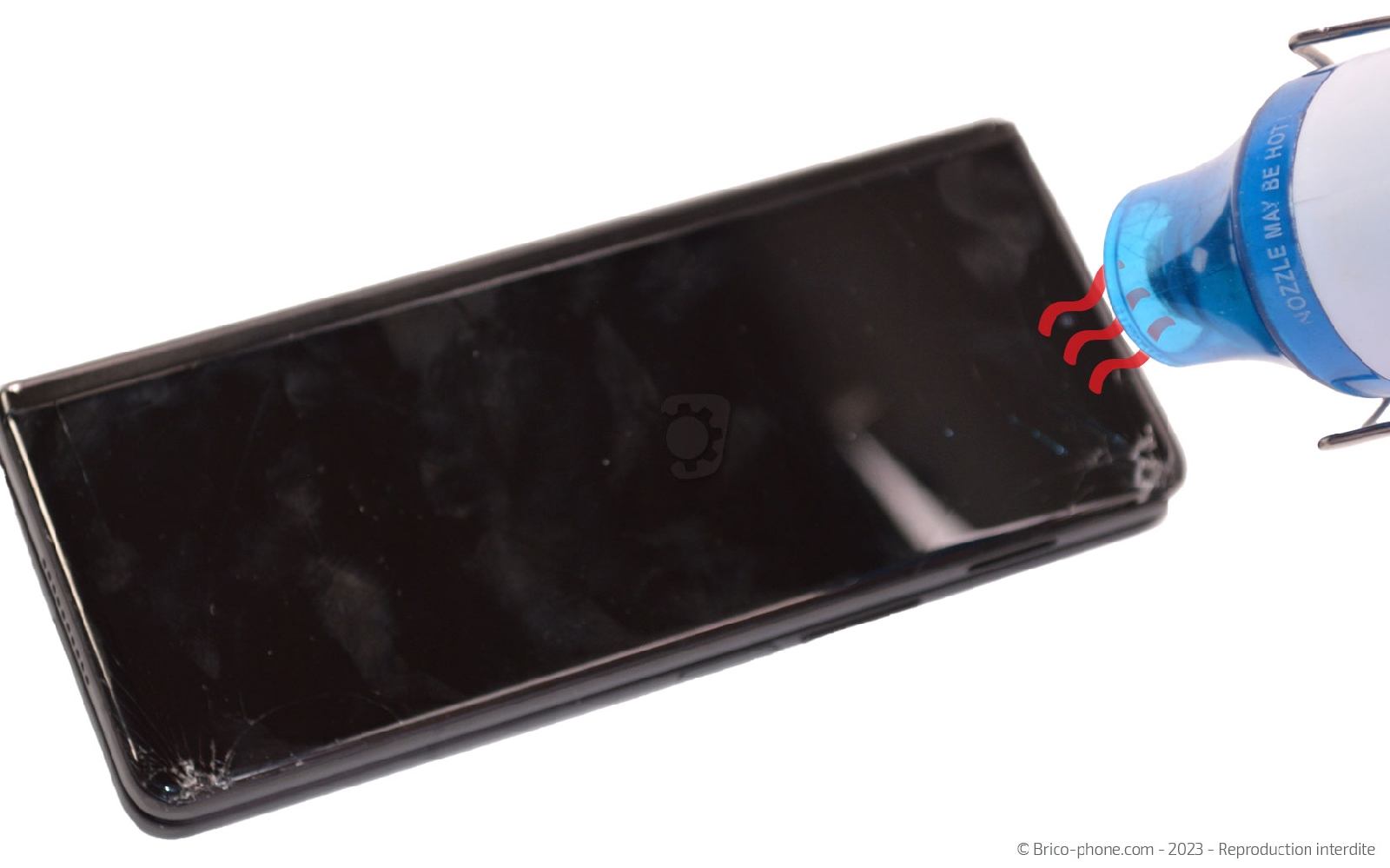

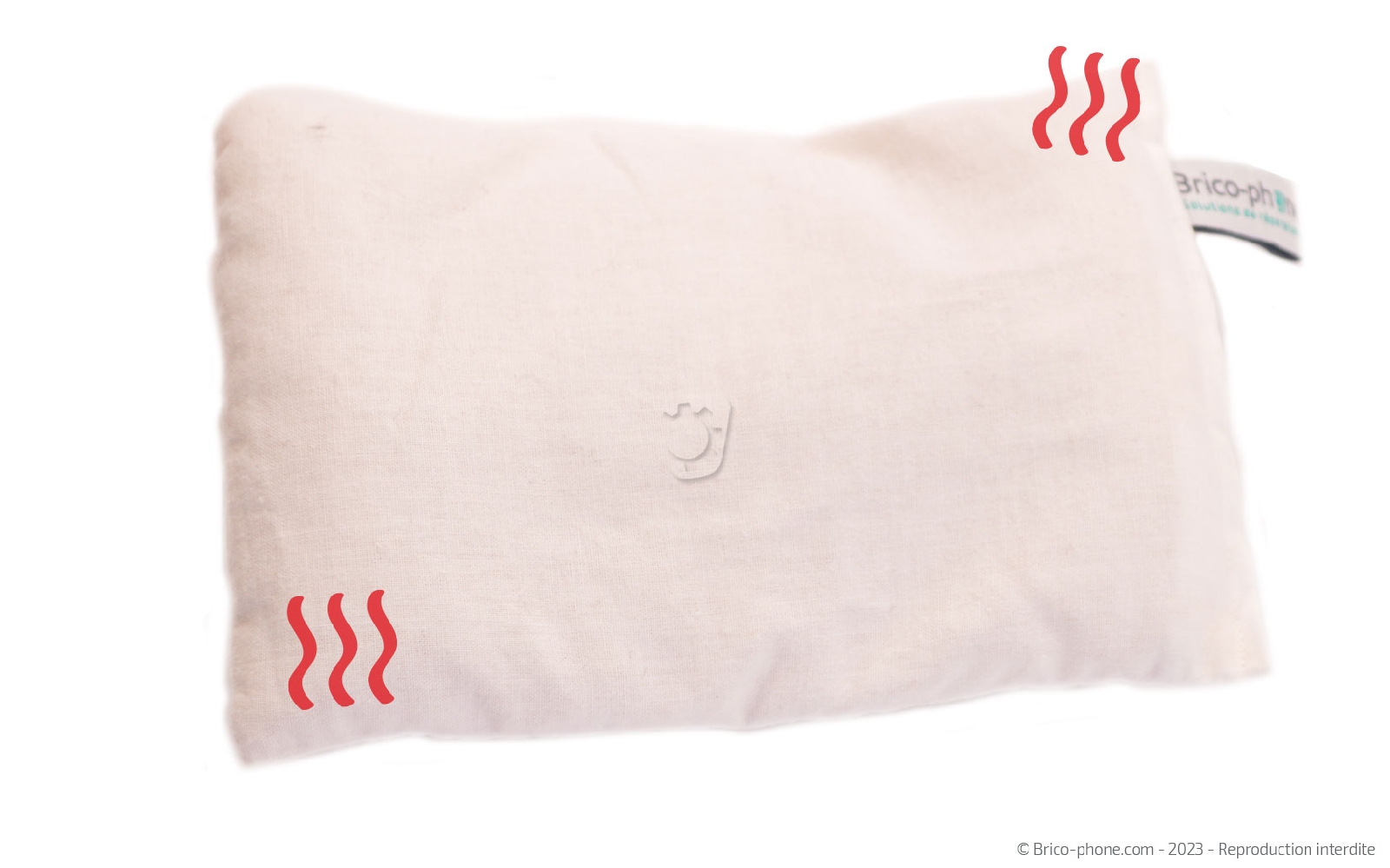

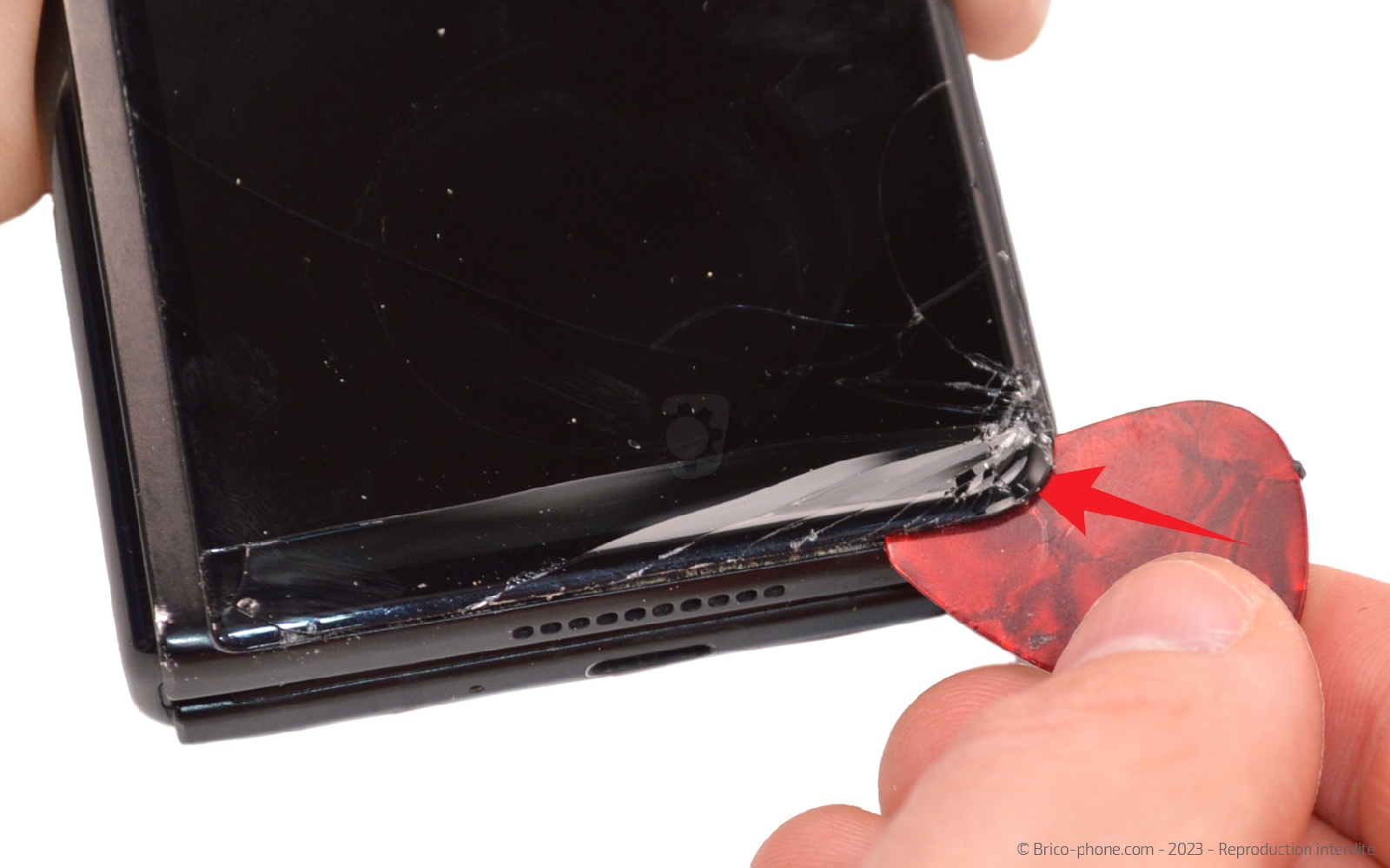

Etape 6 : Chauffer l'écran externe
Comme pour la vitre arrière, vous avez besoin de chauffer l'écran externe du téléphone.
Les étapes suivantes sont délicates et à réaliser avec douceur.

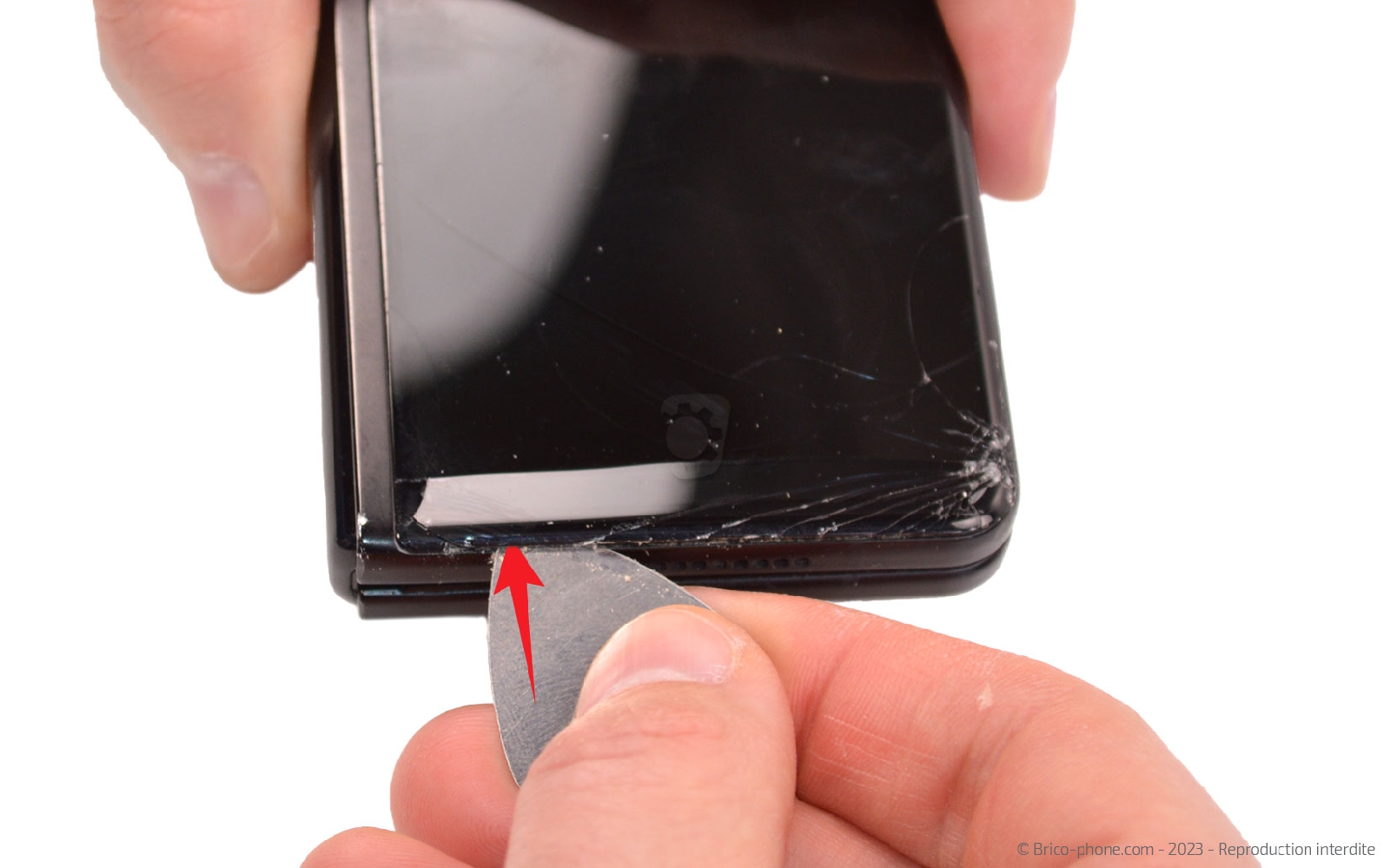

Si c'est possible, placez la ventouse sur le rebord de l'écran afin de pouvoir glisser le médiator entre la vitre et le châssis tout en soulevant à l'aide de la ventouse.

Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

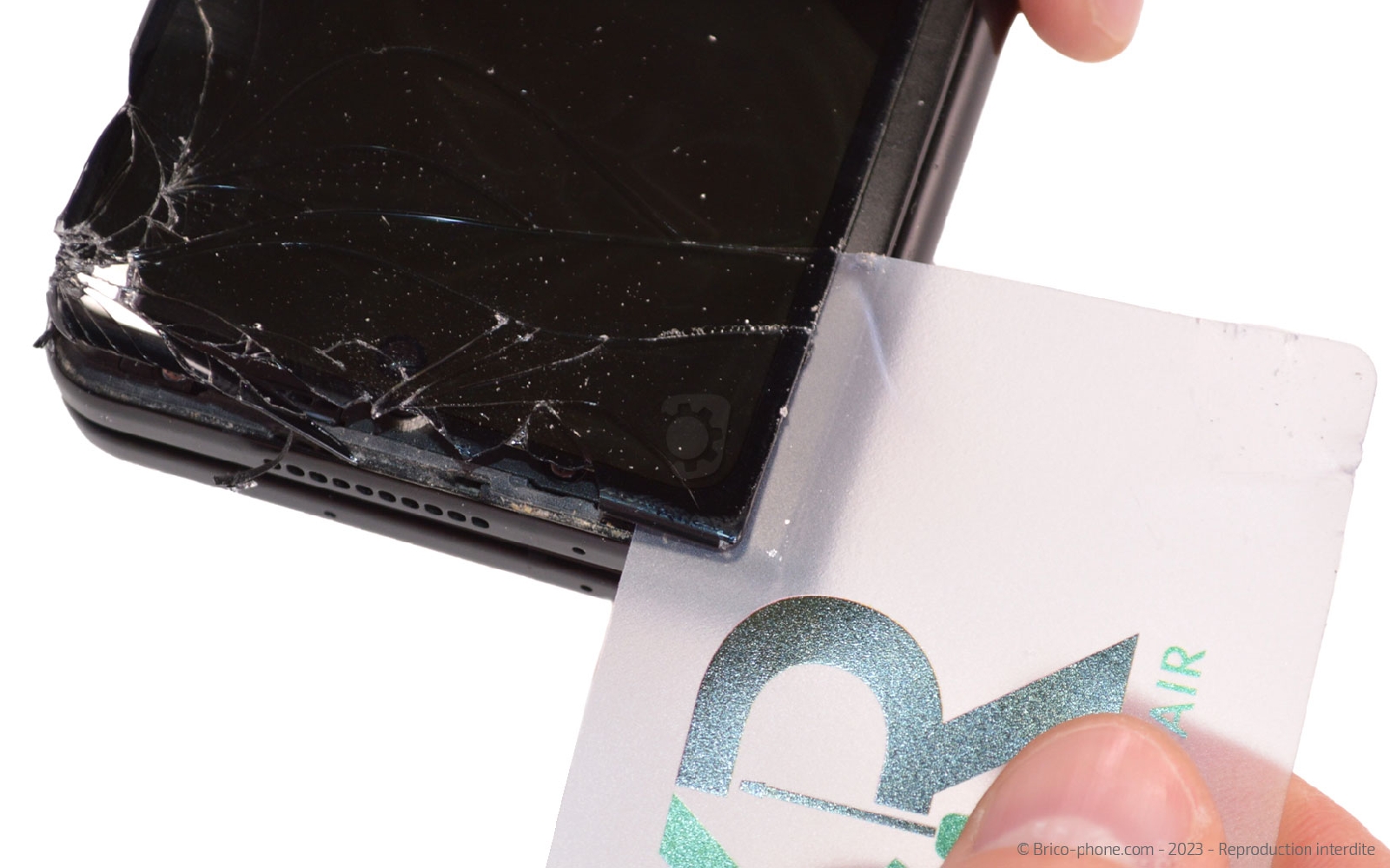

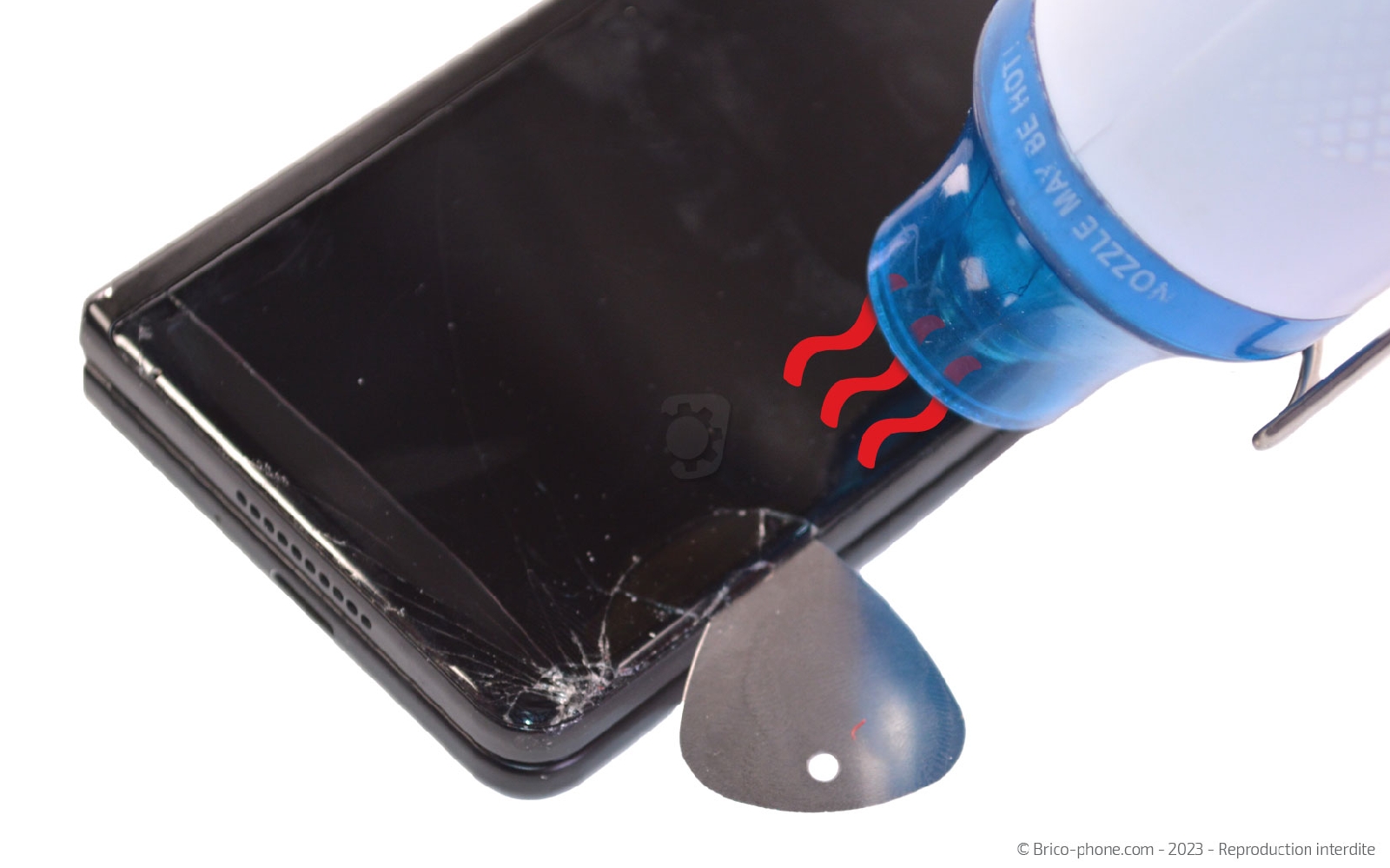

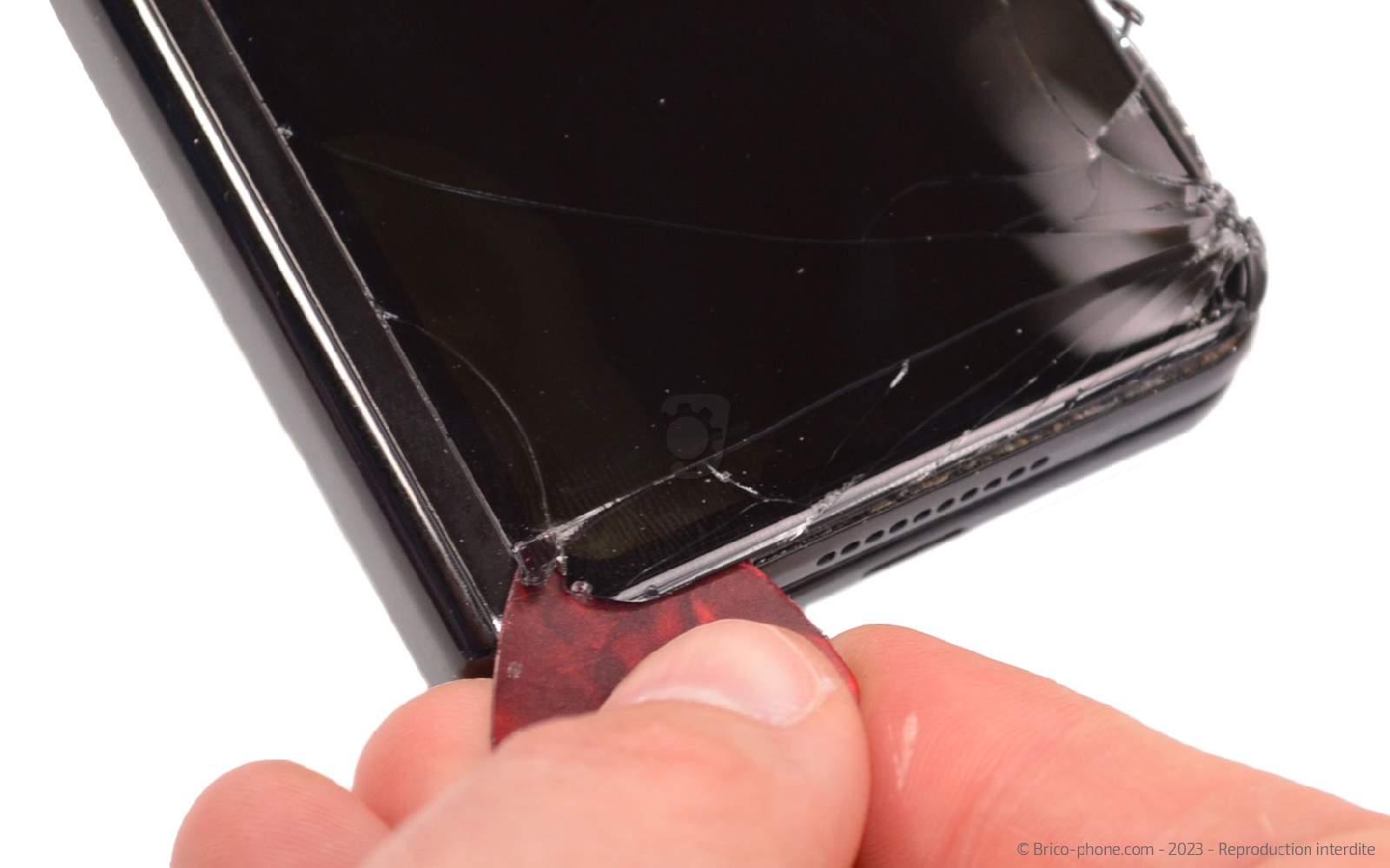

Etape 7 : Décoller l'écran externe

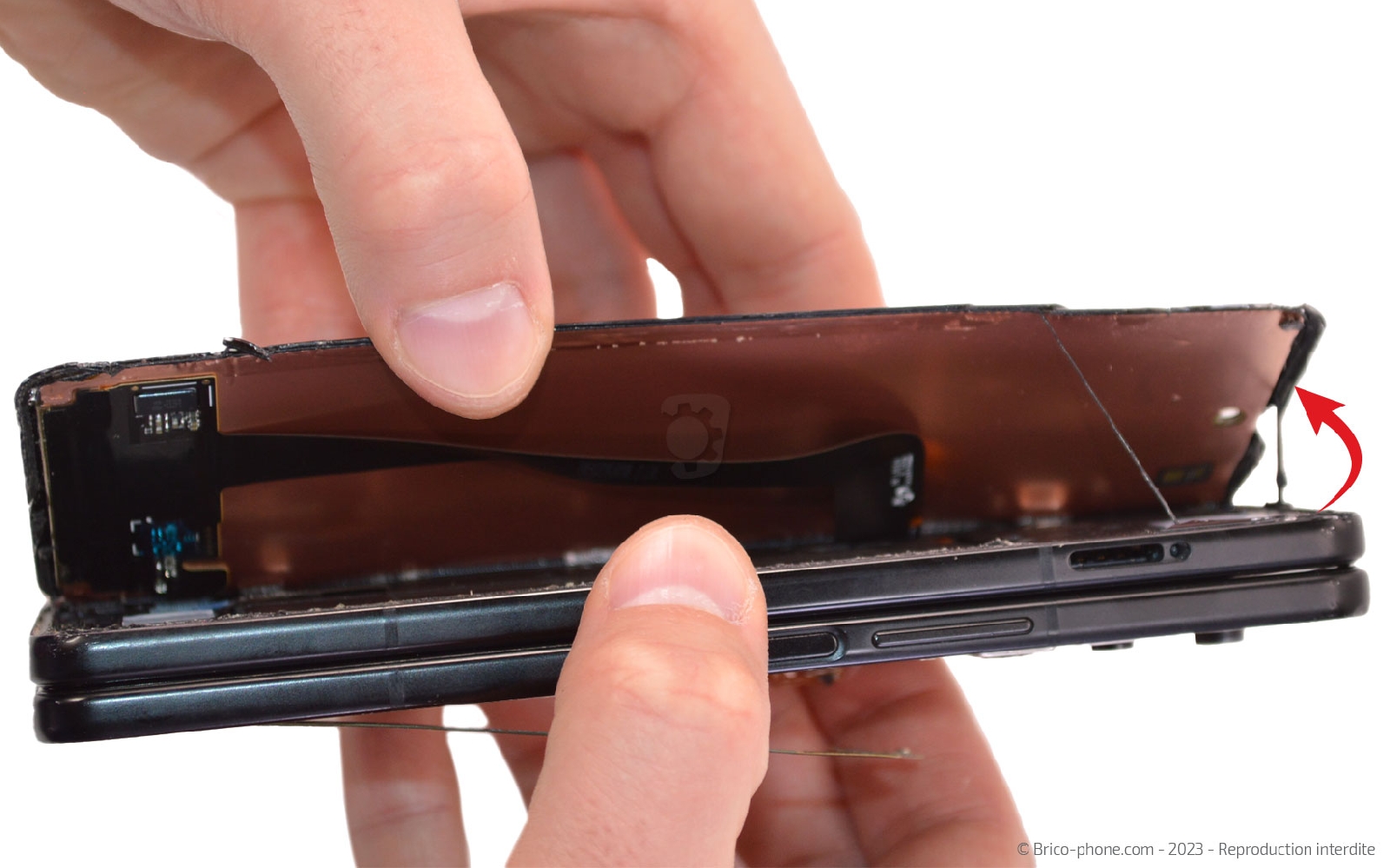

N'hésitez pas à chauffer de nouveau le bord de l'écran au fur et à mesure que vous avancez avec le médiator en plastique.
Le but étant de détacher entièrement la vitre et le LCD du châssis.

Pour éviter d'endommager le composant, utilisez la carte transparente dès que possible pour terminer le décollage.
Soulevez l'écran délicatement car ce dernier est encore connecté à l'une des cartes mère.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

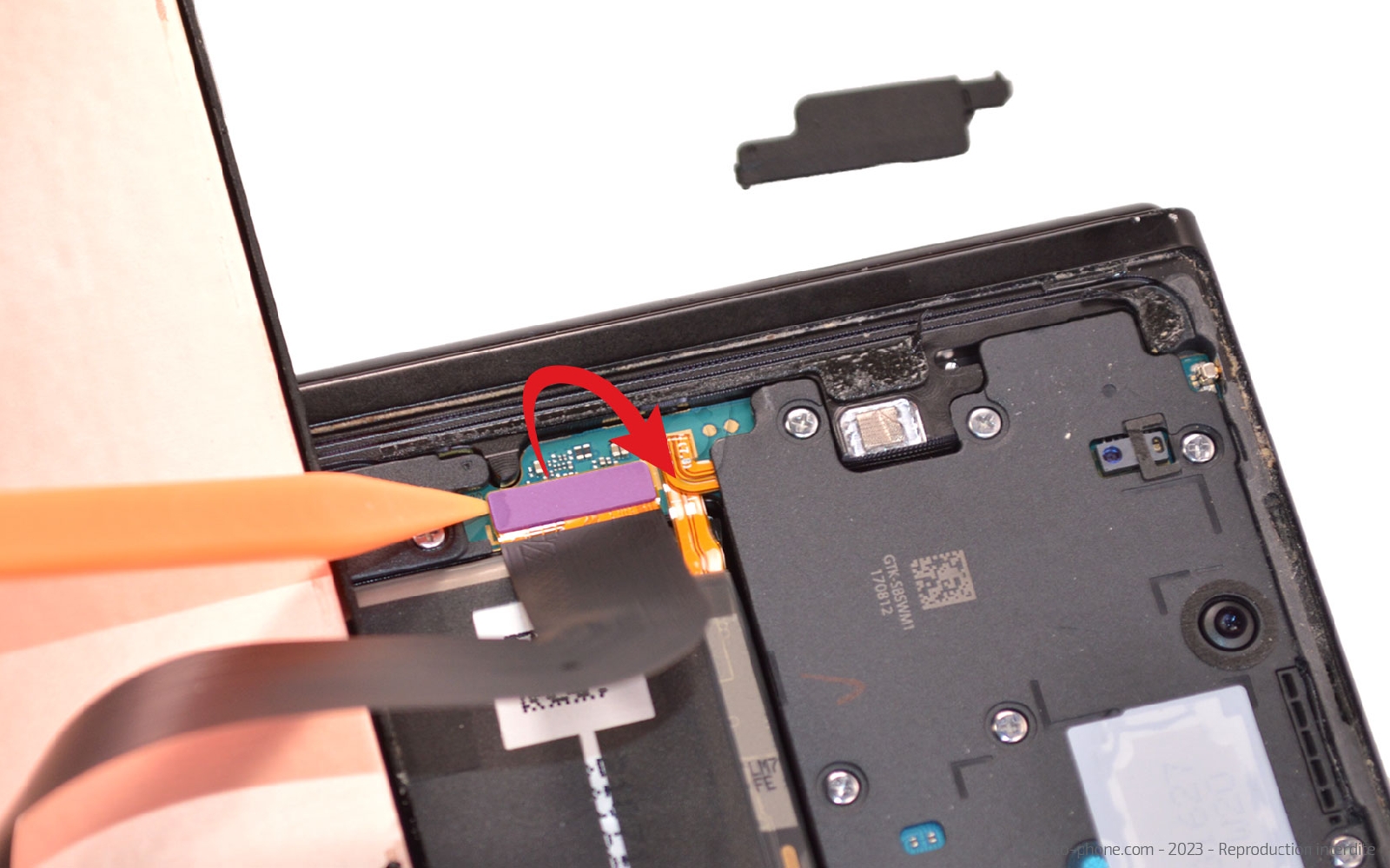

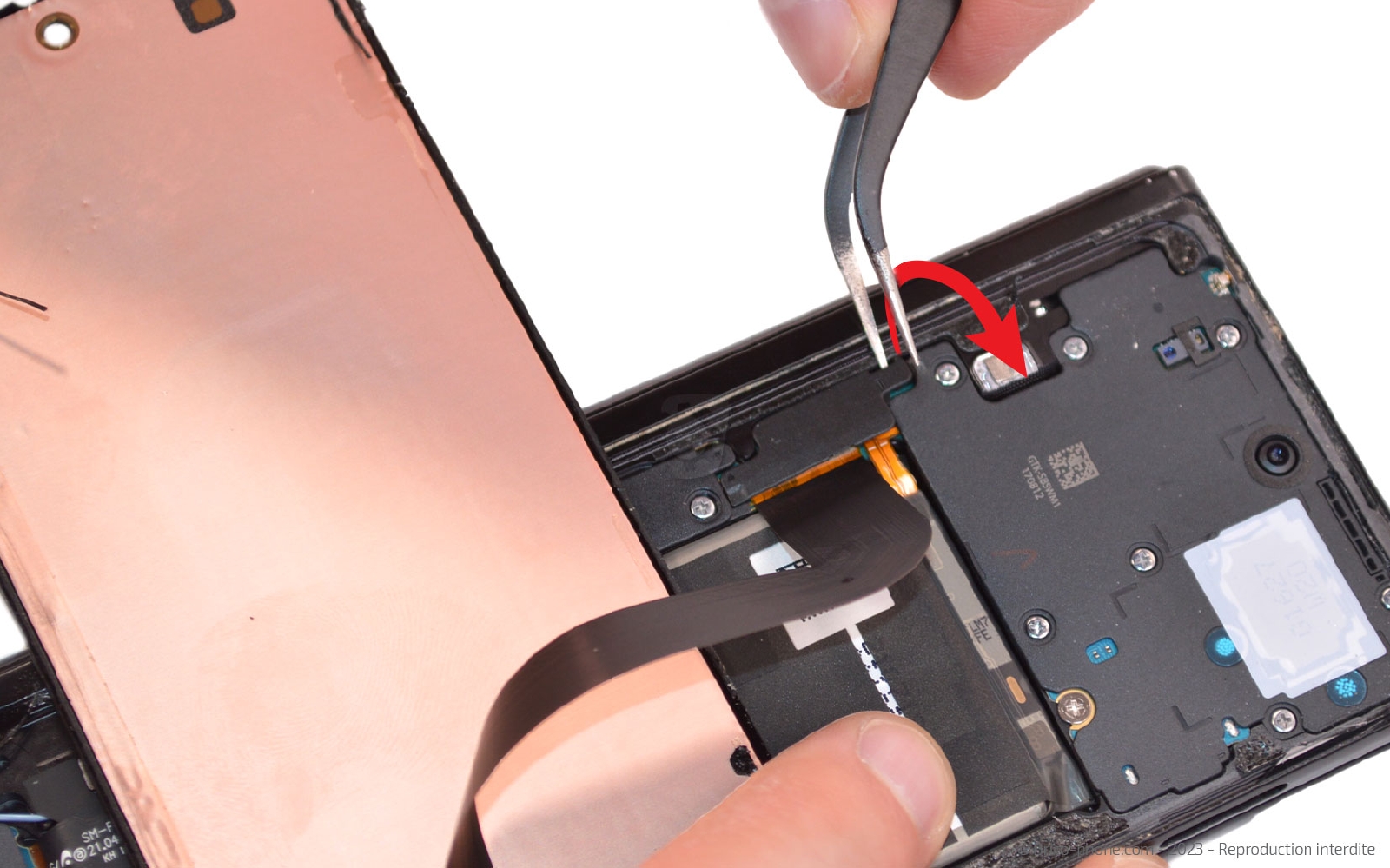

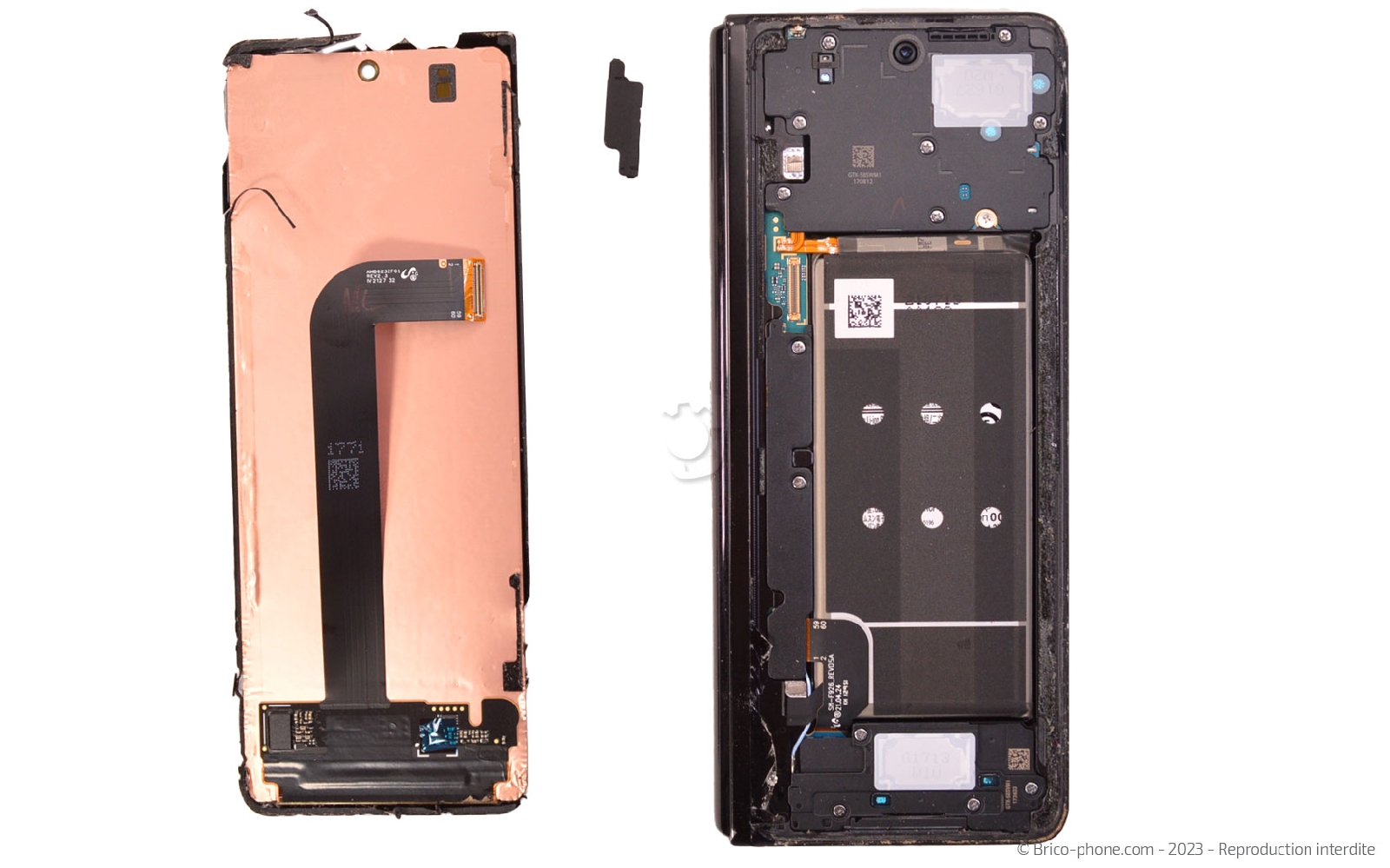

Etape 8 : Libérer l'écran externe
En vous aidant de la pincette en métal, retirez le cache en plastique de la nappe de l'écran externe.

Saisissez le levier pour déconnecter le connecteur de la vitre avant et du LCD.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Écran extérieur d'origine pour Samsung Galaxy Z Fold3
209,90 €

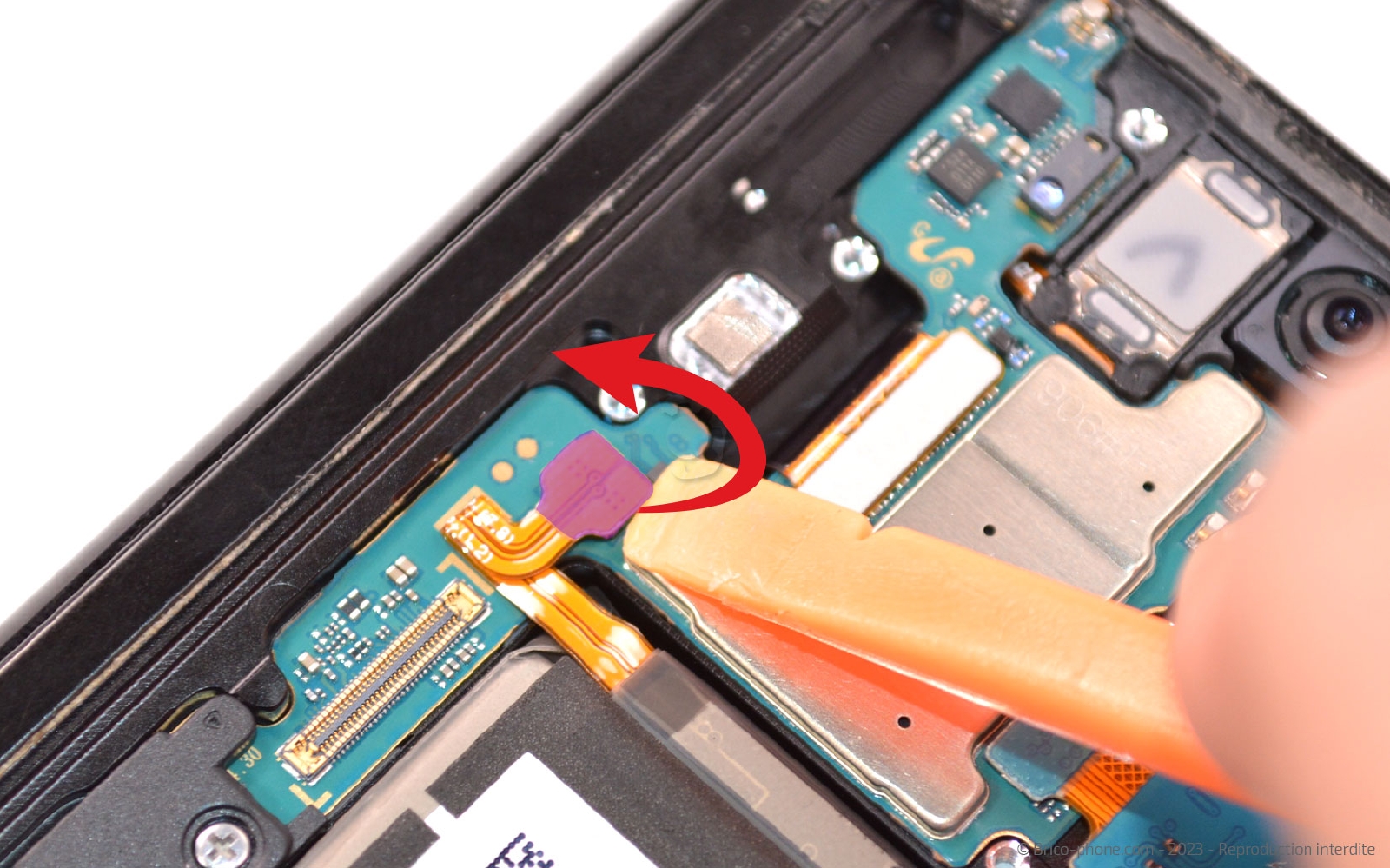

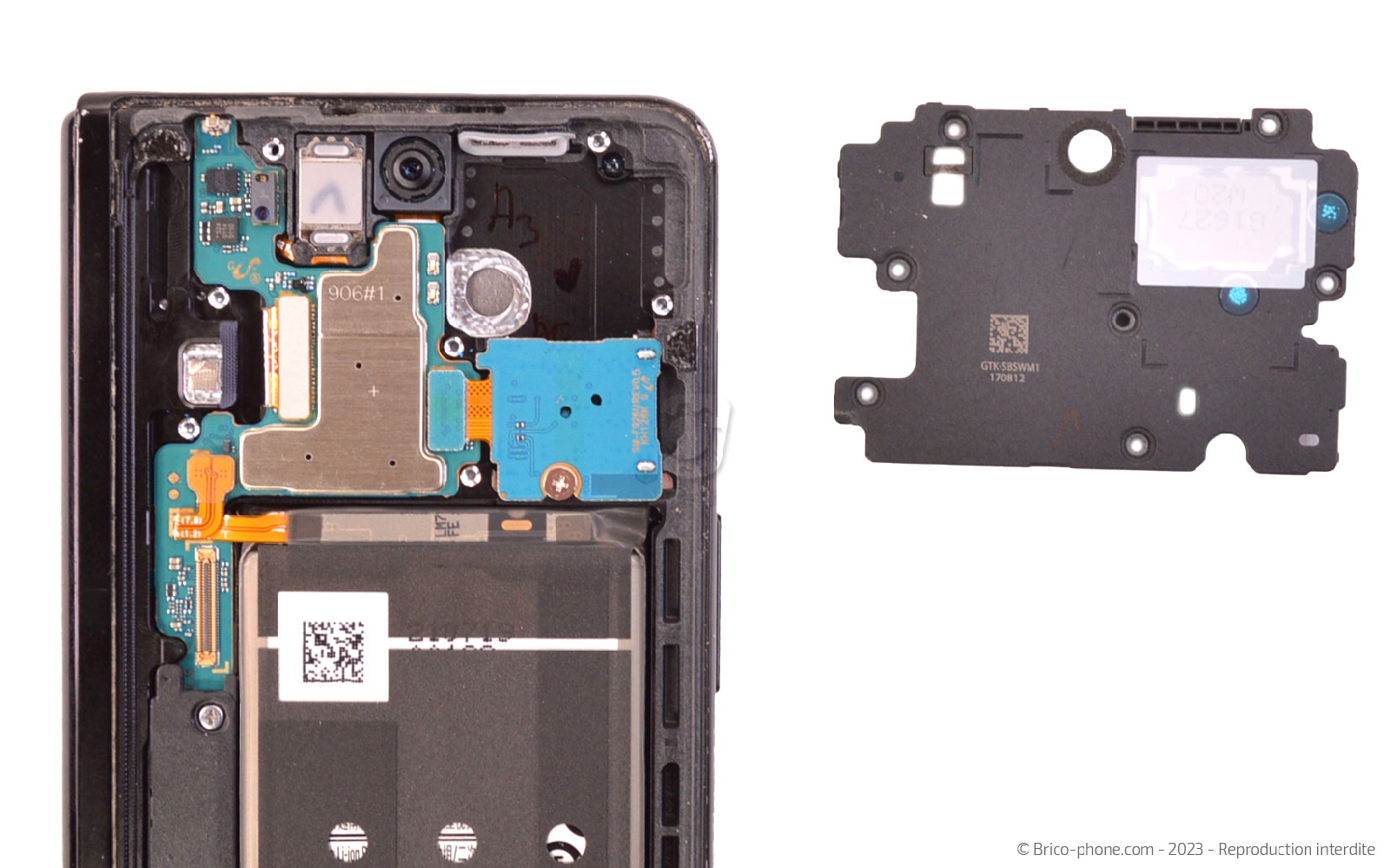

Etape 9 : Déconnecter la batterie secondaire

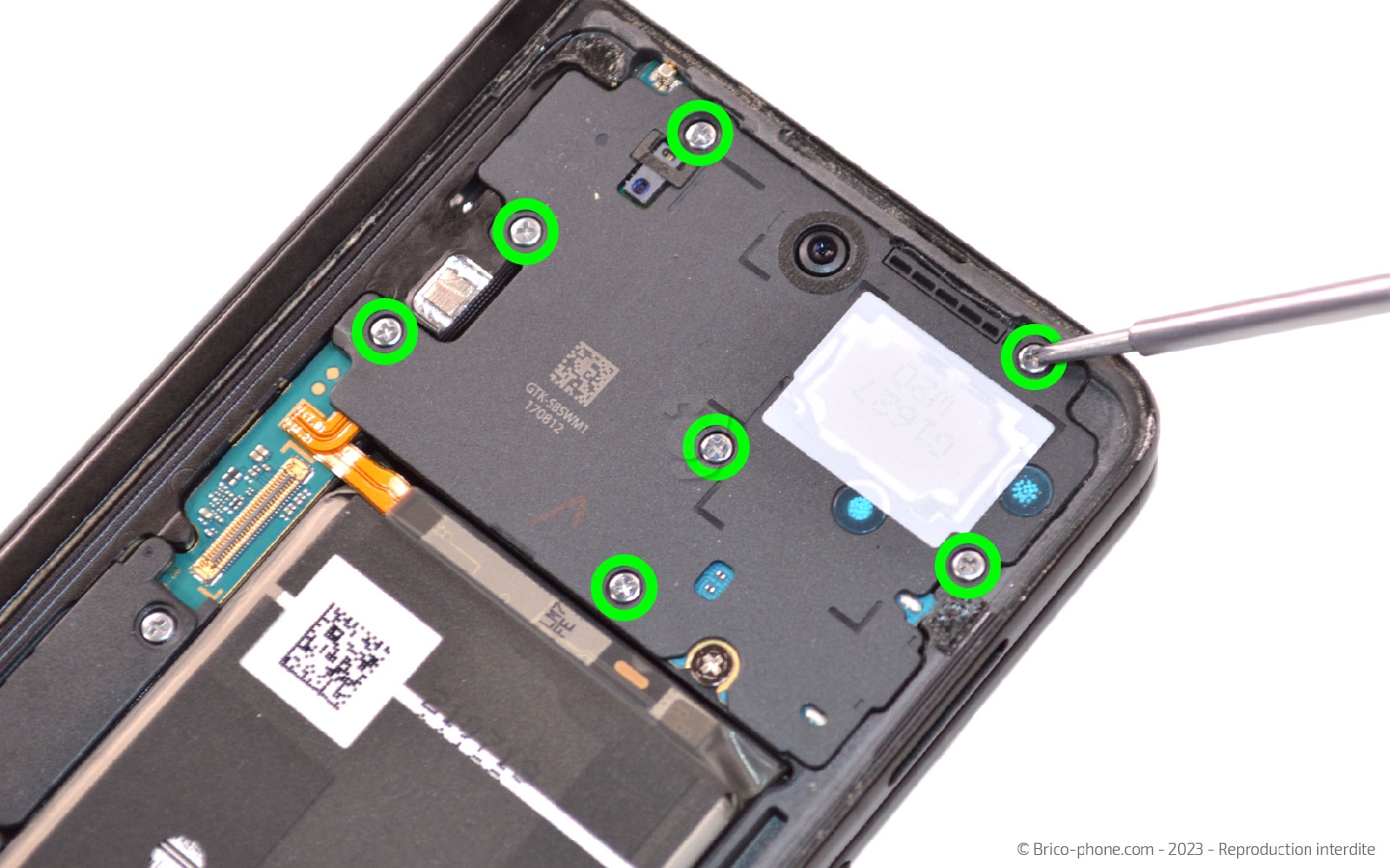

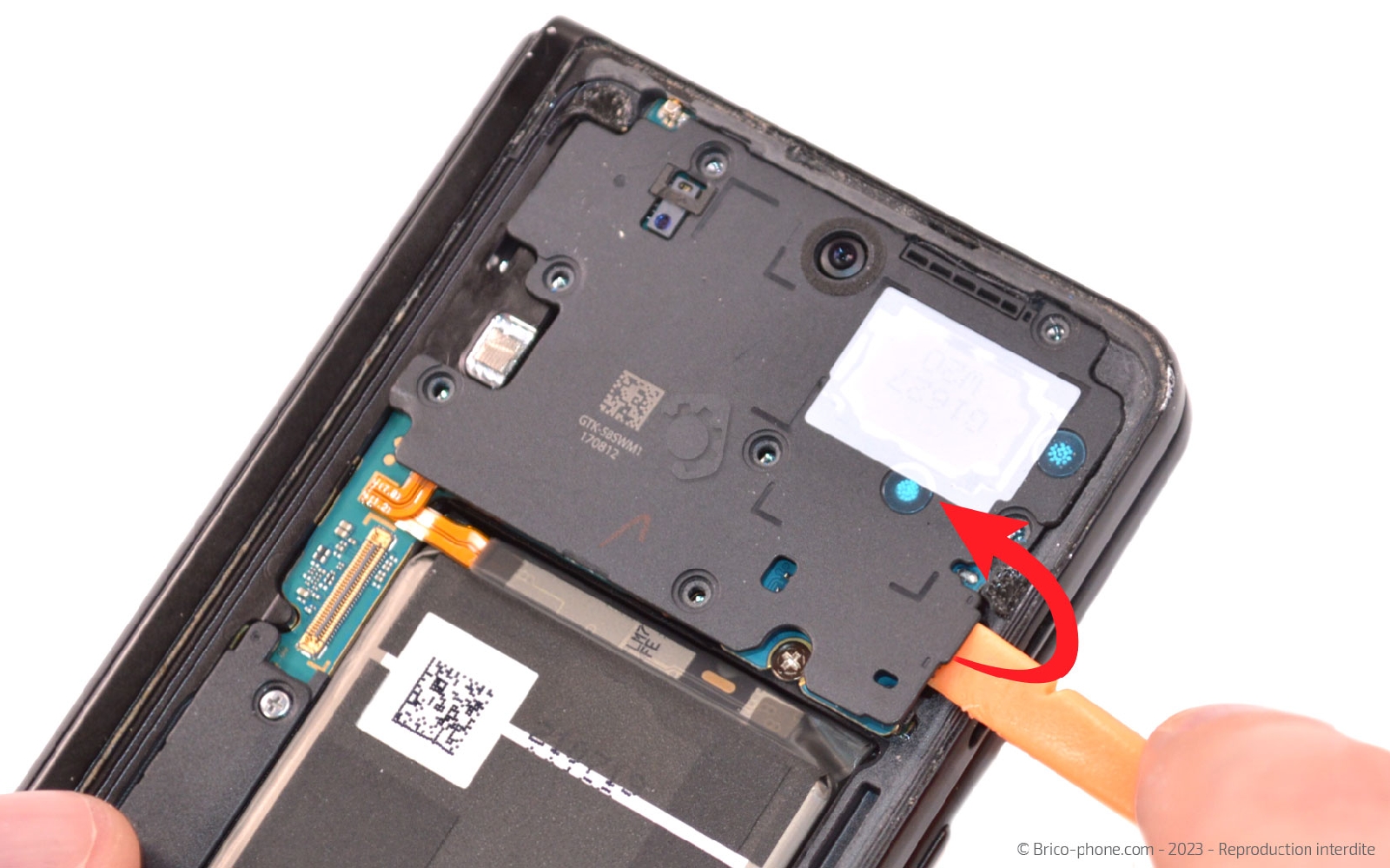

Ôtez les 7 vis cruciforme du cache de protection du haut-parleur supérieur.
Ensuite, insérer le levier dans la fente à droite de la plaquette pour déclipser cette dernière et l'extraire du châssis.

Déconnectez la nappe de la batterie secondaire.
Outils du kit utilisés
Outils du kit utilisés

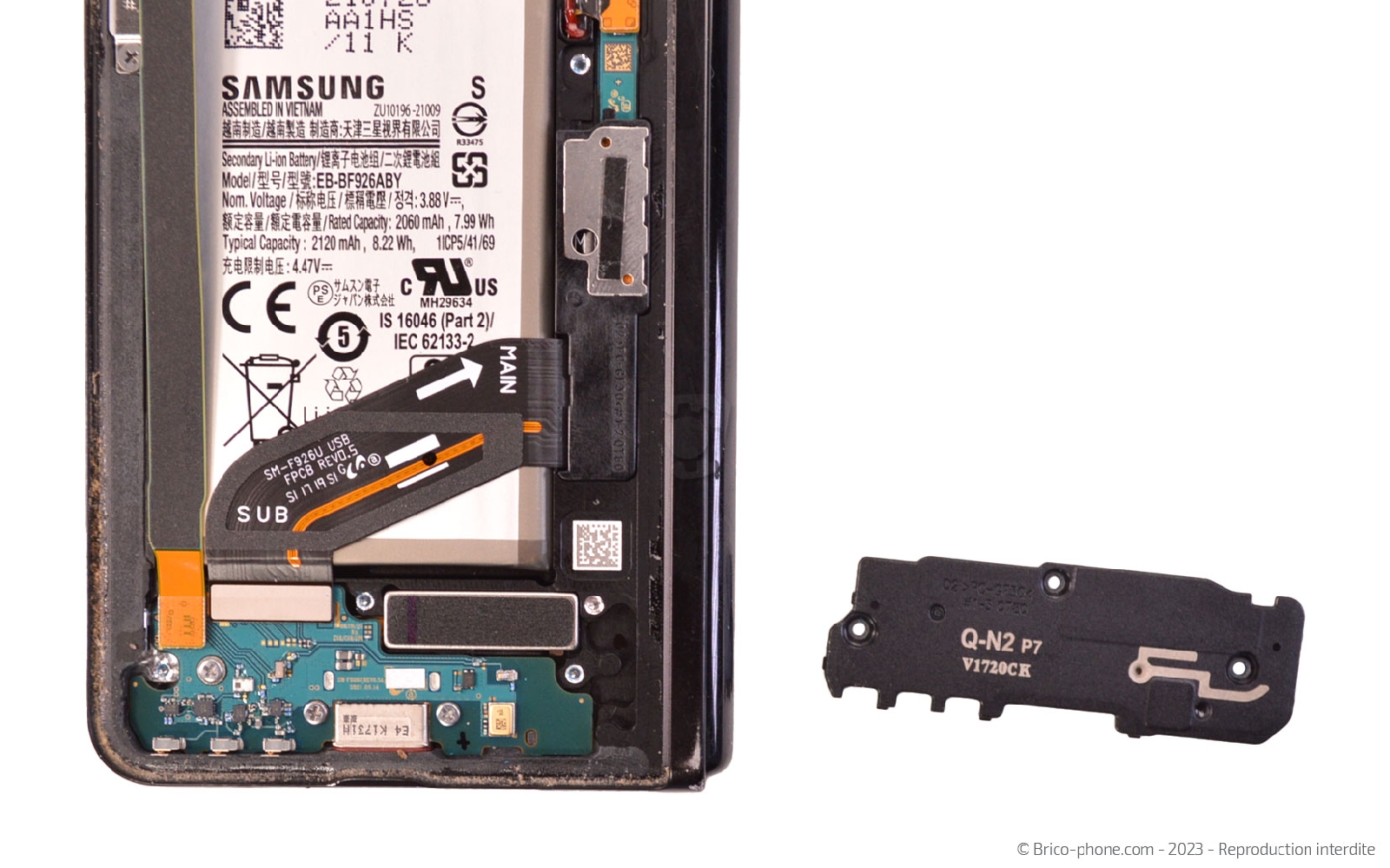

Etape 10 : Sortir le module antenne
Maintenant que les deux batteries sont déconnectées, repassez sur la partie droite du téléphone.

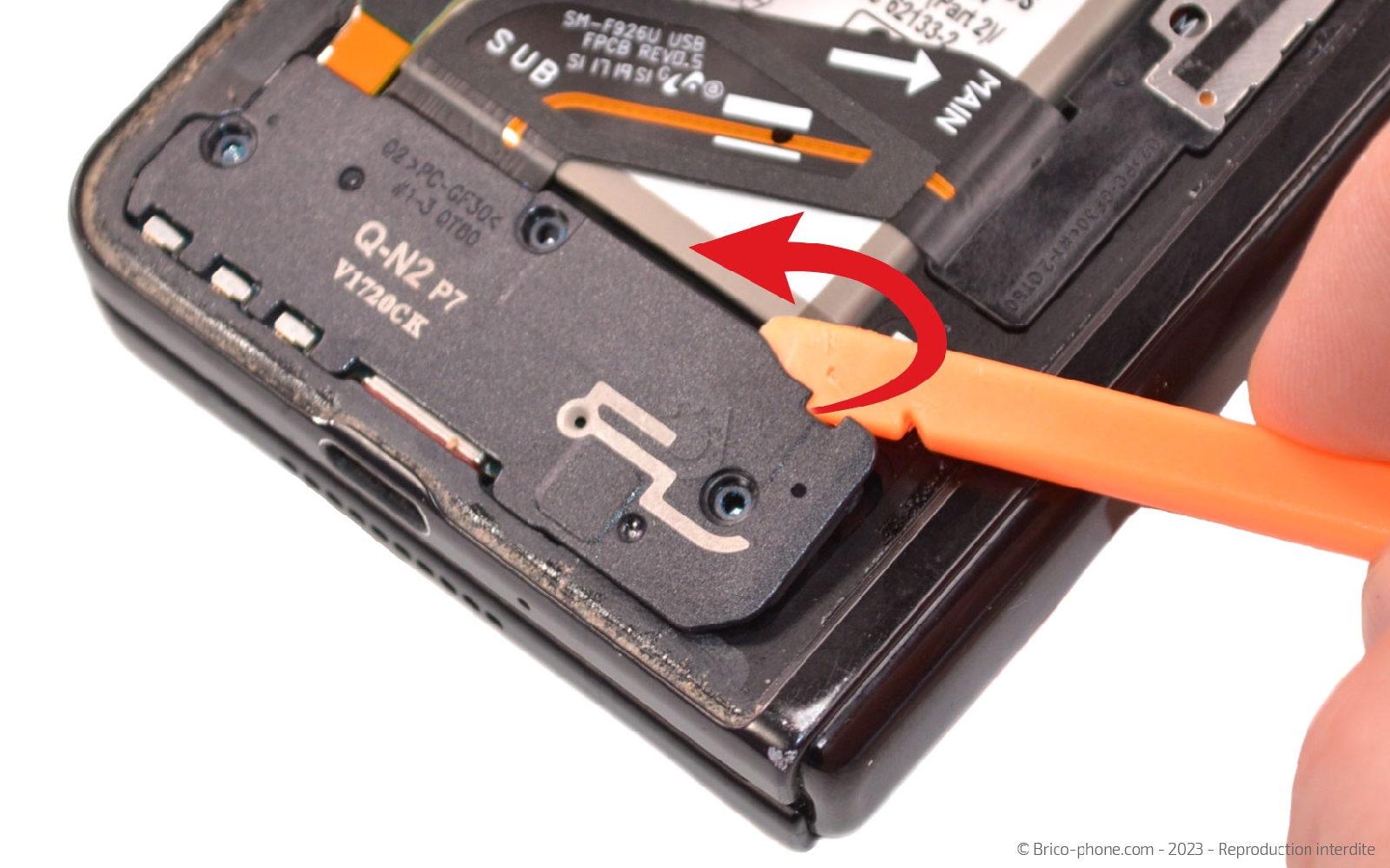

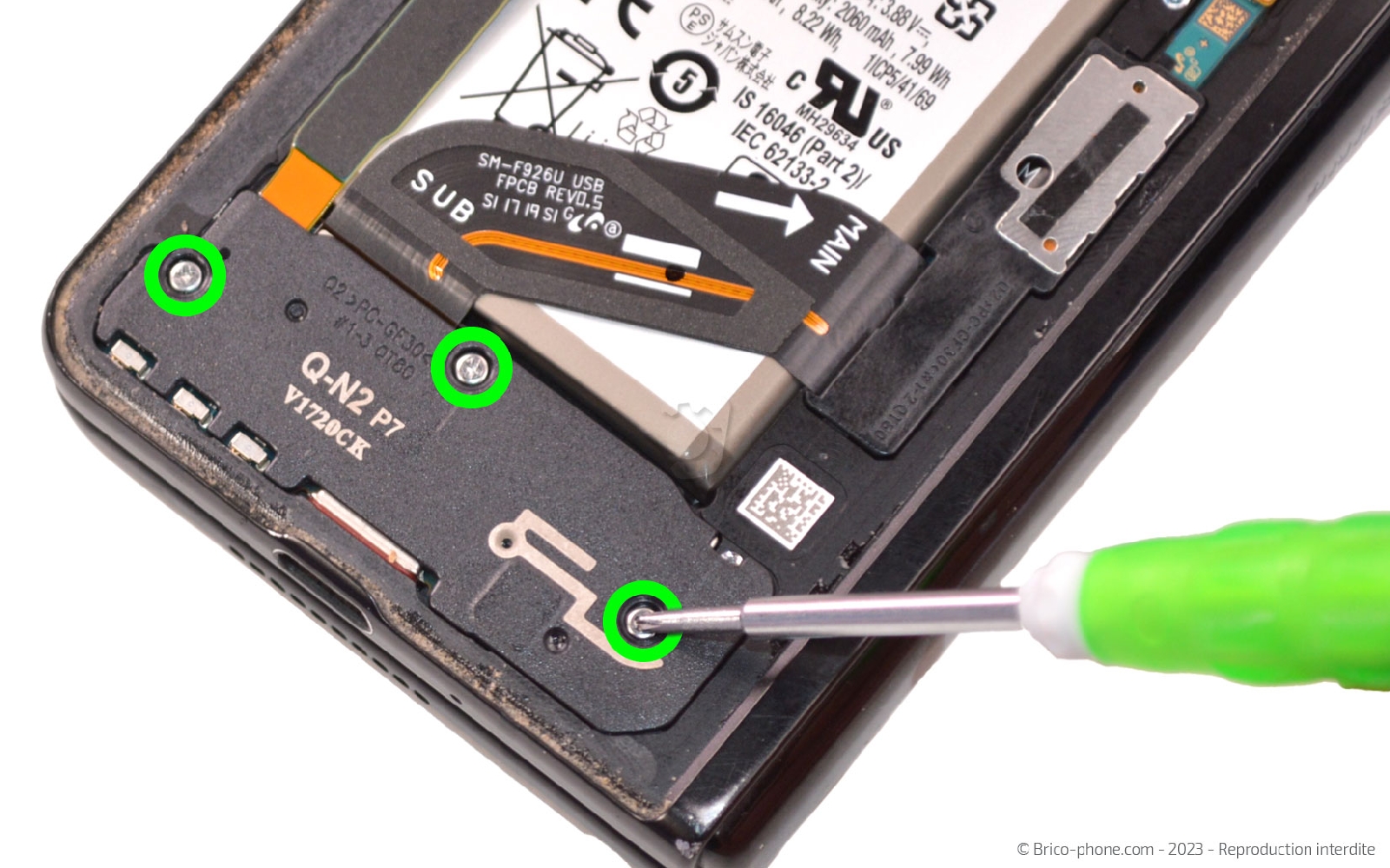

Dévissez les 3 vis de la plaquette antenne avant de la déclipser avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

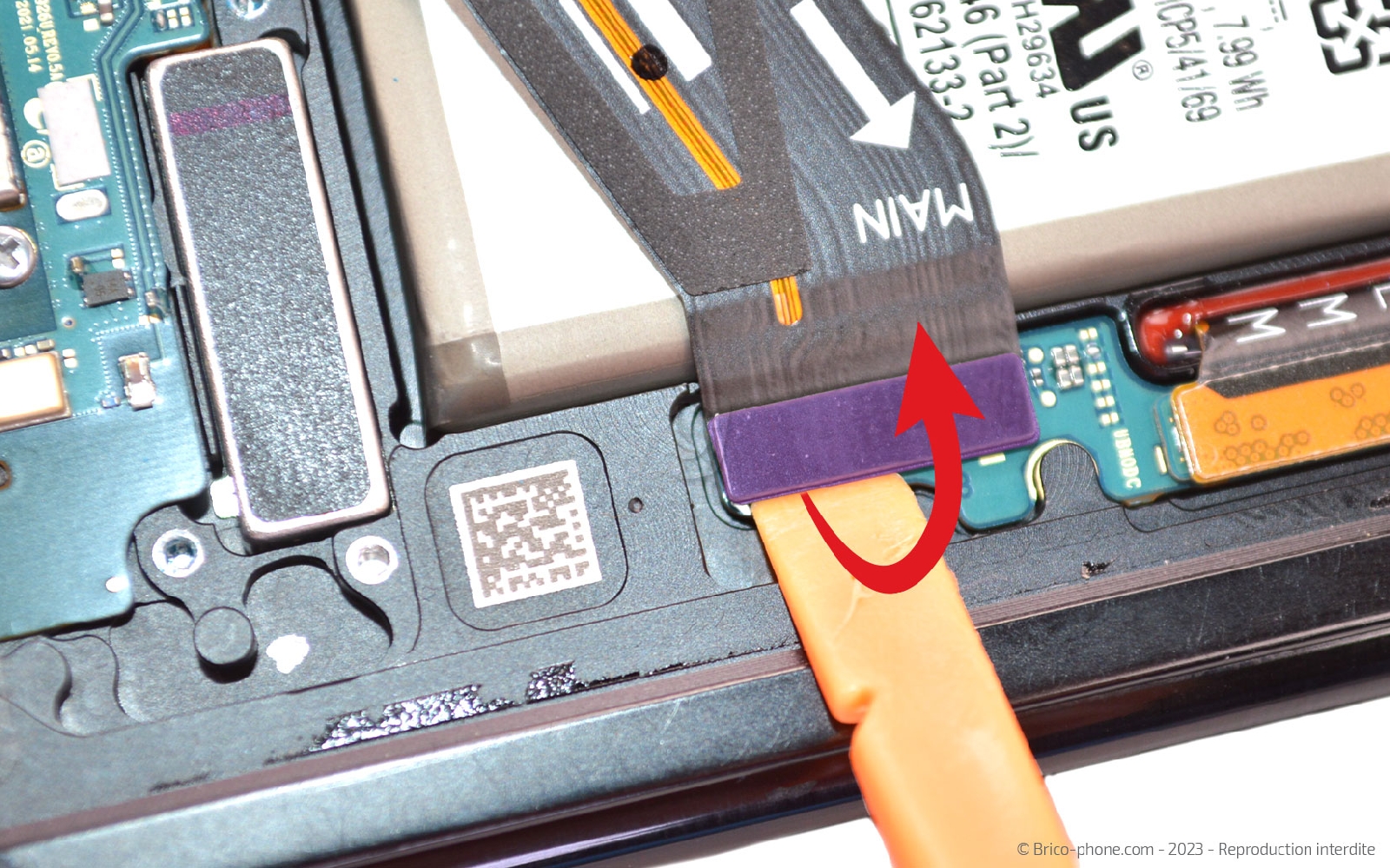

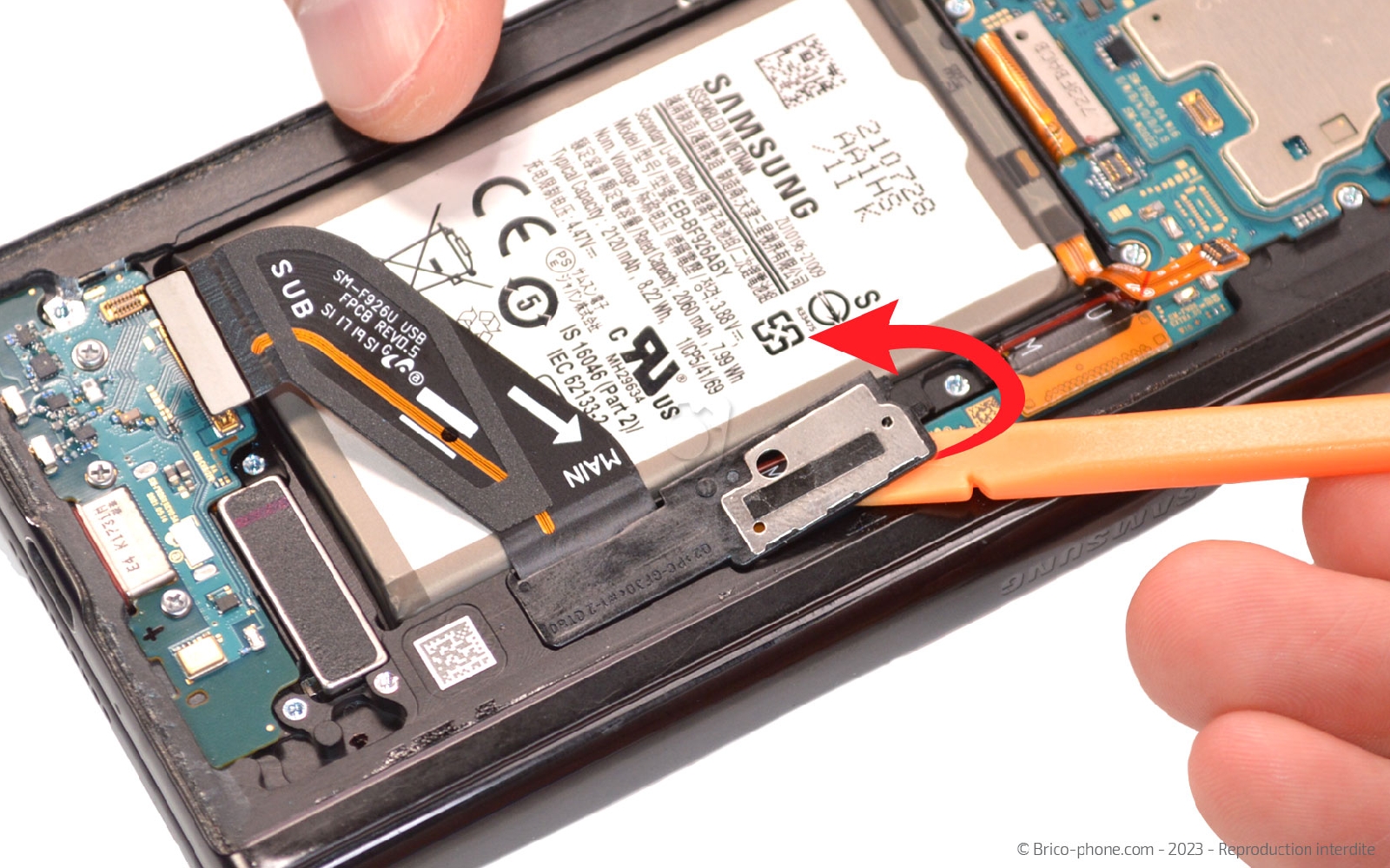

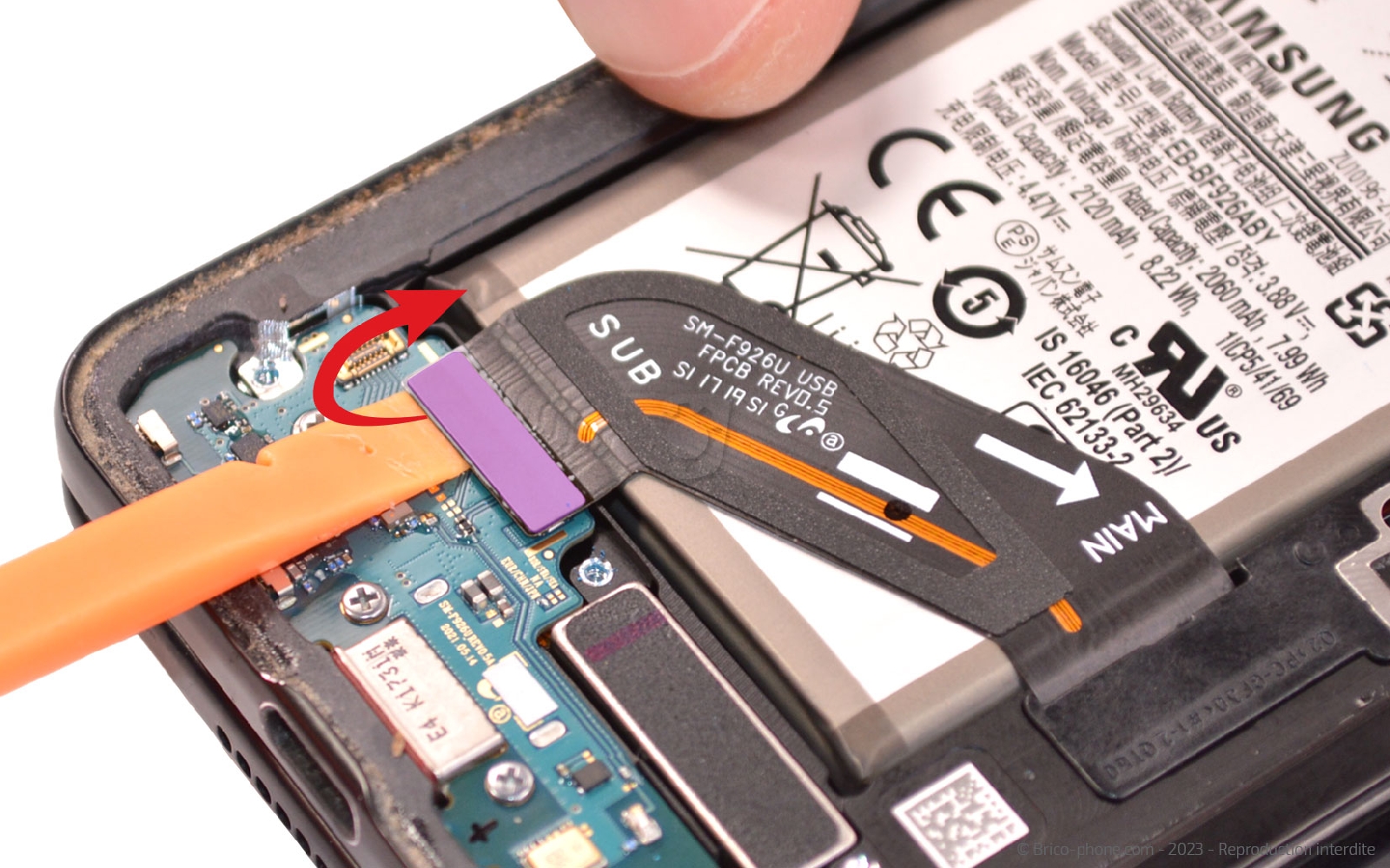

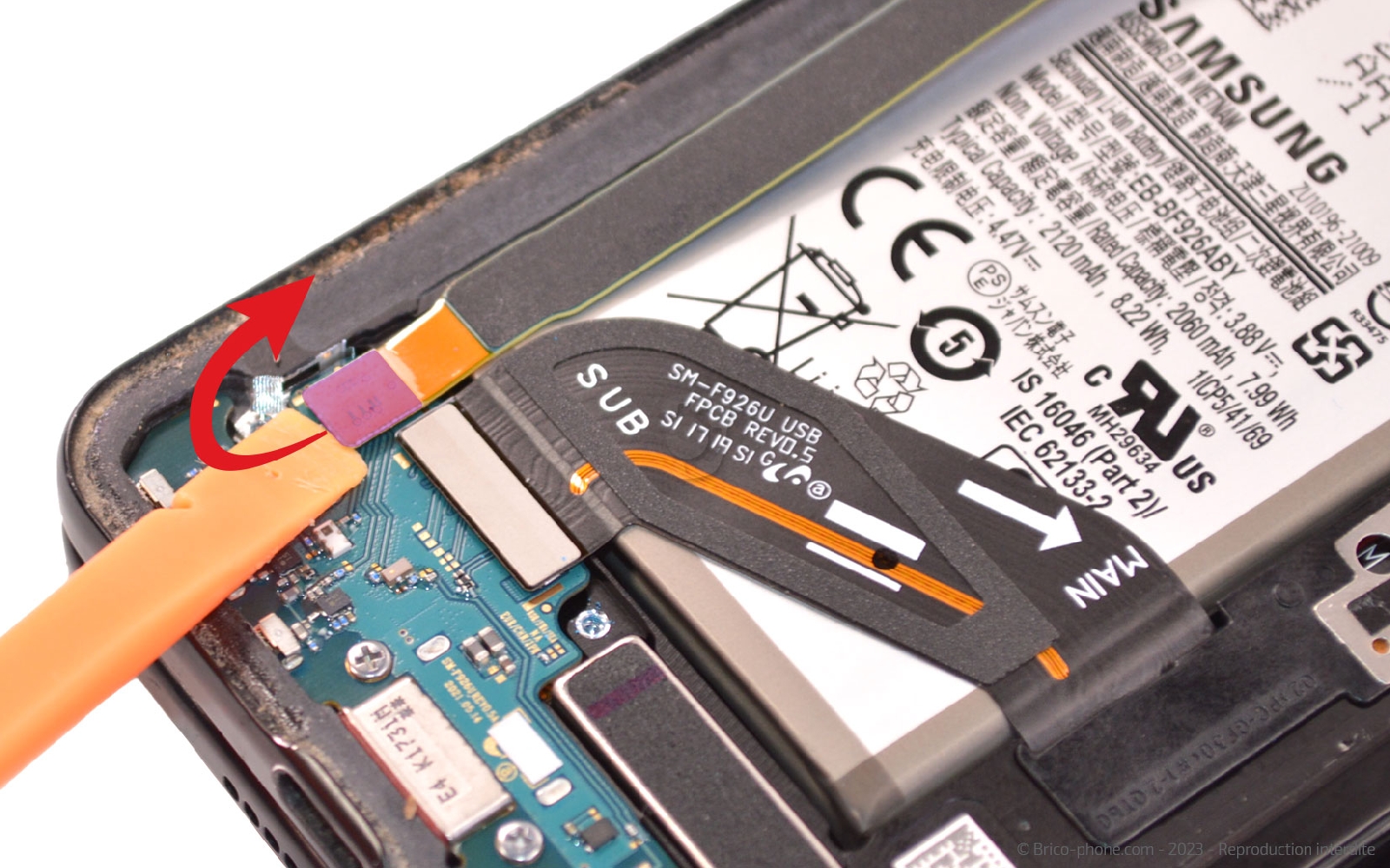

Etape 11 : Retirer les nappes
Débranchez les deux nappes d'interconnexion puis soulevez le cache latéral avec le spudger afin de pouvoir déconnecter l'autre extrémité de la nappe.
Outils du kit utilisés
Outils du kit utilisés

Etape 12 : Préparer la batterie principale

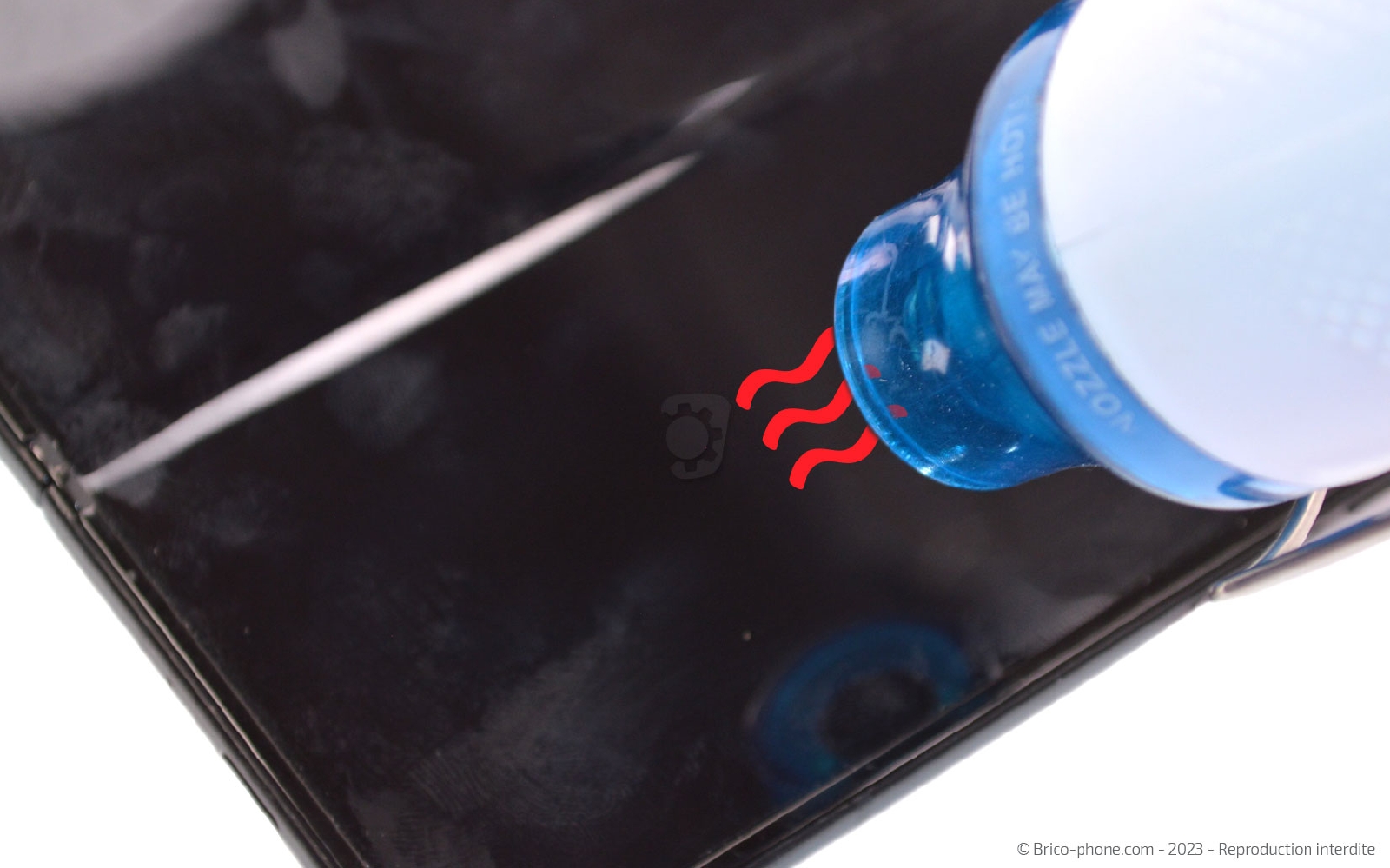

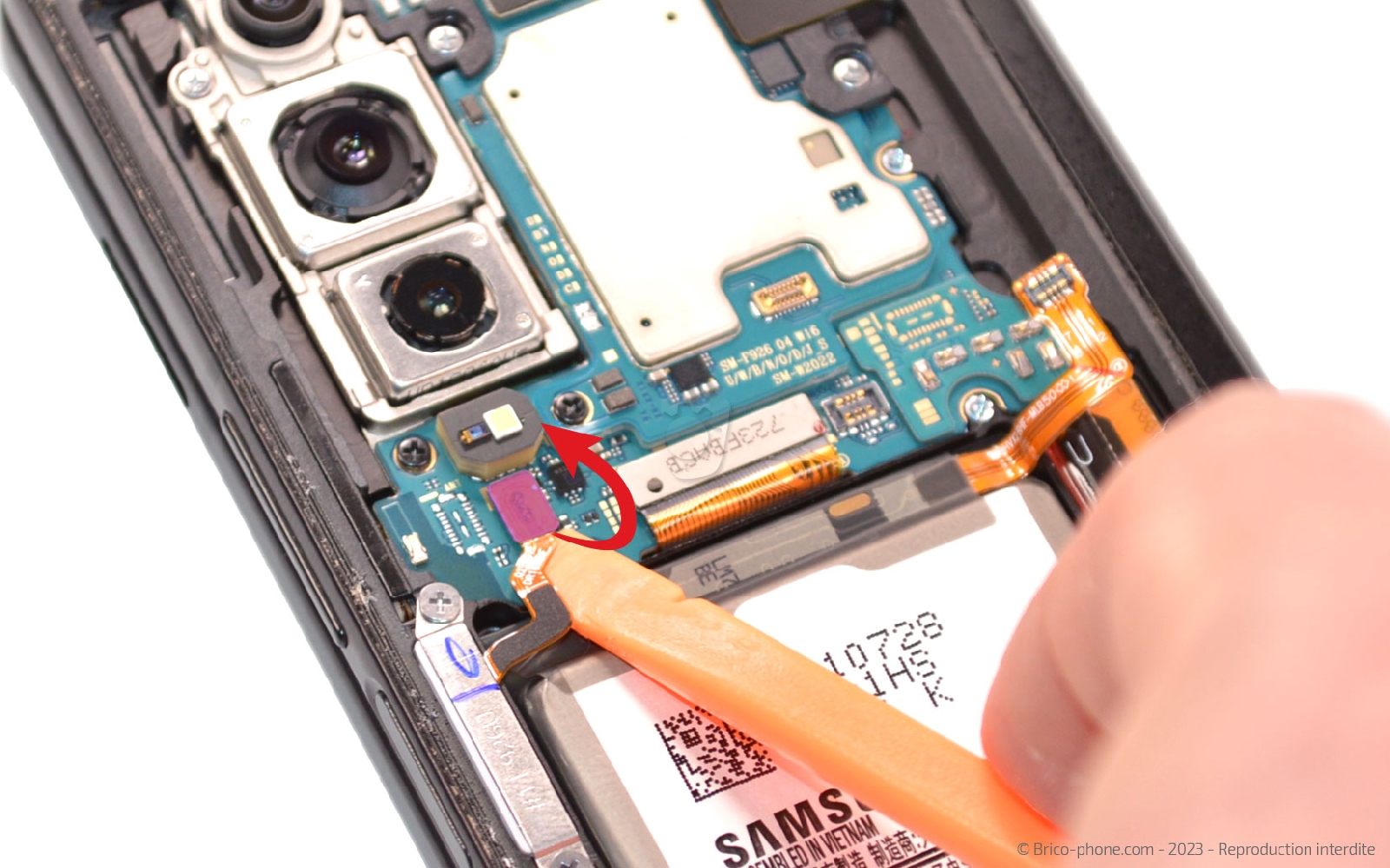

Déconnectez la nappe du lecteur d'empreintes avant de chauffer le dos de la batterie à travers l'écran.

Pour cela, il faut vous munir du décapeur thermique ou d'un sèche-cheveux afin de chauffer la partie verso de la batterie.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

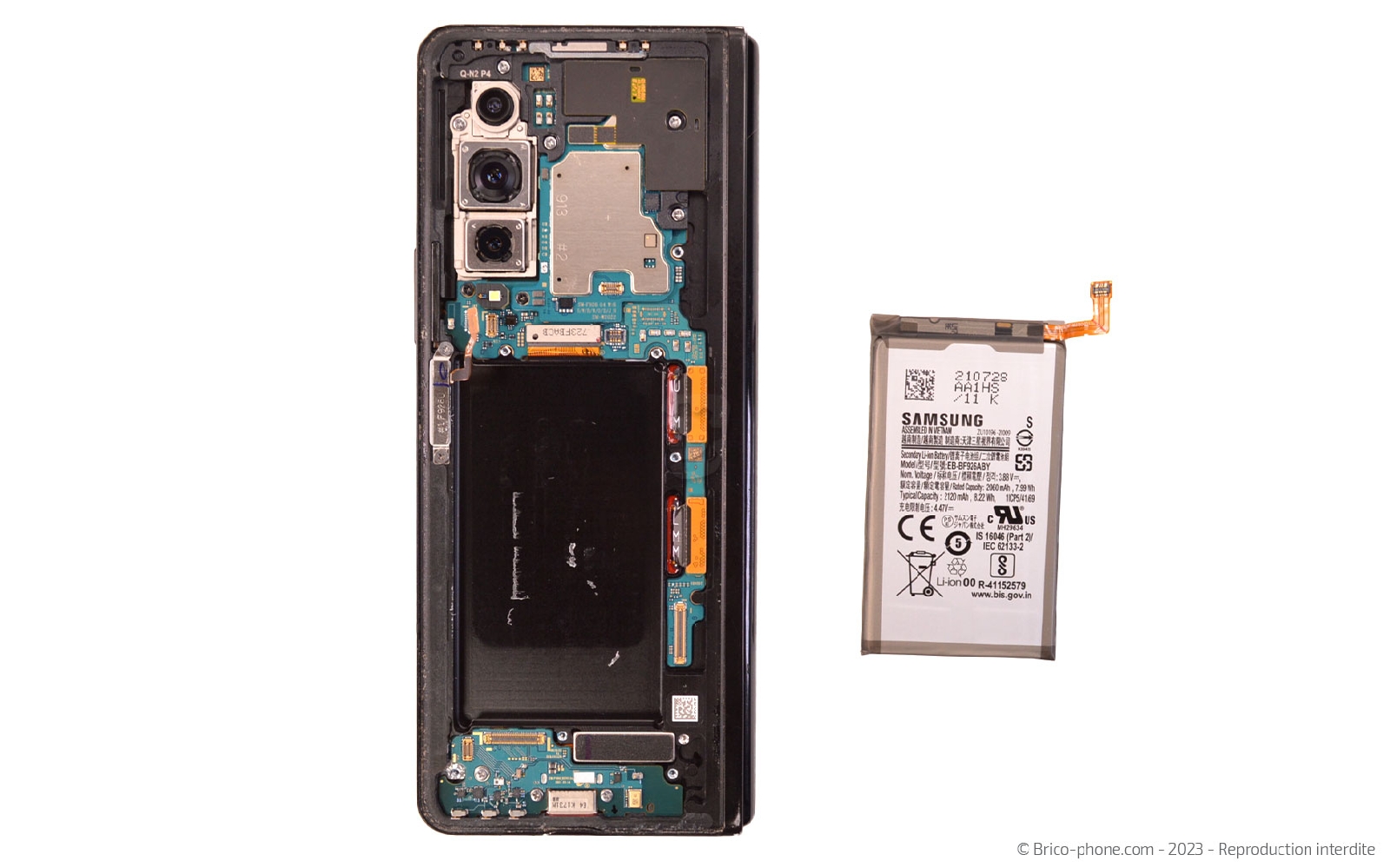

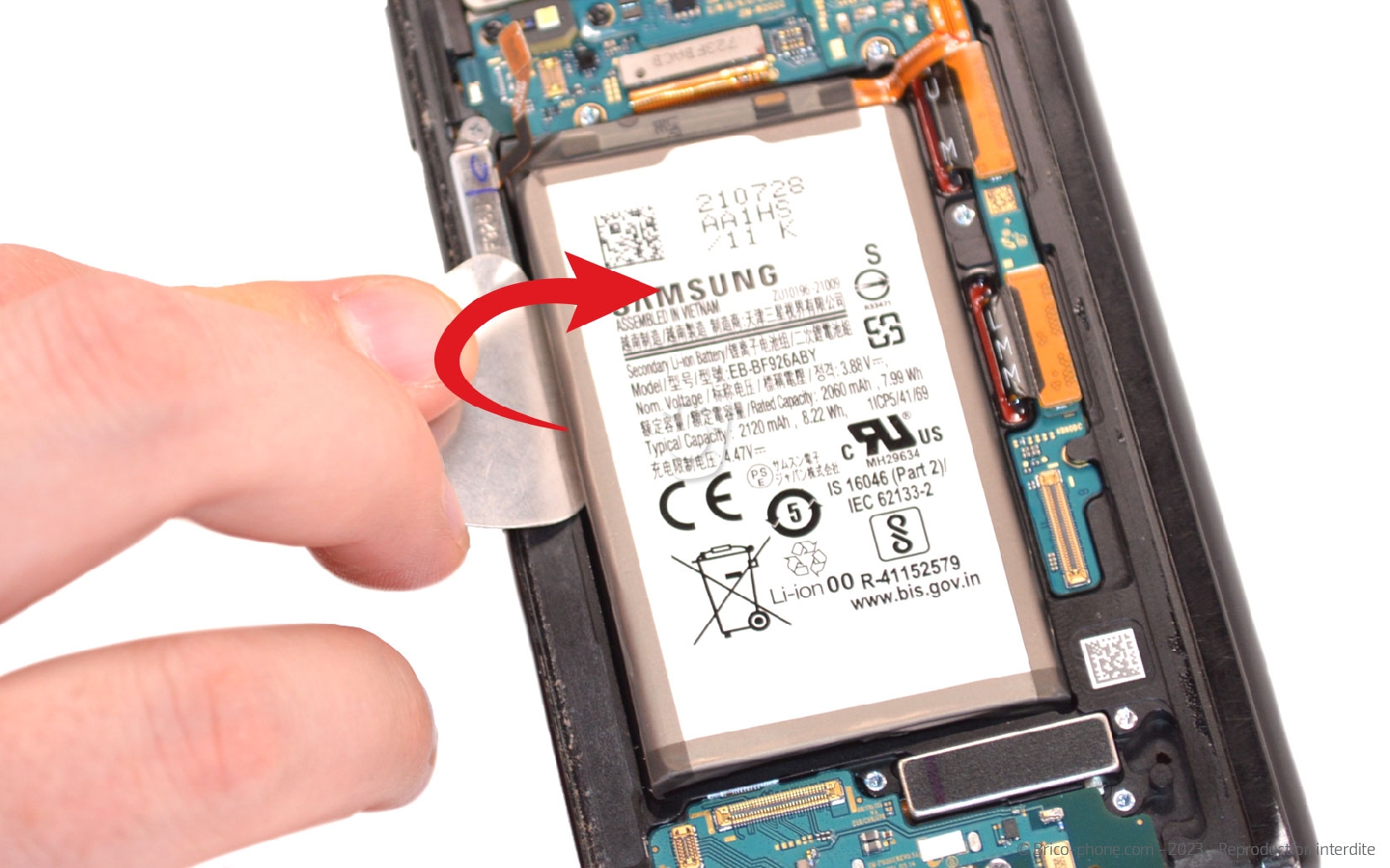

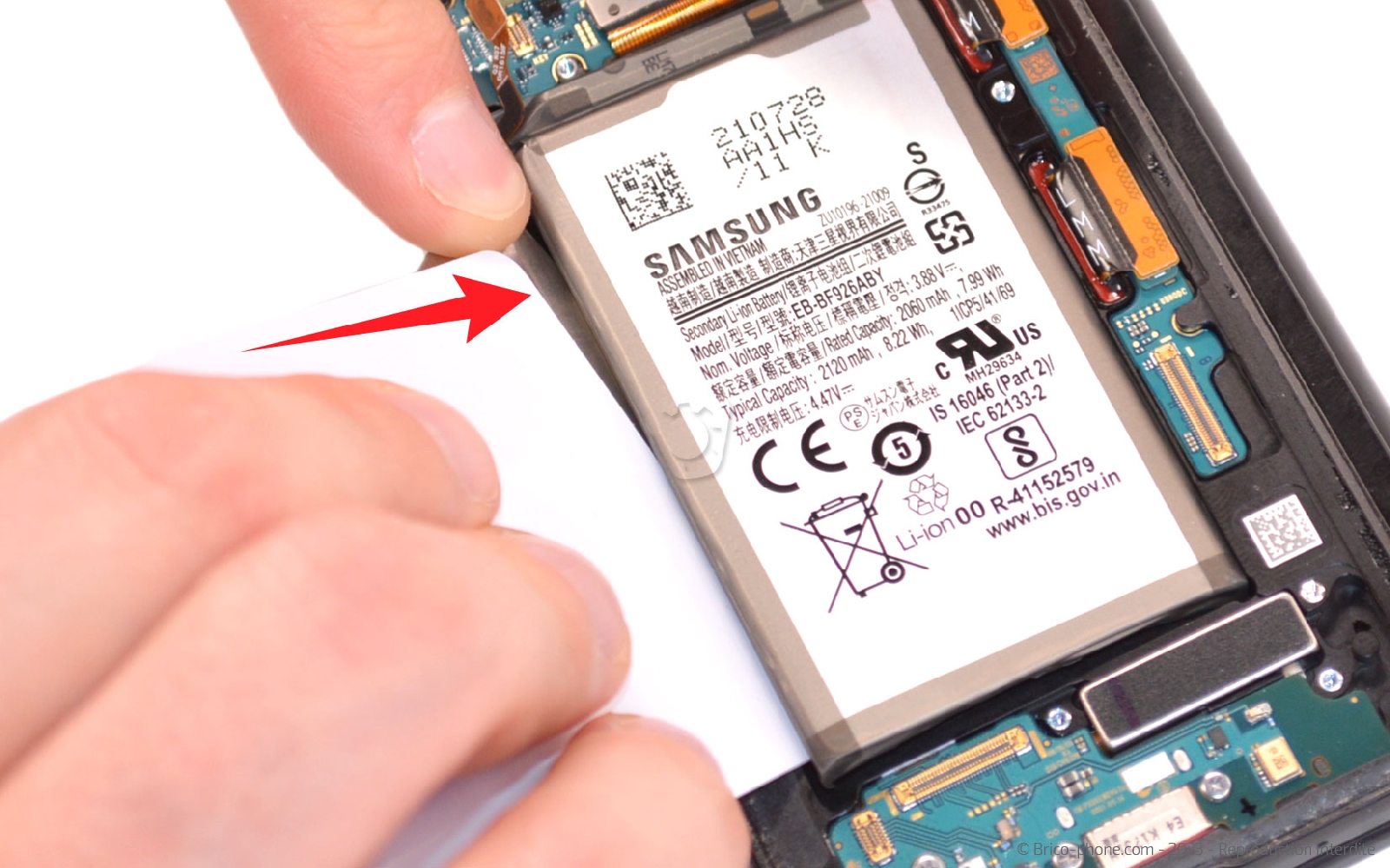

Etape 13 : Ôter la batterie principale

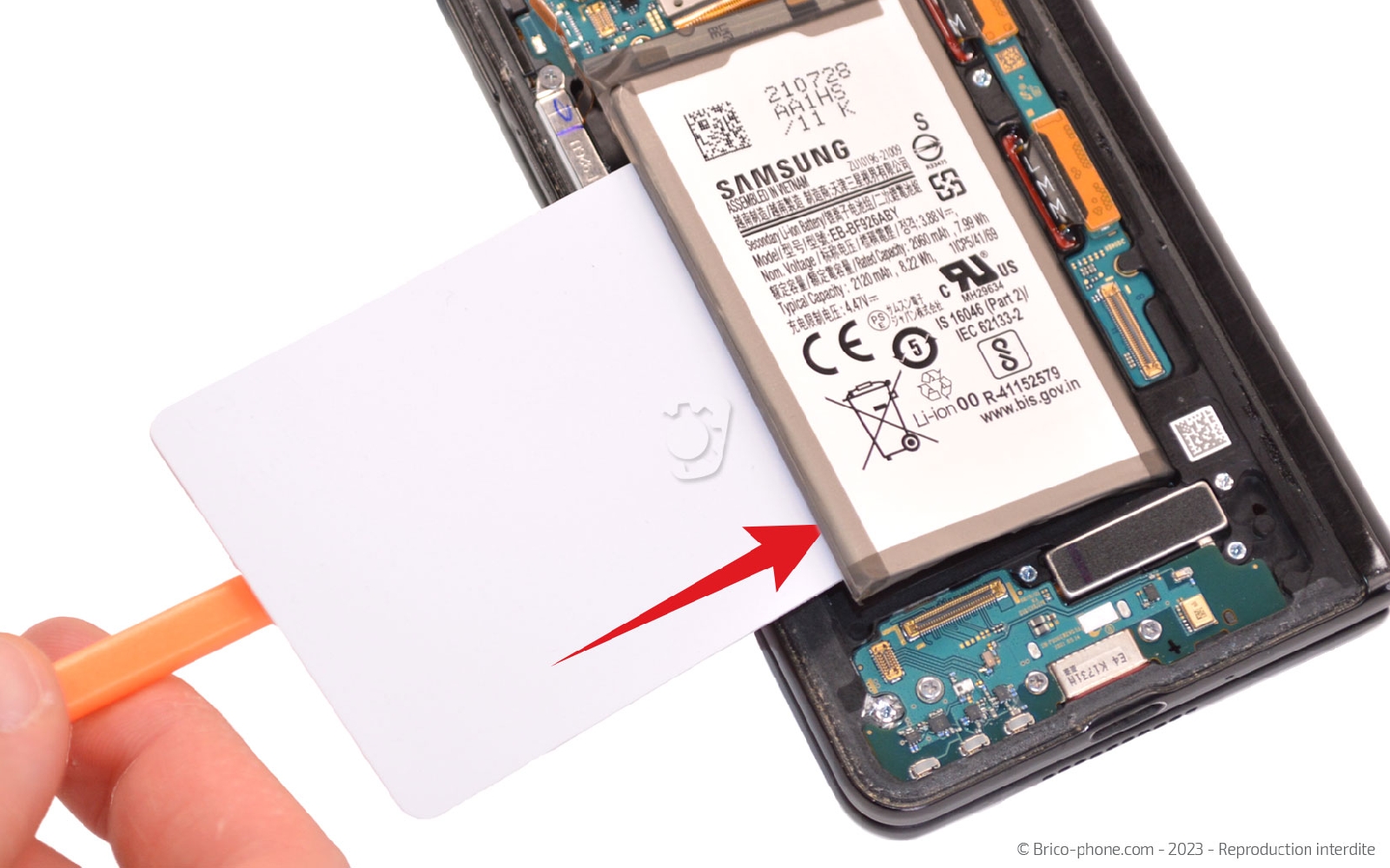

Insérez le médiator en métal entre la batterie et le châssis pour faire levier et réussir à décoller suffisamment le composant pour glisser dessous la carte en PVC.

Ensuite, faites circuler la carte sous la batterie pour terminer le décollage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Batterie principale d'origine pour Samsung Galaxy Z Fold3
38,90 €

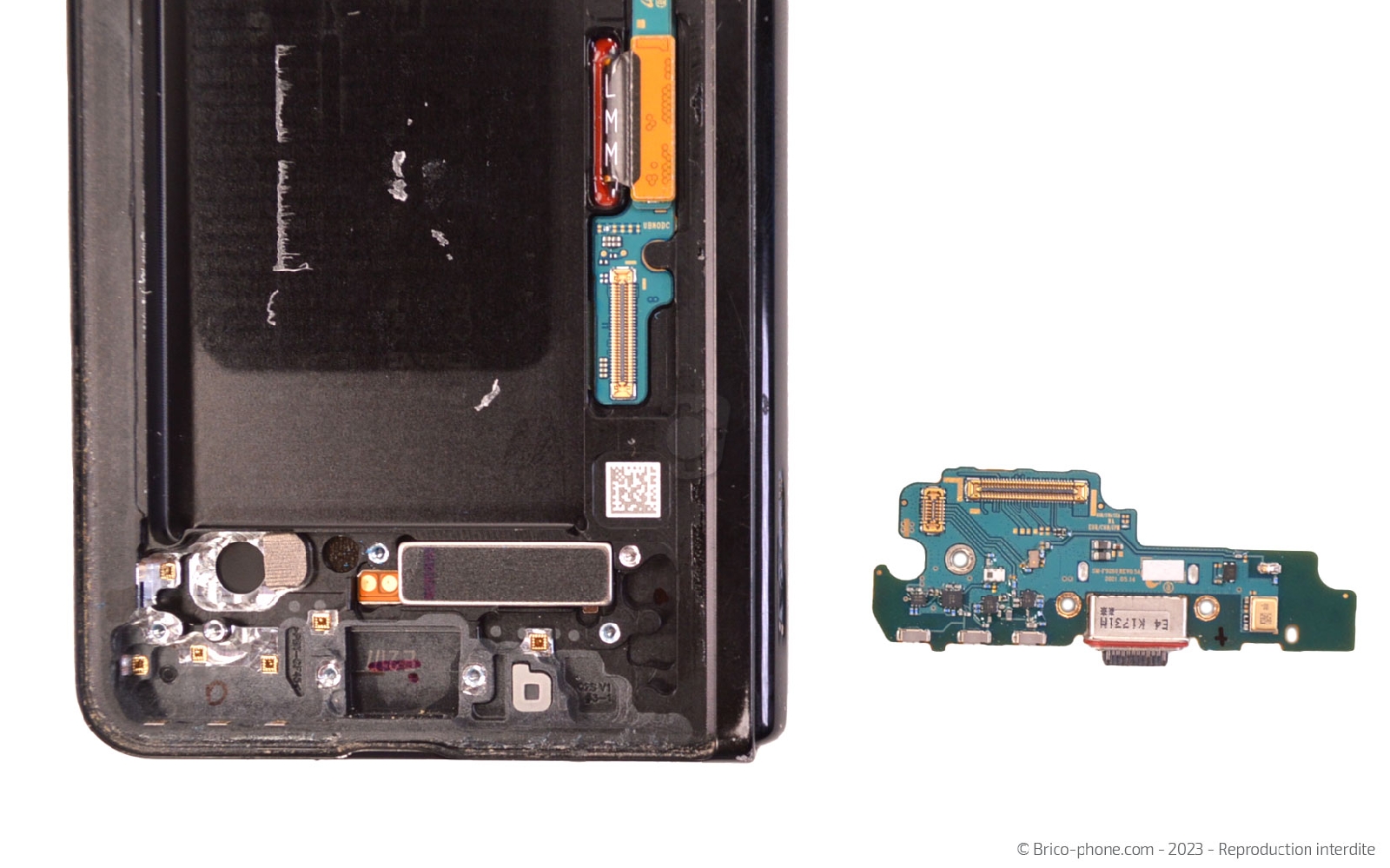

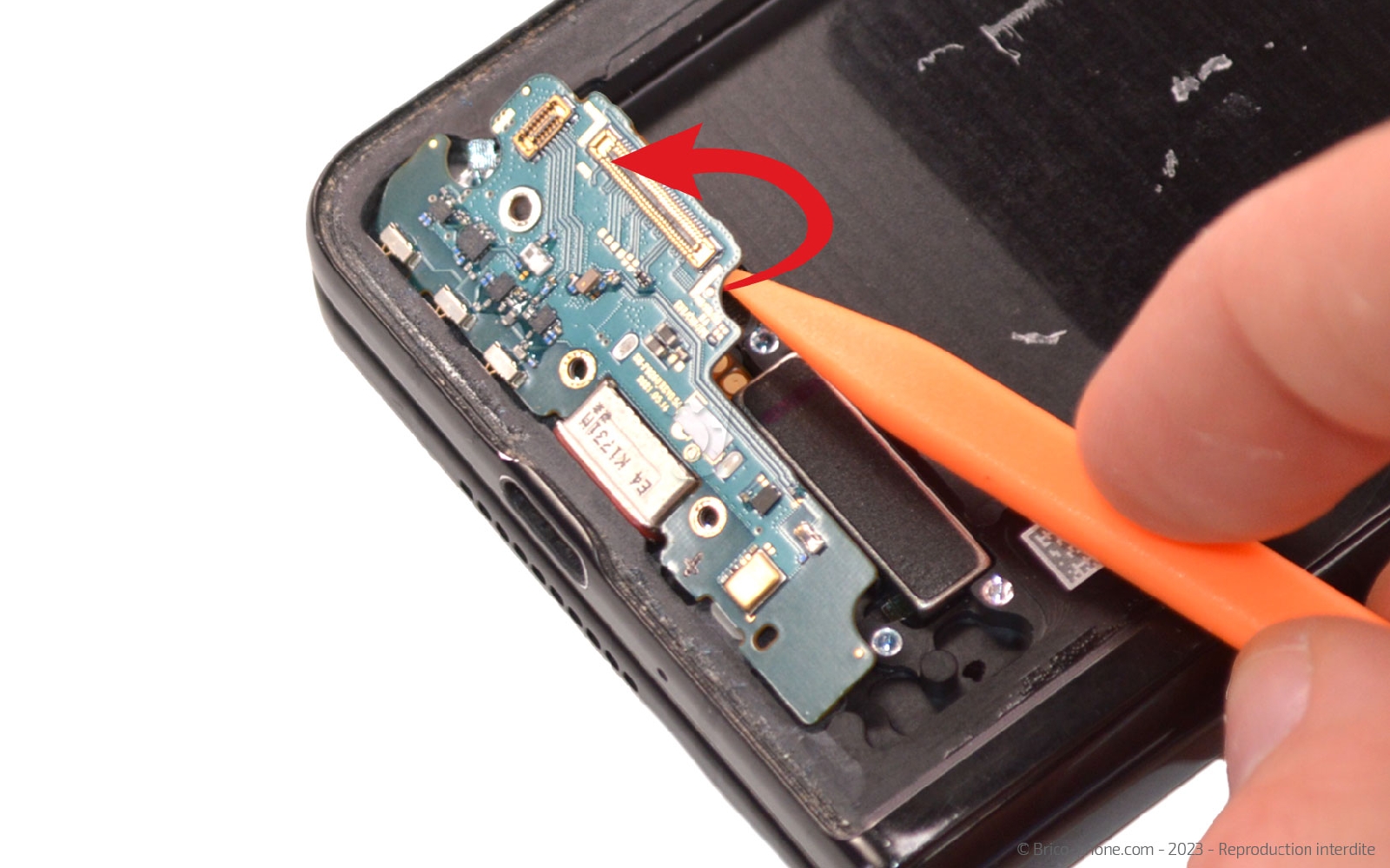

Etape 14 : Récupérer le connecteur de charge

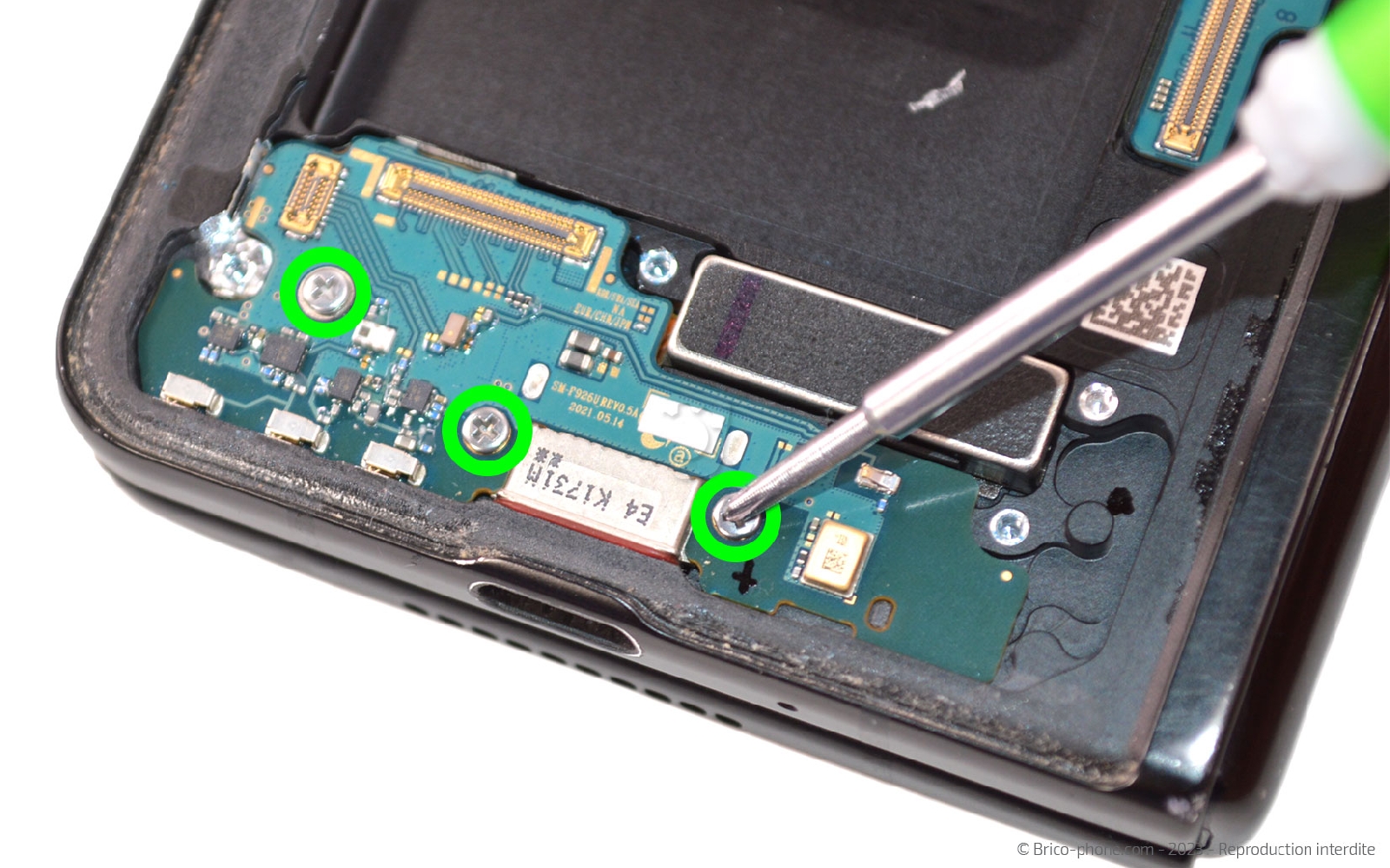

Sur la partie basse, récupérez les 3 vis cruciforme avant de soulever le connecteur de charge avec le levier pour le sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

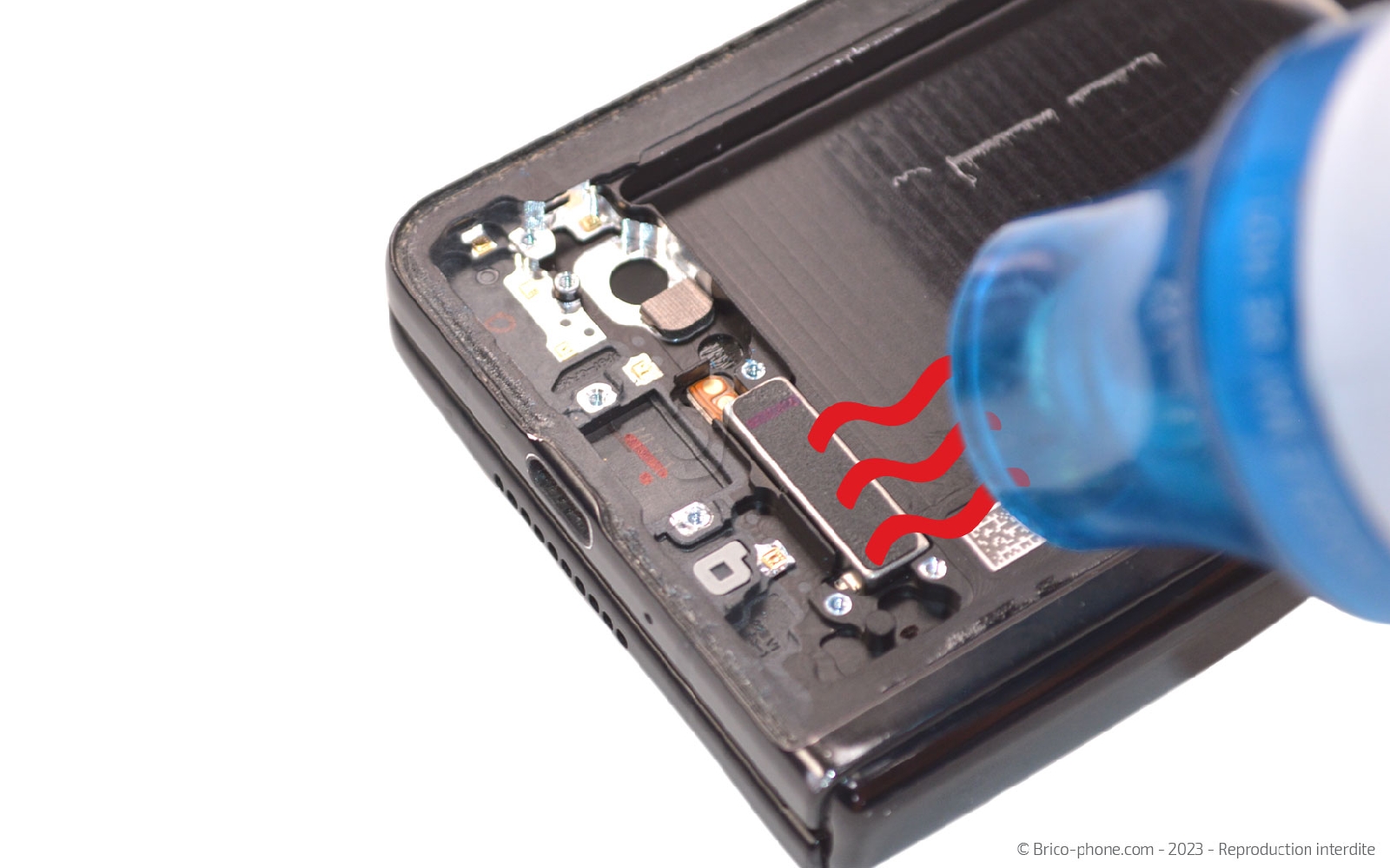

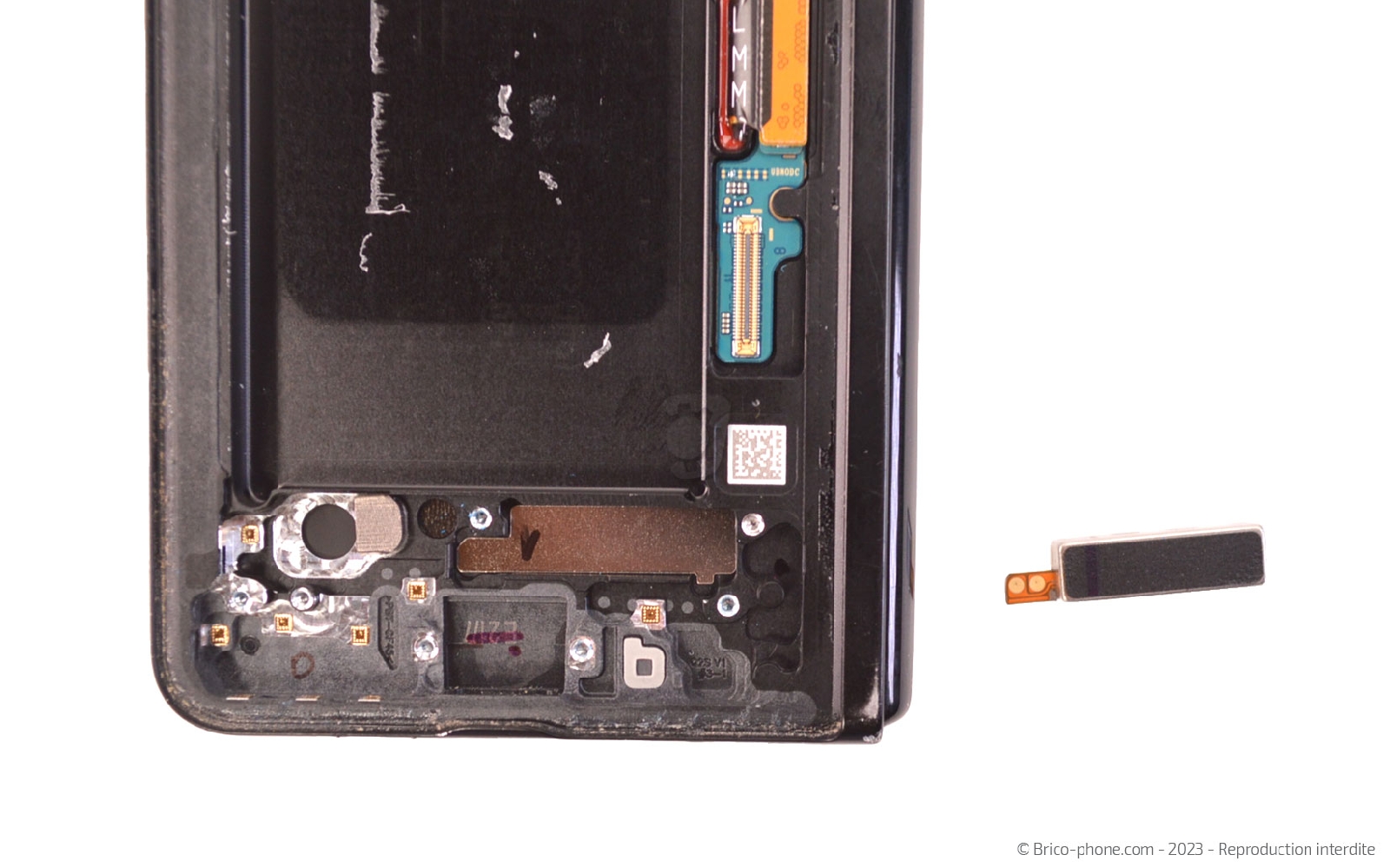

Etape 15 : Libérer le vibreur

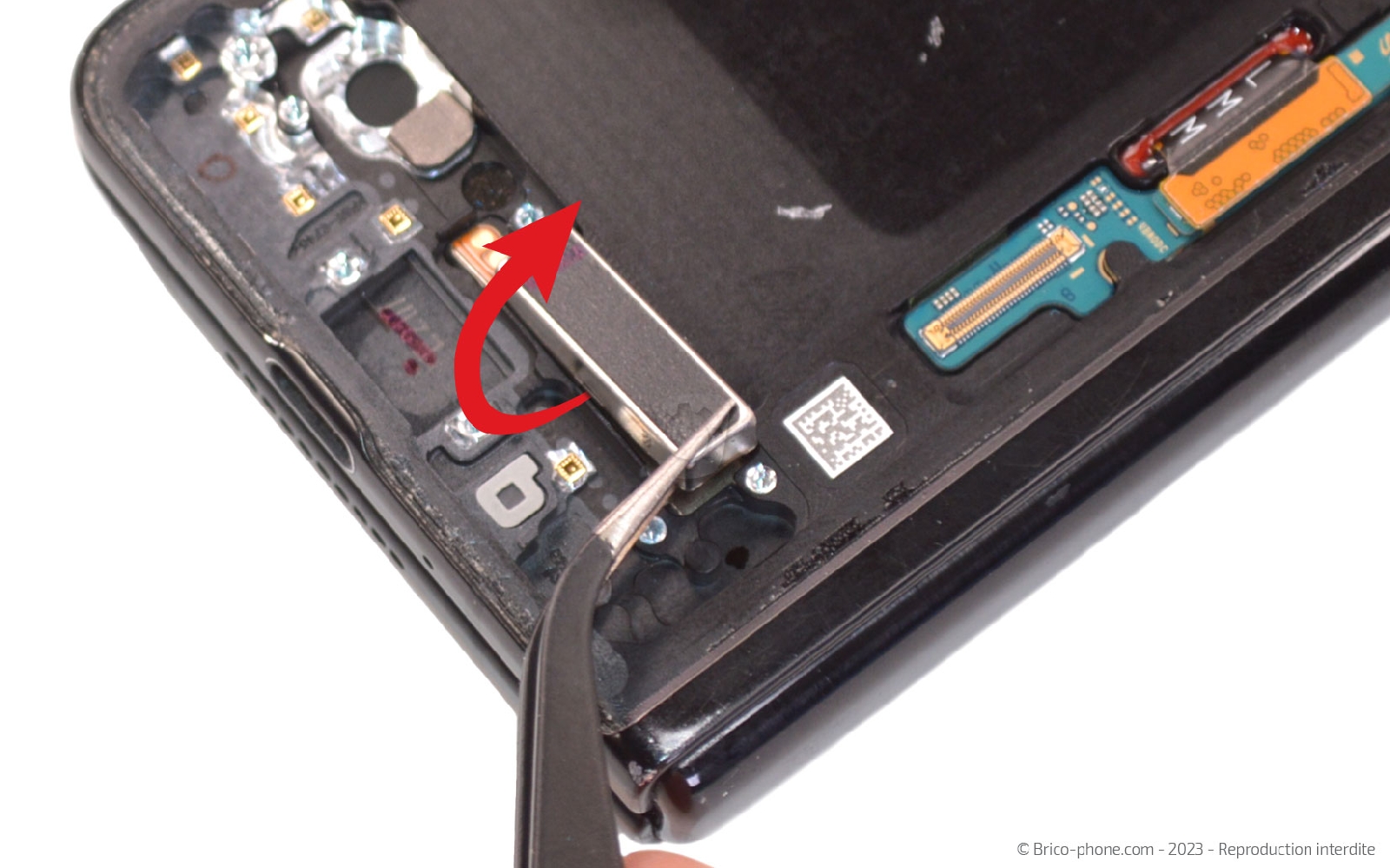

Chauffez légèrement le vibreur avant de le récupérer à l'aide de la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

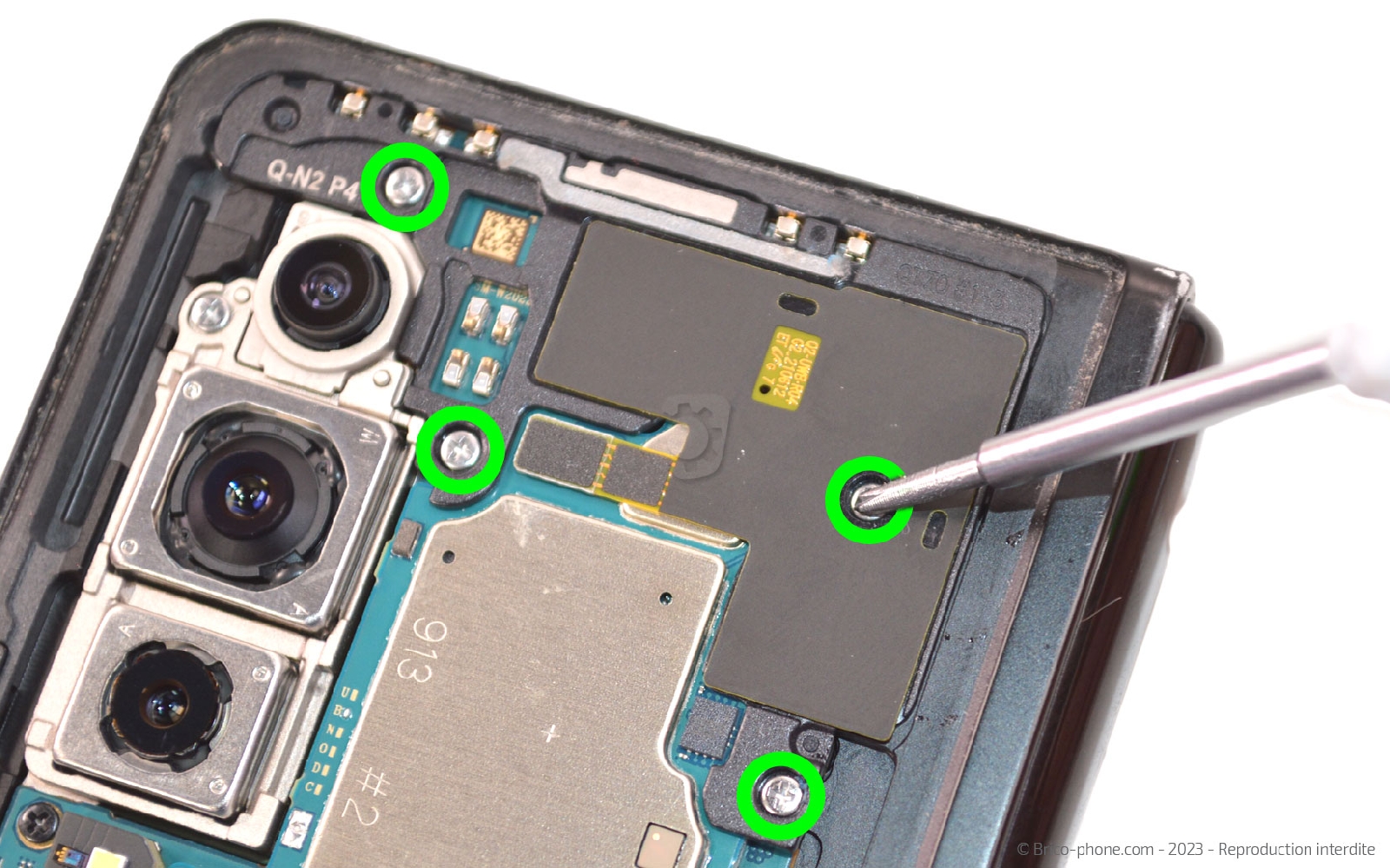

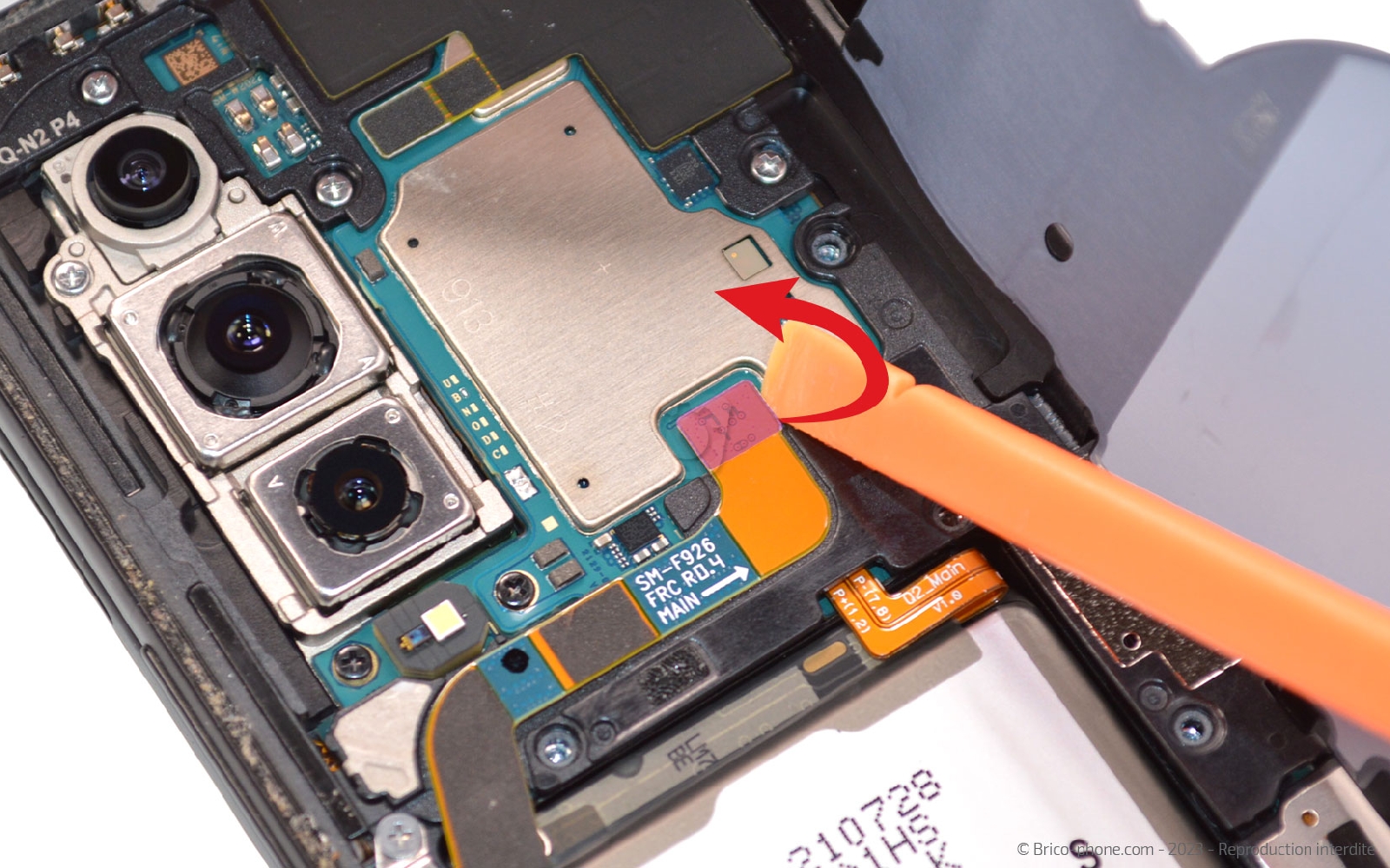

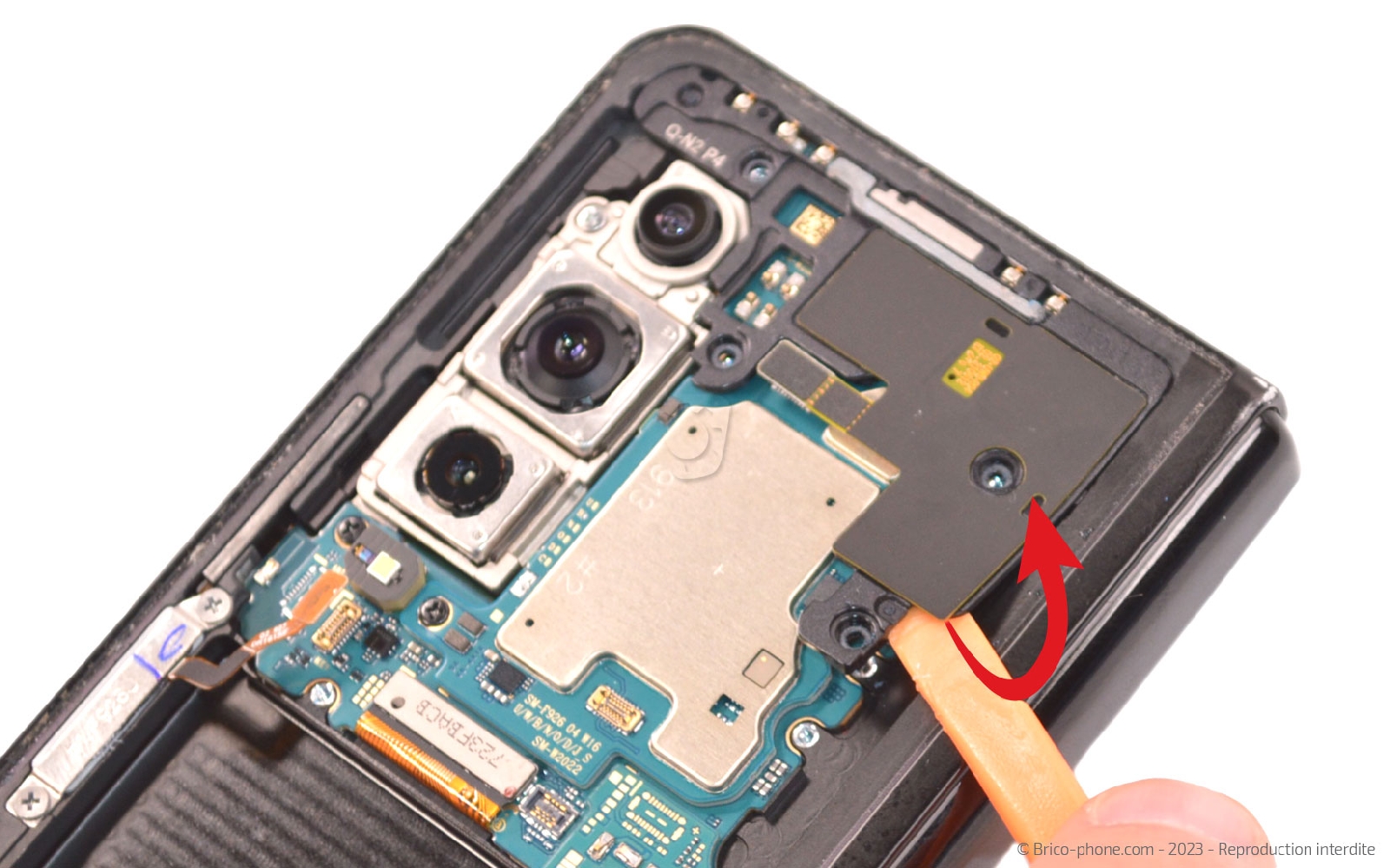

Etape 16 : Enlever le module Antenne NFC

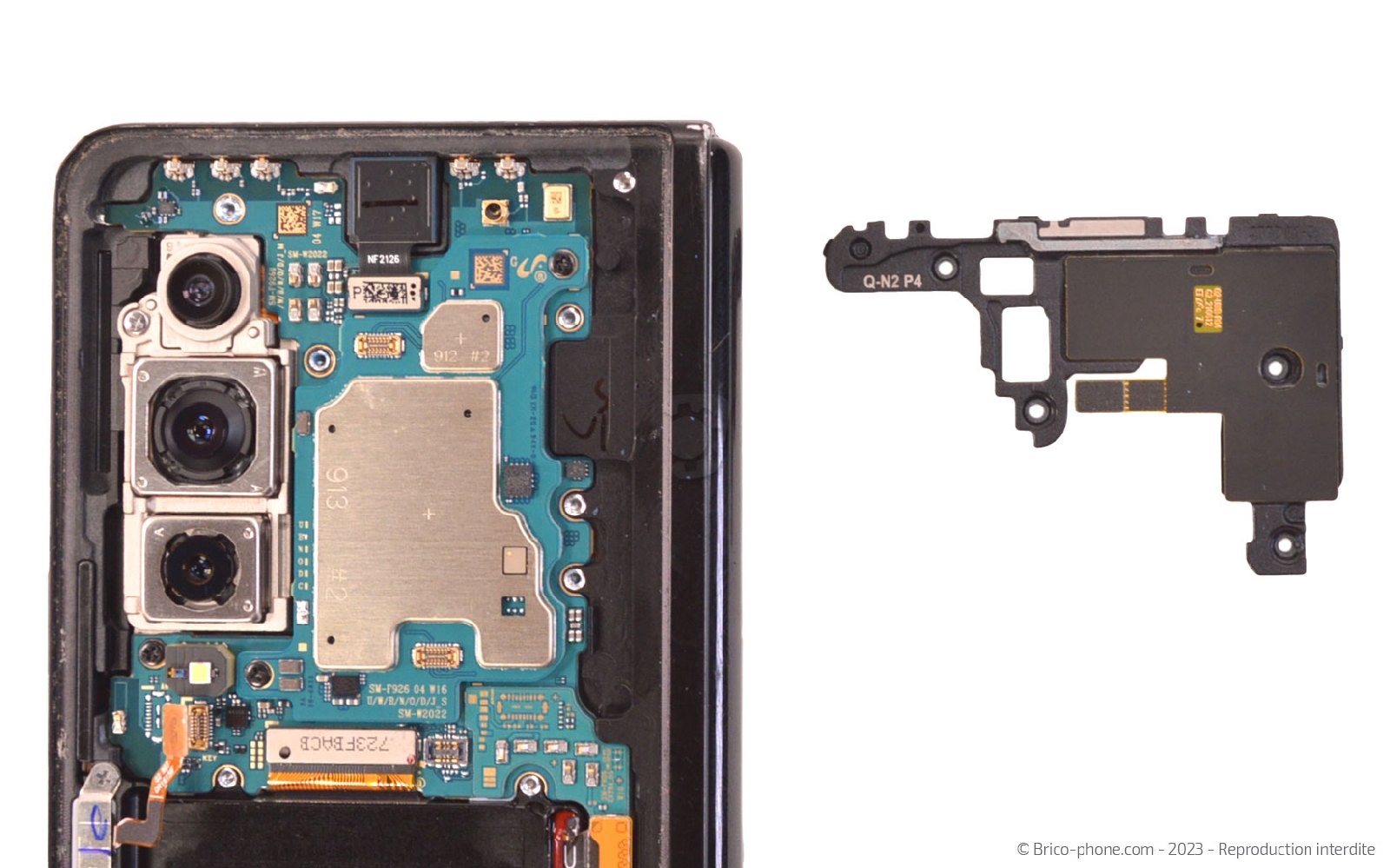

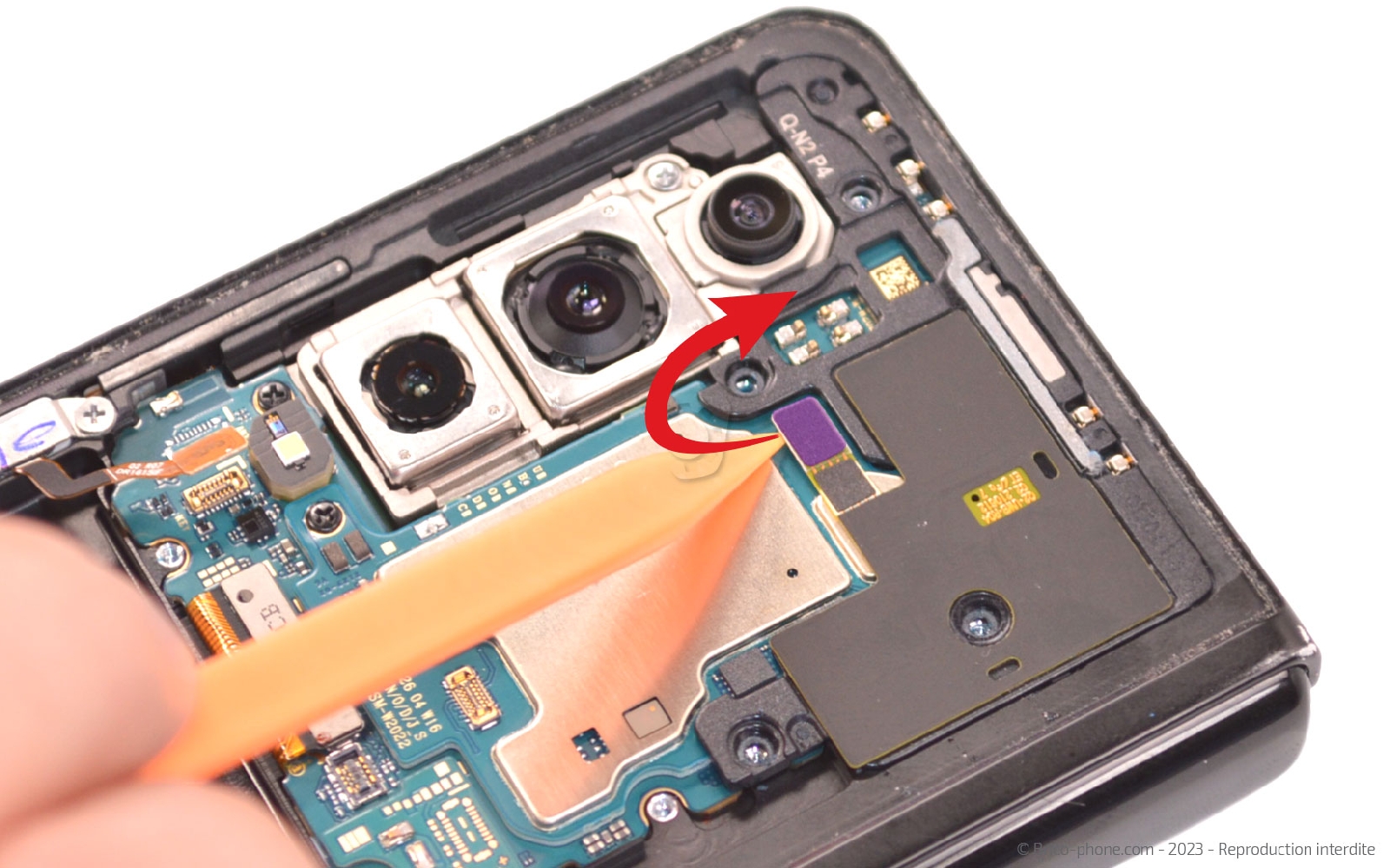

Sur la partie supérieure, retirez les 4 vis de la plaquette NFC avant de la déconnecter. Ôtez la plaquette antenne NFC du téléphonee.
Outils du kit utilisés
Outils du kit utilisés

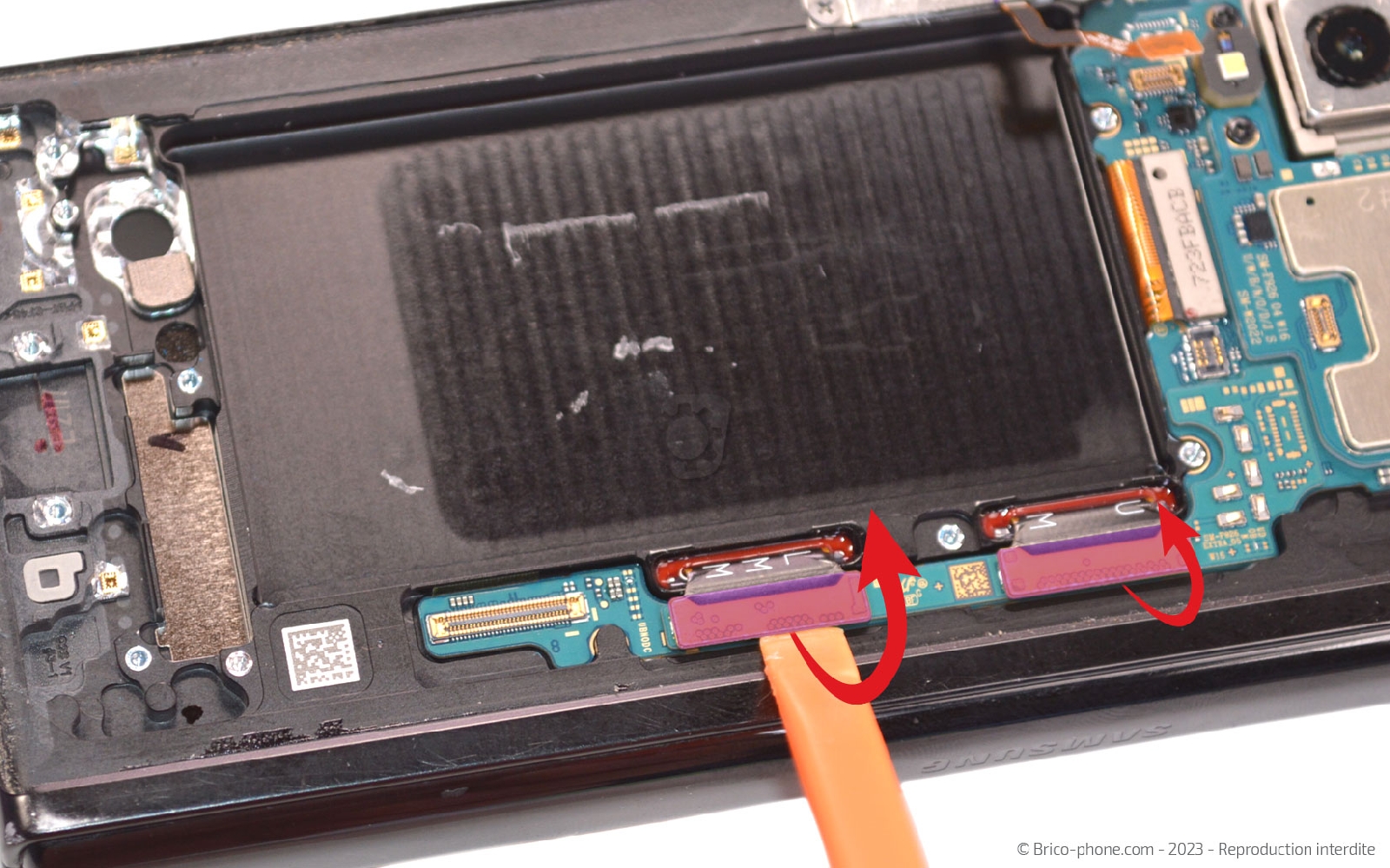

Etape 17 : Déconnecter les nappes de l'écran

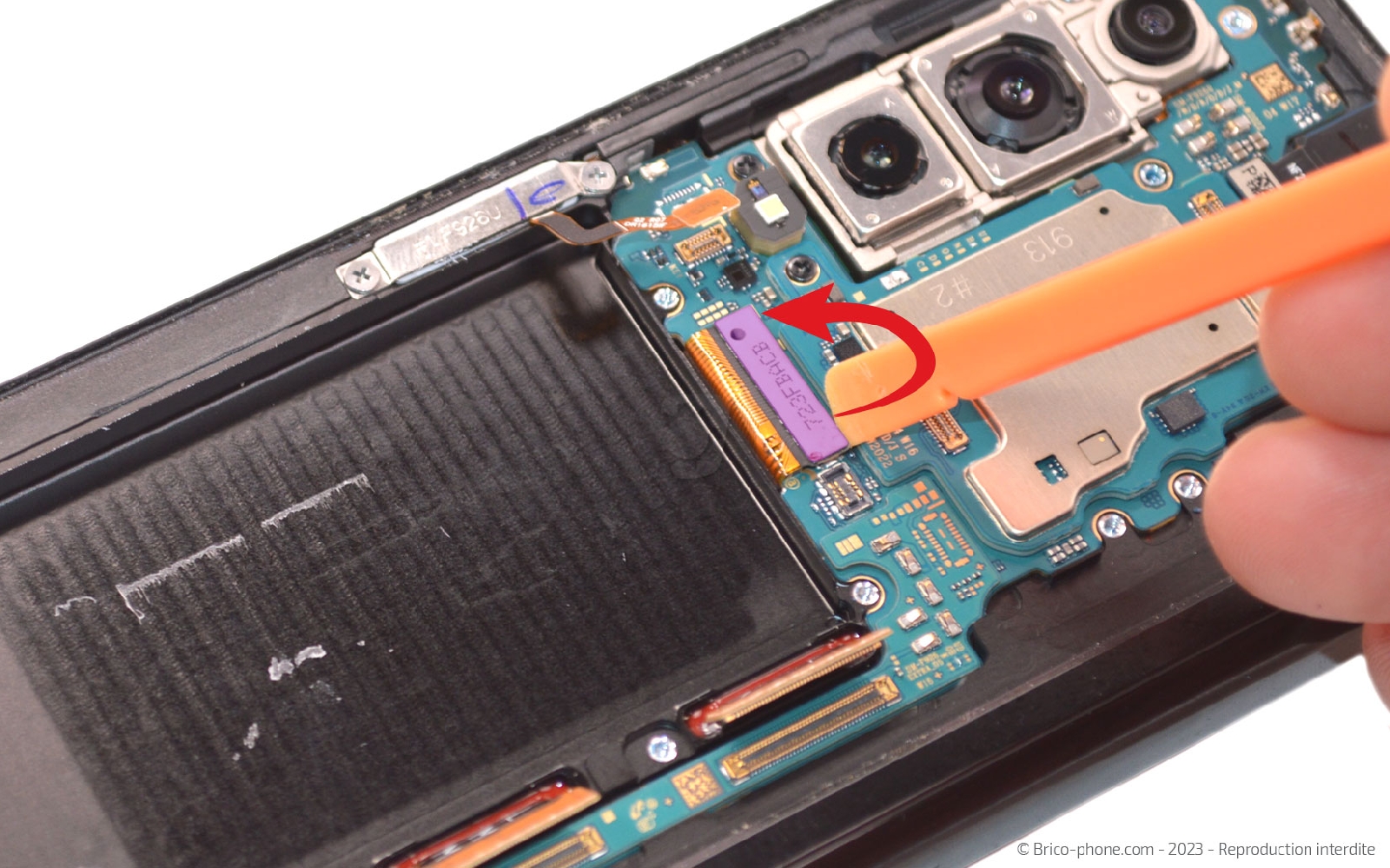

Libérez la carte mère en déconnectant toutes les nappes avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

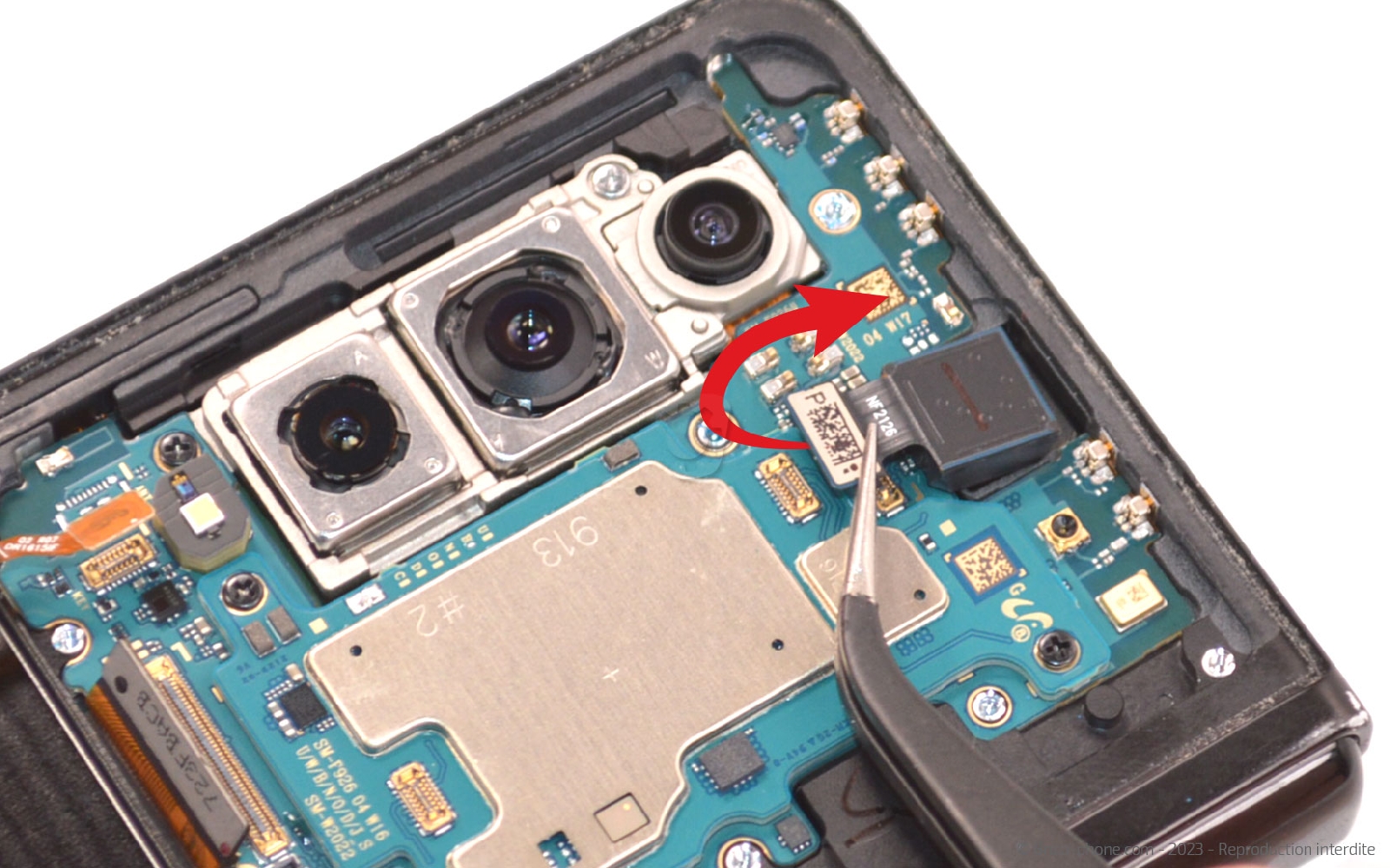

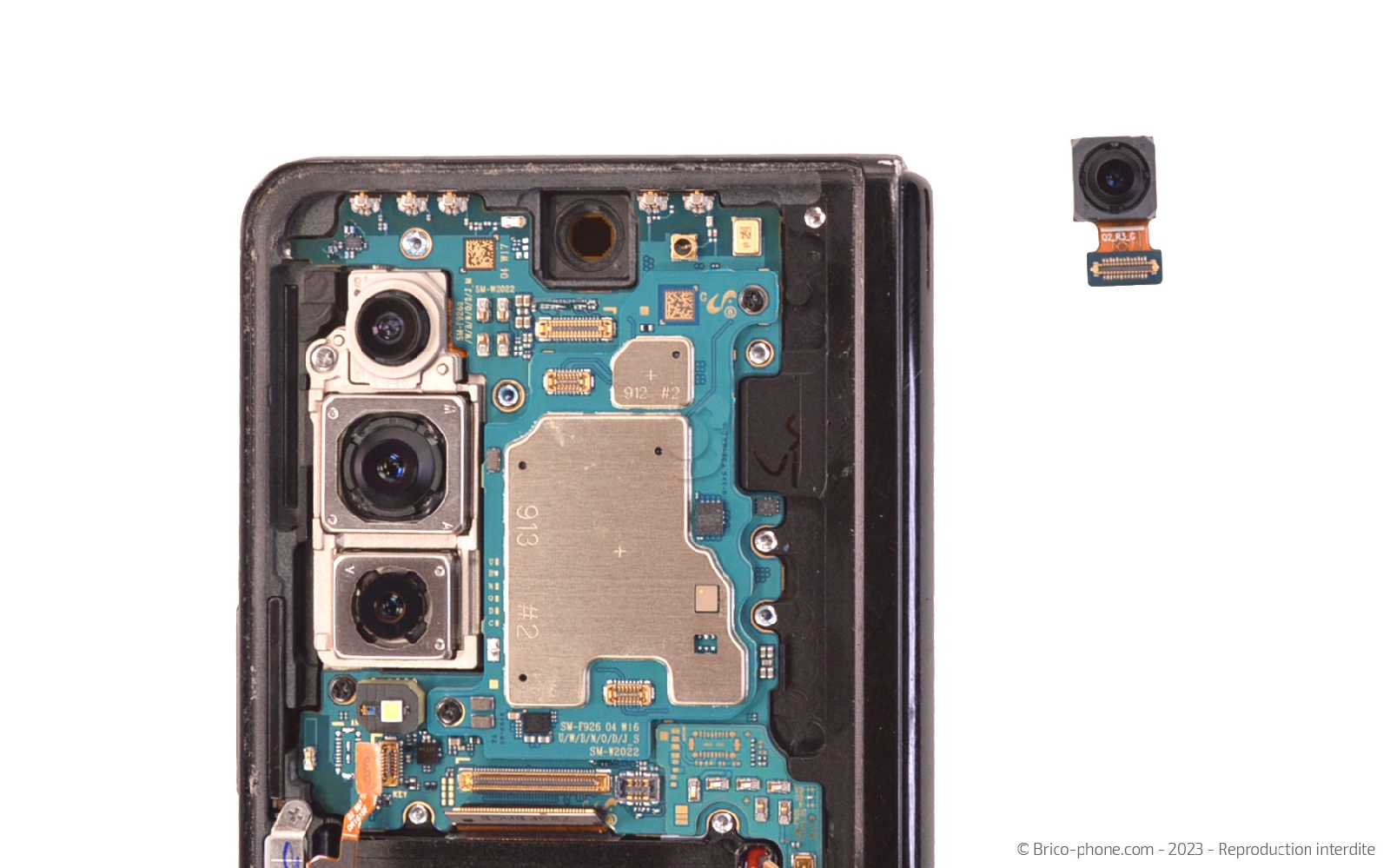

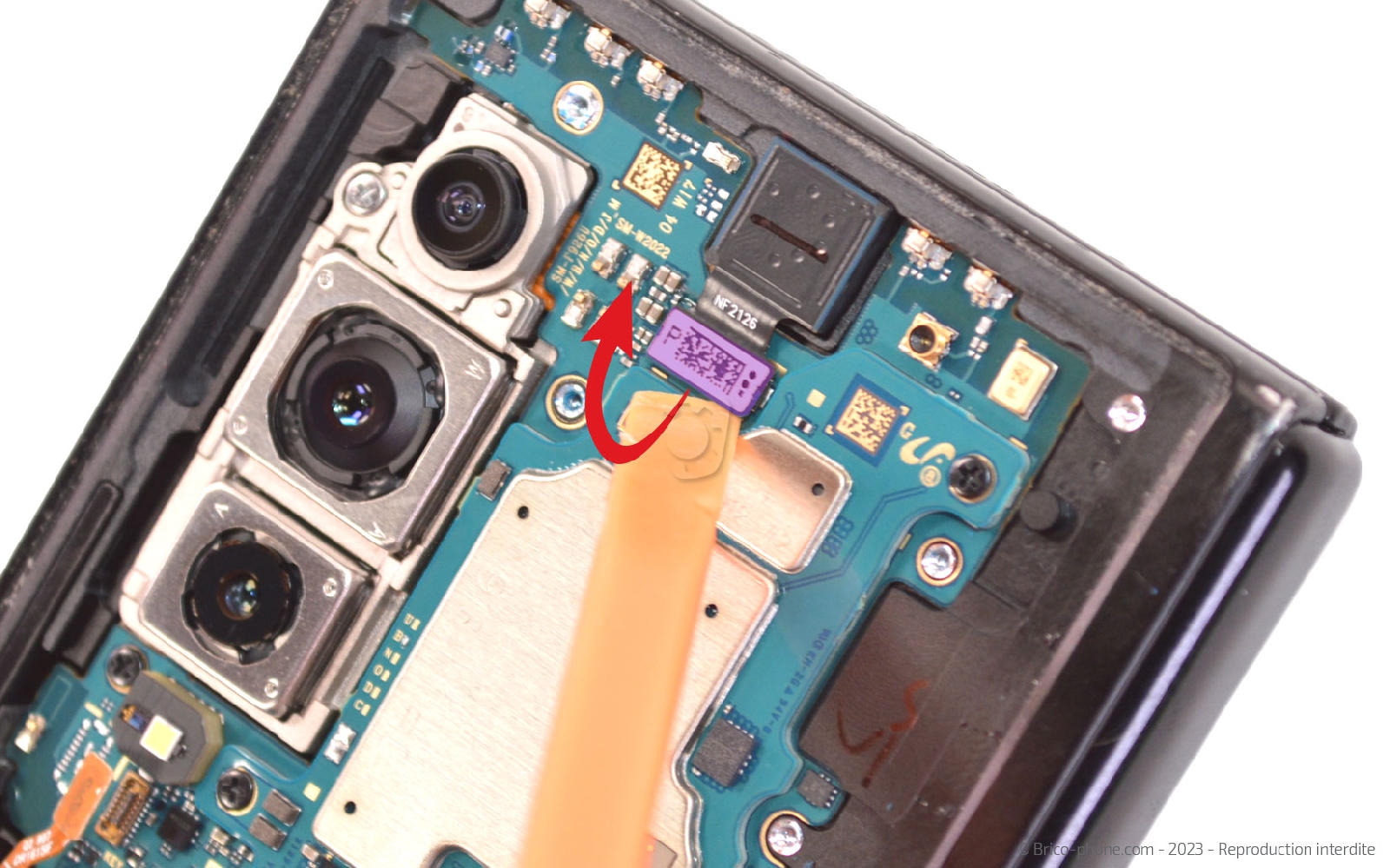

Etape 18 : Sortir la caméra avant
Débranchez également la caméra avant afin de pouvoir la récupérer à l'aide de la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Caméra avant pour Samsung Galaxy Z Fold3
12,90 €

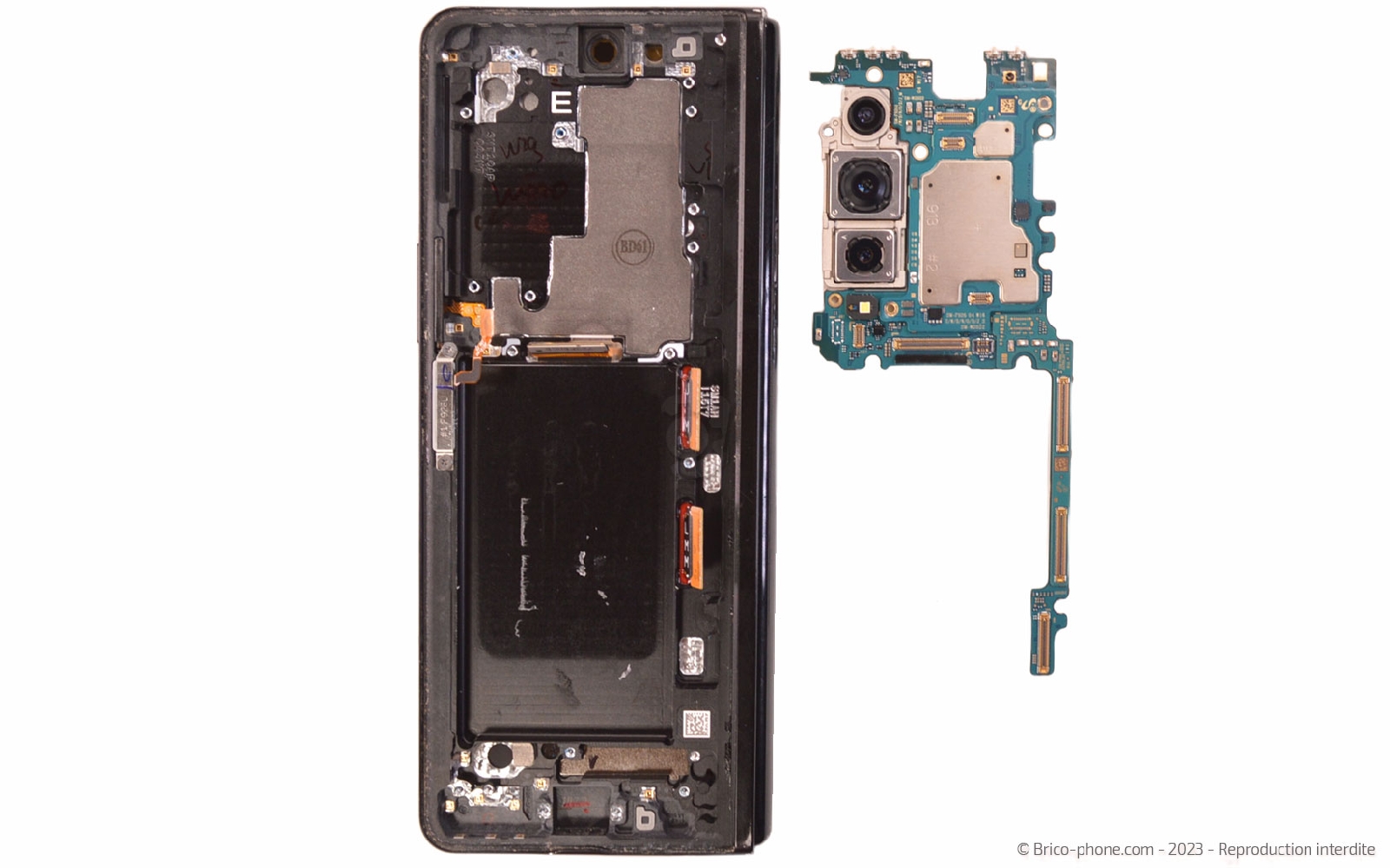

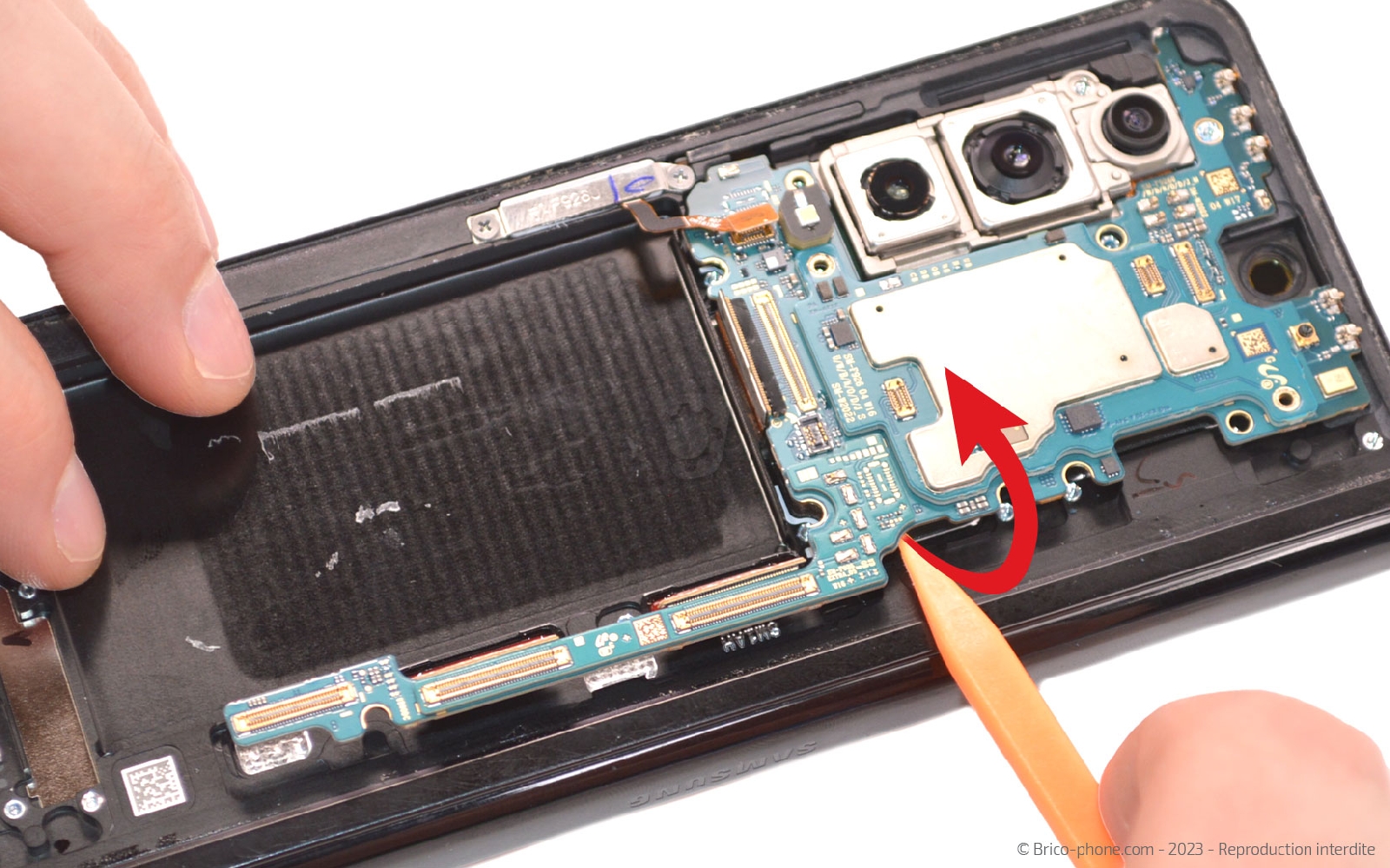

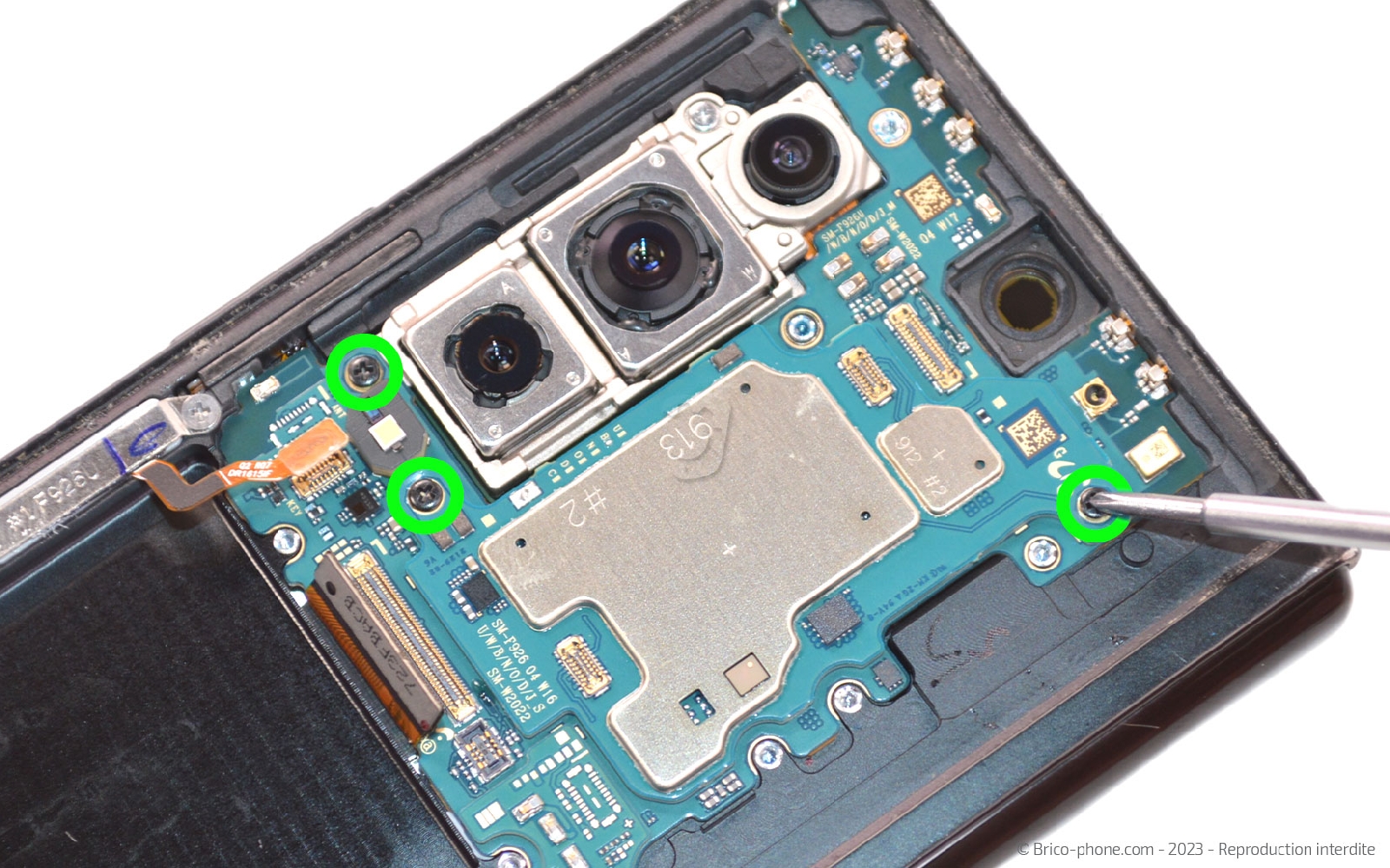

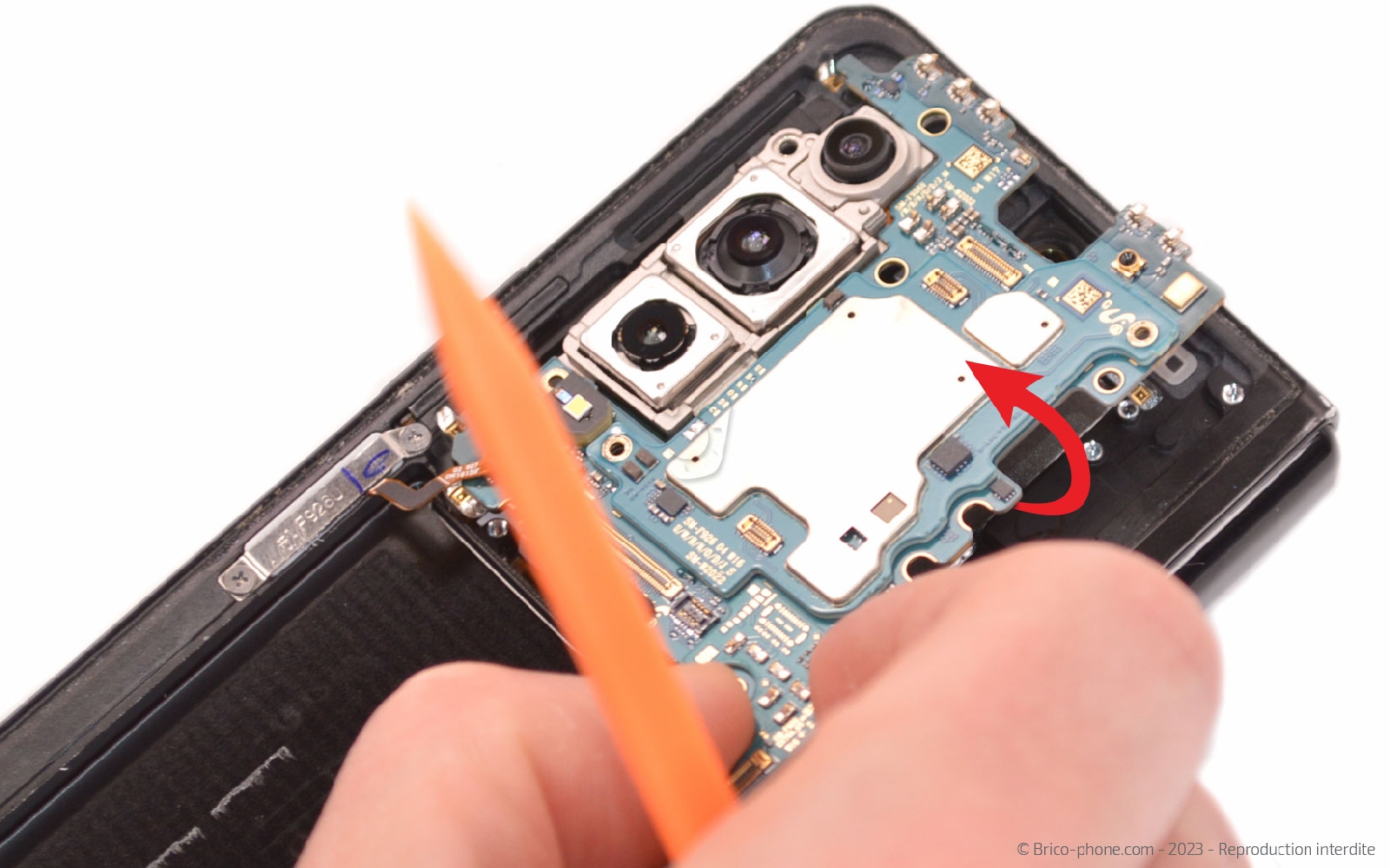

Etape 19 : Retirer la carte mère
Enlevez les 3 vis qui retiennent la carte mère au châssis avant de la soulever avec le spudger pour la sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

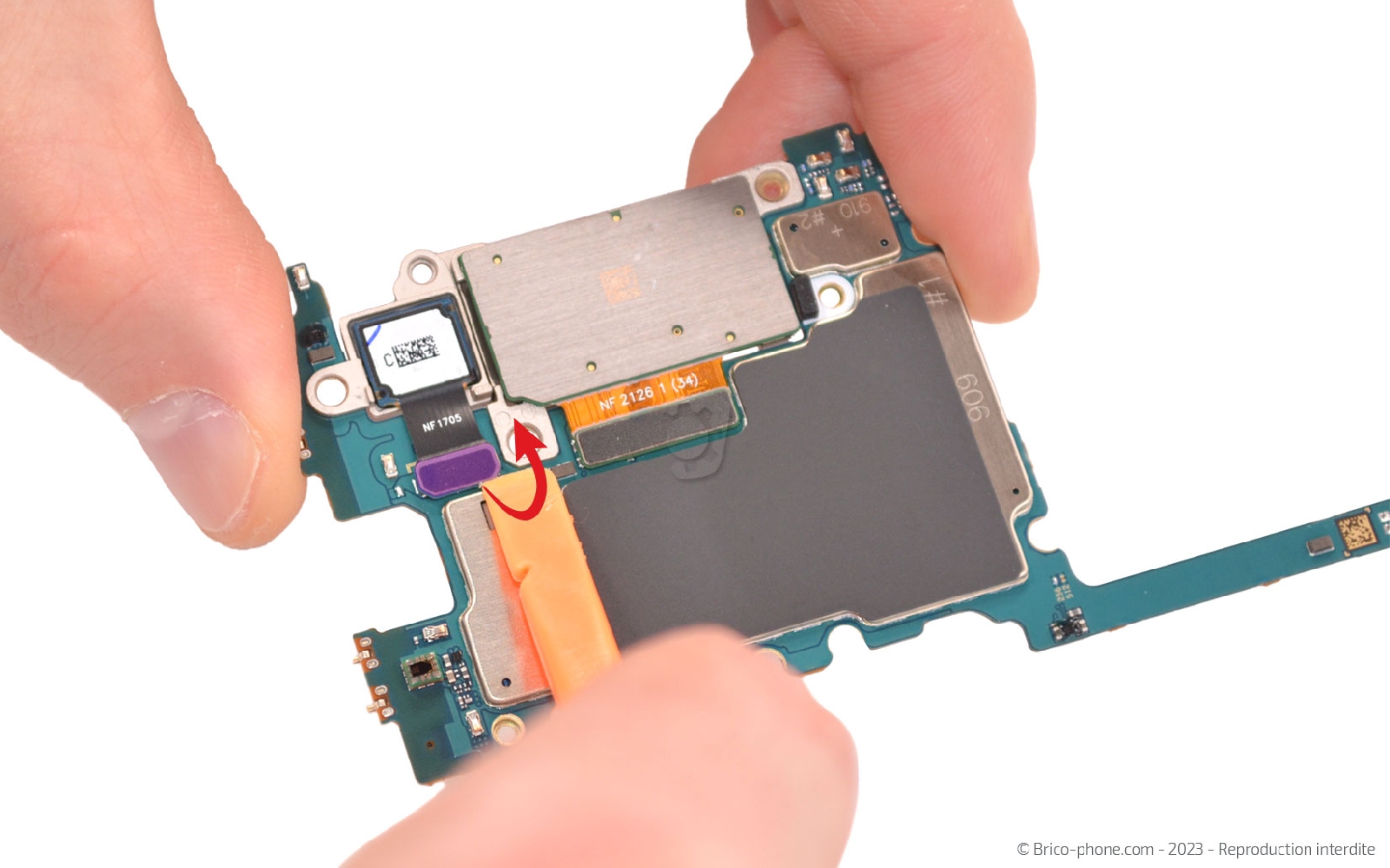

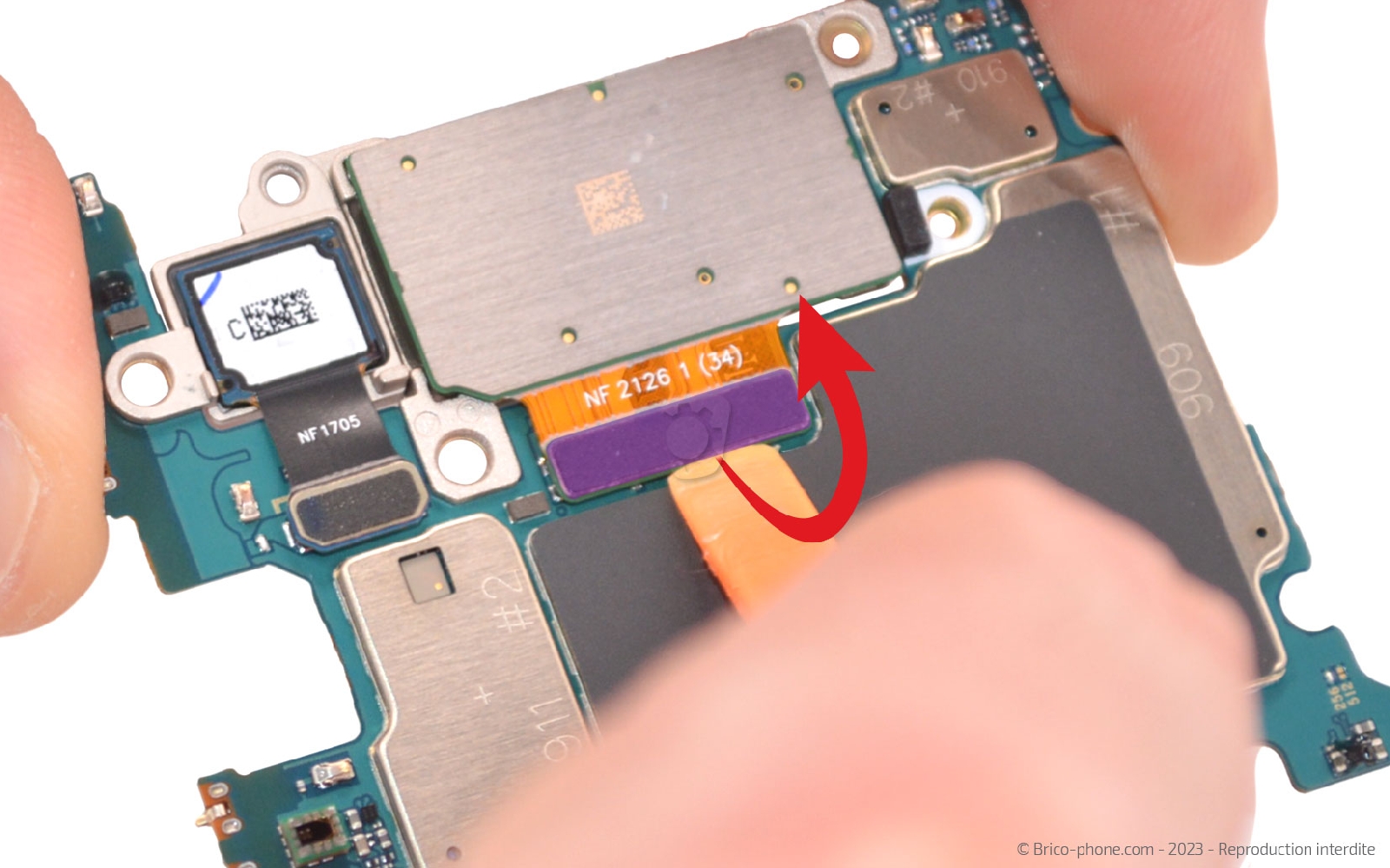

Etape 20 : Dissocier les caméras de la carte mère

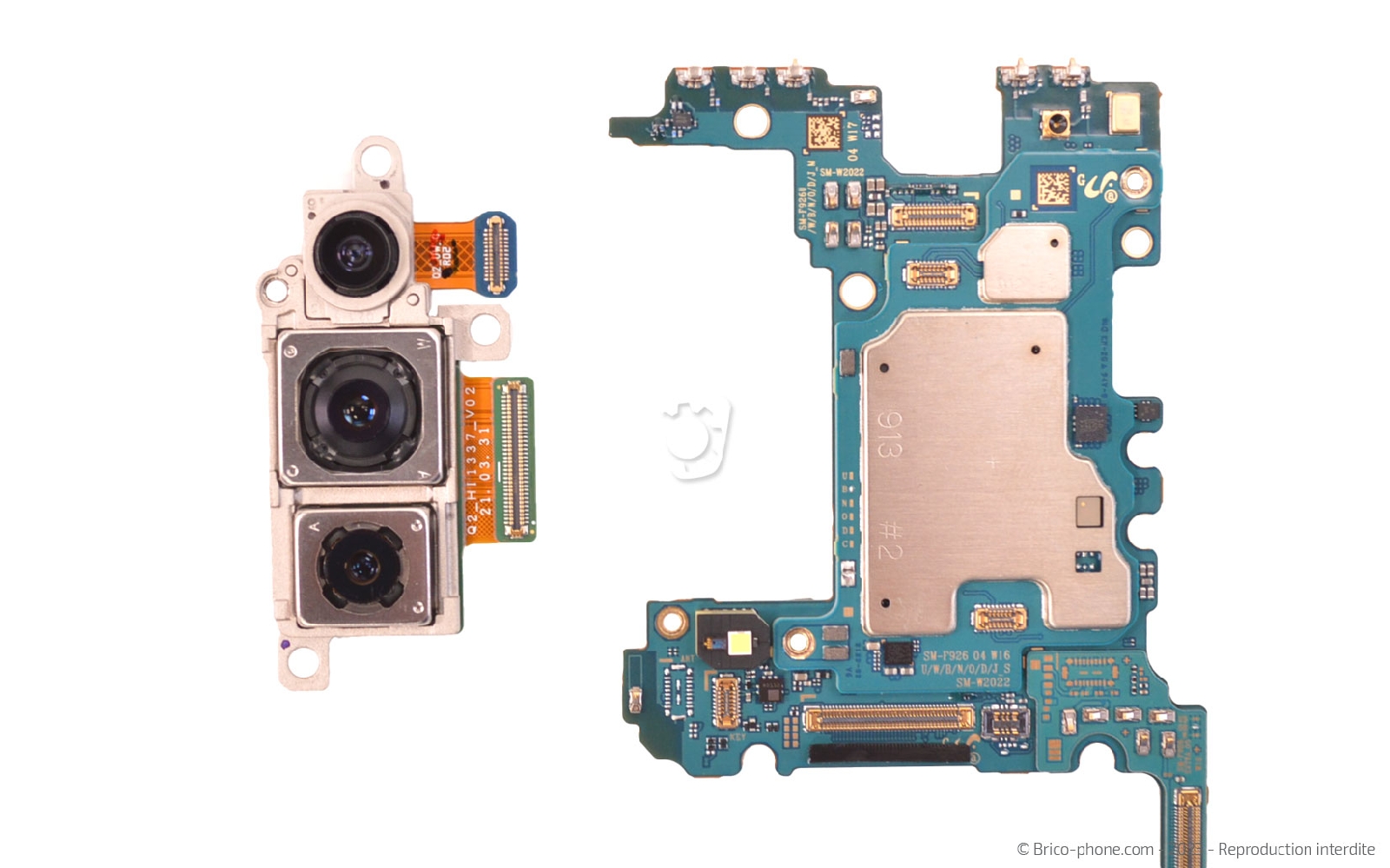

Débranchez les nappes des caméras arrière et séparez les de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Caméra arrière principale pour Samsung Galaxy Z Fold3
42,90 €

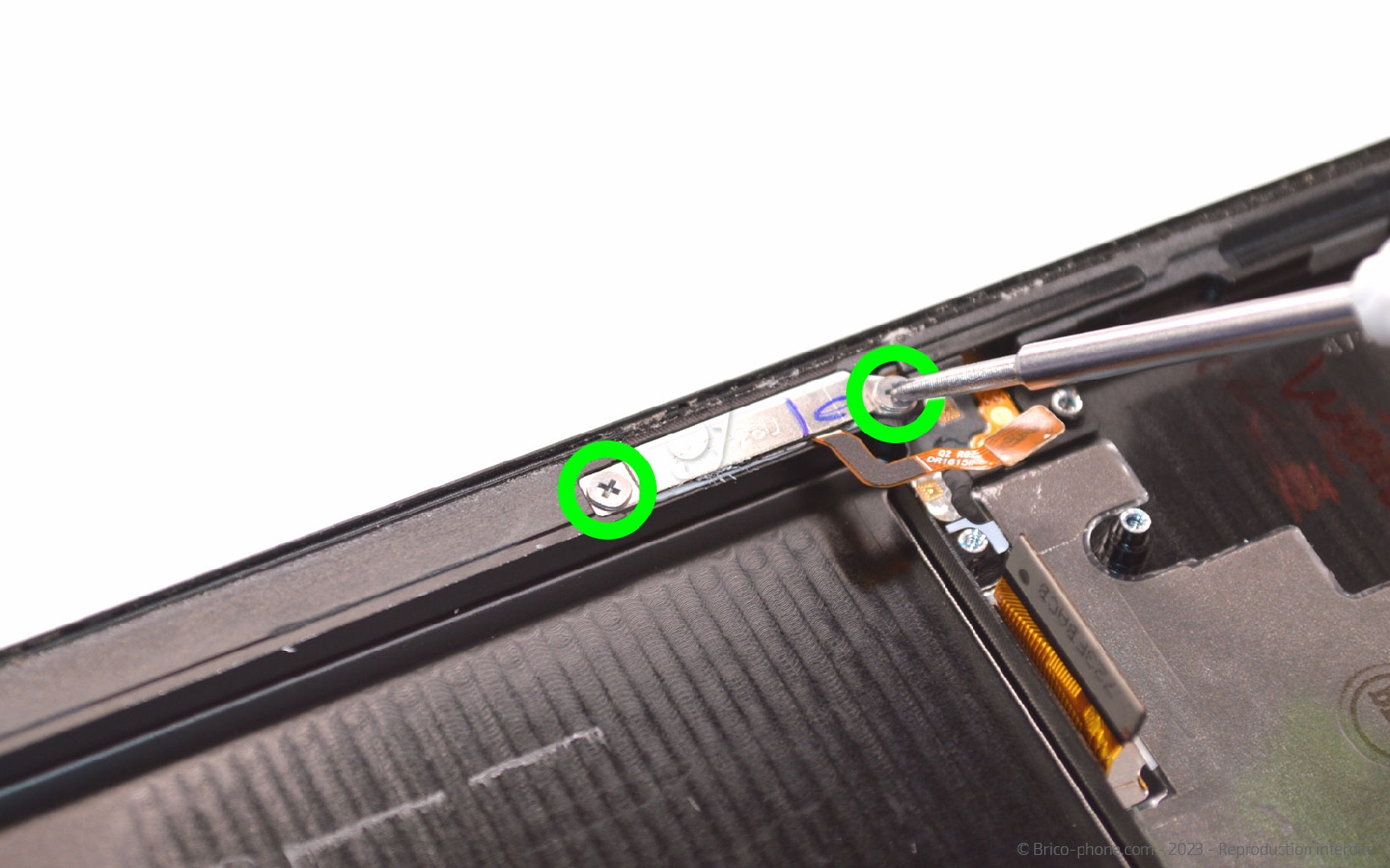

Etape 21 : Soulever la plaquette métallique

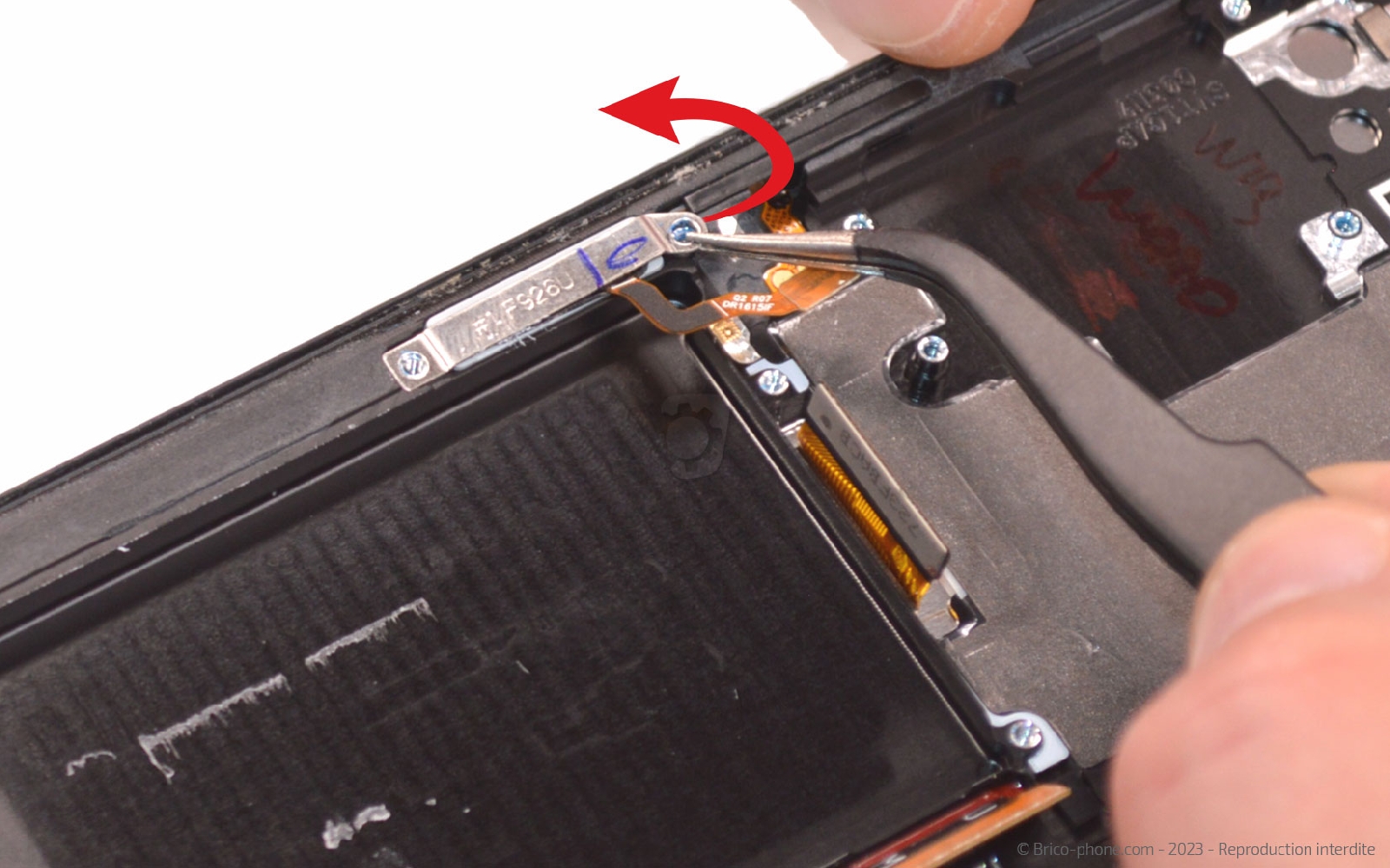

Toujours du même coté, dévissez les deux vis cruciforme pour mettre de coté la plaquette de protection en métal.
Outils du kit utilisés
Outils du kit utilisés

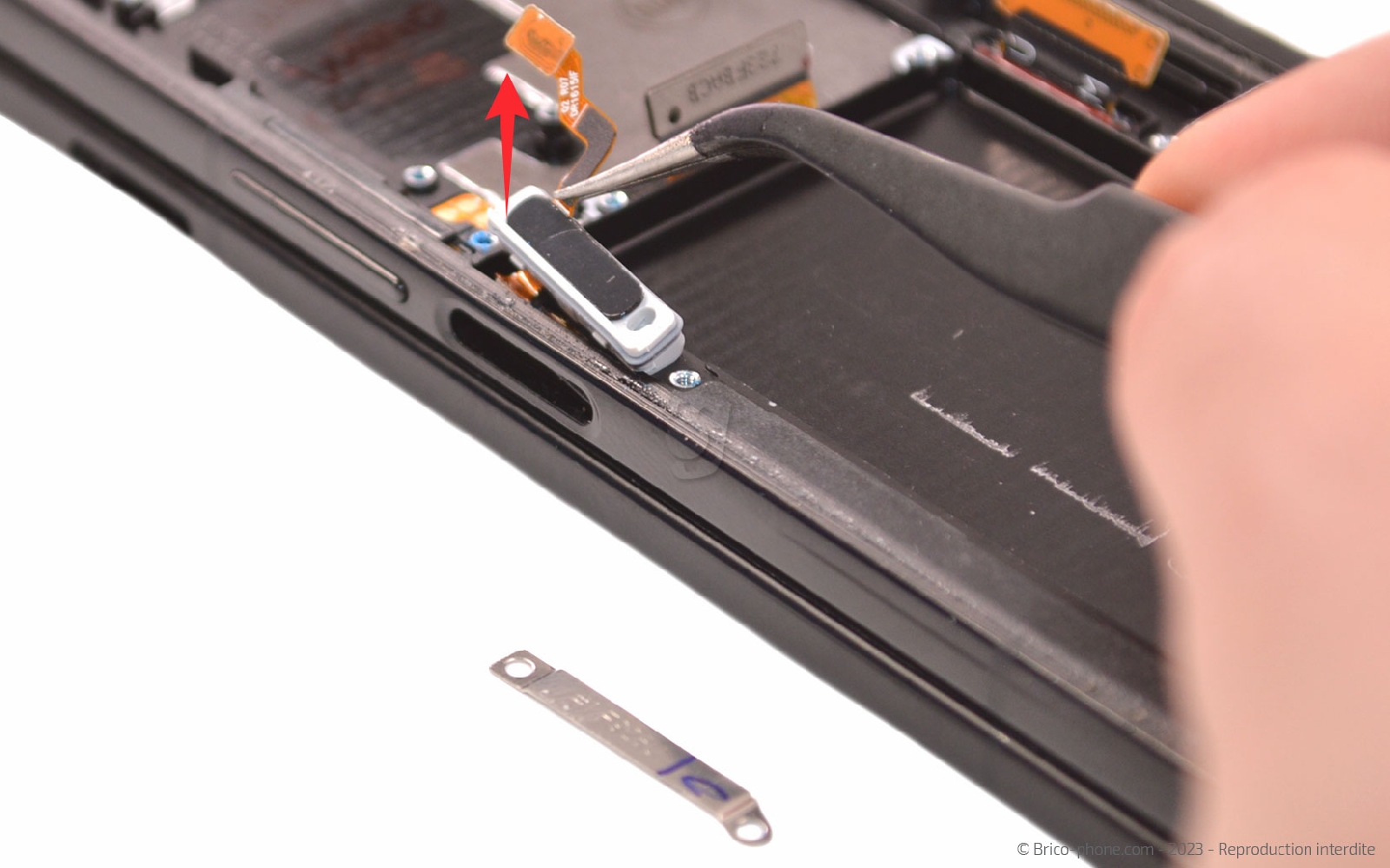

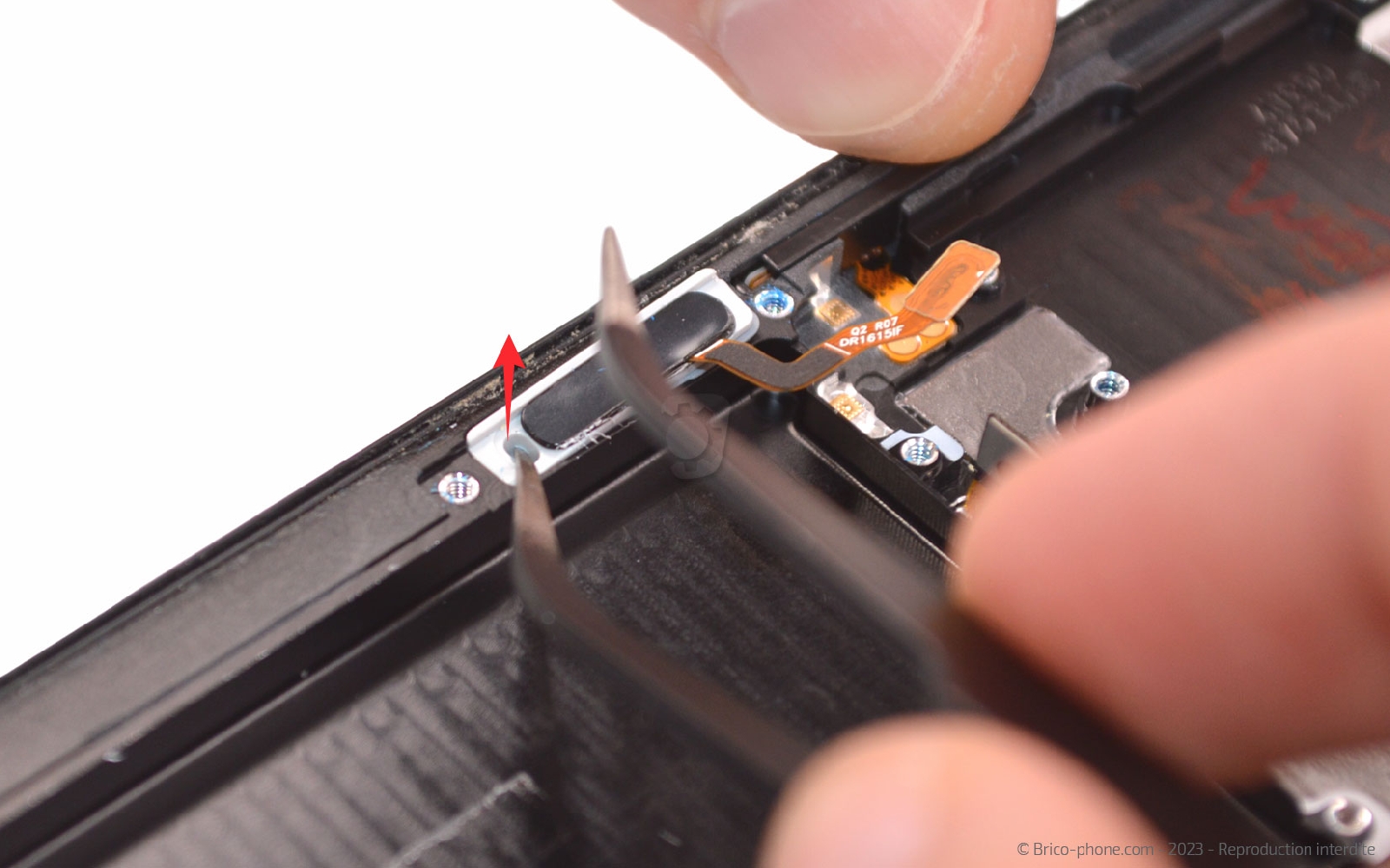

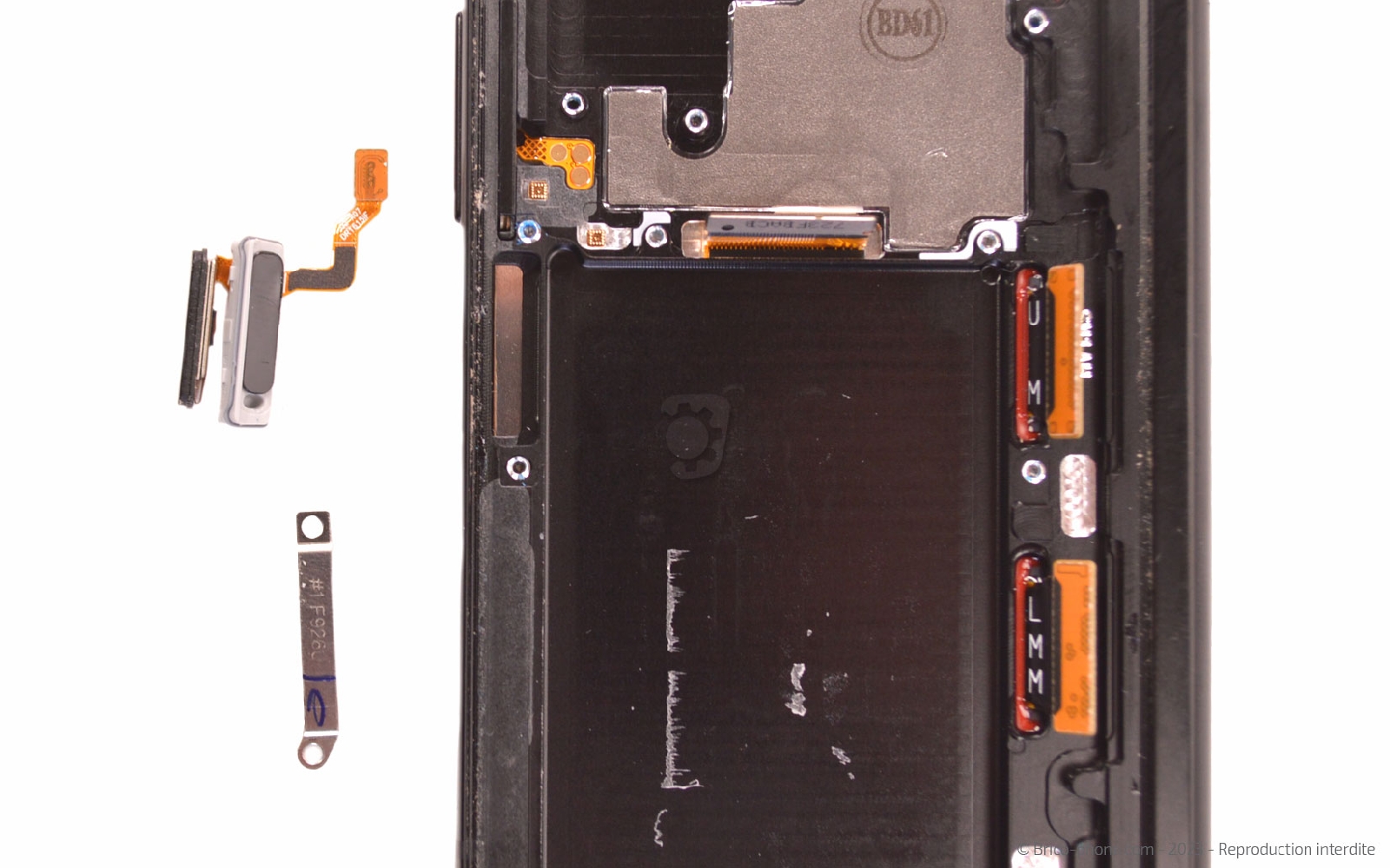

Etape 22 : Récupérer le bouton Power - Lecteur d'empreintes

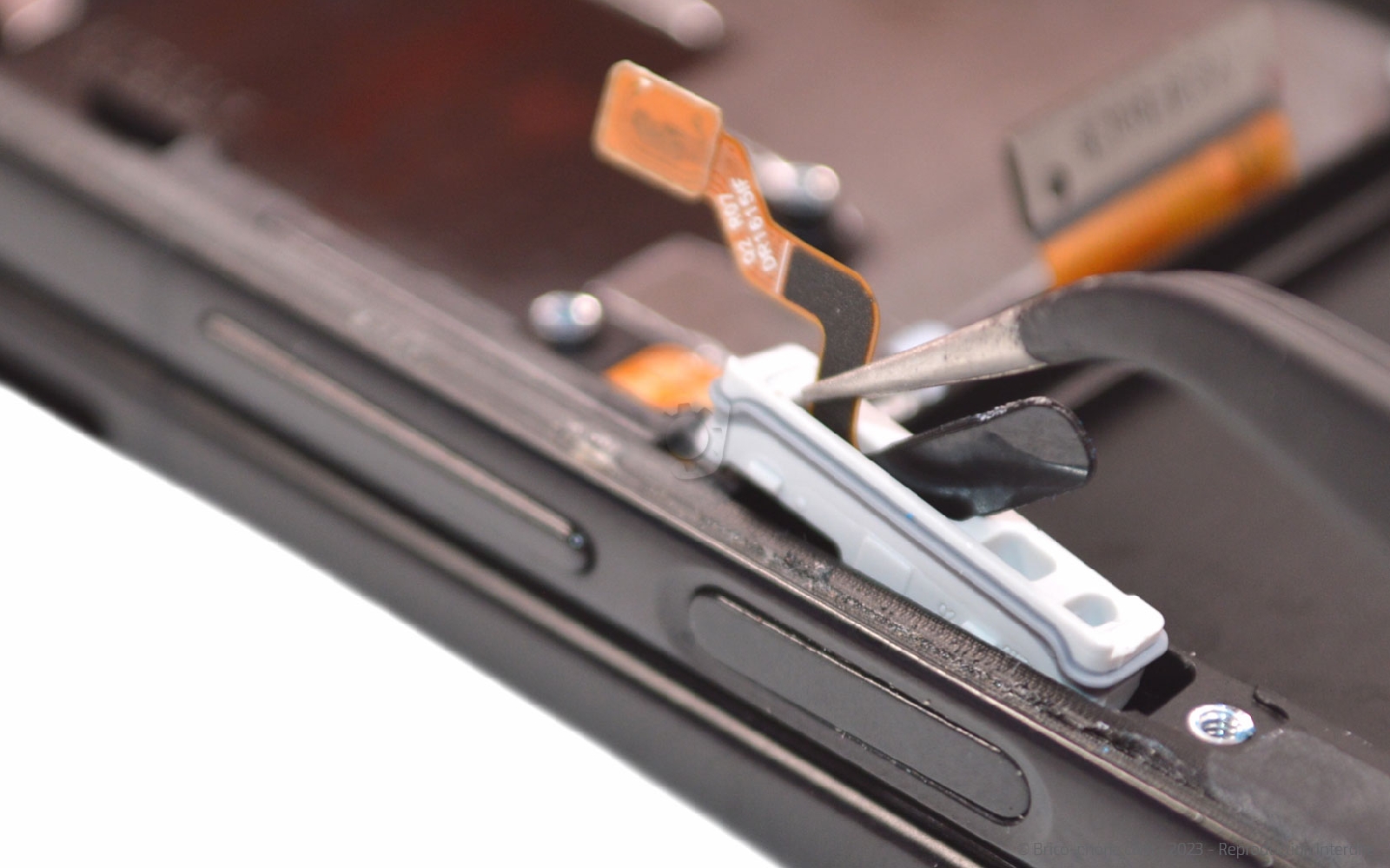

Insérez la pointe de la pincette dans la partie trouée du bouton pour le sortir de son emplacement. Faites attention, ce dernier est en deux parties reliées par une nappe.
Outils du kit utilisés
Outils du kit utilisés

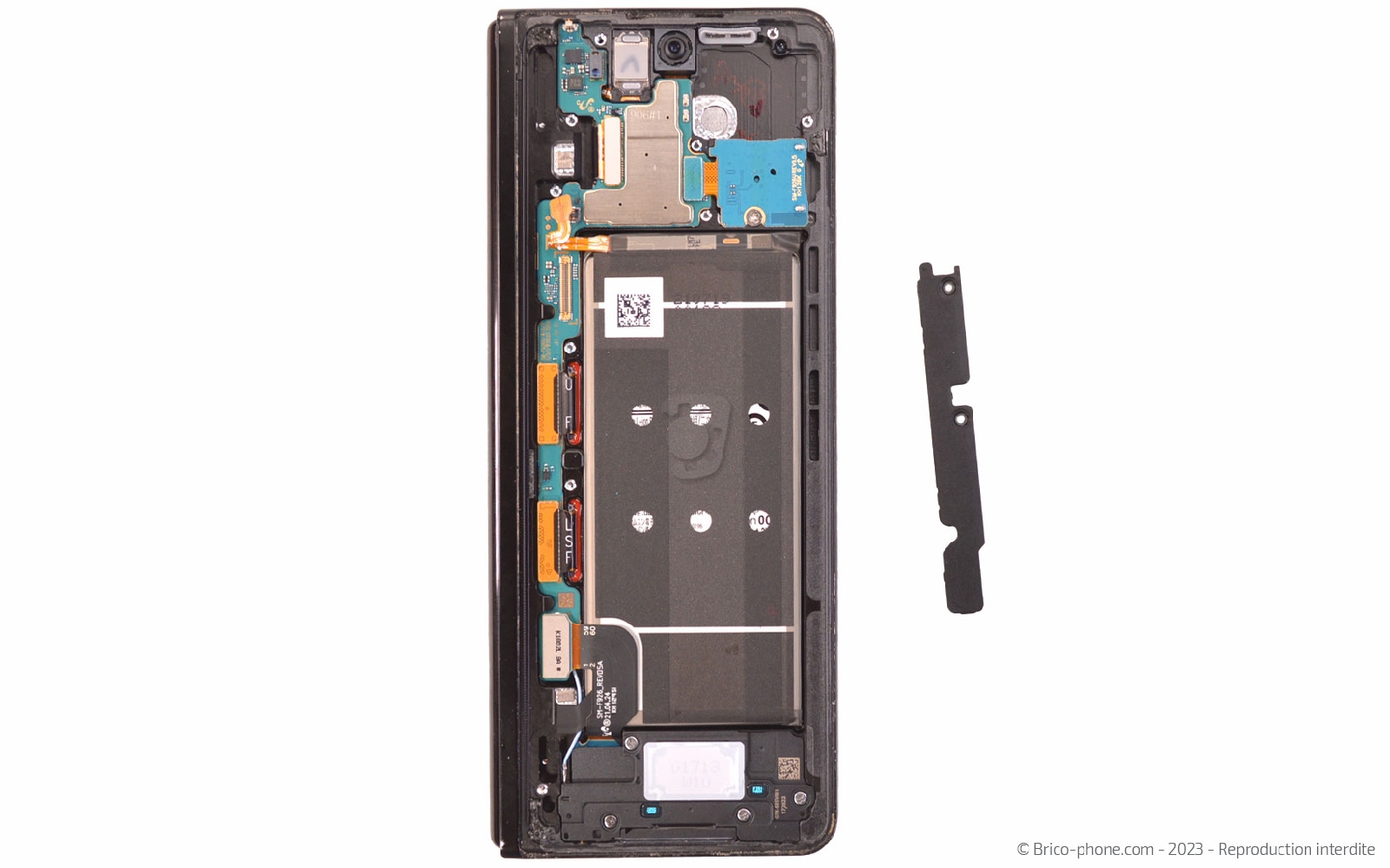

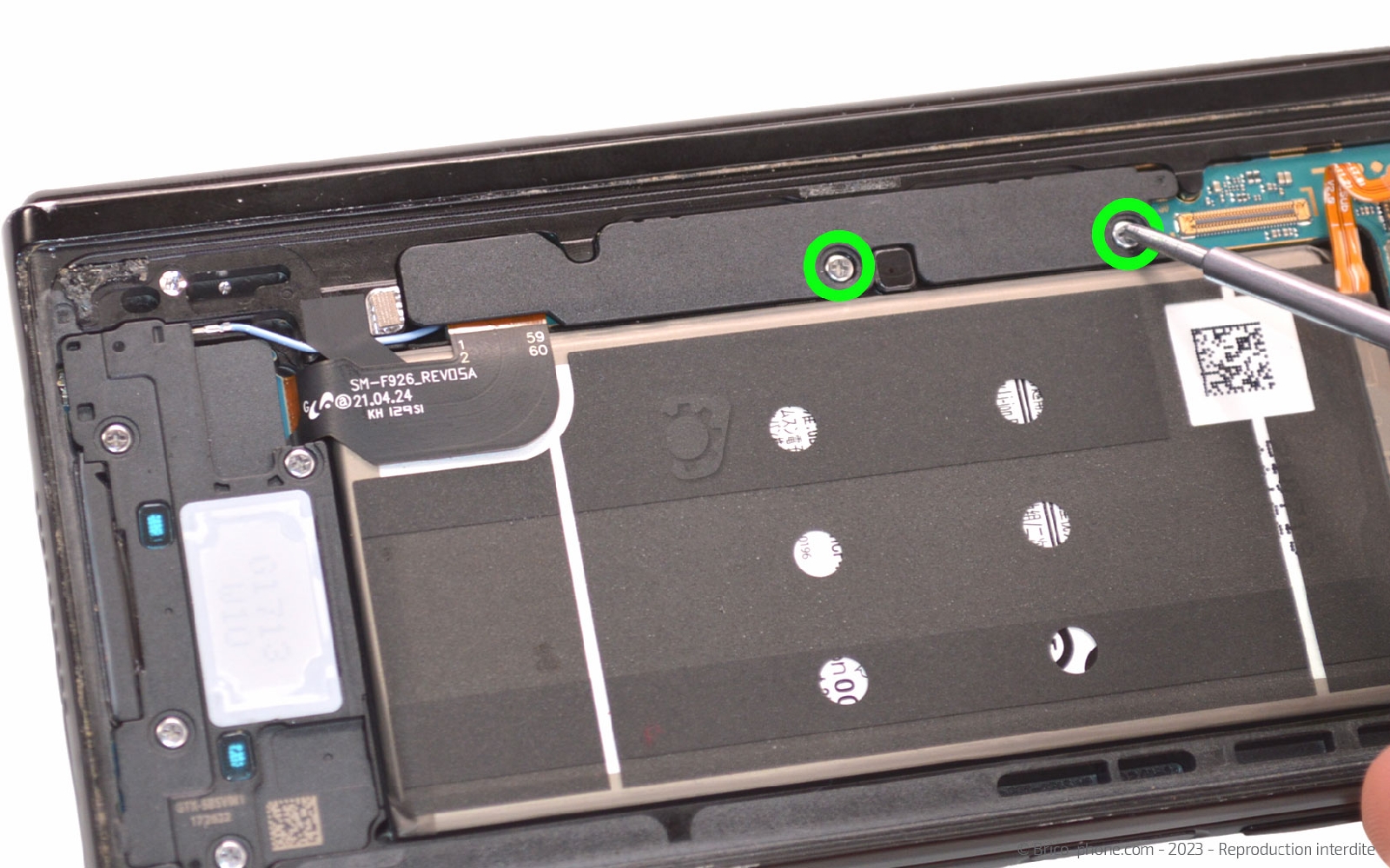

Etape 23 : Mettre de coté la plaquette de protection

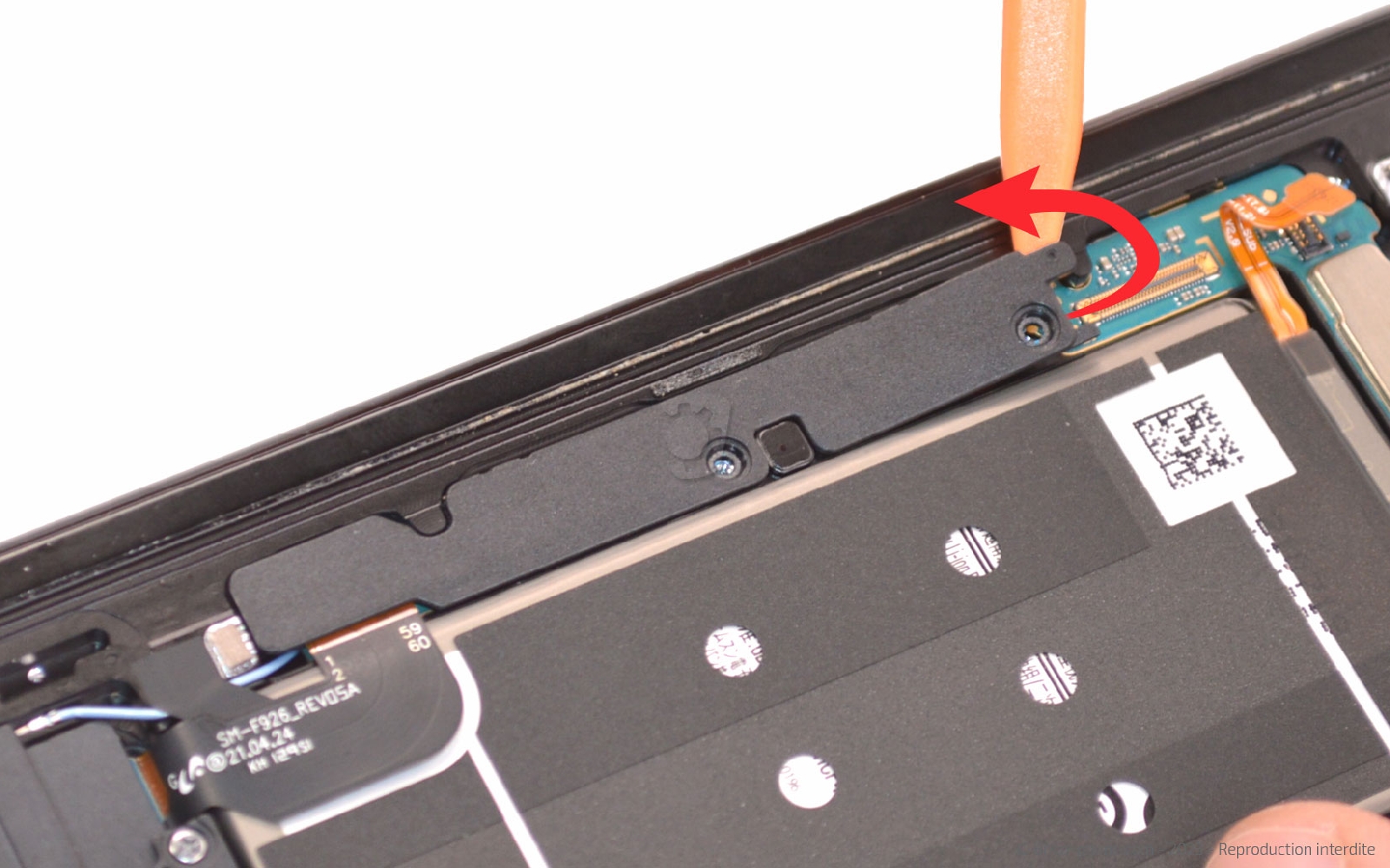

Ôtez les deux vis cruciforme puis la plaquette de protection des nappes de l'écran.
Outils du kit utilisés
Outils du kit utilisés

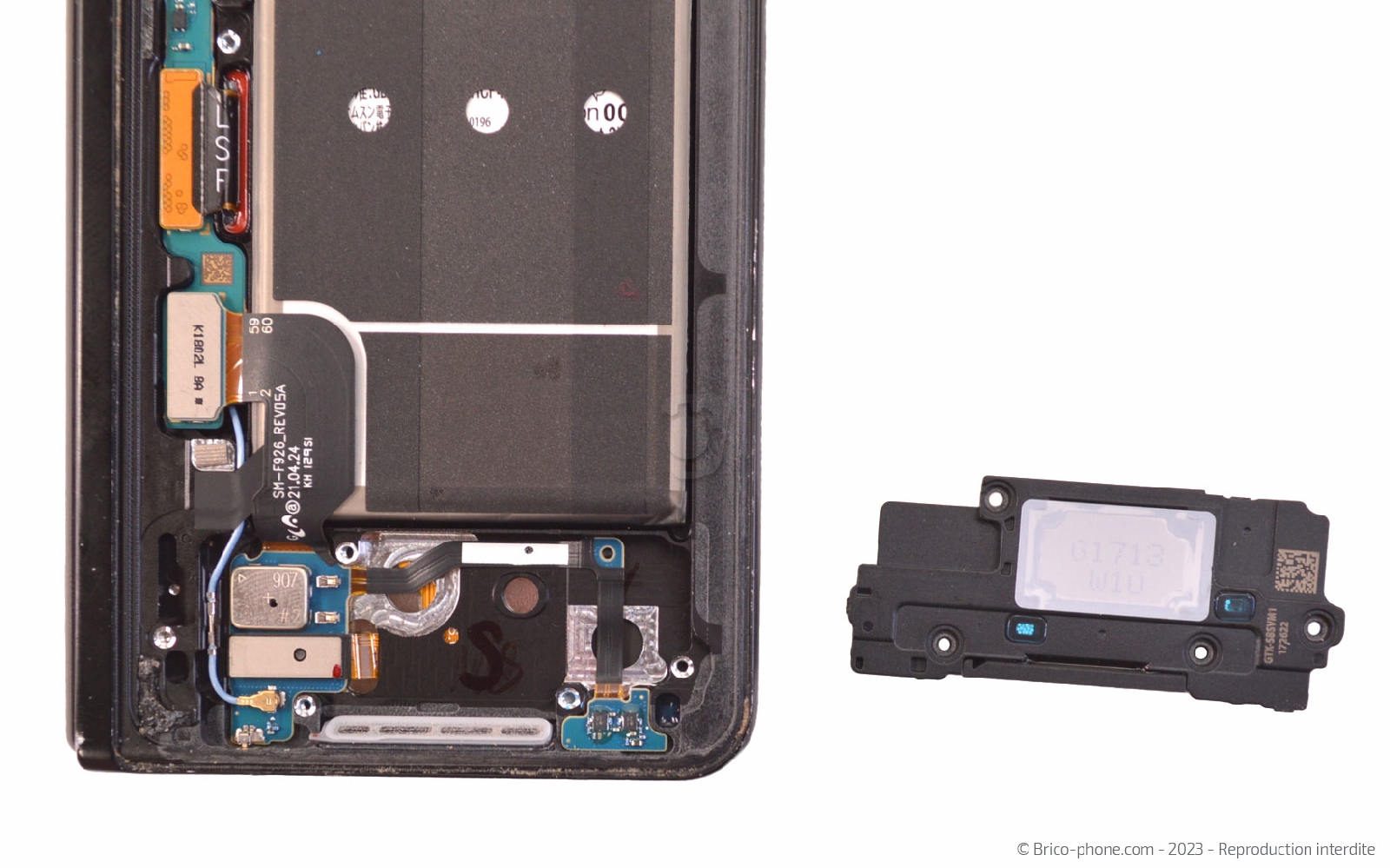

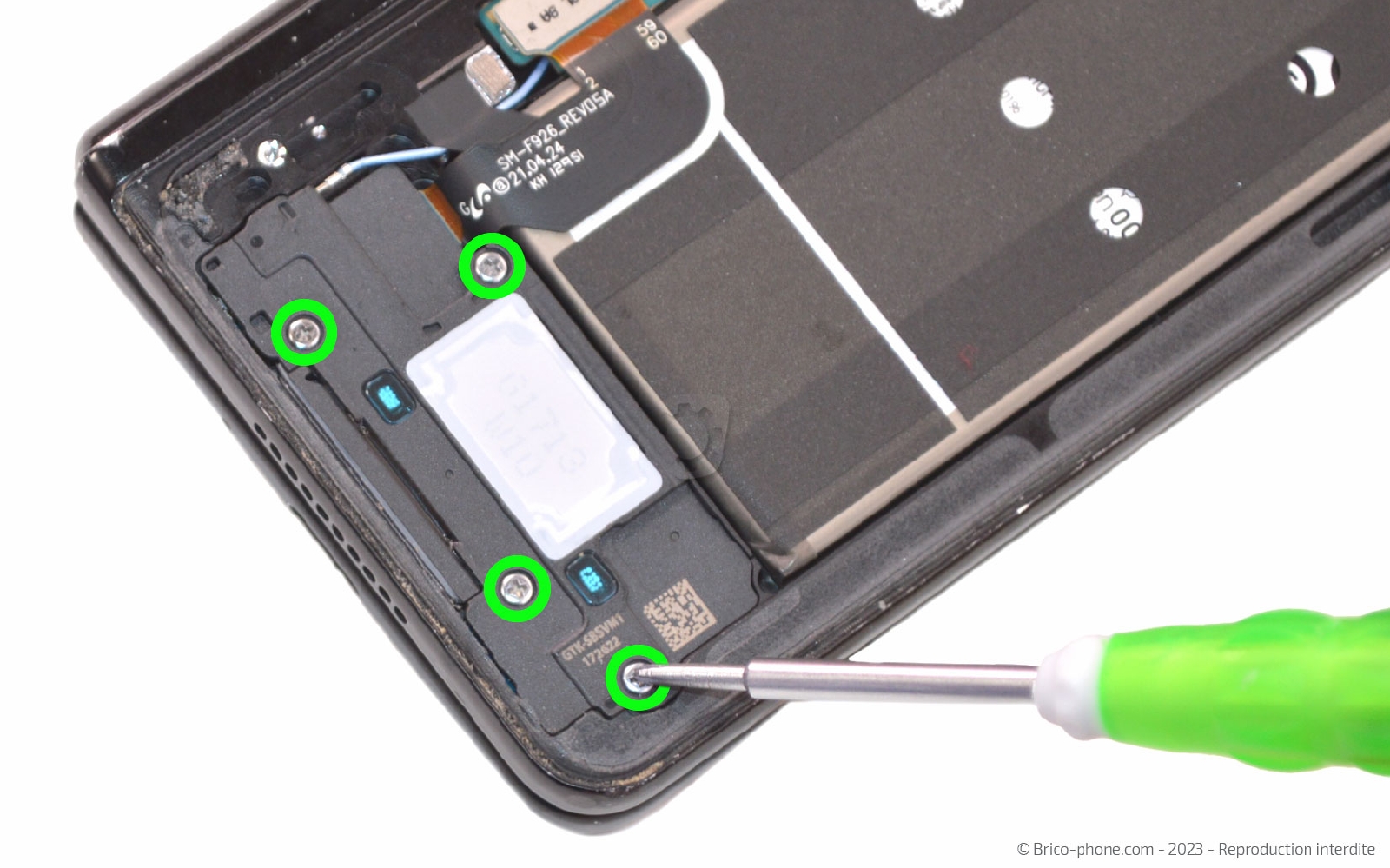

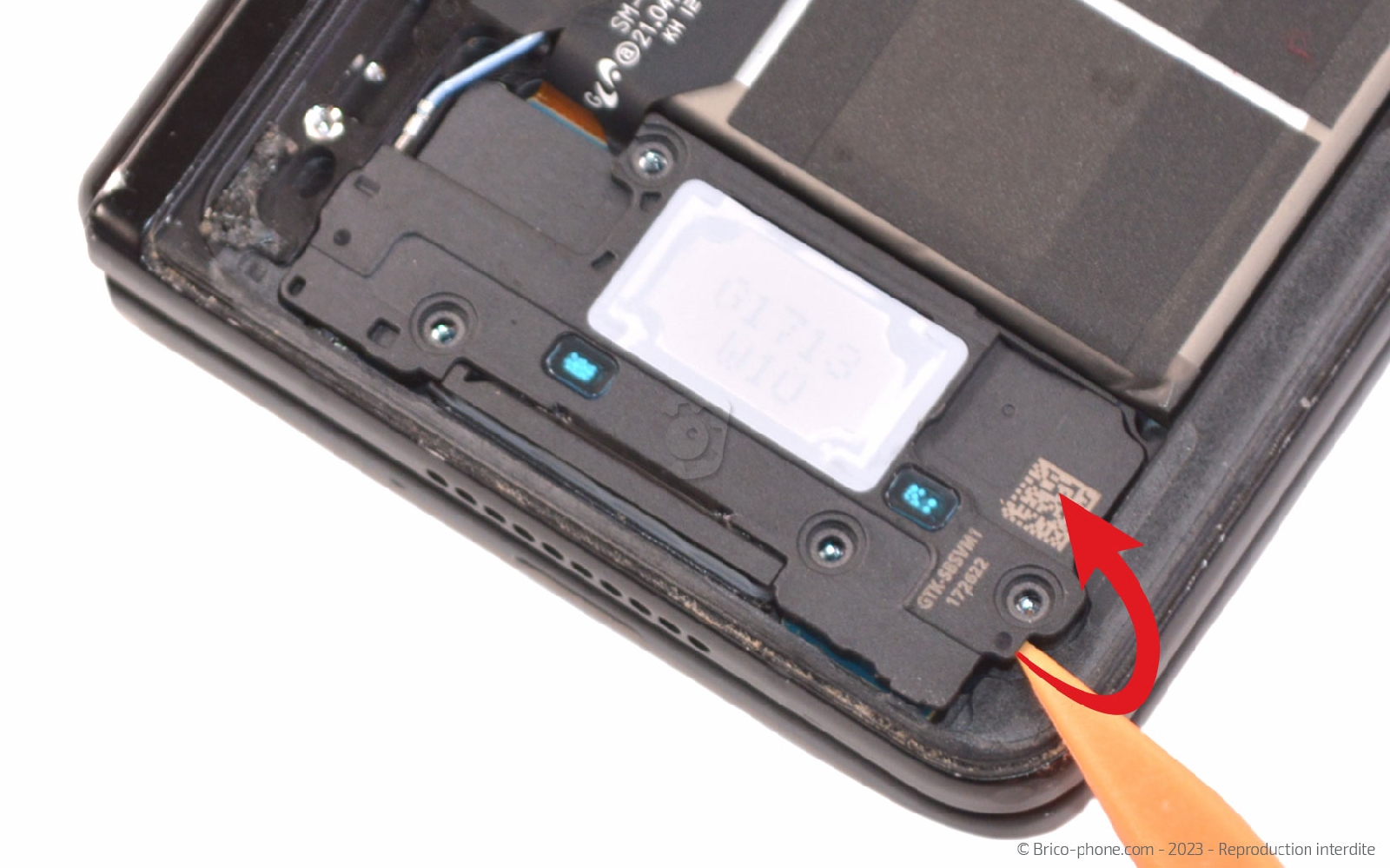

Etape 24 : Ôter le haut-parleur externe
Dévissez les 4 vis du haut-parleur externe. Ensuite, déclipsez le composant à l'aide le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

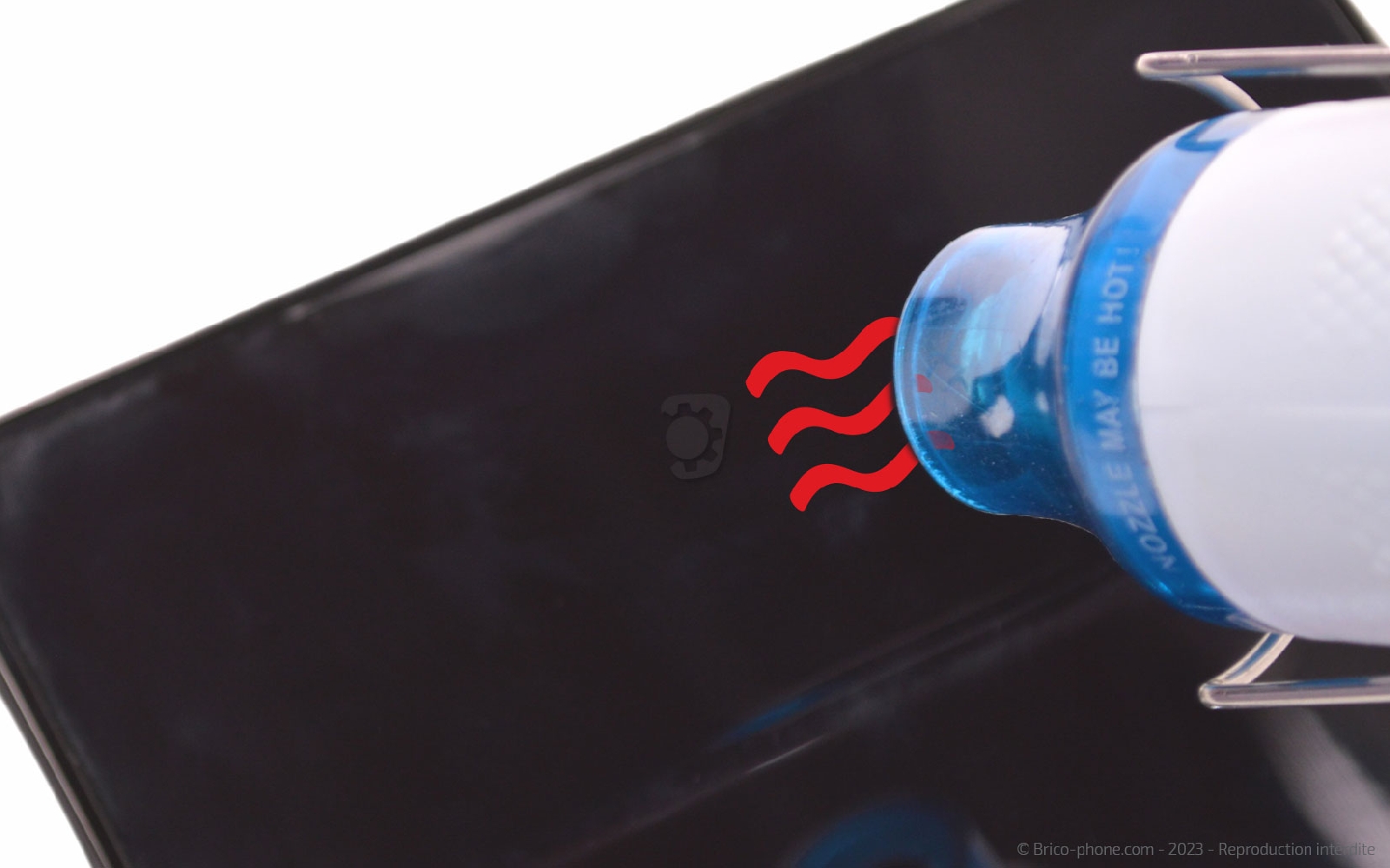

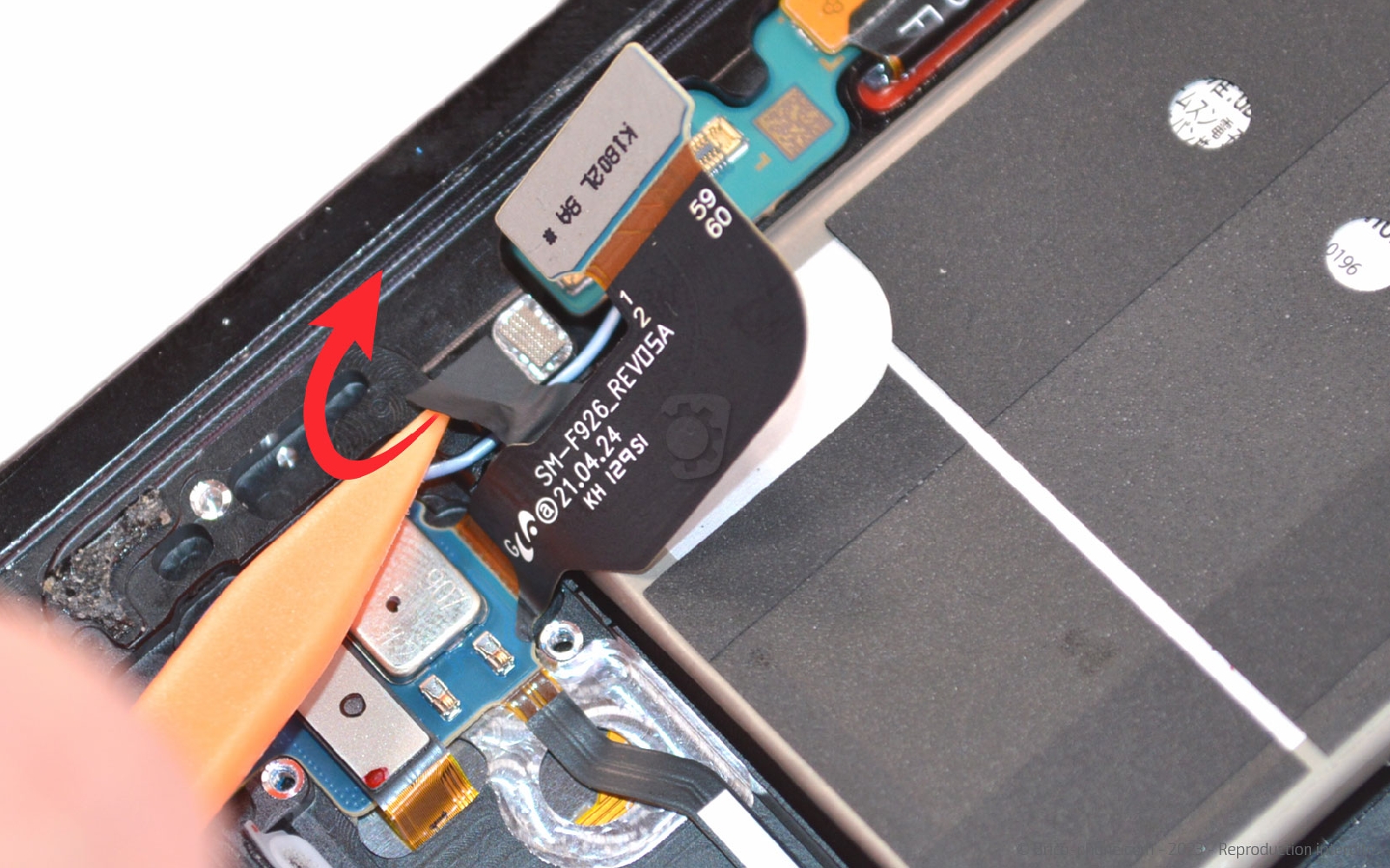

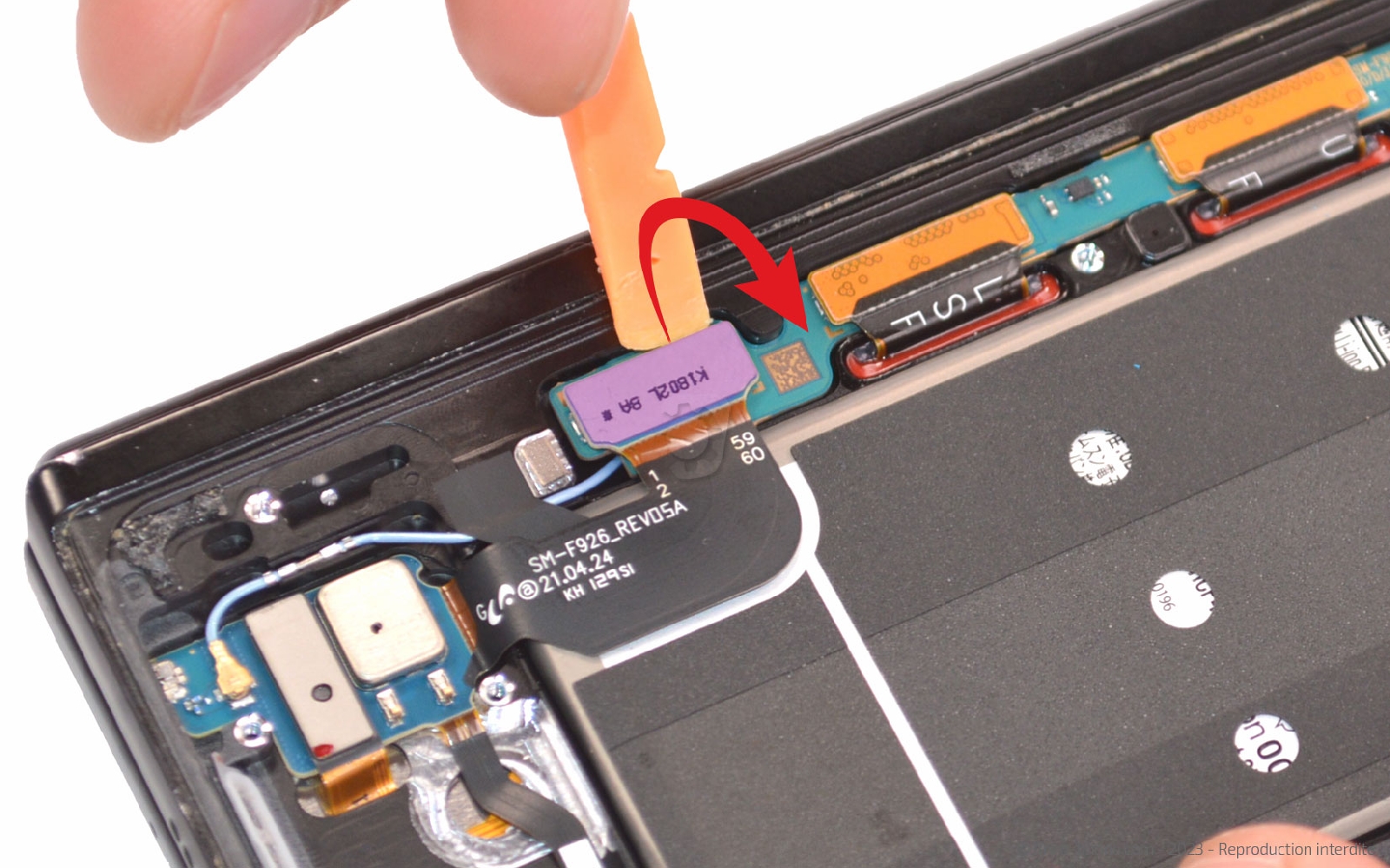

Etape 25 : Préparer le retrait de la batterie secondaire
Déconnectez la nappe de la rallonge d'interconnexion avant de chauffer le dos de la batterie.

Décollez l'adhésif noir avant de passer à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

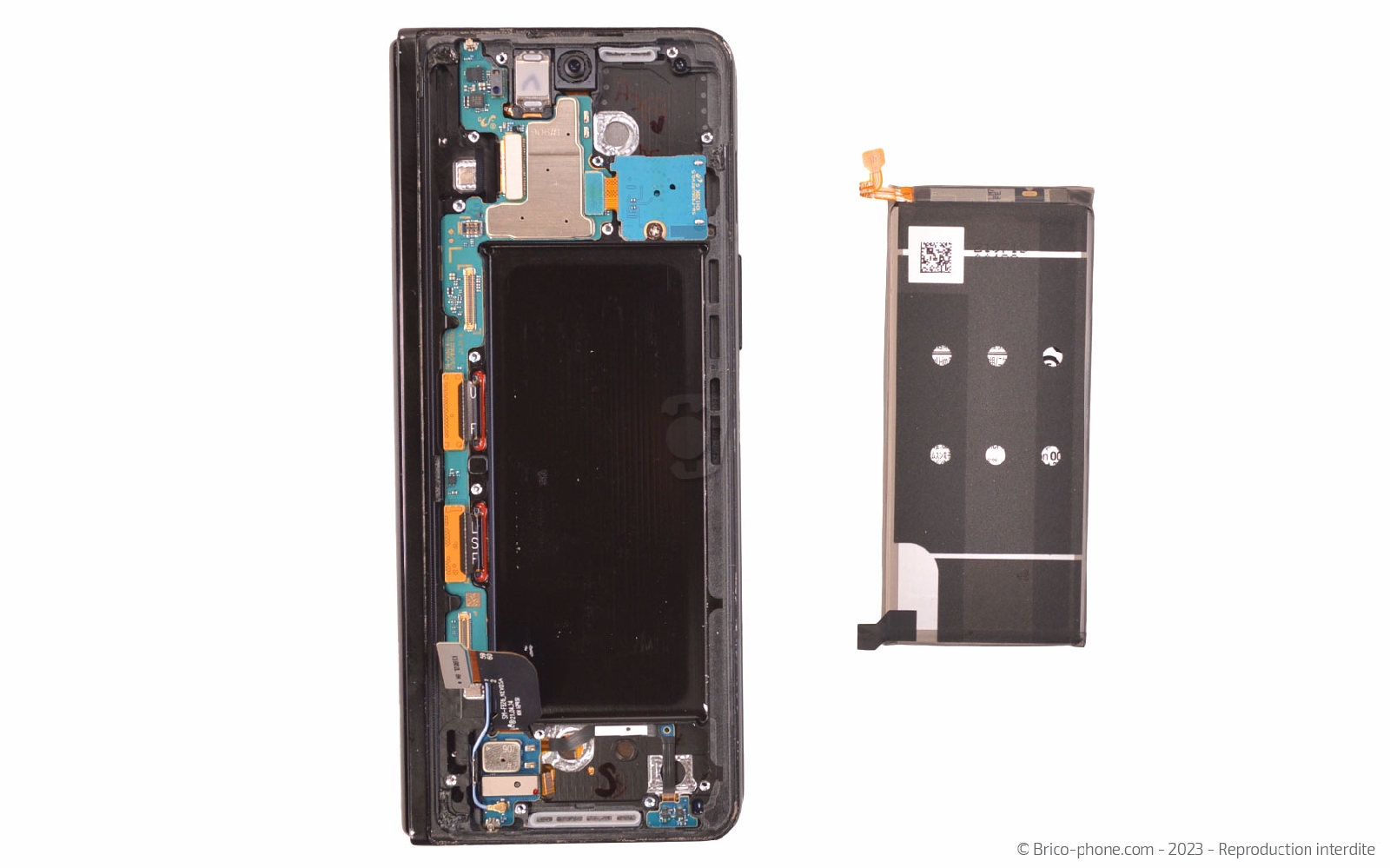

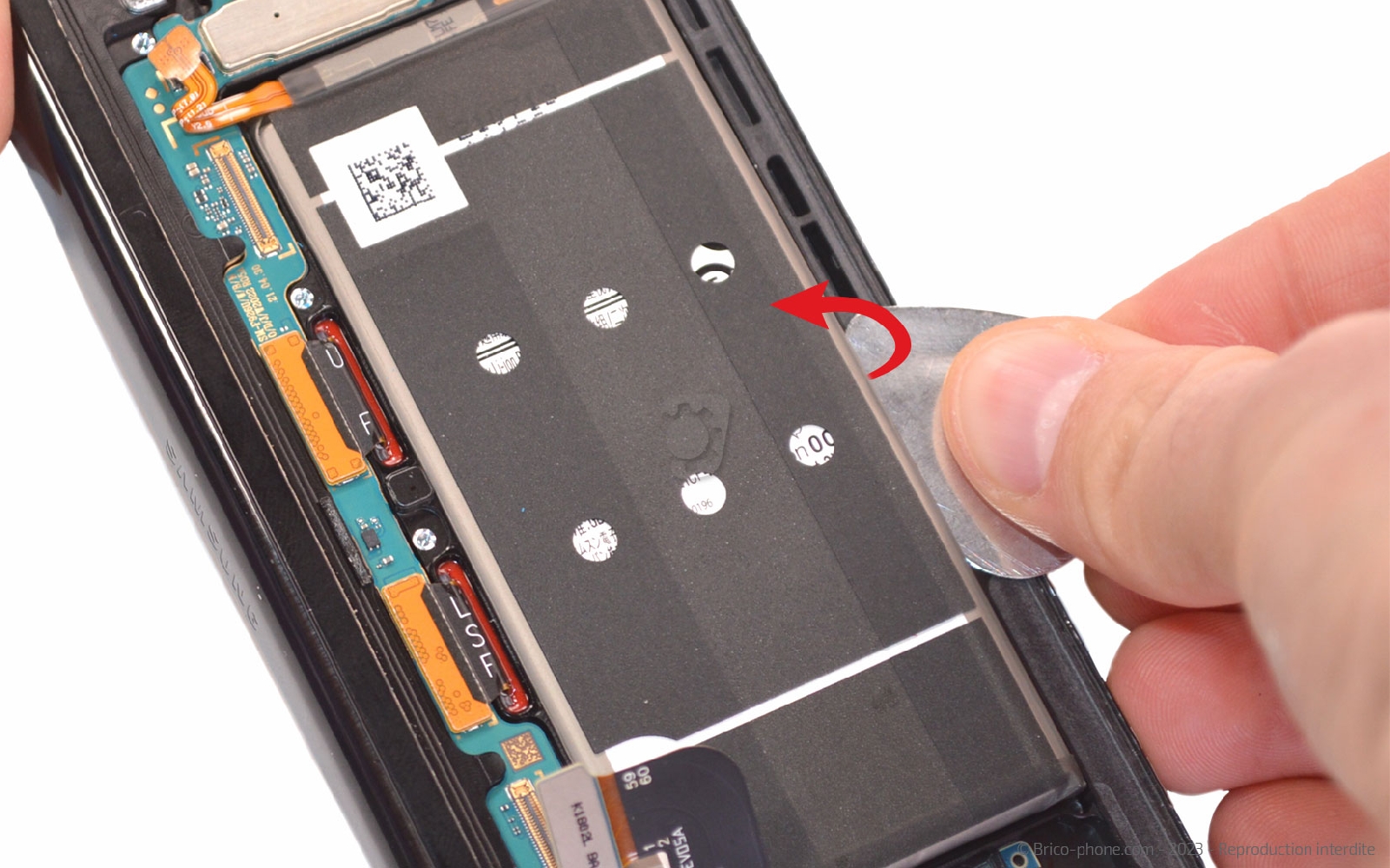

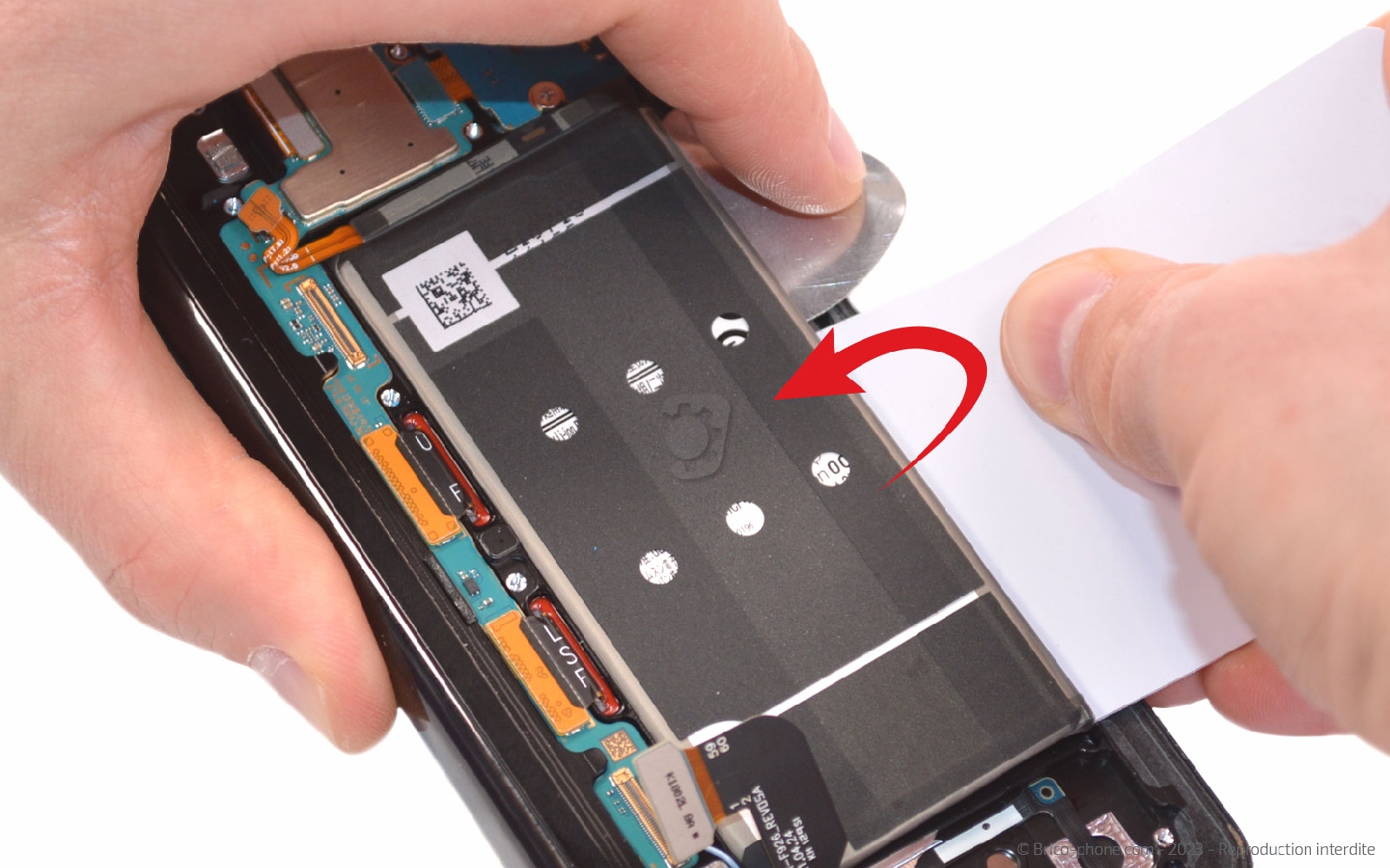

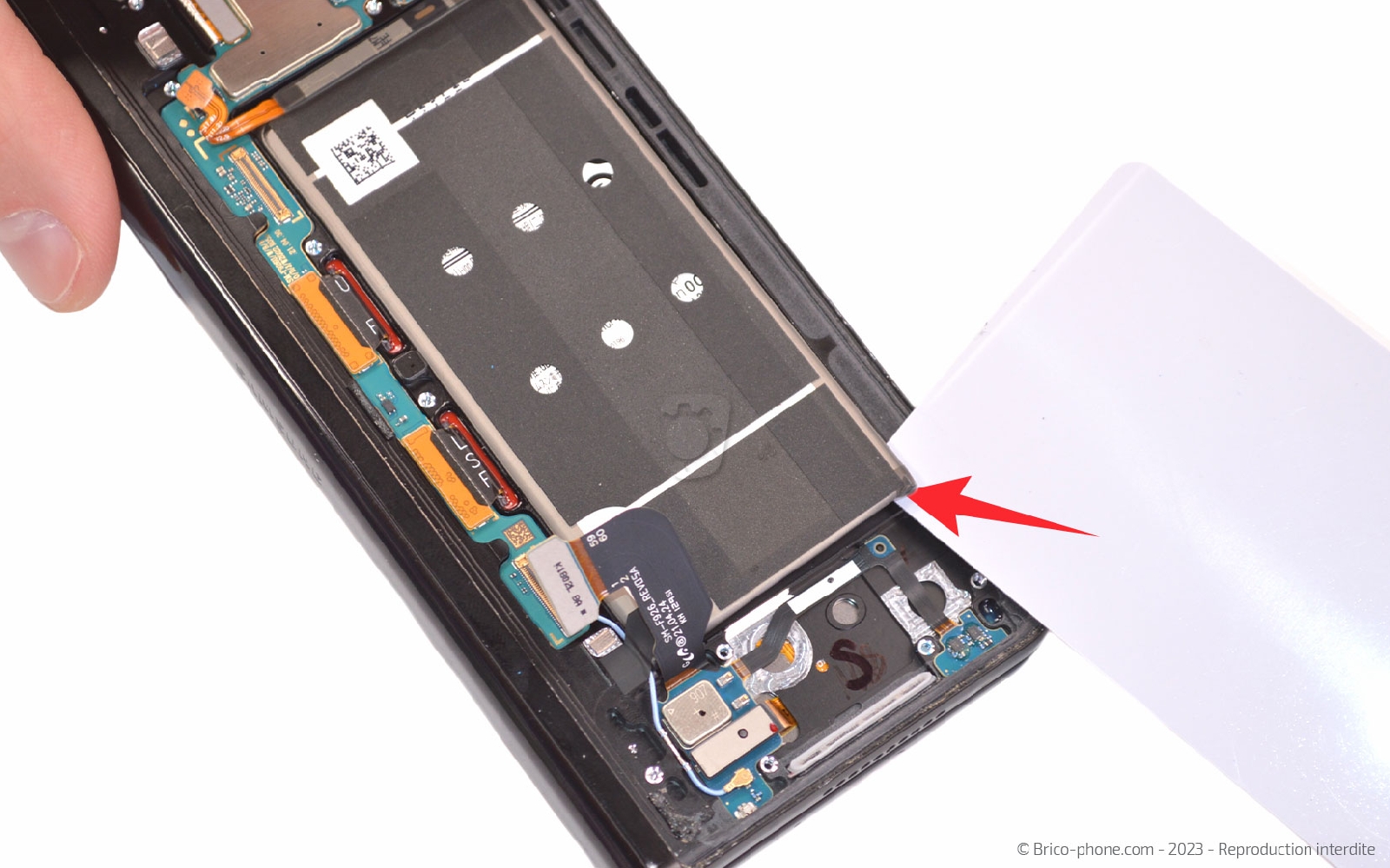

Etape 26 : Décoller la seconde batterie
Comme pour la batterie principale, insérez le médiator pur faire levier entre le composant et le châssis.

Puis une fois la pièce légèrement décollée, remplacez le par a carte en PVC pour terminer le décollage.
Outils du kit utilisés
Outils du kit utilisés

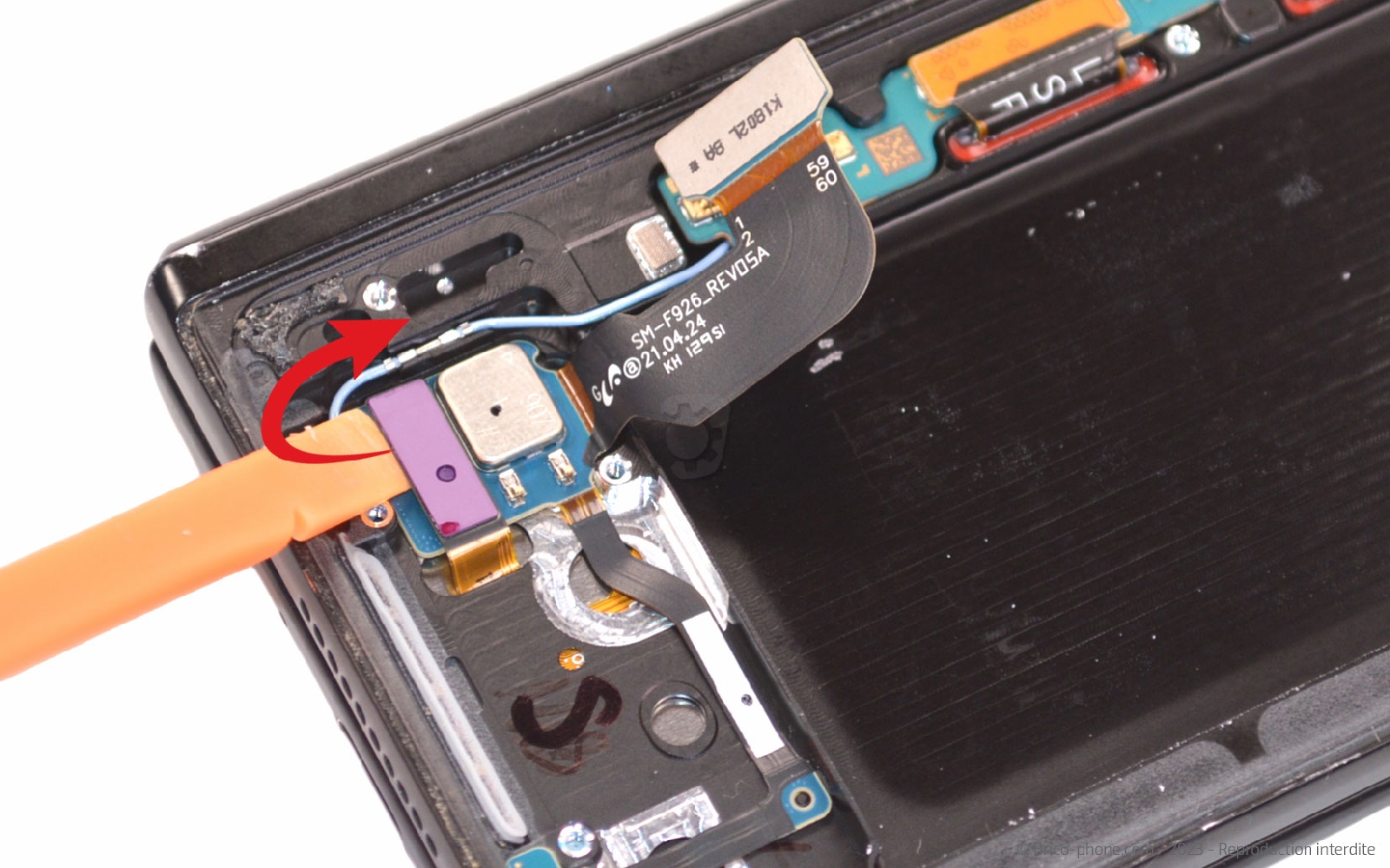

Etape 27 : Déclipser le câble coaxial

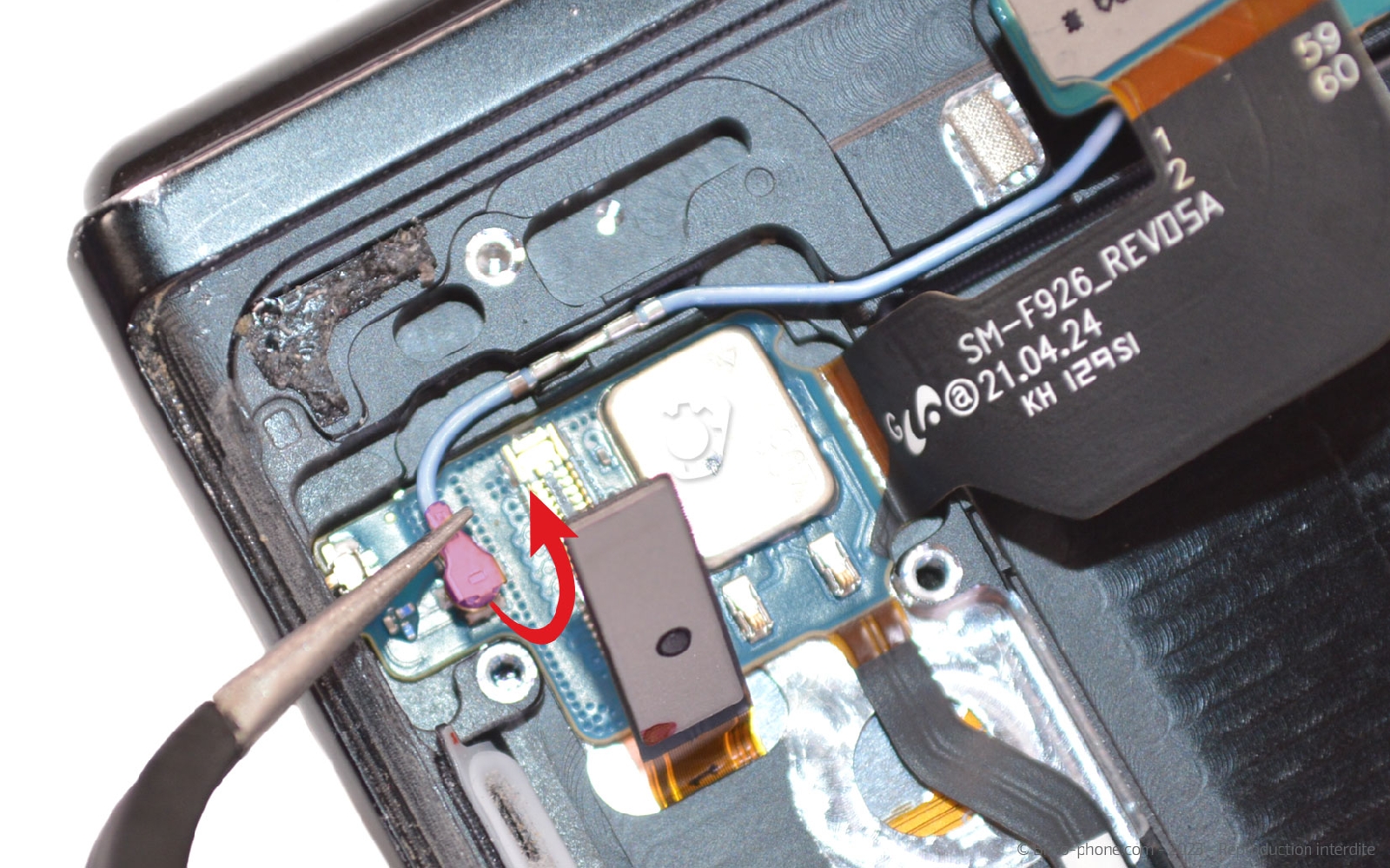

Déconnectez la nappe de l'écran puis détachez le câble coaxial du module.
Outils du kit utilisés
Outils du kit utilisés

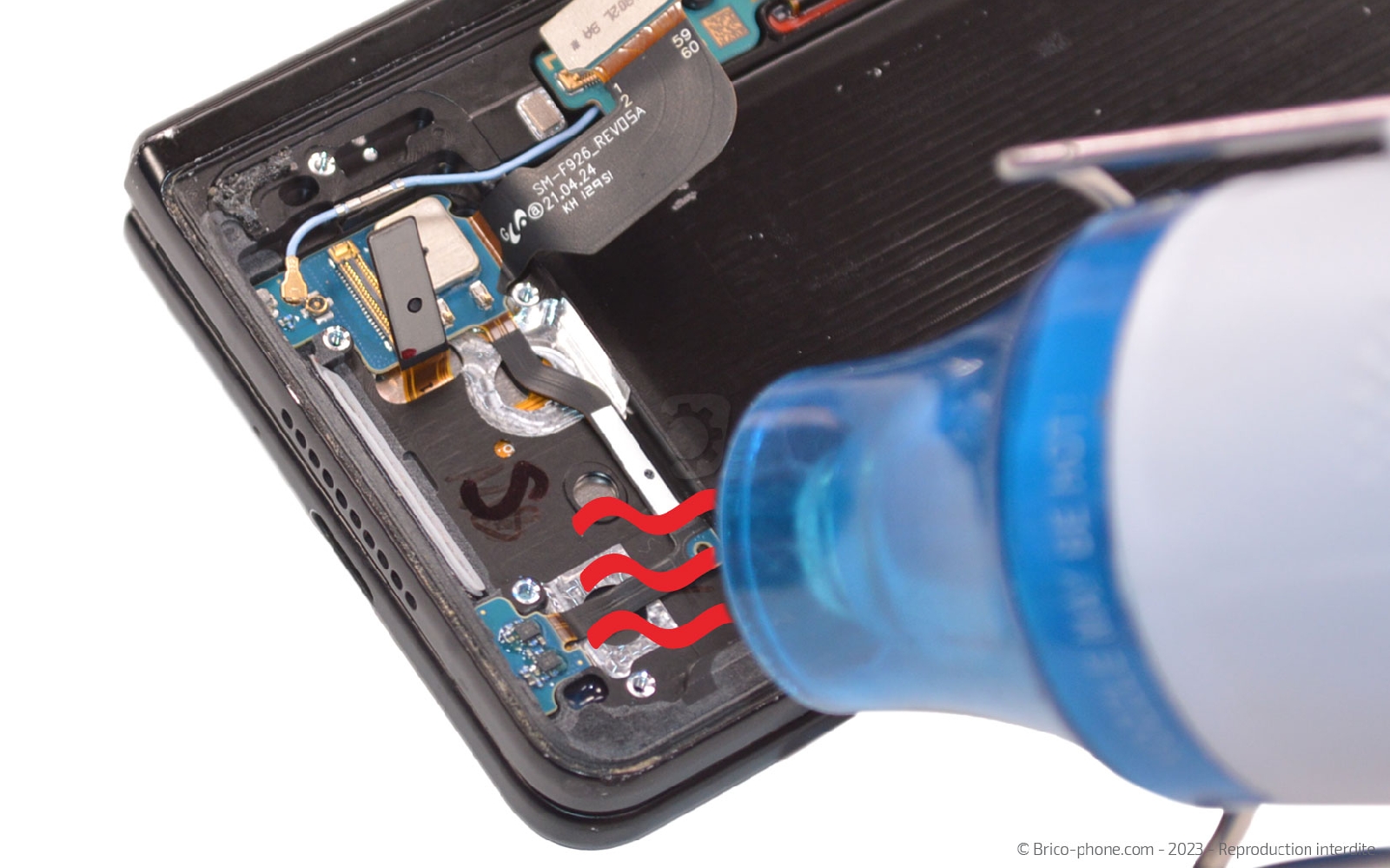

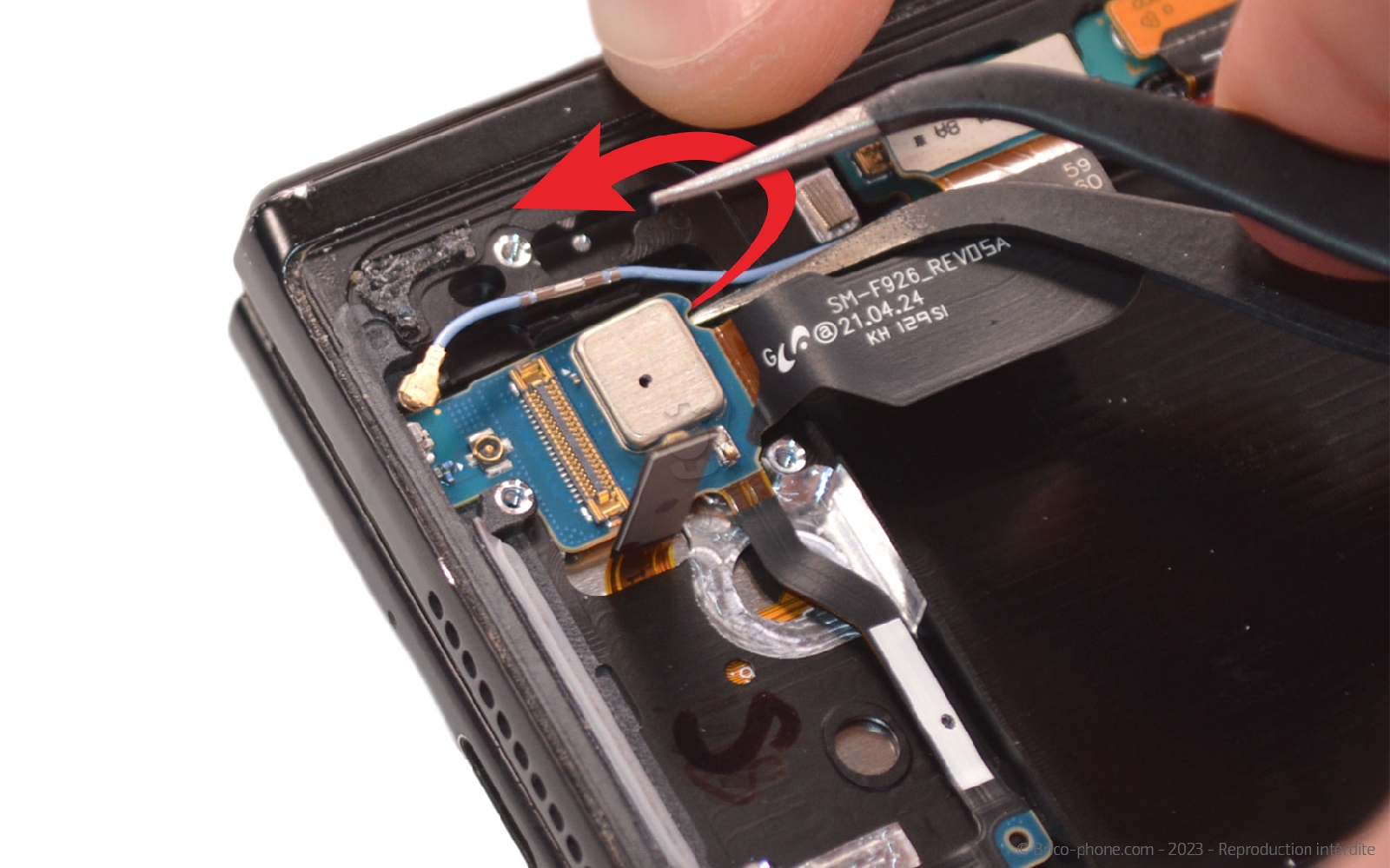

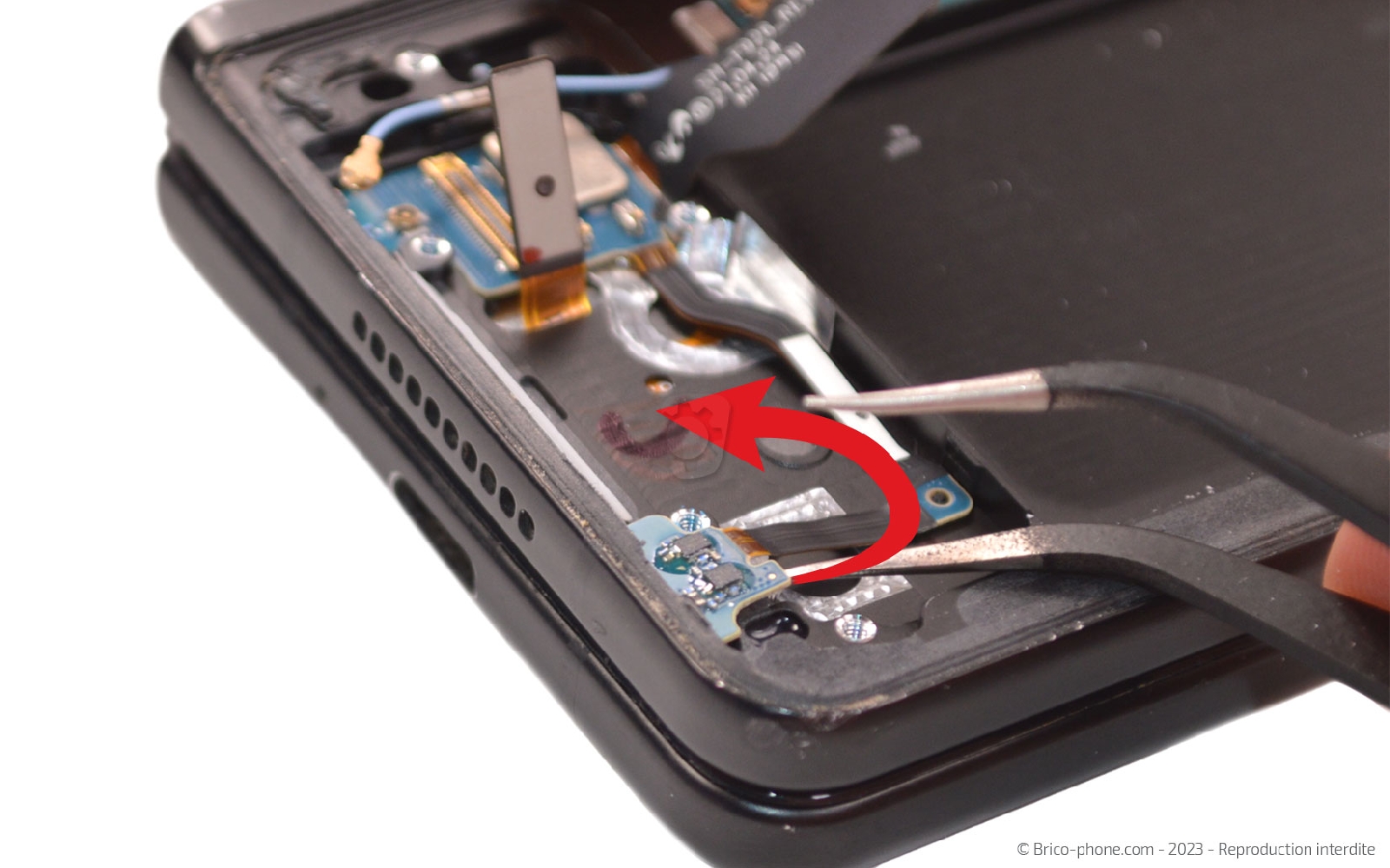

Etape 28 : Sortir le module
Chauffez le composant avant de le saisir avec la pince métallique.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

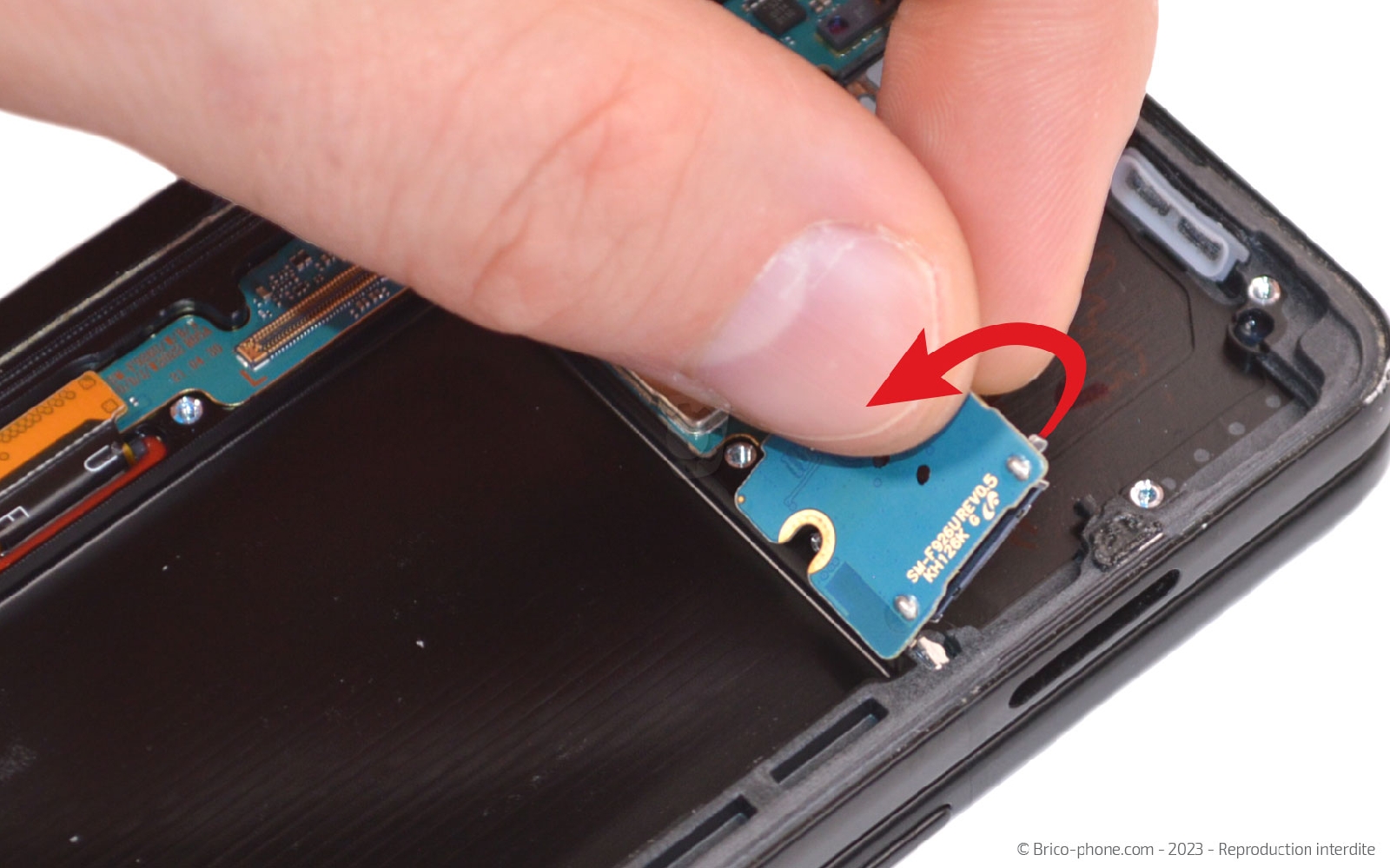

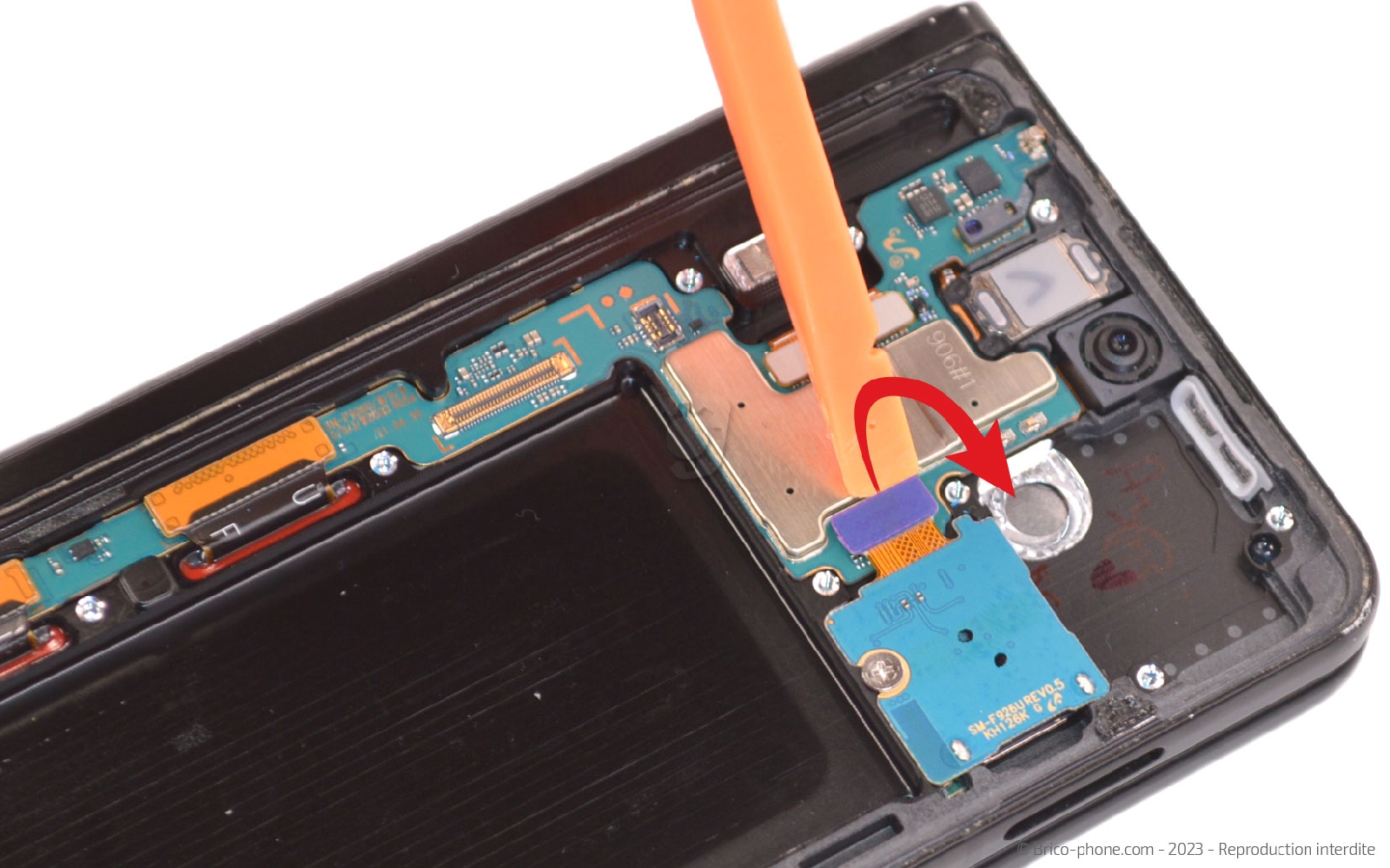

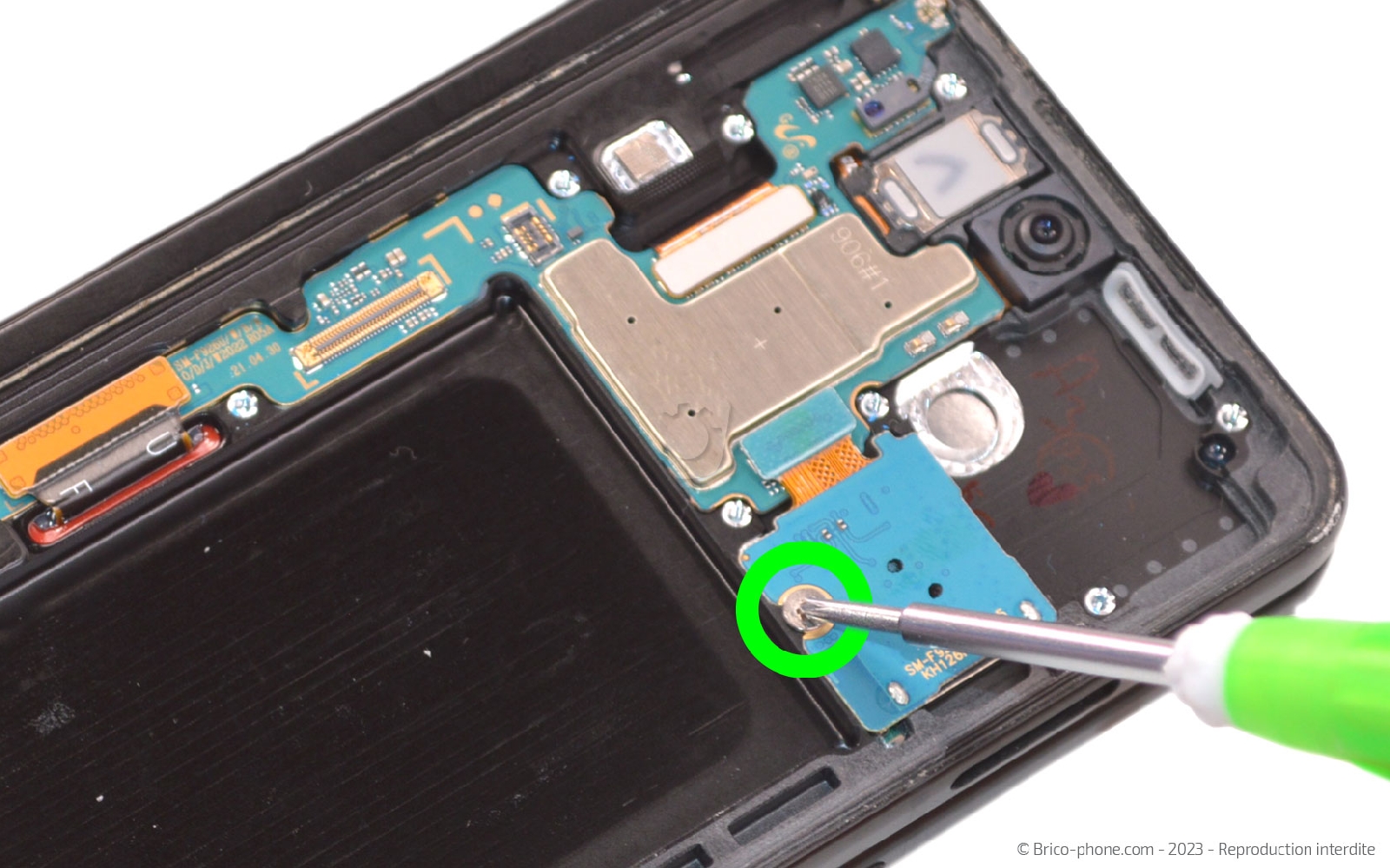

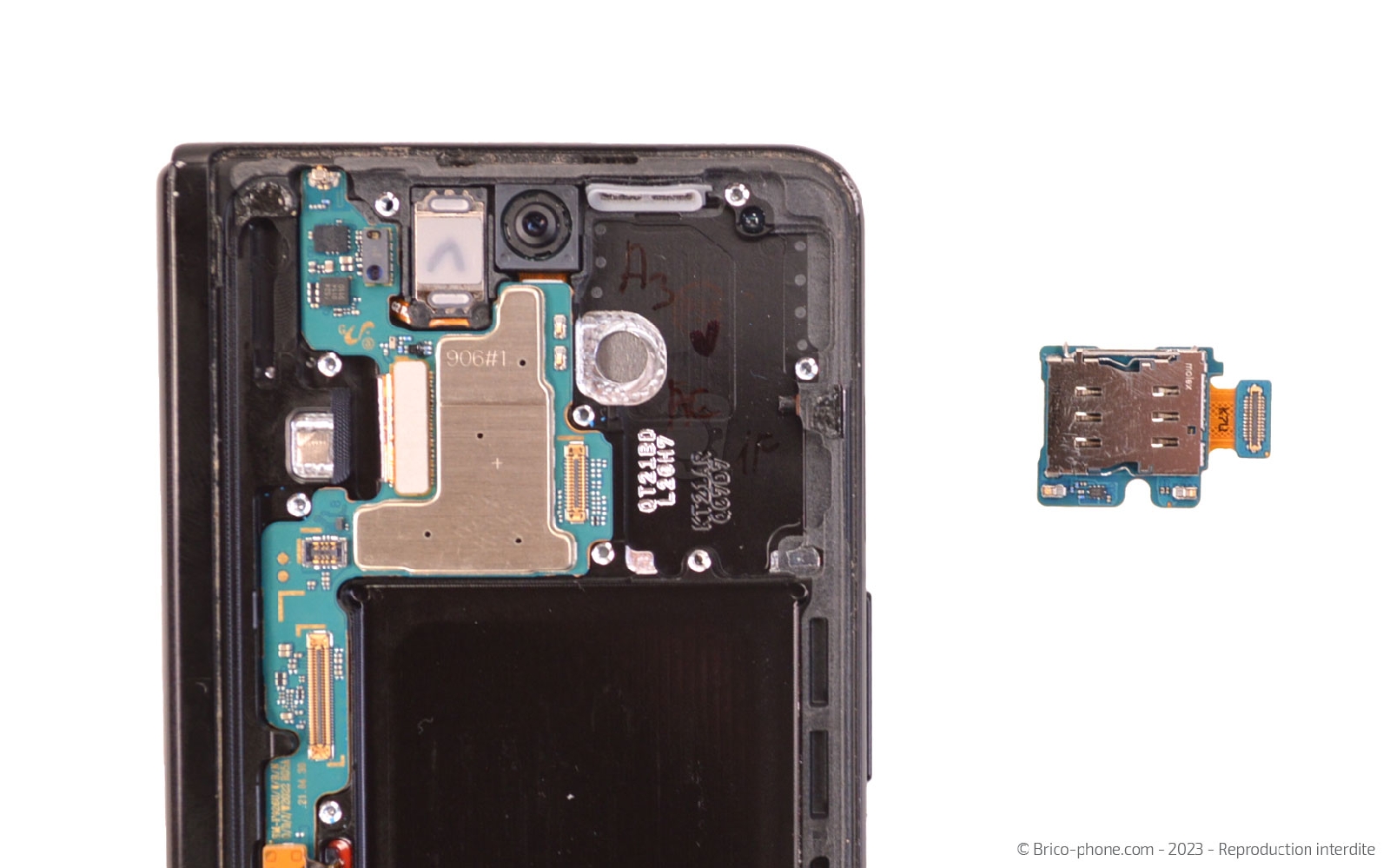

Etape 29 : Récupérer le lecteur de carte SIM
Débranchez la nappe du lecteur avant de retirer la vis cruciforme.

Saisissez ensuite le lecteur de carte SIM pour le déposer sur le patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

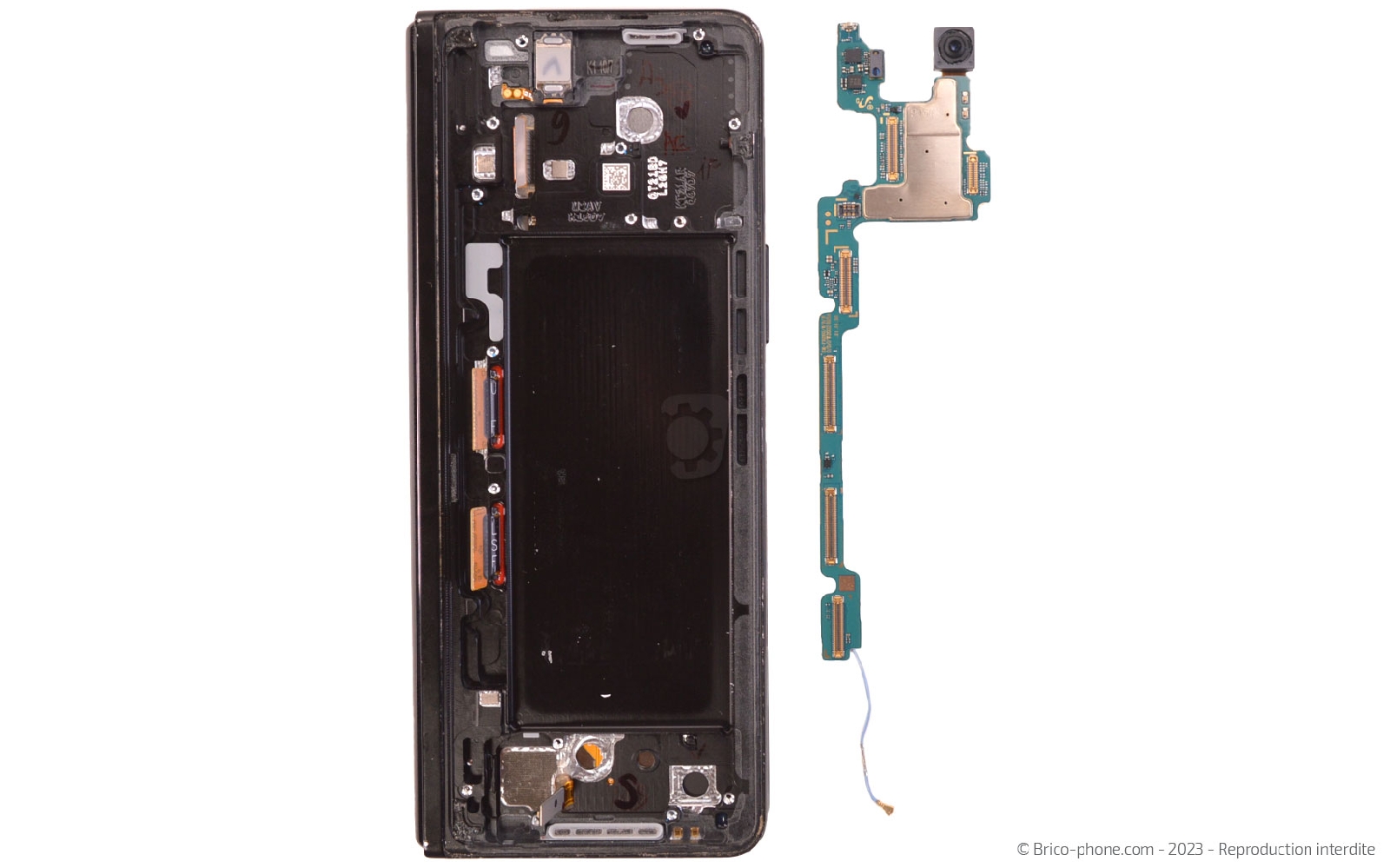

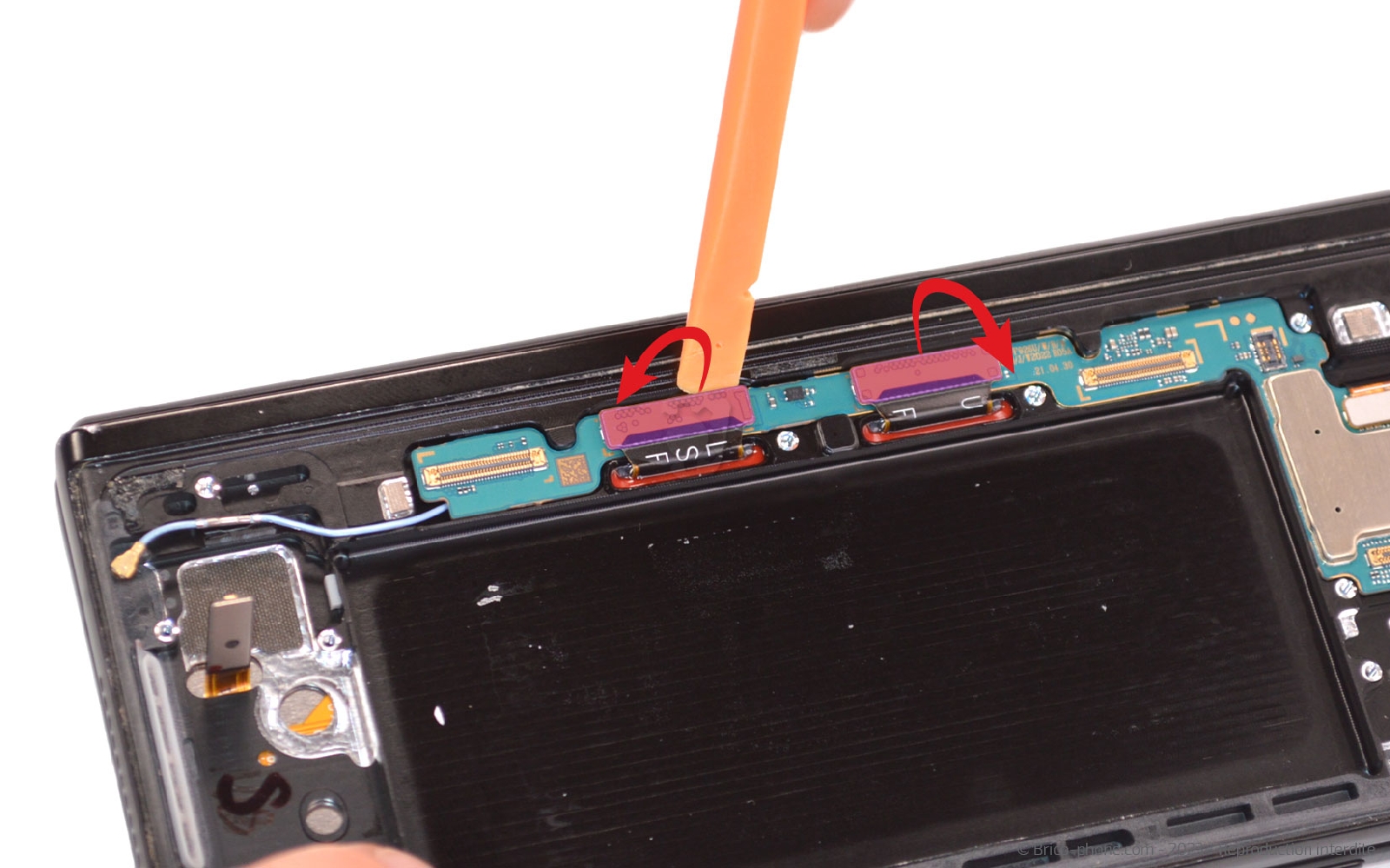

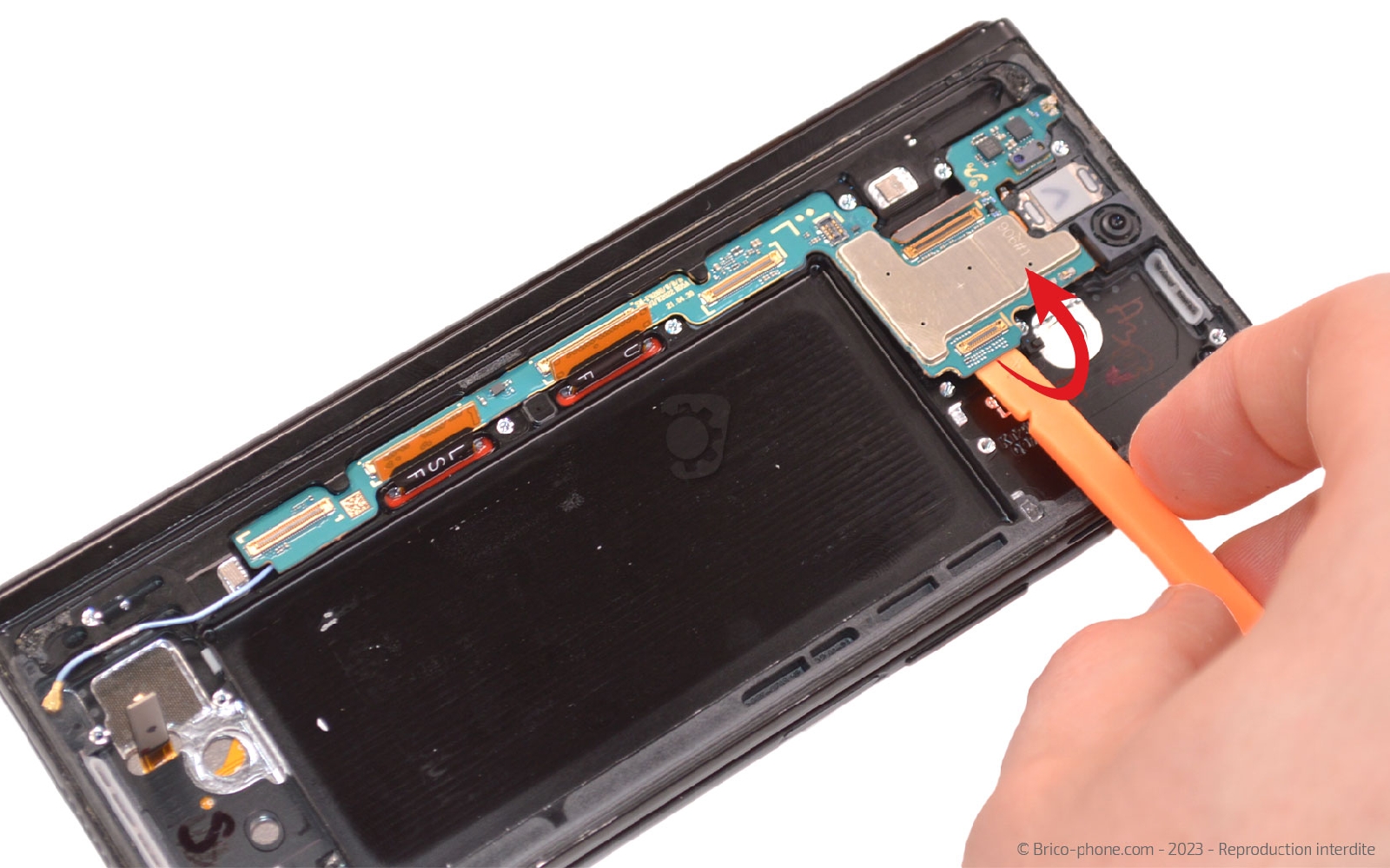

Etape 30 : Enlever la seconde carte

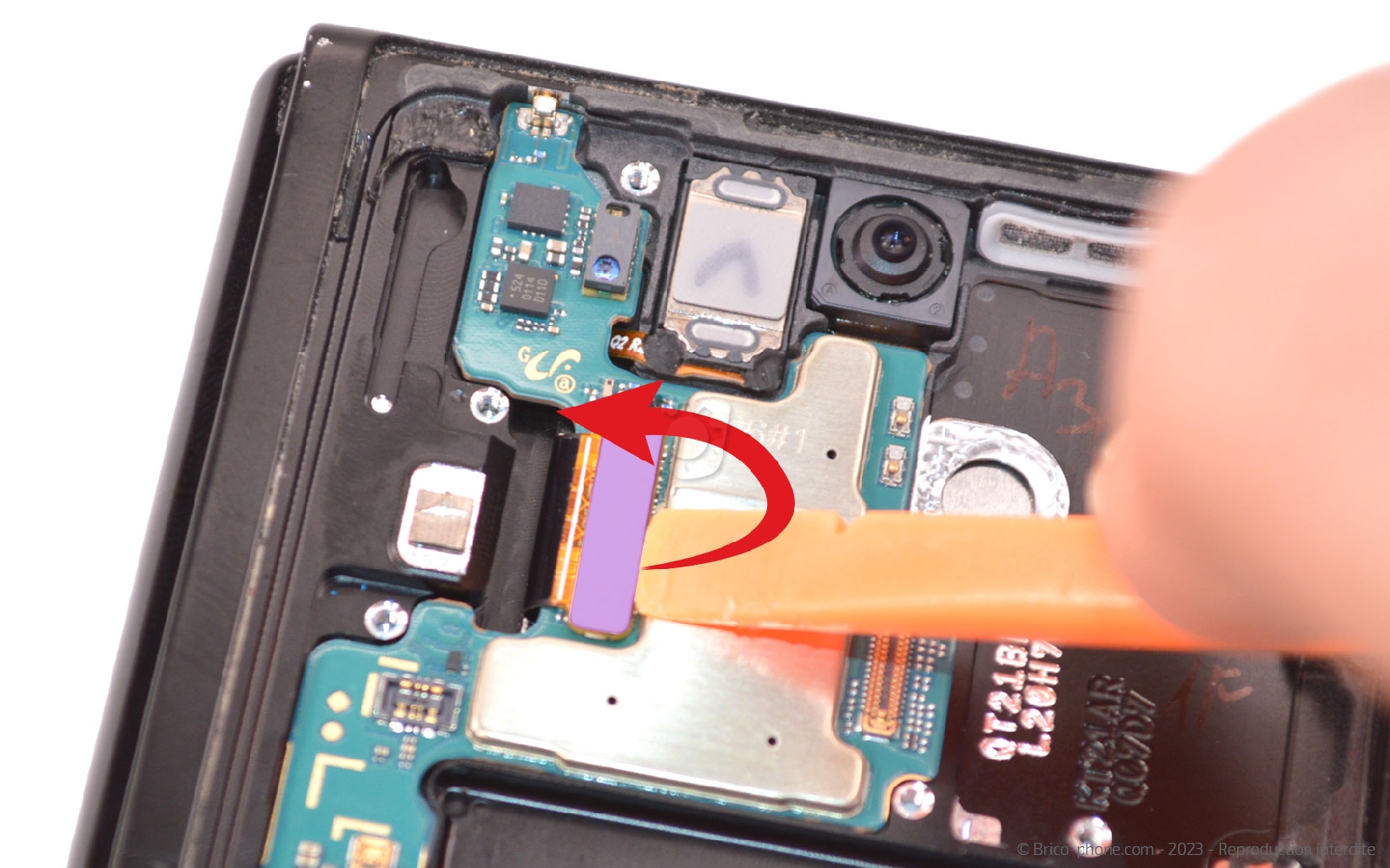

Débranchez les 3 nappes restantes avant de soulever la carte pour la sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

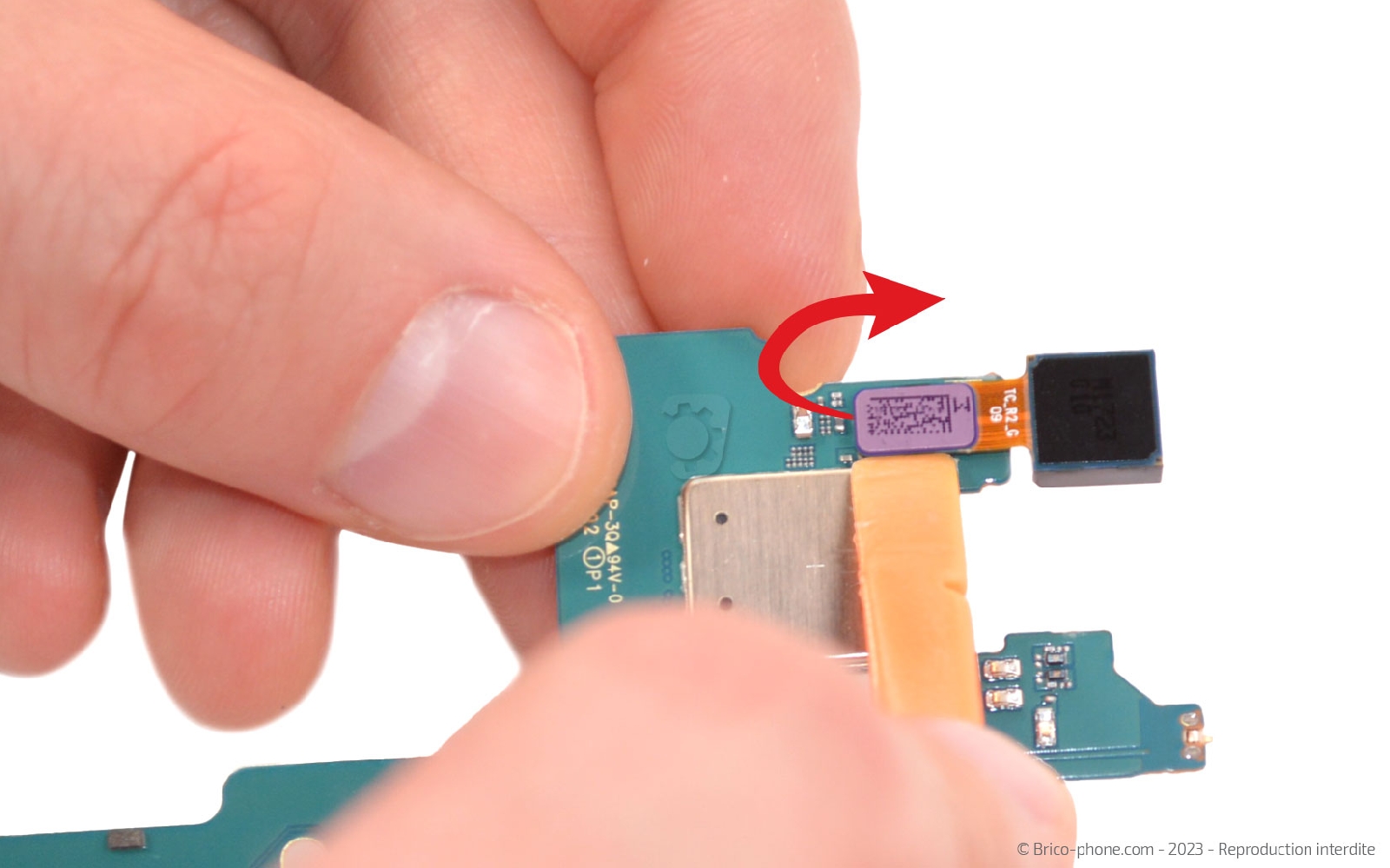

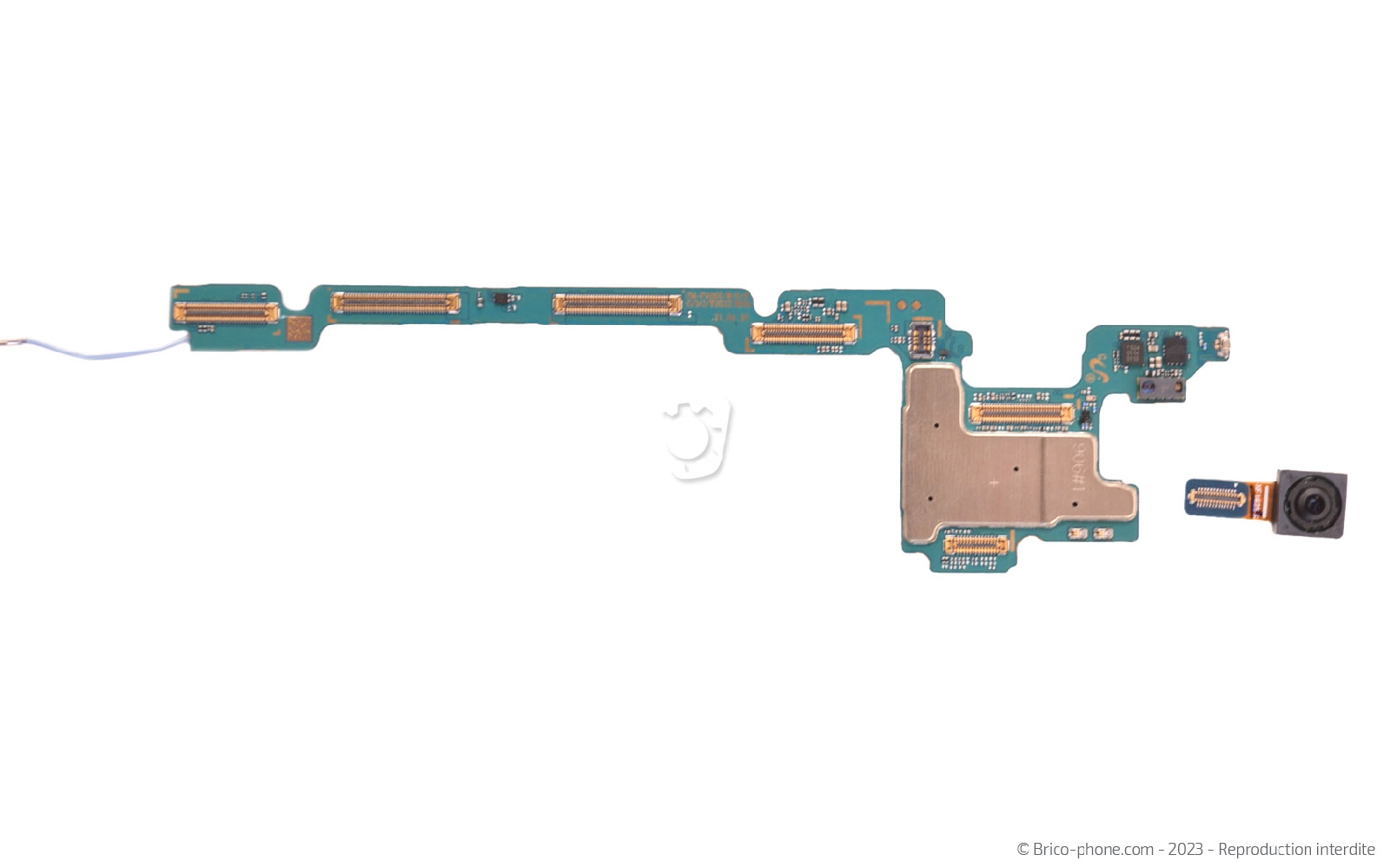

Etape 31 : Détacher la caméra avant extérieure
Terminez par déconnecter la nappe de la caméra frontale extérieure.
Outils du kit utilisés
Outils du kit utilisés

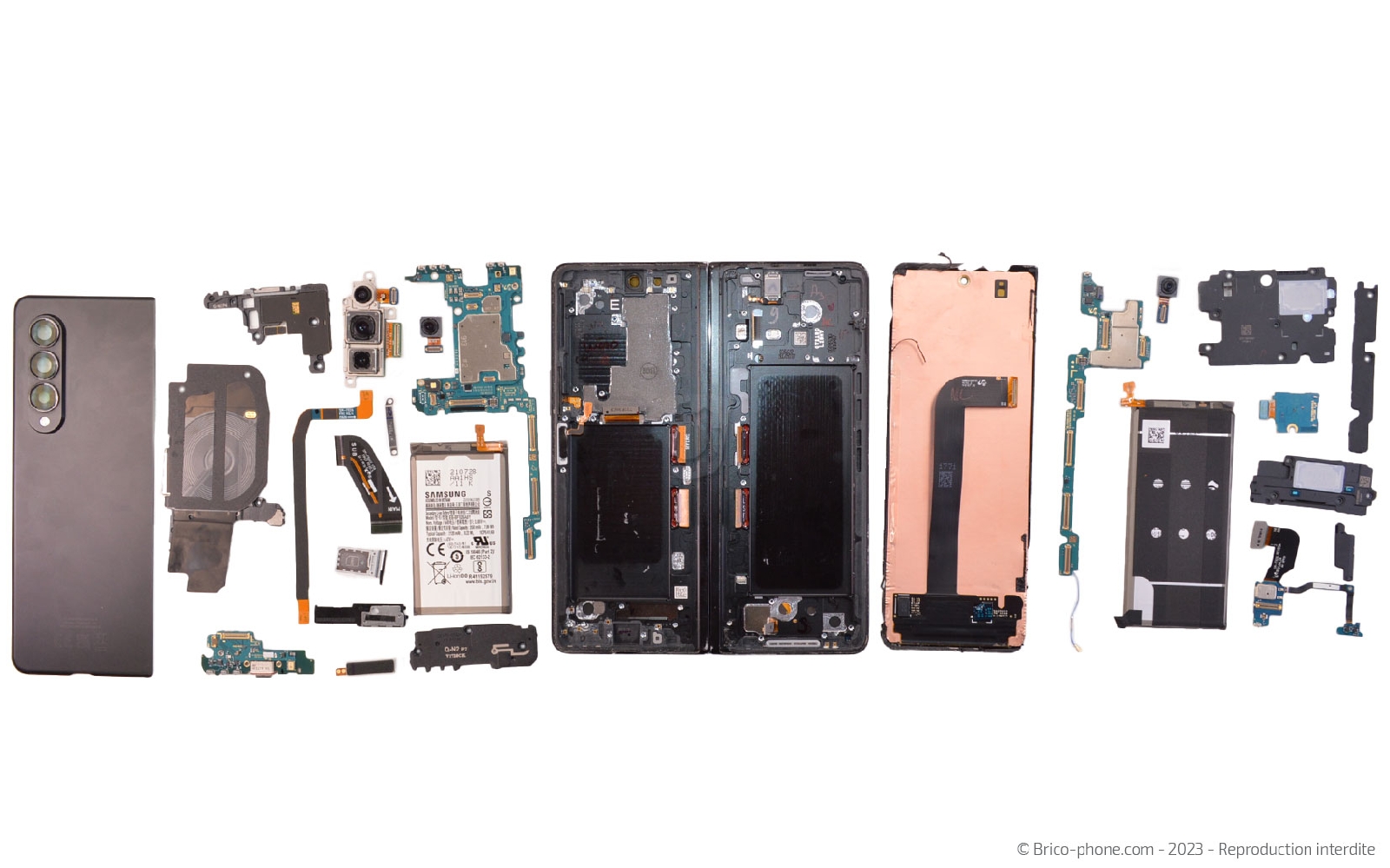

Vue éclatée
Félicitations vous venez de démonter entièrement le Samsung Galaxy Z Fold 3.
Cette image reprend tous les composants que nous avons retirer du bloc écran pendant ce guide de démontage.

Si vous souhaitez remontez votre smartphone, il vous suffit de suivre chaque étape dans l'ordre contraire c'est à dire en commençant par la dernièrè.
