Comment changer l'écran externe sur Galaxy Z Fold3

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 11/20
Galaxy Z Fold3 | Temps estimé : 30 min | Difficulté : 2/5

Brico-phone met à votre disposition ce tutoriel de réparation pour vous permettre de remplacer facilement et rapidement l'écran externe défaillant de votre Samsung Galaxy Z Fold 3.
Toutes les instructions sont détaillées étape par étape pour vous assurer la réussite du dépannage en moins d'une heure.

Avant de passer commande, nous vous conseillons de vérifier le numéro de modèle de votre appareil afin d'être certain de choisir les bonnes pièces détachées pour réparer votre Samsung. Pour cela, vous pouvez vérifier la référence du modèle dans les paramètres du téléphone ou sur la petite étiquette collée sur la vitre arrière.

Il est également possible de connaitre le modele de téléphone en composant *#06# afin d'obtenir un numéro IMEI à recopier sur la page d'accueil de Brico-phone. Si vous possédez un Galaxy Z Fold 3, le numéro de modèle est : SM-F926B.

Diagnostic

›  Ecran cassé, rayé...
›  Affichage présente des traits...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Écran extérieur d'origine pour Samsung Galaxy Z Fold3
209,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

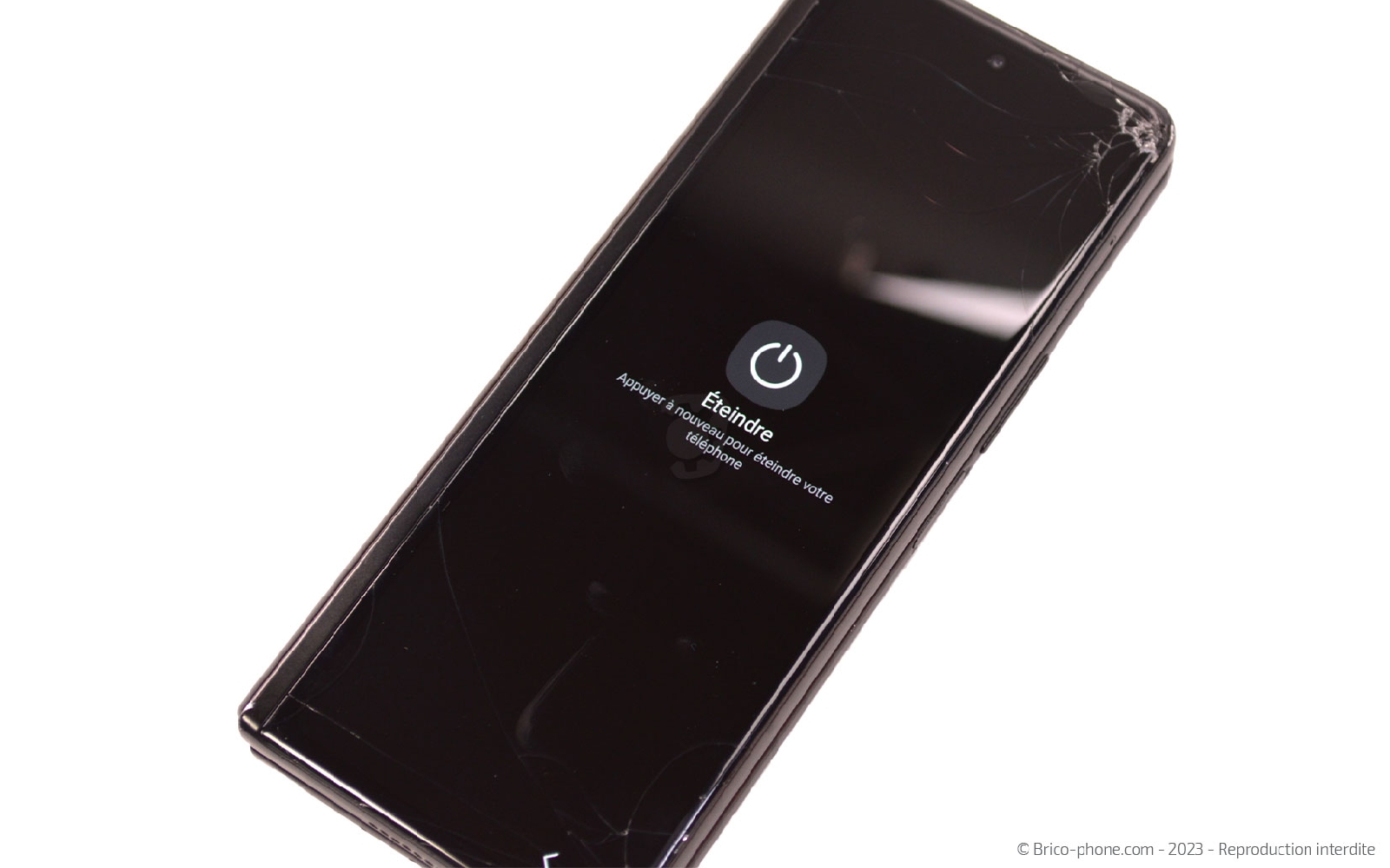

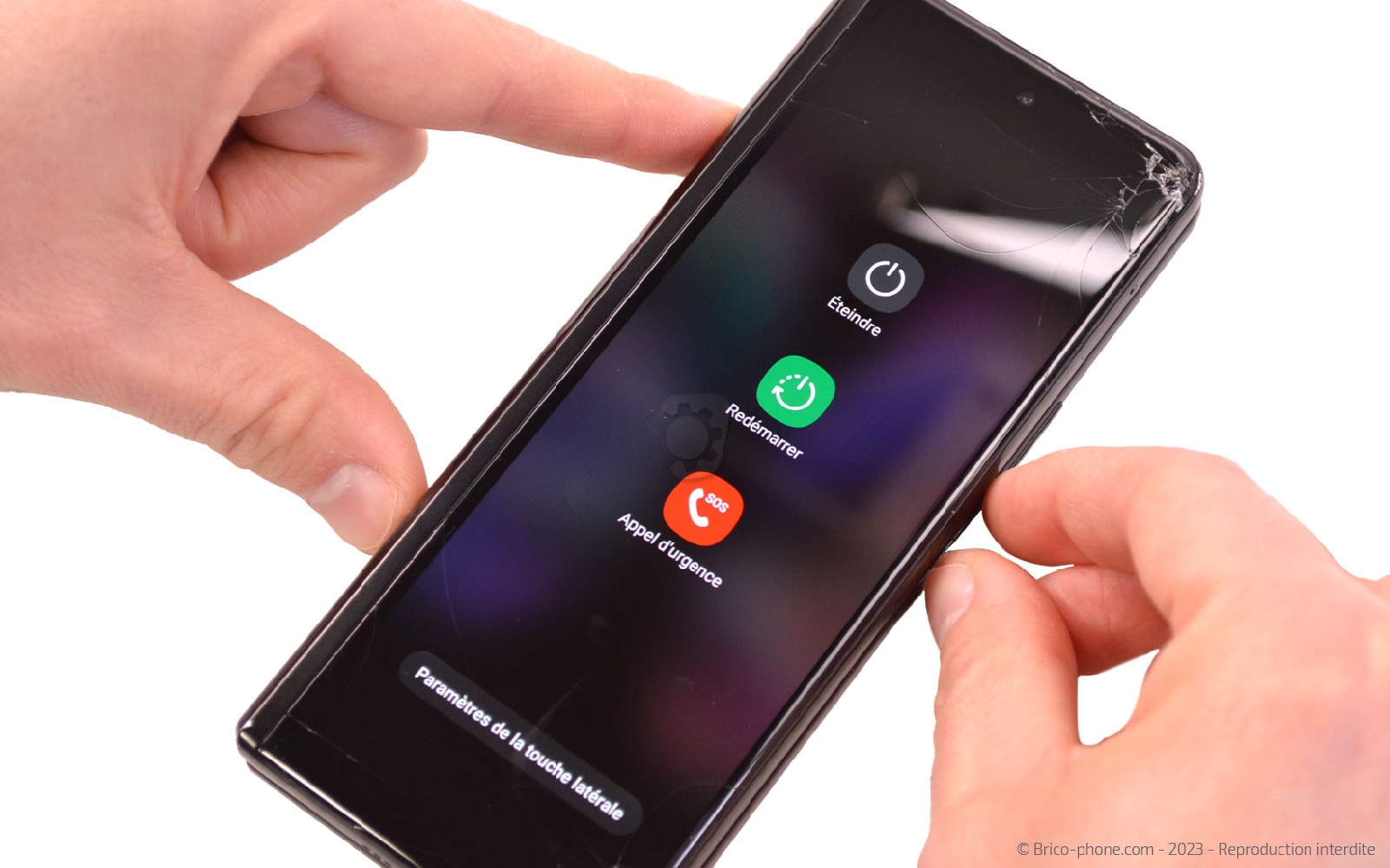

Commencez la réparation par éteindre votre téléphone en pressant le bouton Power et en suivant les indications affichées.

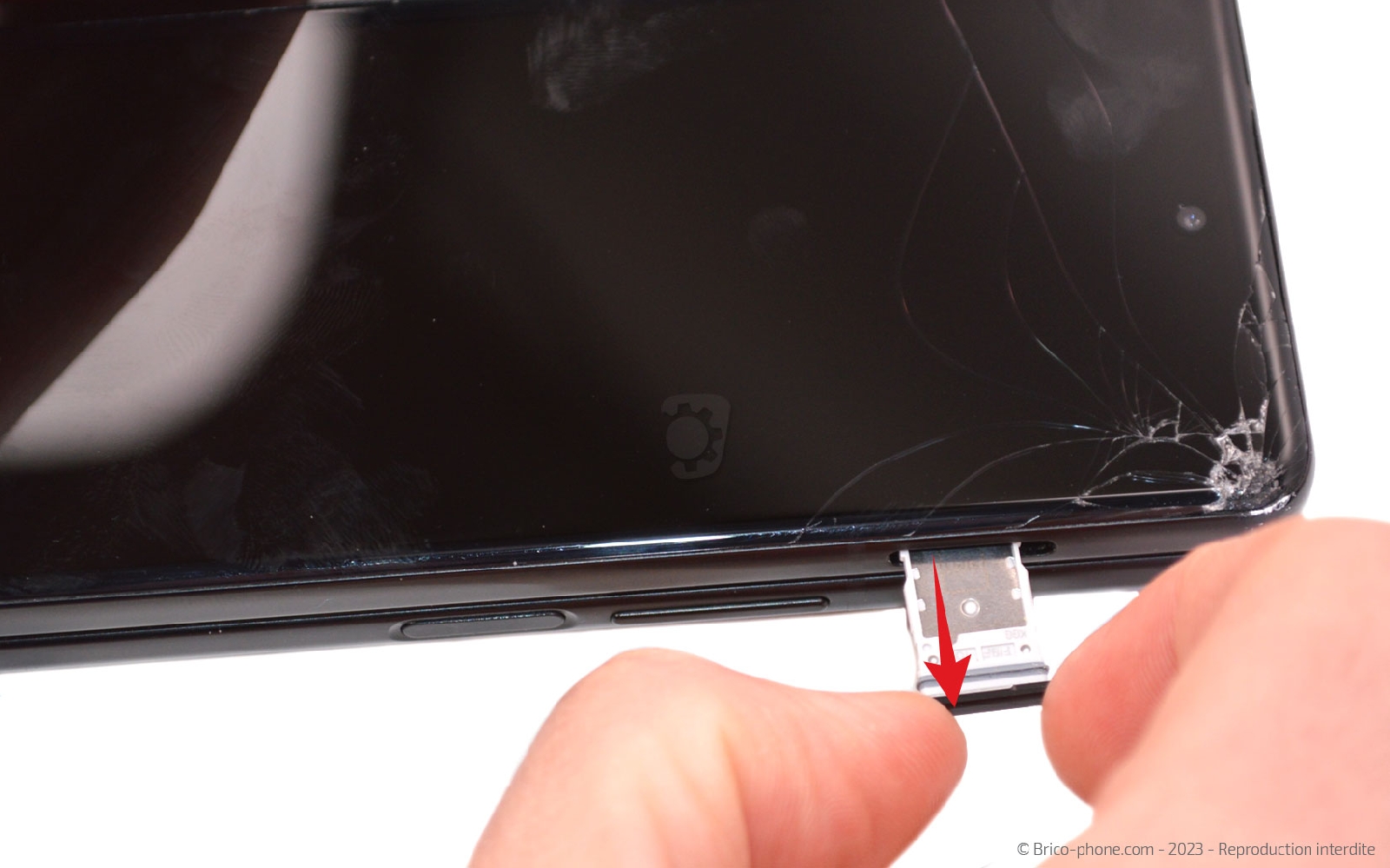

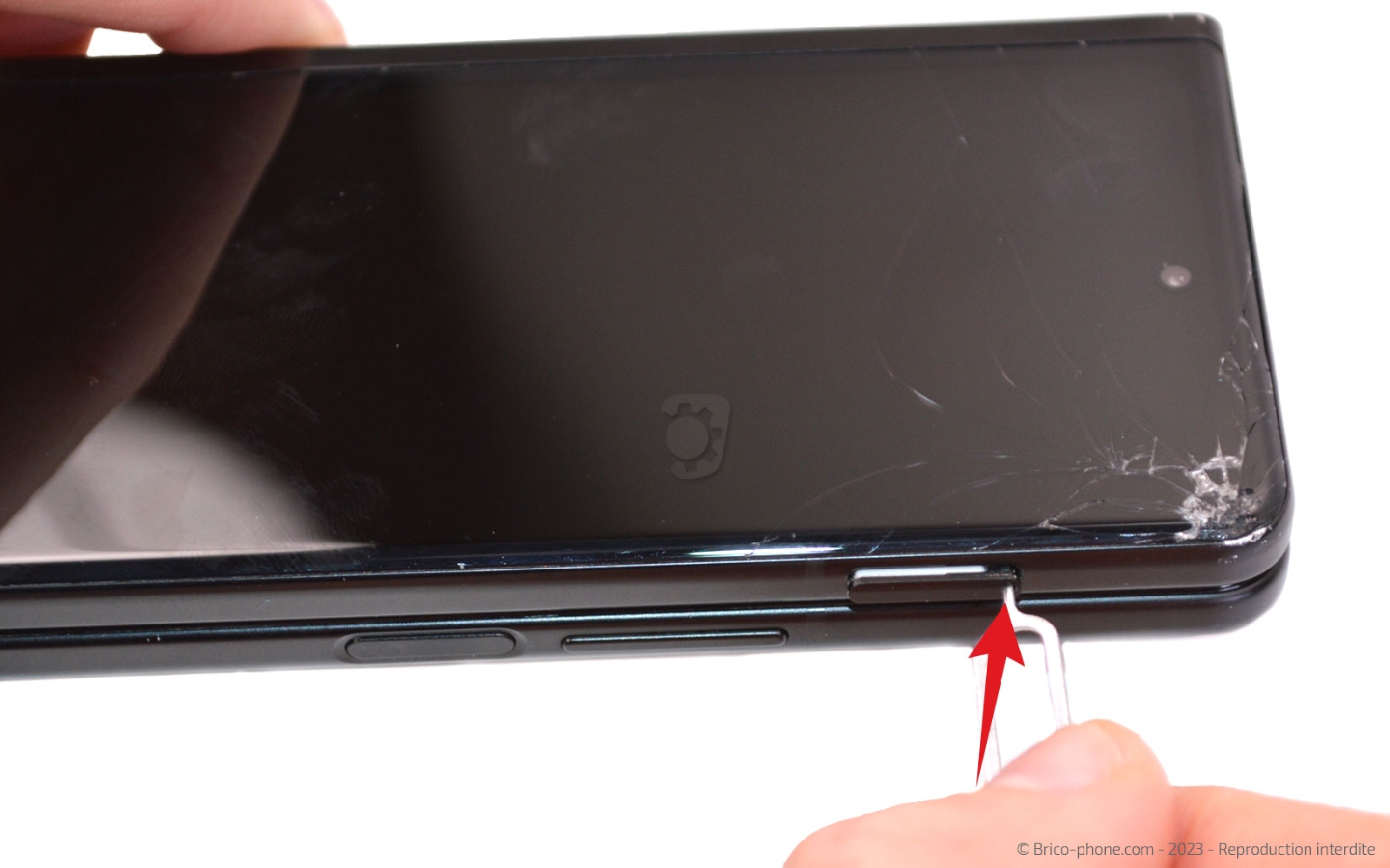

Retirez ensuite le tiroir de la carte SIM de l'appareil.
Outils du kit utilisés
Outils du kit utilisés

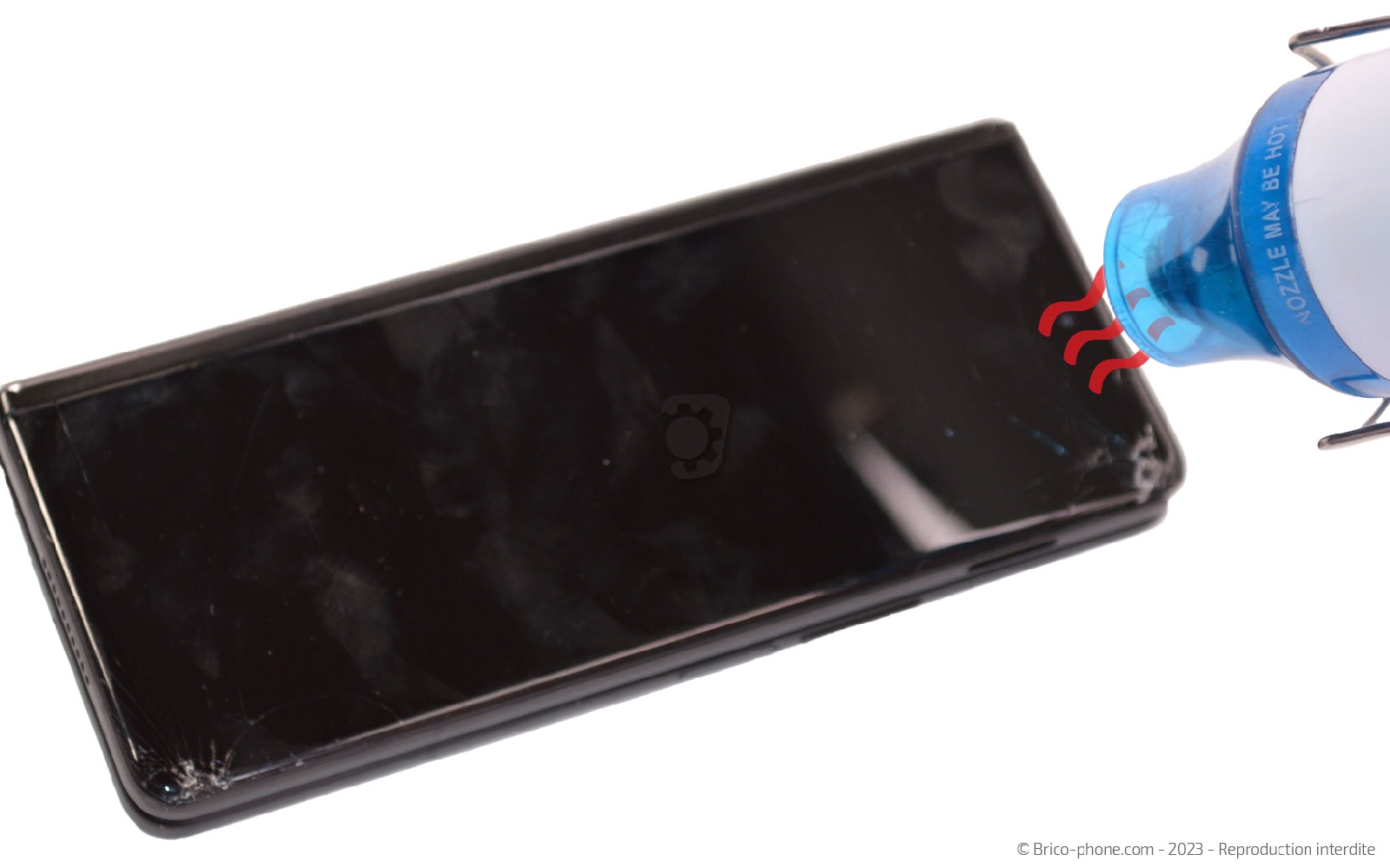

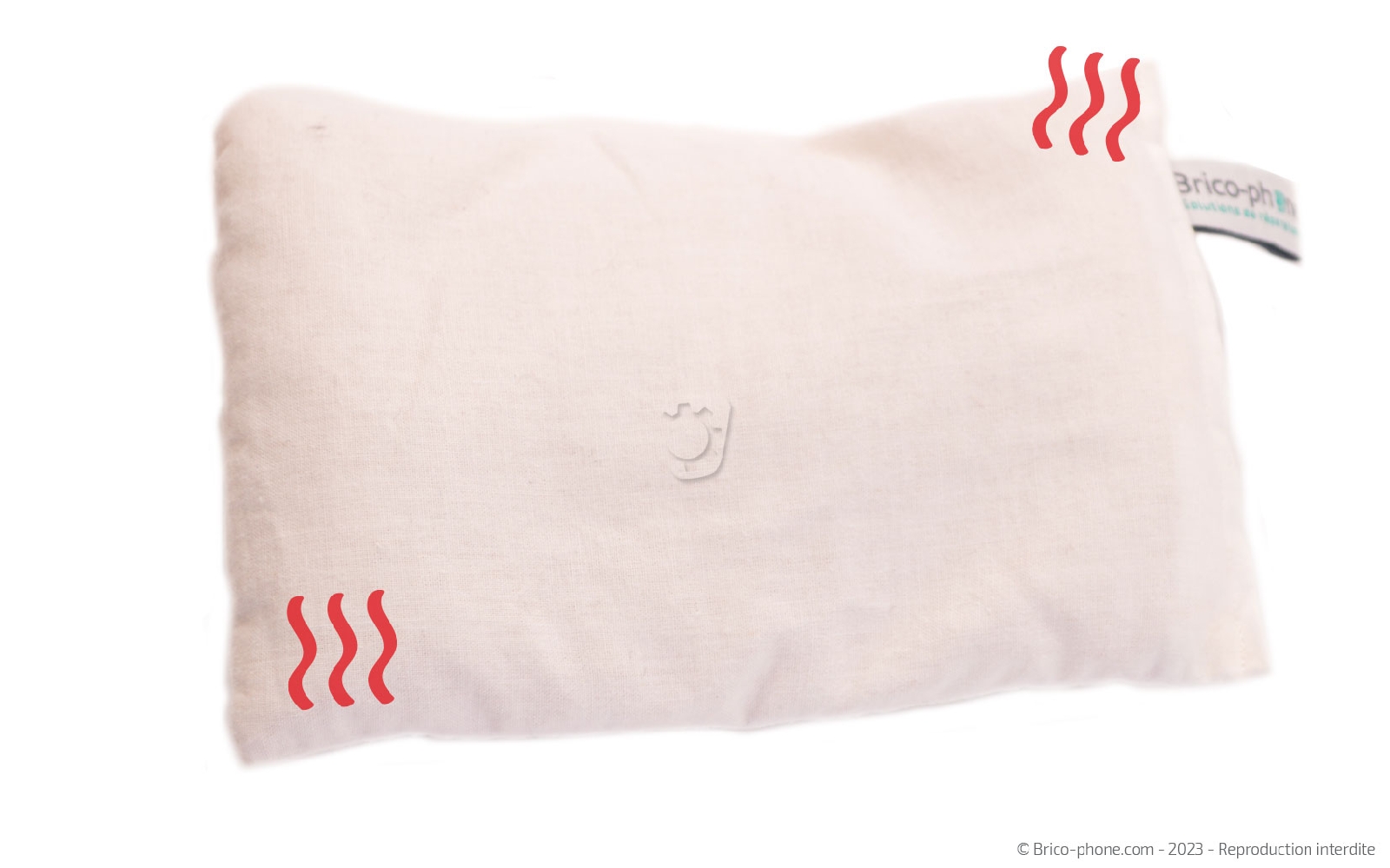

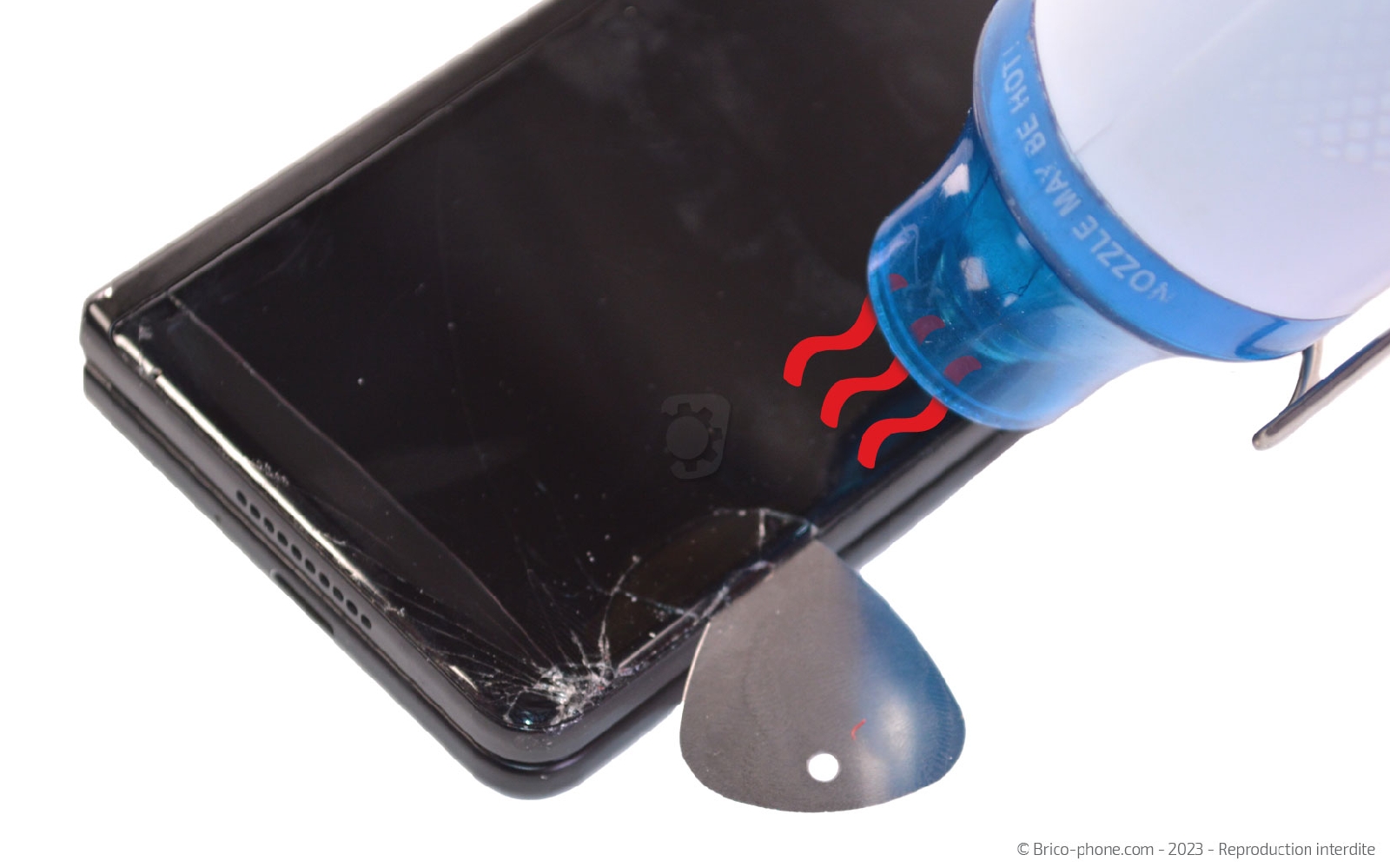

Etape 1 : Chauffer l'écran externe
Comme pour la vitre arrière, vous avez besoin de chauffer l'écran externe du téléphone.
Les étapes suivantes sont délicates et à réaliser avec douceur.

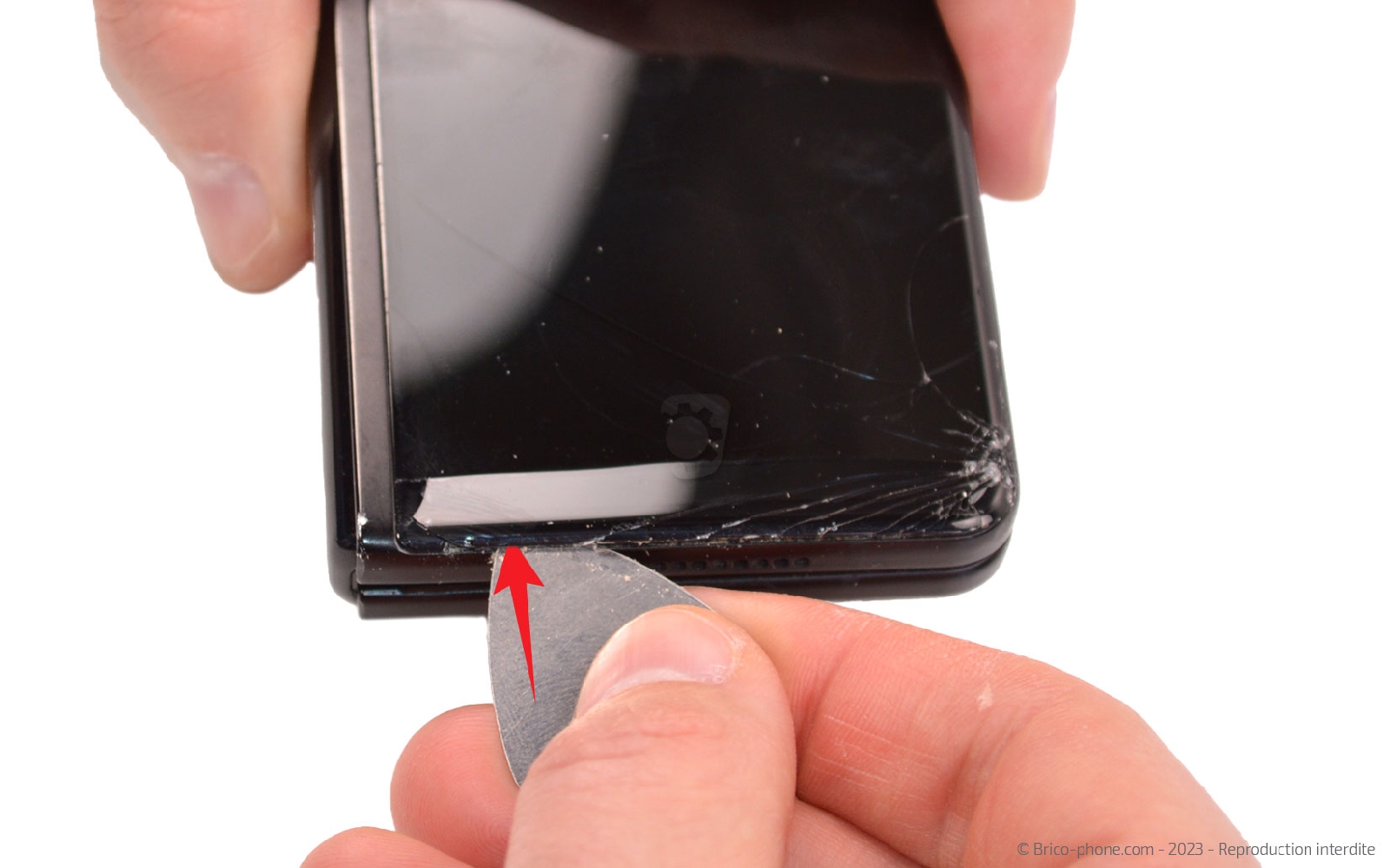

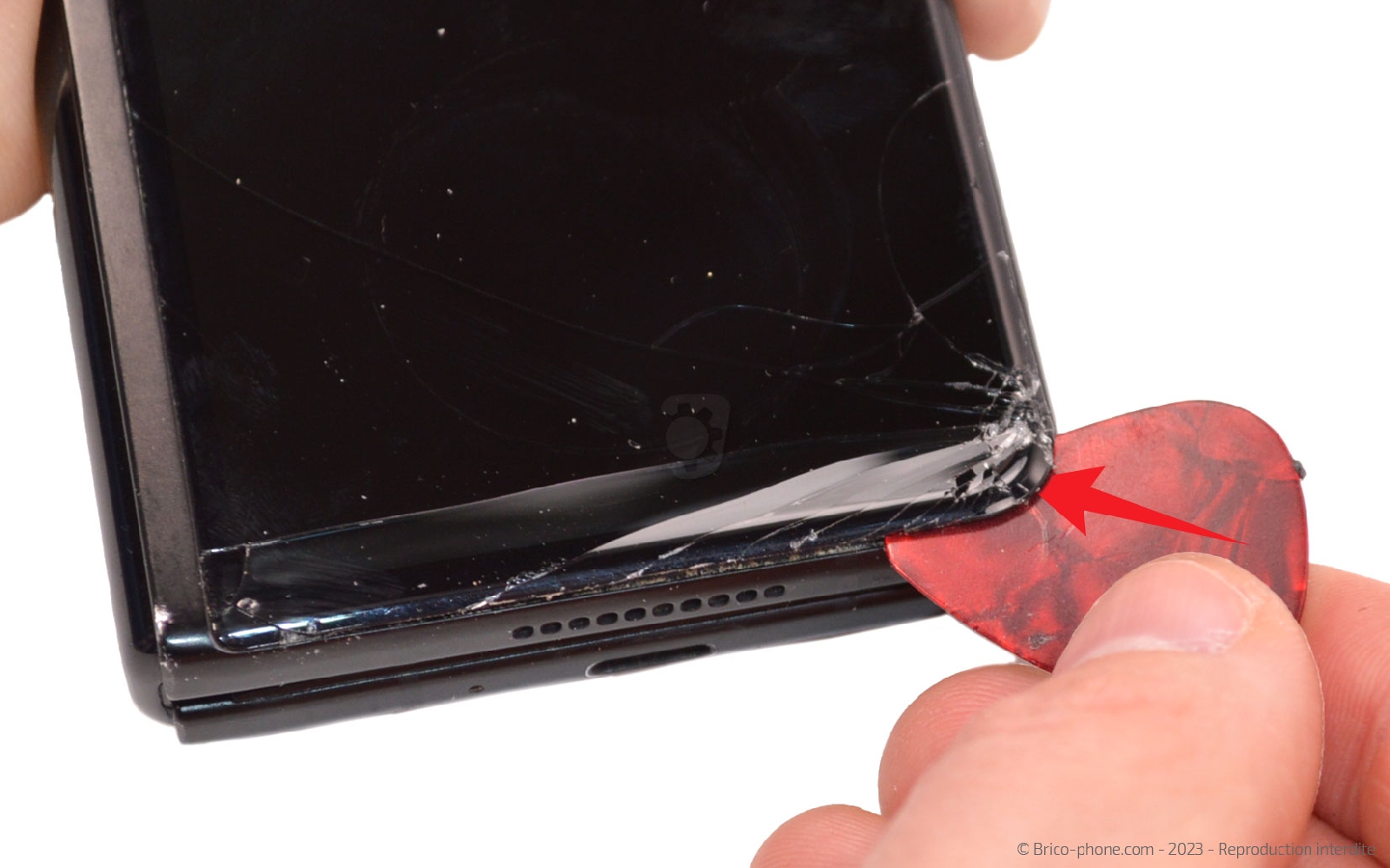

Si c'est possible, placez la ventouse sur le rebord de l'écran afin de pouvoir glisser le médiator entre la vitre et le châssis tout en soulevant à l'aide de la ventouse.

Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 2 : Décoller l'écran externe

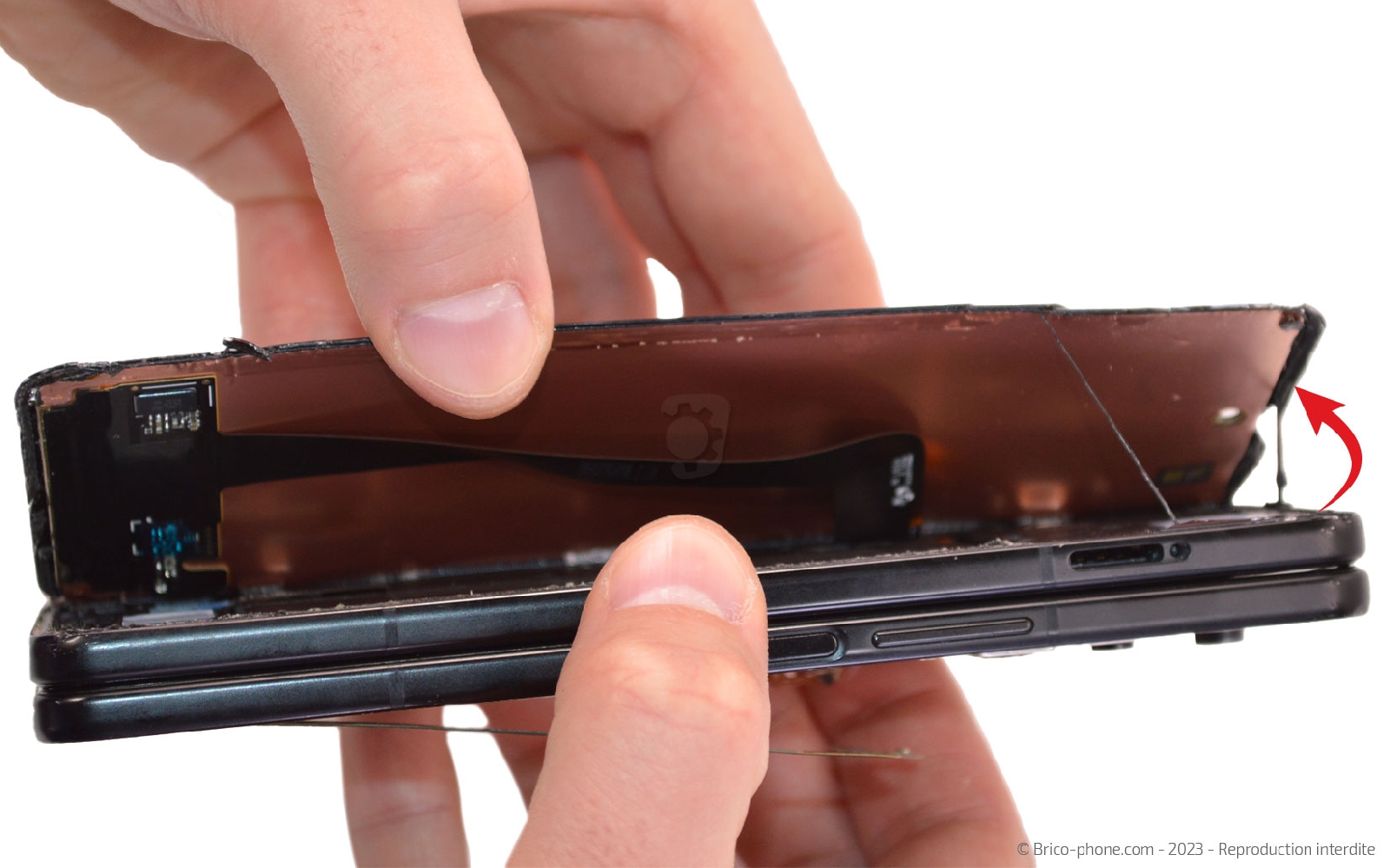

N'hésitez pas à chauffer de nouveau le bord de l'écran au fur et à mesure que vous avancez avec le médiator en plastique.
Le but étant de détacher entièrement la vitre et le LCD du châssis.

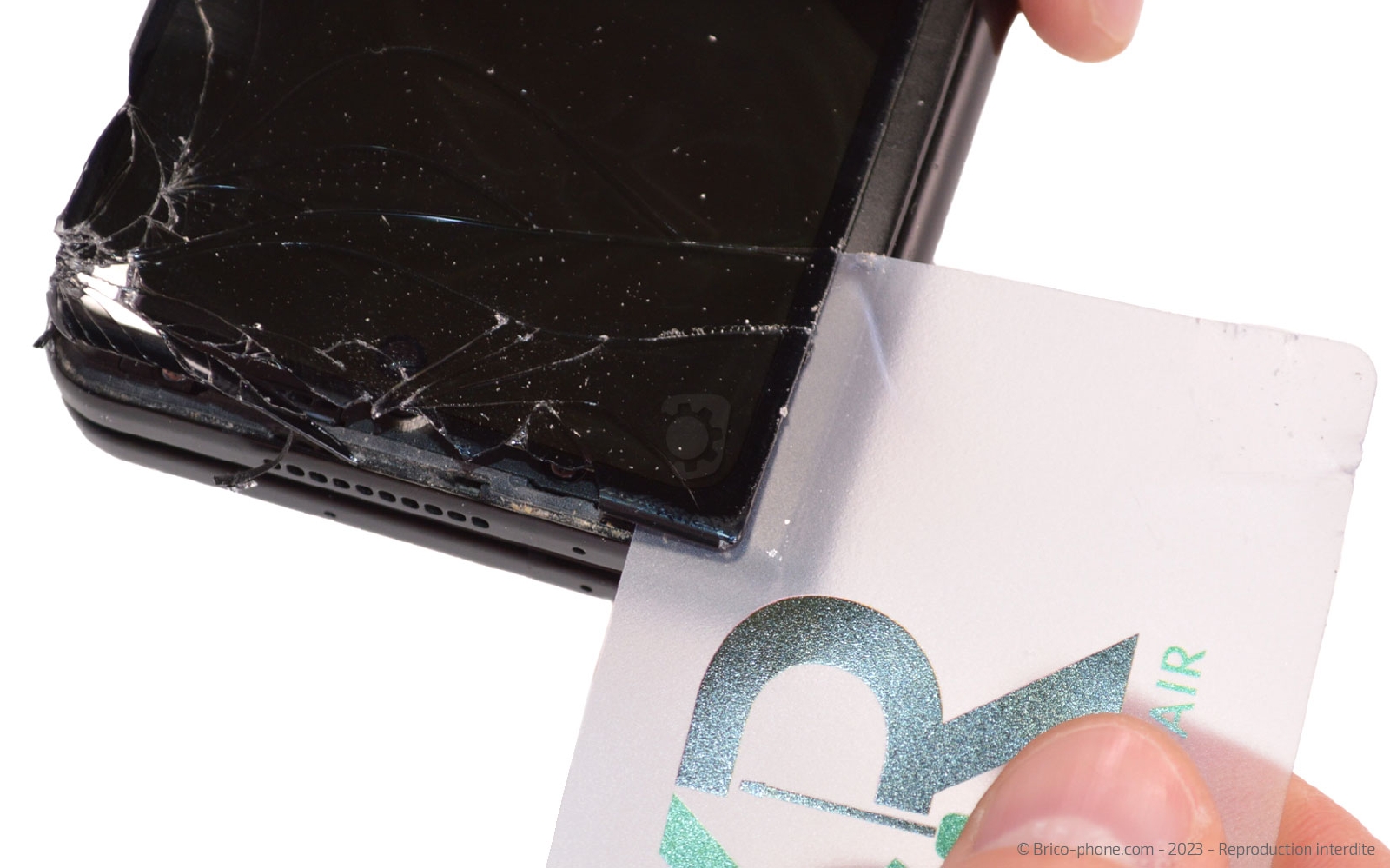

Pour éviter d'endommager le composant, utilisez la carte transparente dès que possible pour terminer le décollage.
Soulevez l'écran délicatement car ce dernier est encore connecté à l'une des cartes mère.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

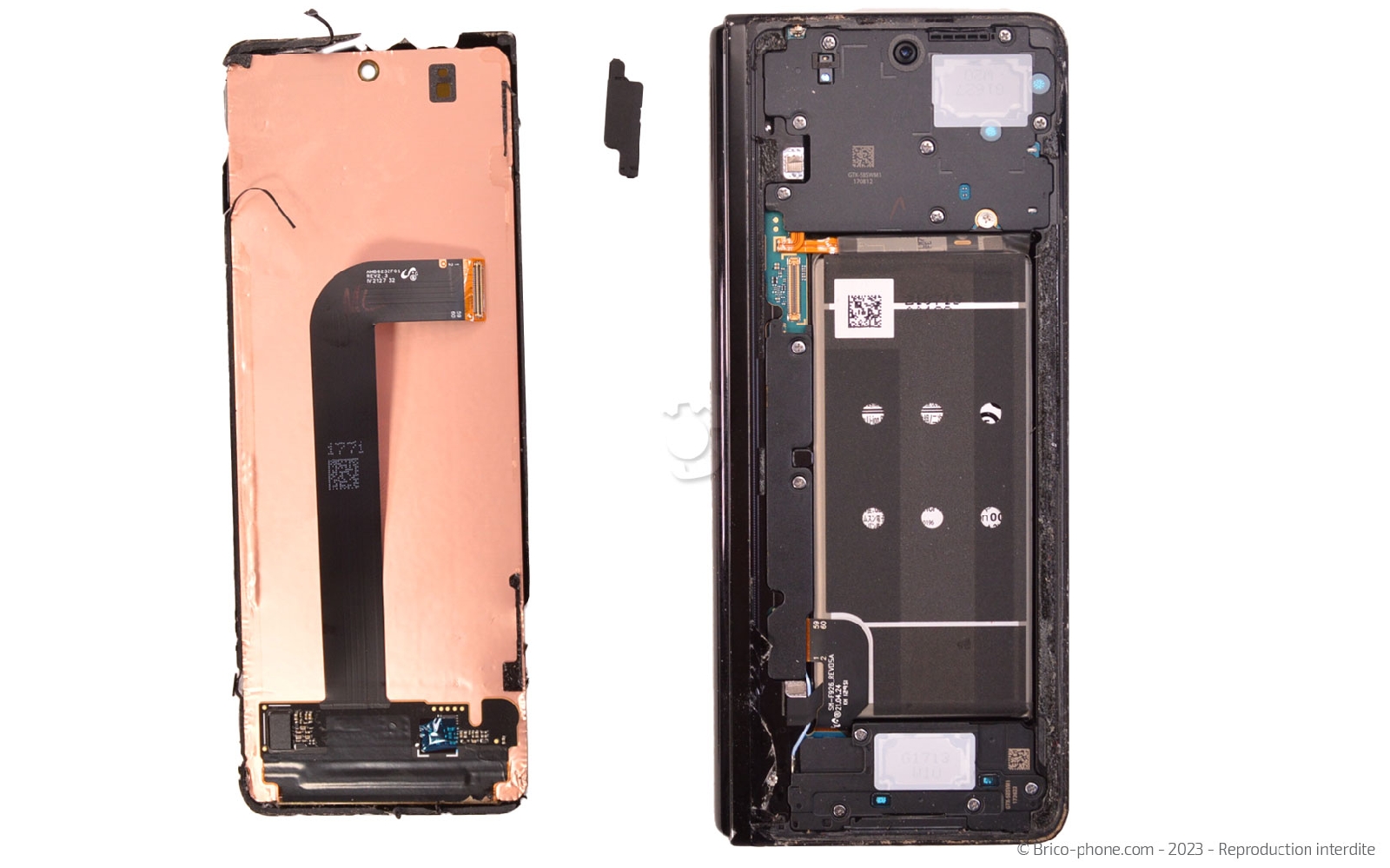

Etape 3 : Libérer l'écran externe

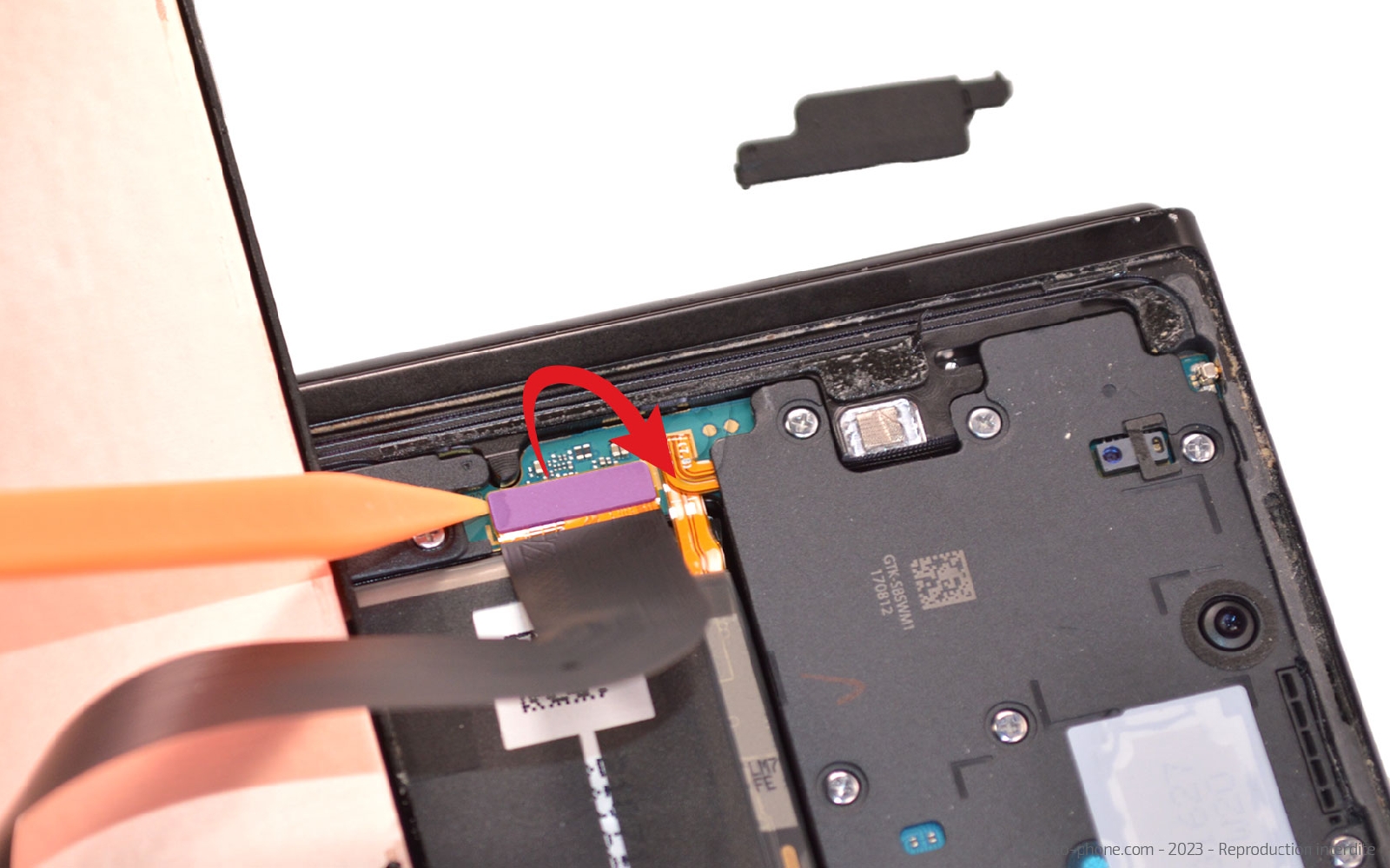

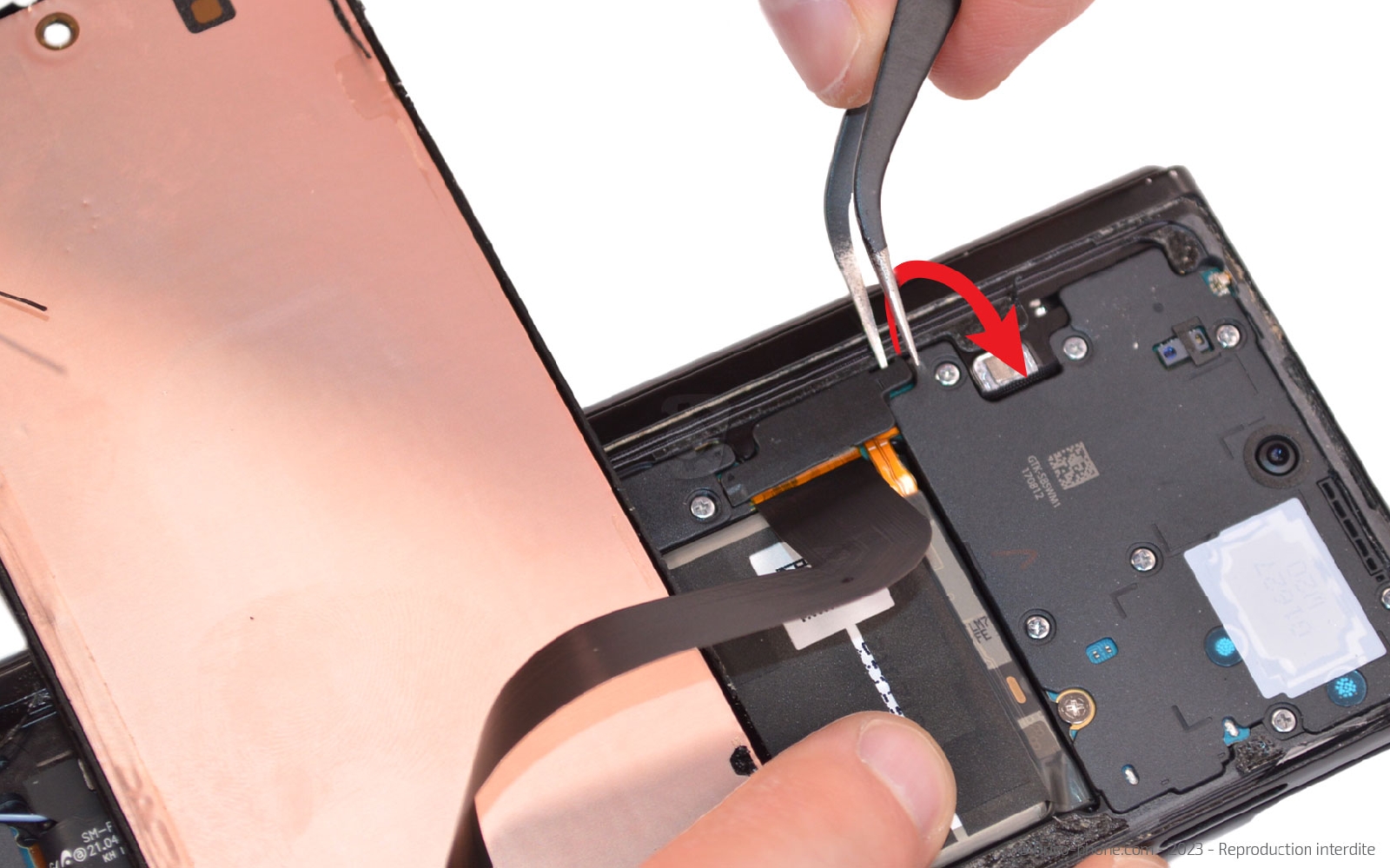

En vous aidant de la pincette en métal, retirez le cache en plastique de la nappe de l'écran externe.

Saisissez le levier pour déconnecter le connecteur de la vitre avant et du LCD.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Écran extérieur d'origine pour Samsung Galaxy Z Fold3
209,90 €

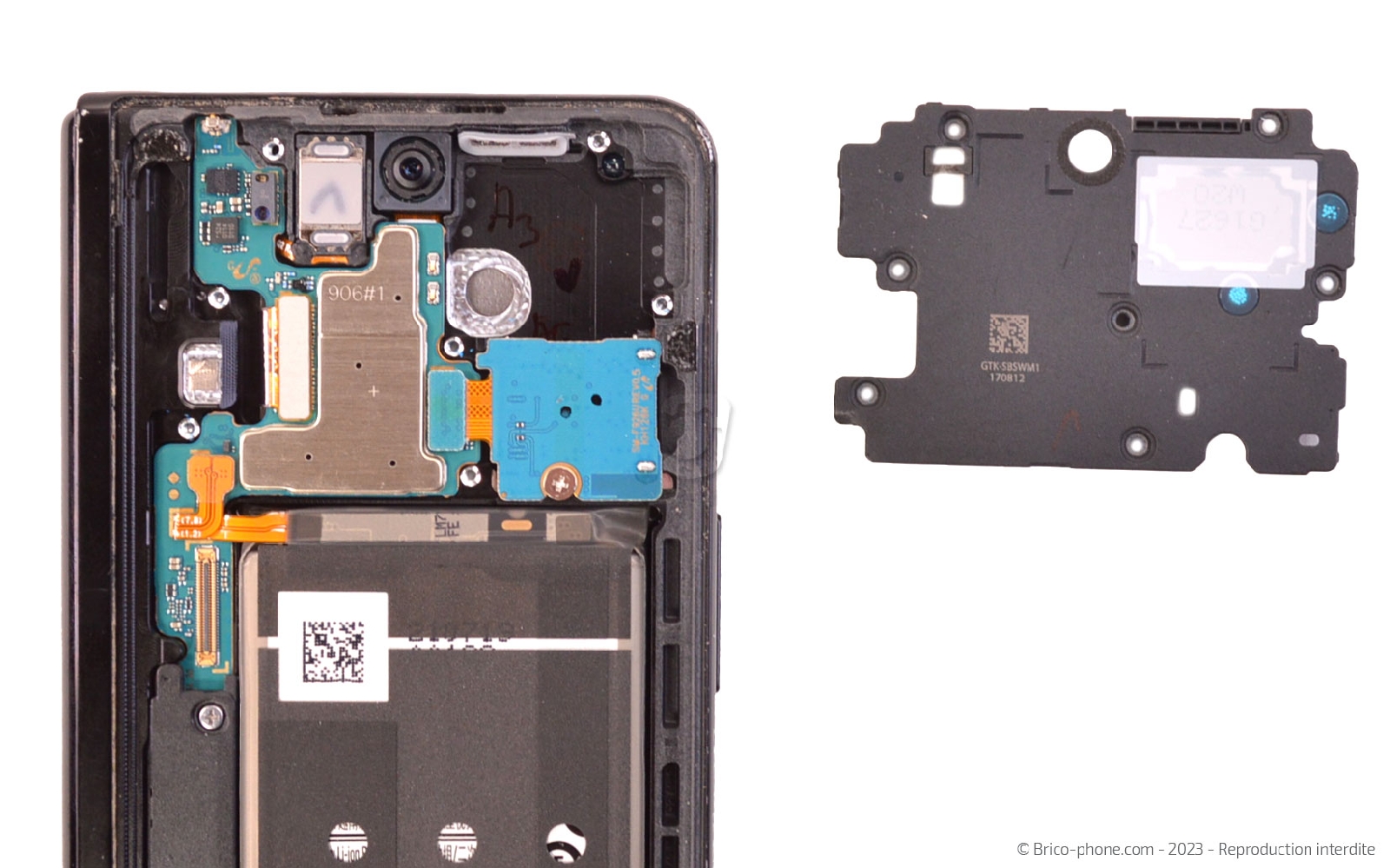

Etape 4 : Déconnecter la batterie

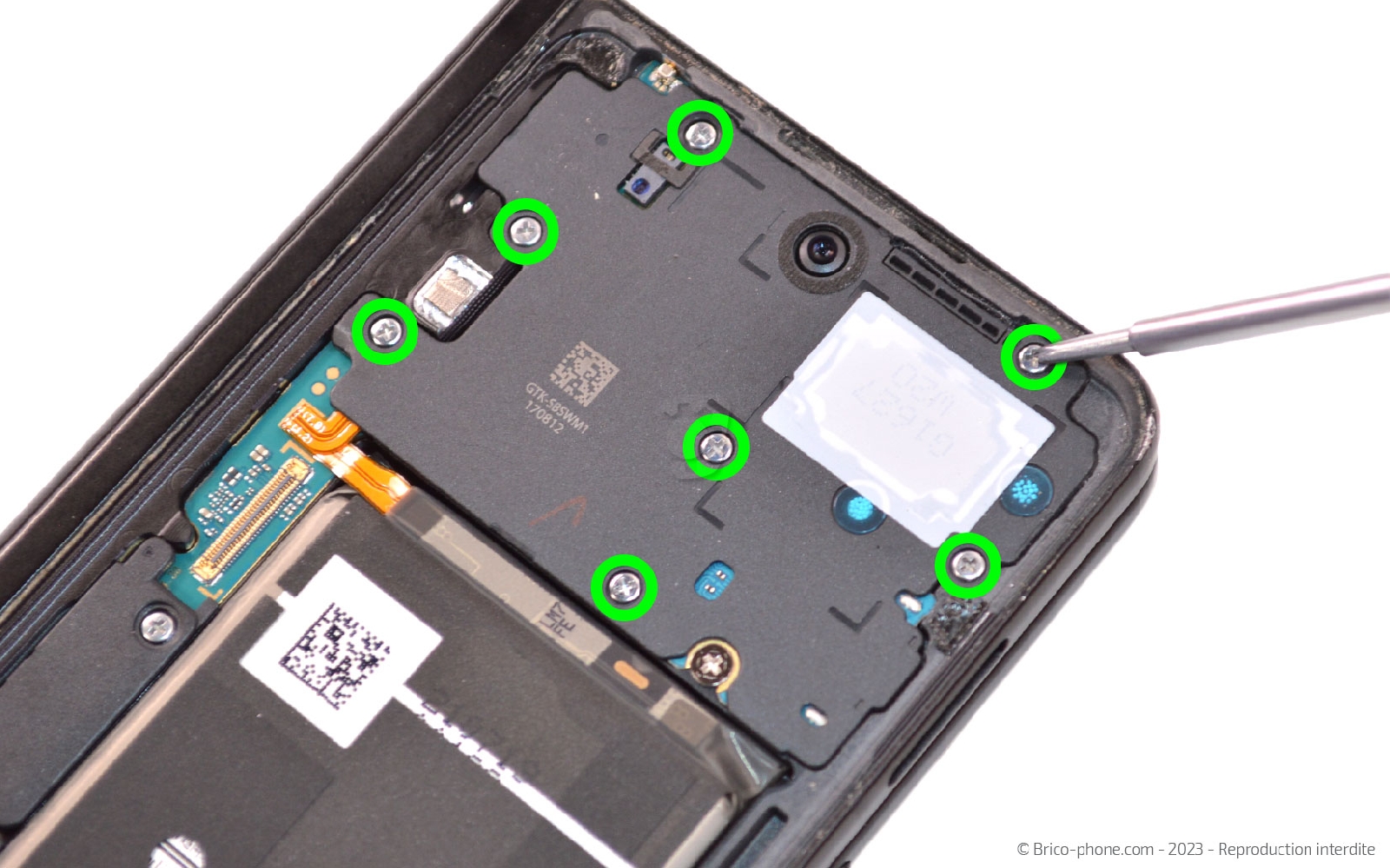

Ôtez les 7 vis cruciforme du cache de protection du haut-parleur supérieur.

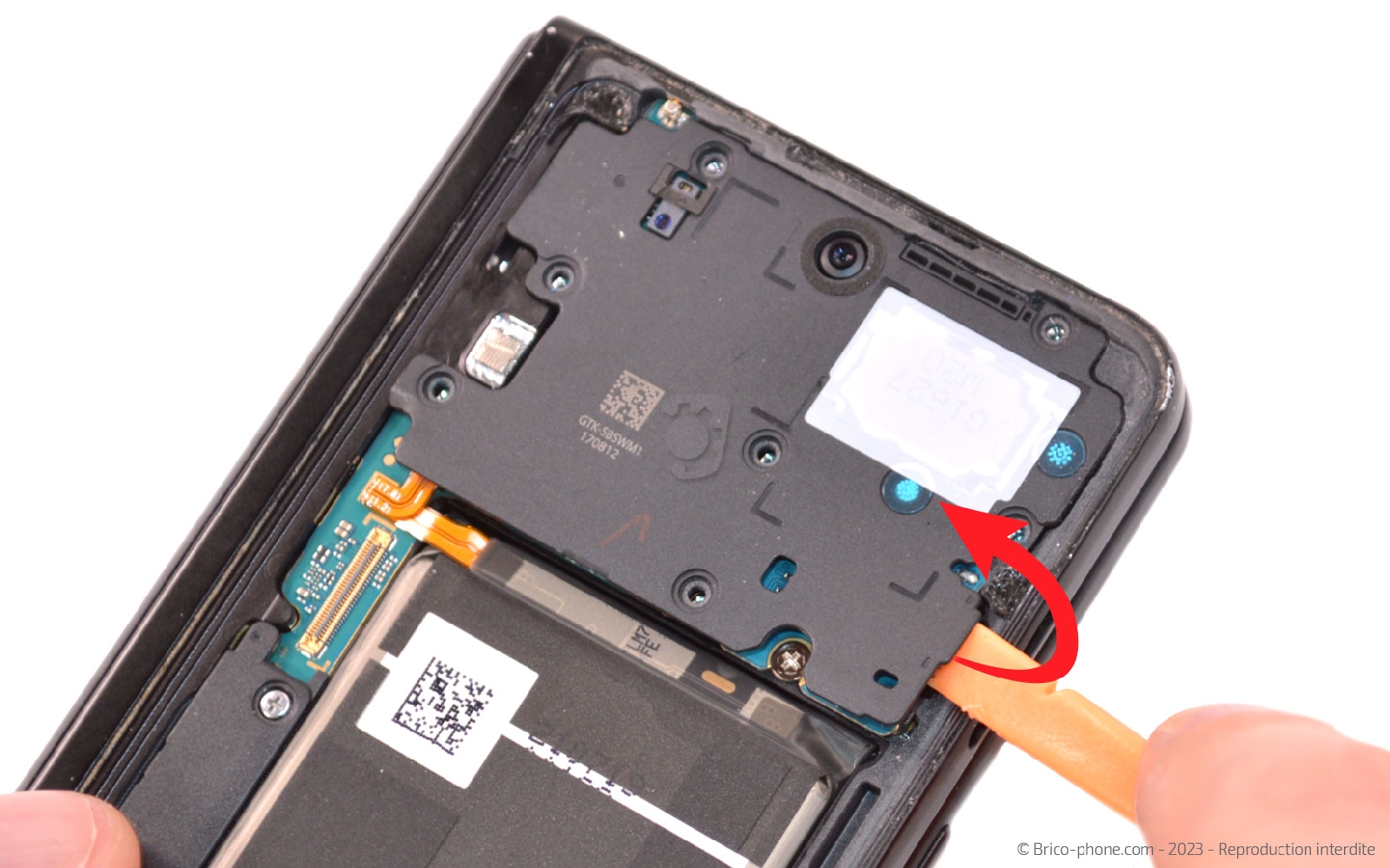

Ensuite, insérer le levier dans la fente à droite de la plaquette pour déclipser cette dernière et l'extraire du châssis.

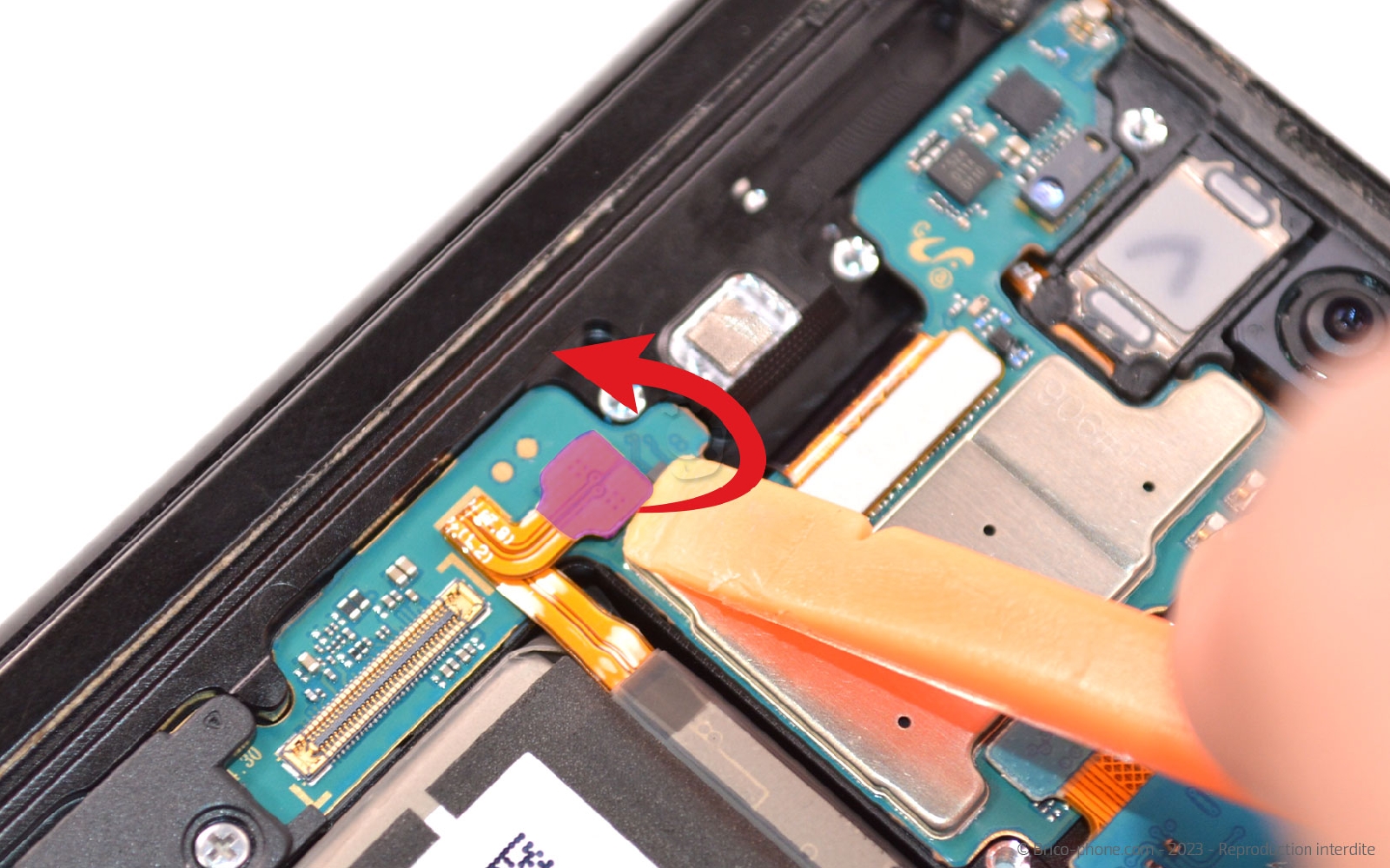

Déconnectez la nappe de la batterie secondaire.
Outils du kit utilisés
Outils du kit utilisés

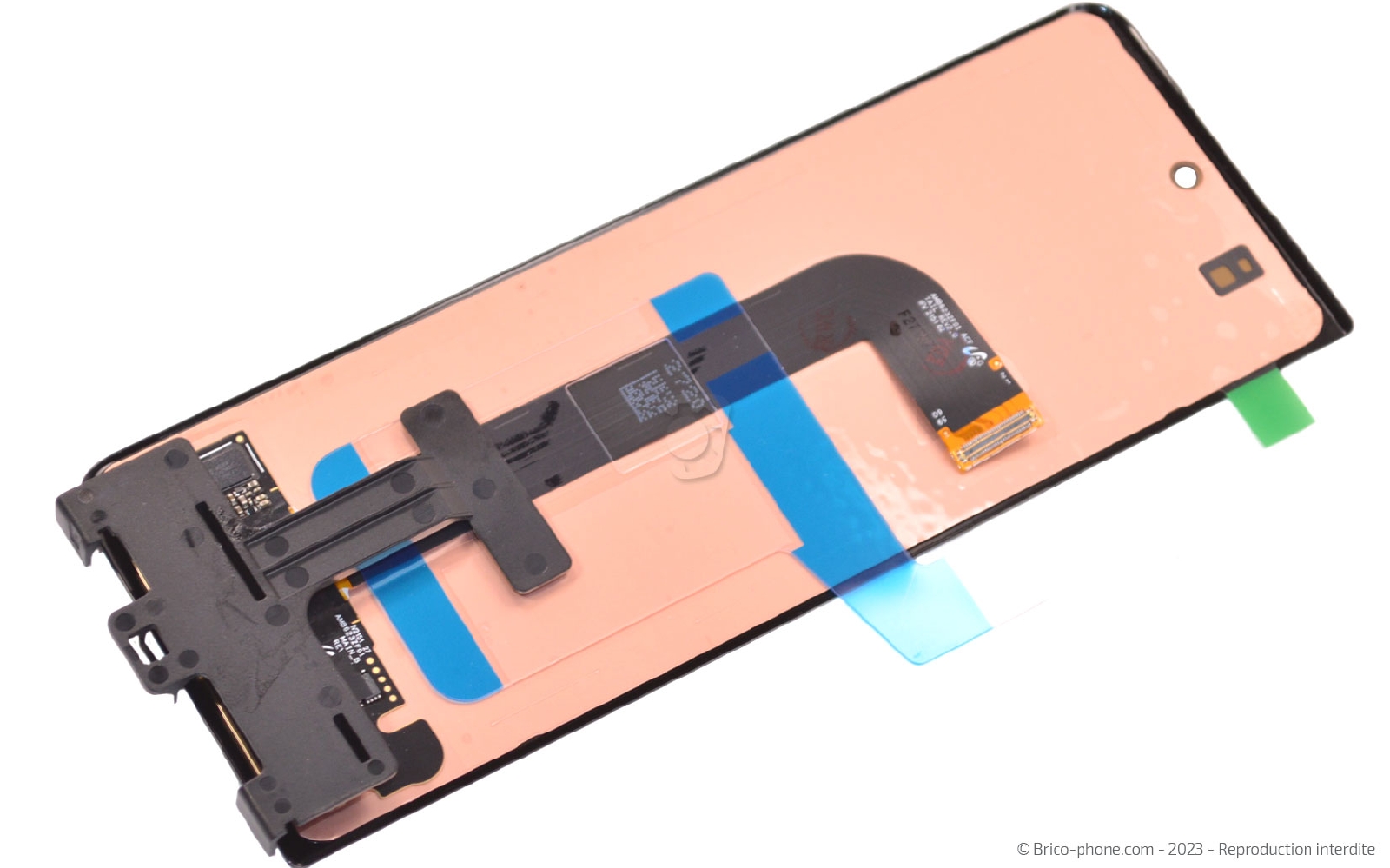

Préparer le nouvel écran
Retirez tous les stickers de protection du nouvel écran.

Branchez l'écran dans une position horizontale (comme pour le déconnecter) puis connectez la batterie et faites un test d'allumage avant de recoller le composant.
Vérifiez l'affichage, la caméra avant et le tactile.

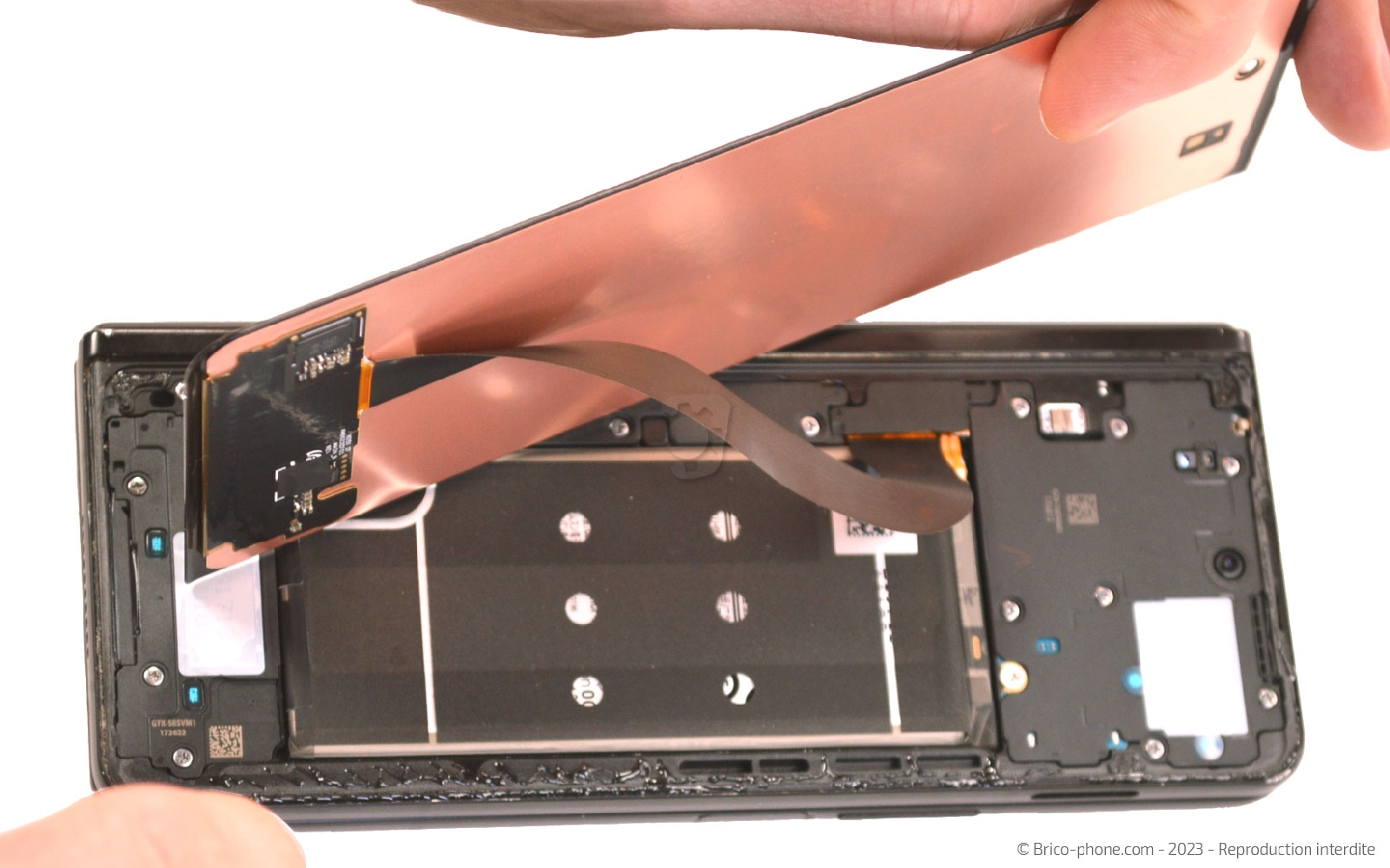

Conseils pour le remontage
Le test a été concluant ? Parfait ! Remontez la plaquette de protection sur la carte mère puis celle de la nappe de l'écran.

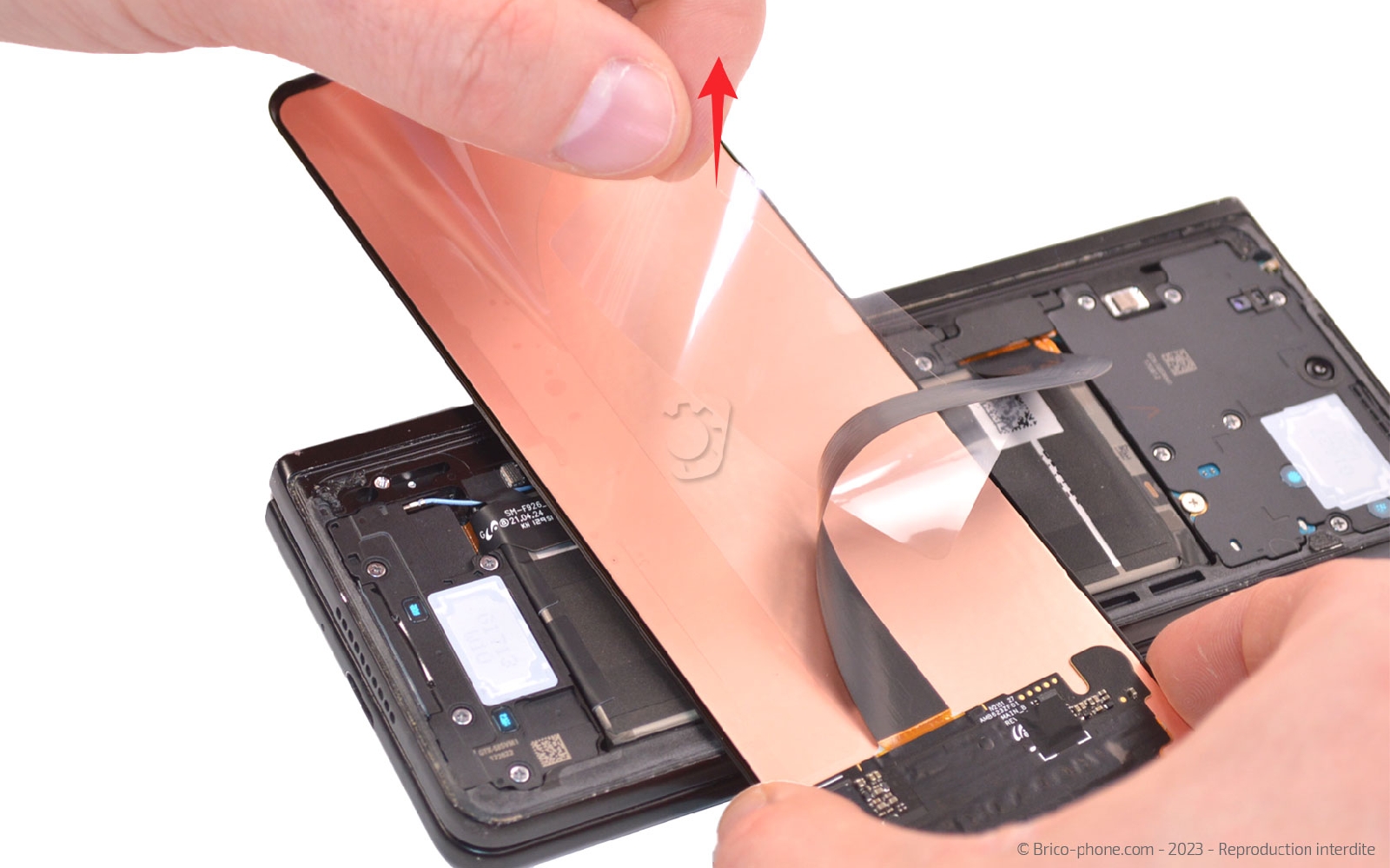

Si ce n'est pas fait ôter le film de protection transparent de l'écran.

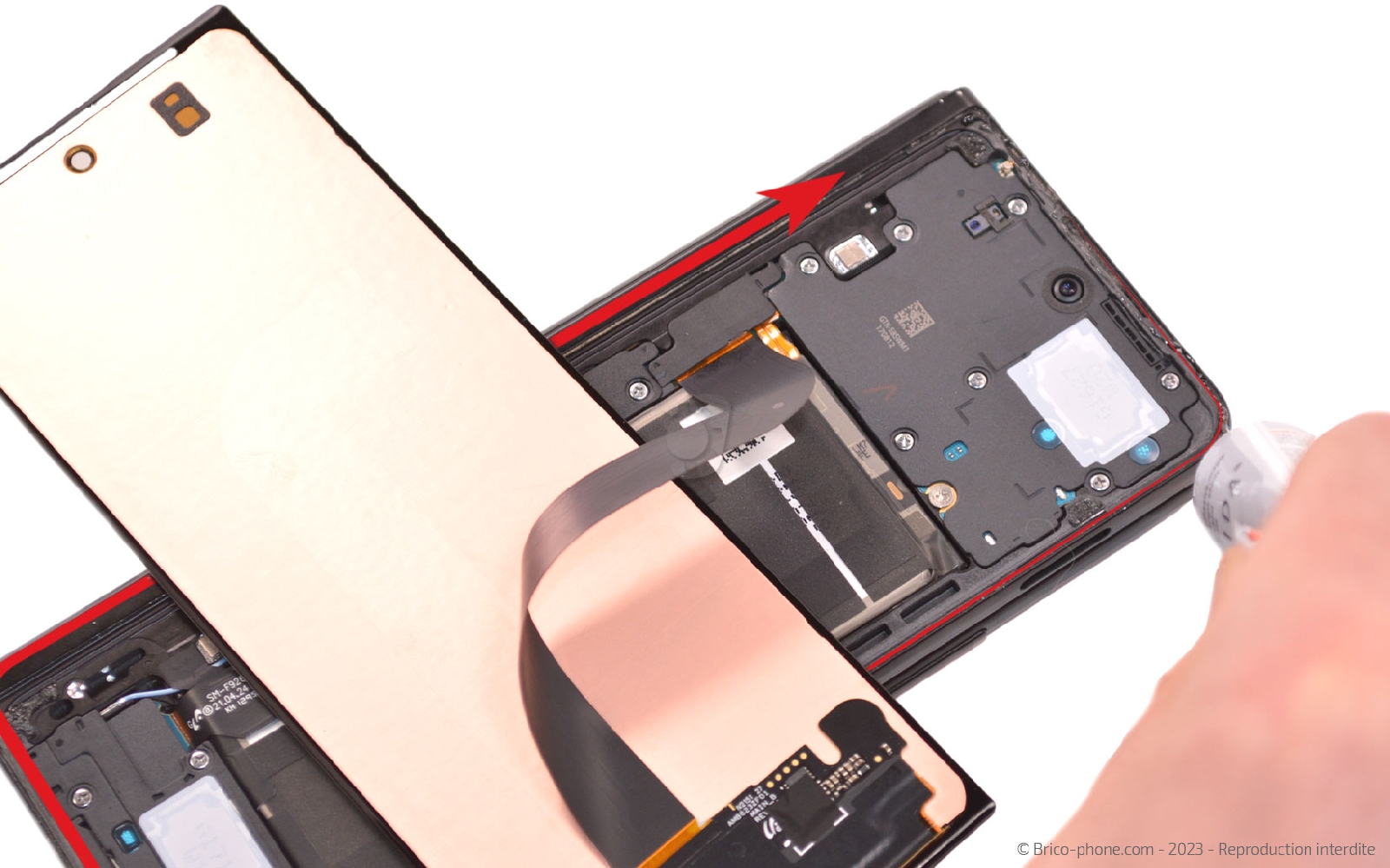

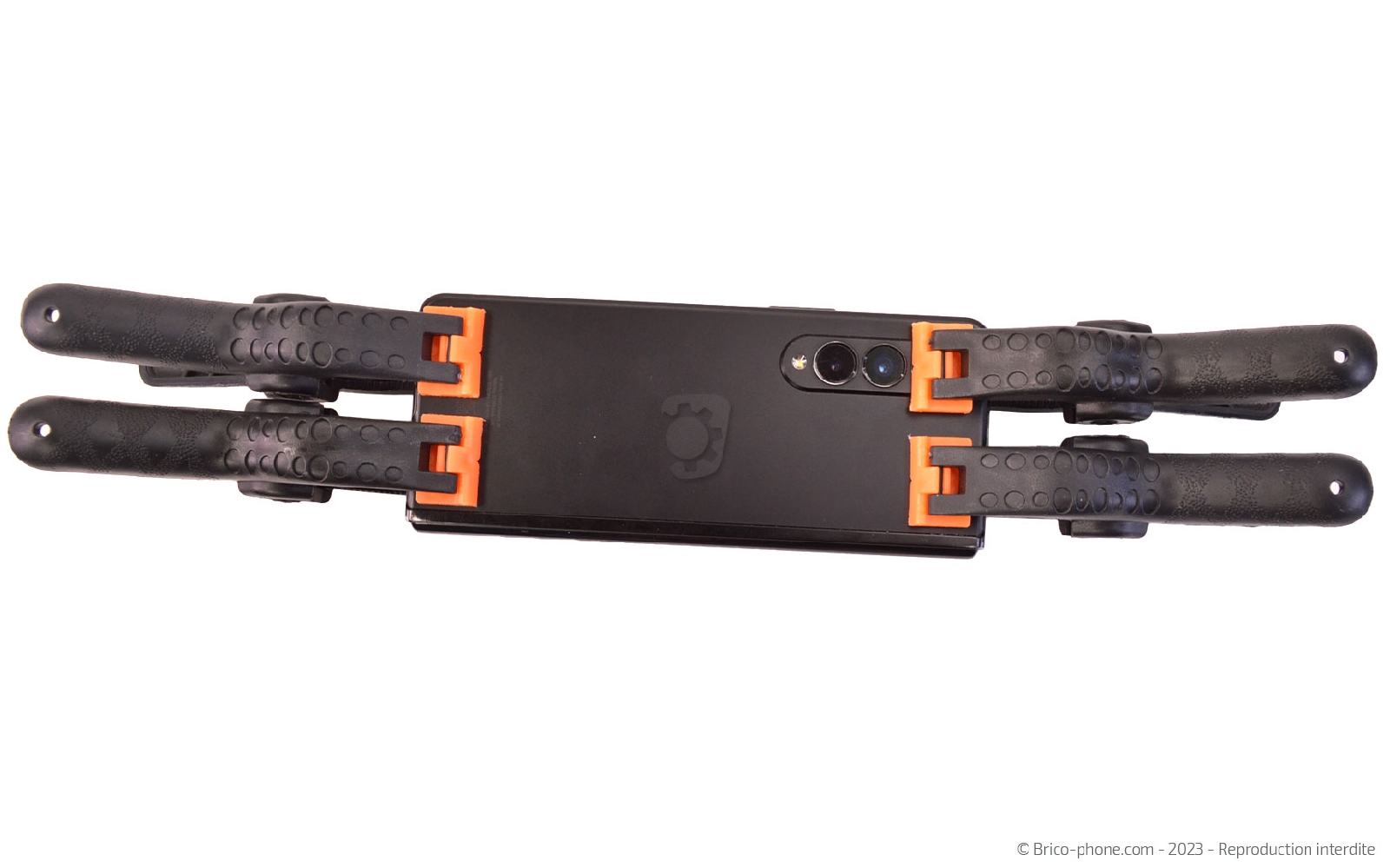

Ensuite, appliquez un filet de colle sur tout le rebord du châssis avant de replacer l'écran. Laissez sécher environ 1 heure en plaçant votre Samsung sous de gros livres ou sous presse avec des pinces.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
