Guide de réparation sur Galaxy S23 Ultra

Temps estimé : 45 min
Difficulté : 2.5/5
Note de réparabilité : 14/20
Galaxy S23 Ultra | Temps estimé : 45 min | Difficulté : 2.5/5

Brico-phone vous offre des tutoriels détaillés et faciles à suivre pour vous aider à réparer votre téléphone quel que soit le modèle. Que vous soyez novice ou expert dans le domaine de la réparation, vous trouverez tous les guides de réparations utiles pour retrouver un téléphone comme neuf.

Ce guide reprend toutes les manipulations à effectuer pour retirer la majorité des composants de votre Samsung Galaxy S23 Ultra. Chaque étape est illustrée en images et en vidéo et contient des conseils pour vous assurer la réussite du dépannage.

Lisez une première fois ce tutoriels afin de sélectionner les étapes nécessaires au changement de la pièce endommagée. En effet, si vous souhaitez remplacer le vibreur, il n’est pas utile de sortir la batterie ou encore la carte mère et ses caméras du bloc écran. Il vous suffit de vous concentrer sur la partie basse du téléphone.

Diagnostic

›  Une petite pièce est en panne.
›  Découvrir tous les composants de l'appareil.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

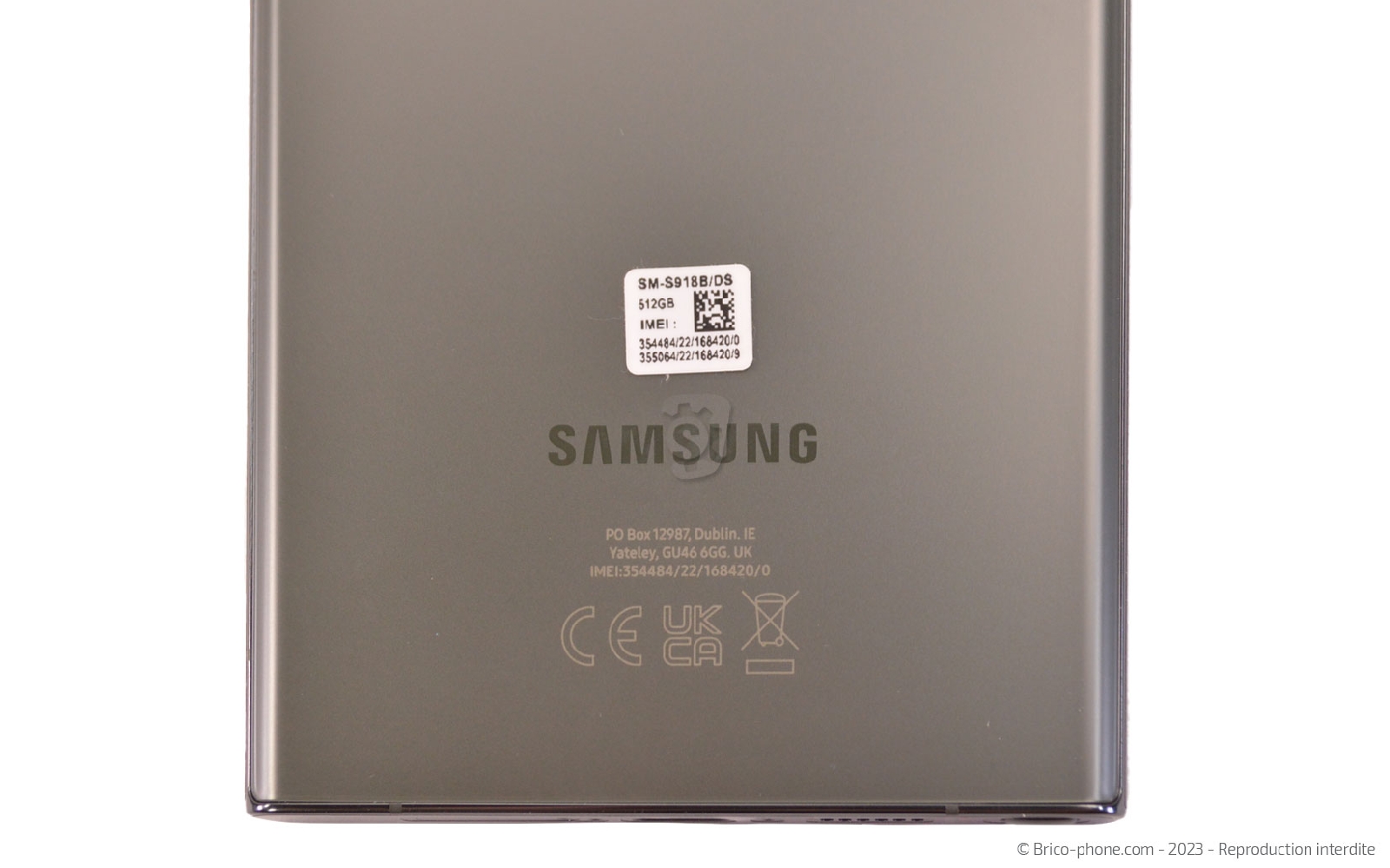

Avant toute chose, nous vous conseillons de vérifier le numéro de modèle de votre appareil. Pour cela, deux possibilités soit vous avez gardé la petite étiquette collée au dos de votre téléphone soit vous pouvez le trouver dans les paramètres de votre Samsung. Si vous possédez bien un Galaxy S23 Ultra, la référence inscrite doit être SM-S918B.
Ce numéro vous permet de commander les bonnes pièces détachées et de suivre le bon tutoriel de réparation.

Une fois la commande reçue, installez vous dans un endroit calme avec tous les outils à proximité. Commencez ensuite la réparation par mettre hors tension votre téléphone en appuyant sur le bouton Power puis en suivant les instructions affichées sur l'écran.

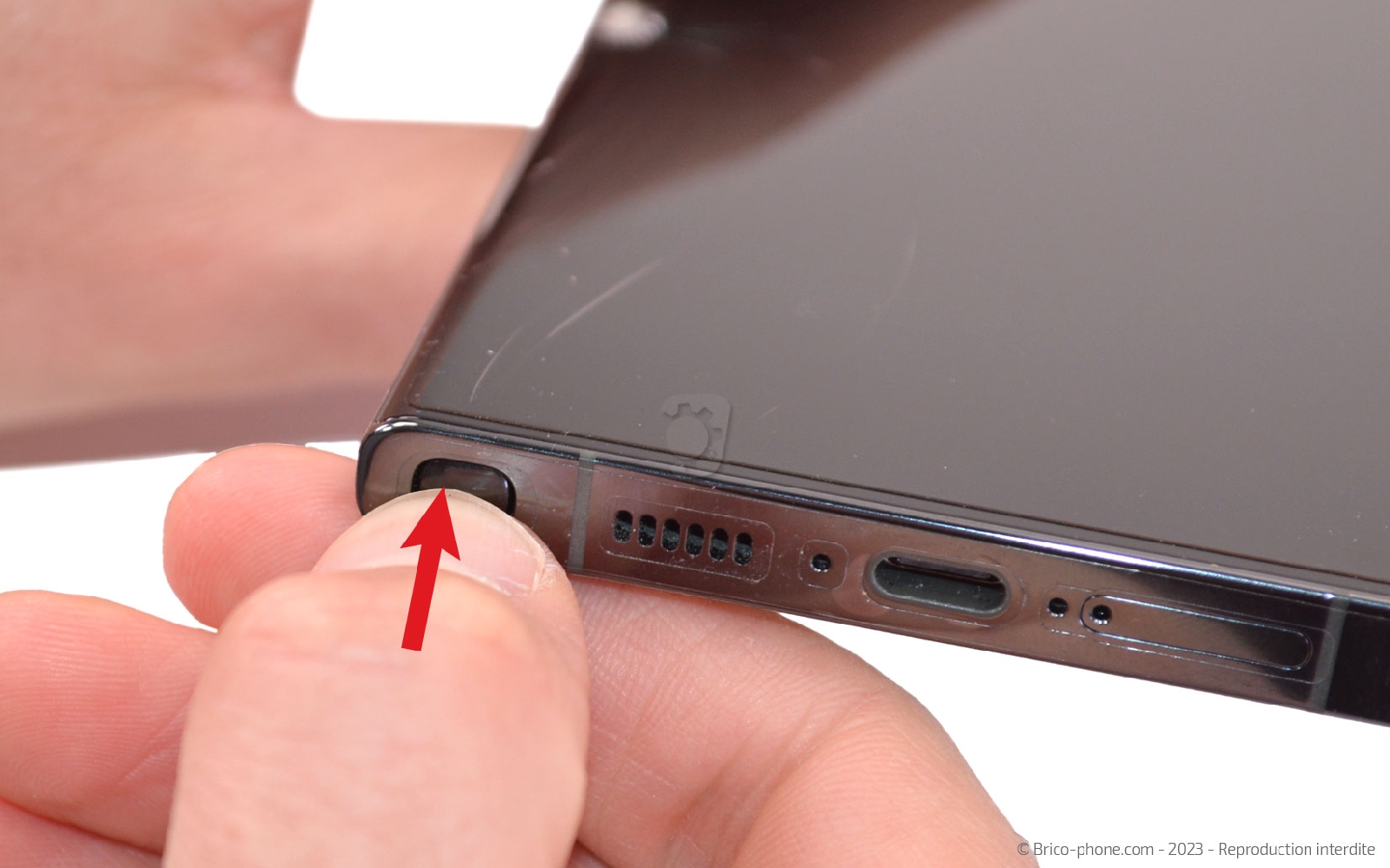

Etape 1 : Récupérer le tiroir SIM et le S Pen

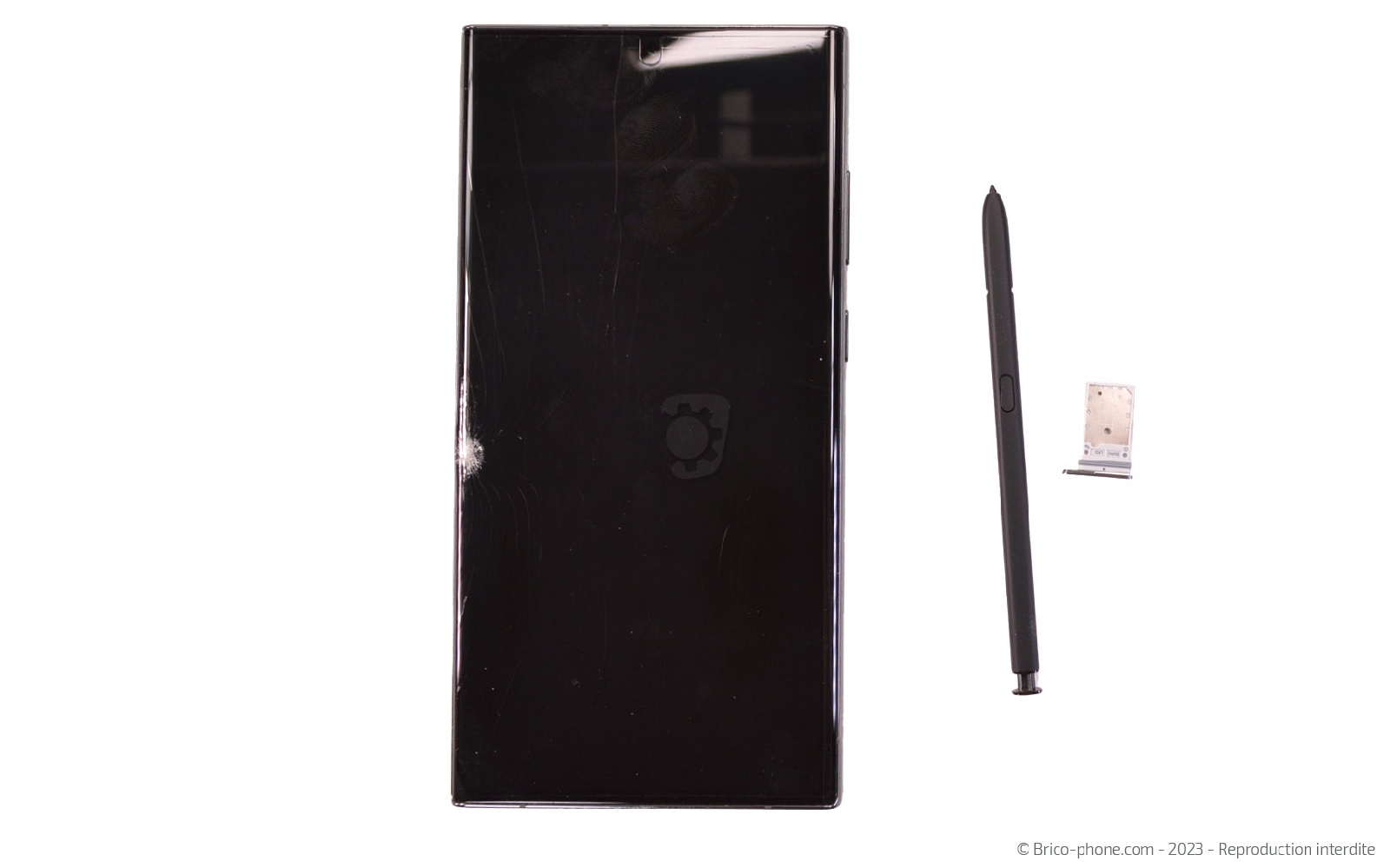

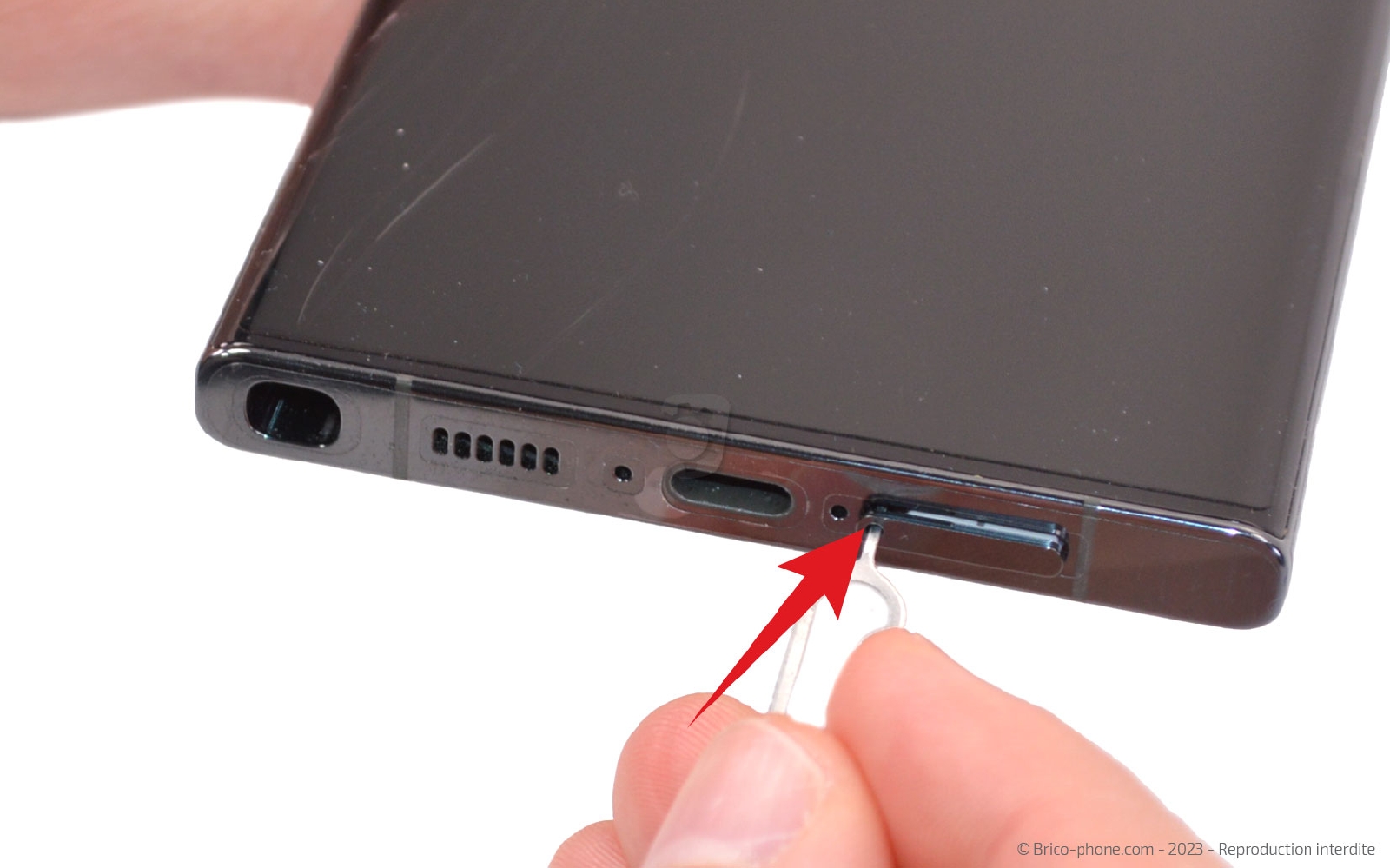

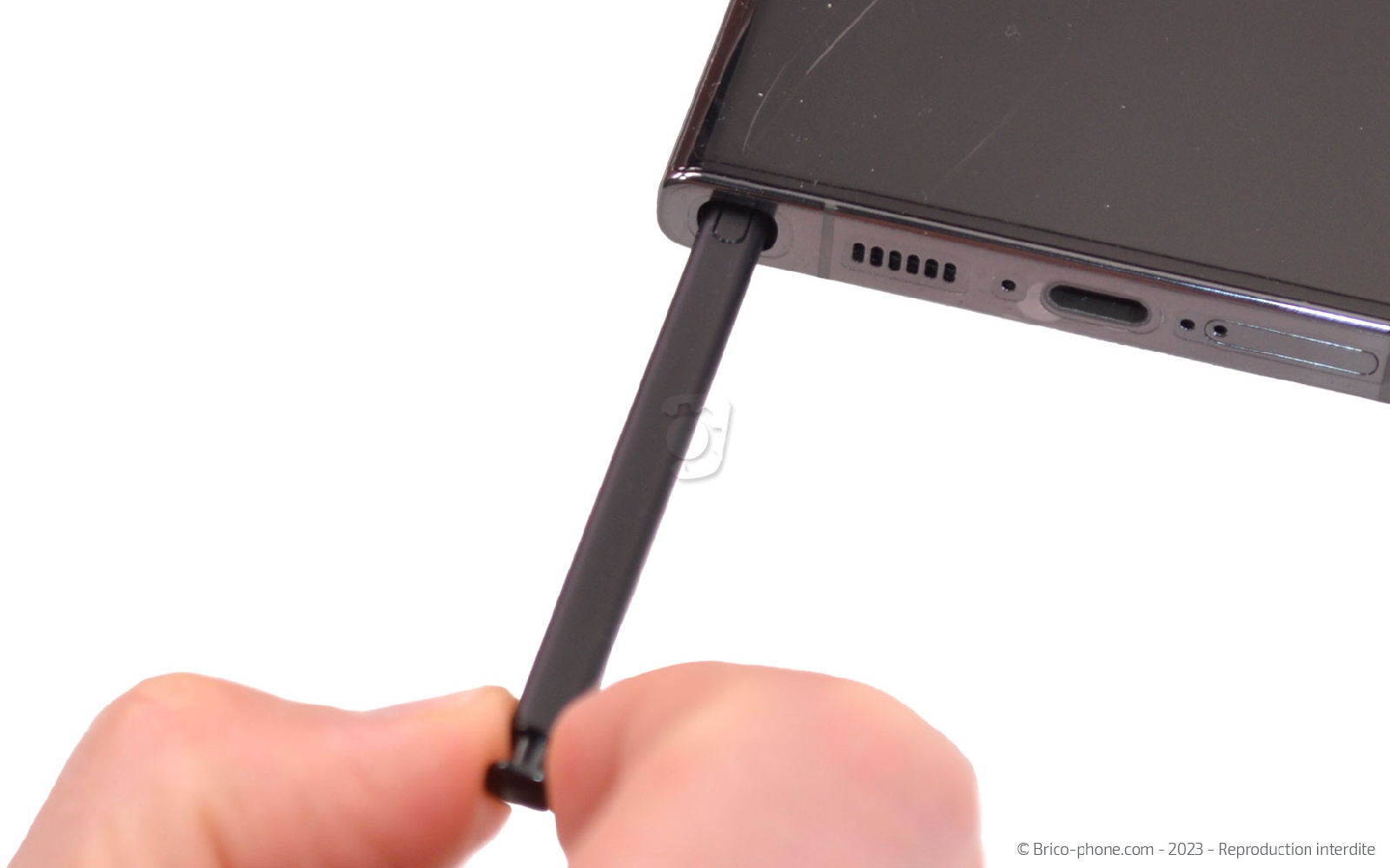

Pressez le chapeau du S-Pen pour le sortir de son emplacement puis insérez l'outil d'extraction pour éjecter le tiroir de la carte SIM.
Outils du kit utilisés
Outils du kit utilisés

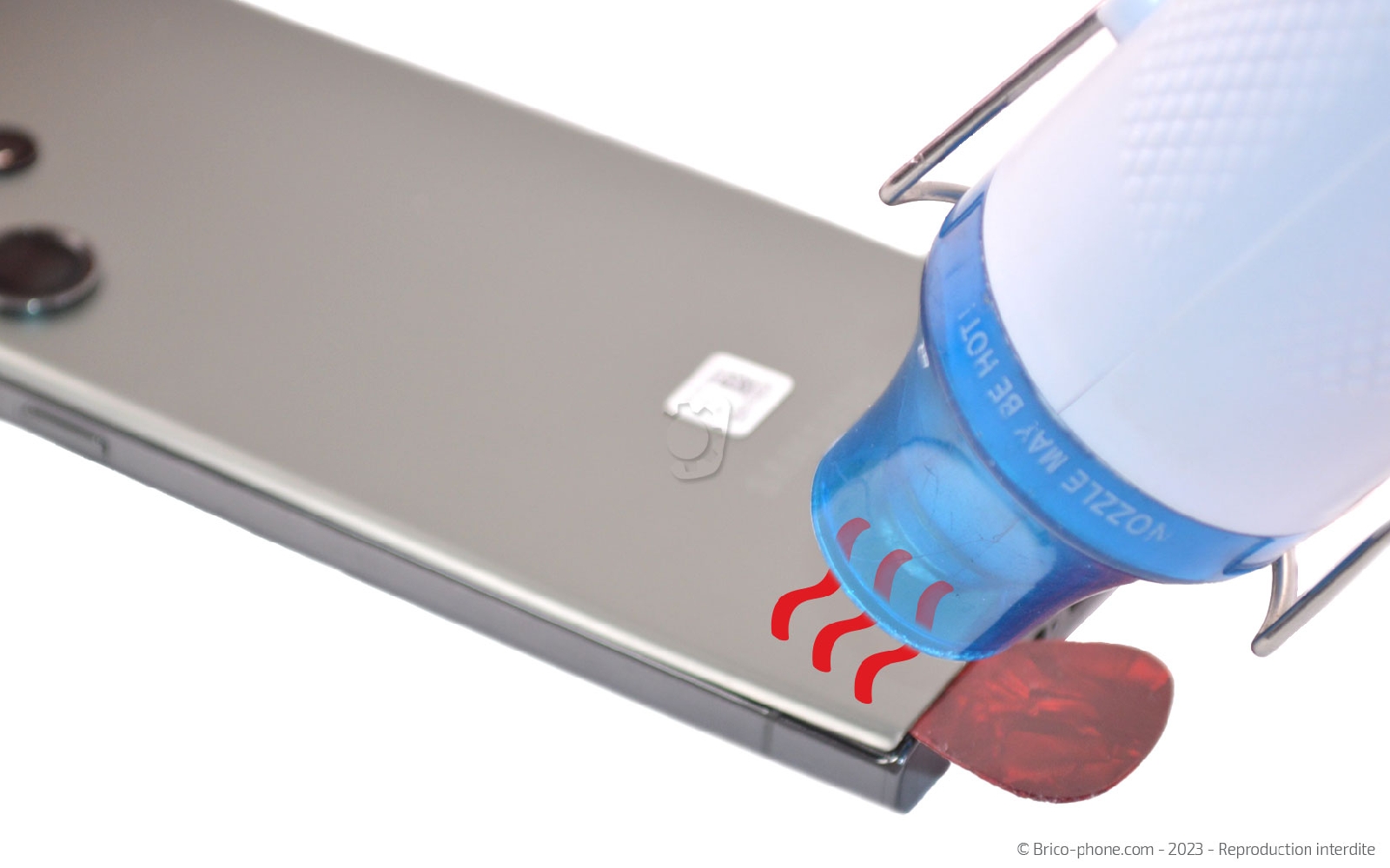

Etape 2 : Chauffer la vitre arrière

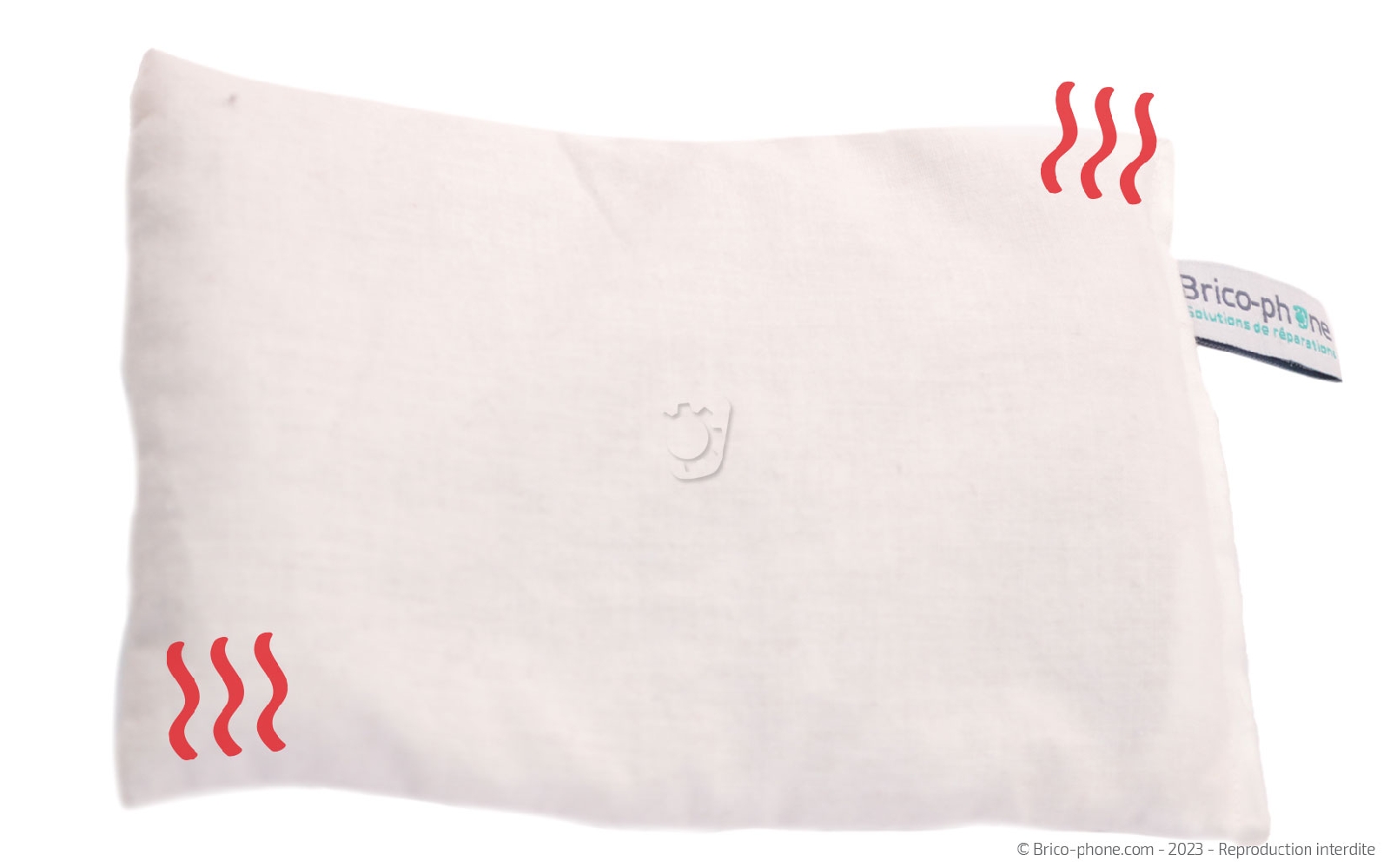

Il est nécessaire de chauffer la façade arrière de votre Samsung pour ramollir le sticker. Pour ce faire, il y a deux possibilités : utilisez un décapeur thermique ou un coussin chauffant.

Pour ce dernier, vous devez au préalable le passer au micro-ondes environ 2 minutes avant de le déposer sur la face arrière de votre smartphone.
En ce qui concerne le décapeur thermique (ou un sèche-cheveux), il suffit d'allumer le produit et de chauffer le rebord de la vitre arrière.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

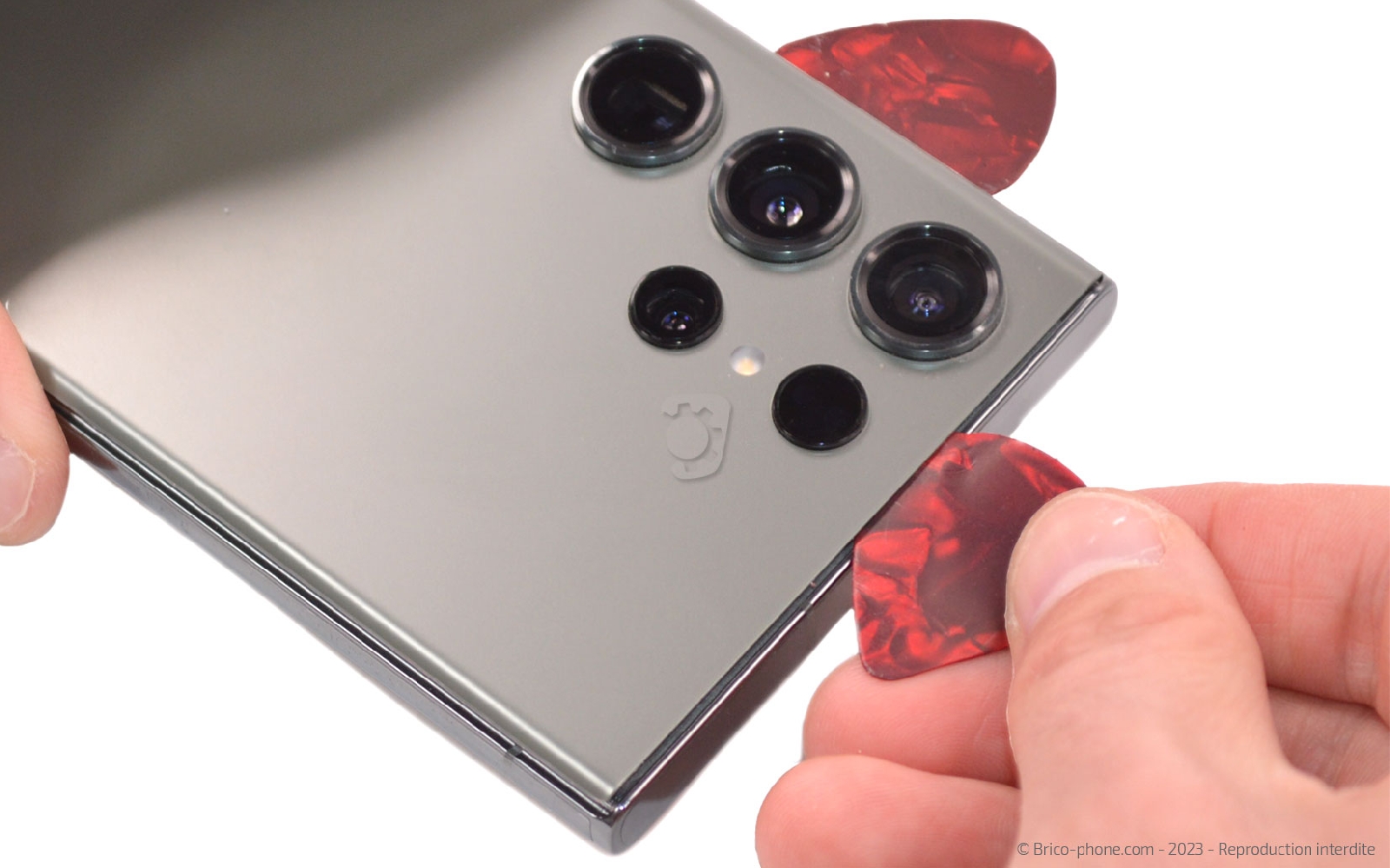

Etape 3 : Créer un interstice

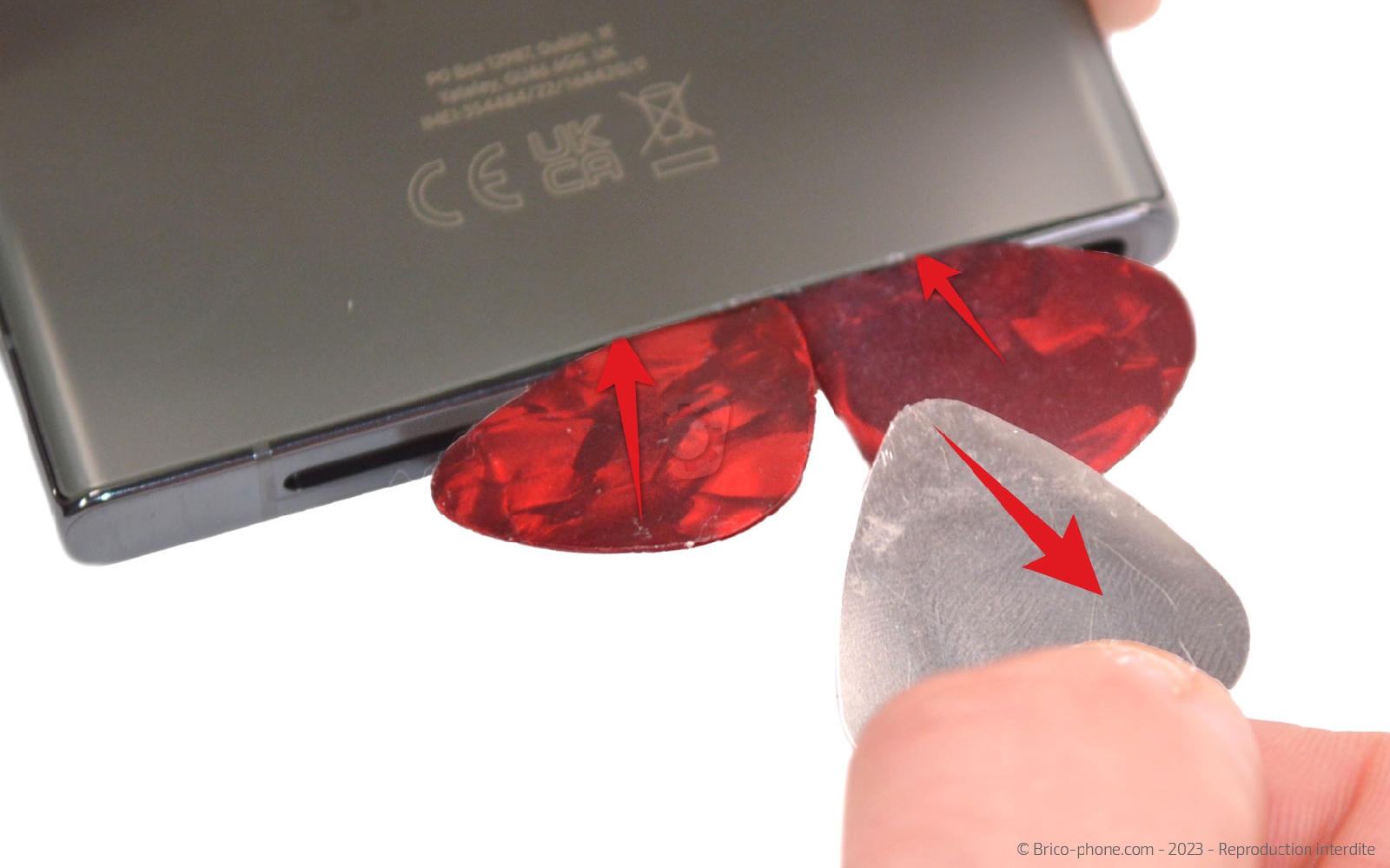

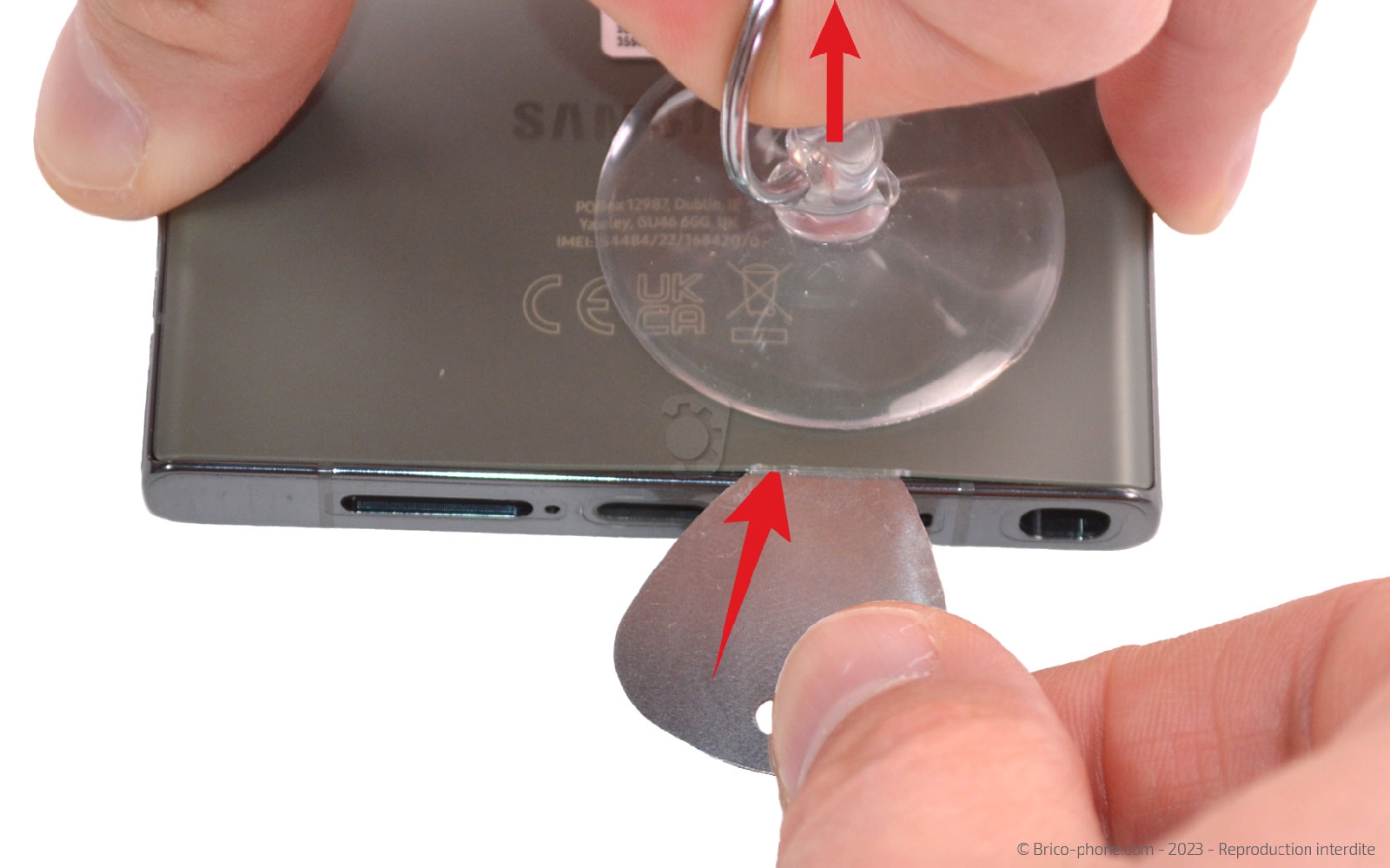

Appliquez la ventouse au bas du téléphone pour soulever suffisamment la vitre arrière afin d'introduire le médiator en métal entre la façade et le châssis.

Une fois l'interstice créé, remplacez le médiator par ses homologues en plastique afin de continuer le décollage sans endommager la peinture de la pièce et les nappes se trouvant dessous.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Décoller la vitre arrière

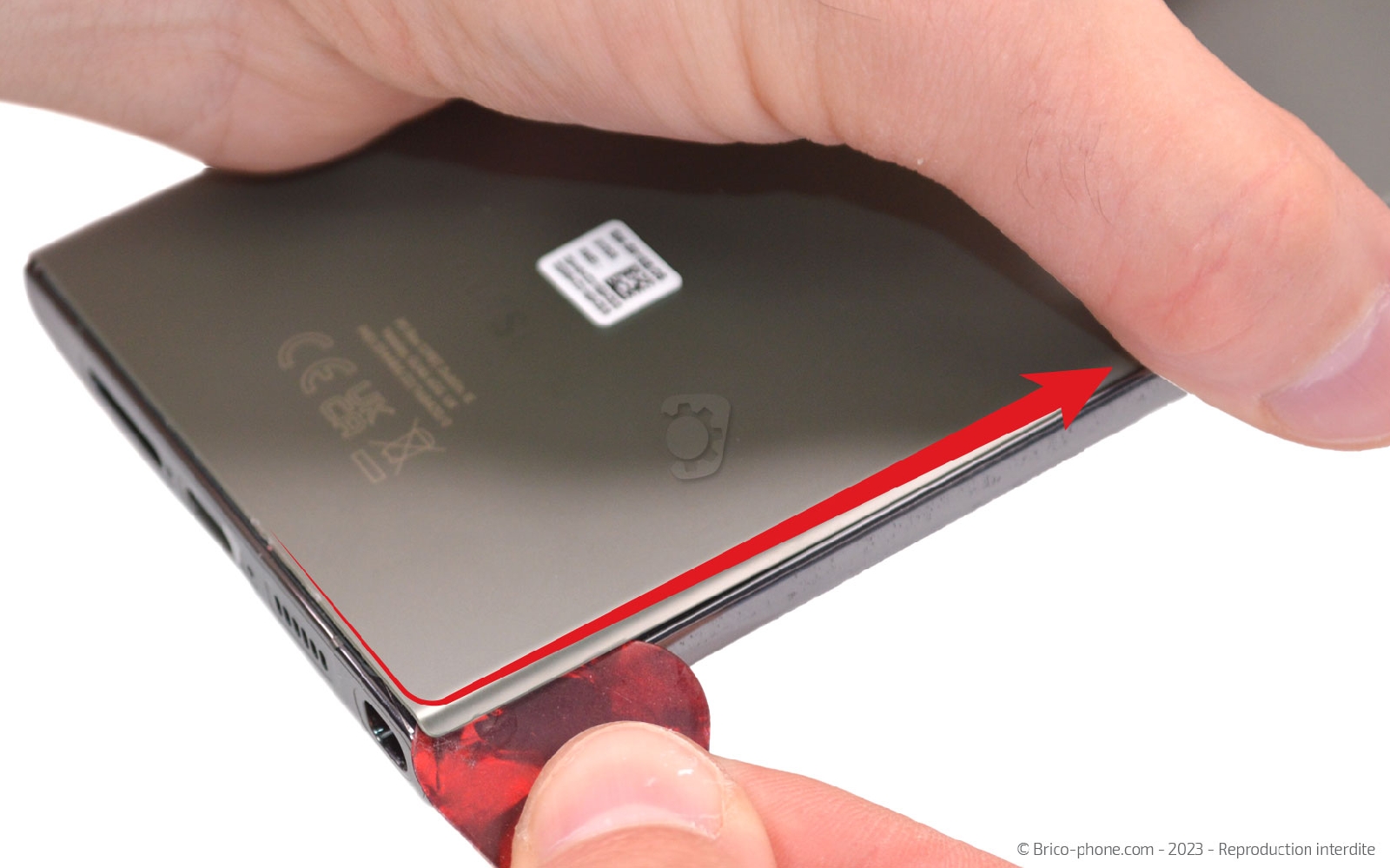

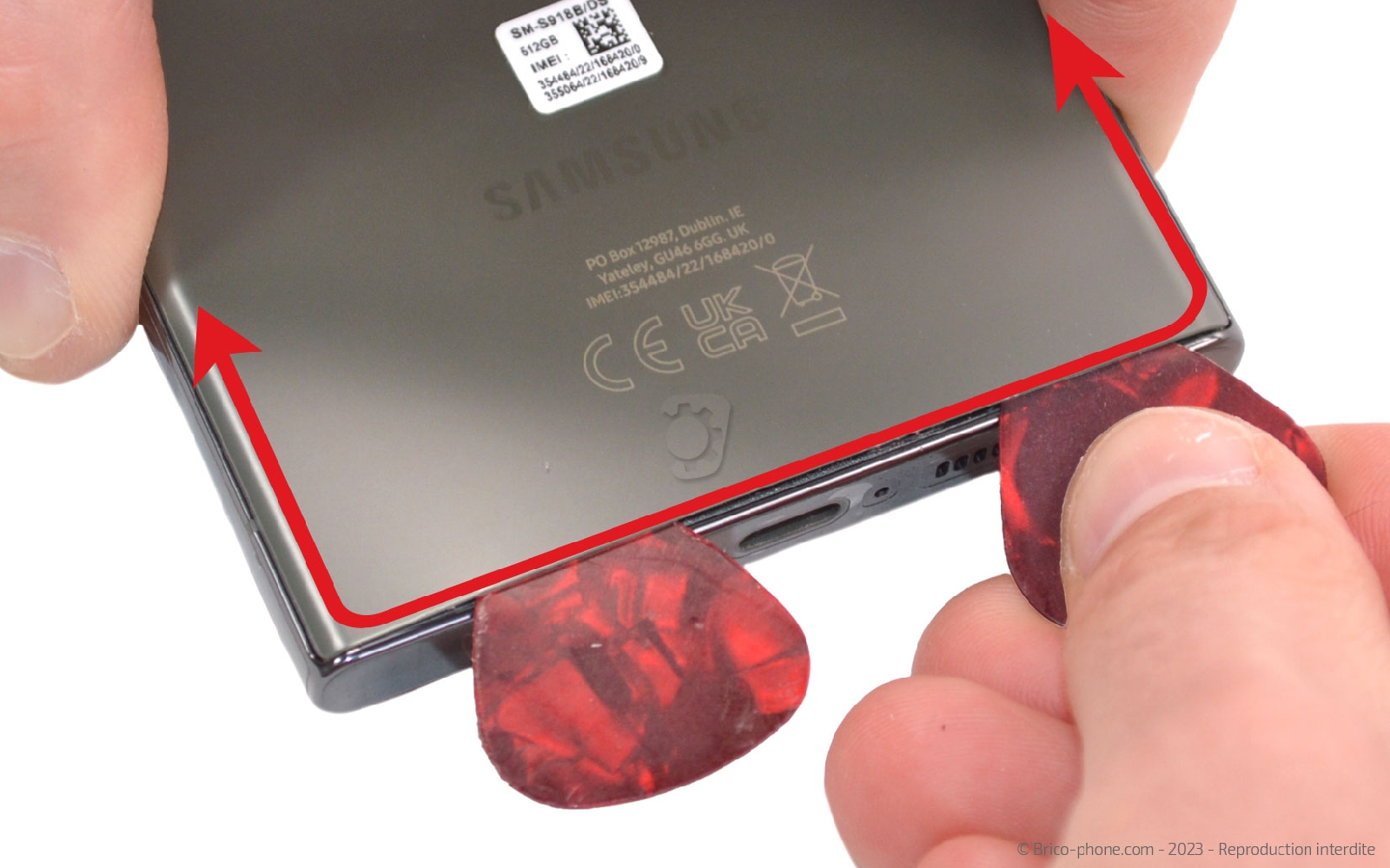

Faites circuler les médiators en plastique sur tout le contour de la vitre arrière.

N'hésitez pas à rechauffer légèrement au fur et à mesure de votre avancée.

Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 5 : Mettre de coté la vitre arrière

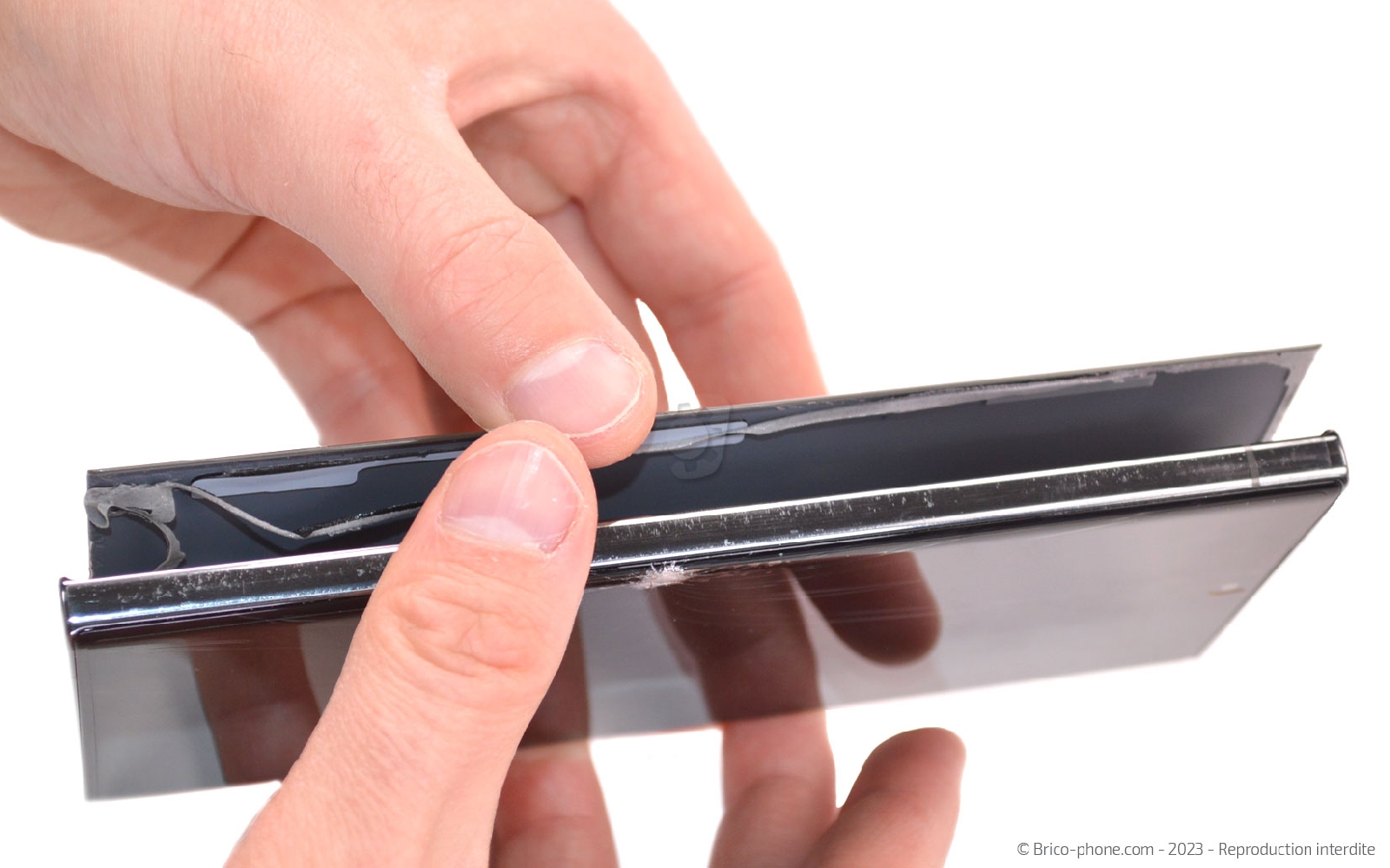

Décollez la vitre arrière de votre Samsung Galaxy S23 Ultra.
Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy S23 Ultra Vert
54,90 €
Etape 6 : Dévisser la plaquette induction

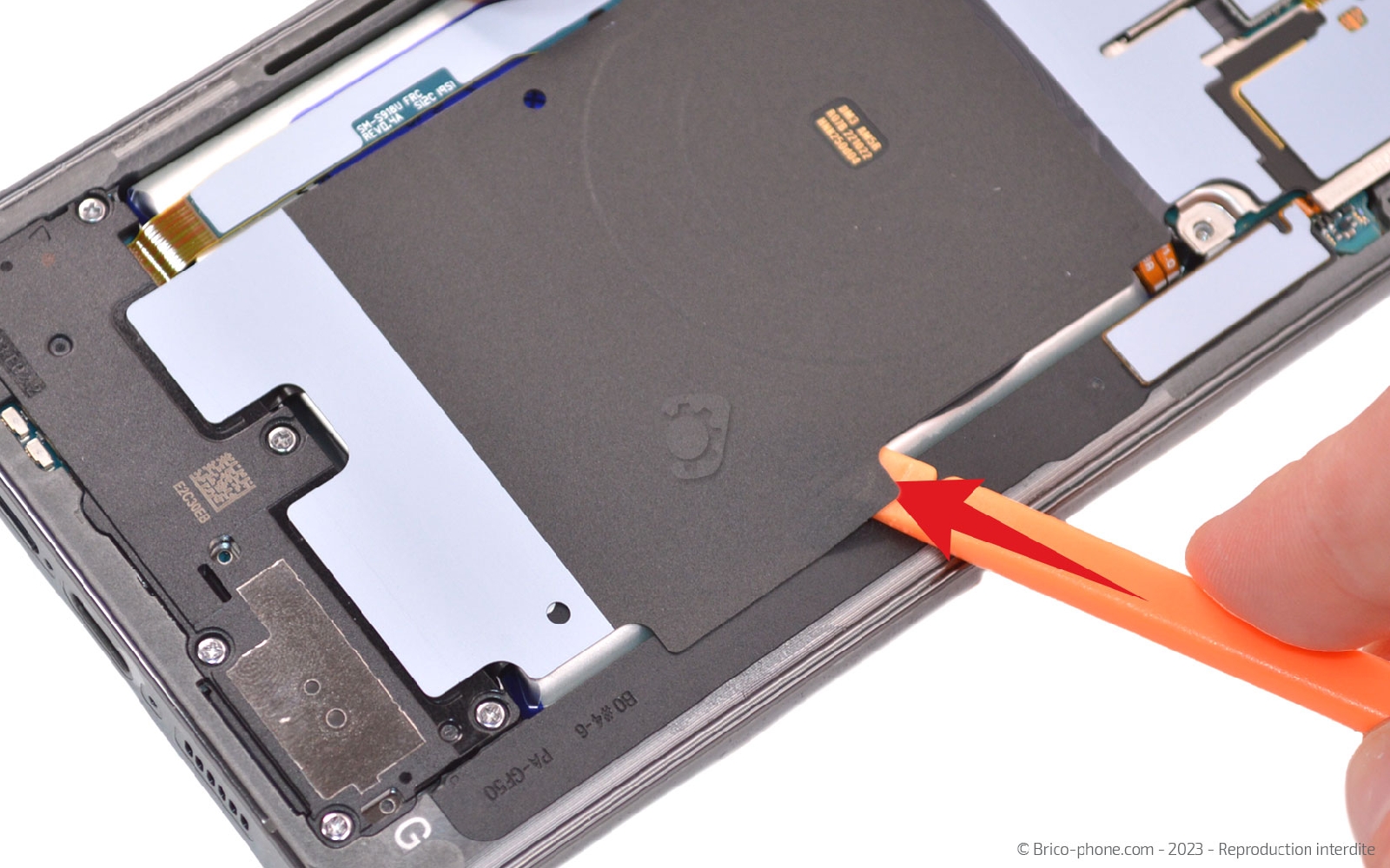

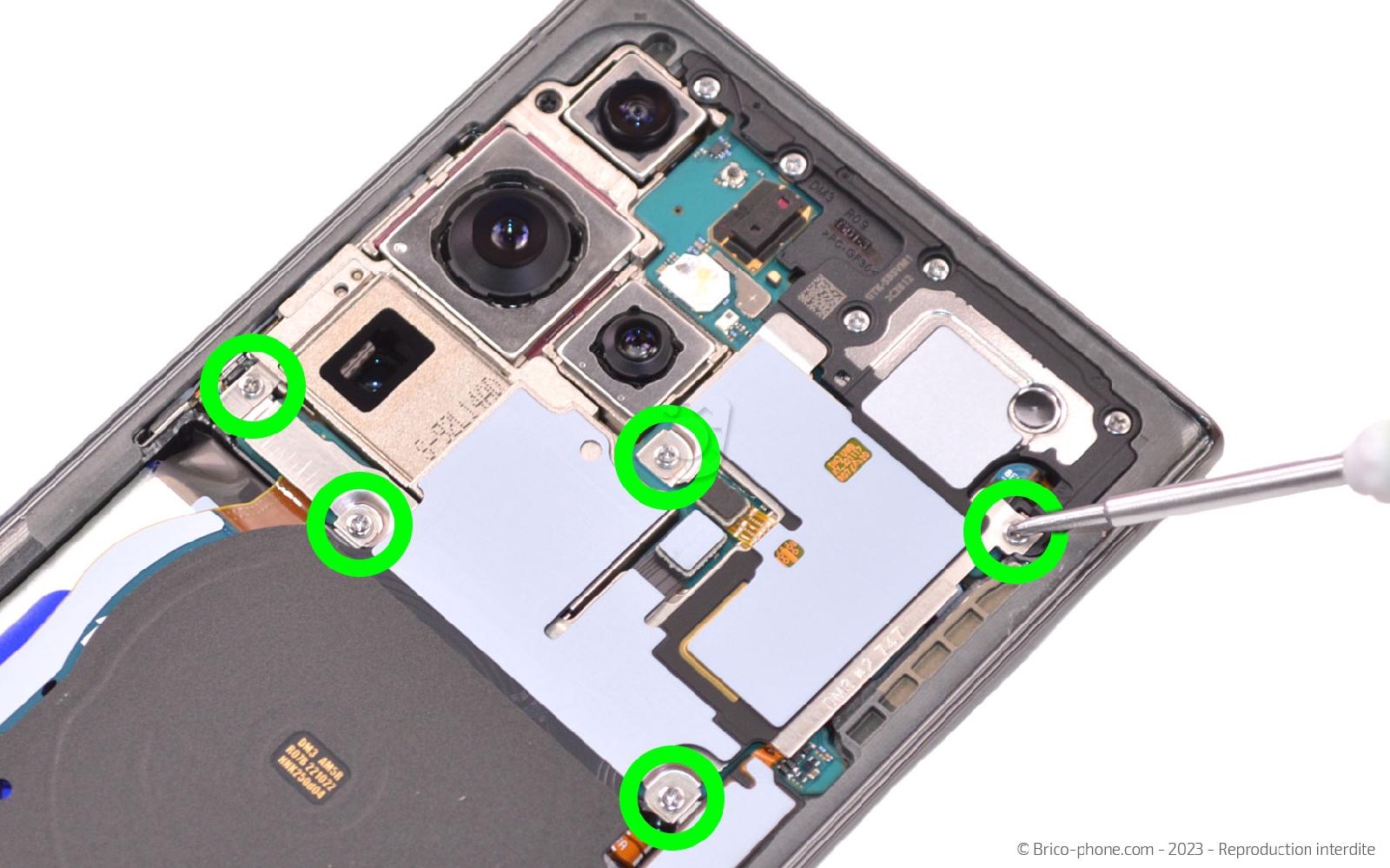

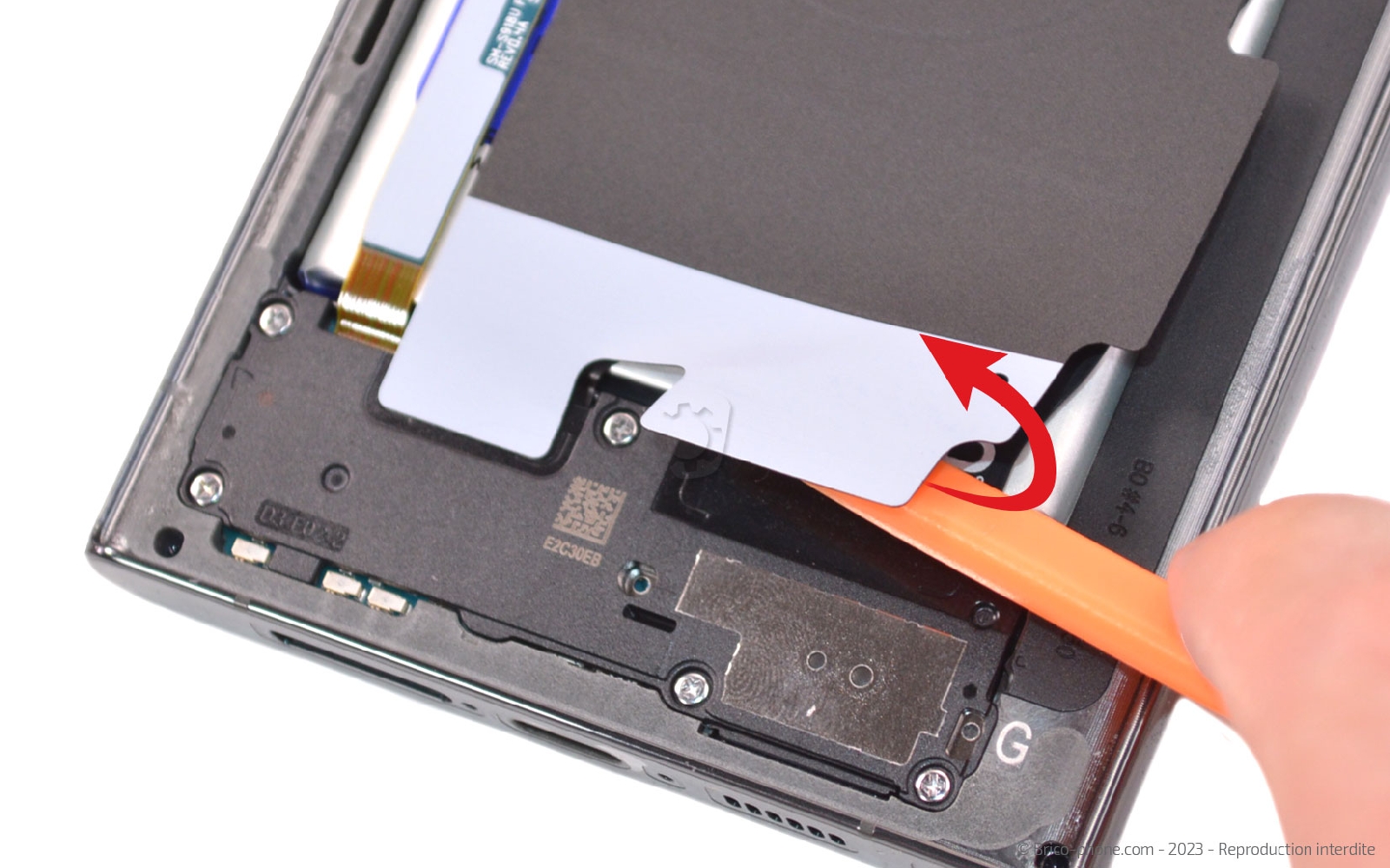

A l'aide du tournevis cruciforme, ôtez les 5 vis de la plaquette du module NFC / induction.

Ensuite, décollez les extrémités de la nappe avec le spudger.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Libérer la nappe induction

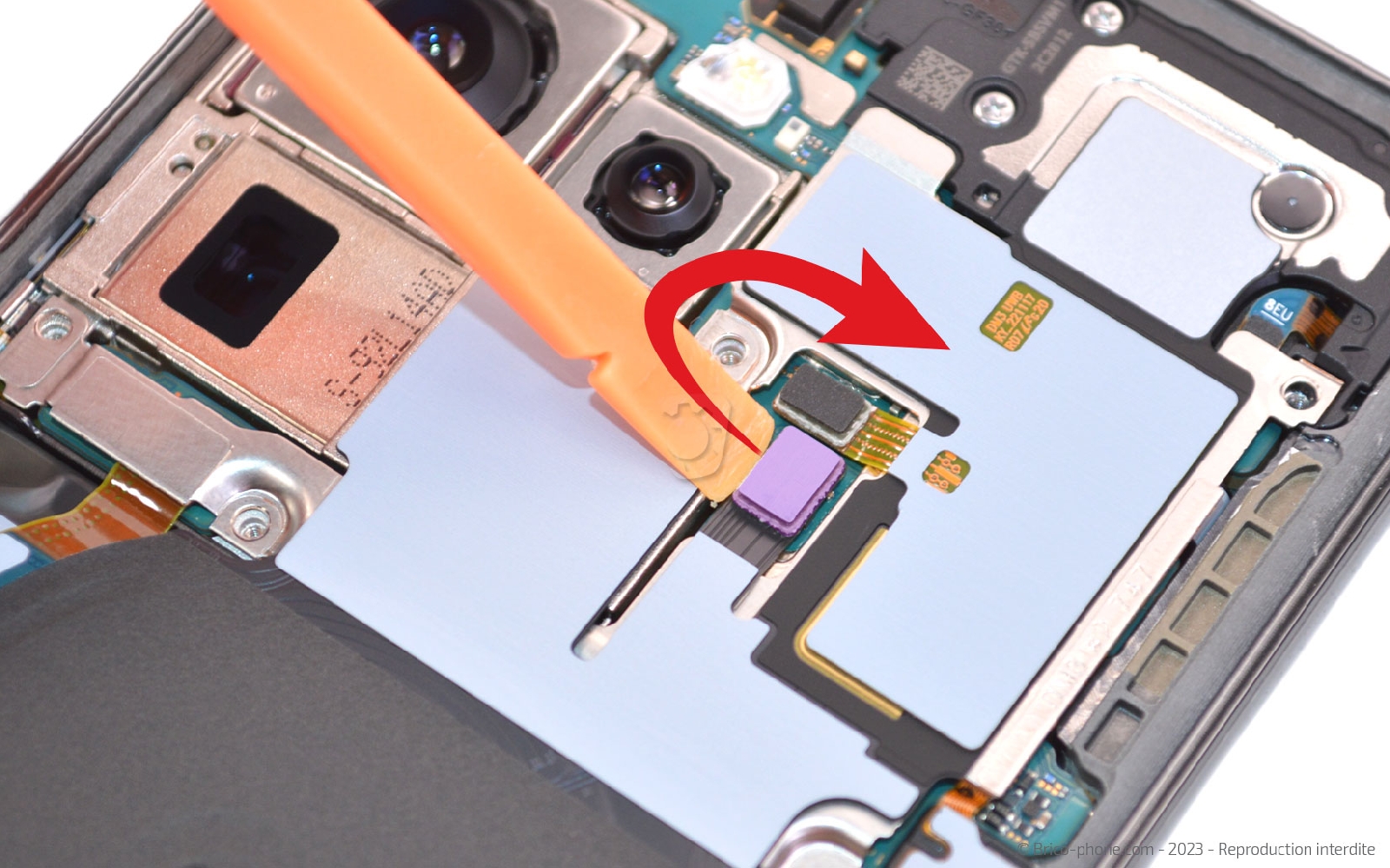

Déconnectez les nappes du module NFC et de recharge par induction du téléphone.

Soulevez la plaquette afin de la saisir et de l'extraire de l'appareil.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Déconnecter la batterie

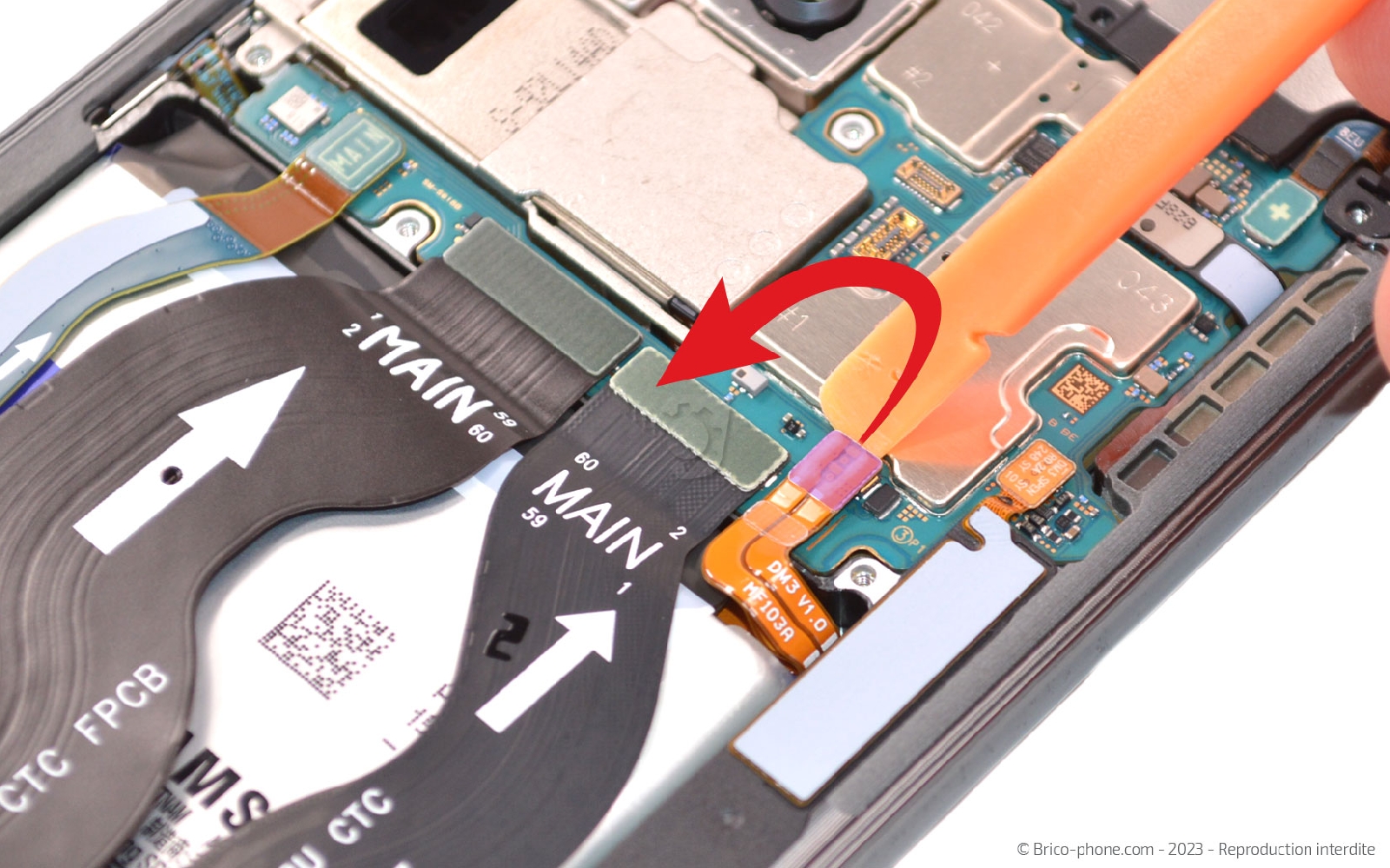

Toujours à l'aide du levier, débranchez la nappe de la batterie pour continuer la réparation en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Sortir le haut-parleur externe
Retirez les 6 vis cruciforme qui maintienne le HP externe au connecteur de charge.

Ensuite, insérez l'outil dans l'angle droit du composant pour faire levier et réussir à mettre de coté le module haut-parleur.
Outils du kit utilisés
Outils du kit utilisés


Etape 10 : Utiliser le patron d'aide au montage

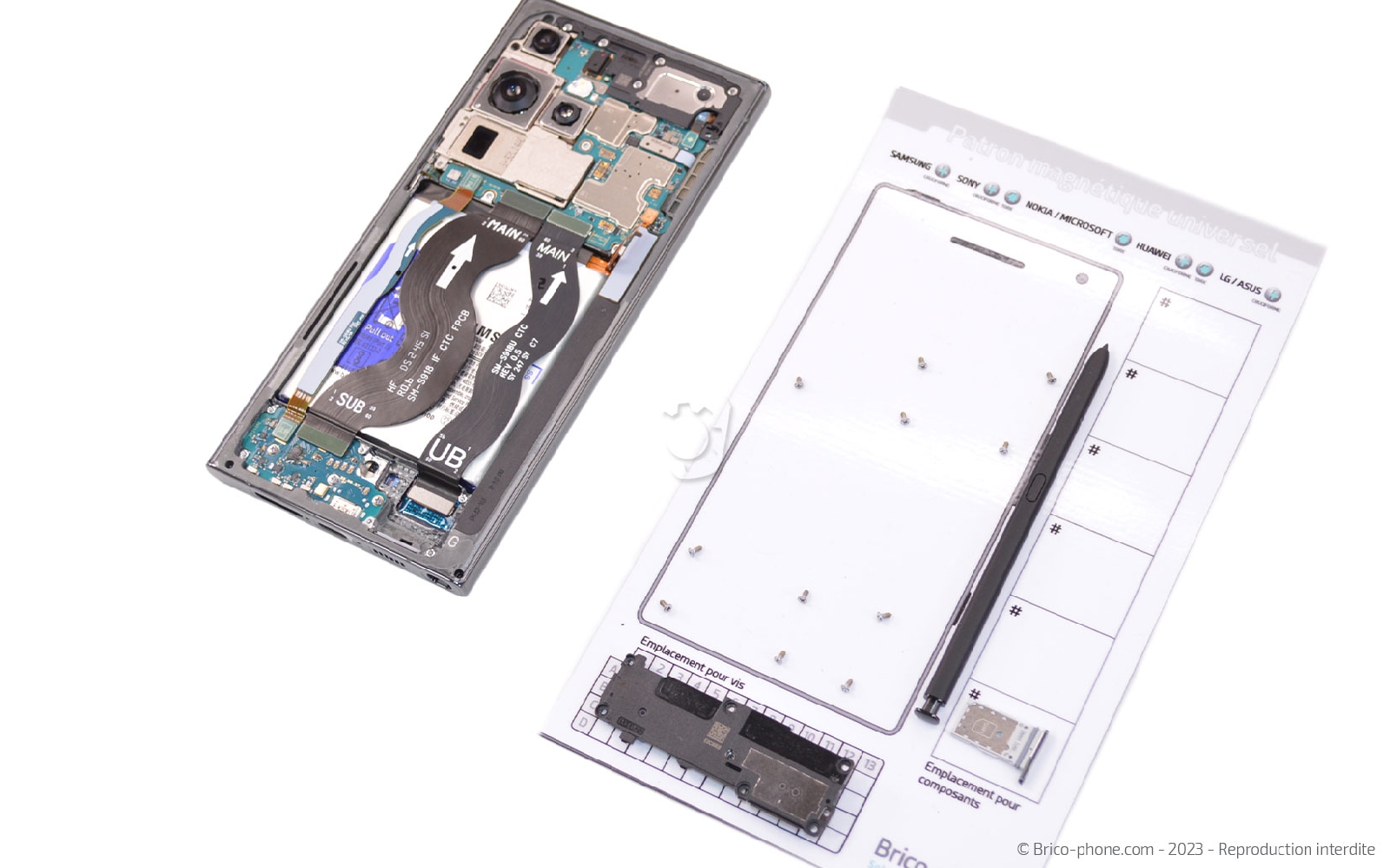

Pensez à déposer les vis et les composants sur votre patron d'aide au montage offert avec votre commande.
Outils optionnels
Outils optionnels
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Etape 11 : Débrancher les nappes d'interconnexion
Gardez le spudger pour déconnecter les nappes d'interconnexion afin de libérer l'accès à la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 12 : Retirer la batterie

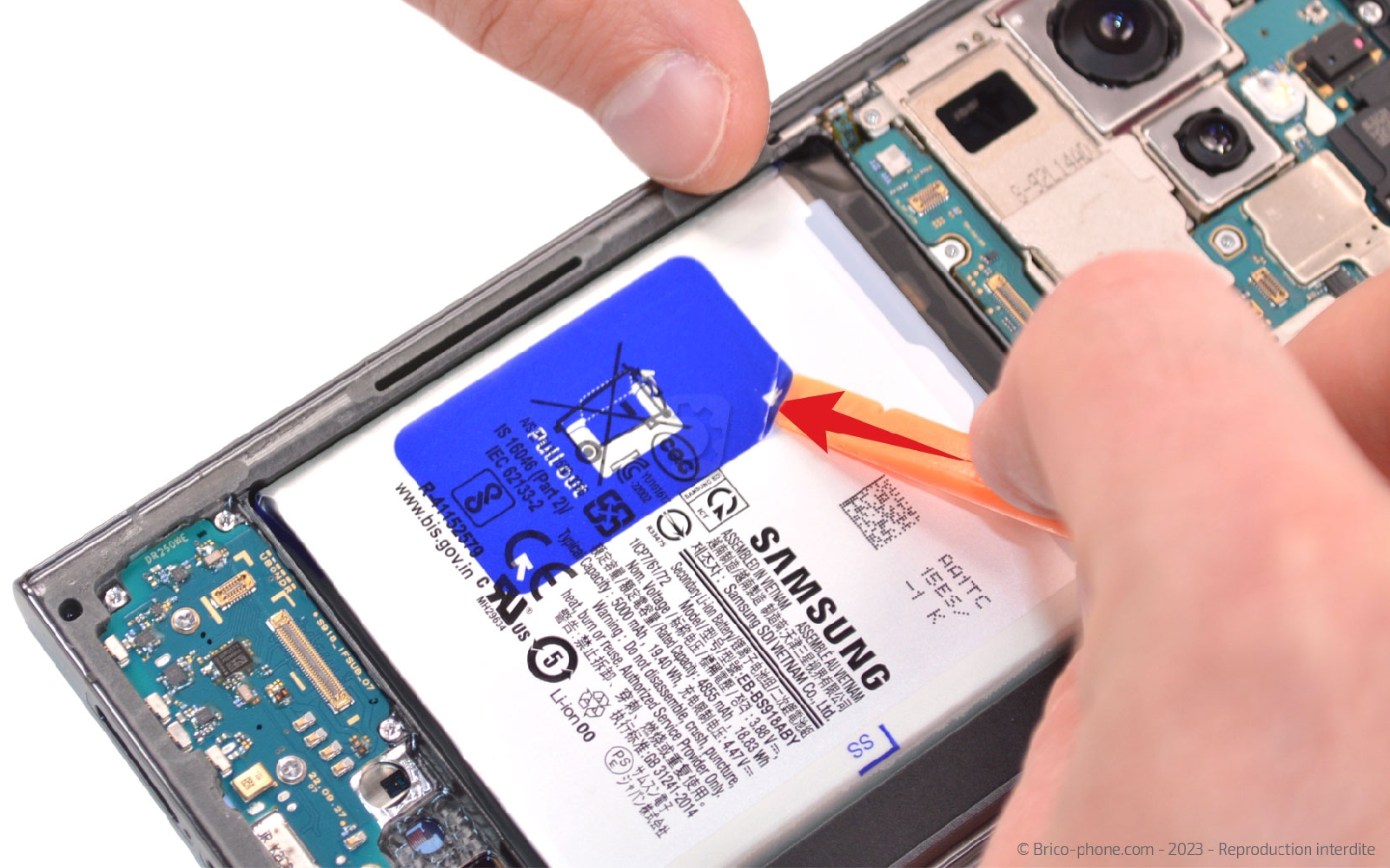

Décollez les adhésifs situés à gauche de la batterie en veillant à ce que la partie bleue soit bien séparer de celle transparente (photo 2).

Saisissez la languette bleue et tirez cette dernière vers la droite afin de décoller la batterie du châssis.
Le film transparent doit rester sur le bloc écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Batterie d'origine pour Samsung Galaxy S23 Ultra
36,90 €

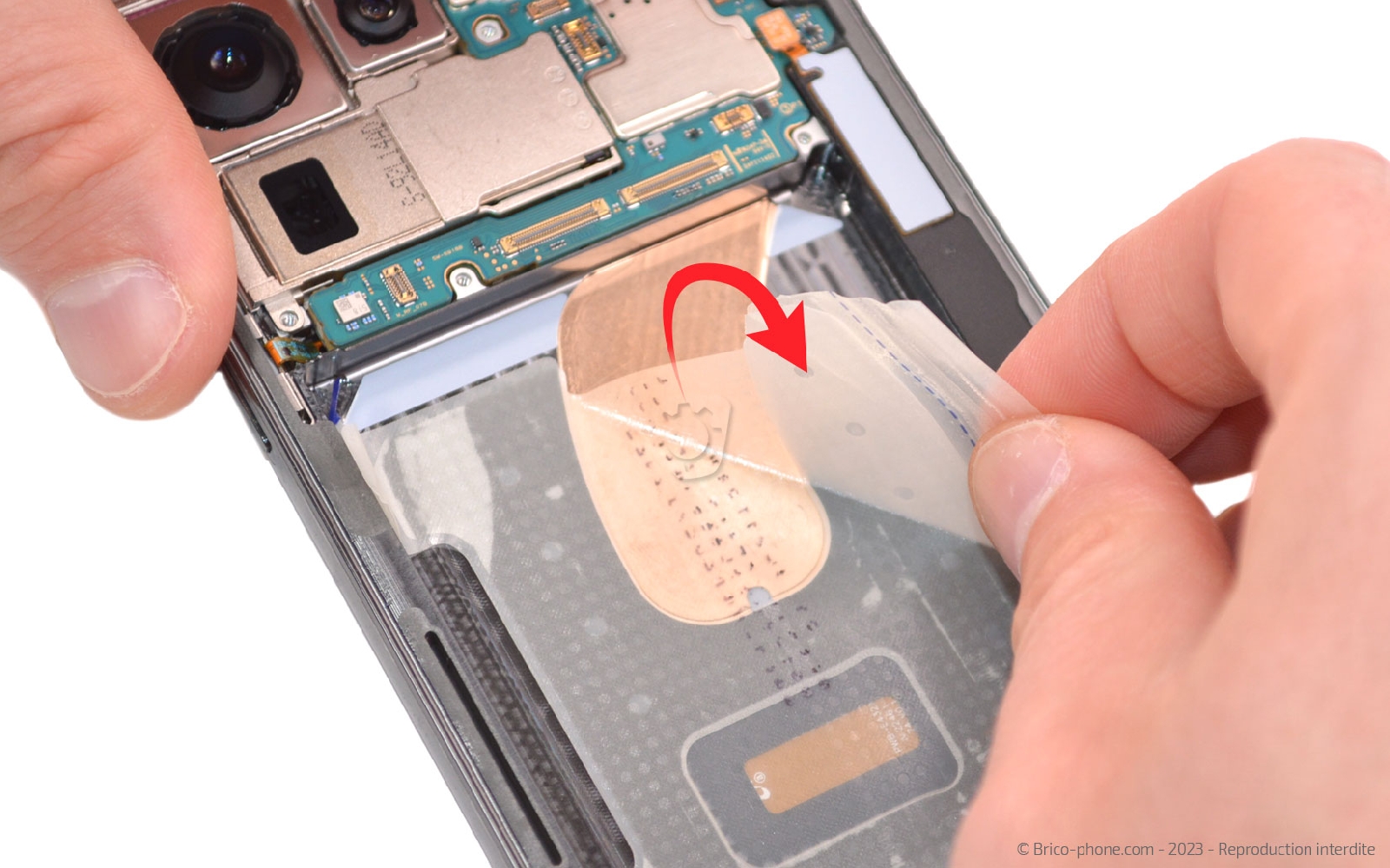

Etape 13 : Décoller le film trasparent
Récupérer le film transparent pour pouvoir réinstaller la batterie dans le châssis lors du remontage.
Outils optionnels
Outils optionnels
Batterie d'origine pour Samsung Galaxy S23 Ultra
36,90 €
Etape 14 : Récupérer le connecteur de charge

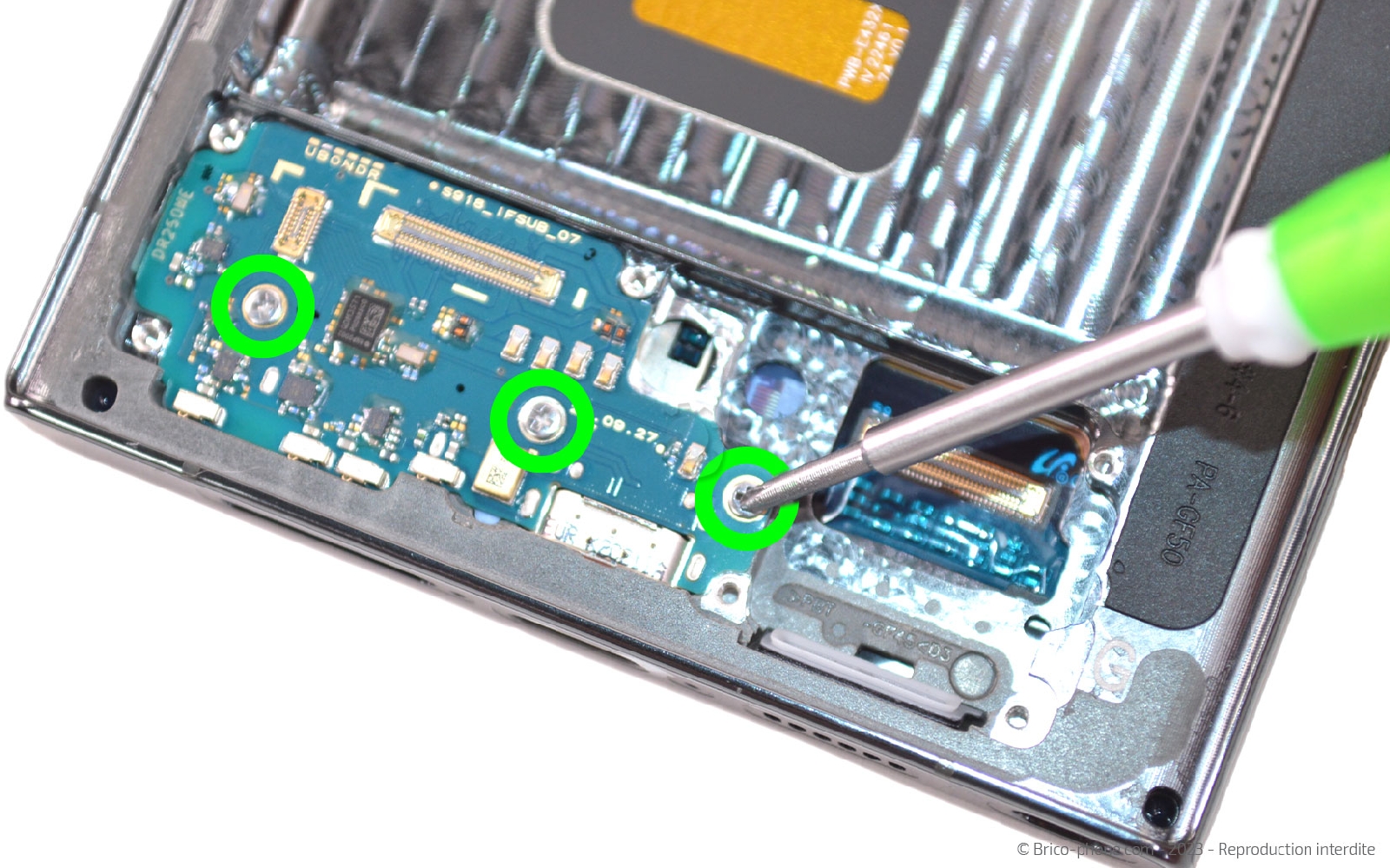

Dévissez les 3 vis avec le tournevis cruciforme pour libérer le dock.

Faites levier à l'aide de la spatule pour récupérer le connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés


Etape 15 : Ôter l'écouteur de l'oreille
Sur le haut du téléphone, sortez les 5 vis cruciforme du module haut-parleur.

Déconnectez la nappe du HP interne avant de le sortir de son emplacement.
Outils du kit utilisés
Outils du kit utilisés


Etape 16 : Libérer la carte mère

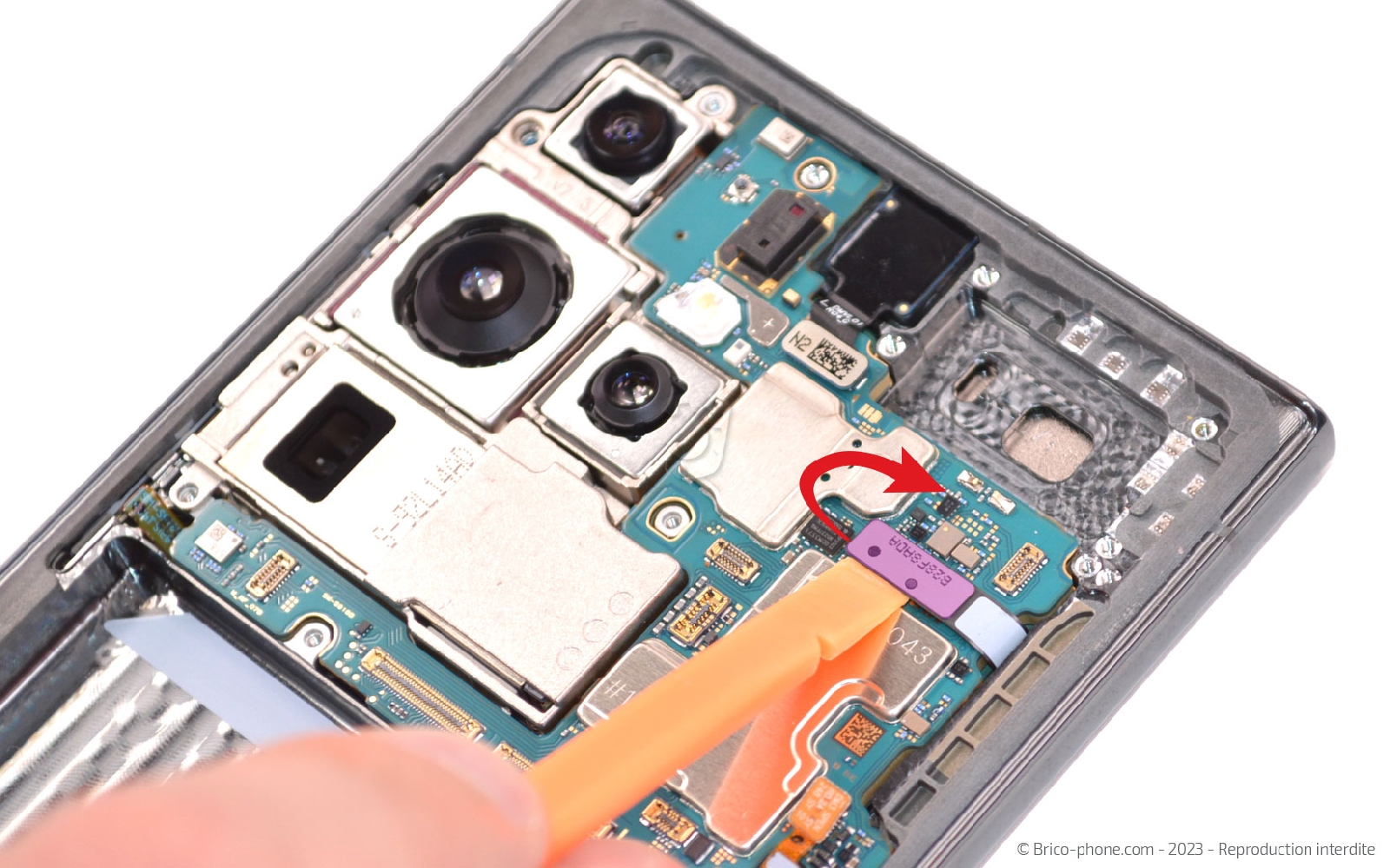

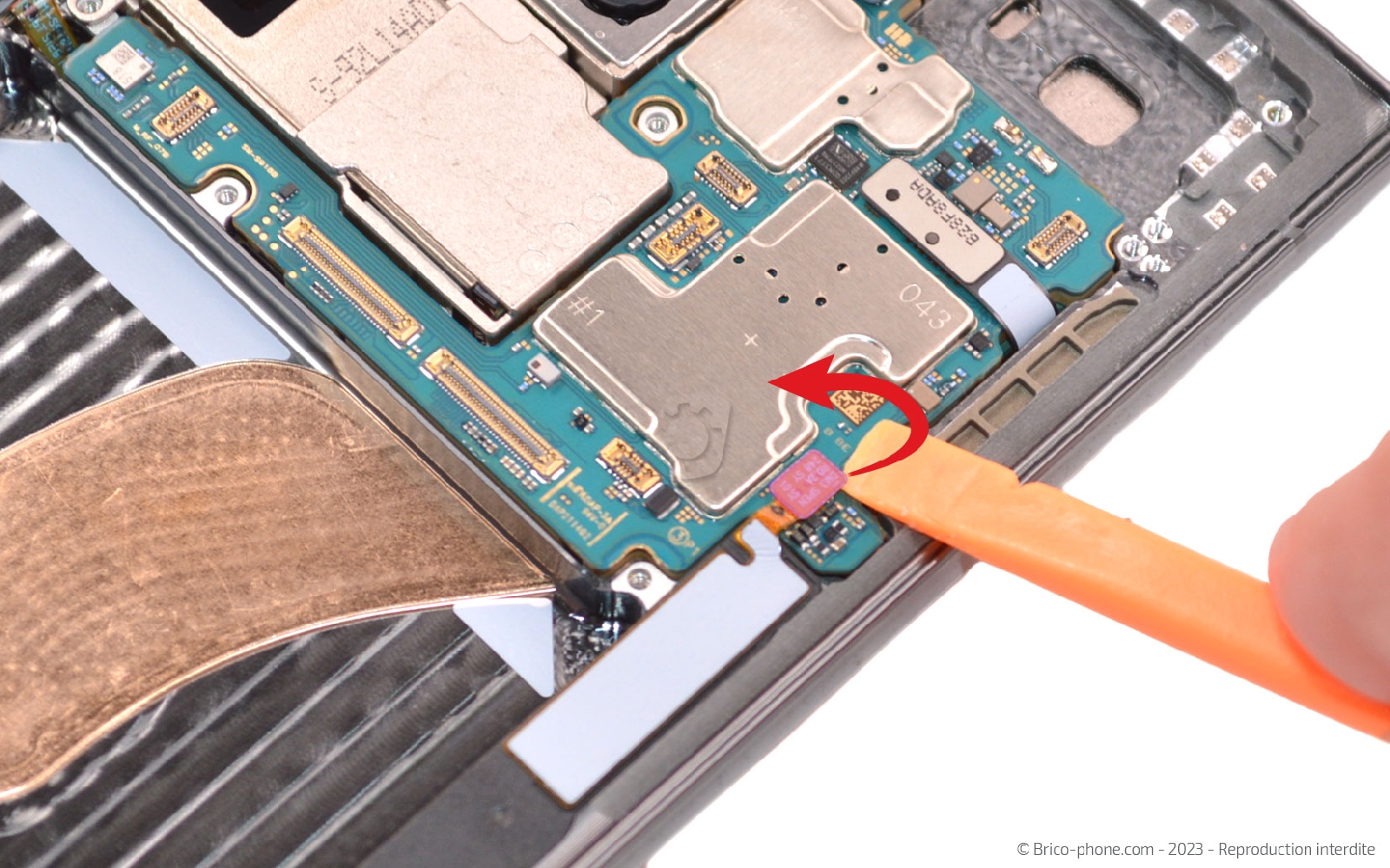

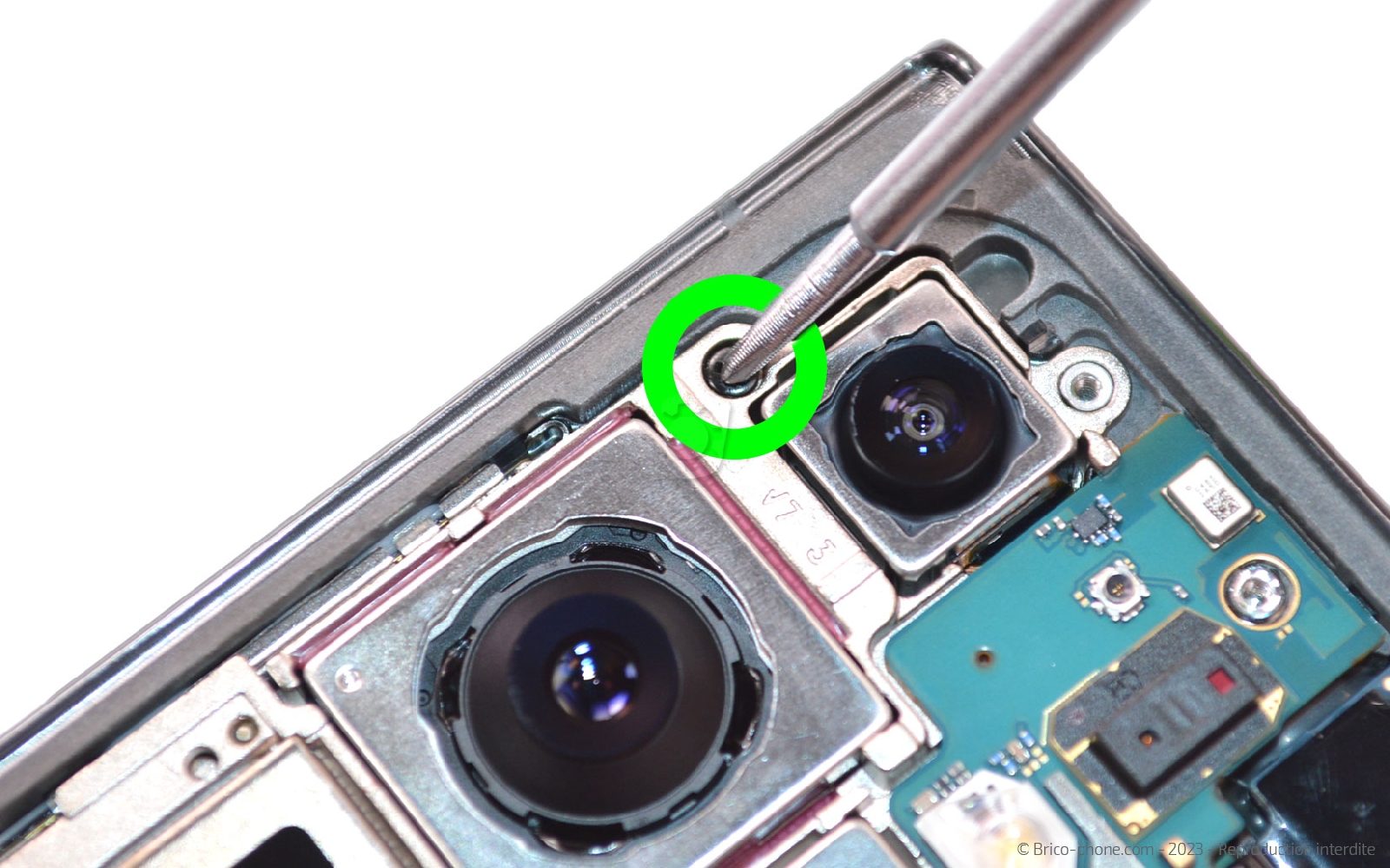

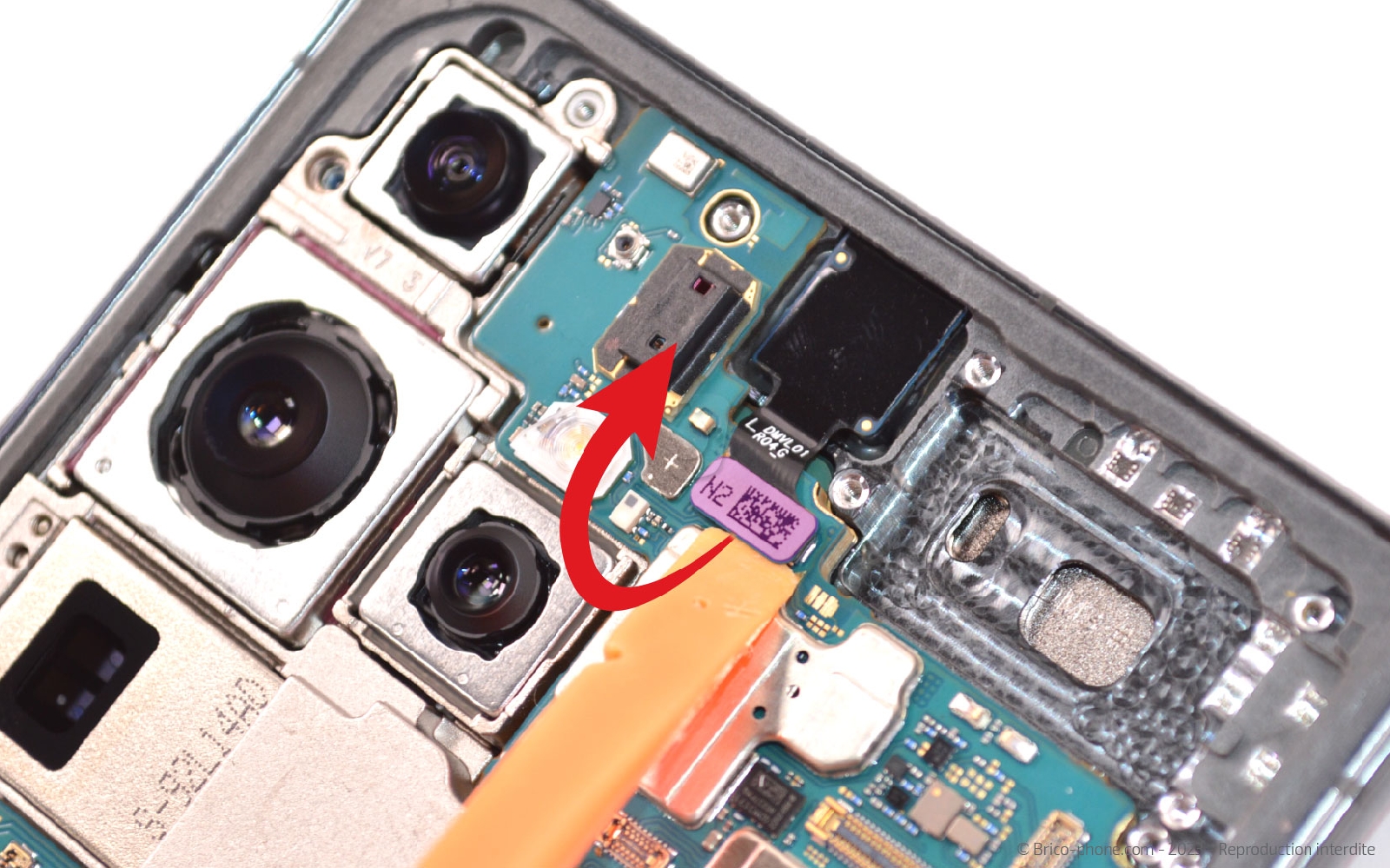

Retirez la dernière vis de la carte mère puis déconnectez la nappe du module S-Pen, celle de l'écran et celle de la caméra à selfie.
Outils du kit utilisés
Outils du kit utilisés

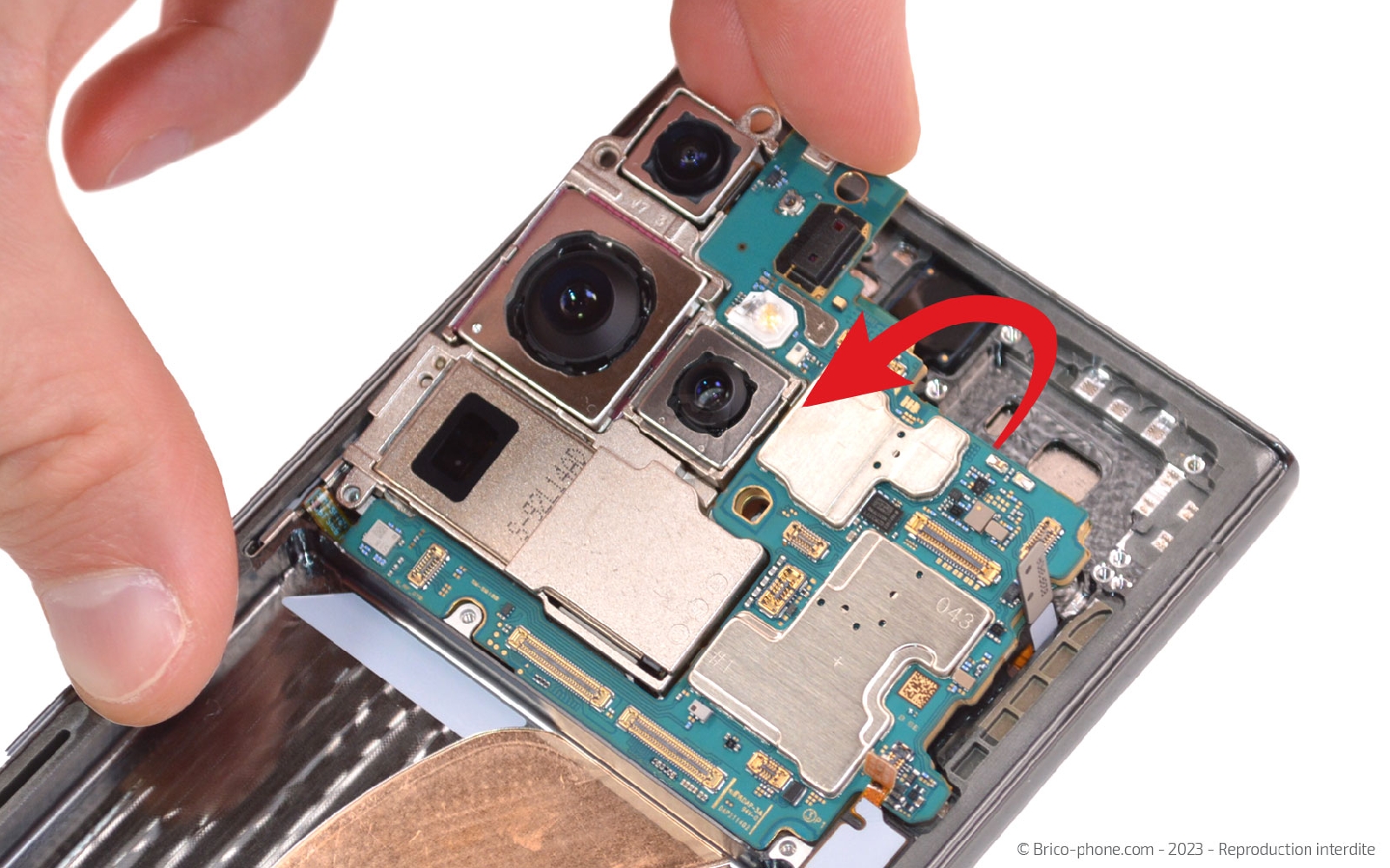

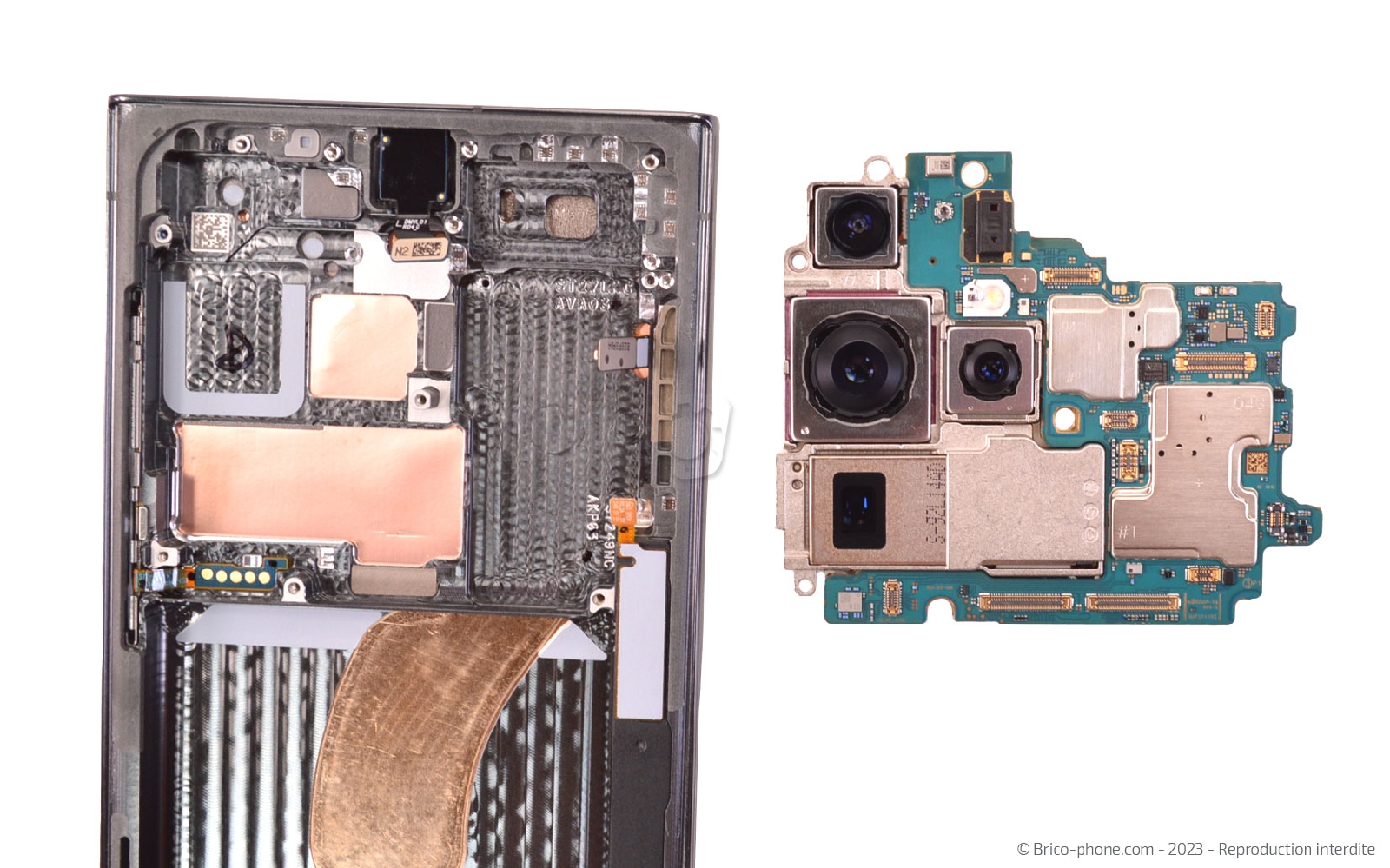

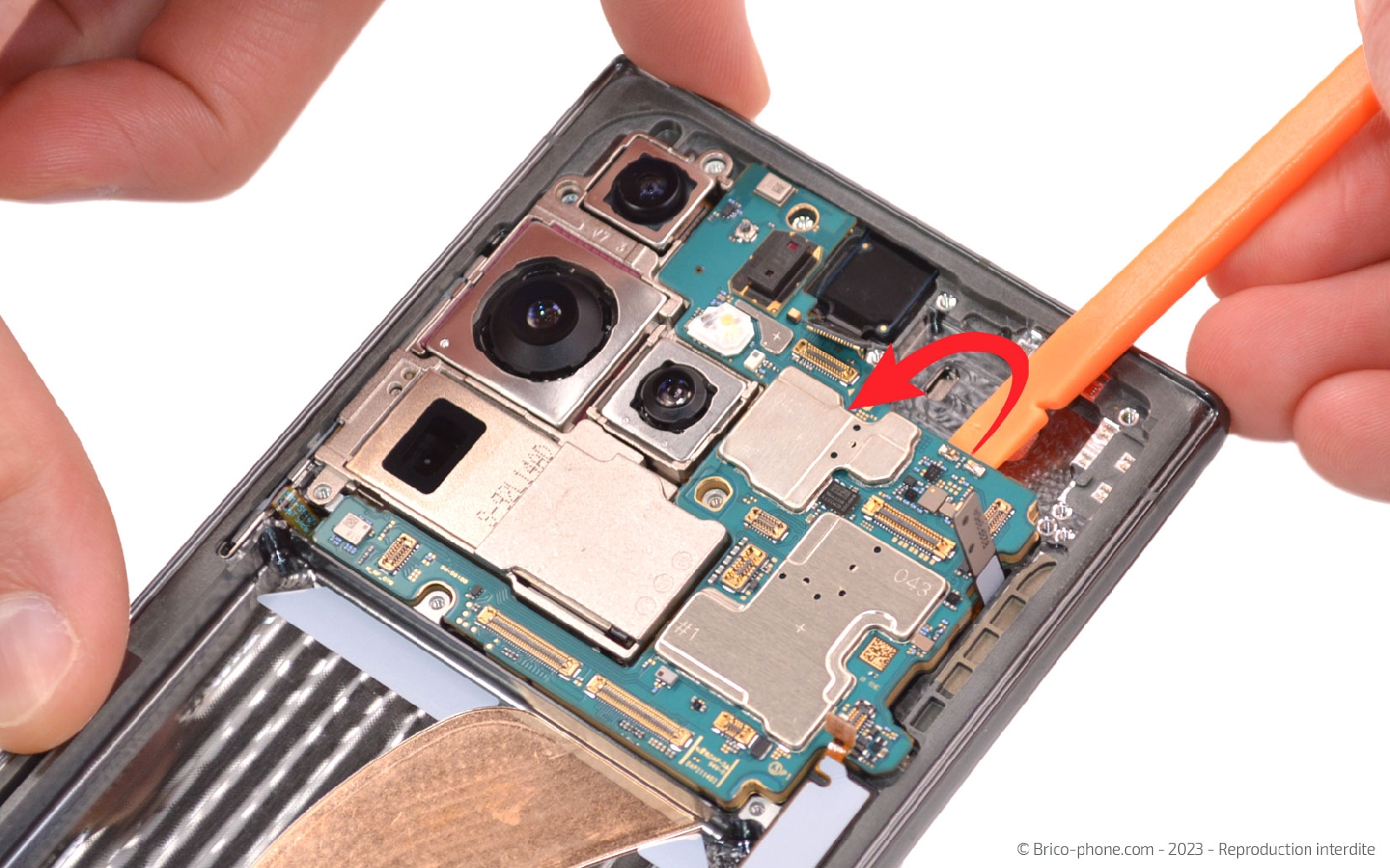

Etape 17 : Sortir la carte mère
Glissez le levier en nylon sous la carte mère pour la sortir du bloc écran de votre Samsung Galaxy S23 Ultra.
Outils du kit utilisés
Outils du kit utilisés

Etape 18 : Enlever la caméra frontale

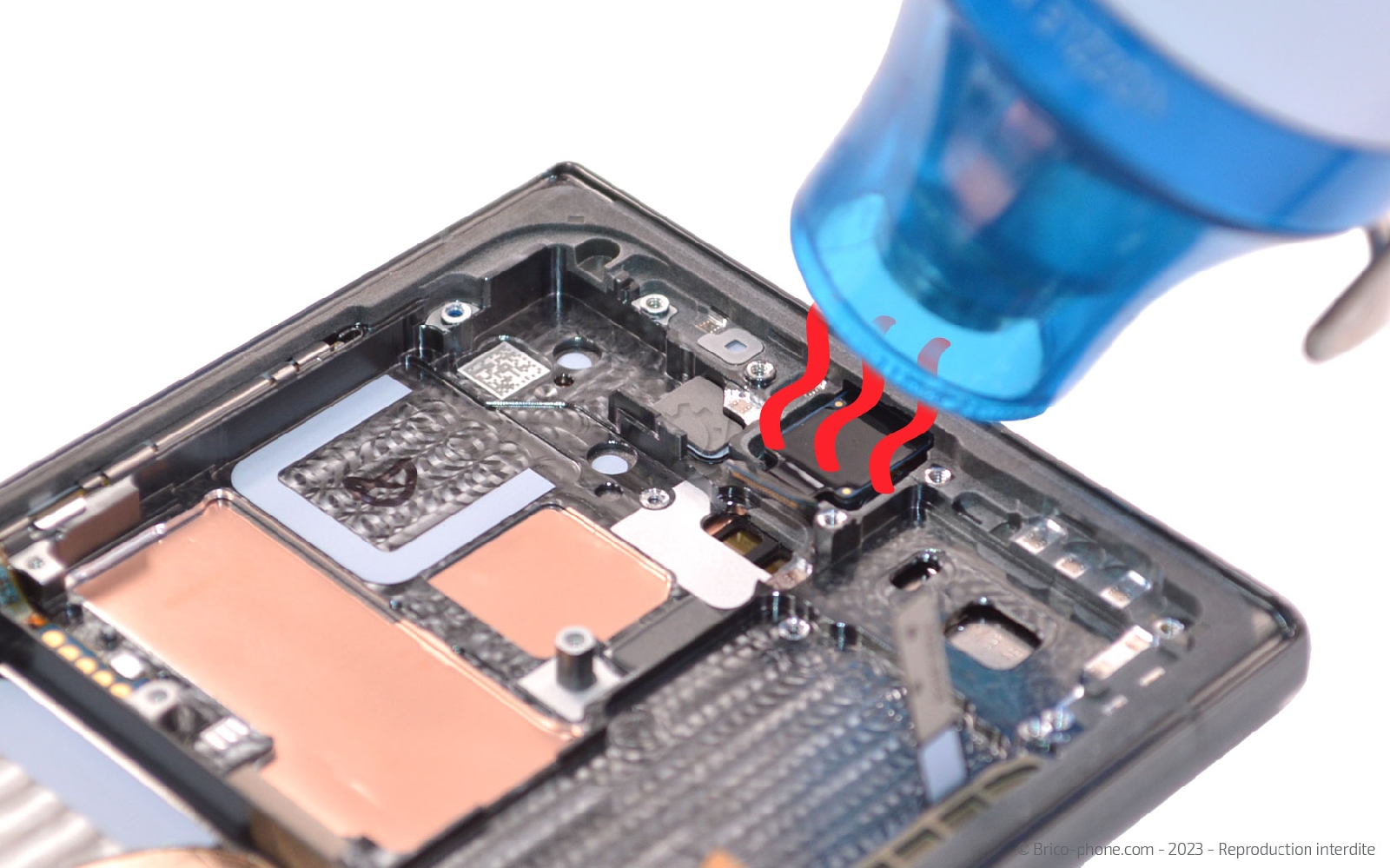

Il reste encore la caméra avant à récupérer. Pour cela, il vous faut chauffer légèrement le composant avant de glisser un des pointes de la pincette sous le composant pour le décoller.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 19 : Dissocier les caméra de la carte mère

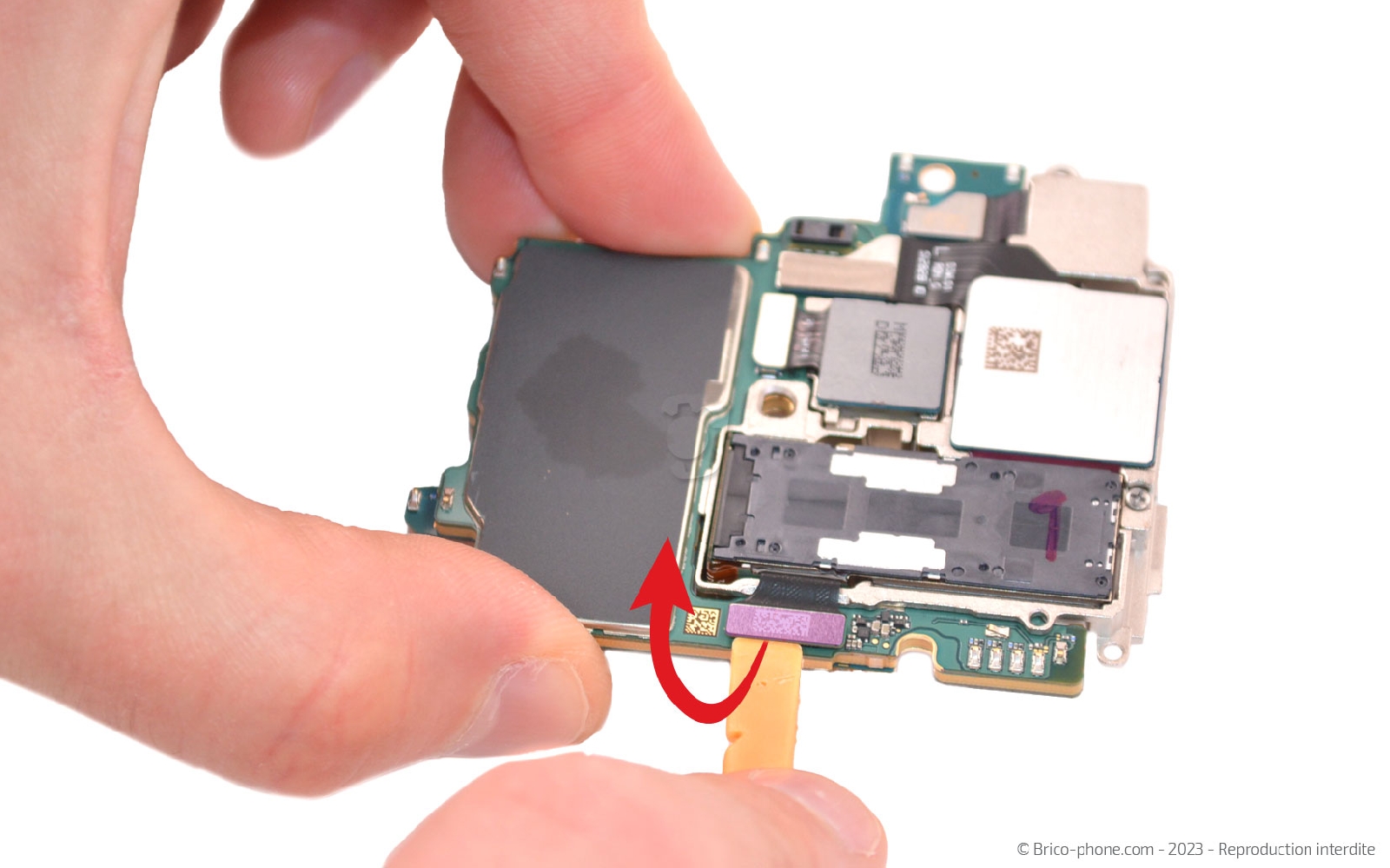

Reprenez le spudger et la carte mère pour déconnecter les caméras arrière.

Ensuite, avec le tournevis adéquat retirez la vis cruciforme pour séparer le téléobjectif de 10 MP avec un zoom optique 10X des autres capteurs photos.
Outils du kit utilisés
Outils du kit utilisés

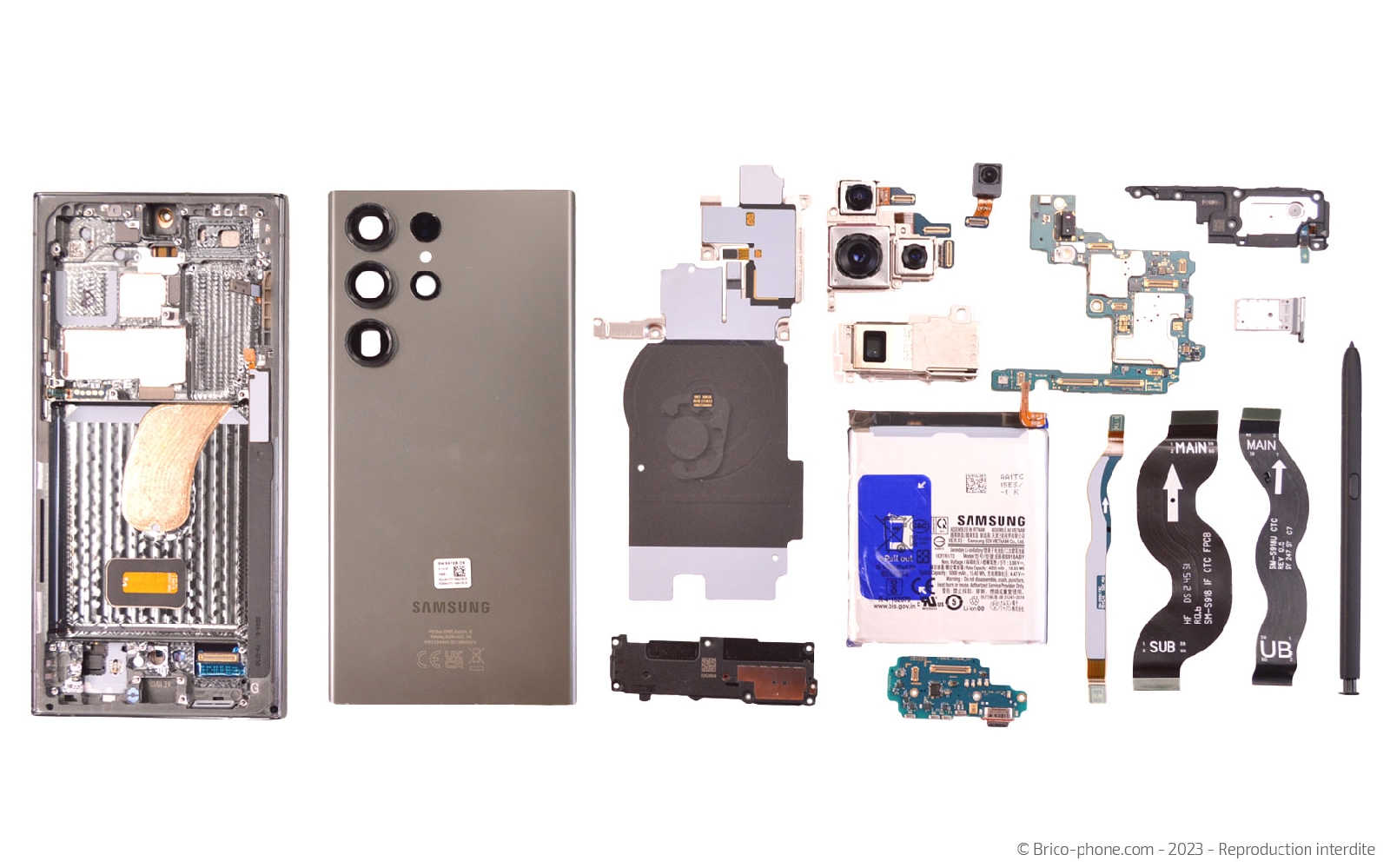

Vue éclatée
Vous trouverez tous les composants que nous venons de retirer suite à ce démontage complet sur la photographie suivante.

Si vous souhaitez remonter votre téléphone, il vous suffit de suivre chaque étape dans le sens contraire.
