Guide de réparation sur Galaxy A52s

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 13/20
Galaxy A52s | Temps estimé : 50 min | Difficulté : 3/5

Votre téléphone ne vibre plus ? Les dernières photographies de vos vacances sont floues ou tâchées ? Vos interlocuteurs ne vous entendent plus lors de vos conversations ? Remplacez la pièce endommagée en suivant chaque étape de ce tutoriel. Elles sont détaillées avec les conseils de nos techniciens et illustrées à l'aide d'images et de vidéo.

En fonction de la réparation à effectuer, sélectionnez les étapes utiles pour redonner un coup de neuf à votre Samsung Galaxy A52s. En effet si vous souhaitez changer le haut-parleur externe de votre appareil, il n'est pas utile de retirer la batterie ou de toucher à la carte mère.

Diagnostic

›  Remplacement d'une petite pièce.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

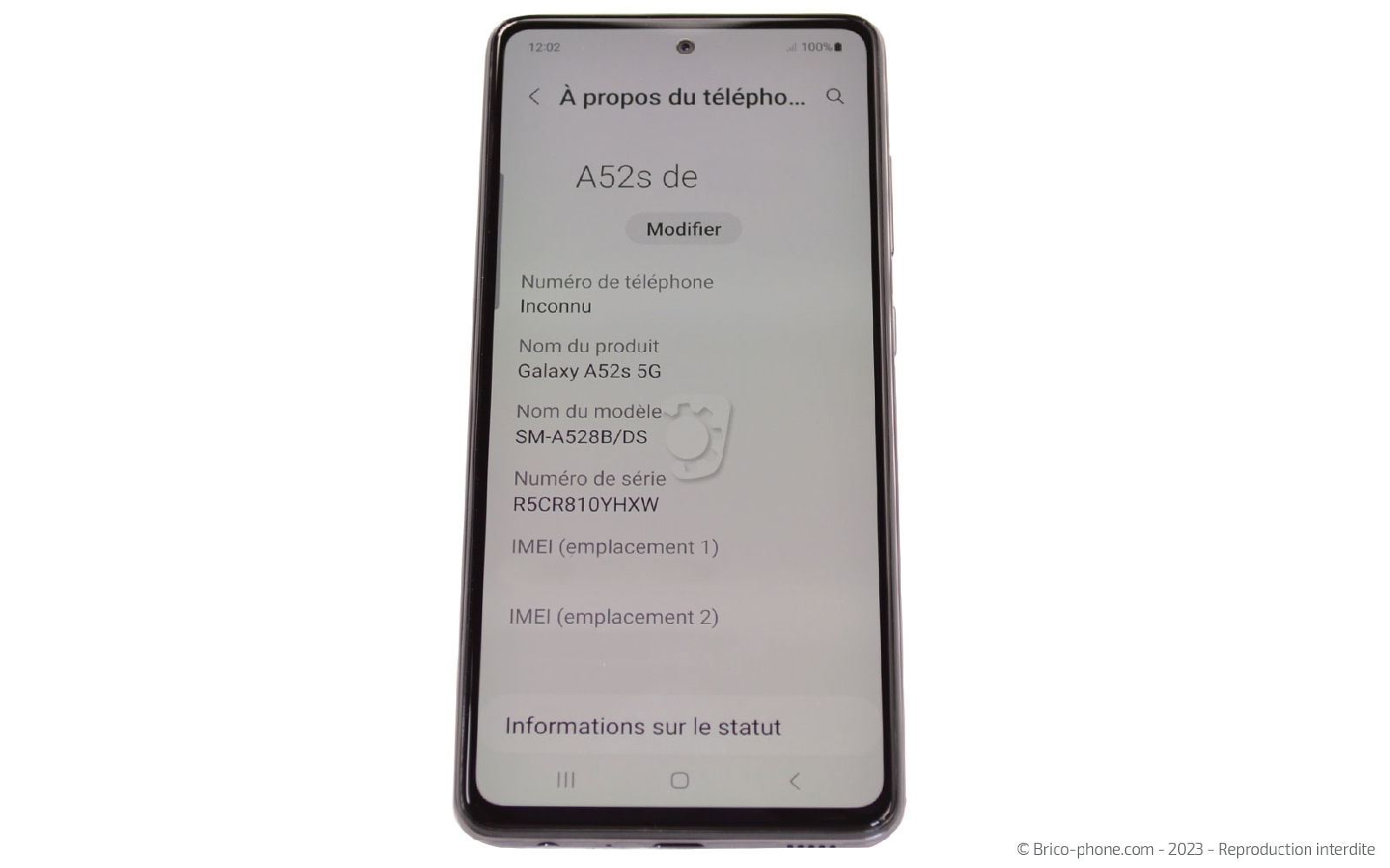

Tout d'abord, vous devez vous assurer que la pièce commandé soit compatible avec votre smartphone. Pour cela, nous vous conseillons de vérifier le modèle de votre smartphone.
Vous trouvez cette référence dans les paramètres de votre téléphone ou en composant le *#06# depuis le clavier de ce dernier. Vous devriez obtenir un numéro IMEI à recopier sur notre page d'accueil. Brico-phone se charge de vous donner toutes les informations.

Pour commencer la réparation, vous avez besoin d'éteindre votre smartphone.

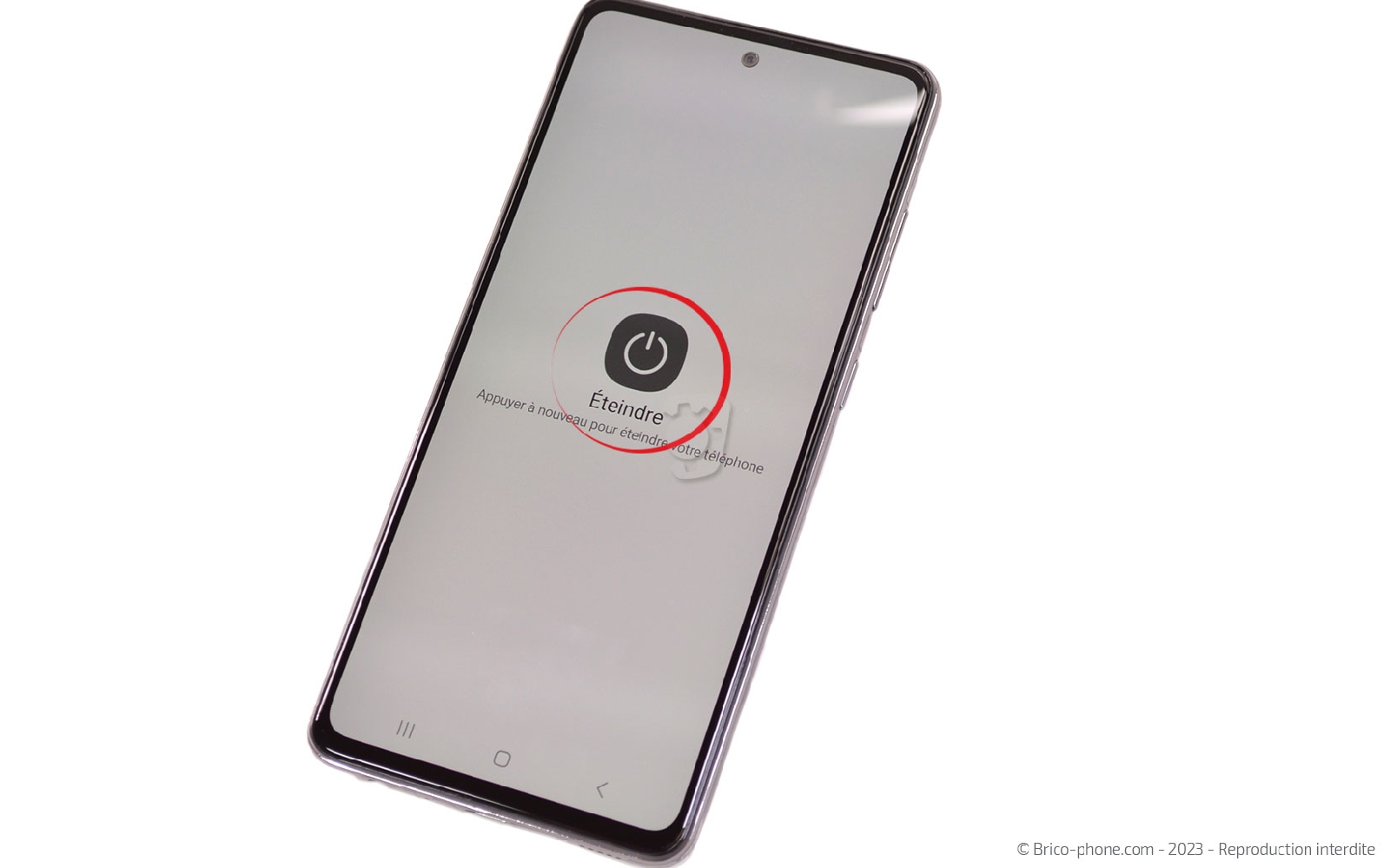

Pressez le bouton Power puis suivez les instructions affichées sur l'écran pour mettre hors tension votre appareil.

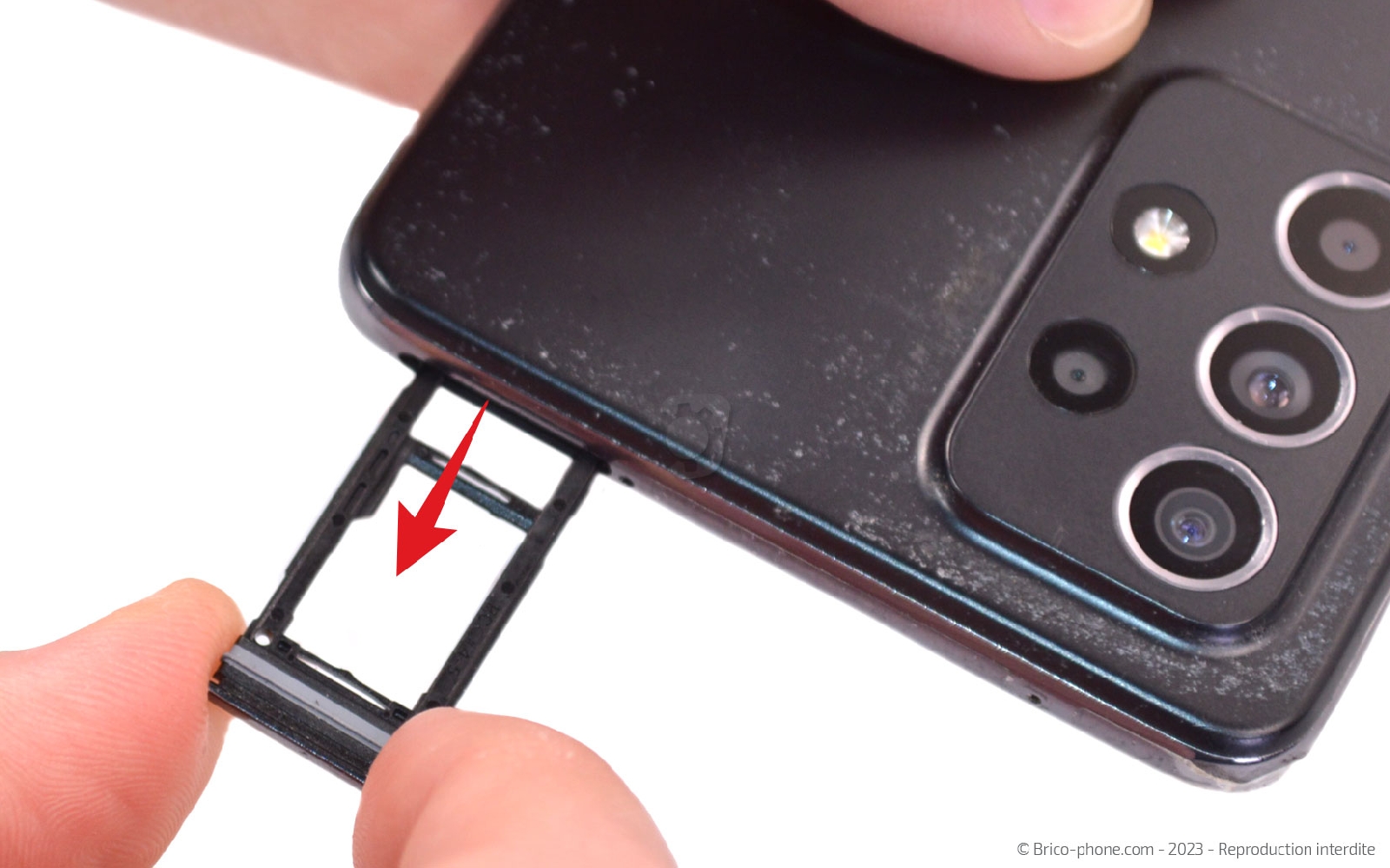

Etape 1 : Ejecter le tiroir SIM

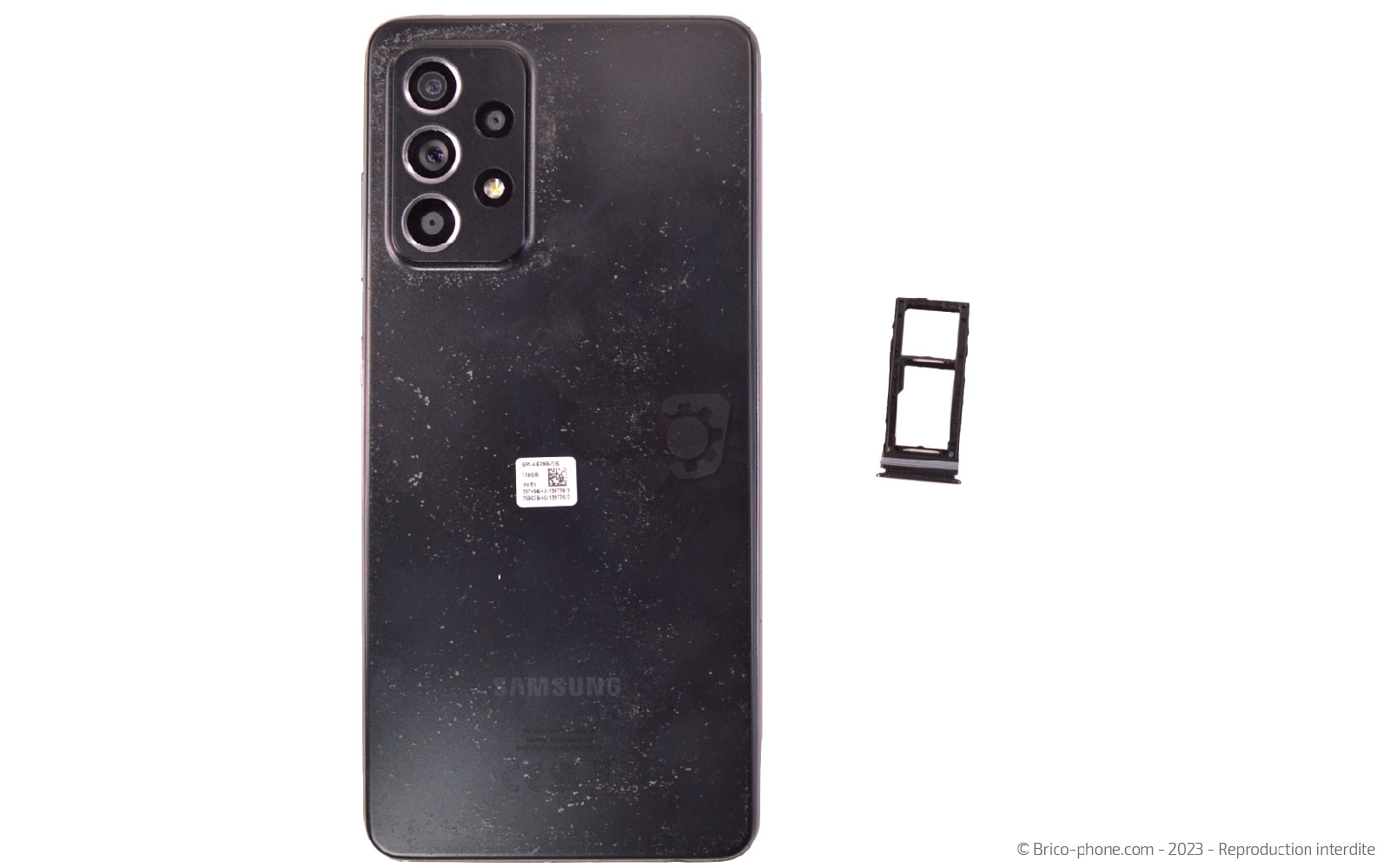

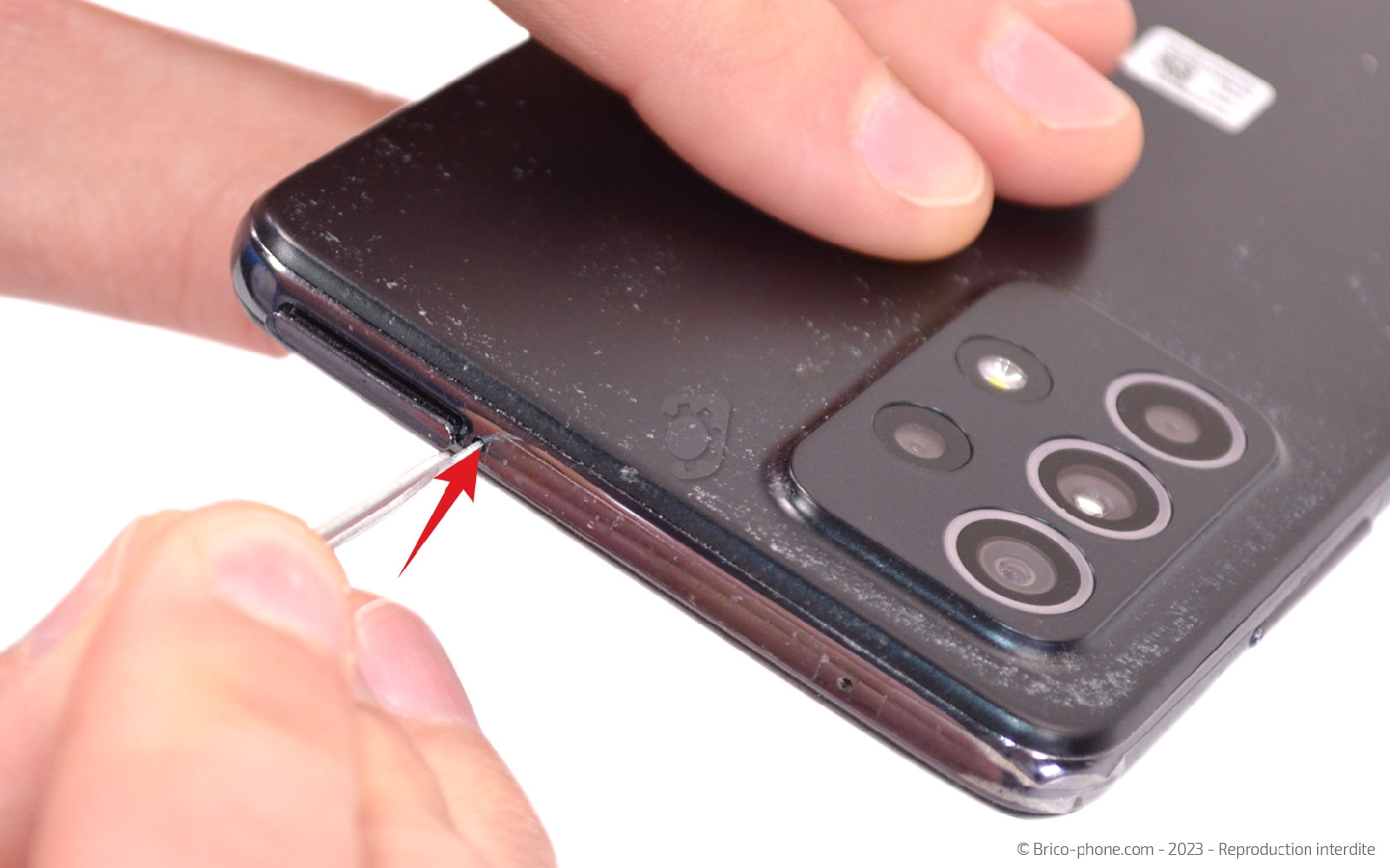

Utilisez l'outil d'extraction d'origine ou celui du kit outil pour sortir le rack de la carte SIM.
Outils du kit utilisés
Outils du kit utilisés

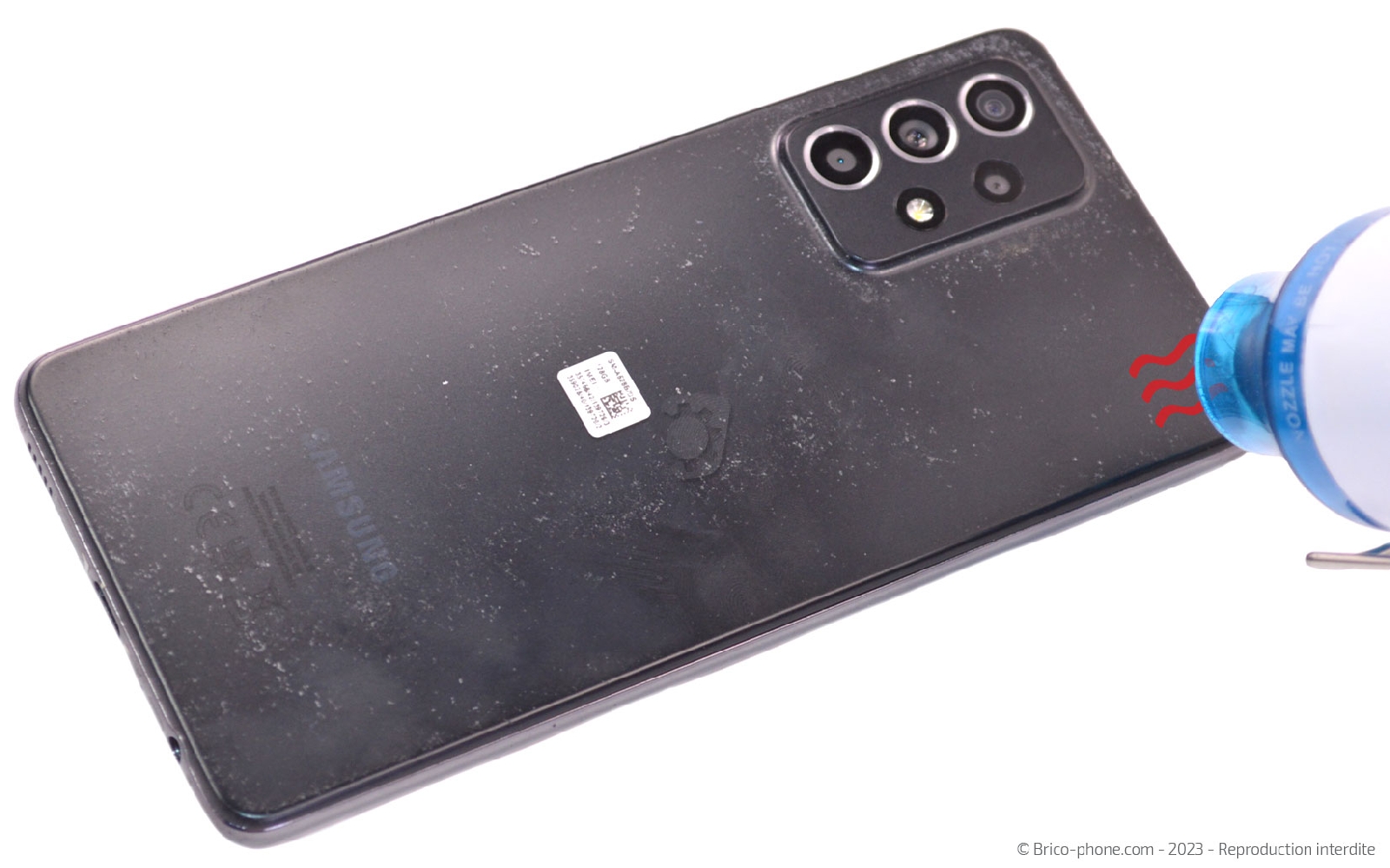

Etape 2 : Chauffer la vitre arrière
Pour ouvrir le téléphone, il est nécessaire de chauffer la vitre arrière. Pour cela, vous pouvez utiliser soit un décapeur thermique (ou sèche-cheveux) soit un coussin chauffant.

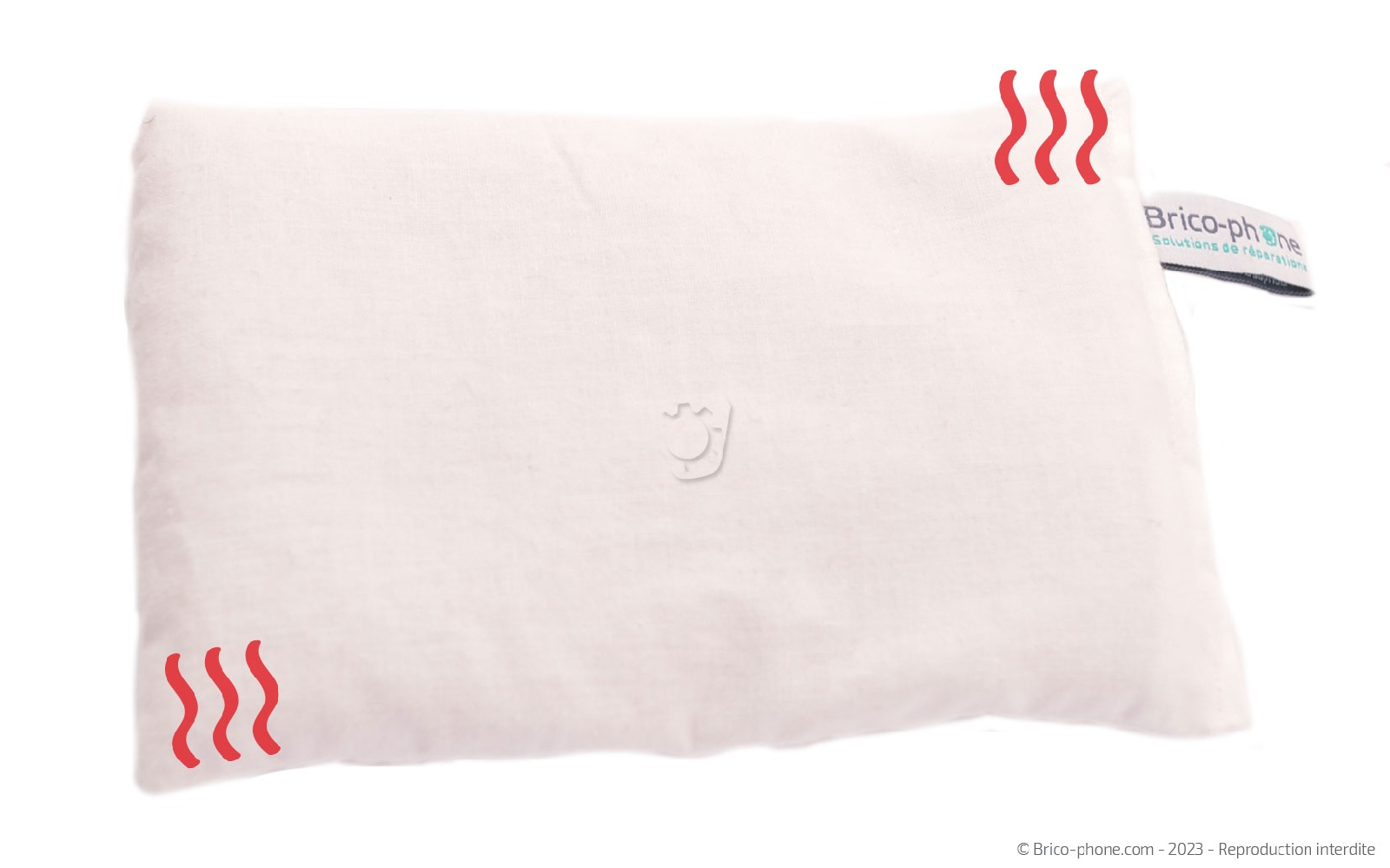

Si vous optez pour le coussin chauffant, il vous faut dans un premier temps le passer au micro-ondes environ 2 minutes avant de le déposer sur la façade arrière du smartphone une trentaine de secondes.

Vous avez chois le décapeur thermique ou alors votre propre sèche-cheveux ? Dans ce cas, allumez le produit puis passez-le sur tout le bord de l'appareil pour ne chauffer que l'endroit où se trouve le sticker.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

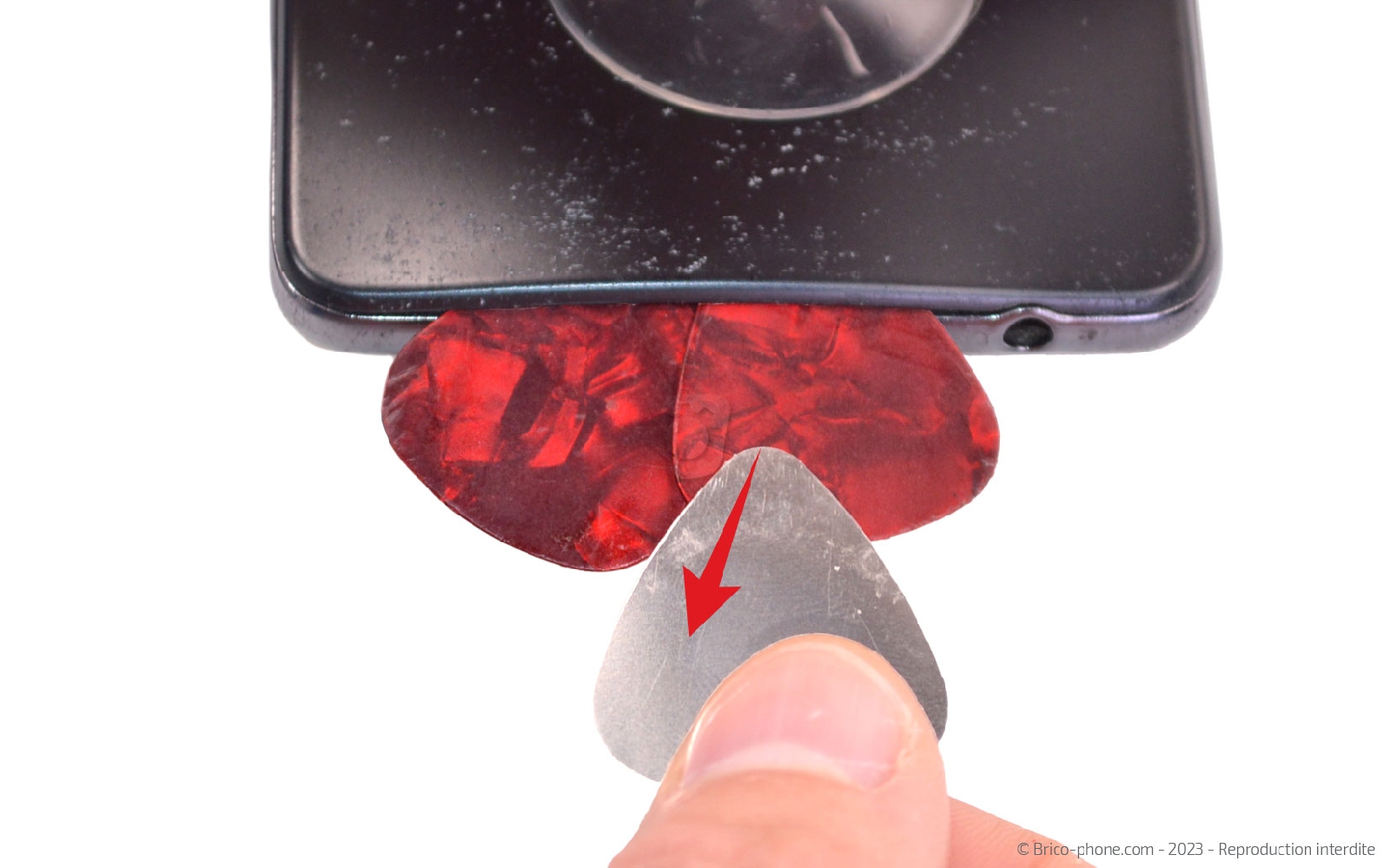

Etape 3 : Créer un interstice

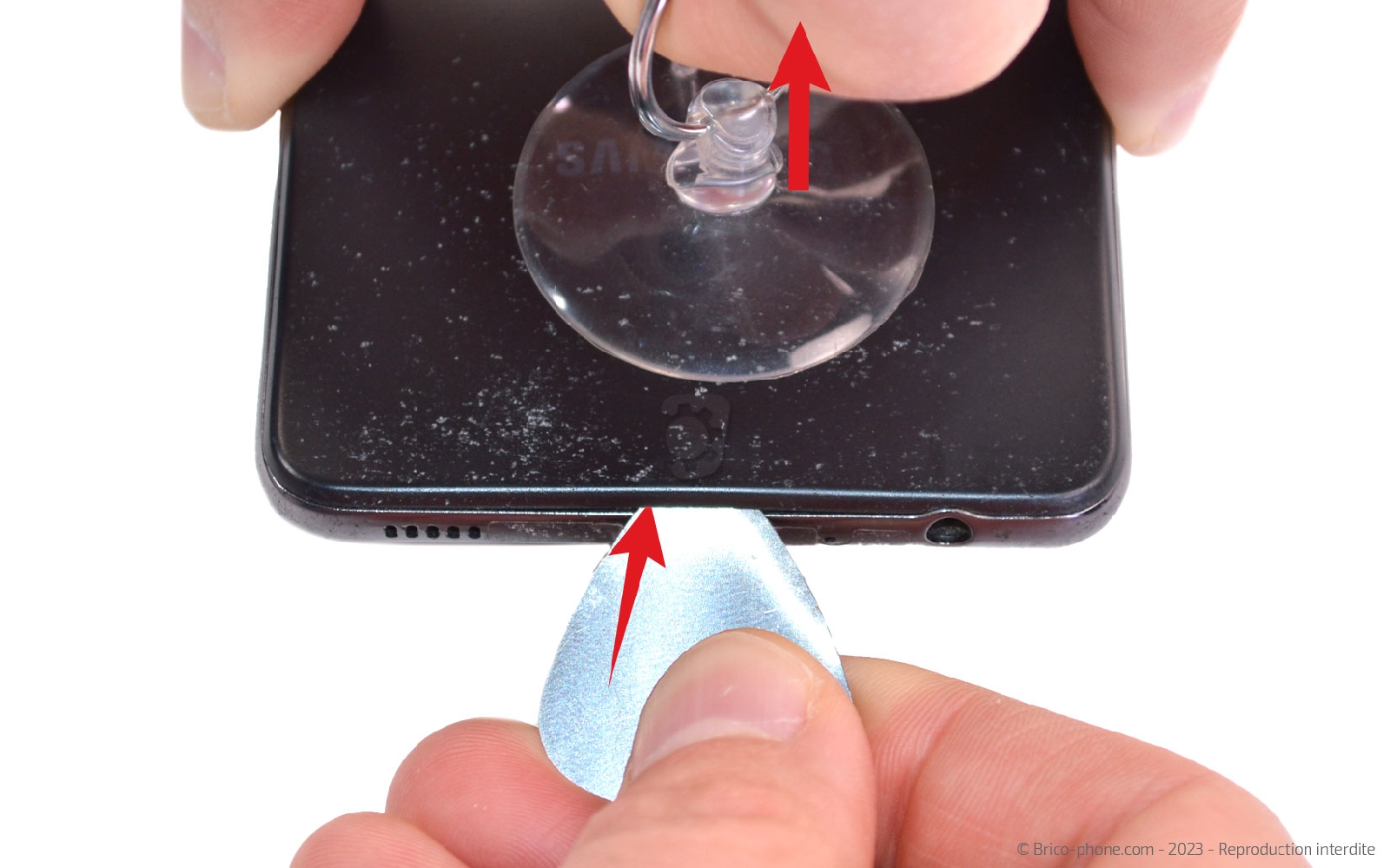

En plaçant la ventouse au dos du téléphone, vous devriez pouvoir soulever légèrement la vitre arrière afin de glisser le médiator en métal troué entre le composant et le châssis.

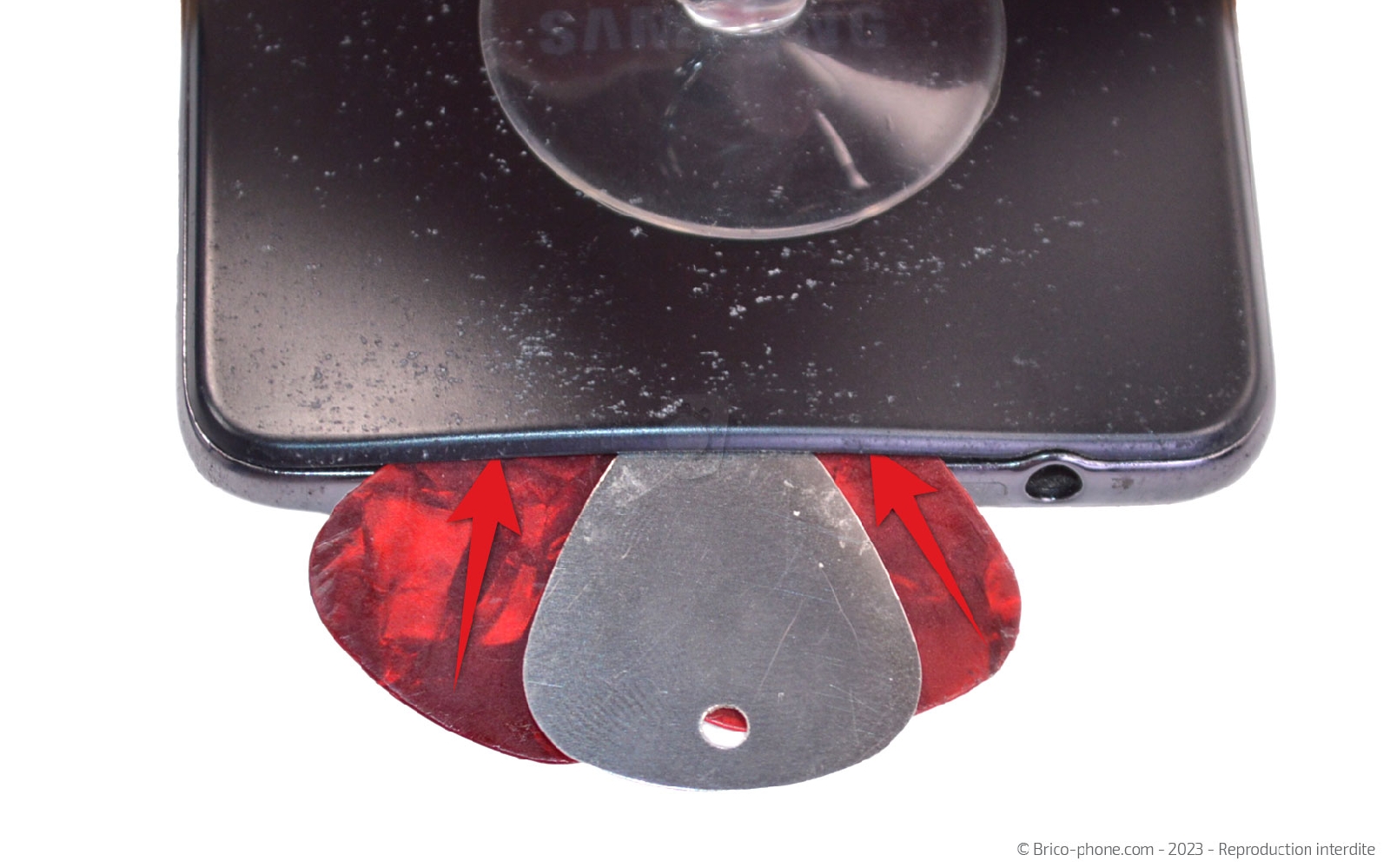

Créez l'interstice avec le médiator avant de pouvoir le remplacer par ses homologues en plastique.
Outils du kit utilisés
Outils du kit utilisés

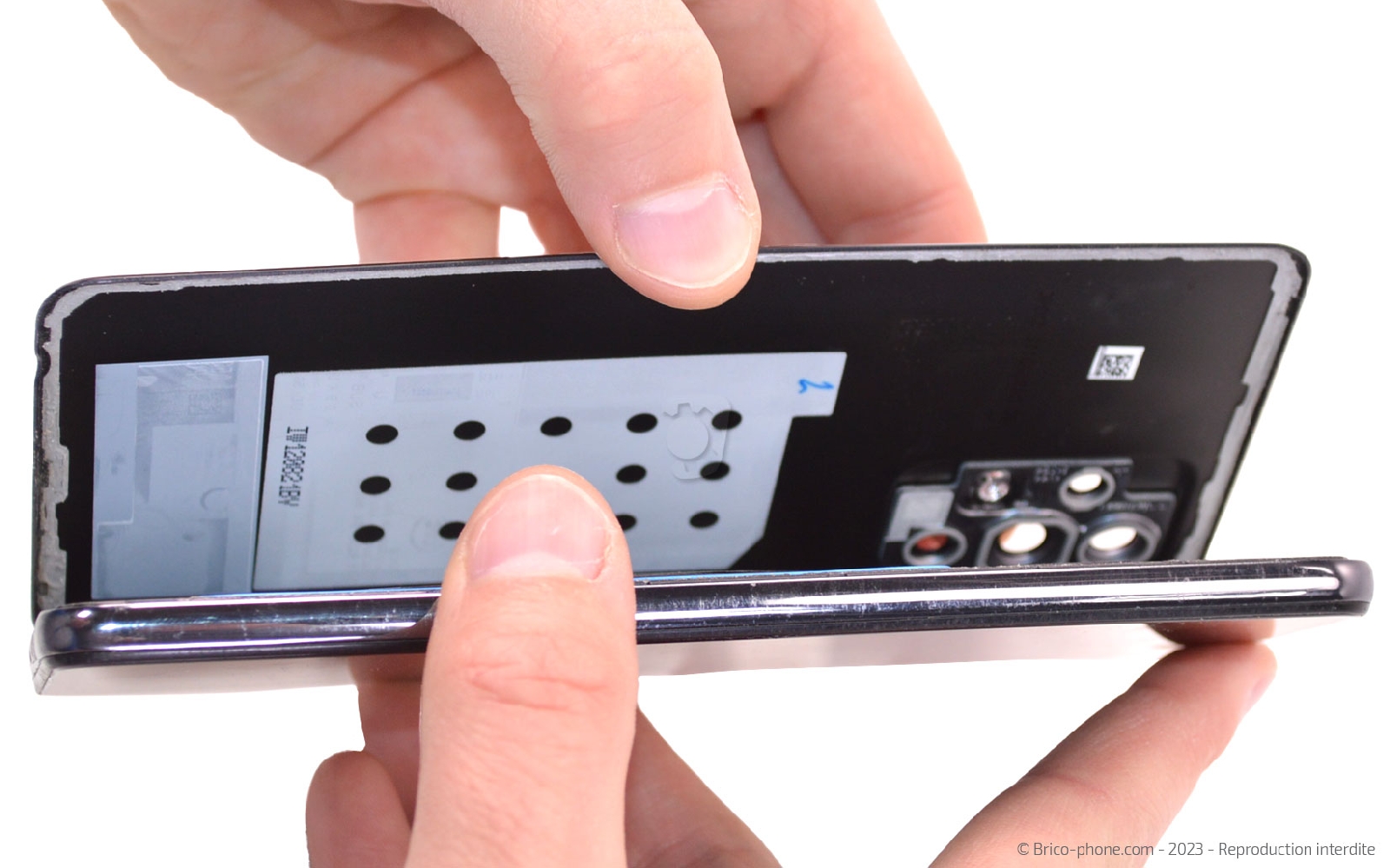

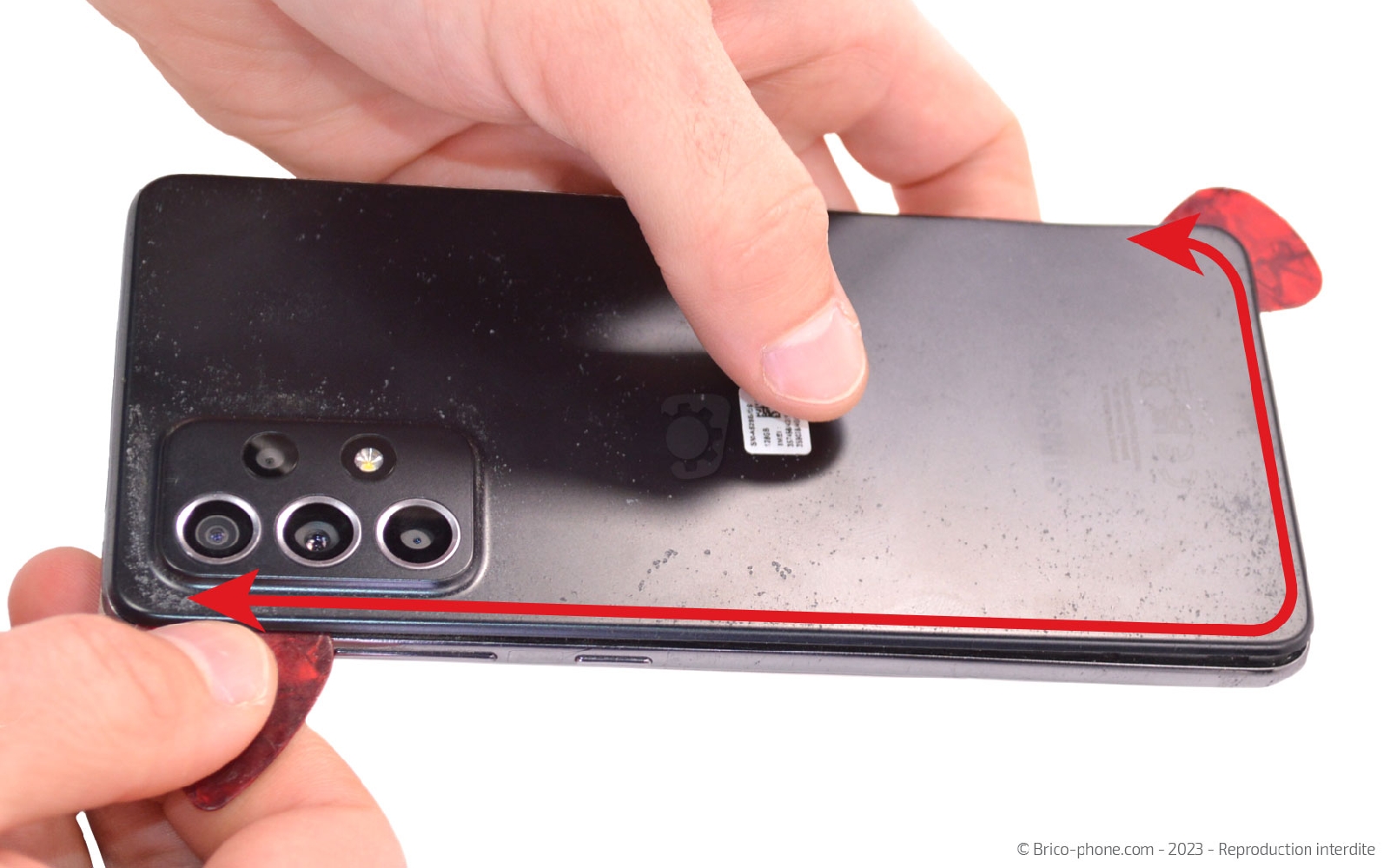

Etape 4 : Ouvrir le téléphone
Faites glisser les médiators tout autour de la vitre arrière pour la décoller du châssis.

Ouvrez le téléphone en faisant basculer la façade arrière vers l'extérieur.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vitre arrière pour Samsung Galaxy A52s Noir
29,90 €

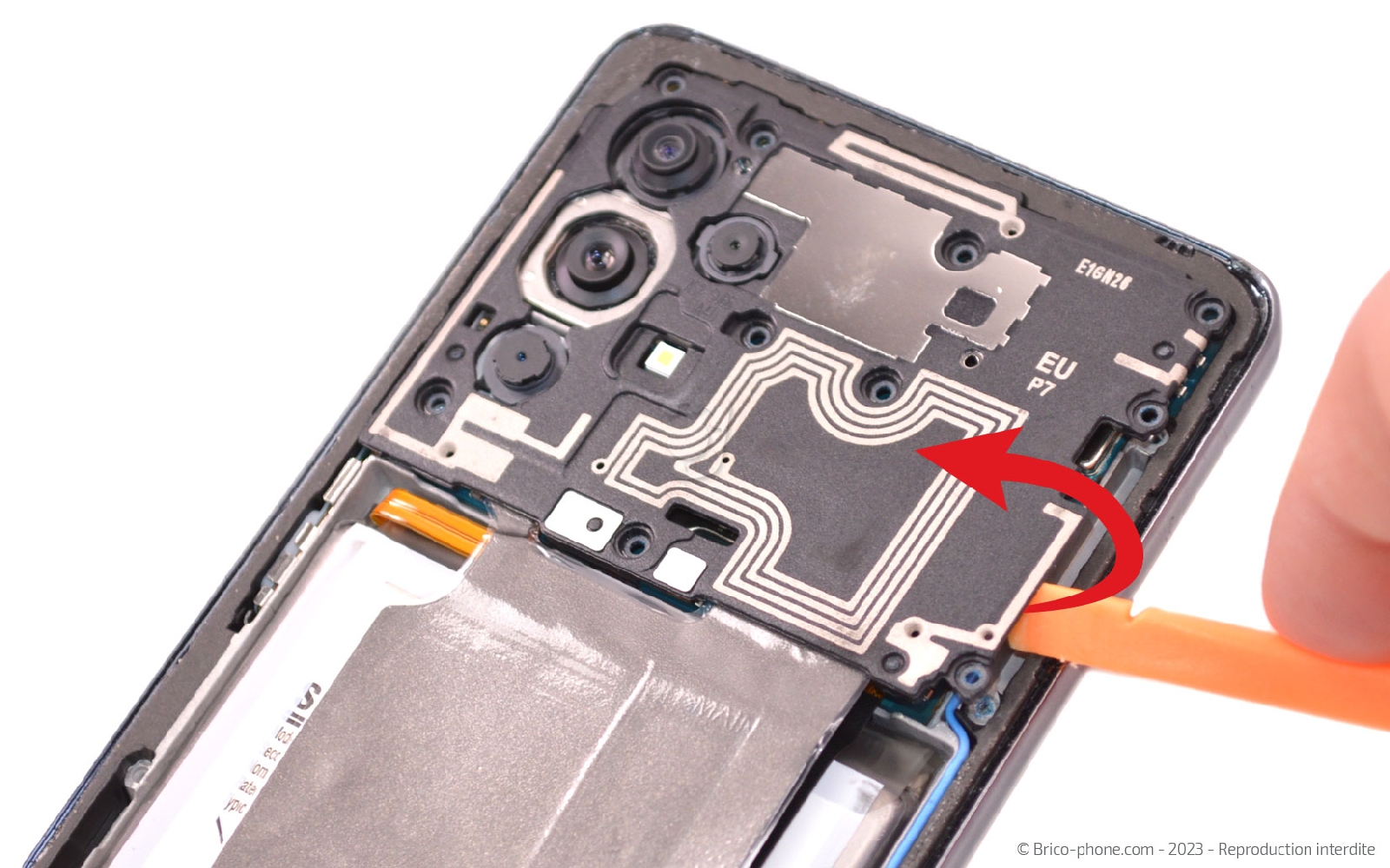

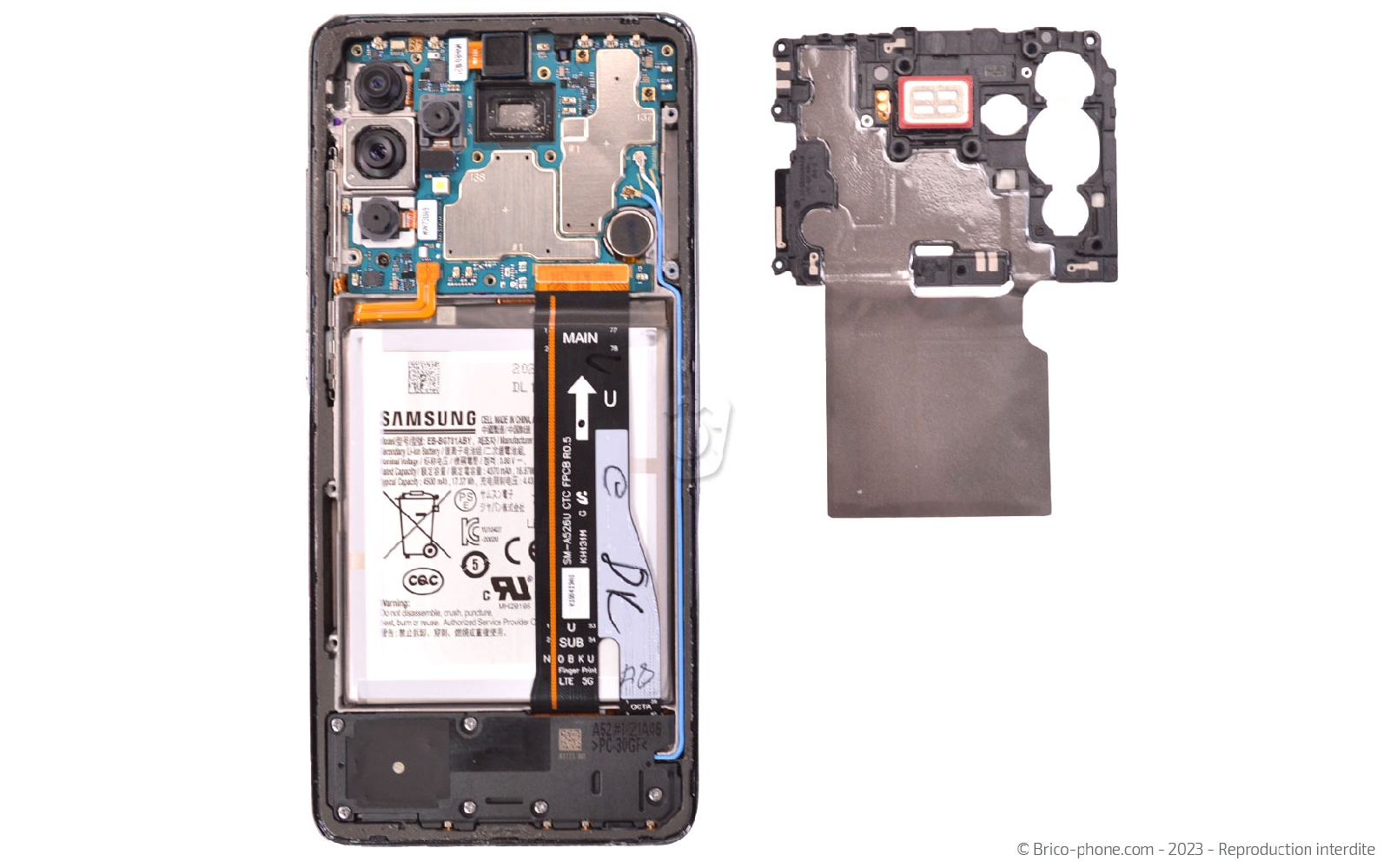

Etape 5 : Enlever l'écouteur de l'oreille

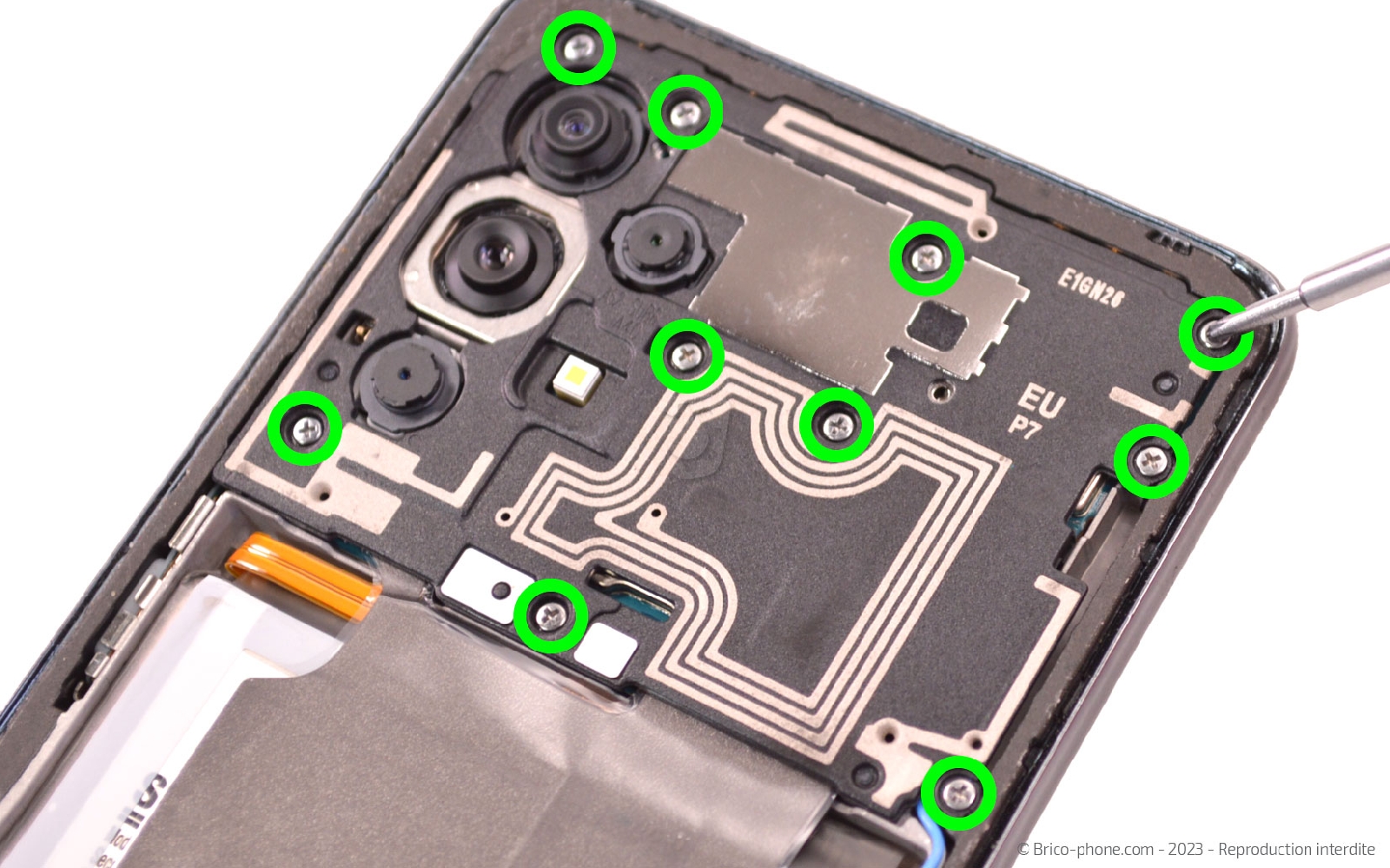

A l'aide du tournevis cruciforme, ôtez les 10 vis avant d'insérer le levier en nylon sous la plaquette.

Faites levier avec l'outil pour extraire le support du haut-parleur interne de votre Samsung Galaxy A52s.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Ecouteur interne de l'oreille pour Samsung Galaxy A52S
8,90 €
Etape 6 : Déconnecter la batterie

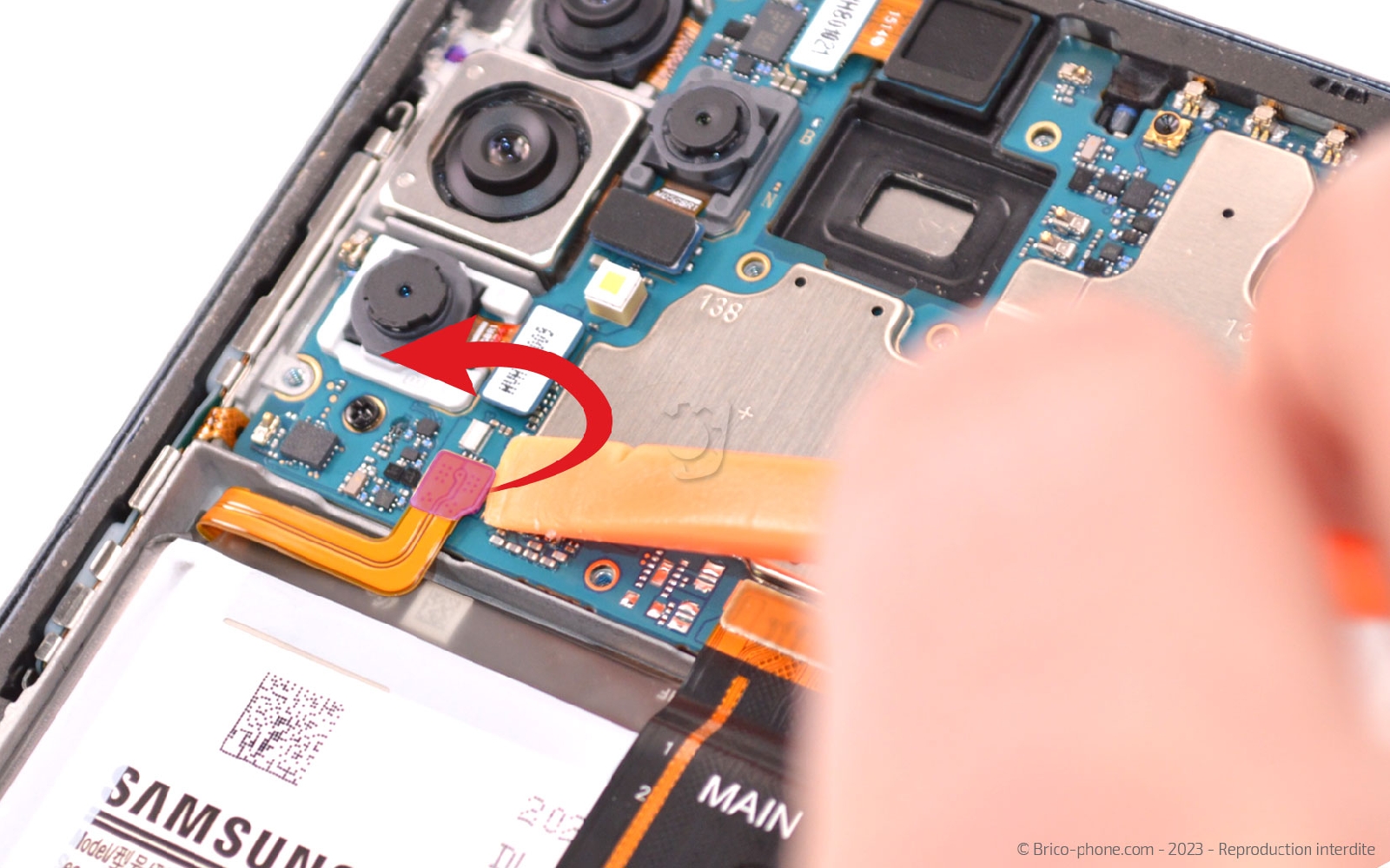

Glissez le spudger sous la nappe de la batterie pour la déconnecter et travailler en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

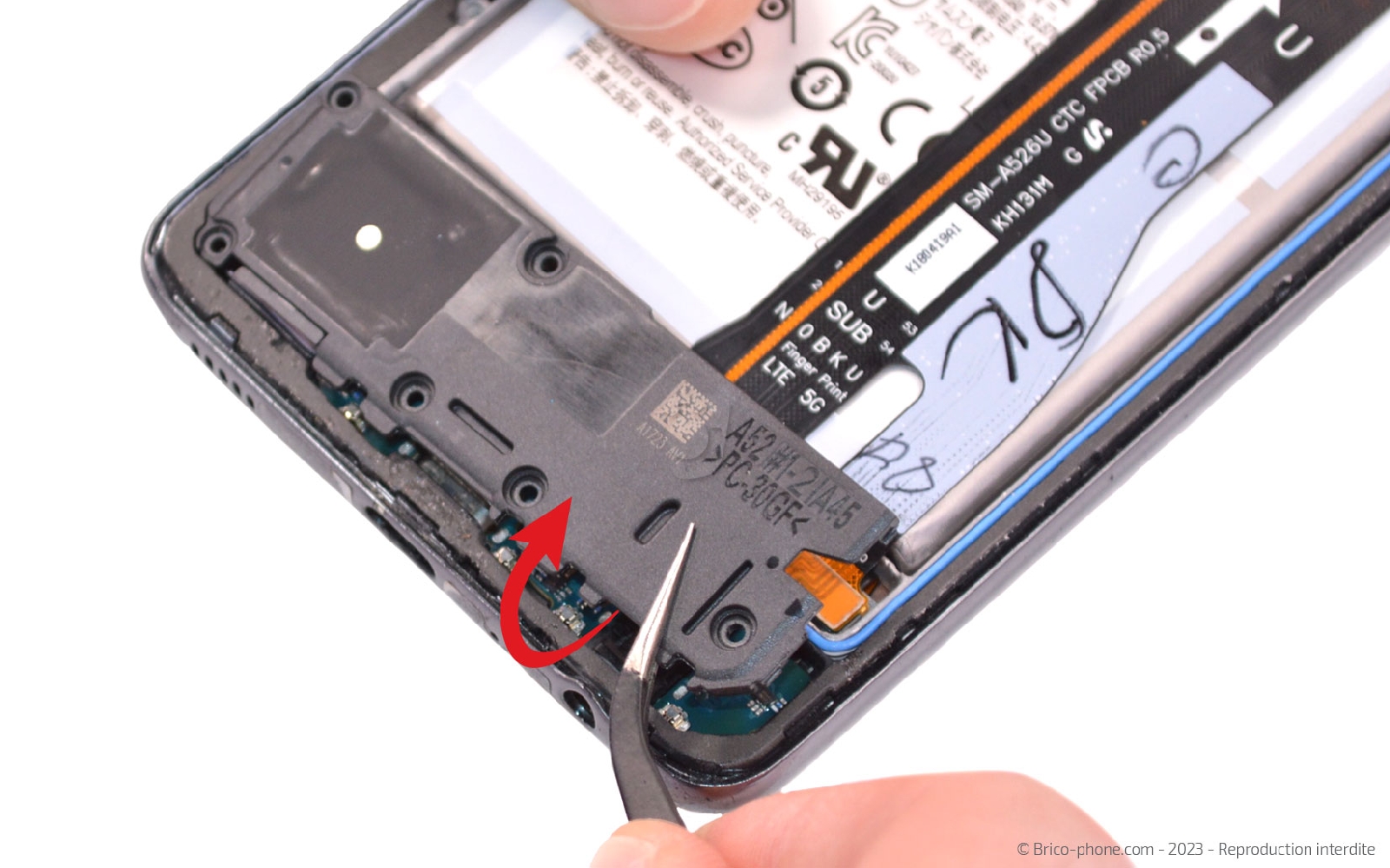

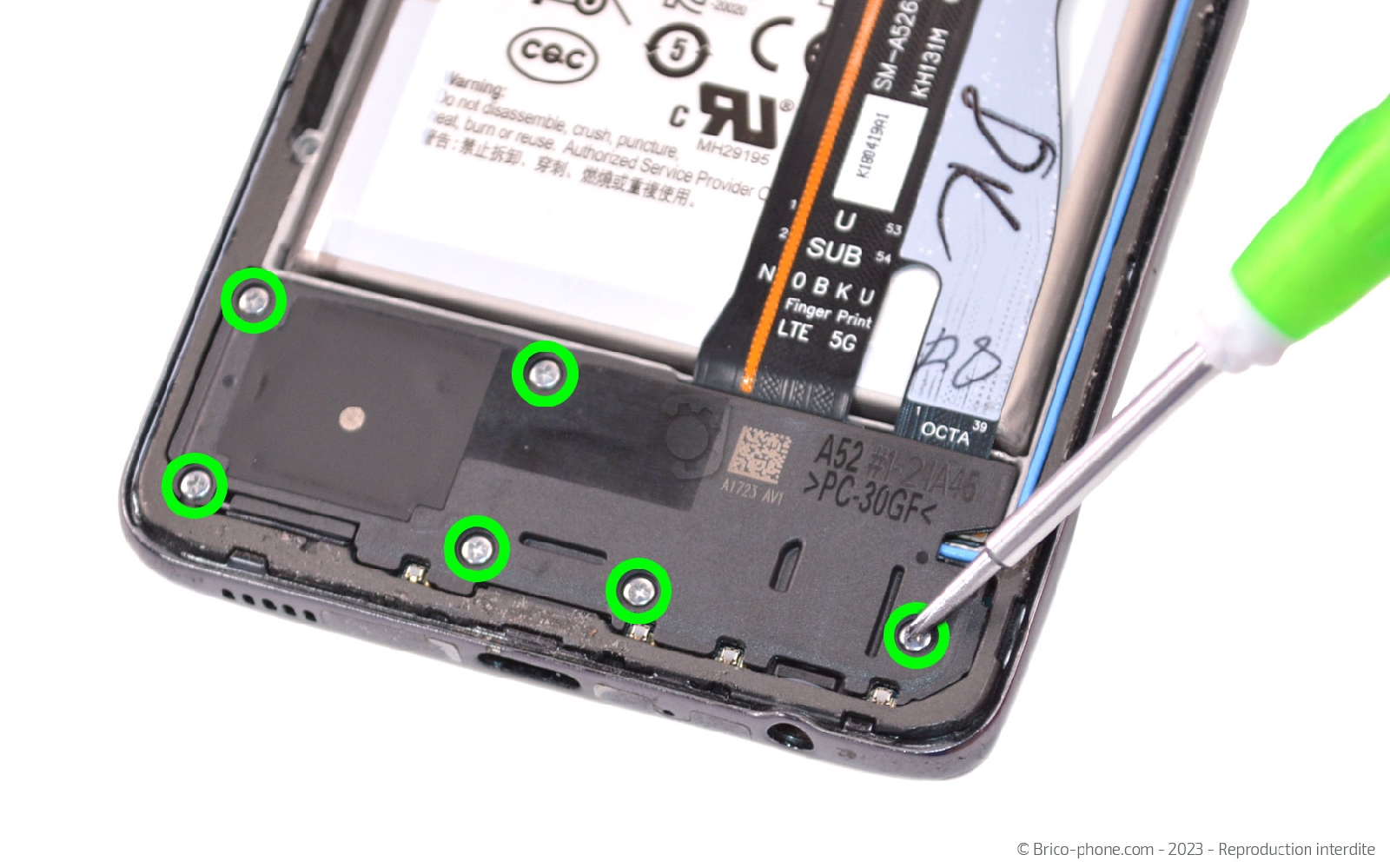

Etape 7 : Retirer le haut-parleur externe
Saisissez le tournevis cruciforme pour enlever les 6 vis du HP.

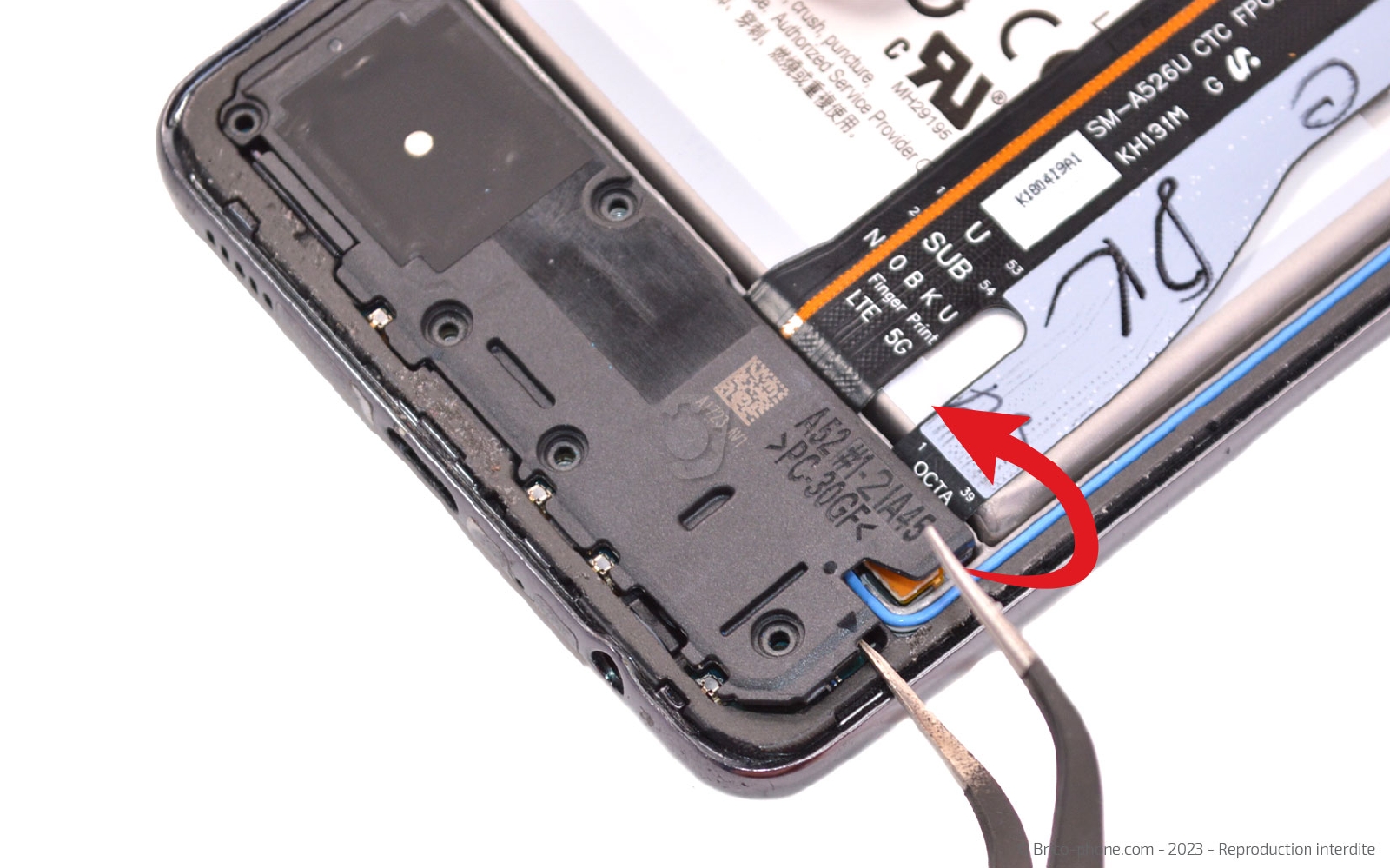

Insérez la pincette au niveau de la petit flèche située à droite du composant et déclipser la pièce.

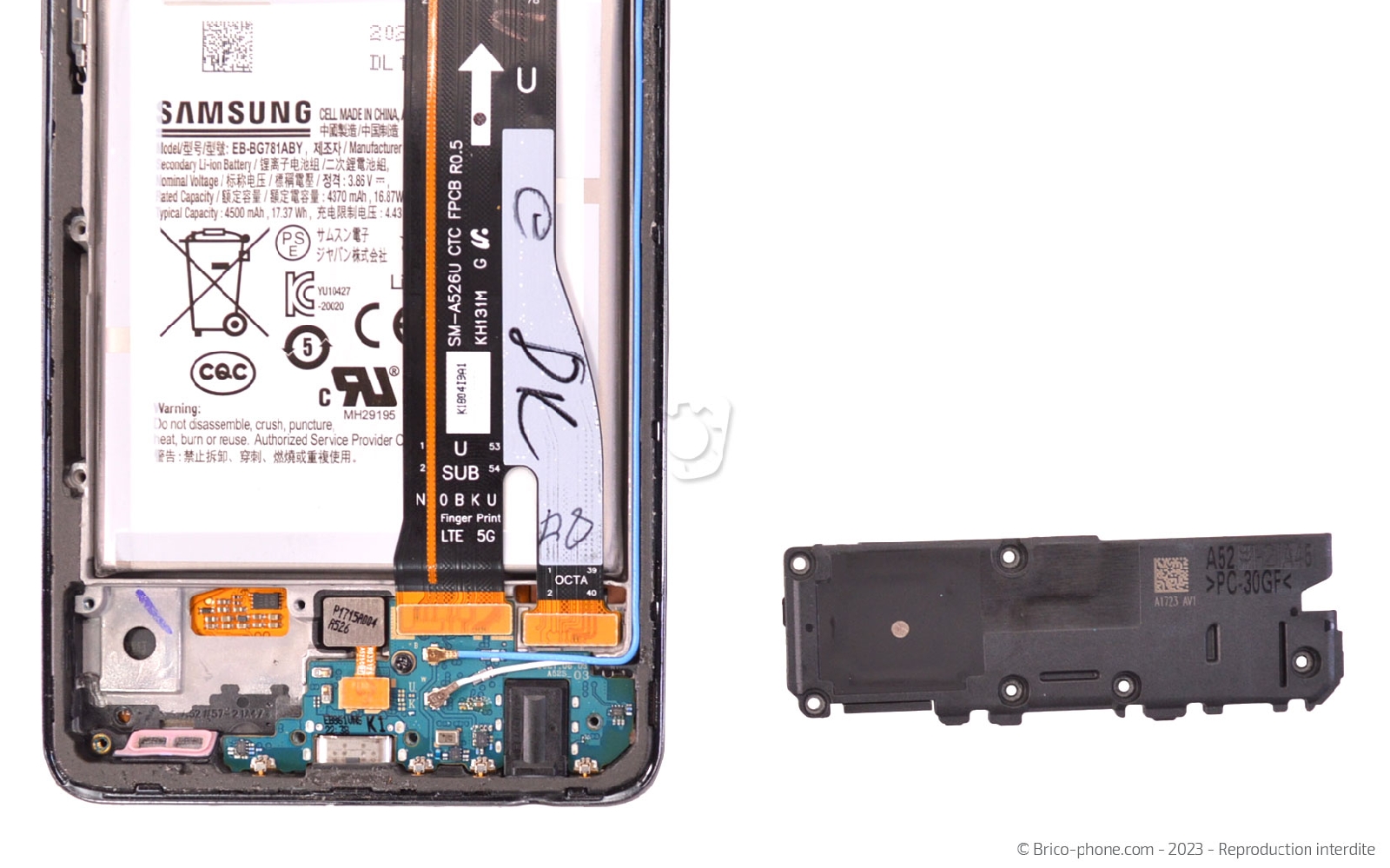

Attrapez le haut-parleur externe pour le sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Haut-parleur externe pour Samsung Galaxy A52 5G
17,90 €
Etape 8 : Débrancher la nappe d'interconnexion
Toujours avec le même ustensile, déconnectez toutes les extrémités de la rallonge d'interconnexion afin de pouvoir la sortir du smartphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Nappe d'interconnexion Samsung Galaxy A52s
12,90 €

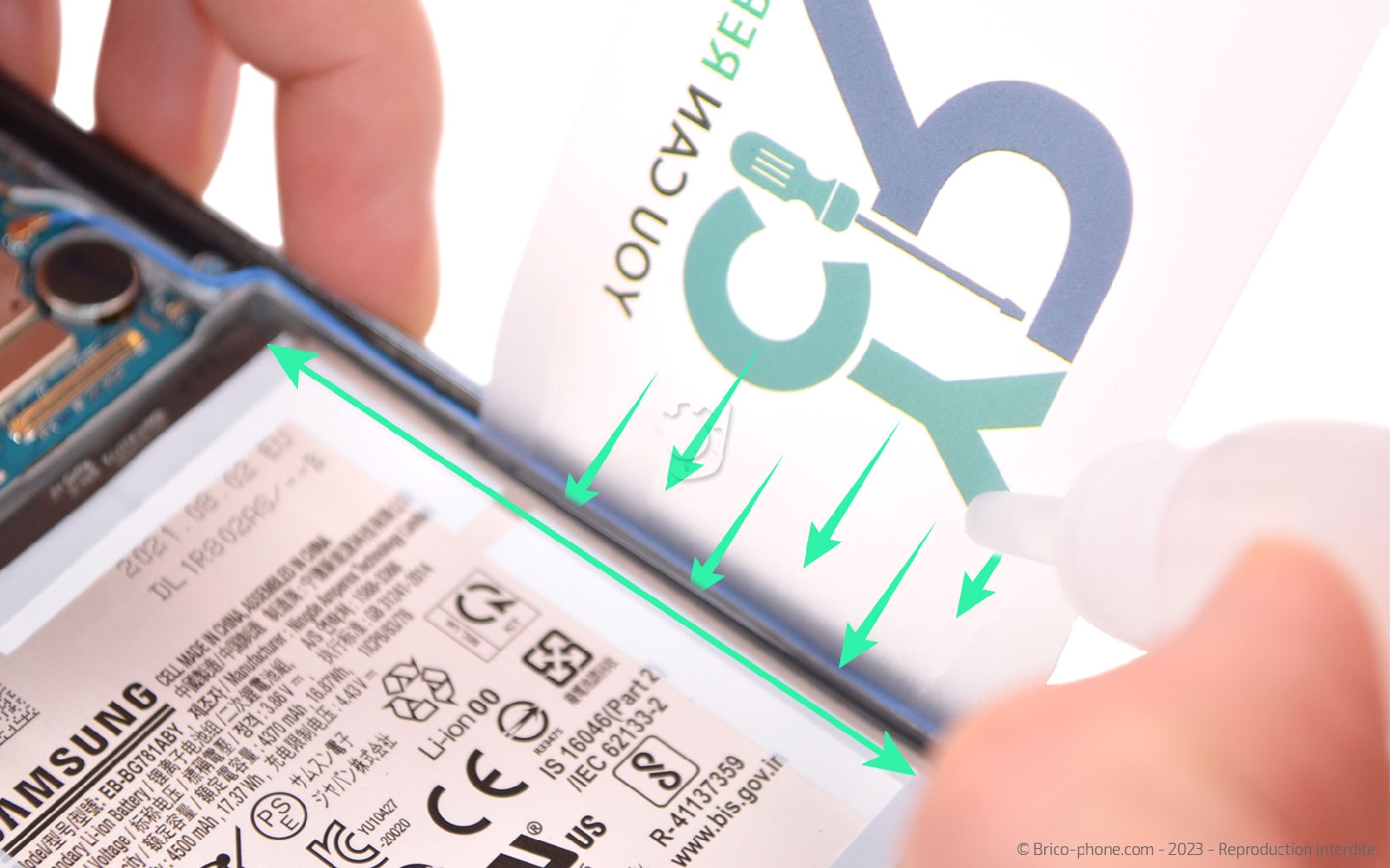

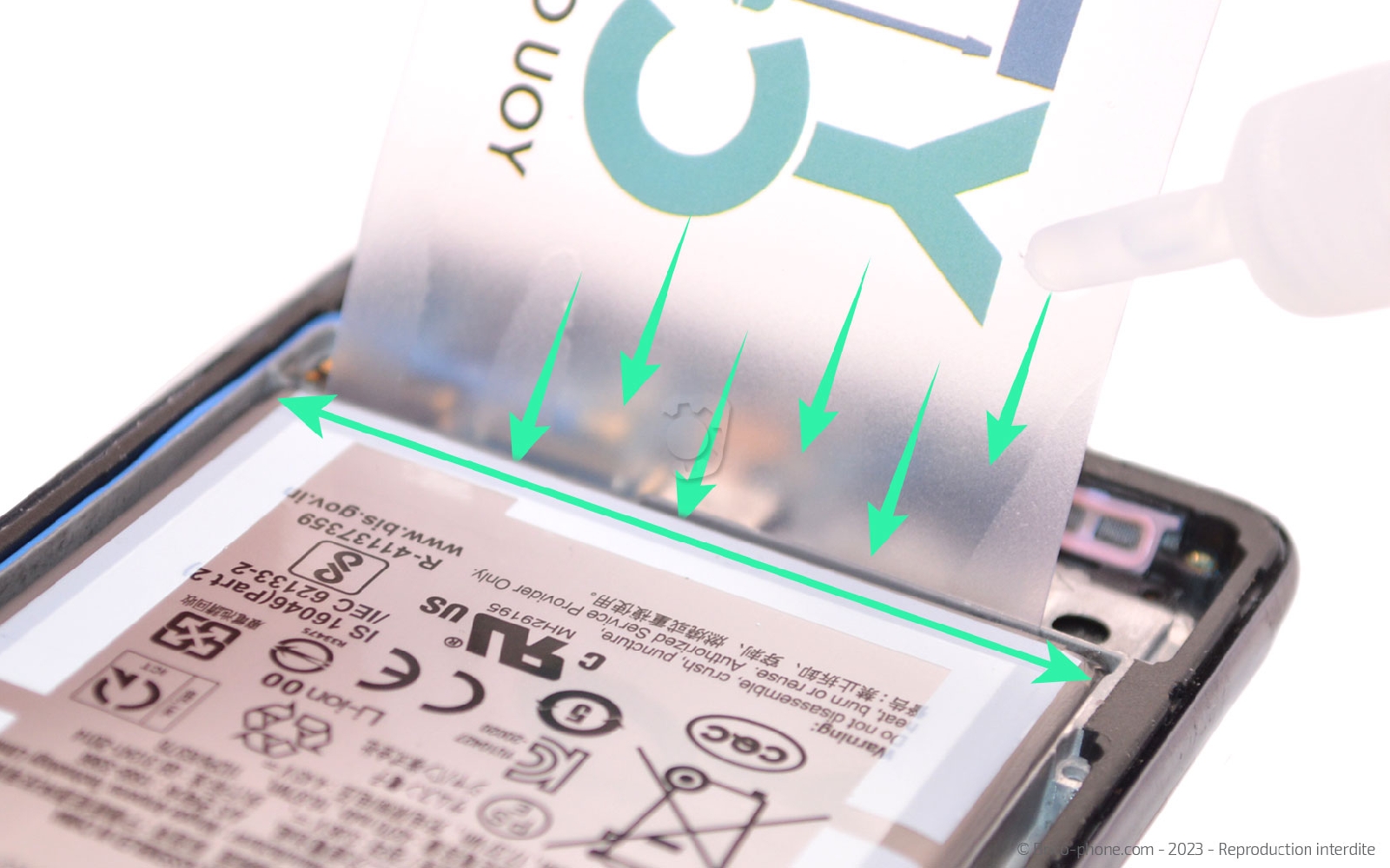

Etape 9 : Utiliser le liquide iRemover
Le liquide iRemover vous permet de ramollir les stickers situés sous la batterie.

Installez la carte transparente entre le châssis et la batterie. Appliquez le produit sur la carte en PVC afin de le faire circuler sous la batterie.

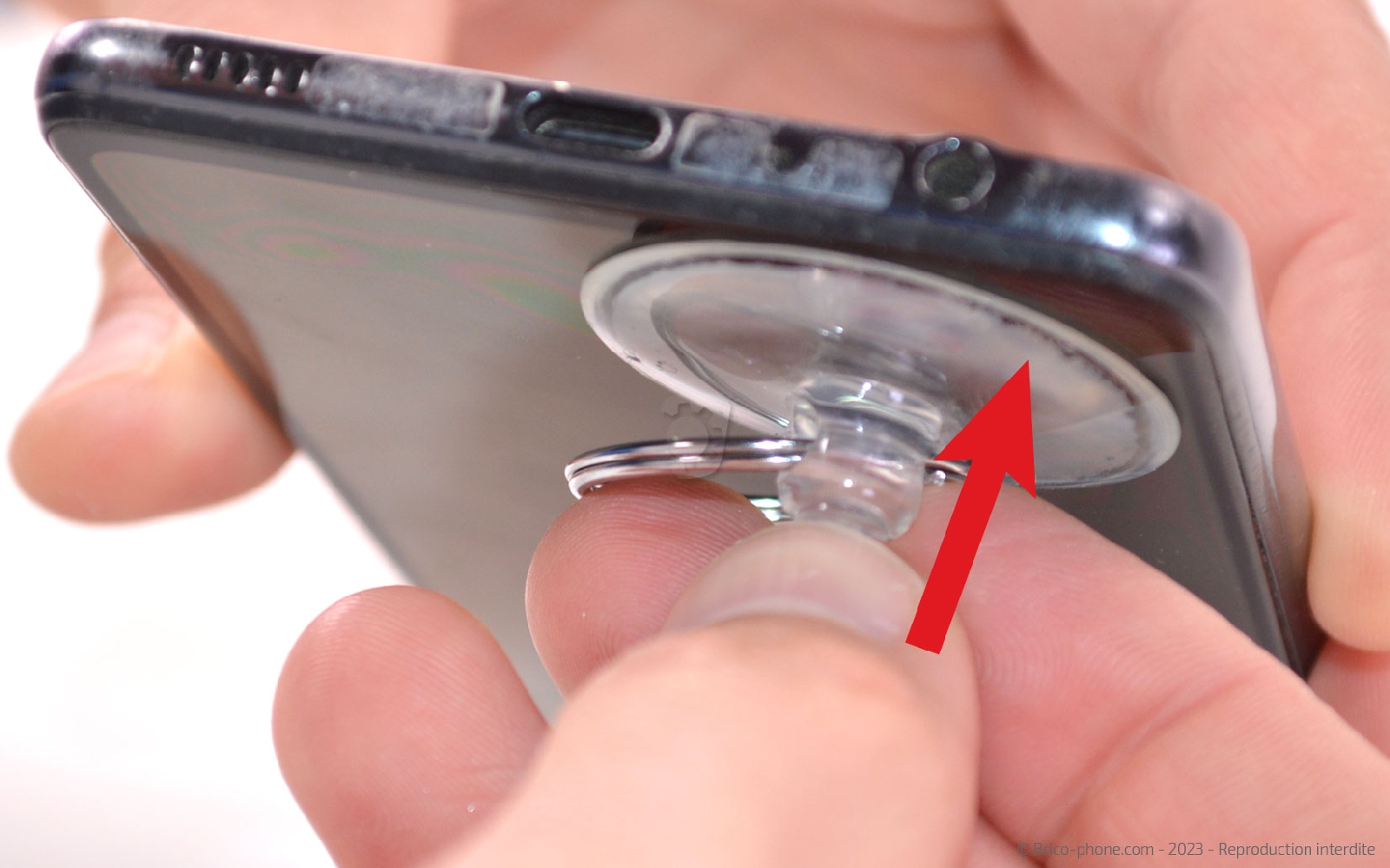

Collez la ventouse dans l'angle bas gauche de l'écran de votre smartphone.

Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €

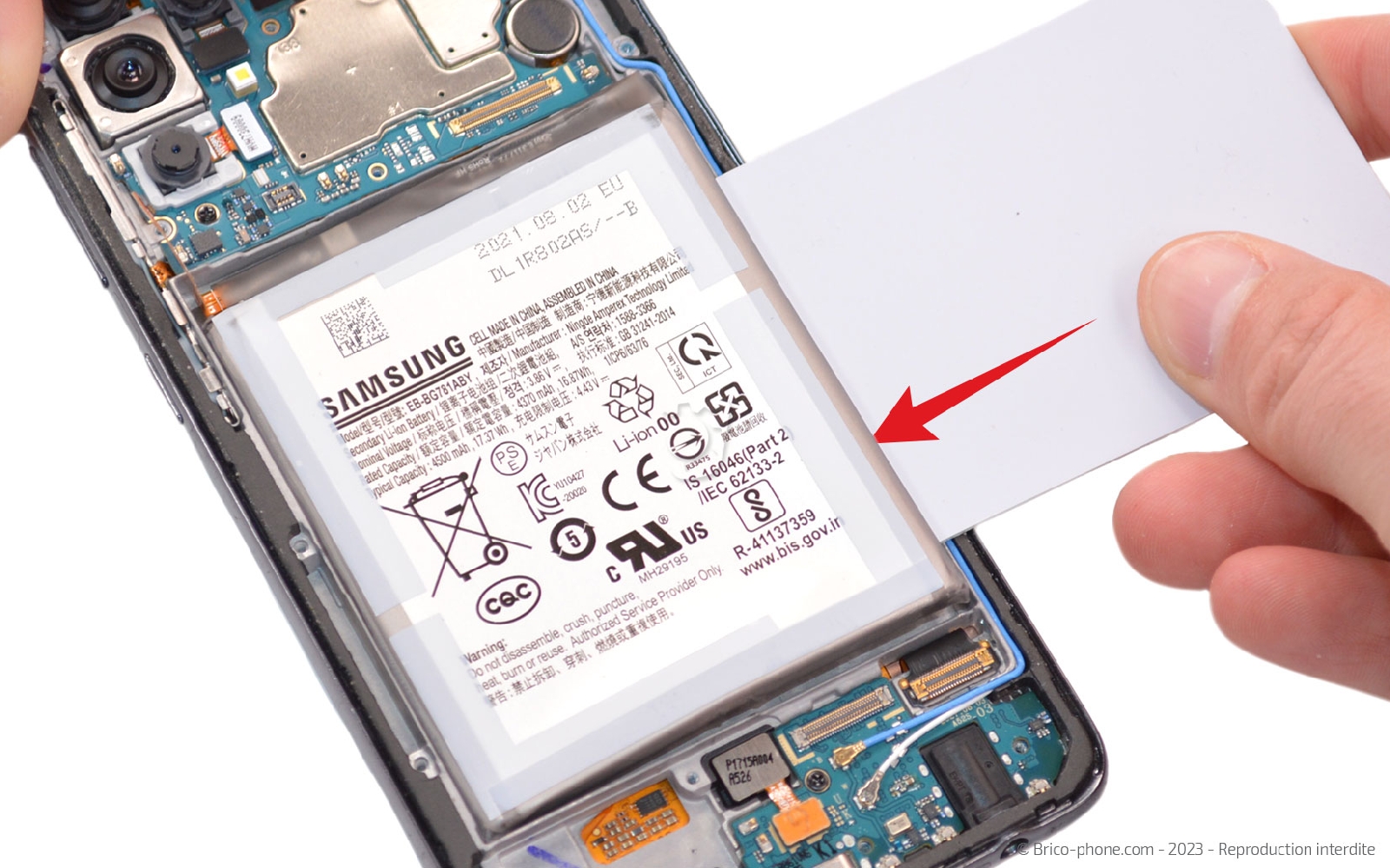

Etape 10 : Décoller la batterie

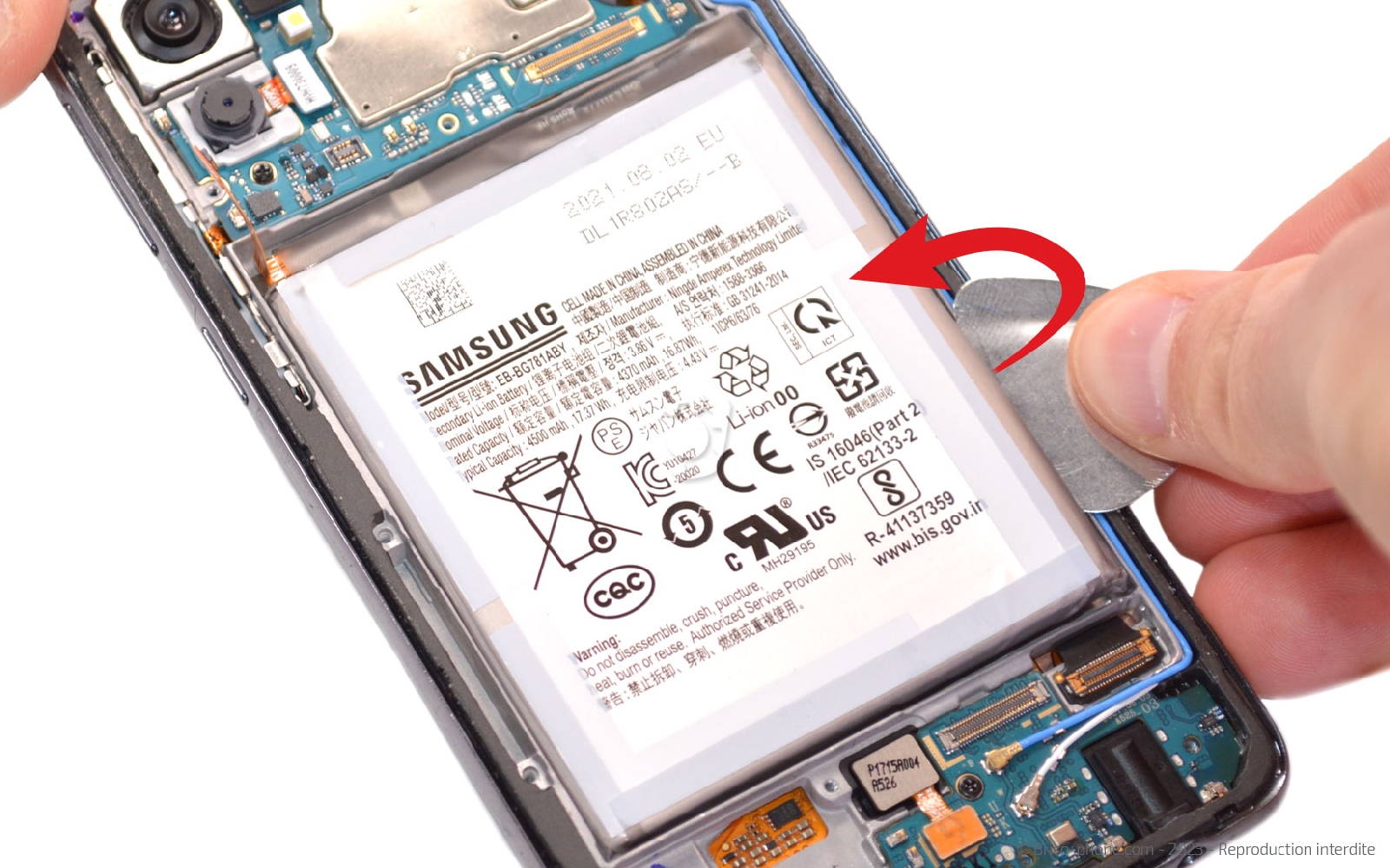

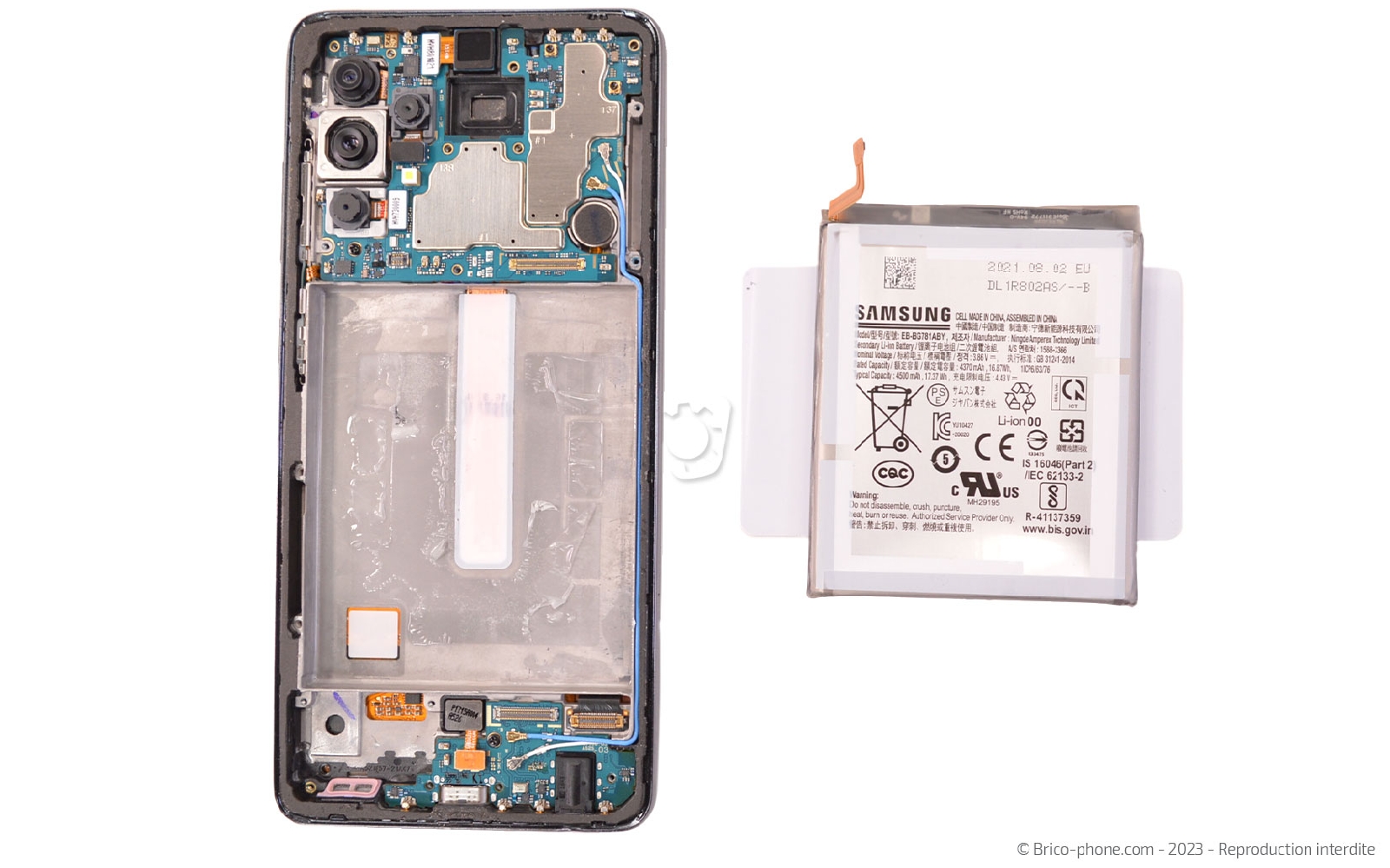

Faites levier avec le médiator en métal épais pour décoller la batterie petit à petit.

Ensuite dès que possible, remplacez le médiator par la carte en PVC pour terminer le décollage de la batterie.

Une fois le produit retiré, essuyez l'emplacement de la batterie afin de retirer les résidus de iRemover.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Batterie d'origine pour Samsung Galaxy A52s
34,90 €
Etape 11 : Libérer le connecteur de charge

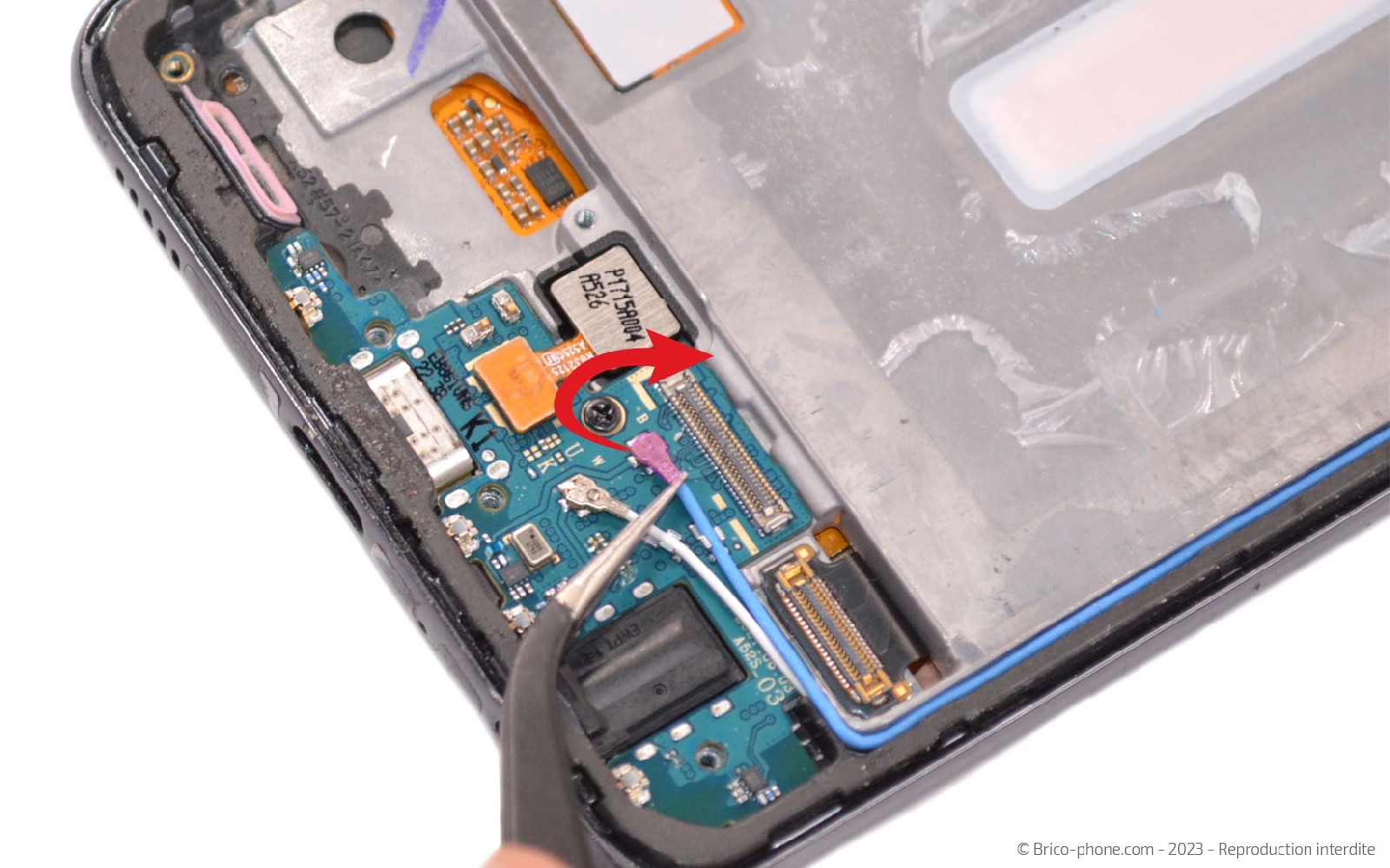

Utilisez la pincette en métal pour débrancher les deux câbles coaxiaux présents sur la carte fille.

Ensuite, déconnectez la nappe du lecteur d'empreintes digitales.
Outils du kit utilisés
Outils du kit utilisés

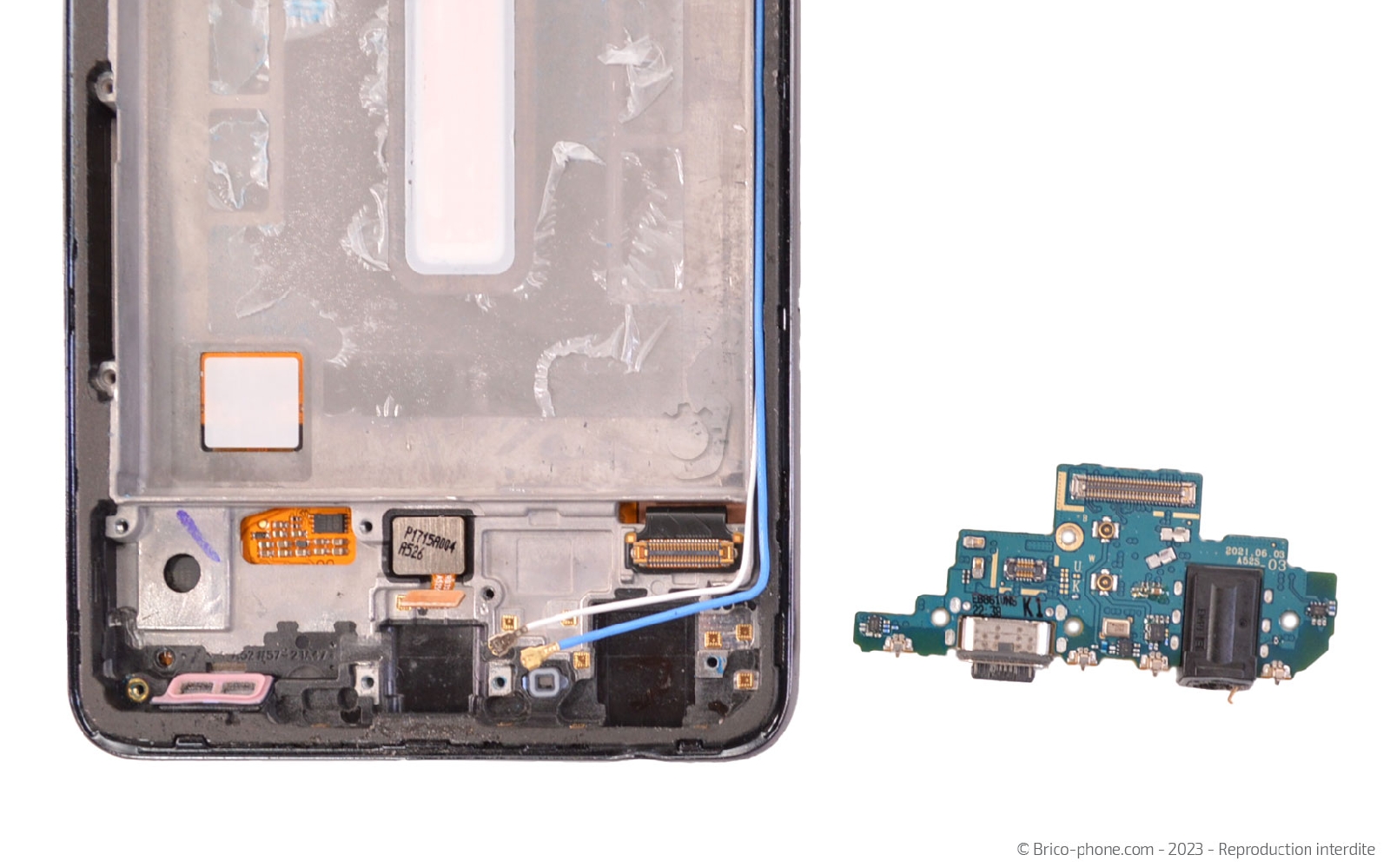

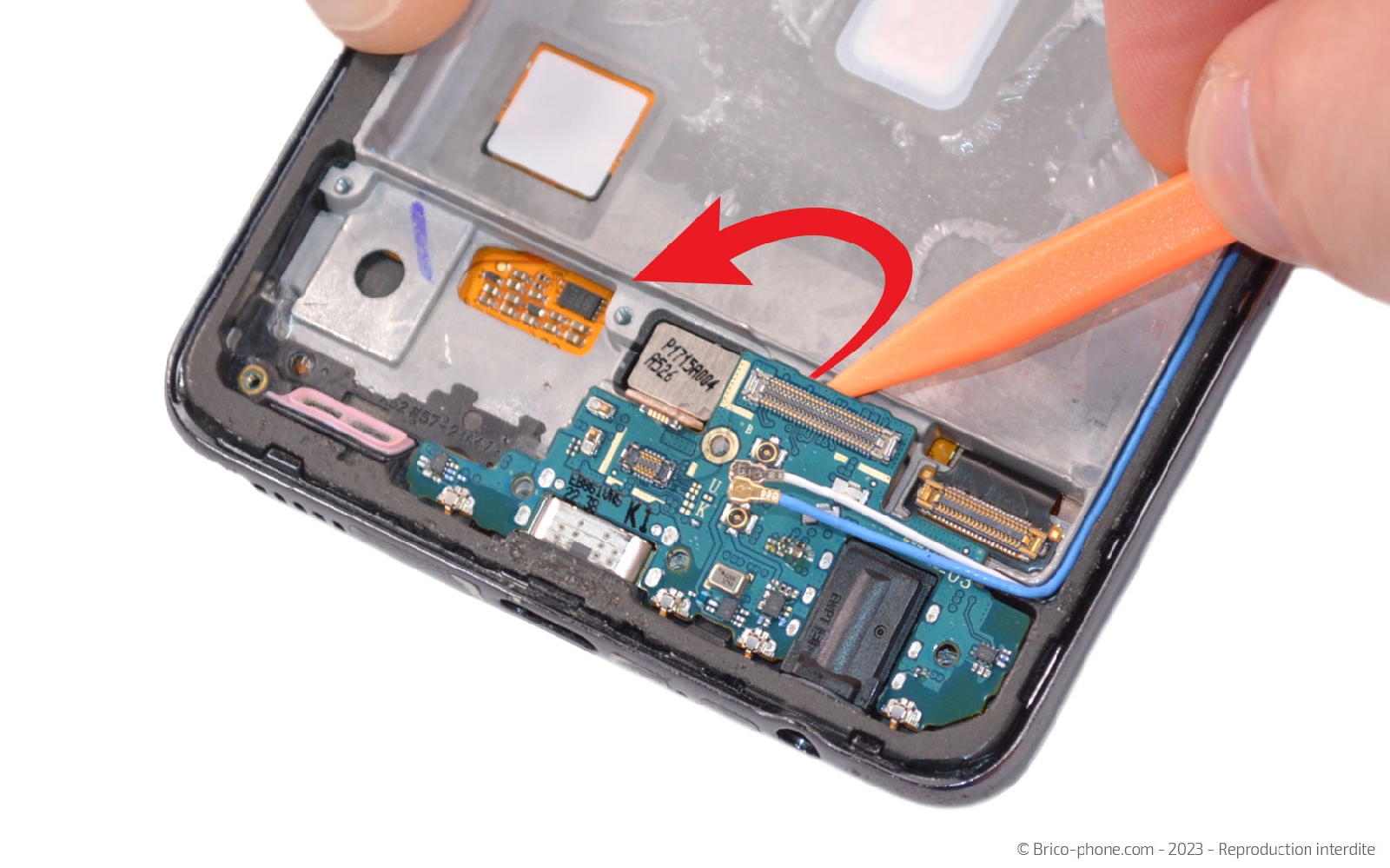

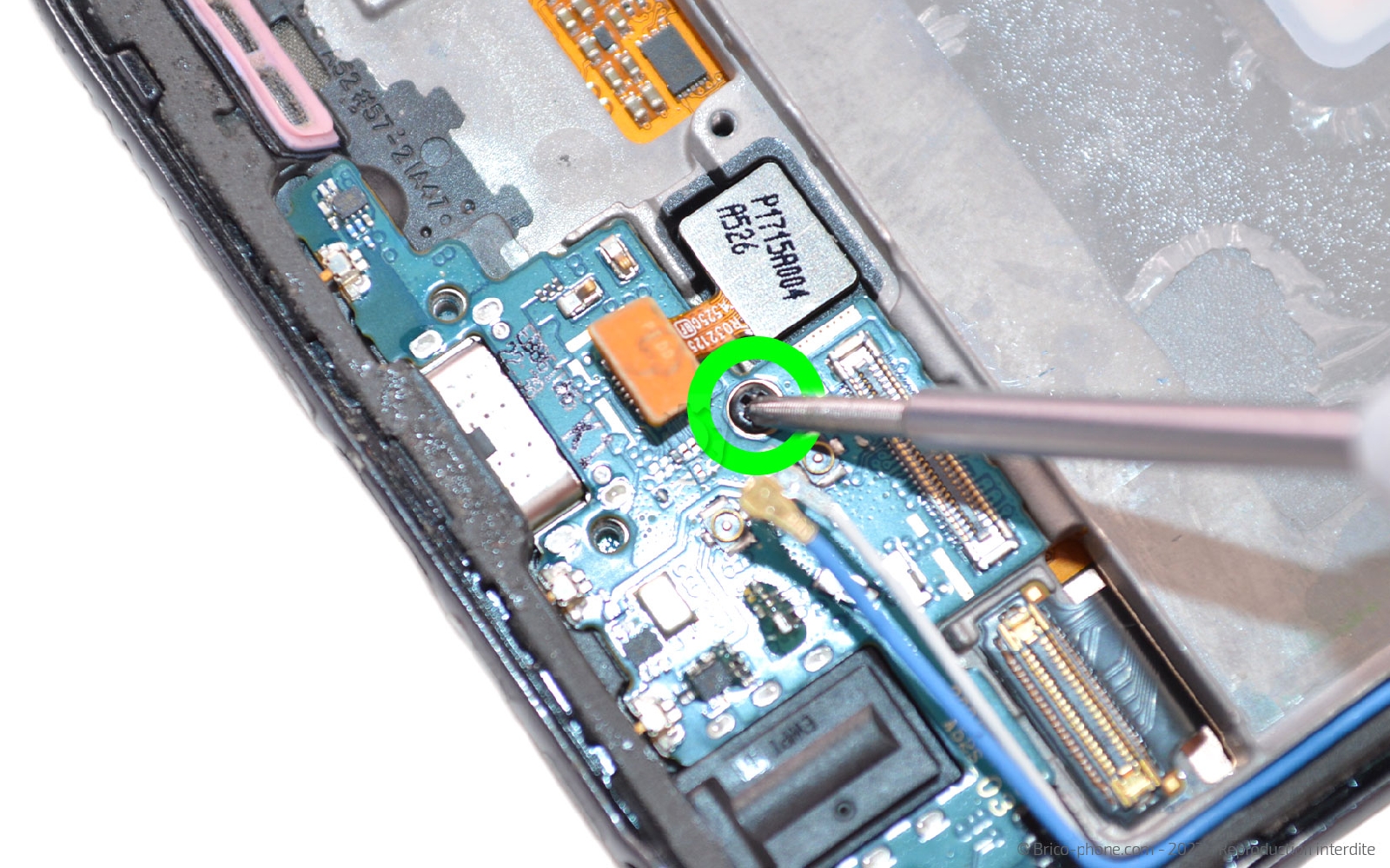

Etape 12 : Sortir le connecteur de charge
Retirez la vis cruciforme avec le tournevis adéquat afin de pouvoir soulever le connecteur de charge et l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge original pour Samsung Galaxy A52s (5G) - Version K1
28,90 €

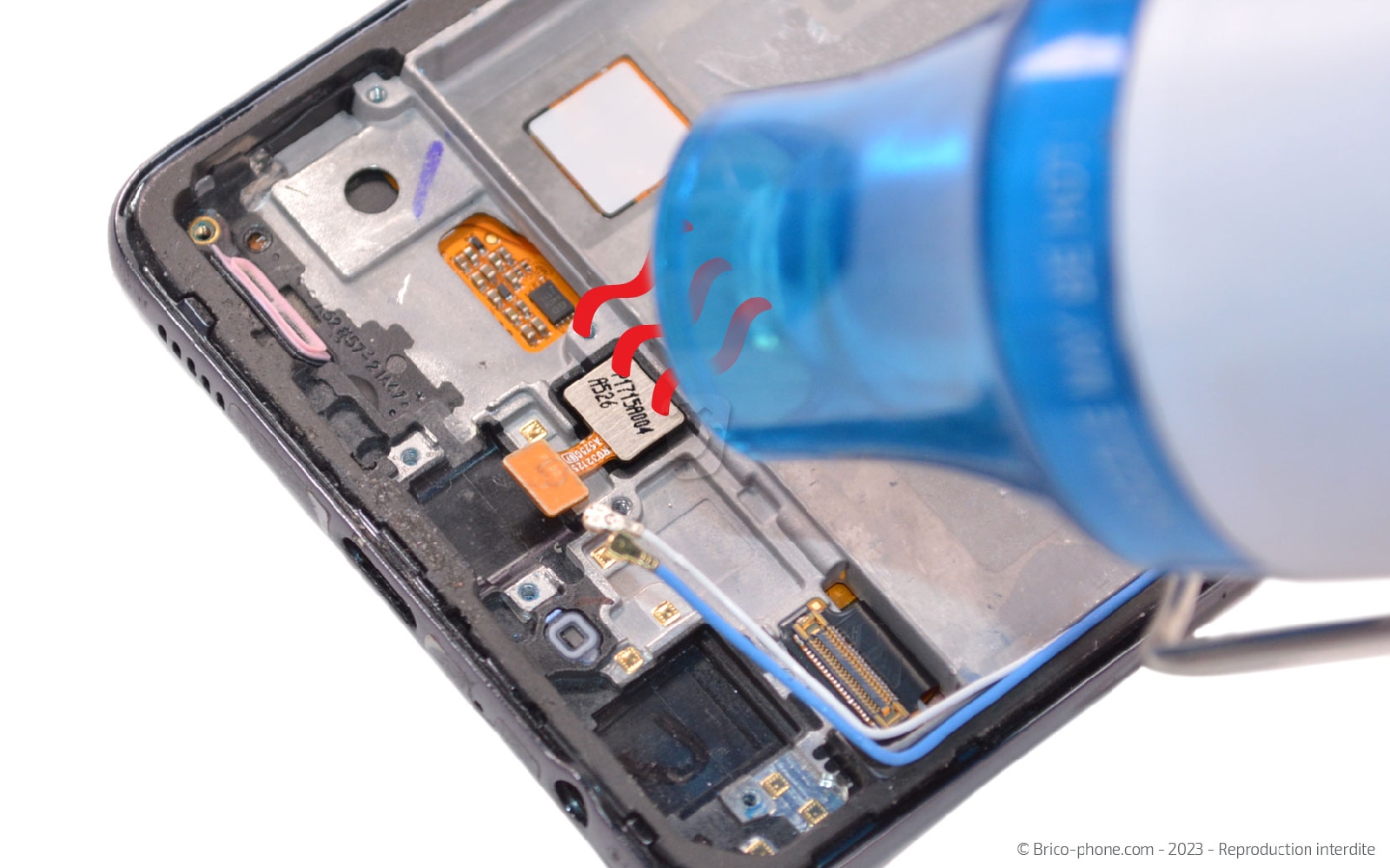

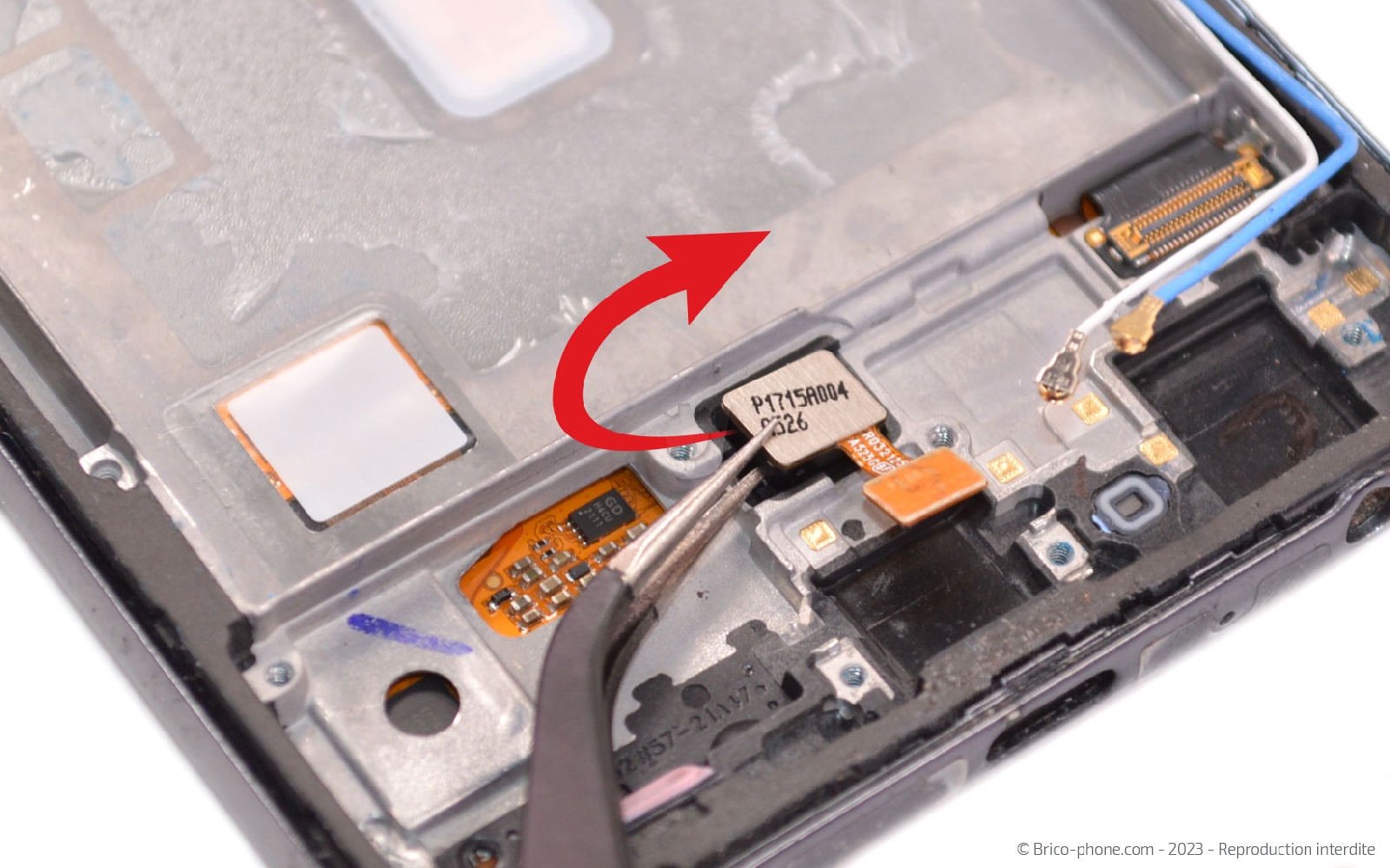

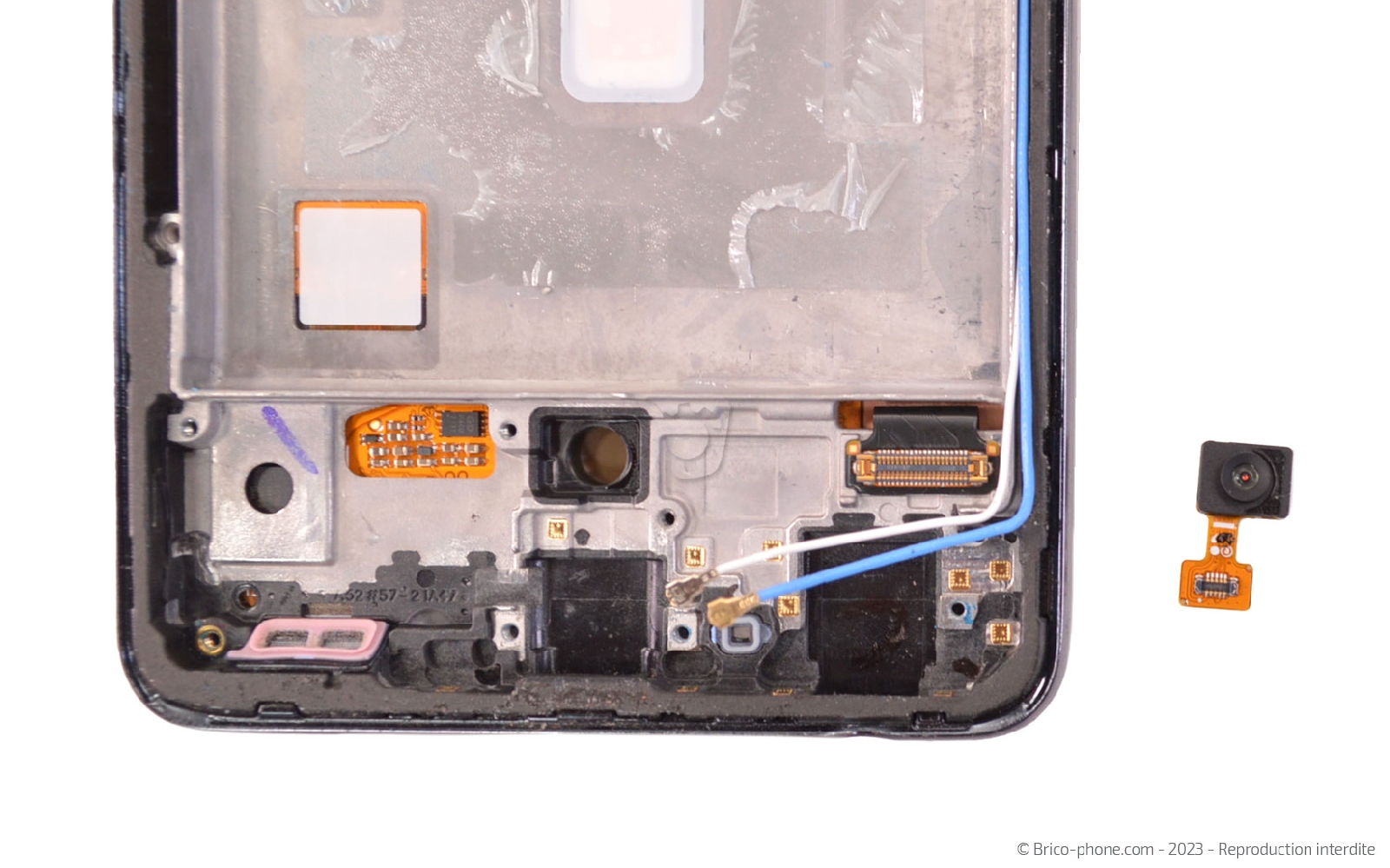

Etape 13 : Récupérer le lecteur d'empreintes
Chauffez légèrement le capteur avant de glisser la pointe de la pince métallique sous le composant.

En faisant levier, vous pourrez ensuite sortir le lecteur d'empreintes digitales.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

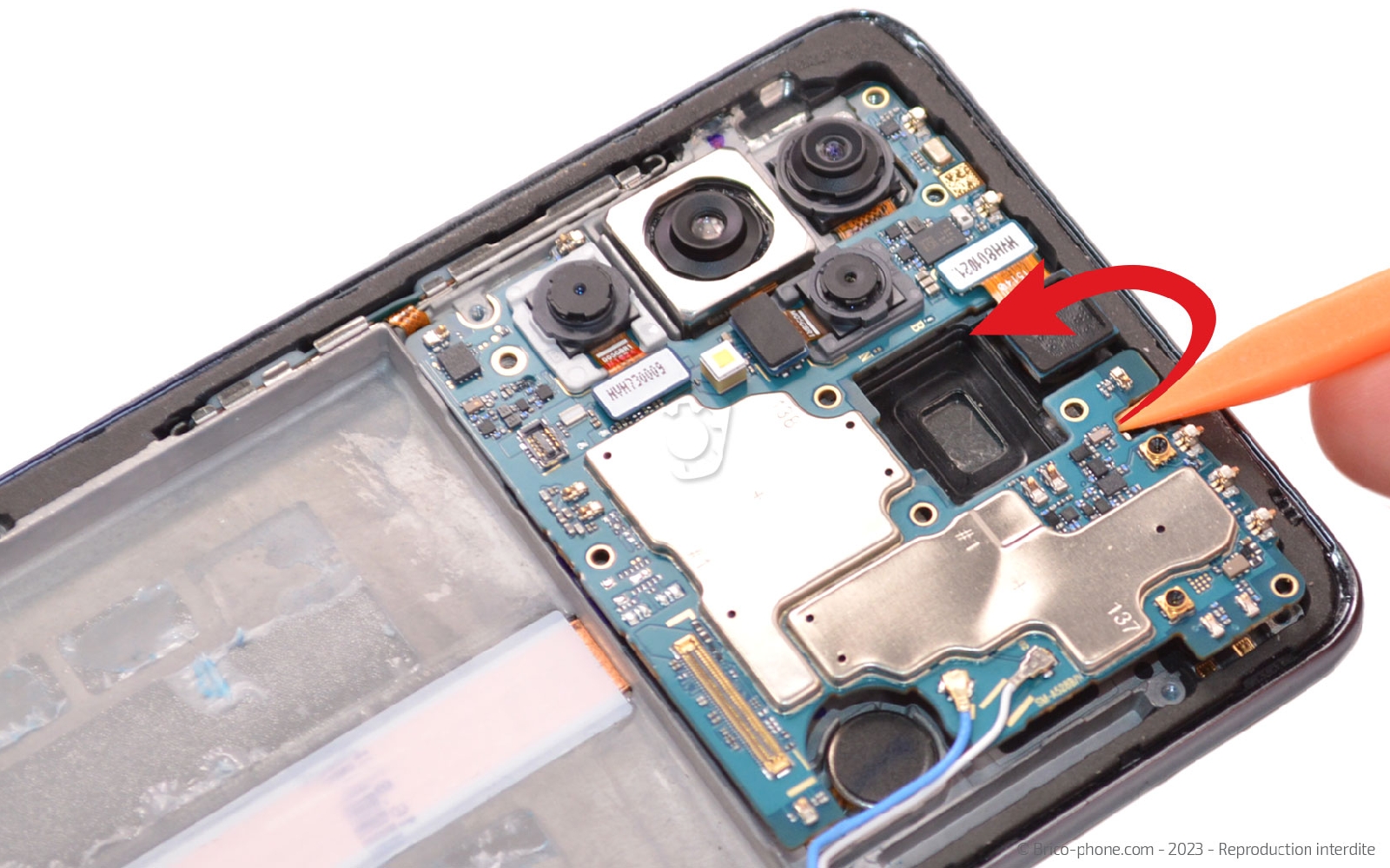

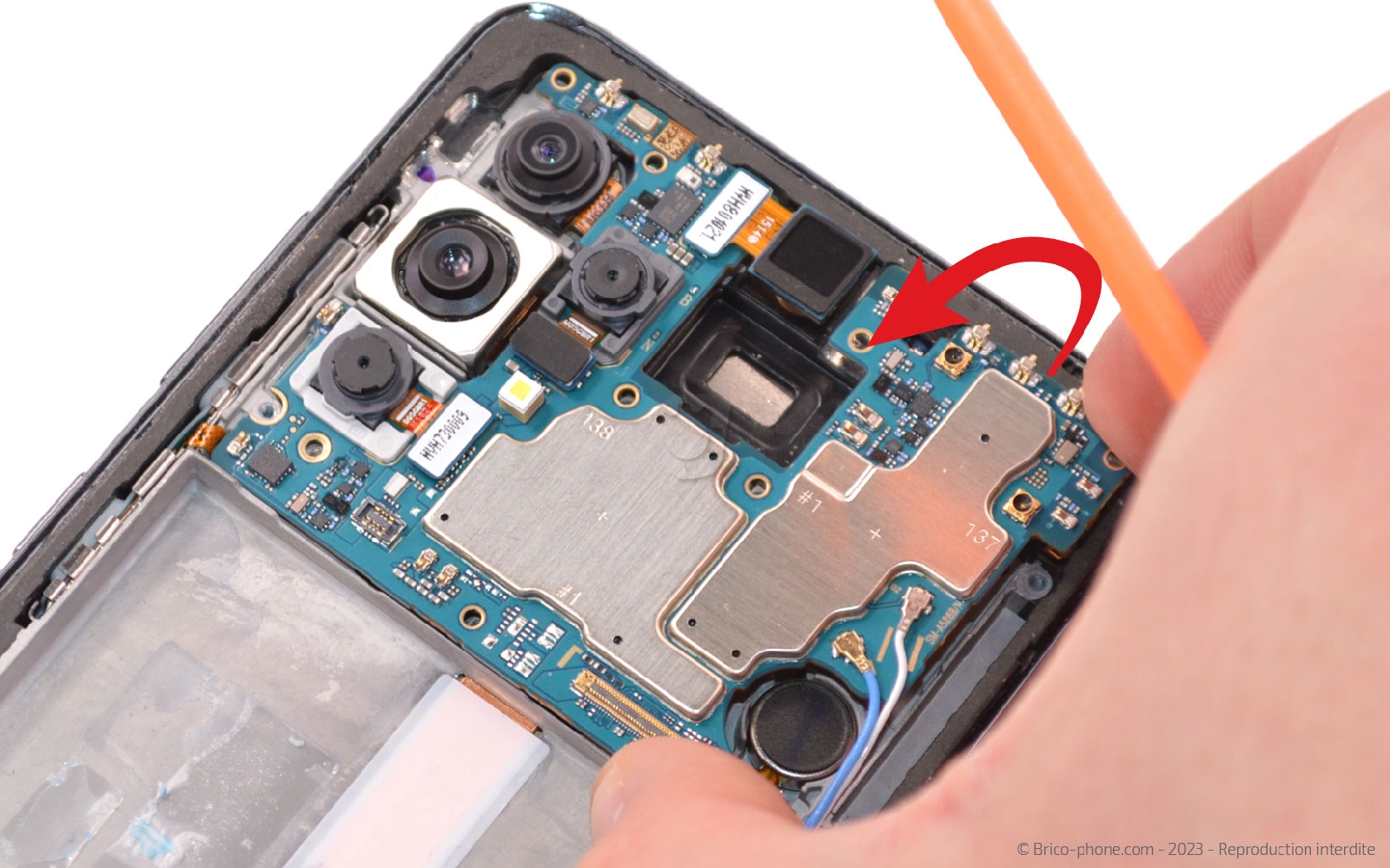

Etape 14 : Retirer la carte mère

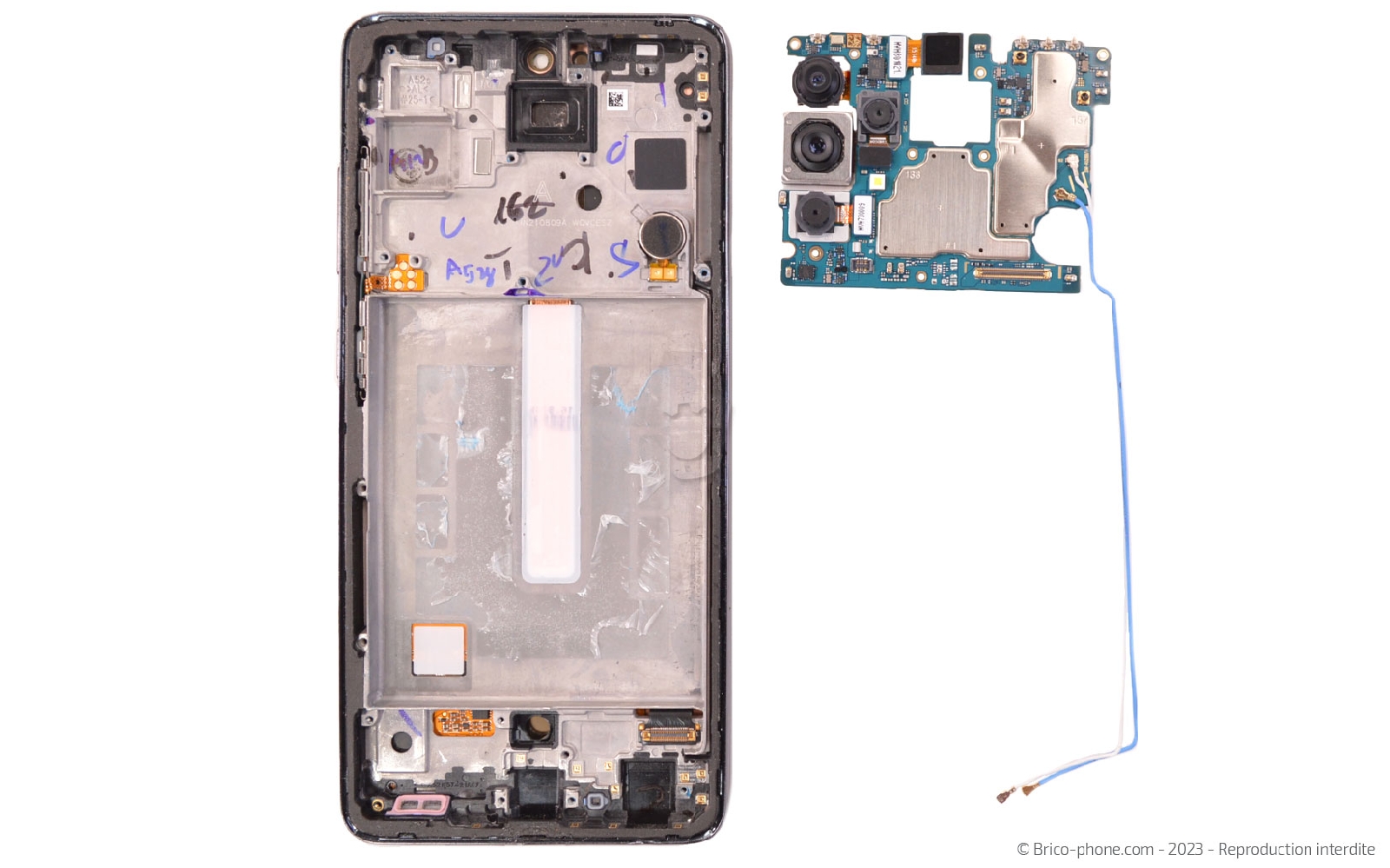

Sortez la vis cruciforme afin de pouvoir soulever la carte mère.

Attrapez le composant pour le mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

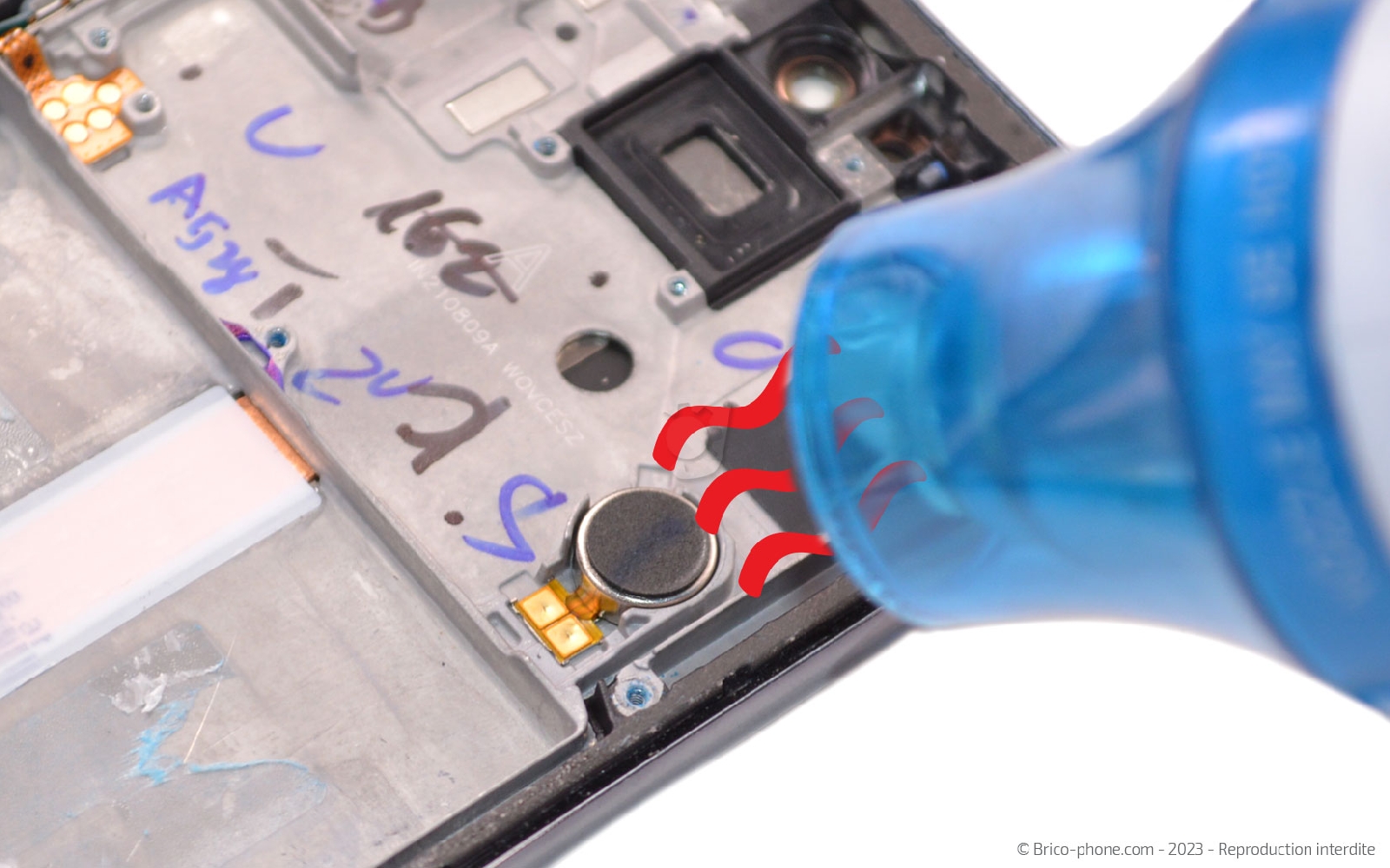

Etape 15 : Ôter le vibreur
Chauffez le vibreur avant de décoller la connectique du composant avec la pincette.

Ensuite, passez sous le vibreur en lui-même pour terminer le décollage du produit.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

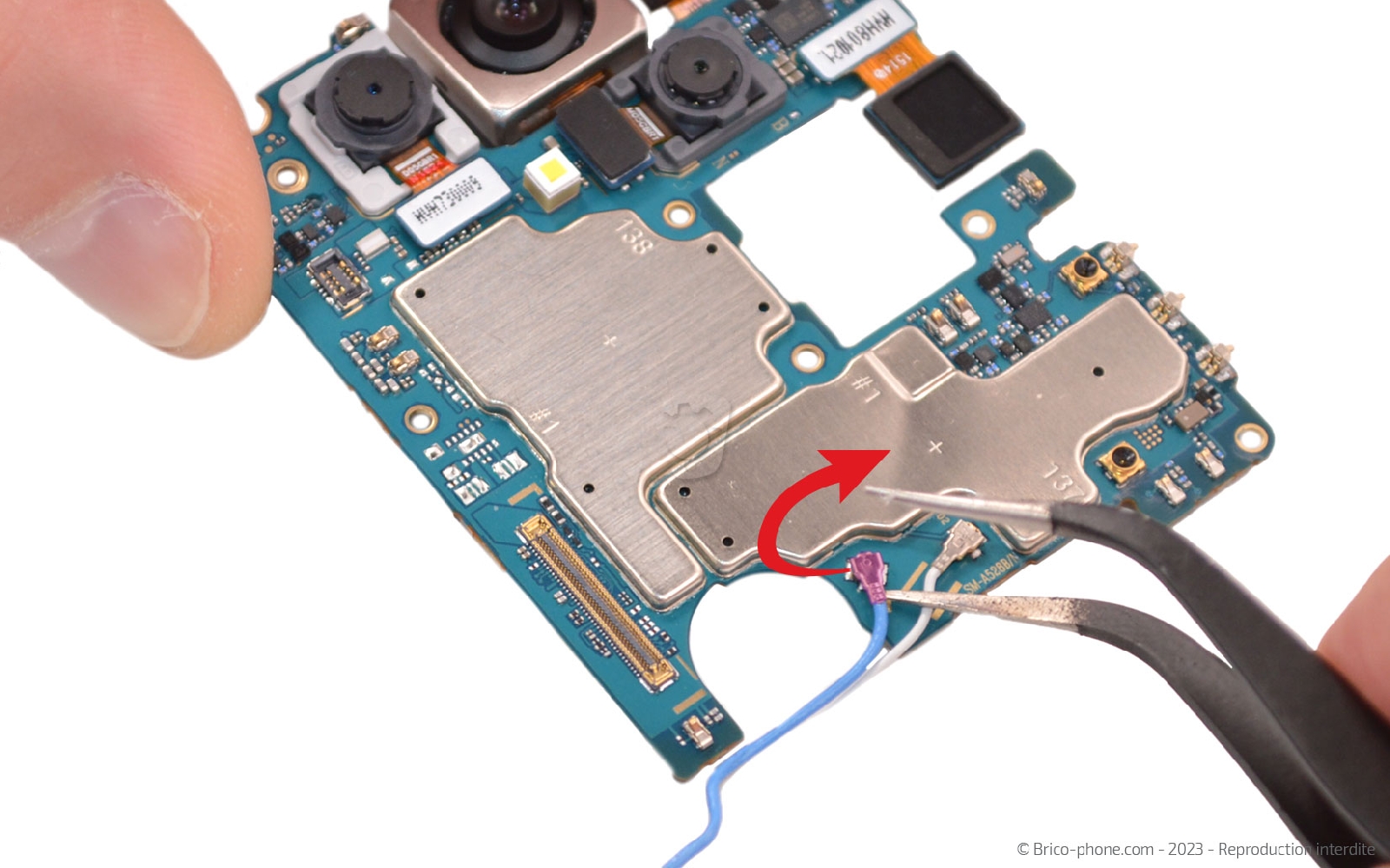

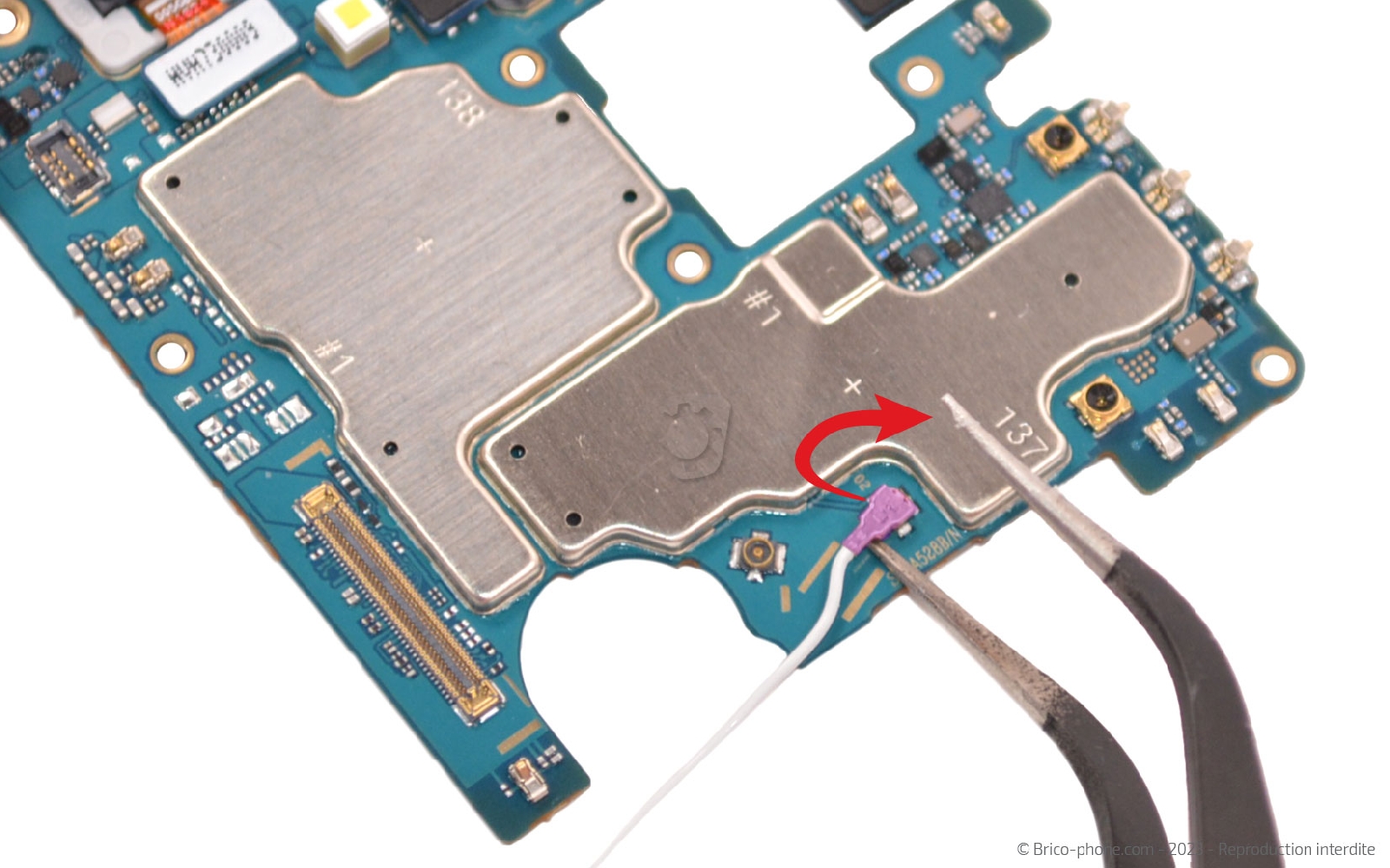

Etape 16 : Détacher les câbles coaxiaux

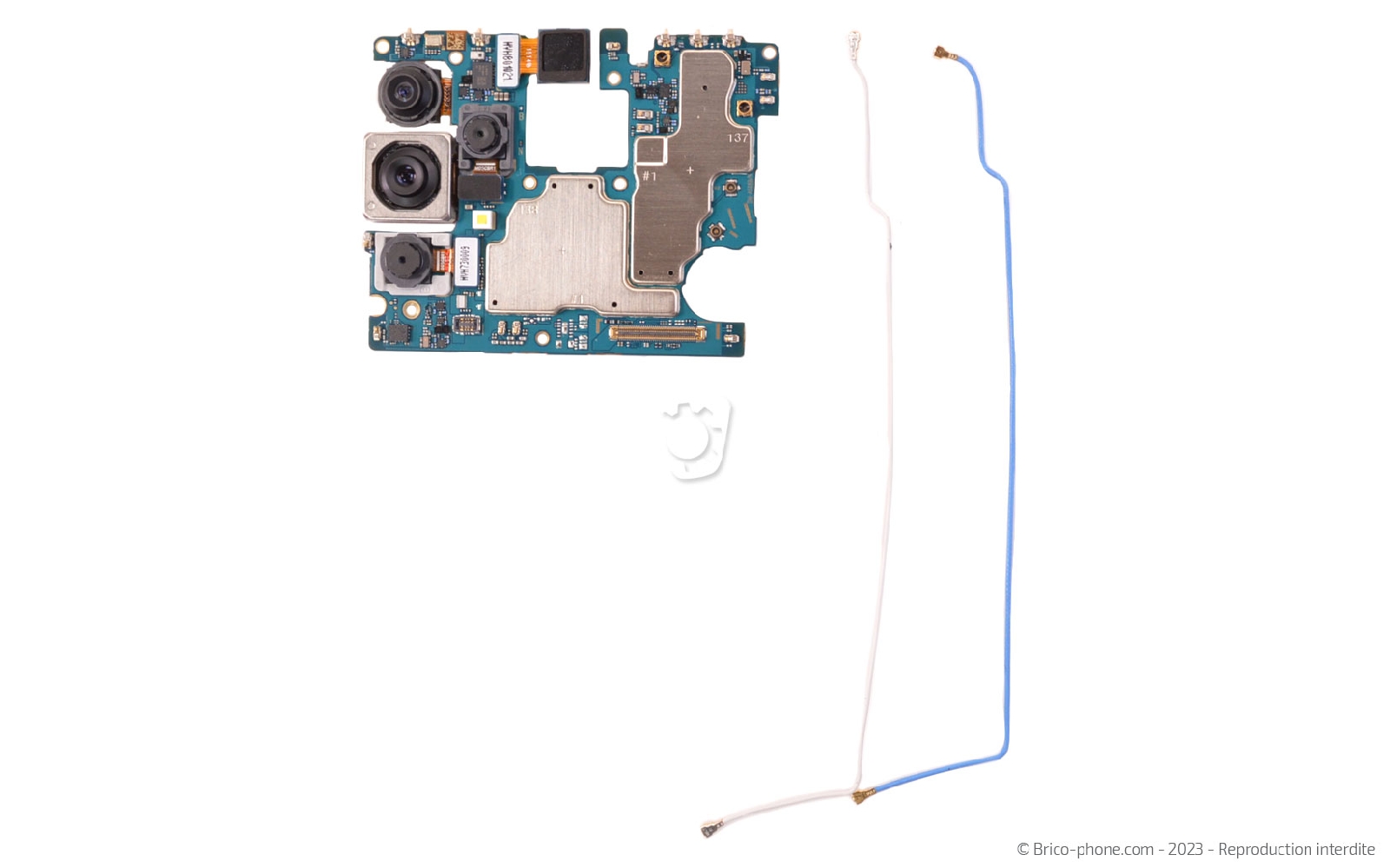

Détachez les deux câbles coaxiaux de la carte mère avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

Etape 17 : Séparer les caméras de la carte mère

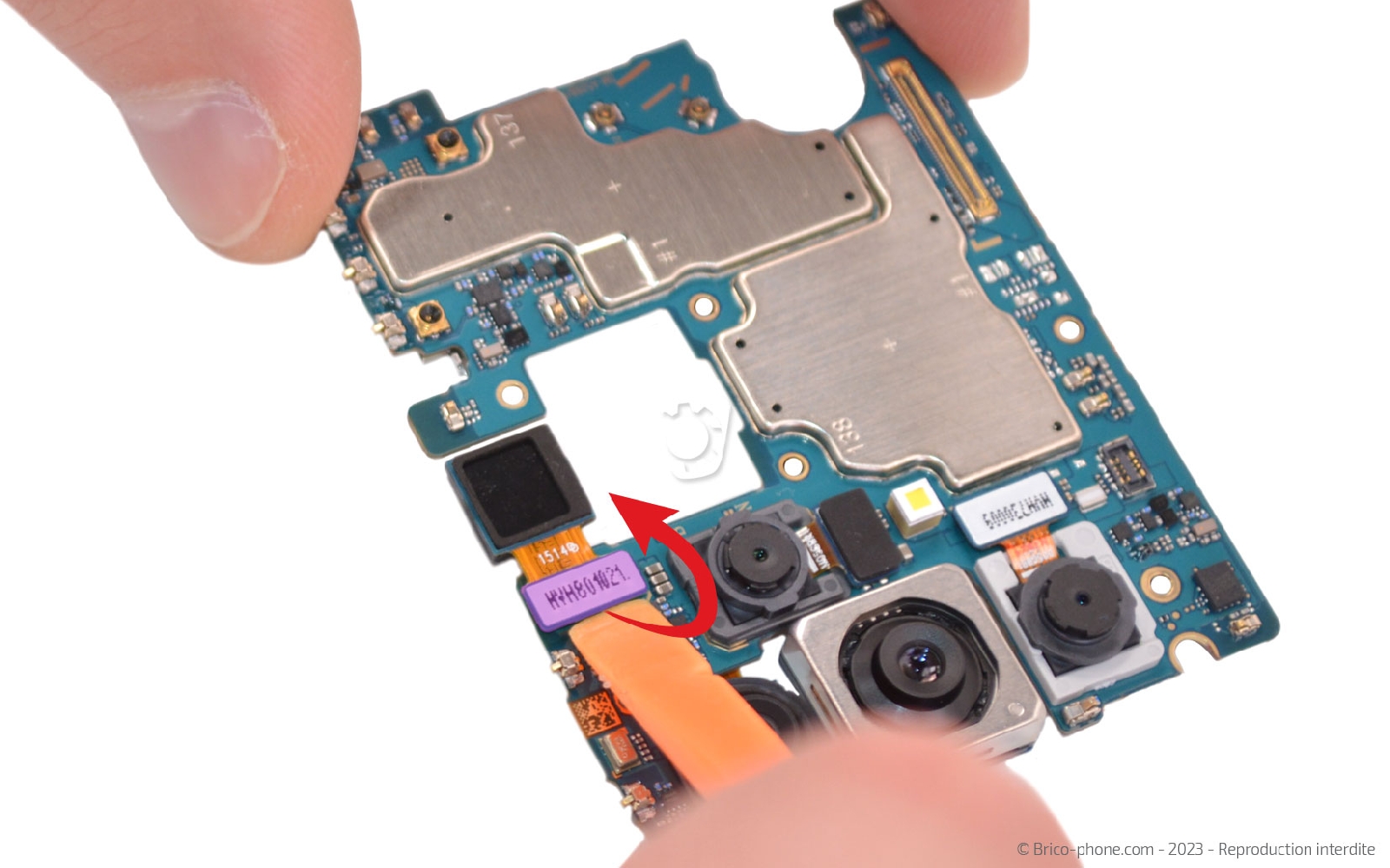

Déconnectez la nappe de la caméra à selfies, celles du module des caméras arrière.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Objectif caméra arrière principal 64Mpx pour Samsung Galaxy A52, A52 5G, A52s 5G, A72
19,90 €
Caméra avant originale pour Samsung Galaxy A52, A52s et A72
39,90 €

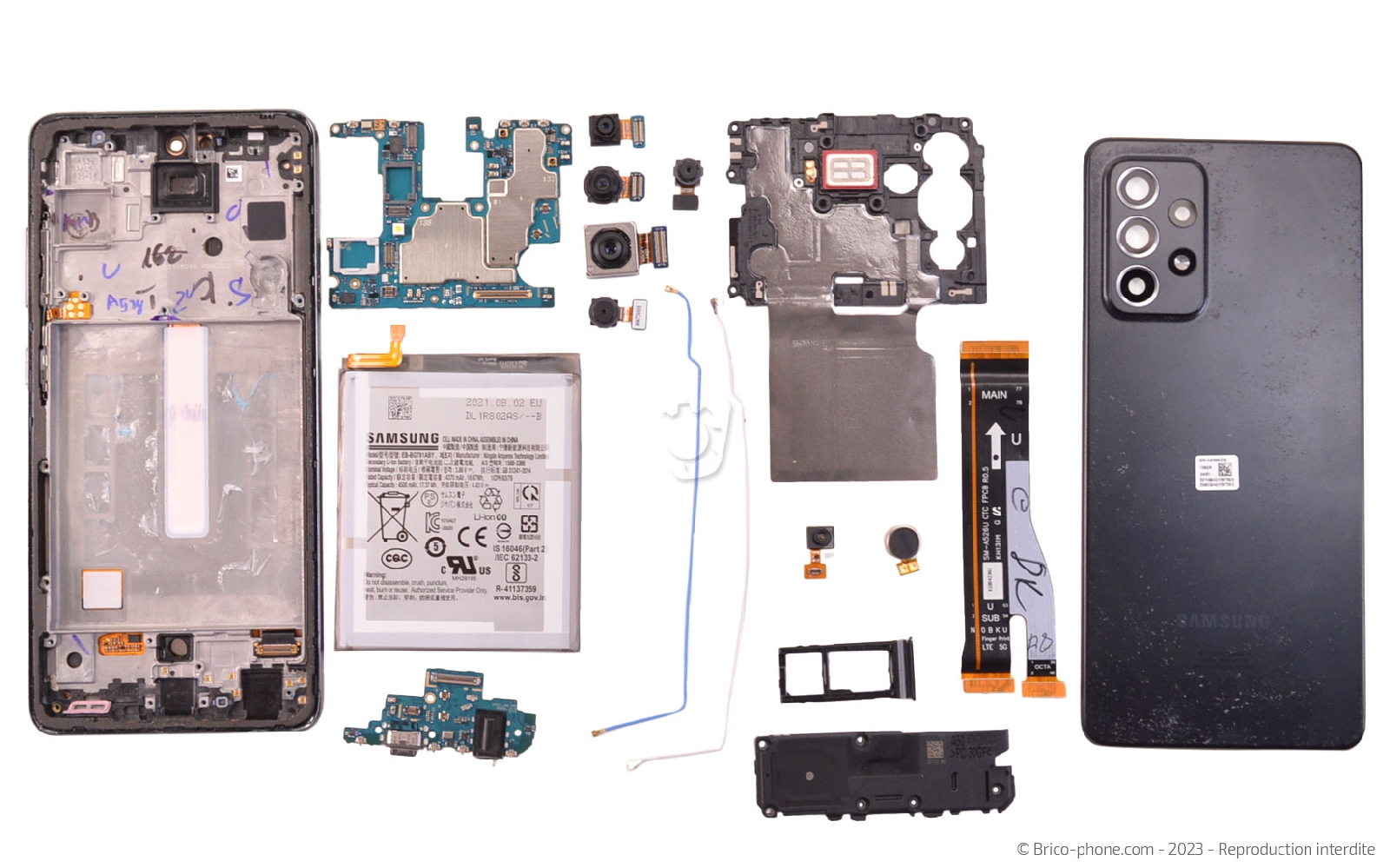

Vue éclatée
Voici la photo reprenant tous les composants de votre Samsung Galaxy A52s après ce démontage complet.

Si vous souhaitez le refermer, il vous suffit de suivre les étapes précédentes dans le sens inverse.
