Comment changer le connecteur de charge sur Galaxy S23 Ultra

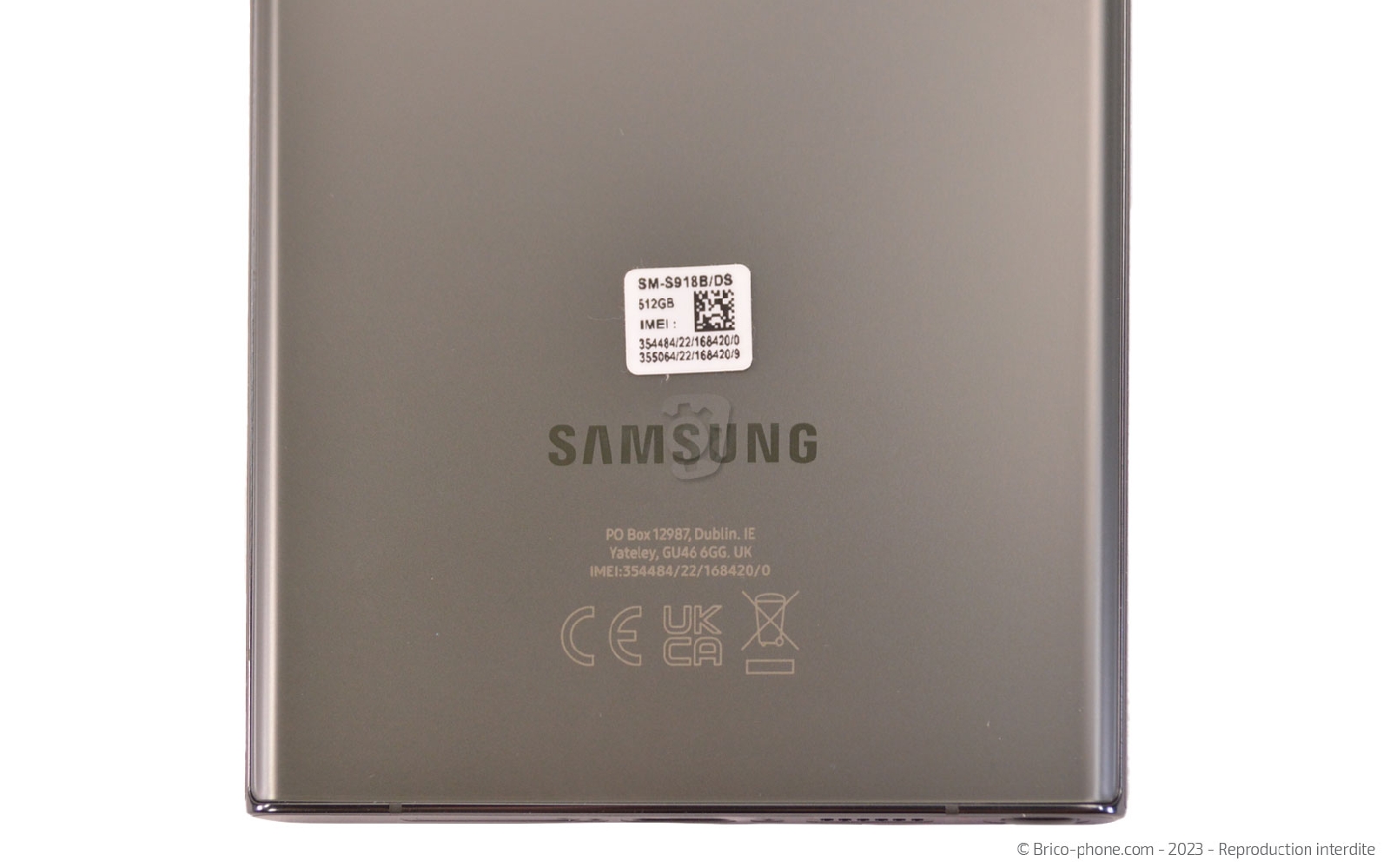

Avant toute chose, nous vous conseillons de vérifier le numéro de modèle de votre appareil. Pour cela, deux possibilités soit vous avez gardé la petite étiquette collée au dos de votre téléphone soit vous pouvez le trouver dans les paramètres de votre Samsung. Si vous possédez bien un Galaxy S23 Ultra, la référence inscrite doit être SM-S918B.
Ce numéro vous permet de commander les bonnes pièces détachées et de suivre le bon tutoriel de réparation.

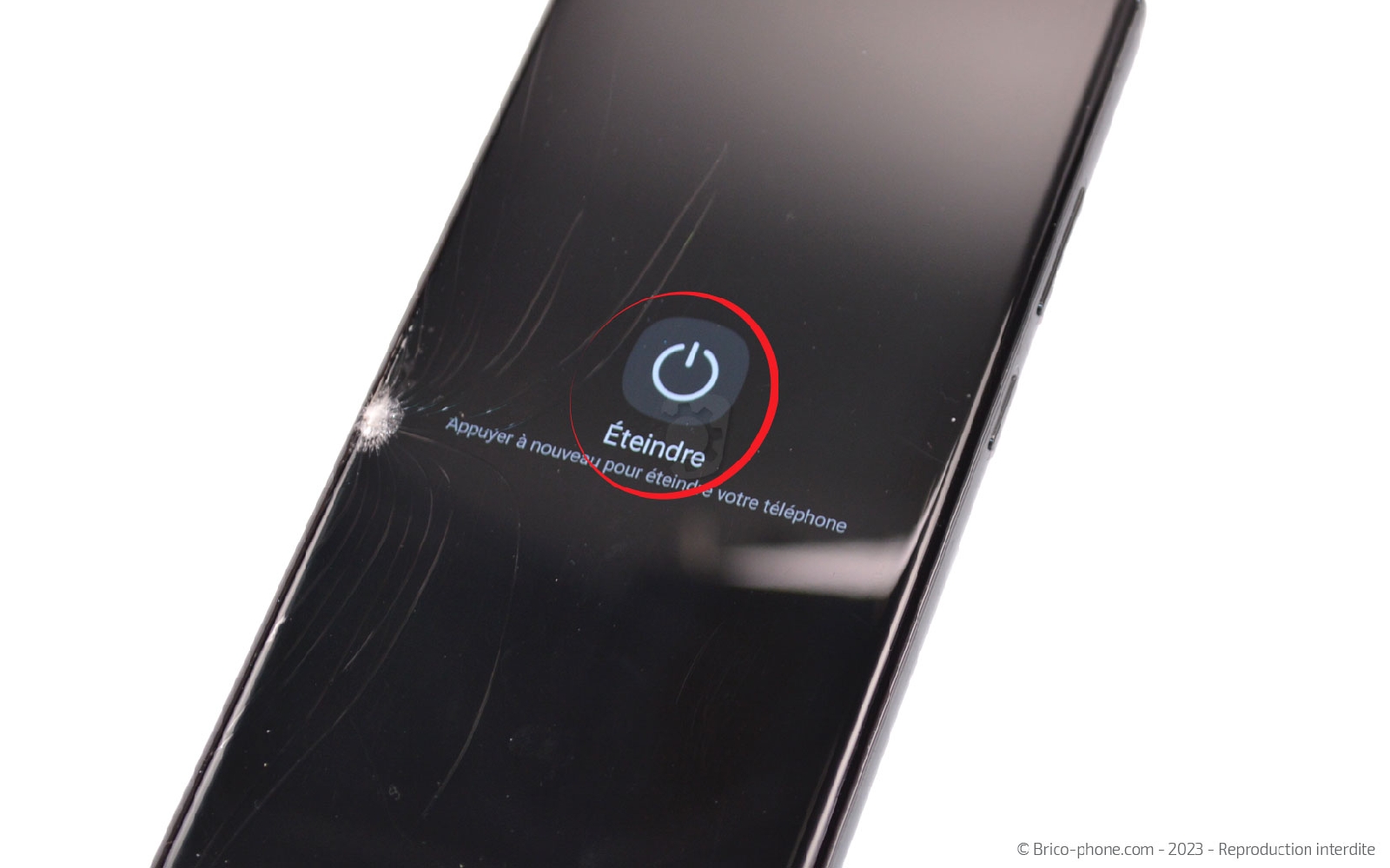

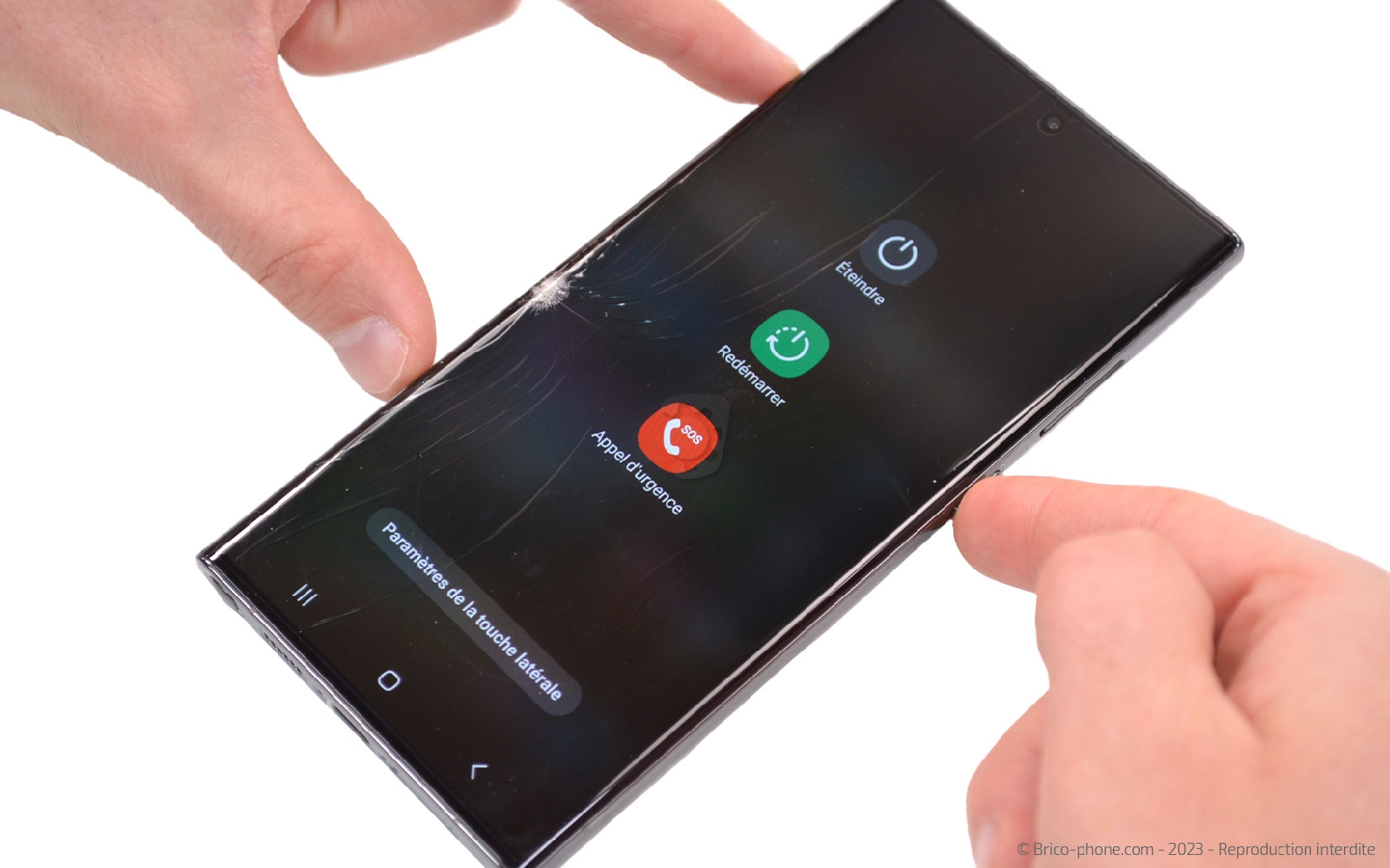

Une fois la commande reçue, installez vous dans un endroit calme avec tous les outils à proximité. Commencez ensuite la réparation par mettre hors tension votre téléphone en appuyant sur le bouton Power puis en suivant les instructions affichées sur l'écran.

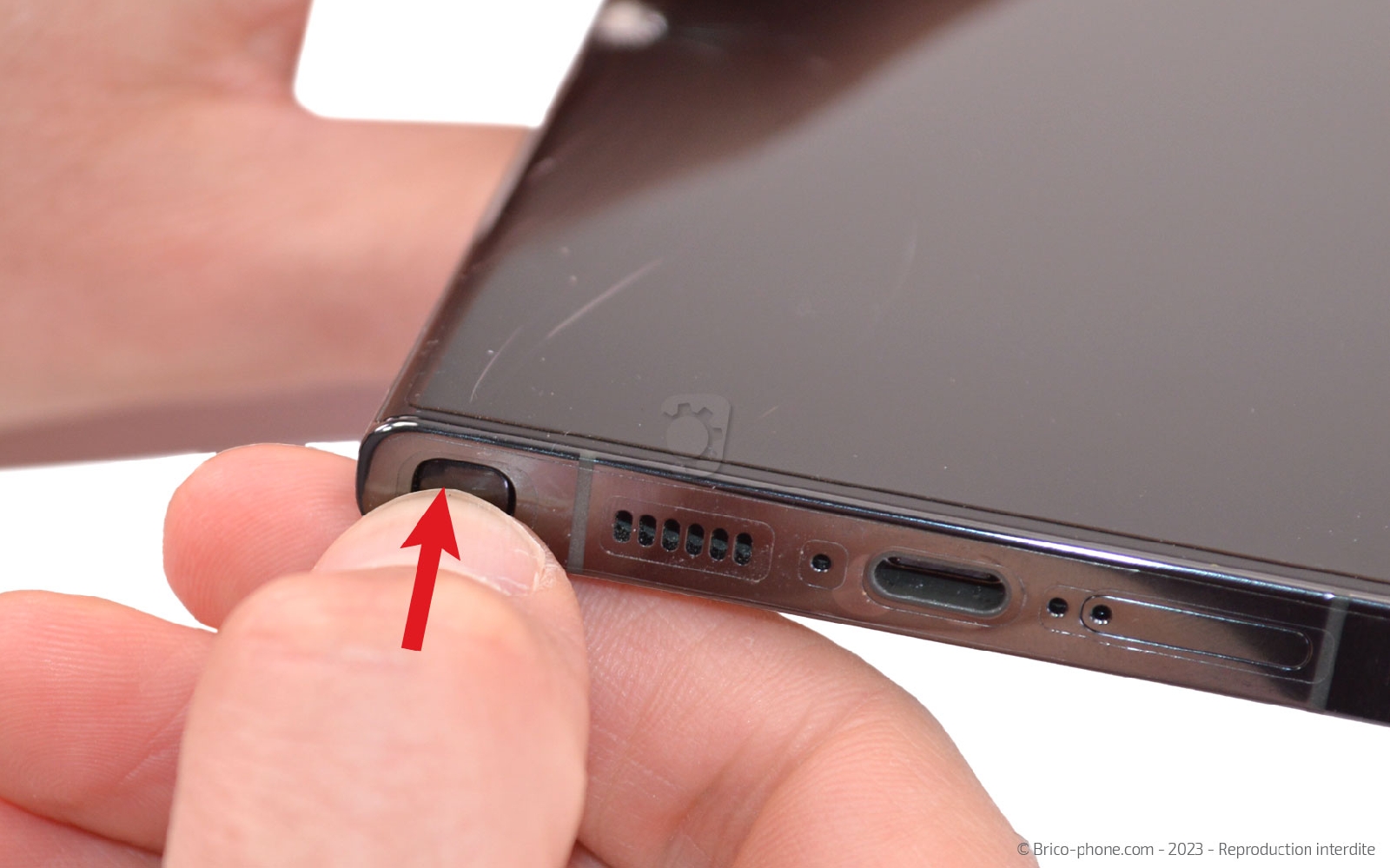

Pressez le chapeau du S-Pen pour le sortir de son emplacement puis insérez l'outil d'extraction pour éjecter le tiroir de la carte SIM.

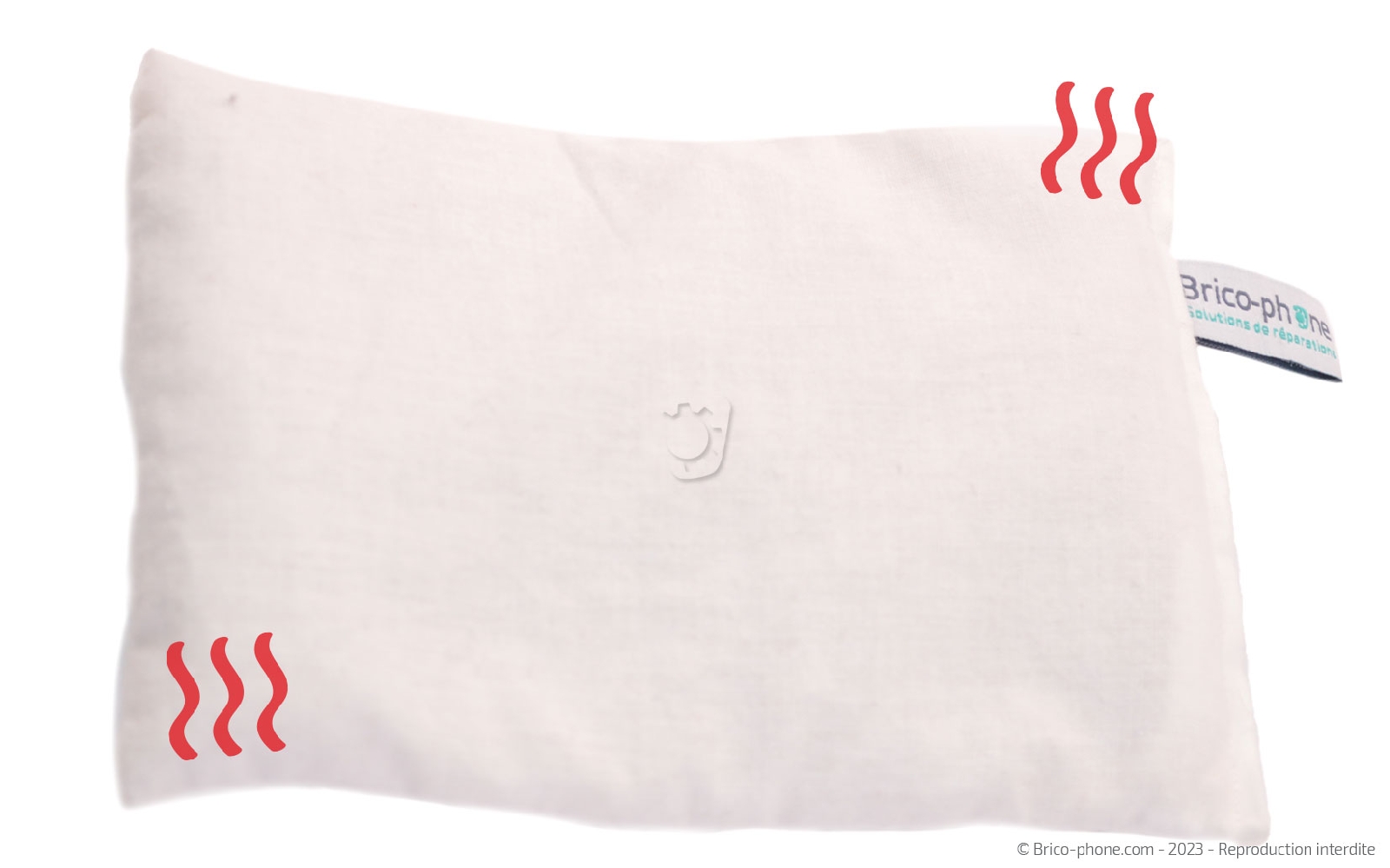

Il est nécessaire de chauffer la façade arrière de votre Samsung pour ramollir le sticker. Pour ce faire, il y a deux possibilités : utilisez un décapeur thermique ou un coussin chauffant.

Pour ce dernier, vous devez au préalable le passer au micro-ondes environ 2 minutes avant de le déposer sur la face arrière de votre smartphone.

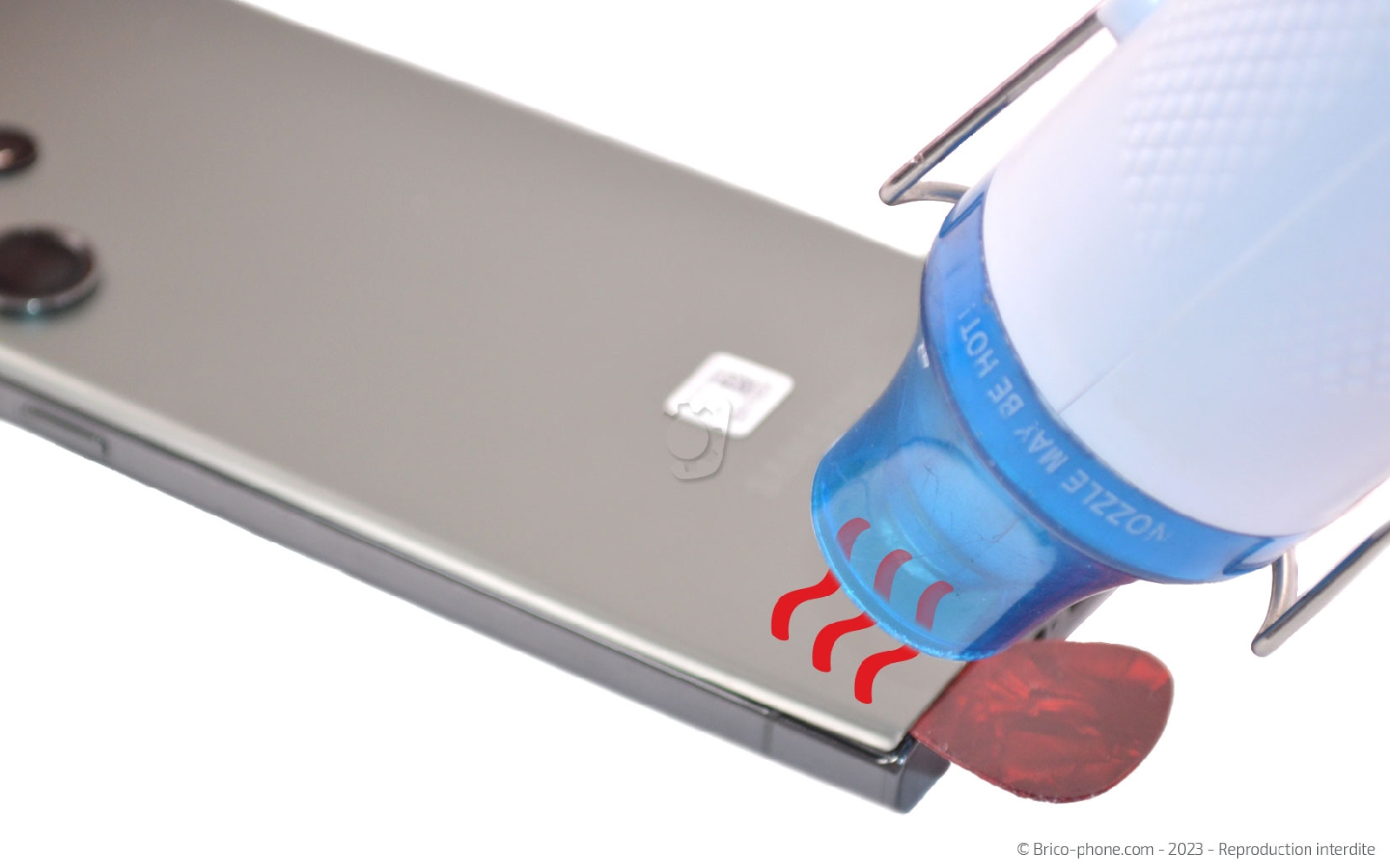

En ce qui concerne le décapeur thermique (ou un sèche-cheveux), il suffit d'allumer le produit et de chauffer le rebord de la vitre arrière.

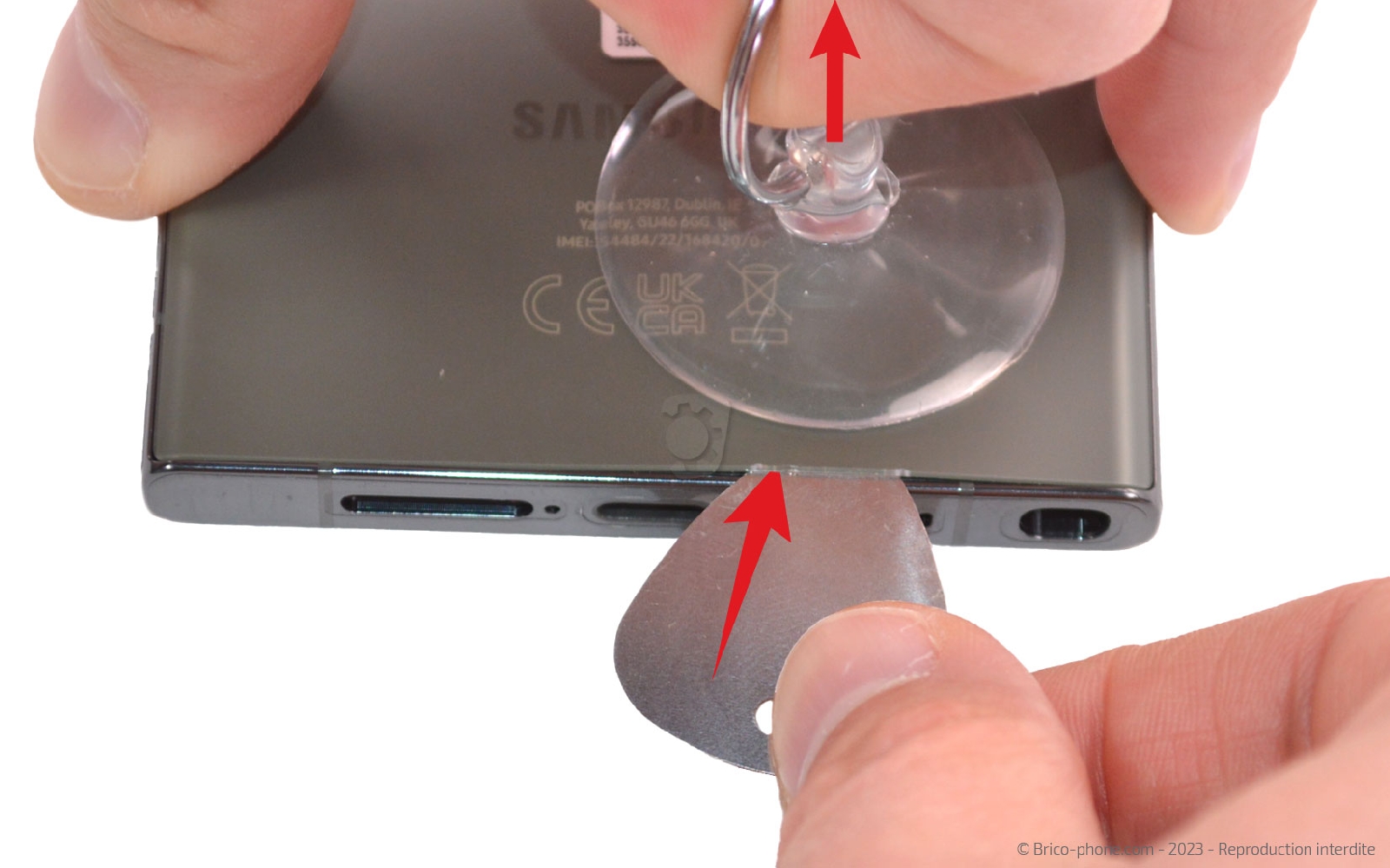

Appliquez la ventouse au bas du téléphone pour soulever suffisamment la vitre arrière afin d'introduire le médiator en métal entre la façade et le châssis.

Une fois l'interstice créé, remplacez le médiator par ses homologues en plastique afin de continuer le décollage sans endommager la peinture de la pièce et les nappes se trouvant dessous.

Faites circuler les médiators en plastique sur tout le contour de la vitre arrière.

N'hésitez pas à rechauffer légèrement au fur et à mesure de votre avancée.

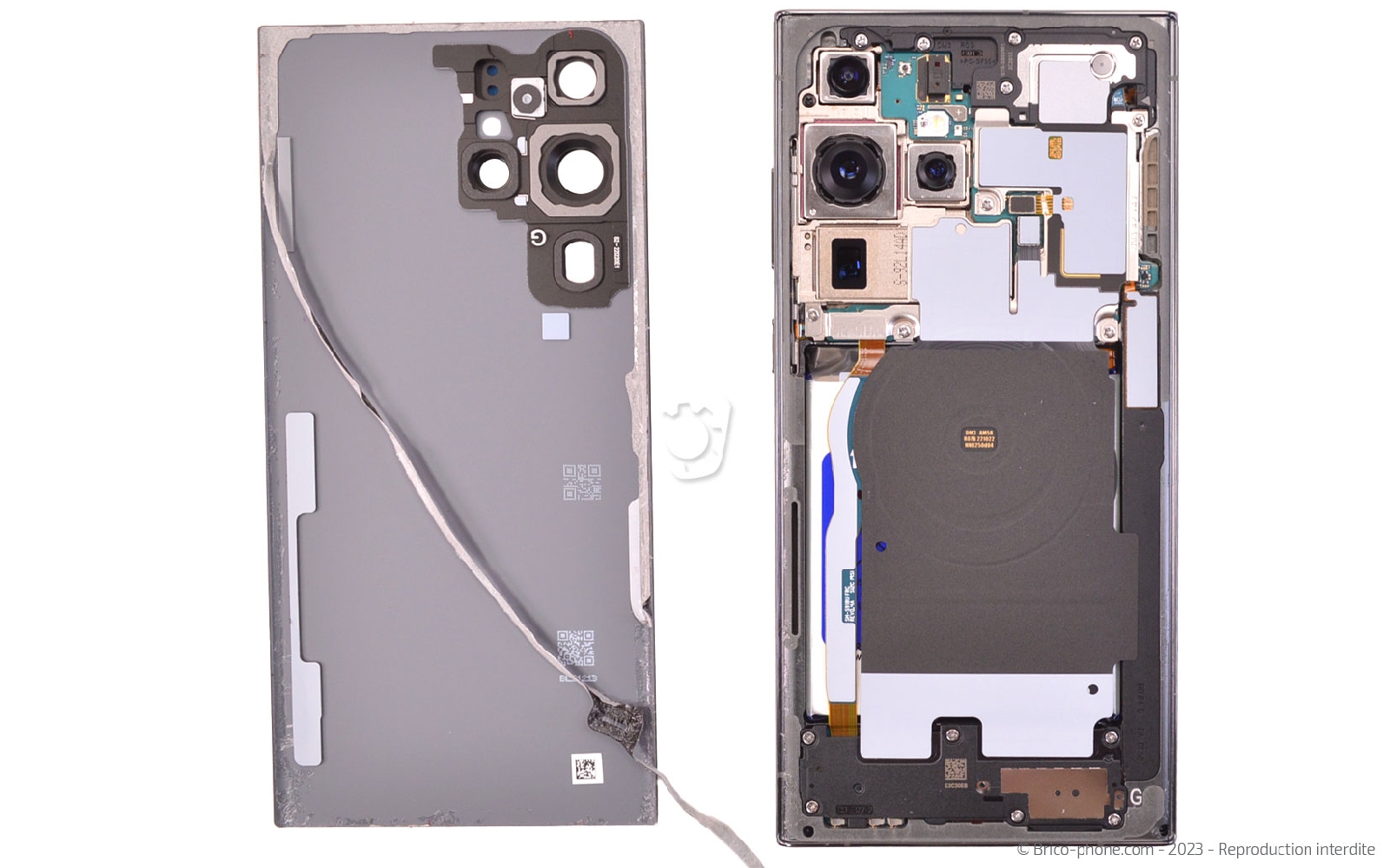

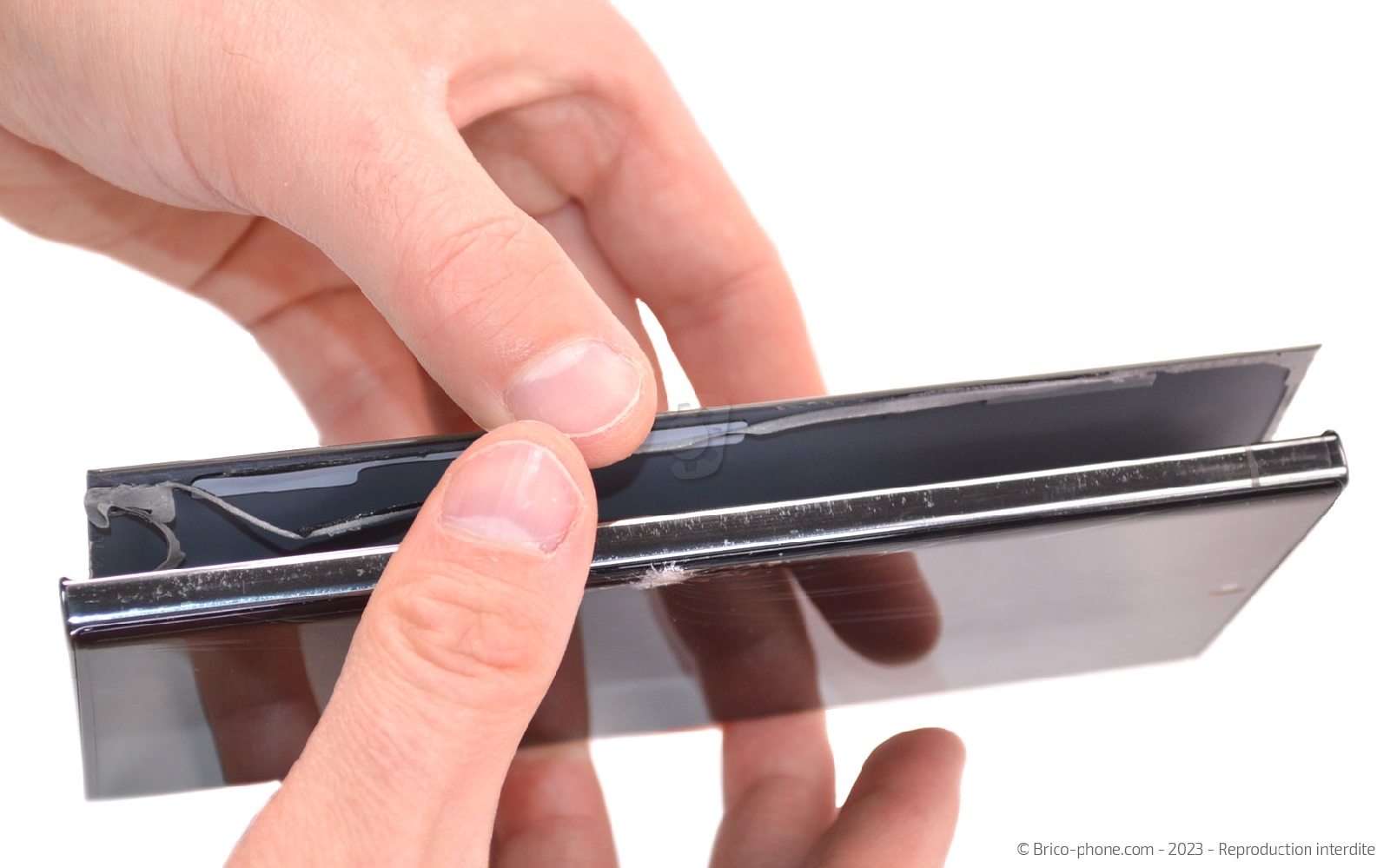

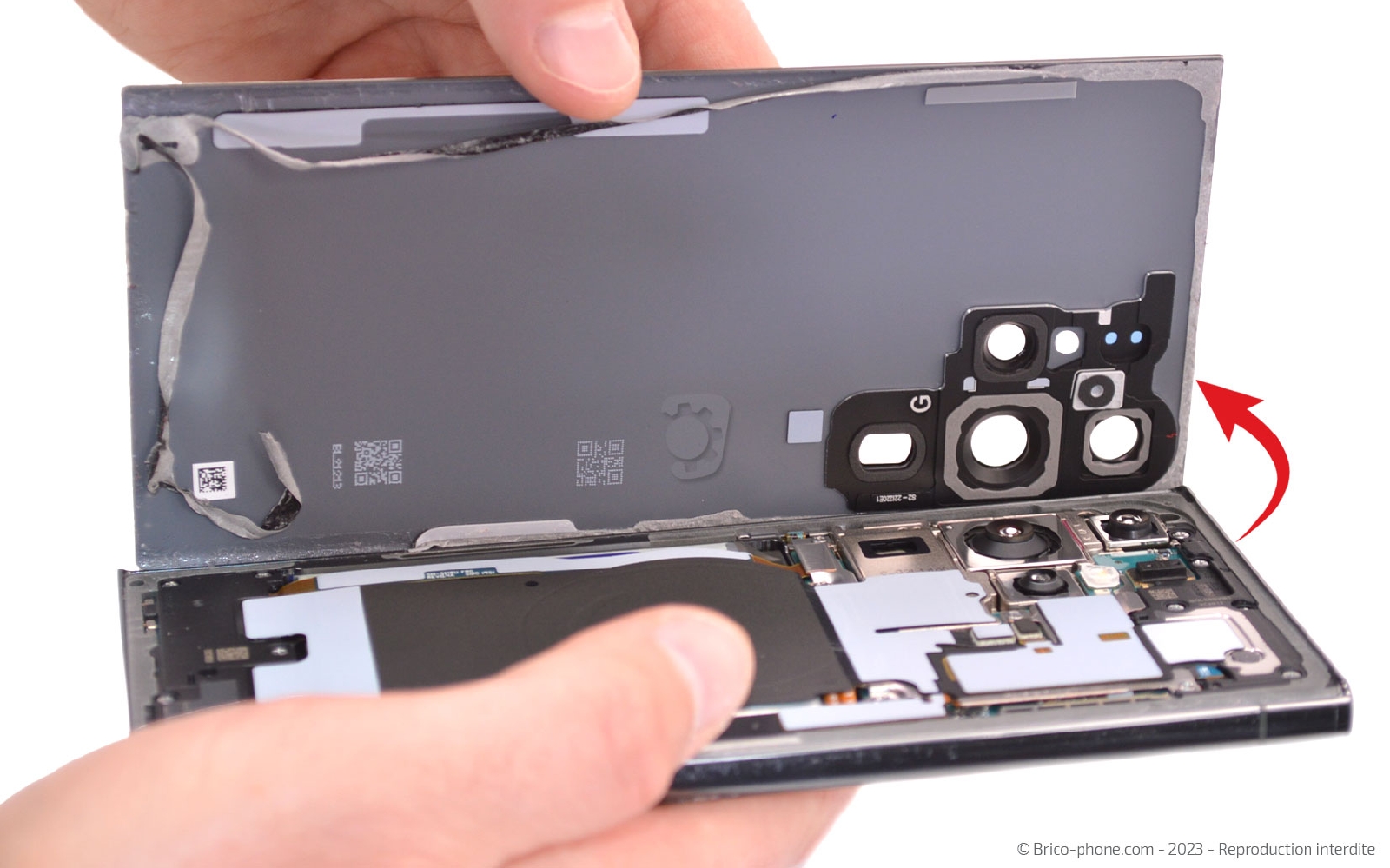

Décollez la vitre arrière de votre Samsung Galaxy S23 Ultra.

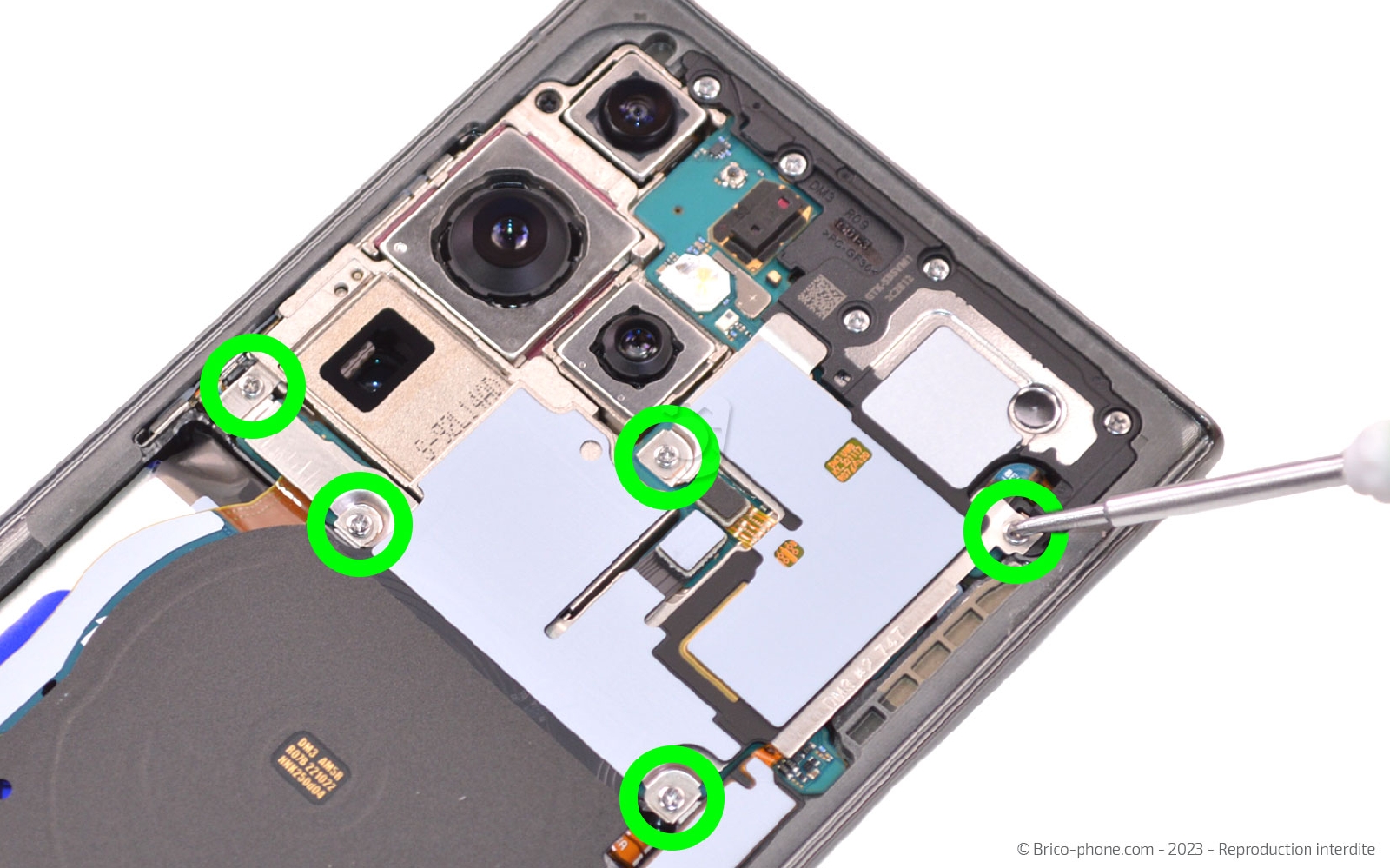

A l'aide du tournevis cruciforme, ôtez les 5 vis de la plaquette du module NFC / induction.

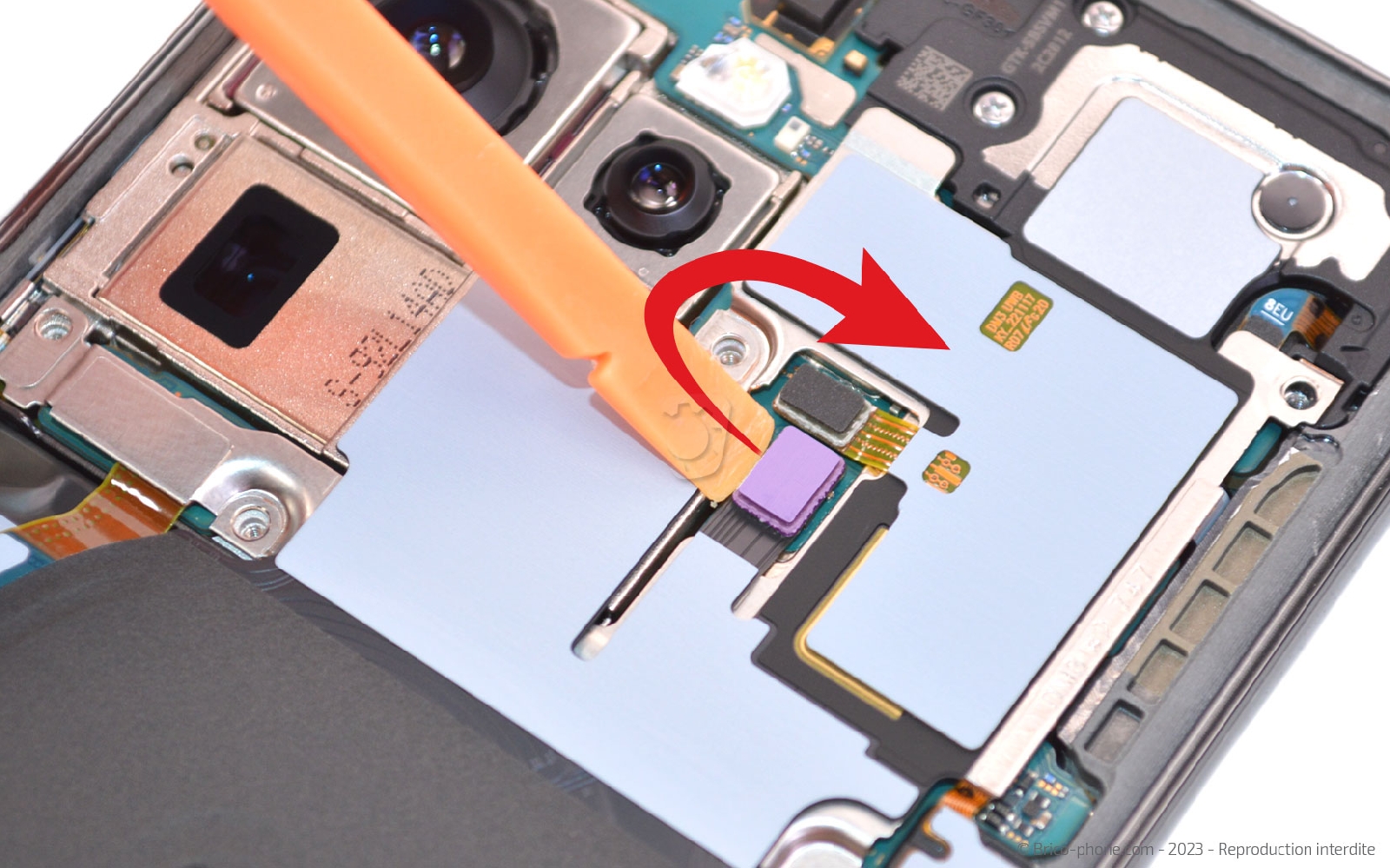

Ensuite, décollez les extrémités de la nappe avec le spudger.

Déconnectez les nappes du module NFC et de recharge par induction du téléphone.

Soulevez la plaquette afin de la saisir et de l'extraire de l'appareil.

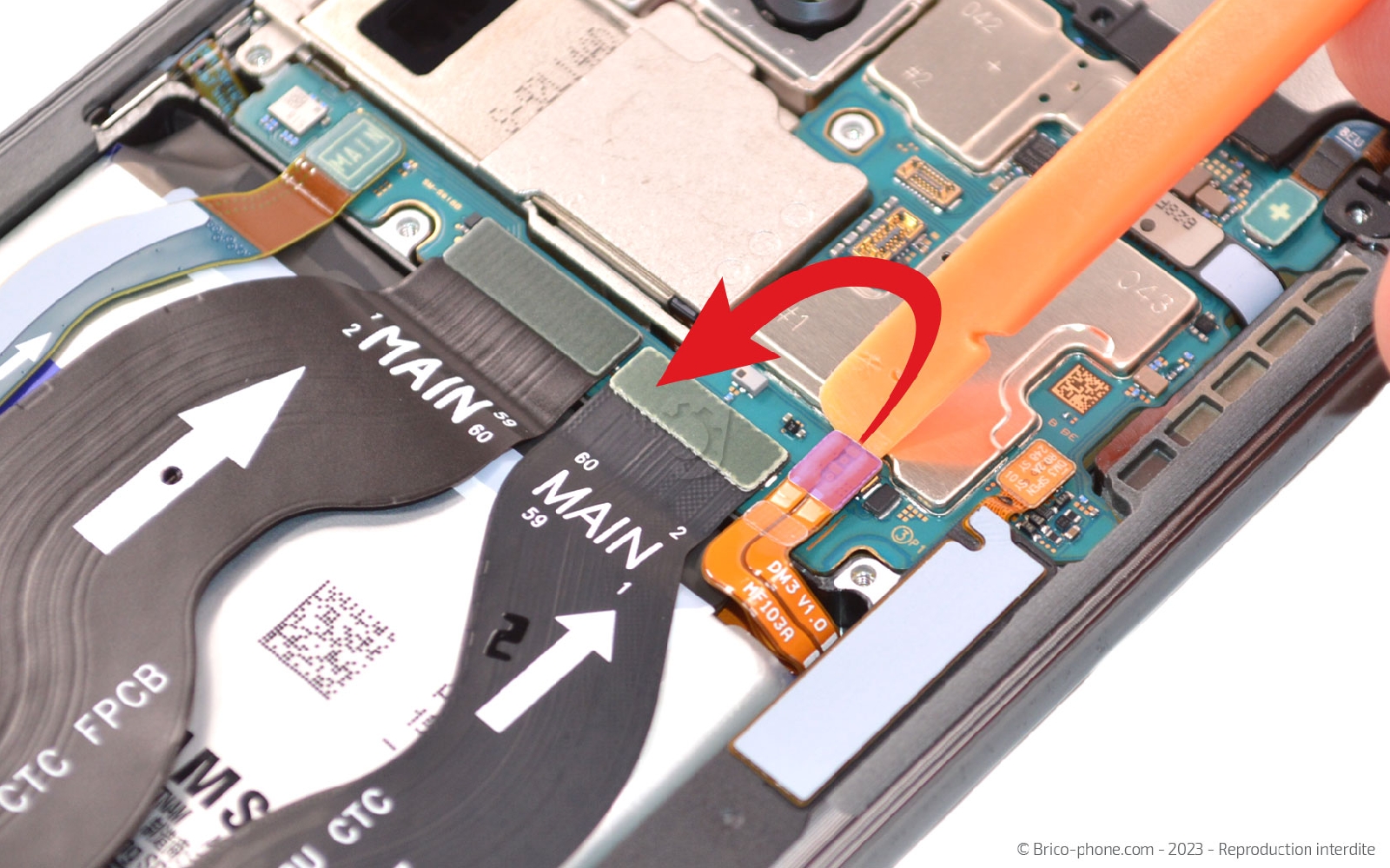

Toujours à l'aide du levier, débranchez la nappe de la batterie pour continuer la réparation en toute sécurité.

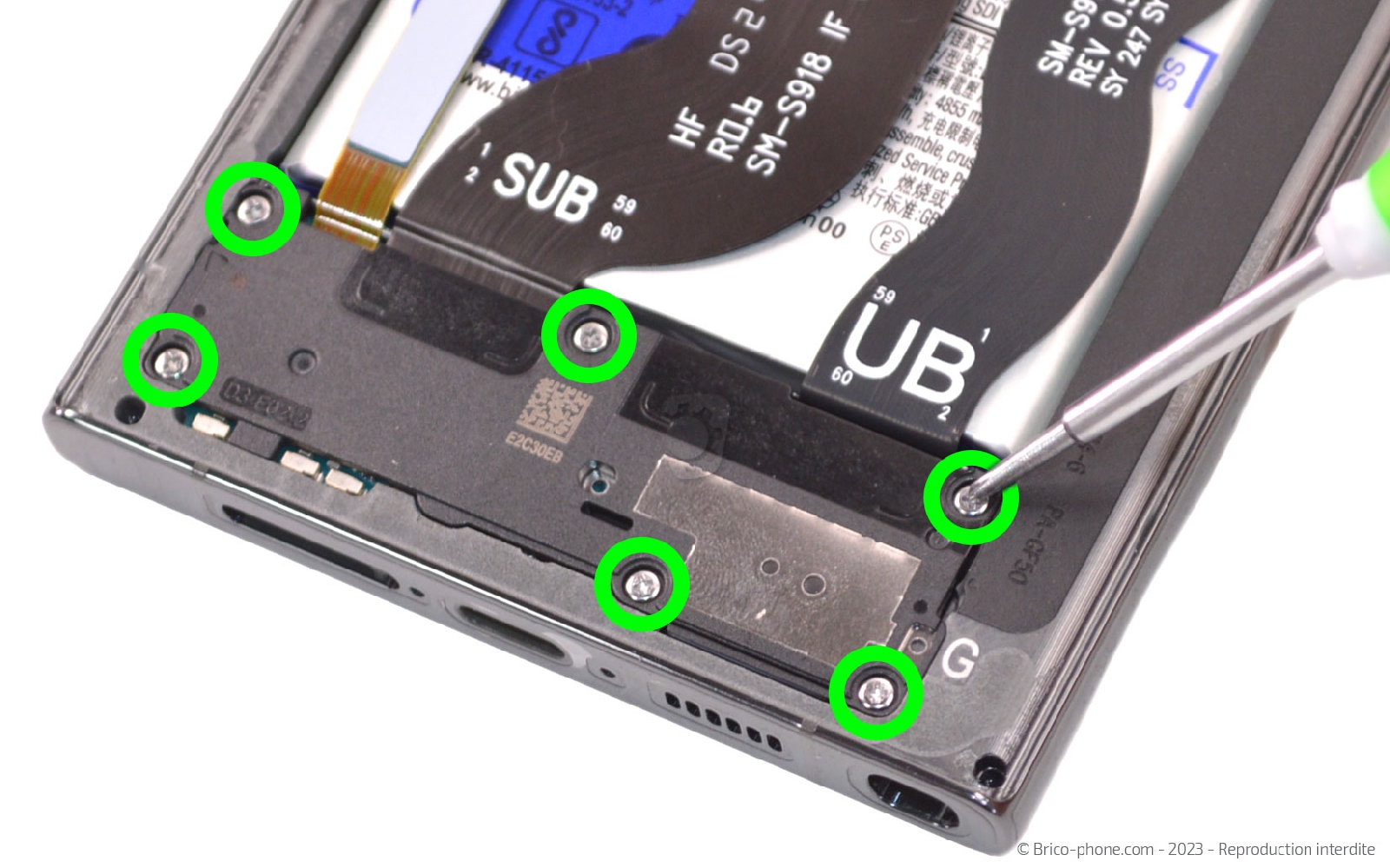

Ôtez les 6 vis du composant avec le tournevis cruciforme.

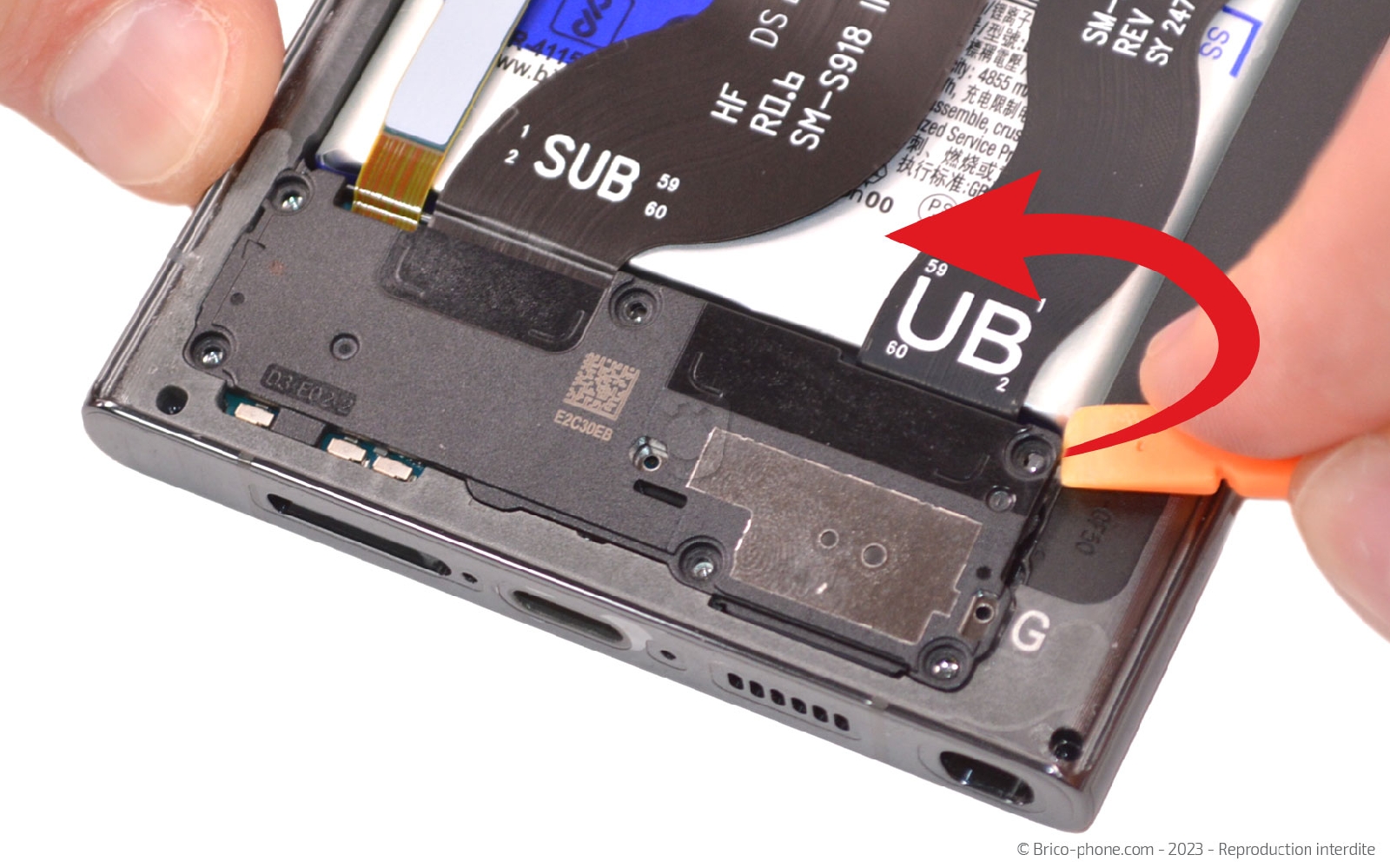

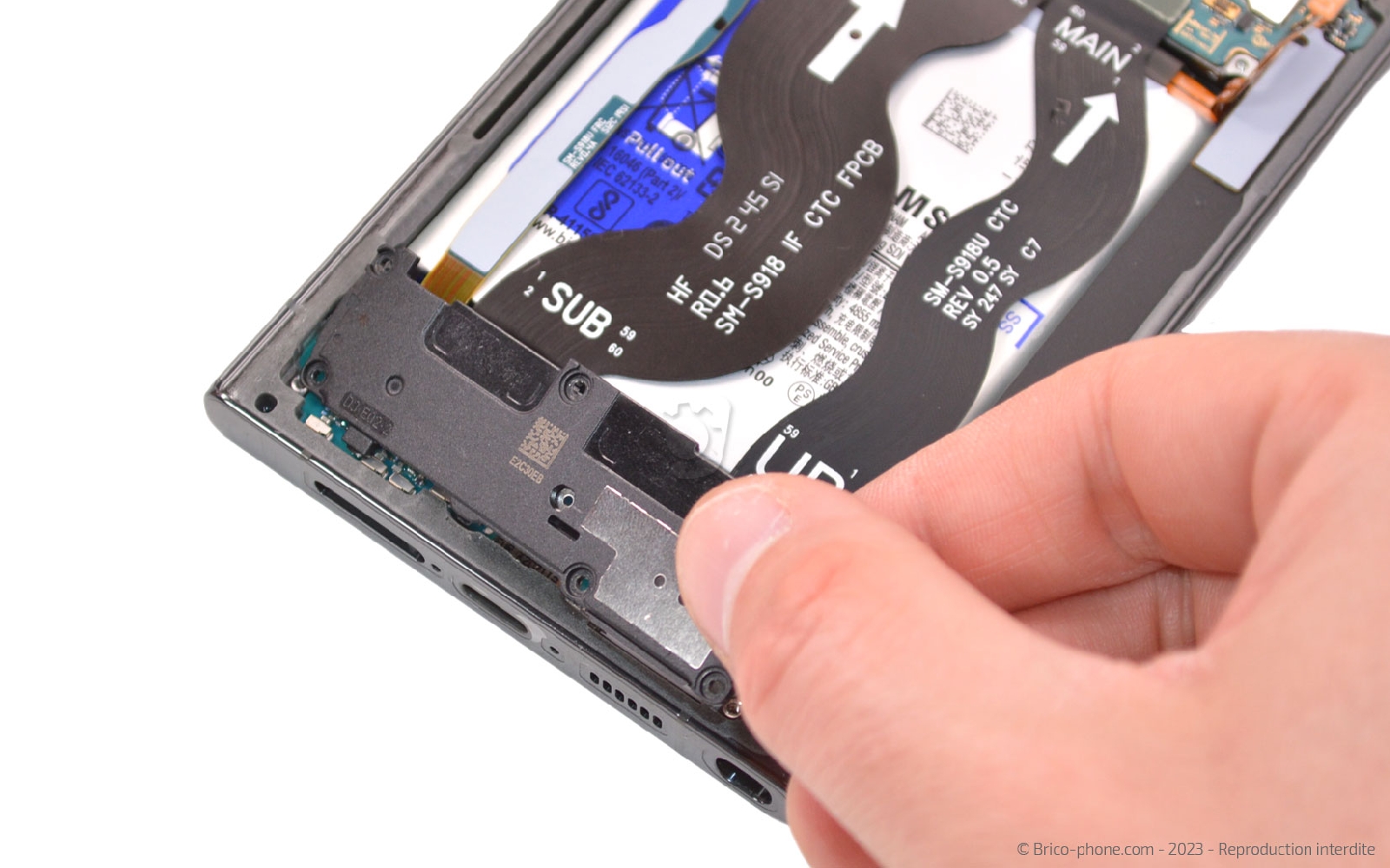

Ensuite, glissez le levier sous le HP dans l'angle supérieur afin de pouvoir le saisir avec vos doigts.

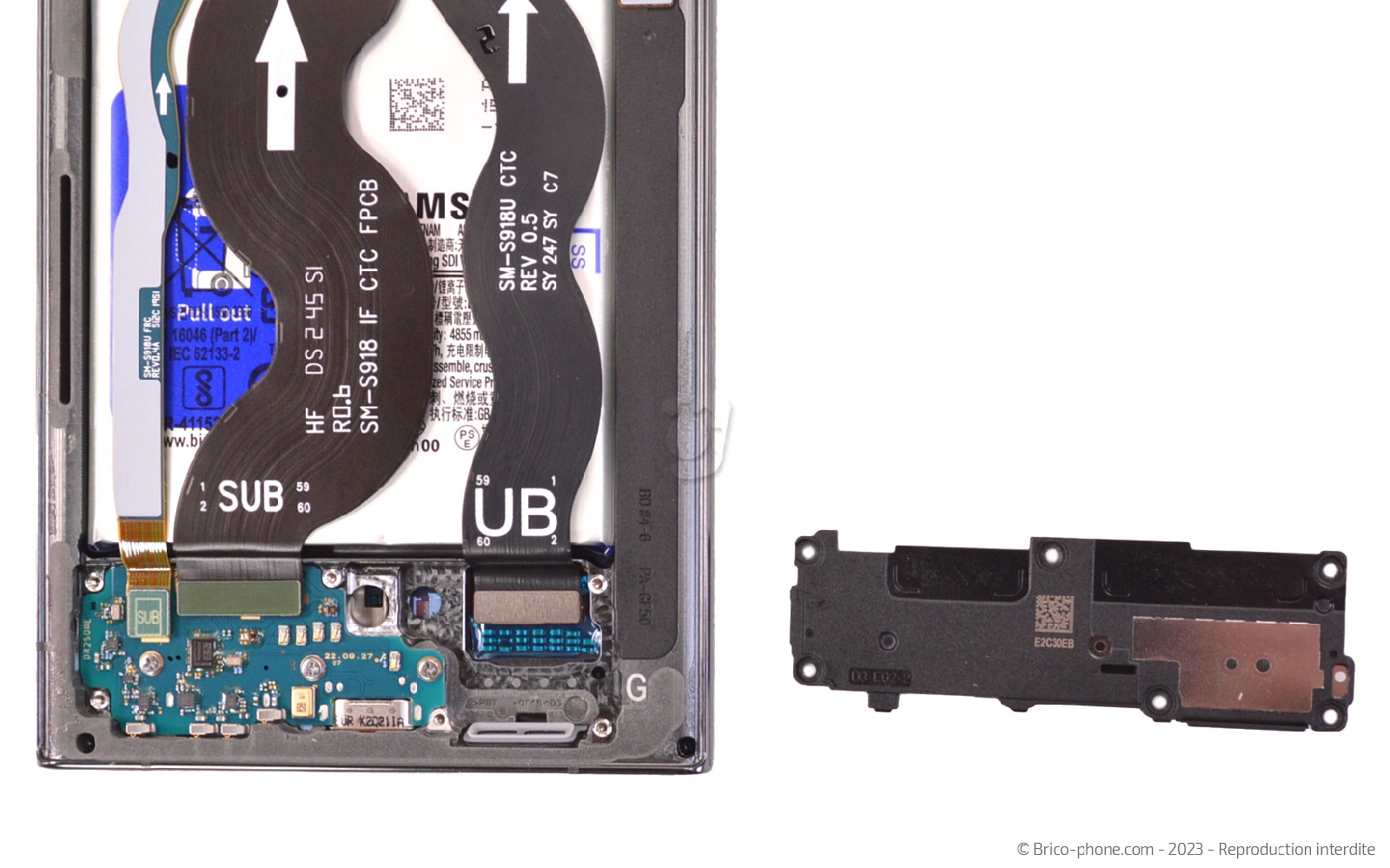

Laissez de coté le haut-parleur externe.

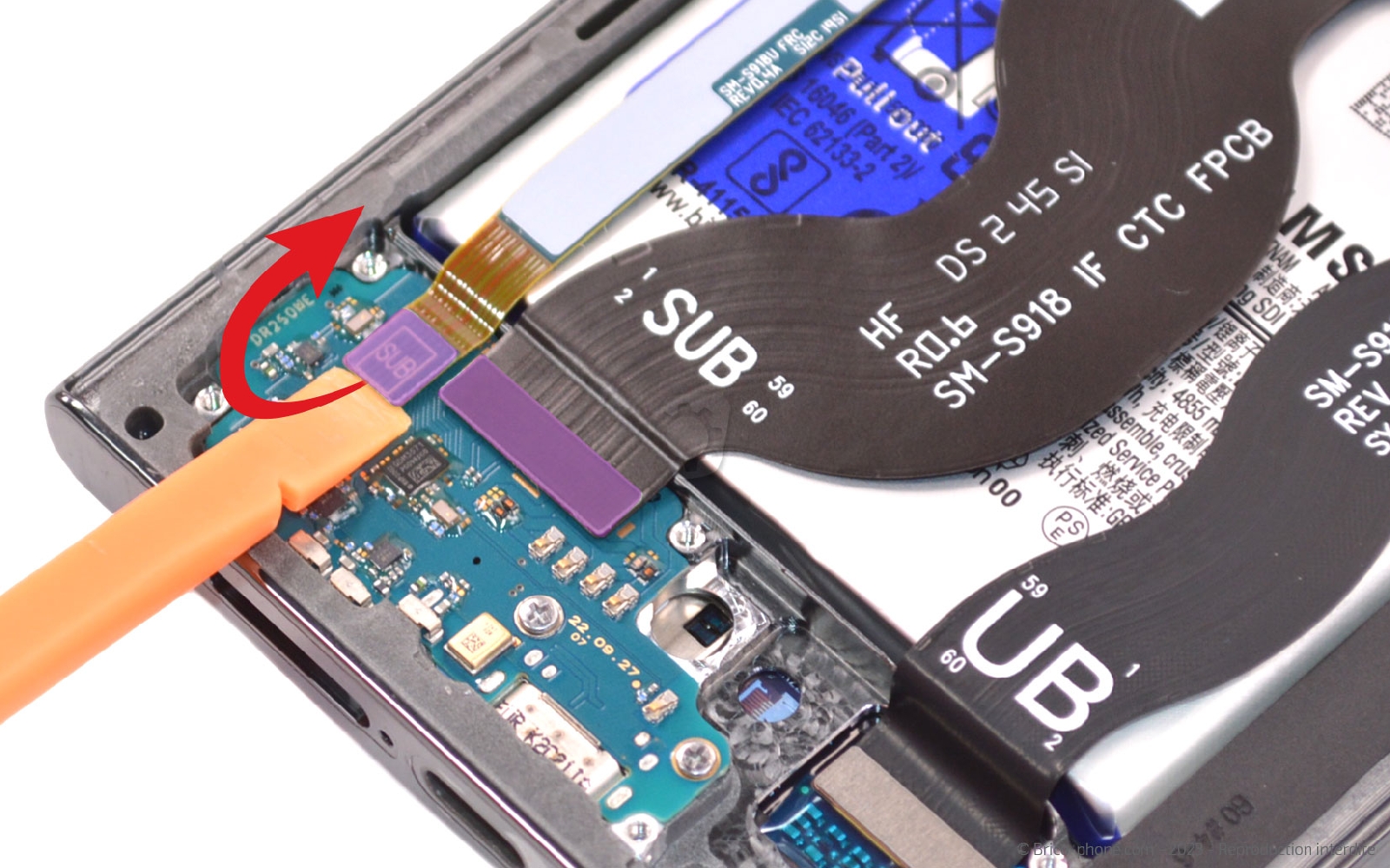

Débranchez les nappes d'interconnexion avant de dévisser les 3 vis avec le tournevis cruciforme pour libérer le dock.

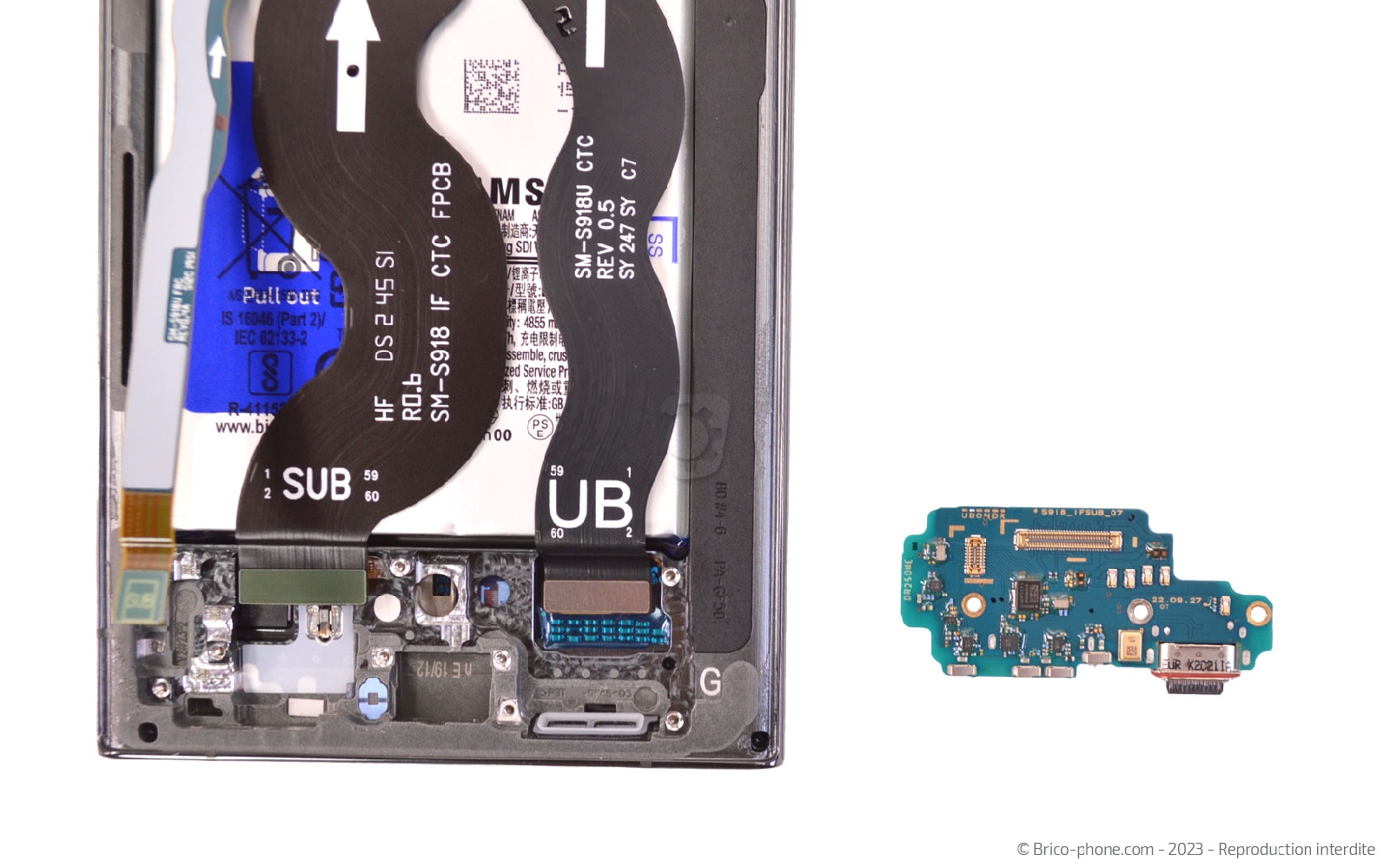

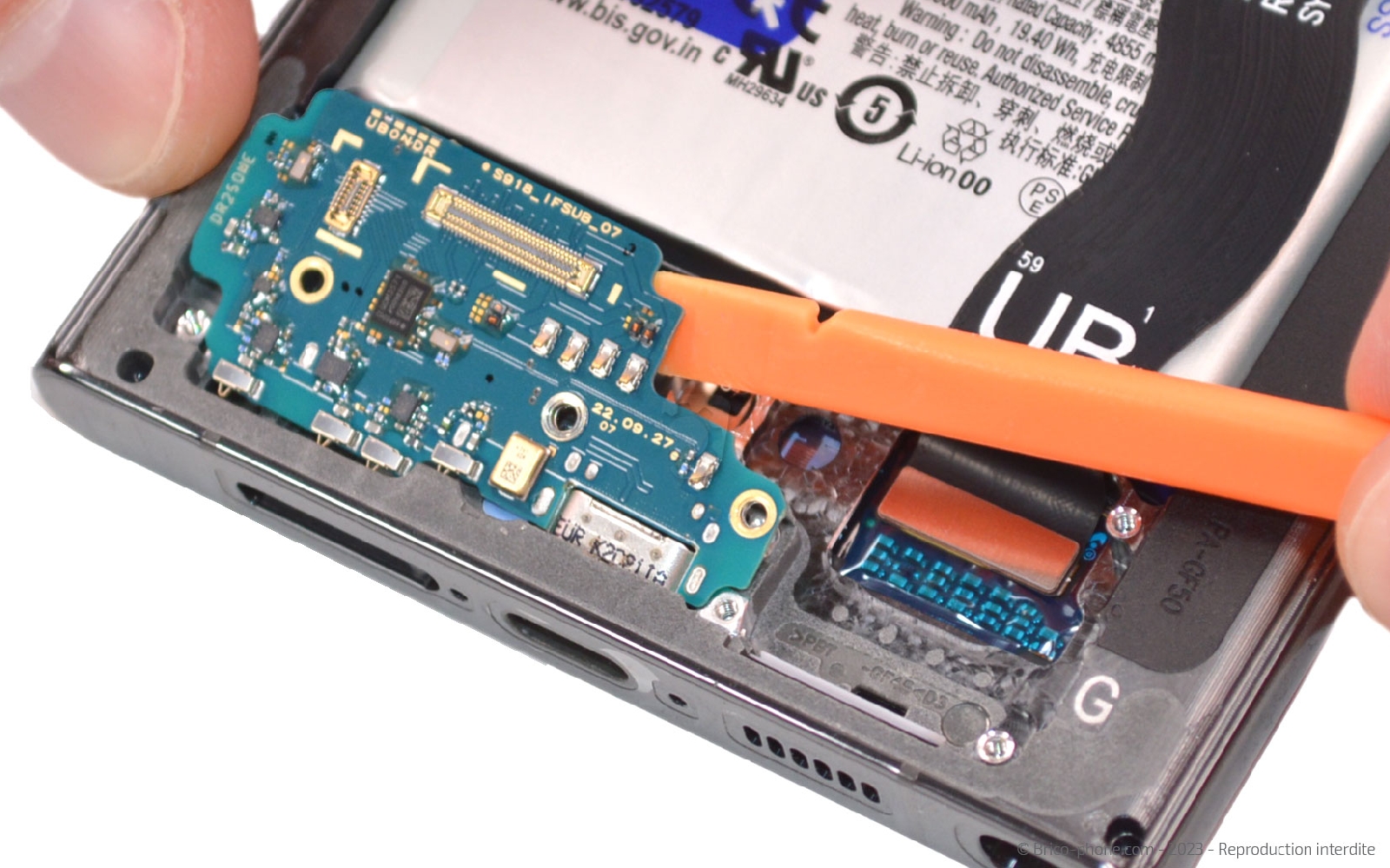

Faites levier à l'aide de la spatule pour récupérer le connecteur de charge.

Placez le nouveau composant dans le bloc écran et suivez les étapes précédentes pour remonter chaque pièce.

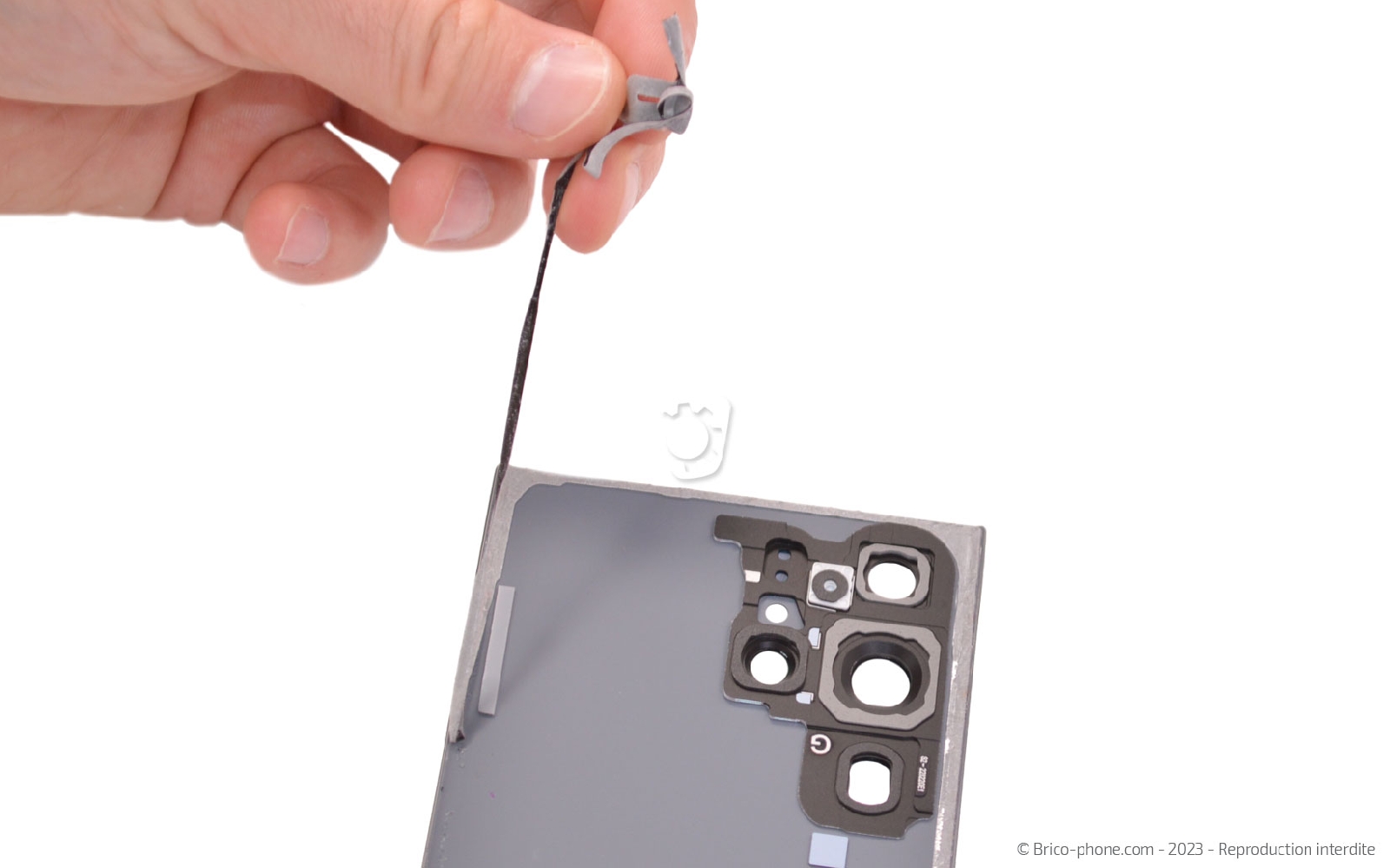

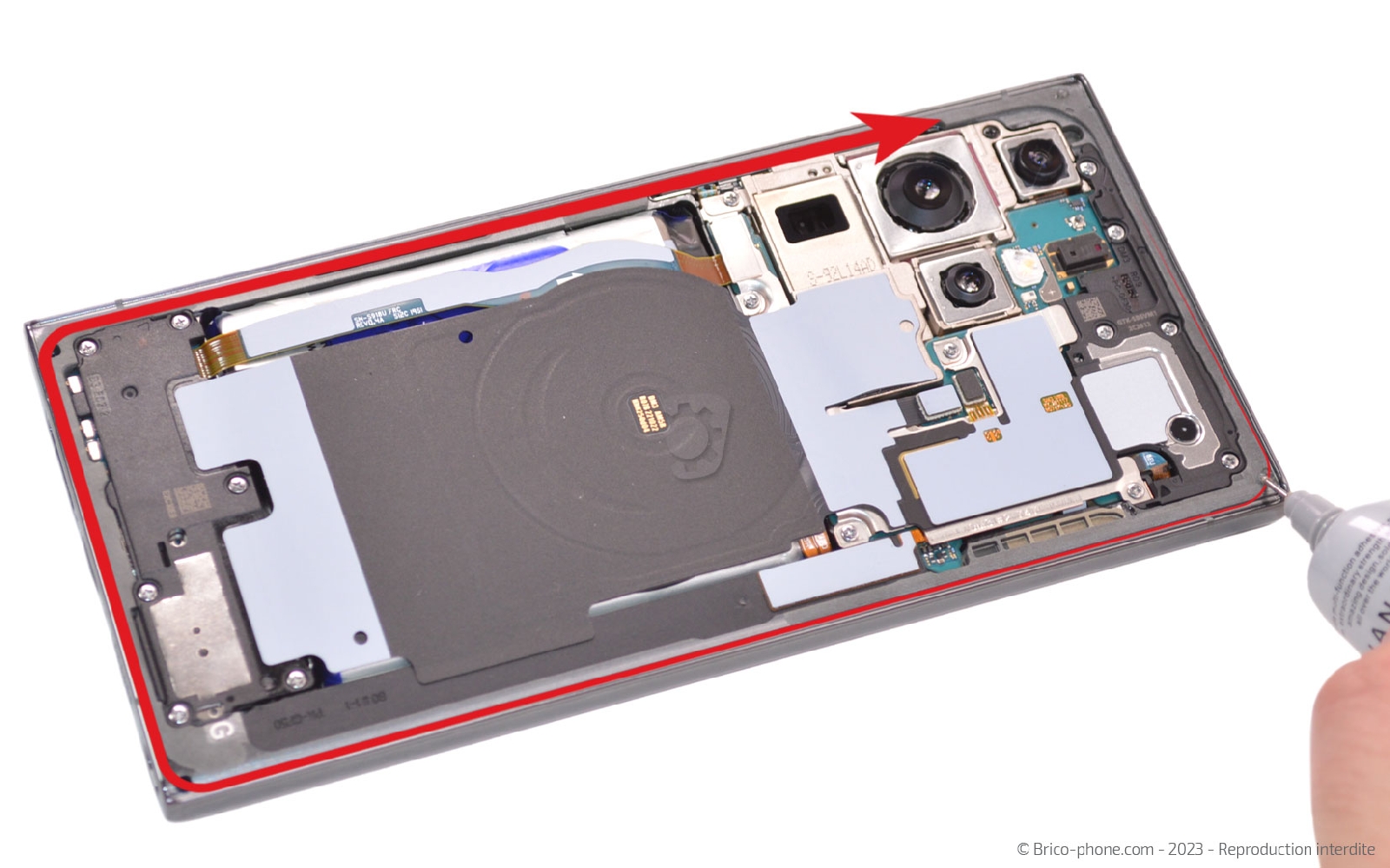

Ensuite, nettoyez la vitre arrière des résidus de stickers avant d'appliquer un filet de colle B-7000 sur tout le contour du châssis.

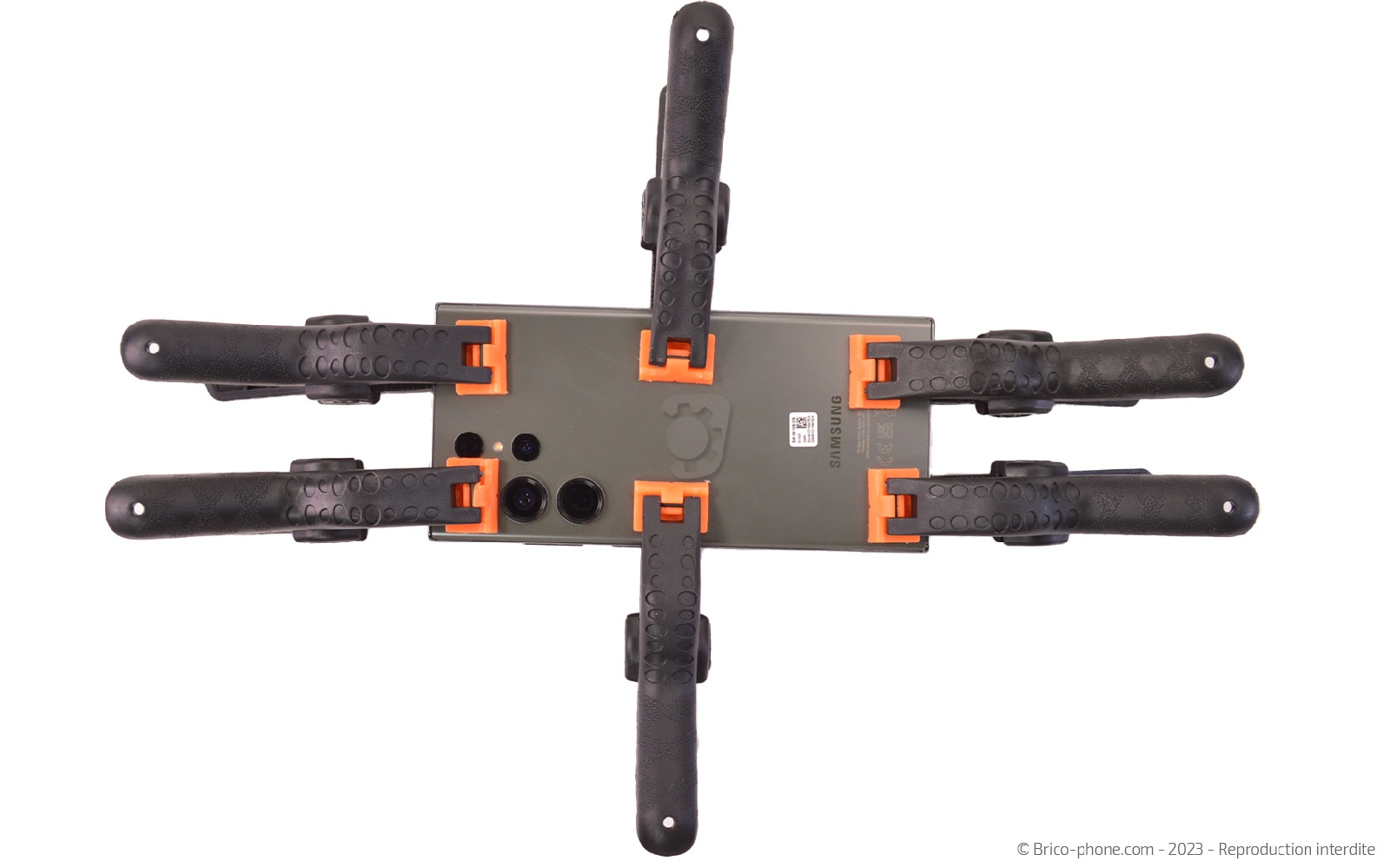

Installez la façade arrière sur le bloc écran puis à l'aide de pinces ou de gros livres laissez sécher le téléphone environ 40 minutes.
