Guide de réparation sur Redmi Note 11S (5G)

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 14/20
Redmi Note 11S (5G) | Temps estimé : 50 min | Difficulté : 3/5

Ce tutoriel complet dédié au démontage du Xiaomi Redmi Note 11S (5G) vous montre étape par étape comment démonter entièrement ce téléphone, accompagné d'images et de vidéos détaillées pour vous faciliter la tâche. Que vous soyez un technicien expérimenté ou un novice curieux, vous trouverez ici toutes les informations nécessaires pour explorer l'intérieur de ce smartphone et effectuer toutes les réparations que vous souhaitez.

Que vous souhaitiez remplacer l’écouteur de l’oreille, le vibreur, la caméra principale ou d'autres composants, ce guide vous permet de comprendre les étapes nécessaires et de vous assurer que chaque étape est effectuée correctement. Notre objectif est de vous guider à travers ce processus de démontage en toute sécurité, en vous fournissant des instructions claires et illustrées.

Préparez-vous à explorer l'intérieur de votre Xiaomi Redmi Note 11S (5G) et à découvrir les secrets de ce smartphone en suivant ce tutoriel de réparation complet. Pensez à bien sélectionner les étapes nécessaires au remplacement de la pièce endommagée. Par exemple, pour récupérer la caméra frontale ou le capteur macro vous n'avez pas besoin de sortir la batterie ou de toucher au bas du téléphone.

Commençons dès maintenant avec la première étape : la préparation des outils utiles pour cette opération.

Diagnostic

›  Le téléphone ne vibre plus.
›  Les photos sont floues.
›  Vos interlocuteurs ne vous entendent plus.
›  Plus de son dans les écouteurs filaires.
›  Panne d'une petite pièce...

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

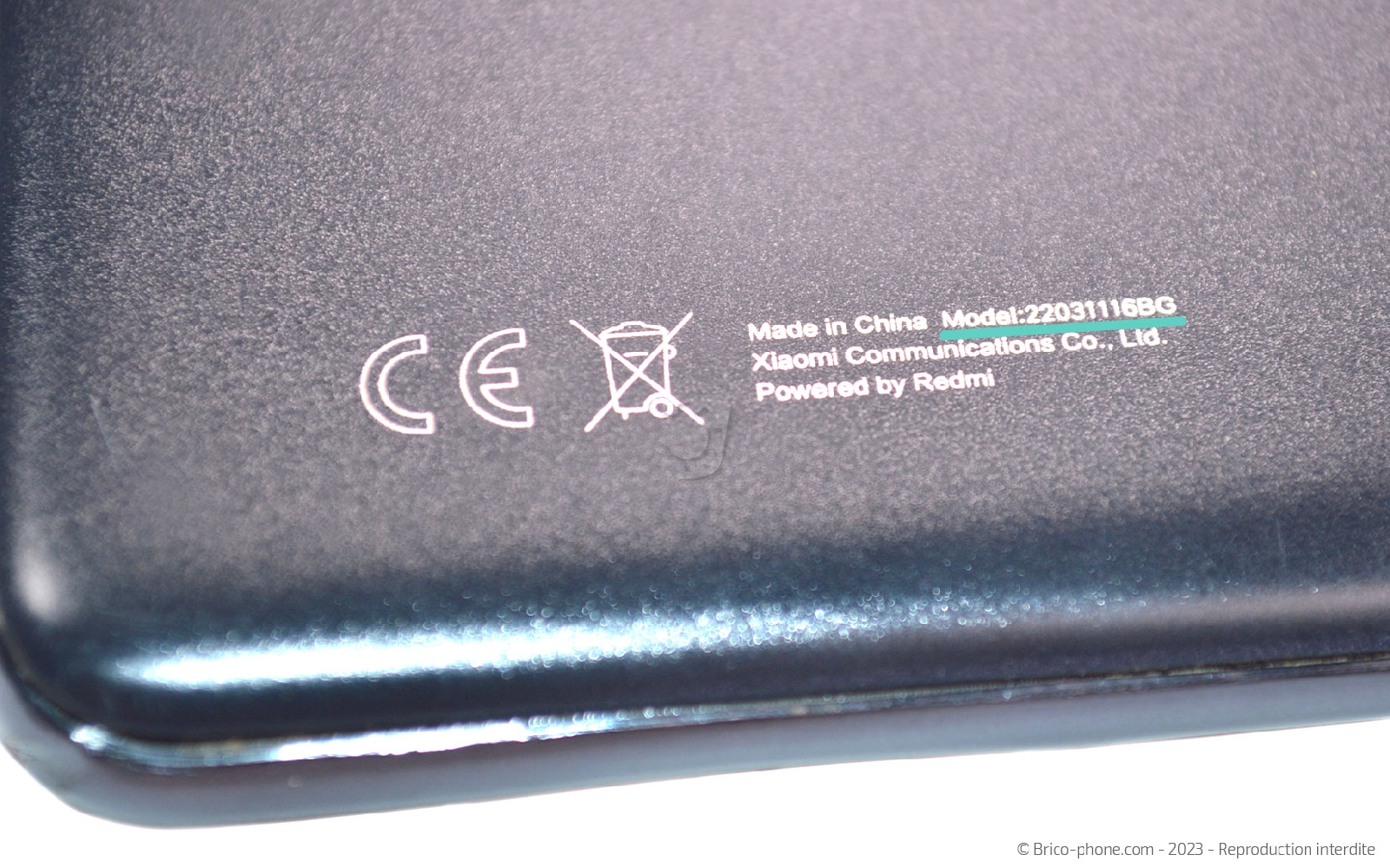

Avant toute chose, nous vous conseillons de vérifier que la pièce détachée commandée est compatible avec votre smartphone. Pour cela, il vous suffit de vous assurer que le numéro de modèle (22031116BG) inscrit au dos de votre Xiaomi soit bien présent dans la table des compatibilité du produit choisi sur Brico-phone.

Commençons la réparation par mettre hors tension le téléphone en pressant le bouton Power de votre appareil. Sélectionnez l'option "éteindre" deux fois d'affilé avant de passer à l'étape suivante.

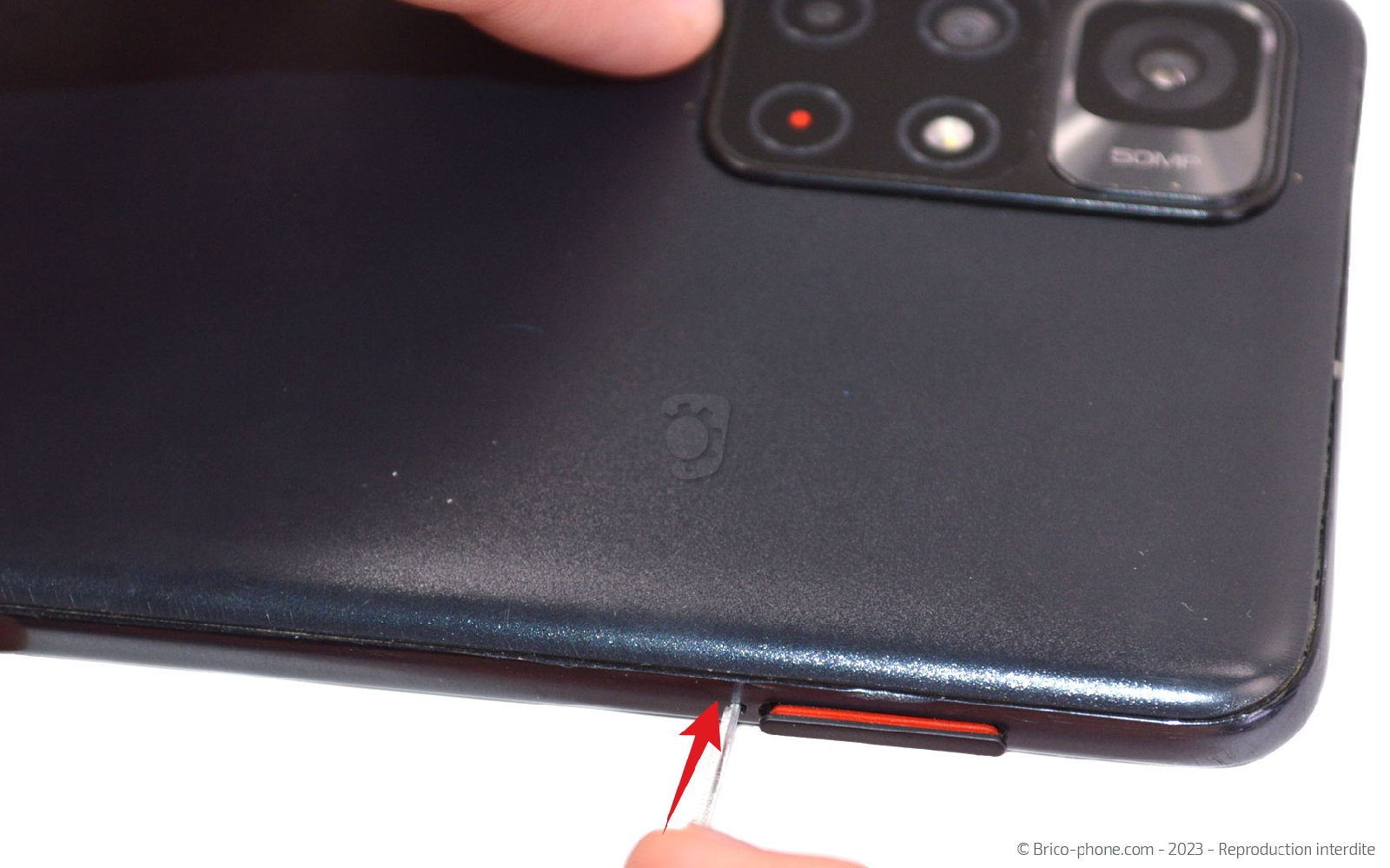

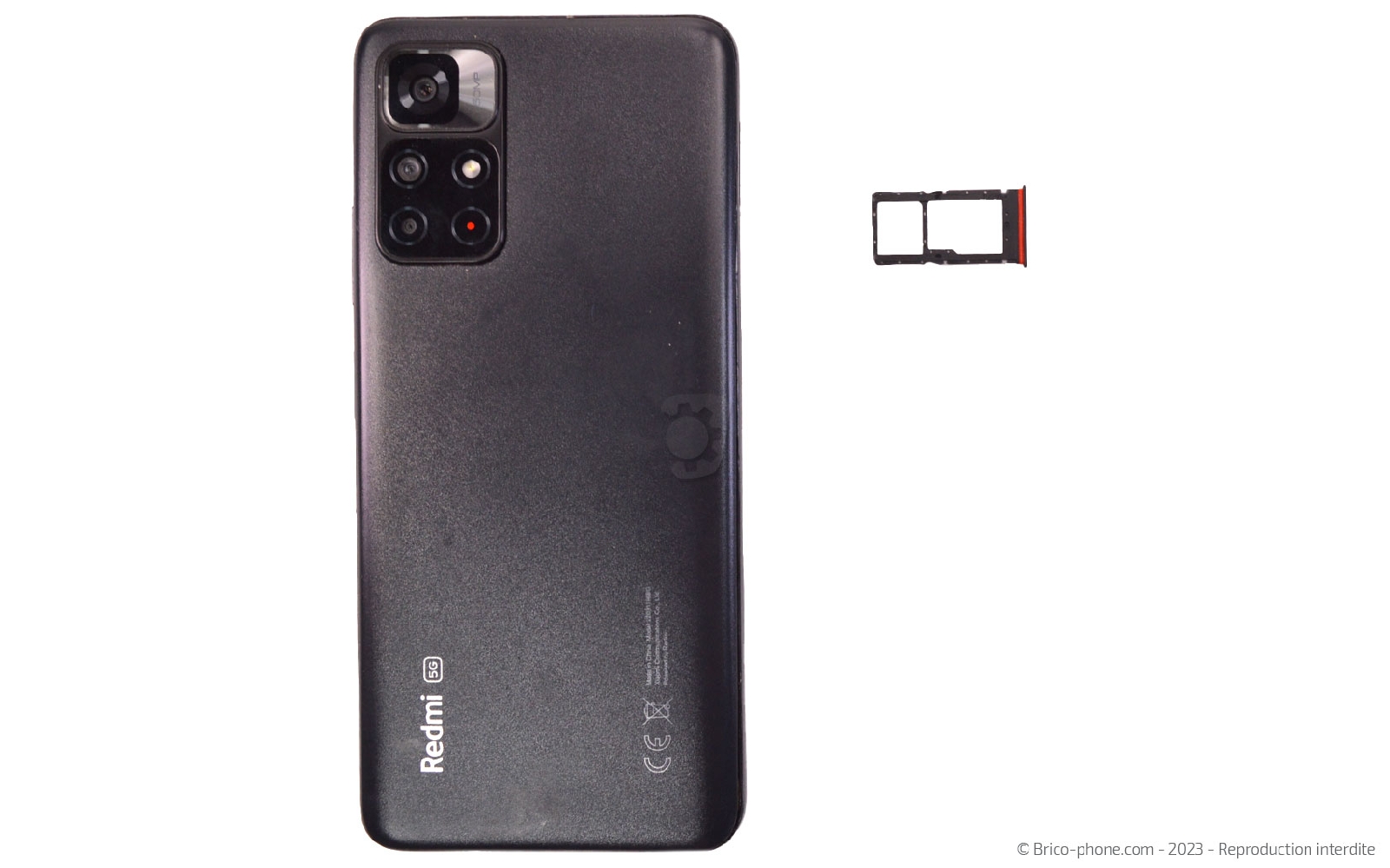

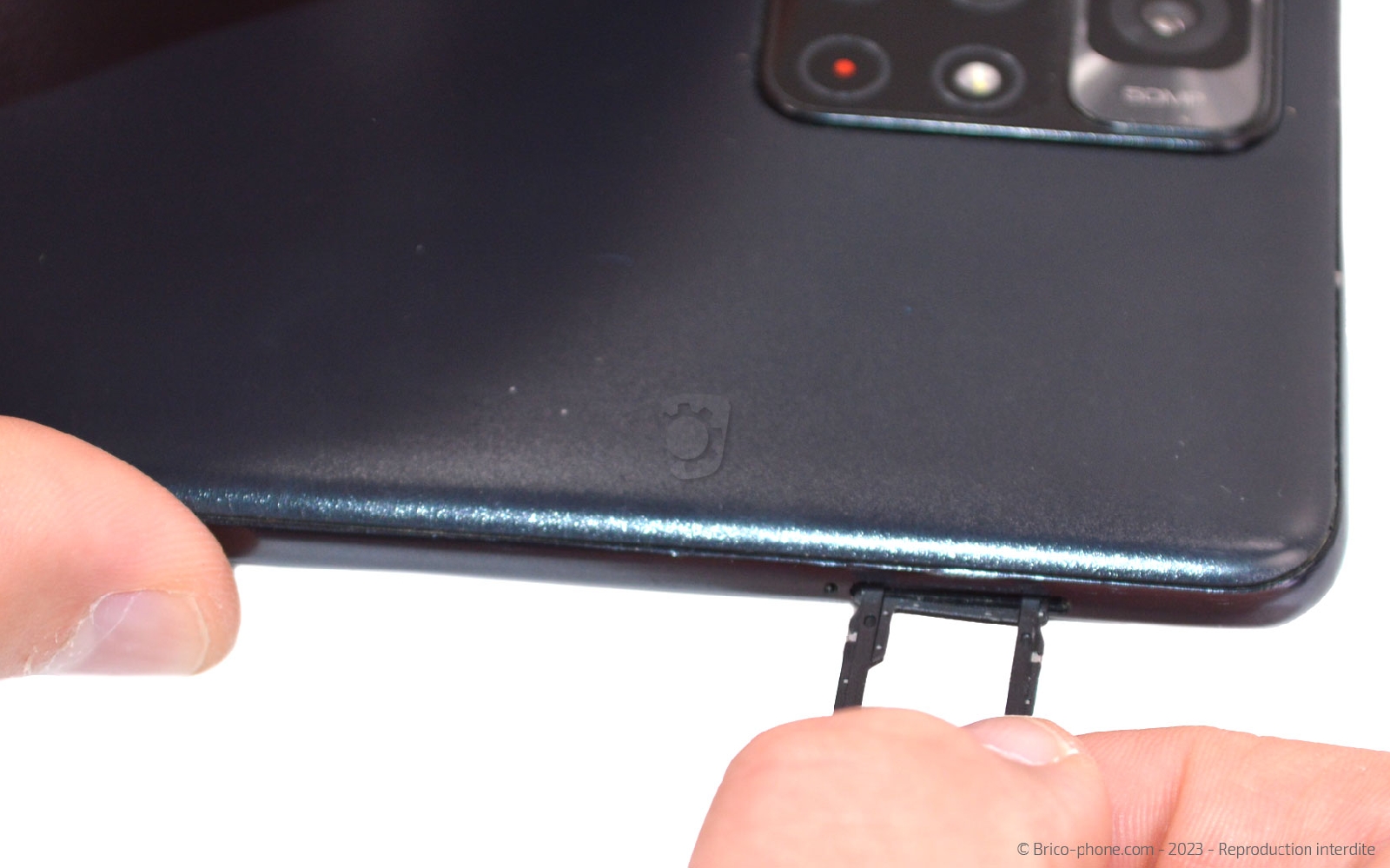

Etape 1 : Ejecter le rack SIM
Insérez l'outil SIM d'origine ou celui disponible avec le kit d'outils Brico-phone, dans le trou situé à gauche du tiroir de la carte SIM.

Cette manipulation vous permettra d'extraire la carte Sd et la carte SIM.
Outils du kit utilisés
Outils du kit utilisés

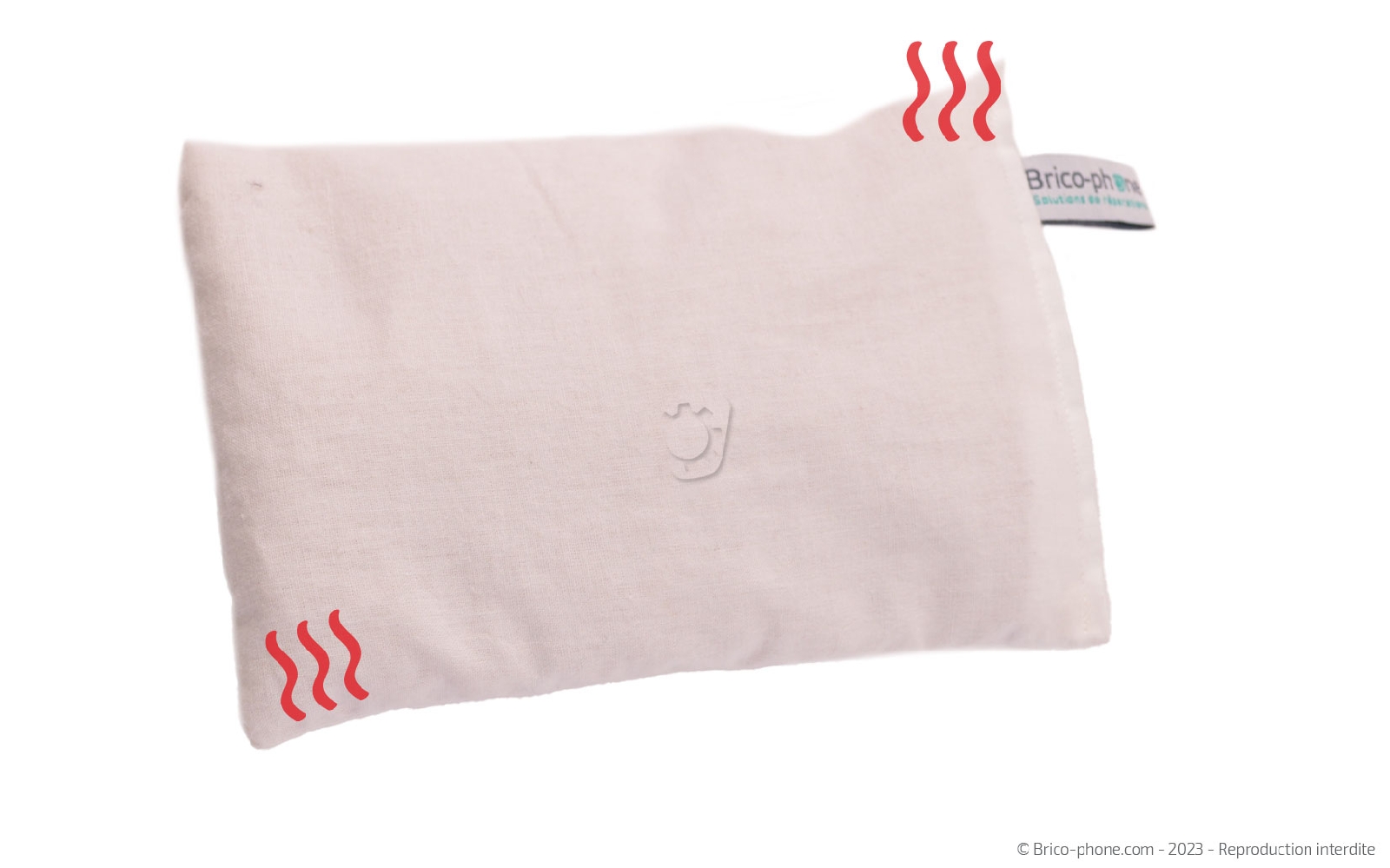

Etape 2 : Chauffer la vitre arrière
Il est nécéssaire de chauffer l'arrière téléphone pour accéder aux entrailles de votre Xiaomi. Pour cela, vous pouvez utiliser soit un coussin chauffant soit un décapeur thermique.

Si vous avez choisi le coussin chauffant, passez-le au micro-ondes environ 2 minutes avant de le déposer sur le dos de l'appareil.

Si vous avez opté pour le décapeur thermique ou votre propre sèche-cheveux, il vous suffit d'allumer le produit et de le passer sur le contour de la vitre arrière.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

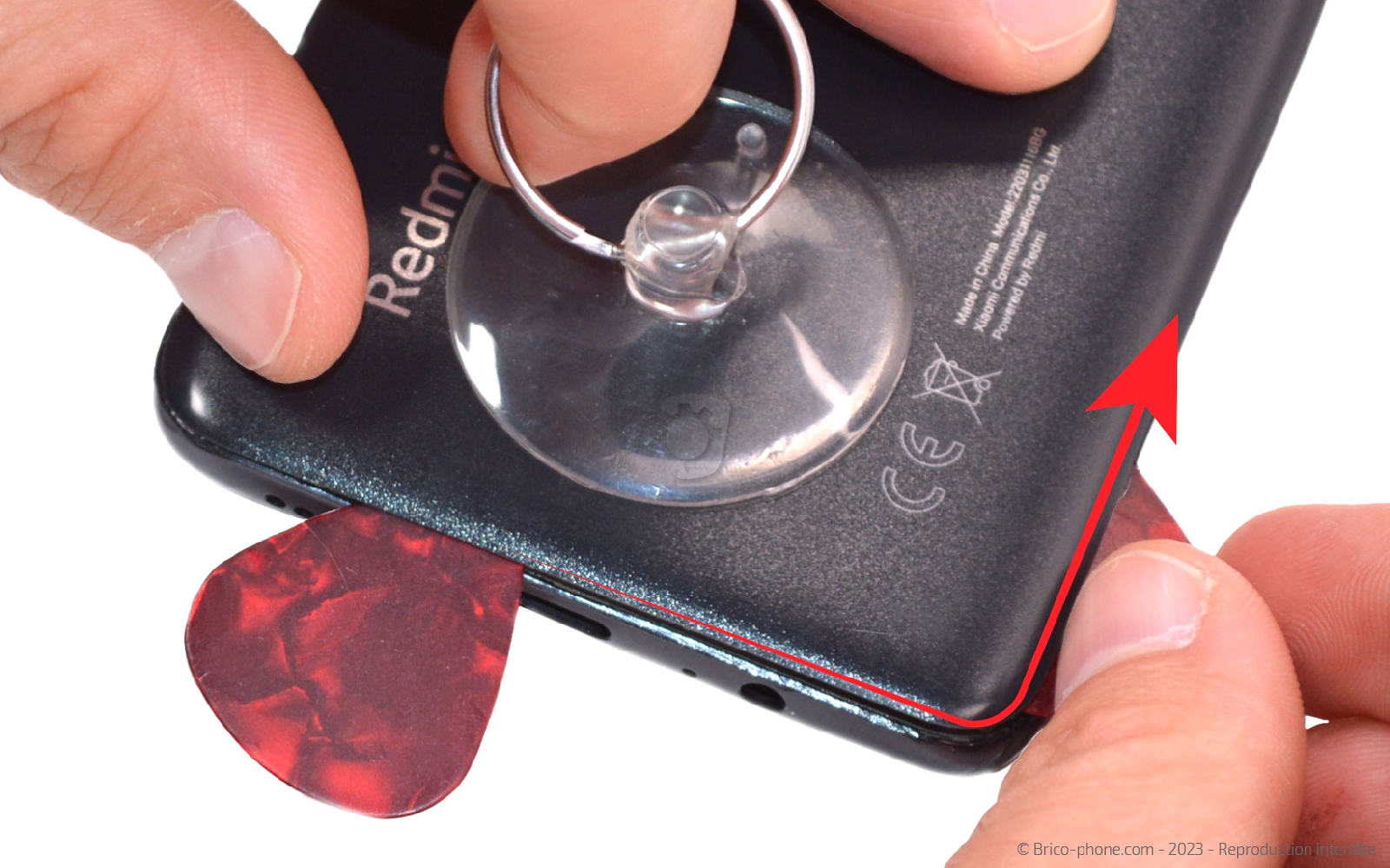

Etape 3 : Créer un interstice

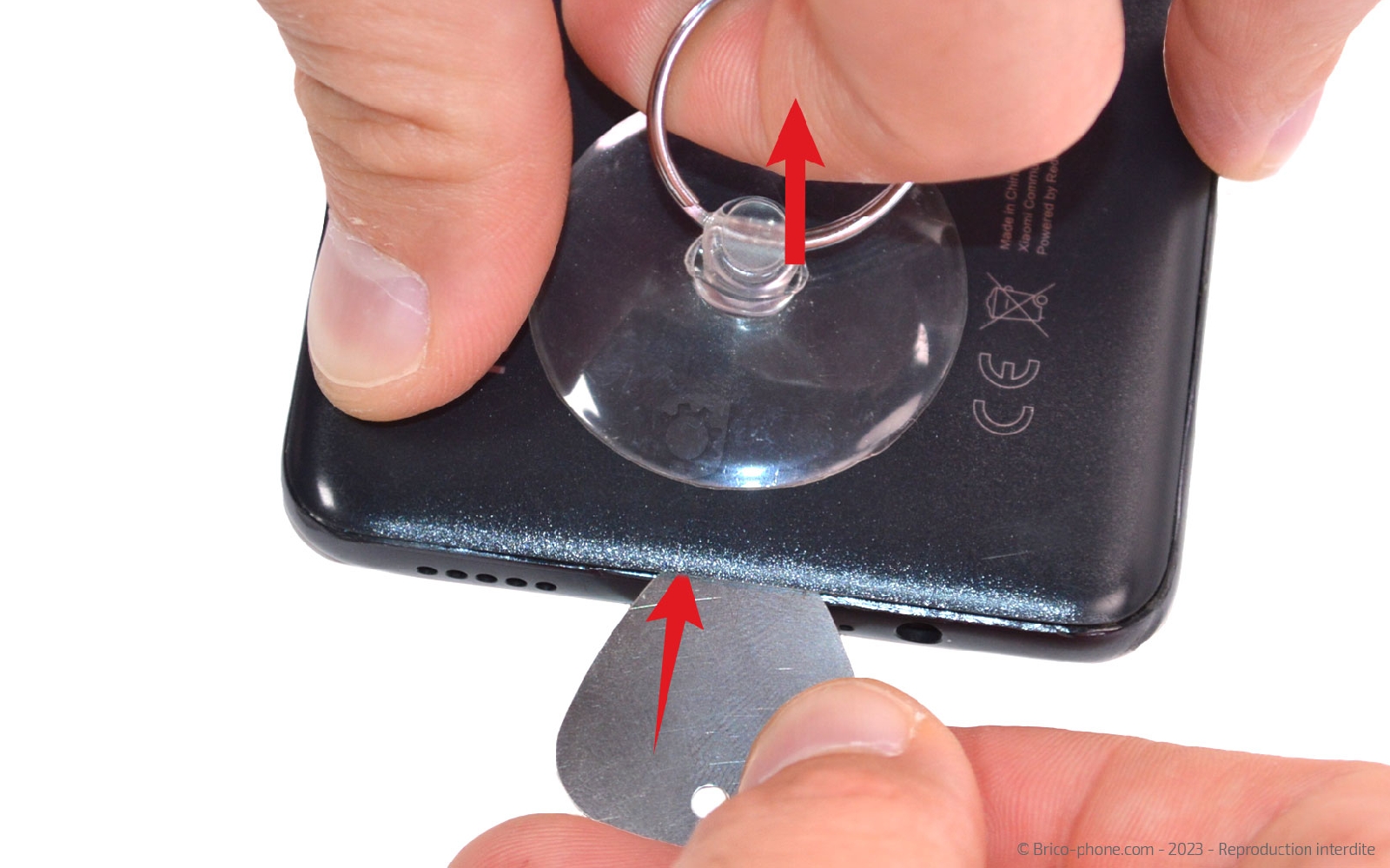

Disposez la ventouse sur le bas de la vitre arrière.
En soulevant légèrement le composant vous devriez arriver à glisser le médiator en métal troué entre le châssis et la façade arrière de votre Xiaomi.

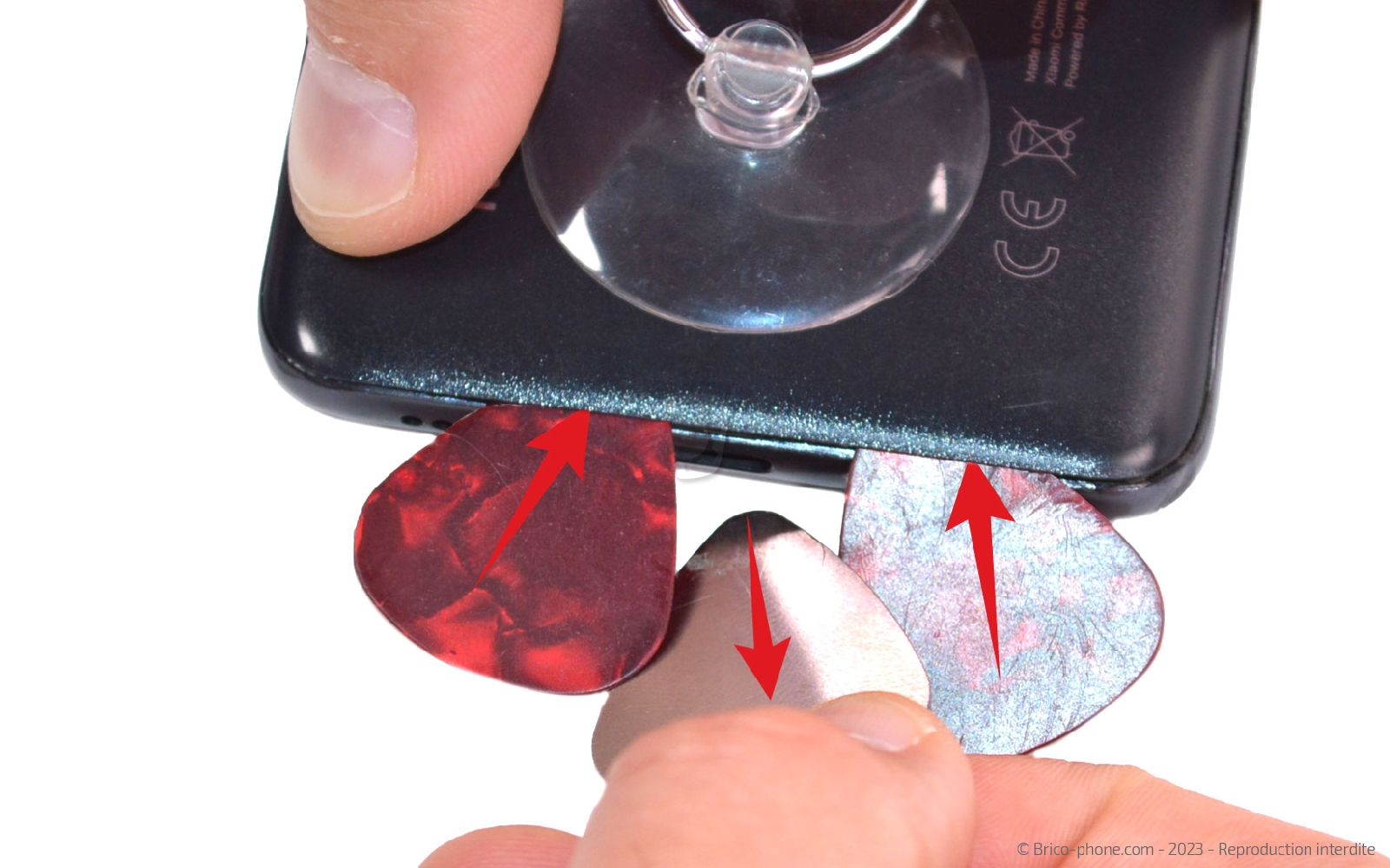

Une fois en place, disposez les médiators en plastique de chaque coté de celui en métal. Retirez ce dernier avant de déplacer les outils de part et d'autre du téléphone.
Outils du kit utilisés
Outils du kit utilisés

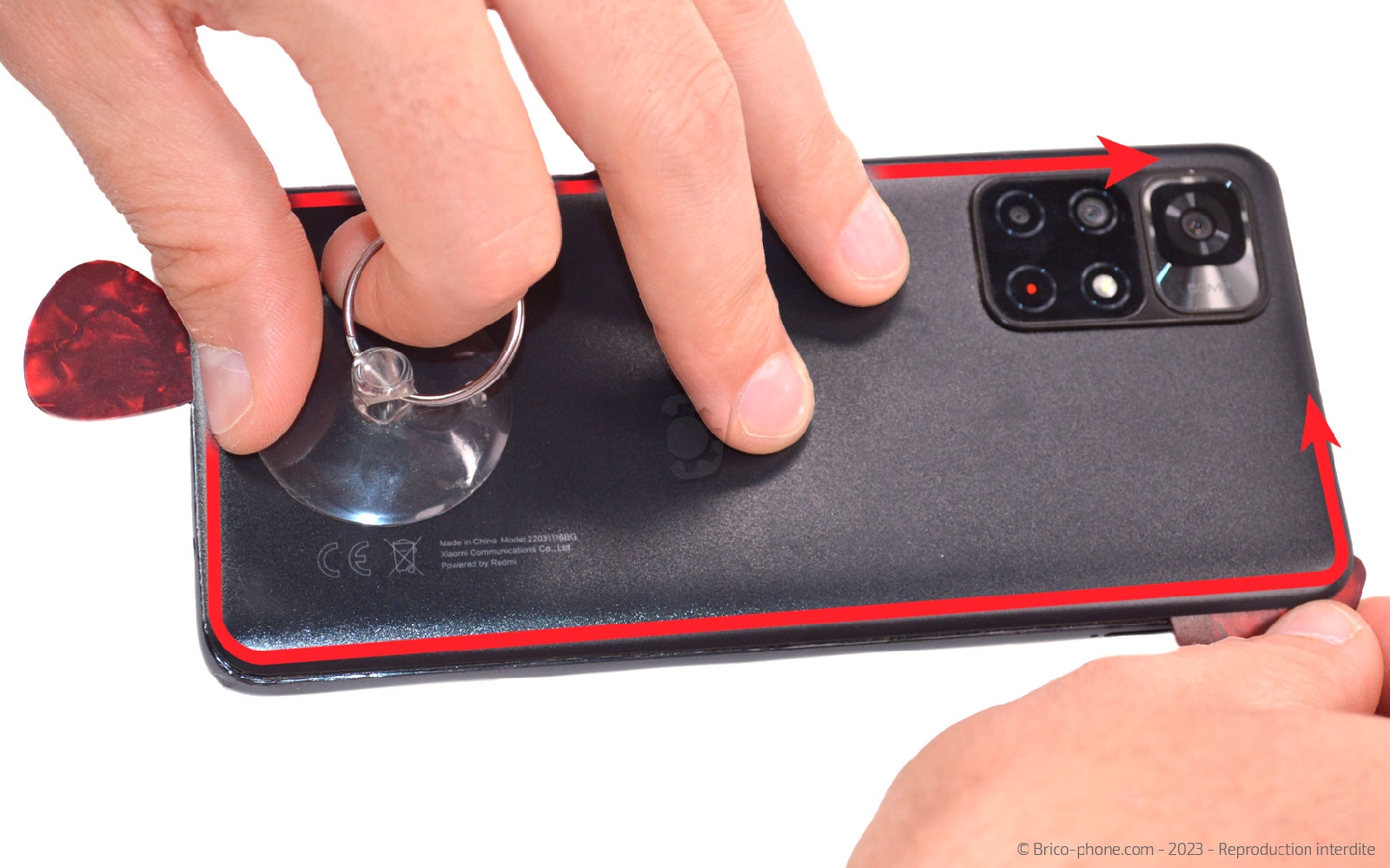

Etape 4 : Ouvrir le téléphone
Continuez de déplacer les médiators en plastique le long du téléphone pour terminer le décollage de la vitre arrière de votre smartphone.
Outils du kit utilisés
Outils du kit utilisés

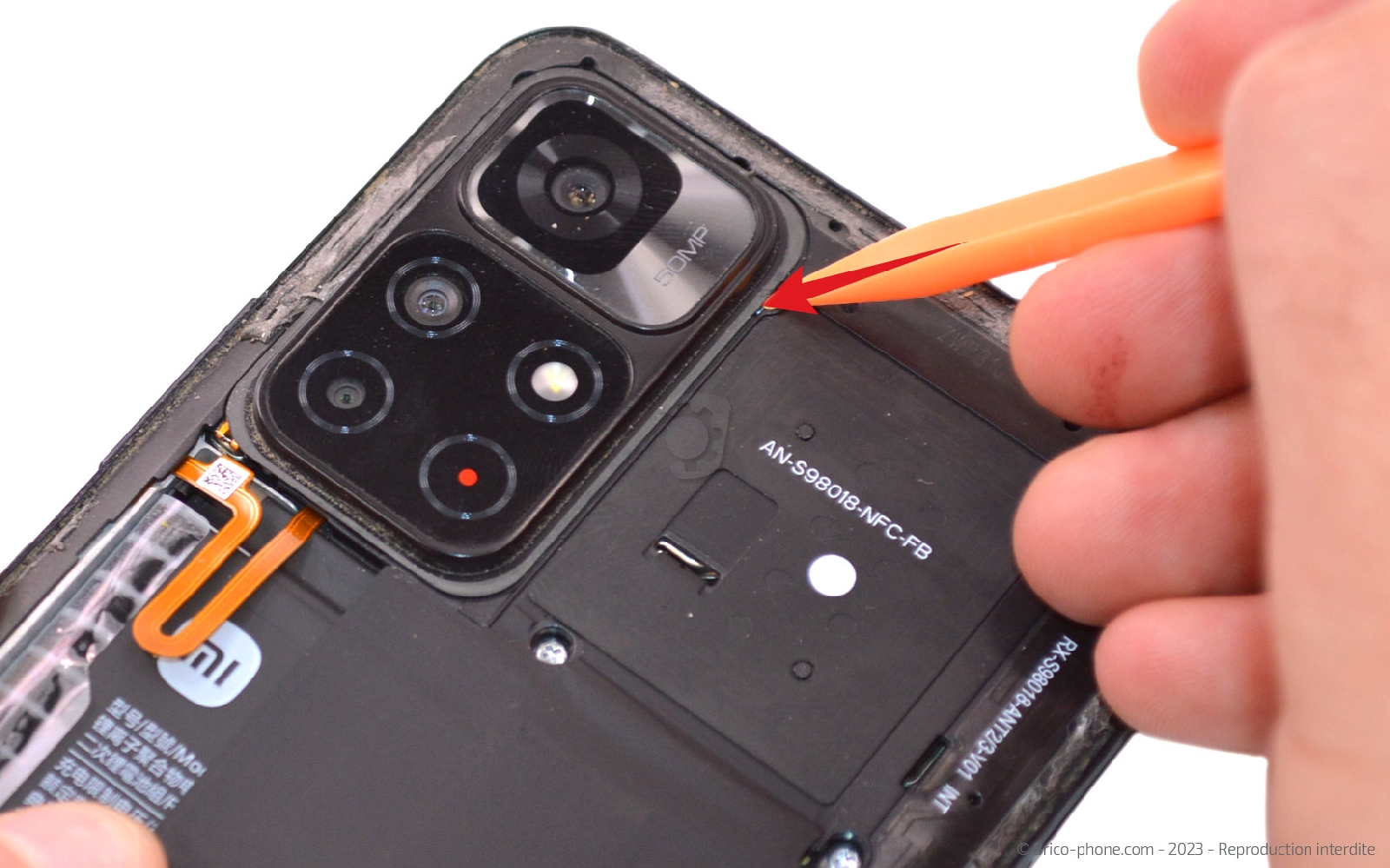

Etape 5 : Récupérer le bloc lentilles
Insérez la pointe du levier dans la fente afin de déclipser le bloc des lentilles de protection.

Terminez le retrait du composant en glissant l'outil dessous.
Outils du kit utilisés
Outils du kit utilisés

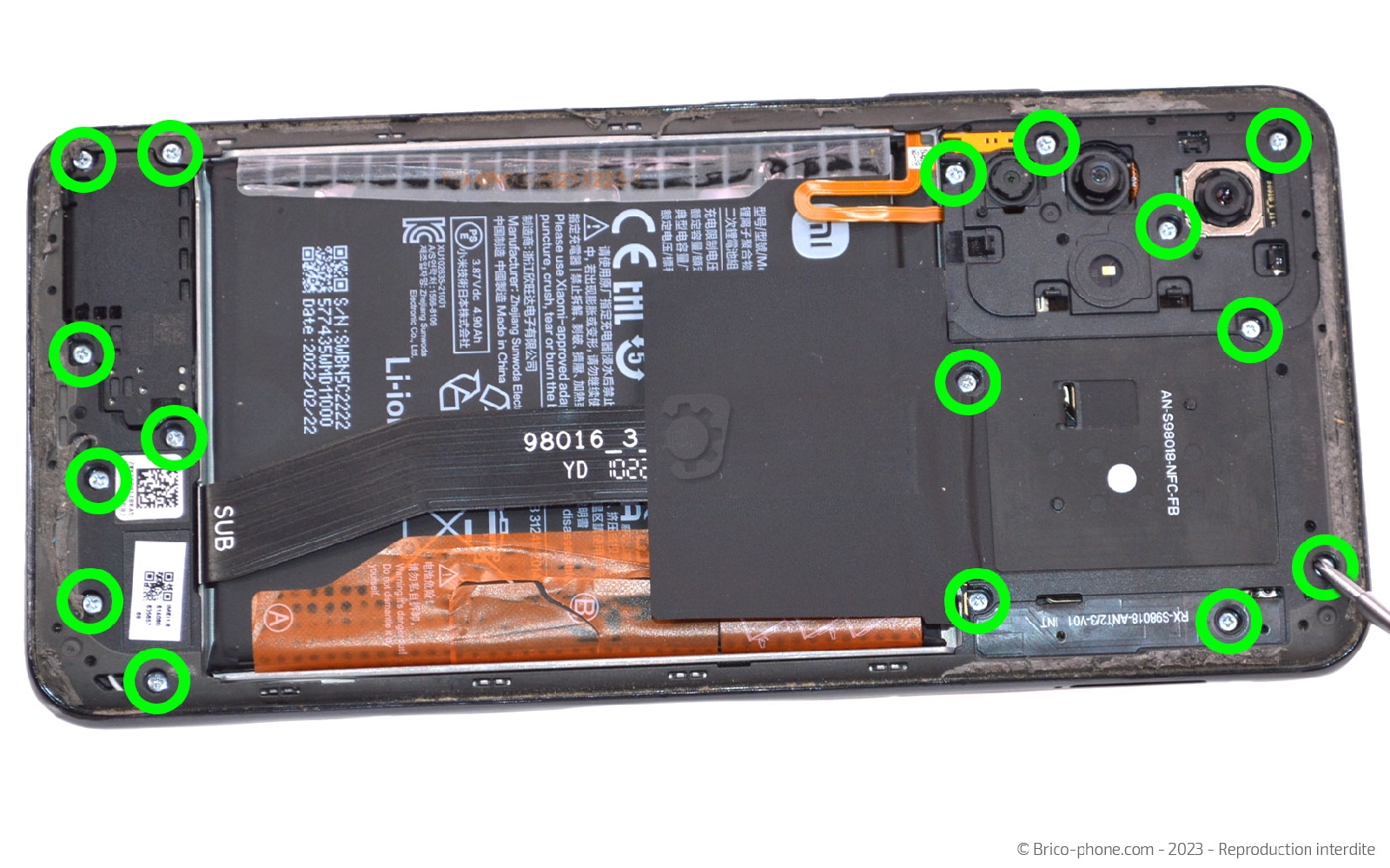

Etape 6 : Dévisser le châssis intermédiaire
A l'aide du tournevis cruciforme, retirez les 16 vis du châssis intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

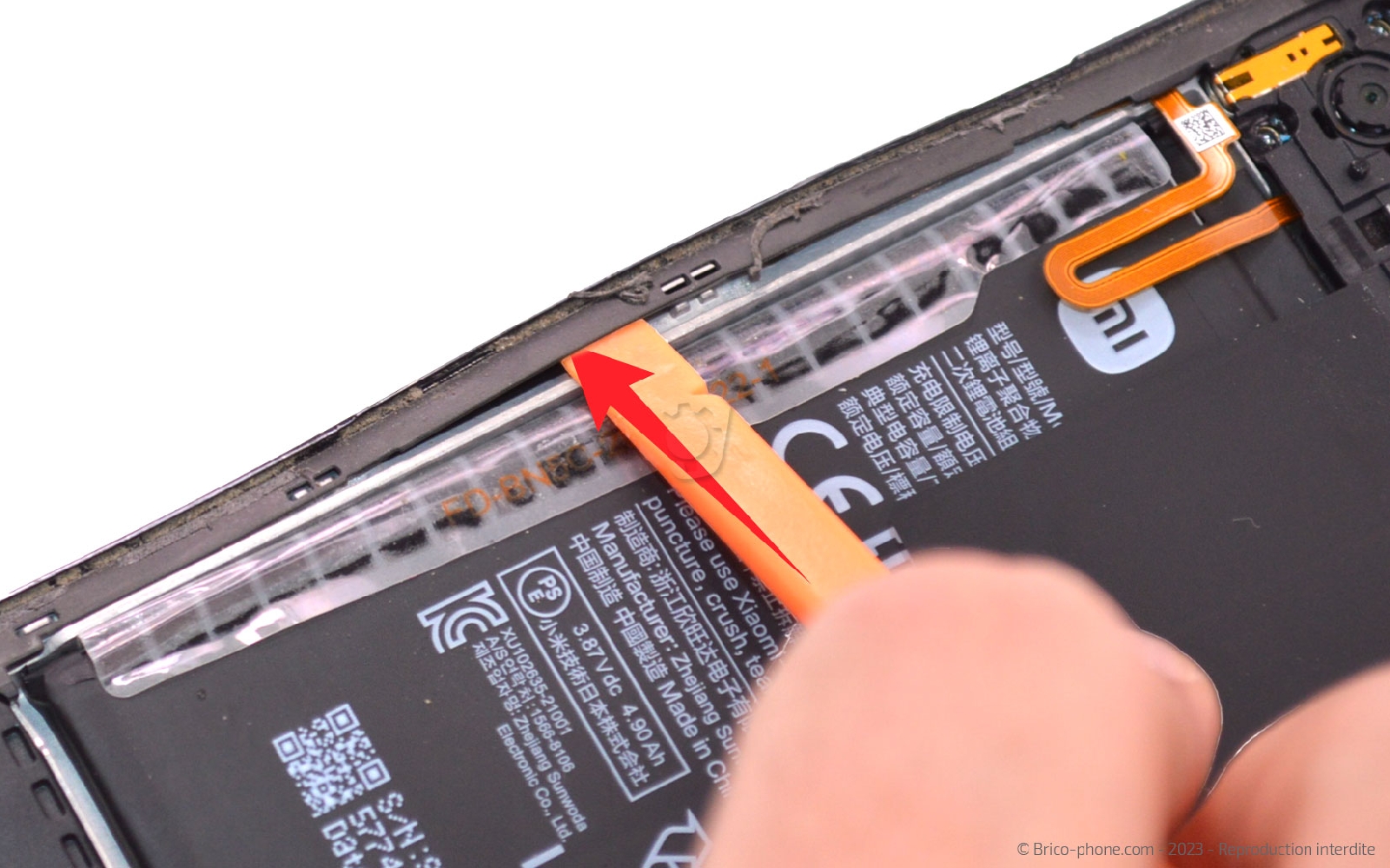

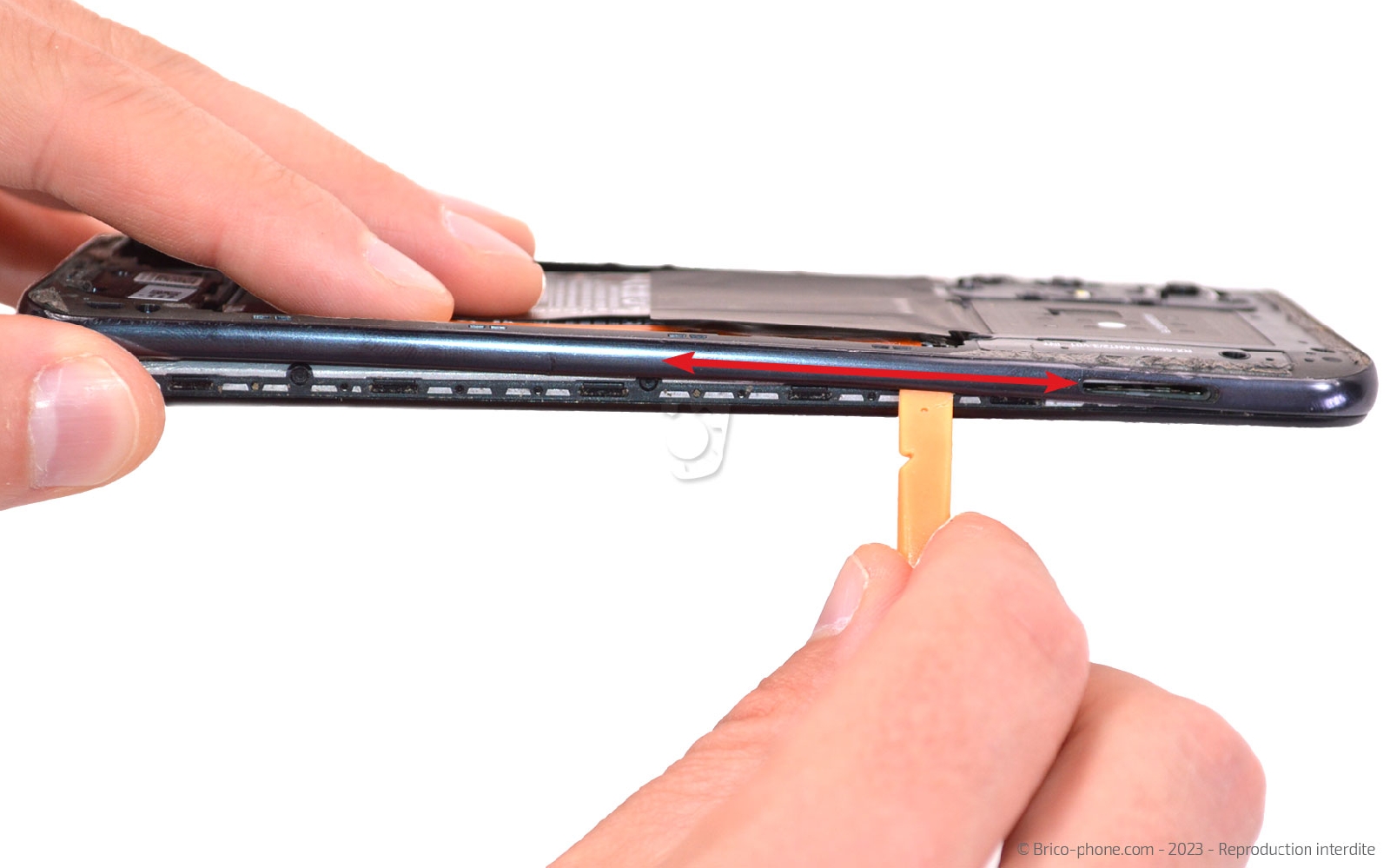

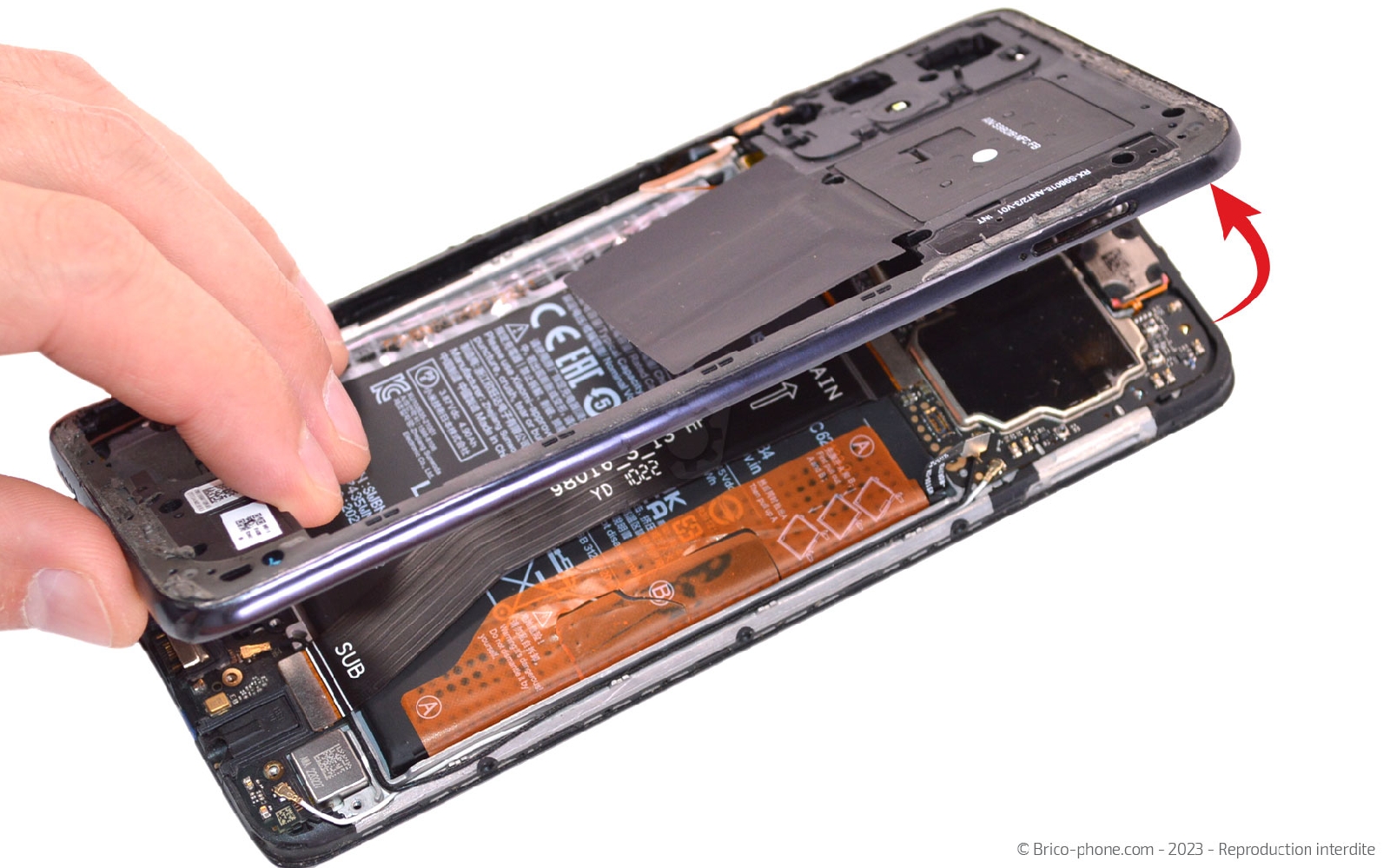

Etape 7 : Retirer le châssis intermédiaire
Insérez par l'intérieur le levier en nylon sous le châssis pour le déclipser avant de faire la même chose mais cette fois-ci à l'extérieur.

Faites glisser l'ustensile sur tout le contour pour détacher le châssis intermédiaire du bloc écran.

Lorsque vous faites basculer le composant vers l'exterieur, faites attention car ce dernier est encore connecté à la carte mère.
Outils du kit utilisés
Outils du kit utilisés

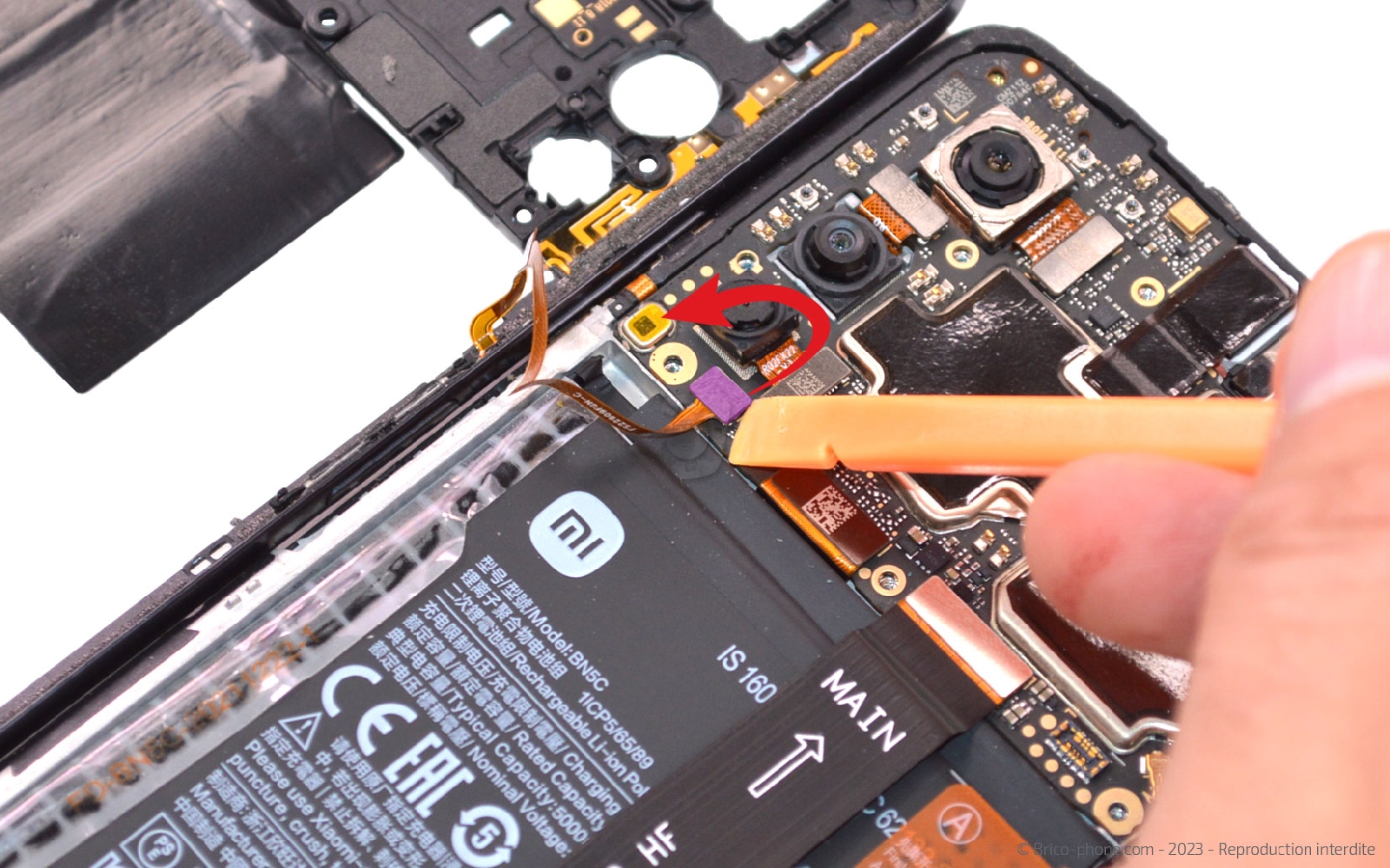

Etape 8 : Déconnecter la batterie et ôter le châssis intermédiaire

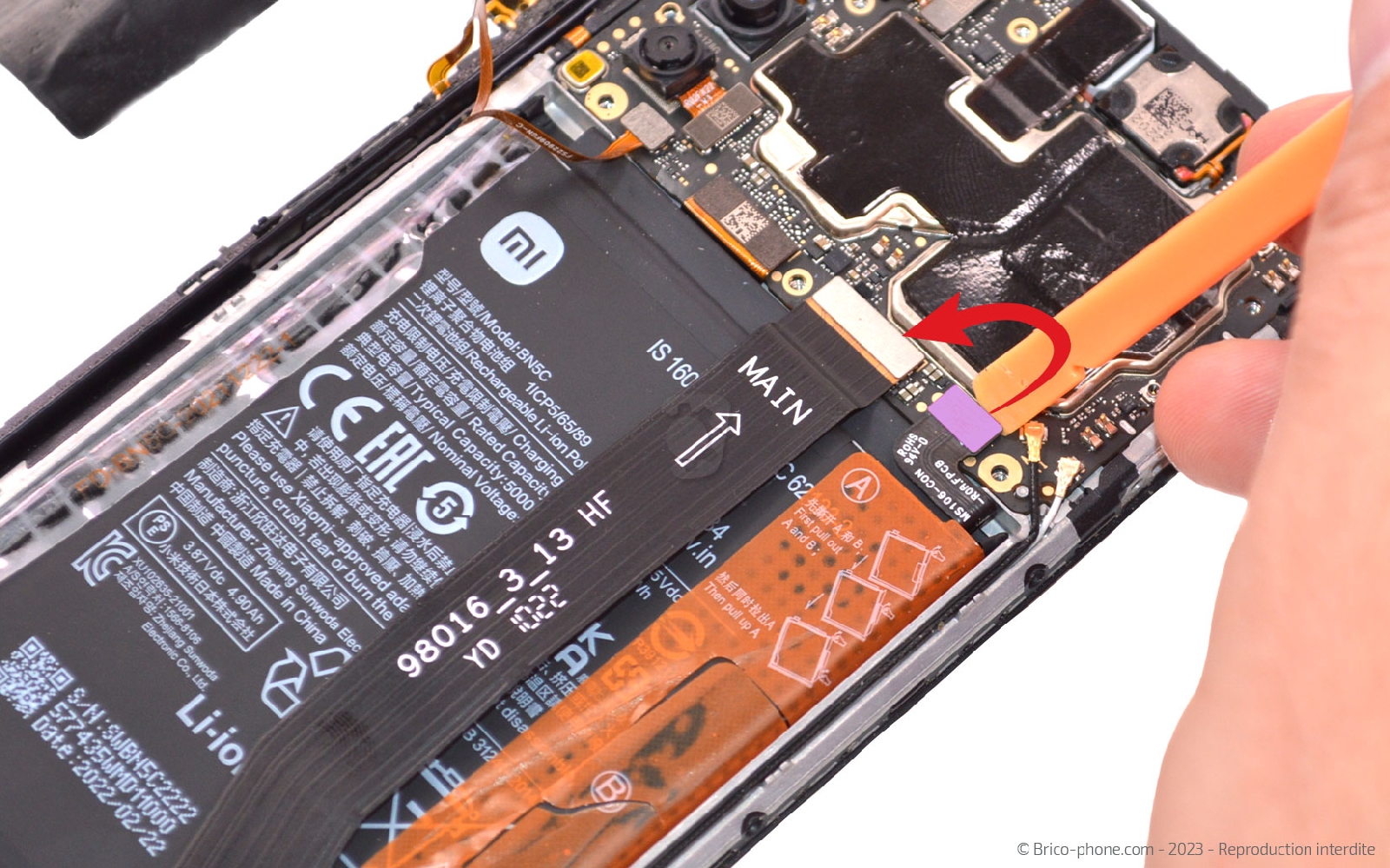

Gardez le même outil pour déconnecter la nappe de la batterie puis celle du lecteur d'empreintes digitales.

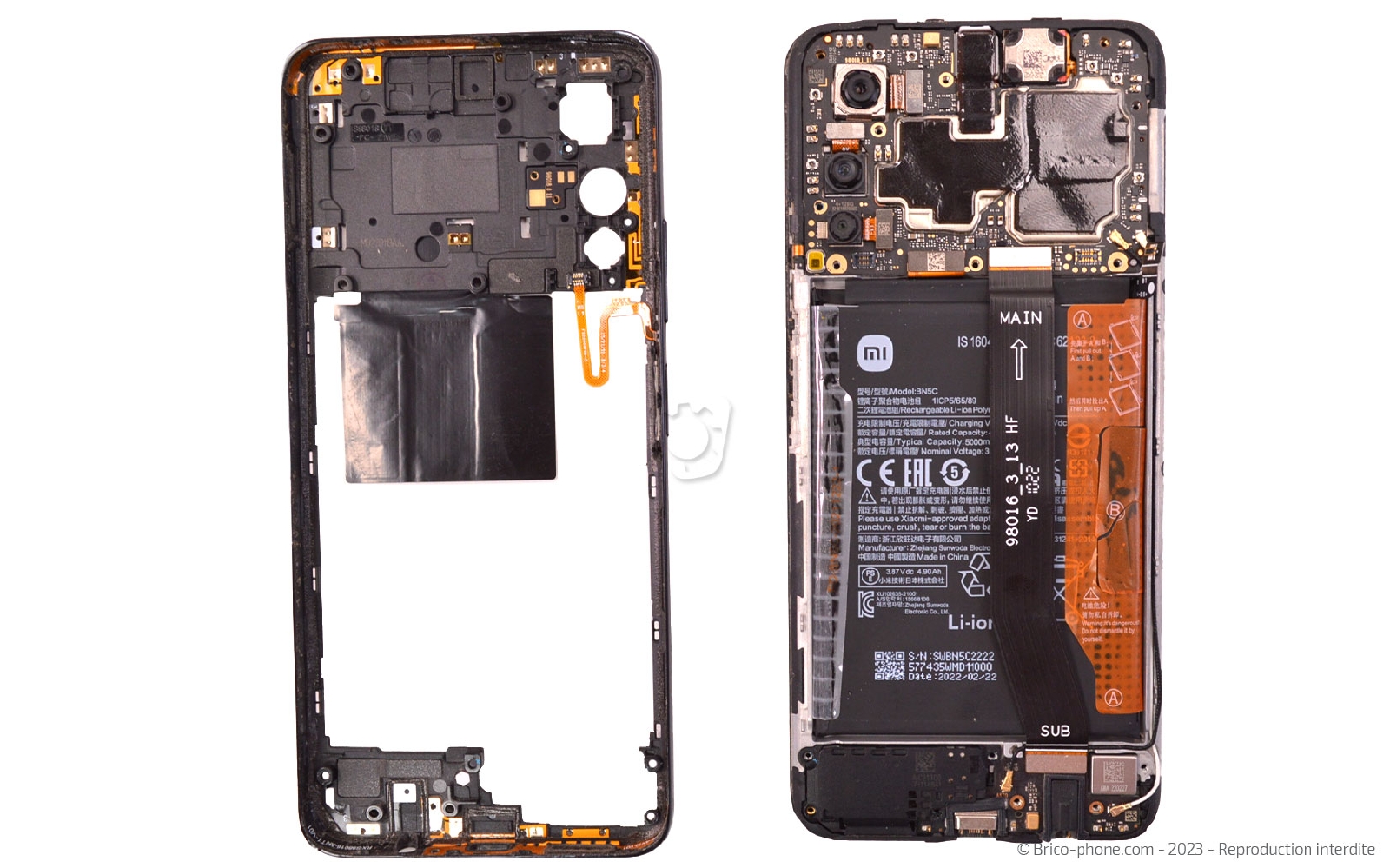

Séparez ensuite le bloc écran du châssis intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

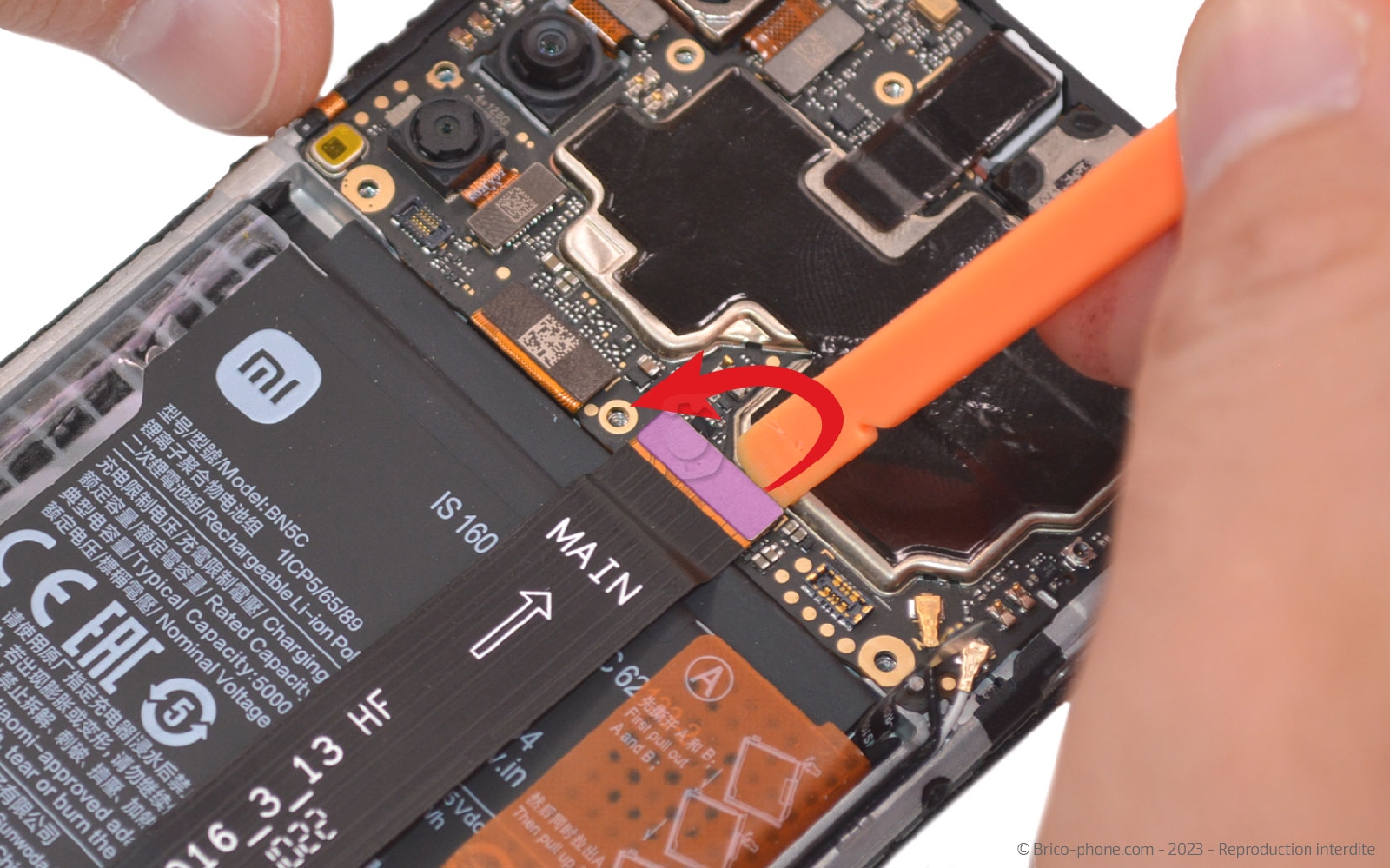

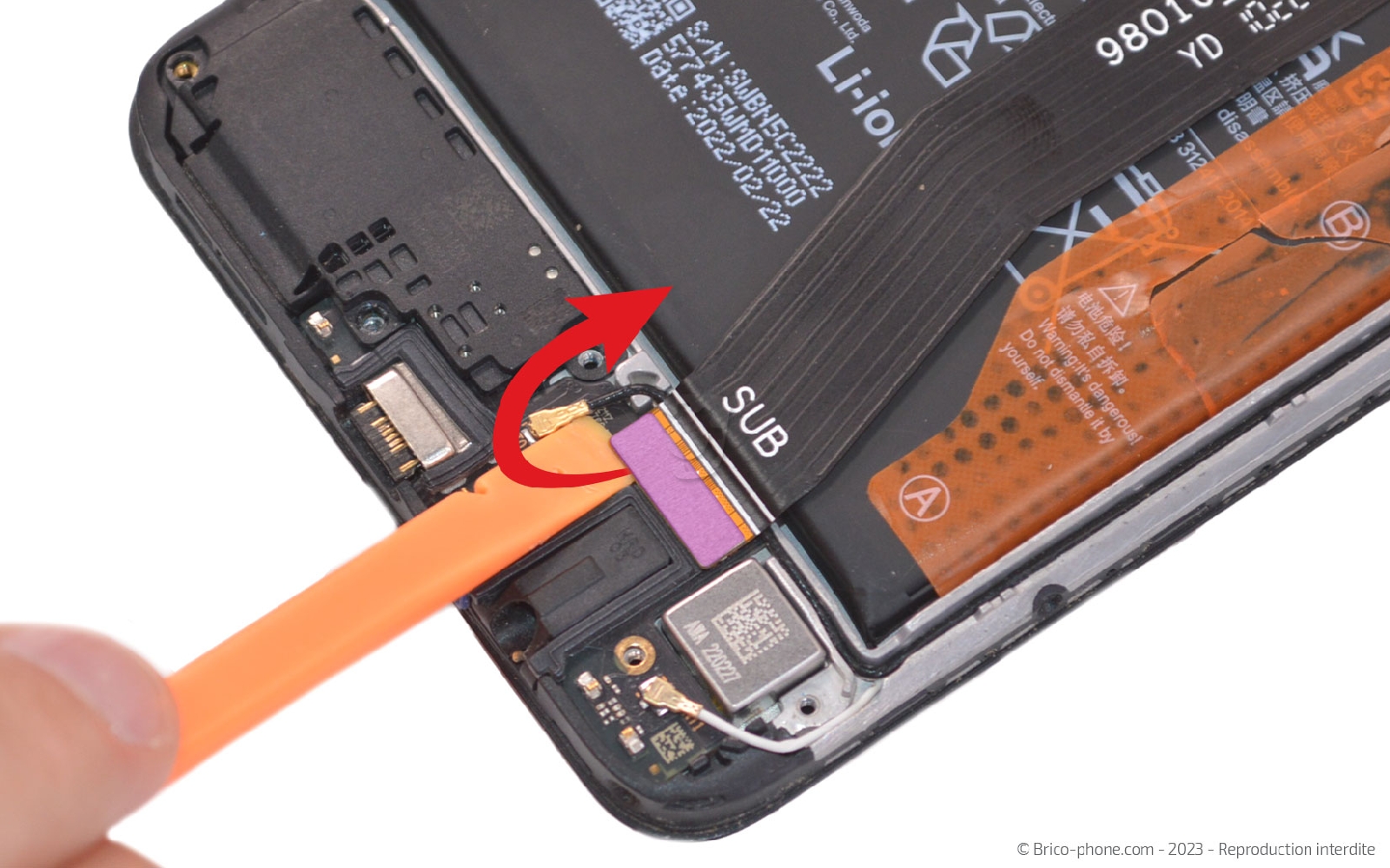

Etape 9 : Sortir la rallonge intermédiaire
Débranchez les extrémités de la rallonge d'interconnexion pour libérer la batterie.

Vous pouvez mettre la nappe prêt du patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

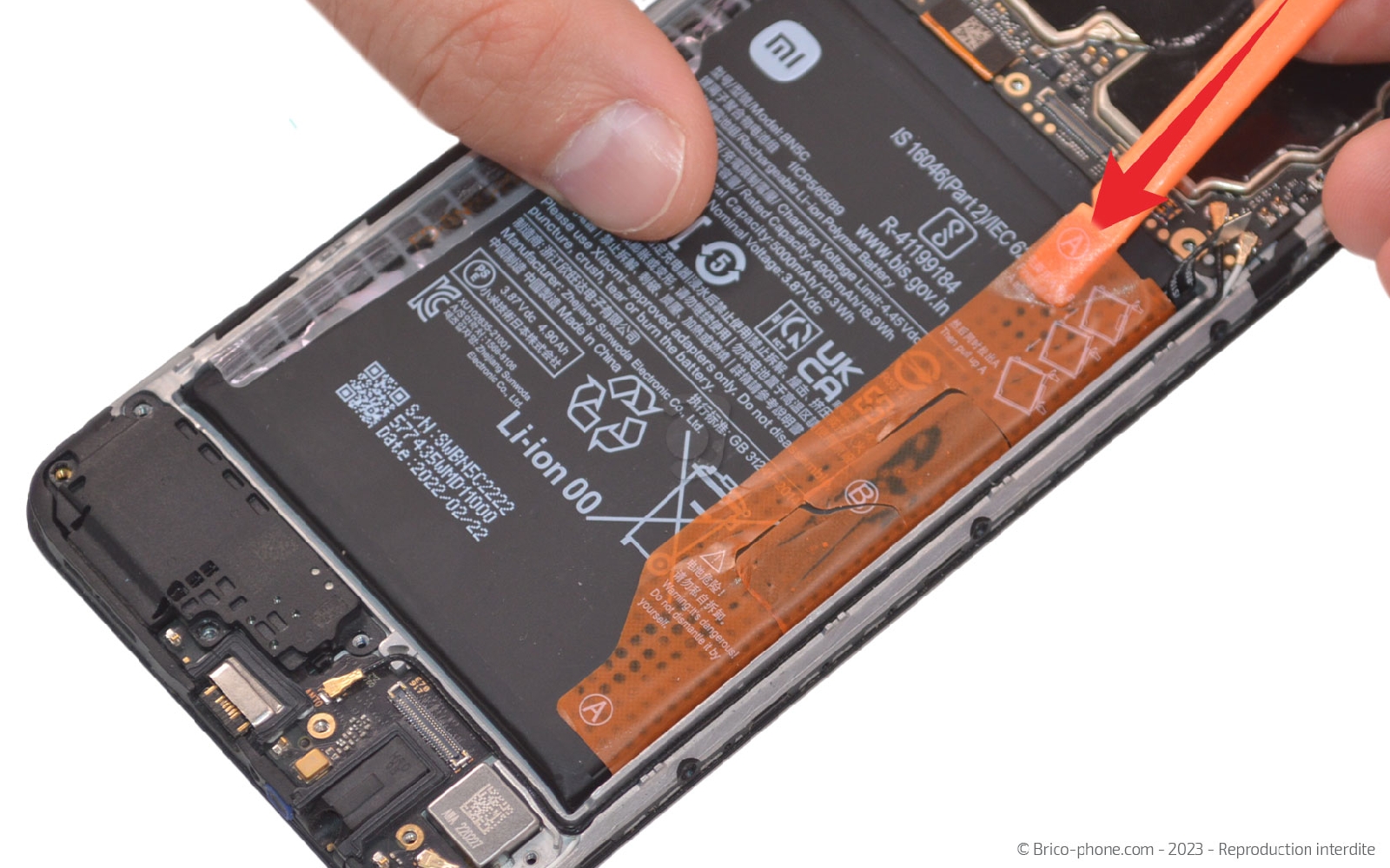

Etape 10 : Détacher la batterie
Décollez les languettes puis saisissez celle nommée A.

Tirez cette dernière avec vos deux mains pour sortir petit à petit la batterie du bloc écran.

Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Décoller le film transparent

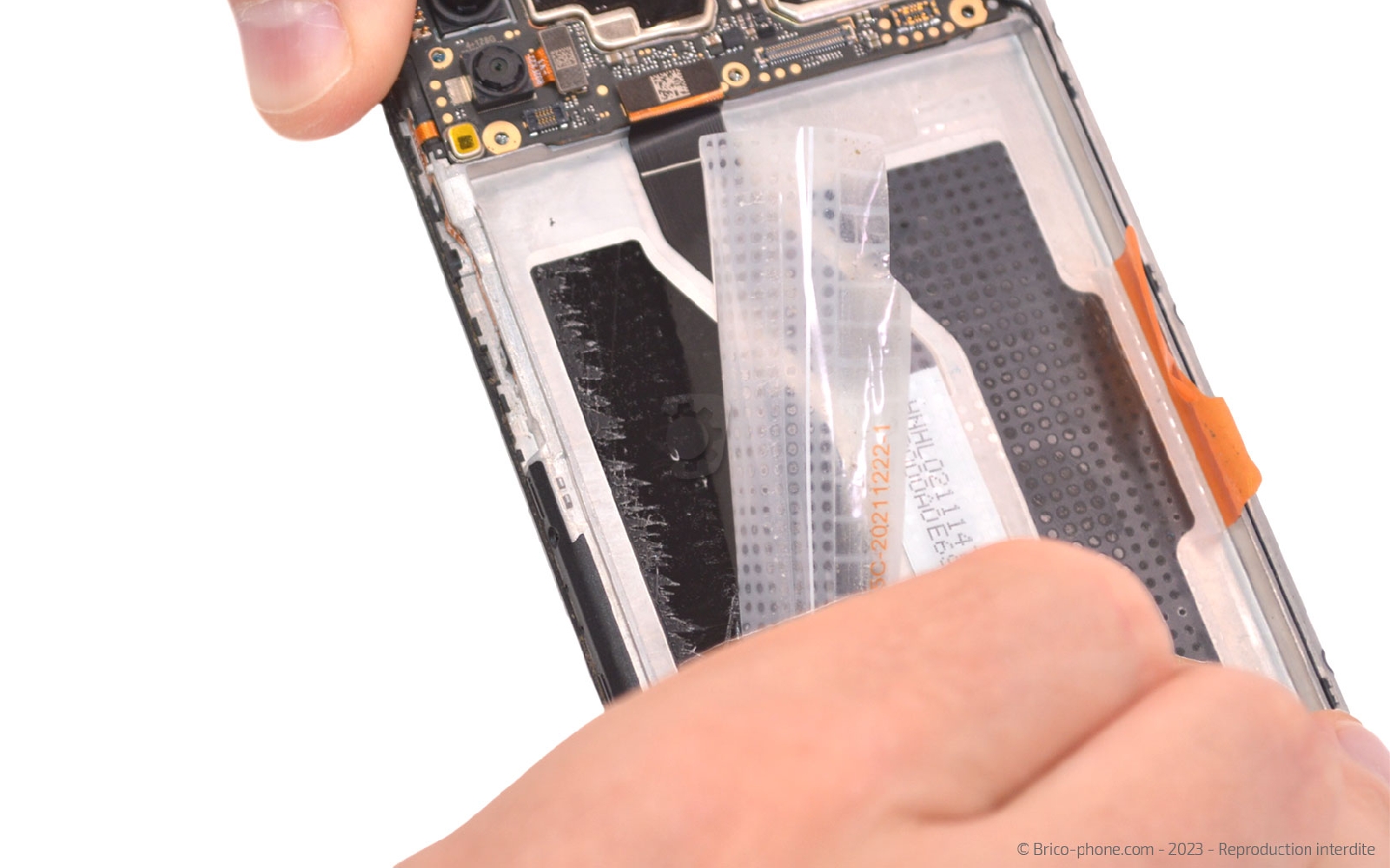

Récupérez le film transparent en faisant attention à ce que k'adhésif noir reste collé au châssis du téléphone.
Etape 12 : Enlever le haut-parleur externe

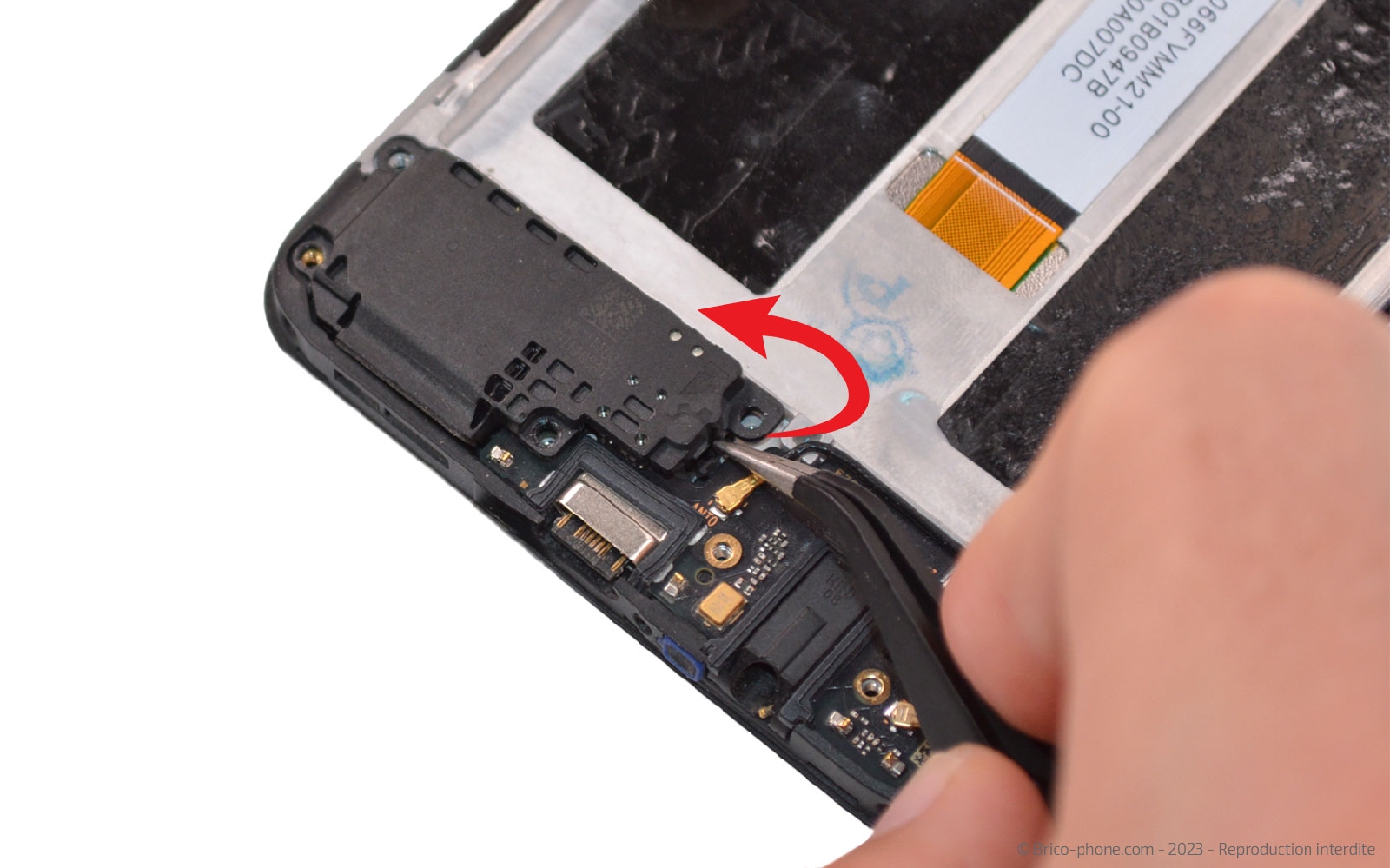

Sur la partie basse du téléphone, saisissez le haut-parleur externe avec la pincette pour le mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

Etape 13 : Libérer le connecteur de charge

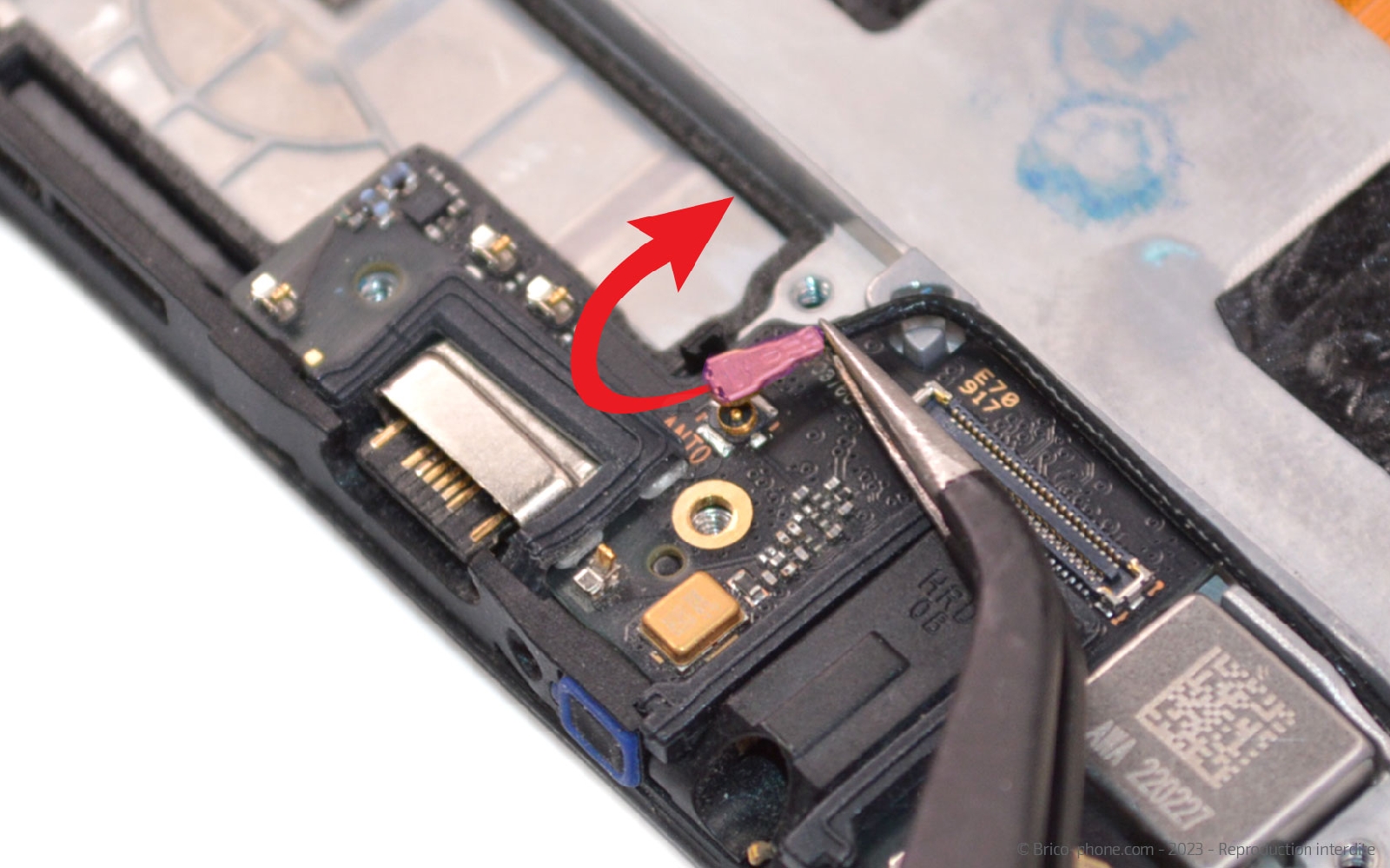

Toujours avec le même ustensile, débranchez les deux câbles coaxiaux.

Ensuite, attrapez la carte fille avec la pince pour la sortir du téléphone.

vous venez de retirer le connecteur de charge de votre appareil.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C et lecteur SIM pour Xiaomi Redmi Note 11S (5G)
39,90 €

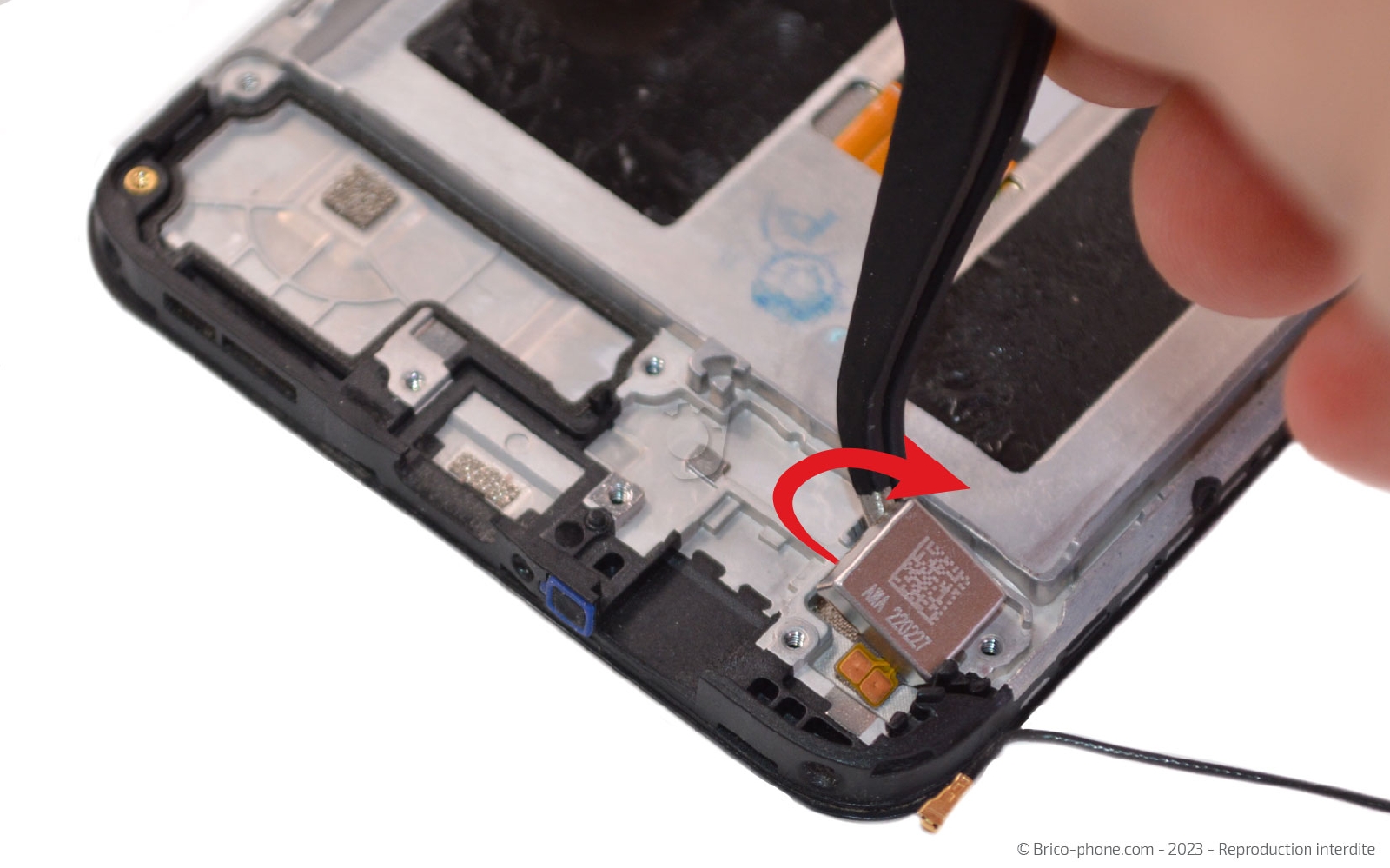

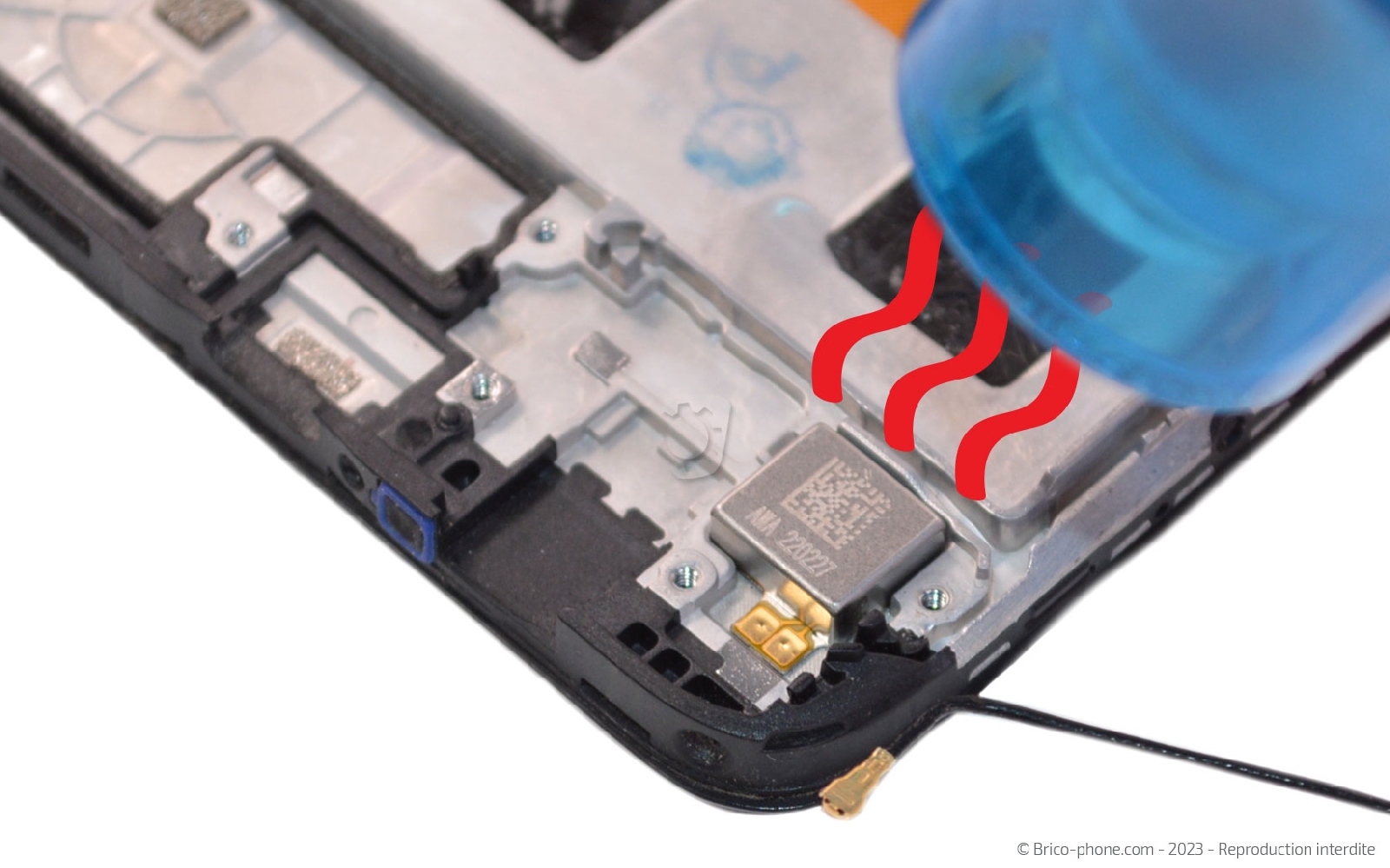

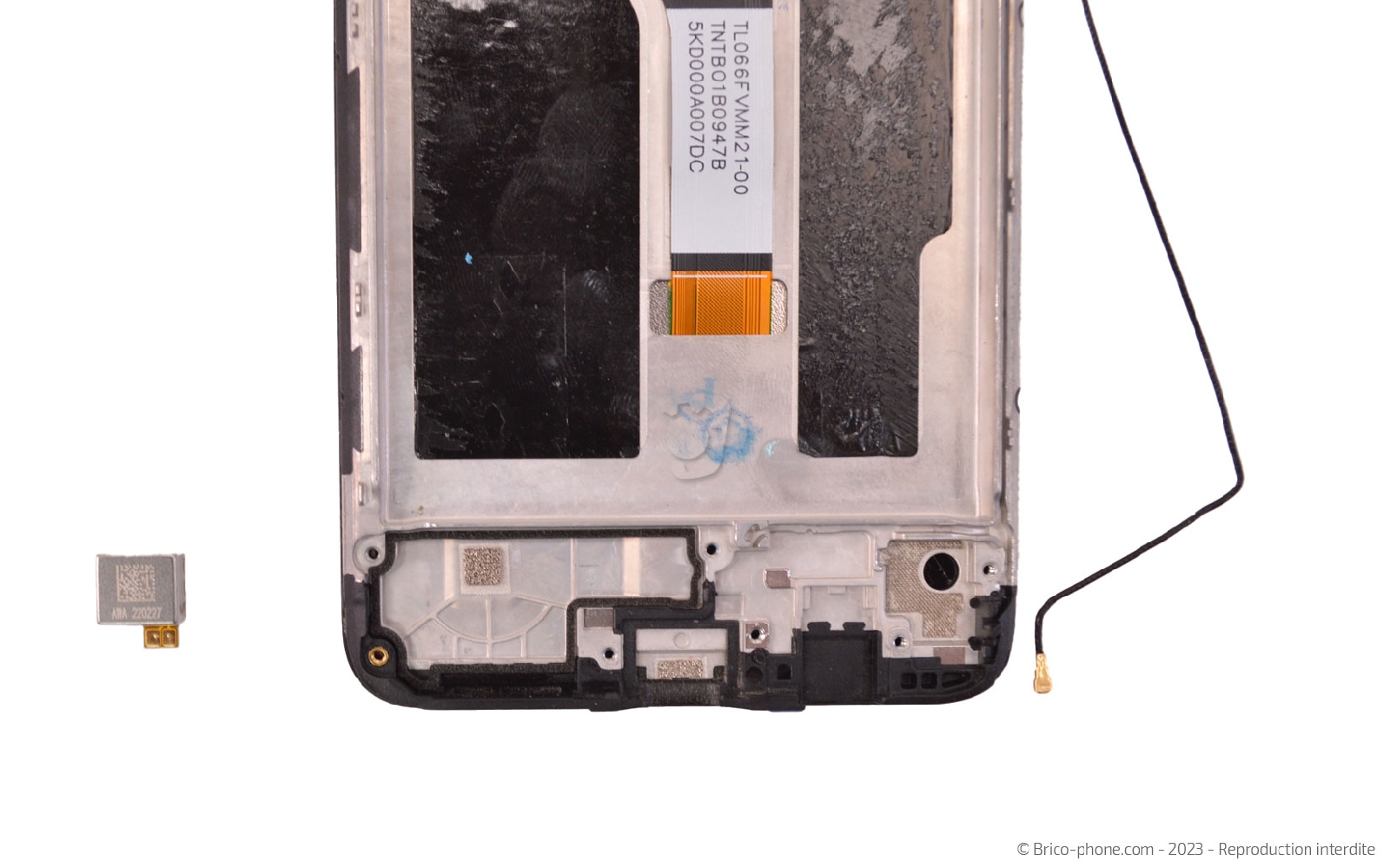

Etape 14 : Récupérer le vibreur
Chauffez légèrement le vibreur de votre Xiaomi.

Glissez la pointe de la pince métallique sous le composant pour le détacher du bloc écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

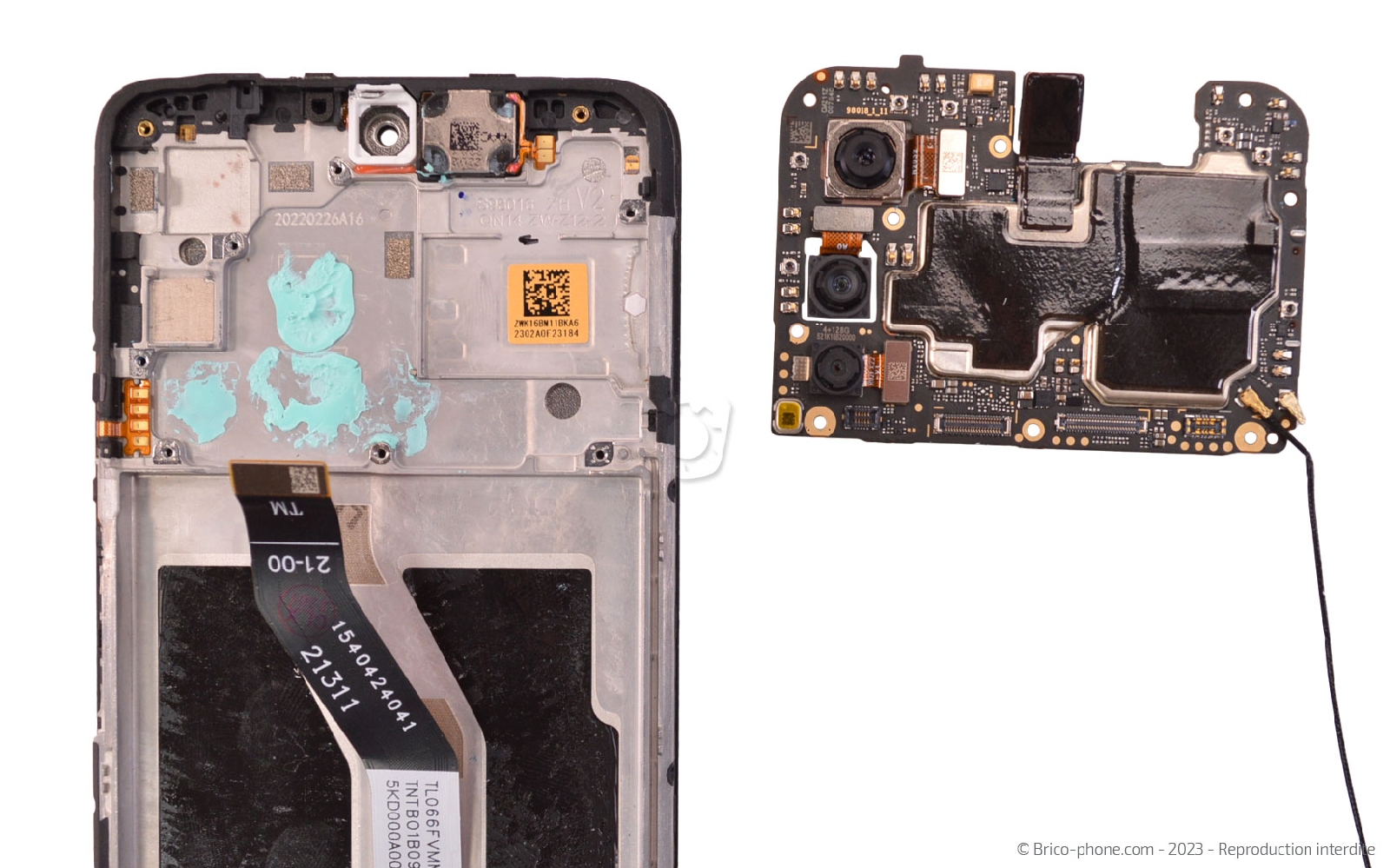

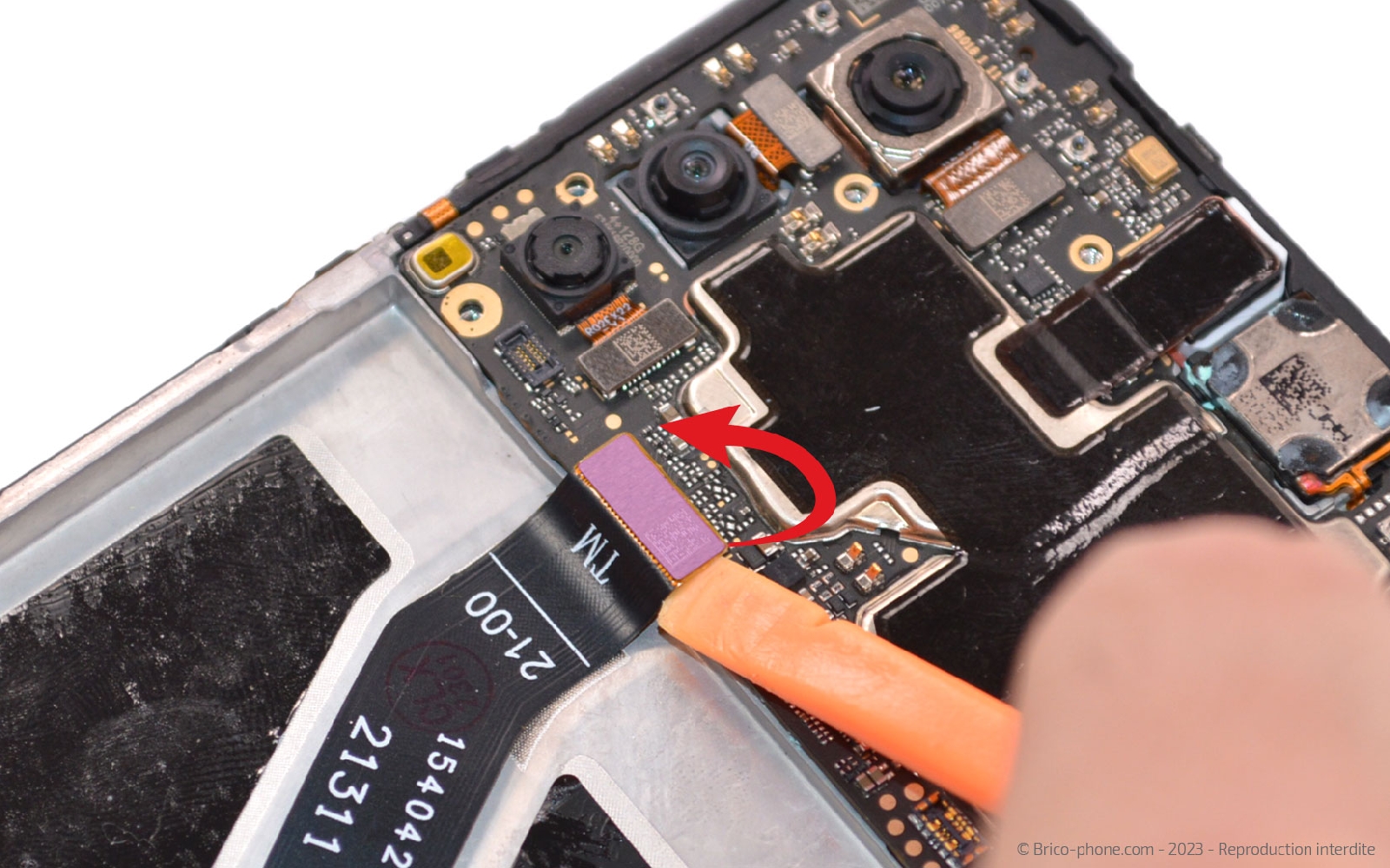

Etape 15 : Sortir la carte mère
Reprenez le spudger pour débrancher la nappe de l'écran.

Ensuite, glissez l'outil sous la carte mère pour la sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 16 : Mettre de coté l'écouteur de l'oreille
Le retrait de la carte mère laisse apparaître l'écouteur de l'oreille. Pour le récupérer, il est nécessaire de chauffer le composant avec le décapeur thermique ou votre propre sèche-cheveux.

Ensuite, décollez la nappe du composant puis passez la pincette sous le HP pour le décoller entièrement.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

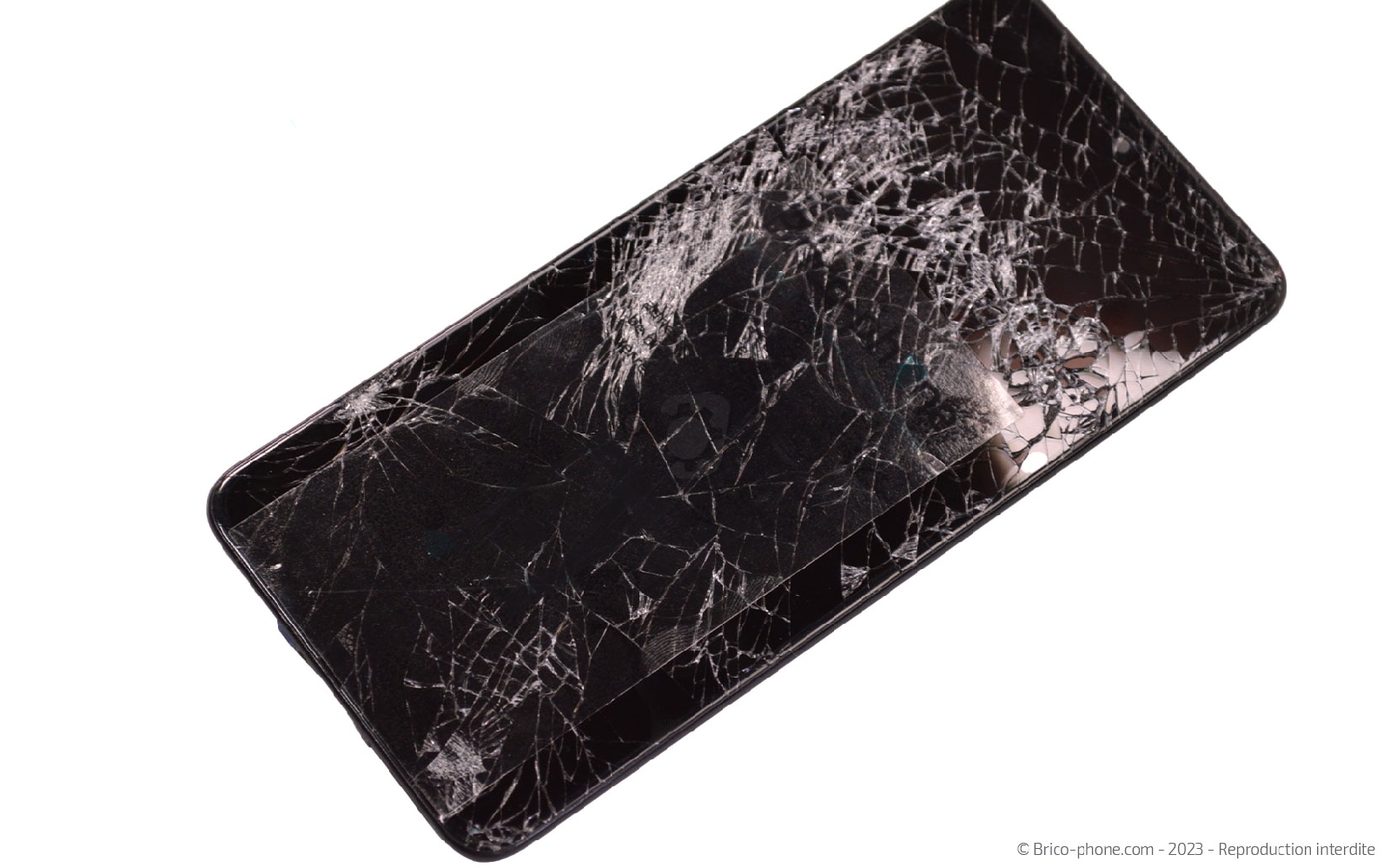

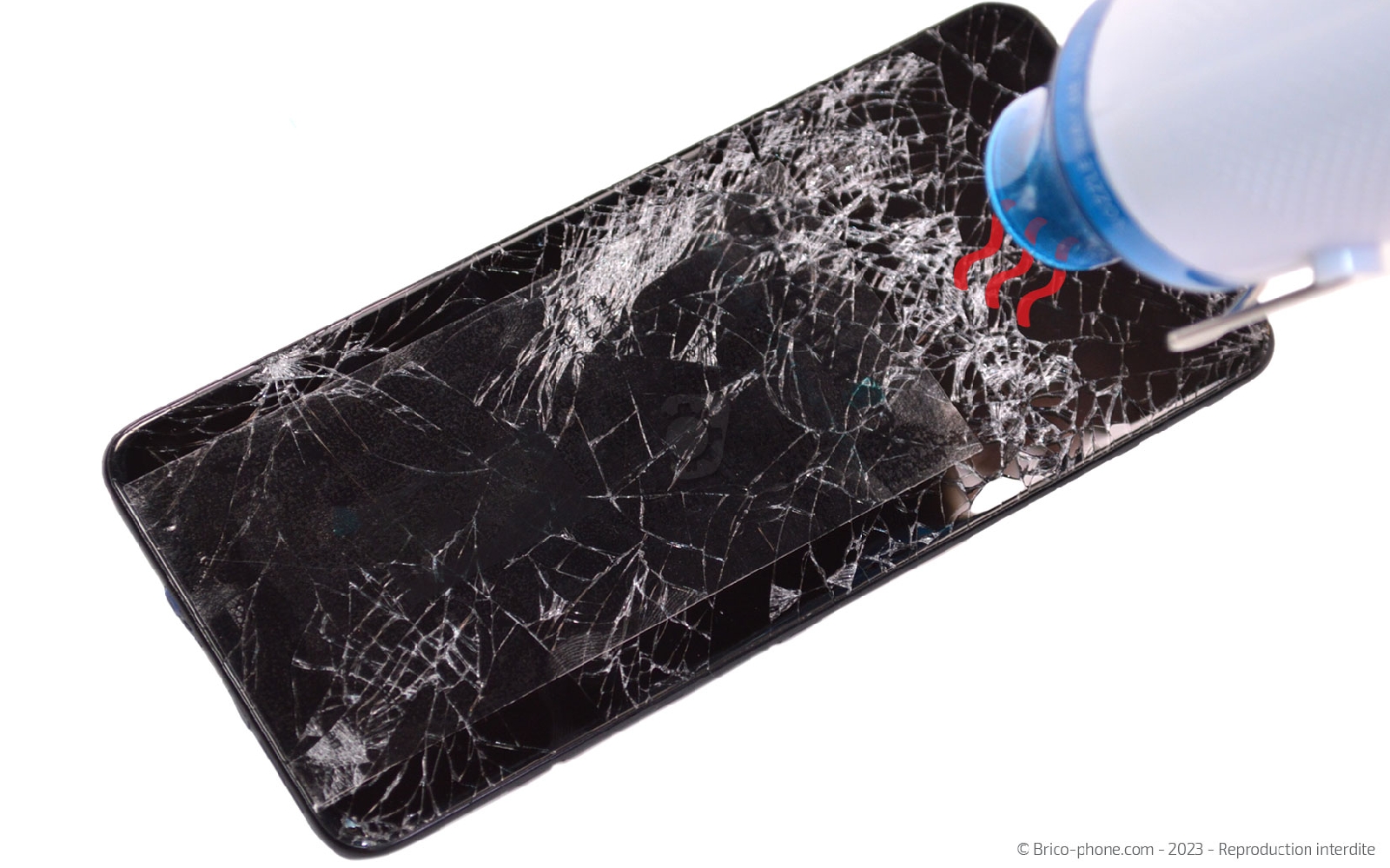

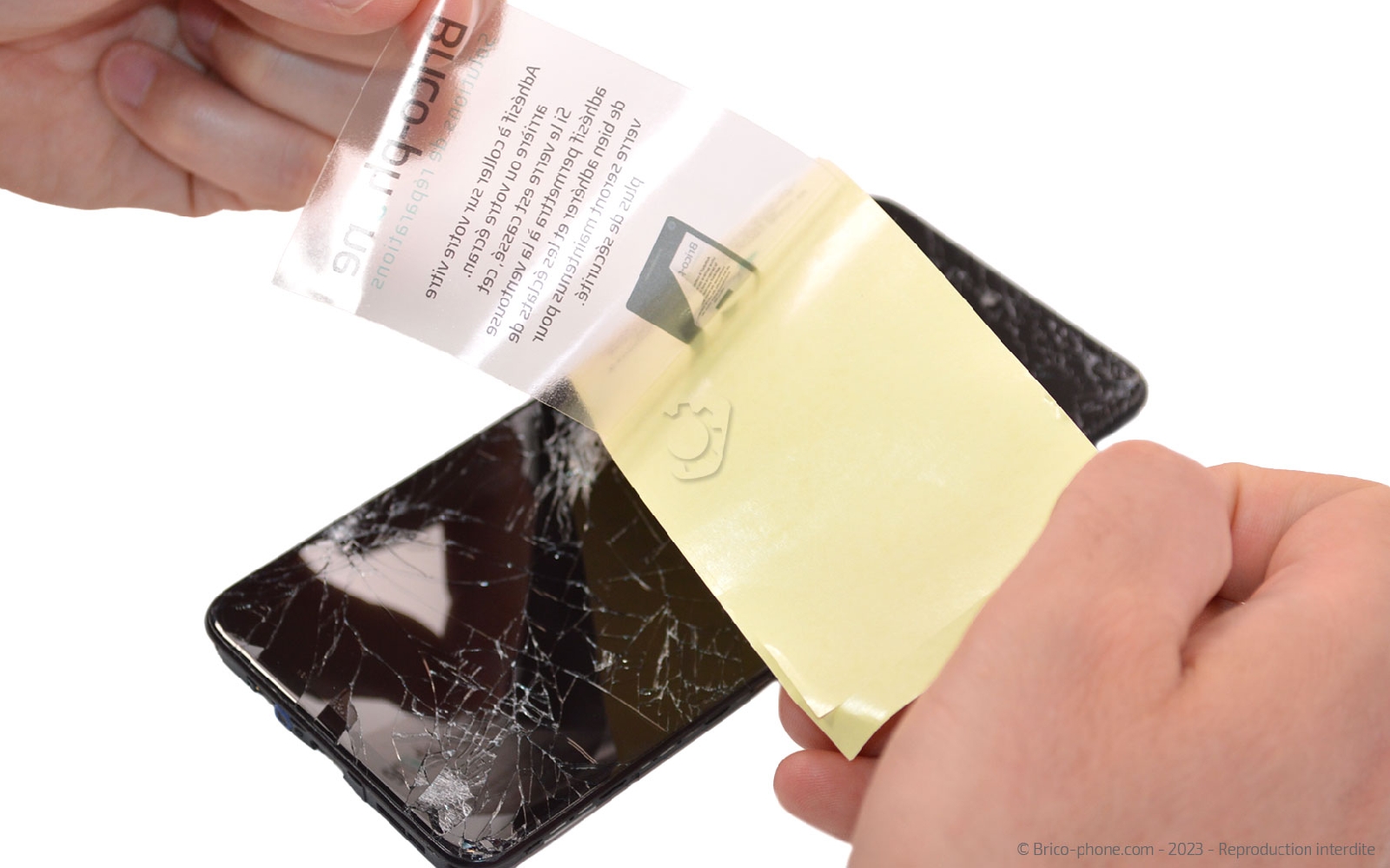

Etape 17 : Chauffer l'écran
Comme pour la vitre arrière, vous allez devoir chauffer l'écran pour ramollir le sticker.
Si comme notre téléphone votre écran est complètement cassé, nous vous conseillons de mettre un bout de scotch ou l'adhésif présent dans notre kit d'outils.

Ensuite, chauffez le contour de l'écran quelques instants avec le décapeur thermique, le coussin ou encore un sèche-cheveux.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

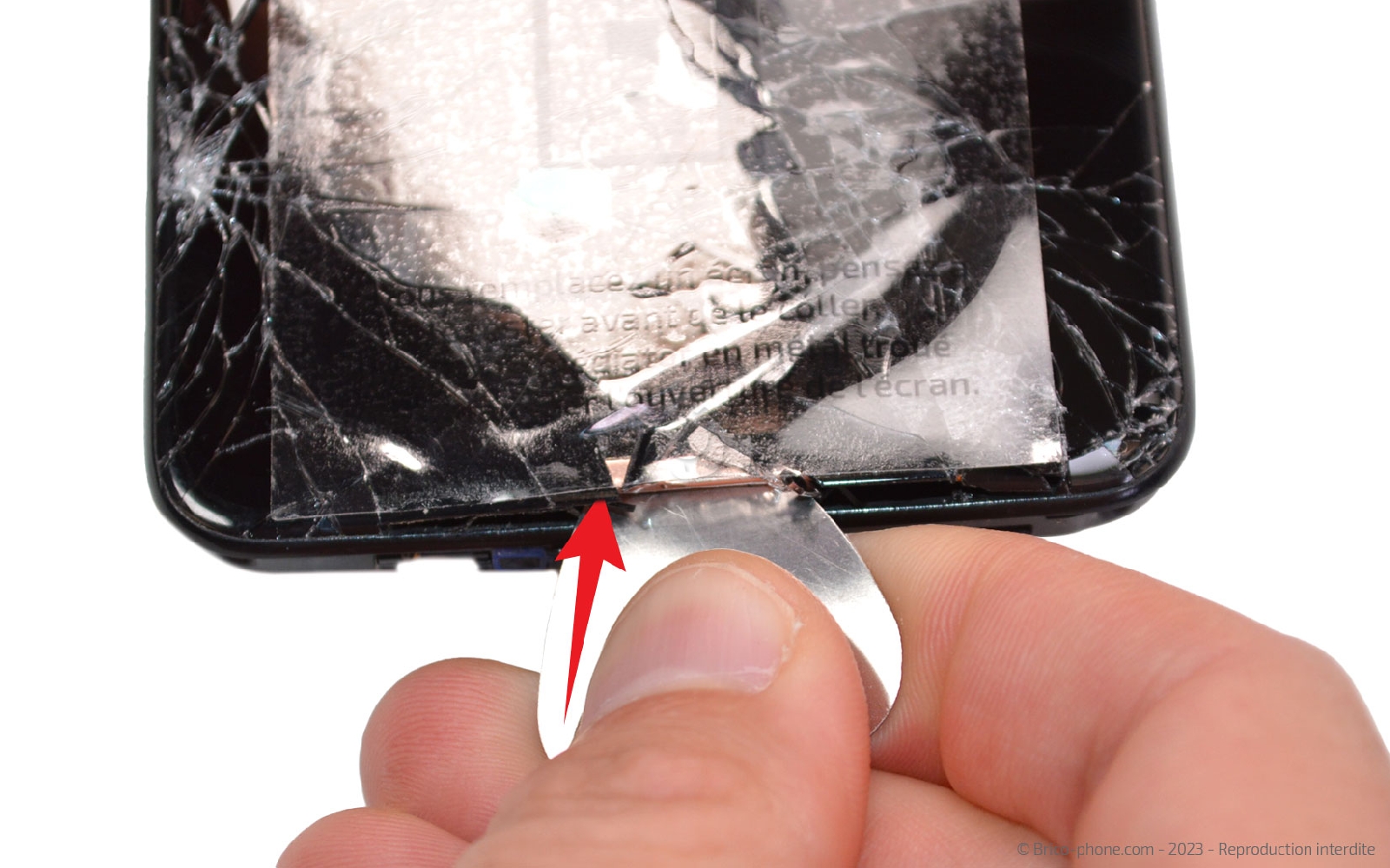

Etape 18 : Décoller la vitre avant et la dalle LCD
Introduisez le médiator en métal entre l'écran et le châssis en vous assurant de bien passer l'outil sous le LCD.

Ensuite, remplacez le médiator par la carte en PVC et faites la glisser tout autour pour décoller entièrement l'écran.
Outils du kit utilisés
Outils du kit utilisés


Etape 19 : Récupérer la grille haut-parleur

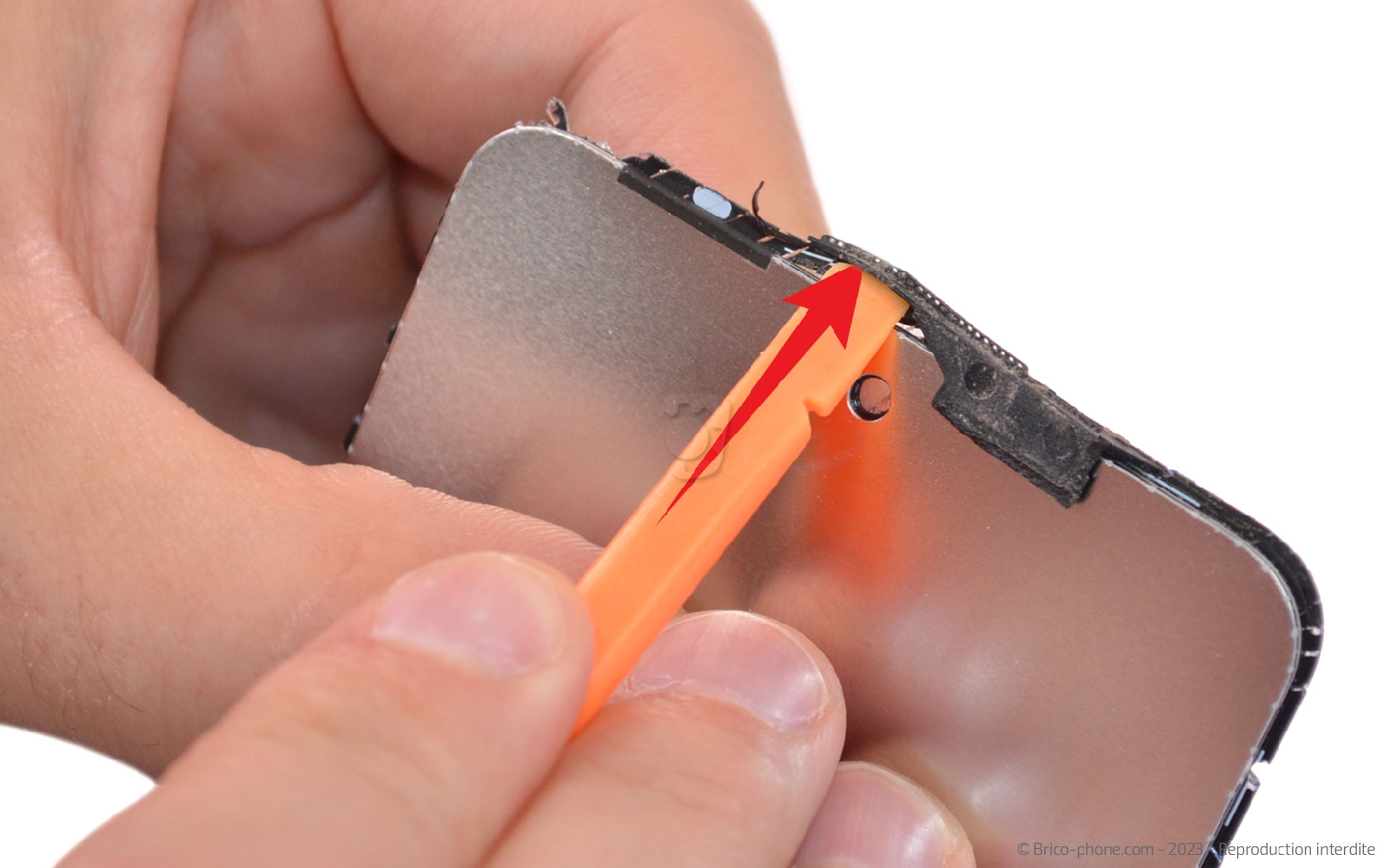

Sur l'arrière de l'écran vous aurez probablement besoin de récupérer la grille du haut-parleur interne.

Pour cela, glissez le spudger sous le support pour le décoller petit à petit. Replacez-le ensuite sur le châssis.
Outils du kit utilisés
Outils du kit utilisés

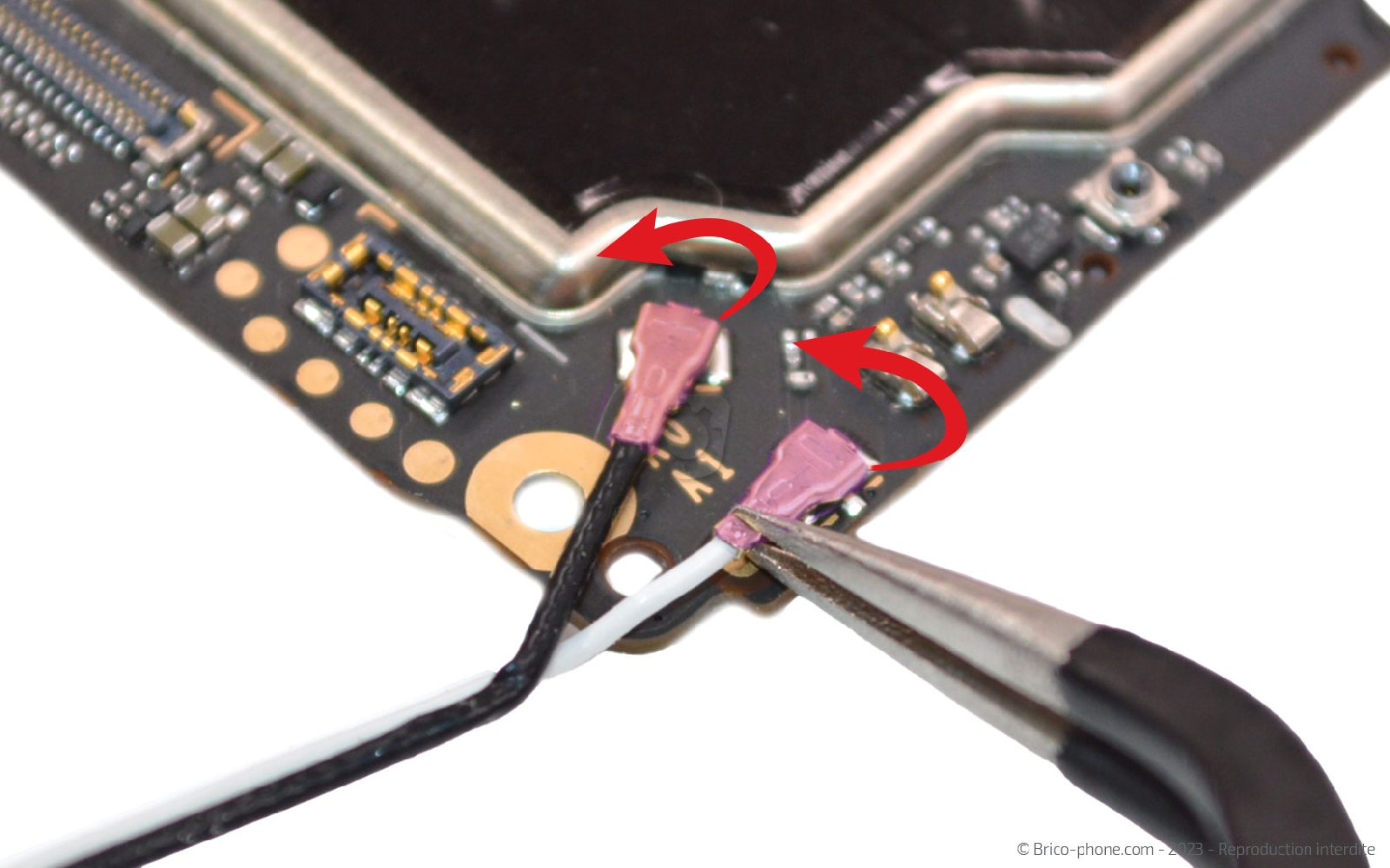

Etape 20 : Débrancher les câbles coaxiaux
Sur la carte mère vous trouverez encore les caméras et les câbles coax.

Commençons par ces derniers en les détachant un par un de la carte avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

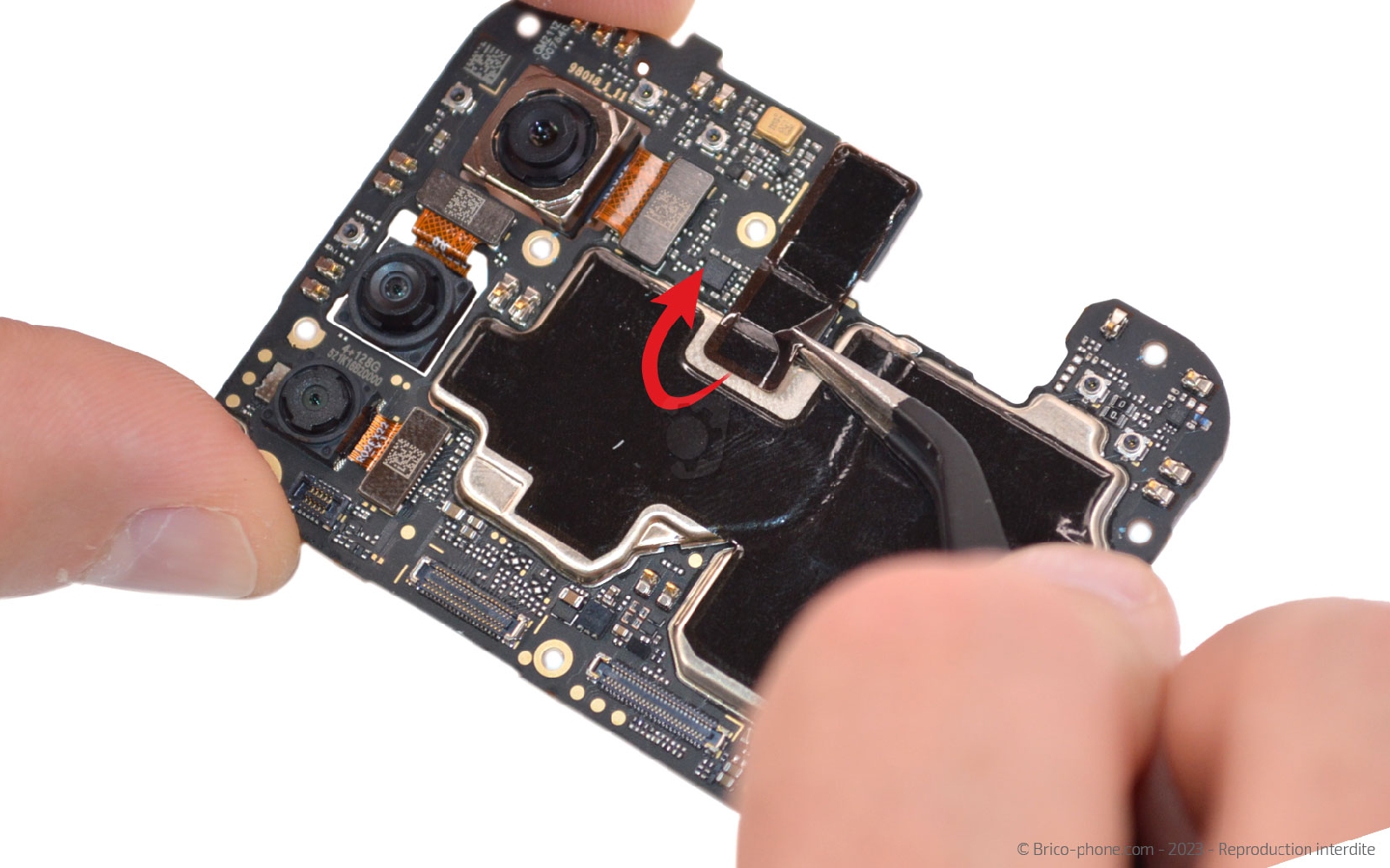

Etape 21 : Séparer les caméras de la carte mère
En ce qui concerne les caméras, décollez le film noir de la nappe de l'objectif avant afin d'apercevoir sa nappe et de pouvoir la déconnecter avec le levier.

Reproduisez la même manipulations avec les 3 capteurs arrière.

Outils du kit utilisés
Outils du kit utilisés

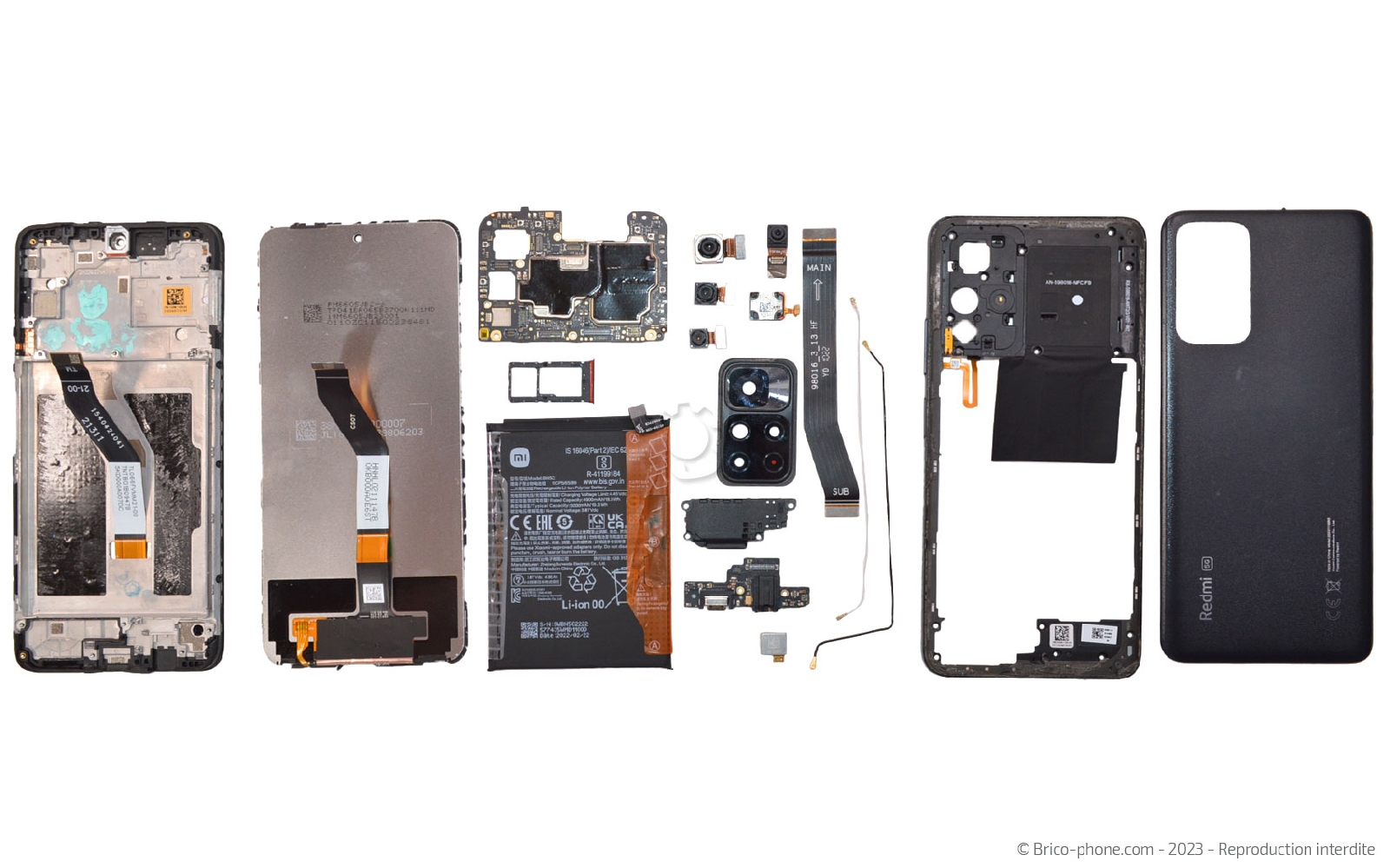

Vue éclatée
Voilà le démontage de votre Xiaomi Redmi Note 11s (5G) est terminé.

Cette photo reprend tous les composants que nous avons retiré du téléphone.

Si vous souhaitez le remonter, il vous suffit de suivre ce tutoriel dans le sens contraire.
