Comment changer la batterie sur Redmi Note 11S (5G)

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 14/20
Redmi Note 11S (5G) | Temps estimé : 20 min | Difficulté : 2/5

La batterie de votre smartphone se décharge constamment ? Elle ne tient plus la charge ? Votre téléphone est chaud fréquemment ? La batterie a gonflé ? Il est temps de changer la pile de votre appareil en suivant notre tutoriel de réparation.

Dans ce tutoriel, nous vous fournirons des instructions étape par étape claires, accompagnées d'images détaillées, pour vous guider tout au long du processus de remplacement de la batterie. Vous apprendrez quelles sont les précautions à prendre, les outils nécessaires et les étapes exactes à suivre pour mener à bien cette réparation.

Diagnostic

›  Batterie HS
›  Batterie gonflée
›  Surchauffe

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie originale pour Xiaomi Redmi Note 11S (5G) et Poco M4 Pro (5G)
34,90 €
Ajouter au panier

Outils nécessaires
Décapeur thermique petit modèle
14,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

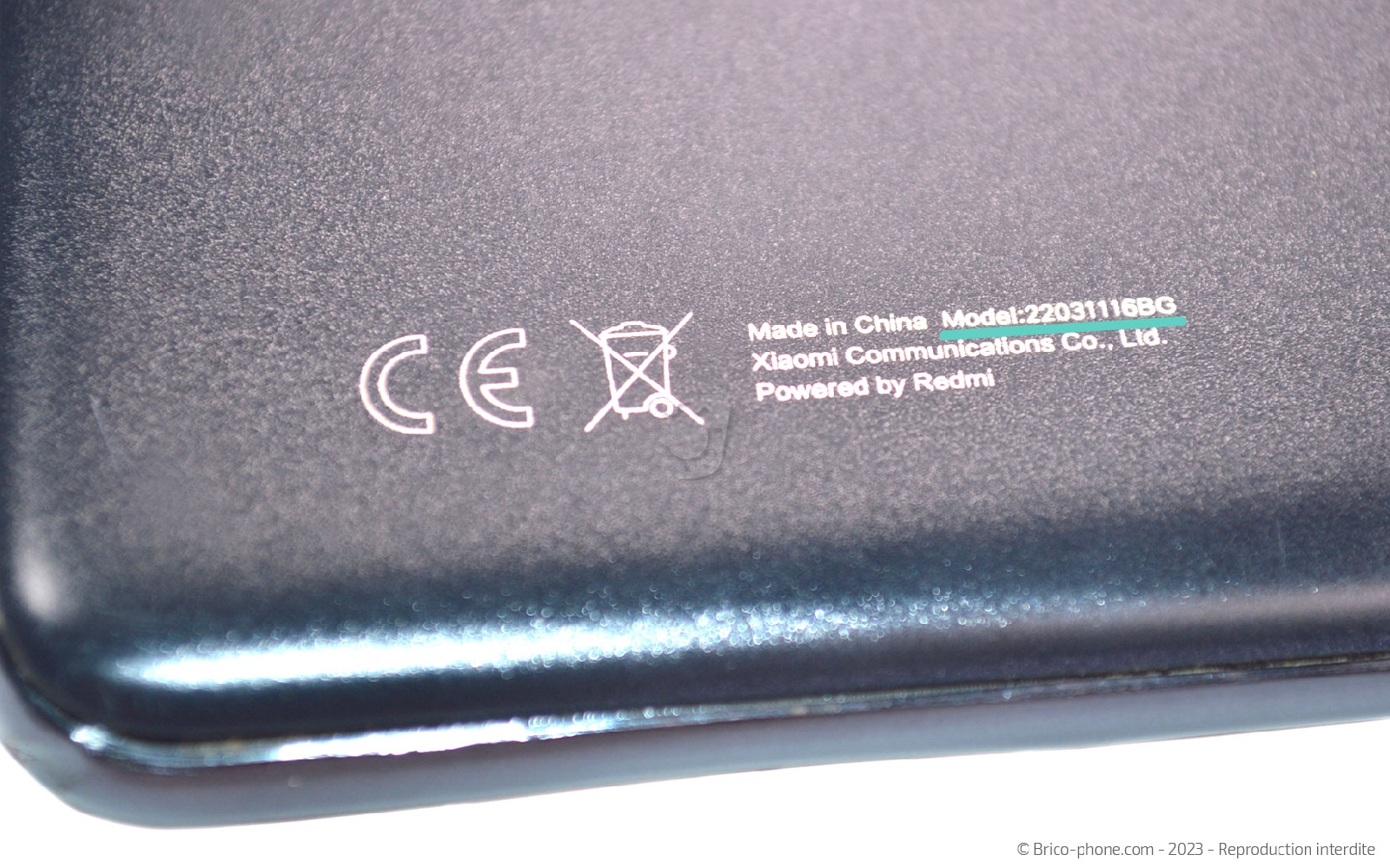

Avant toute chose, nous vous conseillons de vérifier que la pièce détachée commandée est compatible avec votre smartphone. Pour cela, il vous suffit de vous assurer que le numéro de modèle (22031116BG) inscrit au dos de votre Xiaomi soit bien présent dans la table des compatibilité du produit choisi sur Brico-phone.

Commençons la réparation par mettre hors tension le téléphone en pressant le bouton Power de votre appareil. Sélectionnez l'option "éteindre" deux fois d'affilé avant de passer à l'étape suivante.

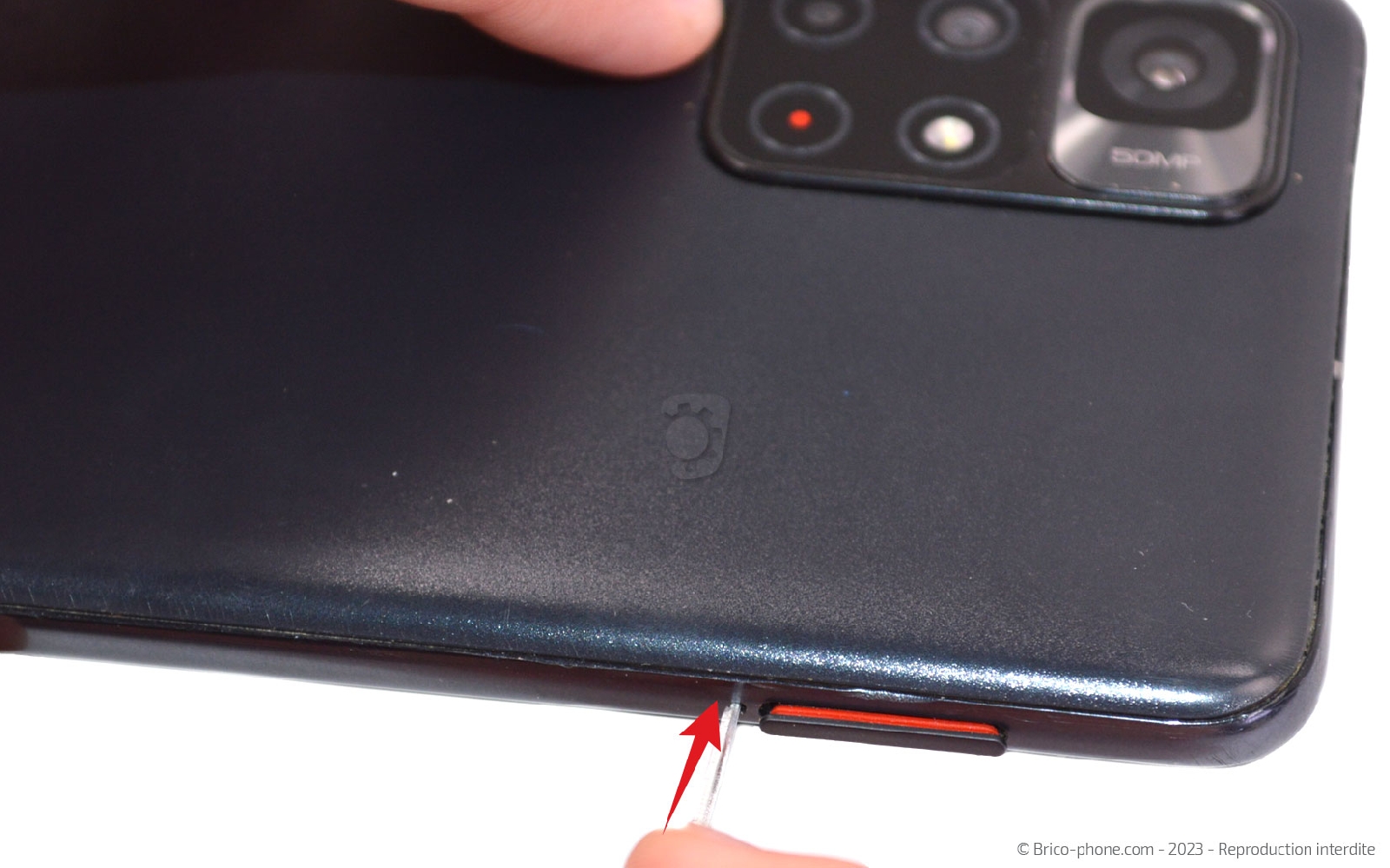

Etape 1 : Ejecter le rack SIM
Insérez l'outil SIM d'origine ou celui disponible avec le kit d'outils Brico-phone, dans le trou situé à gauche du tiroir de la carte SIM.

Cette manipulation vous permettra d'extraire la carte Sd et la carte SIM.
Outils du kit utilisés
Outils du kit utilisés

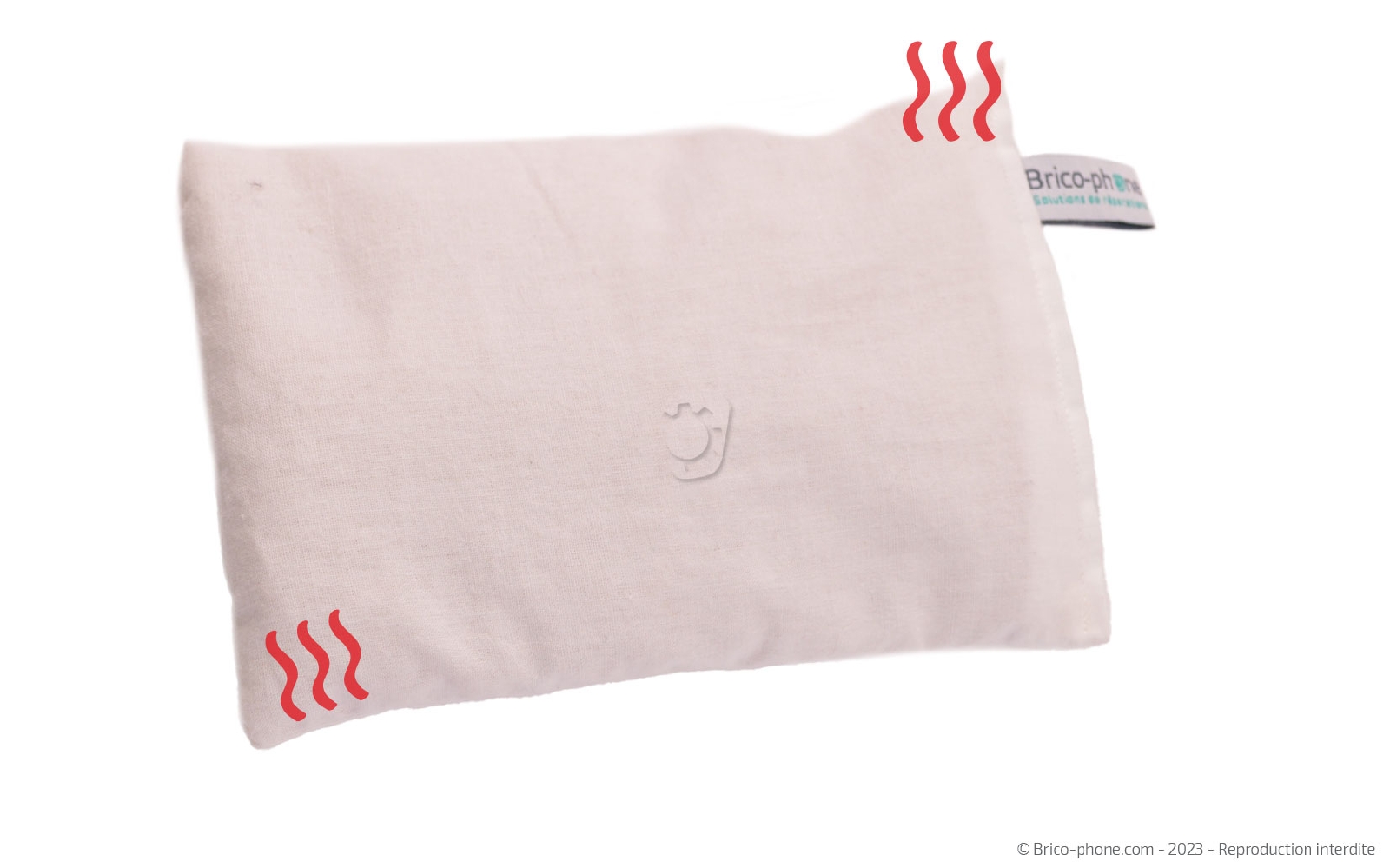

Etape 2 : Chauffer la vitre arrière
Il est nécéssaire de chauffer l'arrière téléphone pour accéder aux entrailles de votre Xiaomi. Pour cela, vous pouvez utiliser soit un coussin chauffant soit un décapeur thermique.

Si vous avez choisi le coussin chauffant, passez-le au micro-ondes environ 2 minutes avant de le déposer sur le dos de l'appareil.

Si vous avez opté pour le décapeur thermique ou votre propre sèche-cheveux, il vous suffit d'allumer le produit et de le passer sur le contour de la vitre arrière.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

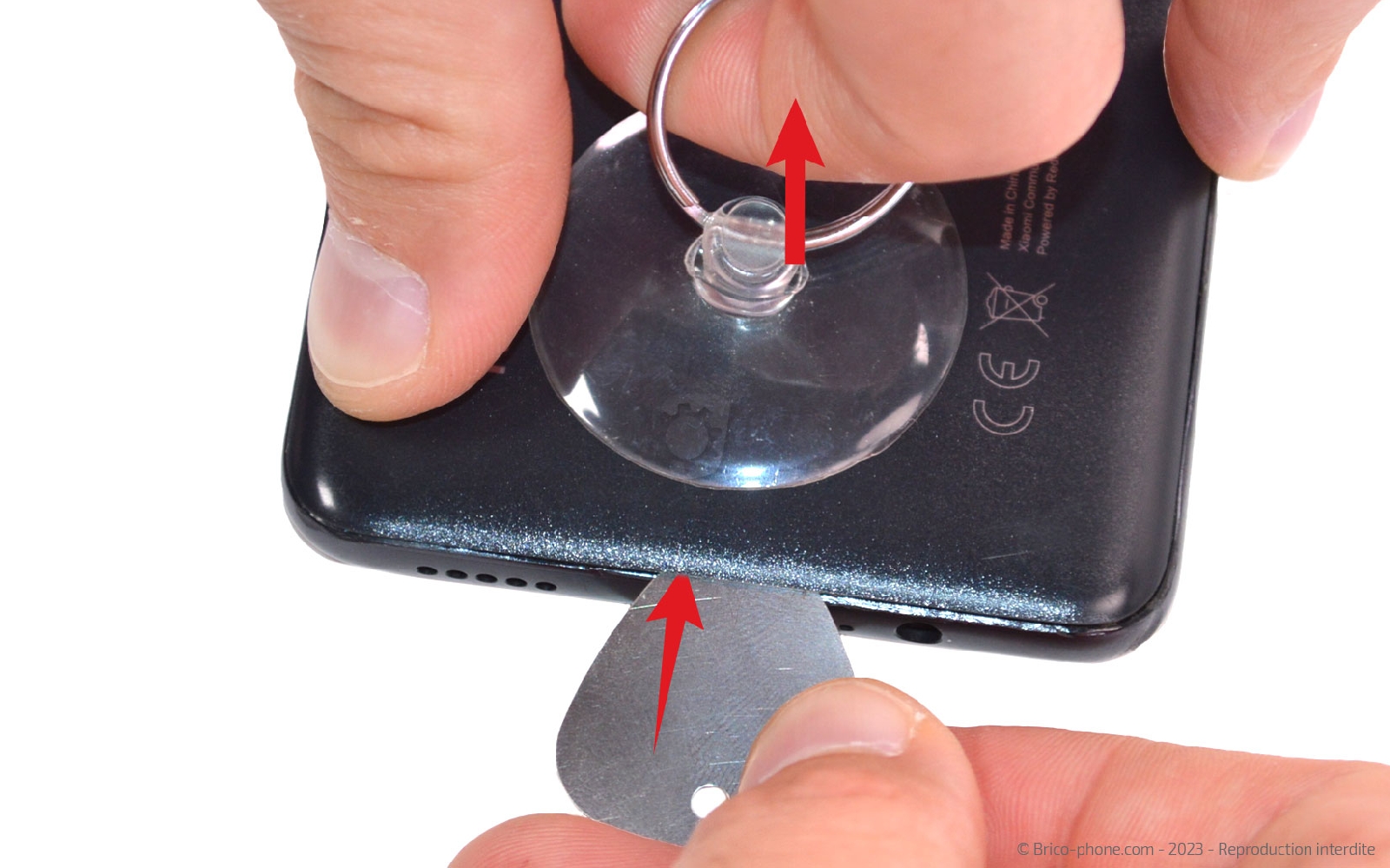

Etape 3 : Créer un interstice
Disposez la ventouse sur le bas de la vitre arrière.
En soulevant légèrement le composant vous devriez arriver à glisser le médiator en métal troué entre le châssis et la façade arrière de votre Xiaomi.

Une fois en place, disposez les médiators en plastique de chaque coté de celui en métal. Retirez ce dernier avant de déplacer les outils de part et d'autre du téléphone.
Outils du kit utilisés
Outils du kit utilisés

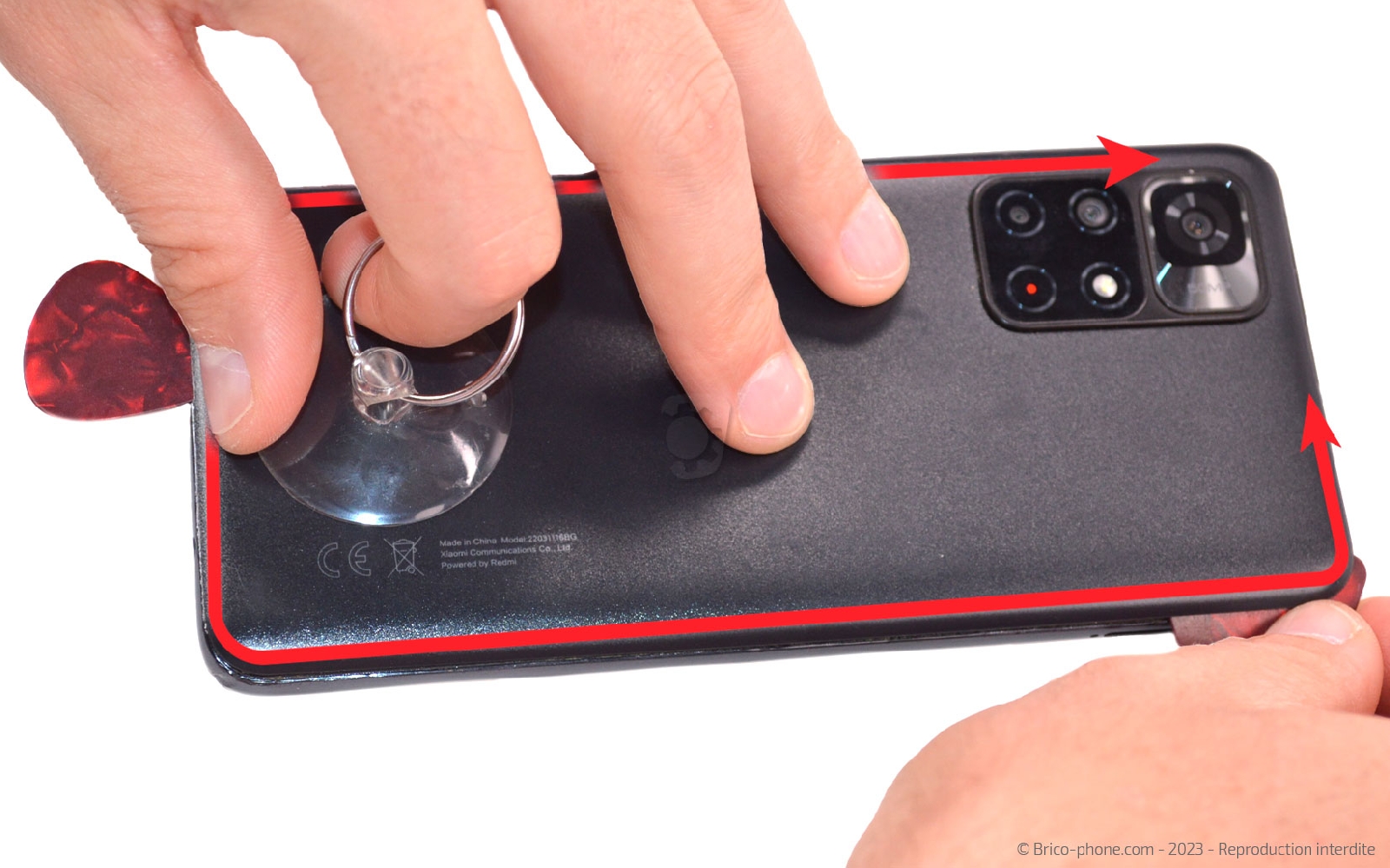

Etape 4 : Ouvrir le téléphone
Continuez de déplacer les médiators en plastique le long du téléphone pour terminer le décollage de la vitre arrière de votre smartphone.
Outils du kit utilisés
Outils du kit utilisés

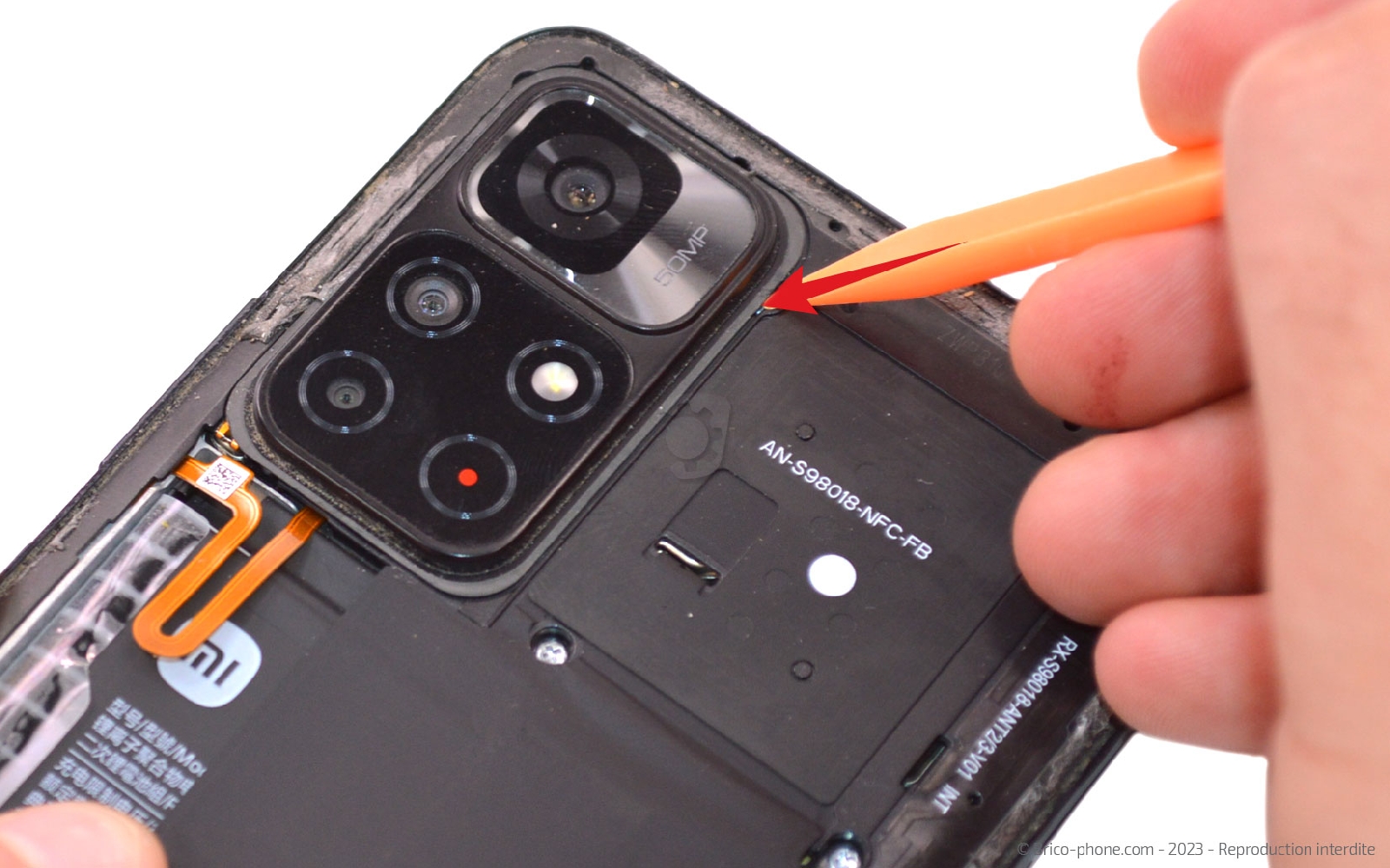

Etape 5 : Récupérer le bloc lentilles
Insérez la pointe du levier dans la fente afin de déclipser le bloc des lentilles de protection.

Terminez le retrait du composant en glissant l'outil dessous.
Outils du kit utilisés
Outils du kit utilisés

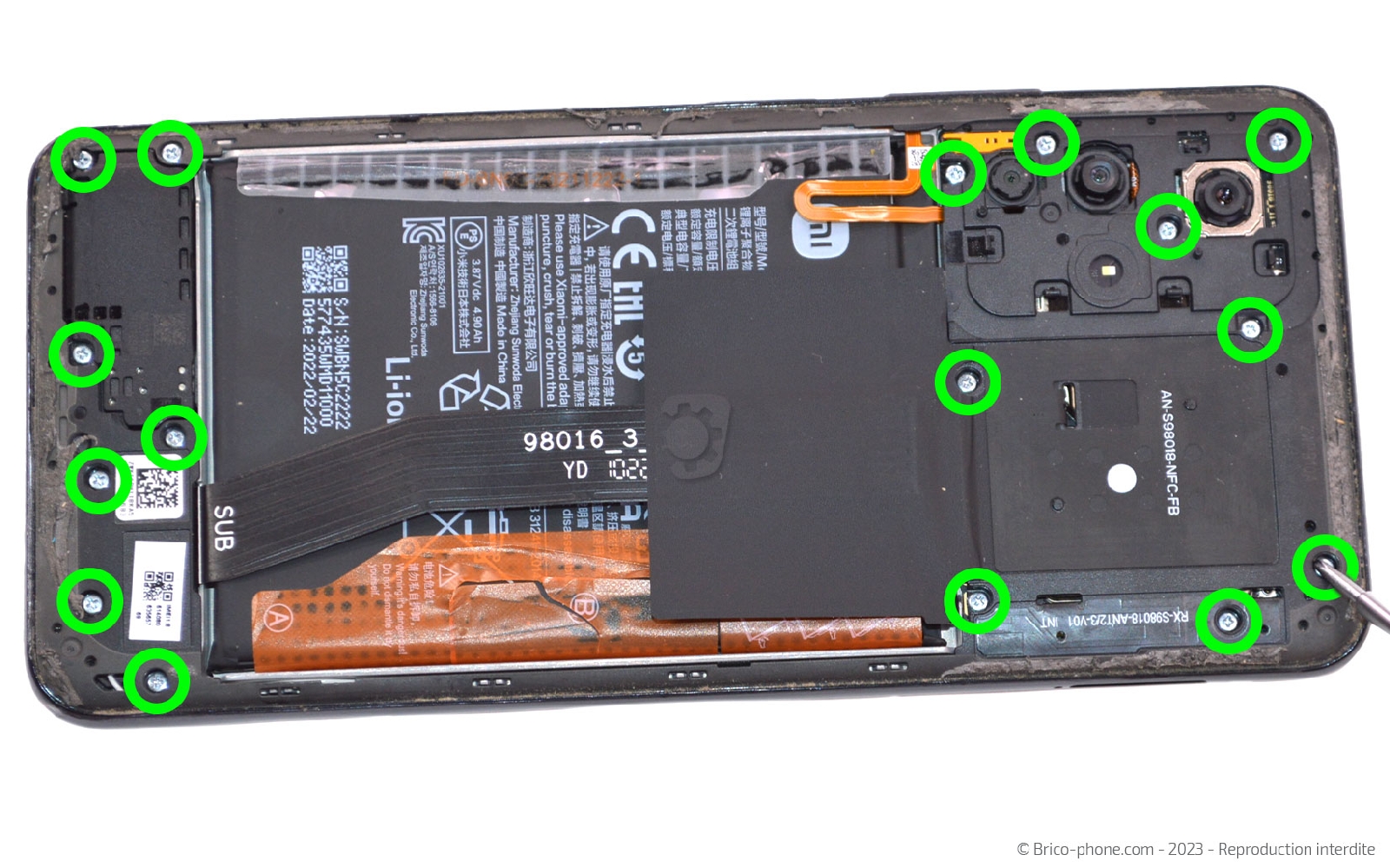

Etape 6 : Dévisser le châssis intermédiaire
A l'aide du tournevis cruciforme, retirez les 16 vis du châssis intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

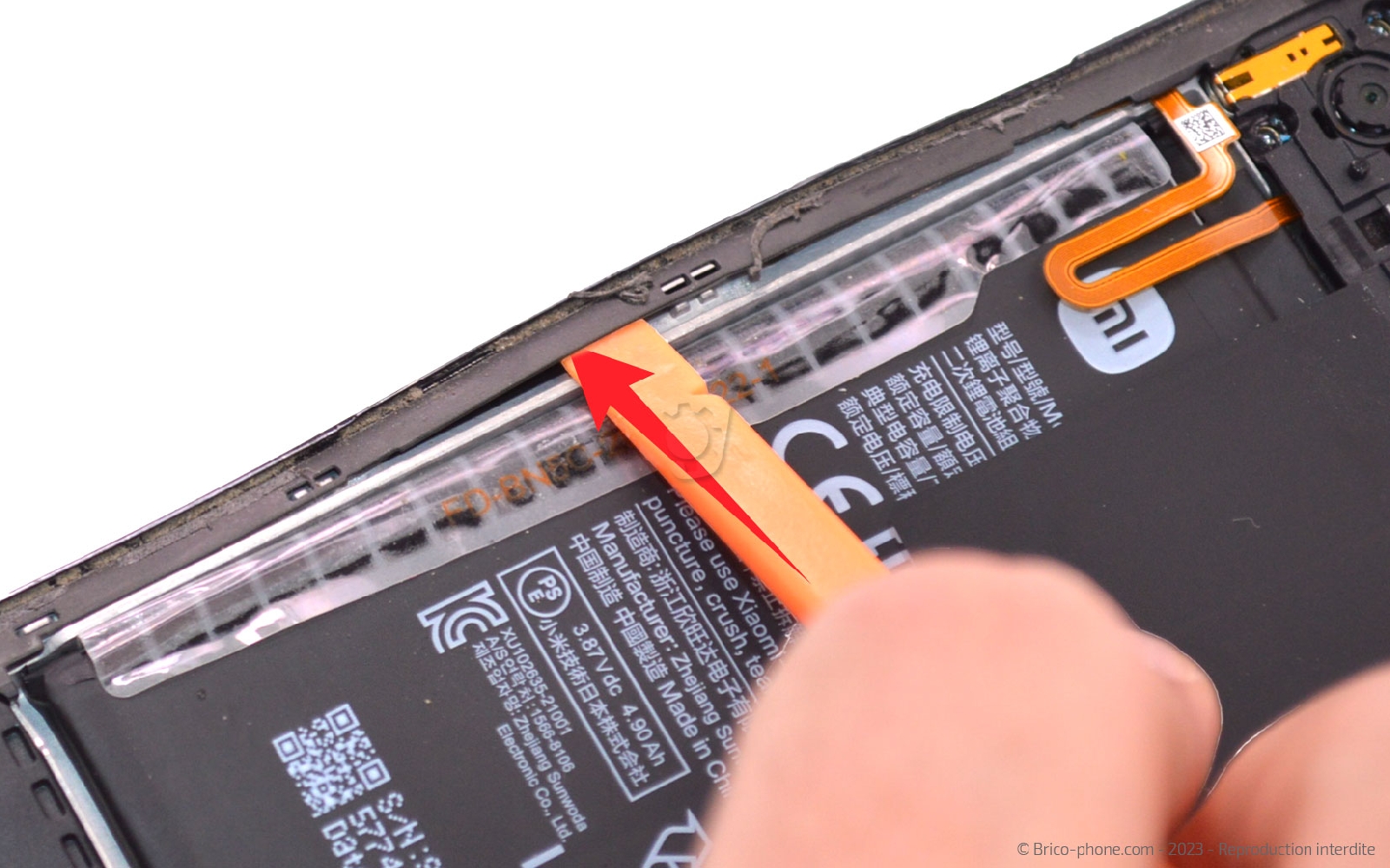

Etape 7 : Retirer le châssis intermédiaire
Insérez par l'intérieur le levier en nylon sous le châssis pour le déclipser avant de faire la même chose mais cette fois-ci à l'extérieur.

Faites glisser l'ustensile sur tout le contour pour détacher le châssis intermédiaire du bloc écran.

Lorsque vous faites basculer le composant vers l'exterieur, faites attention car ce dernier est encore connecté à la carte mère.
Outils du kit utilisés
Outils du kit utilisés

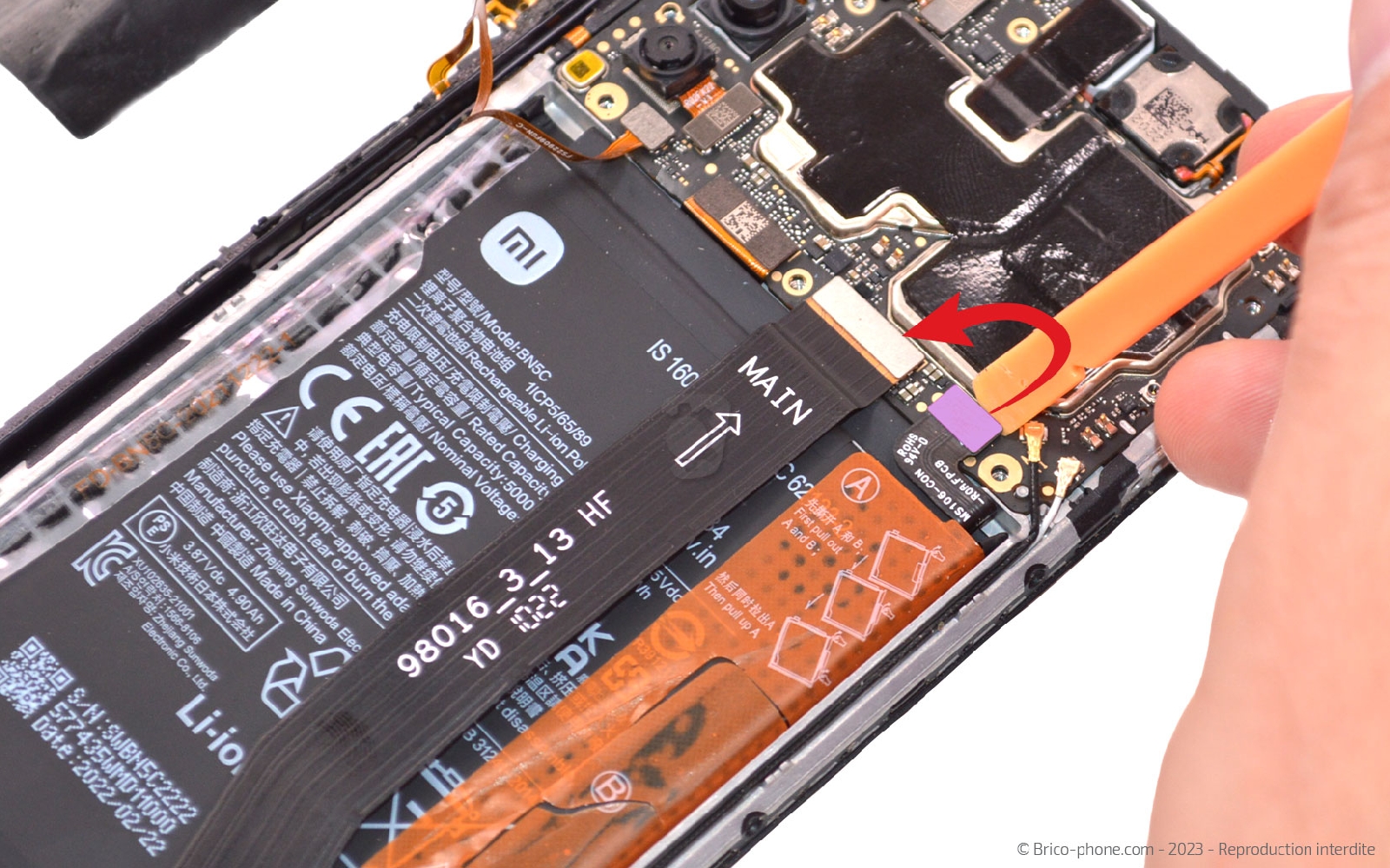

Etape 8 : Déconnecter la batterie et ôter le châssis intermédiaire
Gardez le même outil pour déconnecter la nappe de la batterie puis celle du lecteur d'empreintes digitales.

Séparez ensuite le bloc écran du châssis intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Sortir la rallonge intermédiaire
Débranchez les extrémités de la rallonge d'interconnexion pour libérer la batterie.

Vous pouvez mettre la nappe prêt du patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

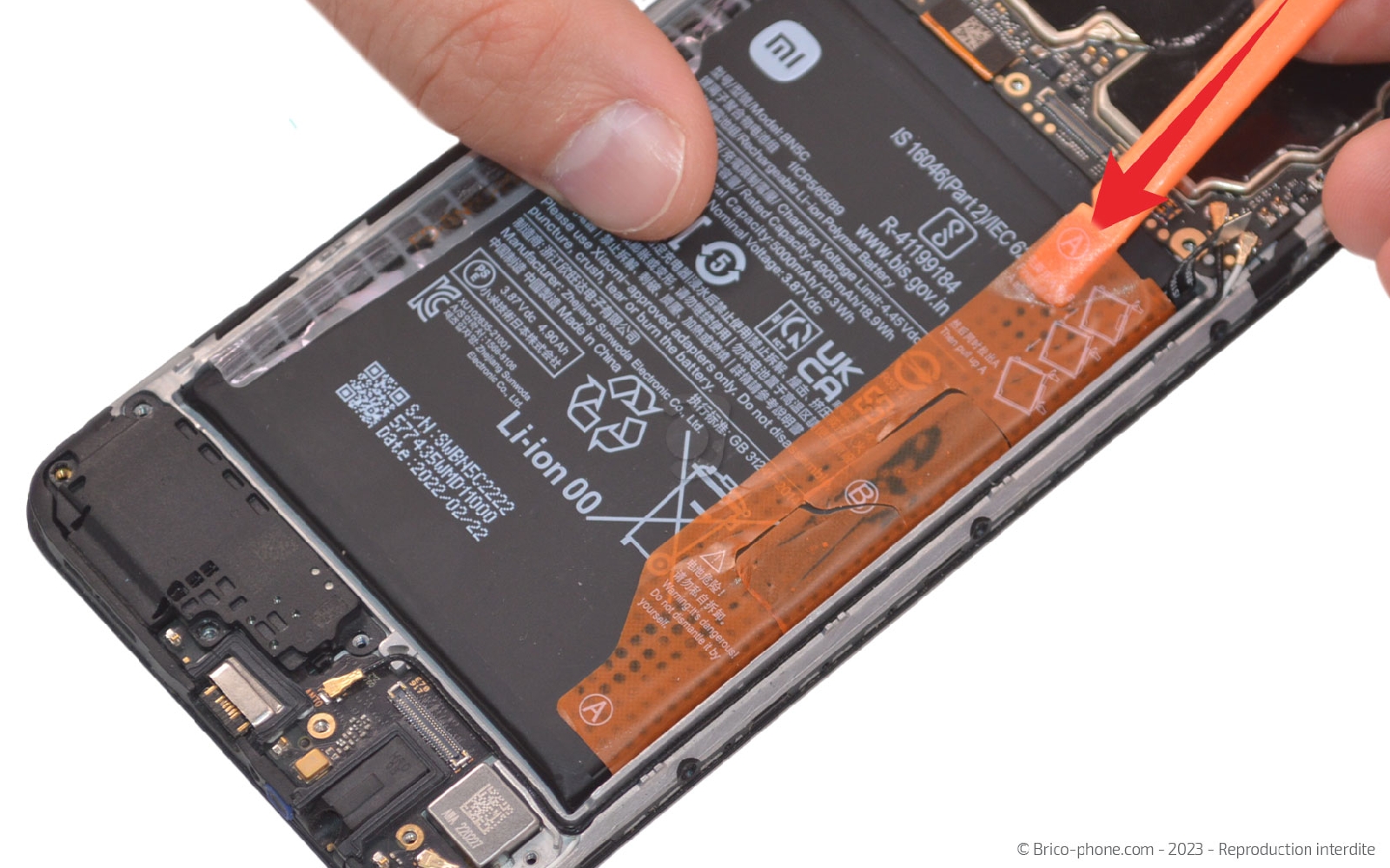

Etape 10 : Détacher la batterie
Décollez les languettes puis saisissez celle nommée A.

Tirez cette dernière avec vos deux mains pour sortir petit à petit la batterie du bloc écran.

Outils du kit utilisés
Outils du kit utilisés

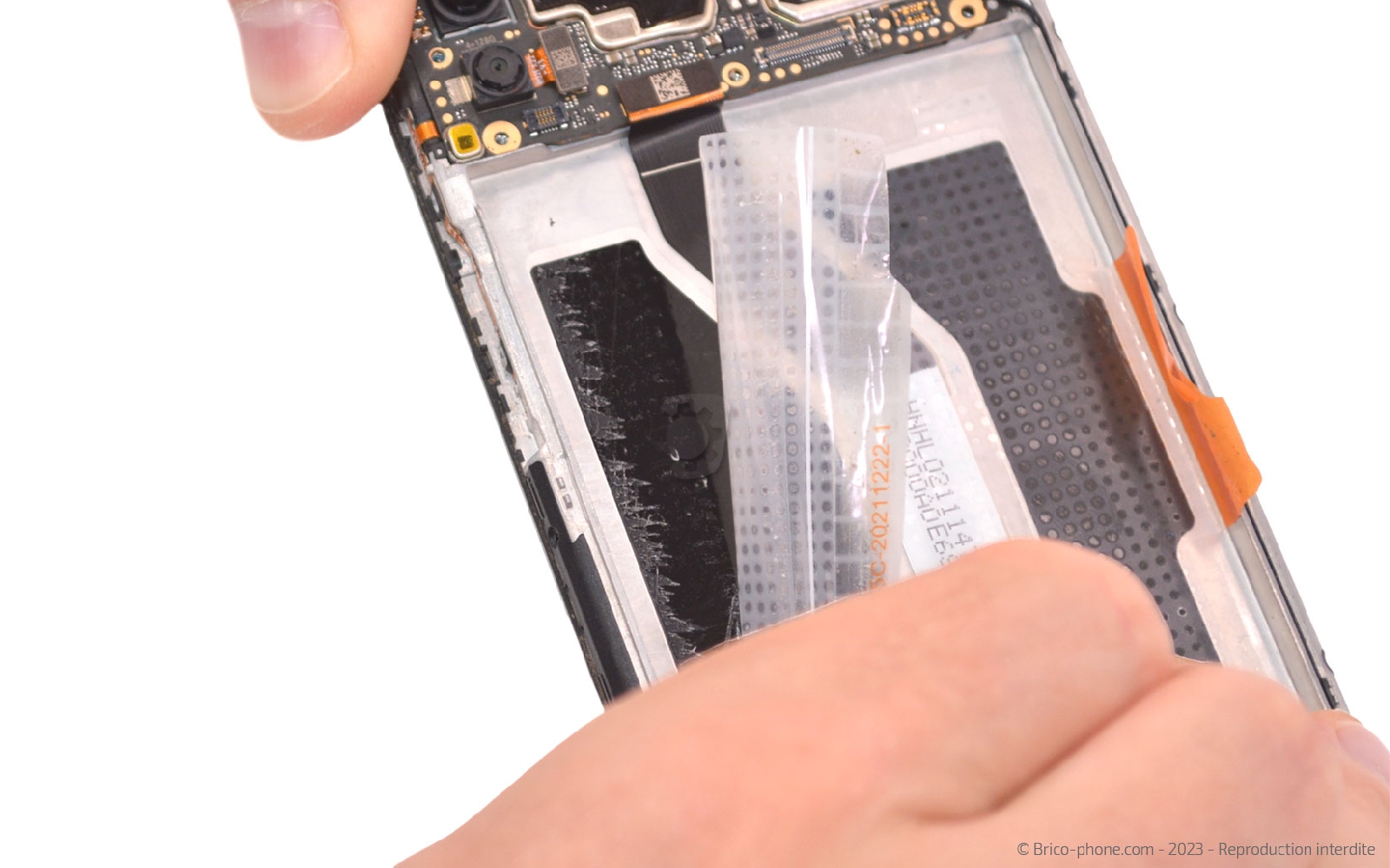

Etape 11 : Décoller le film transparent
Récupérez le film transparent en faisant attention à ce que k'adhésif noir reste collé au châssis du téléphone.

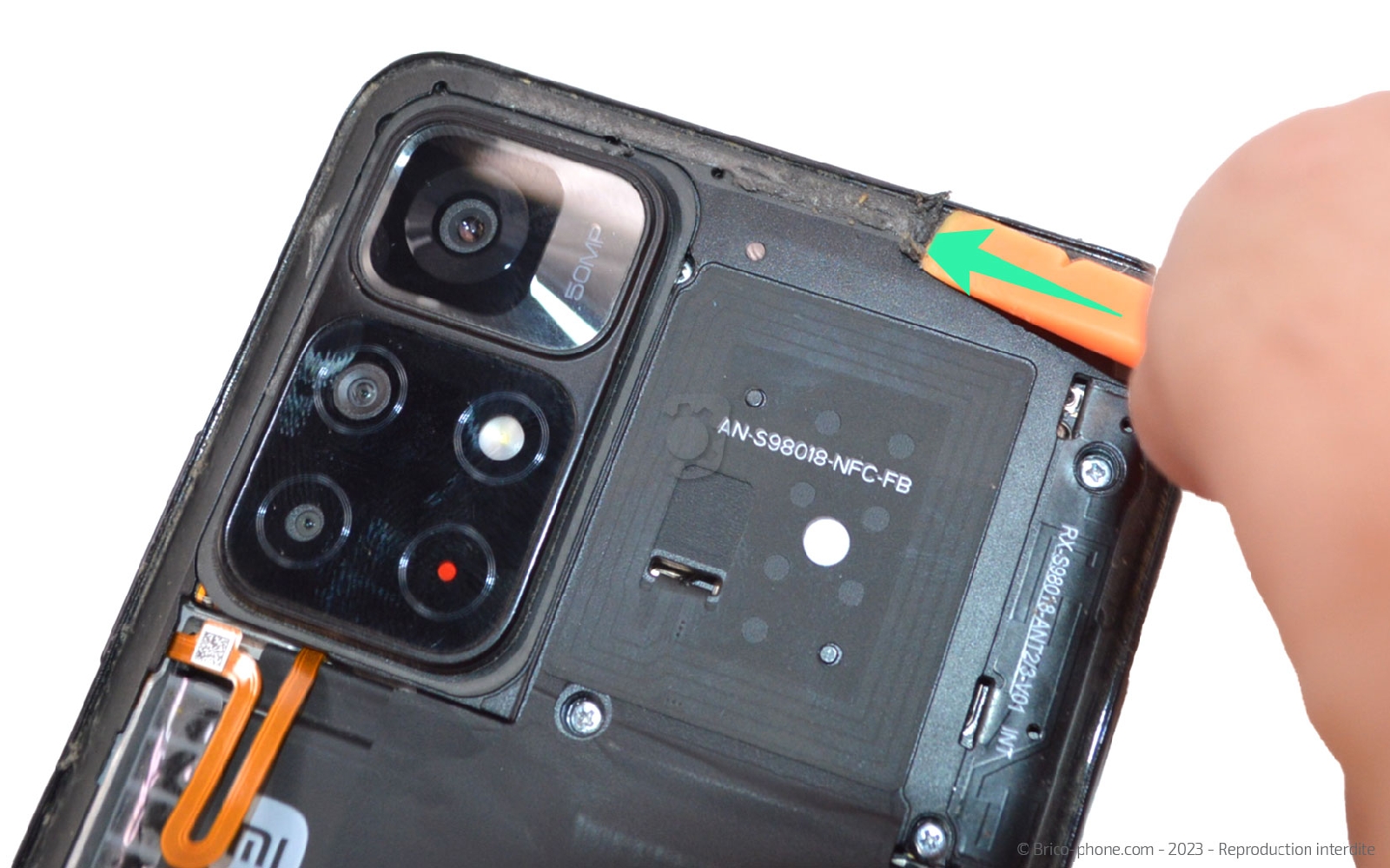

Conseils pour le remontage
Installez la nouvelle batterie dans le bloc écran puis remontez les éléments en suivant les étapes dans le sens contraires.

Nettoyez la vitre arrière et le châssis des résidus de stickers.

Ensuite, appliquez la colle B-7000 sur tout le contour du téléphone avant de refermer ce dernier avec la vitre arrière.

Laissez sécher la colle environ une heure en mettant l'appareil sous de gros livres tels que des dictionnaires ou alors à l'aide de pinces.
