Comment changer le connecteur de charge sur Redmi Note 11S (5G)

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 14/20
Redmi Note 11S (5G) | Temps estimé : 20 min | Difficulté : 2/5

Vous rencontrez des problèmes de charge avec votre appareil comme des difficultés à le brancher ou à le charger correctement ? Votre Xiaomi Redmi Note 11S (5G) ne lit plus votre carte SIM ? Ce tutoriel vous montrera comment remplacer le connecteur défectueux par un nouveau.

Grâce à ce guide de réparation, vous n'avez pas besoin d'être un expert en réparation pour redonner un coup de neuf à votre smartphone. Avec un peu de patience et les bons outils, vous serez en mesure de redonner à votre Xiaomi Redmi Note 11S (5G) sa fonction de charge optimale.

Avant de commencer, il est important de noter que toute manipulation sur votre téléphone doit être effectuée avec précaution. Si vous ne vous sentez pas à l'aise ou si vous rencontrez des difficultés, n'hésitez pas à contacter notre équipe technique.

Diagnostic

›  Prise de charge déformée et vous ne pouvez plus y insérer de câble.
›  Votre téléphone ne prend plus la charge
›  Votre téléphone n'est plus reconnu lorsque vous le branchez
›  Impossible de lire la carte SIM.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C et lecteur SIM pour Xiaomi Redmi Note 11S (5G)
39,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

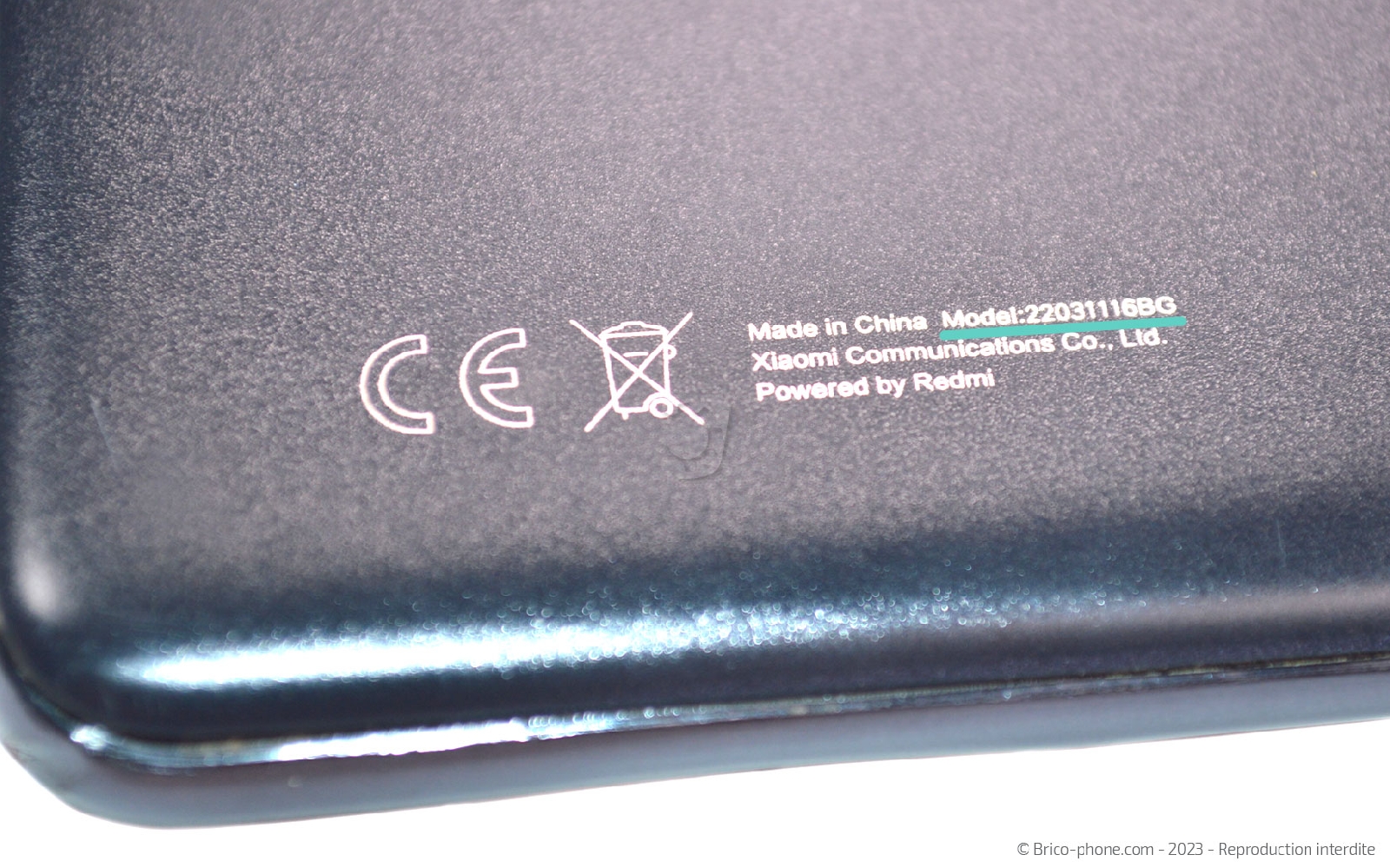

Avant toute chose, nous vous conseillons de vérifier que la pièce détachée commandée est compatible avec votre smartphone. Pour cela, il vous suffit de vous assurer que le numéro de modèle (22031116BG) inscrit au dos de votre Xiaomi soit bien présent dans la table des compatibilité du produit choisi sur Brico-phone.

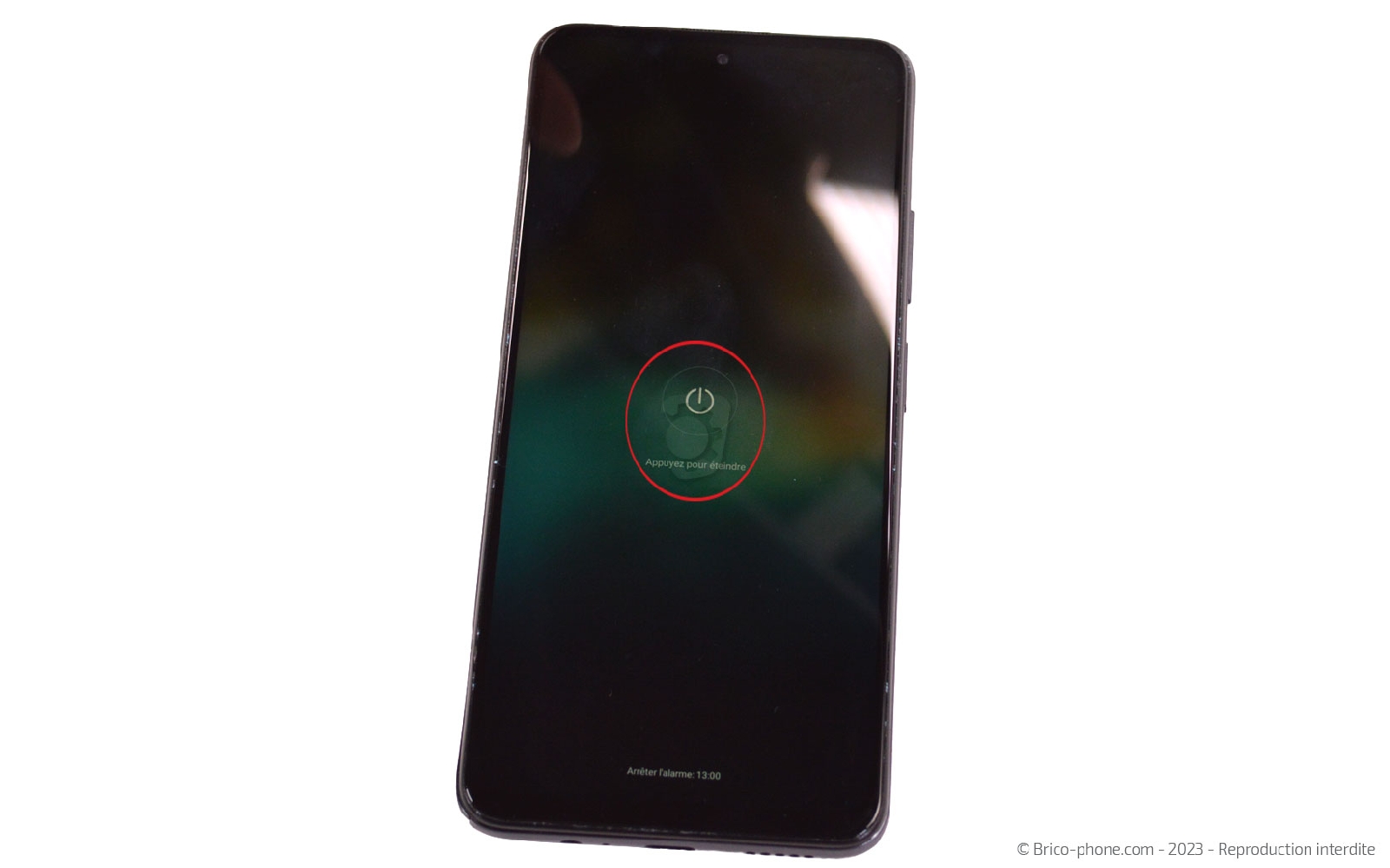

Commençons la réparation par mettre hors tension le téléphone en pressant le bouton Power de votre appareil. Sélectionnez l'option "éteindre" deux fois d'affilé avant de passer à l'étape suivante.

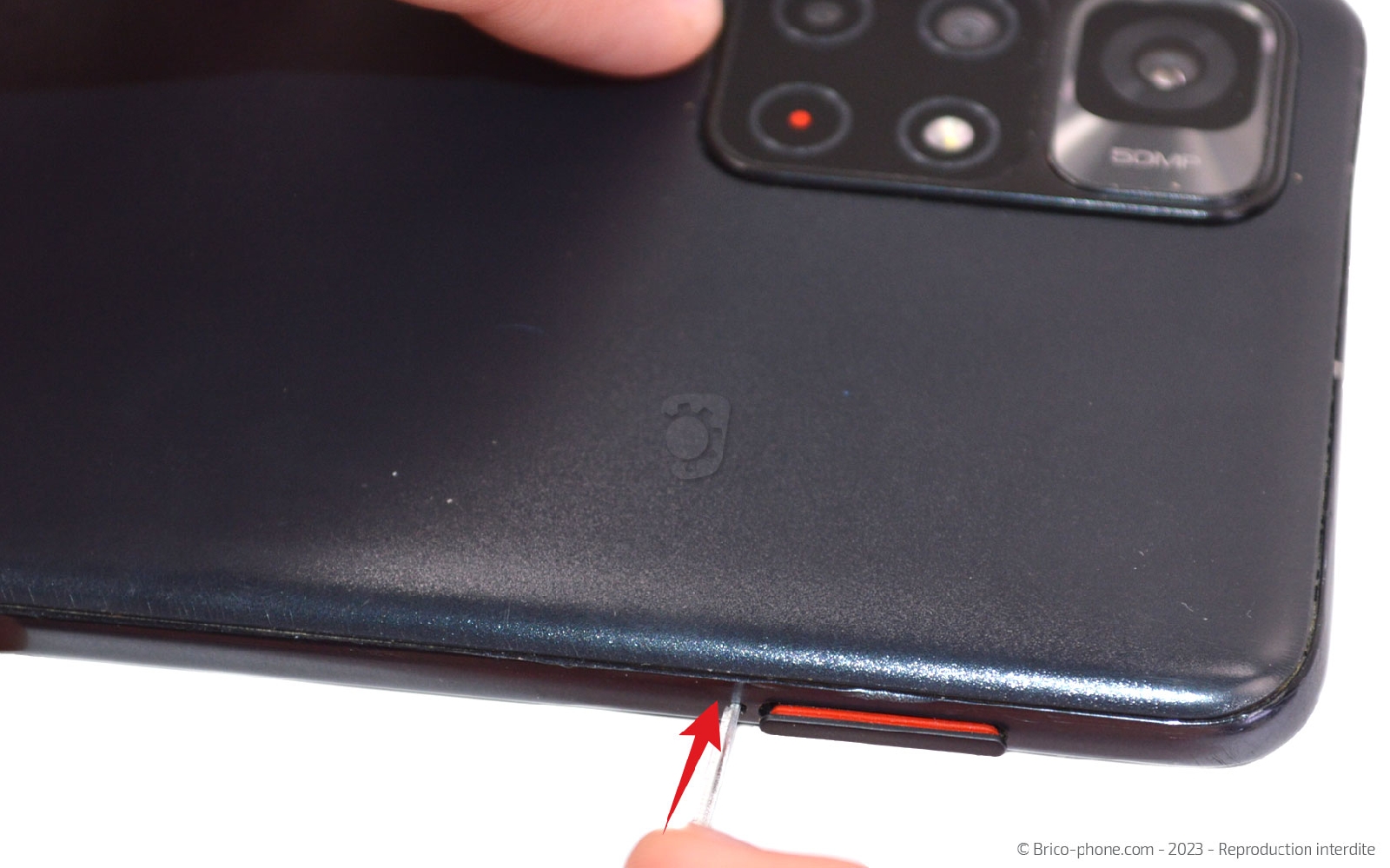

Etape 1 : Ejecter le rack SIM
Insérez l'outil SIM d'origine ou celui disponible avec le kit d'outils Brico-phone, dans le trou situé à gauche du tiroir de la carte SIM.

Cette manipulation vous permettra d'extraire la carte Sd et la carte SIM.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière
Il est nécéssaire de chauffer l'arrière téléphone pour accéder aux entrailles de votre Xiaomi. Pour cela, vous pouvez utiliser soit un coussin chauffant soit un décapeur thermique.

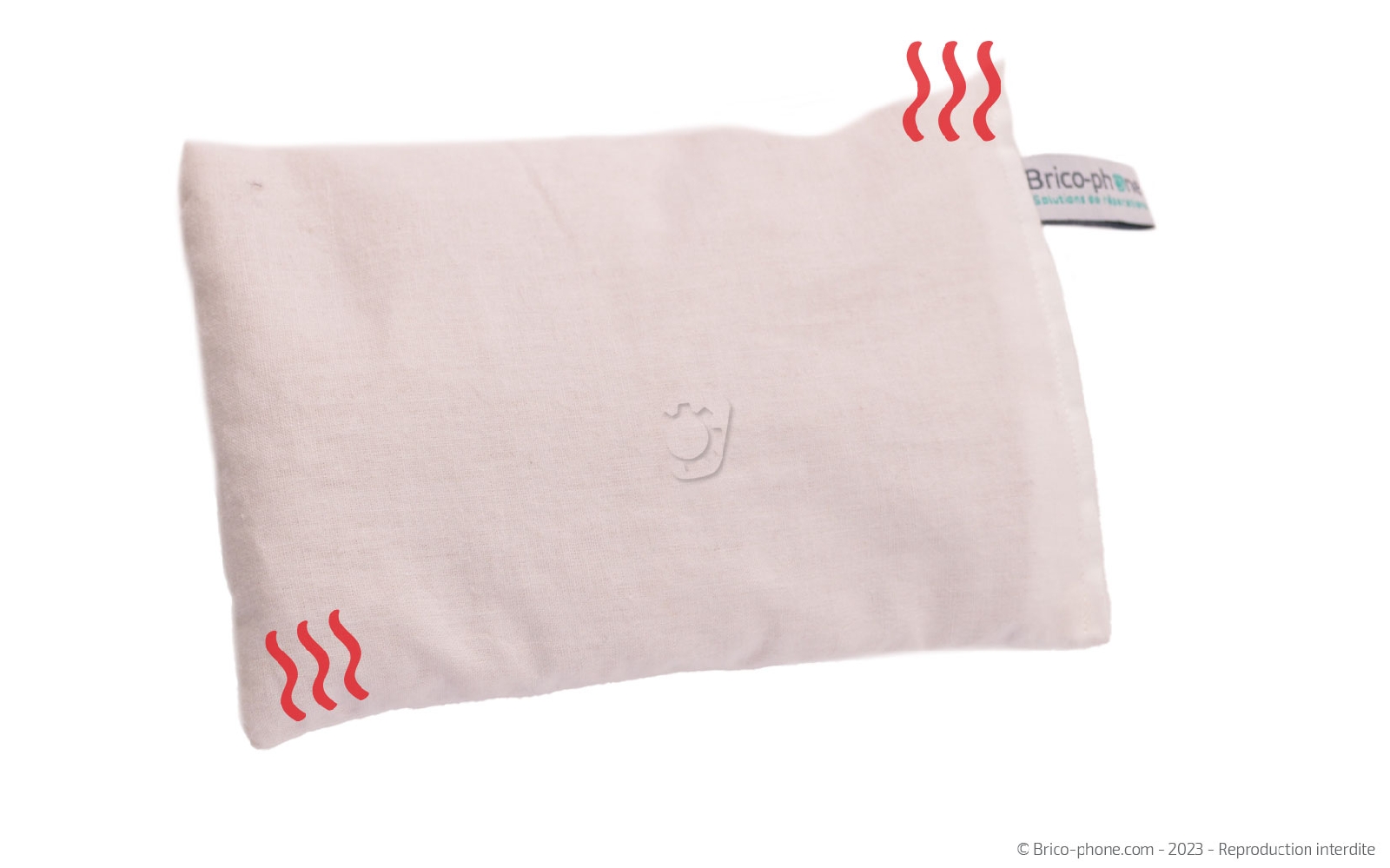

Si vous avez choisi le coussin chauffant, passez-le au micro-ondes environ 2 minutes avant de le déposer sur le dos de l'appareil.

Si vous avez opté pour le décapeur thermique ou votre propre sèche-cheveux, il vous suffit d'allumer le produit et de le passer sur le contour de la vitre arrière.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

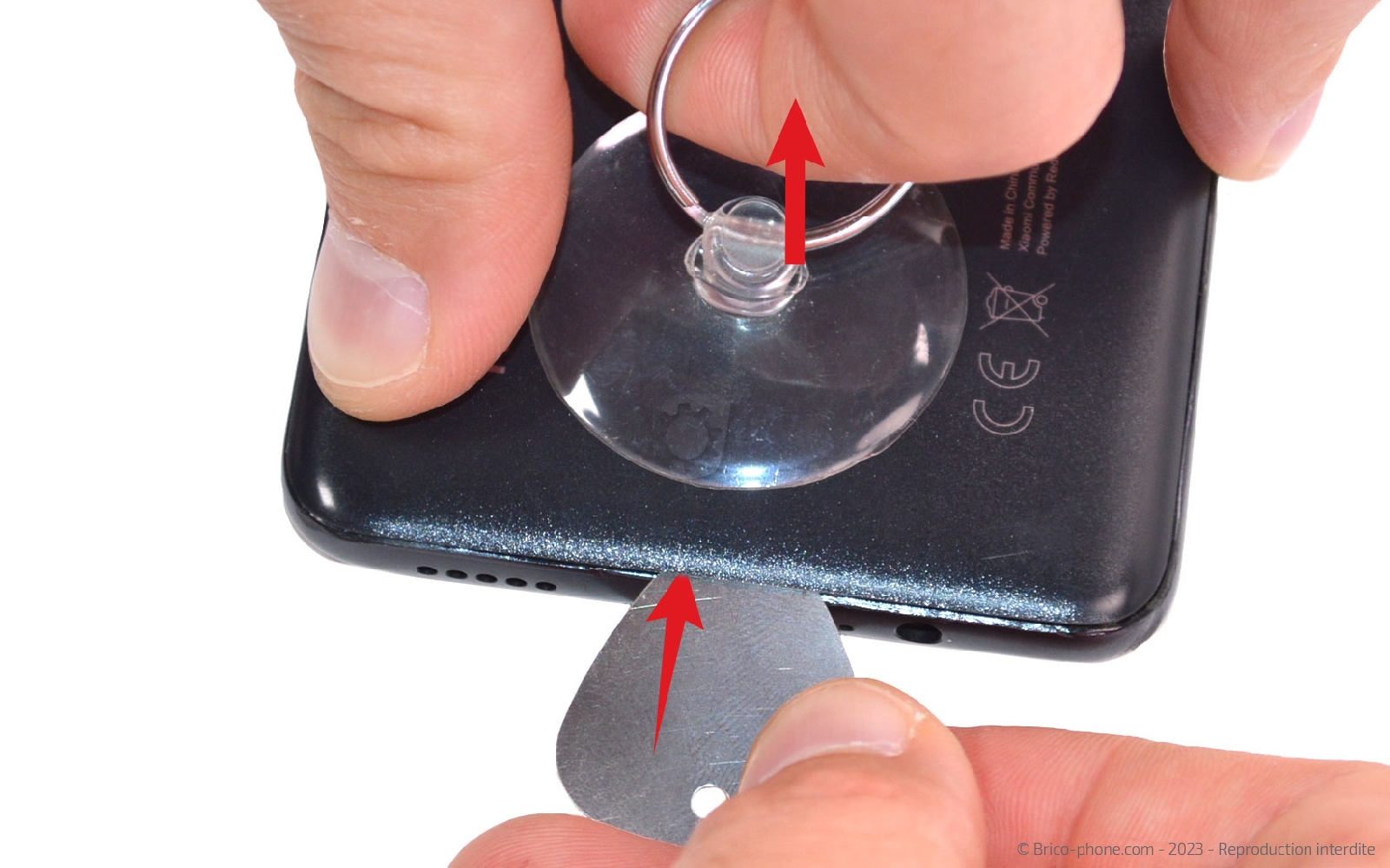

Etape 3 : Créer un interstice
Disposez la ventouse sur le bas de la vitre arrière.
En soulevant légèrement le composant vous devriez arriver à glisser le médiator en métal troué entre le châssis et la façade arrière de votre Xiaomi.

Une fois en place, disposez les médiators en plastique de chaque coté de celui en métal. Retirez ce dernier avant de déplacer les outils de part et d'autre du téléphone.
Outils du kit utilisés
Outils du kit utilisés

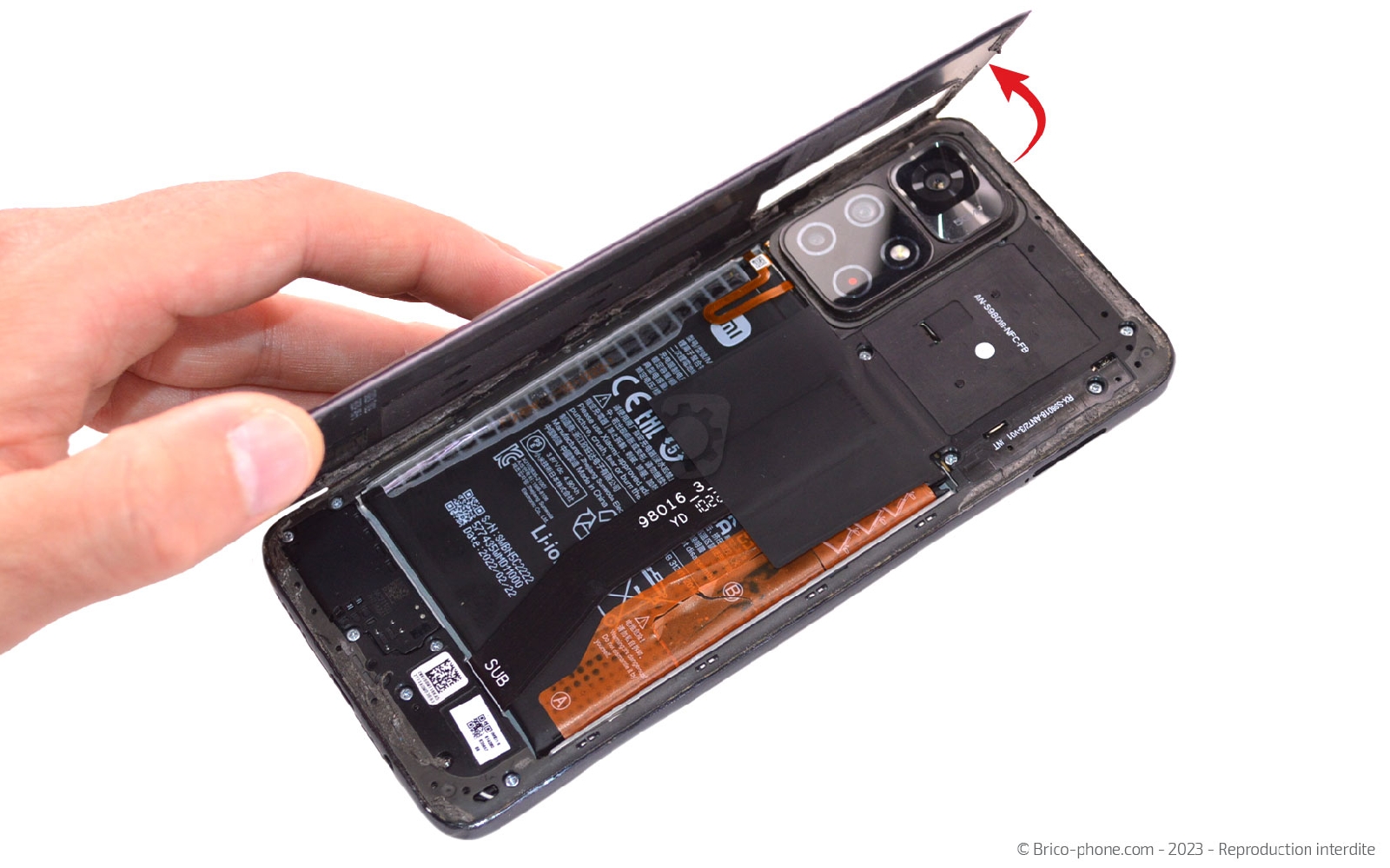

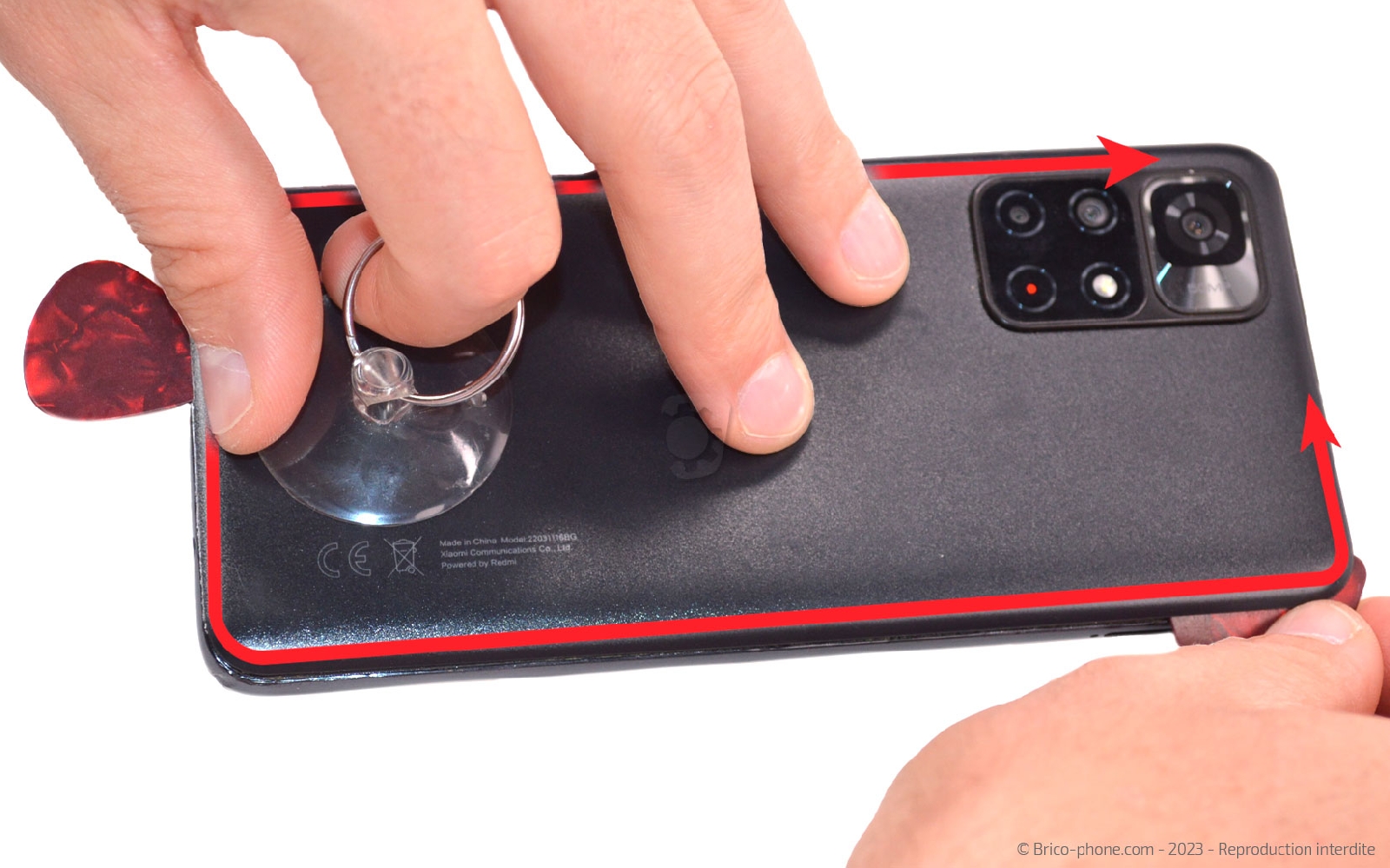

Etape 4 : Ouvrir le téléphone
Continuez de déplacer les médiators en plastique le long du téléphone pour terminer le décollage de la vitre arrière de votre smartphone.
Outils du kit utilisés
Outils du kit utilisés

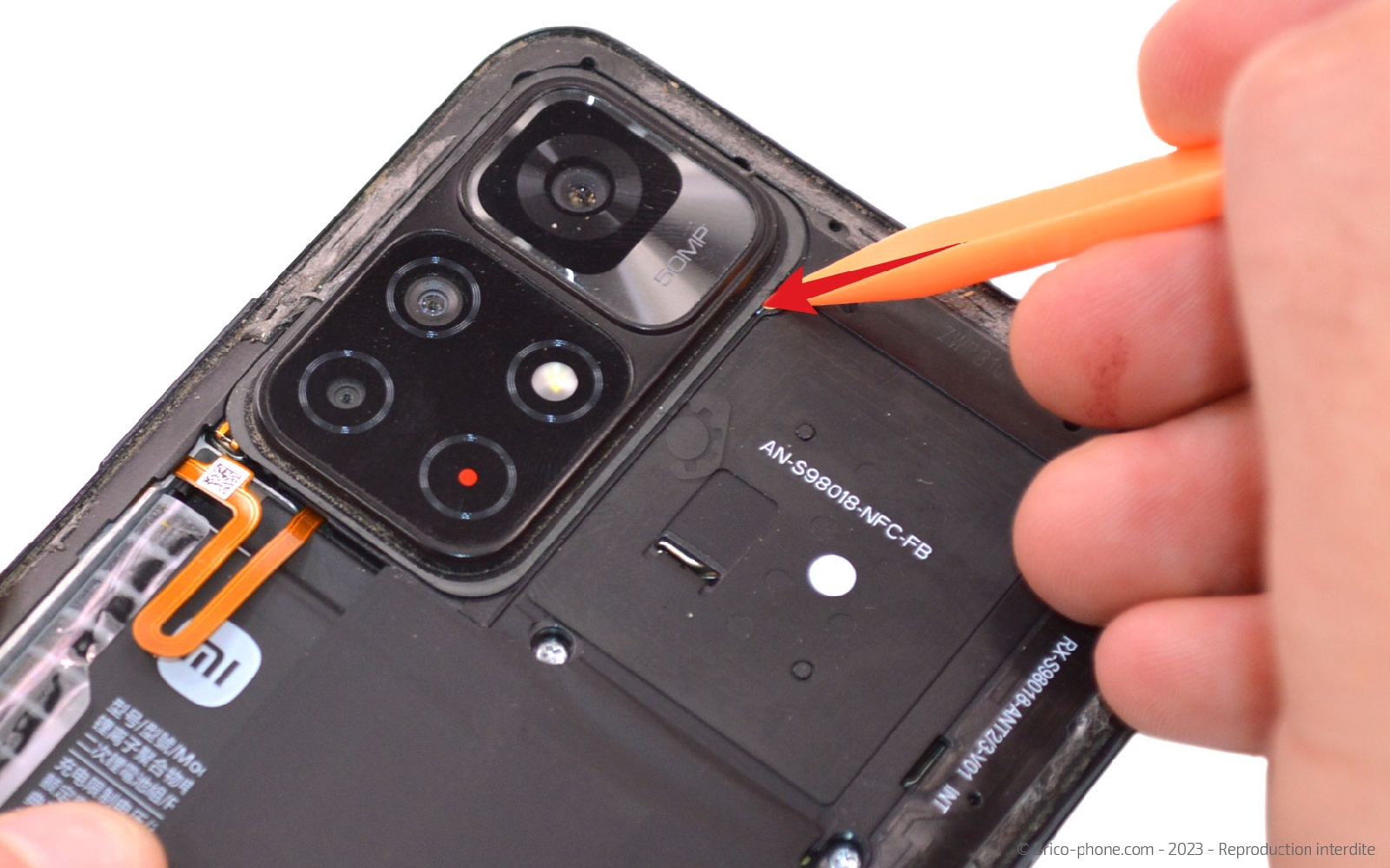

Etape 5 : Récupérer le bloc lentilles
Insérez la pointe du levier dans la fente afin de déclipser le bloc des lentilles de protection.

Terminez le retrait du composant en glissant l'outil dessous.
Outils du kit utilisés
Outils du kit utilisés

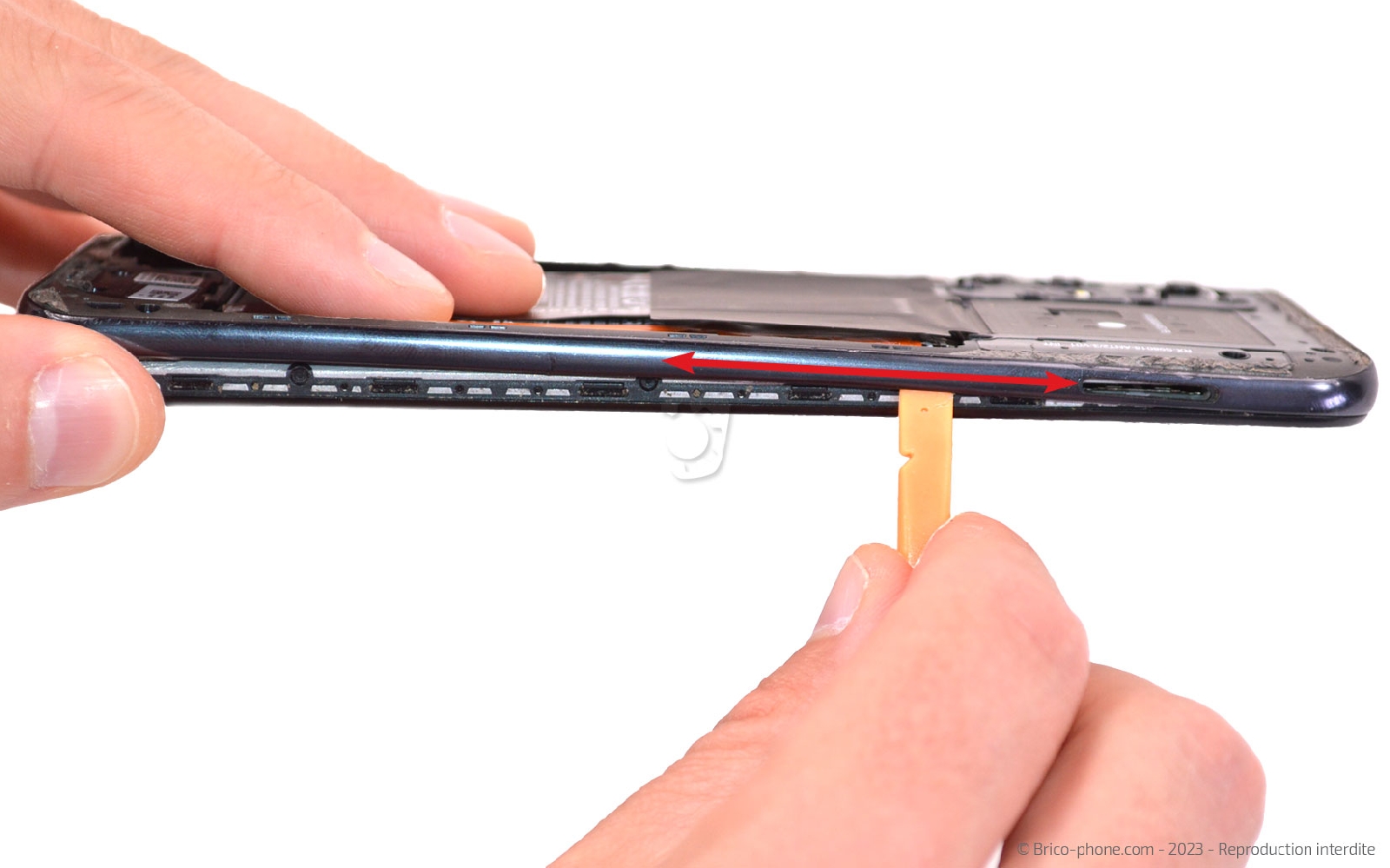

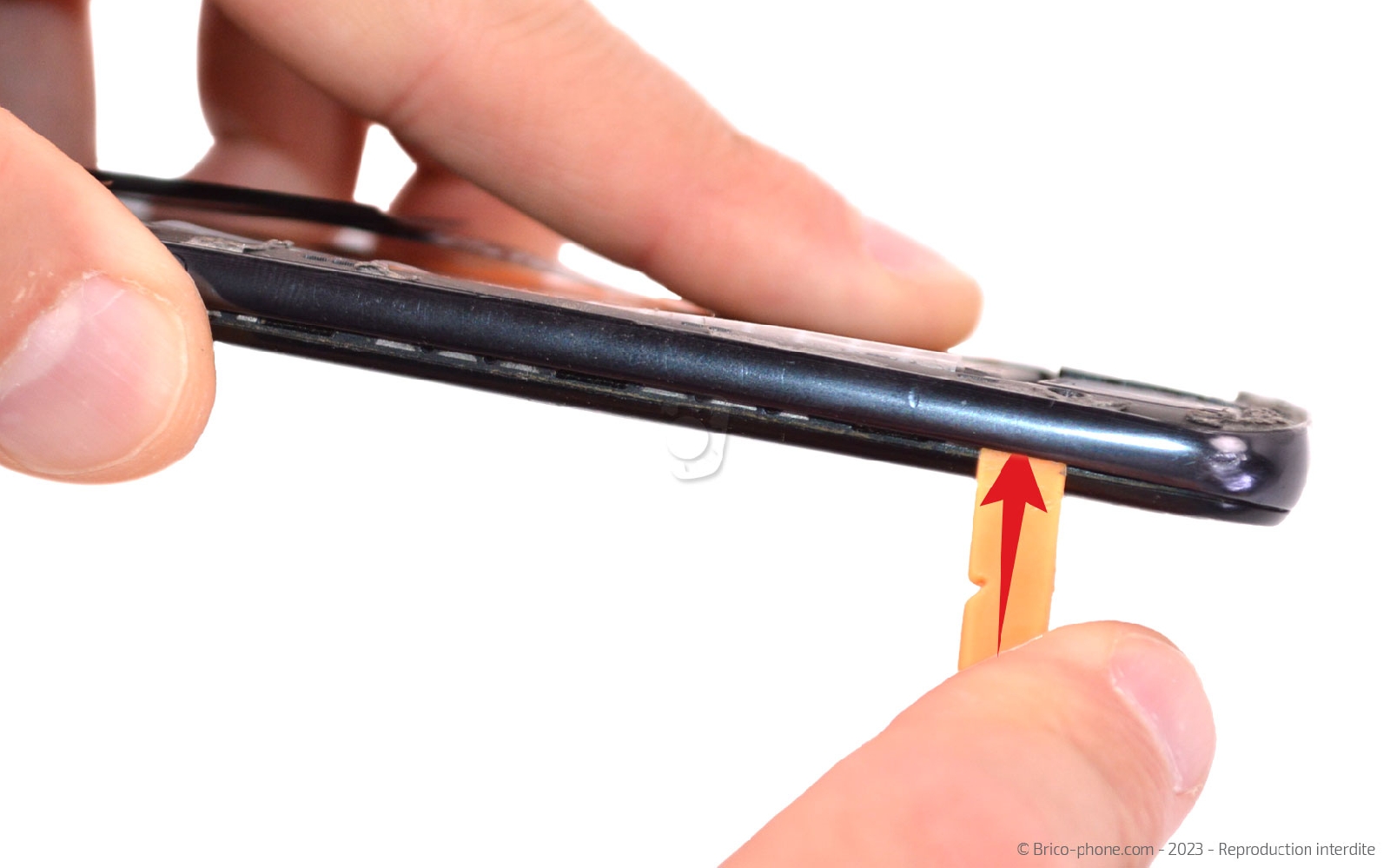

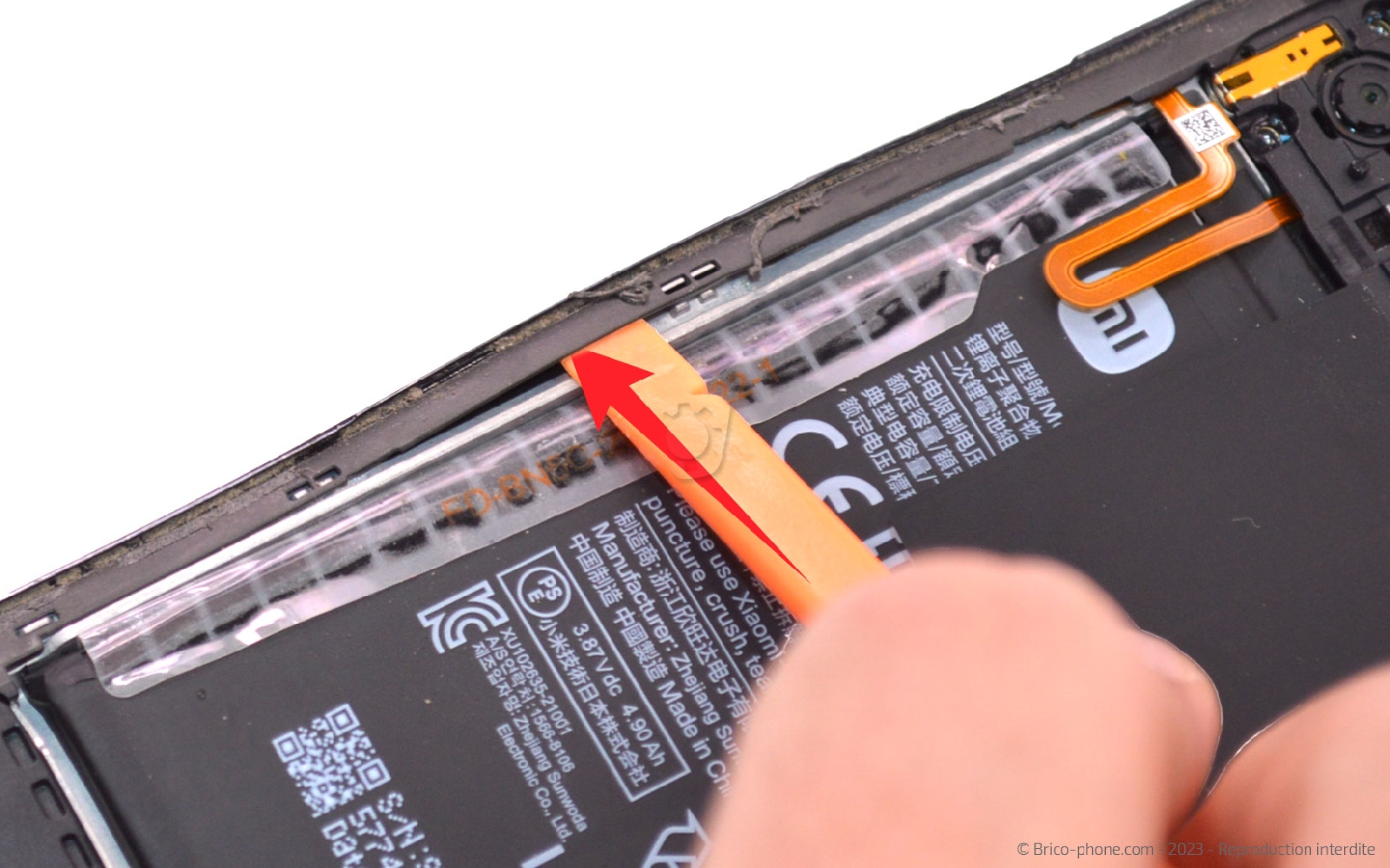

Etape 7 : Retirer le châssis intermédiaire
Insérez par l'intérieur le levier en nylon sous le châssis pour le déclipser avant de faire la même chose mais cette fois-ci à l'extérieur.

Faites glisser l'ustensile sur tout le contour pour détacher le châssis intermédiaire du bloc écran.

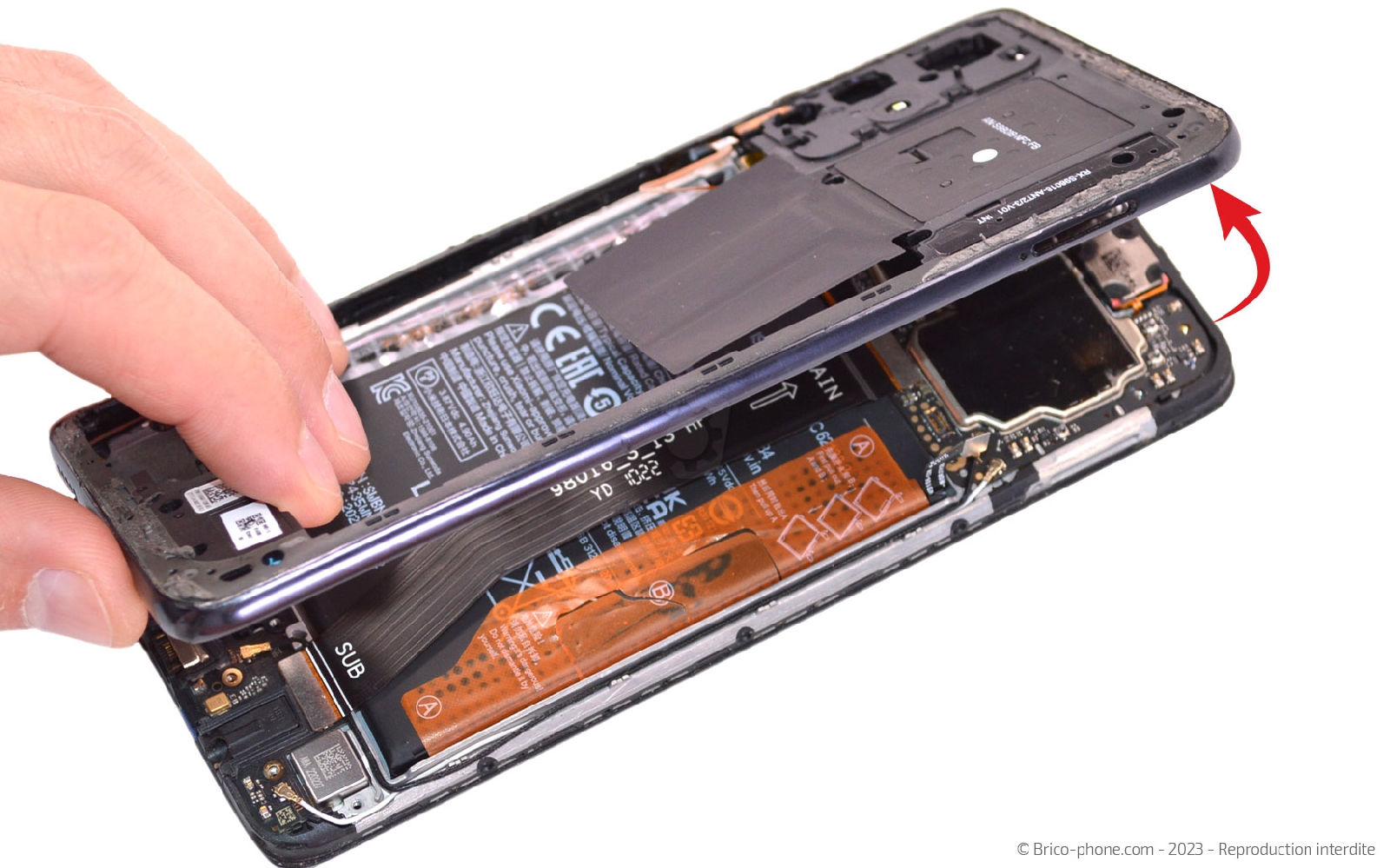

Lorsque vous faites basculer le composant vers l'exterieur, faites attention car ce dernier est encore connecté à la carte mère.
Outils du kit utilisés
Outils du kit utilisés

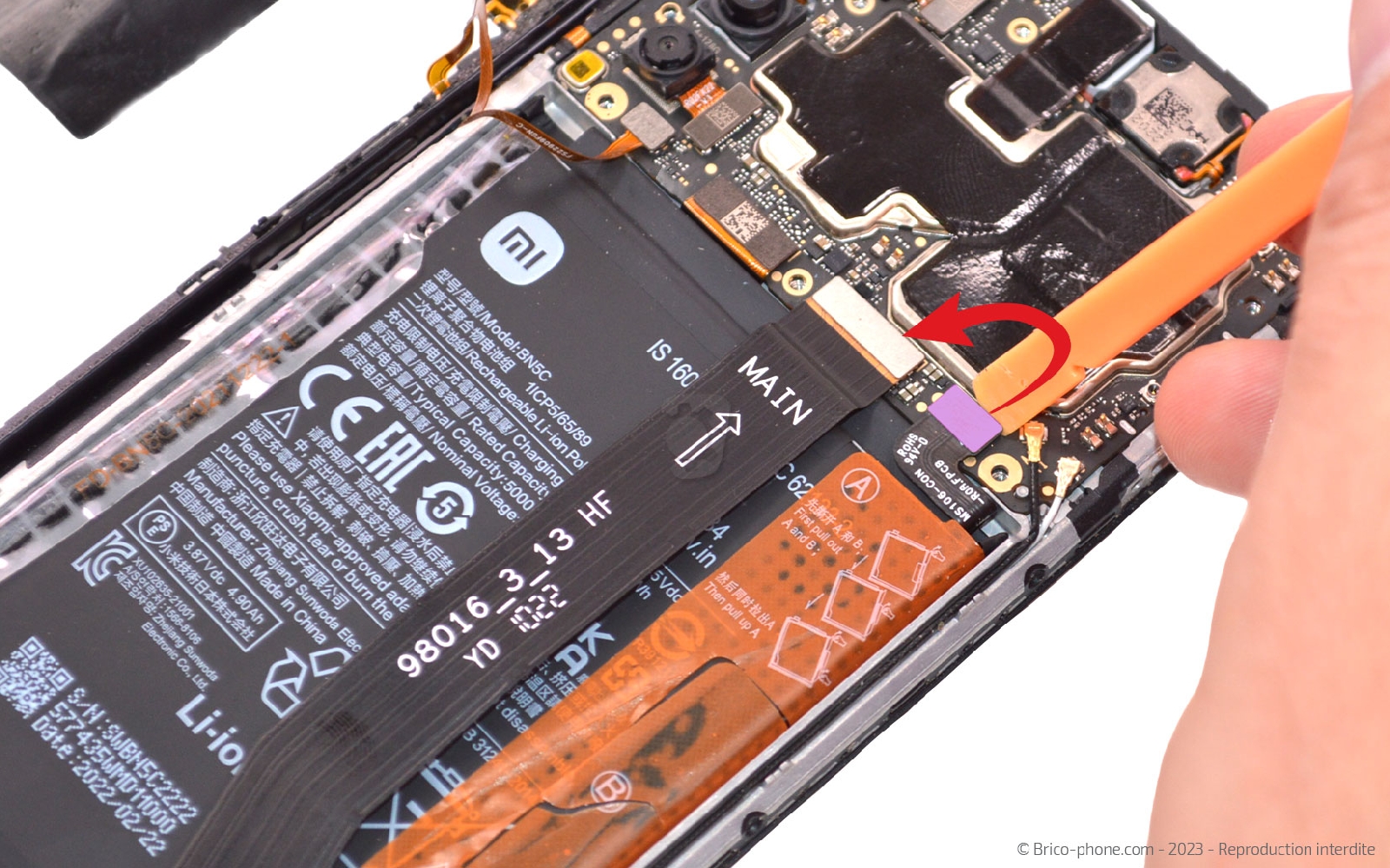

Etape 8 : Déconnecter la batterie et ôter le châssis intermédiaire
Gardez le même outil pour déconnecter la nappe de la batterie puis celle du lecteur d'empreintes digitales.

Séparez ensuite le bloc écran du châssis intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

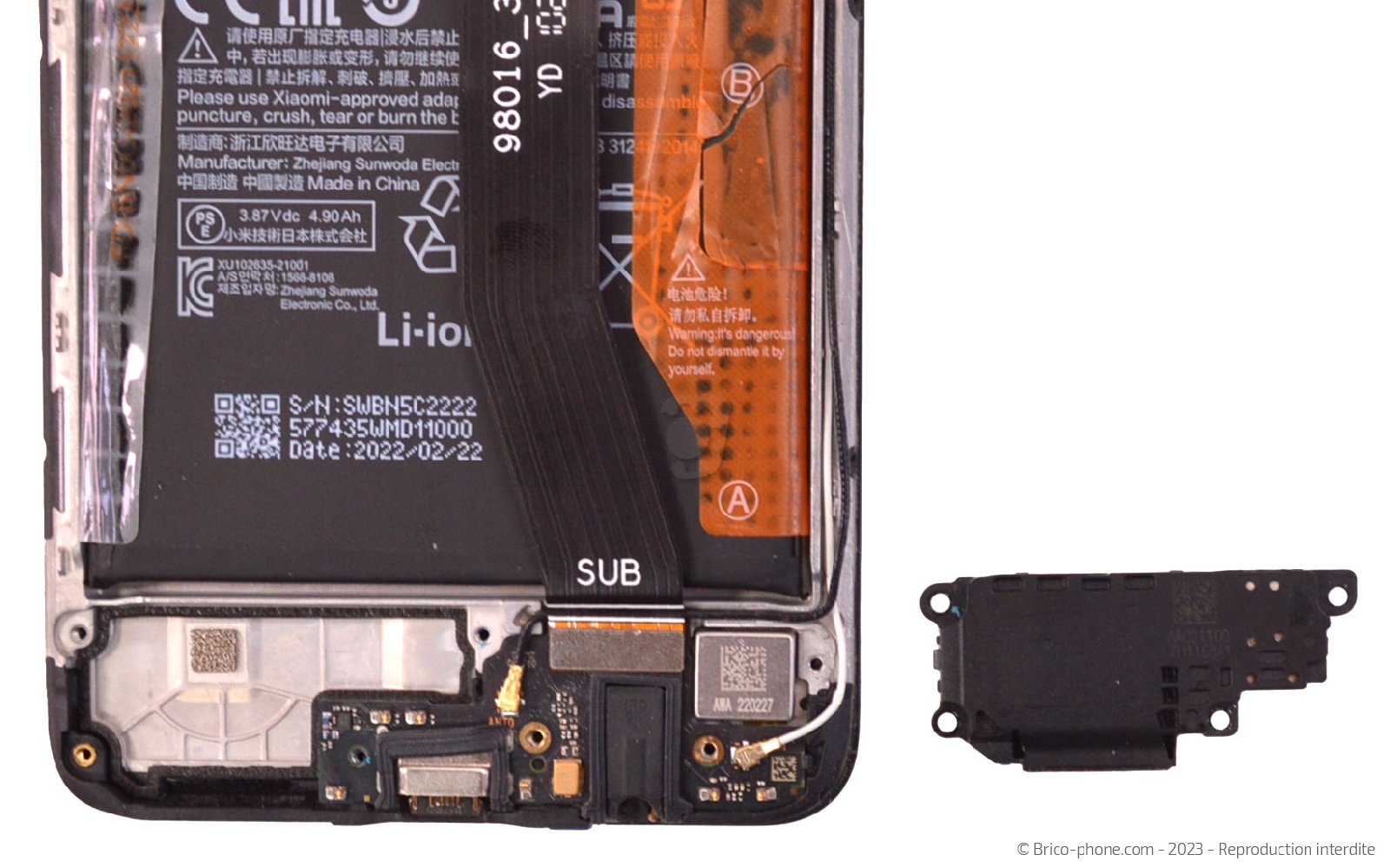

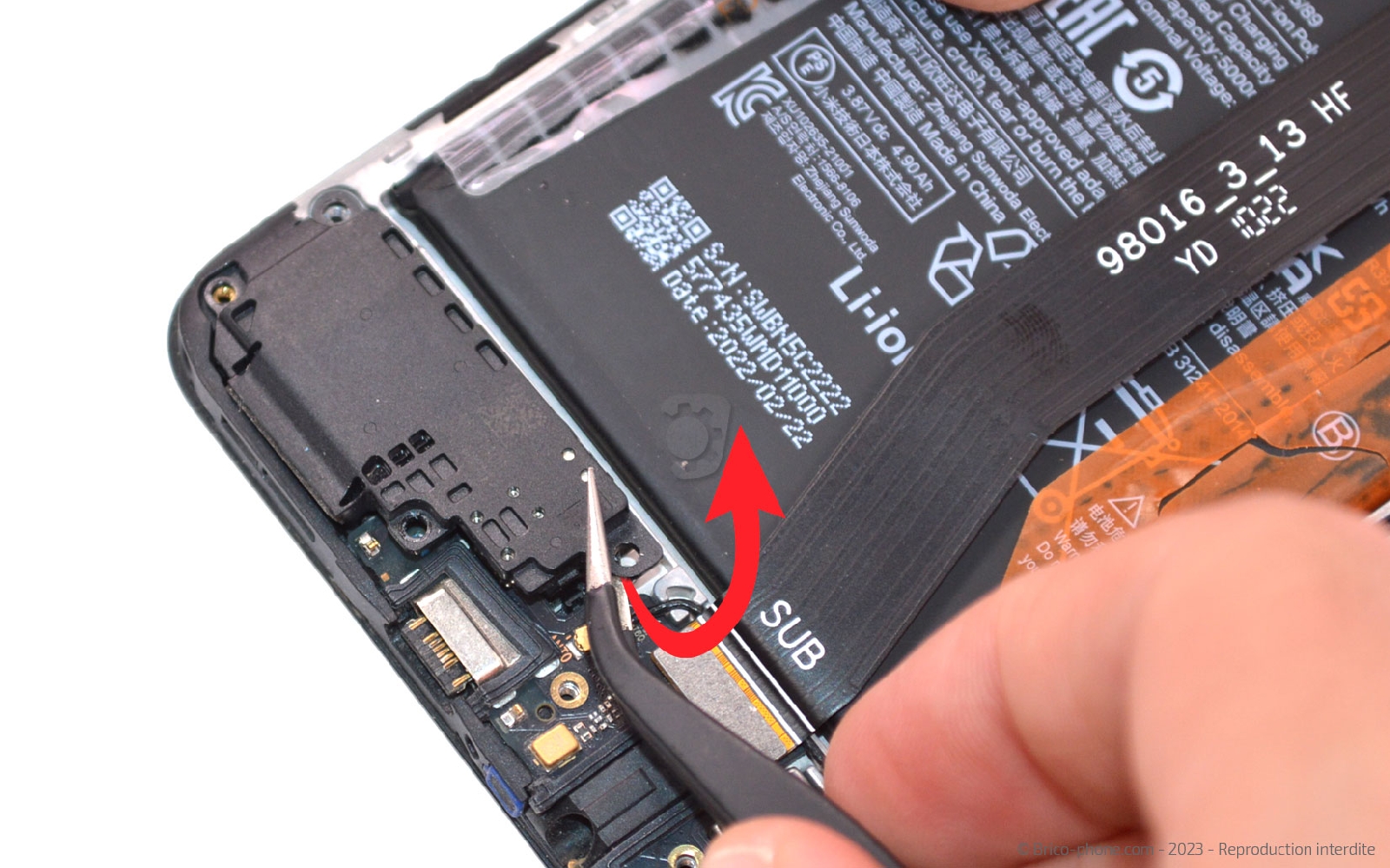

Etape 9 : Enlever le haut-parleur externe
Sur la partie basse du téléphone, saisissez le haut-parleur externe avec la pincette pour le mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

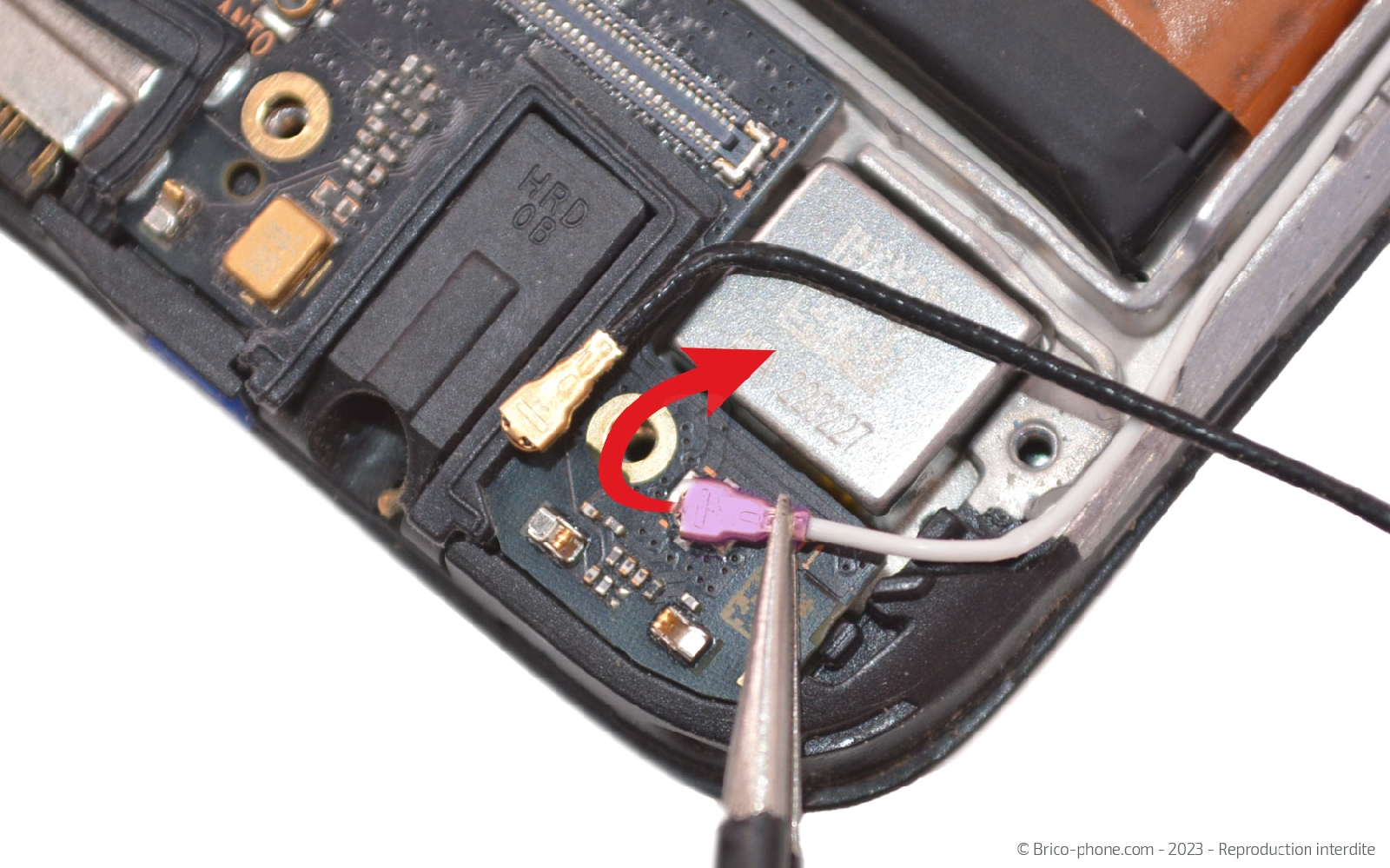

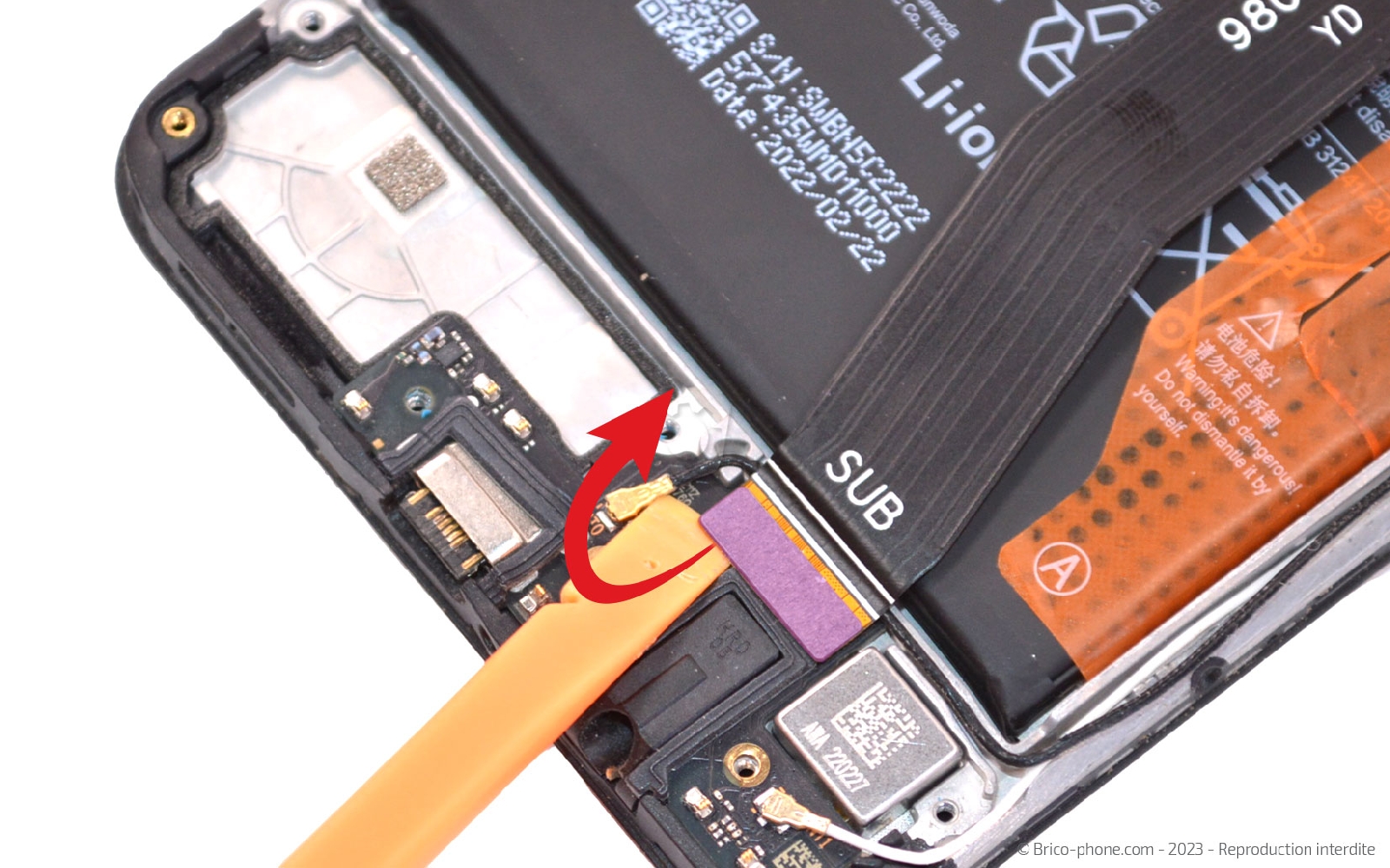

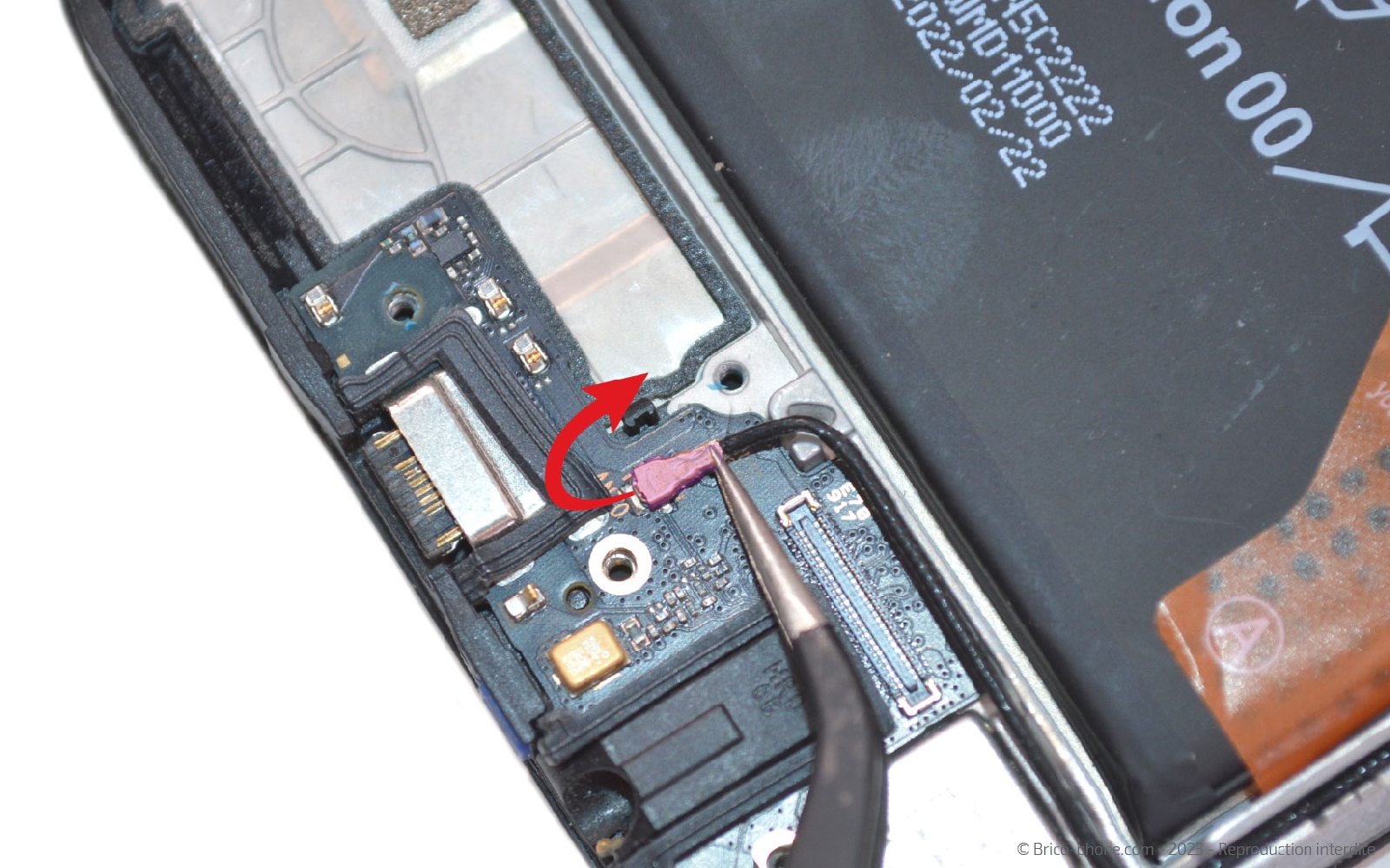

Etape 10 : Libérer le connecteur de charge
Toujours avec le même ustensile, débranchez les deux câbles coaxiaux.

Ensuite, débranchez la nappe de la rallonge d'interconnexion.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C et lecteur SIM pour Xiaomi Redmi Note 11S (5G)
39,90 €

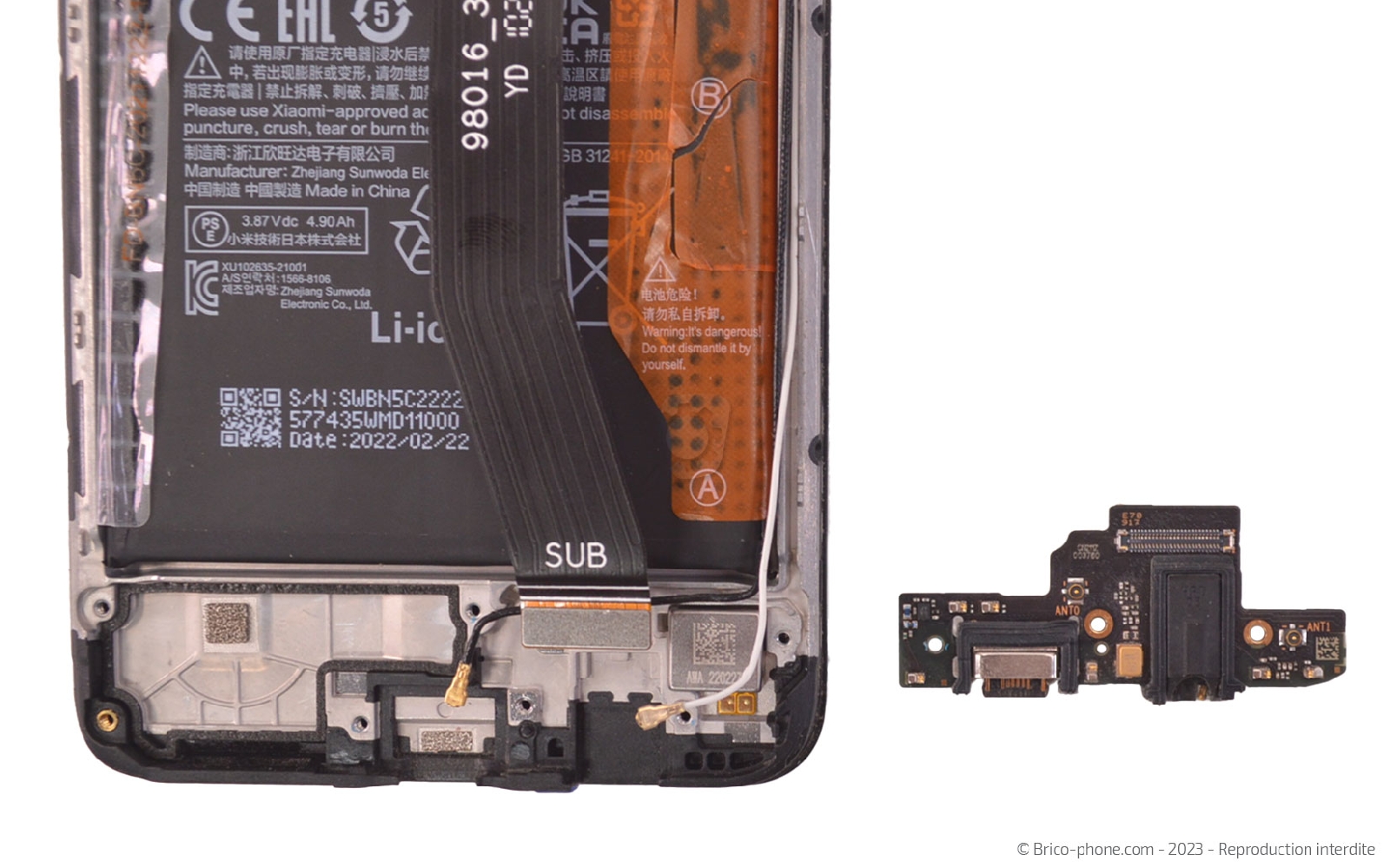

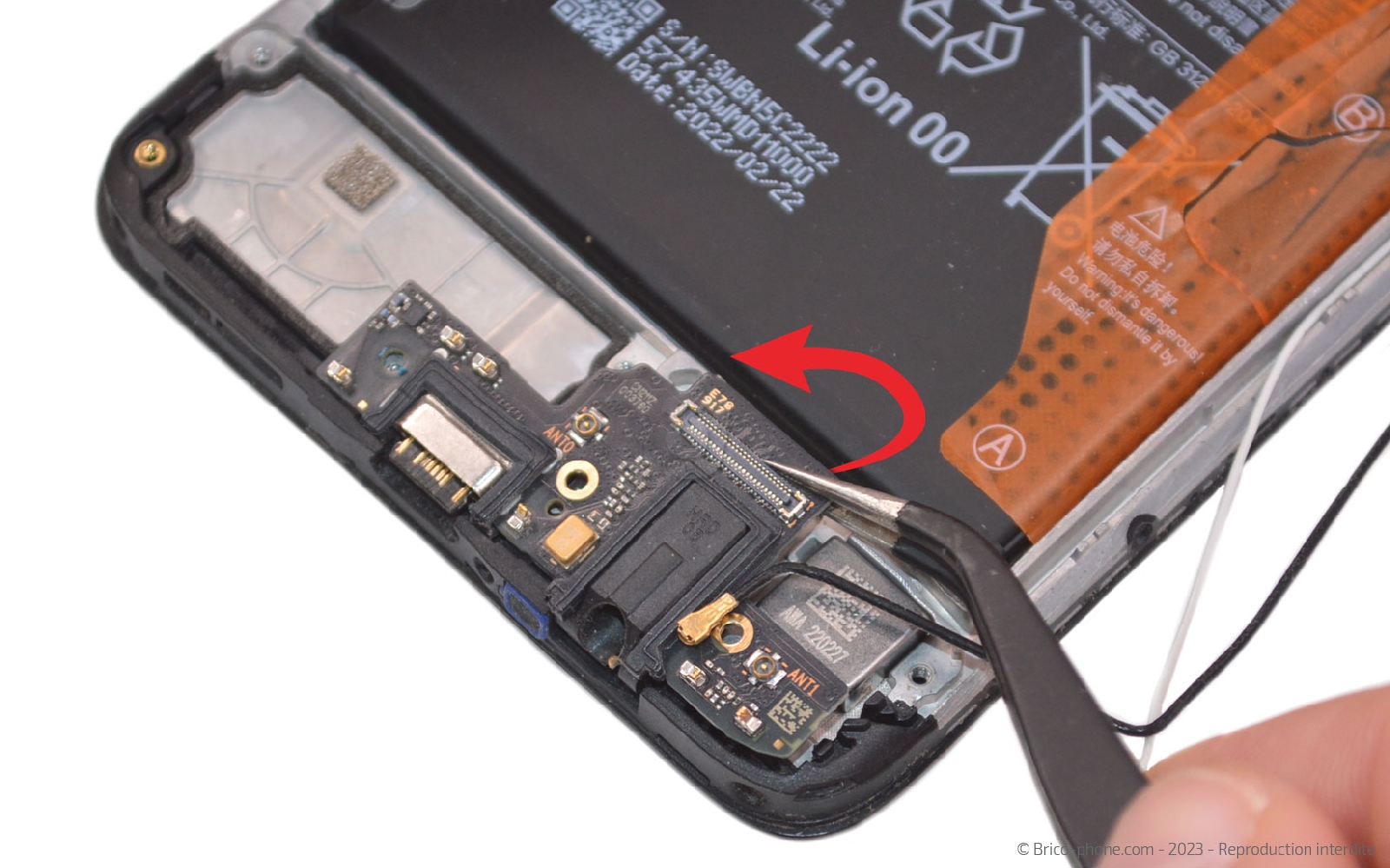

Etape 11 : Ôter le connecteur de charge
Ensuite, attrapez la carte fille avec la pince pour la sortir du téléphone.

Vous venez de retirer le connecteur de charge de votre appareil.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Installez la nouvelle batterie dans le bloc écran puis remontez les éléments en suivant les étapes dans le sens contraires.

Nettoyez la vitre arrière et le châssis des résidus de stickers.

Ensuite, appliquez la colle B-7000 sur tout le contour du téléphone avant de refermer ce dernier avec la vitre arrière.

Laissez sécher la colle environ une heure en mettant l'appareil sous de gros livres tels que des dictionnaires ou alors à l'aide de pinces.
