Guide de réparation sur Galaxy A34 5G

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 13/20
Galaxy A34 5G | Temps estimé : 45 min | Difficulté : 3/5

Que vous soyez un amateur de technologie ou un bricoleur expérimenté, ce tutoriel vous fournira toutes les informations nécessaires pour réparer vous-même votre Samsung Galaxy A34 (5G). Que ce soit pour remplacer l'écran cassé, la caméra frontale défectueuse ou tout autre composant, nous avons repris toutes les étapes nécessaires pour mener à bien chaque réparation.

Chaque étape est accompagnée de photos explicatives détaillées afin de faciliter la compréhension et la mise en pratique. Une vidéo reprend également toutes les manipulations. Vous aurez ainsi toutes les ressources nécessaires pour effectuer les réparations de manière sûre et efficace, sans avoir à dépenser une fortune pour faire appel à un professionnel.

Pour vous accompagner au mieux, Brico-phone vous propose des kits de réparation comprenant tous les éléments utiles au remplacement de la pièce endommagée. Vous y trouverez les outils, le nouveau composant, les stickers de batterie ou un coussin chauffant en fonction de la panne.

Préparez vos outils, votre esprit curieux et un espace dégagé pour commencer la réparation de votre Samsung Galaxy A34 (5G). Suivez chaque étape avec attention et n'oubliez pas de prendre des précautions de sécurité pour éviter tout dommage potentiel. Prêt à devenir un expert de la réparation ? Alors, commençons !

Diagnostic

›  Un ou plusieurs des composants du téléphone sont endommagés.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer
Dans un premier temps, nous vous conseillons de vérifier le modèle de votre appareil afin de commander la bonne pièce détachée et de suivre le tutoriel approprié.

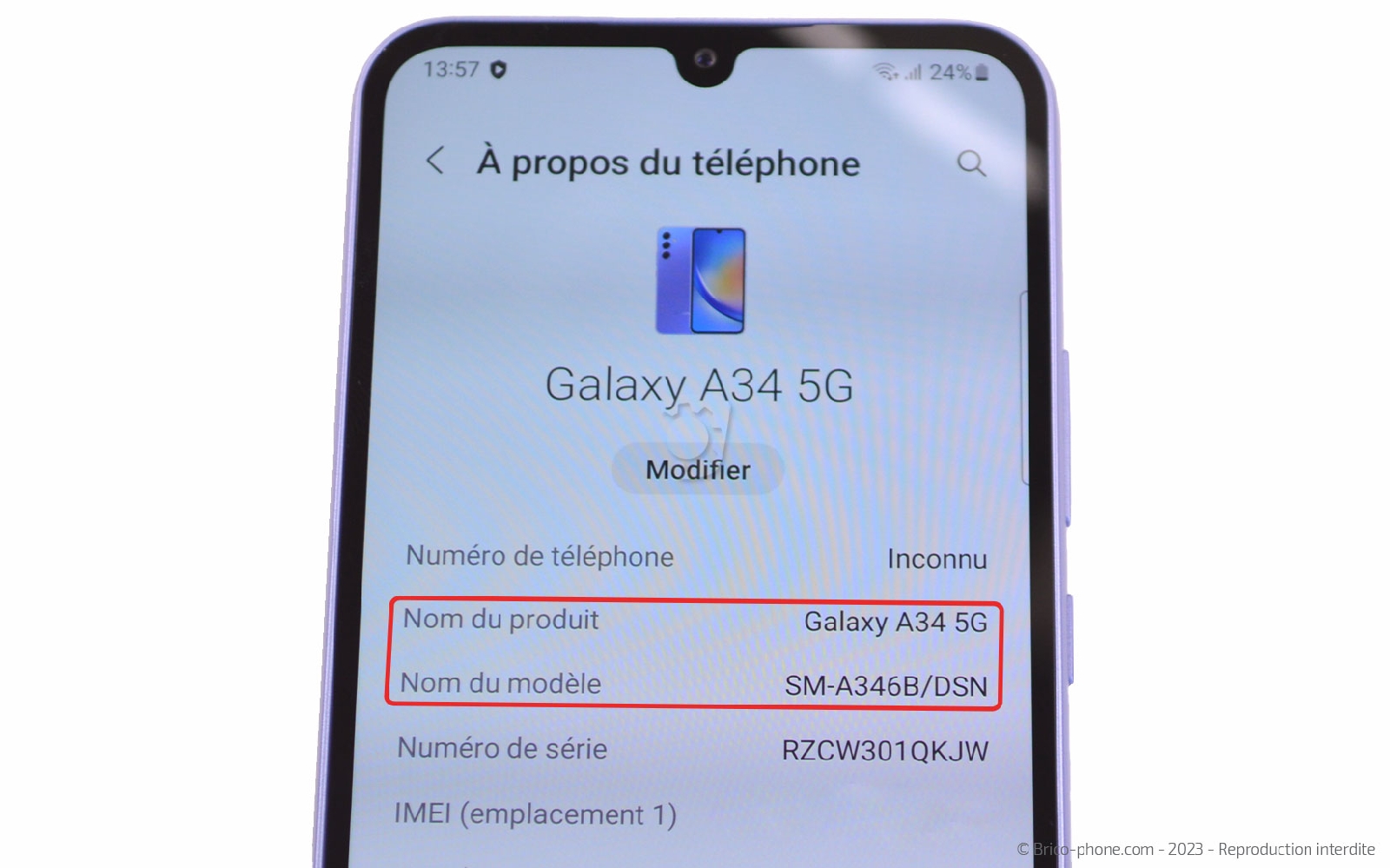

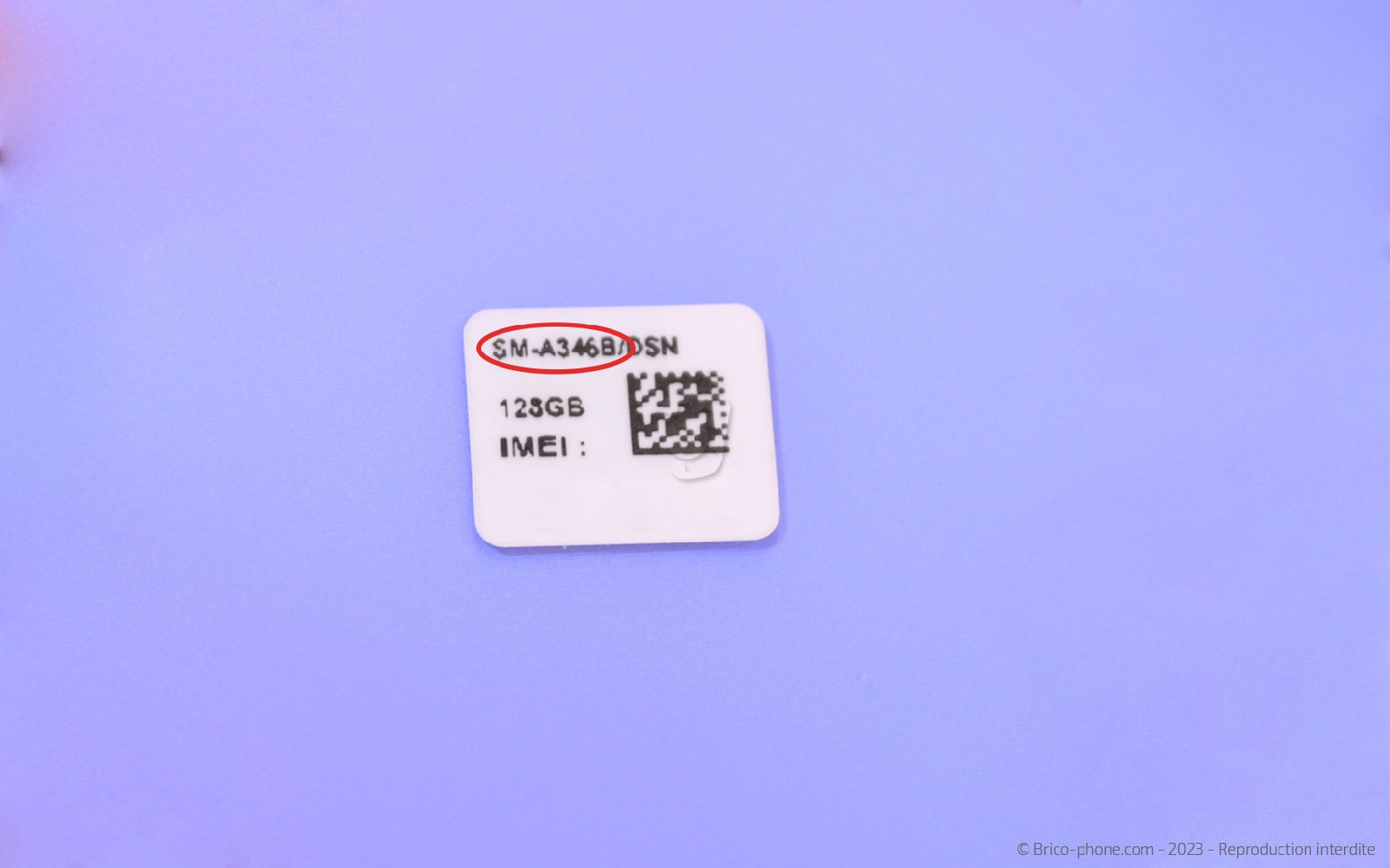

Pour ce faire, plusieurs possibilités s'offrent à vous. Vous pouvez accéder à la Rubrique "À Propos" de votre téléphone ou regarder la petite étiquette collée au dos de votre appareil. Vous y trouverez le nom du modèle ainsi que son numéro.
Il est également possible de composer le *#06# pour obtenir un numéro IMEI qui sera à recopier sur notre site internet. Brico-phone se charge de vous fournir les informations sur votre modèle ainsi que les pièces détachées compatibles.

Une fois votre commande reçue, préparez-vous dans un environnement calme et dégagé avec tous les outils nécessaires à portée de main.

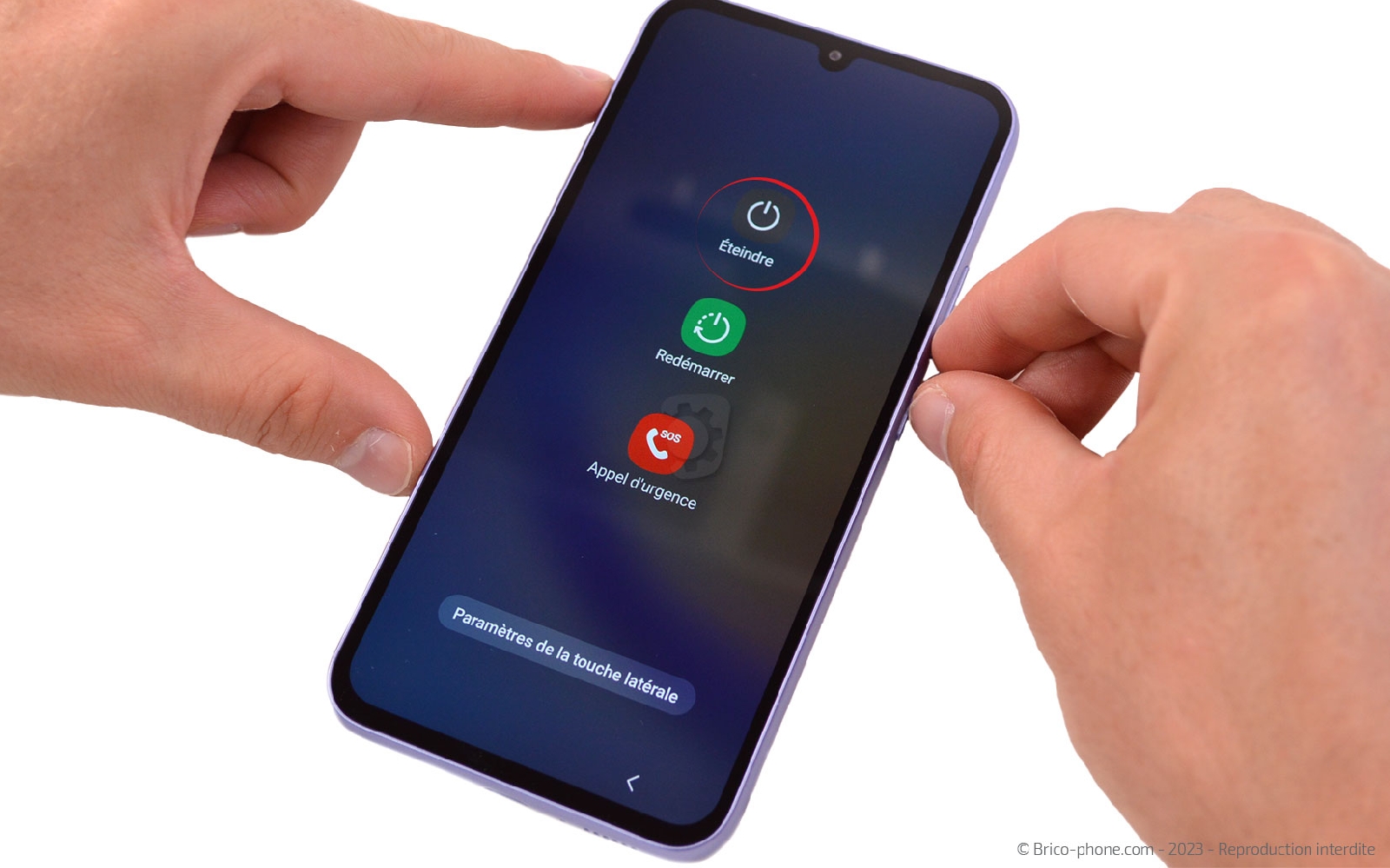

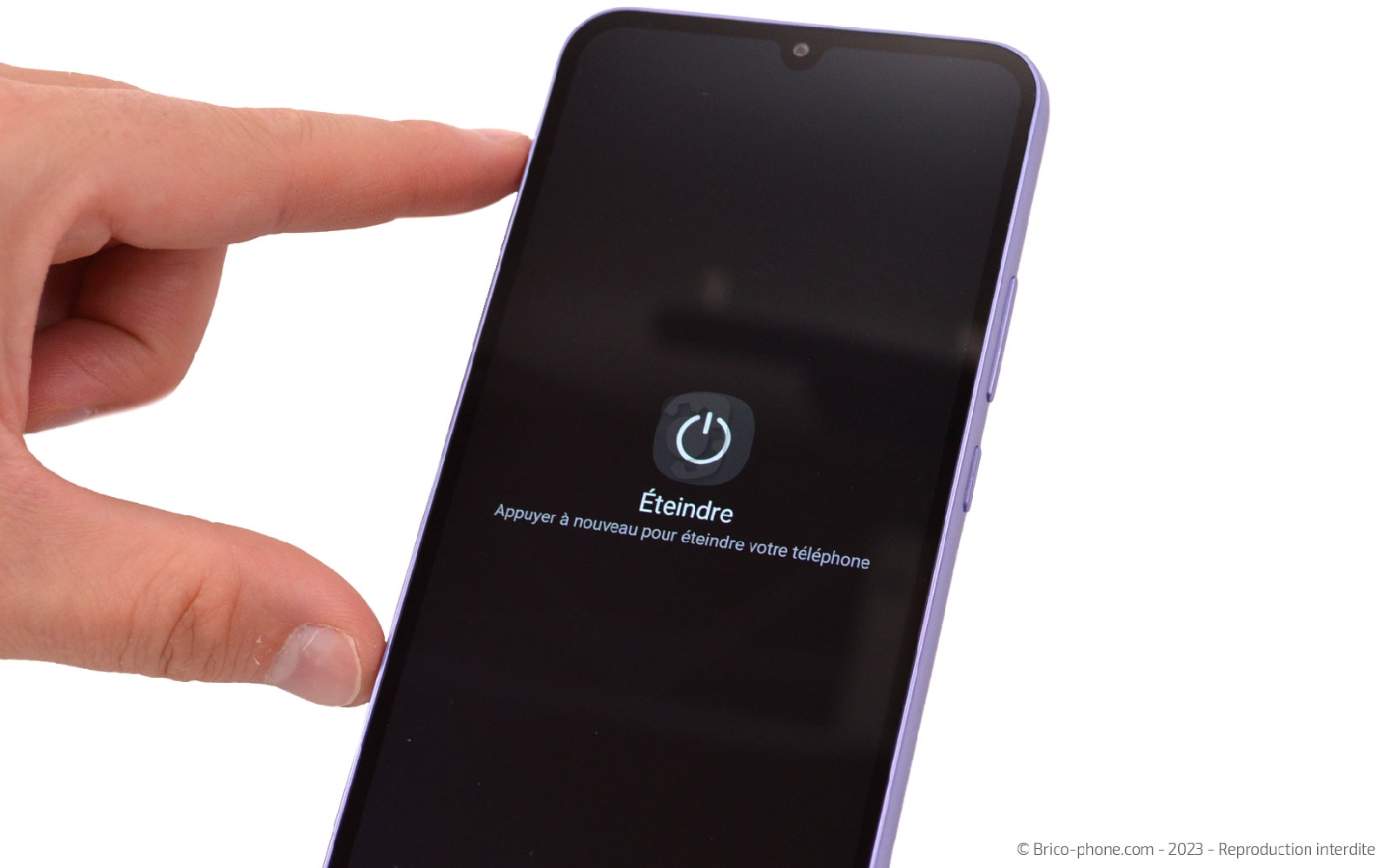

Ensuite, procédez à l'extinction de votre Samsung Galaxy A34 (5G) pour débuter.

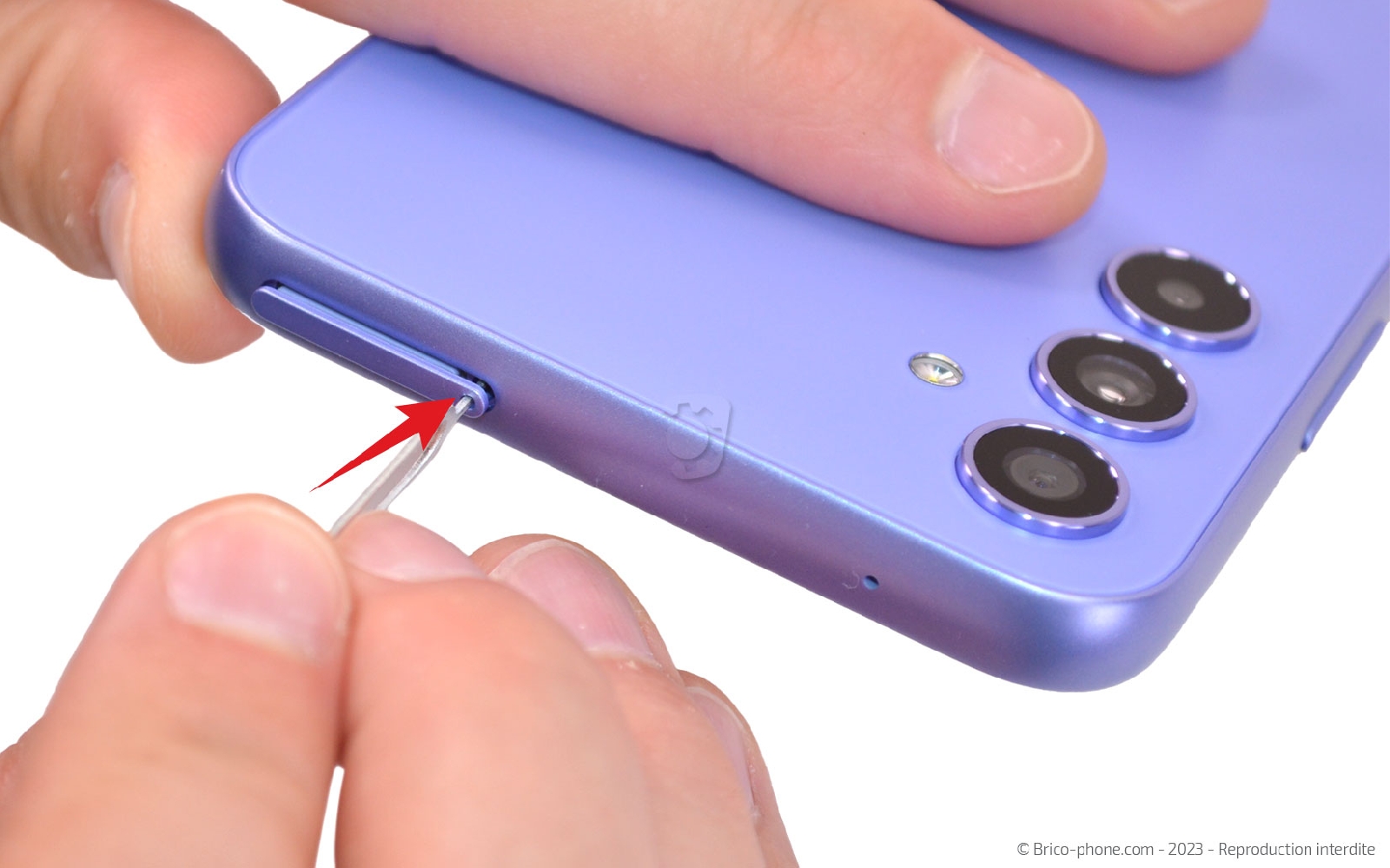

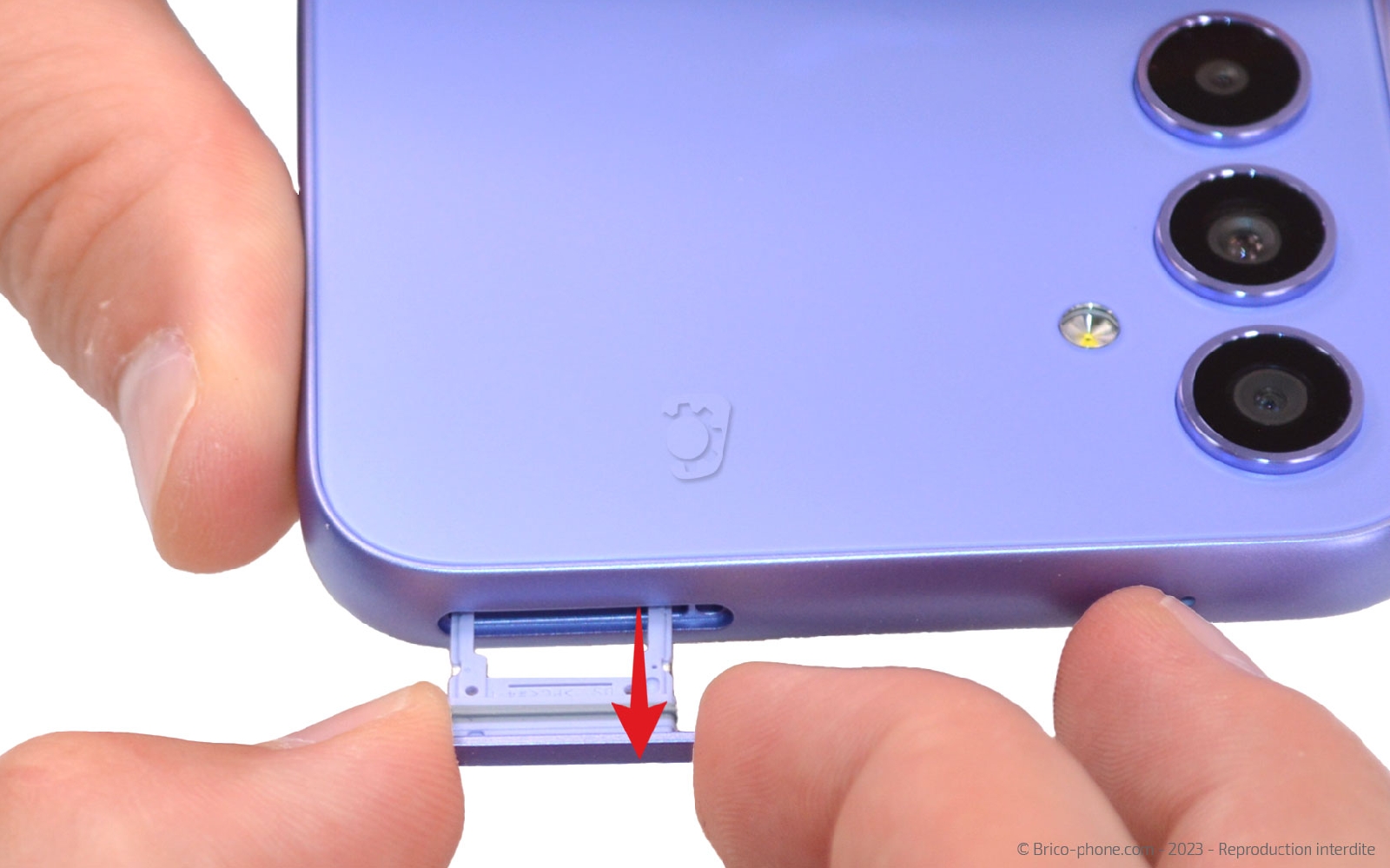

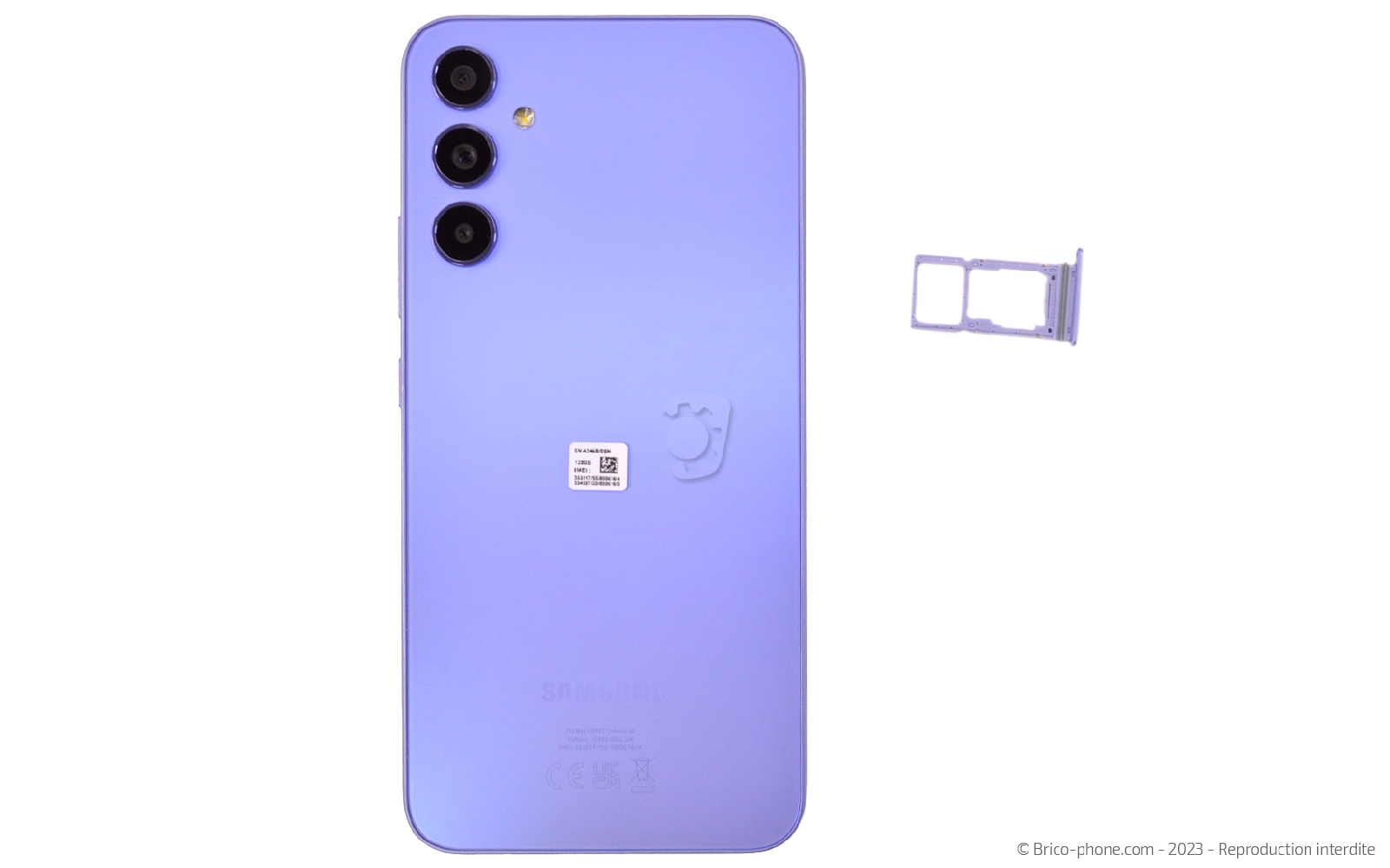

Etape 1 : Ejecter le tiroir SIM
Utilisez l'outil d'extraction pou récupérer la carte SIM et la carte SD de votre smartphone.
Outils du kit utilisés
Outils du kit utilisés

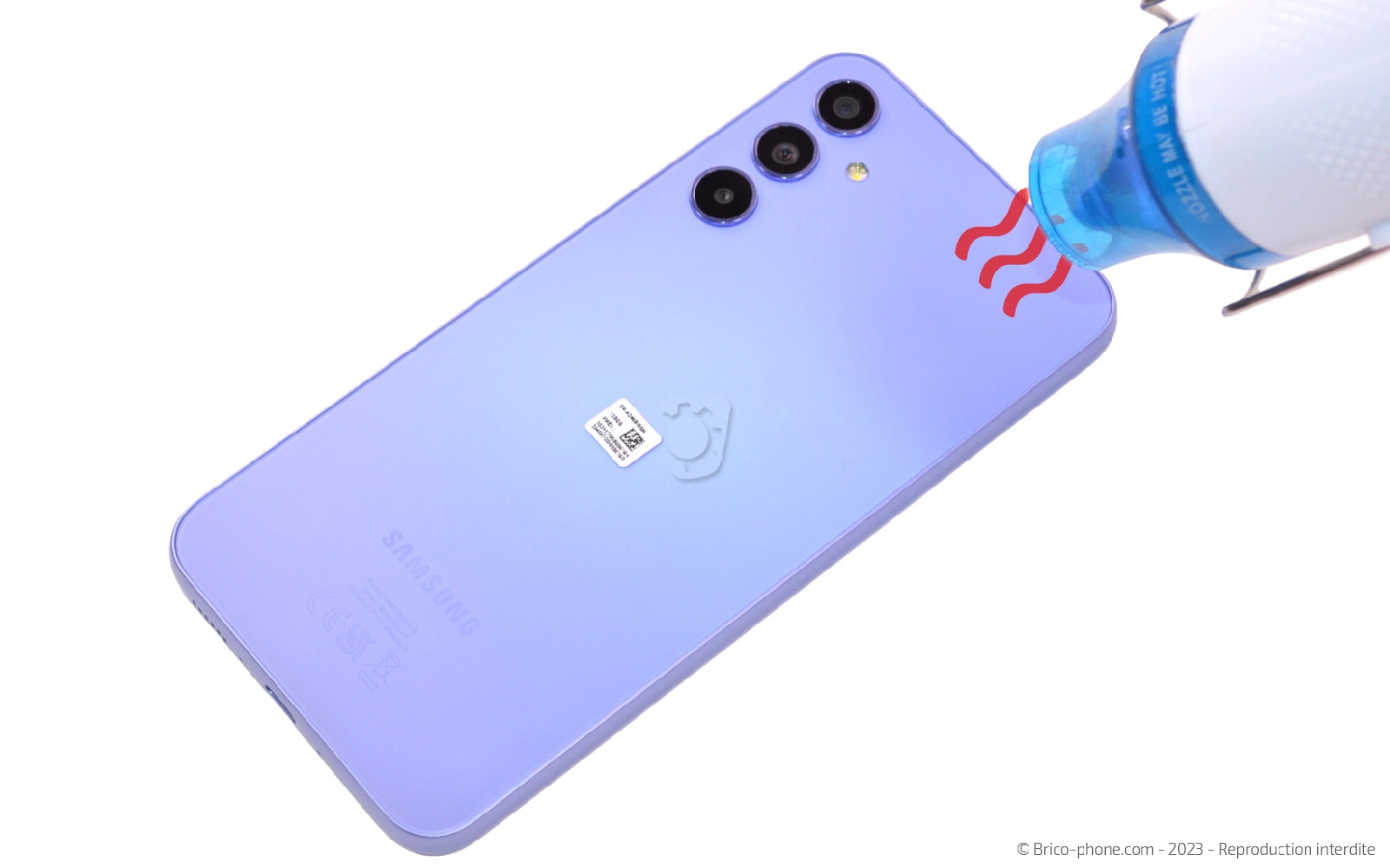

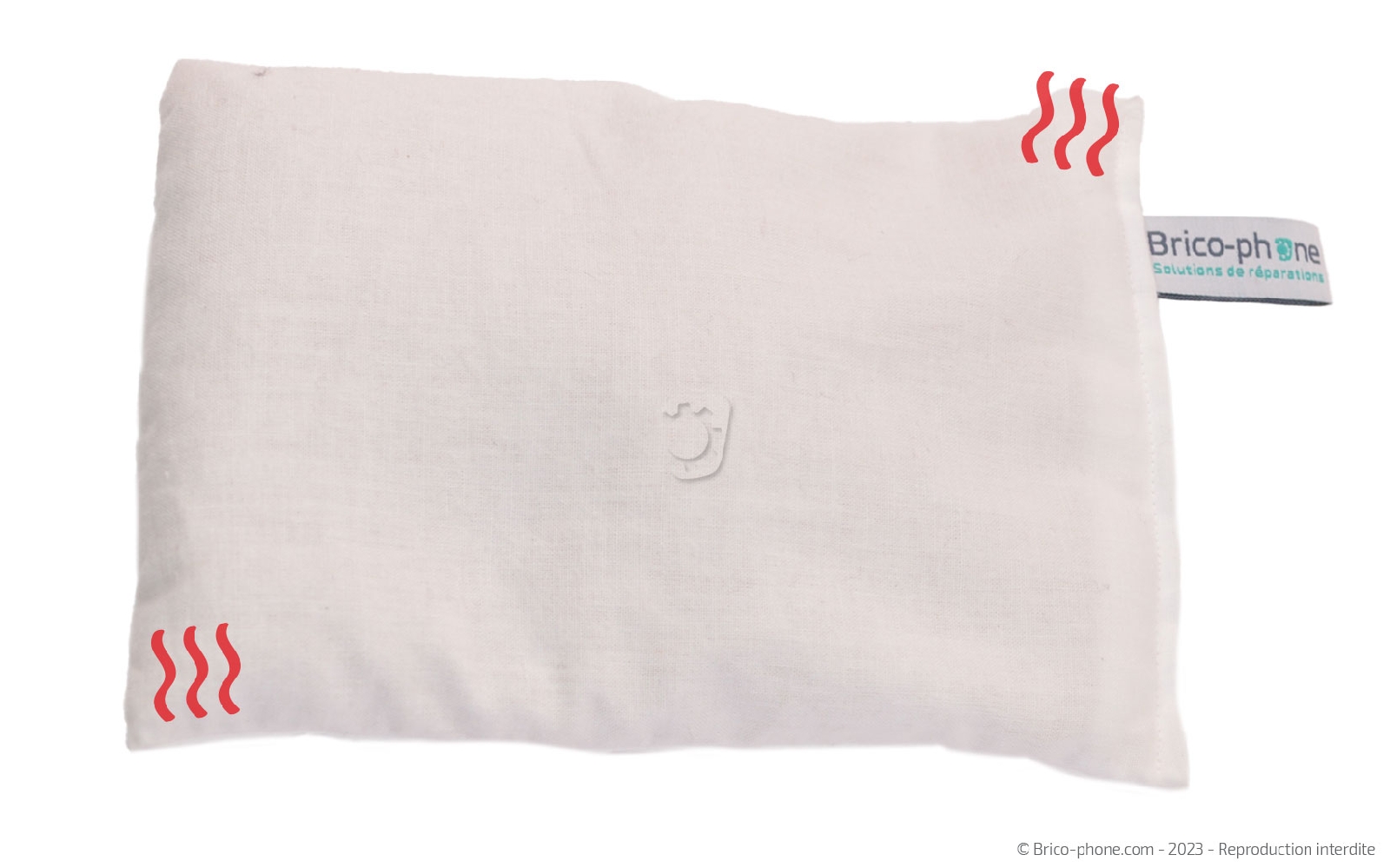

Etape 2 : Chauffer la vitre arrière
Pour ouvrir votre téléphone, il est nécessaire de chauffer la façade arrière. Pour cela, il y a deux options à votre disposition.

La première étant d'utiliser un coussin chauffant. Vous devez le passer au micro-ondes pendant 1 à 2 minutes, puis l'appliquer sur la vitre arrière pendant environ 30 à 40 secondes afin de ramollir l'adhésif.

La deuxième possibilité consiste à utiliser un sèche-cheveux ou un décapeur thermique. Chauffez tout autour du smartphone, en veillant à ne pas dépasser les 80 degrés pour ne pas endommager l'appareil.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

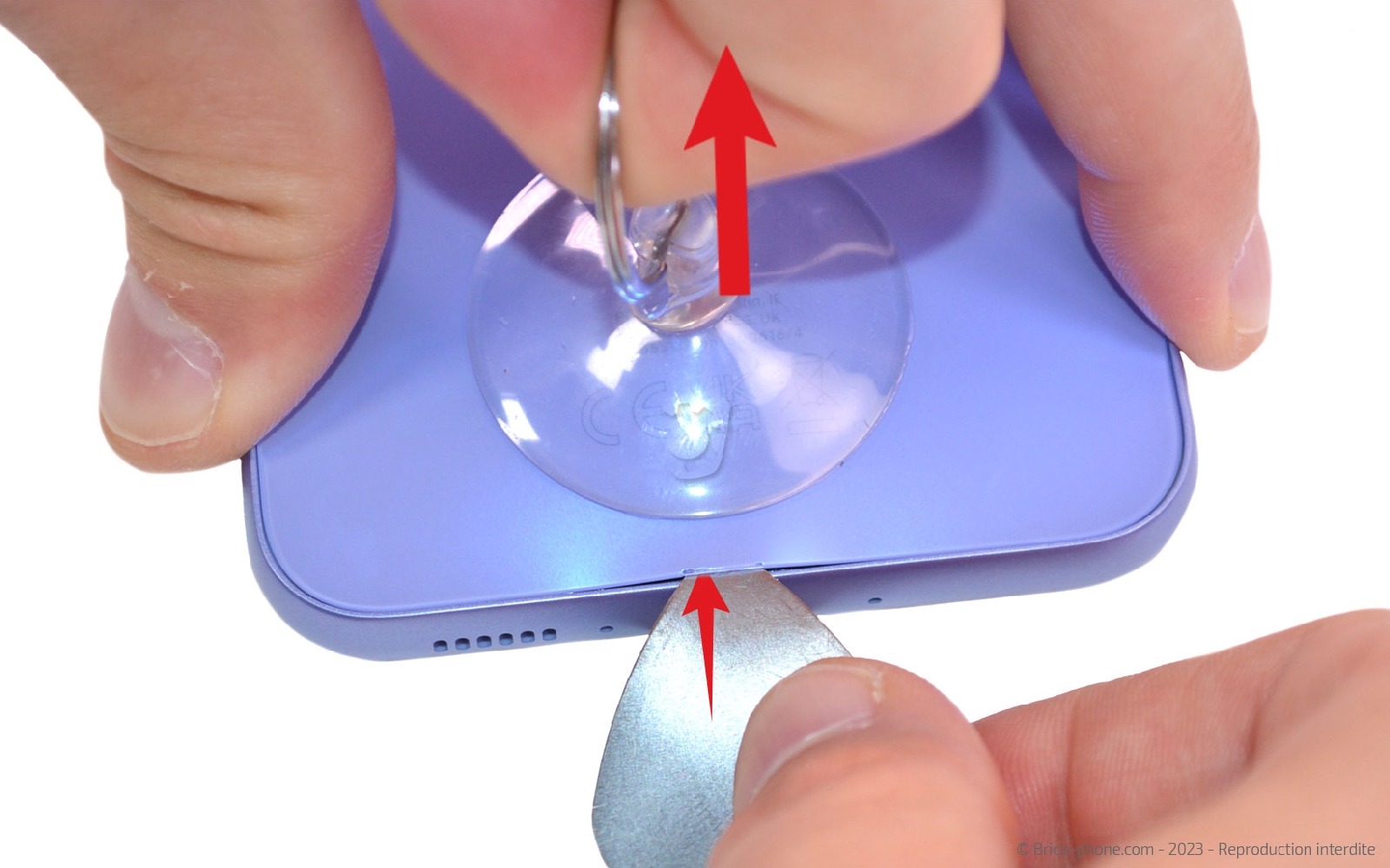

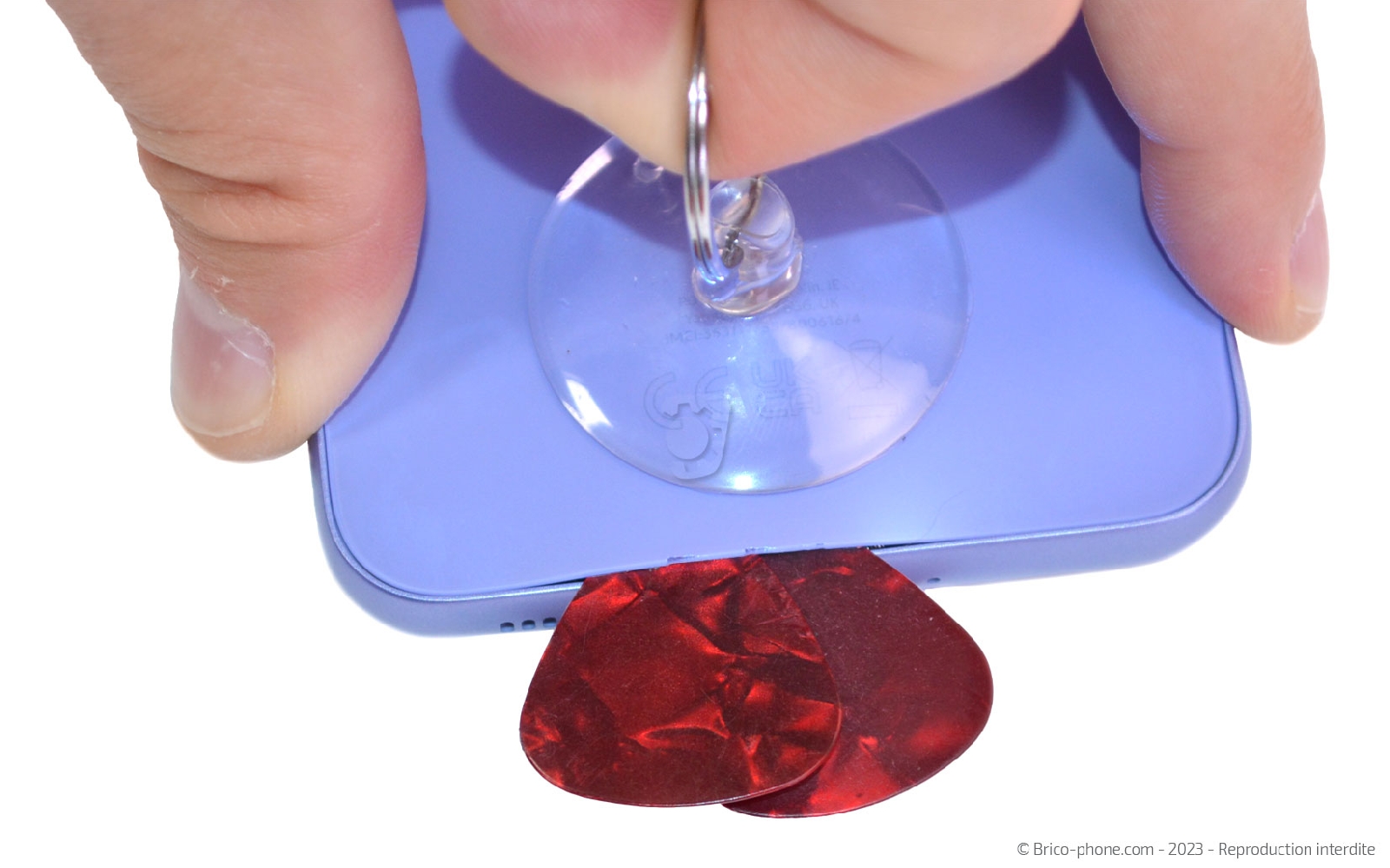

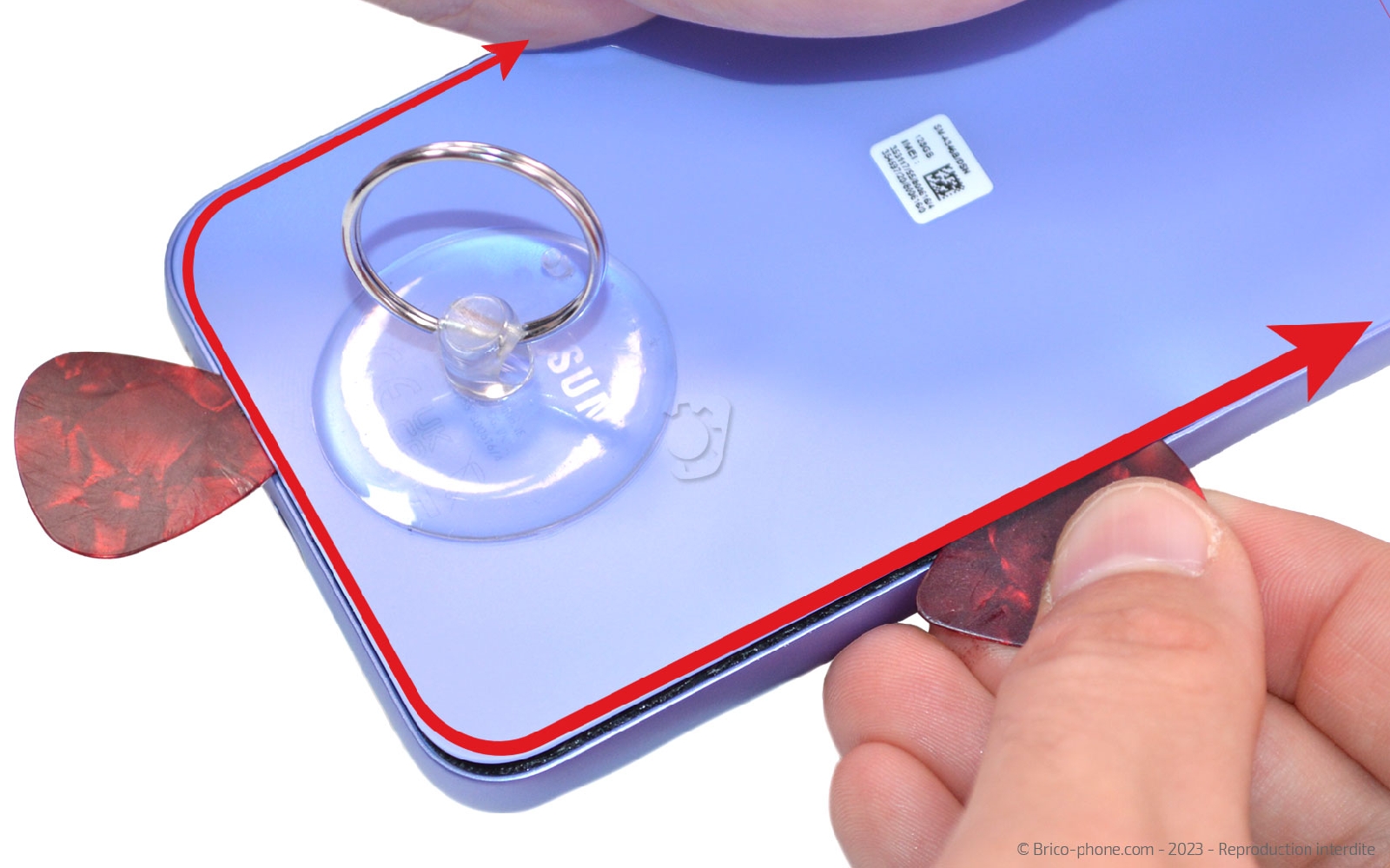

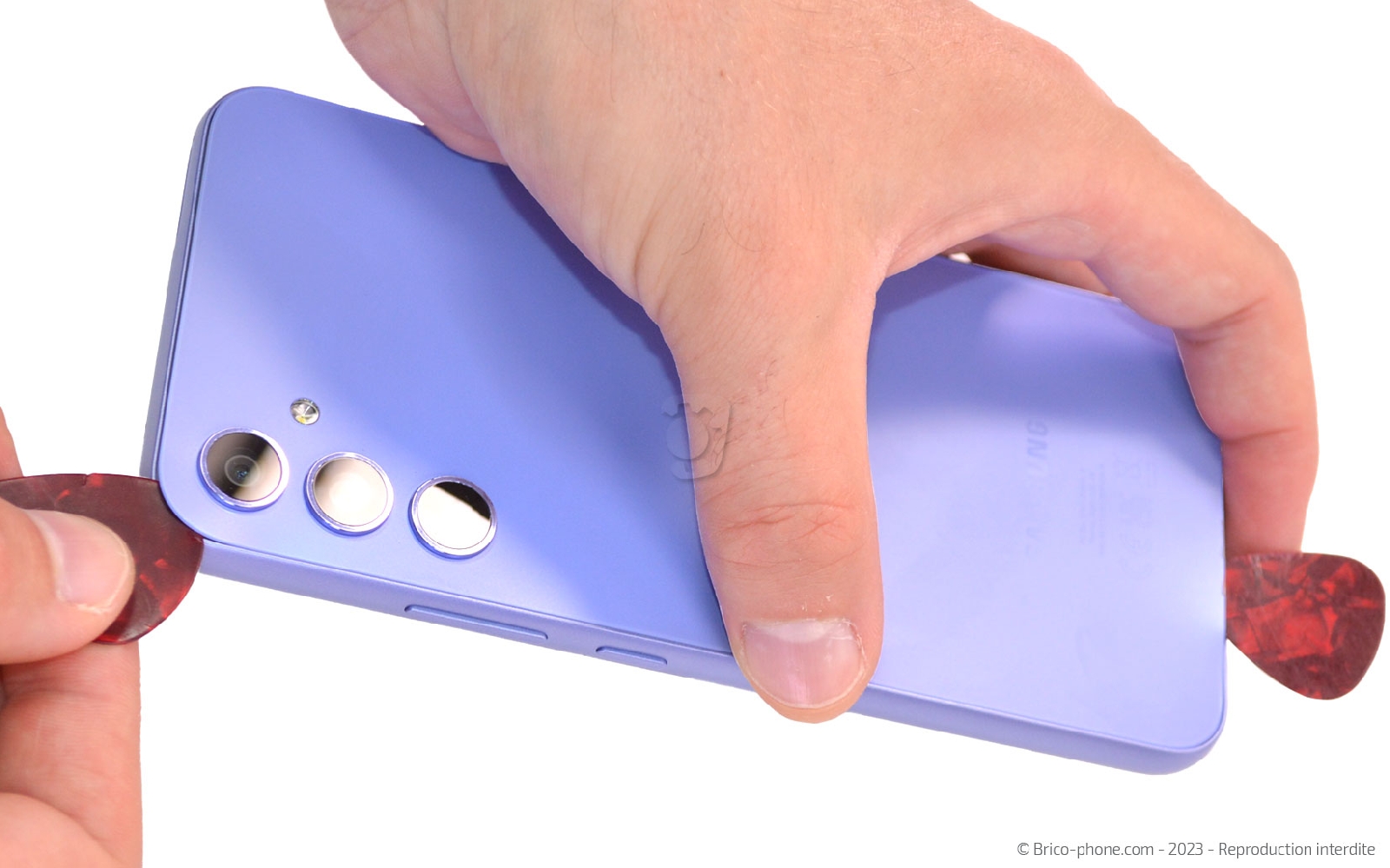

Etape 3 : Décoller la vitre arrière
Afin de pouvoir détacher la vitre arrière, il est essentiel de créer un point d'insertion. Pour ce faire, utilisez une ventouse que vous placerez sur la partie inférieure du téléphone.
Tirez fermement sur l'anneau tout en insérant un médiator en métal troué pour créer une ouverture.

Une fois l'ouverture créée, remplacez le médiator métallique par ses homologies en plastique. Ils n'abimeront pas la peinture de la vitre arrière.
Ensuite, faites glisser les outils sur toute la longueur de la face arrière.
Outils du kit utilisés
Outils du kit utilisés

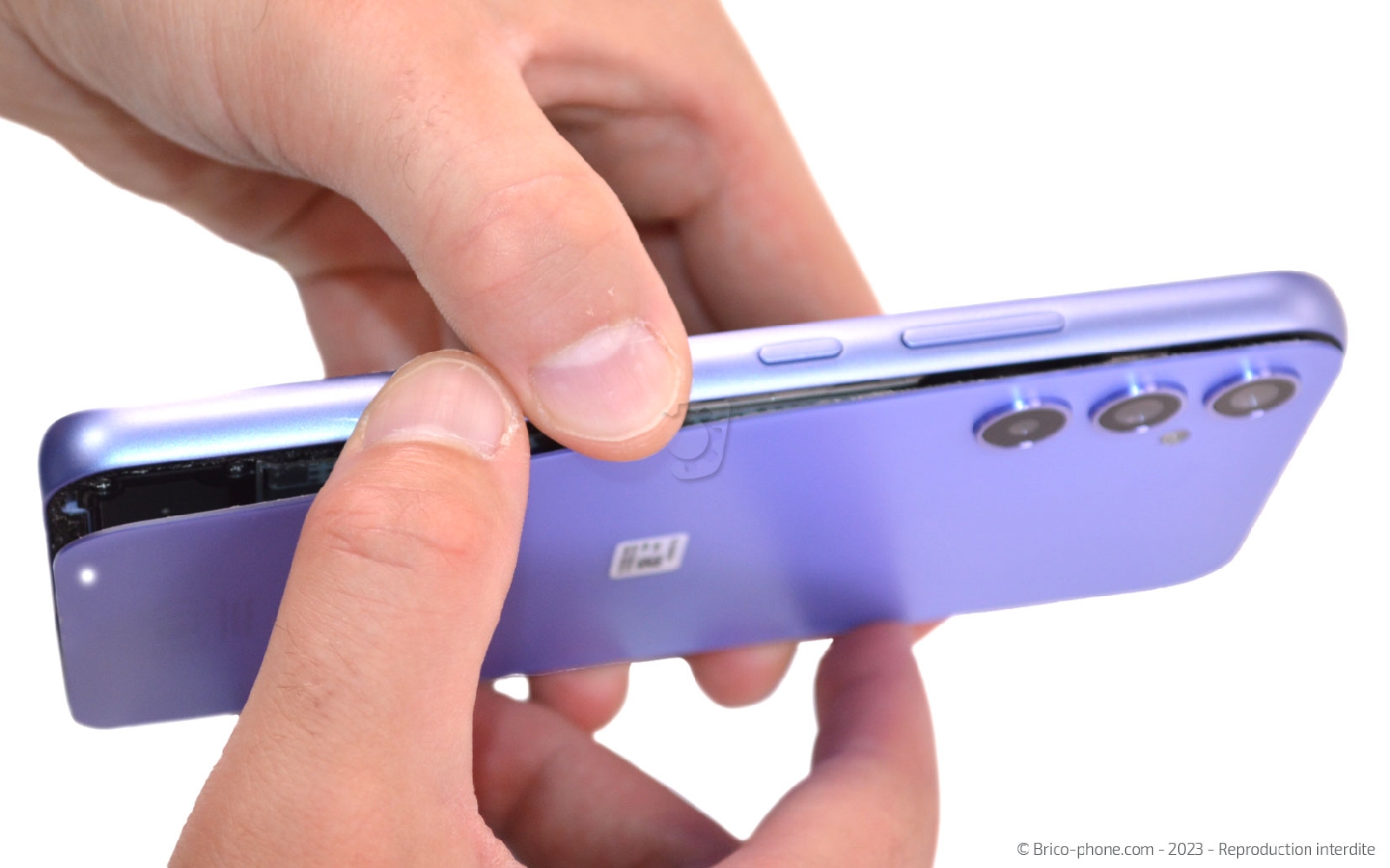

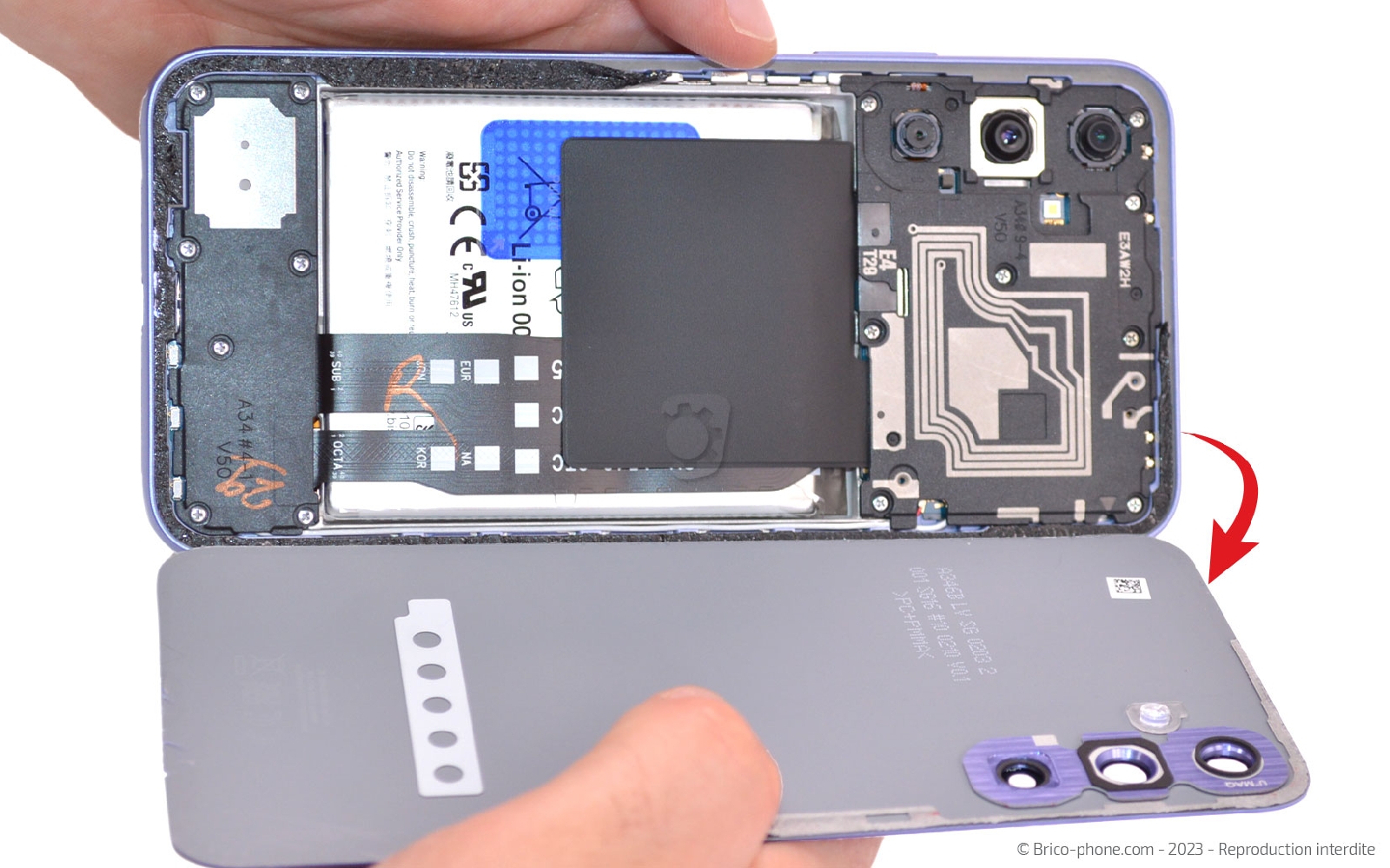

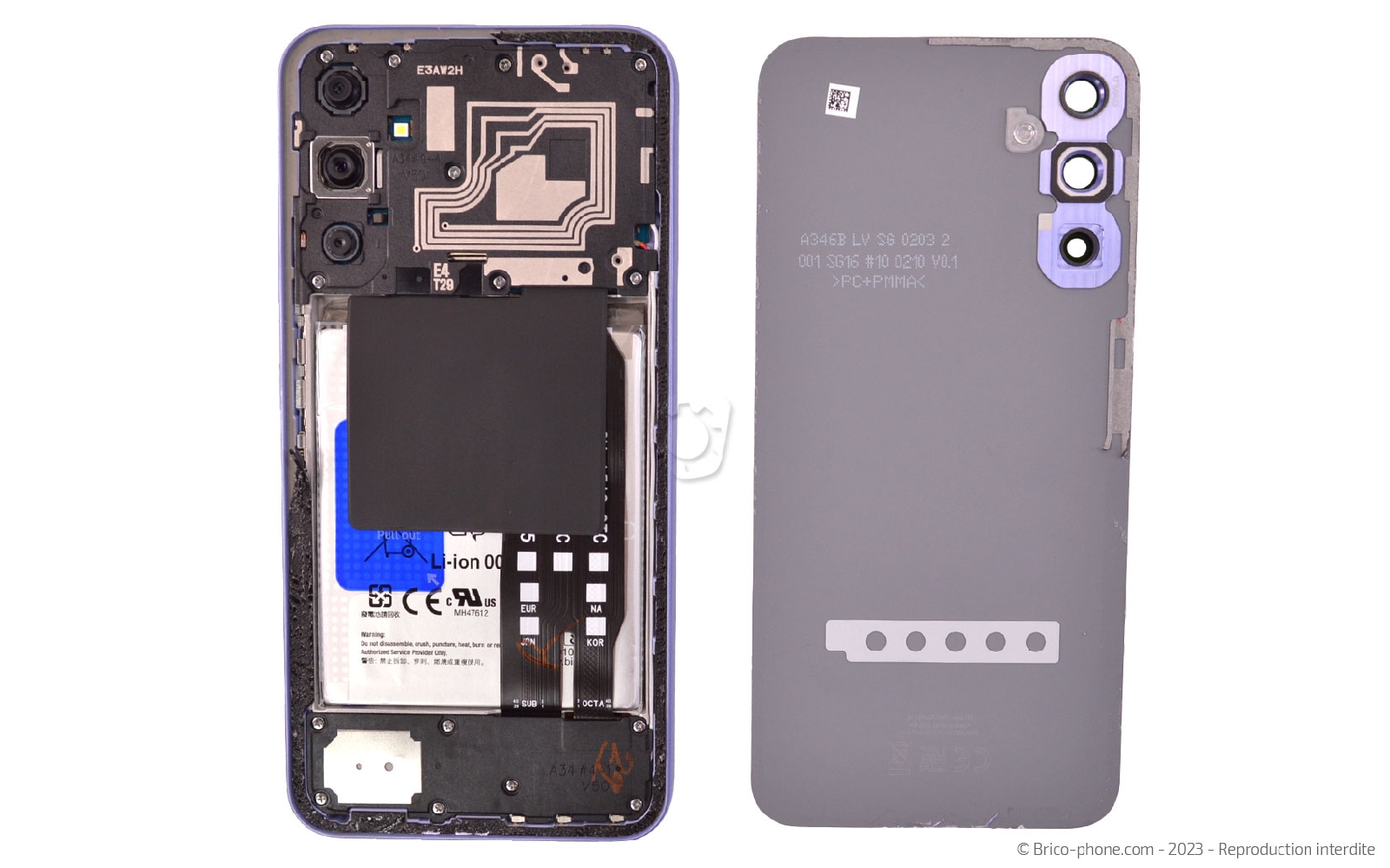

Etape 4 : Ouvrir le téléphone
Faites basculer la vitre arrière sur le coté pour la détacher du bloc écran.

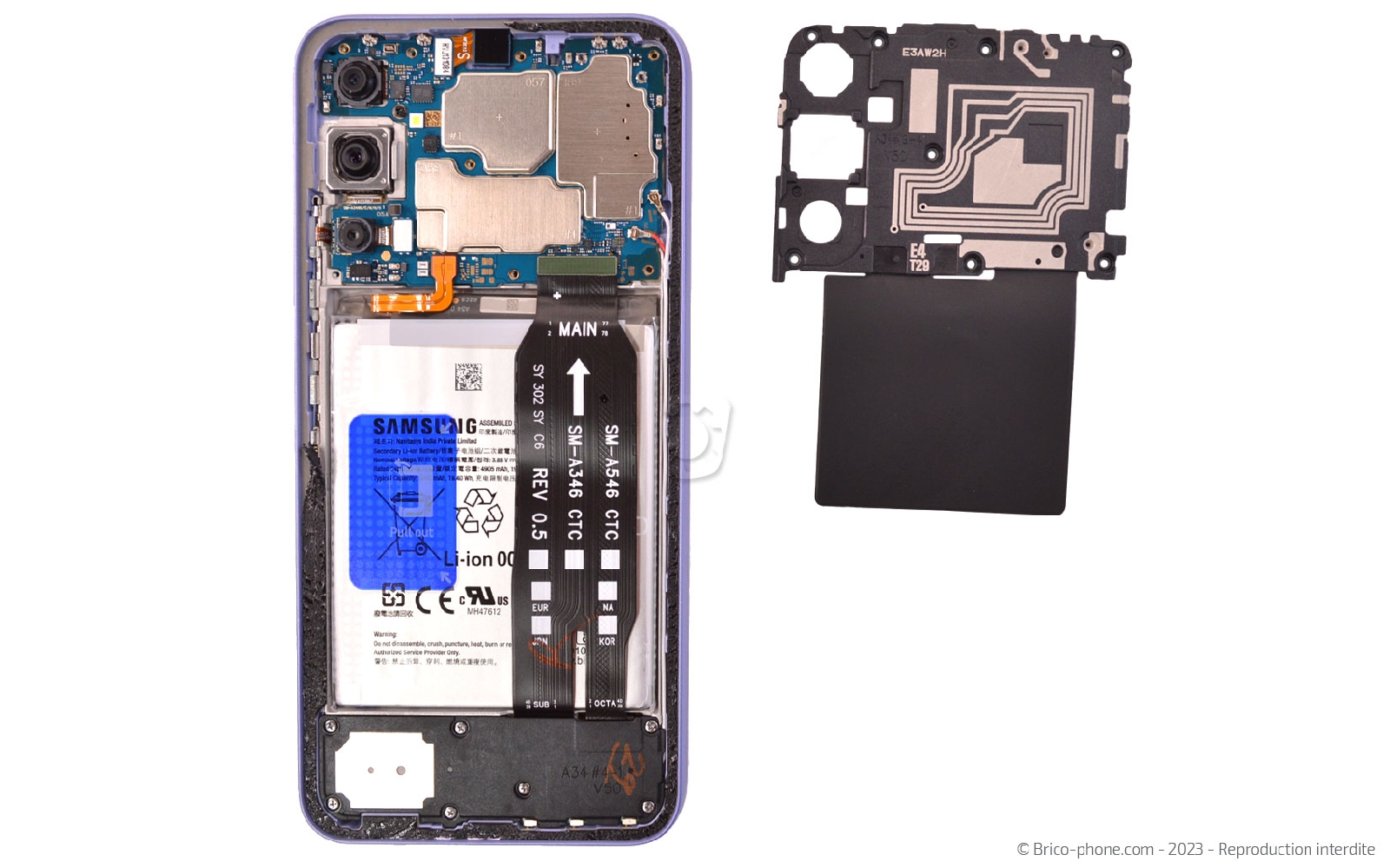

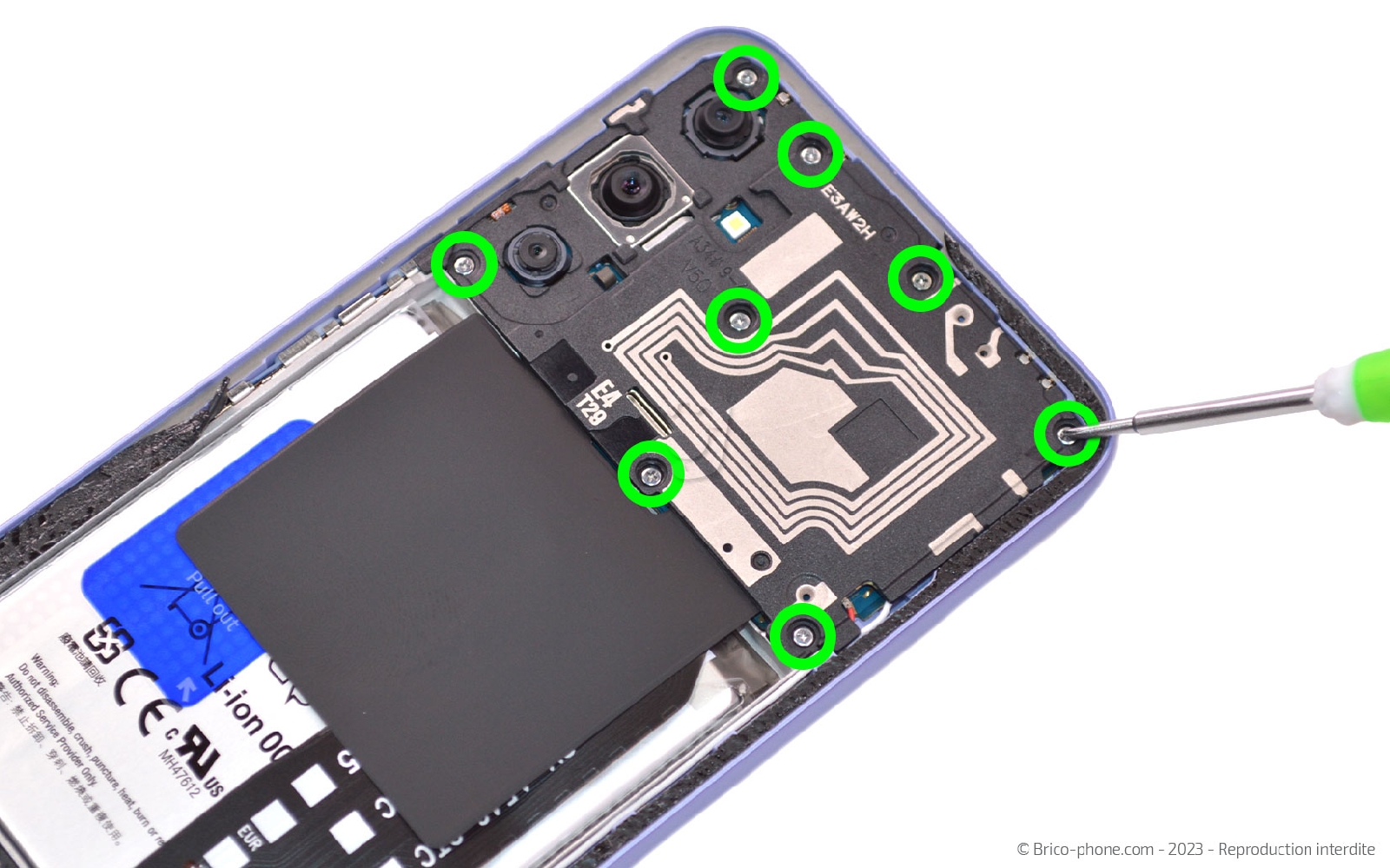

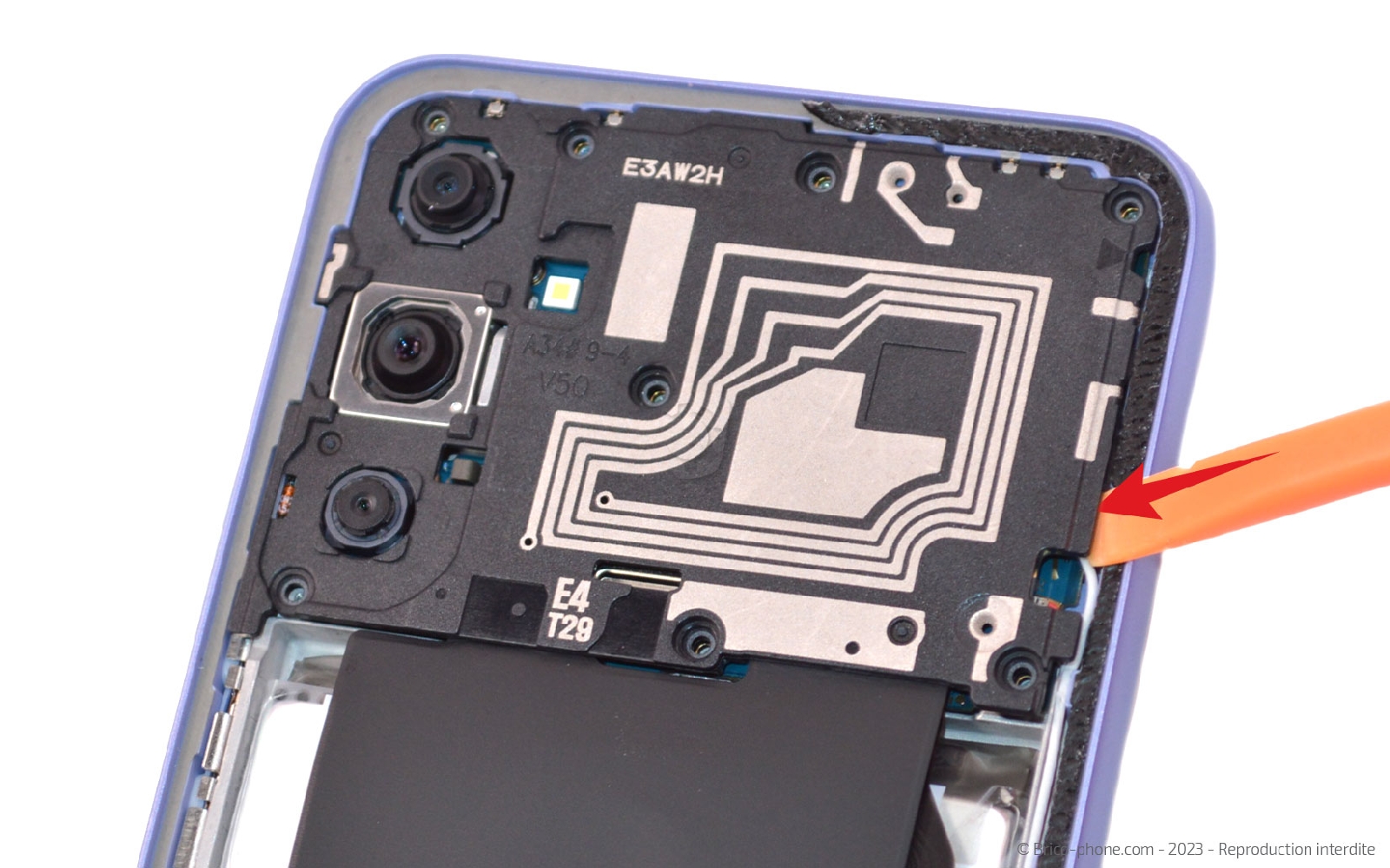

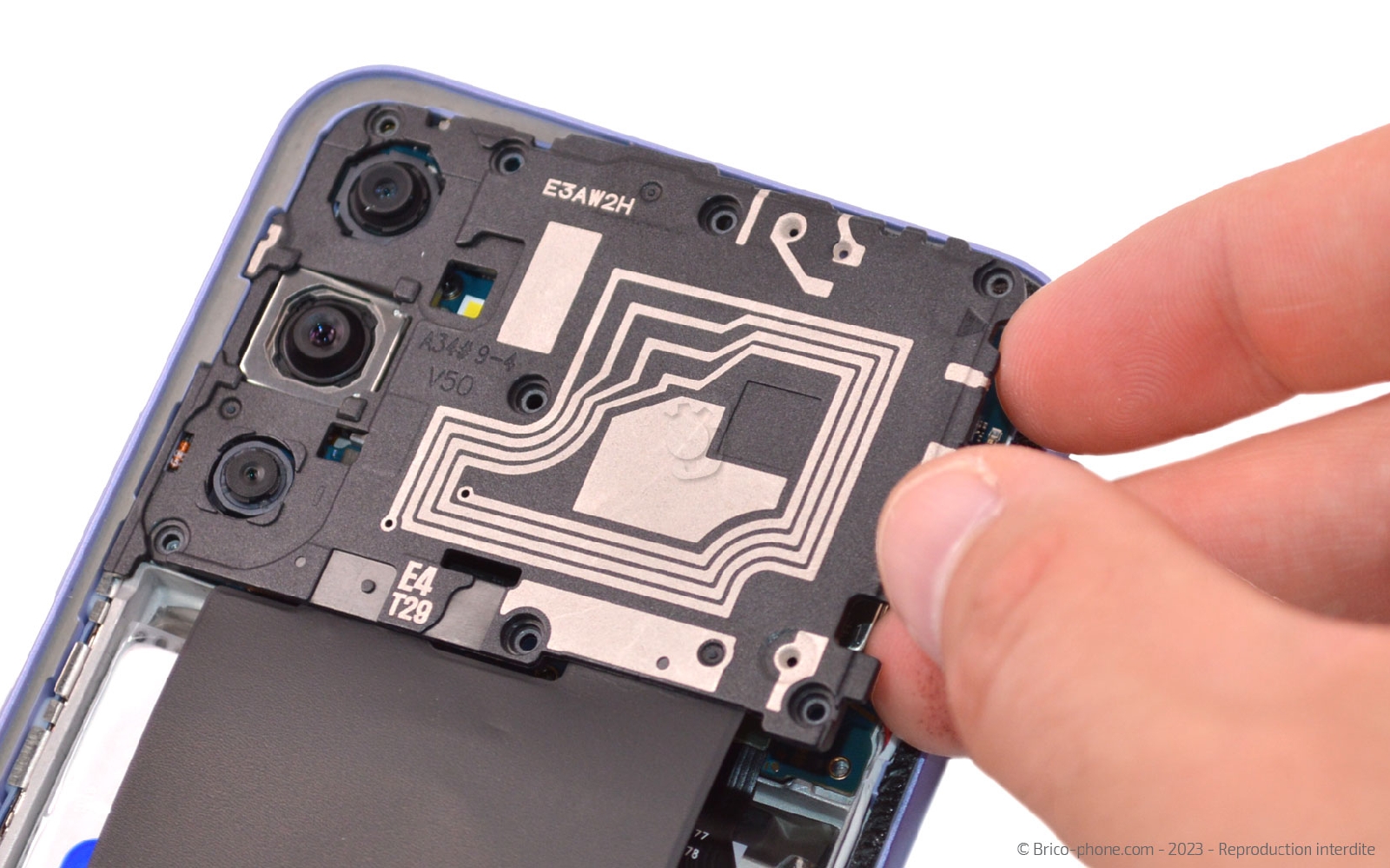

Etape 5 : Ôter la plaquette NFC
Saisissez le tournevis cruciforme pour retirer les 8 vis du support.

Ensuite, insérez le levier sur le coté droit de la plaquette pour la déclipser et pouvoir la sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

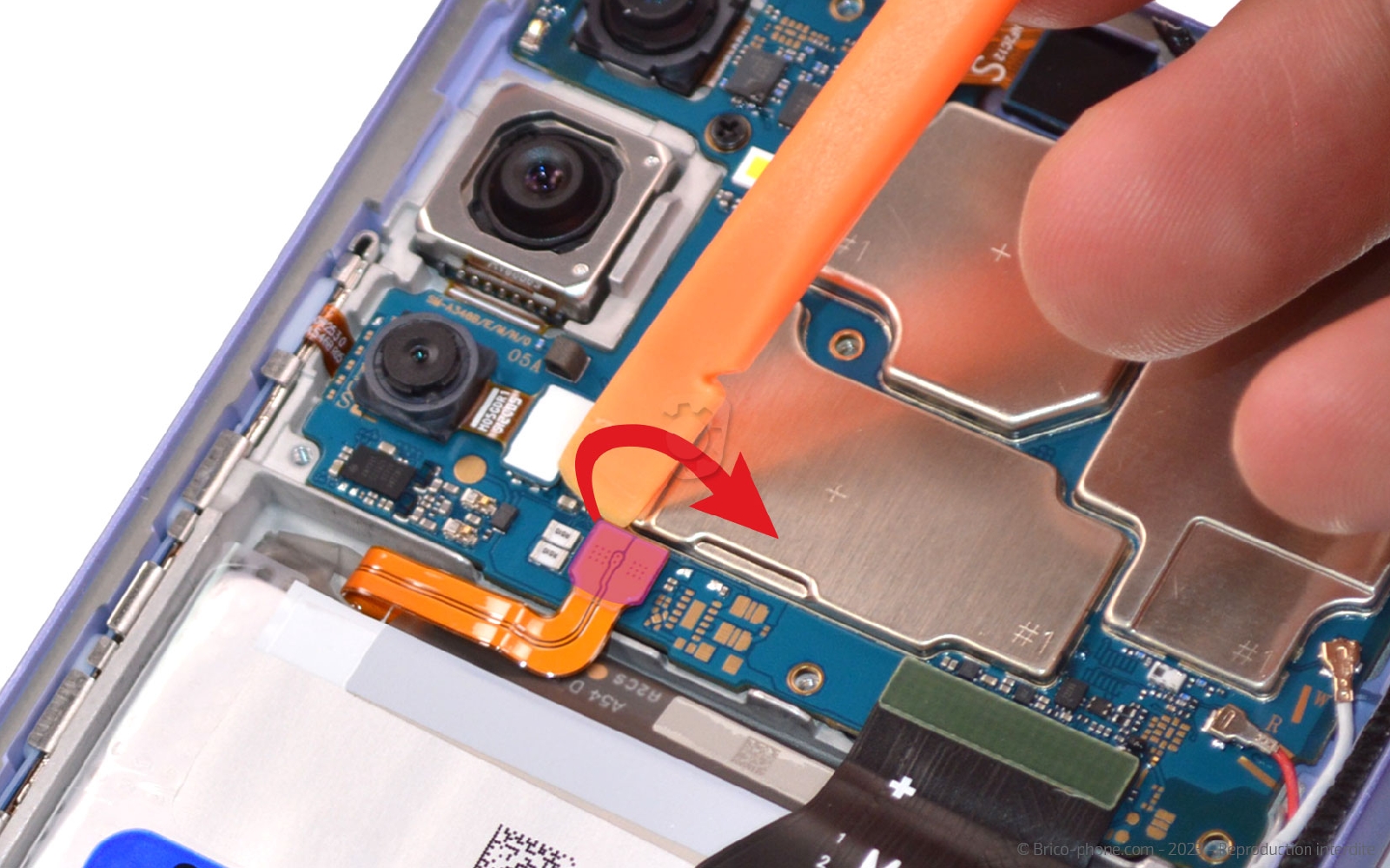

Etape 6 : Déconnecter la batterie
Passez le levier sous la nappe pour la déconnecter de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

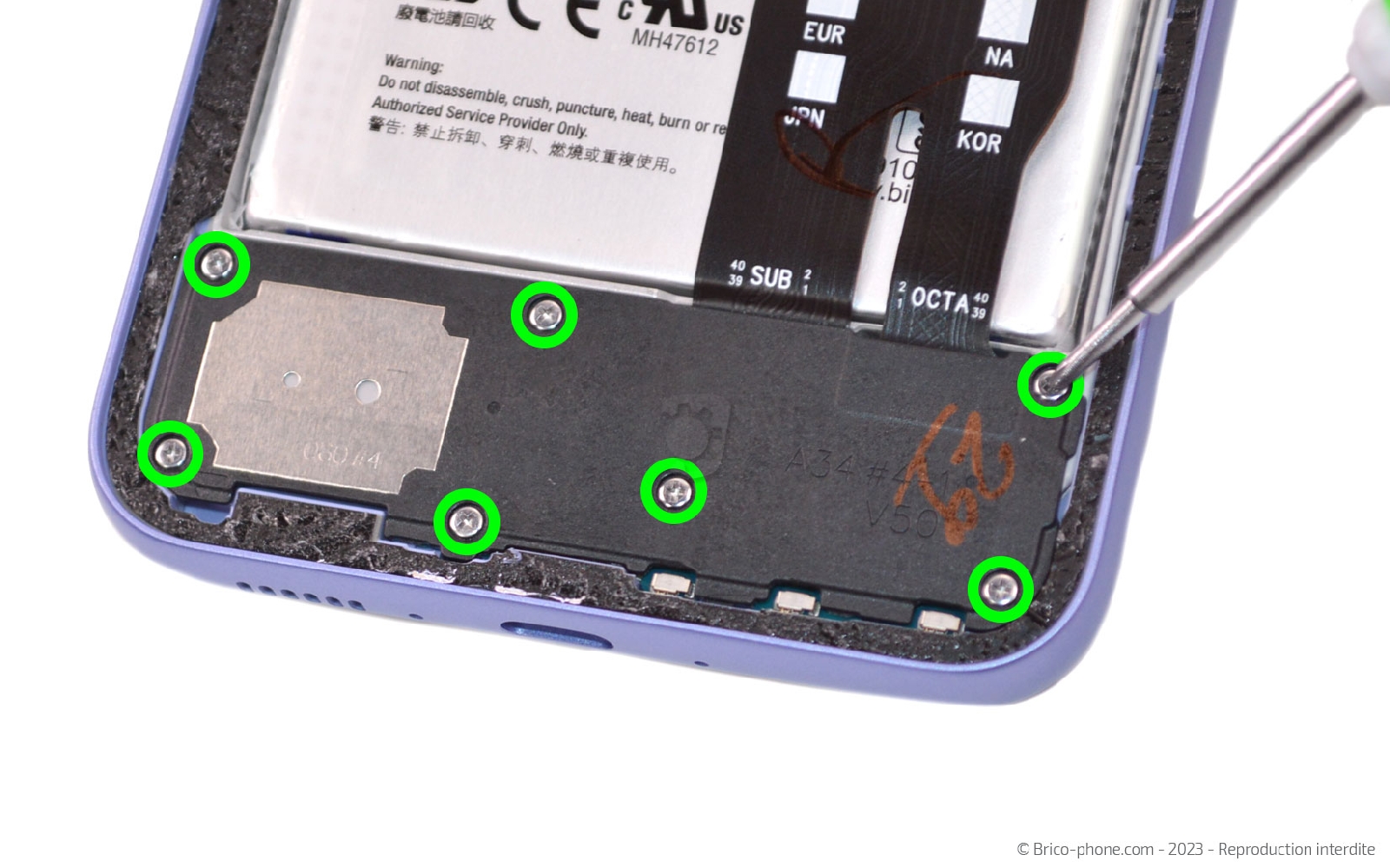

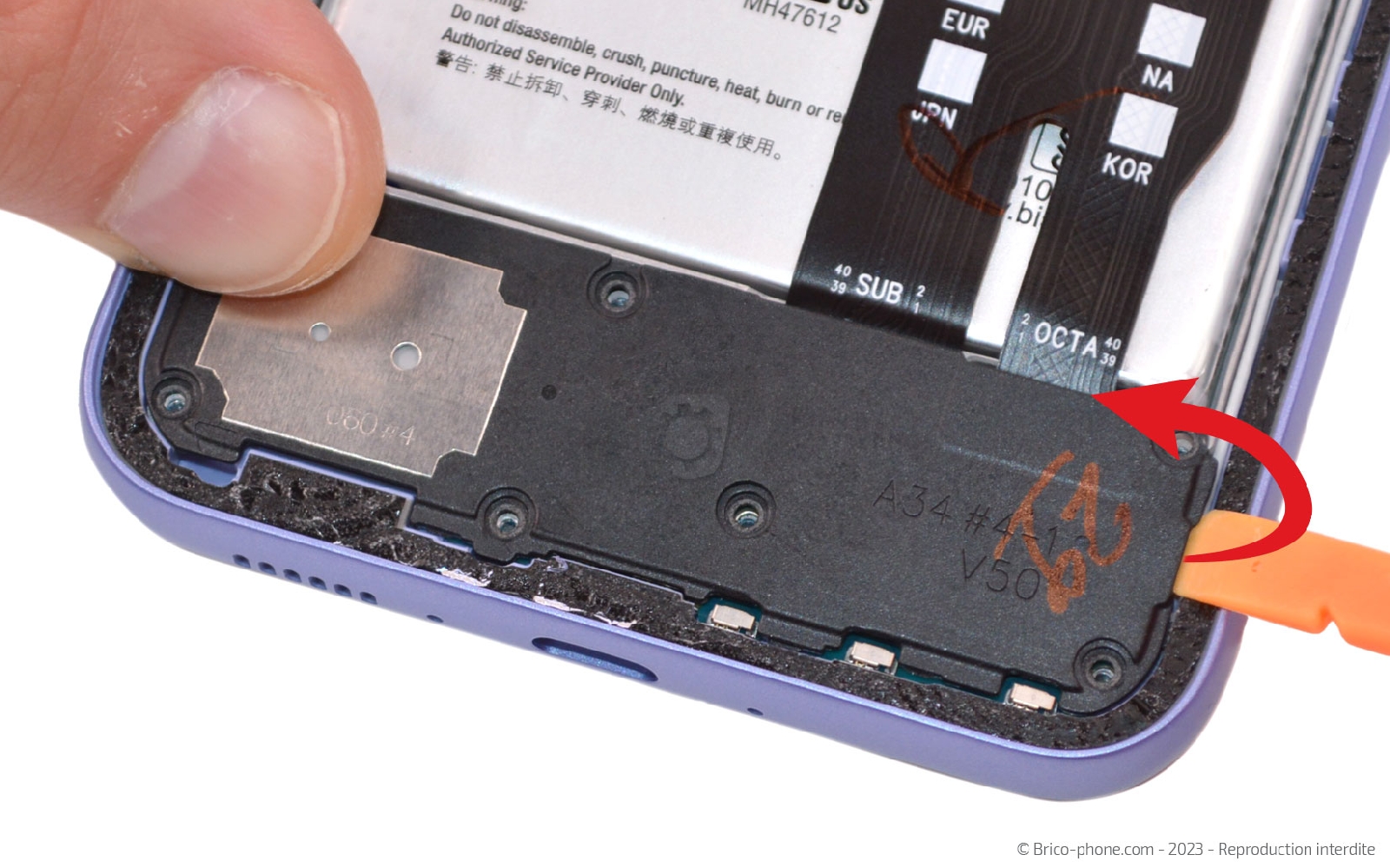

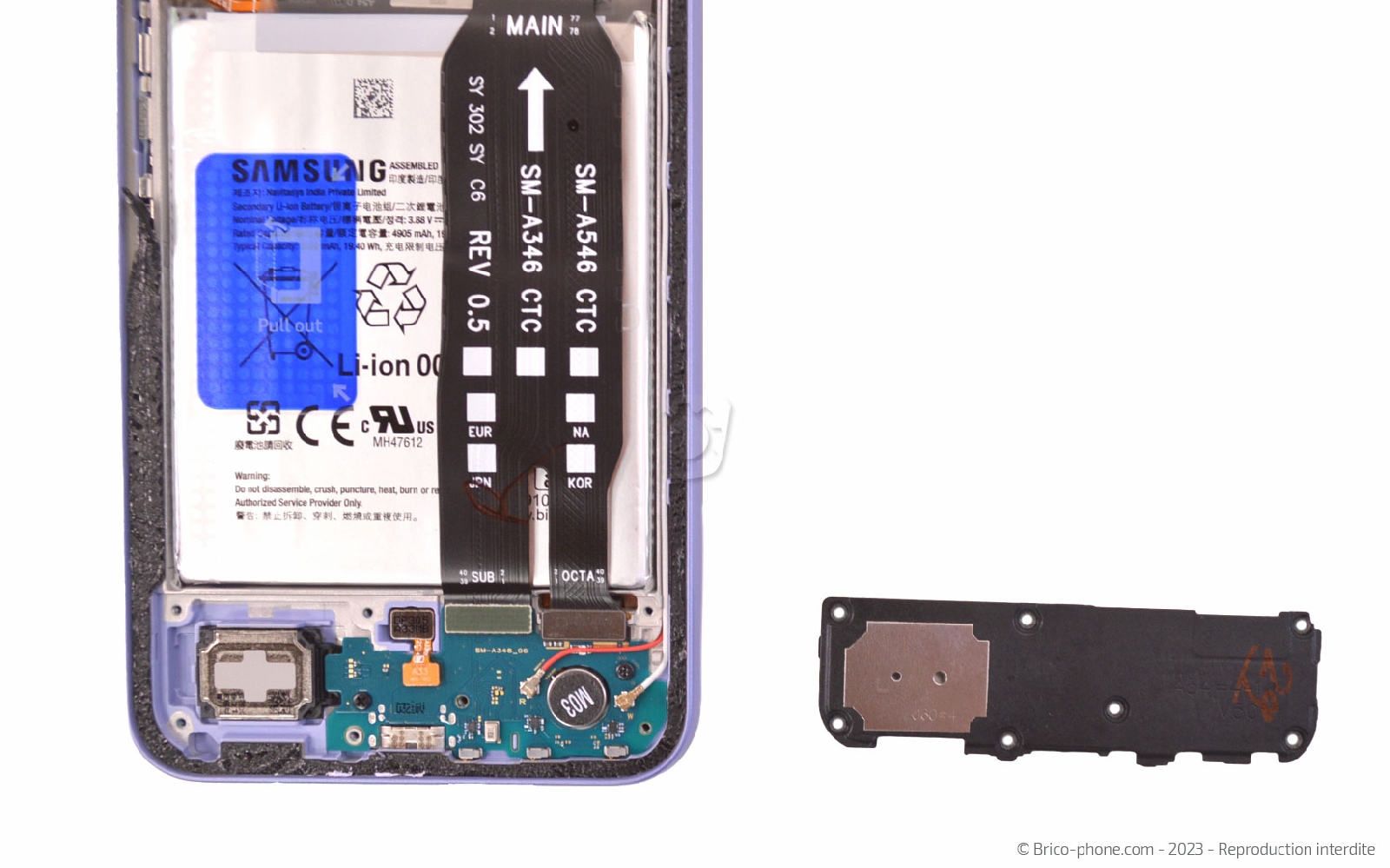

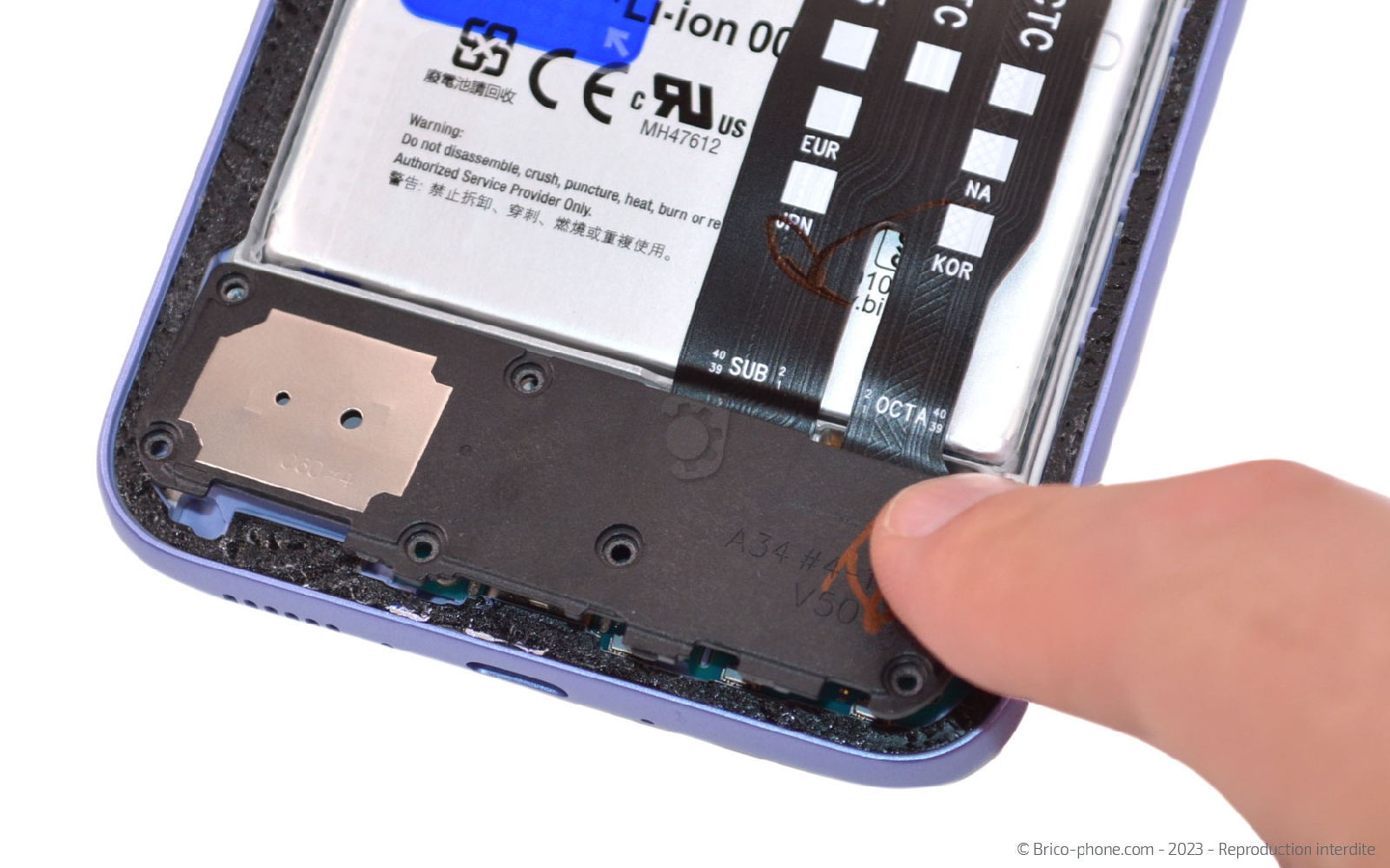

Etape 7 : Sortir la plaquette de protection du connecteur de charge
Ôtez les 7 vis avec le tournevis cruciforme avant d'introduire le levier sous le support pour le déclipser.

Sortez ensuite la plaquette de protection du dock.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Mettre de coté la rallonge d'interconnexion
Débranchez les extrémités de la nappes d'interconnexion afin de pouvoir par la suite sortir la batterie du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Nappe d'interconnexion pour Samsung Galaxy A34 (5G) et A54 (5G)
17,90 €

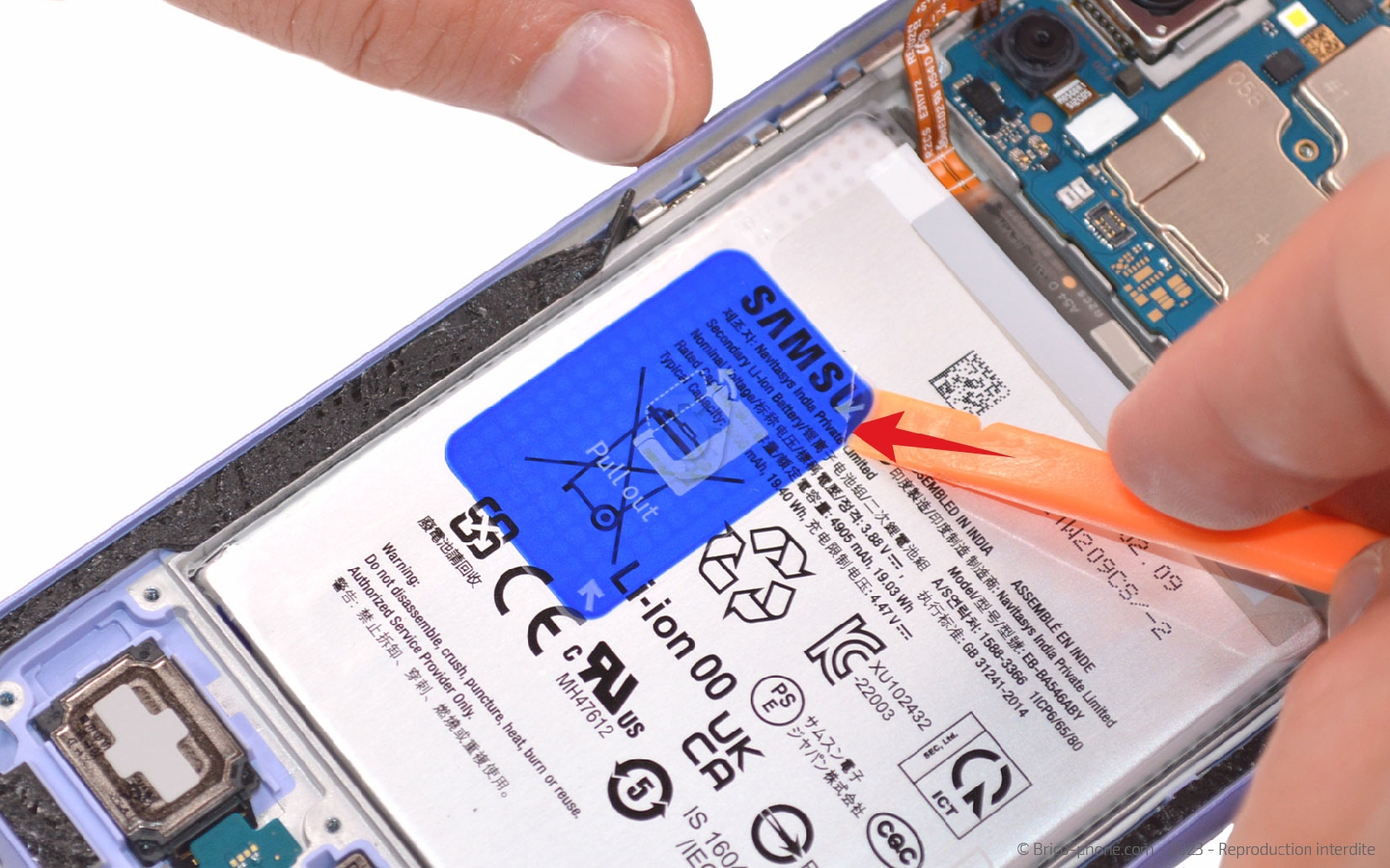

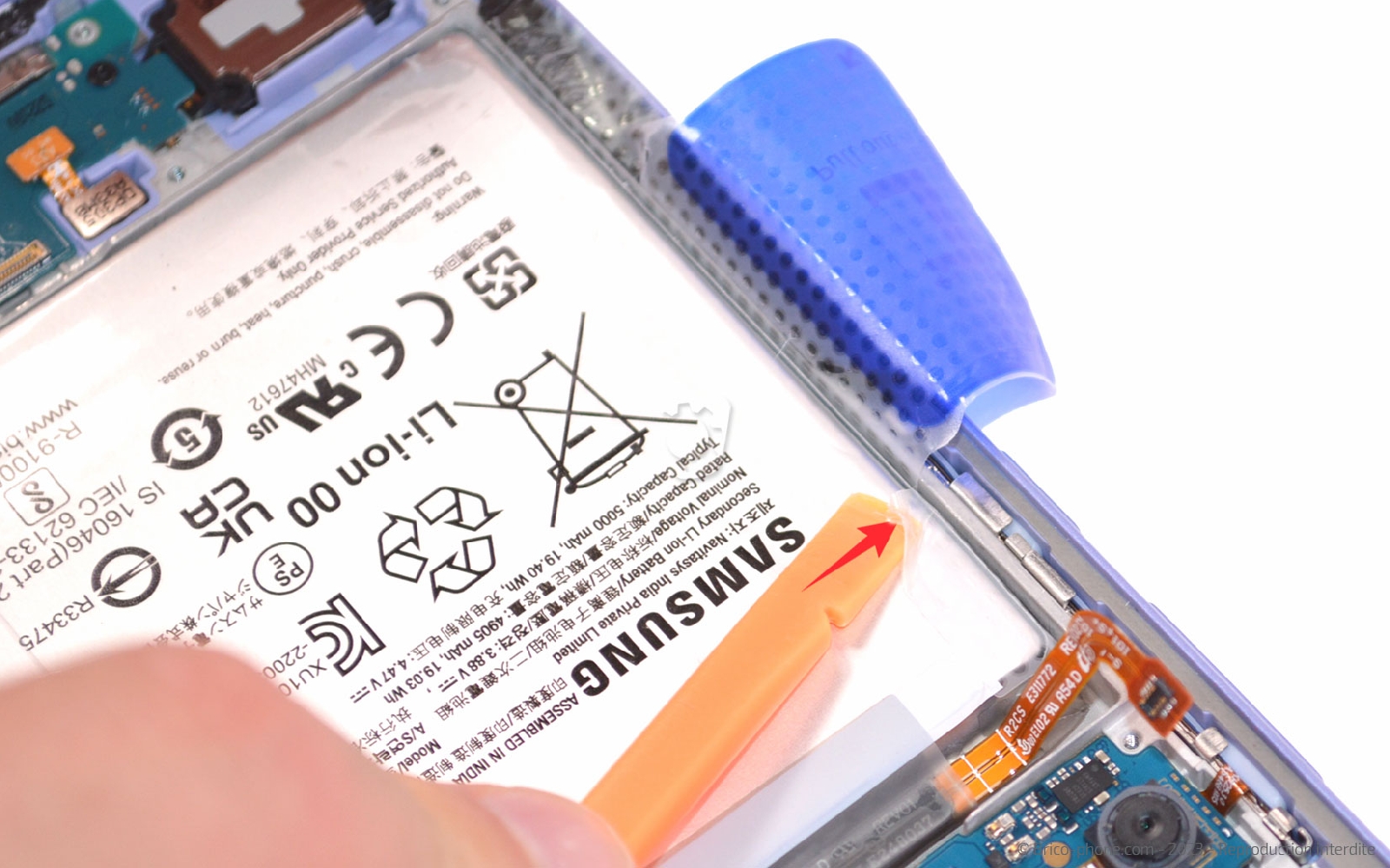

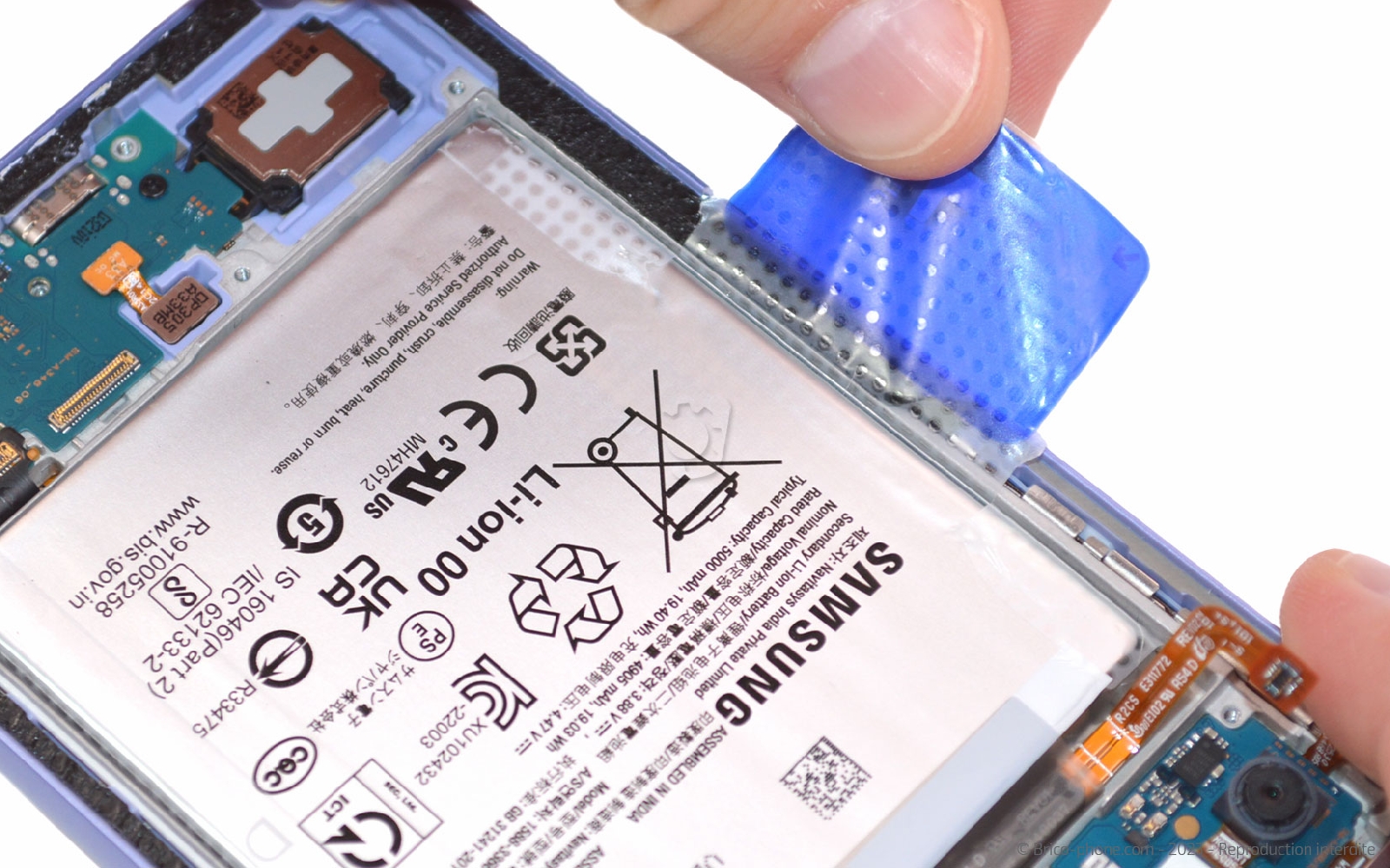

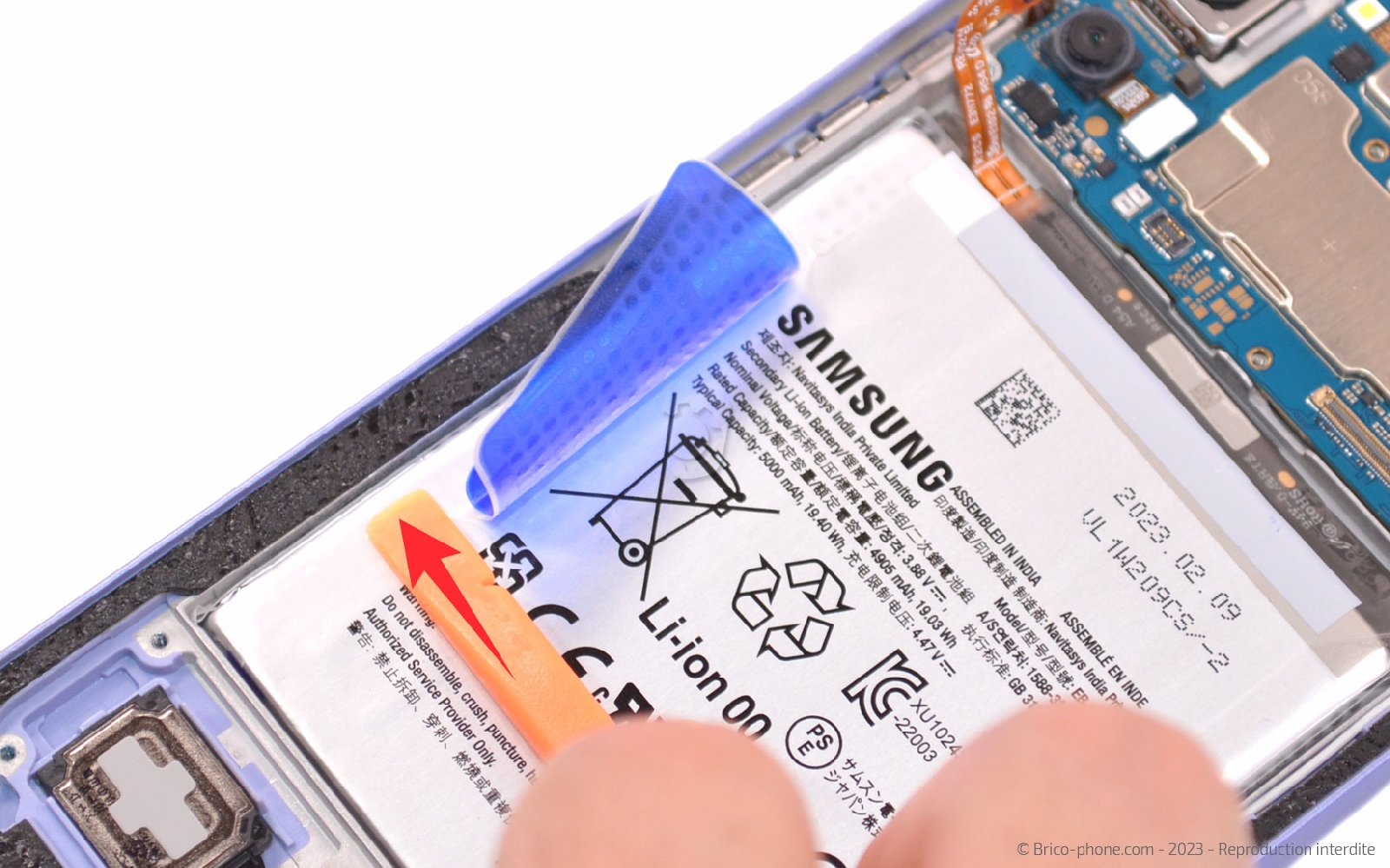

Etape 9 : Décoller les languettes de la batterie
Aidez vous du spudger pour décoller les languettes du sticker de la batterie.

Les parties transparentes doivent être séparées de la languette bleue (photo 3).
Outils du kit utilisés
Outils du kit utilisés

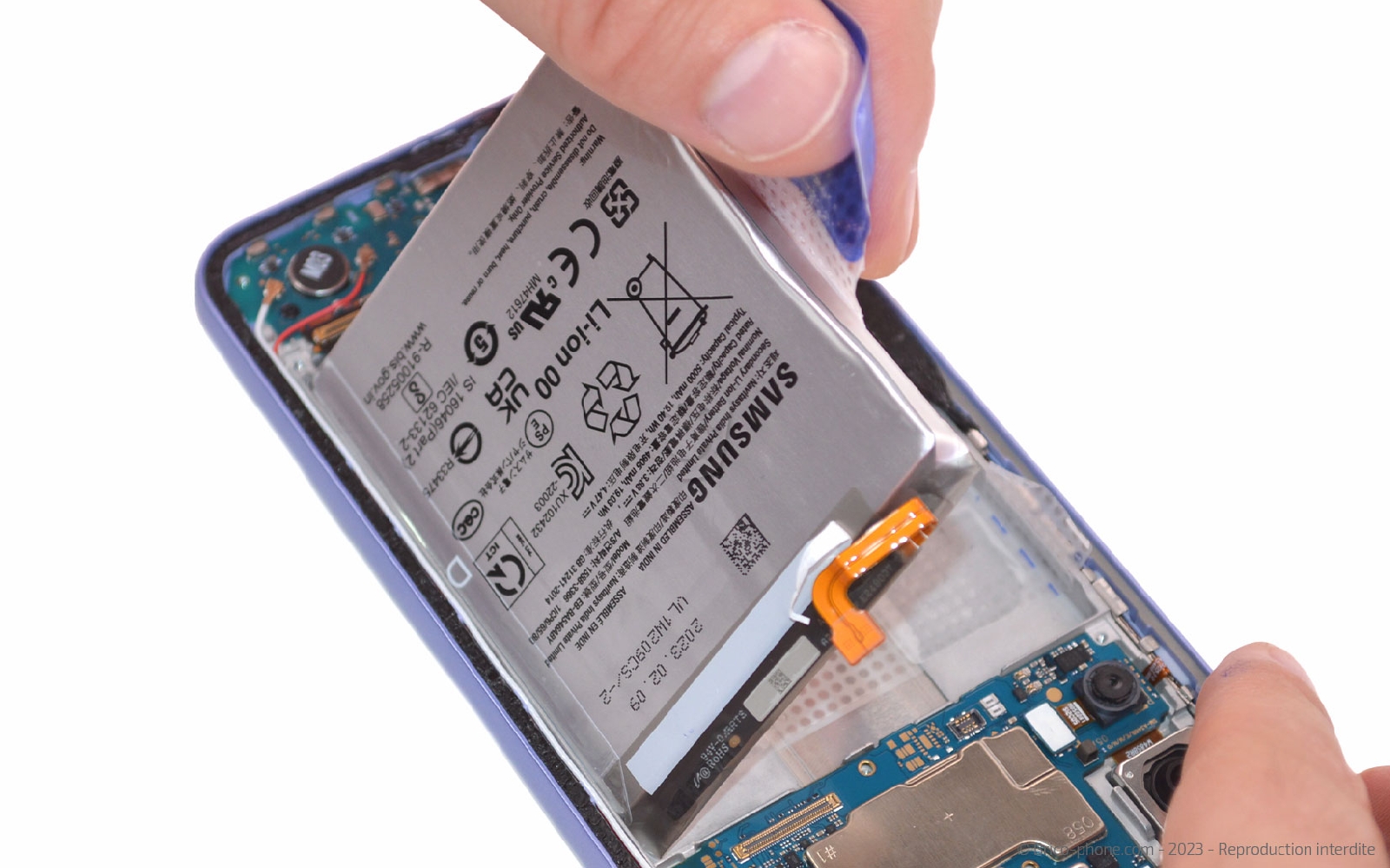

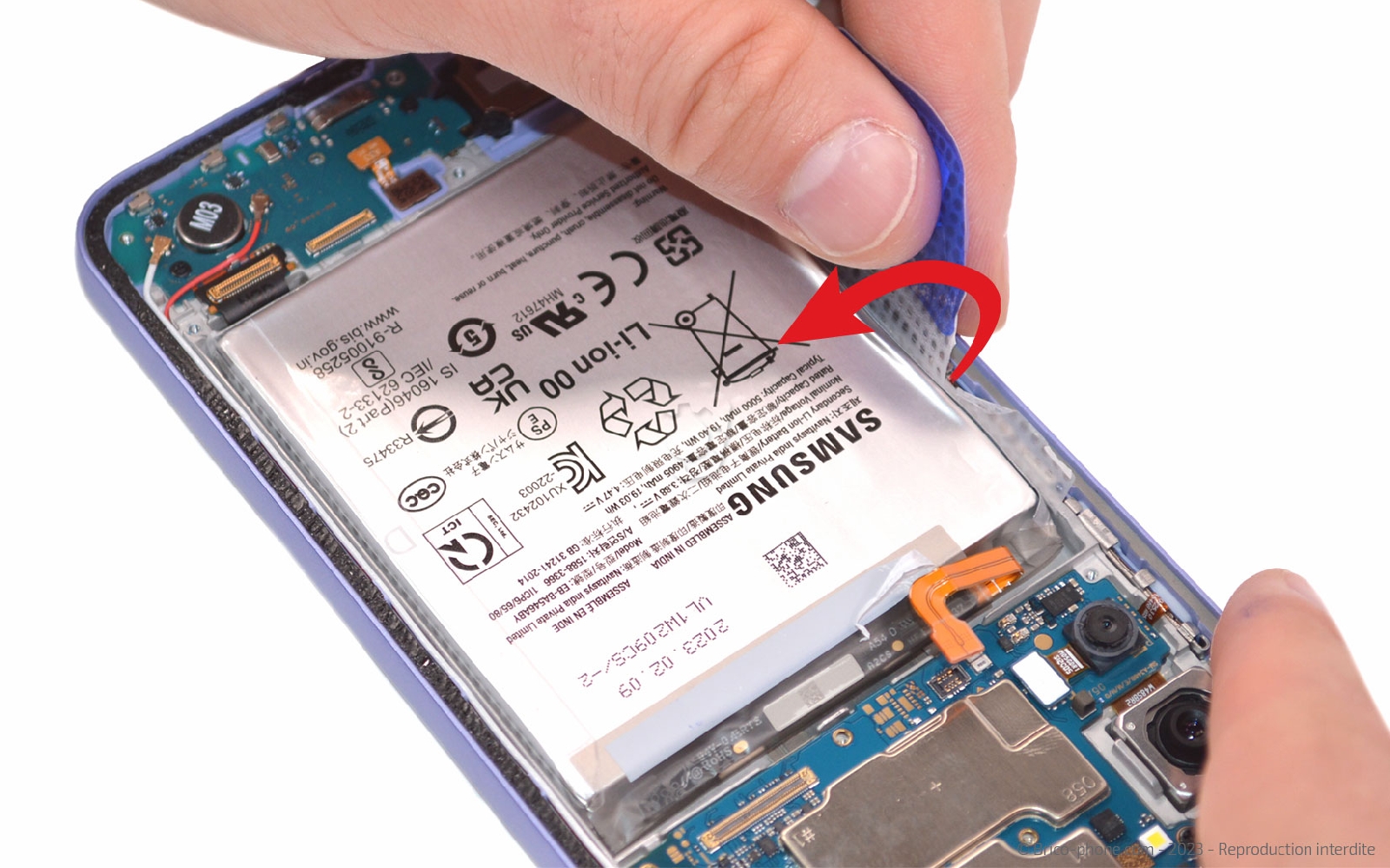

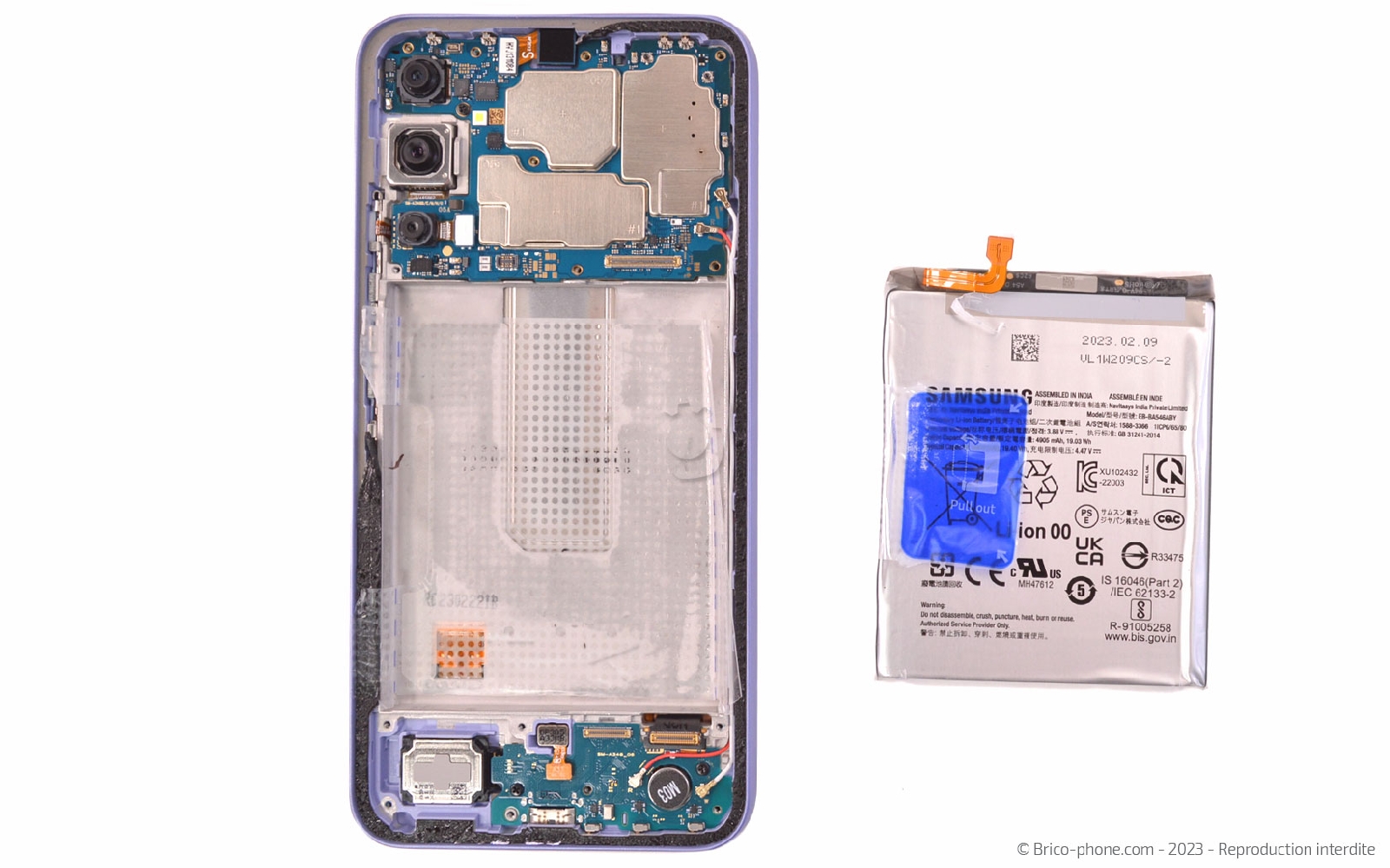

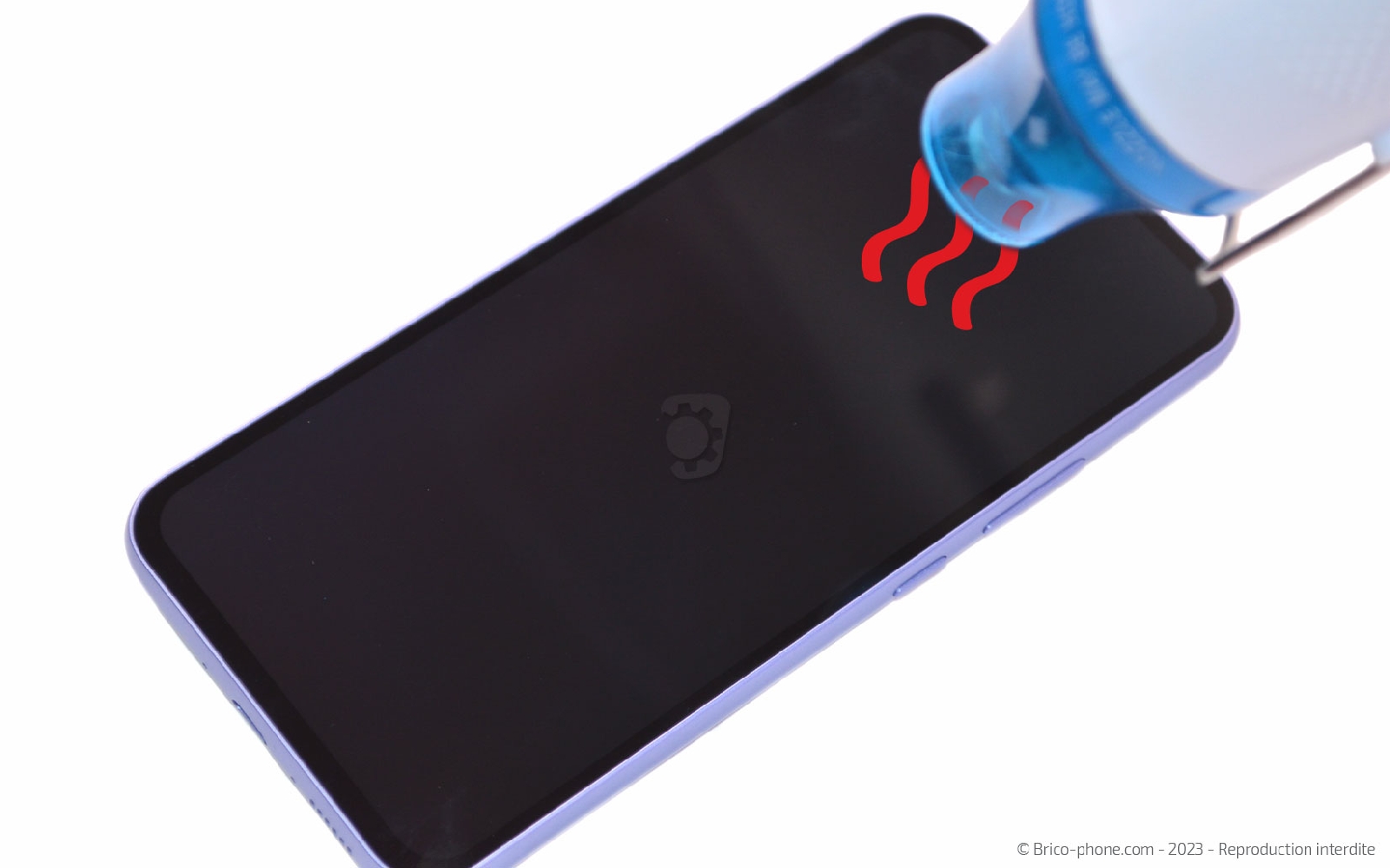

Etape 10 : Retirer la batterie
Chauffez l'arrière de la batterie à travers l'écran quelques secondes.

Ensuite, saisissez la languette bleue afin de pour la tirer et décoller le composant du châssis.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

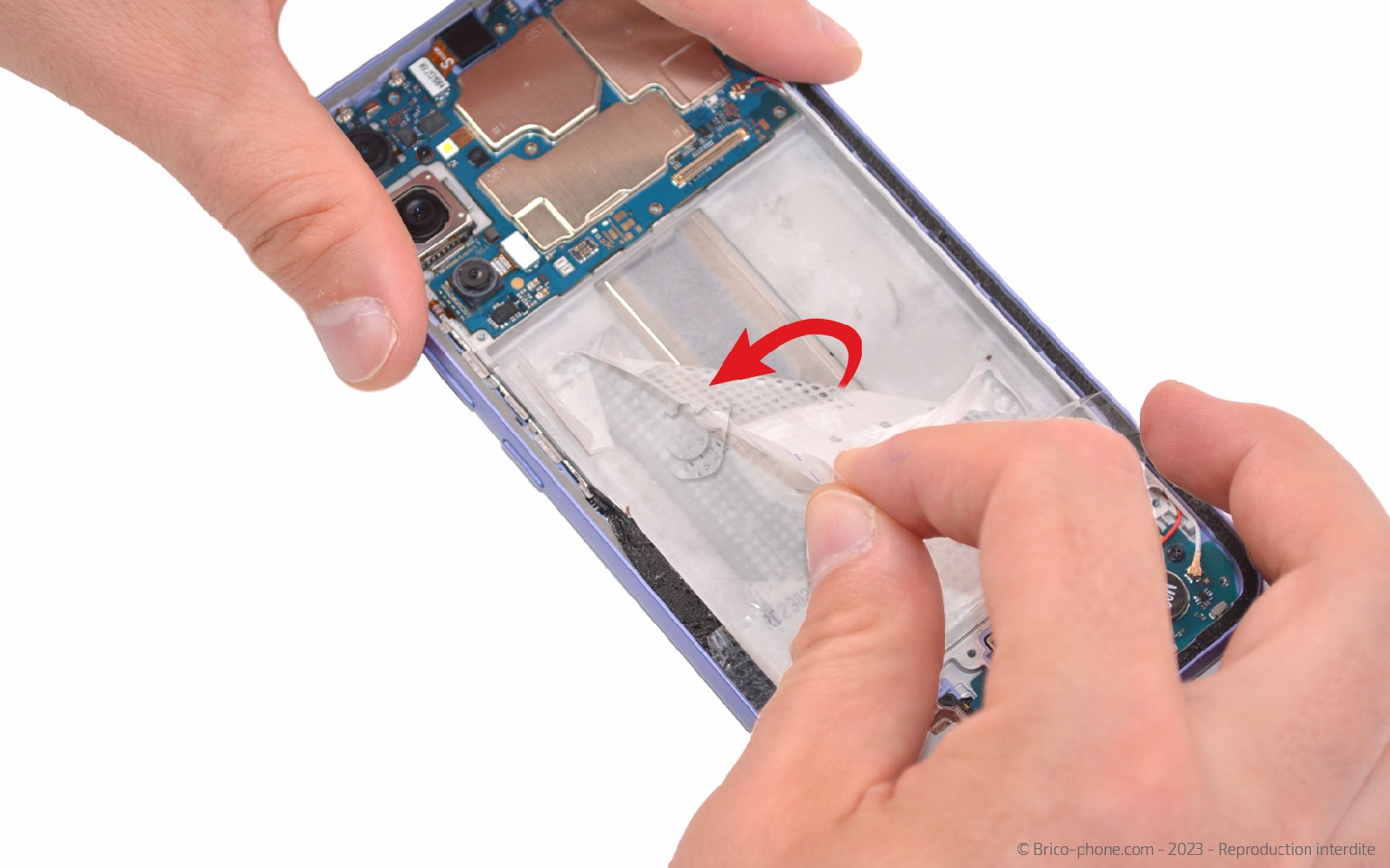

Etape 11: Récupérer le film transparent
Une fois la batterie décollée, sortez l'adhésif transparent du téléphone.

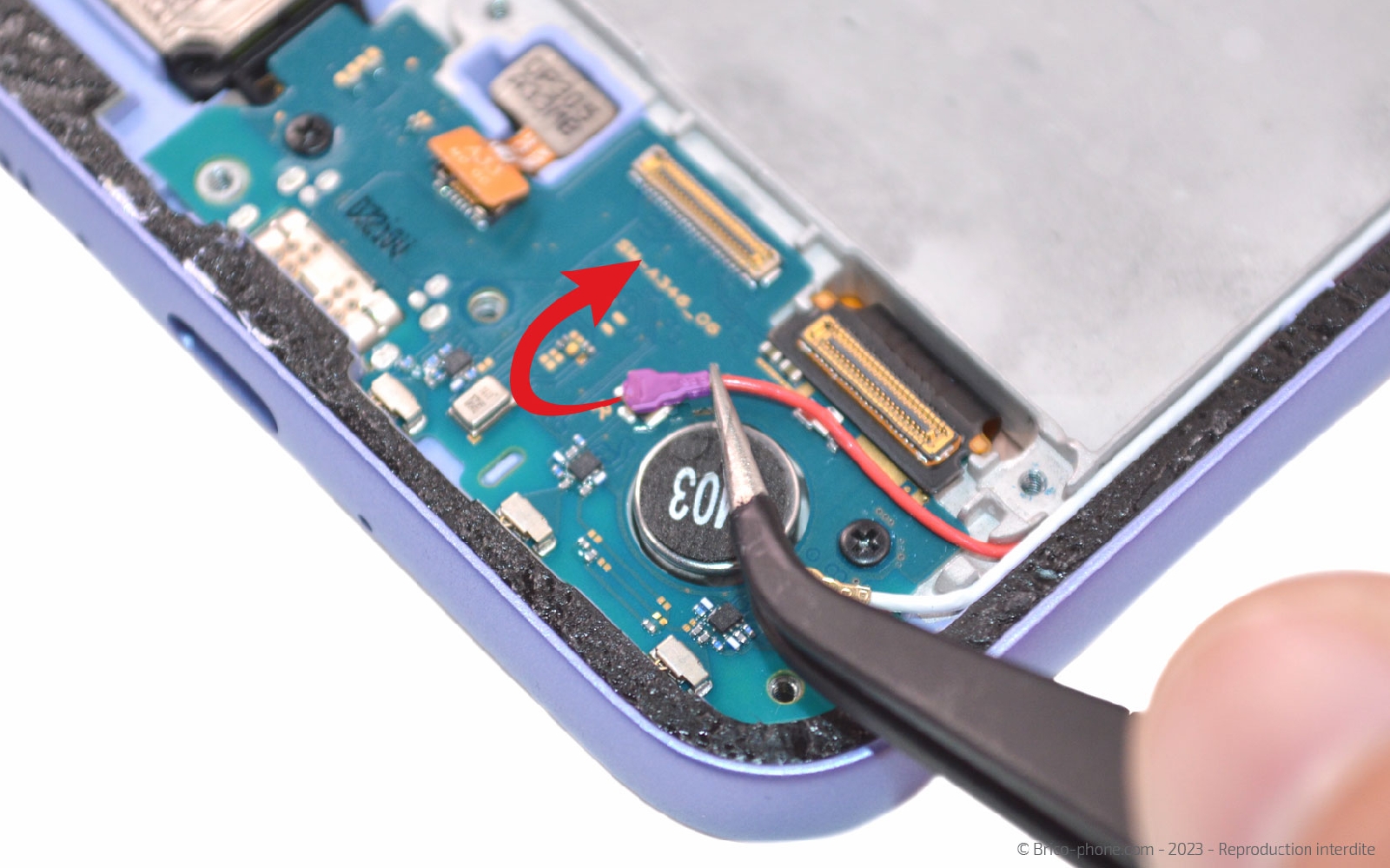

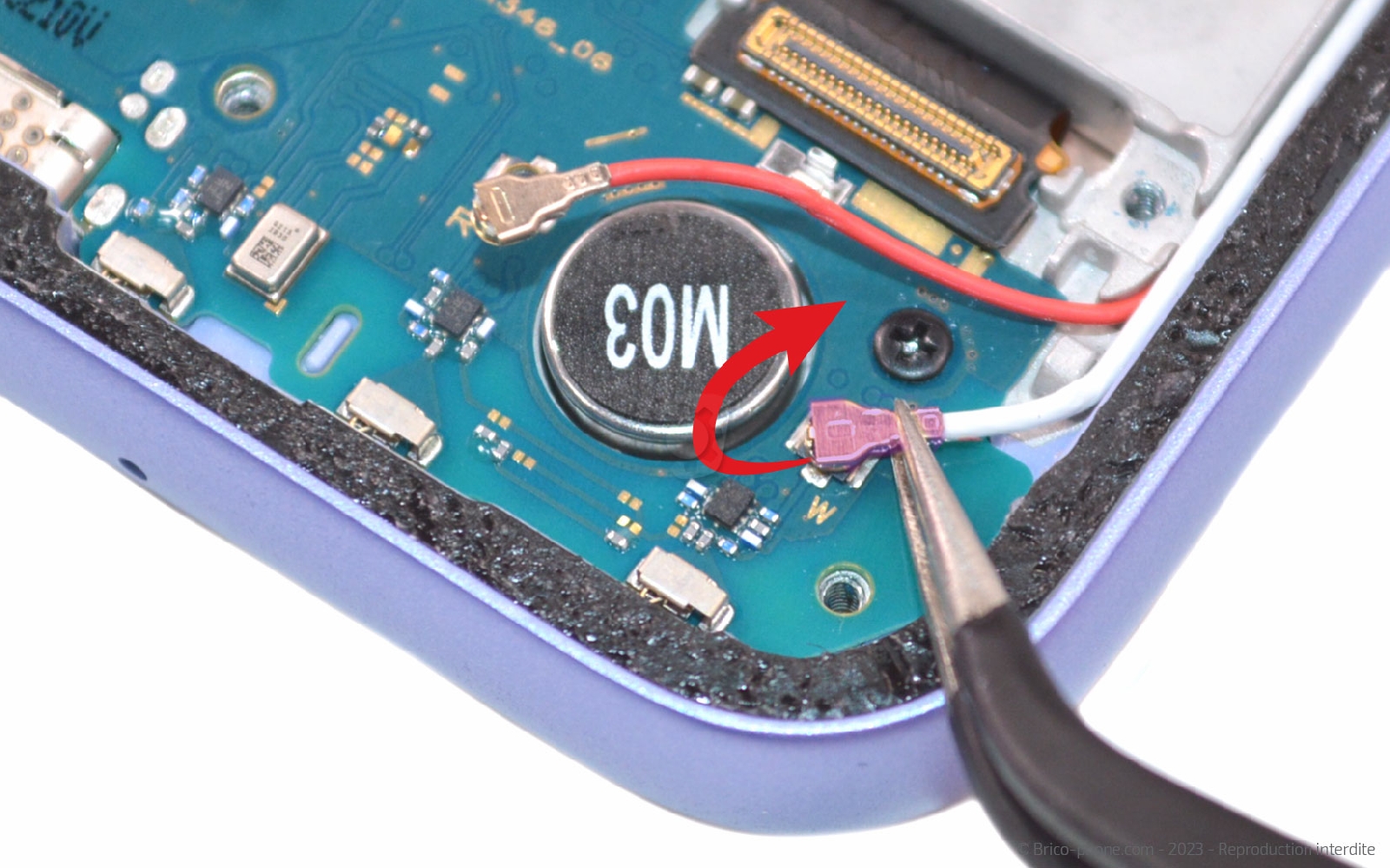

Etape 12 : Libérer les câbles coaxiaux
Débranchez les deux câbles de la carte fille en passant la pointe de la pincette sous les connectiques. Une fois en place, soulevez les extrémités des câbles coaxiaux.
Outils du kit utilisés
Outils du kit utilisés

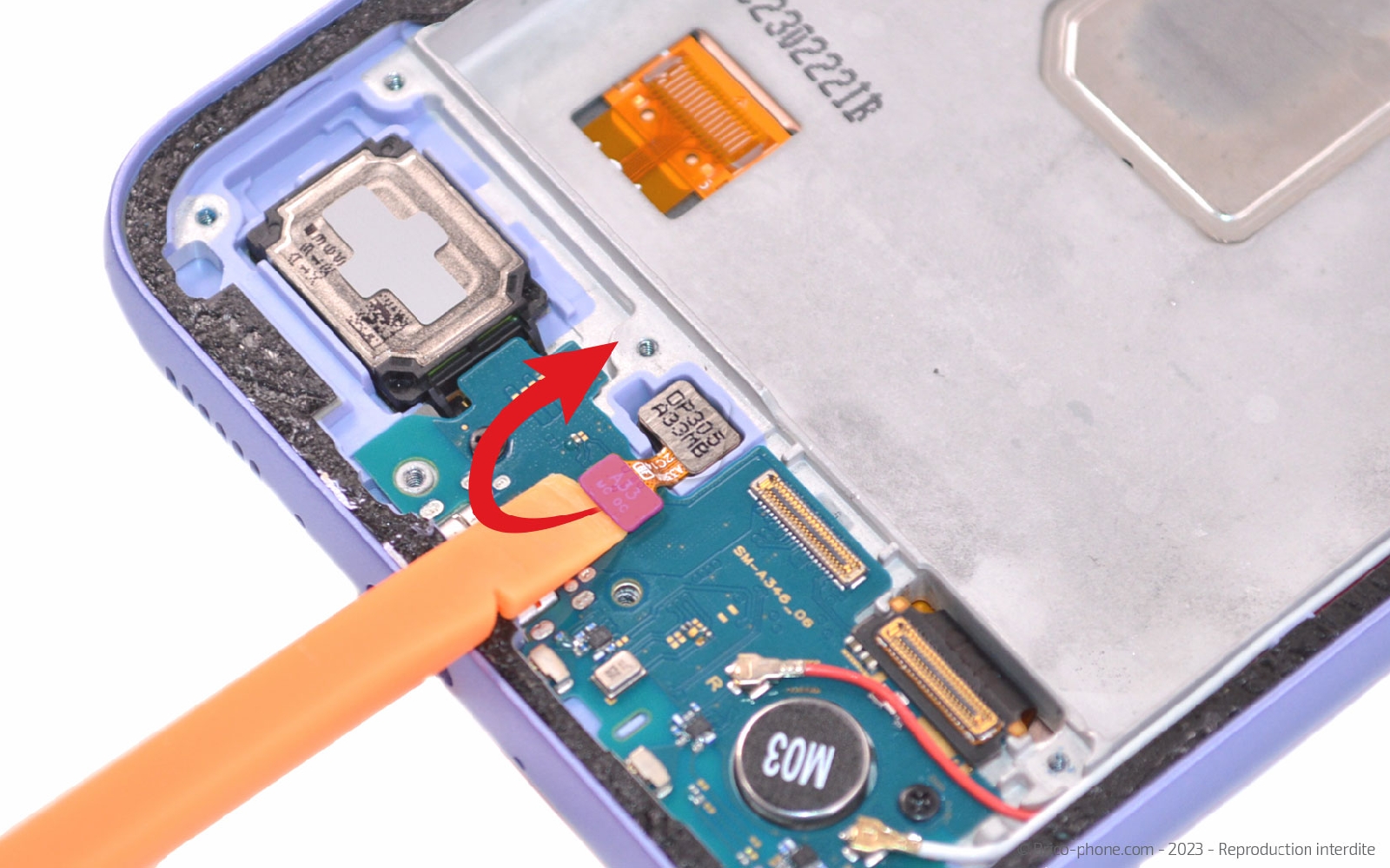

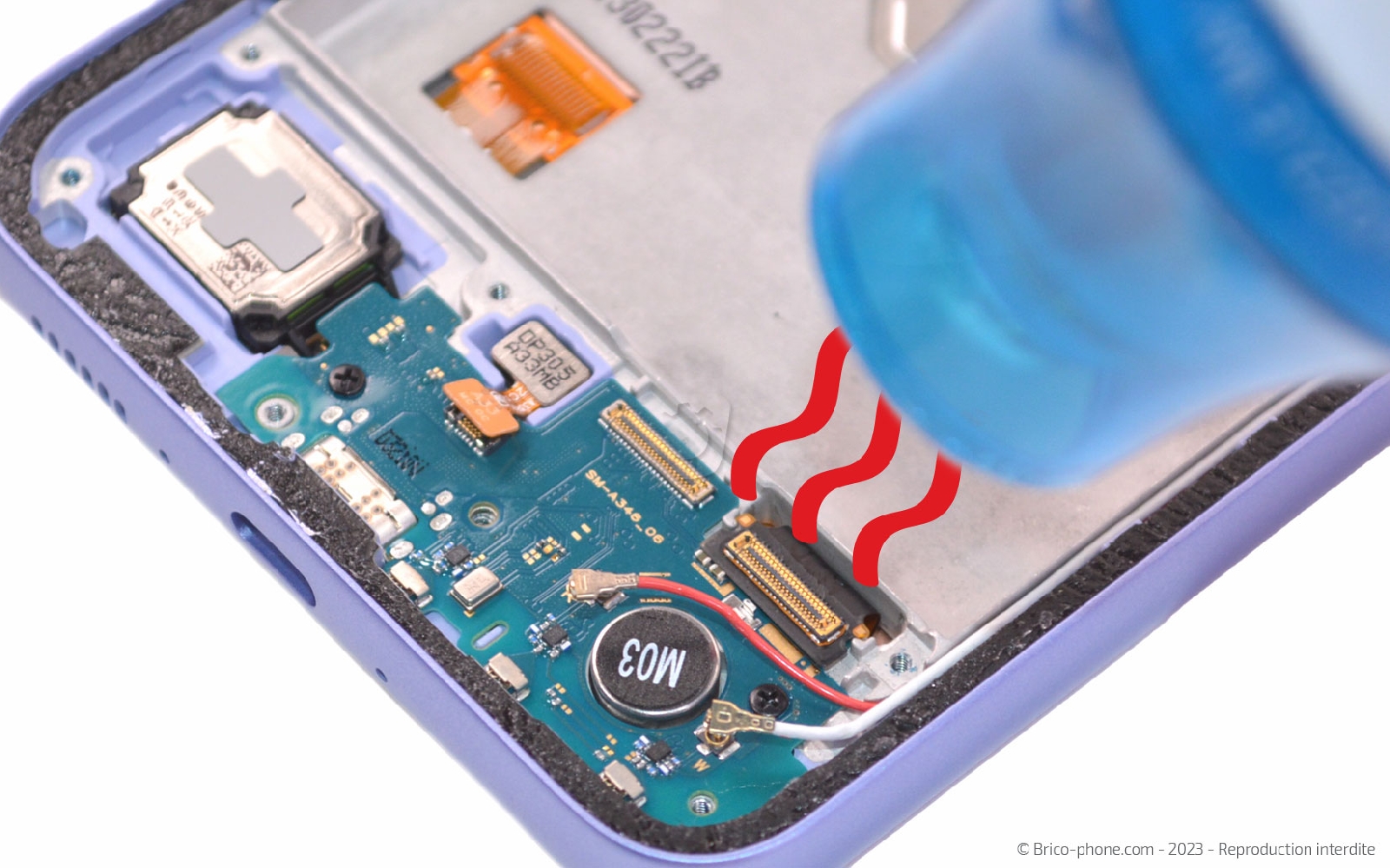

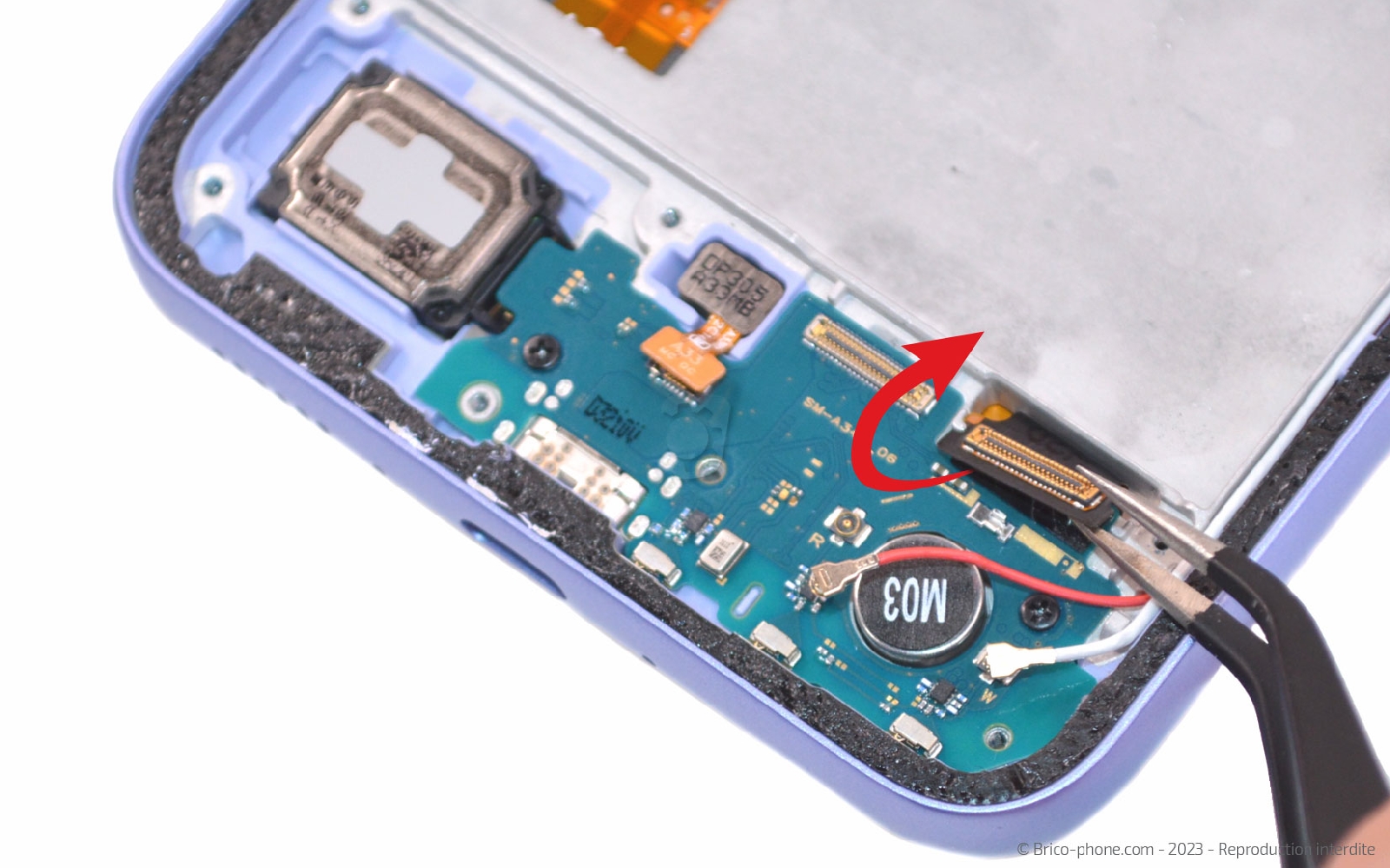

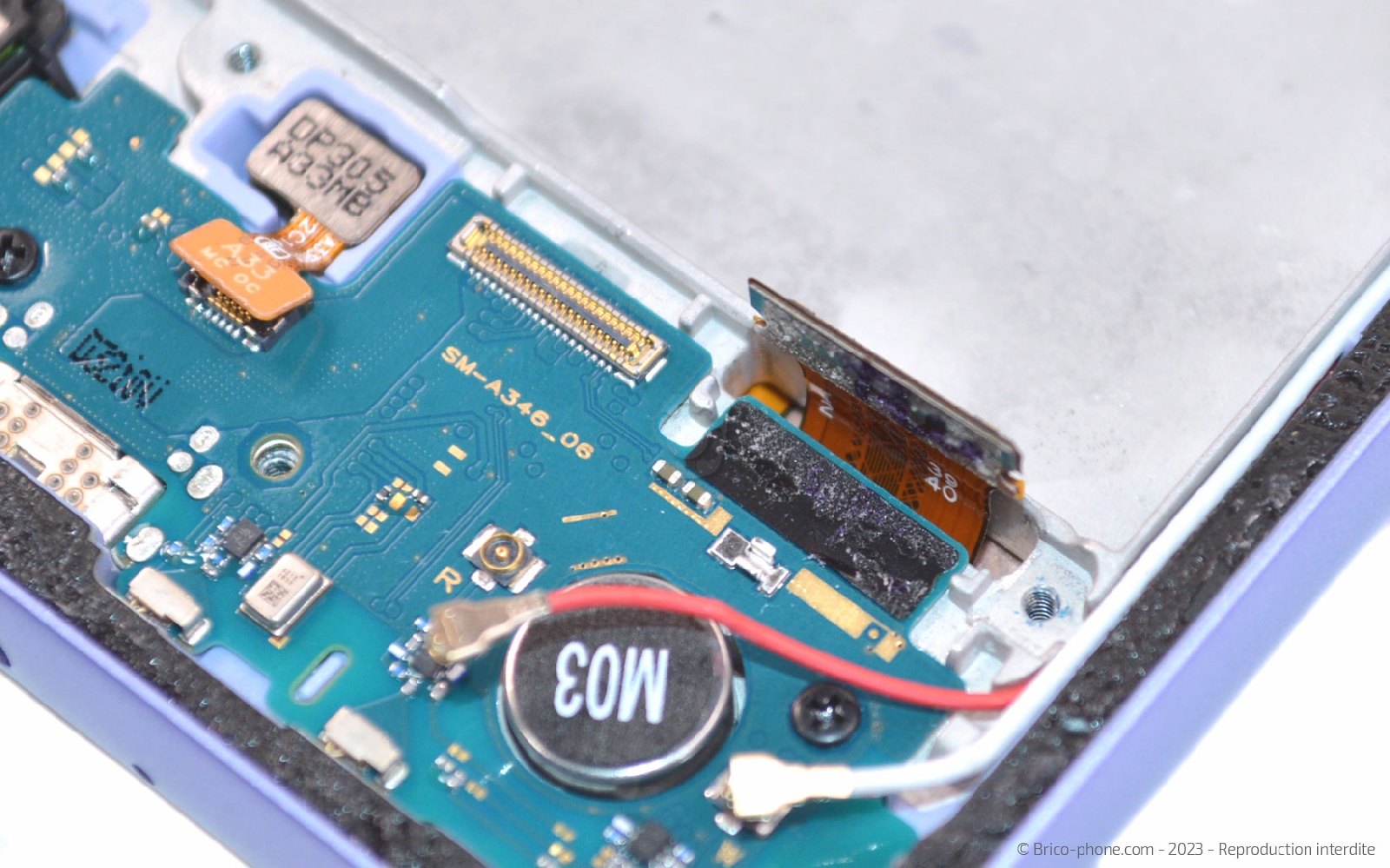

Etape 13 : Débrancher le lecteur d'empreinte et l'écran
Déconnectez la nappe du capteur d'empreintes puis chauffez légèrement celle de l'écran.

Ensuite avec la pincette, décollez la nappe du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

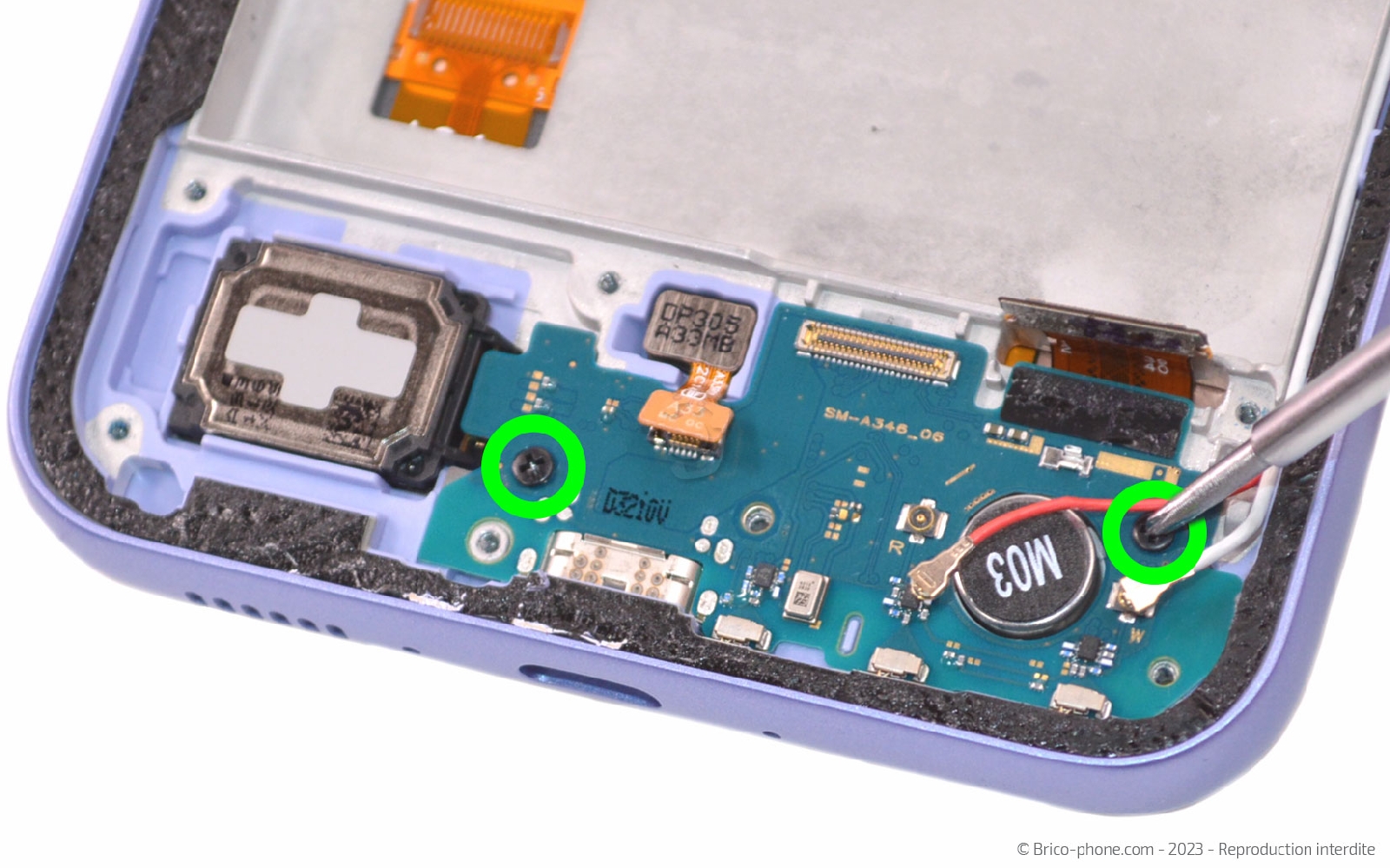

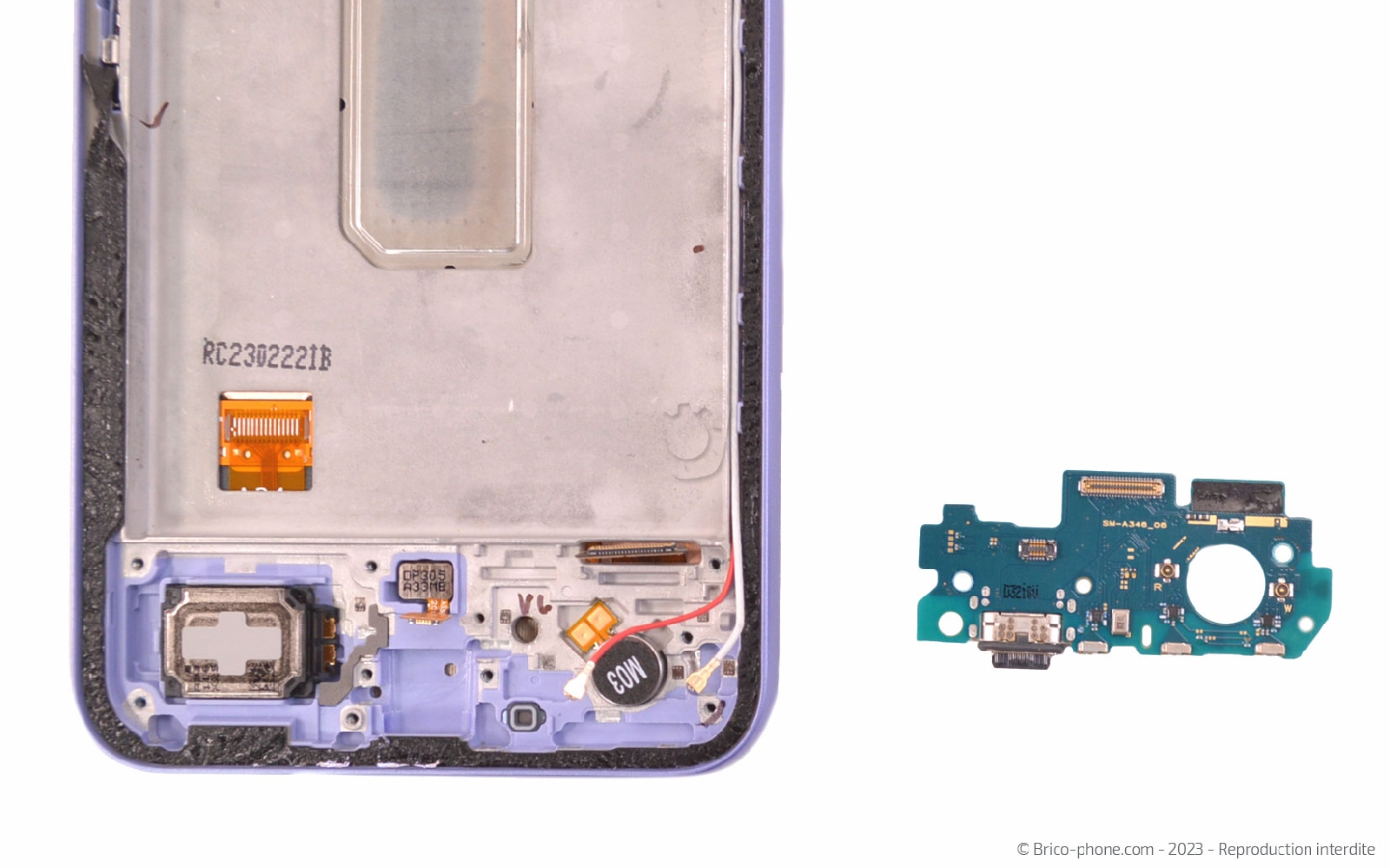

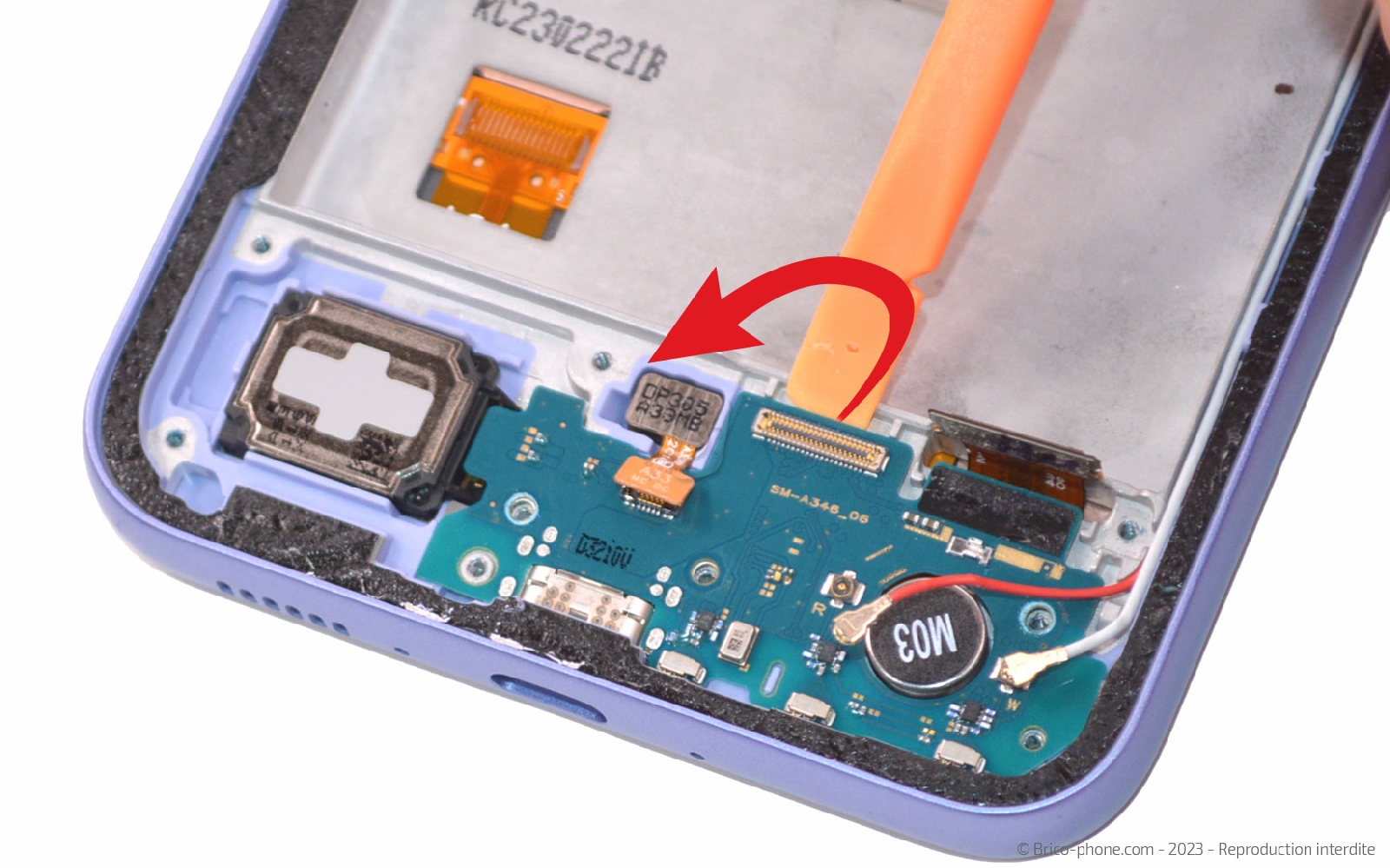

Etape 14 : Sortir le connecteur de charge
Ôtez les deux vis cruciforme puis glissez le levier sous le composant pour faire levier et extraire le connecteur de charge du châssis.
Outils du kit utilisés
Outils du kit utilisés

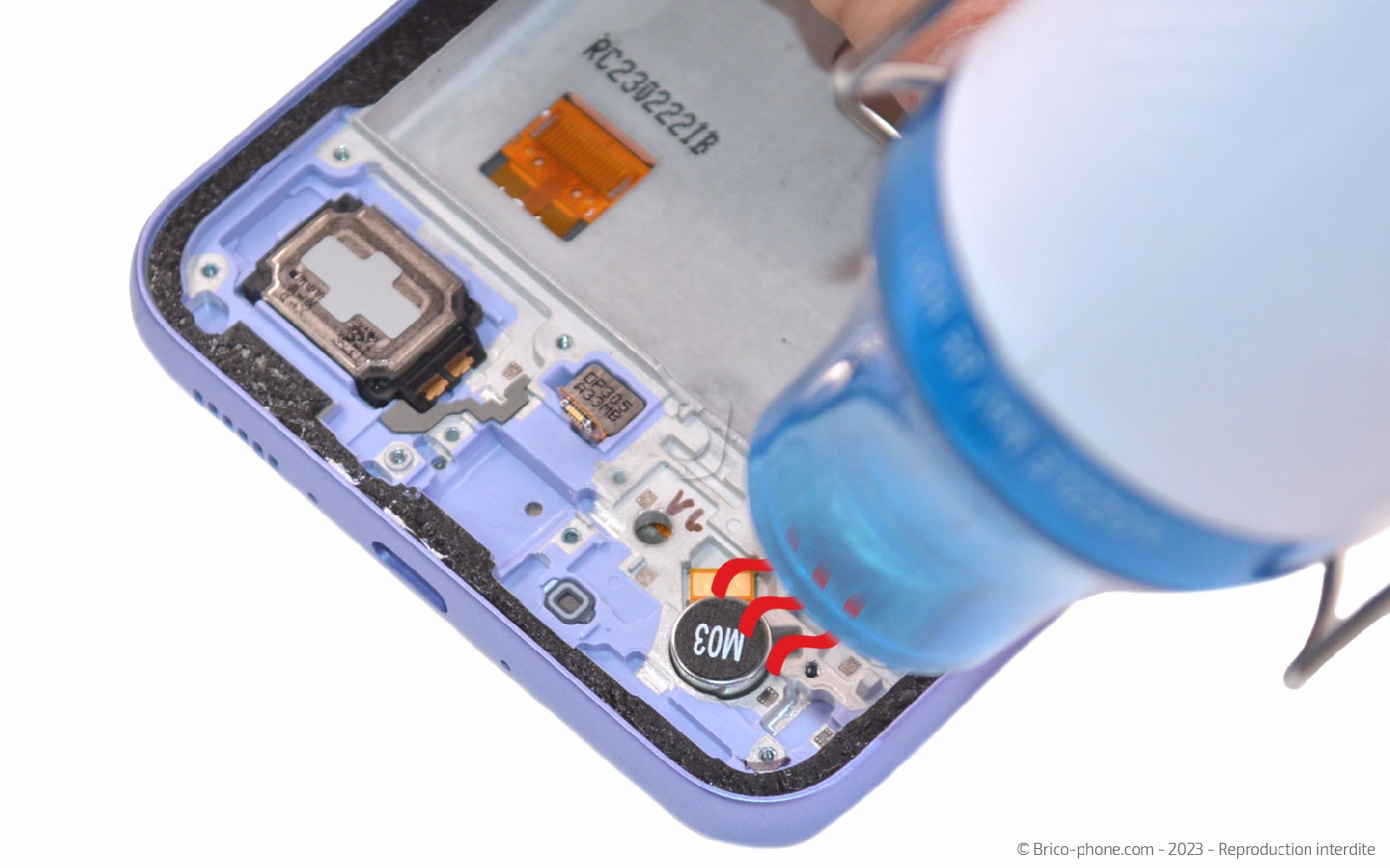

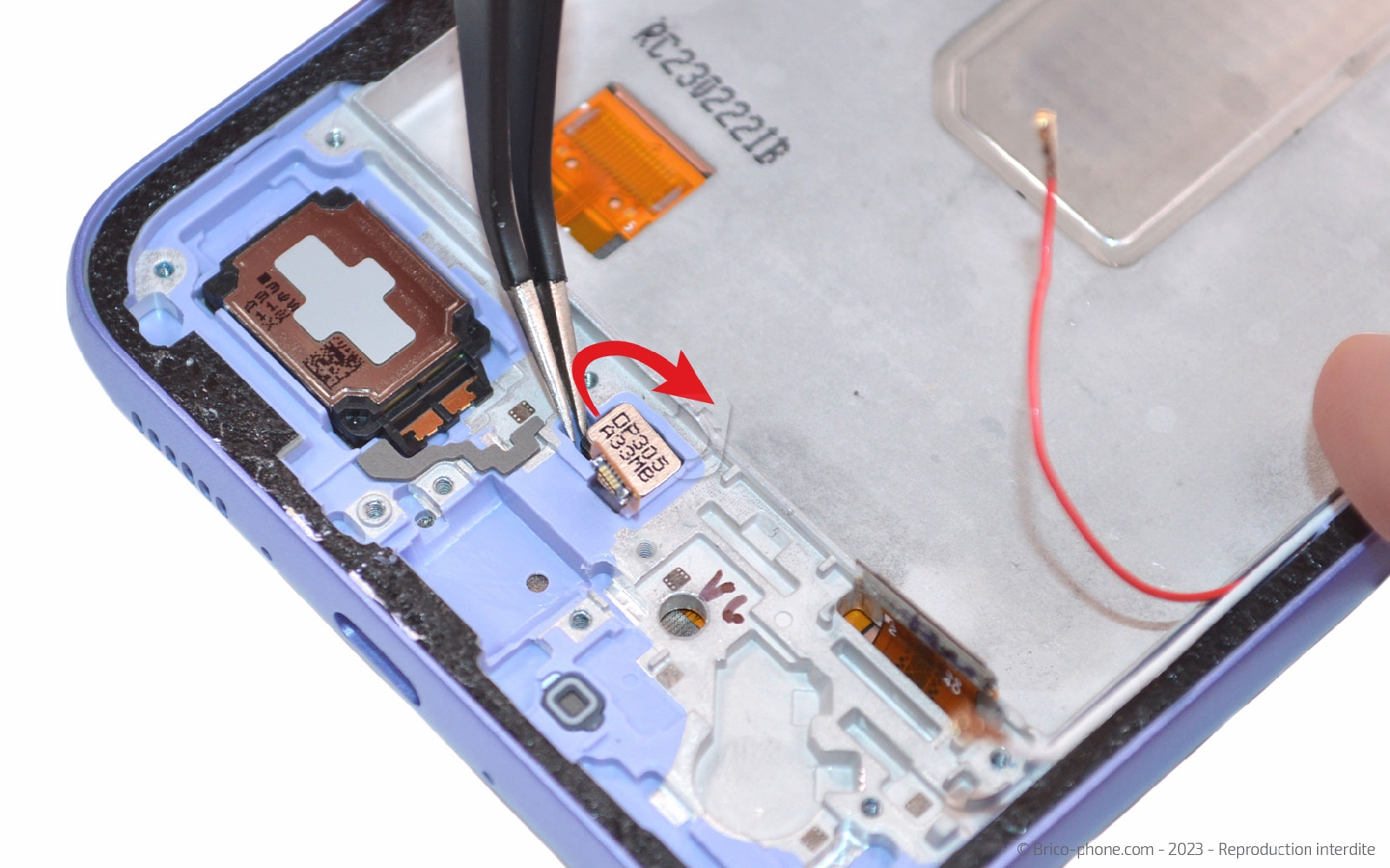

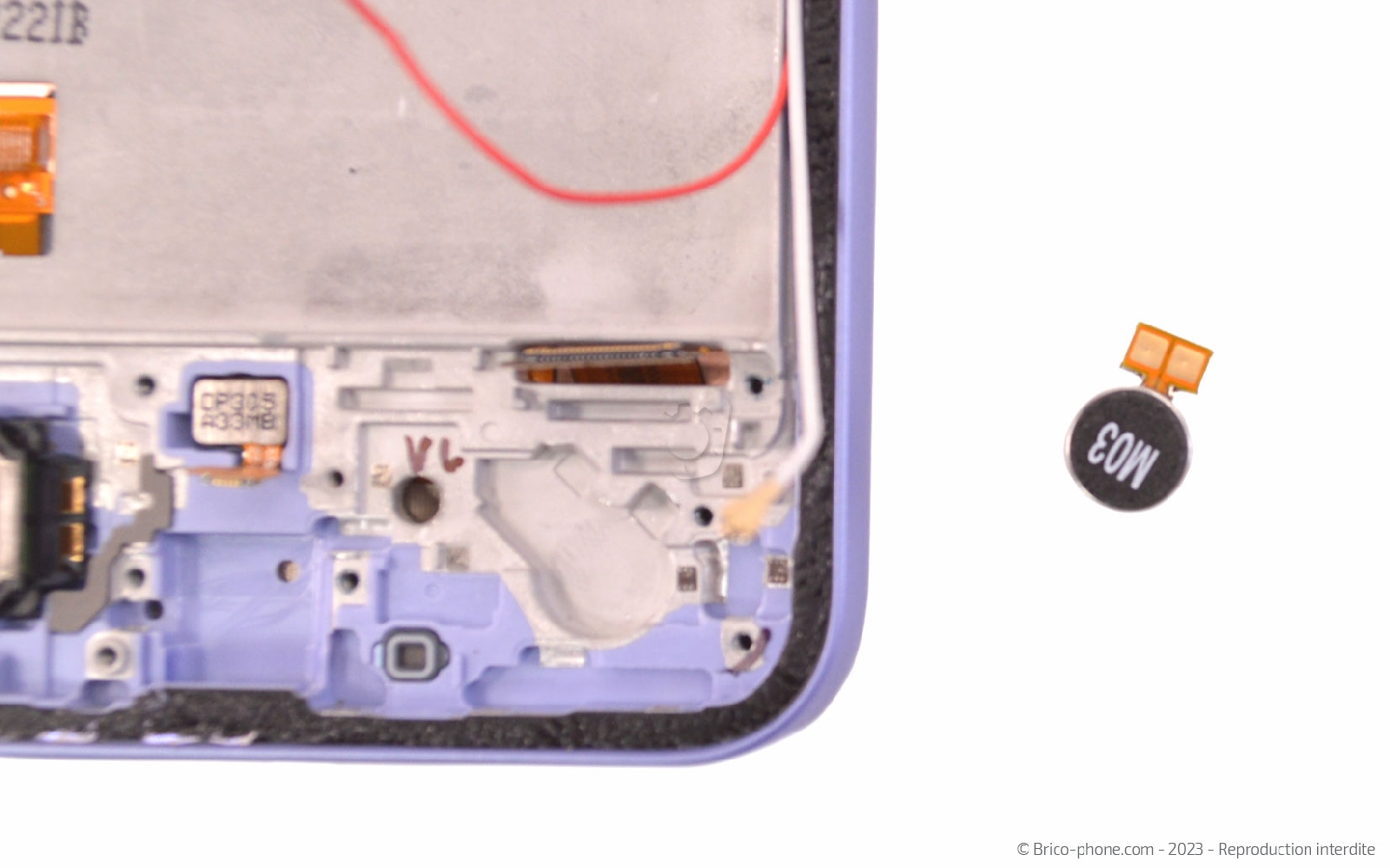

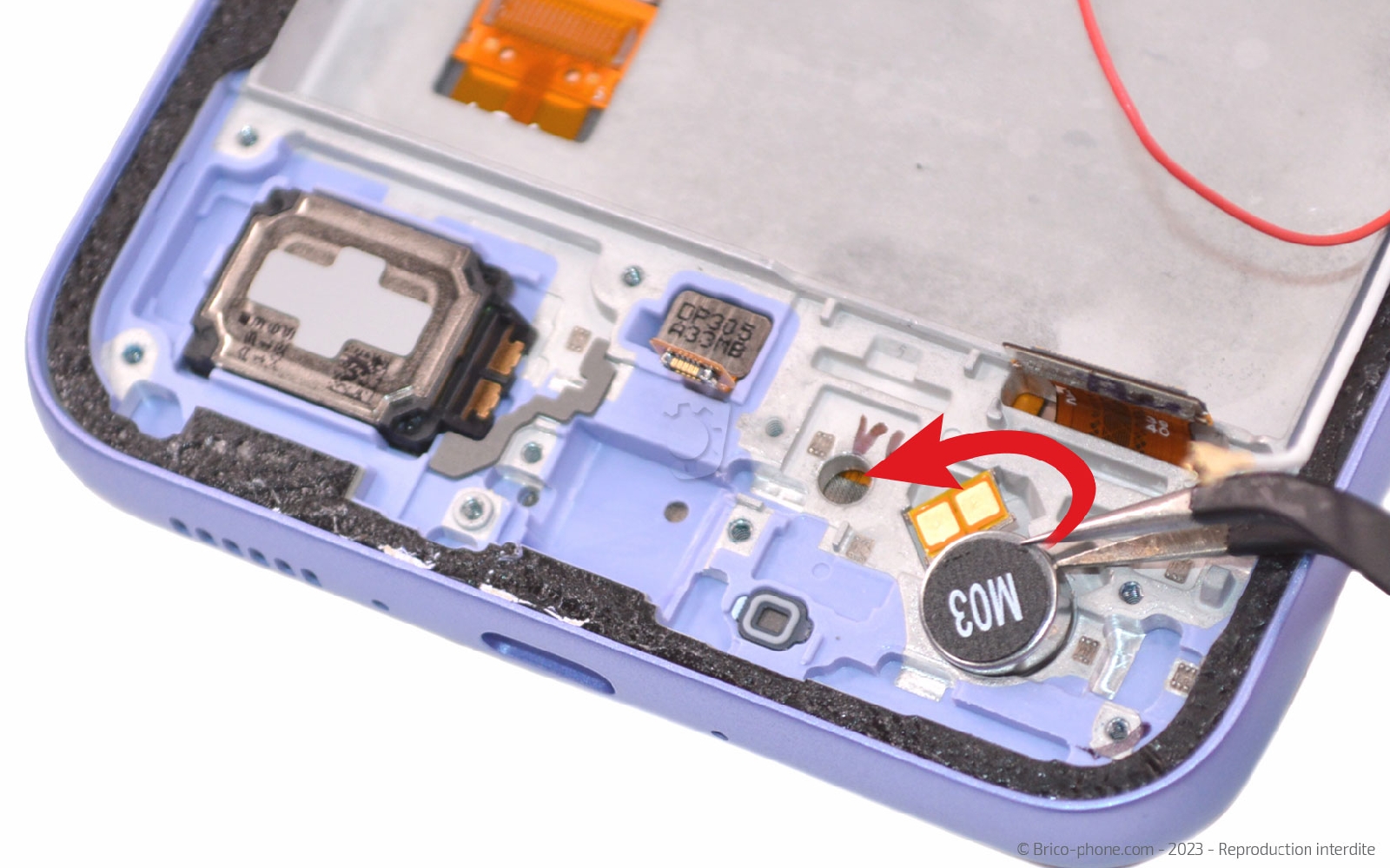

Etape 15 : Ôter le vibreur et le capteur d'empreintes
Chauffez un peu le vibreur pour ramollir la colle placée dessous.

Ensuite, faites levier avec les pointes de la pince brucelles pour décoller le composant.

Réitérez la manipulation pour le capteur d'empreintes digitales.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

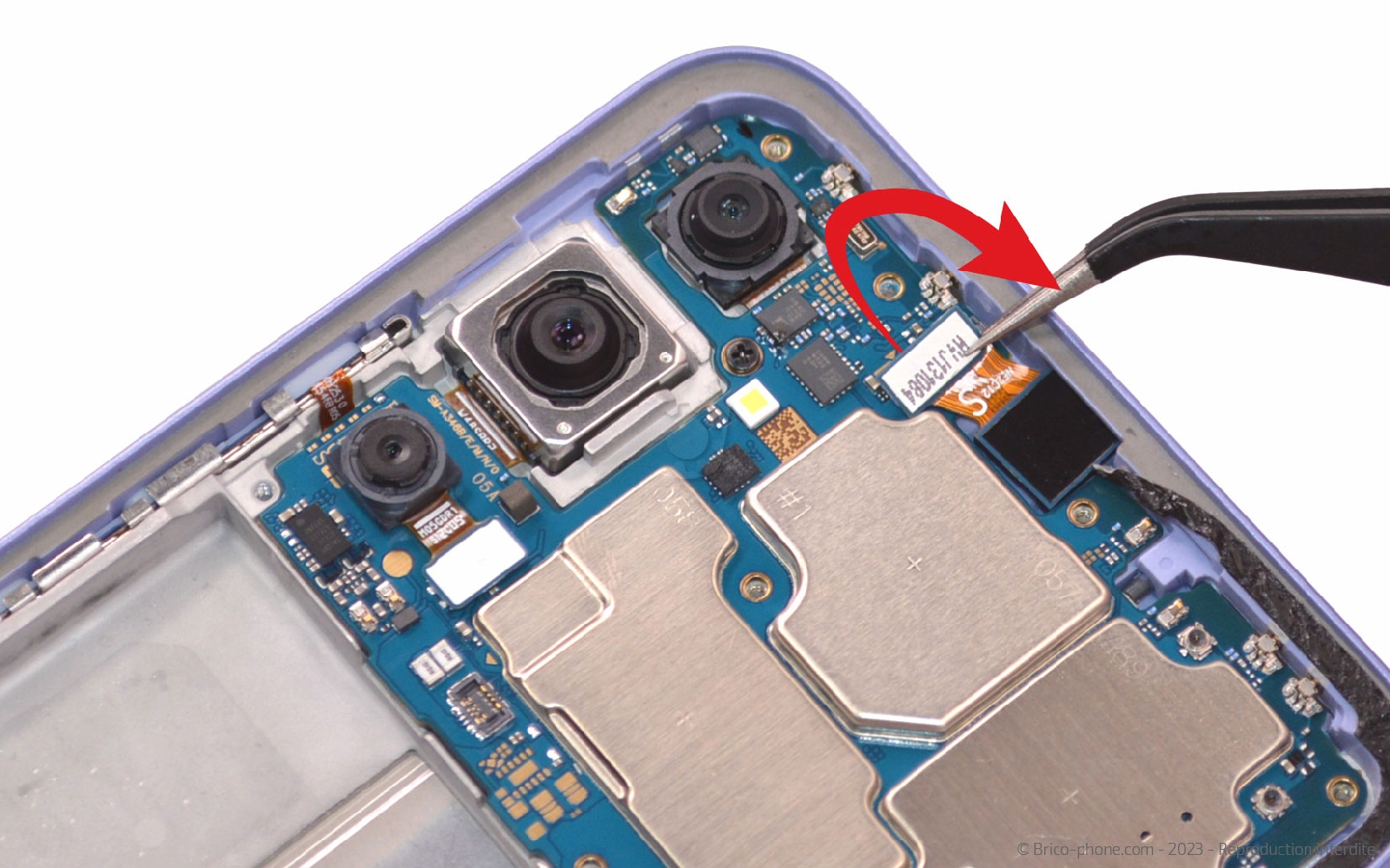

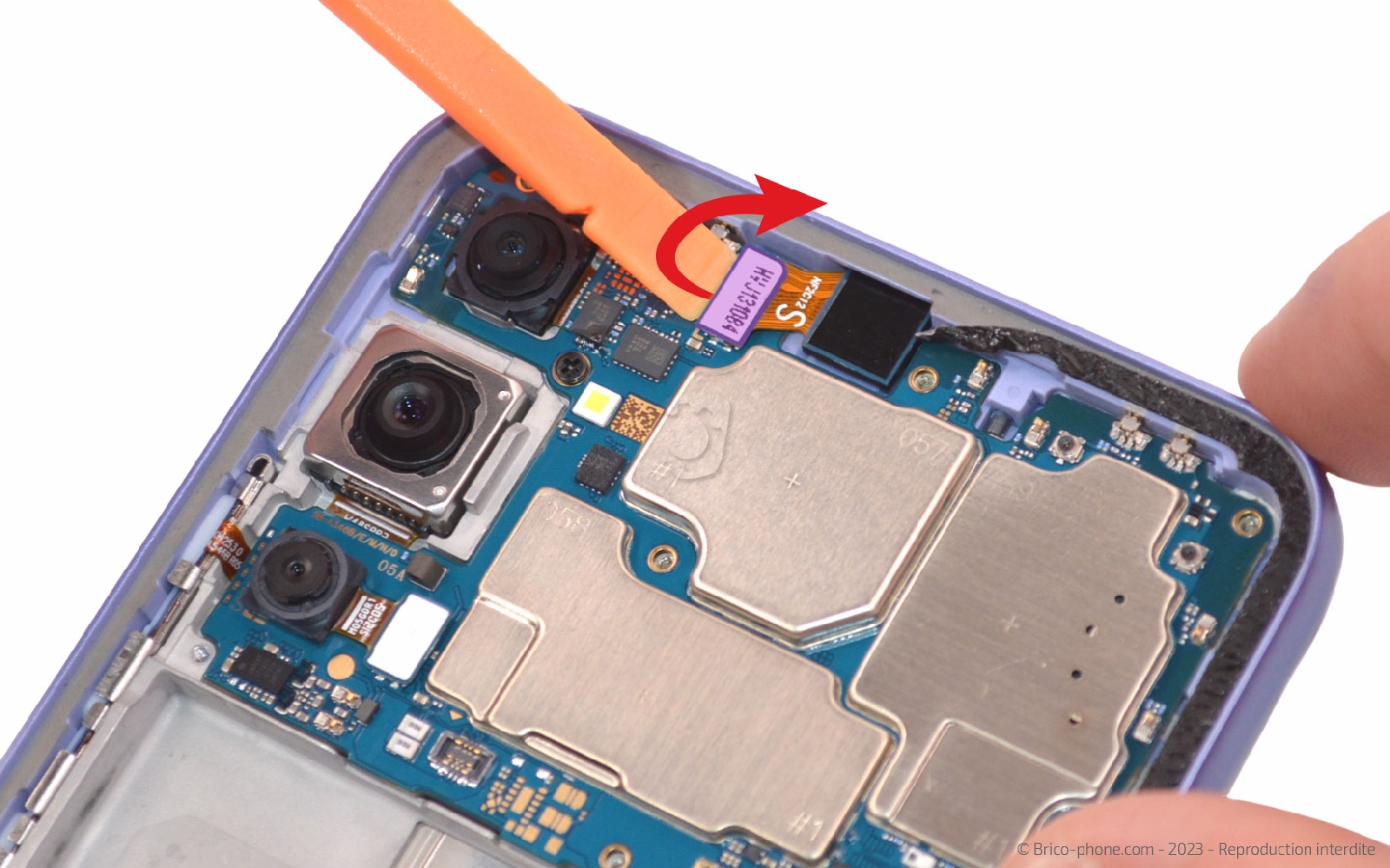

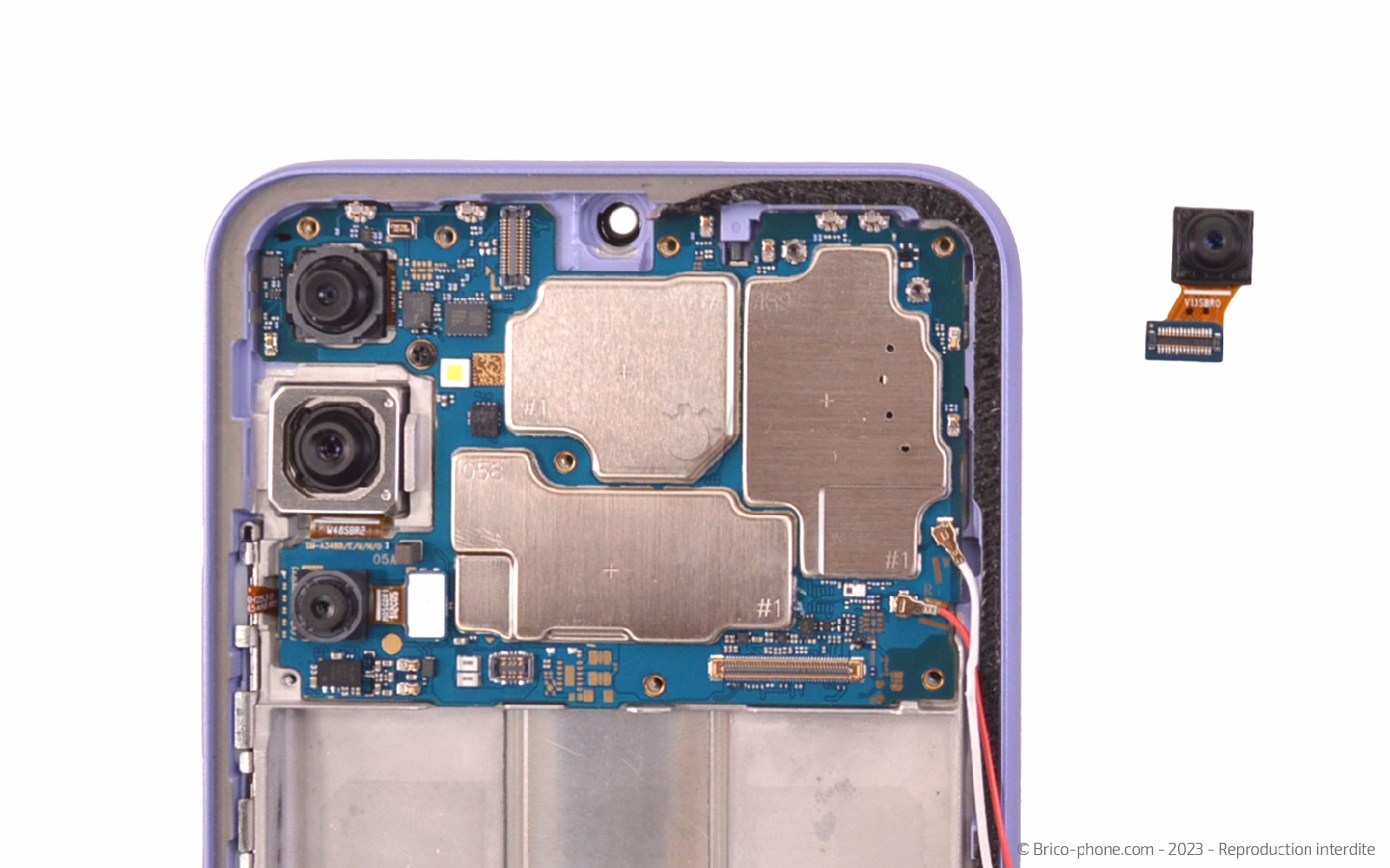

Etape 16 : Enlever la caméra avant
Déconnectez la nappe de la caméra avant de saisir cette dernière avec la pincette pour la sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

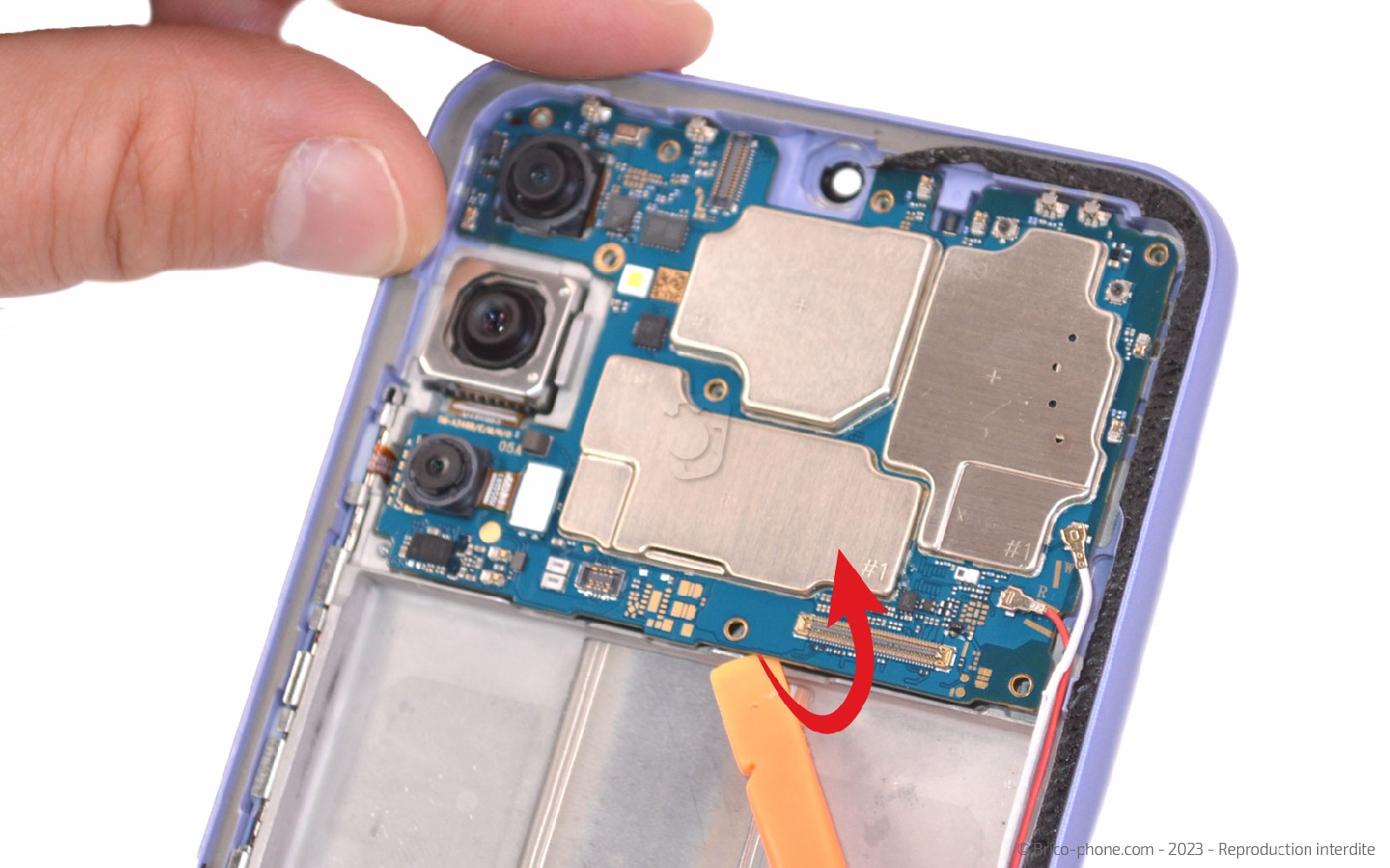

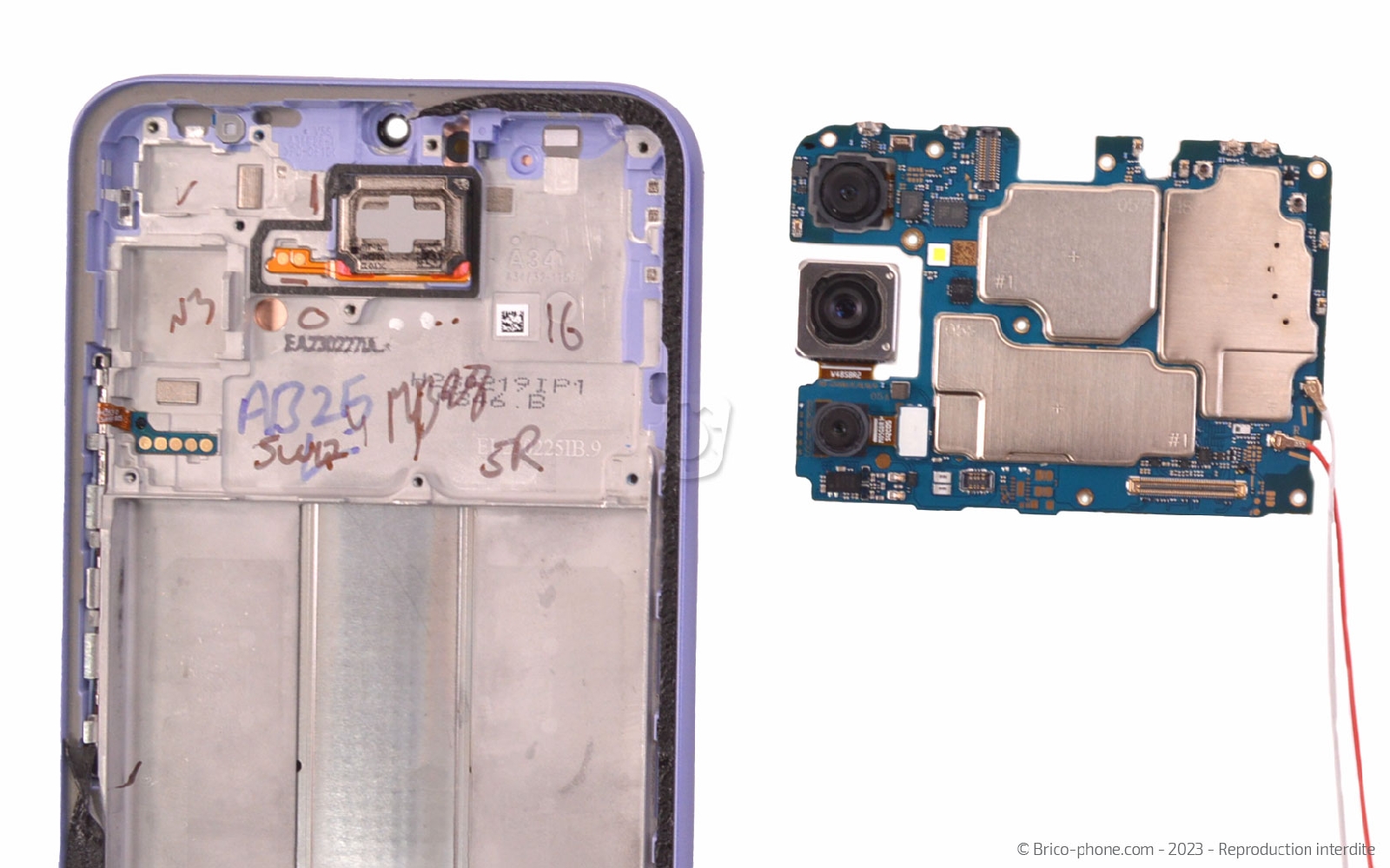

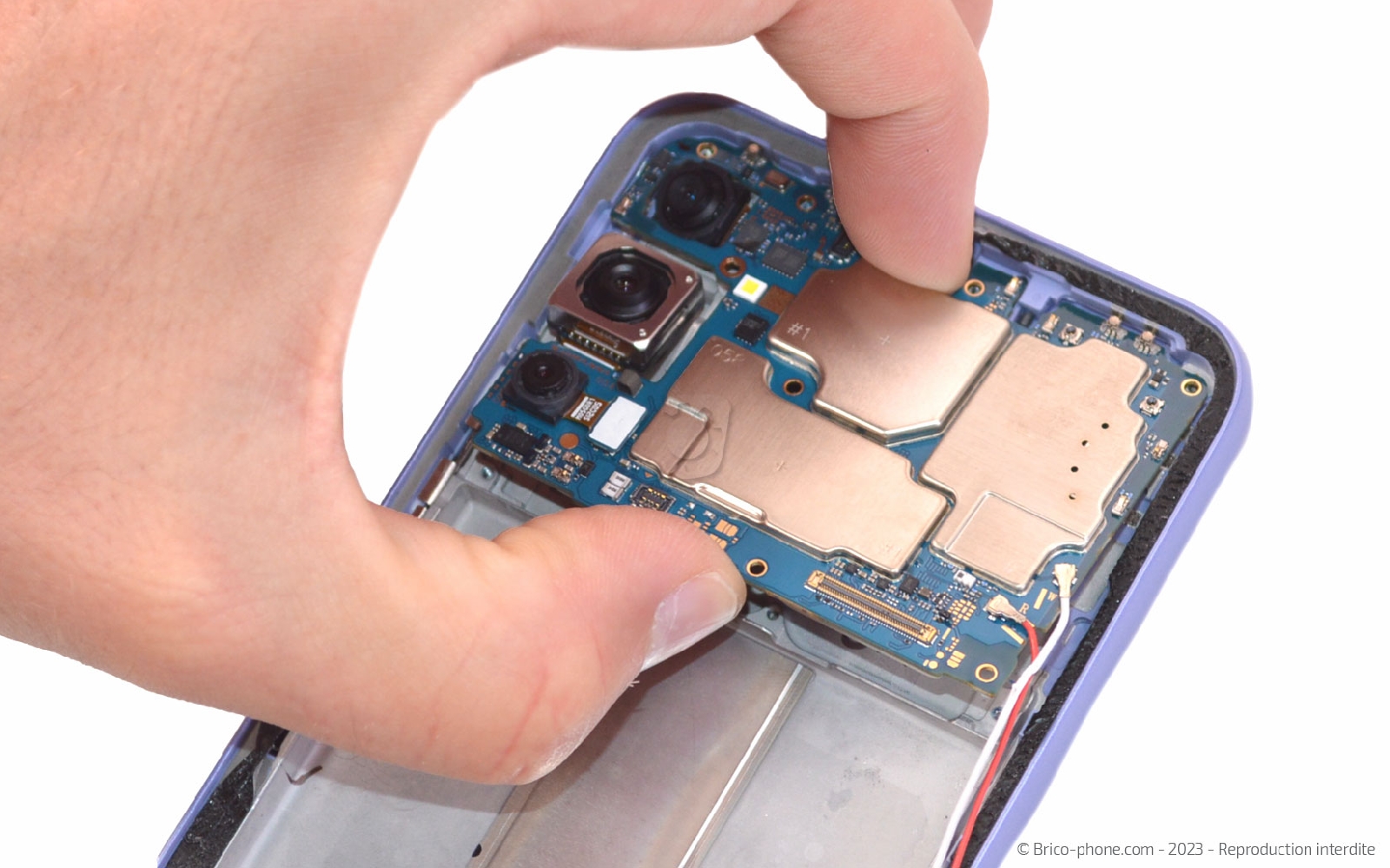

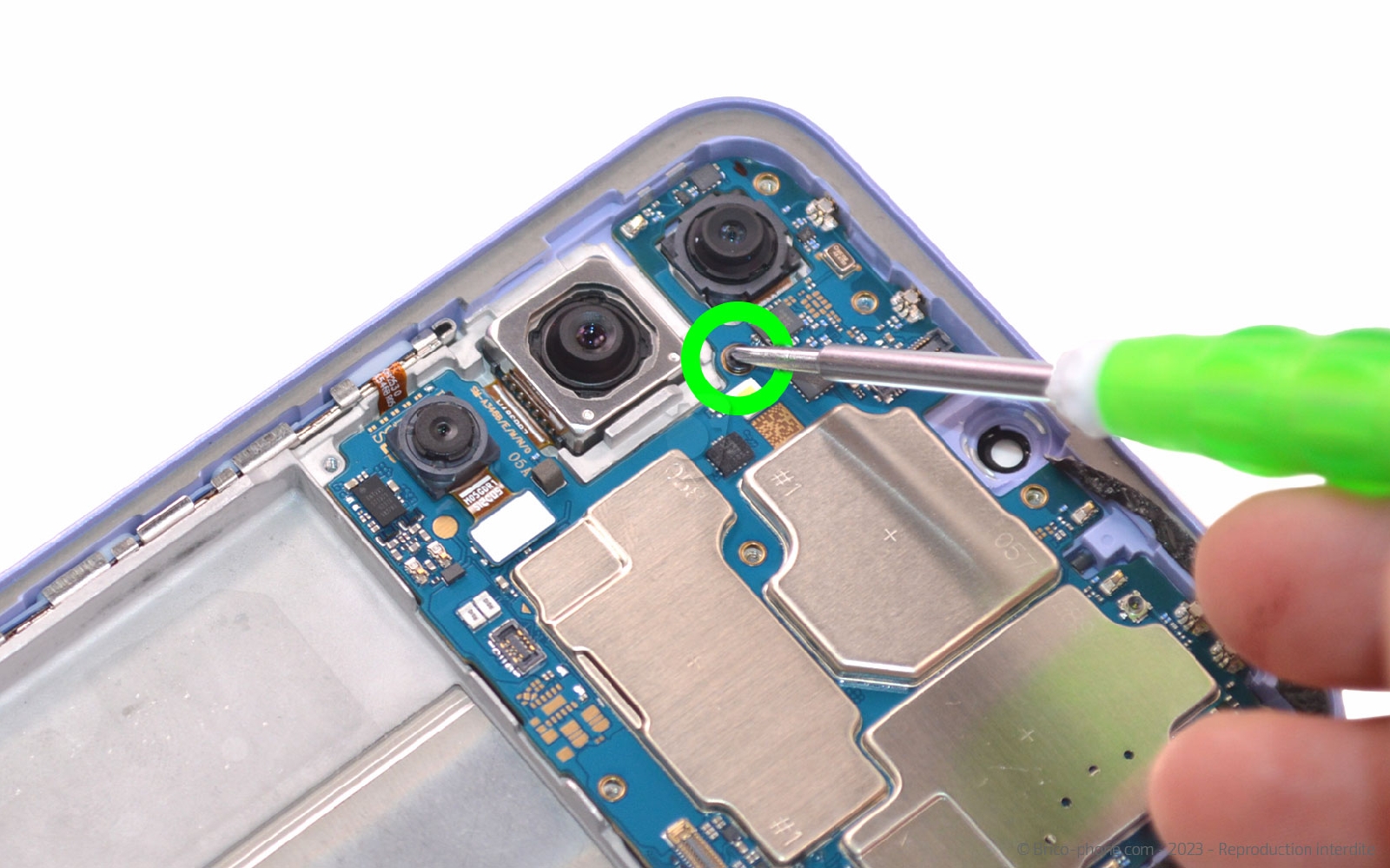

Etape 17 : Retirer la carte mère
Retirez la dernière vis avec le tournevis cruciforme. Assurez-vous que les câbles coaxiaux soient bien sortis de leur rainure.

Glissez le levier sous la carte mère pour la soulever suffisamment afin de la saisir avec vos doigts et la sortir du téléphone.

Outils du kit utilisés
Outils du kit utilisés

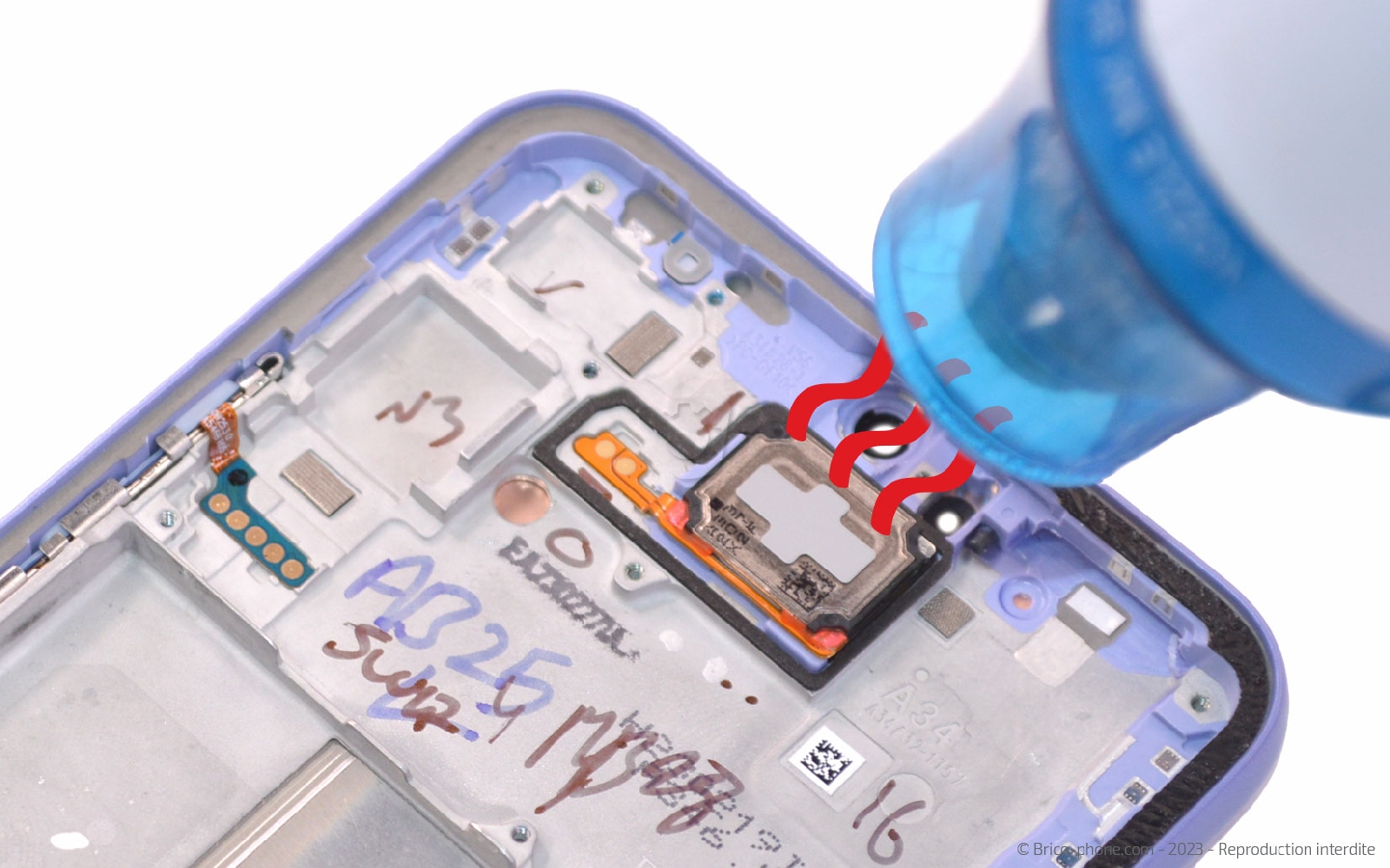

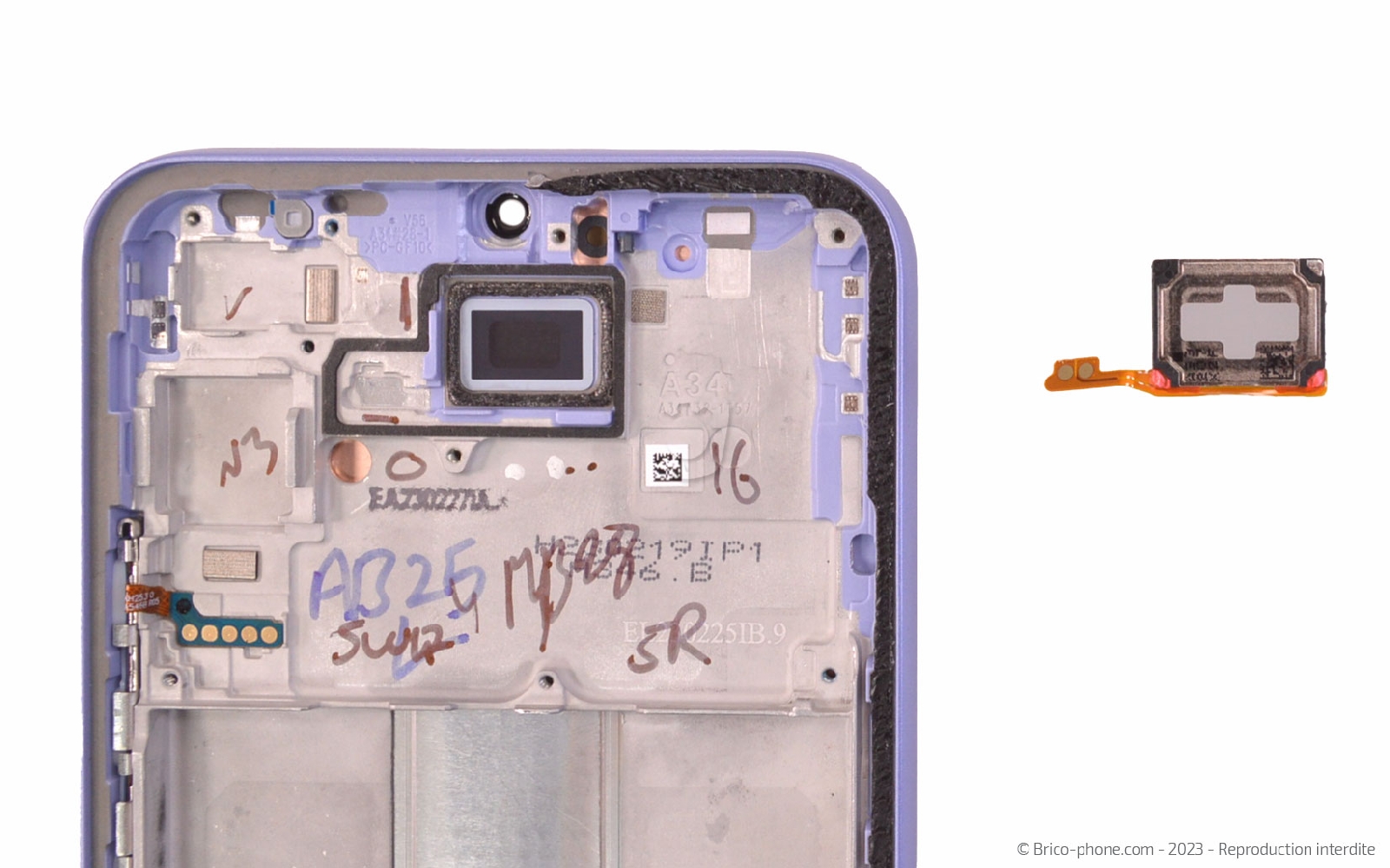

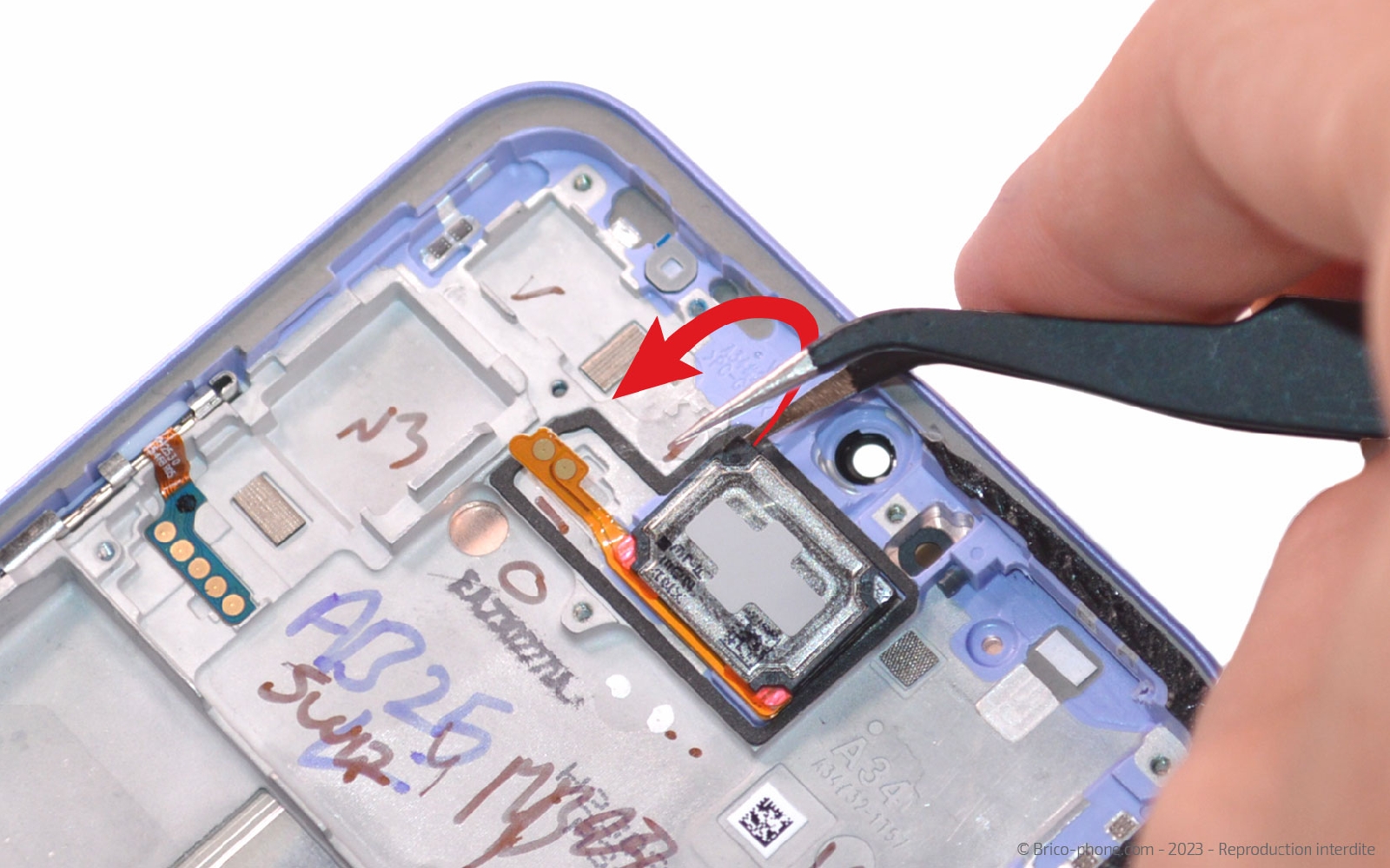

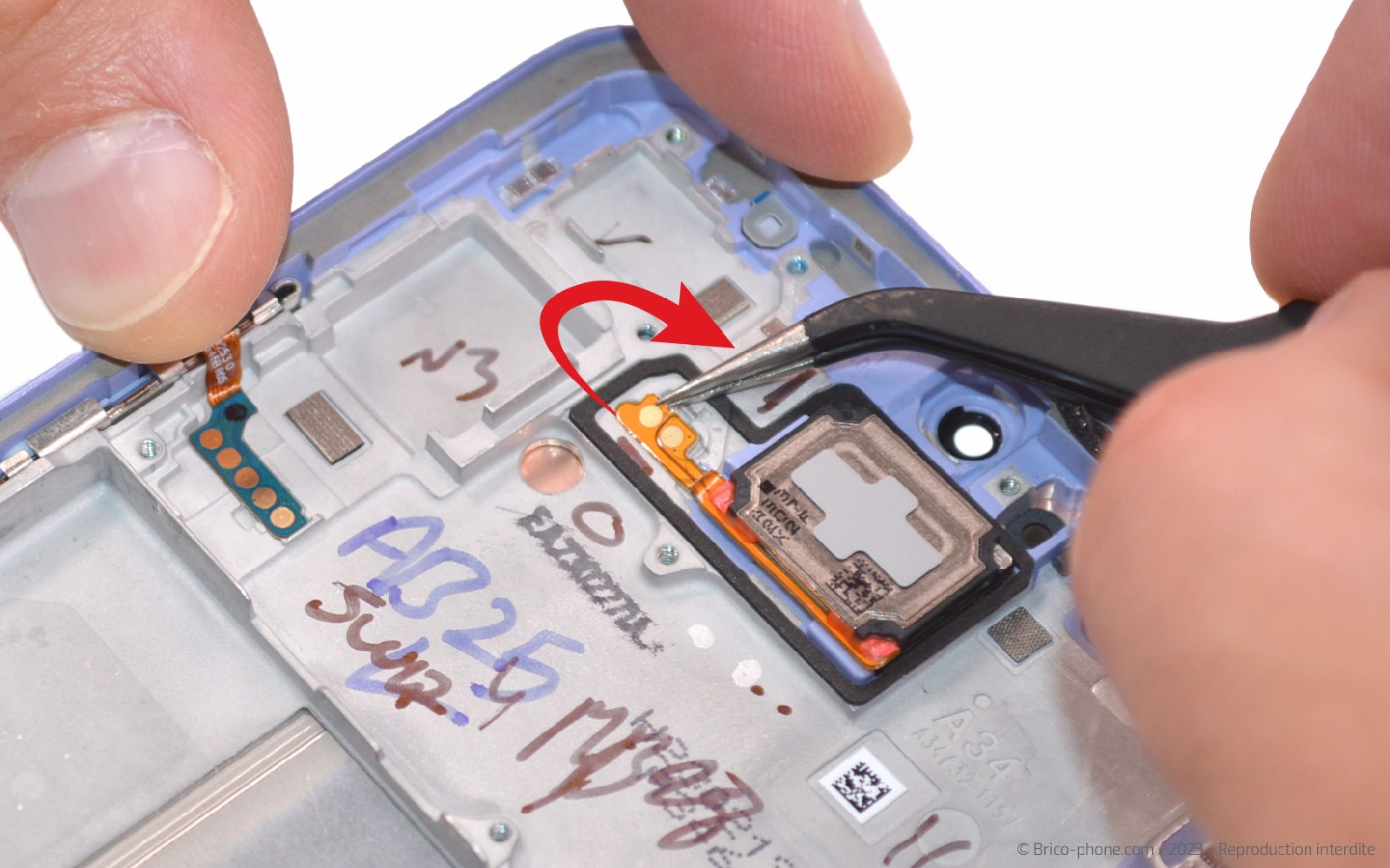

Etape 18 : Décoller l'écouteur de l'oreille
Utilisez le décapeur thermique ou votre propre sèche-cheveux pour ramollir le sticker situé sous le composant.

Ensuite, décollez la nappe du haut-parleur interne puis la pièce en elle-même.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

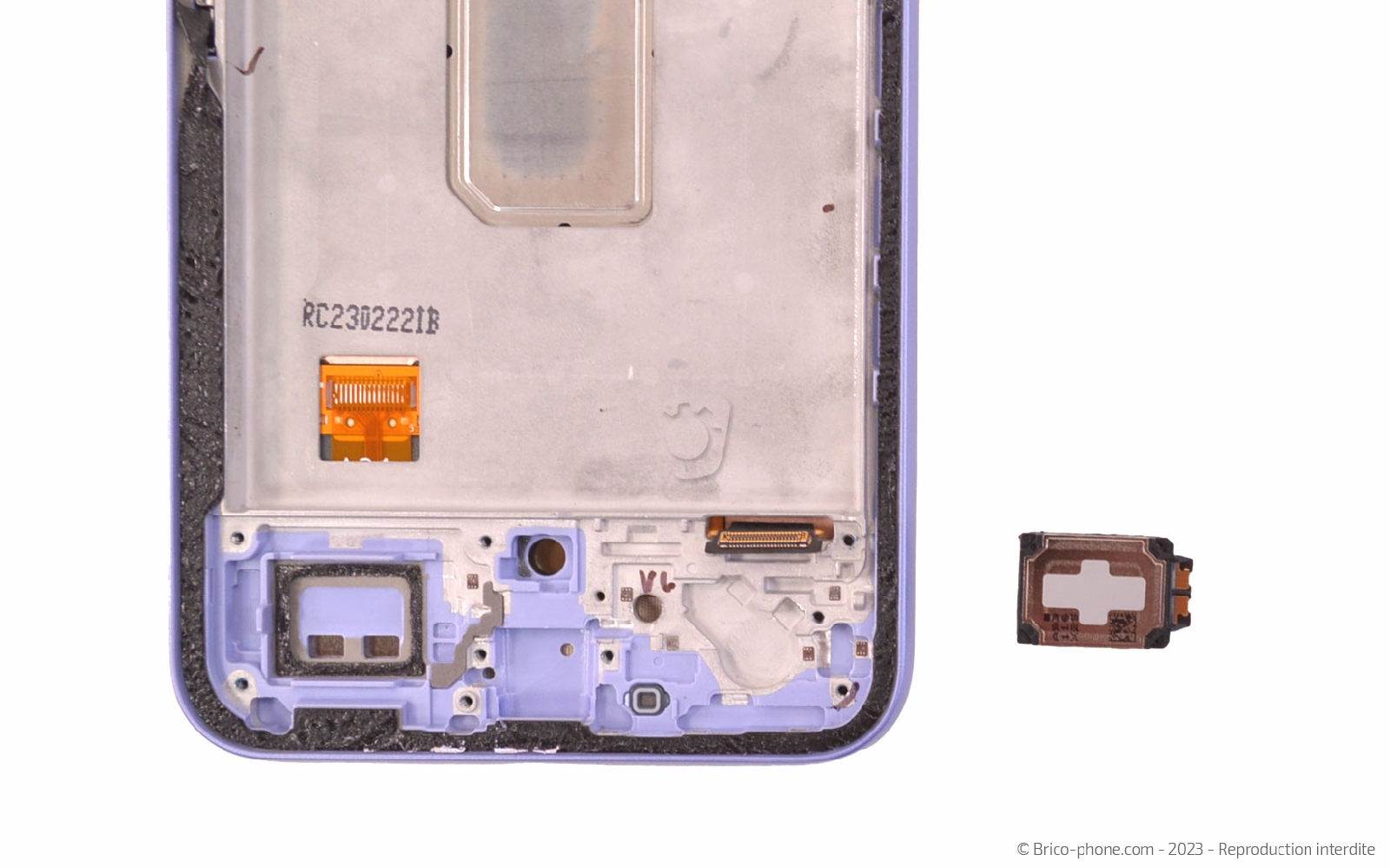

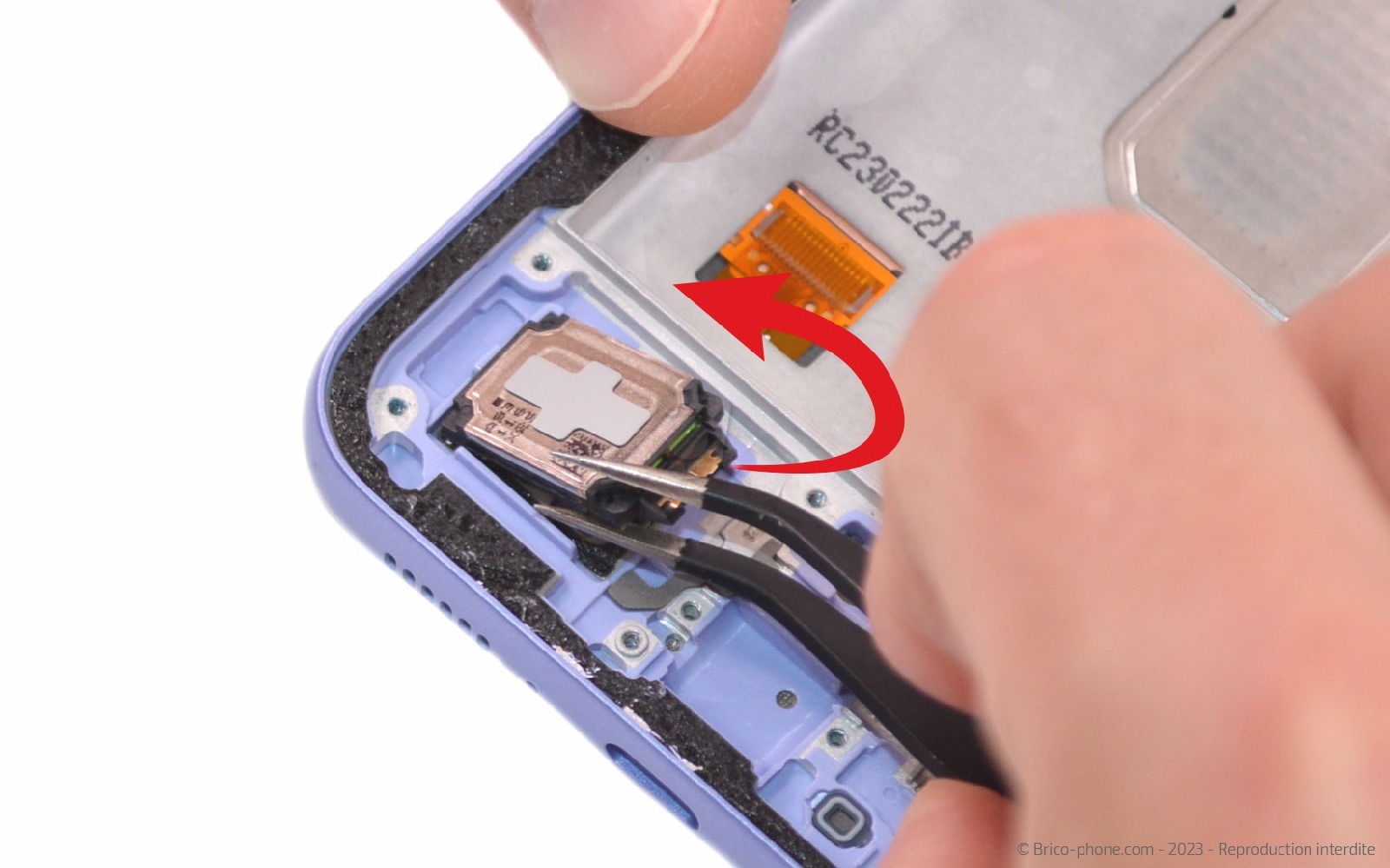

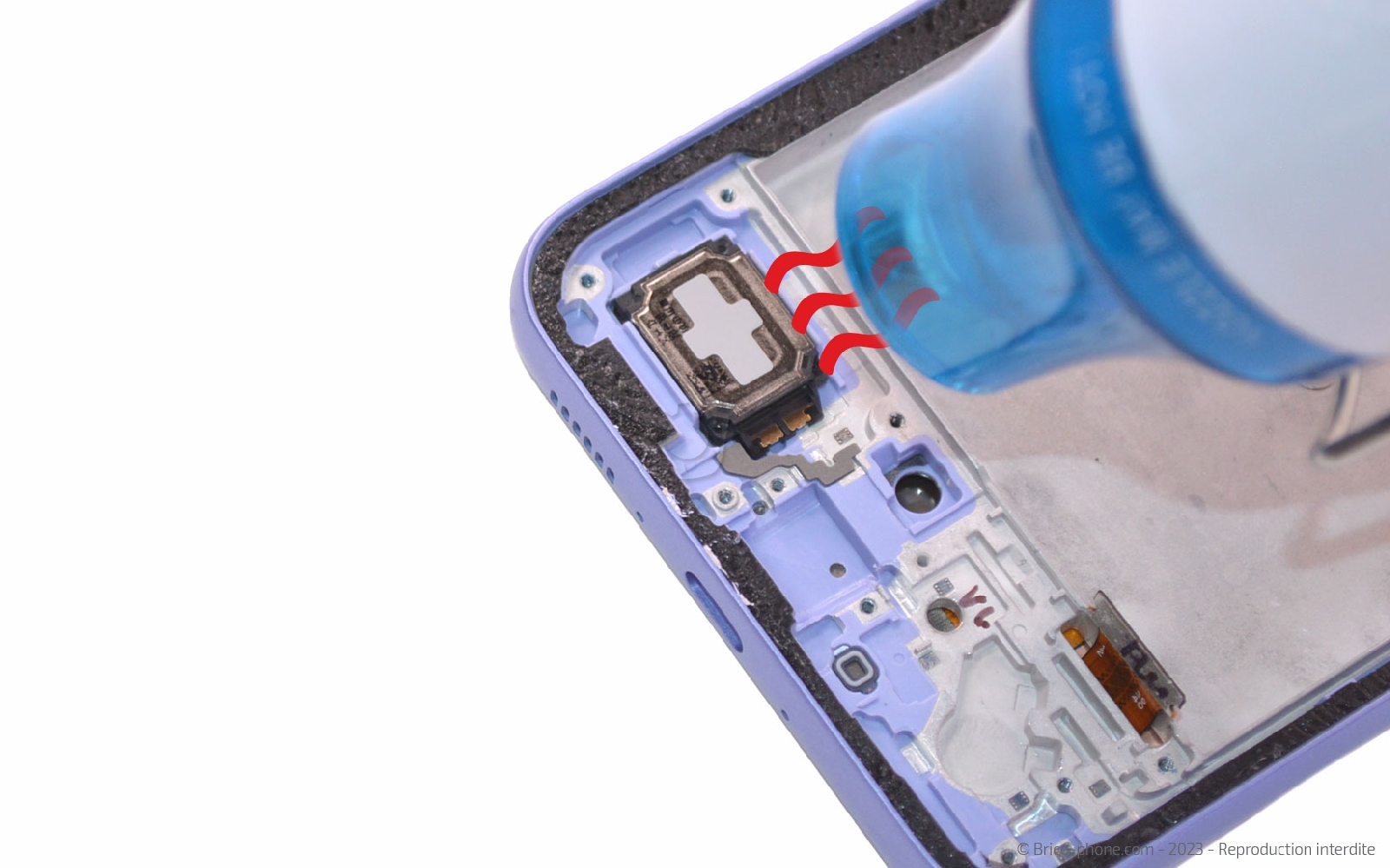

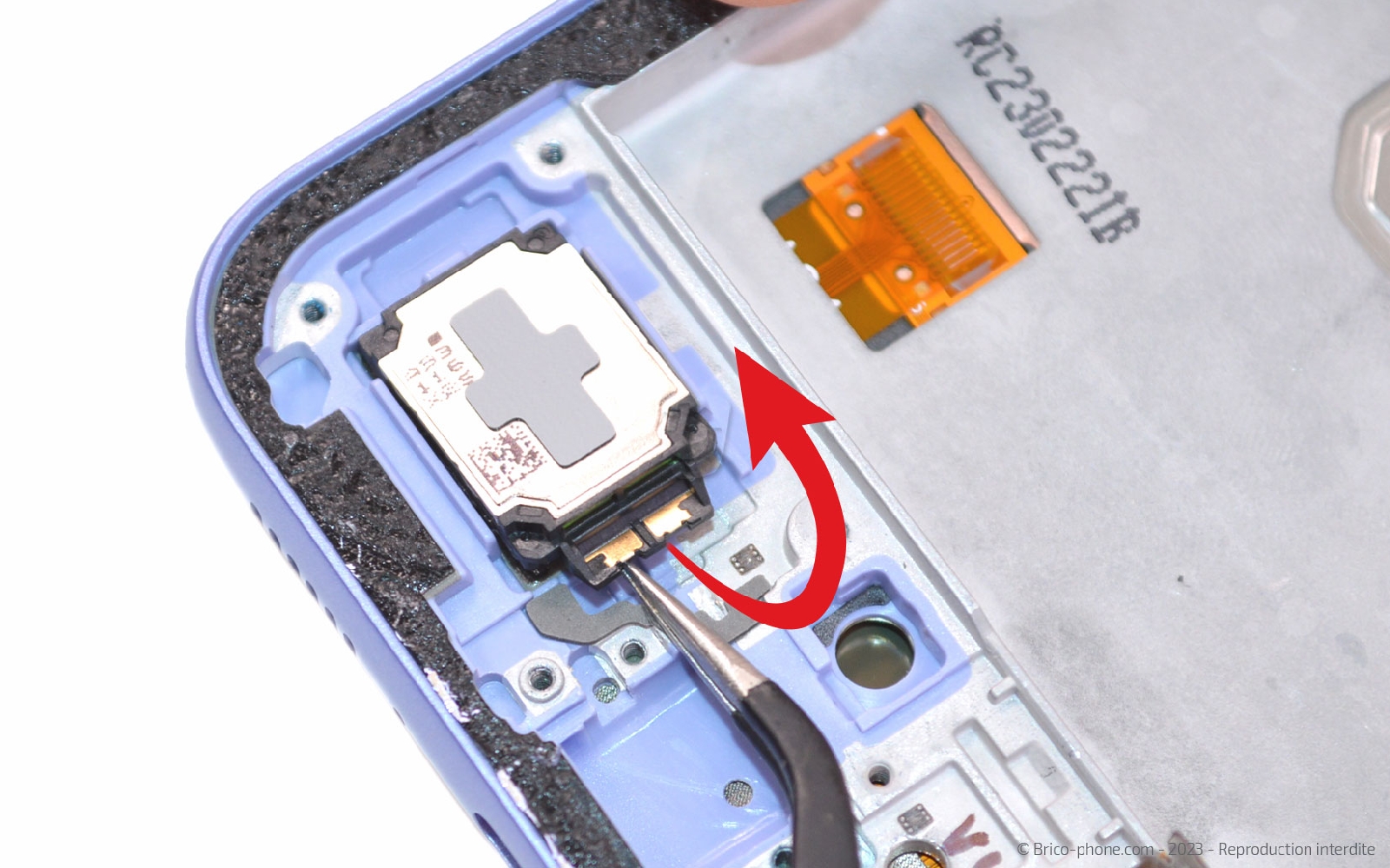

Etape 19 : Récupérer le haut-parleur externe
Comme pour l'écouteur de l'oreille, chauffez le composant avant de vous munir de la pince en métal.

Glissez la pointe de l'outil sous le composant pour le détacher du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

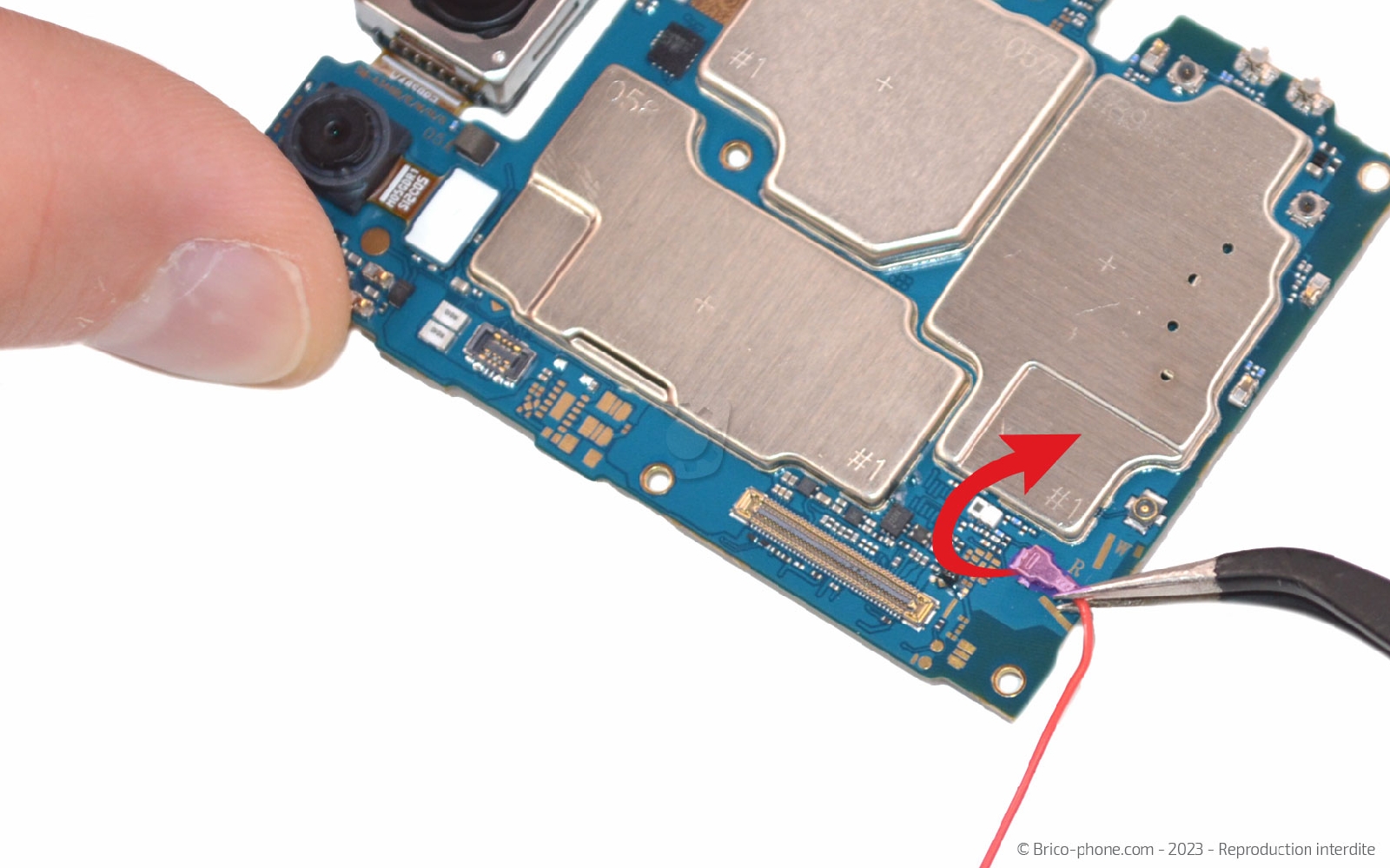

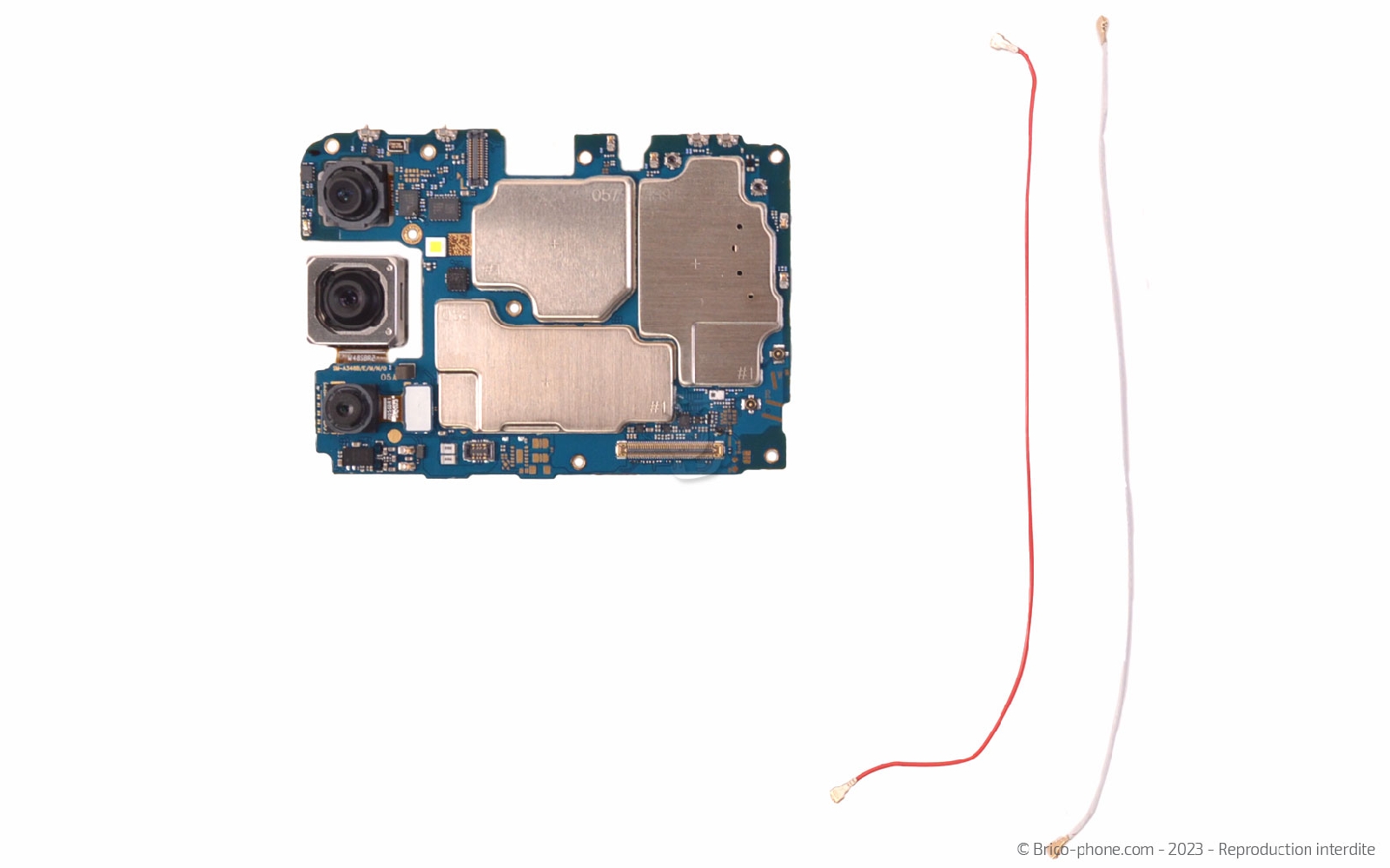

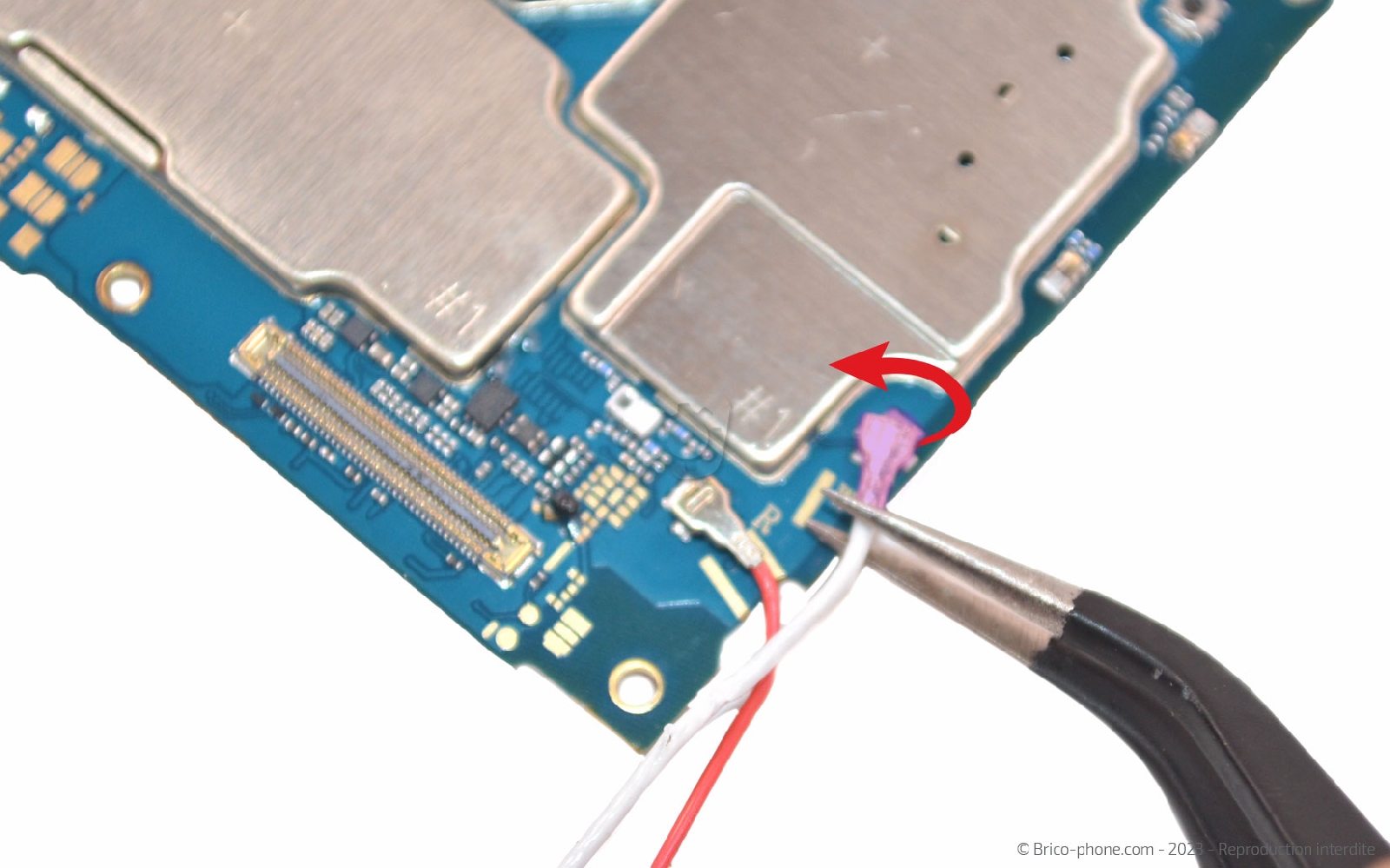

Etape 20 : Séparer les câbles coaxiaux

Détachez les câbles coaxiaux de la carte mère.

Outils du kit utilisés
Outils du kit utilisés

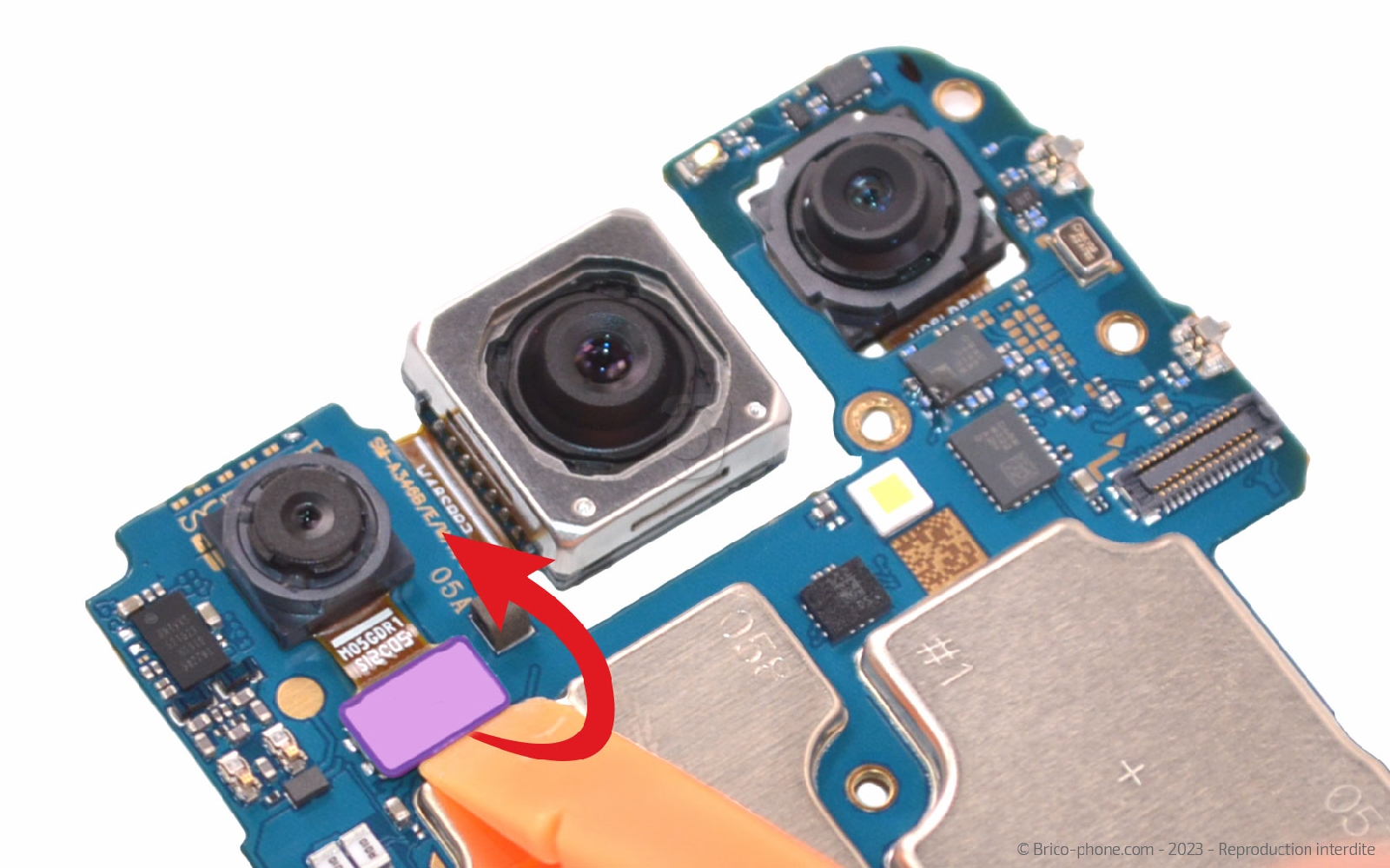

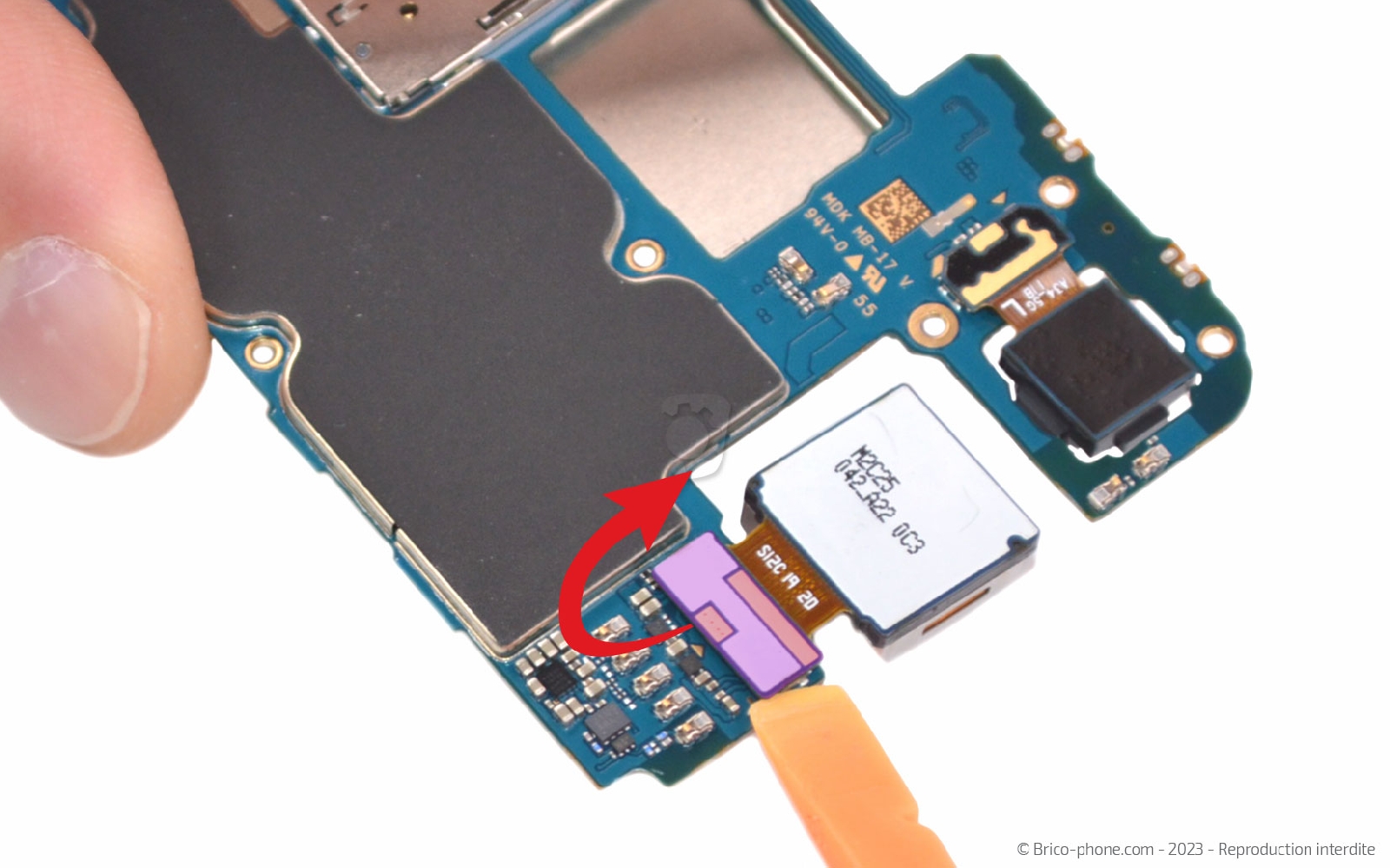

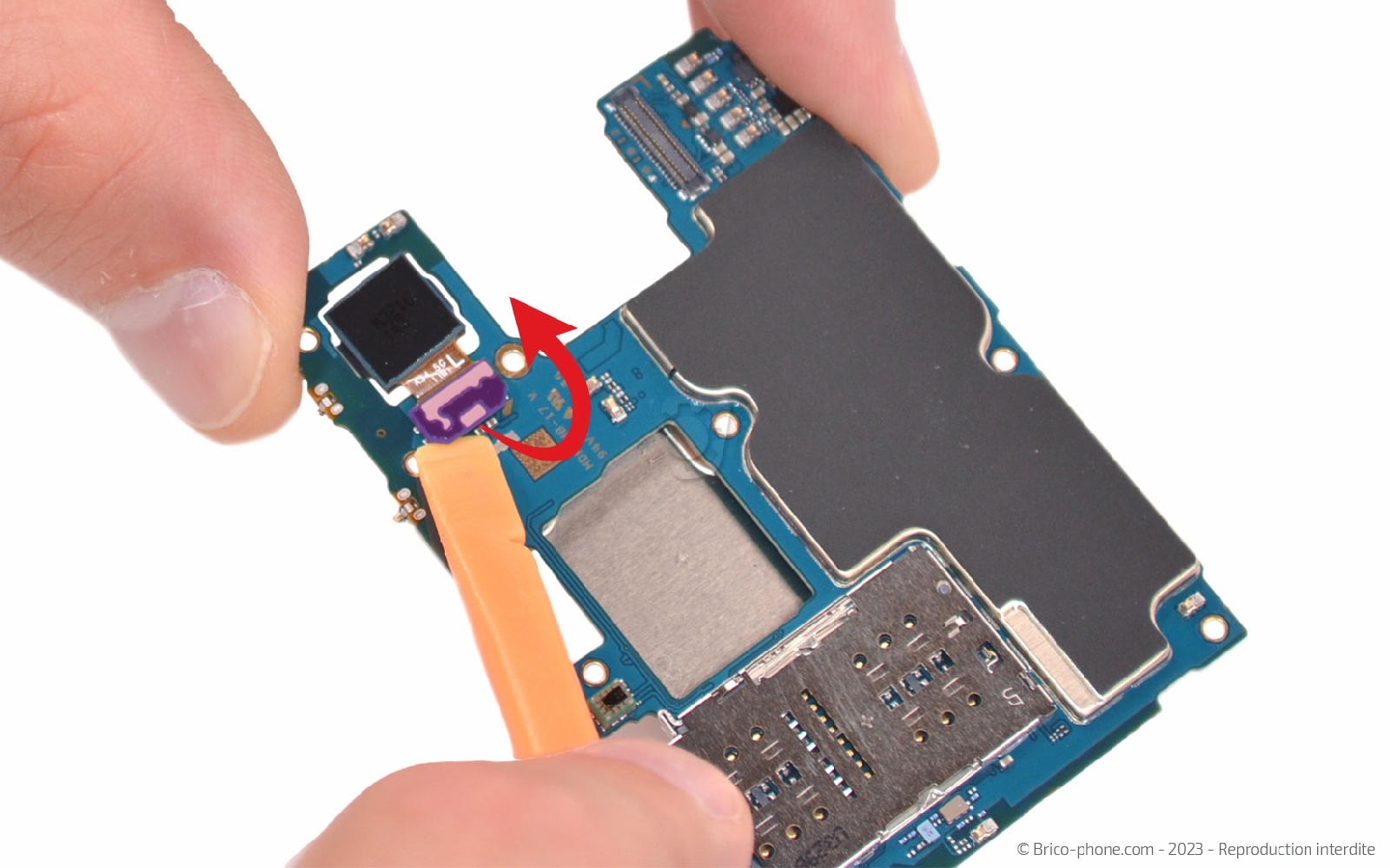

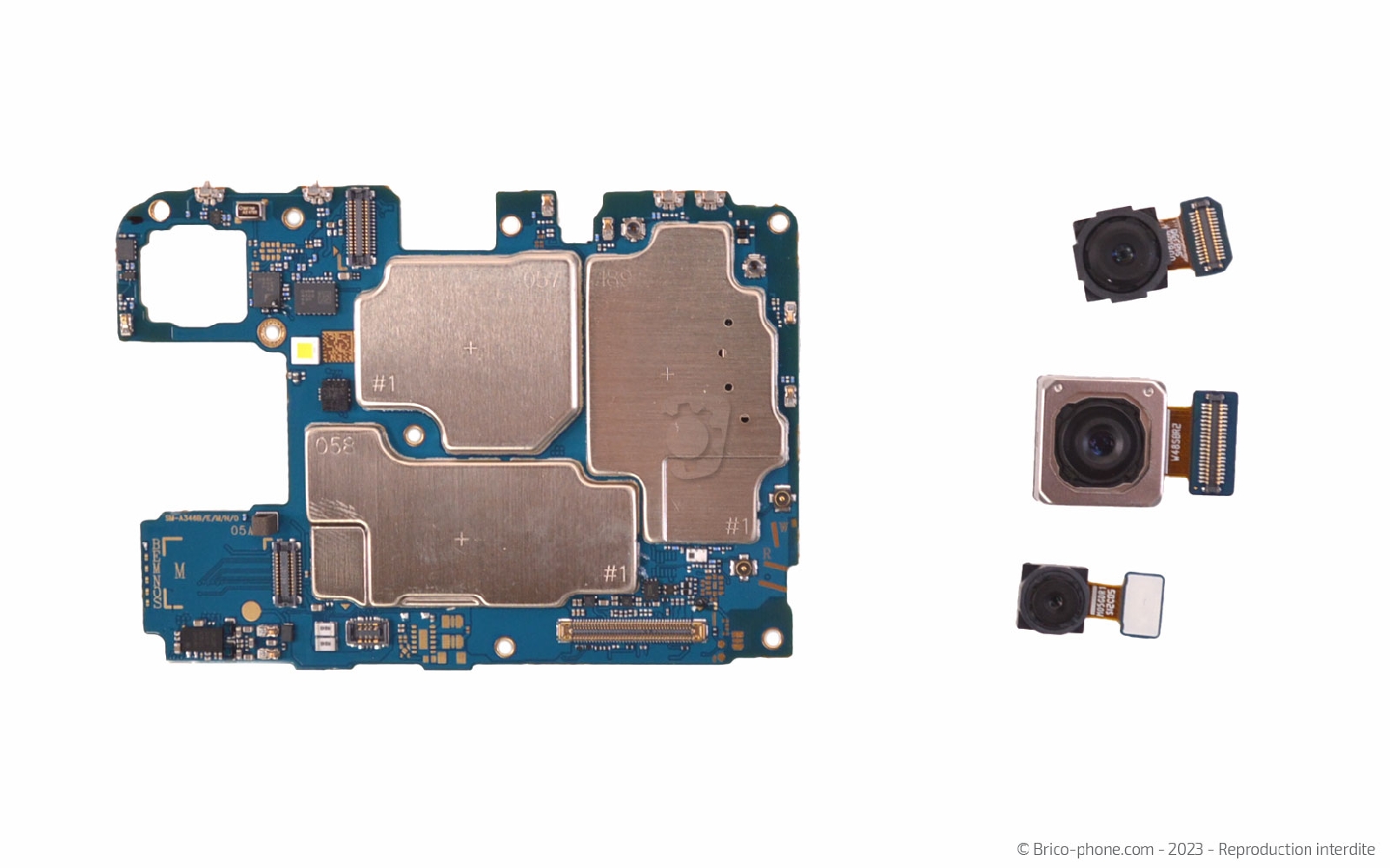

Etape 21 : Mettre de coté les caméras arrière
Déconnectez les caméras arrière une par une.

La caméra sur la première photo correspond au capteur macro de 5mp, celle sur la seconde image est l'objectif principal de 48 mégapixels et la troisième est le capteur ultra grand angle de 8 mpx.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Objectif Macro 5Mpx pour caméra arrière de Samsung Galaxy A34 et A54
16,90 €

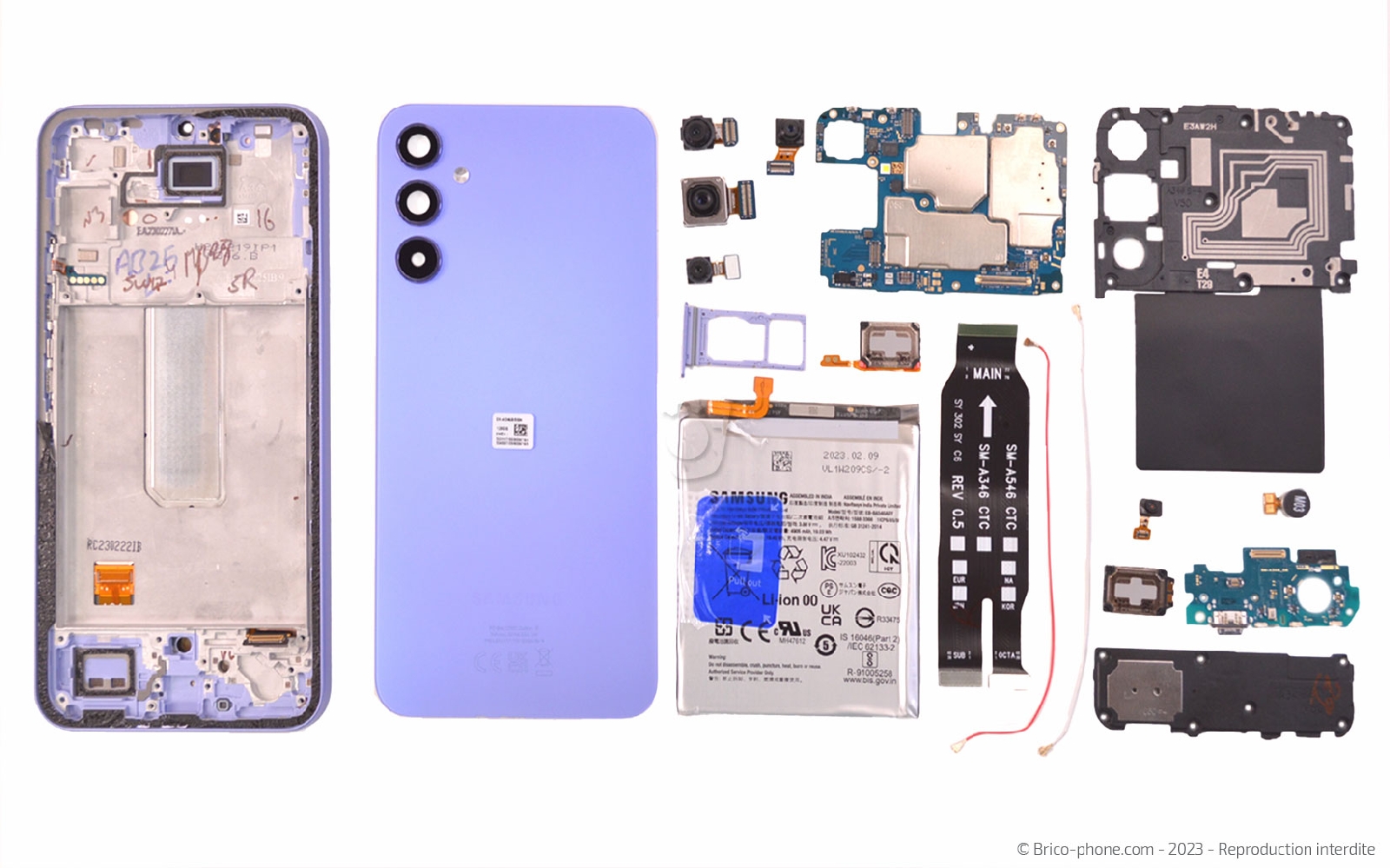

Vue éclatée
Voici l'ensemble des composants que nous venons de sortir du bloc écran de votre Samsung Galaxy A34 (5G).
