Comment changer le bloc écran sur Galaxy A34 5G

Temps estimé : 40 min
Difficulté : 3/5
Note de réparabilité : 12/20
Galaxy A34 5G | Temps estimé : 40 min | Difficulté : 3/5

La vitre avant de votre smartphone est fissurée, cassée ou présente des problèmes d'affichage, ne vous inquiétez pas, nous sommes là pour vous guider à travers chaque étape du processus de remplacement.

Ce tutoriel a été spécialement conçu pour vous fournir toutes les informations nécessaires afin que vous puissiez effectuer cette réparation par vous-même, sans avoir à recourir à un professionnel. Nous vous fournirons des instructions détaillées, accompagnées de photos haute résolution et d'une vidéo explicative, pour que chaque étape soit claire et compréhensible.

Réparez soi-même son téléphone peut paraître intimidant mais n'oubliez pas qu'en réalisant vous-même cette réparation, non seulement vous économiserez de l'argent, mais vous développerez également vos compétences techniques.

Pour effectuer cette réparation, assurez-vous d'avoir tous les outils nécessaires à portée de main avant de commencer la réparation. Suivez attentivement chaque étape et n'hésitez pas à faire des pauses si nécessaire. Nous sommes là pour vous accompagner tout au long du processus et répondre à vos questions.

Alors, sans plus attendre, plongez dans l'univers de la réparation et redonnez à votre Samsung Galaxy A34 (5G) son écran neuf et fonctionnel !

Diagnostic

›  Ecran fissurée
›  LCD endommagé
›  Présence de traits, tâches...
›  Châssis déformé.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran Super AMOLED pour Samsung Galaxy A34 noir
129,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Dans un premier temps, nous vous conseillons de vérifier le modèle de votre appareil afin de commander la bonne pièce détachée et de suivre le tutoriel approprié.

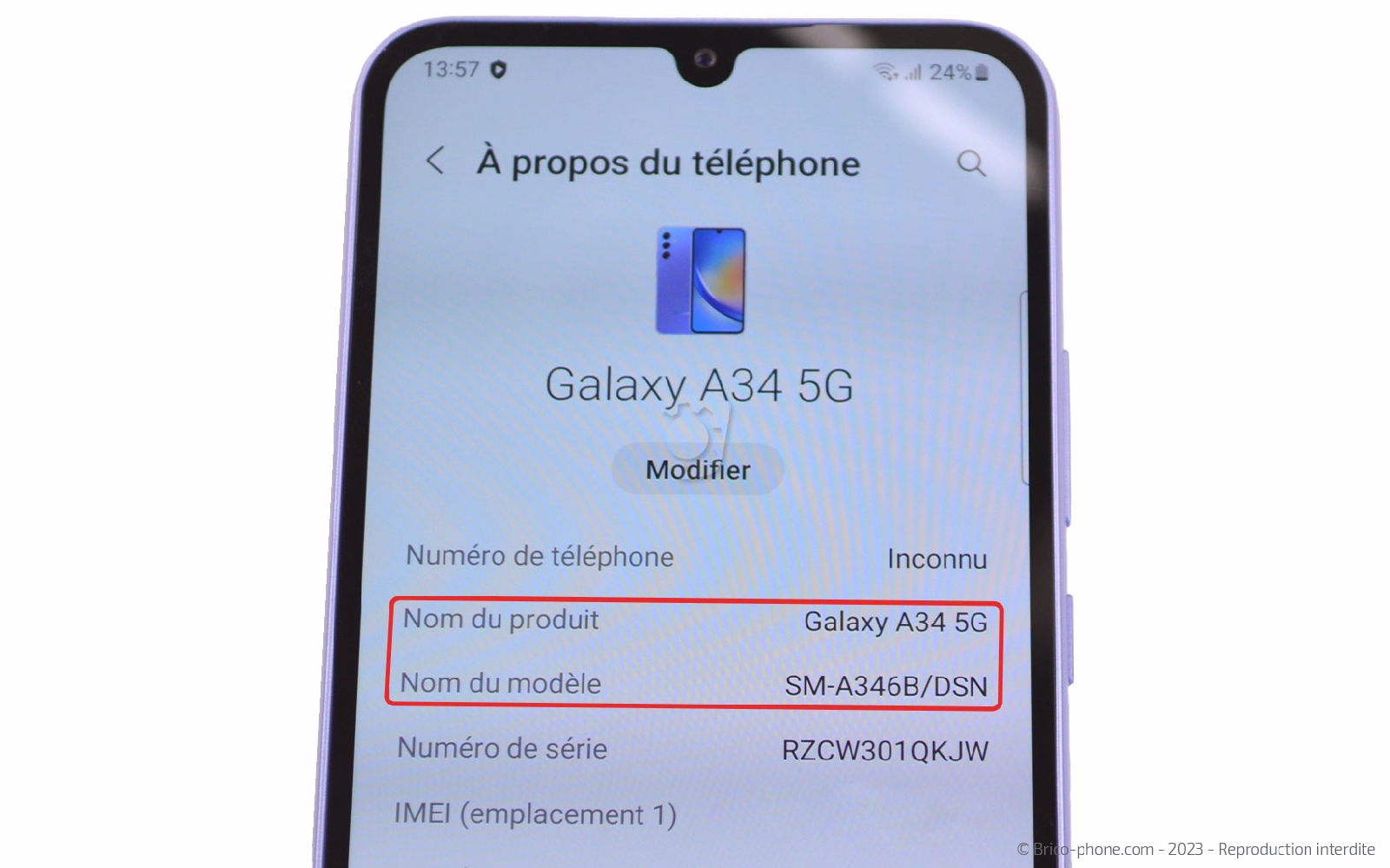

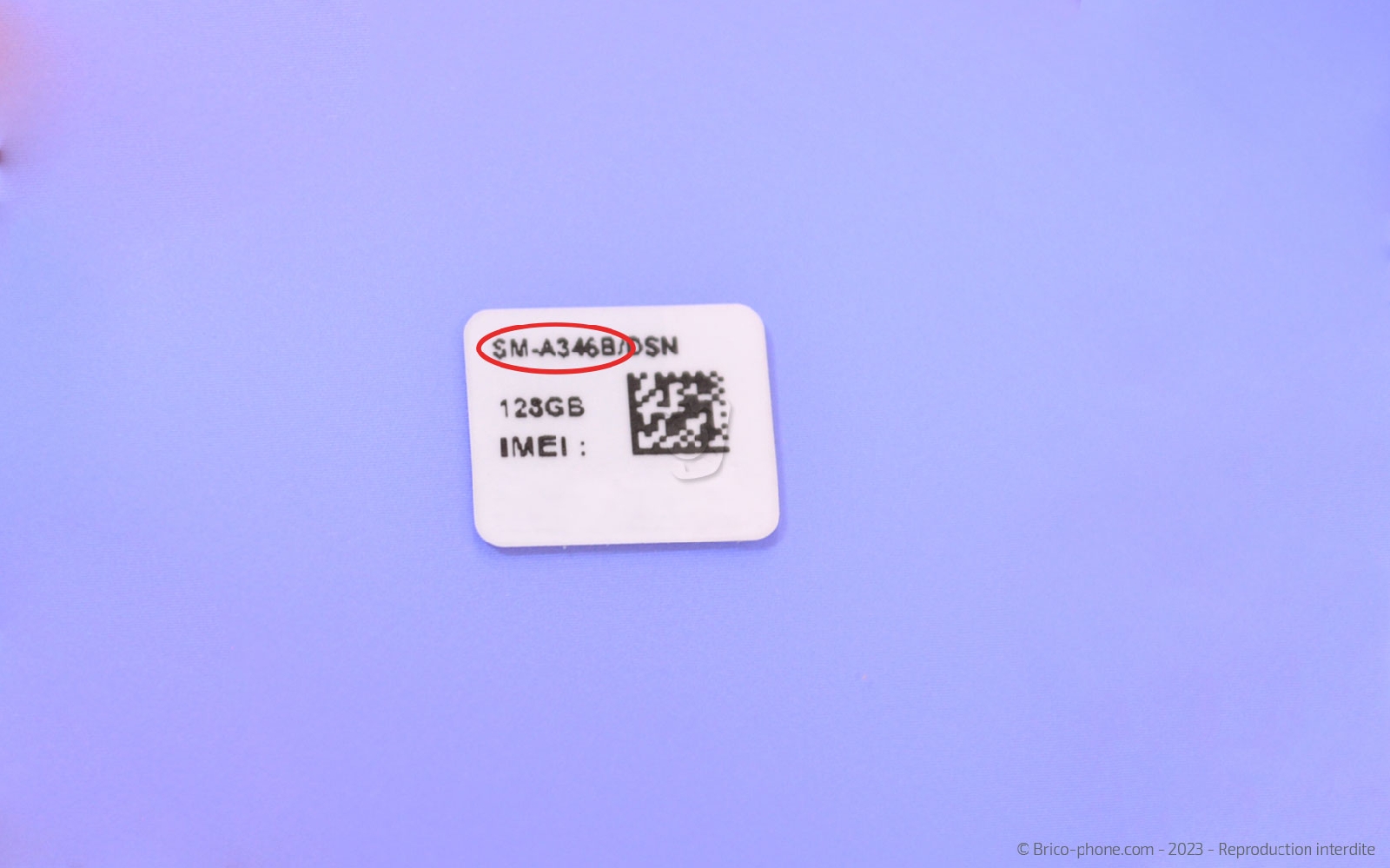

Pour ce faire, plusieurs possibilités s'offrent à vous. Vous pouvez accéder à la Rubrique "À Propos" de votre téléphone ou regarder la petite étiquette collée au dos de votre appareil. Vous y trouverez le nom du modèle ainsi que son numéro.
Il est également possible de composer le *#06# pour obtenir un numéro IMEI qui sera à recopier sur notre site internet. Brico-phone se charge de vous fournir les informations sur votre modèle ainsi que les pièces détachées compatibles.

Une fois votre commande reçue, préparez-vous dans un environnement calme et dégagé avec tous les outils nécessaires à portée de main.

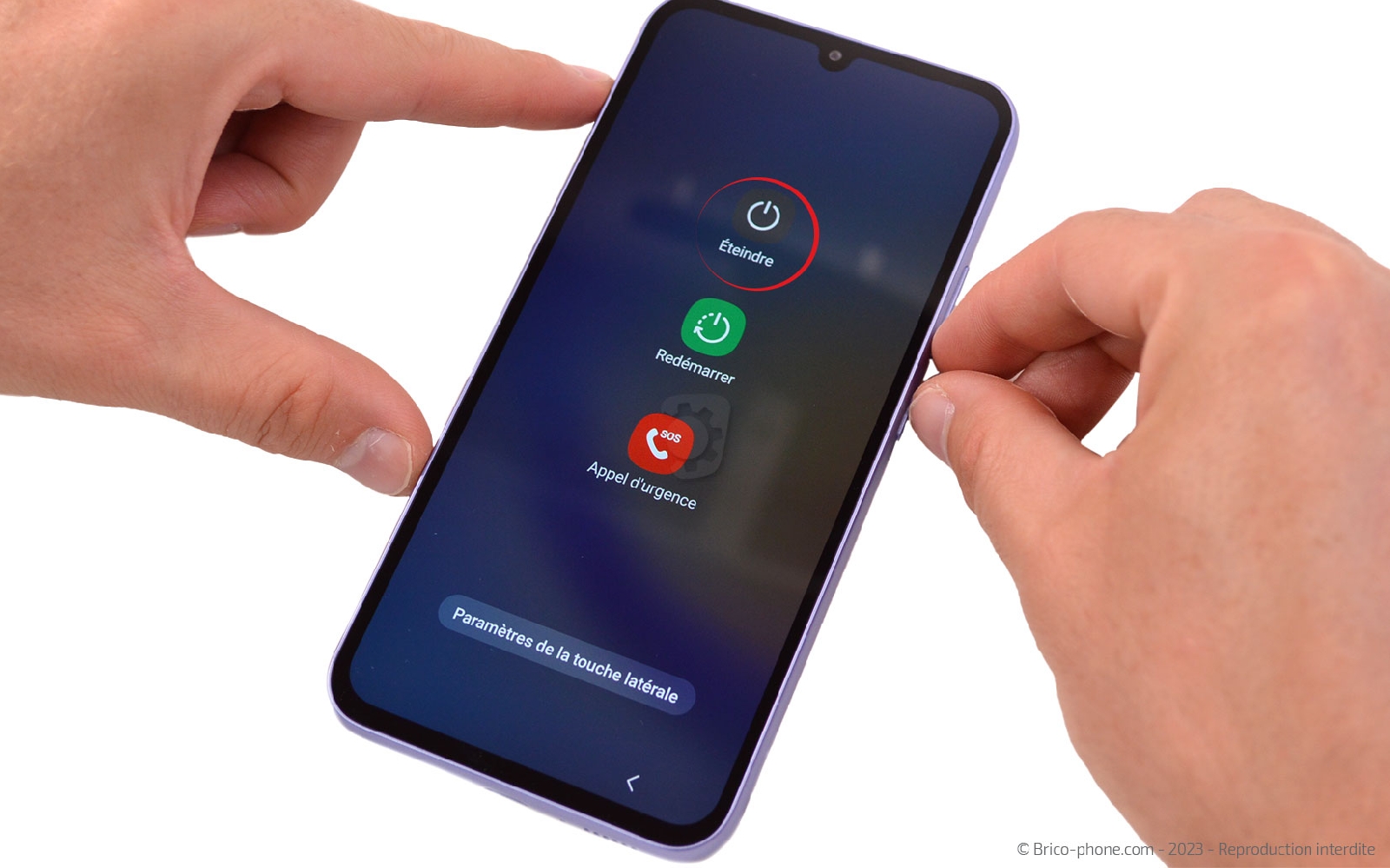

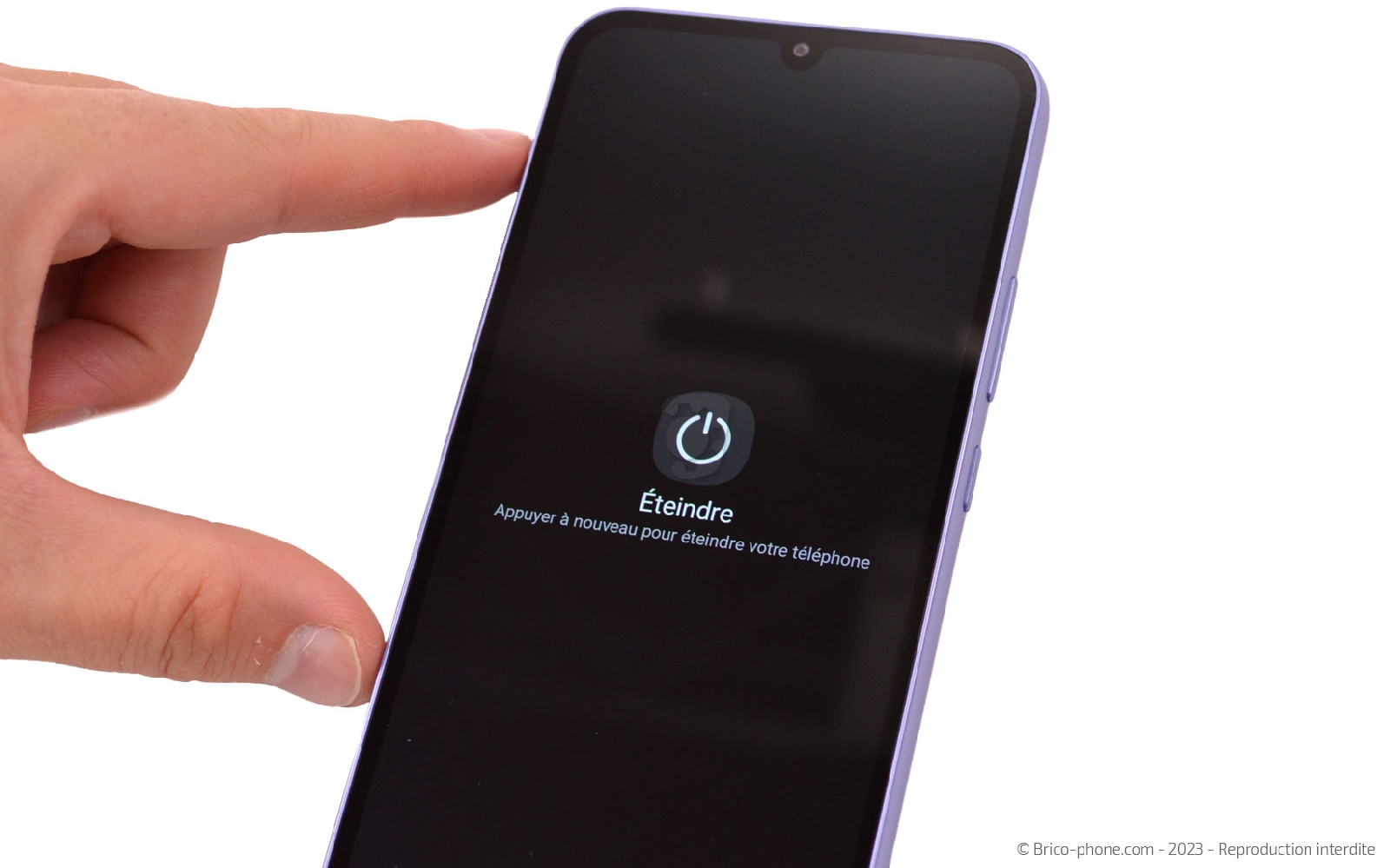

Ensuite, procédez à l'extinction de votre Samsung Galaxy A34 (5G) pour débuter.

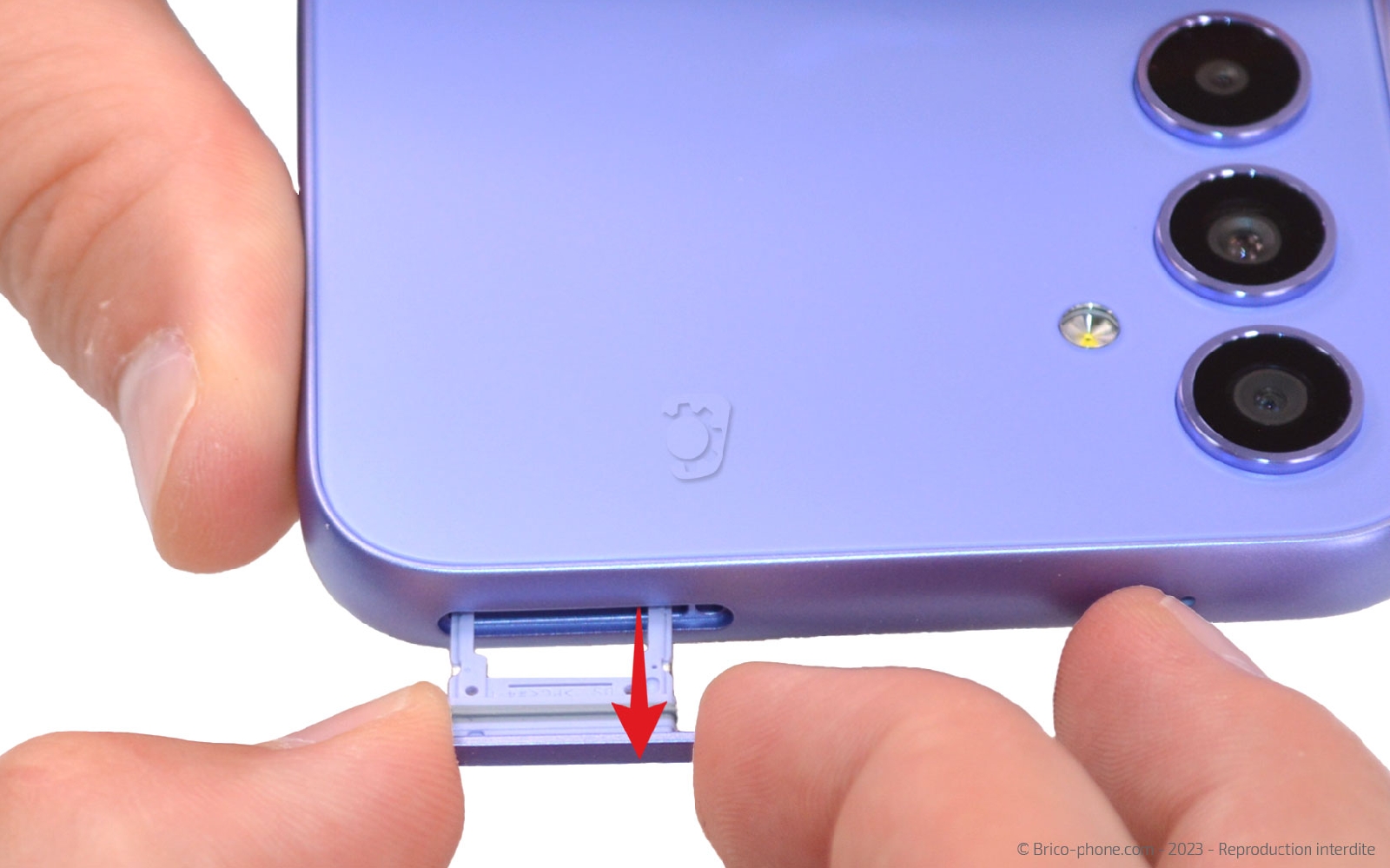

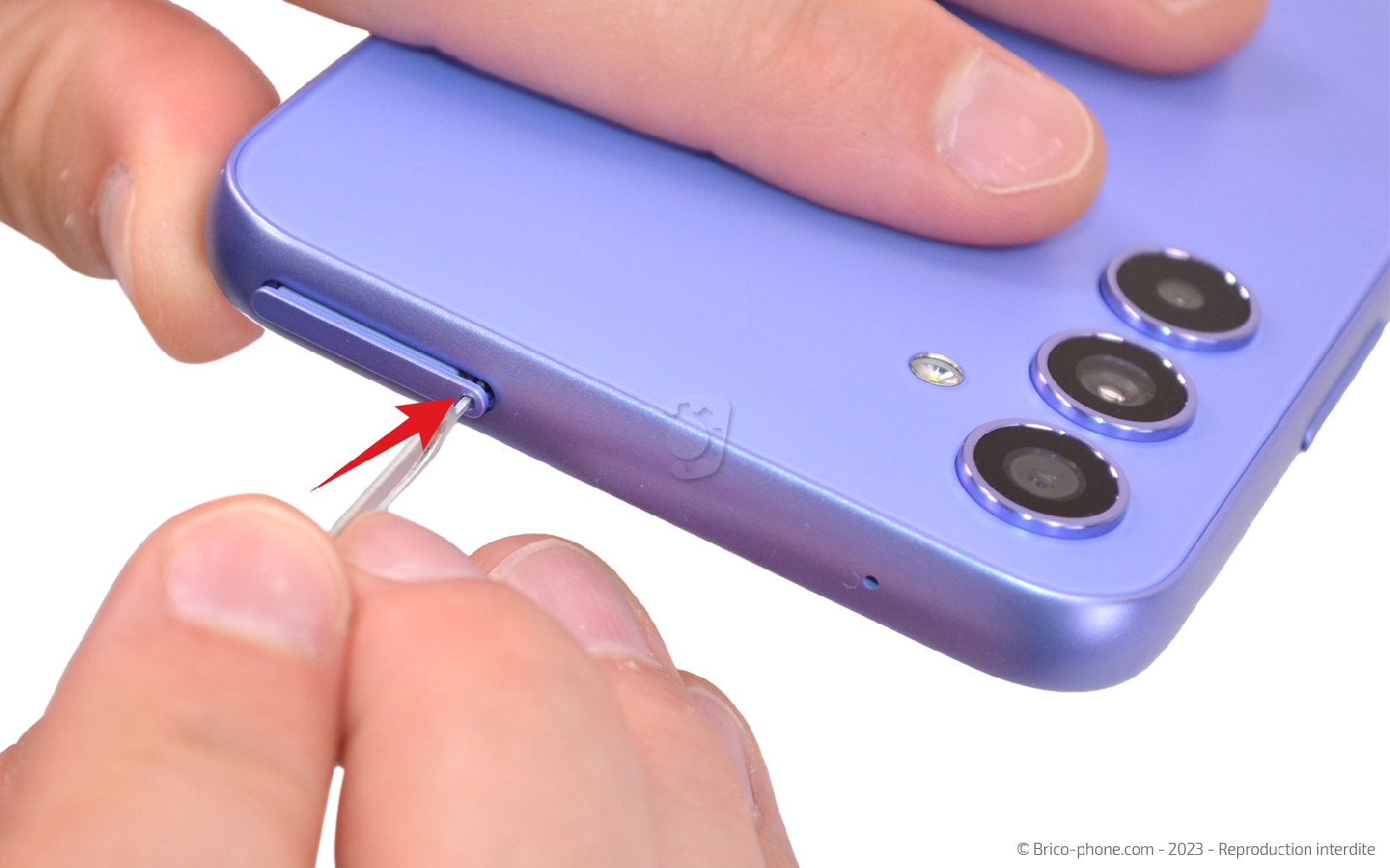

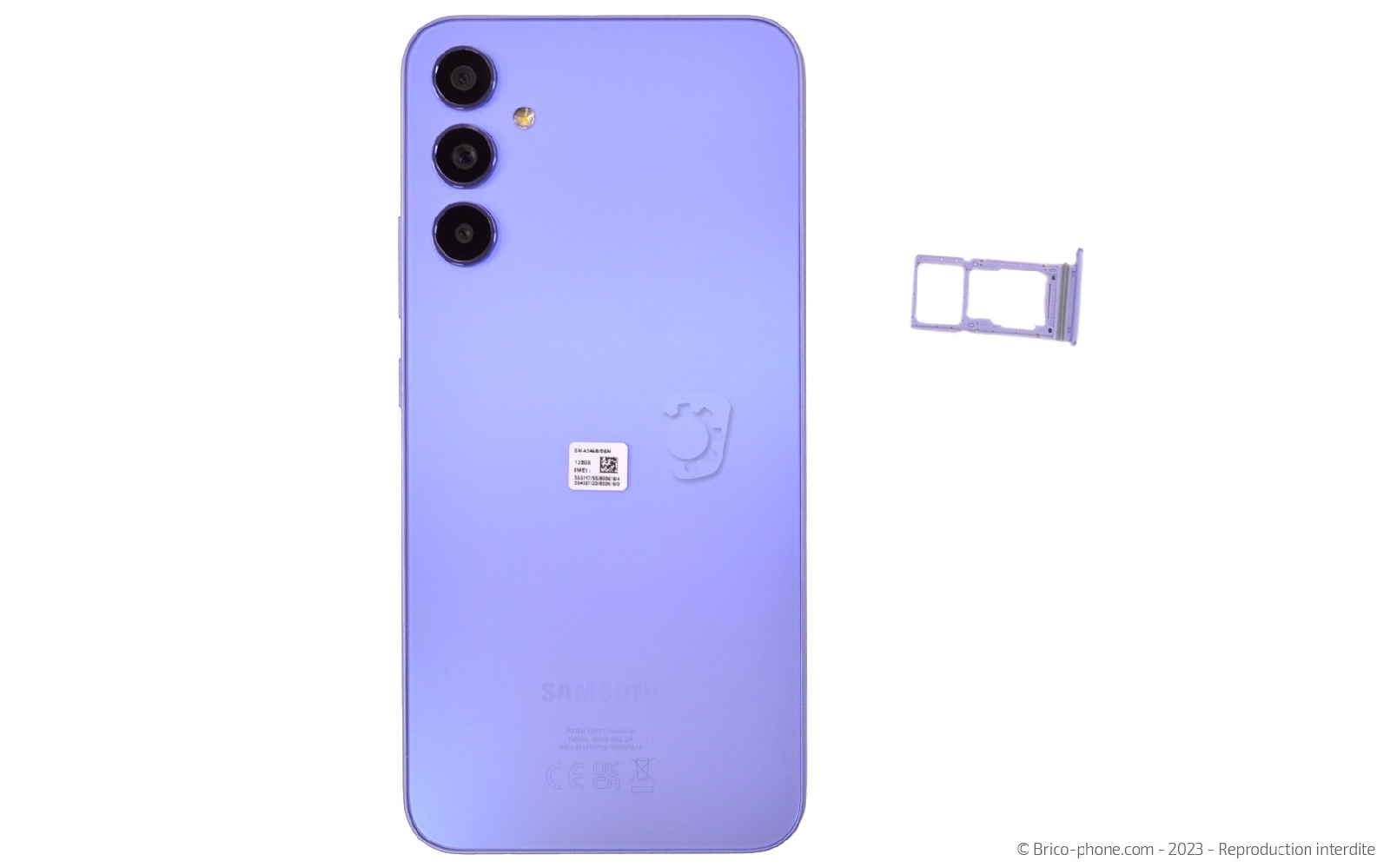

Etape 1 : Ejecter le tiroir SIM
Utilisez l'outil d'extraction pou récupérer la carte SIM et la carte SD de votre smartphone.
Outils du kit utilisés
Outils du kit utilisés

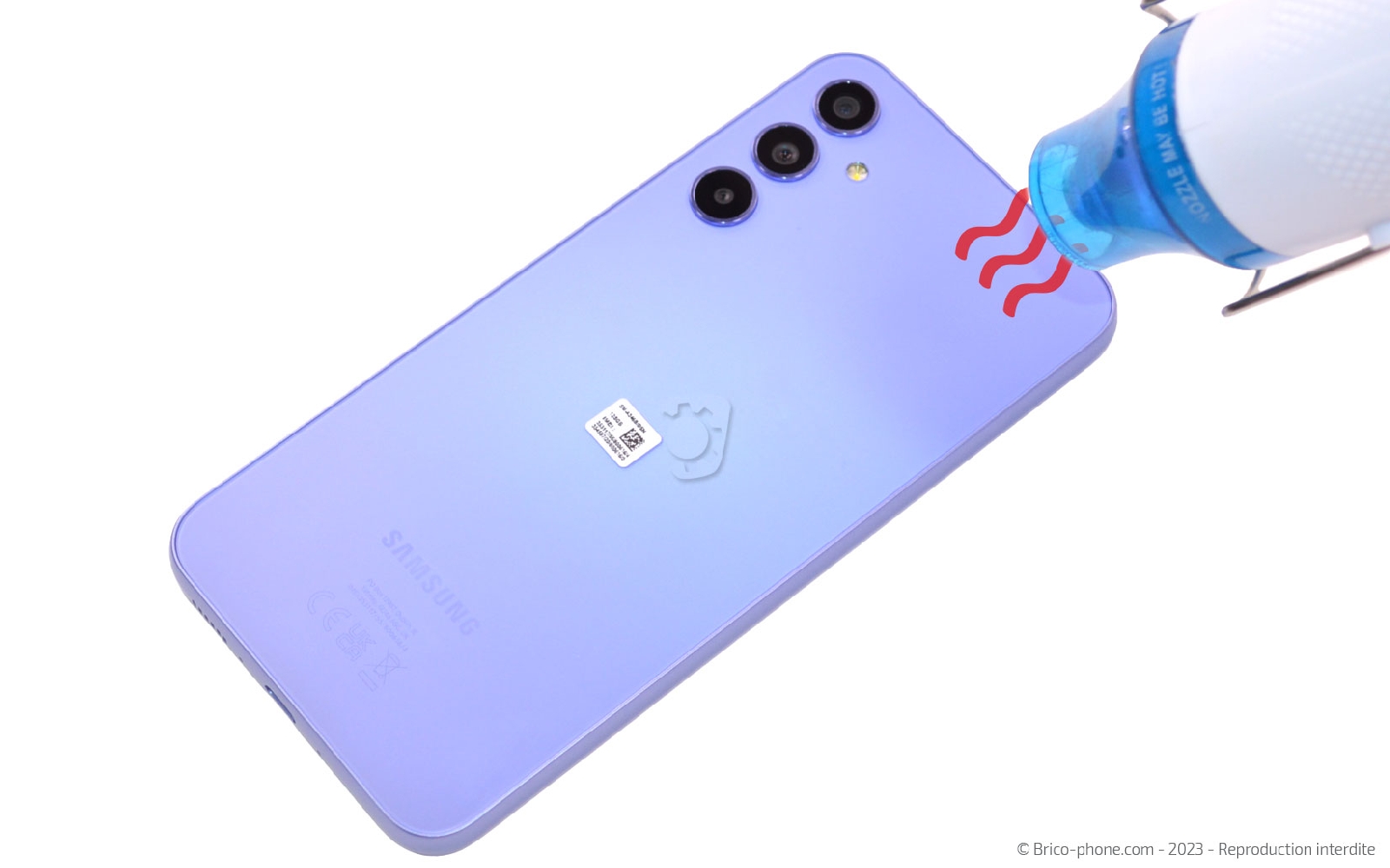

Etape 2 : Chauffer la vitre arrière
Pour ouvrir votre téléphone, il est nécessaire de chauffer la façade arrière. Pour cela, il y a deux options à votre disposition.

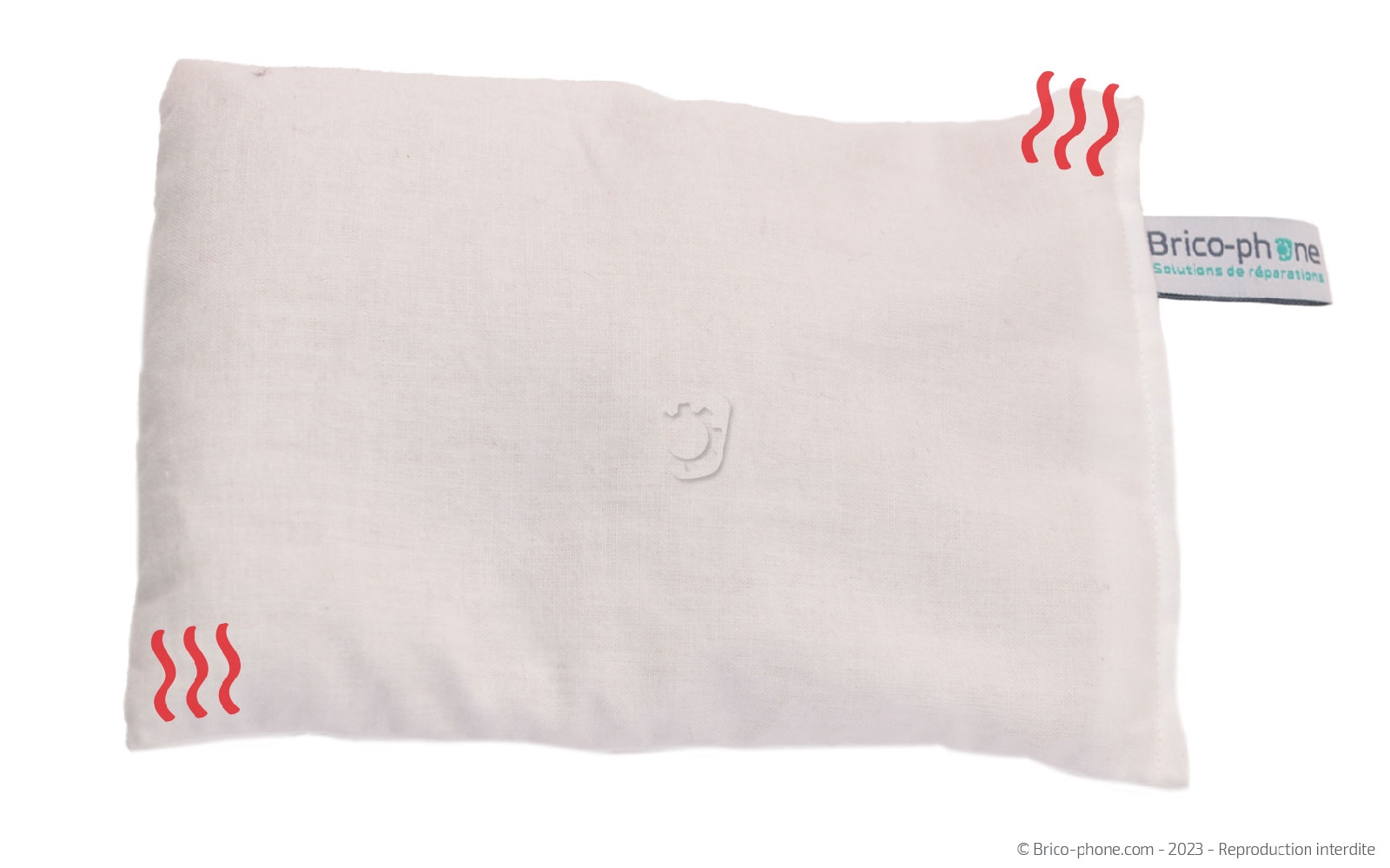

La première étant d'utiliser un coussin chauffant. Vous devez le passer au micro-ondes pendant 1 à 2 minutes, puis l'appliquer sur la vitre arrière pendant environ 30 à 40 secondes afin de ramollir l'adhésif.

La deuxième possibilité consiste à utiliser un sèche-cheveux ou un décapeur thermique. Chauffez tout autour du smartphone, en veillant à ne pas dépasser les 80 degrés pour ne pas endommager l'appareil.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

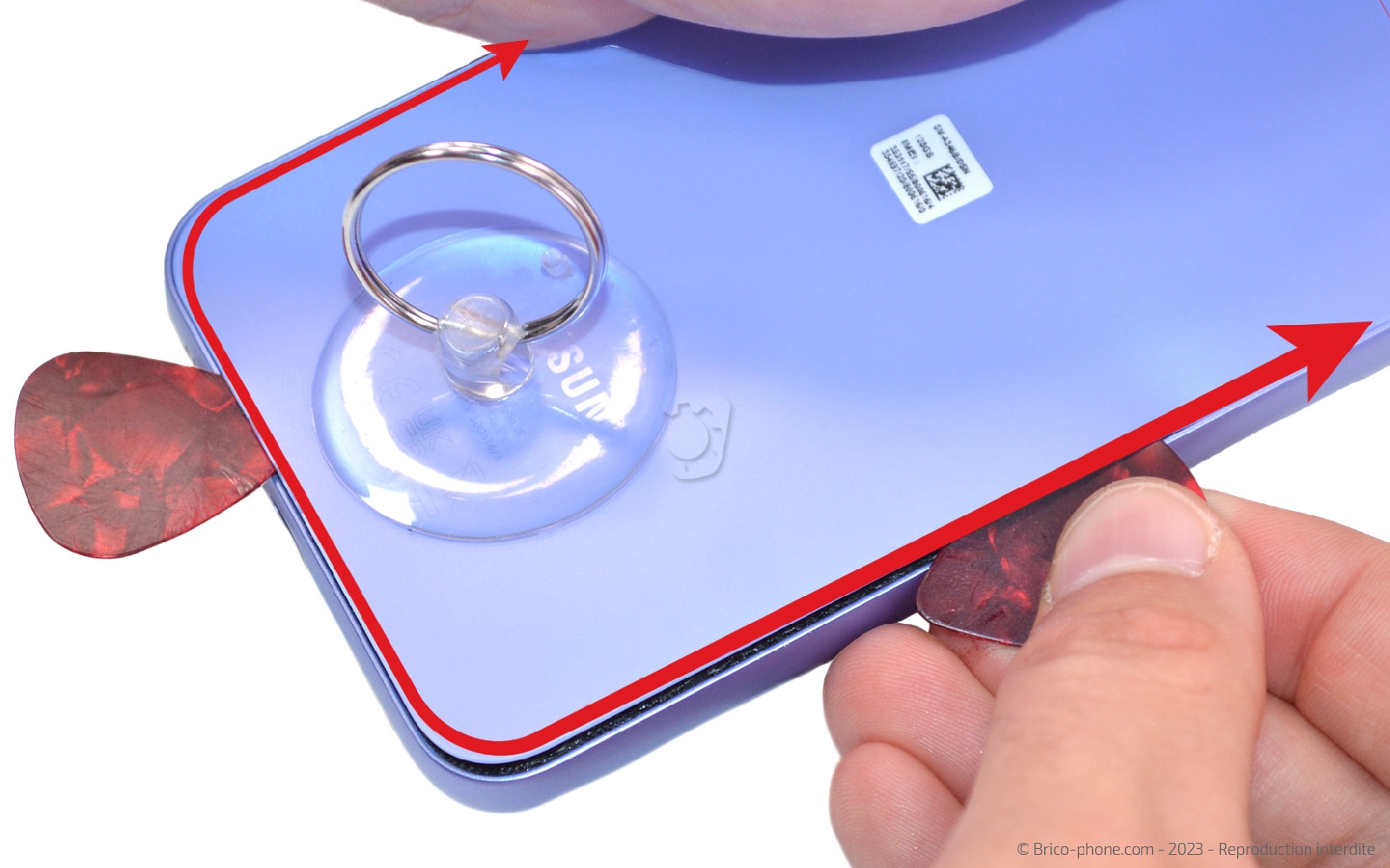

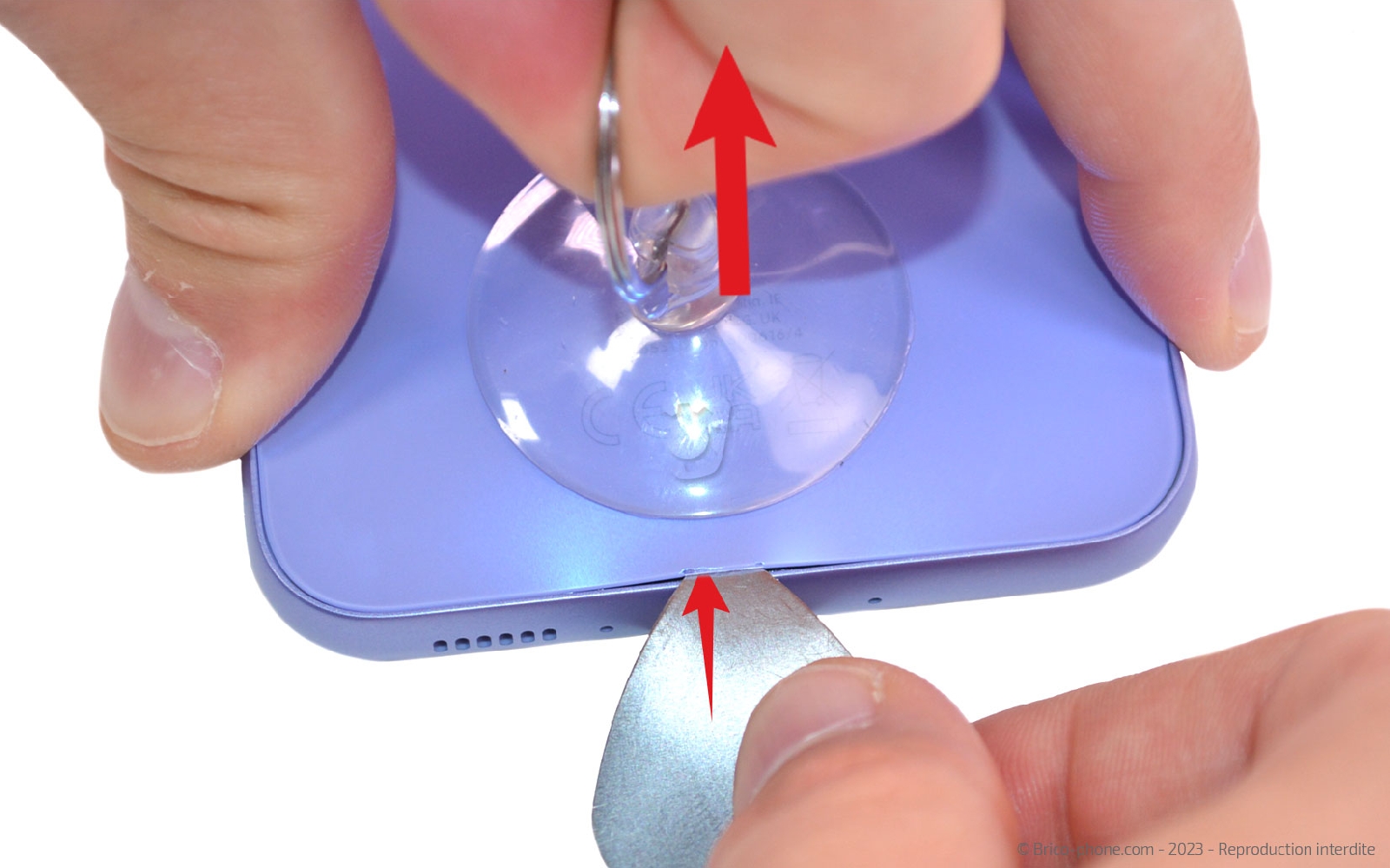

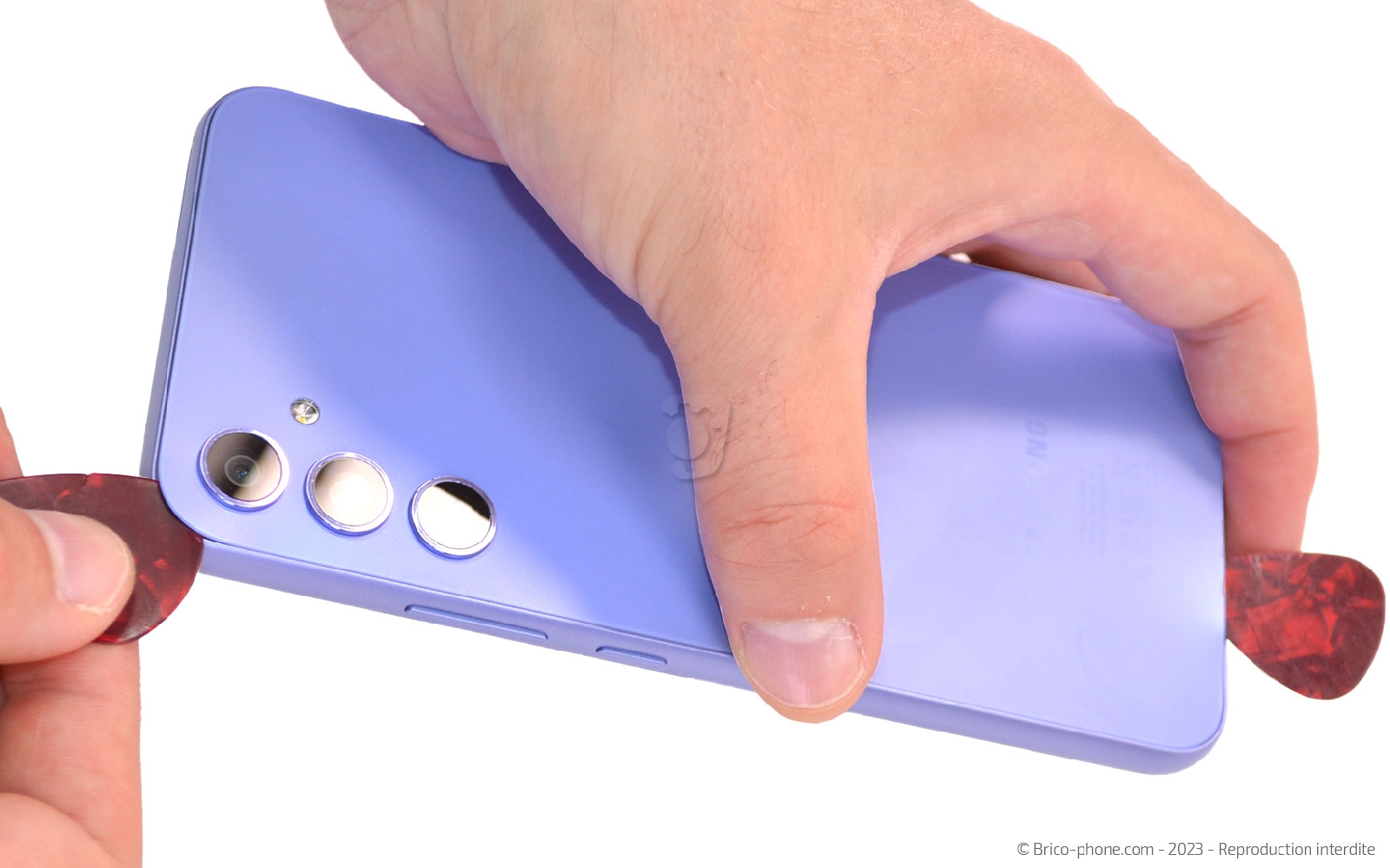

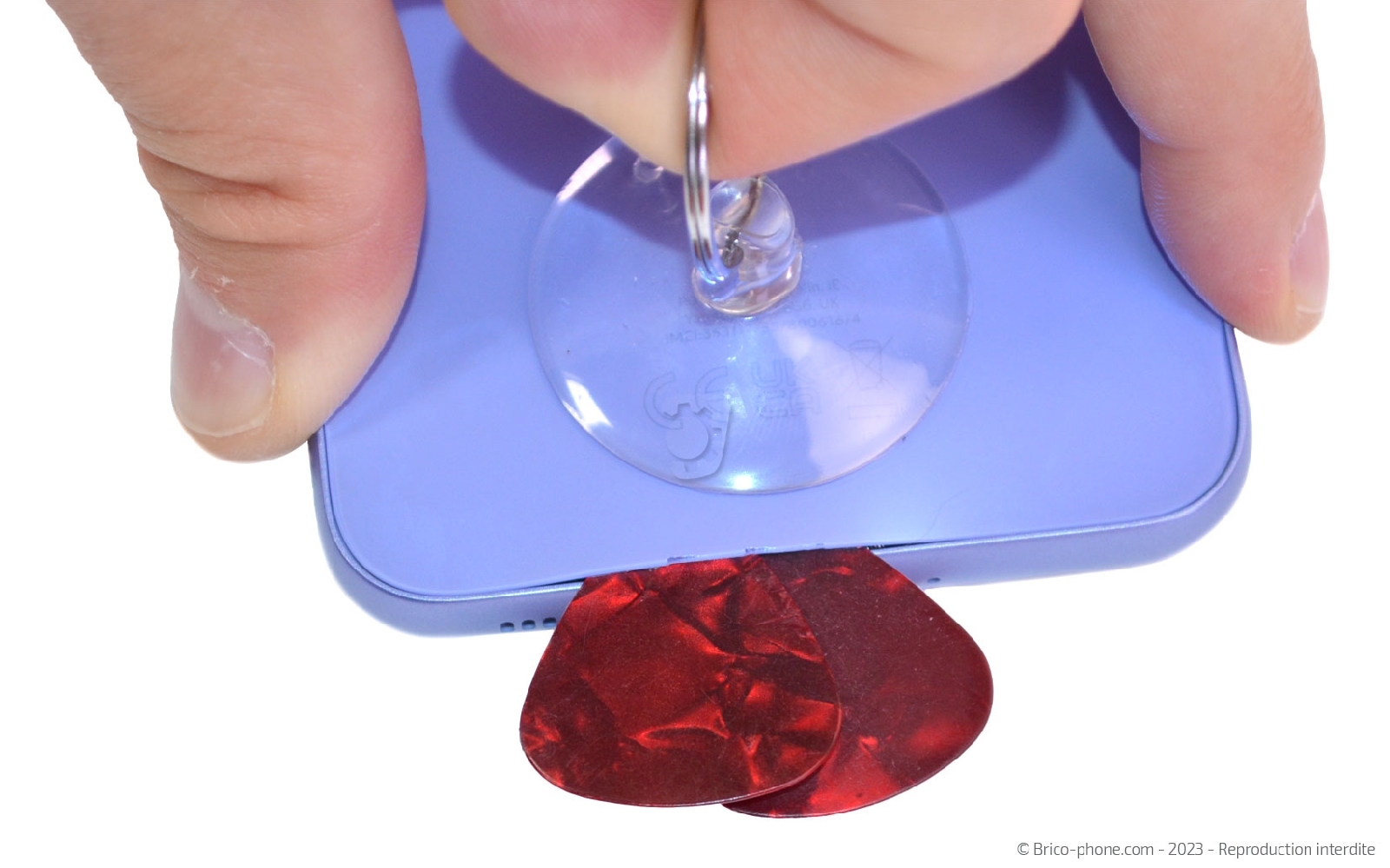

Etape 3 : Décoller la vitre arrière
Afin de pouvoir détacher la vitre arrière, il est essentiel de créer un point d'insertion. Pour ce faire, utilisez une ventouse que vous placerez sur la partie inférieure du téléphone.
Tirez fermement sur l'anneau tout en insérant un médiator en métal troué pour créer une ouverture.

Une fois l'ouverture créée, remplacez le médiator métallique par ses homologies en plastique. Ils n'abimeront pas la peinture de la vitre arrière.
Ensuite, faites glisser les outils sur toute la longueur de la face arrière.
Outils du kit utilisés
Outils du kit utilisés

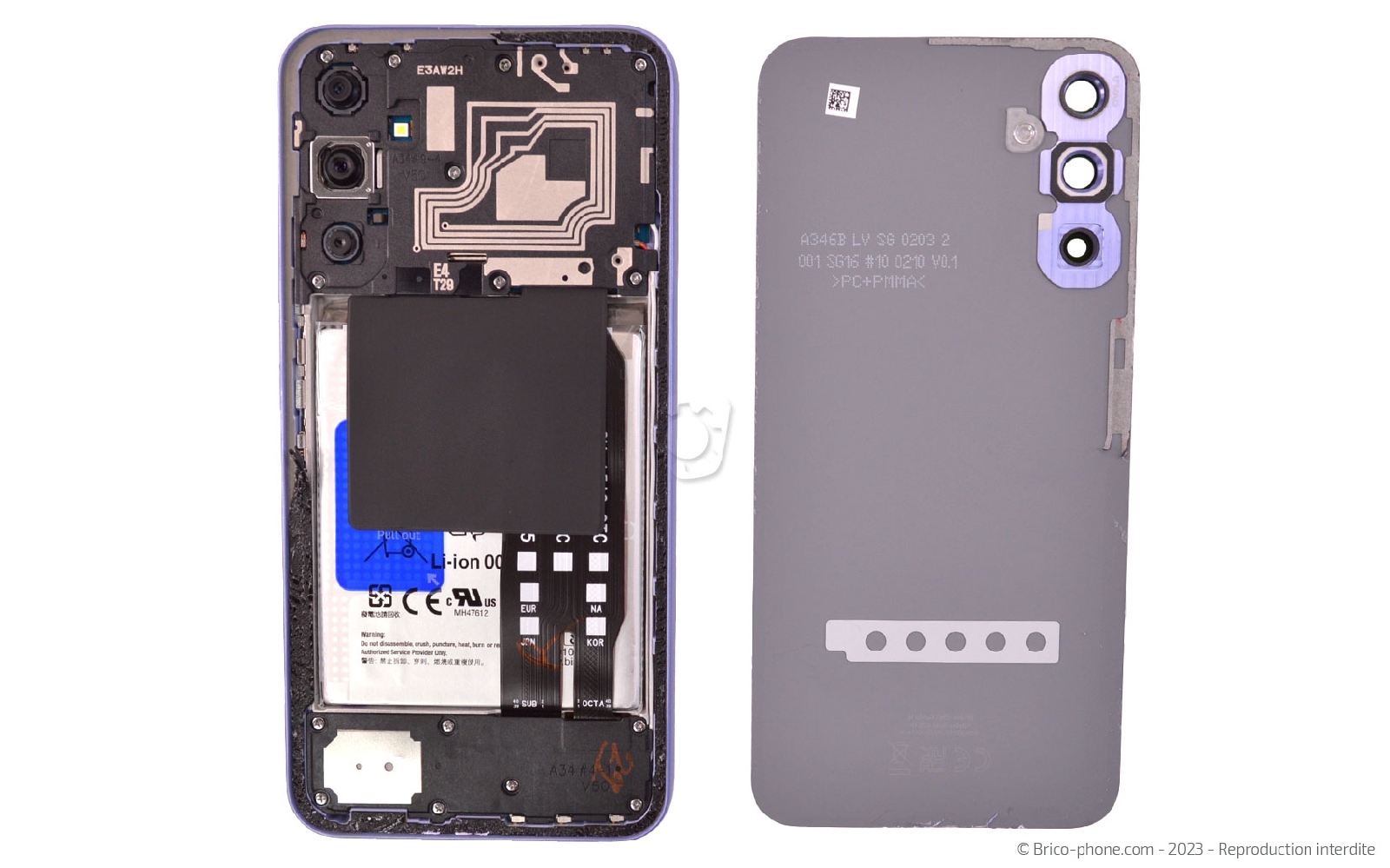

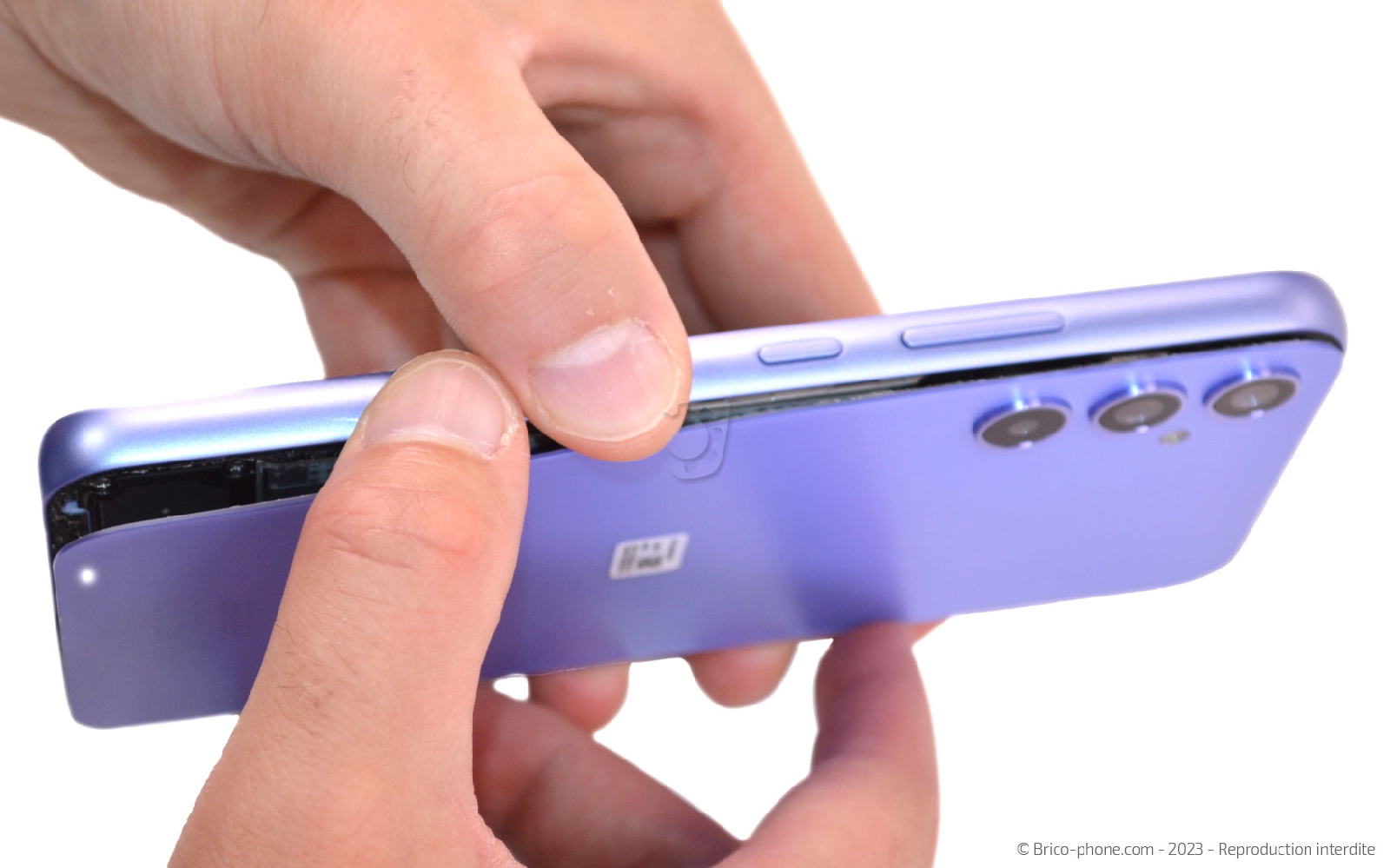

Etape 4 : Ouvrir le téléphone
Faites basculer la vitre arrière sur le coté pour la détacher du bloc écran.

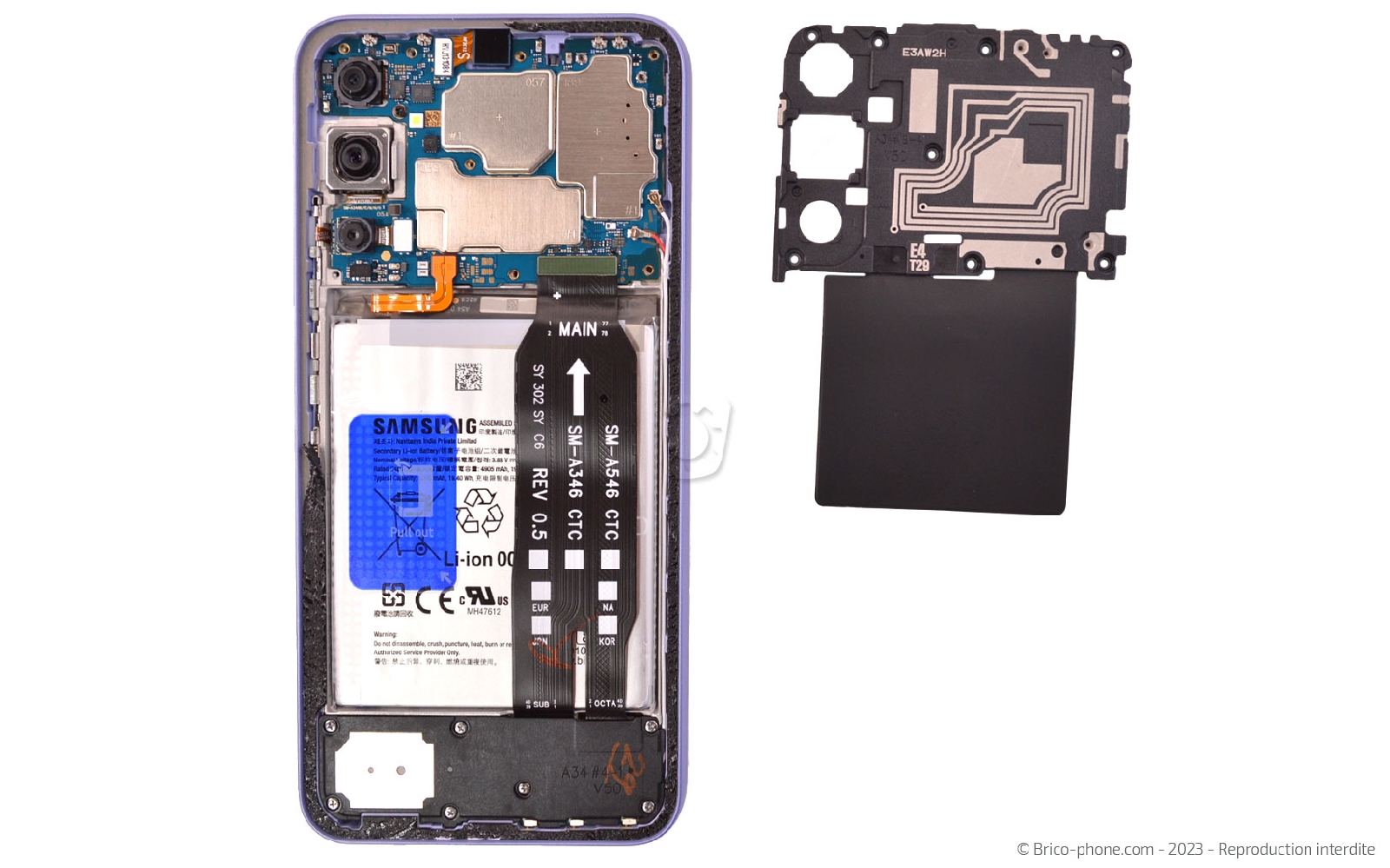

Etape 5 : Ôter la plaquette NFC

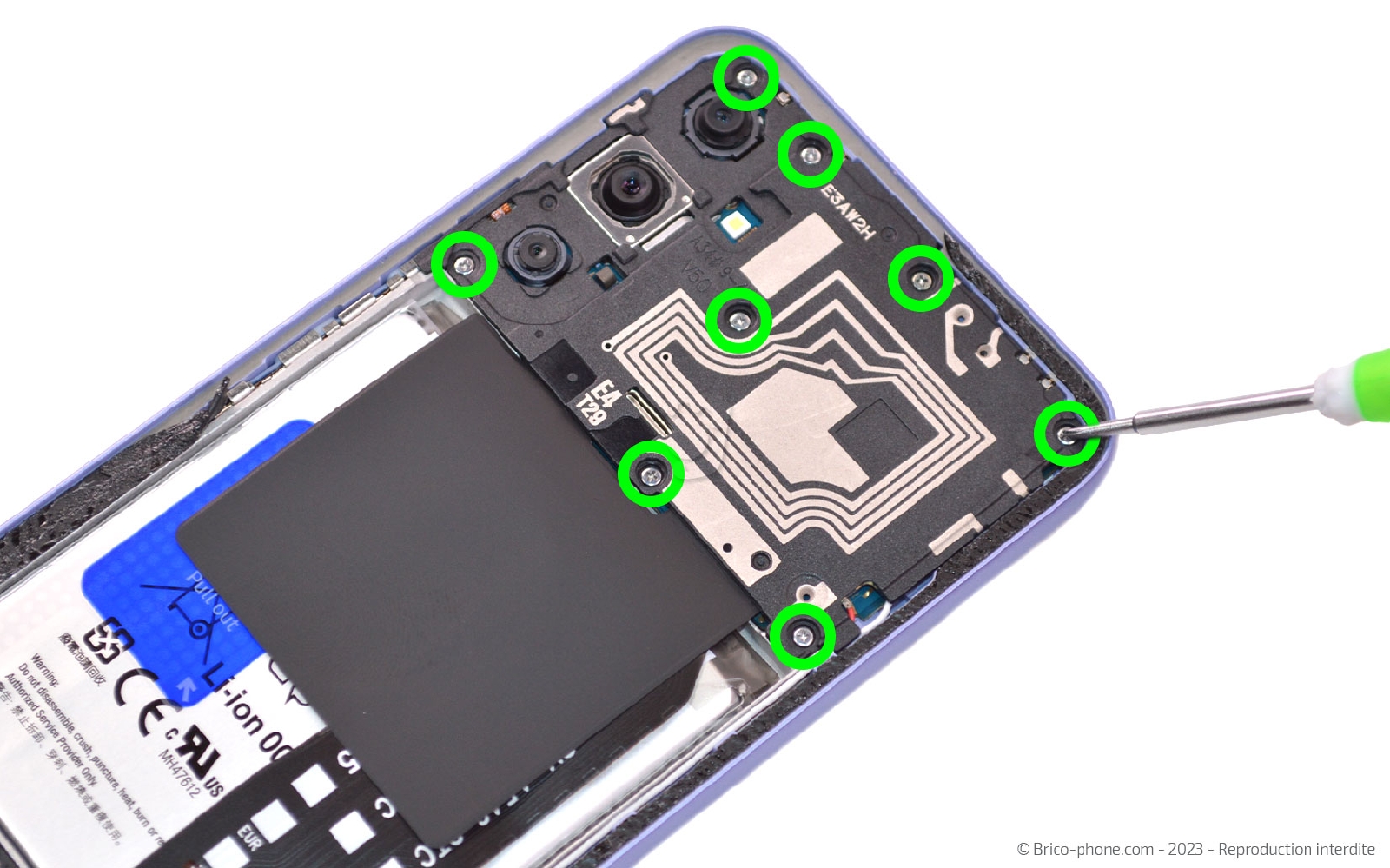

Saisissez le tournevis cruciforme pour retirer les 8 vis du support.

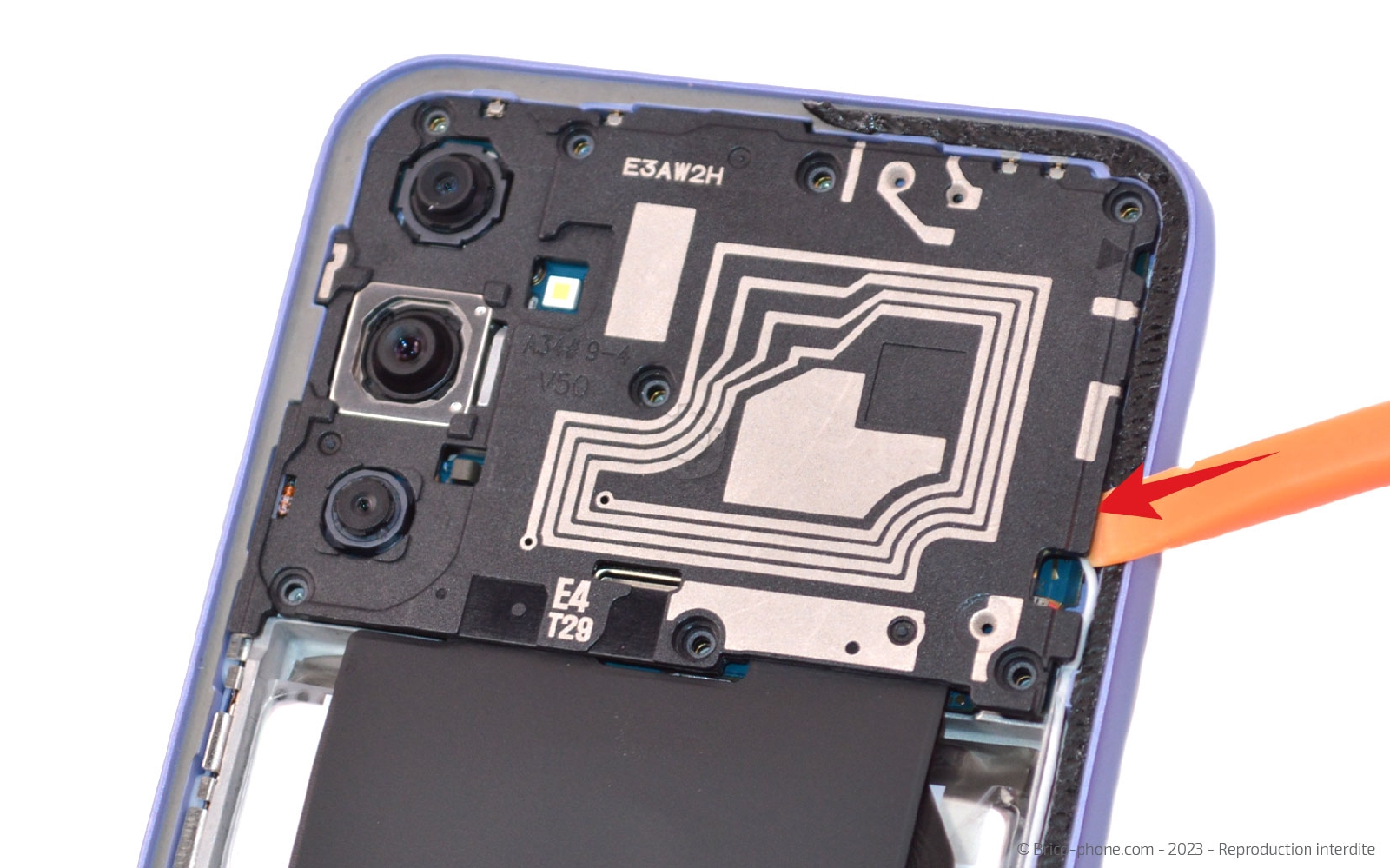

Ensuite, insérez le levier sur le coté droit de la plaquette pour la déclipser et pouvoir la sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

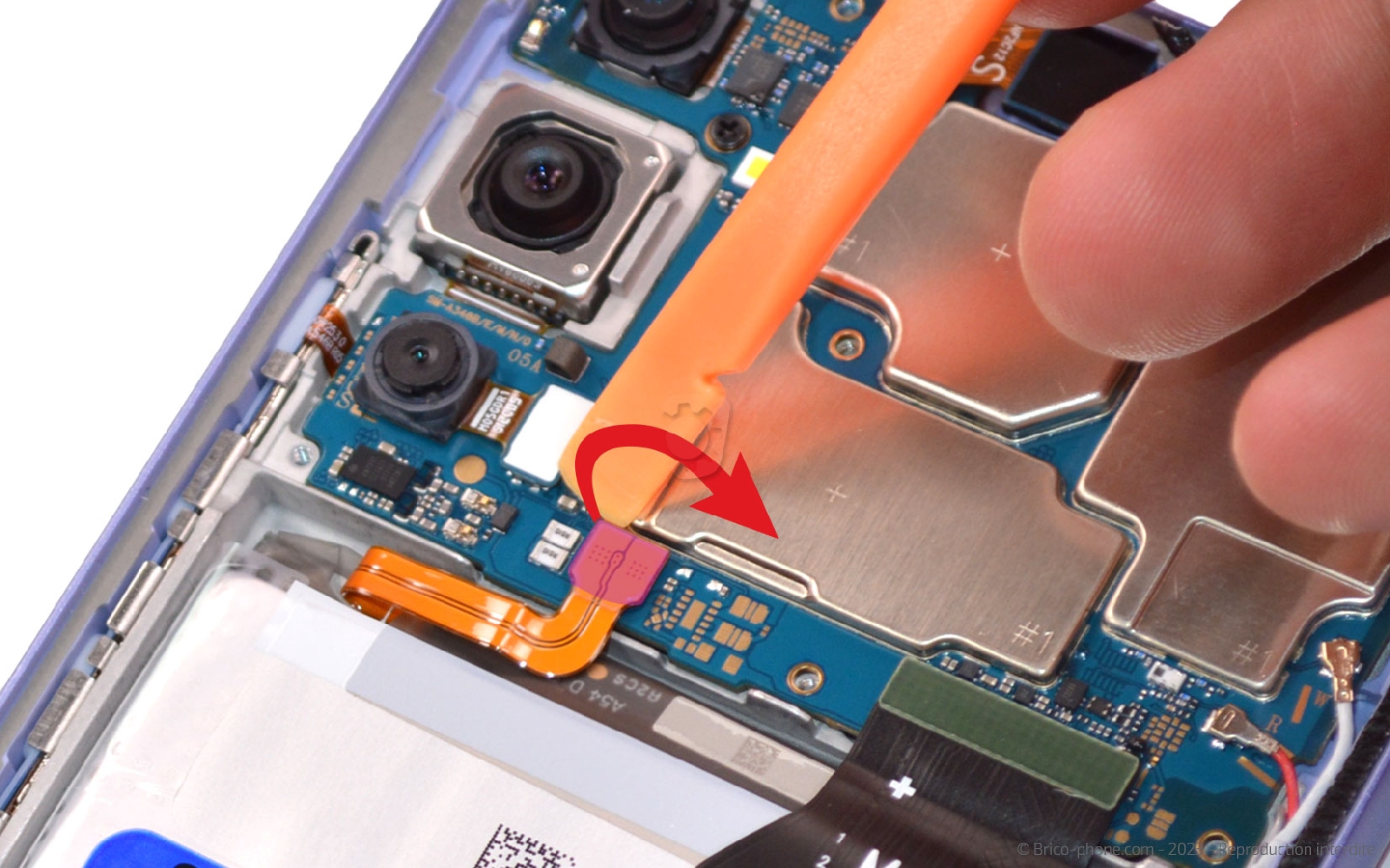

Etape 6 : Déconnecter la batterie
Passez le levier sous la nappe pour la déconnecter de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

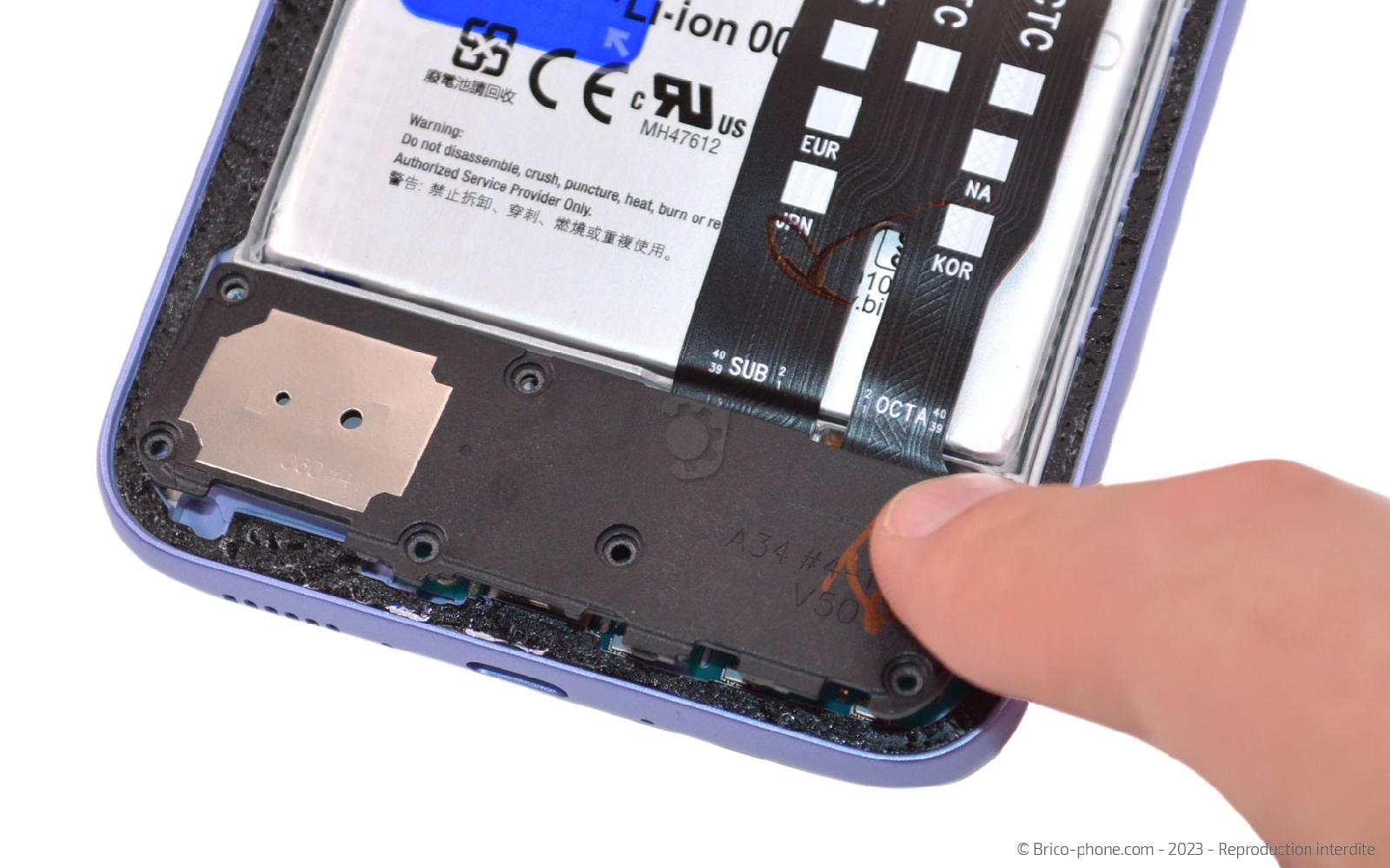

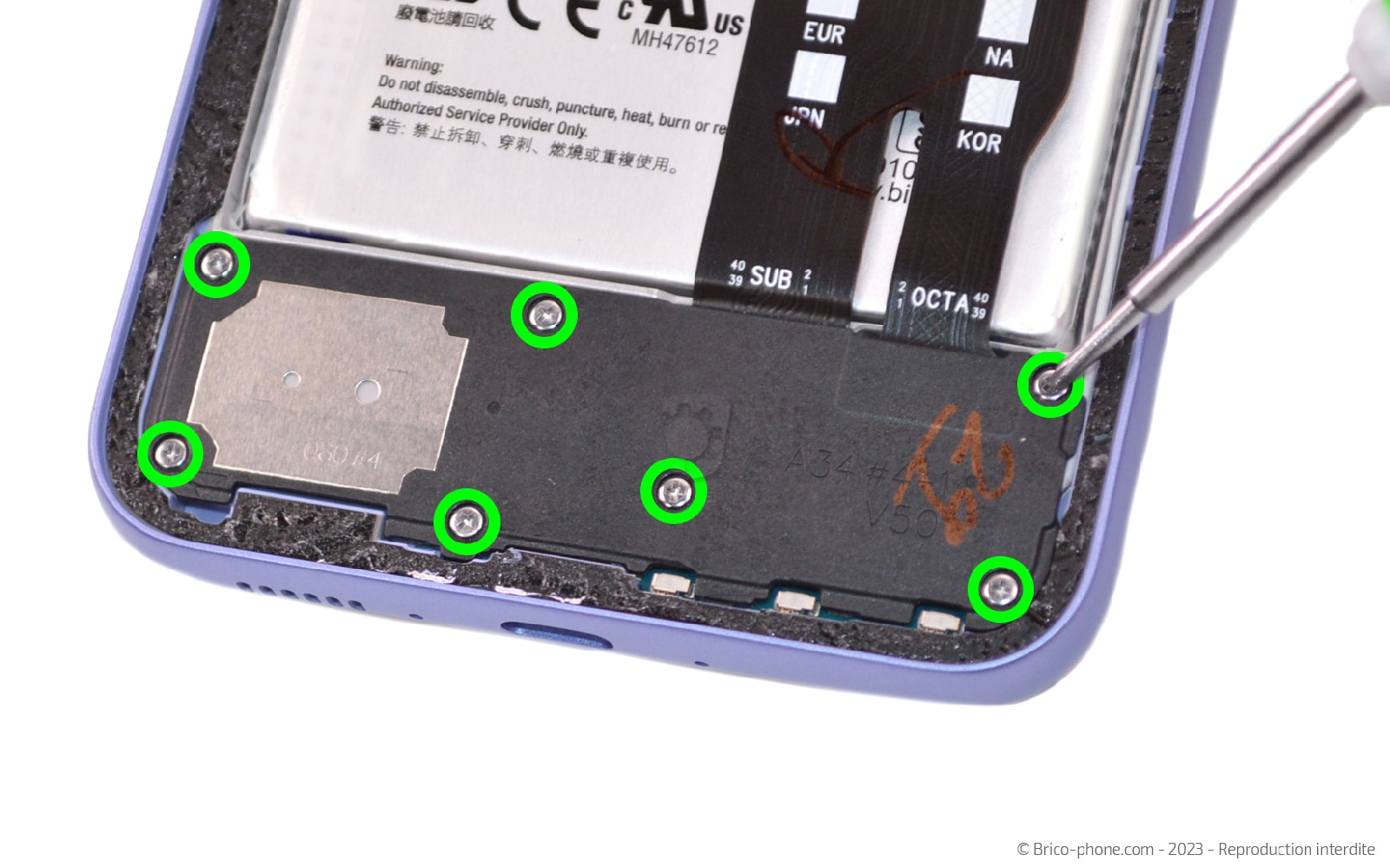

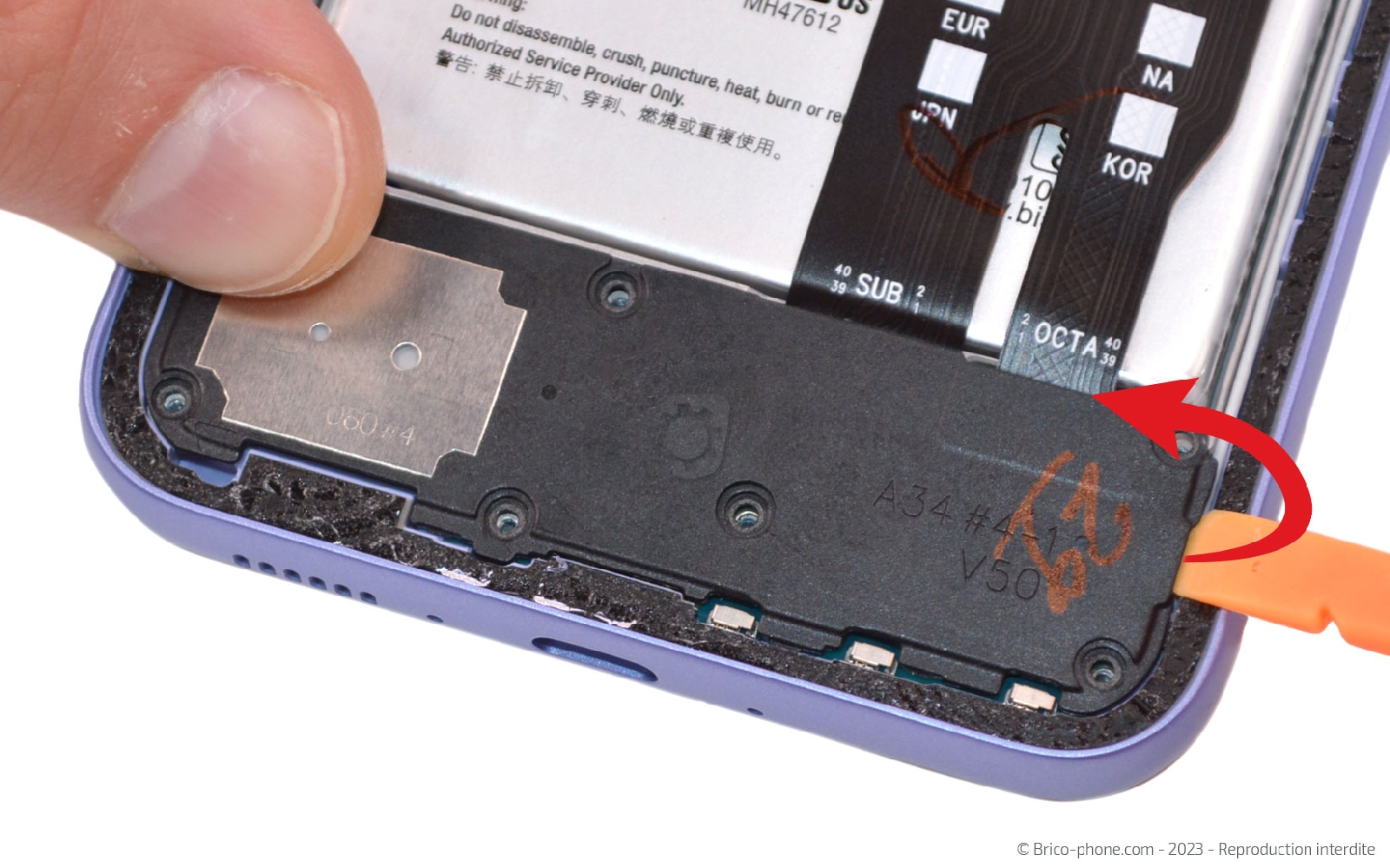

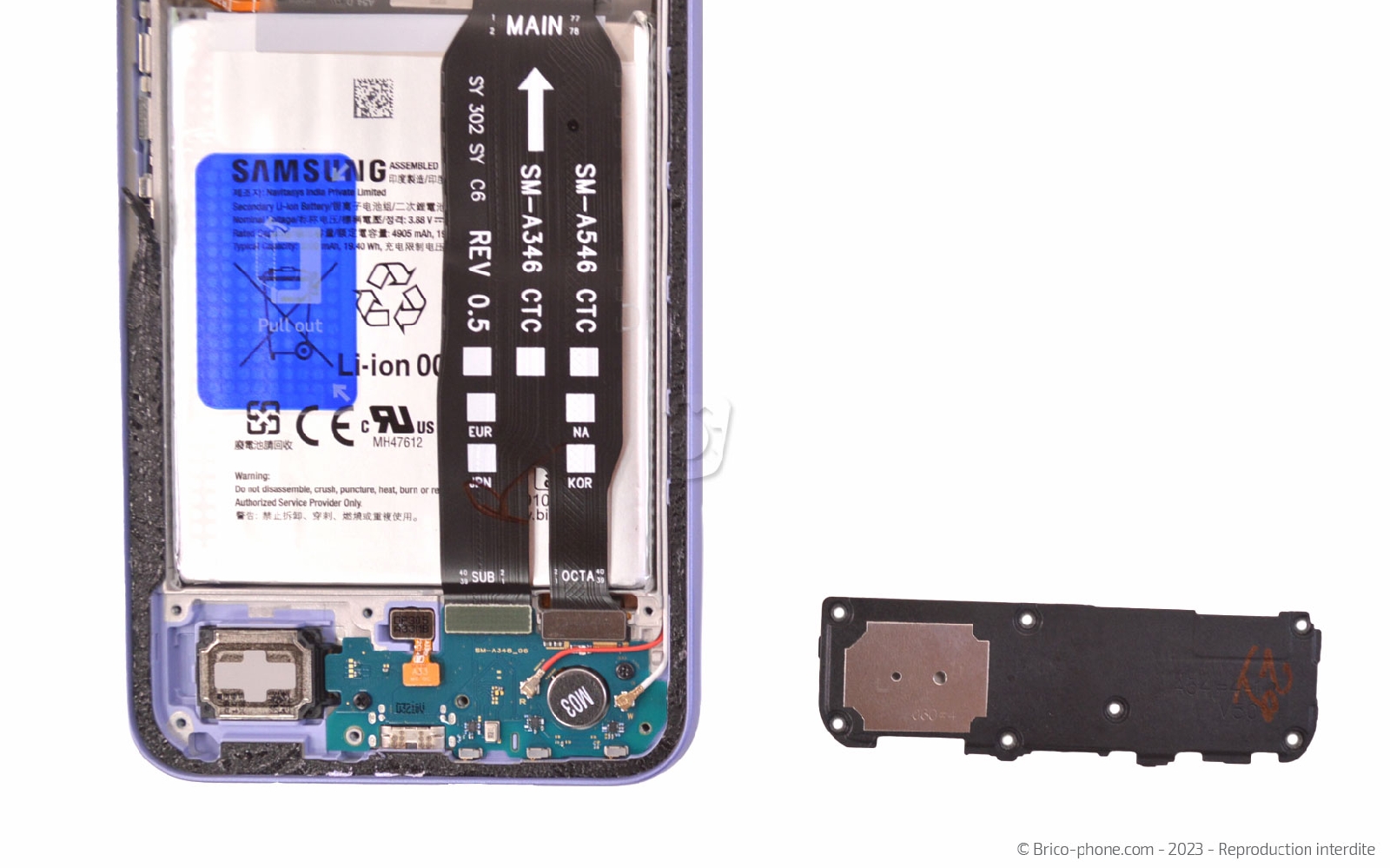

Etape 7 : Sortir la plaquette de protection du connecteur de charge
Ôtez les 7 vis avec le tournevis cruciforme avant d'introduire le levier sous le support pour le déclipser.

Sortez ensuite la plaquette de protection du dock.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Mettre de coté la rallonge d'interconnexion
Débranchez les extrémités de la nappes d'interconnexion afin de pouvoir par la suite sortir la batterie du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Nappe d'interconnexion pour Samsung Galaxy A34 (5G) et A54 (5G)
17,90 €

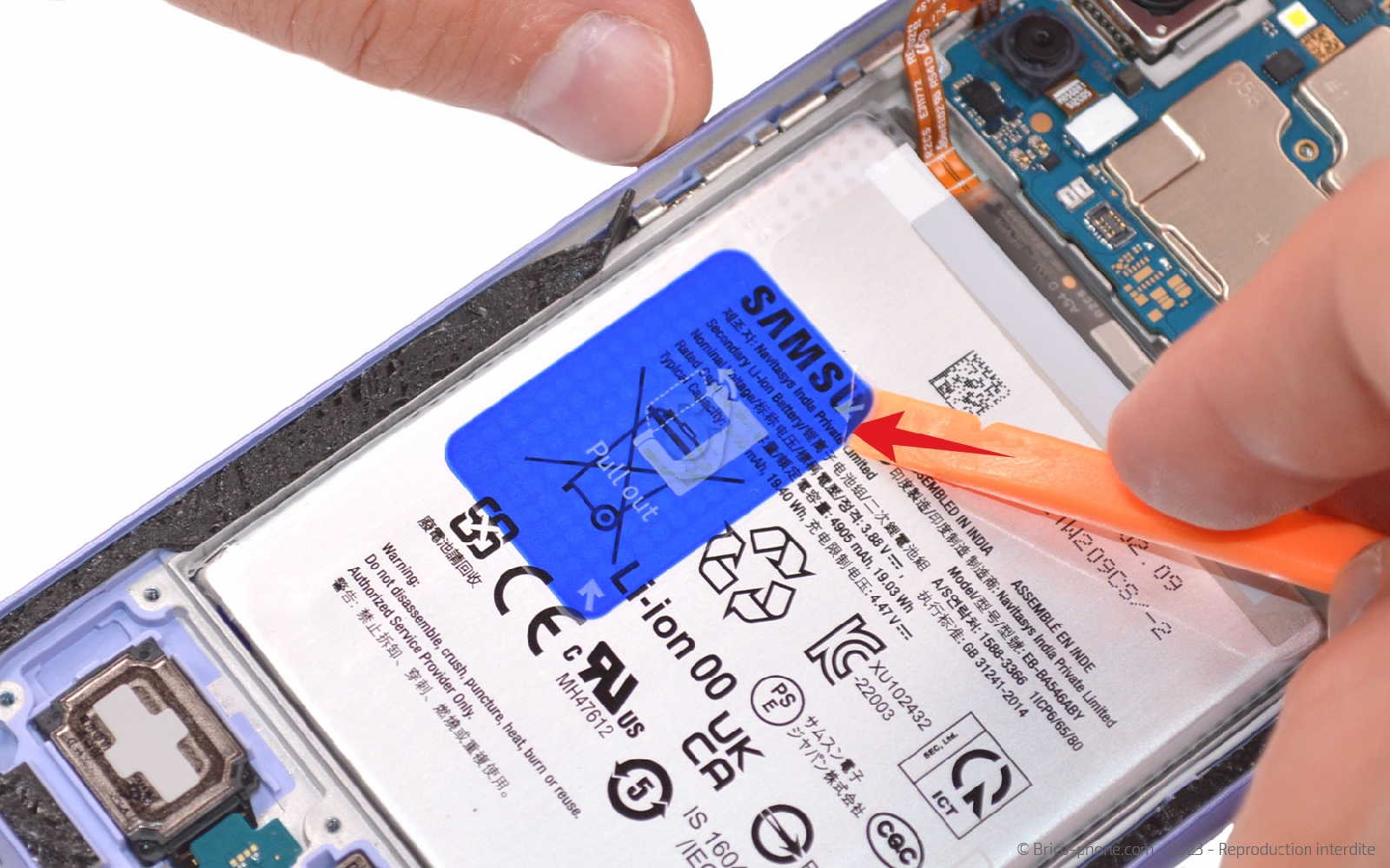

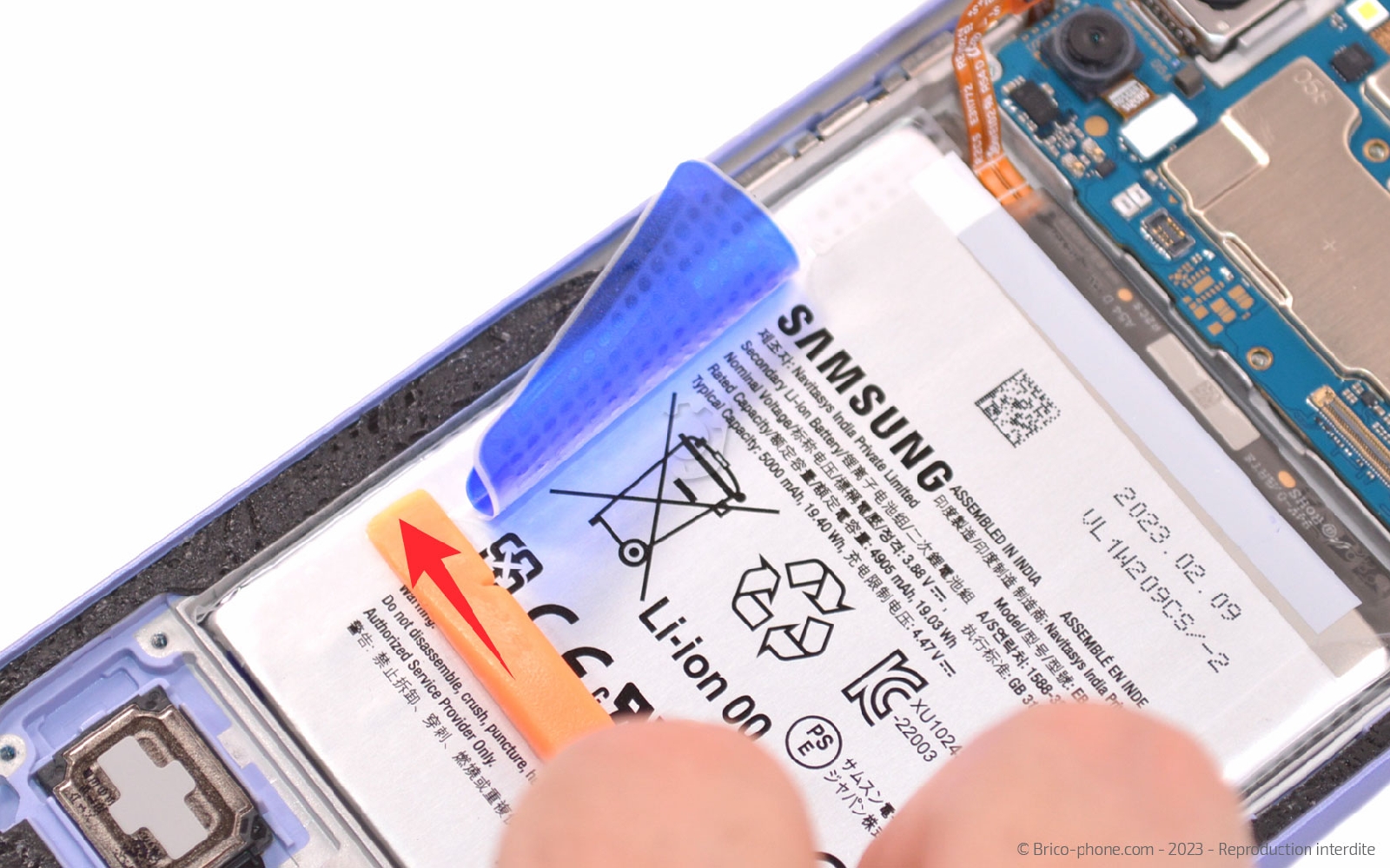

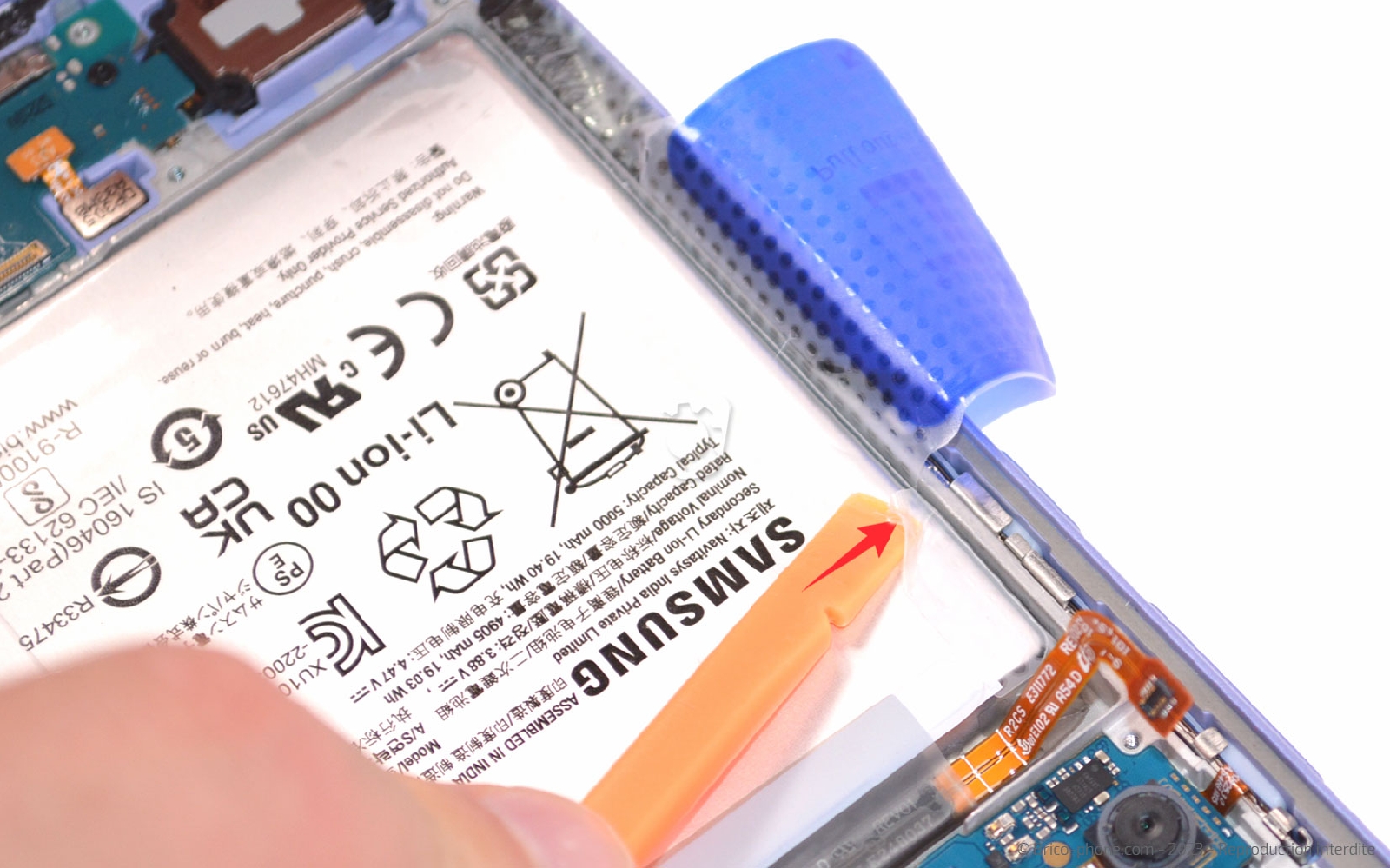

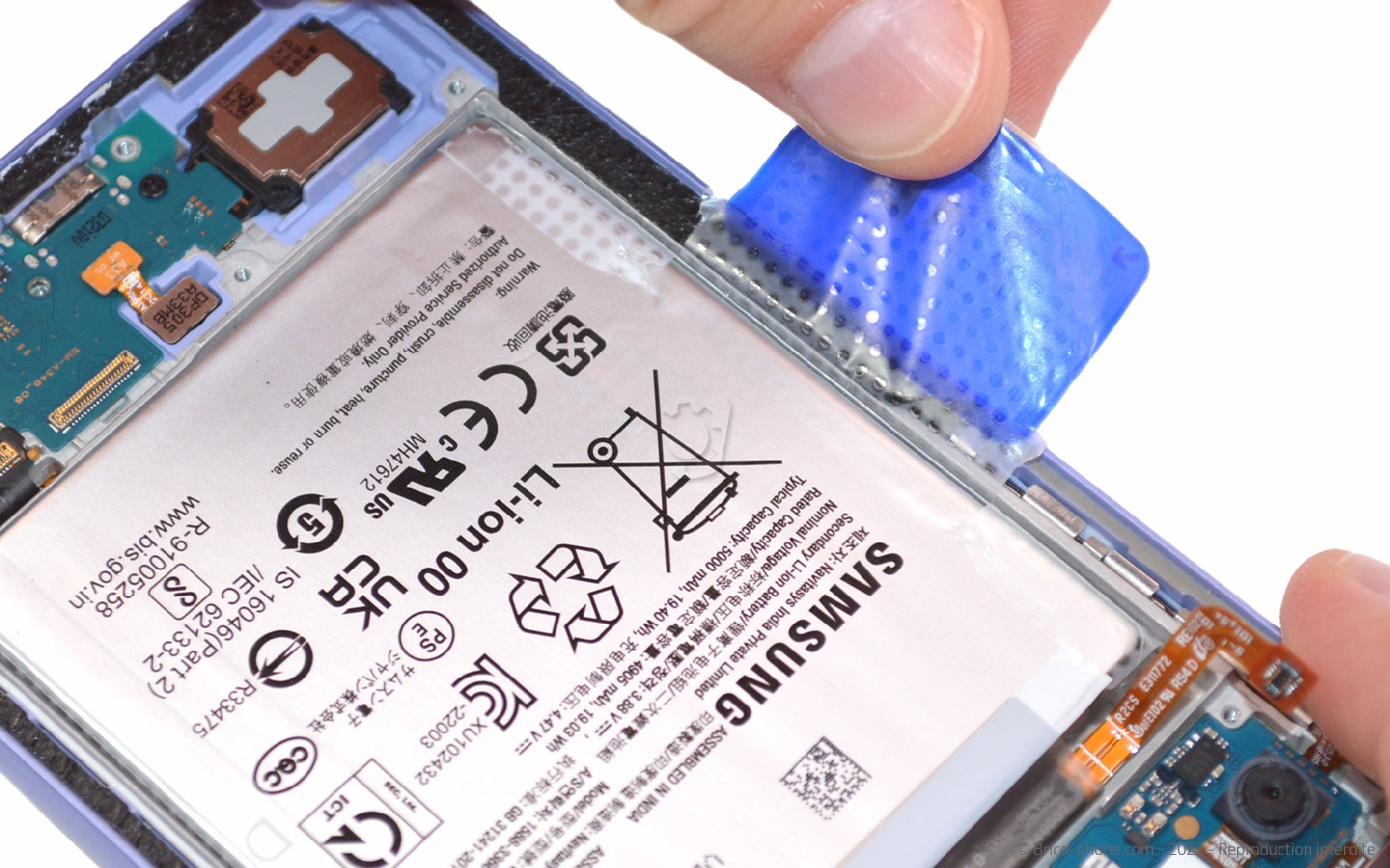

Etape 9 : Décoller les languettes de la batterie
Aidez vous du spudger pour décoller les languettes du sticker de la batterie.

Les parties transparentes doivent être séparées de la languette bleue (photo 3).
Outils du kit utilisés
Outils du kit utilisés

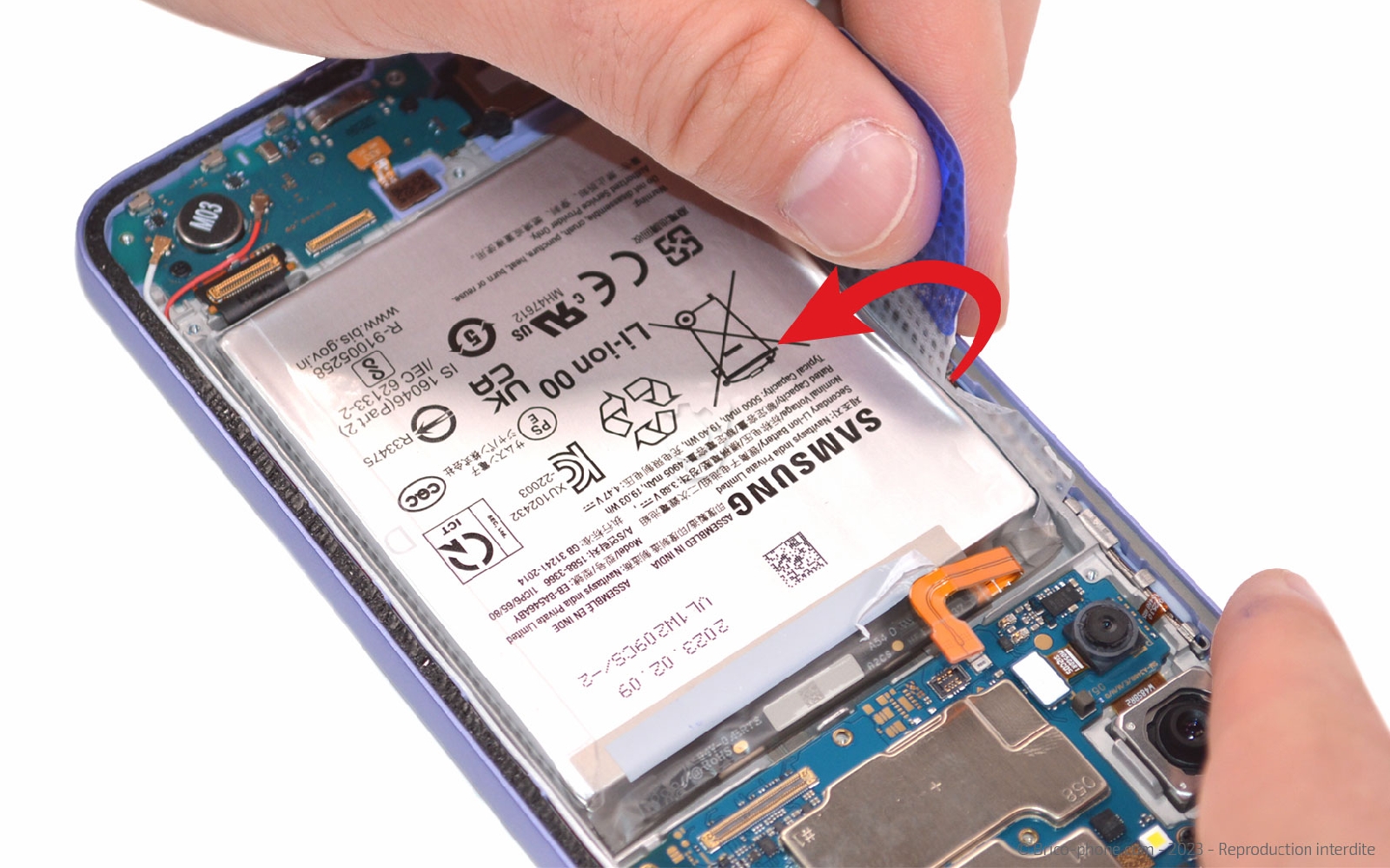

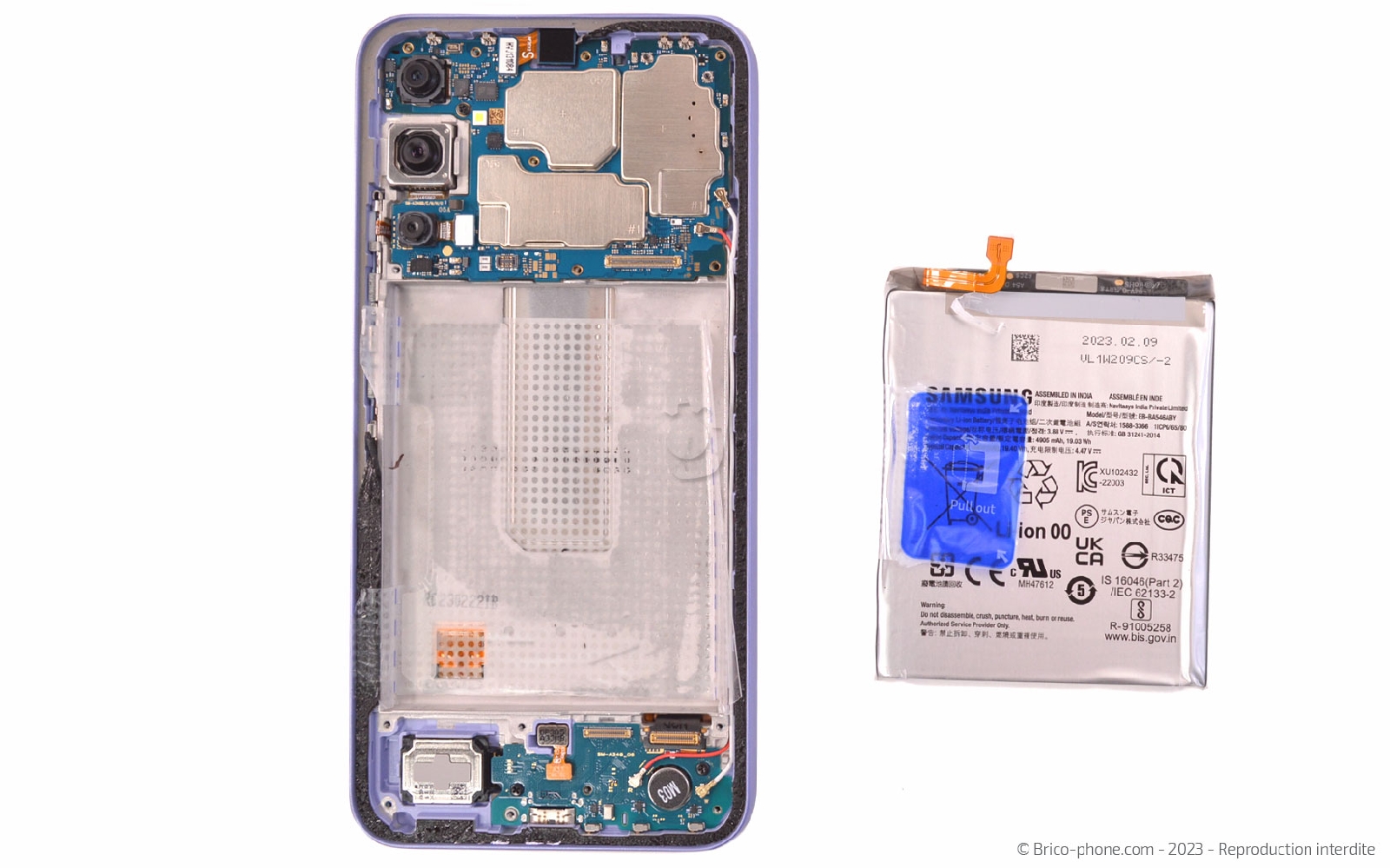

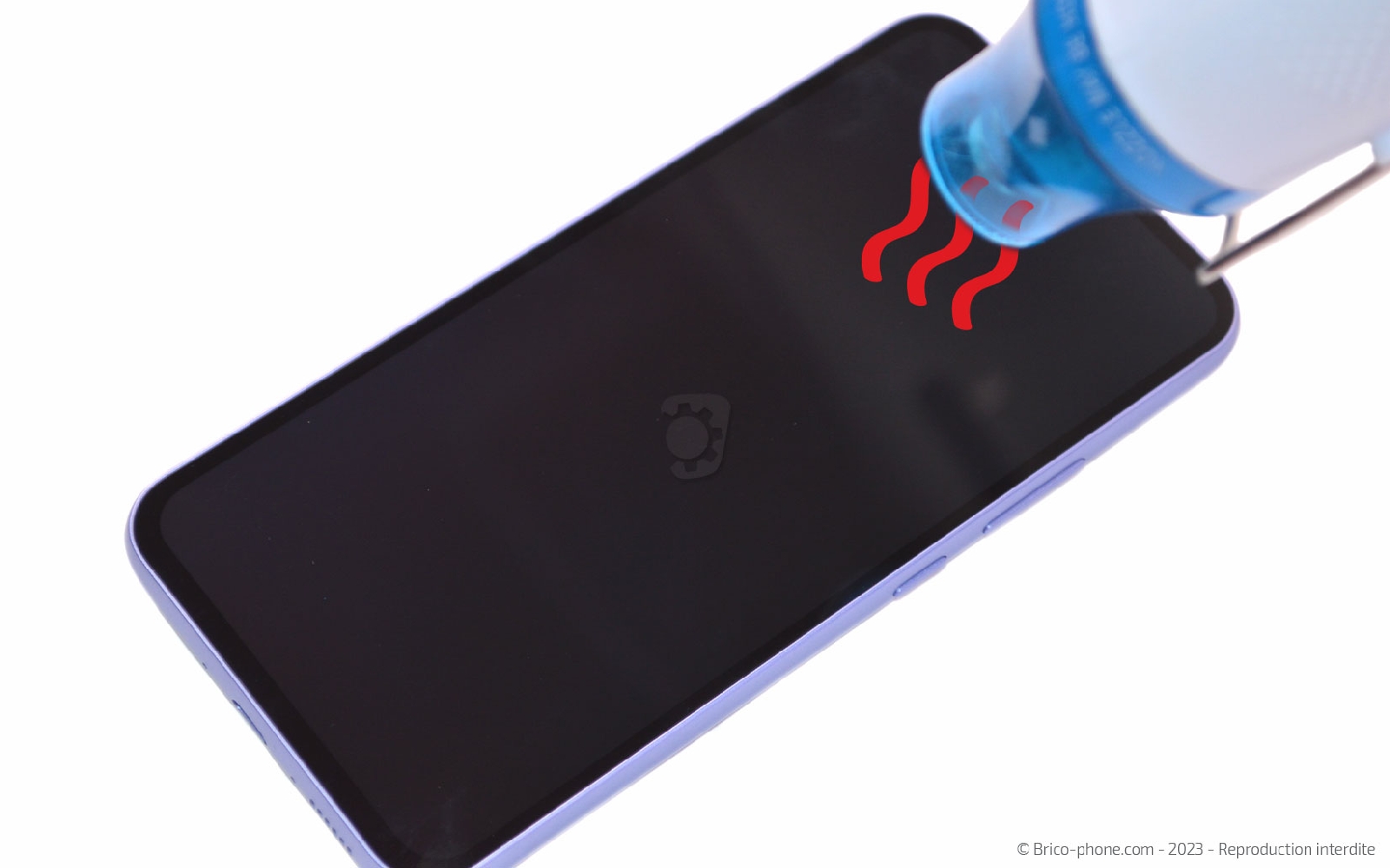

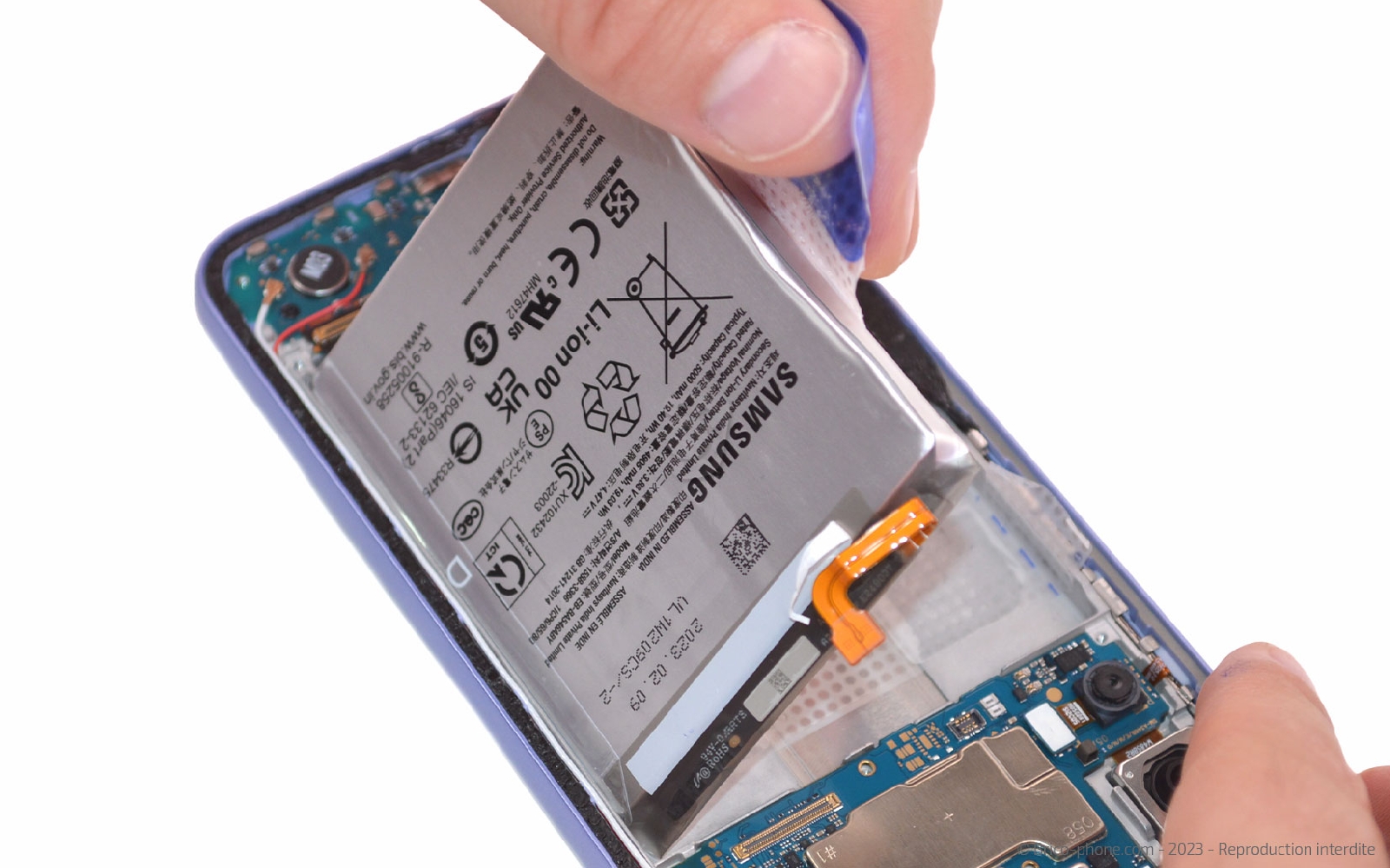

Etape 10 : Retirer la batterie
Chauffez l'arrière de la batterie à travers l'écran quelques secondes.

Ensuite, saisissez la languette bleue afin de pour la tirer et décoller le composant du châssis.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

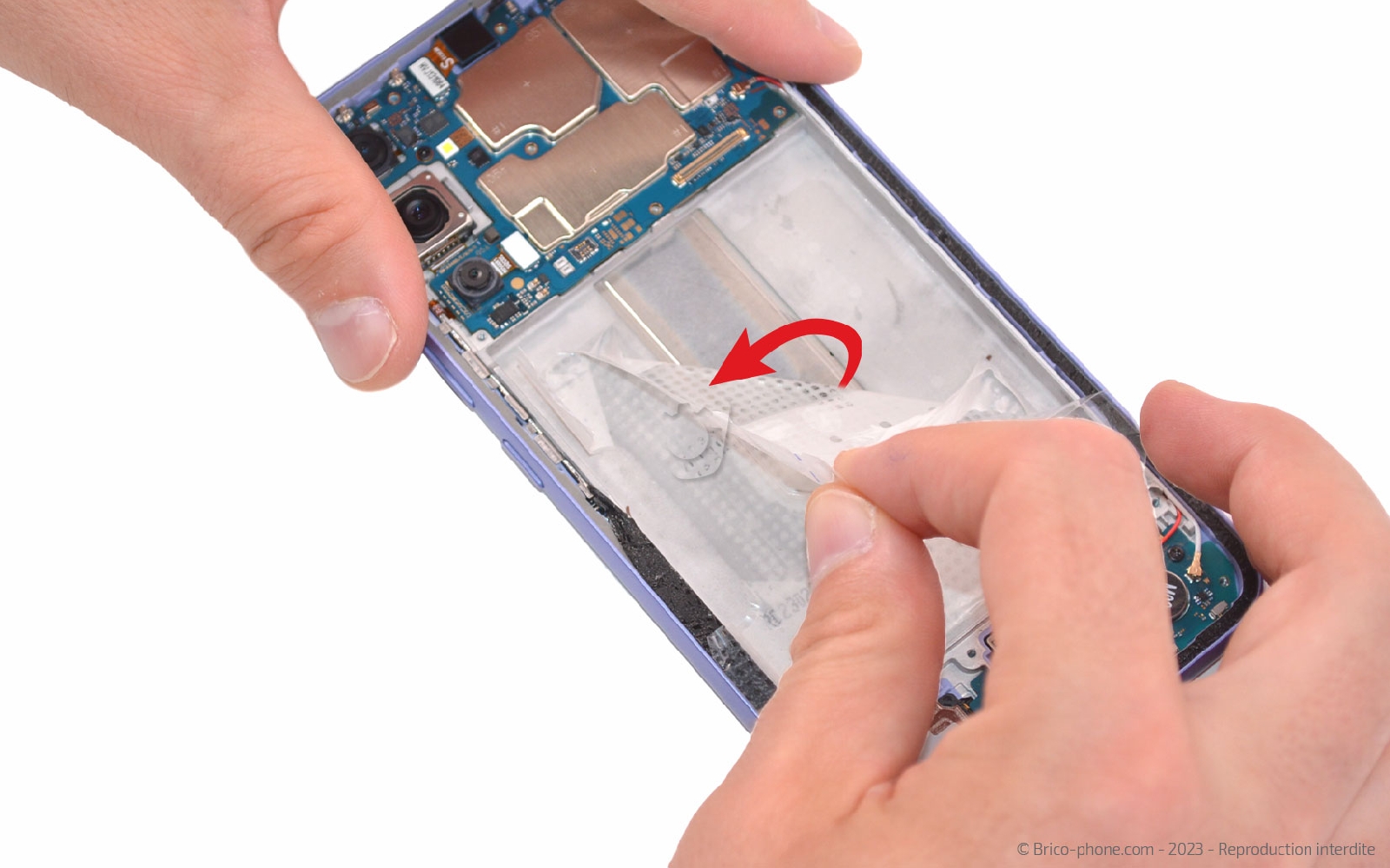

Etape 11: Récupérer le film transparent
Une fois la batterie décollée, sortez l'adhésif transparent du téléphone.

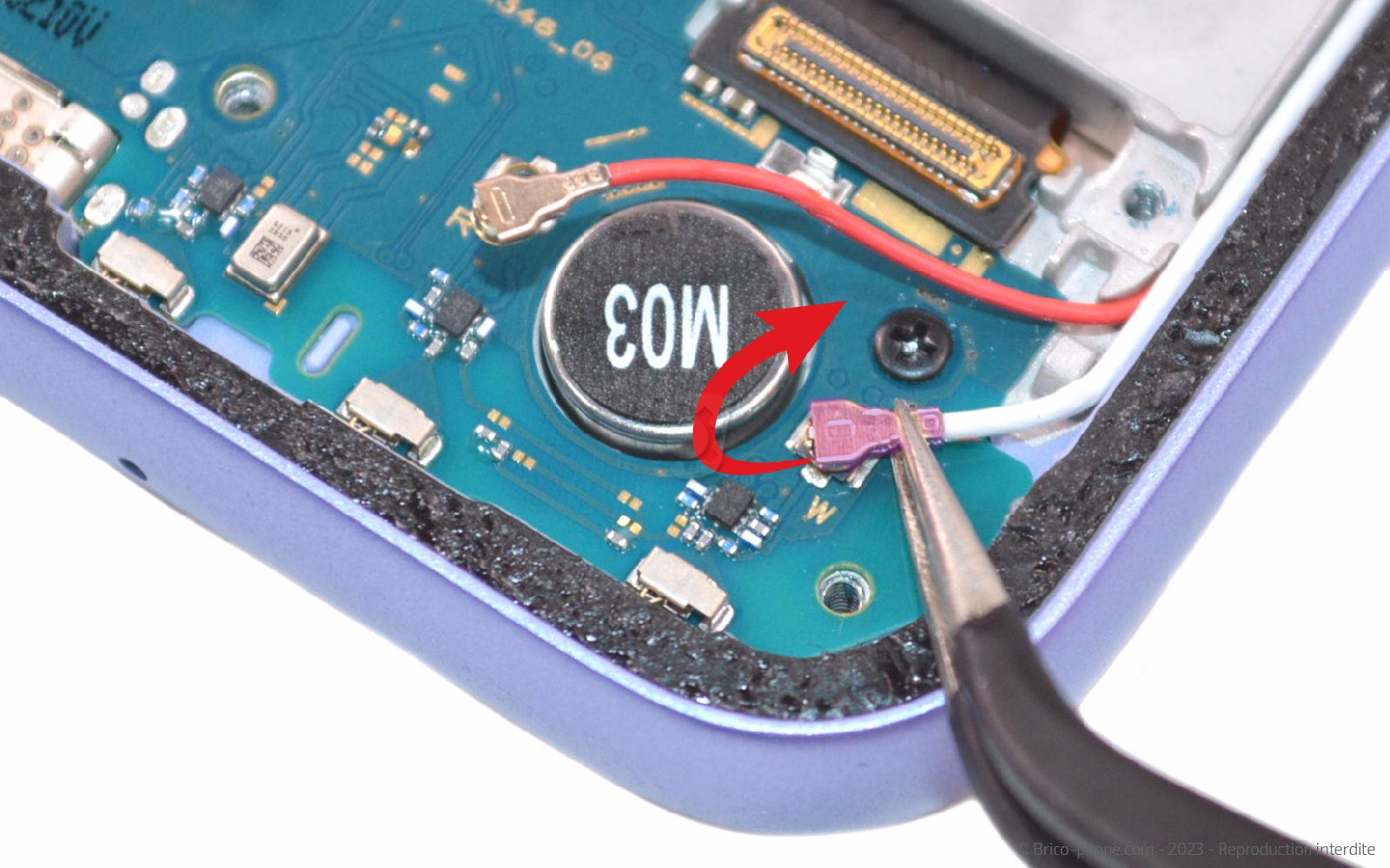

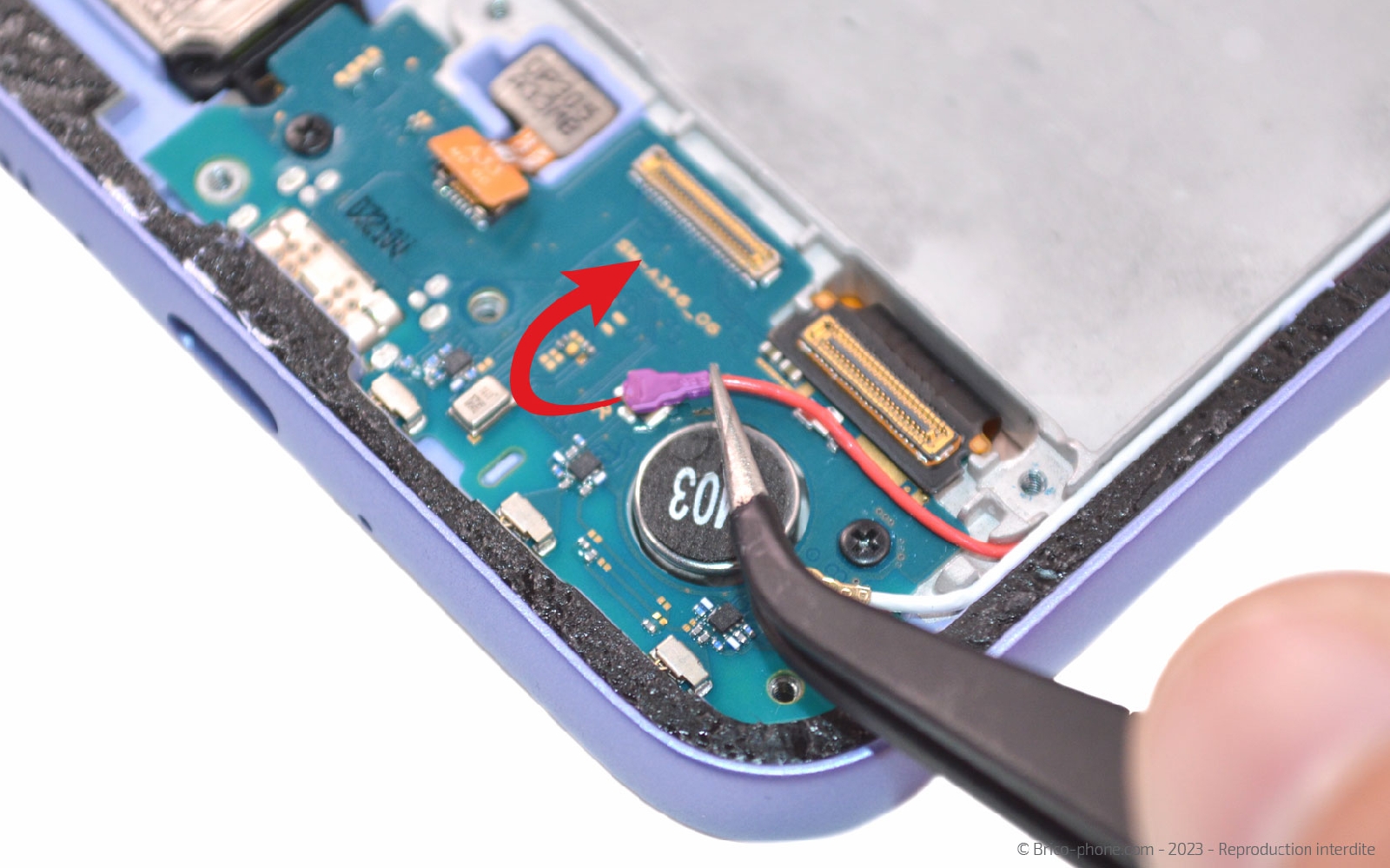

Etape 12 : Libérer les câbles coaxiaux
Débranchez les deux câbles de la carte fille en passant la pointe de la pincette sous les connectiques. Une fois en place, soulevez les extrémités des câbles coaxiaux.
Outils du kit utilisés
Outils du kit utilisés

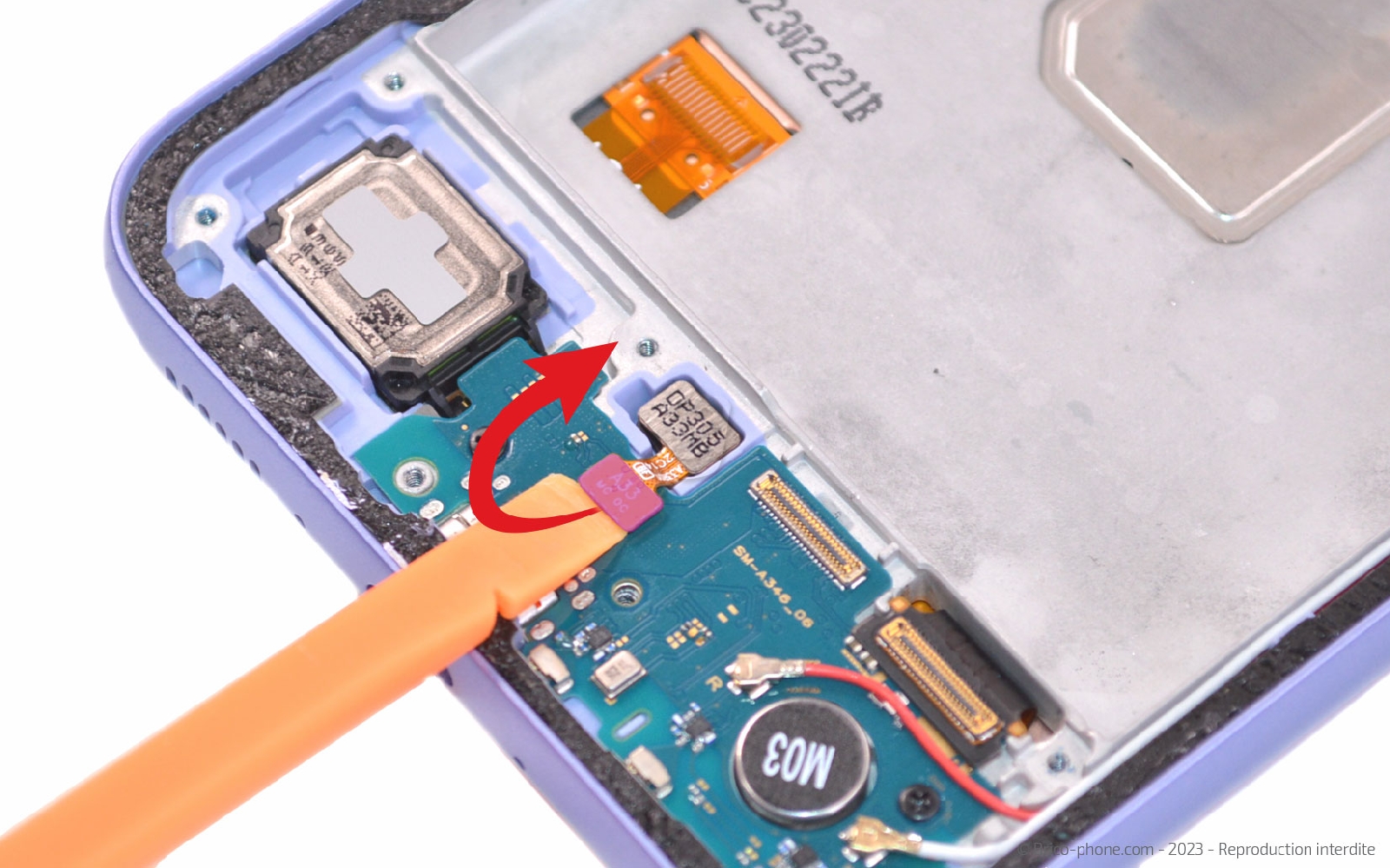

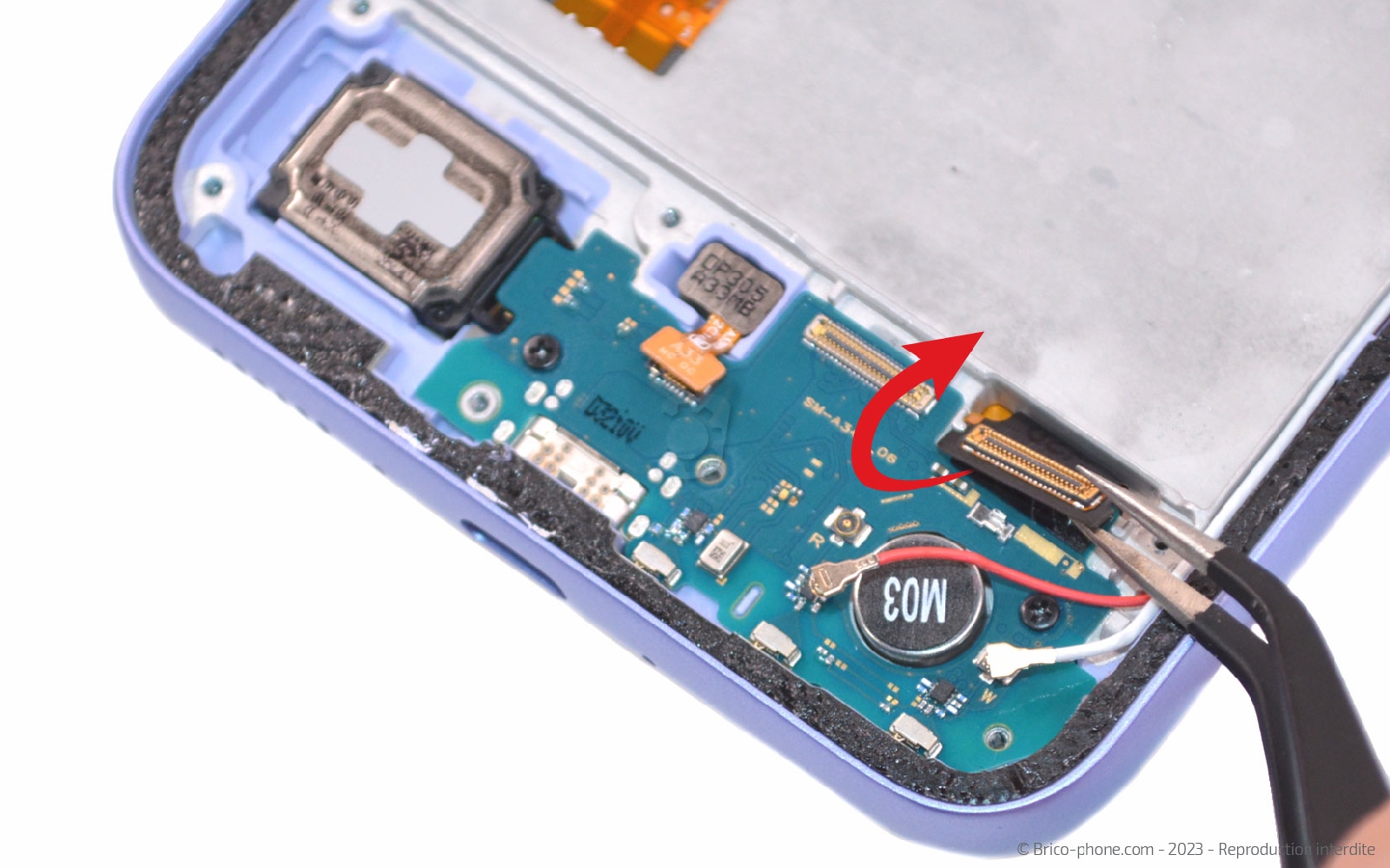

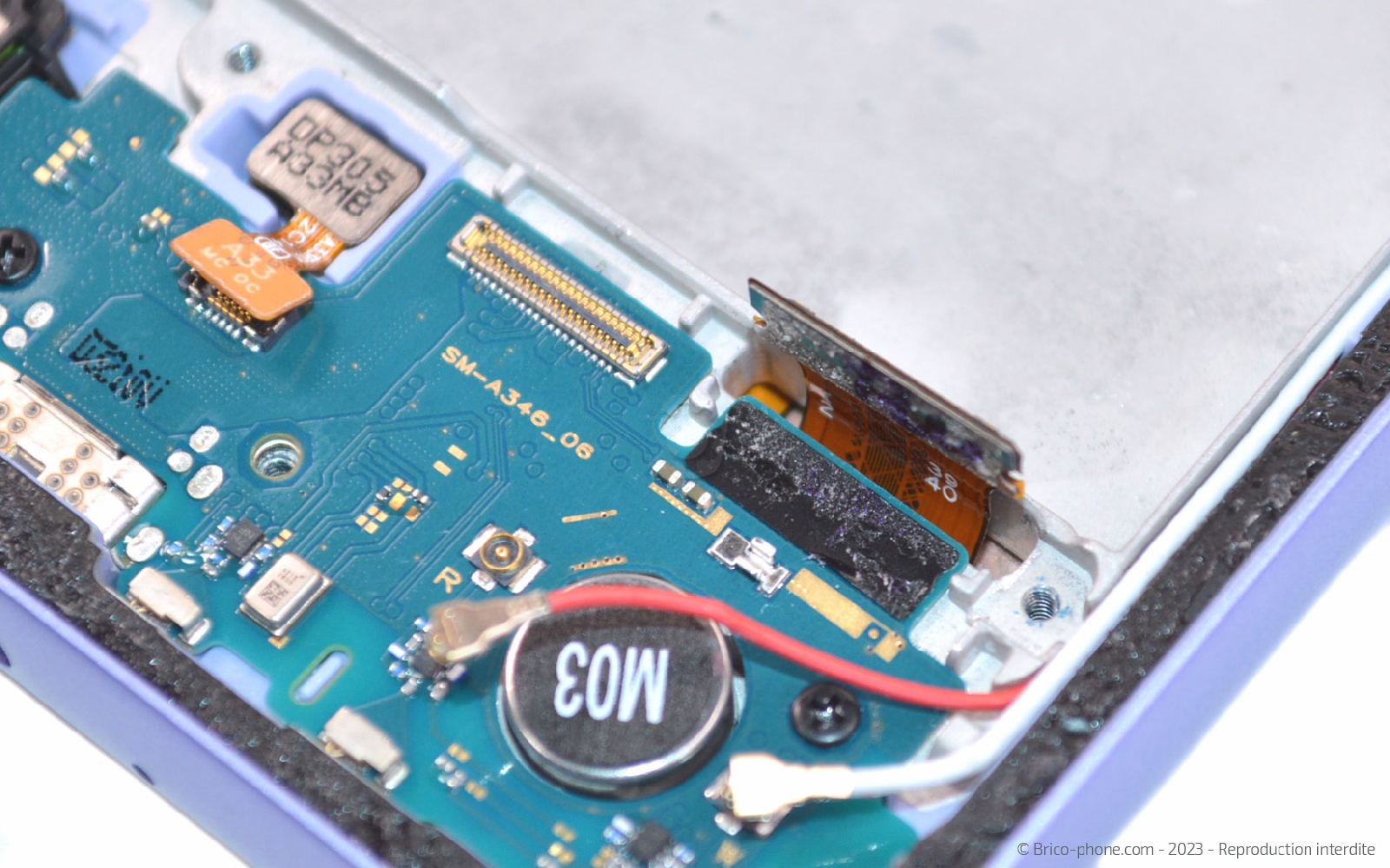

Etape 13 : Débrancher le lecteur d'empreinte et l'écran

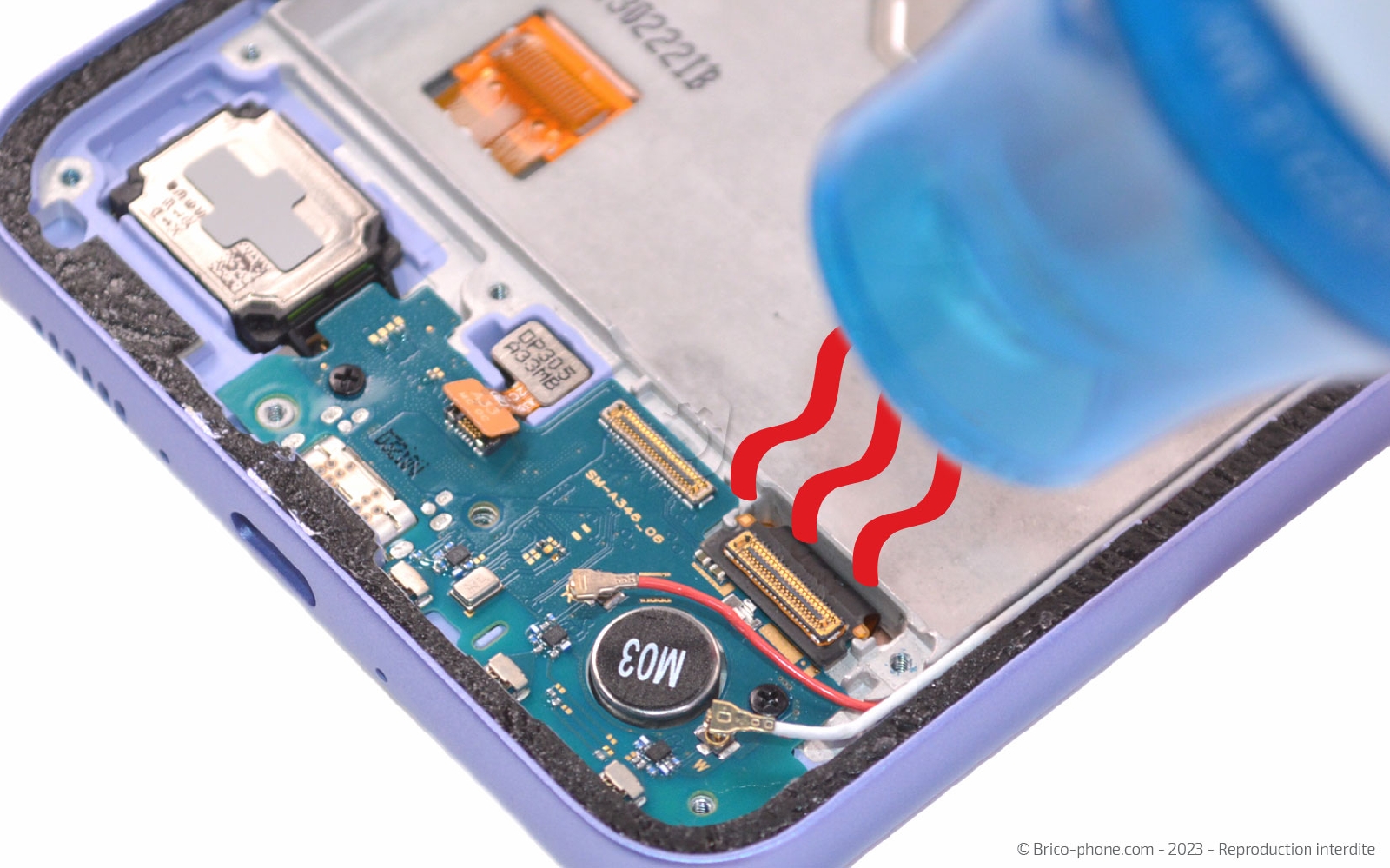

Déconnectez la nappe du capteur d'empreintes puis chauffez légèrement celle de l'écran.

Ensuite avec la pincette, décollez la nappe du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

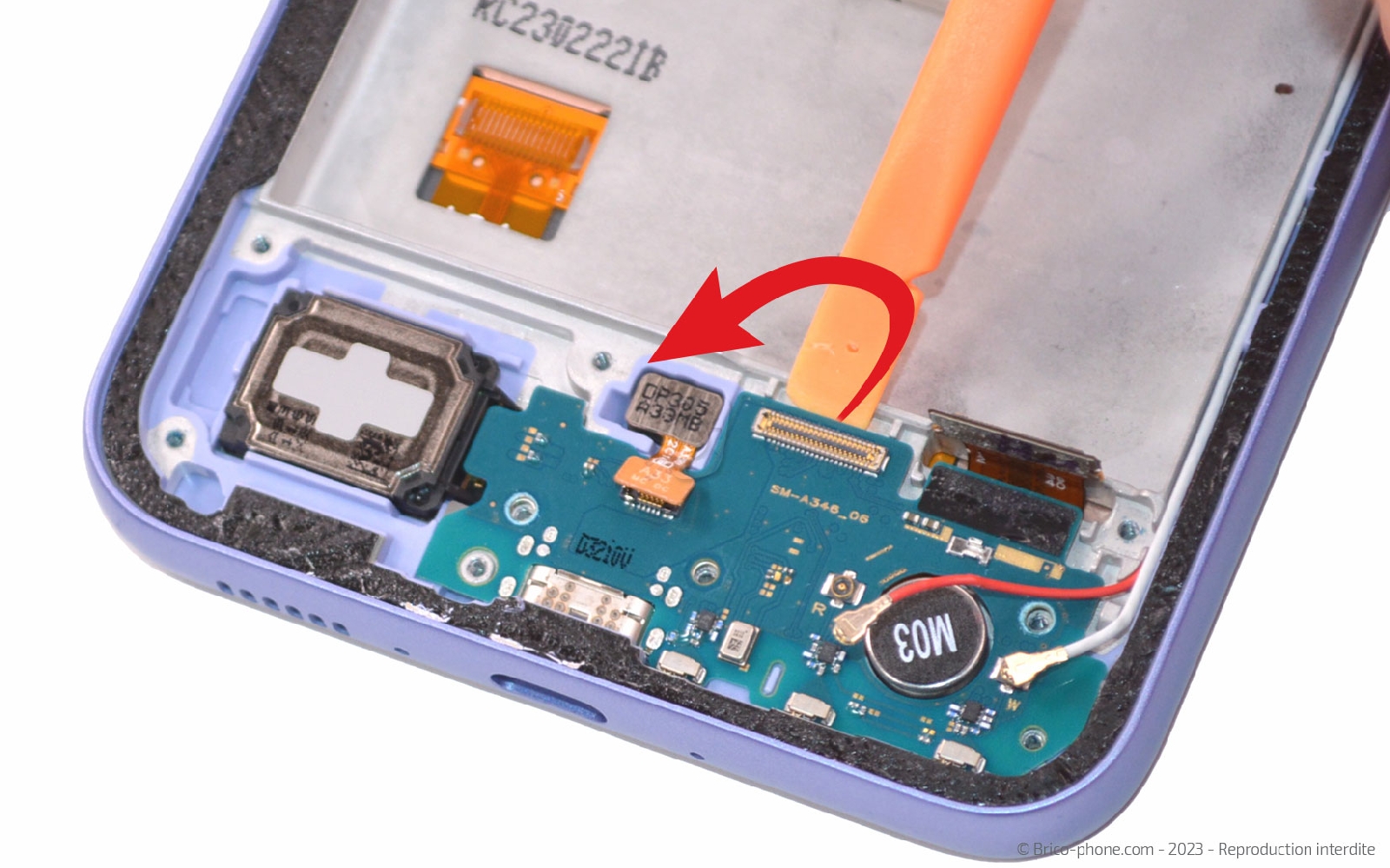

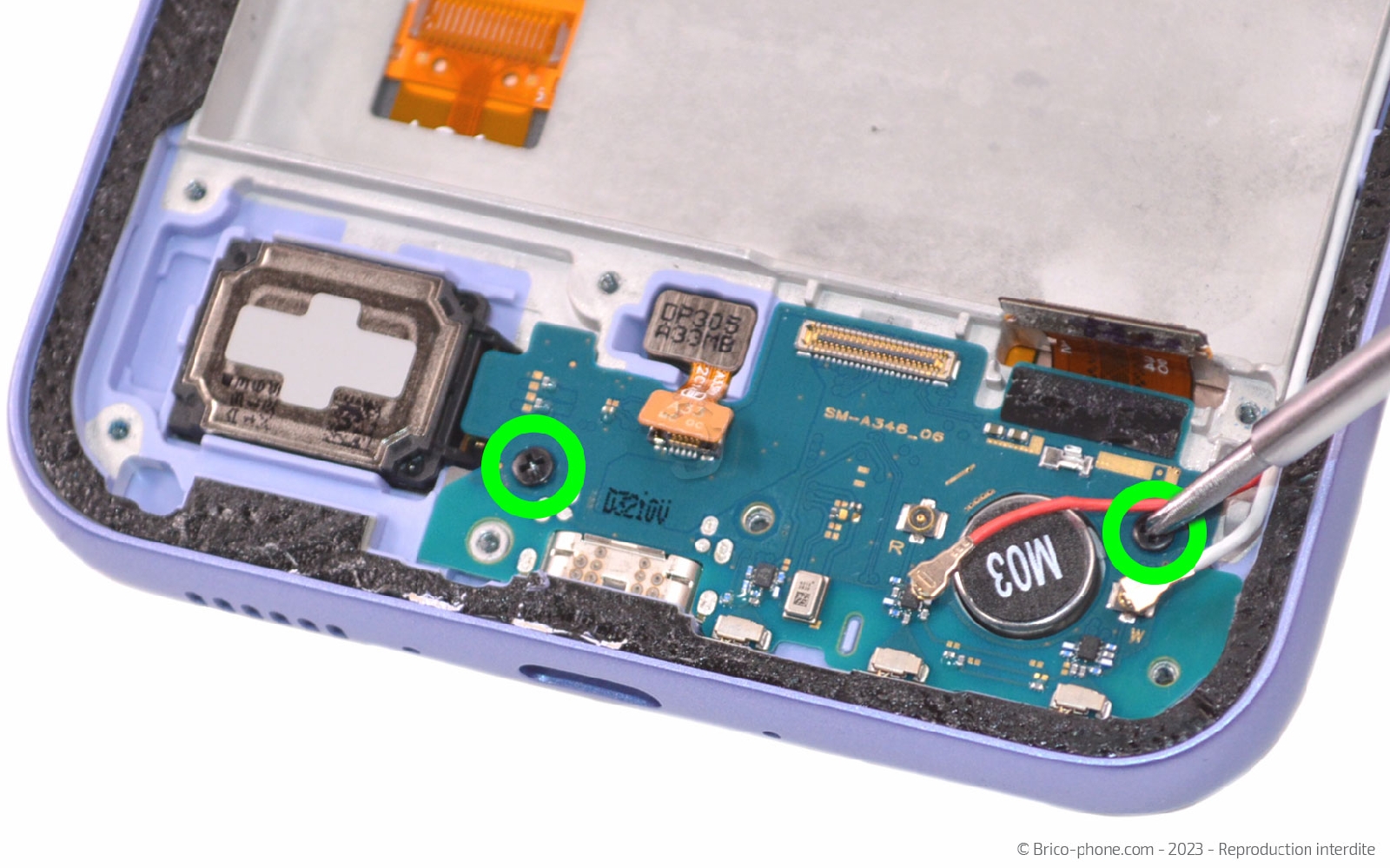

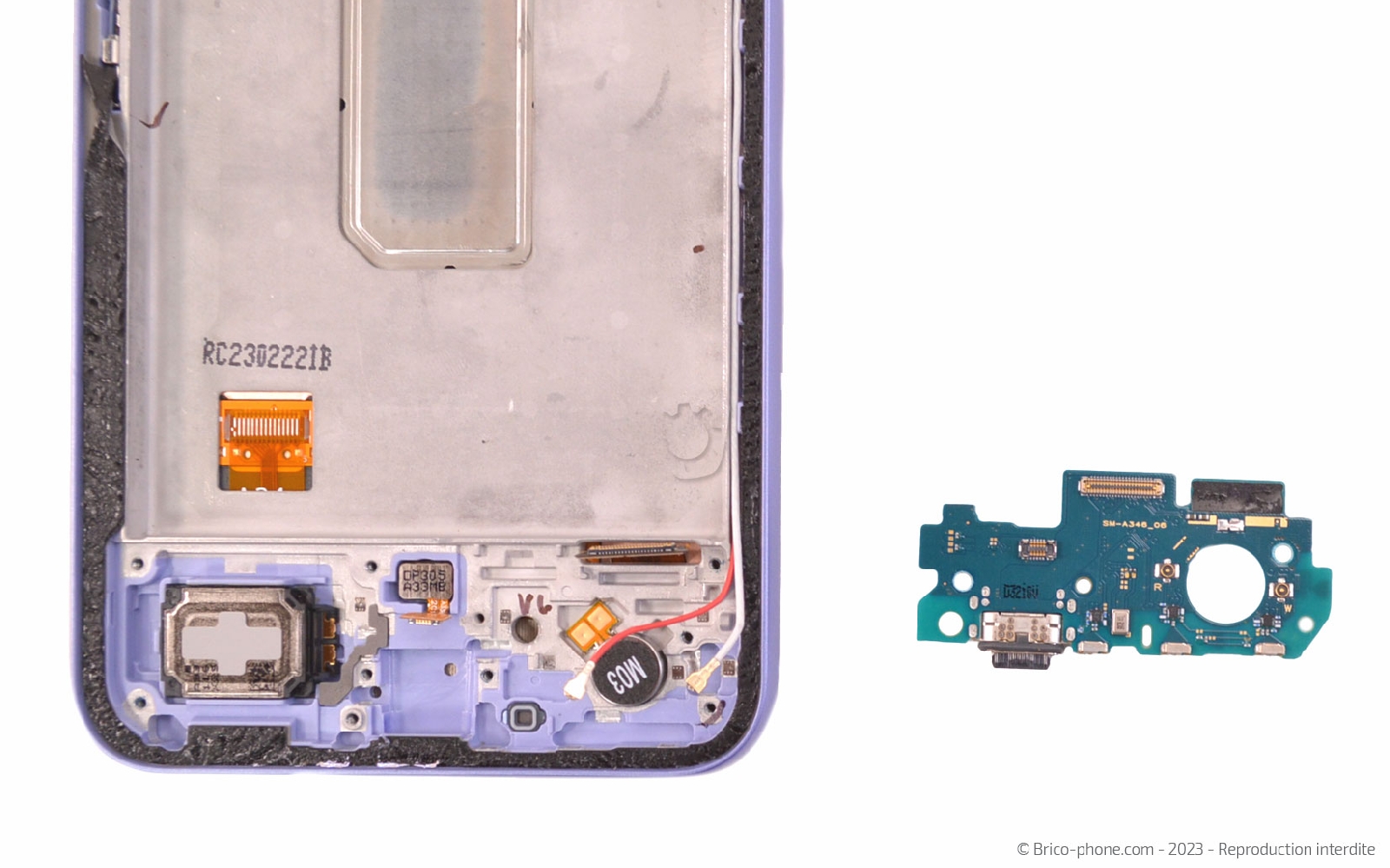

Etape 14 : Sortir le connecteur de charge
Ôtez les deux vis cruciforme puis glissez le levier sous le composant pour faire levier et extraire le connecteur de charge du châssis.
Outils du kit utilisés
Outils du kit utilisés

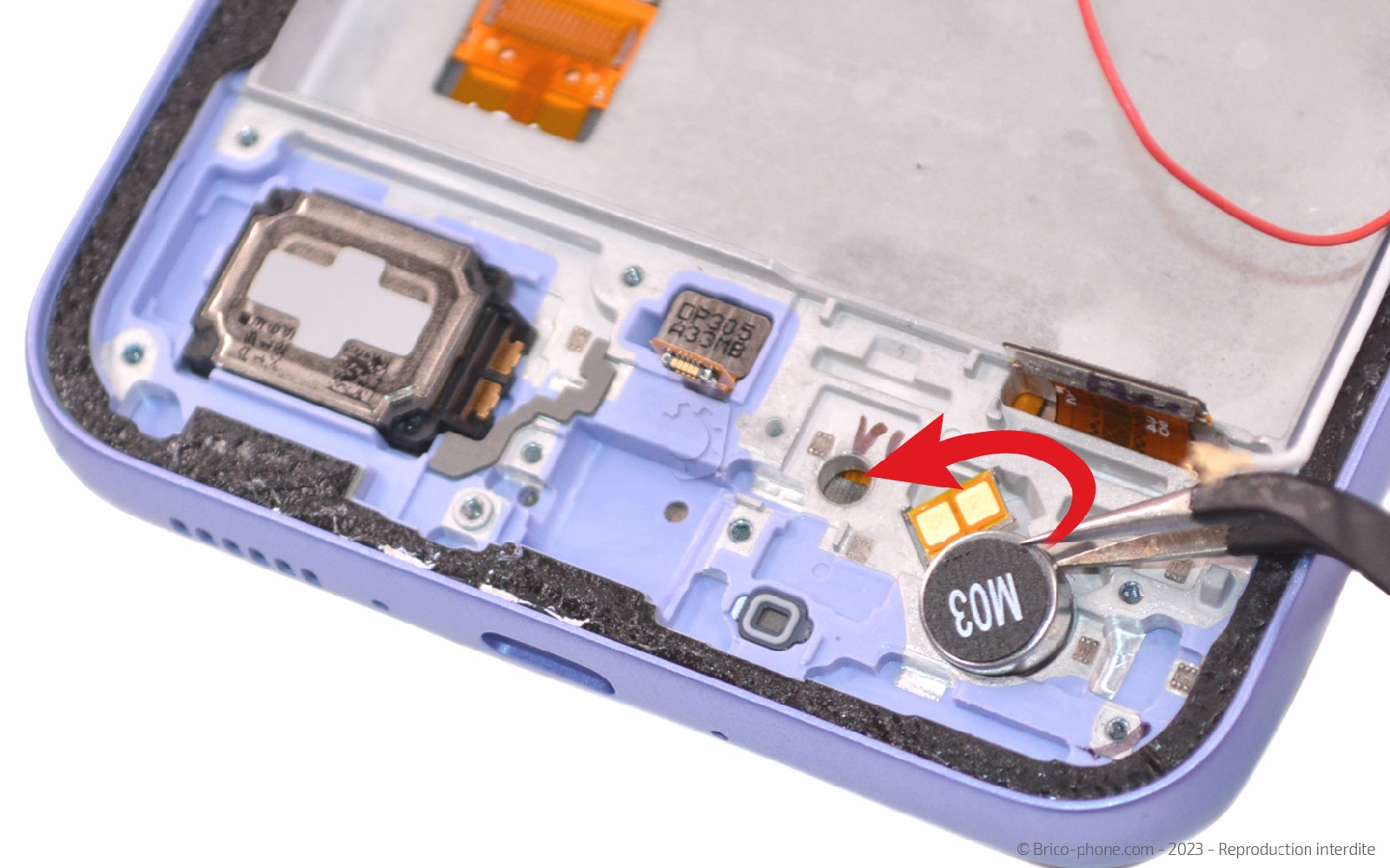

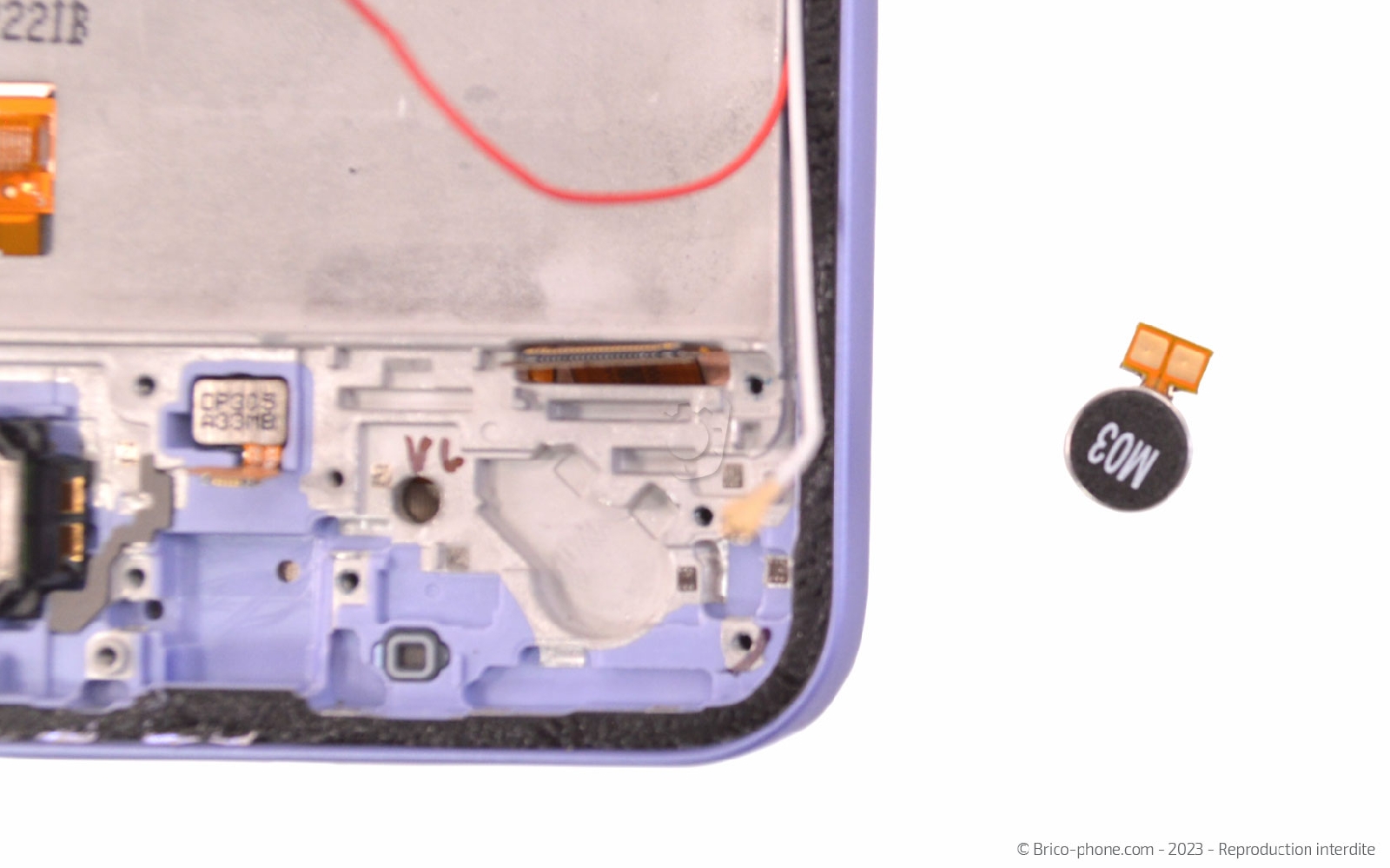

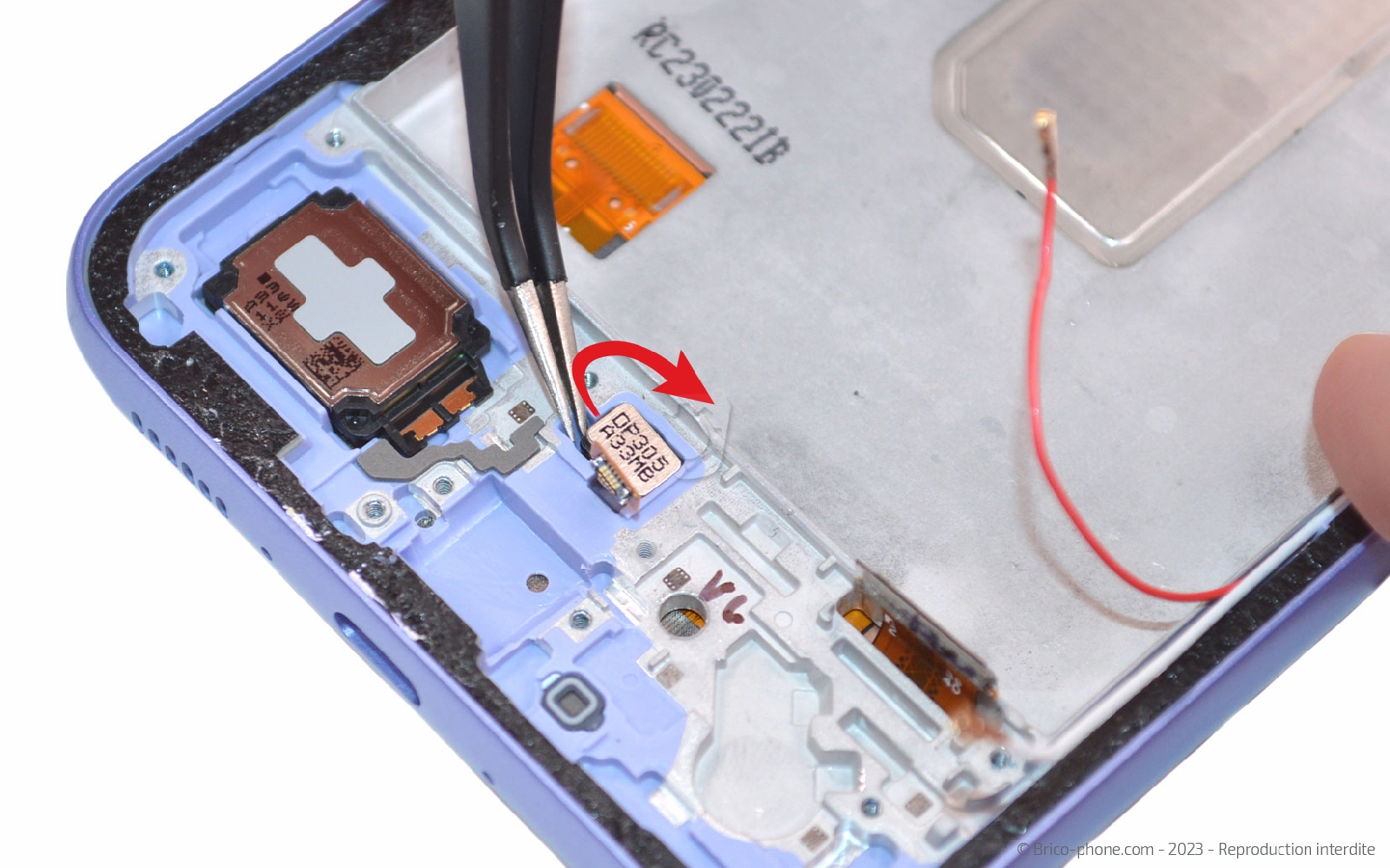

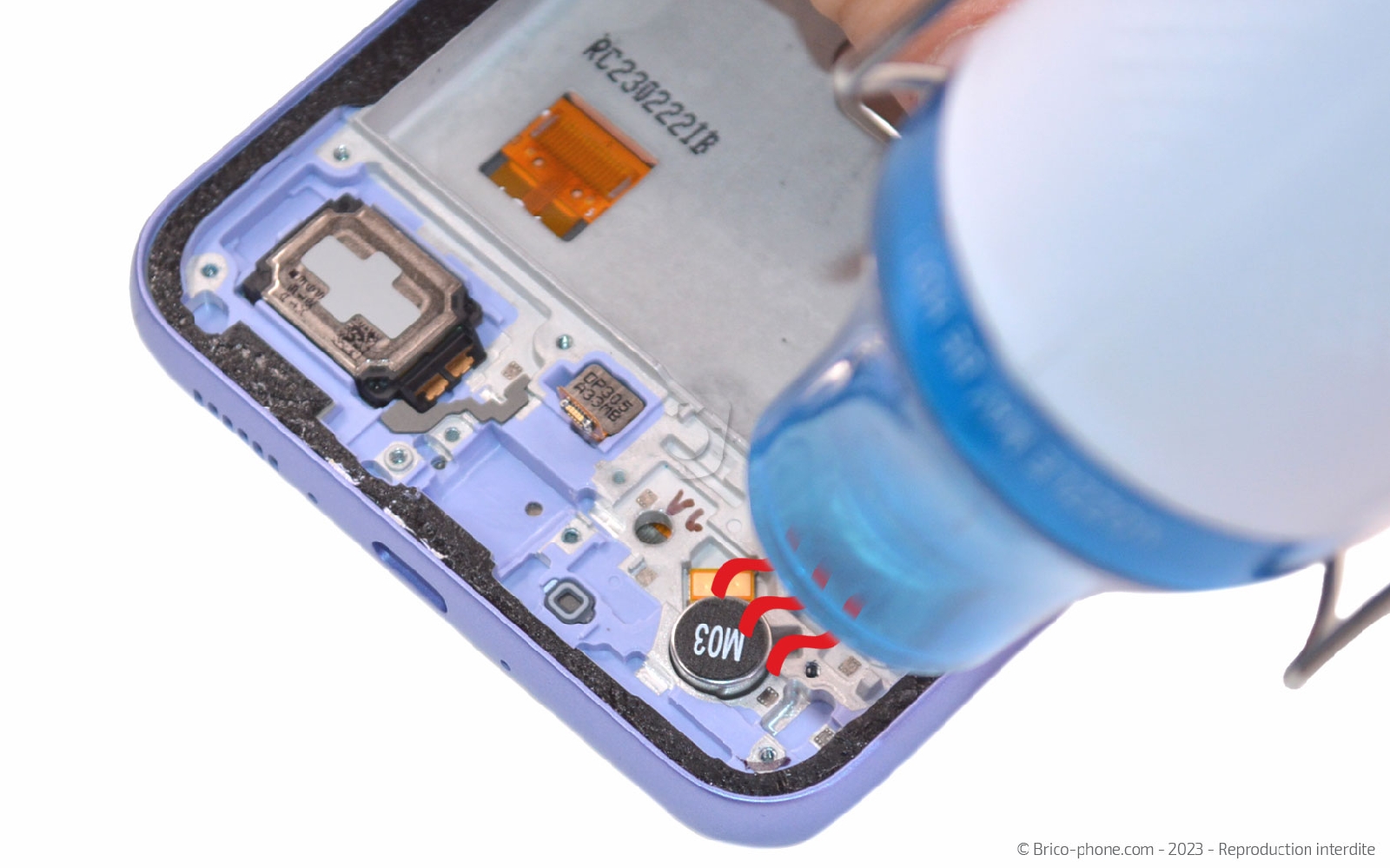

Etape 15 : Ôter le vibreur et le capteur d'empreintes
Chauffez un peu le vibreur pour ramollir la colle placée dessous.

Ensuite, faites levier avec les pointes de la pince brucelles pour décoller le composant.

Réitérez la manipulation pour le capteur d'empreintes digitales.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

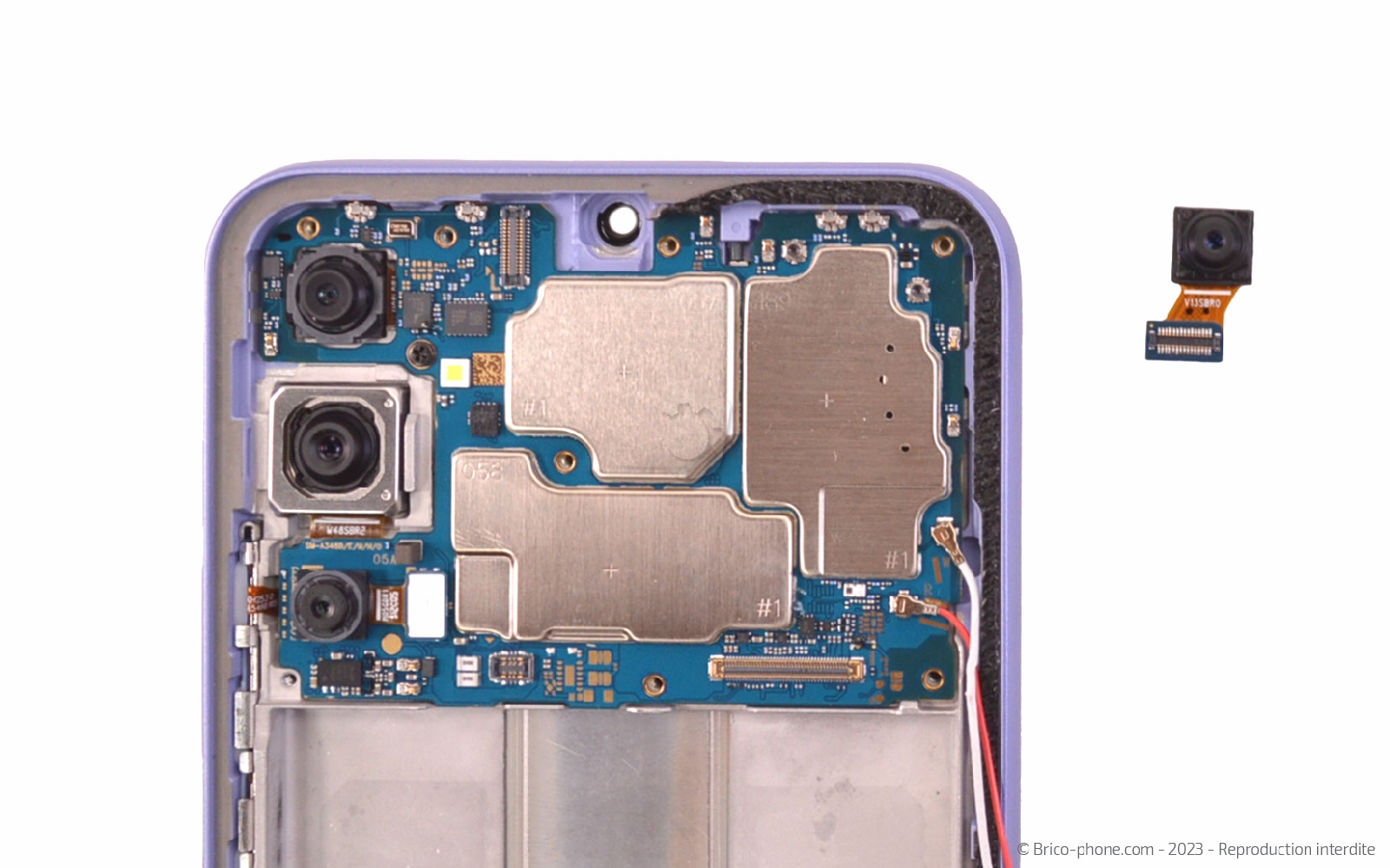

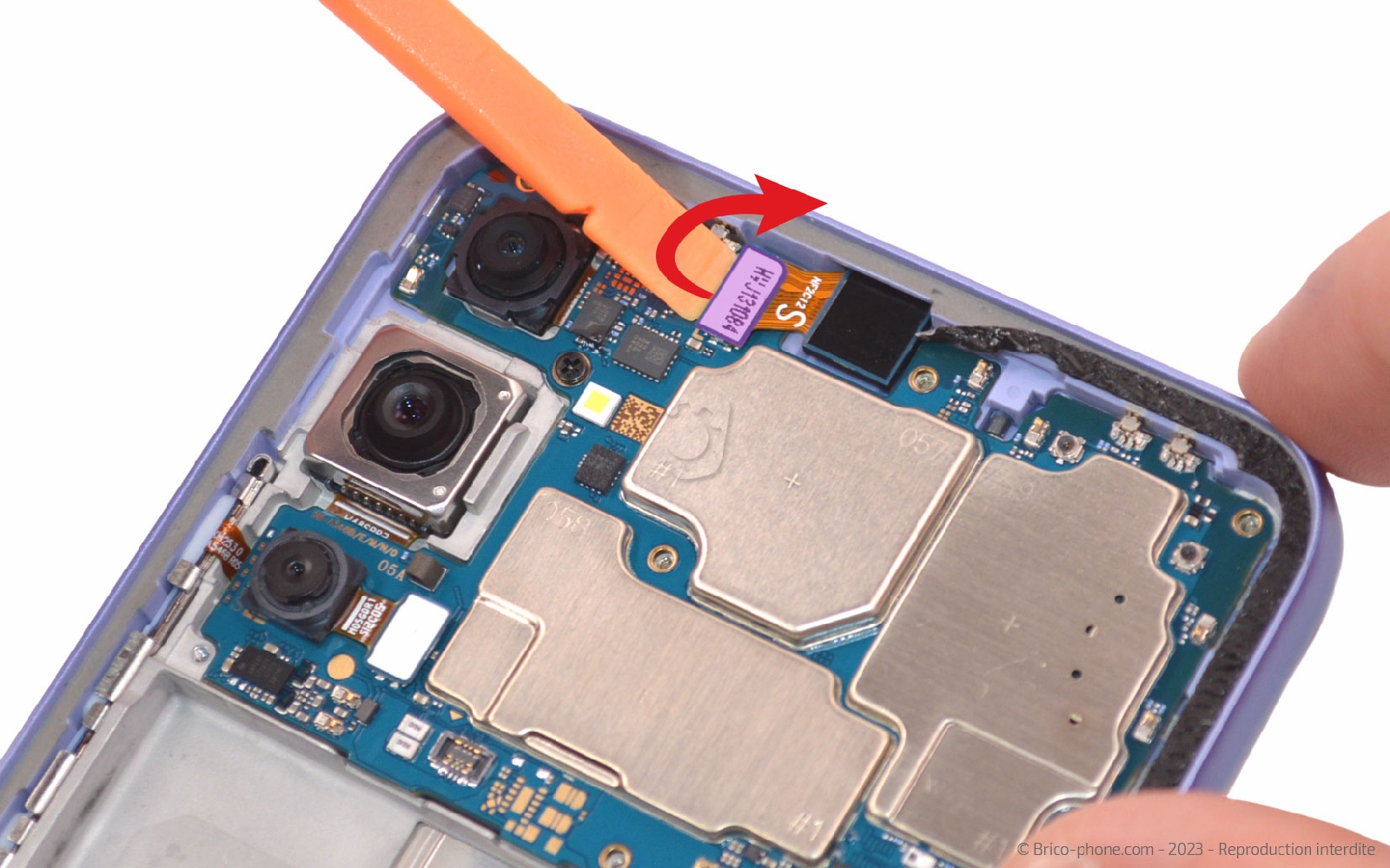

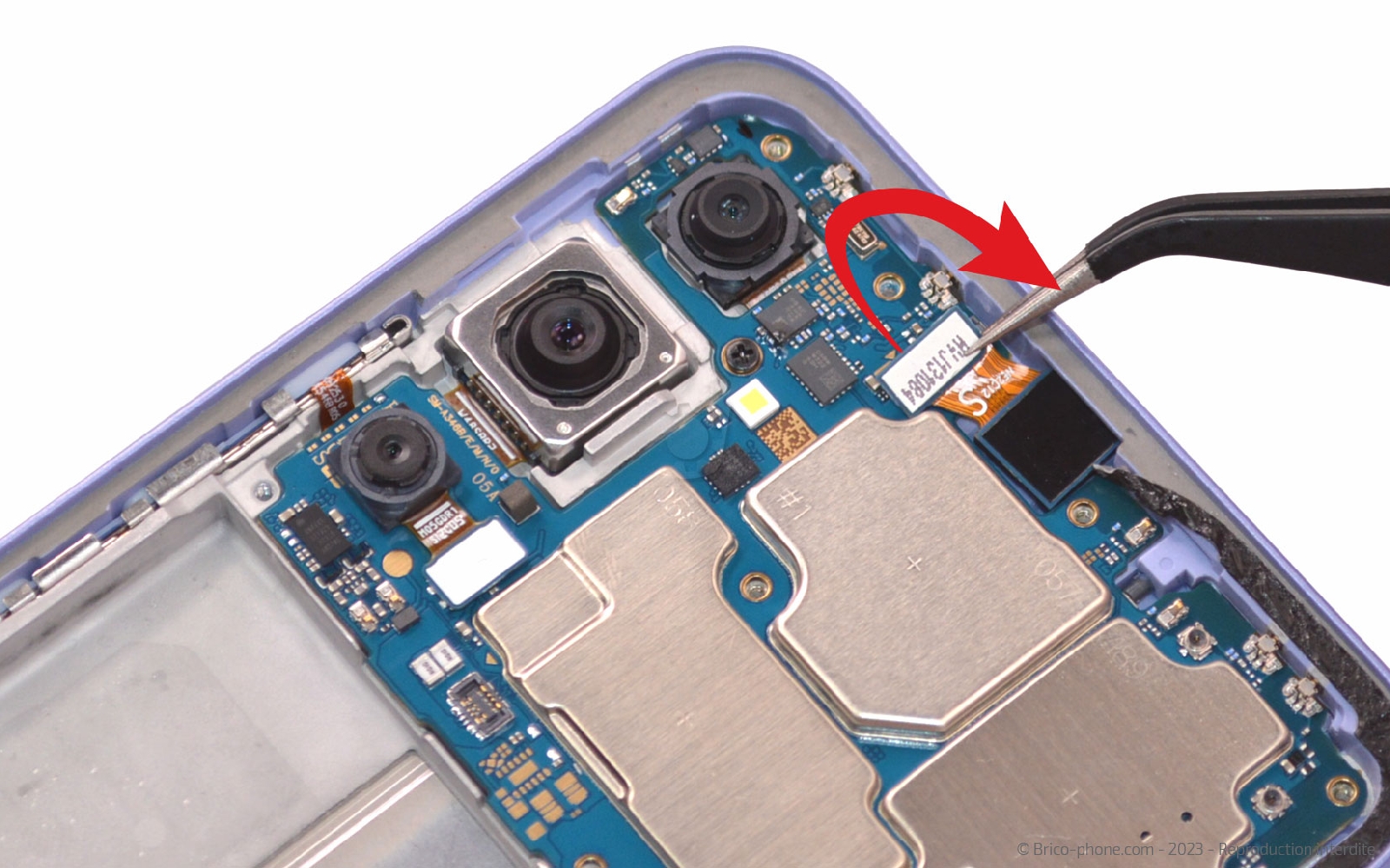

Etape 16 : Enlever la caméra avant
Déconnectez la nappe de la caméra avant de saisir cette dernière avec la pincette pour la sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

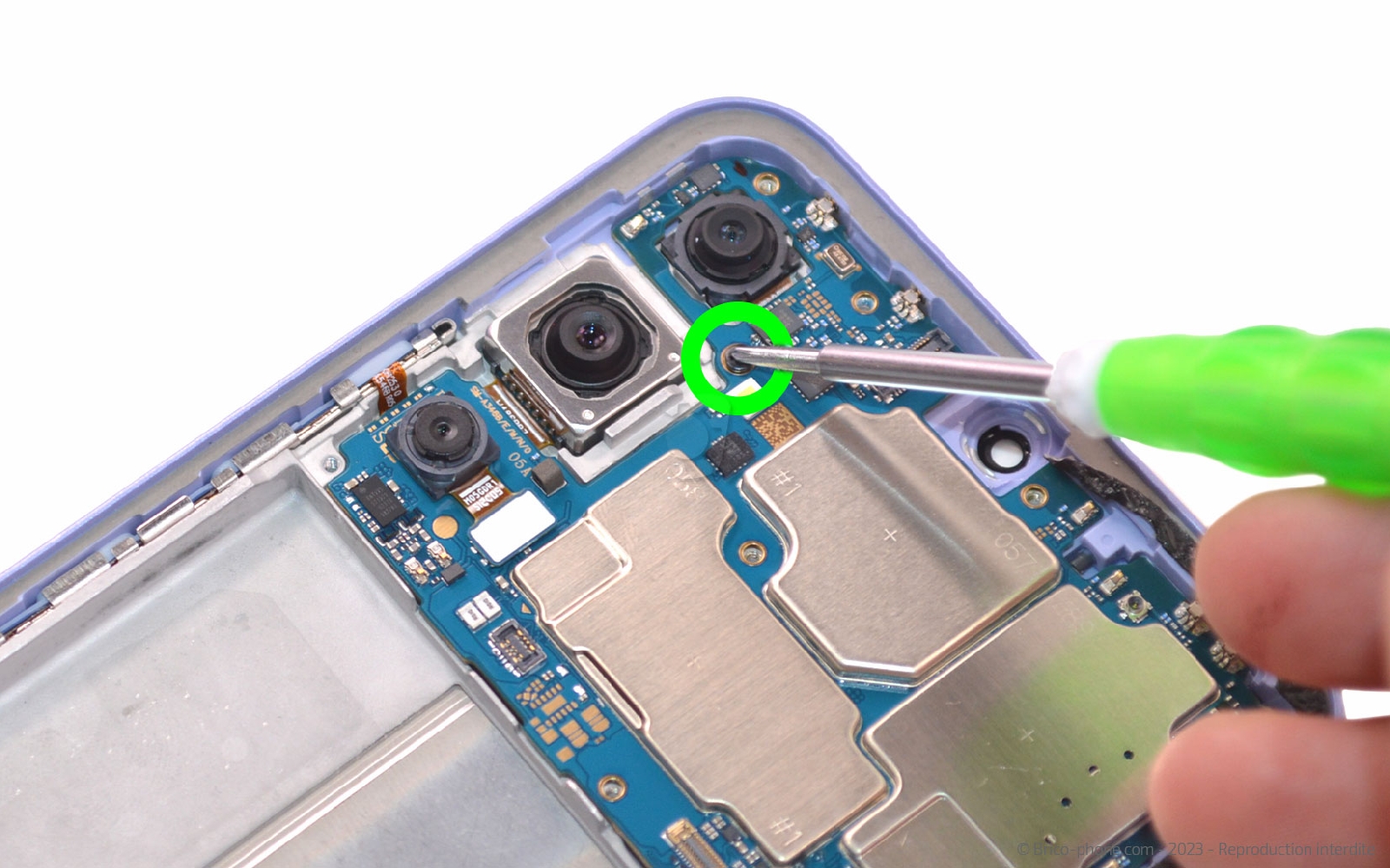

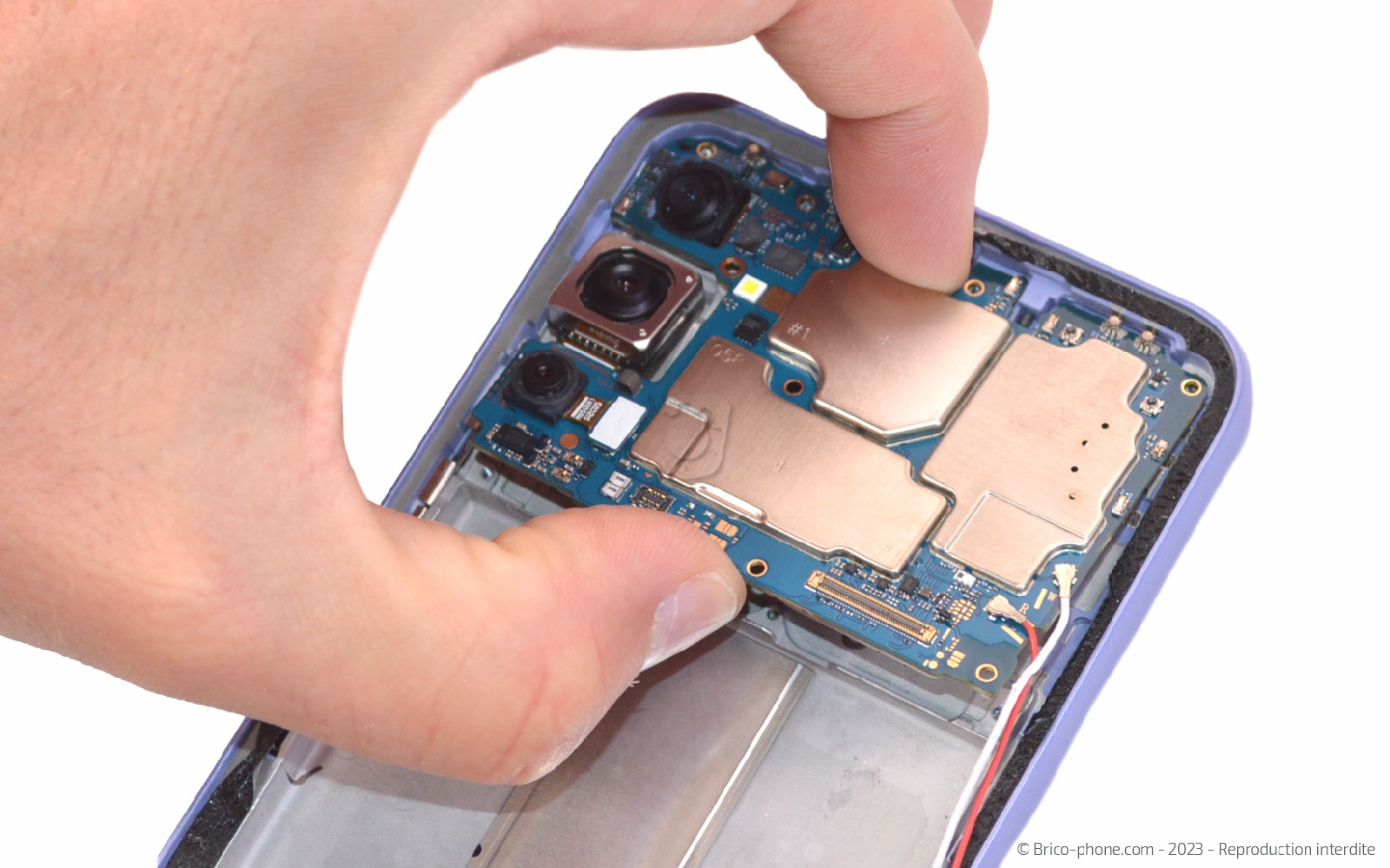

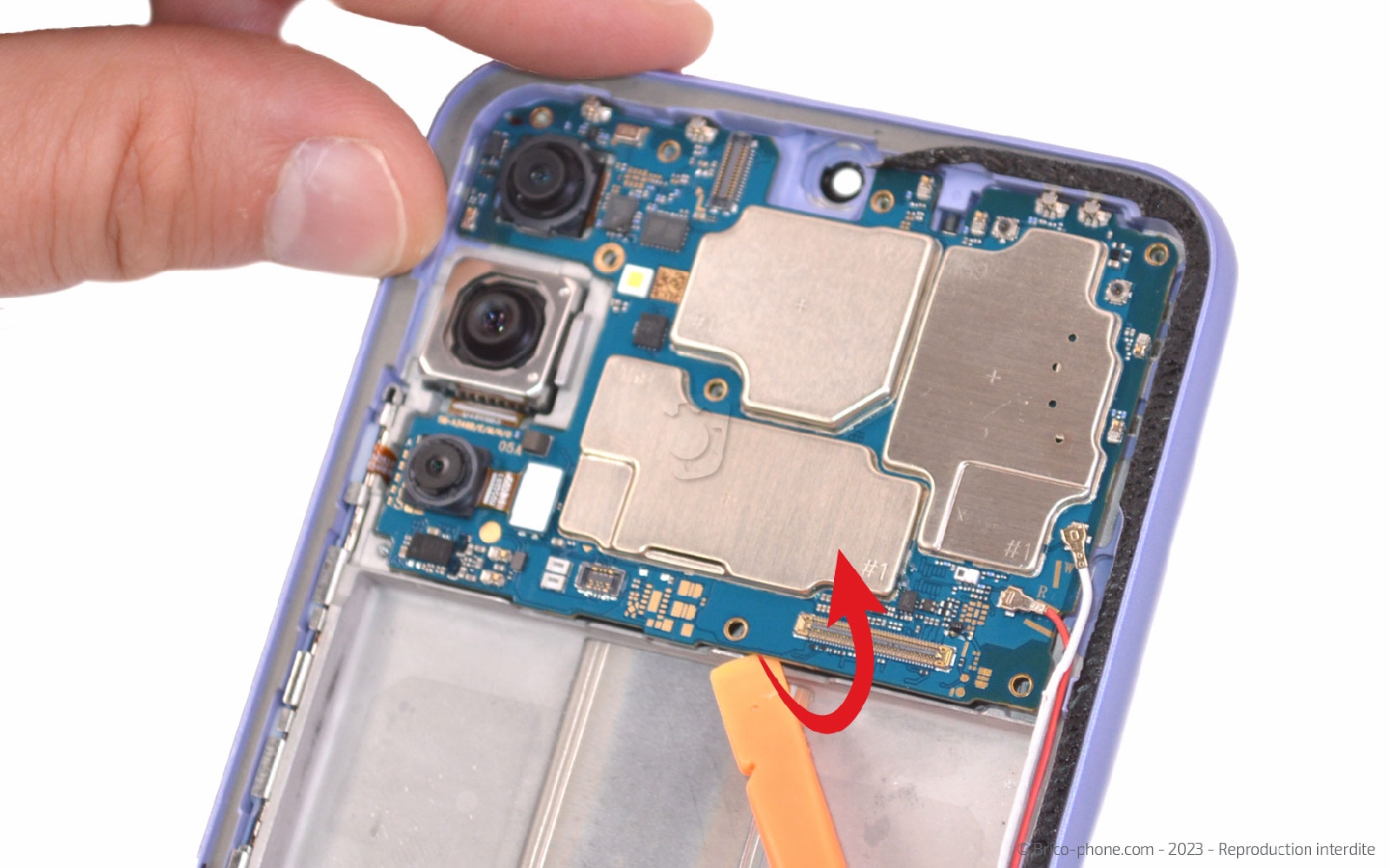

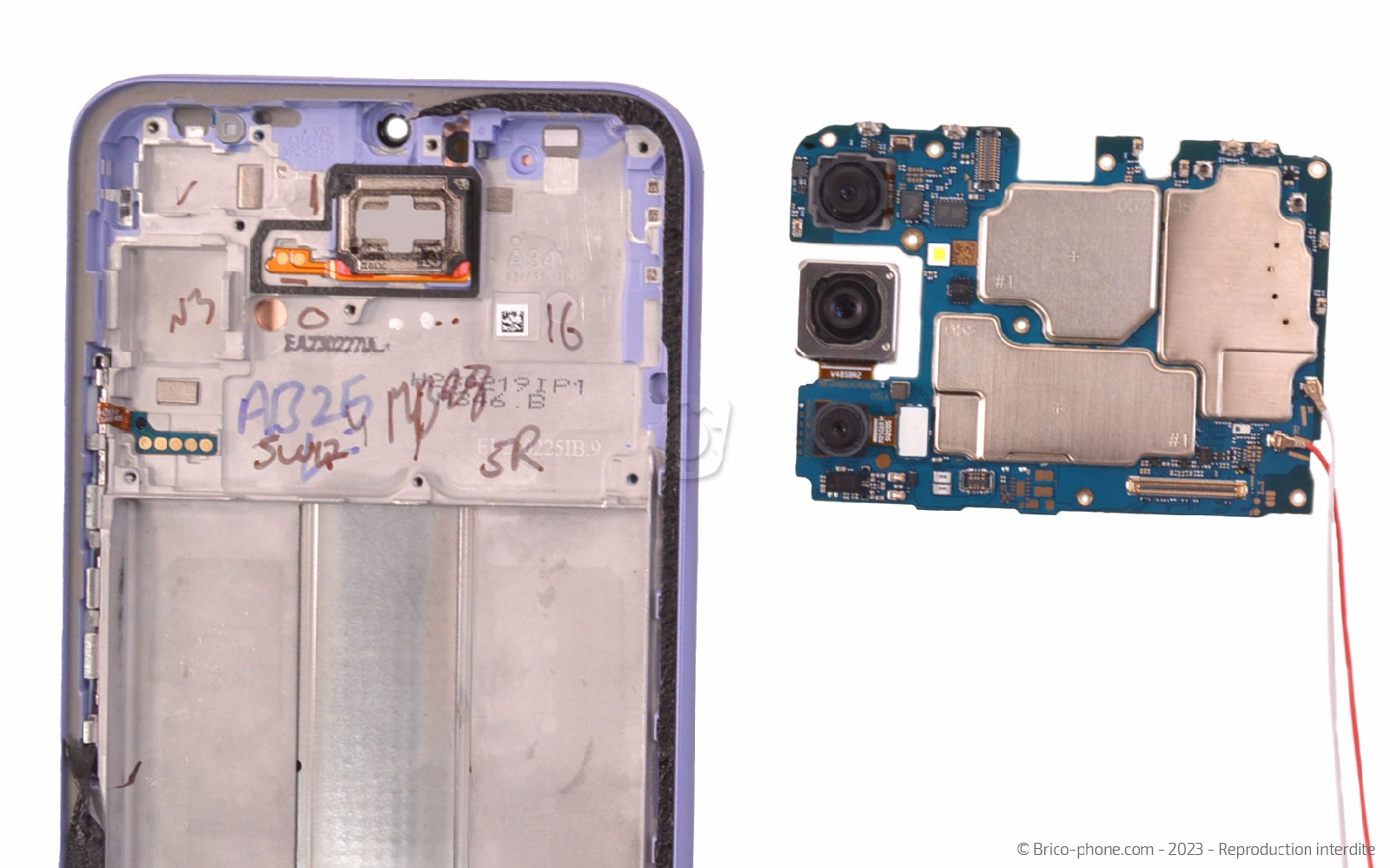

Etape 17 : Retirer la carte mère
Retirez la dernière vis avec le tournevis cruciforme. Assurez-vous que les câbles coaxiaux soient bien sortis de leur rainure.

Glissez le levier sous la carte mère pour la soulever suffisamment afin de la saisir avec vos doigts et la sortir du téléphone.

Outils du kit utilisés
Outils du kit utilisés

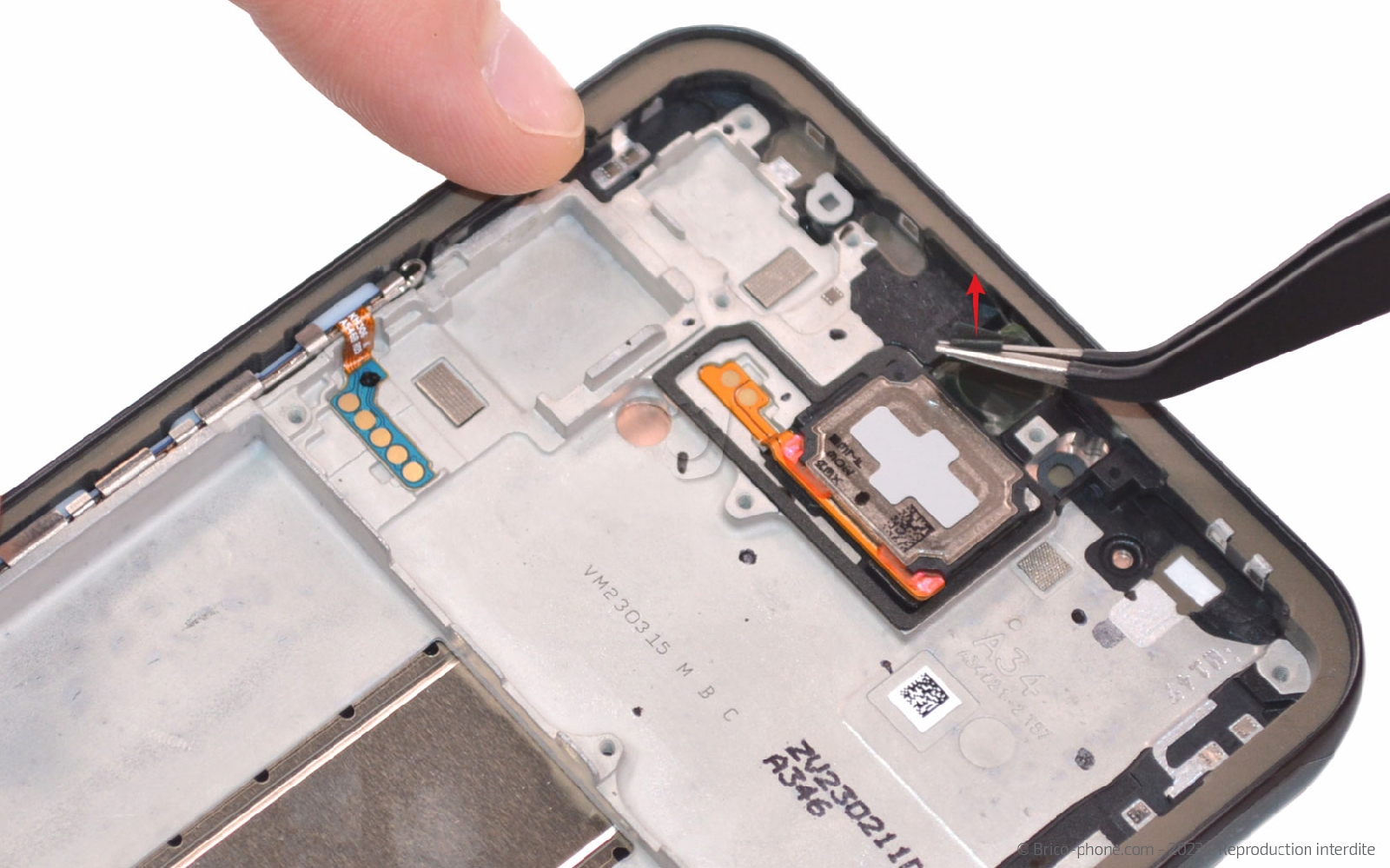

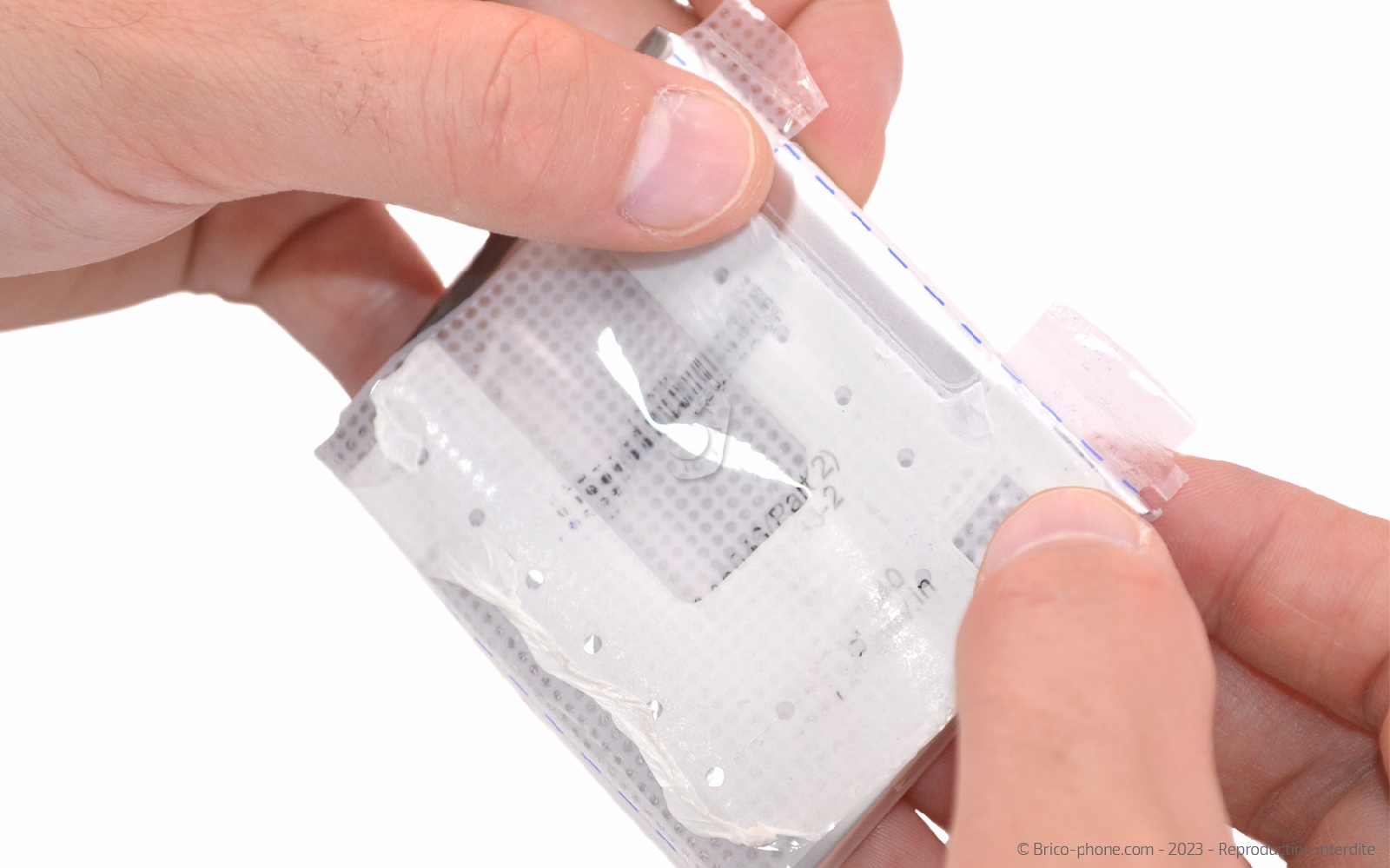

Préparer le nouveau bloc écran
Ôtez les adhésifs de protection du nouveau bloc écran et replacez le film transparent au dos de la batterie.

Suivez les étapes dans le sens contraire pour remonter pas à pas les éléments dans le nouveau composant.
Outils du kit utilisés
Outils du kit utilisés

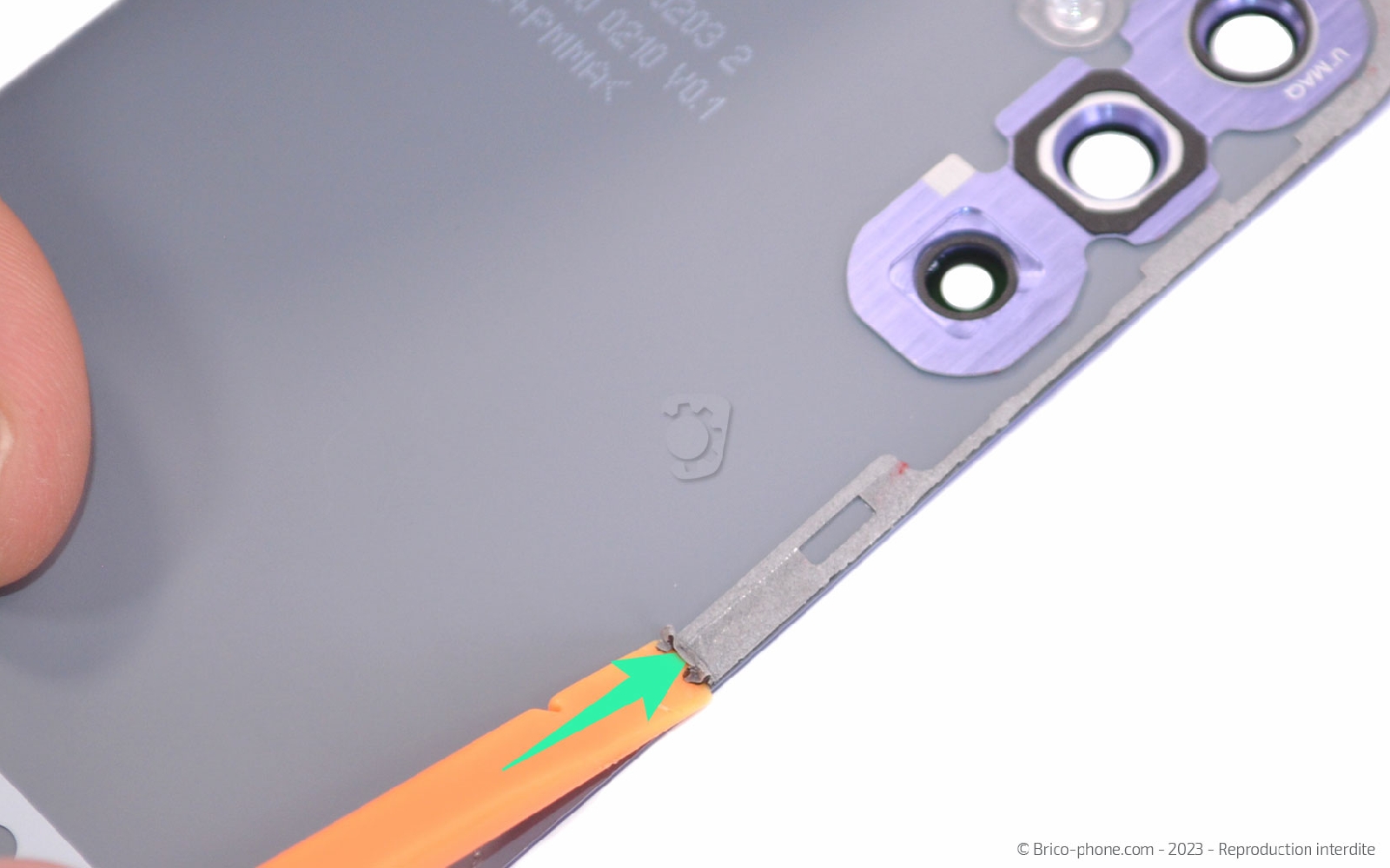

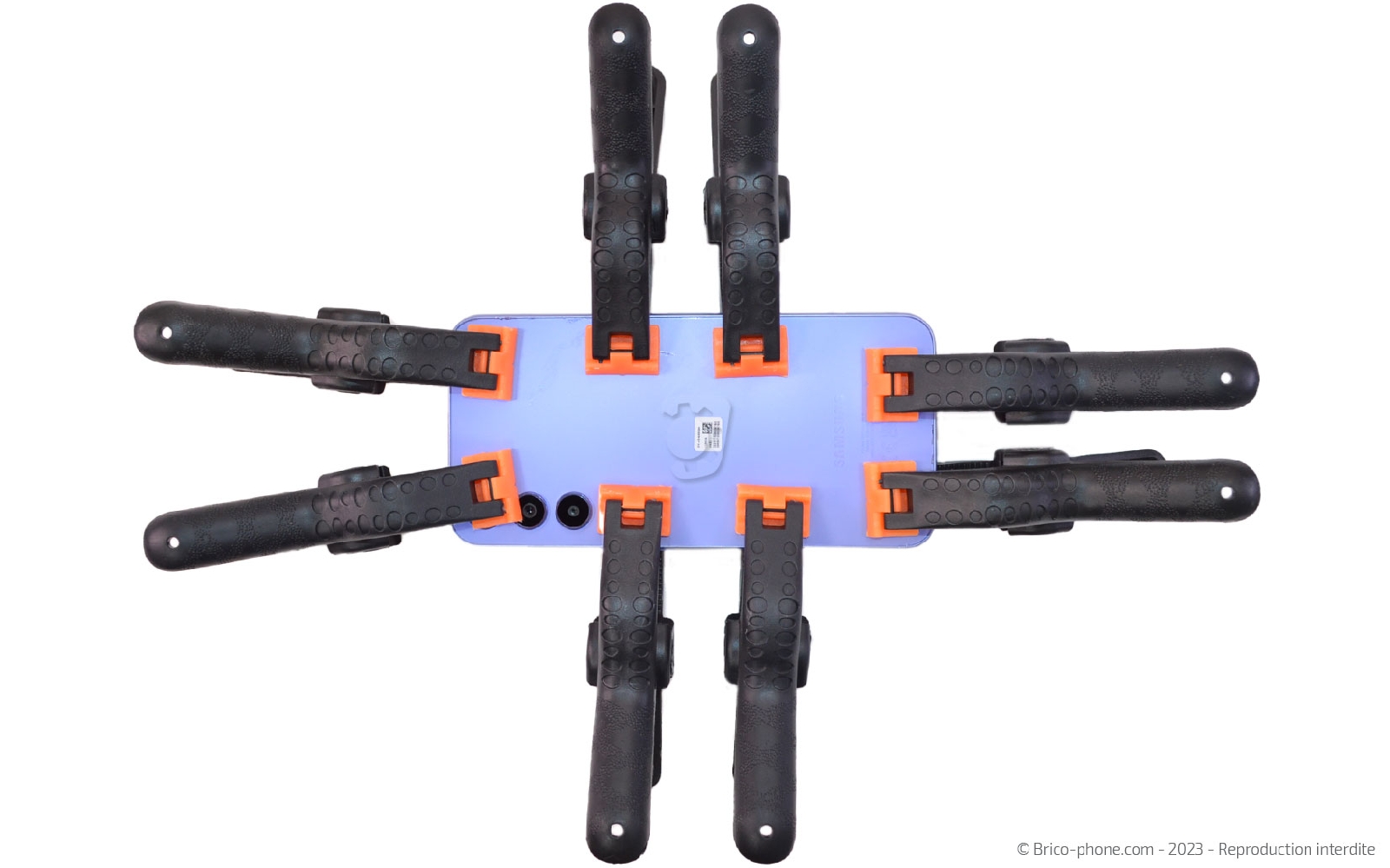

Refermer le téléphone

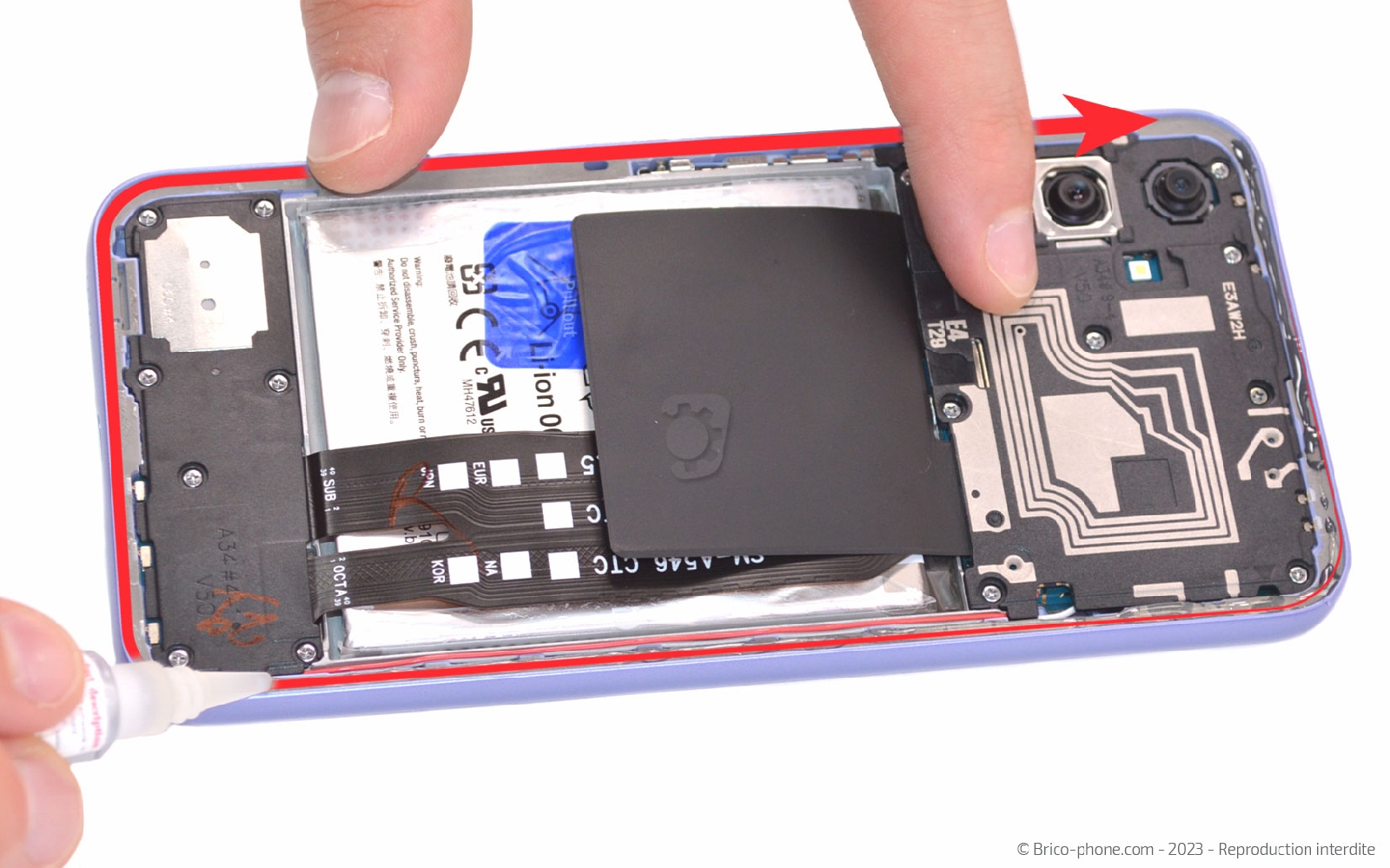

Nettoyez la vitre arrière des résidus de stickers avant d'appliquer un filet de colle B-7000 sur tout le contour du châssis.

Apposez la vitre arrière au dos du bloc écran avant d'utiliser des pinces ou de gros livres pour laisser le téléphone sous presse le temps que la colle sèche c'est à dire environ 45 minutes.
