Guide de réparation sur Galaxy A02s

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 13/20
Galaxy A02s | Temps estimé : 50 min | Difficulté : 3/5

Vous êtes un amateur de bricolage ou vous souhaitez simplement réparer vous-même votre Samsung Galaxy A02s ? Brico-phone a conçu ce guide de réparation spécialement pour vous ! Ce tutoriel reprend chaque étape de ce démontage en vidéo et en photos pour vous assurer la réussite du dépannage.

Le Samsung Galaxy A02s est un smartphone populaire qui offre de nombreuses fonctionnalités intéressantes, mais comme tout appareil électronique, il peut parfois rencontrer des problèmes techniques. Au lieu de dépenser une petite fortune pour faire réparer votre téléphone, ce tutoriel vous donnera les connaissances nécessaires pour effectuer vous-même les réparations de base. A l'aide de ce guide, vous pourrez remplacer la batterie, l'écran, le vibreur ou encore les caméras de votre smartphone.

Pensez à bien sélectionner les étapes qui vous intéressent en effet en fonction de la panne tous les éléments ne sont pas à extraire du châssis. Par exemple, pour changer la caméra frontale, vous n'avez pas besoin de sortir la batterie et encore moins le connecteur de charge. Il vous suffit simplement d'ôter la plaquette, de déconnecter la batterie, de décoller l'adhésif brillant puis de récupérer la caméra après sa déconnexion.

Diagnostic

›  Photos floues, problème avec la mise au point des objectifs...
›  Téléphone ne vibre plus...
›  Vos interlocuteurs ne vous entendent plus...

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

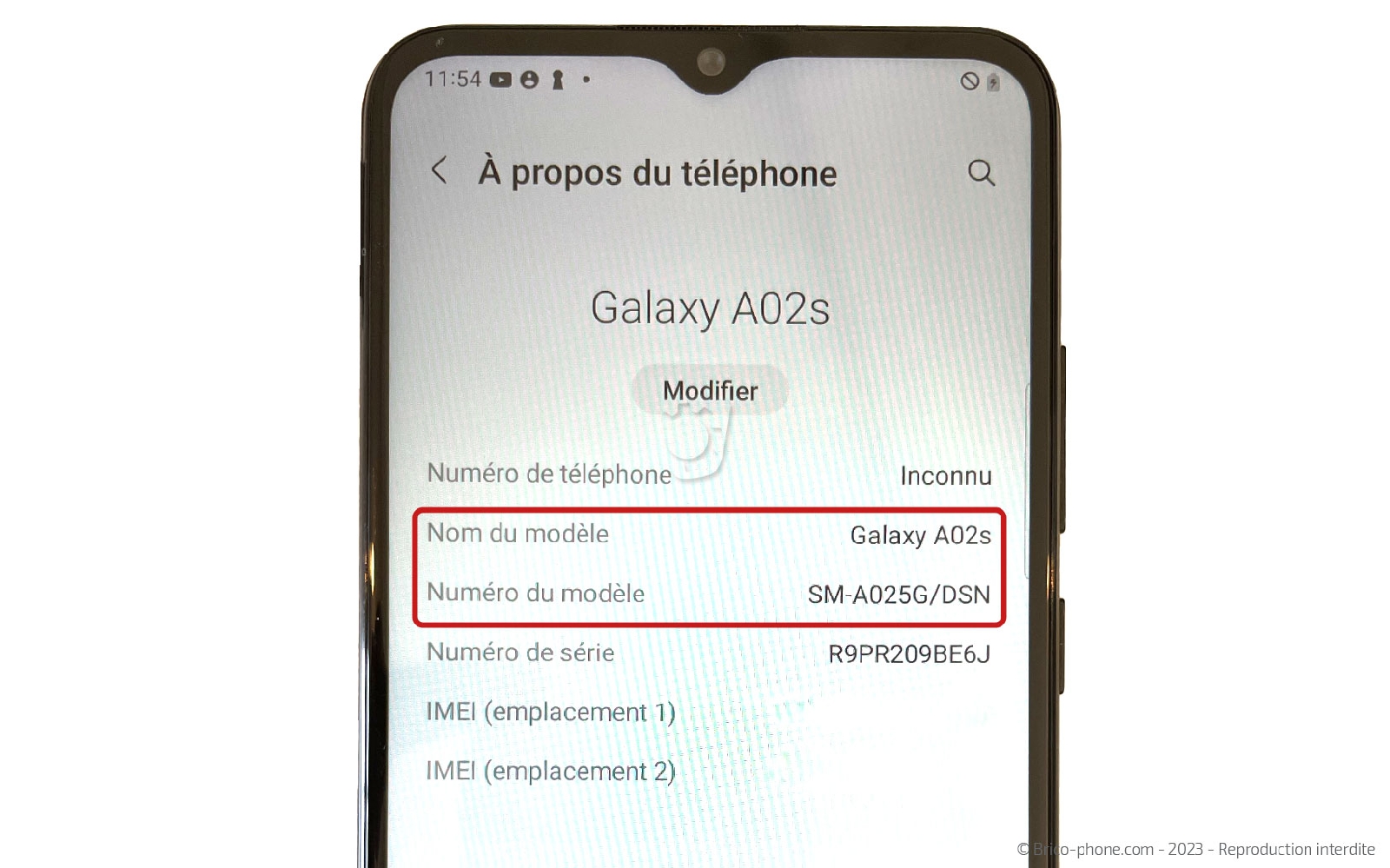

Dans un premier temps, nous vosu recommandons de vérifier le modèle de votre téléphone afin de suivre le bon tutoriel et de commander la bonne pièce détachée.
Pour cela, rendez vous dans les paramètres généraux de votre smartphone dans lesquels sont indiqués le nom et le numéro du modèle. Ici vous devriez trouver Samsung Galaxy A02s (SM-A025G).

Attention, il existe deux versions pour ce téléphone en fonction de son lieu de provenance. Pour connaitre la version, il vous faut ouvrir le téléphone. Généralement, il s'agit de la N pour un téléphone acheté en France.

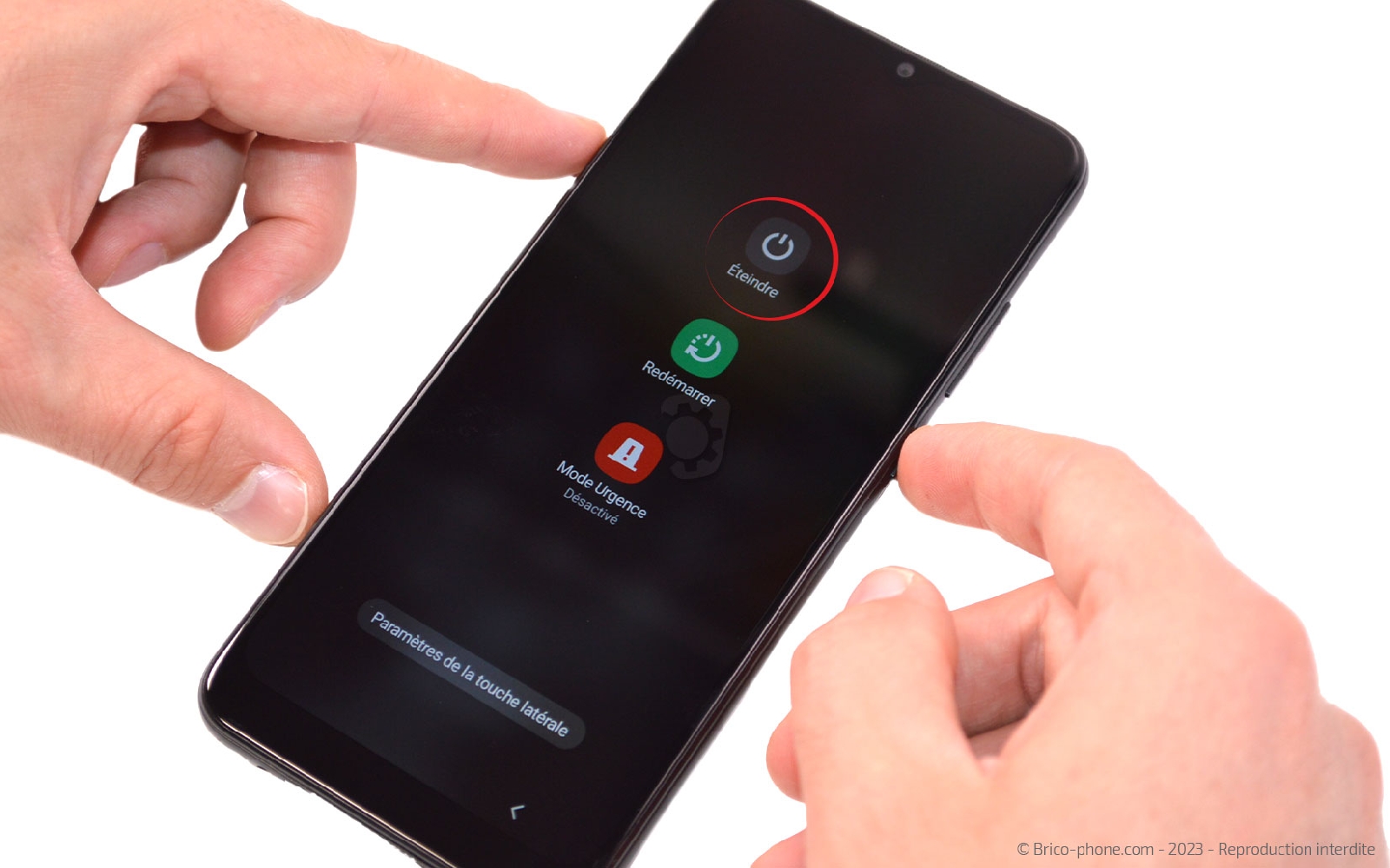

Une fois que vous avez reçu votre commande, installez vous dans un espace tranquille et calme avec tous les outils à disposition. Puis, commencez la réparation par éteindre votre téléphone en pressant le bouton Power et en suivant les indications affichées sur l'écran.

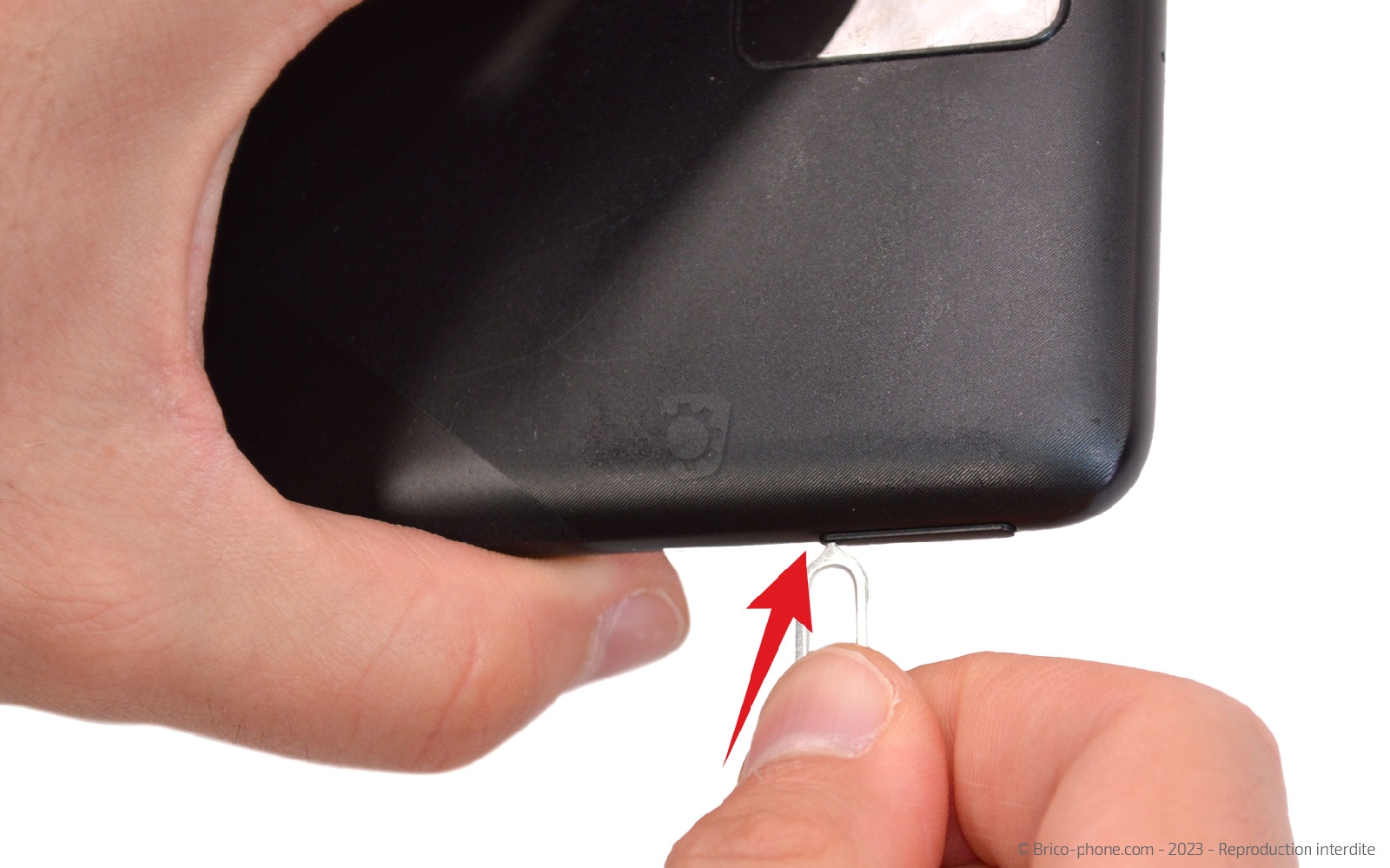

Etape 1 : Extraire le rack SIM

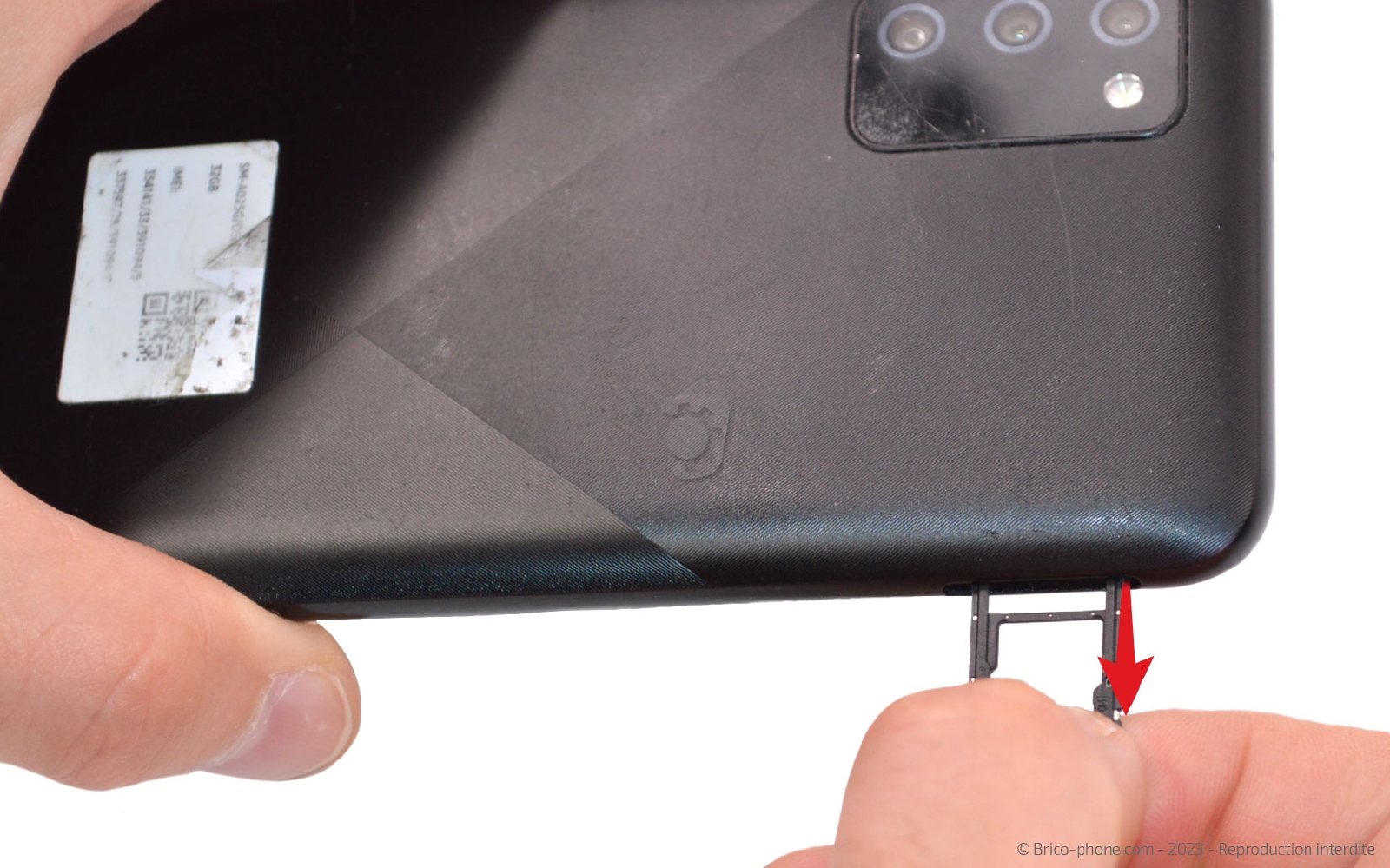

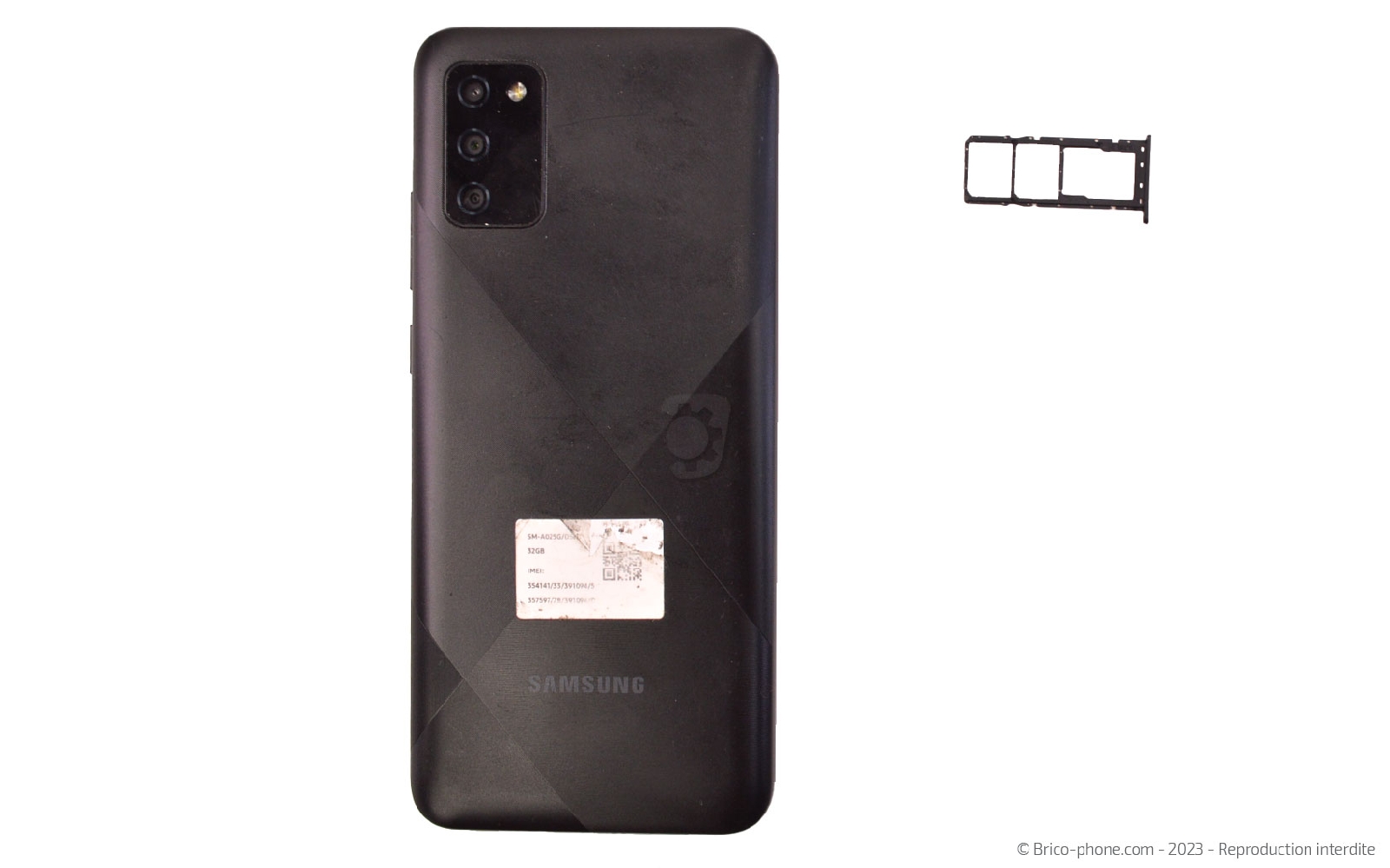

Utilisez l'outil d'extraction pour sortir le tiroir de la carte Sim.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Rack carte Sim original pour Galaxy A02S - Noir
5,90 €

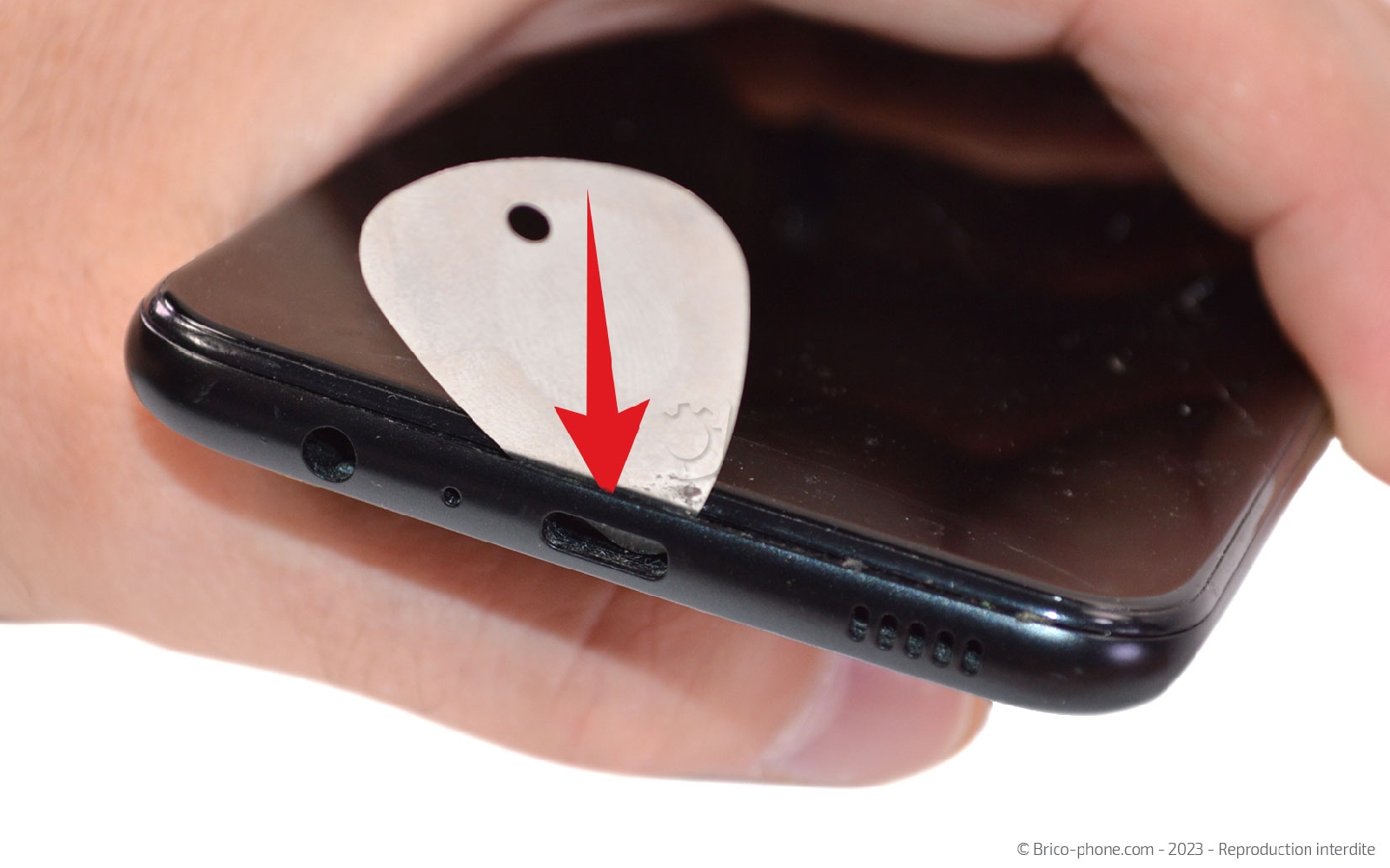

Etape 2 : Déclipser la coque arrière

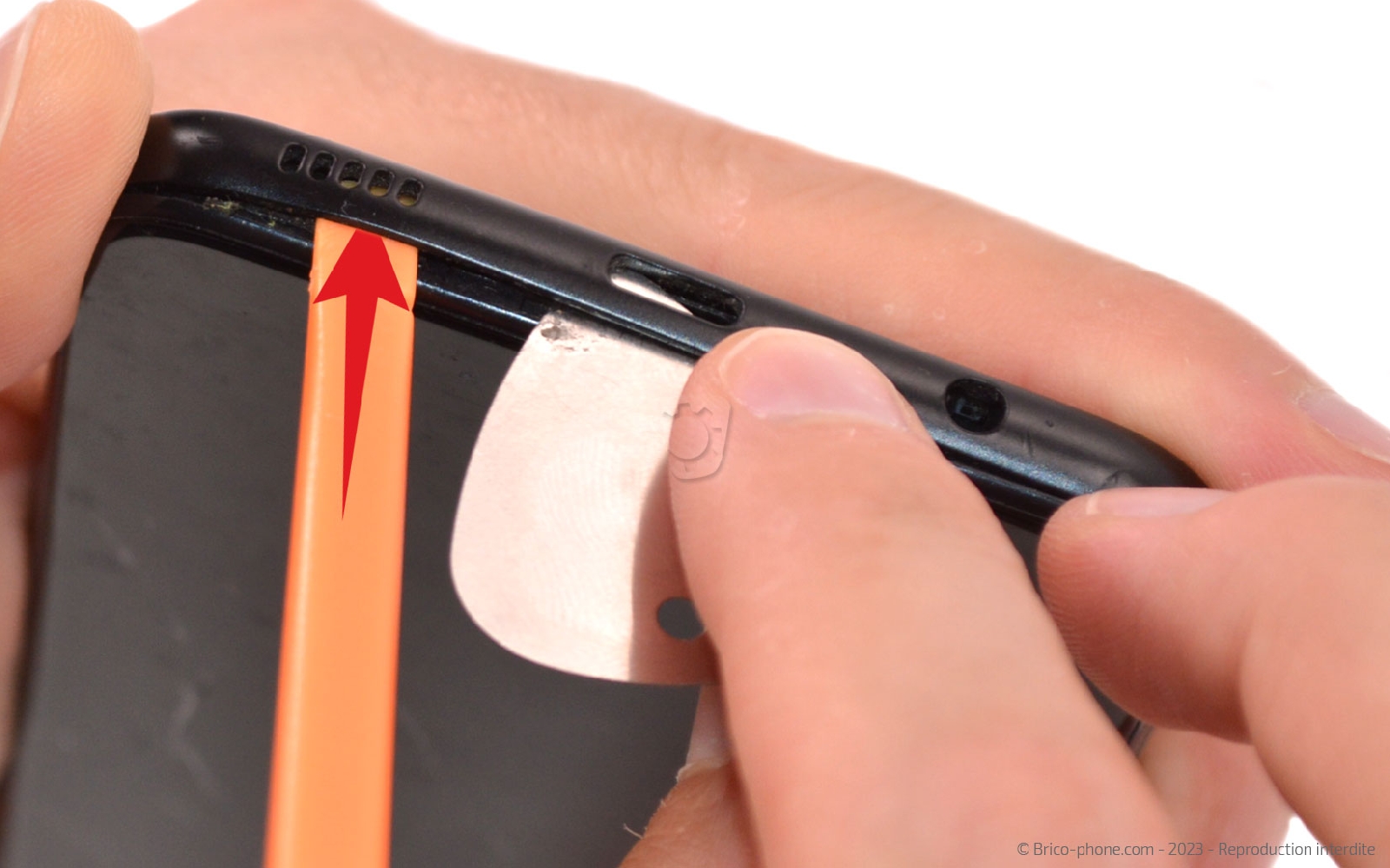

Insérez le médiator en métal troué entre la coque arrière et le châssis de l'écran de votre appareil.

Ensuite, glissez le levier en nylon à coté du médiator déjà en place.
Outils du kit utilisés
Outils du kit utilisés

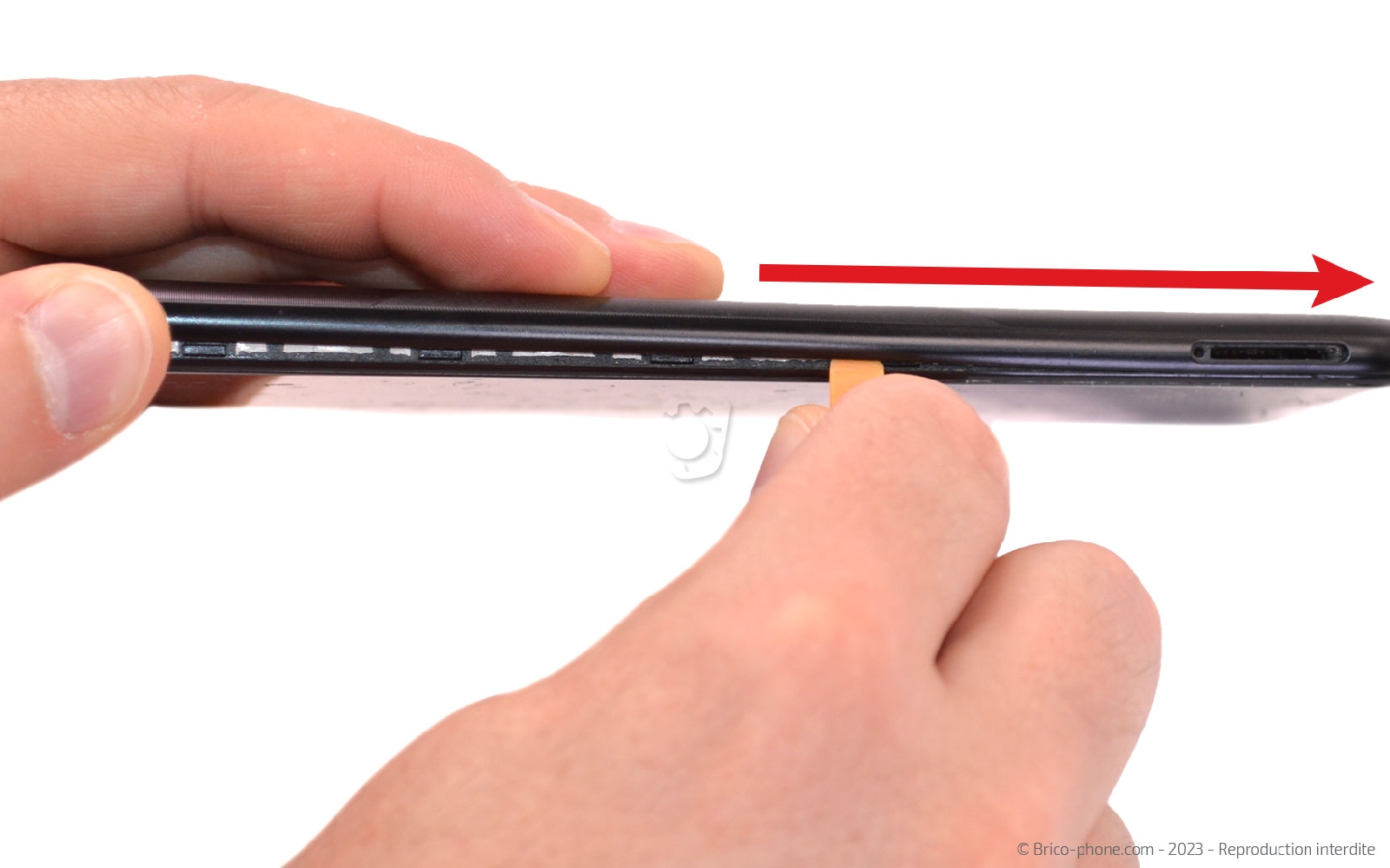

Etape 3 : Ouvrir le téléphone

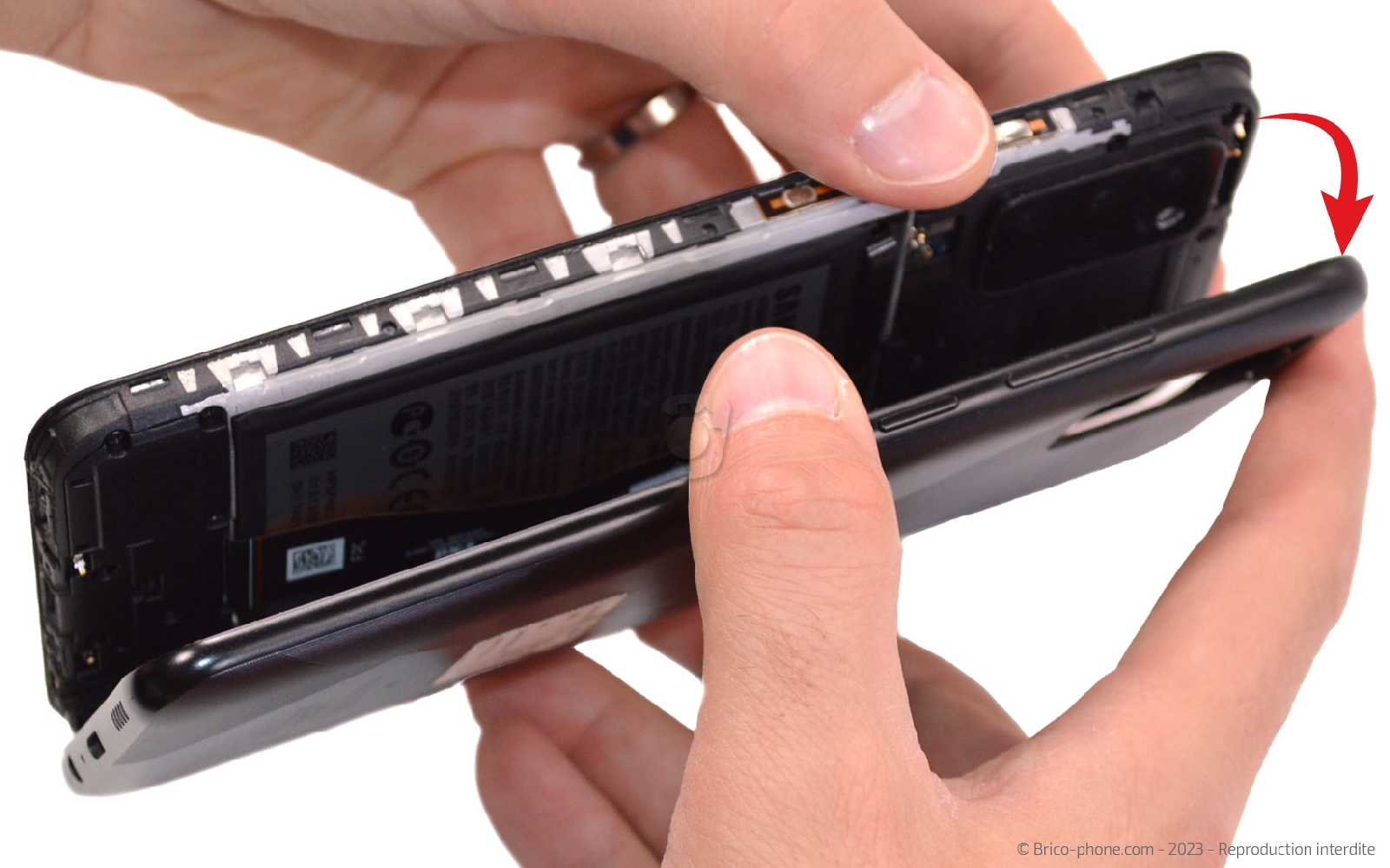

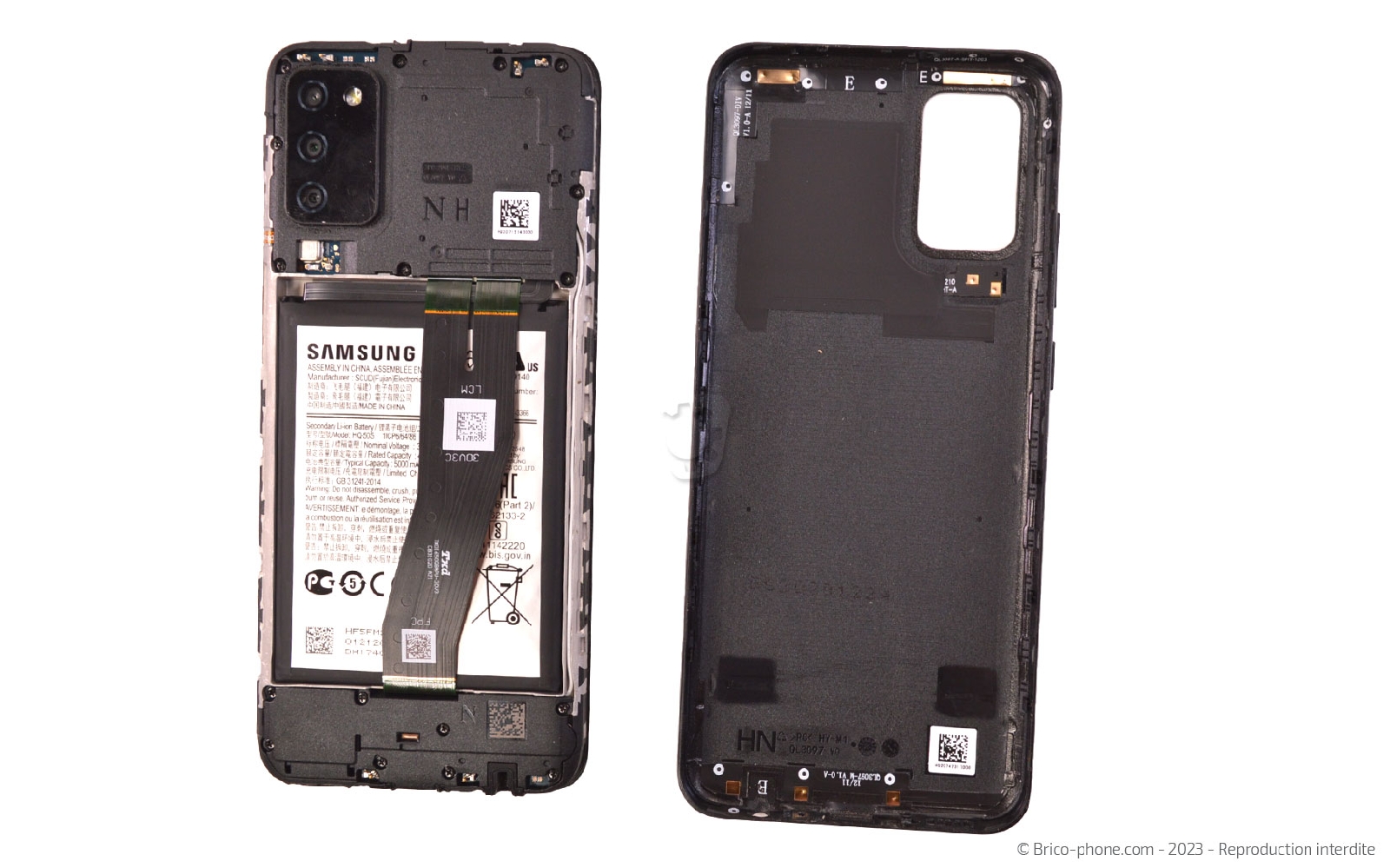

En faisant glisser le levier tout autour du téléphone, vous pourrez déclipser la coque arrière.

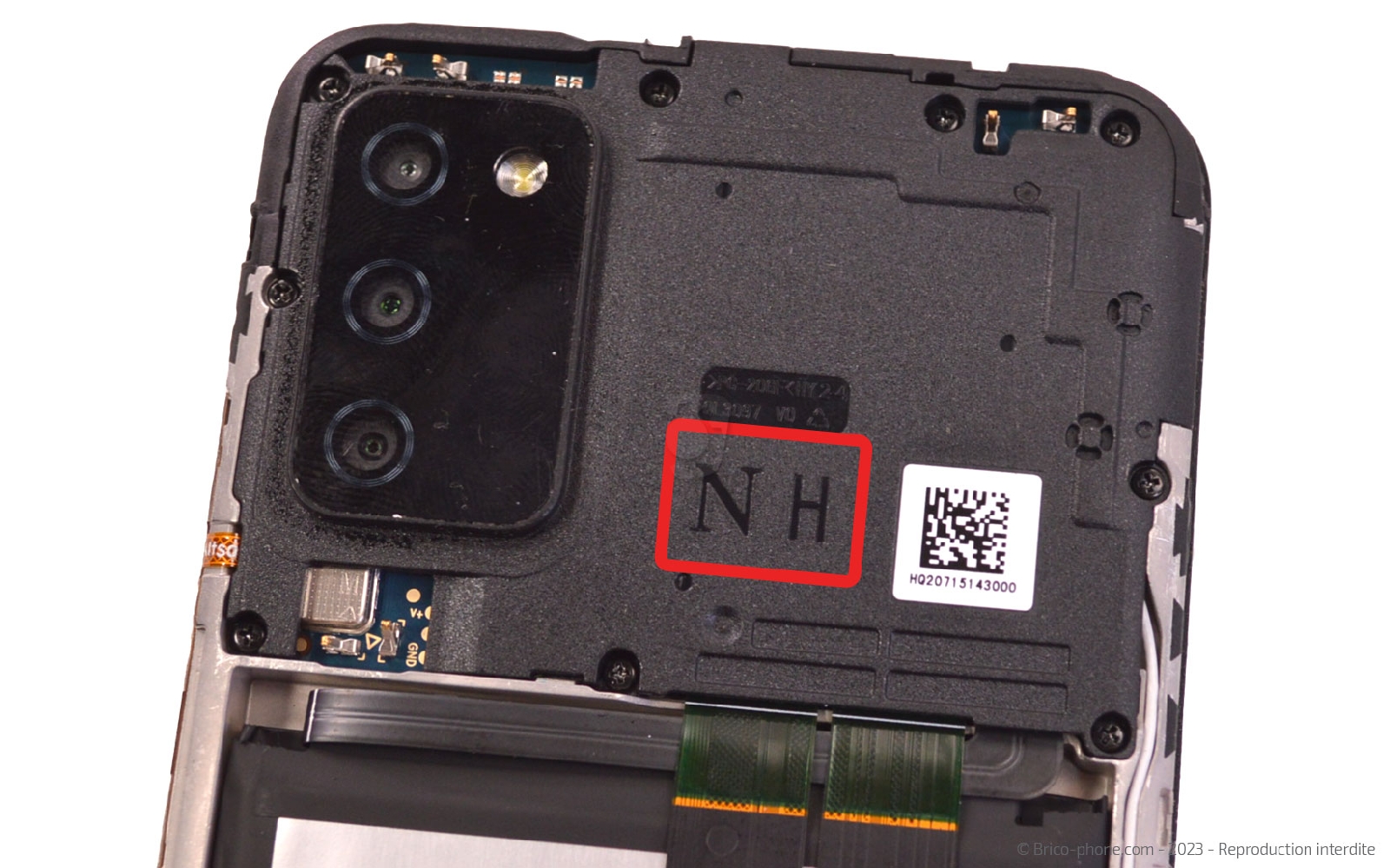

Pour connaître la version de votre Samsung Galaxy A02s, il vous suffit de vous référencer au lettre inscrite sur la plaquette de protection en plastique. Ici, il s'agit de la version N mais il existe également la version G.
Outils du kit utilisés
Outils du kit utilisés

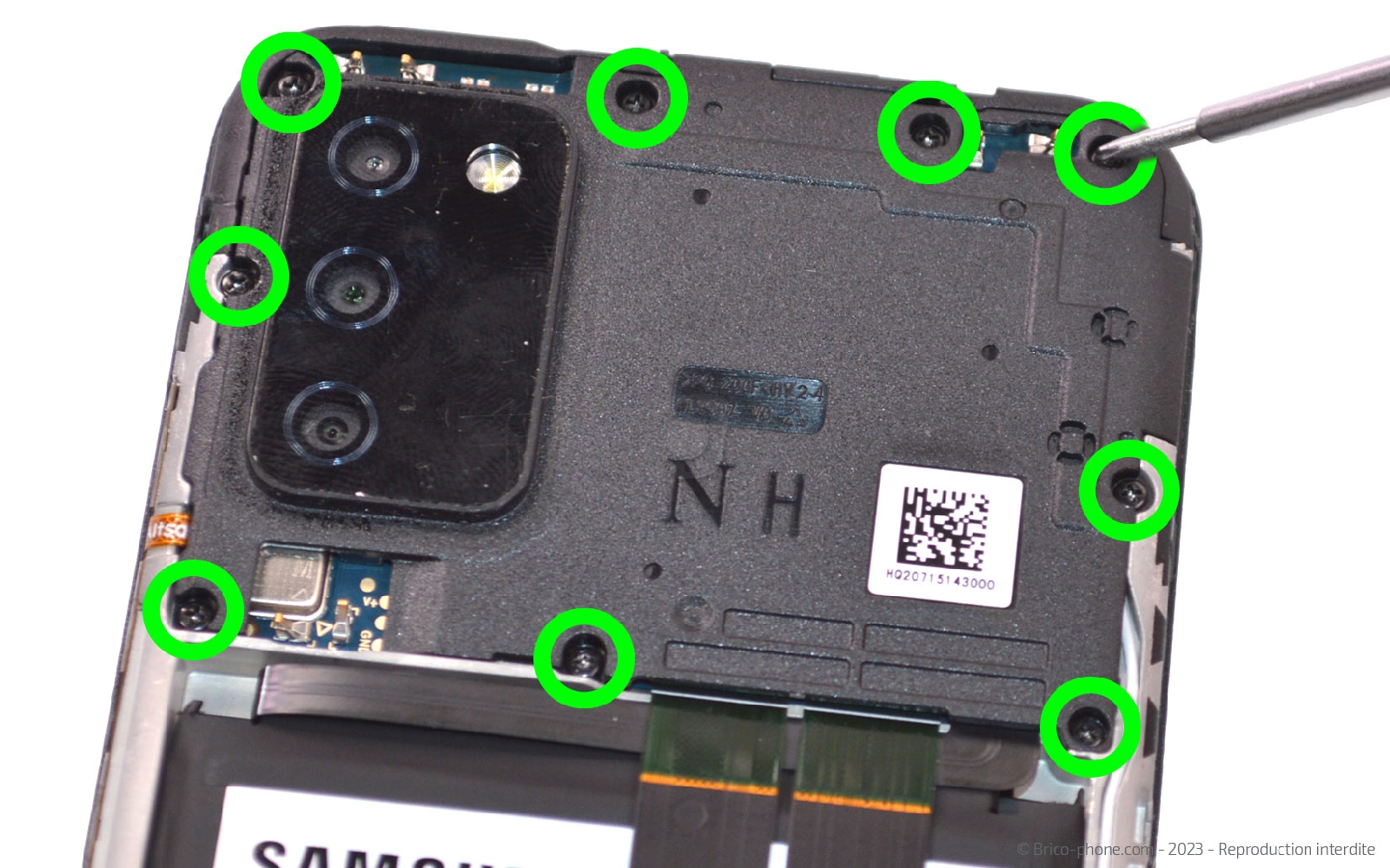

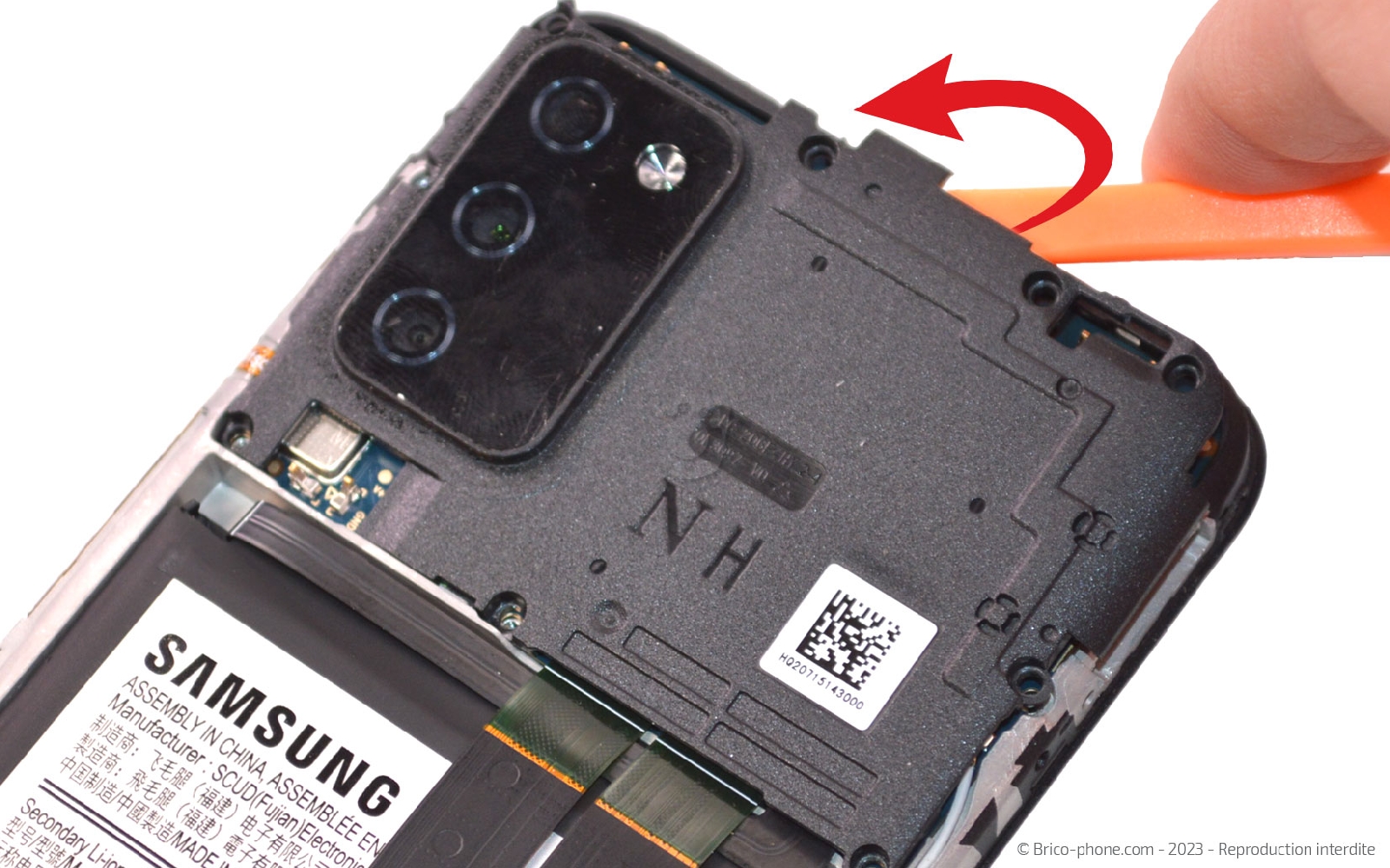

Etape 4 : Retirer la plaquette

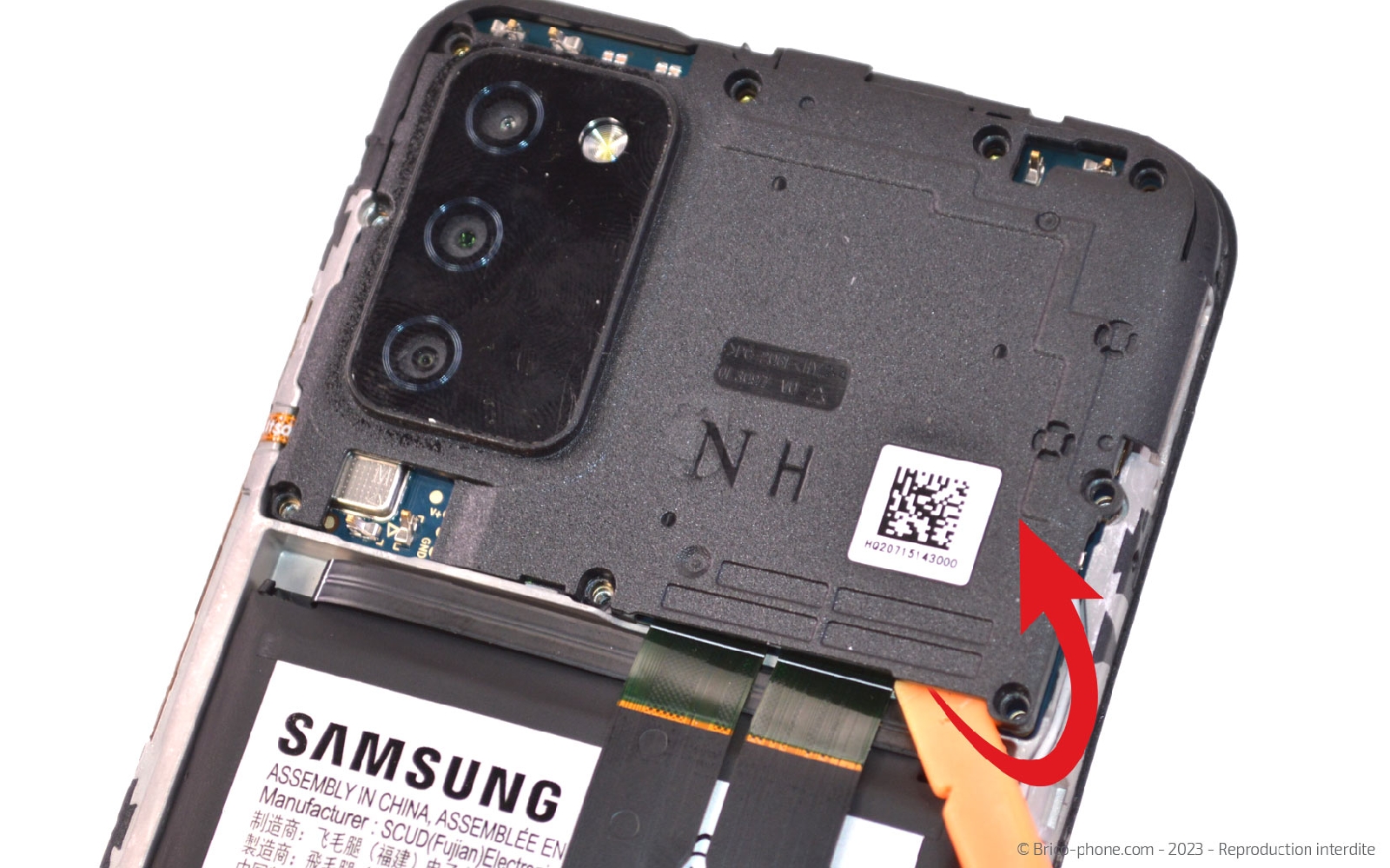

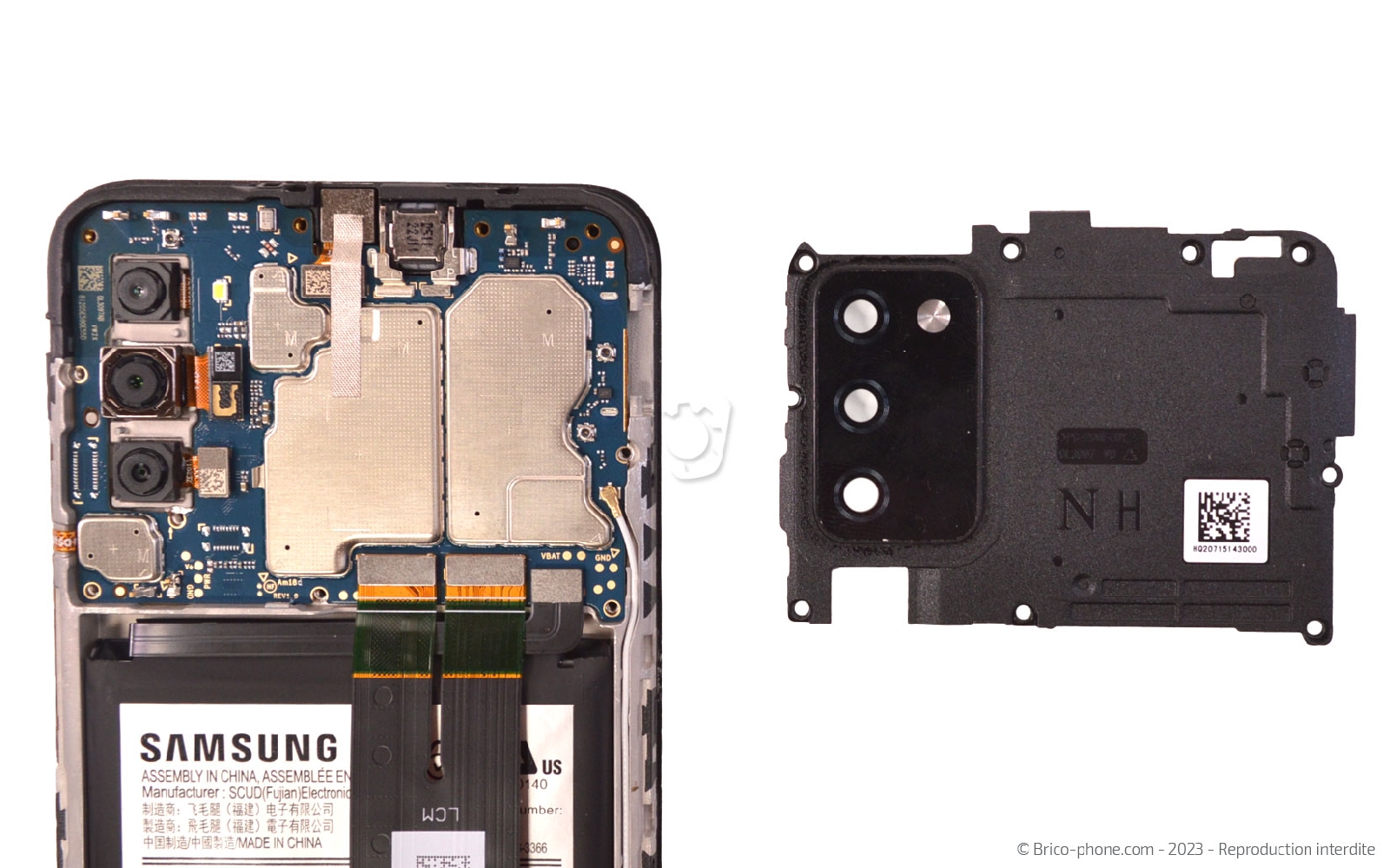

Retirez les 9 vis avec le tournevis cruciforme avant d'introduire le spudger sous la plaquette en bas pour le déclipser du châssis.

Faites la même chose sur le coté supérieur afin de pouvoir enfin sortir le support.

Outils du kit utilisés
Outils du kit utilisés

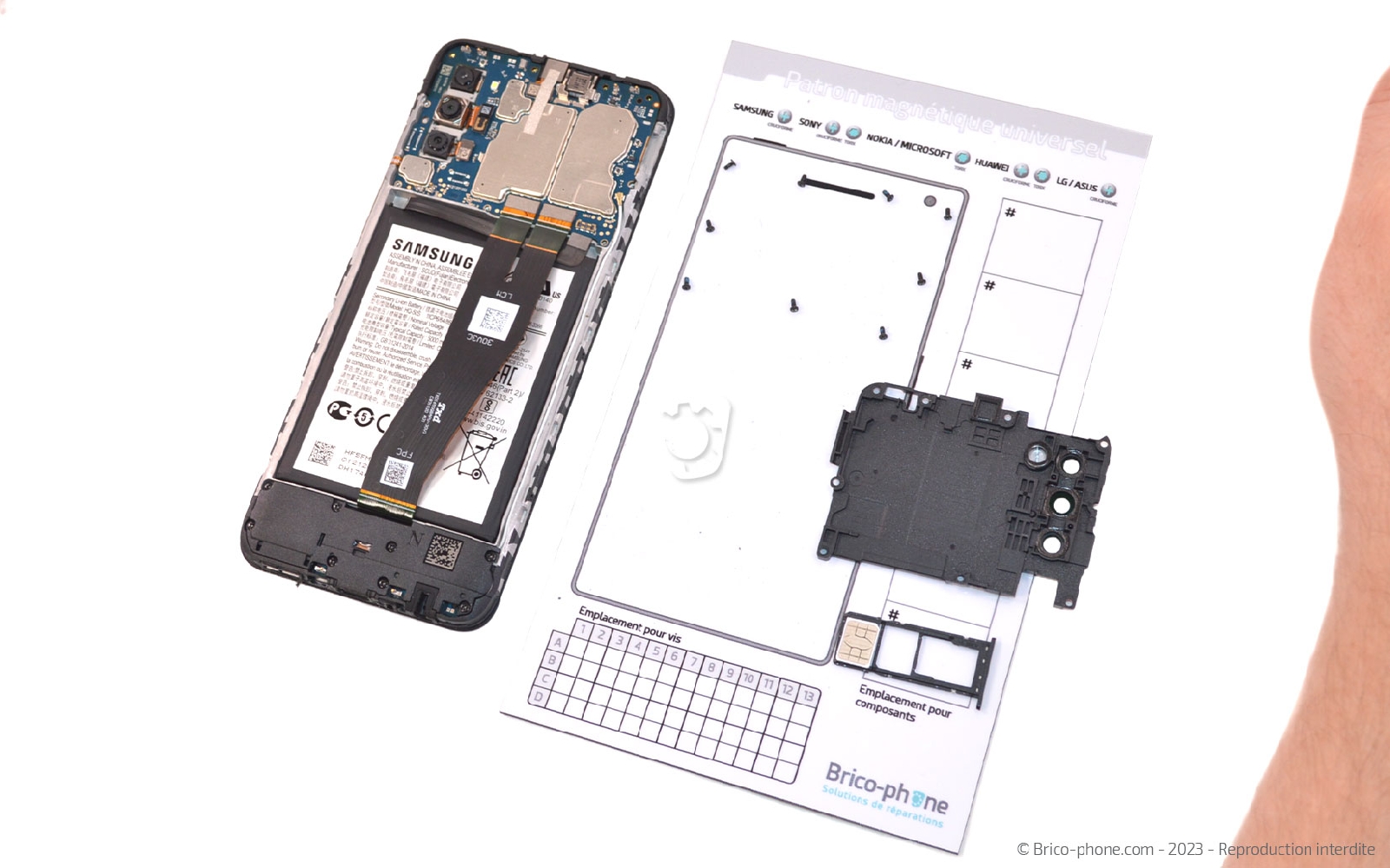

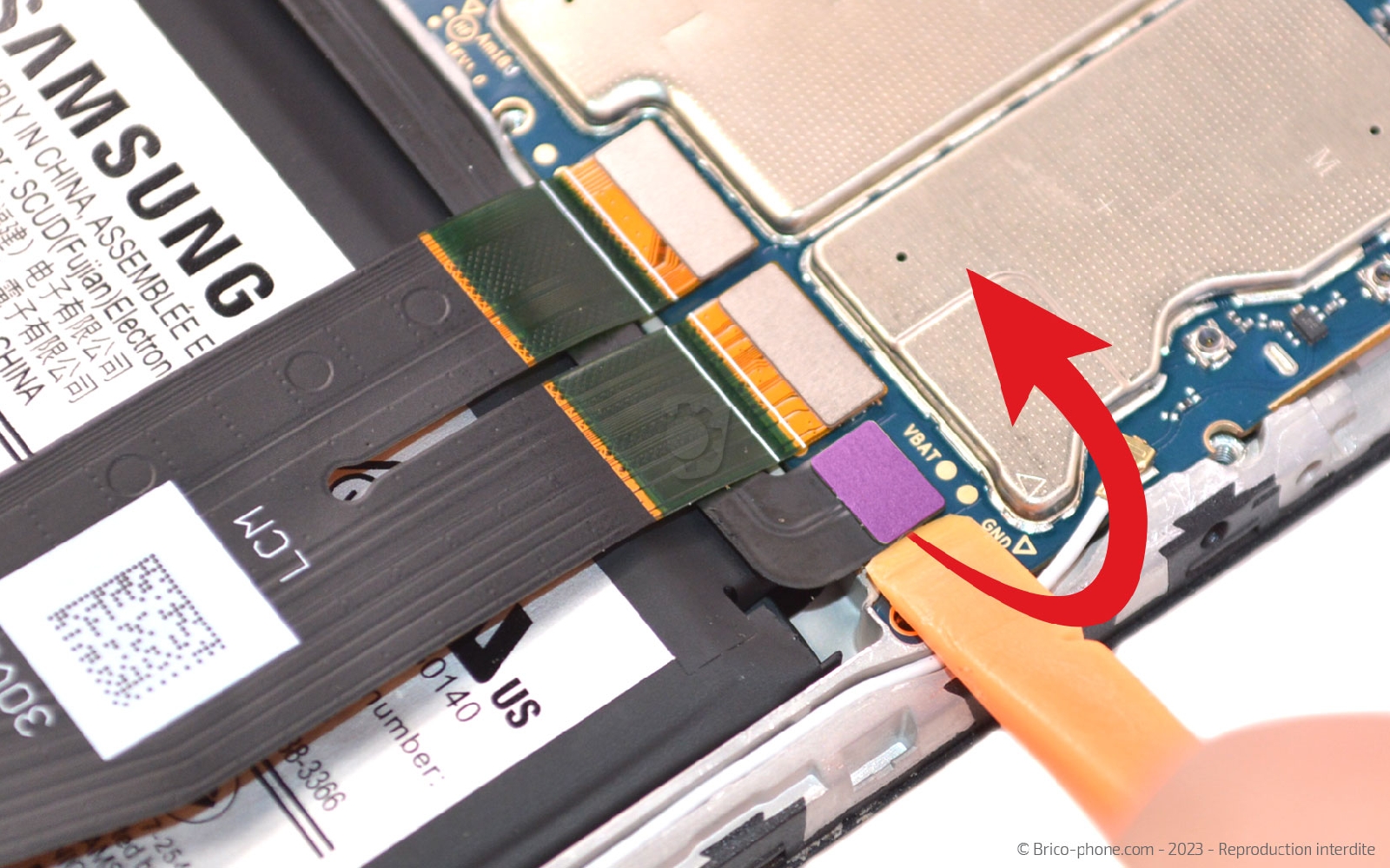

Etape 5 : Déconnecter la batterie
Déconnectez la batterie avec le levier en nylon.

N'oubliez pas de déposer les différents composants et les vis sur le patron d'aide au montage. Cela vous facilitera le remontage de votre appareil.
Outils du kit utilisés
Outils du kit utilisés

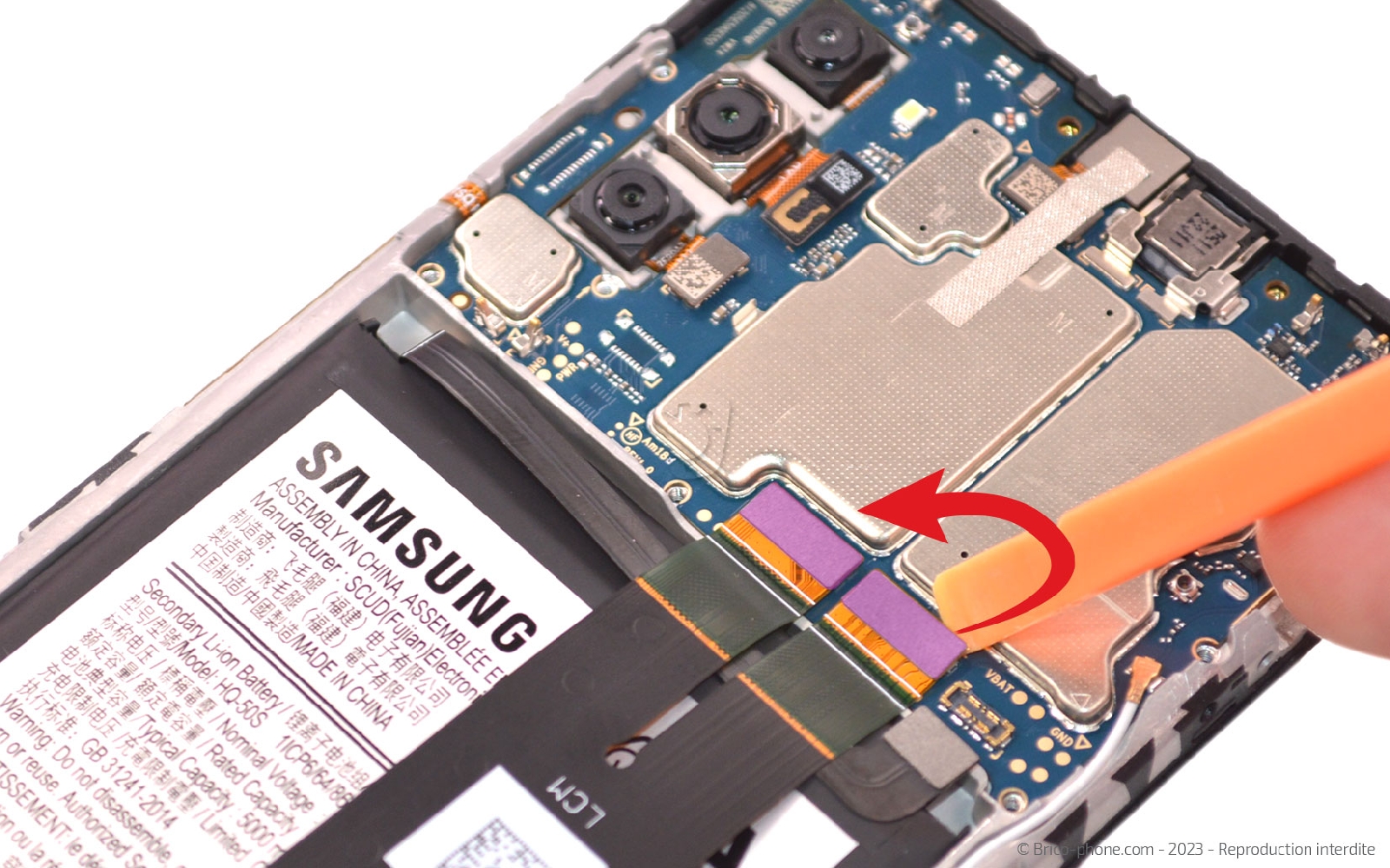

Etape 6 : Débrancher la nappe de l'écran
Toujours avec le même ustensile, débranchez les nappes de l'écran de la carte mère de votre Galaxy A02s.
Outils du kit utilisés
Outils du kit utilisés

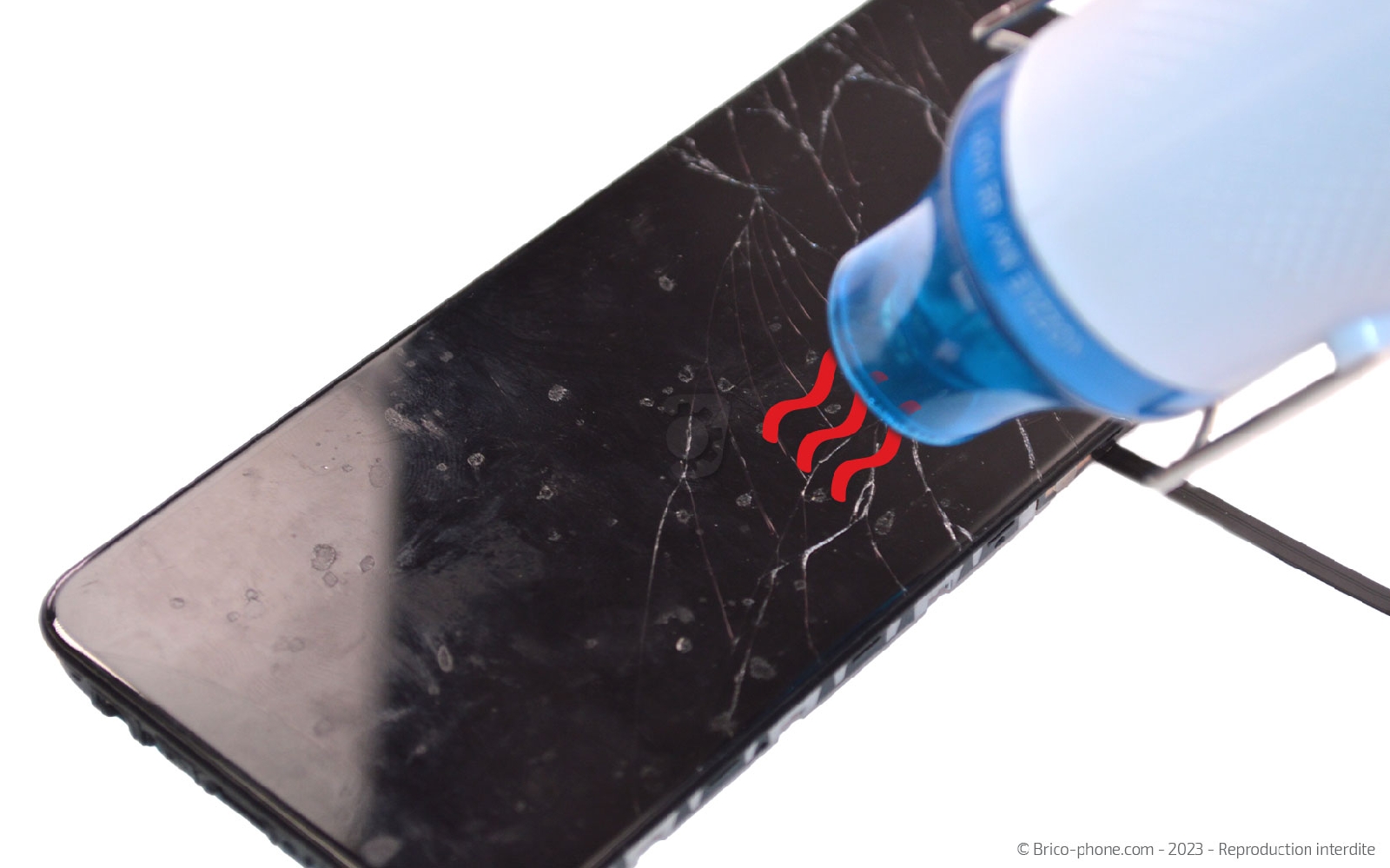

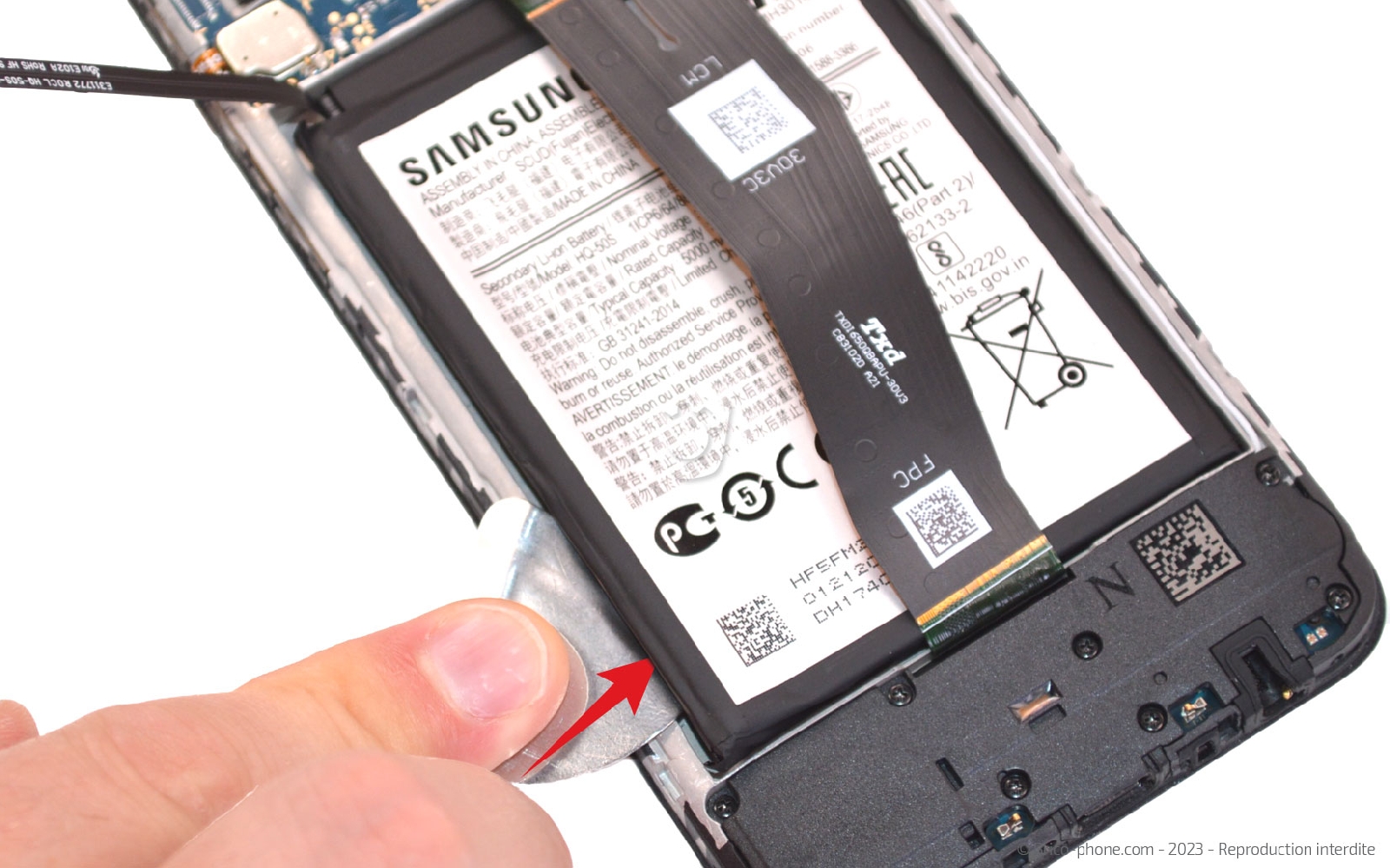

Etape 7 : Ramollir les stickers de la batterie
Chauffez le dos de la batterie pour ramollir les stickers de cette dernière.

Glissez le médiator entre la batterie et le châssis pour faire levier. Attention à ne pas endommager la batterie !

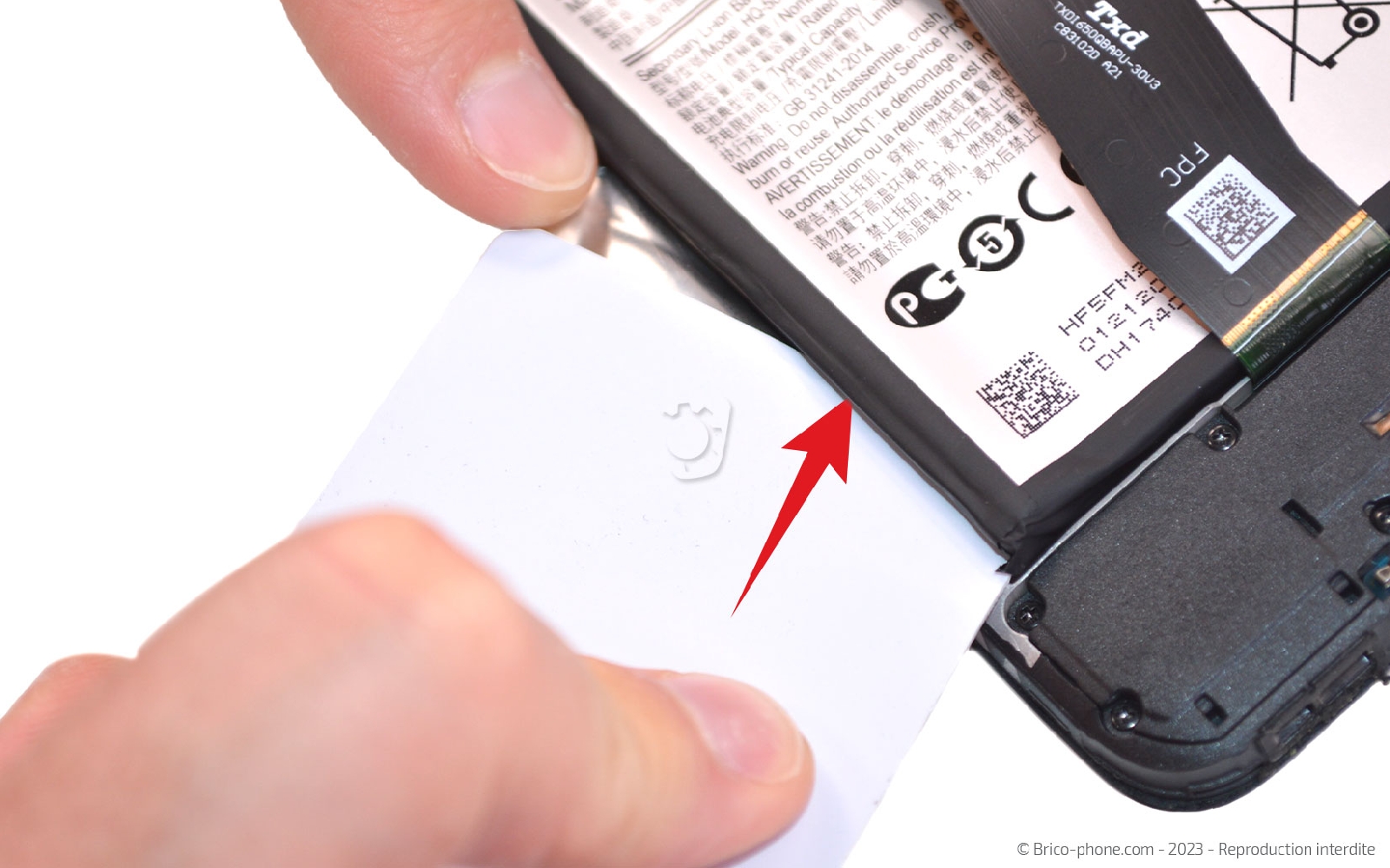

Une fois que l'espace est suffisant, glissez la carte en PVC sous la batterie pour terminer le décollage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

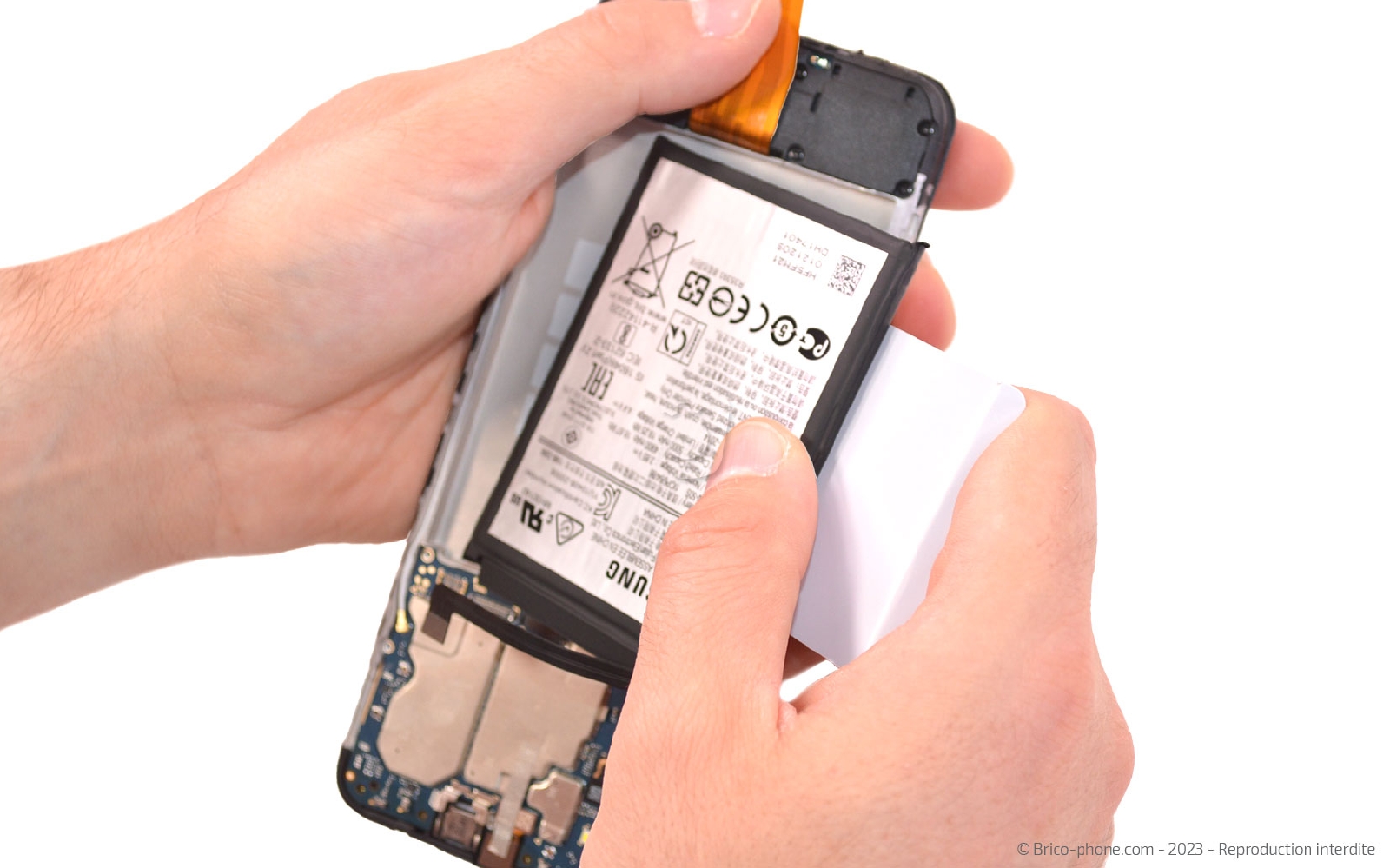

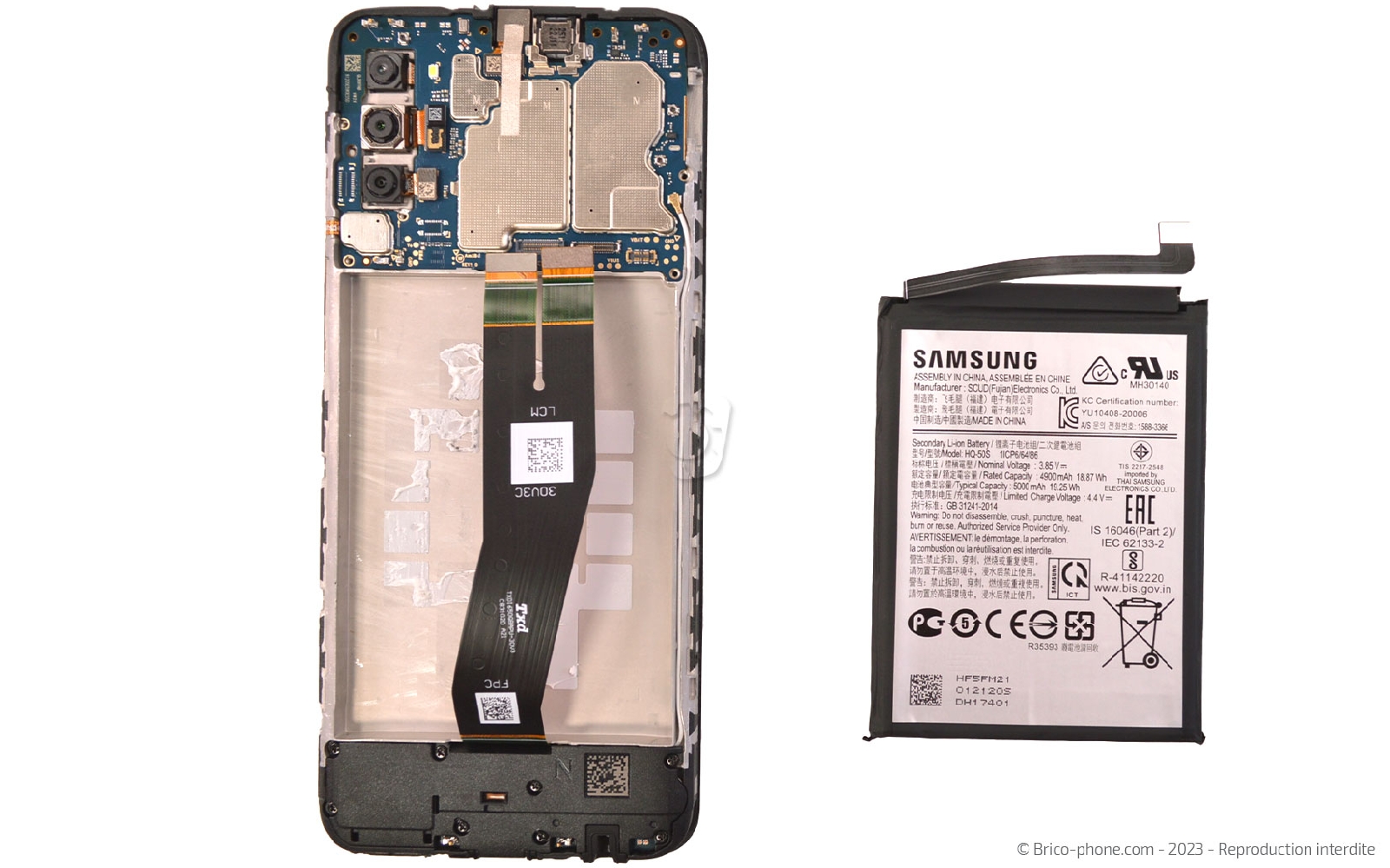

Etape 8 : Sortir la batterie

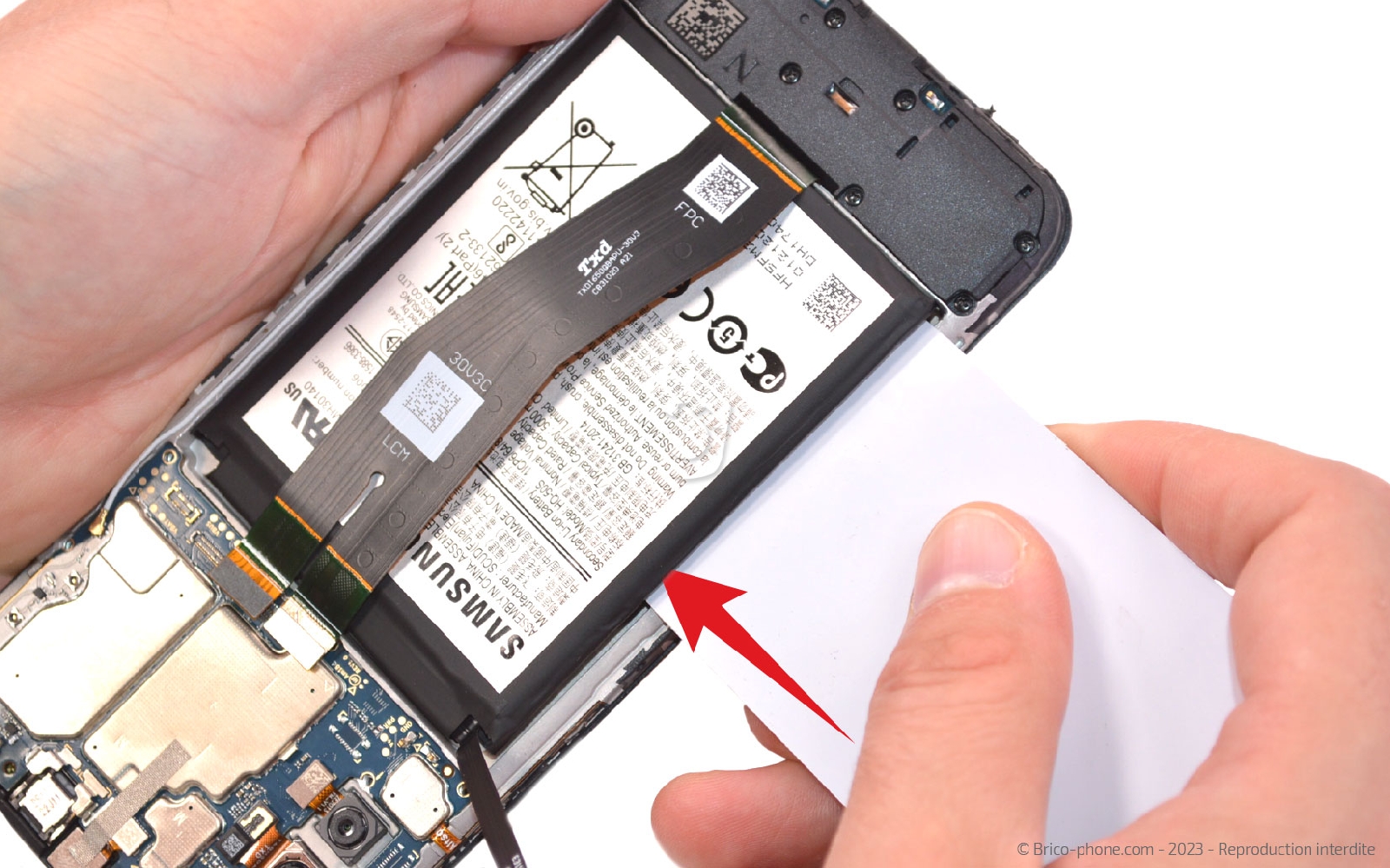

Continuez de glisser la carte sous la batterie pour pouvoir sortir cette dernière du châssis.

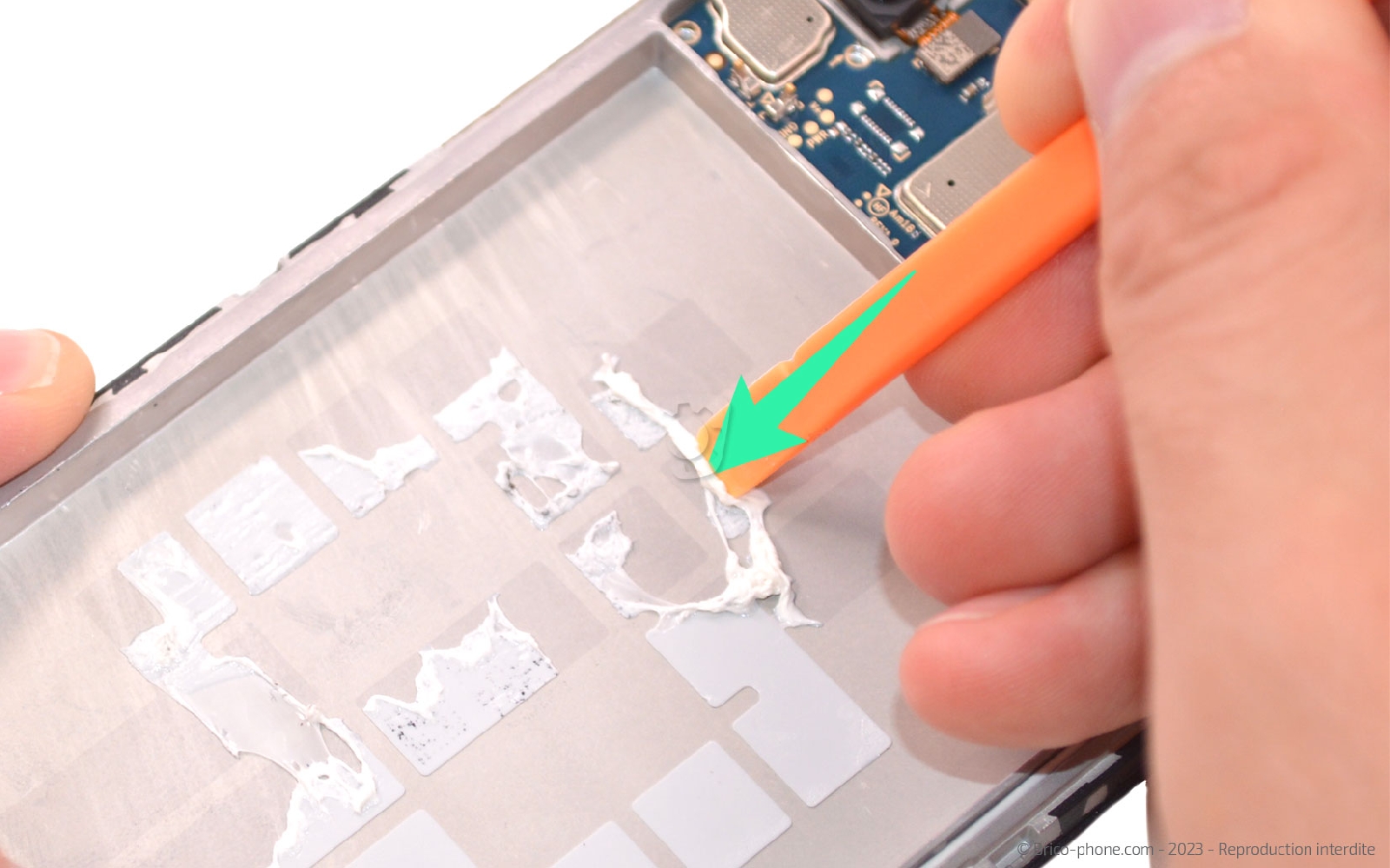

Ensuite, nettoyez le châssis et le dos de la batterie (si cette dernière est encore fonctionnelle) des résidus de colle.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Batterie d'origine pour Samsung Galaxy A02s, A03 et A03s
34,90 €

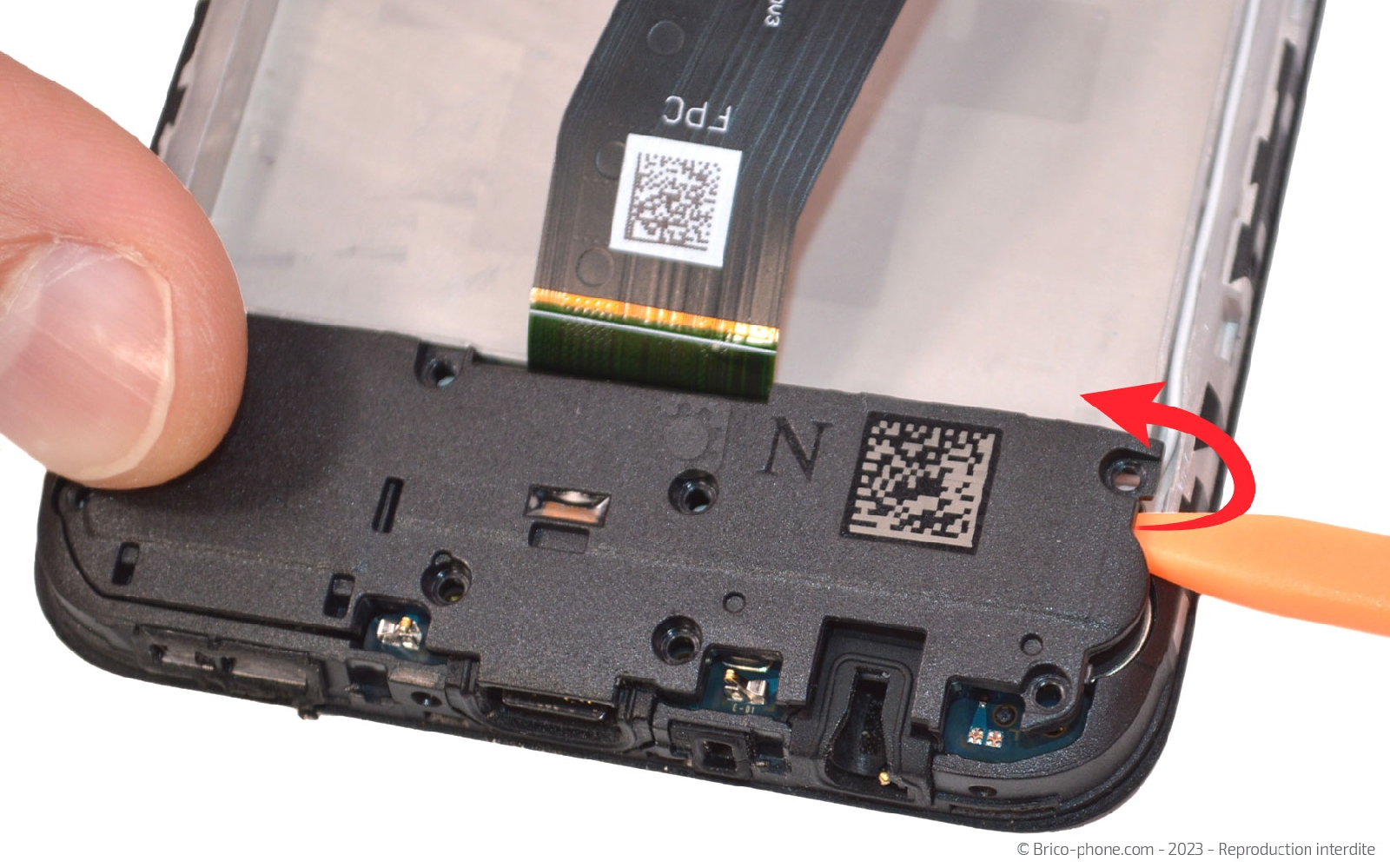

Etape 9 : Enlever le haut-parleur externe

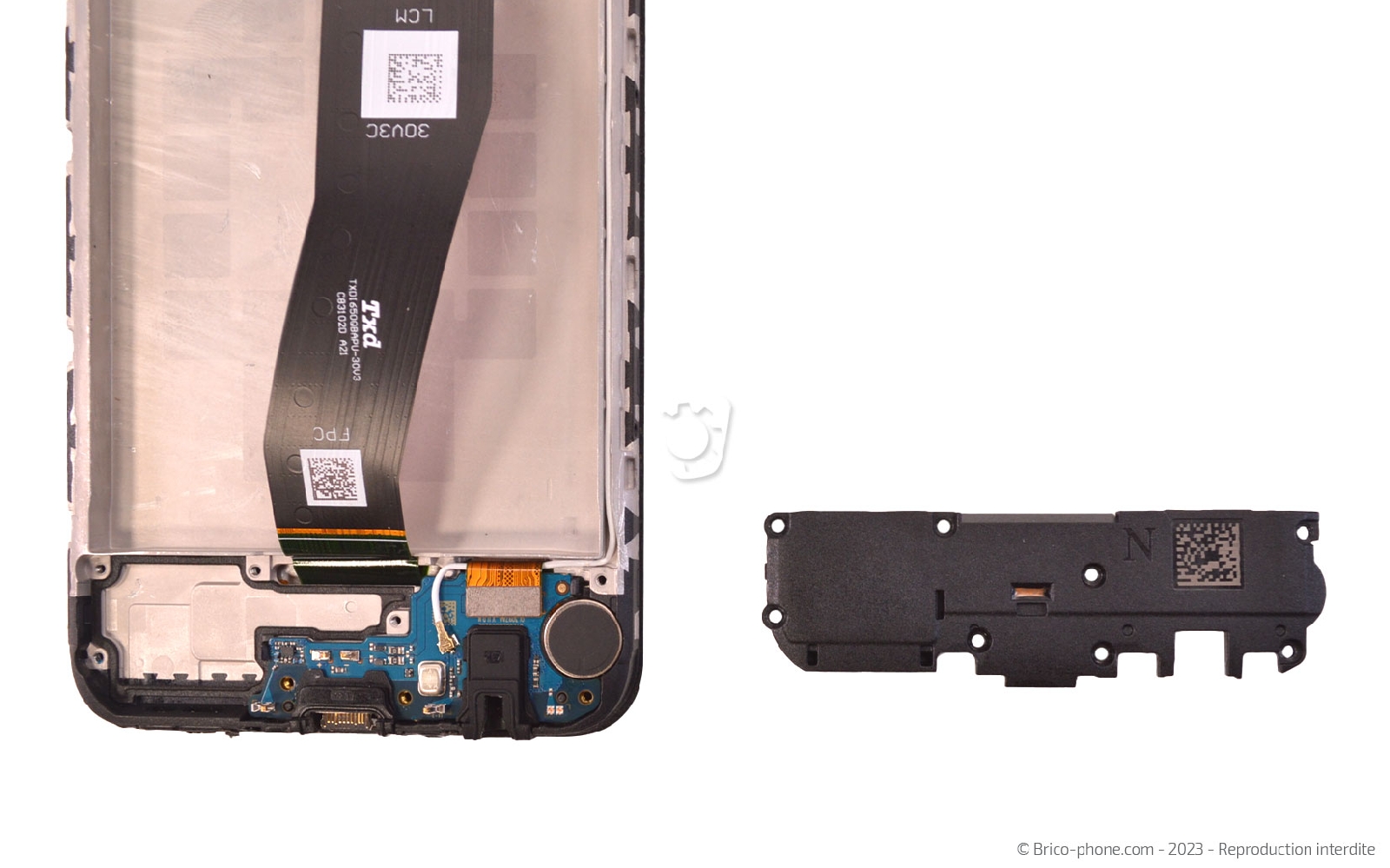

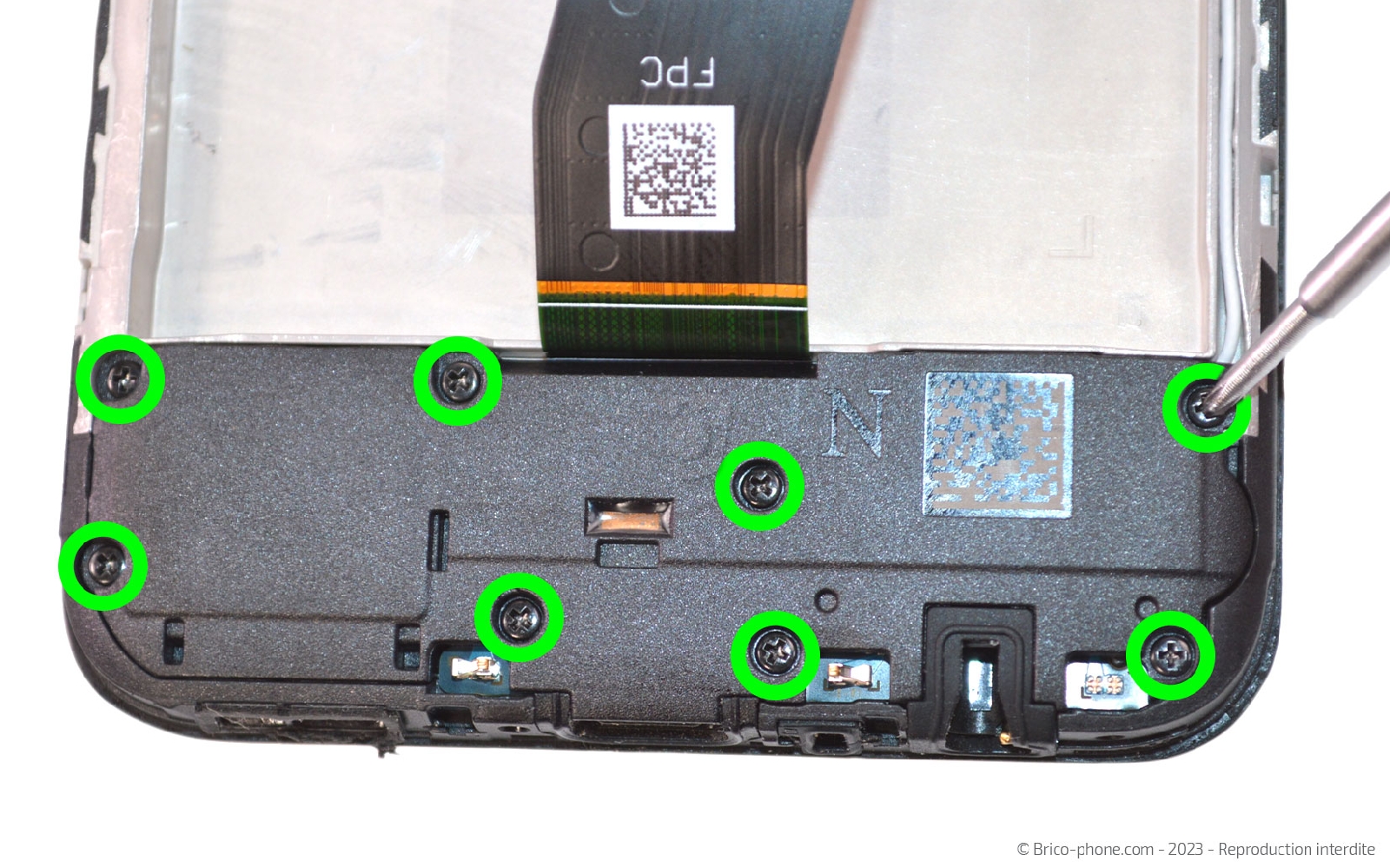

Sur la partie inférieure du téléphone, enlevez les 8 vis de la plaquette du HP externe.

Insérez le levier dans le petit espace situé à droite du composant pour faire basculer le composant à l'extérieur du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Haut parleur principal d'origine pour Samsung Galaxy A02s et A03s
12,90 €

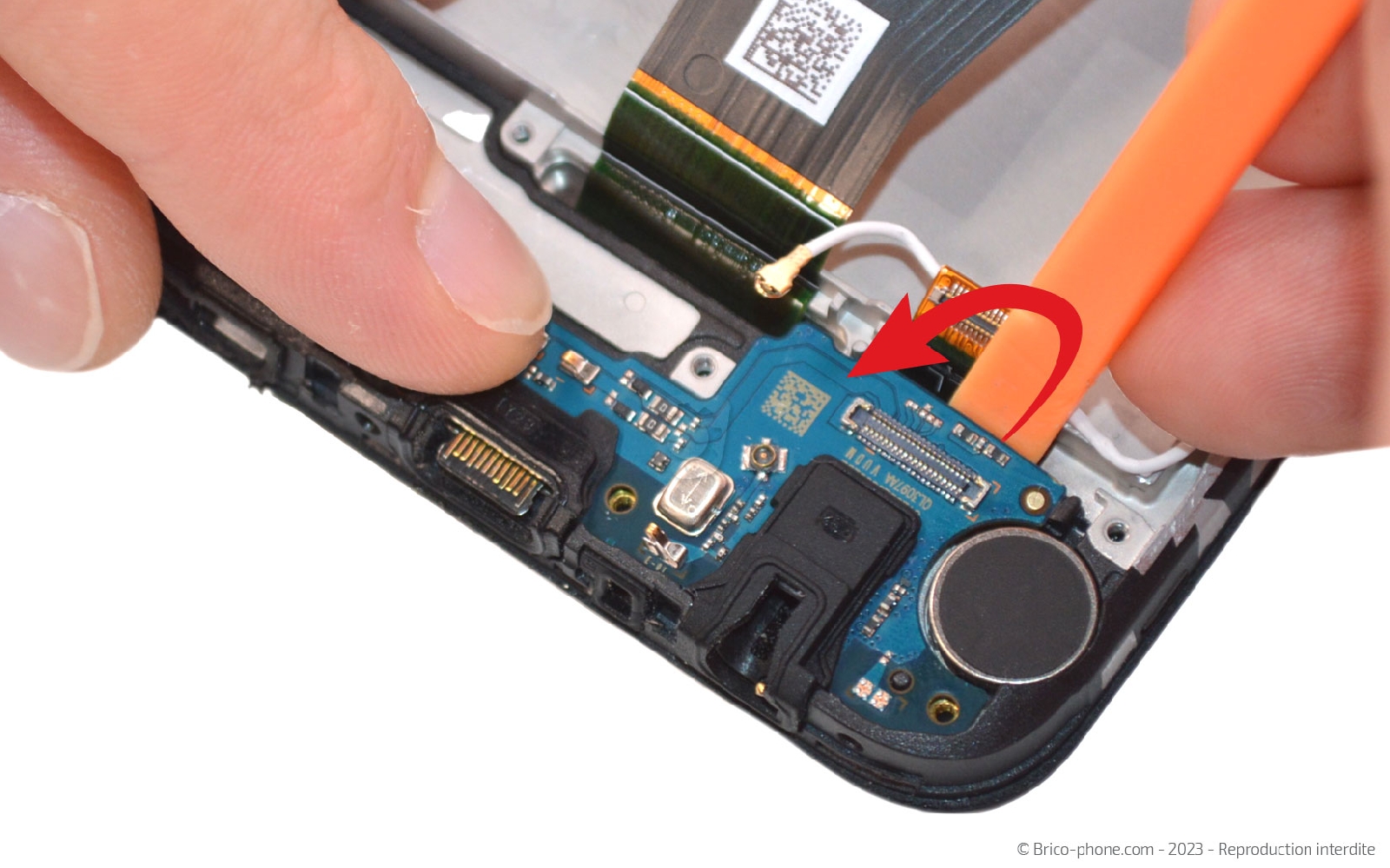

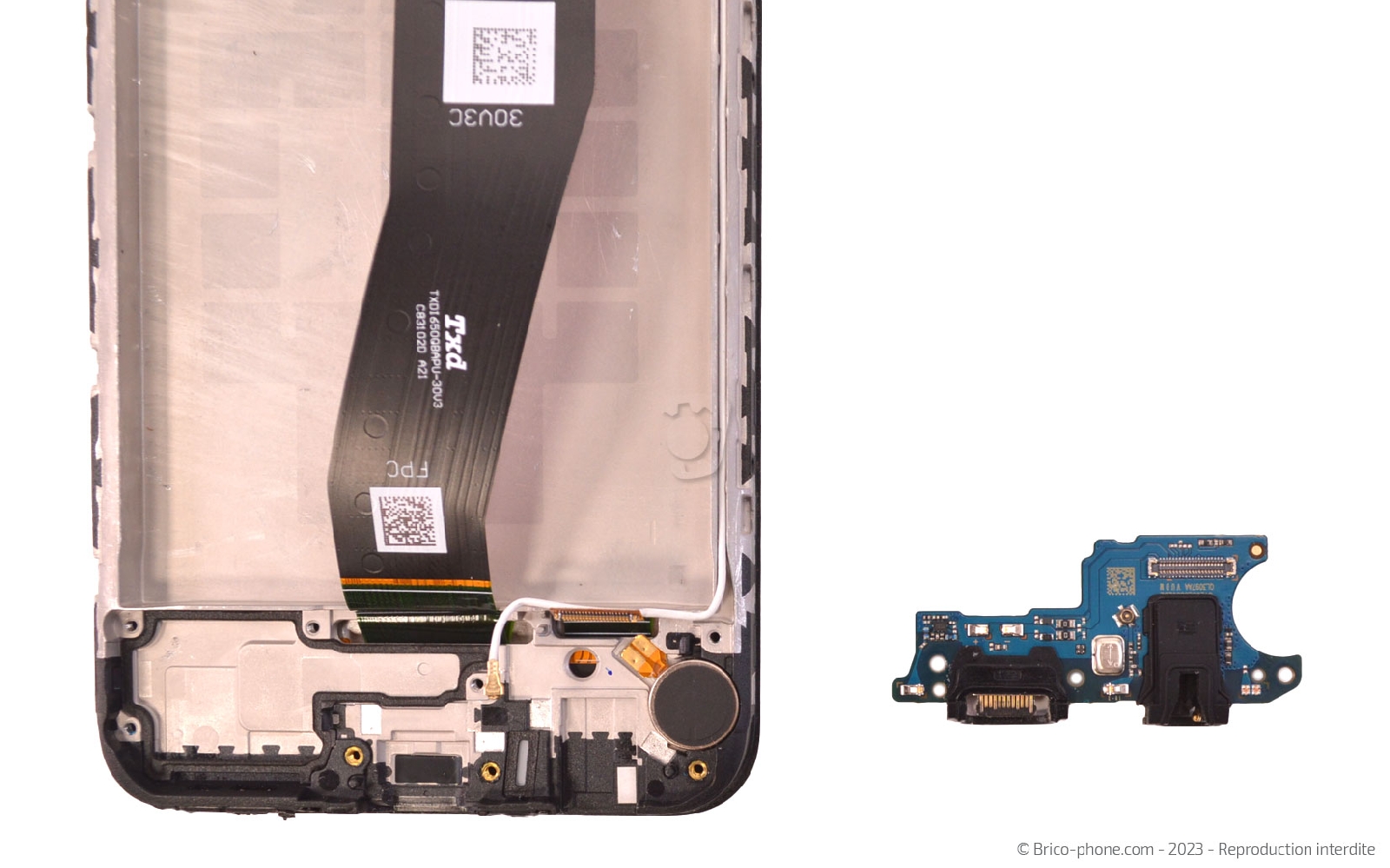

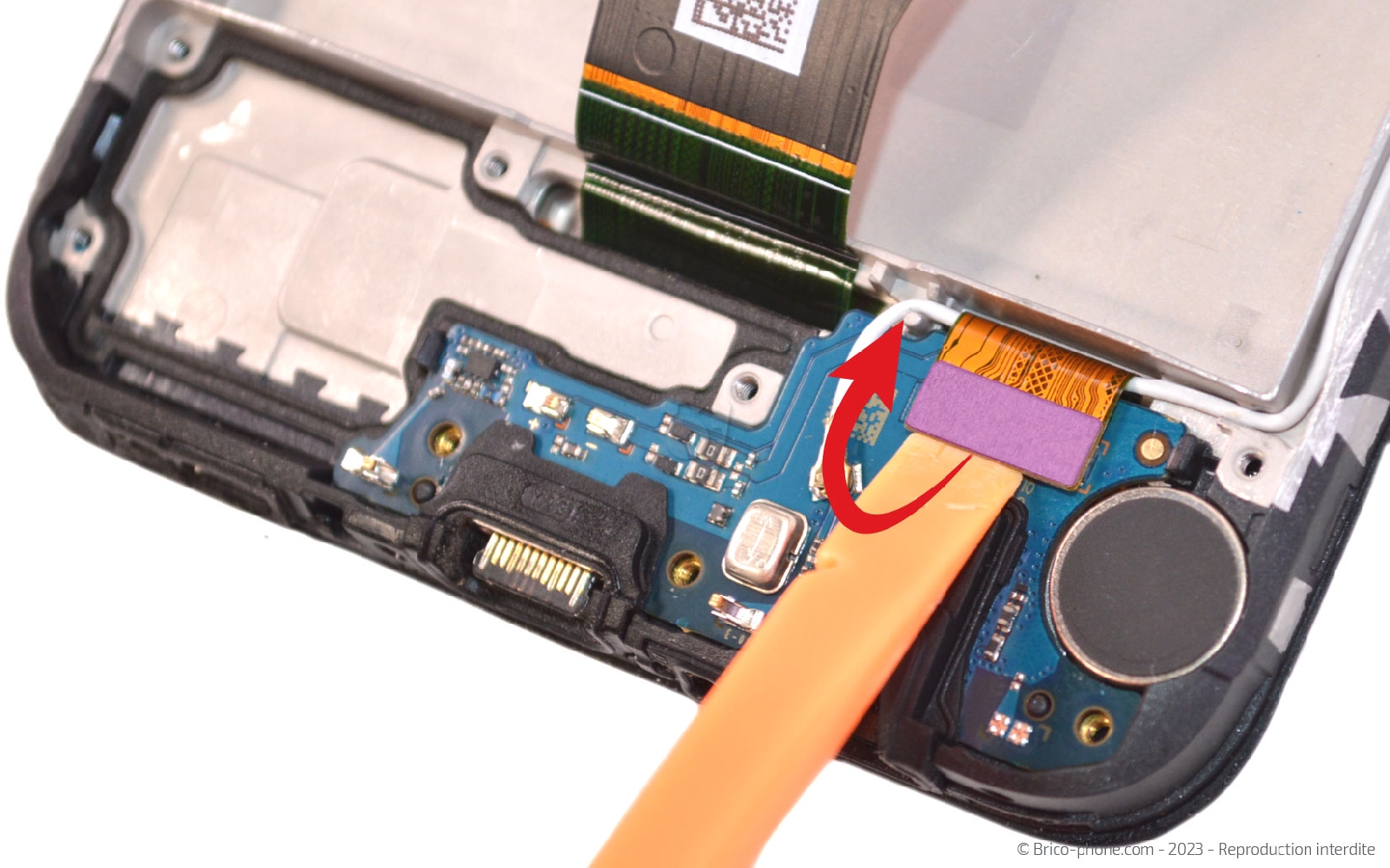

Etape 10 : Récupérer le connecteur de charge

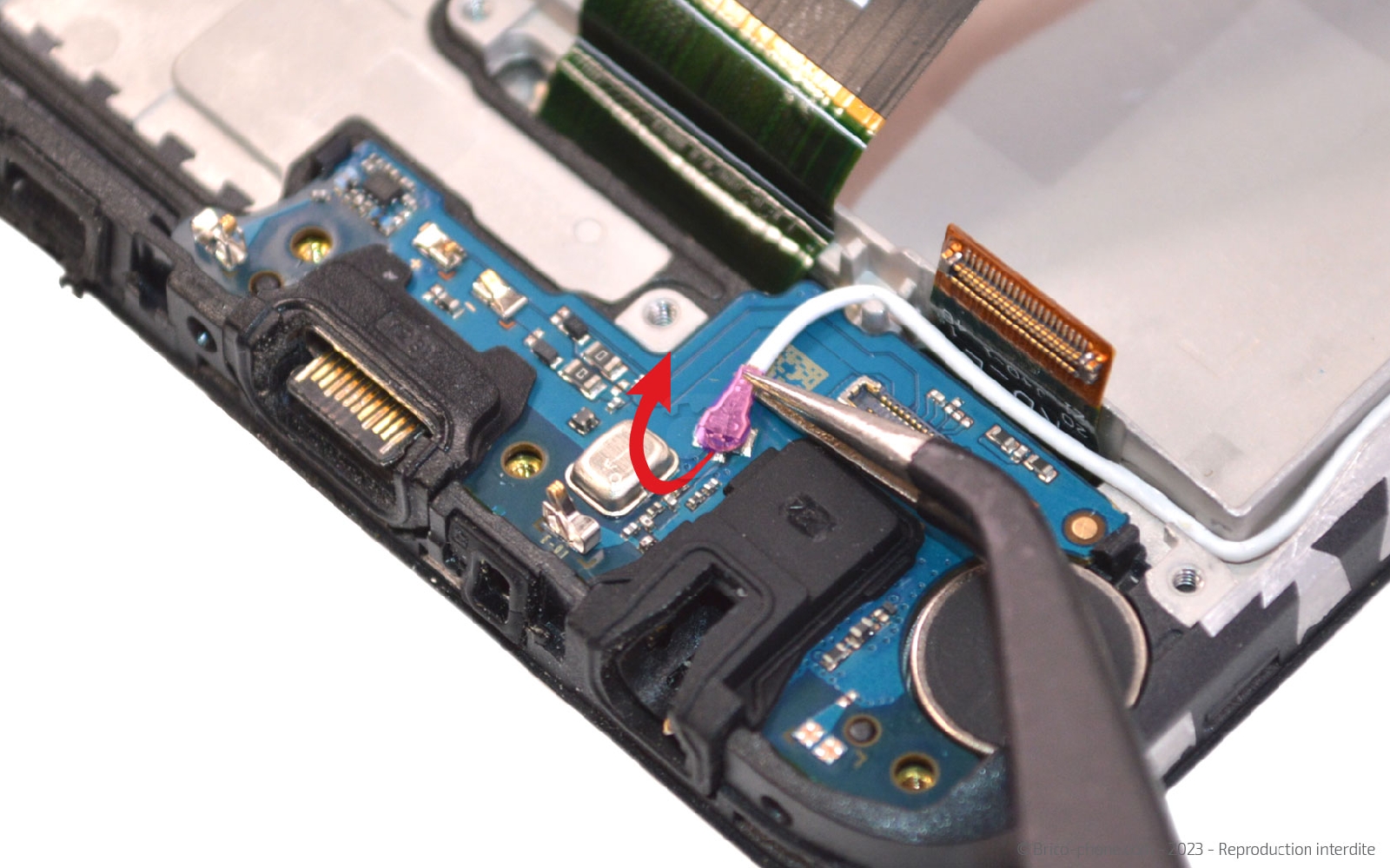

Déconnectez la nappe de l'écran puis détachez le câble coaxial du dock.

Placez le spudger entre le bloc écran et le dock pour le soulever.

Ôtez le connecteur de charge de l'appareil et placez-le sur le patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge original pour Samsung Galaxy A02s
16,90 €

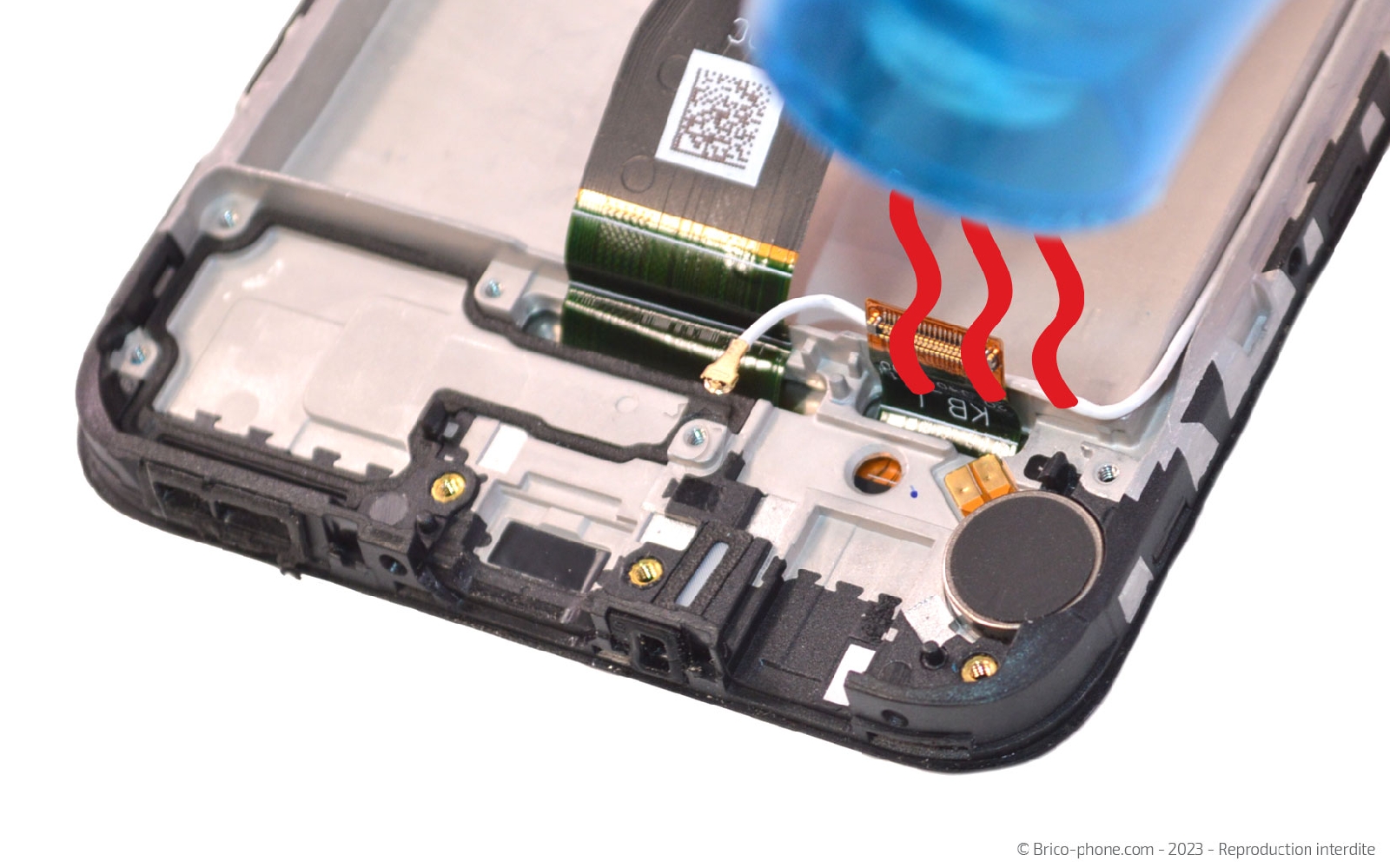

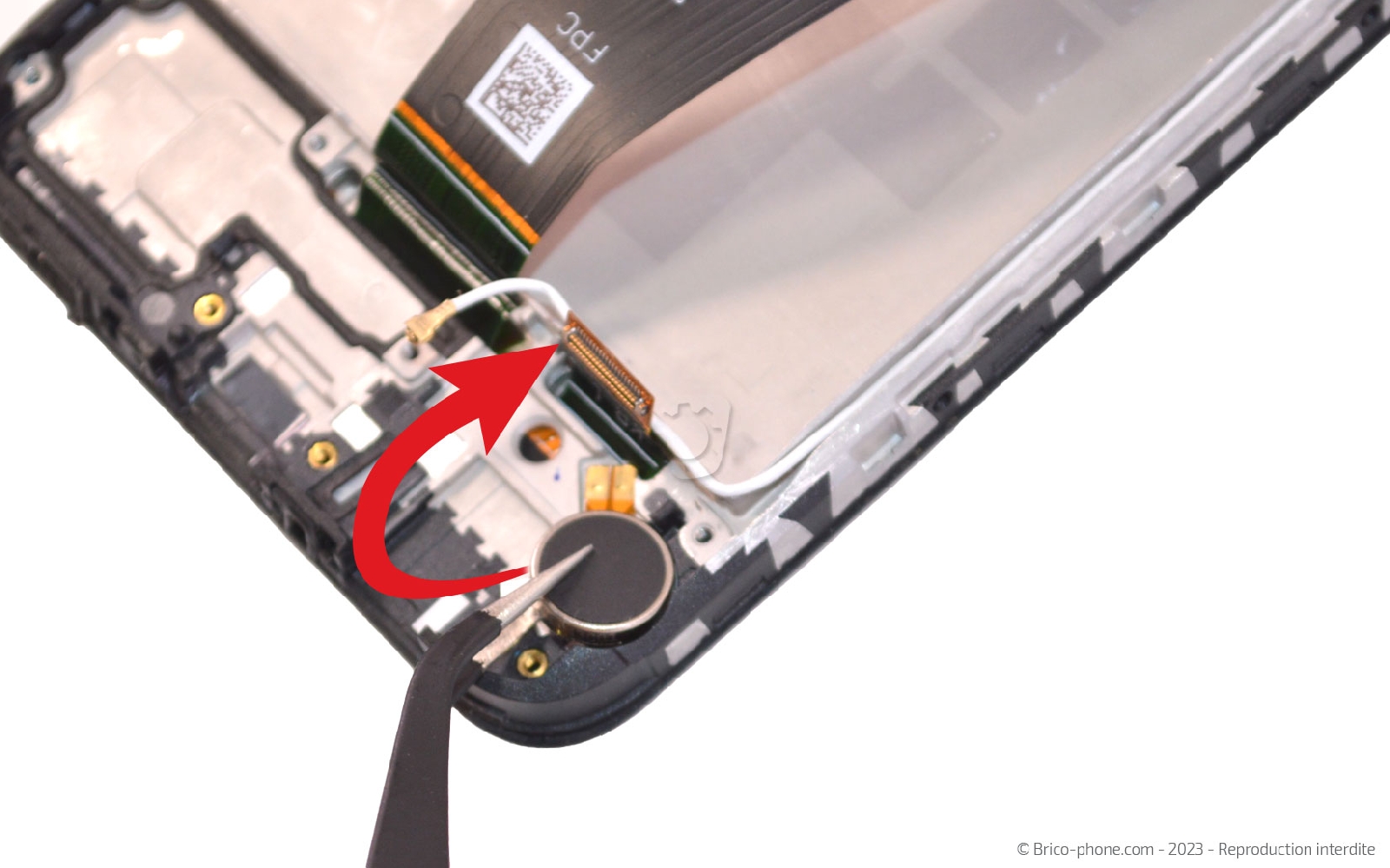

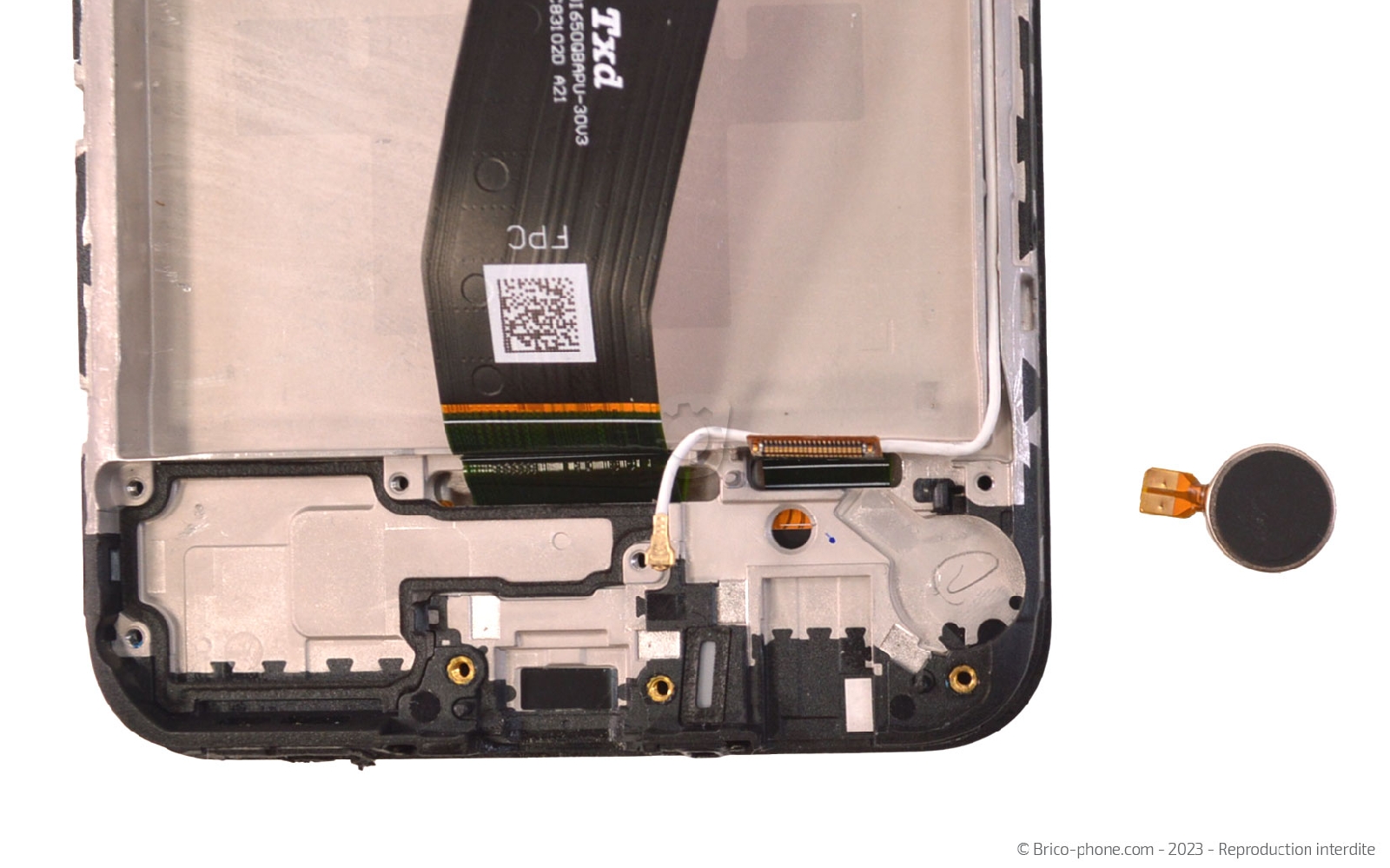

Etape 11 : Mettre de coté le vibreur
Utilisez quelques secondes, le décapeur thermique ou un sèche cheveux pour ramollir la colle placée sous le vibreur.

Ensuite, glissez la pointe de la pincette sous le composant pour le détacher et le sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Vibreur pour Samsung Galaxy A02S
5,90 €

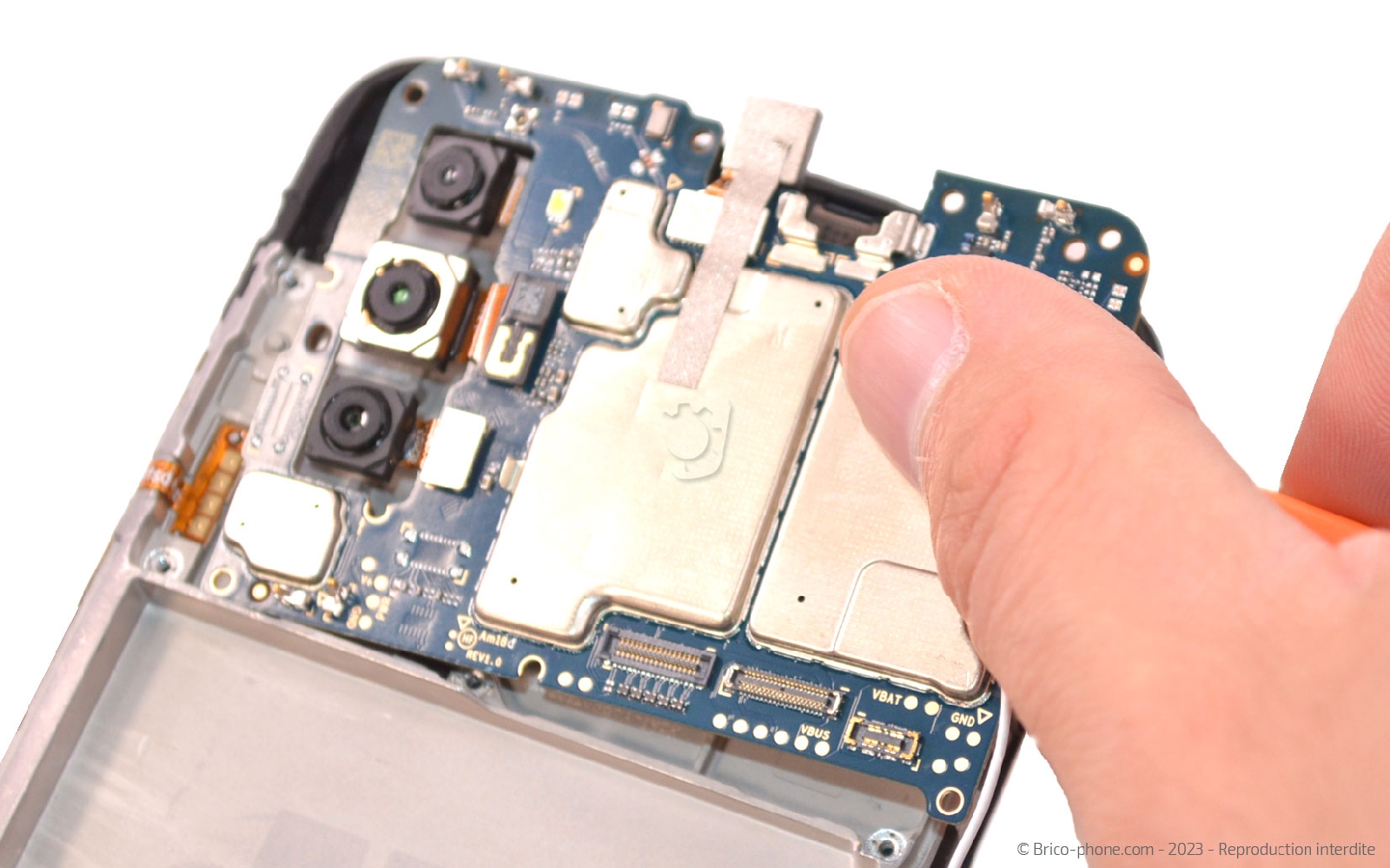

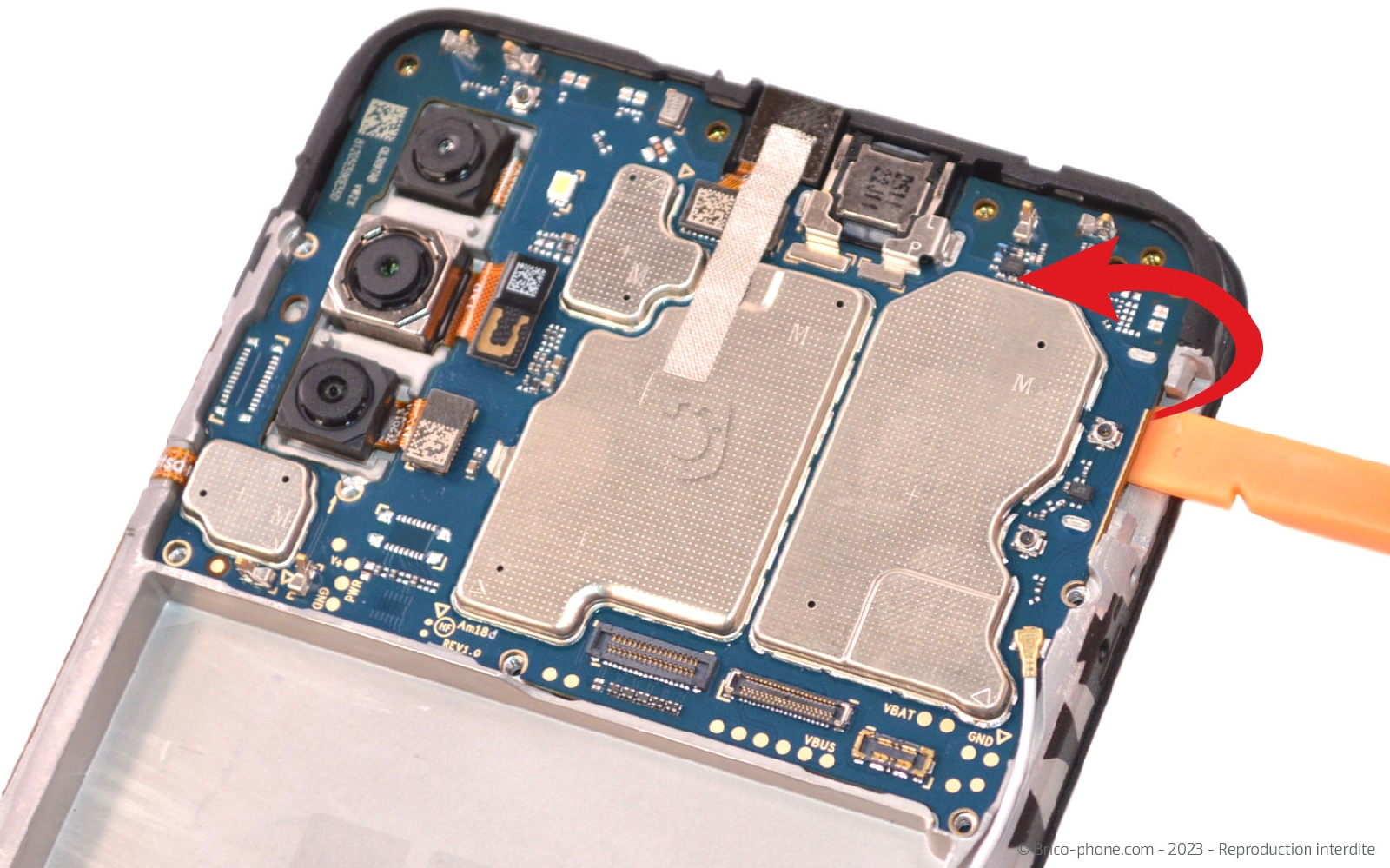

Etape 12 : Retirer la carte mère
Maintenant que le bas de votre téléphone est nu de tous composants, passons à la carte mère.

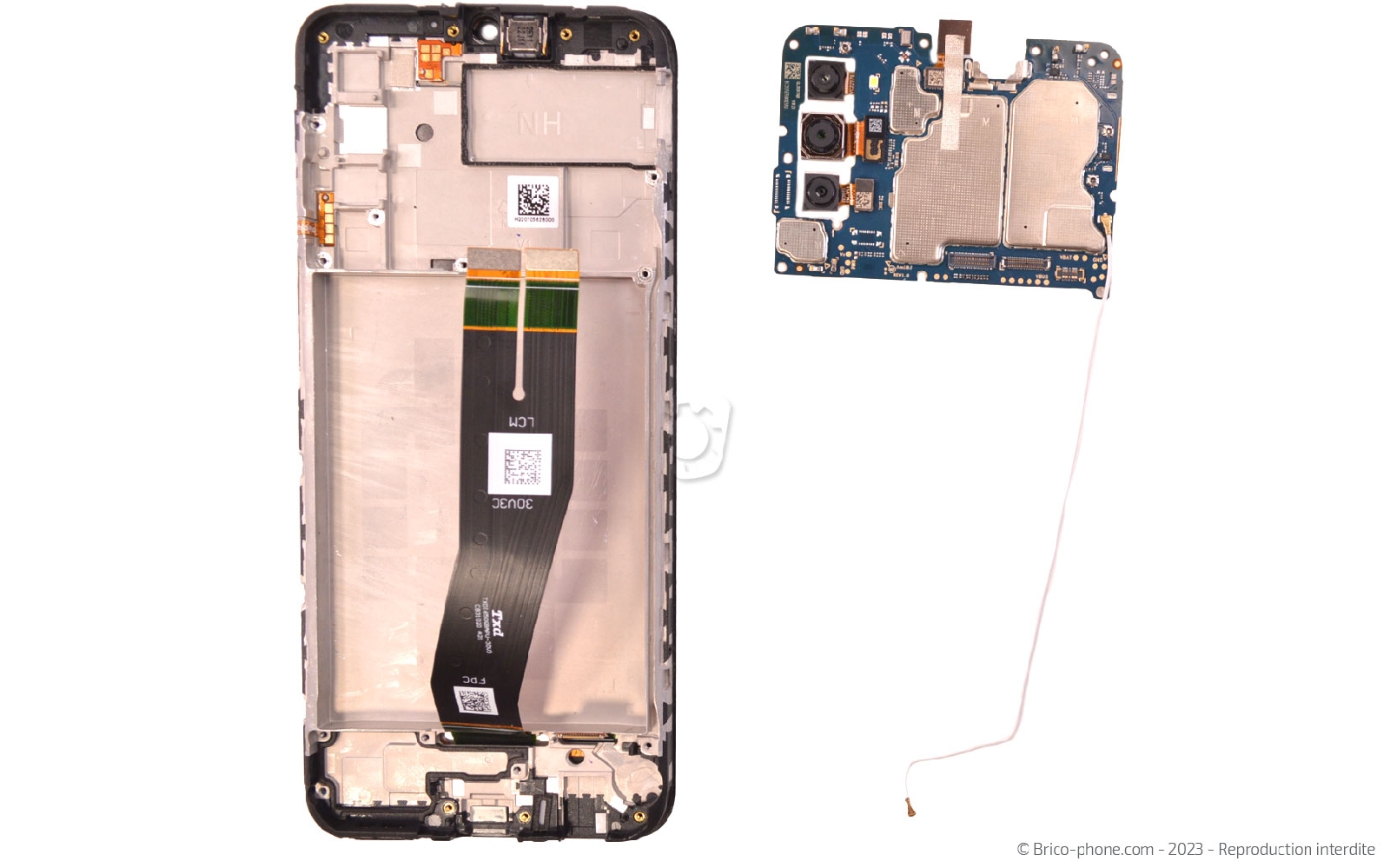

Glissez le levier sous cette dernière pour la soulever et l'extraire du bloc écran.
Outils du kit utilisés
Outils du kit utilisés

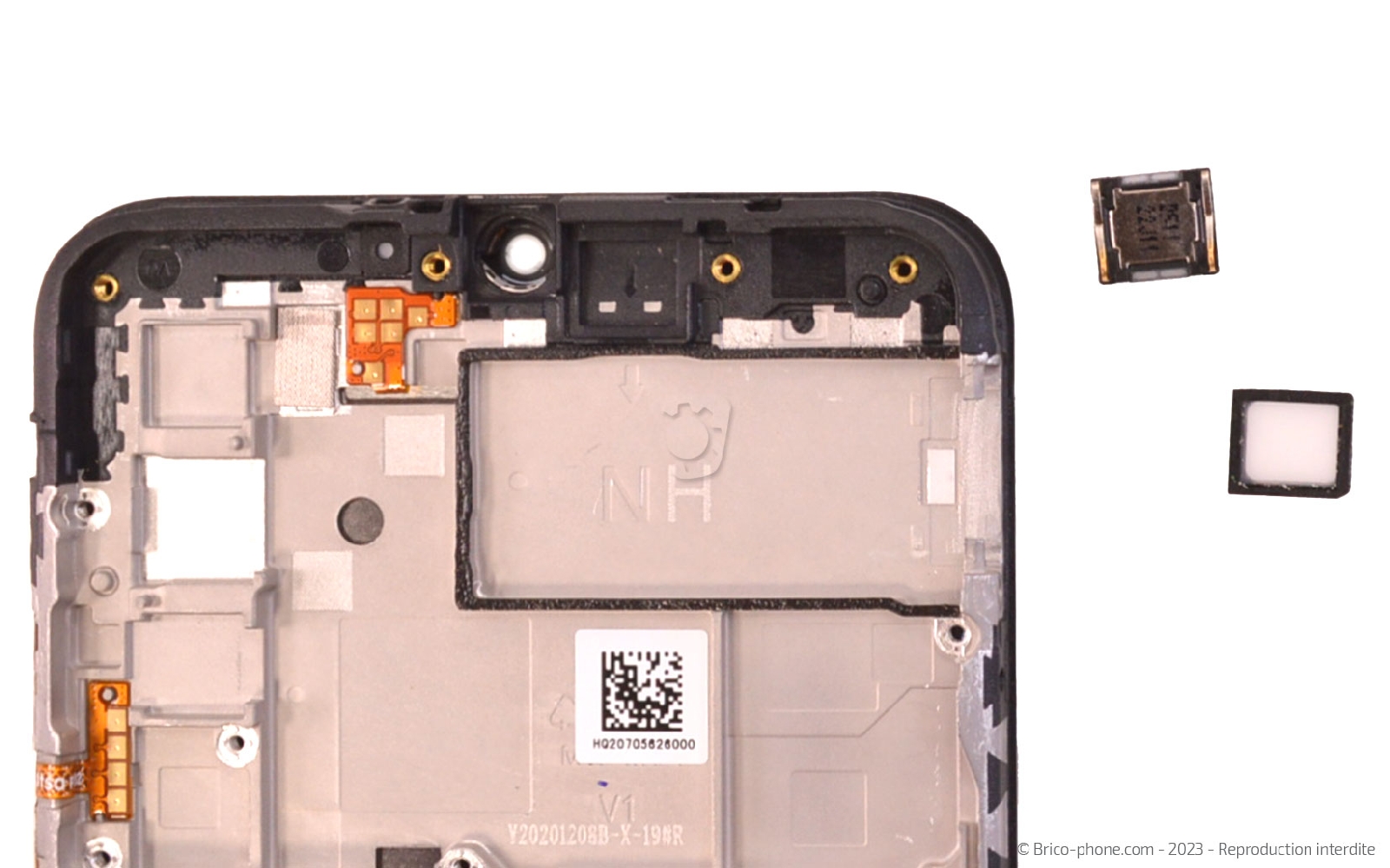

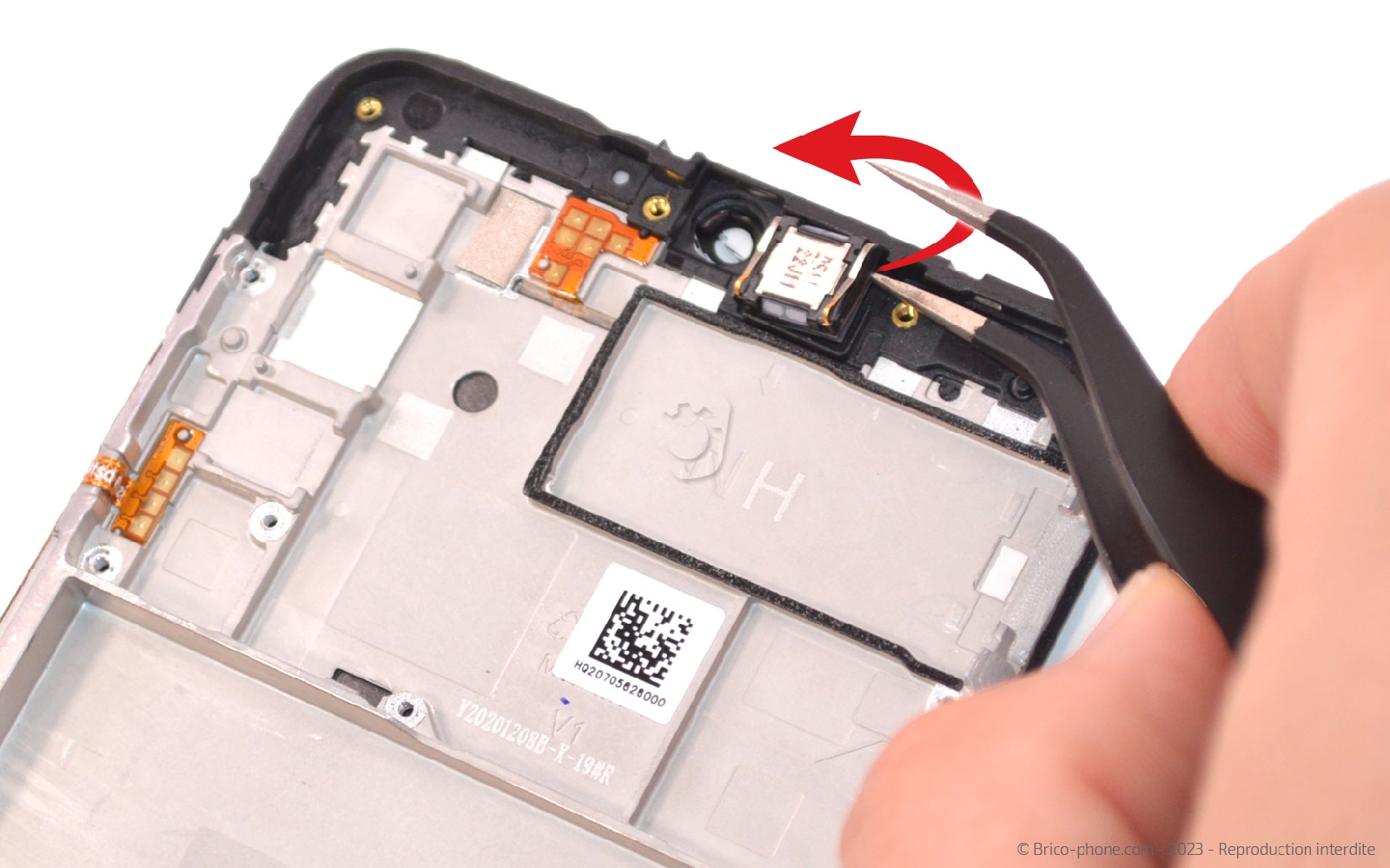

Etape 13 : Ôter le haut-parleur interne

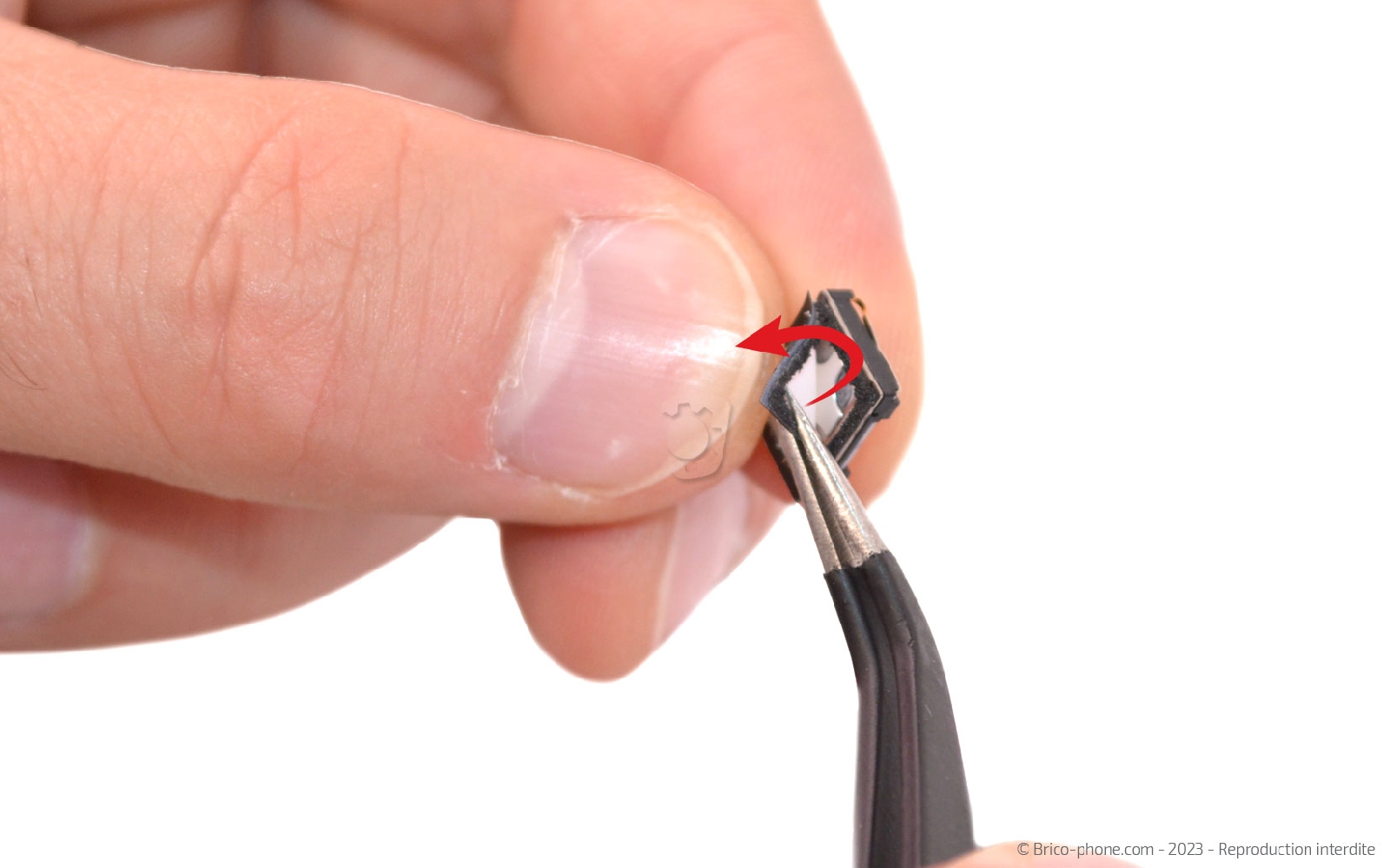

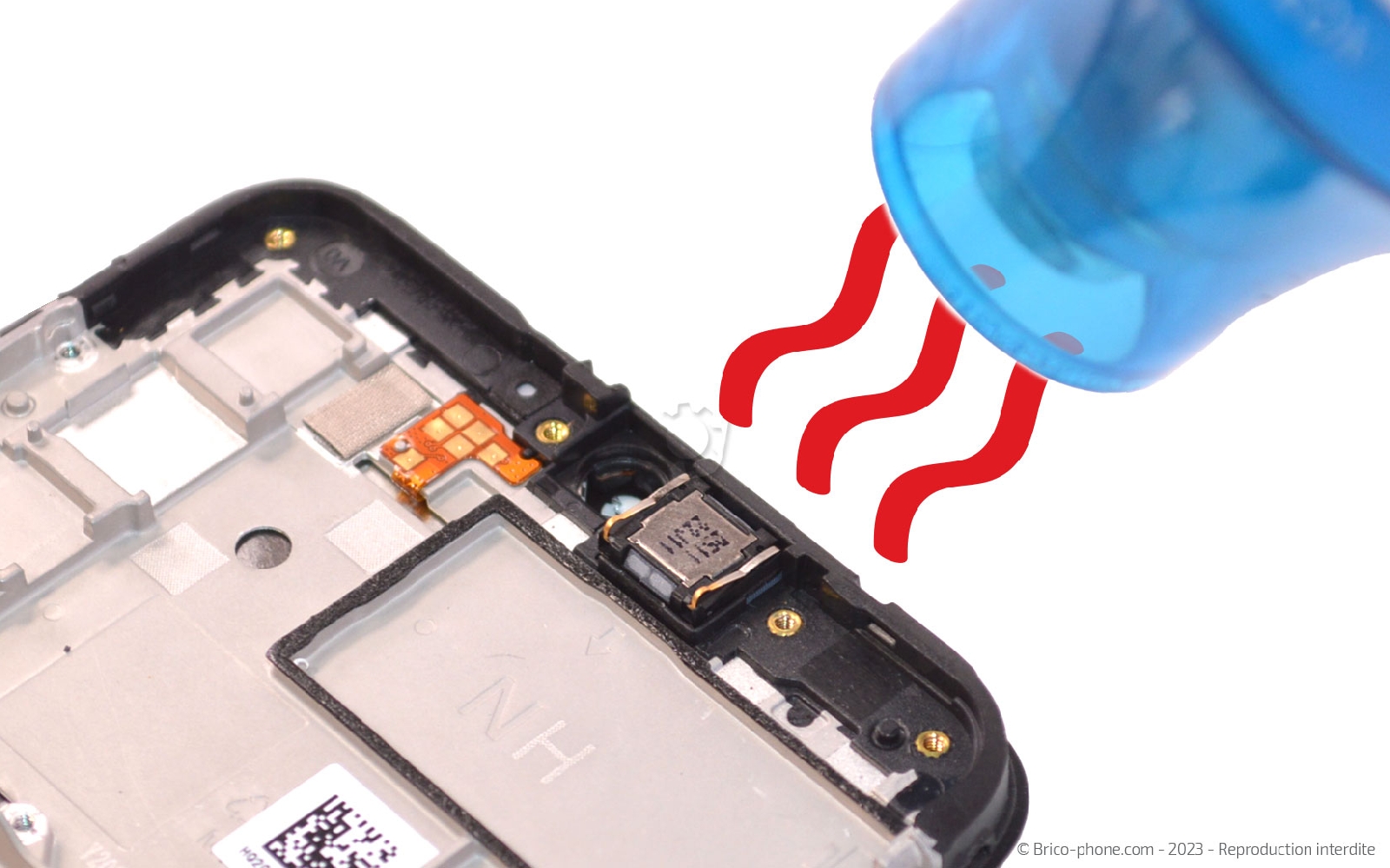

Chauffez légèrement le composant avant d'utiliser la pincette. Introduisez son extrémité sous le HP interne pour le décoller.

Ensuite, récupérez le carré blanc placé dessous.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Ecouteur interne de l'oreille d'origine pour Samsung Galaxy A02s, A03 et A03s
8,90 €

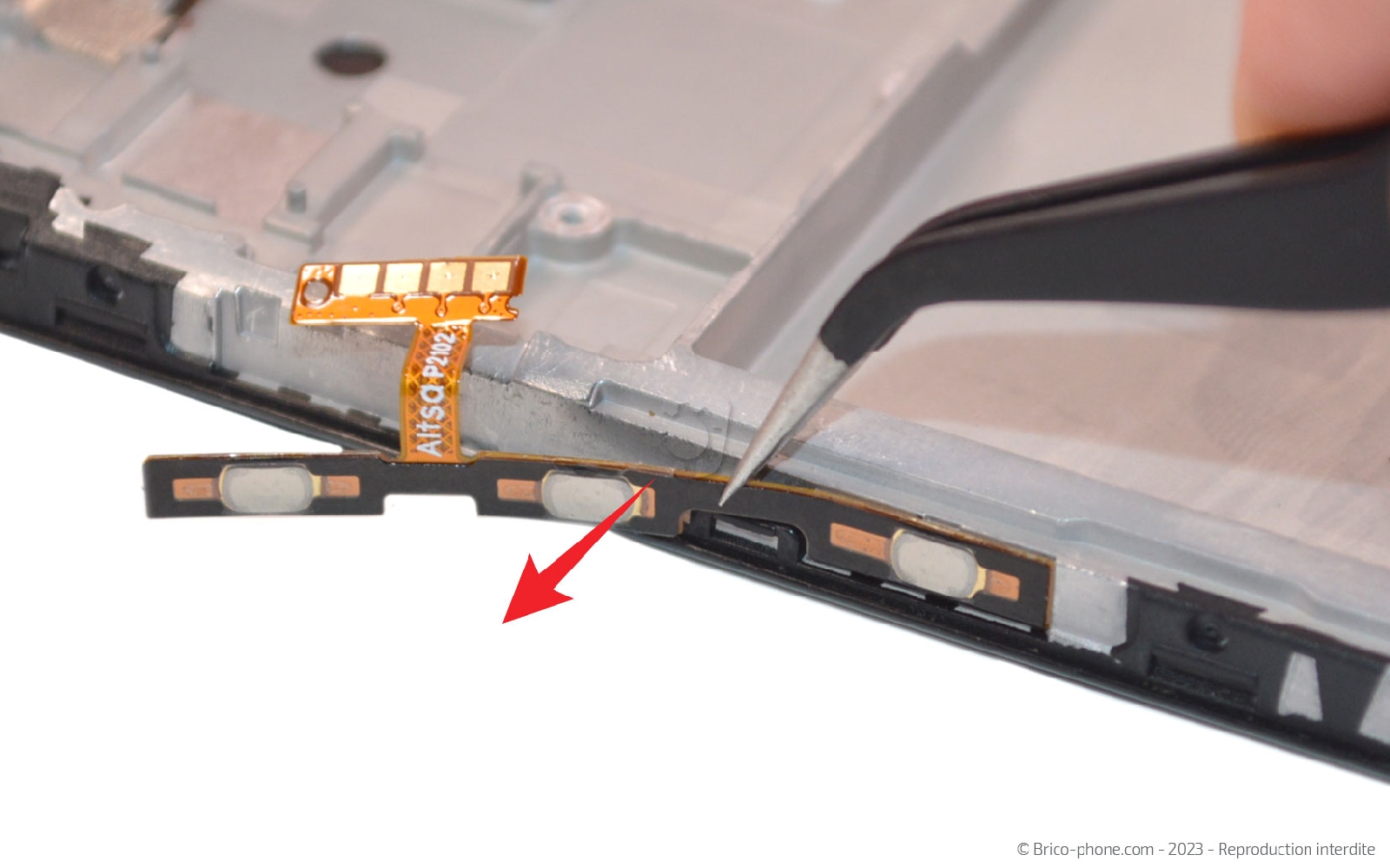

Etape 14 : Décoller la nappe Power-Volume

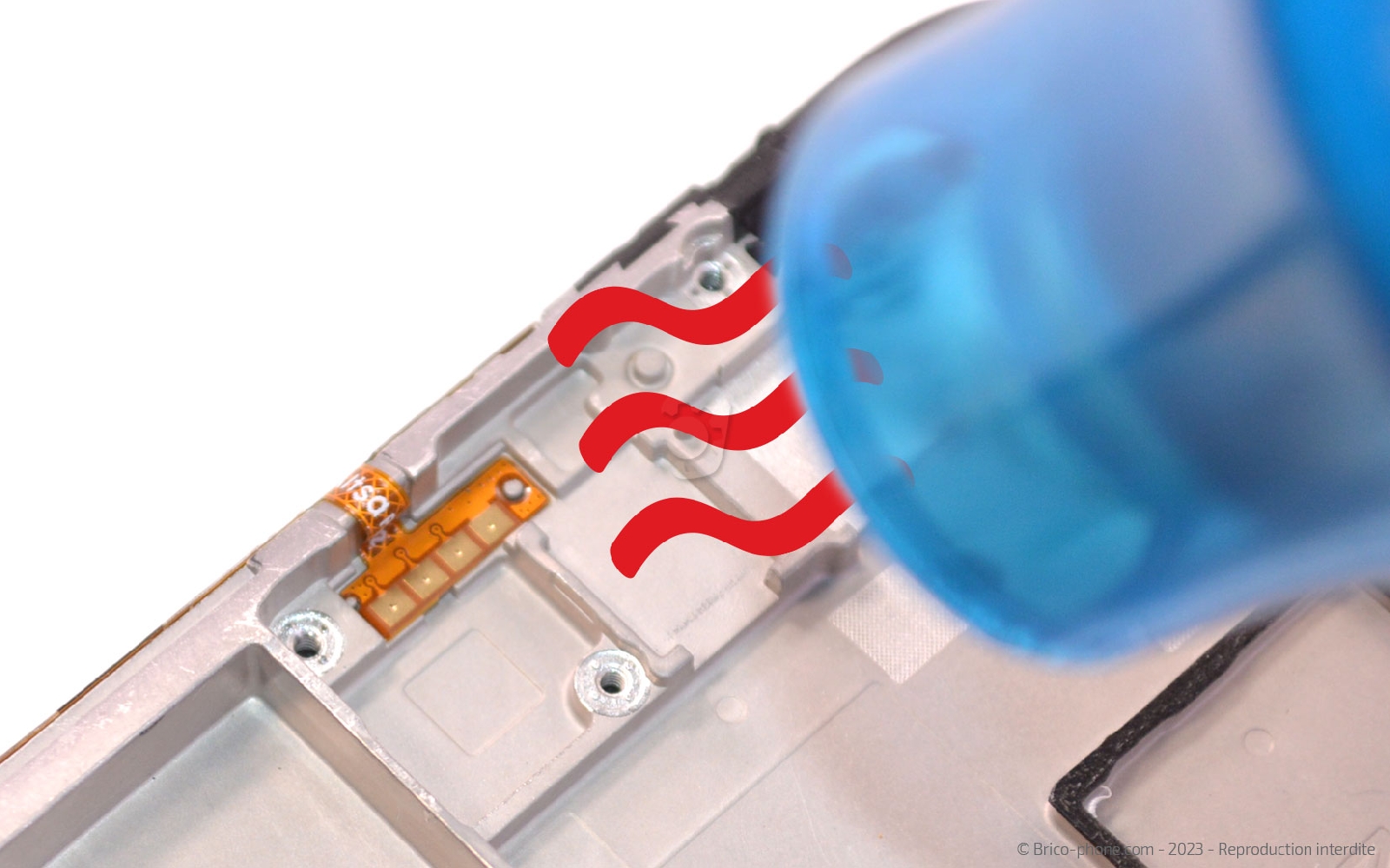

Comme pour l'écouteur de l'oreille, il vous faut un peu chauffer la nappe.

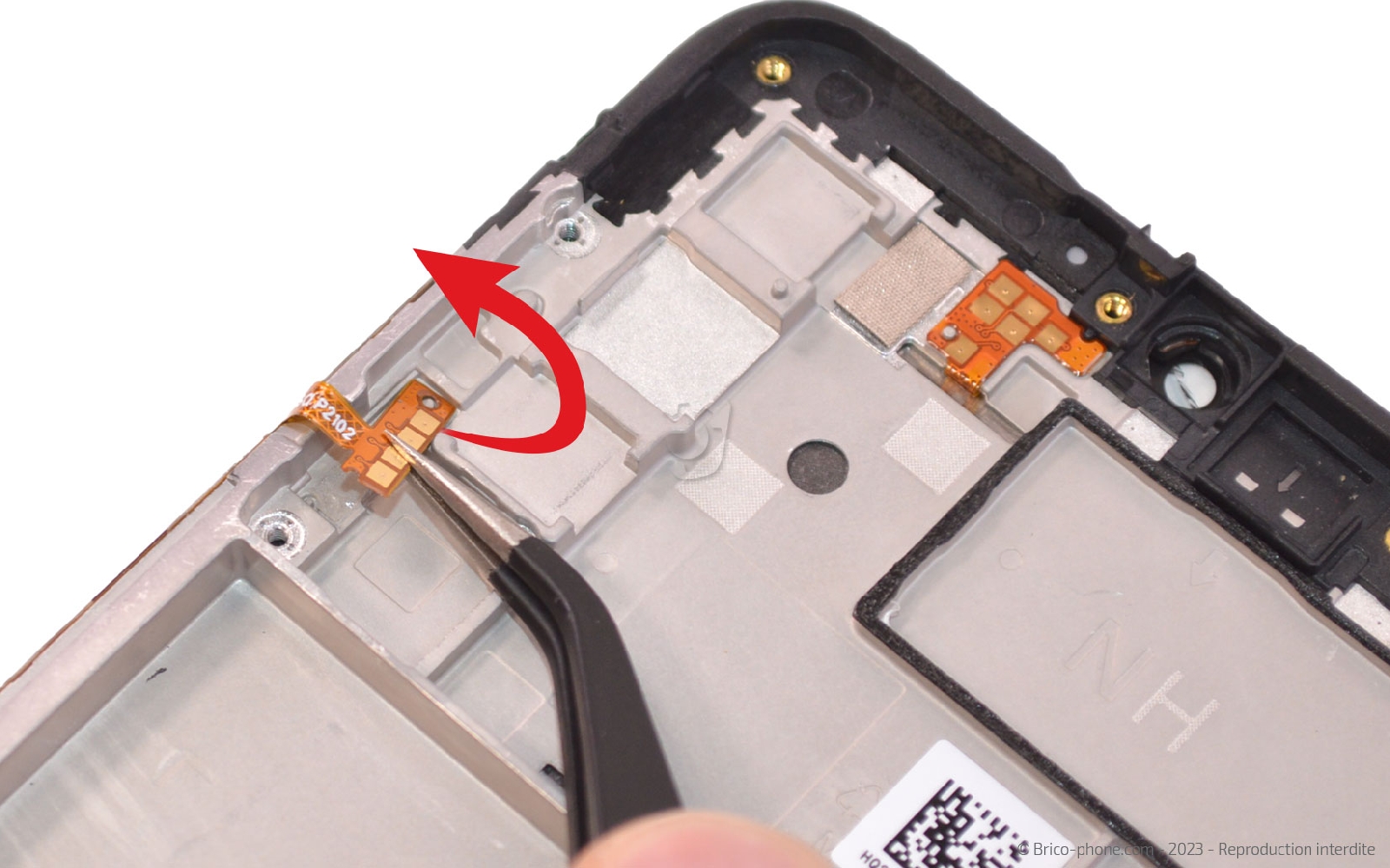

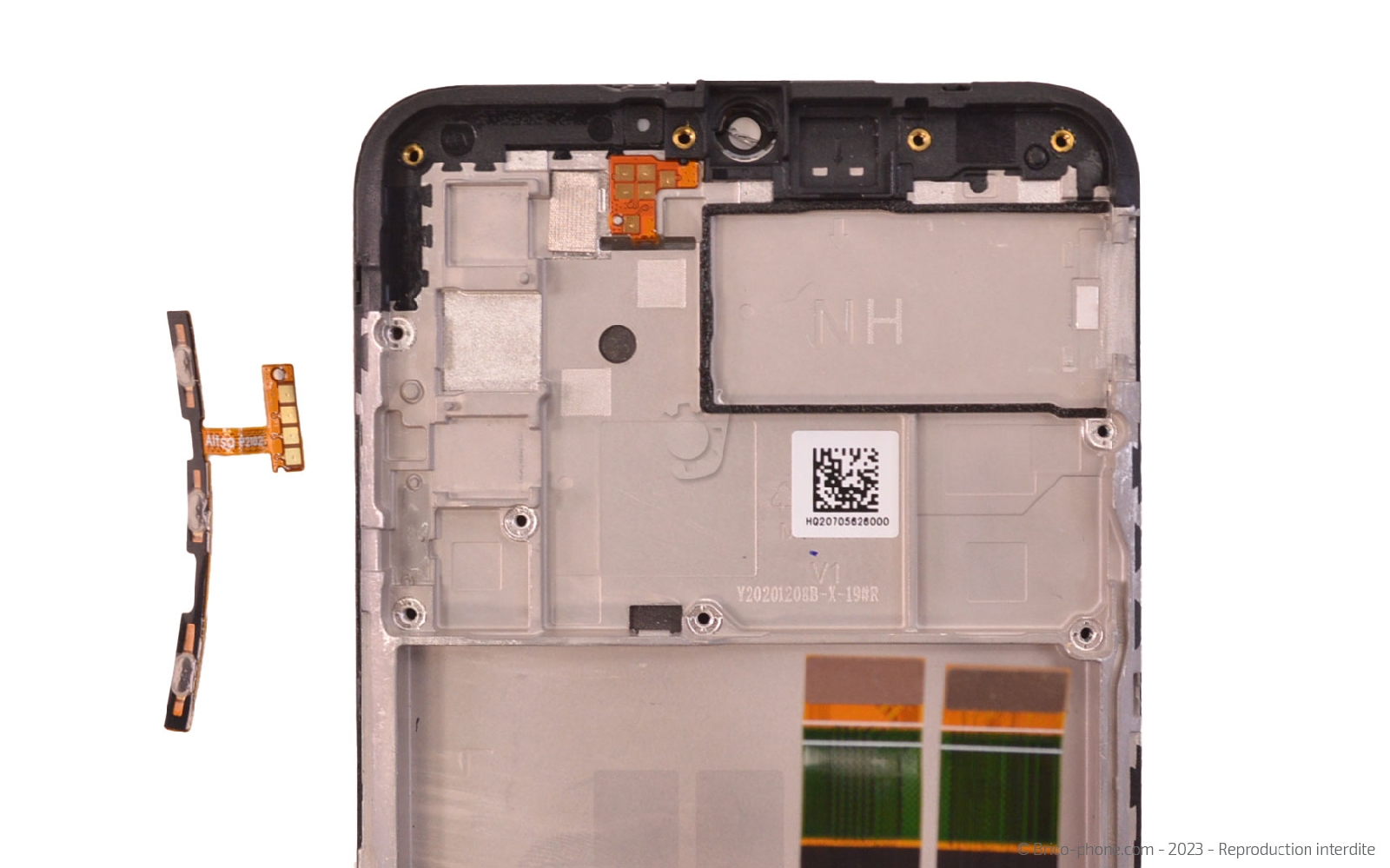

Ensuite avec la pince métallique, décollez le connecteur de la nappe Power puis la partie avec les boutons.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Nappe power et volume pour Samsung Galaxy A02S
5,90 €

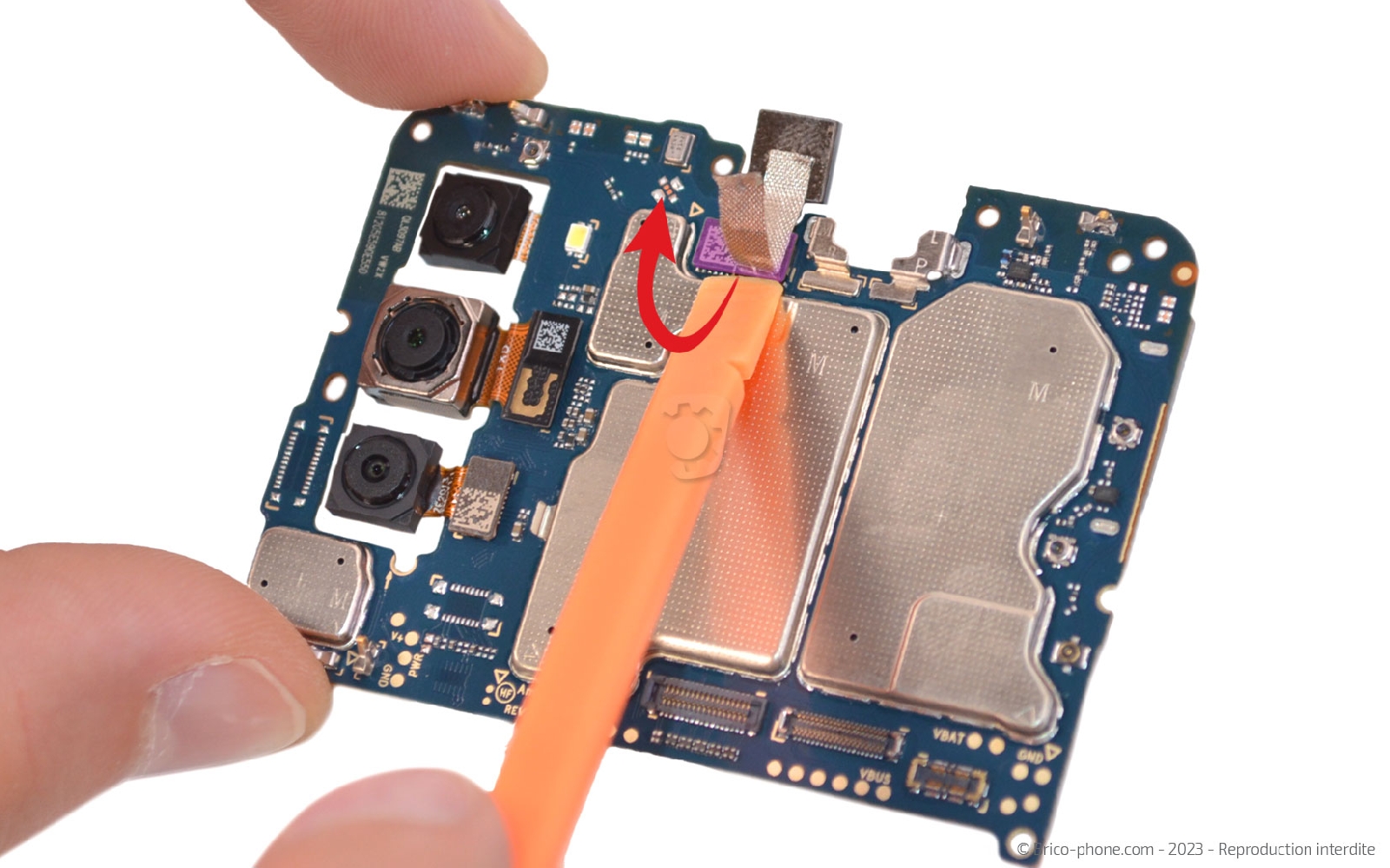

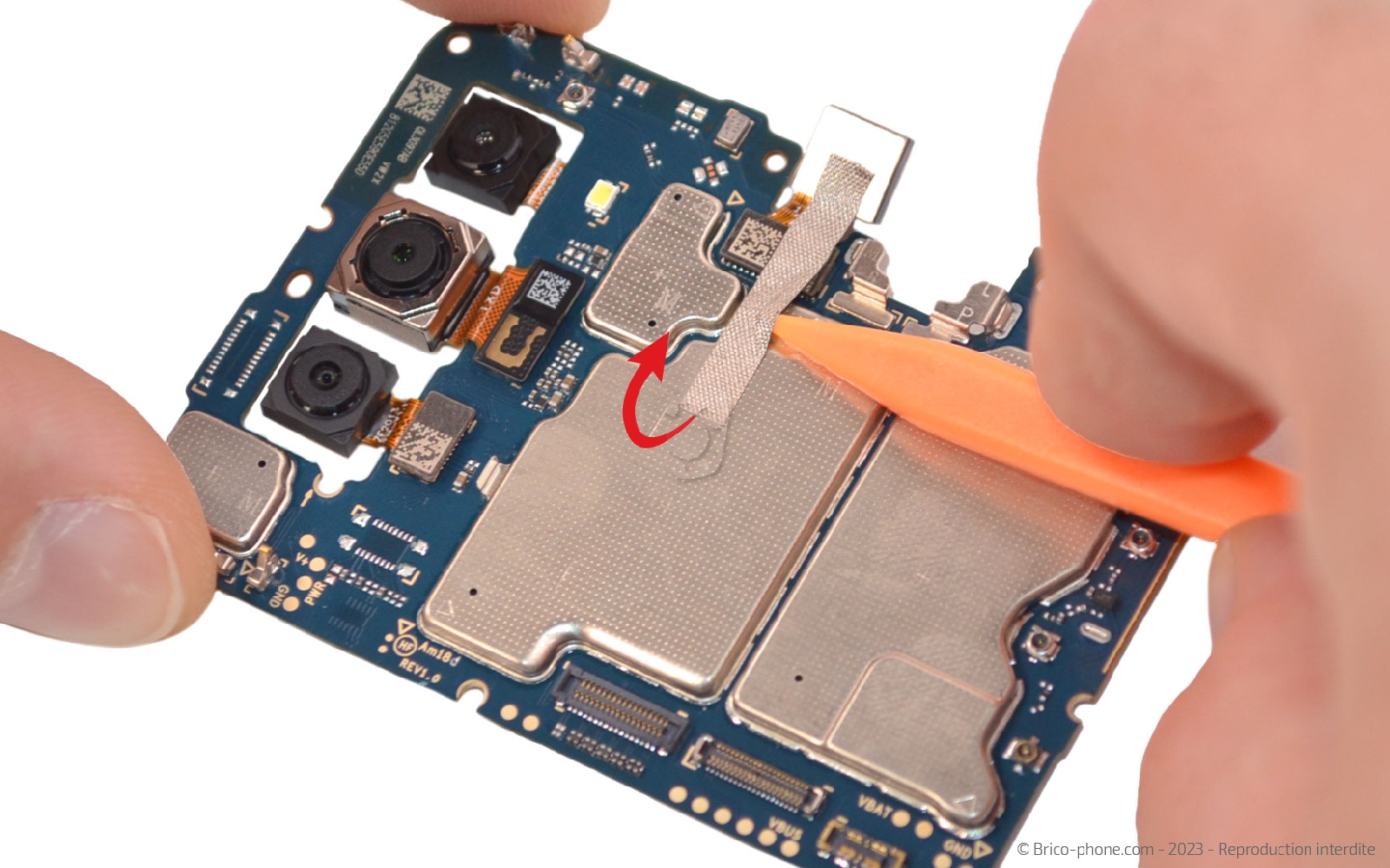

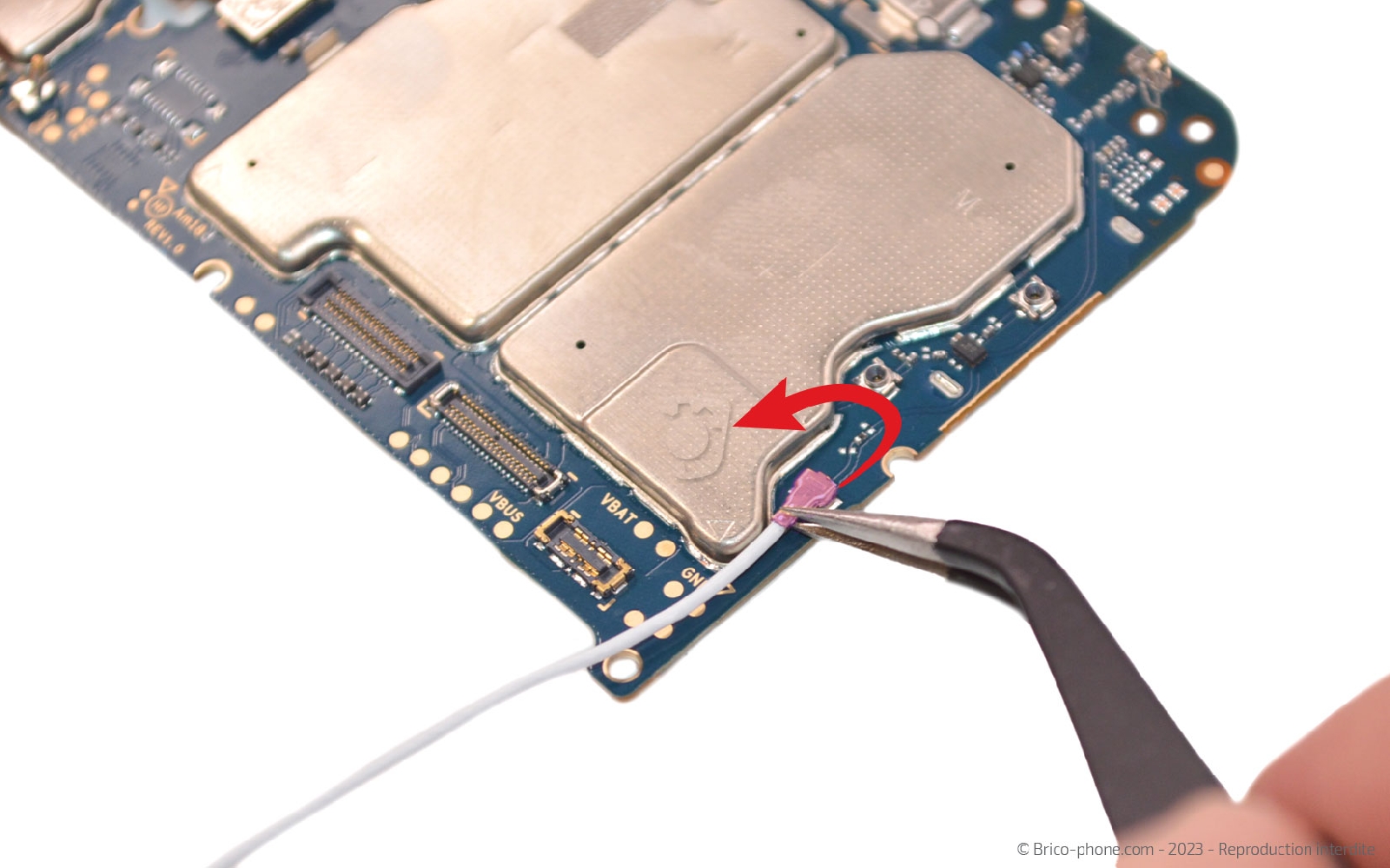

Etape 15 : Séparer la caméra frontale de la carte mère
Reprenez la carte mère pour récupérer le câble coaxial en le débranchant puis la caméra frontale.

Pour cette dernière, vous devez décollez l'adhésif brillant puis déconnectez la nappe avec le spudger.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Caméra avant pour Samsung Galaxy A02s
9,90 €

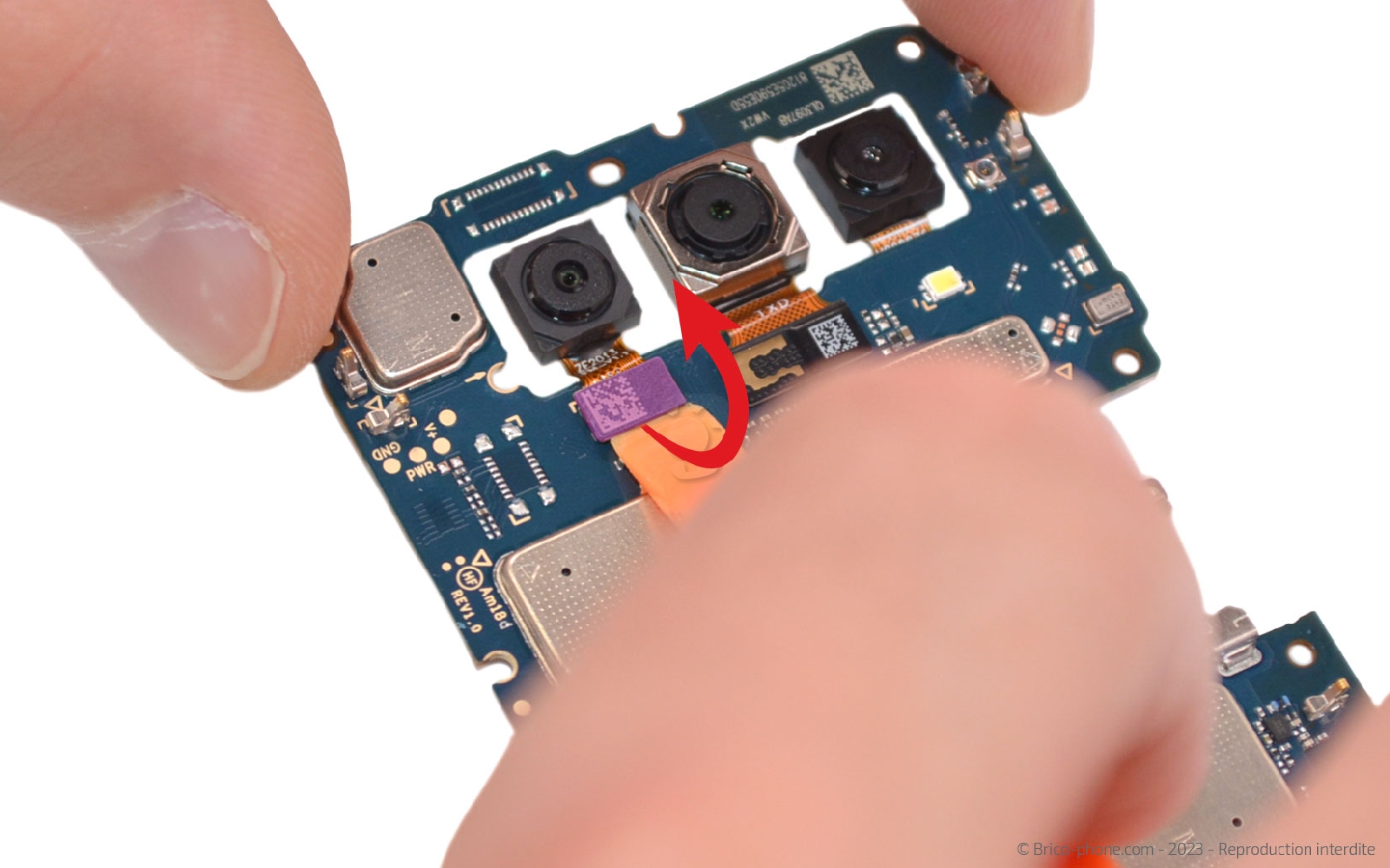

Etape 16 : Récupérer les caméras arrière

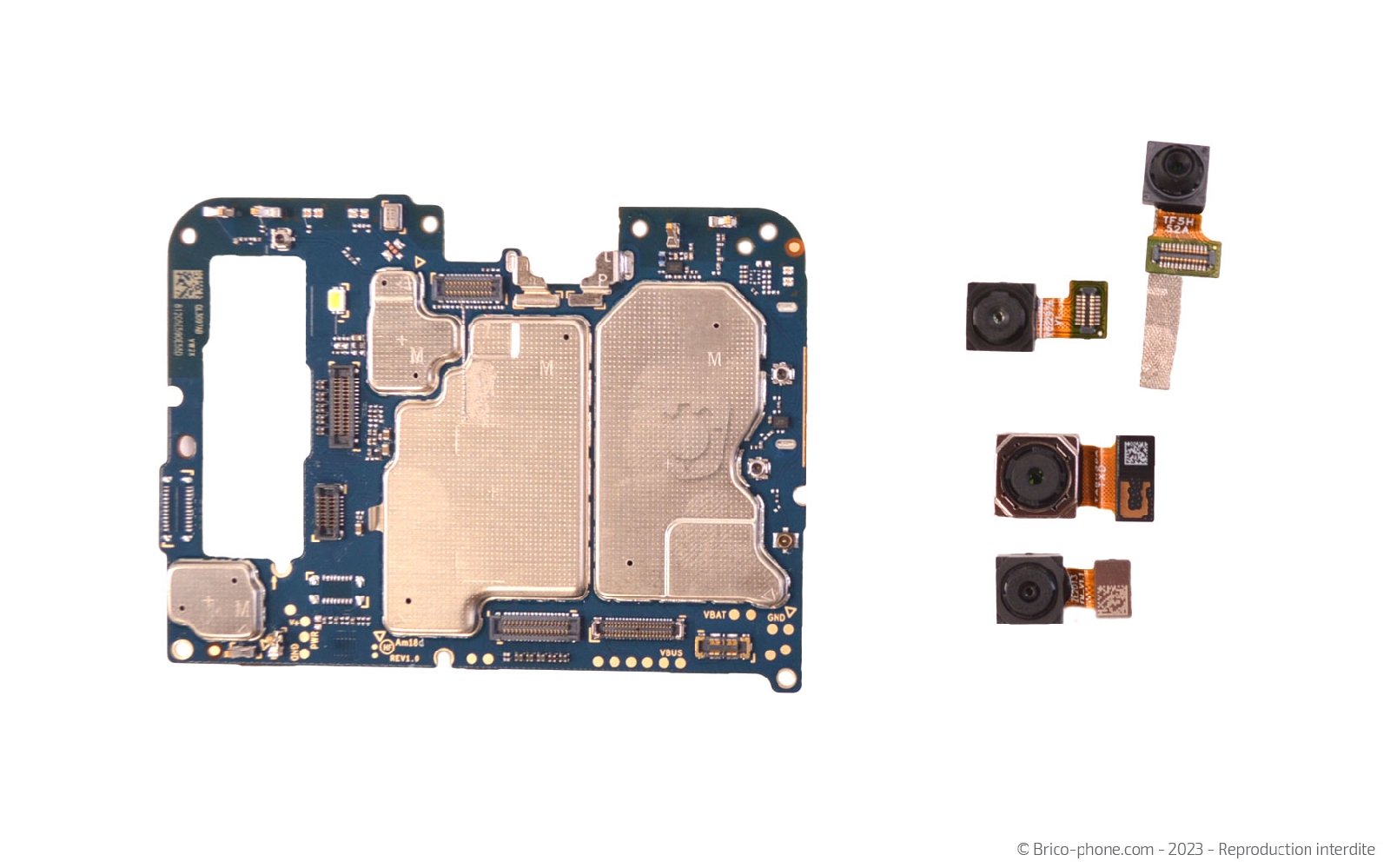

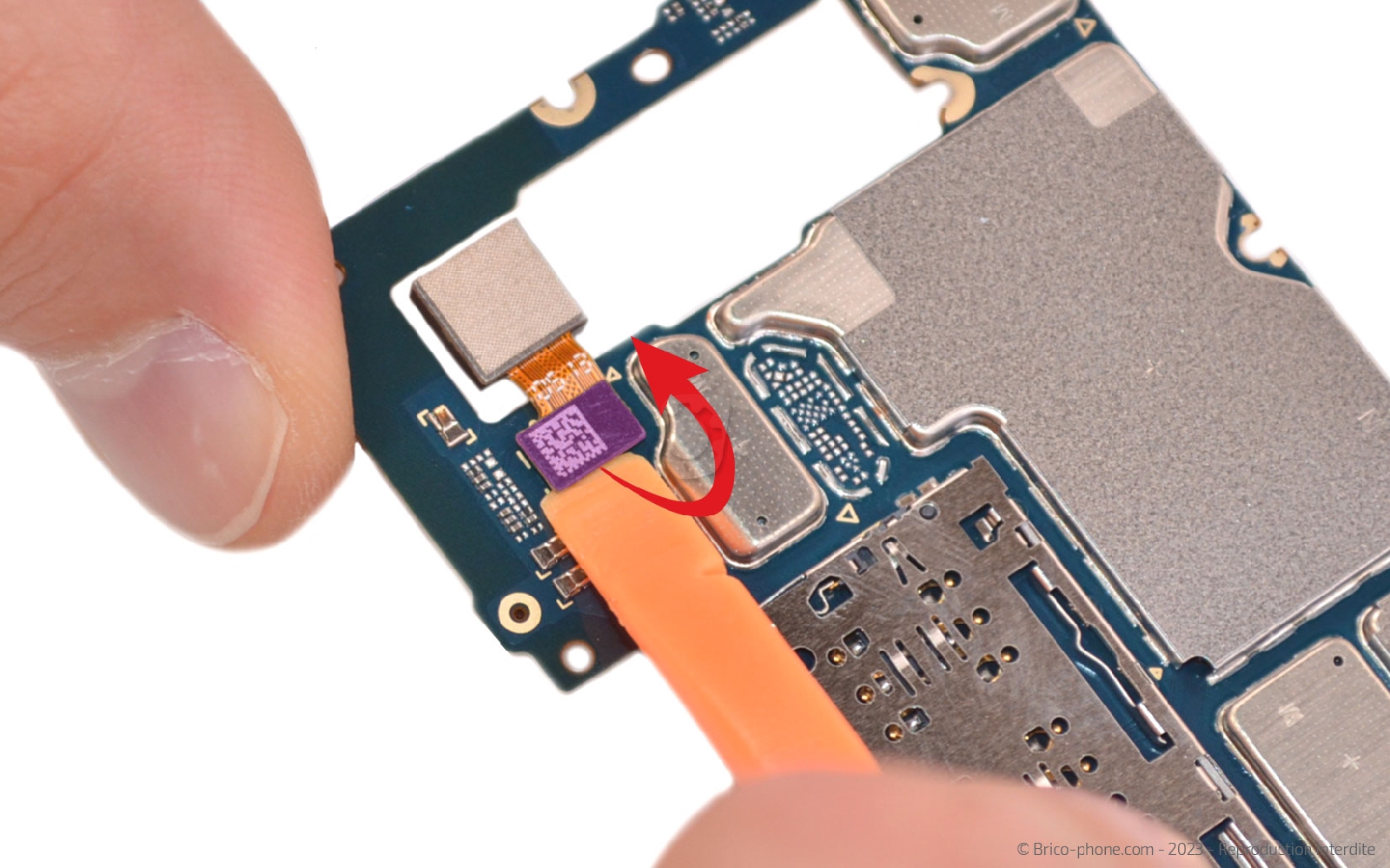

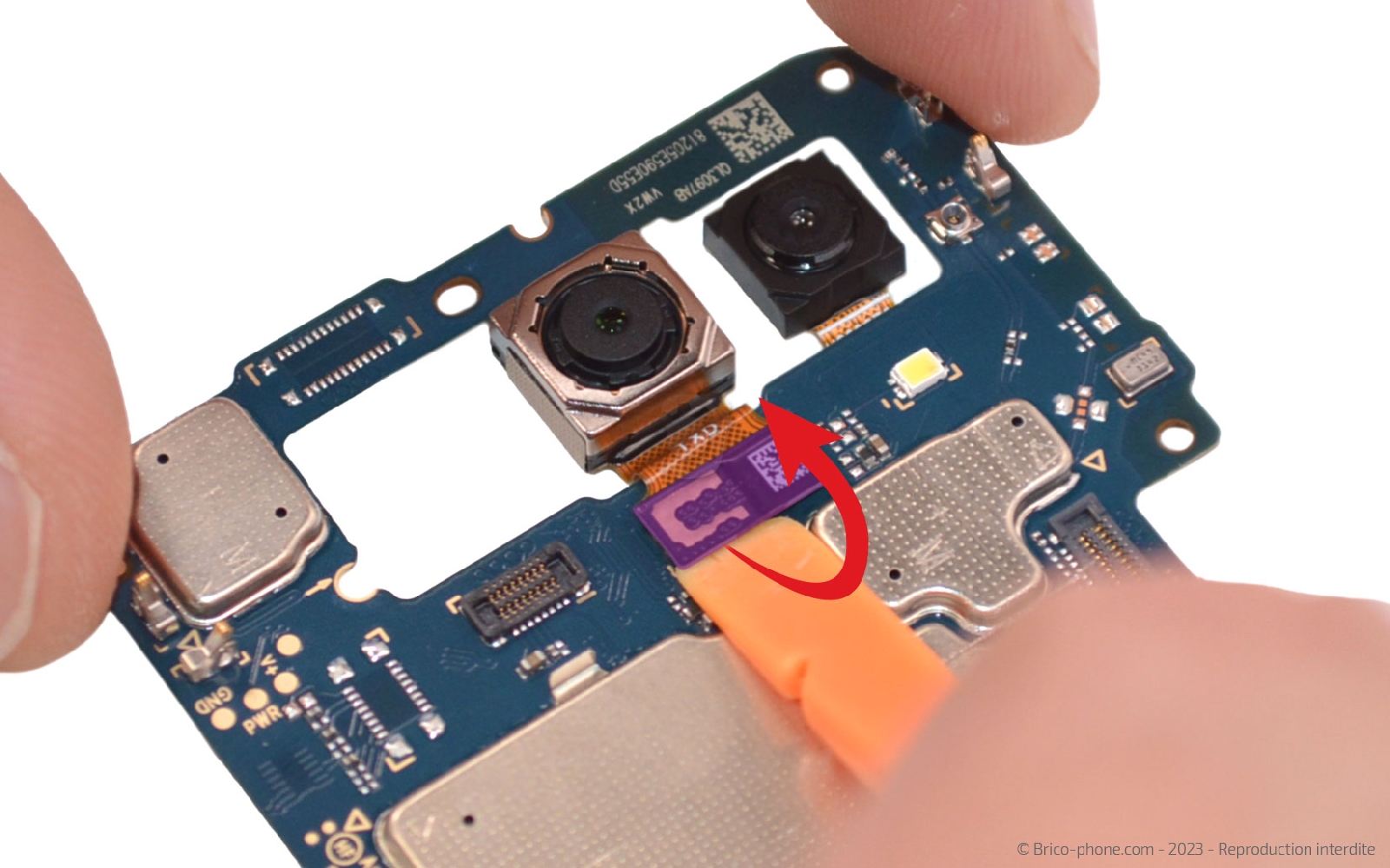

Toujours avec le levier en nylon, déconnectez les nappes du capteur macro (2 mpx), de la caméra principale de 13 MP et celle du mode Portrait (2 Mp).
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Caméra arrière principale pour Samsung Galaxy A02s
9,90 €

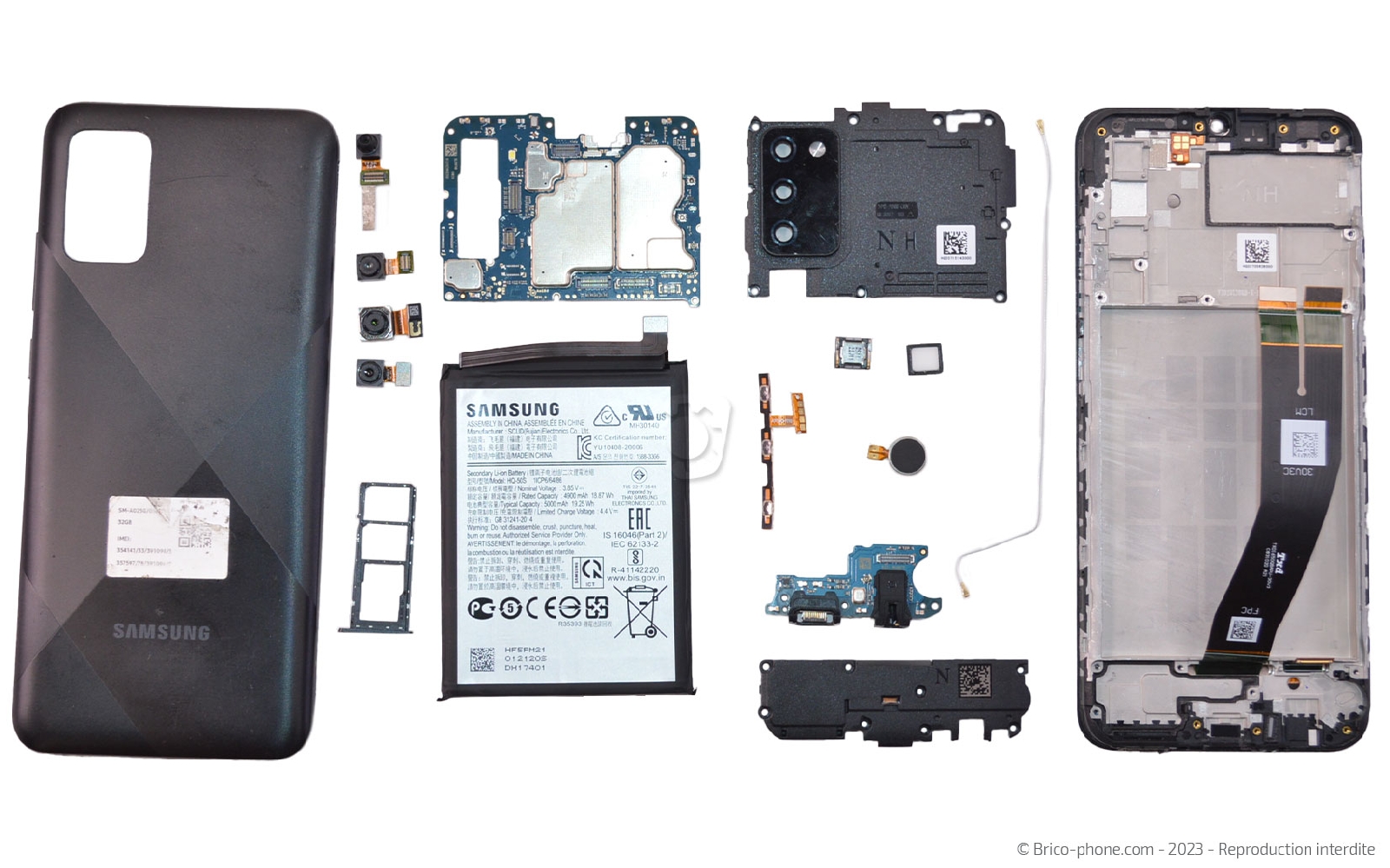

Vue éclatée
Voici à quoi ressemble votre Samsung Galaxy A02s après un démontage complet. Sur cette photo, vous retrouvez tous les composants de votre appareil.

Si vous souhaitez remonter votre téléphone, suivez chaque étape dans le sens contraire.
