Guide de réparation sur Xperia 10 III

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 13/20
Xperia 10 III | Temps estimé : 50 min | Difficulté : 3/5

Vous rencontrez des difficultés avec votre Sony Xpéria 10 III ? Vos interlocuteurs ne vous entendent plus ? Aucun son n'arrive dans vos écouteurs filaires ? La batterie se décharge constamment ? votre téléphone ne vibre plus ou très faiblement ? Pour répondre à de nombreuses pannes, Brico-phone met à votre disposition ce guide de réparation. Il reprend toutes les étapes en détails pour que vous puissiez réussir haut la main la réparation de votre smartphone et cela peu importe que vous soyez expert ou novice.

Chaque étape reprend les instructions détaillées pour vous permettre de changer la pièce endommagée. Des images et une vidéo viennent complété les conseils de nos experts. vous êtes capables de remplacer le composant en panne alors n'hésitez pas et lancez-vous !

Pensez à regarder le tutoriel en entier dans un premier temps avant d'ouvrir le téléphone. Ce premier visionnage vous permettra également de sélectionner les étapes à suivre et celle à laisser de coté. Par exemple pour accéder à la prise jack de votre Sony vous serez dans l'obligation de retirer la carte mère du téléphone mais vous n'êtes pas obliger d'ôter la batterie ou le connecteur de charge.

Diagnostic

›  Ecran noir lors de l'ouverture de l'appareil photo...
›  Plus de vibration...
›  Perte d'autonomie...
›  Ecran cassé...
›  Plus de son en haut-parleur...

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Dans un premier temps, il est essentiel de connaître le modèle de votre téléphone afin de commander les bons composants et de suivre le tutoriel approprié.
Pour cela, si votre écran fonctionne toujours, vous pouvez accéder à la fonction téléphone et composer *#06# pour obtenir le numéro IMEI de votre smartphone.
Vous devrez ensuite le saisir dans la section correspondante de notre page d'accueil.

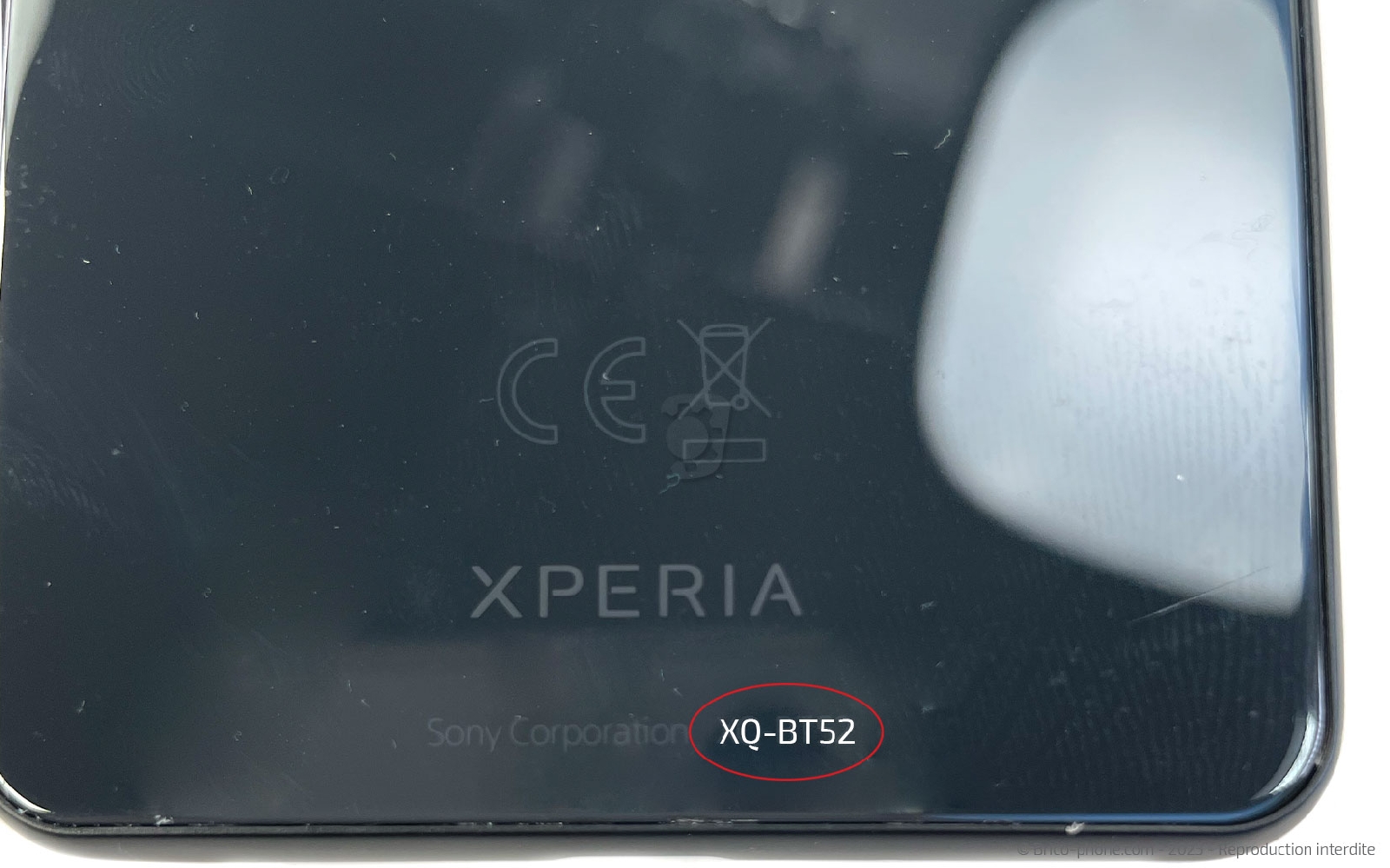

Vous retrouvez également la référence du modèle au dos de votre appareil : XQ-BT52.

Vous avec choisi les bonnes pièces détachées et la commande est arrivée ? Parfait, commencez par vous installer dans un endroit calme et dégagé.

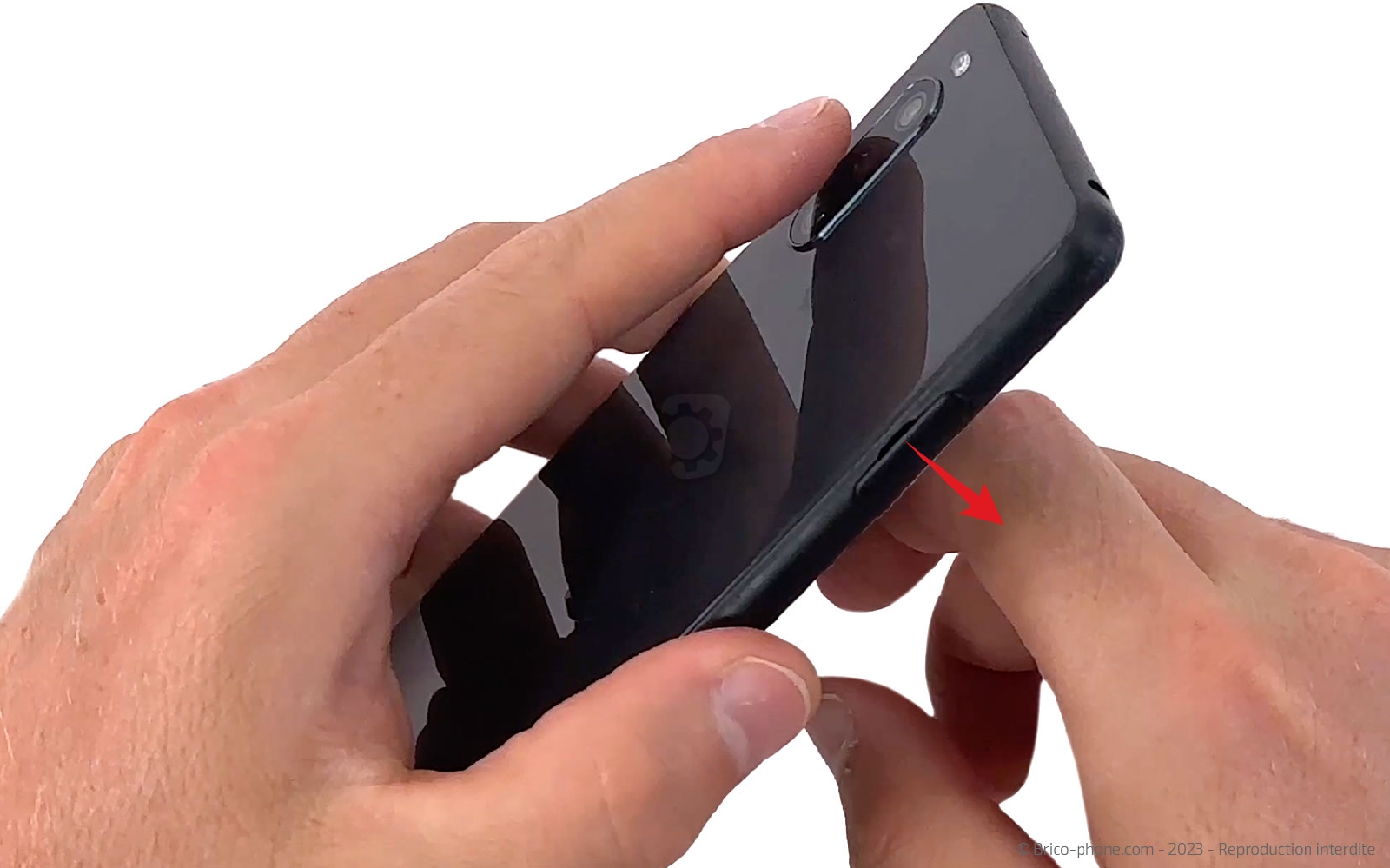

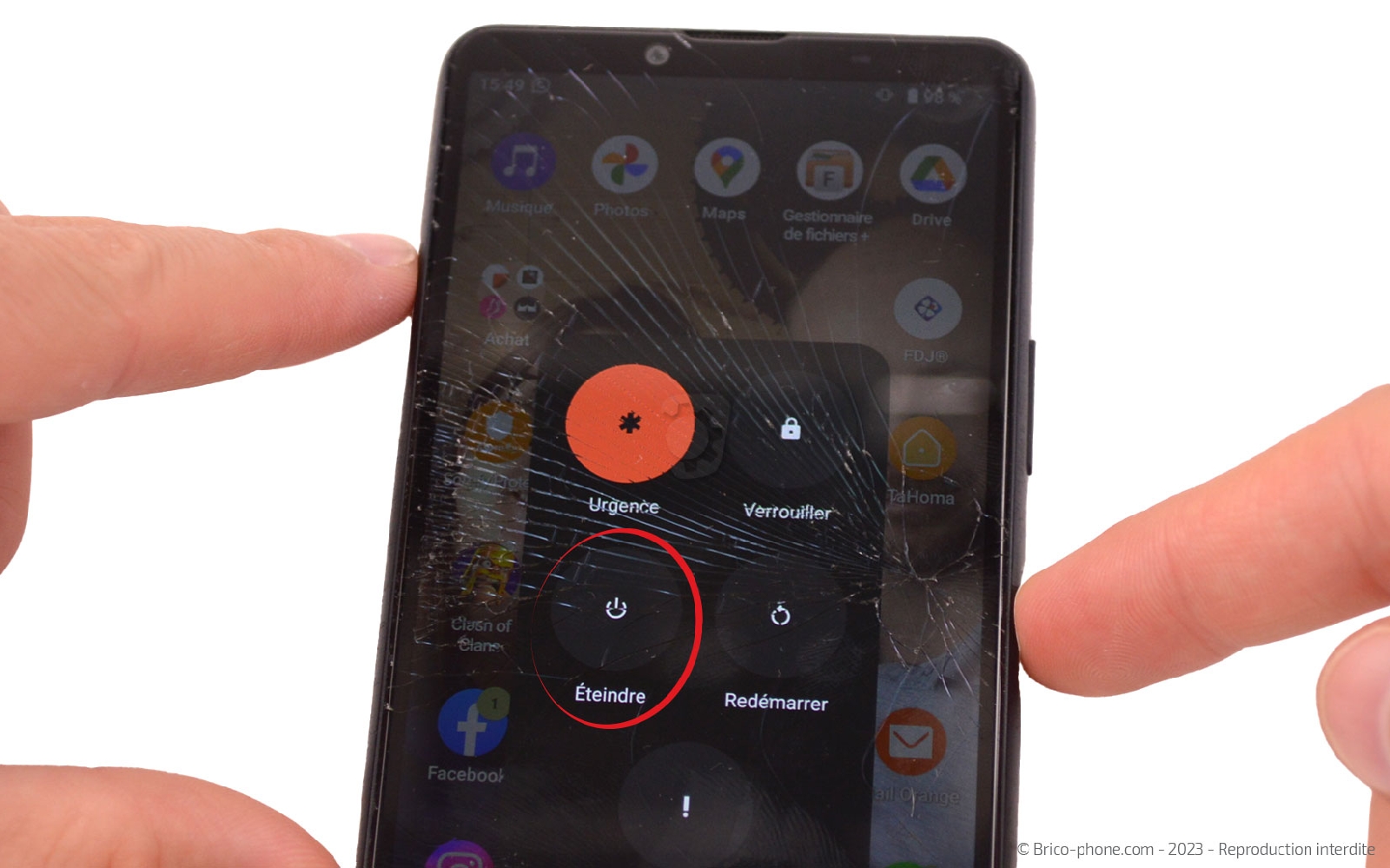

Maintenant, vous pouvez éteindre votre téléphone en maintenant enfoncé le bouton d'alimentation situé sur le côté droit du téléphone pour faire apparaître un menu, puis cliquer sur "Éteindre".

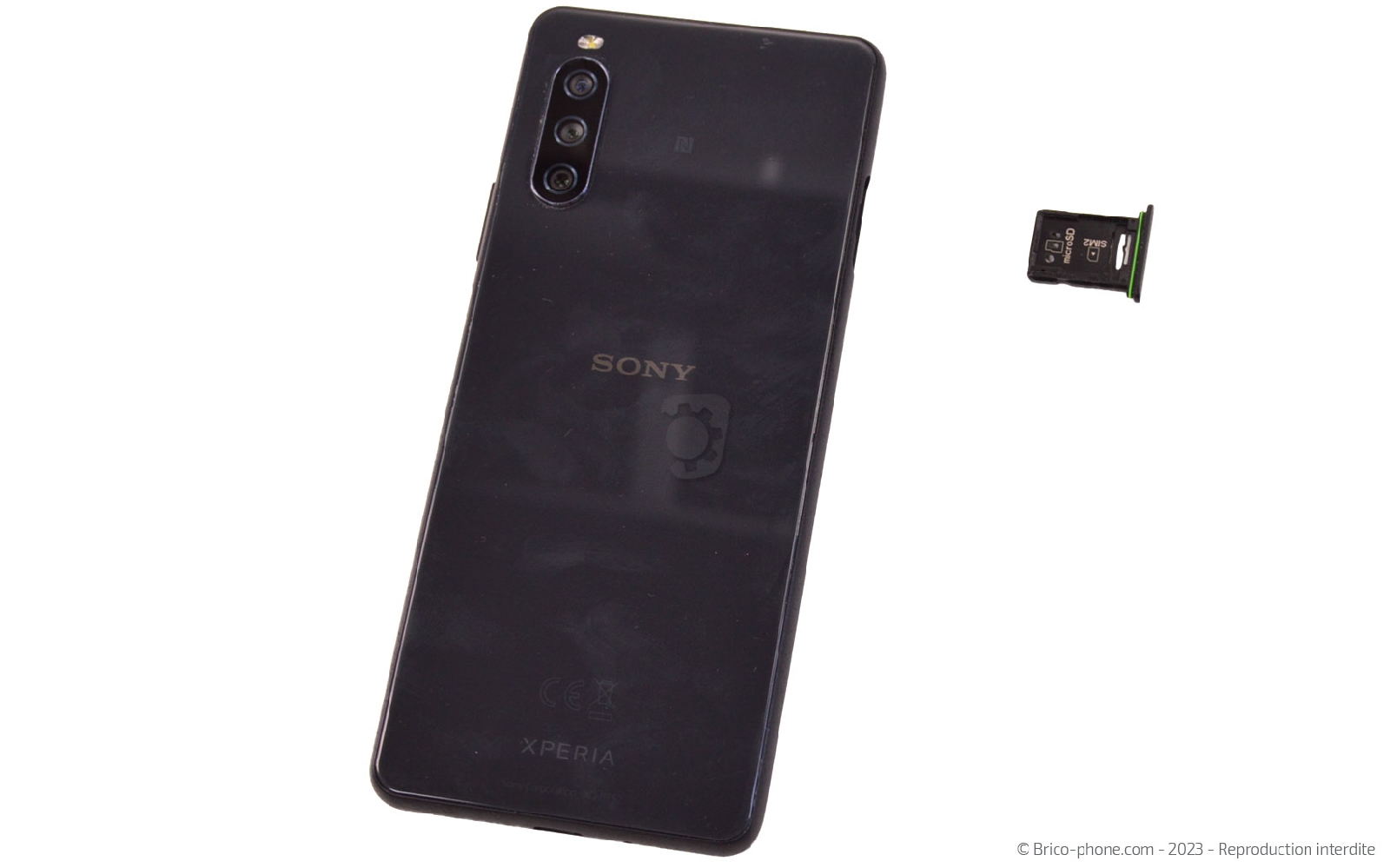

Ouvrez le tiroir SIM pour le sortir de l'appareil.

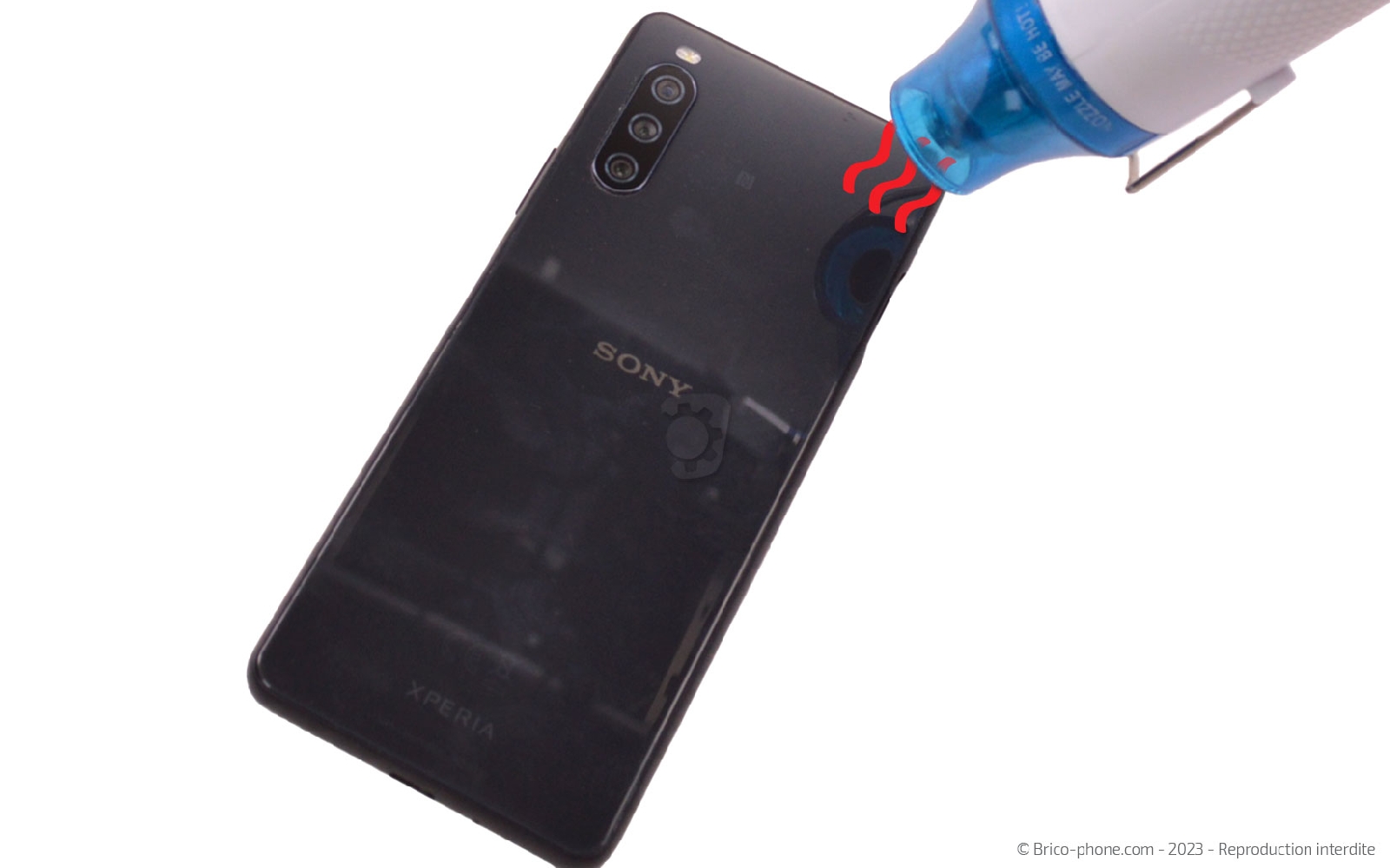

Etape 1 : Chauffer la vitre arrière
Pour accéder à l'intérieur du téléphone, vous allez être obligé de chauffer la façade arrière de votre Sony. Pour cela, il est possible d'utiliser différents outils : un décapeur thermique, un coussin chauffant ou encore votre propre sèche-cheveux.

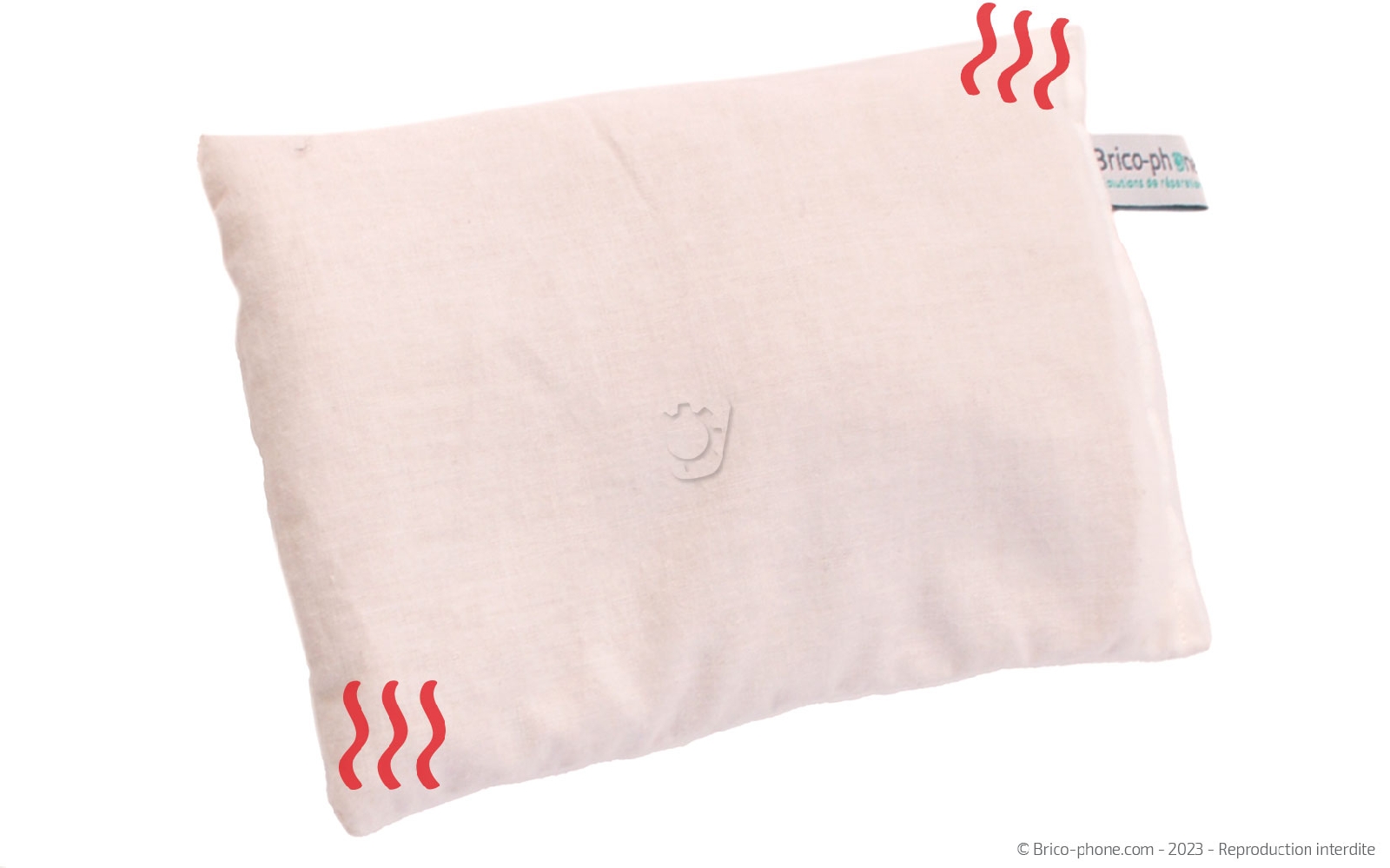

Pour le coussin, mettez le au micro-ondes environ 2 minutes avant de le déposer une trentaines de secondes sur le dos de l'appareil. En ce qui concerne le décapeur ou le sèche-cheveux, il vous suffit de l'allumer et de passer l'outils sur le contour du Sony.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

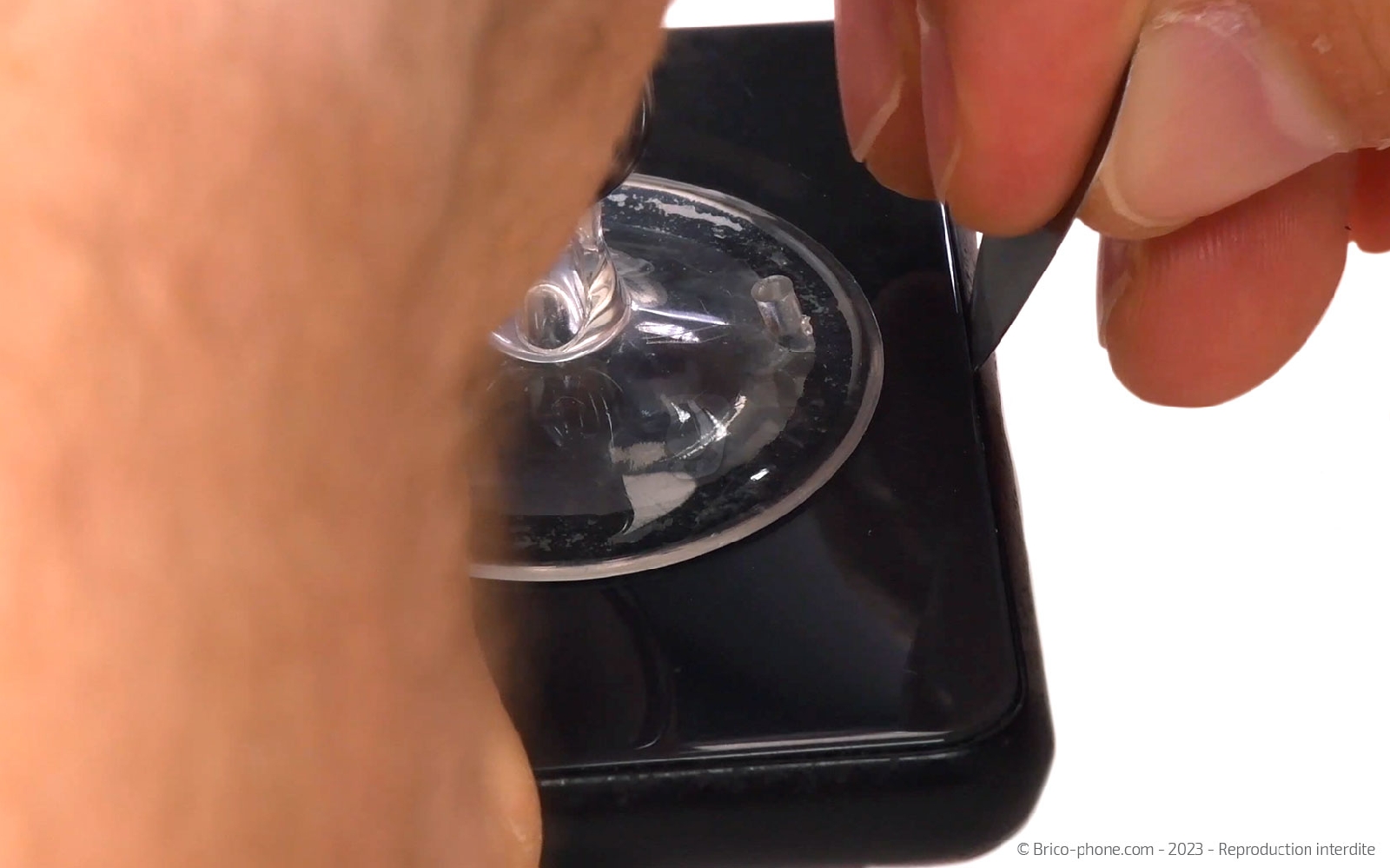

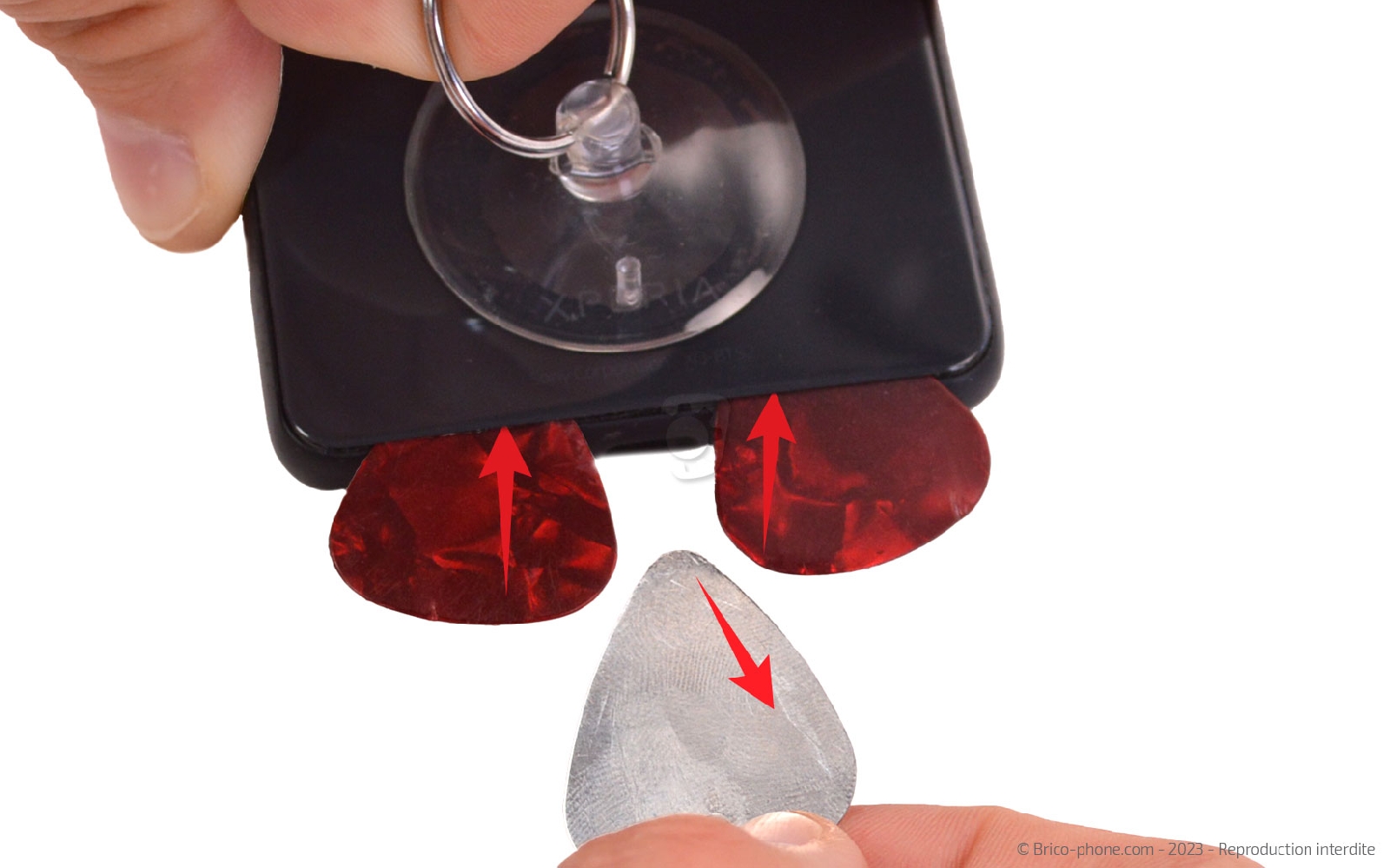

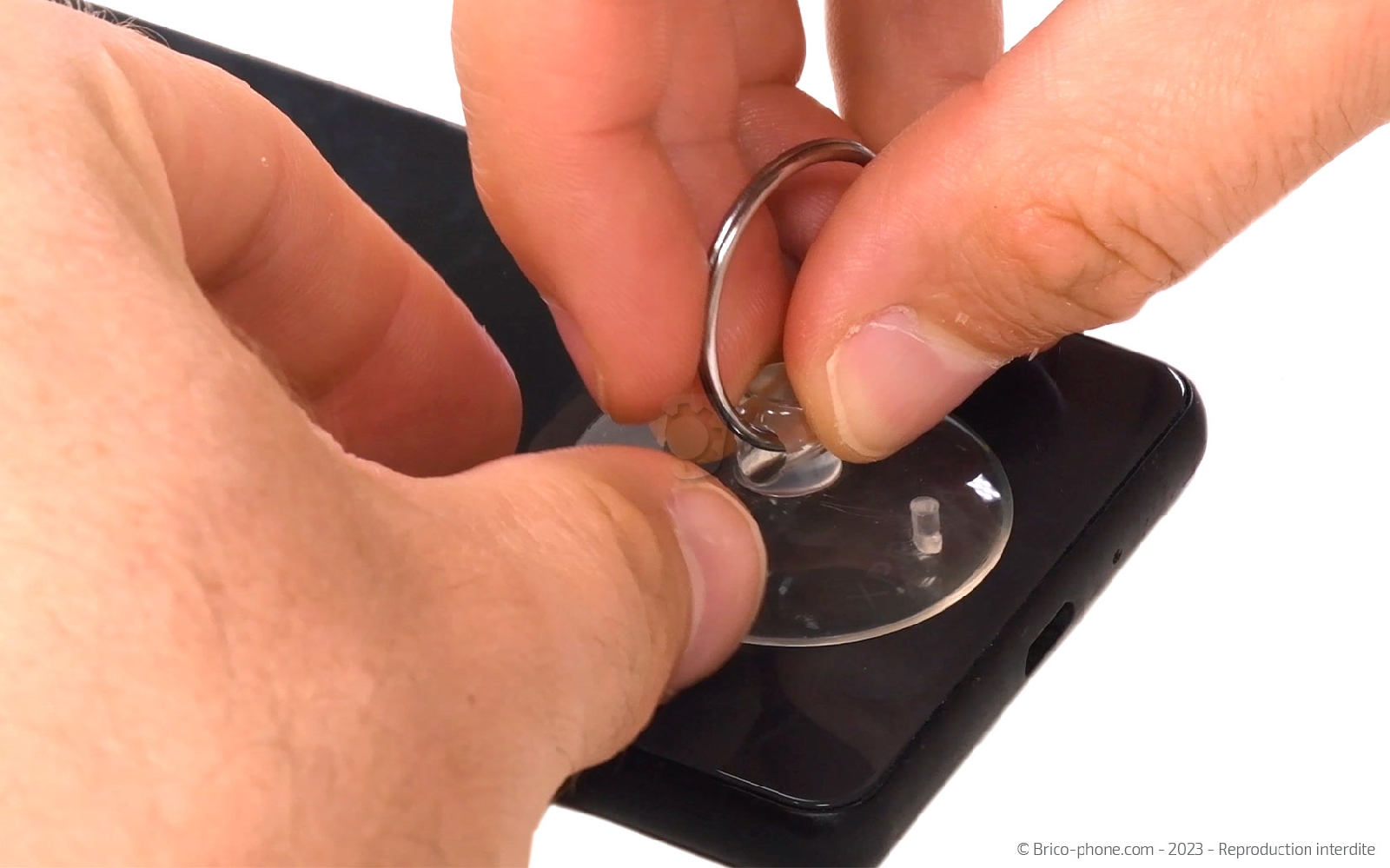

Etape 2 : Commencer le décollage de la face arrière

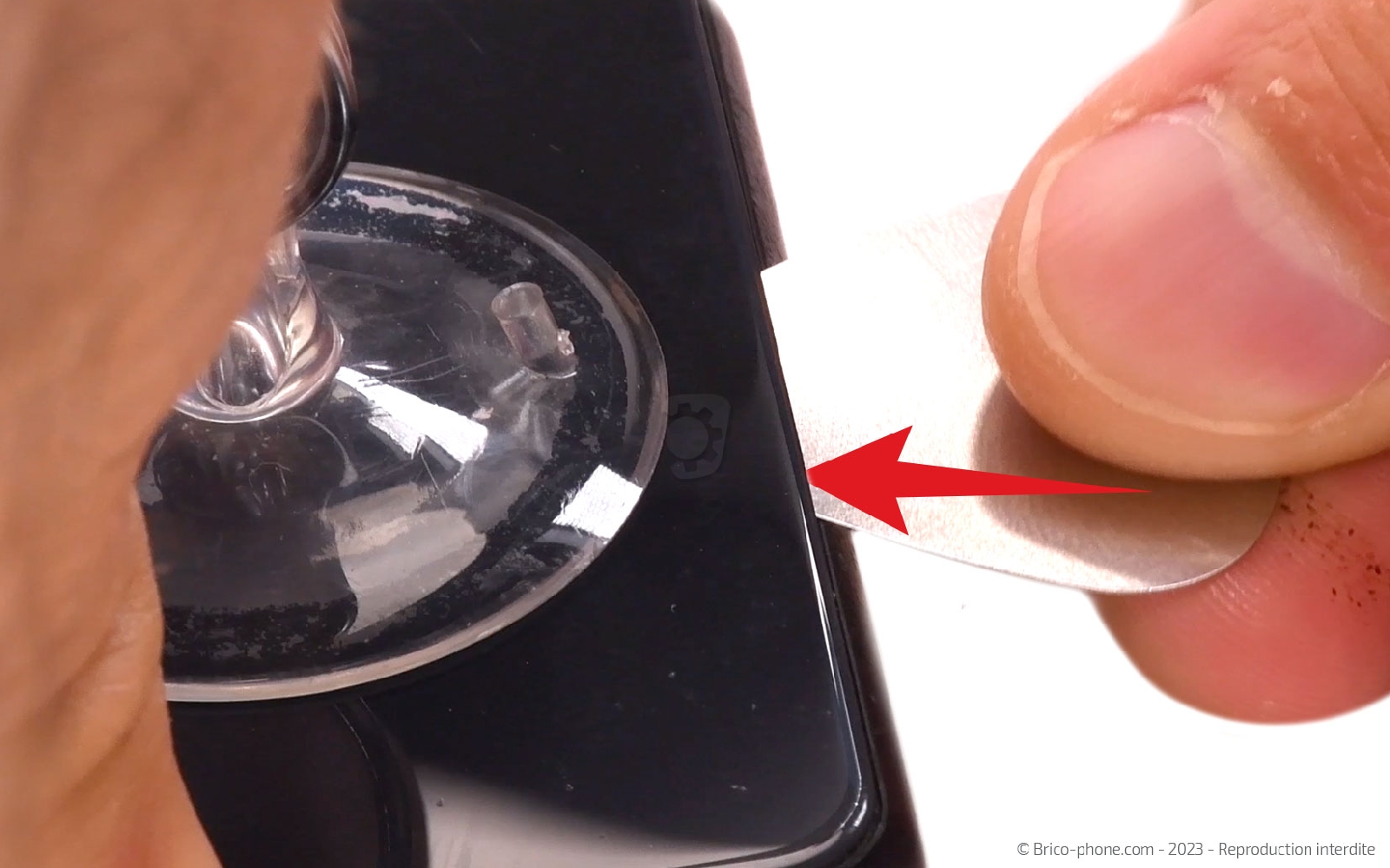

Tout d'abord, placez la ventouse au bas du téléphone. Ensuite, introduisez le médiator en métal troué entre la vitre arrière et le châssis pour commencer à séparer les deux composants.

Une fois l'espace agrandit, glissez les médiators en plastique pour remplacer celui en métal.
Outils du kit utilisés
Outils du kit utilisés

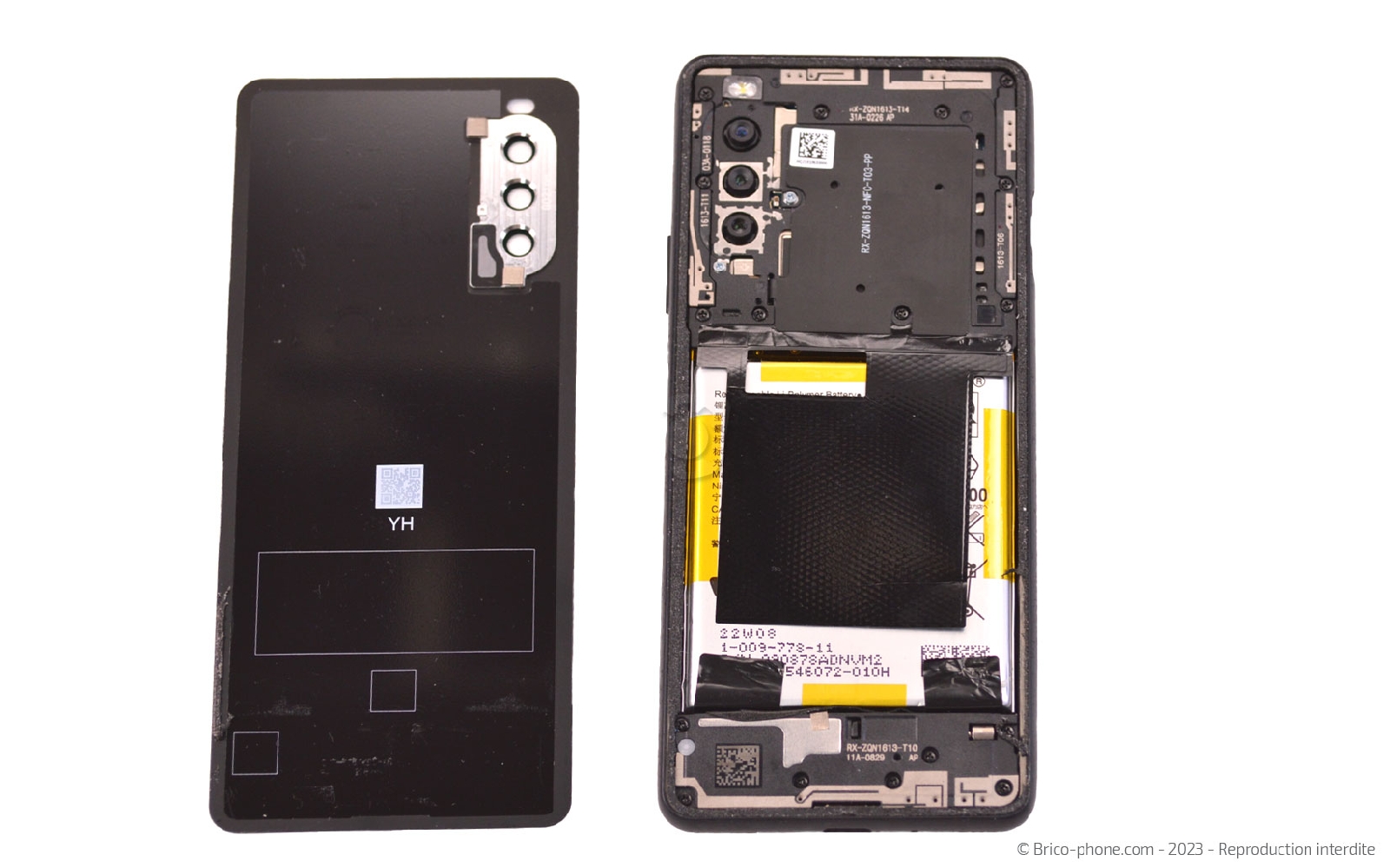

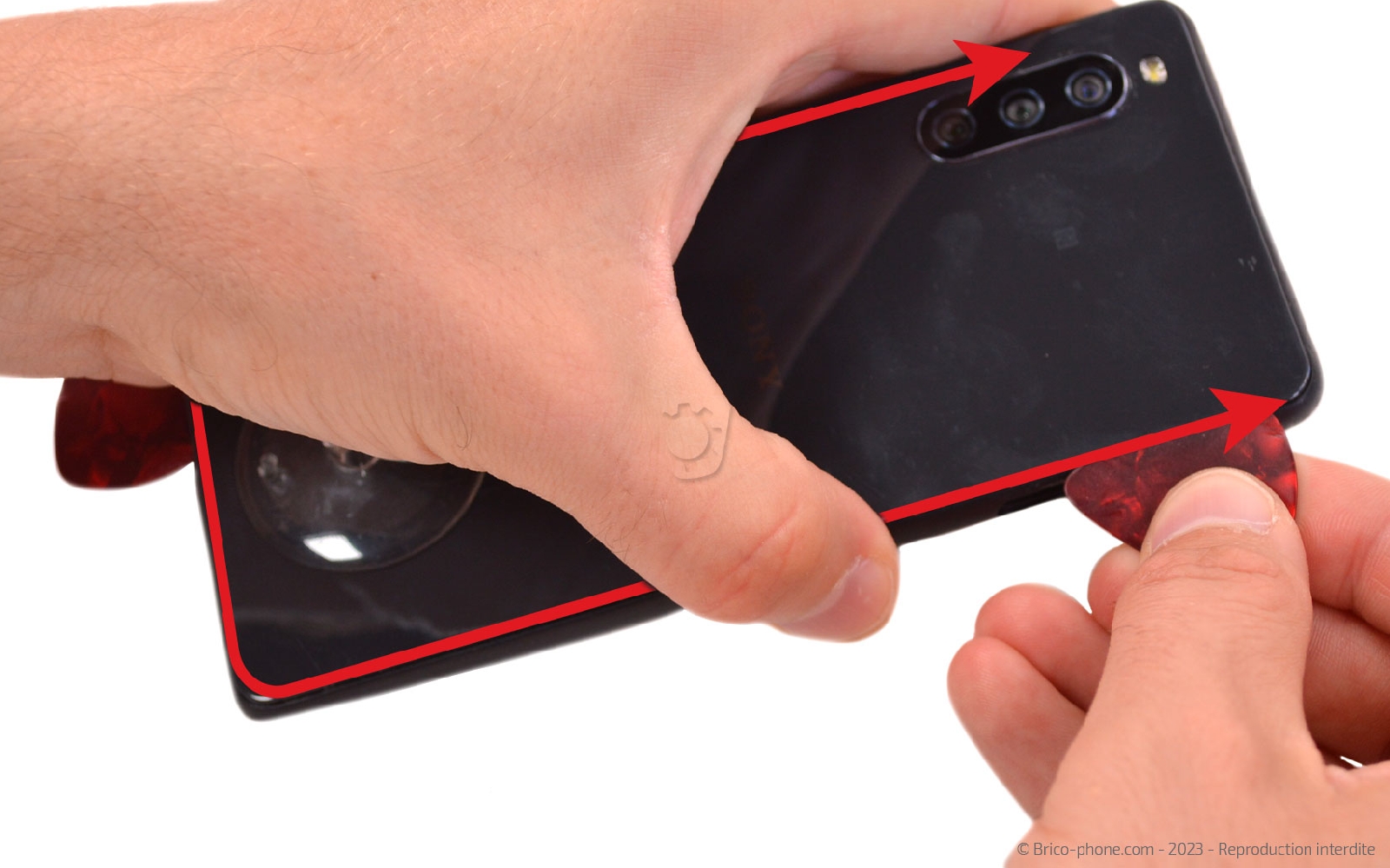

Etape 3 : Ouvrir le téléphone

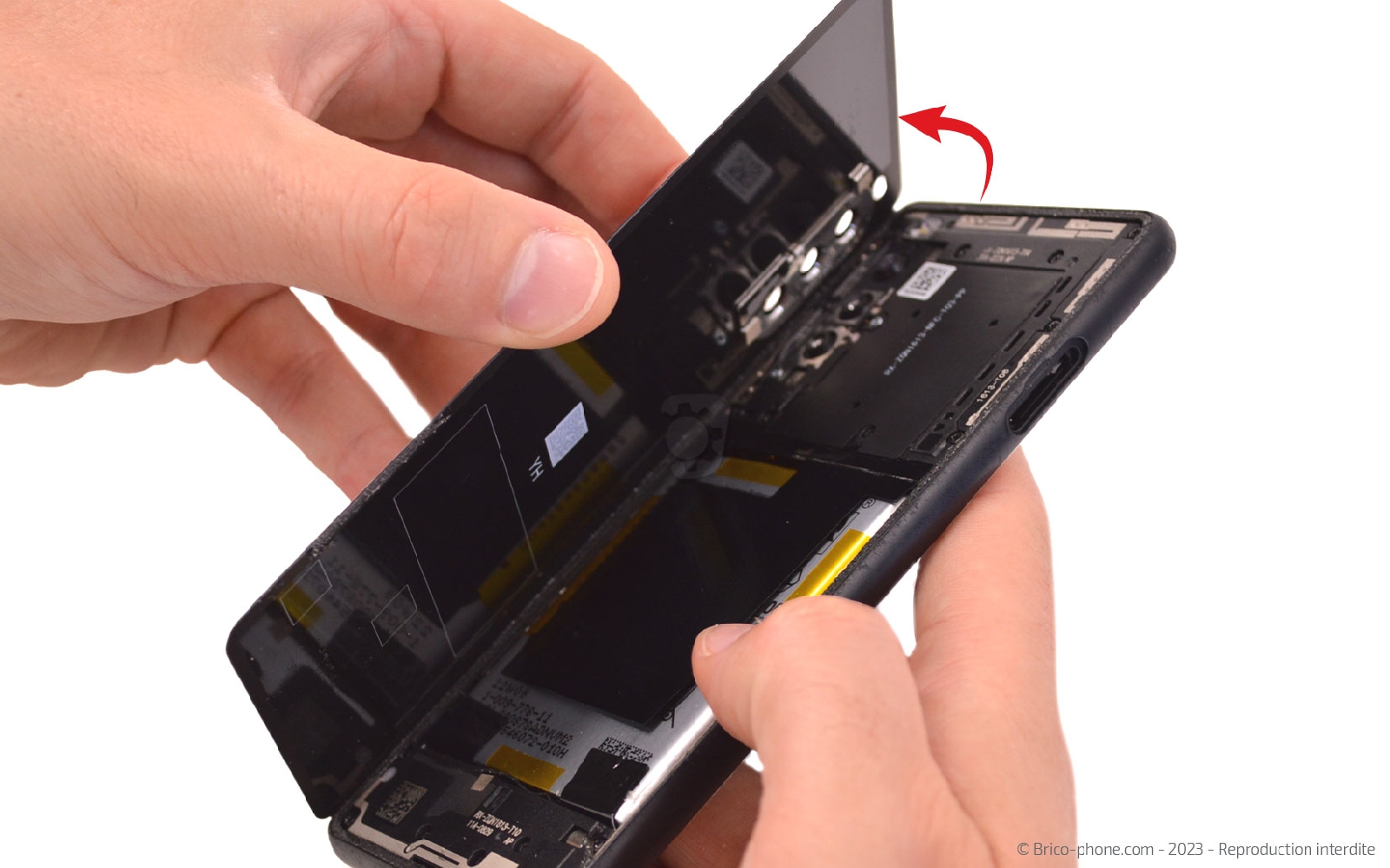

Faites circuler les médiators tout autour de l'appareil pour terminer le décollage.

Par la suite, mettez la vitre arrière de coté.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vitre arrière pour Sony Xperia 10 III noir
39,90 €

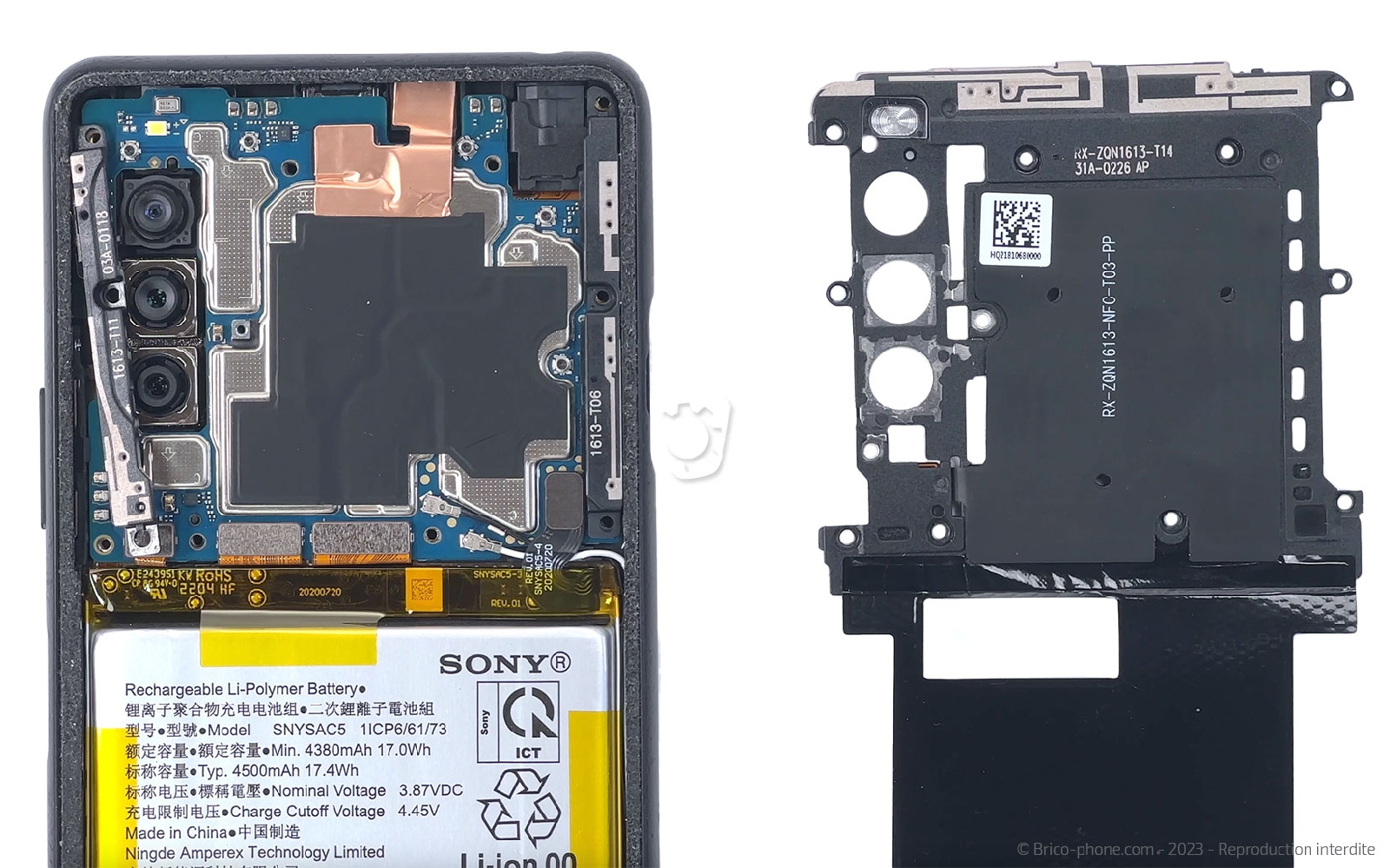

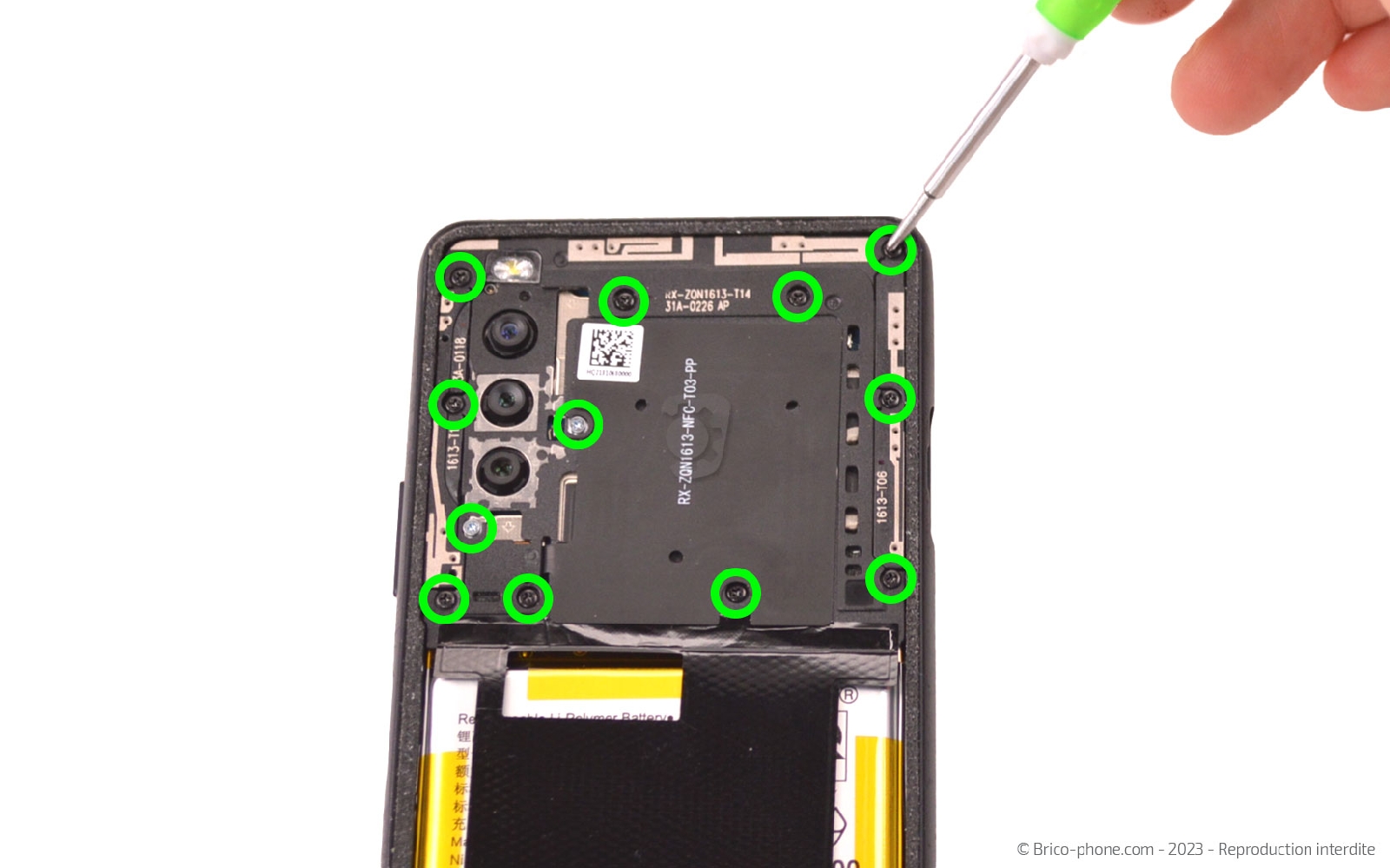

Etape 4 : Ôter la plaquette NFC
Saisissez le tournevis cruciforme pour ôter les 12 vis de la plaquette et disposez-les sur le patron d'aide au montage.

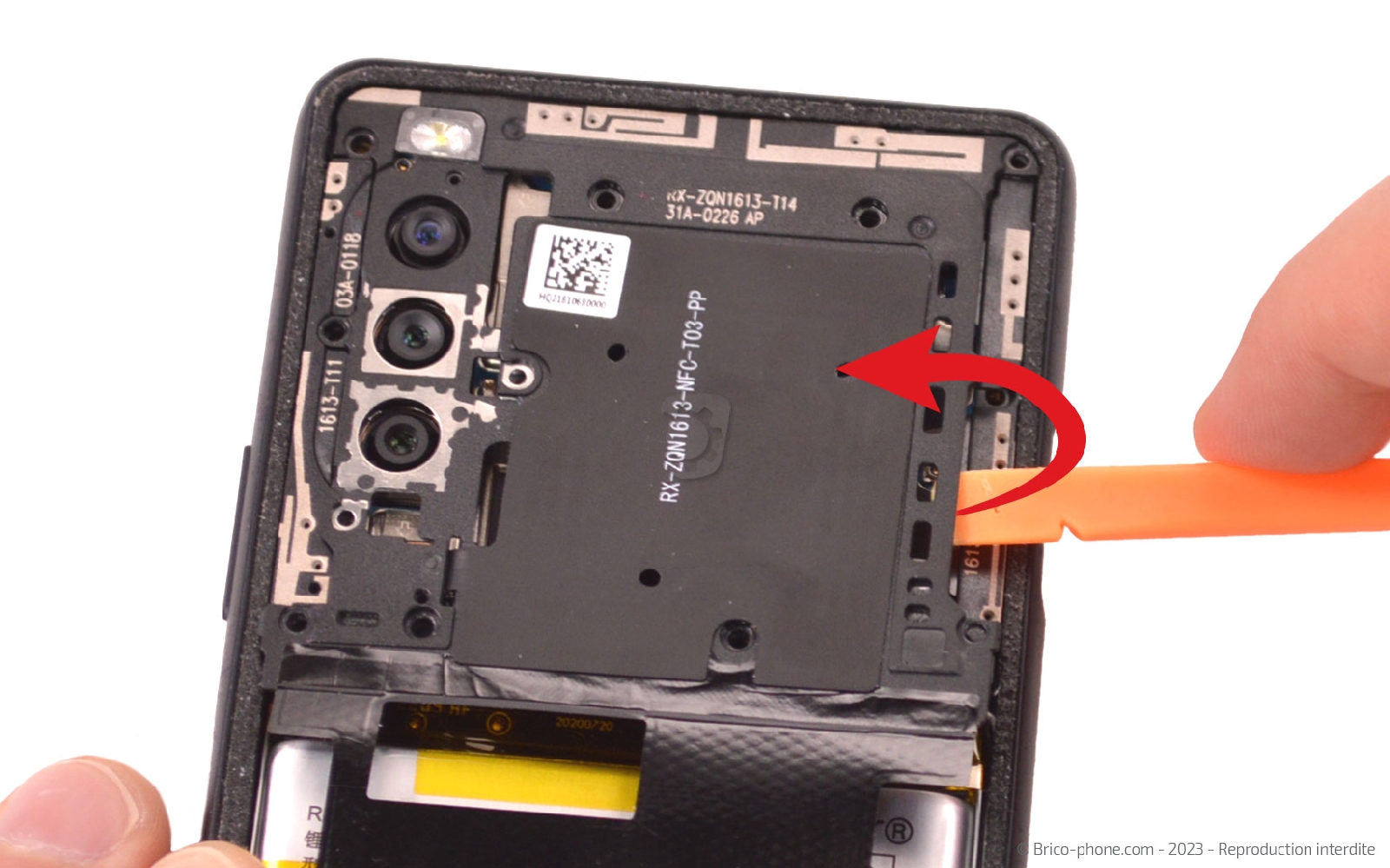

Glissez le levier en nylon à droite sous le support pour le déclipser et pouvoir le sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Déconnecter la batterie

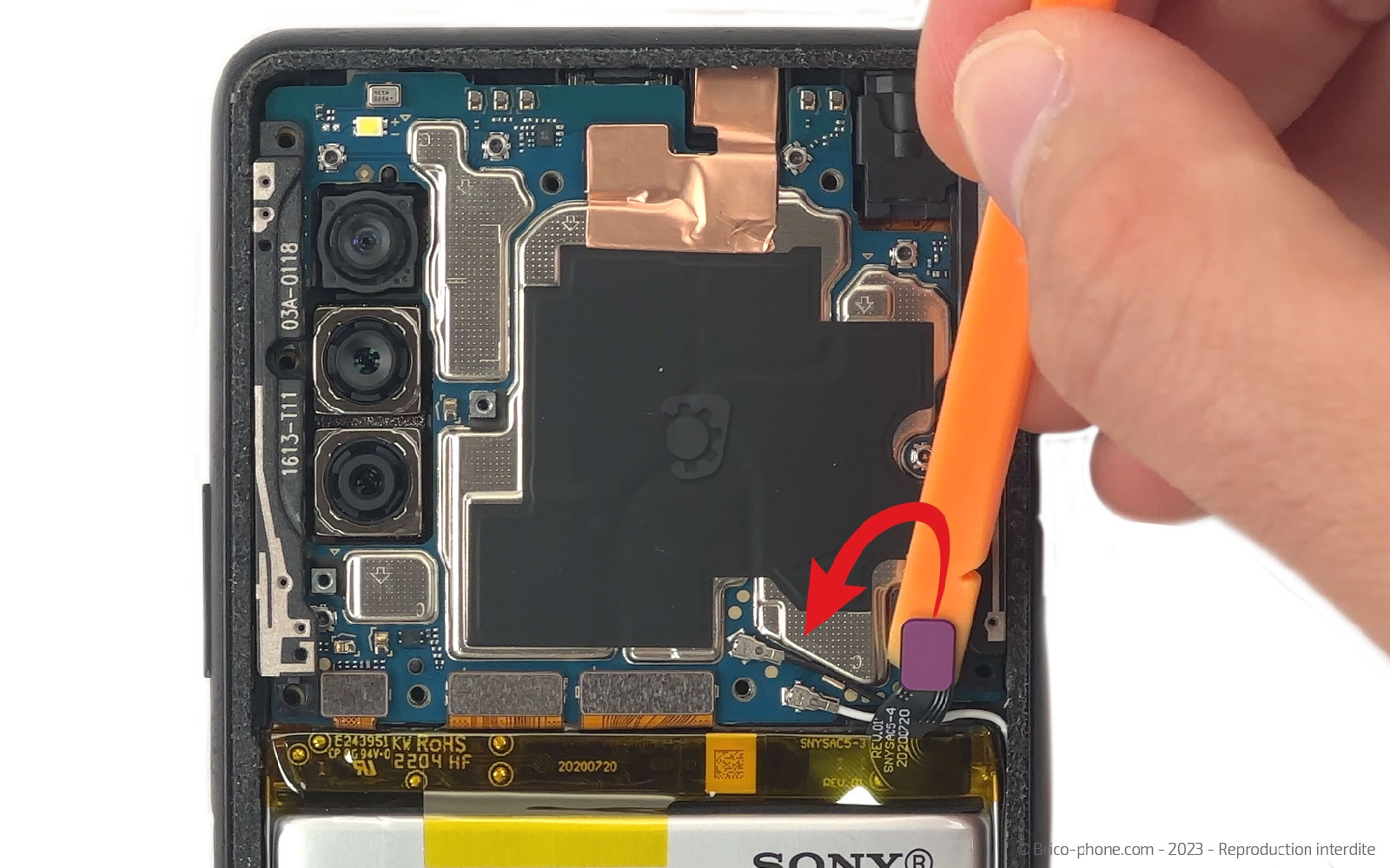

Toujours avec le spudger, déconnectez la batterie.
Outils du kit utilisés
Outils du kit utilisés

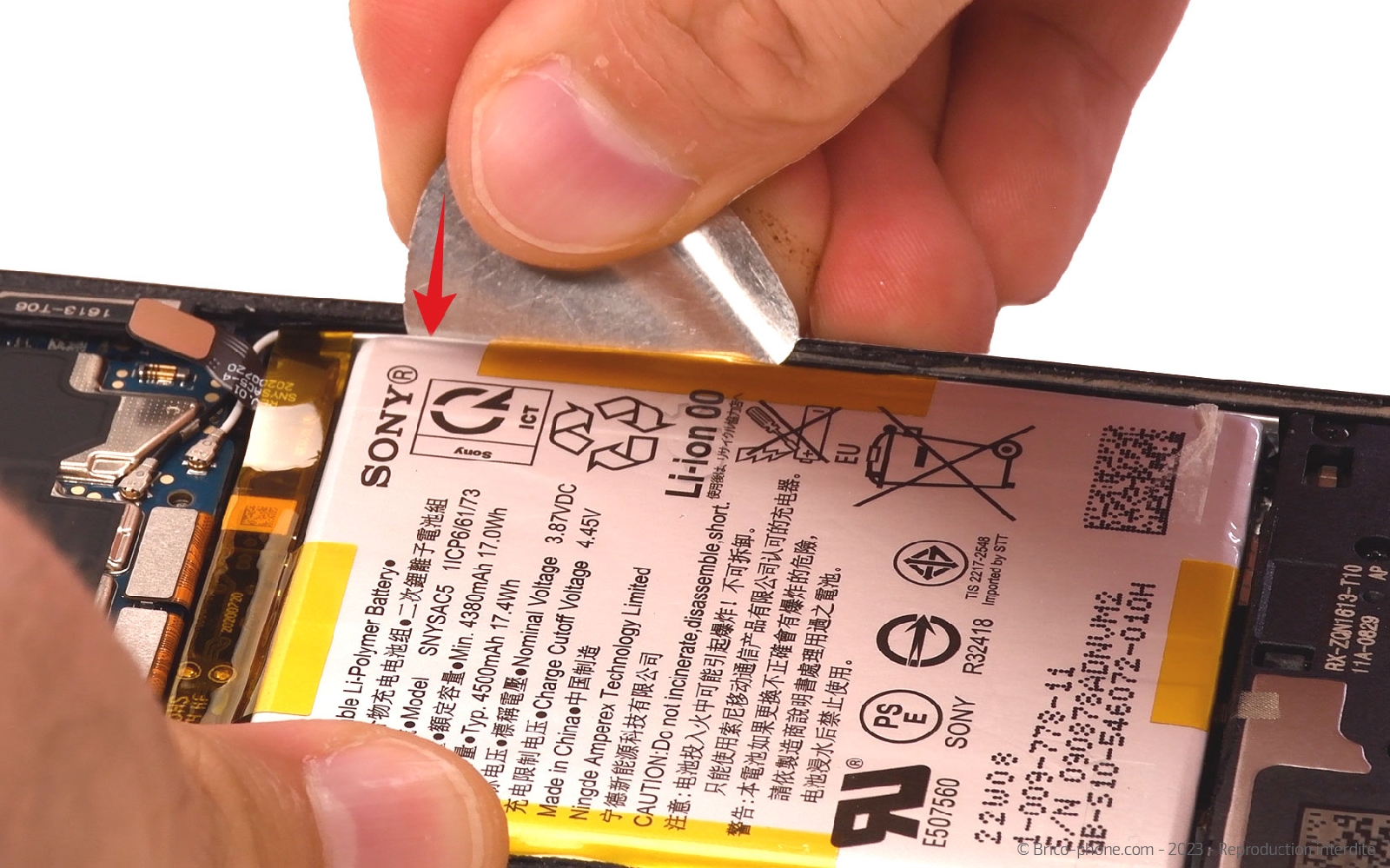

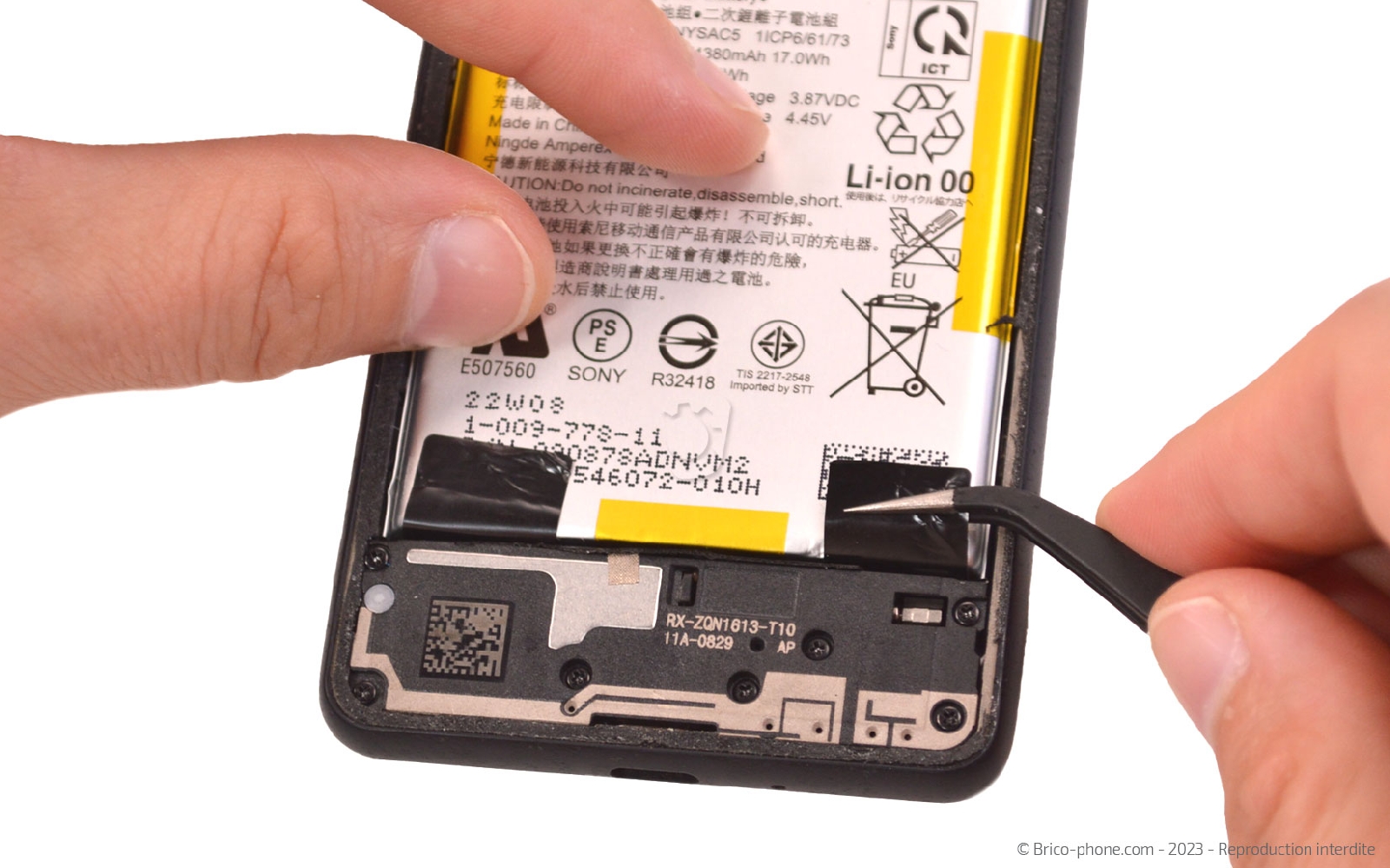

Etape 6 : Décoller la batterie

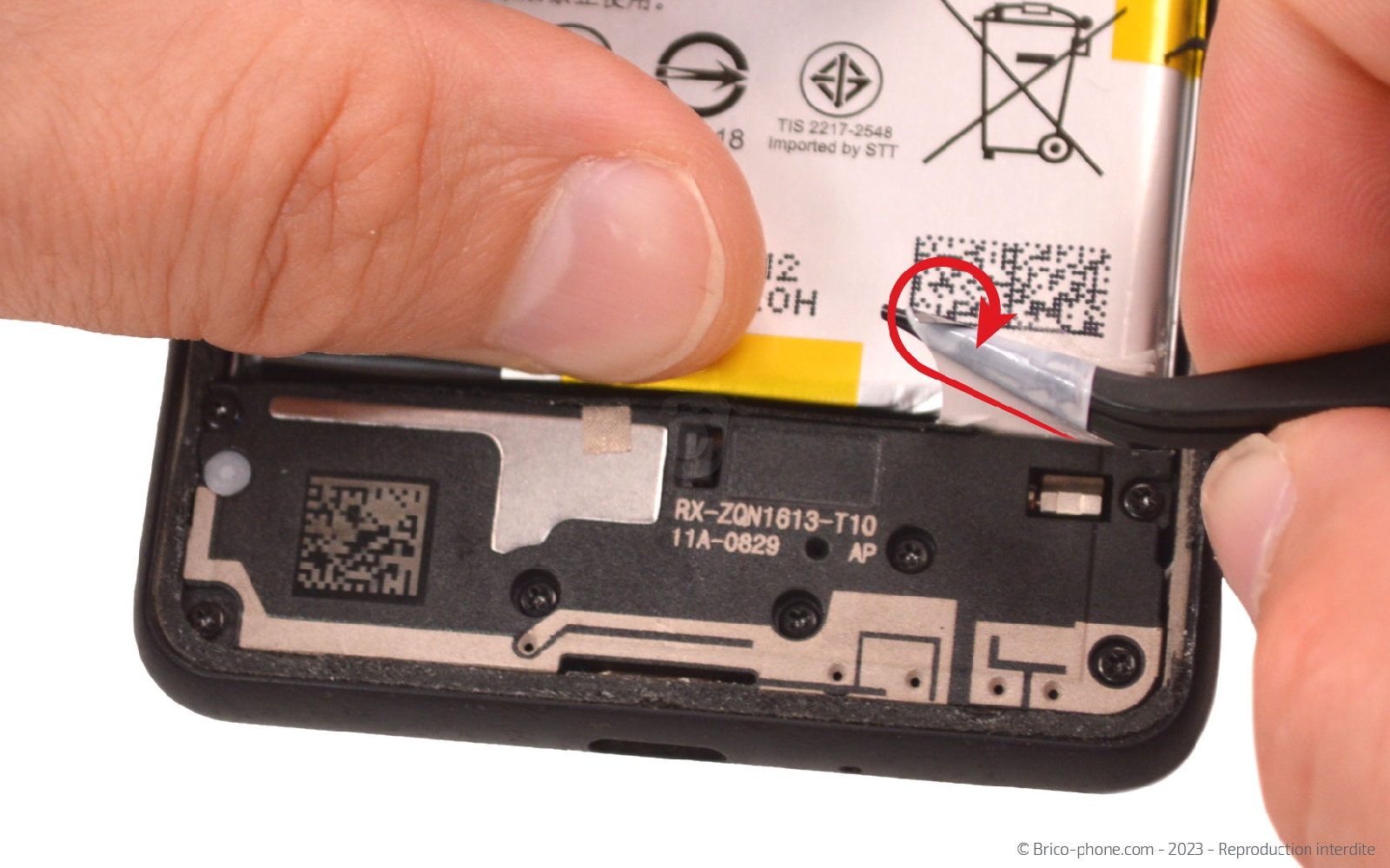

Saisissez une des languettes noires pour tirer le stcikers de la batterie. Réitérez l'opération pour la seconde languette.

Si les stcikers ont cassé, ne vous inquiétez pas il est possible de retirer la batterie autrement.

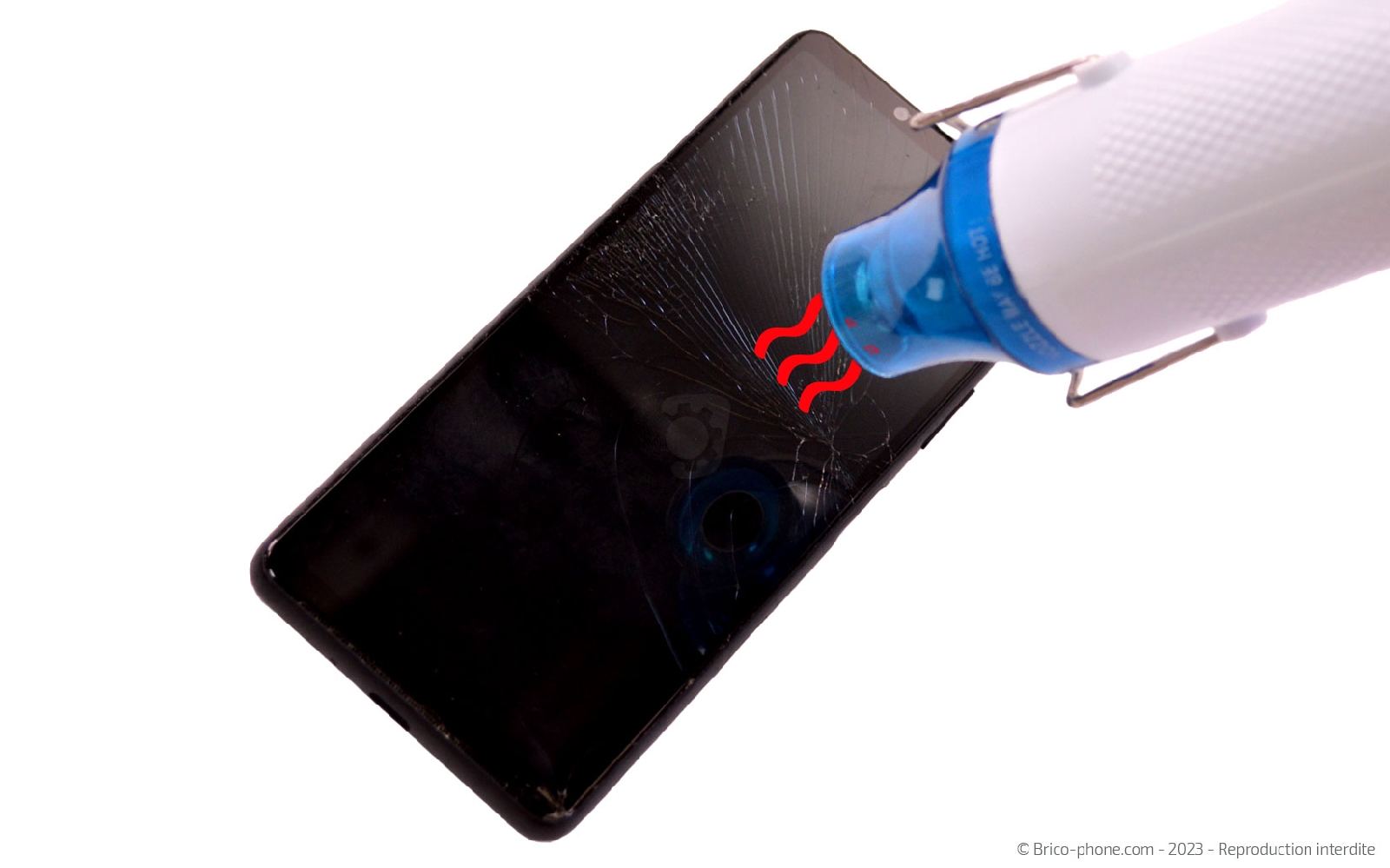

Pour ce faire, chauffez le dos de la batterie en passant par l'écran, puis insérez le médiator en métal entre cette dernière et le châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

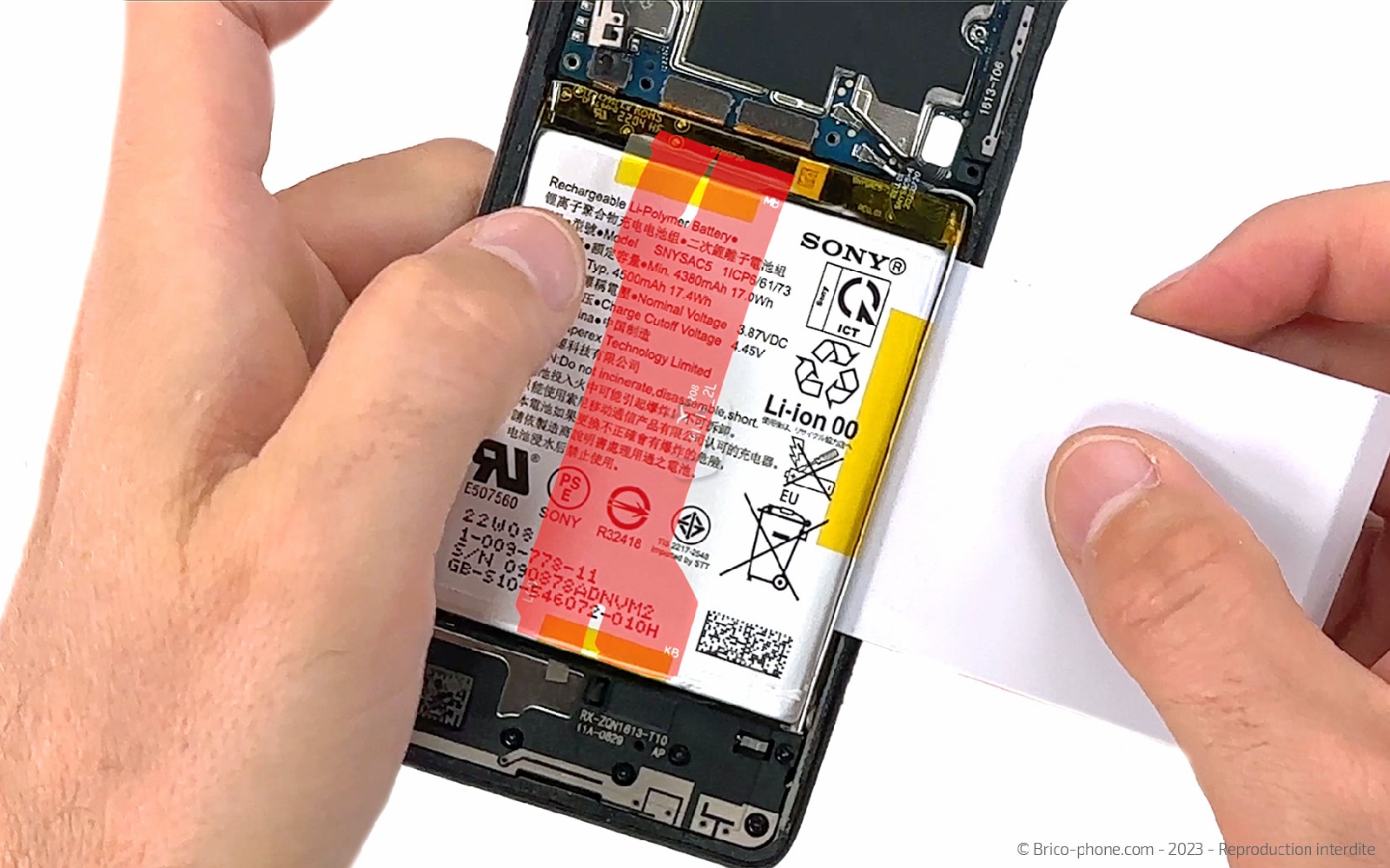

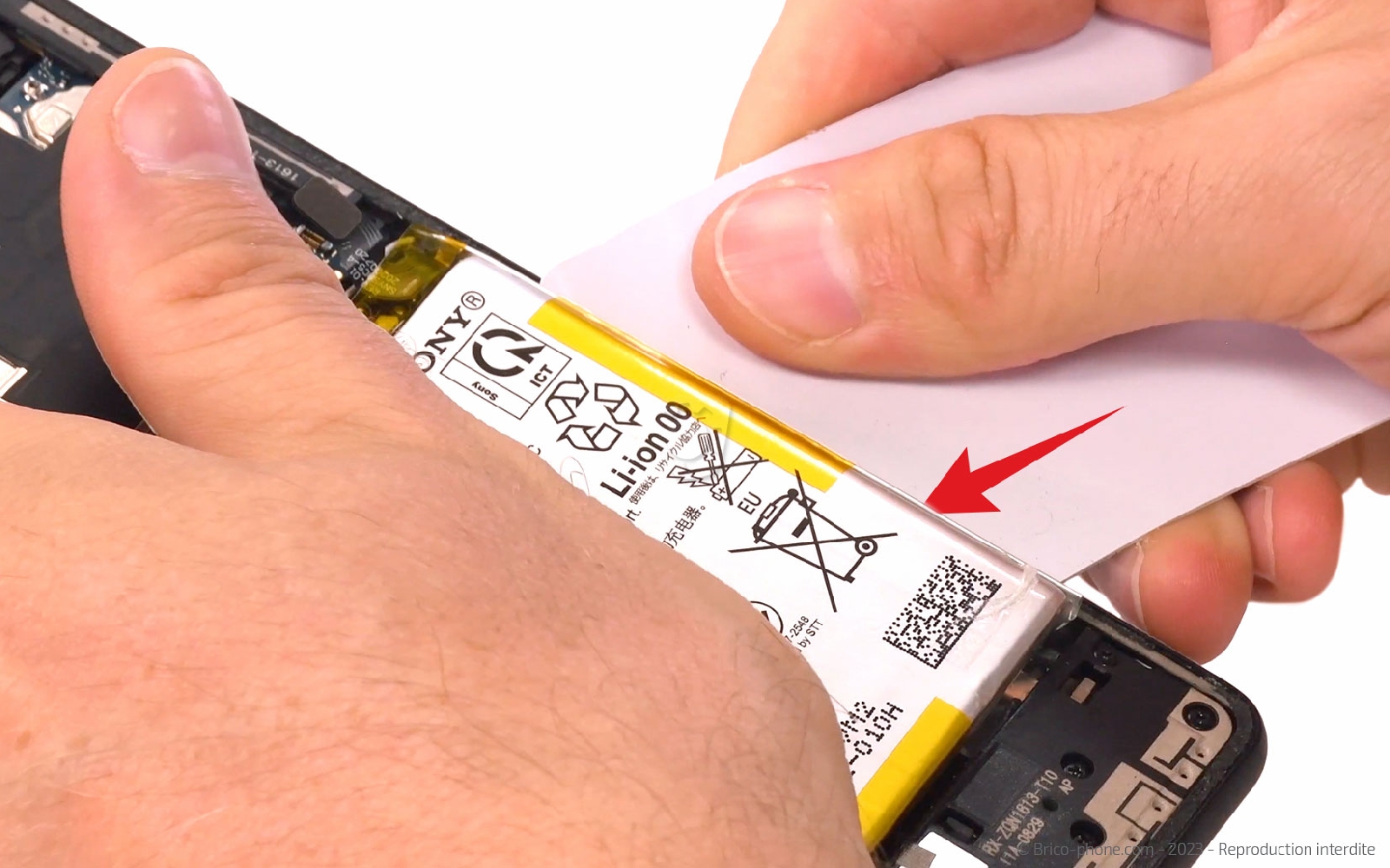

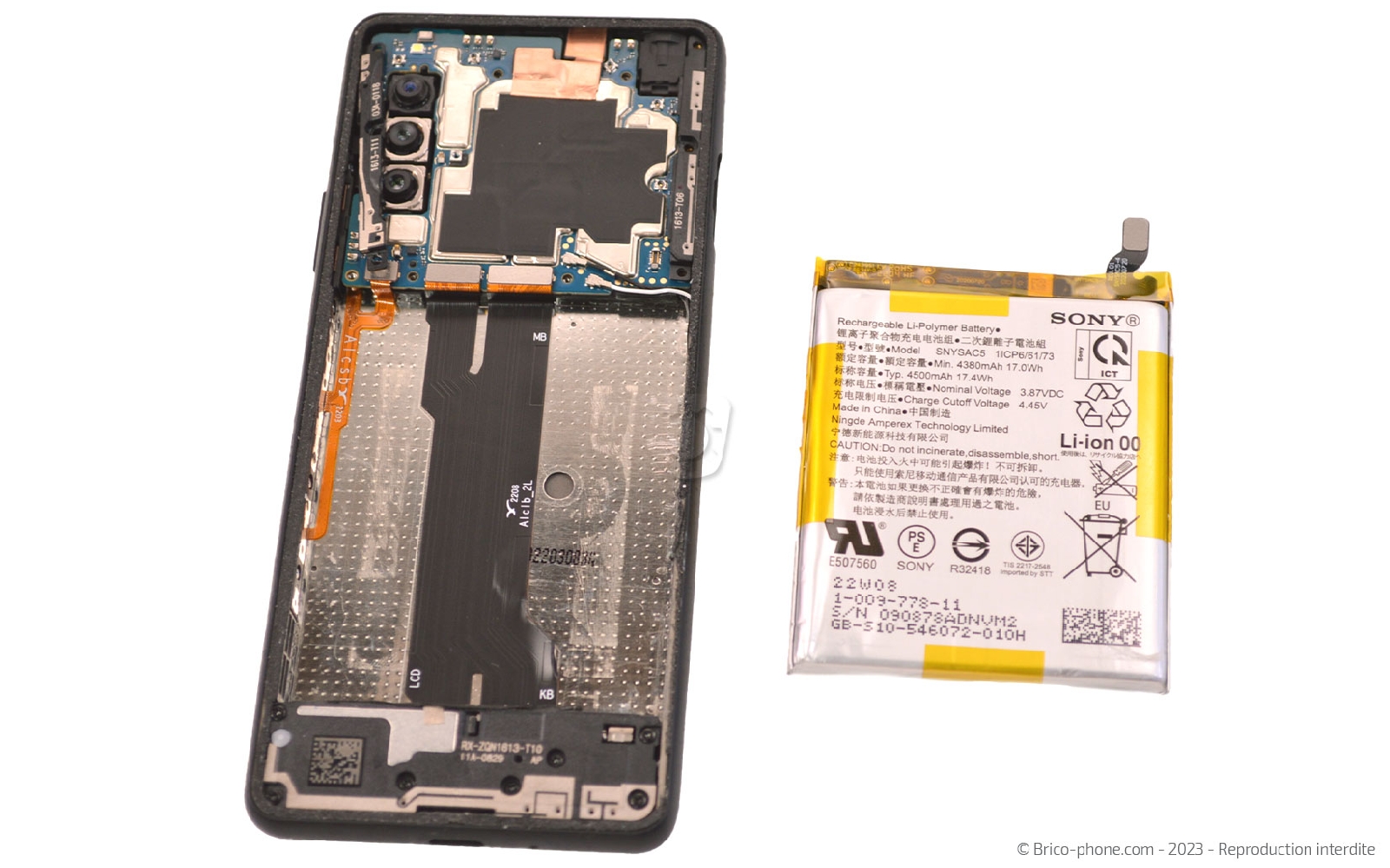

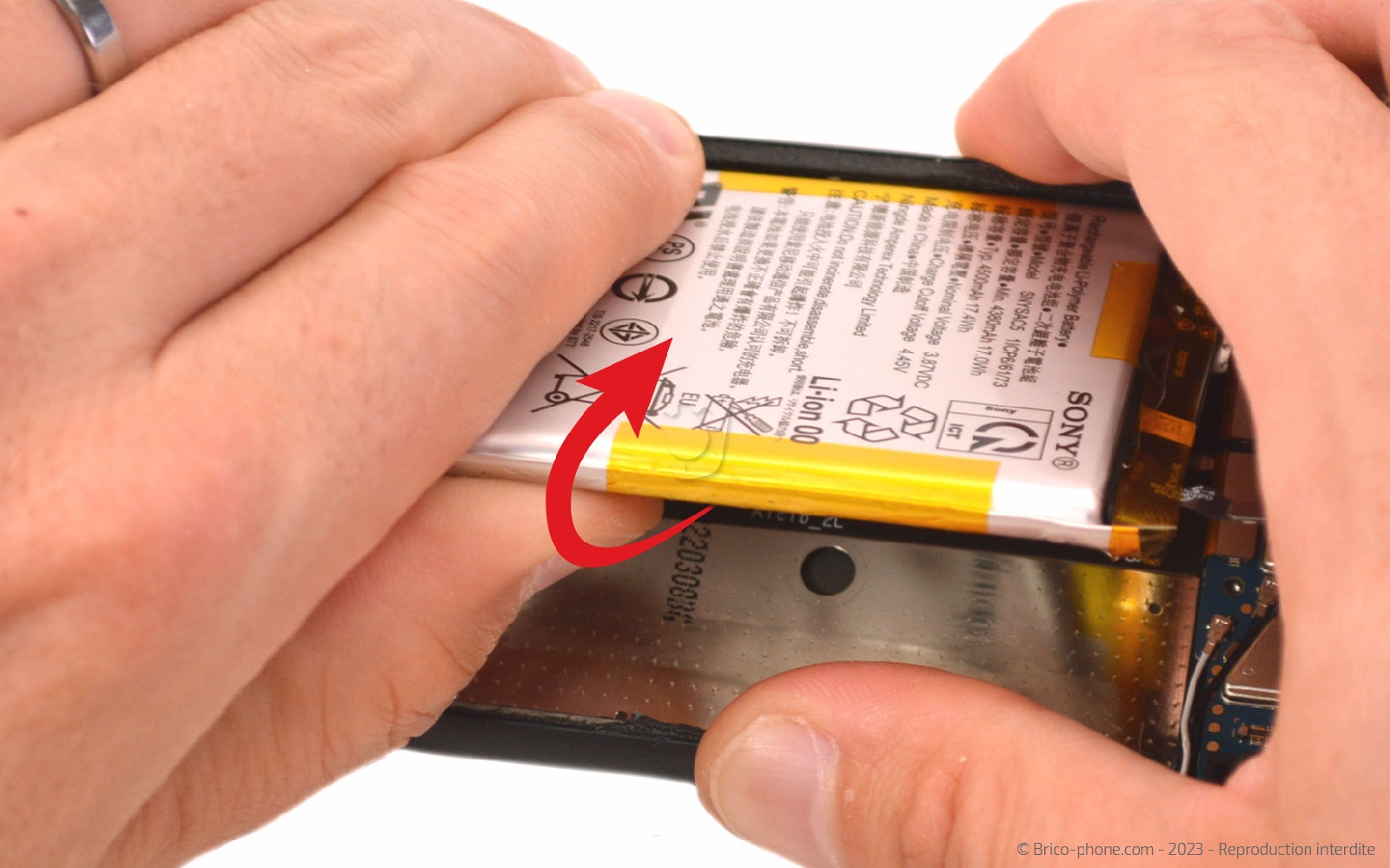

Etape 7 : Sortir la batterie
Insérez la carte en PVC avant de retirer le médiator en métal pour terminer le décollage de la batterie.

Faites attention à la nappe de la rallonge d'interconnexion.

Décollez la batterie et mettez la de coté.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Batterie d'origine pour Sony Xperia 10 III
29,90 €

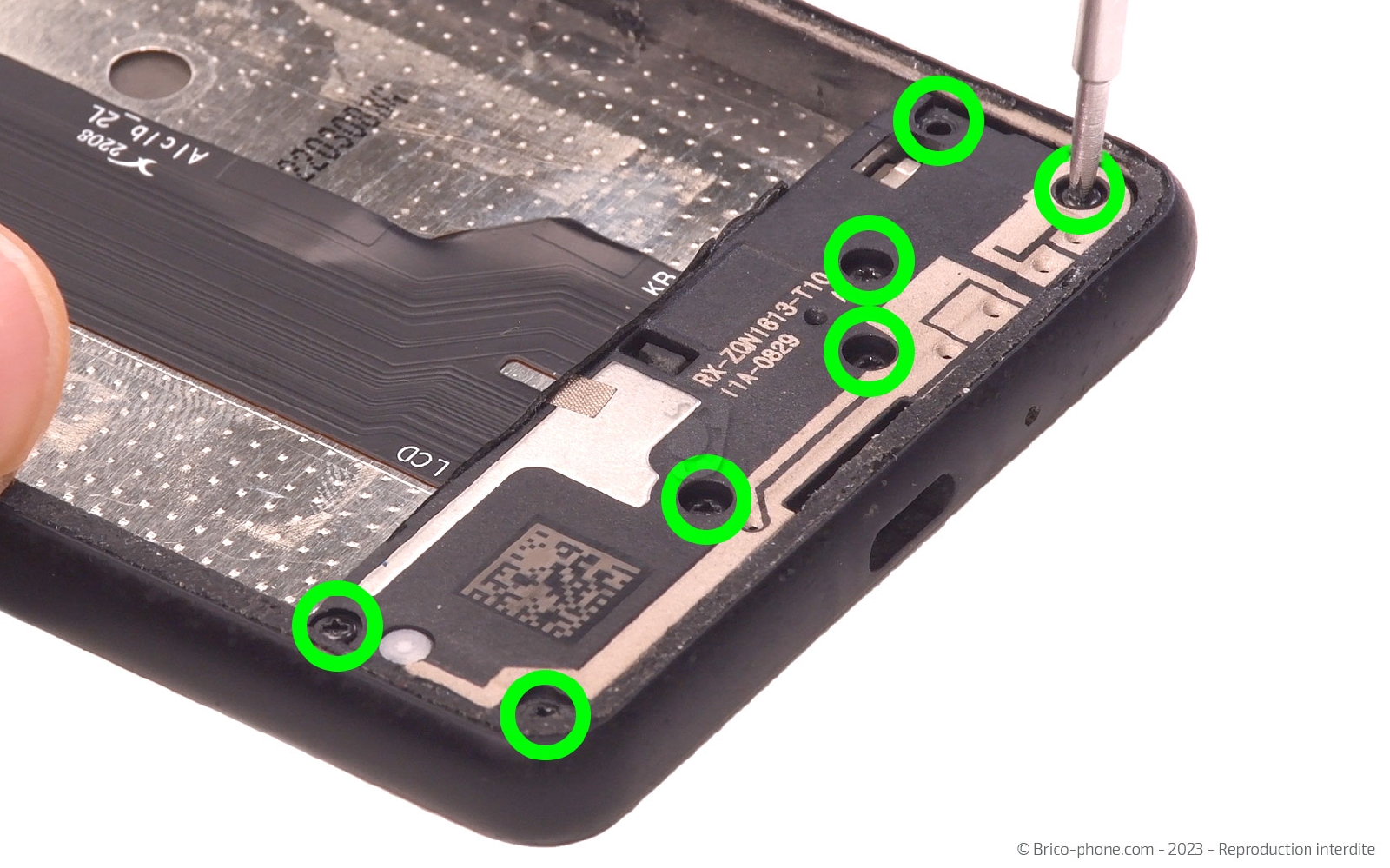

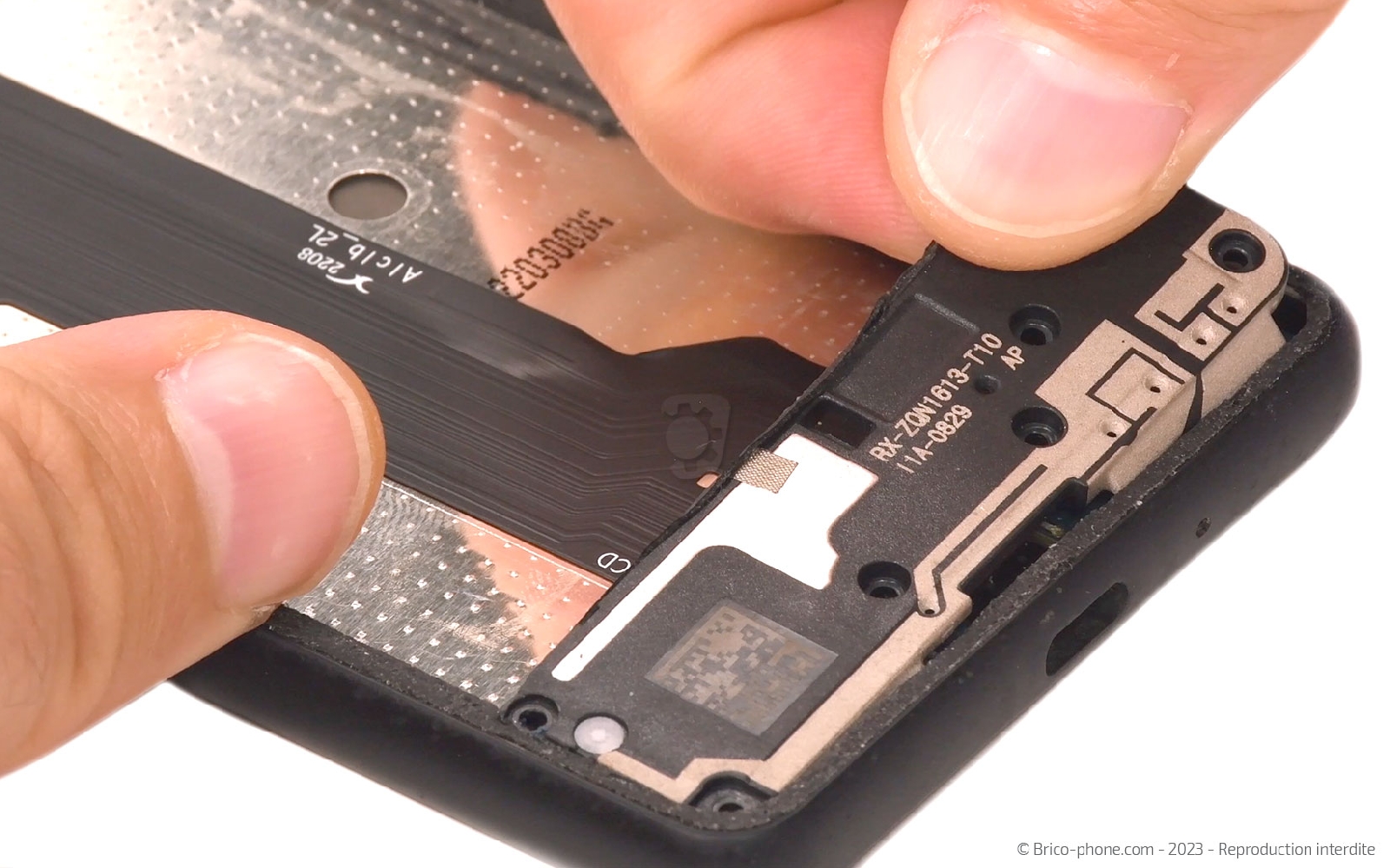

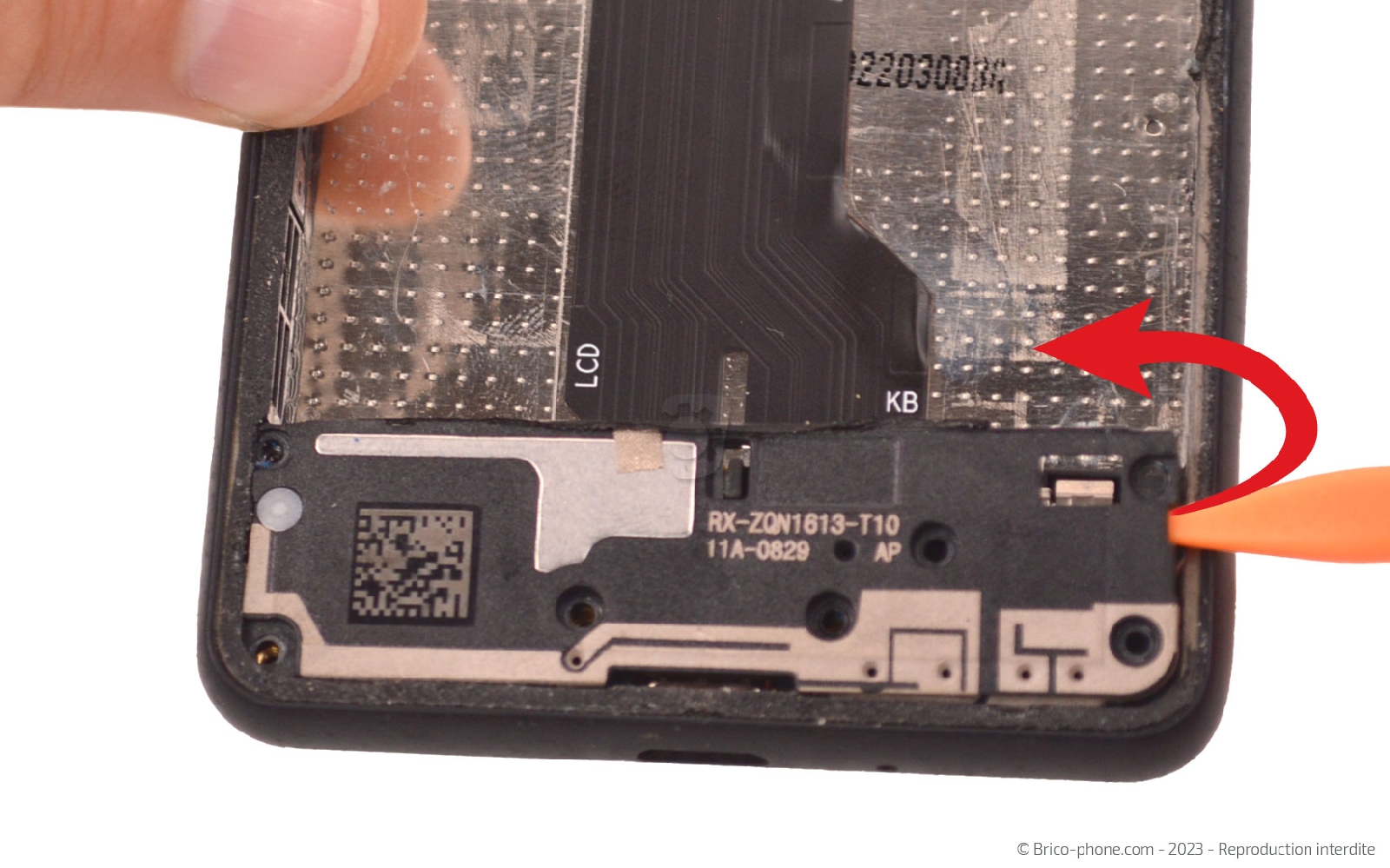

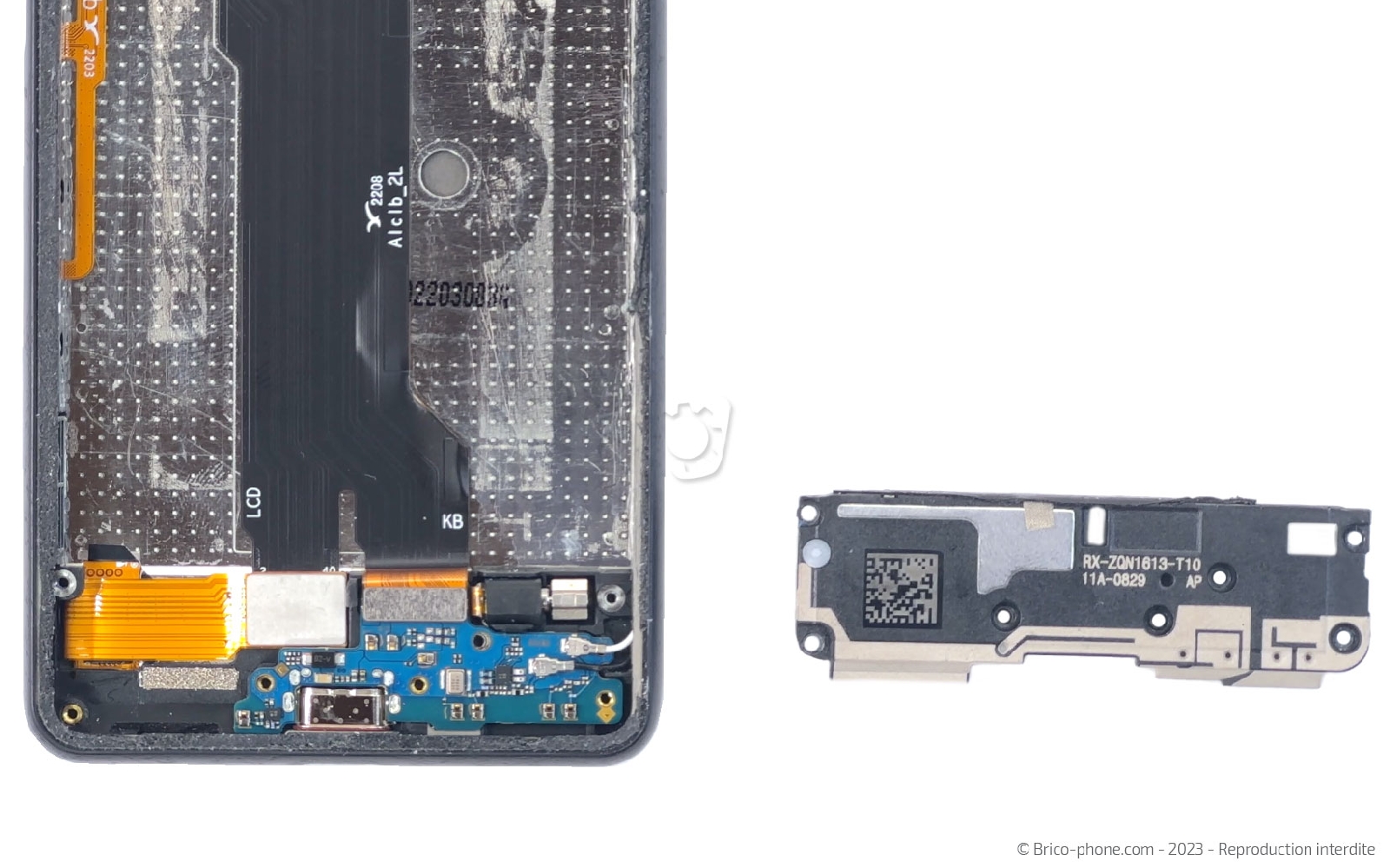

Etape 8 : Retirer le haut-parleur externe
Sur la partie basse de l'appareil, ôtez les 7 vis du support du haut-parleur externe.

Glissez la pointe du spudger sous le composant pour le déclipser et le sortir du smartphone.
Outils du kit utilisés
Outils du kit utilisés

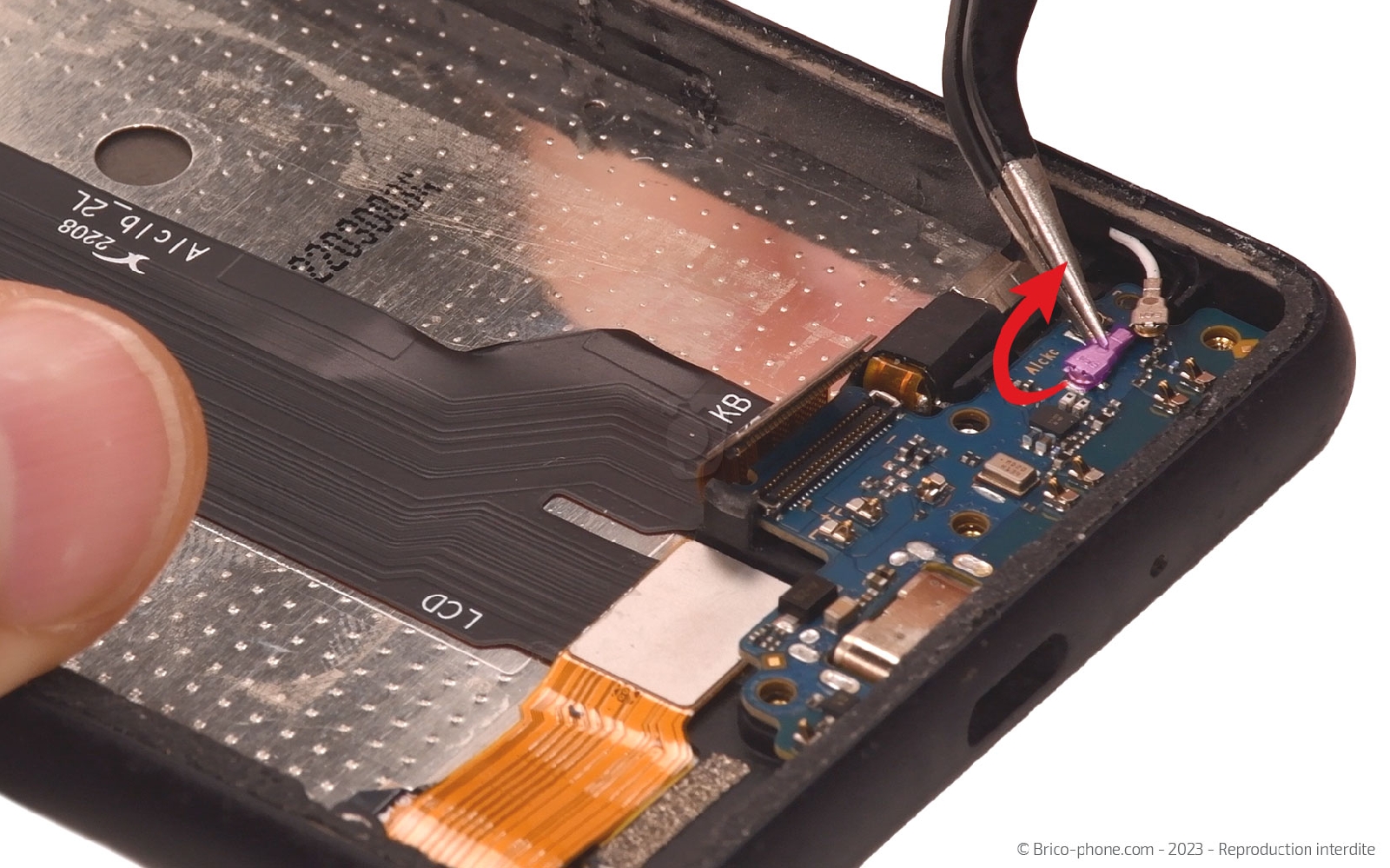

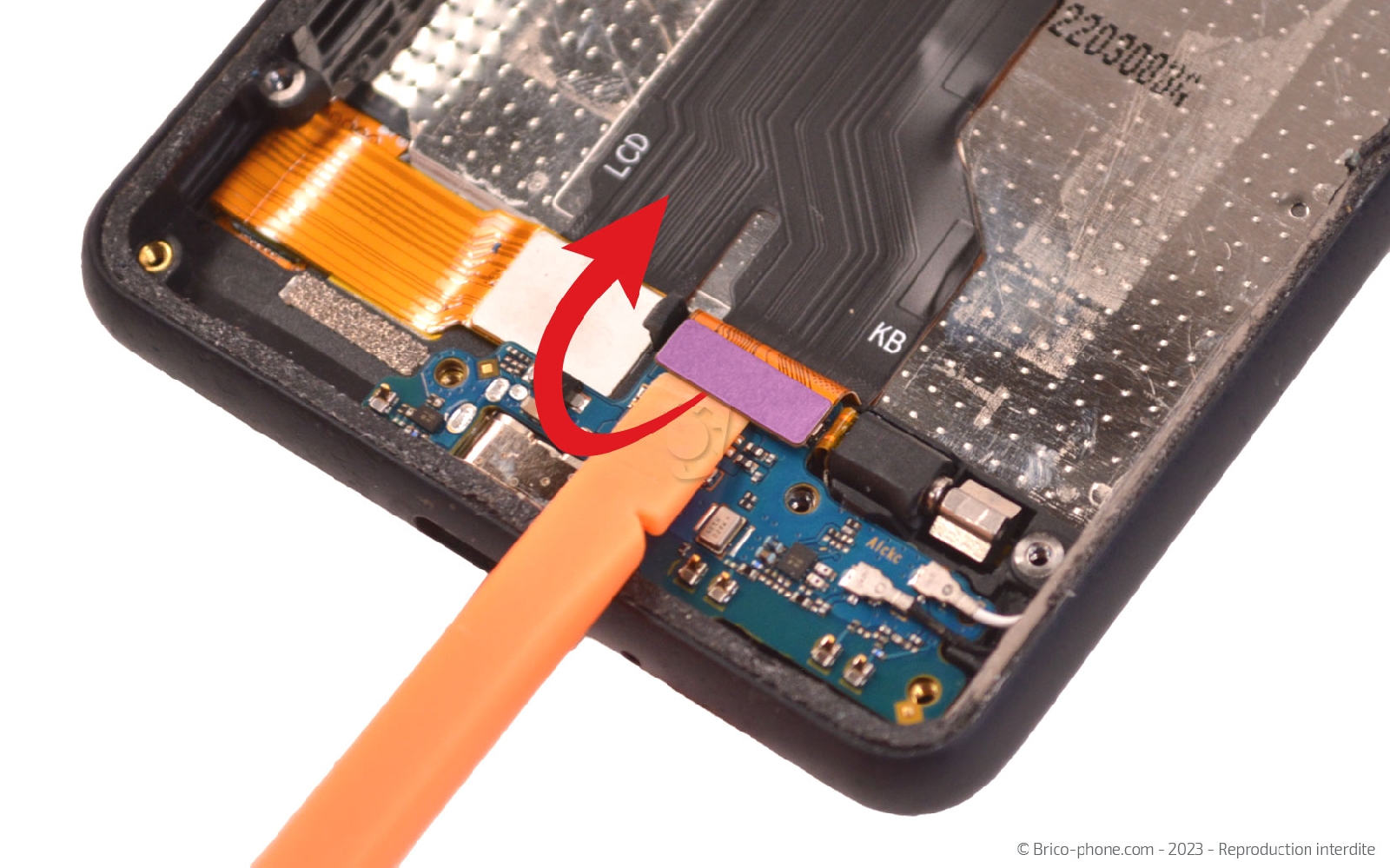

Etape 9 : Débrancher la nappe et les câbles

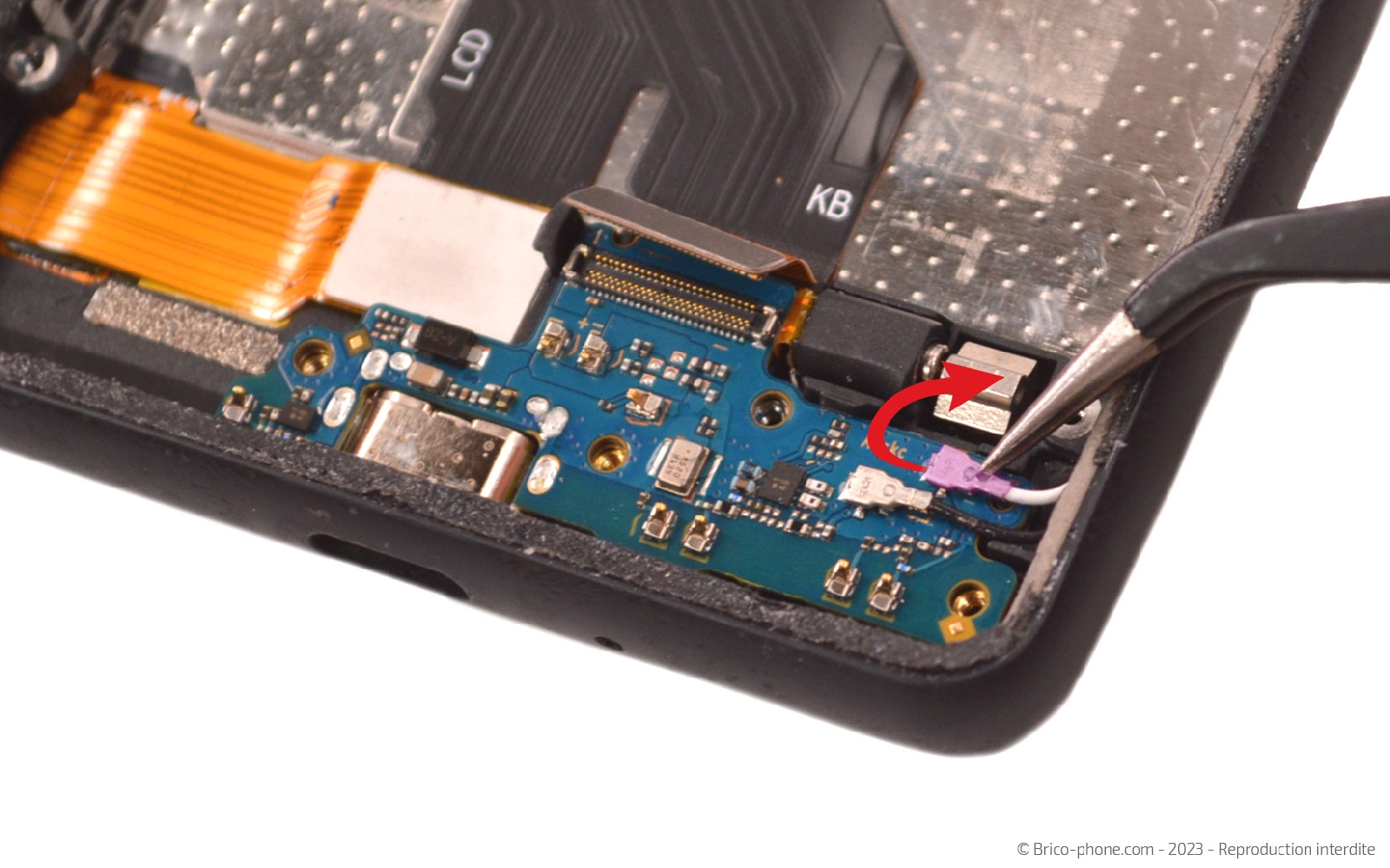

Déconnectez la nappe de la rallonge puis débranchez les deux câbles coaxiaux avec la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

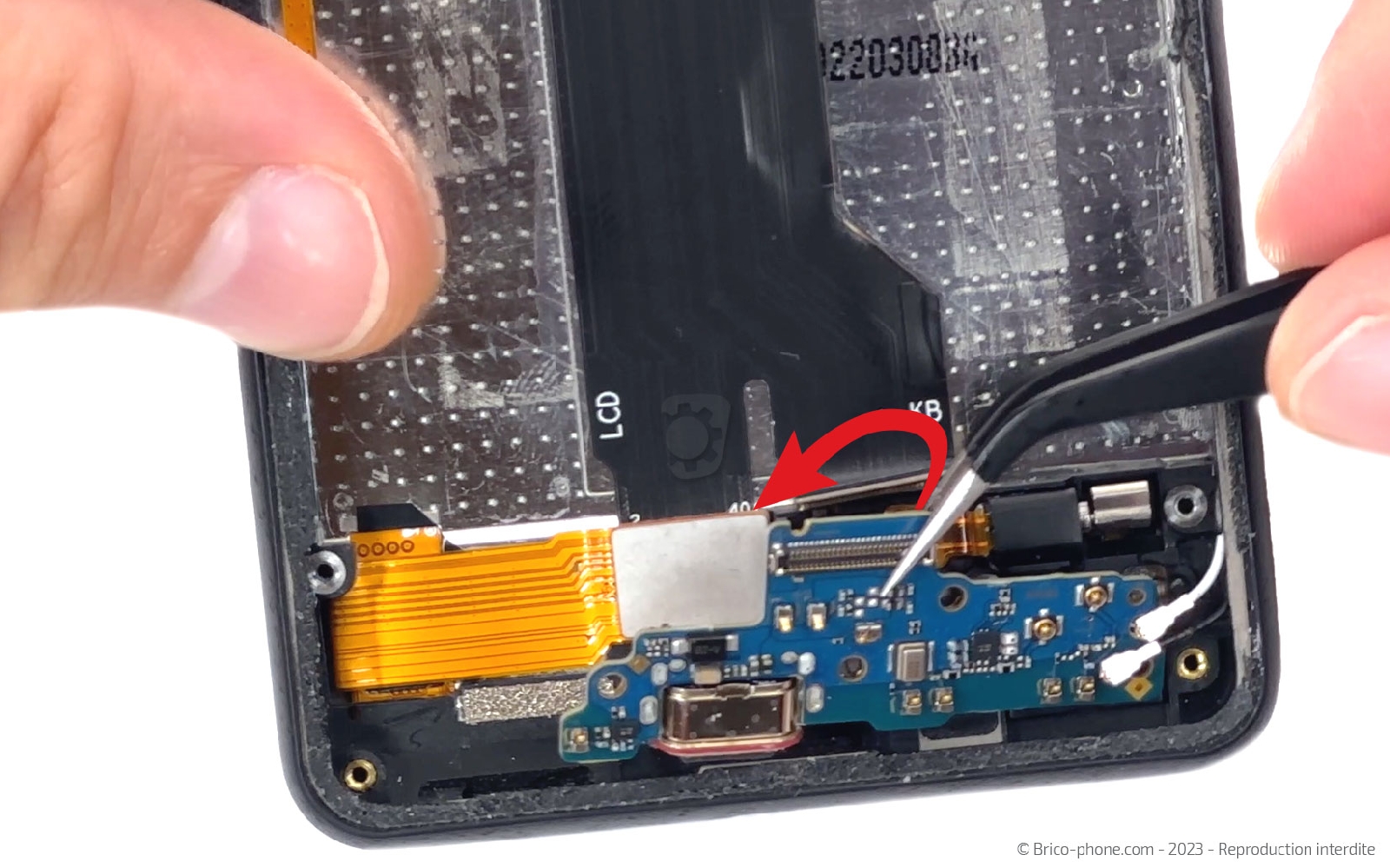

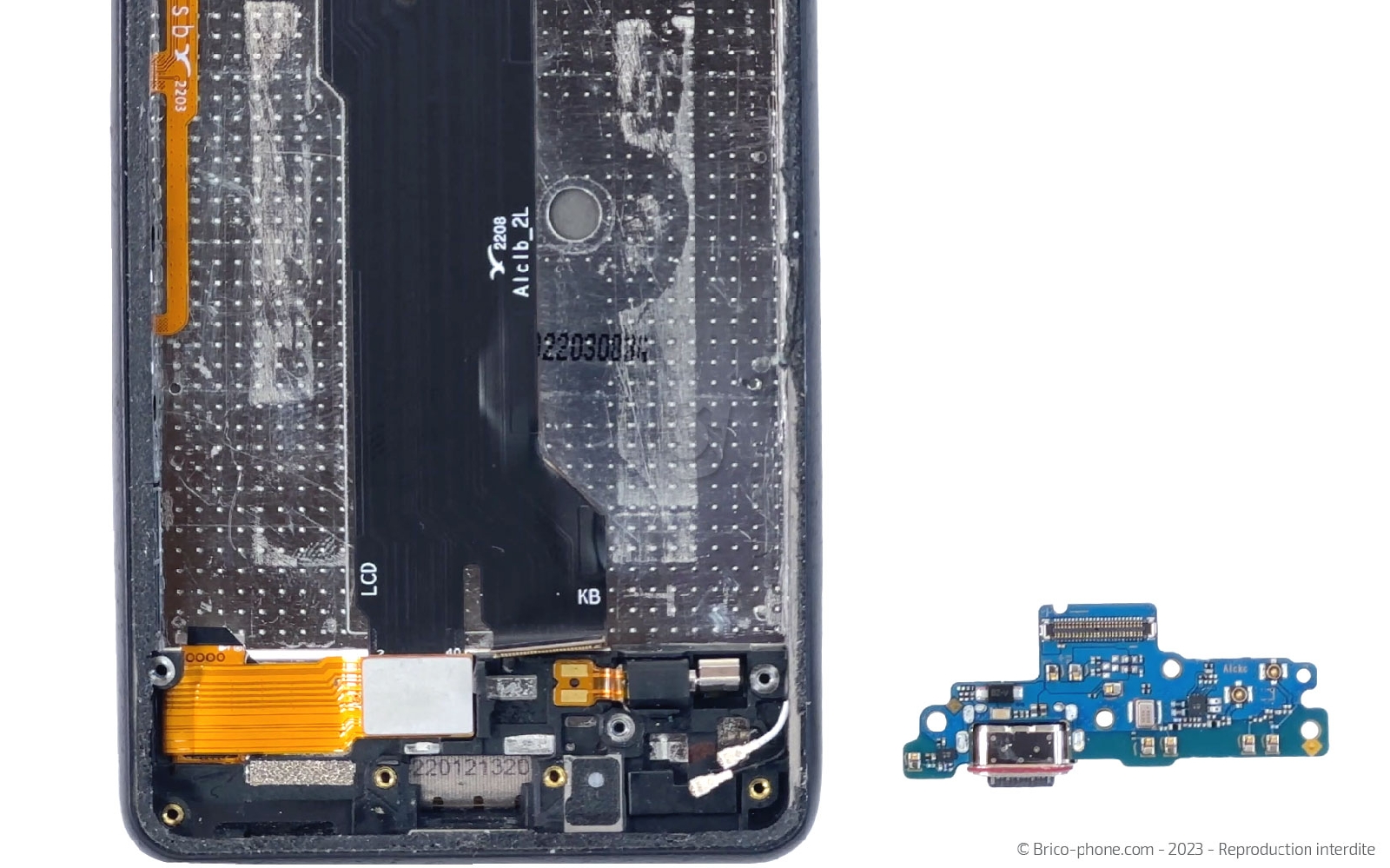

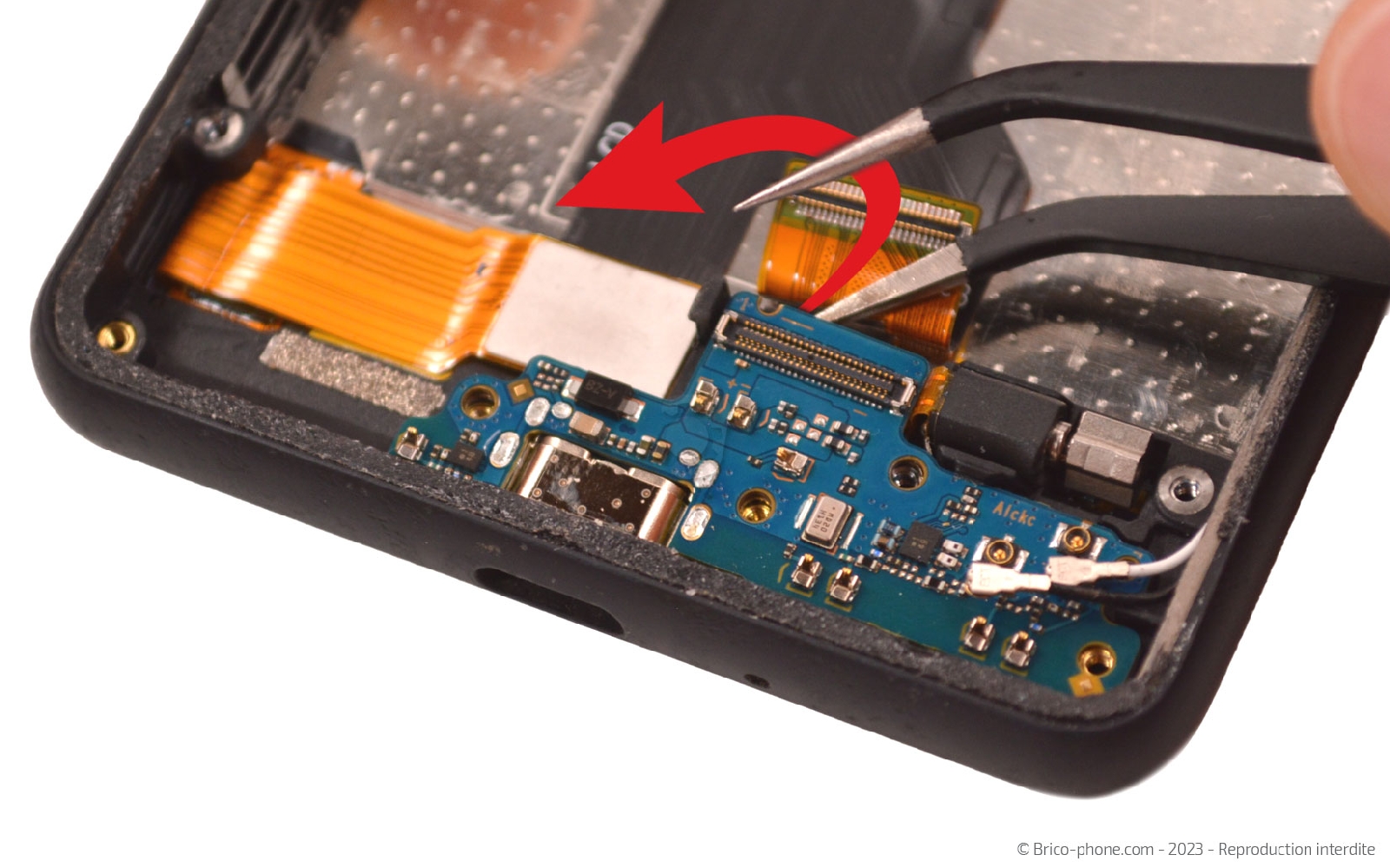

Etape 10 : Mettre de coté le connecteur de charge
Gardez la brucelles pour sortir le connecteur de charge du téléphone en faisant levier avec la pince en métal.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Connecteur de charge pour Sony Xperia 10 III
29,90 €

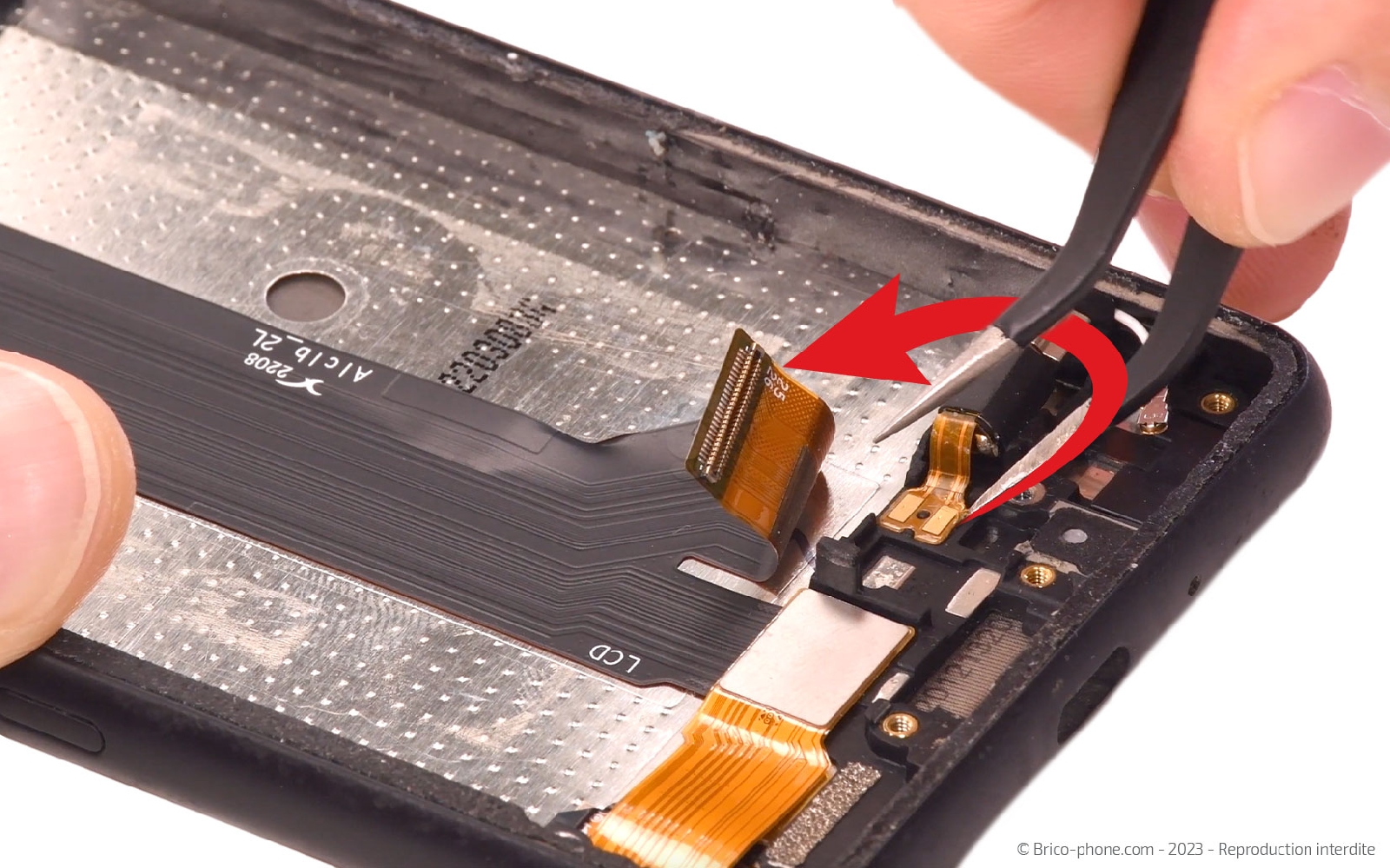

Etape 11 : Récupérer le vibreur
Introduisez l'extrémité de la pincette sous la nappe du vibreur pour le décoller du bloc écran.
Outils du kit utilisés
Outils du kit utilisés

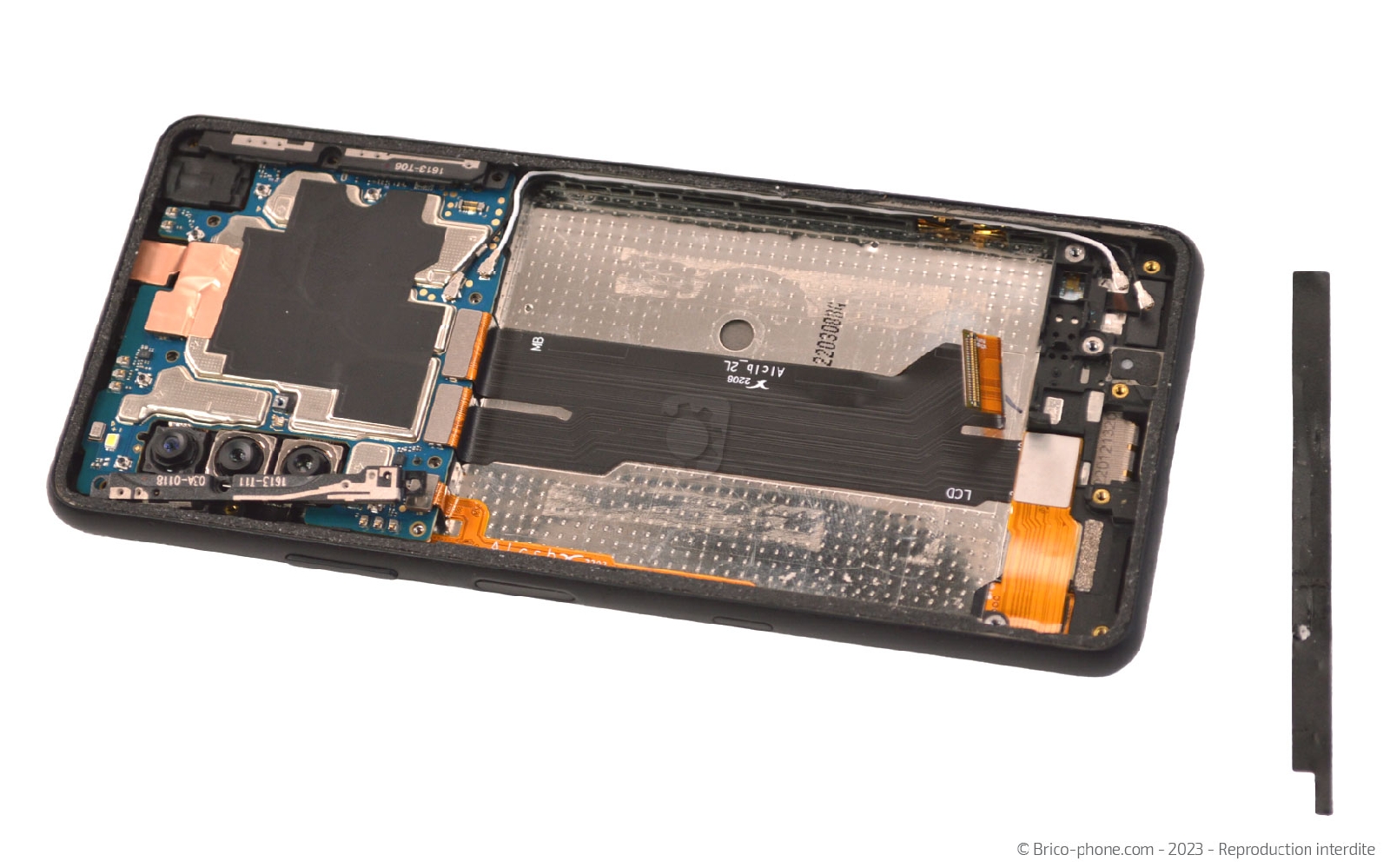

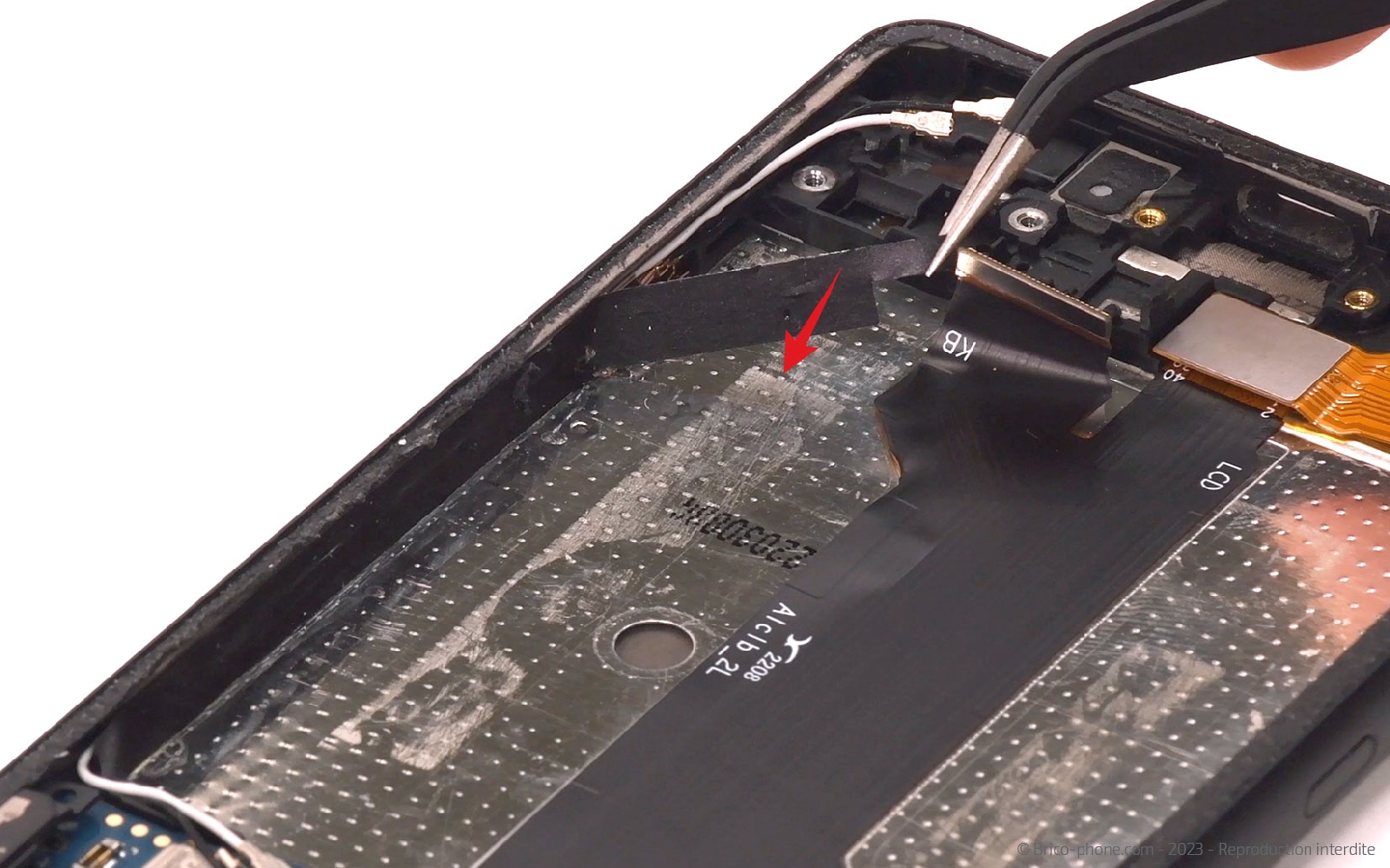

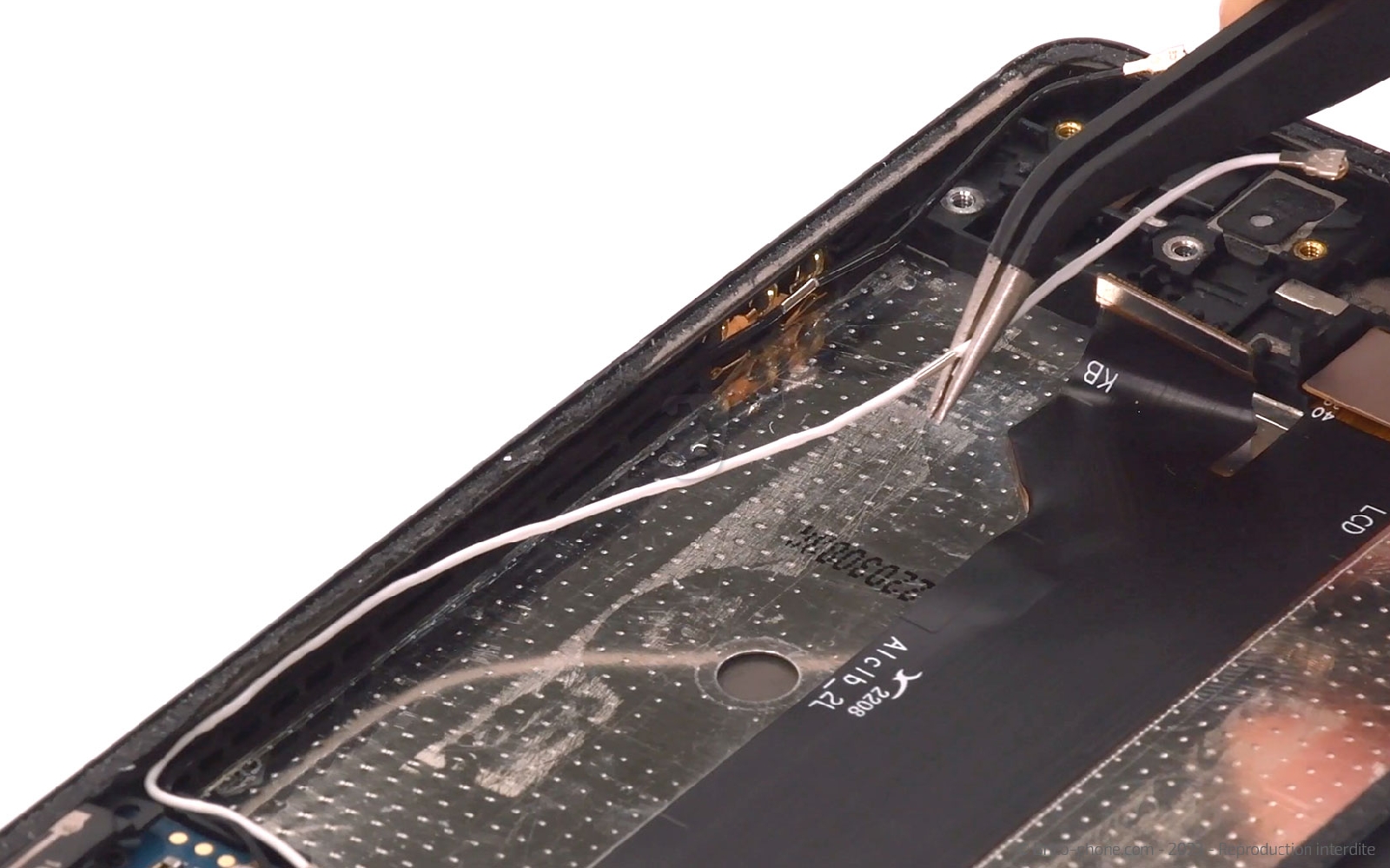

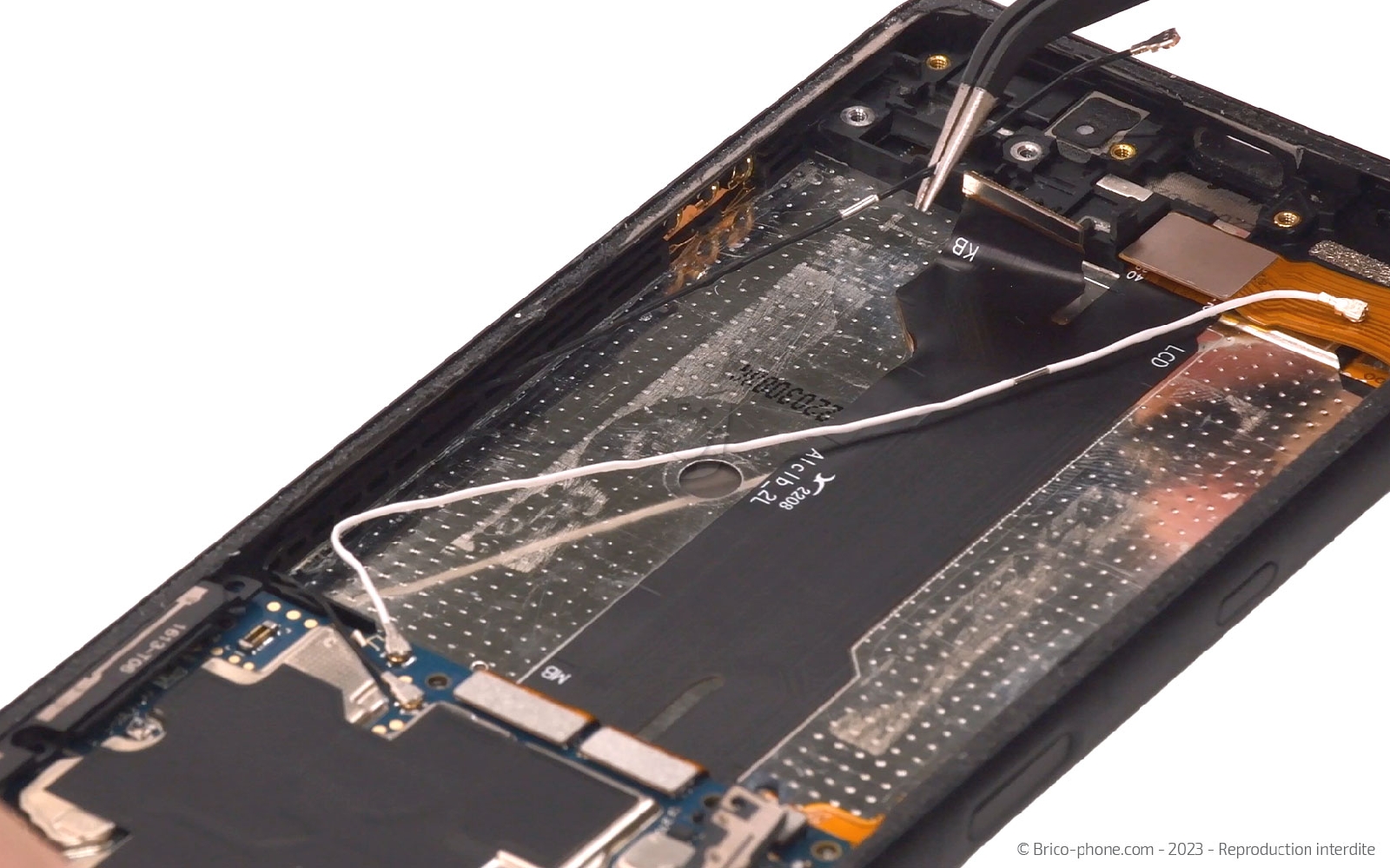

Etape 12 : Sortir les câbles de la rainure
Saisissez l'adhésif placé sur le coté du châssis et mettez le de coté.

Ensuite, retirez les câbles de leur emplacement.
Outils du kit utilisés
Outils du kit utilisés

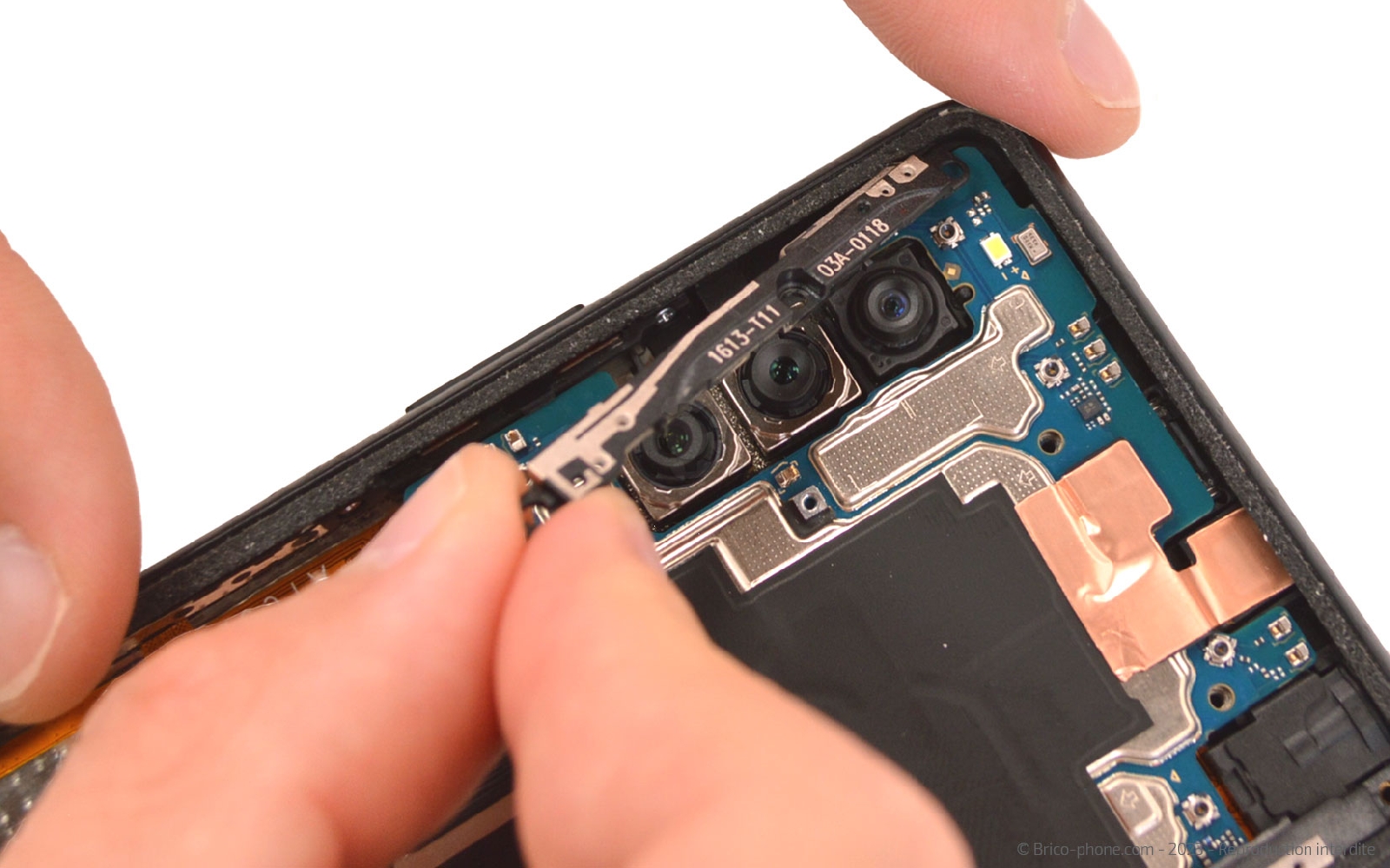

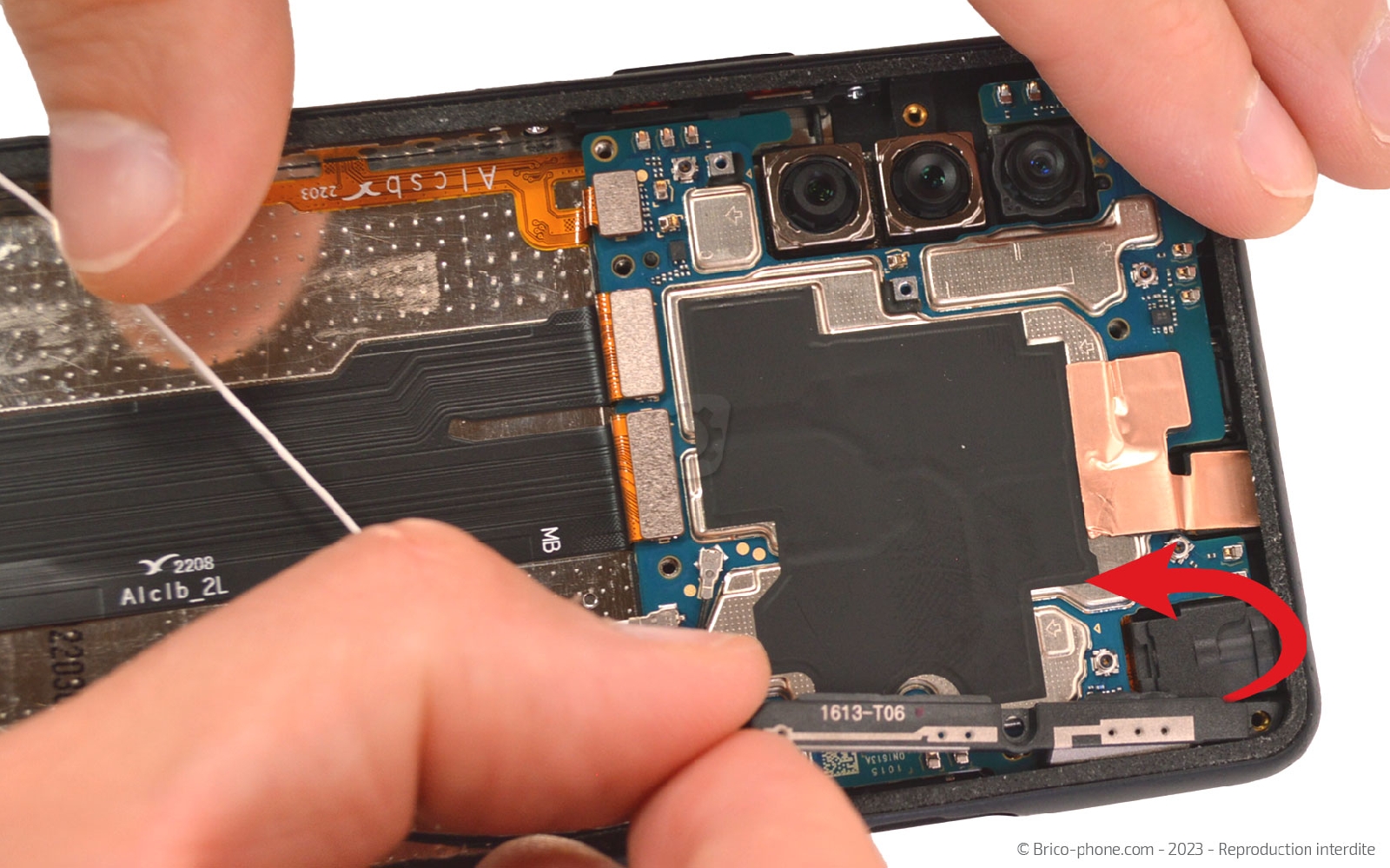

Etape 13 : Ôter les barettes Antenne

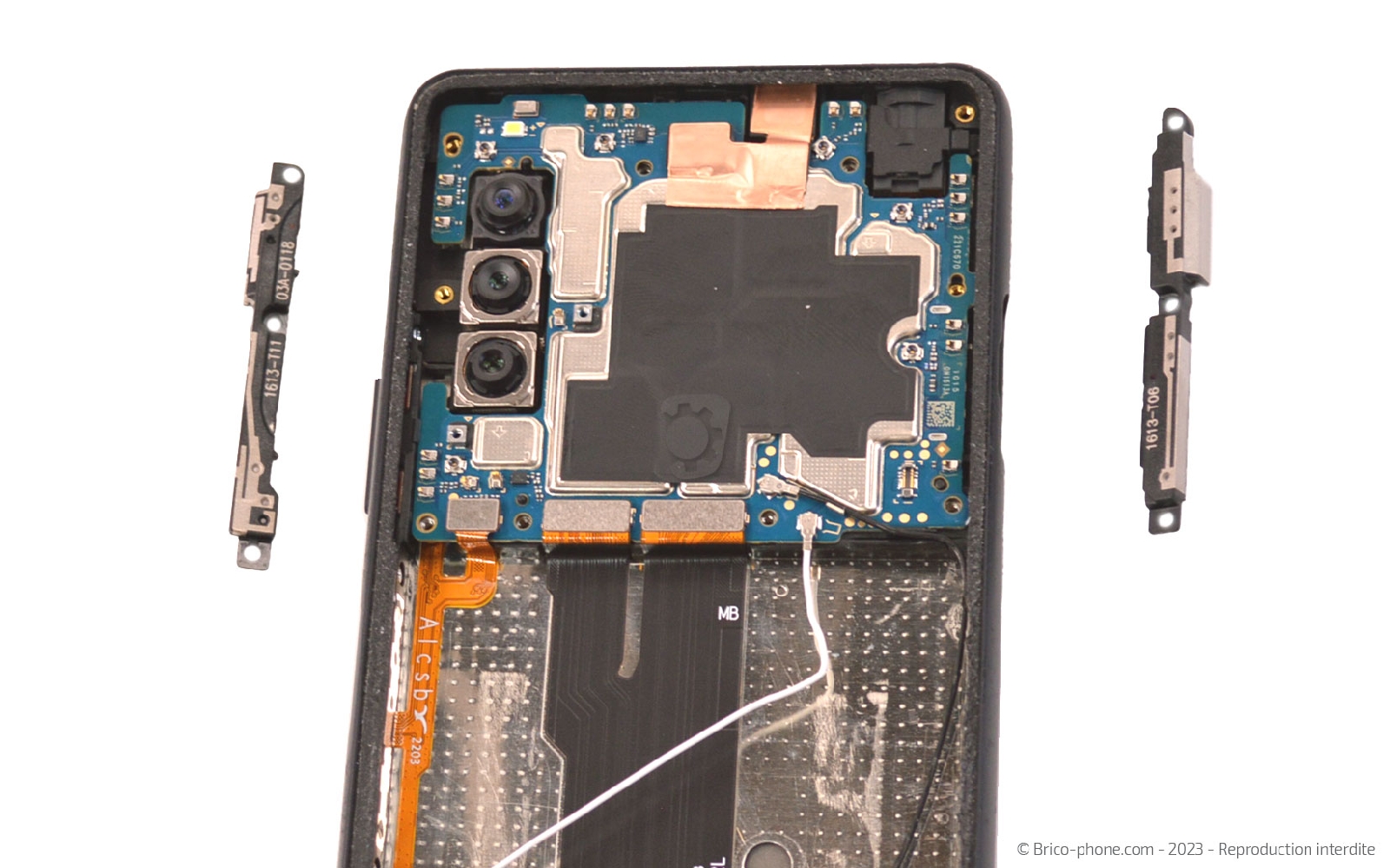

Sortez les modules Antenne de votre Sony Xpéria 10 III.

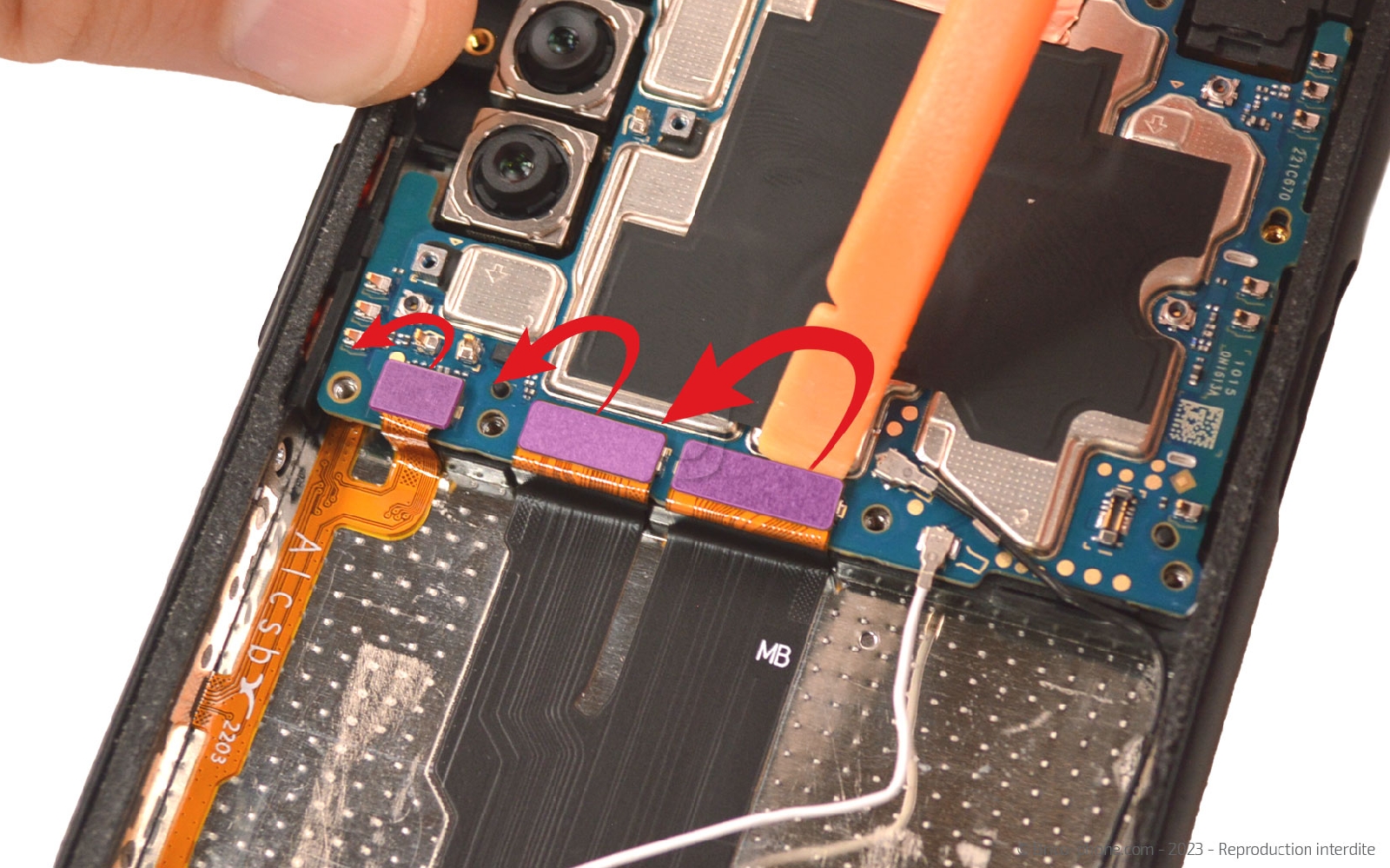

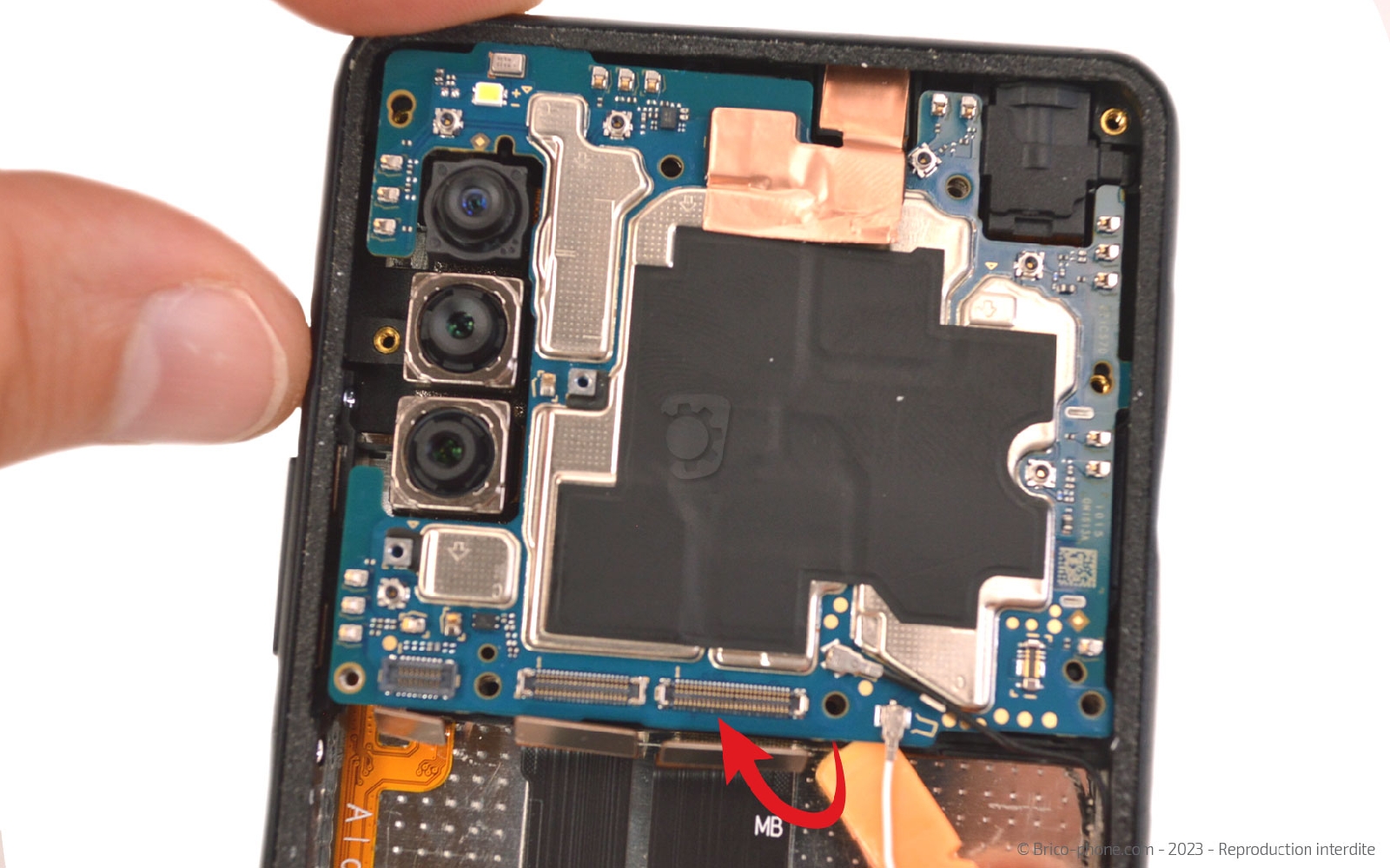

Etape 14 : Retirer la carte mère
Déconnectez la nappe du bouton Power puis celles de la rallonge d'interconnexion.

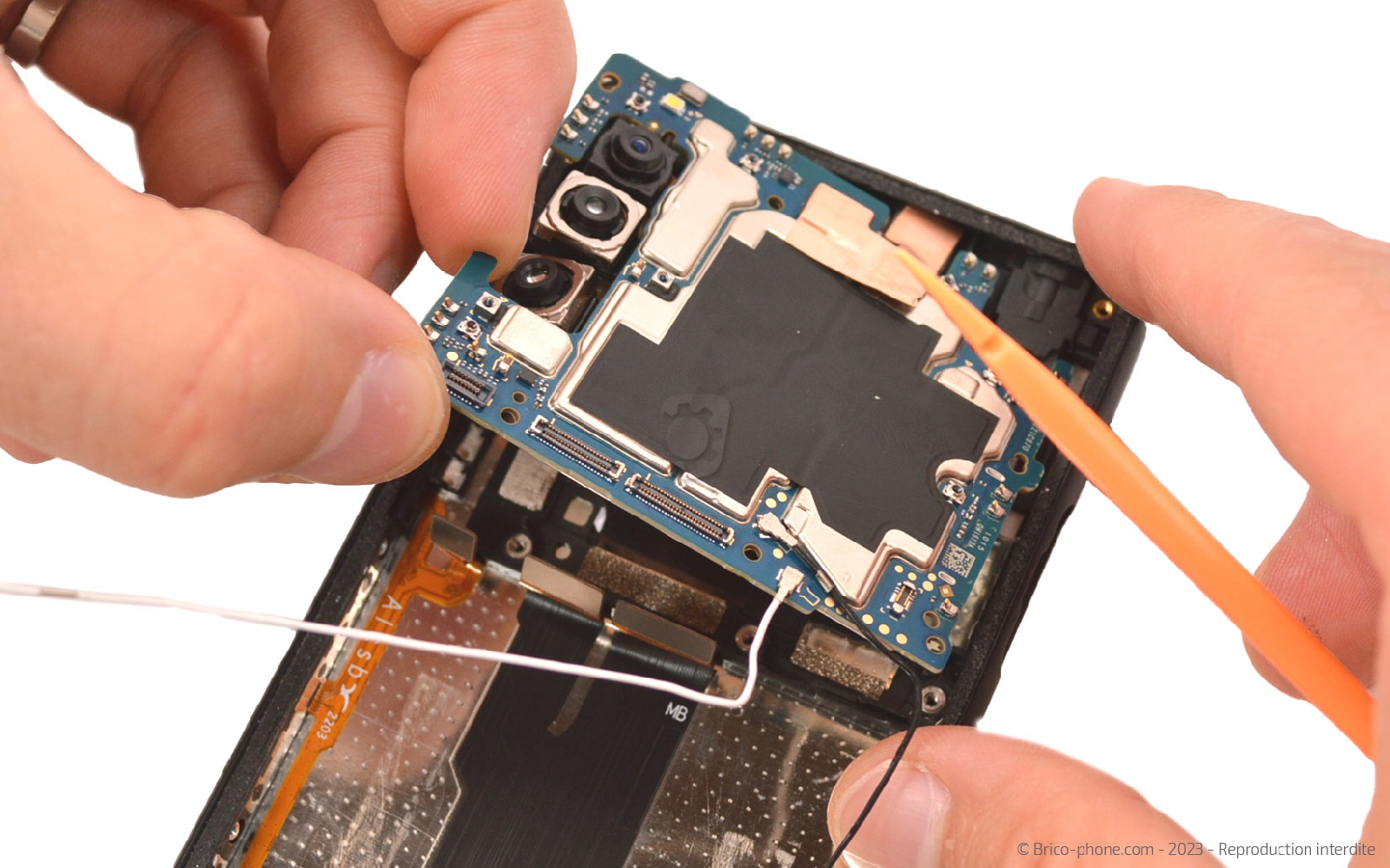

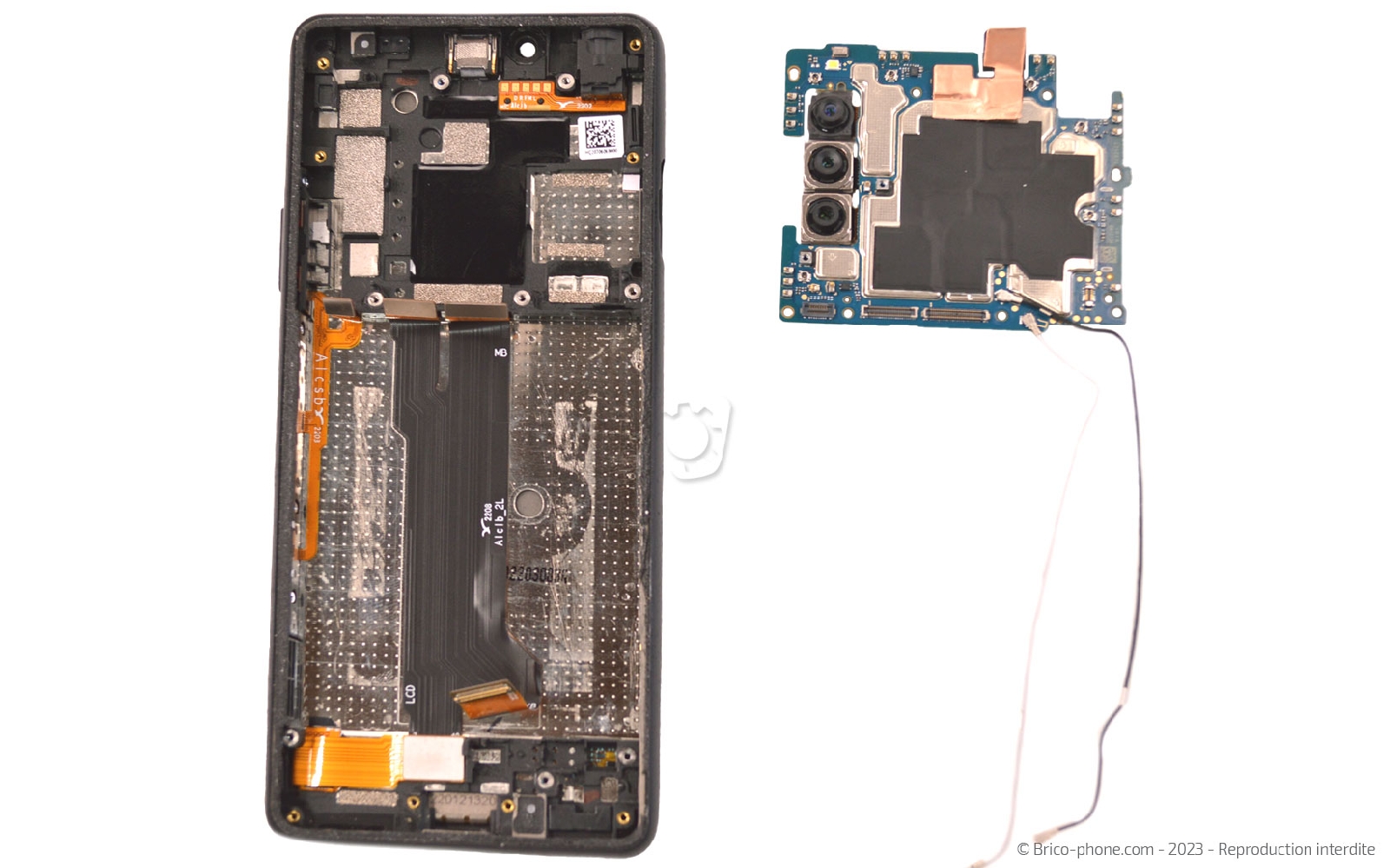

Ensuite, soulevez la carte mère avec le levier pour pouvoir la saisir avec les doigts et l'ôter du châssis.
Outils du kit utilisés
Outils du kit utilisés

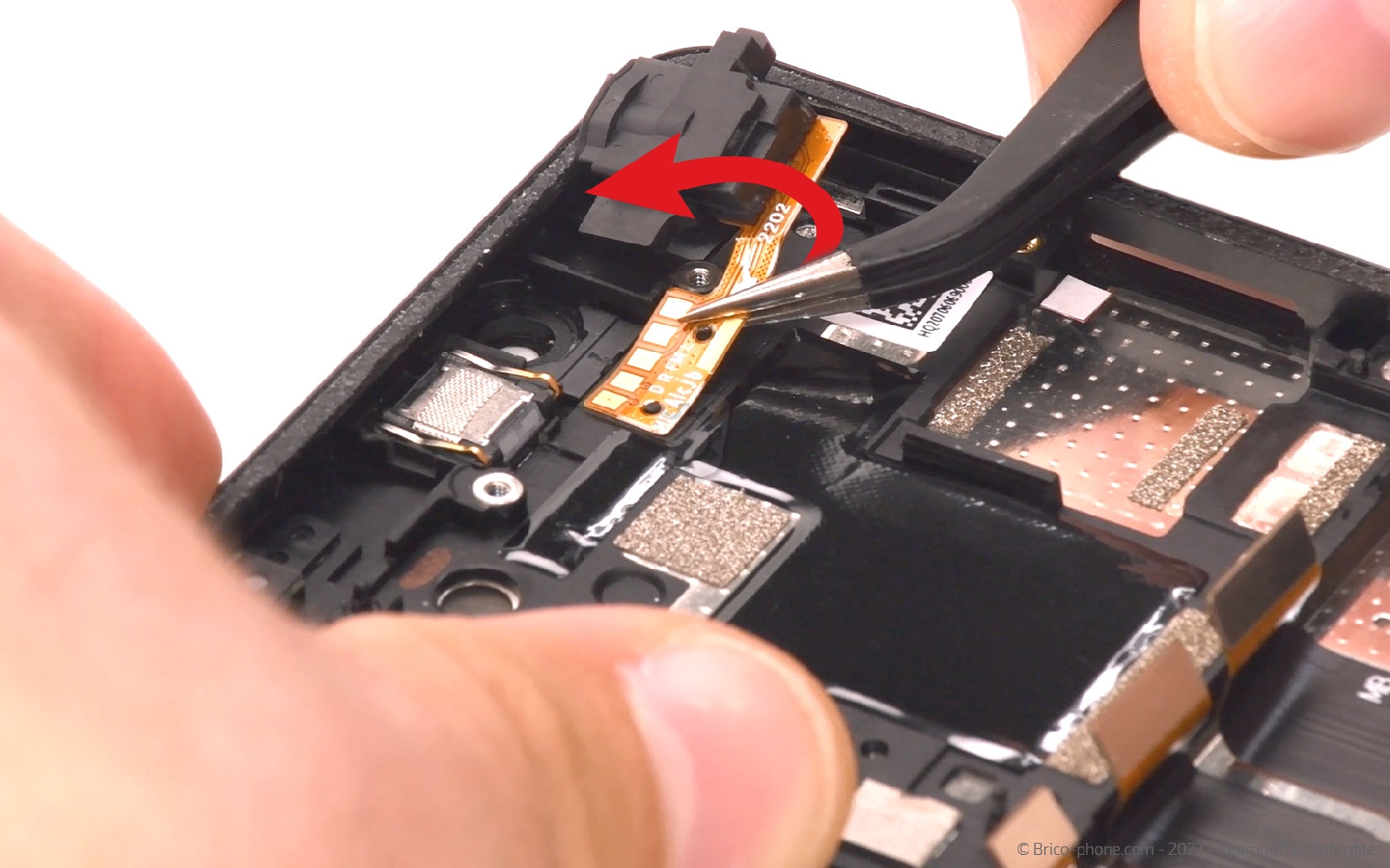

Etape 15 : Enlever la prise jack

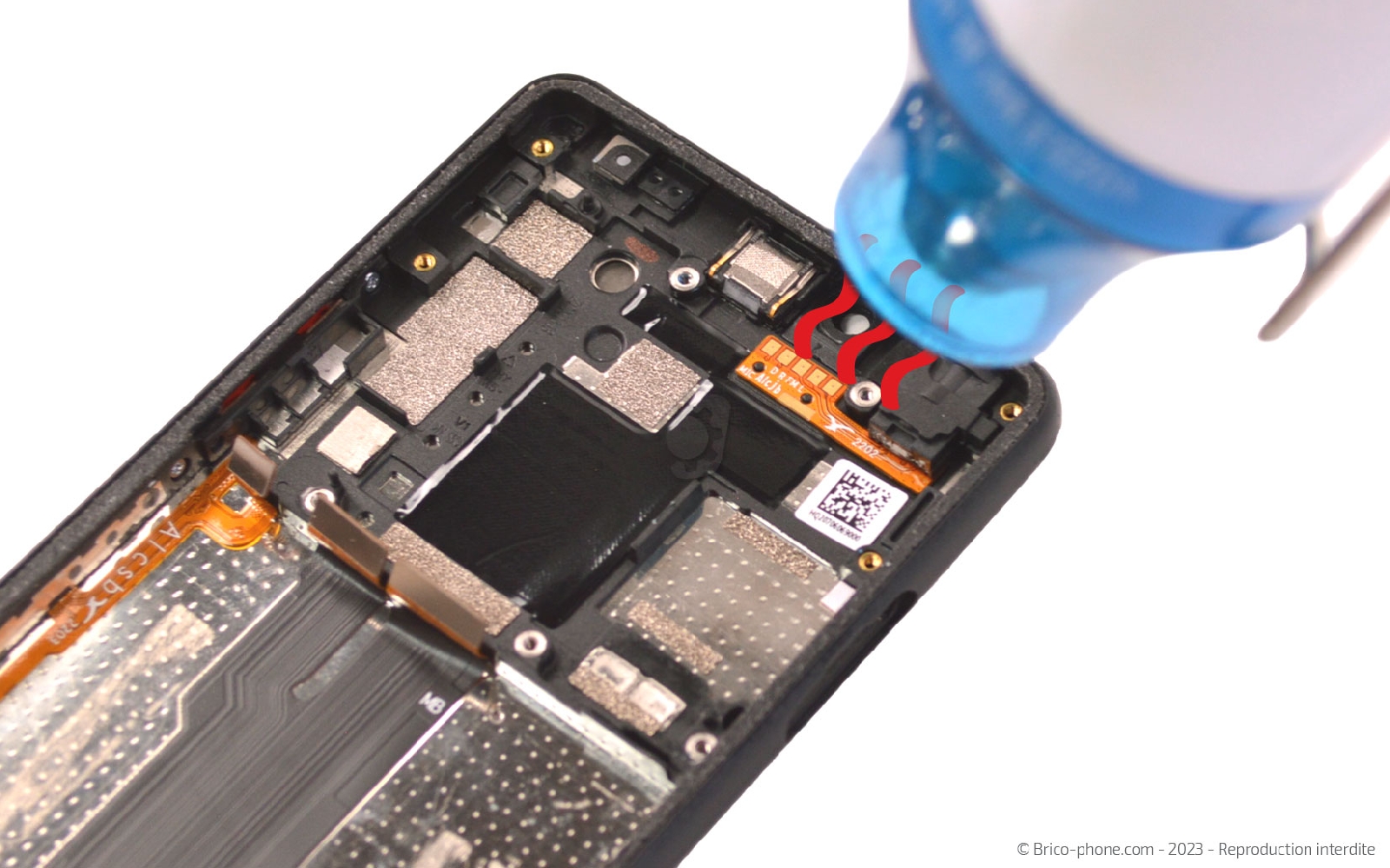

Chauffez légèrement le composant situé dans l'angle supérieur droit.

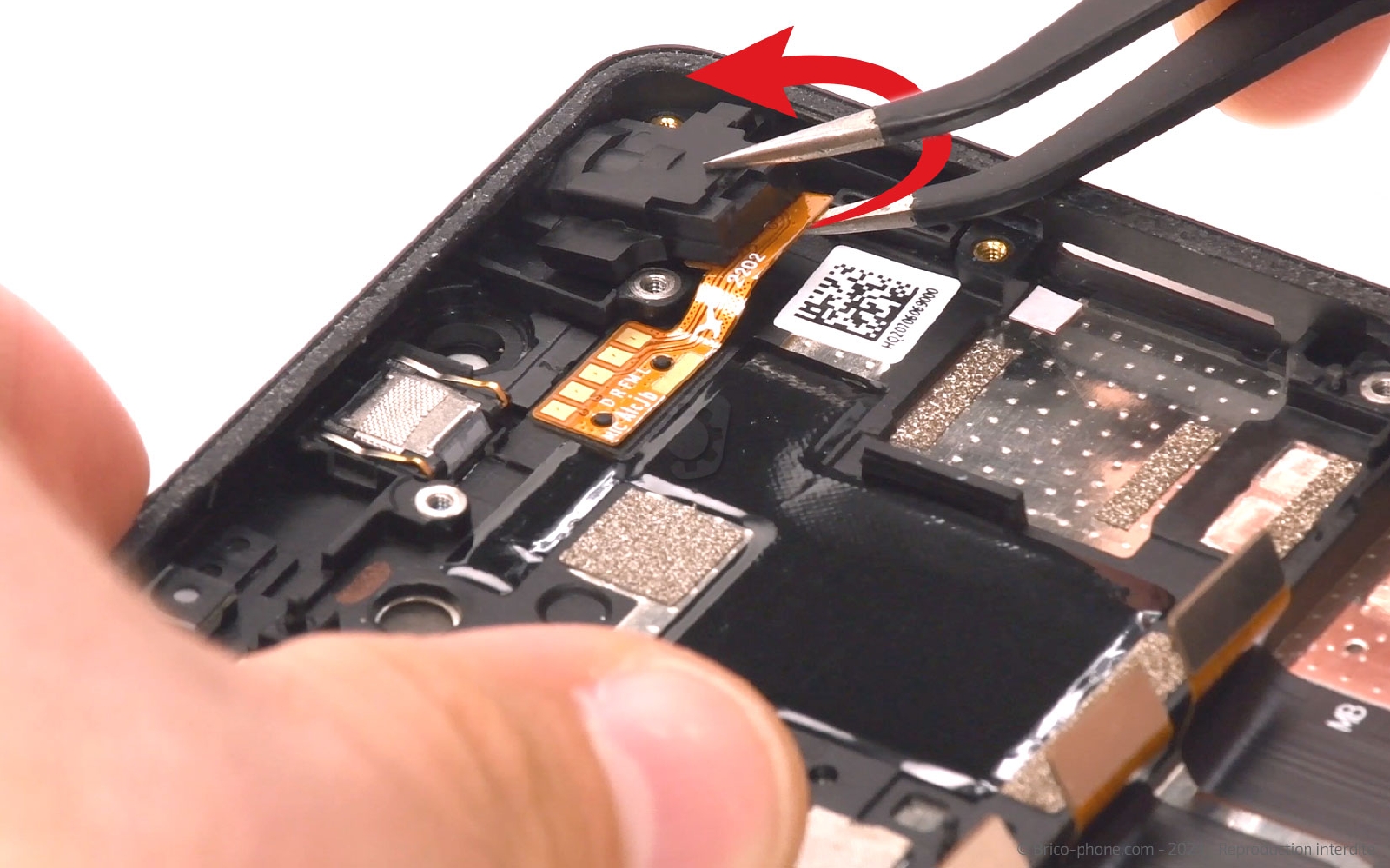

Glissez la pincette sous la nappe pour commencer le décollage.

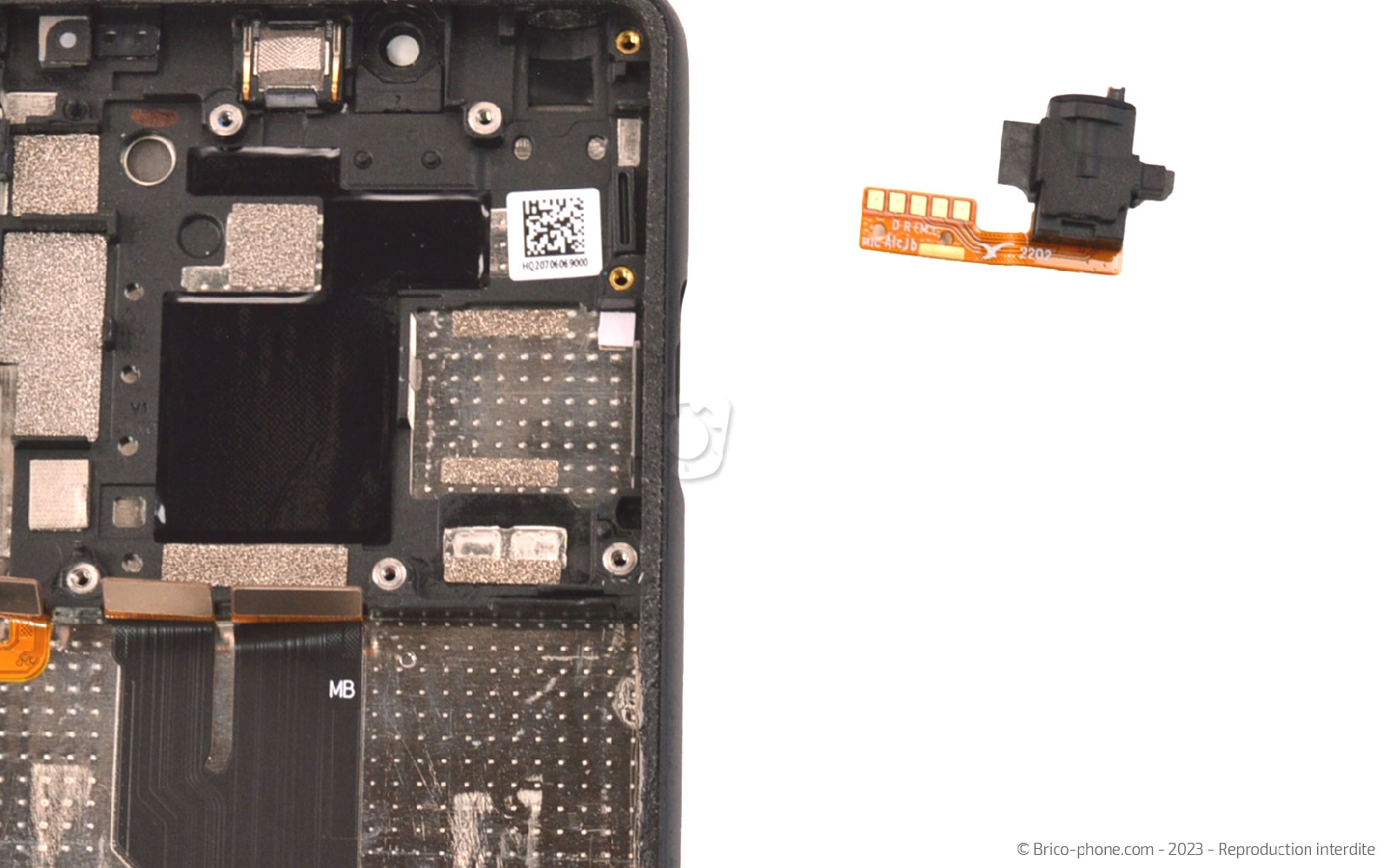

Récupérez la prise jack.
Outils du kit utilisés
Outils du kit utilisés

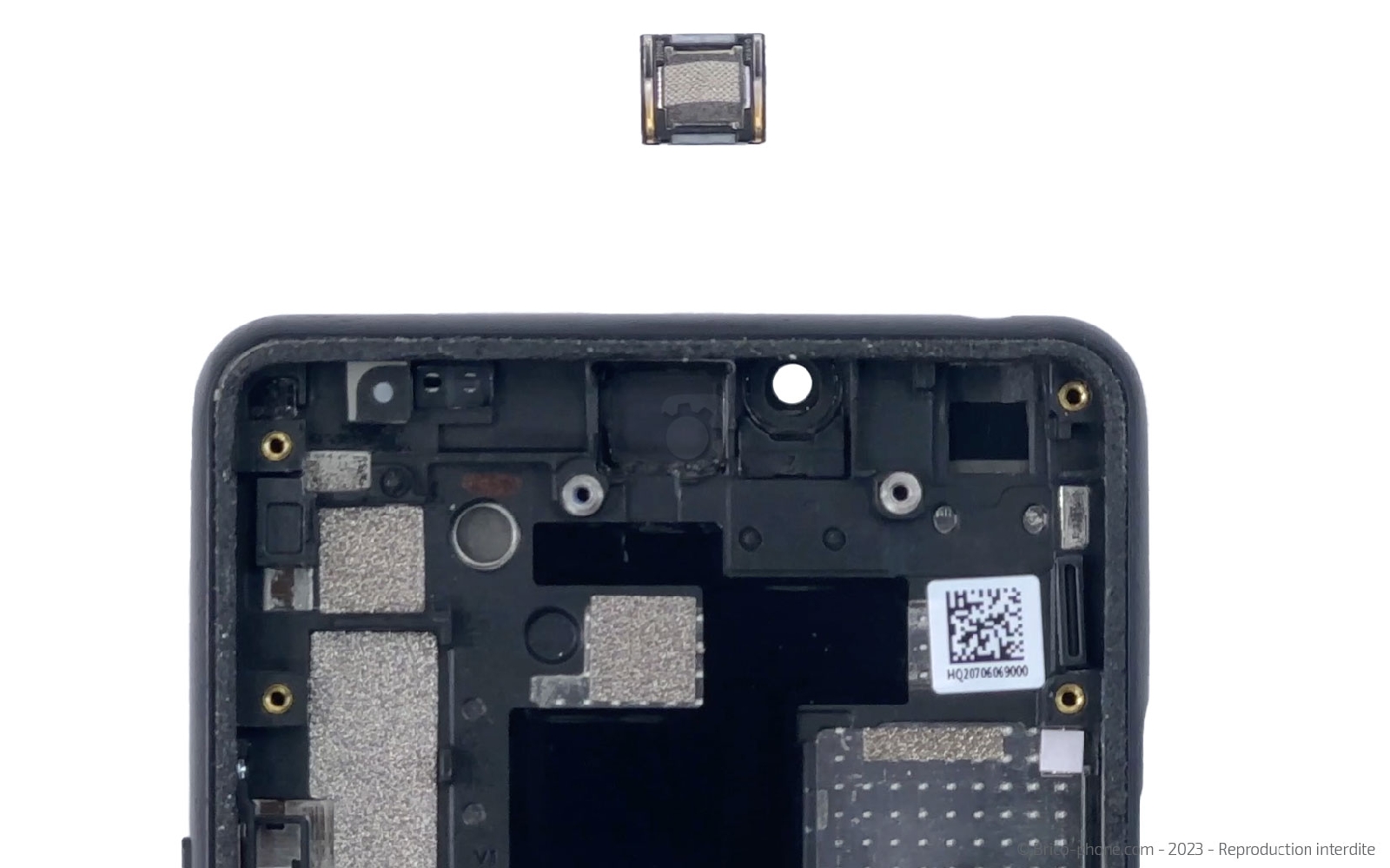

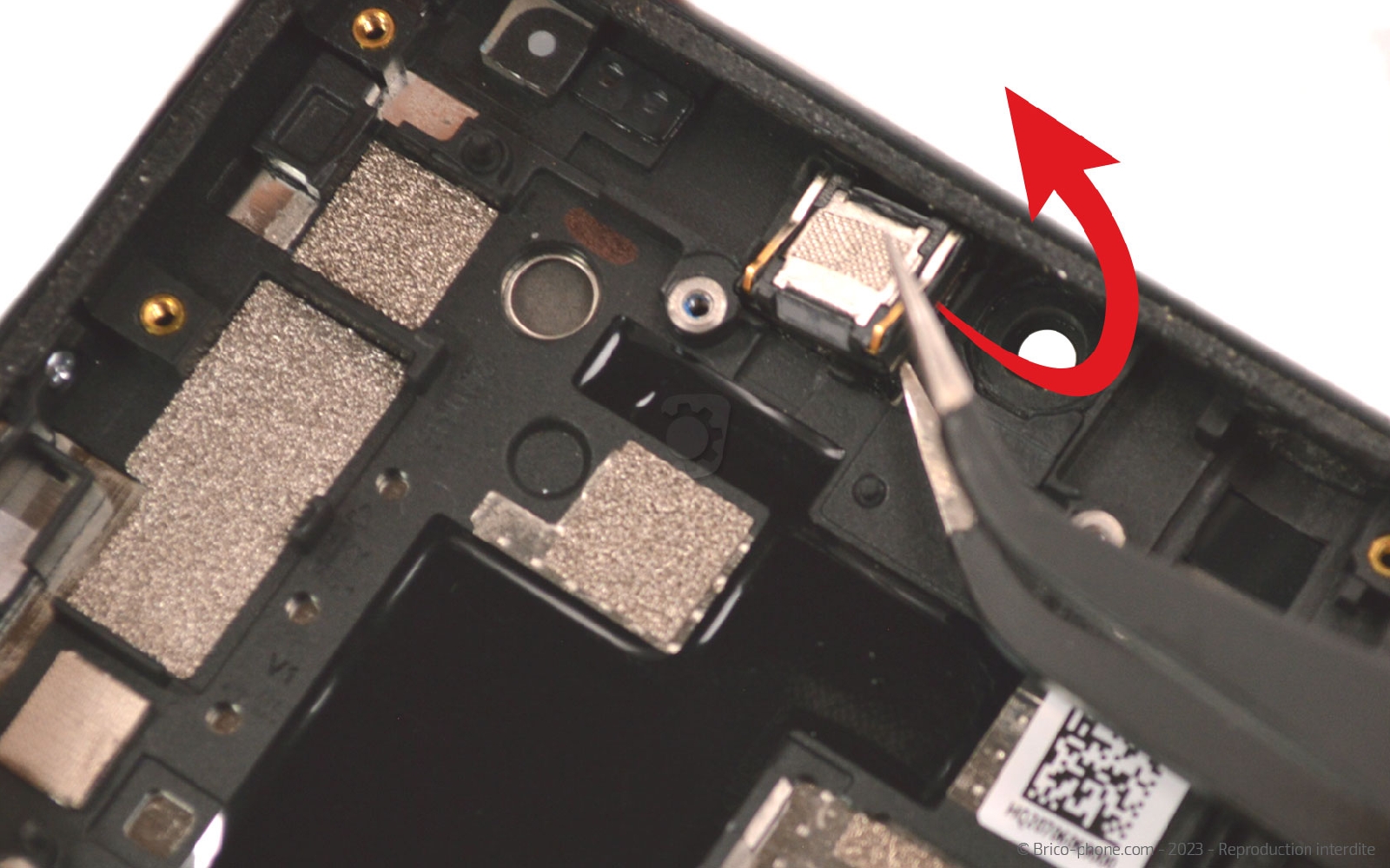

Etape 16 : Mettre de coté le haut-parleur interne
Utilisez de nouveau la brucelles pour retirez l'écouteur de l'oreille de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

Etape 17 : Décoller la rallonge d'interconnexion
Décollez délicatement la rallonge d'interconnexion sans oublier de la déconnecter à la nappe de l'écran avant de la sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés

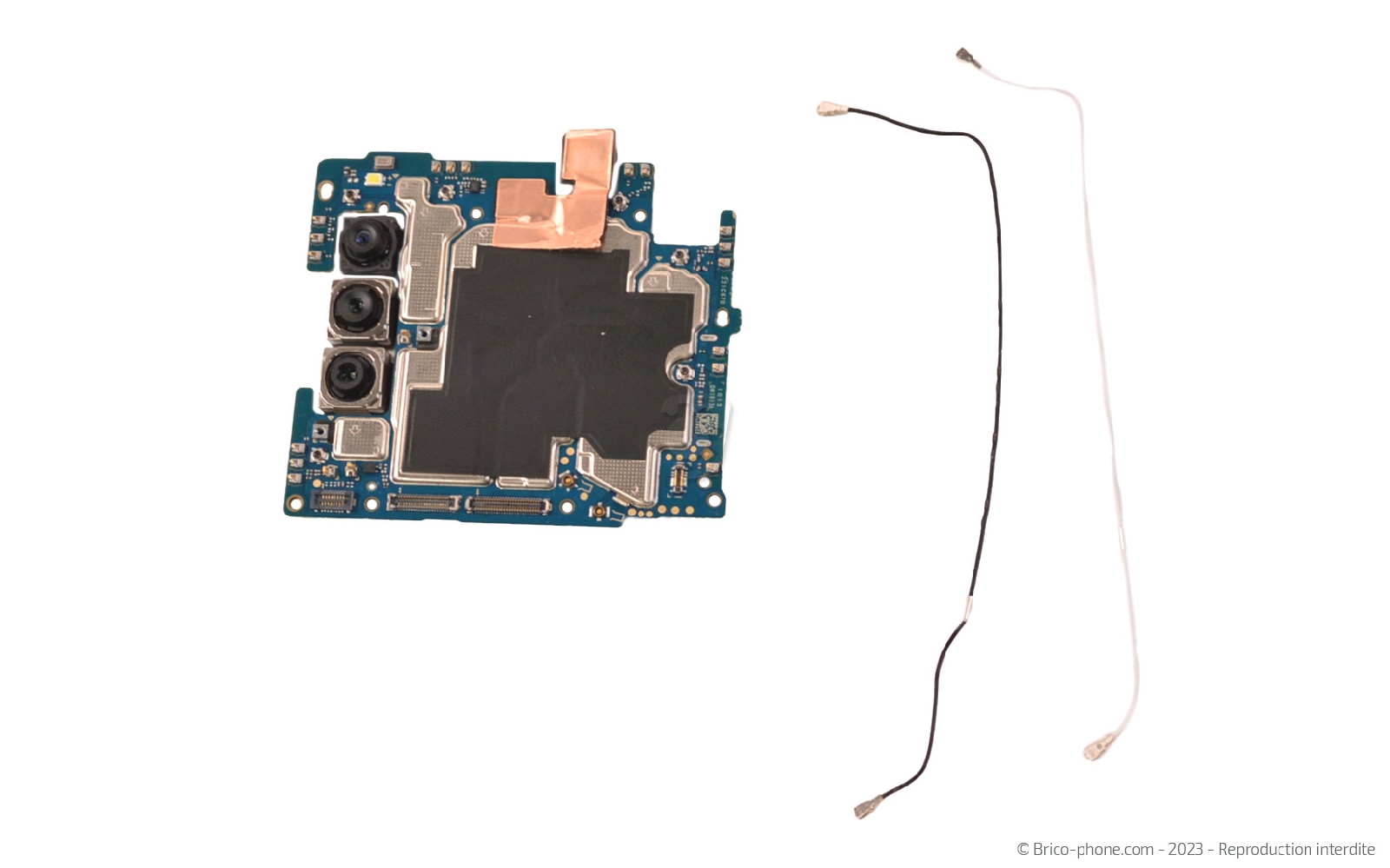

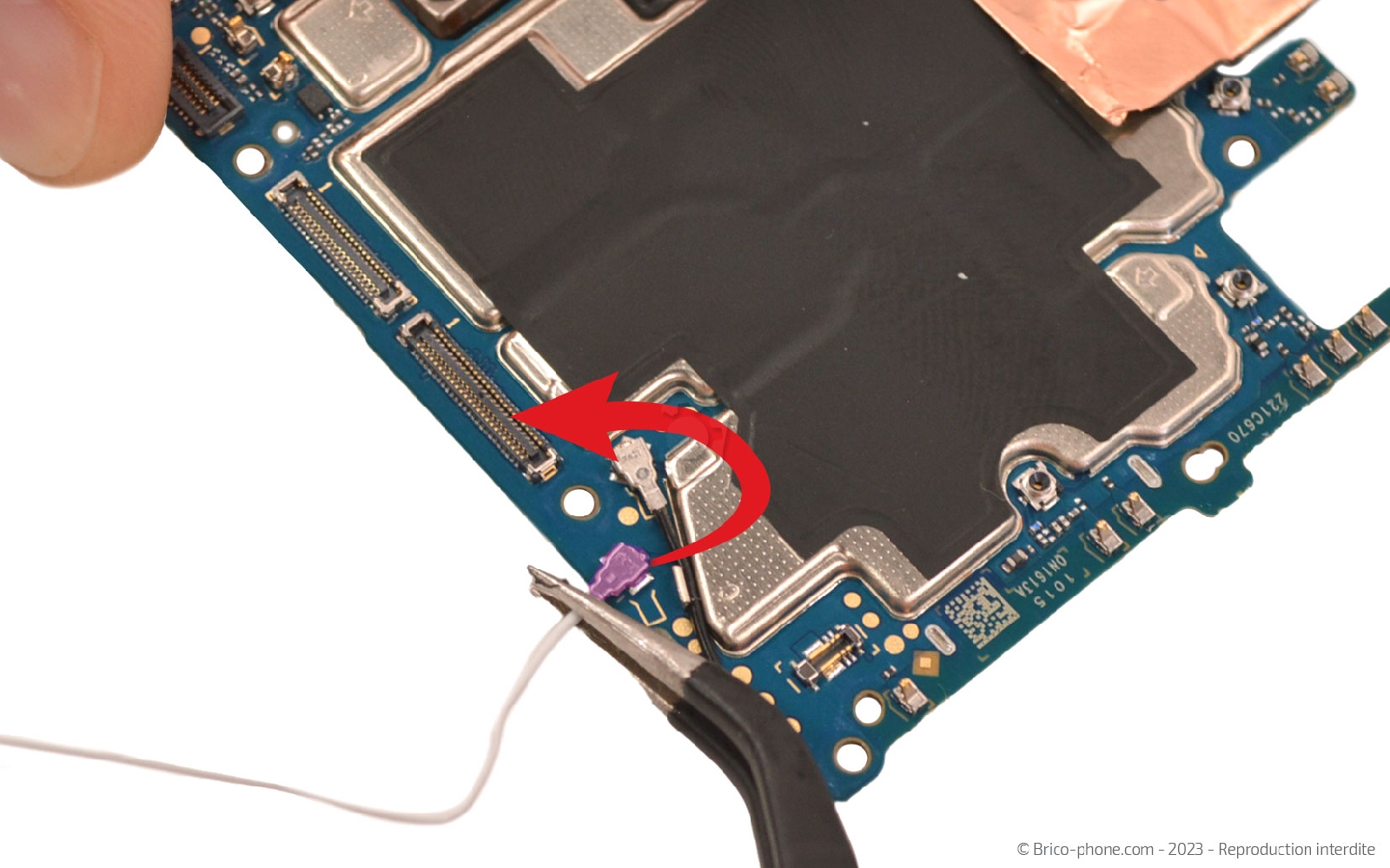

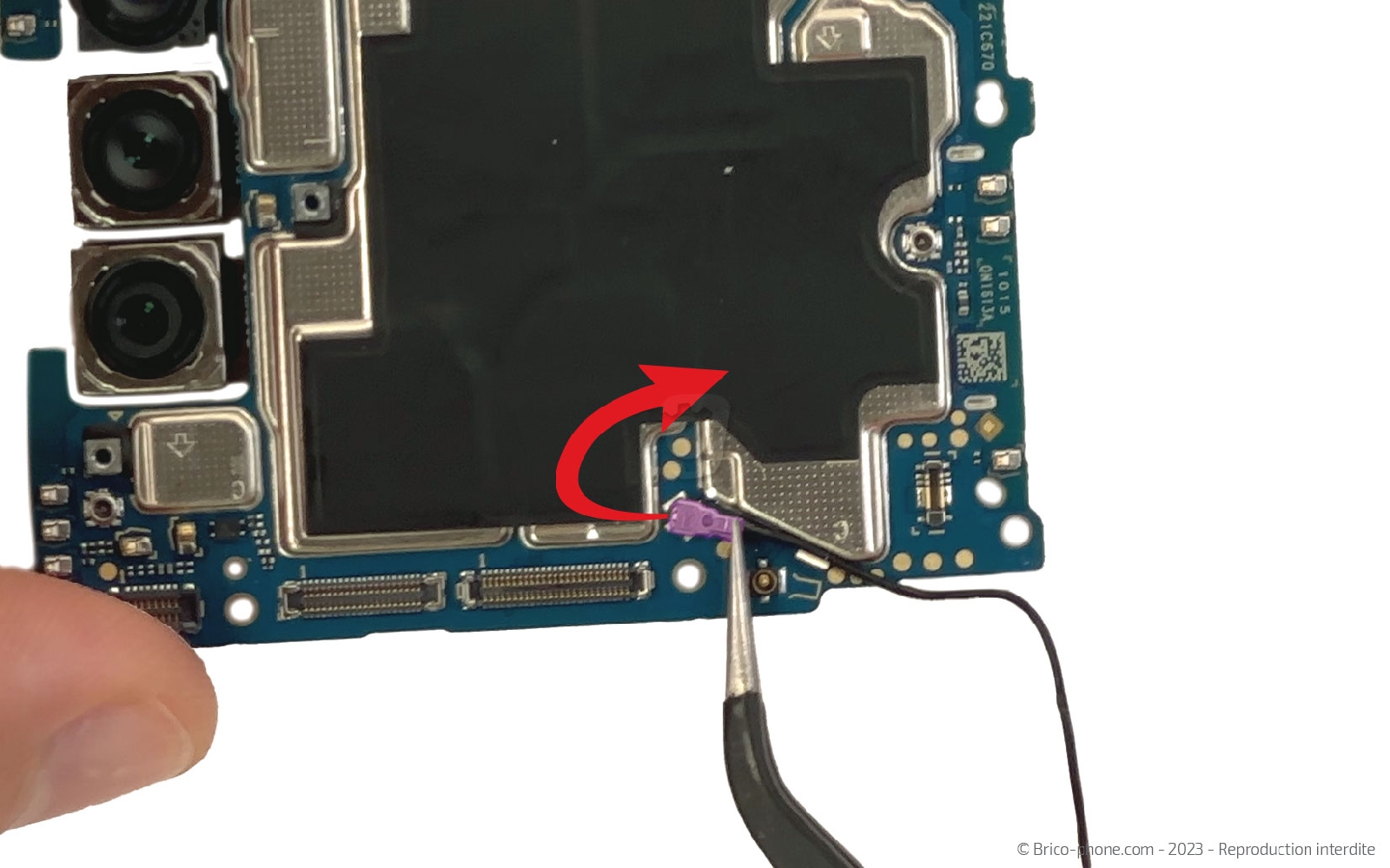

Etape 18 : Détacher les câbles coax
Détachez les deux câbles de la carte mère avant de passer à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés

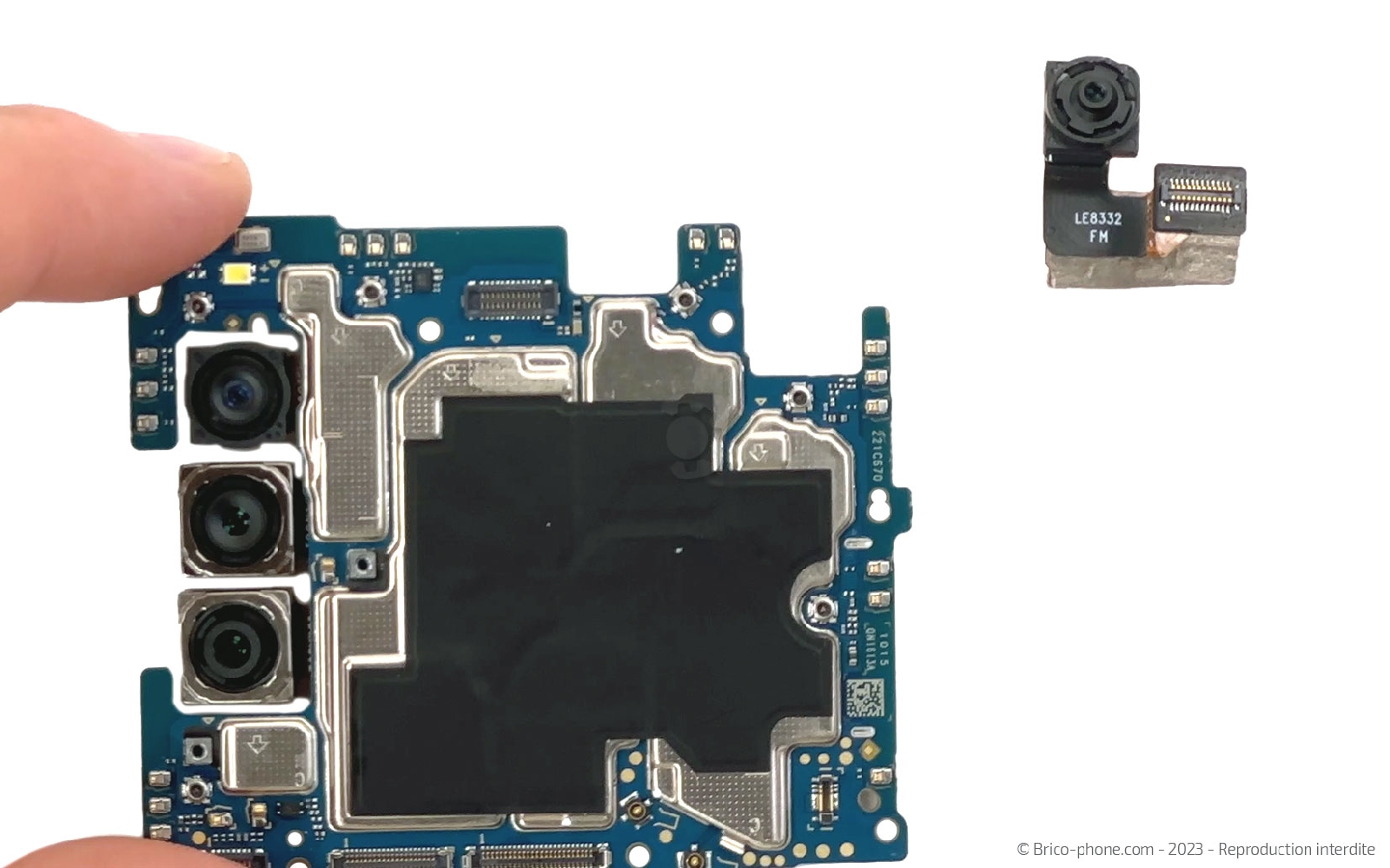

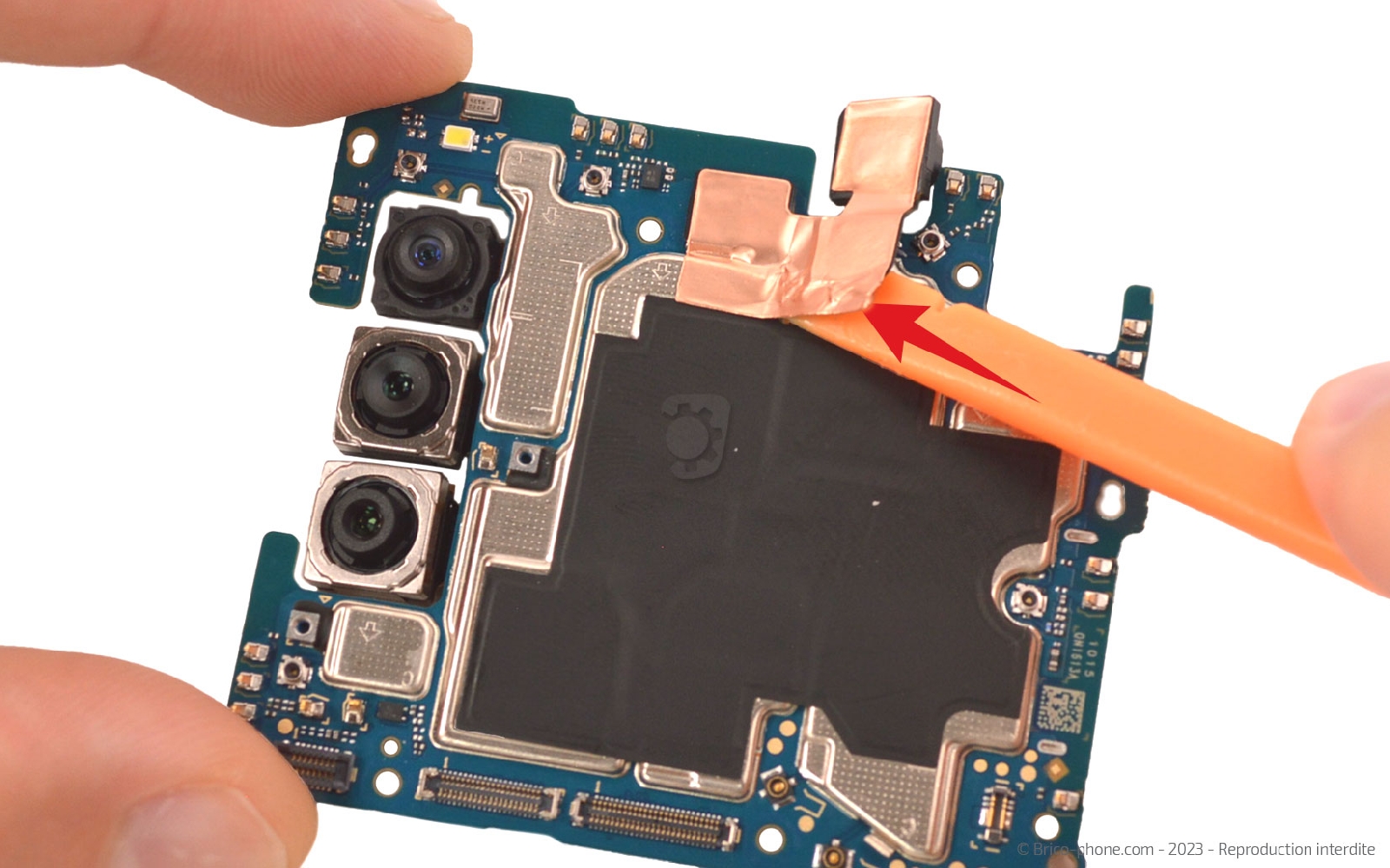

Etape 19 : Récupérer la caméra frontale
pour pouvoir récupérer la caméra frontale, il vous faut d'abord la déconnecter de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

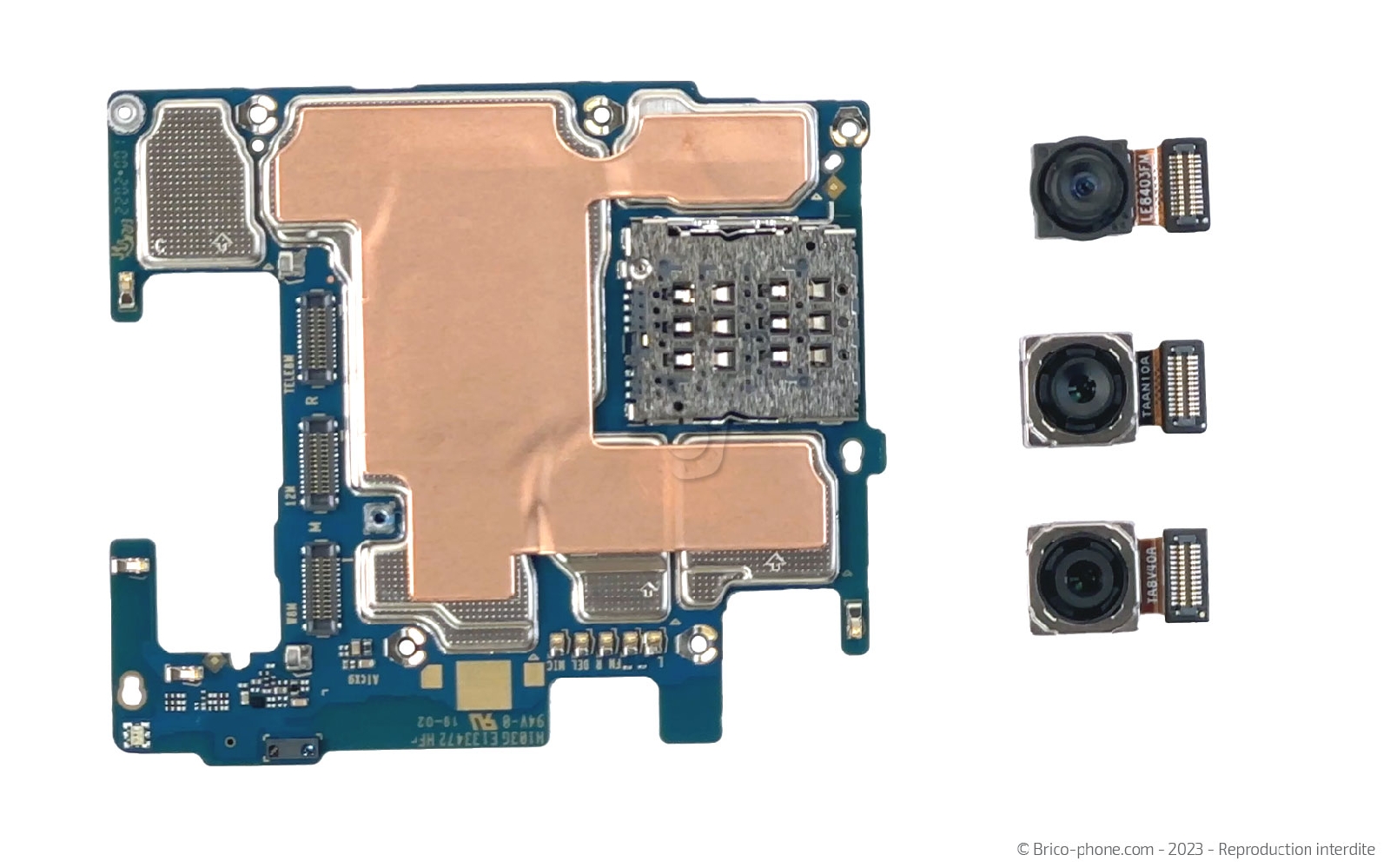

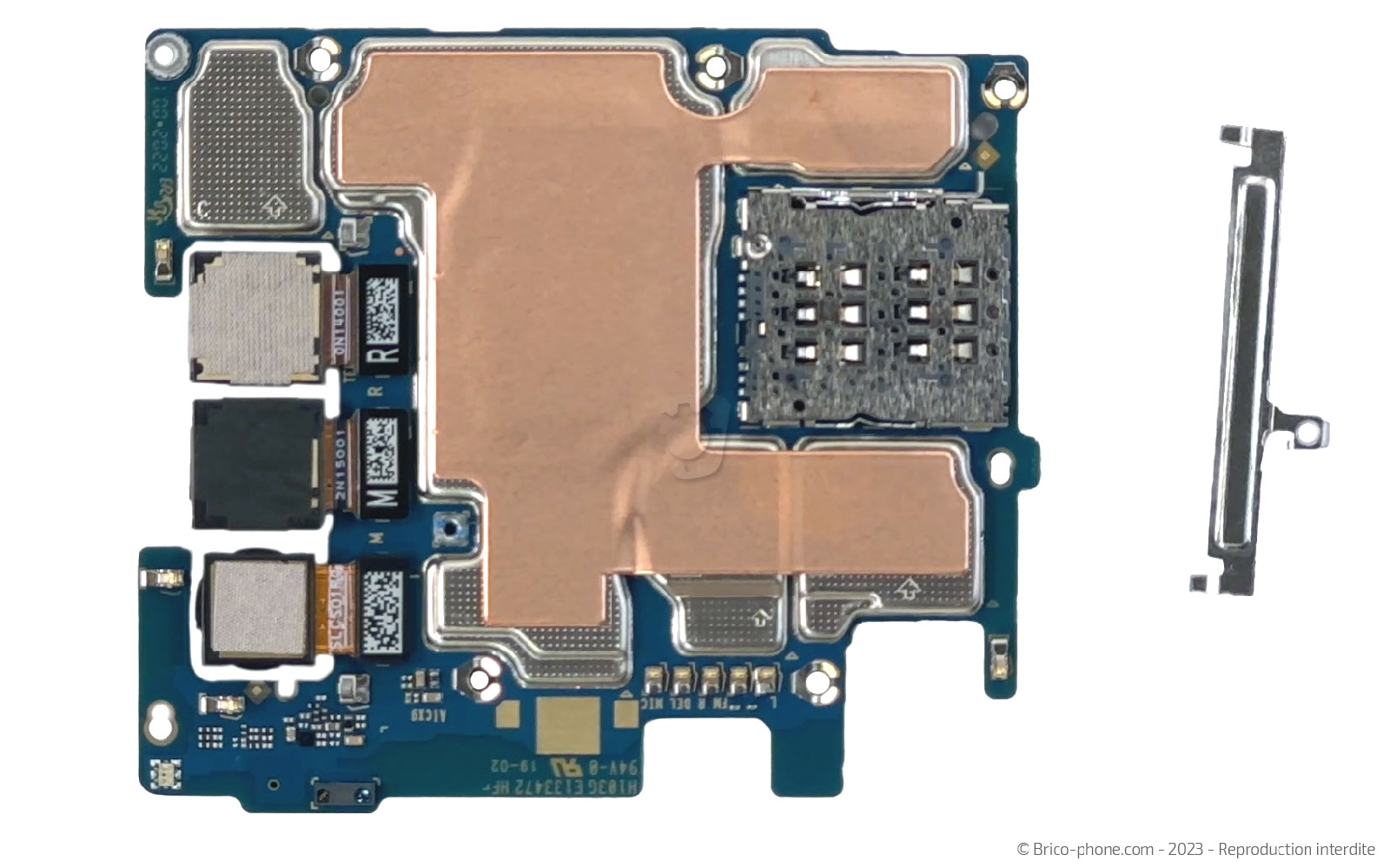

Etape 20 : Séparer les caméras de la carte mère

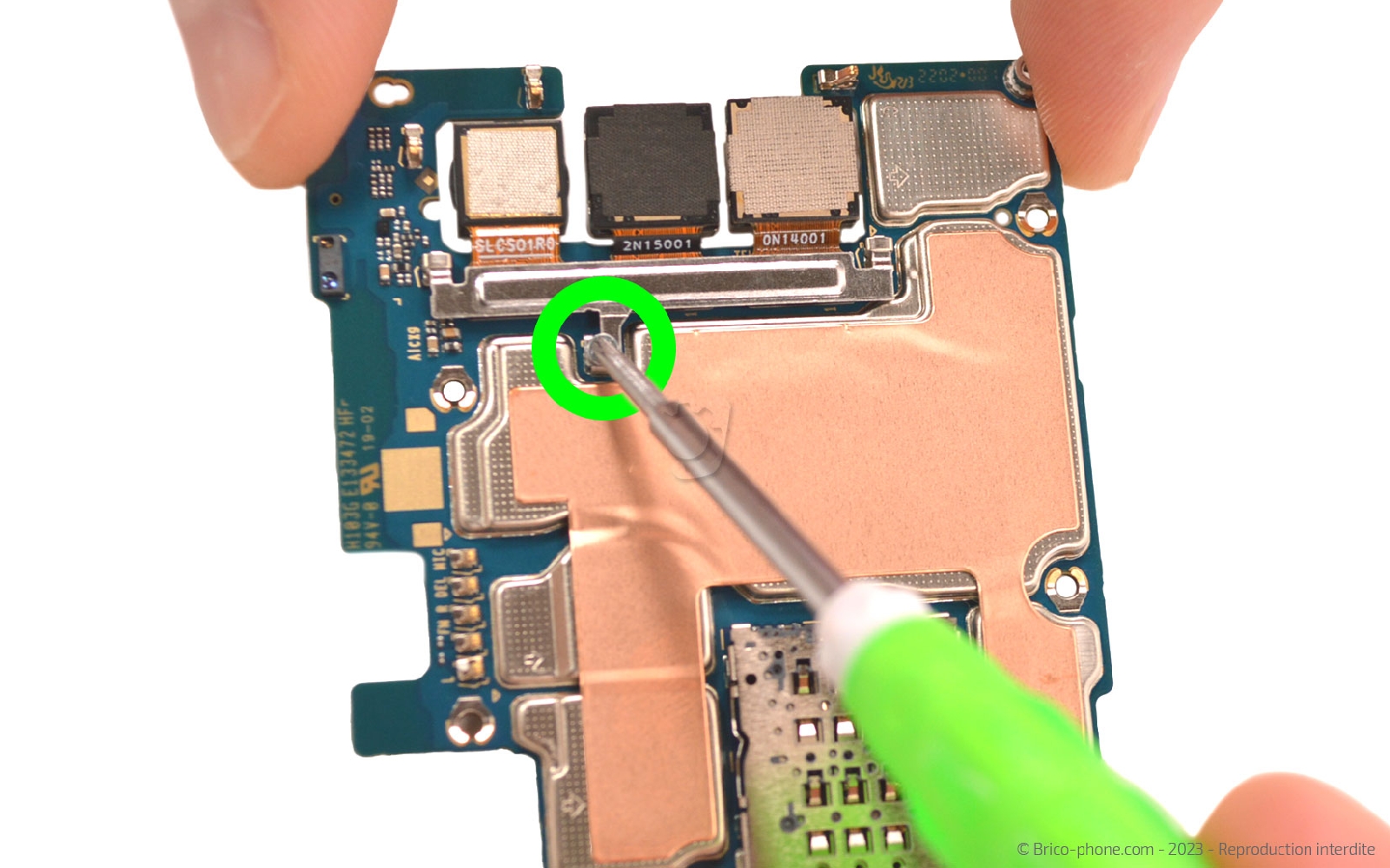

Ôtez la vis cruciforme puis la plaquette de protection.

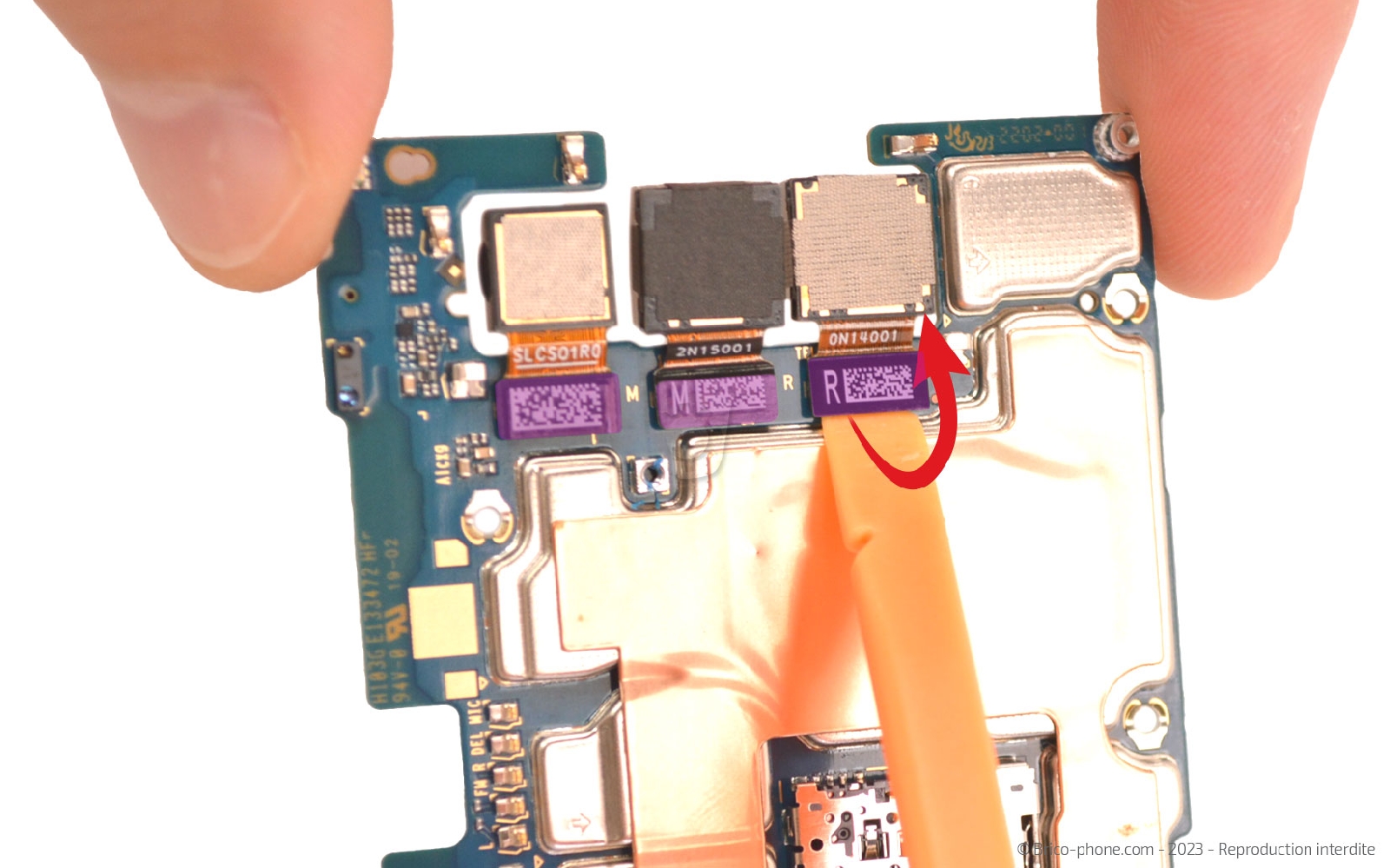

Enfin, débranchez les 3 caméras arrière.
Outils du kit utilisés
Outils du kit utilisés

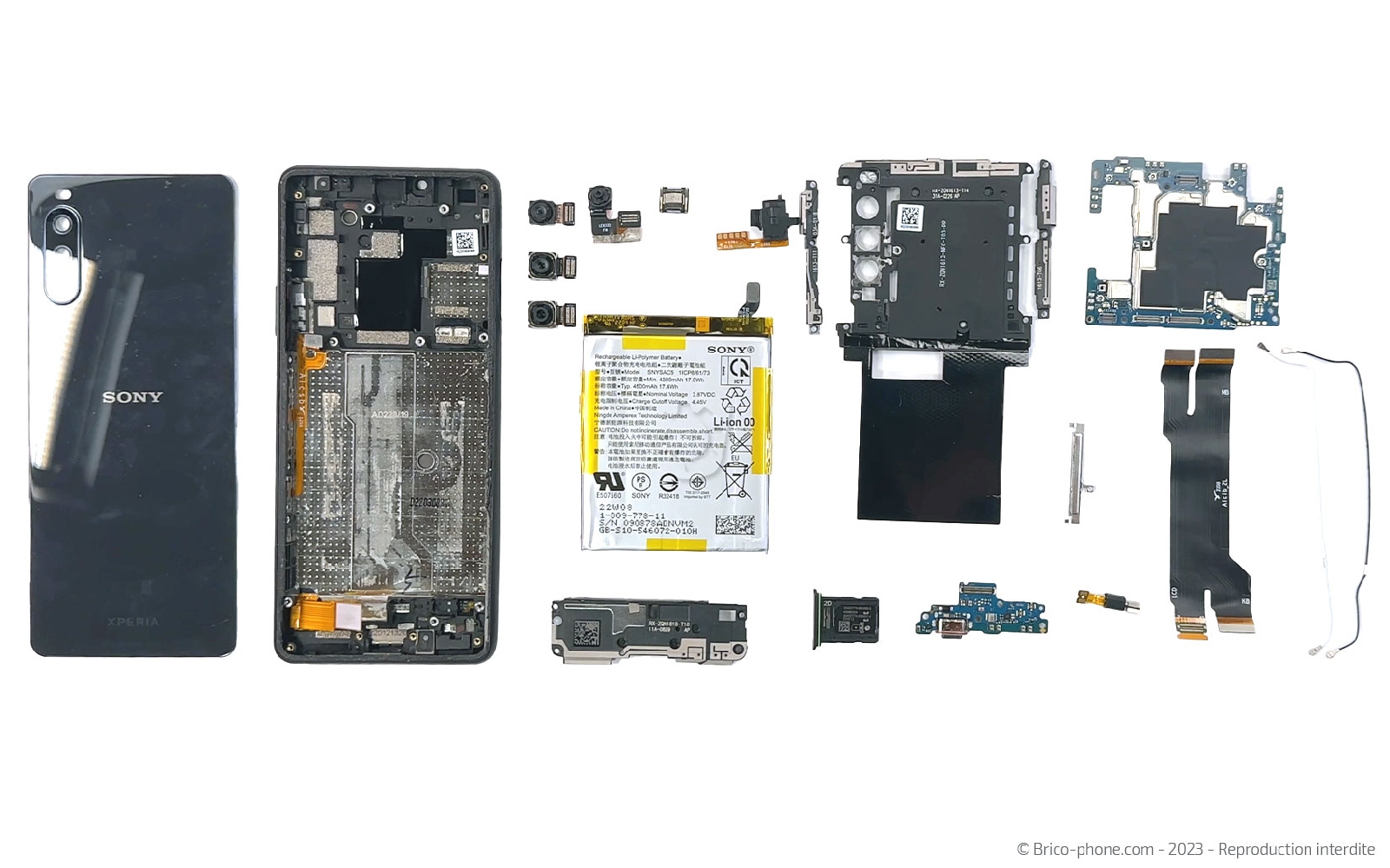

Vue éclatée
Voici la photographie de tous les composants que nous venons de retirer du bloc écran.

Si vous souhaitez remontez votre Sony Xpéria 10 III, il vous suffit de suivre les étapes précédentes dans le sens contraire.
