Comment changer le bloc écran sur Xperia 10 III

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 12/20
Xperia 10 III | Temps estimé : 50 min | Difficulté : 3/5

Suite à une chute la vitre avant de votre appareil est fissurée ? Le châssis est déformé ? C'est plutôt l'afficheur LCD qui fait des siennes avec l'apparition de traits colorés, de tâches ou encore de zones d'ombre ? Il est temps de changer le composant abîmé et de sauver votre Sony Xperia 10 III . Et pour ça, vous êtes au bon endroit !

Ce guide de réparation conçu par Brico-phone, va vous montrer étape par étape les manipulations à effectuer pour réussir à remplacer l'écran et le châssis du Sony Xperia 10 III. Suivez attentivement nos instructions pour redonner vie à votre appareil en un rien de temps ! N'oubliez pas de prendre votre temps, d'être patient et de manipuler les composants avec précaution. Si vous avez des questions, n'hésitez pas à nous contacter par mail, chat ou téléphone. Bonne réparation !

Diagnostic

›  L'écran de votre Xperia 10 III est brisé, rayé...
›  Le tactile ne répond plus ou très mal.
›  L'affichage ne fonctionne plus ou présente des défauts.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Écran Noir avec Vitre et OLED pré-montés sur châssis pour Sony Xperia 10 III
179,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer
Dans un premier temps, il est essentiel de connaître le modèle de votre téléphone afin de commander les bons composants et de suivre le tutoriel approprié.
Pour cela, si votre écran fonctionne toujours, vous pouvez accéder à la fonction téléphone et composer *#06# pour obtenir le numéro IMEI de votre smartphone.
Vous devrez ensuite le saisir dans la section correspondante de notre page d'accueil.

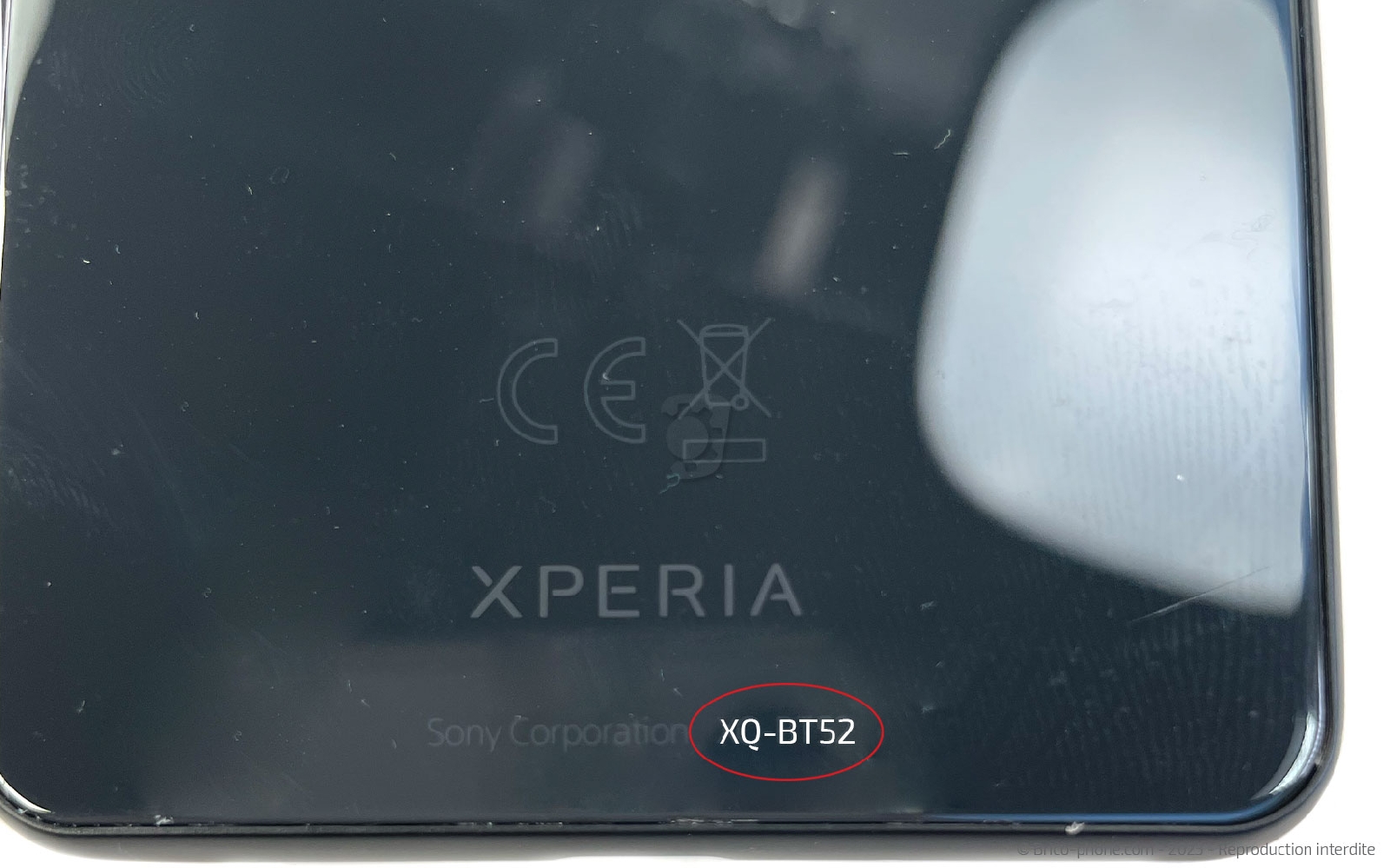

Vous retrouvez également la référence du modèle au dos de votre appareil : XQ-BT52.

Vous avec choisi les bonnes pièces détachées et la commande est arrivée ? Parfait, commencez par vous installer dans un endroit calme et dégagé.

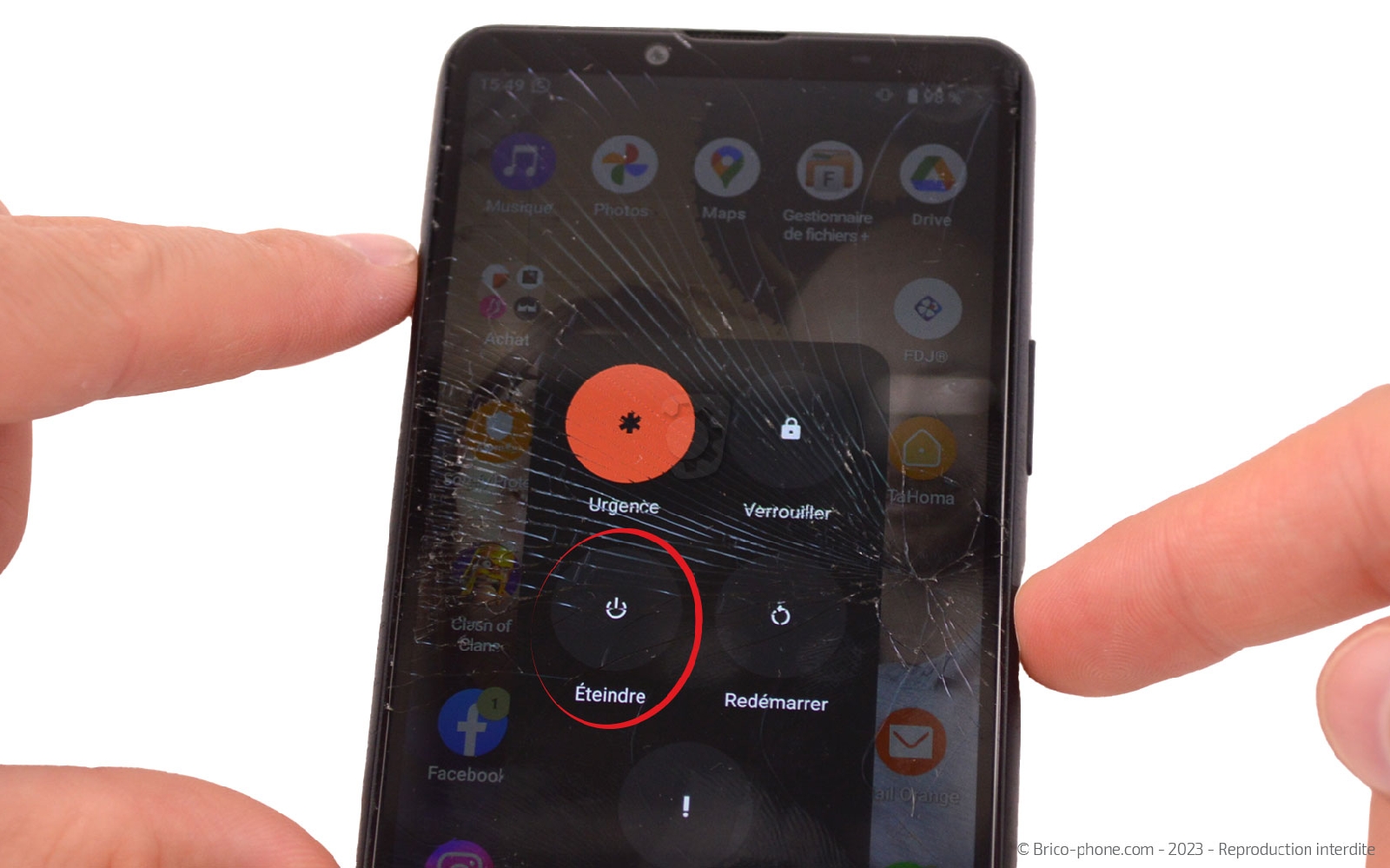

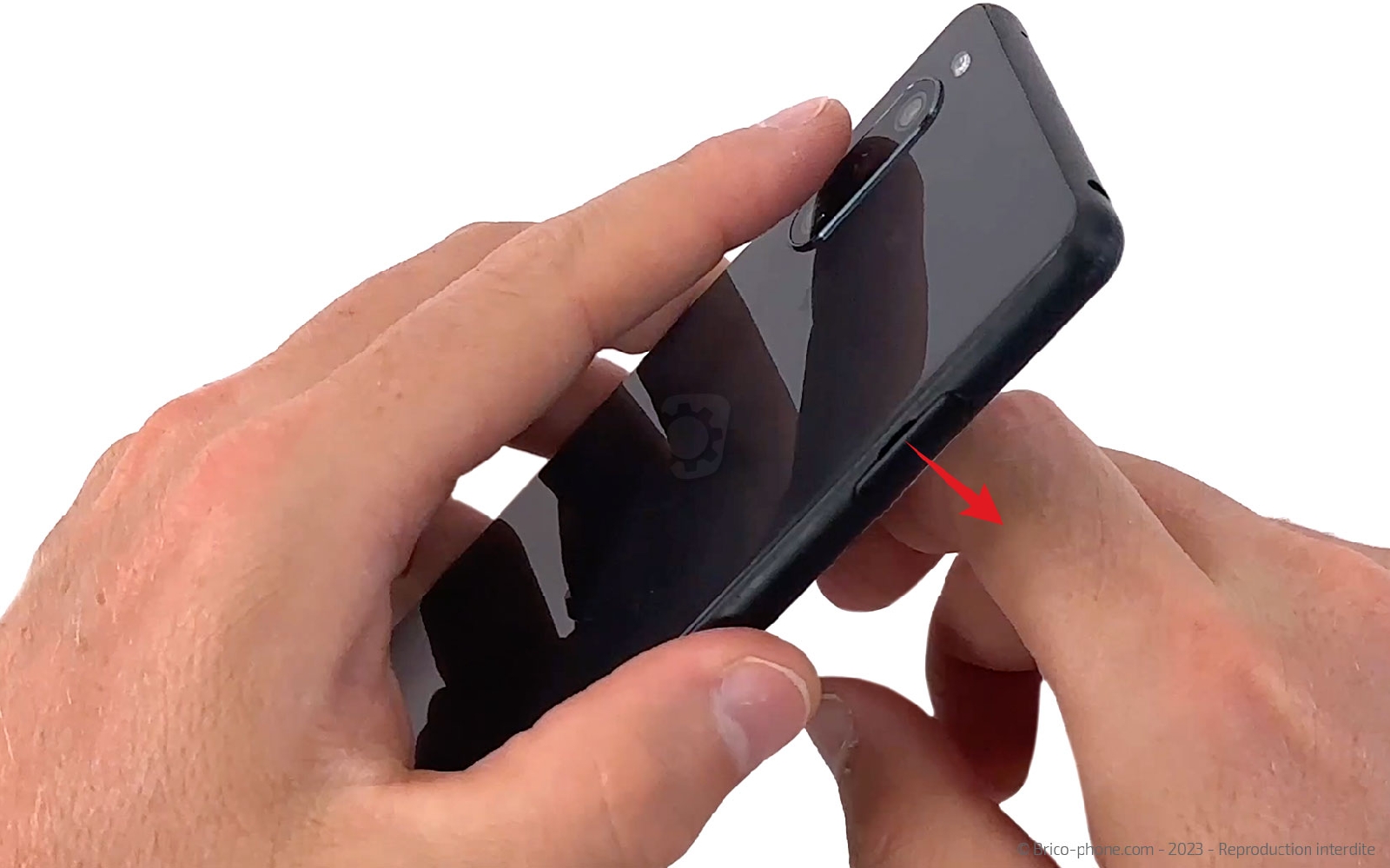

Maintenant, vous pouvez éteindre votre téléphone en maintenant enfoncé le bouton d'alimentation situé sur le côté droit du téléphone pour faire apparaître un menu, puis cliquer sur "Éteindre".

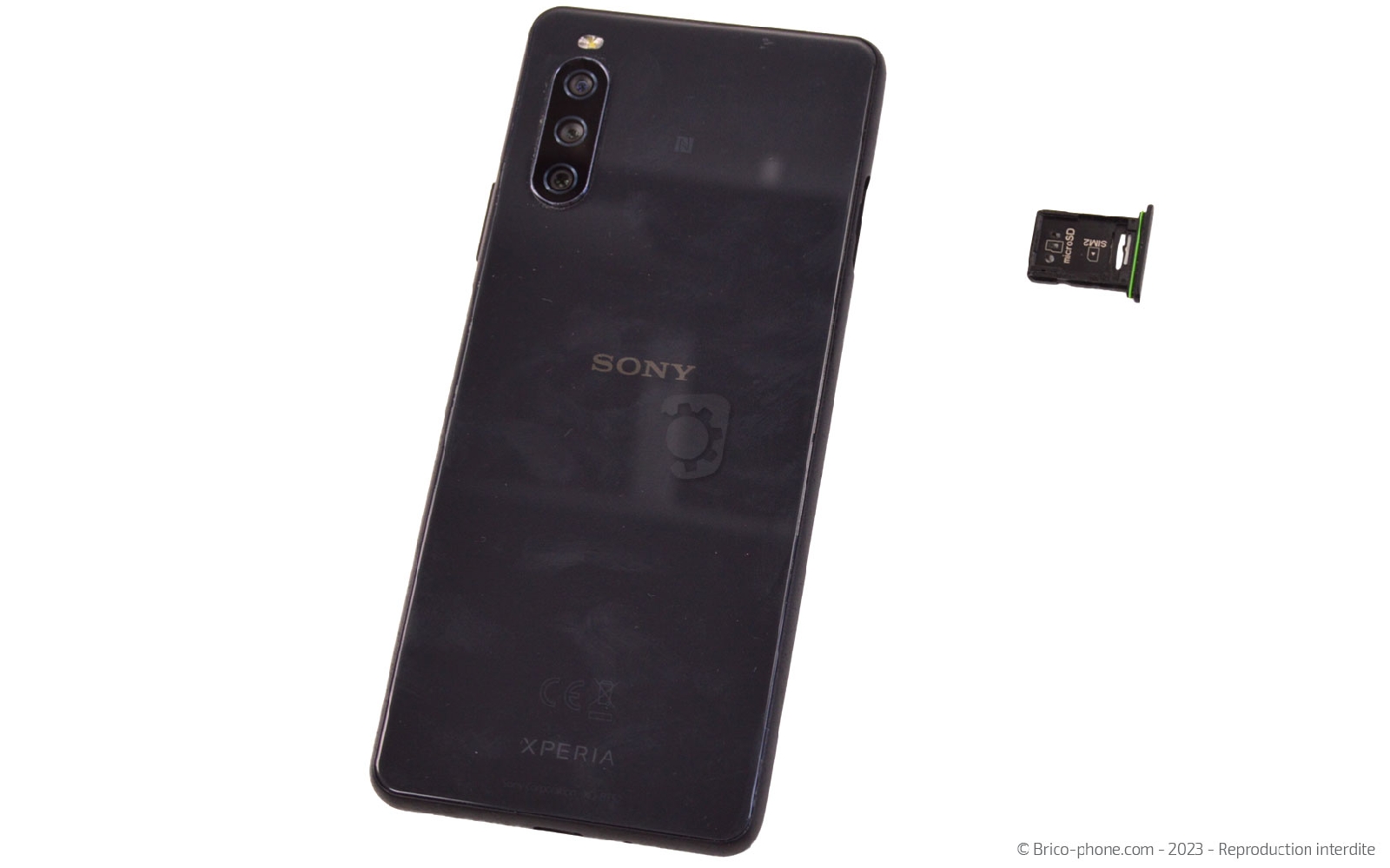

Ouvrez le tiroir SIM pour le sortir de l'appareil.

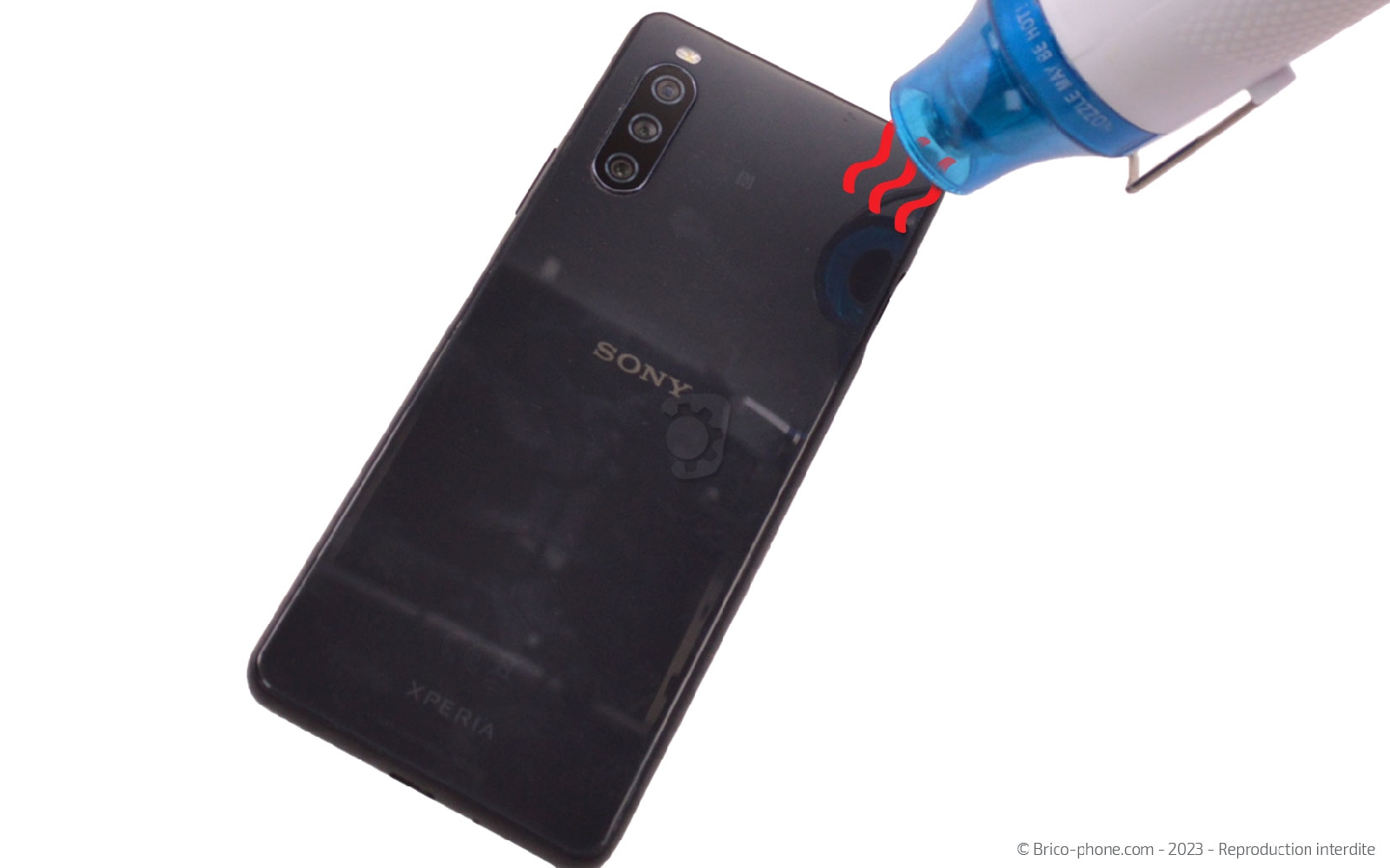

Etape 1 : Chauffer la vitre arrière
Pour accéder à l'intérieur du téléphone, vous allez être obligé de chauffer la façade arrière de votre Sony. Pour cela, il est possible d'utiliser différents outils : un décapeur thermique, un coussin chauffant ou encore votre propre sèche-cheveux.

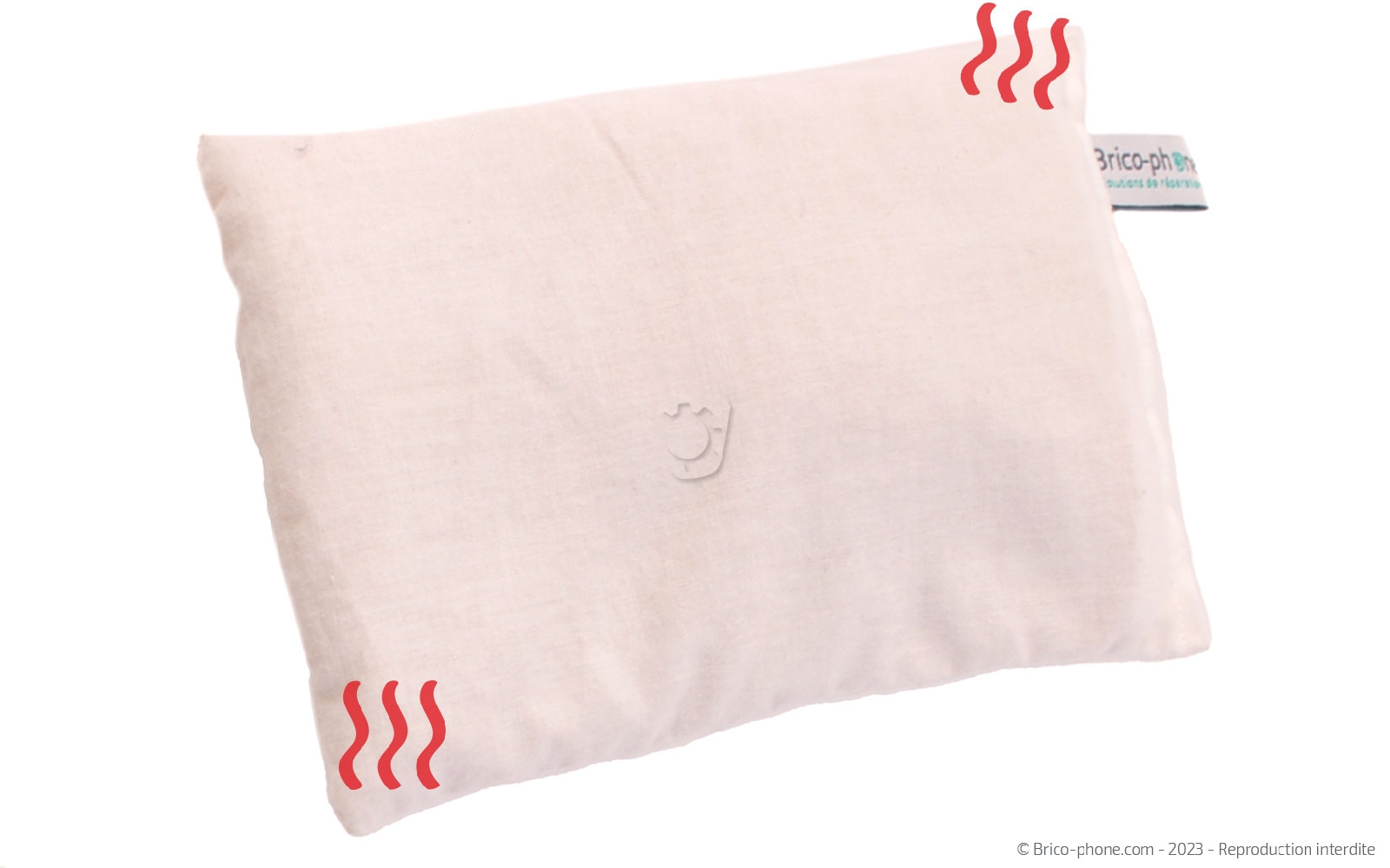

Pour le coussin, mettez le au micro-ondes environ 2 minutes avant de le déposer une trentaines de secondes sur le dos de l'appareil. En ce qui concerne le décapeur ou le sèche-cheveux, il vous suffit de l'allumer et de passer l'outils sur le contour du Sony.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

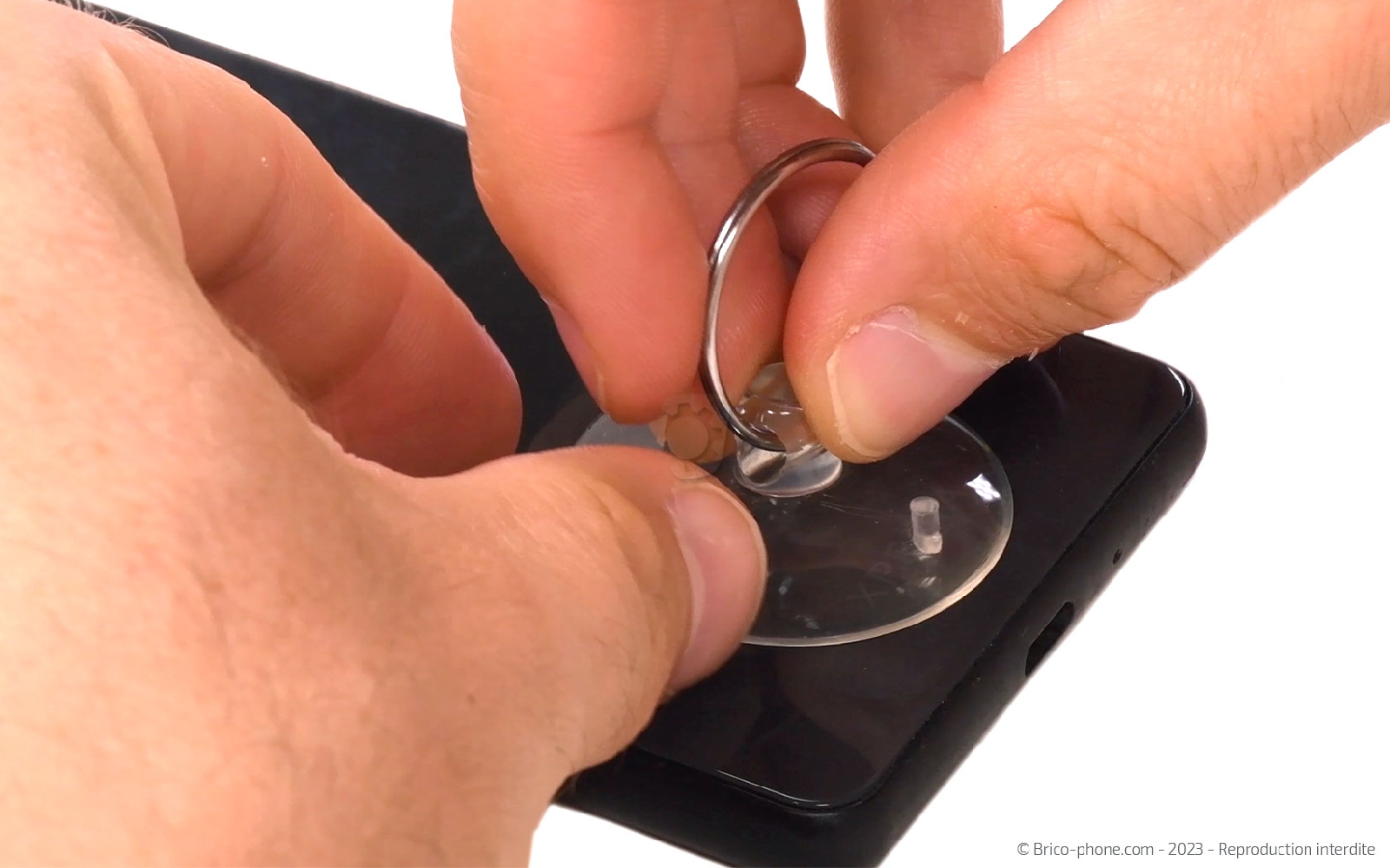

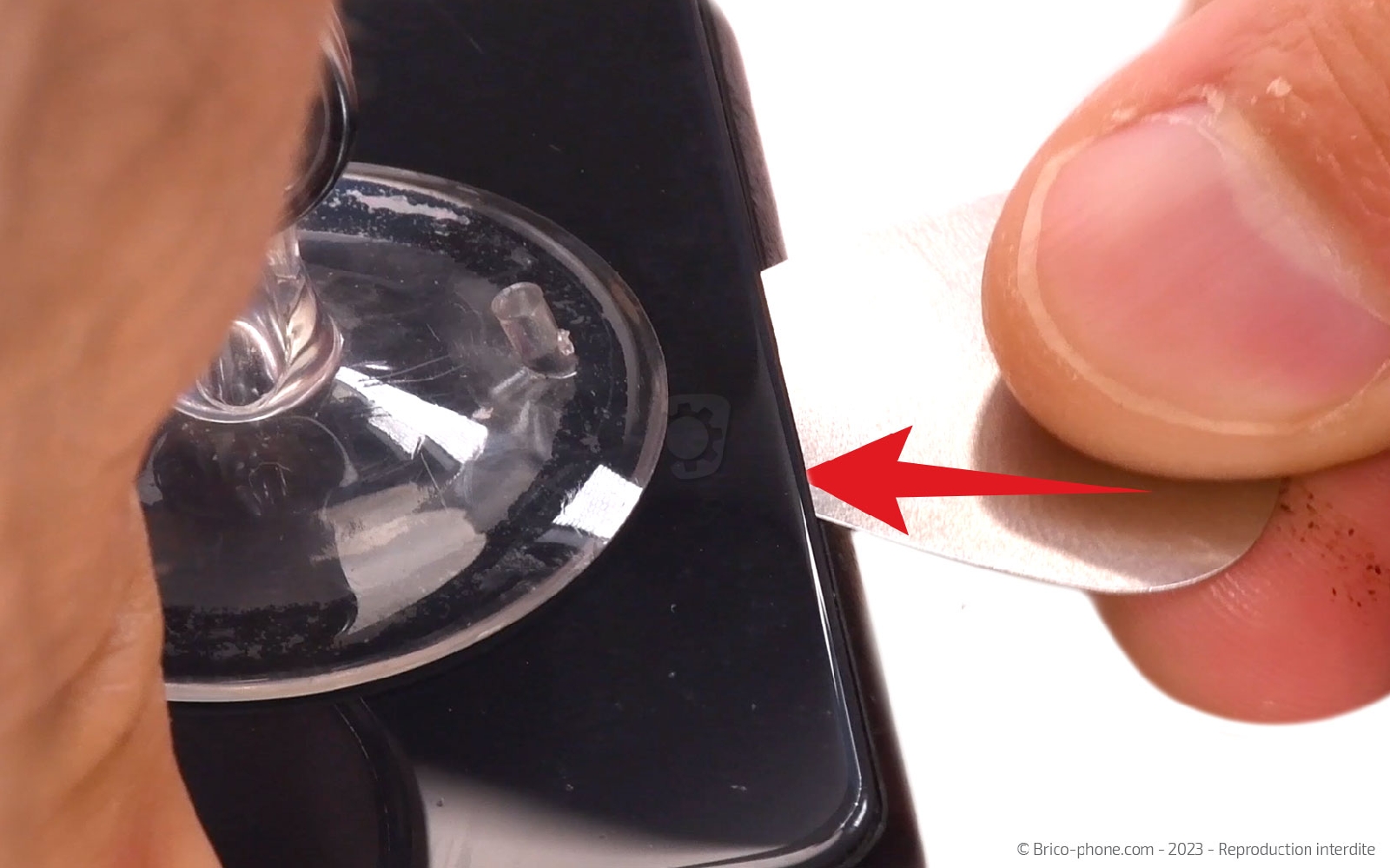

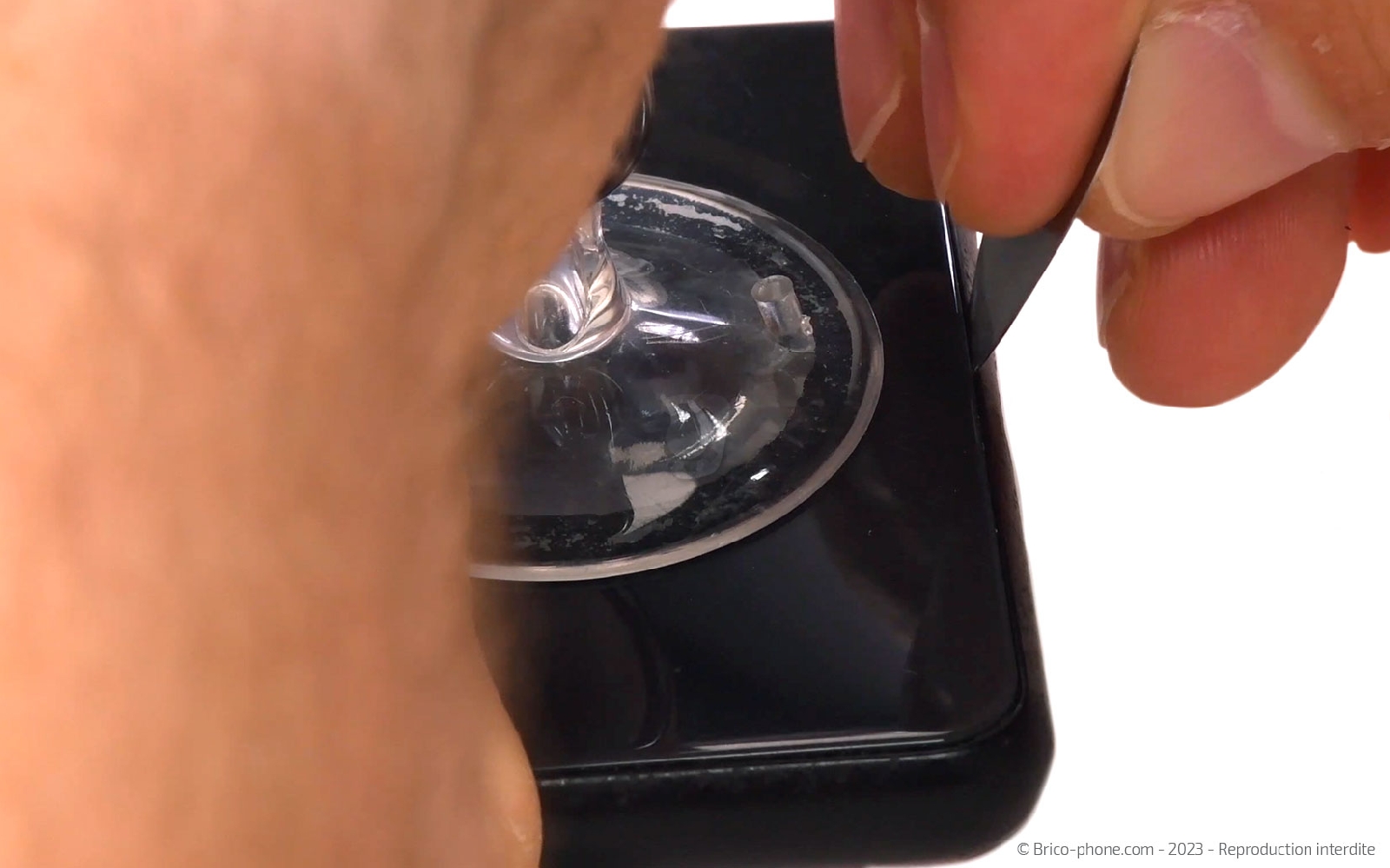

Etape 2 : Commencer le décollage de la face arrière

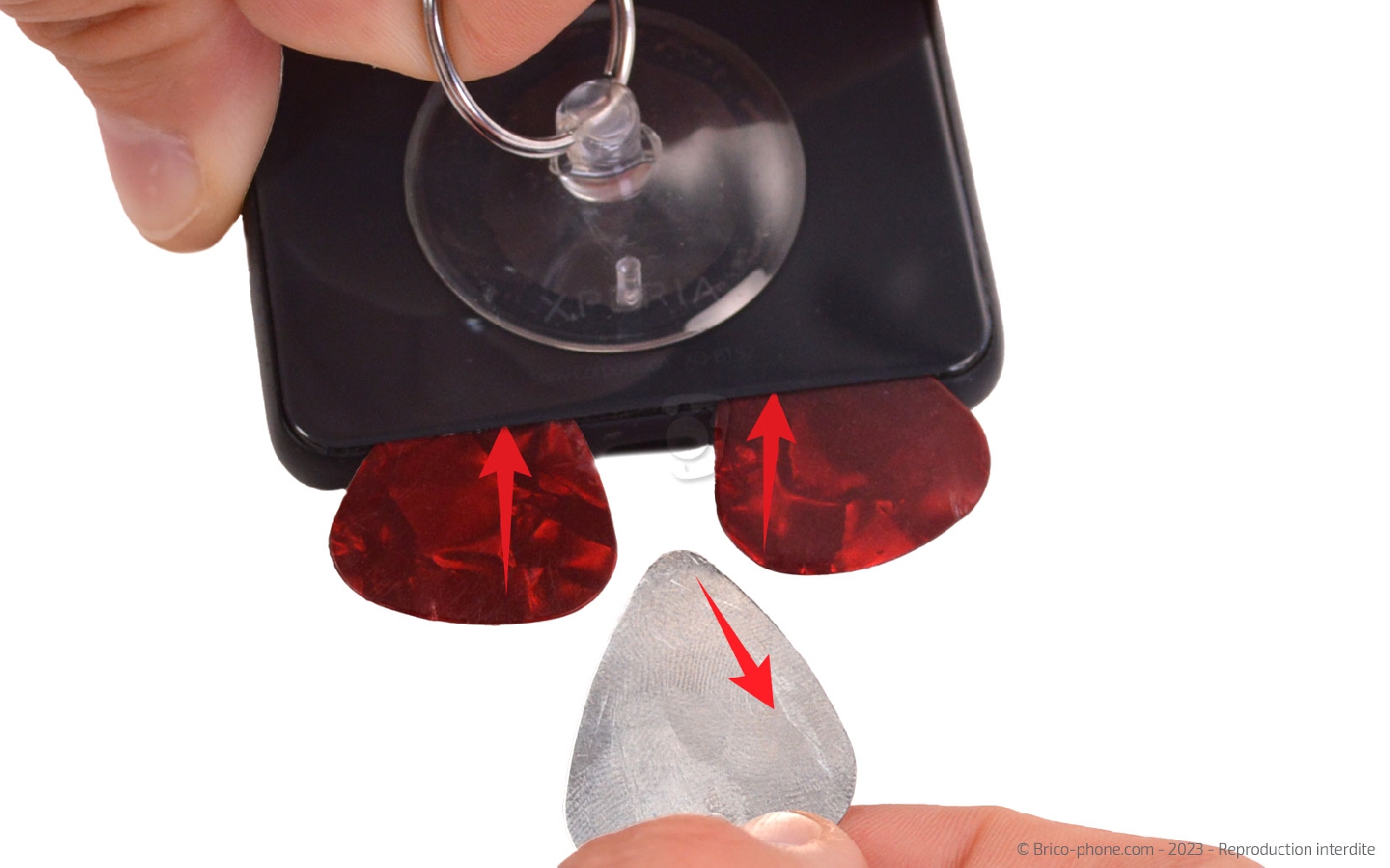

Tout d'abord, placez la ventouse au bas du téléphone. Ensuite, introduisez le médiator en métal troué entre la vitre arrière et le châssis pour commencer à séparer les deux composants.

Une fois l'espace agrandit, glissez les médiators en plastique pour remplacer celui en métal.
Outils du kit utilisés
Outils du kit utilisés

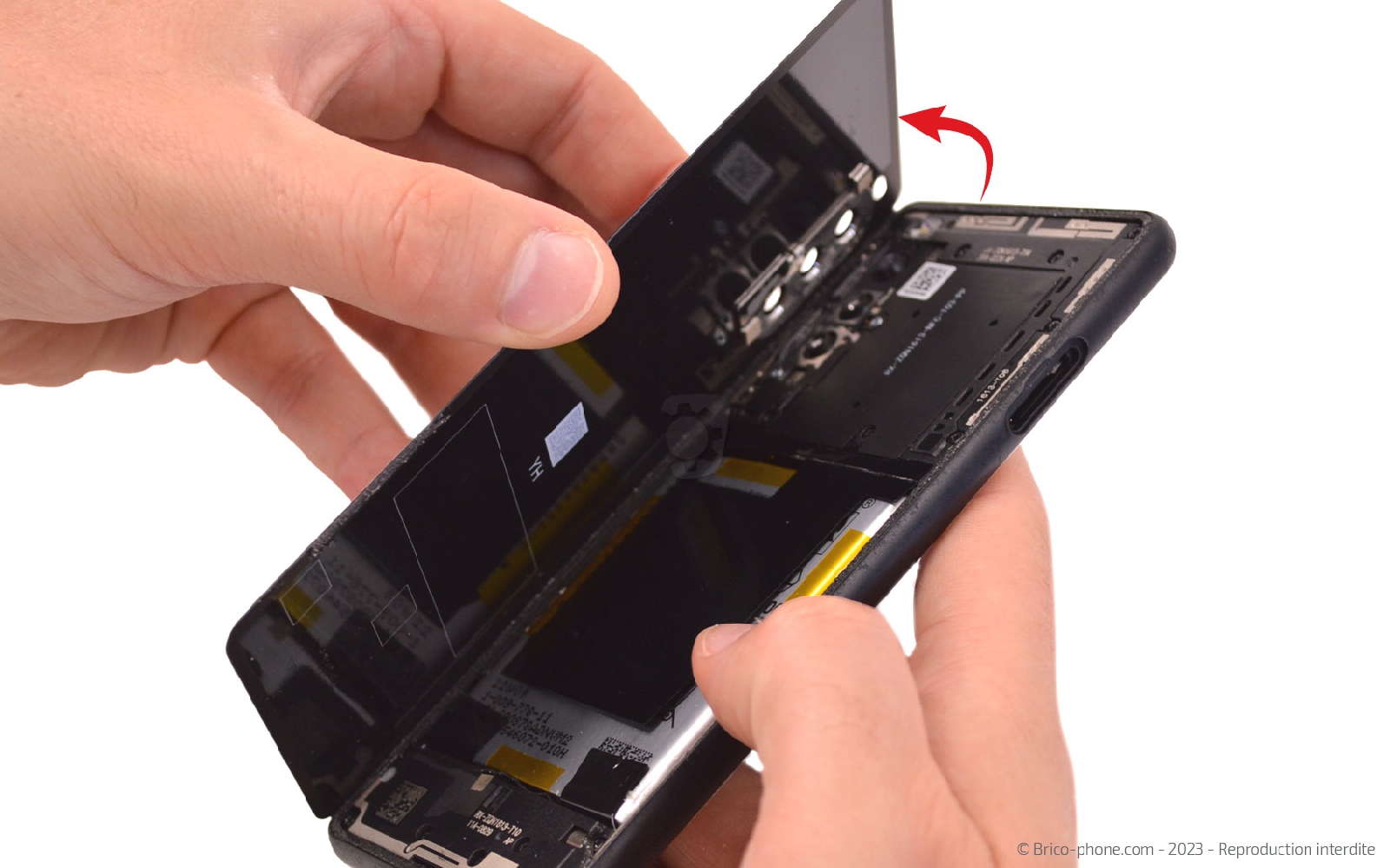

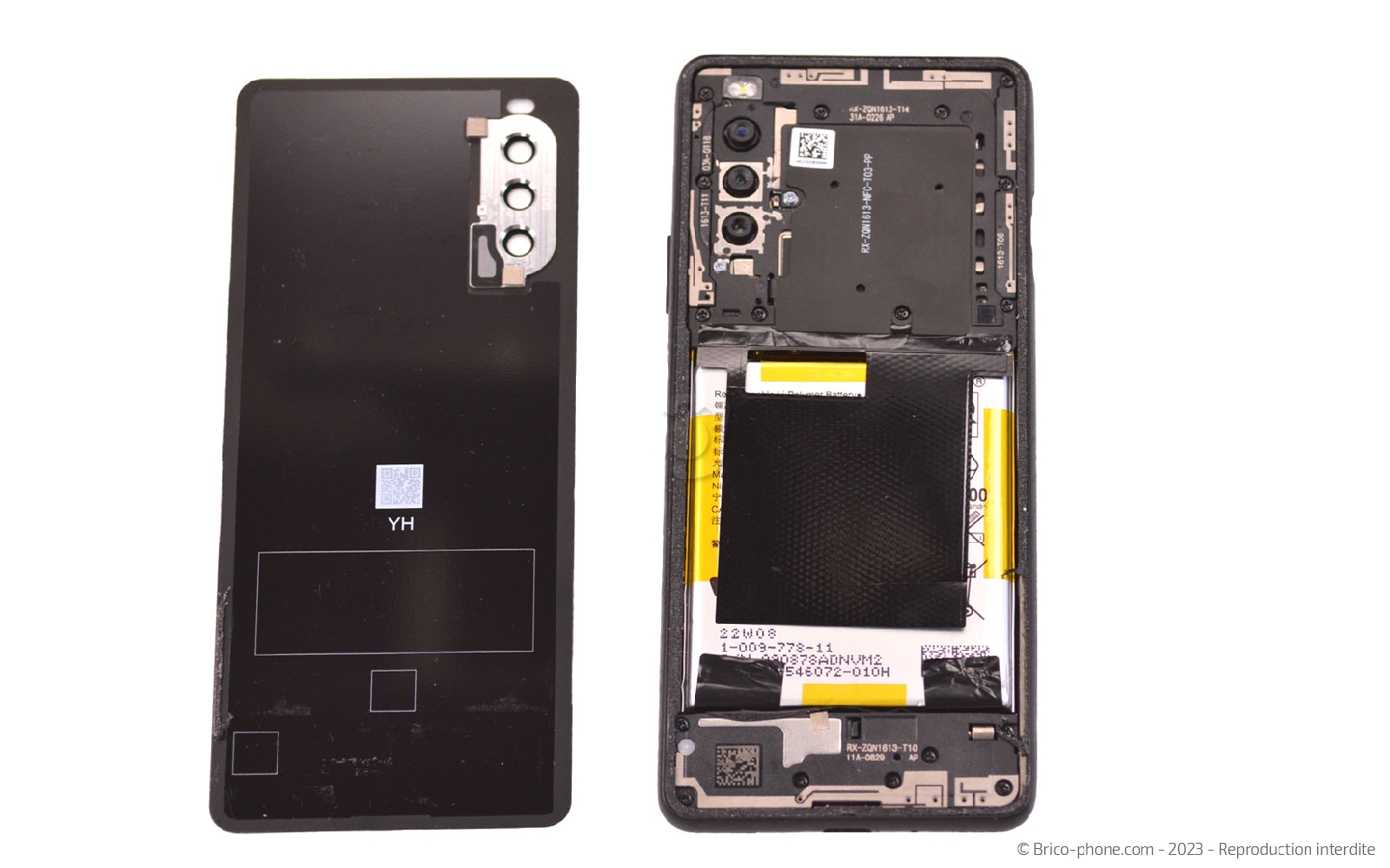

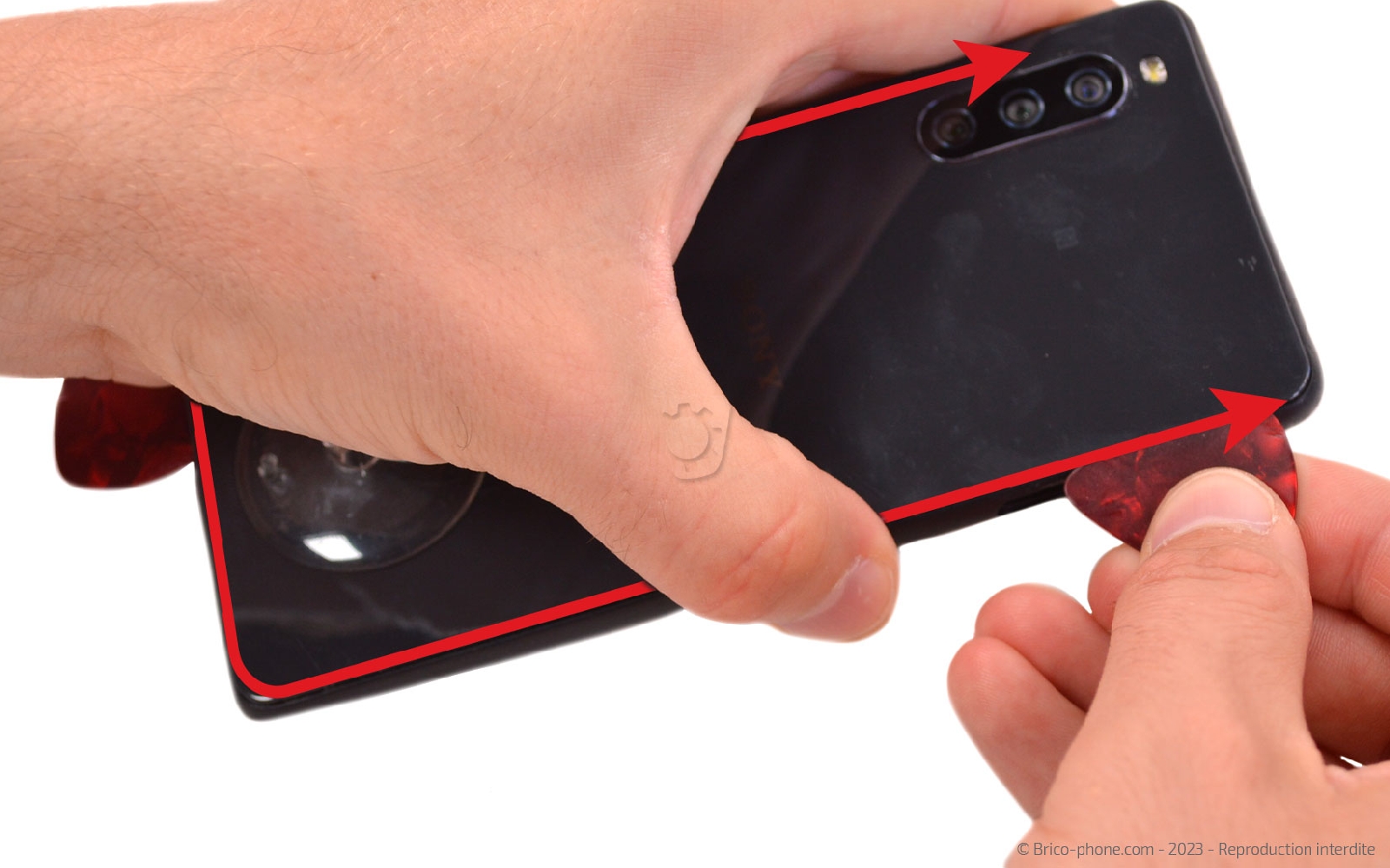

Etape 3 : Ouvrir le téléphone
Faites circuler les médiators tout autour de l'appareil pour terminer le décollage.

Par la suite, mettez la vitre arrière de coté.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vitre arrière pour Sony Xperia 10 III noir
39,90 €

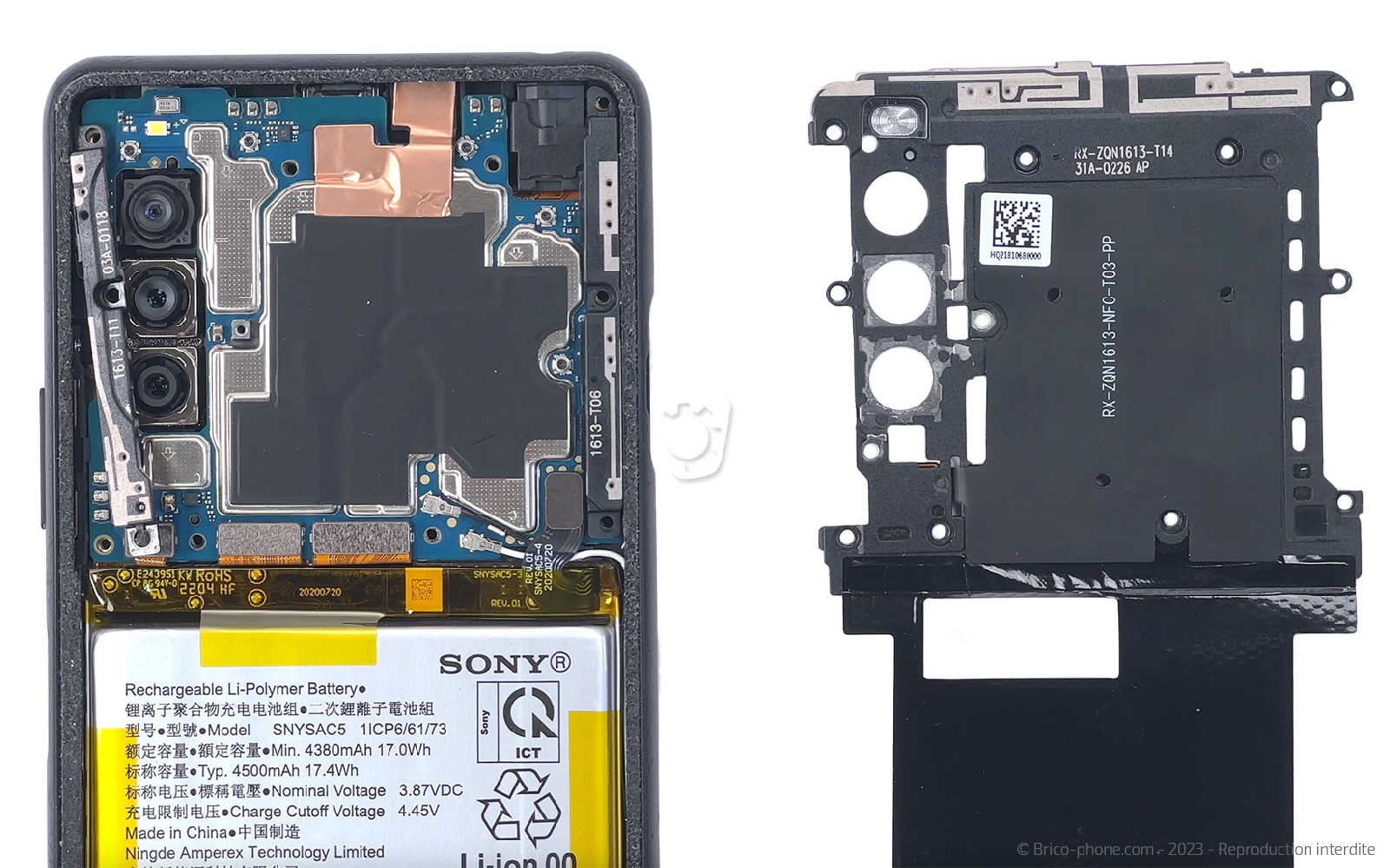

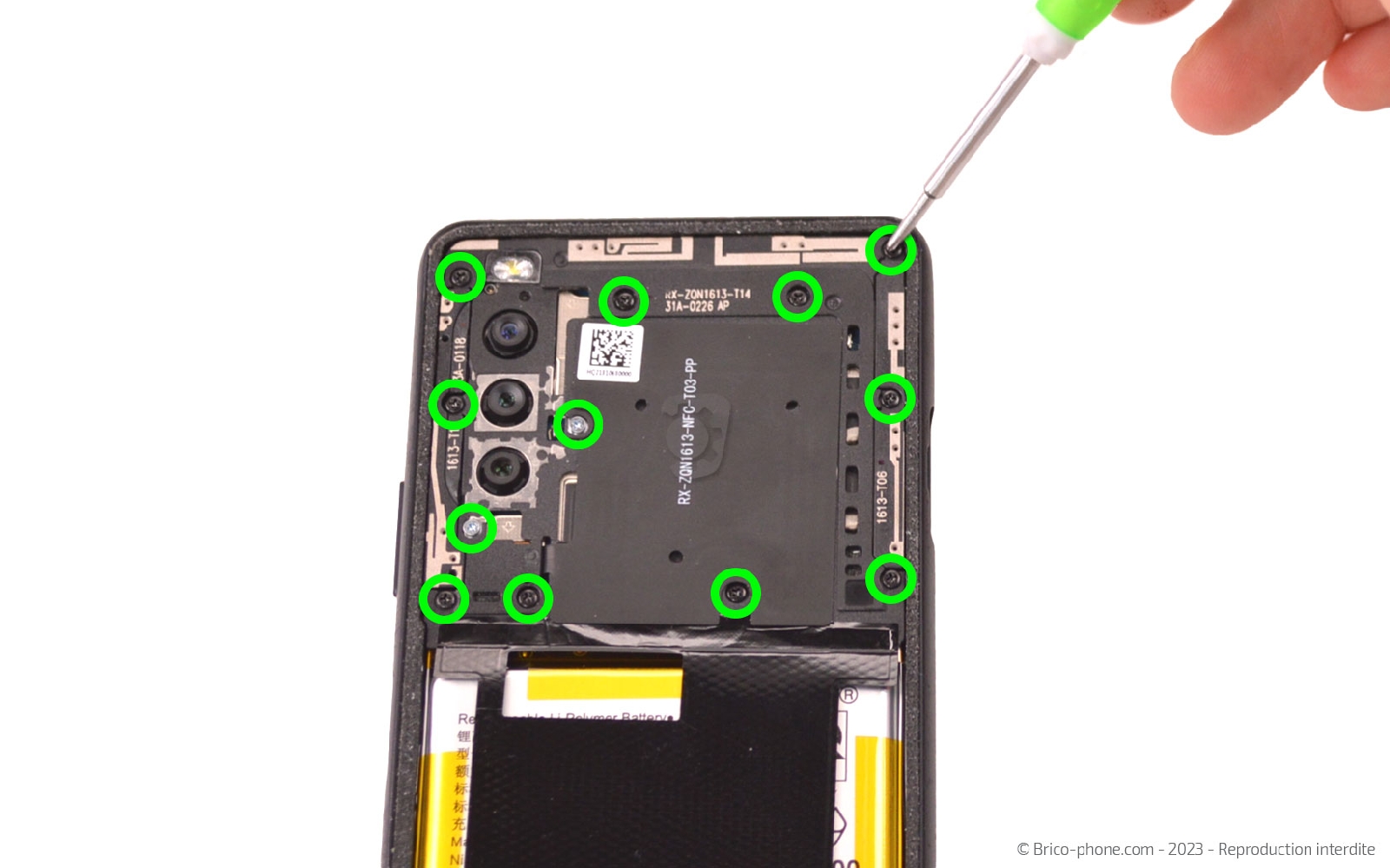

Etape 4 : Ôter la plaquette NFC

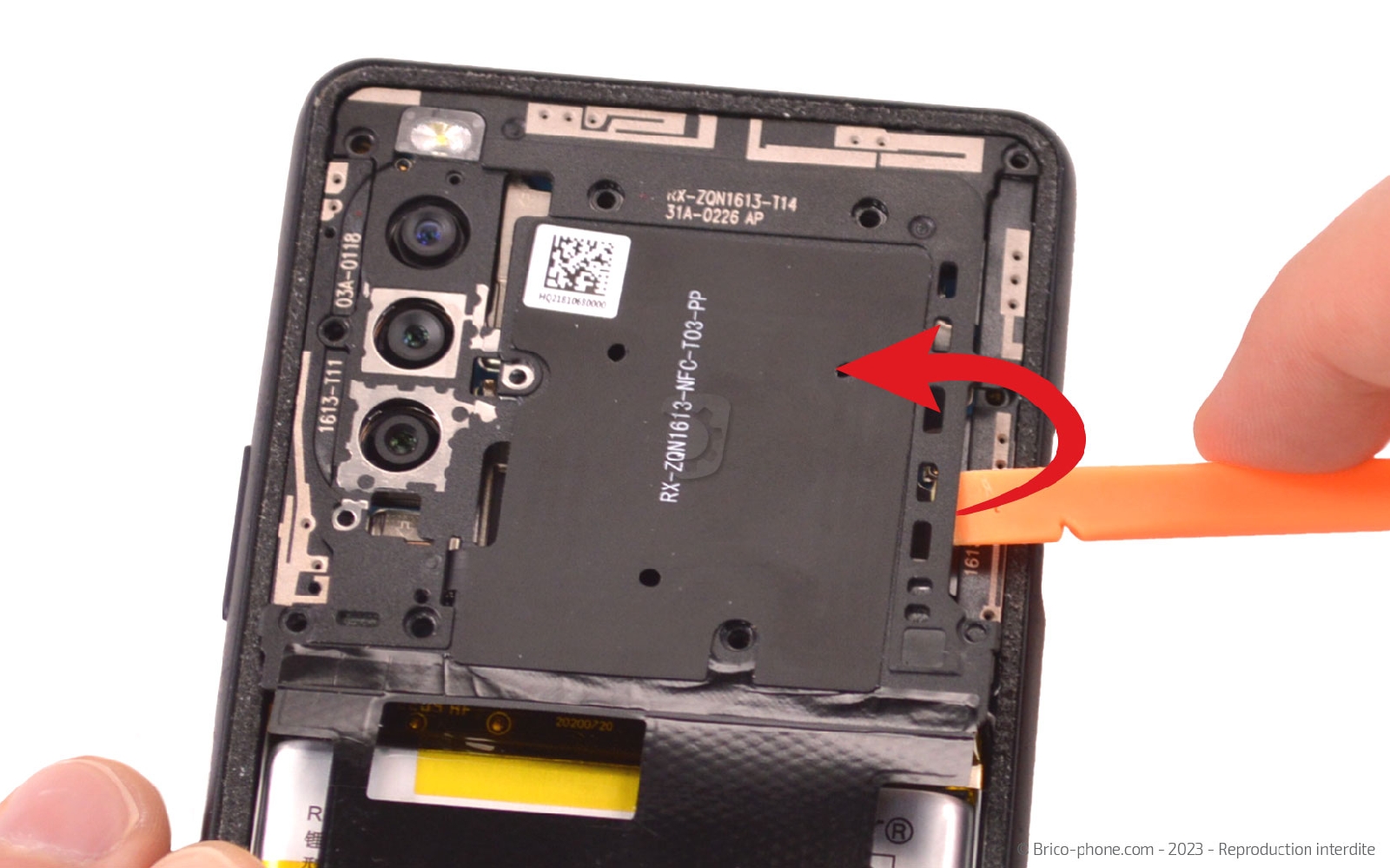

Saisissez le tournevis cruciforme pour ôter les 12 vis de la plaquette et disposez-les sur le patron d'aide au montage.

Glissez le levier en nylon à droite sous le support pour le déclipser et pouvoir le sortir du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Déconnecter la batterie

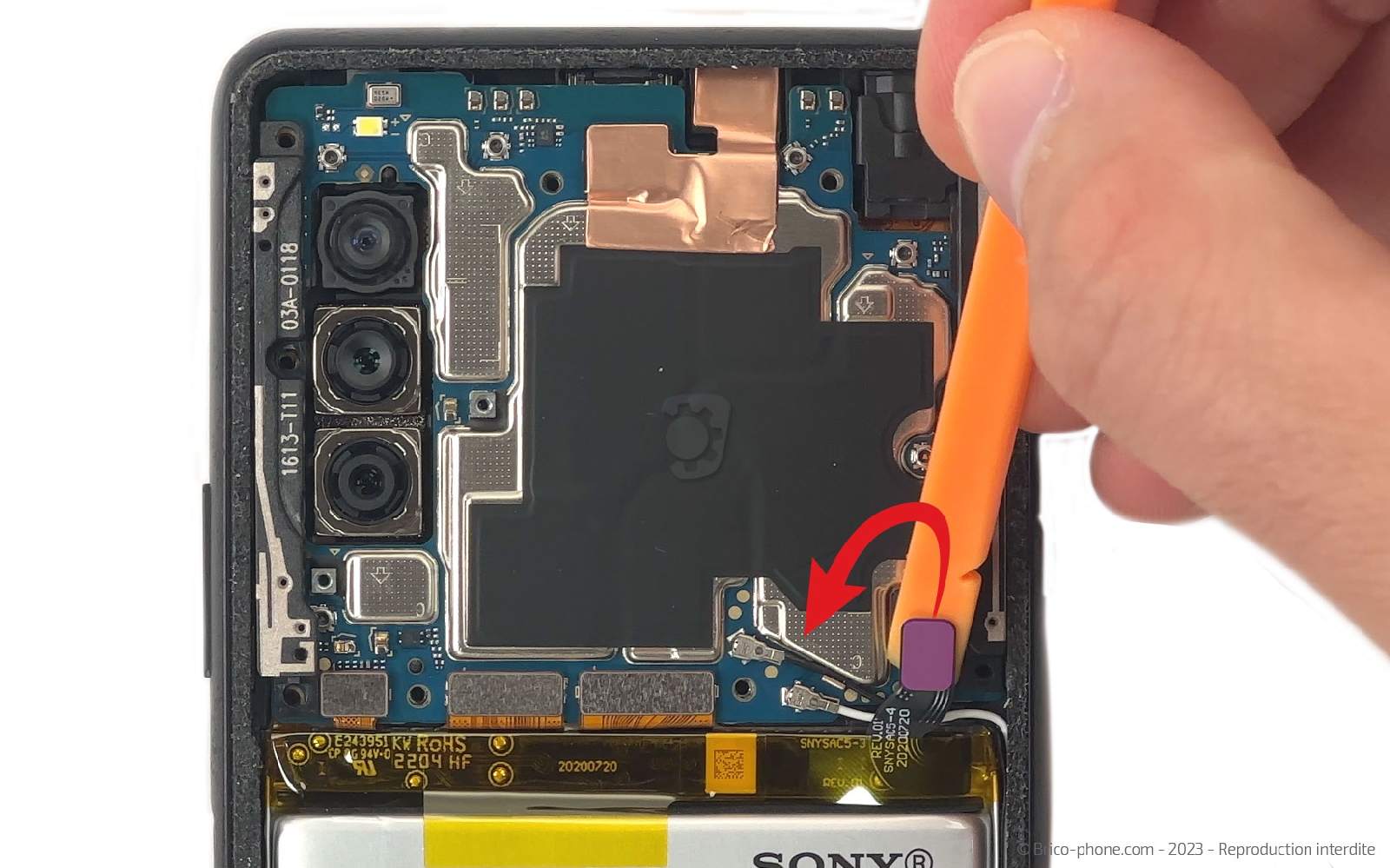

Toujours avec le spudger, déconnectez la batterie.
Outils du kit utilisés
Outils du kit utilisés

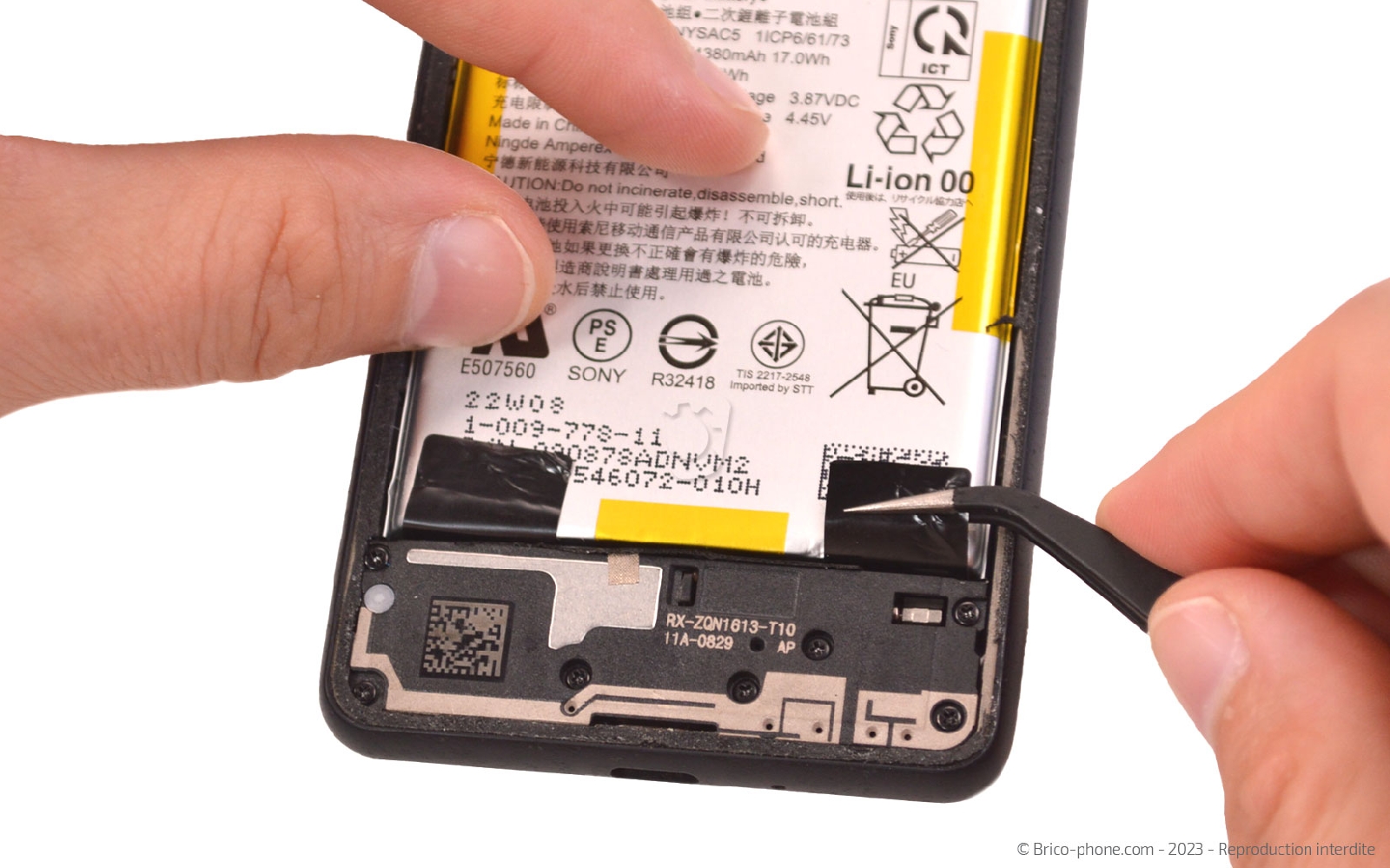

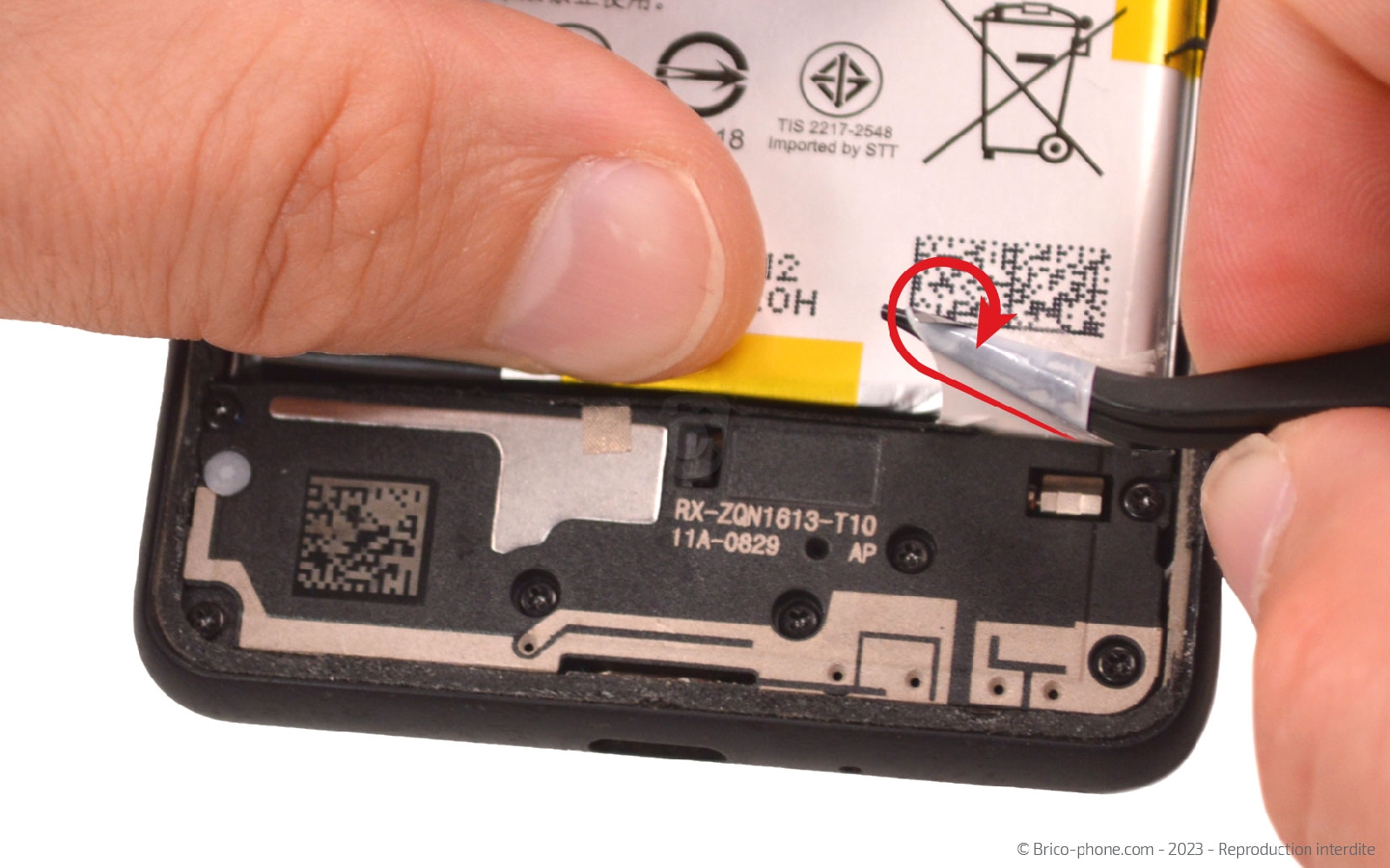

Etape 6 : Décoller la batterie

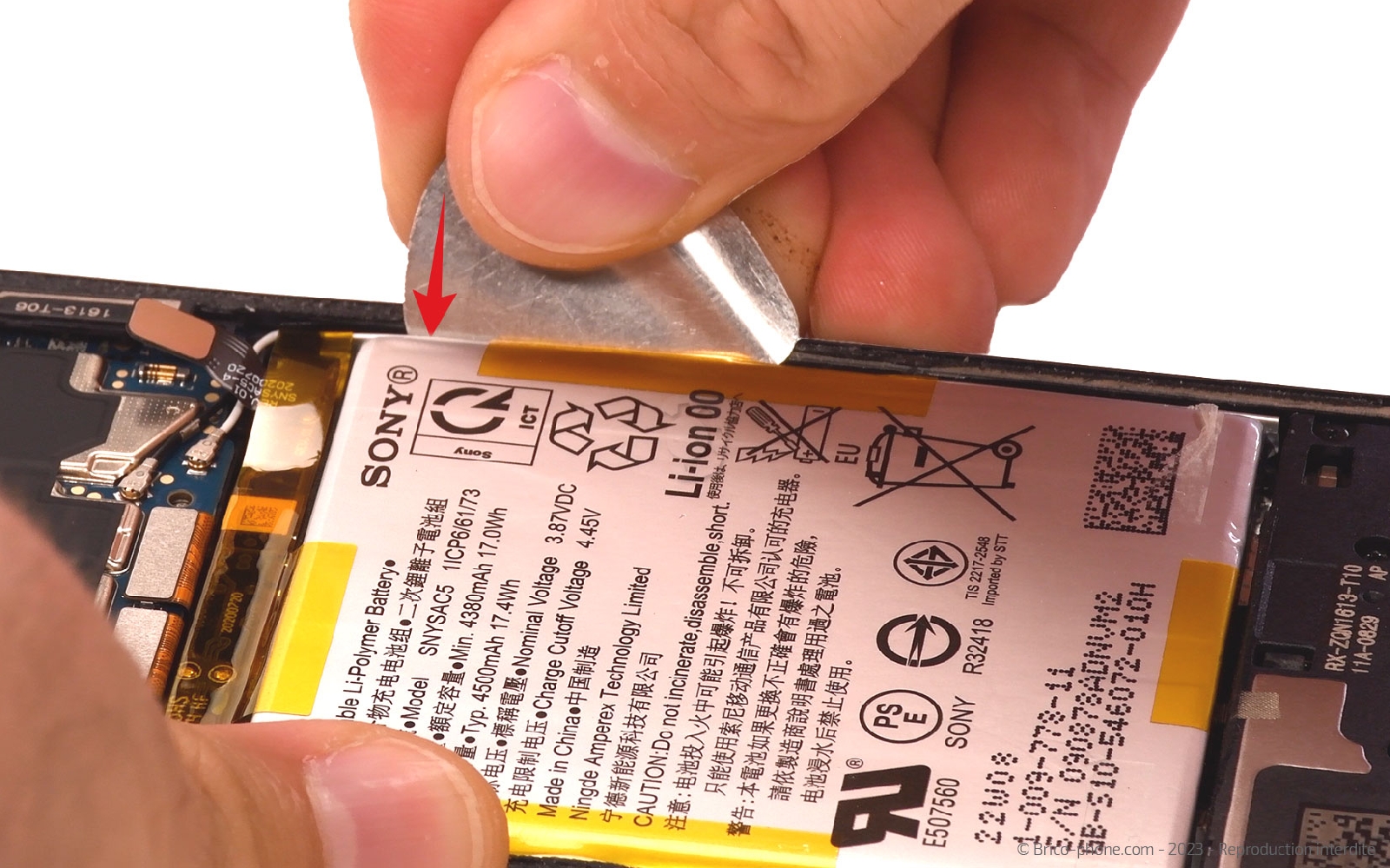

Saisissez une des languettes noires pour tirer le stcikers de la batterie. Réitérez l'opération pour la seconde languette.

Si les stcikers ont cassé, ne vous inquiétez pas il est possible de retirer la batterie autrement.

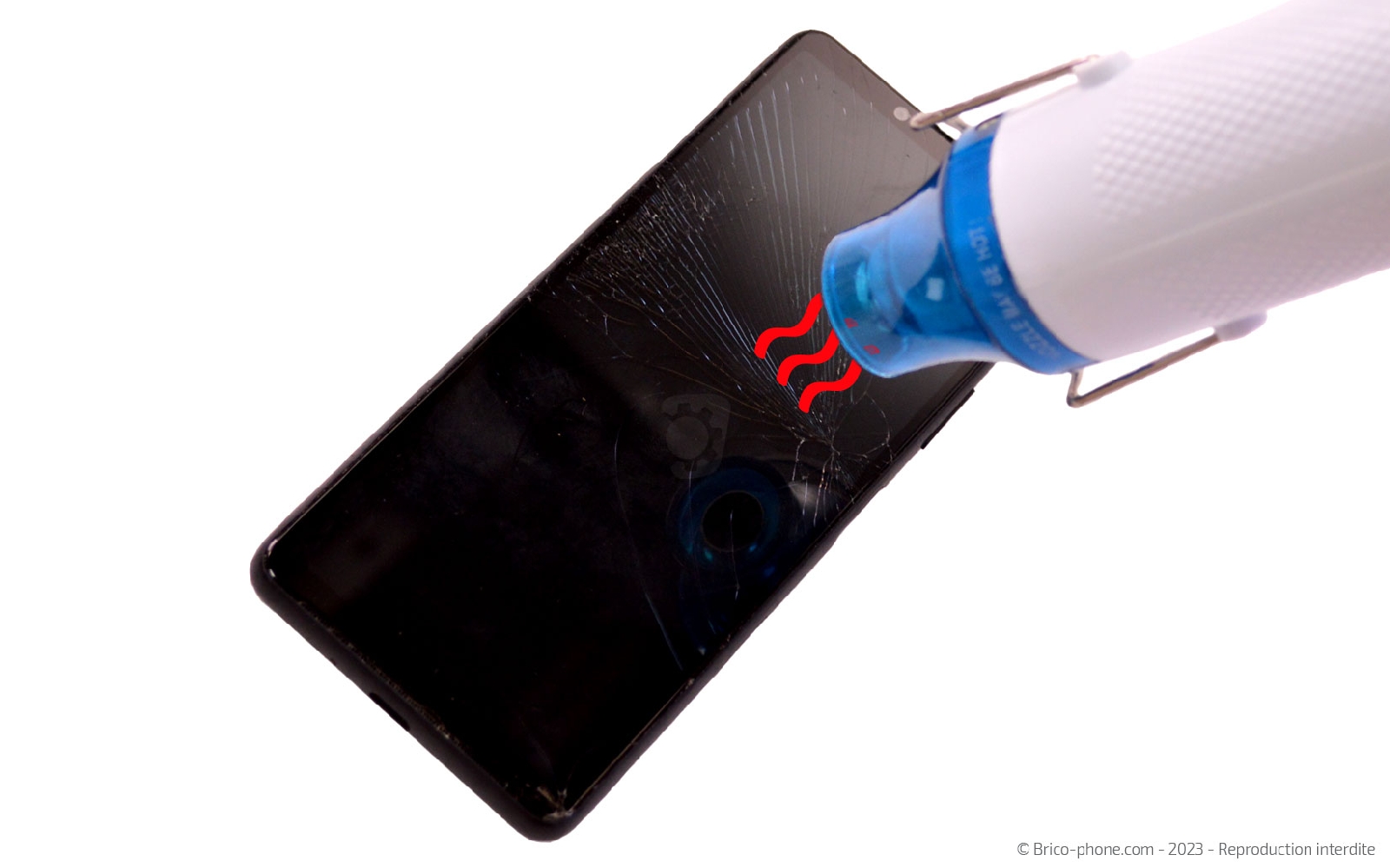

Pour ce faire, chauffez le dos de la batterie en passant par l'écran, puis insérez le médiator en métal entre cette dernière et le châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

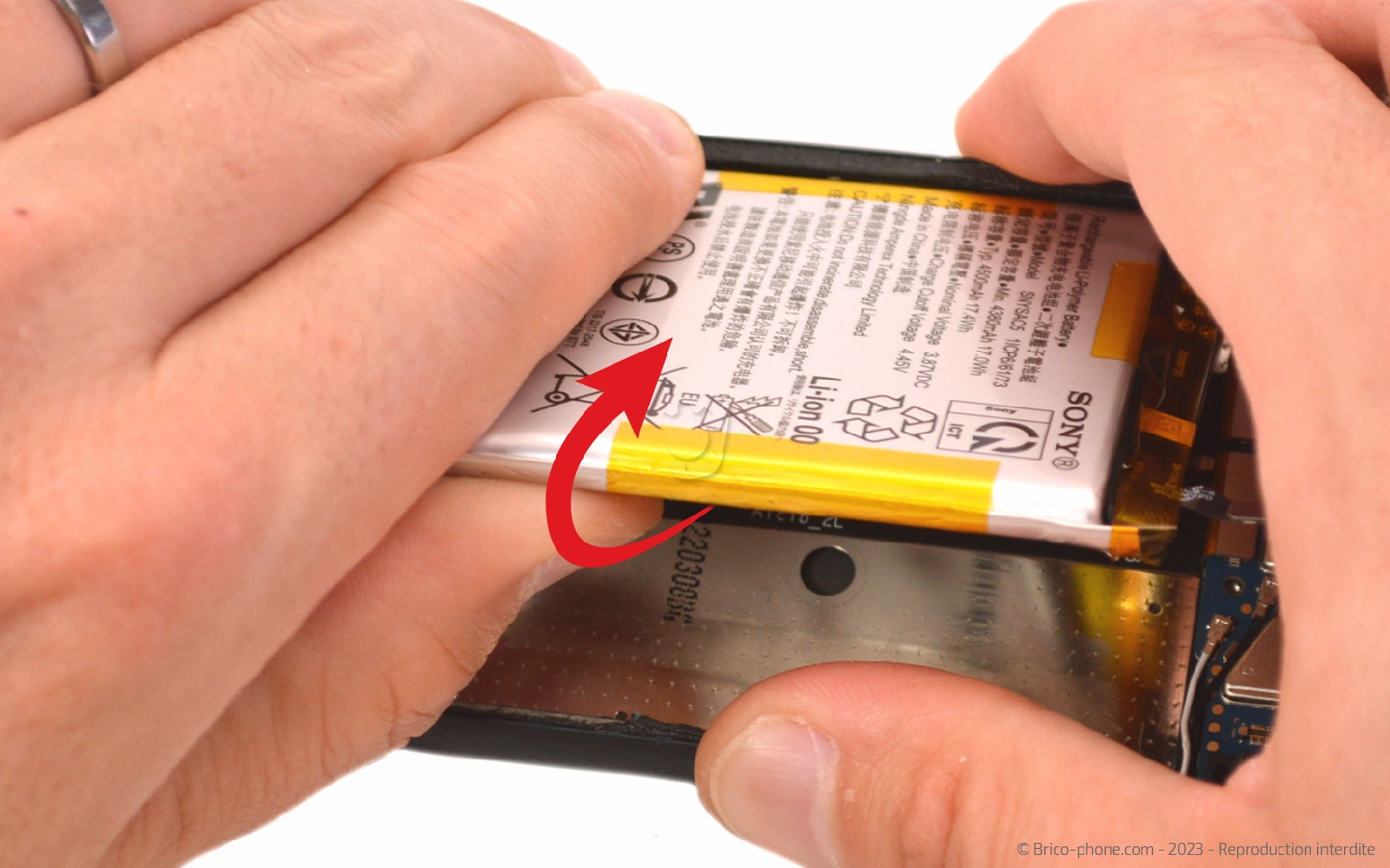

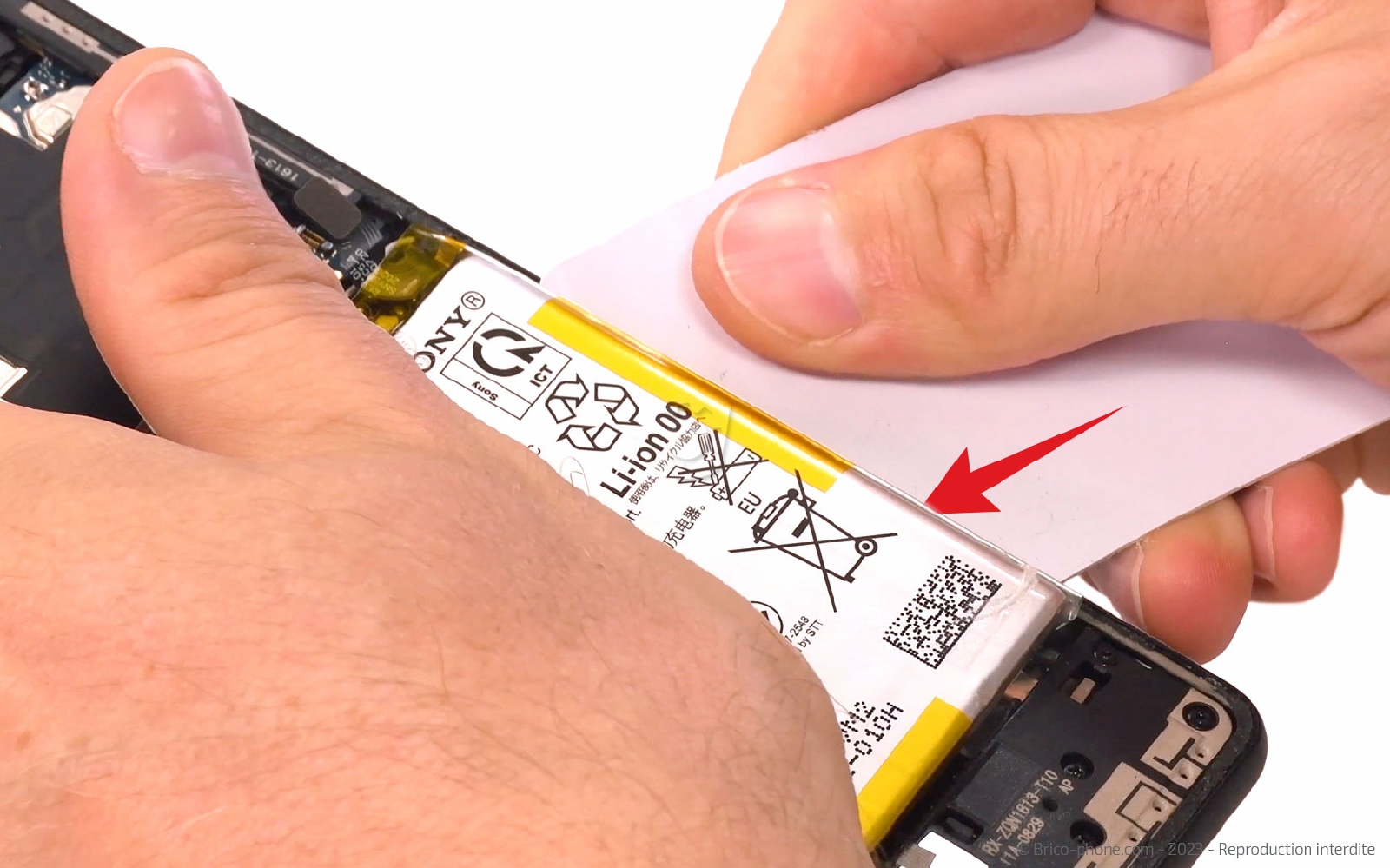

Etape 7 : Sortir la batterie

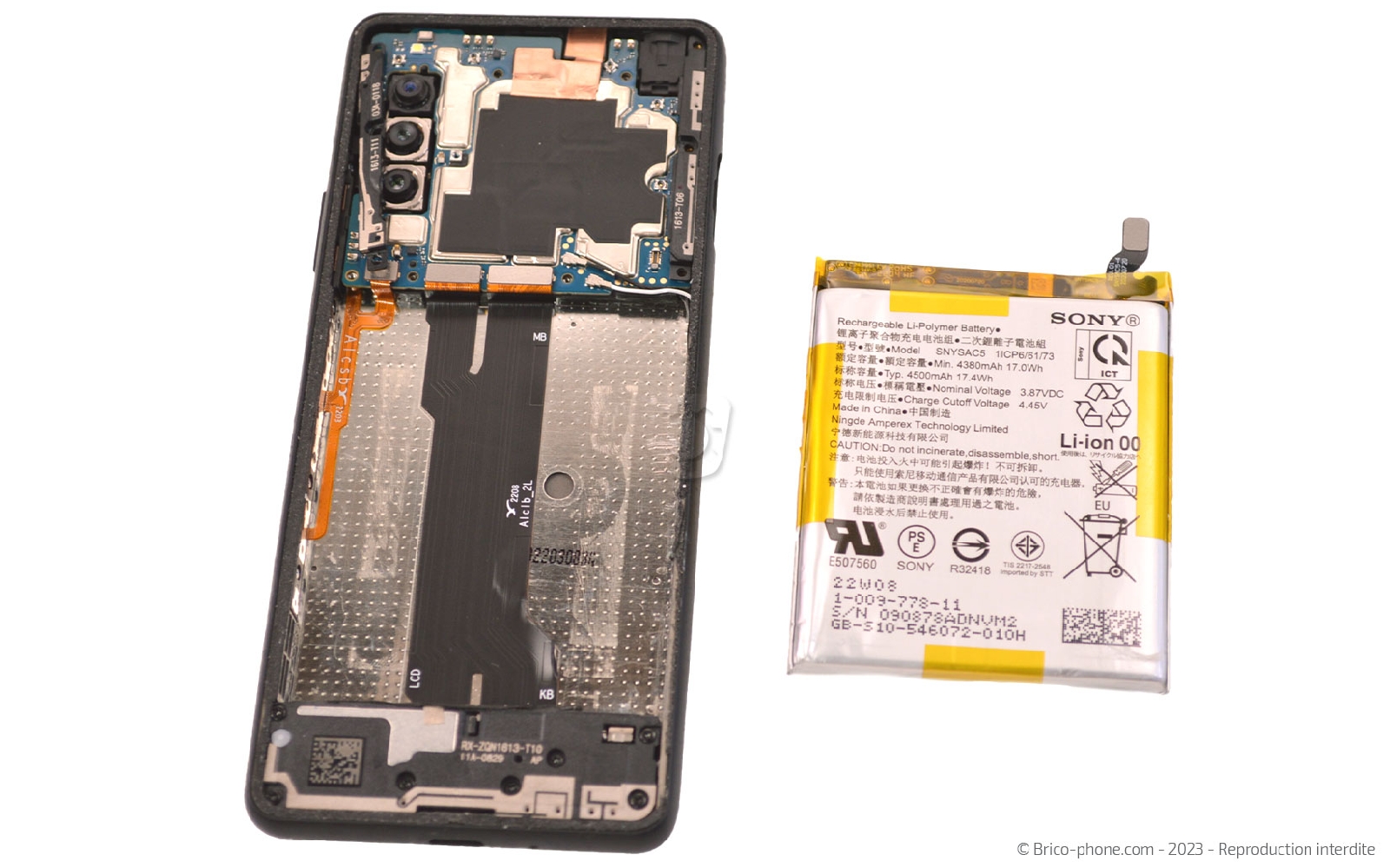

Insérez la carte en PVC avant de retirer le médiator en métal pour terminer le décollage de la batterie.

Faites attention à la nappe de la rallonge d'interconnexion.

Décollez la batterie et mettez la de coté.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Batterie d'origine pour Sony Xperia 10 III
29,90 €

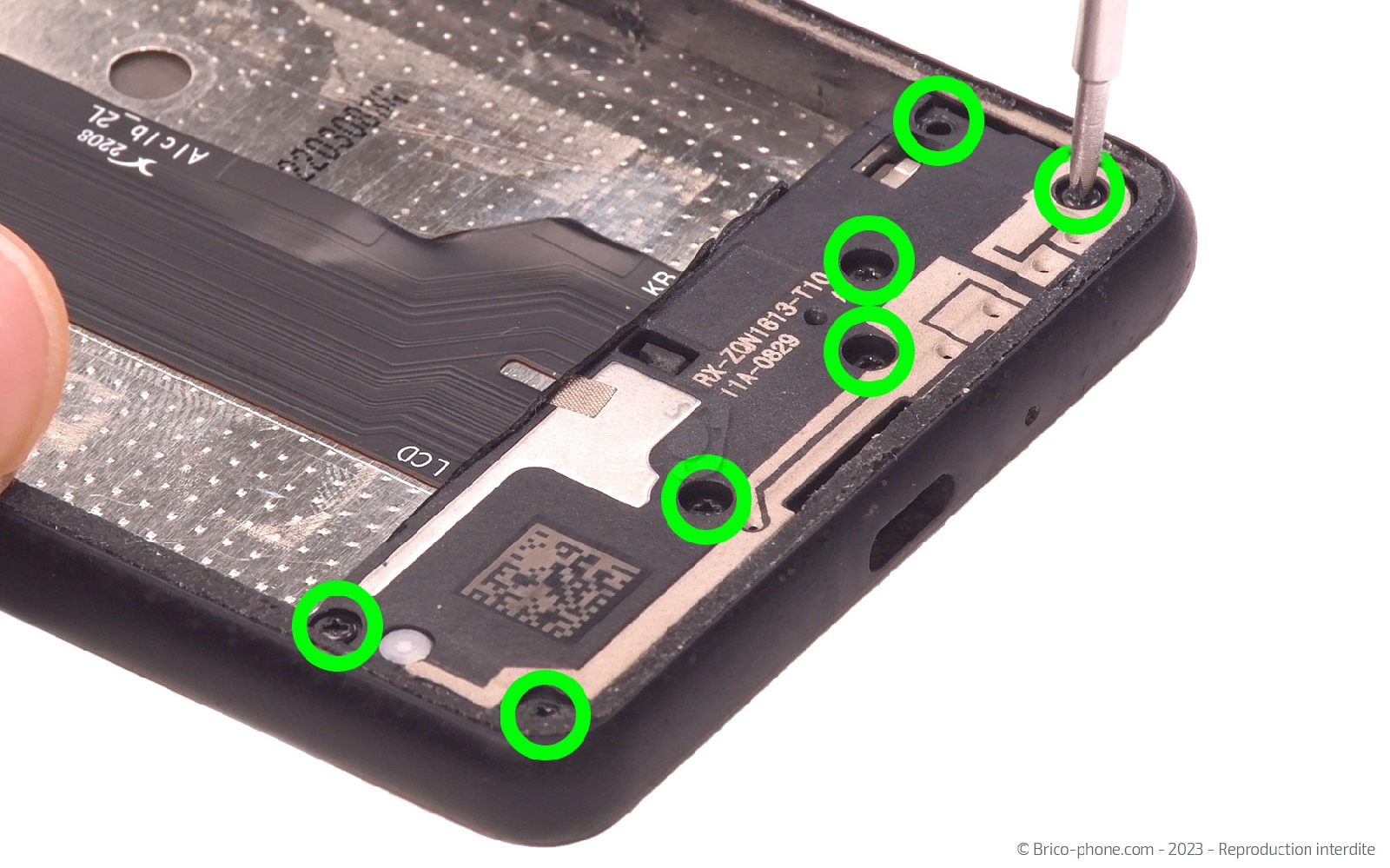

Etape 8 : Retirer le haut-parleur externe

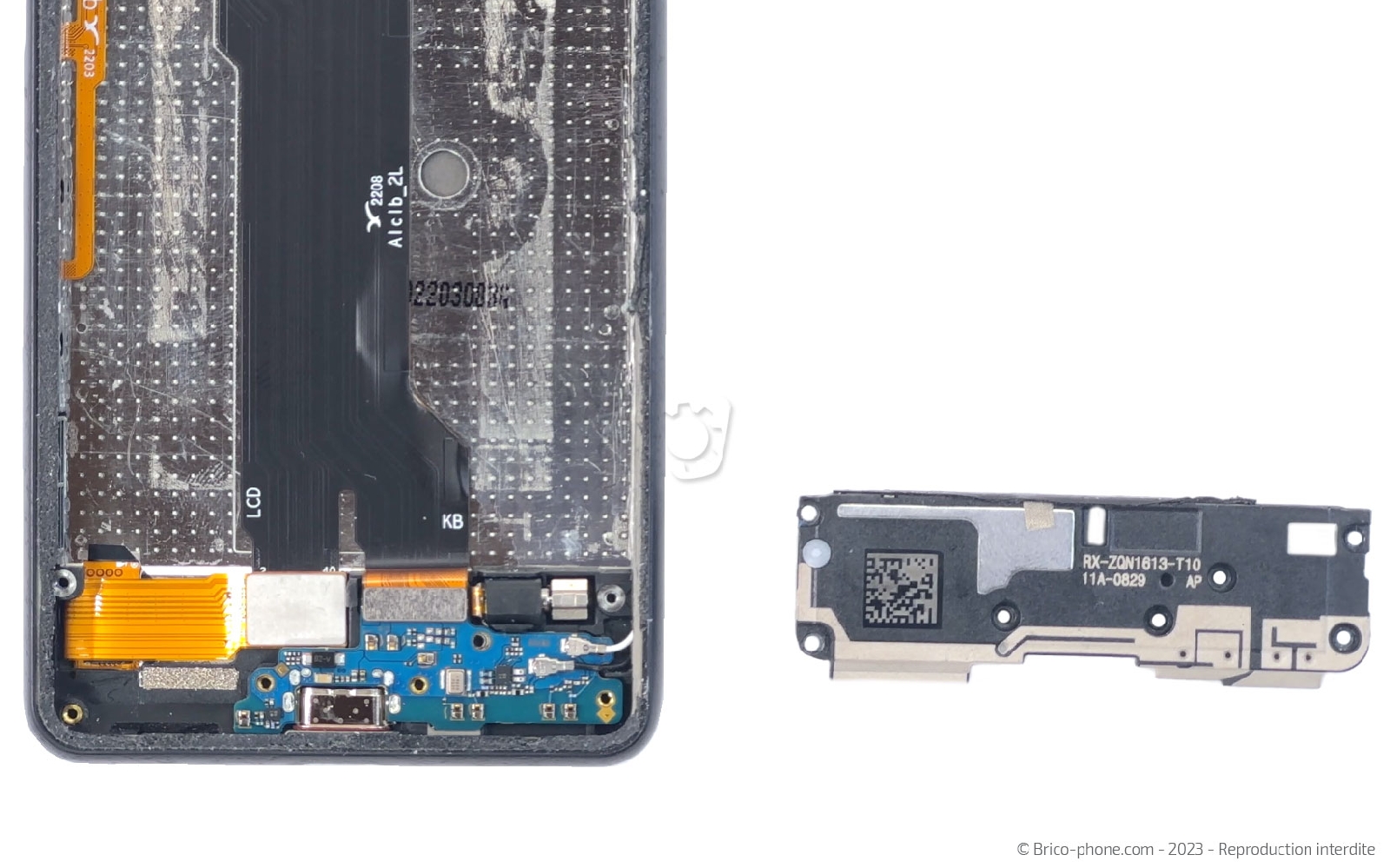

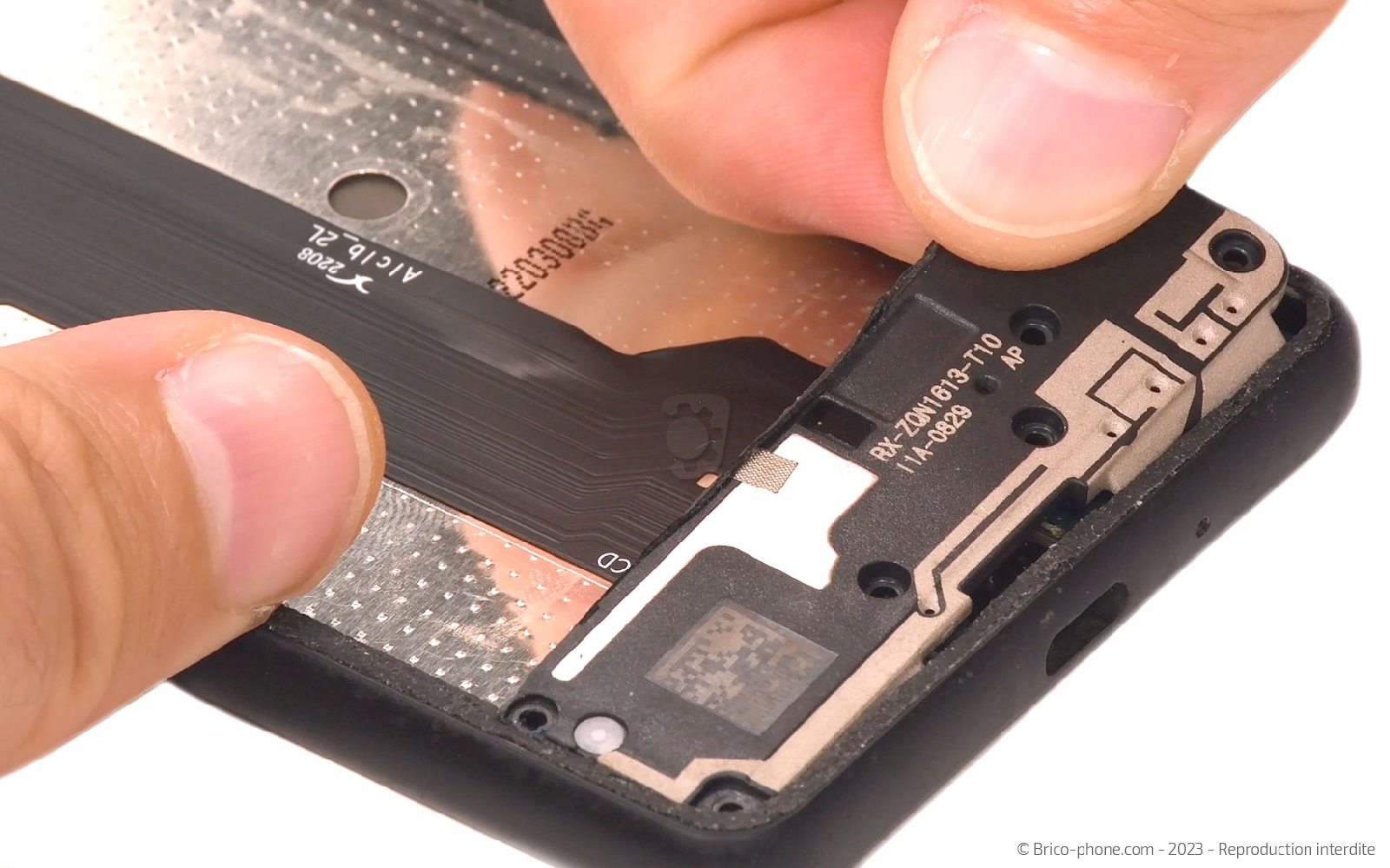

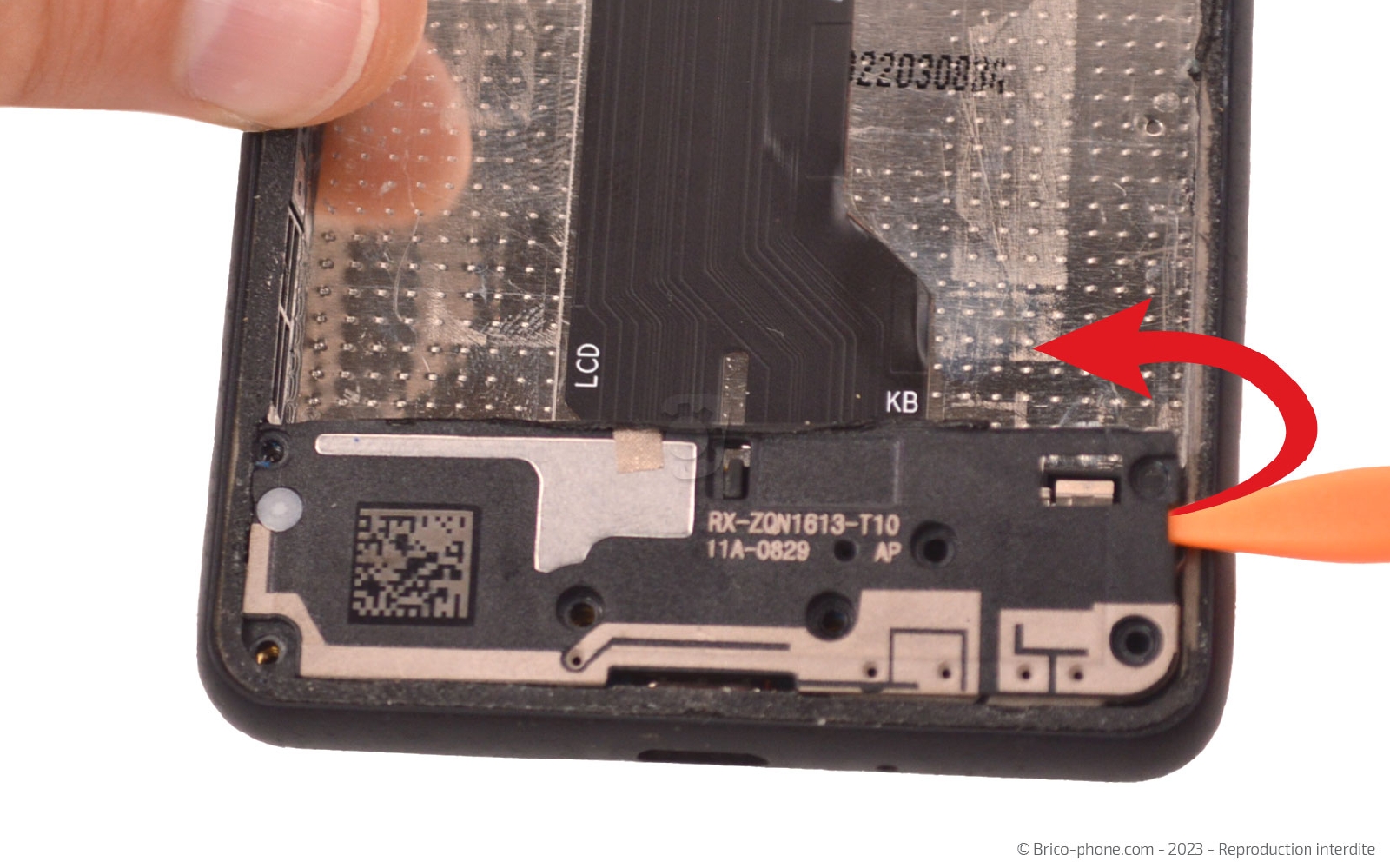

Sur la partie basse de l'appareil, ôtez les 7 vis du support du haut-parleur externe.

Glissez la pointe du spudger sous le composant pour le déclipser et le sortir du smartphone.
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Débrancher la nappe et les câbles

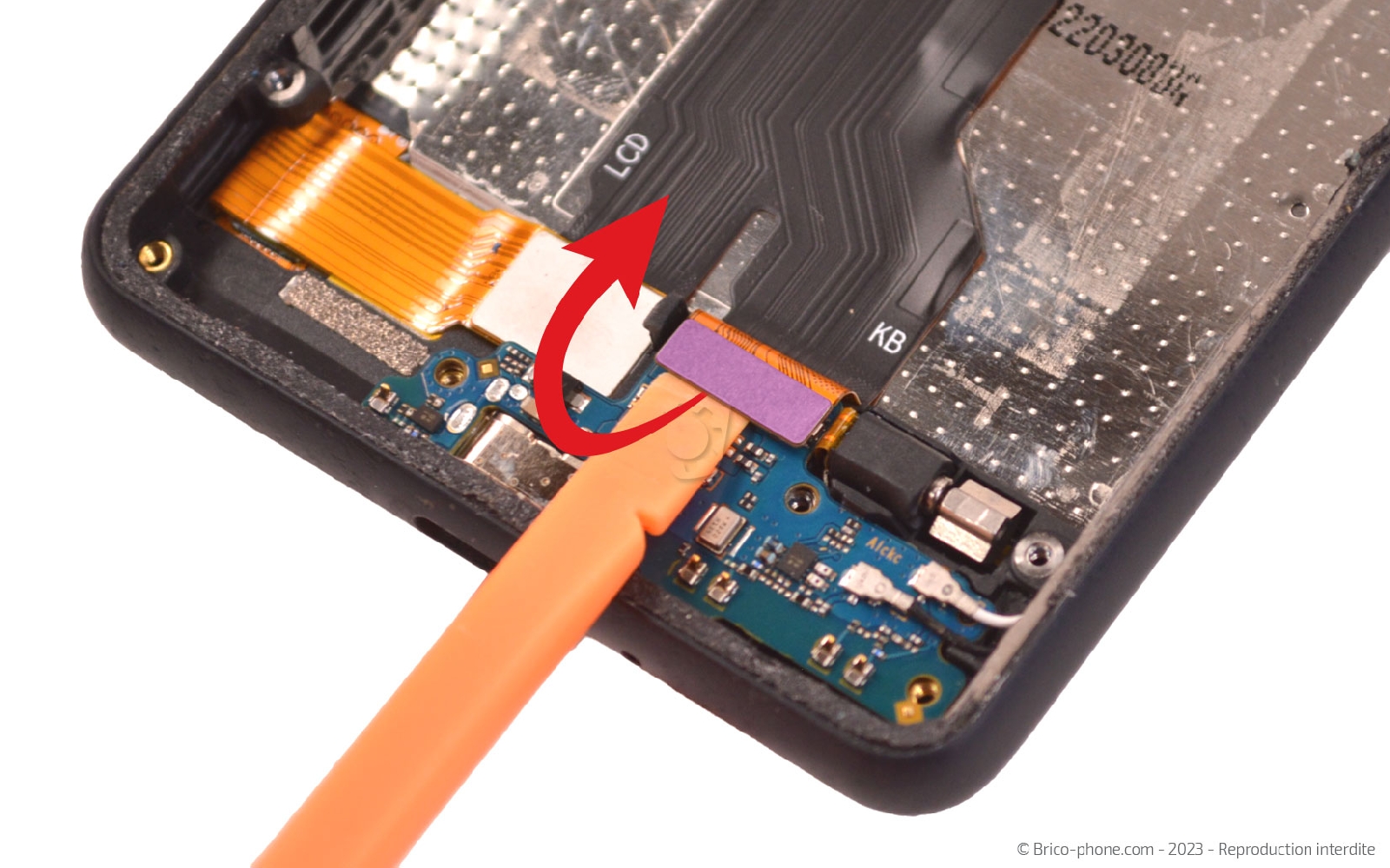

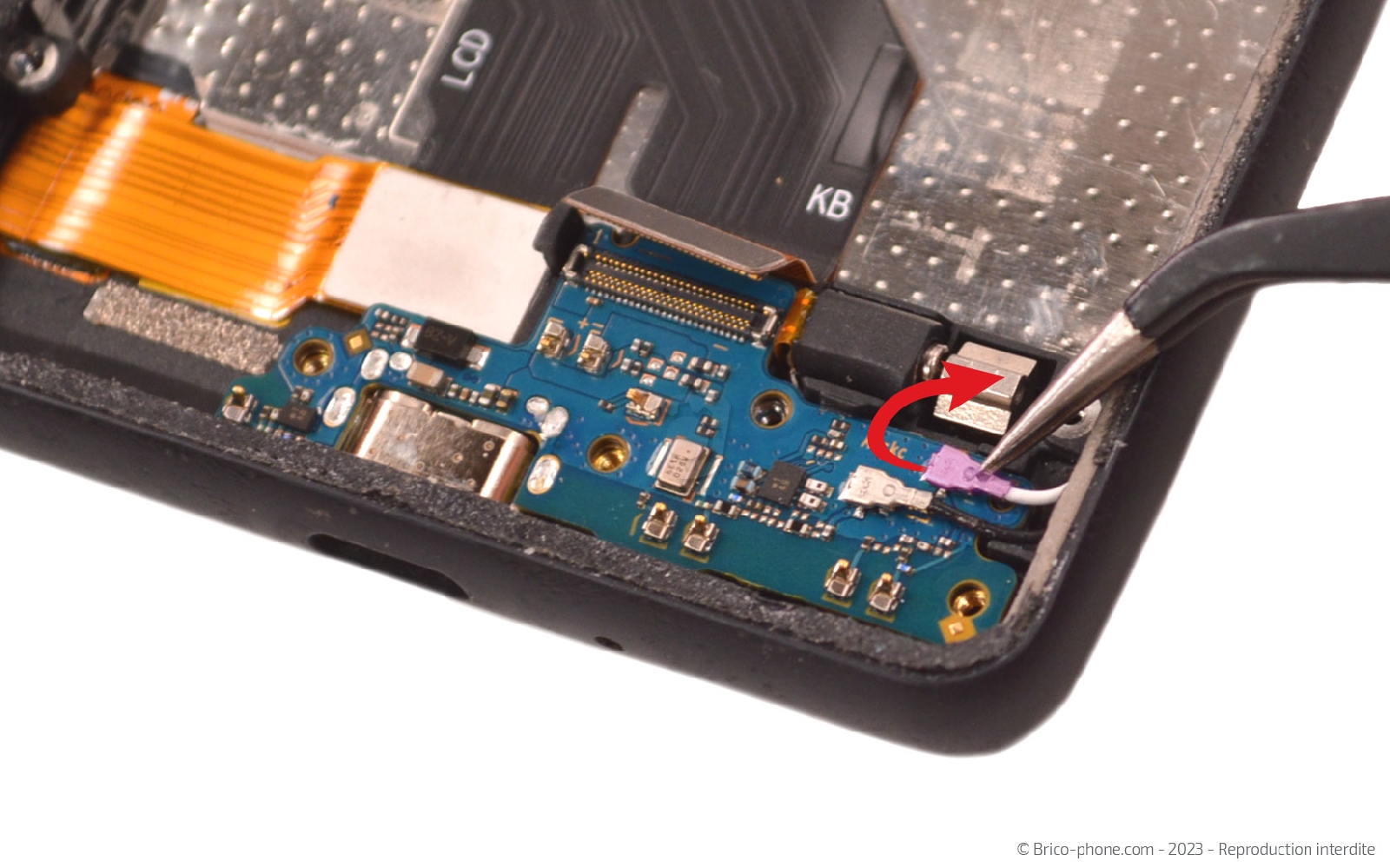

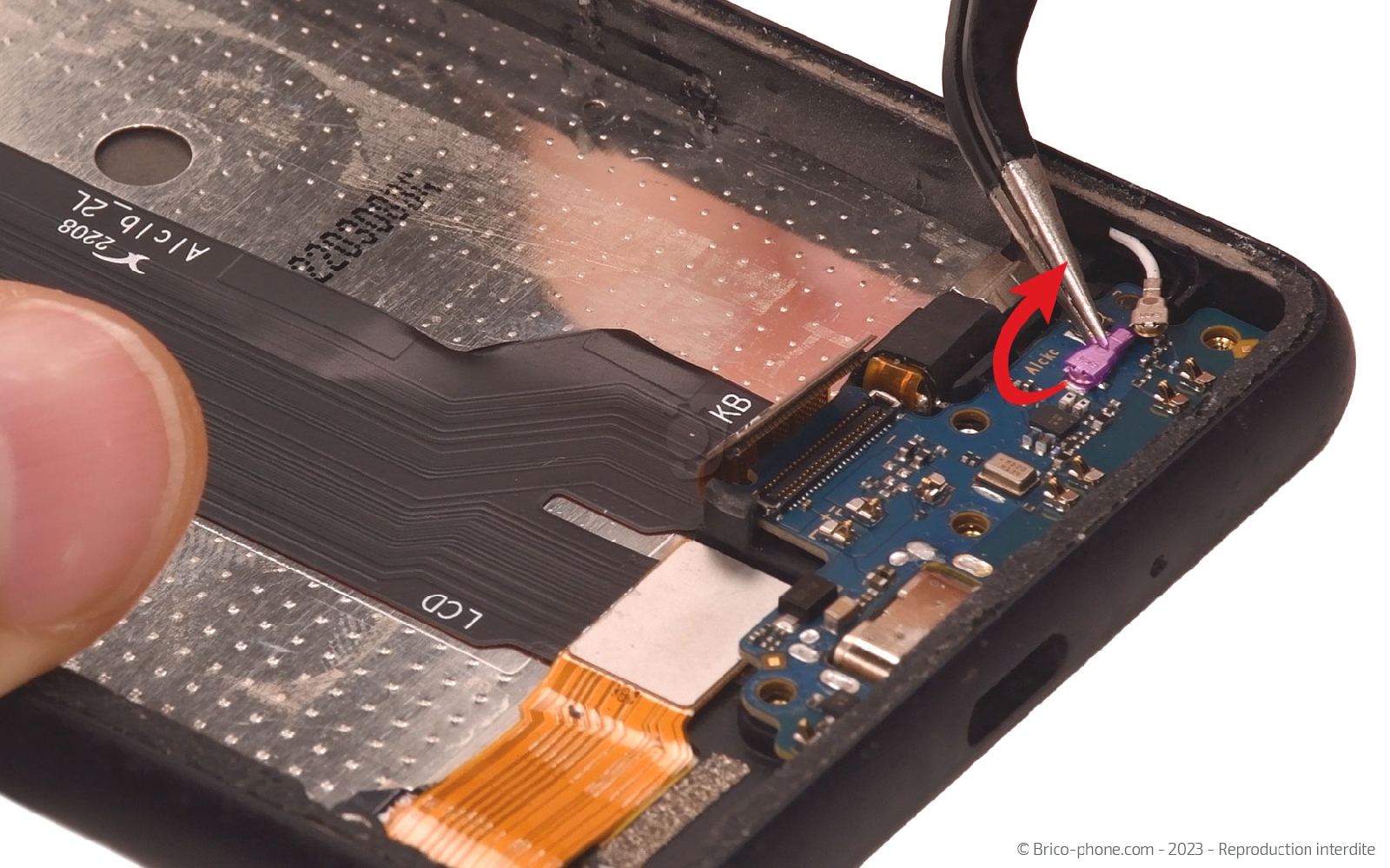

Déconnectez la nappe de la rallonge puis débranchez les deux câbles coaxiaux avec la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

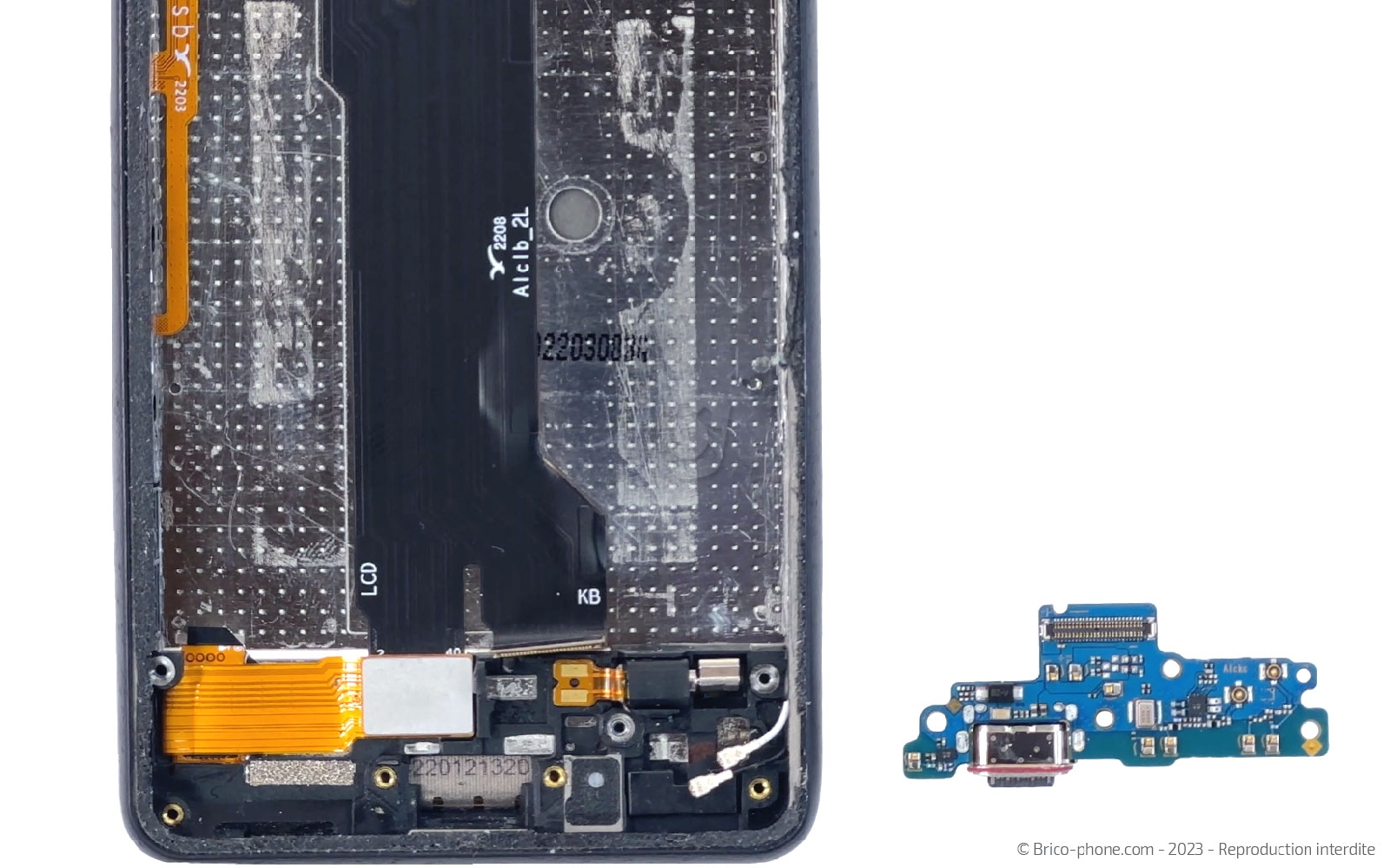

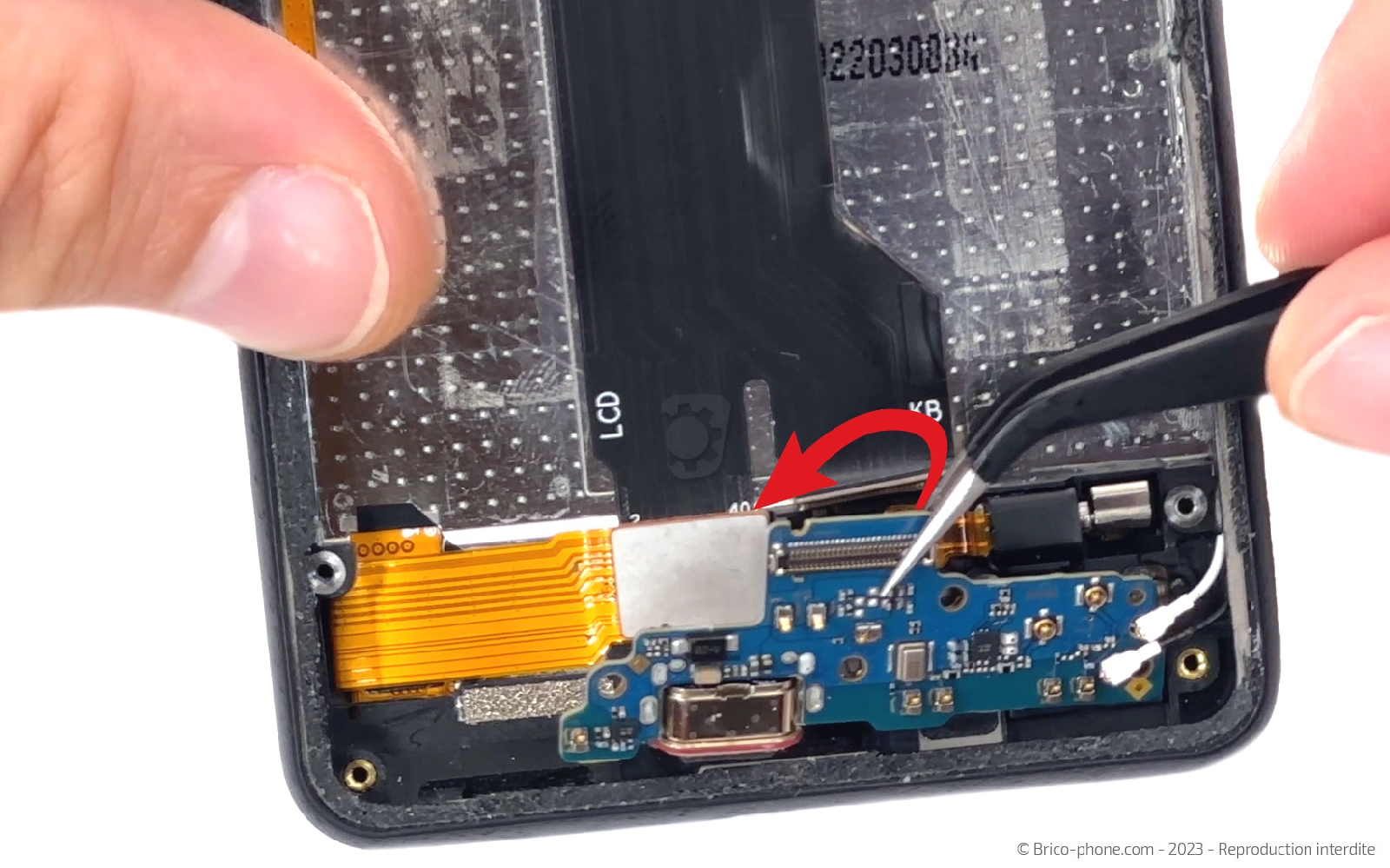

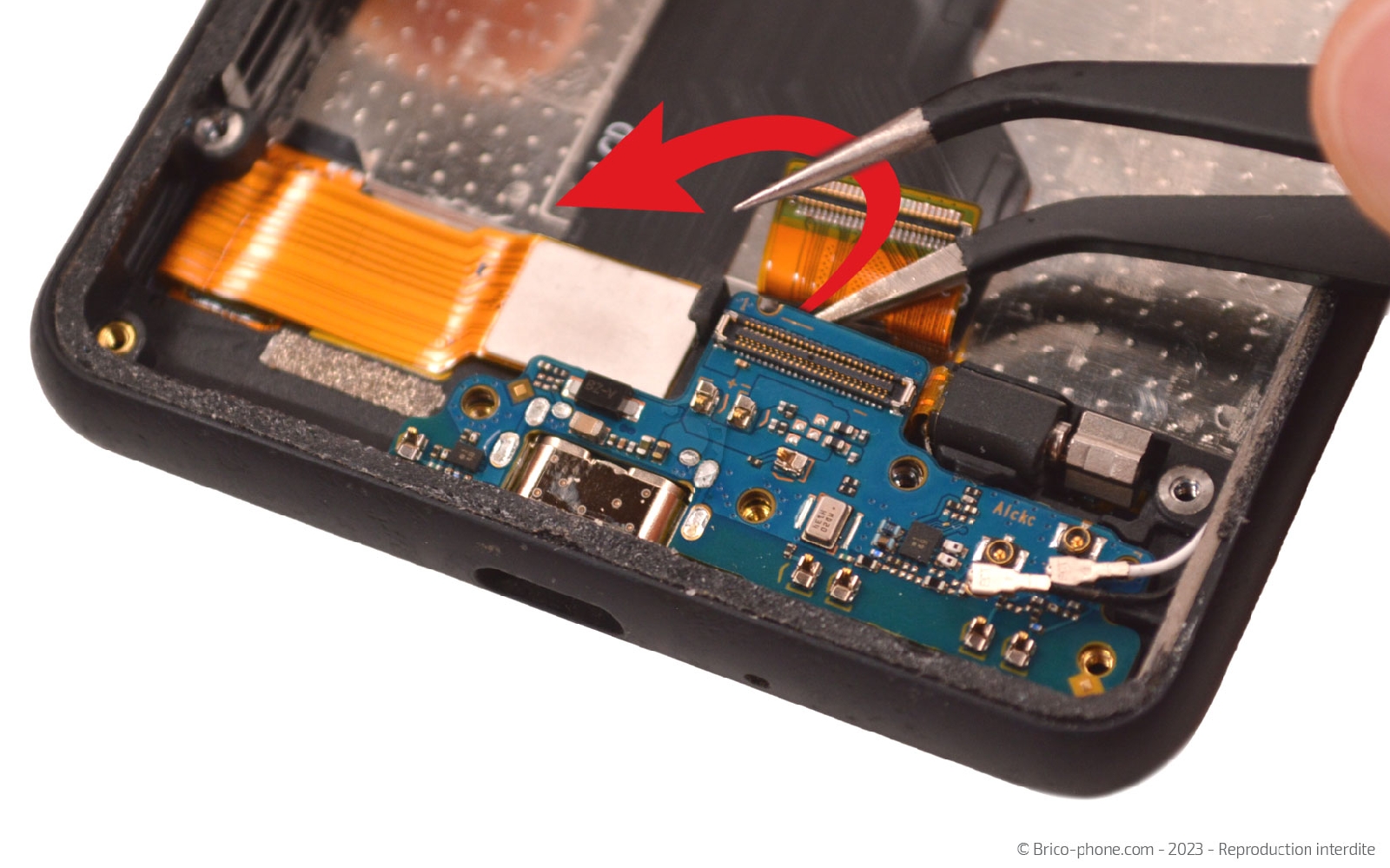

Etape 10 : Mettre de coté le connecteur de charge
Gardez la brucelles pour sortir le connecteur de charge du téléphone en faisant levier avec la pince en métal.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Connecteur de charge pour Sony Xperia 10 III
29,90 €

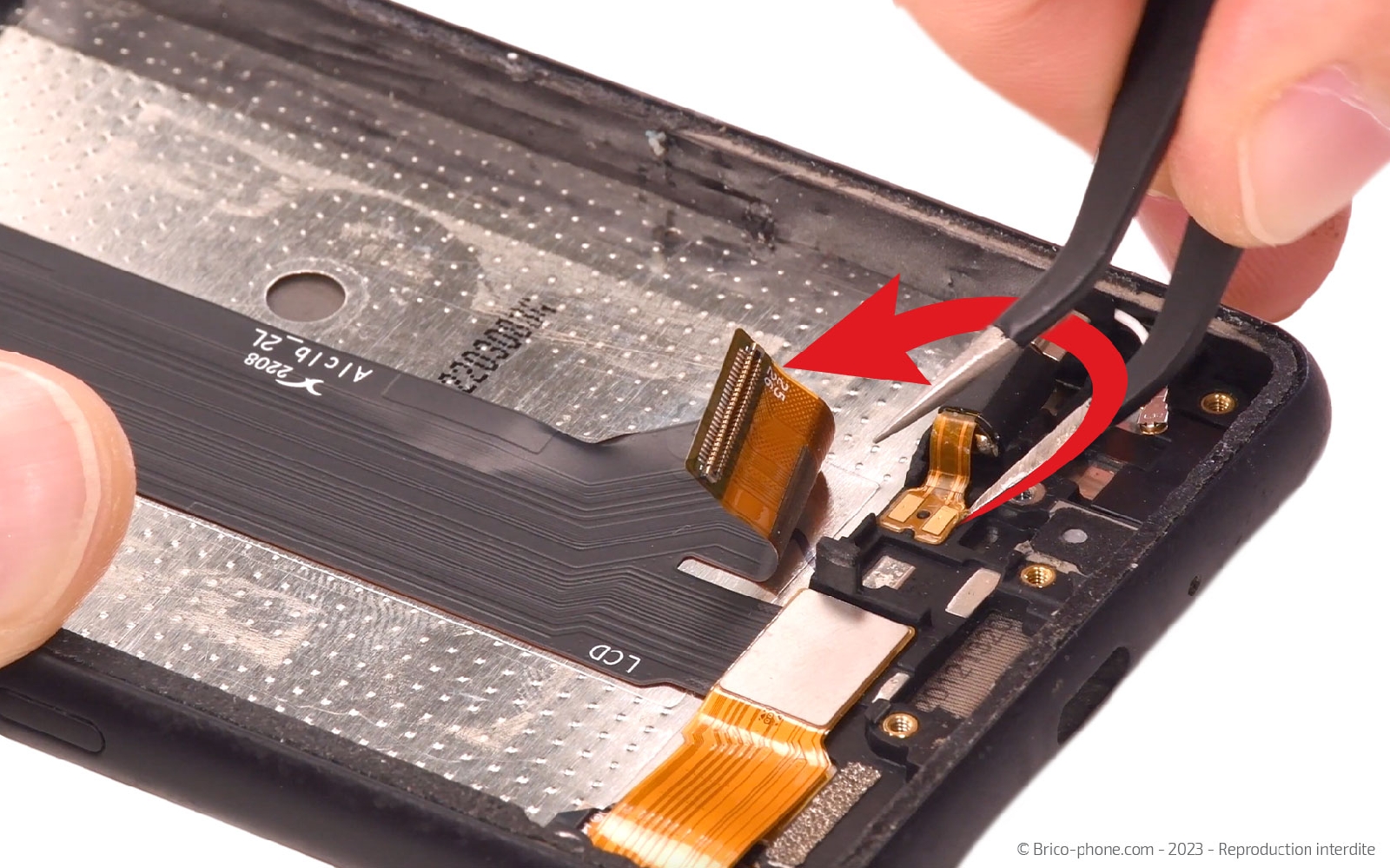

Etape 11 : Récupérer le vibreur
Introduisez l'extrémité de la pincette sous la nappe du vibreur pour le décoller du bloc écran.
Outils du kit utilisés
Outils du kit utilisés

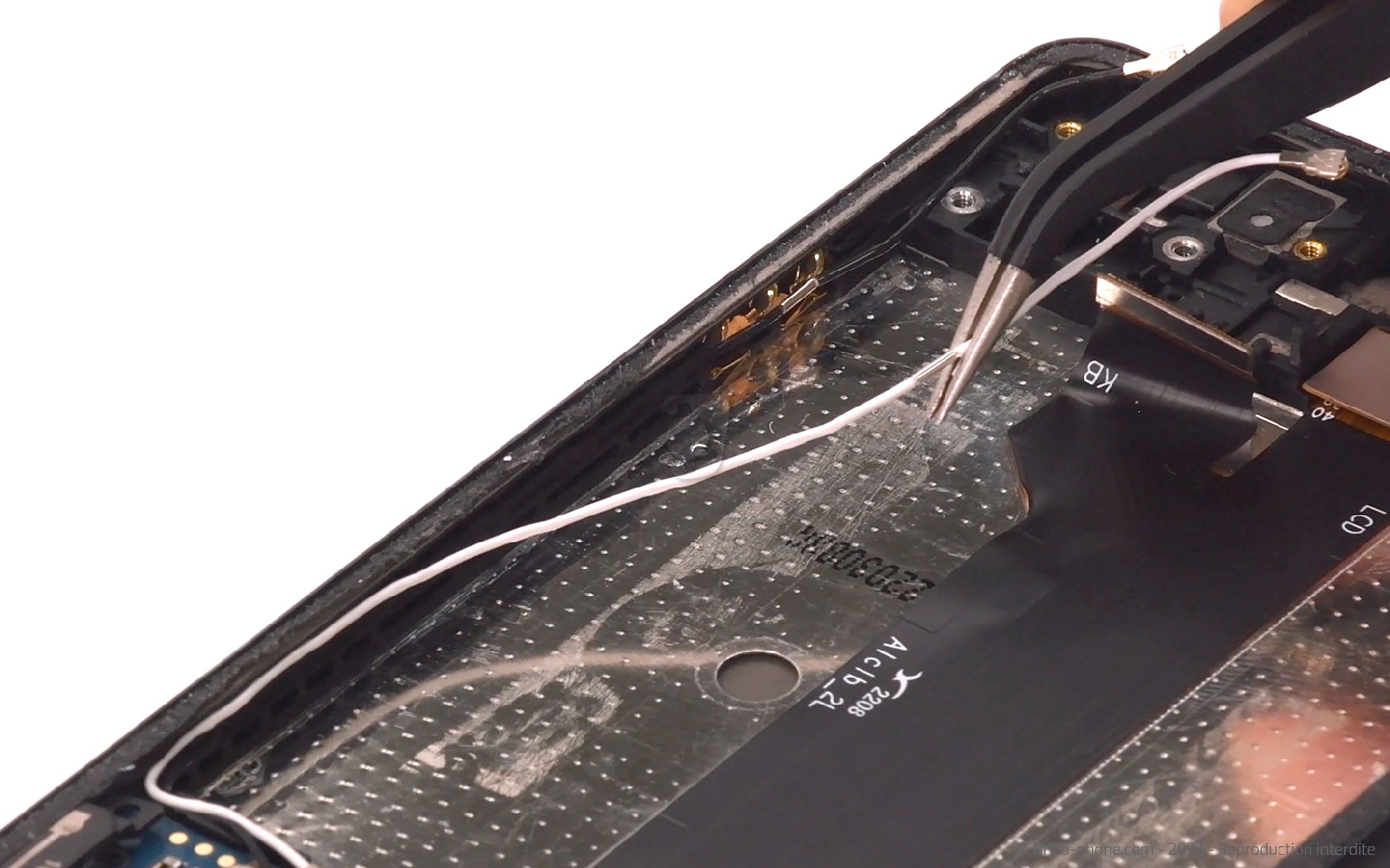

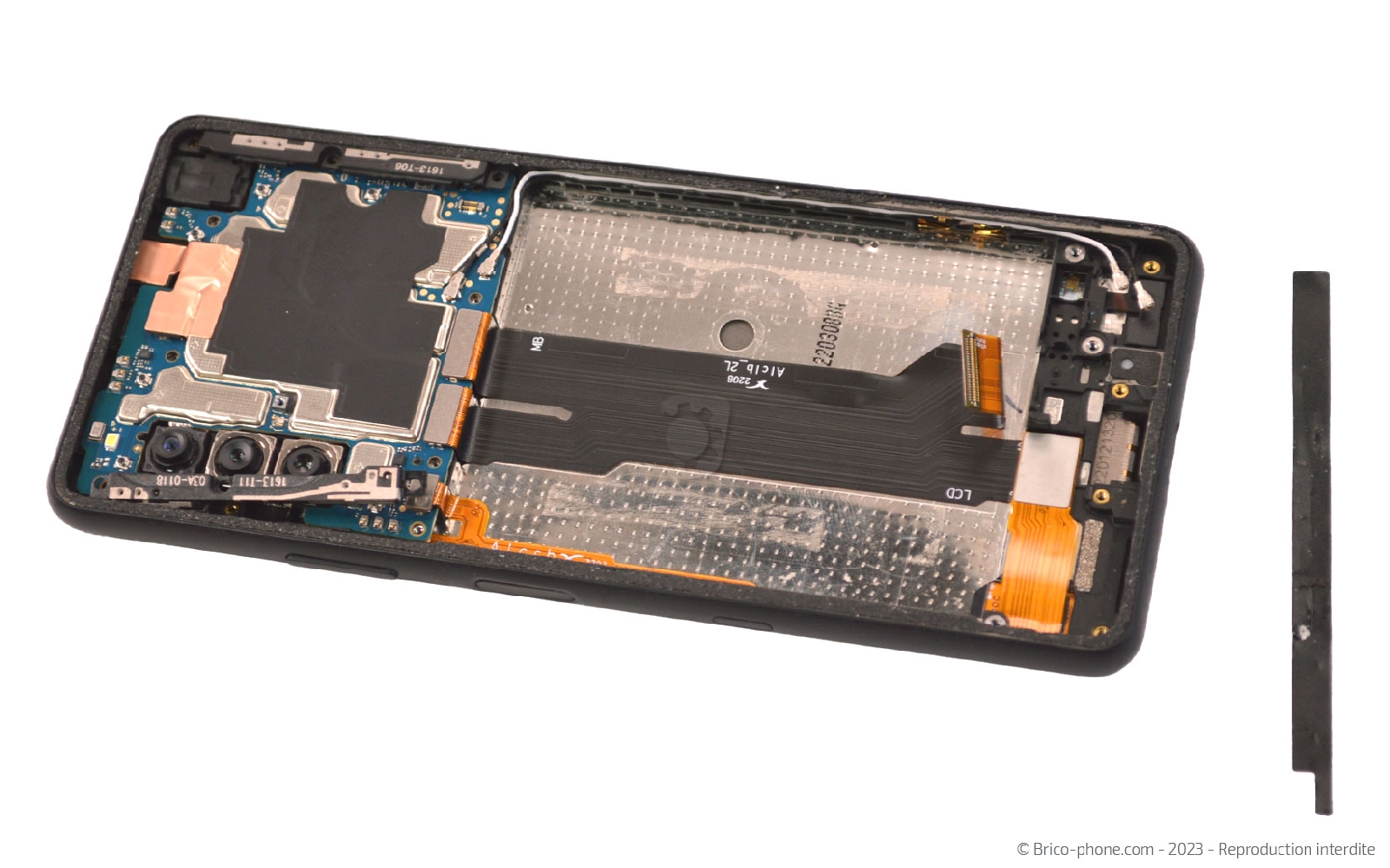

Etape 12 : Sortir les câbles de la rainure

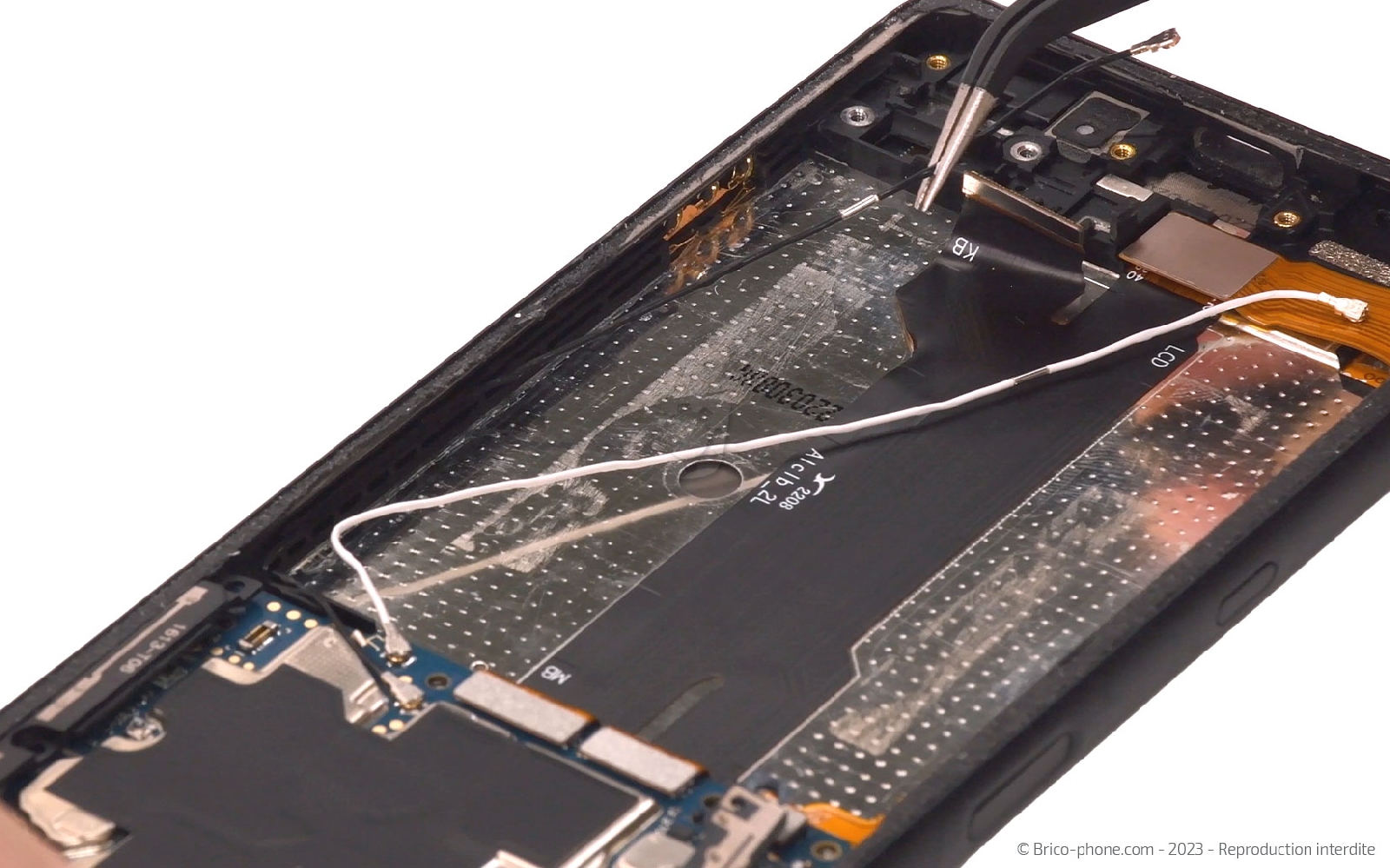

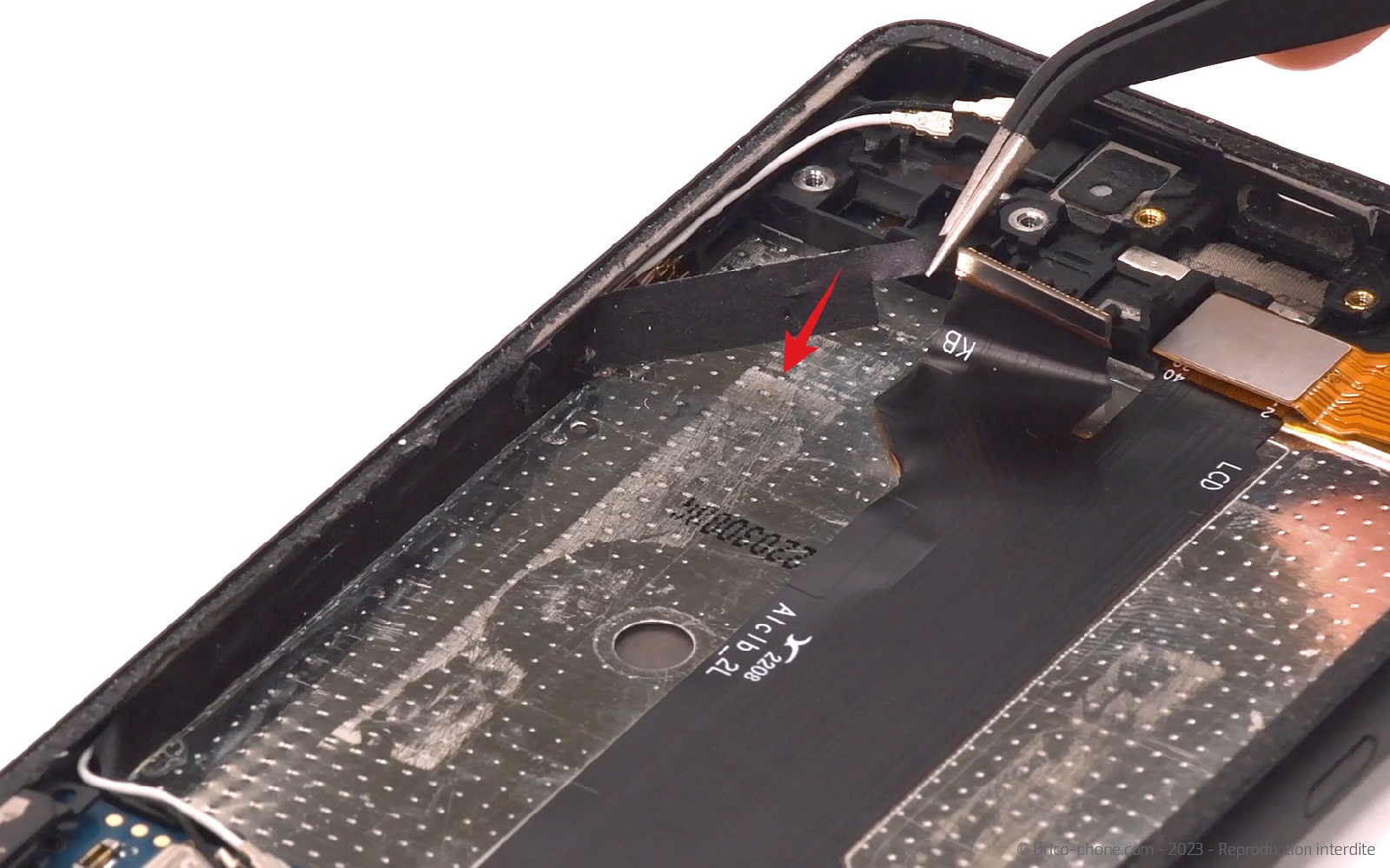

Saisissez l'adhésif placé sur le coté du châssis et mettez le de coté.

Ensuite, retirez les câbles de leur emplacement.
Outils du kit utilisés
Outils du kit utilisés

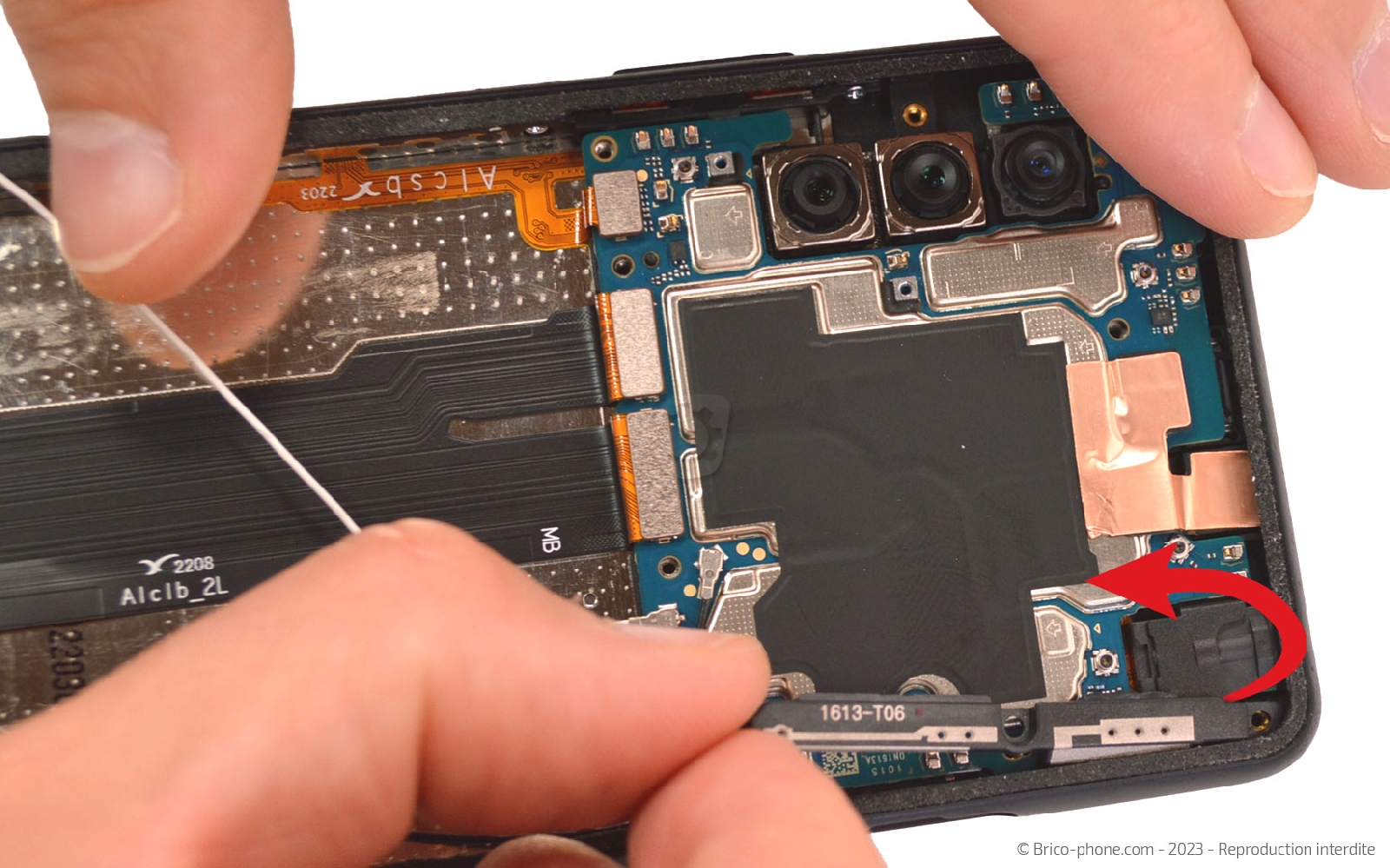

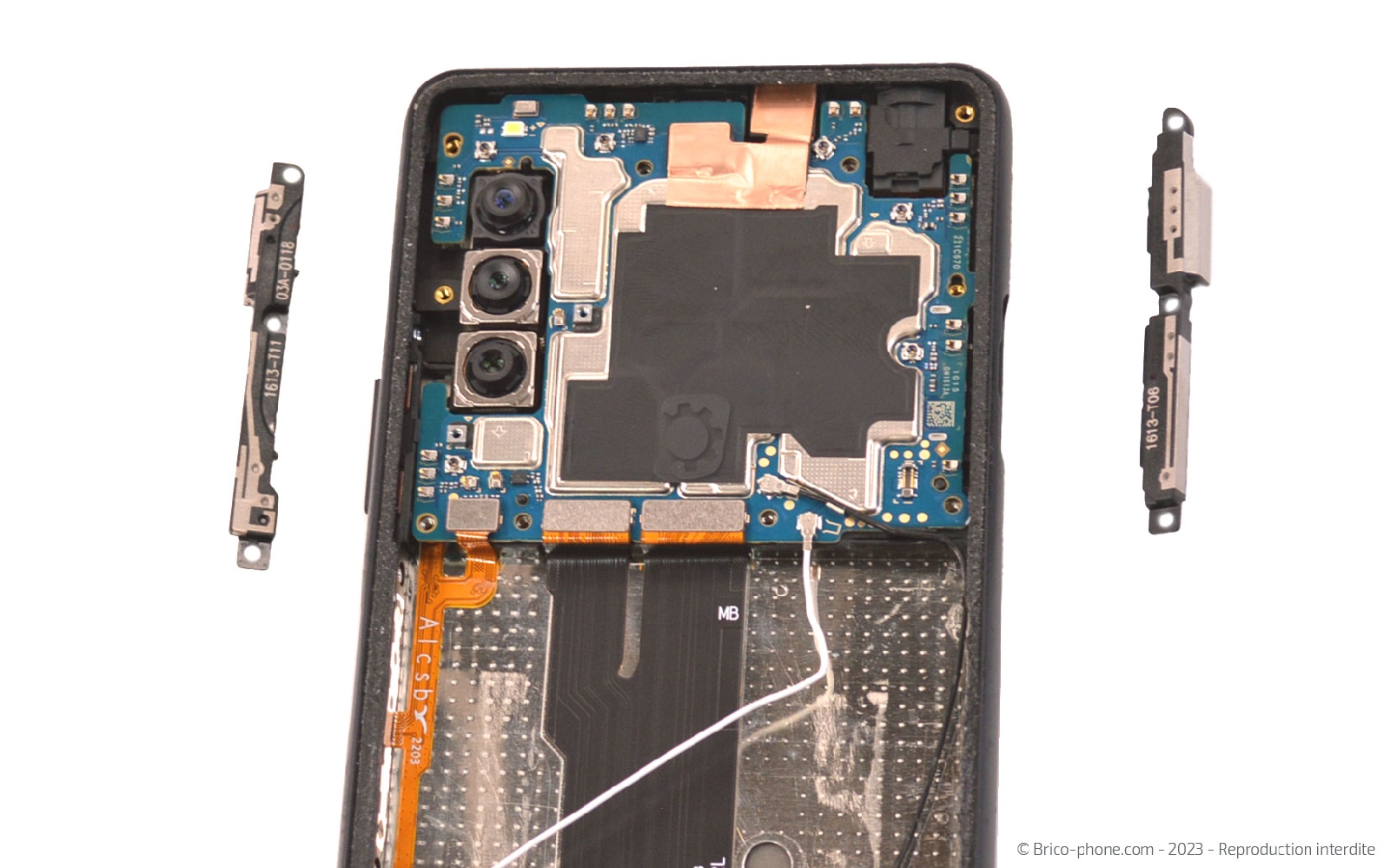

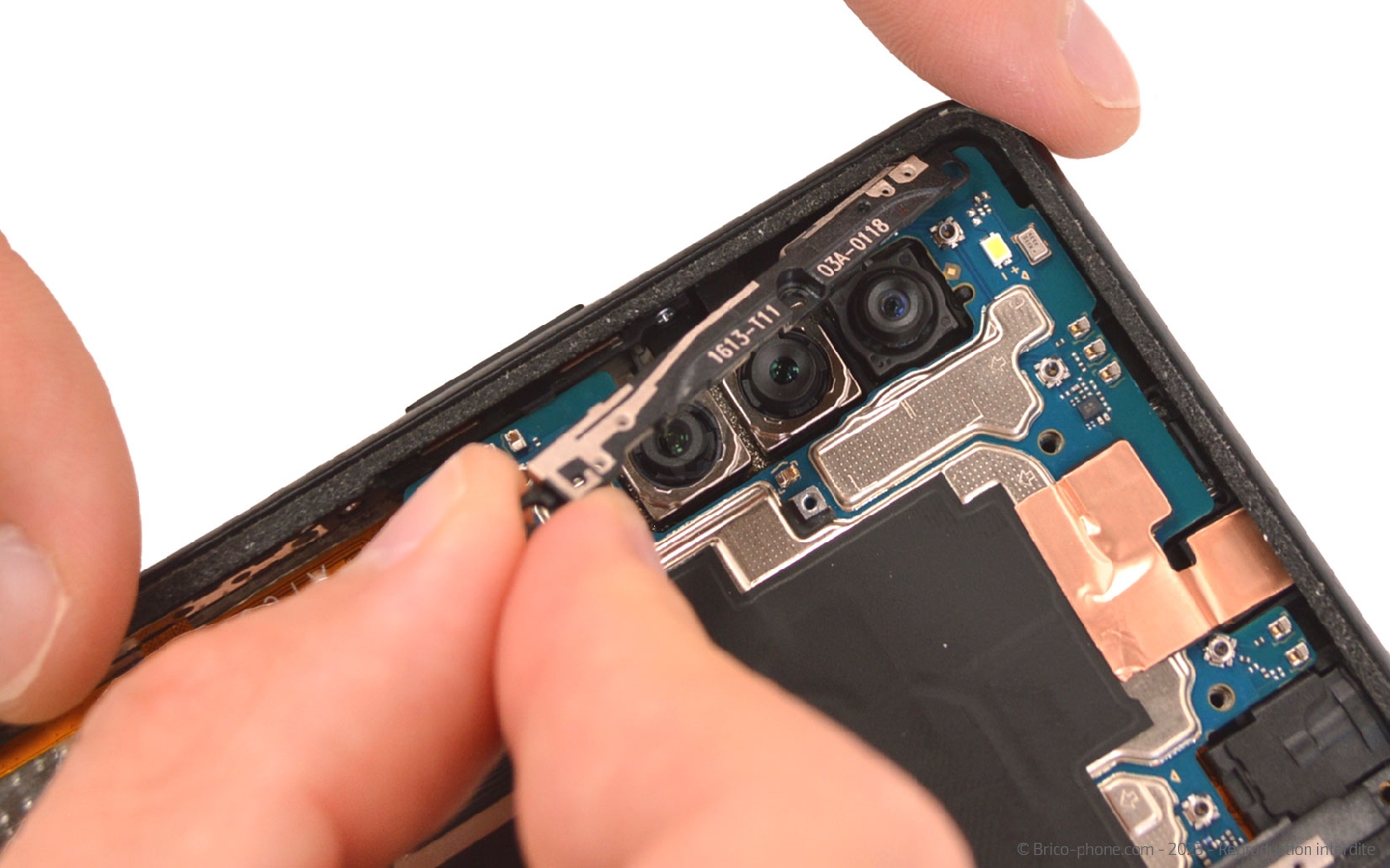

Etape 13 : Ôter les barettes Antenne
Sortez les modules Antenne de votre Sony Xpéria 10 III.
Etape 14 : Retirer la carte mère

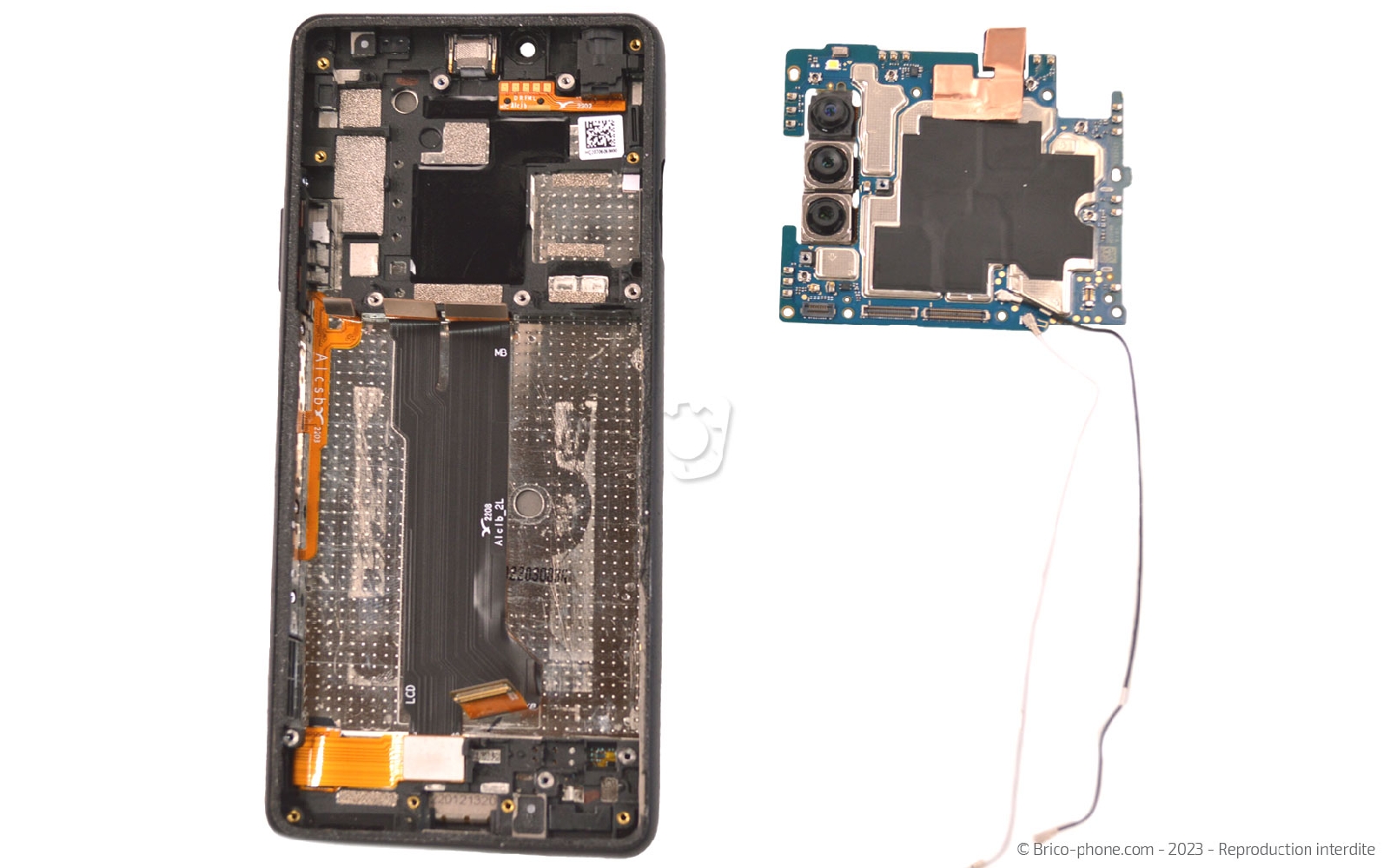

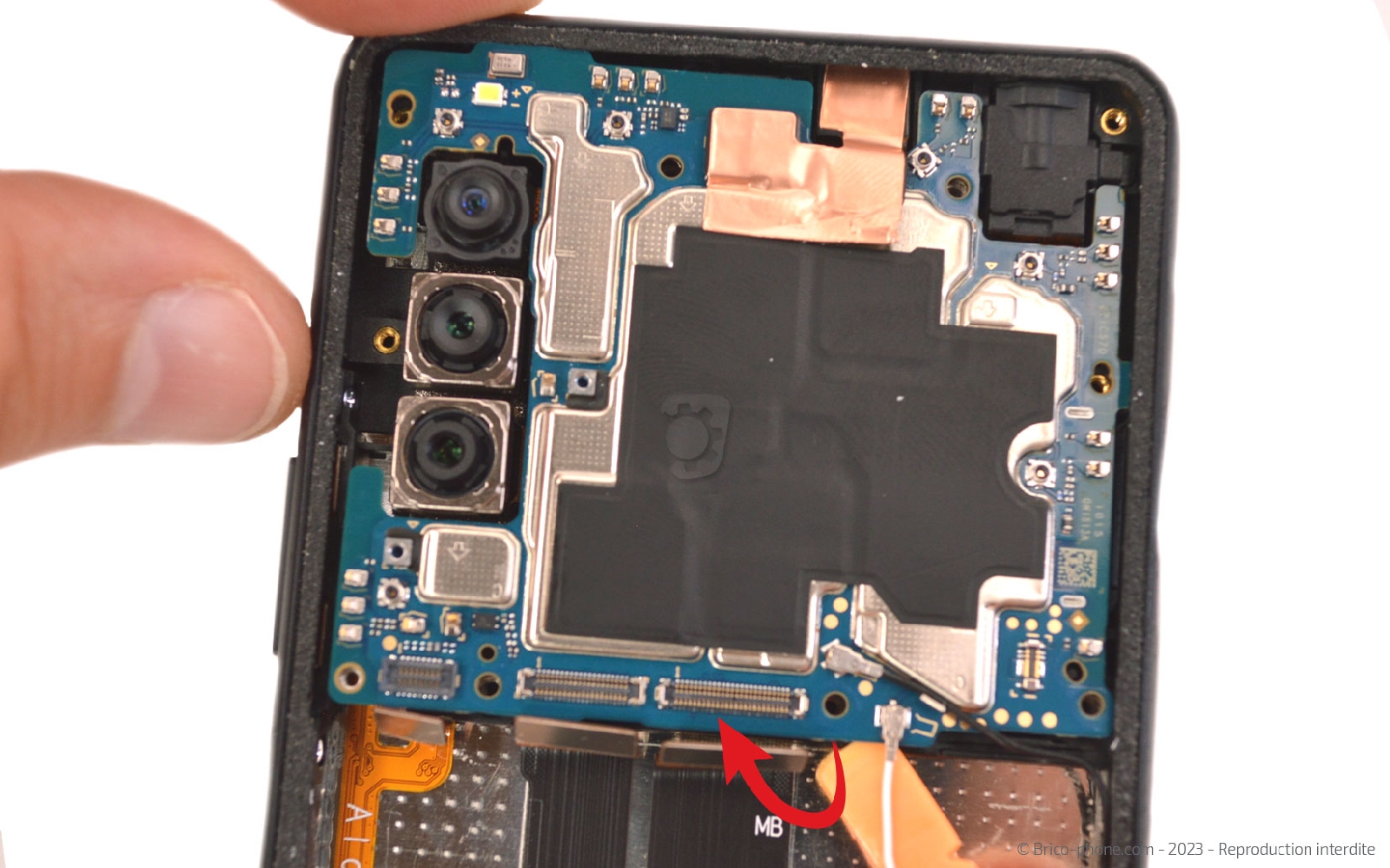

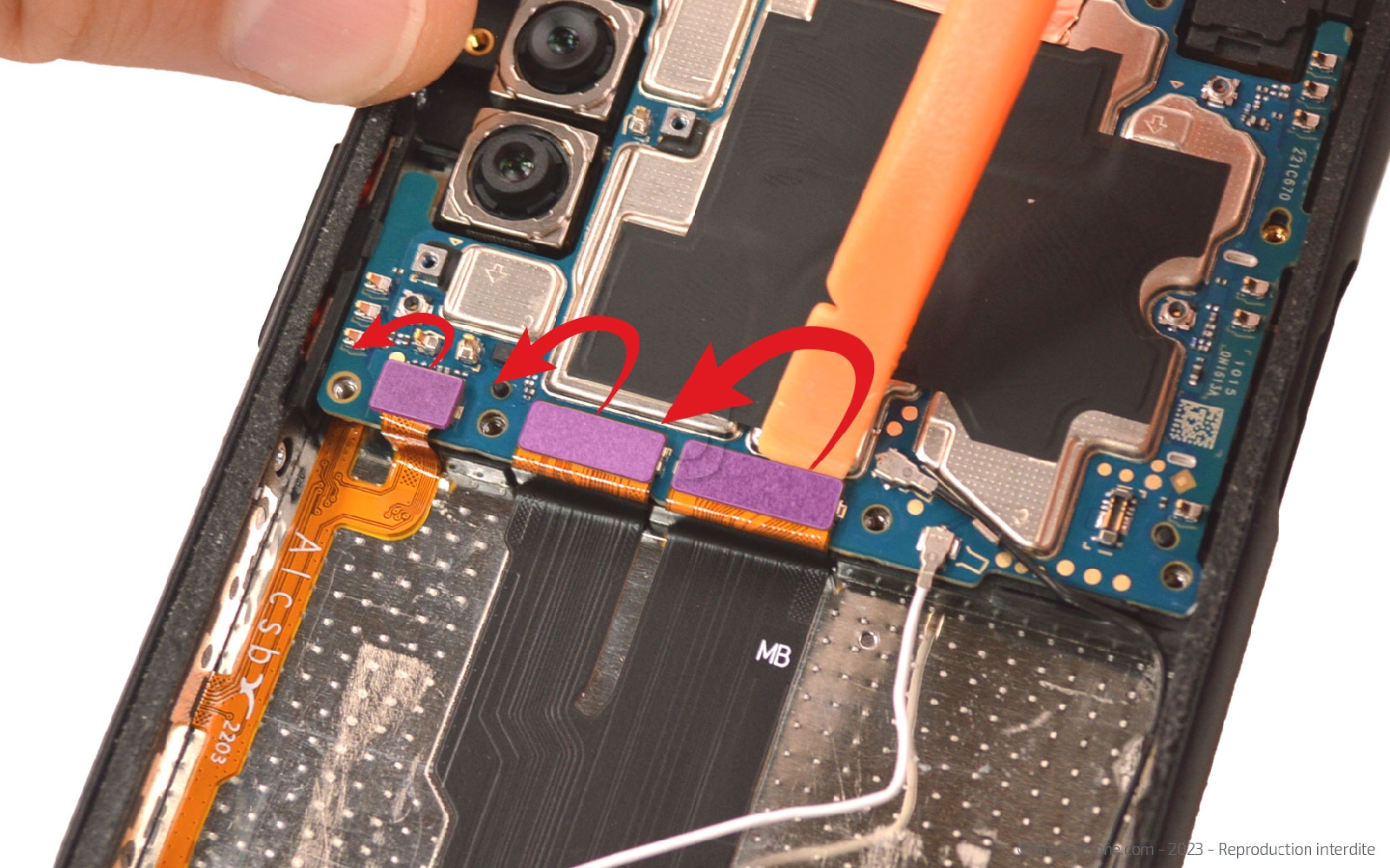

Déconnectez la nappe du bouton Power puis celles de la rallonge d'interconnexion.

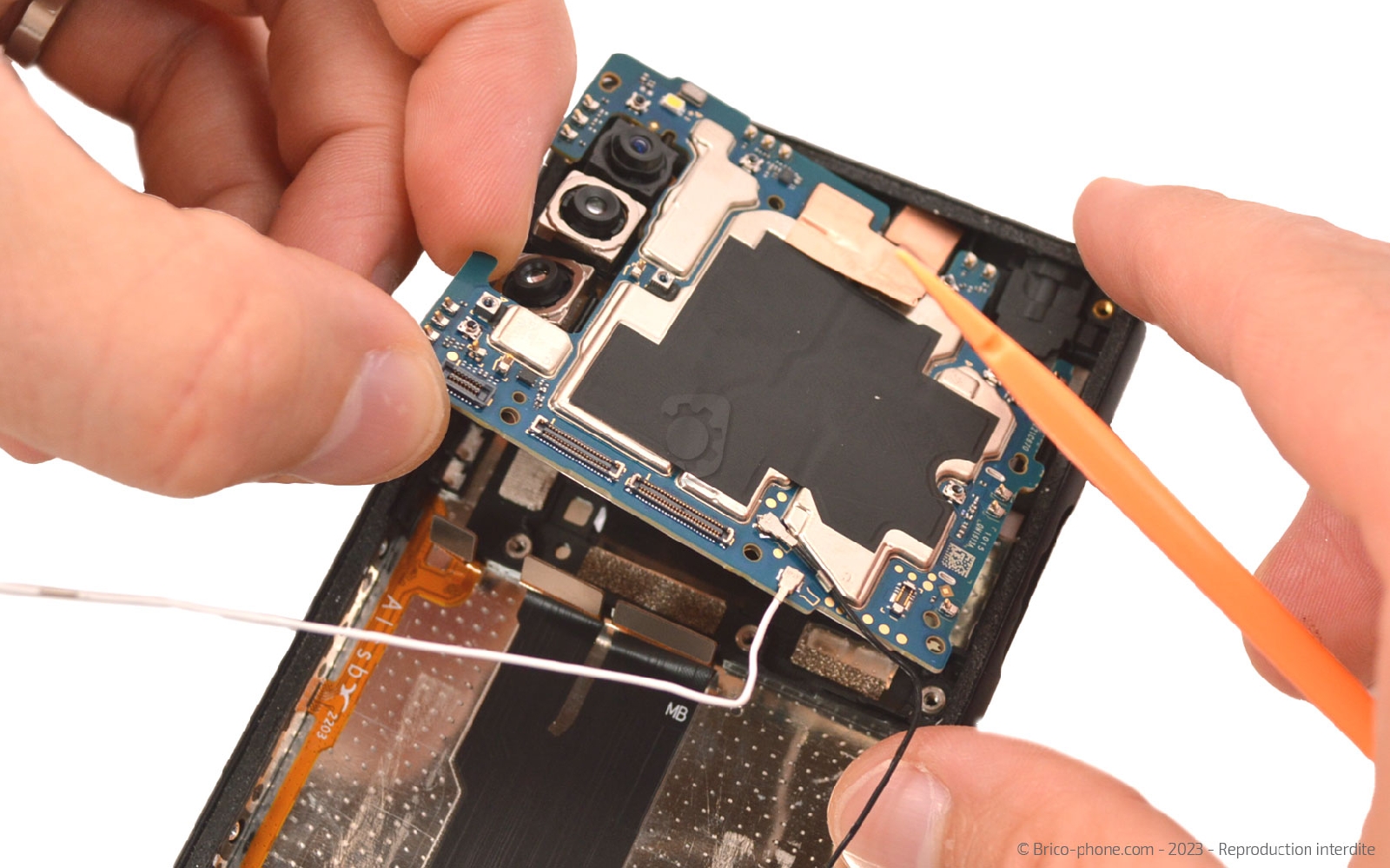

Ensuite, soulevez la carte mère avec le levier pour pouvoir la saisir avec les doigts et l'ôter du châssis.
Outils du kit utilisés
Outils du kit utilisés

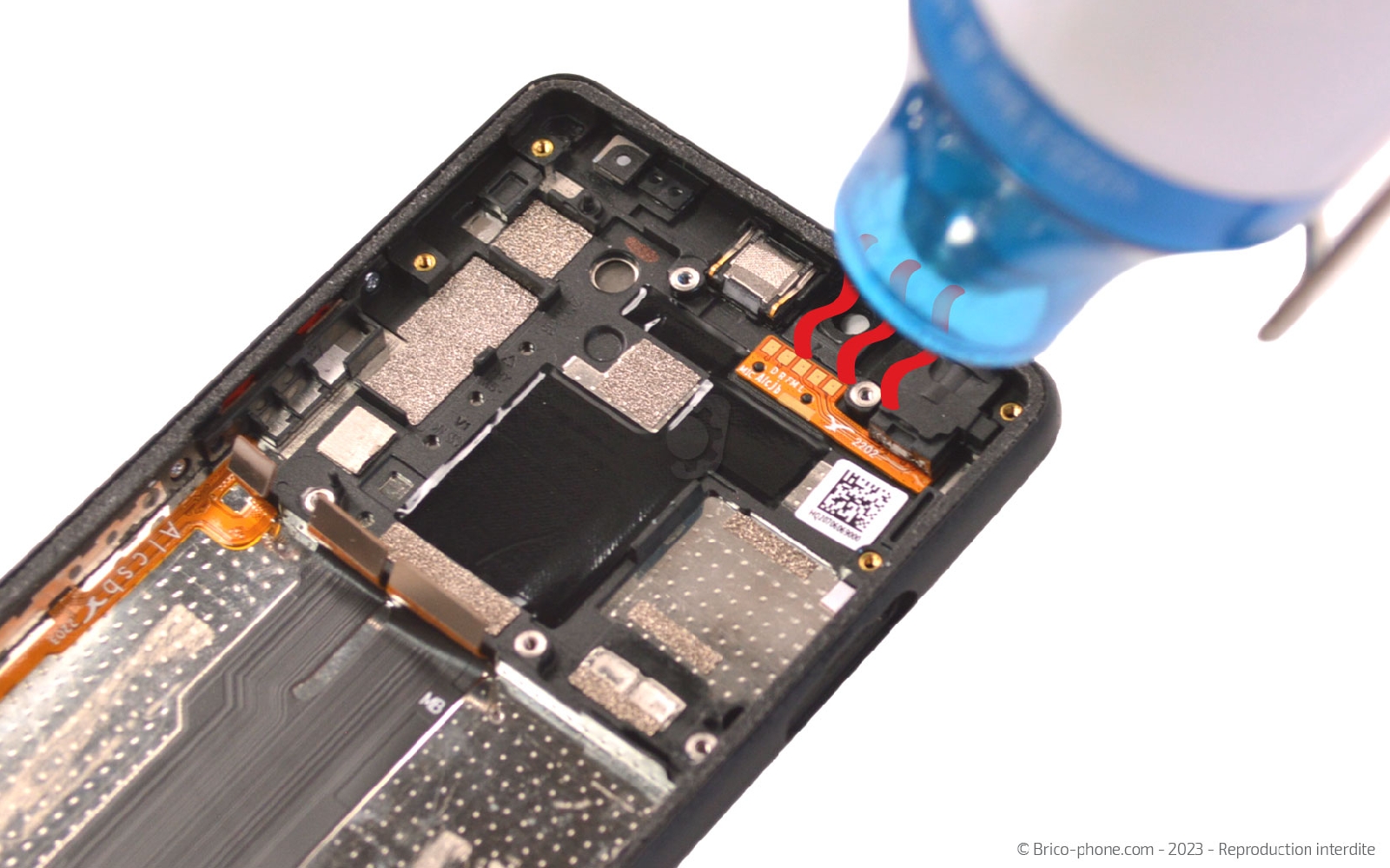

Etape 15 : Enlever la prise jack

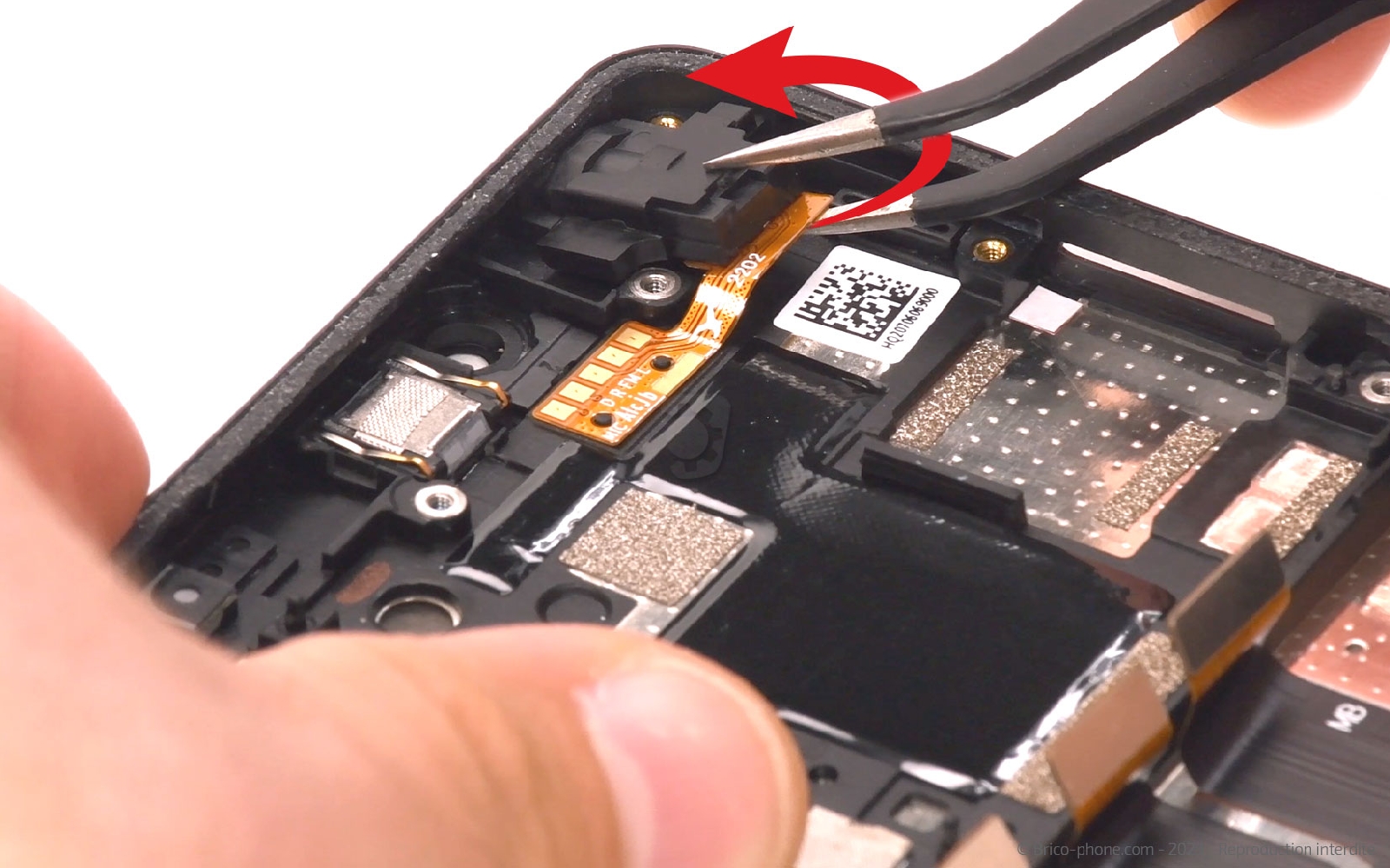

Chauffez légèrement le composant situé dans l'angle supérieur droit.

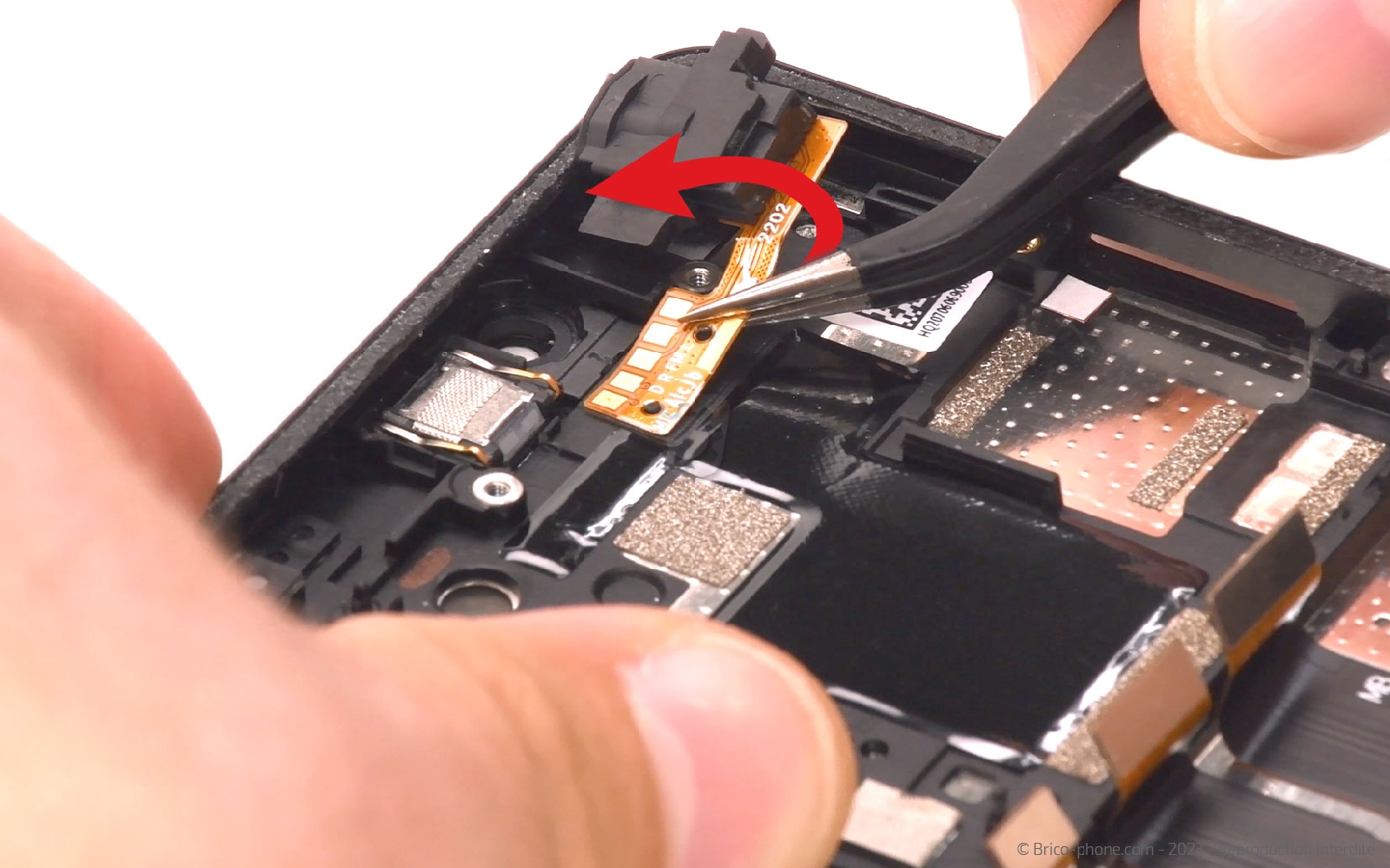

Glissez la pincette sous la nappe pour commencer le décollage.

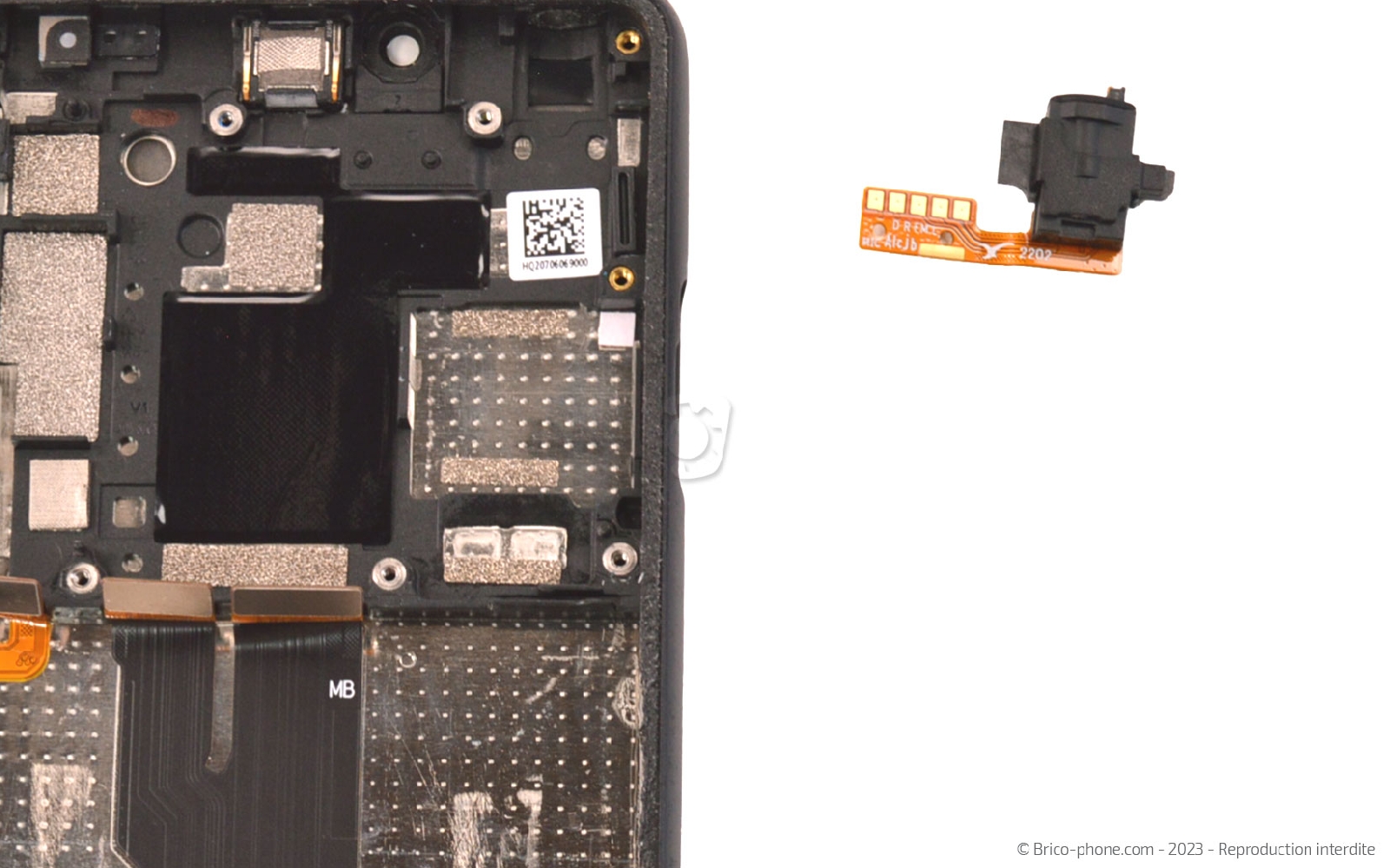

Récupérez la prise jack.
Outils du kit utilisés
Outils du kit utilisés

Appliquer les stickers de batterie

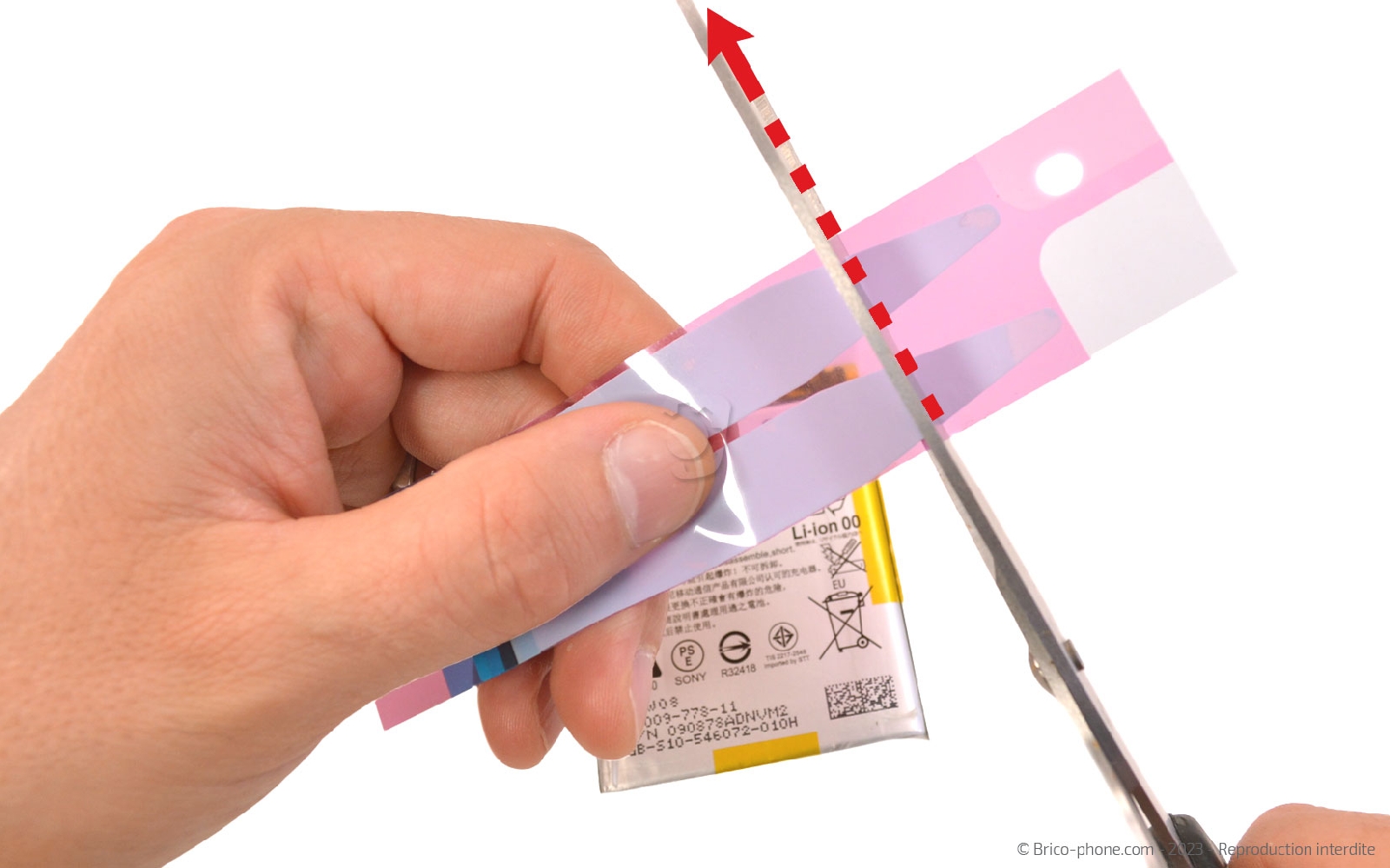

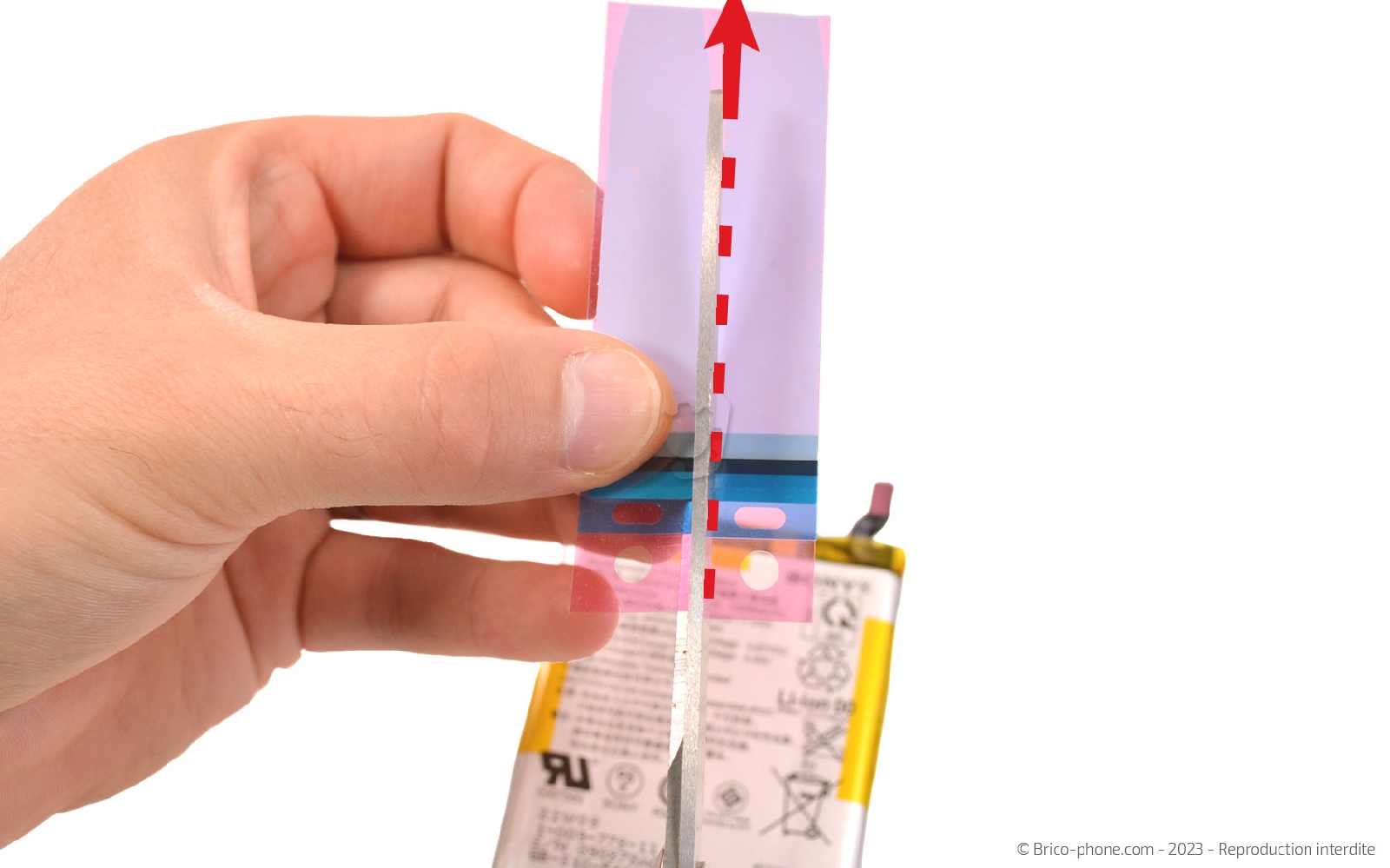

Mesurez les stickers pour les couper à la bonne dimension puis séparez-les en deux.

Ensuite, ôtez le premier adhésif de protection bleu et placez le sticker au dos de la batterie.
Espacez les deux stickers pour éviter qu'ils ne se collent à la rallonge d'interconnexion et assurez vous de bien laisser dépasser les languettes noires de la batterie. Elles vous serviront lors d'une prochaine réparation.

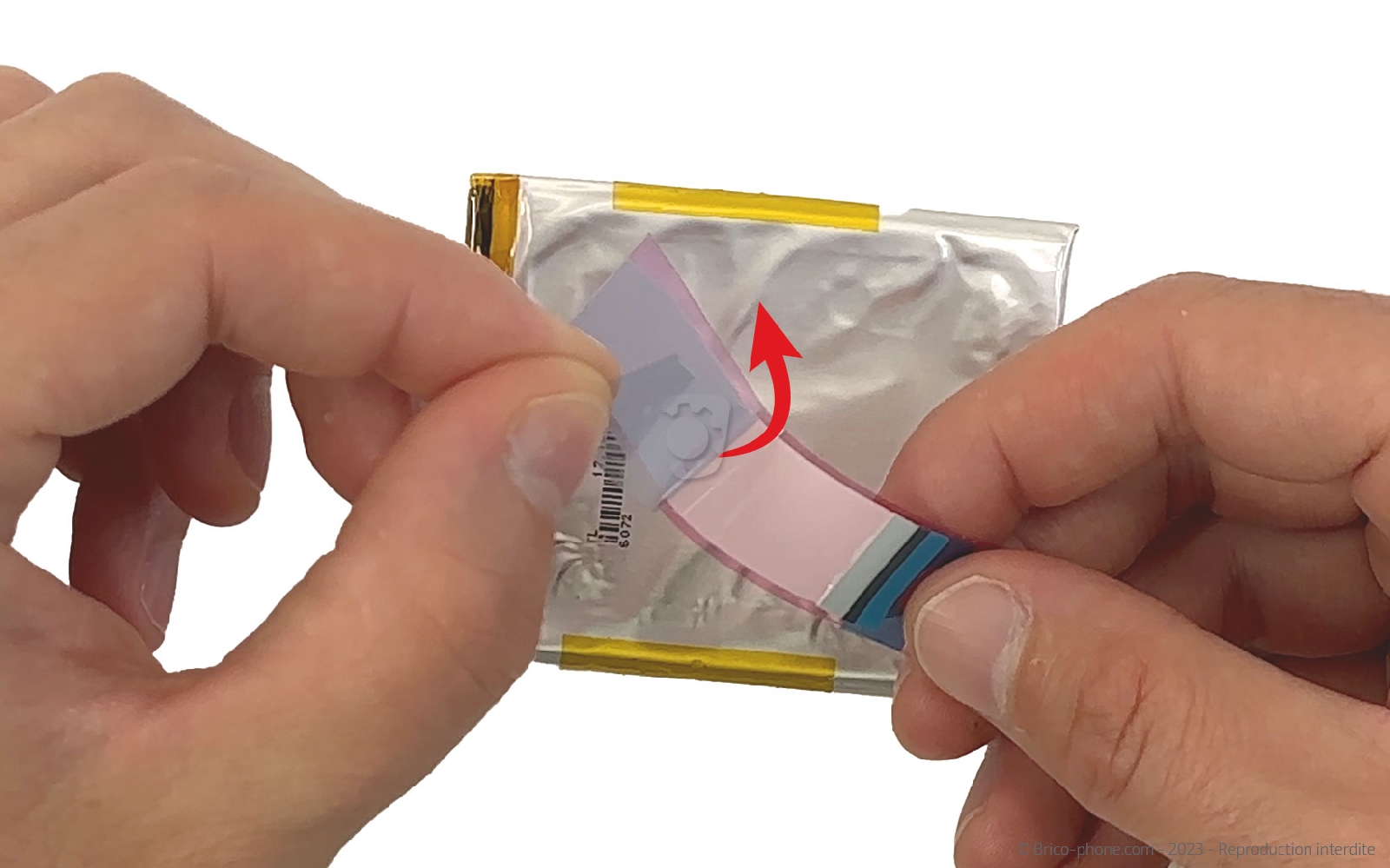

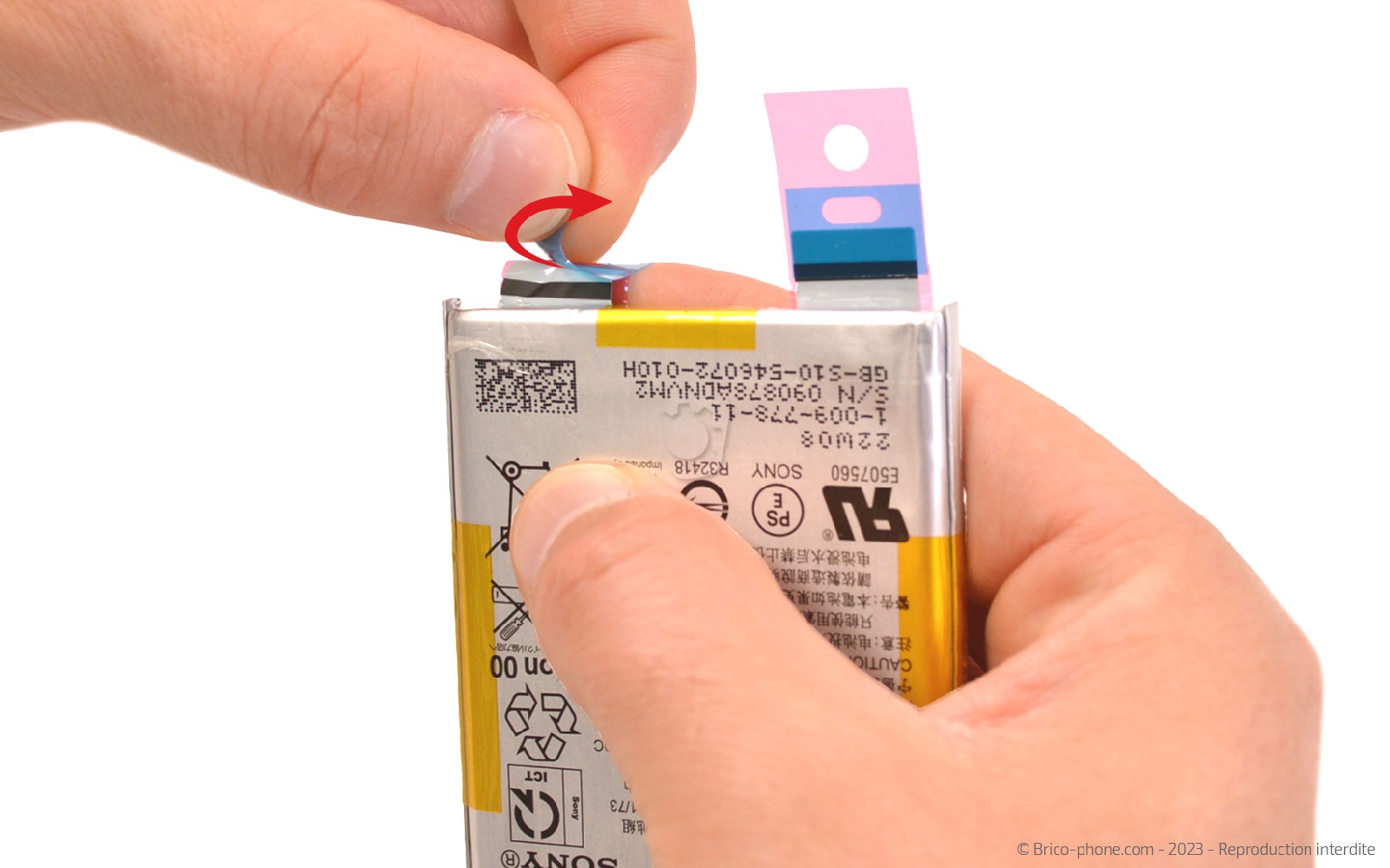

Terminer la pose des stickers de la batterie

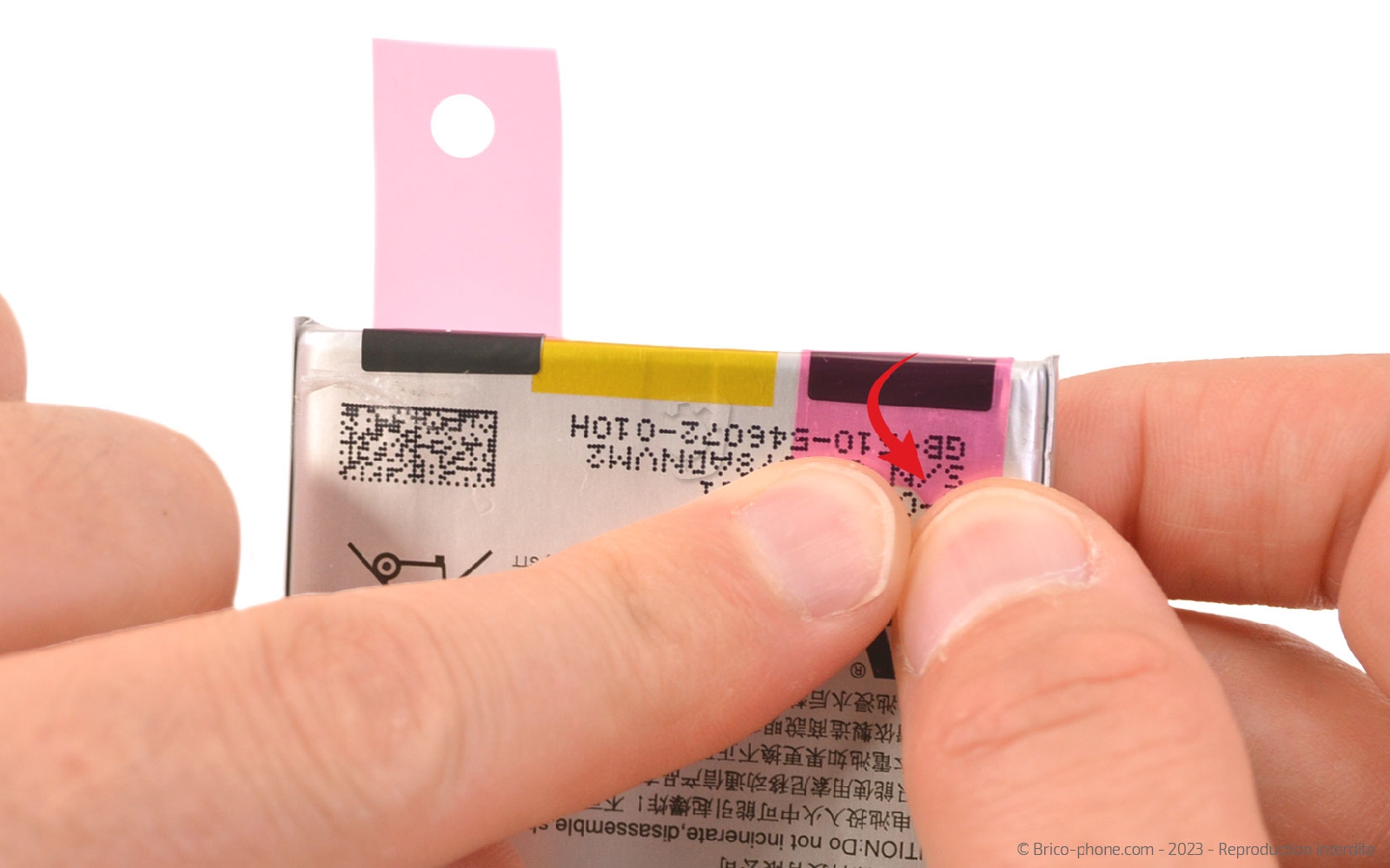

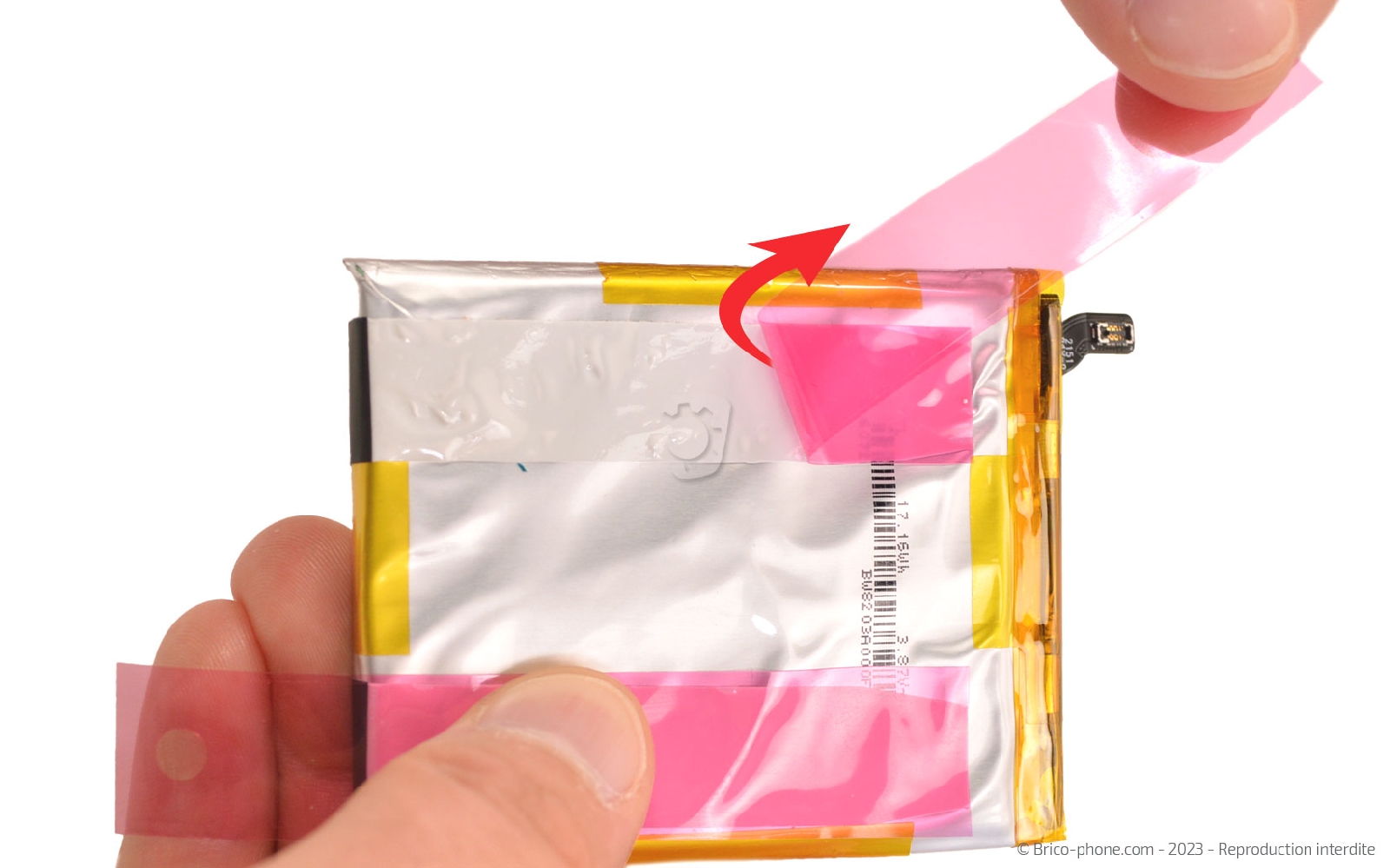

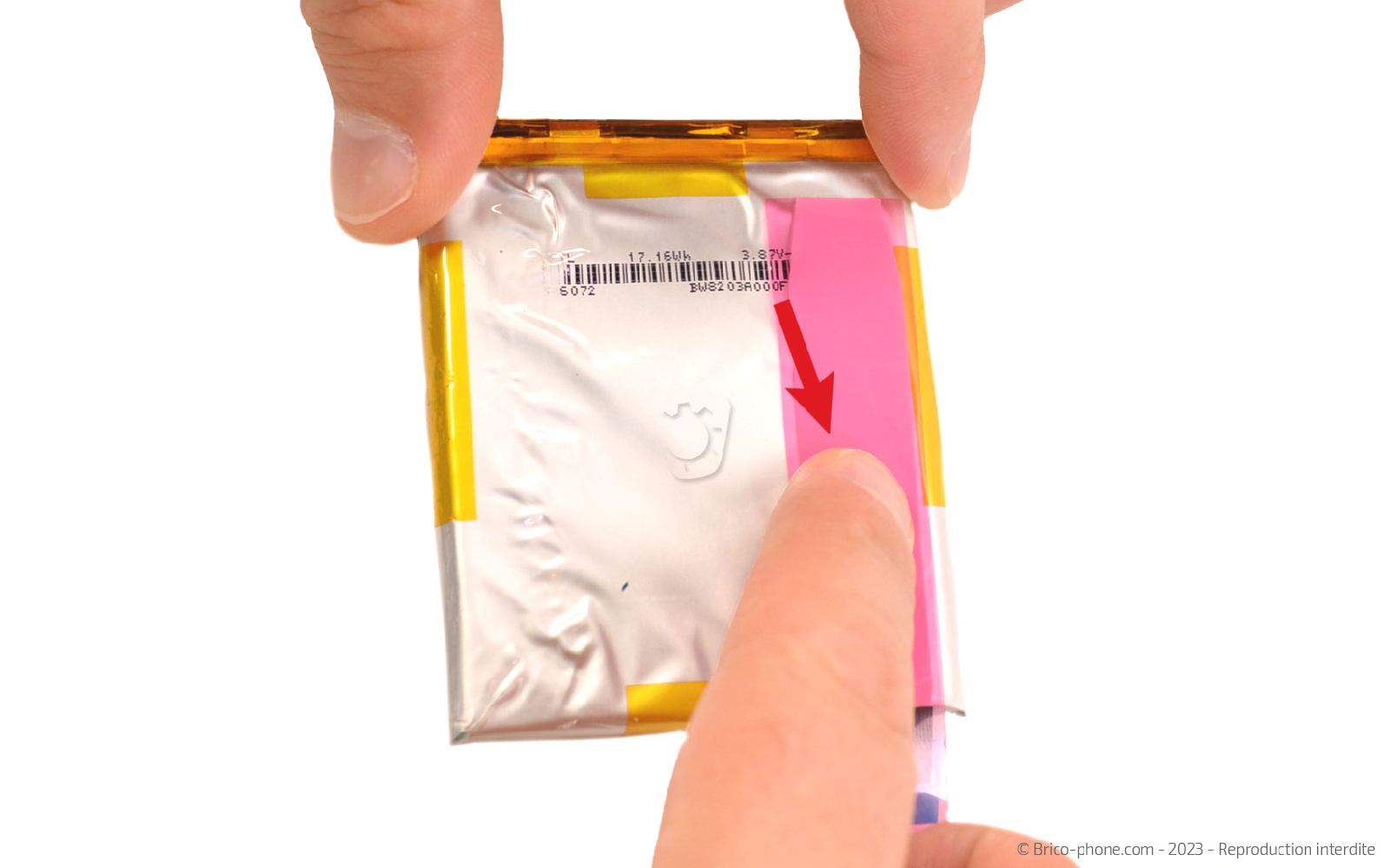

Récupérez la protection bleue puis repliez la languette sur la batterie.

Il ne vous restera plus qu'à enlever la protection rose quand vous viendrez apposer la batterie dans le nouveau bloc écran.

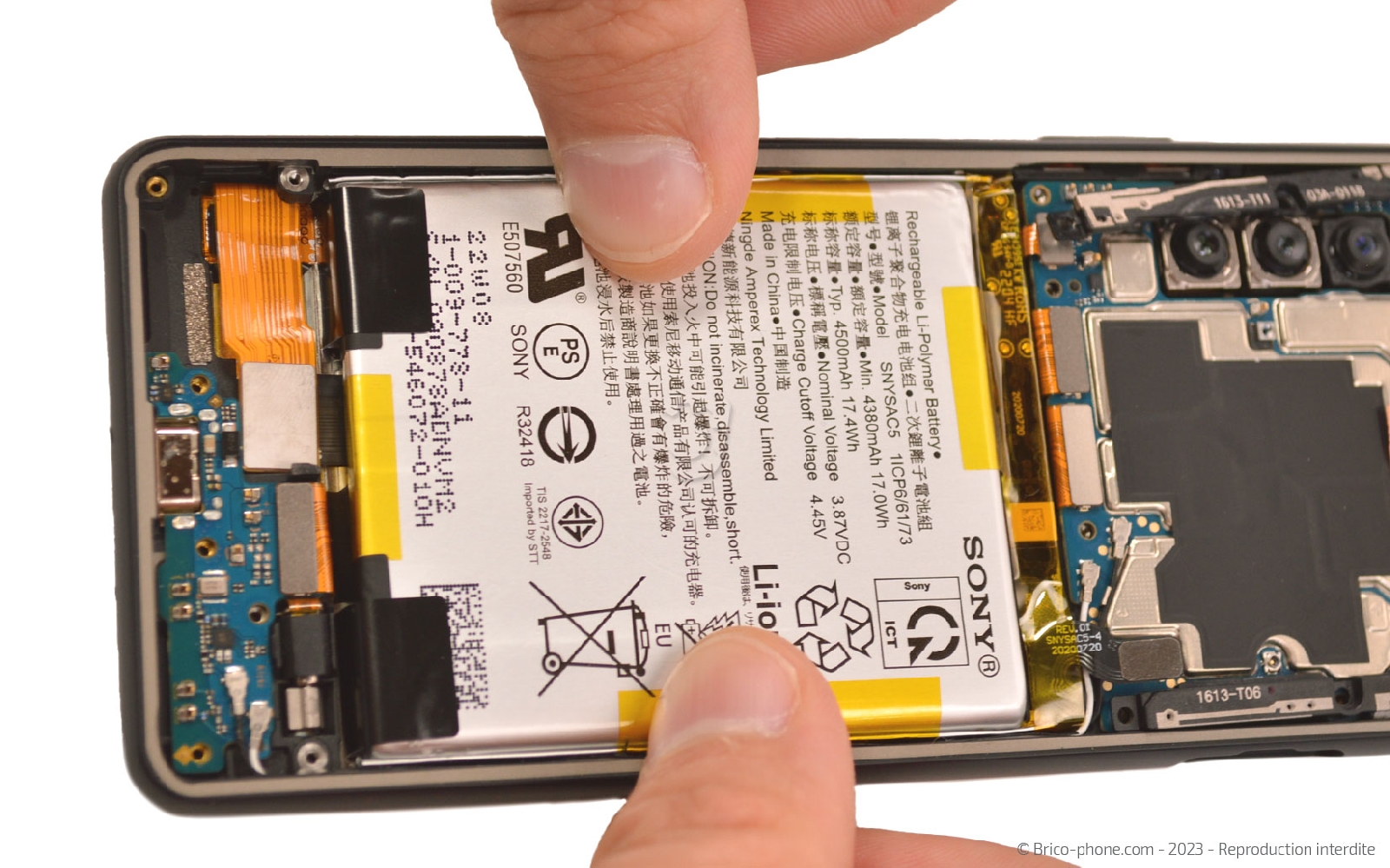

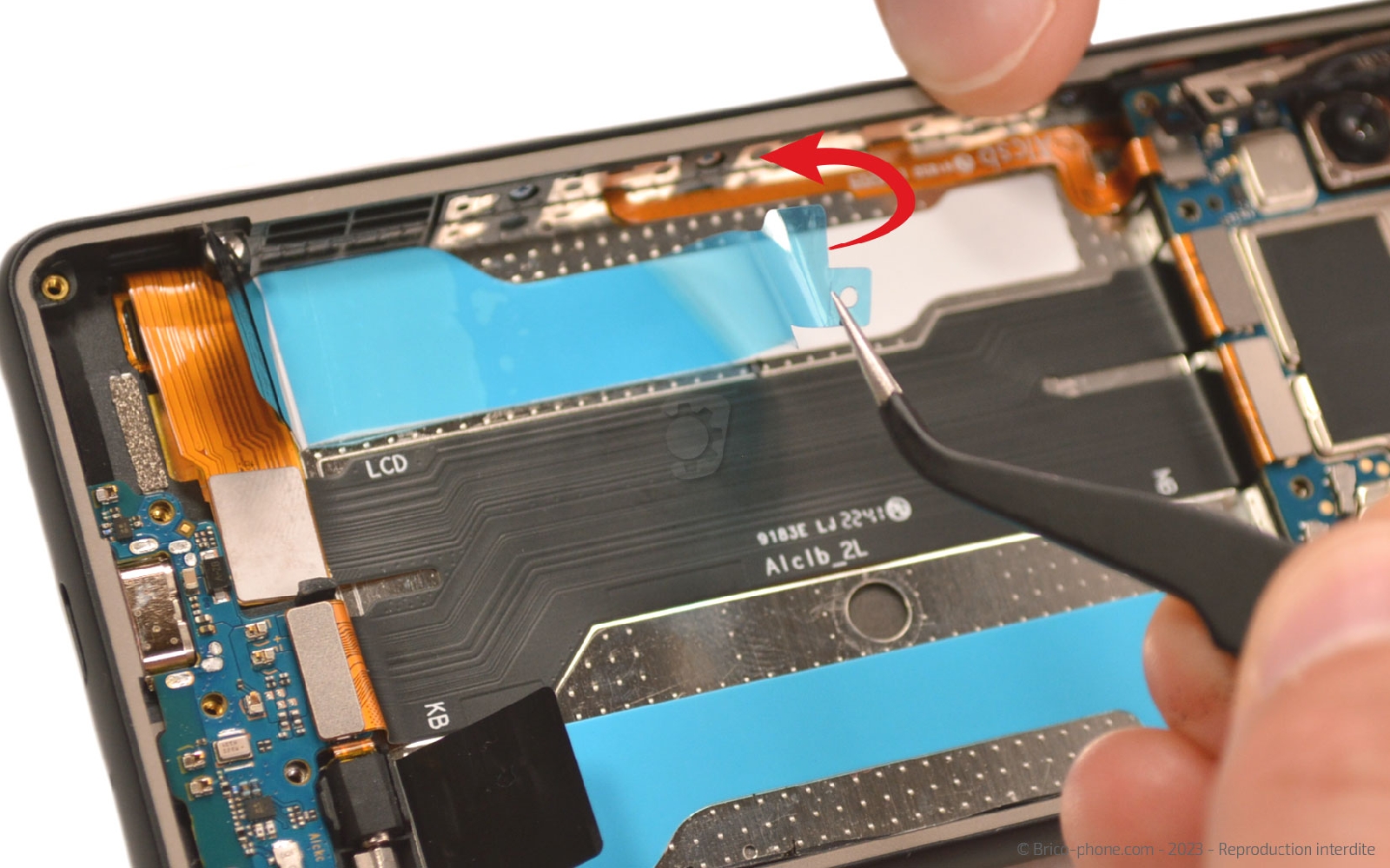

Préparer le nouveau bloc écran

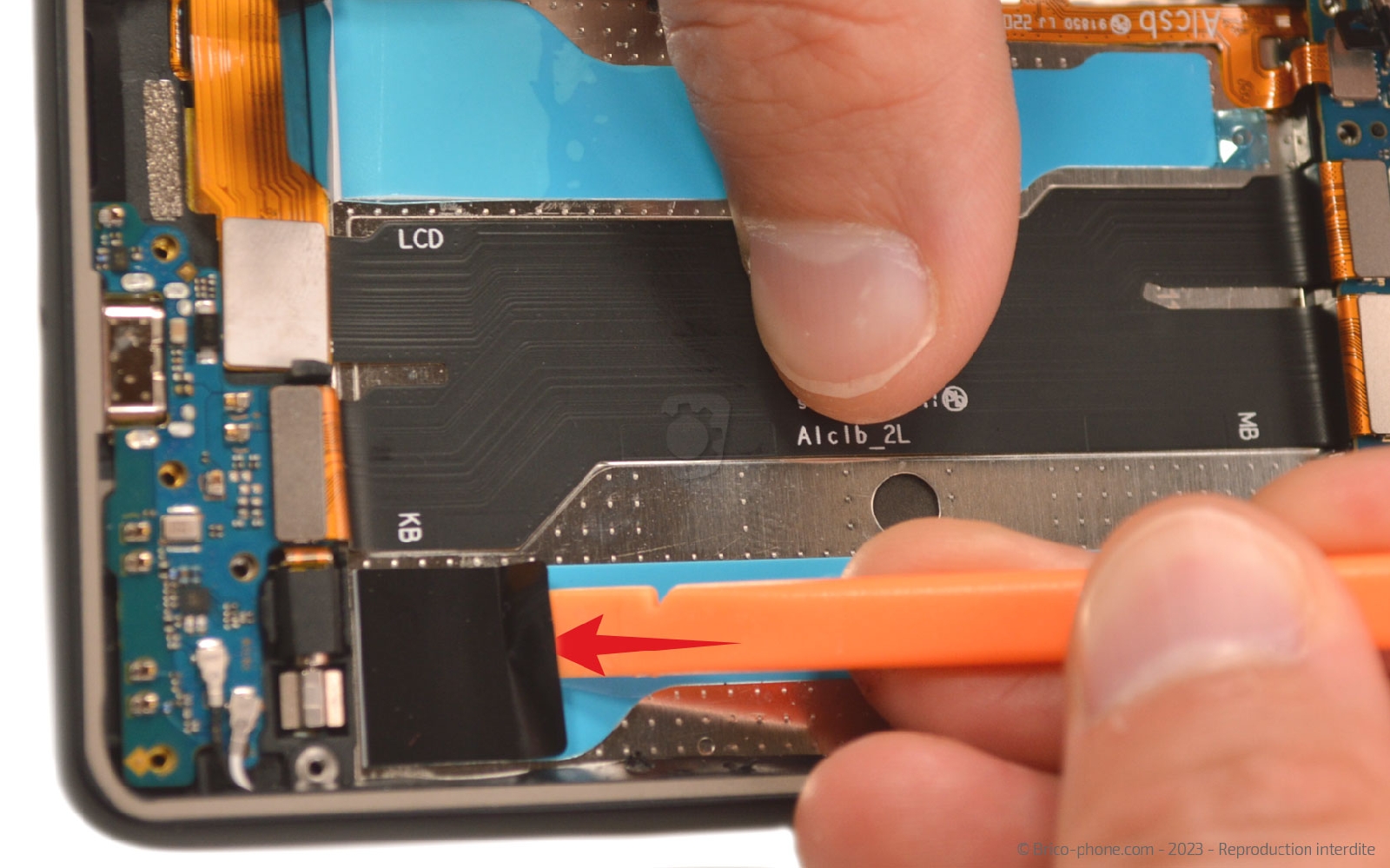

Retirez l'ensemble des protections et installez la batterie.

Ensuite, remontez les éléments du téléphone en suivant les étapes précédentes en commençant par la dernière.

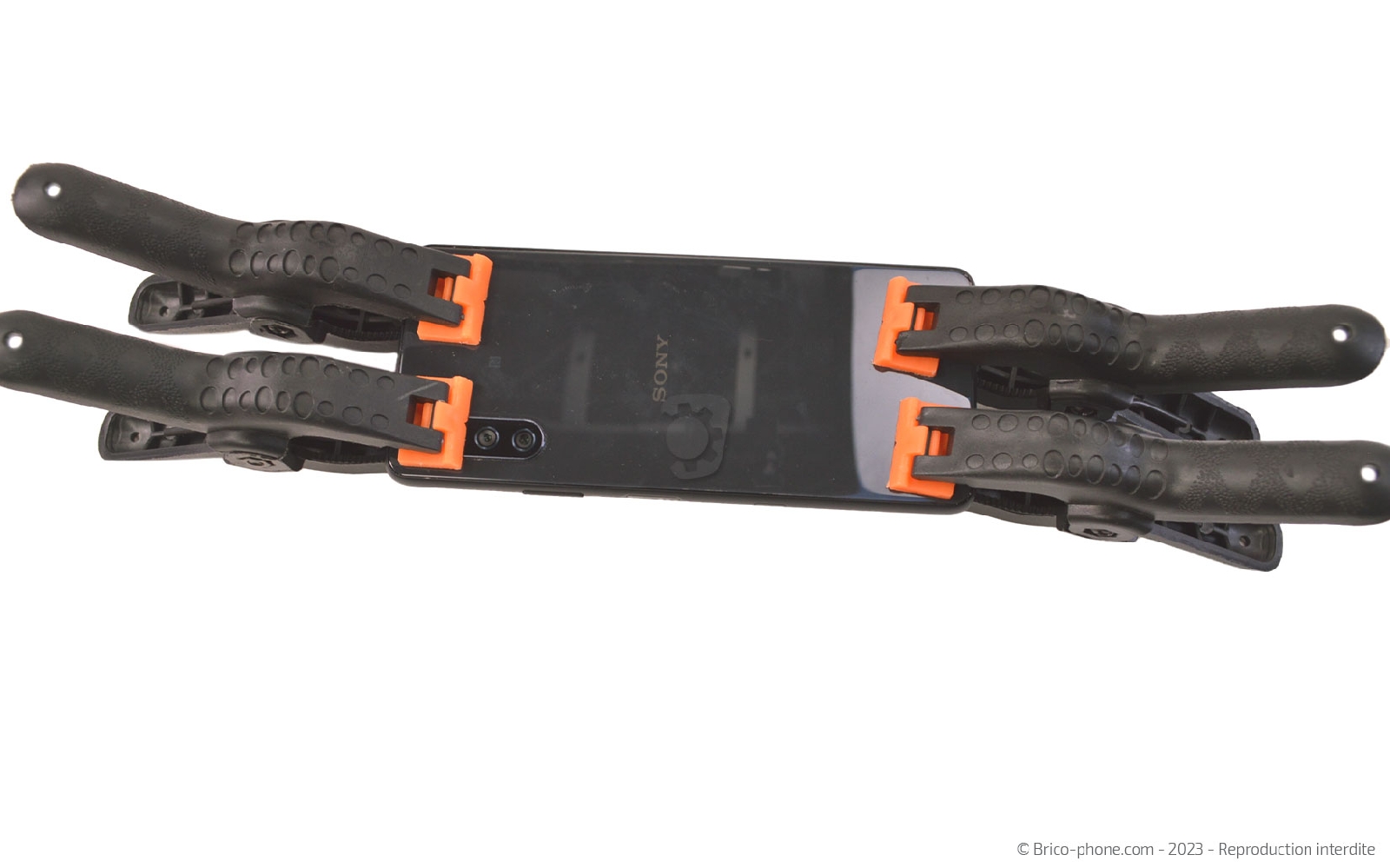

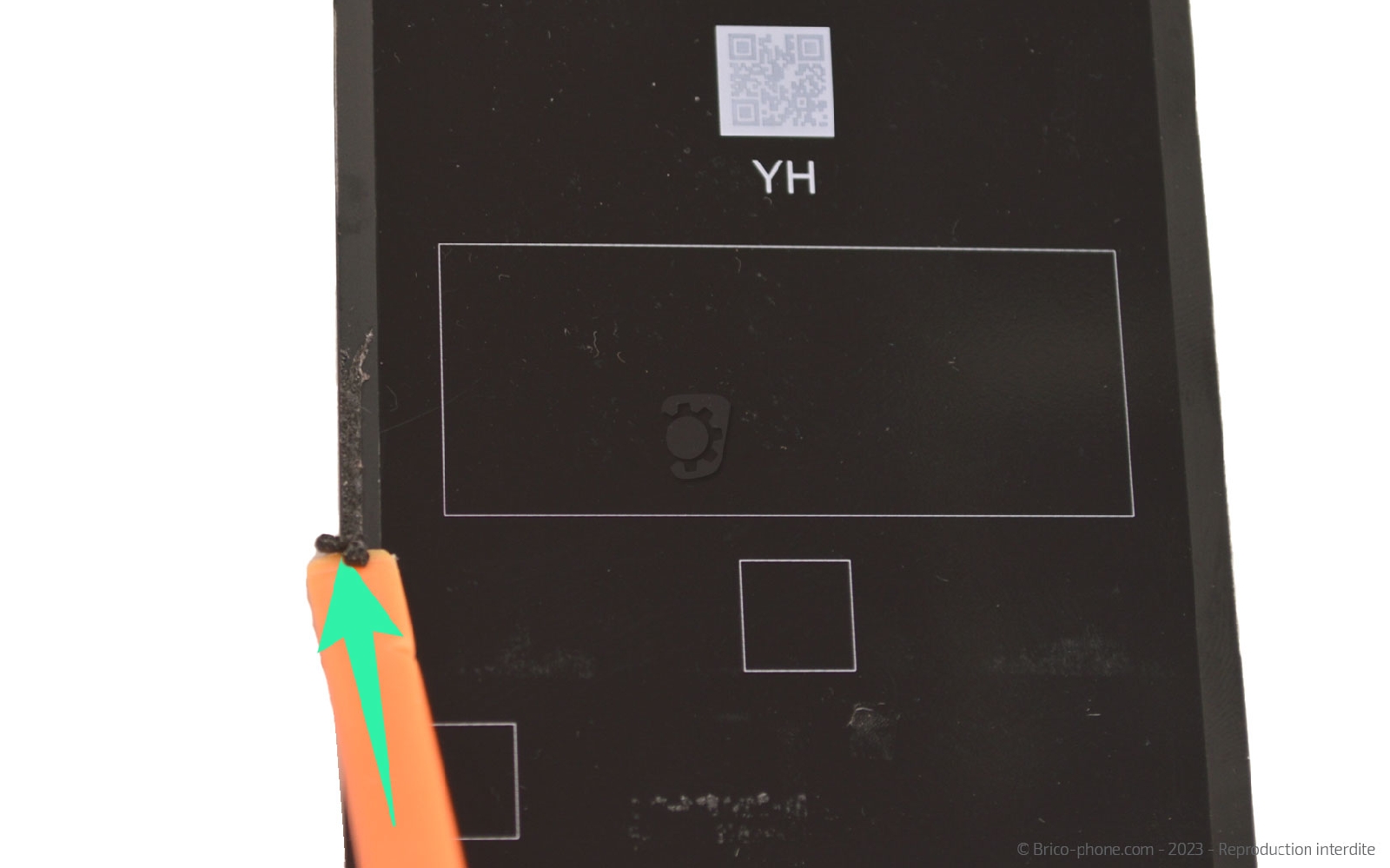

Refermer le téléphone

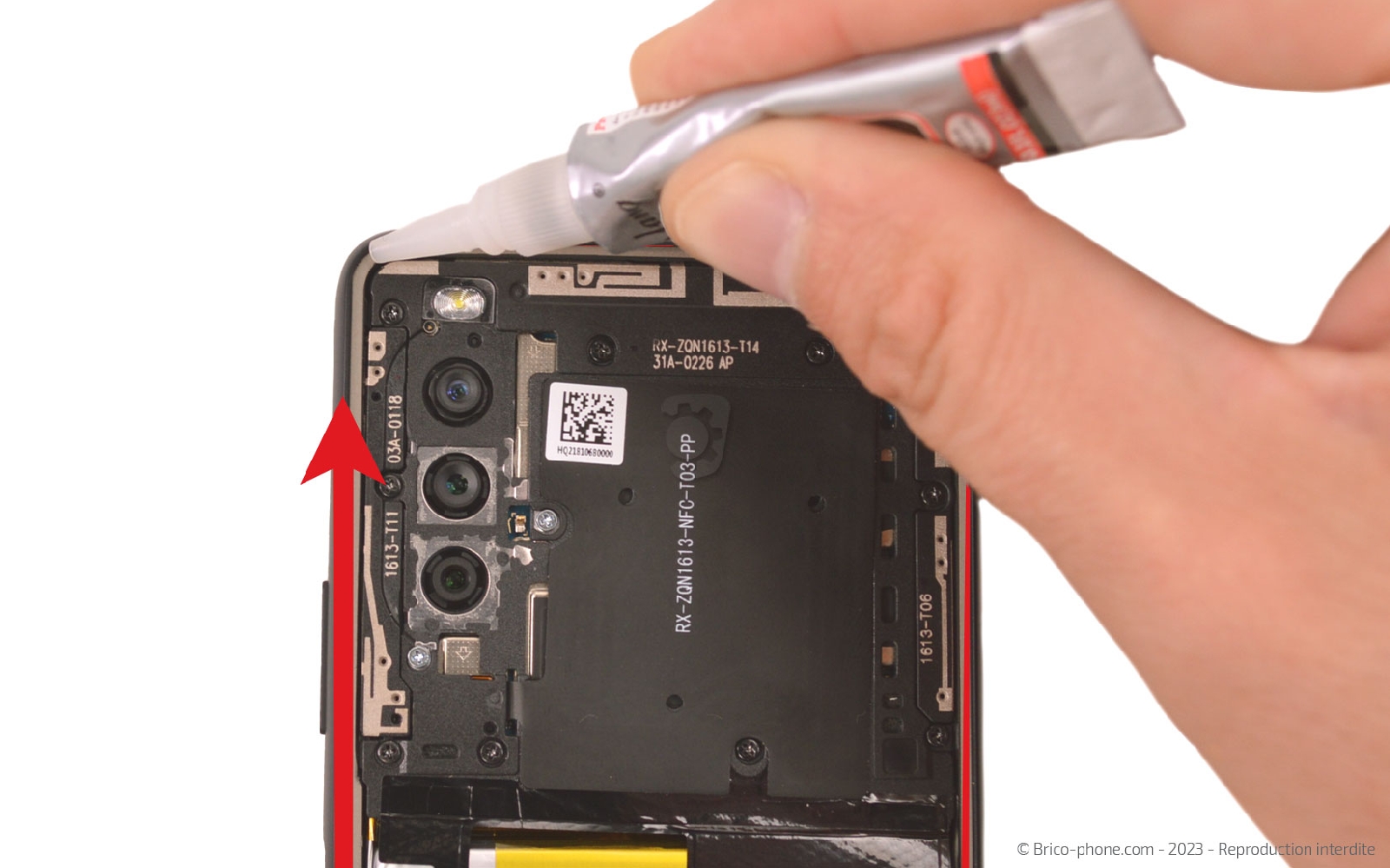

Nettoyez la vitre arrière des résidus de stickers avant d'appliquer la colle B-7000 sur tout le contour du téléphone.

Ensuite, disposez la vitre arrière au dos de l'appareil puis installez des pinces ou mettez votre Sony sous une pile de gros livre environ 1 heure pour faire pression et permettre à la colle de sécher.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
