Guide de réparation sur Galaxy M12

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 13/20
Galaxy M12 | Temps estimé : 50 min | Difficulté : 3/5

Ce tutoriel de réparation est entièrement dédié au Samsung Galaxy M12 ! Il a été créé pour vous permettre de réparer vous-même votre smartphone peut importe la panne. Si votre précieux téléphone présente des problèmes de fonctionnement ou des dommages matériels, ne vous inquiétez pas, nous sommes là pour vous aider à le remettre en état.

Dans ce guide, nous vous fournirons des instructions détaillées étape par étape, accompagnées de photos claires, pour vous guider tout au long du processus de réparation. La vidéo reprend également toutes les instructions à prendre en compte pour réussir haut la main le dépannage.

Avant de commencer, assurez-vous d'avoir les outils appropriés à portée de main, ainsi que les pièces nécessaires. Suivez attentivement les étapes pour éviter tout risque de dommages supplémentaires. Prenez le temps de lire une première fois sur le tutoriel pour choisir les étapes utiles pour le remplacement de la pièce endommagée. En effet, pour changer le vibreur par exemple, vous n'aurez pas besoin de décoller la batterie ou encore de toucher au connecteur de charge et à son support.

Alors, mettez vos talents de réparateur à l'épreuve et redonnons vie à votre Samsung Galaxy M12 !

Diagnostic

›  Petites pièces (vibreur, caméras, nappes...) endommagées.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

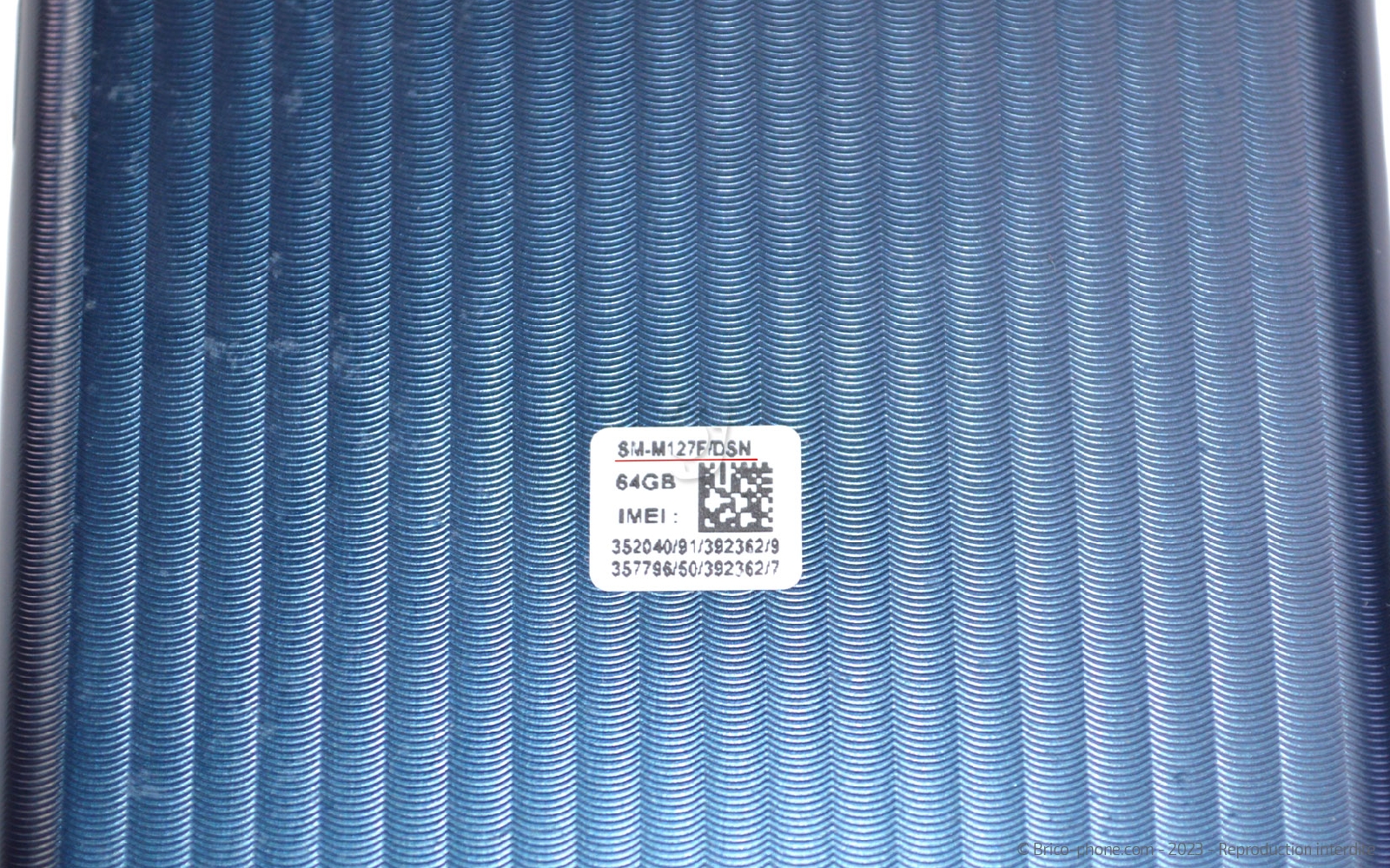

Dans un premier temps, nous vous conseillons de vérifier que le numéro de modèle de votre appareil apparait dans la liste des téléphones compatibles avec la pièce détachée sélectionnée. Pour retrouver ce numéro, il vous suffit de vous rendre dans les paramètres de votre smartphone ou de regarder l'inscription présente sur la petite étiquette placée sur la coque arrière. Le numéro de modèle du Samsung Galaxy M12 est SM-M12F/DSN.

Une fois la commande passée et reçue, commencez la réparation par éteindre votre téléphone en pressant le bouton Power puis en suivant les instructions affichées sur l'écran.
Etape 1 : Ejecter le tiroir SIM

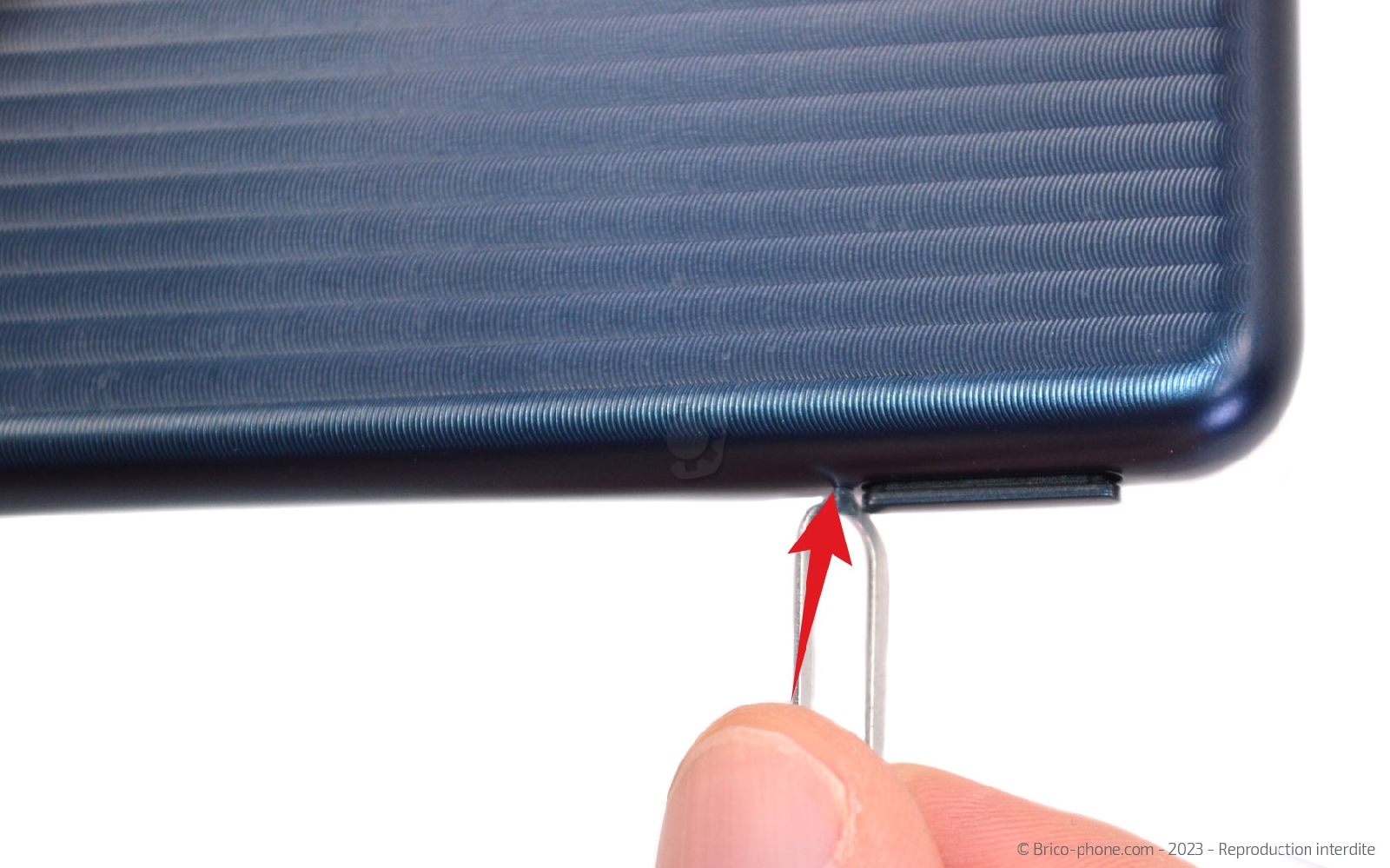

Utilisez l'outil d'extraction pour sortir le tiroir de la carte SIM.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Déclipser la coque arrière

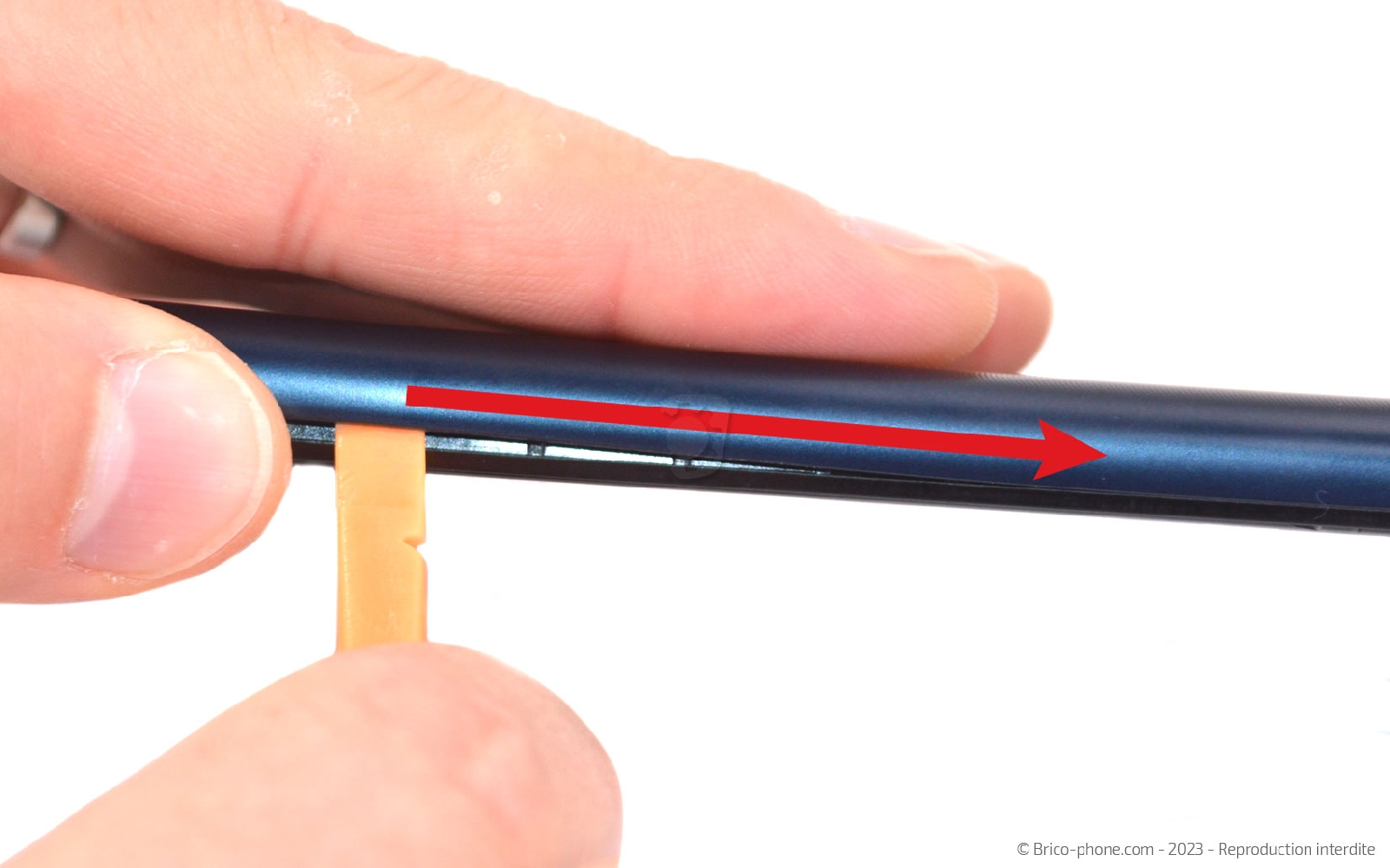

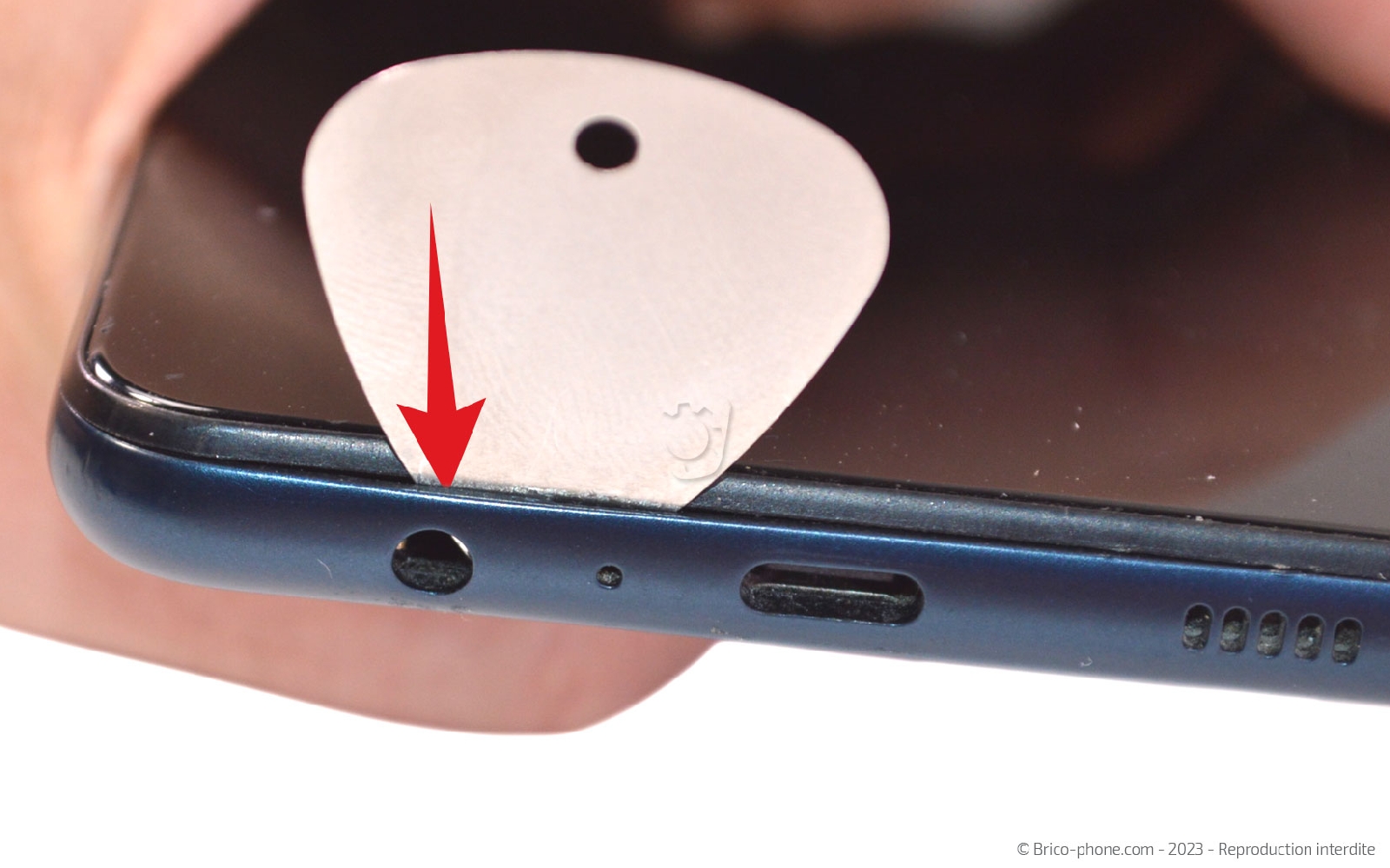

Insérez le médiator fin entre la coque arrière et le bord en plastique de l'écran. Attention, à ne pas passer entre le joint noir et l'écran.

Une fois la coque déclipsée, insérez le levier en nylon à coté du médiator. Par la suite, faites le circuler sur tout le contour du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Ouvrir le téléphone

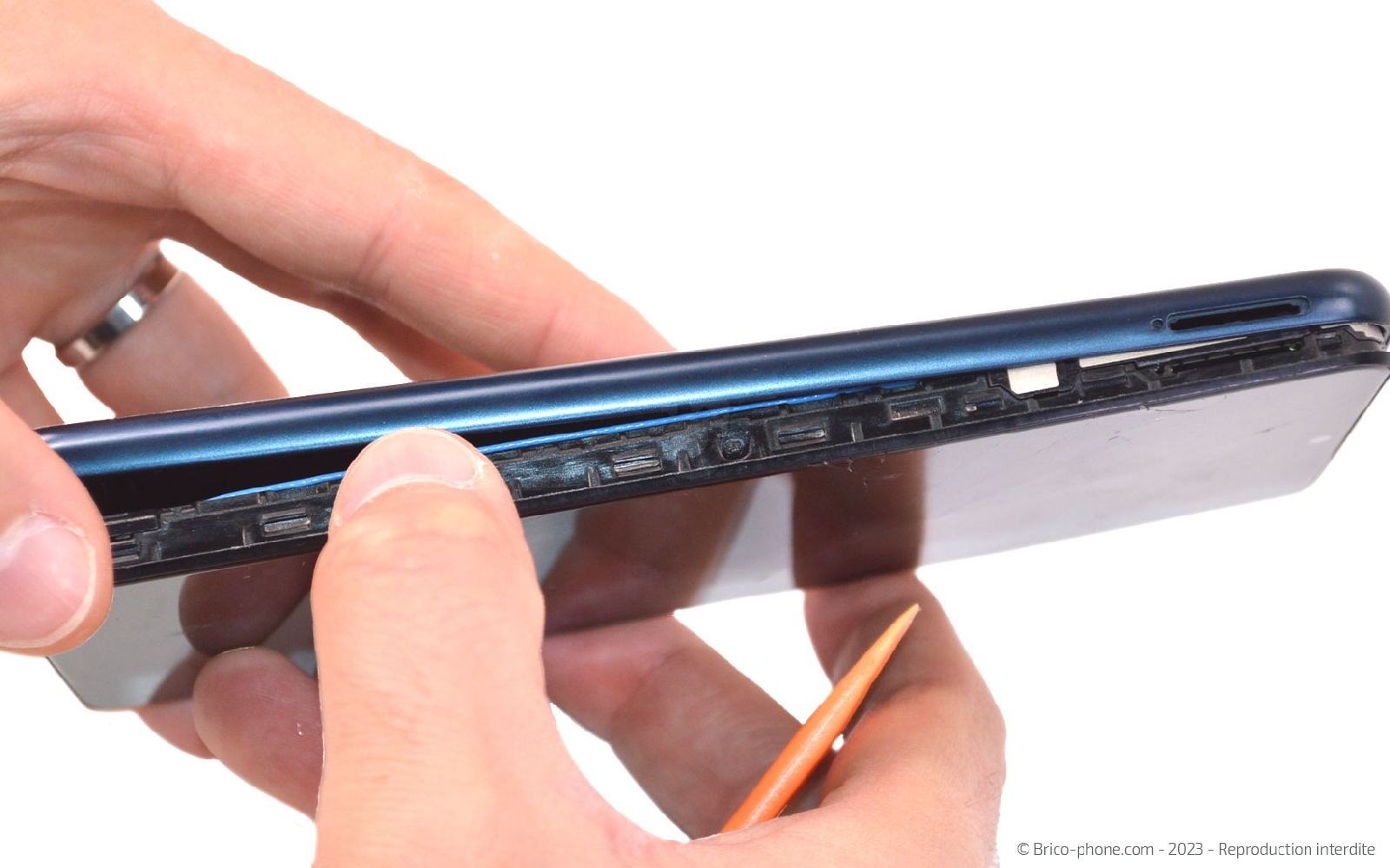

Déclipsez entièrement la coque arrière avant de la faire basculer vers la gauche en faisant attention à la nappe du capteur d'empreintes digitales encore connecté.
Etape 4 : Libérer la coque arrière

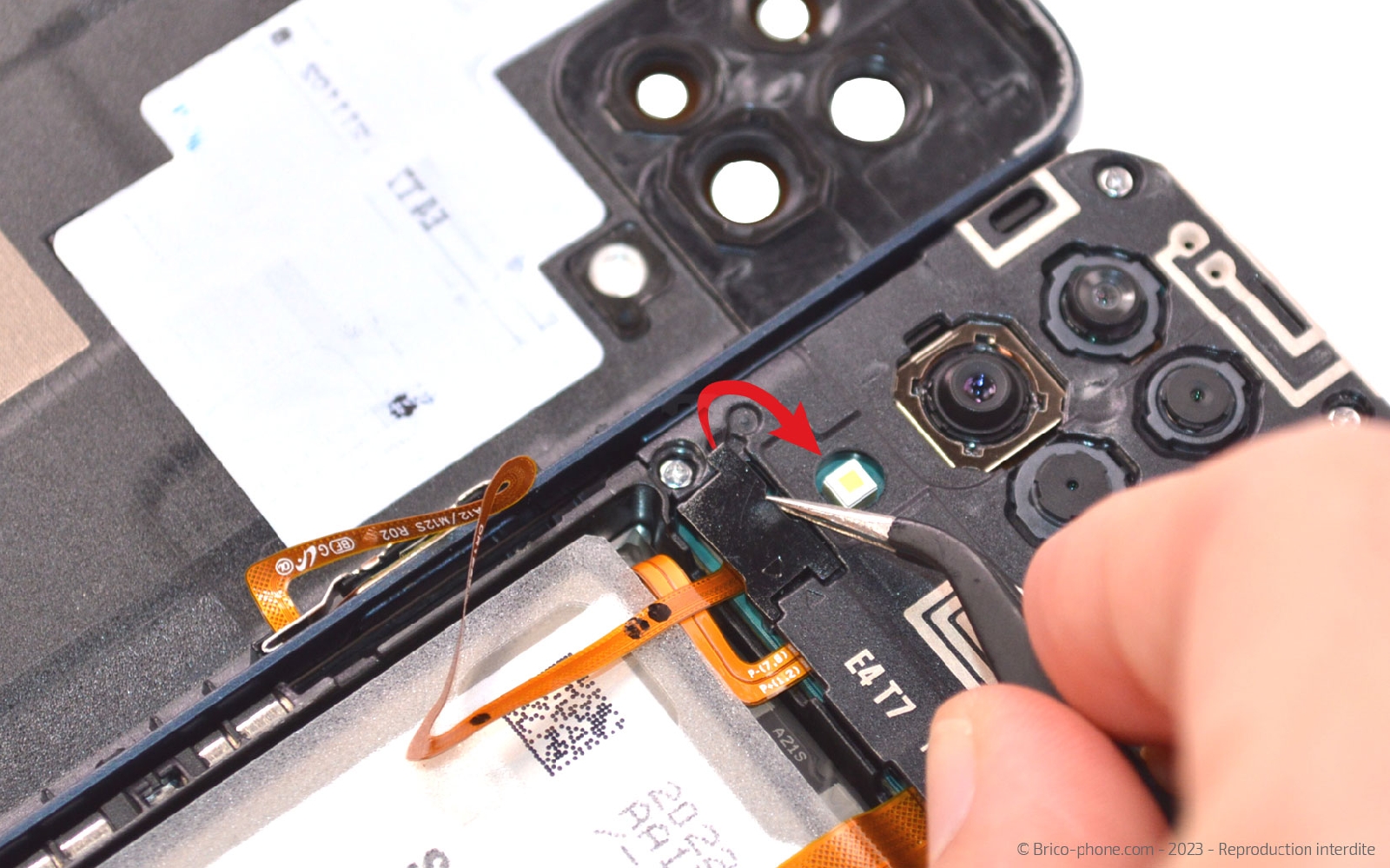

A l'aide de la pincette, ôtez la protection plastique pour avoir accès à la nappe du lecteur d'empreintes.

Déconnectez la connectique avec le spudger pour pouvoir mettre de coté la coque arrière.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Coque arrière Noire d'origine pour Samsung Galaxy M12
34,90 €
Etape 5 : Récupérer l'antenne NFC

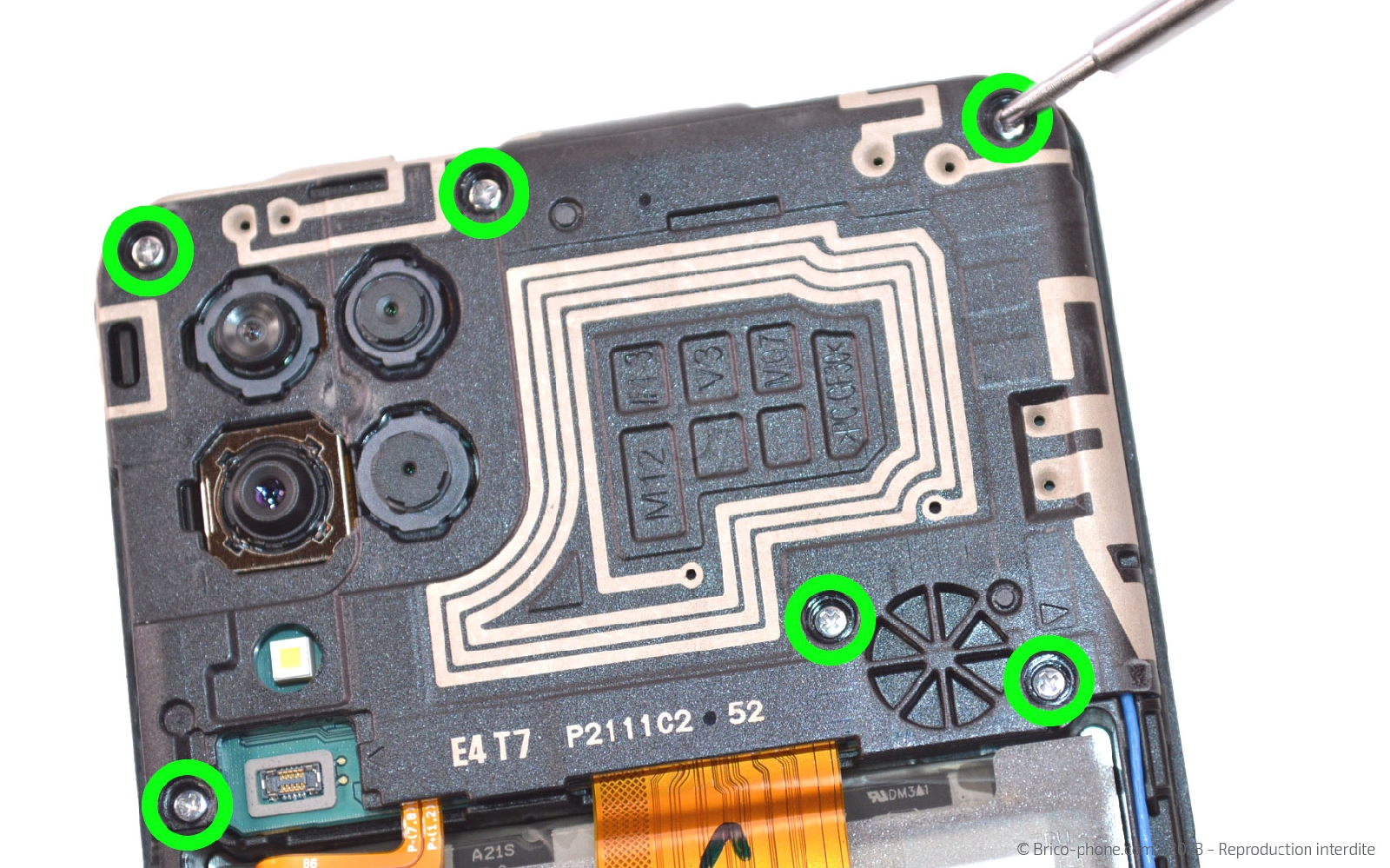

Retirez les 6 vis avec le tournevis cruciforme, puis insérez le levier sur la droite de la plaquette Antenne pour la déclipser et l'a sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Déconnecter la batterie

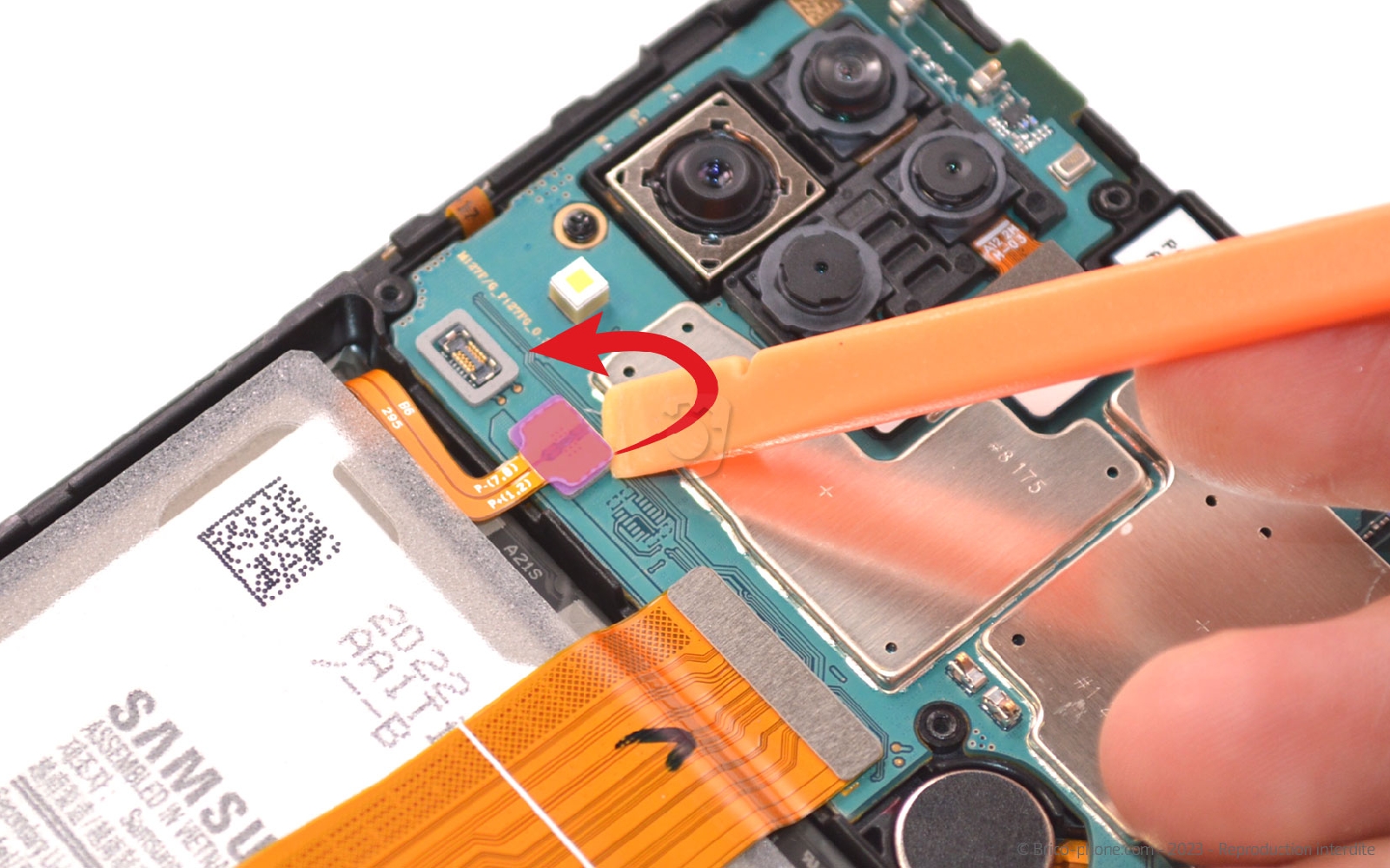

Toujours avec le même outil, débranchez la batterie. vous travaillez maintenant en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Ôter le support transparent
Déconnectez la nappe de l'écran puis récupérez la protection transparente présente sur la batterie.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Ramollir les stickers de batterie

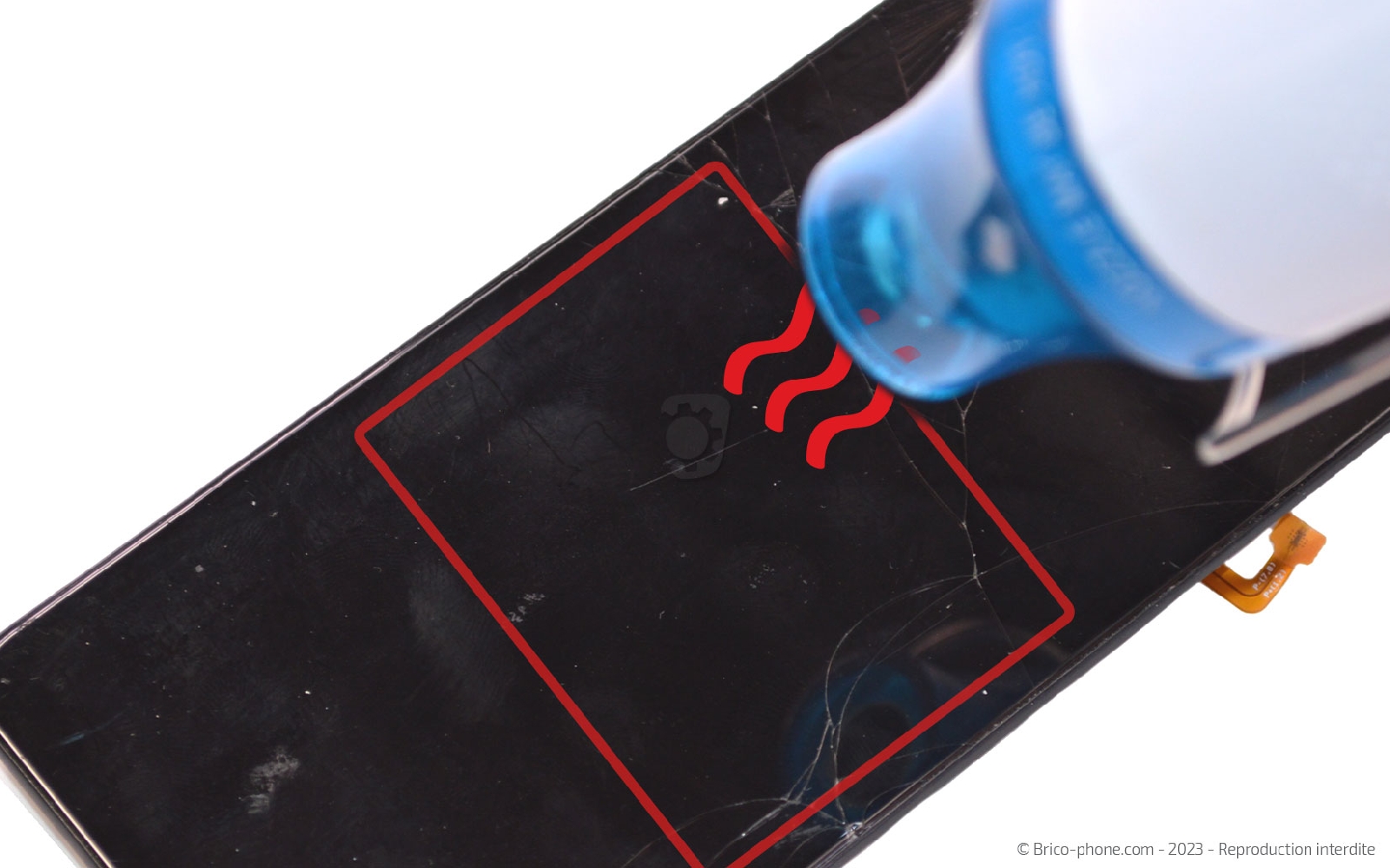

Chauffez le dos de la batterie pour ramollir les stickers.

Ensuite, insérez le médiator en métal entre la batterie est le châssis pour faire levier. Cette étape est longue et difficile, soyez patient !
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 9 : Décoller la batterie

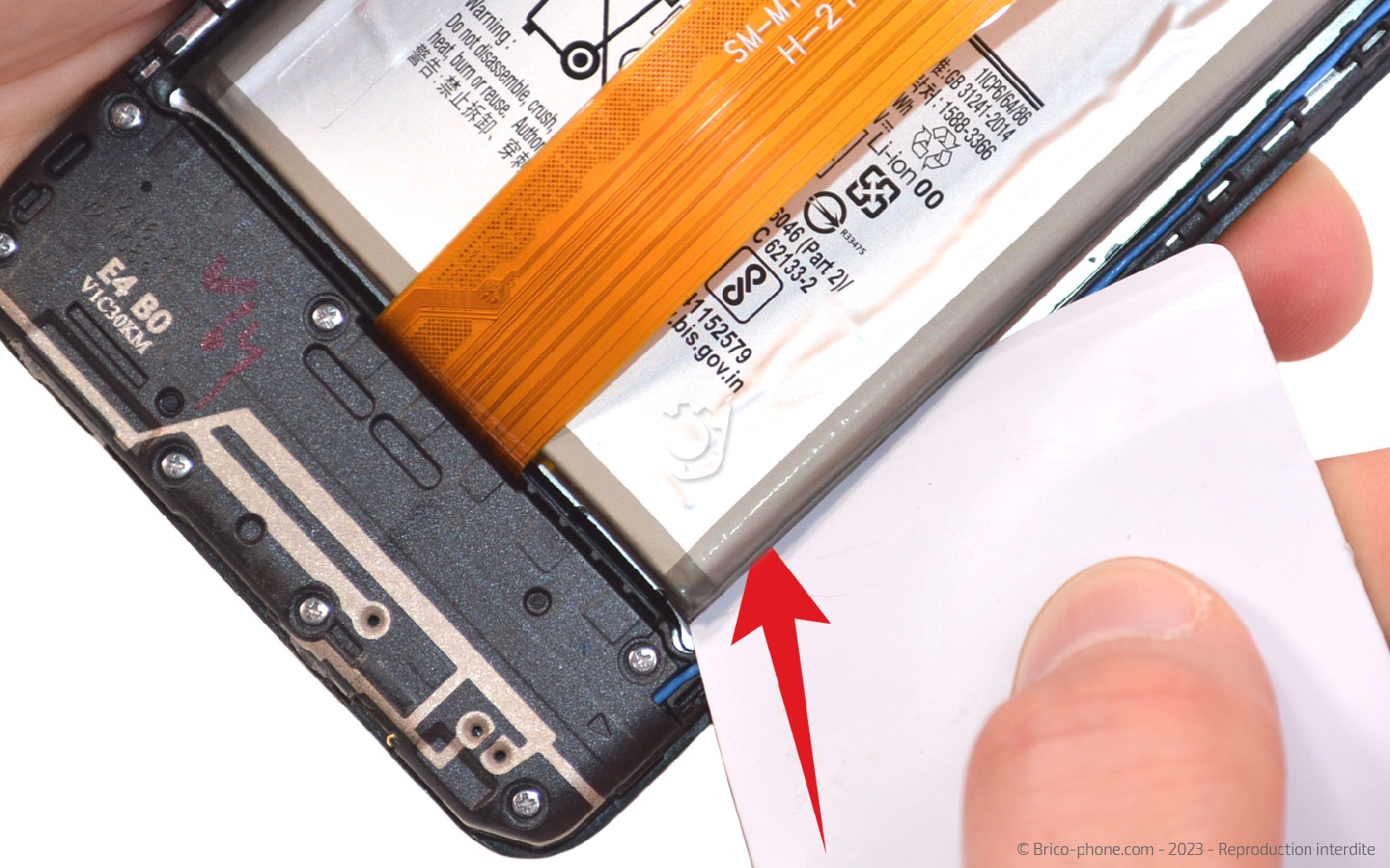

Une fois que cela est possible, insérez la carte en PVC sous la batterie pour faire levier et basculer la batterie hors du téléphone.

Vous pouvez vous aider du levier en le glissant sous la carte pour faciliter le retrait de la batterie.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Batterie d'origine pour Samsung Galaxy M12
34,90 €
Etape 10 : Retirer la support inférieur

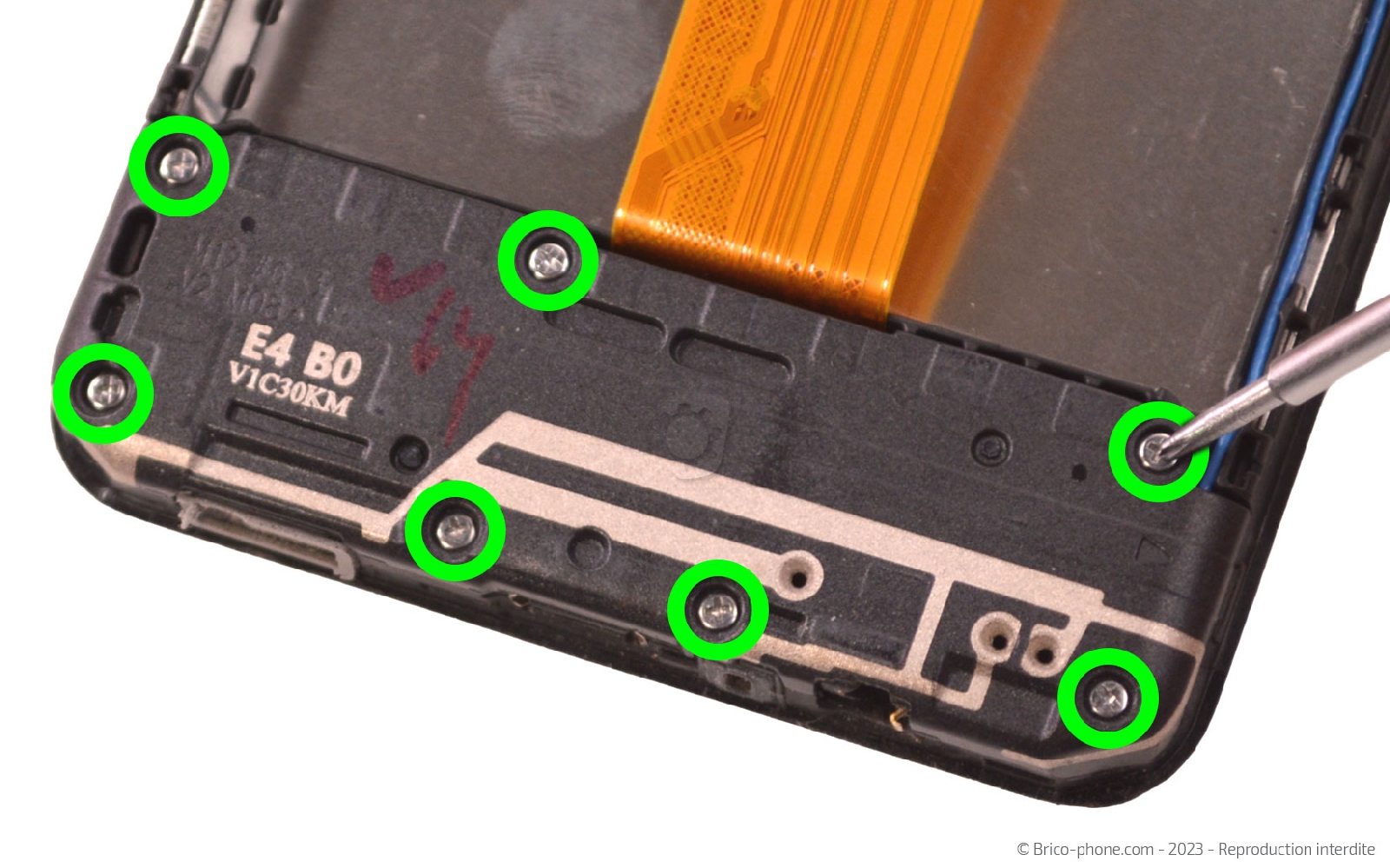

Dévissez les 7 cruciformes avec le tournevis adéquat puis insérez le levier dans l'espace vide situé à droite de la plaquette.

Ensuite, faites levier pour que le support se déclipse suffisamment pour que vous puissiez le saisir.
Outils du kit utilisés
Outils du kit utilisés


Etape 11 : Libérer le dock

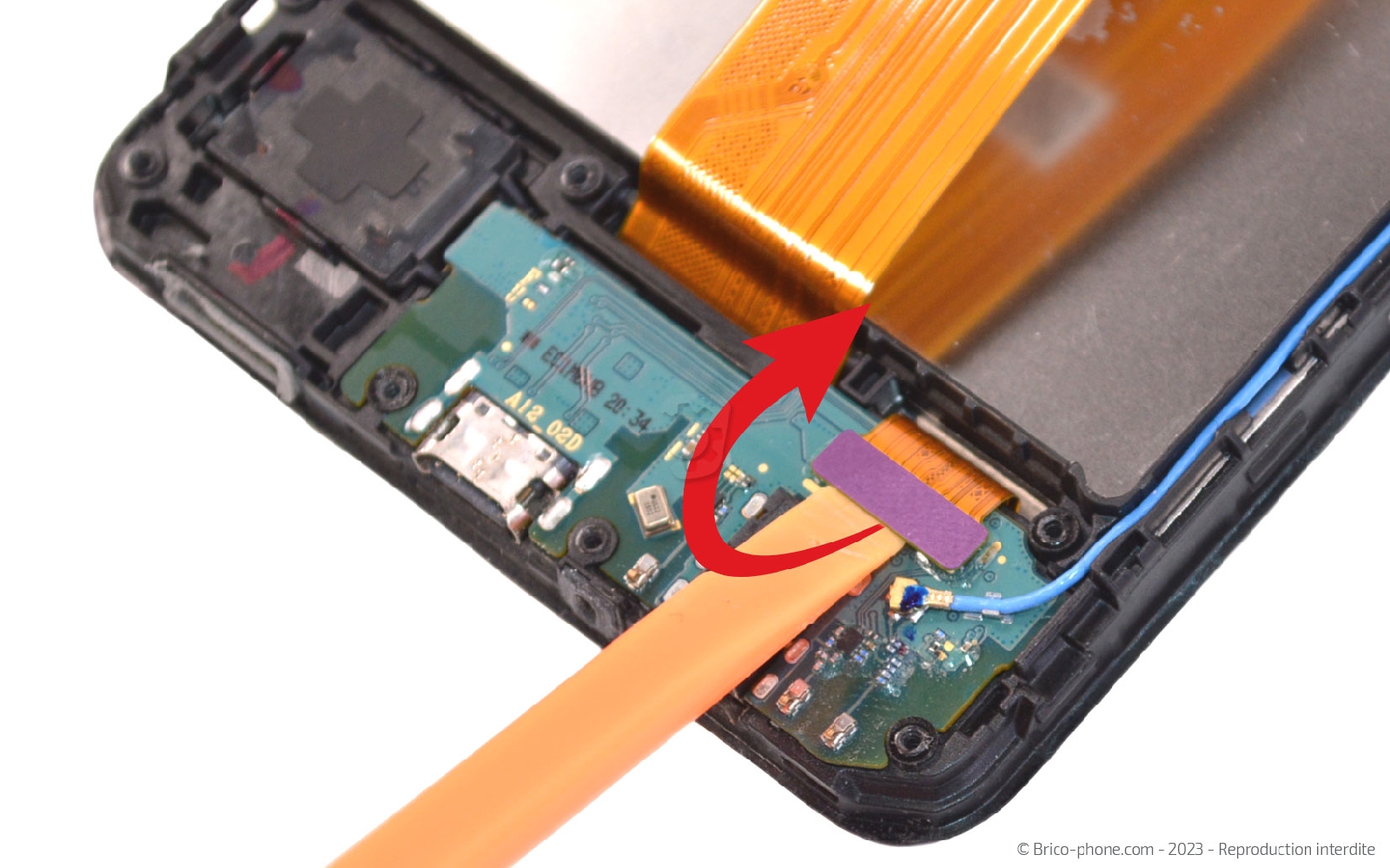

Débranchez la nappe avec le levier puis faites la même chose avec le câble coaxial mais cette fois-ci avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 12 : Sortir le connecteur de charge
Glissez le spudger sous le connecteur pour le soulever. Attrapez le avec les doigts et mettez le de coté sur le patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

Etape 13 : Extraire la carte mère

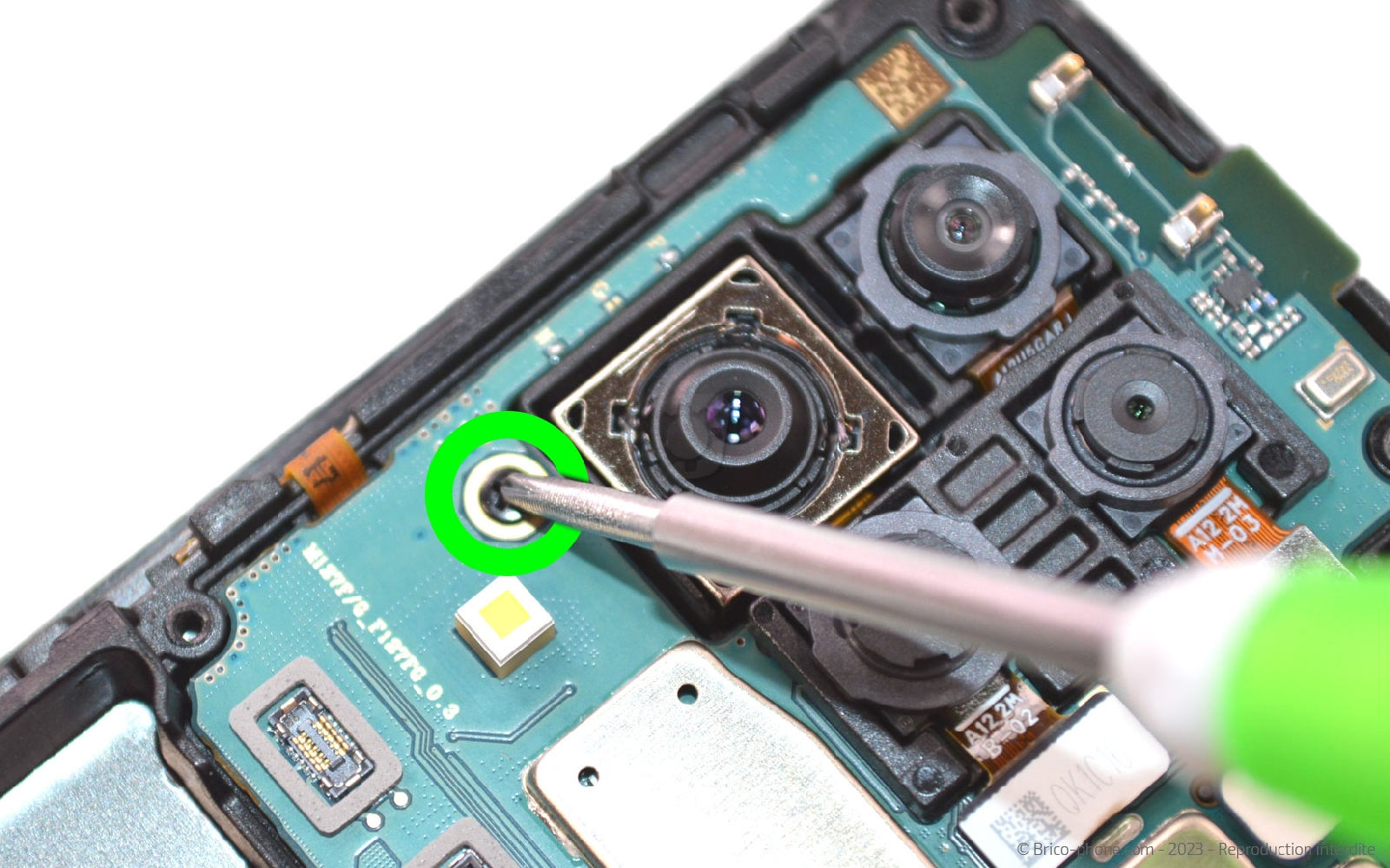

Retirez la vis cruciforme avant de pouvoir extraire la carte mère du châssis.
Outils du kit utilisés
Outils du kit utilisés

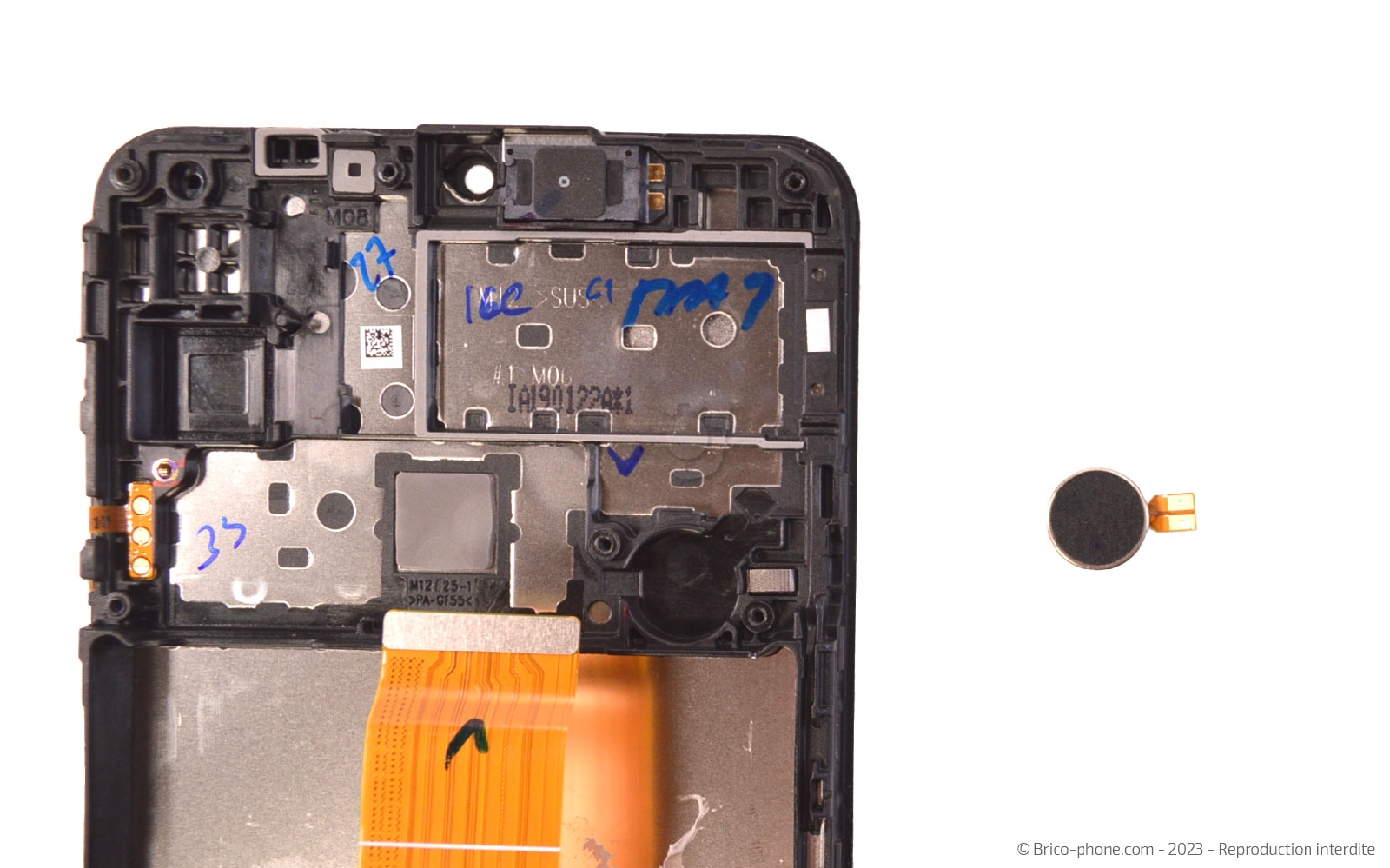

Etape 14 : Récupérer le vibreur

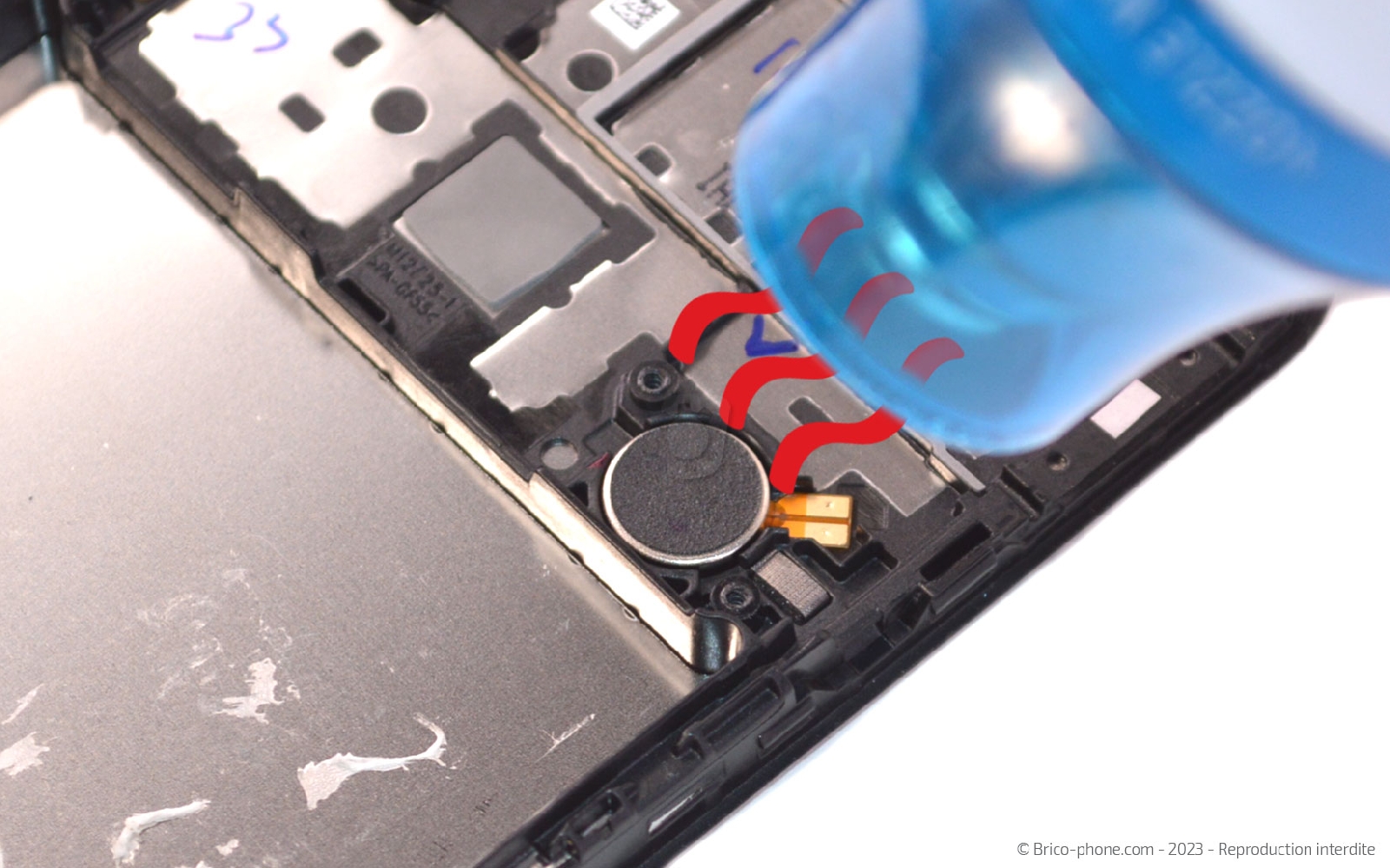

Chauffez légèrement le vibreur pour ramollir la colle retenant ce composant au châssis.

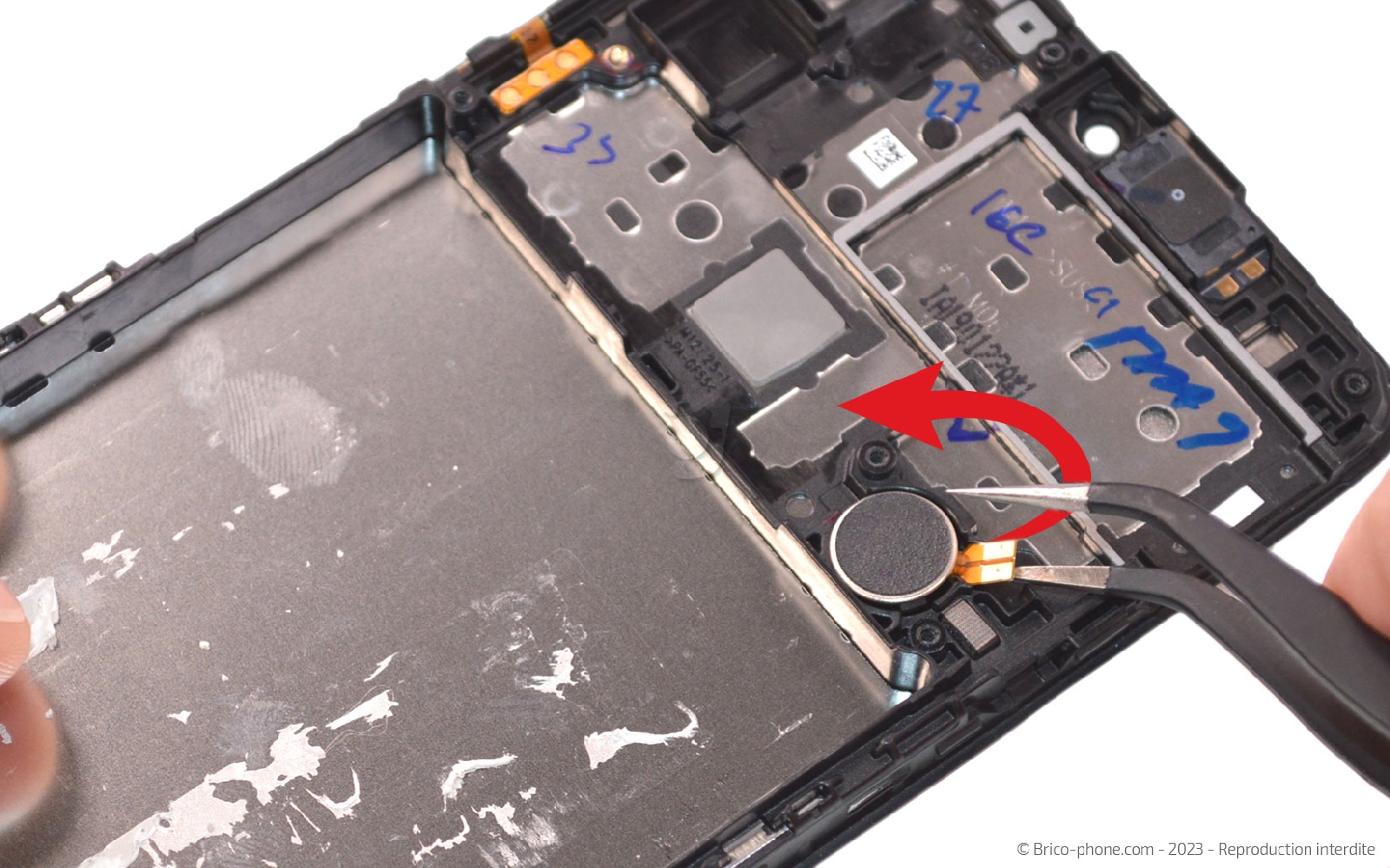

Ensuite, glissez la pointe de la pince sous la nappe du vibreur pour le décoller du bloc écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vibreur pour Samsung Galaxy A12, A12 Nacho et M12
8,90 €
Décapeur thermique petit modèle
14,90 €
Etape 15 : Enlever le haut-parleur externe

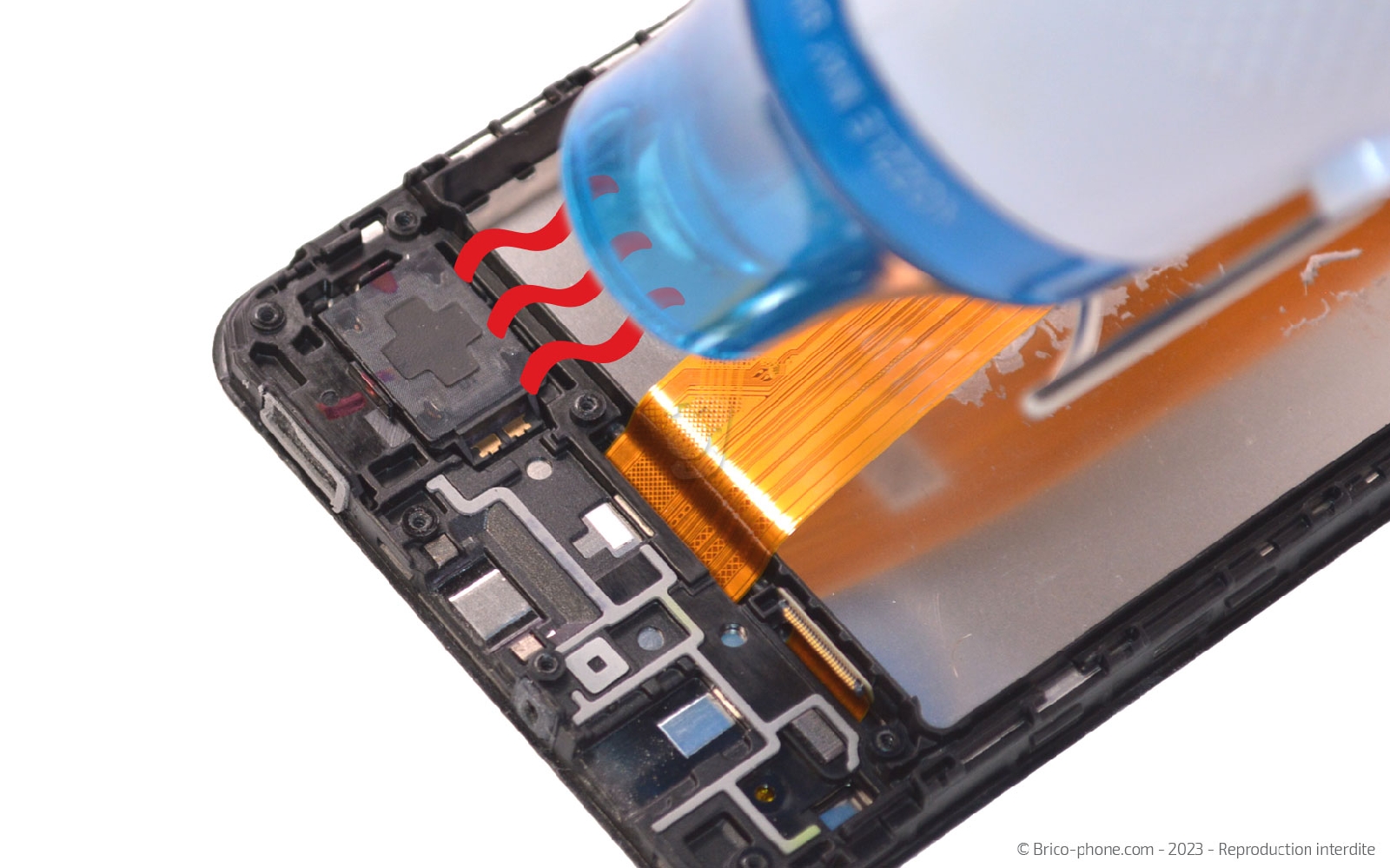

Comme pour l'étape précédente, il vous faut chauffer le composant.

Utilisez la pincette pour décoller le haut-parleur externe puis récupérez le support souple noir.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 16 : Décoller l'écouteur de l'oreille
Allumez de nouveau le décapeur thermique ou votre sèche cheveux pour ramollir les stickers situés sous le composant.

Reprenez la pince en métal pour récupérer le haut-parleur interne en la glissant sous le produit pour le décoller.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 17 : Retirer la nappe Power

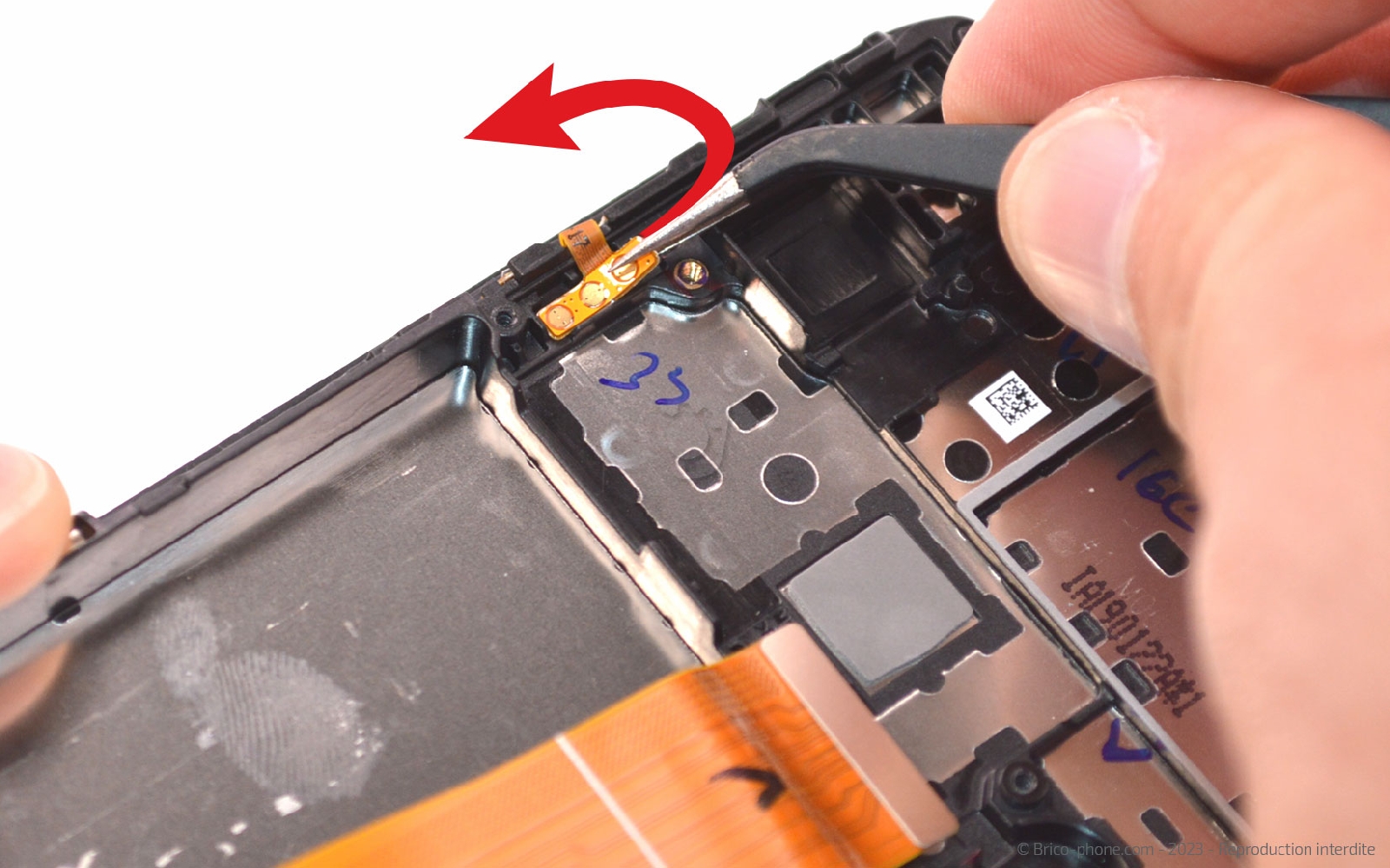

Décollez délicatement nappe Power du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 18 : Libérer le câble coaxial

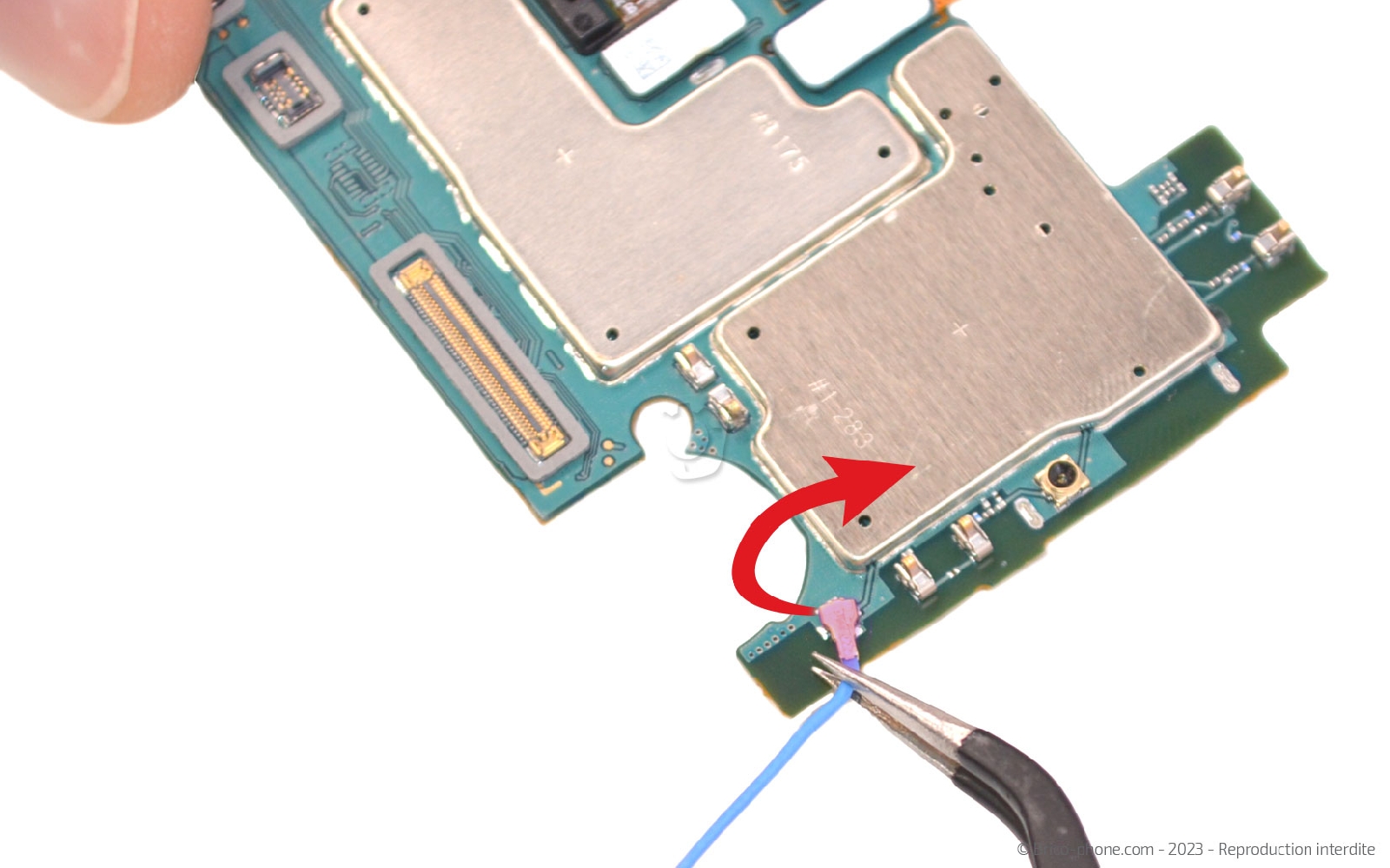

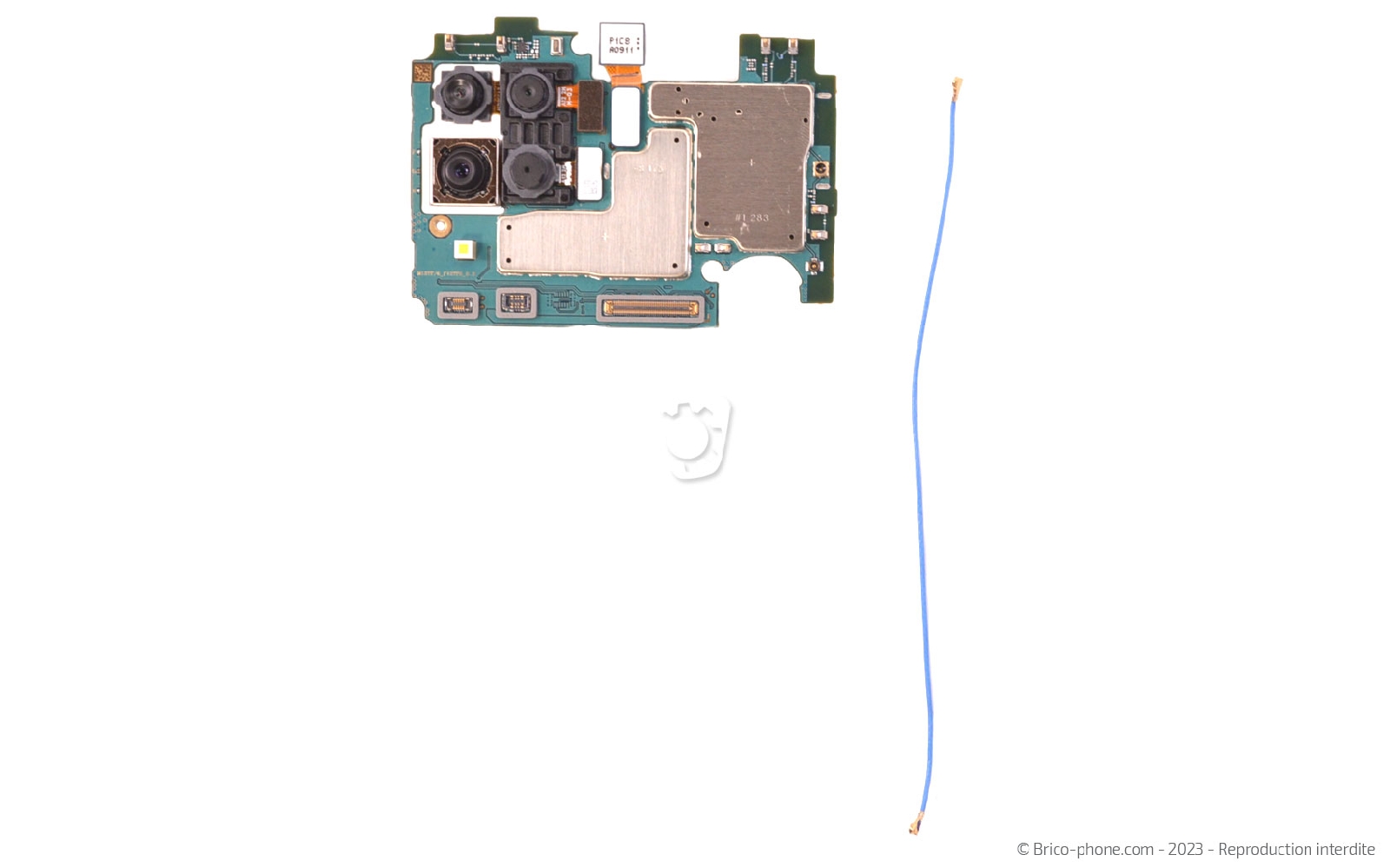

Gardez la pincette en main pour déclipser le câble coaxial.
Outils du kit utilisés
Outils du kit utilisés

Etape 19 : Séparer les caméras de la carte mère

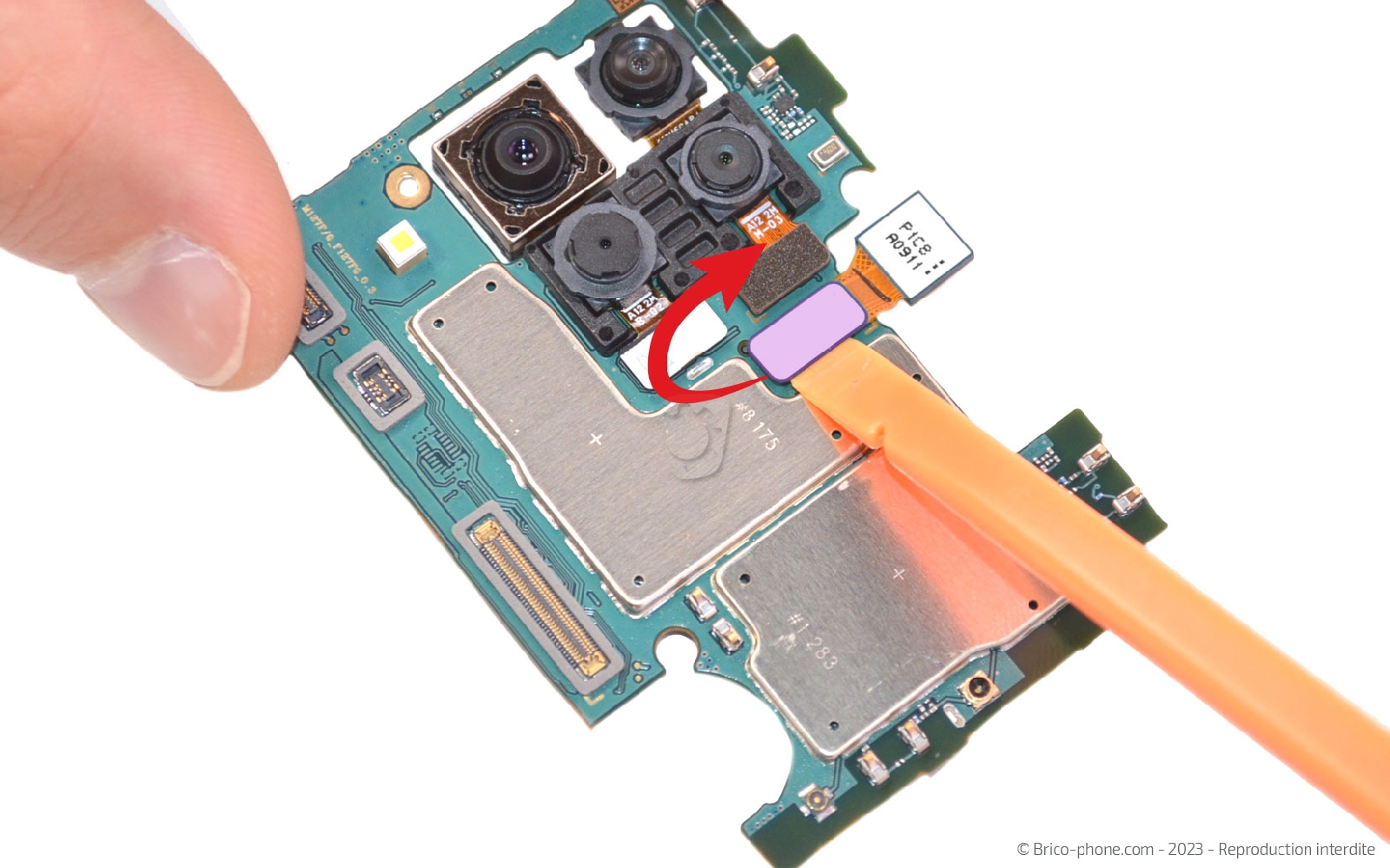

Utilisez le levier en nylon pour déconnecter une par une les caméras de votre Samsung Galaxy M12.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Caméra Arrière Mode Portrait pour Samsung Galaxy A12, A12 NACHO, A32 5G, M12 et A13
17,90 €

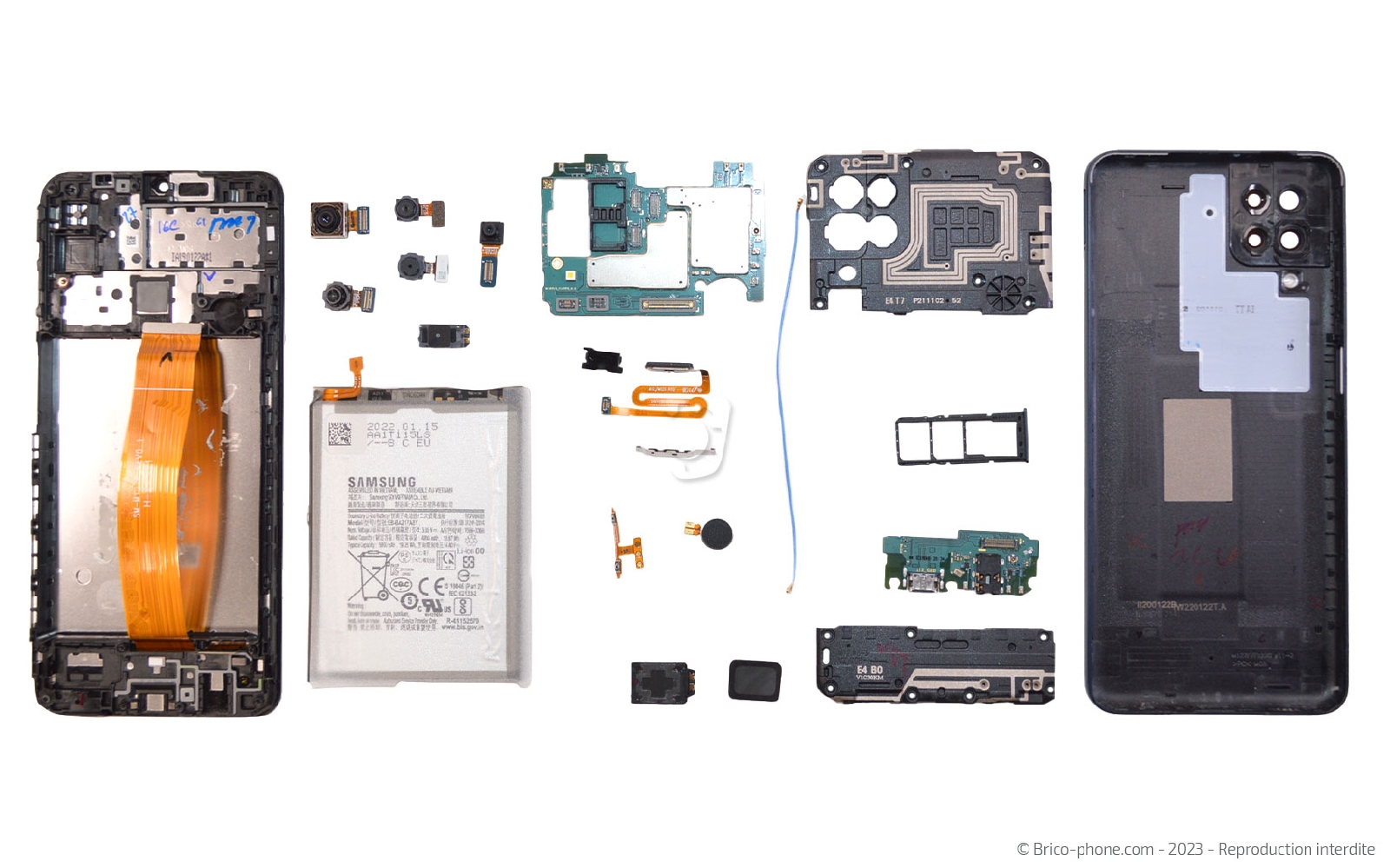

Vue éclatée
Vous retrouverez sur cette photo tous les éléments que nous avons retiré durant cette réparation.

Si vous souhaitez remonter votre téléphone, il vous suffit de suivre les étapes précédentes dans le sens contraire.
