Comment changer l'écran (vitre + LCD) sur Galaxy Tab A7 10-4 (SM-T500-SM-T505)

Temps estimé : 40 min
Difficulté : 3/5
Note de réparabilité : 12/20
Galaxy Tab A7 10-4 (SM-T500-SM-T505) | Temps estimé : 40 min | Difficulté : 3/5

Votre tablette a subi un choc et l'écran présente des zones d'ombres ou des lignes colorées ? L'écran est totalement brisé ? Le tactile ne fonctionne plus ou très mal ? Brico-phone met gratuitement à votre disposition ce tutoriel de réparation pour vous permettre de remplacer vous-même sans aide extérieur l'écran de votre Galaxy Tab A7 (2020).

Chaque étape de ce guide est commentée et illustrée en vidéo et en photos pour vous permettre de voir en détails les manipulations à effecteur. Nos experts vous assure une réparation en moins d'une heure.

Diagnostic

›  La vitre avant est cassée.
›  Le LCD affiche des traits, des tâches...
›  Le tactile ne fonctionne plus.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Écran LCD pour Samsung Galaxy Tab A7 10.4 Noir (2020)
169,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

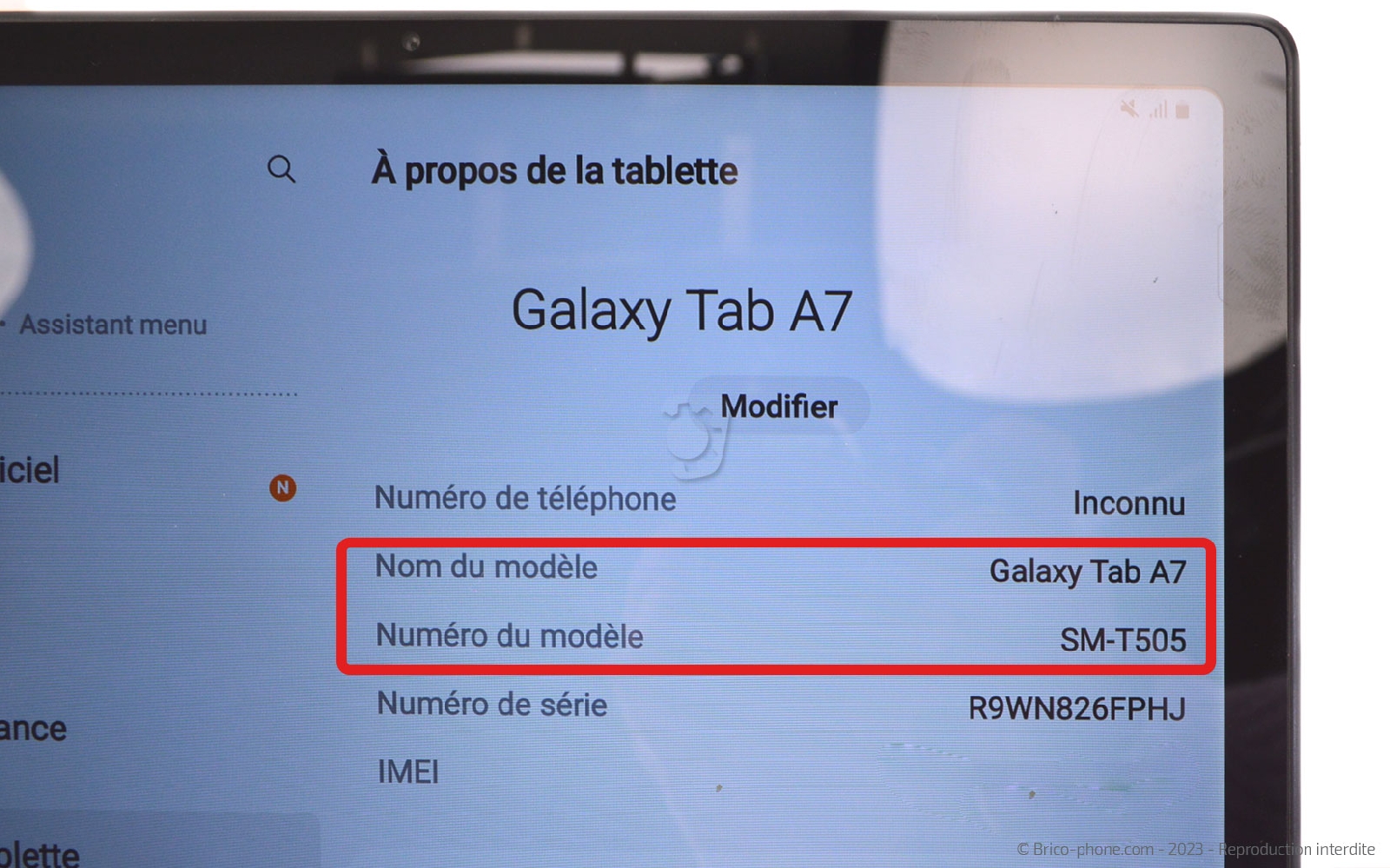

Nous recommandons toujours de vérifier le numéro de modèle de votre appareil avant de commencer. Pour cela, il vous suffit de vous rendre dans les Paramètres de votre tablette et de vous assurer que vous possédez bien la Galaxy Tab A7 (SM-T505 pour la version LTE ou SM-T500 pour la version Wifi).

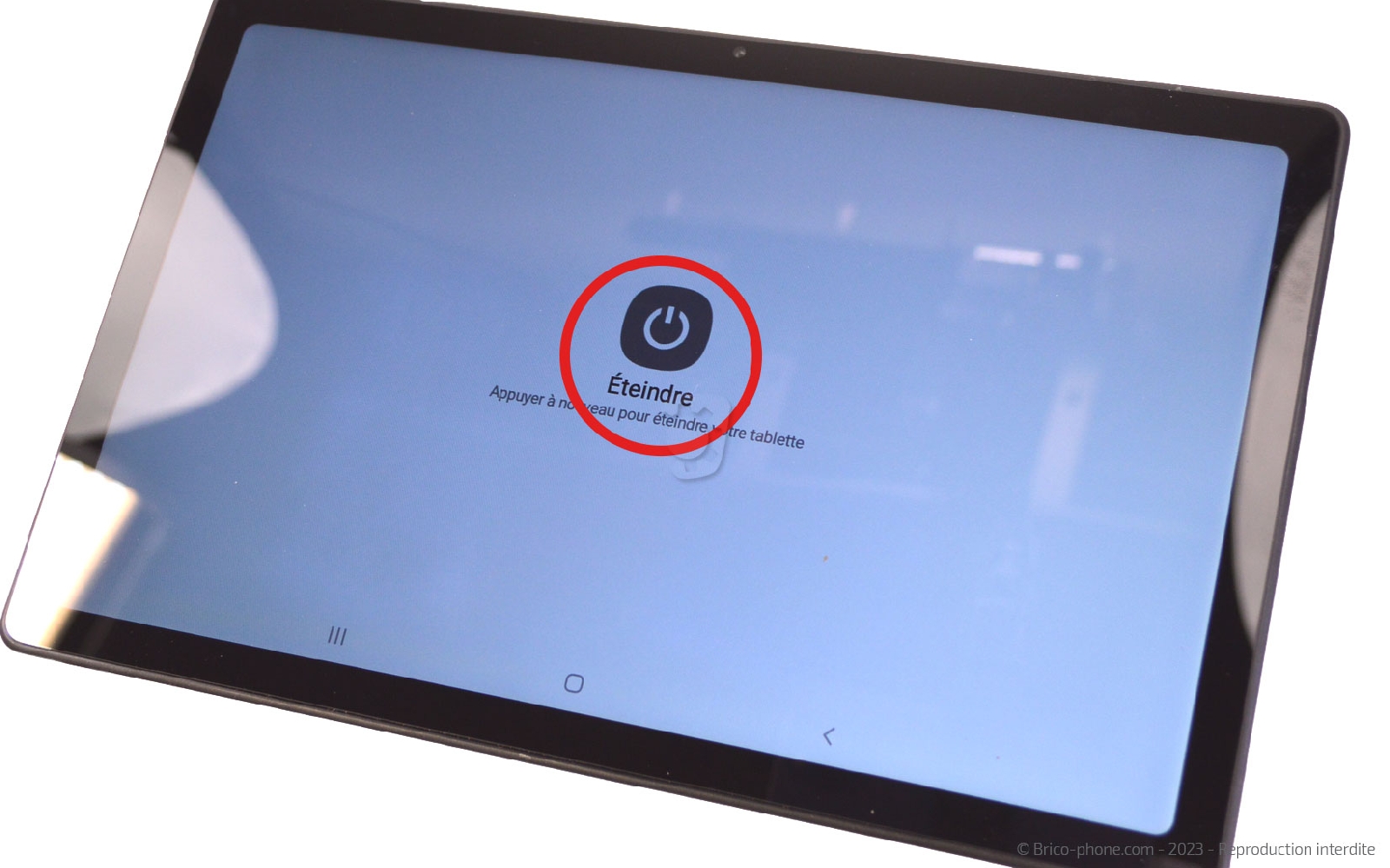

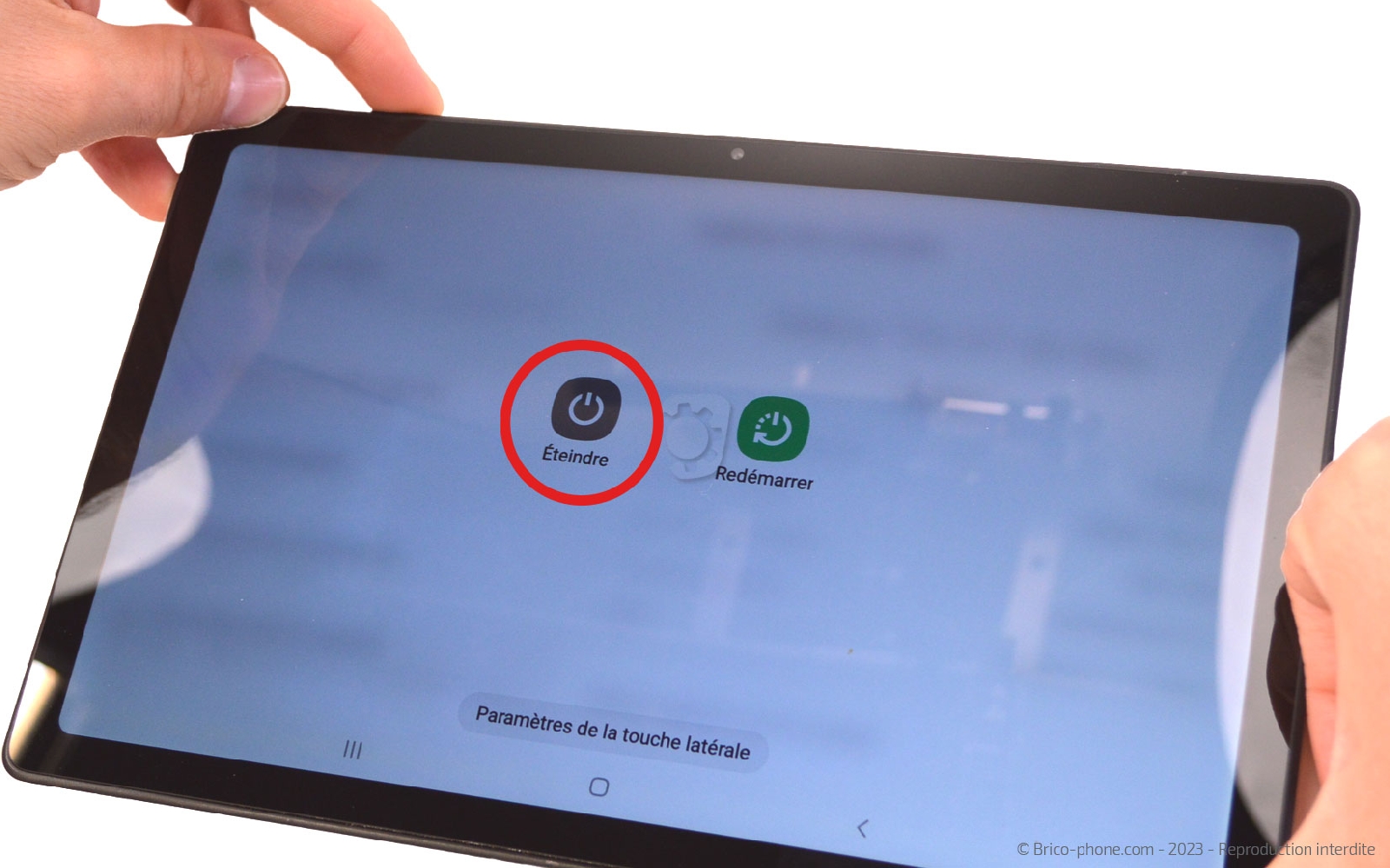

Une fois la commande reçue, pressez le bouton Power et suivez les instructions affichées pour éteindre votre appareil.

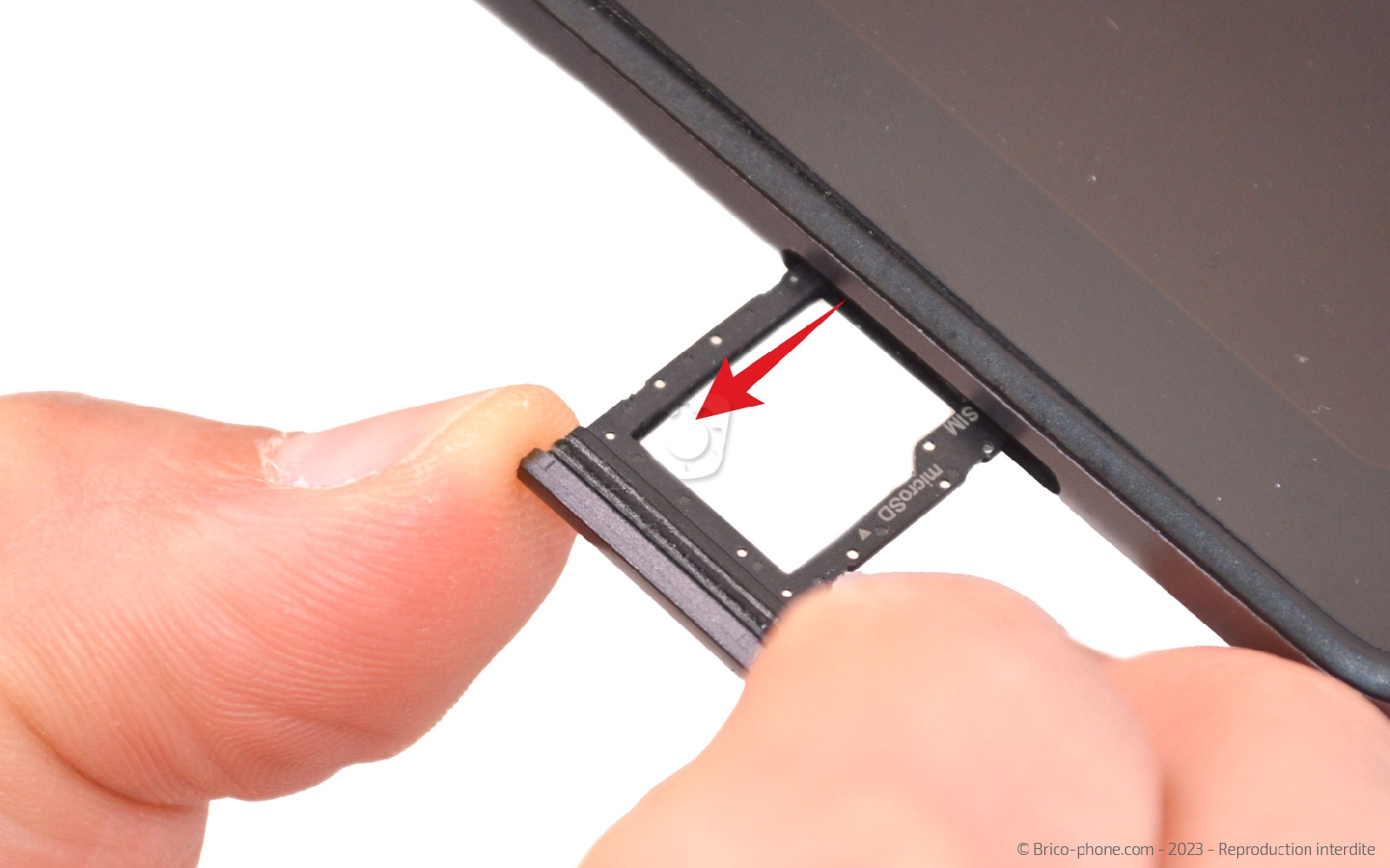

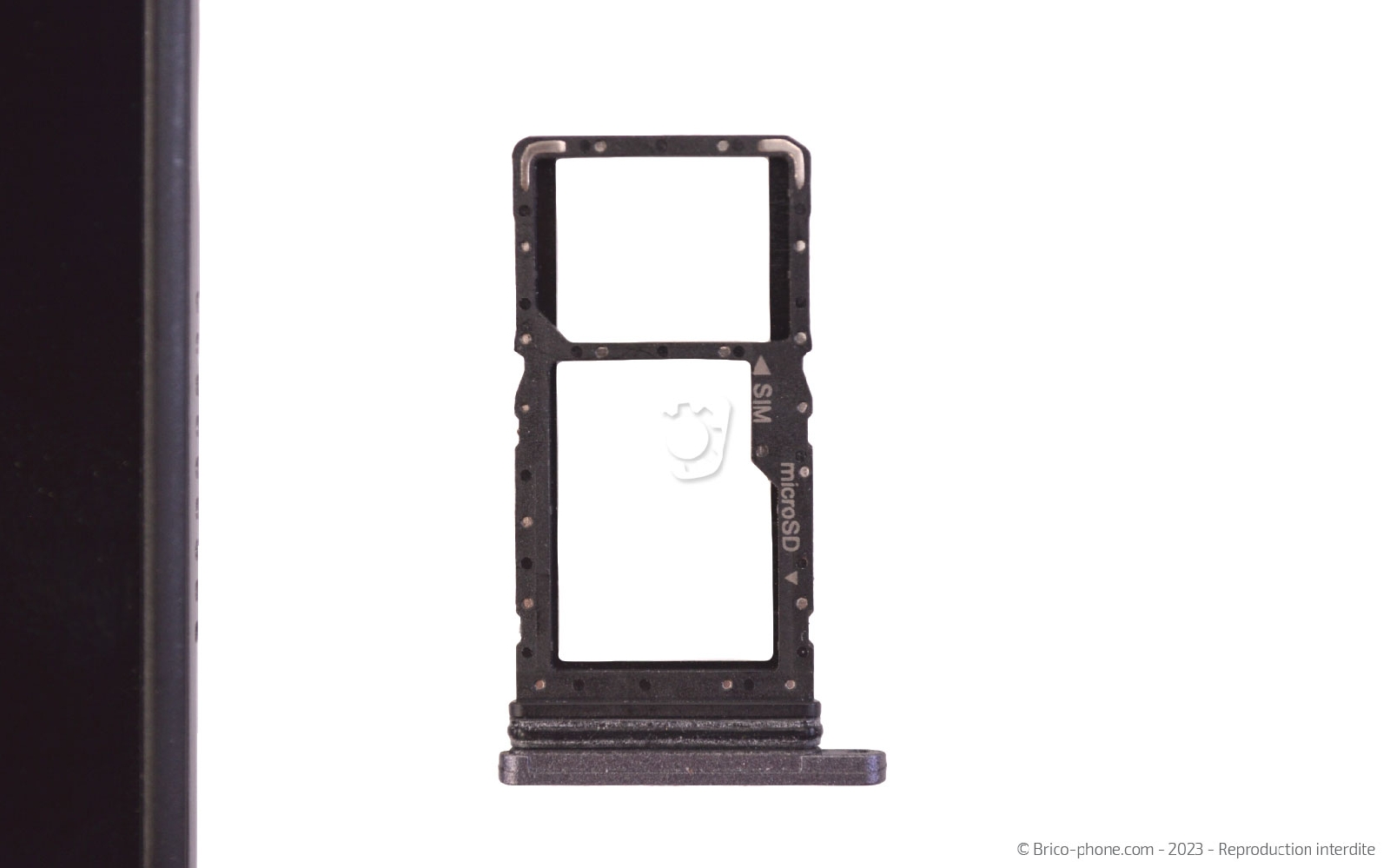

Etape 1 : Ejecter le tiroir SIM

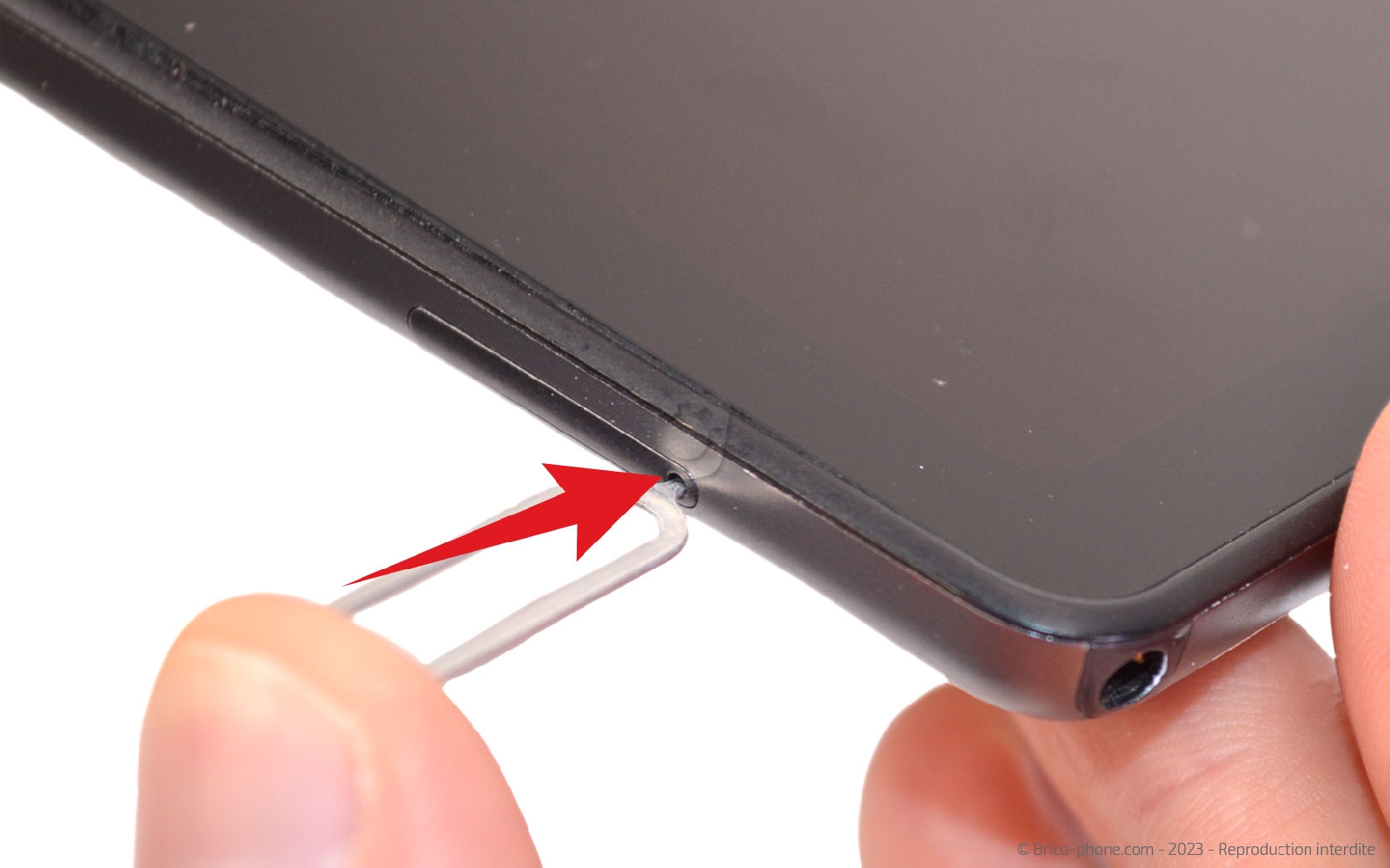

Insérez l'outil d'extraction dans le trou situé à droite du rack SIM pour sortir ce dernier de la tablette.
Outils du kit utilisés
Outils du kit utilisés

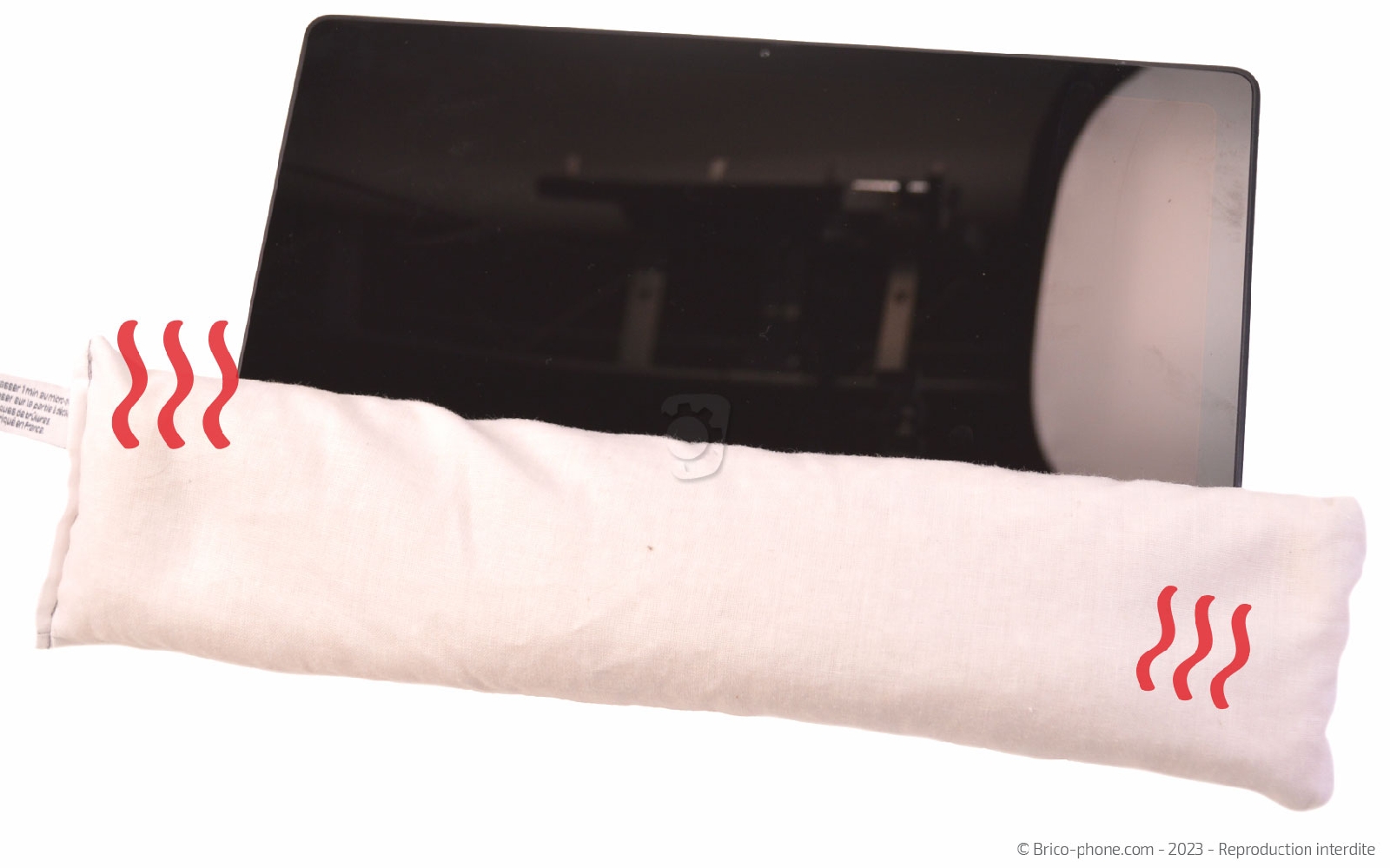

Etape 2 : Chauffer l'écran

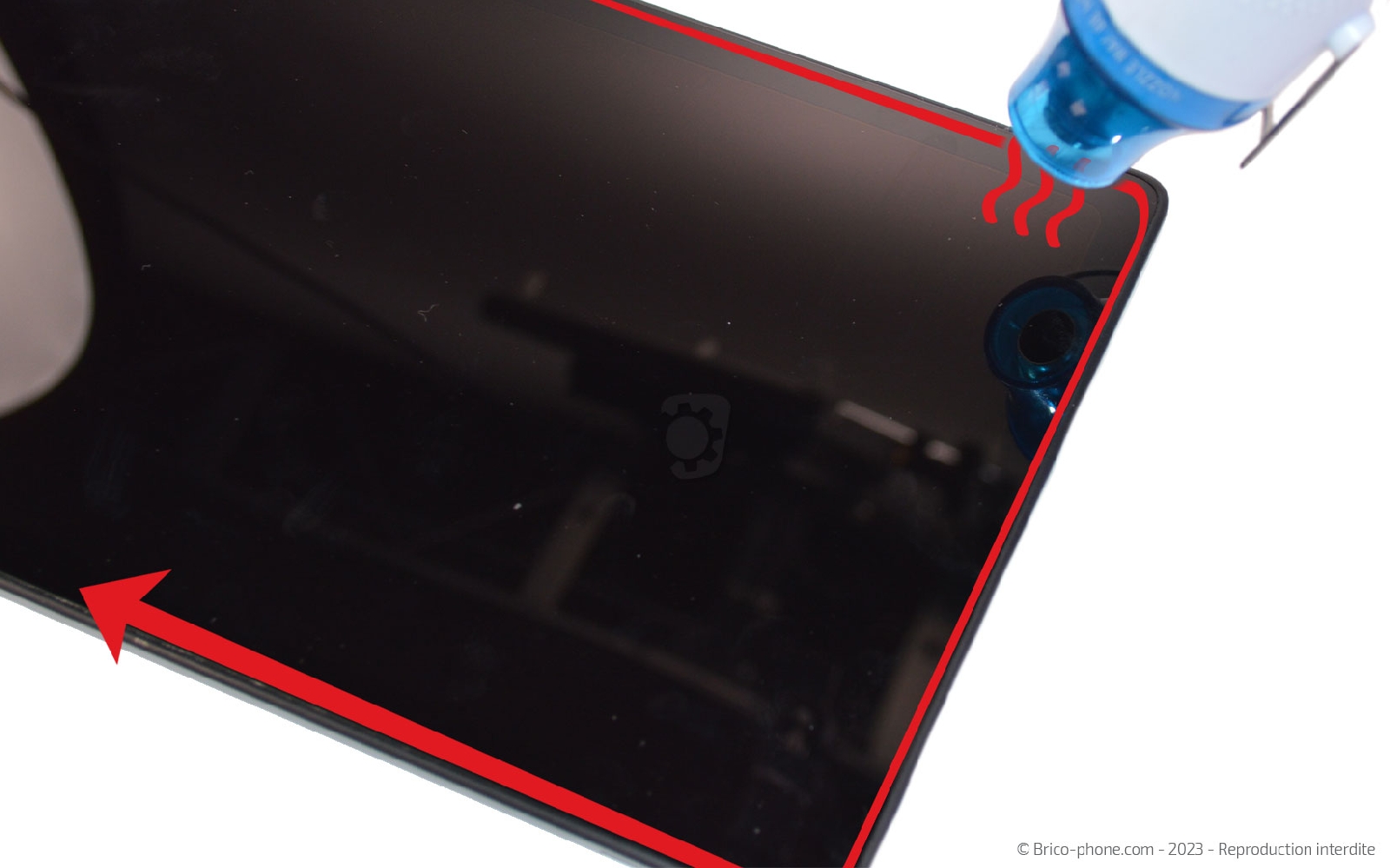

Pour ouvrir la tablette, nous avons besoin de chauffer les contours de l'écran pour cela vous pouvez utiliser soit un décapeur thermique ( ou sèche-cheveux) soit un coussin chauffant.

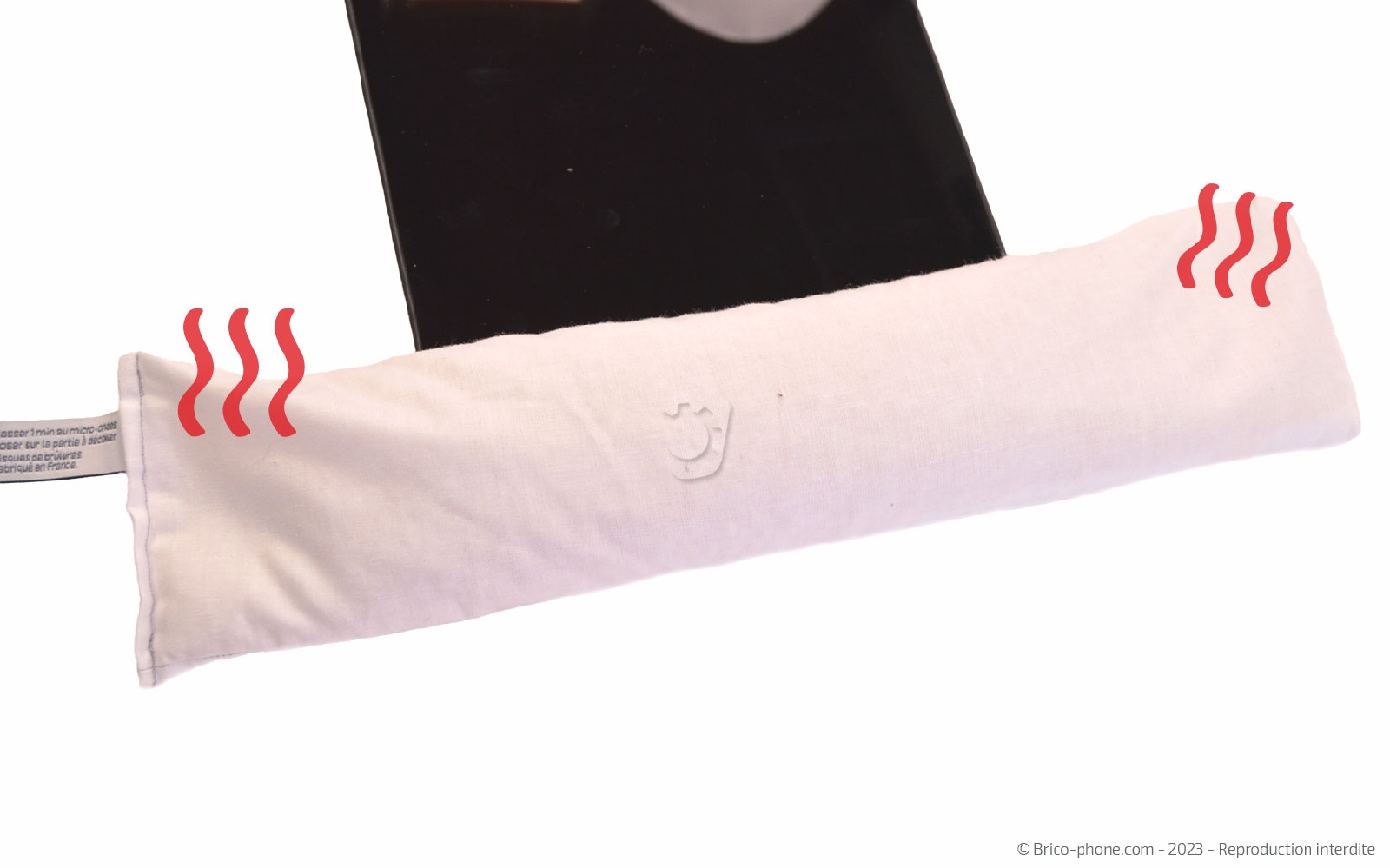

En ce qui concerne le coussin, il faut le passer au préalable au micro-ondes environ 2 minutes avant de le déposer sur le bord de l'écran. Il vous faut chauffer les 4 bords.
Outils optionnels
Outils optionnels
Coussin Chauffant pour décoller les vitres d'iPad
7,90 €
Décapeur thermique petit modèle
14,90 €

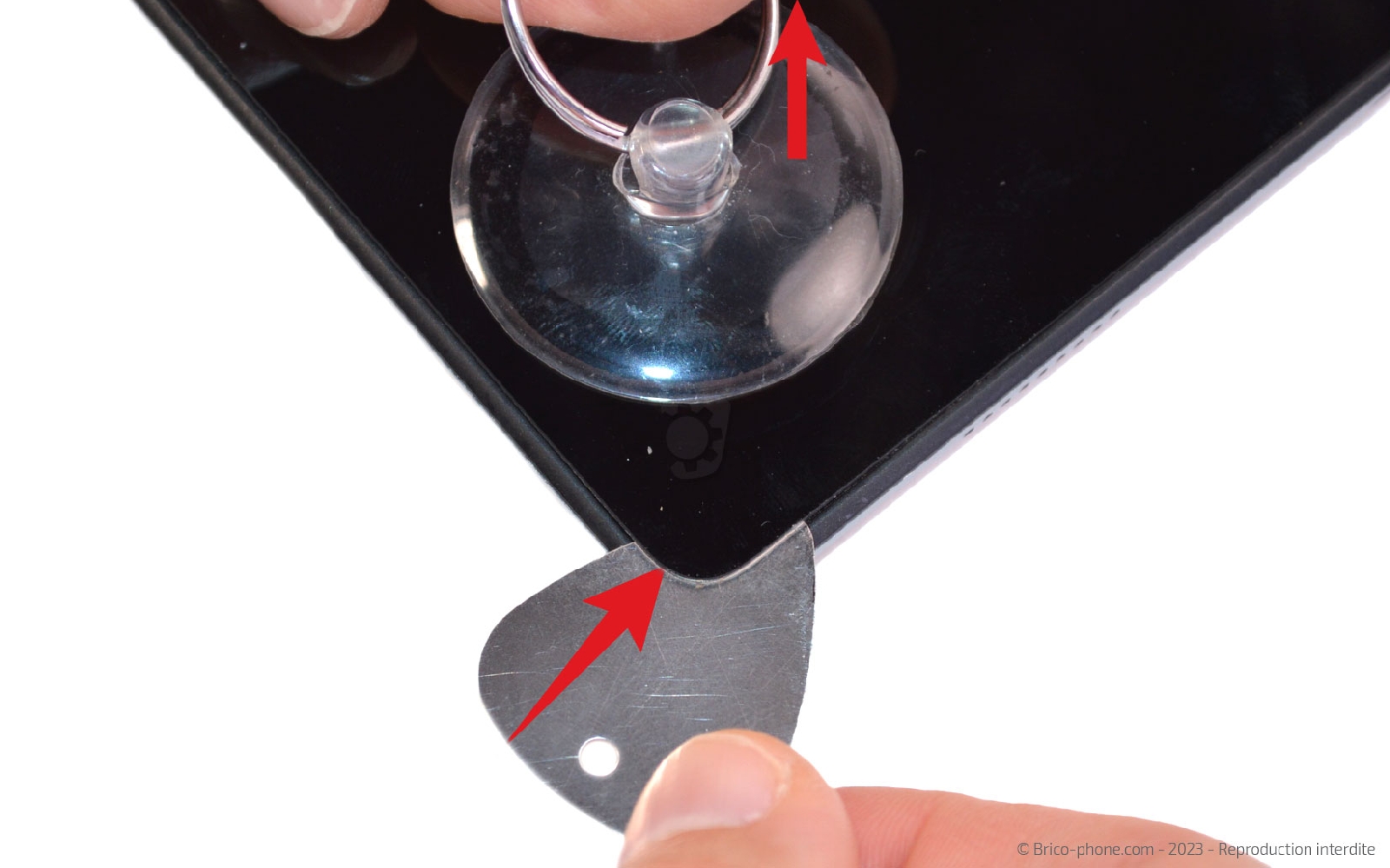

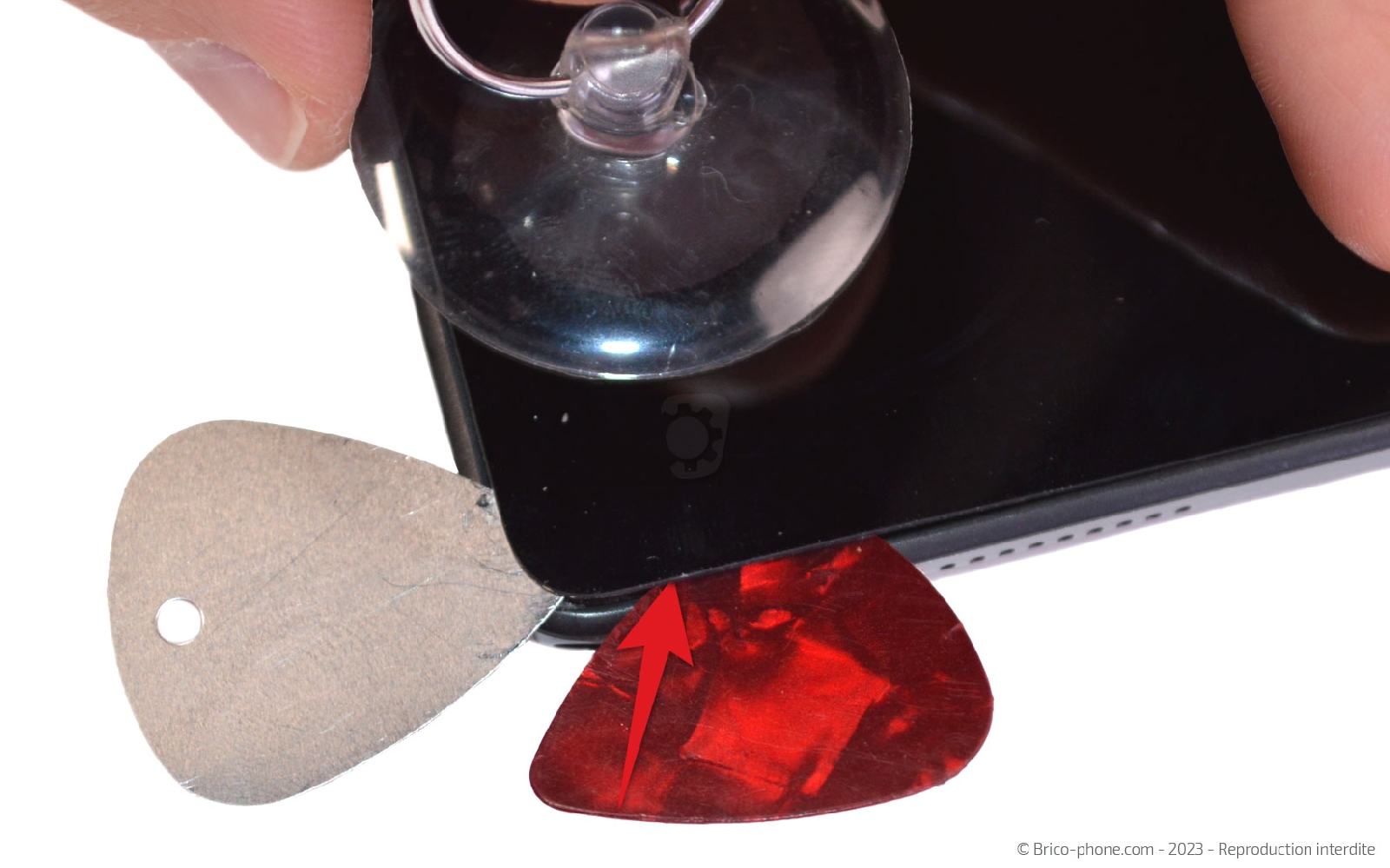

Etape 3 : Décoller l'écran

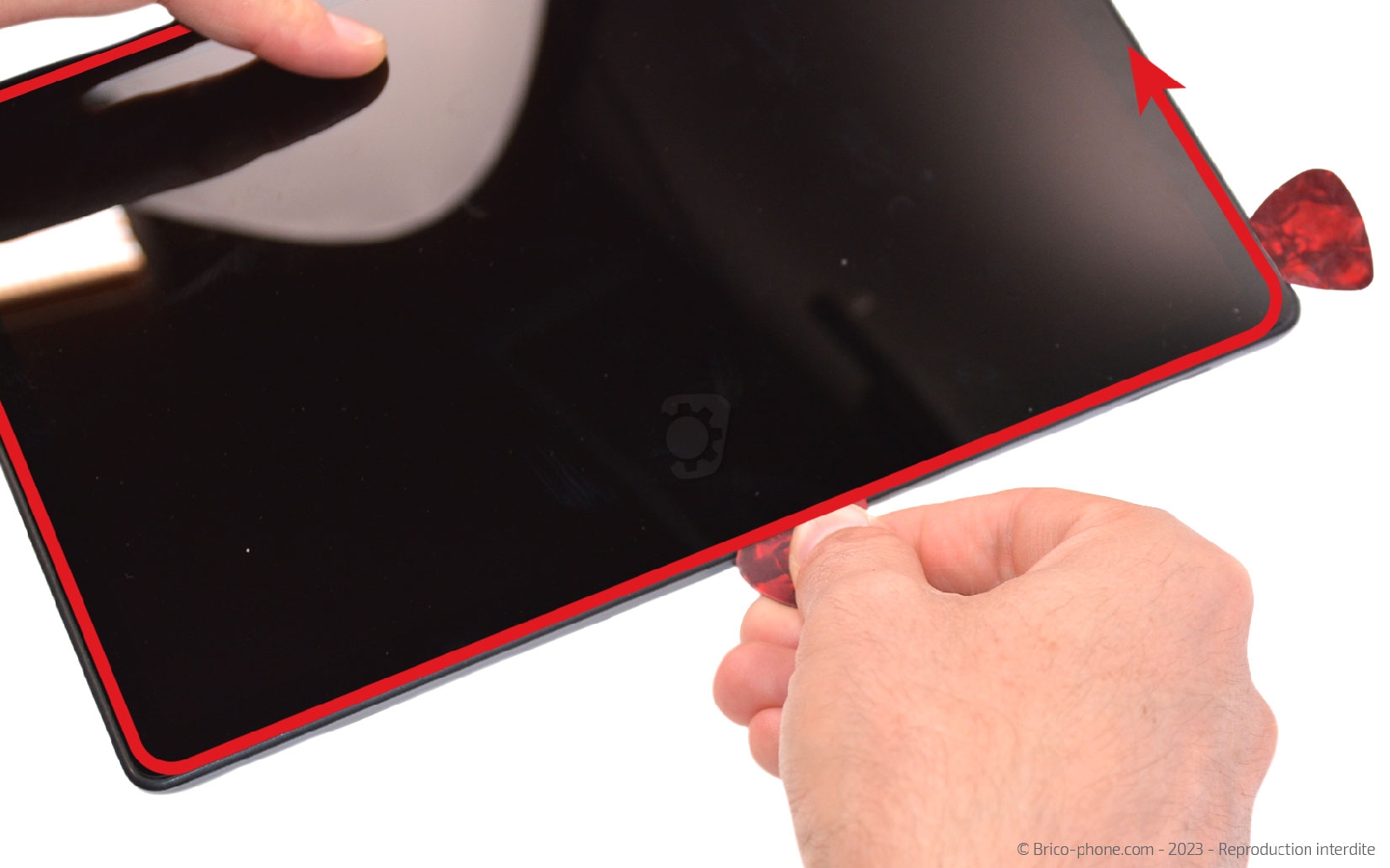

Placez la ventouse au bord d'un angle de l'écran afin de soulever le composant et de pouvoir insérer le médiator en métal fin entre le châssis et la vitre avant.
Faites attention à ne pas passer l'outil sous le joint noir.

Ensuite, remplacez le médiator fin par son homologue en plastique pour continuer le décollage.
Faites circuler l'outil sur toute la longueur de l'écran pour le décoller petit à petit du châssis.
Outils du kit utilisés
Outils du kit utilisés

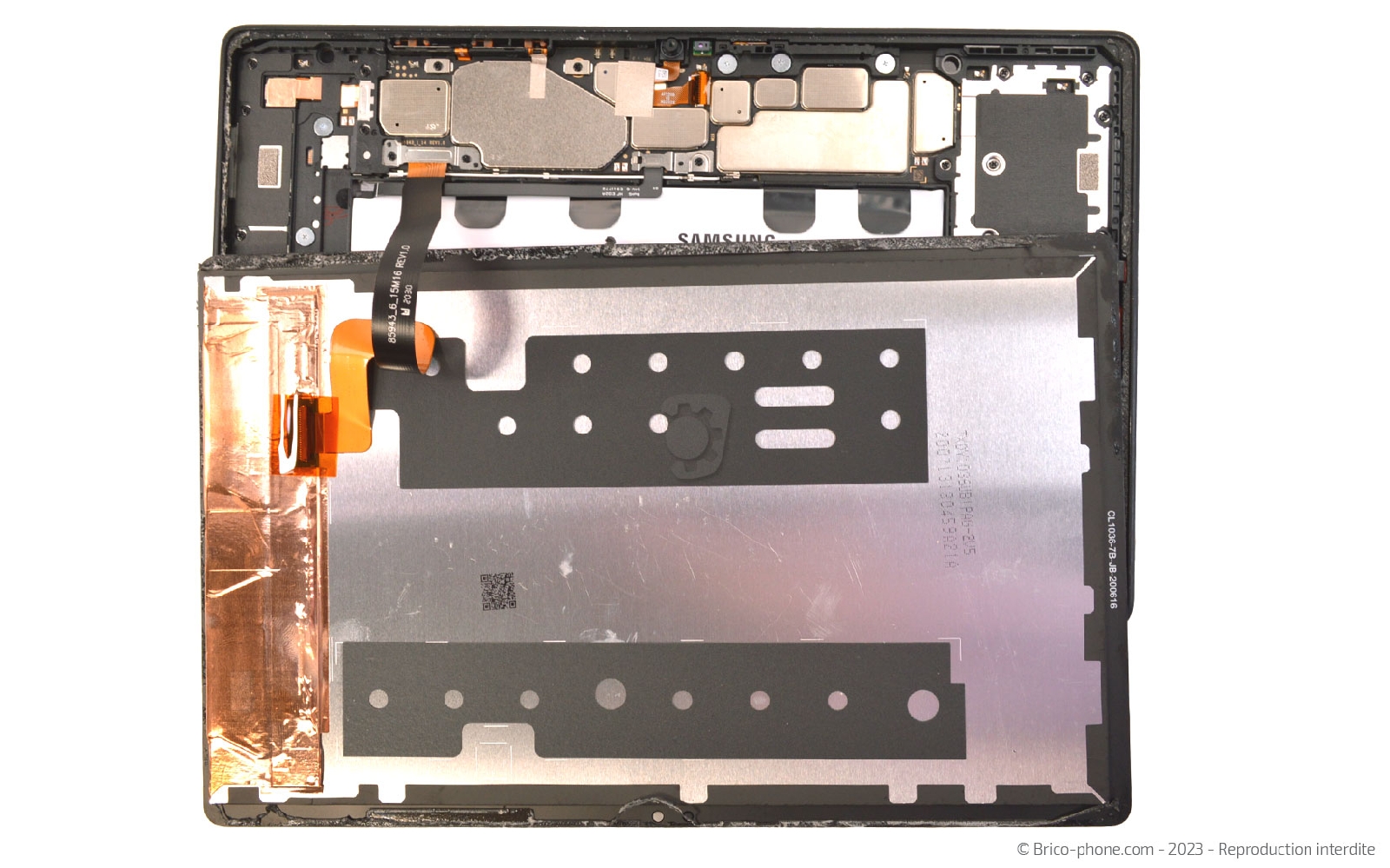

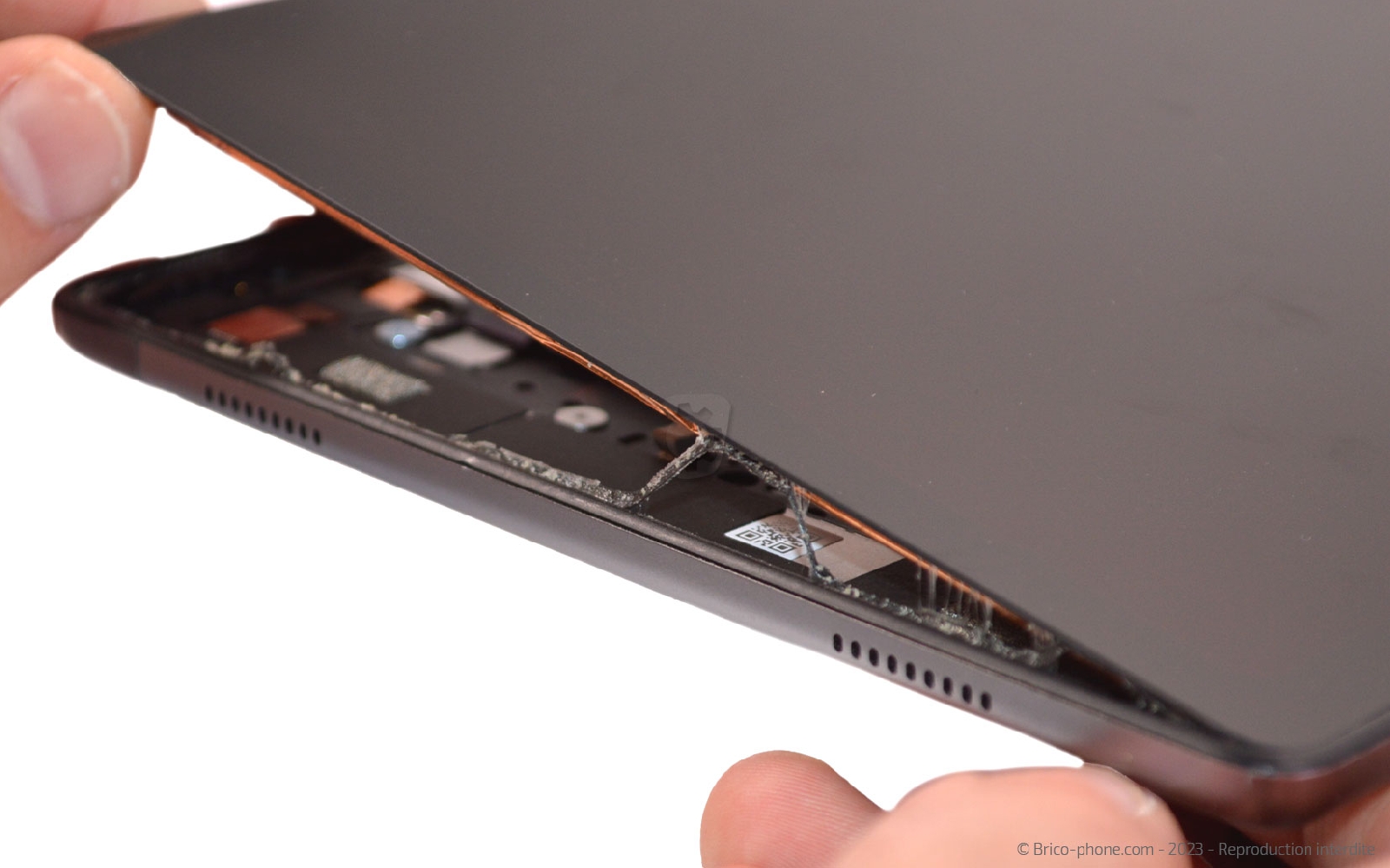

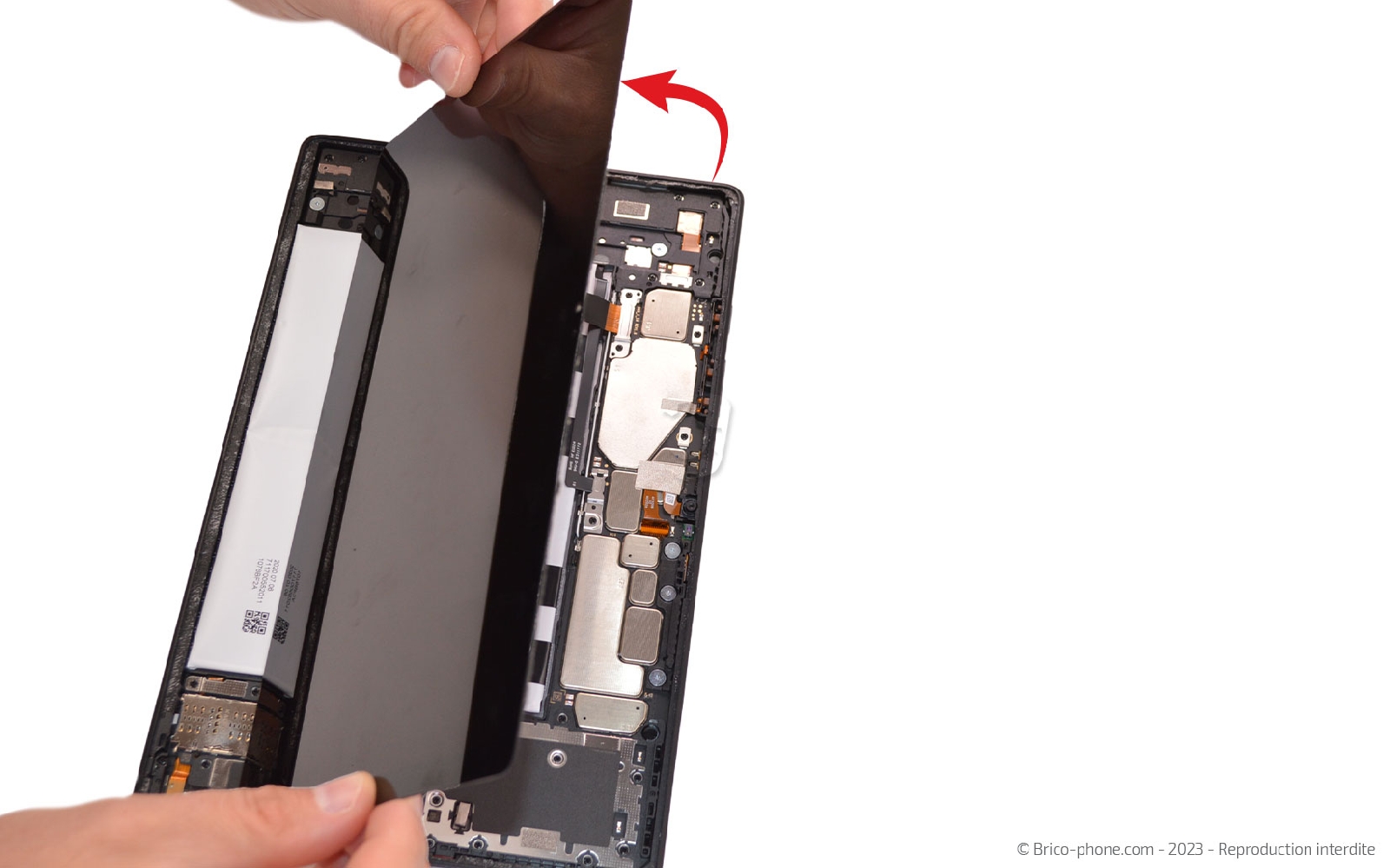

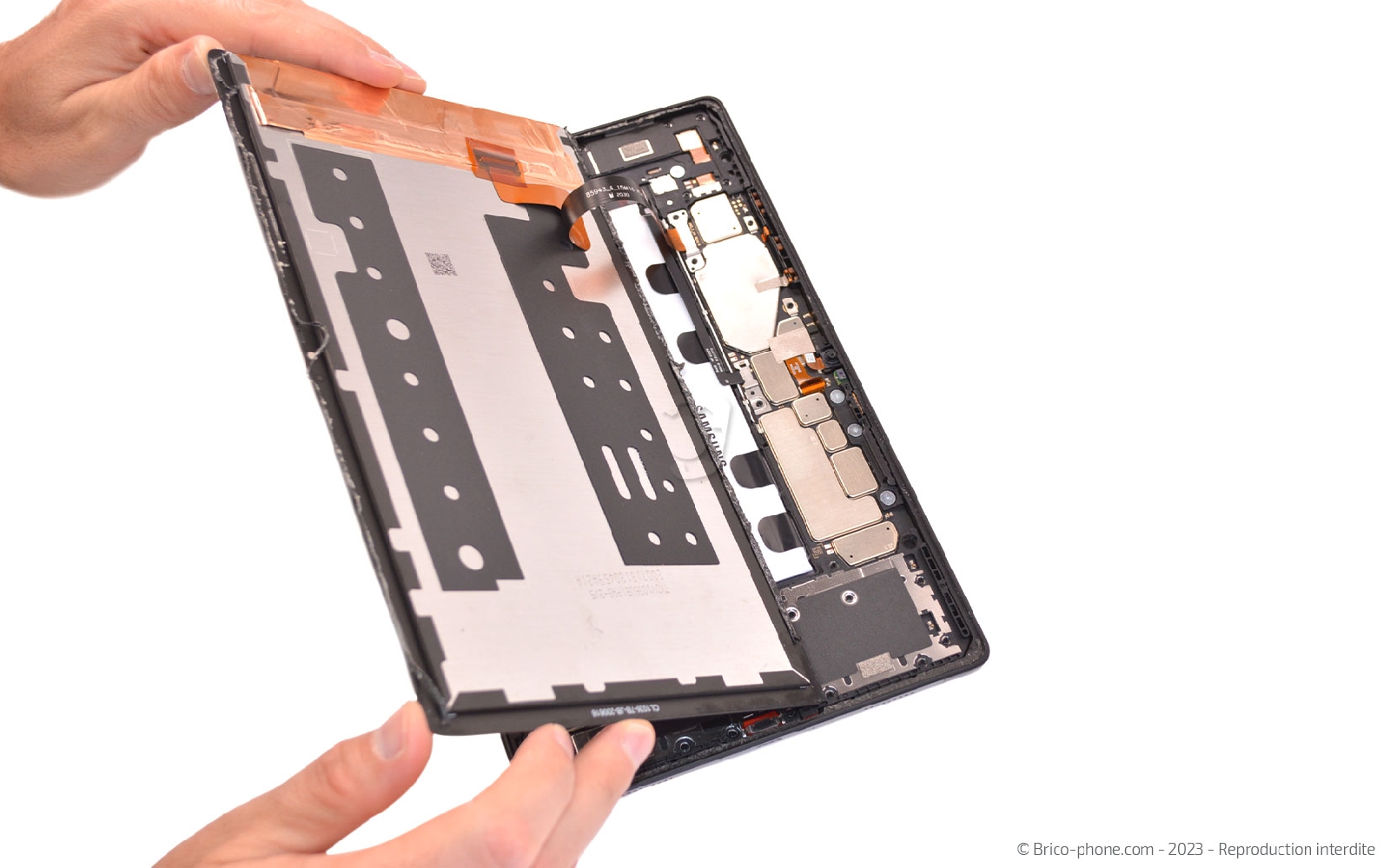

Etape 4 : Ouvrir l'écran
Basculez l'écran vers la gauche en faisant attention à la nappe de ce dernière encore connecté à la carte mère.

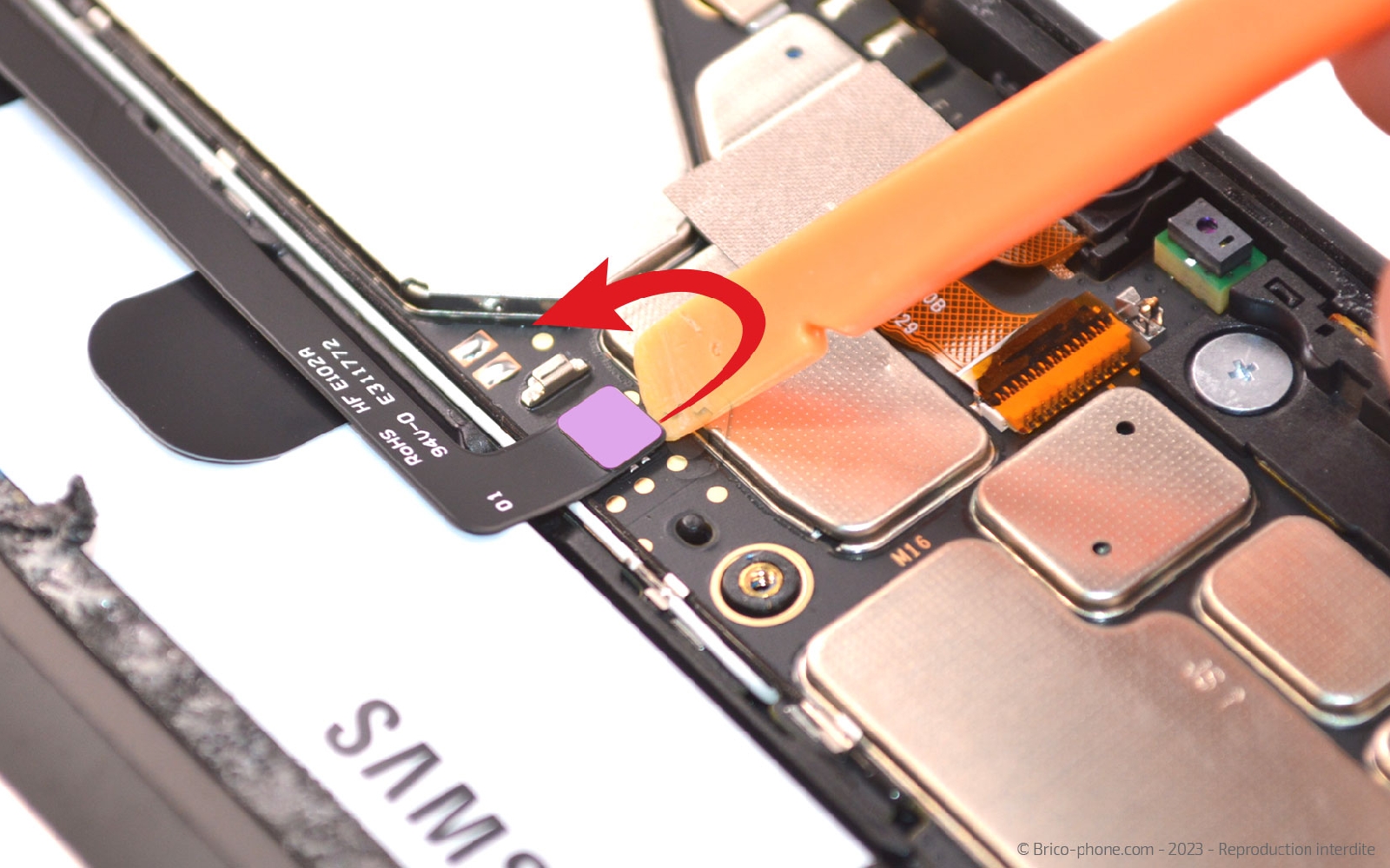

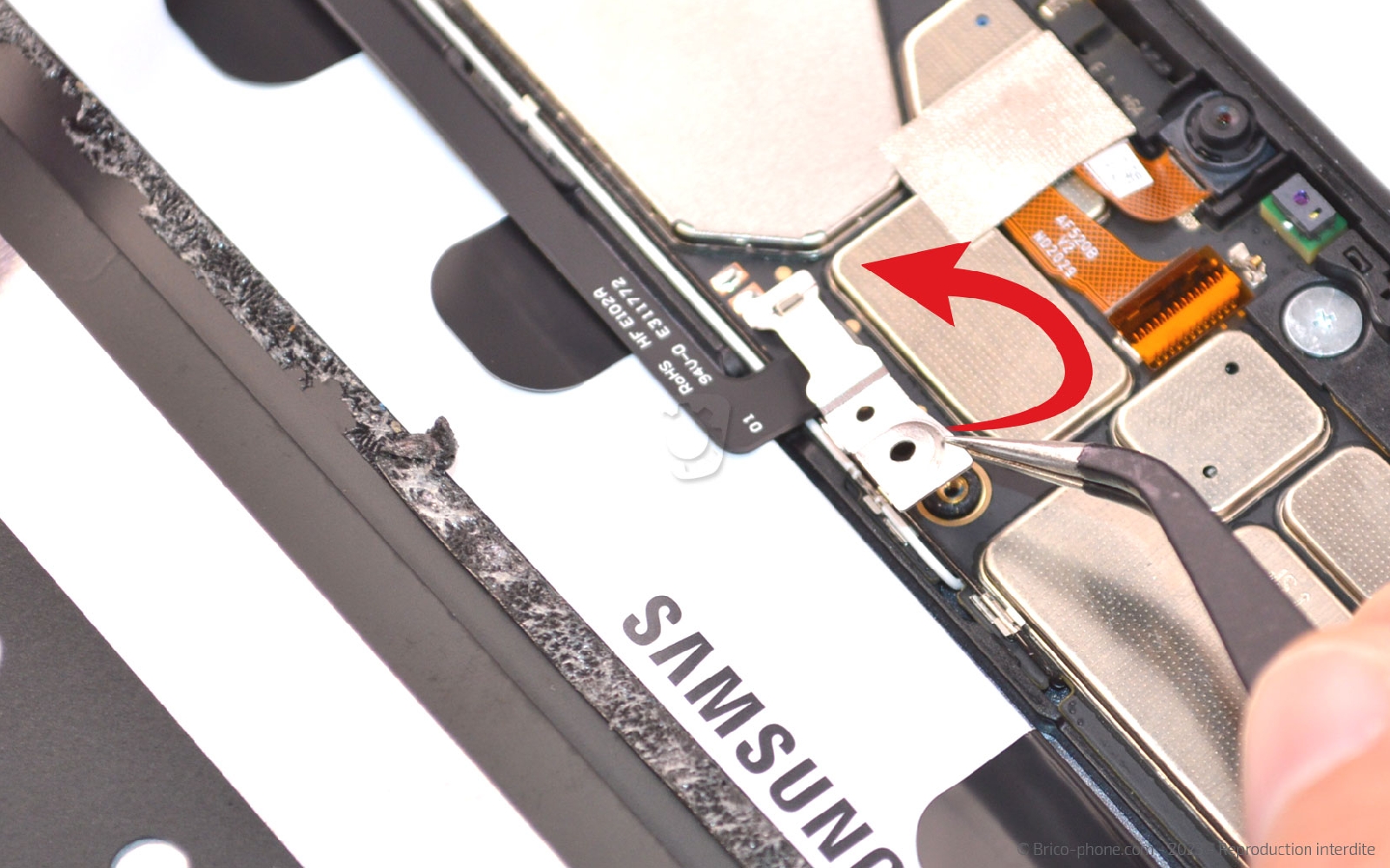

Etape 5 : Déconnecter la batterie

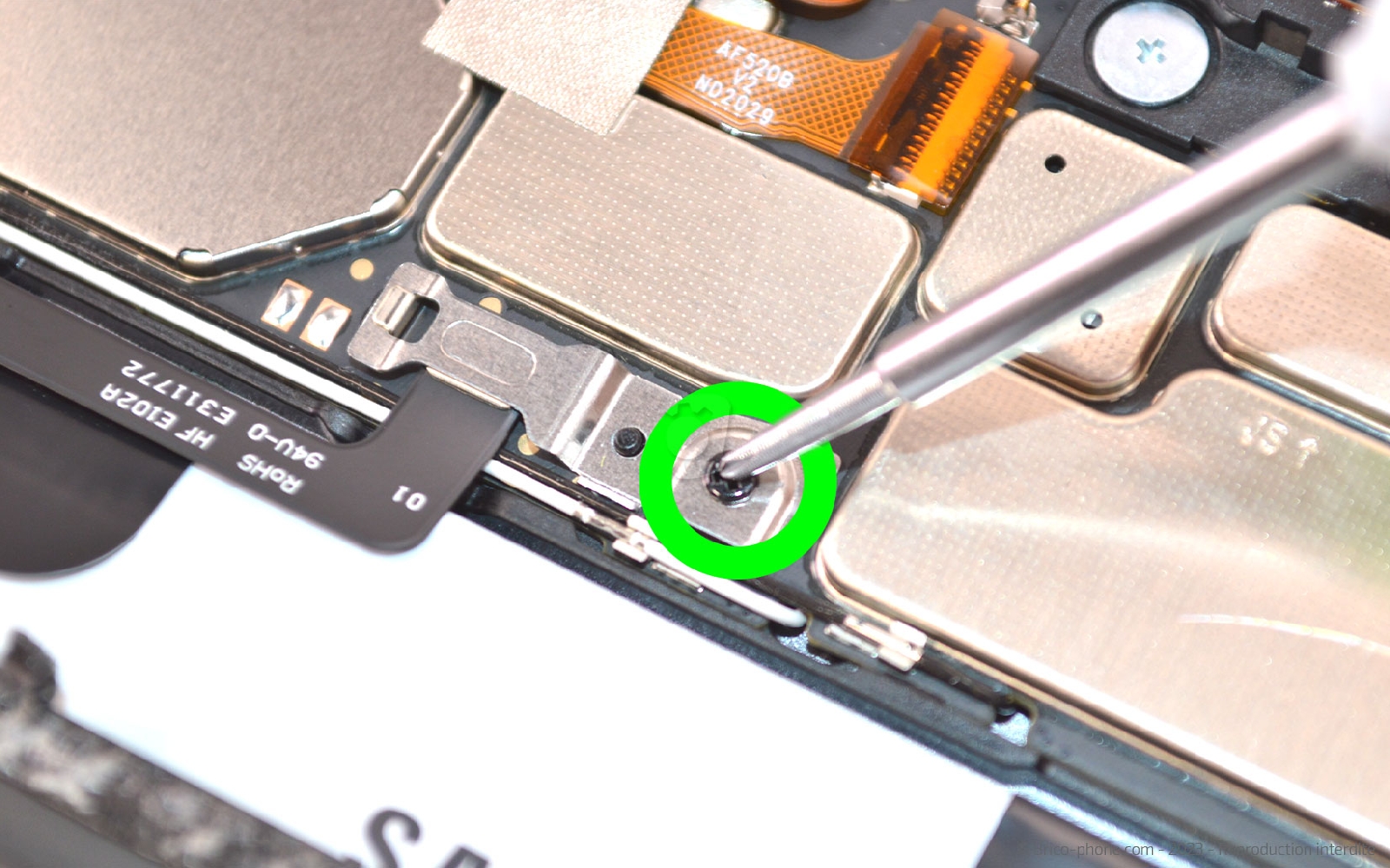

Utilisez le tournevis cruciforme pour retirer la vis de la plaquette de protection de la nappe de la batterie.

Récupérez le support métallique puis déconnectez la nappe de la batterie.

Vous pouvez maintenant travailler en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

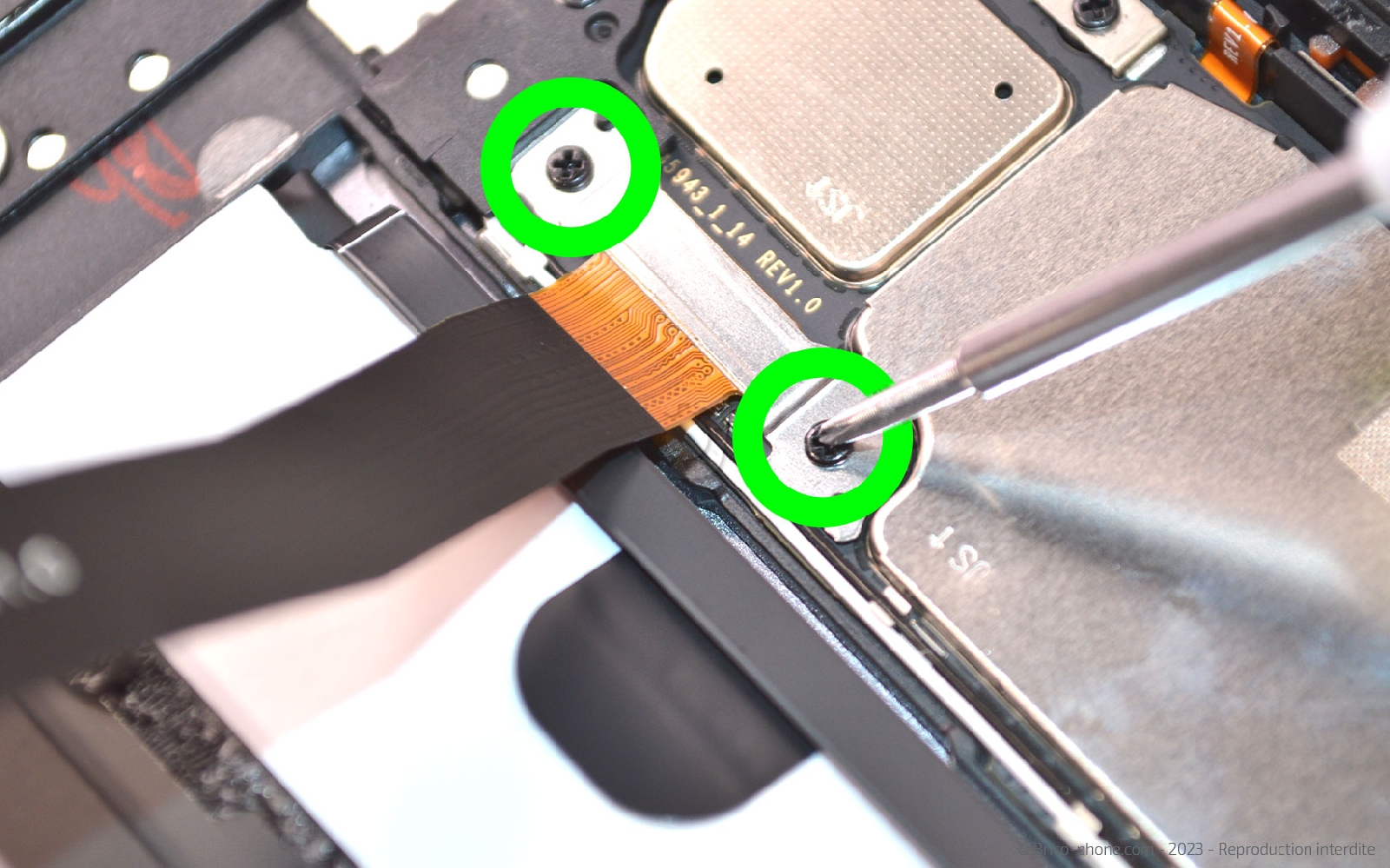

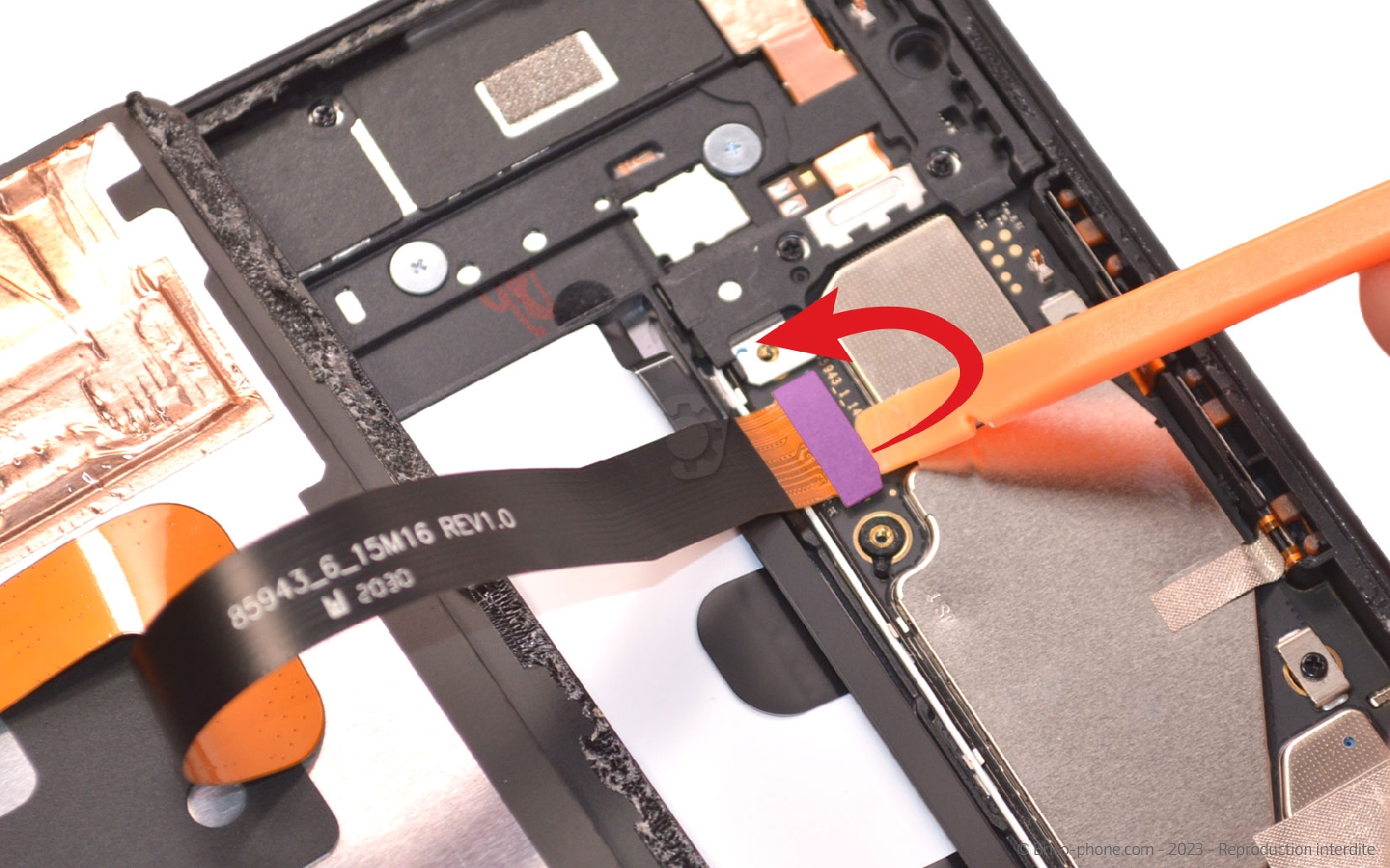

Etape 6 : Débrancher l'écran

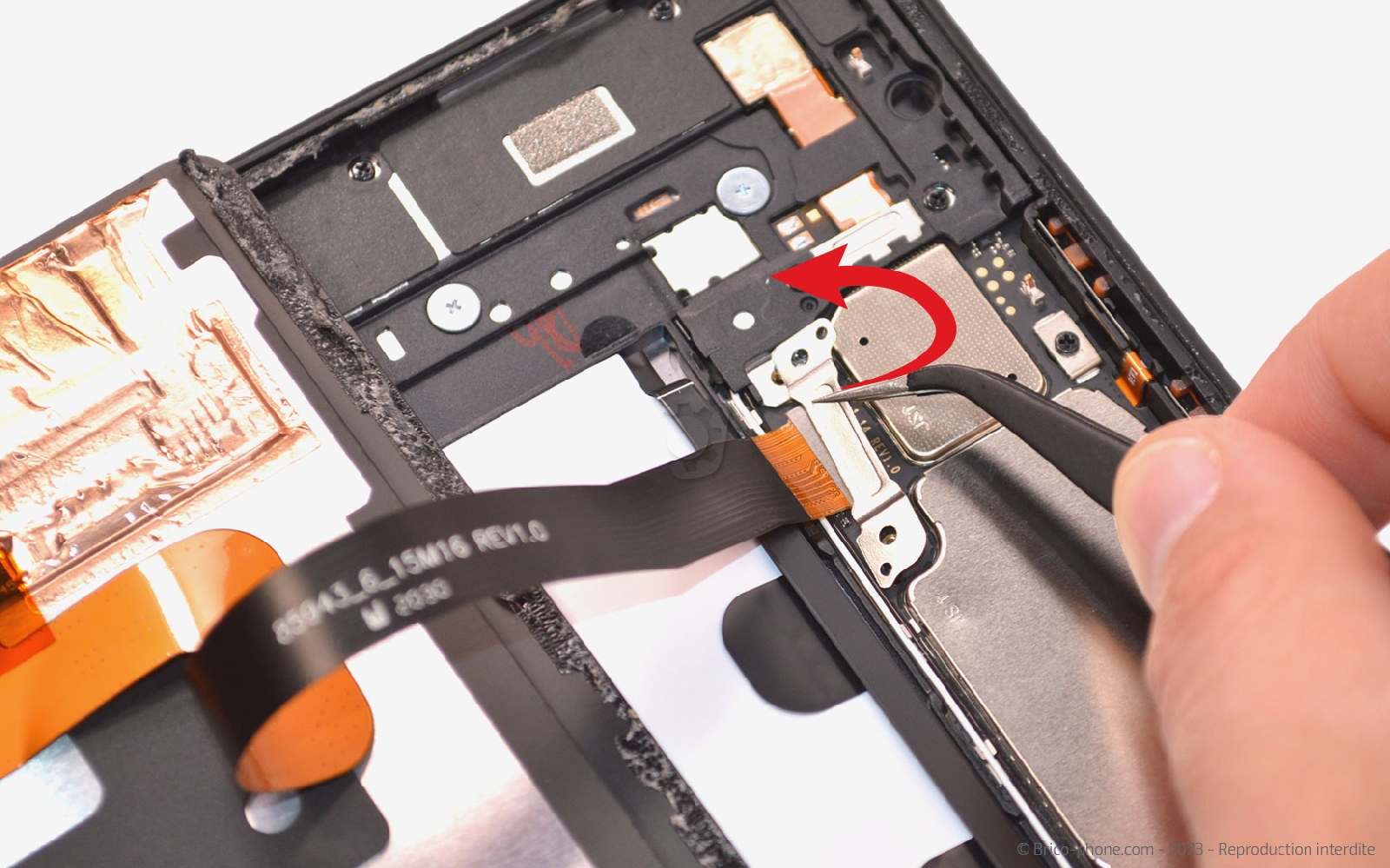

Reprenez le tournevis pour récupérer les deux vis du support de protection de la nappe de l'écran.

Retirez la plaquette puis débranchez la nappe de l'écran de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

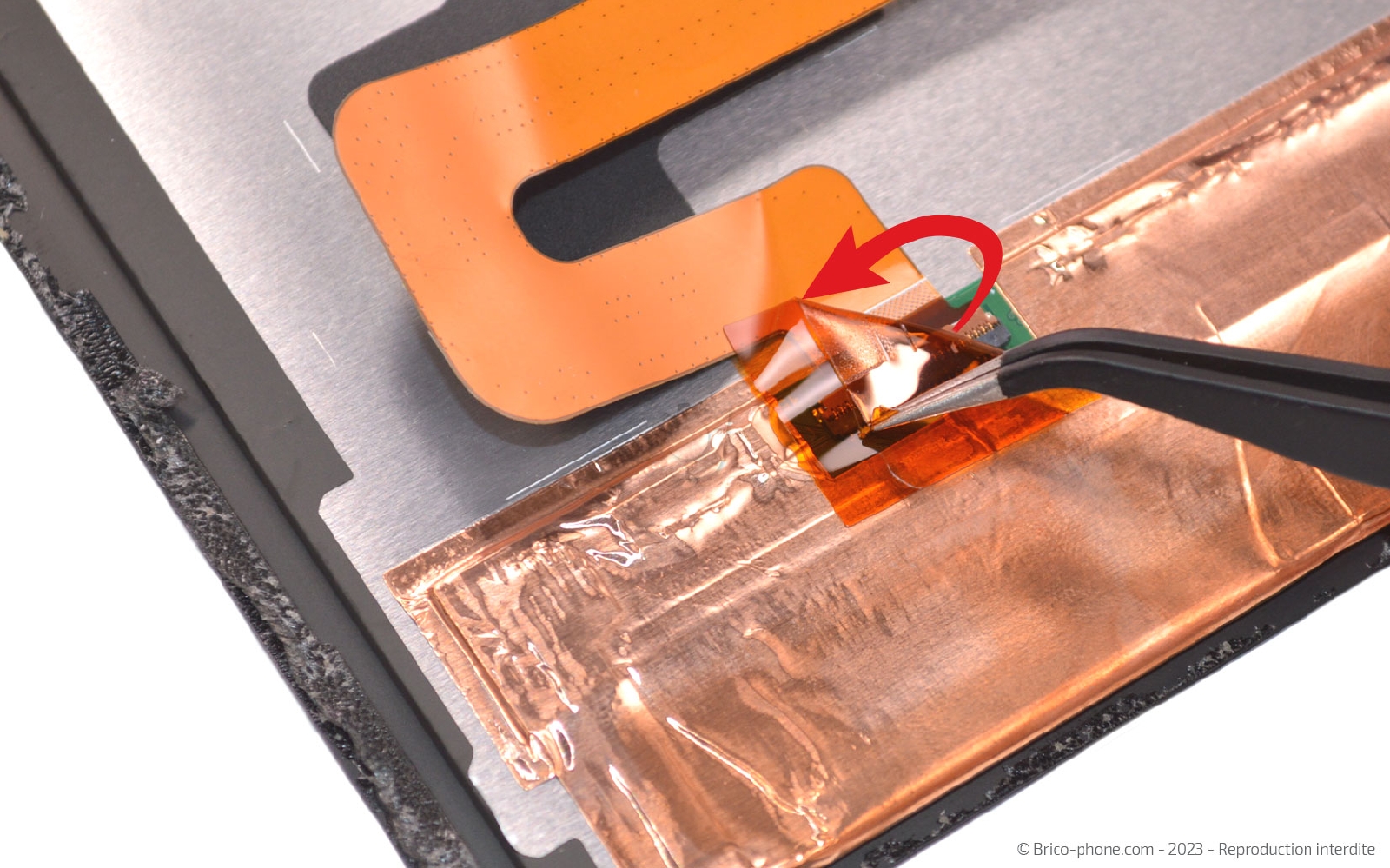

Etape 7 : Libérer la nappe de l'écran
Mettez de coté le châssis et concentrez vous que sur l'écran endommagé de votre tablette.

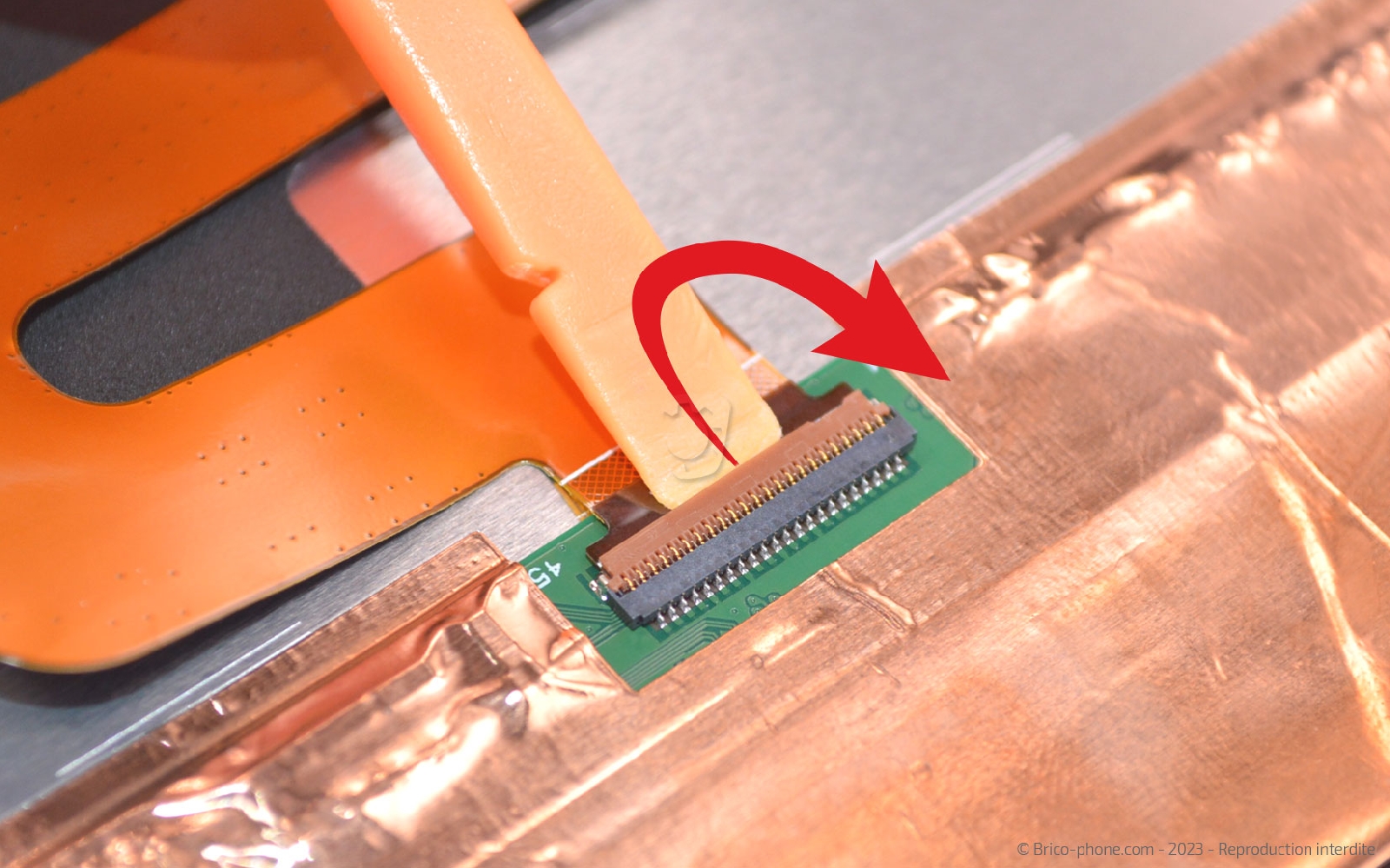

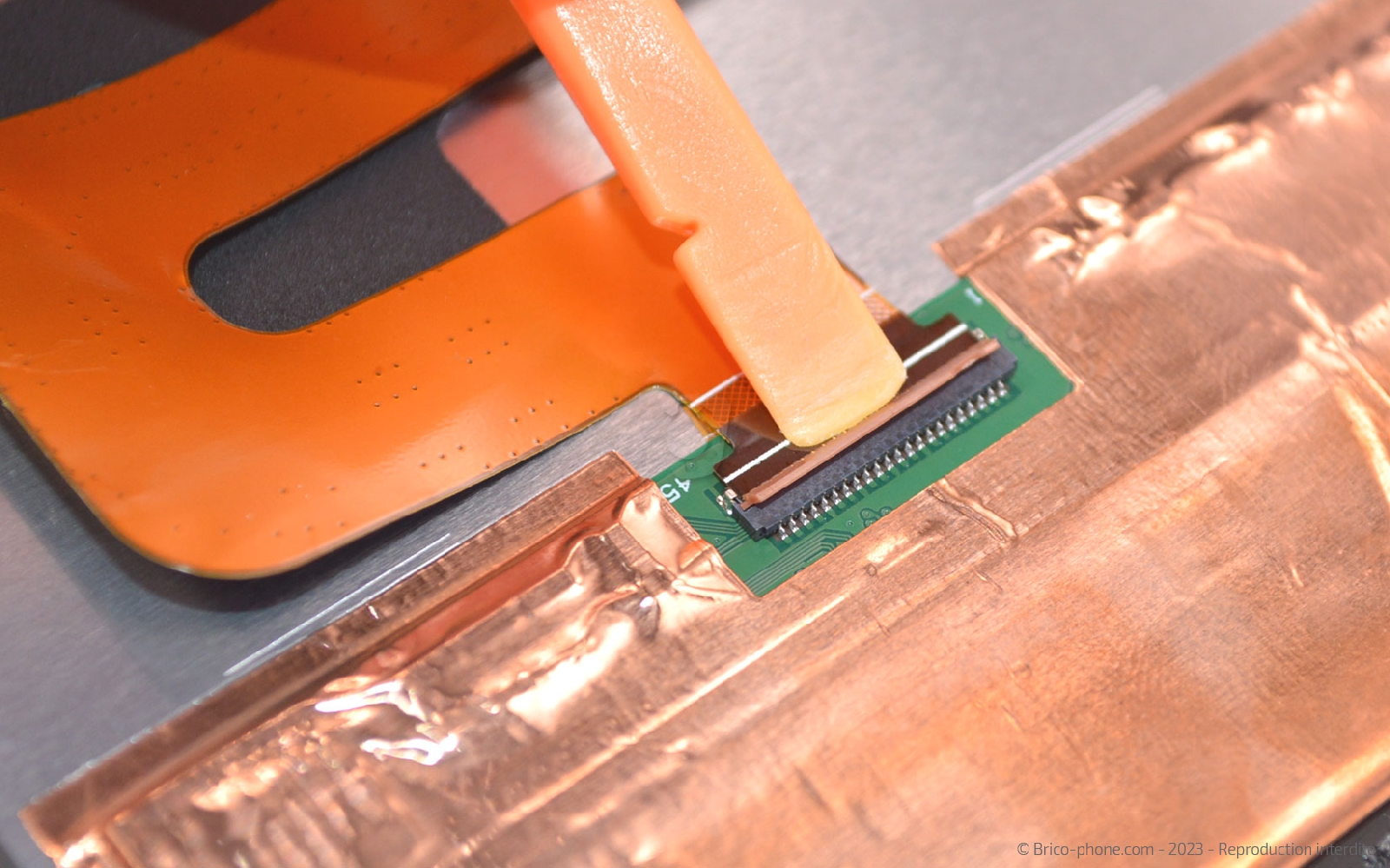

Décollez le film transparent, puis avec le spudger soulevez le clapet pour libérer la rallonge de connexion de l'écran.
Outils du kit utilisés
Outils du kit utilisés

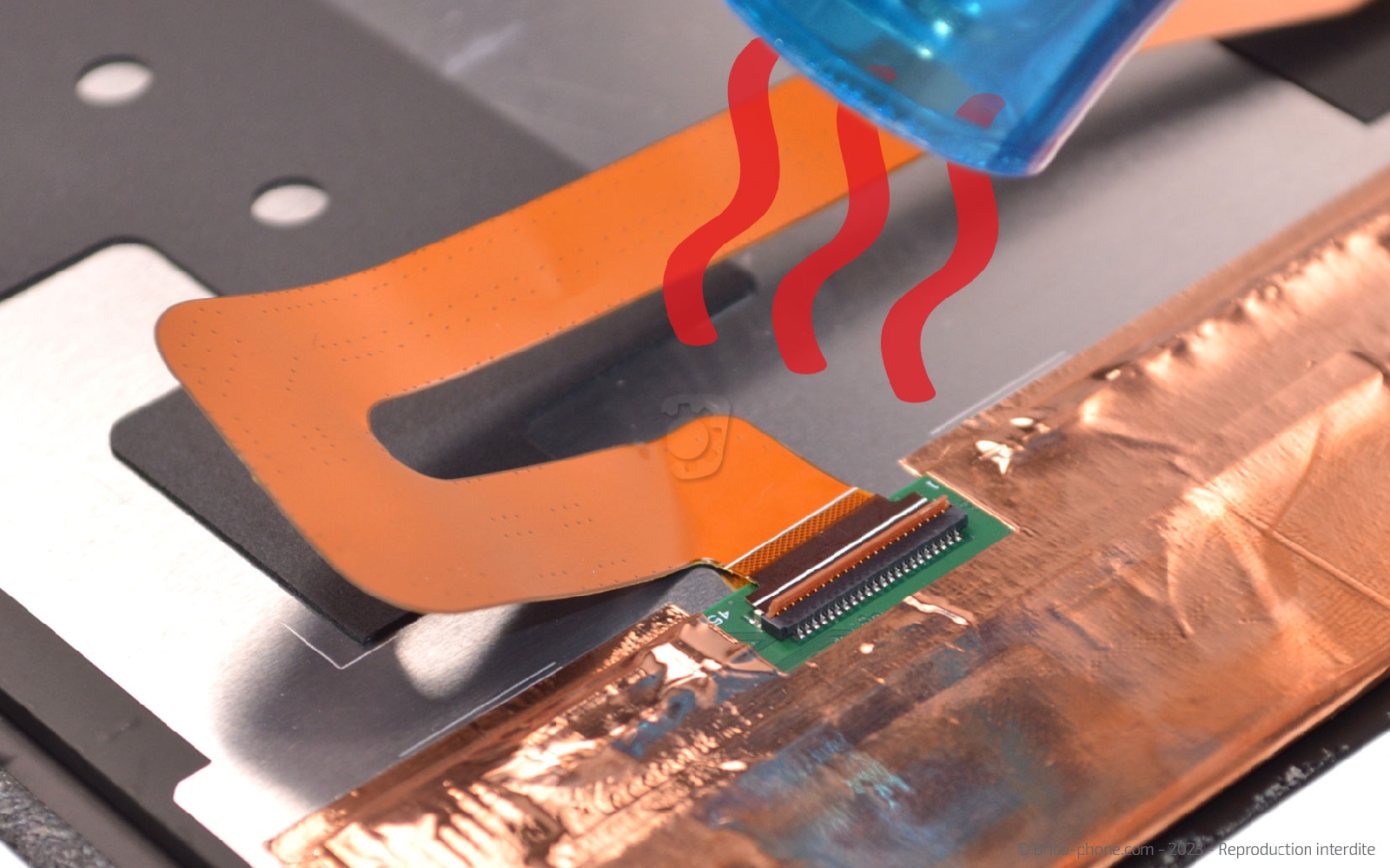

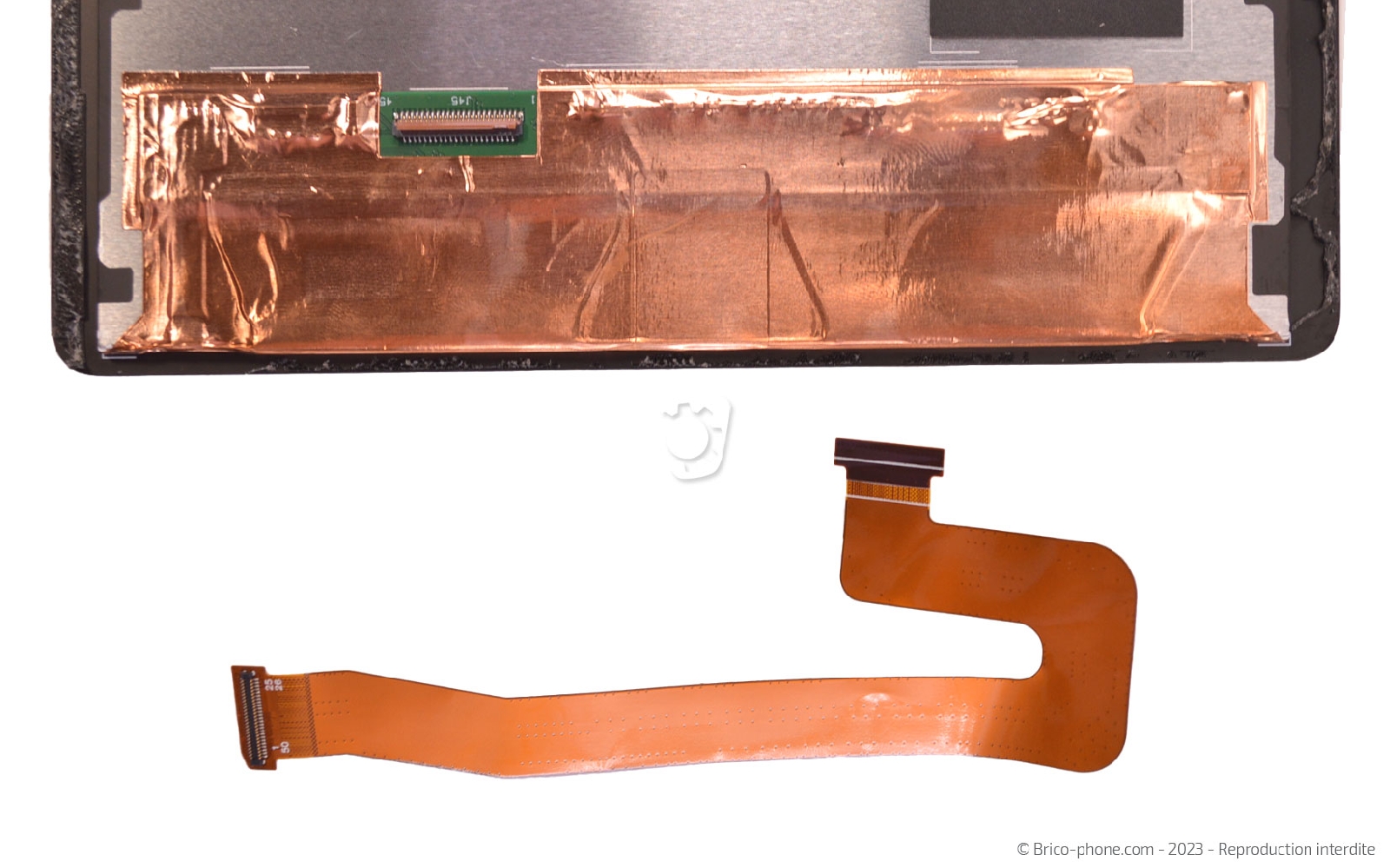

Etape 8 : Récupérer la nappe de l'écran

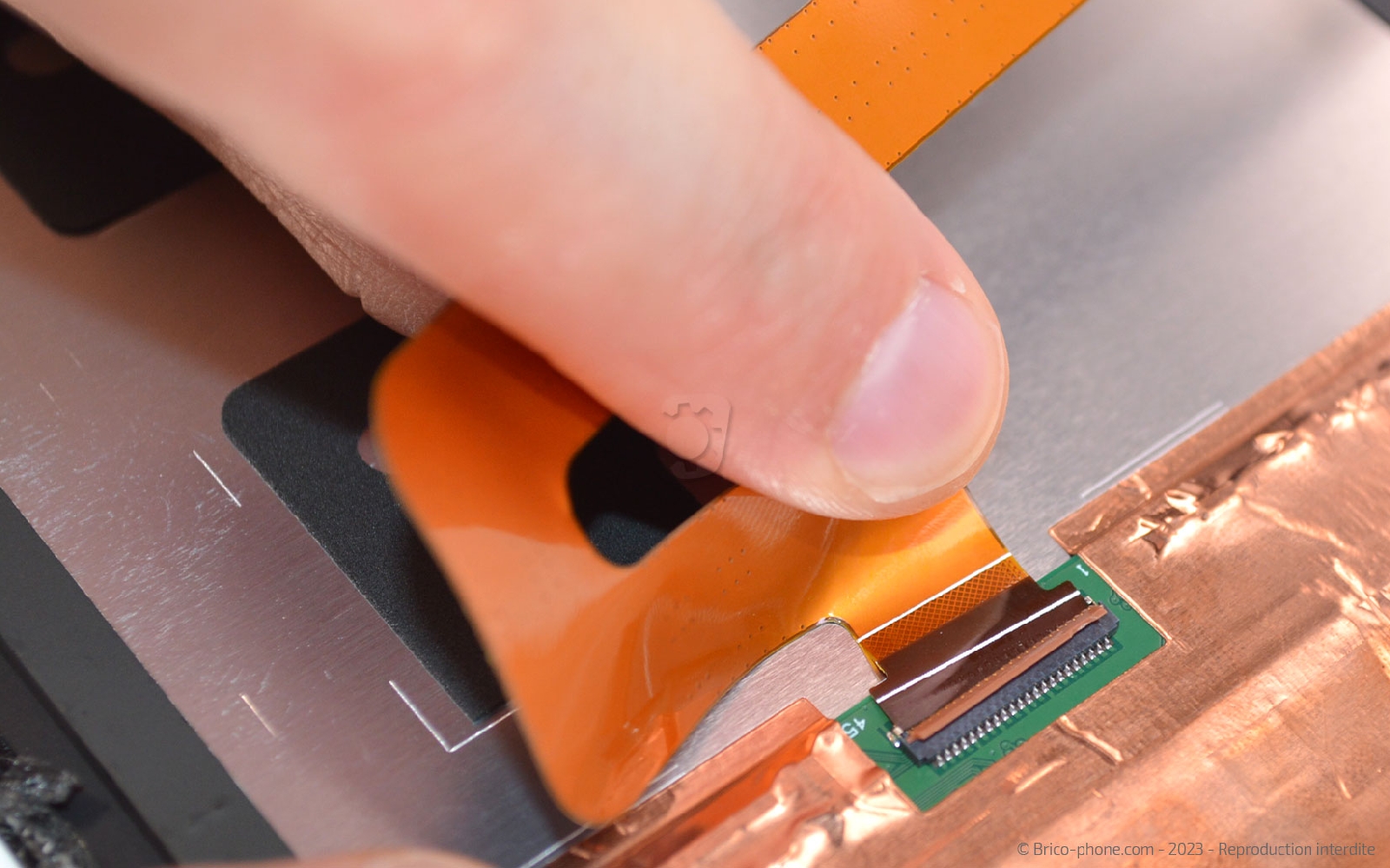

Chauffez légèrement la nappe pour la décoller du dos de l'écran et la récupérer.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

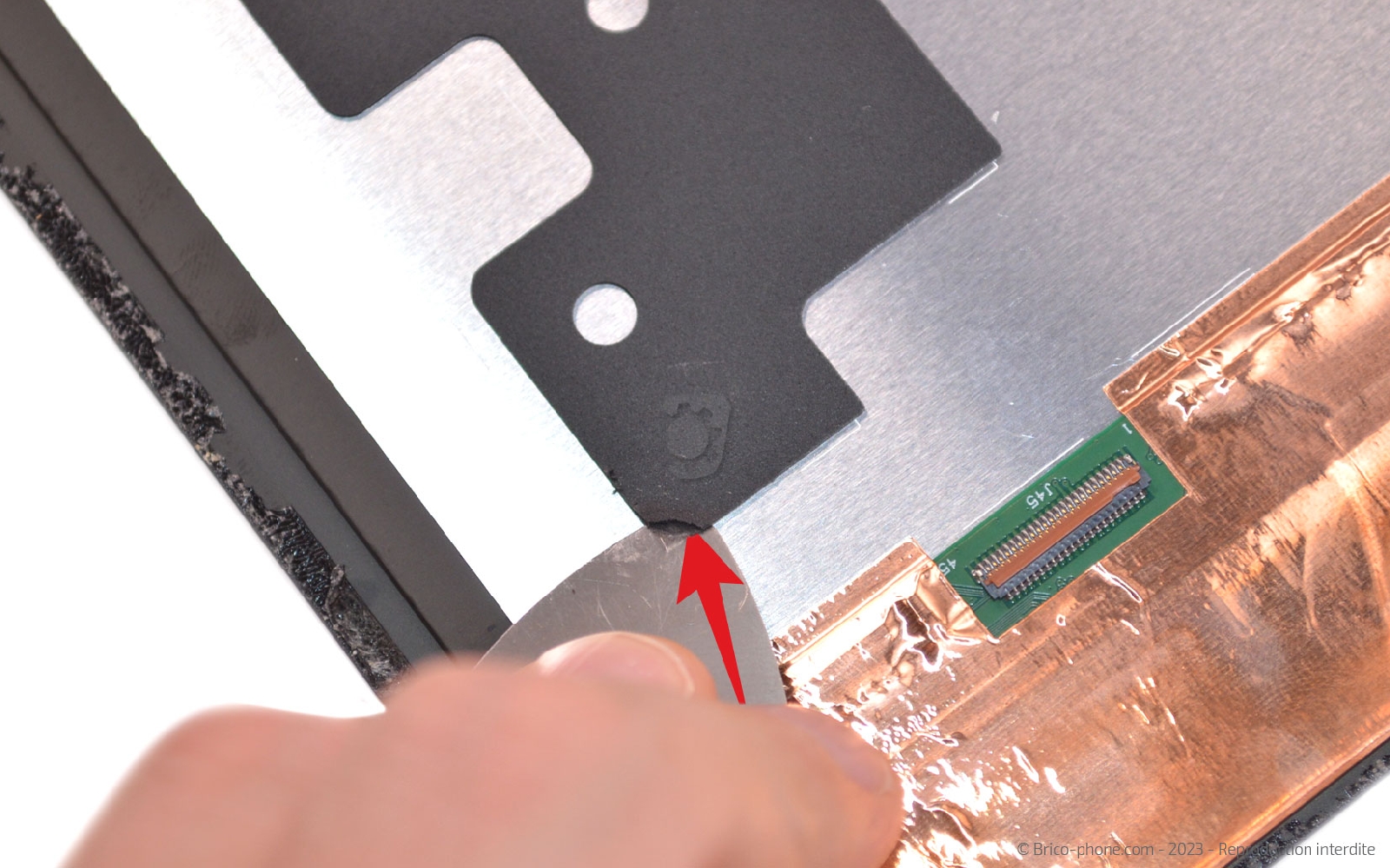

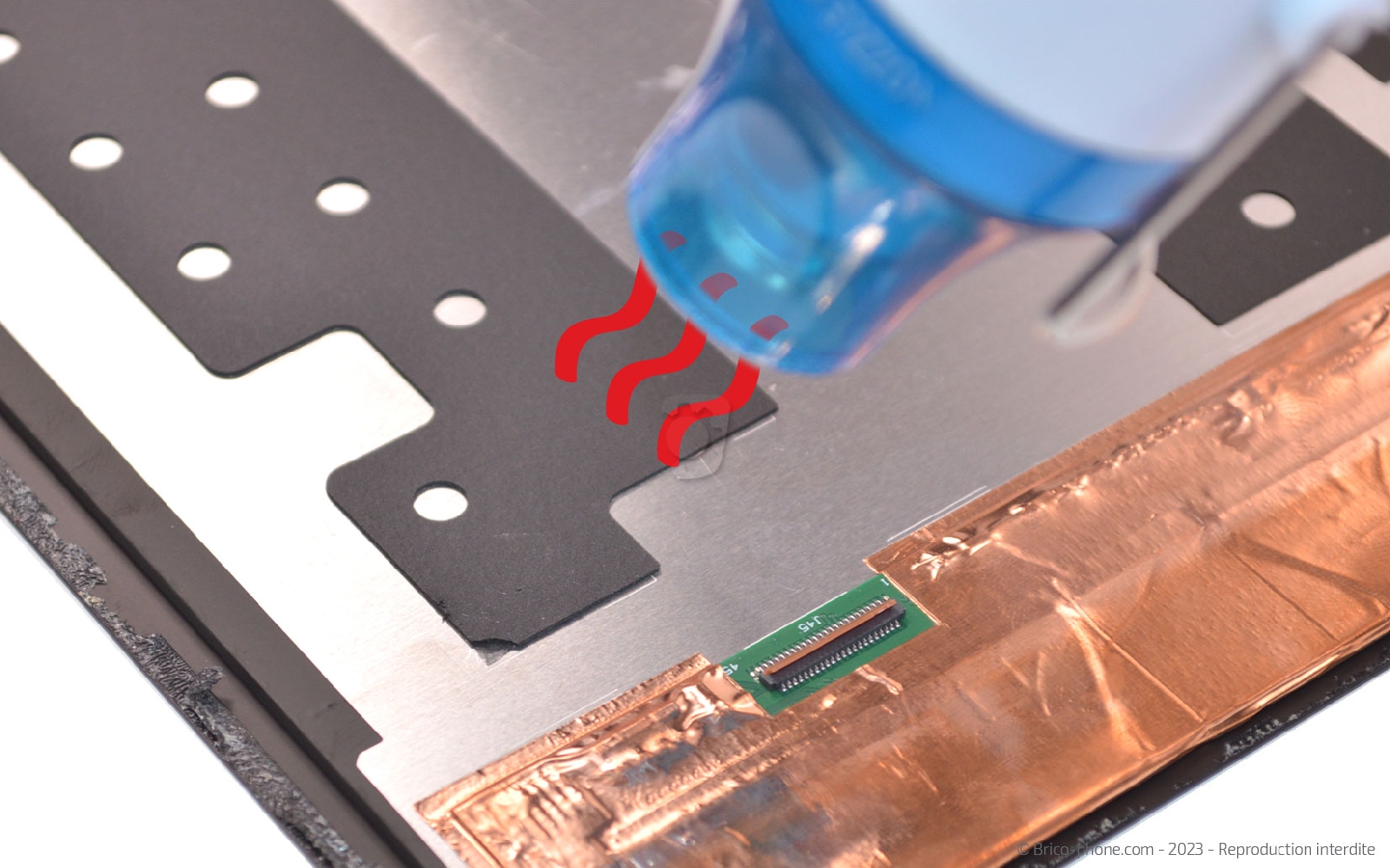

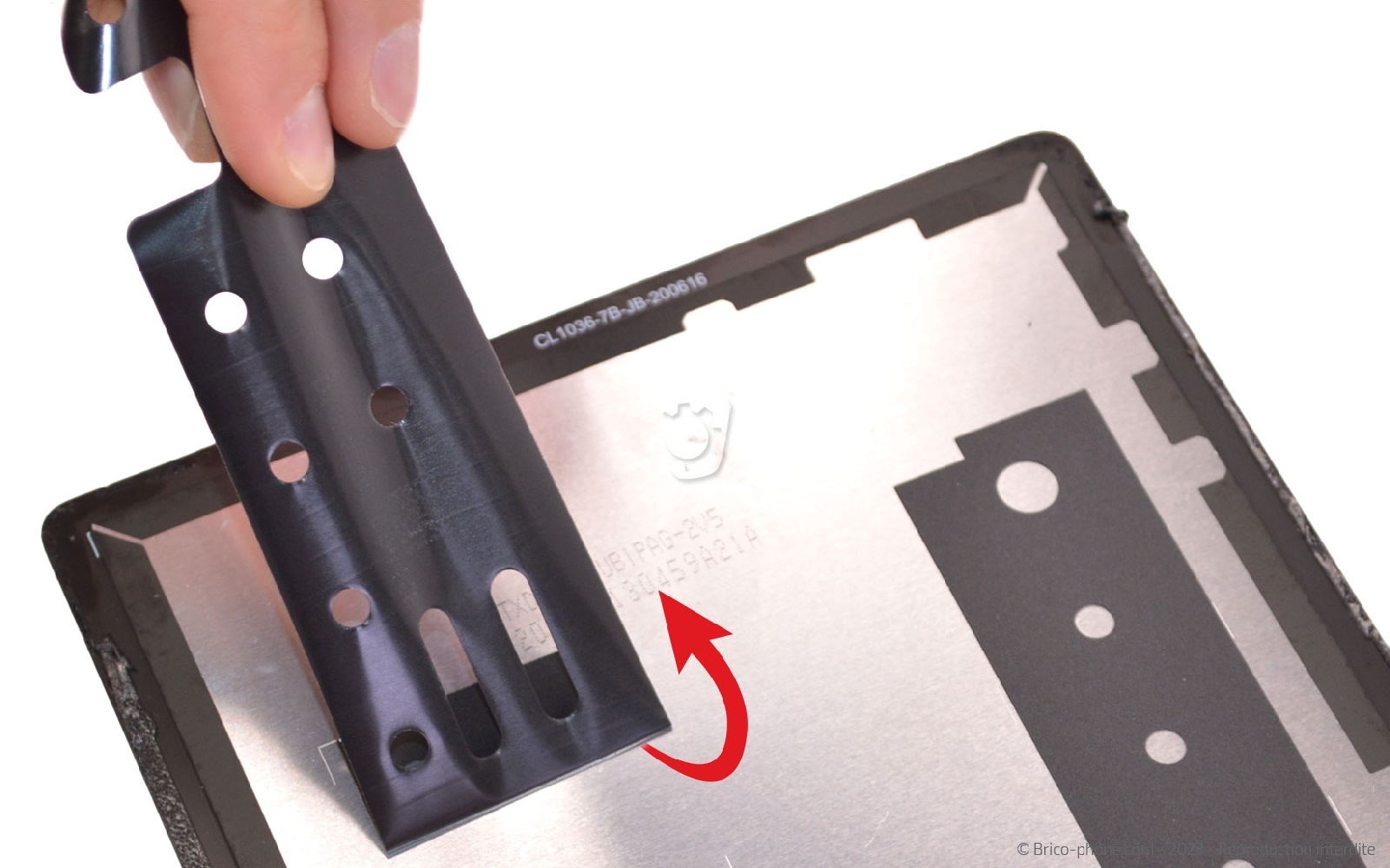

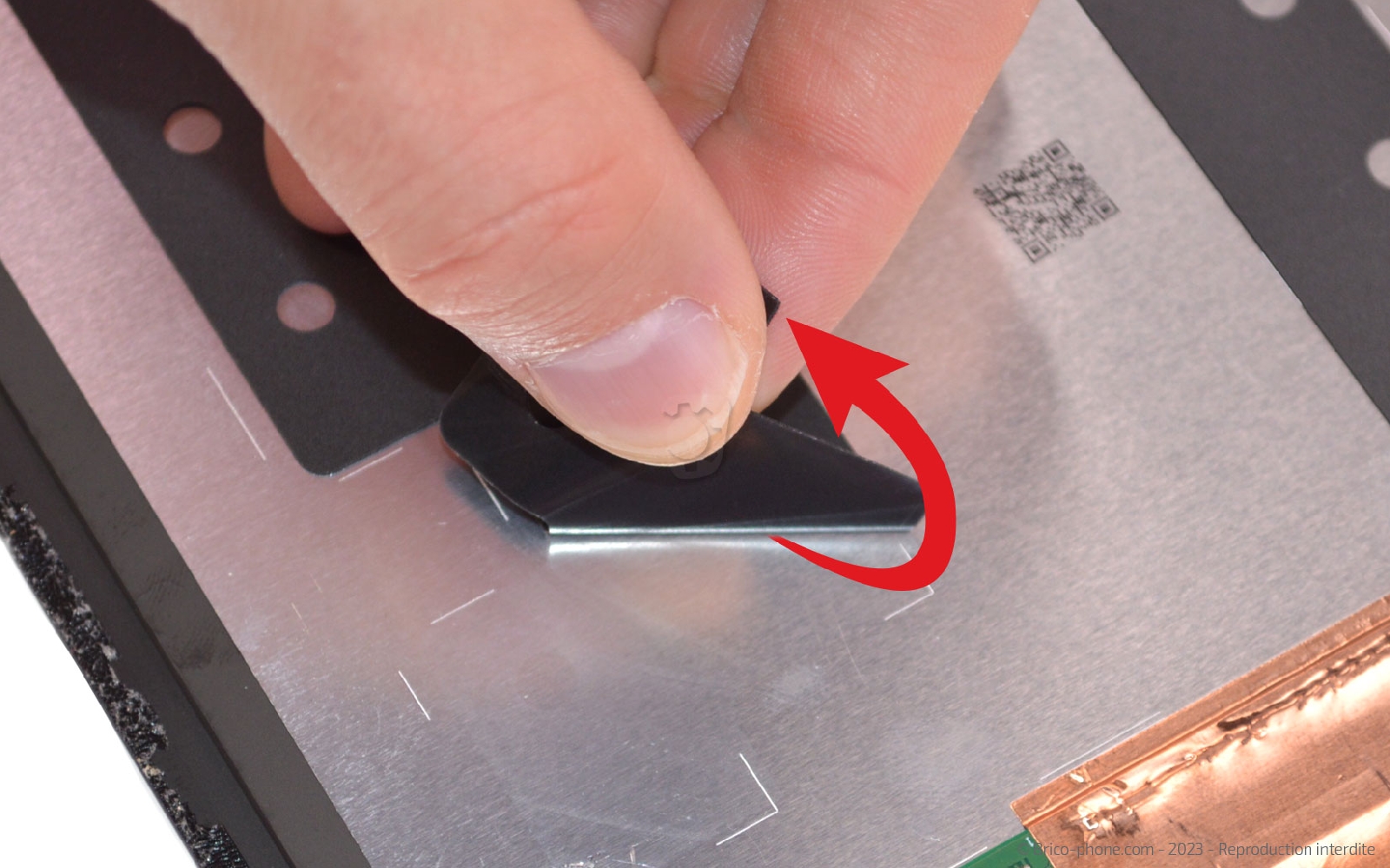

Etape 9 : Ôter les mousses de l'arrière de l'écran
En fonction de la pièce que vous avez reçue, il vous faudra peut-être récupérer les mousses noirs.

Chauffez la partie noire puis avec le médiator en métal, décollez le film délicatement du dos l'écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Conseils pour le remontage

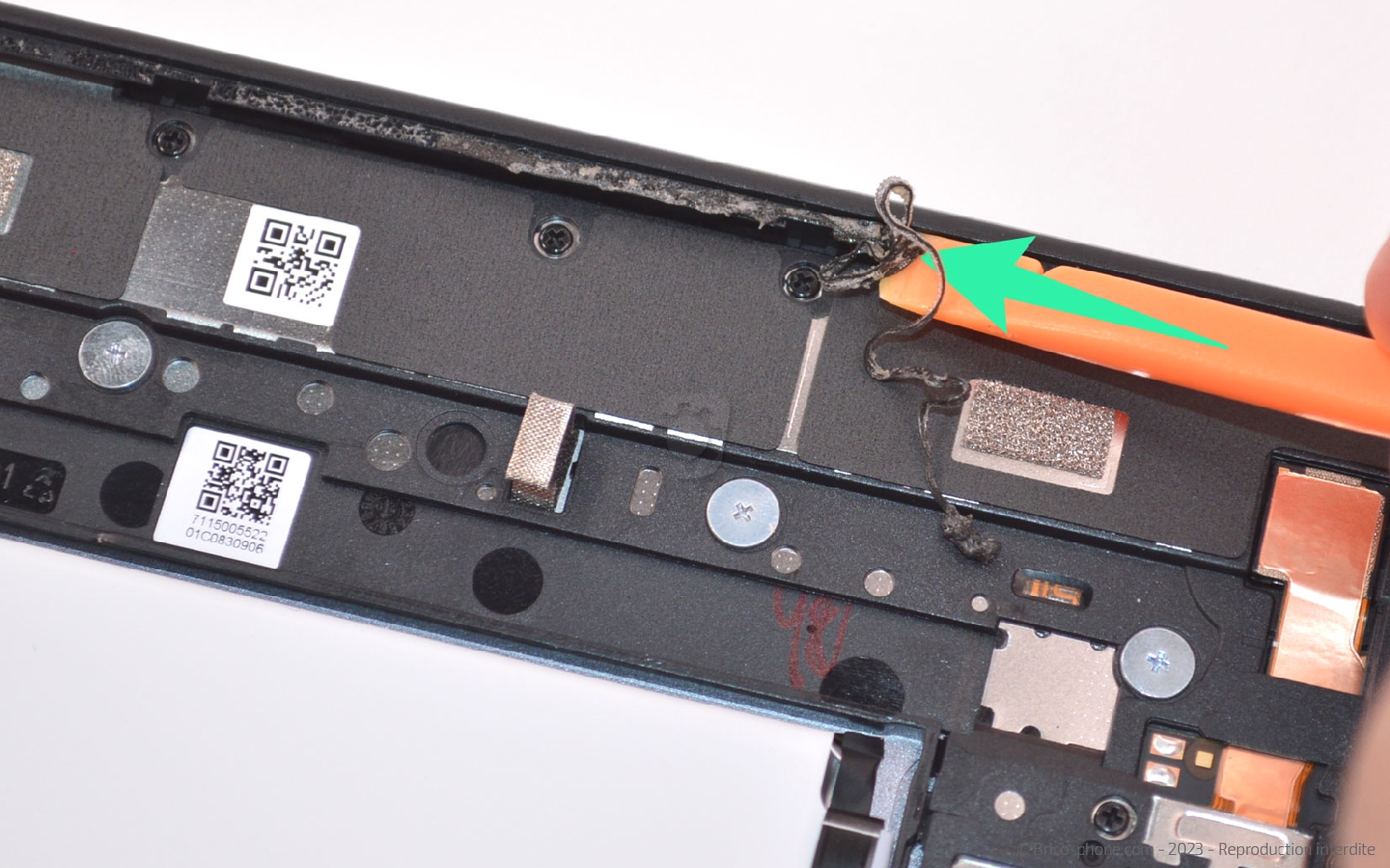

Placez les mousses au dos du nouvel écran, puis nettoyez le châssis des résidus de stickers.

Ensuite, remontez les éléments un par un en suivant les étapes précédentes dans le sens inverse. Tester l'écran avant de recoller ce dernier.
Pour cela, allumez votre Galaxy Tab et vérifiez le tactile, l'affichage...

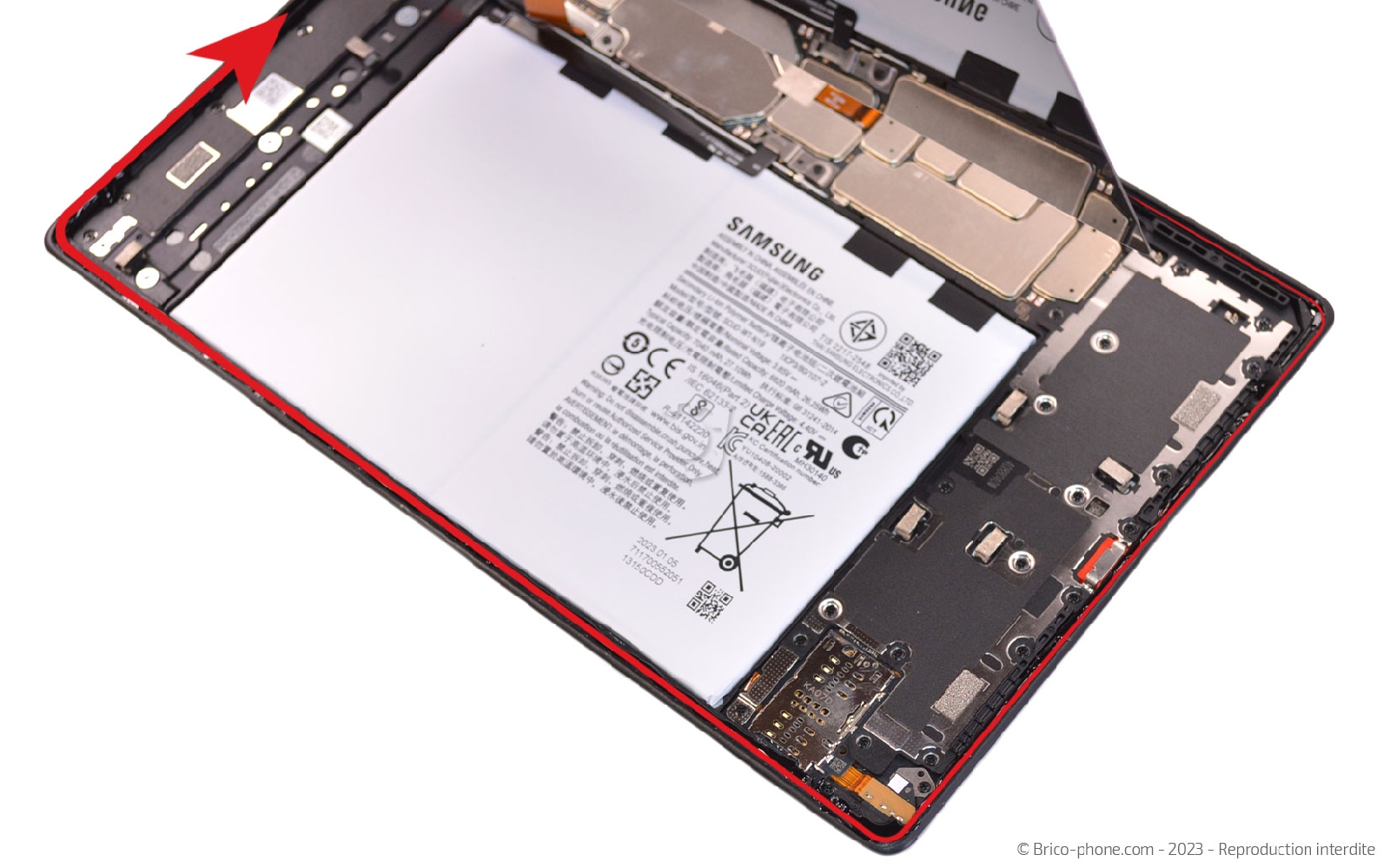

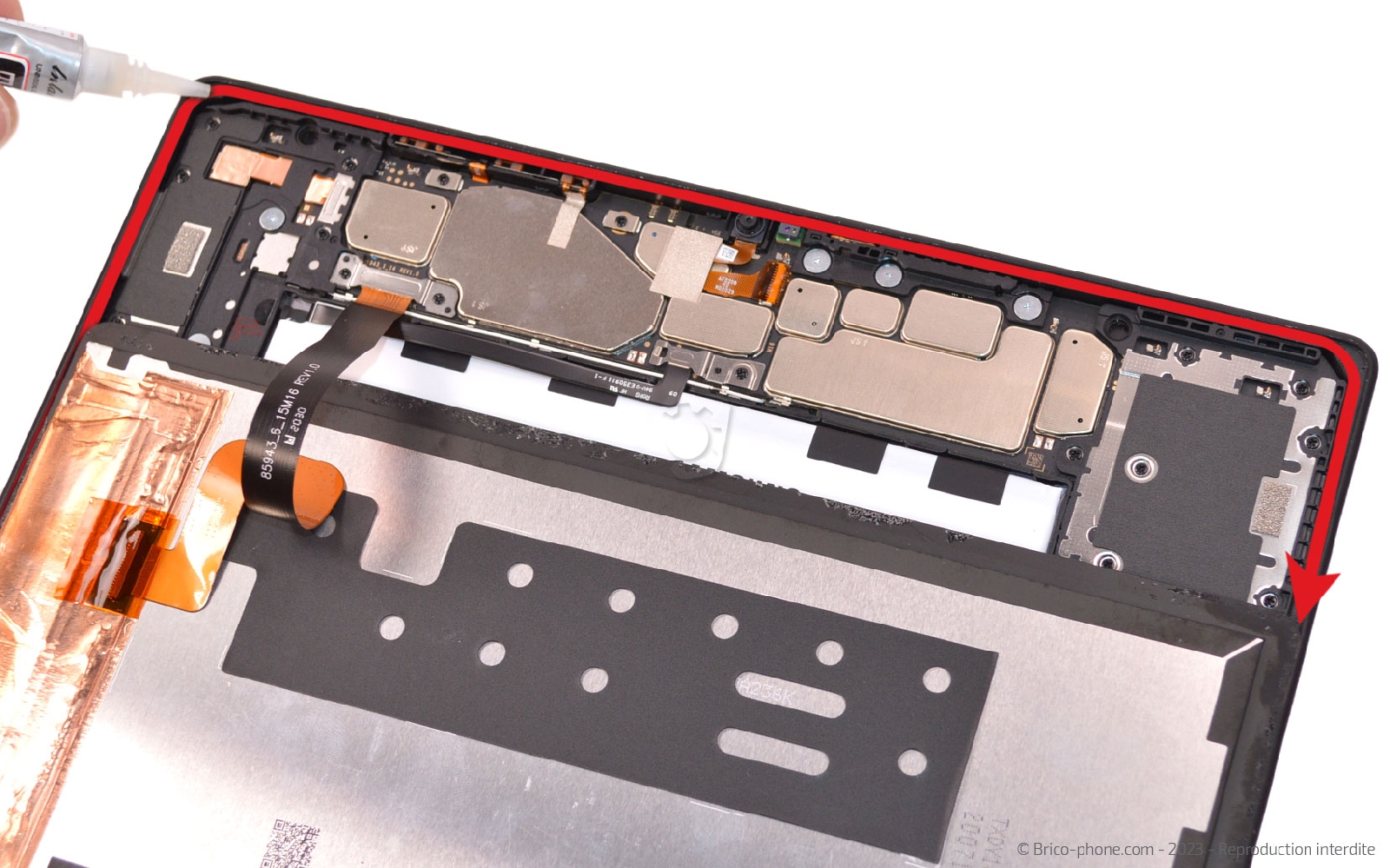

Une fois le test validé, appliquez la colle B-7000 sur toute la longueur du châssis puis disposez l'écran sur le châssis et mettez l'appareil sous presse.

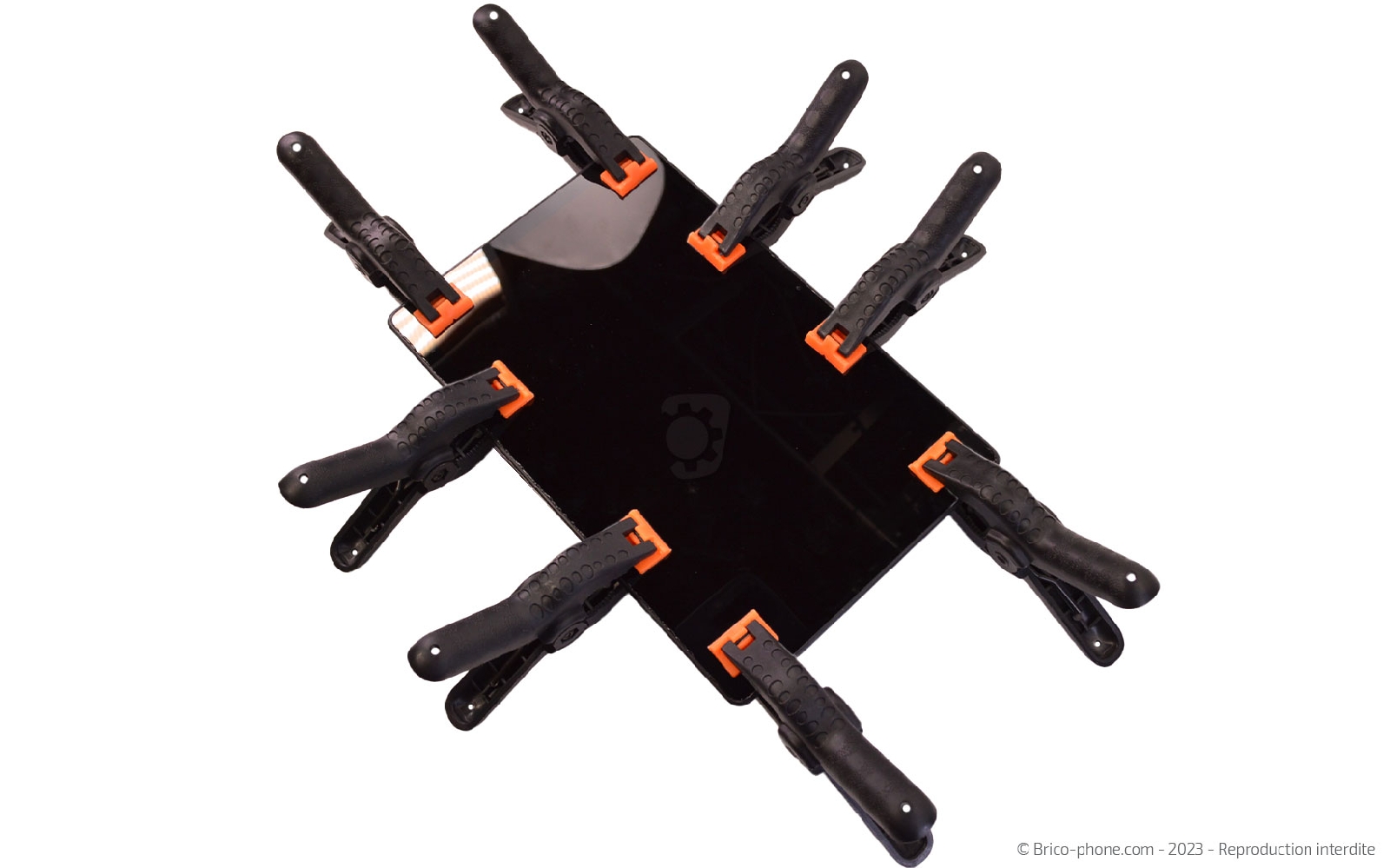

Laissez sécher environ 1 heure à l'aide de gros livres ou de pinces.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Pince à ressort
6,90 €
