Comment changer la batterie sur Galaxy Tab A7 10-4 (SM-T500-SM-T505)

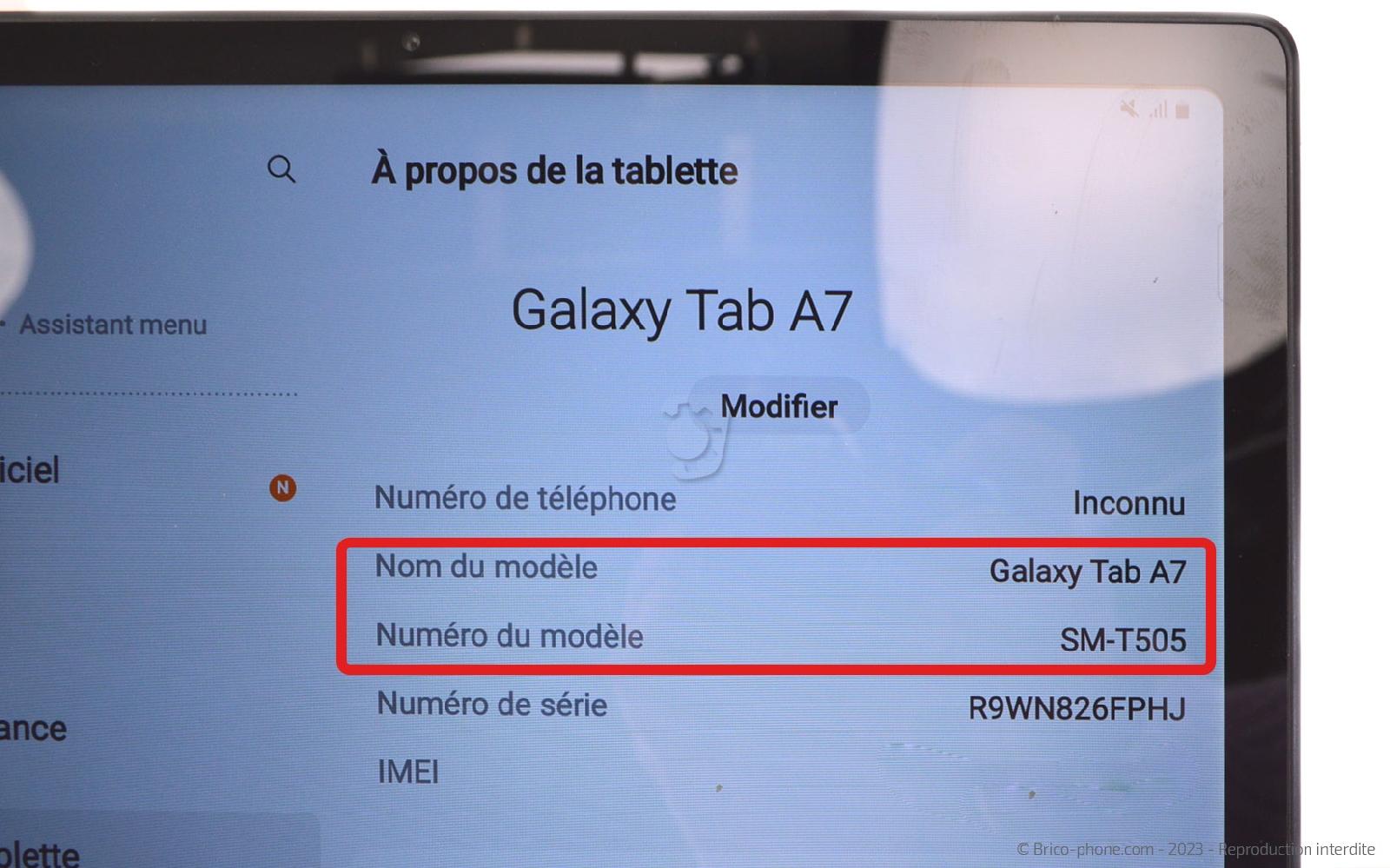

Nous recommandons toujours de vérifier le numéro de modèle de votre appareil avant de commencer. Pour cela, il vous suffit de vous rendre dans les Paramètres de votre tablette et de vous assurer que vous possédez bien la Galaxy Tab A7 (SM-T505 pour la version LTE ou SM-T500 pour la version Wifi).

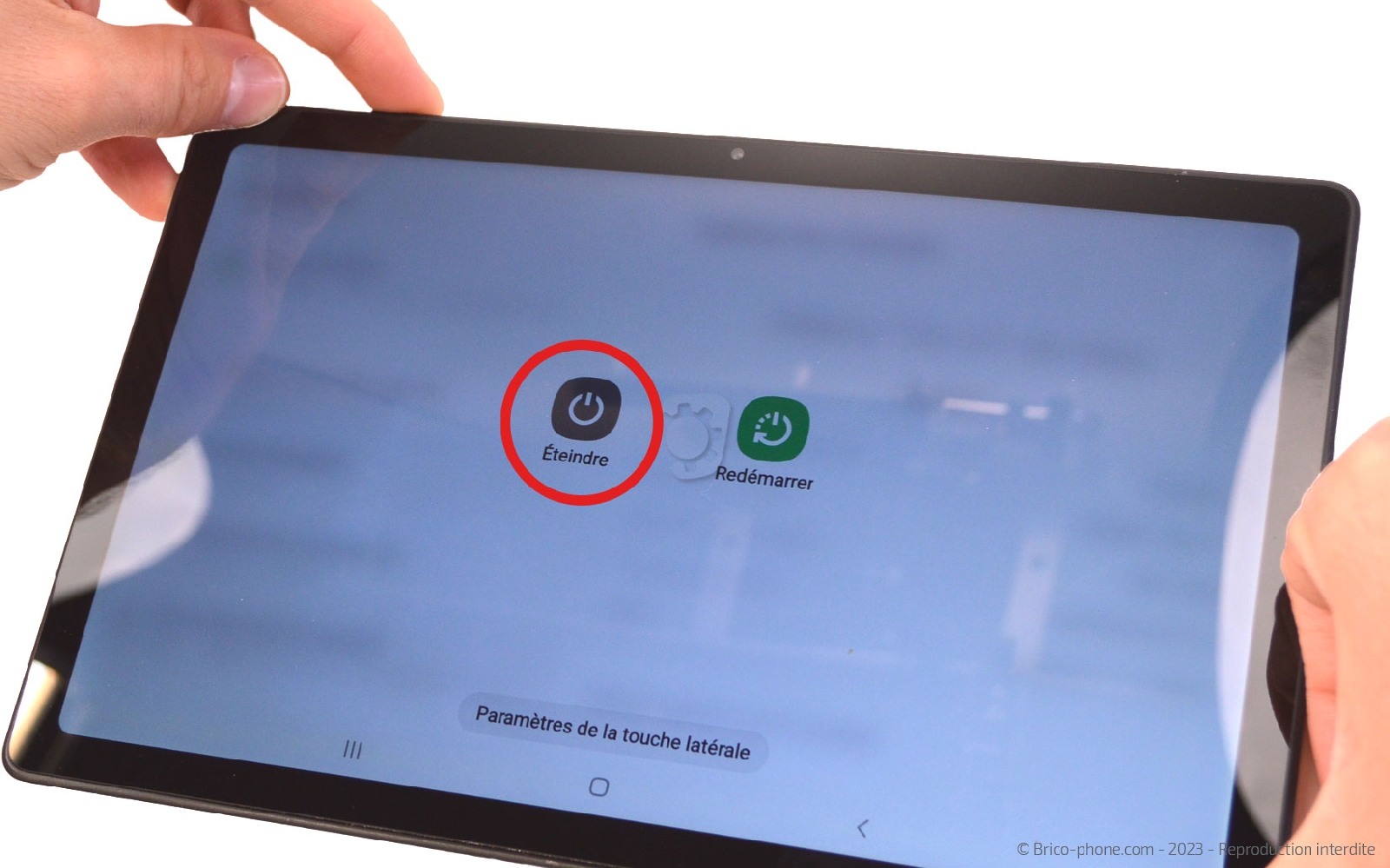

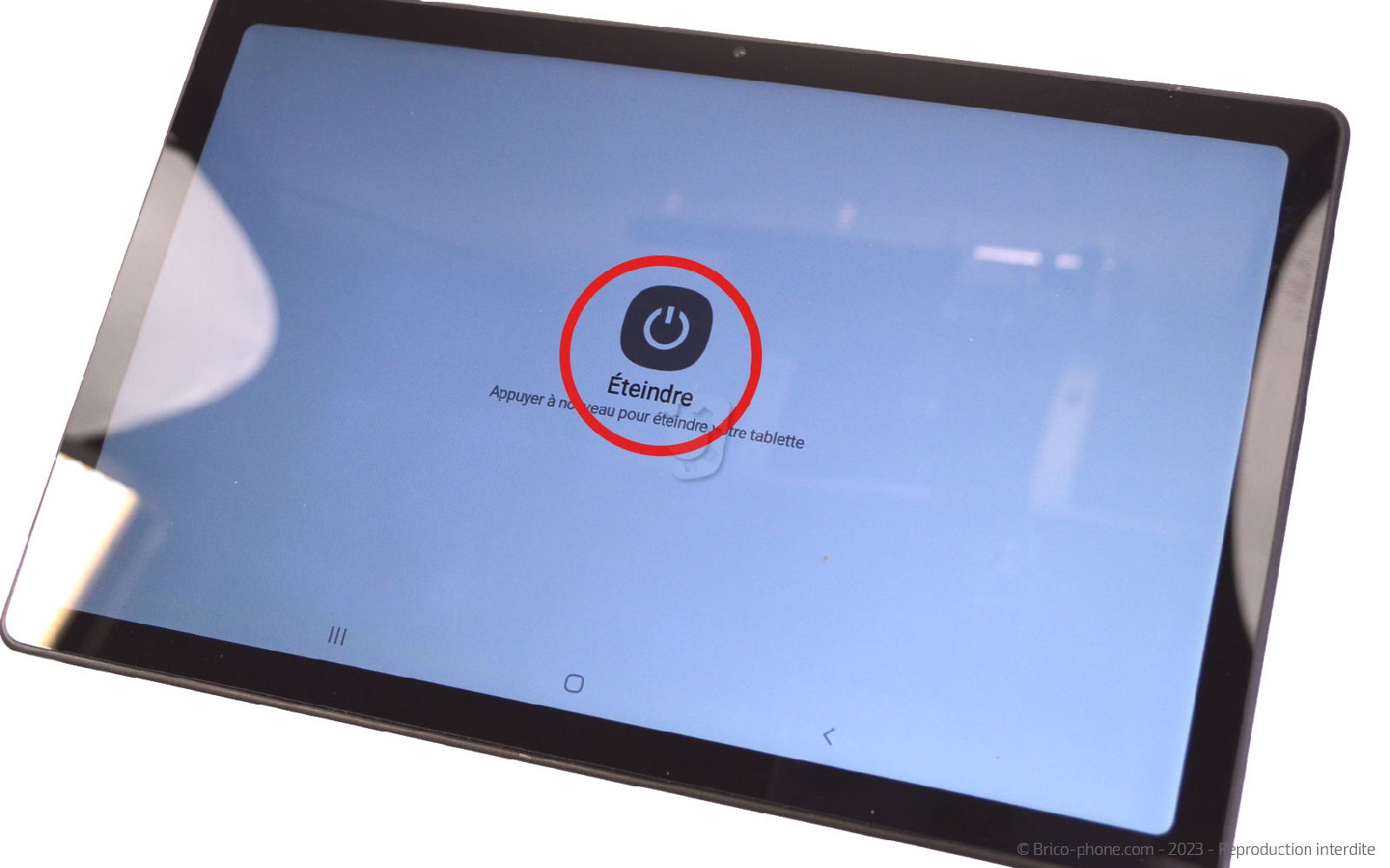

Une fois la commande reçue, pressez le bouton Power et suivez les instructions affichées pour éteindre votre appareil.

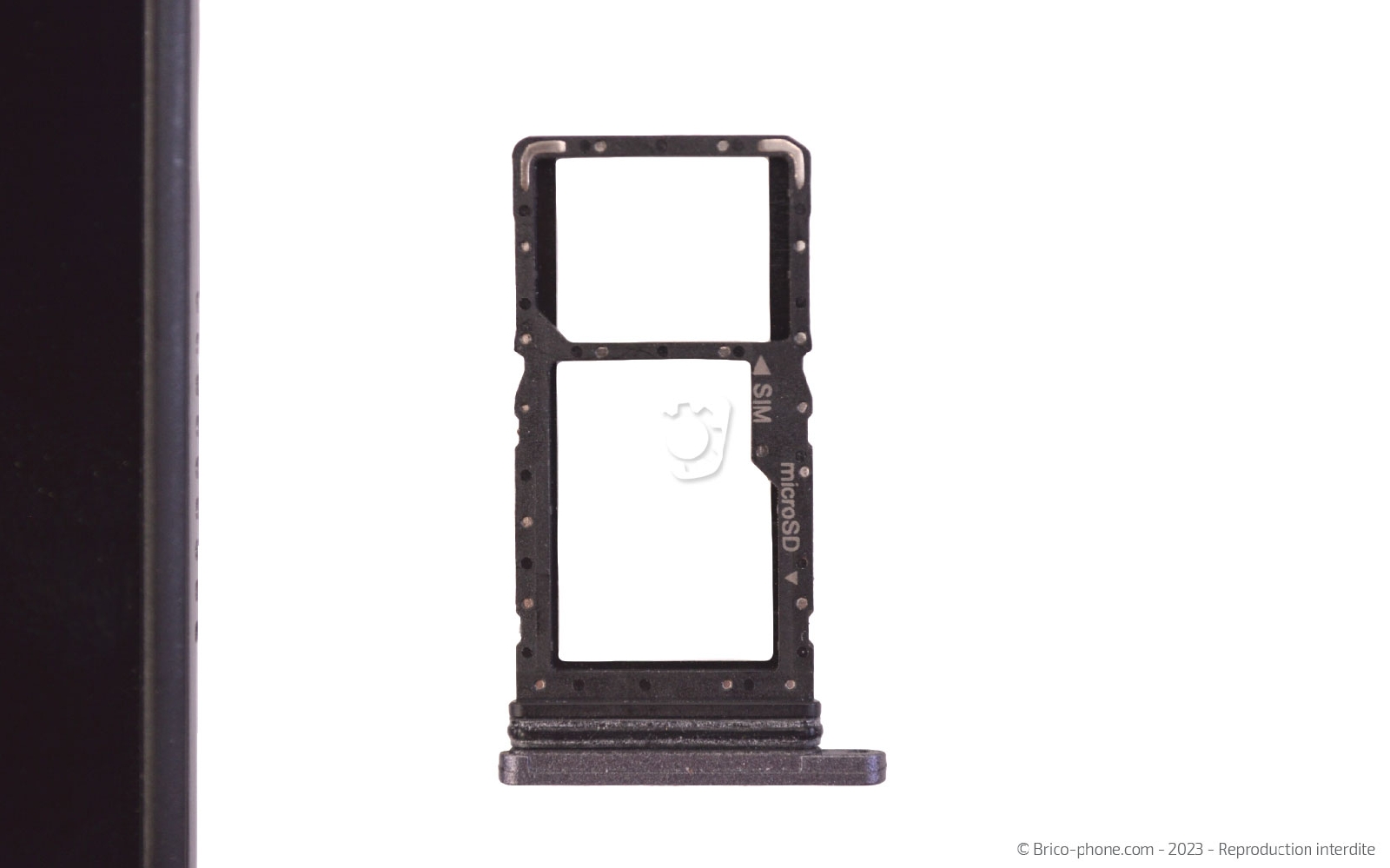

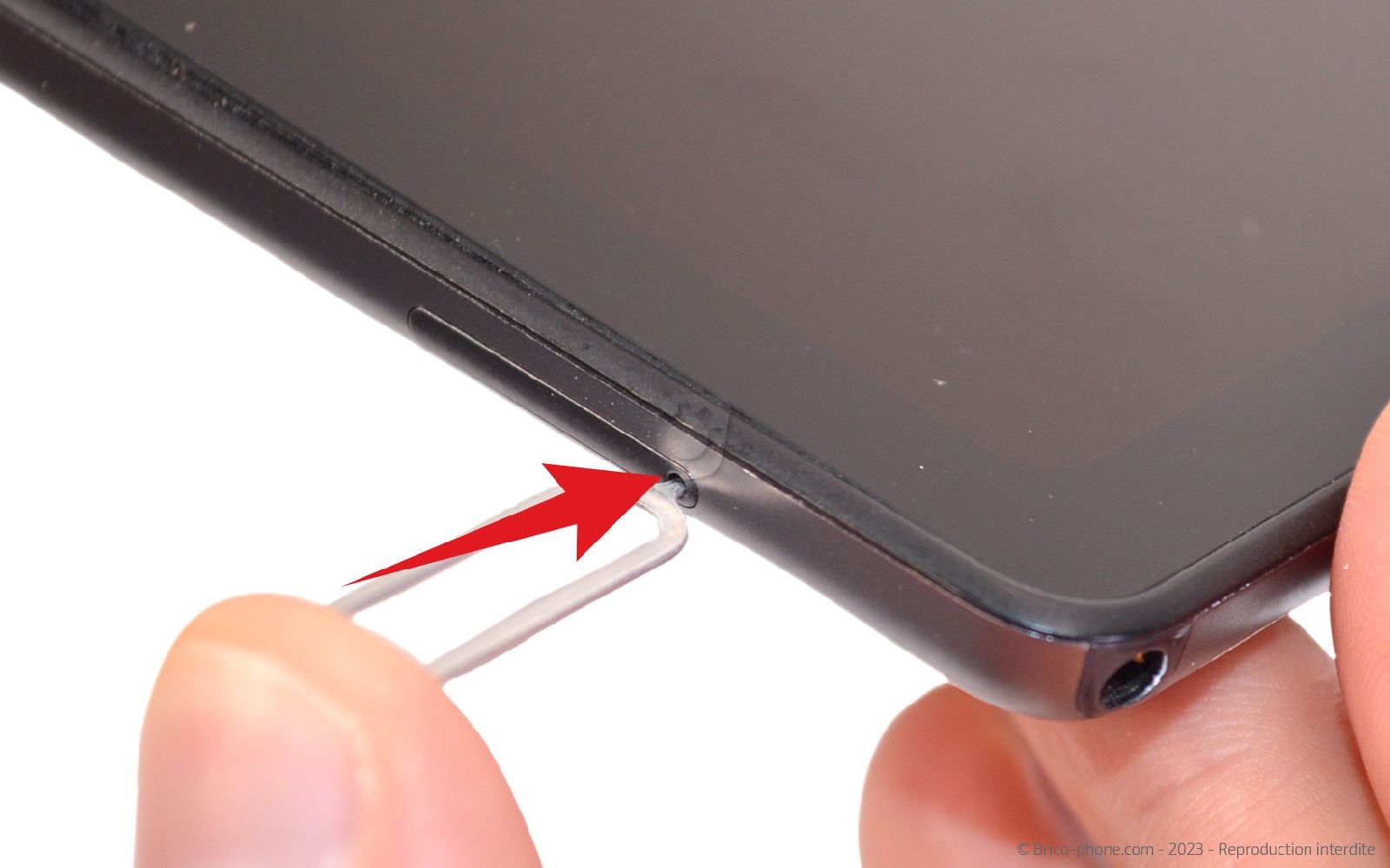

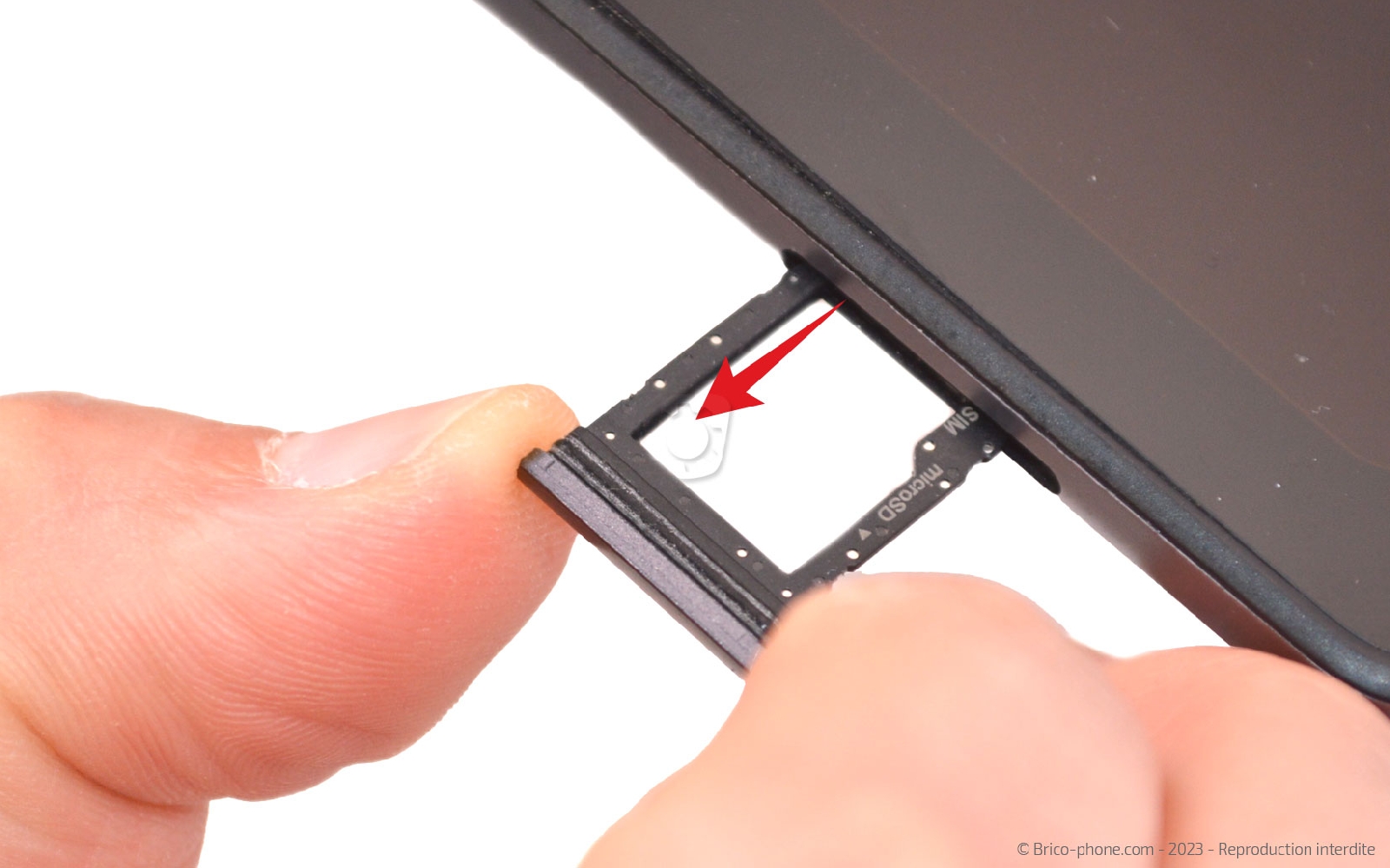

Insérez l'outil d'extraction dans le trou situé à droite du rack SIM pour sortir ce dernier de la tablette.

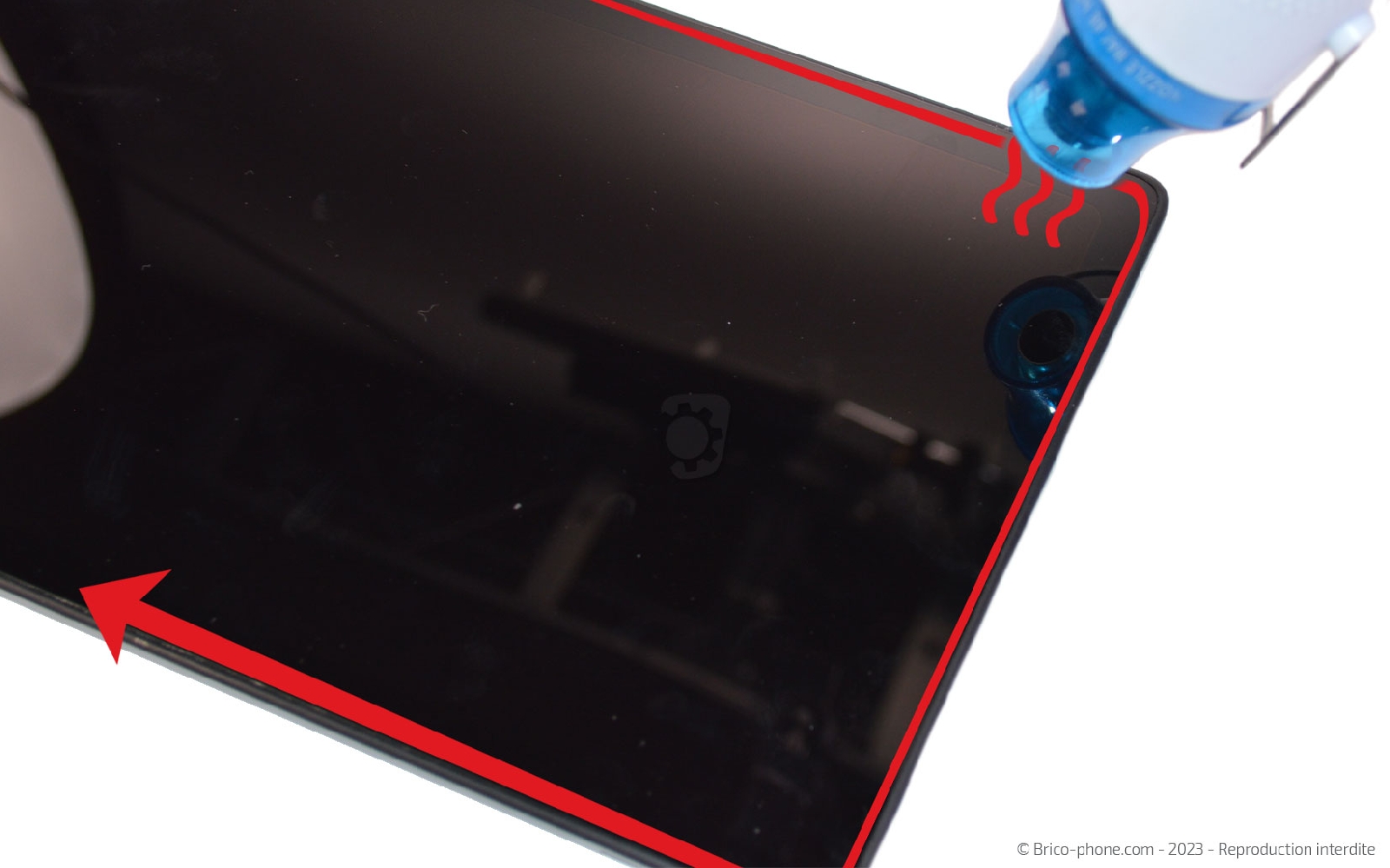

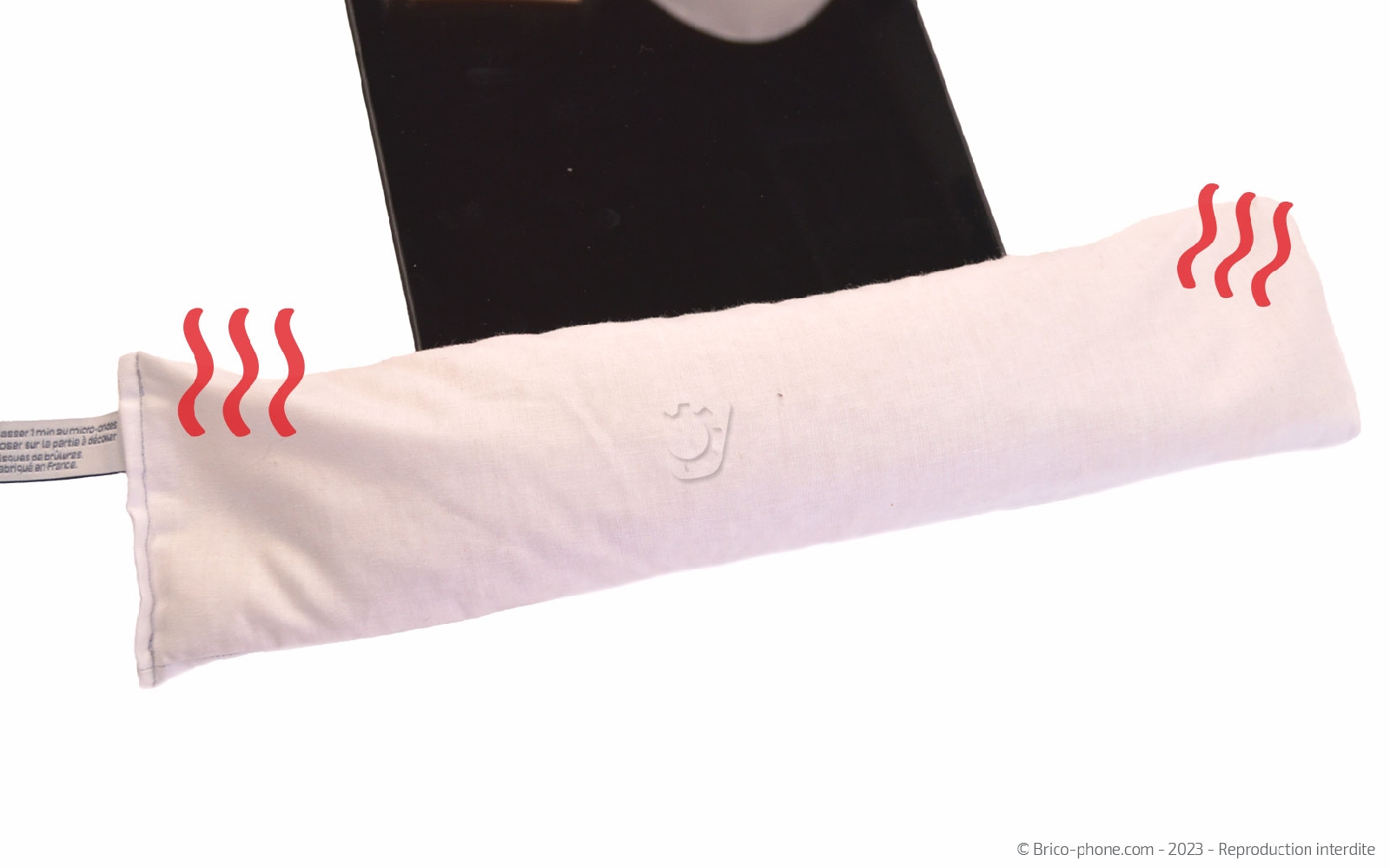

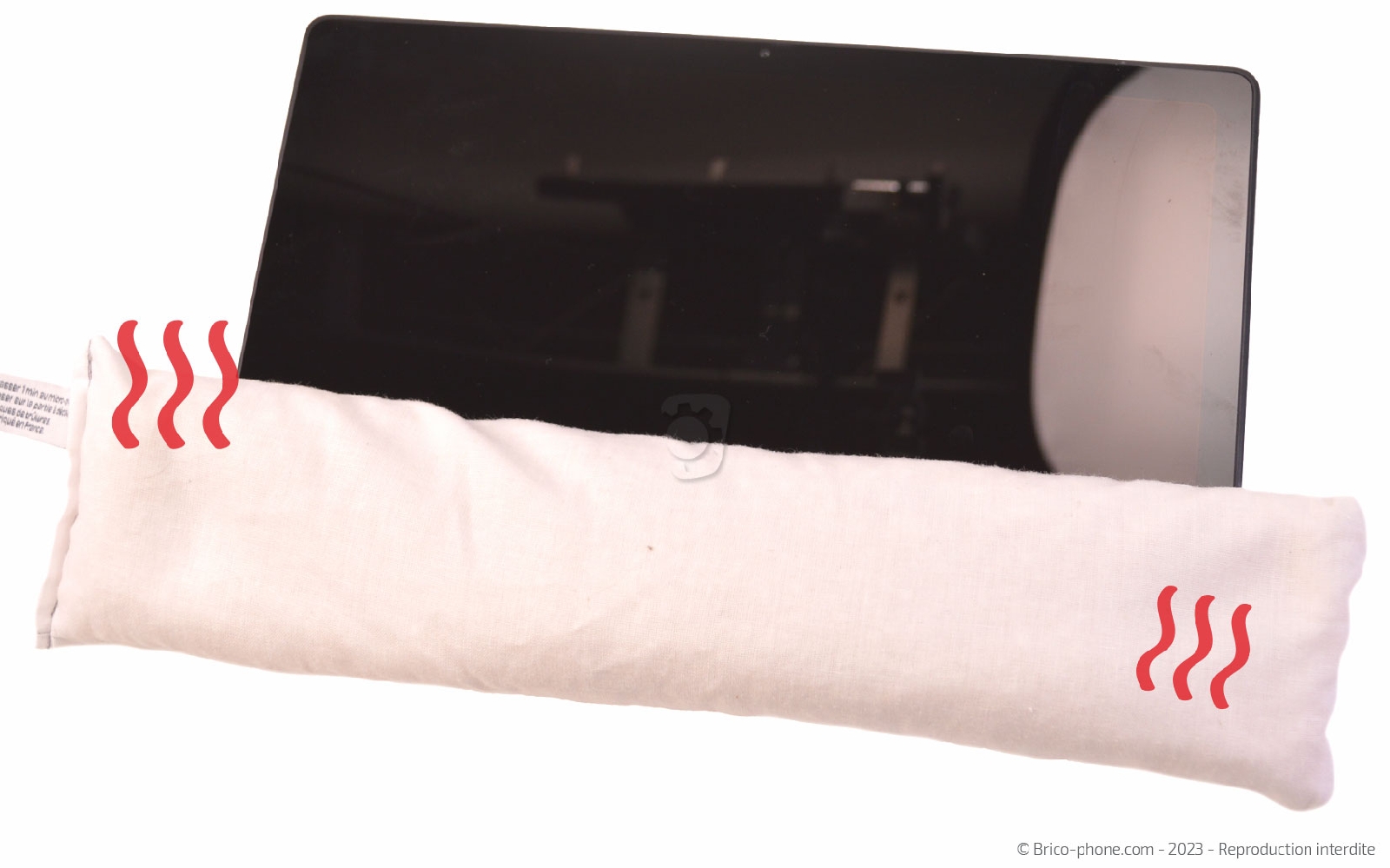

Pour ouvrir la tablette, nous avons besoin de chauffer les contours de l'écran pour cela vous pouvez utiliser soit un décapeur thermique ( ou sèche-cheveux) soit un coussin chauffant.

En ce qui concerne le coussin, il faut le passer au préalable au micro-ondes environ 2 minutes avant de le déposer sur le bord de l'écran. Il vous faut chauffer les 4 bords.

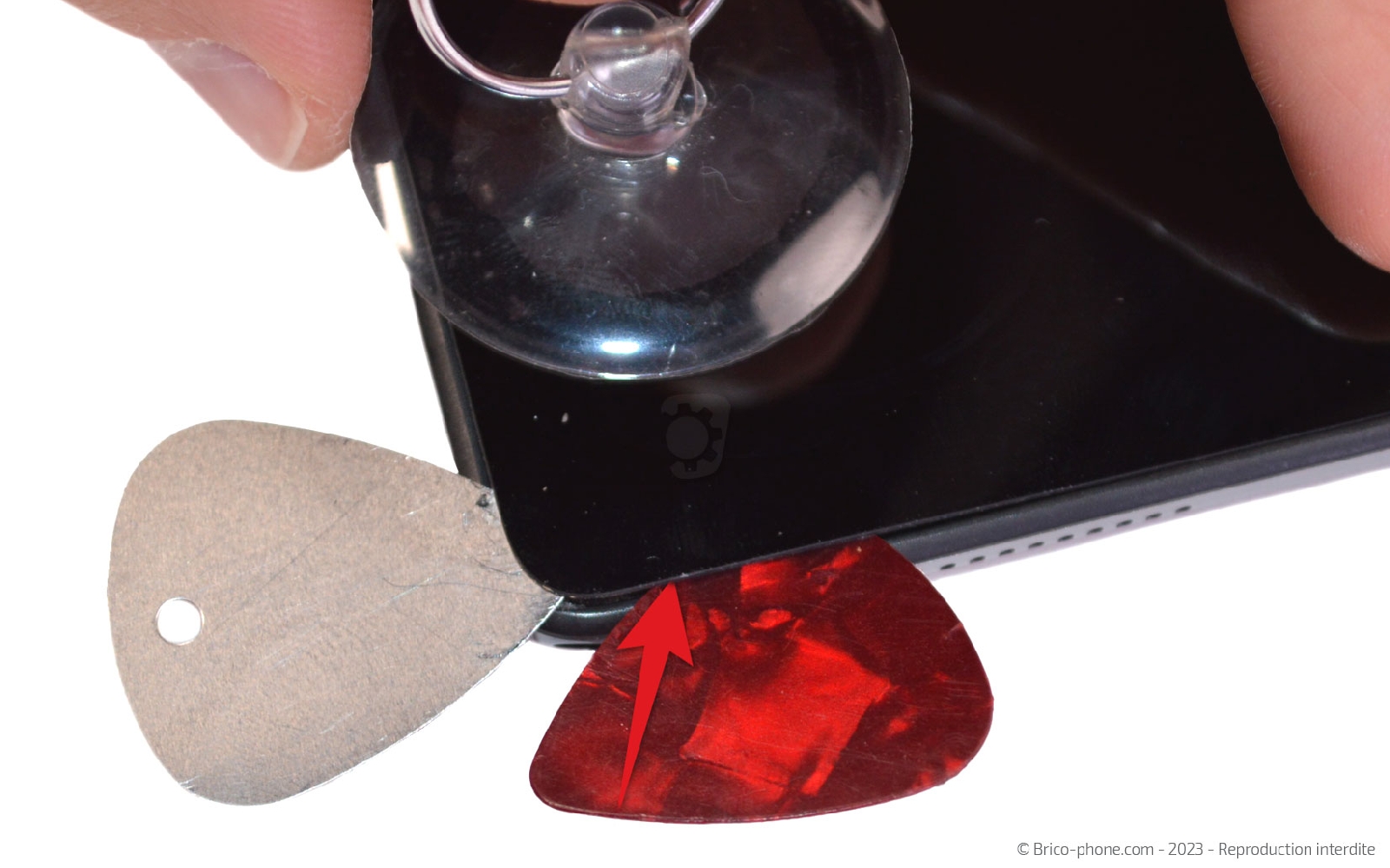

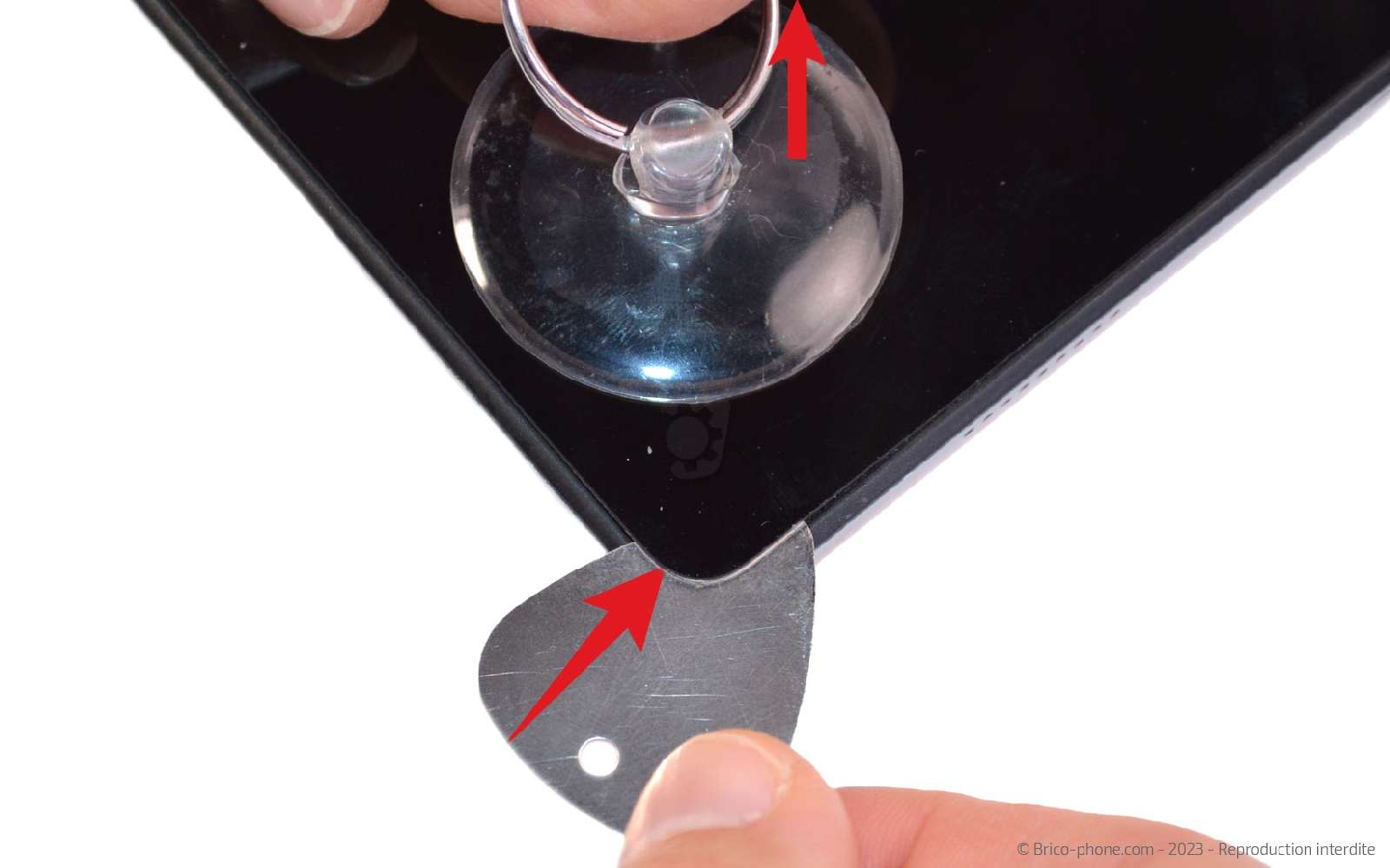

Placez la ventouse au bord d'un angle de l'écran afin de soulever le composant et de pouvoir insérer le médiator en métal fin entre le châssis et la vitre avant.
Faites attention à ne pas passer l'outil sous le joint noir.

Ensuite, remplacez le médiator fin par son homologue en plastique pour continuer le décollage.

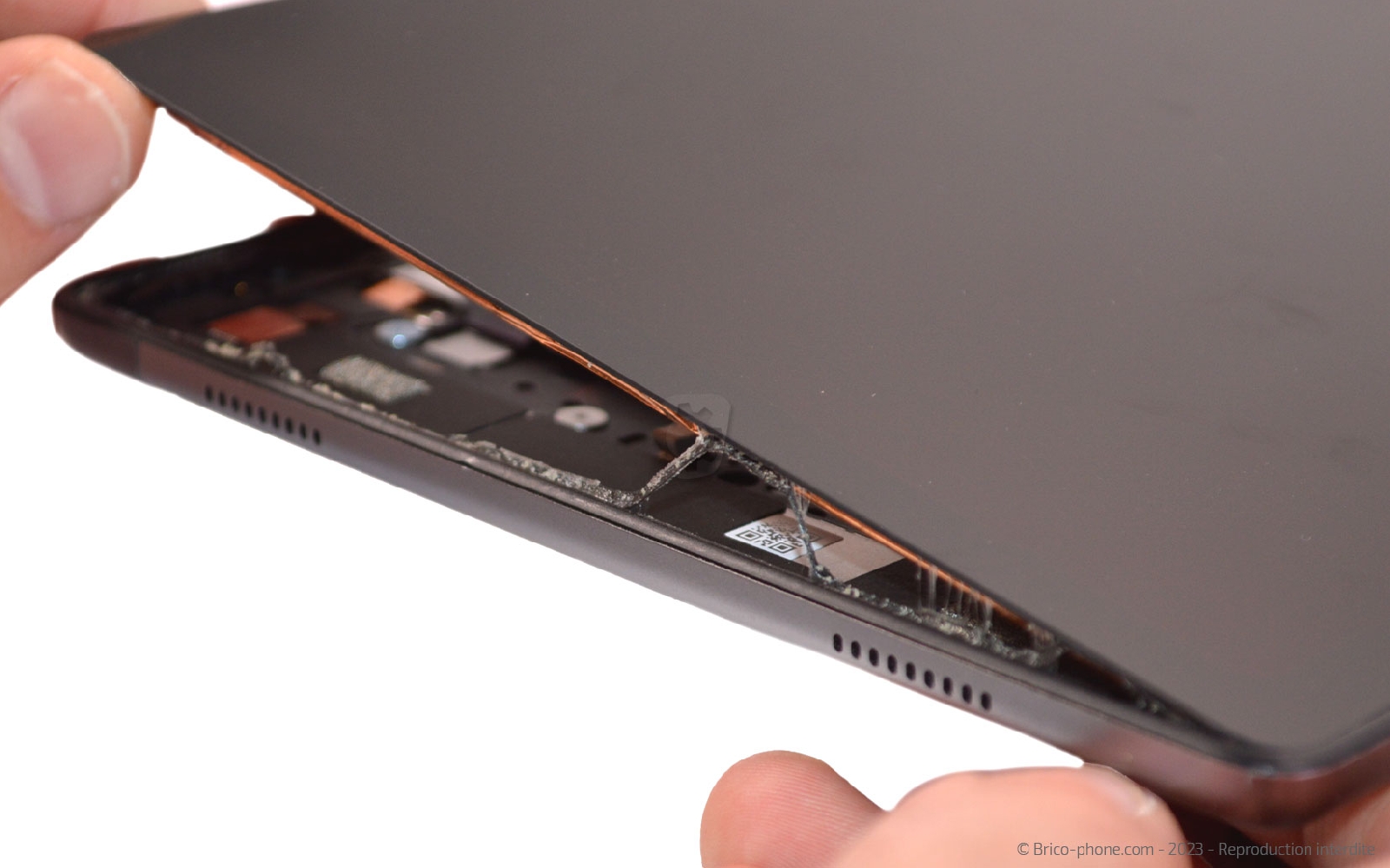

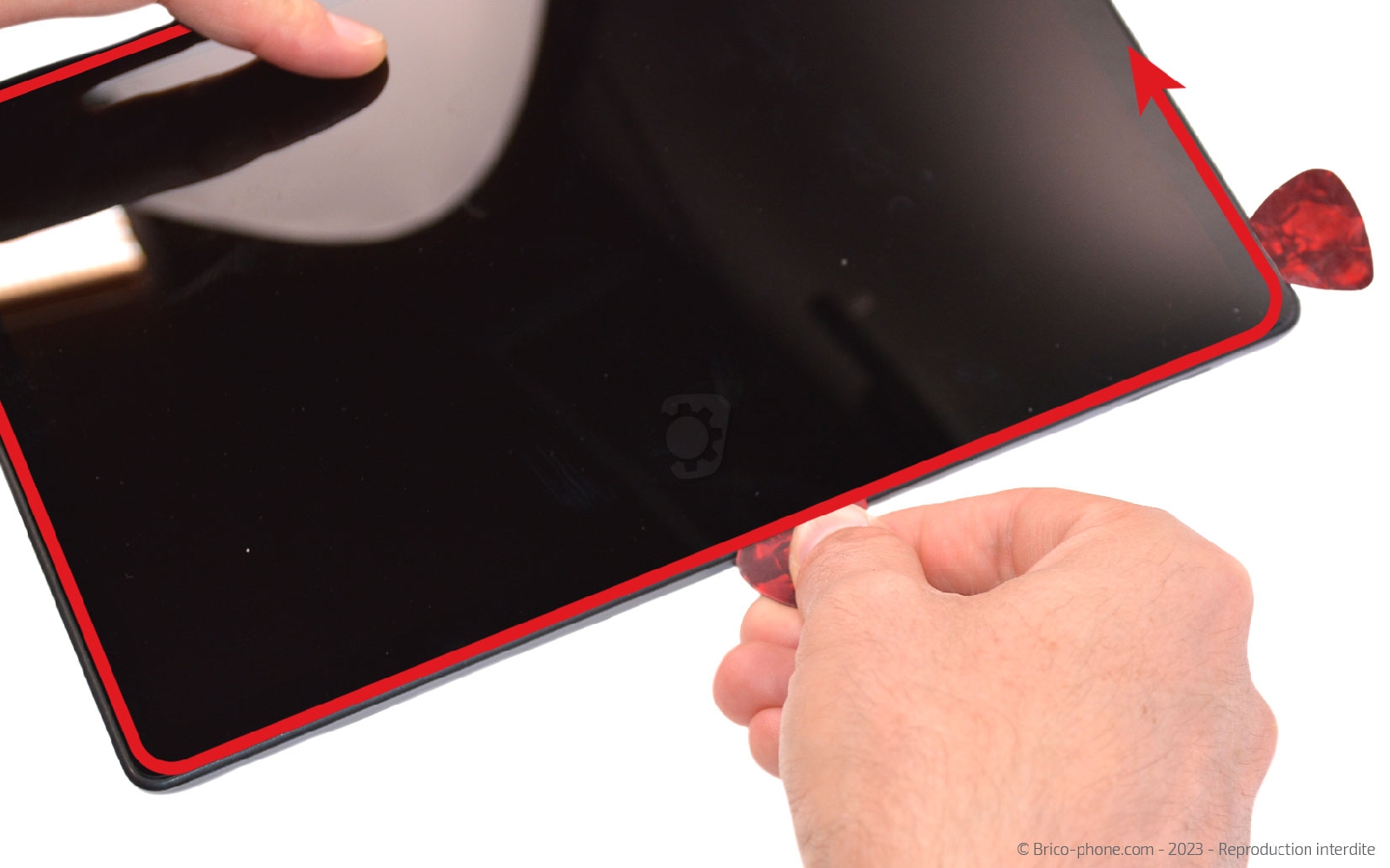

Faites circuler l'outil sur toute la longueur de l'écran pour le décoller petit à petit du châssis.

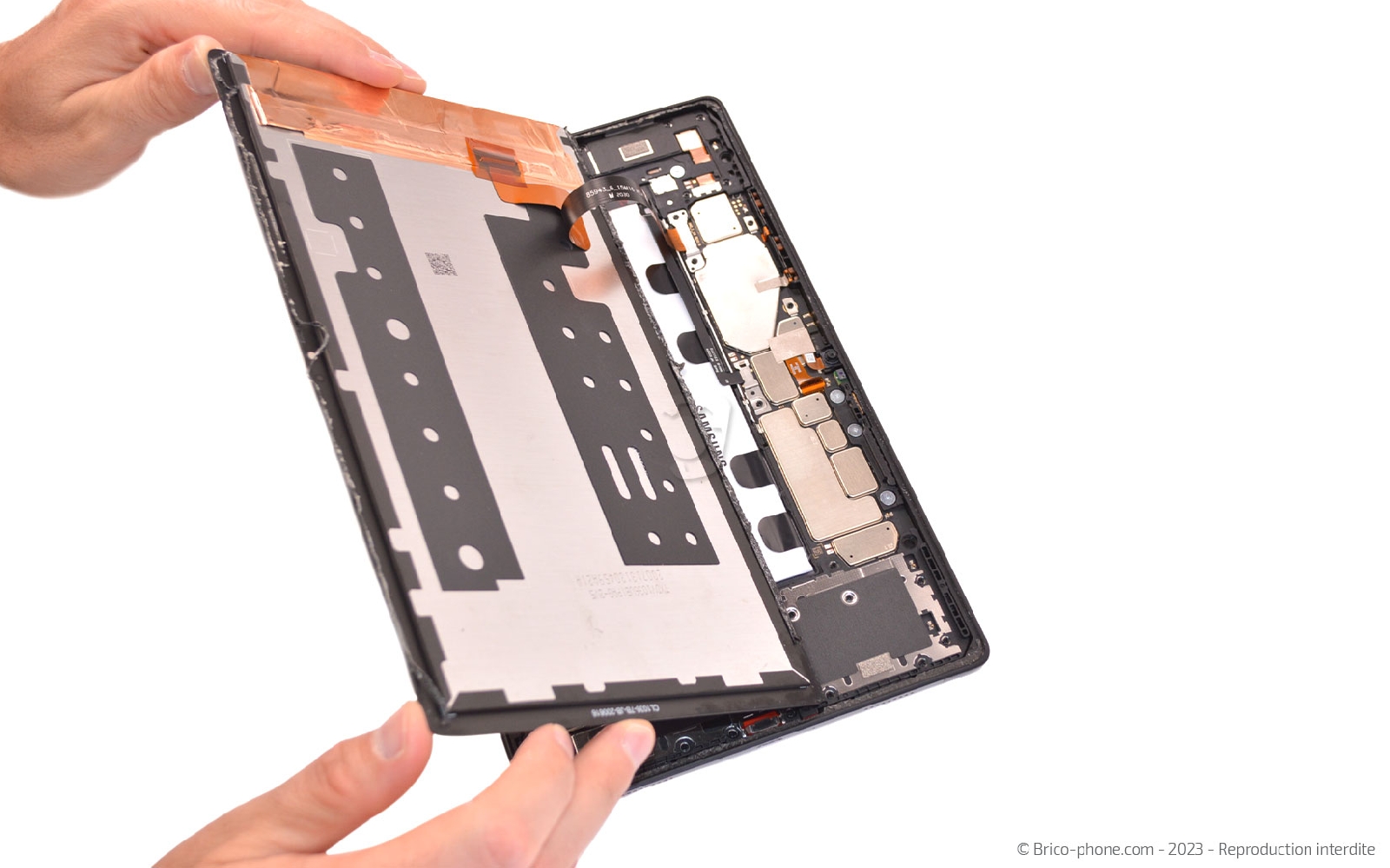

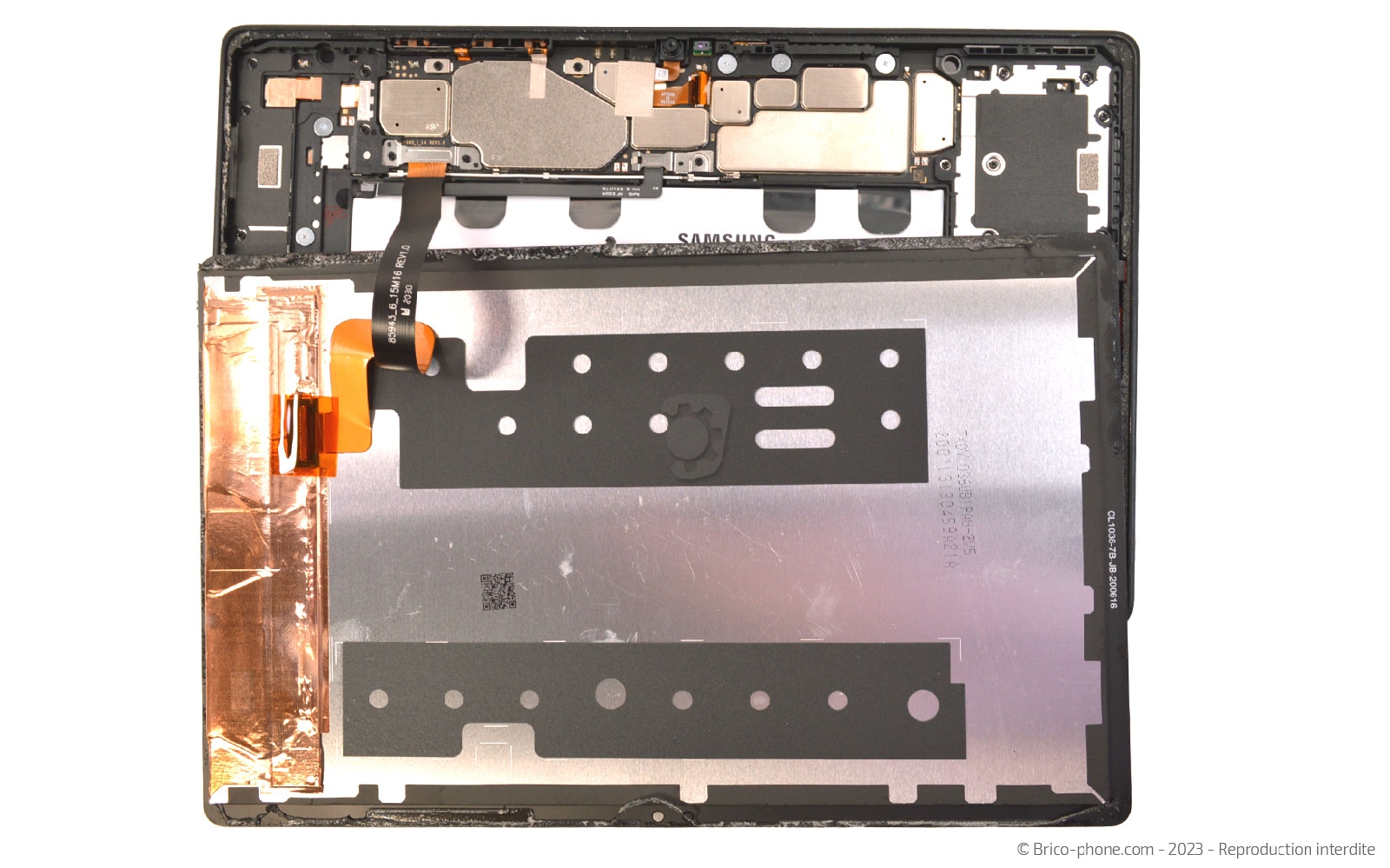

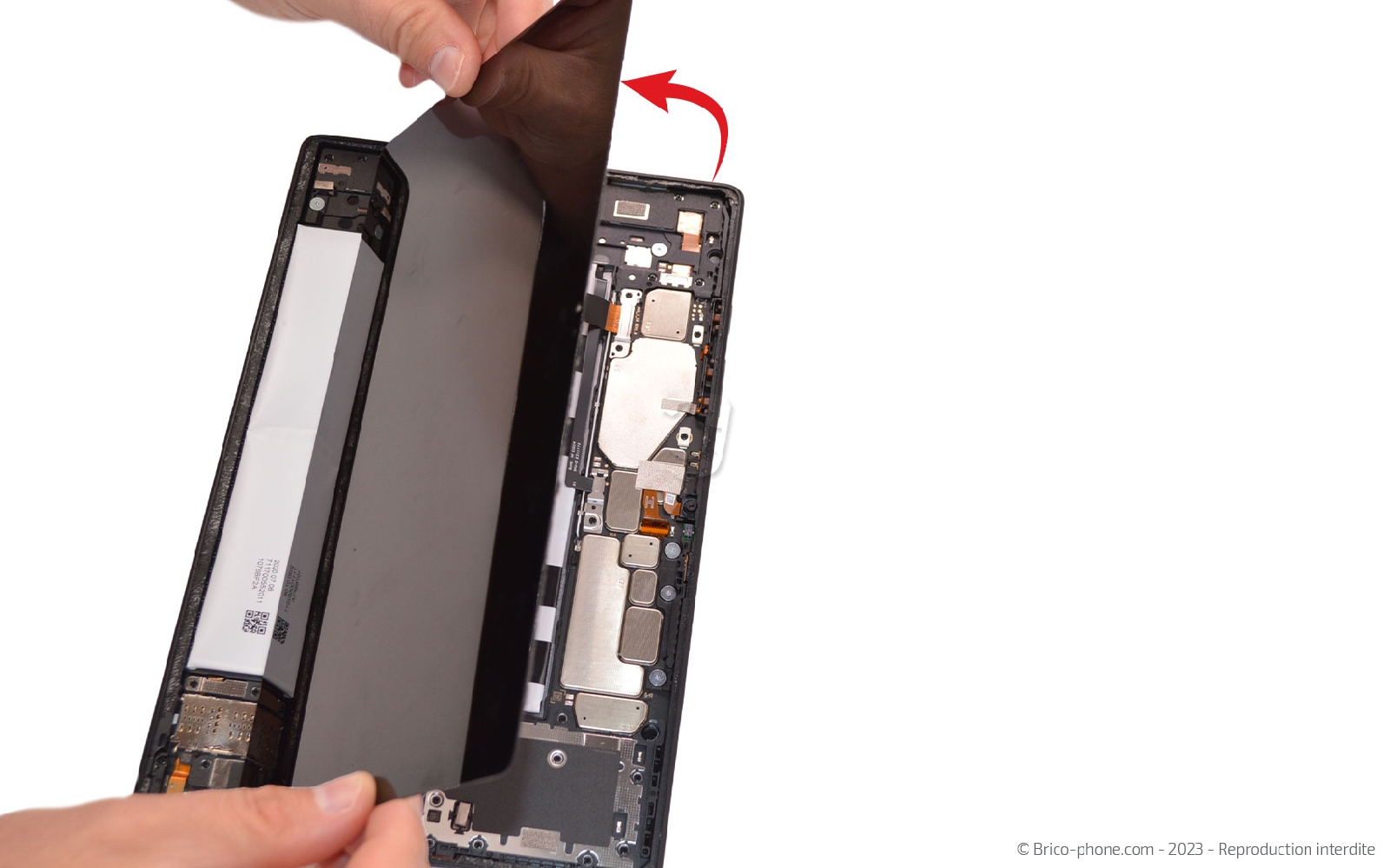

Basculez l'écran vers la gauche en faisant attention à la nappe de ce dernière encore connecté à la carte mère.

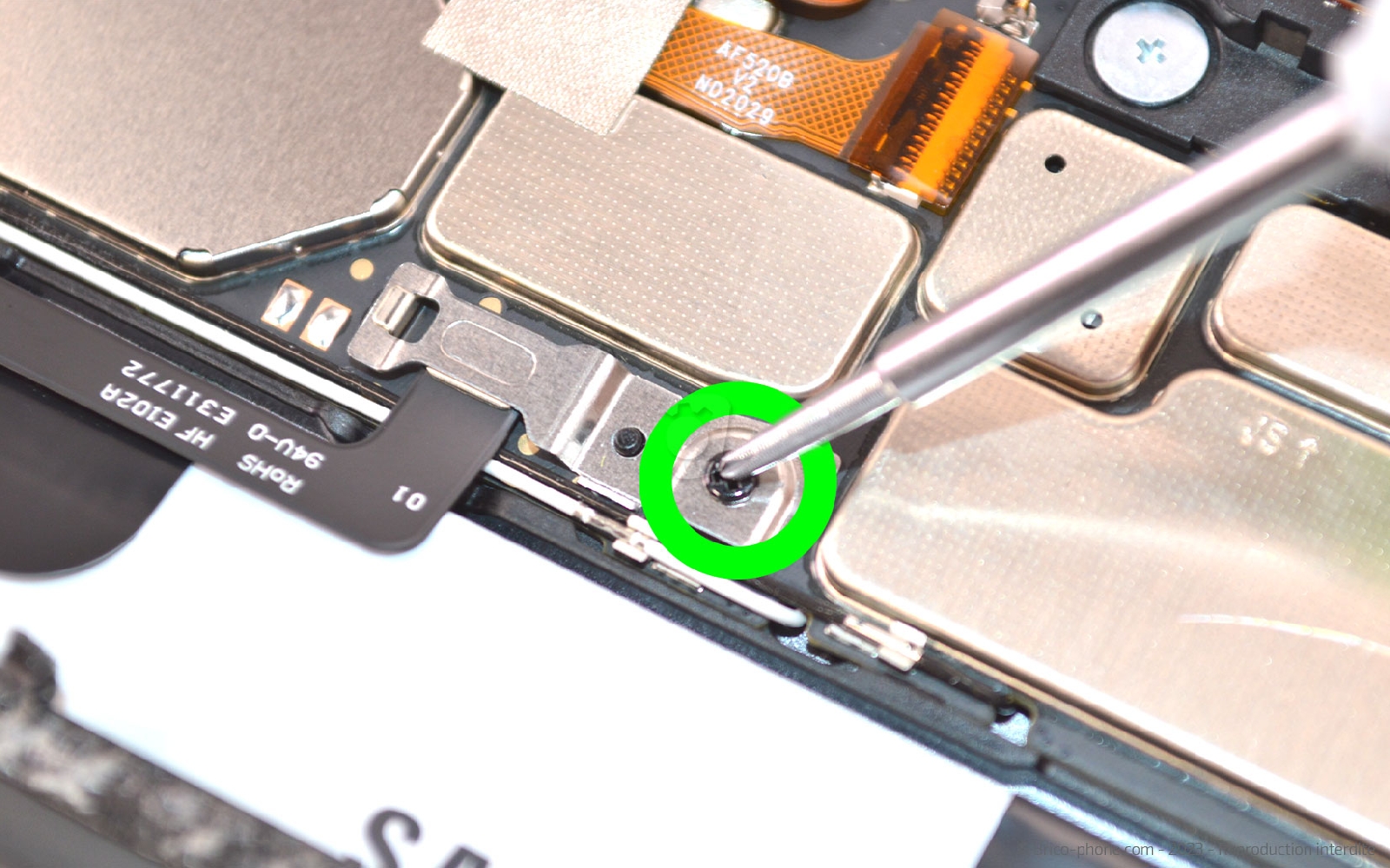

Utilisez le tournevis cruciforme pour retirer la vis de la plaquette de protection de la nappe de la batterie.

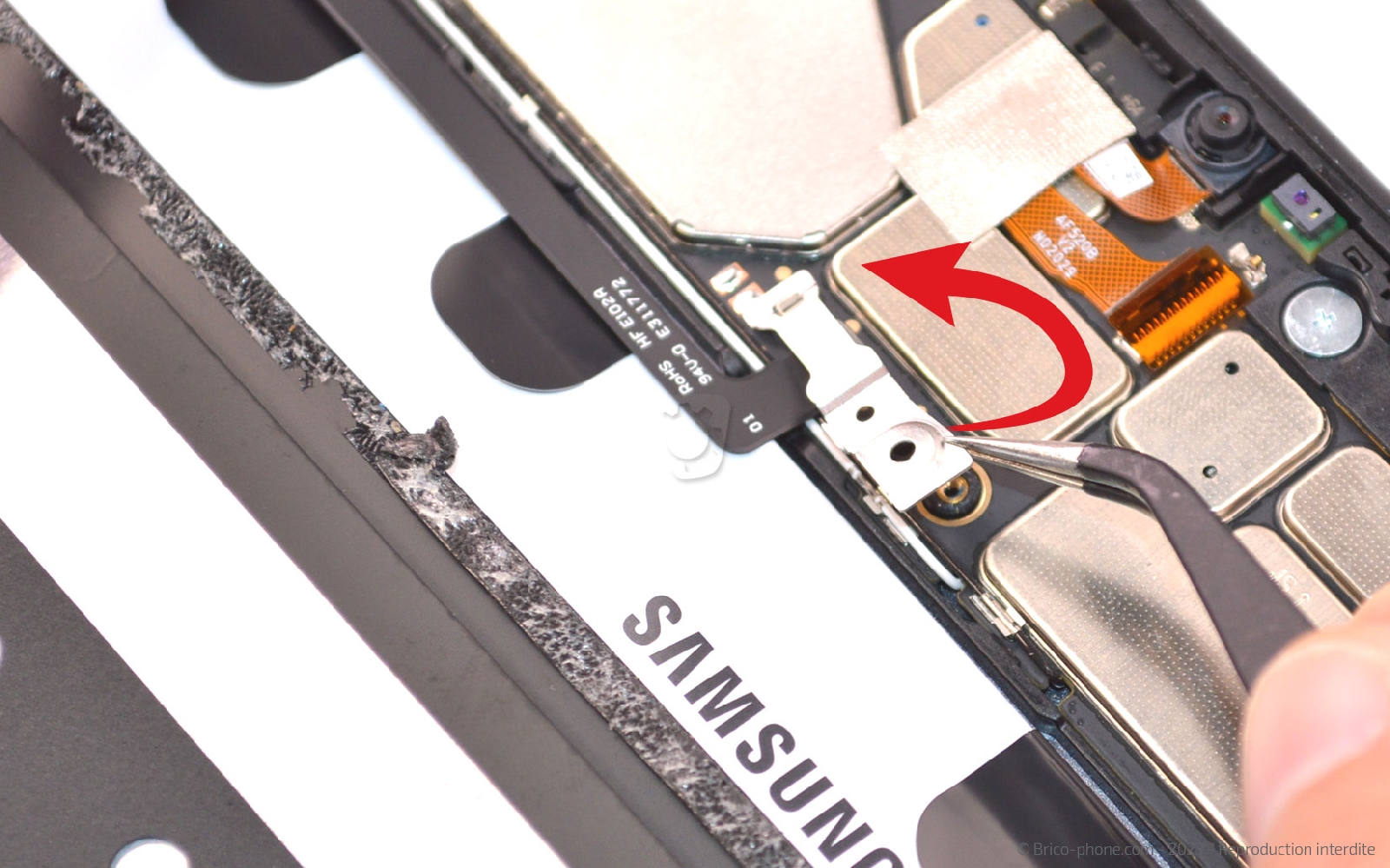

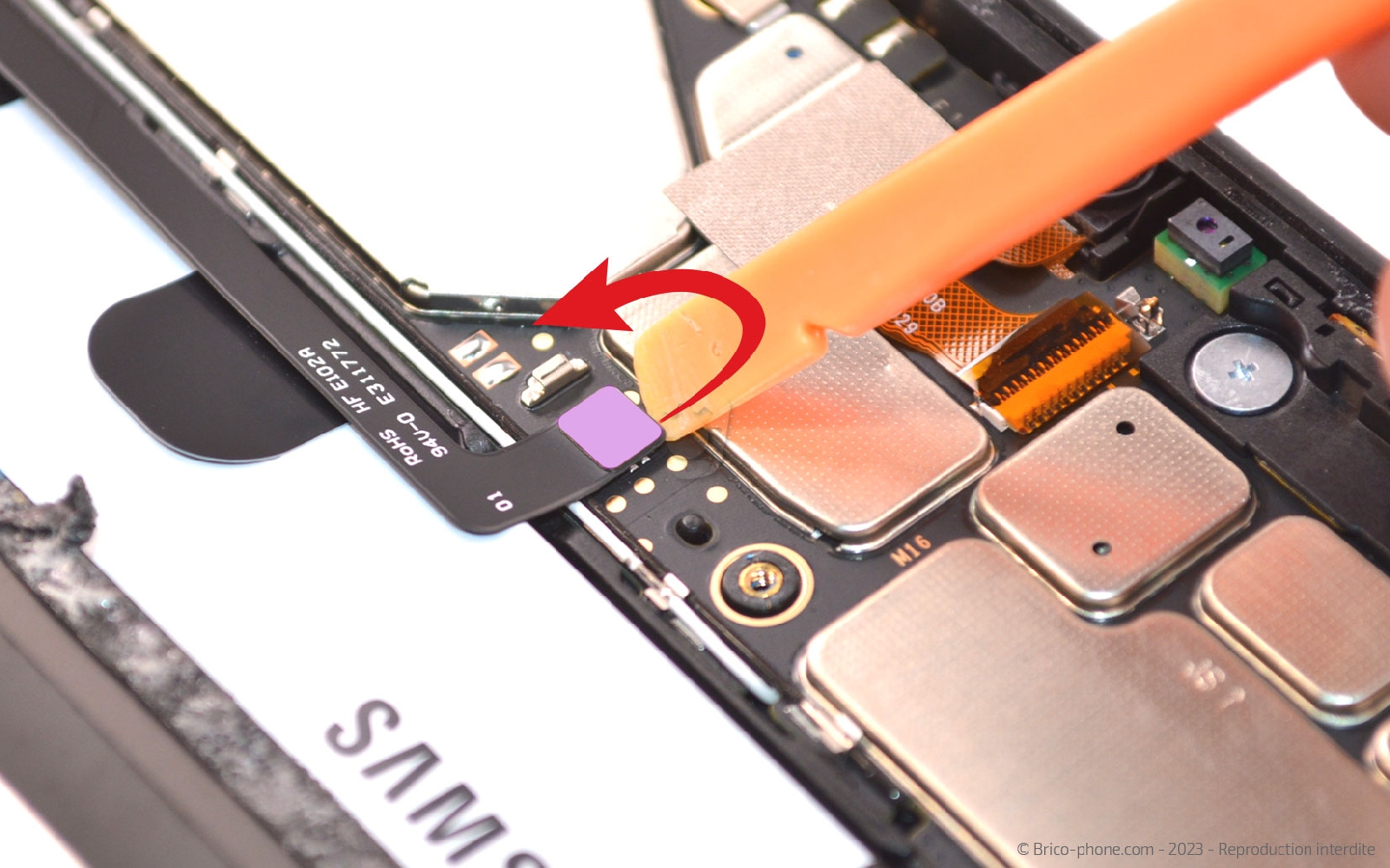

Récupérez le support métallique puis déconnectez la nappe de la batterie.

Vous pouvez maintenant travailler en toute sécurité.

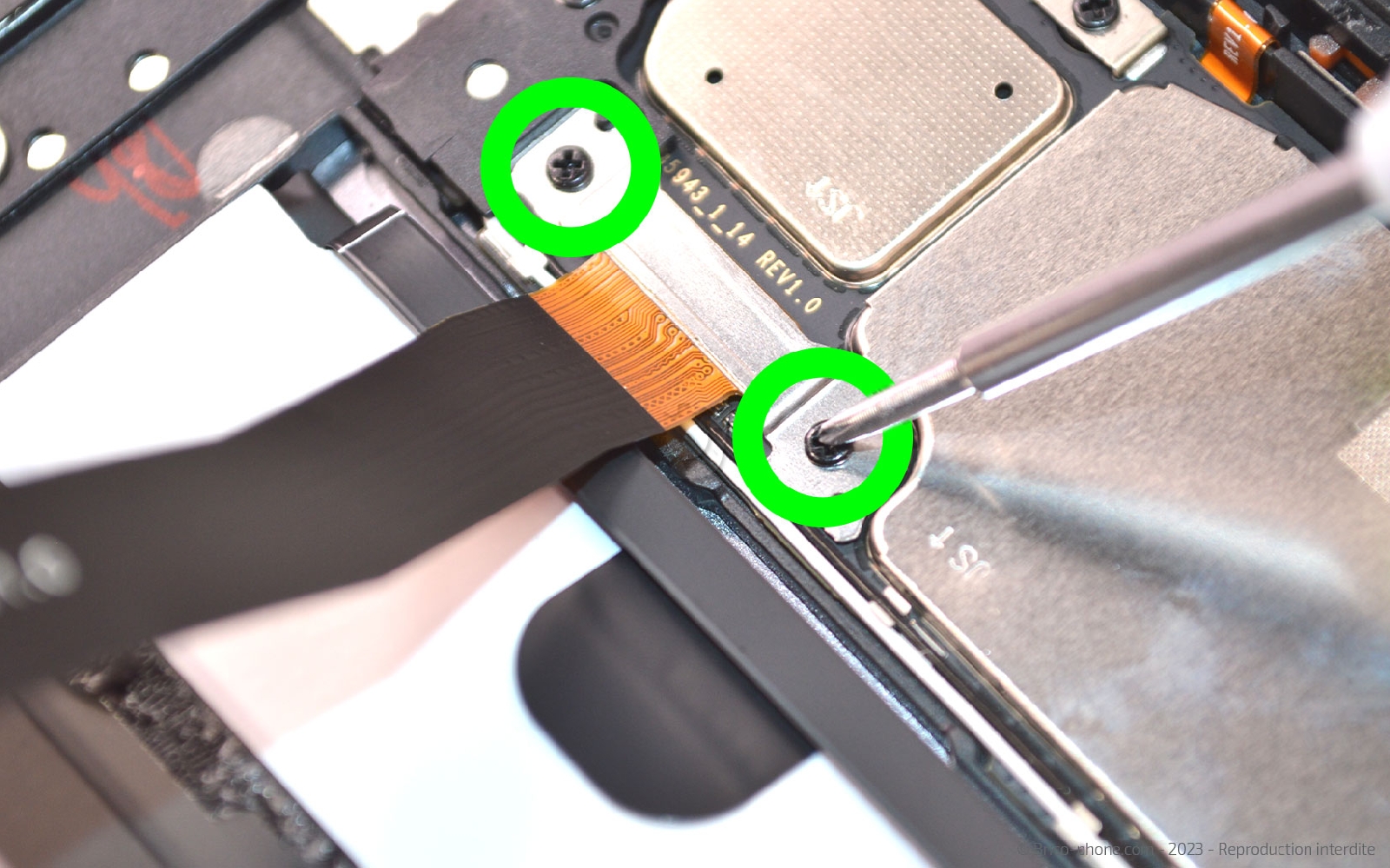

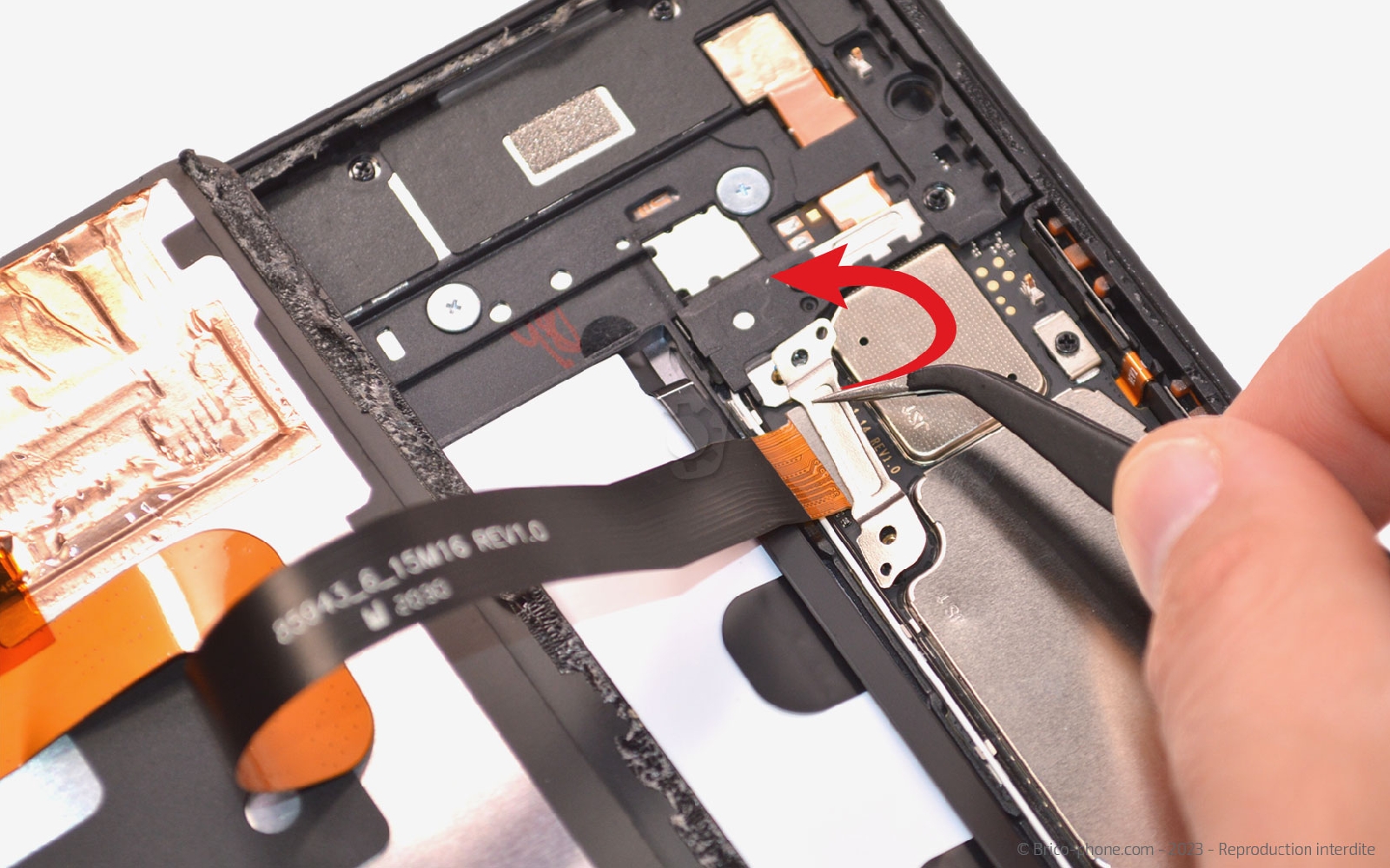

Reprenez le tournevis pour récupérer les deux vis du support de protection de la nappe de l'écran.

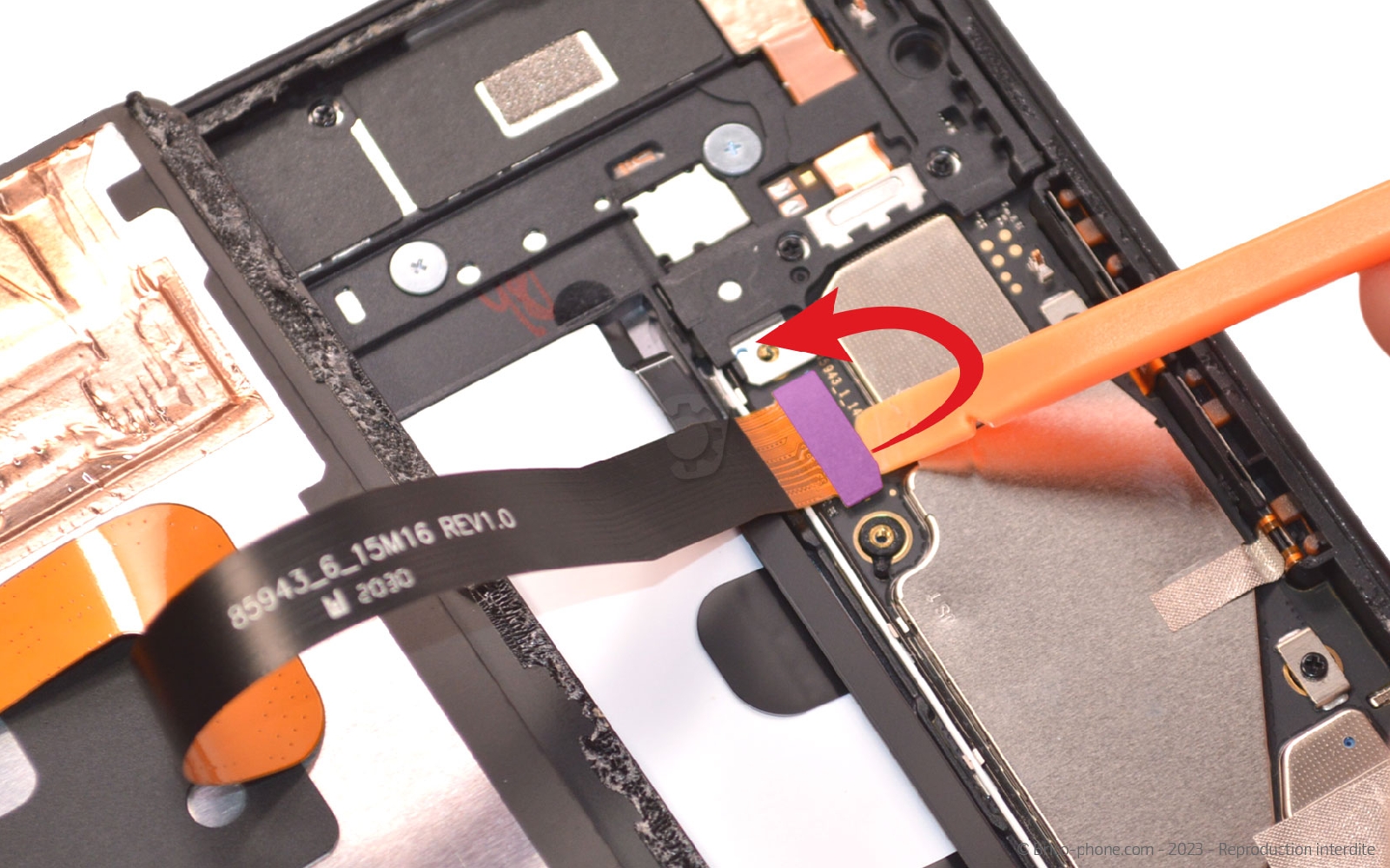

Retirez la plaquette puis débranchez la nappe de l'écran de la carte mère.

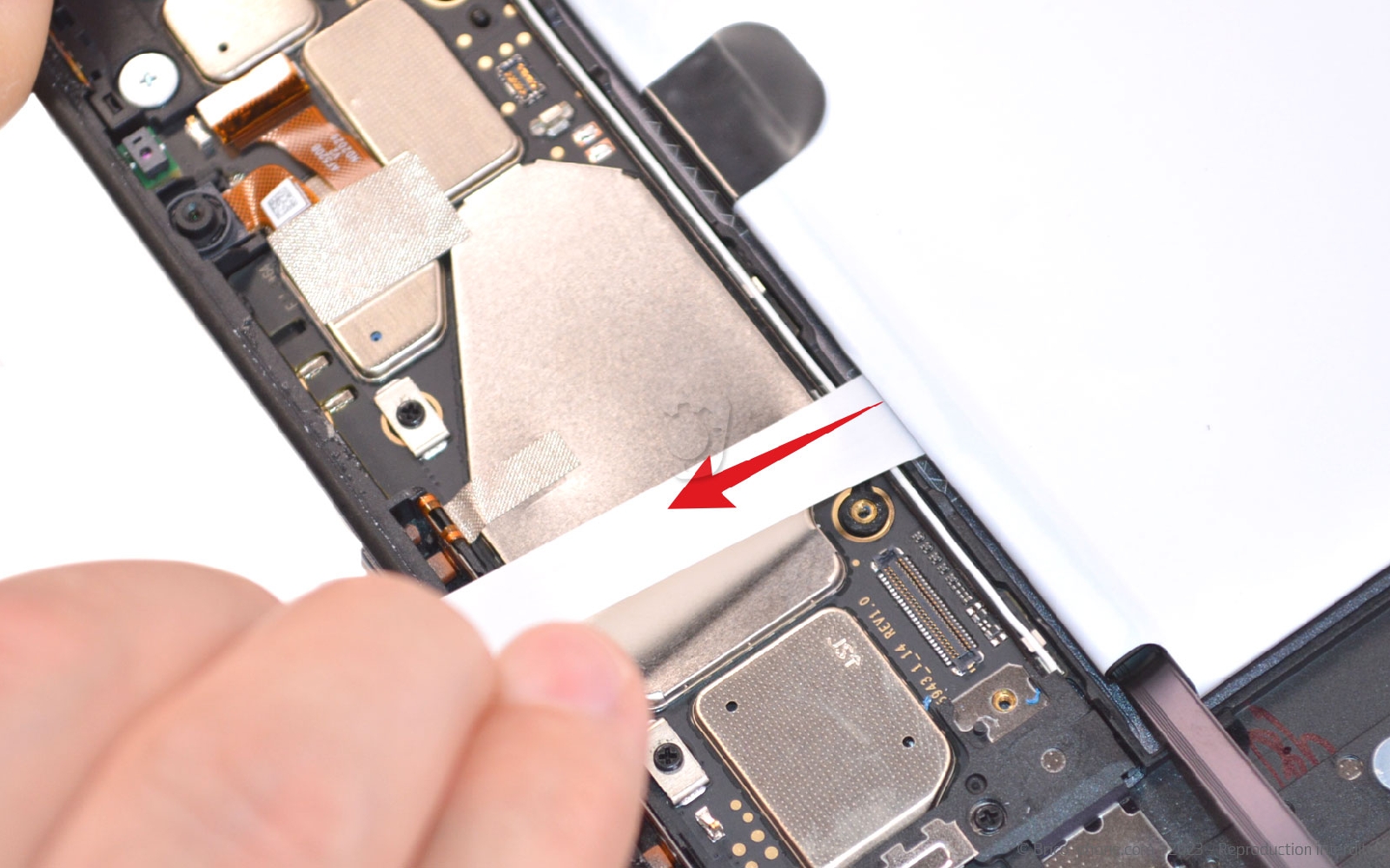

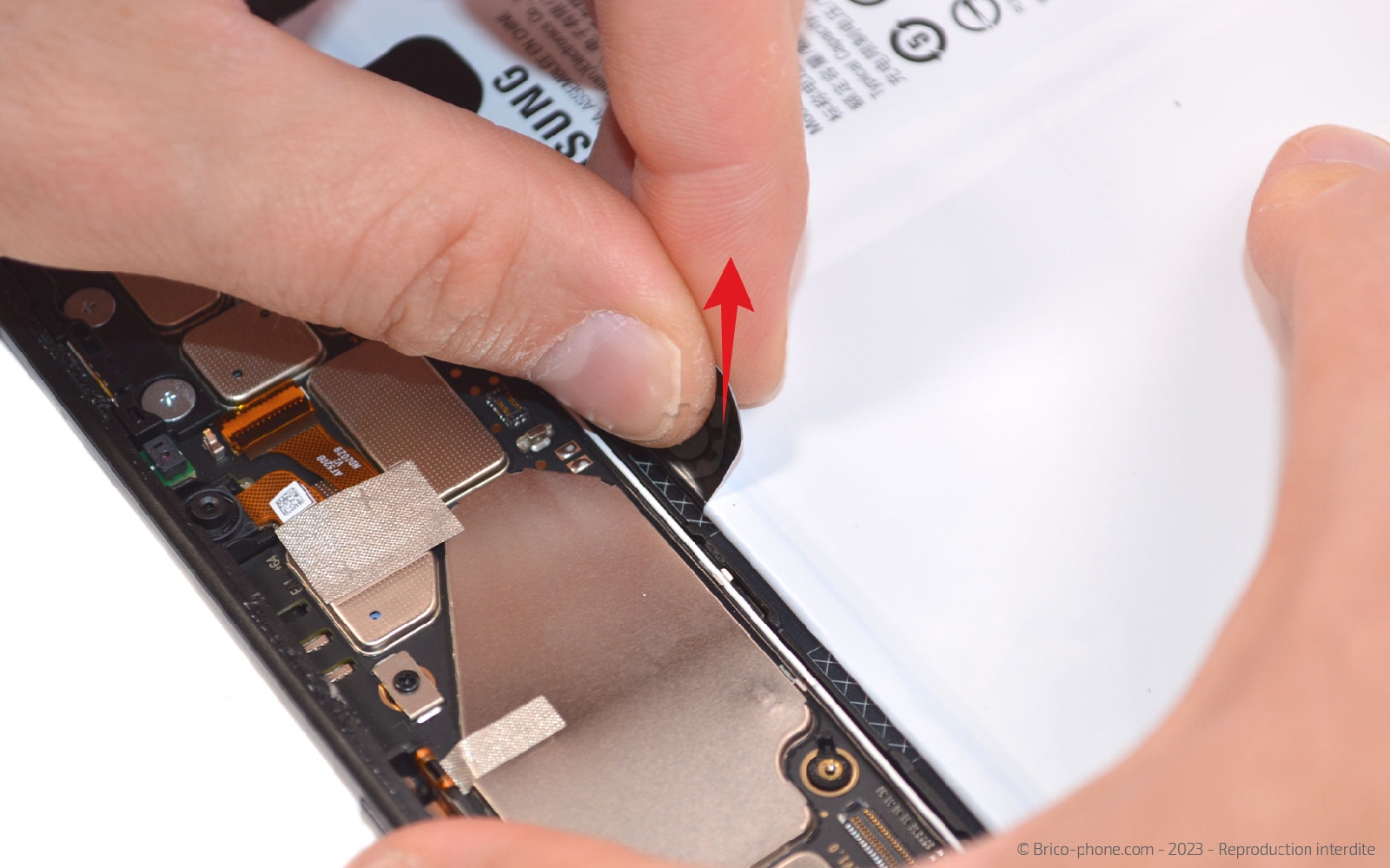

Saisissez la première languette noire puis tirez cette dernière pour sortir le stickers de dessous la batterie. Réitérez la manipulation pour les 3 autres adhésifs.

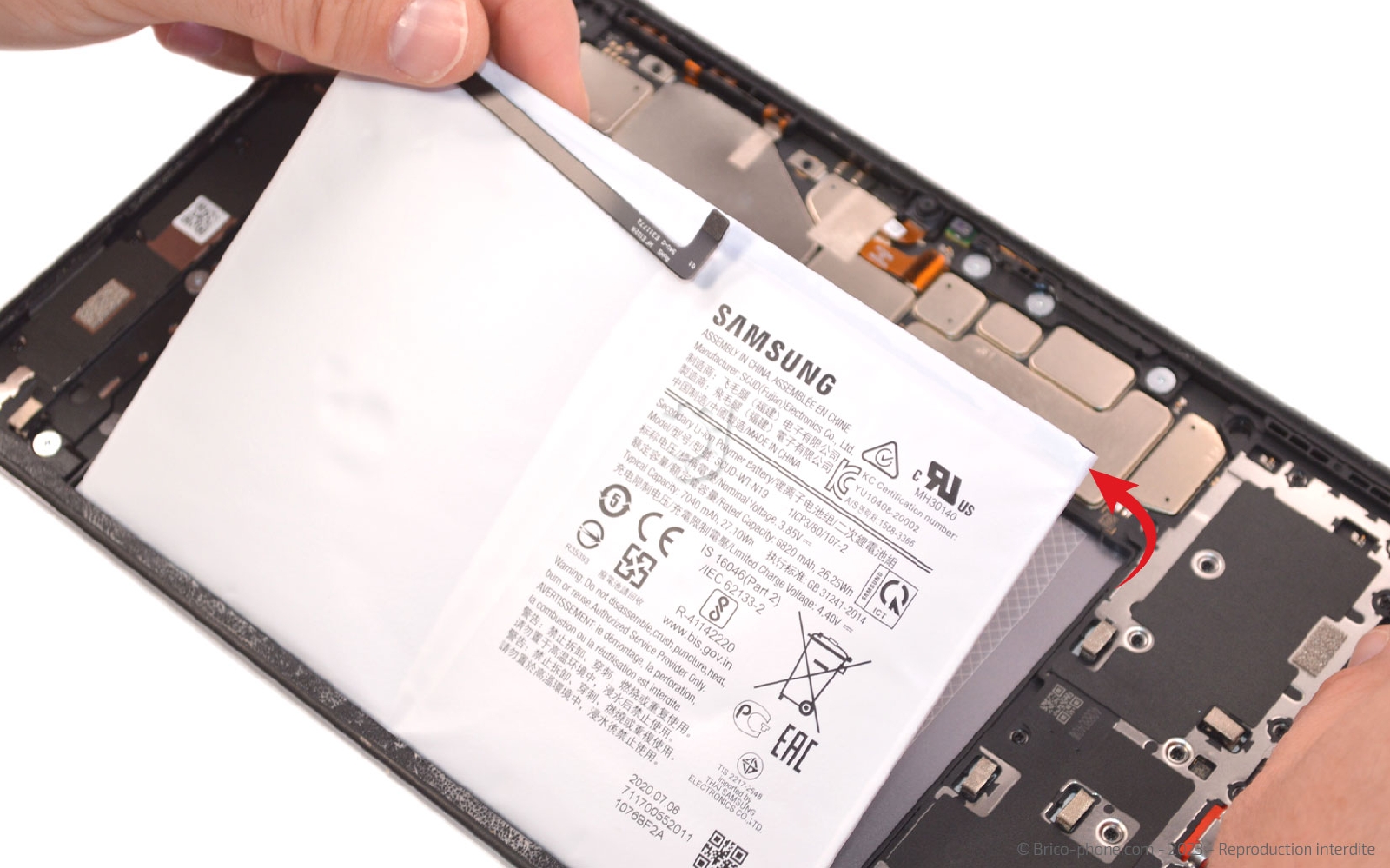

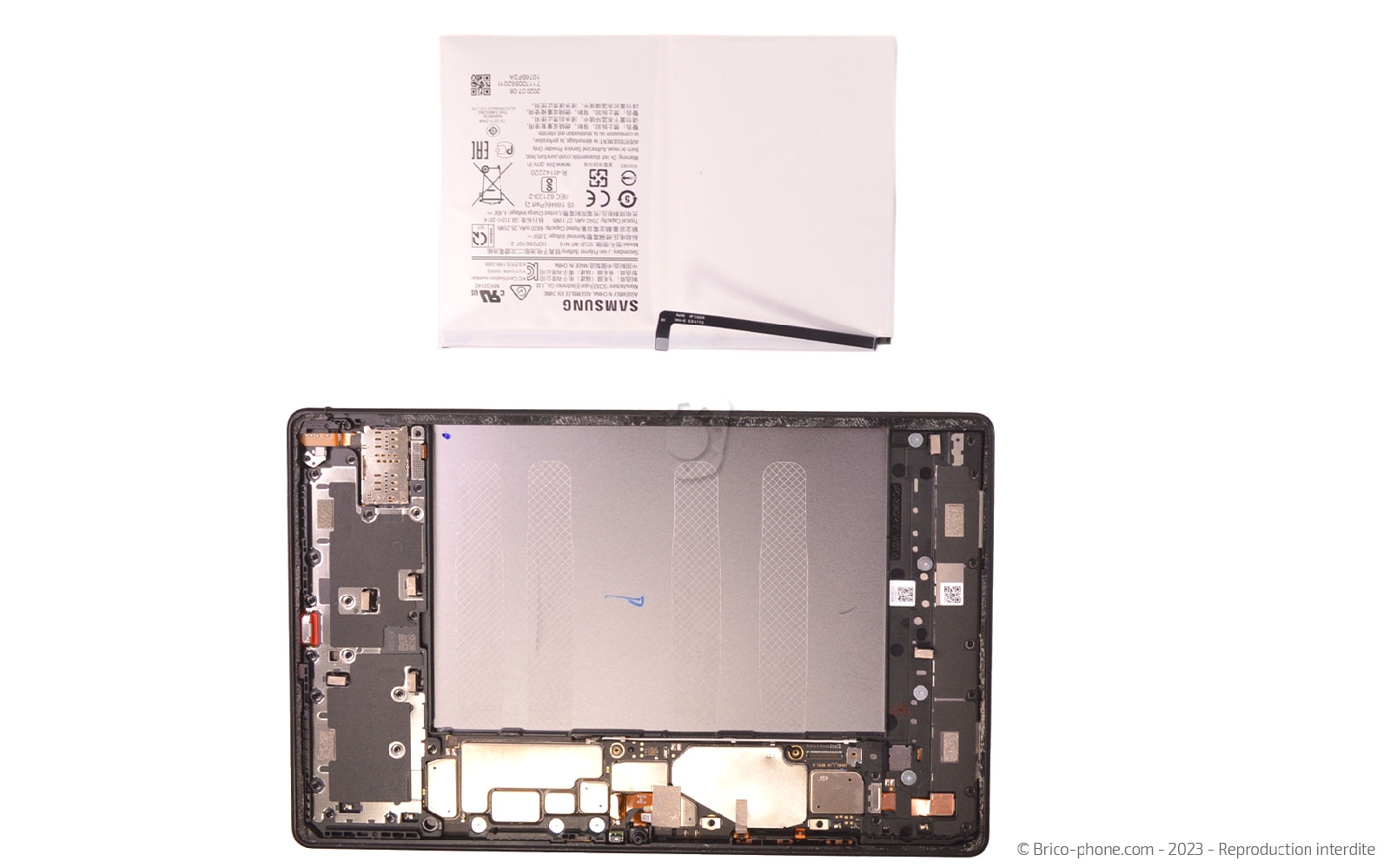

Ensuite, il ne vous reste plus qu'à saisir la batterie pour la sortir du châssis.

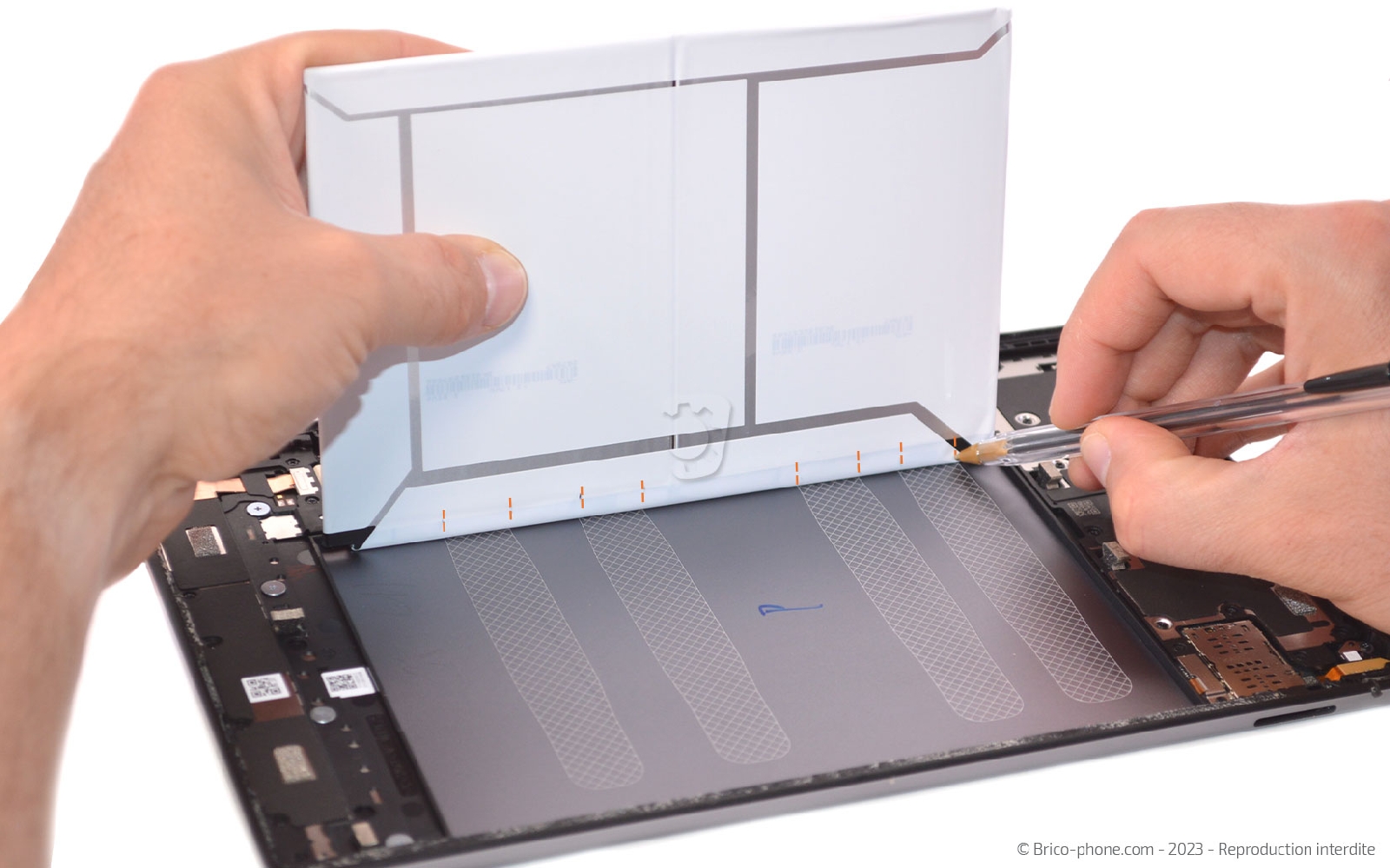

Placez la nouvelle batterie de façon à pouvoir inscrite au stylo des petits traits qui nous servirons de repère pour installer les stcikers.

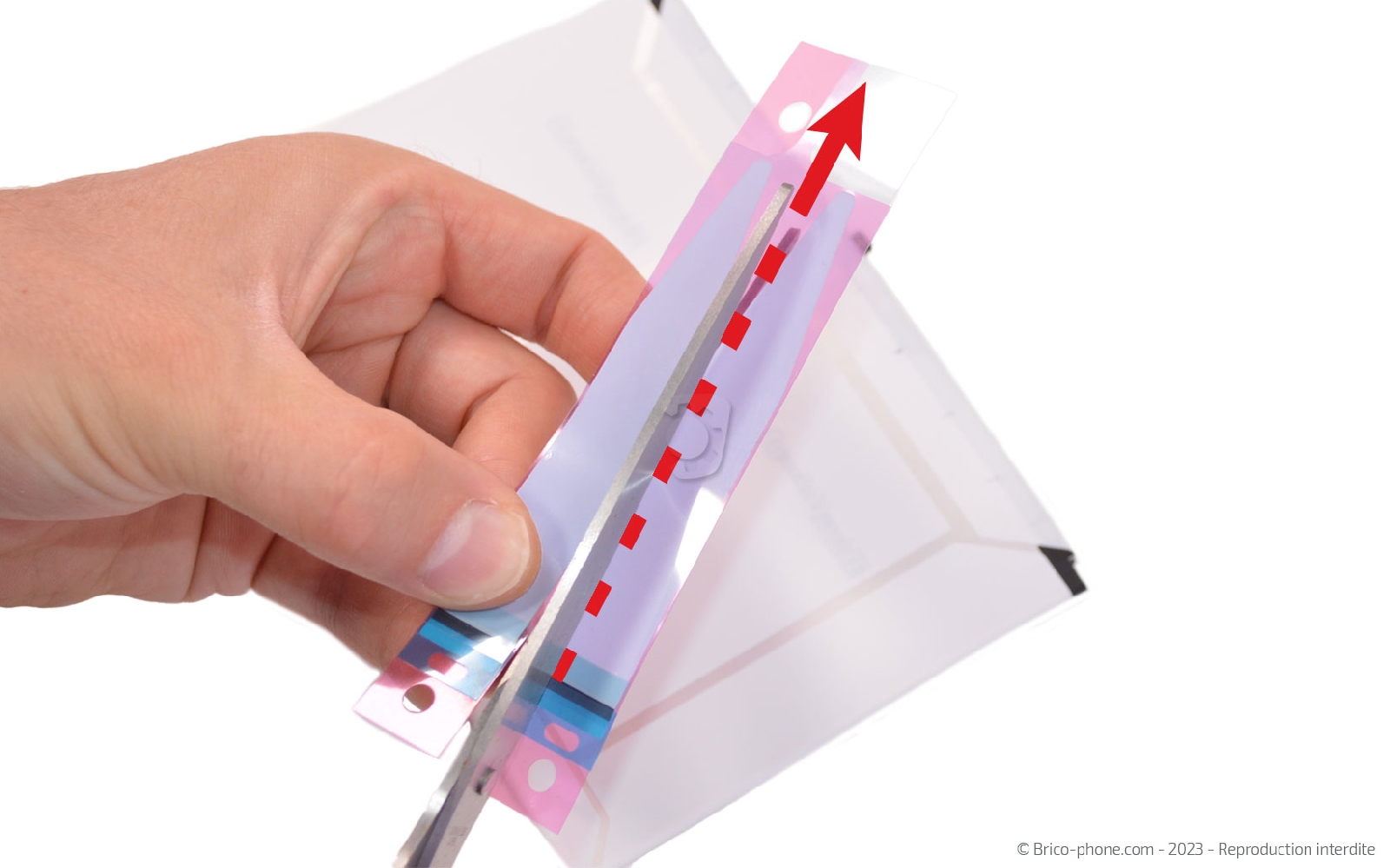

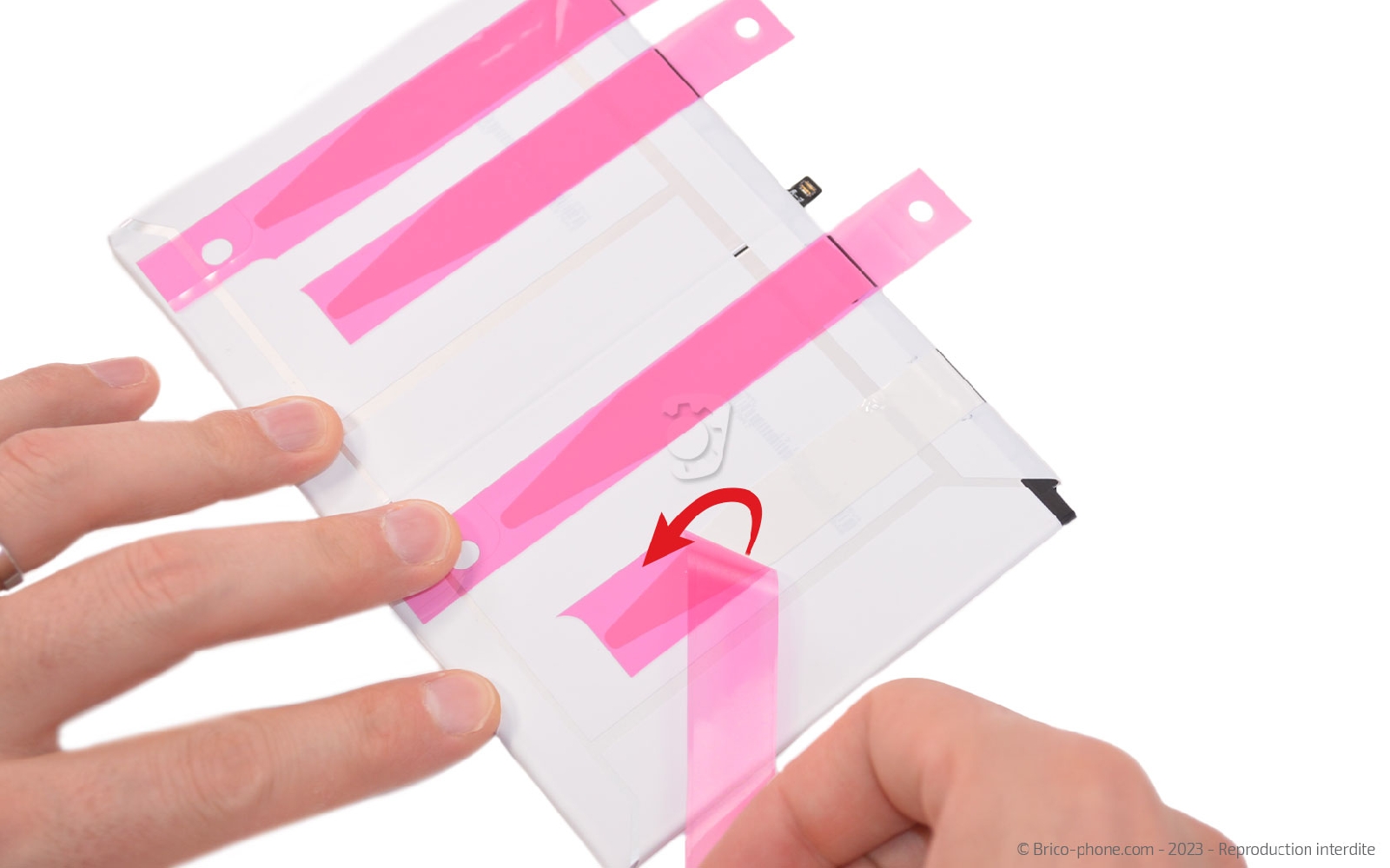

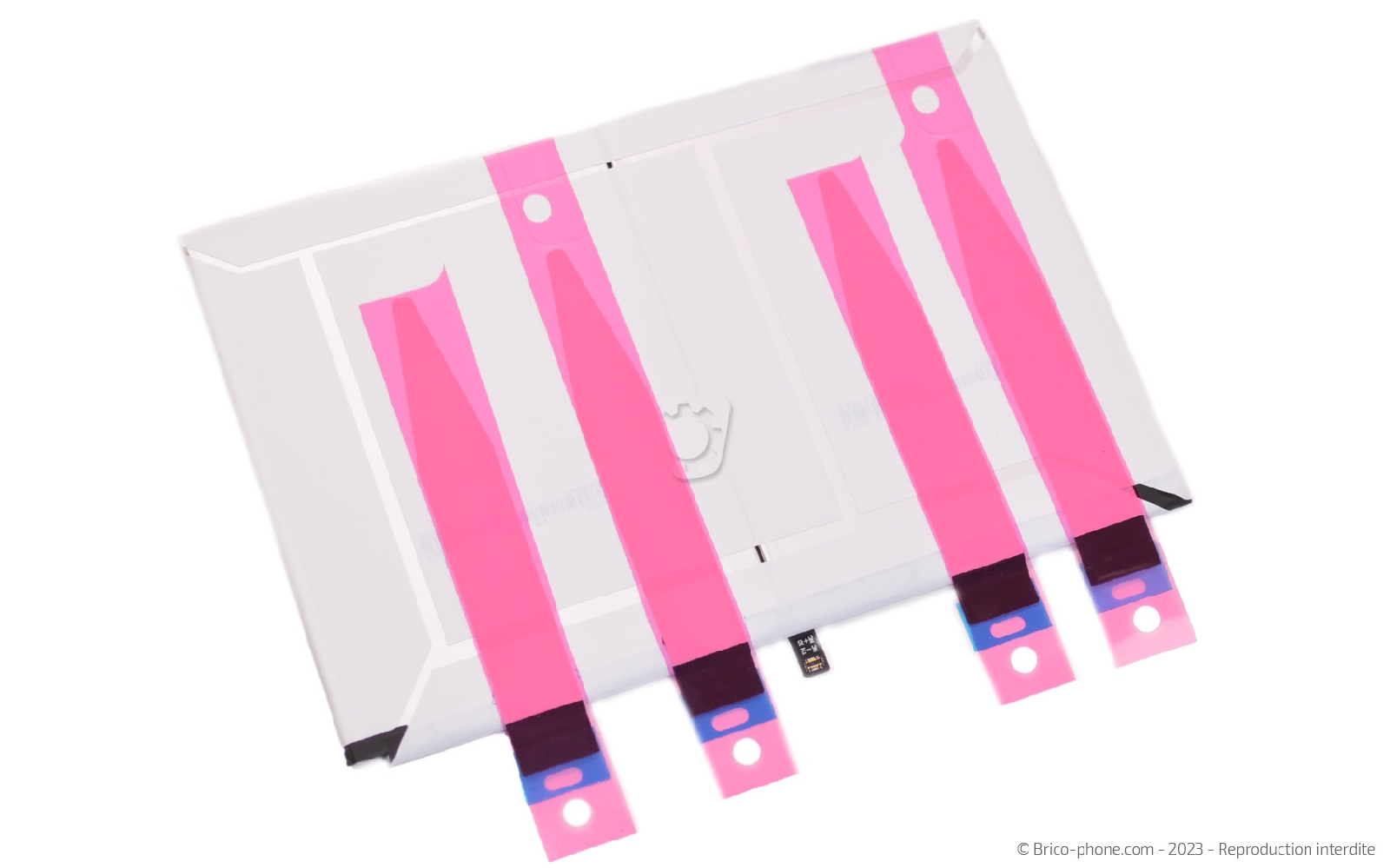

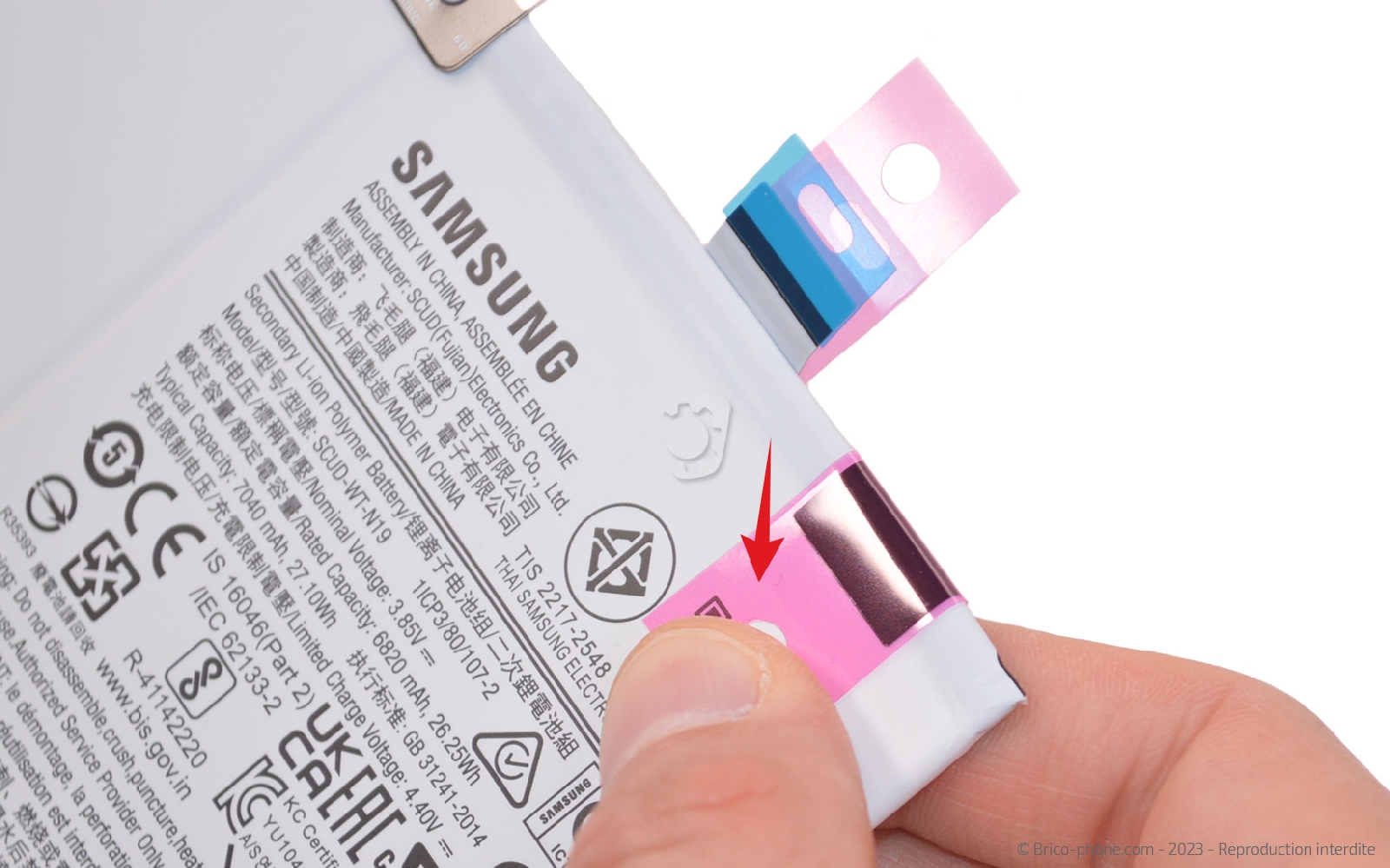

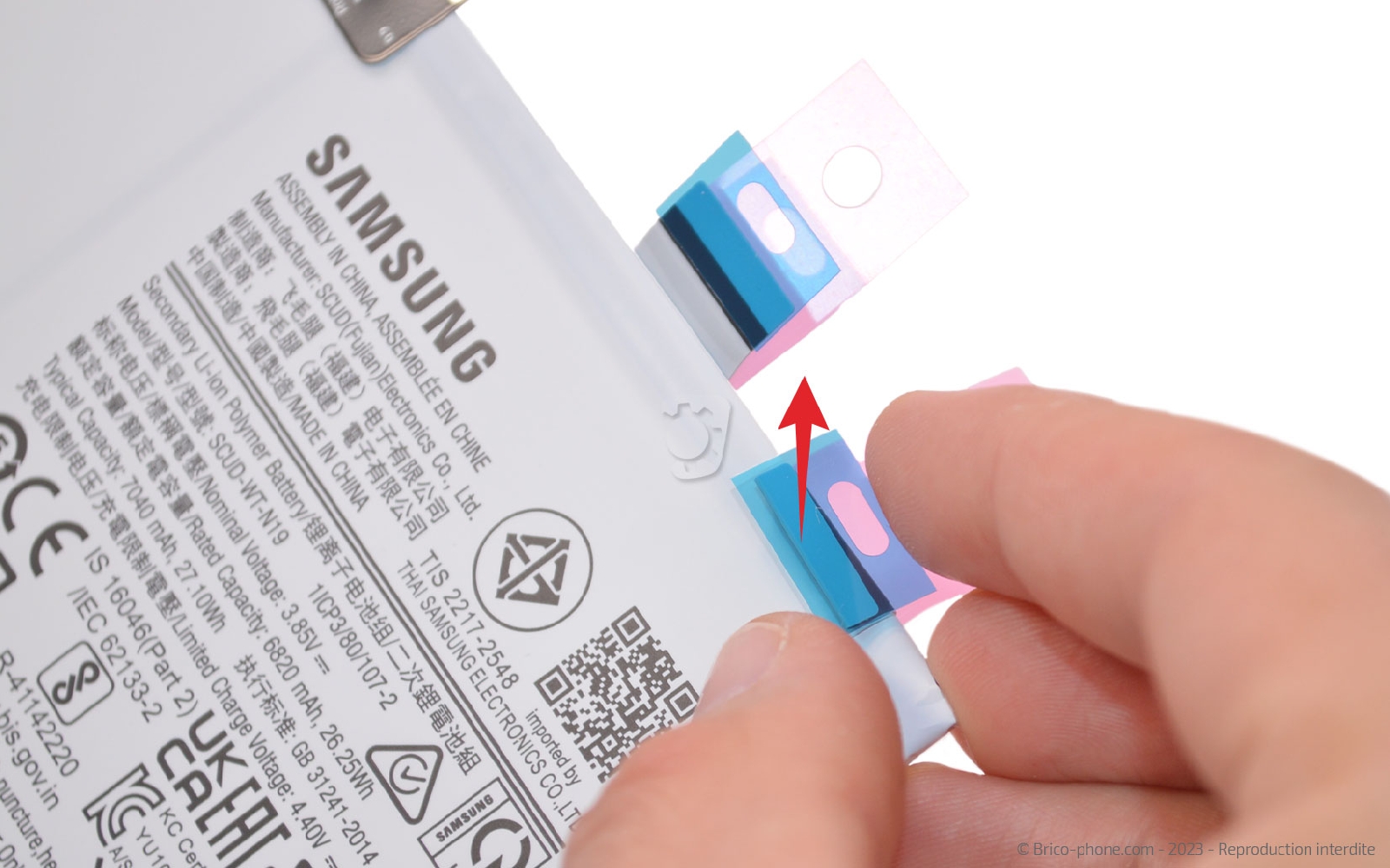

Ensuite, découpez en deux les stickers de manière à les avoir en individuel. Retirez la protection bleue et placez l'adhésif au dos de la batterie en vous aidant des repère.
Laissez dépasser du composant les parties noires (languettes) lors de la pose.

Installez les 4 stickers de batterie avant de passer à l'étape suivante.

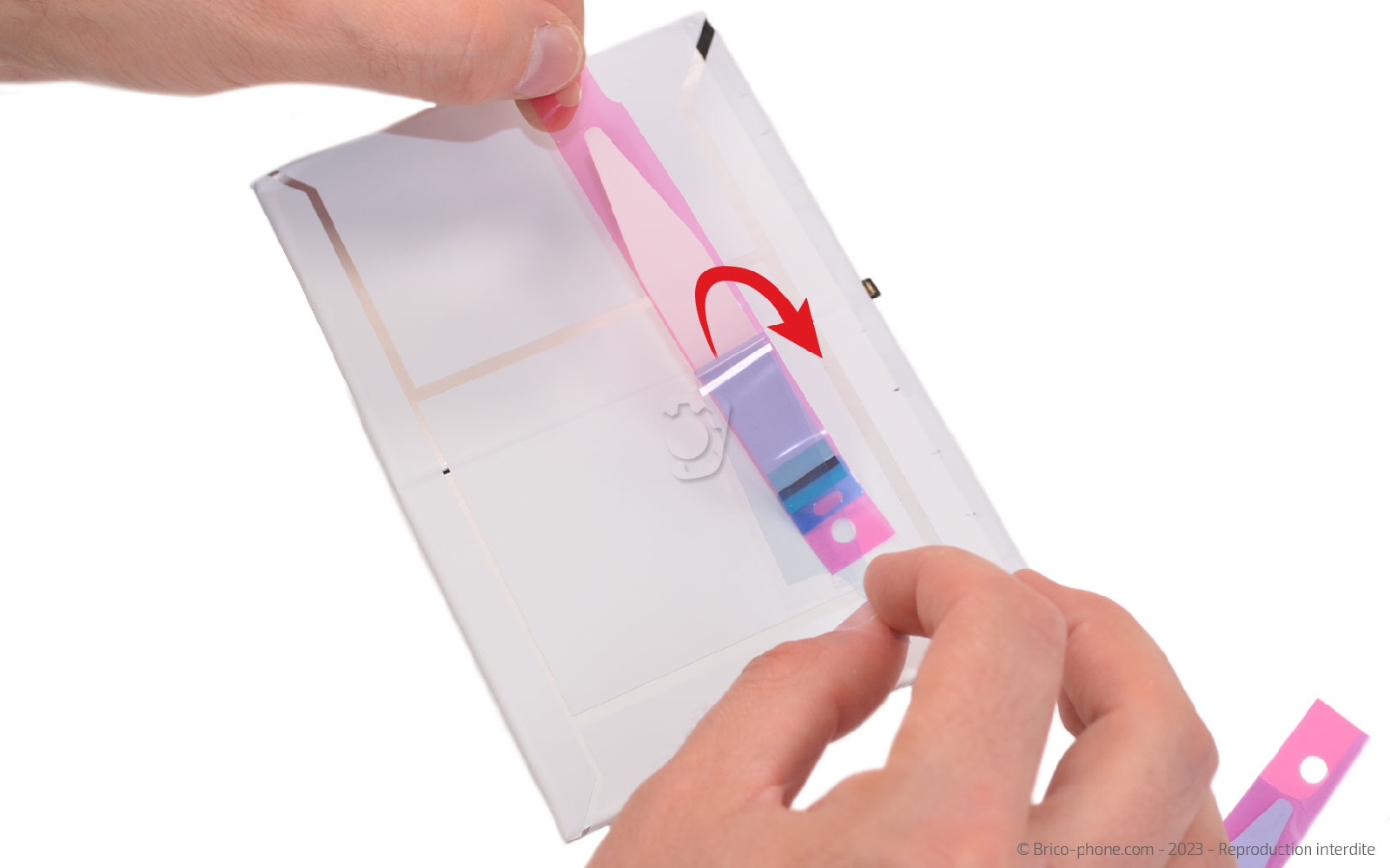

Ôtez la protection bleue, puis repliez la languette sur le devant de la batterie.

Récupérez les protections roses avant de placer la batterie dans le châssis.

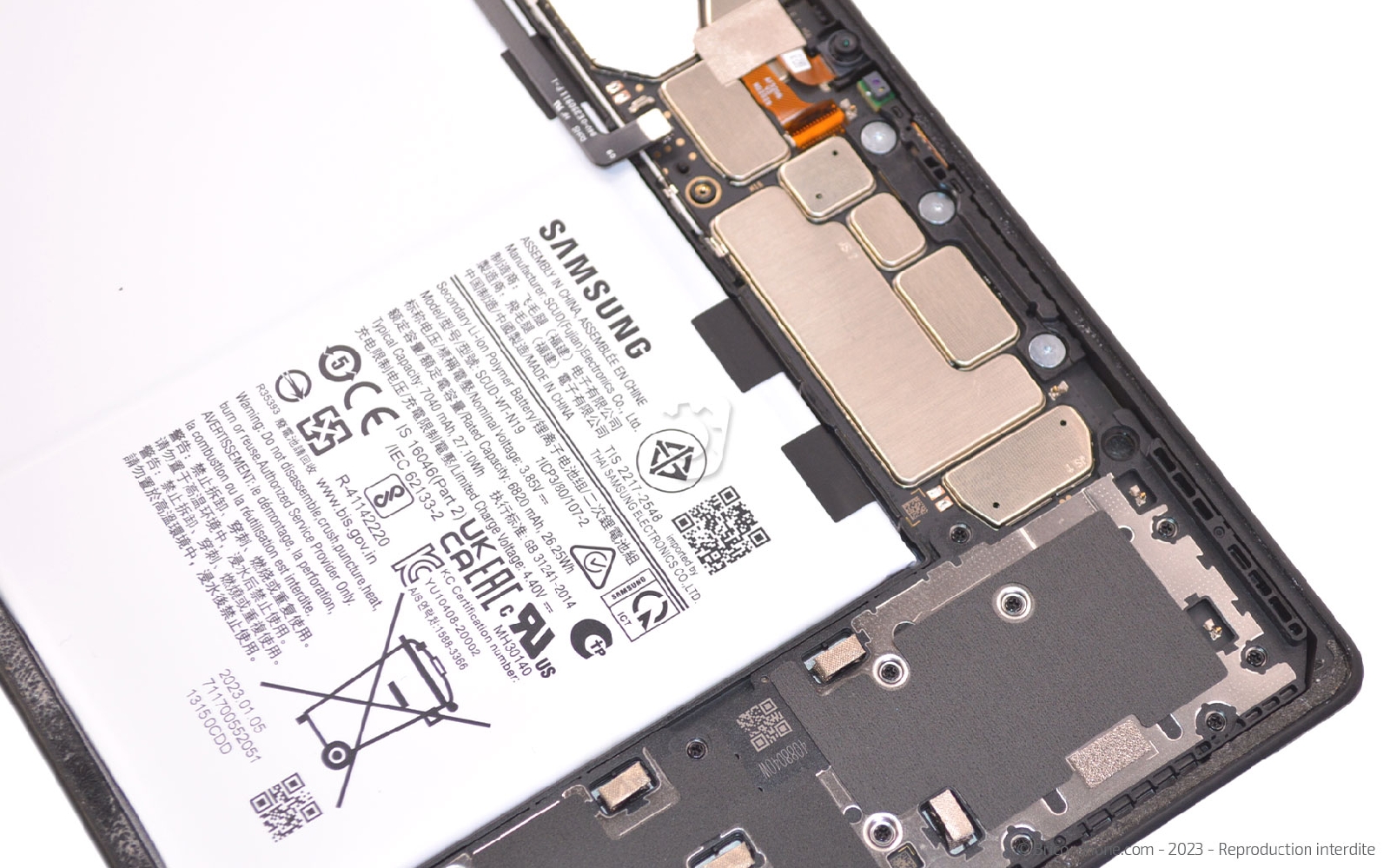

Une fois la nouvelle batterie en place, remontez les éléments un par un en suivant les étapes précédentes dans le sens inverse.

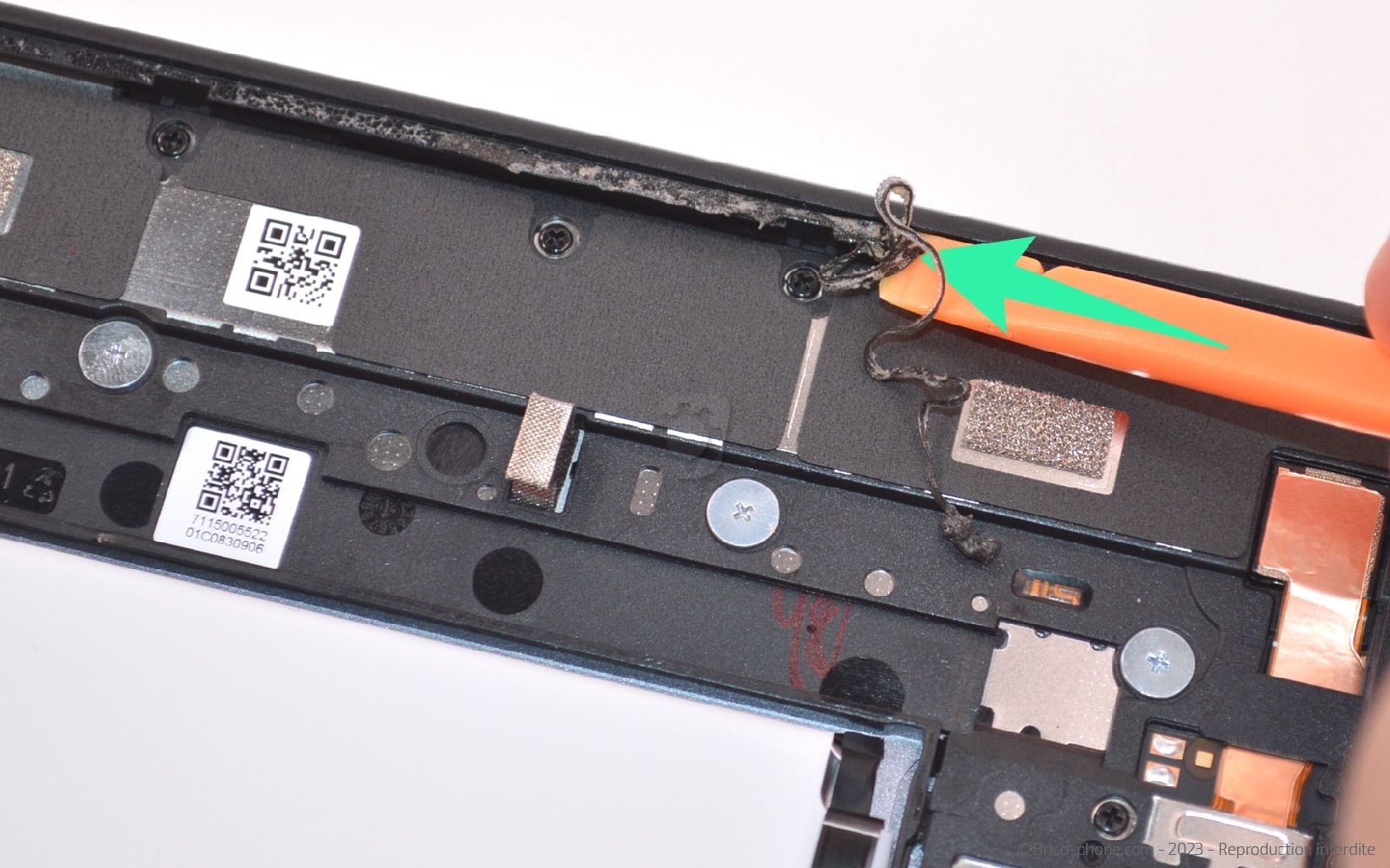

Nettoyez le châssis et si nécessaire l'écran des résidus de joint afin de pouvoir ensuite utiliser la colle B-7000 sur une surface lisse.

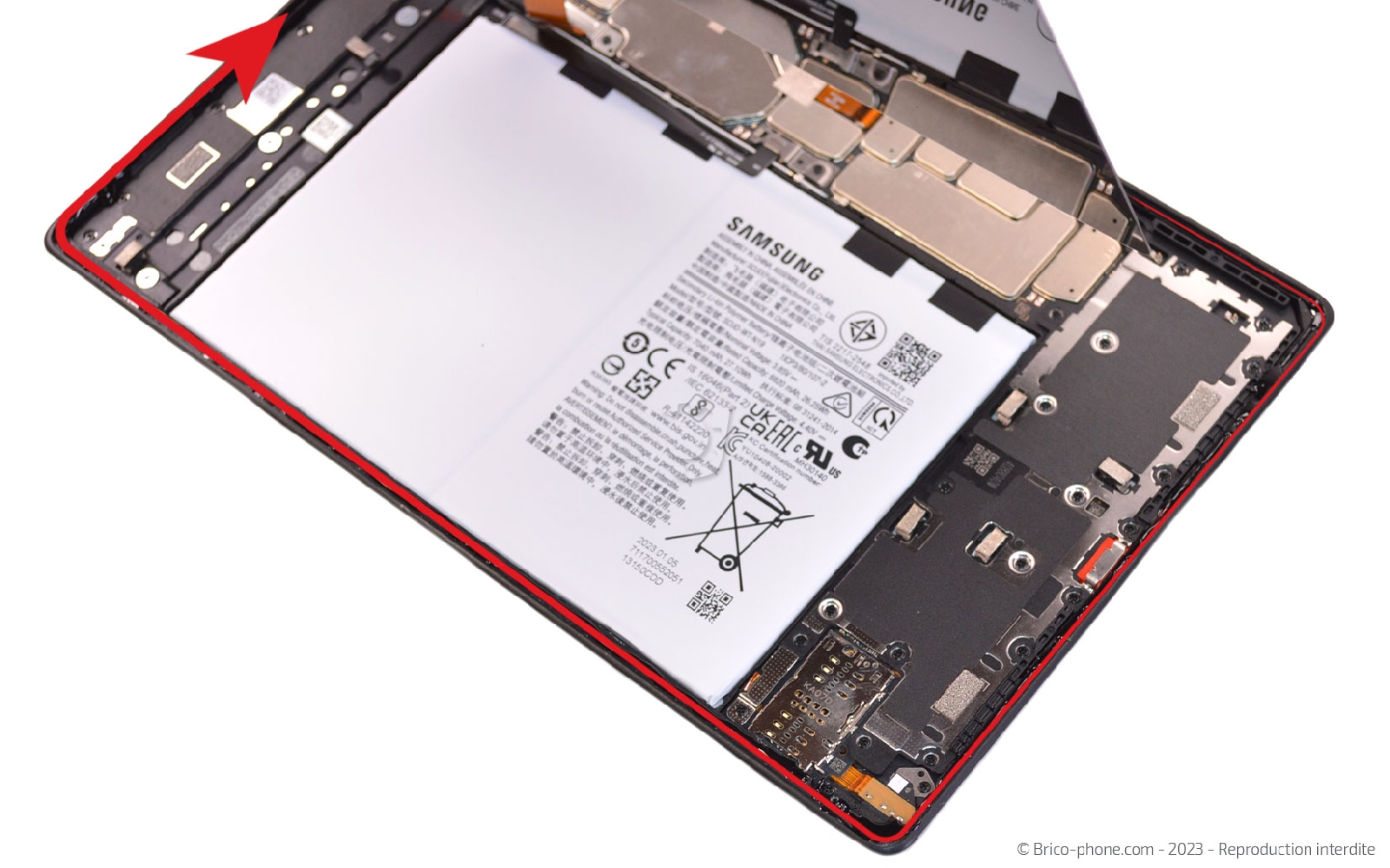

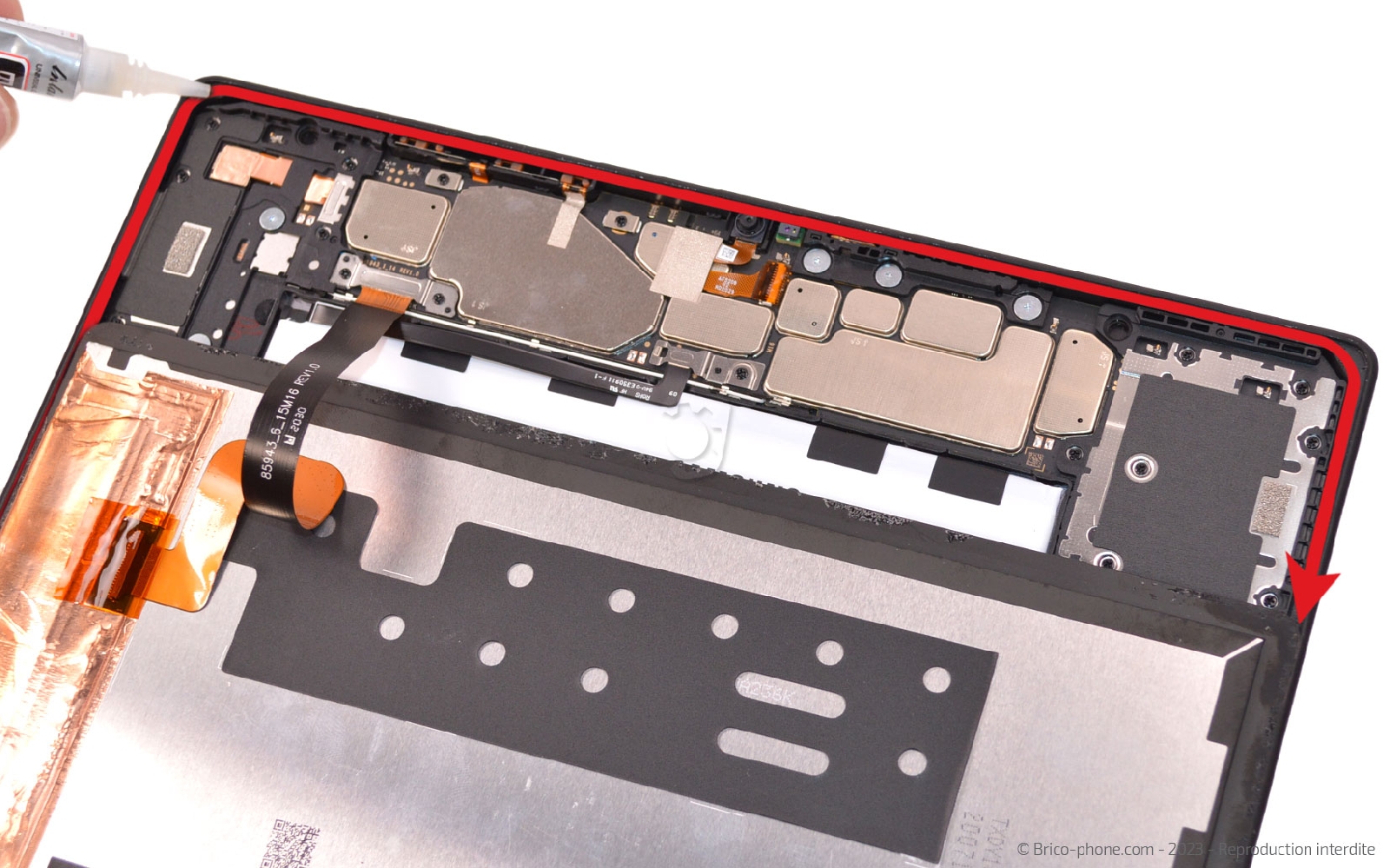

Disposez la colle sur toute la longueur du châssis puis disposez l'écran sur le châssis et mettez l'appareil sous presse.

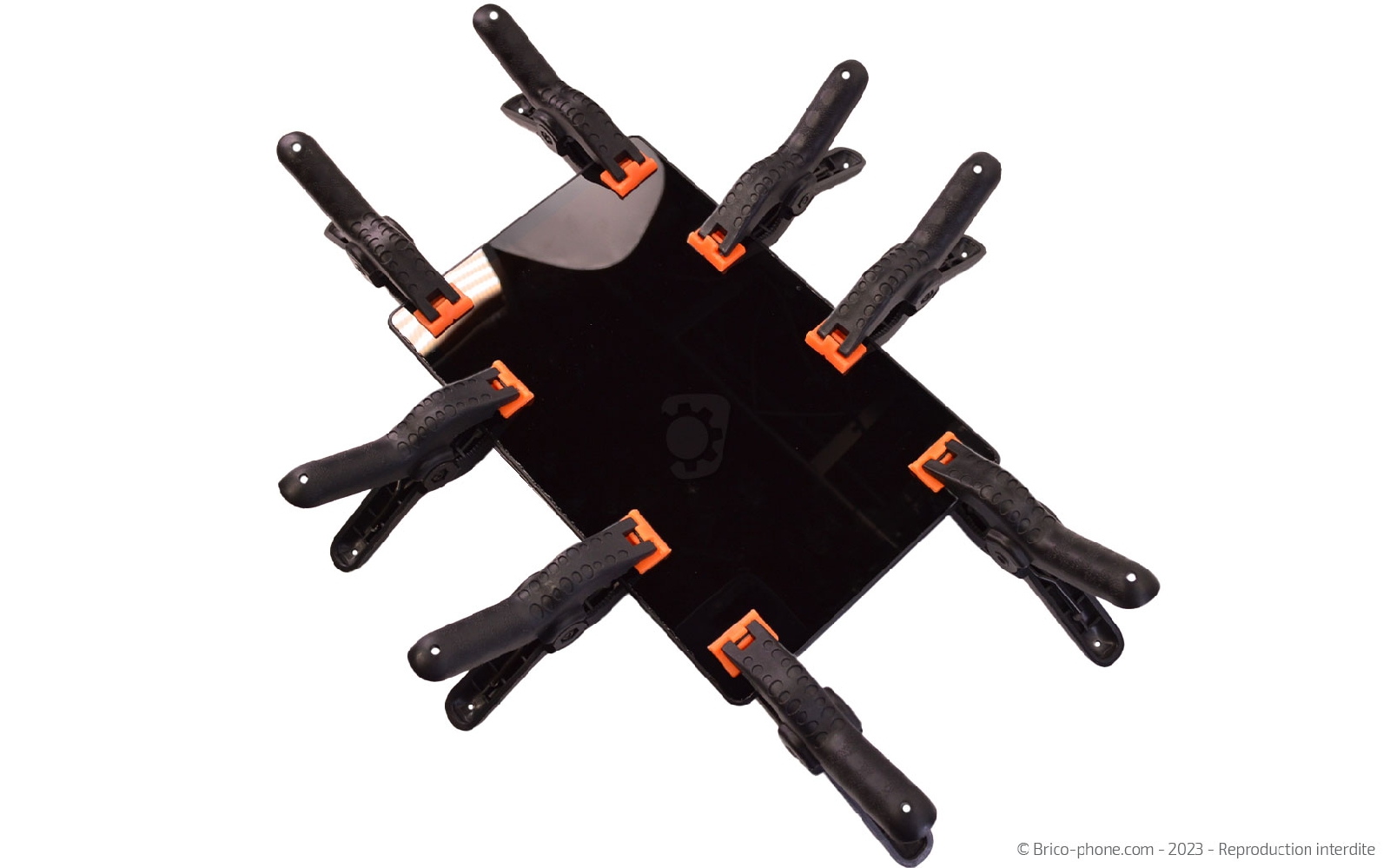

Laissez sécher environ 1 heure à l'aide de gros livres ou de pinces.
