Comment remplacer le connecteur de charge sur Galaxy M12

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 14/20
Galaxy M12 | Temps estimé : 20 min | Difficulté : 2/5

Plus aucun son ne sort de vos écouteurs filaires ? La prise de charge est abîmée ? Votre Samsung Galaxy M12 ne charge plus et n'est plus reconnu par votre ordinateur ? Il est temps de remplacer soigneusement le connecteur de charge de votre appareil. Pour cela, Brico-phone vous propose de suivre ce guide de réparation commenté et illustré.

Cette réparation vous prendra moins d'une demi heure car vous n'avez pas besoin de décoller la batterie de votre appareil, ce qui facilite la réparation.

Diagnostic

›  Problème de charge.
›  La prise jack ne fonctionne plus.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

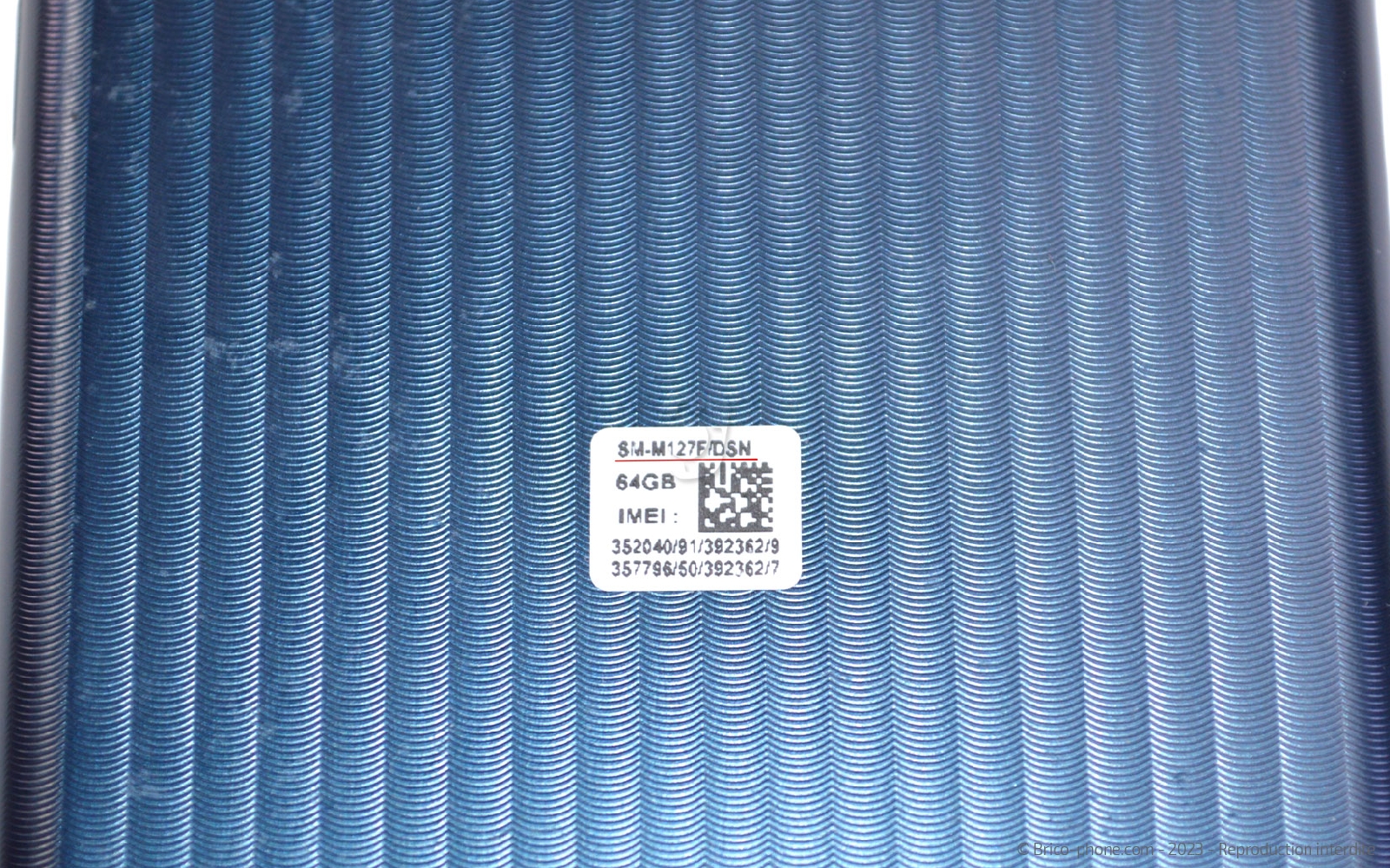

Dans un premier temps, nous vous conseillons de vérifier que le numéro de modèle de votre appareil apparait dans la liste des téléphones compatibles avec la pièce détachée sélectionnée. Pour retrouver ce numéro, il vous suffit de vous rendre dans les paramètres de votre smartphone ou de regarder l'inscription présente sur la petite étiquette placée sur la coque arrière. Le numéro de modèle du Samsung Galaxy M12 est SM-M12F/DSN.

Une fois la commande passée et reçue, commencez la réparation par éteindre votre téléphone en pressant le bouton Power puis en suivant les instructions affichées sur l'écran.

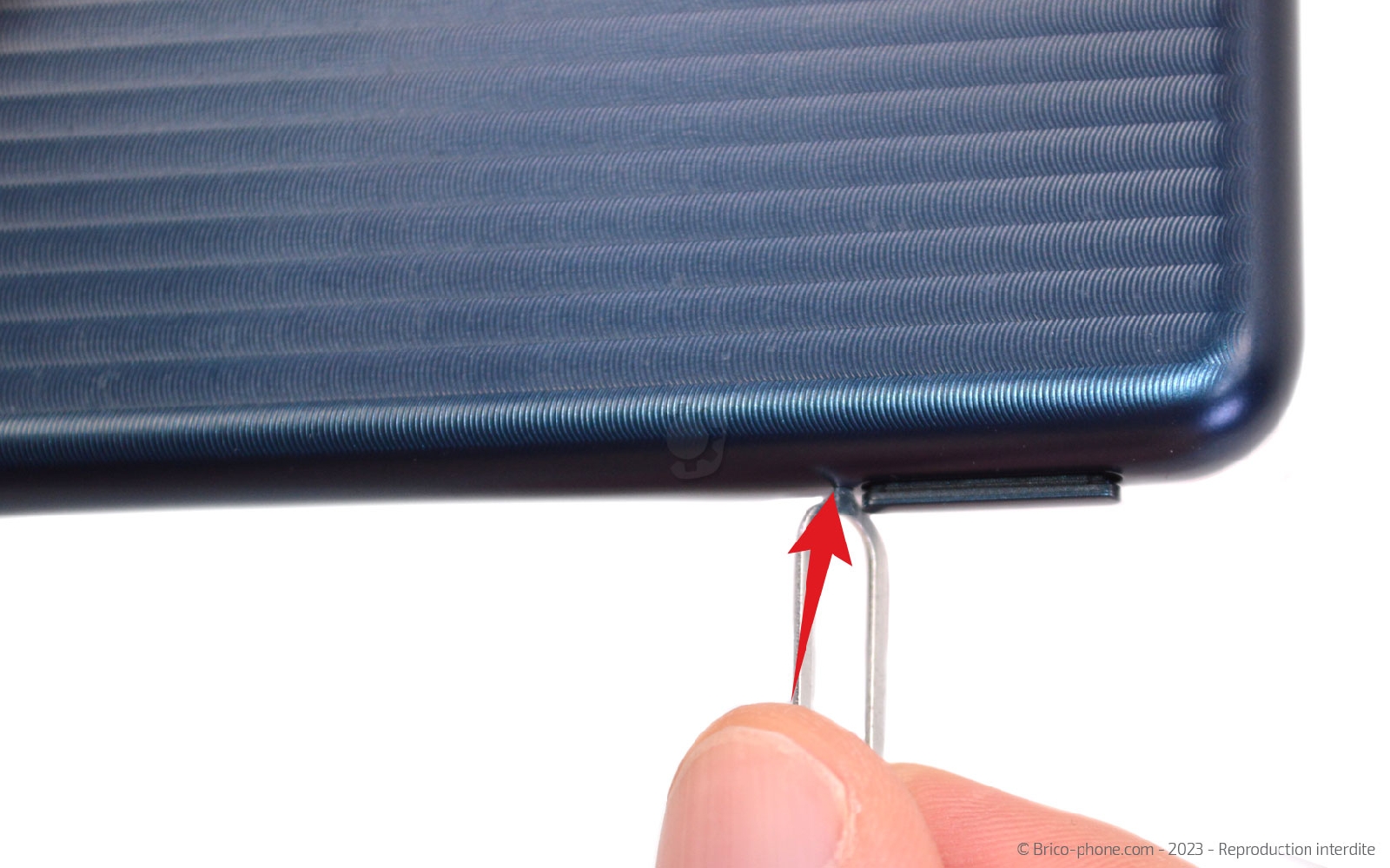

Etape 1 : Ejecter le tiroir SIM
Utilisez l'outil d'extraction pour sortir le tiroir de la carte SIM.
Outils du kit utilisés
Outils du kit utilisés

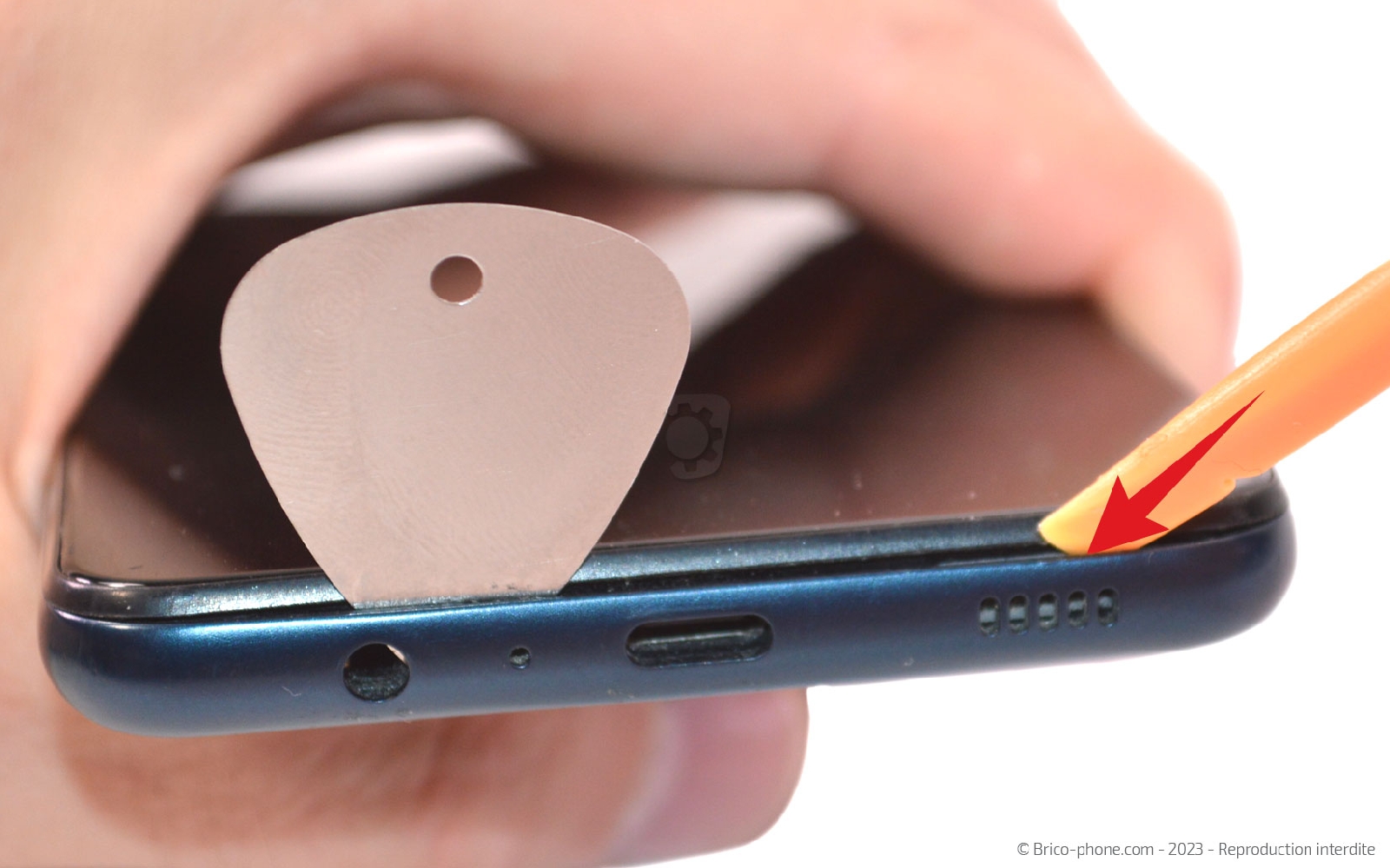

Etape 2 : Déclipser la coque arrière

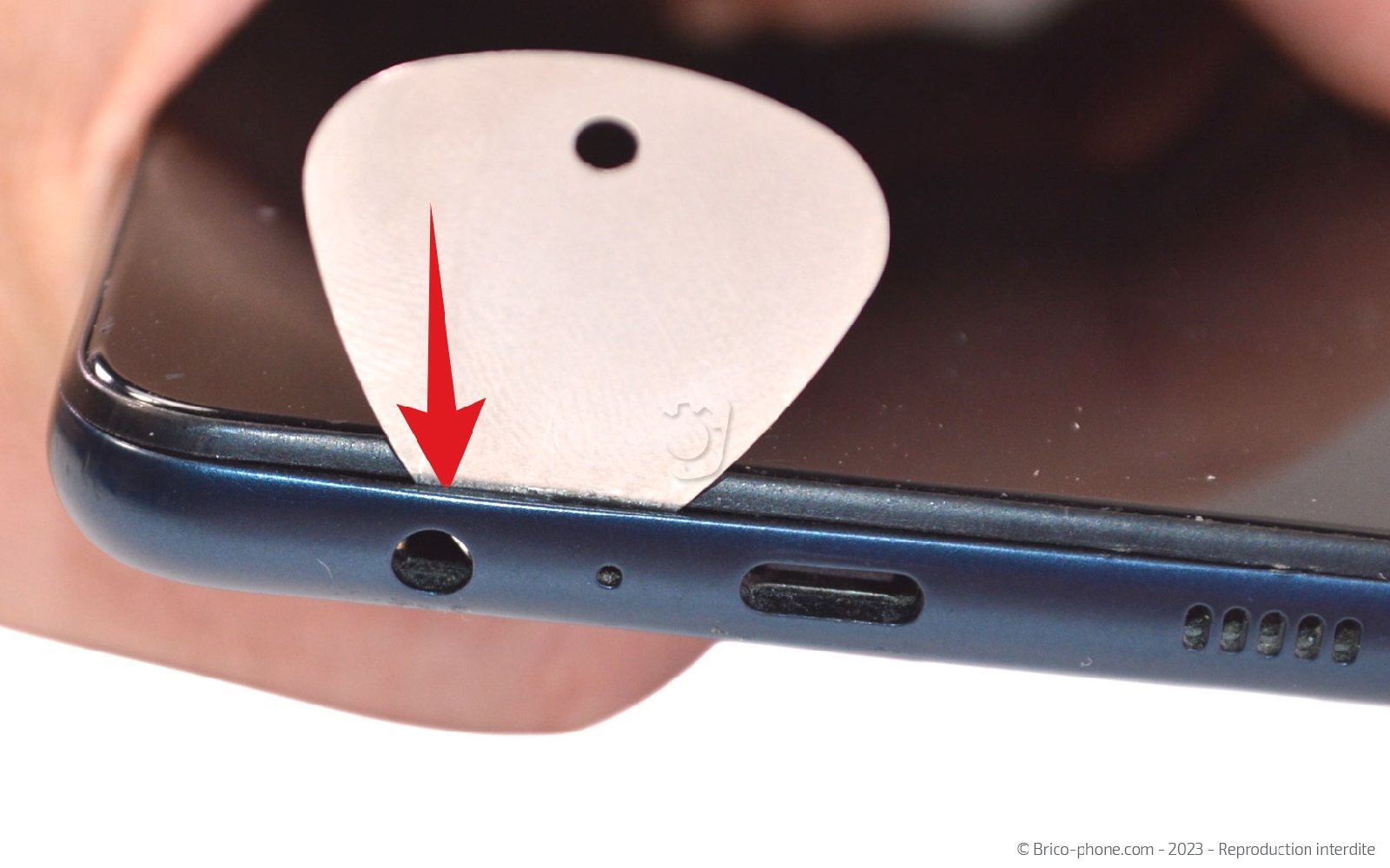

Insérez le médiator fin entre la coque arrière et le bord en plastique de l'écran. Attention, à ne pas passer entre le joint noir et l'écran.

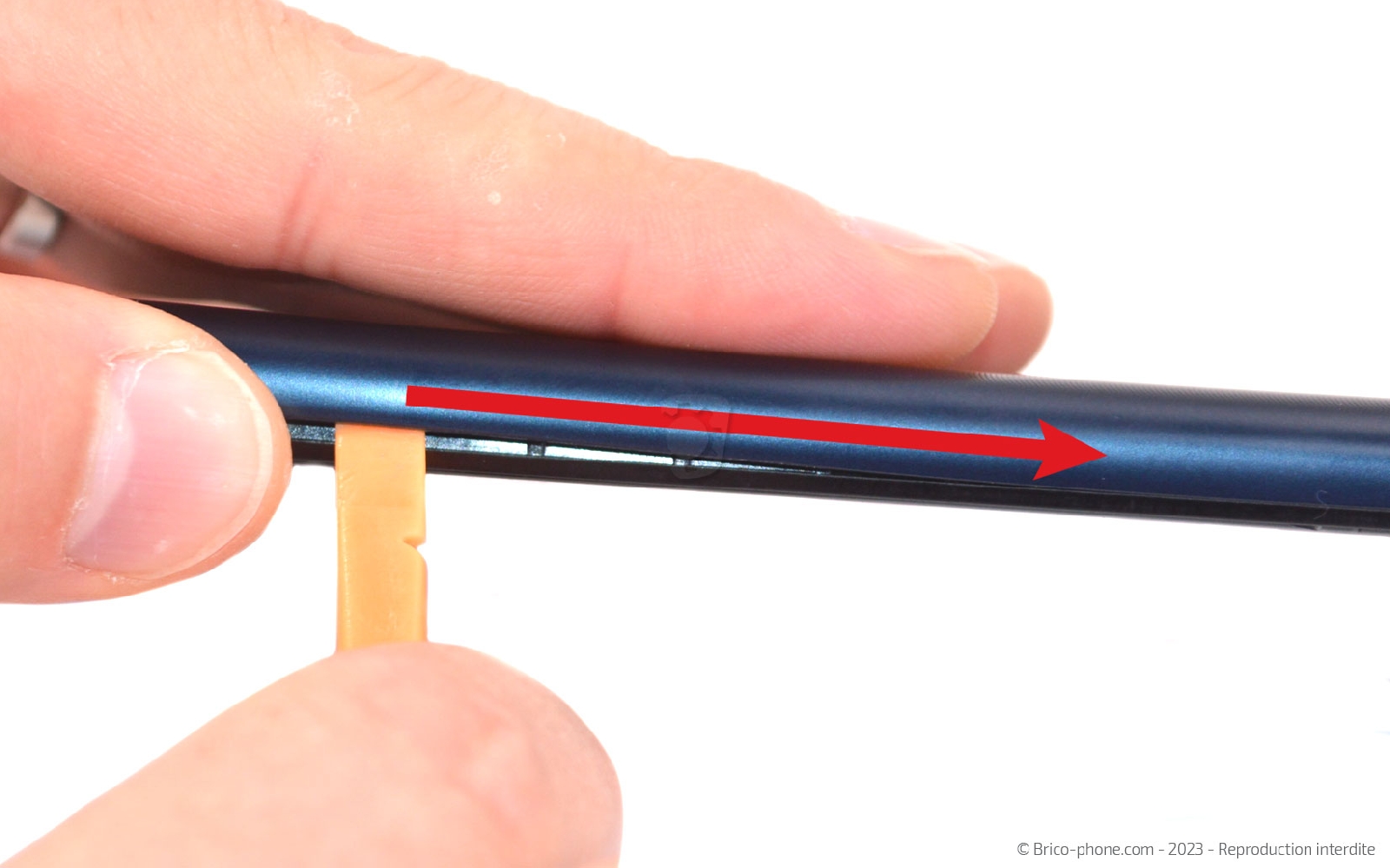

Une fois la coque déclipsée, insérez le levier en nylon à coté du médiator. Par la suite, faites le circuler sur tout le contour du téléphone.
Outils du kit utilisés
Outils du kit utilisés

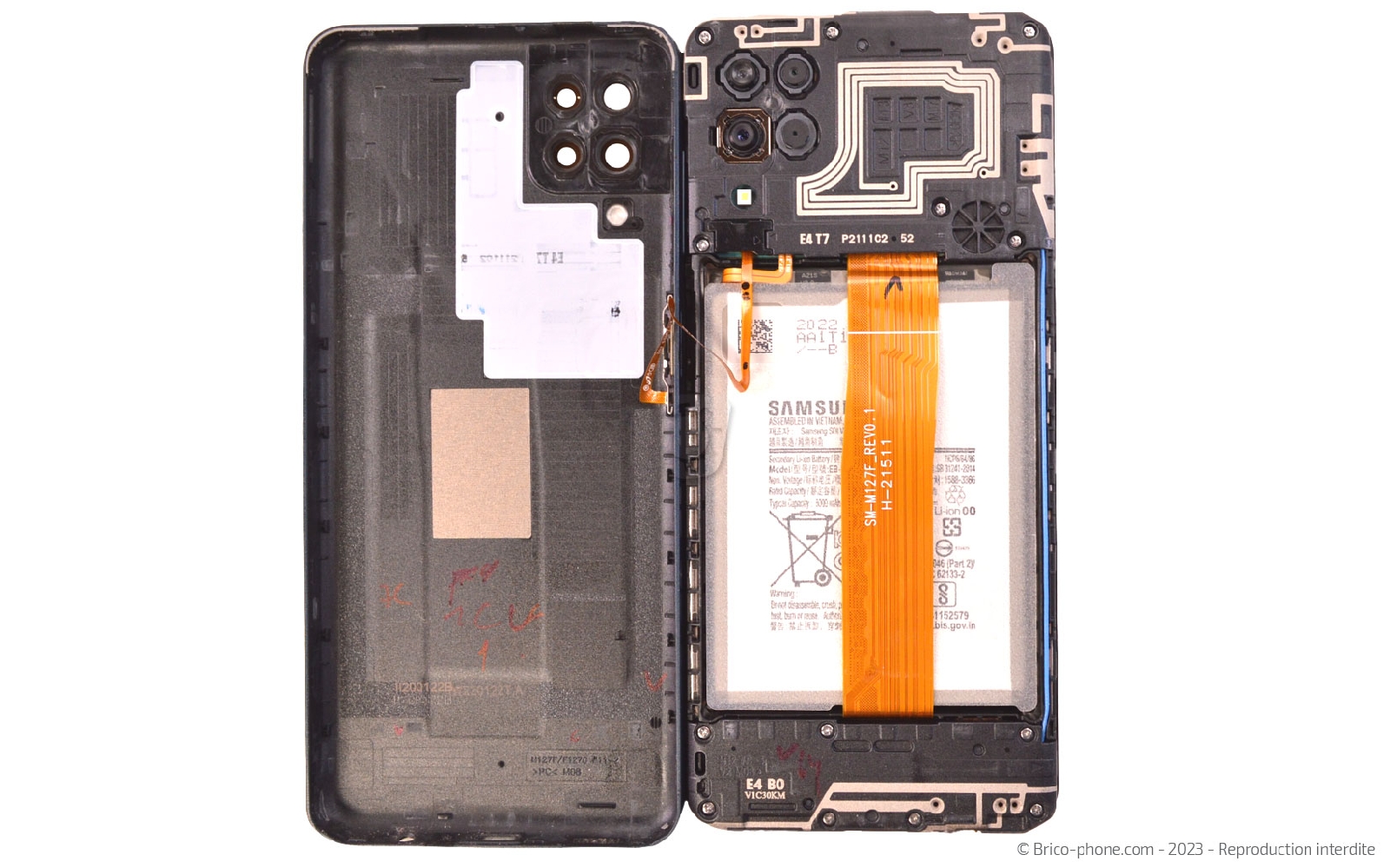

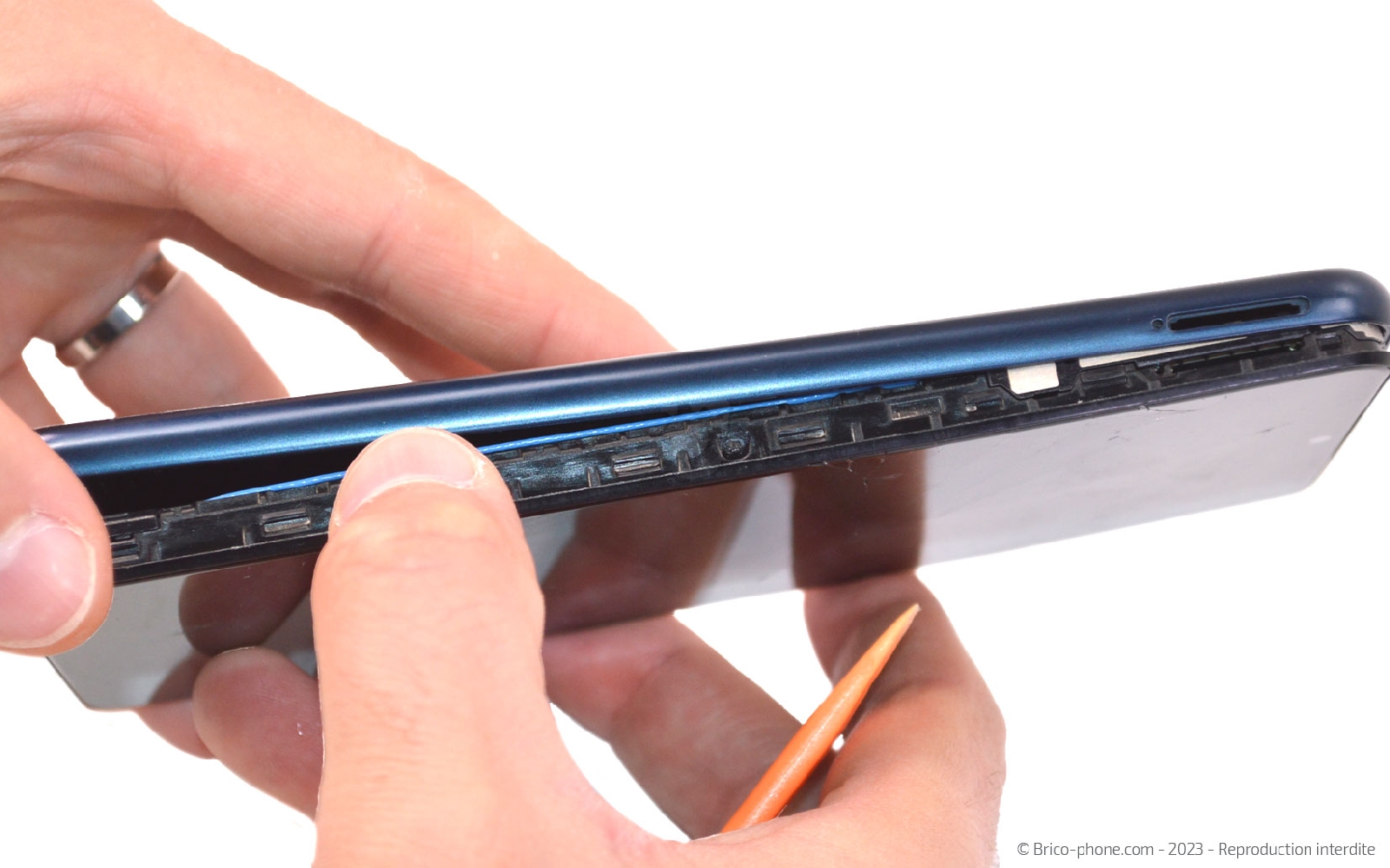

Etape 3 : Ouvrir le téléphone
Déclipsez entièrement la coque arrière avant de la faire basculer vers la gauche en faisant attention à la nappe du capteur d'empreintes digitales encore connecté.

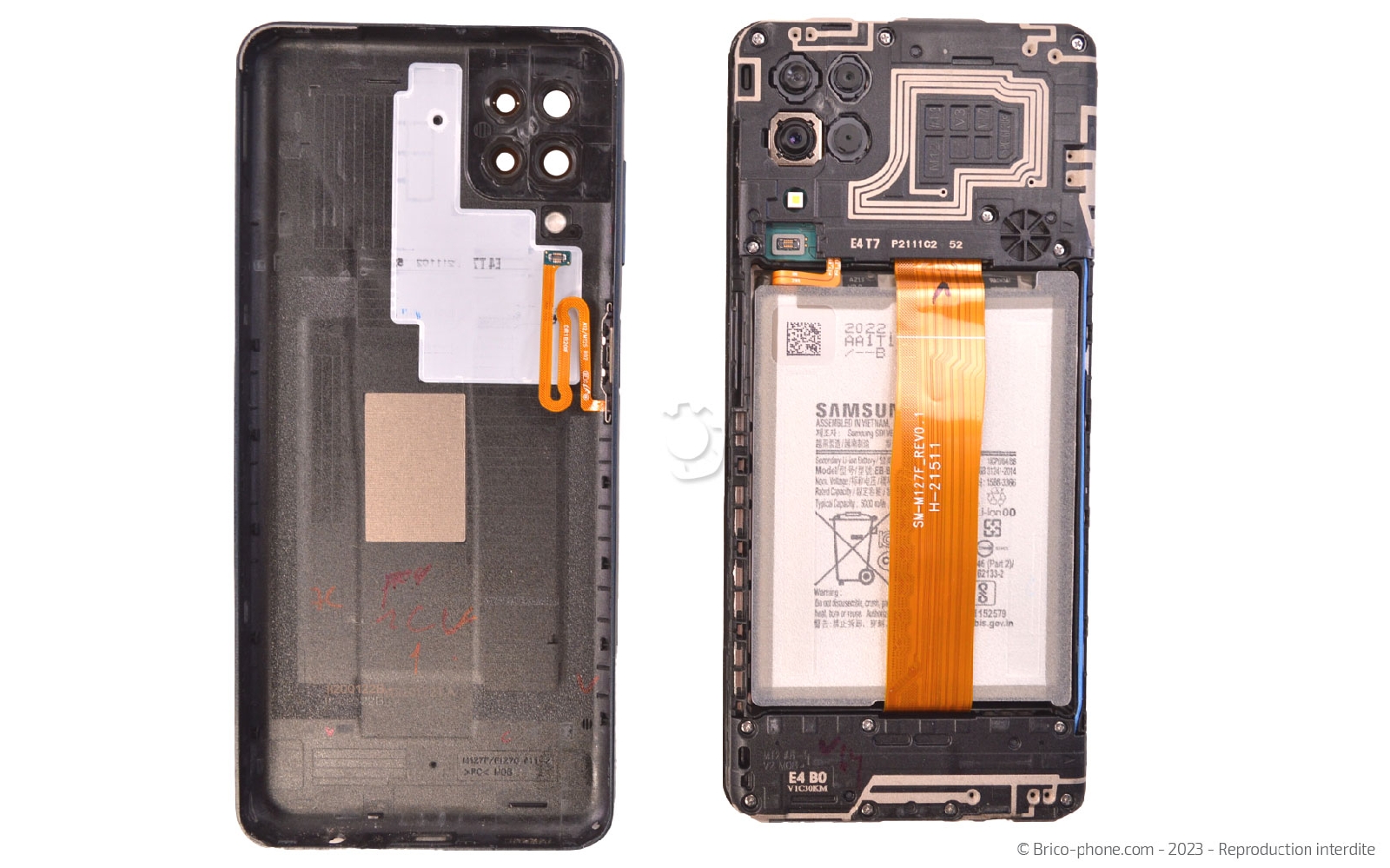

Etape 4 : Libérer la coque arrière

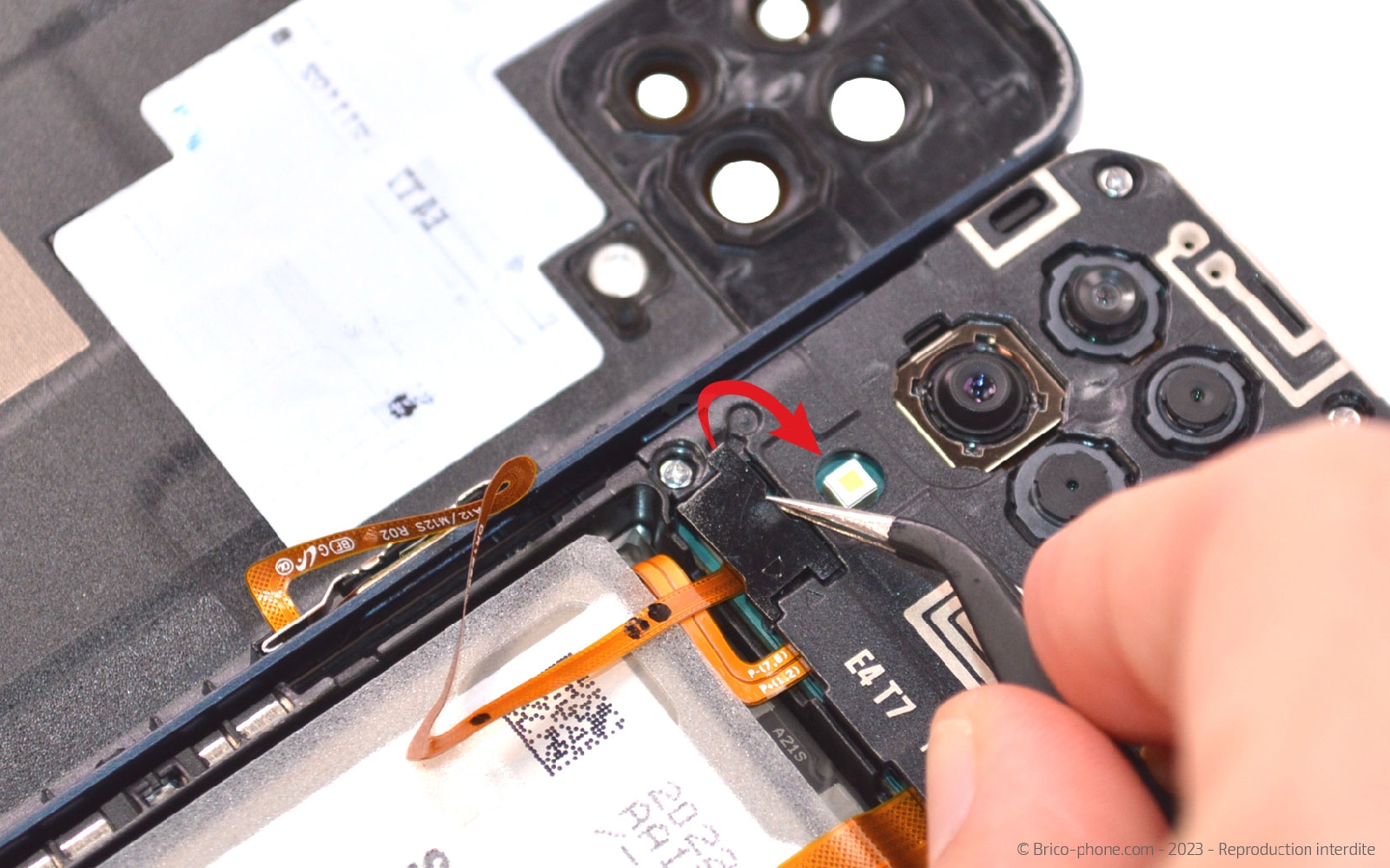

A l'aide de la pincette, ôtez la protection plastique pour avoir accès à la nappe du lecteur d'empreintes.

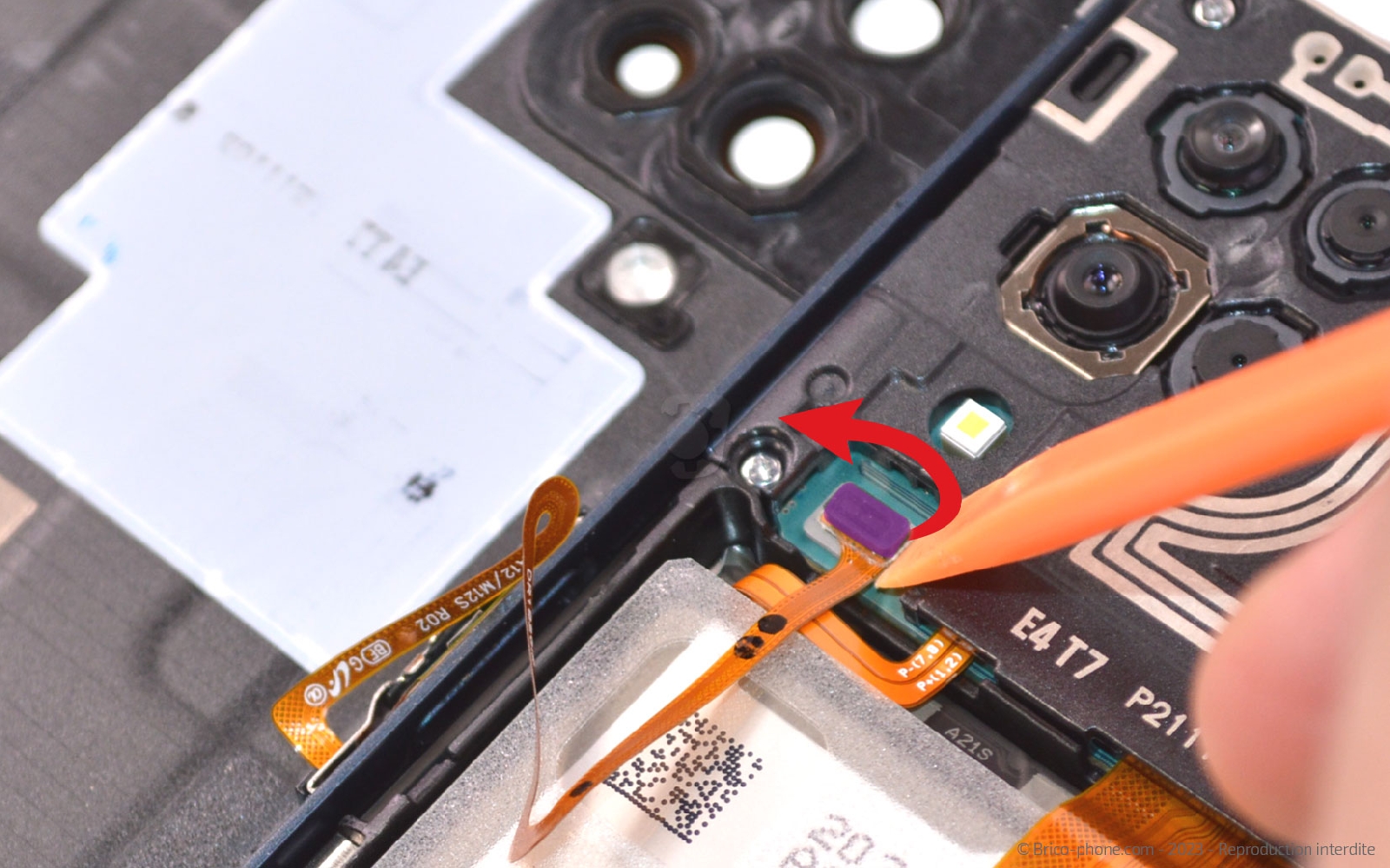

Déconnectez la connectique avec le spudger pour pouvoir mettre de coté la coque arrière.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Coque arrière Noire d'origine pour Samsung Galaxy M12
34,90 €

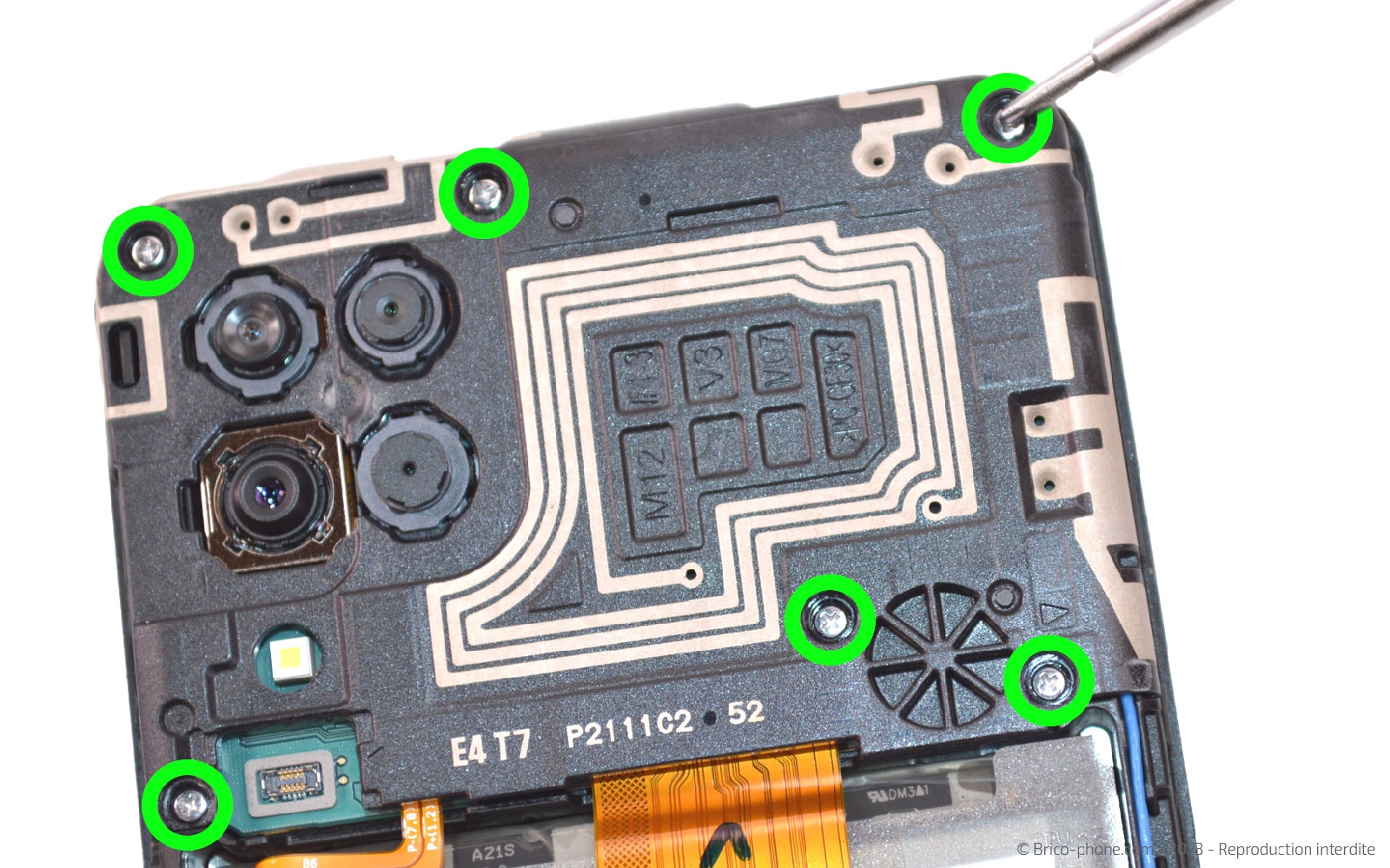

Etape 5 : Récupérer l'antenne NFC
Retirez les 6 vis avec le tournevis cruciforme, puis insérez le levier sur la droite de la plaquette Antenne pour la déclipser et l'a sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

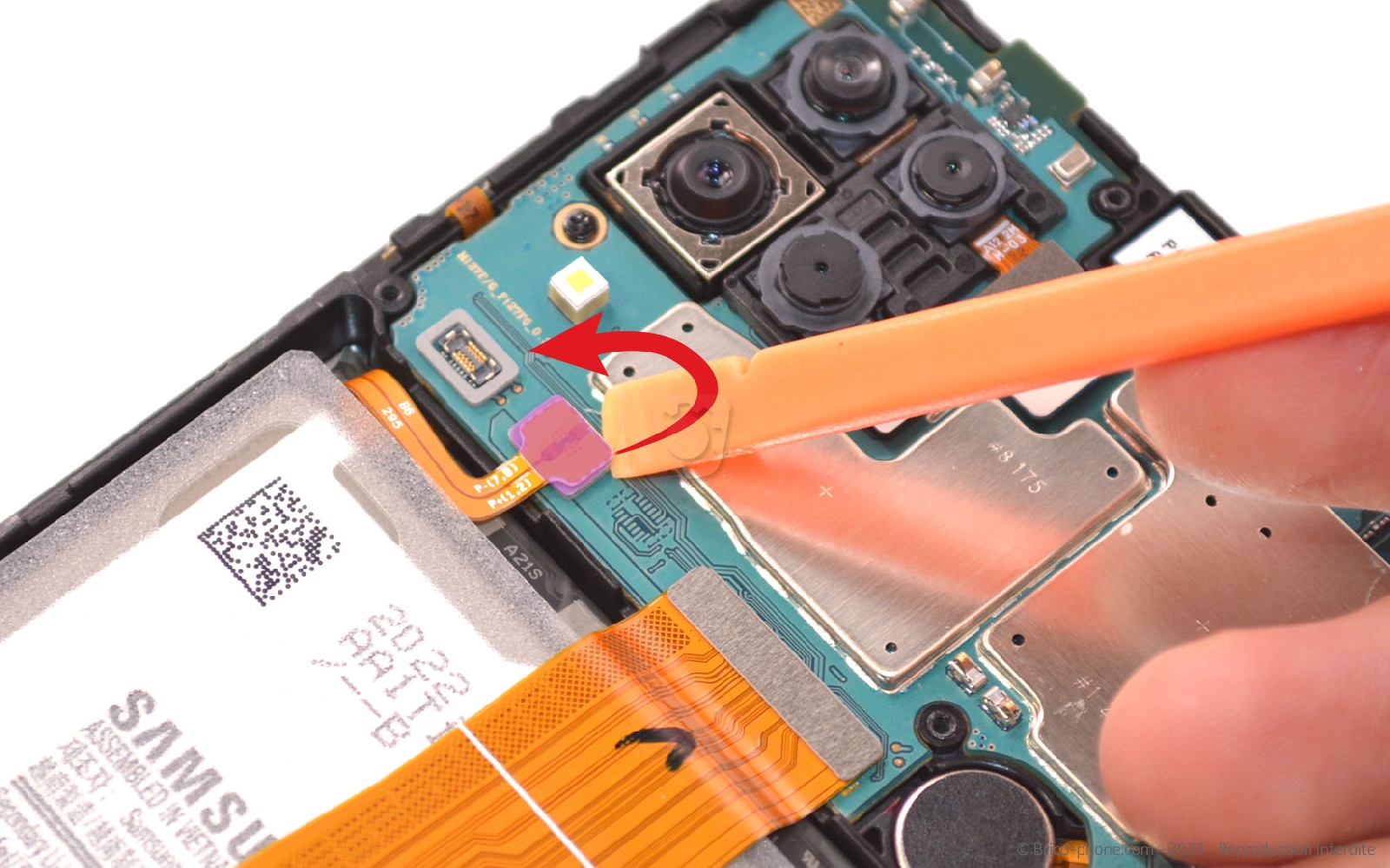

Etape 6 : Déconnecter la batterie
Toujours avec le même outil, débranchez la batterie. vous travaillez maintenant en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

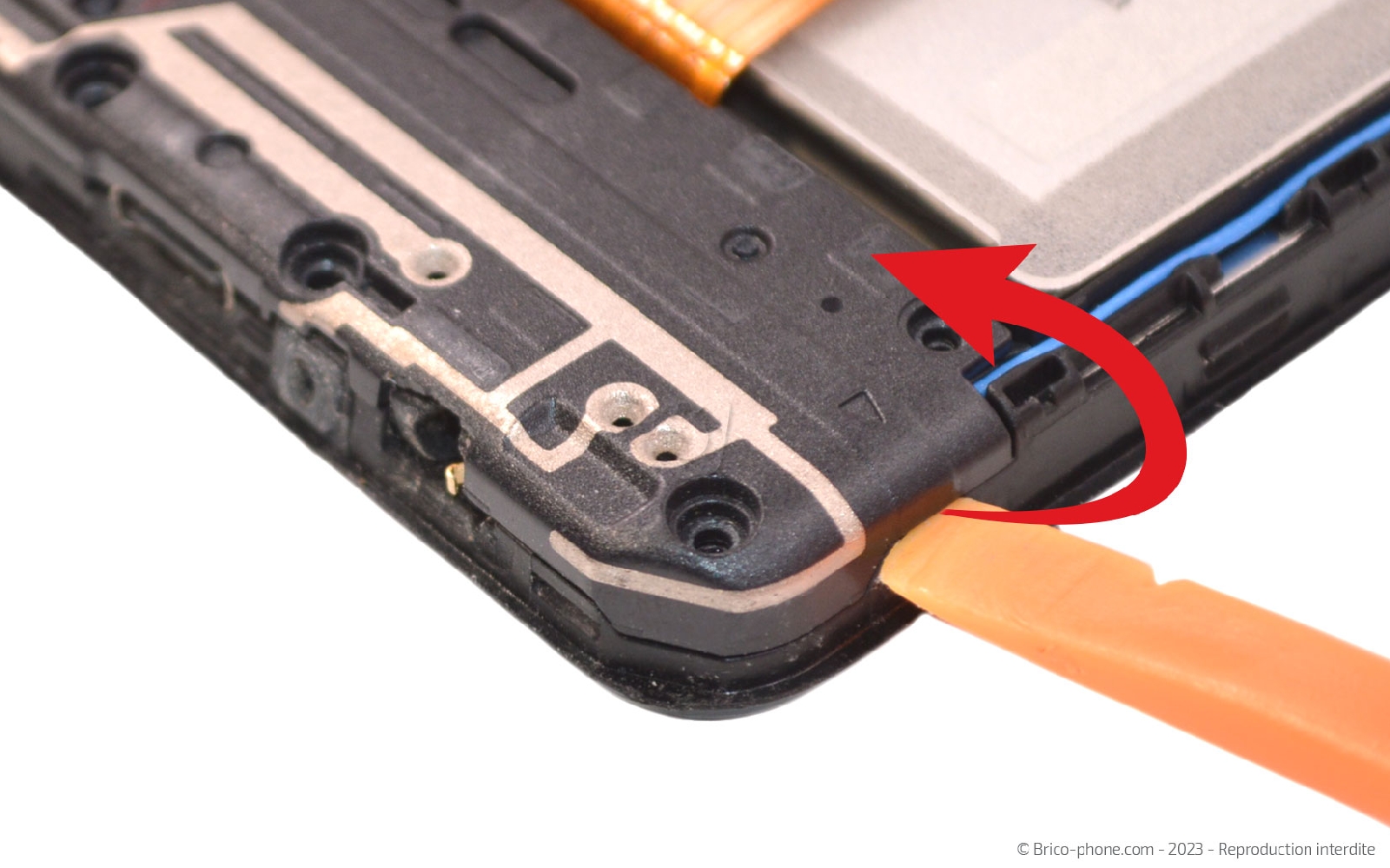

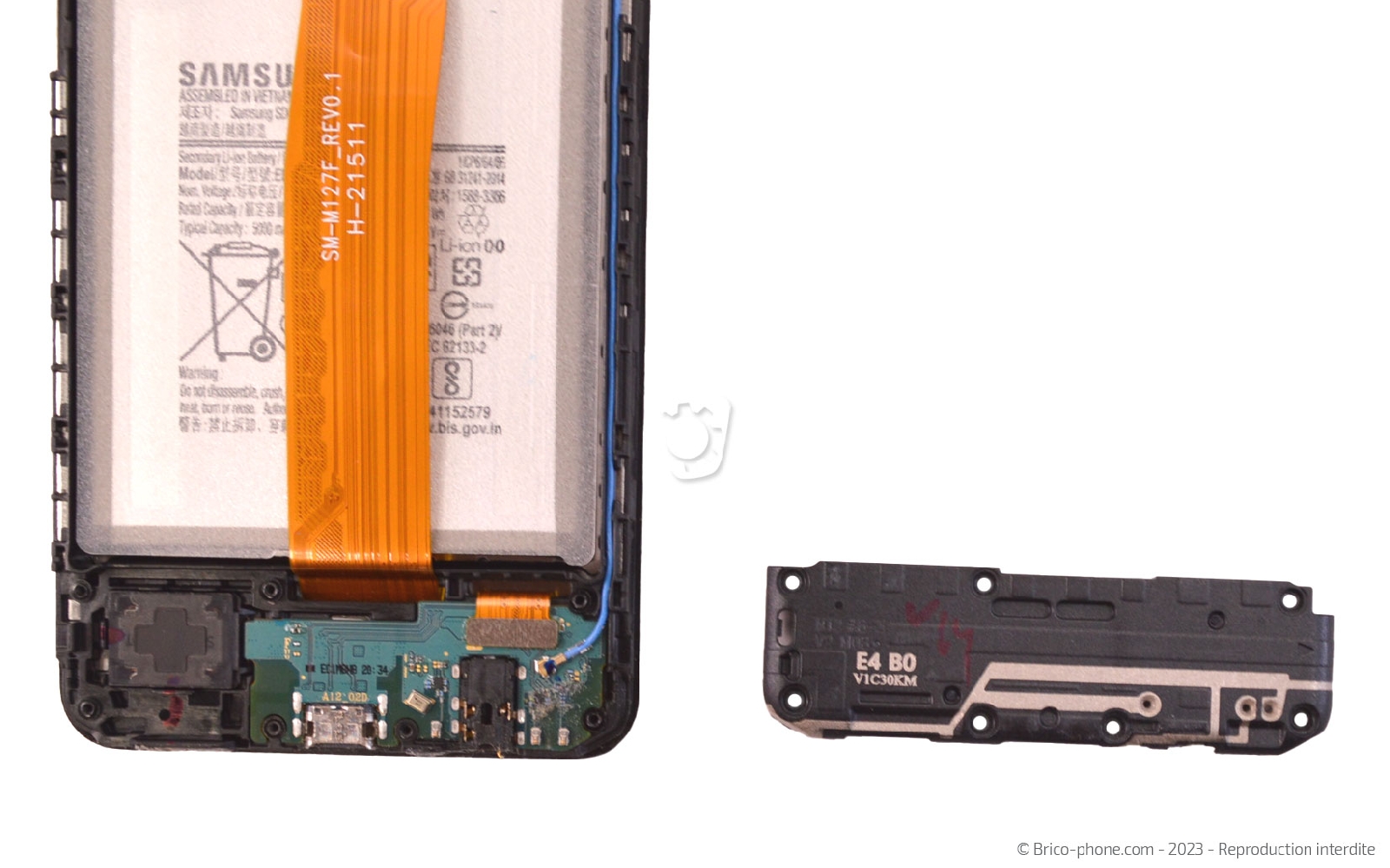

Etape 10 : Retirer la support inférieur

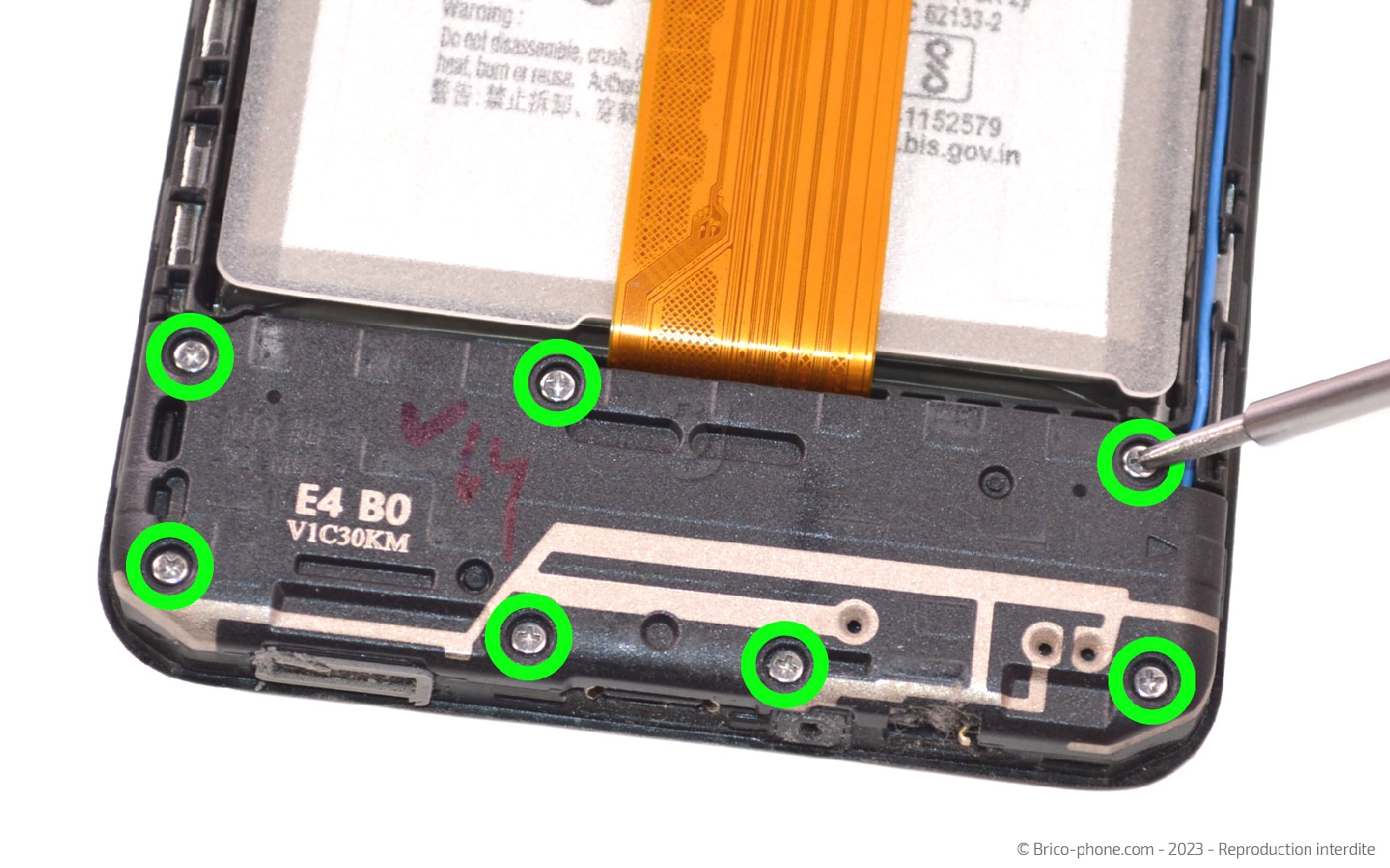

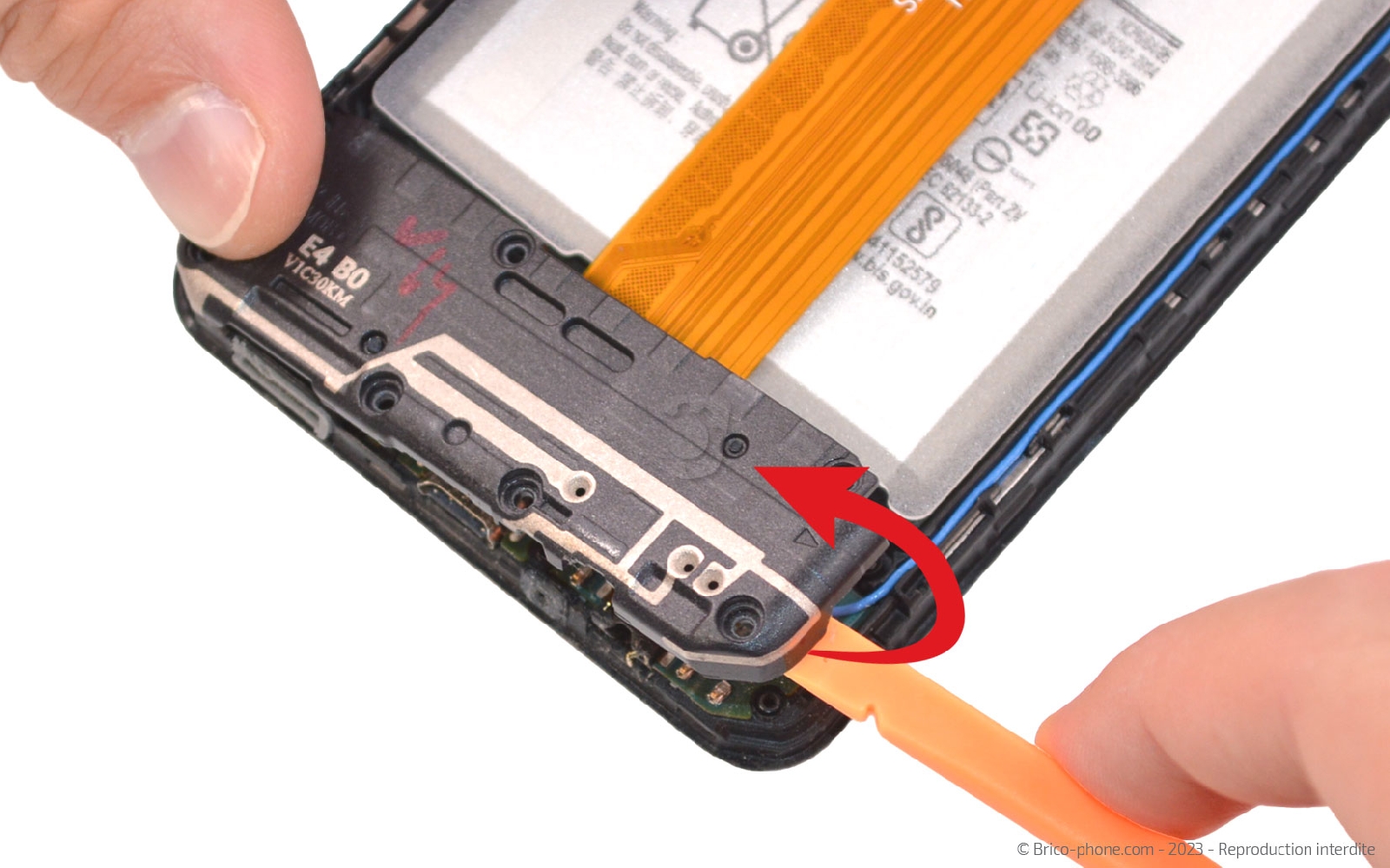

Dévissez les 7 cruciformes avec le tournevis adéquat puis insérez le levier dans l'espace vide situé à droite de la plaquette.

Ensuite, faites levier pour que le support se déclipse suffisamment pour que vous puissiez le saisir.
Outils du kit utilisés
Outils du kit utilisés

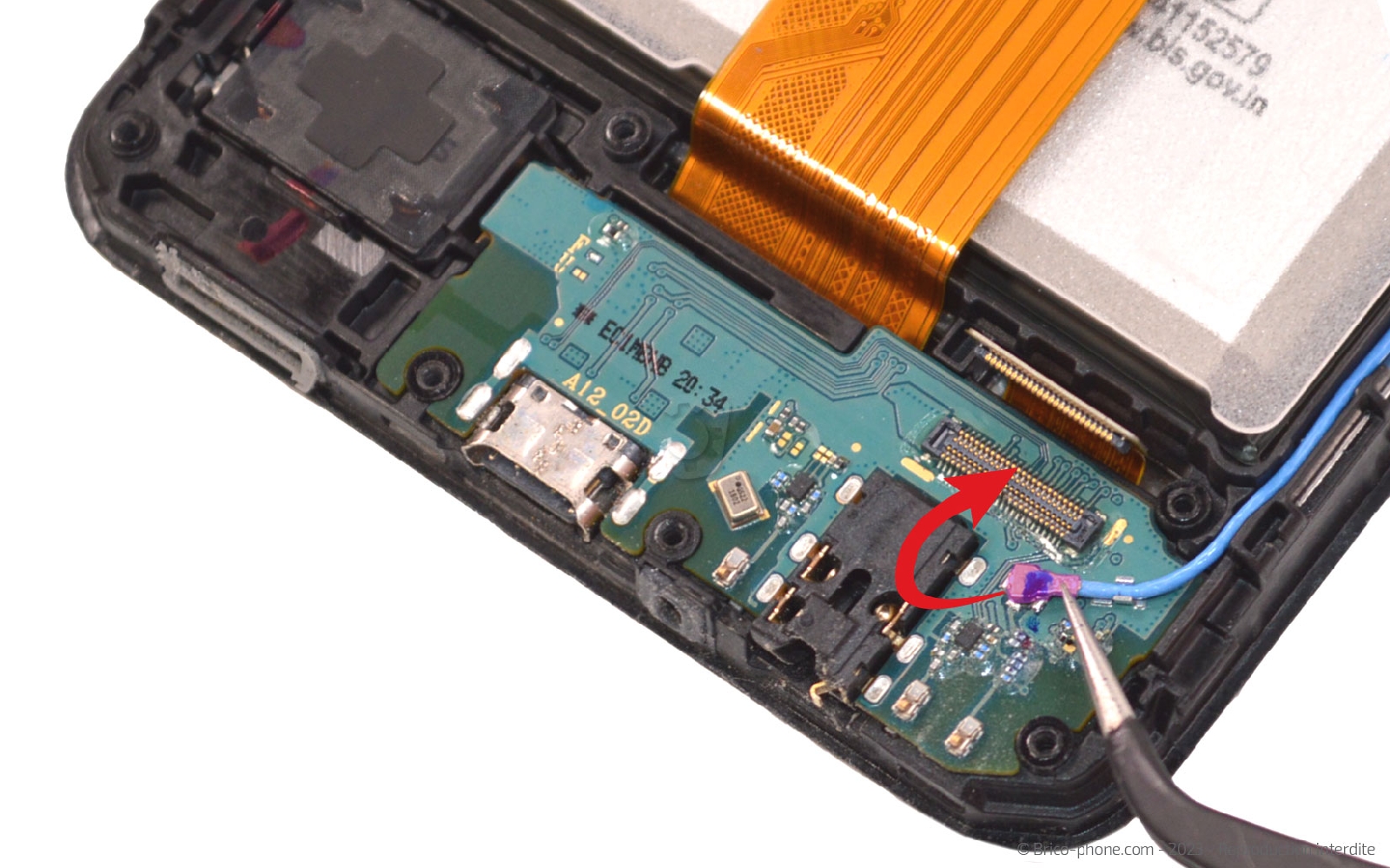

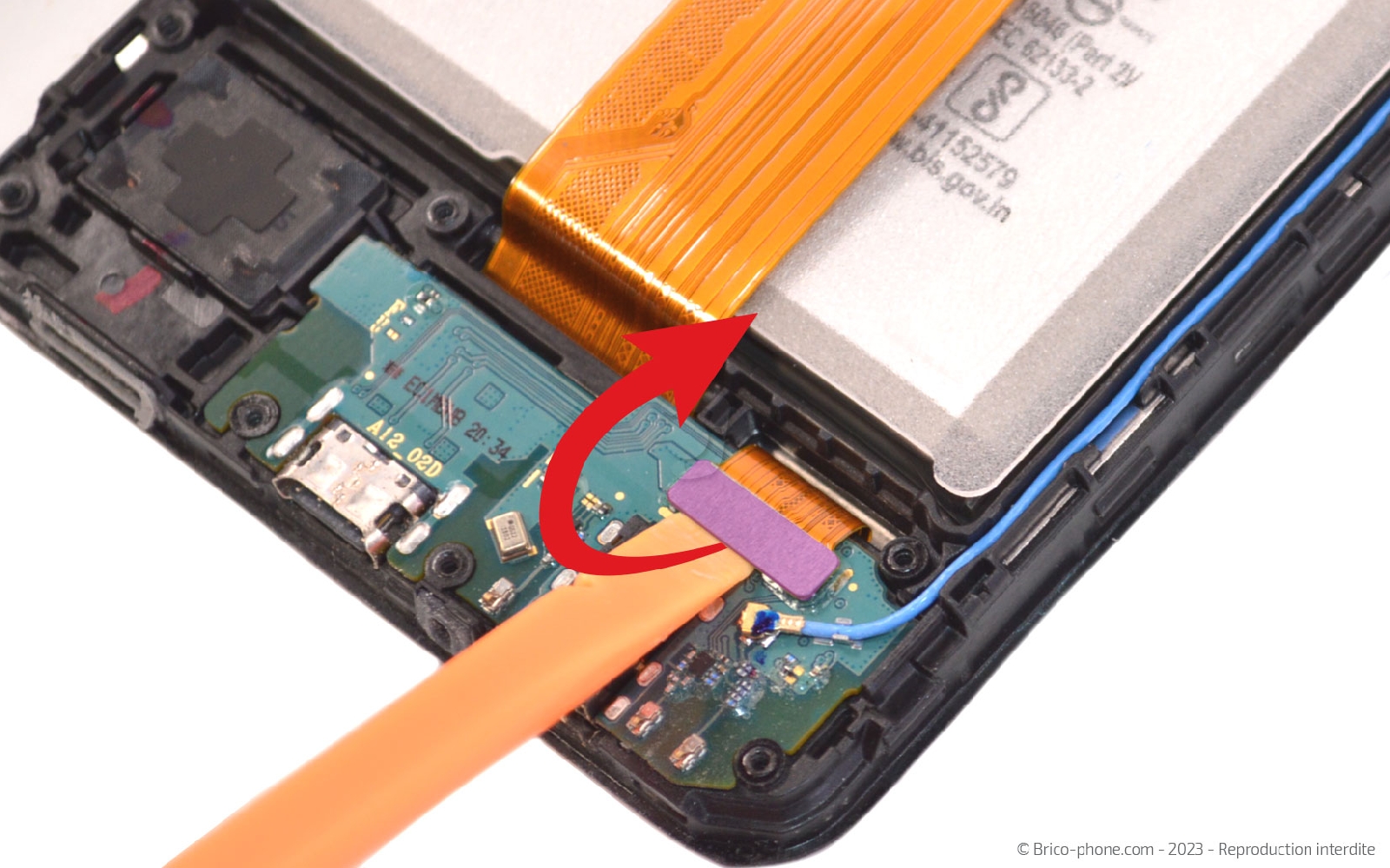

Etape 11 : Libérer le dock
Débranchez la nappe avec le levier puis faites la même chose avec le câble coaxial mais cette fois-ci avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

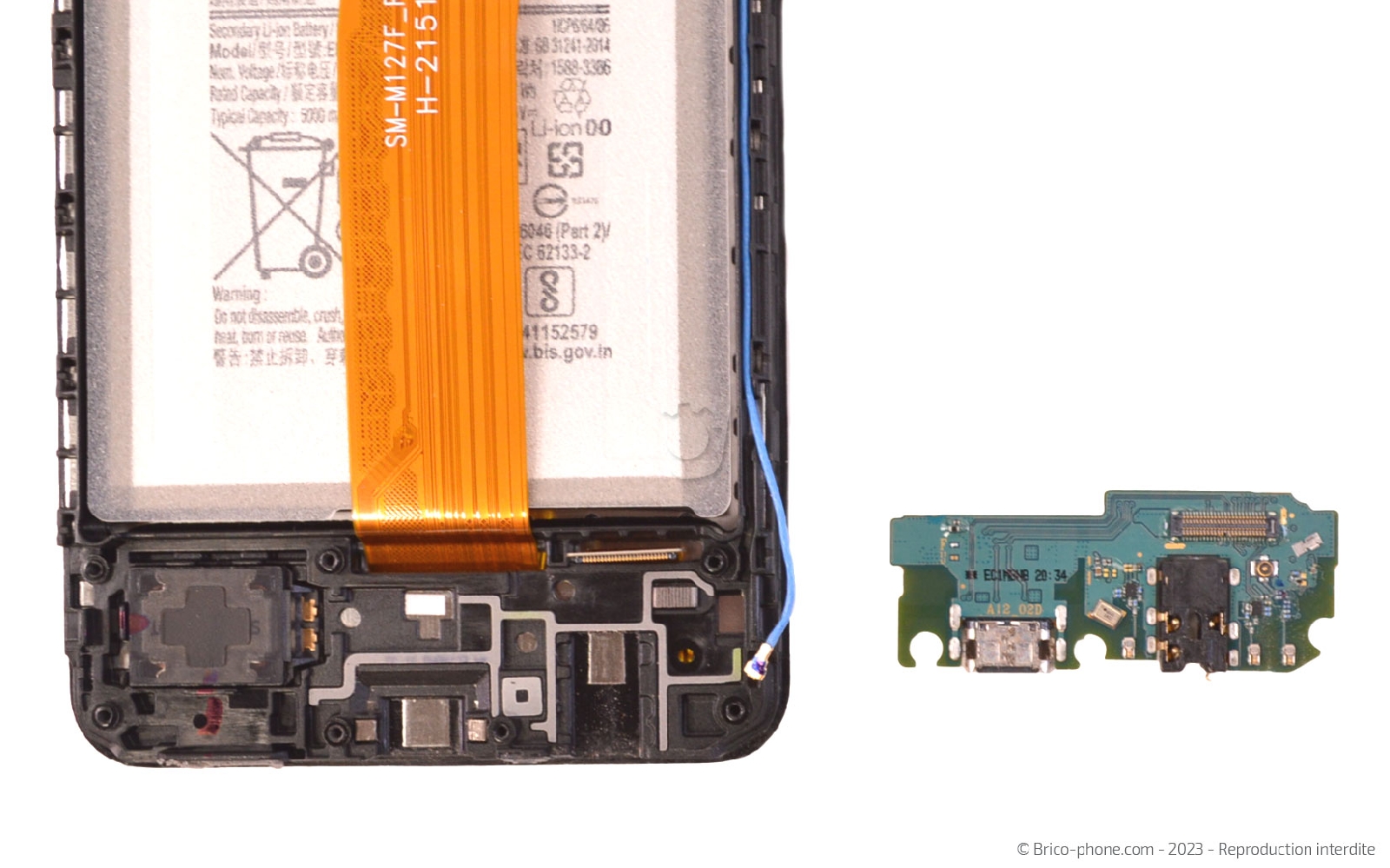

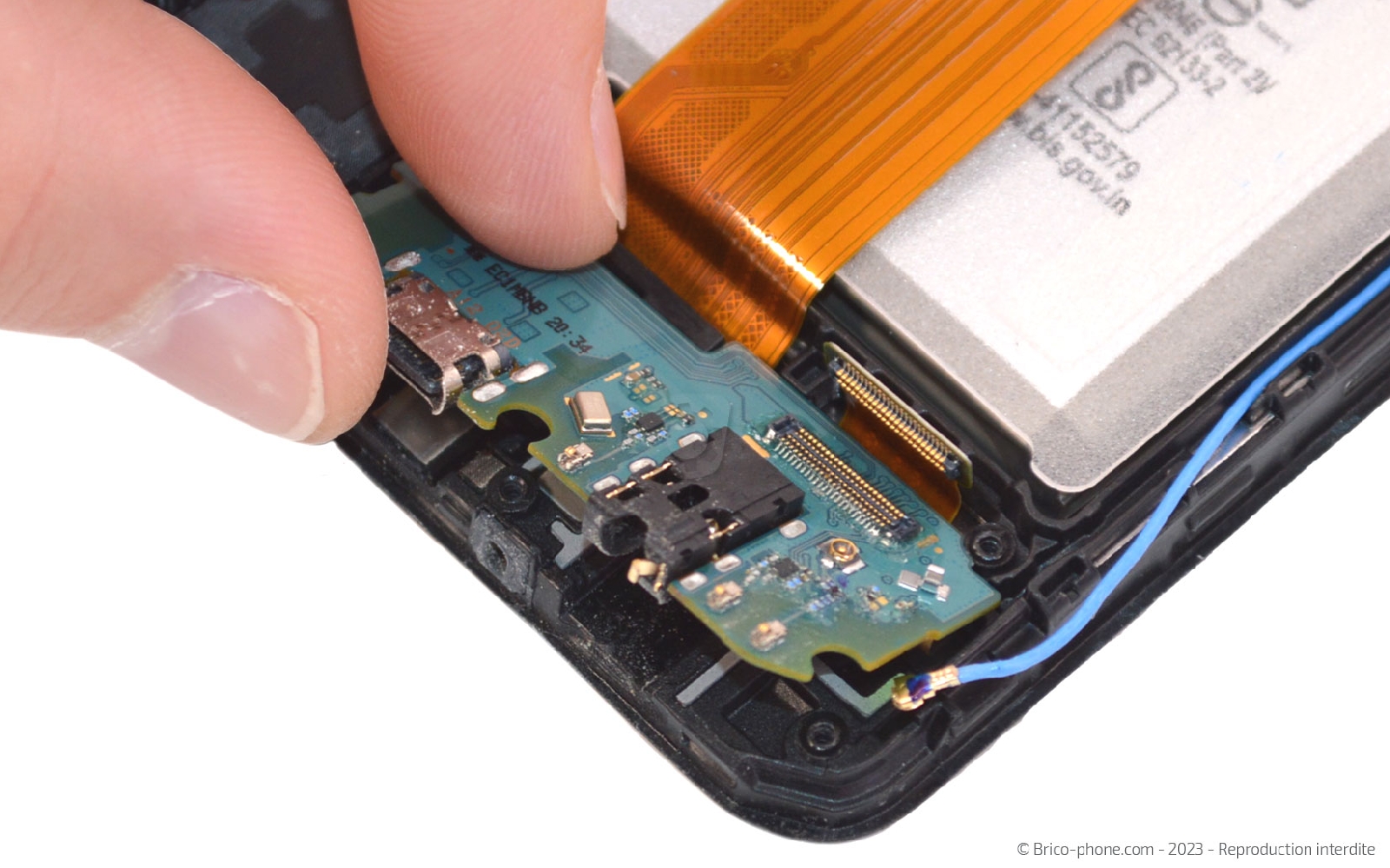

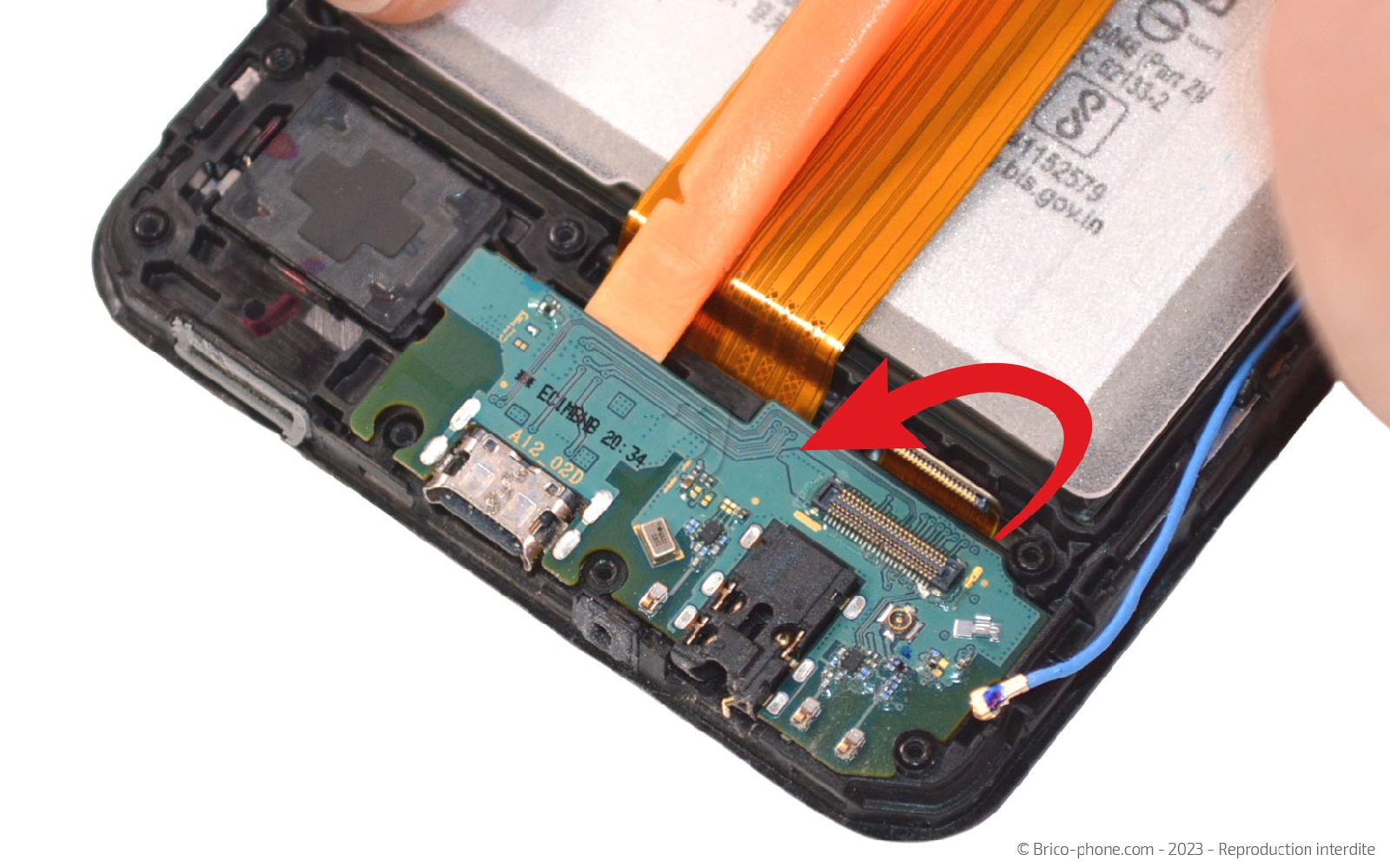

Etape 12 : Sortir le connecteur de charge
Glissez le spudger sous le connecteur pour le soulever. Attrapez le avec les doigts et mettez le de coté sur le patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Suivez les étapes précédentes pour remonter pas à pas chaque élément dans le nouveau bloc écran de votre Samsung Galaxy M12.
