Comment changer l'écran sur iPhone 14 Plus

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 13/20
iPhone 14 Plus | Temps estimé : 30 min | Difficulté : 2.5/5

Votre iPhone vient de tomber par terre coté écran ? Aïe la vitre avant et complètement fendue et le tactile ne fonctionne plus ? Pire, il ne s'allume plus du tout ? Pas de panique, vous êtes au bon endroit. Brico-phone a créé ce tutoriel de réparation pour vous permettre de remplacer l'écran de votre téléphone par vos propres moyens.

Chaque manipulation est détaillée en image dans des étapes afin de réussir la réparation haut la main et pas à pas. Nos experts vous donnent un maximum d'informations et de conseils pour vous assurer une victoire! prenez le temps de regarder notre guide avant de commencer et assurez-vous d'avoir tous les éléments à portée de main.

Si vous rencontrez une difficulté, si vous avez un doutes, n'hésitez pas à contacter notre service technique qui se fera un plaisir de vous aider. Bonne réparation !

Diagnostic

›  Ecran cassé, rayé...
›  Problème de tactile...
›  Le téléphone ne s'allume plus...
›  Présence de traits, tâches...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Premium reconditionné pour iPhone 14 Plus
199,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer
Avant de débuter la réparation, nous vous conseillons de vérifier le numéro de modèle de votre iPhone pour être certain de commander les bonnes pièces détachées et de suivre le bon tutoriel. Pour cela, vous avez plusieurs possibilités. La plus simple étant de vous rendre dans Réglages > Général > Informations et de vous assurer que la référence A2483 correspondant à l'iPhone 14 plus soit bien inscrite.
Autrement, vous pouvez retirer le tiroir SIM et regarder à l'interieur de l'emplacement en vous aidant d'une lumière vive pour apercevoir la référence A2483 gravée. Si vous avez opté pour une e-SIM, l'inscription se trouve à l'interieur du connecteur lightning.

Une fois que tout est ok, préparez-vous un espace de travail propre et dégagé avec tous les outils et ce tutoriel à proximité.

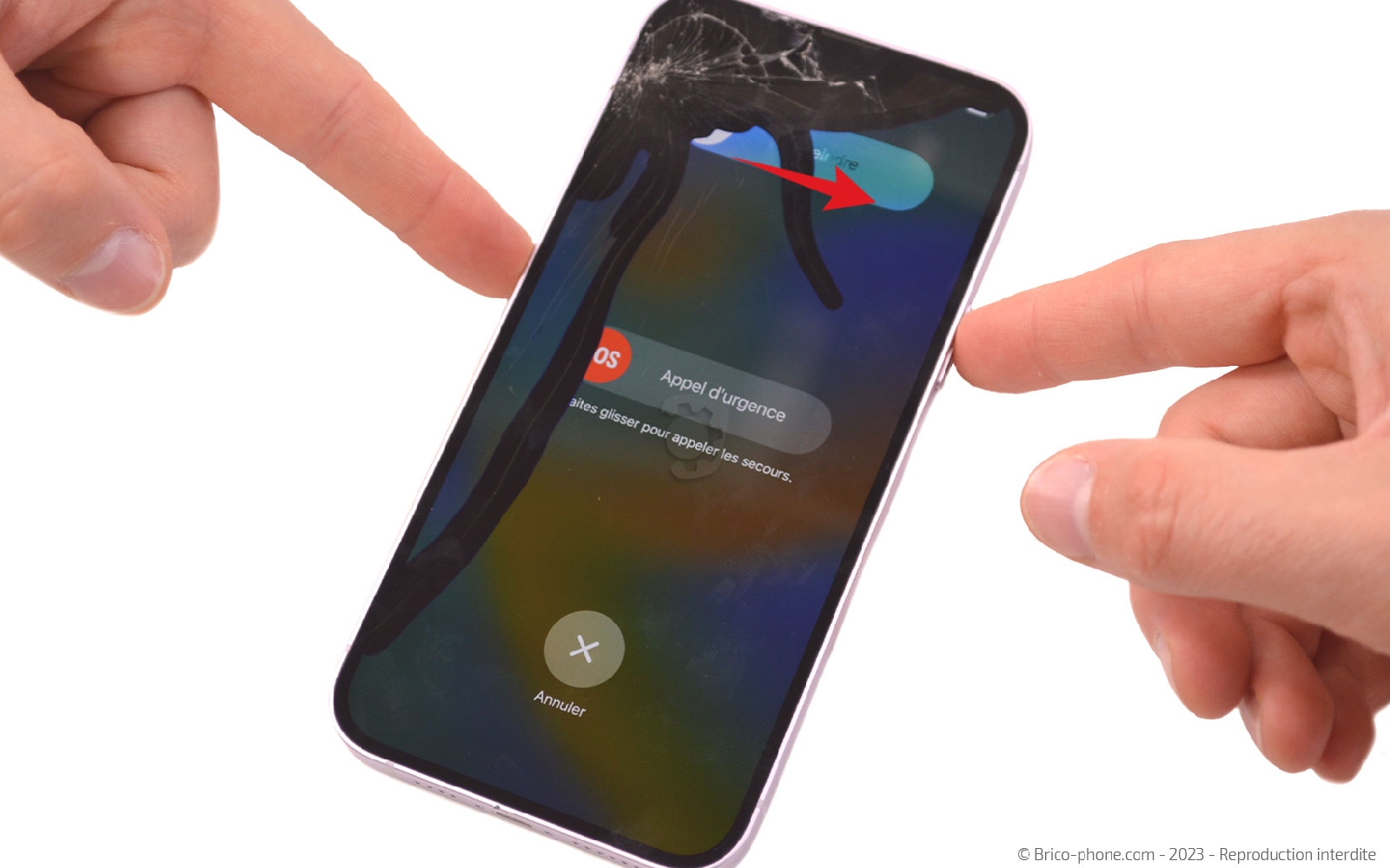

Vous pouvez alors procéder à l'extinction de votre appareil si celui-ci est toujours allumé.

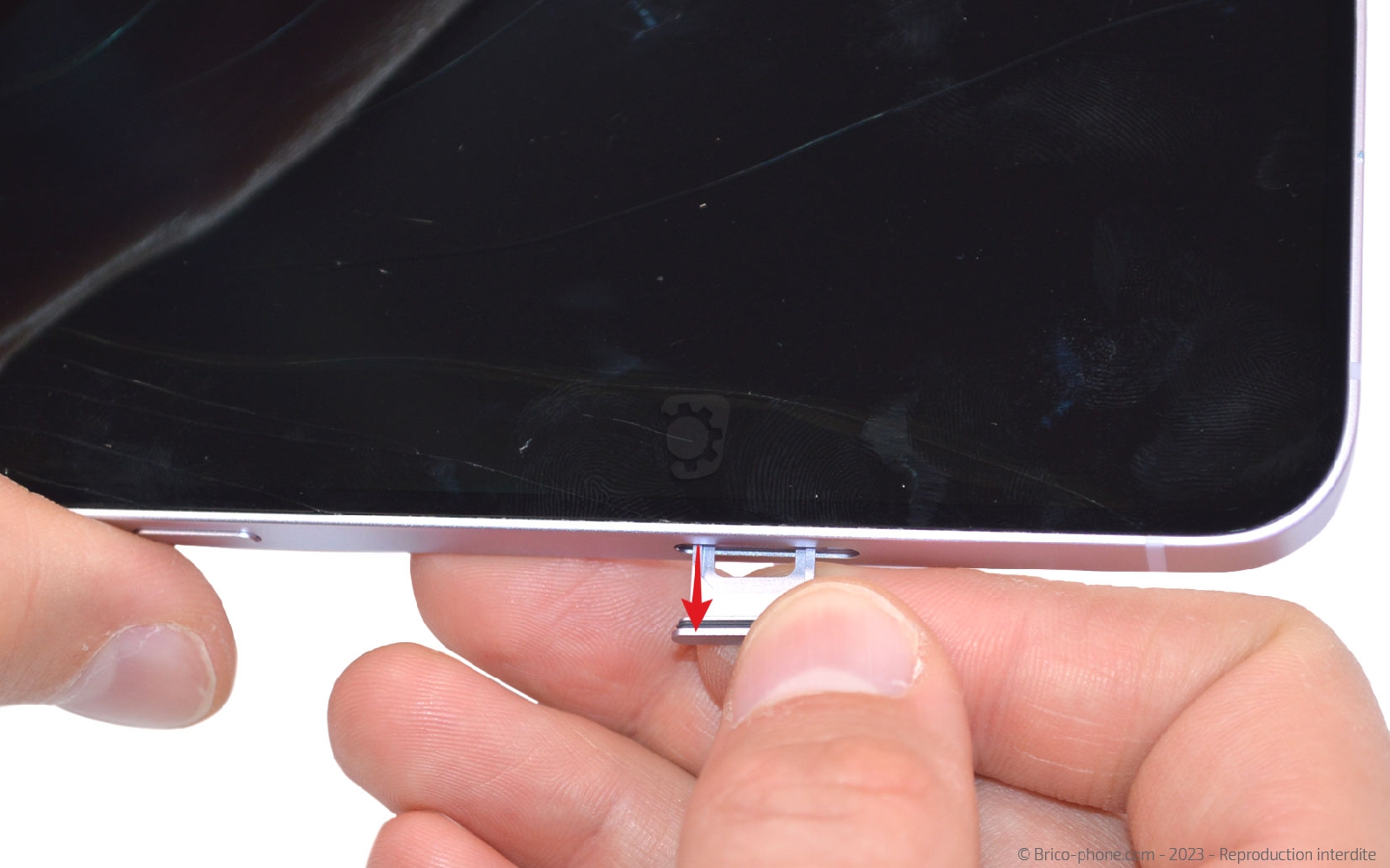

Etape 1 : Ejecter le tiroir SIM

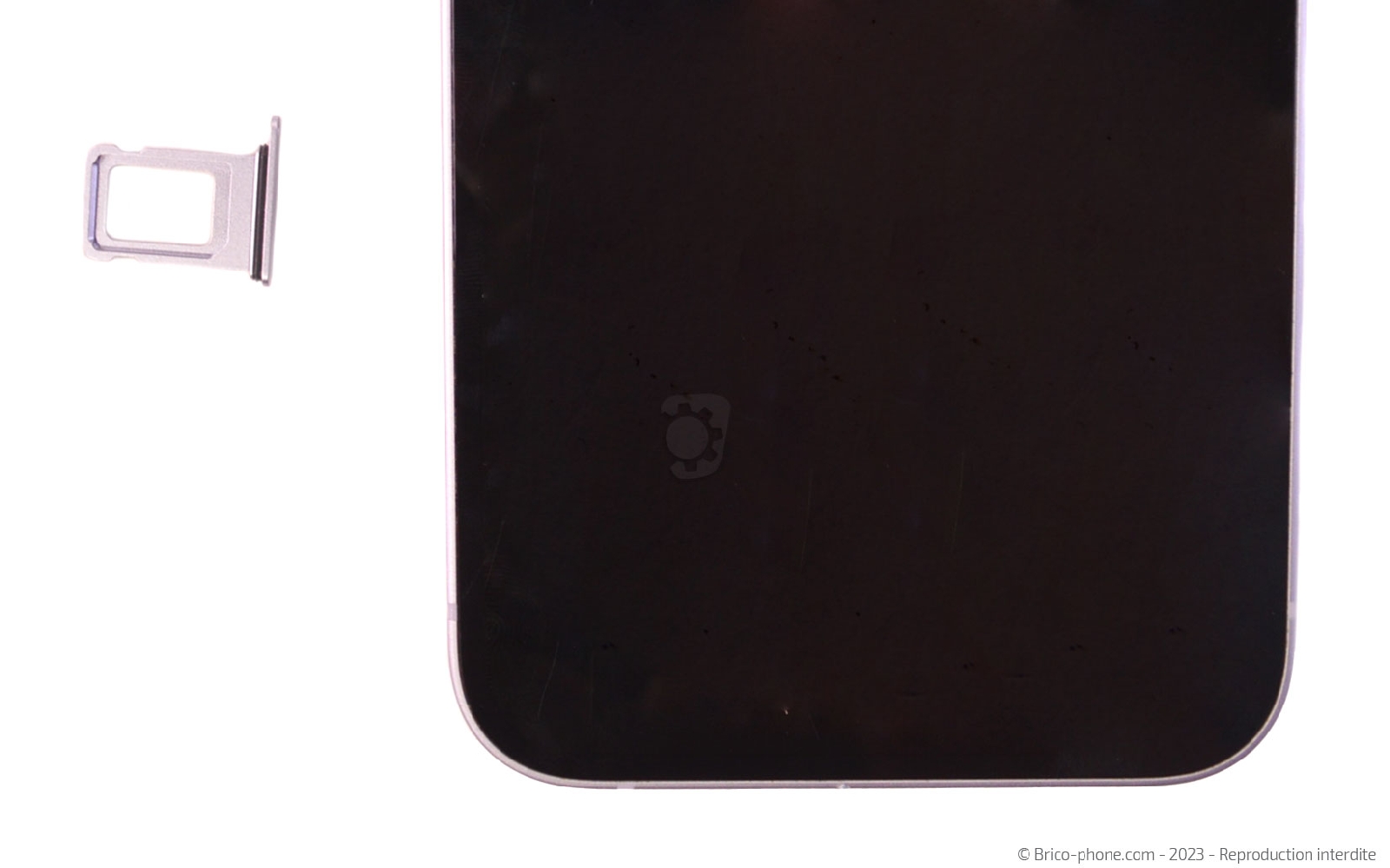

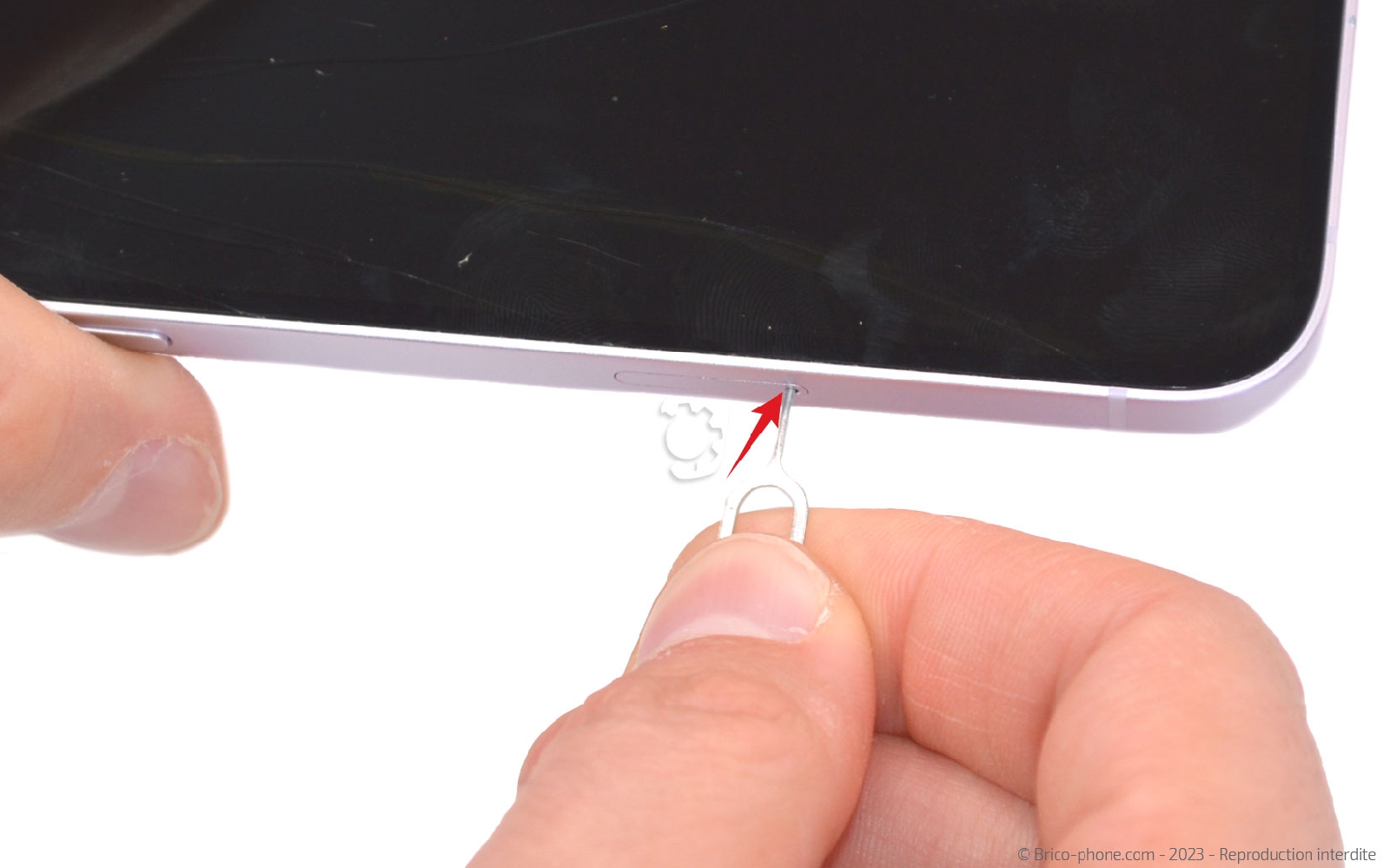

Utilisez l'outil d'origine ou celui du kit d'outils pour éjecter le tiroir de la carte SIM de votre appareil.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Rack SIM pour iPhone 14 et 14 Plus Minuit
4,90 €

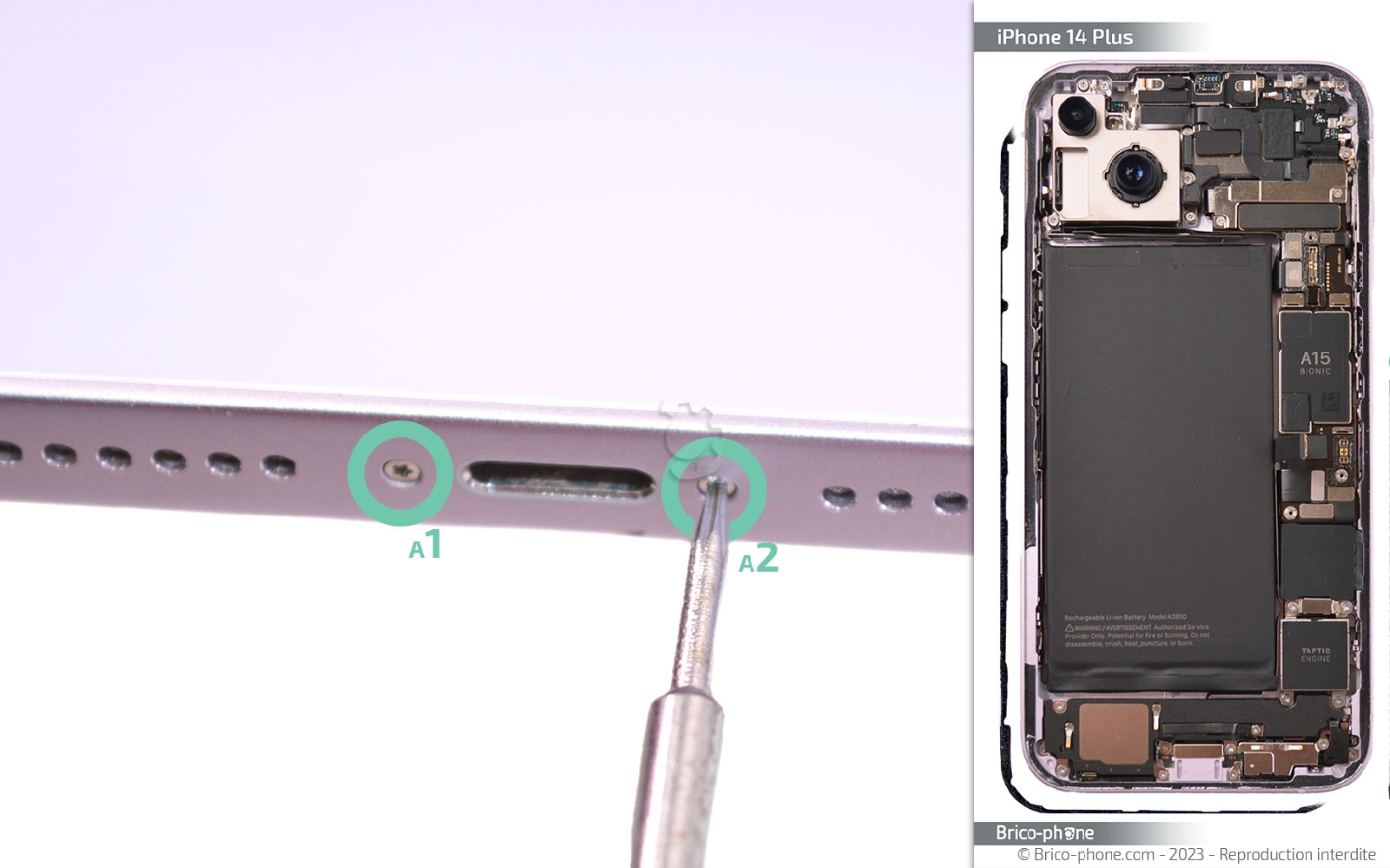

Etape 2 : Ôter les vis pentalobe
Utilisez le tournevis pentalobe (pointe en forme d'étoile à 5 branches) pour retirer les deux vis situées de part et d'autre de la prise de charge.

Placez-les sur le patron d'aide au montage fourni avec votre commande pour éviter de perdre des pièces et des vis.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Créer un insterstice

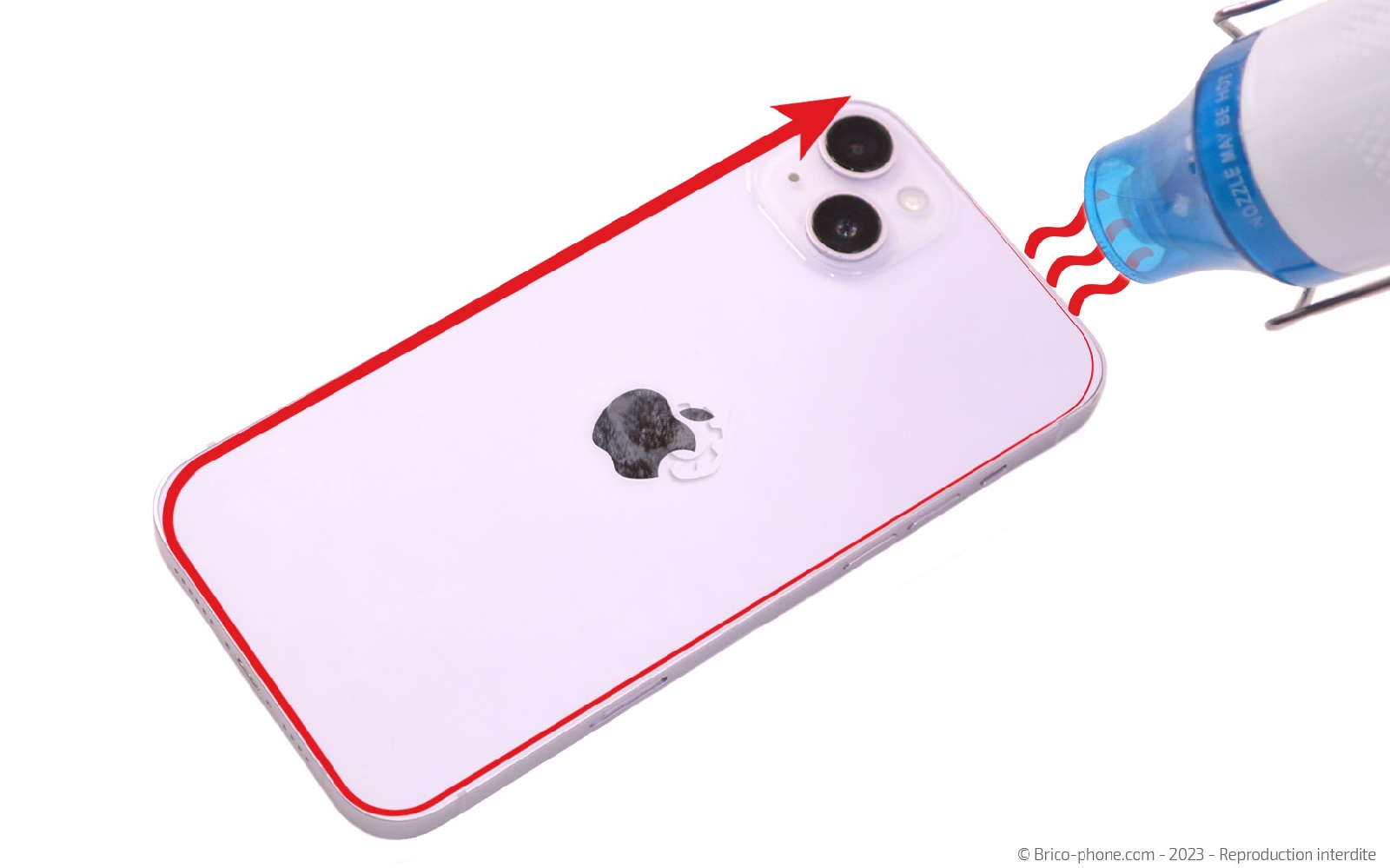

Chauffez le contour de la vitre arrière avant de passer à la manipulation suivante. Pour cela, vous pouvez utiliser le coussin chauffant, le décapeur thermique ou un sèche-cheveux. Si vous optez pour la première option, il vous faut passer le coussin environ 2 minutes au micro-ondes avant de le déposer sur le dos du téléphone environ 30 secondes. Pour les deux autres manières de ramollir le sticker, il vous suffit d'allumer l'outil et de le passer sur tout le contour de l'appareil.

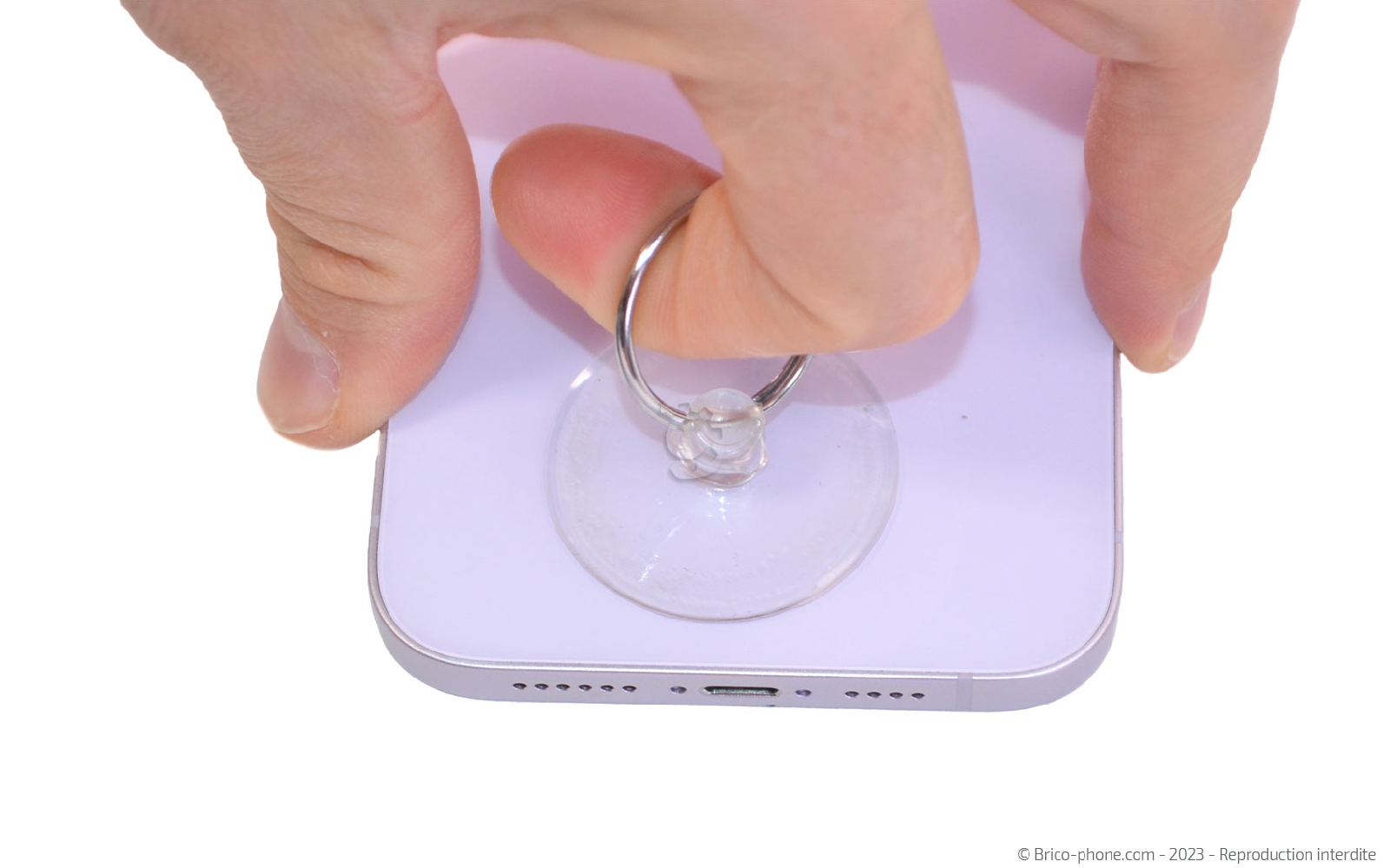

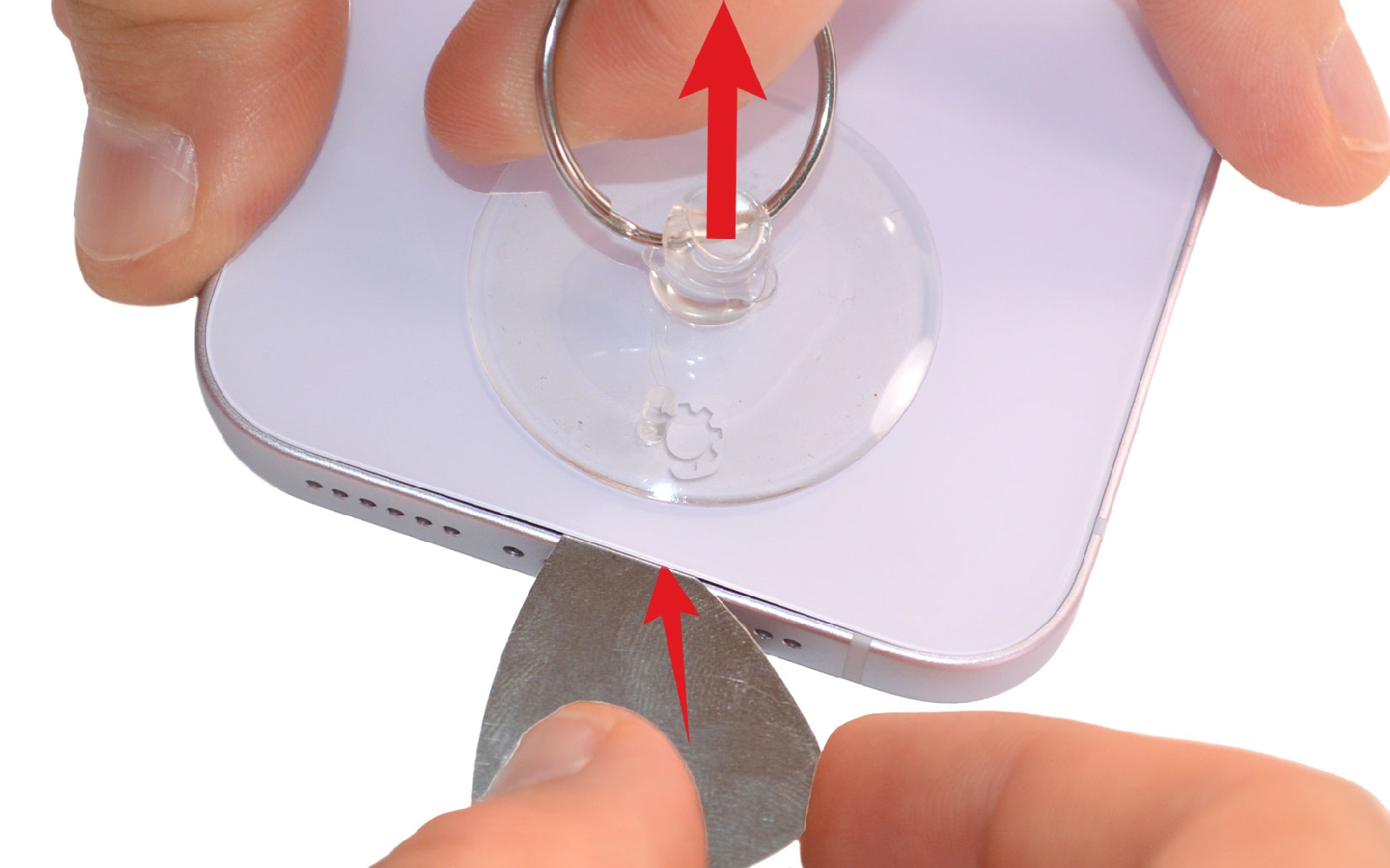

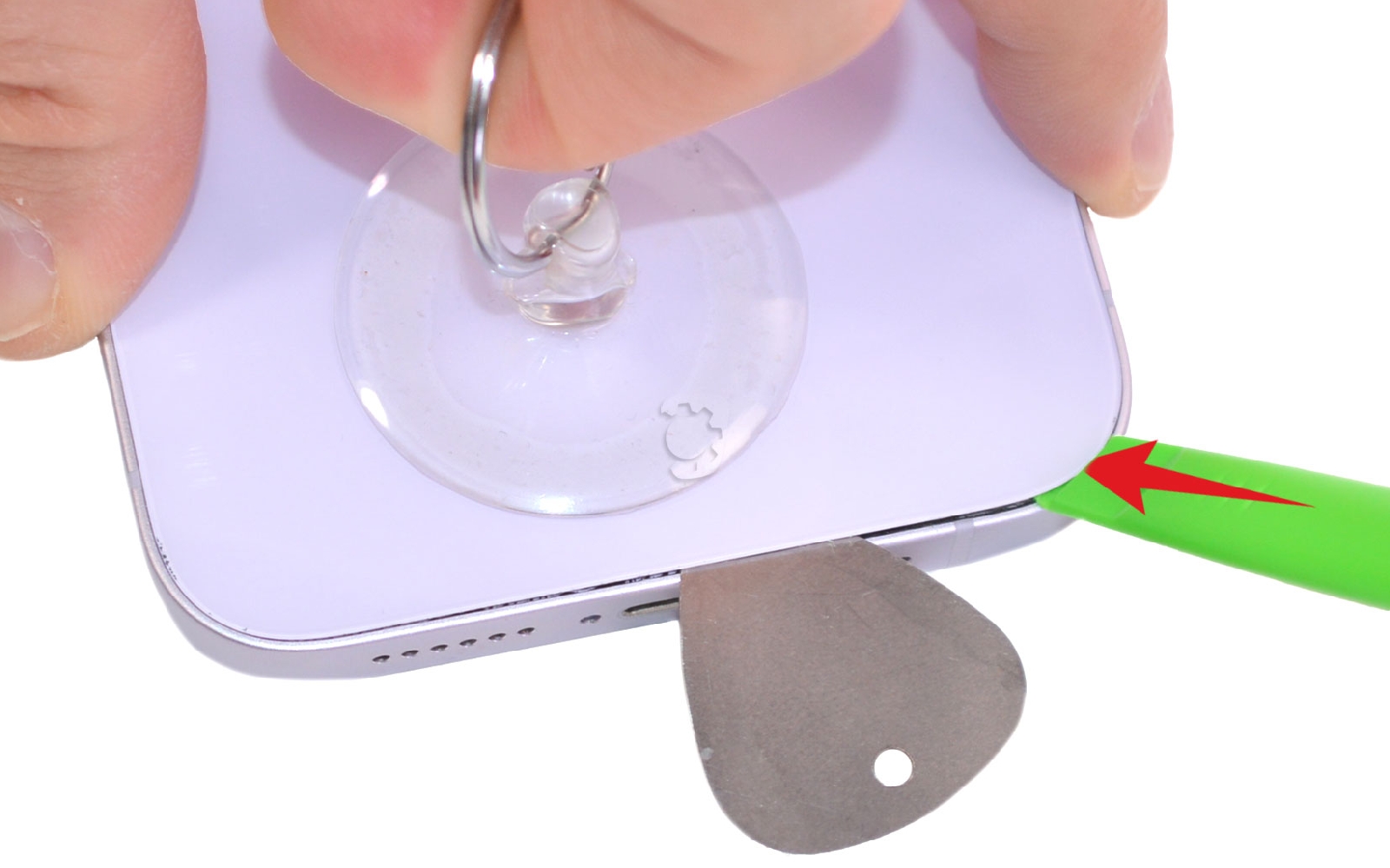

Ensuite, collez la ventouse en bas de la vitre arrière puis tirez sur cette dernière afin de facilité l'insertion du médiator en métal. Une fois le médiator en place, disposez la spatule verte pour continuer le décollage sans endommagé le composant.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 4 : Ouvrir la vitre arrière

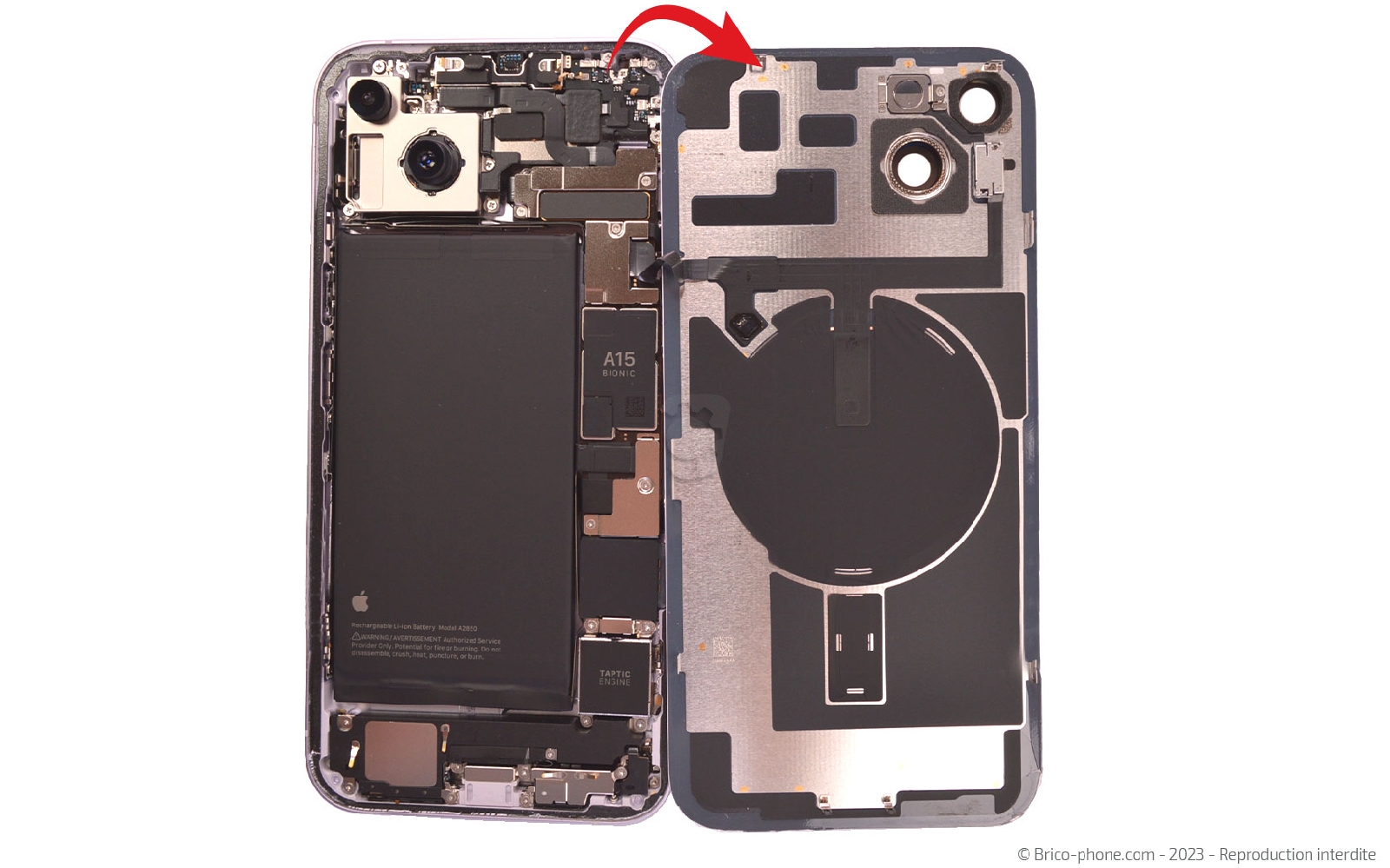

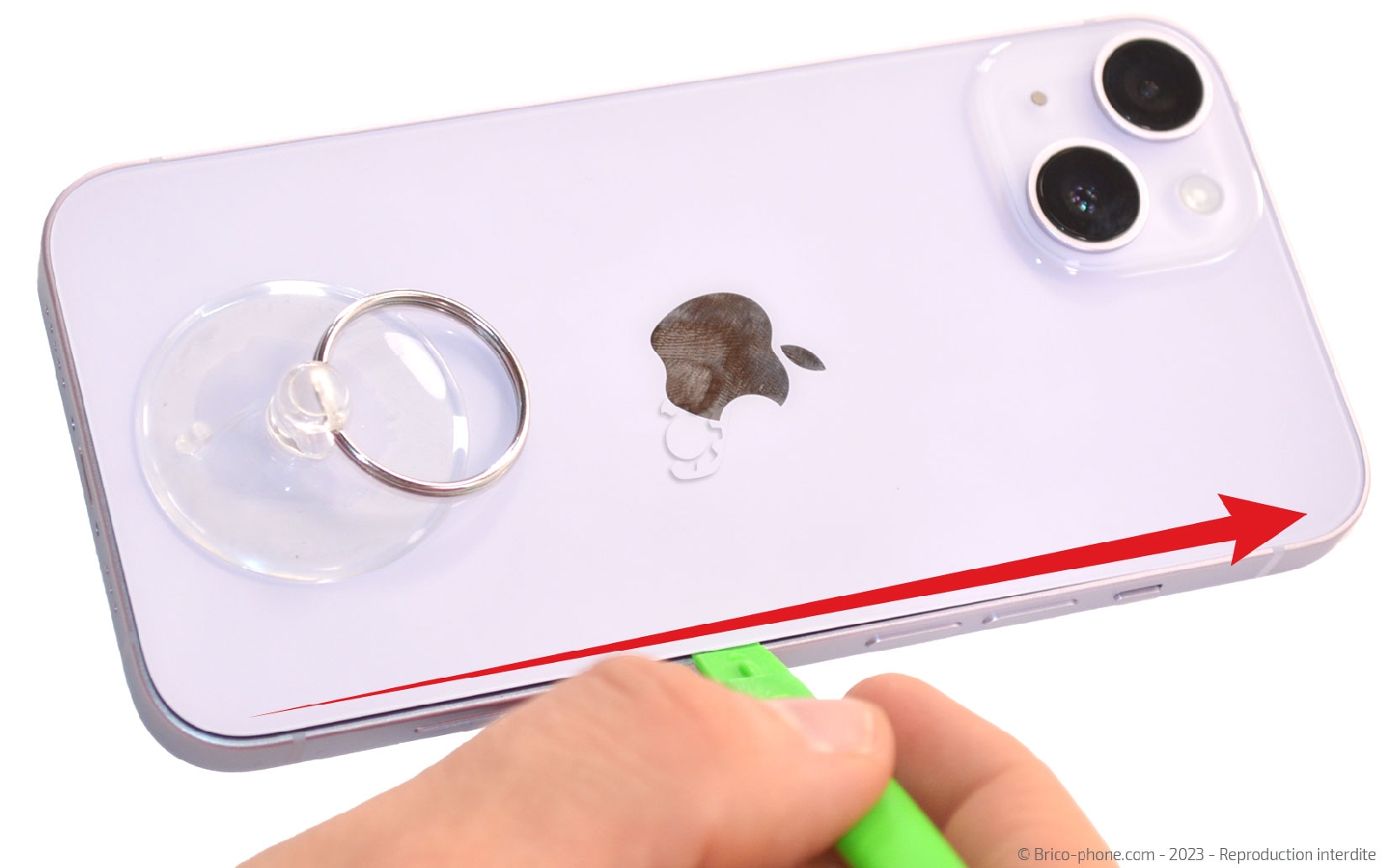

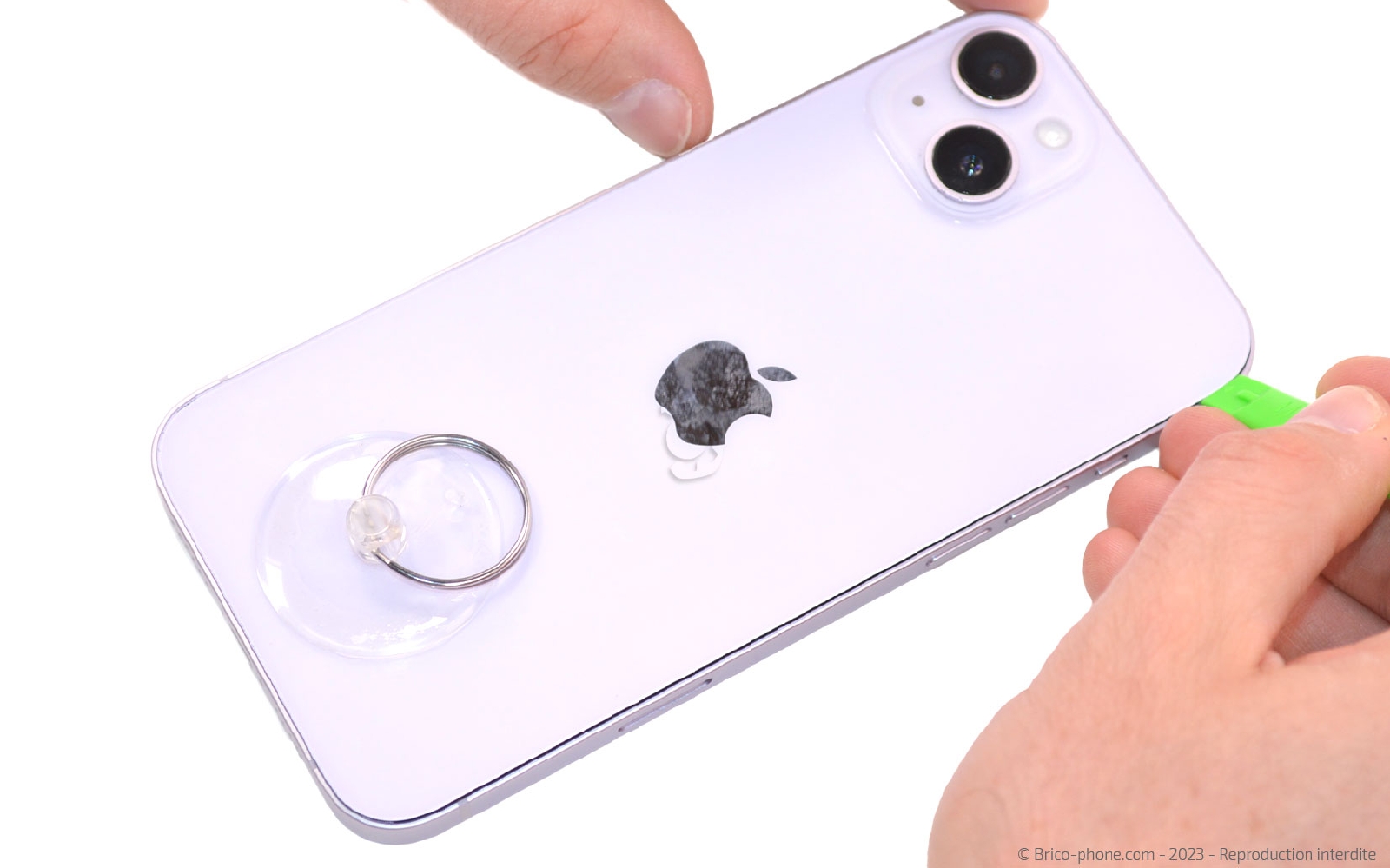

Faites glisser la spatule sur toute la longueur du téléphone pour décoller la vitre arrière.

Basculez le composant vers la droite en faisant attention aux nappes encore connectées à la carte mère.
Outils du kit utilisés
Outils du kit utilisés

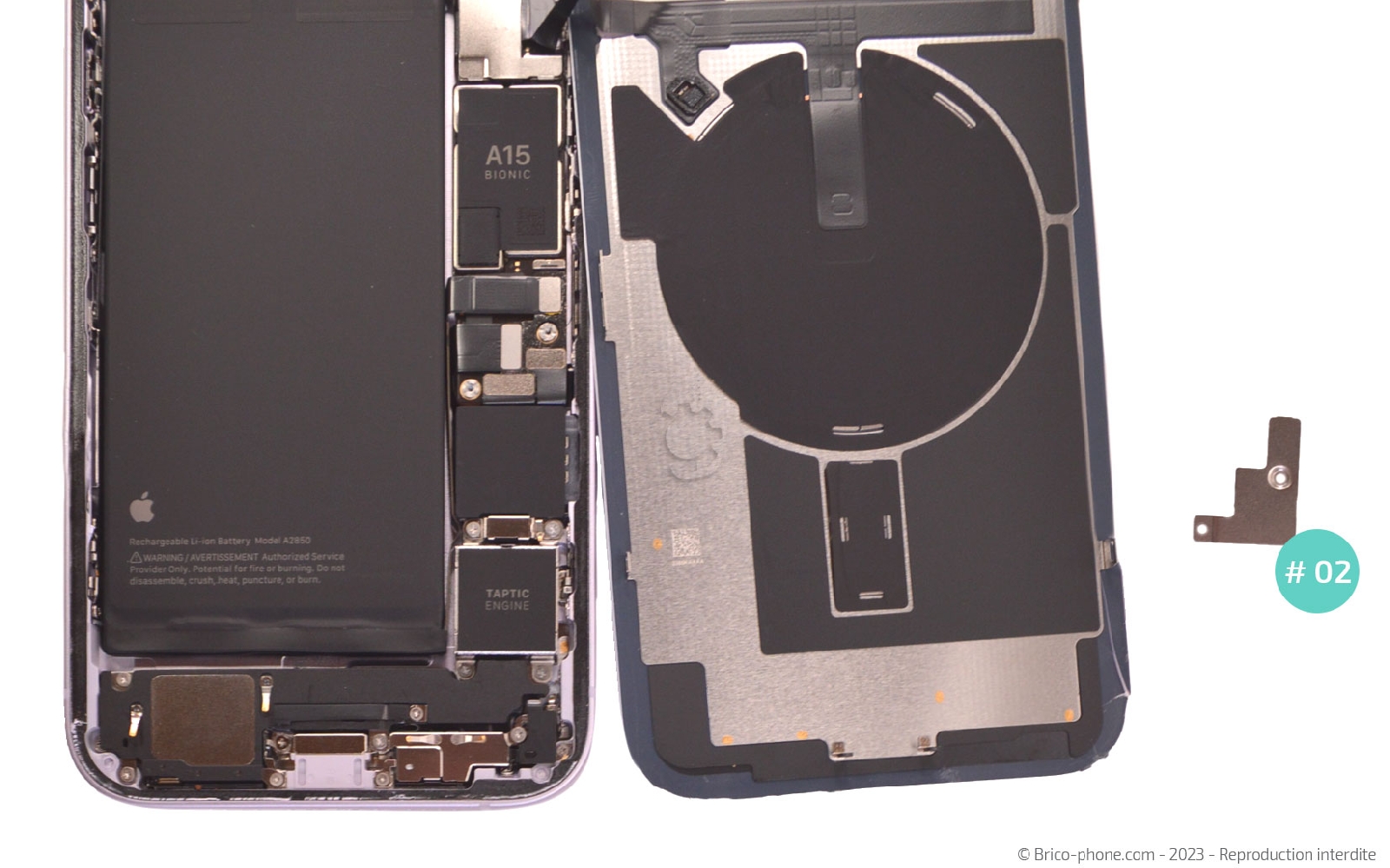

Etape 5 : Déconnecter la batterie

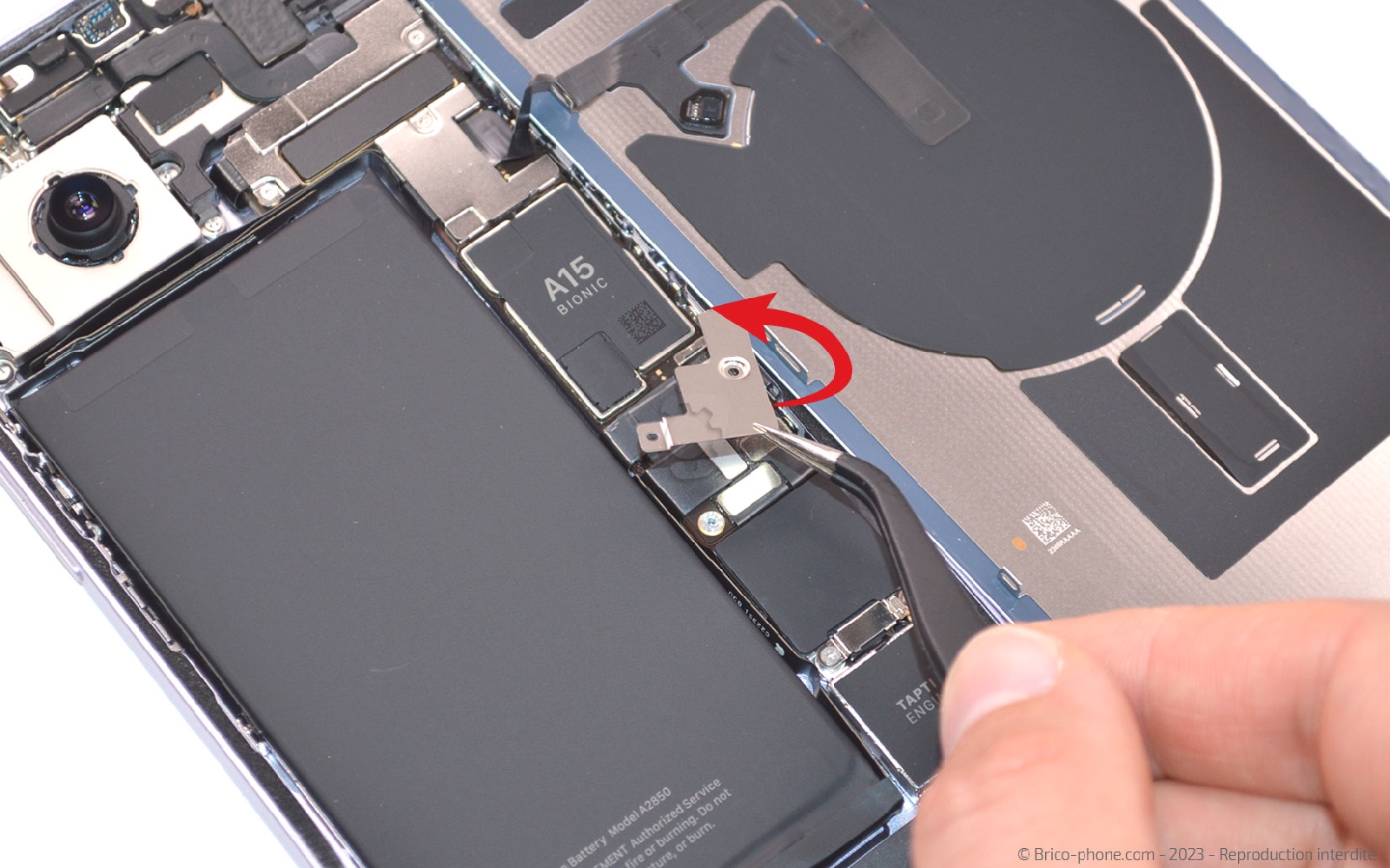

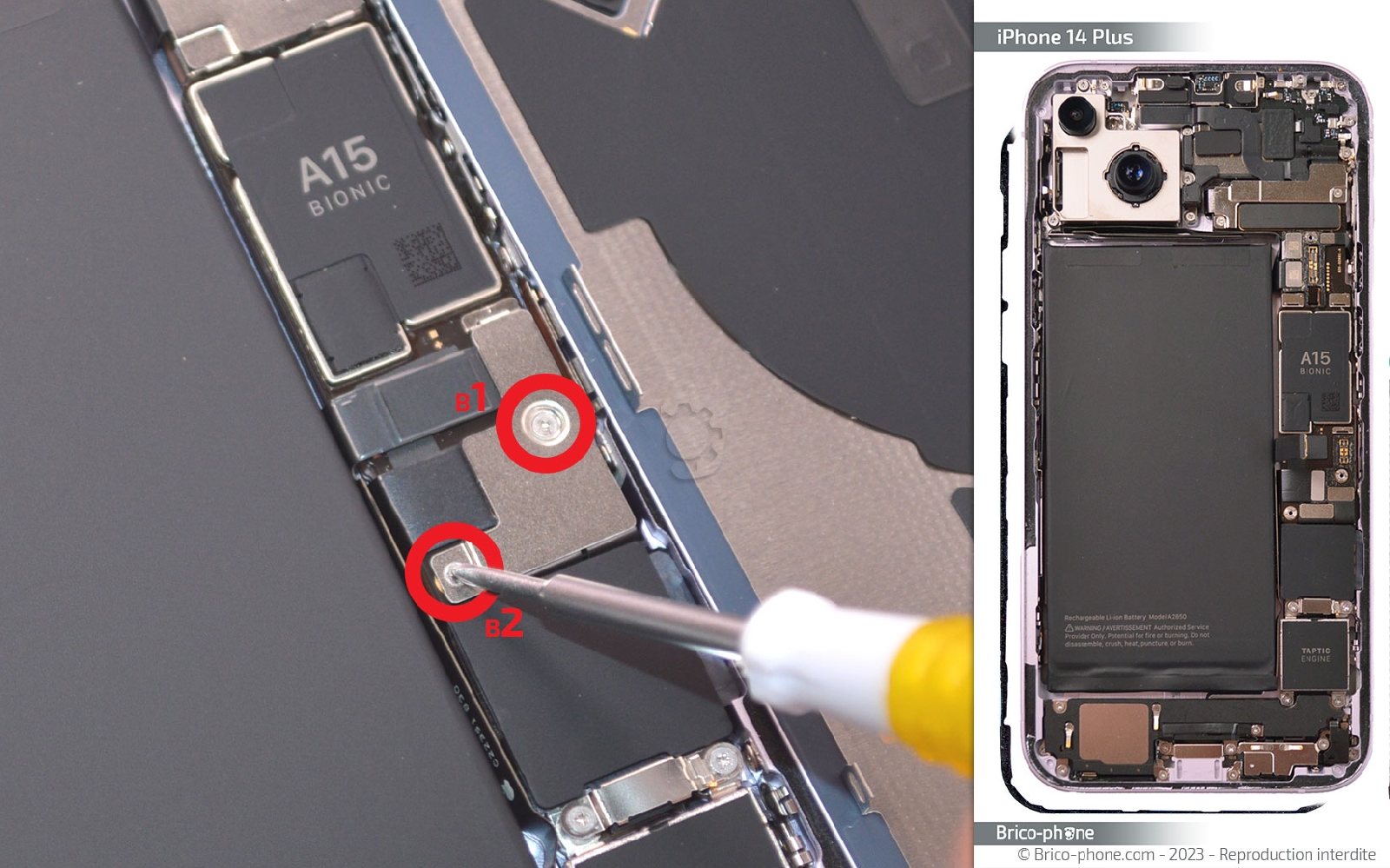

Ôtez les deux vis avec le tournevis triwing afin de pouvoir sortir la plaquette #02.

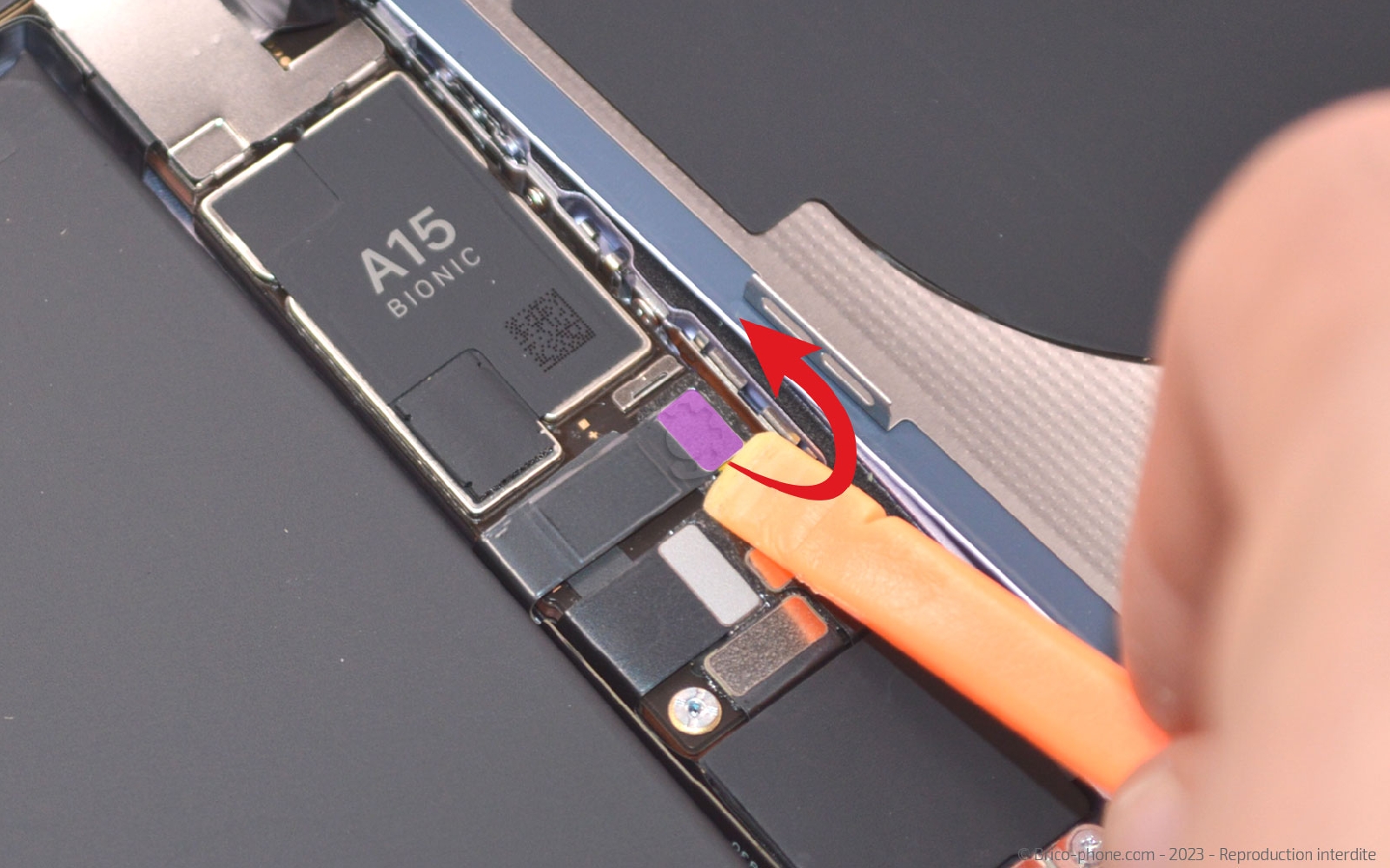

Ensuite, déconnectez la nappe de la batterie pour continuer la réparation en toute sécurité.
Outils du kit utilisés
Outils du kit utilisés

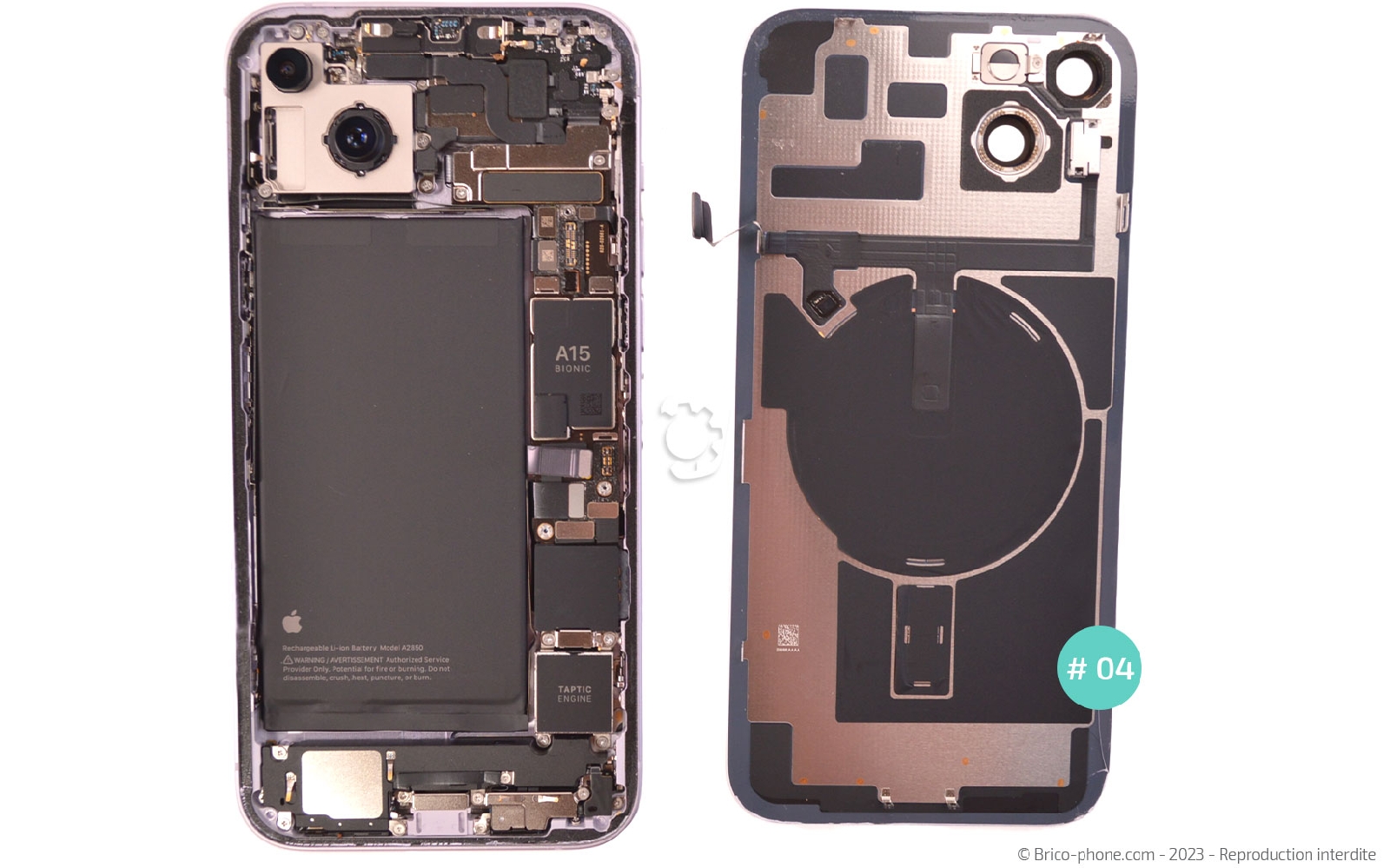

Etape 6 : Libérer la vitre arrière

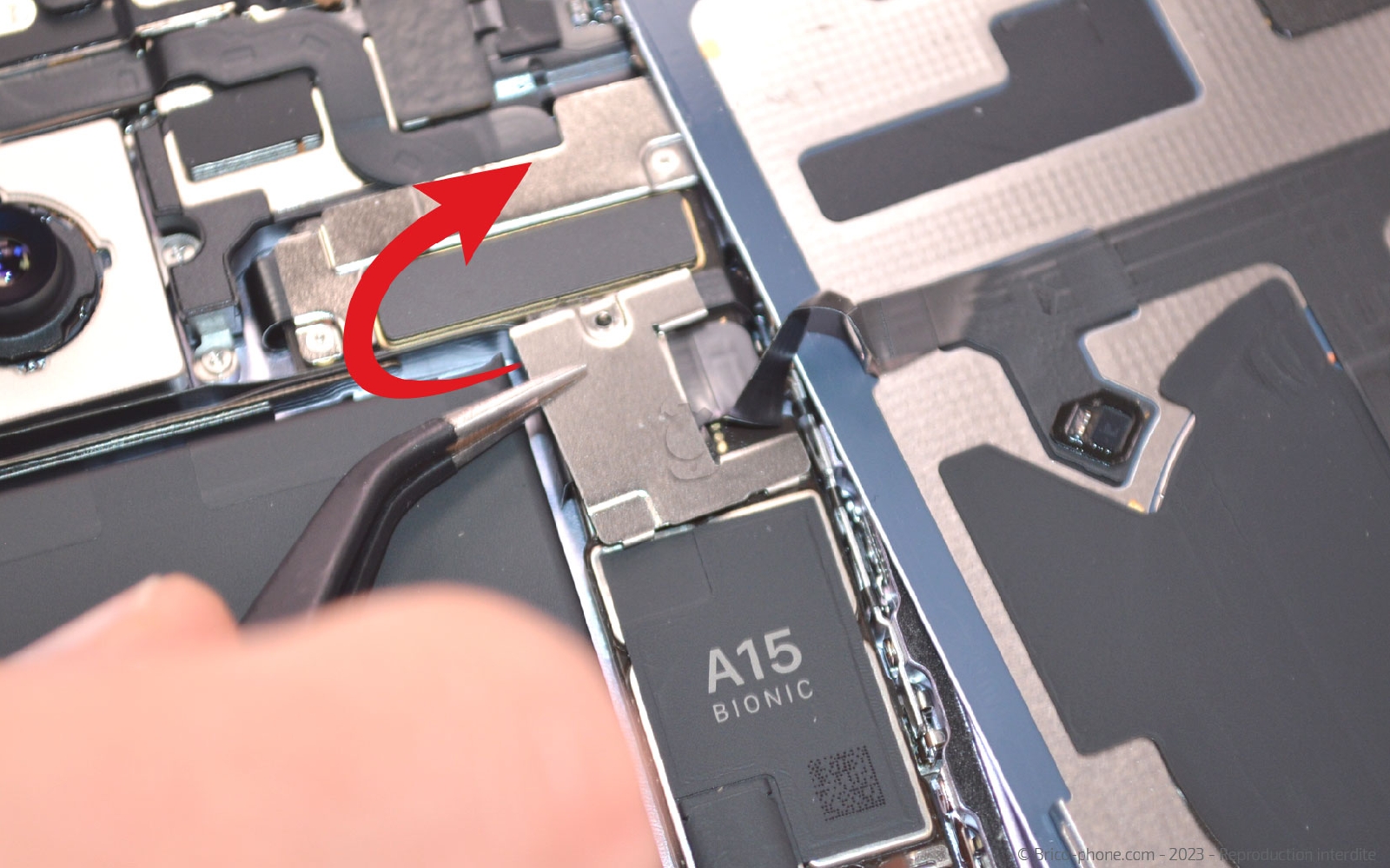

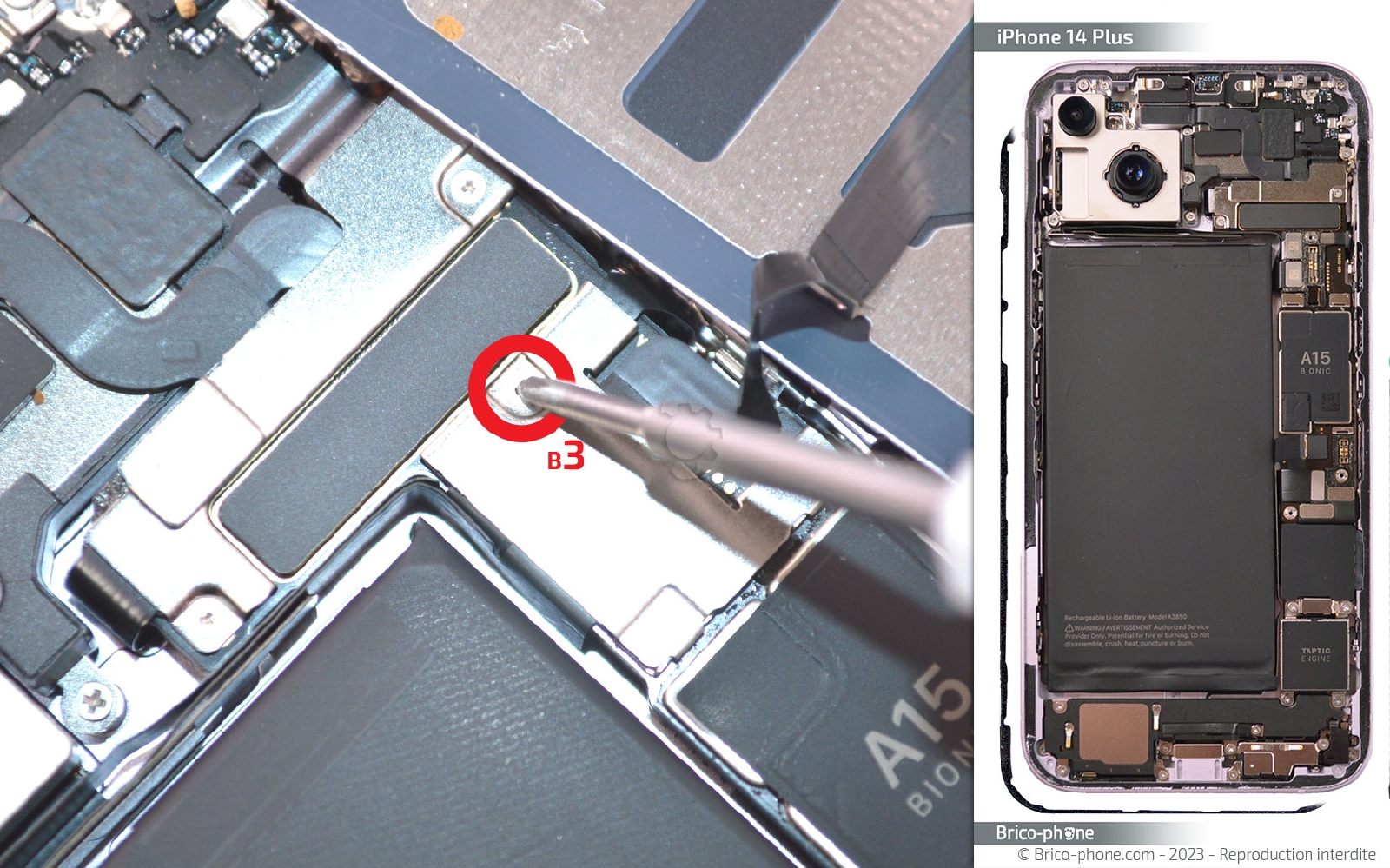

Retirez la vis triwing B3 de la plaquette métallique #03. Sortez cette dernière du châssis pour accéder à la connectique de la nappe induction.

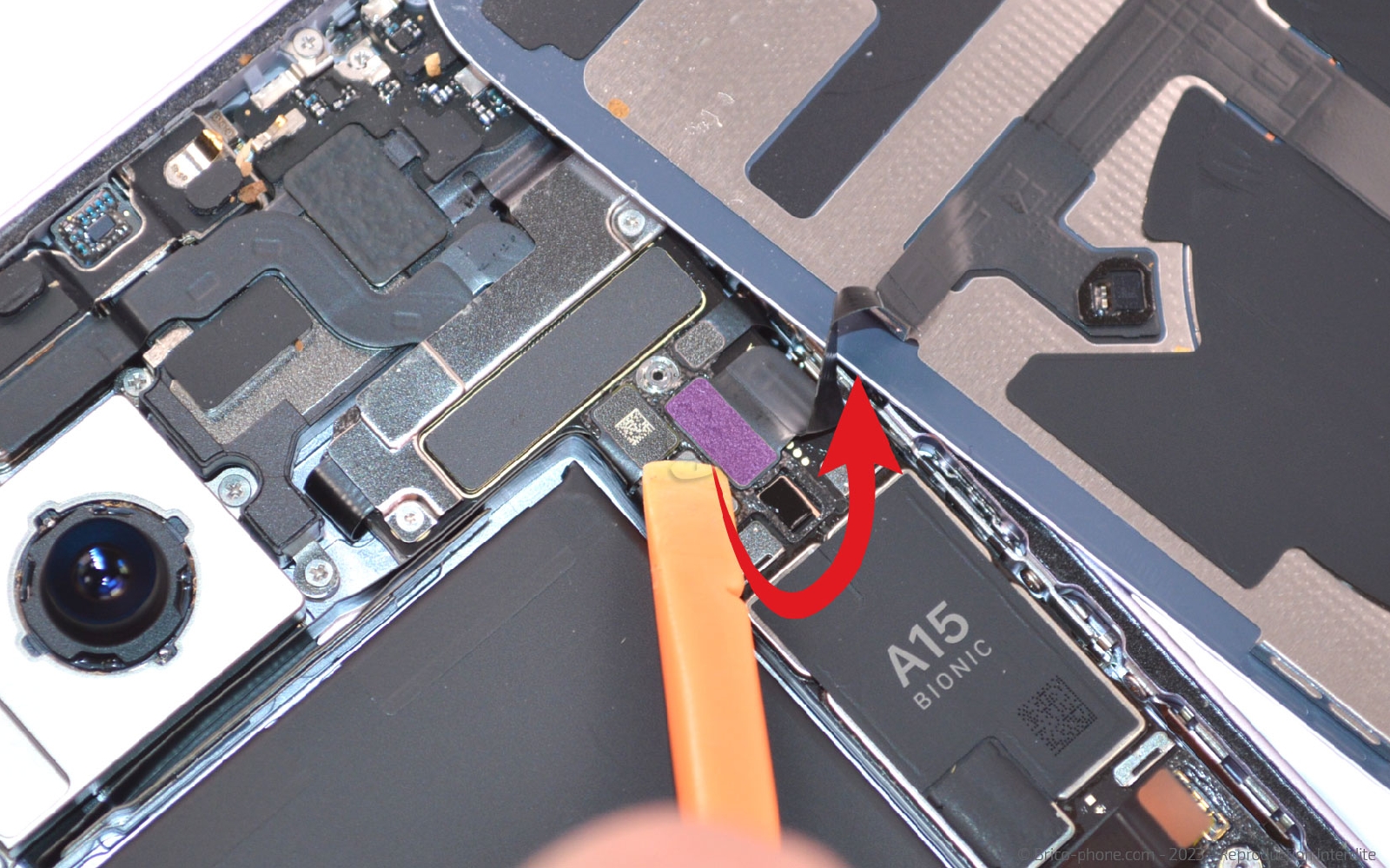

Déconnectez la nappe en plaçant le levier en nylon dessous.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Vitre arrière complète pour iPhone 14 Plus violet
59,90 €

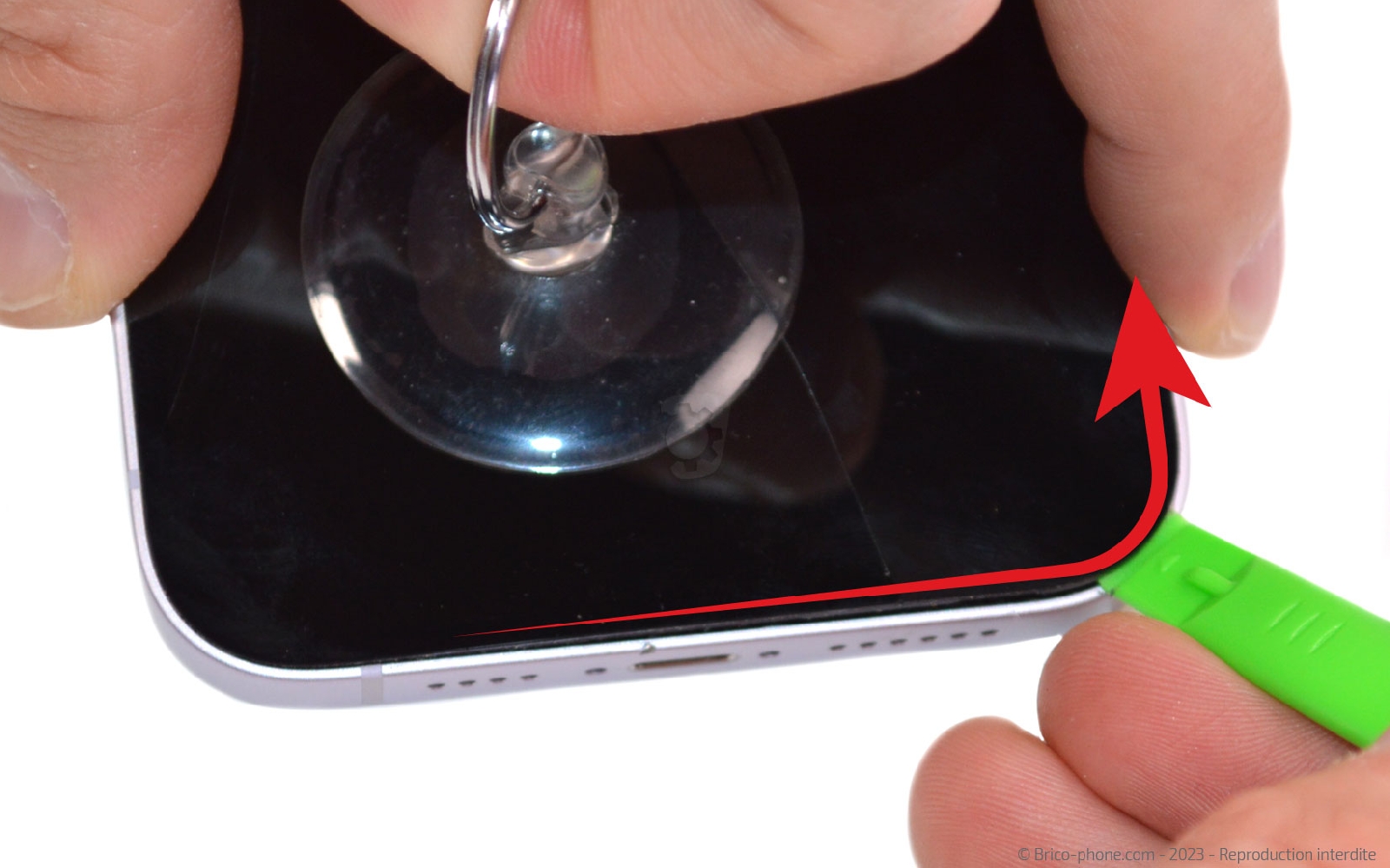

Etape 7 : Décoller l'écran

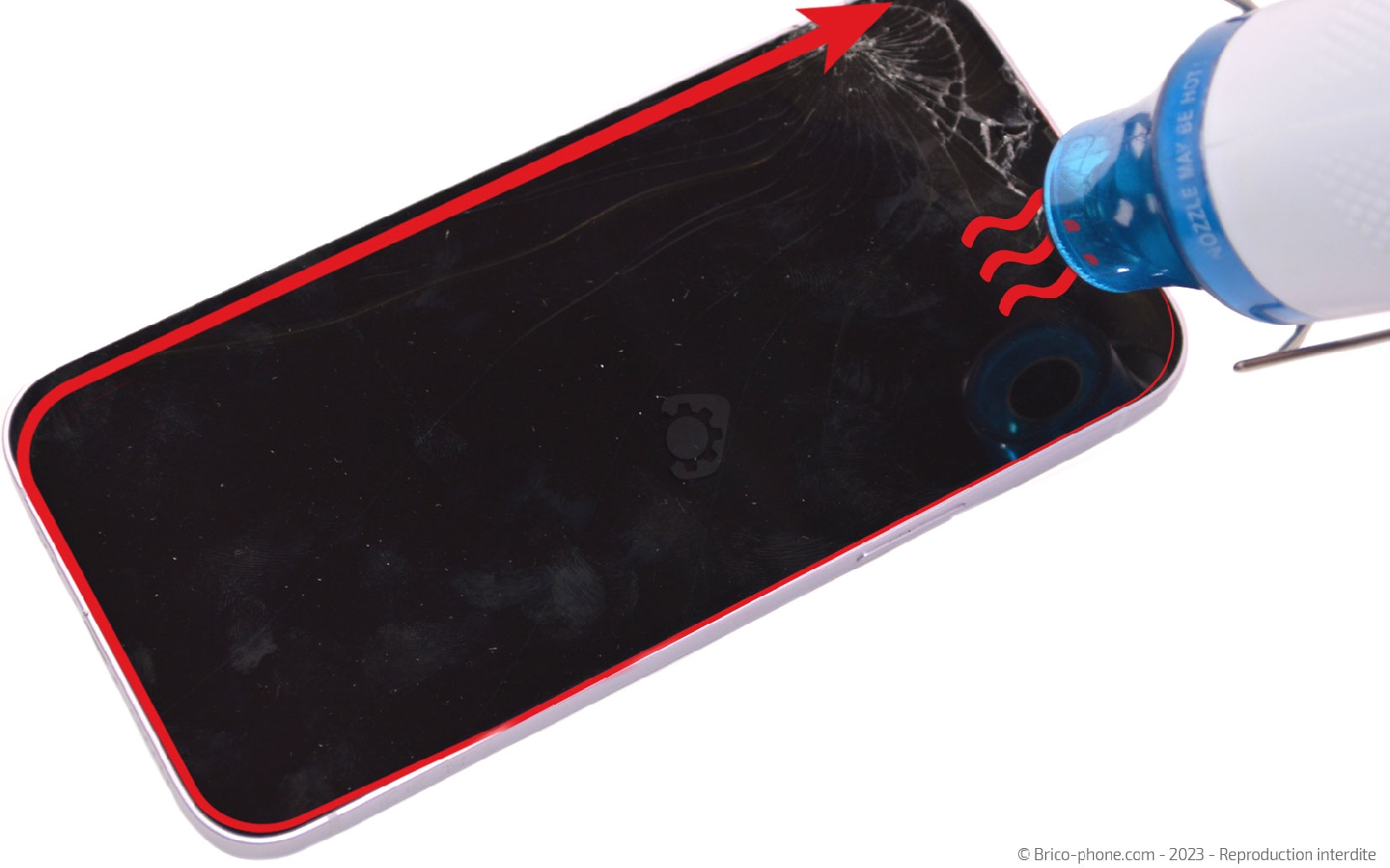

Comme pour la vitre arrière, vous avez besoin de chauffer l'écran. Utilisez le décapeur thermique ou votre propre sèche-cheveux pour ramollir le sticker de la vitre avant.

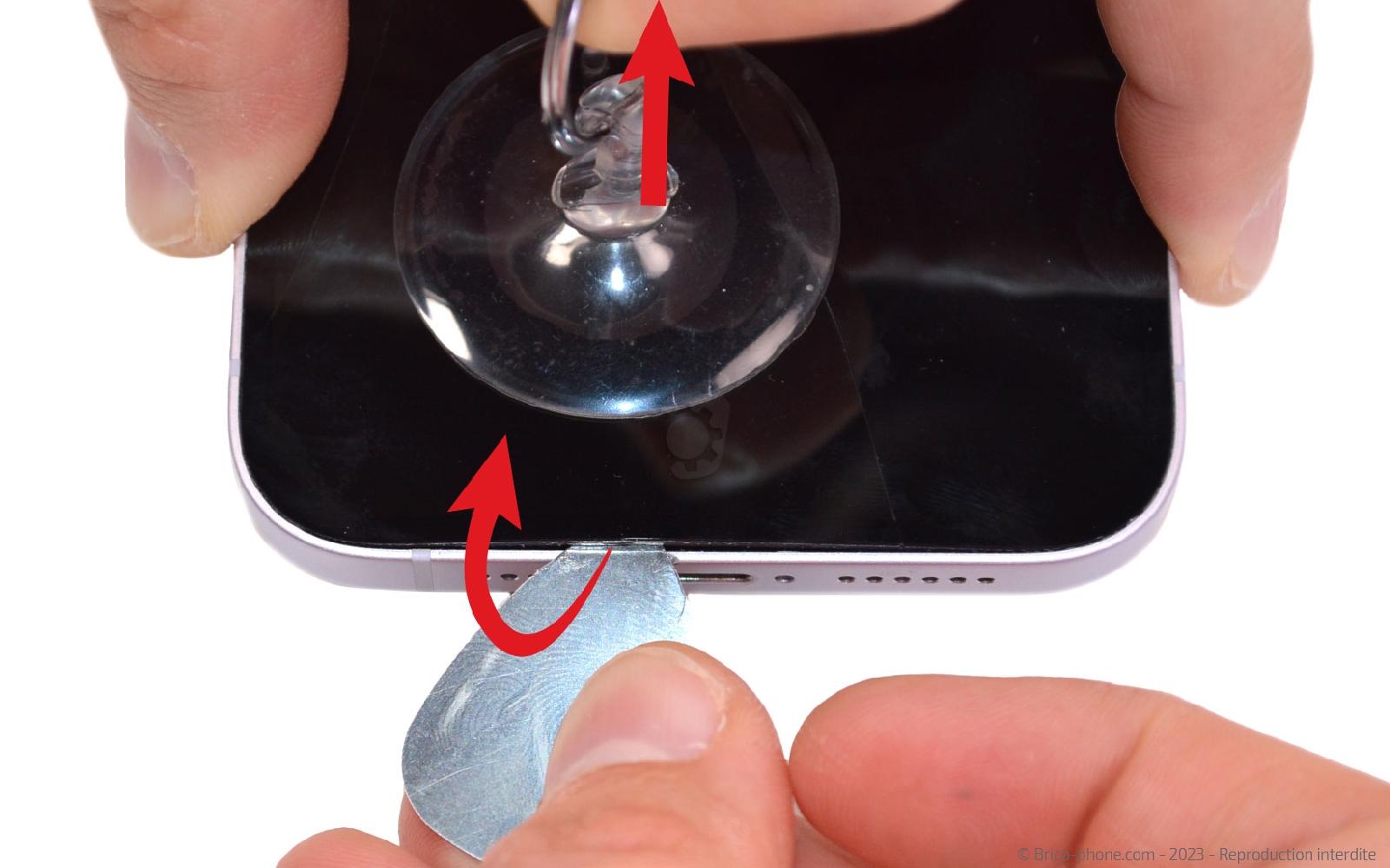

Placez la ventouse sur le bas de l'écran afin de soulever ce dernier tout en insérant le médiator en métal dessous.

Une fois le médiator en place, glissez la spatule sous l'écran pour terminer le décollage.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

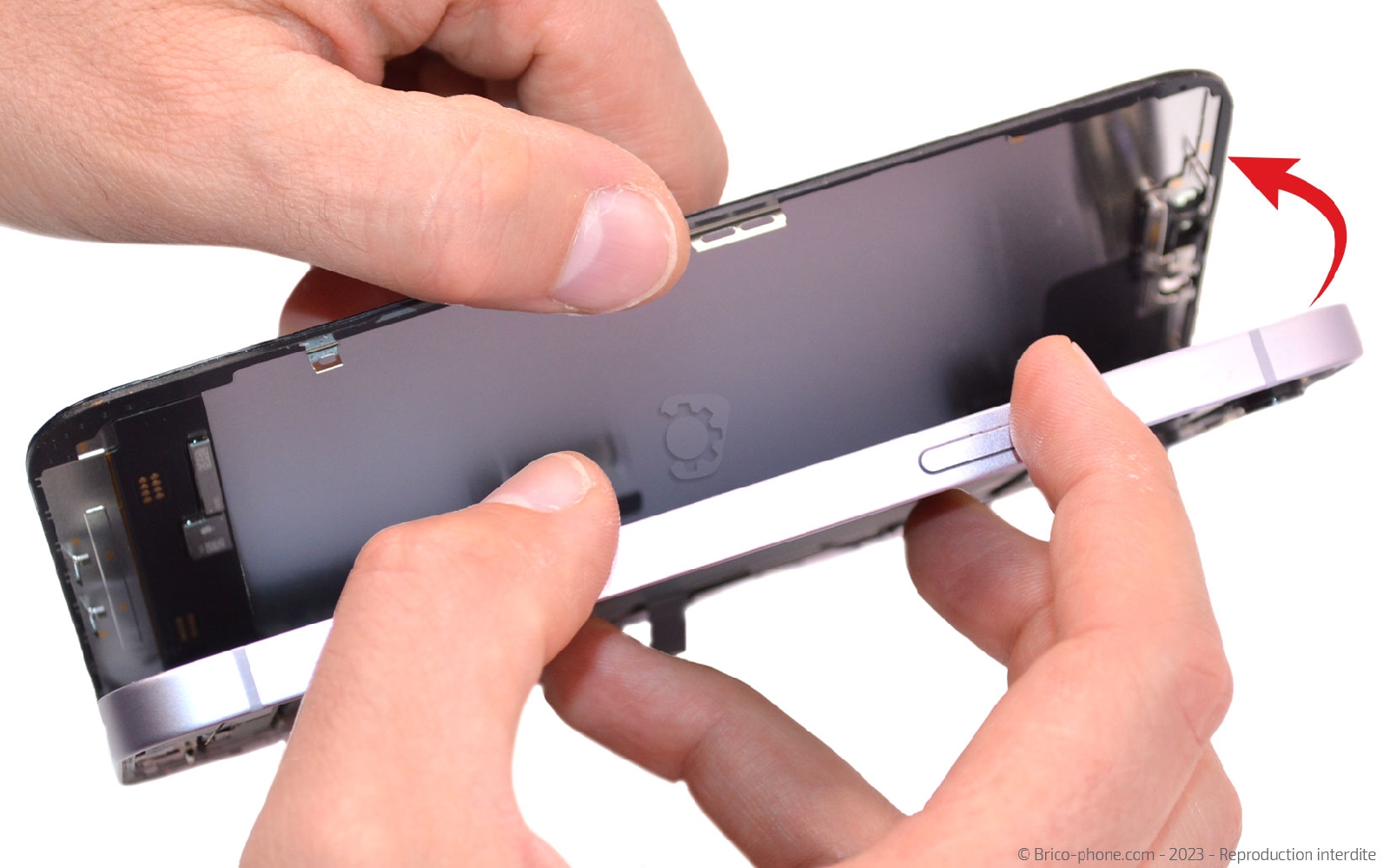

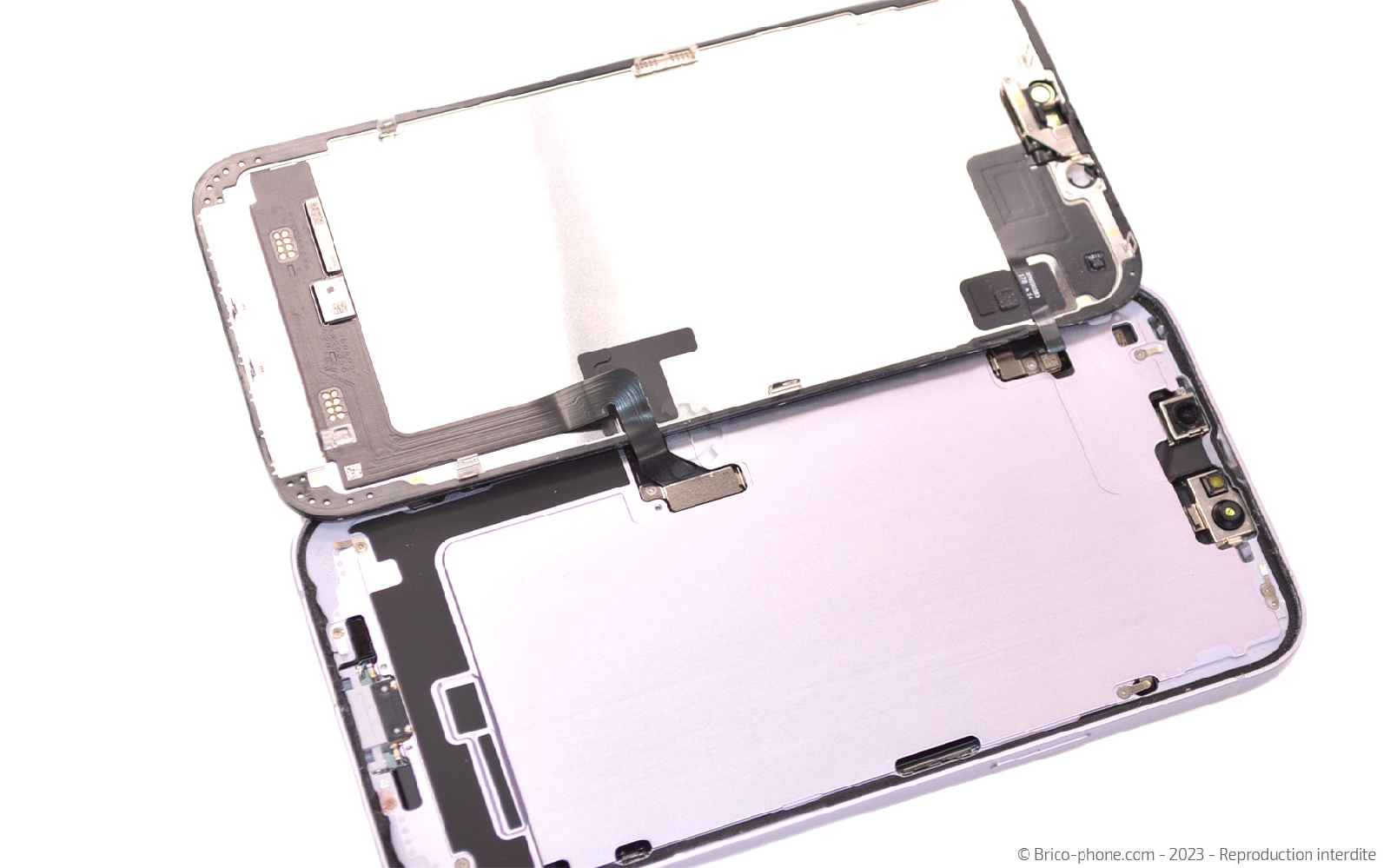

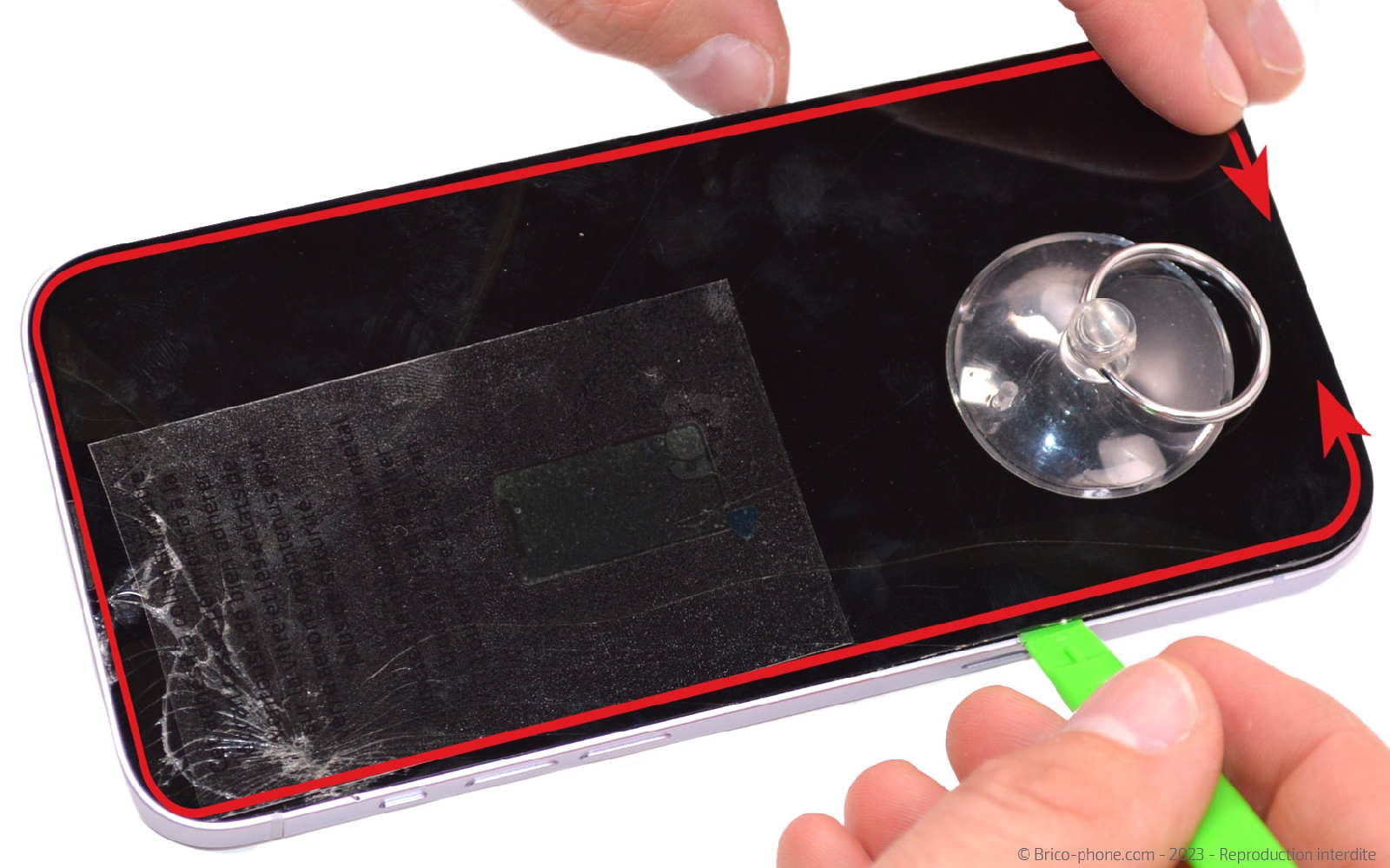

Etape 8 : Ouvrir l'écran

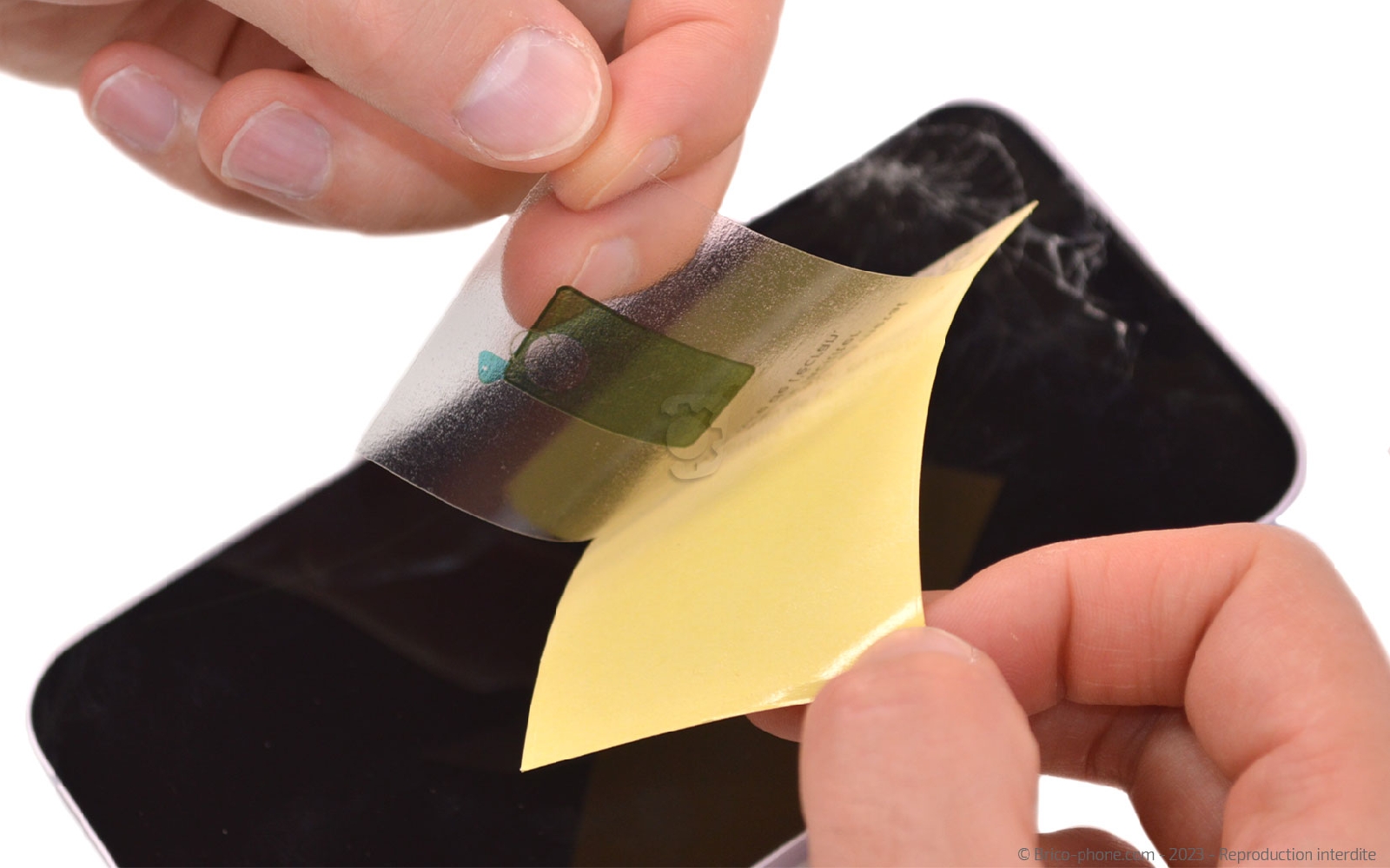

Si votre écran est cassé, n'hésitez pas à disposer le film transparent sur les parties les plus abimées pour éviter de recevoir des morceaux de verre lors de la manipulation.

Faites glisser la spatule sur tout le tour de l'écran pour le décoller du châssis. Ouvrez ce dernier vers la gauche en faisant attention aux deux nappes.
Outils du kit utilisés
Outils du kit utilisés

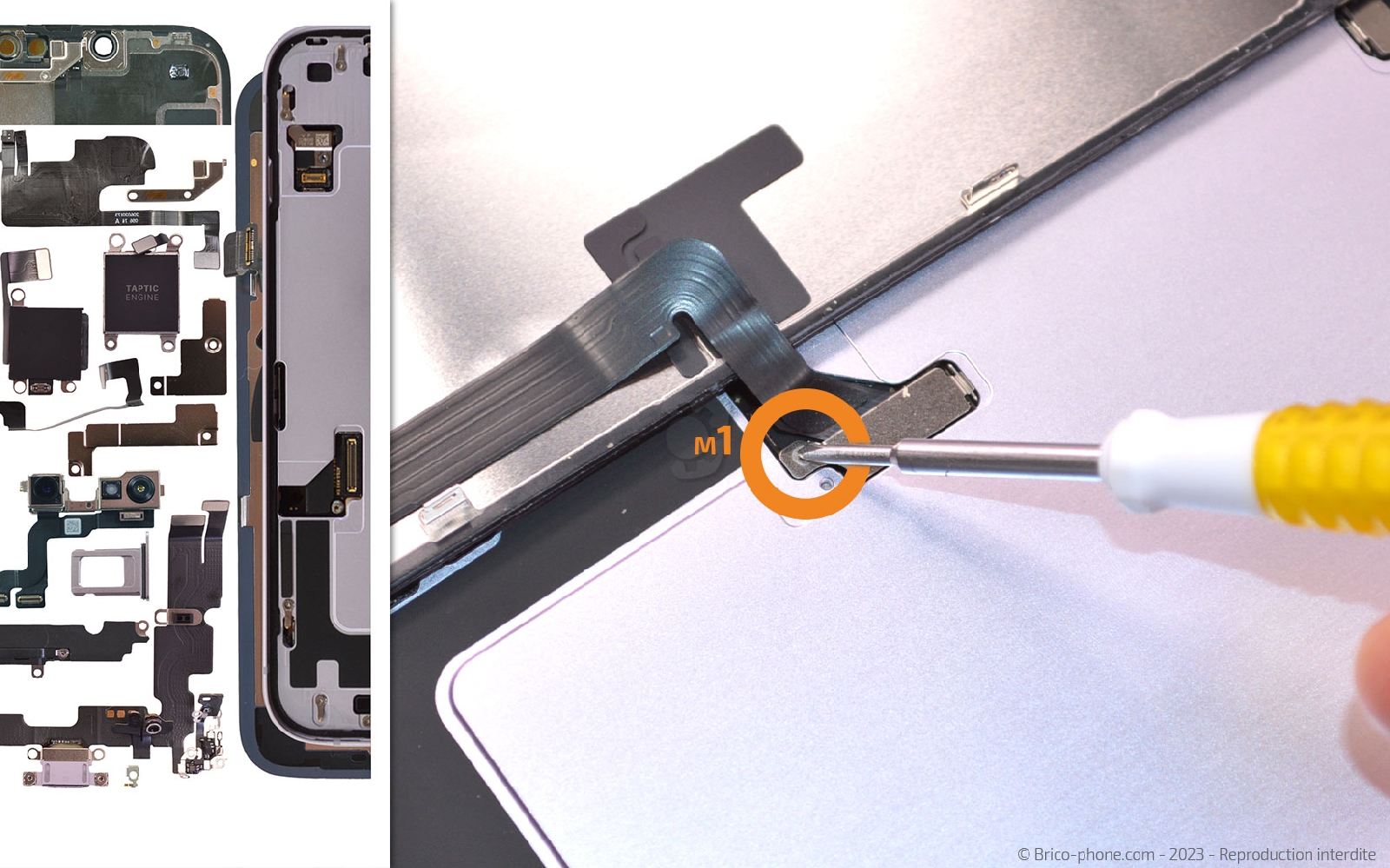

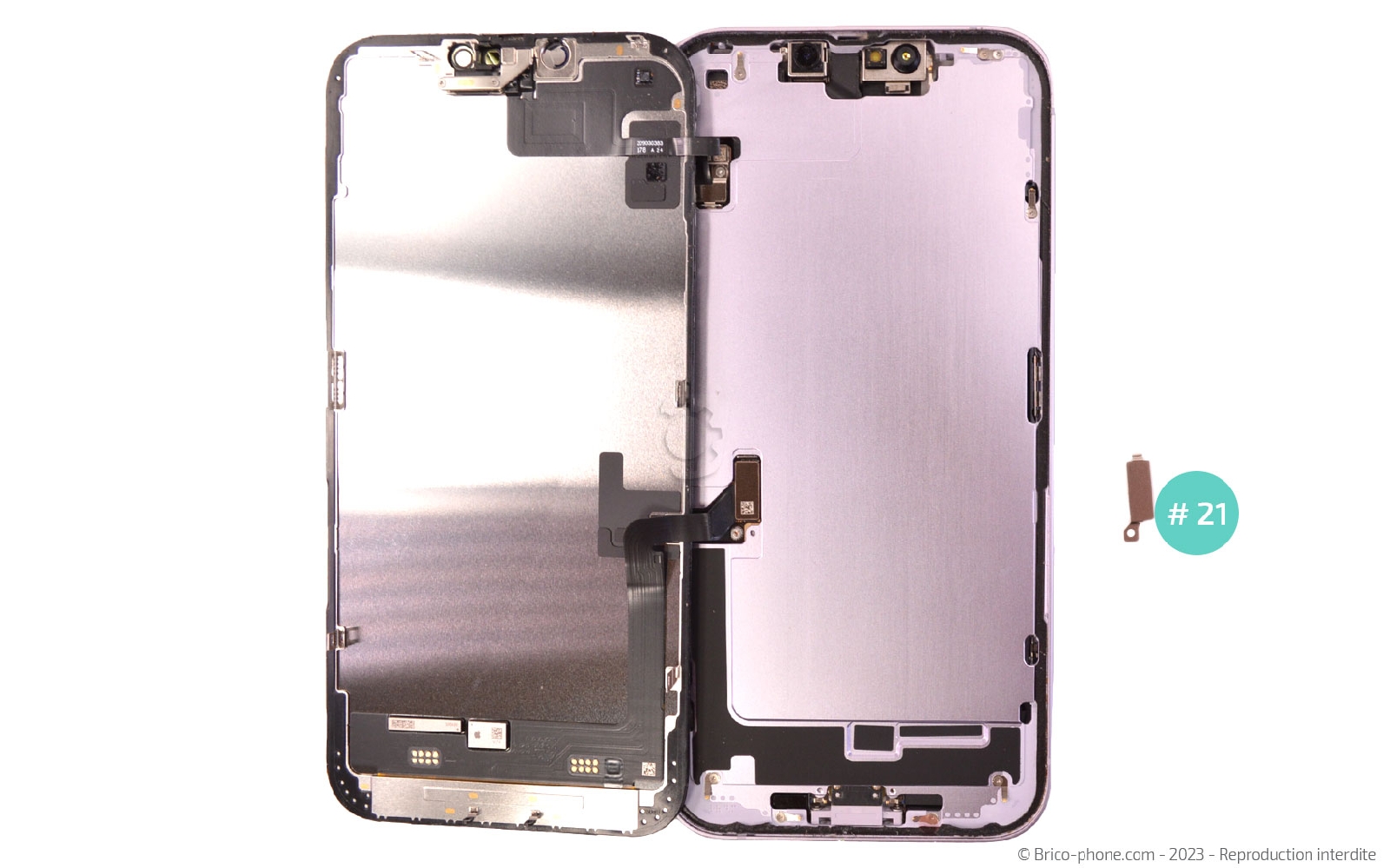

Etape 9 : Débrancher l'écran

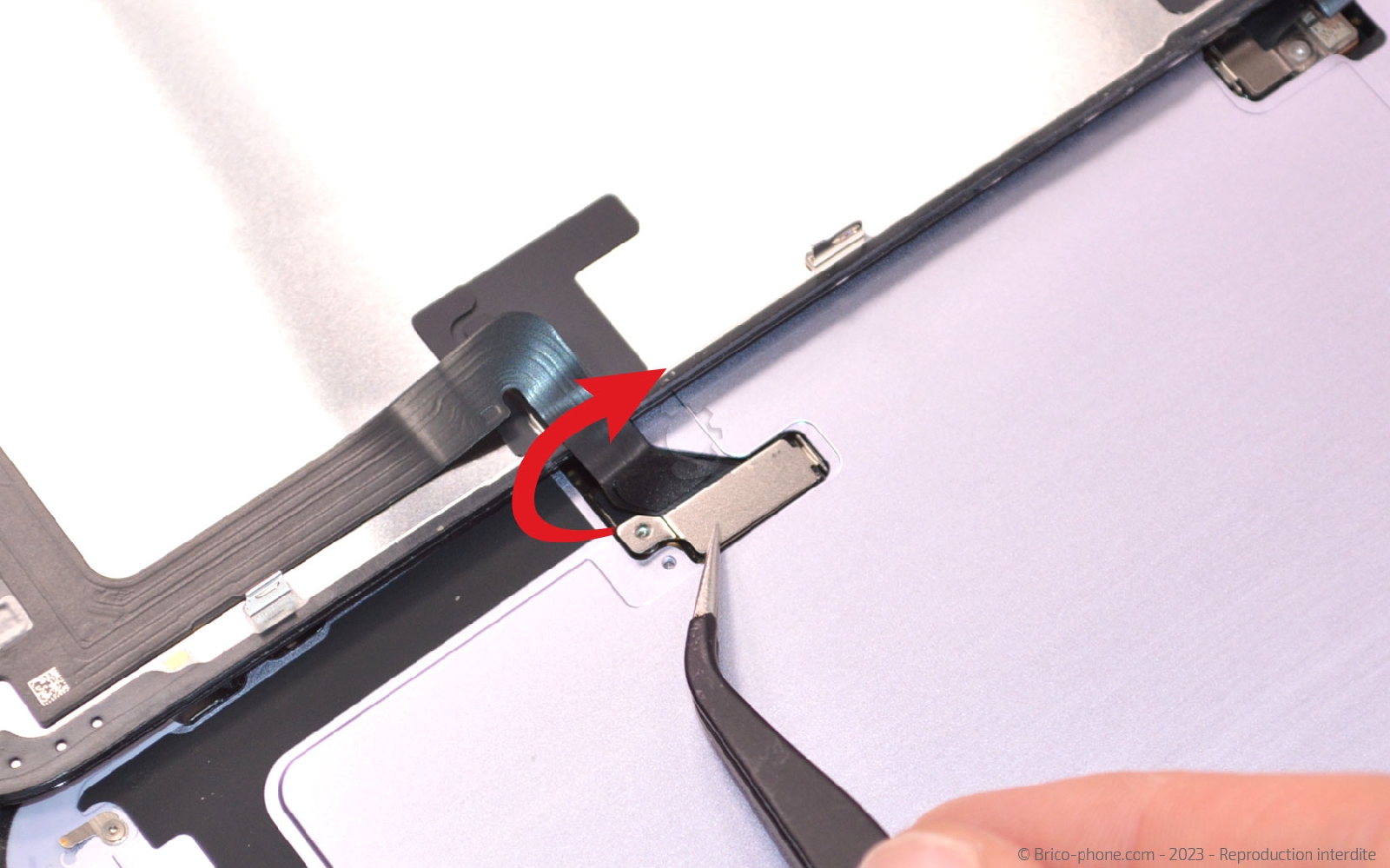

Ôtez la vis M1 avec le tournevis triwing avant de récupérer la plaquette de protection #21.

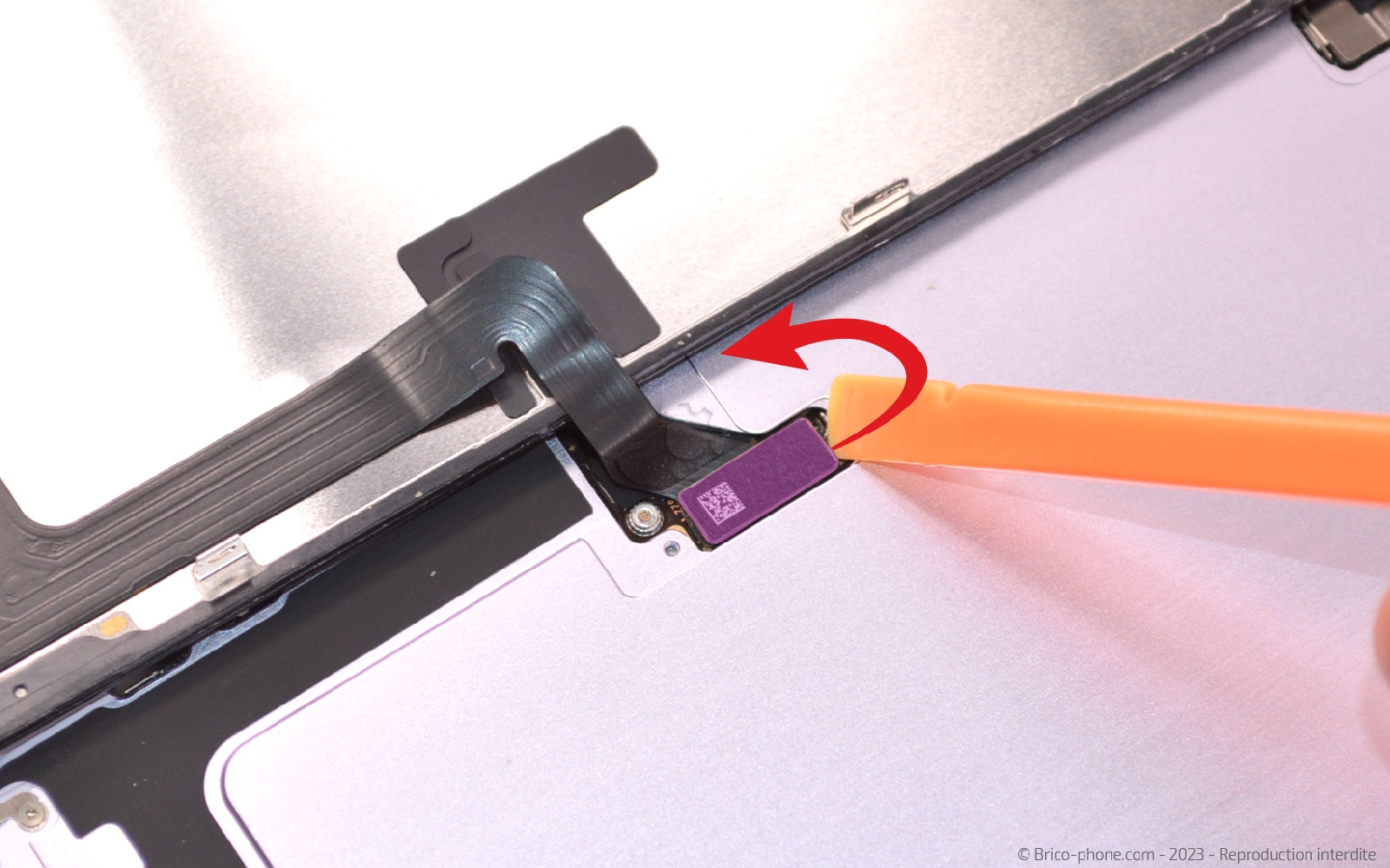

Ensuite, débranchez la nappe de l'écran avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

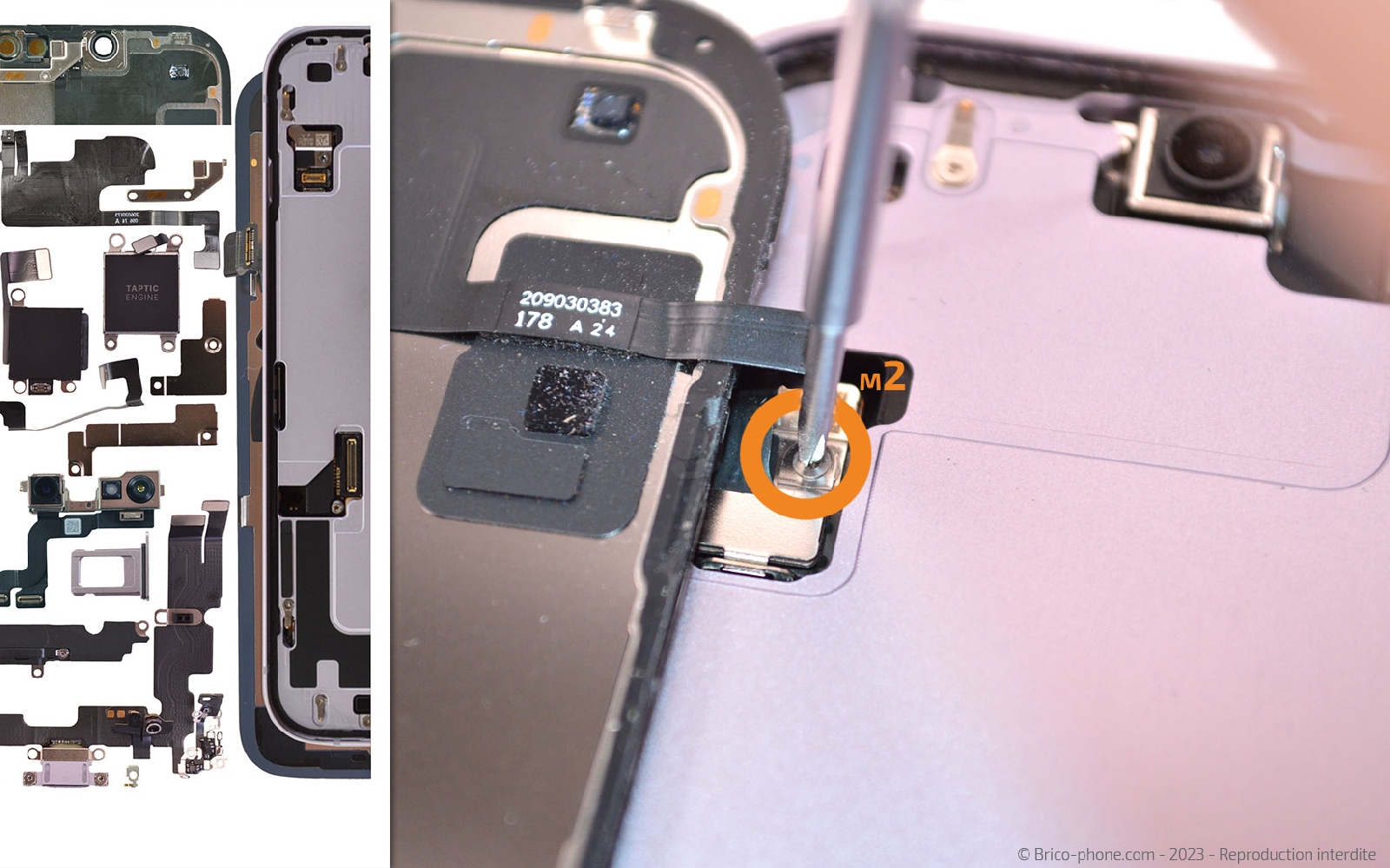

Etape 10 : Libérer la nappe du module capteur-micro

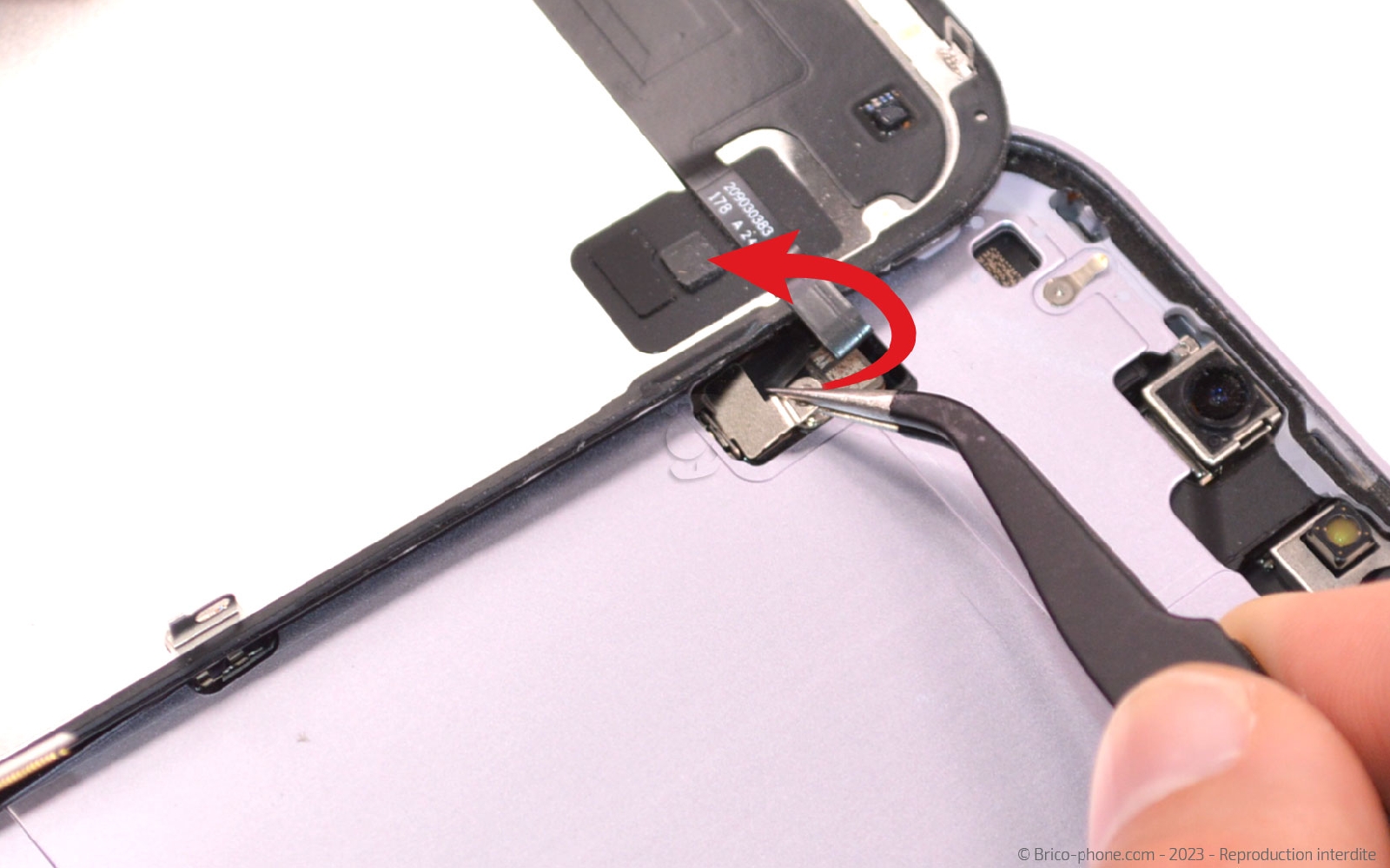

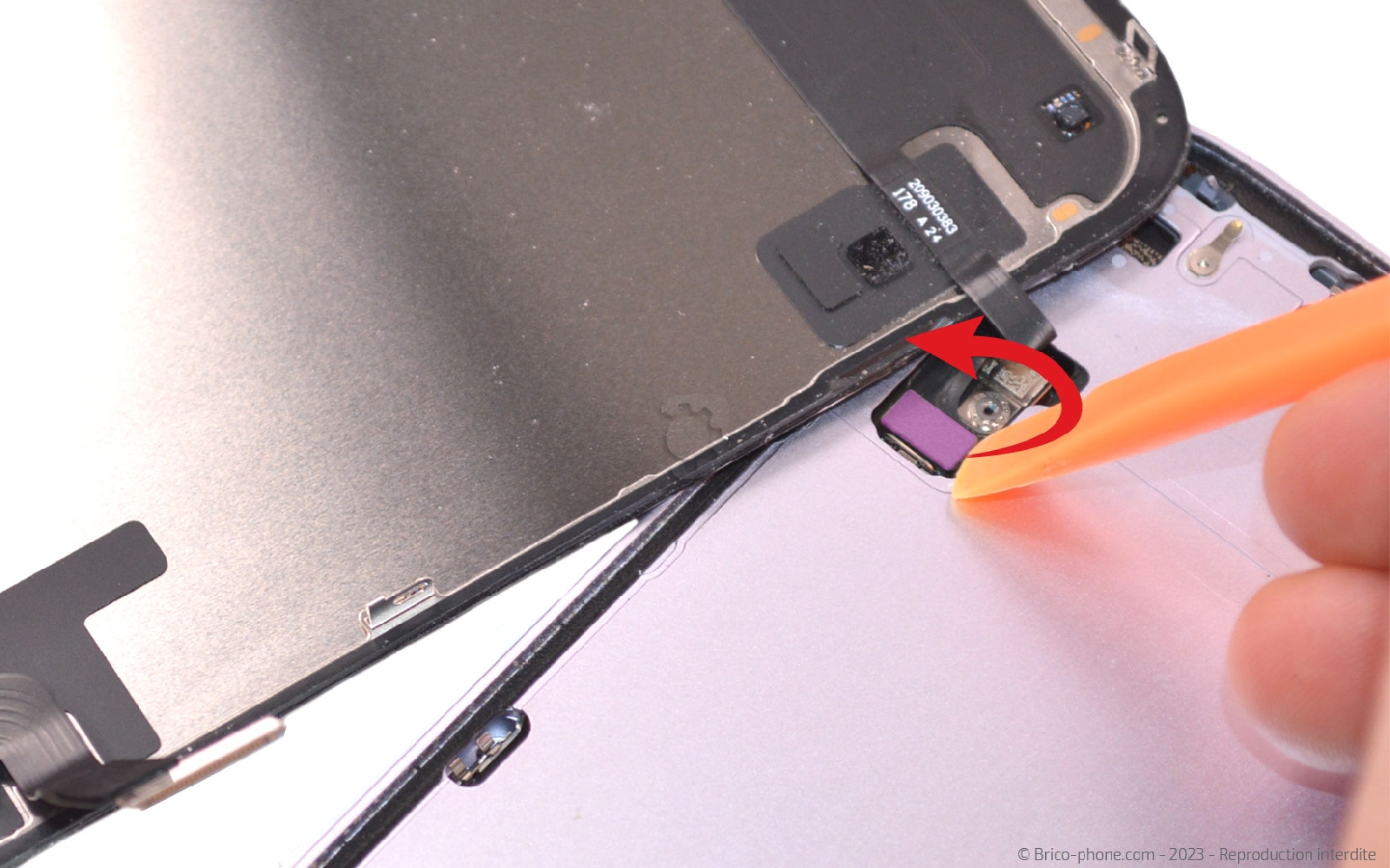

Enlevez la vis triwing de la plaquette métallique. Saisissez cette bière pour la sortir du châssis et accéder à la nappe du module capteur/micro.

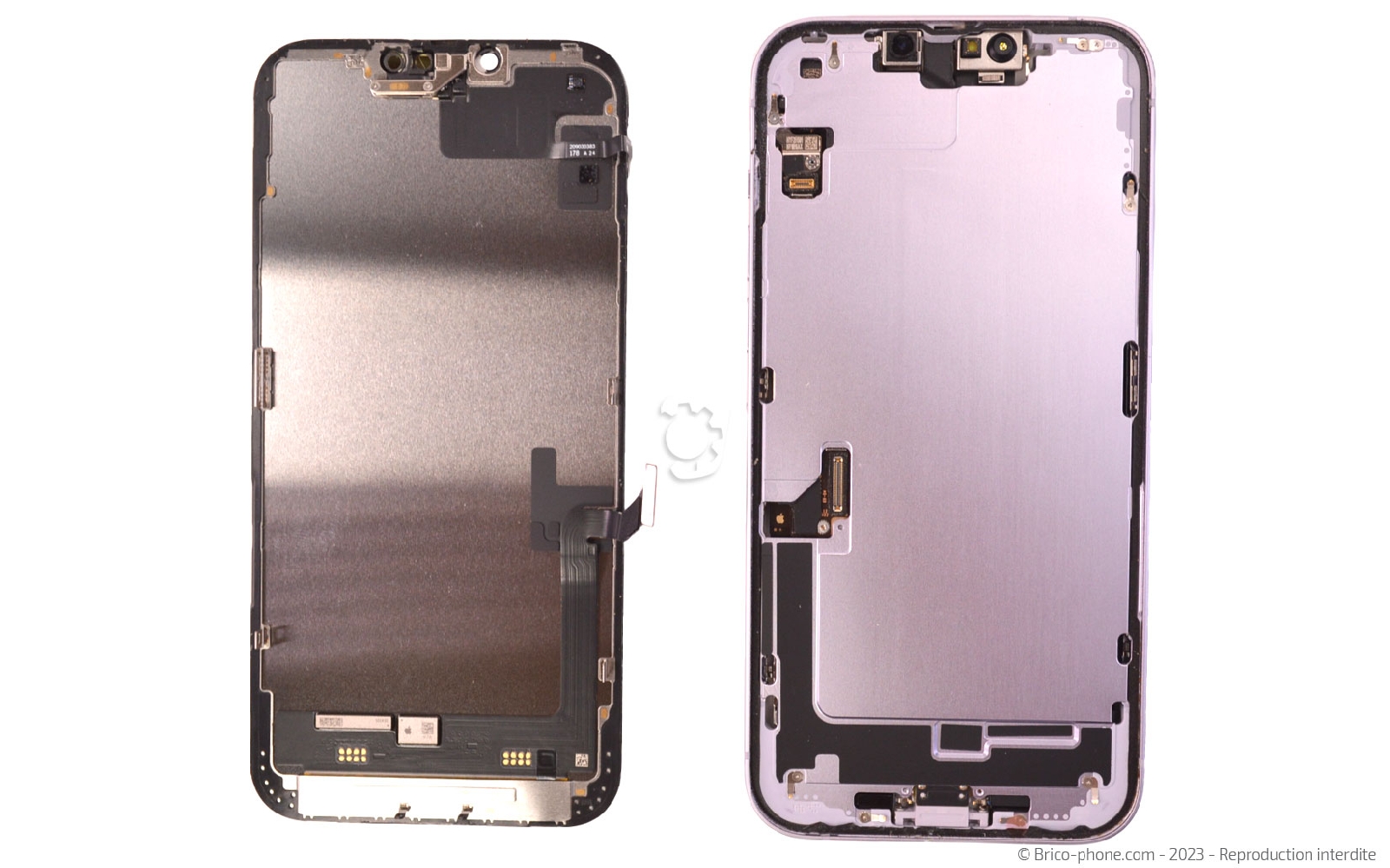

Déconnectez la nappe et libérez l'écran.
Outils du kit utilisés
Outils du kit utilisés

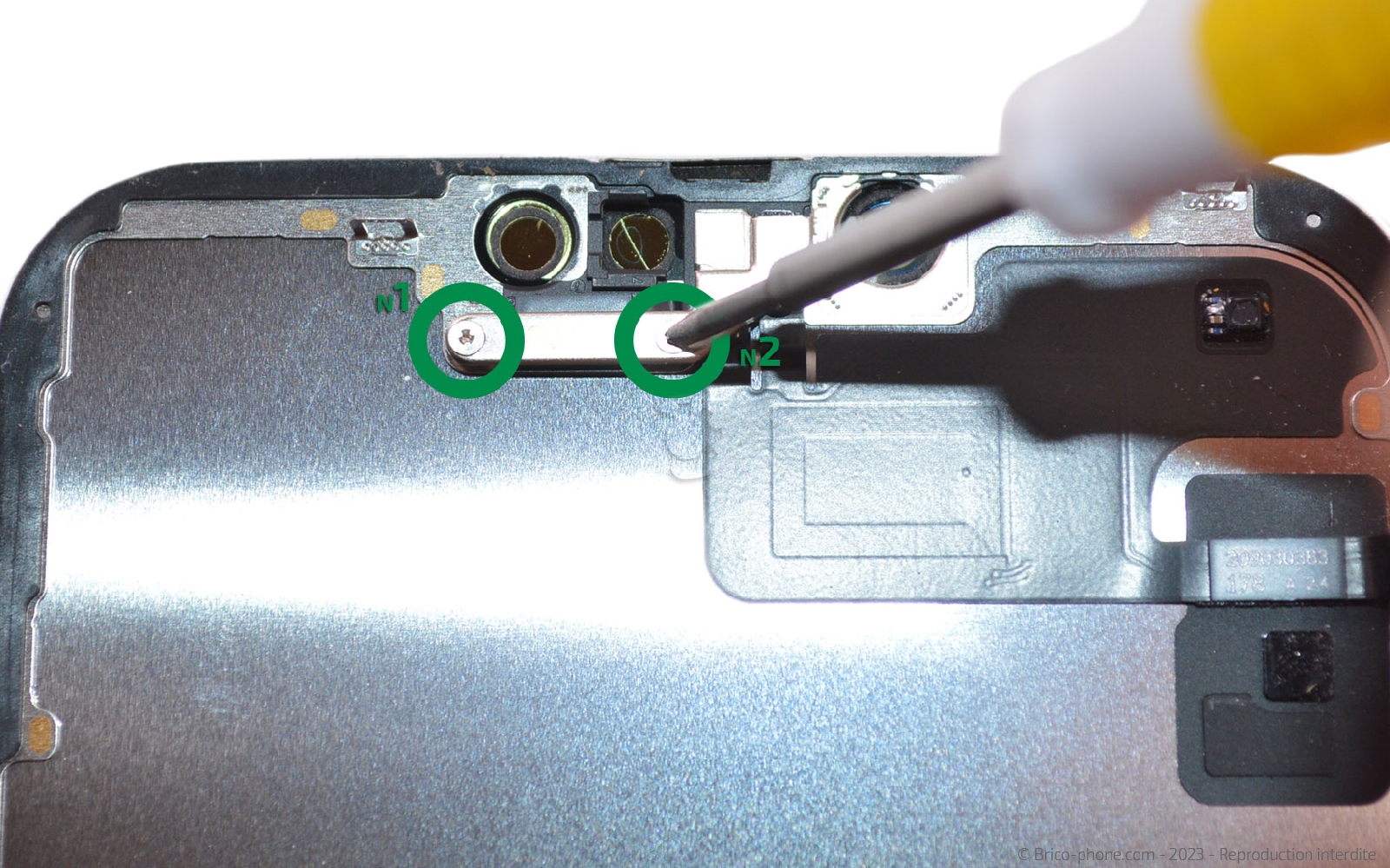

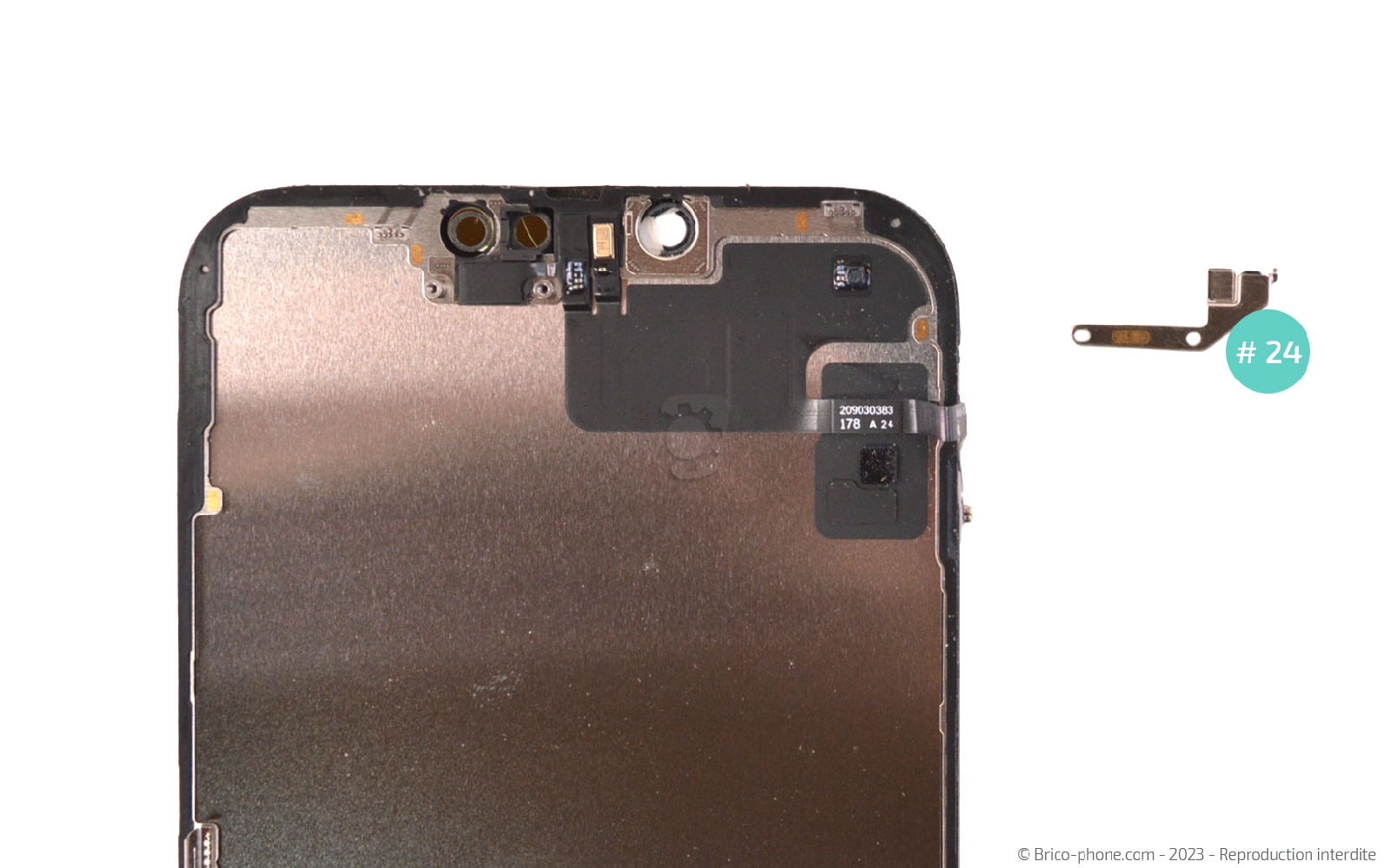

Etape 11 : Retirer la plaquette métallique
Sortez les vis N1 et N2 avec le tournevis triwing. Récupérez la plaquette métallique #24 et mettez la de coté pour ne pas la perdre.
Outils du kit utilisés
Outils du kit utilisés

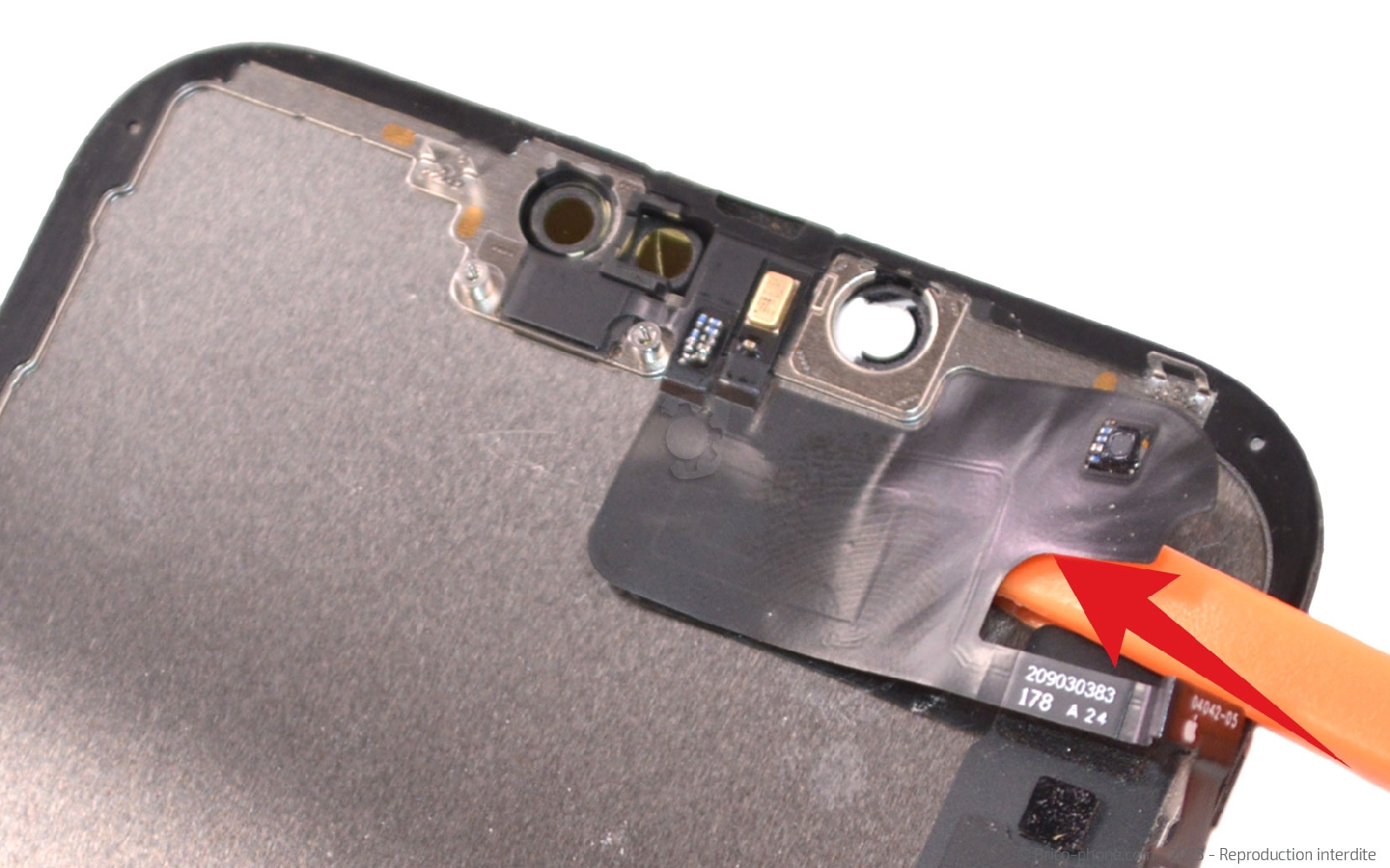

Etape 12 : Chauffer et décoller la nappe

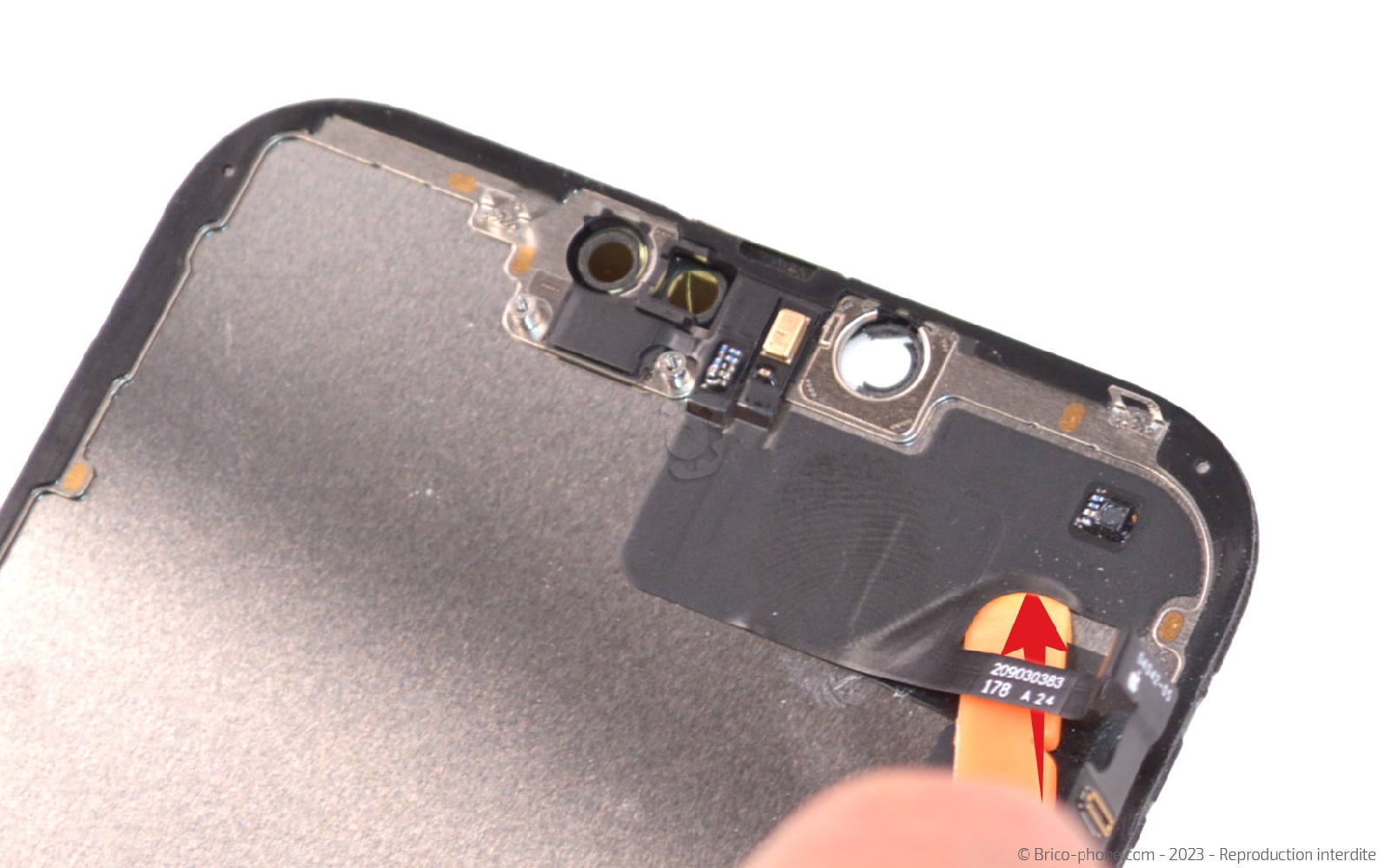

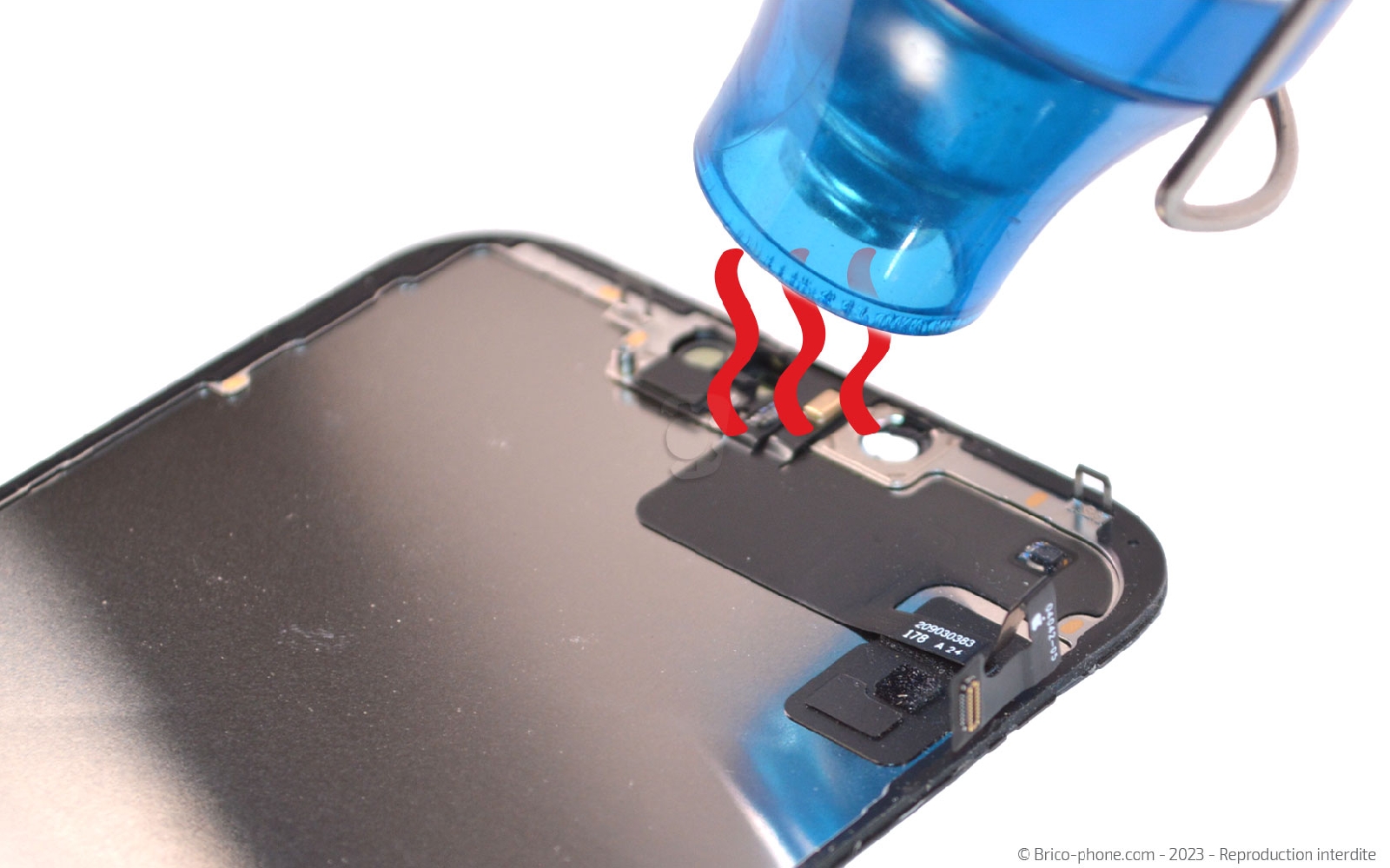

Chauffez la nappe du module capteur / micro avant de glisser le spudger sous le composant pour le décoller de l'écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

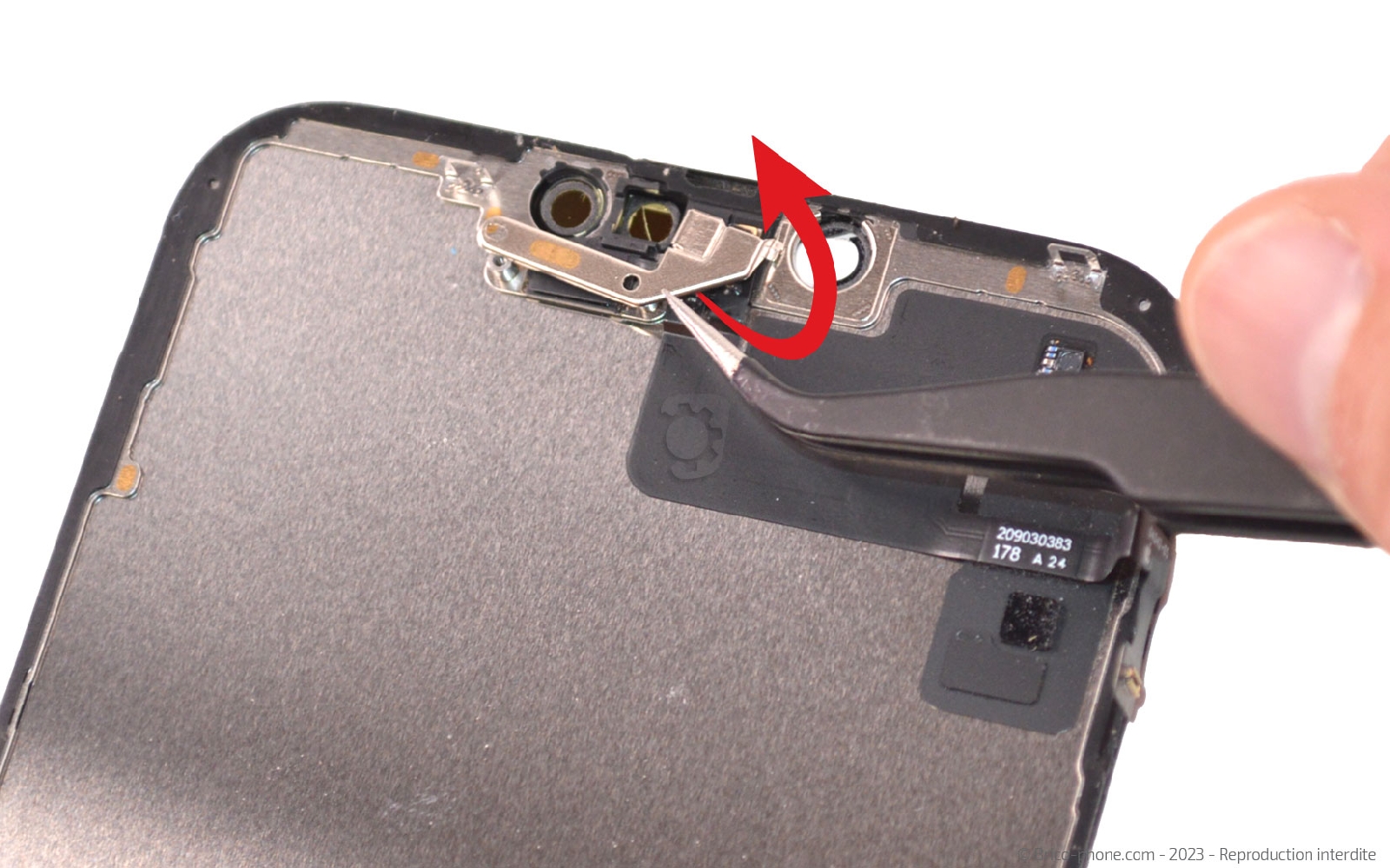

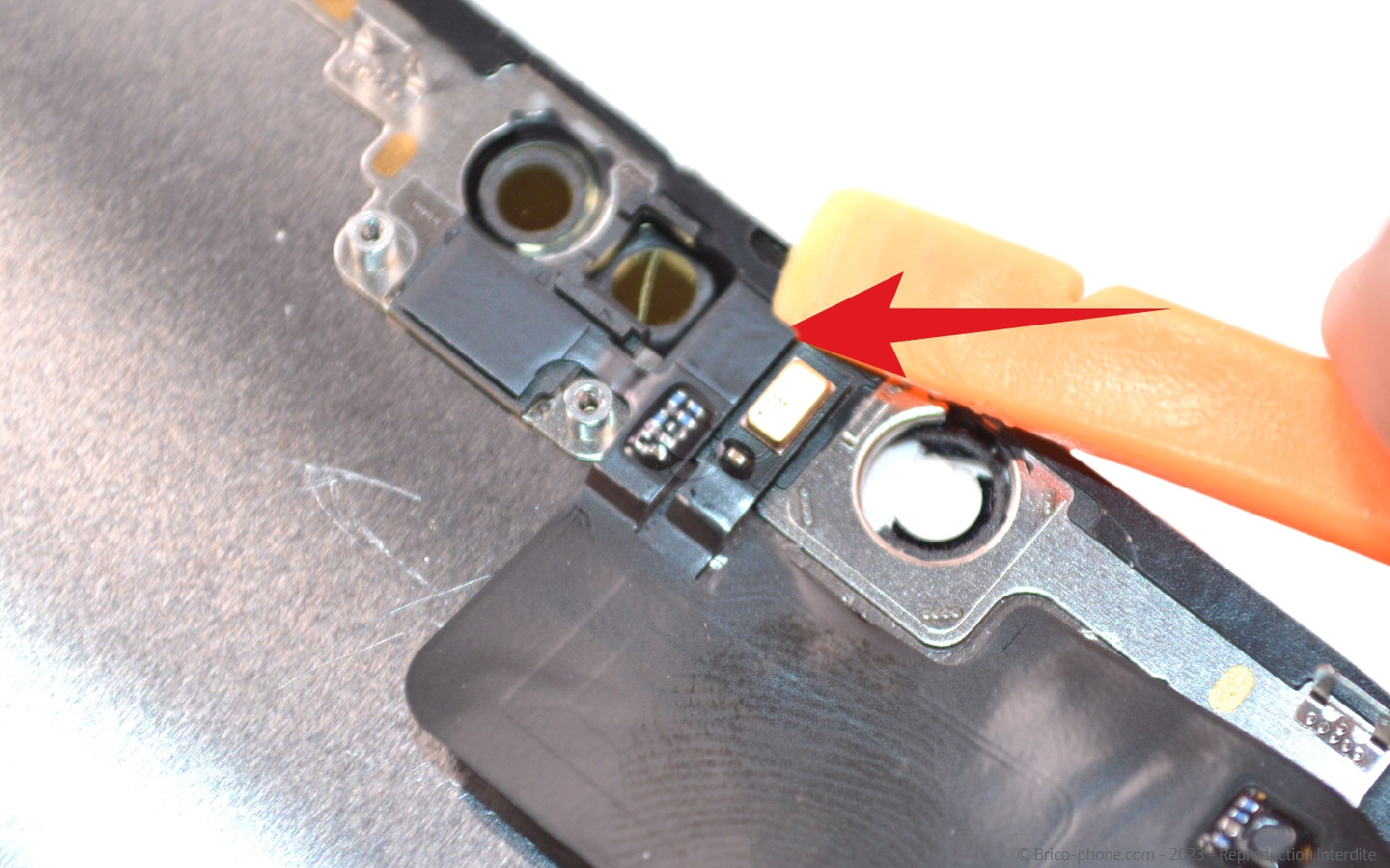

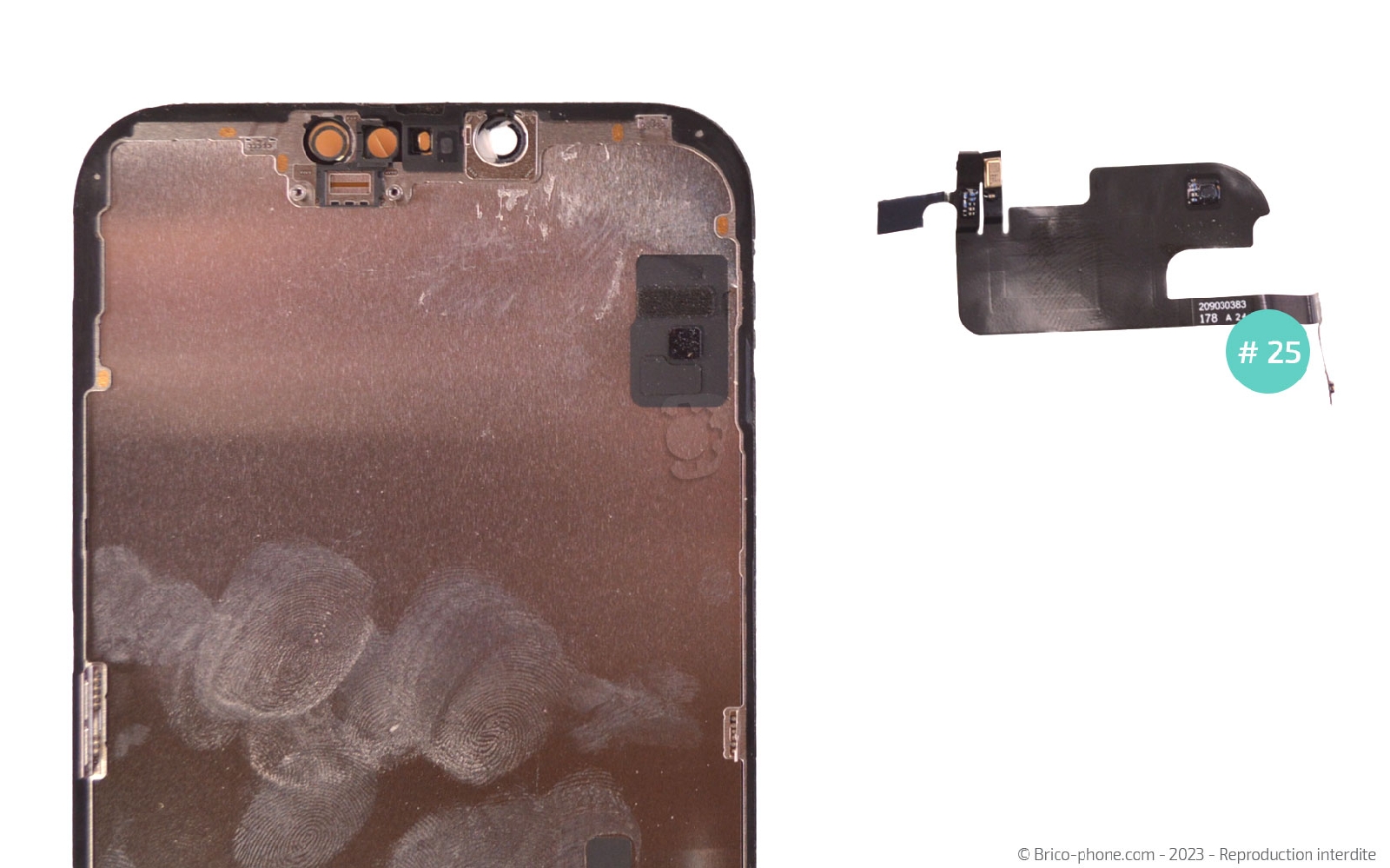

Etape 13 : Sortir le module capteur-micro

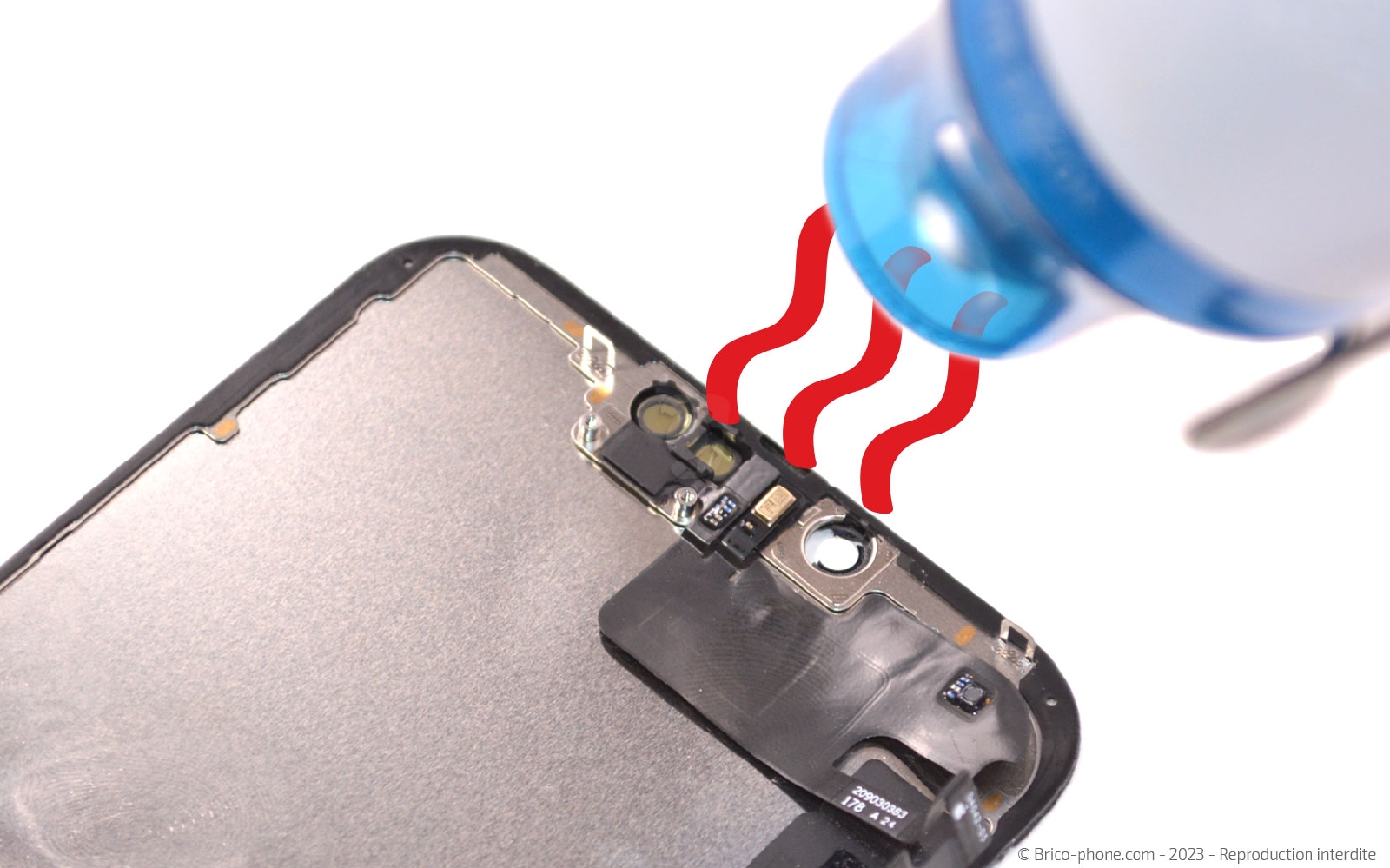

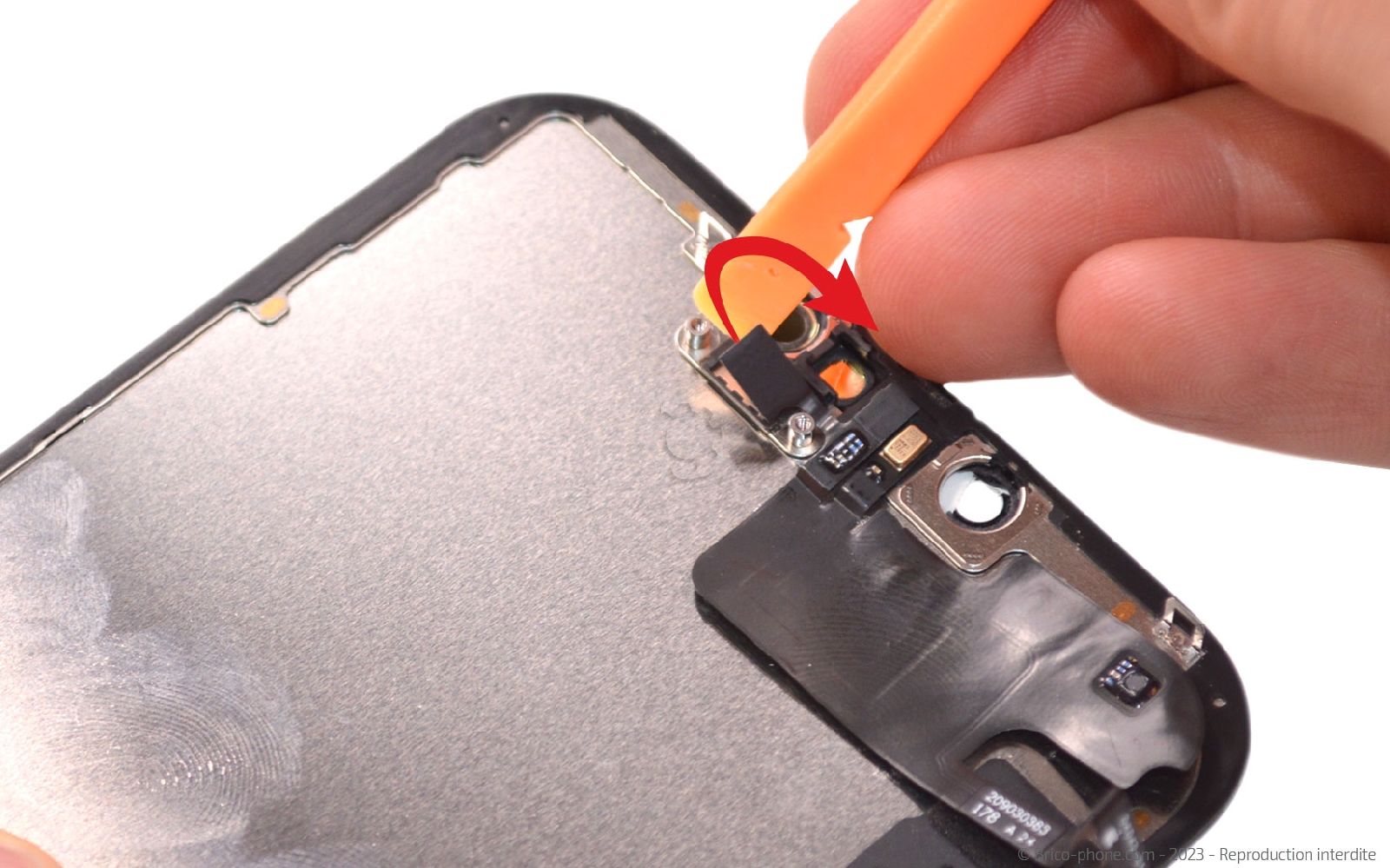

Pour plus de facilité, il vous faut chauffer de nouveau le module.

Décollez le micro puis le capteur et enfin le module complet.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

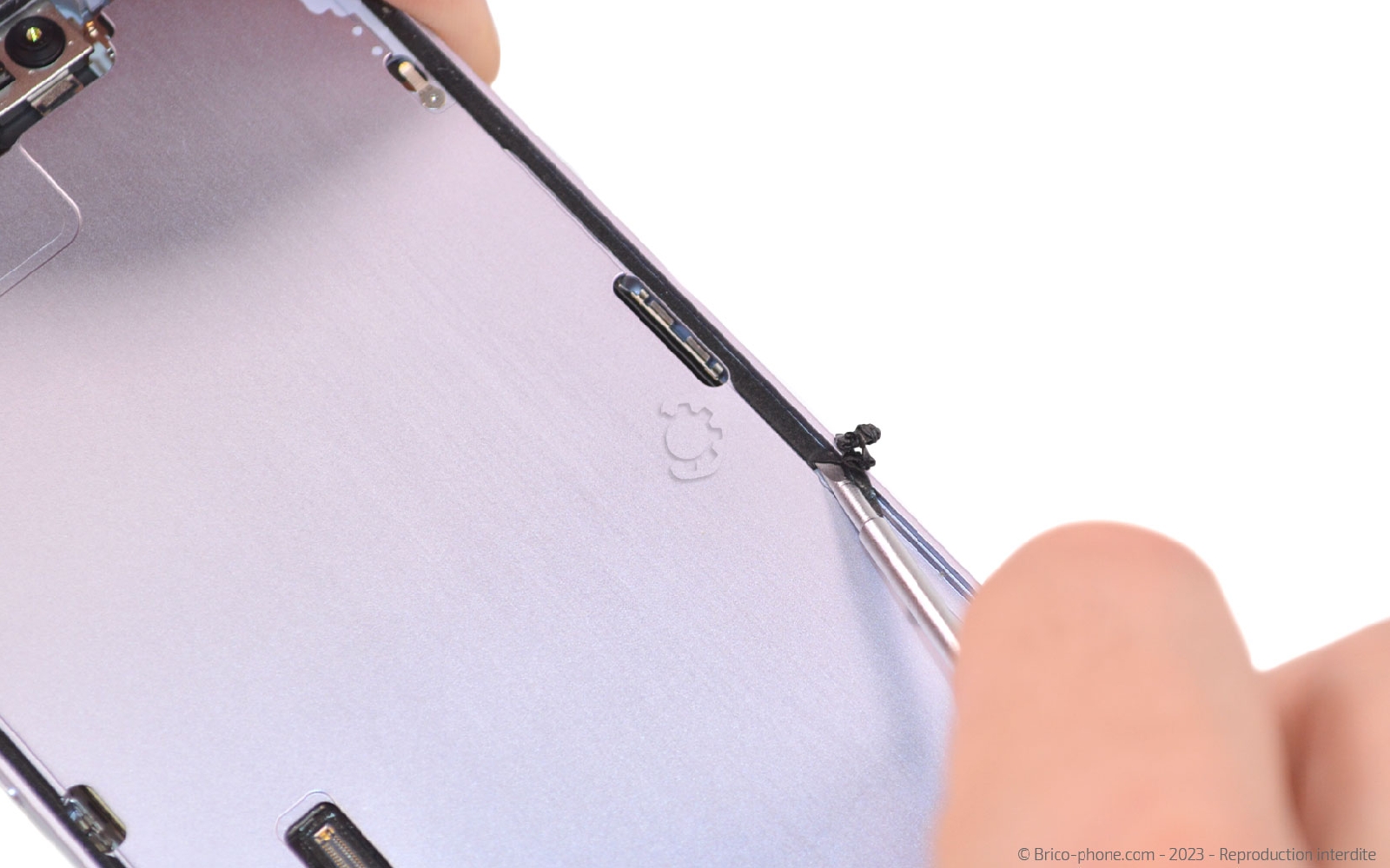

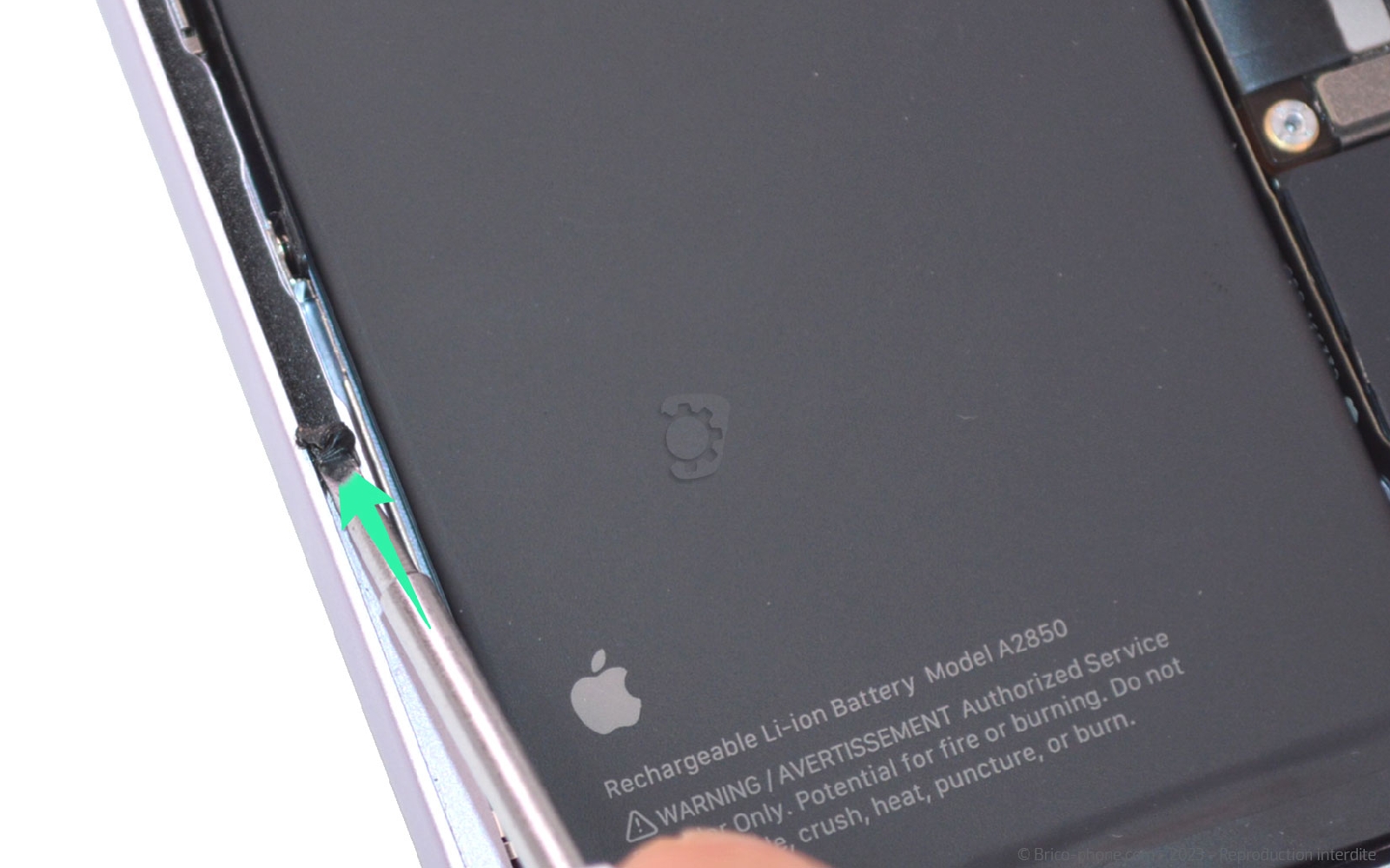

Etape 14 : Nettoyer le châssis
A l'aide du tournevis plat, nettoyez le bord du châssis des deux cotés.
Outils du kit utilisés
Outils du kit utilisés

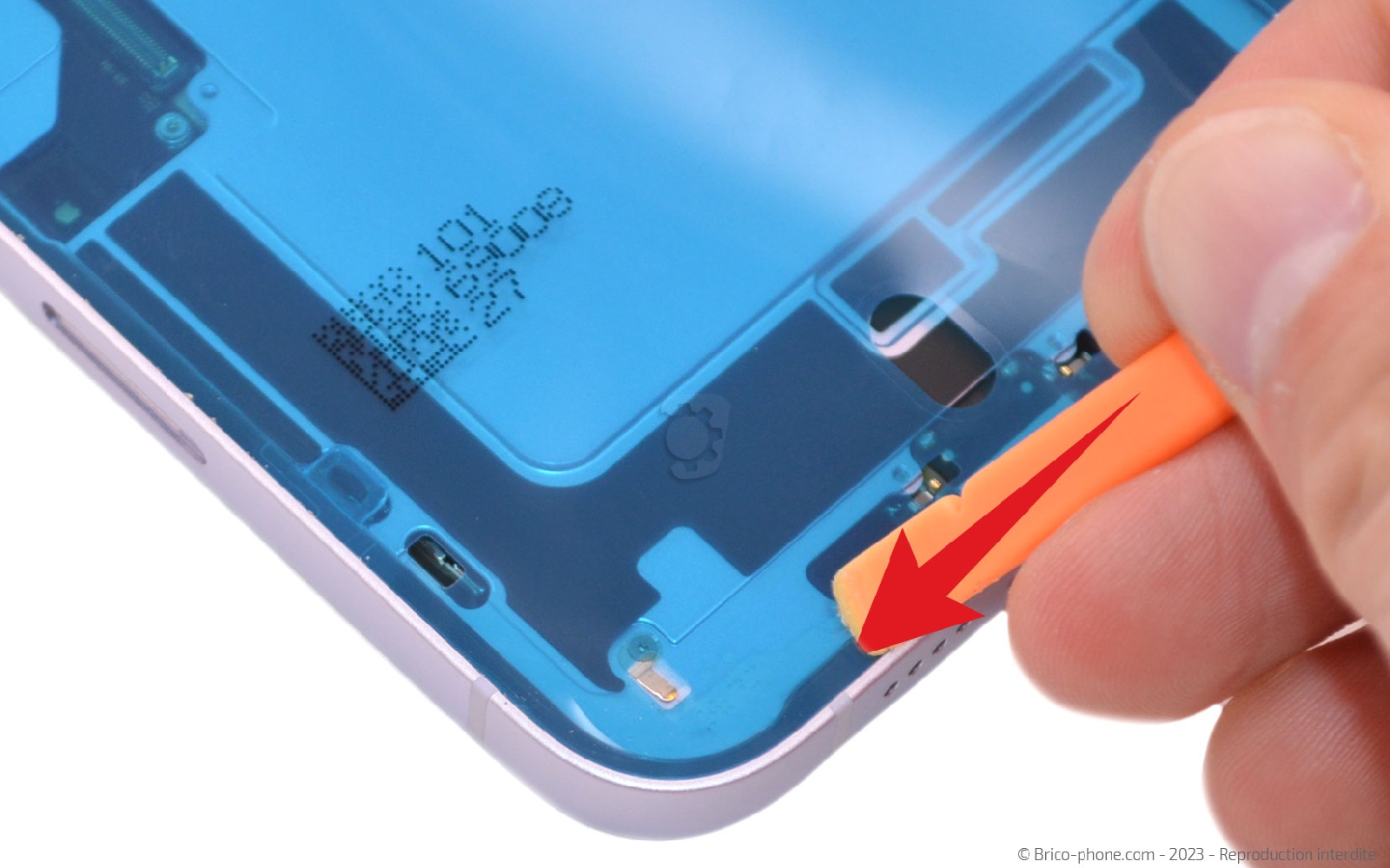

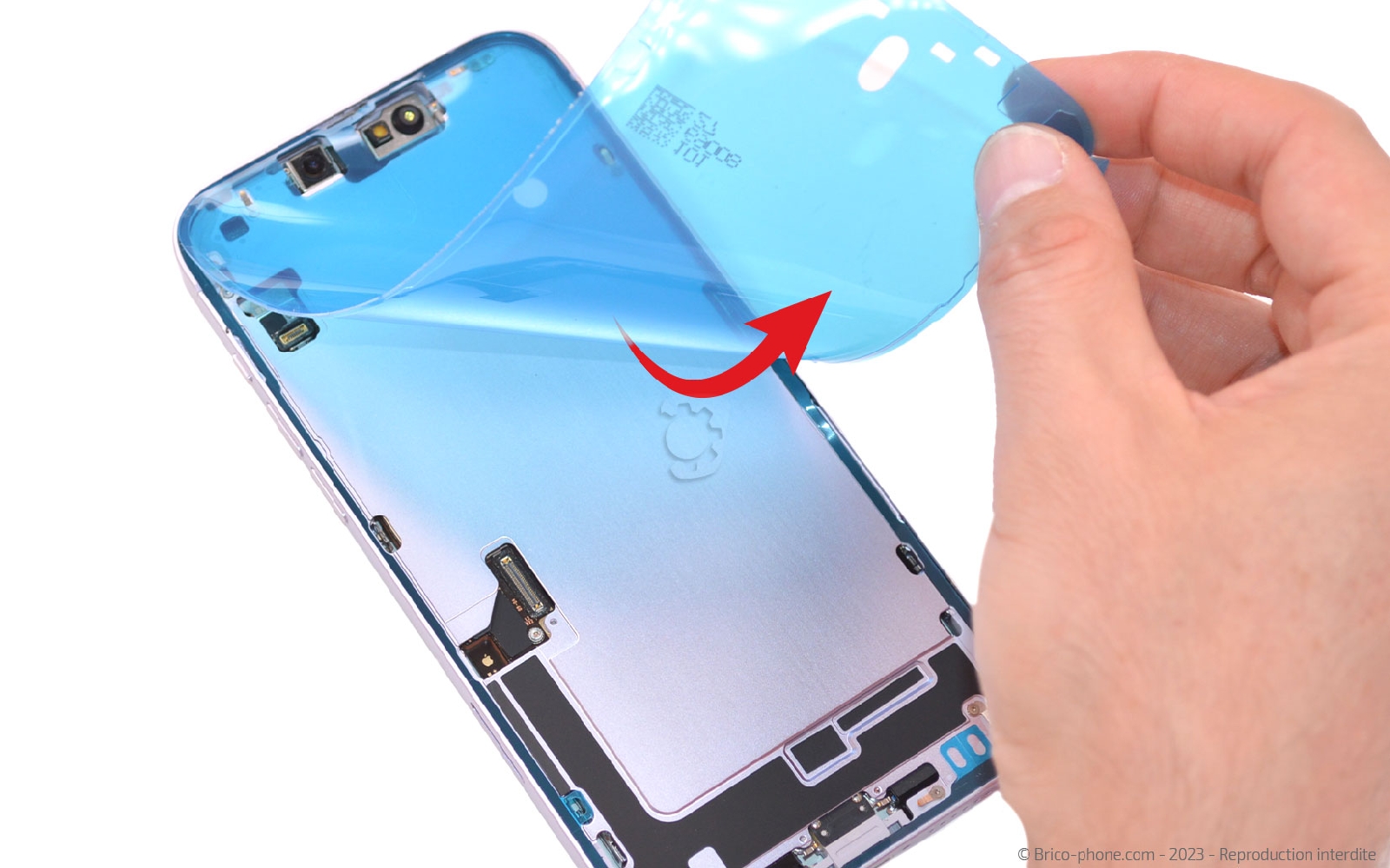

Conseils pour le remontage : Coté écran (1)

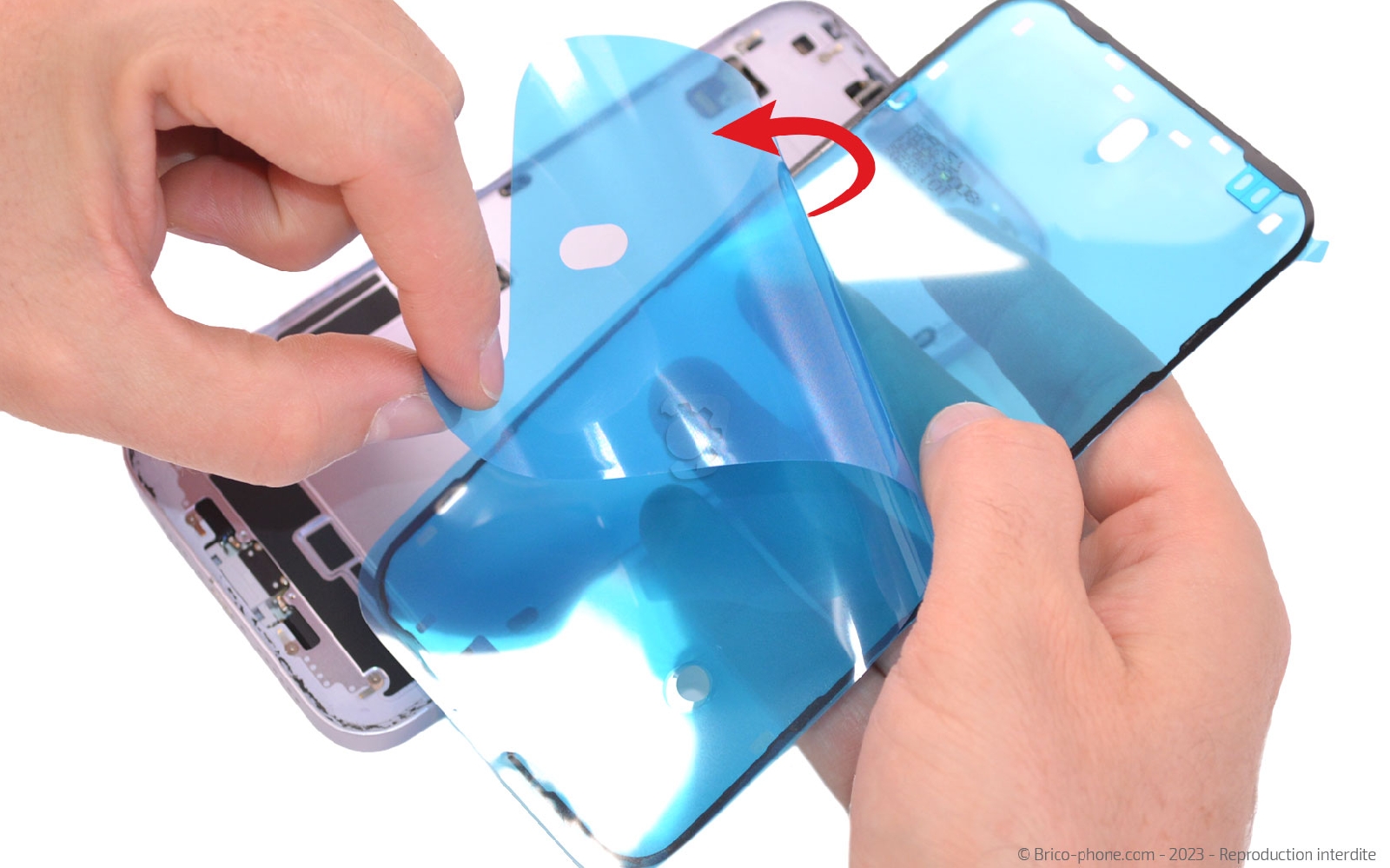

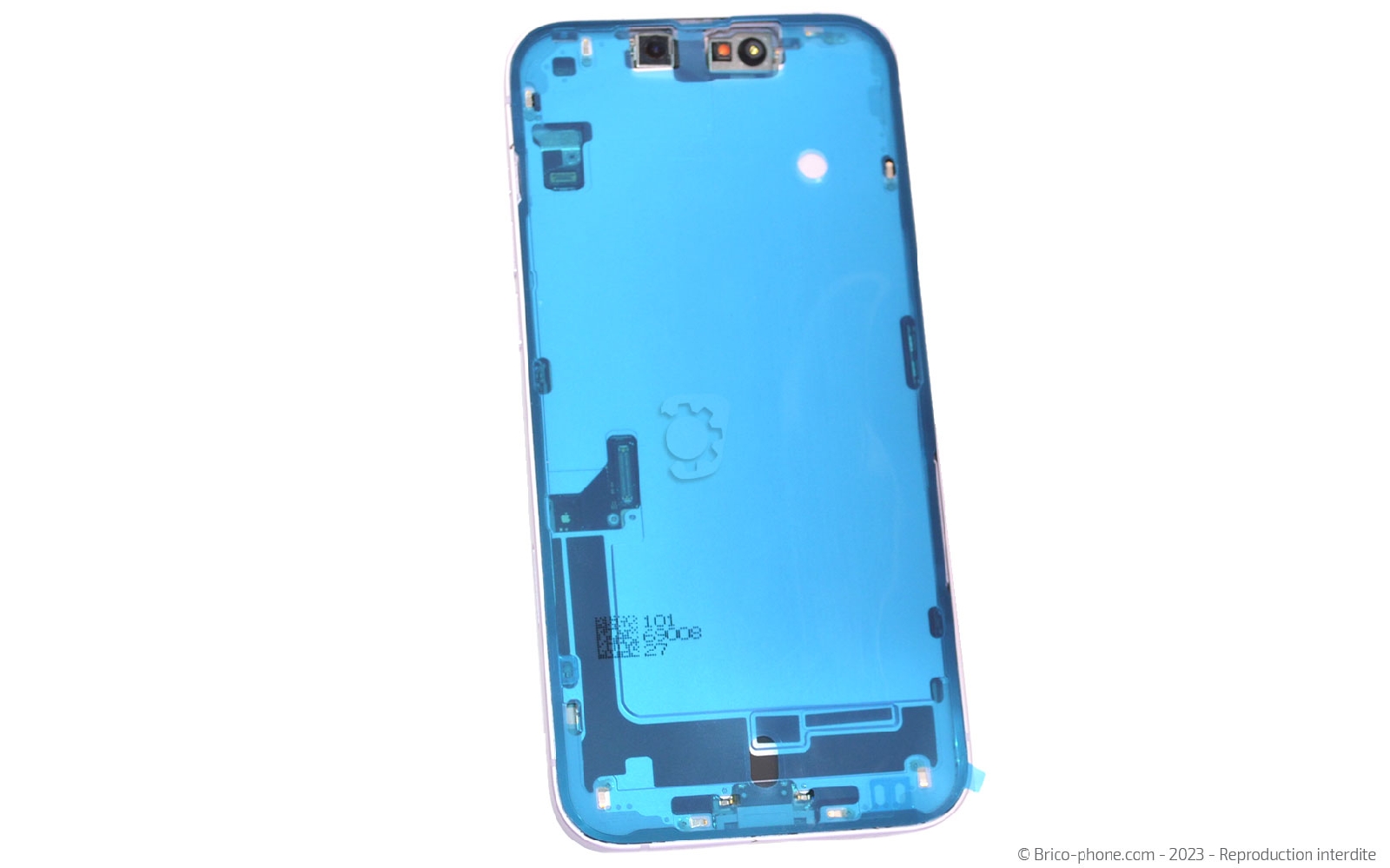

Sur le joint d'étanchéité, ôtez la première protection bleue, puis disposez le sur le châssis.

Appuyez sur le joint pour qu'il colle au châssis avant de retirer la grande protection.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Joint d'étanchéité pour écran d'iPhone 14 Plus
4,90 €

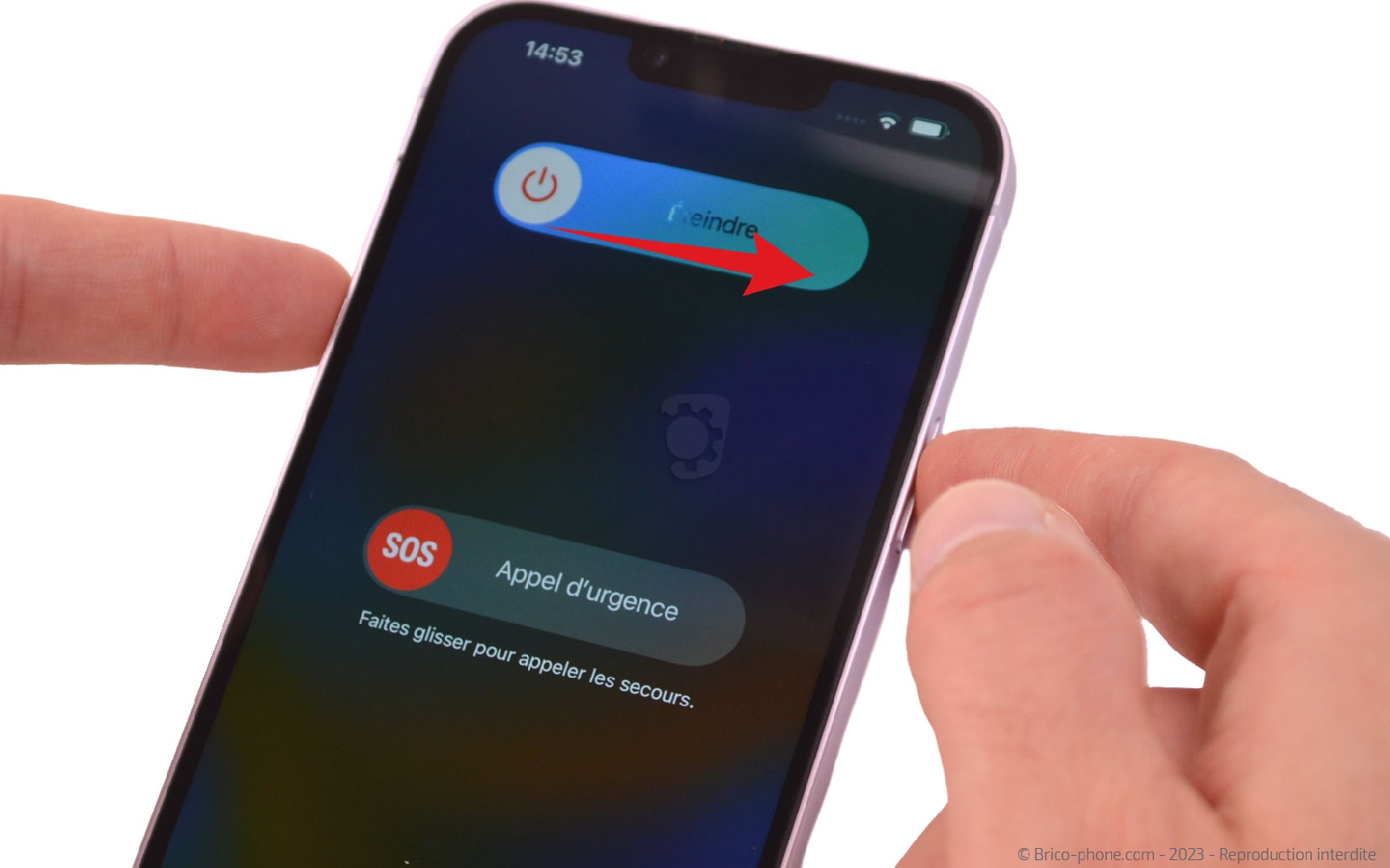

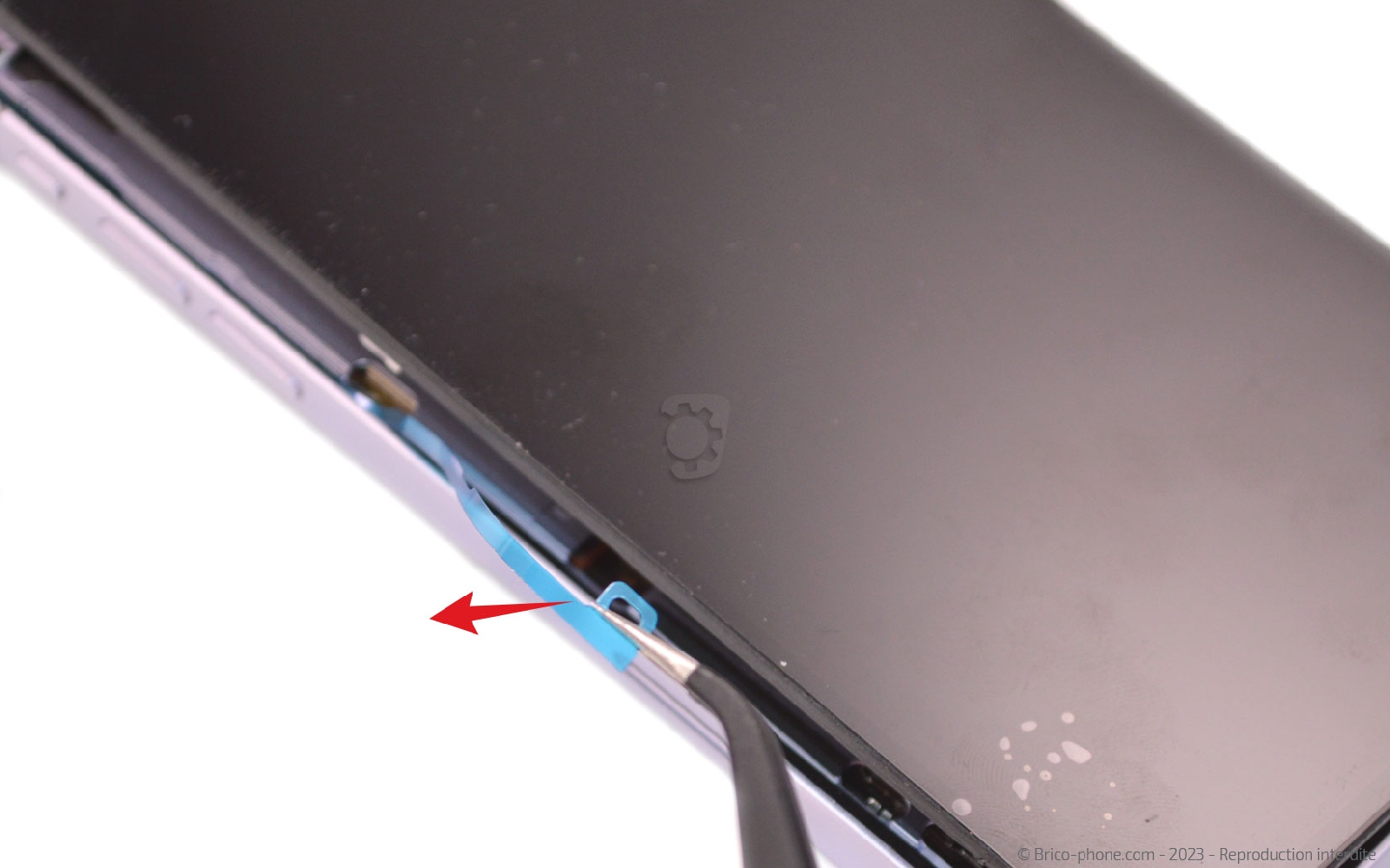

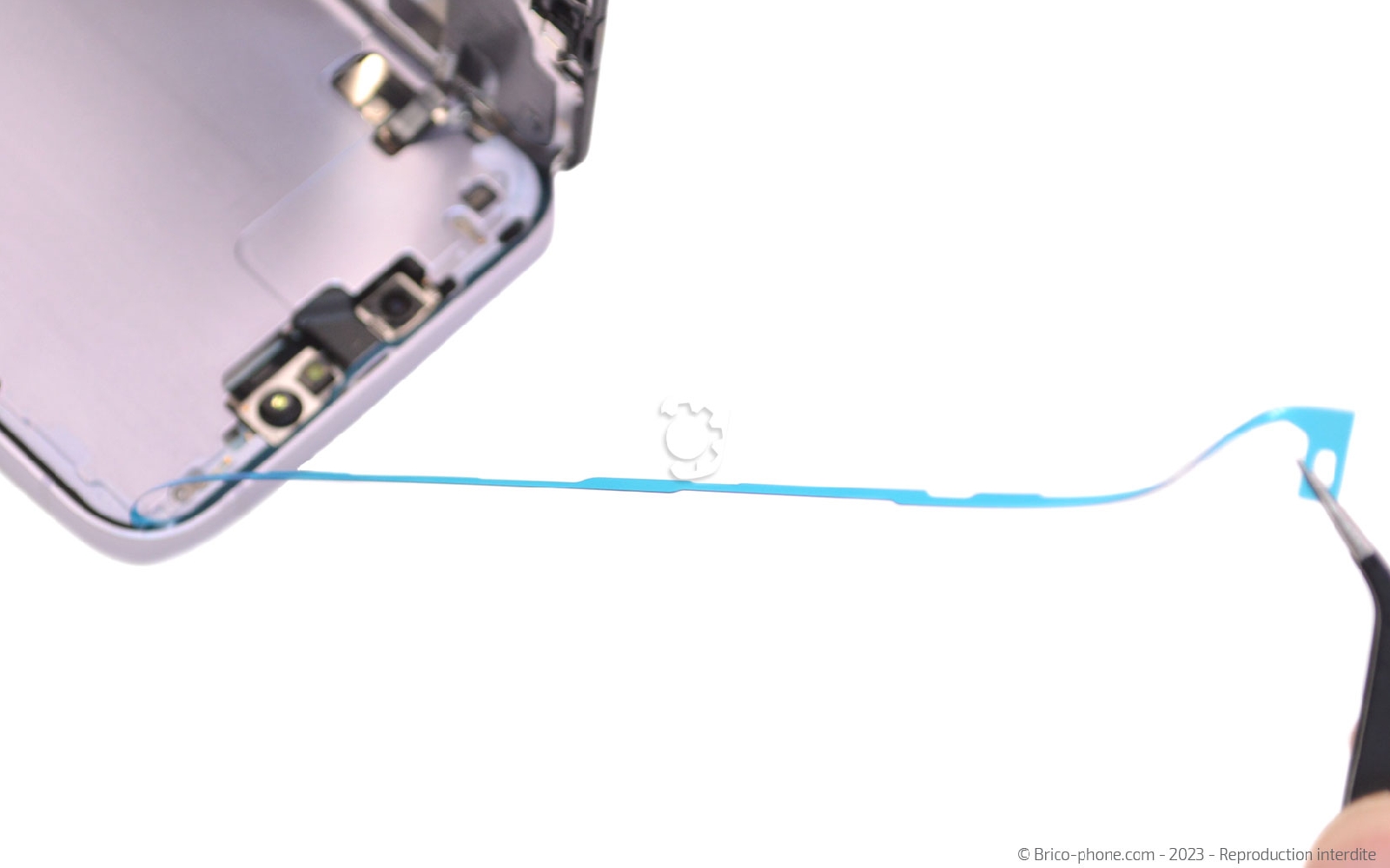

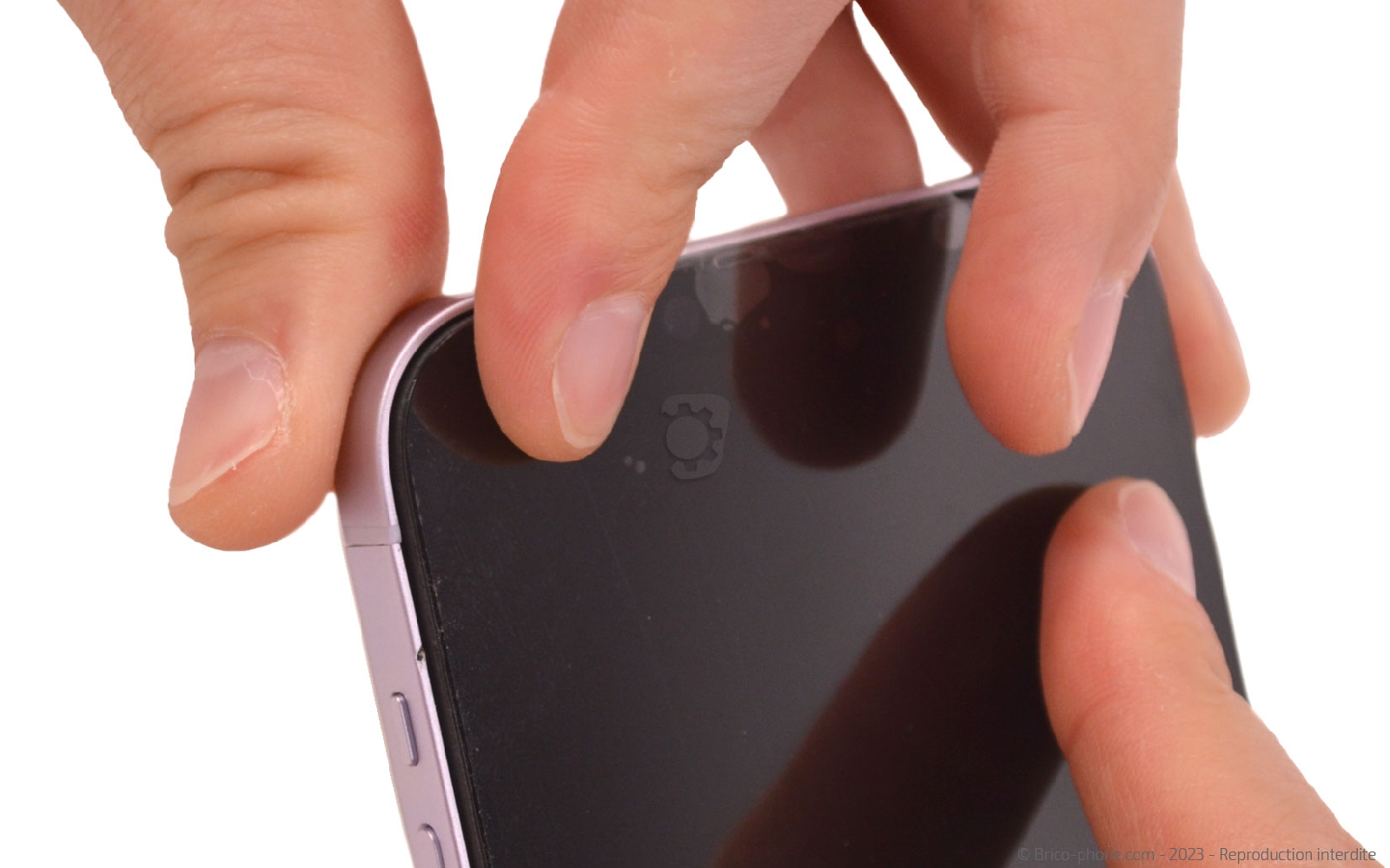

Conseils pour le remontage : Coté écran (2)
Avant de continuer le remontage, nous vous conseillons de tester le nouvel écran. Pour cela, installez l'écran et connecter la batterie.

Allumez le téléphone et vérifiez le bon fonctionnement de l'écran (luminosité, tactile...).

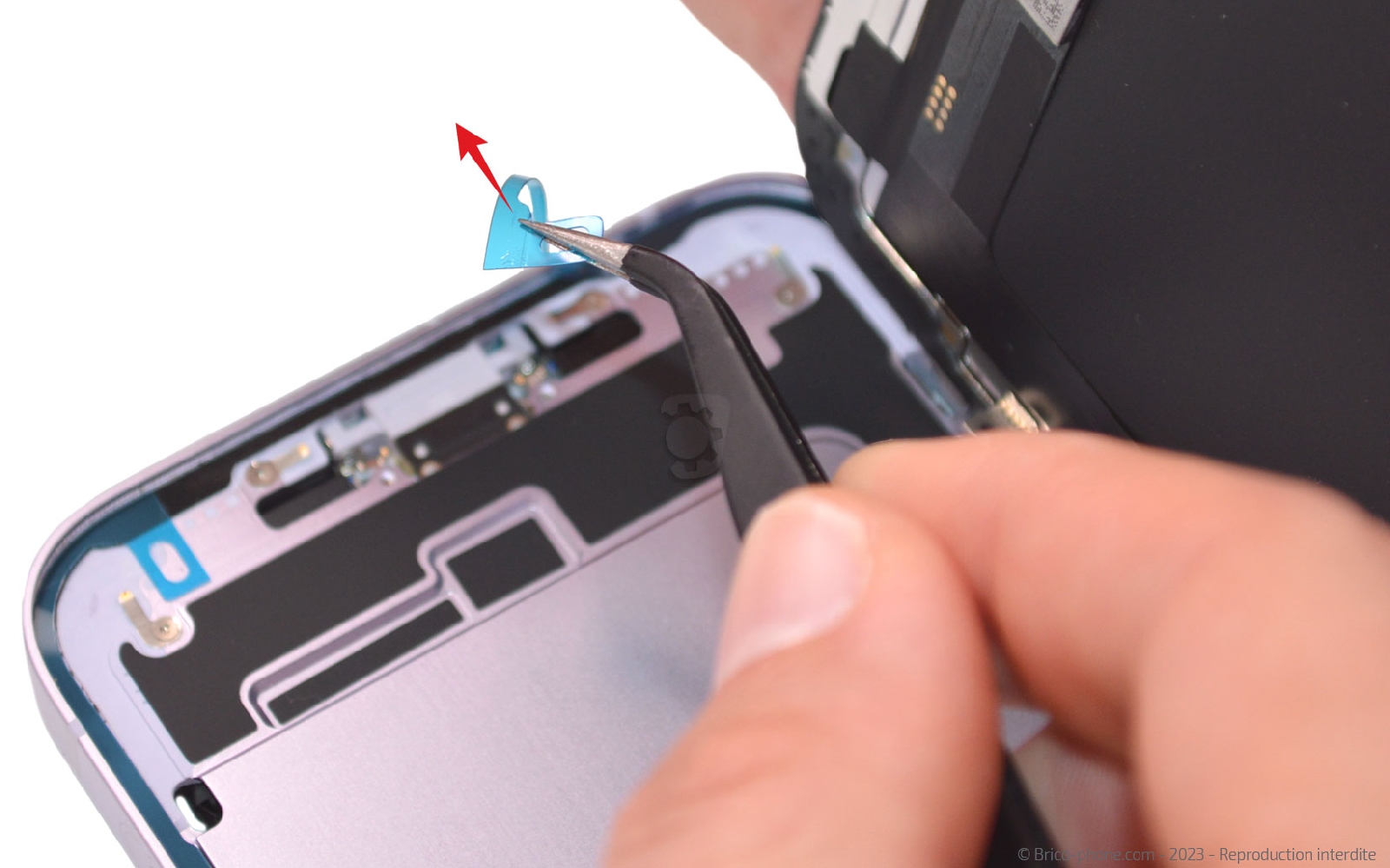

Conseils pour le remontage : Coté écran (3)
Une fois l'écran branché, retirez les protections bleues puis replacez l'écran correctement dans le châssis.
Outils du kit utilisés
Outils du kit utilisés

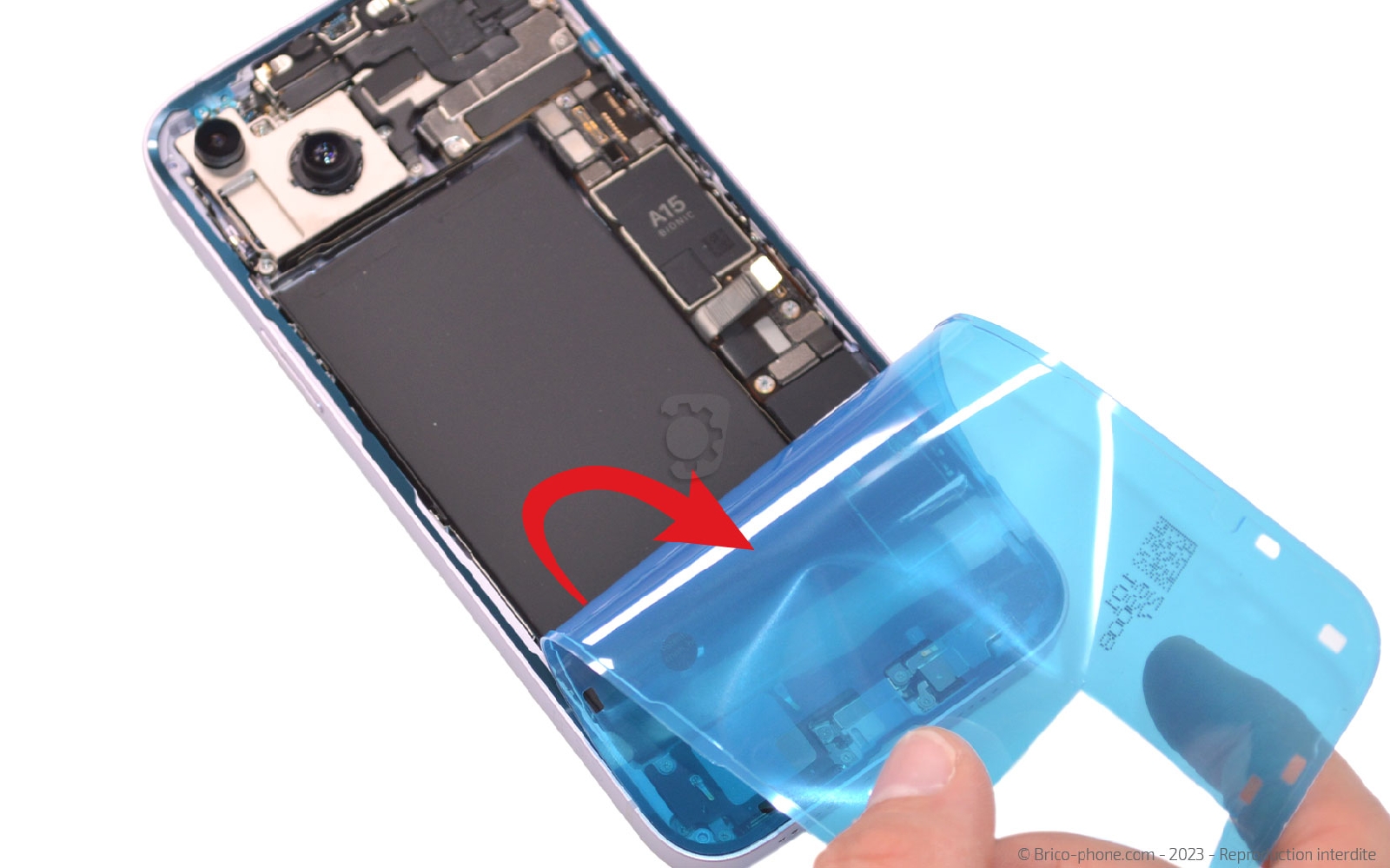

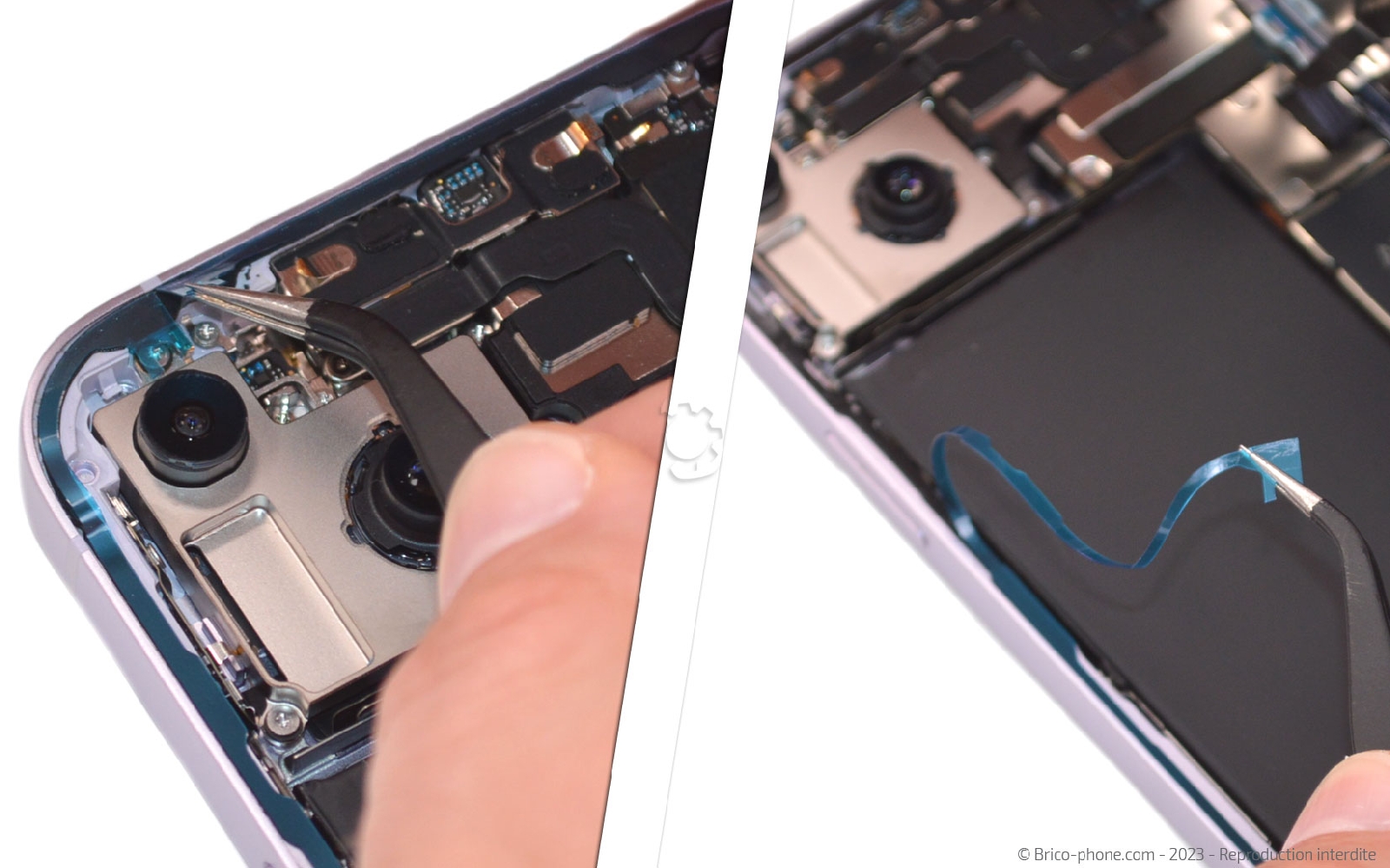

Conseils pour le remontage : Coté vitre arrière

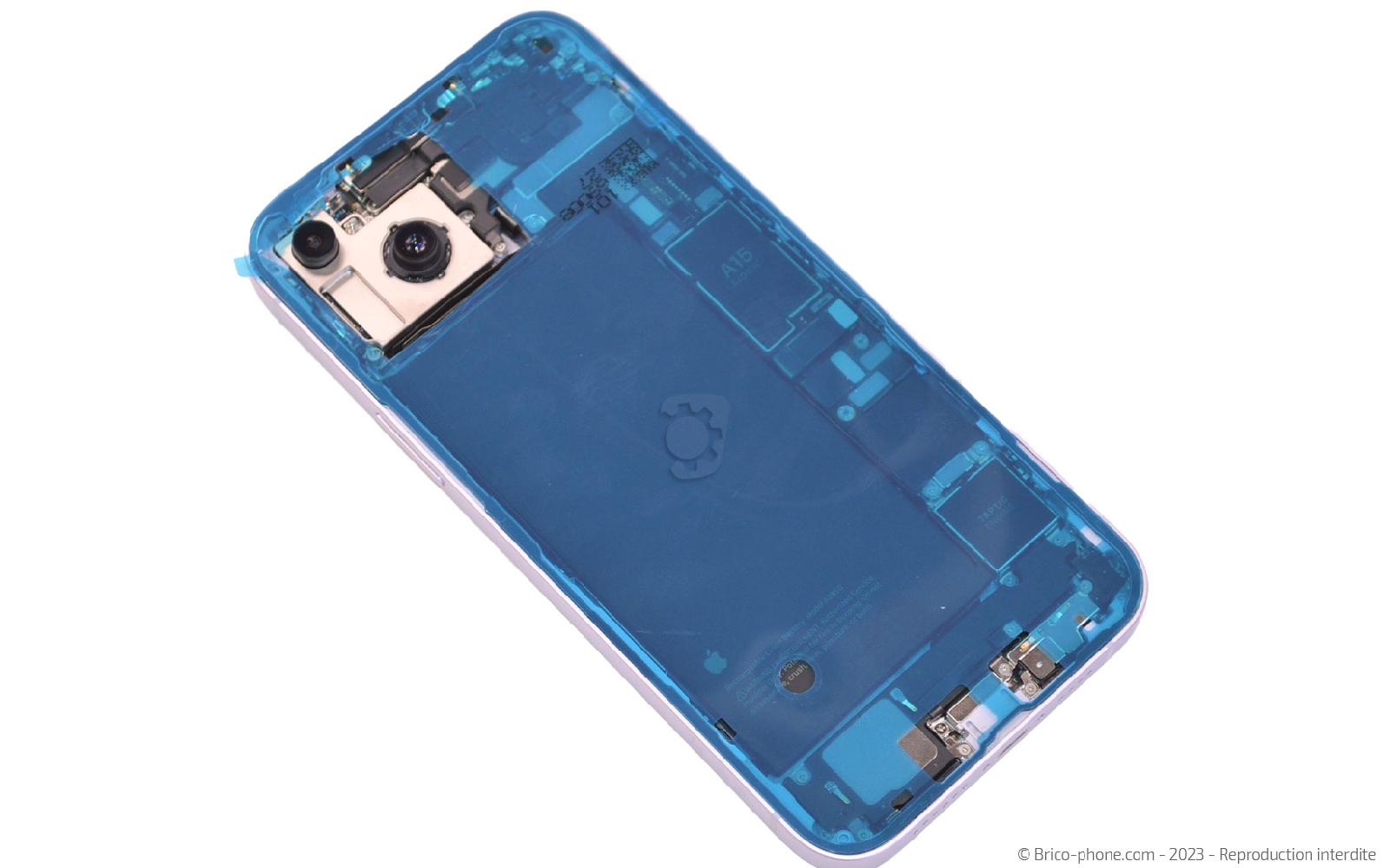

Attaquez vous au joint d'étanchéité pour la vitre arrière.

Ôtez la protection principale puis disposez le support dans le châssis. Récupérez la seconde protection avant de rebrancher la vitre arrière de votre iPhone.

Enlevez le film protecteur du joint pour installer correctement la vitre arrière. Ensuite, placez les deux vis pentalobe avant de rallumer votre smartphone.
