Comment changer le bloc écran sur Redmi Note 11 Pro

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 12/20
Redmi Note 11 Pro | Temps estimé : 45 min | Difficulté : 3/5

Si l'écran de votre Xiaomi Redmi Note 11 Pro est fissuré ou endommagé, ne vous inquiétez pas ! Avec ce tutoriel de réparation détaillé, vous pourrez redonner à votre smartphone sa splendeur d'origine sans avoir besoin de faire appel à un professionnel. Brico-phone, votre partenaire de confiance dans la réparation de smartphones, vous guide pas à pas à travers le processus.

Chaque étape vous détaille les manipulations a réalisé pour retrouver un téléphone comme neuf en moins d'une heure.

Diagnostic

›  Ecran cassé, rayé...
›  Le tactile ne fonctionne plus.
›  Apparition de traits multicolores...

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc écran Super Amoled d'origine pré-monté sur châssis pour Xiaomi Redmi Note 11 Pro
149,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

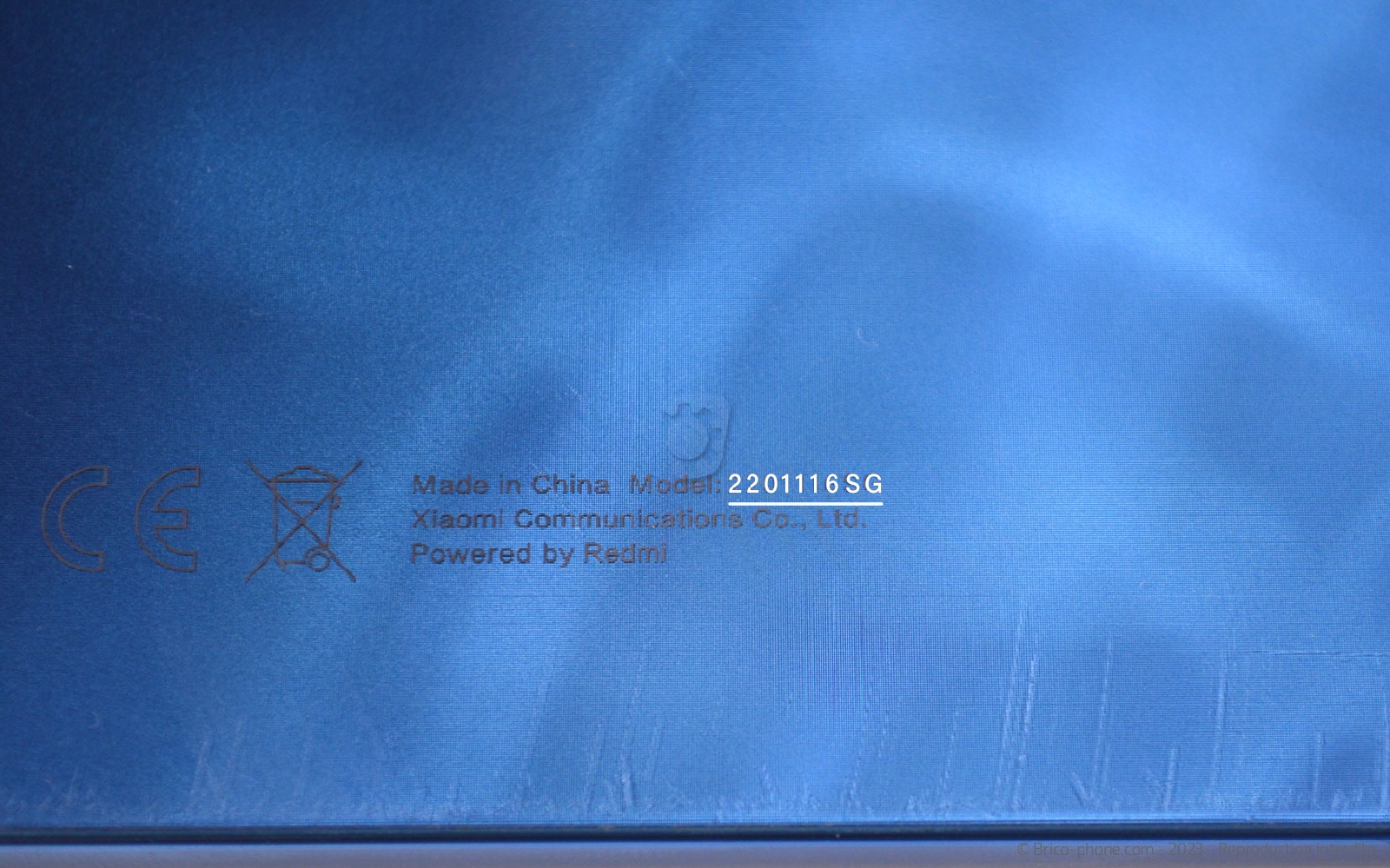

Avant de commencer
Avant de réparer votre smartphone, nous conseillons toujours de vérifier que le numéro de modèle inscrit au dos de votre appareil se trouve bien dans la liste de téléphone compatible avec la pièce commandée.

Une fois votre commande réceptionnée, vous pouvez commencer la réparation en mettant hors tension votre smartphone.

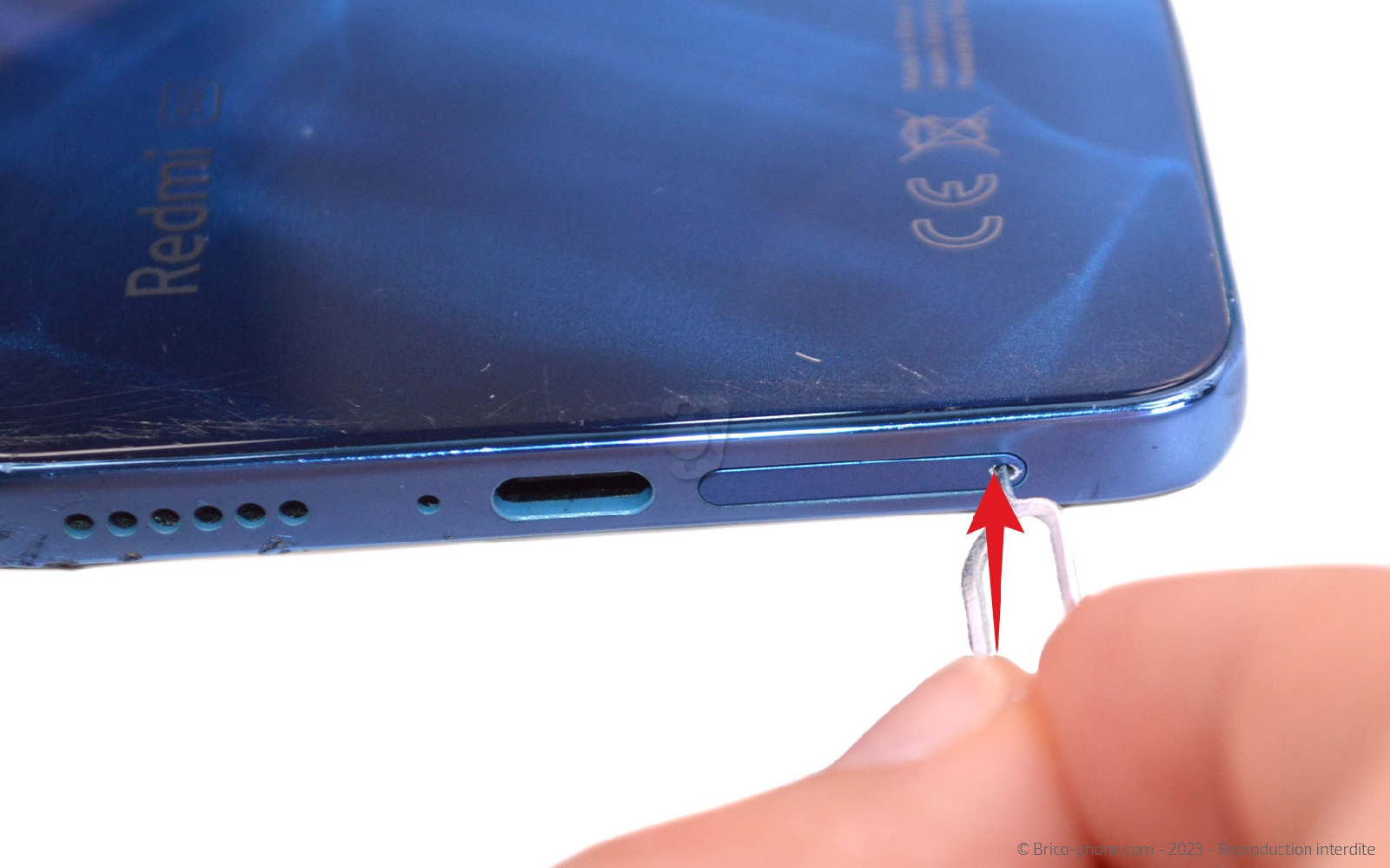

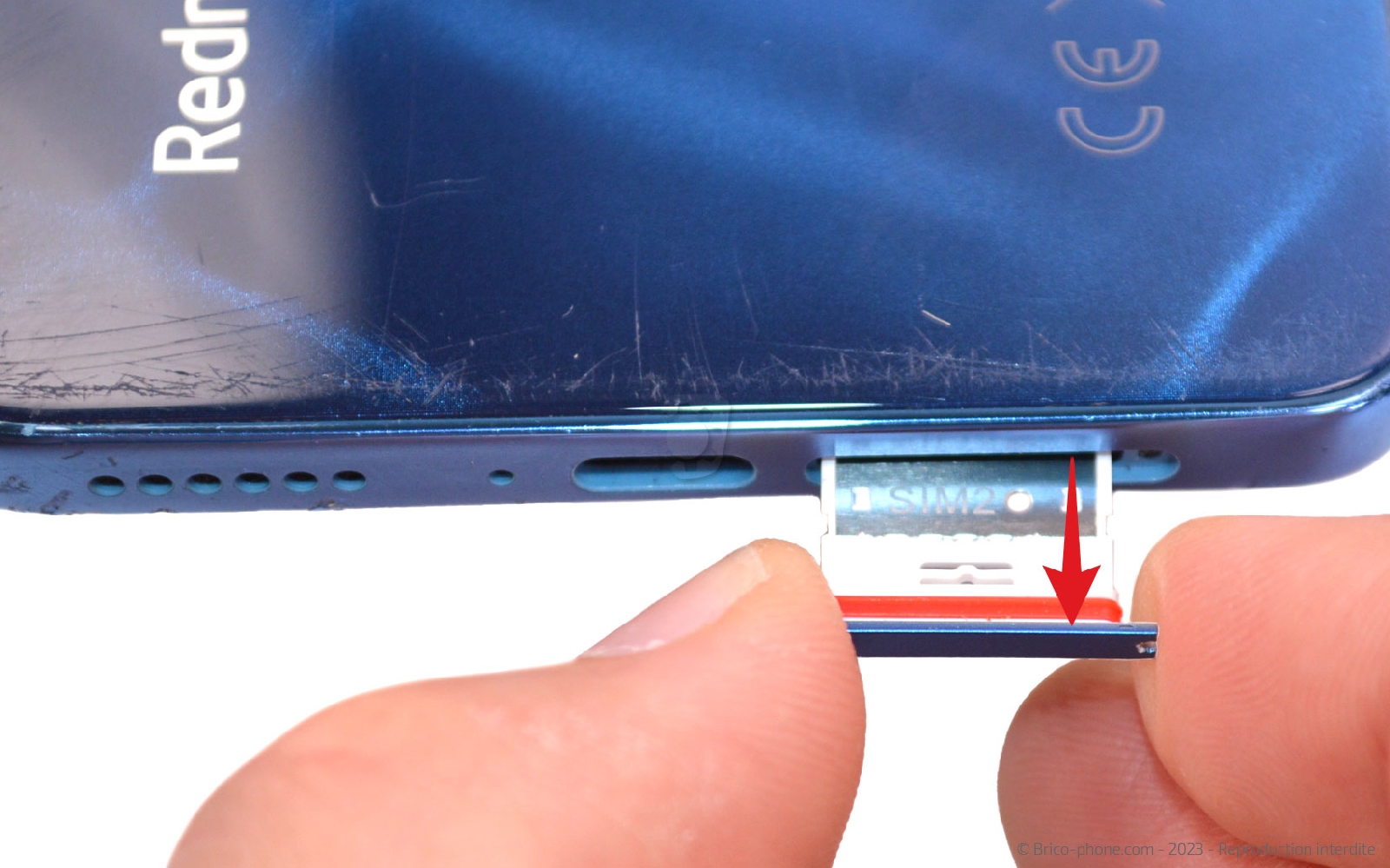

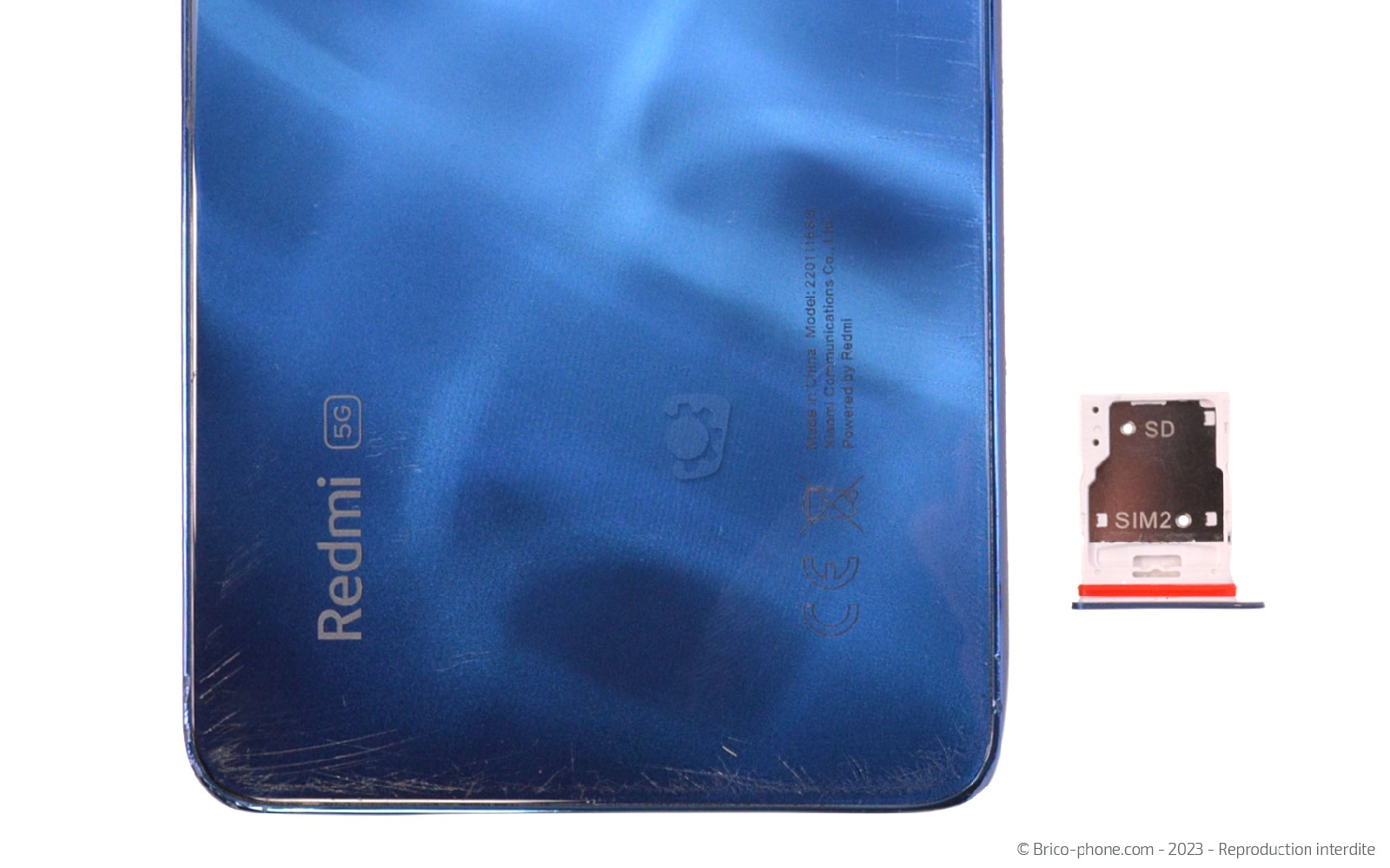

Etape 1 : Ejecter le tiroir SIM
Insérez l'outil SIM dans la fente prévue pour activer l'expulsion du tiroir SIM.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière

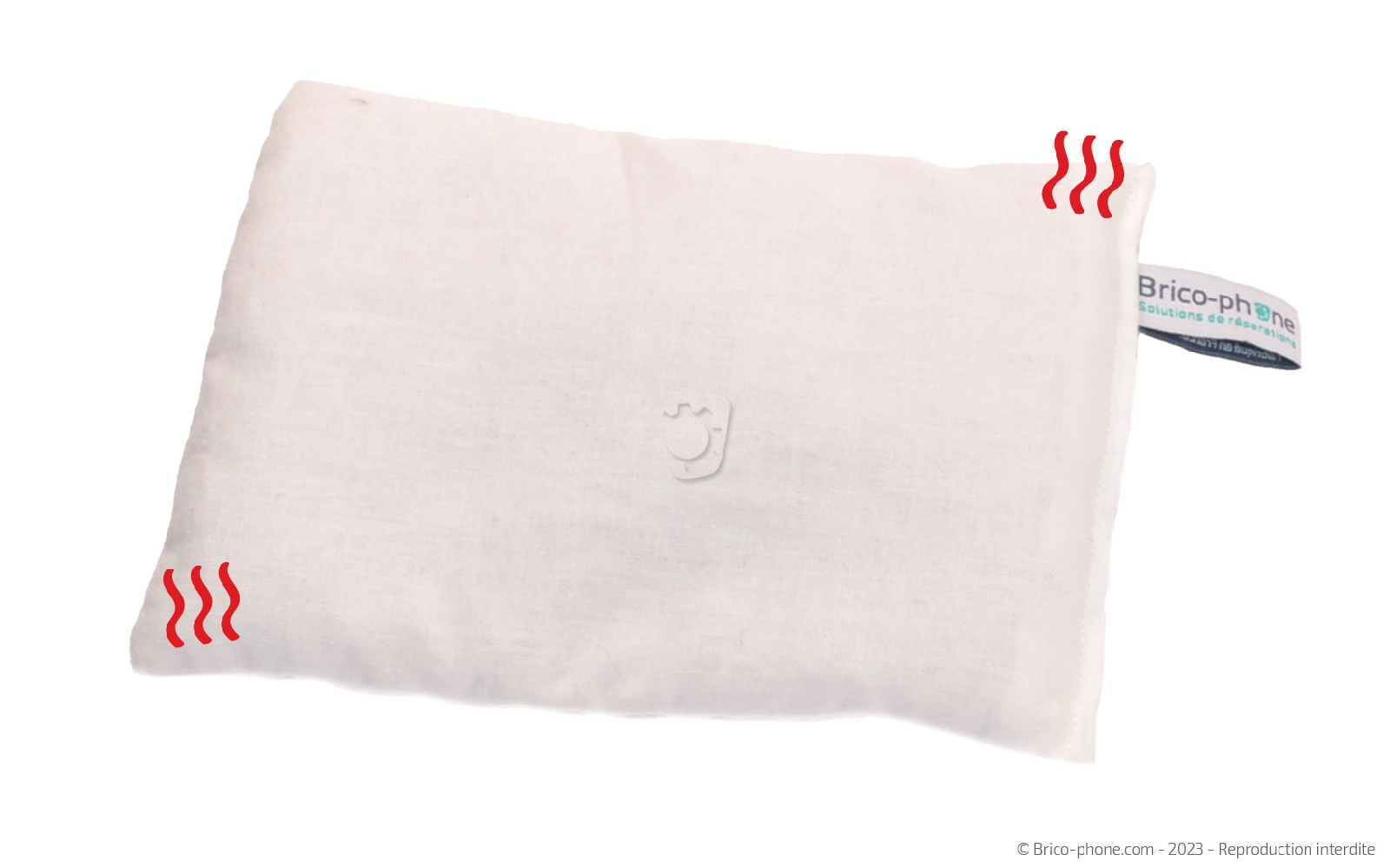

Pour accéder à l'interieur du téléphone, vous avez besoin de chauffer l'arrière de ce dernier. Pour cela, vous pouvez utiliser un coussin chauffant ou alors un décapeur thermique.

Pour l'outil Brico-phone, il vous faut dans un premier temps le passer au micro-ondes environ 2 minutes avant de le déposer sur l'arrière du téléphone.
Si vous disposez d'un sèche-cheveux (décapeur thermique) , allumez-le et passez-le sur le contour du téléphone environ 30 seconde.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

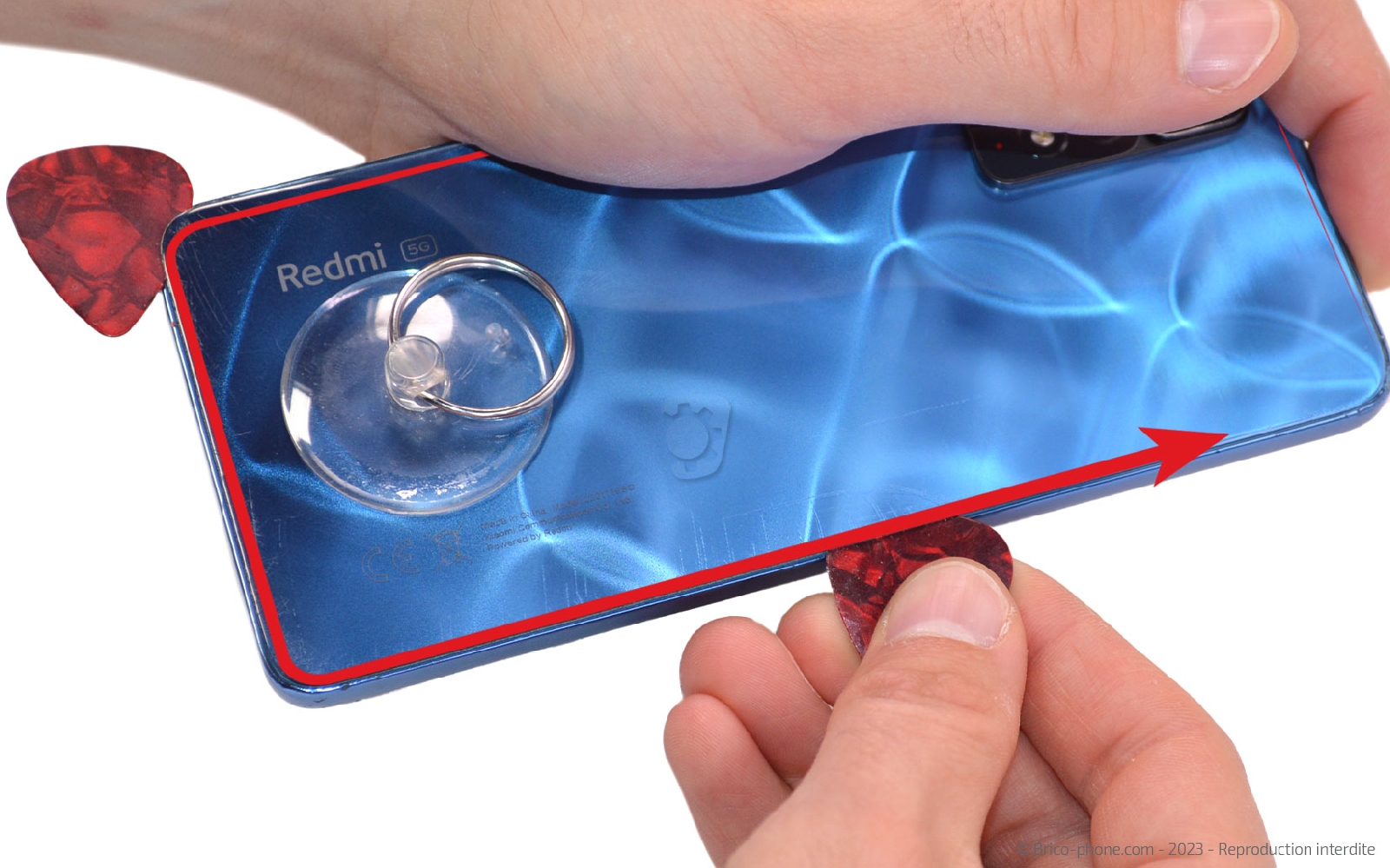

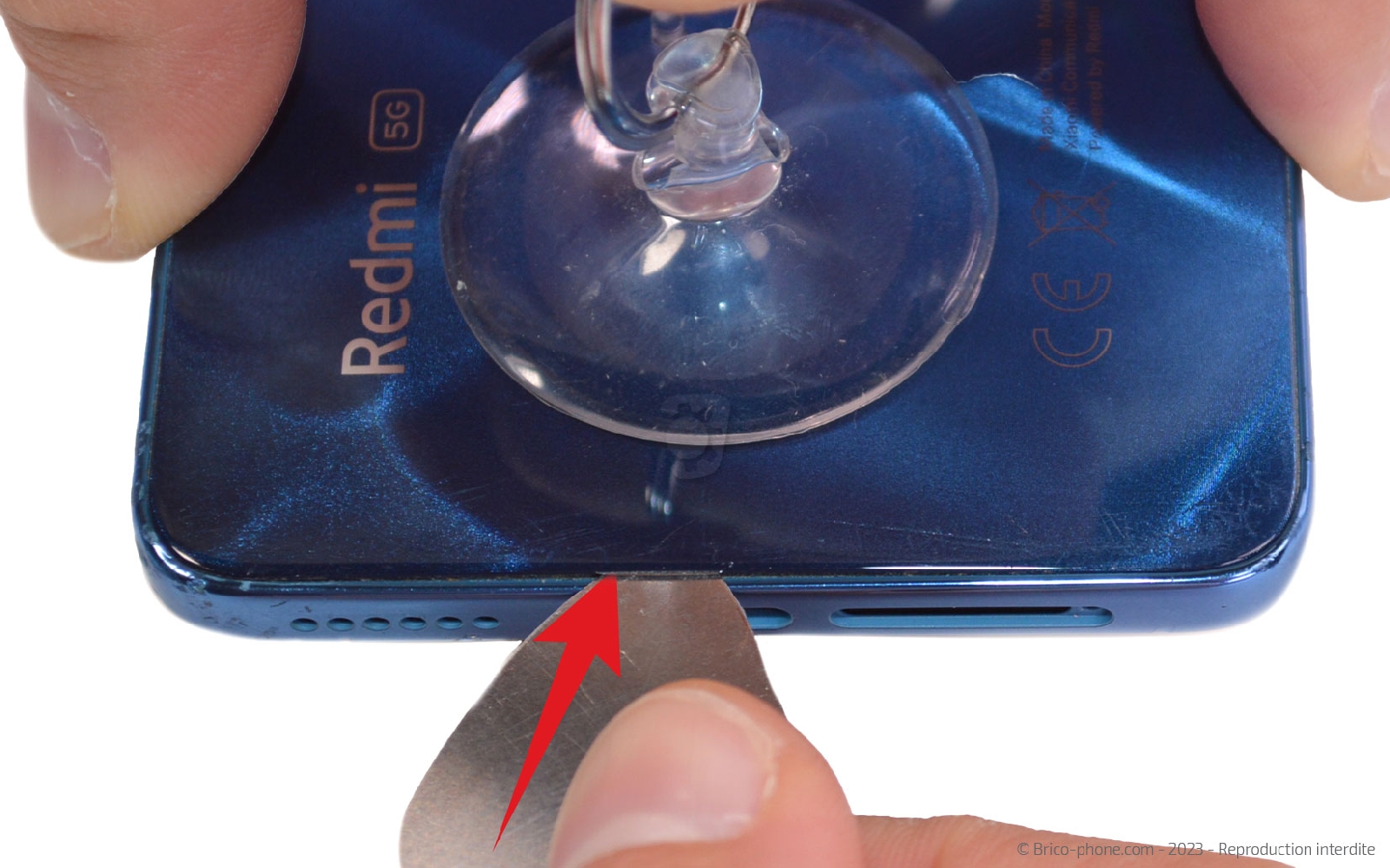

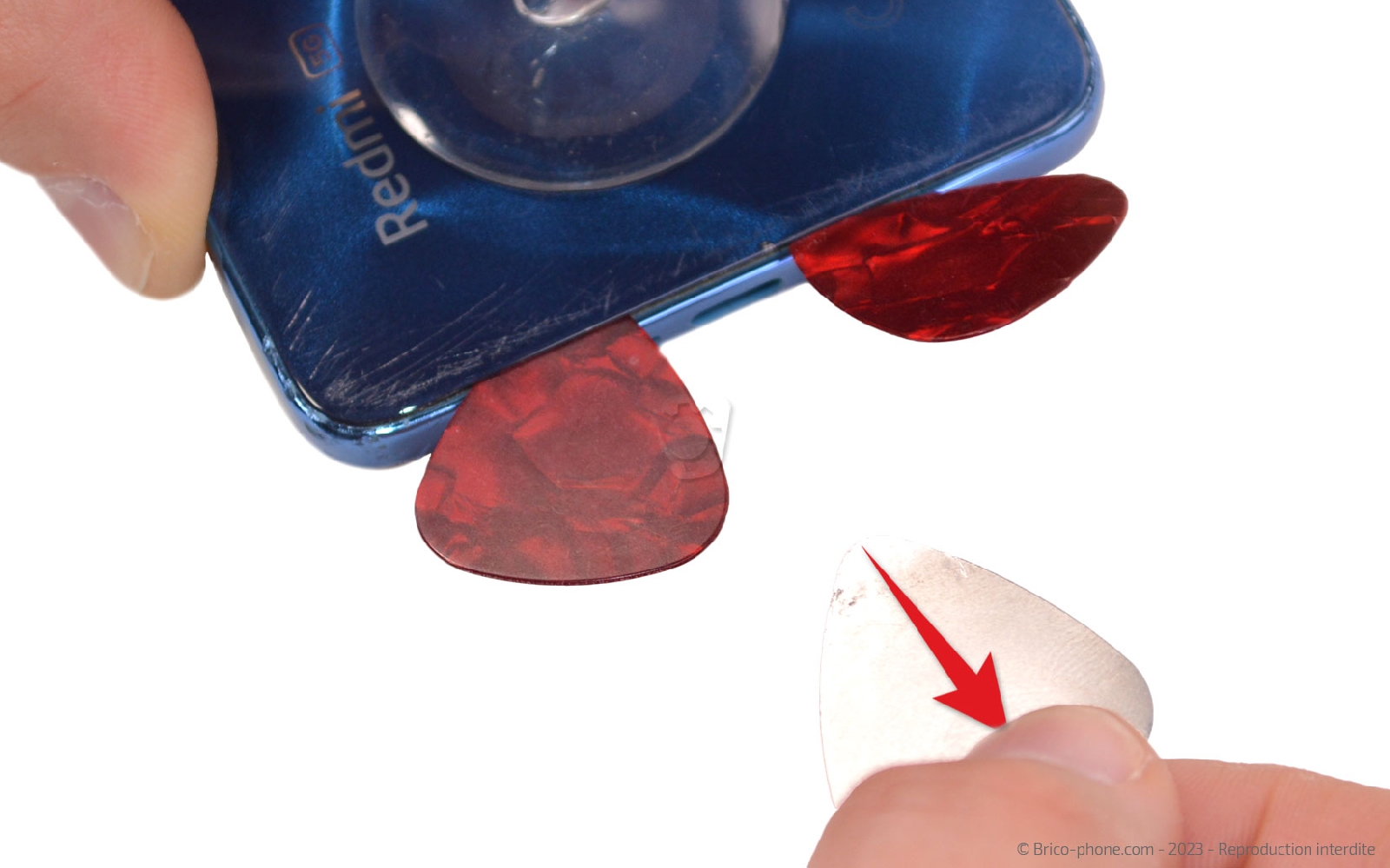

Etape 3 : Décoller la vitre arrière
Posez la ventouse sur la partie basse de la vitre arrière puis glissez le médiator en métal troué entre le composant et le châssis pour créer un interstice.

Ensuite, remplacez le médiator par sa version plastique pour continuer la réparation. Faites glisser l'outil sur toute la longueur du téléphone pour décoller la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

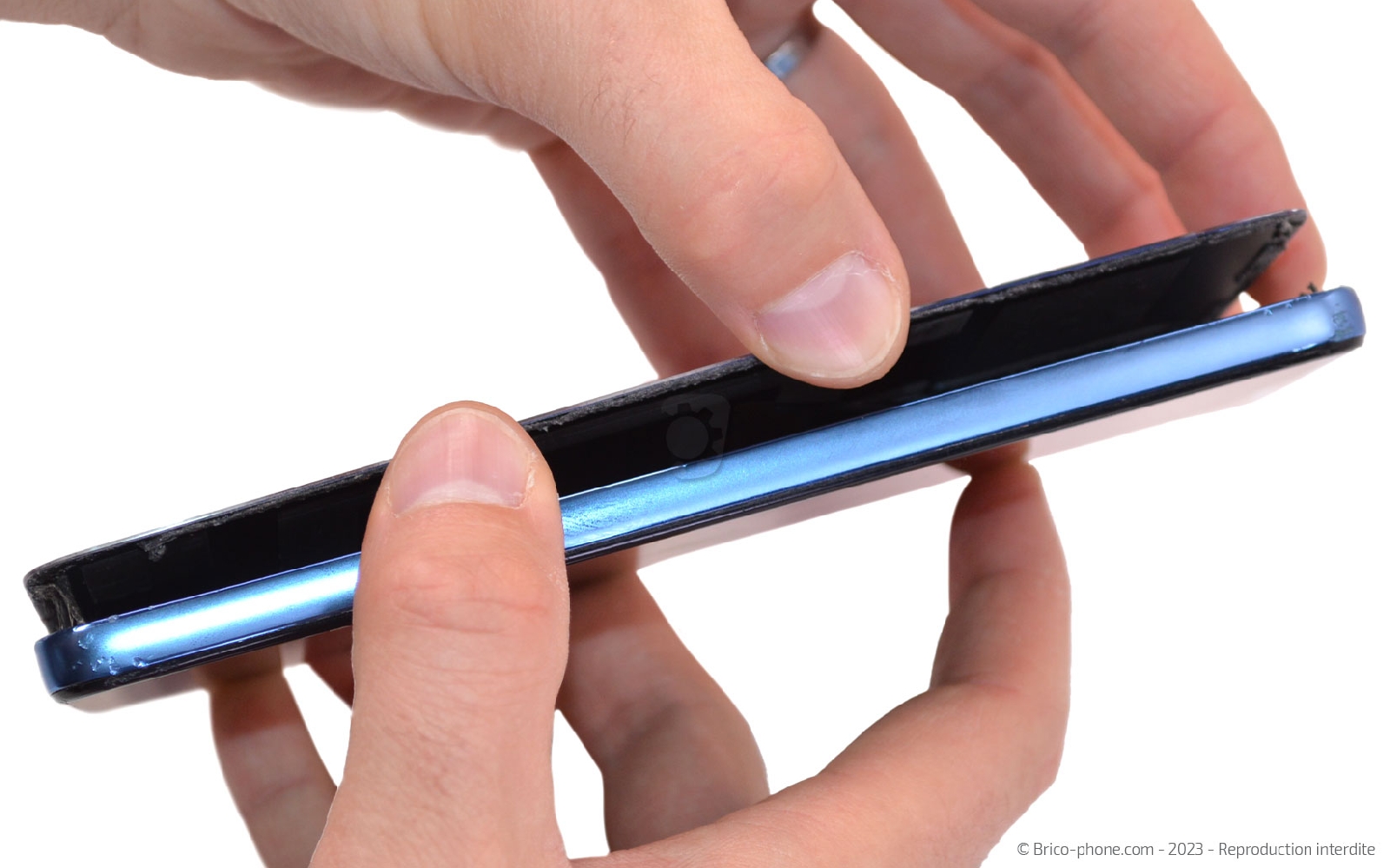

Etape 4 : Ouvrir le téléphone
Retirez la vitre arrière de votre Xiaomi Redmi Note 11 Pro.
Outils optionnels
Outils optionnels
Vitre arrière d'origine pour Xiaomi Redmi Note 11 Pro noir
39,90 €

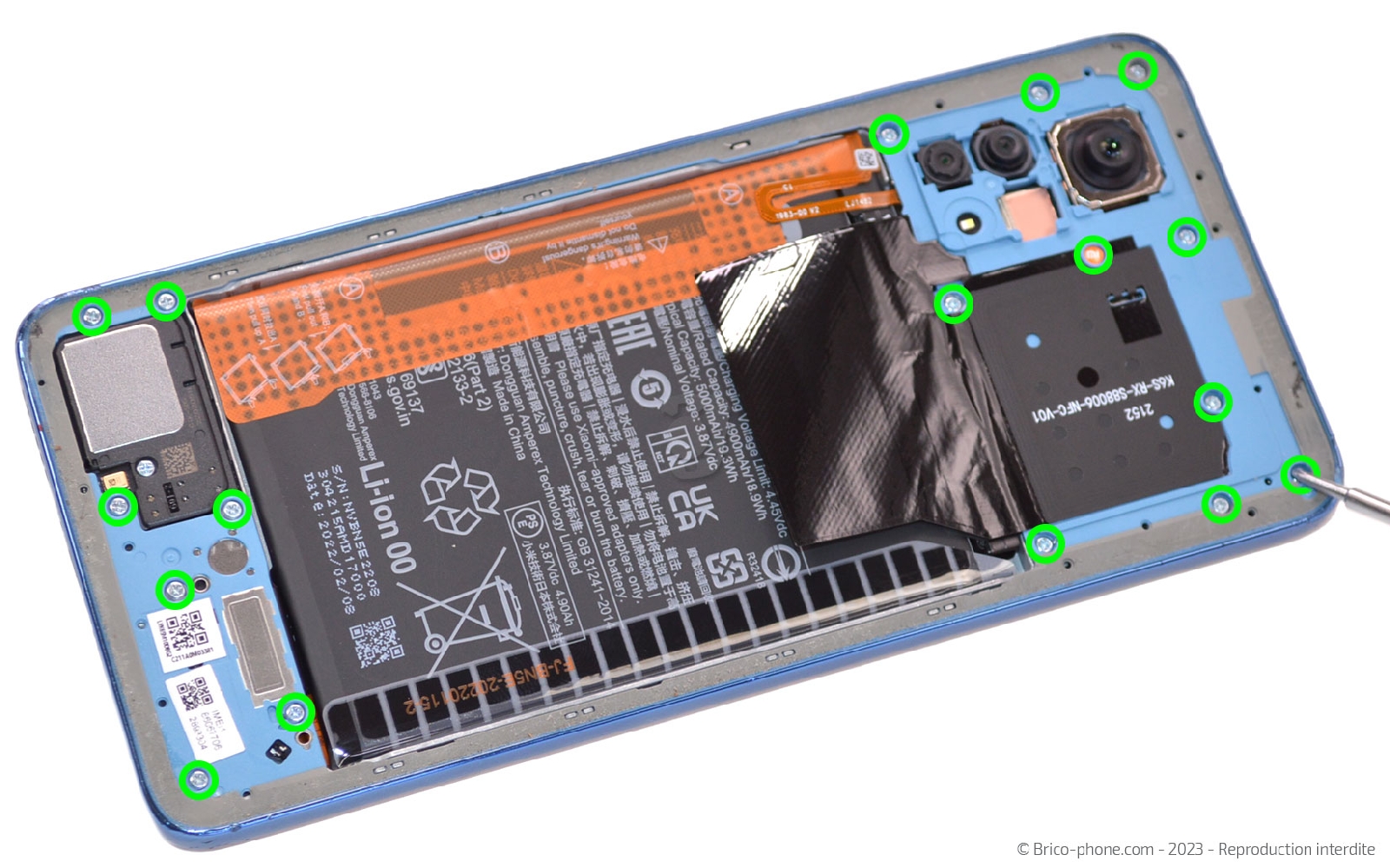

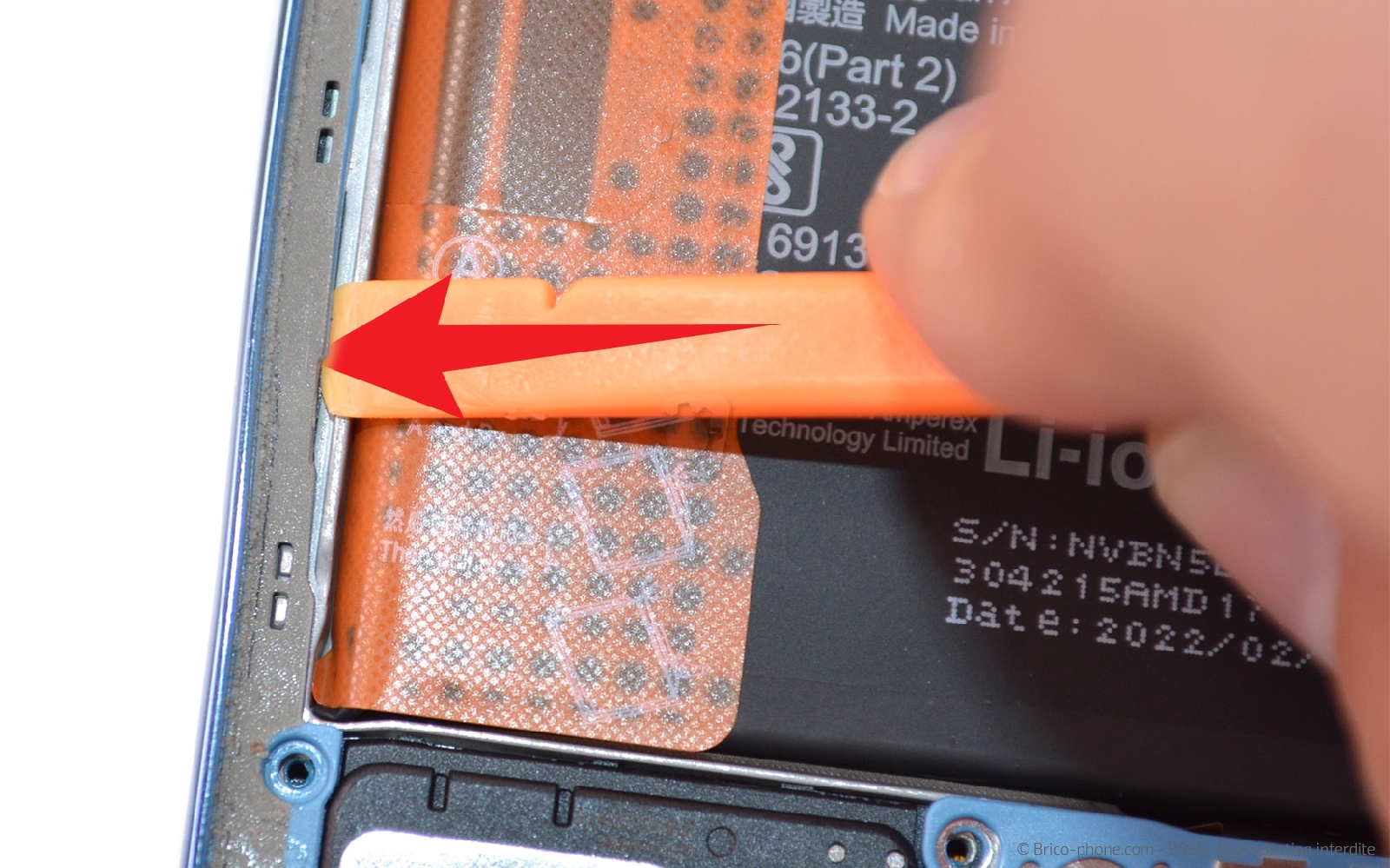

Etape 5 : Déclipser le châssis intermédiaire
Retirez l'ensemble des vis du châssis intermédiaire à l'aide du tournevis cruciforme.

Introduisez le levier en nylon sous le cache coté batterie pour le déclipser légèrement. Ensuite, faites la même chose de l'autre coté du châssis.
Maintenant, glissez le levier tout autour du châssis pour le déclipser totalement.
Outils du kit utilisés
Outils du kit utilisés

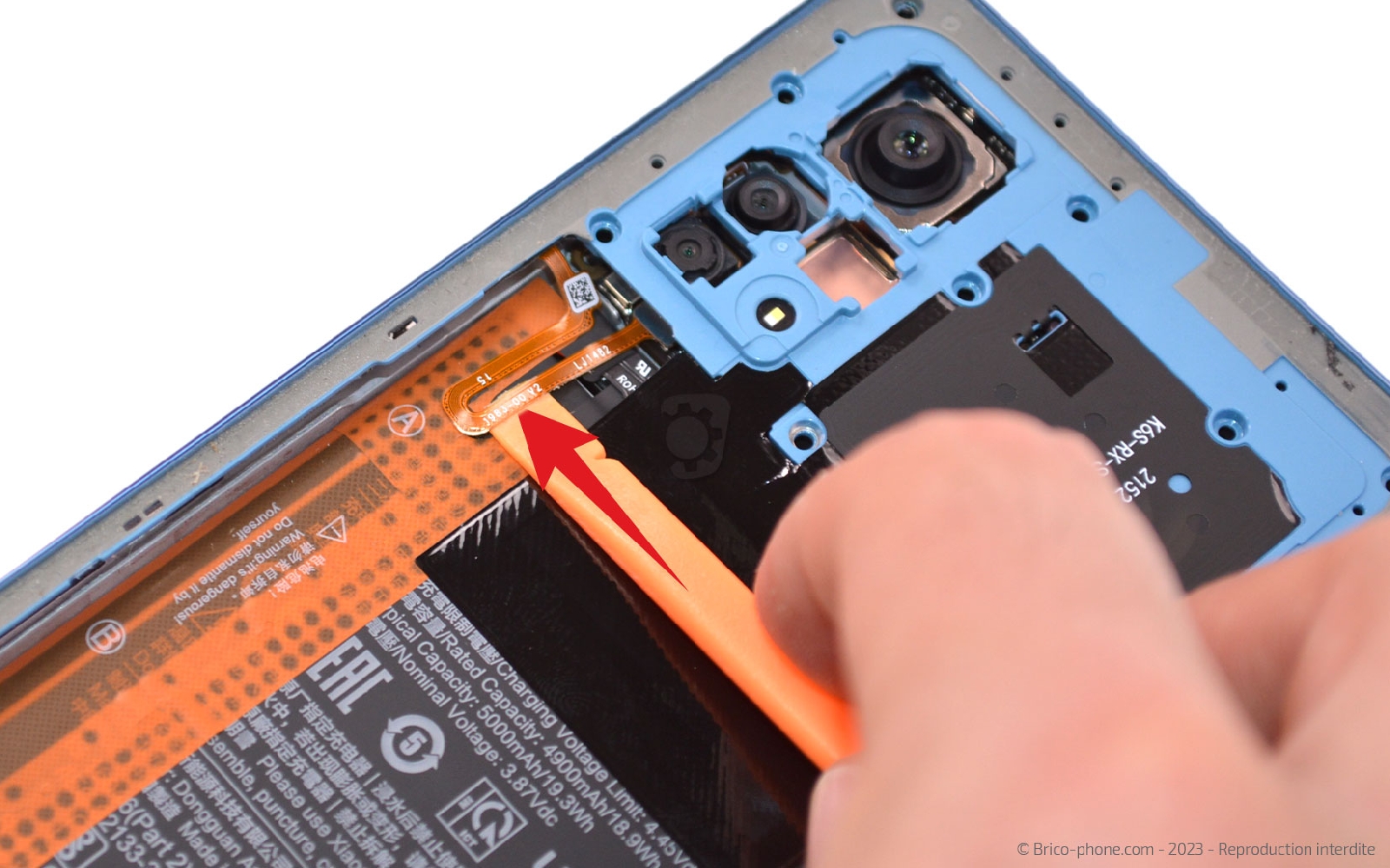

Etape 6 : Libérer le châssis intermédiaire
Décollez la nappe du lecteur d'empreintes de la batterie pour pouvoir basculer vers la gauche le châssis intermédiaire avant de passer à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés

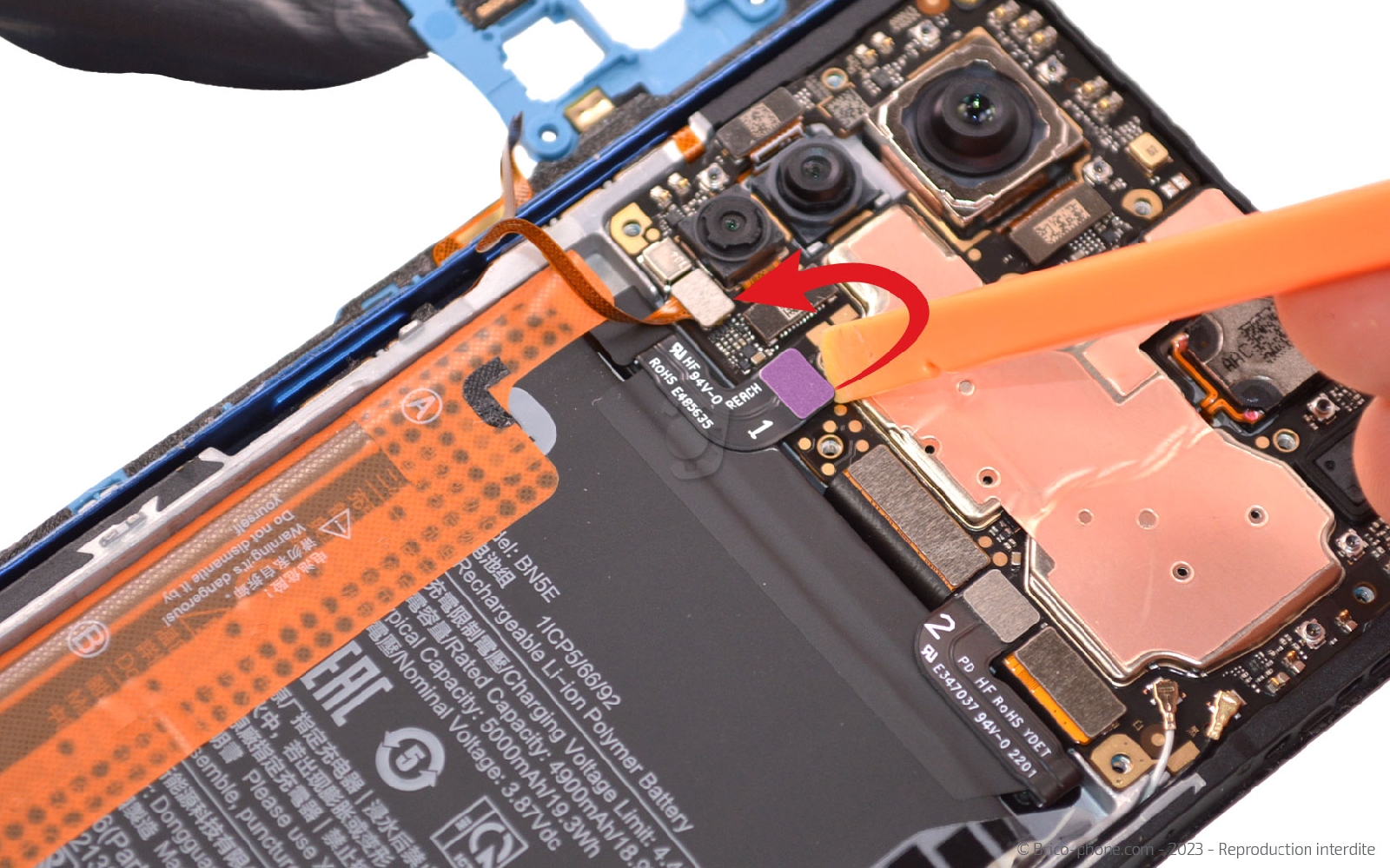

Etape 7 : Déconnecter la batterie
Toujours avec le même levier, déconnectez les deux nappes de la batterie avant de débrancher celle du capteur d'empreintes.

Vous pouvez dès à présent mettre de coté le châssis intermédiaire de votre appareil.
Outils du kit utilisés
Outils du kit utilisés

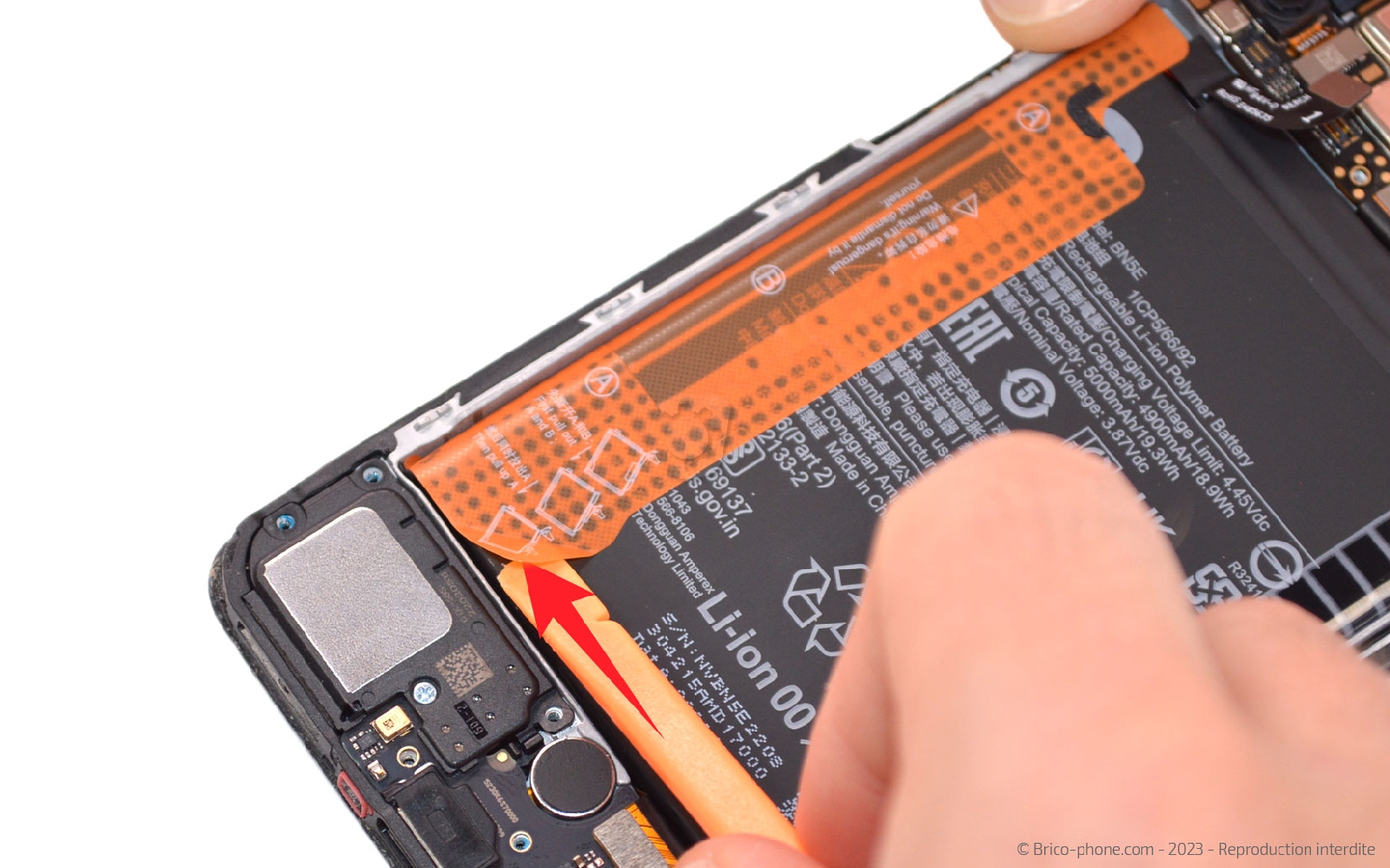

Etape 8 : Détacher les stickers de batterie
Décollez les deux languettes de la batterie ainsi que l'adhésif transparent.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Sortir la batterie
Tirez la languette A pour soulever la batterie et la séparer de votre Xiaomi.

Récupérez ensuite le film transparent.
Outils optionnels
Outils optionnels
Batterie d'origine pour Xiaomi Redmi Note 11 Pro 5G et Poco X4 Pro - BN5E
49,90 €
Etape 10 : Récupérer le haut-parleur externe

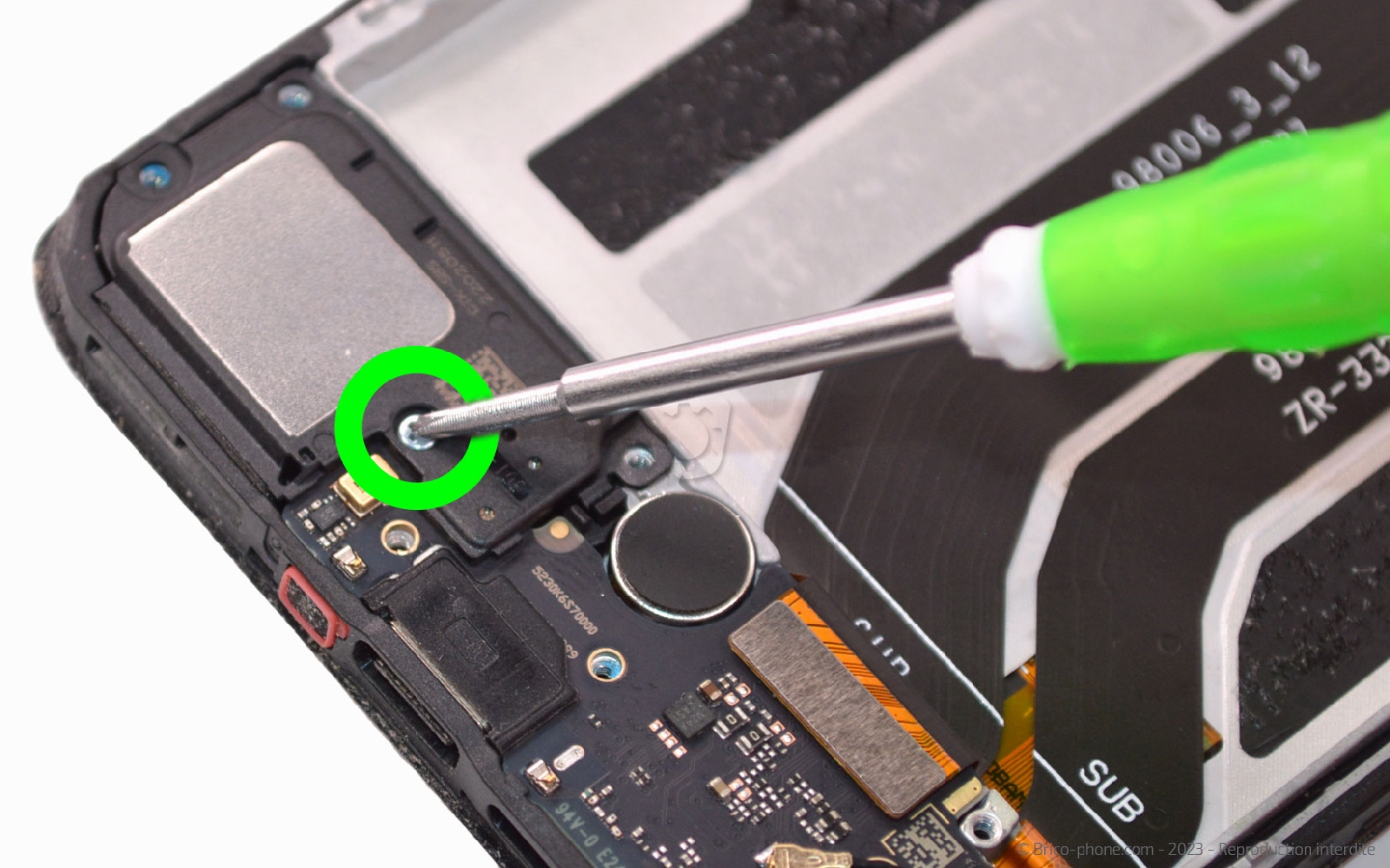

Sur la partie basse de votre Android, ôtez la vis cruciforme puis saisissez le haut-parleur externe avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés

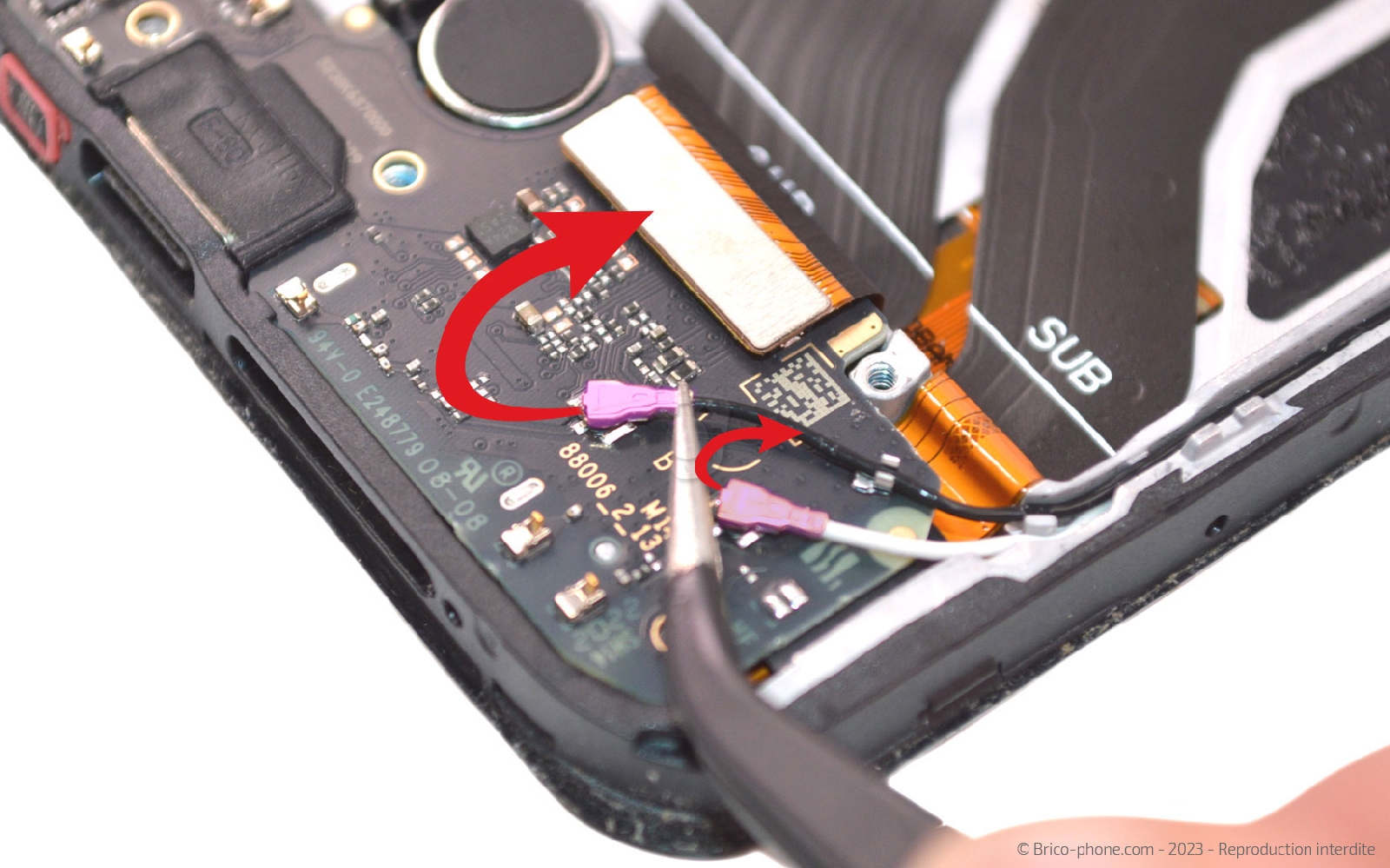

Etape 11 : Ôter le connecteur de charge
Débranchez les deux câbles coaxiaux de la carte fille, puis déconnectez la nappe de la rallonge d'interconnexion.

Glissez la pointe de la pince sous le composant pour le soulever.

Vous pouvez mettre de coté le connecteur de charge de votre téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Connecteur de charge USB Type-C pour Xiaomi Redmi Note 11 Pro
29,90 €

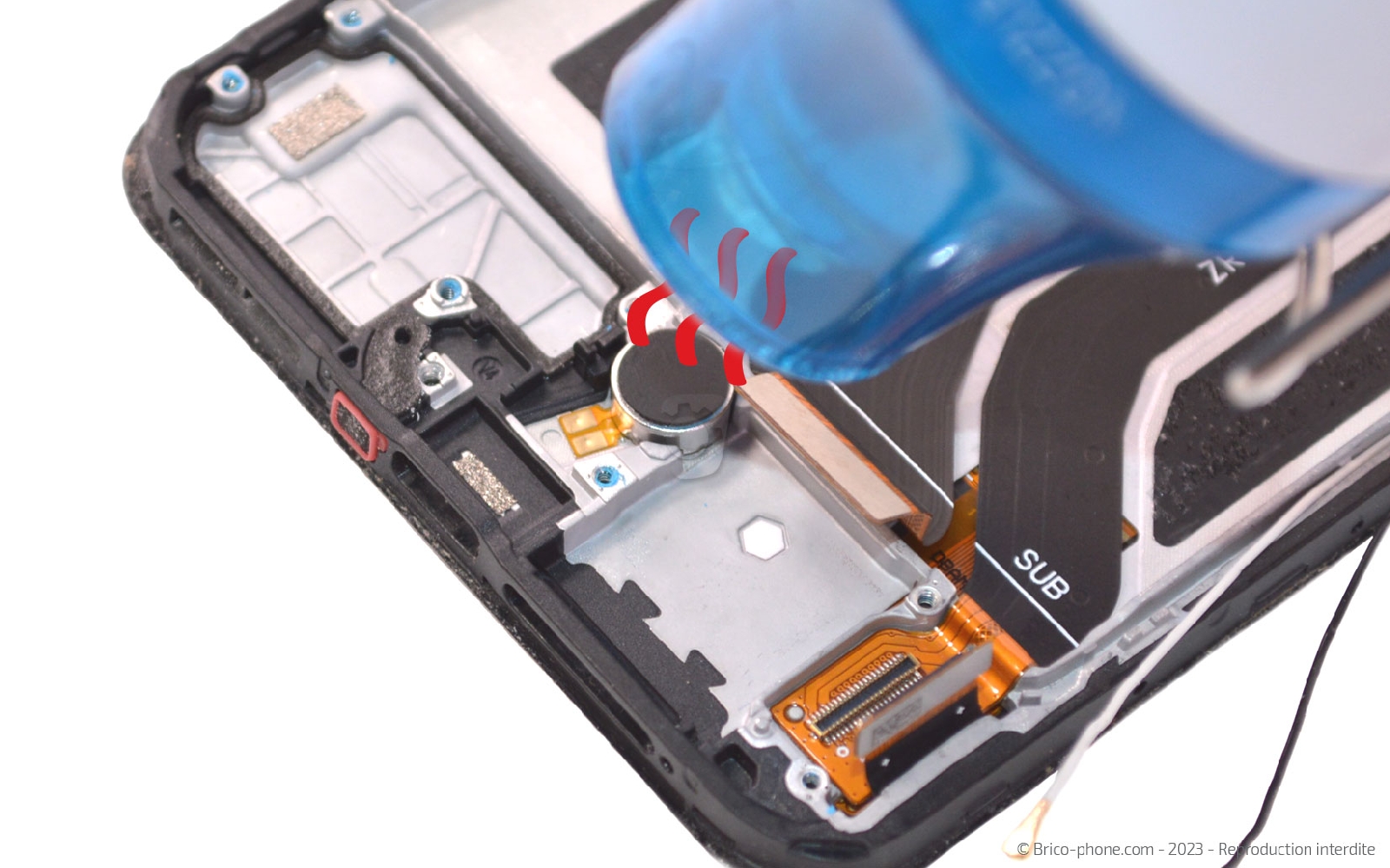

Etape 12 : Enlever le vibreur
Chauffez légèrement le vibreur afin de ramollir le sticker se trouvant dessous.

Ensuite, il vous suffit simplement d'introduire la pointe de la pincette sous le vibreur pour l'extraire du bloc écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 13 : Déconnecter l'écran et les rallonges d'interconnexion
Débranchez la nappe de l'écran puis les extrémités des rallonges connectées à la carte mère.

Ensuite, chauffez légèrement la connectique du bas pour pouvoir la décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

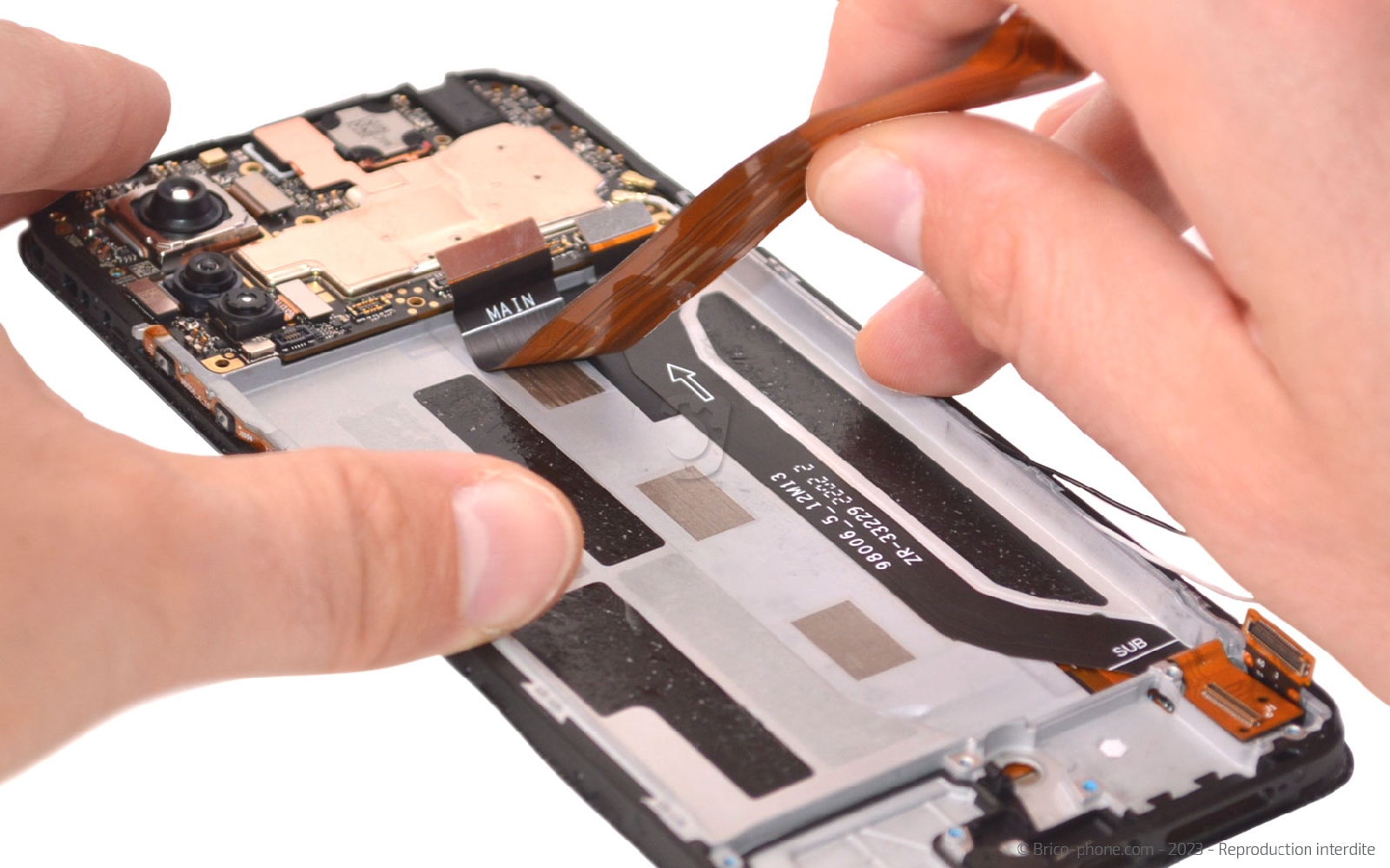

Etape 14 : Décoller les rallonges
Saisissez les nappes une part une pour le détacher du bloc écran de votre Xiaomi Redmi Note 11 Pro (5G).

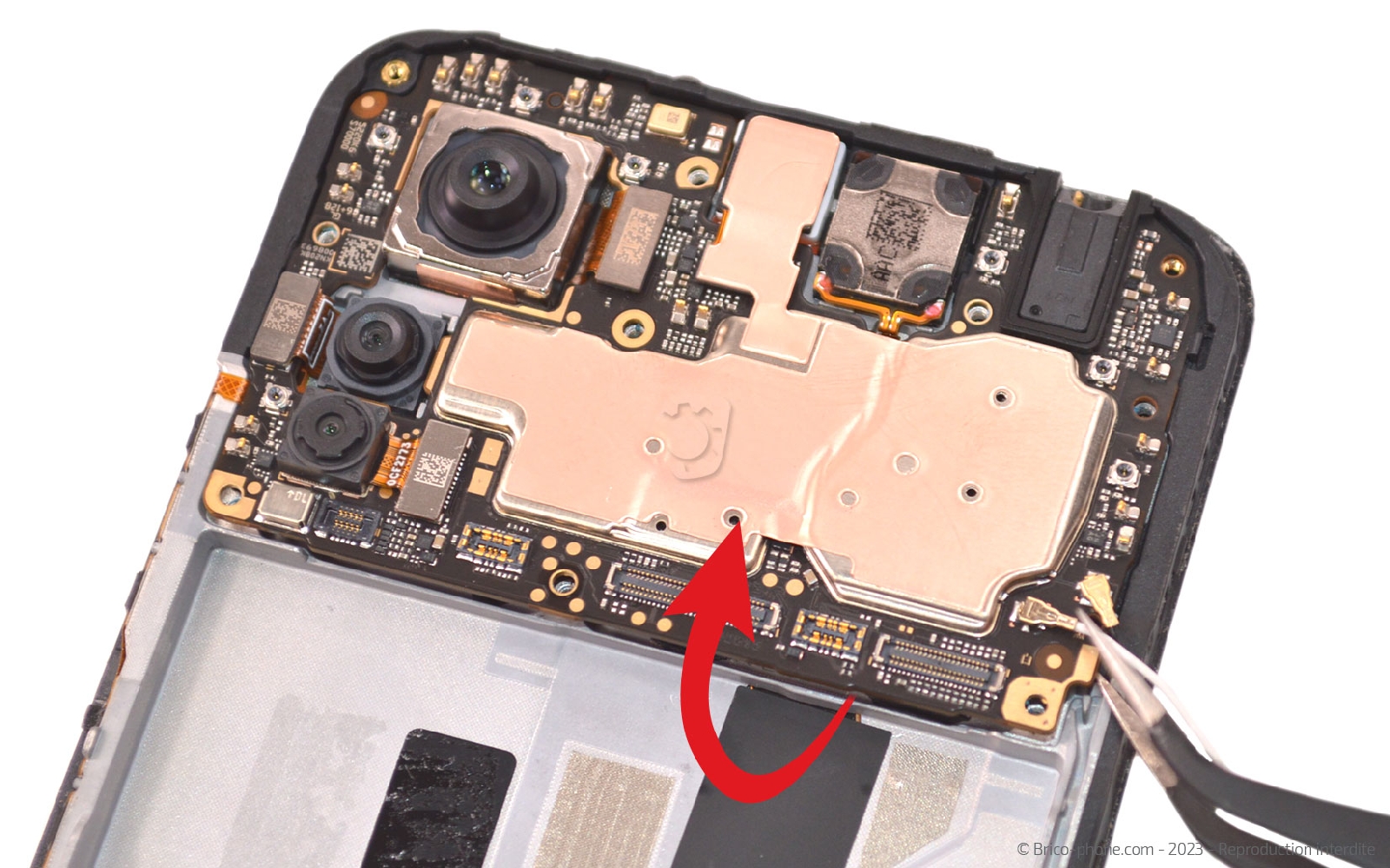

Etape 15 : Extraire la carte mère
Faites levier avec la pince pour sortir la carte mère du châssis. Attention cette dernière est clipsée sur la partie droite (photo 2).

Il vous faut ensuite récupérer le support en caoutchouc rouge.
Outils du kit utilisés
Outils du kit utilisés

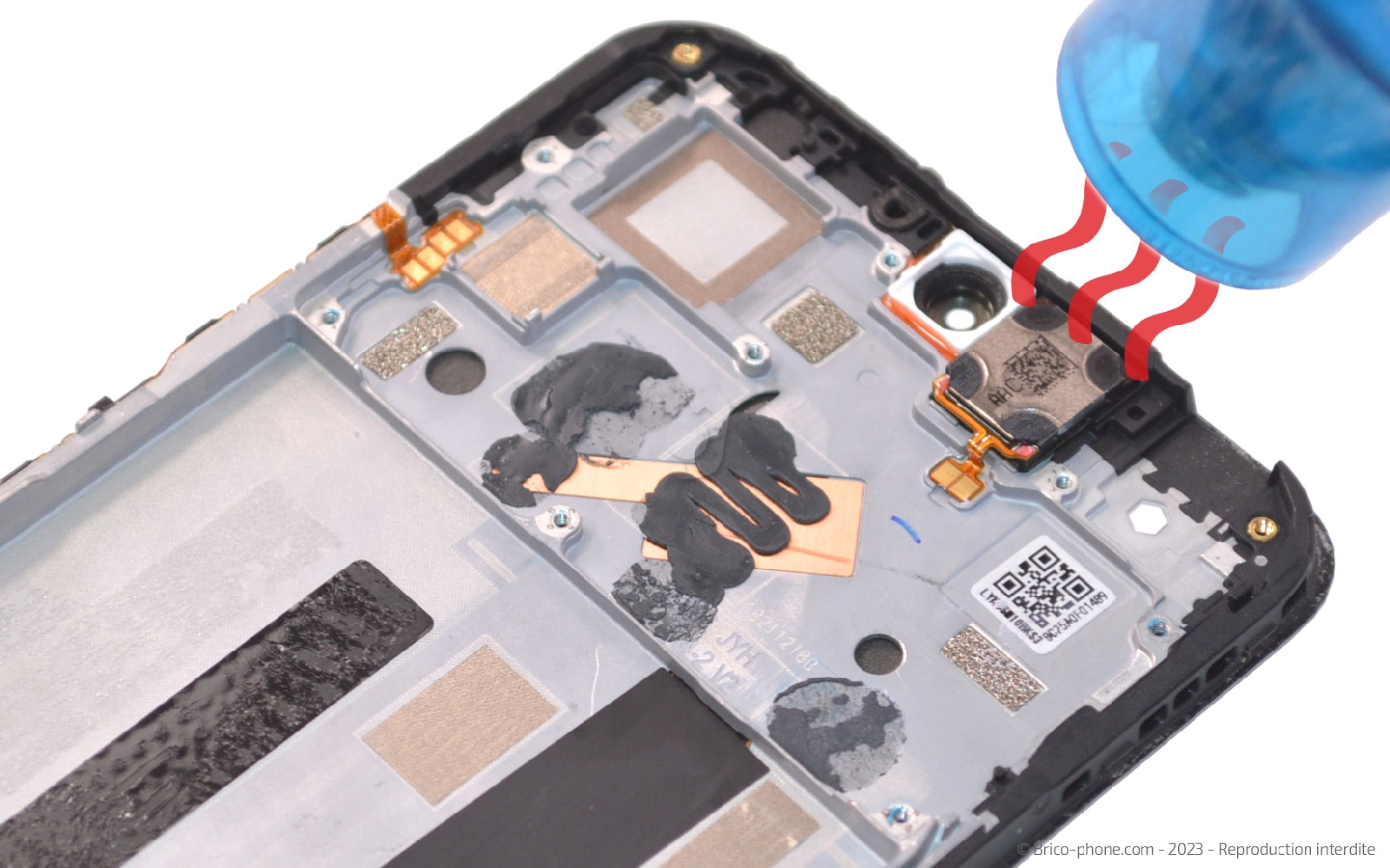

Etape 16 : Libérer le haut-parleur interne
Chauffez l'écouteur de l'oreille pour faciliter son retrait.

Décollez la nappe puis le composant en vous aidant de la pincette.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Conseils pour le remontage : Remonter tous les composants
Remontez chaque élément dans le nouveau bloc écran en suivant les étapes précédentes dans le sens inverse.

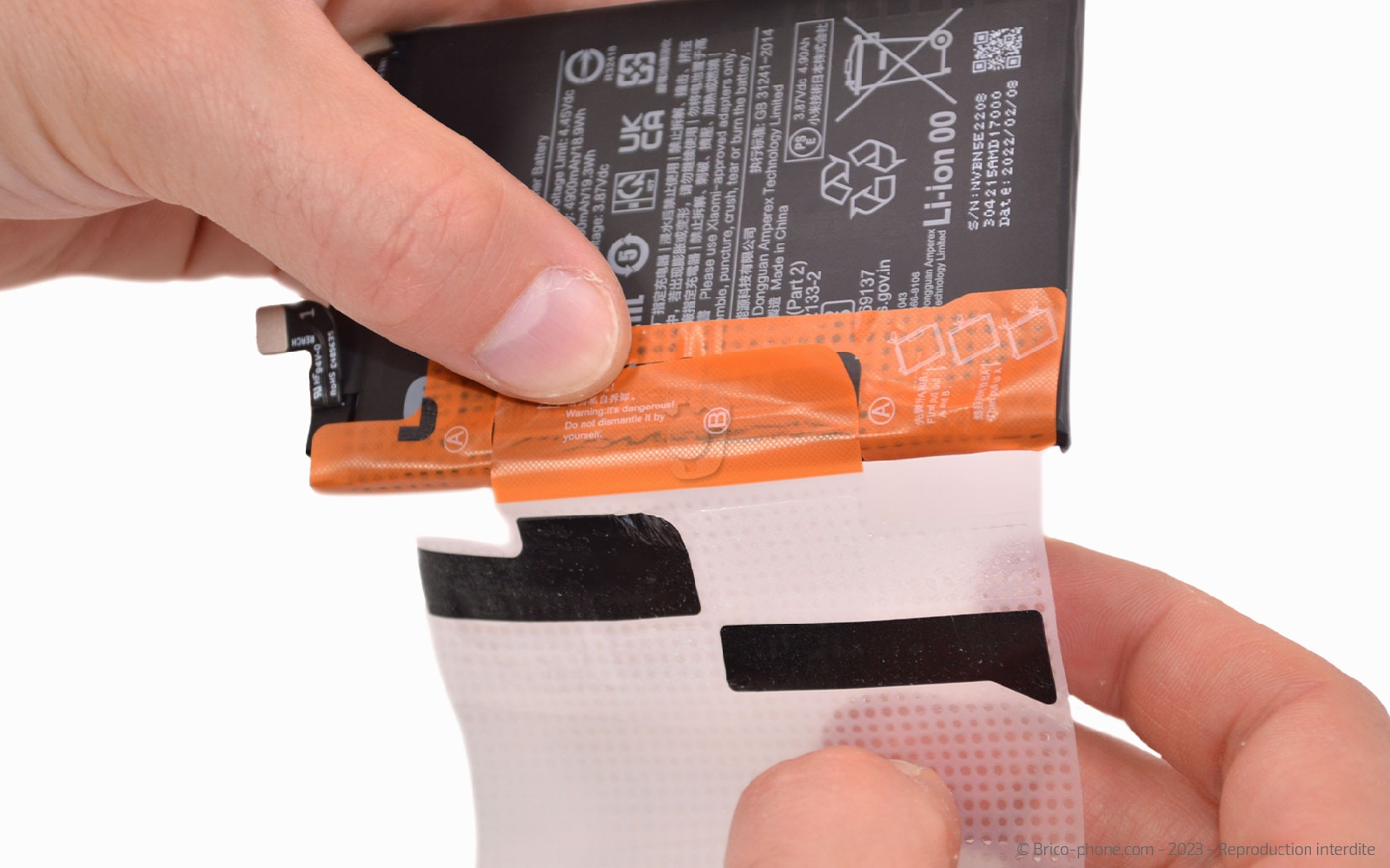

Lorsque vous arrivez à l'étape de la batterie, il vous faut replacer le film transparent au dos de cette dernière avant de l'installer dans le châssis.

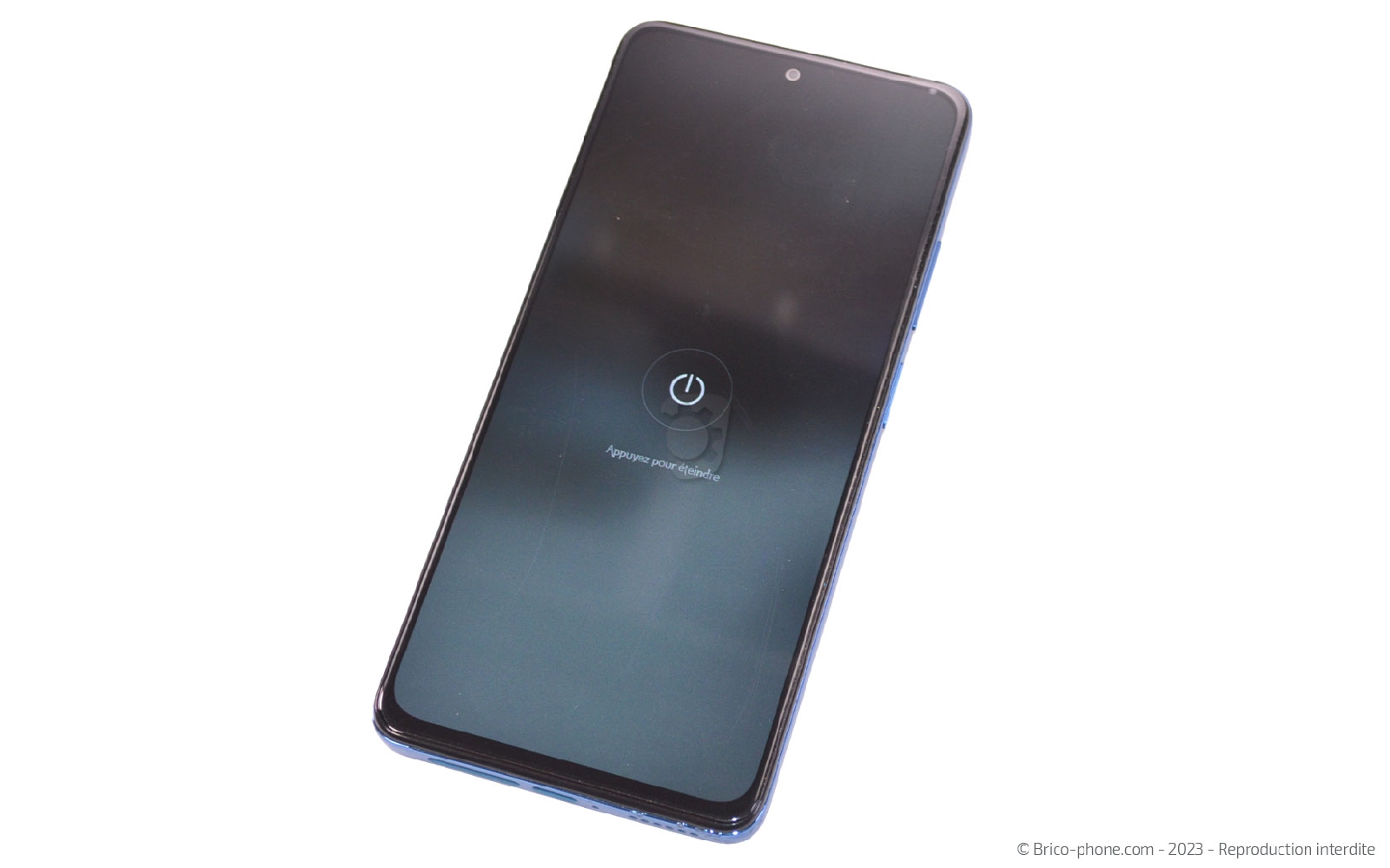

Reconnectez la batterie afin d'effectuer un test du nouvel écran. Allumez le téléphone et vérifiez que tout fonctionne correctement (tactile, luminosité...). Si c'est le cas, vous pouvez passer à l'étape suivante, autrement assurez vous que toutes les nappes soient bien connectées. Si le souci persiste, n'hésitez pas à contacter notre service technique par téléphone.
Conseils pour le remontage : Coller la vitre arrière

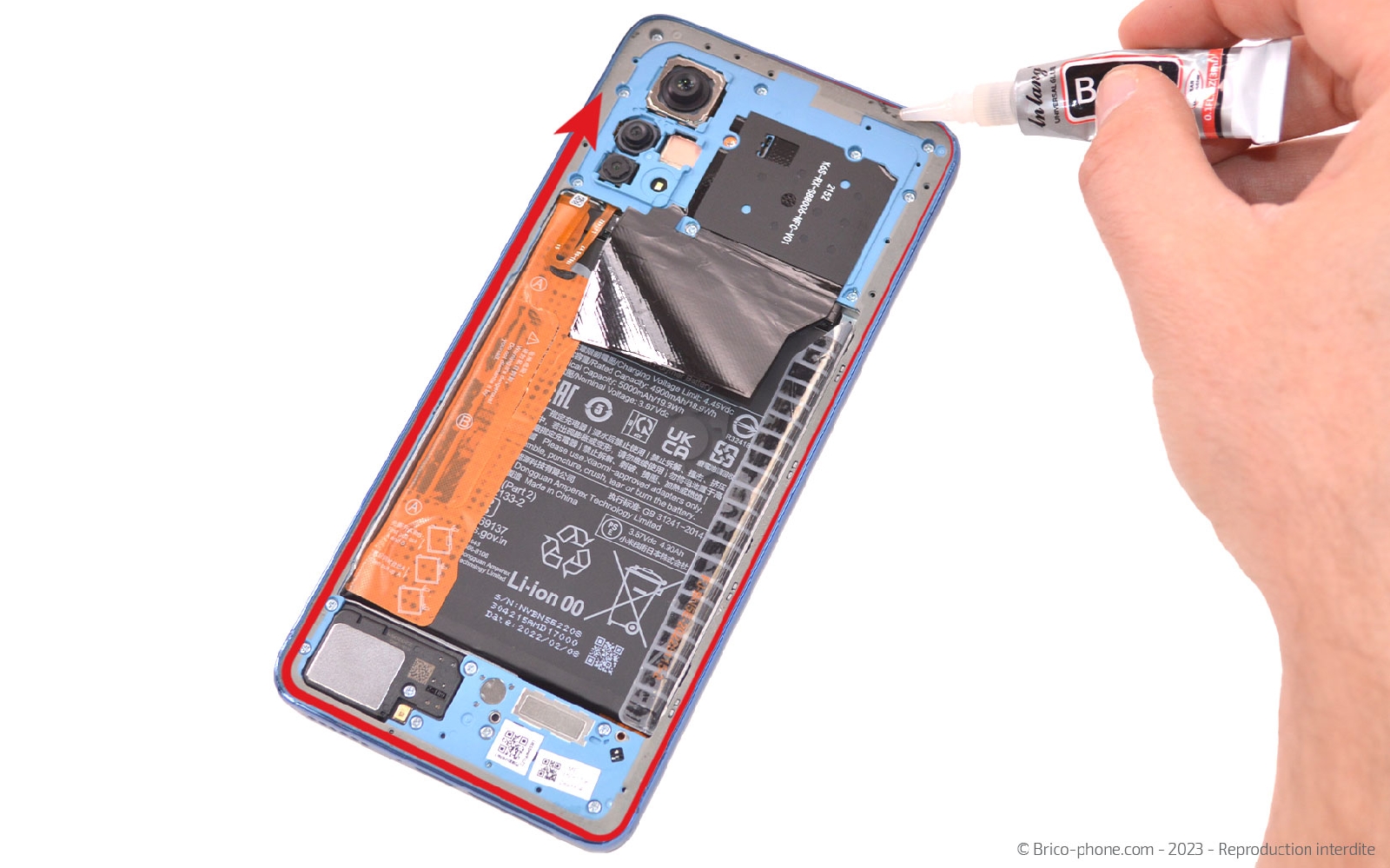

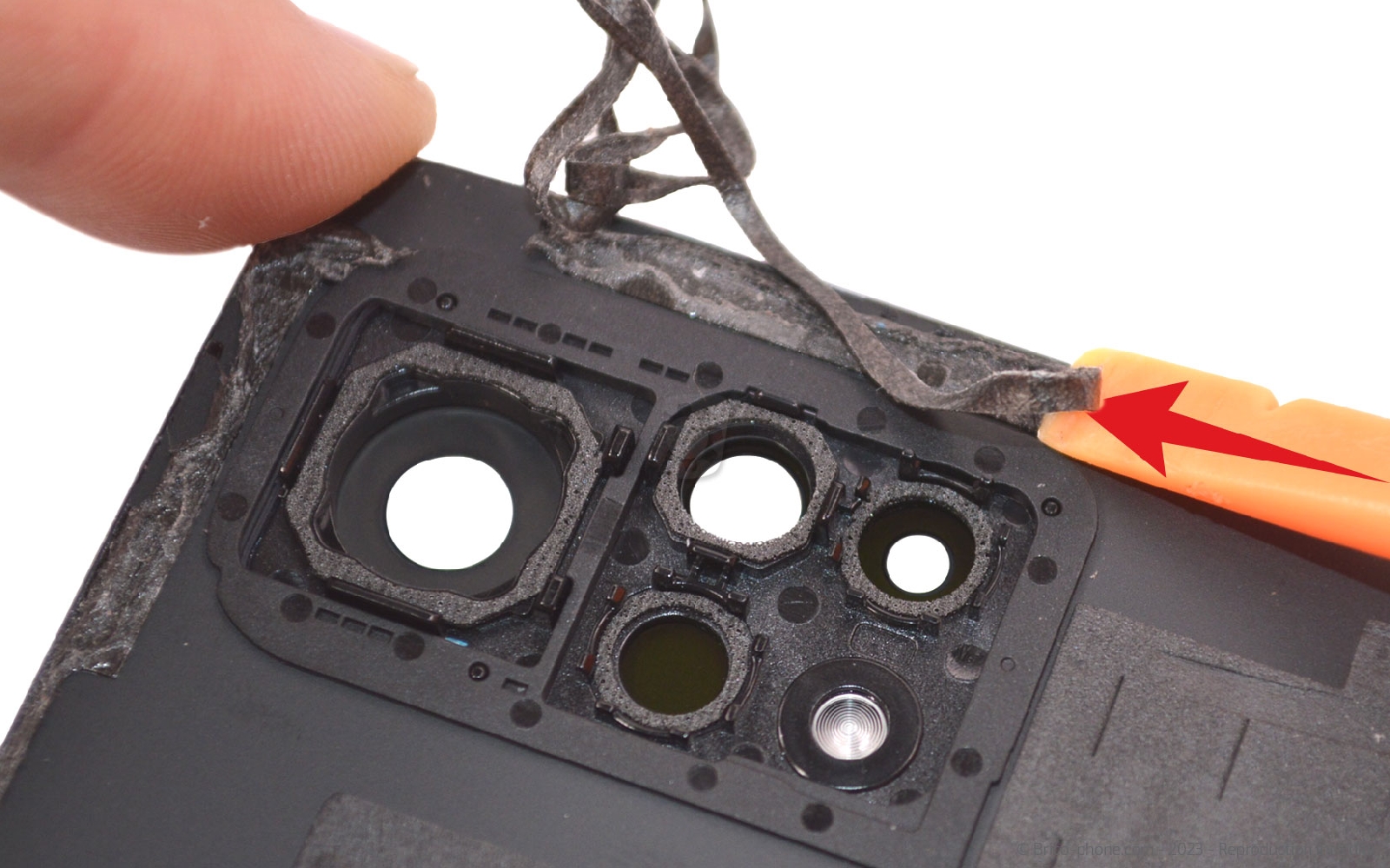

Nettoyez la vitre arrière des résidus de stickers afin de pouvoir par la suite appliquez la colle B-7000 sur une surface lisse tout autour du châssis.

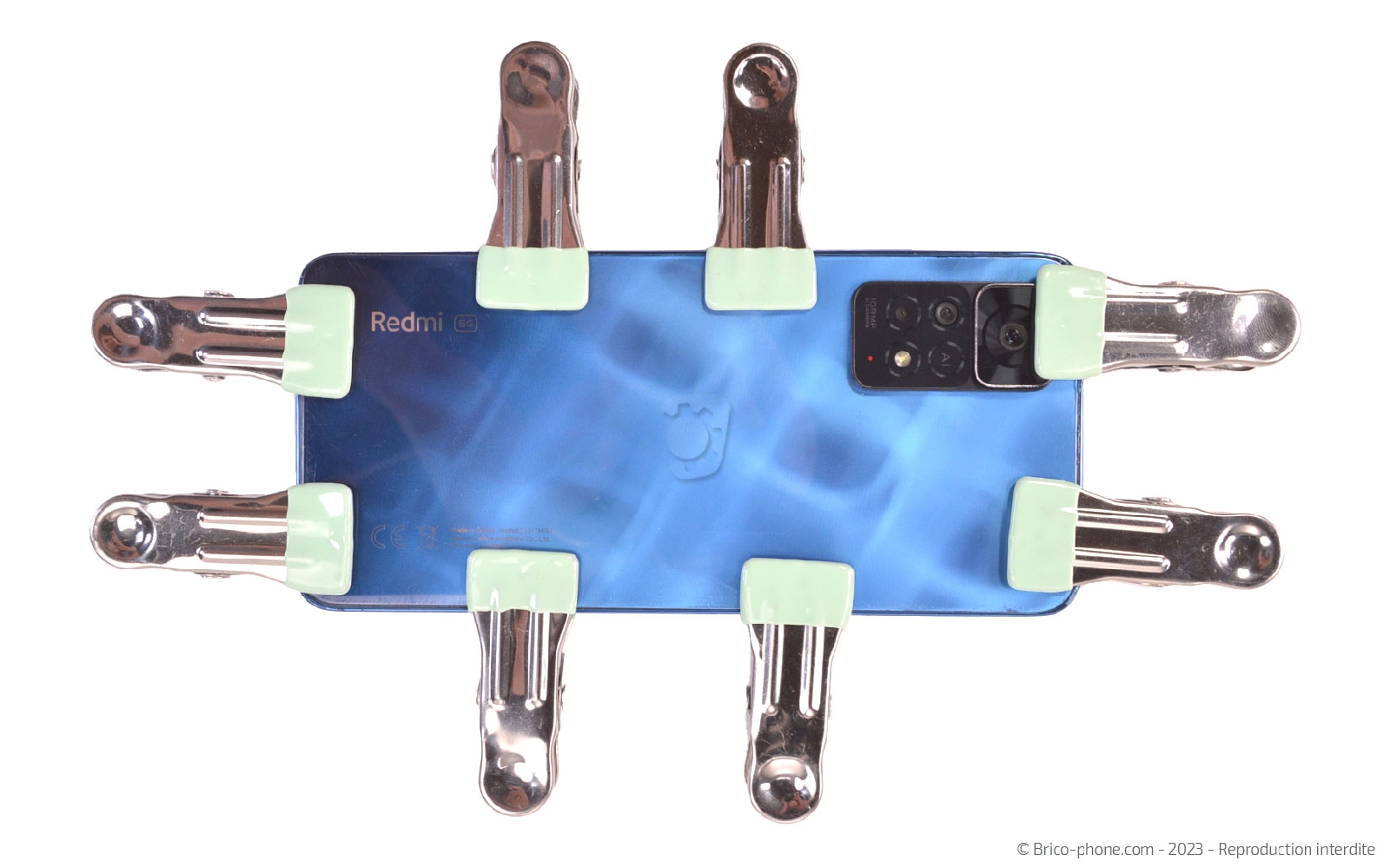

Placez la vitre arrière et laissez sécher la colle environ 45 minutes en vous aidant de pinces ou de gros livres.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort en métal
5,90 €
