Comment changer le connecteur de charge sur Redmi Note 11 Pro

Temps estimé : 20 min
Difficulté : 2/5
Note de réparabilité : 14/20
Redmi Note 11 Pro | Temps estimé : 20 min | Difficulté : 2/5

Votre Xiaomi Redmi Note 11 Pro ne se charge plus ou ne se connecte pas à votre ordinateur comme il se doit ? Il est possible que le dock de votre smartphone soit endommagé ou défectueux. Mais pas de panique ! Brico-phone est là pour vous guider à travers chaque étape du processus de remplacement grâce à ce tutoriel illustré en photos.

Dans ce guide, vous trouverez des images claires et des instructions simples pour vous aider à identifier et à remplacer le connecteur de charge défectueux de votre Xiaomi Redmi Note 11 Pro (5G). Suivez nos étapes pas à pas et redonnez à votre appareil sa fonctionnalité optimale.

Réparez votre Xiaomi Redmi Note 11 Pro comme un pro avec Brico-phone. Pas besoin de compétences techniques avancées, suivez simplement notre tutoriel et profitez à nouveau de votre smartphone parfaitement fonctionnel.

Diagnostic

›  Problème de charge / connexion à un ordinateur.
›  Prise de charge endommagée.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour Xiaomi Redmi Note 11 Pro
29,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

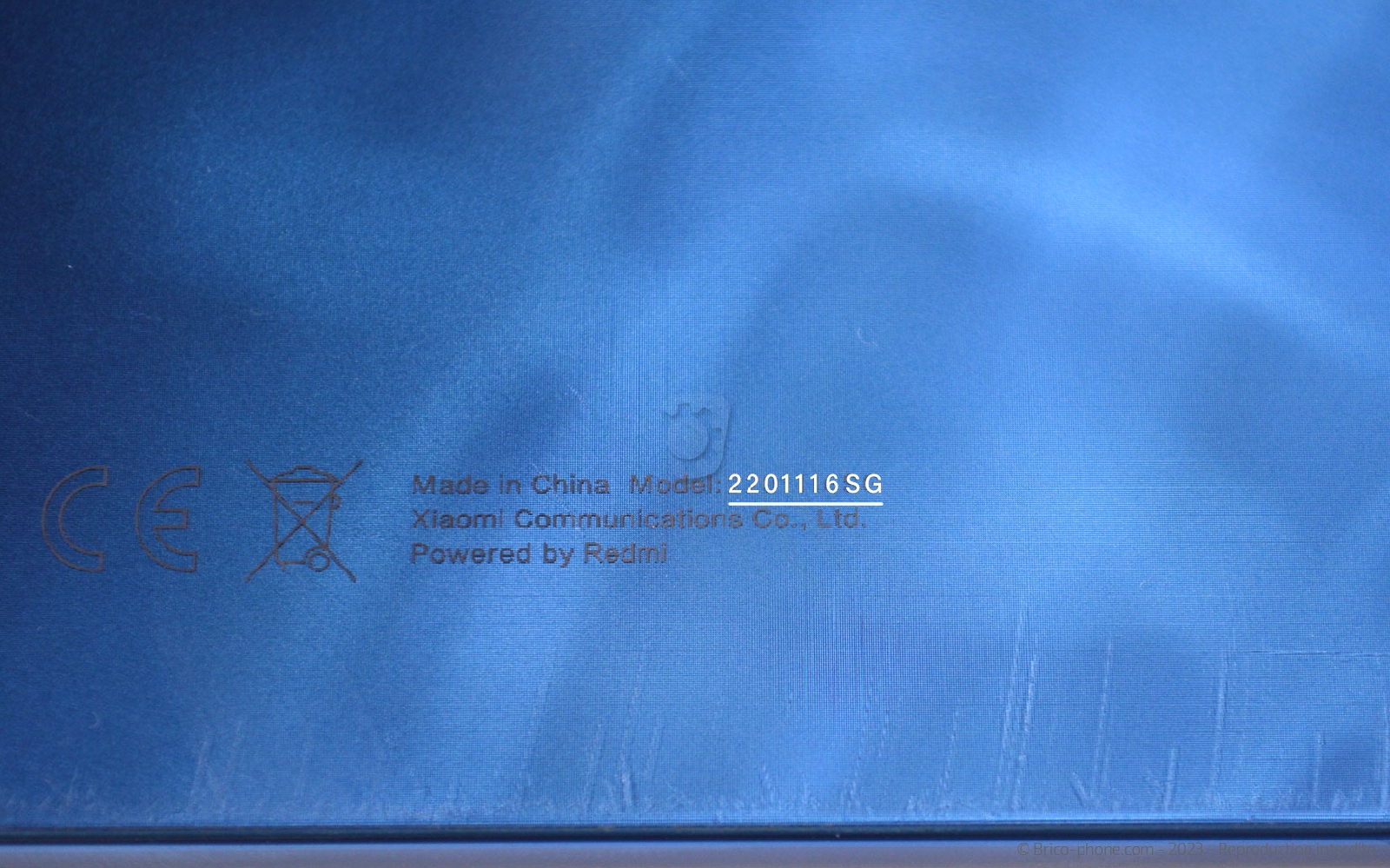

Avant de réparer votre smartphone, nous conseillons toujours de vérifier que le numéro de modèle inscrit au dos de votre appareil se trouve bien dans la liste de téléphone compatible avec la pièce commandée.

Une fois votre commande réceptionnée, vous pouvez commencer la réparation en mettant hors tension votre smartphone.

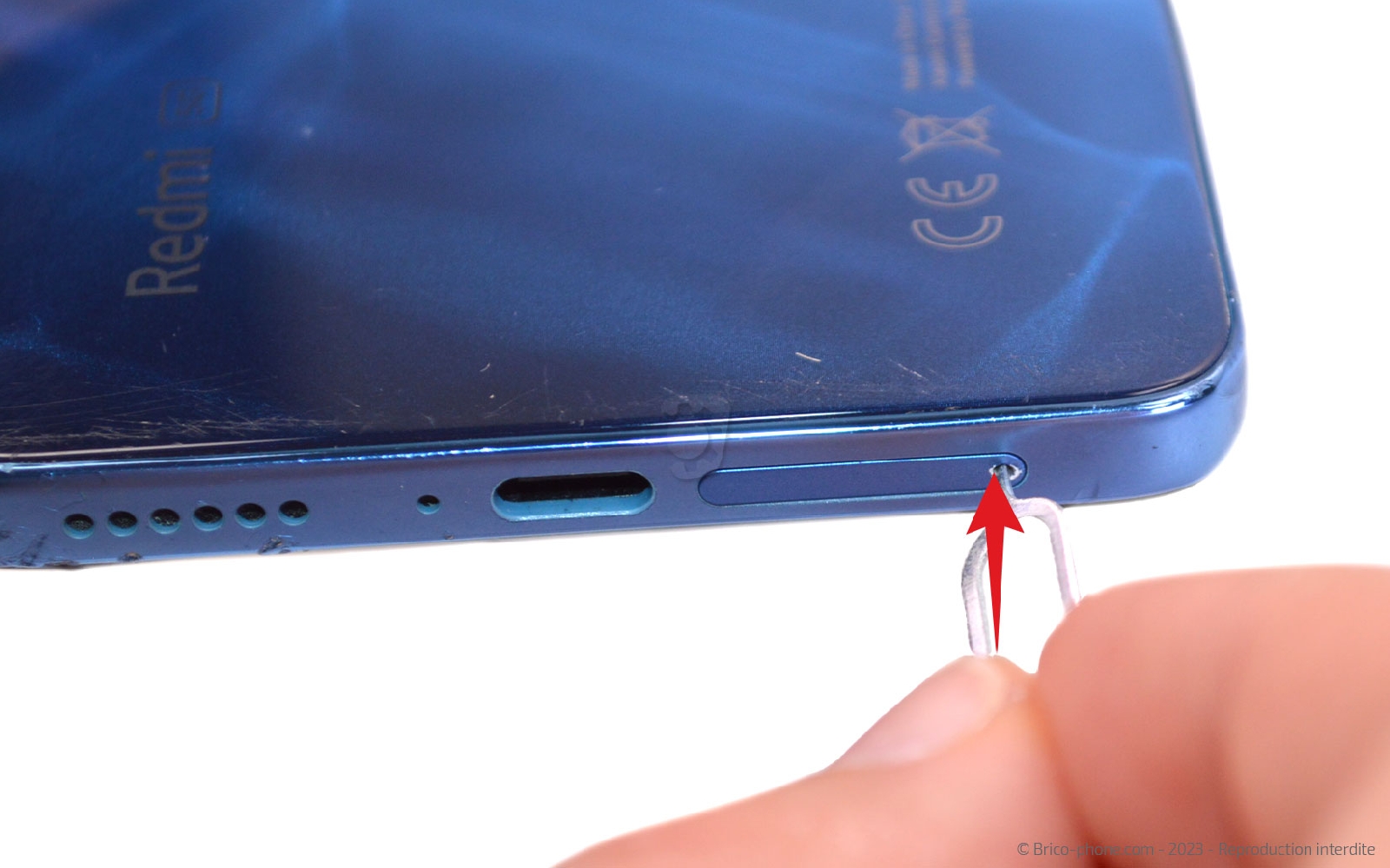

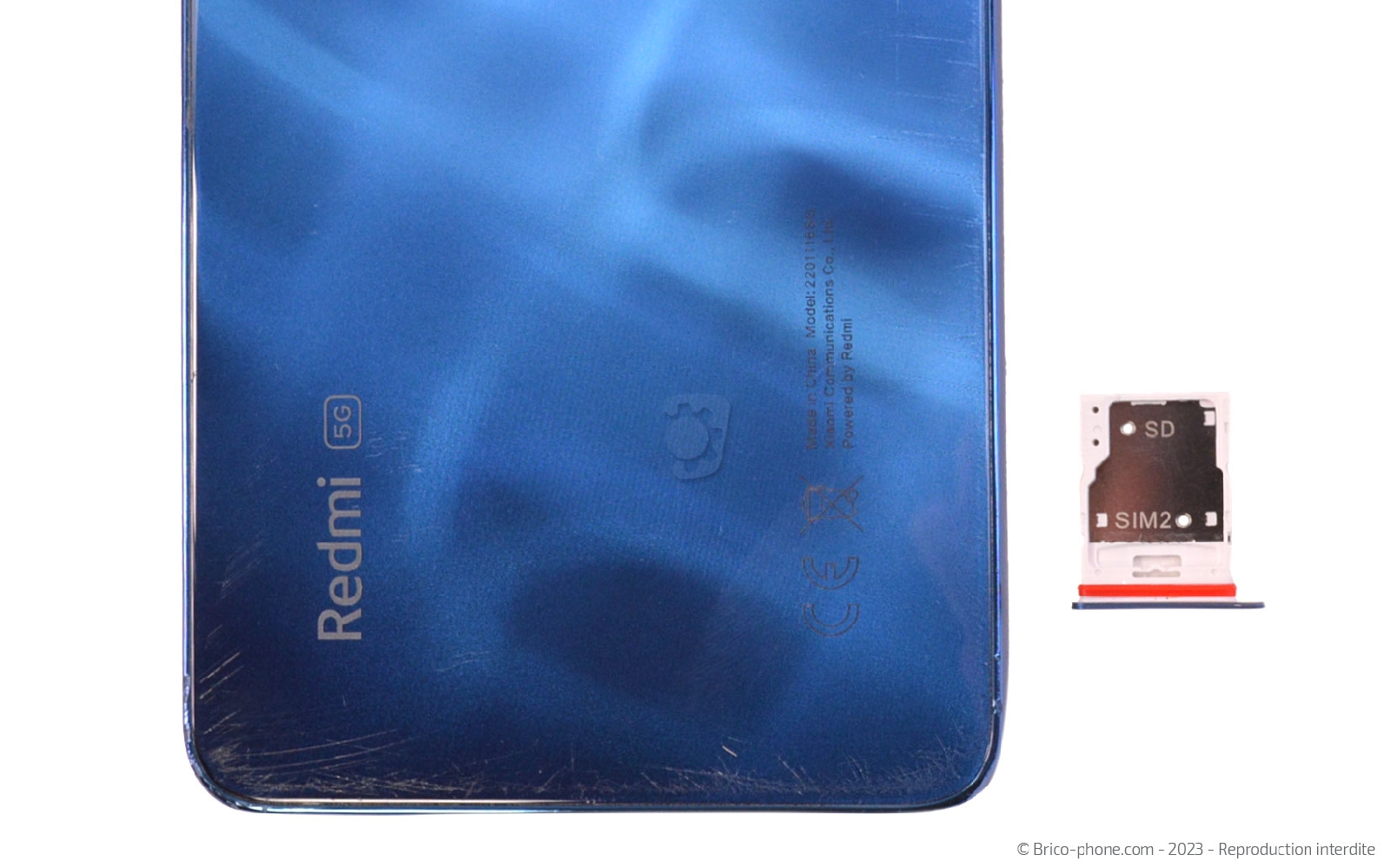

Etape 1 : Ejecter le tiroir SIM

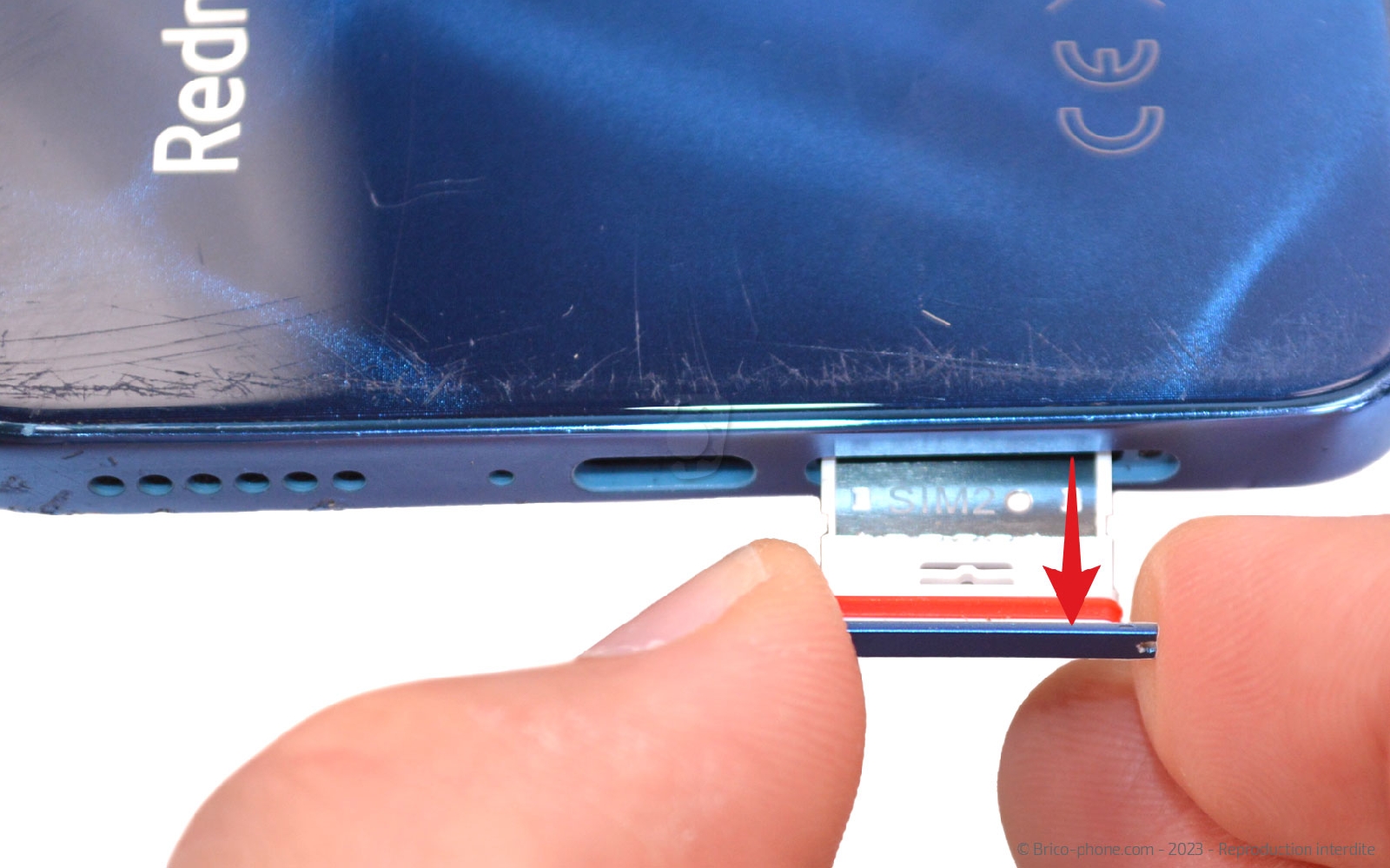

Insérez l'outil SIM dans la fente prévue pour activer l'expulsion du tiroir SIM.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière

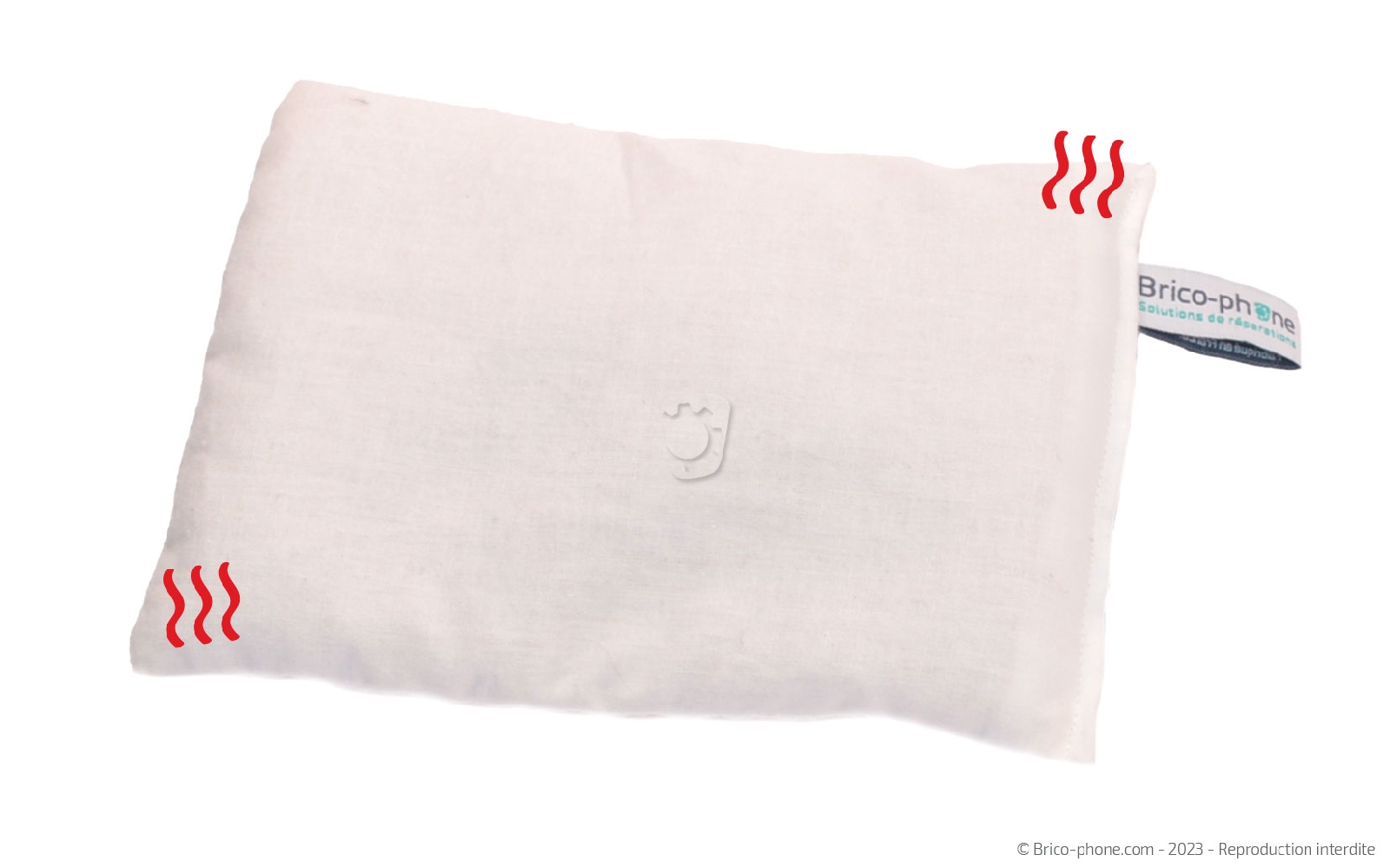

Pour accéder à l'interieur du téléphone, vous avez besoin de chauffer l'arrière de ce dernier. Pour cela, vous pouvez utiliser un coussin chauffant ou alors un décapeur thermique.

Pour l'outil Brico-phone, il vous faut dans un premier temps le passer au micro-ondes environ 2 minutes avant de le déposer sur l'arrière du téléphone.
Si vous disposez d'un sèche-cheveux (décapeur thermique) , allumez-le et passez-le sur le contour du téléphone environ 30 seconde.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

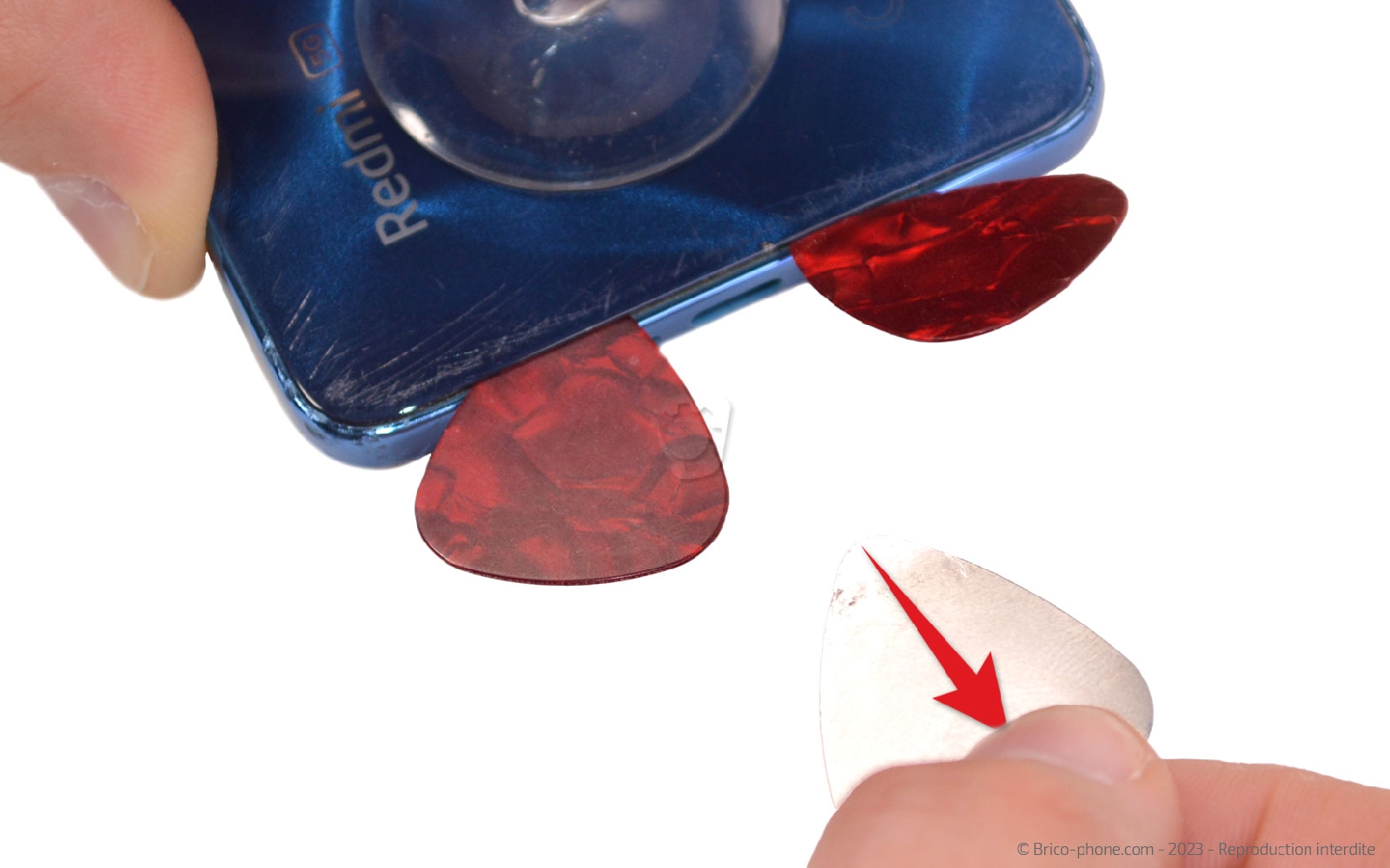

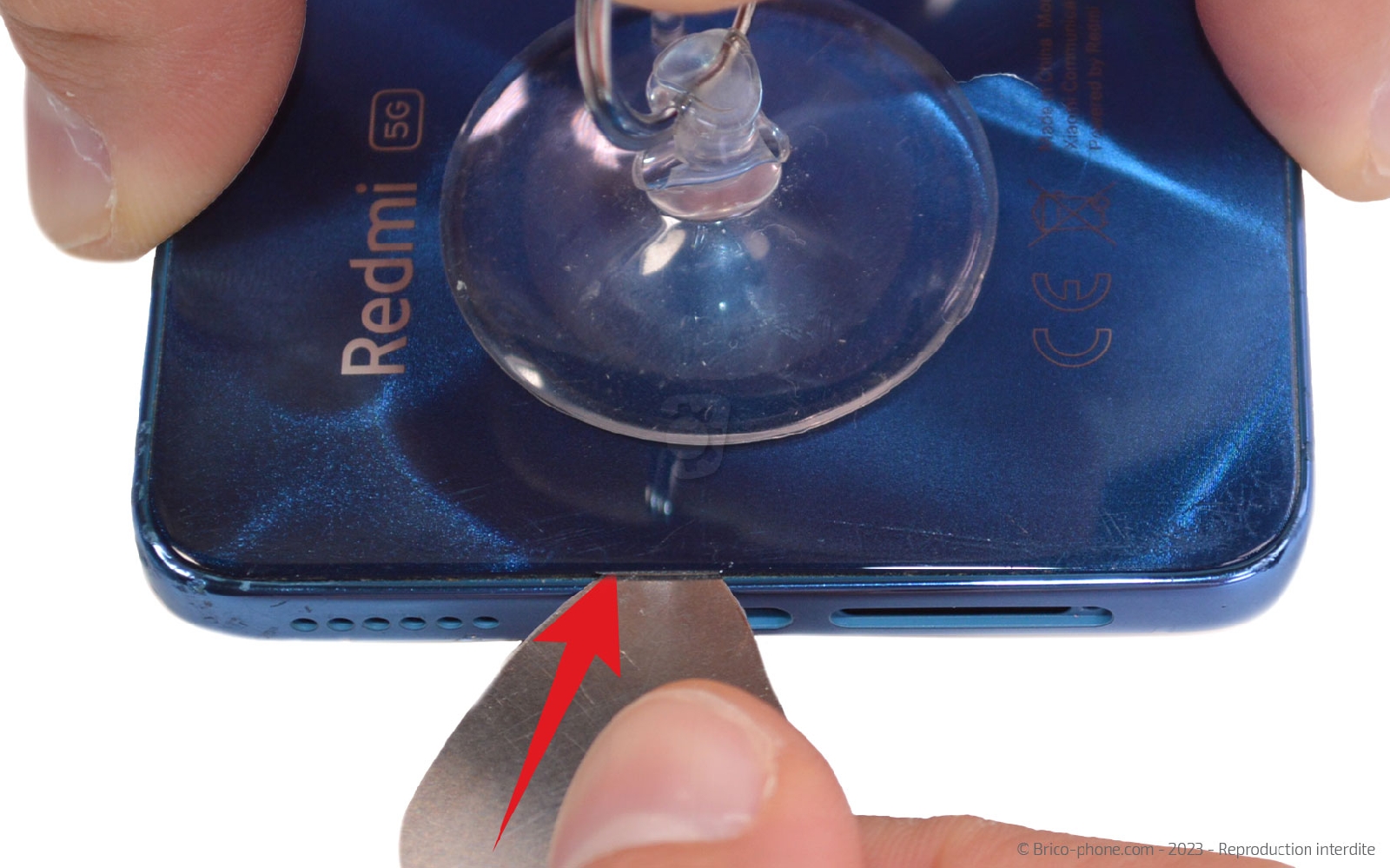

Etape 3 : Décoller la vitre arrière
Posez la ventouse sur la partie basse de la vitre arrière puis glissez le médiator en métal troué entre le composant et le châssis pour créer un interstice.

Ensuite, remplacez le médiator par sa version plastique pour continuer la réparation. Faites glisser l'outil sur toute la longueur du téléphone pour décoller la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

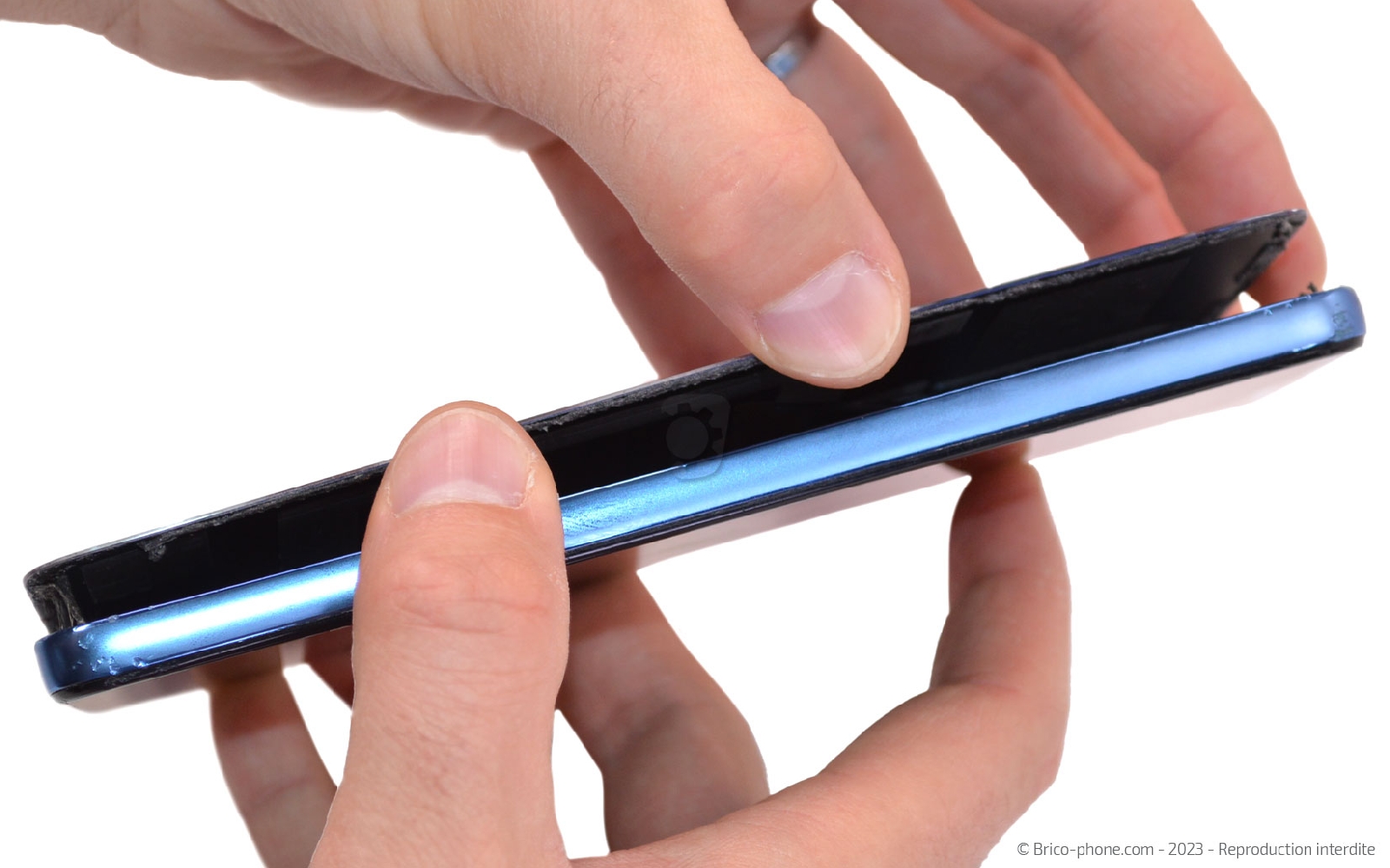

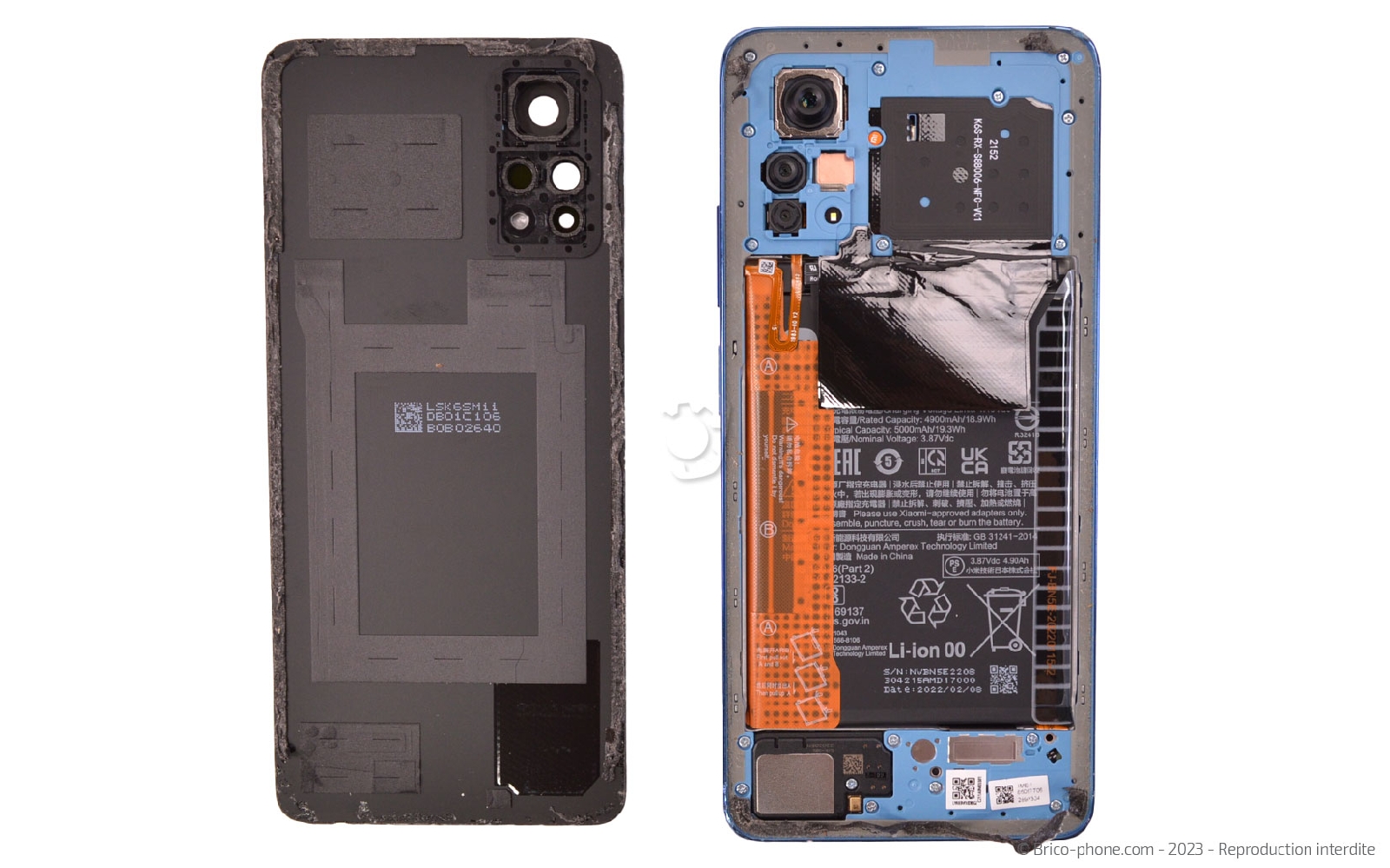

Etape 4 : Ouvrir le téléphone
Retirez la vitre arrière de votre Xiaomi Redmi Note 11 Pro.
Outils optionnels
Outils optionnels
Vitre arrière d'origine pour Xiaomi Redmi Note 11 Pro noir
39,90 €

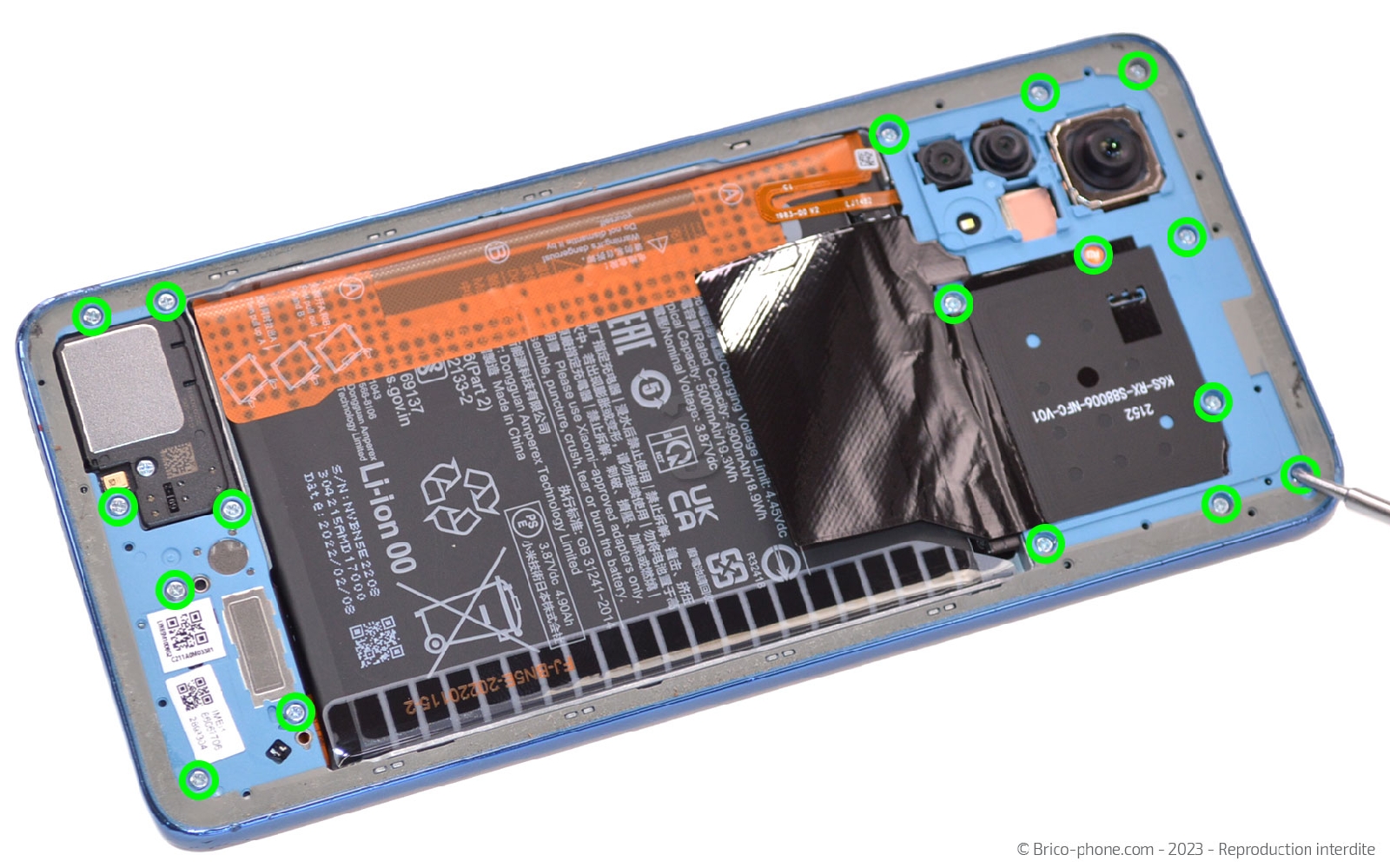

Etape 5 : Déclipser le châssis intermédiaire
Retirez l'ensemble des vis du châssis intermédiaire à l'aide du tournevis cruciforme.

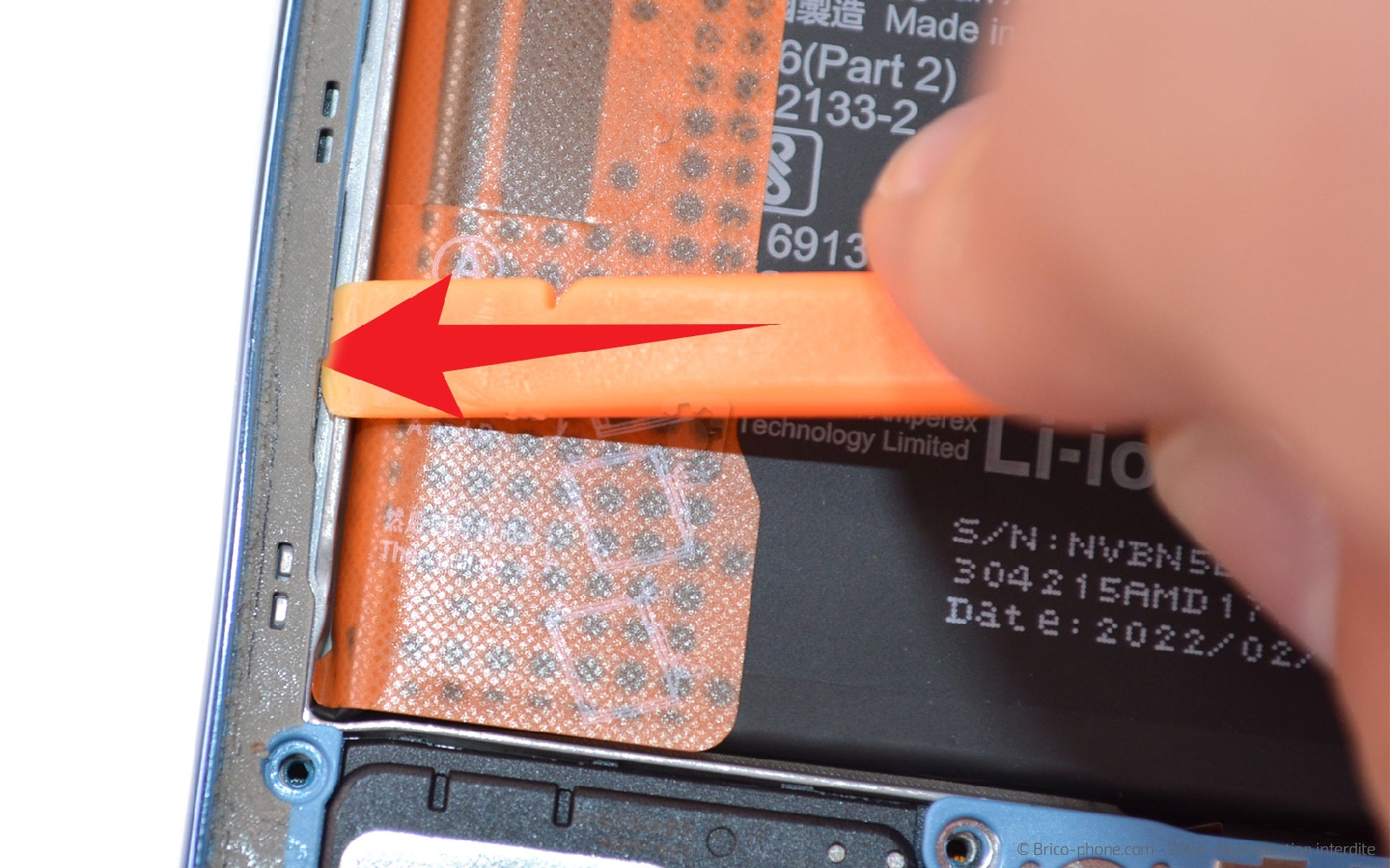

Introduisez le levier en nylon sous le cache coté batterie pour le déclipser légèrement. Ensuite, faites la même chose de l'autre coté du châssis.
Maintenant, glissez le levier tout autour du châssis pour le déclipser totalement.
Outils du kit utilisés
Outils du kit utilisés

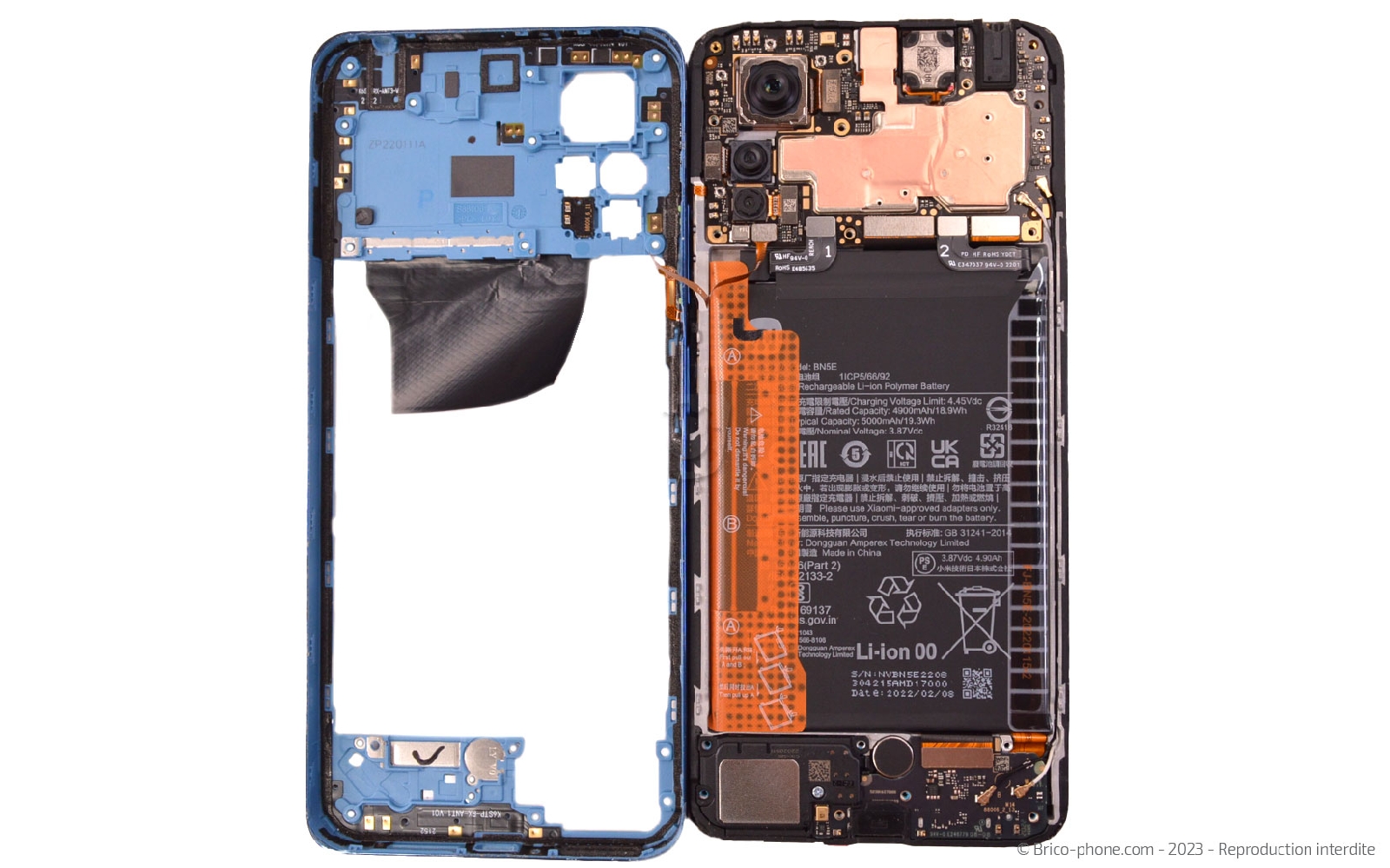

Etape 6 : Séparer le châssis intermédiaire de l'écran

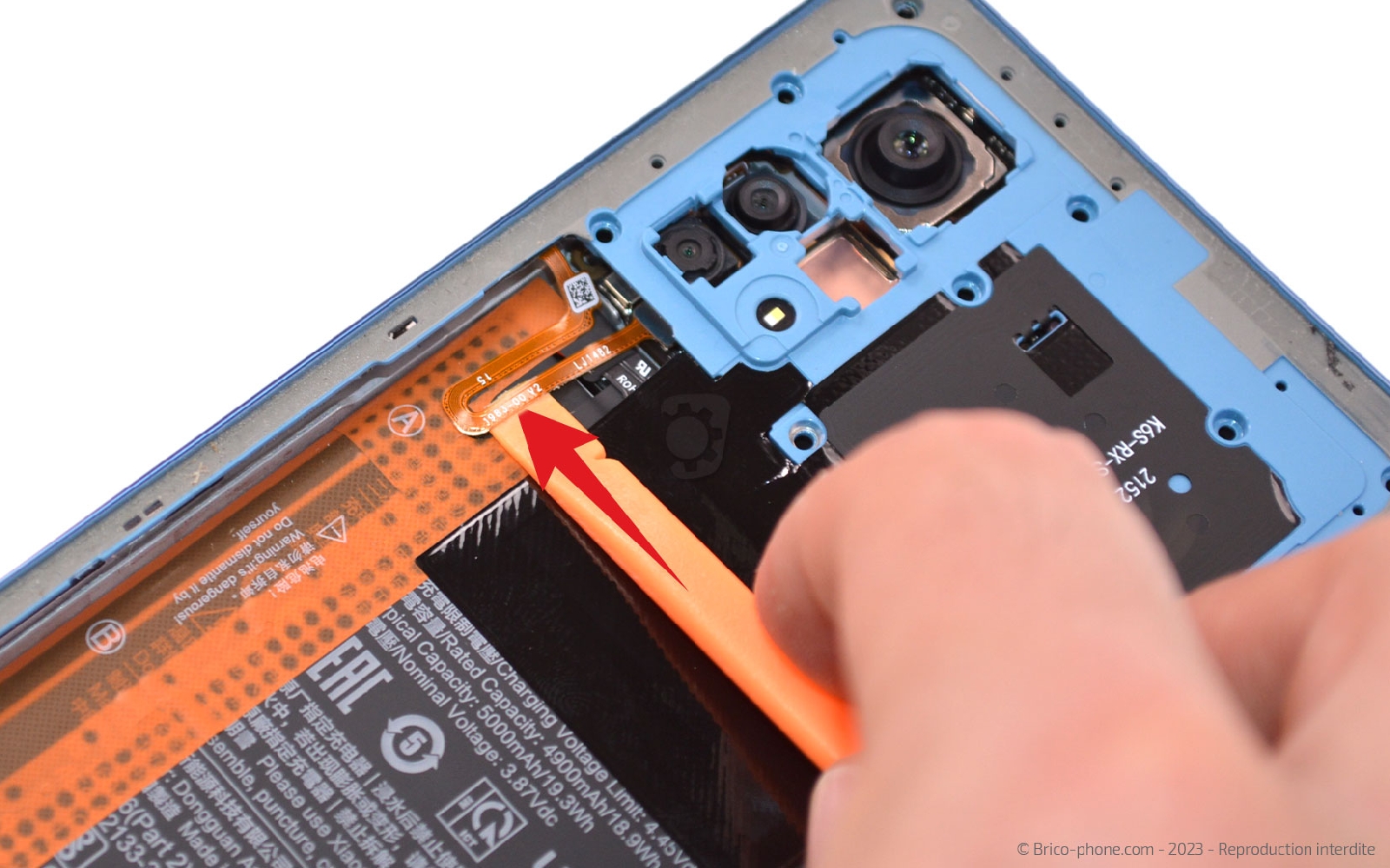

Décollez la nappe du lecteur d'empreintes de la batterie pour pouvoir basculer vers la gauche le châssis intermédiaire avant de passer à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés

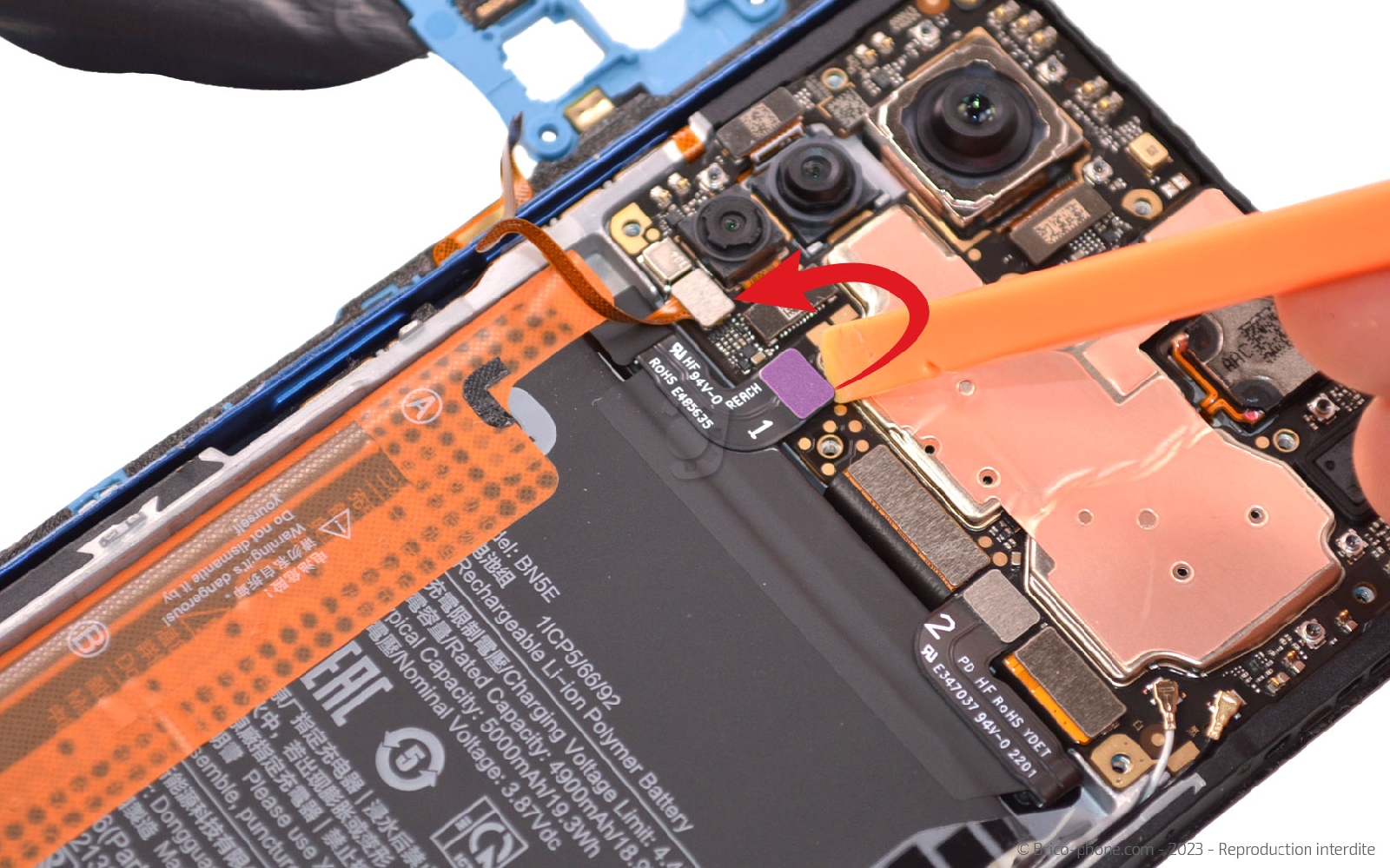

Etape 7 : Déconnecter la batterie
Toujours avec le même levier, déconnectez les deux nappes de la batterie avant de débrancher celle du capteur d'empreintes.

Vous pouvez dès à présent mettre de coté le châssis intermédiaire de votre appareil.
Outils du kit utilisés
Outils du kit utilisés

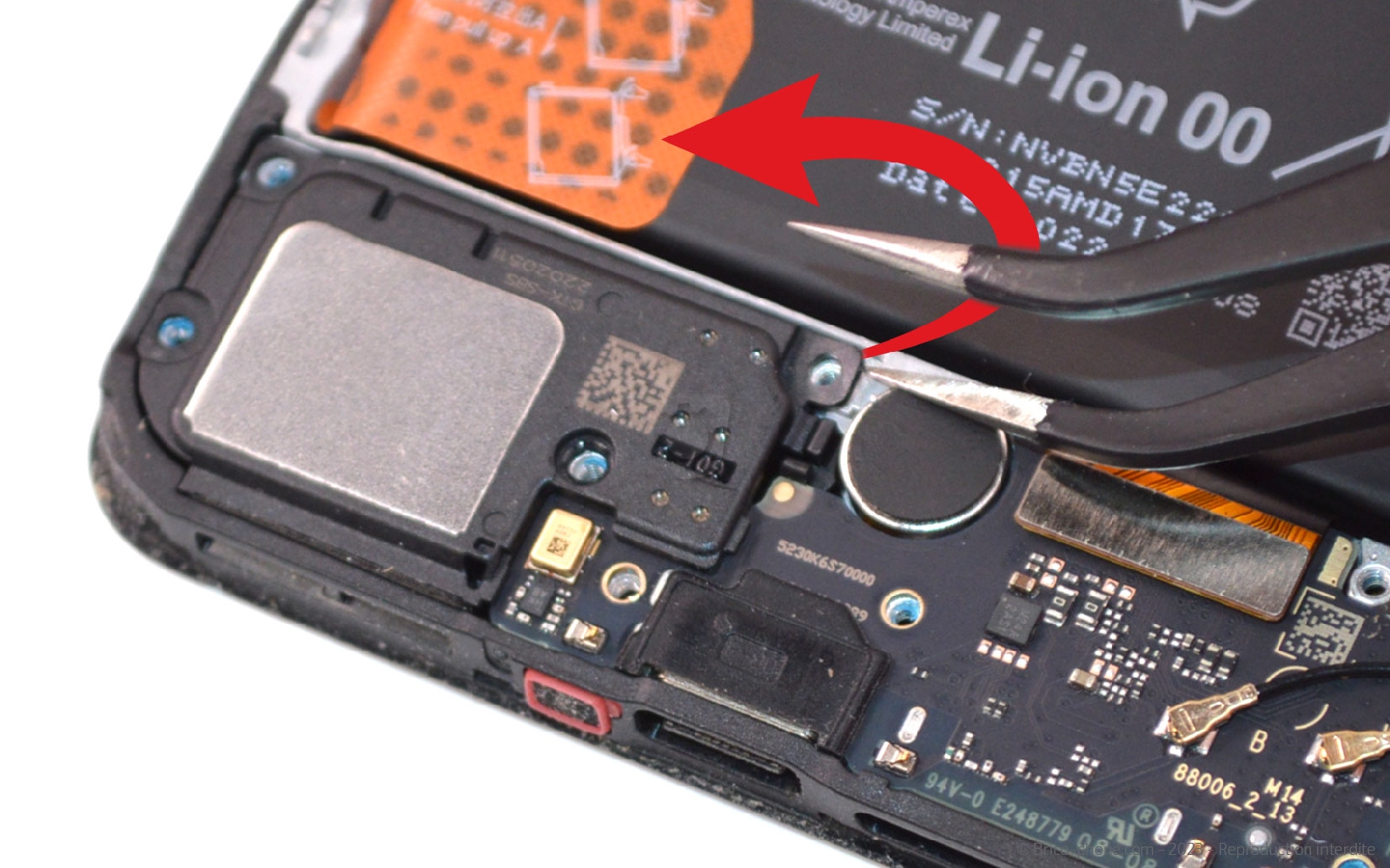

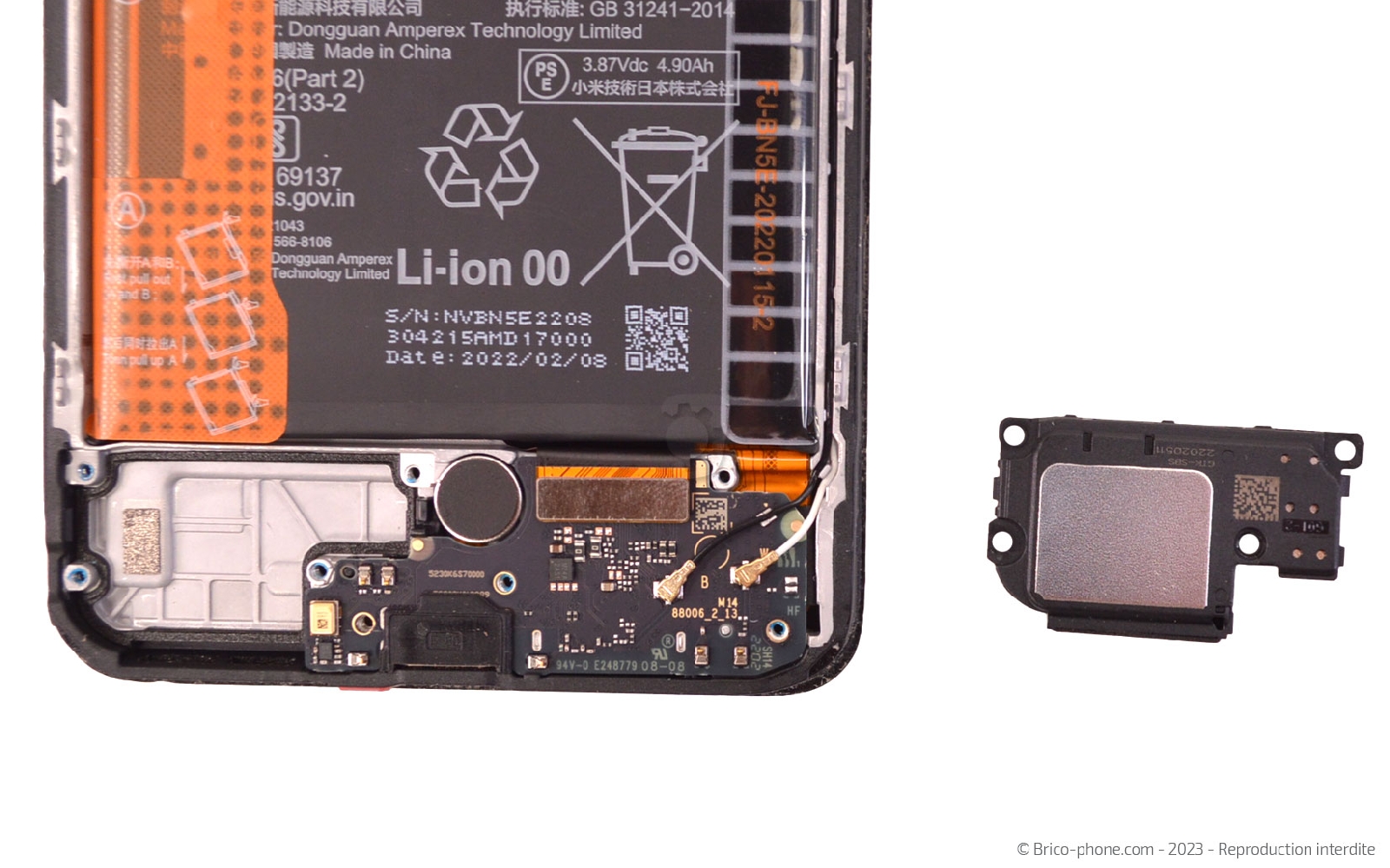

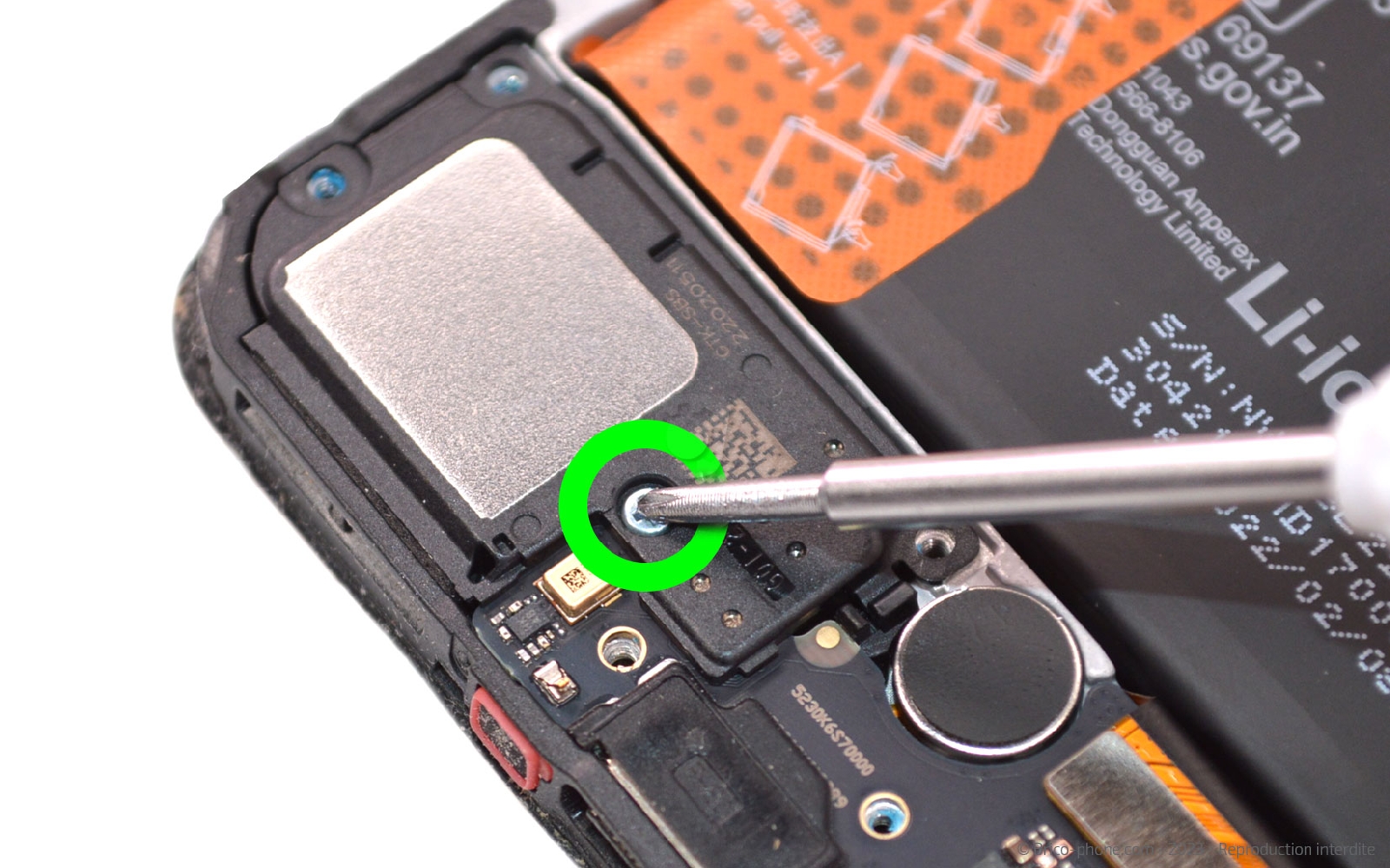

Etape 8 : Récupérer le haut-parleur externe
Sur la partie basse de votre Android, ôtez la vis cruciforme puis saisissez le haut-parleur externe avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés

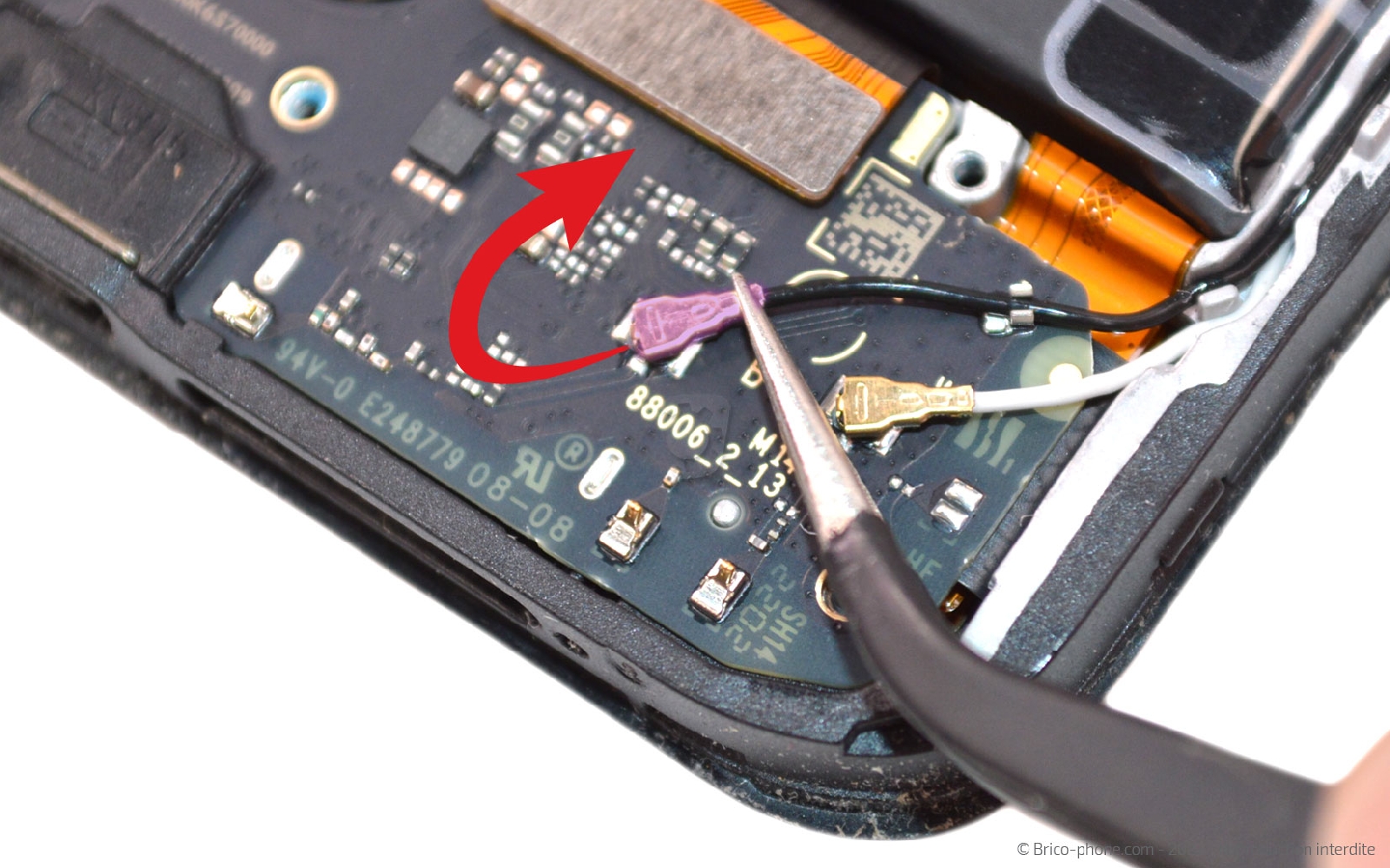

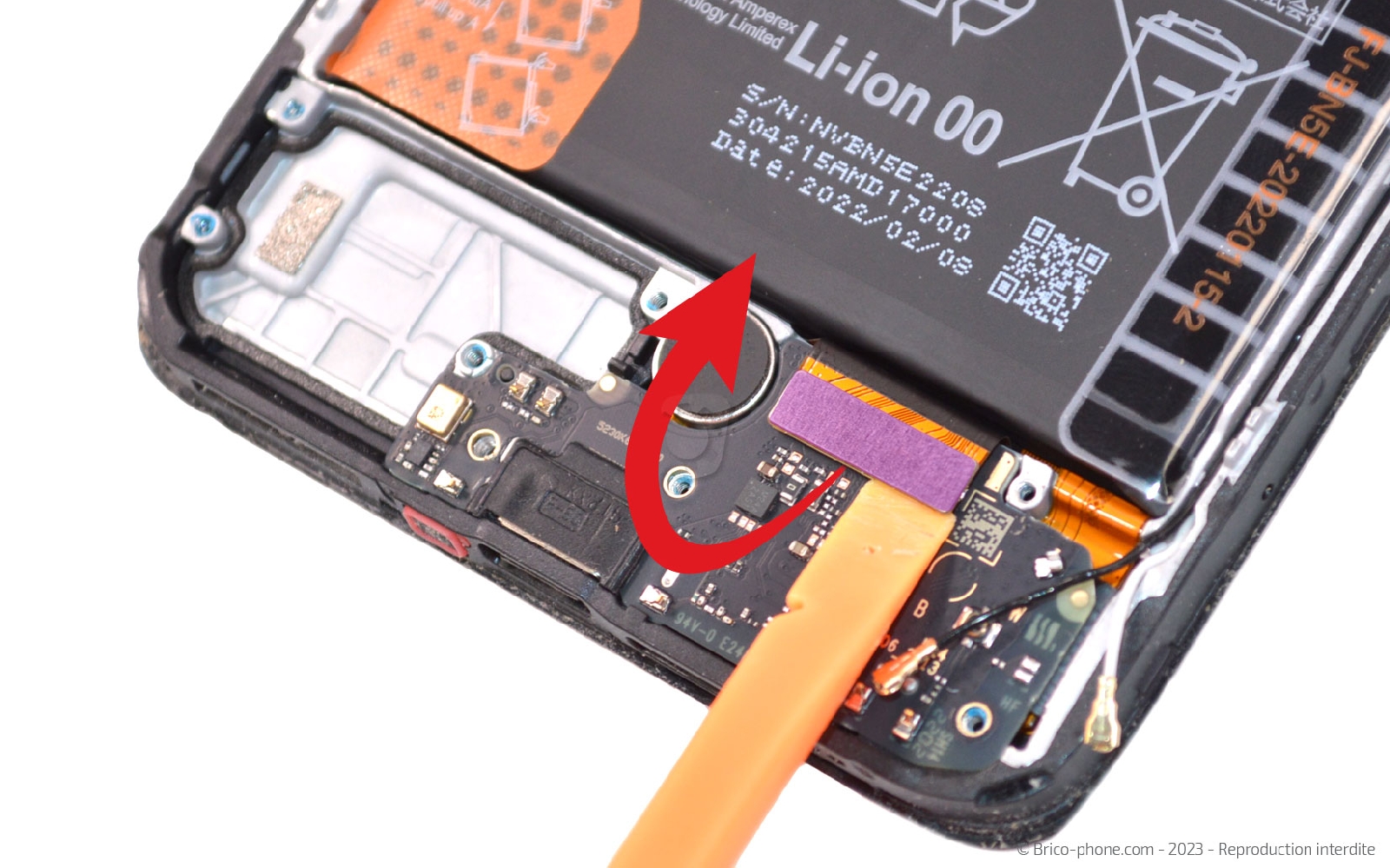

Etape 9 : Libérer le connecteur de charge

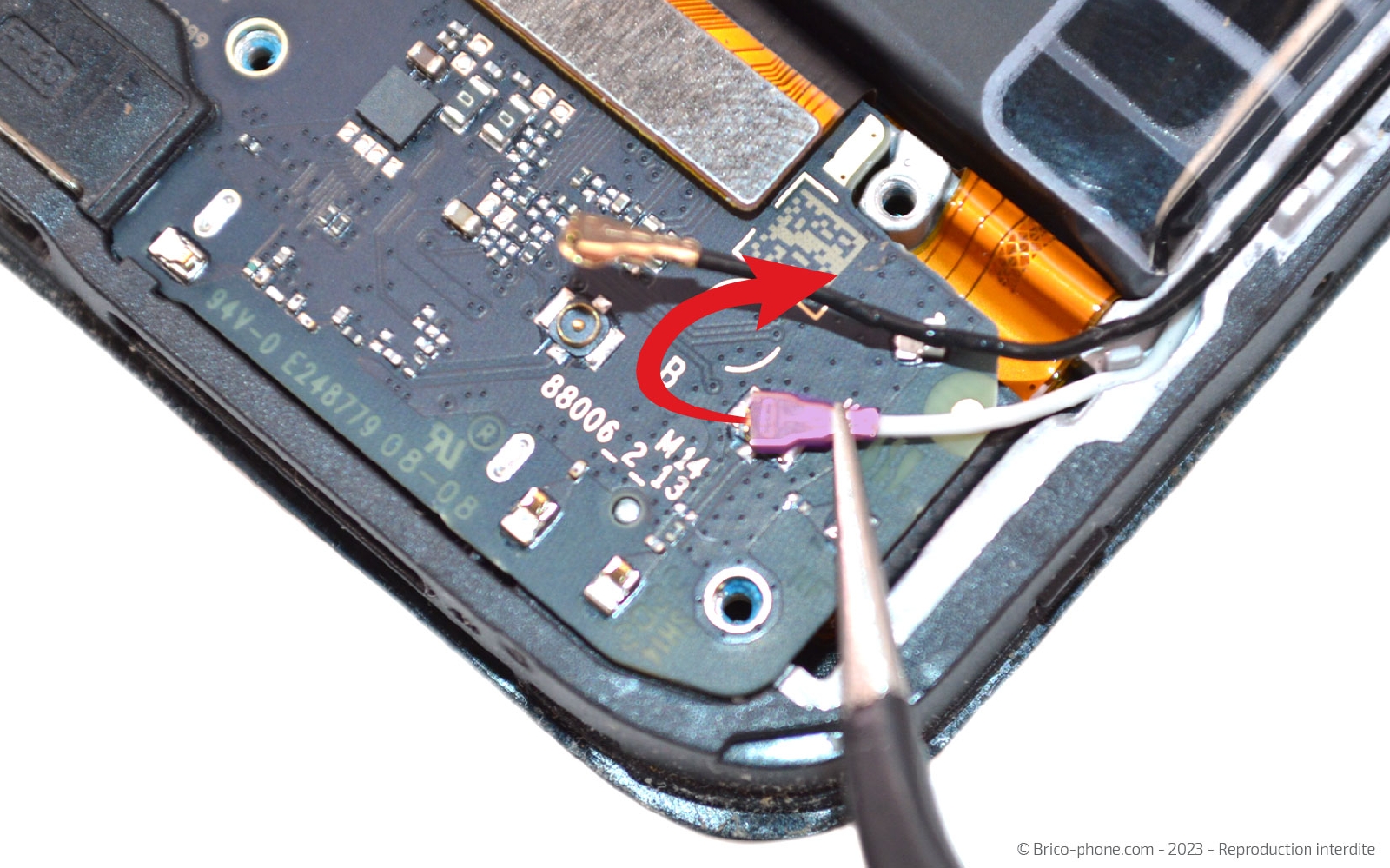

Débranchez les deux câbles coaxiaux de la carte fille, puis déconnectez la nappe de la rallonge d'interconnexion.

Outils du kit utilisés
Outils du kit utilisés

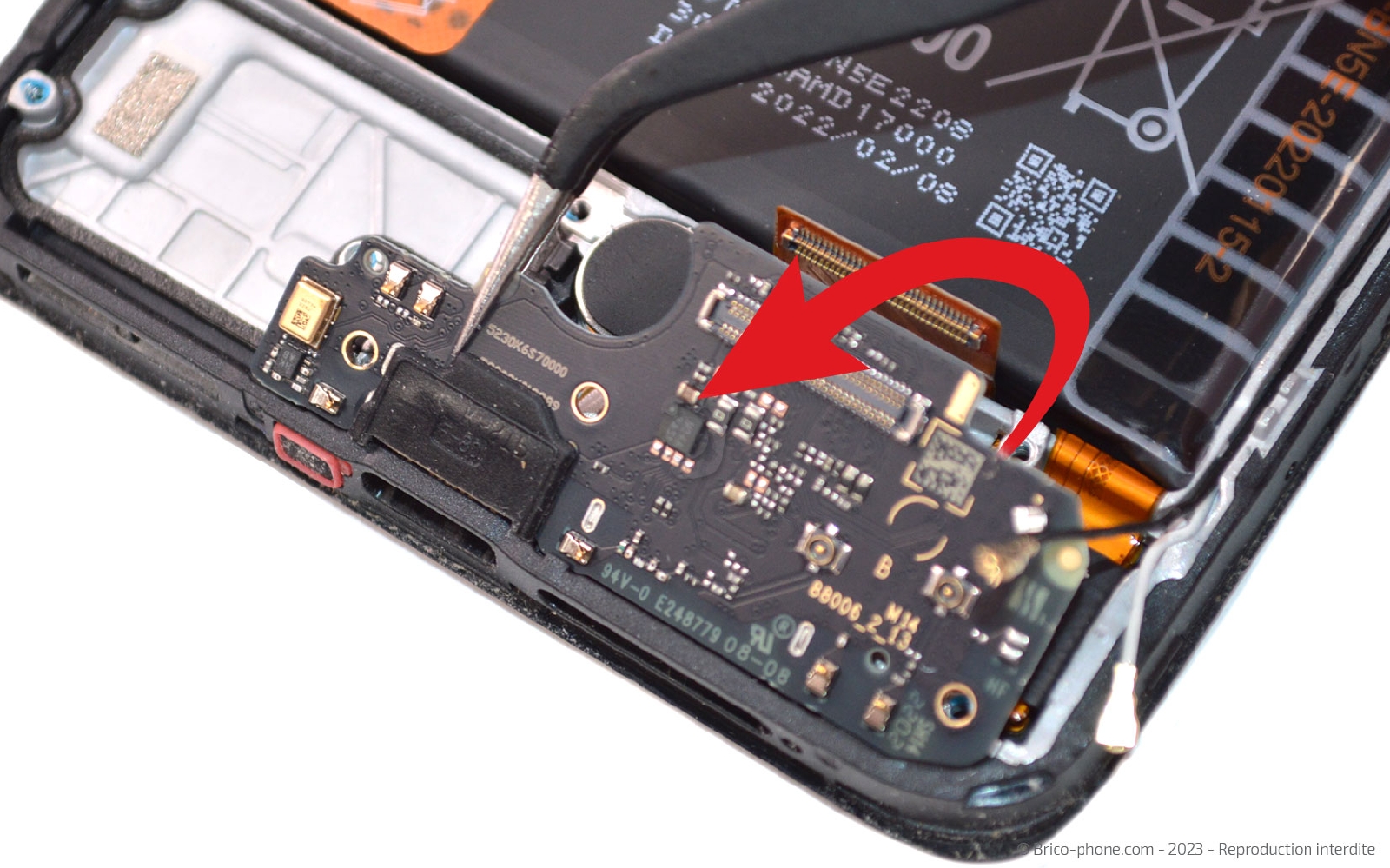

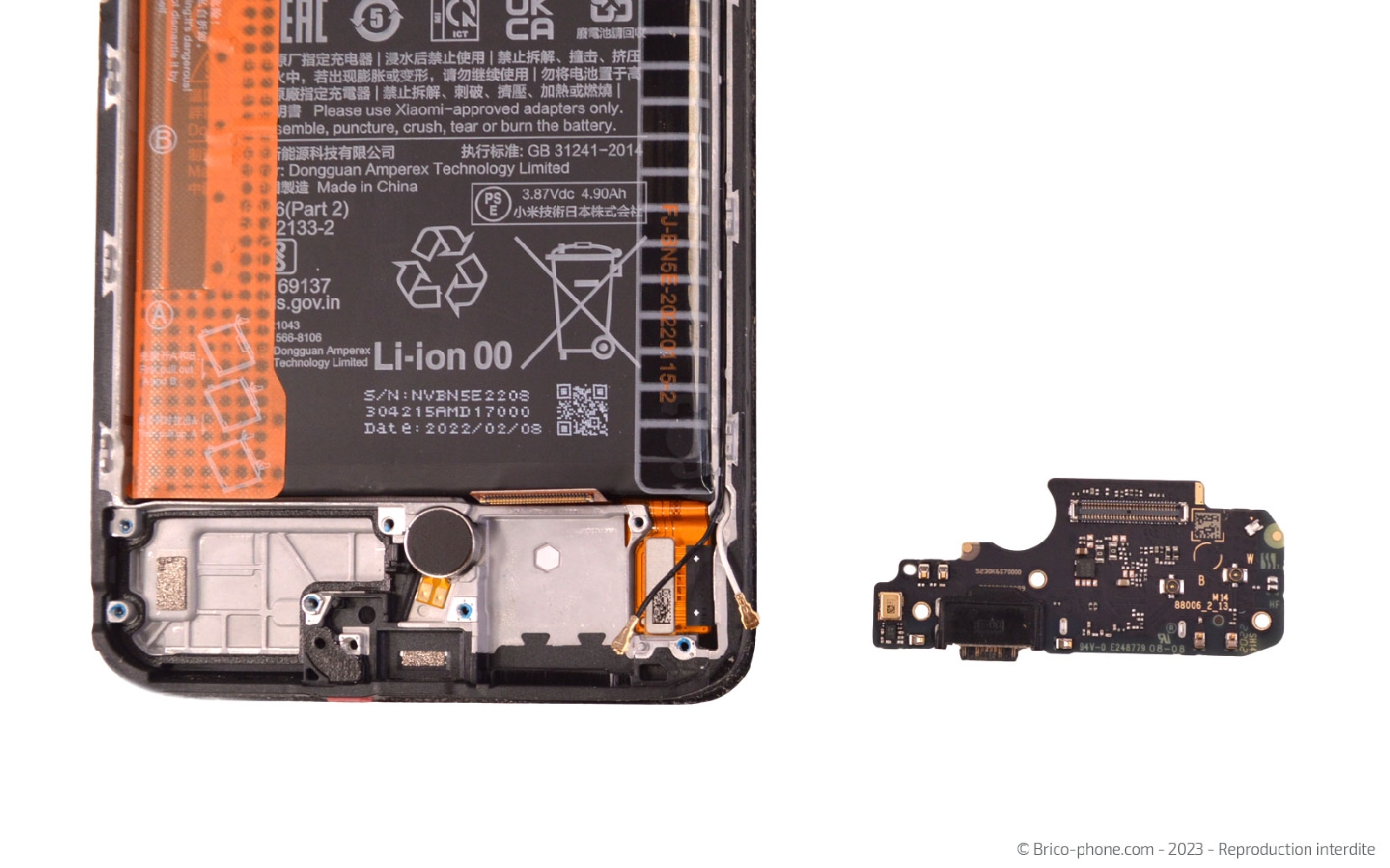

Etape 10 : Sortir le connecteur de charge
Vous pouvez mettre de coté le connecteur de charge de votre téléphone à l'aide de la brucelles.
Outils du kit utilisés
Outils du kit utilisés

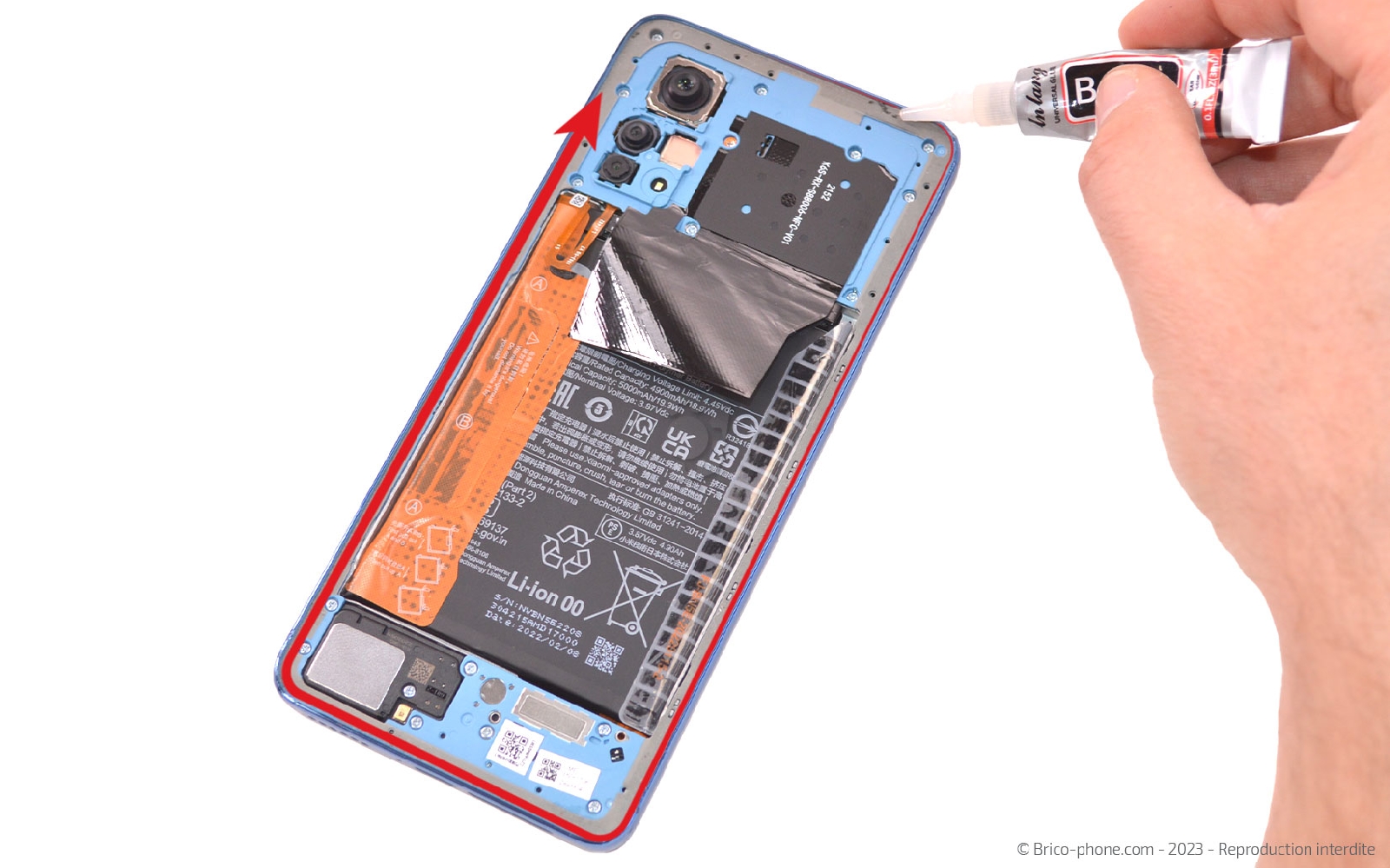

Conseils pour le remontage

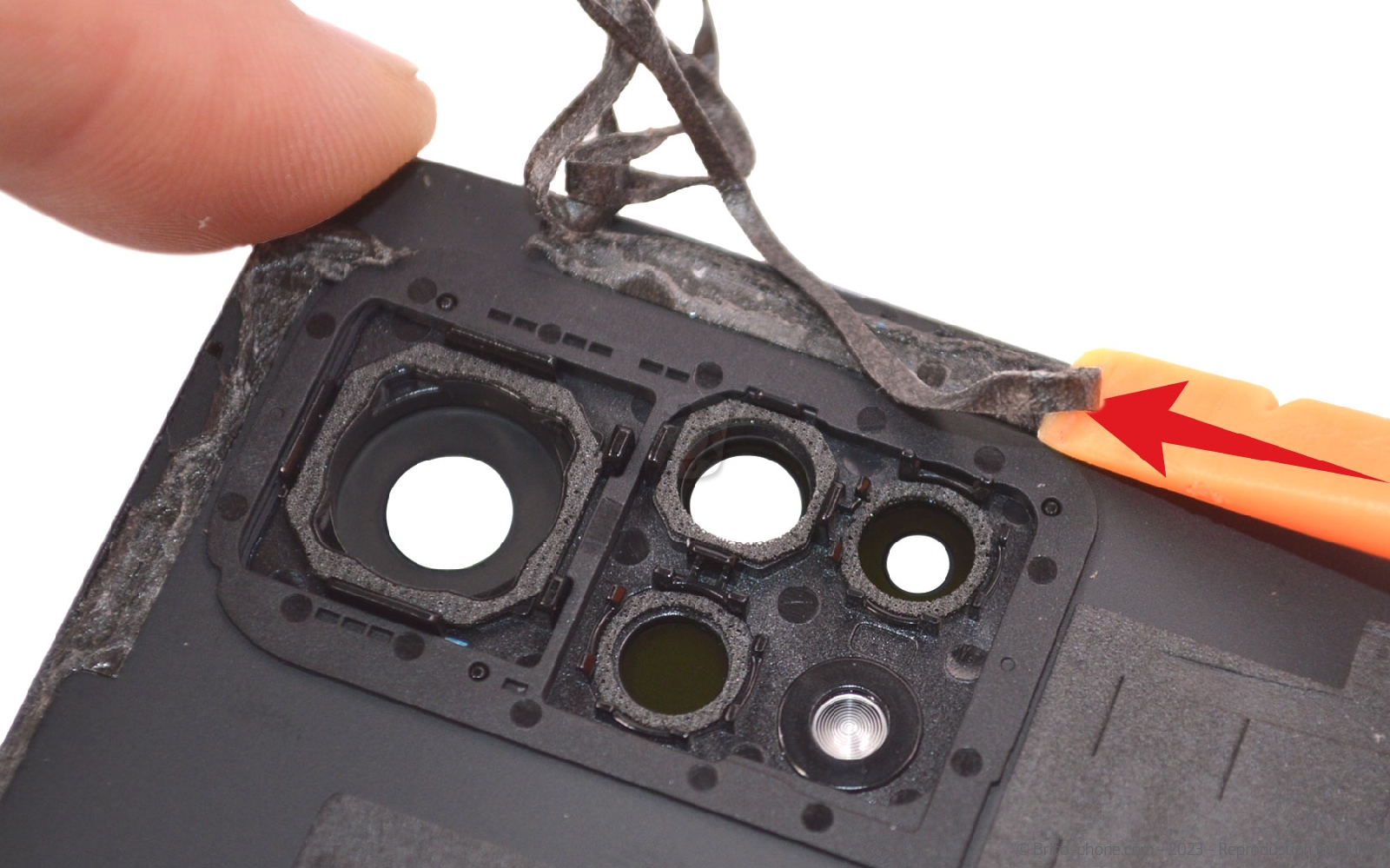

Nettoyez la vitre arrière des résidus de stickers afin de pouvoir par la suite appliquez la colle B-7000 sur une surface lisse tout autour du châssis.

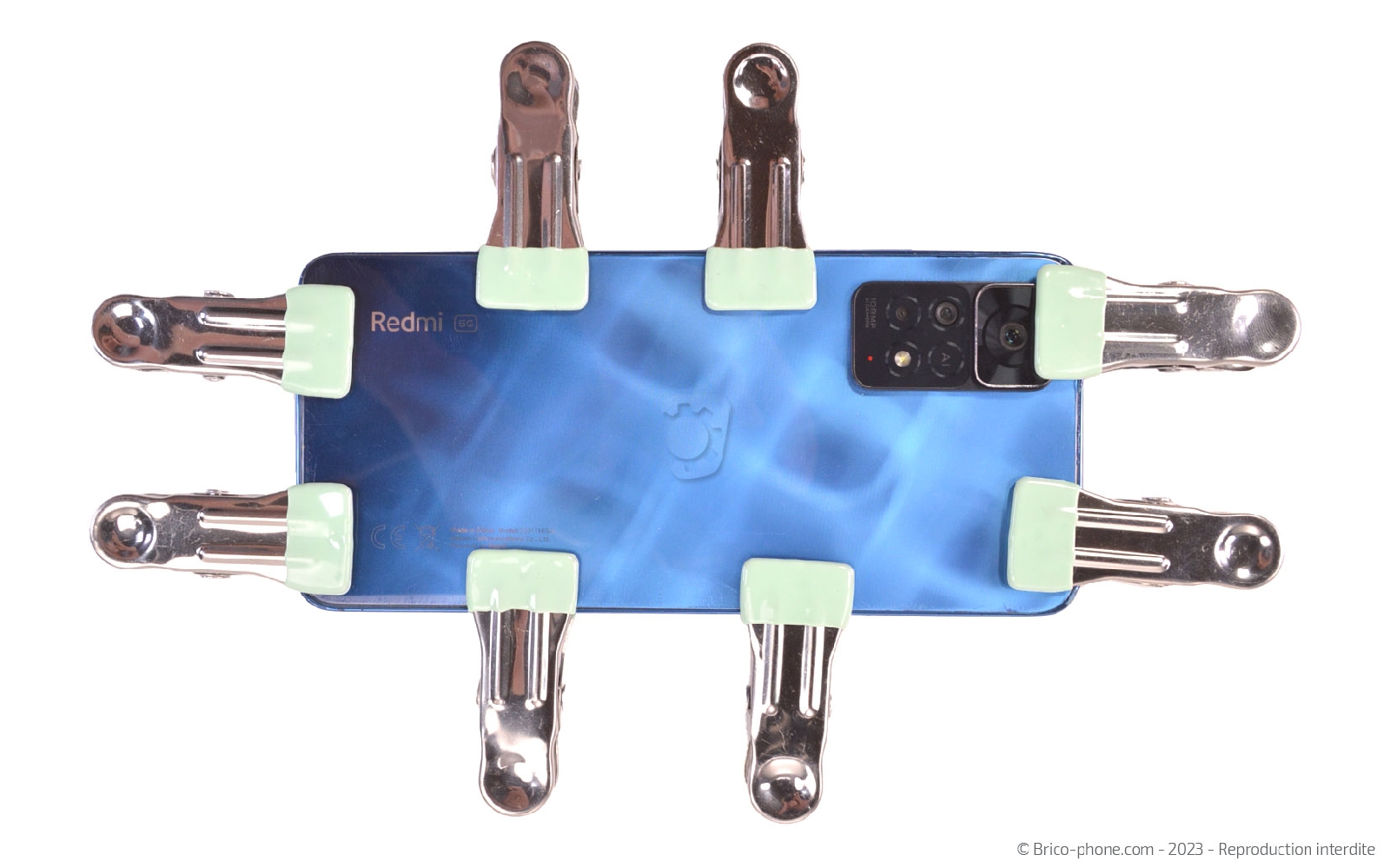

Placez la vitre arrière et laissez sécher la colle environ 45 minutes en vous aidant de pinces ou de gros livres.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort en métal
5,90 €
