Guide de réparation sur Xperia 1

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 12/20
Xperia 1 | Temps estimé : 50 min | Difficulté : 3/5

Bienvenue dans ce tutoriel de réparation dédié au Sony Xperia 1 ! Si vous êtes ici, c'est probablement parce que vous avez rencontré des problèmes avec votre smartphone et que vous souhaitez apprendre à le réparer vous-même. Que ce soit pour remplacer l'écran fissuré, la batterie défectueuse, ou tout autre composant qui nécessite une réparation, ce guide vous fournira des instructions détaillées pour vous aider à redonner vie à votre appareil.

Au lieu de dépenser beaucoup d'argent pour faire réparer votre téléphone par un professionnel, nous vous encourageons à explorer les étapes de la réparation par vous-même. Non seulement cela peut vous faire économiser de l'argent, mais cela vous permet également de mieux comprendre le fonctionnement interne de votre Xperia 1. Dans ce tutoriel, nous allons vous guider à travers les principales étapes de réparation du Sony Xperia 1, en mettant l'accent sur la sécurité et la précision. Avant de commencer, assurez-vous d'avoir les outils appropriés et les pièces de rechange nécessaires à portée de main. Suivez-nous dans cette aventure de réparation et redonnez vie à votre appareil !

Regardez une première fois ce guide pour vous assurez de suivre les bonnes étapes car par exemple pour remplacer la caméra avant, vous n'aurez pas besoin de retirer la batterie ou le connecteur de charge. Si vous avez des doutes ou des questions, n'hésitez pas à consulter un professionnel de la réparation.

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

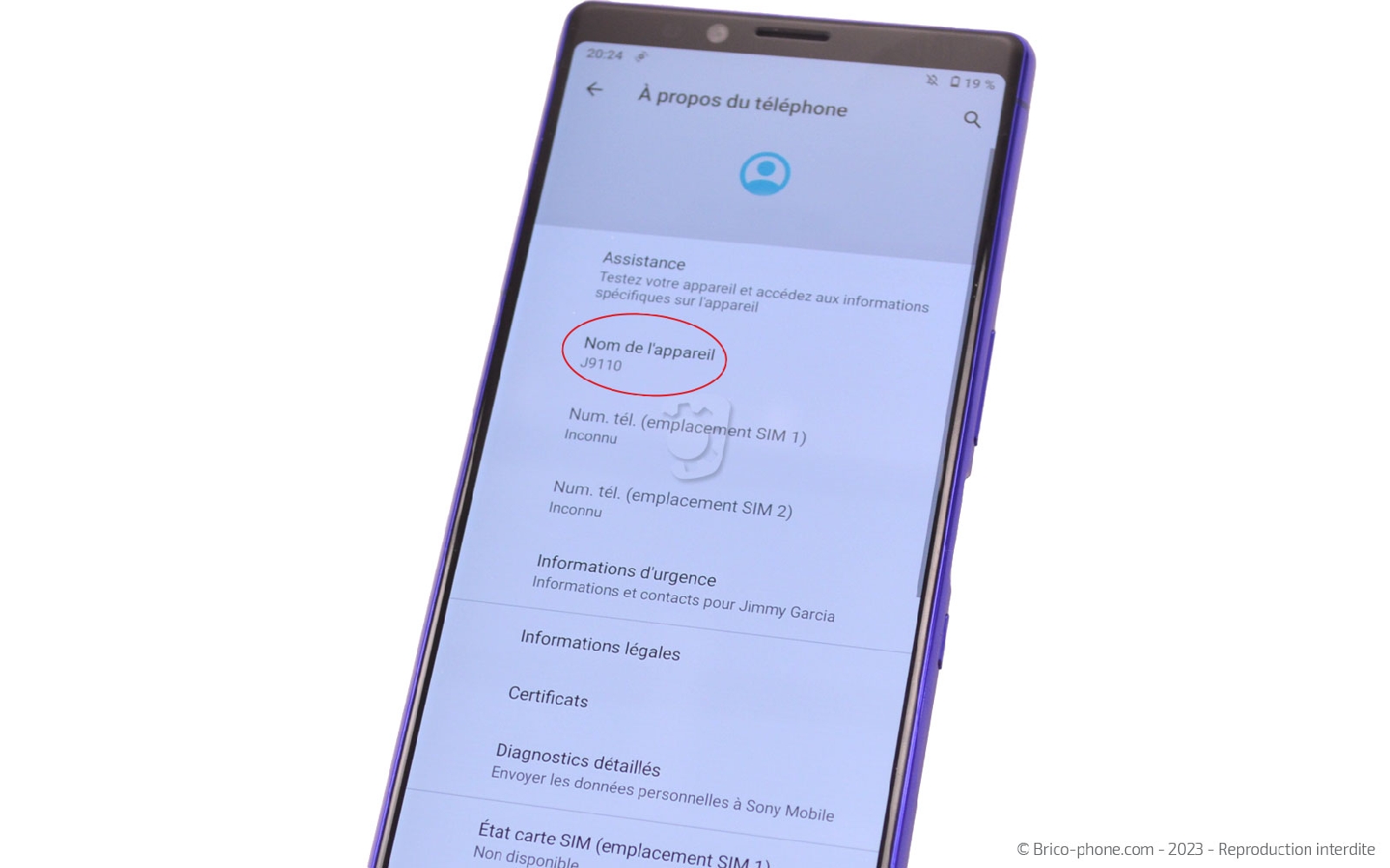

Dans un premier temps, nous vous conseillons de vérifier que le numéro de modèle de votre appareil se trouve bien dans la liste des appareils compatibles avec la nouvelle pièce détachée. Pour trouver le numéro de modèle vous pouvez vous rendre dans les paramètres de votre smartphone ou jeter un oeil à l'étape suivante.

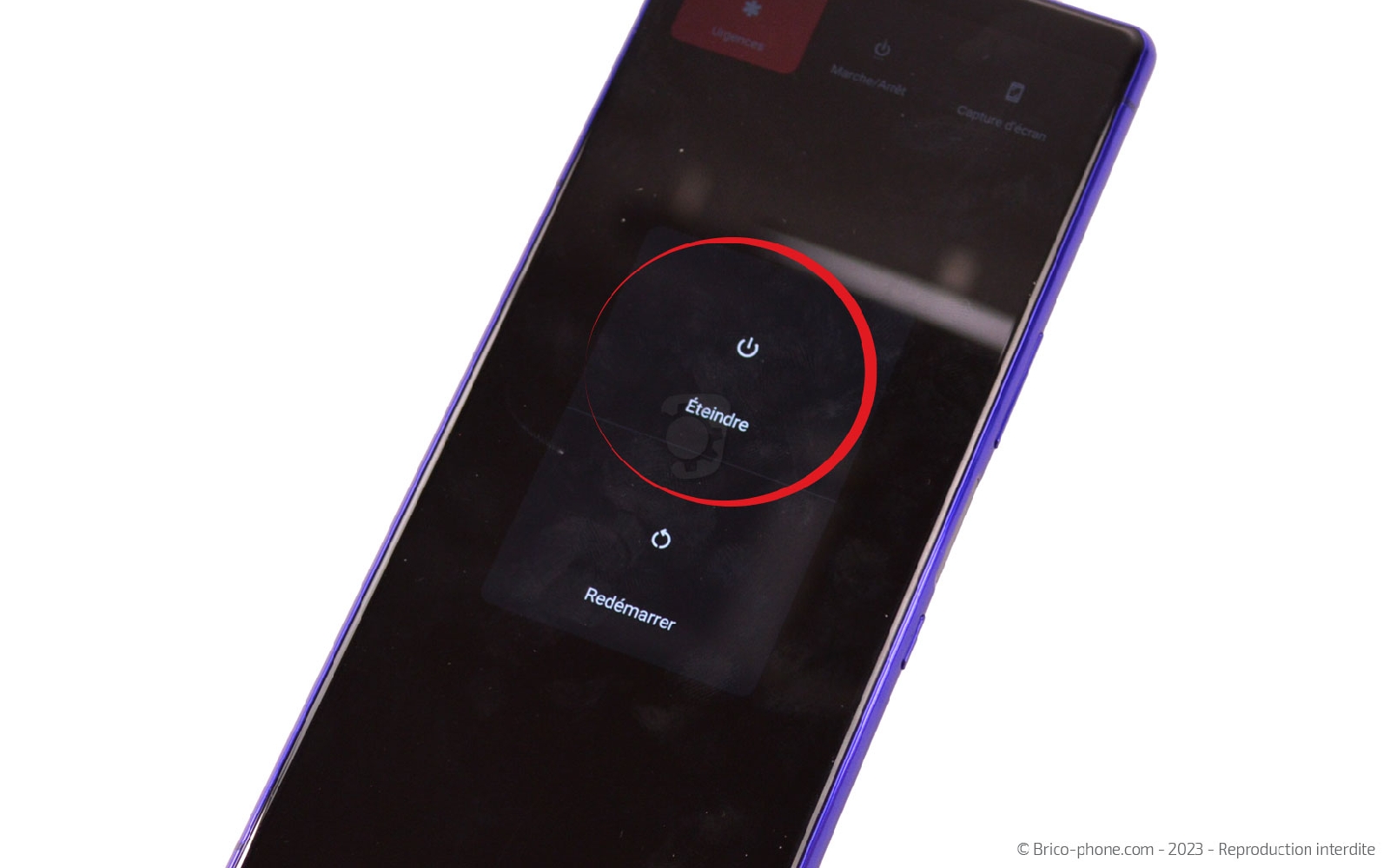

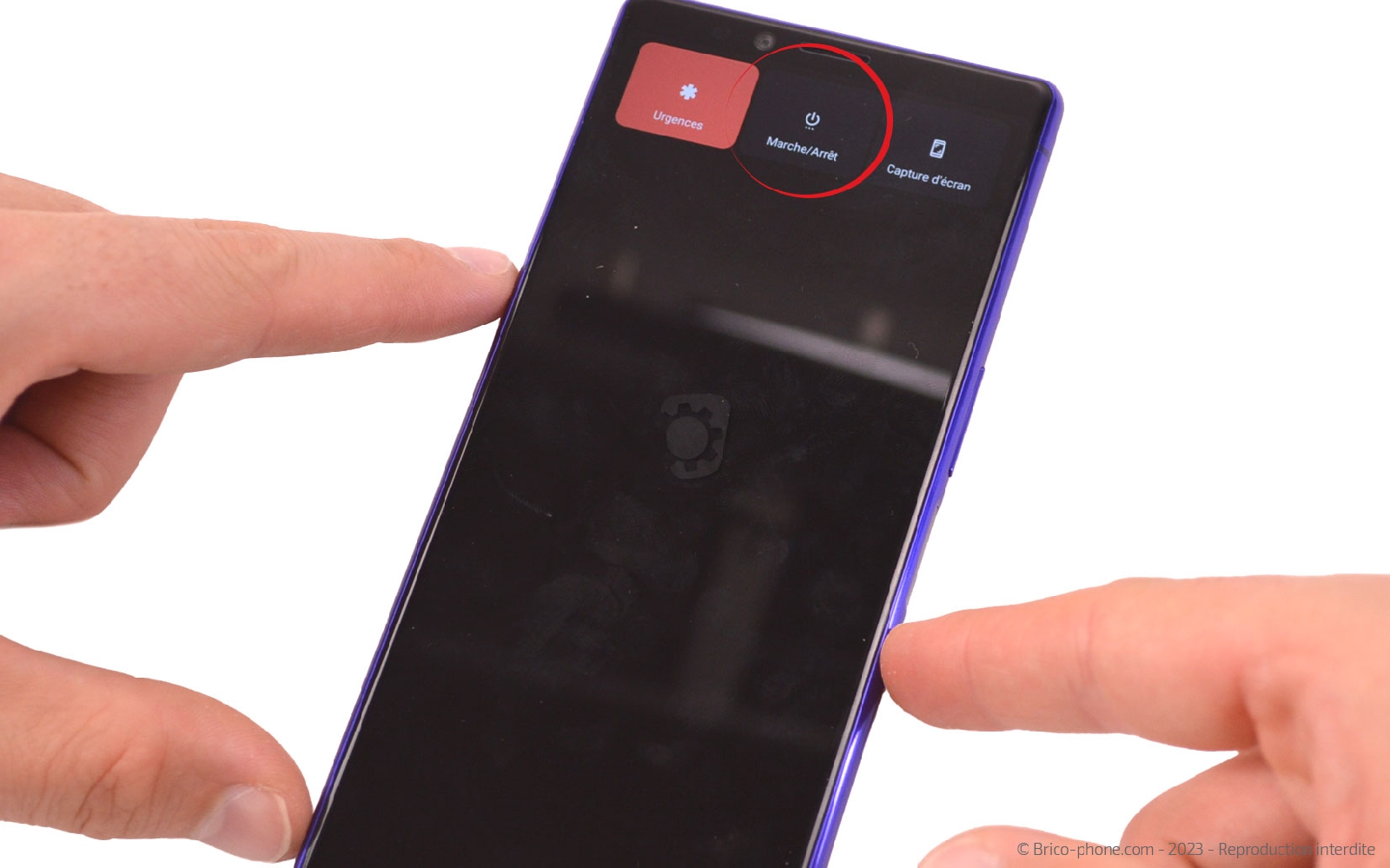

Une fois que tout est bon, installez-vous dans un espace propre et dégagé avec tous les ustensiles à disposition. Vous pouvez ensuite commencer par éteindre votre Sony Xperia 1.

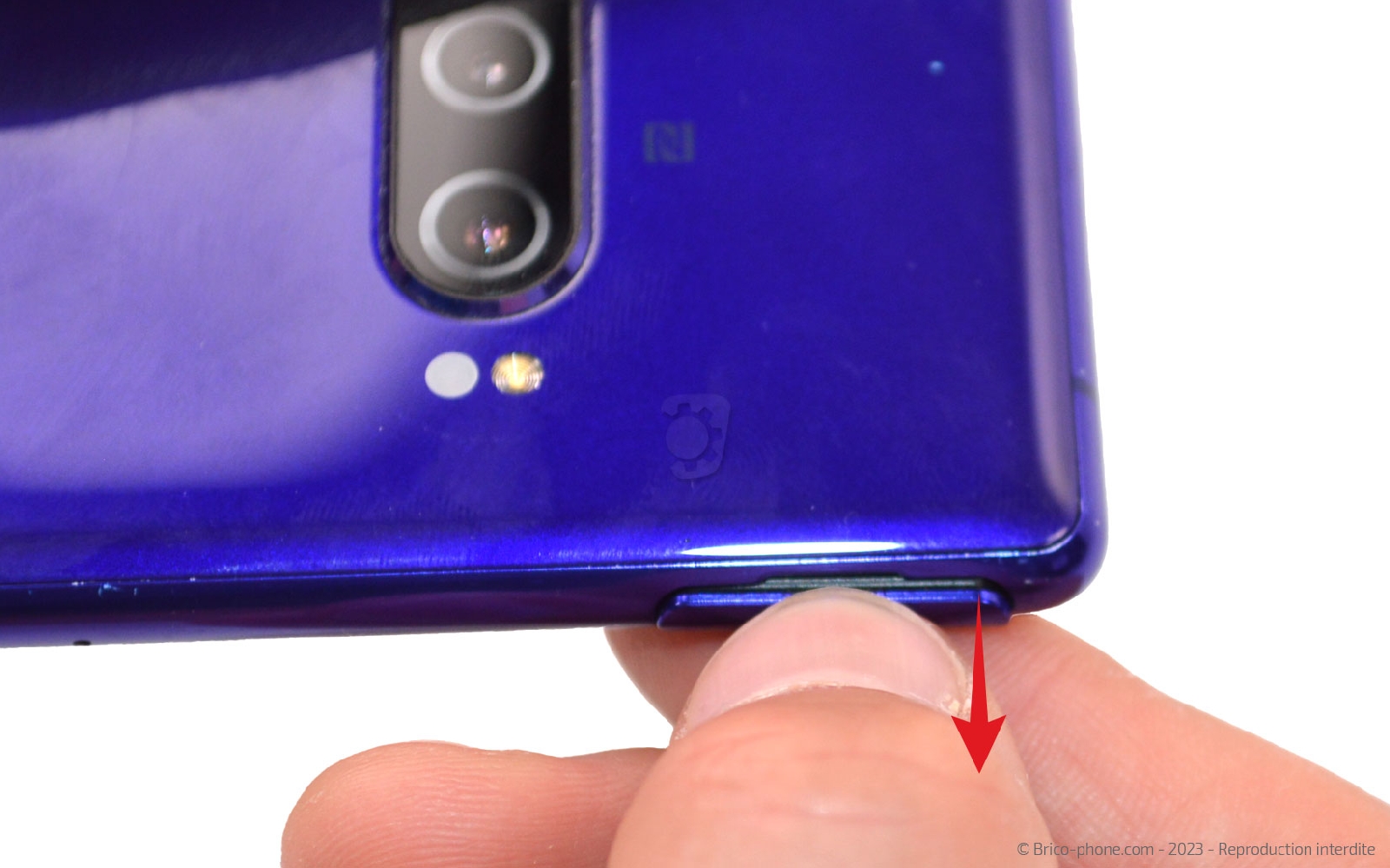

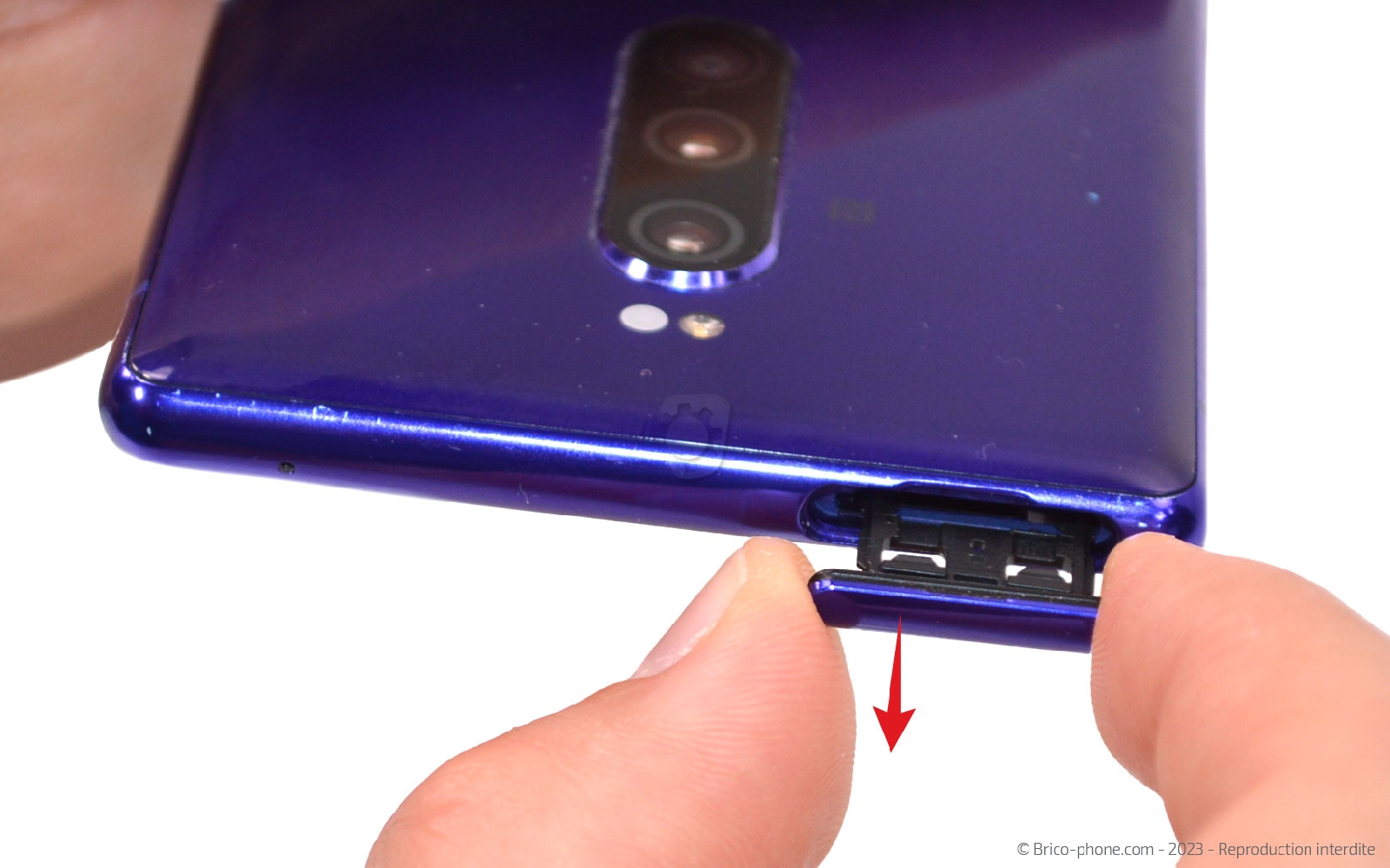

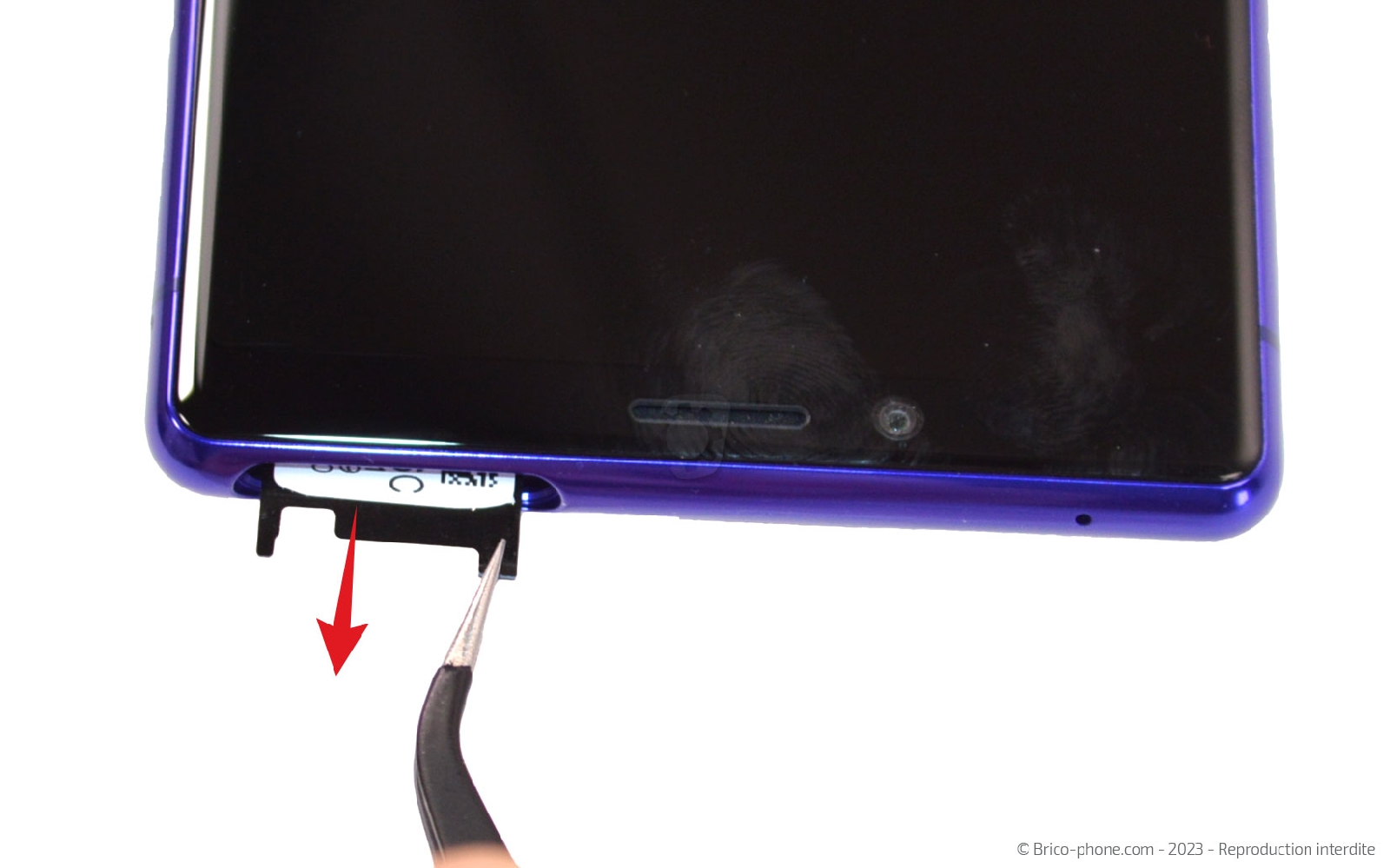

Etape 1 : Ejecter le rack SIM
Débloquez le tiroir SiM du téléphone et mettez le de coté.

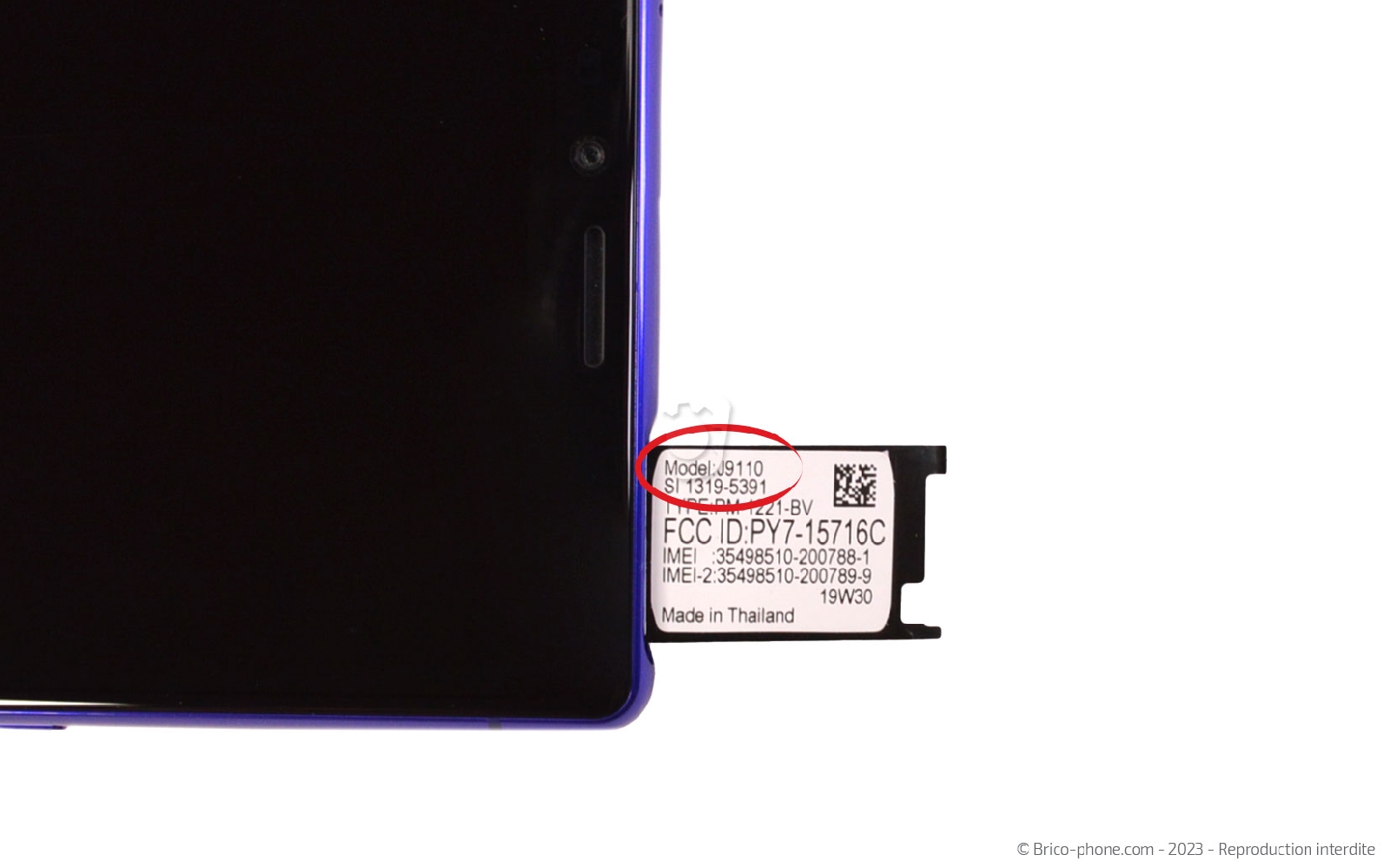

Puis saisissez-vous de la pincette pour sortir l'étiquette sur laquelle se trouve le numéro de modèle de votre Sony.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tiroir SIM pour Sony J9110 Xperia 1 Dual SIM - Noir
8,90 €

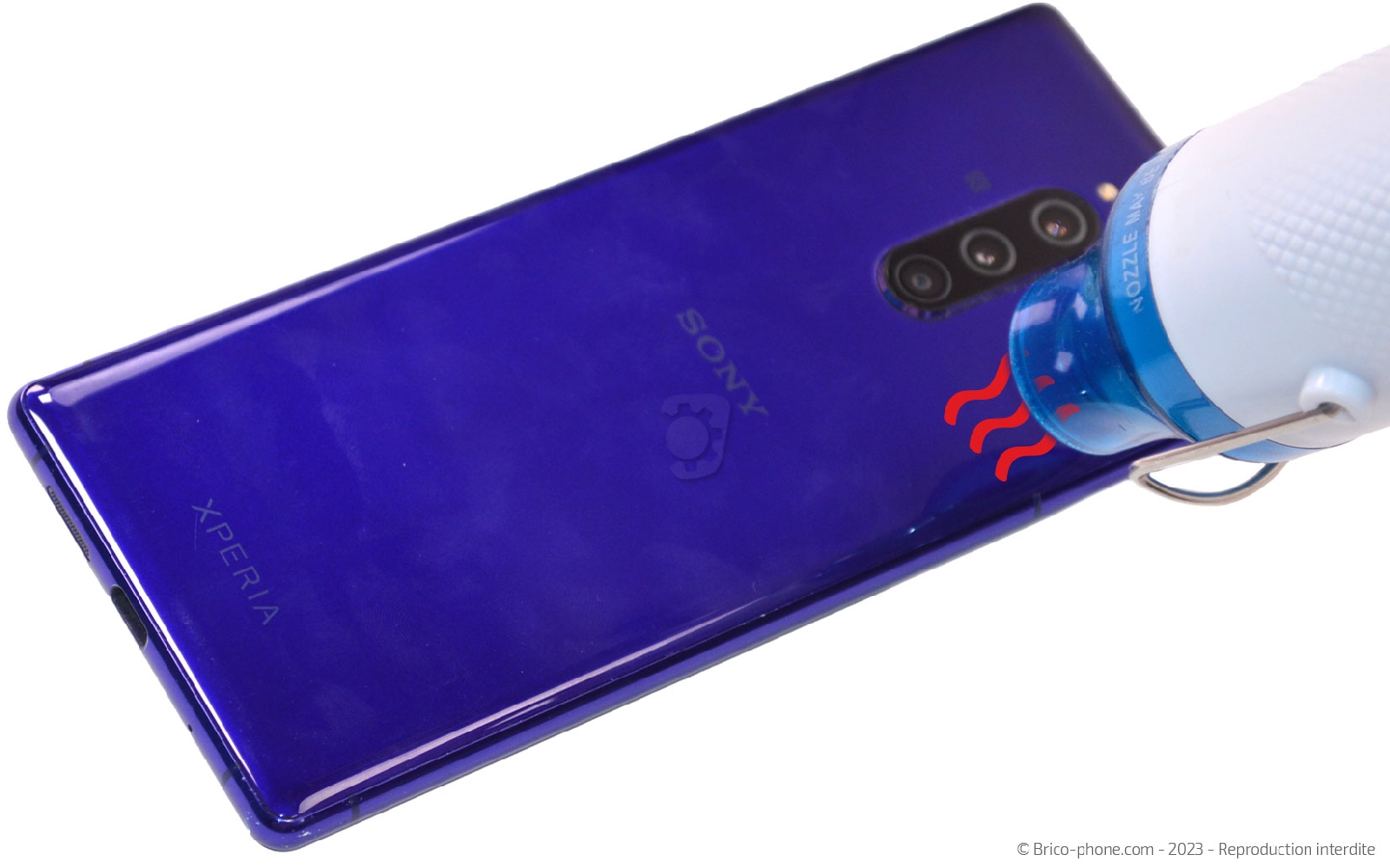

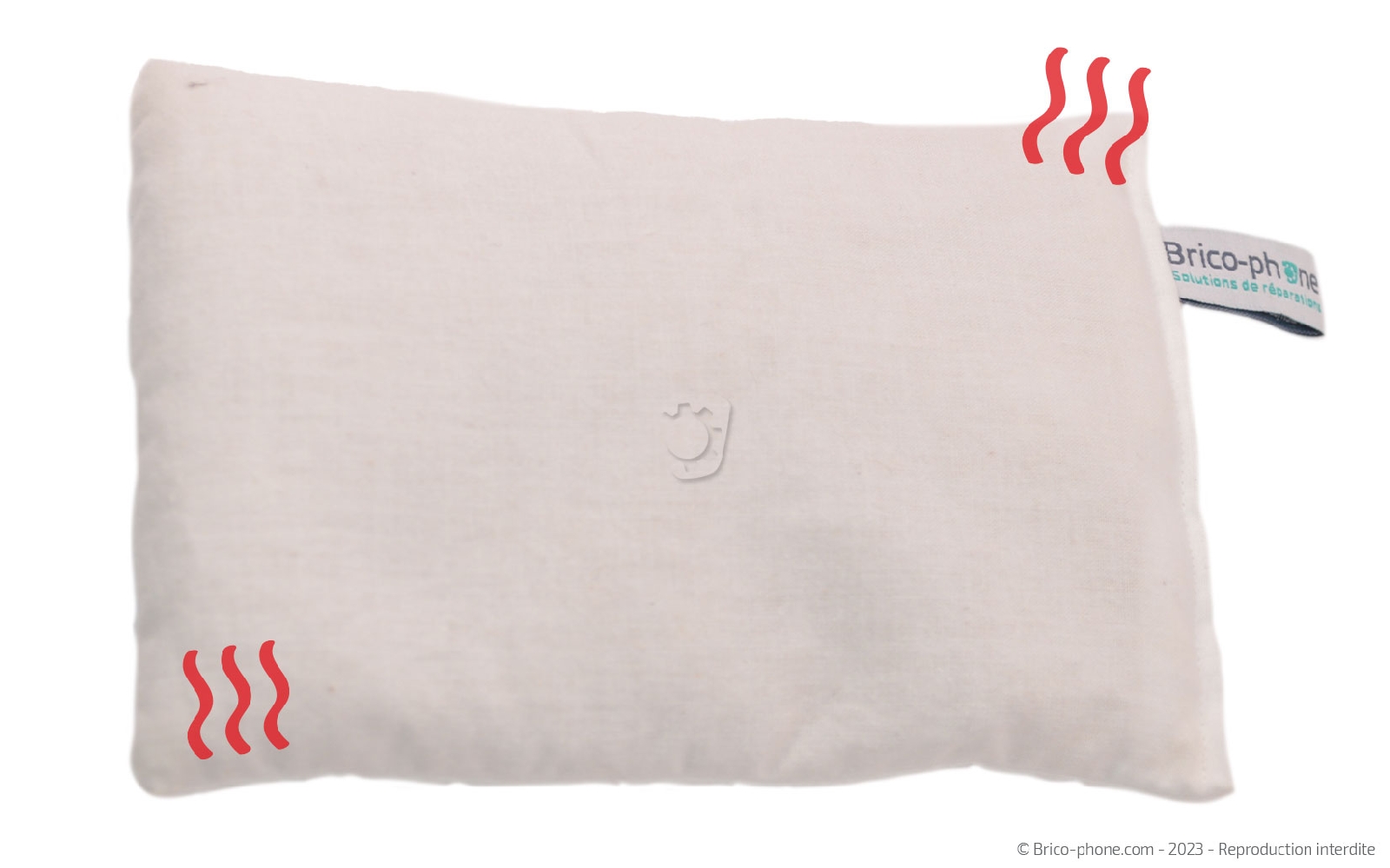

Etape 2 : Chauffer la vitre arrière
Il est nécessaire de ramollir l'adhésif liant la vitre arrière au bloc écran en utilisant un décapeur thermique, un coussin chauffant ou simplement un sèche-cheveux.
en ce qui concerne le coussin chauffant, il vous faut le passer au micro-ondes environ 2 minutes avant de le déposer sur le dos de votre appareil.

Pour le décapeur ou votre sèche-cheveux, vous devez allumer le produit puis le passer sur le contour du téléphone environ 30 secondes.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

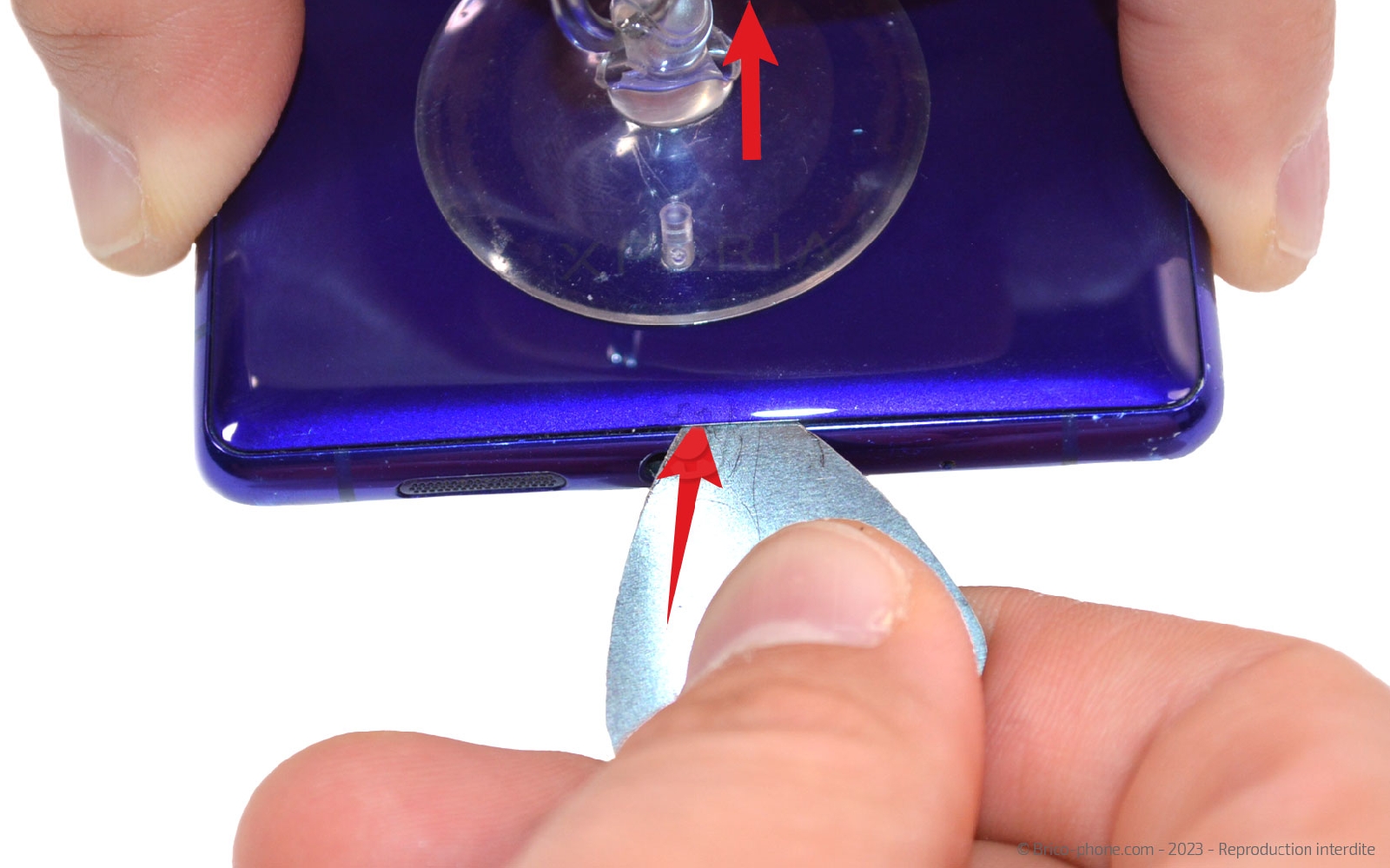

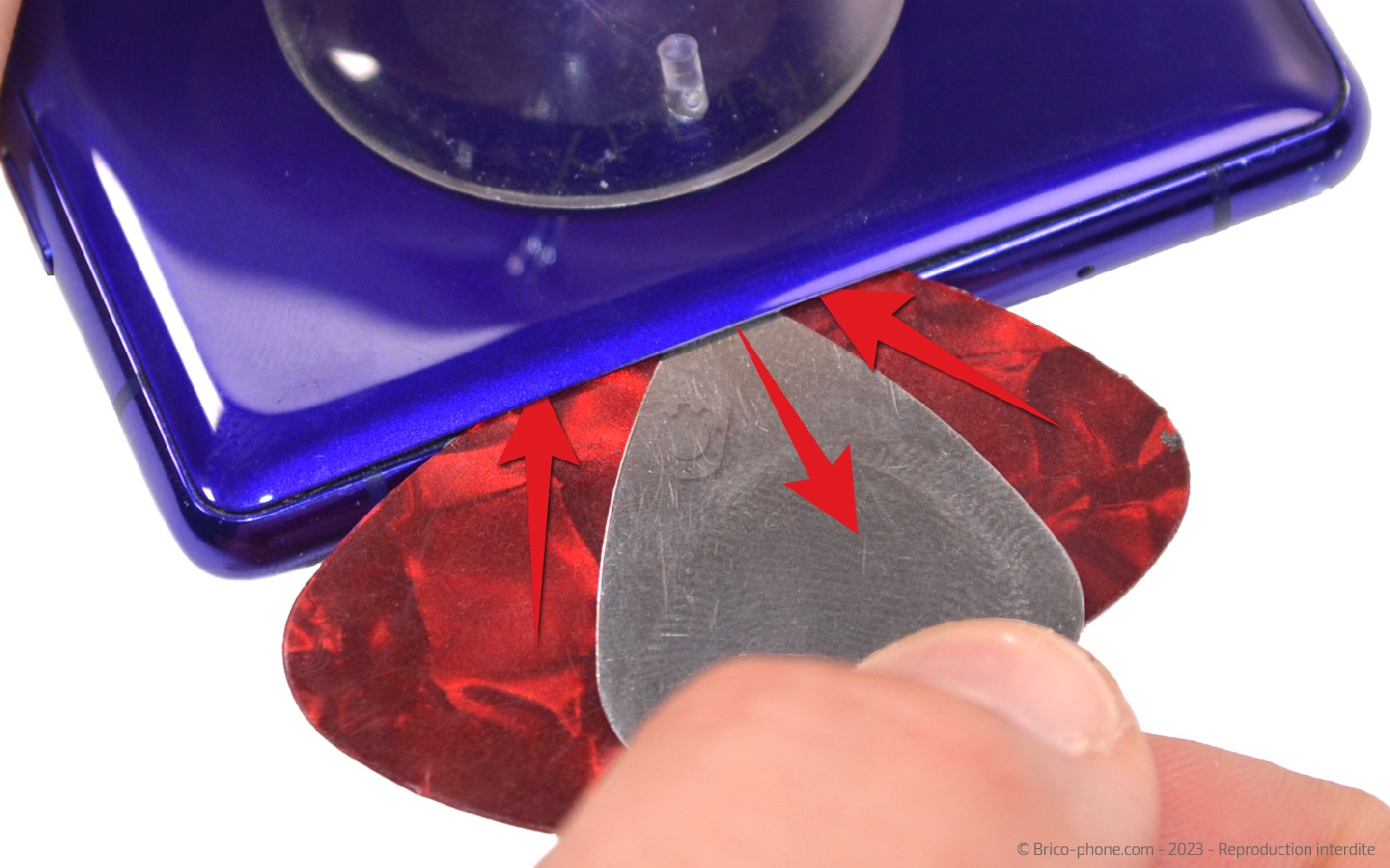

Etape 3 : Installer les médiators

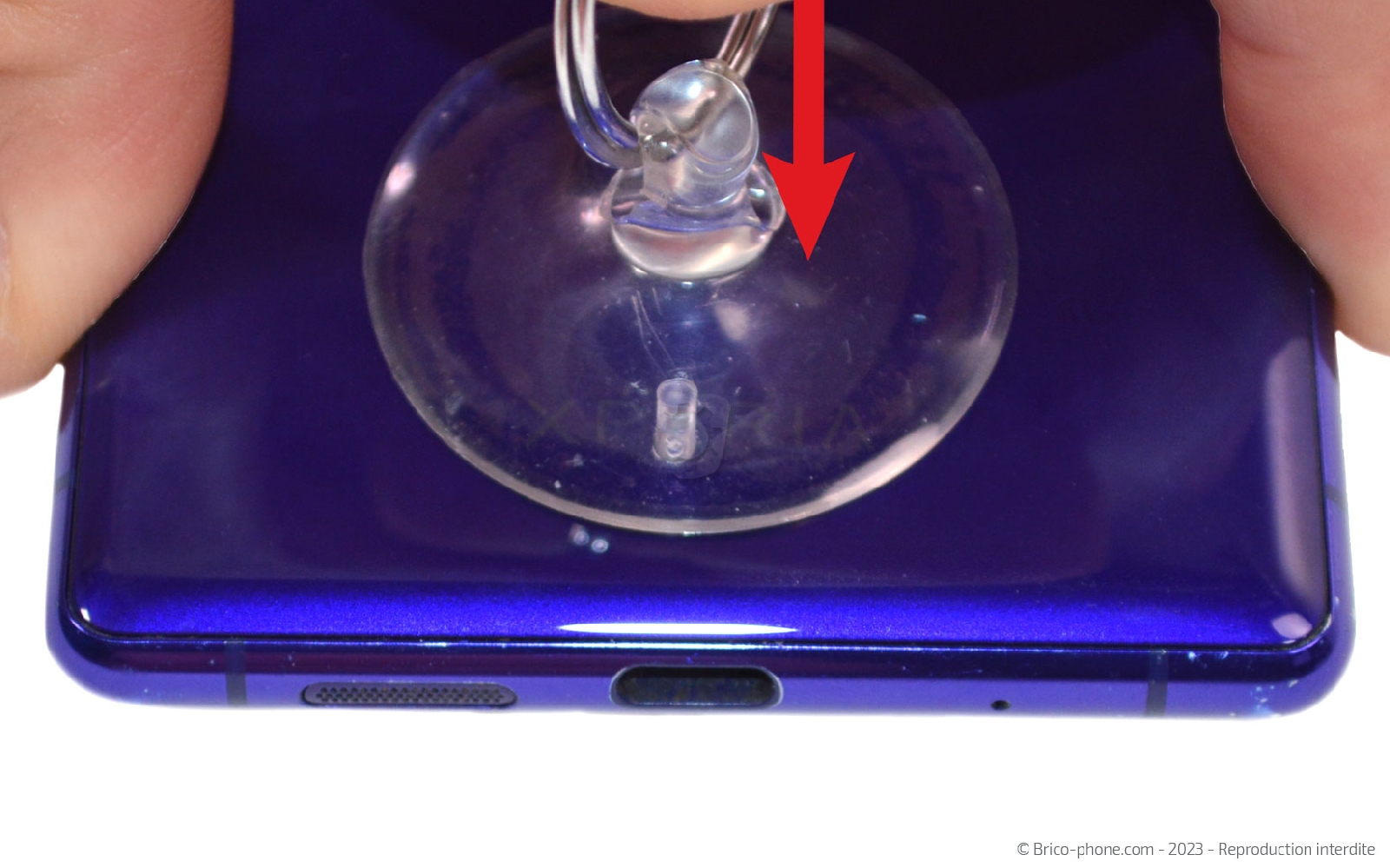

Placez la ventouse sur le bas de la façade arrière de votre Sony avant de soulever légèrement la vitre arrière.
Profitez de cette manipulation pour insérer le médiator troué entre le châssis et la vitre arrière.

Une fois l'interstice créé, remplacez le médiator en métal par ses homologue en plastique.
Outils du kit utilisés
Outils du kit utilisés

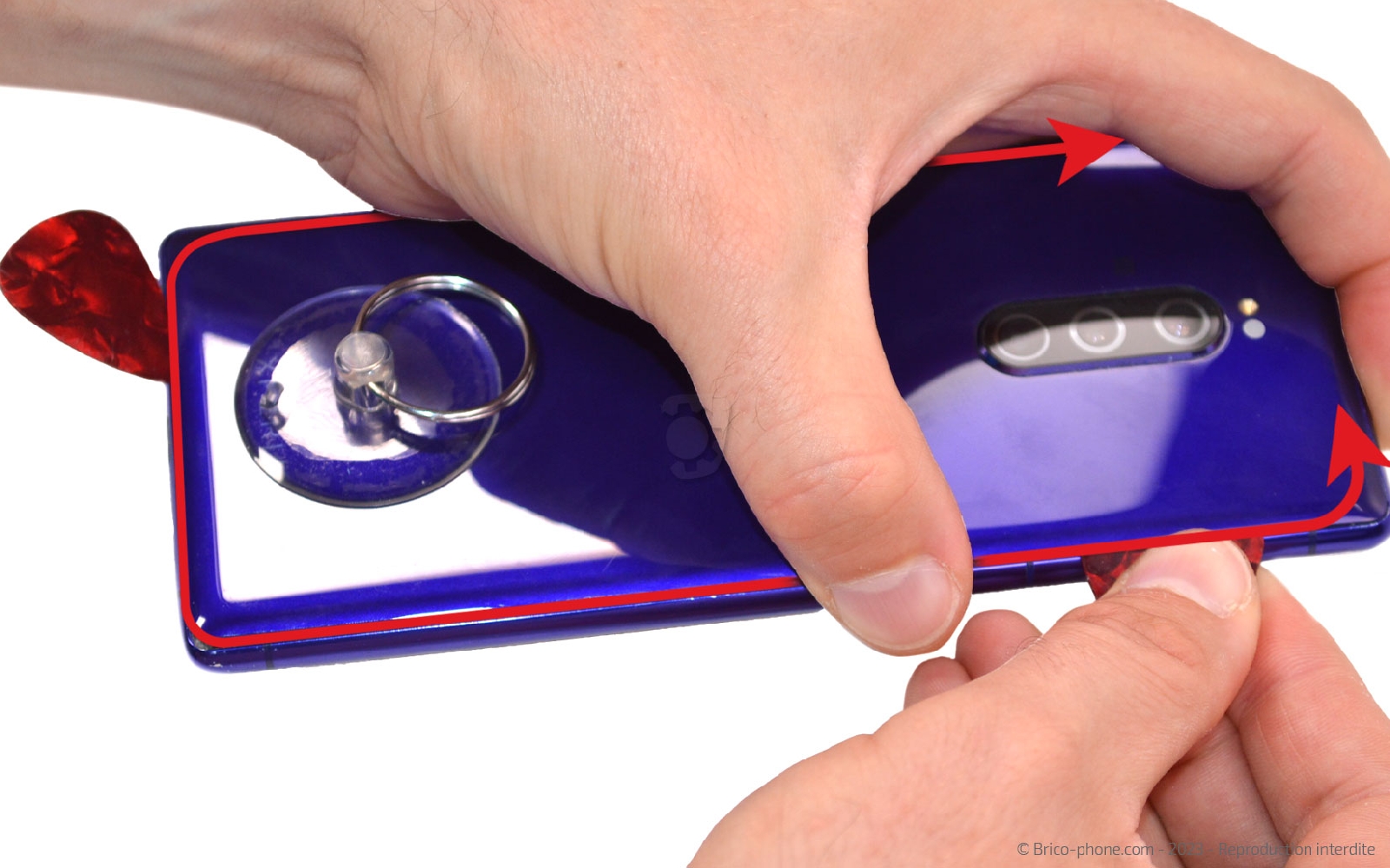

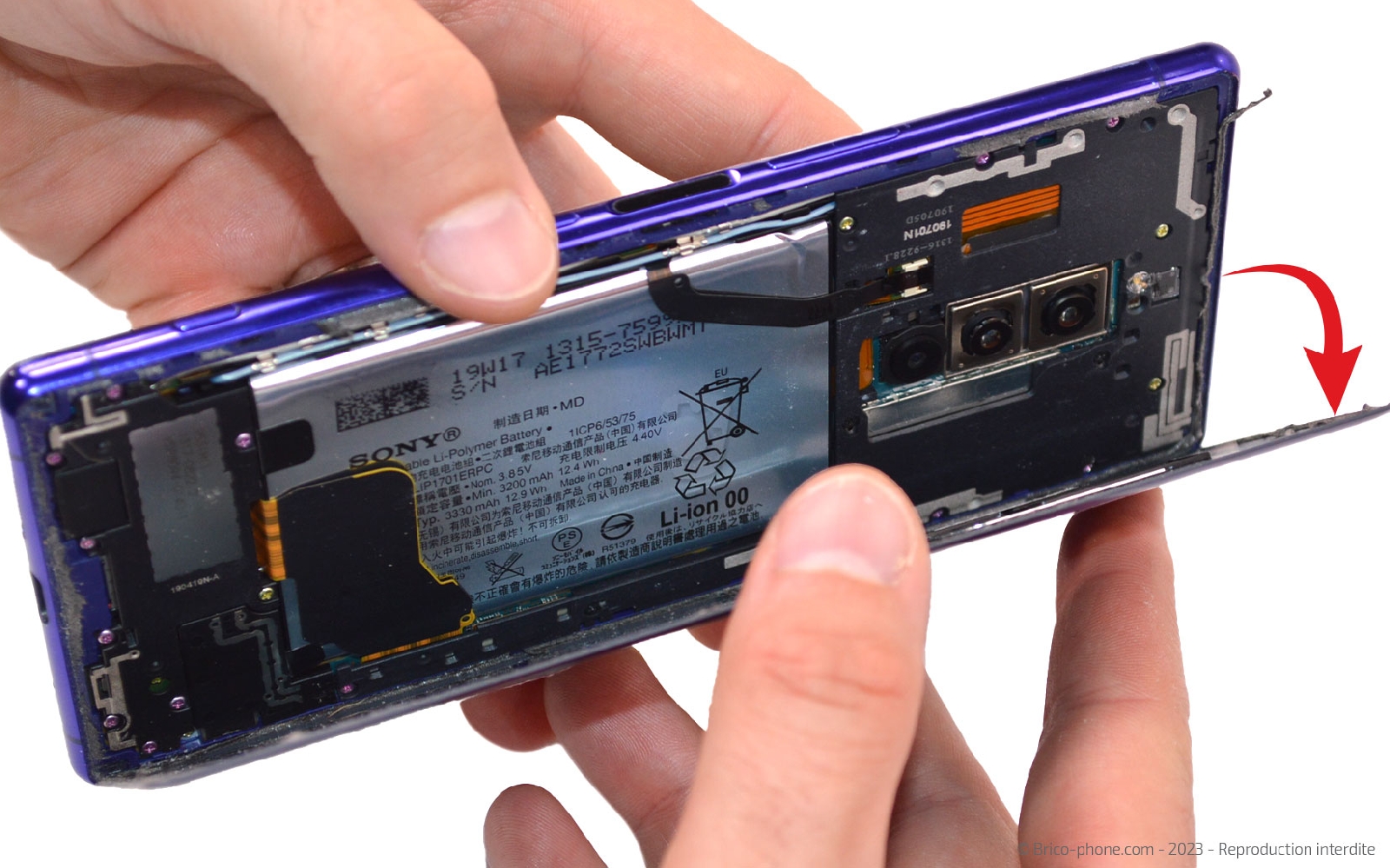

Etape 4 : Décoller la vitre arrière

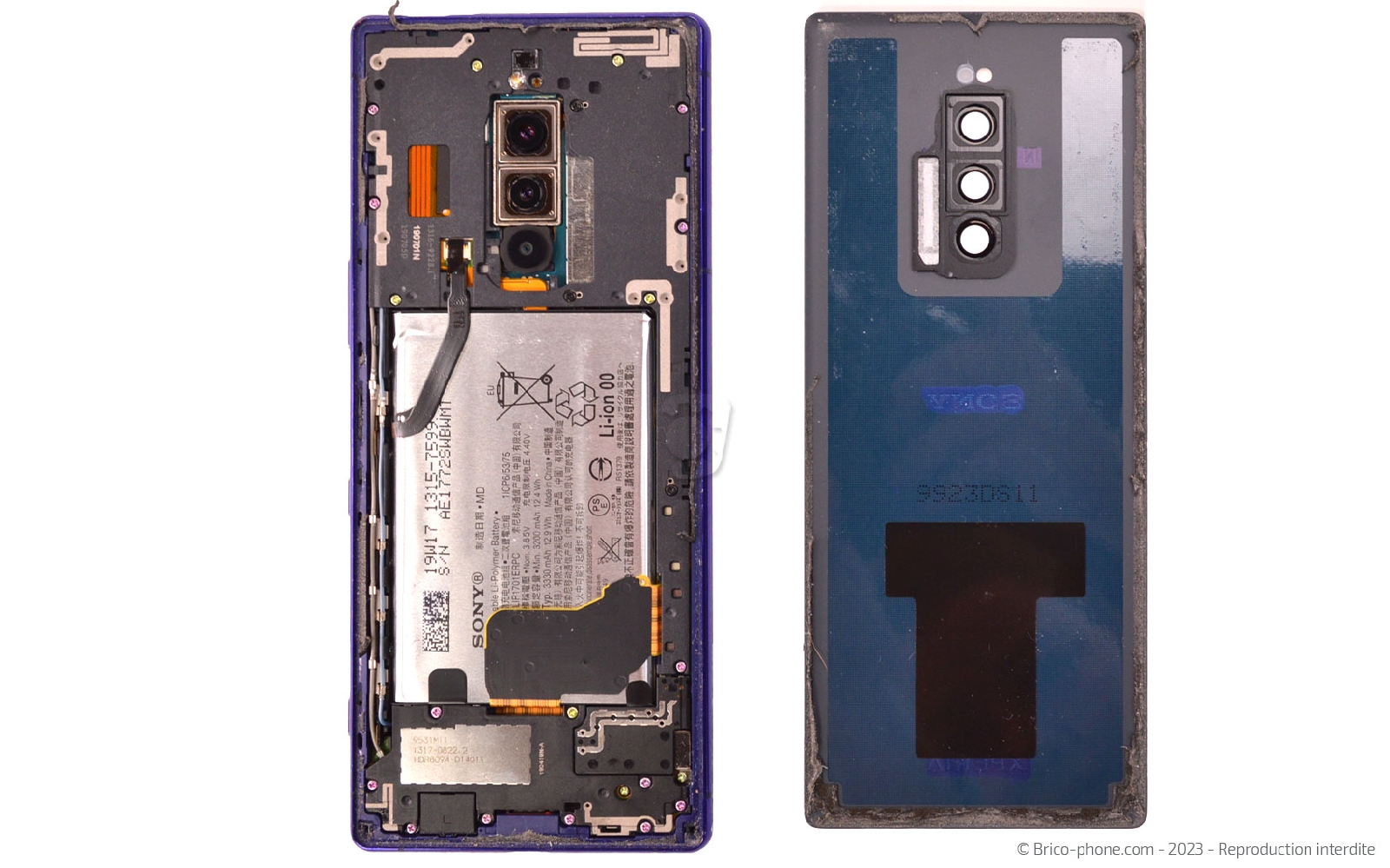

Faites le tour de la vitre arrière avec les deux médiators en plastique pour casser le sticker et réussir à ouvrir le téléphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Vitre arrière pour Sony Xperia 1 Violet
79,90 €

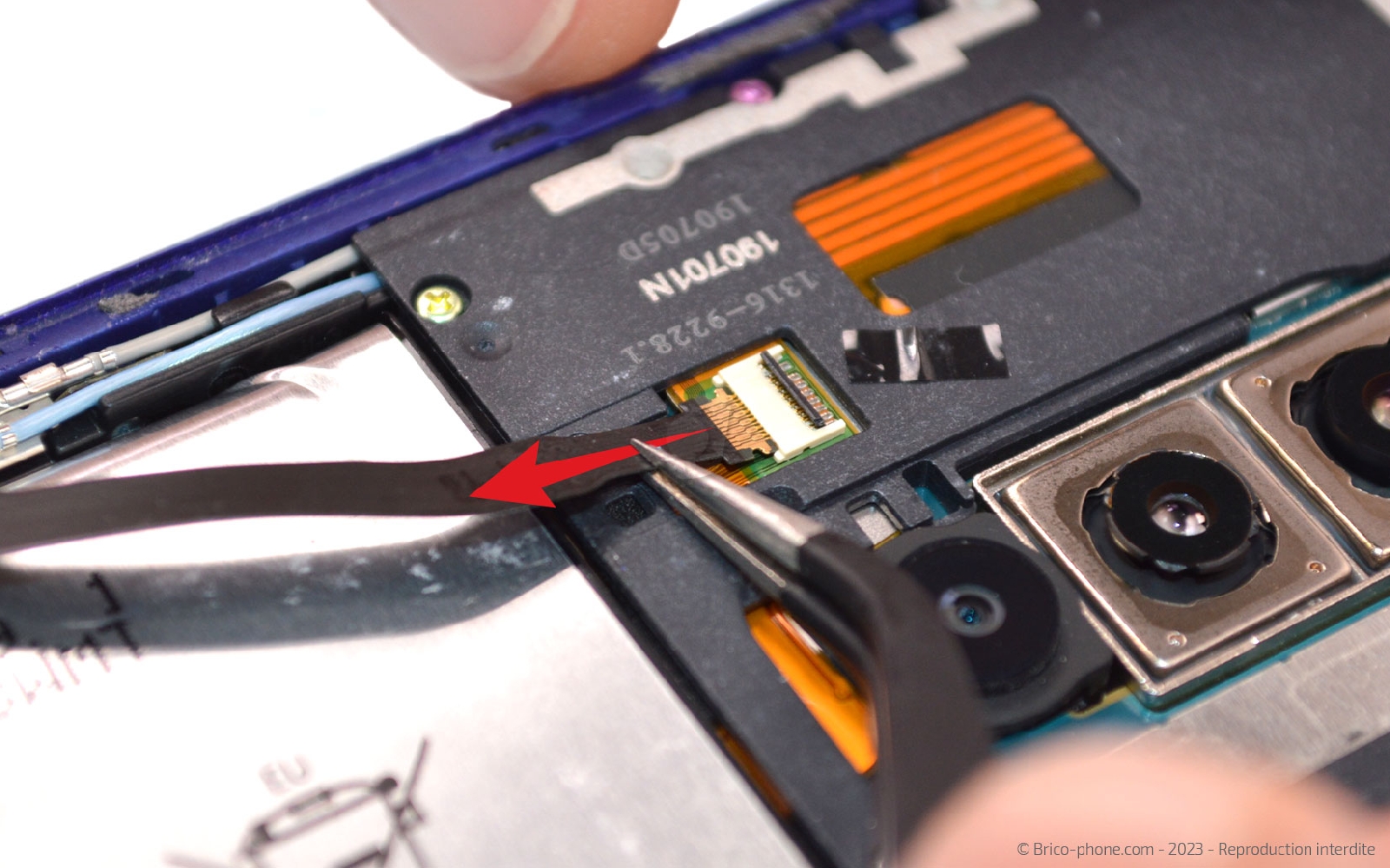

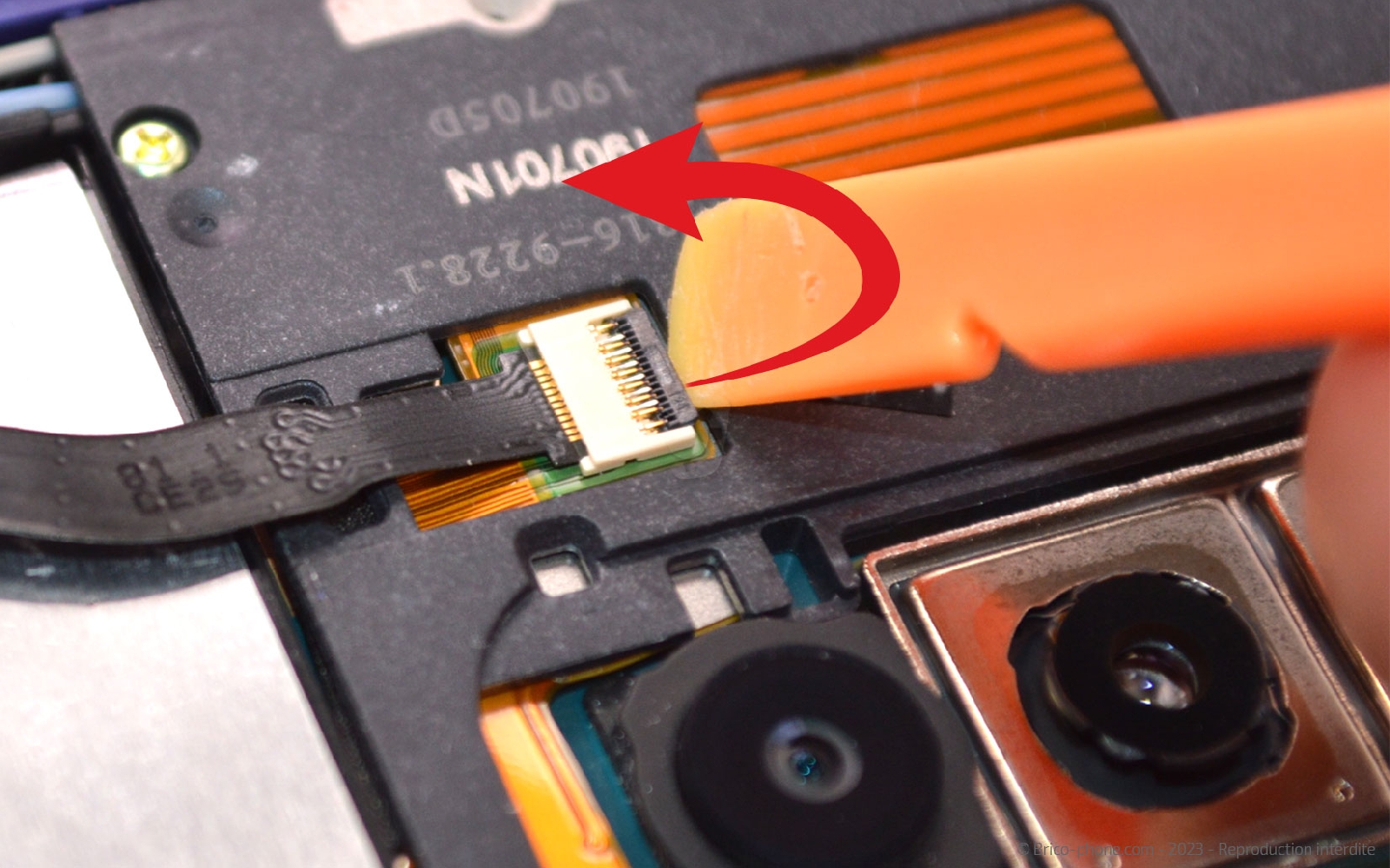

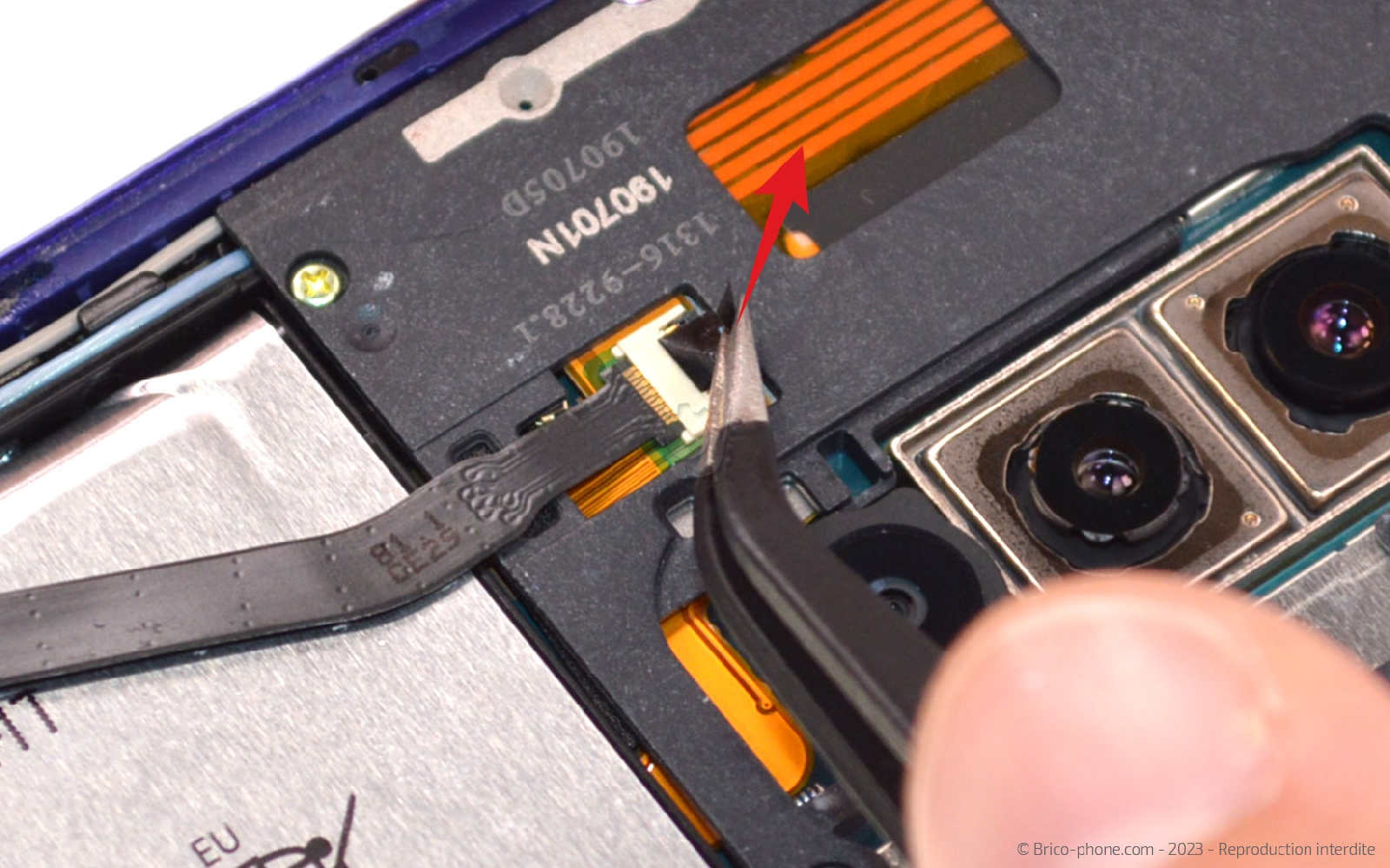

Etape 5 : Déconnecter le lecteur d'empreintes
Retirez le film collant de la nappe afin de pouvoir accéder au clapet.
Soulevez ce dernier puis tirez la nappe avec la pince brucelles pour la sortir de son emplacement et de ce fait, déconnecter le lecteur d'empreintes.
Outils du kit utilisés
Outils du kit utilisés

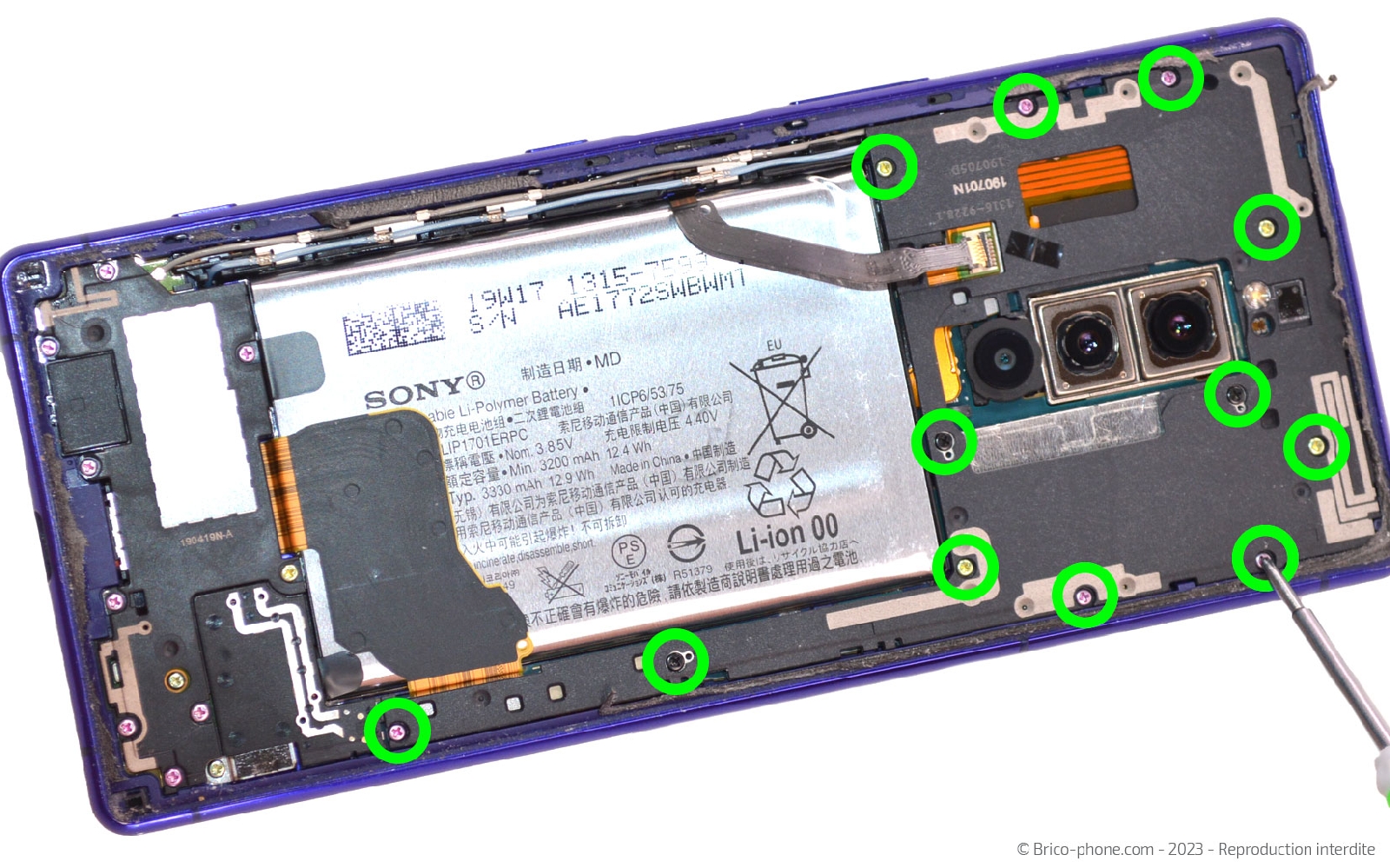

Etape 6 : Dévisser le châssis intermédiaire
Utilisez le tournevis cruciforme pour ôter les 12 vis de la plaquette intermédiaire.
Outils du kit utilisés
Outils du kit utilisés

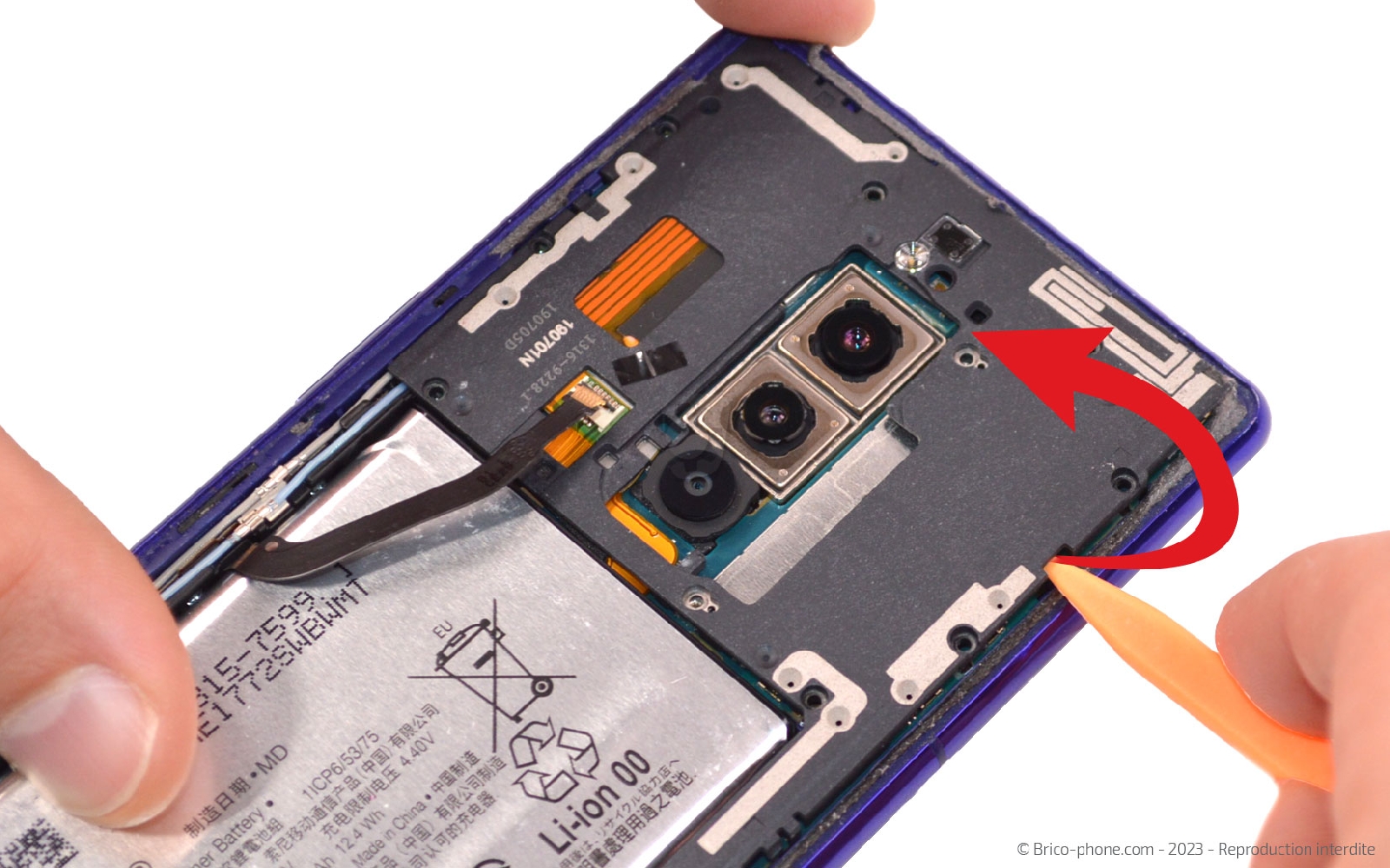

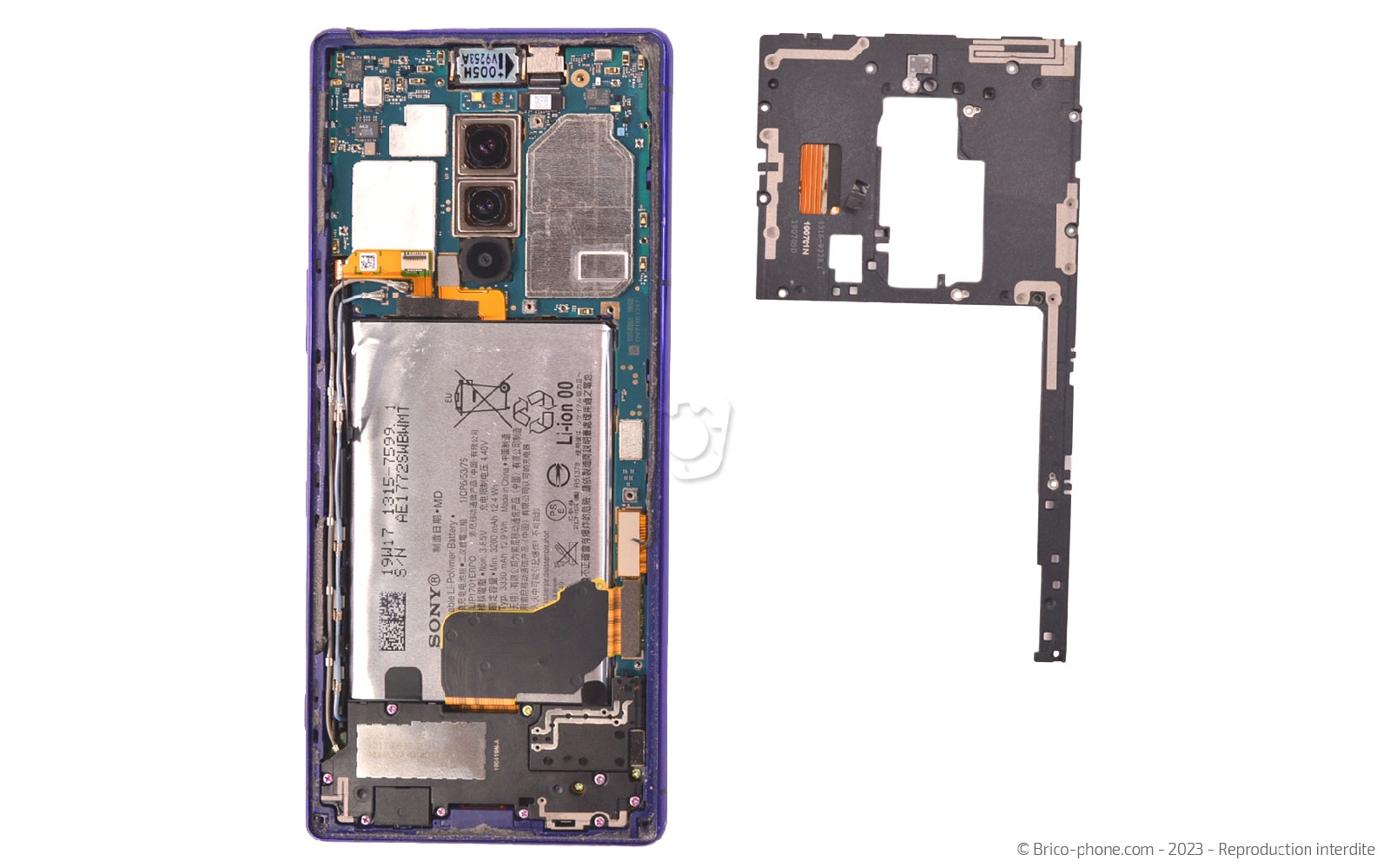

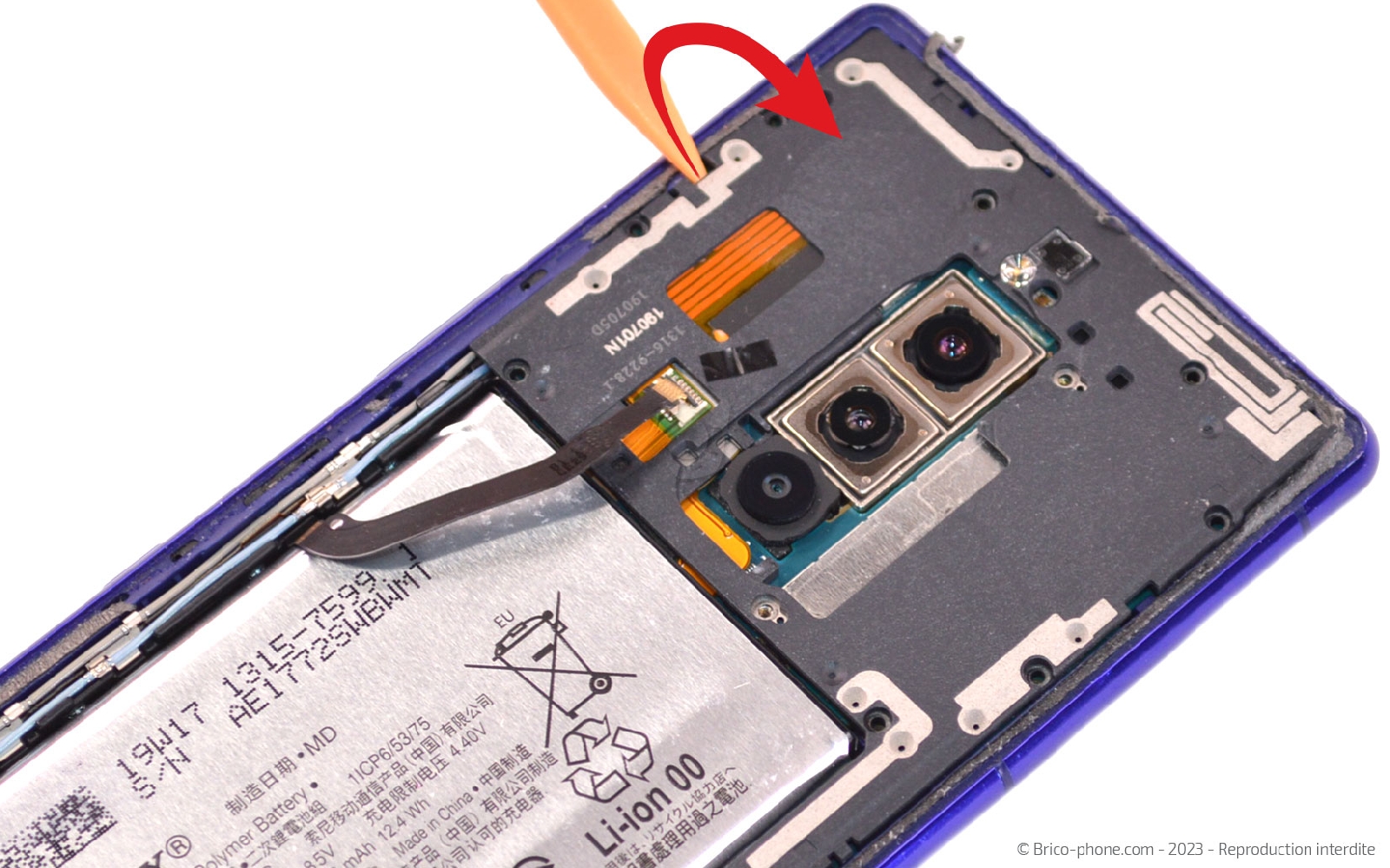

Etape 7 : Sortir la plaquette de protection

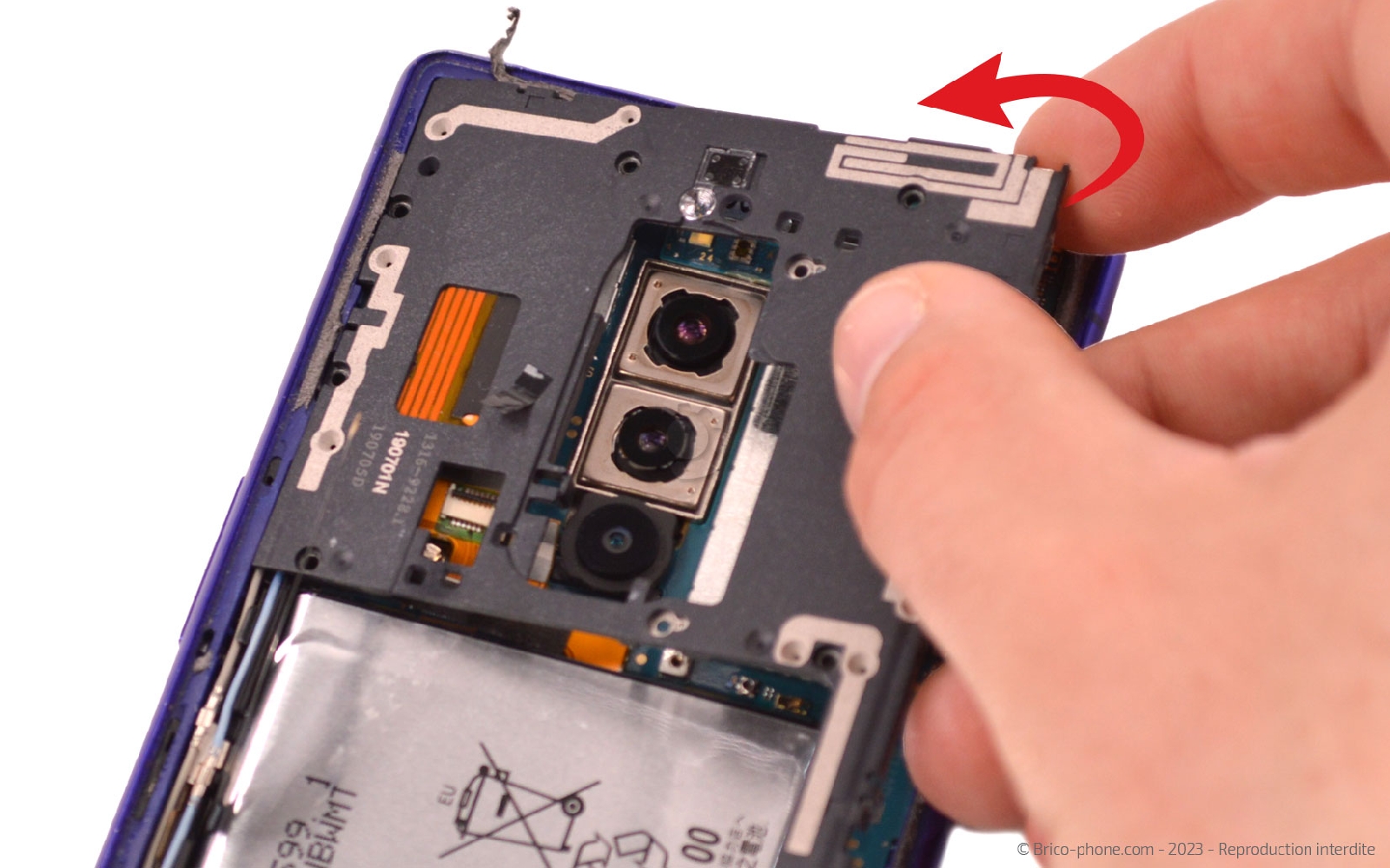

Glissez le spudger sous la plaquette pour la déclipser à différents endroits.

Sortez ensuite le composant du téléphone.
Outils du kit utilisés
Outils du kit utilisés

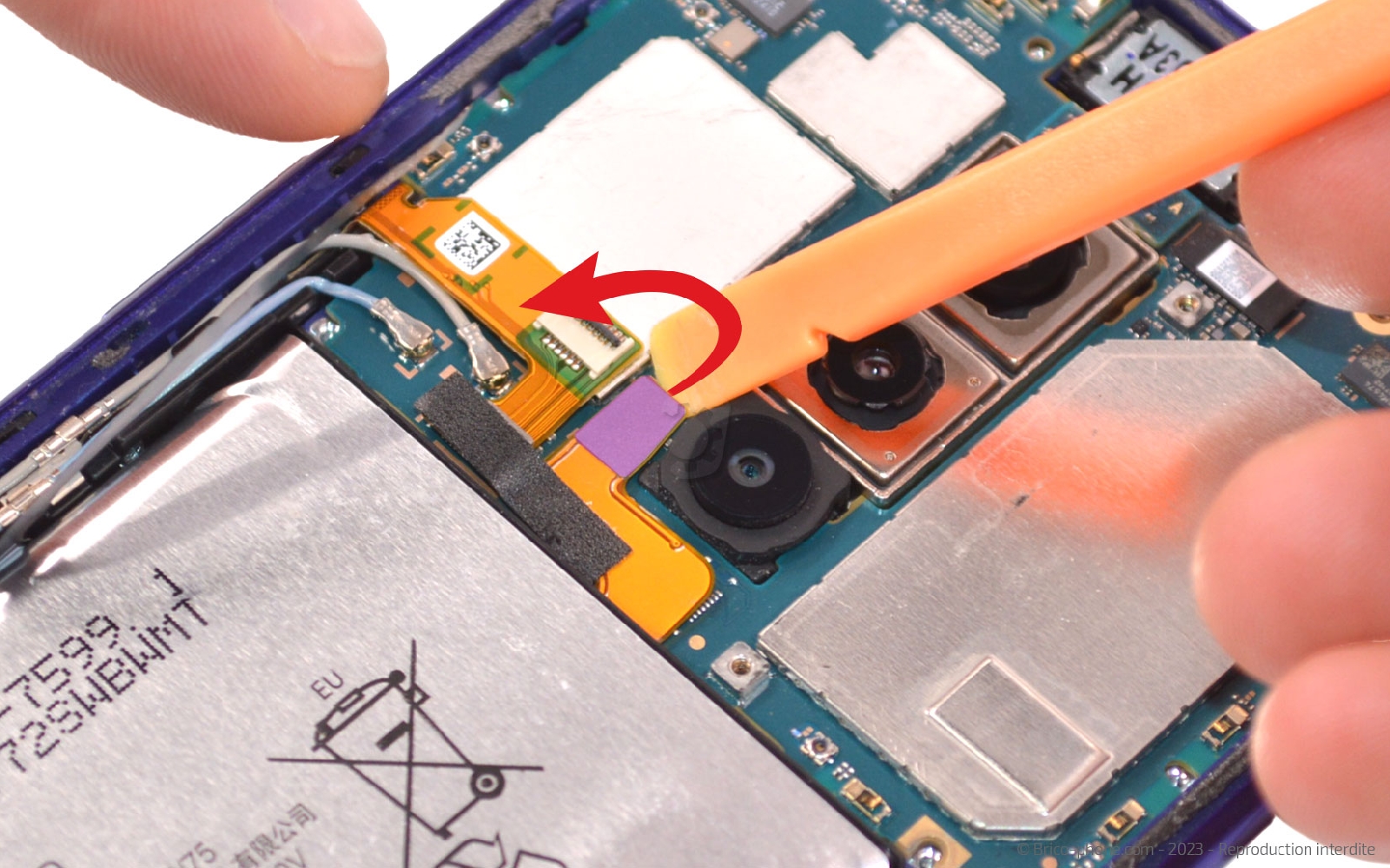

Etape 8 : Débrancher la batterie
Placez le levier sous la nappe de la batterie pour la déconnecter.
Outils du kit utilisés
Outils du kit utilisés

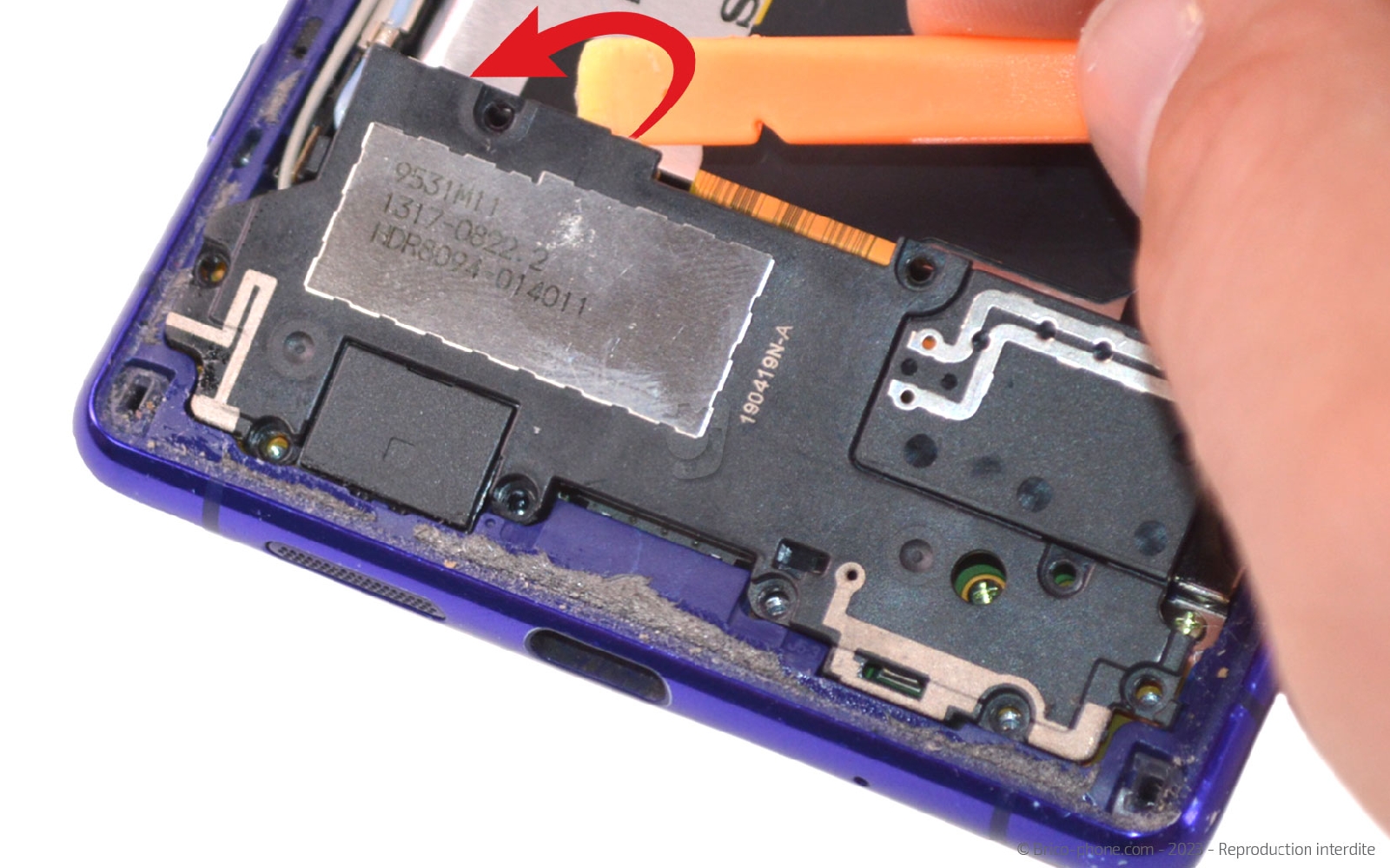

Etape 9 : Récupérer le haut-parleur externe

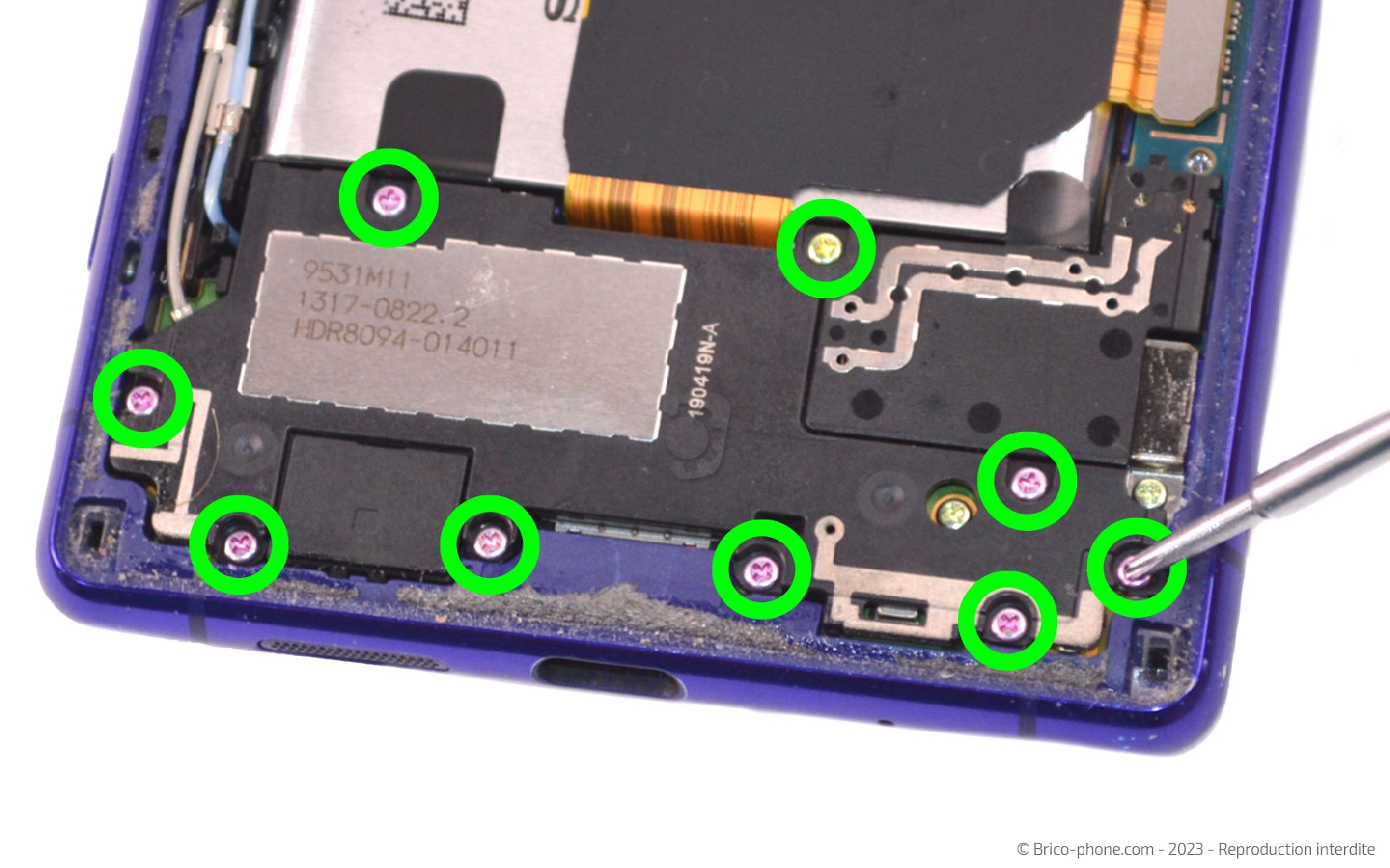

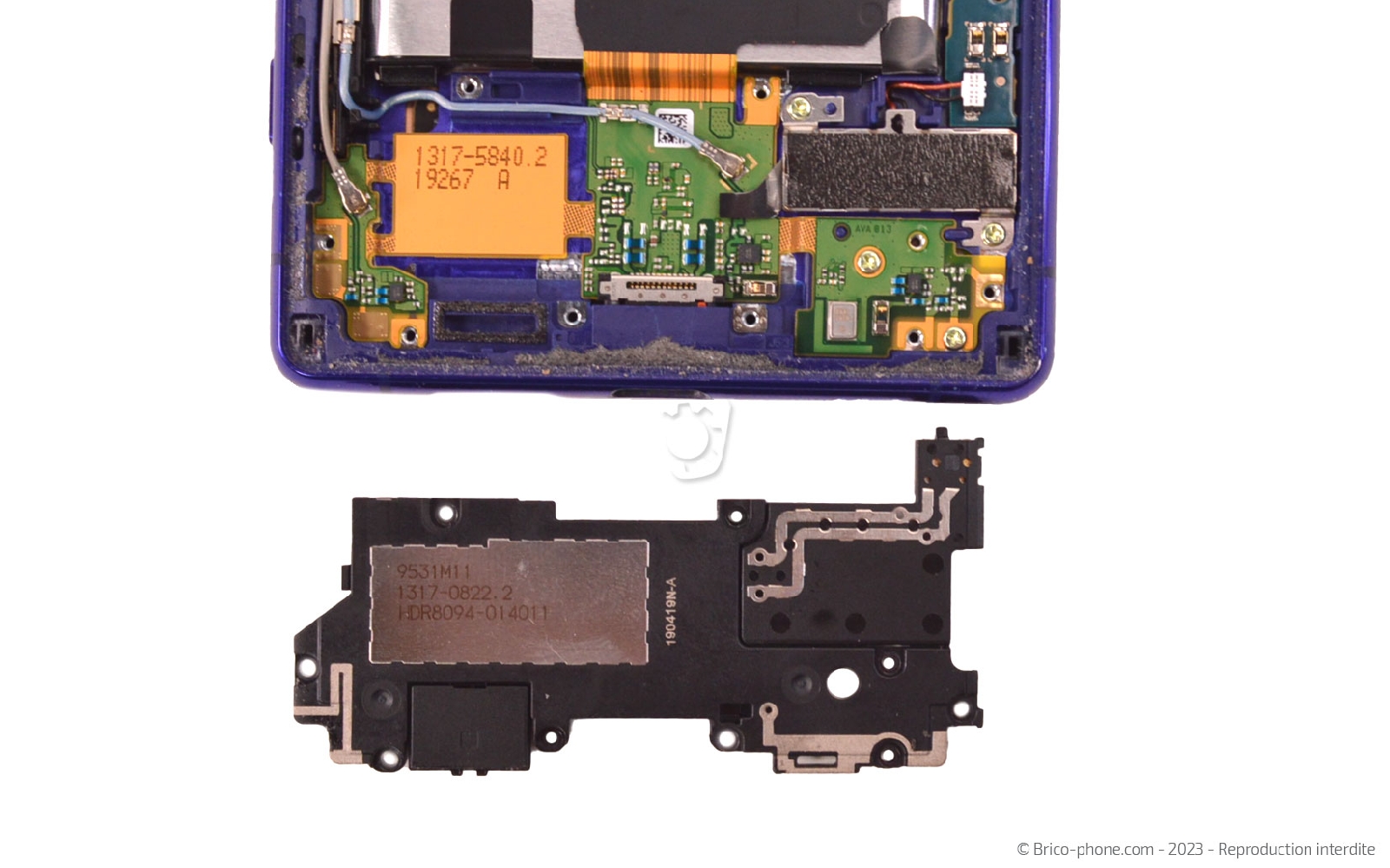

Retirez les 9 vis cruciforme du support du haut-parleur externe.

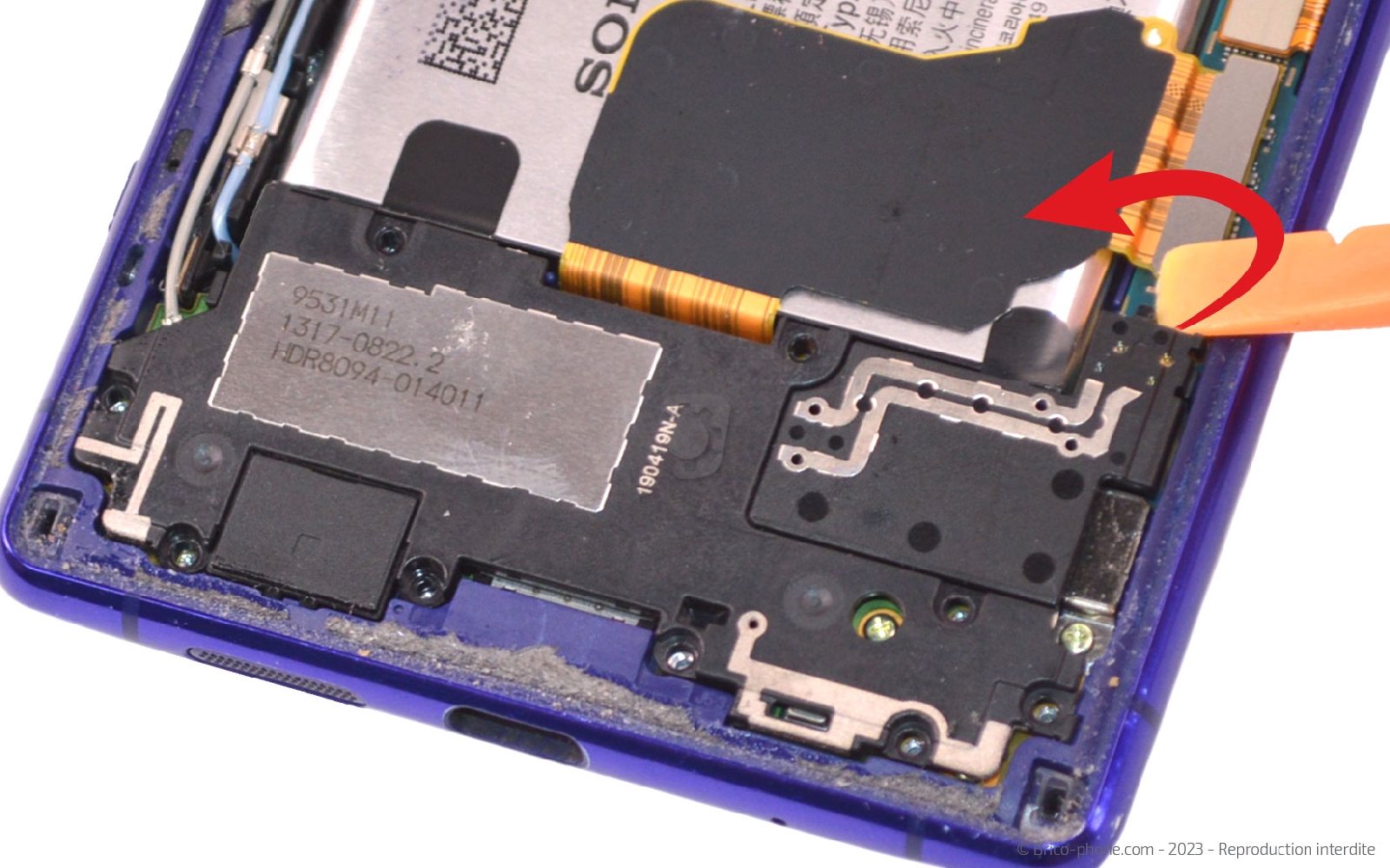

Insérez le spudger sous le composant pour faire levier et déclipser le produit.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Bloc haut-parleur externe de Sony J8110, J8170 Xperia 1, J9110 Xperia 1 Dual SIM
12,90 €

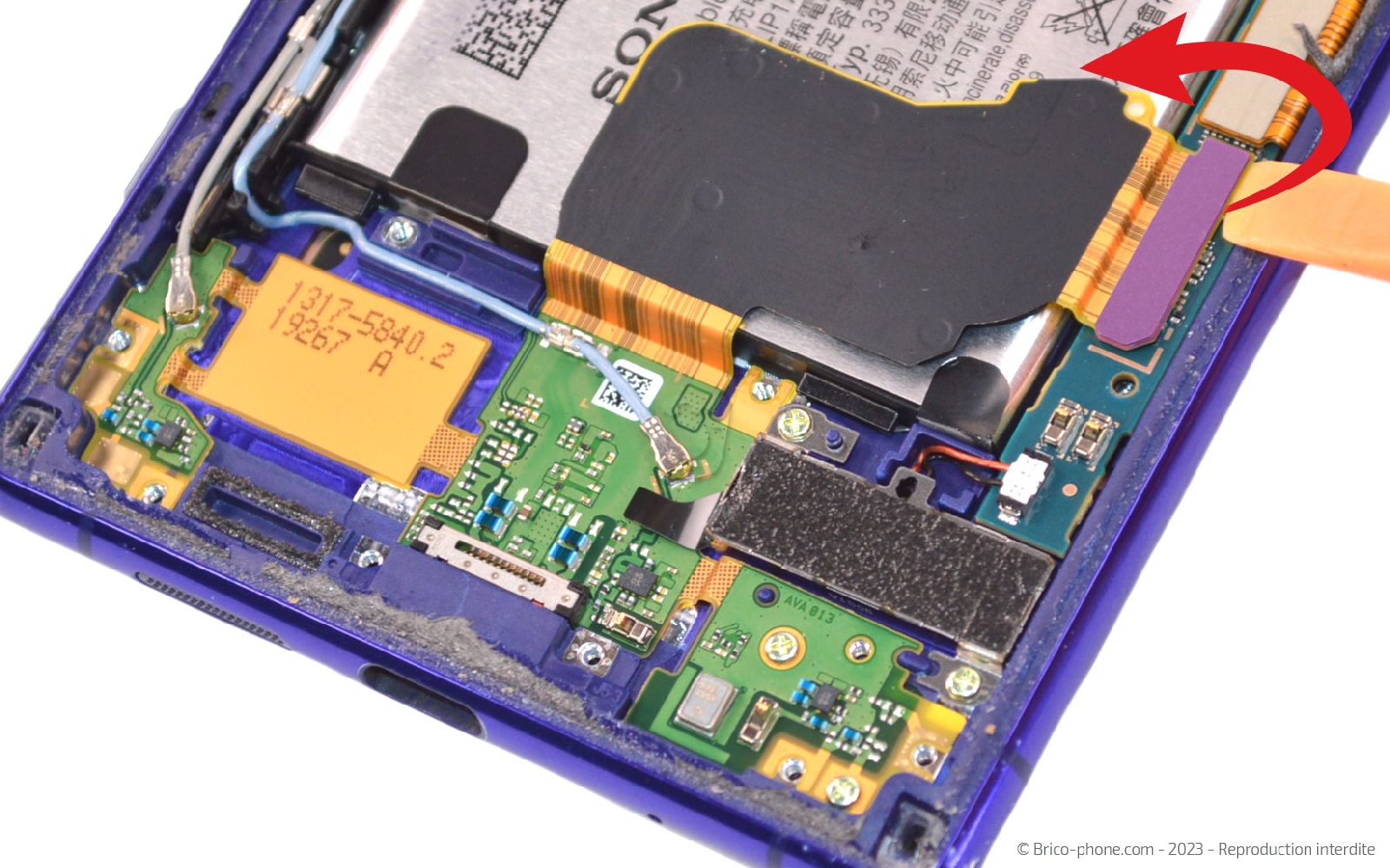

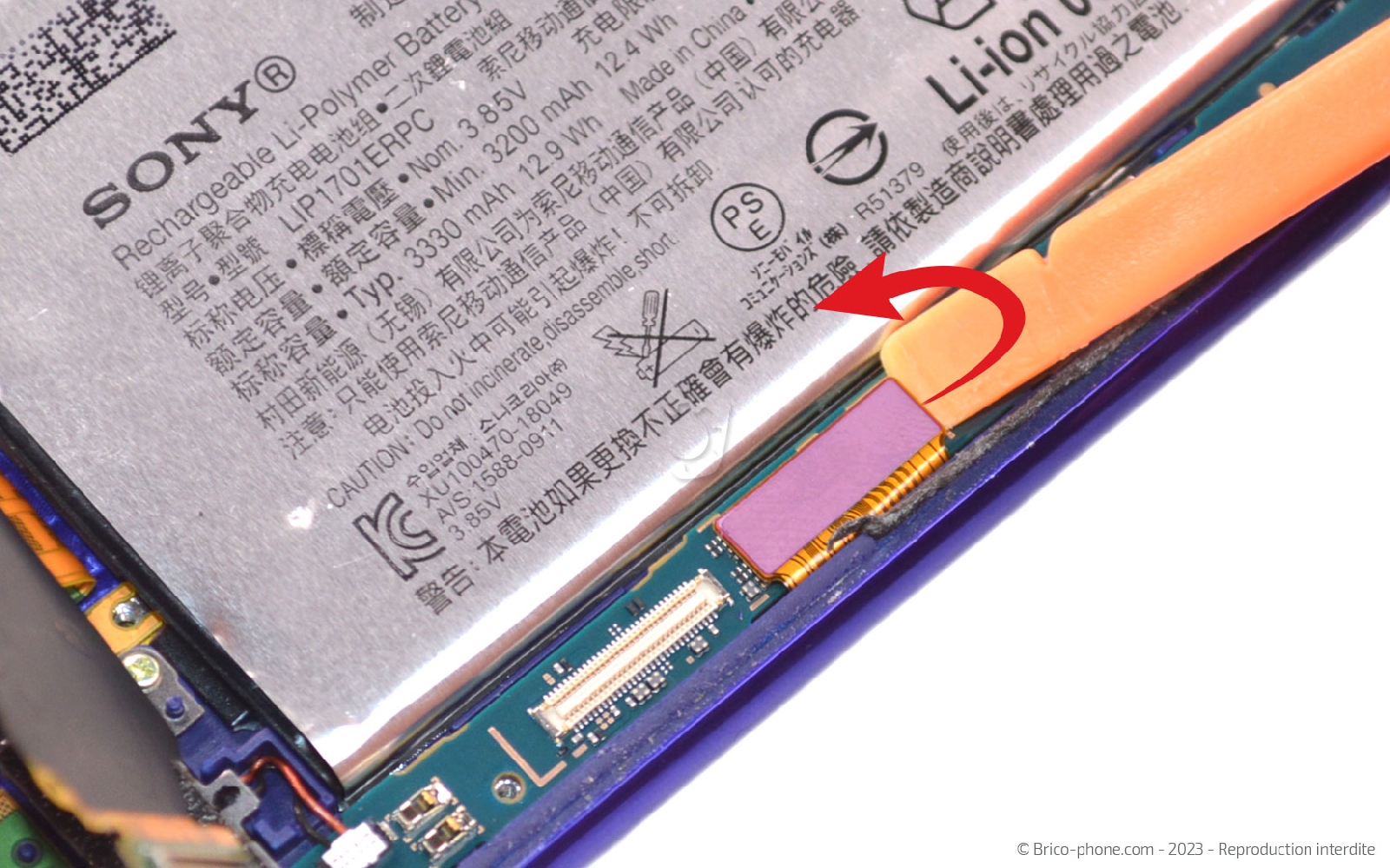

Etape 10 : Déconnecter les nappes de la carte mère
Débranchez la nappe du connecteur de charge, celle de l'écran puis celle des boutons.
Outils du kit utilisés
Outils du kit utilisés

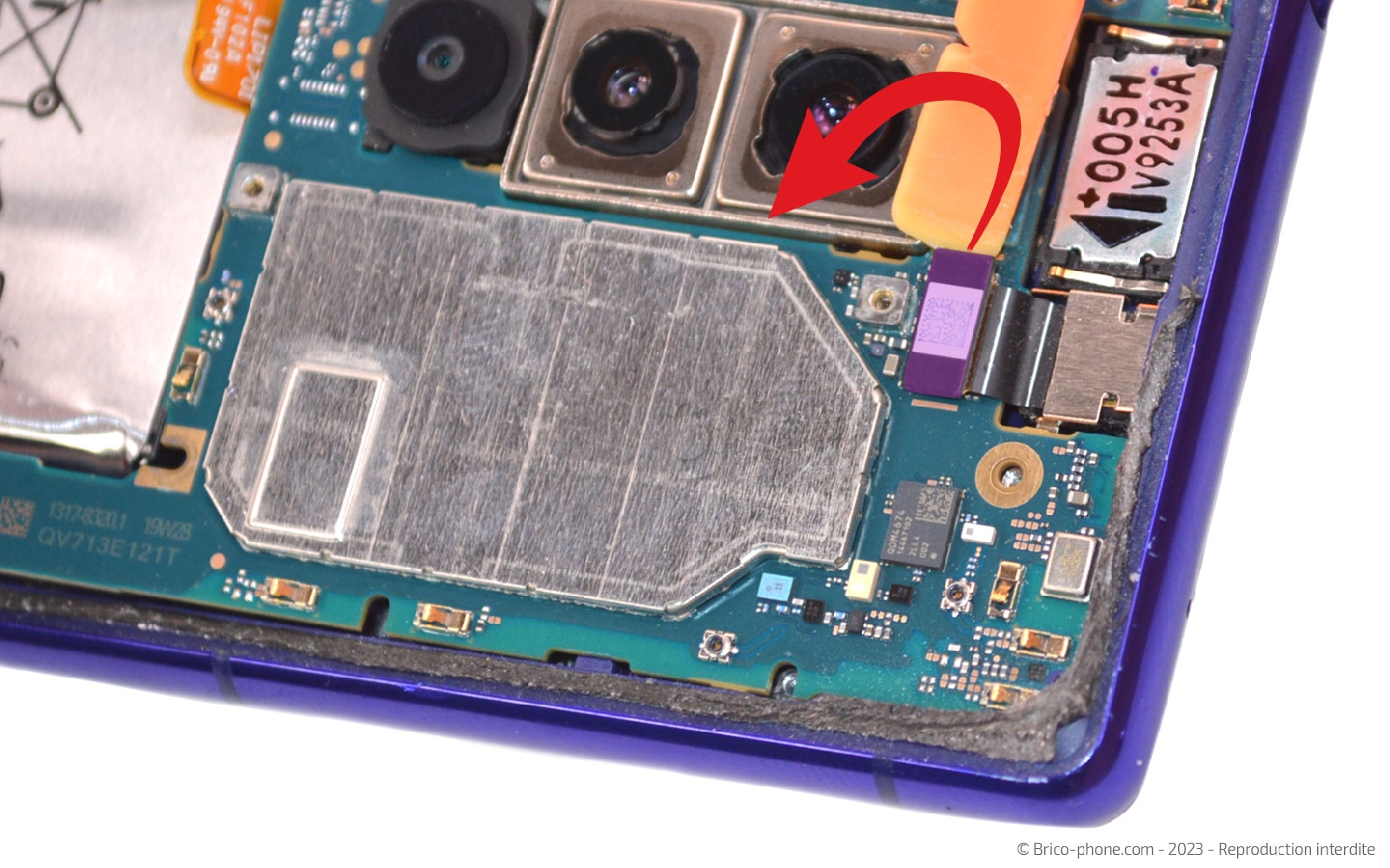

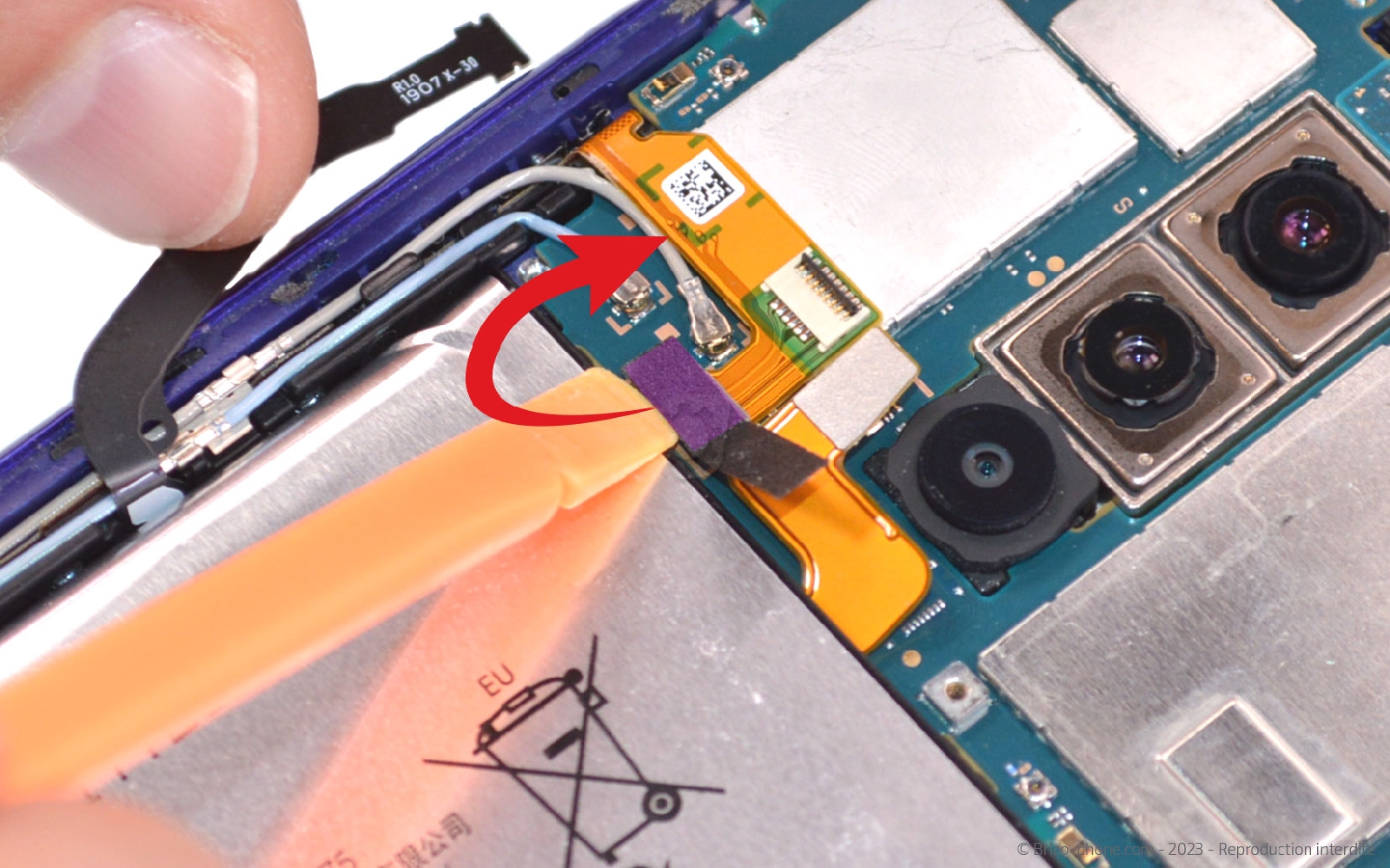

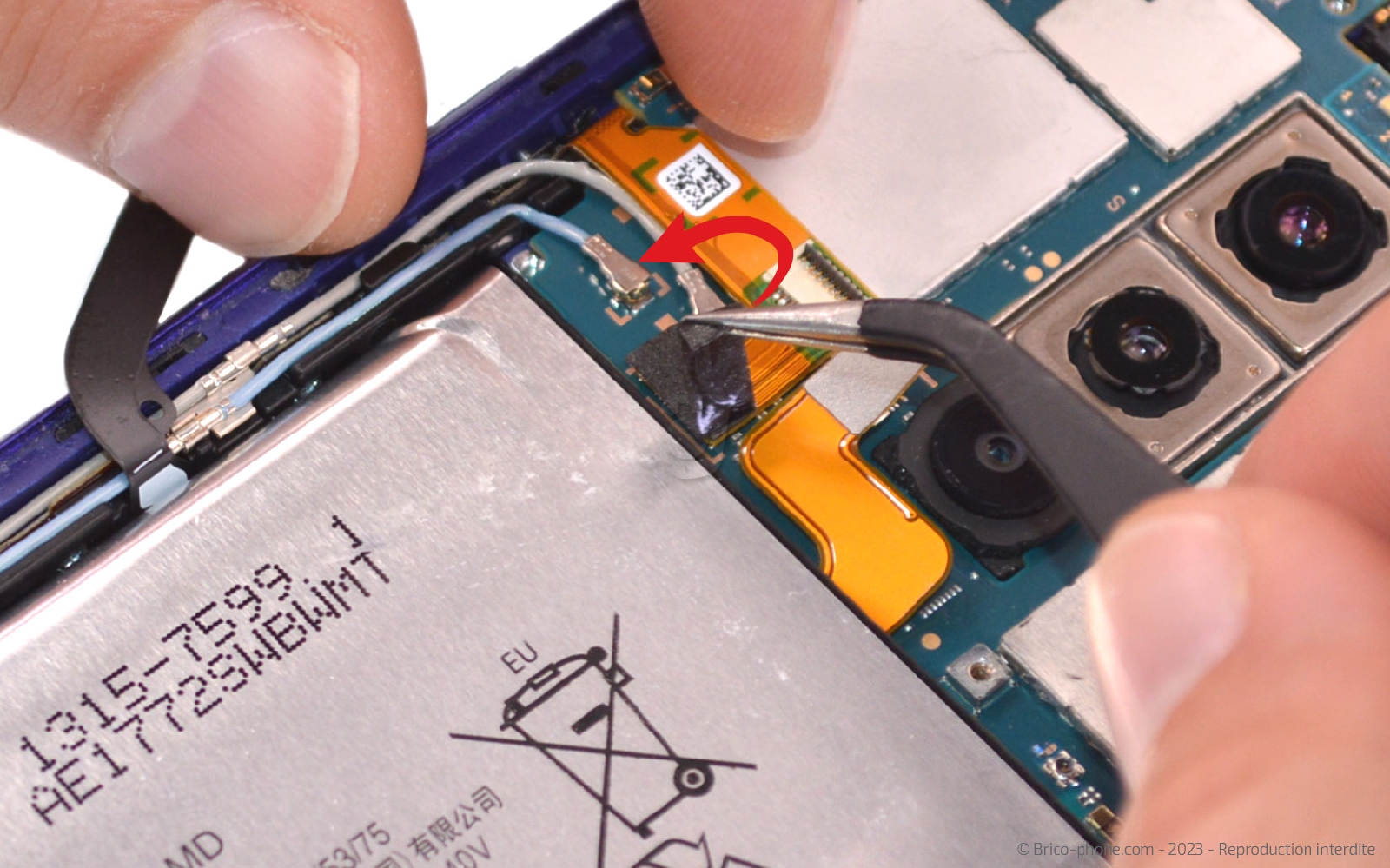

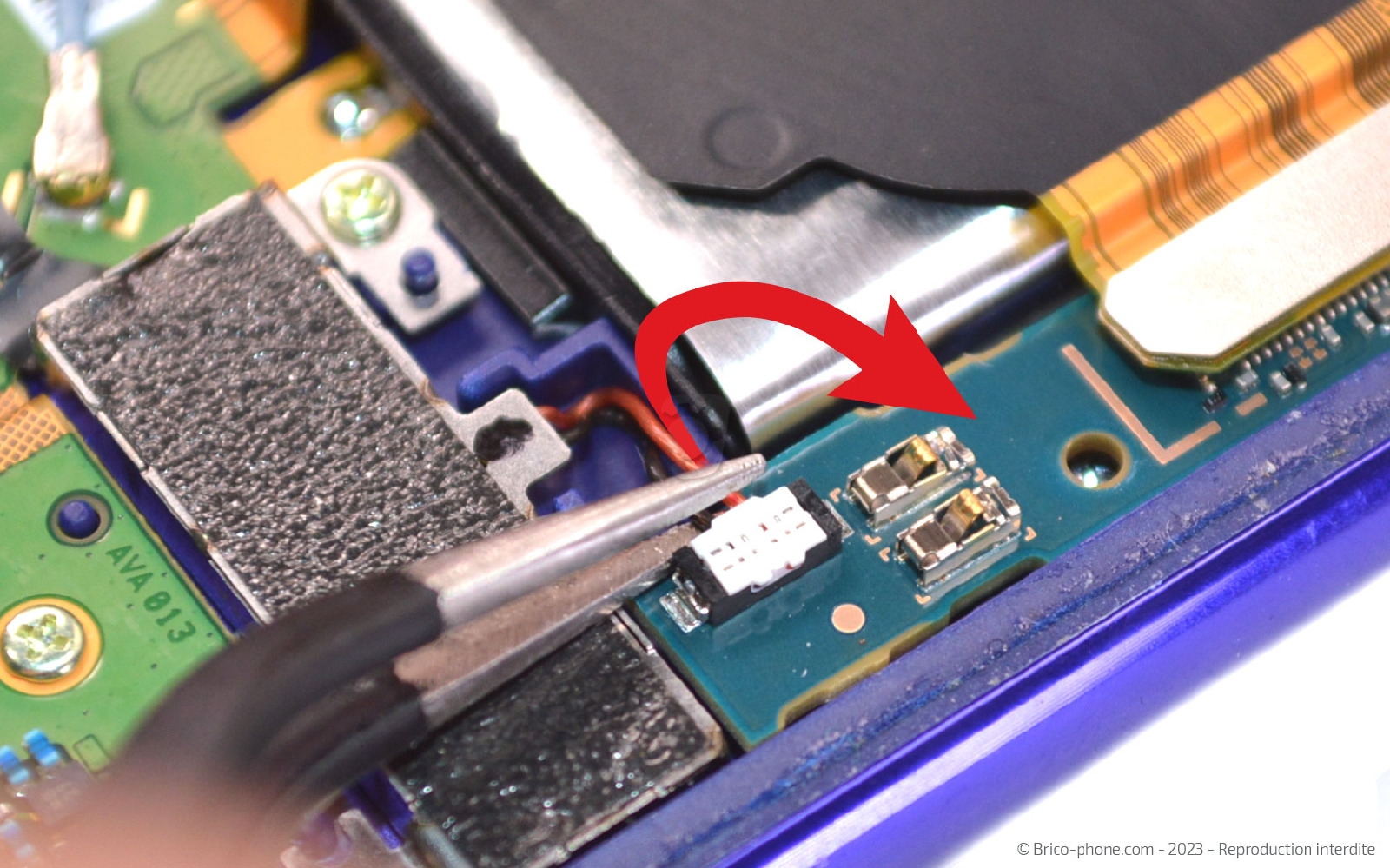

Etape 11 : Libérer la carte mère

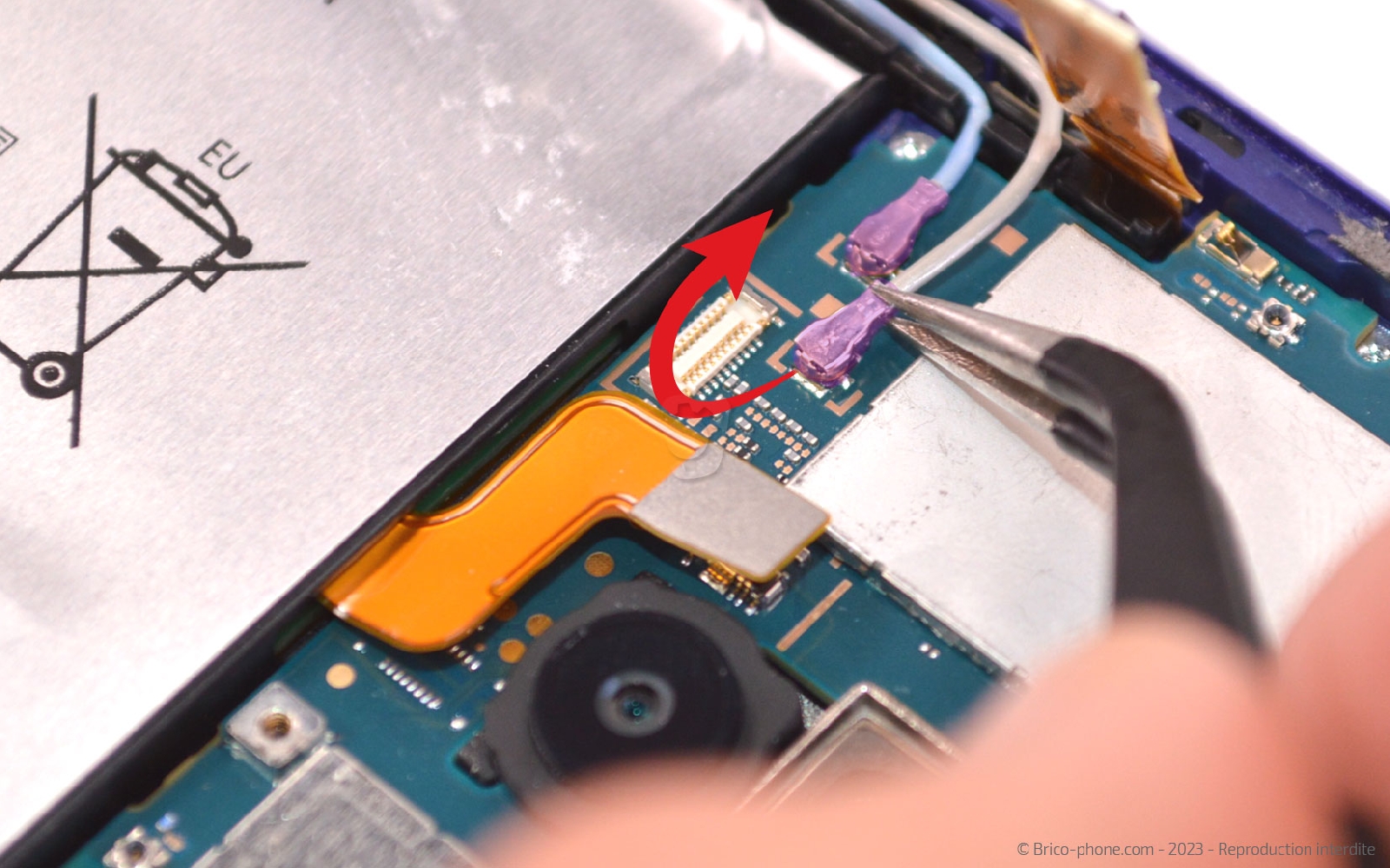

Détachez les deux câbles coaxiaux de la carte mère avant de débrancher le vibreur.

Déconnectez ensuite la nappe de la caméra avant.
Outils du kit utilisés
Outils du kit utilisés

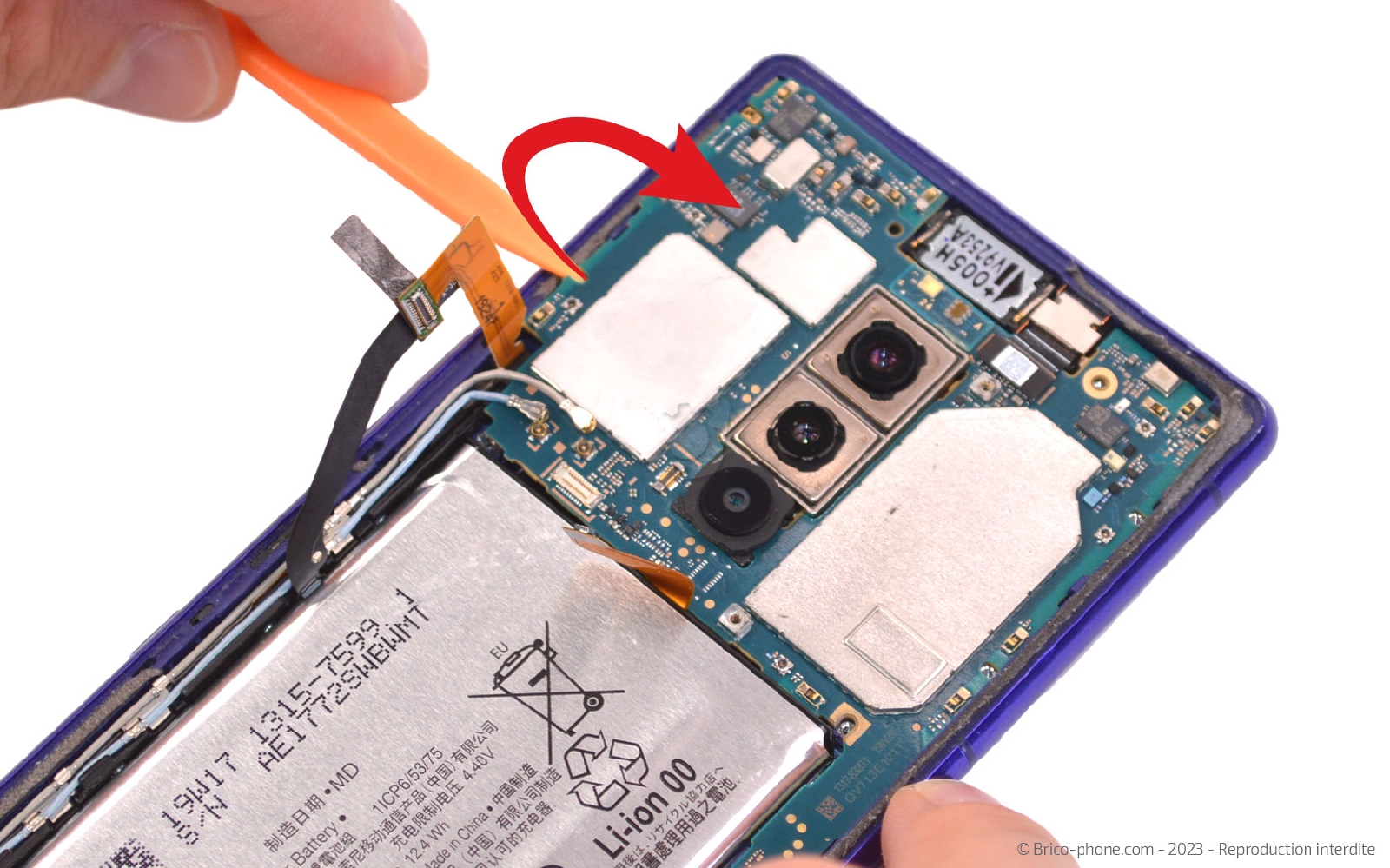

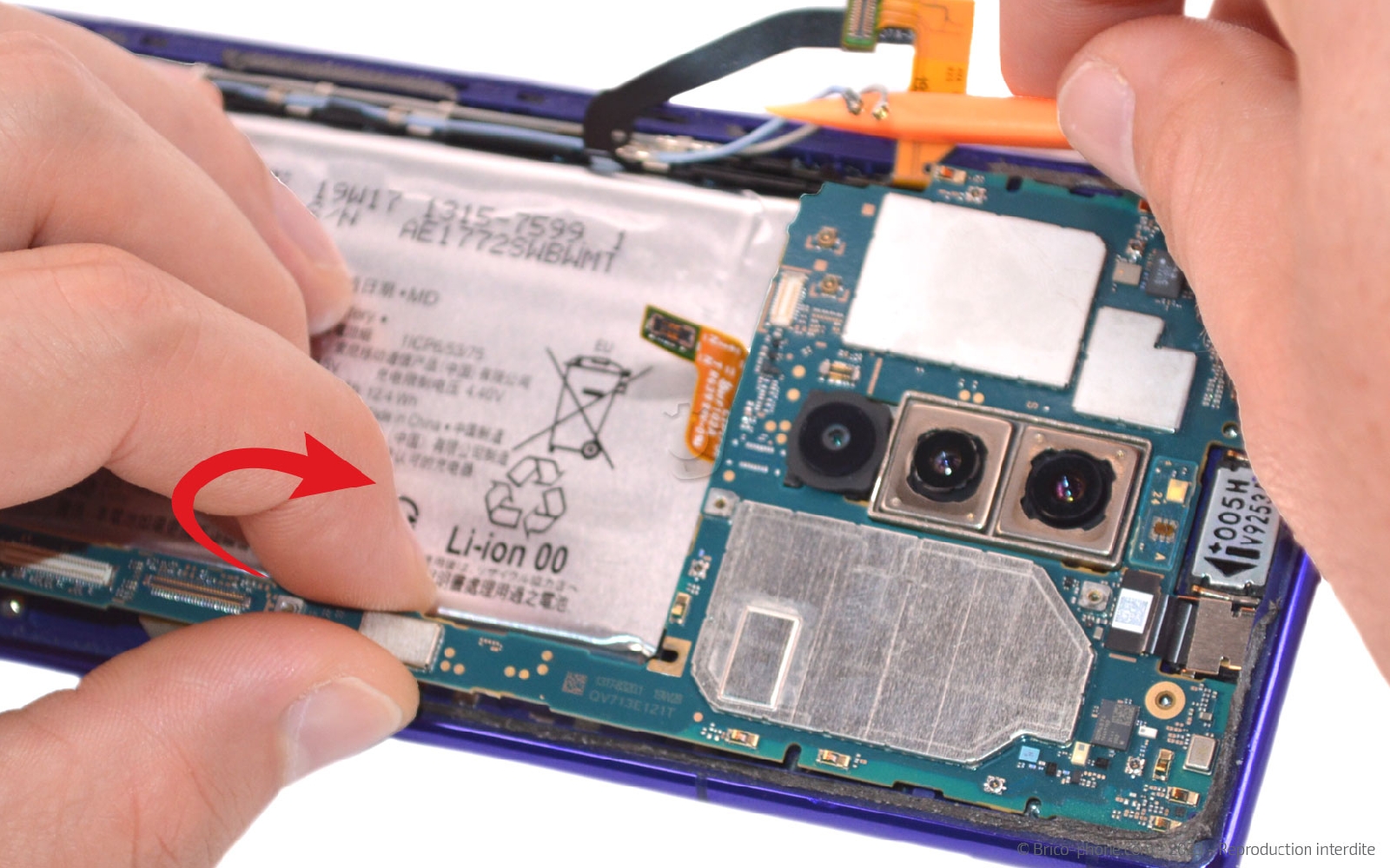

Etape 12 : Ôter la carte mère

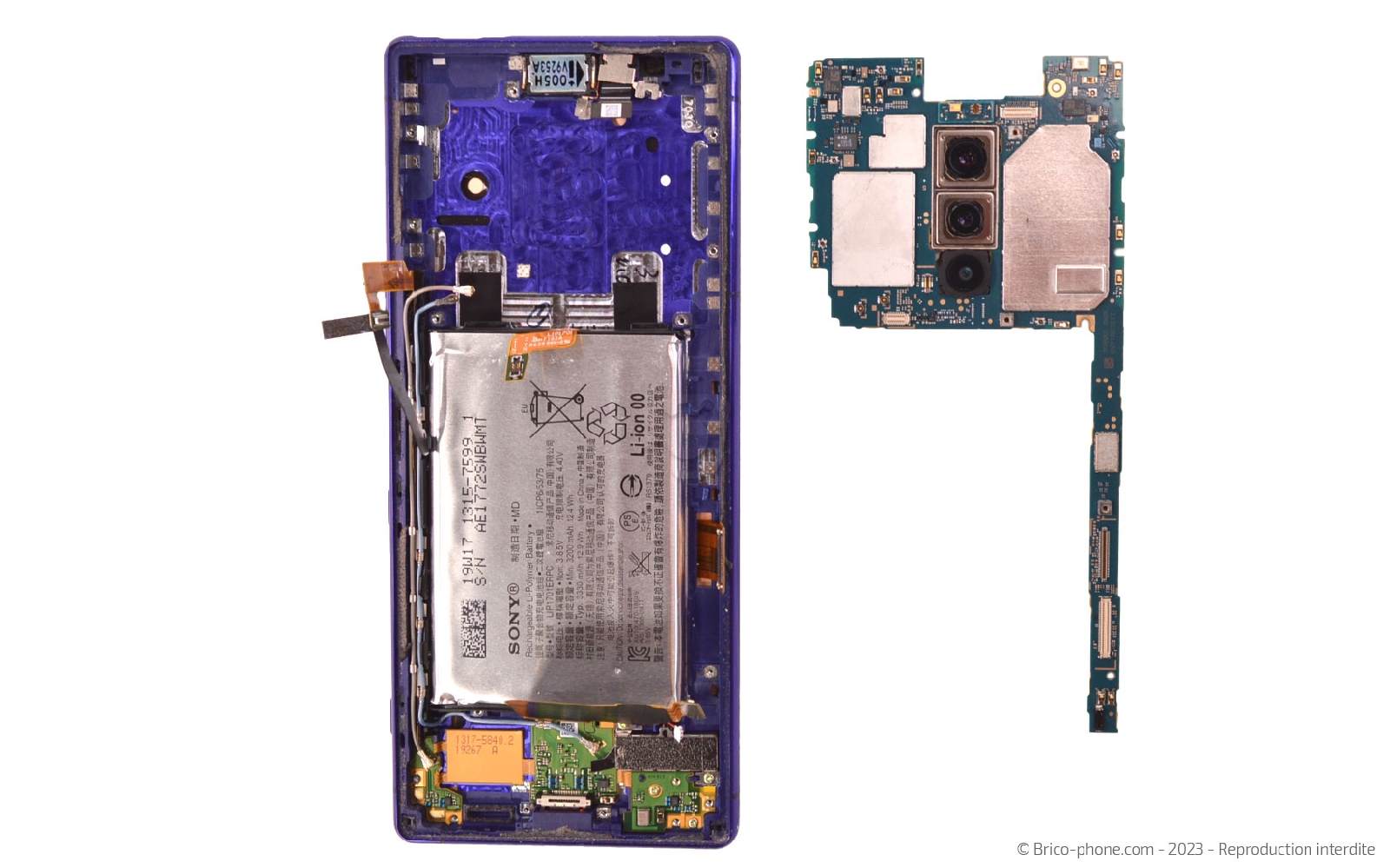

Soulevez légèrement la carte mère afin de pouvoir la saisir ensuite avec vos doigts pour la sortir délicatement du châssis.
Outils du kit utilisés
Outils du kit utilisés

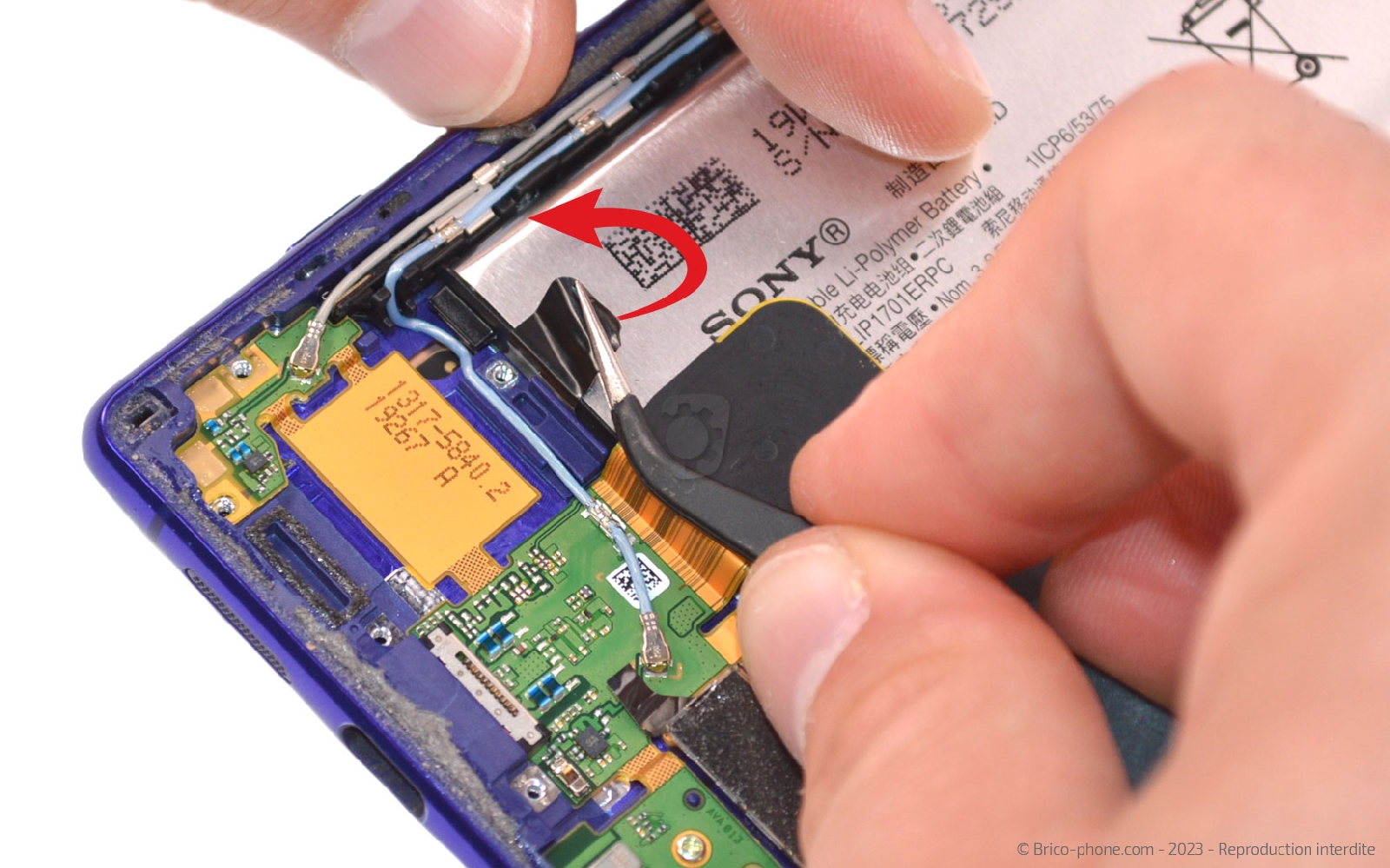

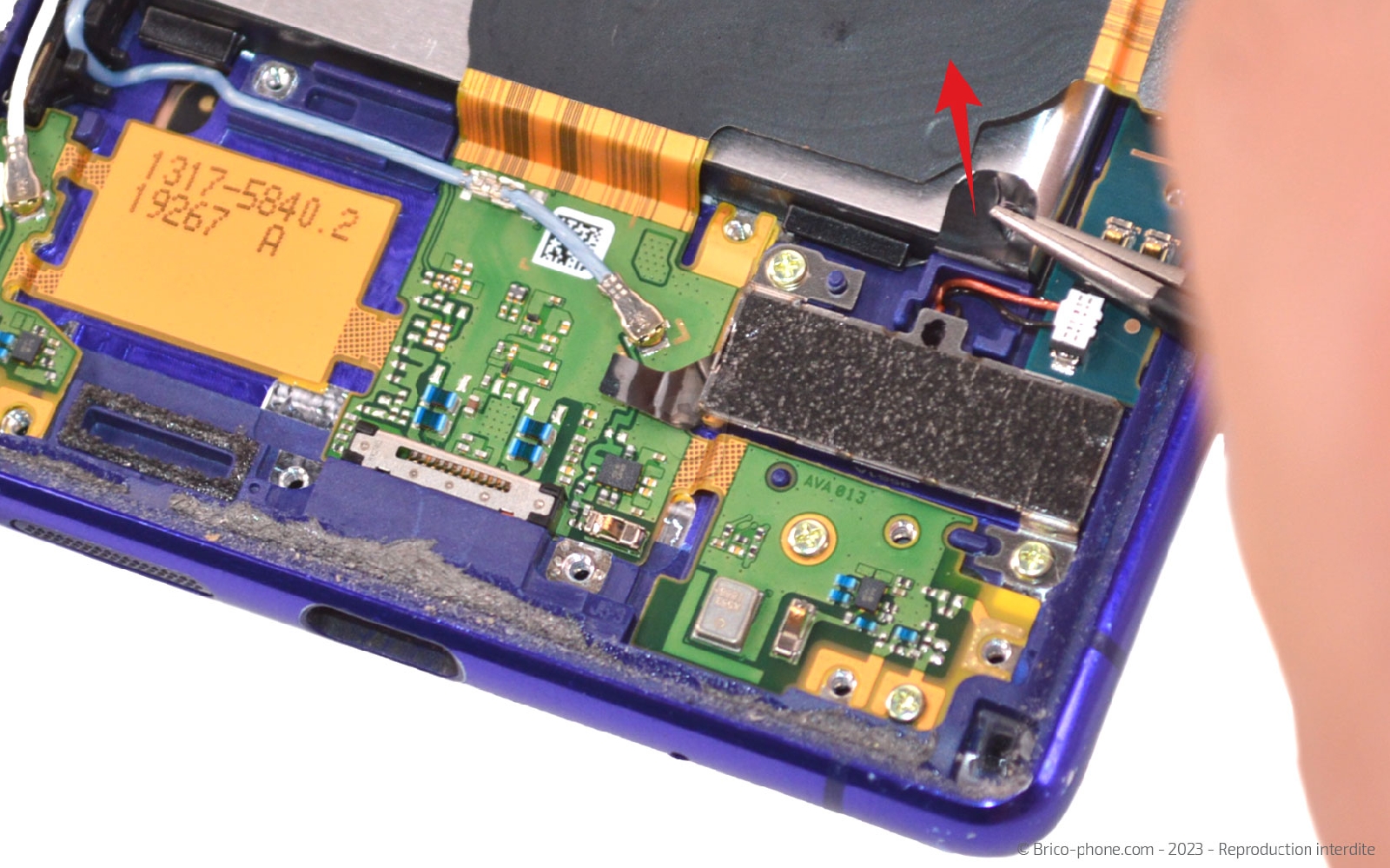

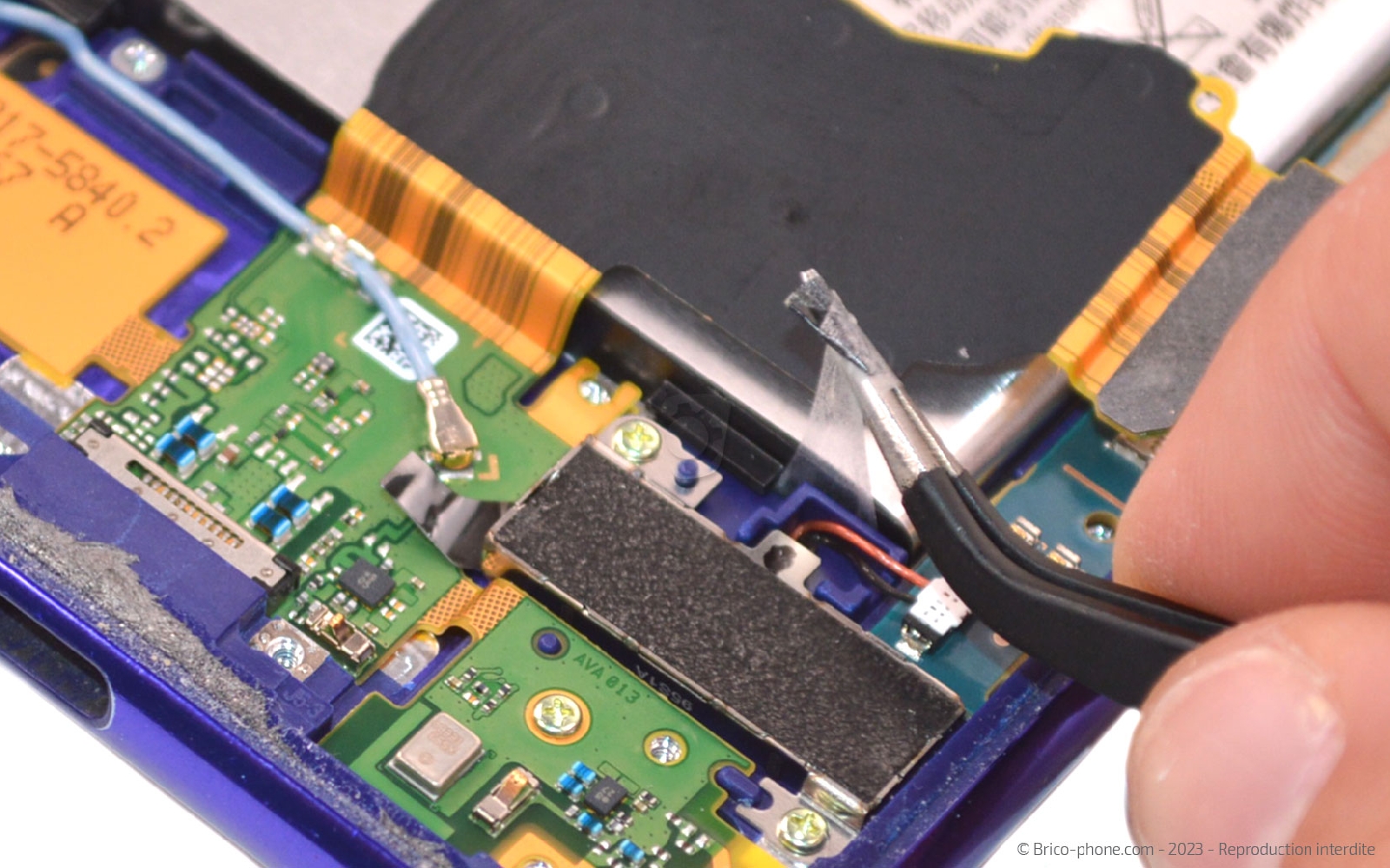

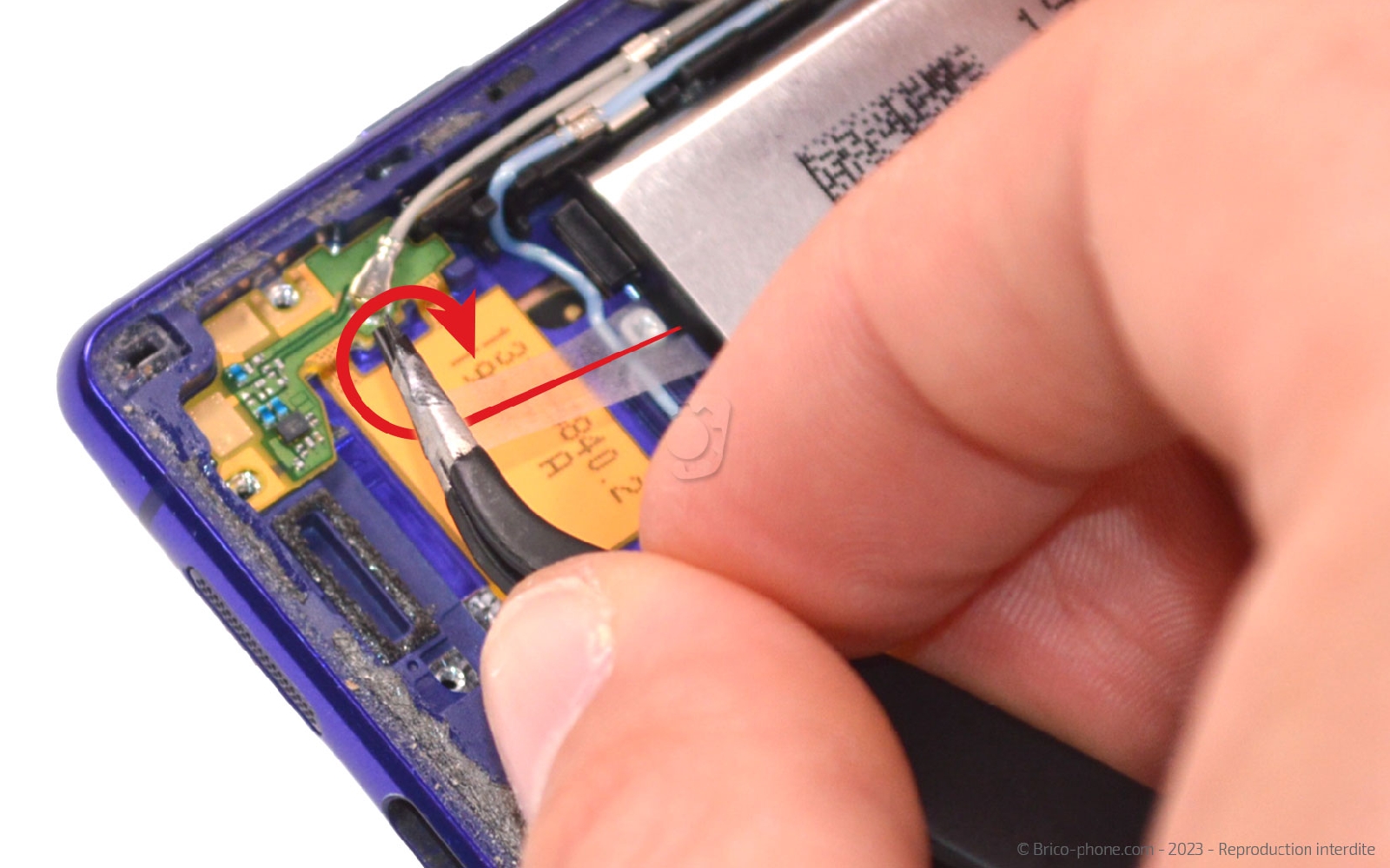

Etape 13 : Retirer les stickers du bas
Décollez la languette placée en bas de la batterie. Saisissez-la avec la pincette et tirez cette dernière tout en l'enroulant autour de l'outil.

Réitérez l'opération avec la seconde languette.
Outils du kit utilisés
Outils du kit utilisés

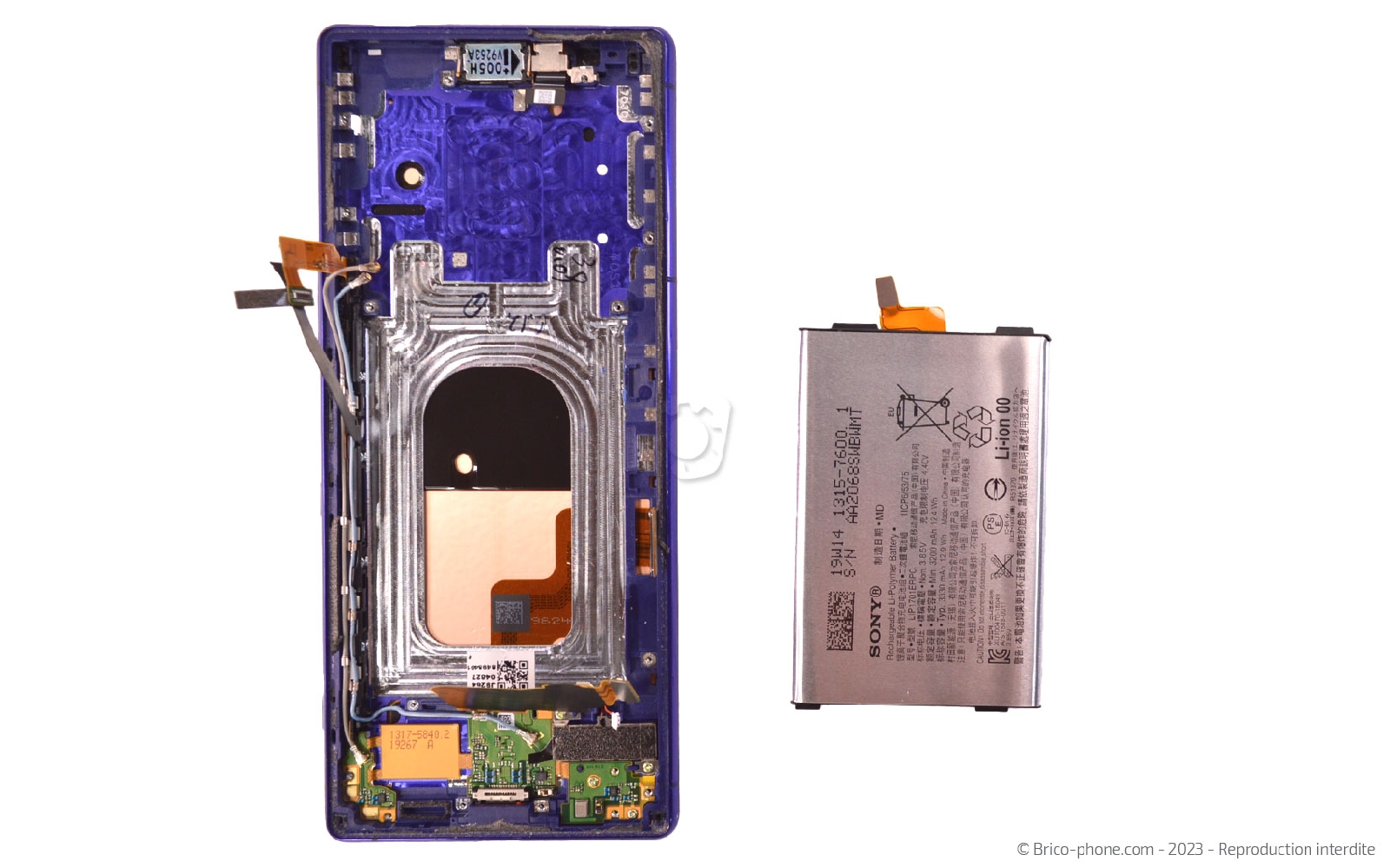

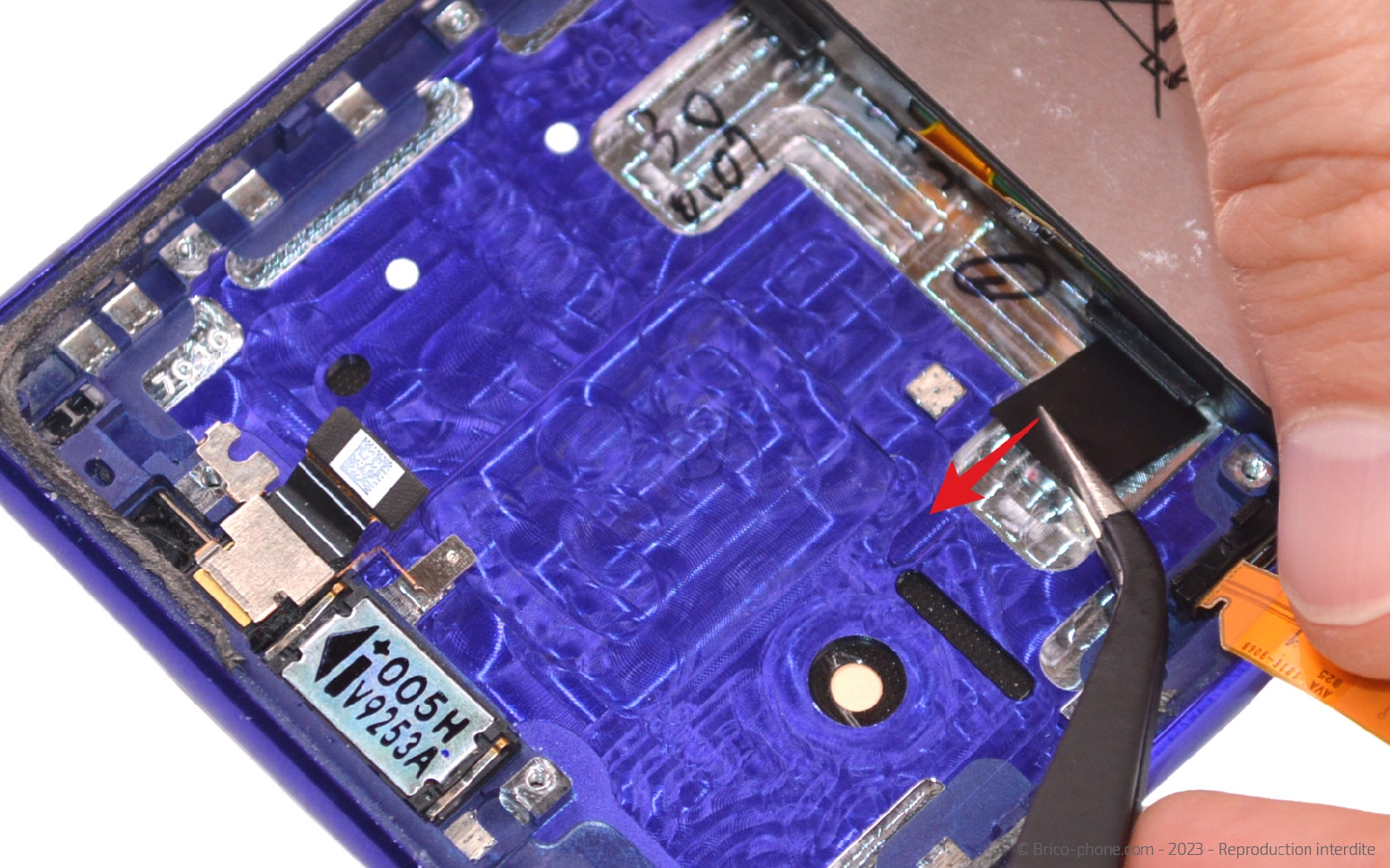

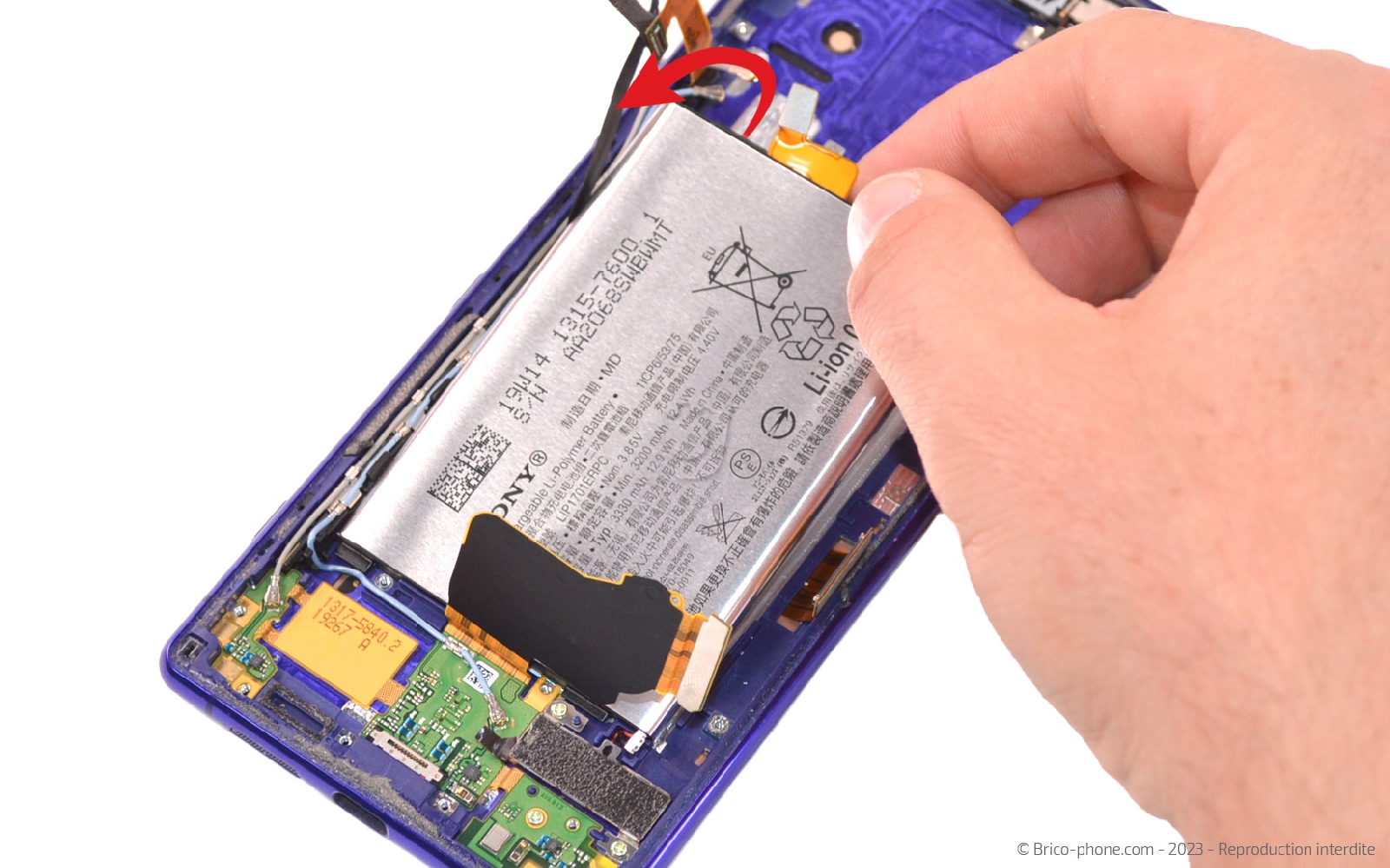

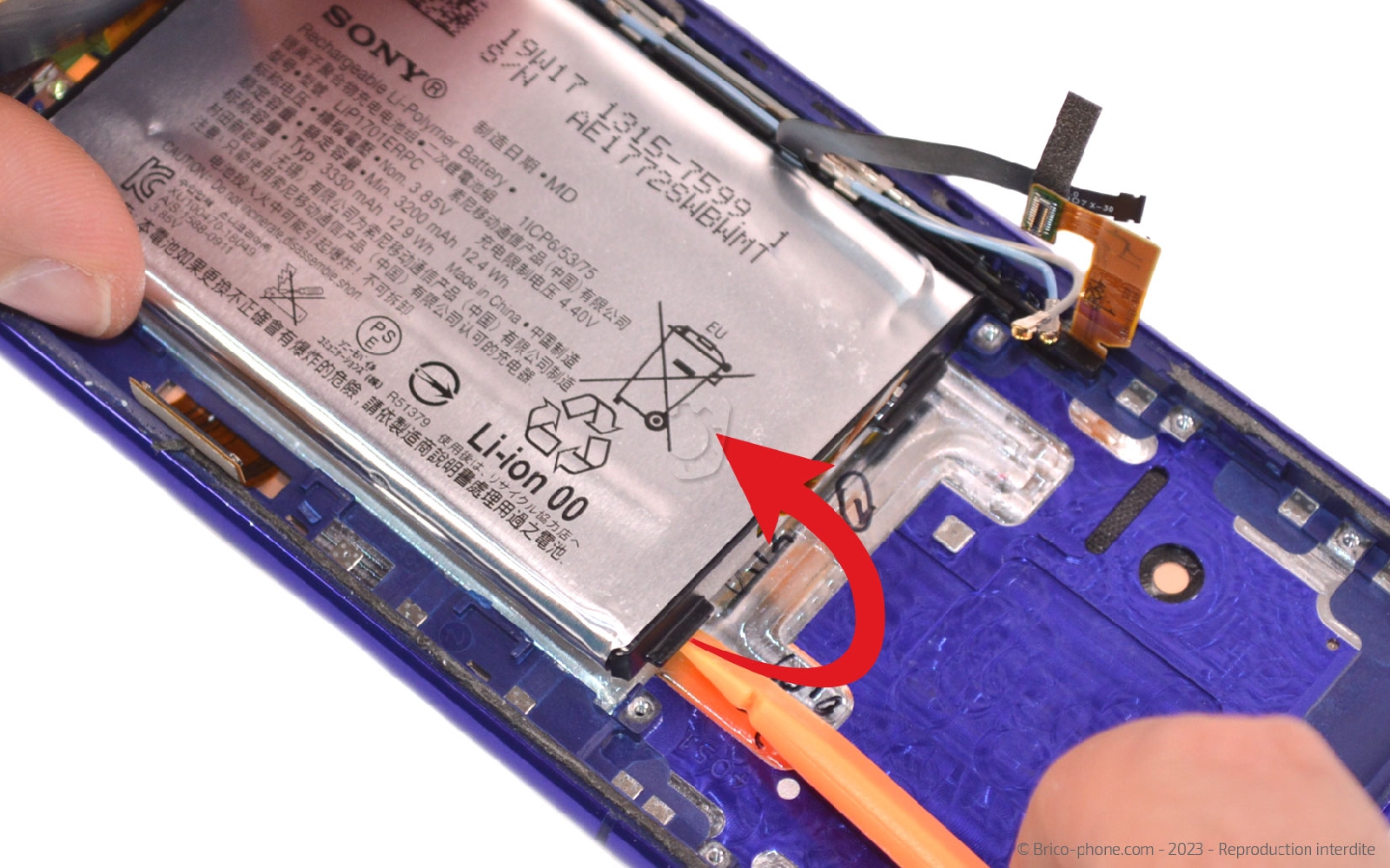

Etape 14 : Extraire la batterie
Faites la même chose que l'étape précédente pour les languettes du haut de la batterie.

Ensuite, glissez e spudger sous la batterie pour la soulever et la sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Batterie d'origine pour Sony Xperia 1
22,90 €

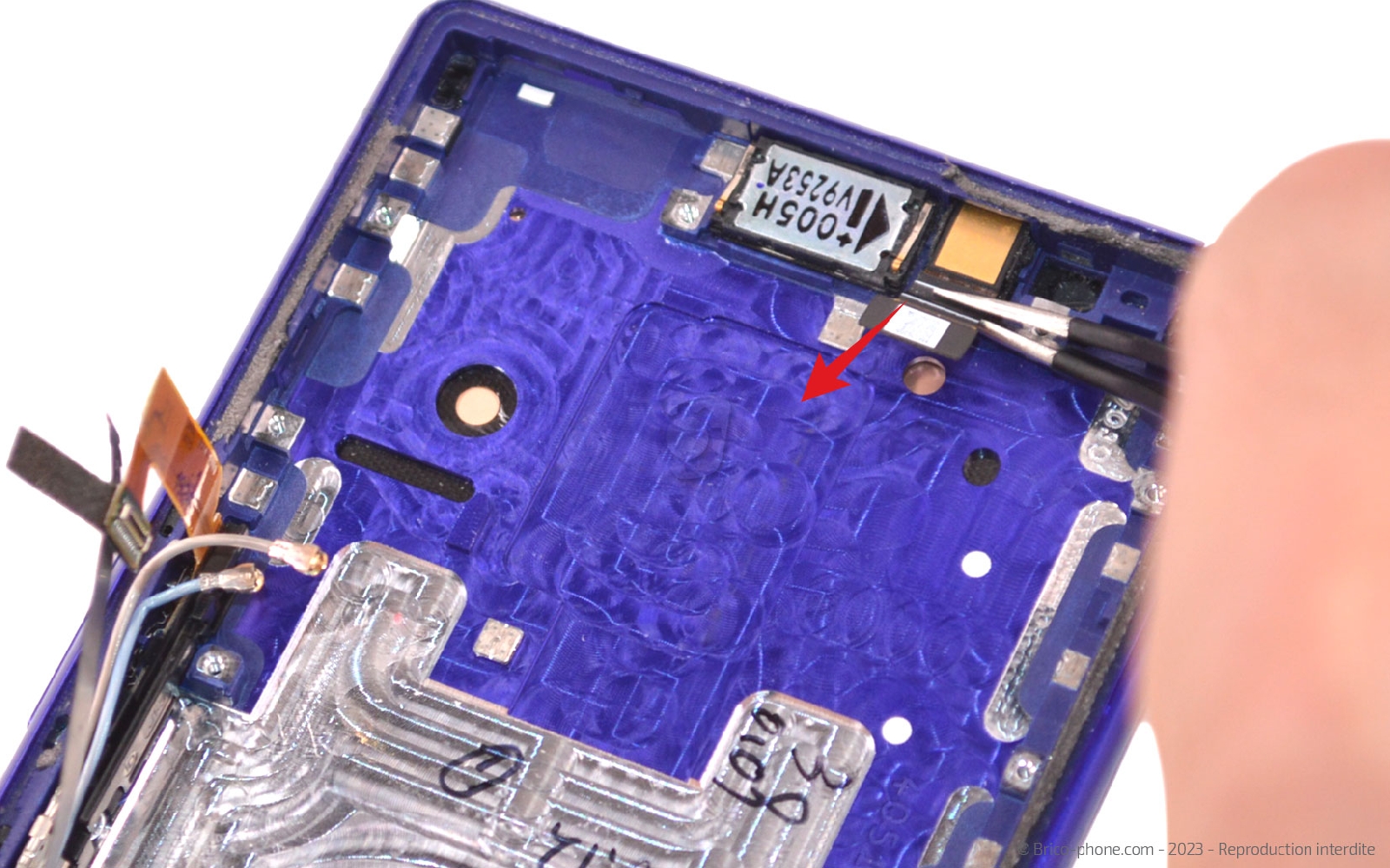

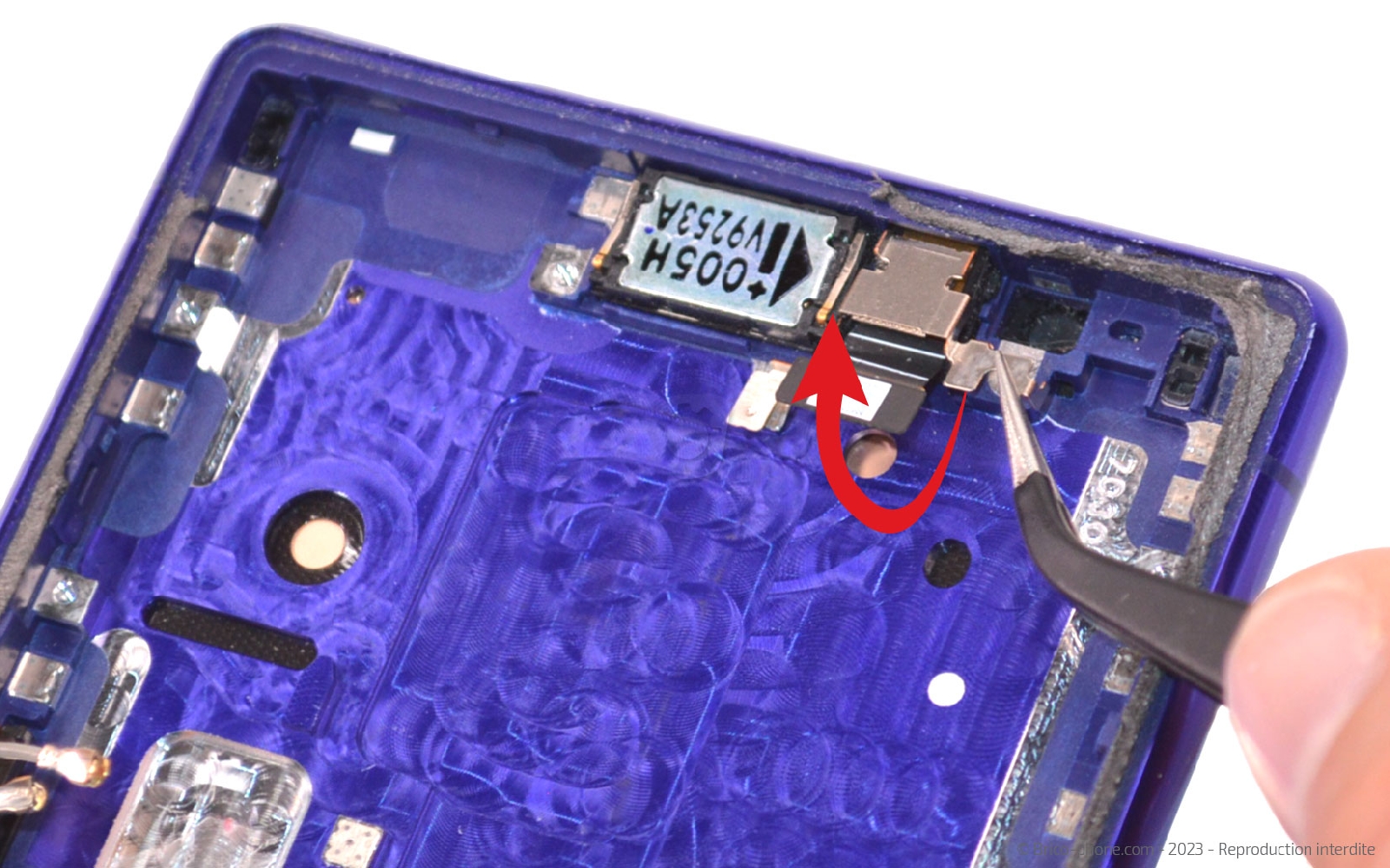

Etape 15 : Récupérer la caméra frontale

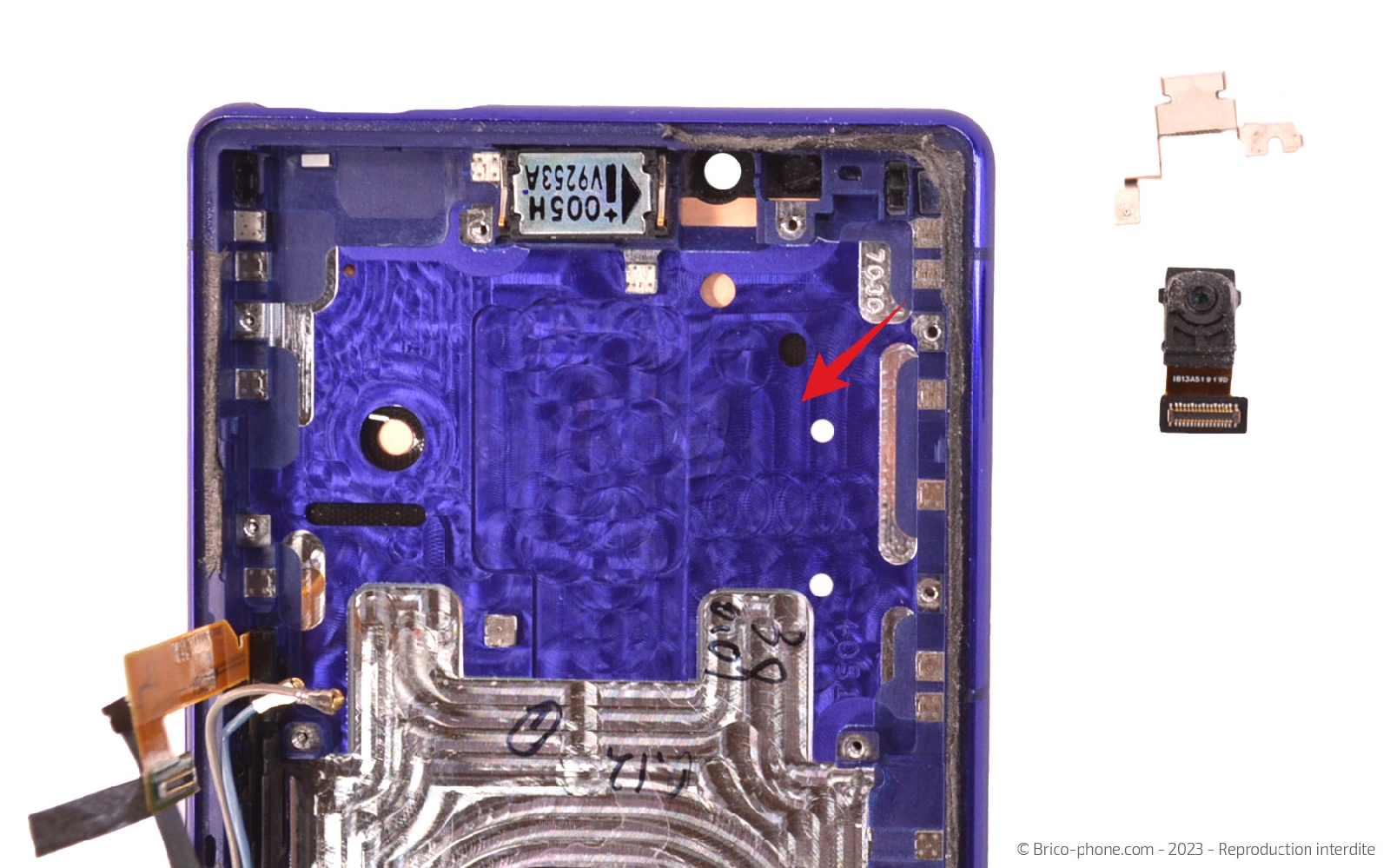

Sur le haut du téléphone, il vous faut récupérer la caméra à selfie. Pour cela, ôtez sa protection métallique, puis saisissez l'objectif par sa nappe pour la sortir.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Caméra avant pour Sony Xperia 1 et 5
10,74 €

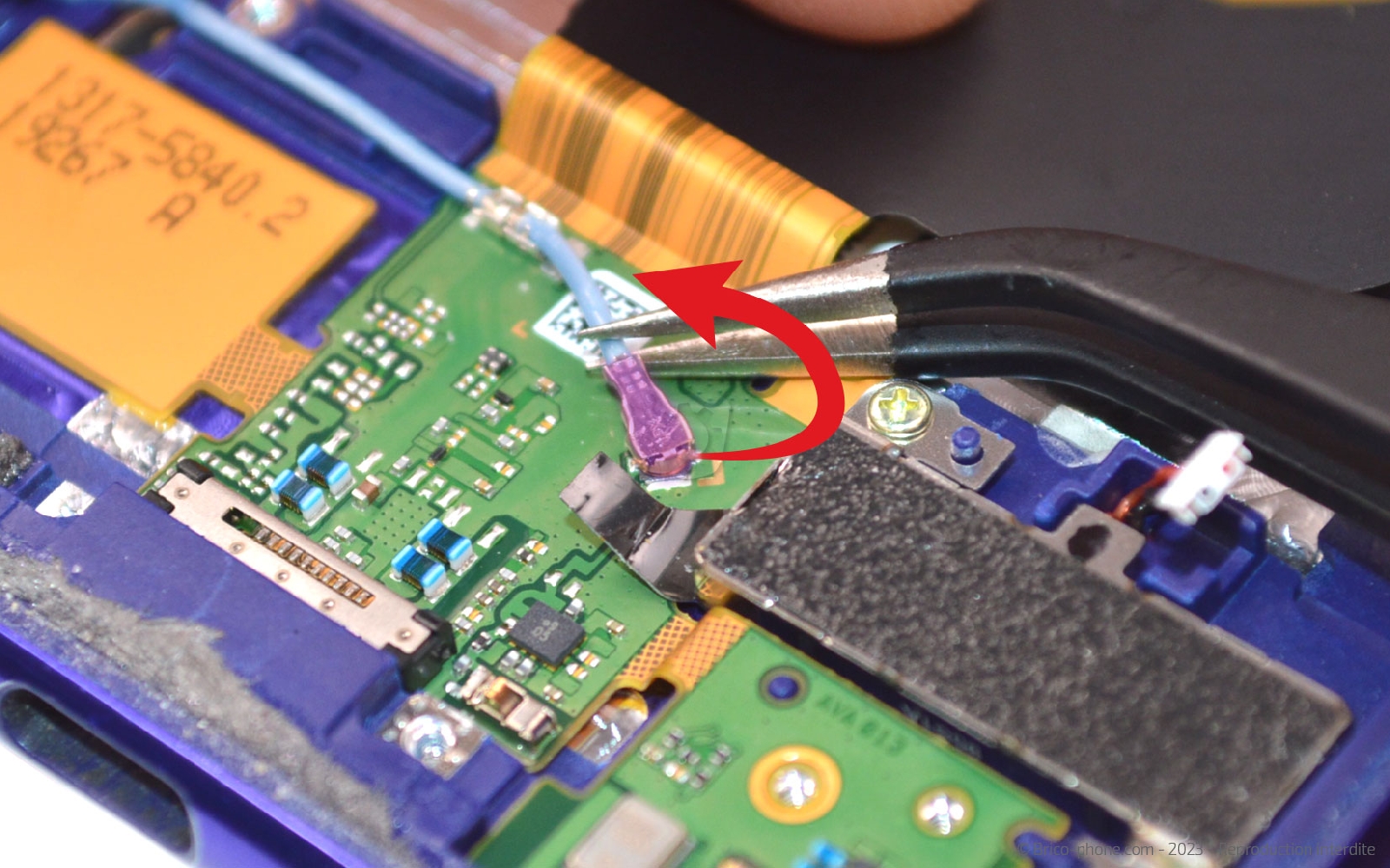

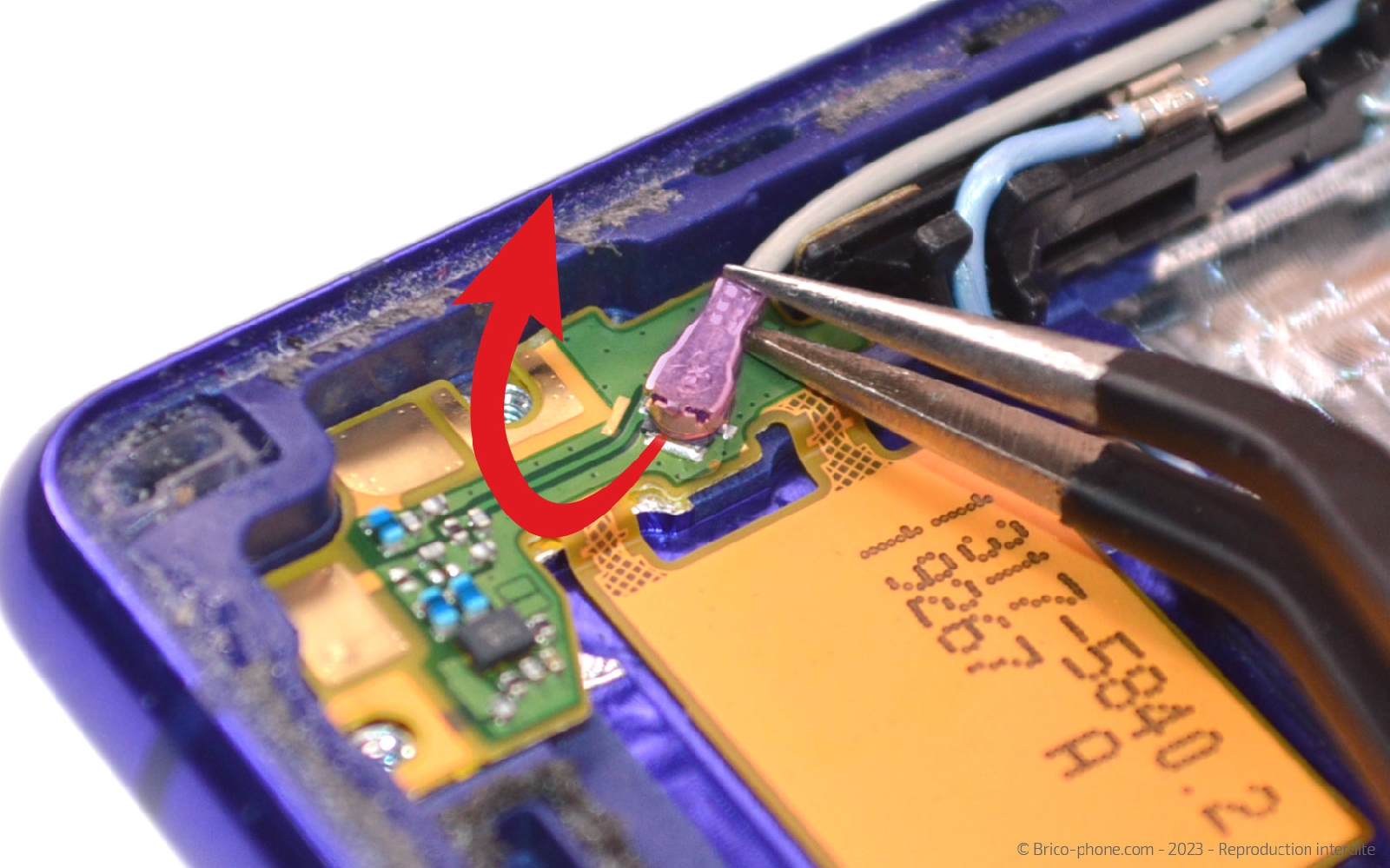

Etape 16 : Débrancher les dernières connectiques du dock

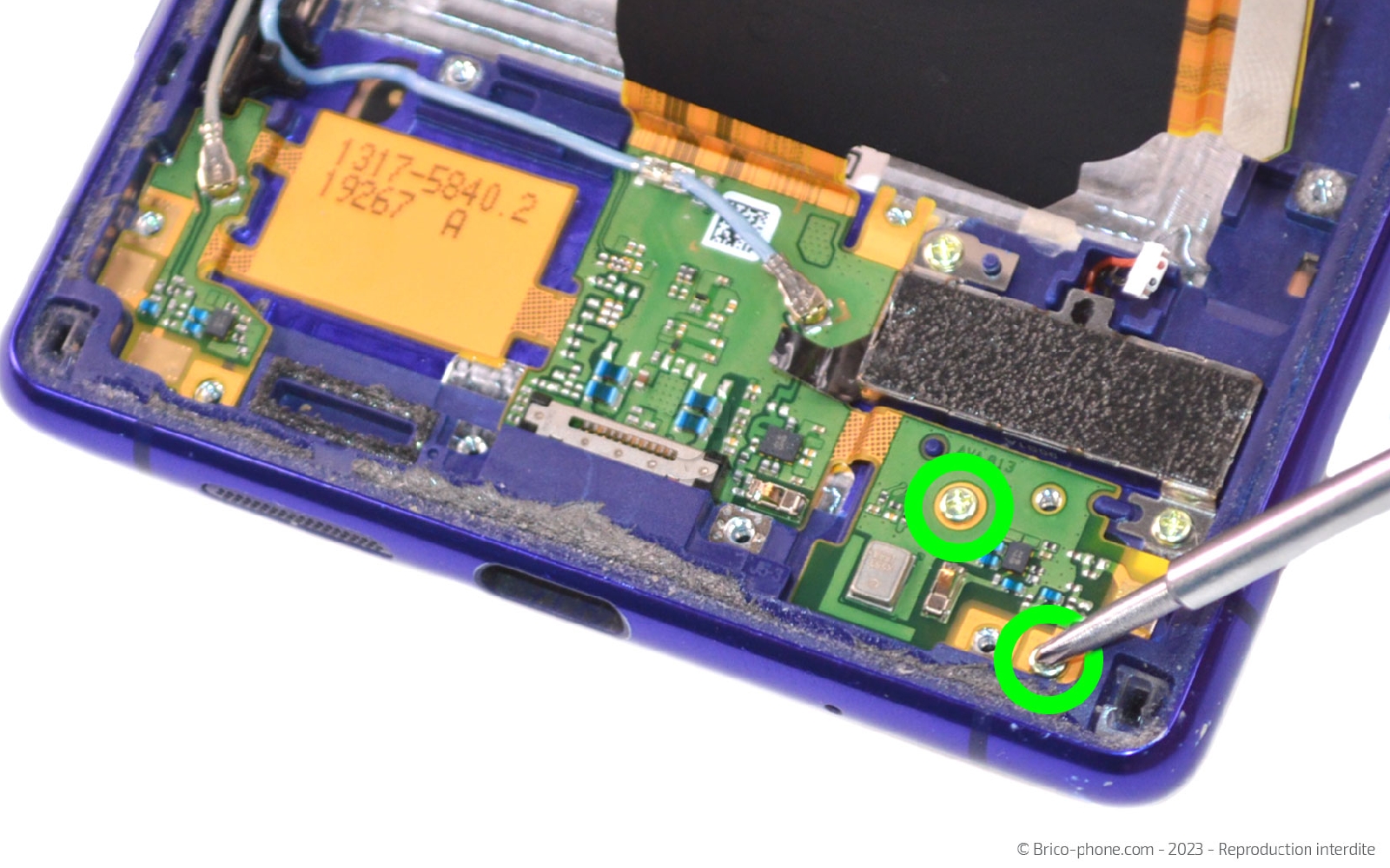

Retirez les deux vis cruciforme situées sur la droite du composant.

Ensuite, débranchez les deux câbles coaxiaux avec la pince en métal.
Outils du kit utilisés
Outils du kit utilisés

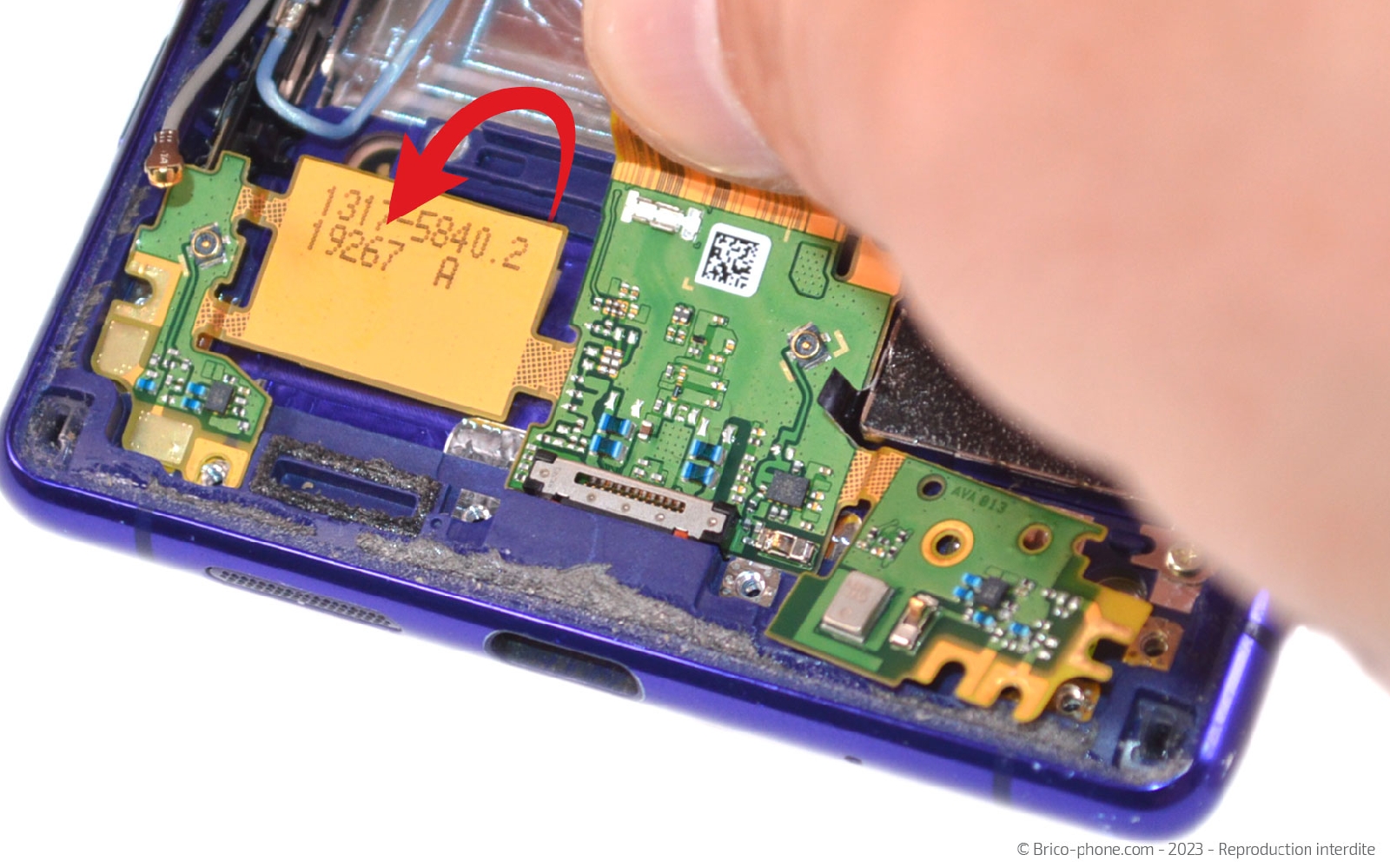

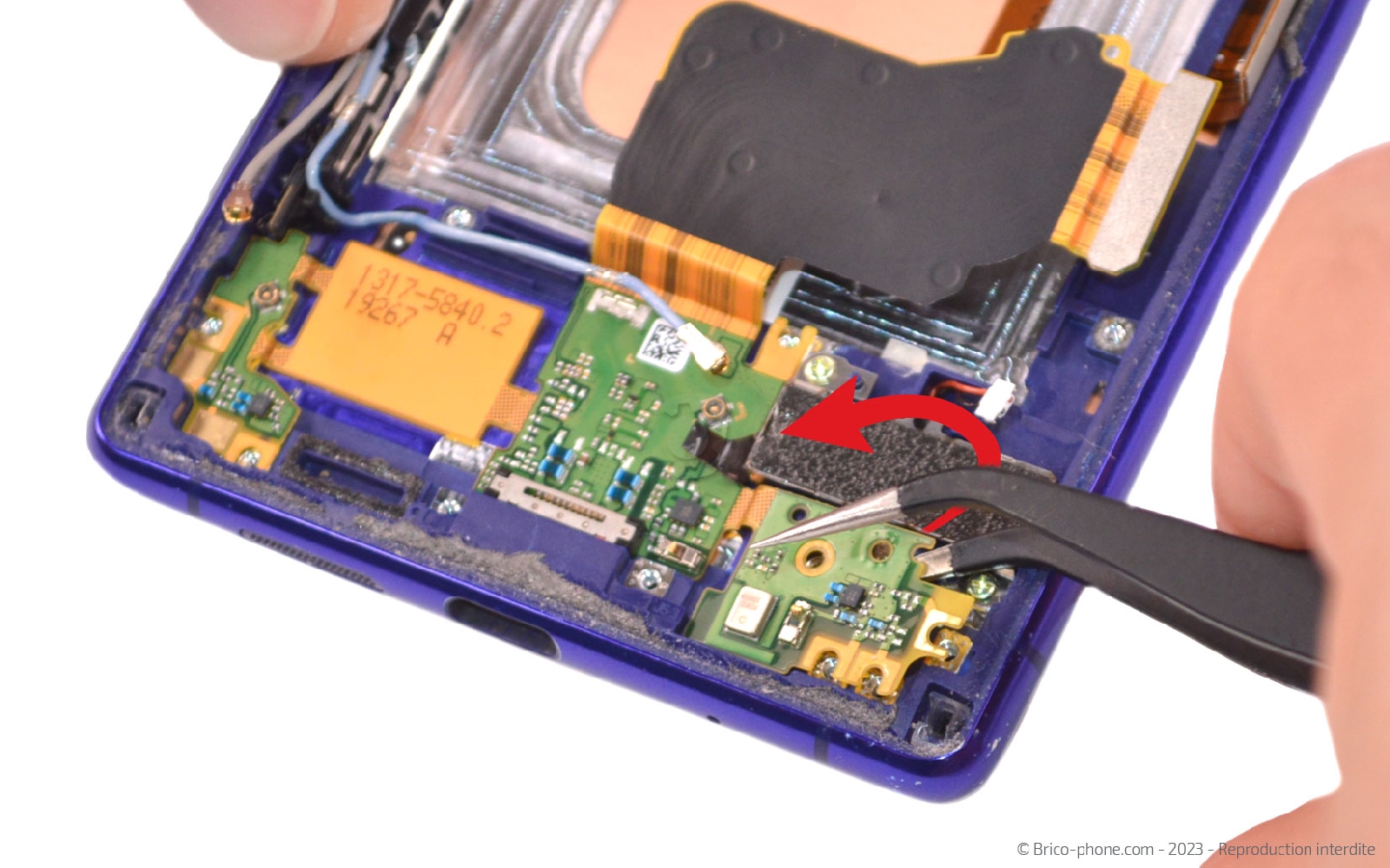

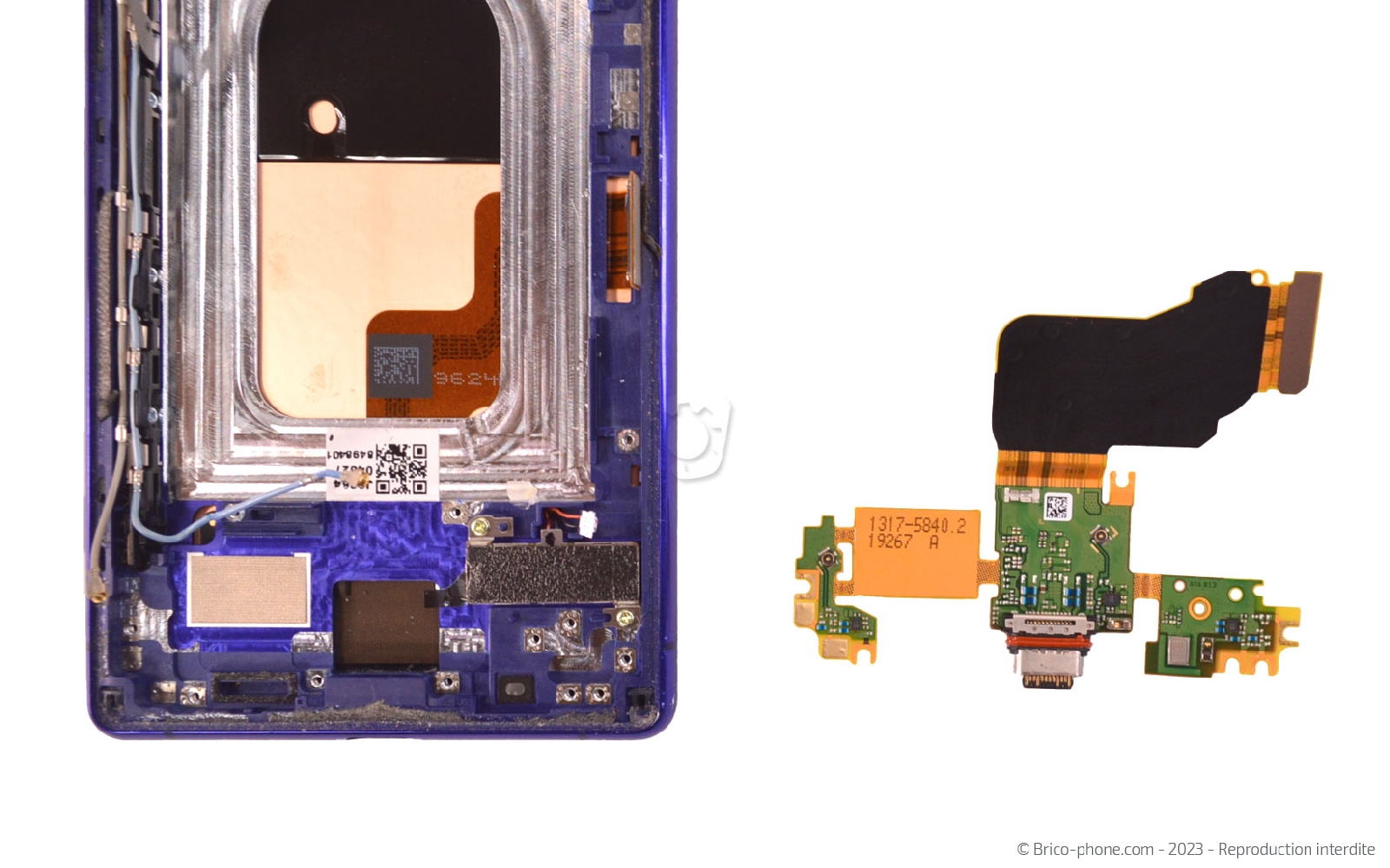

Etape 17 : Sortir le connecteur de charge
Décollez petit à petit en glissant la pincette sous le connecteur de charge pour ensuite le sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Connecteur de charge pour Sony Xperia 1
17,90 €

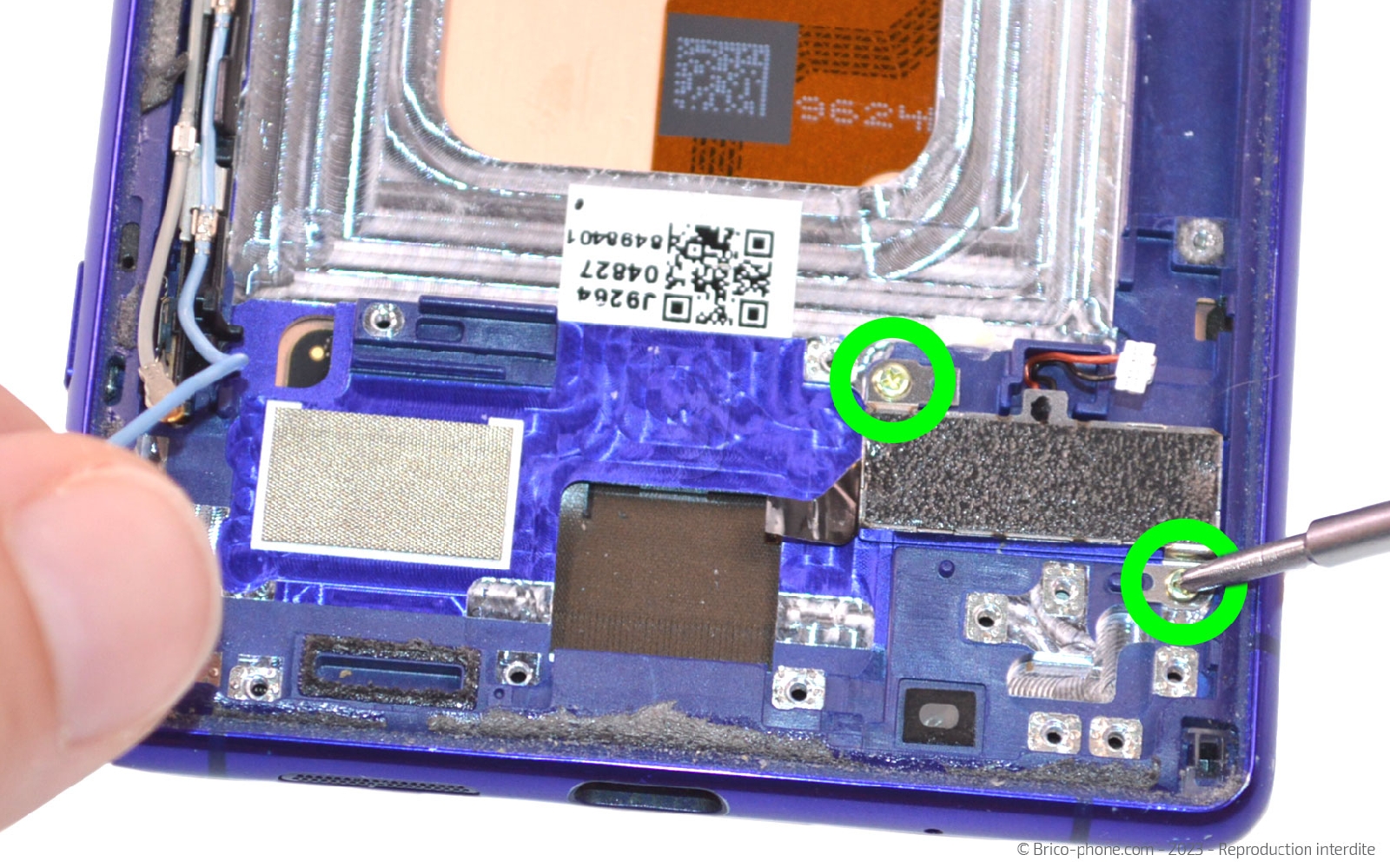

Etape 18 : Décoller le vibreur

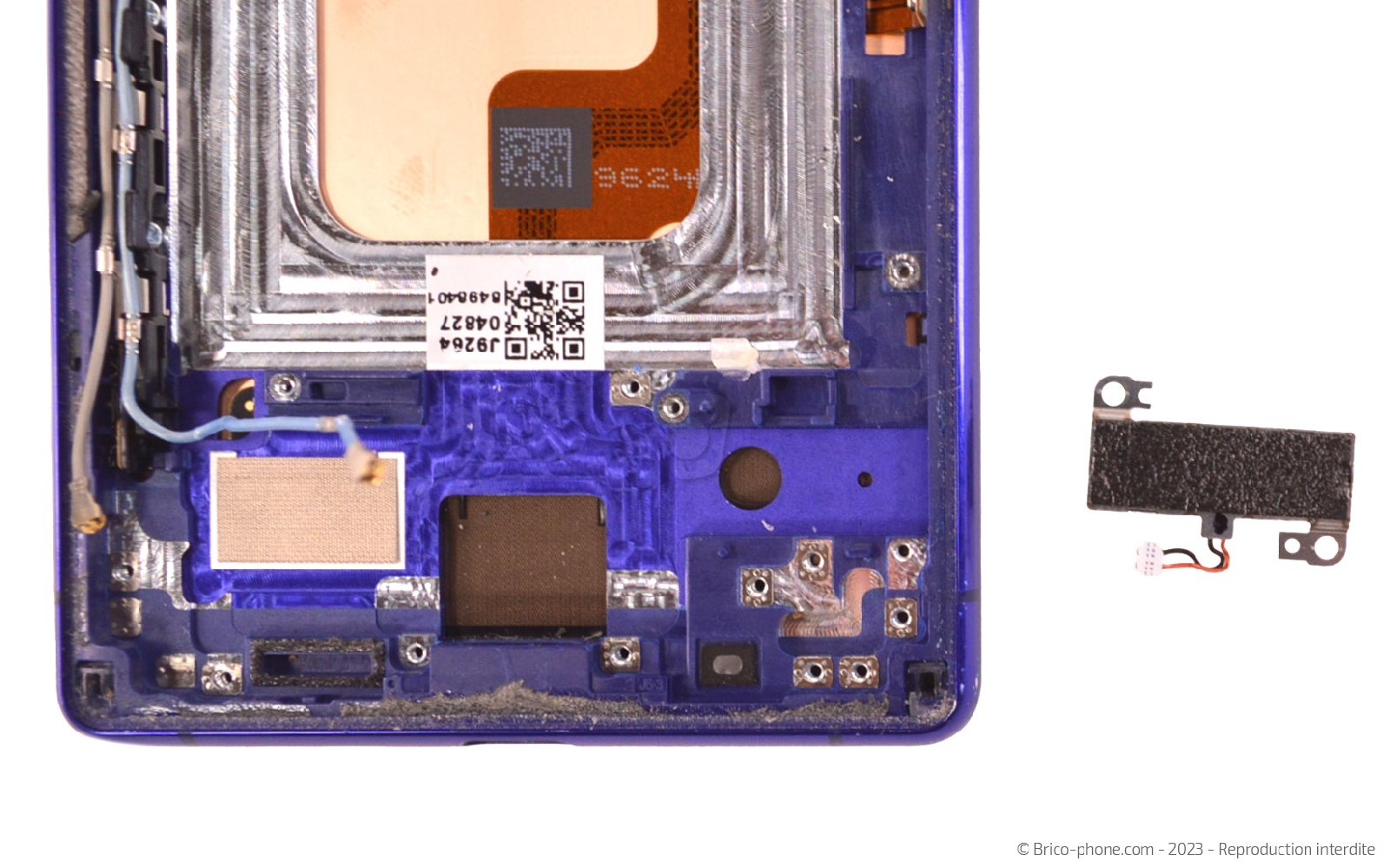

A l'aide du tournevis cruciforme, ôtez les deux vis placées de part et d'autres du vibreur.

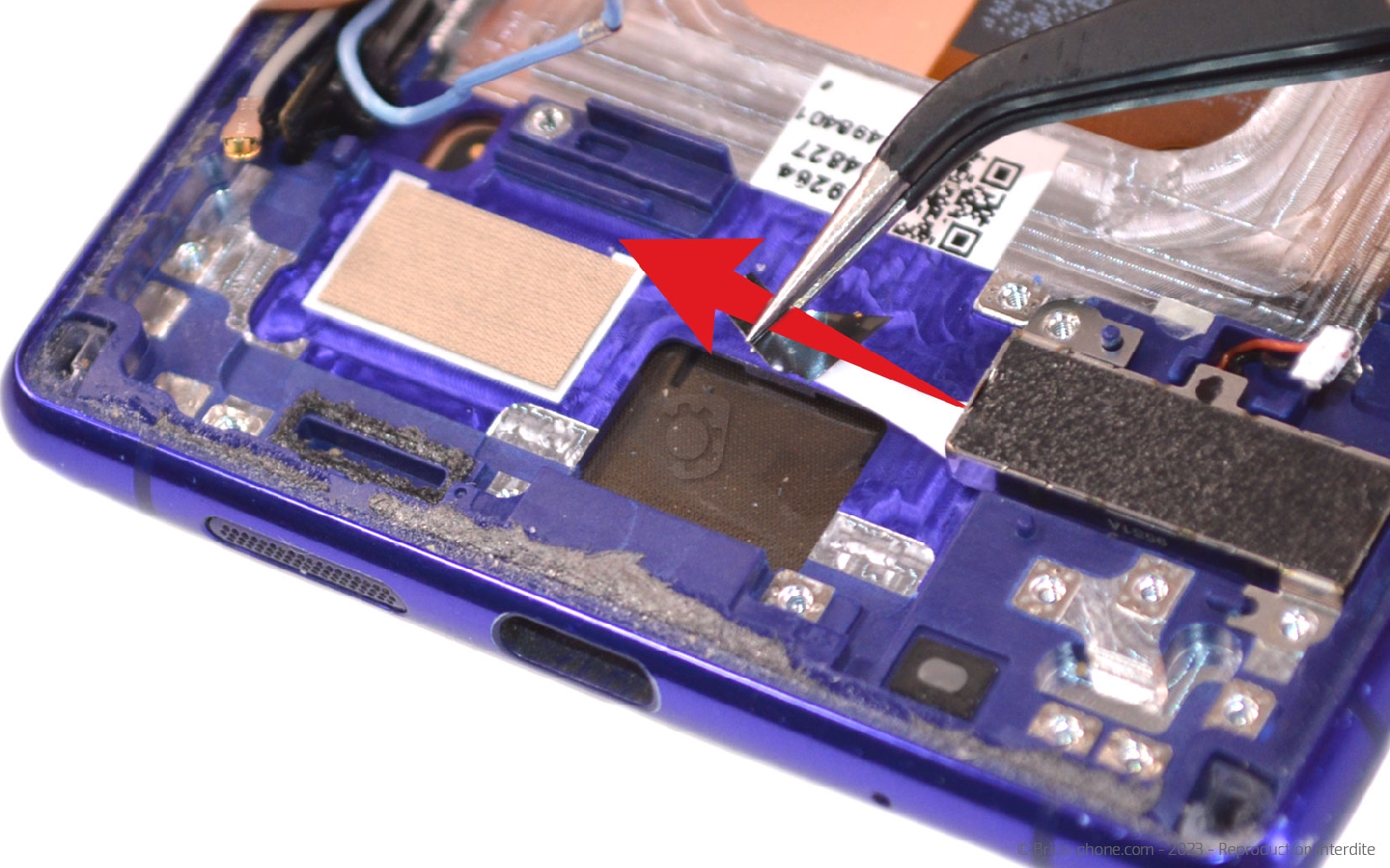

Ensuite, saisissez la languette pour extraire le sticker. Terminez par sortir le vibreur du bloc écran.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Vibreur pour Sony Xperia 1
5,90 €
Vibreur de Sony J8110, J8170 Xperia 1, J9110 Xperia 1 Dual SIM
7,90 €

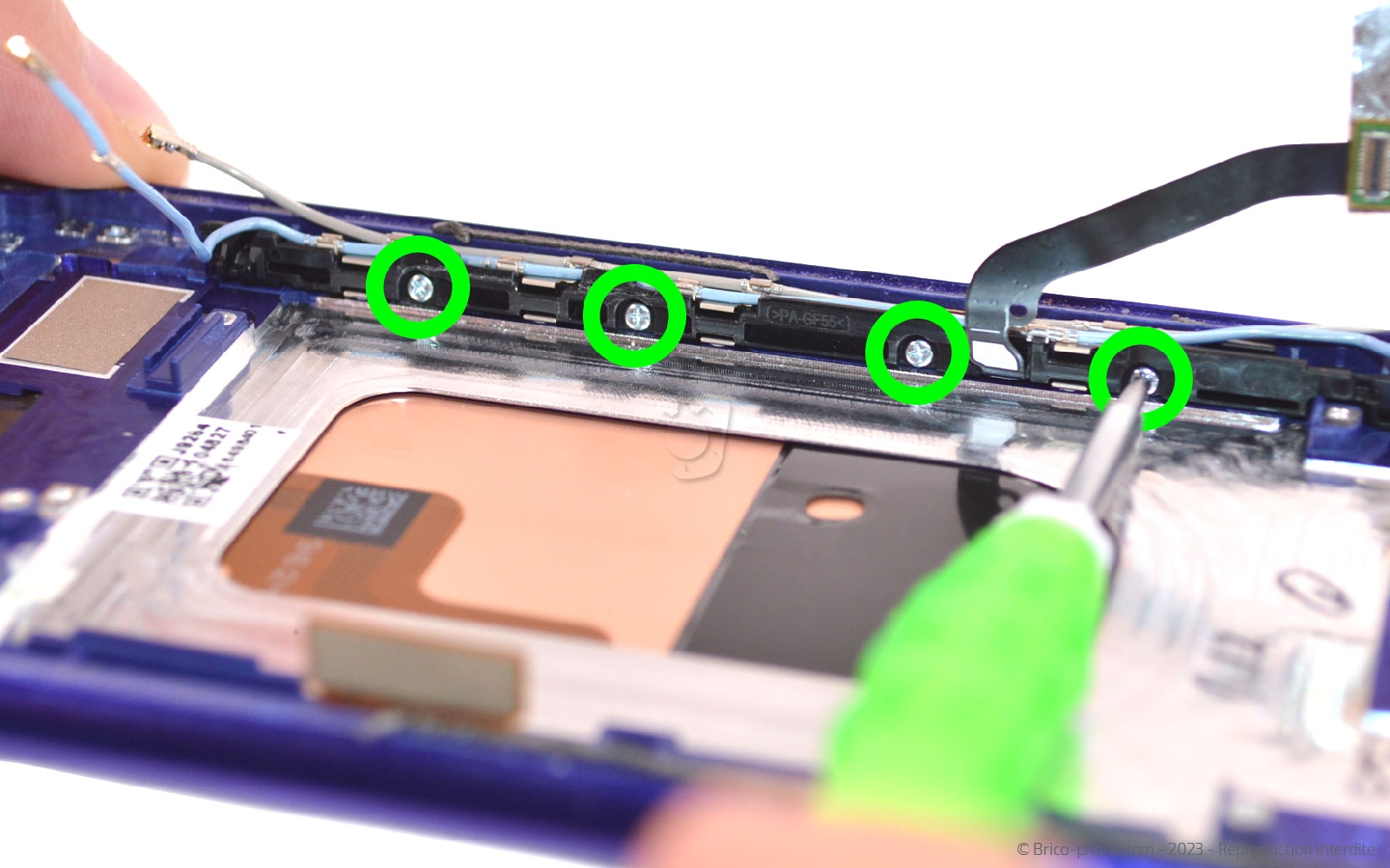

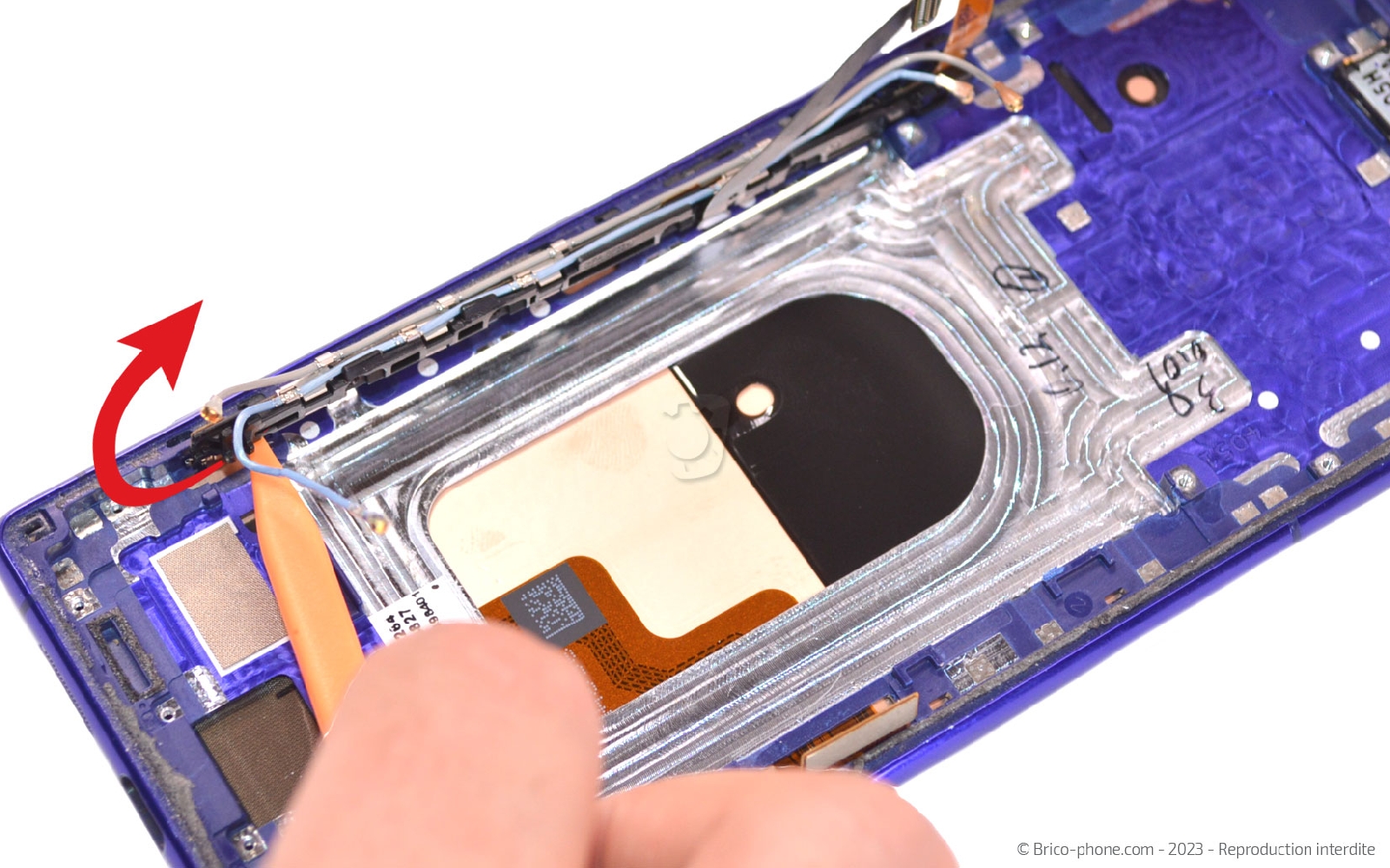

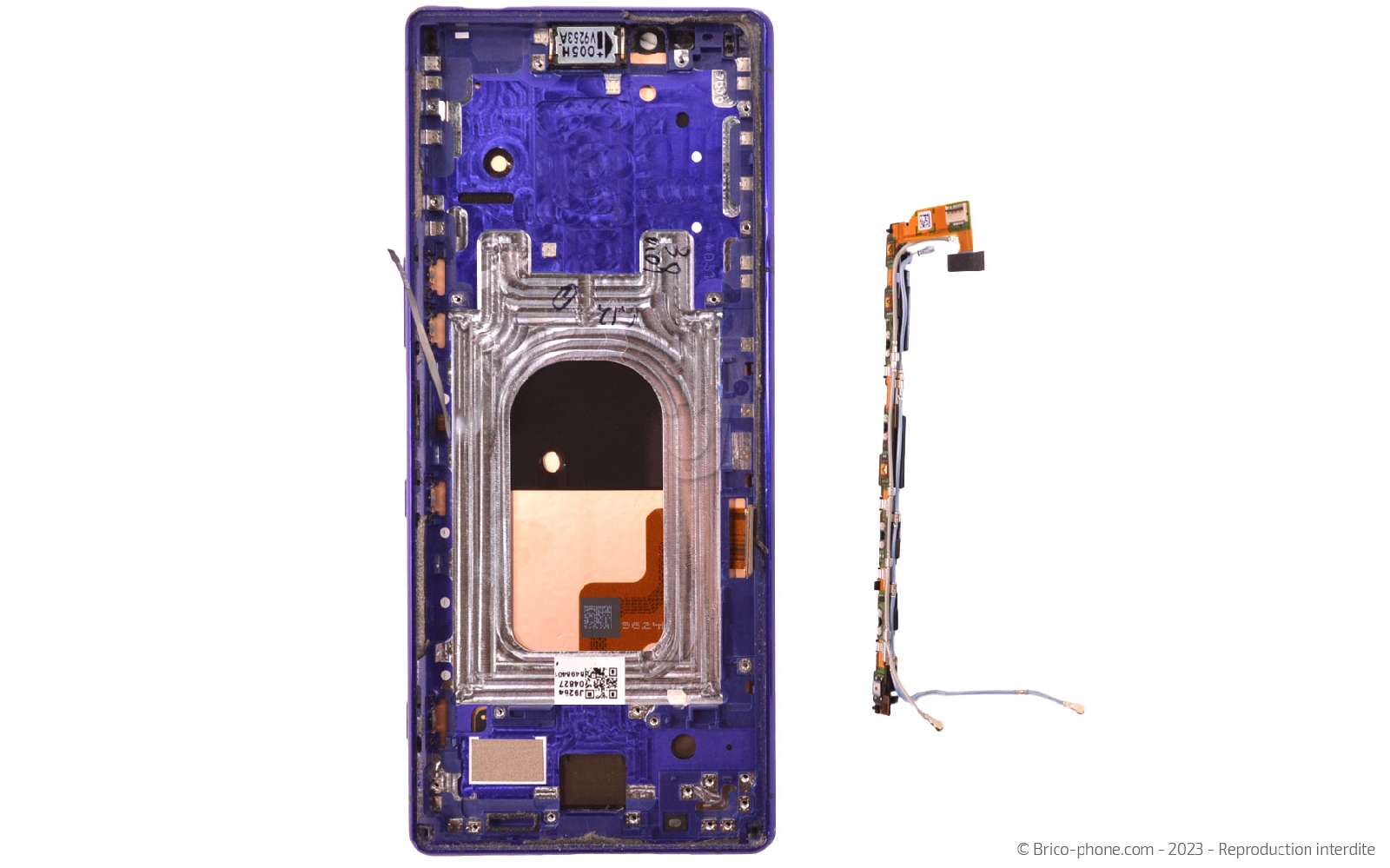

Etape 19 : Enlever la nappe des boutons
Récupérez les 4 vis crucifome avant de retirer le module de la nappe des boutons et des câbles coaxiaux du téléphone.
Outils du kit utilisés
Outils du kit utilisés

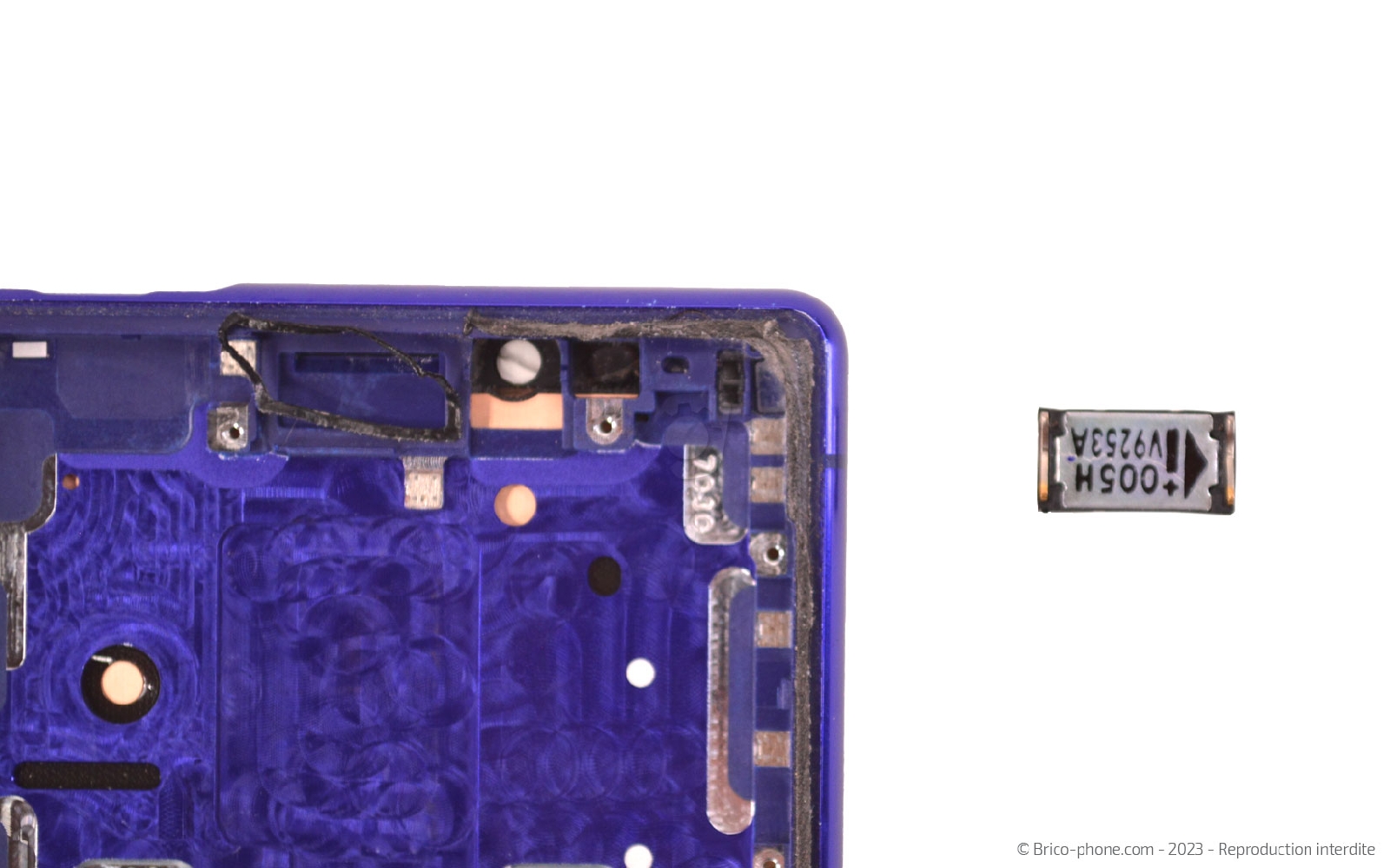

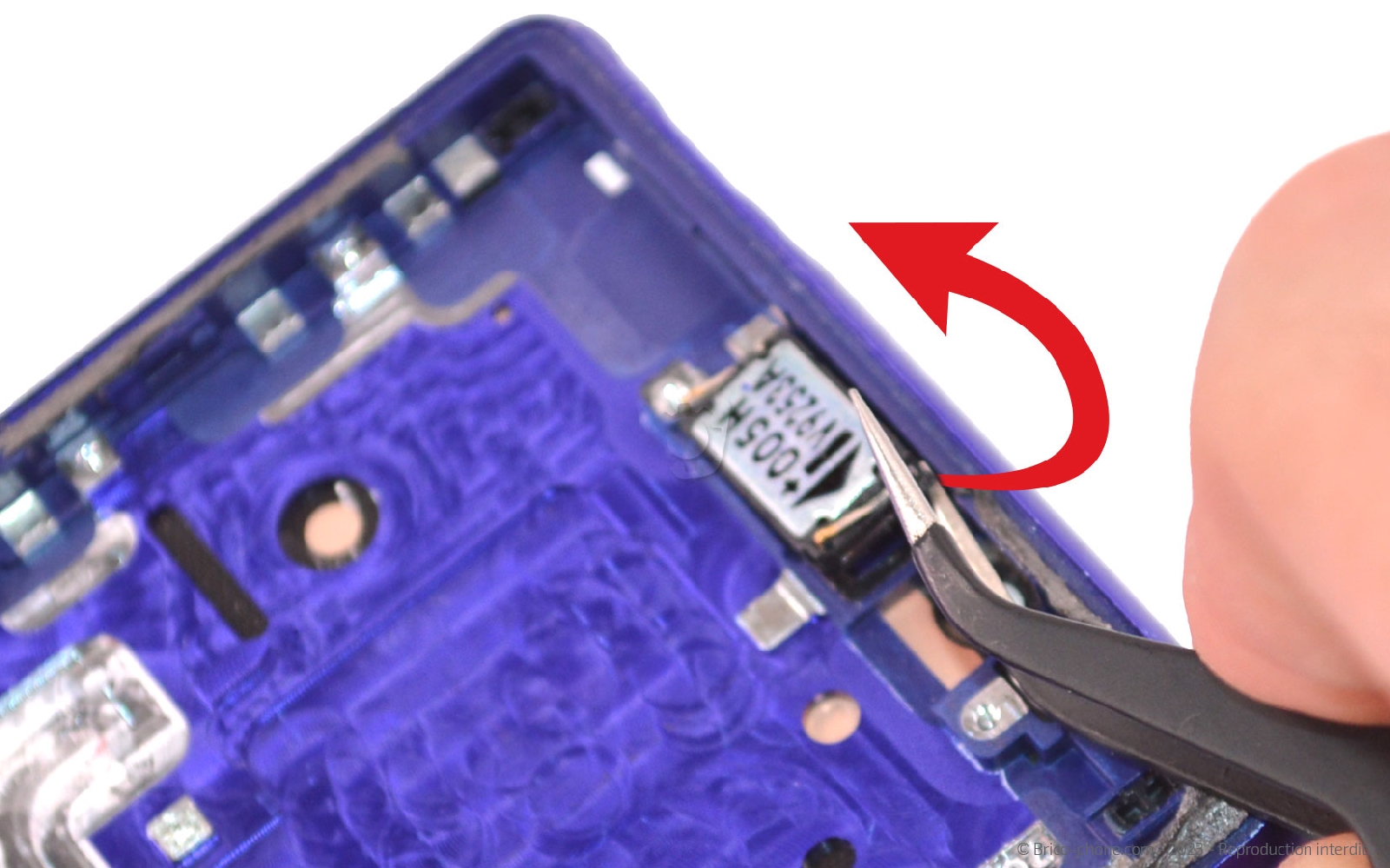

Etape 20 : Ôter le haut-parleur interne

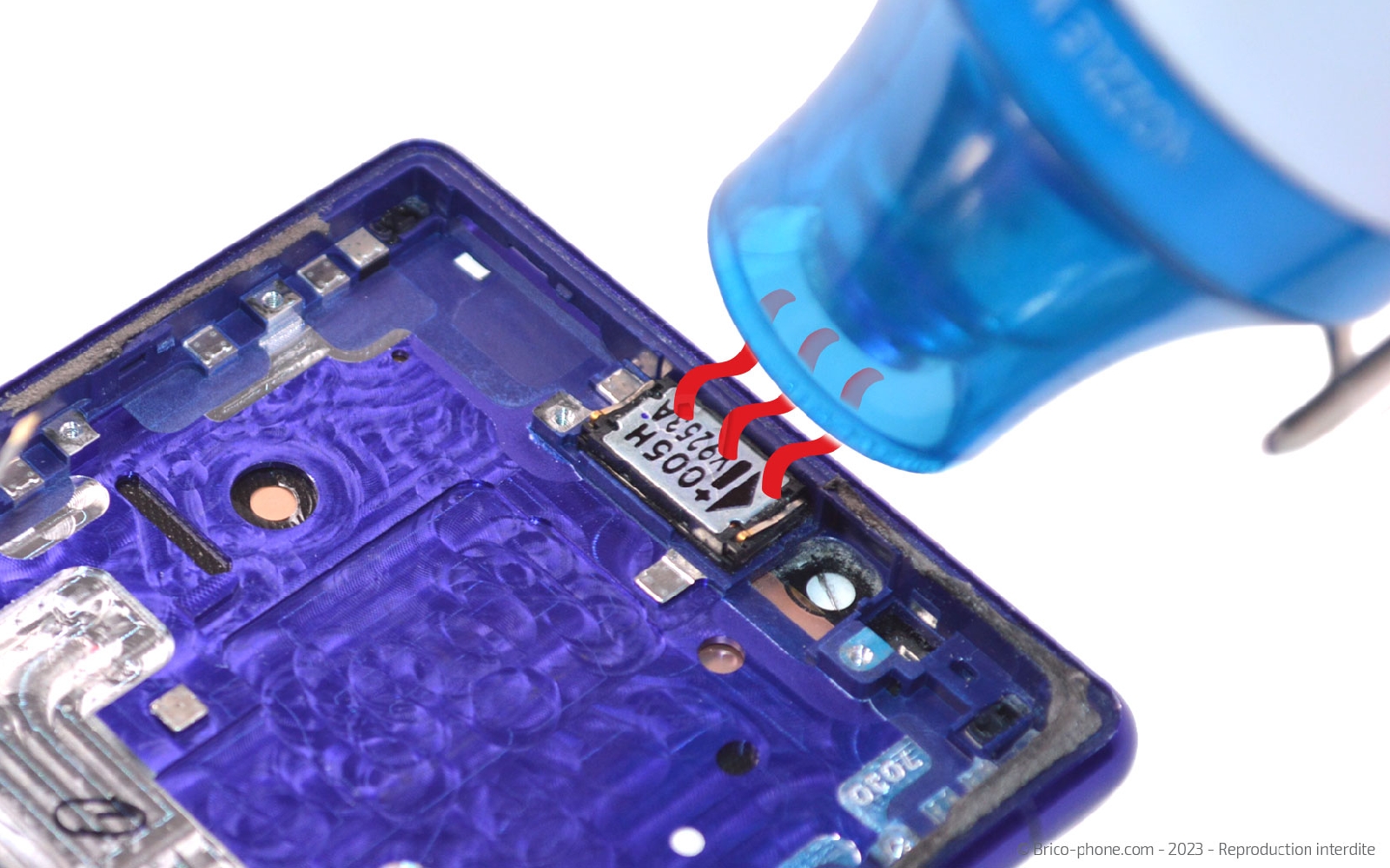

Chauffez l'écouteur de l'oreille puis glissez la brucelles dessous pour décoller le haut-parleur interne de votre Sony Xperia 1.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Ecouteur interne pour Sony Xperia 1
5,90 €

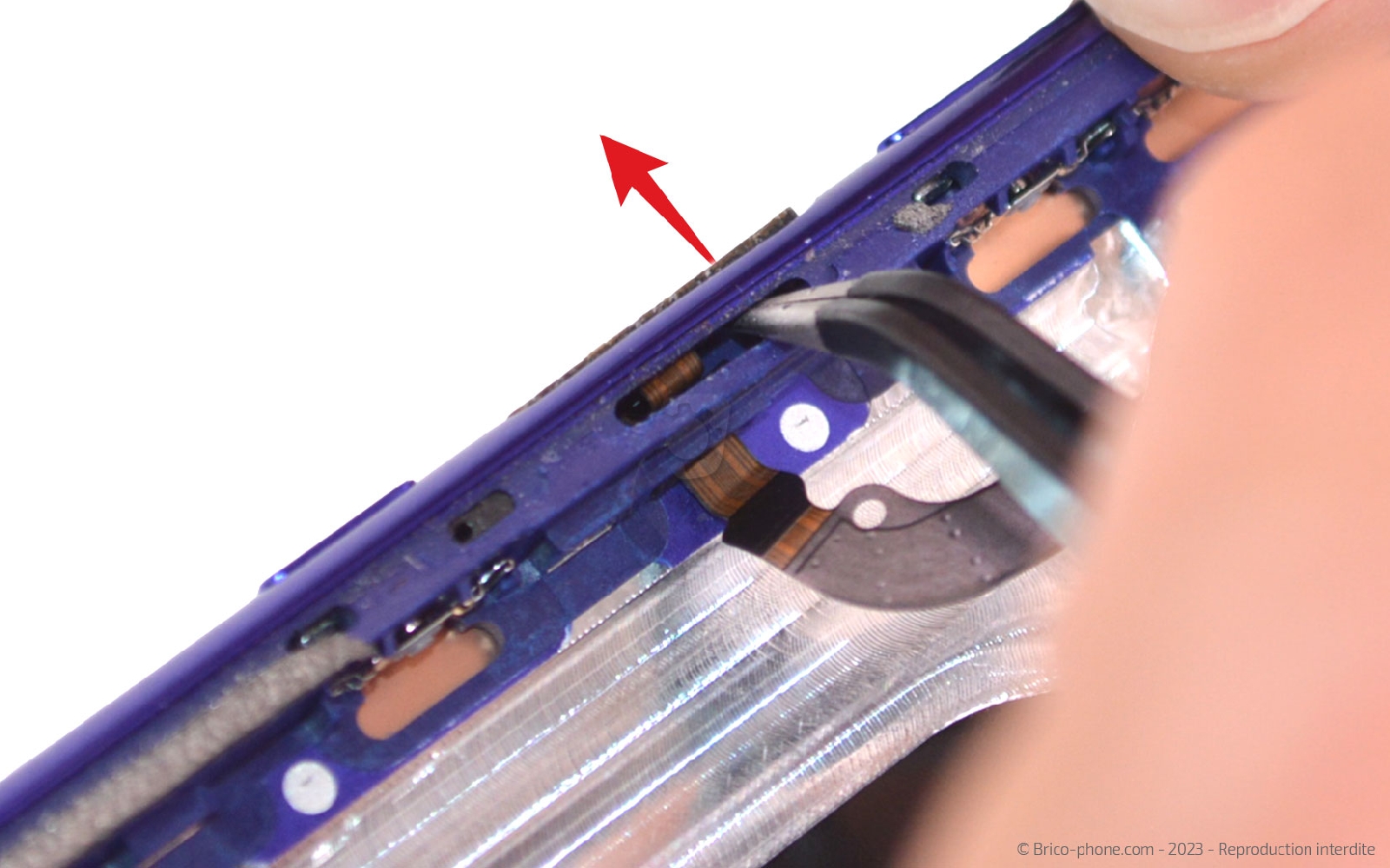

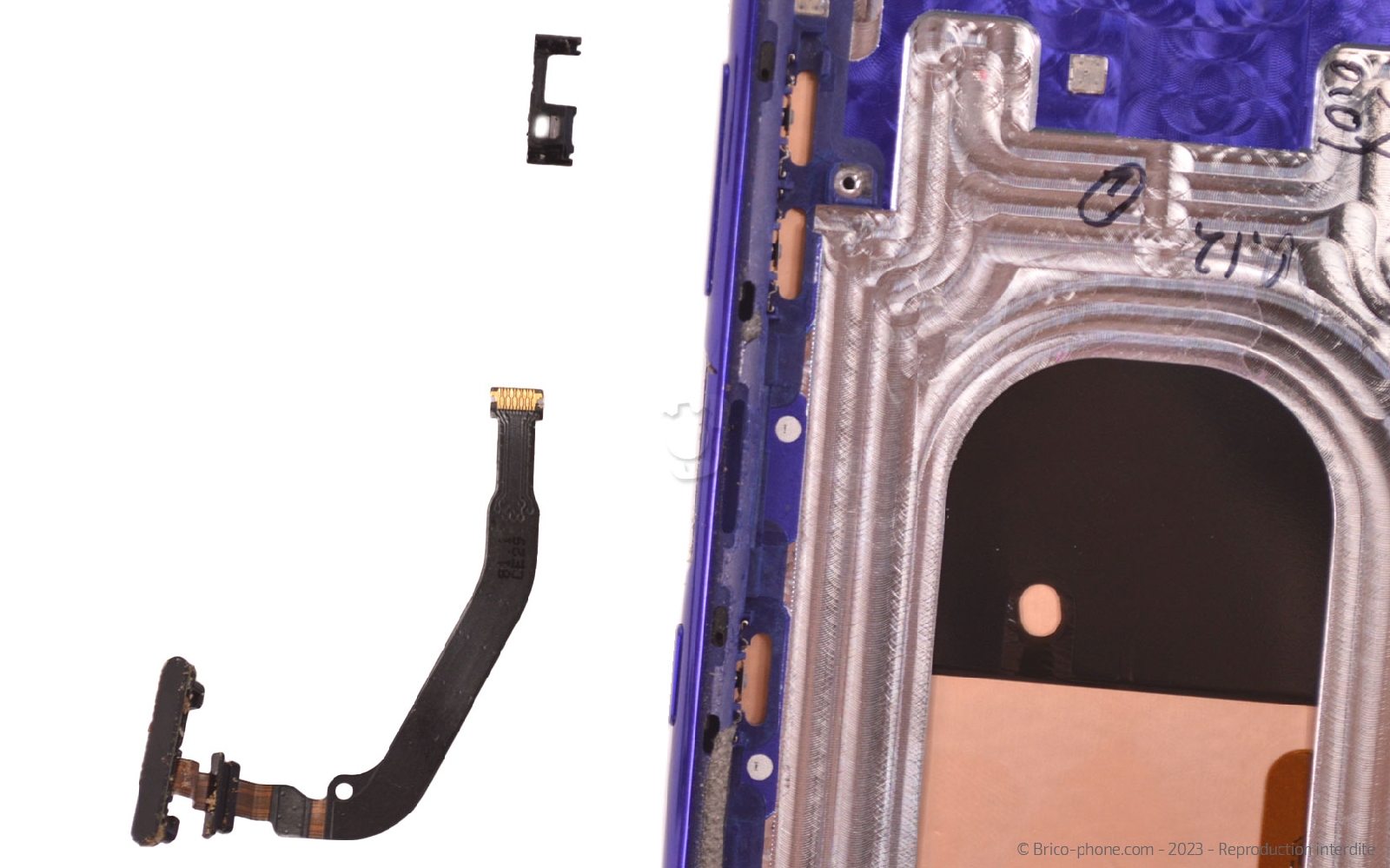

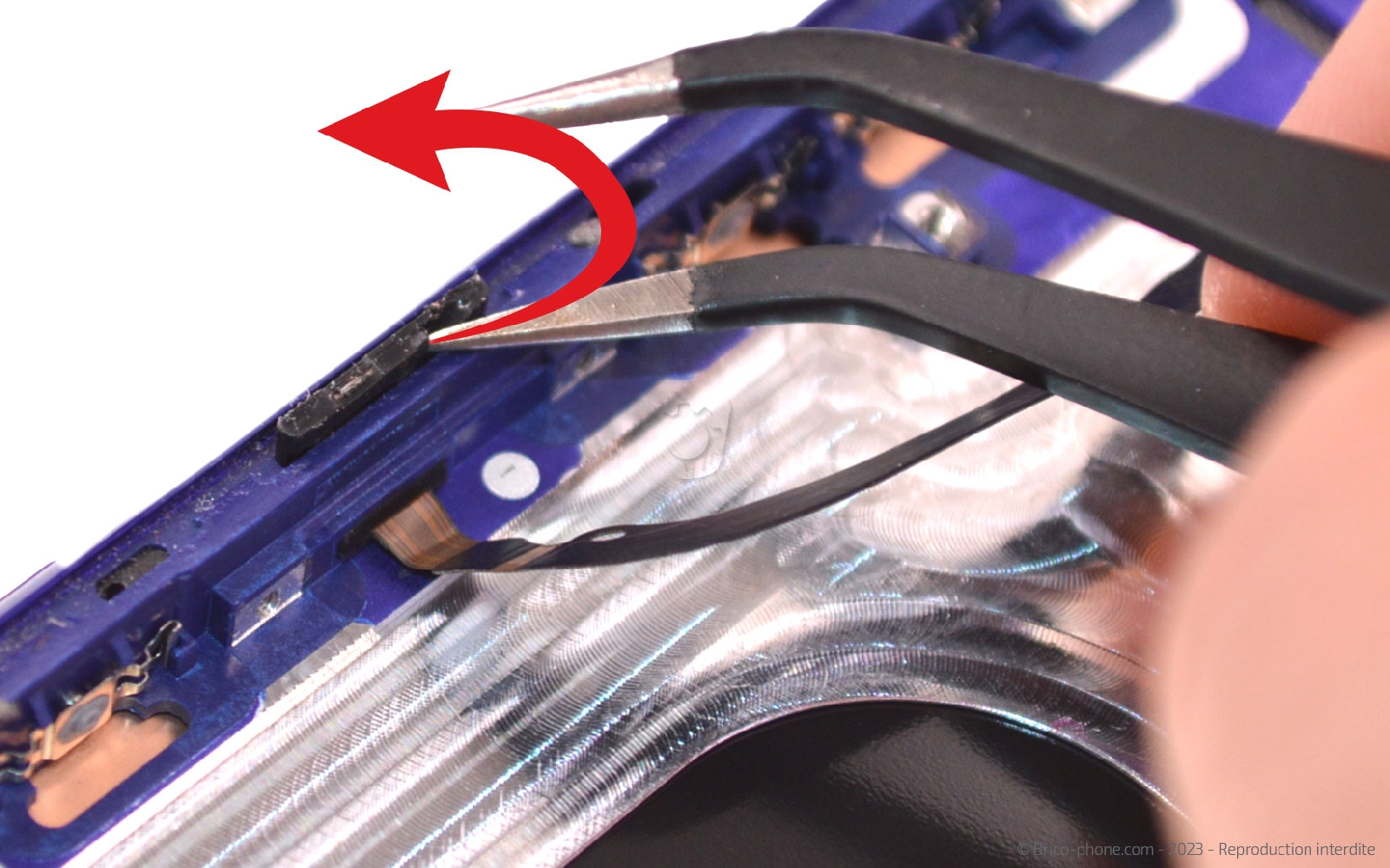

Etape 21 : Retirer le capteur d'empreintes

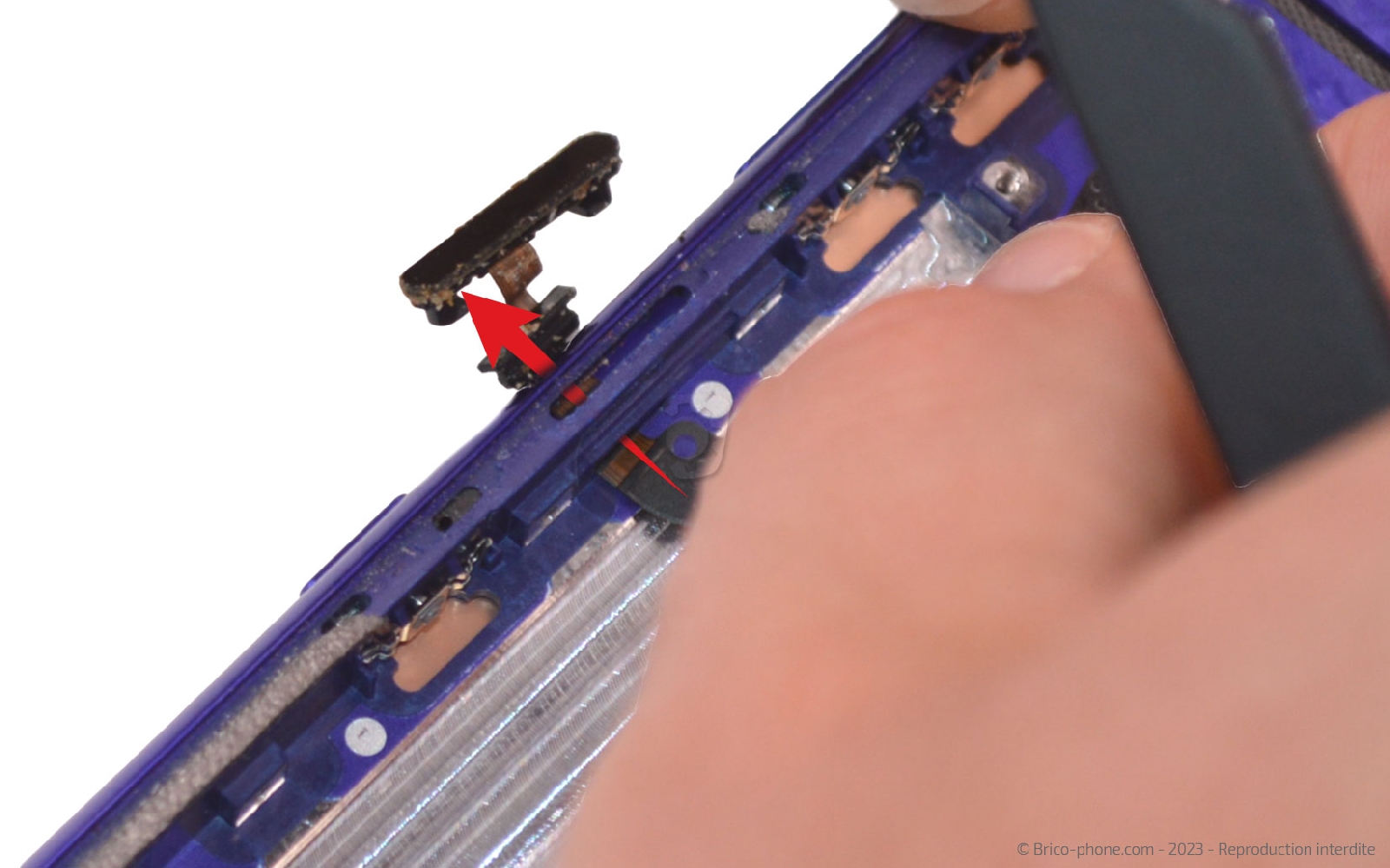

Retirez la protection noire avant de glisser la pointe de la pincette dans la fente pour pousser le capteur d'empreintes.

Faites le glisser pour l'extraire du châssis.
Outils du kit utilisés
Outils du kit utilisés

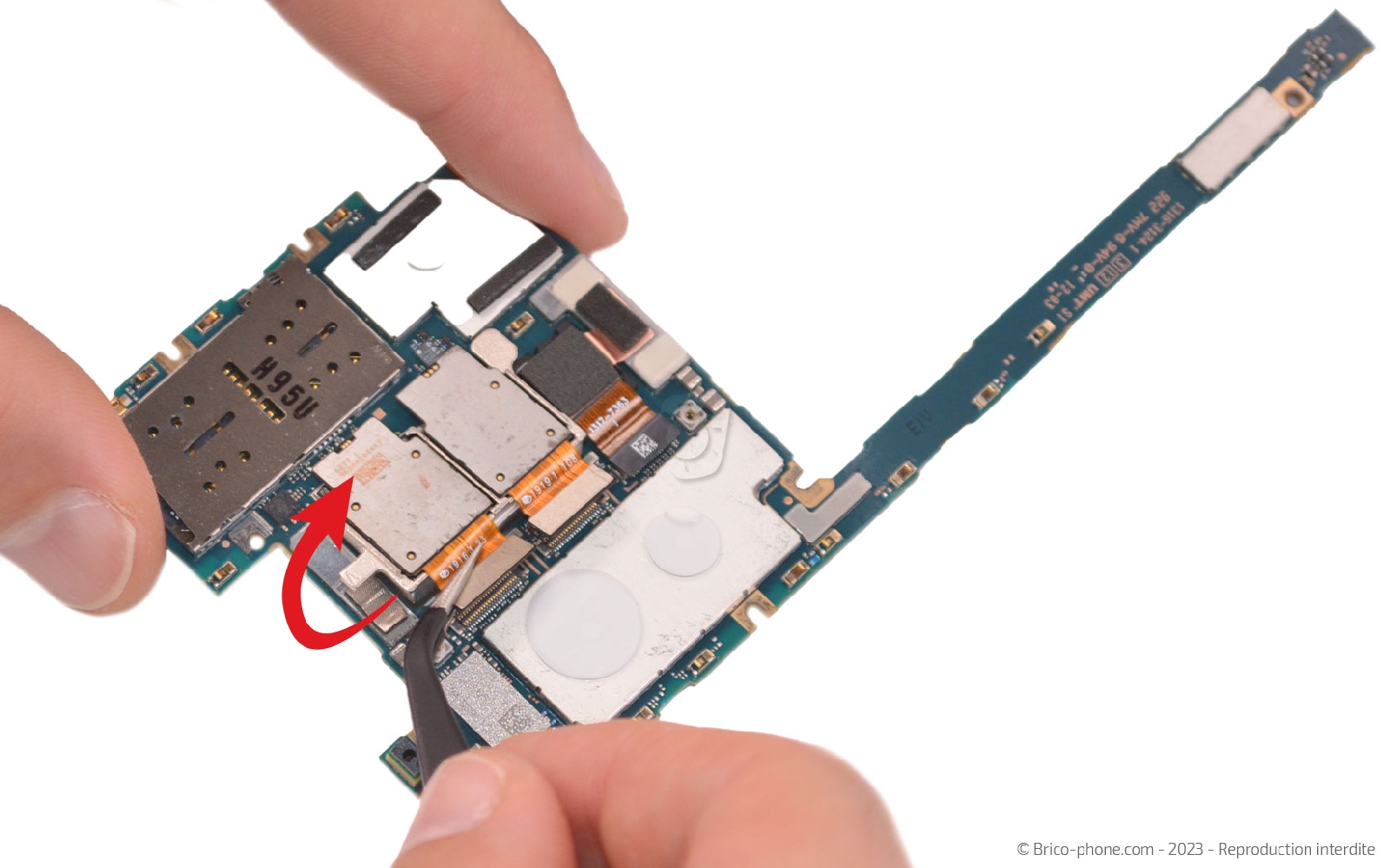

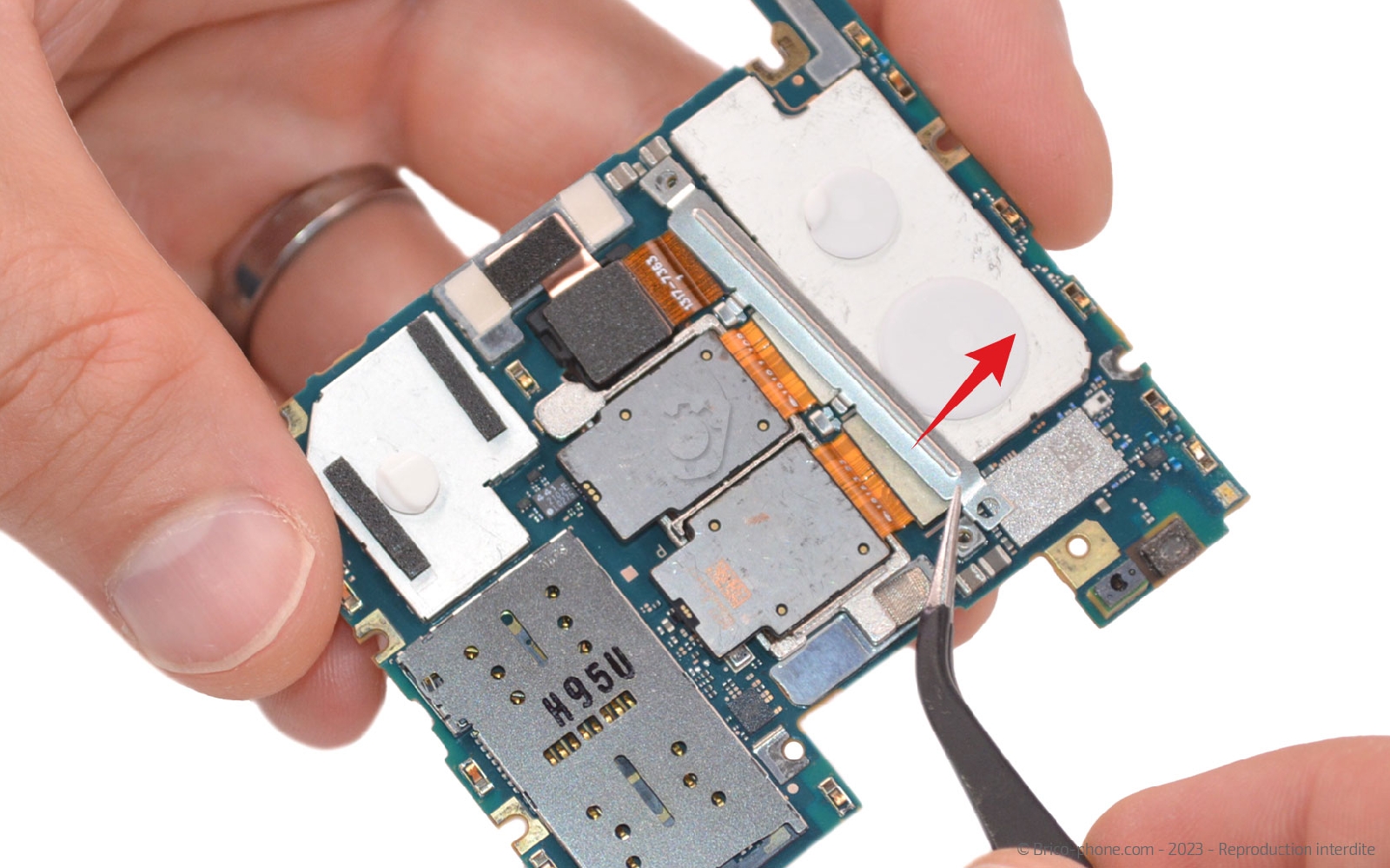

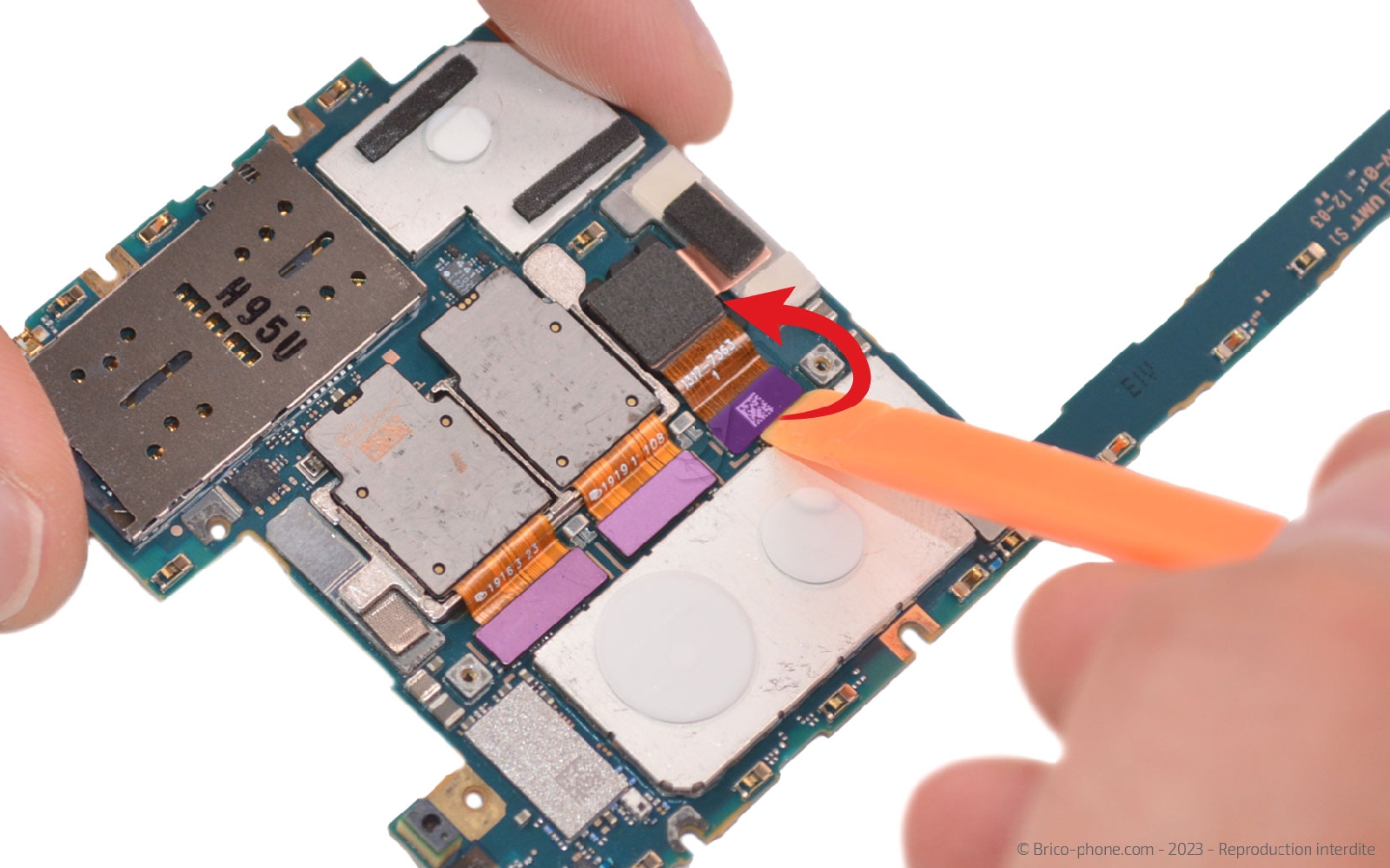

Etape 22 : Extraire les caméras principales

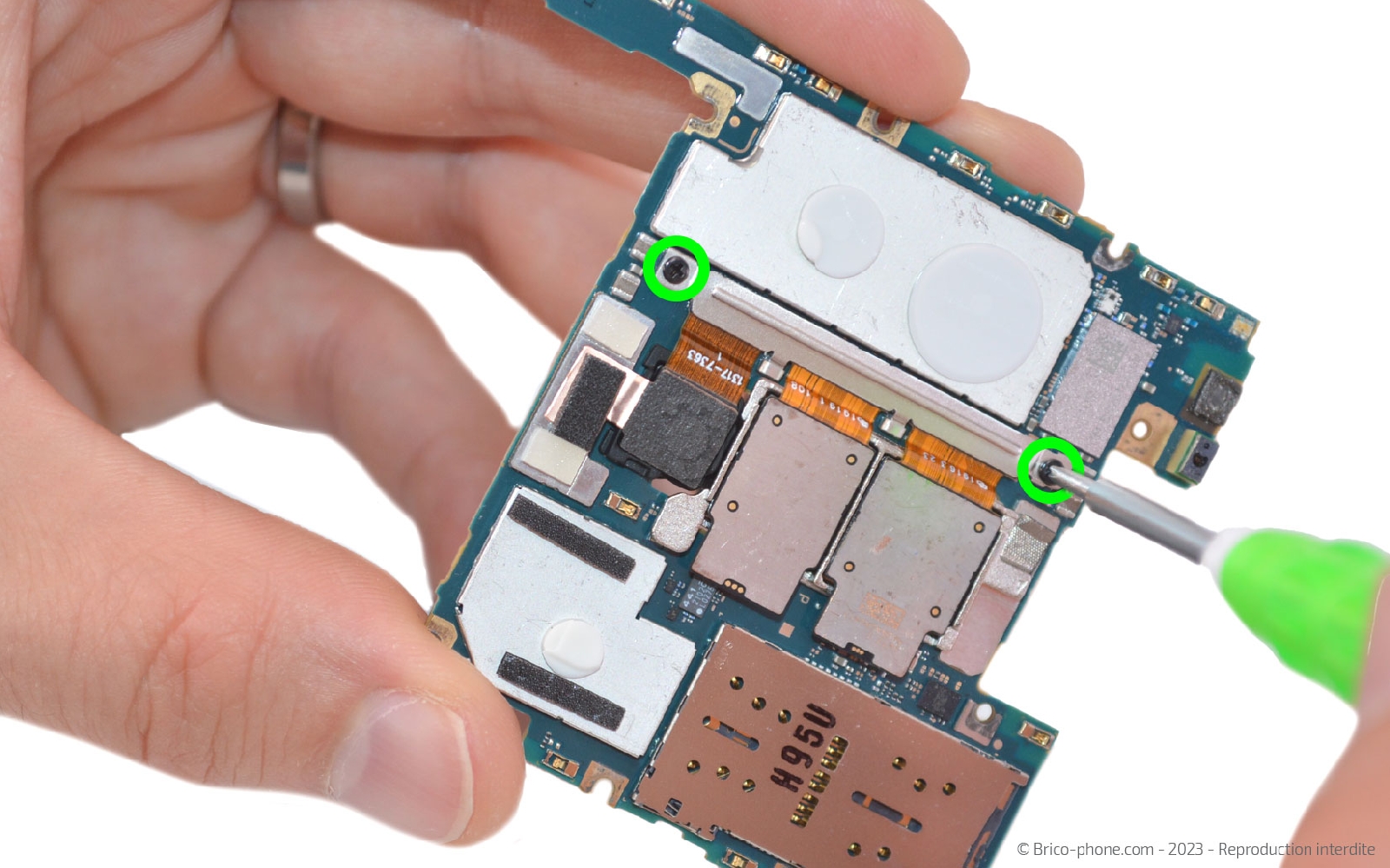

Dévissez les deux vis avec le tournevis cruciforme puis mettez de coté la plaquette métallique de protection.

Déconnectez une part une les caméras arrière. Saisissez le modules des doubles caméras.
Outils du kit utilisés
Outils du kit utilisés

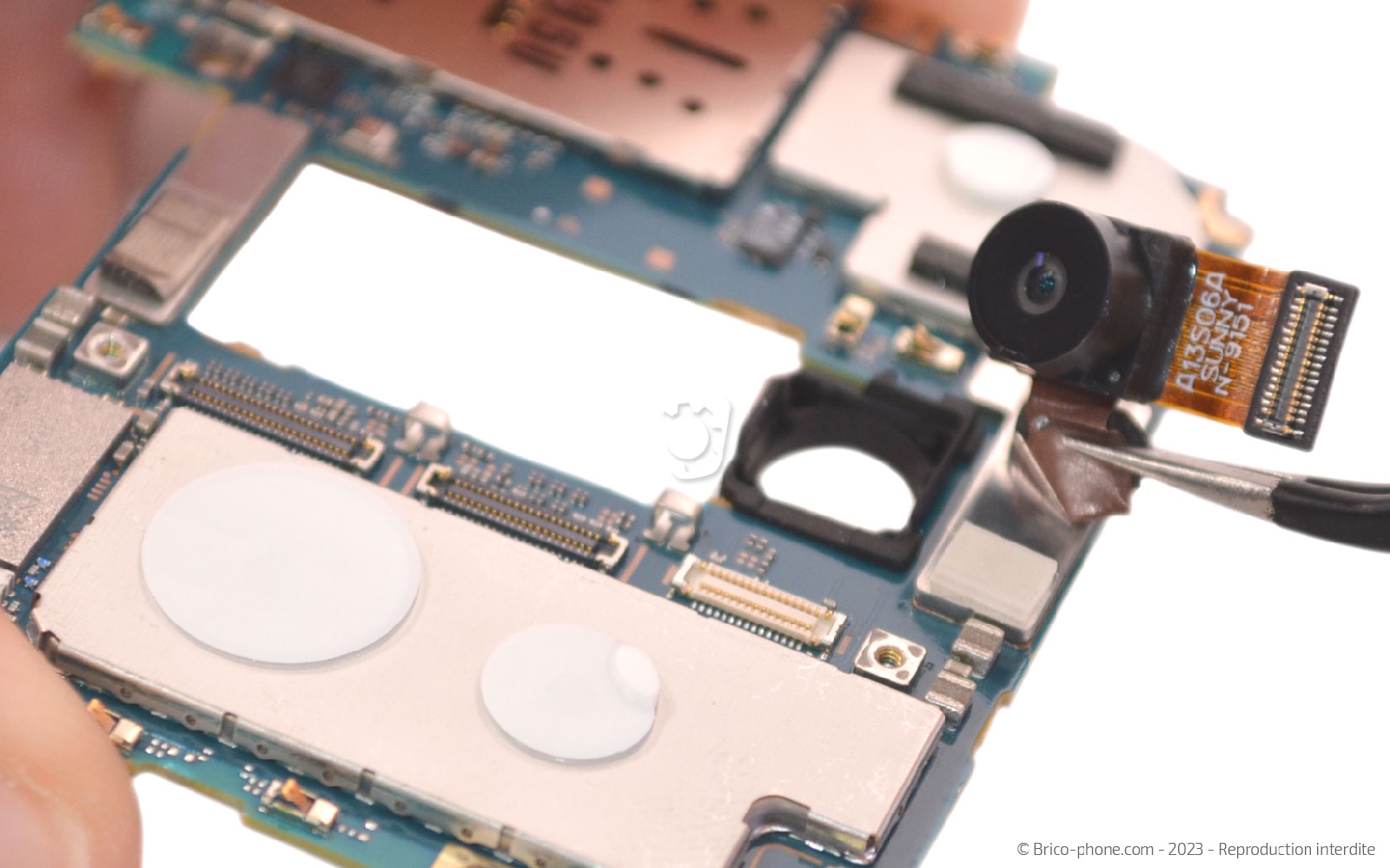

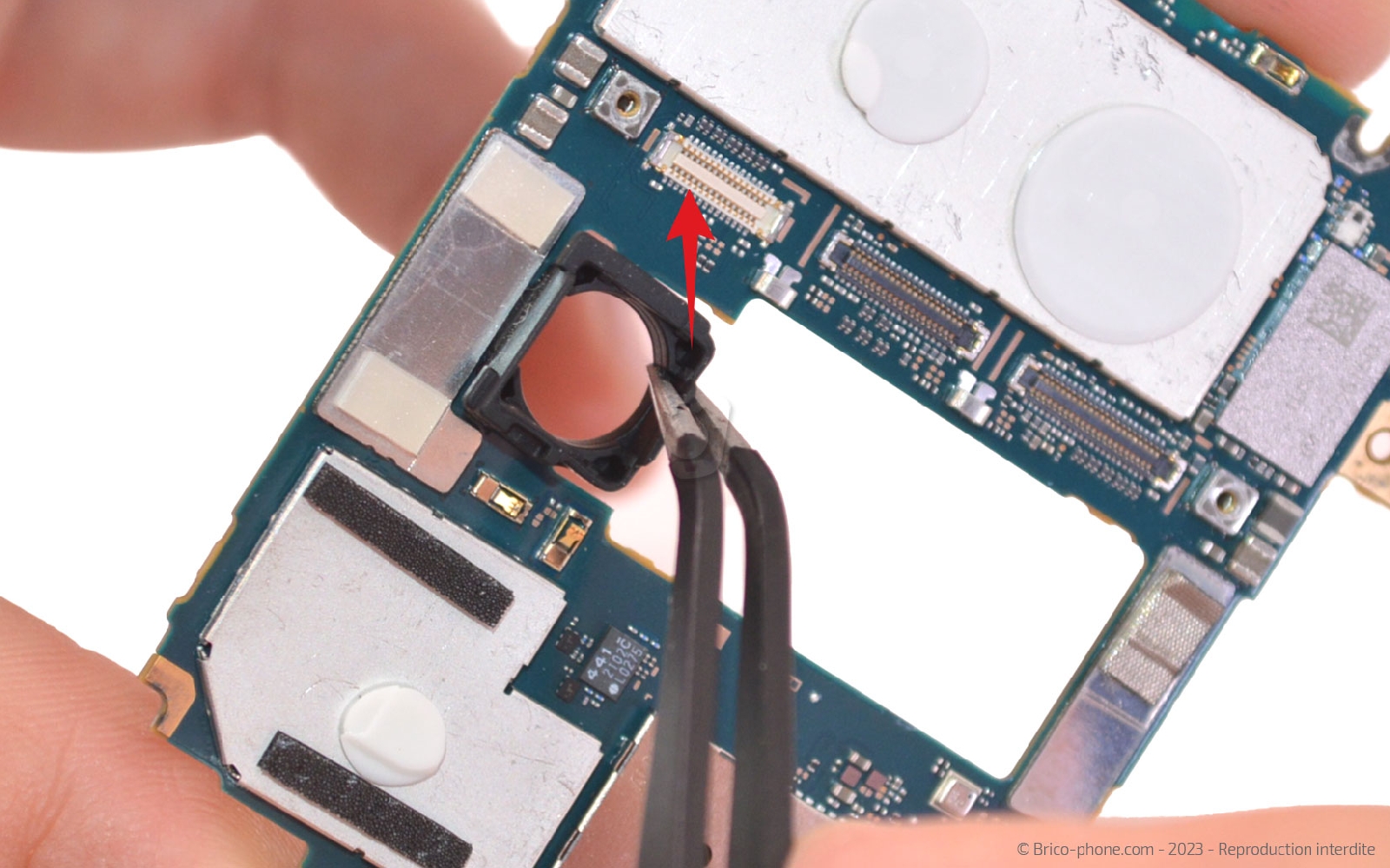

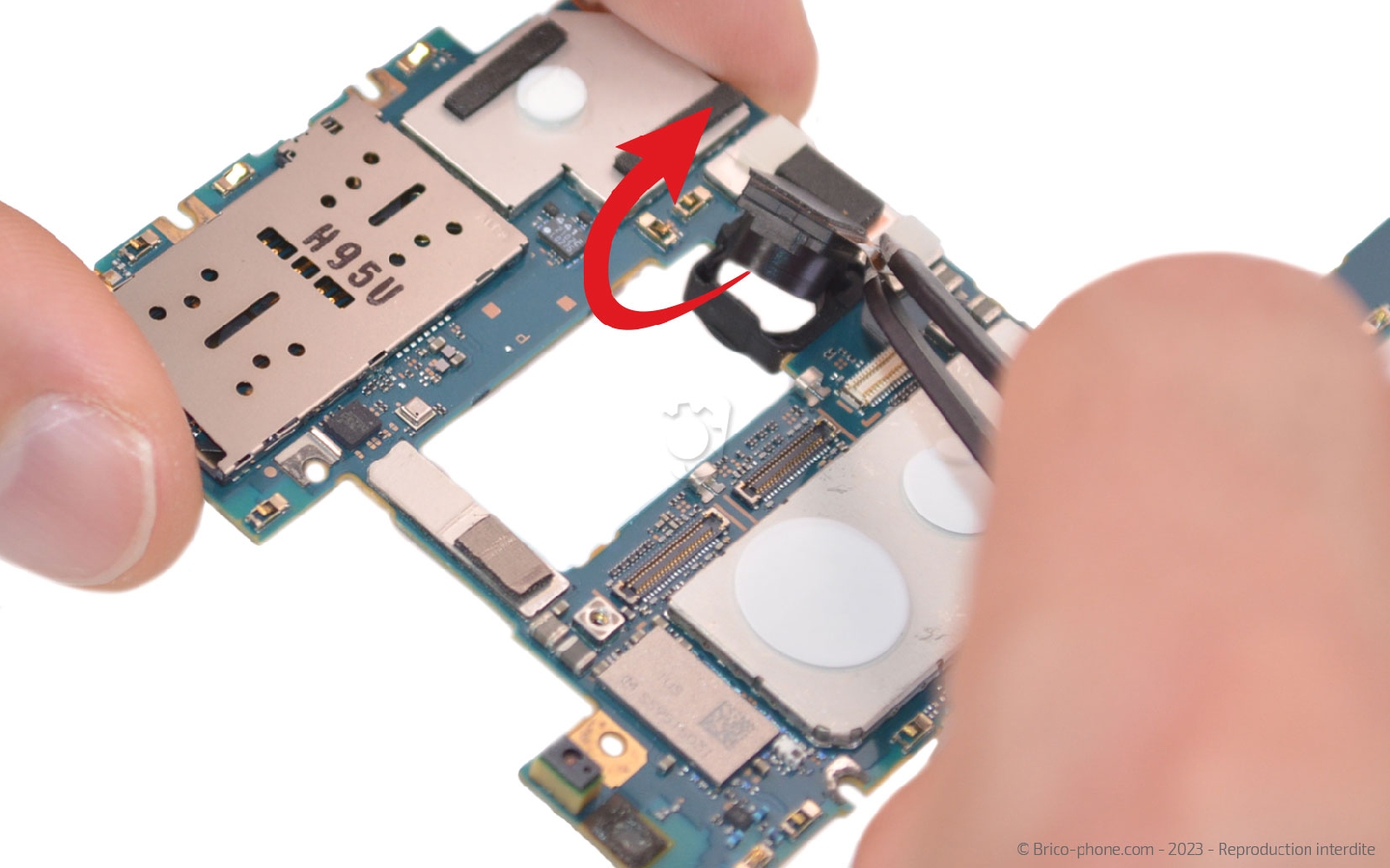

Etape 23 : Sortir le capteur grand angle

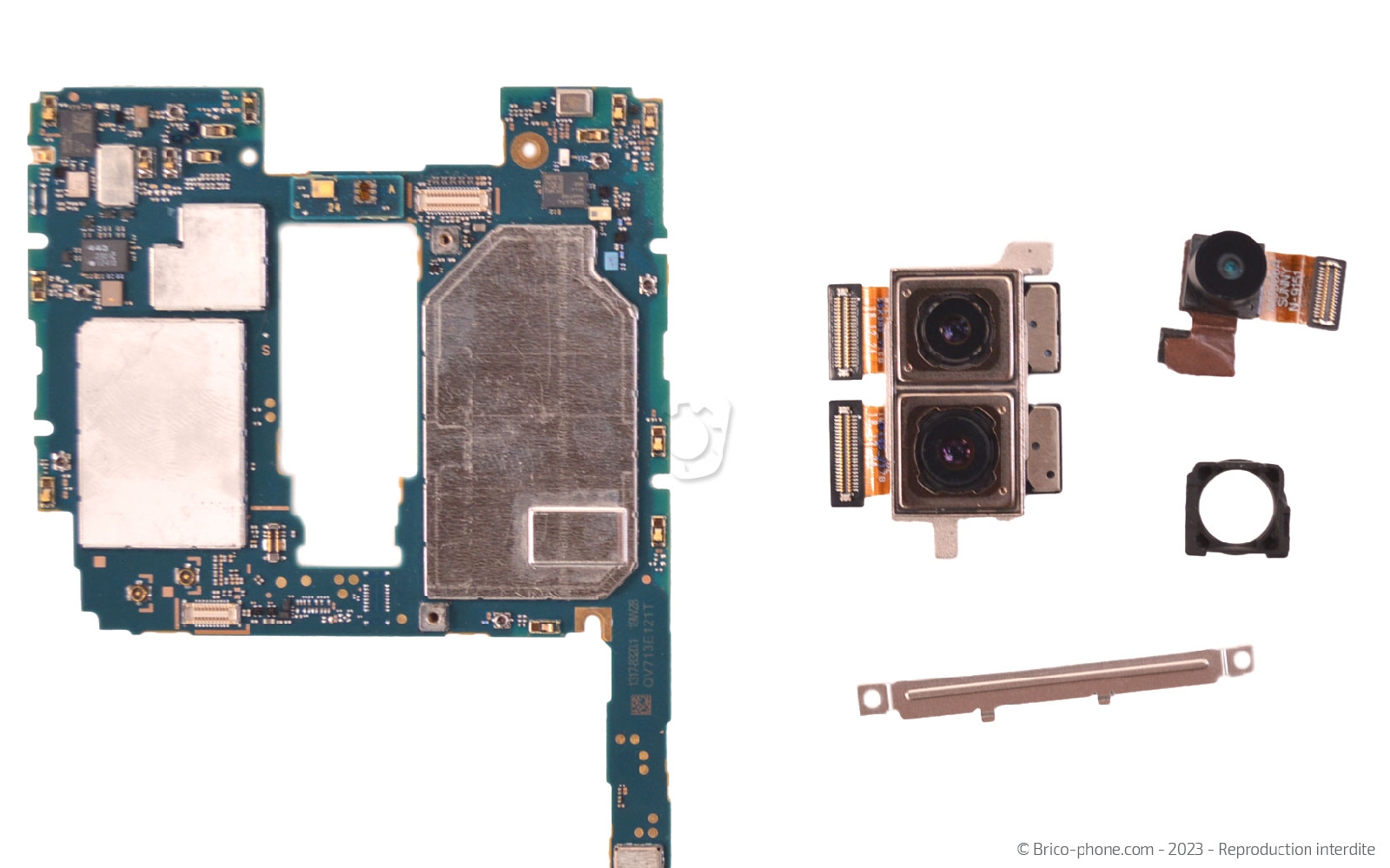

Récupérez l'objectif grand angle puis son support en vous aidant de la pince en métal.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Objectif grand-angle arrière pour Sony Xperia 1 et 5
5,97 €

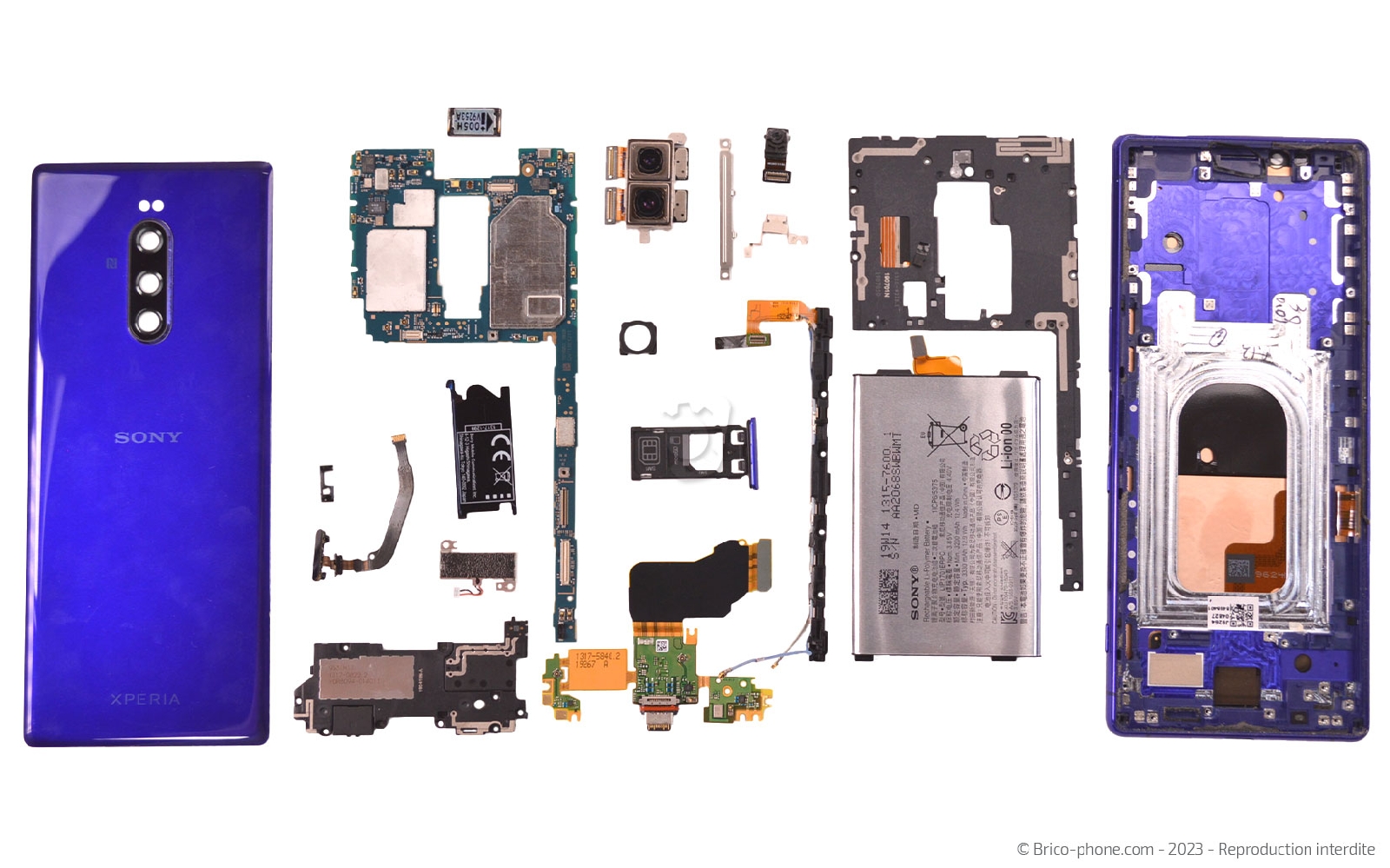

Vue éclatée
Ça y est, vous êtes arrivé au bout du démontage de votre Sony Xperia 1. Félicitations !

Si vous souhaitez le remonter, suivez les étapes dans le sens contraire.
