Guide de réparation sur 12T

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 13/20
12T | Temps estimé : 45 min | Difficulté : 3/5

Vous êtes curieux de connaitre les éléments qui composent votre Xiaomi 12T ou vous avez rencontré un problème avec votre smartphone? Que ce soit un écran fissuré, une batterie fatiguée, ou tout autre problème. Plutôt que de dépenser une somme considérable pour une réparation professionnelle, nous allons vous guider étape par étape pour que vous puissiez réparer vous-même votre Xiaomi 12T.

Réparer son propre téléphone peut sembler intimidant, mais avec les bonnes instructions et les outils appropriés, c'est une tâche réalisable pour la plupart des utilisateurs. En plus de réaliser des économies, vous acquerrez des compétences précieuses en matière de réparation, et vous contribuerez à la réduction des déchets électroniques.

Alors, préparez-vous à devenir votre propre technicien et à redonner vie à votre Xiaomi 12T. Pensez à regarder une première fois ce guide afin d'être certain de suivre les bonnes étapes car par exemple pour changer la caméra avant, vous n'aurez pas besoin de retirer ni batterie ni connecteur de charge.

Suivez attentivement chaque étape de ce guide, et avant même de vous en rendre compte, vous aurez votre smartphone en parfait état de marche. Prêt ? Commençons par réparer votre Xiaomi 12T !

Diagnostic

›  Découvrir les éléments qui composent son téléphone.
›  L'appareil ne vibre plus.
›  Les photos sont floues.

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
8,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

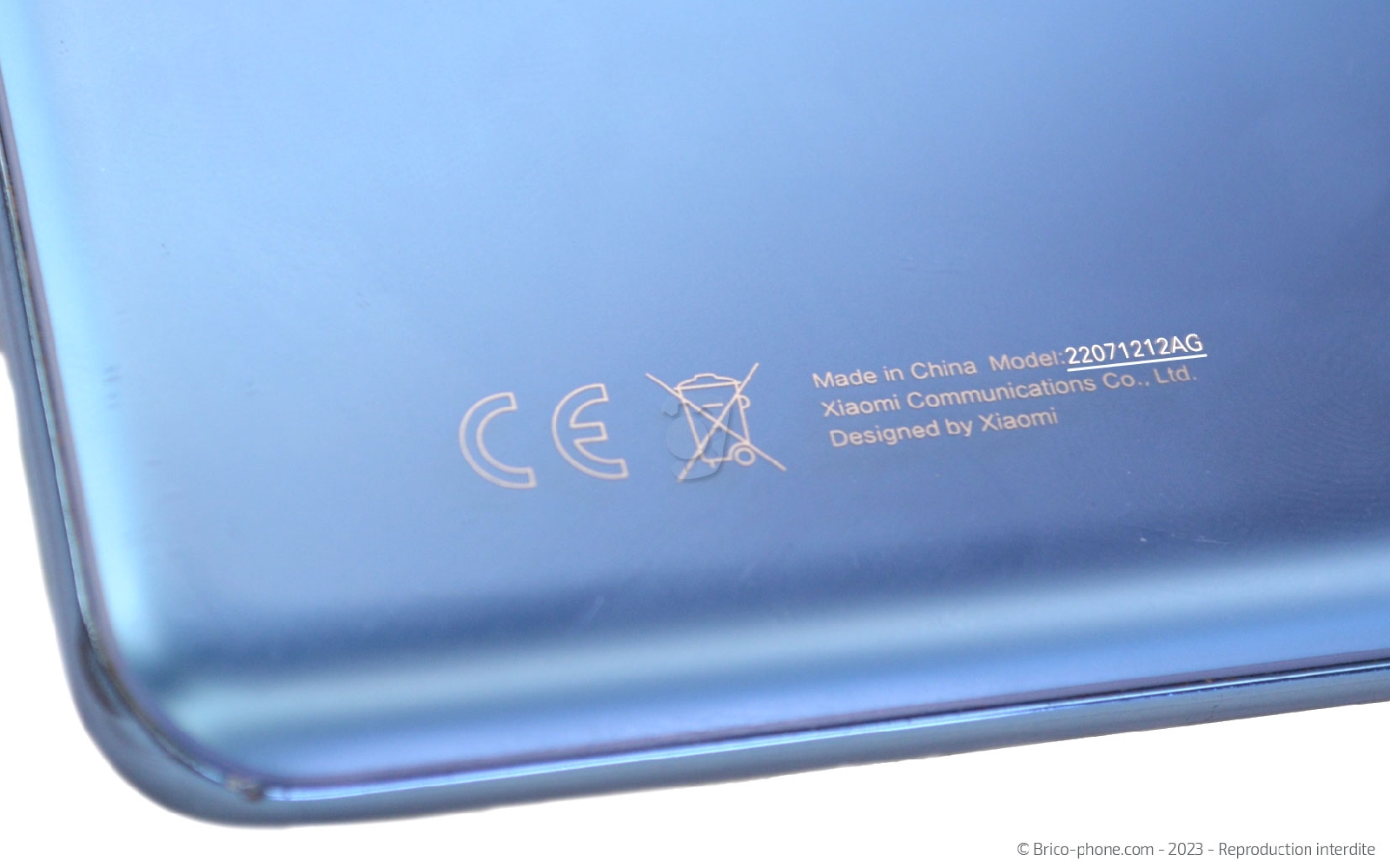

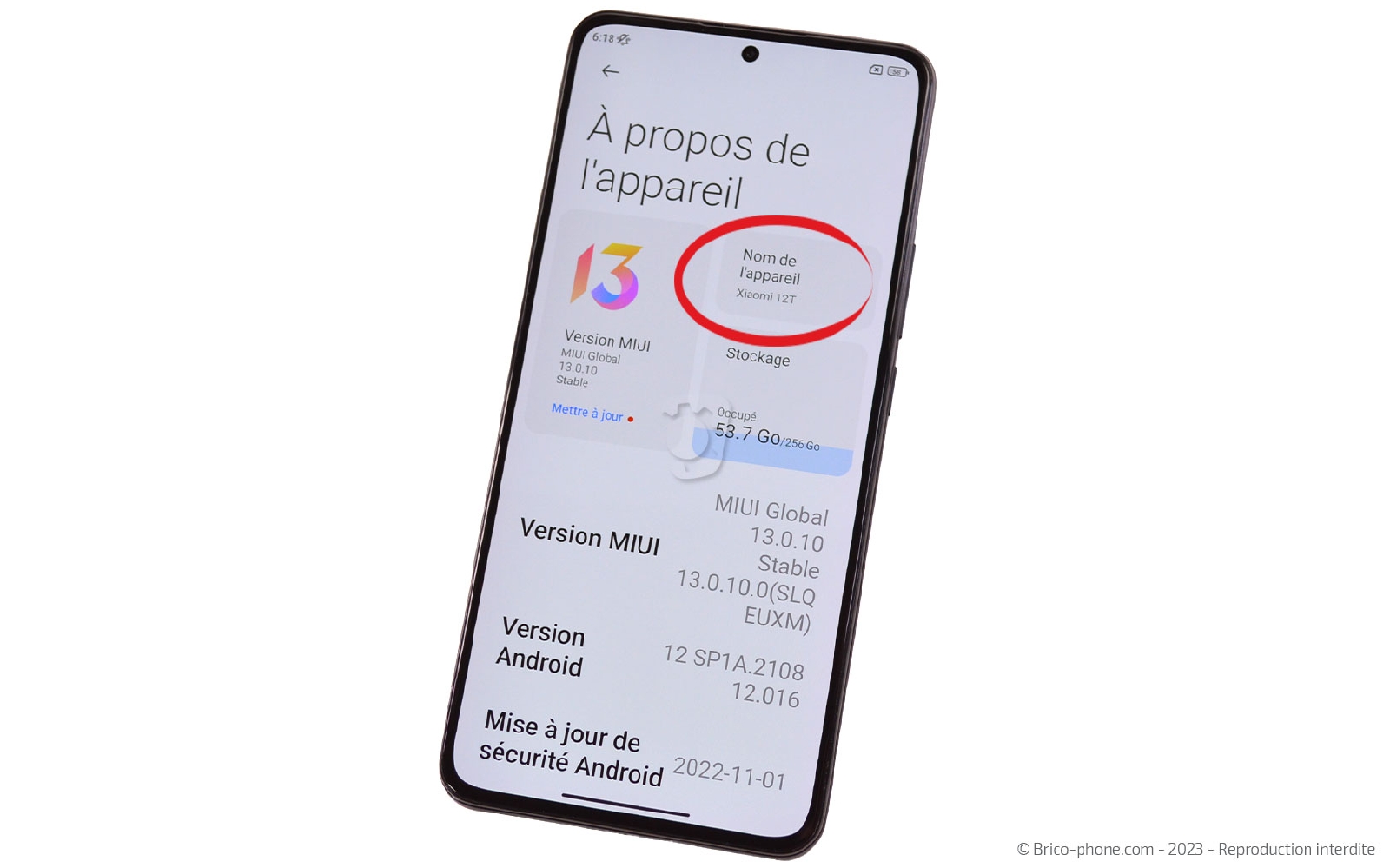

Dans un premier temps, nous vous conseillons de vérifier la compatibilité des pièces à commander et votre mobile. Pour cela, assurez vous d'avoir le bon modèle de téléphone en vous rendant dans les paramètre de votre smartphone ou en regardant l'inscription gravée à l'arrière de votre appareil. Si la référence inscrite est 22071212AG, cela signifie que vous êtes l'heureux propriétaire d'un Xiaomi 12T.

Commencez la réparation par éteindre votre téléphone.

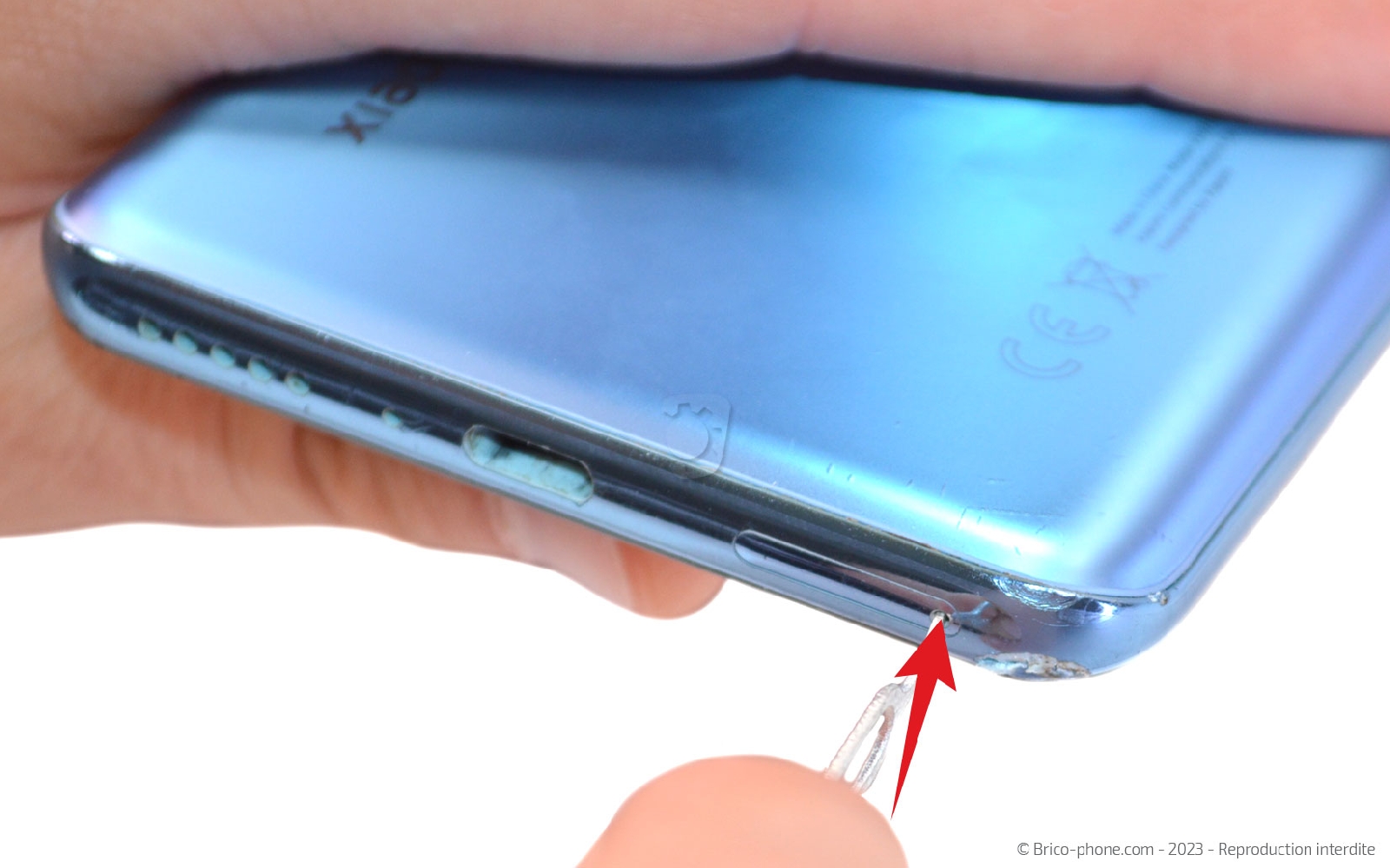

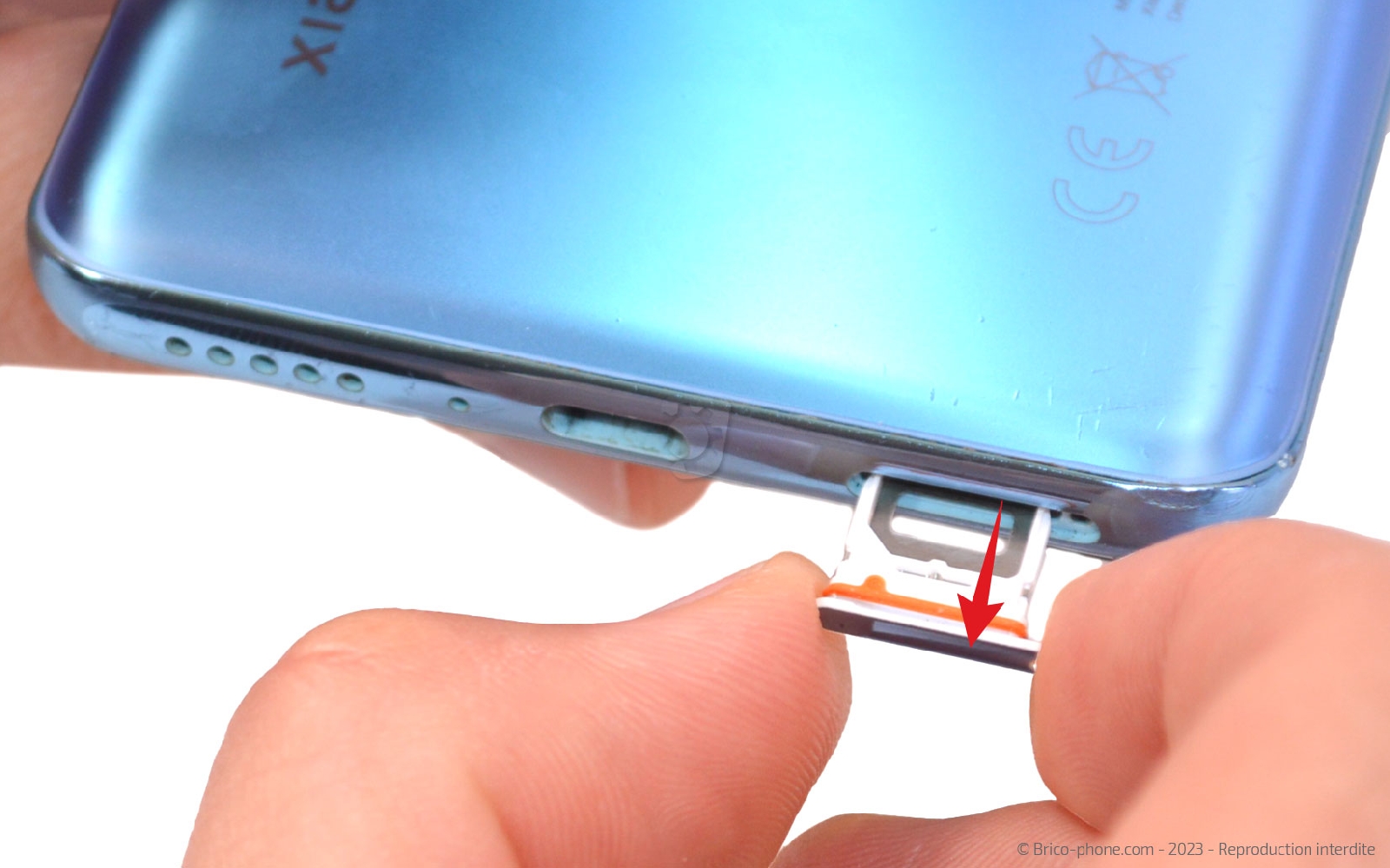

Etape 1 : Ejecter le rack SIM
Insérez l'outil SIM pour éjecter le tiroir de la carte SIM.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Décoller la vitre arrière

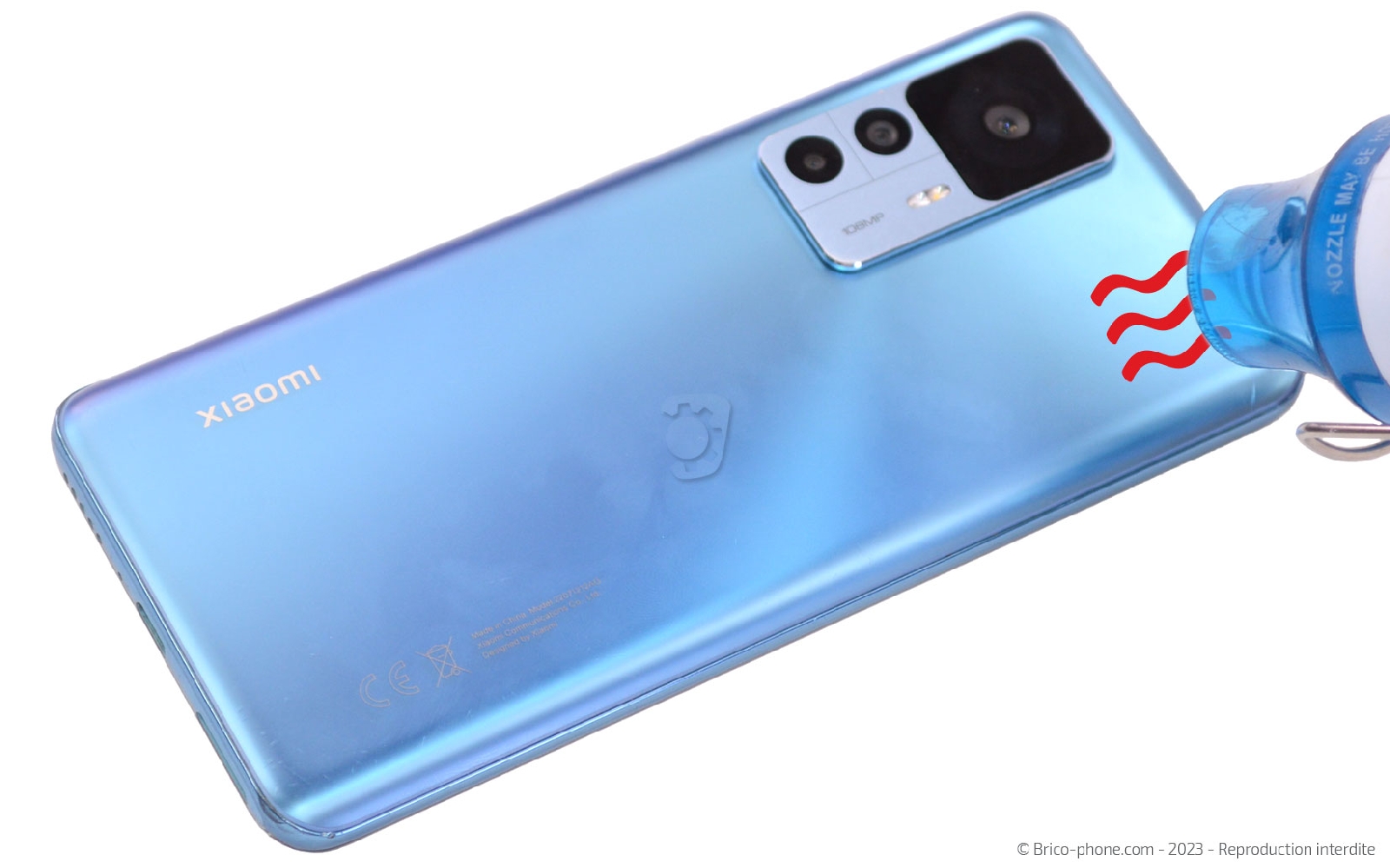

Pour ouvrir le Xiaomi 12T, il est nécessaire de ramollir les stickers qui permettent de souder la vitre arrière au châssis. C'est pourquoi, nous allons utiliser un décapeur thermique, un sèche-cheveux ou encore un coussin chauffant également vendu sur Brico-phone.
Si vous avez opté pour le coussin chauffant , il vous faut le passer au micro-ondes environ 2 minutes avant de le déposer 30 secondes sur la façade arrière de votre appareil. Pour le décapeur, il vous suffit de chauffer les bords du téléphone.

Collez la ventouse, puis tout en tirant cet outils, glissez le médiator en métal trouvé entre la vitre arrière et le châssis.

Une fois l'espace suffisant, introduisez les médiators en plastique pour terminer sur le retrait de celui en métal.
Outils du kit utilisés
Outils du kit utilisés

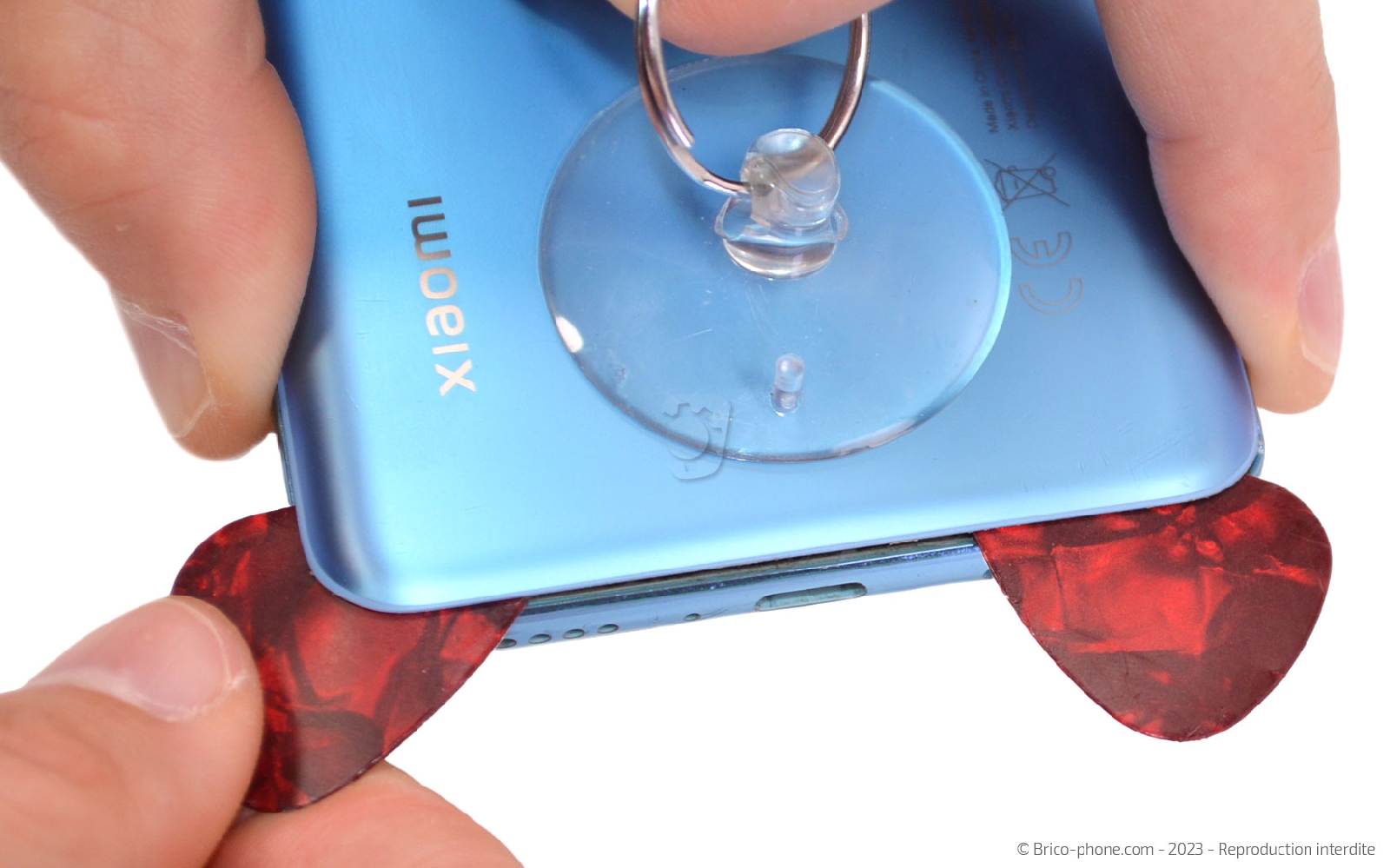

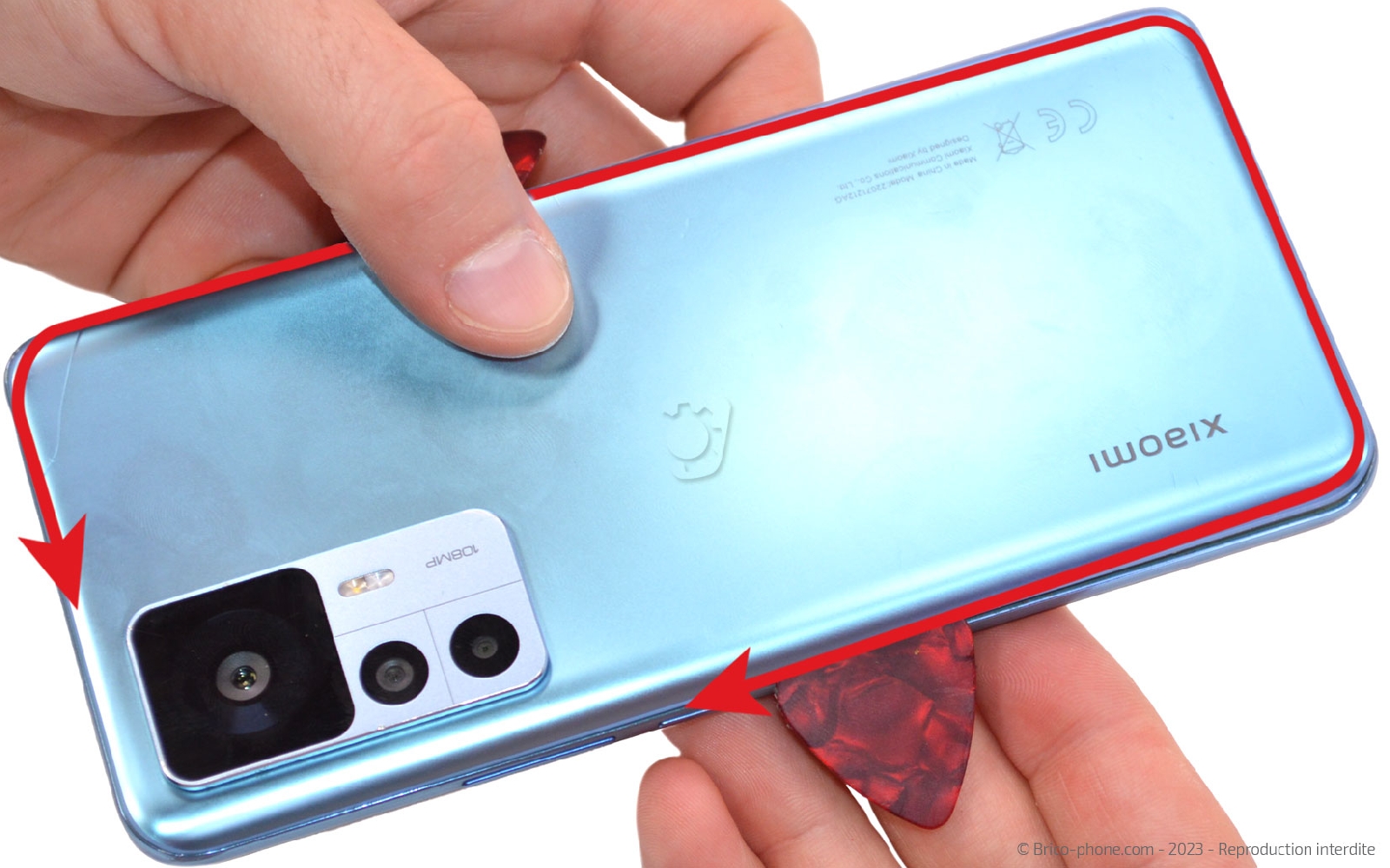

Etape 3 : Ouvrir le téléphone
Faites circuler les médiators en plastique le long de la vitre arrière pour terminer le décollage de cette dernière.

Si des résistances se font sentir , n'hésitez pas à réchauffer légèrement la bordure pour ramollir le sticker et faciliter le décollage de la façade.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Sortir la plaquette NFC
Ôtez les 10 vis à l'aide du tournevis cruciforme. Ensuite, glissez le levier à droite de la plaquette entre cette dernière et le châssis pour la déclipser et pouvoir la mettre de coté.

Vous pouvez maintenant accéder aux connectiques de la batterie.
Outils du kit utilisés
Outils du kit utilisés

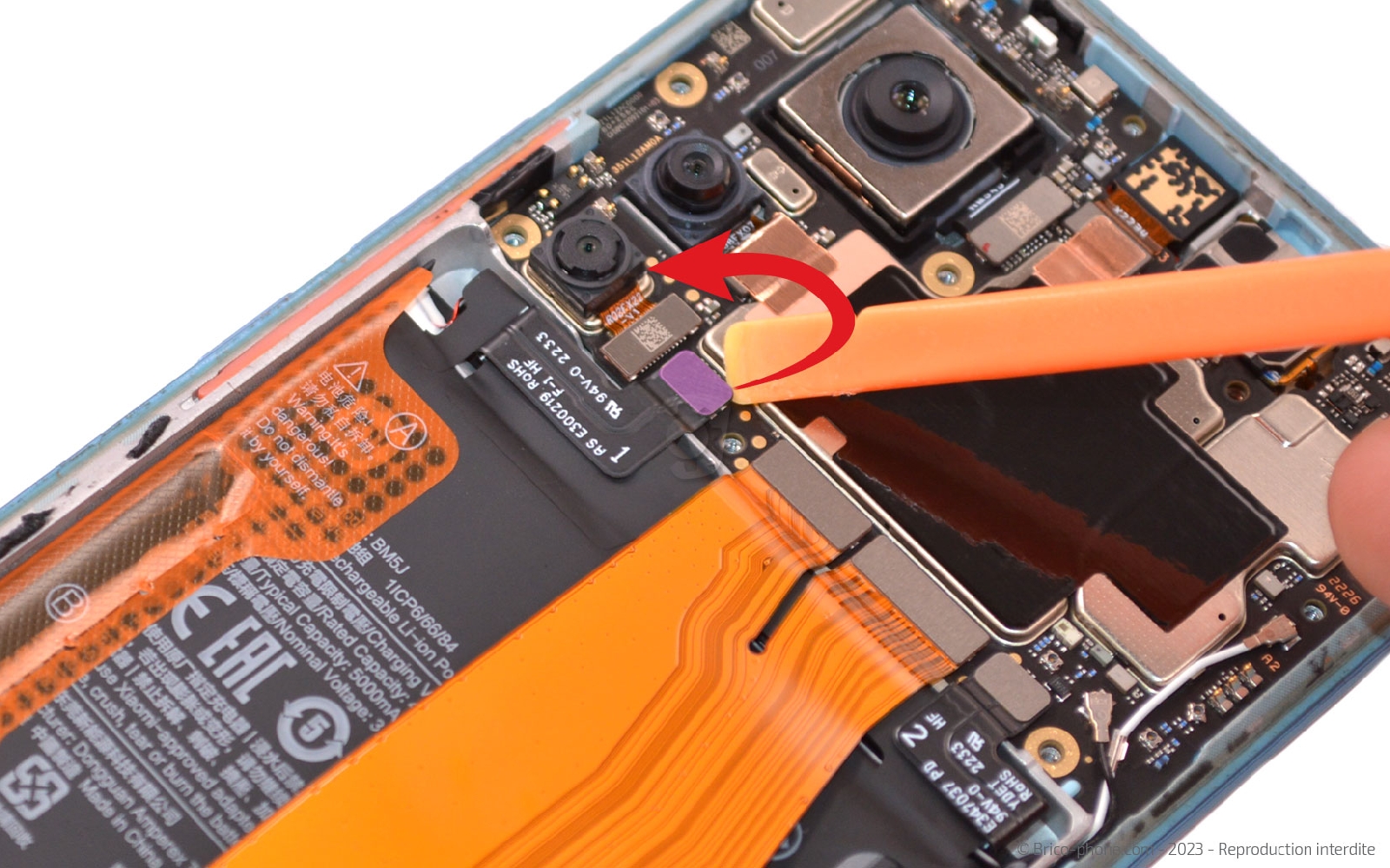

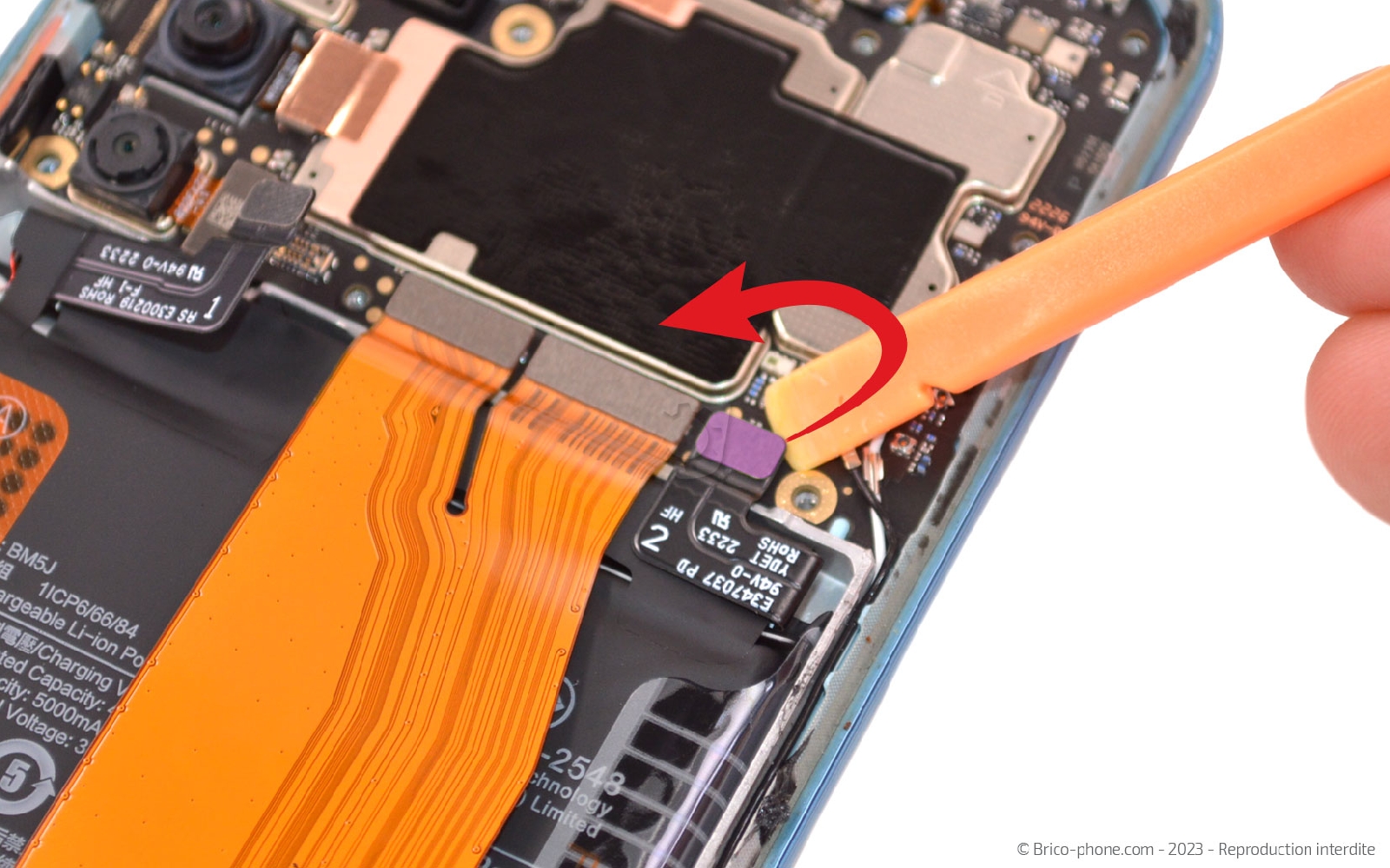

Etape 5 : Déconnecter la batterie
Utilisez le levier en nylon pour débrancher les deux nappes de la batterie.

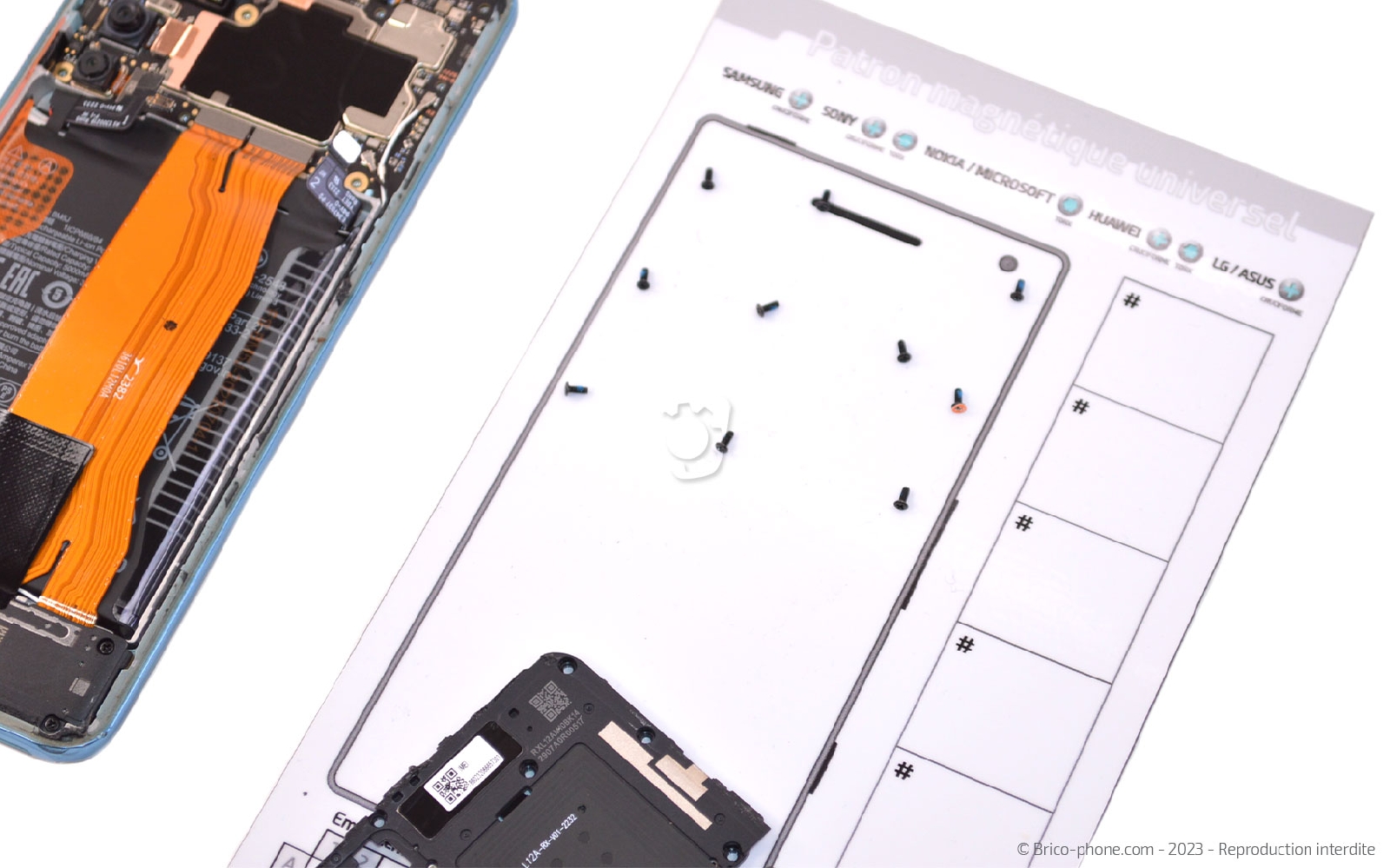

N'oubliez pas de disposer les vis et les petits composants sur votre patron d'aide au montage afin de ne perdre aucun élément lors de cette réparation.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Ôter le haut-parleur externe et son support

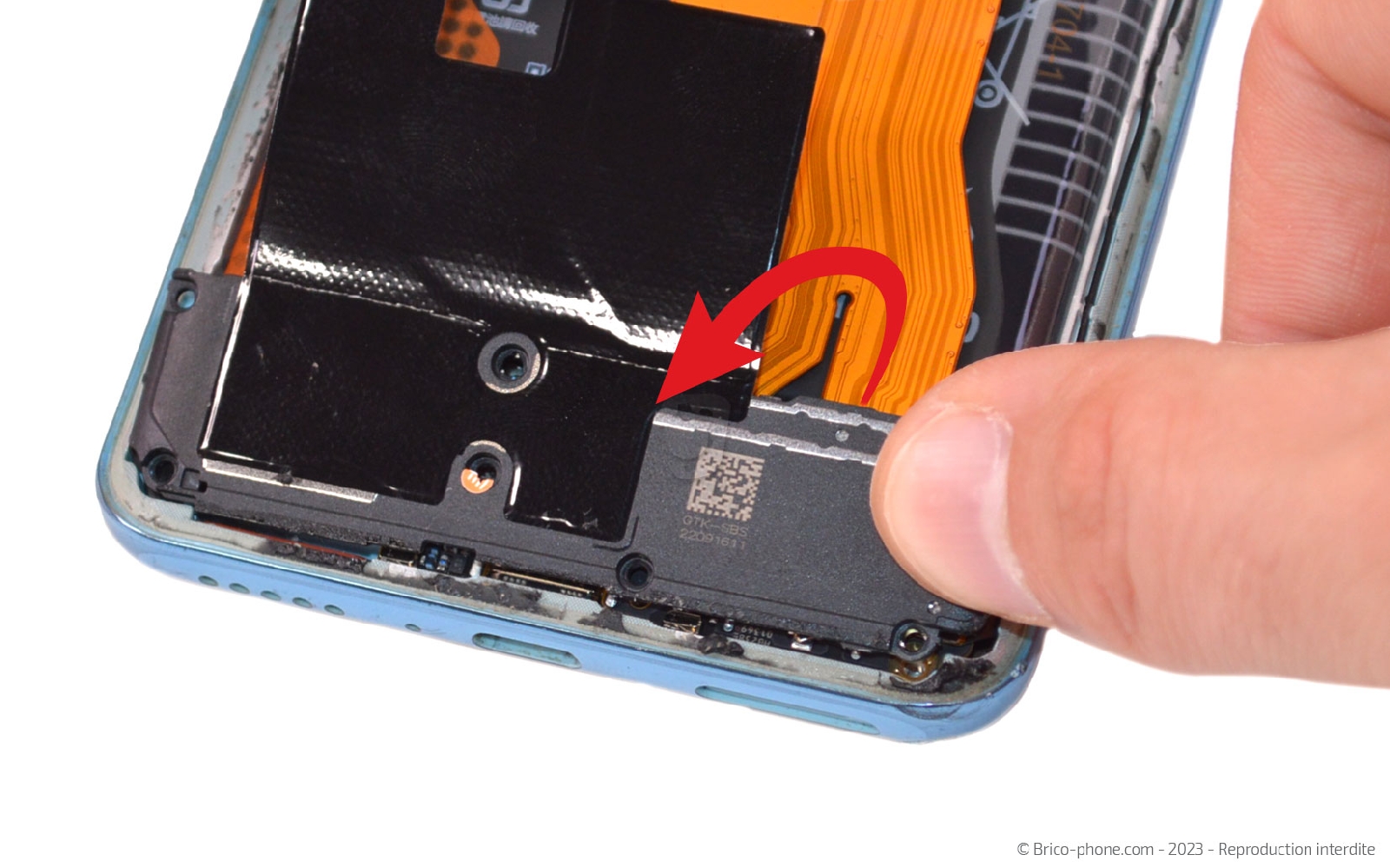

Dévissez les 7 vis cruciforme pour libérer le support du HP.

Introduisez le levier en nylon sous le composant pour pouvoir l'extraire du châssis sans difficulté.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Mettre de coté la rallonge d'interconnexion
Débranchez les quatre nappes de la rallonge d'interconnexion afin de pouvoir par la suite la mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Séparer les adhésifs de la batterie

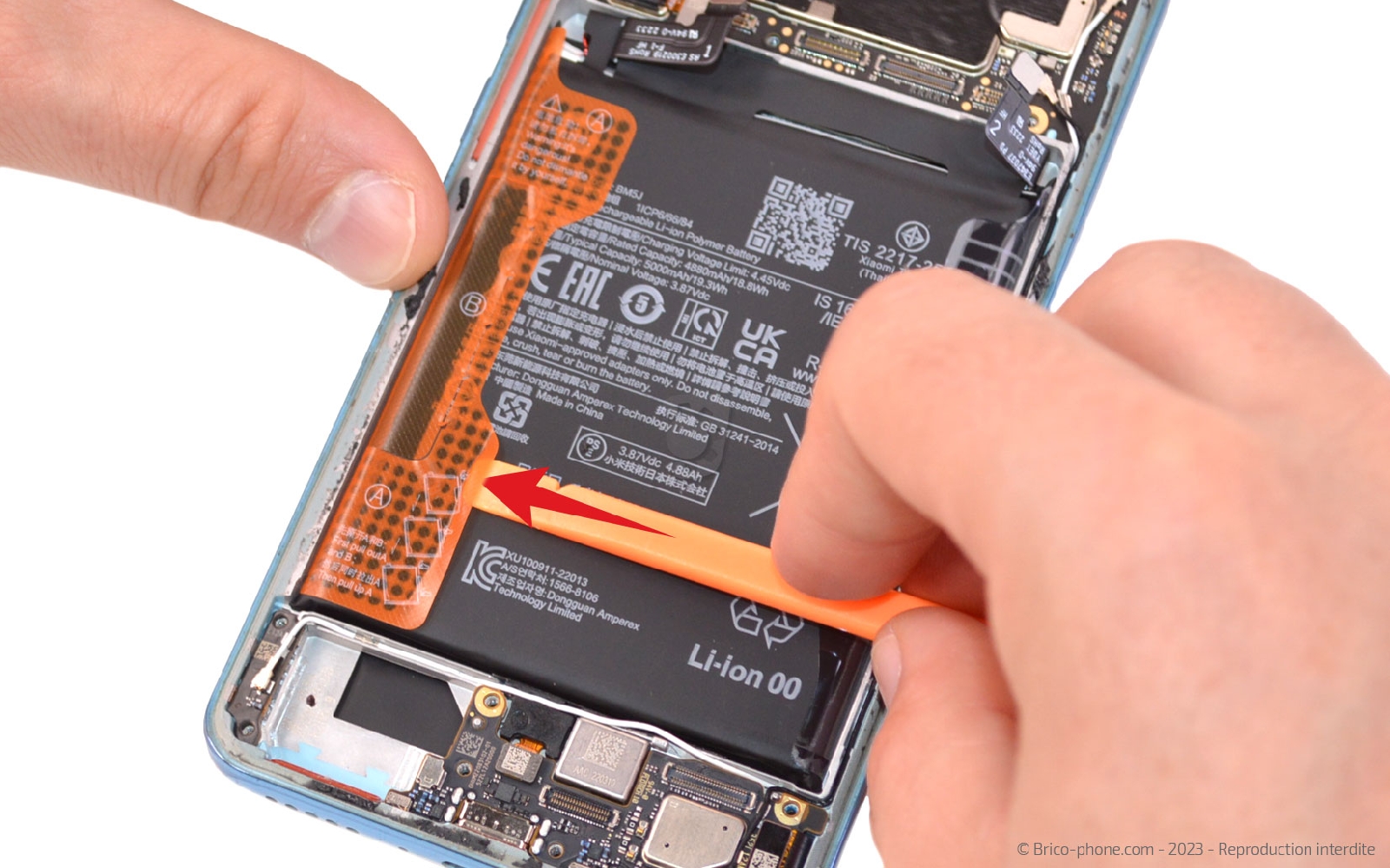

Aidez-vous du spudger pour décoller les languettes orange de la batterie ainsi que l'adhésif transparent situé à droite du composant.
Outils du kit utilisés
Outils du kit utilisés

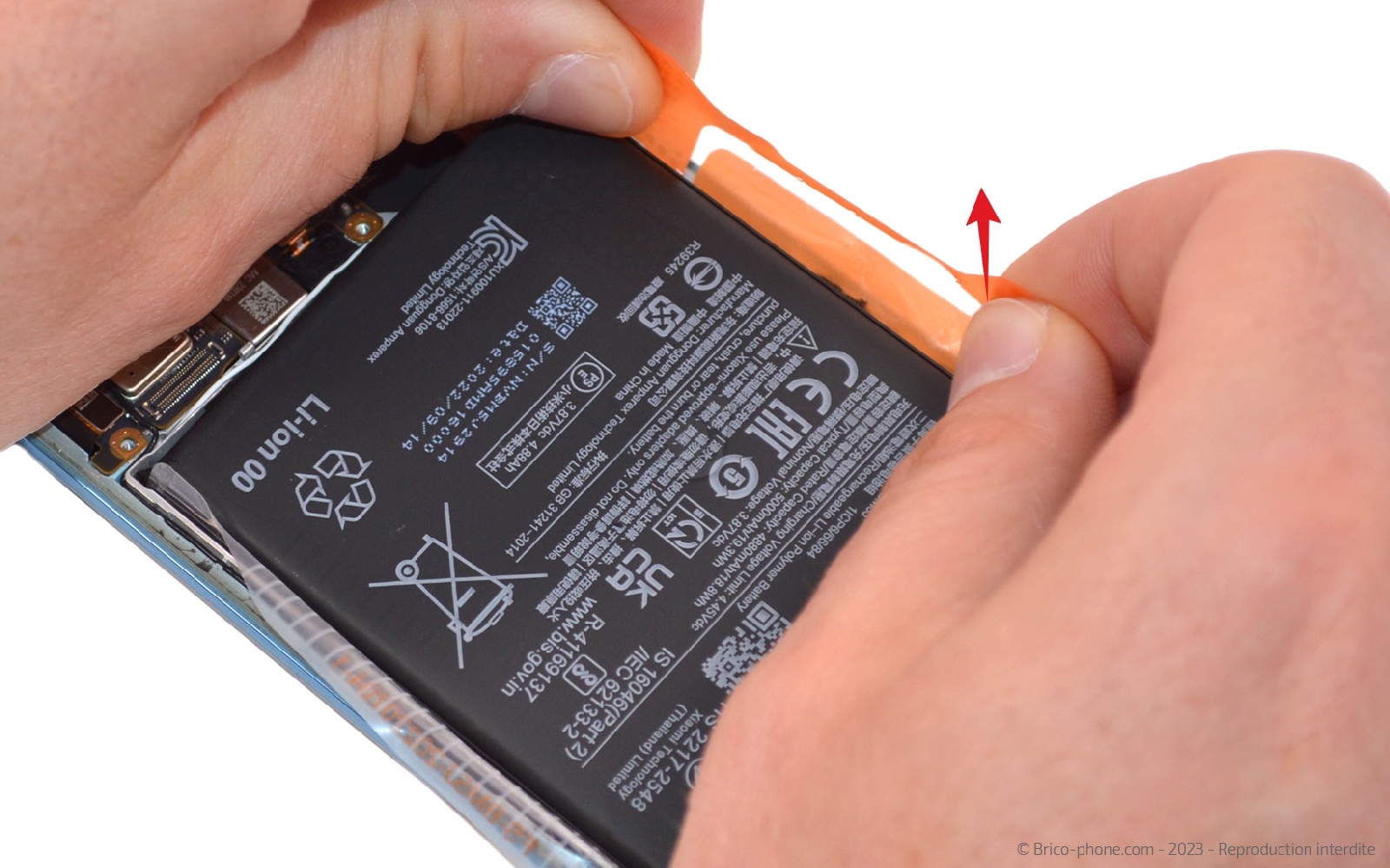

Etape 9 : Retirer la batterie
Tirez sur la languette nommée A afin de pouvoir soulever la batterie et la faire basculer en dehors du téléphone.

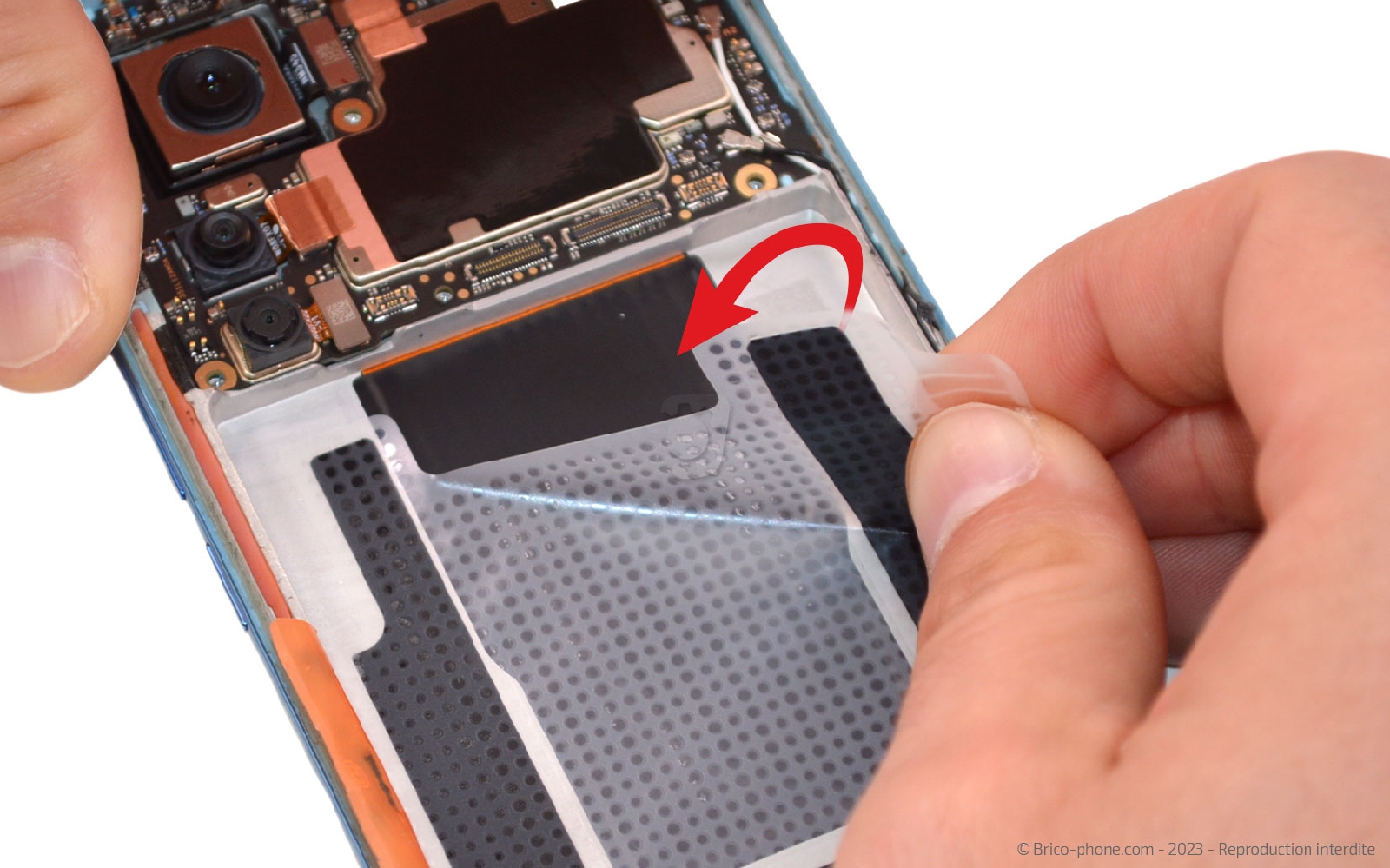

Etape 10 : Récupérer le film transparent
Retirez le film transparent du fond du châssis puis replacez-le au dos de la batterie;

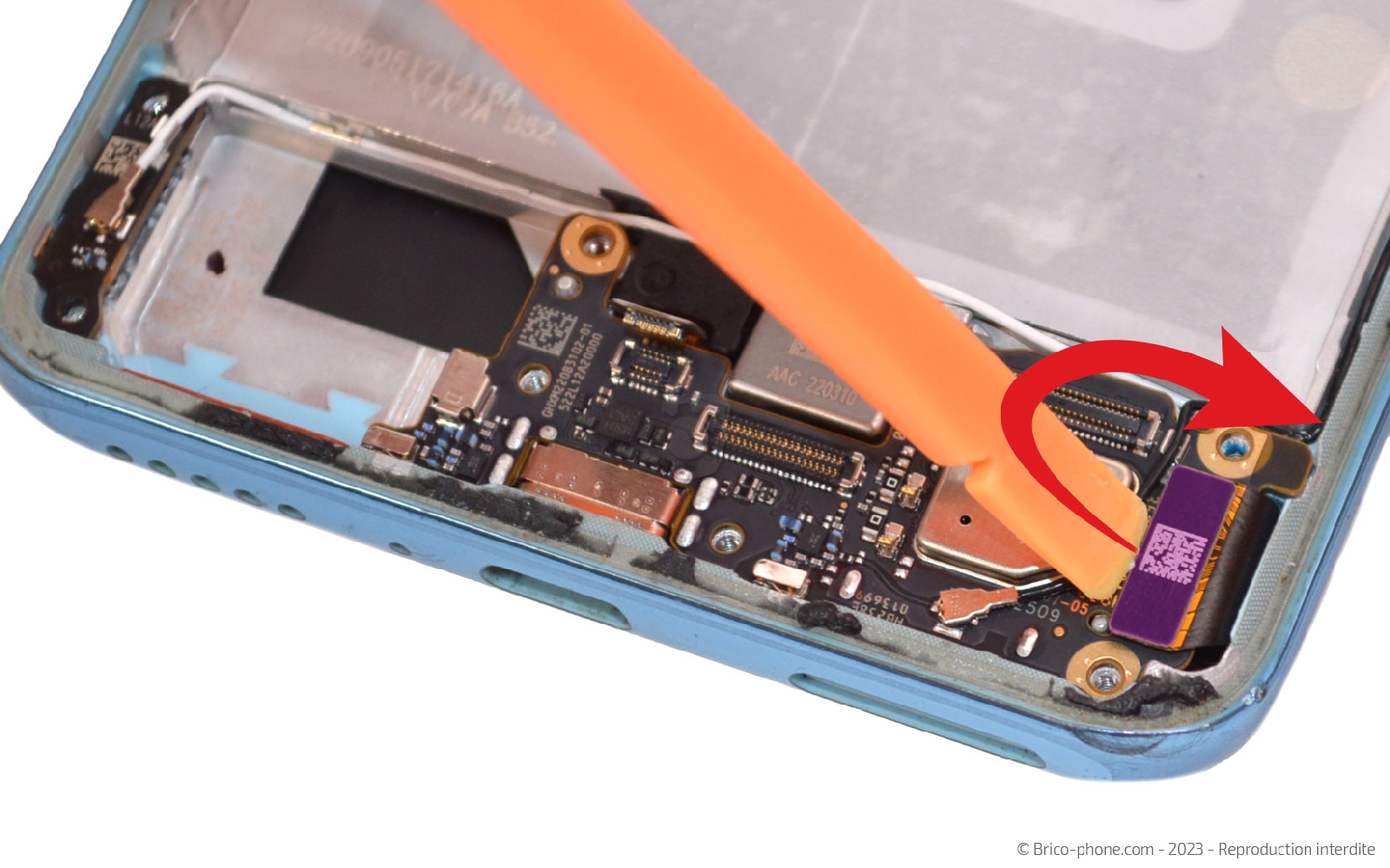

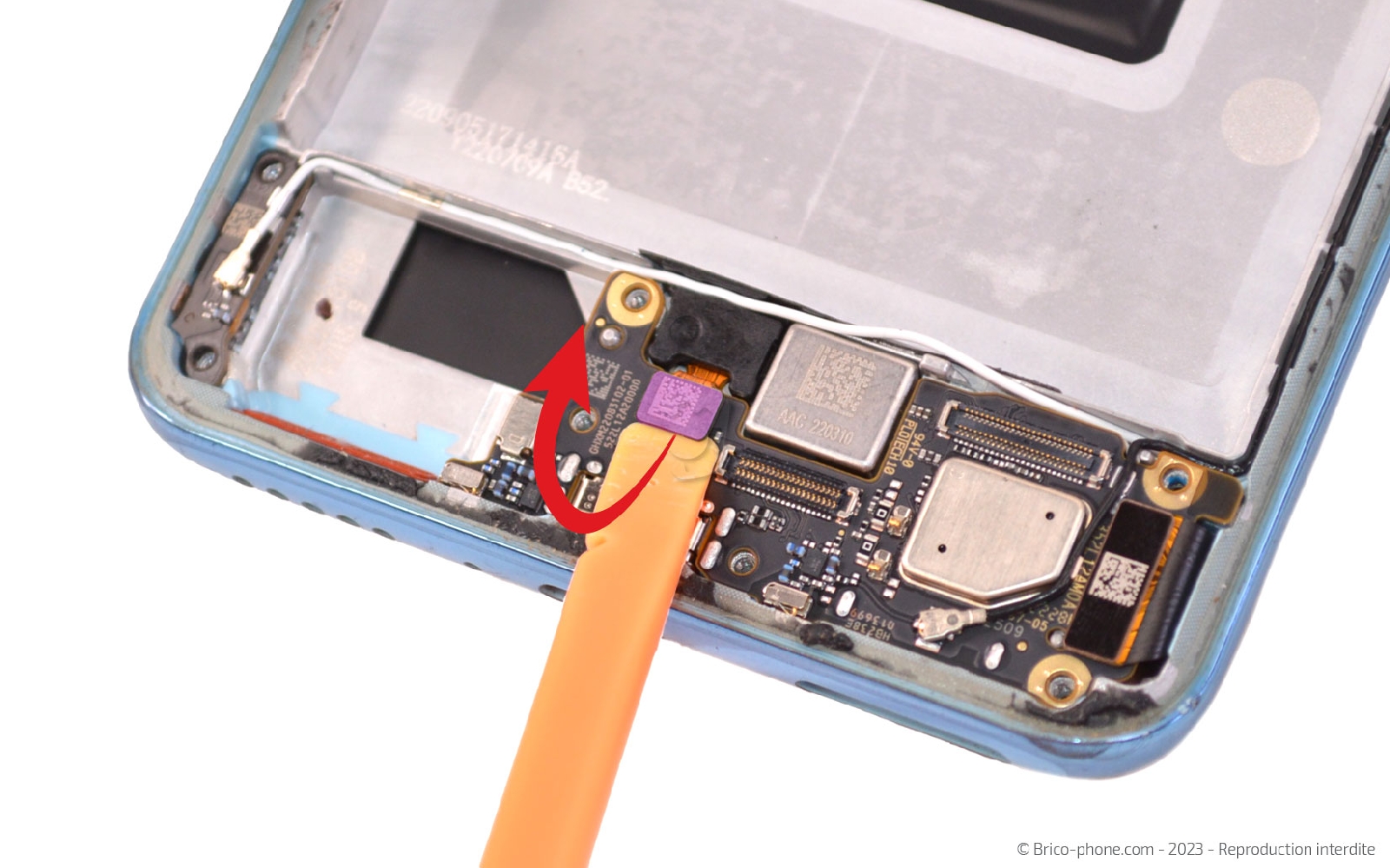

Etape 11 : Libérer le connecteur de charge
A l'aide du levier en nylon ,déconnectez la nappe du lecteur d'empreintes et celle de l'écran.

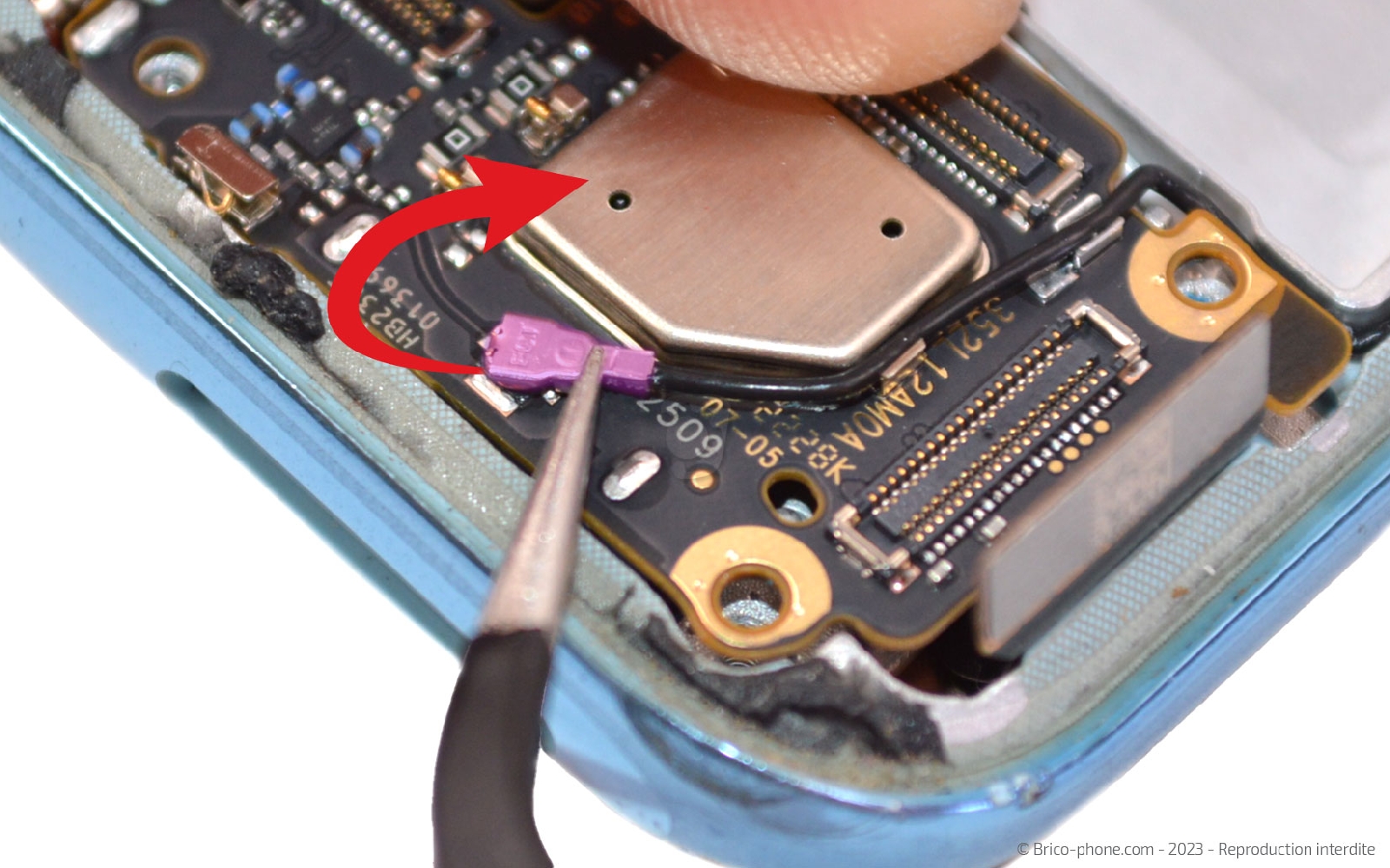

Ensuite, déclipsez le câble coax noir du dock.
Outils du kit utilisés
Outils du kit utilisés

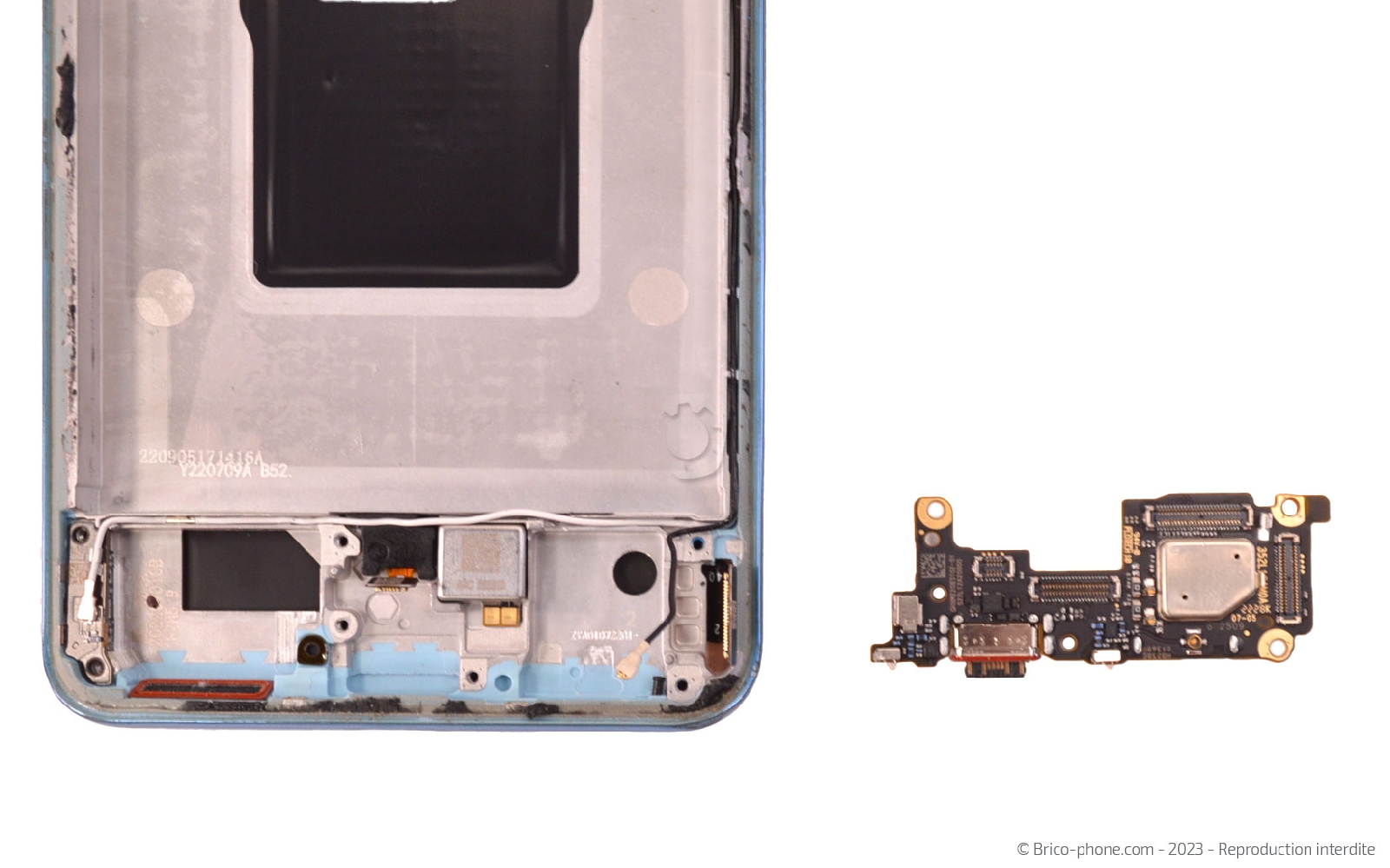

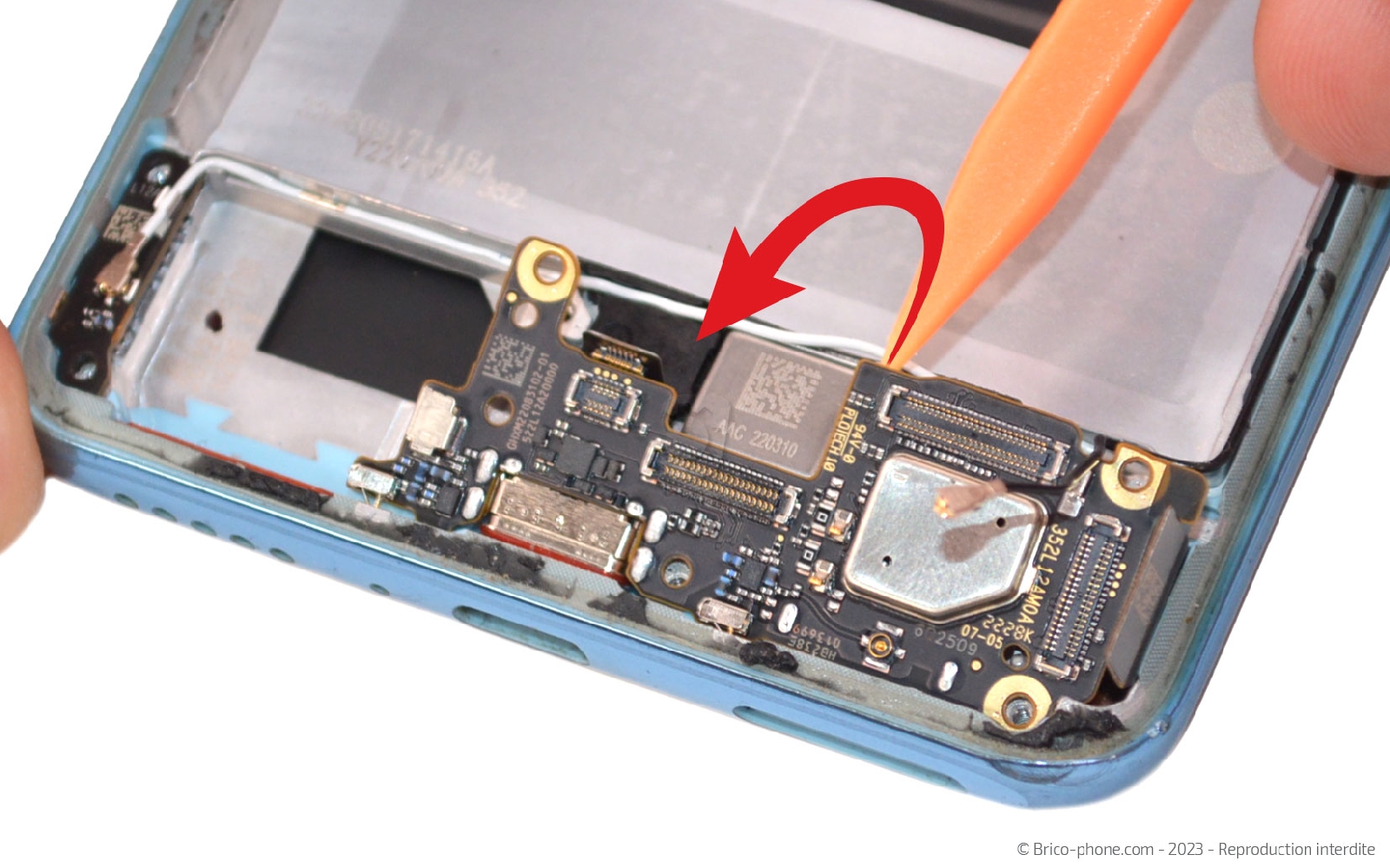

Etape 12 : Mettre de coté le connecteur de charge

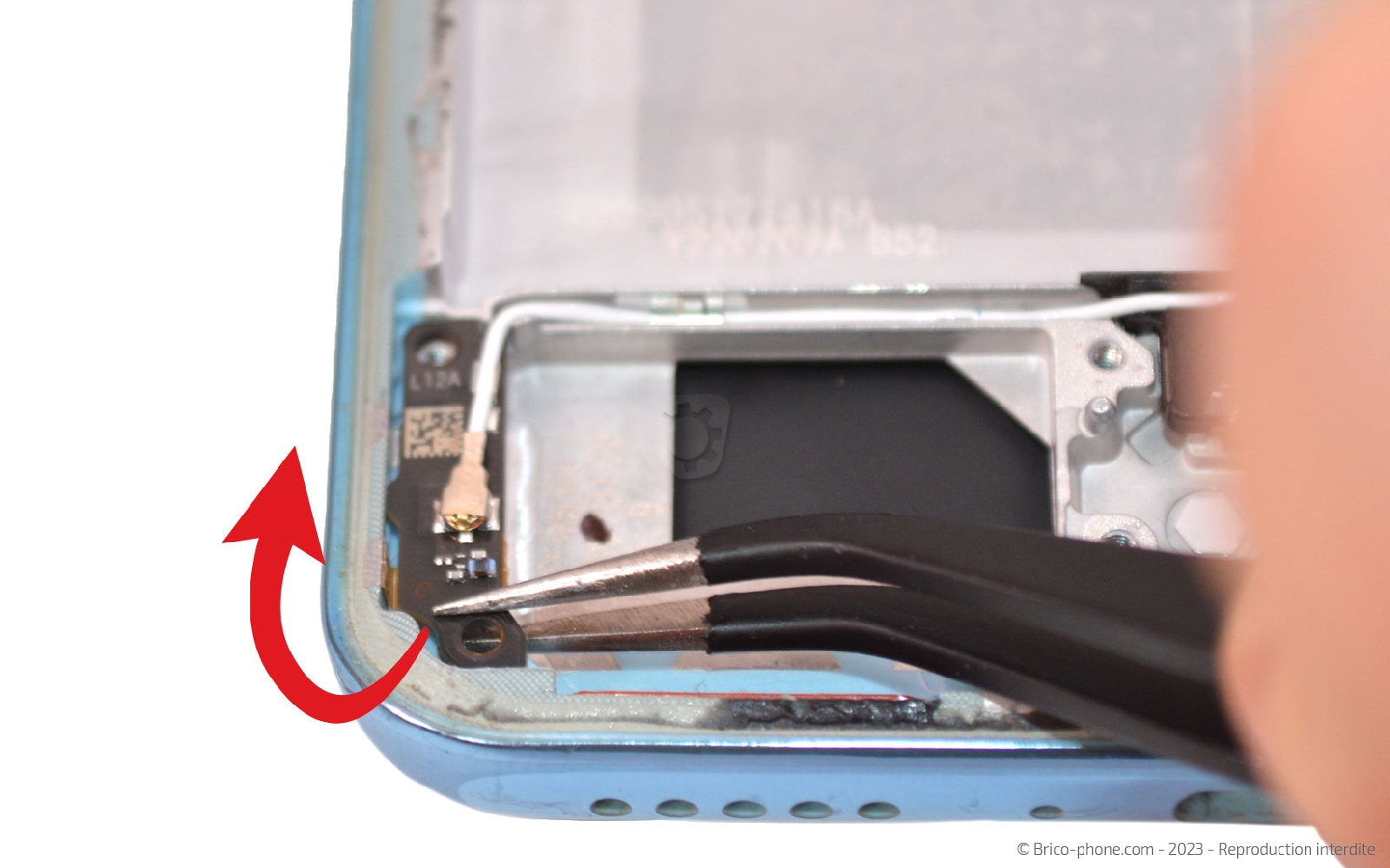

Sortez le connecteur de charge du châssis puis délogez la carte fille située au bout du câble coaxial blanc, du châssis.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Connecteur de charge compatible pour Xiaomi 12T
14,90 €

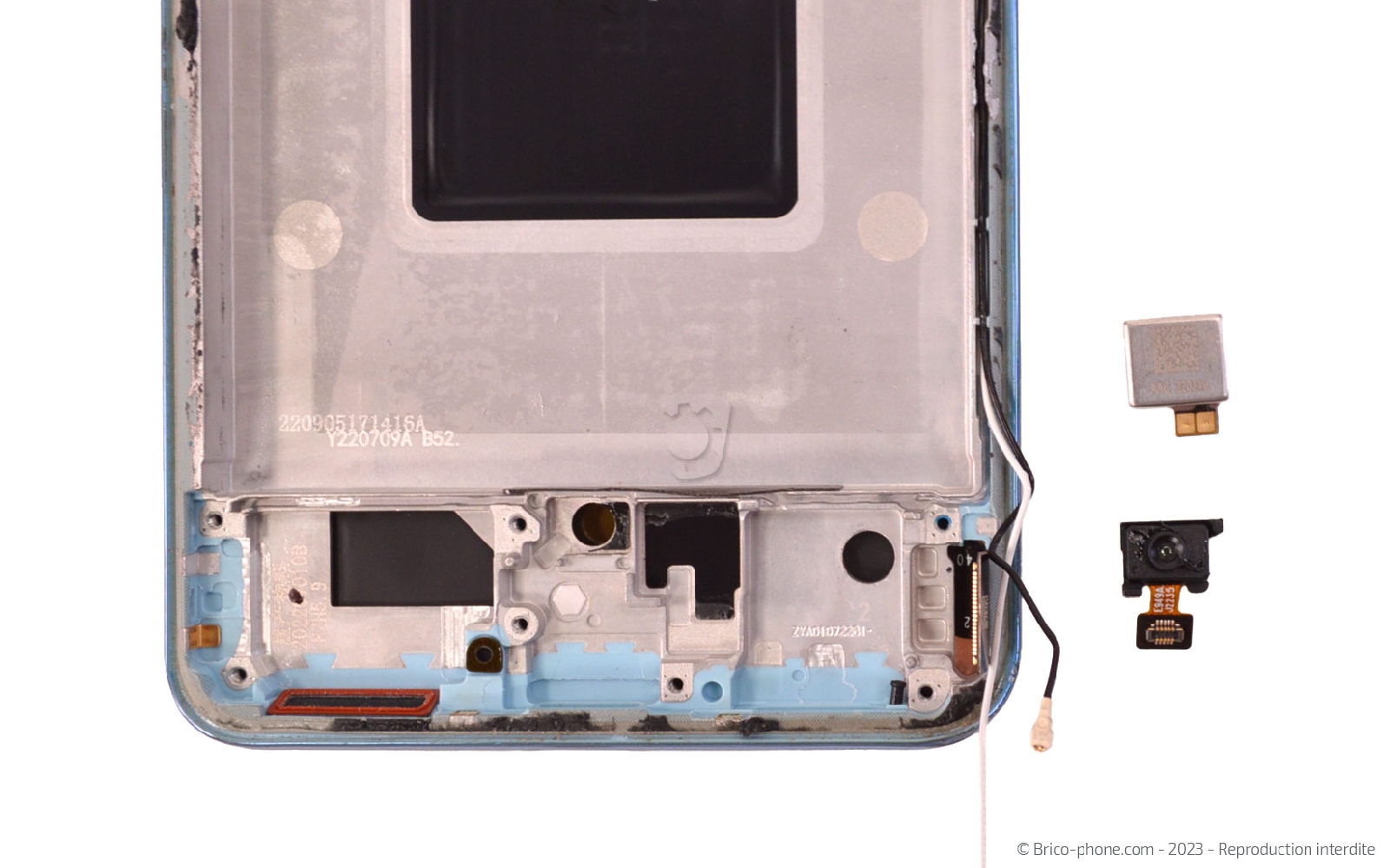

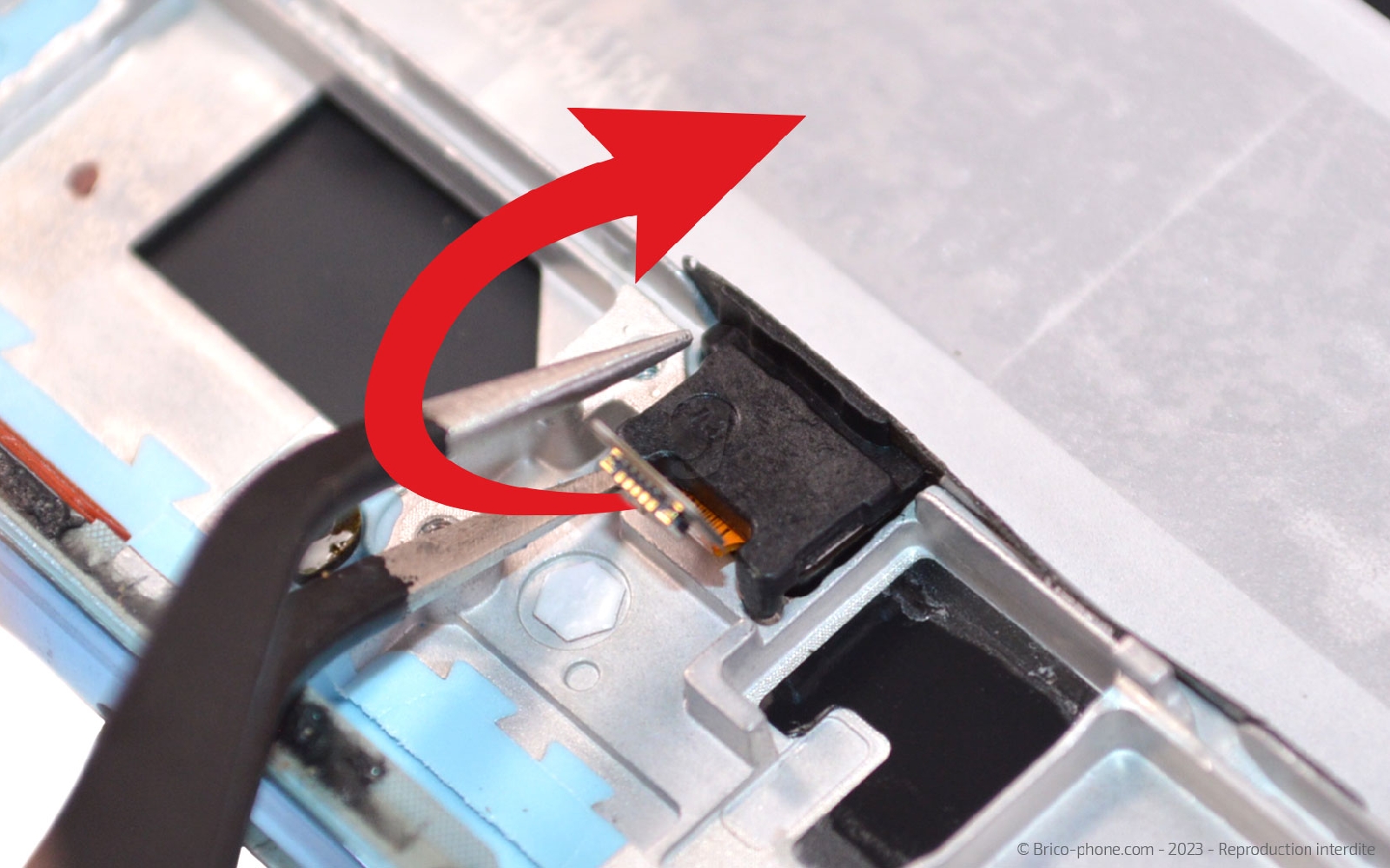

Etape 13 : Enlever le vibreur et le lecteur d'empreintes

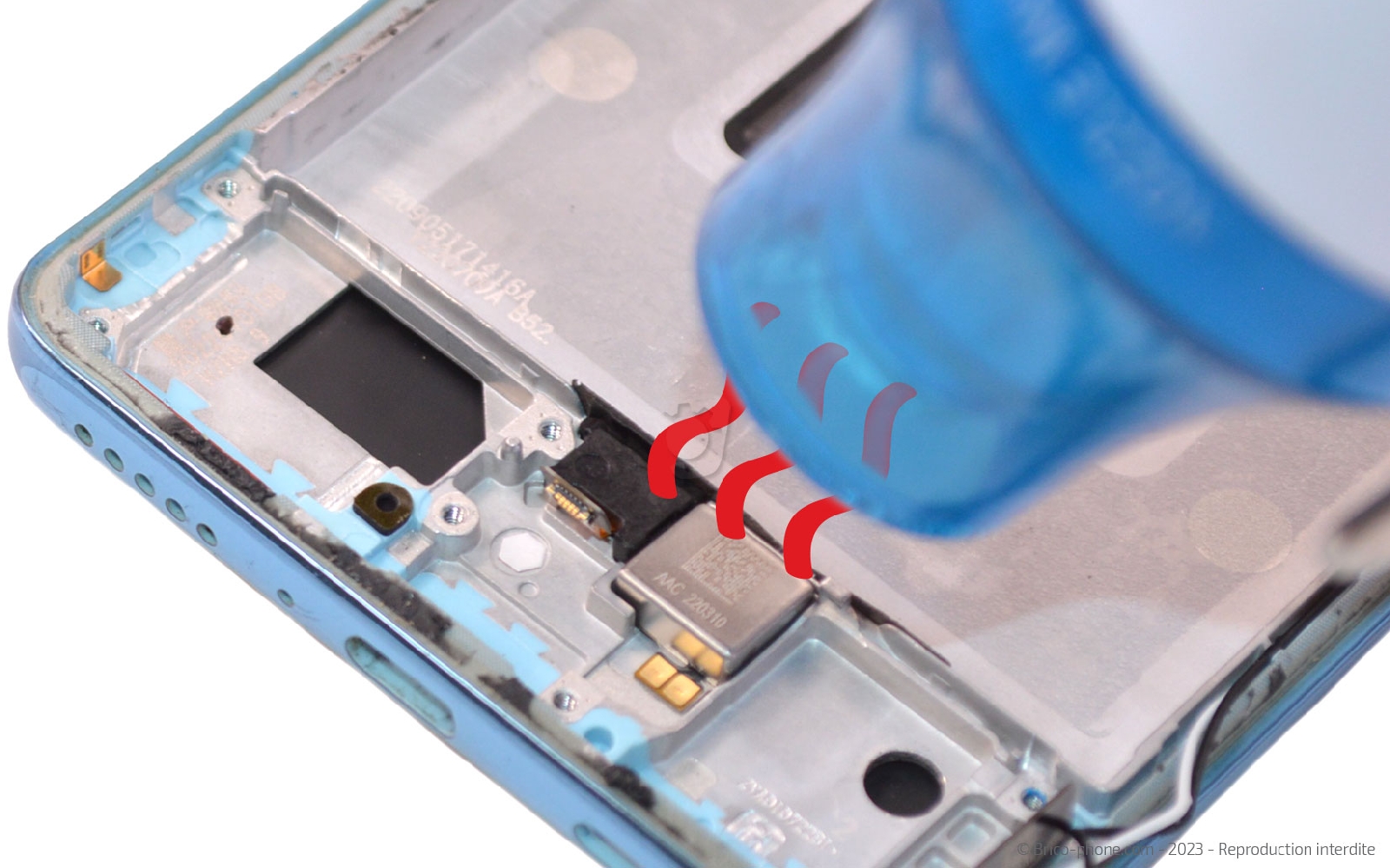

Reprenez le décapeur thermique ou le sèche-cheveux pour chauffer un petit peu les deux composants encore présents sur la partie basse du téléphone.

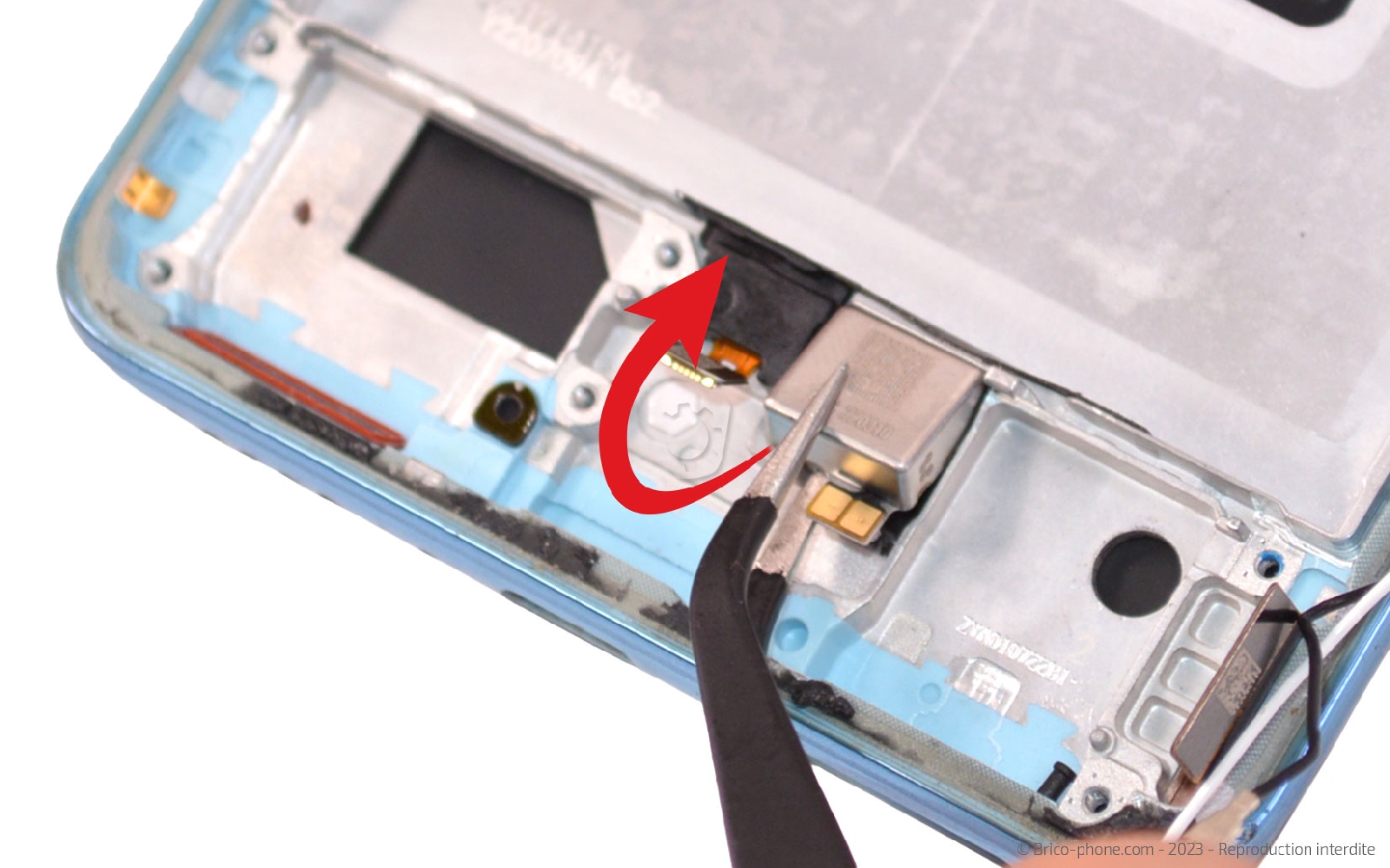

Glissez la pointe de la pince en métal sous le vibreur pour le décoller du châssis. Faites la même chose avec le capteur d'empreintes digital.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 14 : Sortir la carte mère
Sortez légèrement la caméra de son emplacement puis glissez le spudger sous la carte mère pour l'extraire du châssis. Il es possible que le support de l'objectif principal se dissocie de sa caméra.
Outils du kit utilisés
Outils du kit utilisés

Etape 15 : Ôter l'écouteur de l'oreille
Soulevez la nappe puis décollez le composant entier en glissant la pointe de la pincette sous le haut-parleur interne pour le sortir du châssis.
Outils du kit utilisés
Outils du kit utilisés

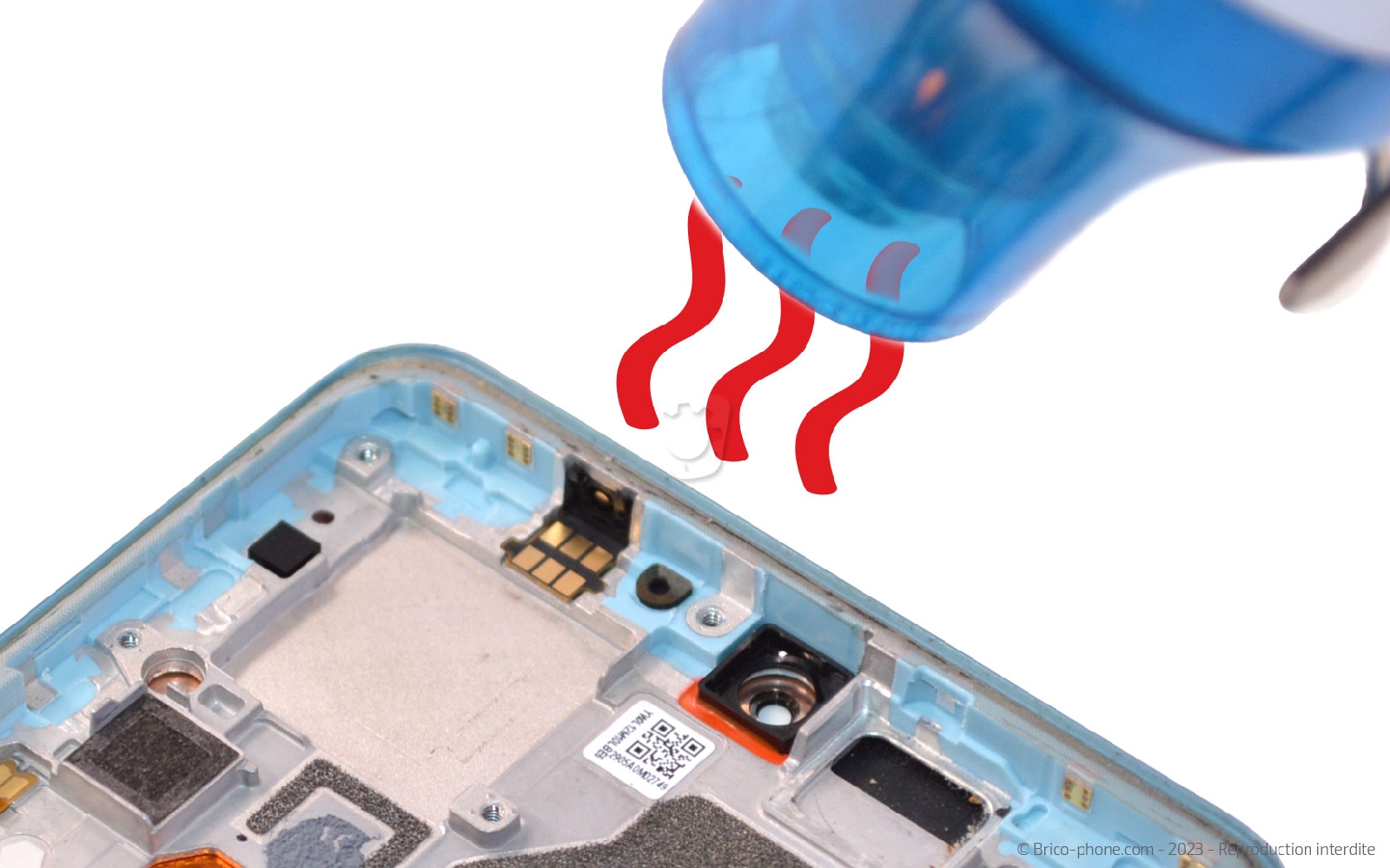

Etape 16 : Récupérer le capteur
Chauffez la partie où se trouve le capteur. Avec le levier, poussez le support noir puis saisissez la plaquette avec la brucelles.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 17 : Retirer le support de la caméra avant
Comme pour les étapes précédentes, chauffez légèrement l'élément pour réussir à le décoller à l'aide de la pince en métal.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 18 : Libérer les câbles coaxiaux

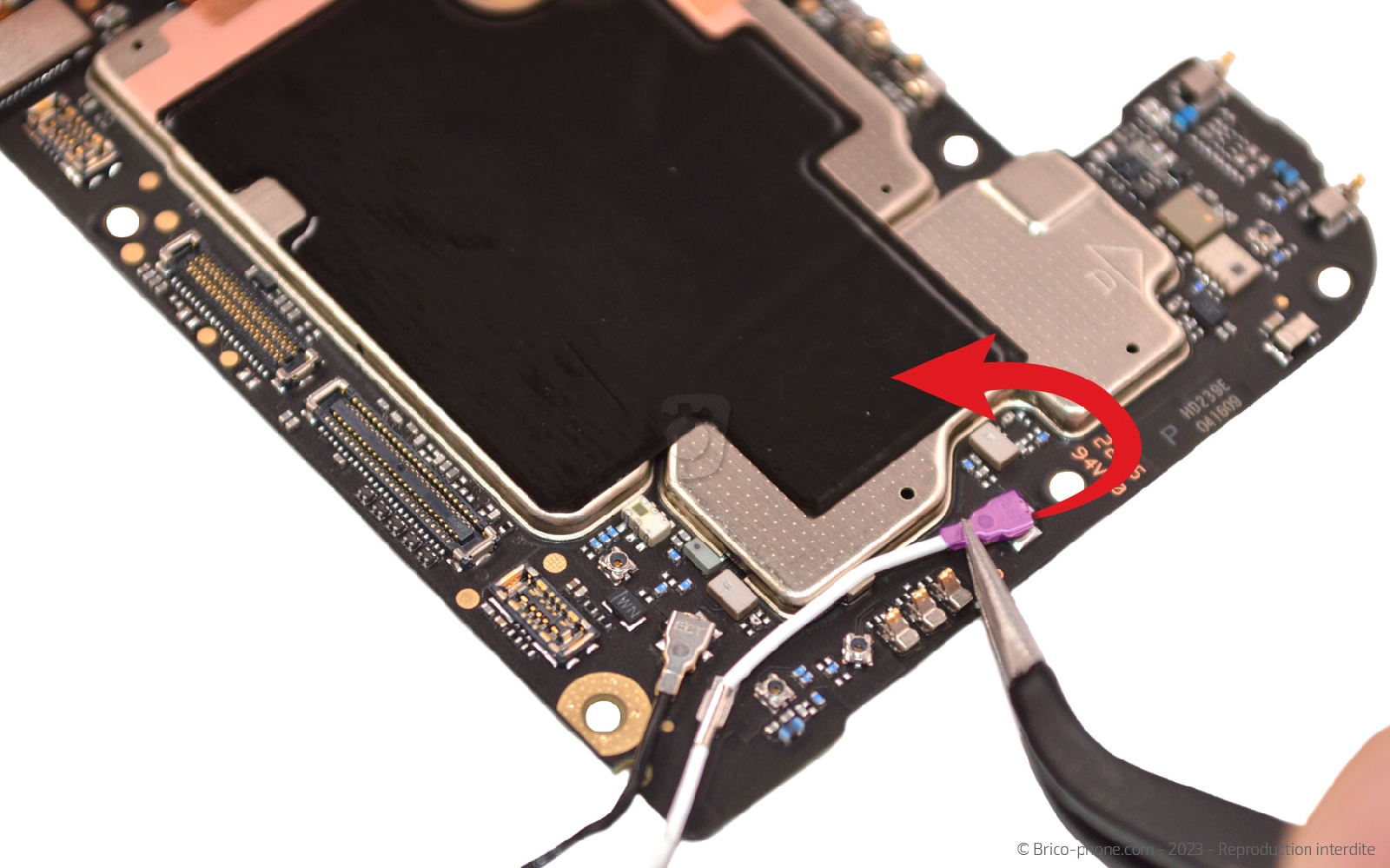

Utilisez la pincette pour débrancher les deux câbles coaxiaux de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

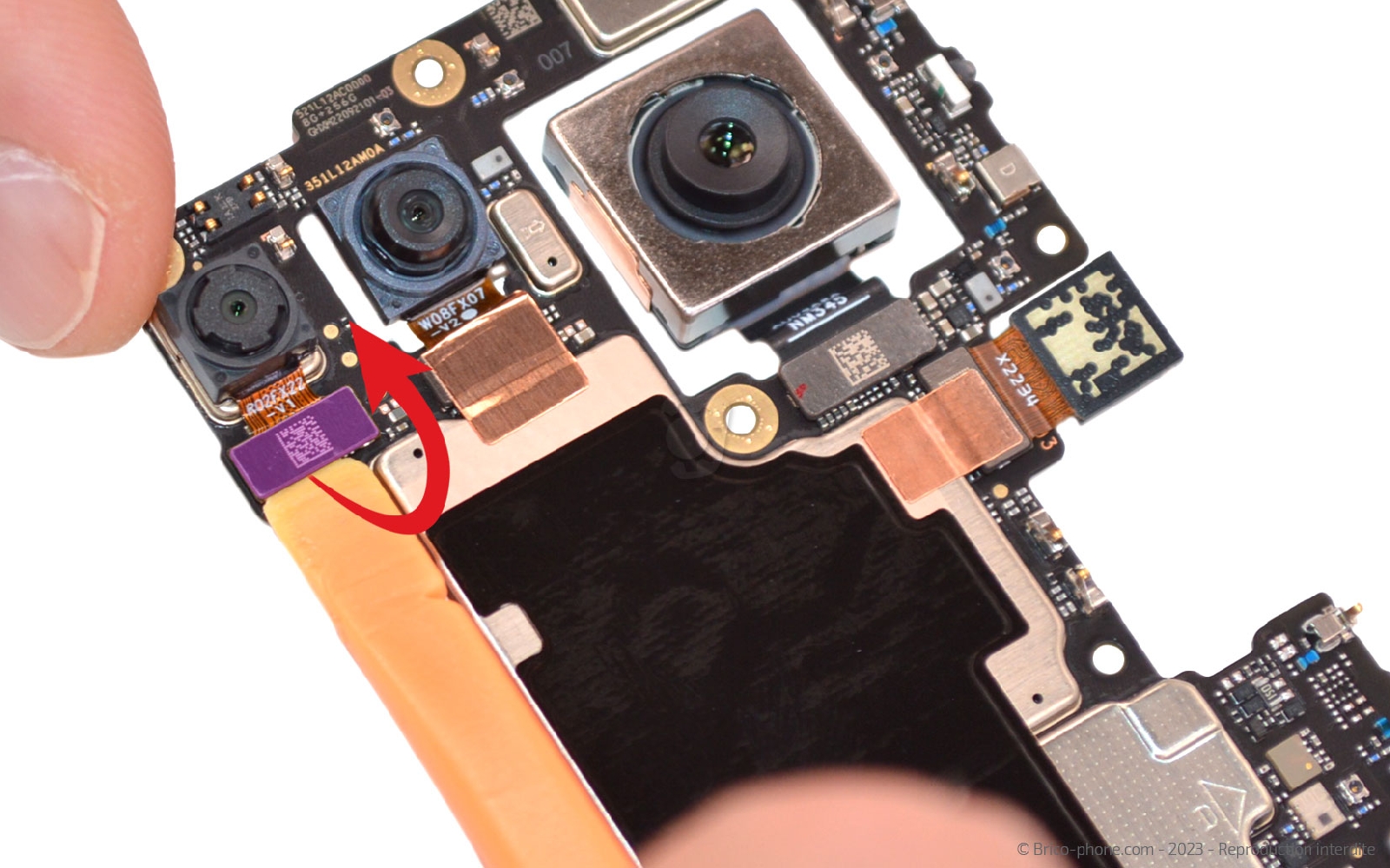

Etape 19 : Séparer les capteurs arrière de la carte mère
Débranchez la nappe du capteur macro de 2MP avant de le décoller de son support soudé à la carte mère.

Ensuite, décollez la partie cuivrée qui recouvre la nappe de l'objectif ultra grand-angle de 8MP. Il ne vosu reste plus qu'à soulever la nappe de la caméra pour la déconnecter et la mettre de coté.
Outils du kit utilisés
Outils du kit utilisés

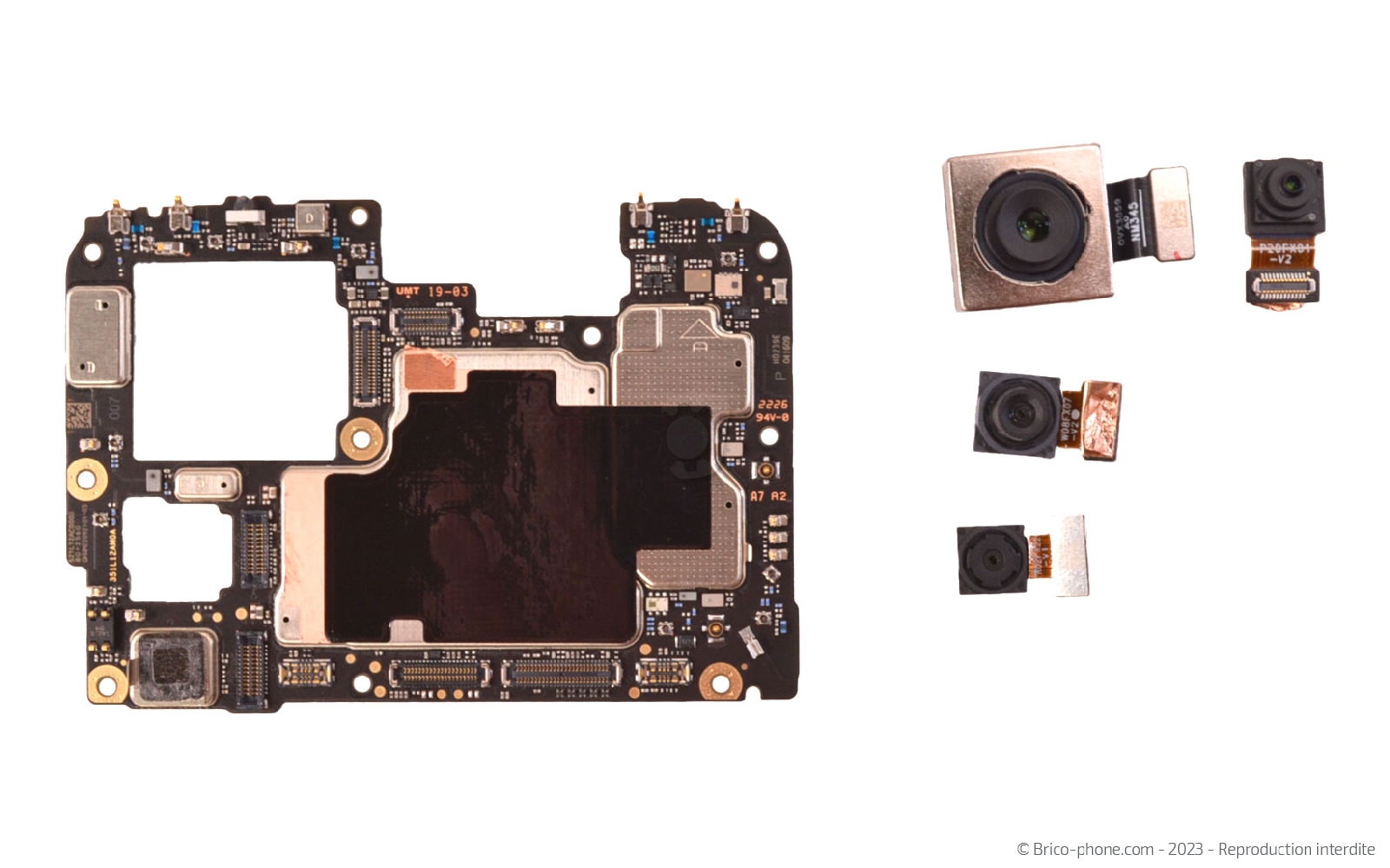

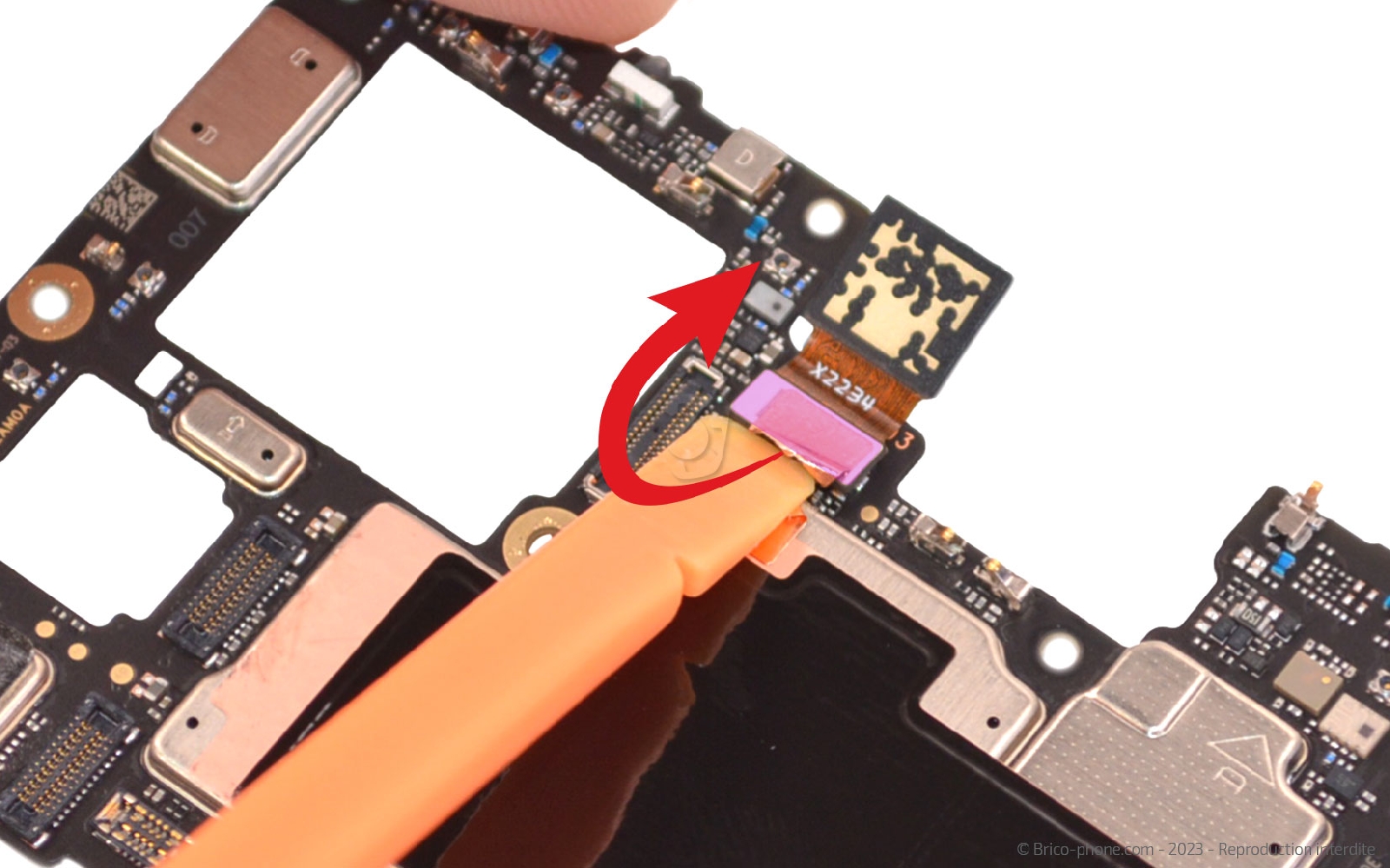

Etape 20 : Enlever la caméra avant et l'objectif grand-angle

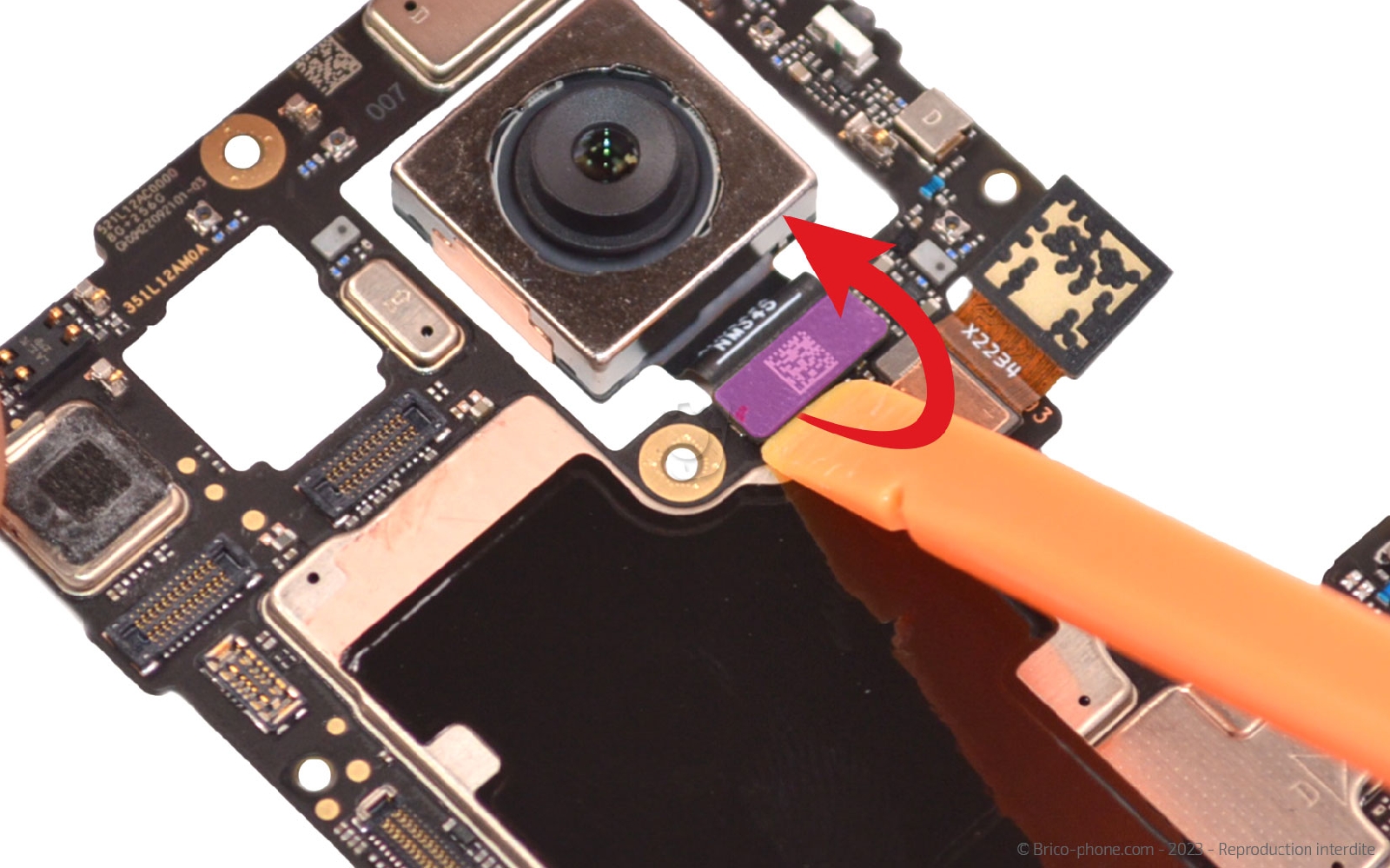

Débranchez la nappe du capteur ultra grand-angle de 108MP puis attaquez vous à celle de la caméra frontale de 20 MP.
Outils du kit utilisés
Outils du kit utilisés

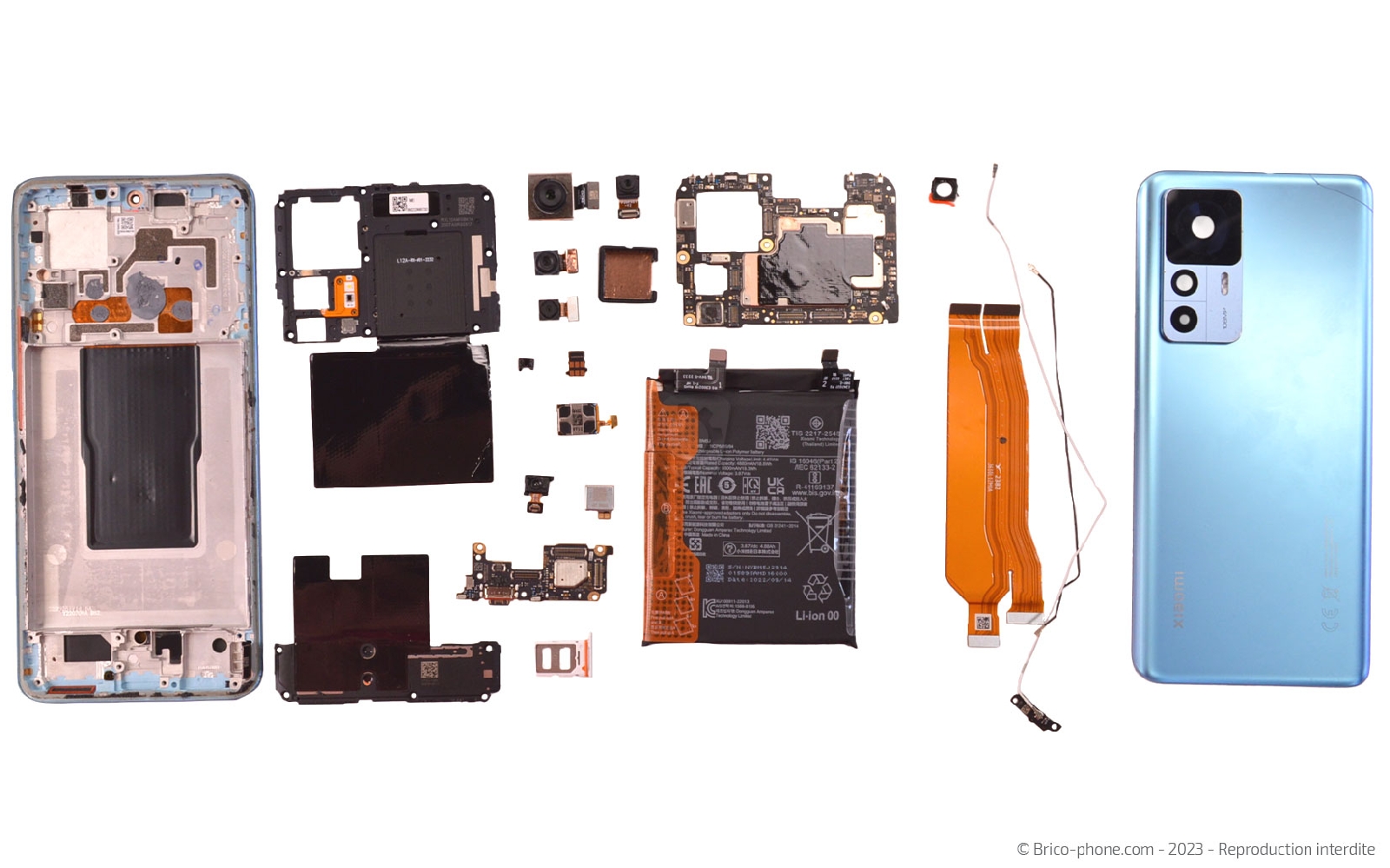

Vue éclatée
Cette photographie reprend tous les éléments que nous venons de retirer du Xiaomi 12T .

Si vous souhaitez le remonter il vous suffit de suivre les étapes de ce tutoriel mais bien évidemment en commençant par celle de la fin.
